Whirlpool CGM2751KQ laundry User Manual

INSTALLATION INSTRUCTIONS

COMMERCIAL DRYER – Gas or Electric

INSTRUCTIONS POUR L’INSTALLATION D’UNE

SÉCHEUSE COMMERCIALE – À gaz ou électrique

Table of Contents/Table des matières . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

8577208

www.whirlpool.com

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

TABLE OF CONTENTS

DRYER SAFETY............................................................................ 2

INSTALLATION REQUIREMENTS .............................................. 4

Tools and Parts .......................................................................... 4

Location Requirements.............................................................. 4

Electrical Requirements ............................................................ 6

Gas Supply Requirements ........................................................ 7

Venting Requirements .............................................................. 8

INSTALLATION INSTRUCTIONS – GAS DRYER .................. 10

Install Coin Slide and Coin Box................................................10

Make Gas Connection..............................................................10

Connect Vent ............................................................................10

Complete Installation ..............................................................10

INSTALLATION INSTRUCTIONS – ELECTRIC DRYER........ 11

Install Coin Slide and Coin Box................................................11

Make Electrical Connection......................................................11

Connect Vent ............................................................................15

Complete Installation ..............................................................15

CHANGING TO A 30- OR 60-MINUTE TIMING CAM ...........16

DRYER SAFETY

TABLE DES MATIÈRES

SÉCURITÉ DE LA SÉCHEUSE ..............................................19

EXIGENCES D’INSTALLATION................................................21

Outillage et pièces ....................................................................21

Exigences d'emplacement ......................................................21

Spécifications électriques .......................................................23

Spécifications de l’alimentation en gaz ..................................24

Exigences concernant l'évacuation ..........................................25

INSTRUCTIONS D’INSTALLATION – SÉCHEUSE À GAZ ....27

Installation d'une glissière et d'une caisse à monnaie ..........27

Raccordement à la canalisation de gaz ..................................28

Raccordement du conduit d'évacuation ................................28

Achever l’installation ................................................................29

INSTRUCTIONS D’INSTALLATION – SÉCHEUSE

ÉLECTRIQUE............................................................................29

Installation d'une glissière et d'une caisse à monnaie ..........29

Raccordement électrique ........................................................29

Conduit d'évacuation ..............................................................34

Achever l’installation ................................................................34

INSTALLATION D’UNE CAME DE MINUTAGE POUR

30 OU 60 MINUTES .................................................................34

FOR YOUR SAFETY

Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.

■ It is recommended that the owner post, in a prominent location, instructions for the customer's use in the event the customer smells

gas. This information should be obtained from your gas supplier.

■ Post the following warning in a prominent location.

WARNING: For your safety, the information in this manual must be followed to minimize

the risk of fire or explosion, or to prevent property damage, personal injury, or death.

– Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

– WHAT TO DO IF YOU SMELL GAS:

•

Do not try to light any appliance.

•

Do not touch any electrical switch; do not use any phone in your building.

•

Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

•

If you cannot reach your gas supplier, call the fire department.

– Installation and service must be performed by a qualified installer, service agency, or

the gas supplier.

•

Clear the room, building, or area of all occupants.

In the State of Massachusetts, the following installation instructions apply:

■ Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

■ If using a ball valve, it shall be a T-handle type.

■ A flexible gas connector, when used, must not exceed 3 feet.

IMPORTANT: The gas installation must conform with local codes, or in the absence of local codes, with the National Fuel Gas

Code, ANSI Z223.1/NFPA 54 or the Canadian Natural Gas and Propane Installation Code, CSA B149.1.

The dryer must be electrically grounded in accordance with local codes, or in the absence of local codes, with the National

Electrical Code, ANSI/NFPA 70 or Canadian Electrical Code, CSA C22.1.

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic precautions,

including the following:

WARNING:

■ Read all instructions before using the dryer.

■ Do not place items exposed to cooking oils in your dryer.

Items contaminated with cooking oils may contribute to

a chemical reaction that could cause a load to catch fire.

■ Do not dry articles that have been previously cleaned in,

washed in, soaked in, or spotted with gasoline, dry-

cleaning solvents, other flammable, or explosive

substances as they give off vapors that could ignite or

explode.

■ Do not allow children to play on or in the dryer. Close

supervision of children is necessary when the dryer is

used near children.

■ Before the dryer is removed from service or discarded,

remove the door to the drying compartment.

■ Do not reach into the dryer if the drum is moving.

■ Do not repair or replace any part of the dryer or attempt

any servicing unless specifically recommended in this

Use and Care Guide or in published user-repair instruc-

tions that you understand and have the skills to carry out.

■ Do not use fabric softeners or products to eliminate static

unless recommended by the manufacturer of the fabric

softener or product.

■ Do not use heat to dry articles containing foam rubber or

similarly textured rubber-like materials.

■ Clean lint screen before or after each load.

■ Keep area around the exhaust opening and adjacent sur-

rounding areas free from the accumulation of lint,dust,

and dirt.

SAVE THESE INSTRUCTIONS

■ The interior of the dryer and exhaust vent should be

cleaned periodically by qualified service personnel.

■ Do not install or store the dryer where it will be exposed

to the weather.

■ Do not tamper with controls.

■ See installation instructions for grounding requirements.

Location Requirements

If installing a gas dryer:

IMPORTANT: Observe all governing codes and ordinances.

■ Check code requirements: Some codes limit or do not permit

installation of clothes dryers in garages, closets, or sleeping

quarters. Contact your local building inspector.

■ Make sure that lower edges of the cabinet, plus the back and

bottom sides of the dryer, are free of obstructions to permit

adequate clearance of air openings for combustion air. See

“Recessed Area and Closet Installation Instructions” below for

minimum spacing requirements.

NOTE: The dryer must not be installed in an area where it will be

exposed to water and/or weather.

INSTALLATION REQUIREMENTS

Recessed Area and Closet Installation Instructions

This dryer may be installed in a recessed area or closet. For

recessed area and closet installations, minimum clearances can

be found on the serial tag on the dryer.

The installation spacing is in inches and is the minimum

allowable. Additional spacing should be considered for ease of

installation, servicing, and compliance with local codes and

ordinances.

If closet door is installed, the minimum unobstructed air opening

in the top and bottom is required. Louvered doors with equivalent

air openings are acceptable.

The dryer must be exhausted outdoors.

No other fuel-burning appliance may be installed in the same

closet as the dryer.

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Do not install in a garage.

Failure to do so can result in death, explosion, or fire.

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools

listed here.

Tools needed

■ 8" or 10" Pipe wrench

■ 8' or 10" adjustable wrench

■ Flat-blade screwdriver

■ Phillips screwdriver

■ Adjustable wrench that opens to 1" (2.5 cm) or hex-head

socket wrench

■ Level

■ ⁵⁄₁₆" socket wrench

■ Utility knife

■ Vent clamps

■ Pipe-joint compound resistant to LP gas

■ Caulk gun and caulk (for installing new exhaust vent)

■ Pliers

■ Putty knife

Parts supplied

Remove parts bag from dryer drum. Check that all parts were

included.

■ Wedge cone

■ Foot boot (4)

■ Dryer foot (4)

■ ⁵⁄₁₆"-18 x 2¹⁄₂" bolt

■ 3 pin timing cam

■ 6 pin timing cam

Product Dimensions 29" (73.7 cm) dryer

29" (73.7 cm)

27¹⁄₄"

(69.2 cm)

16"

(40.6 cm)

ELECTRIC

GAS

EXHAUST

4³⁄₄"

(12.1 cm)

13"

(33 cm)

1¹⁄₄"

(3.2 cm)

BACK VIEW

4" (10.2 cm)

dia.

(2.5 cm)

non-coin-operated

models:

¹⁄₈" (18.1 cm)

coin-operated

models:

⁷⁄₈" (20 cm)

SIDE VIEW

35"

(88.9 cm)

25¹⁄₂" (64.8 cm)

18³⁄₈"

(46.7 cm)

Recessed front view Closet side view

Minimum Installation Clearances

Additional clearances for wall, door and floor moldings may be required or if

external exhaust elbow is used.

closet

door

Front

View

3" (7.6 cm)

24 in

(155 cm

48 in

(310 cm

*Opening is the minimum for a closet door.

Louvered doors with equivalent air openings are acceptable.

0" (0 cm)

Closet

door

14"

(35.6 cm)

max.

1" (2.5 cm)

0" (0 cm)

15"

(38.1 cm)*

(0 cm)

Product Dimensions 27" (68.6 cm) dryer

27" (68.6 cm)

37"

(94 cm)

14"

(35.6 cm)

ELECTRIC

GAS

EXHAUST

LEFT OR

RIGHT SIDE

EXHAUST

³⁄₄"

(12.1 cm)

13"

(33 cm)

1¹⁄₄"

(3.2 cm)

BACK VIEW

4¹⁄₄"

(10.8 cm)

6³⁄₄"

(15.2 cm)

4" (10.2 cm)

dia.

(2.5 cm)

non-coin-operated

models:

¹⁄₈" (18.1 cm)

coin-operated

models:

⁷⁄₈" (20 cm)

SIDE VIEW

BOTTOM

EXHAUST

35"

(88.9 cm)

26¹⁄₂" (67.3 cm)

29¹⁄₄" (74.3 cm)

14¹⁄₈"

(35.9 cm)

7¹⁄₄"

(18.4 cm)

10¹⁄₄"

(26 cm)

Electrical Requirements – Gas Dryer

IMPORTANT: The dryer must be electrically grounded in

accordance with local codes and ordinances or, in the absence of

local codes, with the National Electrical Code, ANSI/NFPA 70,

latest edition, or Canadian Electrical Code, CSA C22.1.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

■ A 120-volt, 60-Hz, AC-only, 15- or 20-amp, fused electrical

circuit is required. A time-delay fuse or circuit breaker is also

recommended. It is recommended that a separate circuit

serving only this dryer be provided.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

Electrical Requirements – Electric Dryer

IMPORTANT: The dryer must be electrically grounded in

accordance with local codes and ordinances or, in the absence

of local codes, with the National Electrical Code, ANSI/NFPA 70,

latest edition, or Canadian Electrical Code, CSA C22.1.

The National Electric Code requires a 4-wire supply connection

for homes built after 1996, dryer circuits involved in remodeling

after 1996, and all mobile home installations.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

■ In U.S.: A four-wire or three-wire, single-phase, 120/240-volt,

60-Hz, AC-only electrical supply (or four-wire or three-wire,

120/208-volt, if specified on the model/serial rating plate) is

required on a separate, 30-amp circuit, fused on both sides of

the line. A time-delay fuse or circuit breaker is recommended.

■ In Canada: A four-wire only, single phase 115/230-volt, 60-Hz

electrical supply is required on a separate, 30-amp circuit,

fused on both sides of the line. A time-delay fuse or circuit

breaker is recommended.

Recommended Ground Method

The dryer, when installed, must be electrically grounded in

accordance with local codes or, in the absence of local codes,

with the National Electrical Code, ANSI/NFPA 70, latest edition,

or Canadian Electrical Code, CSA C22.1, and all local codes and

ordinances.

GROUNDING INSTRUCTIONS

SAVE THESE INSTRUCTIONS

■

For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of a malfunction or

breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current.

This dryer is equipped with a cord having an equipment-

grounding conductor and a grounding plug. The plug must be

plugged into an appropriate outlet that is properly installed

and grounded in accordance with all local codes and

ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative or

personnel if you are in doubt as to whether the dryer is

properly grounded. Do not modify the plug provided with the

dryer: if it will not fit the outlet, have a proper outlet installed

by a qualified electrician.

Gas Supply Requirements

IMPORTANT: Observe all governing codes and ordinances.

This installation must conform with all local codes and

ordinances. In the absence of local codes, installation must

conform with American National Standard, National Fuel Gas

Code ANSI Z223.1/NFPA 54 or CAN/CSA B149.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

The design of this dryer has been certified by CSA International

for use at altitudes up to 10,000 feet (3048 m) above sea level at

the B.T.U. rating indicated on the model/serial plate. Burner input

adjustments are not required when the dryer is operated up to

this elevation.

When installed above 10,000 feet (3048 m), a four percent (4%)

reduction of the burner B.T.U. rating shown on the model/serial

plate is required for each 1,000 foot (305 m) increase in elevation.

For assistance when converting to other gas types and/or

installing above 10,000 feet (3048 m) elevation, contact your local

service company.

Type of Gas

This dryer is equipped for use with natural gas. It is design-

certified by CSA International for LP (propane and butane) gases

with appropriate conversion. No attempt shall be made to convert

the dryer from the gas specified on the serial/rating plate for use

with a different gas without consulting the serving gas supplier.

Conversion must be done by a qualified service technician. Gas

conversion kit part numbers are listed on the gas valve burner

base.

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

GROUNDING INSTRUCTIONS

SAVE THESE INSTRUCTIONS

■

For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of a malfunction or

breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current.

This dryer uses a cord having an equipment-grounding

conductor and a grounding plug. The plug must be plugged

into an appropriate outlet that is properly installed and

grounded in accordance with all local codes and ordinances.

■

For a permanently connected dryer:

This dryer must be connected to a grounded metal,

permanent wiring system, or an equipment-grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead on

the dryer.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative or

personnel if you are in doubt as to whether the dryer is

properly grounded. Do not modify the plug on the power

supply cord: if it will not fit the outlet, have a proper outlet

installed by a qualified electrician.

Recommended Ground Method

■ In U.S.: It is your responsibility to contact a qualified electrical

installer to ensure that the electrical installation is adequate

and in conformance with the National Electrical Code,

ANSI/NFPA 70, latest edition, and all local codes and

ordinances.

■ In Canada: It is your responsibility to install the dryer in

accordance with Canadian Electrical Code, CSA C22.1

installation codes and all national or local codes.

Canadian models are equipped with a four-wire, 30-amp rated

flexible-type power cord. The power cord must be plugged

into a mating 30-amp receptacle.

■ Installed in a confined area:

If the dryer is installed in a confined area such as a bathroom

or closet, provision must be made for enough air for

combustion and ventilation. Check governing codes and

ordinances or refer to the “Recessed Area and Closet

Installation Instructions” in the “Location Requirements”

section.

Gas Supply Pressure Testing

A ¹⁄₈" NPT minimum plugged tapping, accessible for gauge

testing, must be installed immediately upstream of the gas supply

connection to the dryer.

The dryer must be disconnected from the gas supply piping

system during any pressure testing of the system at test

pressures in excess of ¹⁄₂ psig.

Venting Requirements

WARNING: To reduce the risk of fire, this dryer MUST BE

EXHAUSTED OUTDOORS.

■ The dryer vent must not be connected into any gas vent,

chimney, wall, ceiling, or a concealed space of a building.

■ Do not use an exhaust hood with a magnetic latch.

■ Do not install flexible metal vent in enclosed walls, ceilings or

floors.

■ 4" (10.2 cm) heavy metal vent and clamps must be used.

■ Use clamps to seal all joints. Vent must not be connected or

secured with screws or other fastening devices which extend

into the interior of the vent. Do not use duct tape.

IMPORTANT: Observe all governing codes and ordinances.

Use a heavy metal vent. Do not use plastic or metal foil vent.

Rigid metal vent is recommended to prevent crushing and

kinking.

Flexible metal vent must be fully extended and supported when

the dryer is in its final position. Remove excess flexible metal vent

to avoid sagging and kinking that may result in reduced airflow

and poor performance.

An exhaust hood should cap the vent to prevent rodents and

insects from entering the home or business.

Exhaust hood must be at least 12" (30.5 cm) from the ground or

any object that may be in the path of the exhaust (such as

flowers, rocks or bushes).

WARNING

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in death

or fire.

Flexible metal appliance connector:

■ It is recommended that a new flexible stainless steel gas line,

design-certified by CSA International, be used for connecting

the dryer to the gas supply line. (The gas pipe which extends

through the lower rear of the dryer is provided with ³⁄₈" male

pipe thread.)

■ Do not kink or damage the flexible stainless steel gas line

when moving the dryer.

Rigid pipe connection:

The rigid pipe connection requires a combination of pipe fittings

to obtain an in-line connection to the dryer.

■ Must include a shutoff valve:

The supply line must be equipped with a manual shutoff valve

installed within 6 ft. (1.8 m) of dryer in accordance with

National Fuel Gas Code, ANSI Z223.1. In Canada, an

individual manual shutoff valve must be installed in

accordance with the B149 installation codes CAN/CGA

B149.1 and CAN/CGA B149.2. This valve should be located in

the same room as the dryer. It should be in a location that

allows ease of opening and closing. Do not block access to

shutoff valve. The valve is for turning on or shutting off gas to

the dryer.

A. Gas supply line

B. Shutoff valve “open” position

C. To dr

Gas Supply Line

Recommended method

■ Provide a gas supply line of ¹⁄₂" rigid (IPS) pipe to the dryer

location. Pipe joint compounds that resist the action of LP gas

must be used. Do not use TEFLON

®†

tape. With LP gas,

piping or tubing size can be ¹⁄₂" minimum. Usually, LP gas

suppliers determine the size and materials used in the system.

Alternate method

■ The gas supply may also be connected using ³⁄₈" approved

copper or aluminum tubing. If the total length of the supply

line is more than 20 feet (6.1 m), larger tubing will be required.

If using natural gas, do not use copper tubing. Pipe joint

compounds that resist the action of LP gas must be used.

†®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

Multiple Dryer Venting

■ A main vent can be used for venting a group of dryers. Main

vent should be sized to remove 200 CFM of air per dryer.

Large-capacity lint screens of proper design may be used in

the main vent if checked and cleaned frequently. The room

where the dryers are located should have make-up air equal

to or greater than the CFM of all the dryers in the room.

■ Back-draft Damper Kits, Part No. 3391910, are available from

your Whirlpool dealer and should be installed in each dryer's

vent to prevent exhausted air from returning into the dryers

and to keep the exhaust in balance within the main vent.

Unobstructed air openings are required.

Each vent should enter the main vent at an angle pointing in the

direction of the airflow. Vents entering from the opposite side

should be staggered to reduce the exhausted air from interfering

with the other vents.

The maximum angle of each vent entering the main vent should

be no more than 30°.

Keep air openings free of dry cleaning fluid fumes. Fumes create

acids which, when drawn through the dryer heating units, can

damage dryers and loads being dried.

A clean-out cover should be located on the main vent for periodic

cleaning of the vent system.

If an exhaust hood cannot be used:

The outside end of the main vent should have a sweep elbow

directed downward. If the main vent travels vertically through the

roof, rather than through the wall, install a 180° sweep elbow on

the end of the vent at least 2 feet (61 cm) above the highest part

of the building. The opening wall or roof shall have a diameter ¹⁄₂"

(1.3 cm) larger than the vent diameter. The vent should be

centered in the opening.

Do not install screening or cap over the end of the vent.

If using an existing vent system, clean lint from the entire length

of the system and make sure exhaust hood is not plugged with

lint. Replace any plastic or metal foil vent with rigid metal or

flexible metal vent.

Plan installation to use the fewest number of elbows and turns.

Allow as much room as possible when using elbows or making

turns. Bend vent gradually to avoid kinking.

Vent outlet is located at the center of the bottom dryer back.

The vent can be routed up, down, left, right, behind the dryer or

straight out the back of the dryer.

Vent System Length

Maximum length of vent system depends upon the type of vent

used, number of elbows and type of exhaust hood. The maximum

length for both rigid and flexible vent is shown in the chart.

For vent systems not covered by the vent specification chart, see

Whirlpool Service Manual, “Exhausting Whirlpool Dryers,” Part

No. LIT603197, available from your Whirlpool parts distributor.

If dryer is installed in a confined area, such as a bedroom,

bathroom or closet, provision must be made for enough air for

combustion and ventilation. (Check governing codes and

ordinances.) See “Recessed Area and Closet Installation

Instructions” in the “Location Requiements” section.

A four-inch outlet hood is preferred. However, a 2¹⁄₂" (6.4 cm)

outlet exhaust hood may be used. A 2¹⁄₂" (6.4 cm) outlet creates

greater back pressure than other hood types. For permanent

installation, a stationary vent system is required.

Exhaust Air Flow

A. Better

B. Good

Rigid Metal Vent

No. of 90° turns

Flexible Metal Vent

4" (10.2 cm) Diameter Exhaust Hoods

Maximum Vent Length

64 ft. (19.5 m)

54 ft. (16.5 m)

44 ft. (13.4 m)

35 ft. (10.7 m)

27 ft. (8.2 m)

36 ft. (11.0 m)

31 ft. (9.4 m)

27 ft. (8.2 m)

25 ft. (7.6 m)

23 ft. (7.0 m)

58 ft. (17.7 m)

48 ft. (14.6 m)

38 ft. (11.6 m)

29 ft. (8.8 m)

21 ft. (6.4 m)

28 ft. (8.5 m)

23 ft. (7.0 m)

19 ft. (5.8 m)

17 ft. (5.2 m)

15 ft. (4.6 m)

Box Hood and Louvered Style Angled Hood Style

A. Individual dryer vent

B. Main vent

air flow

30° max.

A. Exhaust hood or elbow

B. Wall

C. Main collector vent

D. Horizontal vent

E. 180° sweep elbow

F. Vertical vent

G. Roof

2 ft. (61 cm) min. above

highest point of building

INSTALLATION INSTRUCTIONS – GAS DRYER

Install Coin Slide and Coin Box

The console houses the factory-installed accumulator timer with

actuating arm and button.

The factory-installed timer is set to provide 45 minutes (4 pins) of

drying time when activated by the coin slide. Timer cams for

30-minute (6 pins) and 60-minute (3 pins) drying times are

included in the parts bag.

The coin slide mechanism, control panel lock and key, and coin

box lock and key are not included and are available from usual

industry sources.

NOTE: Slide dryer onto cardboard or hardboard before moving to

avoid damaging floor covering.

1. Using two or more people, move dryer to desired installation

location.

2. Take tape off front corners of dryer. Open dryer and remove

the literature and parts packages. Wipe the interior of the

drum thoroughly with a damp cloth.

3. Take two of the cardboard corners from the carton and place

them on the floor in back of the dryer. Firmly grasp the body

of the dryer and gently lay it on its back on the cardboard

corners.

4. With one of the legs in hand, check the ridges for a diamond

marking. That's how far the leg is supposed to go into the

hole.

5. Start to screw the leveling legs into the holes by hand. (Use a

small amount of liquid detergent to lubricate the screw

threads so it is easier to turn the legs.) Use a 1-inch wrench or

socket wrench to finish turning the legs until you reach the

diamond mark.

Now stand the dryer up.

6. Remove the service door of the meter case by lifting it up at

the back. Install the money-accepting device. (Refer to

manufacturer's instructions for proper installation.)

For dryers using coin slides, use the adapter kit supplied with

the dryer.

7. Replace the meter case service door. Put the coin vault with

lock and key in the meter case opening.

8. Remove cardboard or hardboard from under dryer.

WARNING

Excessive Weight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

Make Gas Connection

1. Remove red cap from gas pipe.

2. Connect gas supply to dryer. Use pipe-joint compound

resistant to the action of L.P. gas for gas connections. If

flexible metal tubing is used, be certain there are no kinks.

If necessary for service, open the toe panel. Use a putty knife

to press on the toe panel lock located at the center top of the

toe panel. Pull downward on the toe panel to open. Toe panel

is hinged at the bottom.

3. Open the shutoff valve in the gas supply line.

4. Test all connections by brushing on an approved noncorrosive

leak-detection solution. Bubbles will show a leak. Correct any

leak found.

Connect Vent

1. Using a 4" (10.2 cm) clamp, connect vent to exhaust outlet in

dryer. If connecting to existing vent, make sure the vent is

clean. The dryer vent must fit over the dryer exhaust outlet

and inside the exhaust hood. Make sure the vent is secured to

exhaust hood with a 4" (10.2 cm) clamp.

2. Move dryer into final position. Do not crush or kink vent. Make

sure dryer is level.

3. Check to be sure there are no kinks in the flexible gas line.

Complete Installation

1. With dryer in final position place level on top of the dryer, first

side to side; then front to back. If the dryer is not level, adjust

the legs of the dryer up or down until the dryer is level.

2. Plug into a grounded 3 prong outlet.

3. Check dryer operation (some accumulated time may be on

the timer due to factory testing).

Insert coins in slide and press slide in slowly. (Operating time

will accumulate per number of coins and type of timing cam

used.) Push START/RESTART button. Using a full heat cycle

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

INSTALLATION INSTRUCTIONS – ELECTRIC DRYER

Install Coin Slide and Coin Box

The console houses the factory-installed accumulator timer with

actuating arm and button.

The factory-installed timer is set to provide 45 minutes (4 pins) of

drying time when activated by the coin slide. Timer cams for

30-minute (6 pins) and 60-minute (3 pins) drying times are

included in the parts bag.

The coin slide mechanism, control panel lock and key, and coin

box lock and key are not included and are available from usual

industry sources.

NOTE: Slide dryer onto cardboard or hardboard before moving to

avoid damaging floor covering.

1. Using two or more people, move dryer to desired installation

location.

2. Take tape off front corners of dryer. Open dryer and remove

the literature and parts packages. Wipe the interior of the

drum thoroughly with a damp cloth.

3. Take two of the cardboard corners from the carton and place

them on the floor in back of the dryer. Firmly grasp the body

of the dryer and gently lay it on its back on the cardboard

corners.

4. With one of the legs in hand, check the ridges for a diamond

marking. That's how far the leg is supposed to go into the

hole.

5. Start to screw the leveling legs into the holes by hand. (Use a

small amount of liquid detergent to lubricate the screw

threads so it is easier to turn the legs.) Use a 1-inch wrench or

socket wrench to finish turning the legs until you reach the

diamond mark.

Now stand the dryer up.

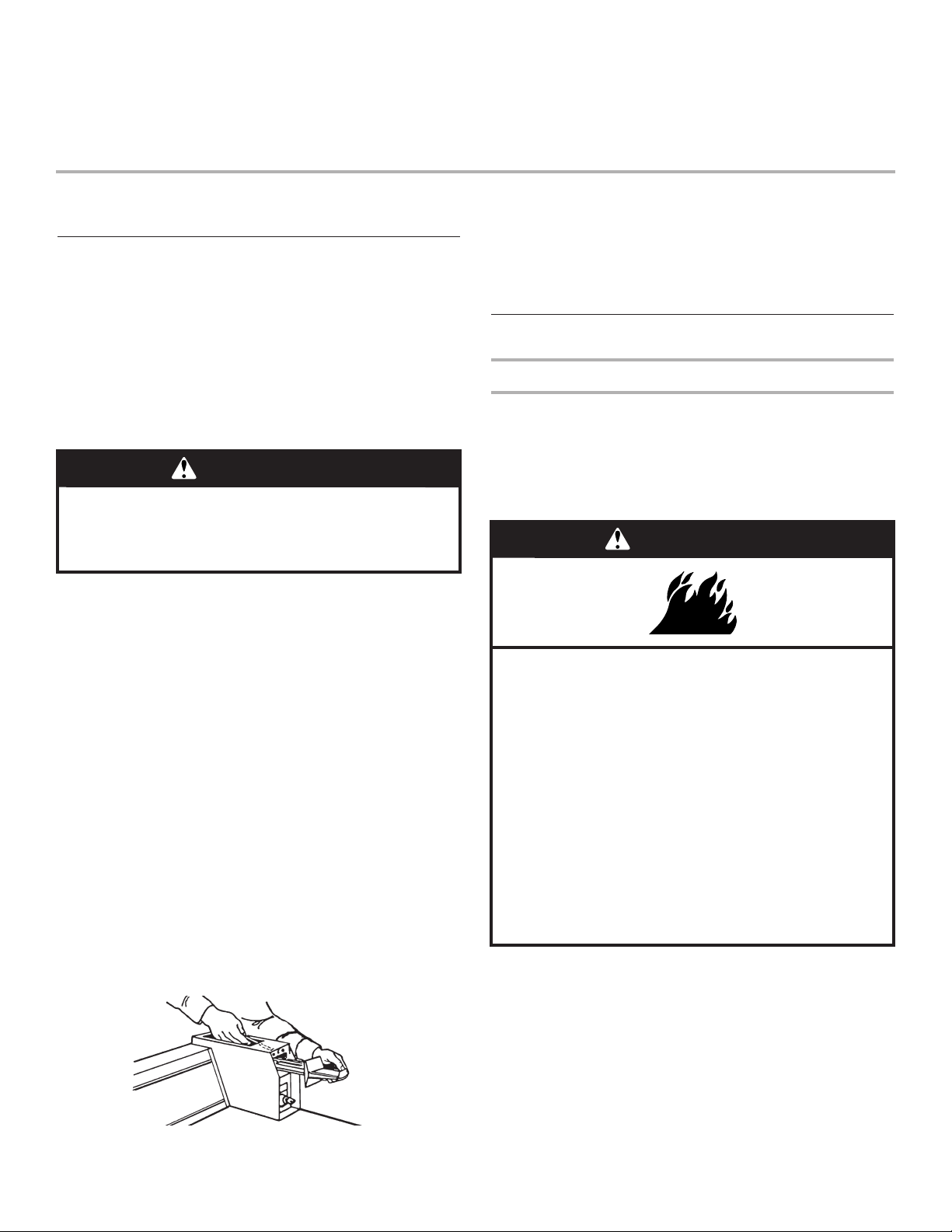

6. Remove the service door of the meter case by lifting it up at

the back. Install the money-accepting device. (Refer to

manufacturer's instructions for proper installation.)

For dryers using coin slides, use the adapter kit supplied with

the dryer.

WARNING

Excessive Weight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

7. Replace the meter case service door. Put the coin vault with

lock and key in the meter case opening.

8. Remove cardboard or hardboard from under dryer.

Make Electrical Connection

Power Supply Cord Method – U.S. Only

This dryer is manufactured with the neutral ground wire

connected to the neutral (center) of the wiring harness at the

terminal block. If local codes do not permit this type of

connection, use “Four-wire connection” instructions.

Use a UL-listed power supply cord rated 240-volt min.,

30-amp and marked for use with a clothes dryer.

1. Disconnect power.

WARNING

Fire Hazard

Use a new UL listed 30 amp power supply cord.

Use a UL listed strain relief.

Disconnect power before making electrical connections.

Connect neutral wire (white or center wire) to center

terminal (silver).

Ground wire (green or bare wire) must be connected to

green ground connector.

Connect remaining 2 supply wires to remaining

2 terminals (gold).

Securely tighten all electrical connections.

Failure to do so can result in death, fire, or

electrical shock.

(not the air cycle), let the dryer run for at least five minutes.

Dryer will stop when time is used up.

NOTE: Dryer door must be closed for dryer to operate. When

door is open, dryer stops, but timer continues to run. To

restart dryer, close door and push START/RESTART button.

4. If the burner does not ignite and you can feel no heat inside

the dryer, shut off dryer for five minutes. Check that all supply

valve controls are in “ON” position and that the electrical cord

is plugged in. Repeat five-minute test.

5. If drying time is too long, make sure lint screen is clean.

3. Assemble ³⁄₄" UL-listed strain relief (UL marking on strain

relief) into the hole below the terminal block opening. Tighten

strain relief screws just enough to hold the two clamp

sections together. Install power supply cord through the

strain relief.

4. Complete installation following instructions for your type of

electrical connection:

• Four-wire (recommended method)

• Three-wire (if four-wire is not available)

2. Remove hold-down screw and the terminal block cover.

A. Strain relief clamp sections

B. Dryer cabinet

C. Strain relief screws

5. Remove the center terminal block screw.

6. Remove the appliance neutral ground wire

from the external ground conductor screw.

Fasten under center, silver-colored

terminal block screw.

7. Connect the ground wire of the power

supply cord to the external ground

conductor screw. Tighten screw.

8. Connect the neutral wire (white or center)

of the power supply cord under the center

screw of the terminal block. Tighten

screw.

9. Connect the other wires to outer terminal

block screws. Tighten screws.

10. Tighten strain relief screws.

11. Insert tab of the terminal block cover into

slot of the dryer rear panel. Secure cover

with hold-down screw.

Four-wire power supply cord must have four,

No.-10 copper wires and match a four-wire

receptacle of NEMA Type 14-30R. The

fourth wire (ground conductor) must be

identified by a green cover and the neutral

conductor by a white cover.

A. Spade terminals with upturned ends

B. Neutral

C. ³⁄₄" UL-listed strain relief

D. Neutral (white)

E. Ring terminals

F. Ground wire

G. Ground prong

A. External ground conductor screw

B. Appliance neutral ground wire

C. Center terminal block screw

D. Outer terminal block screws

E. Strain relief screw

F. Neutral (center wire)

G. Ground wire

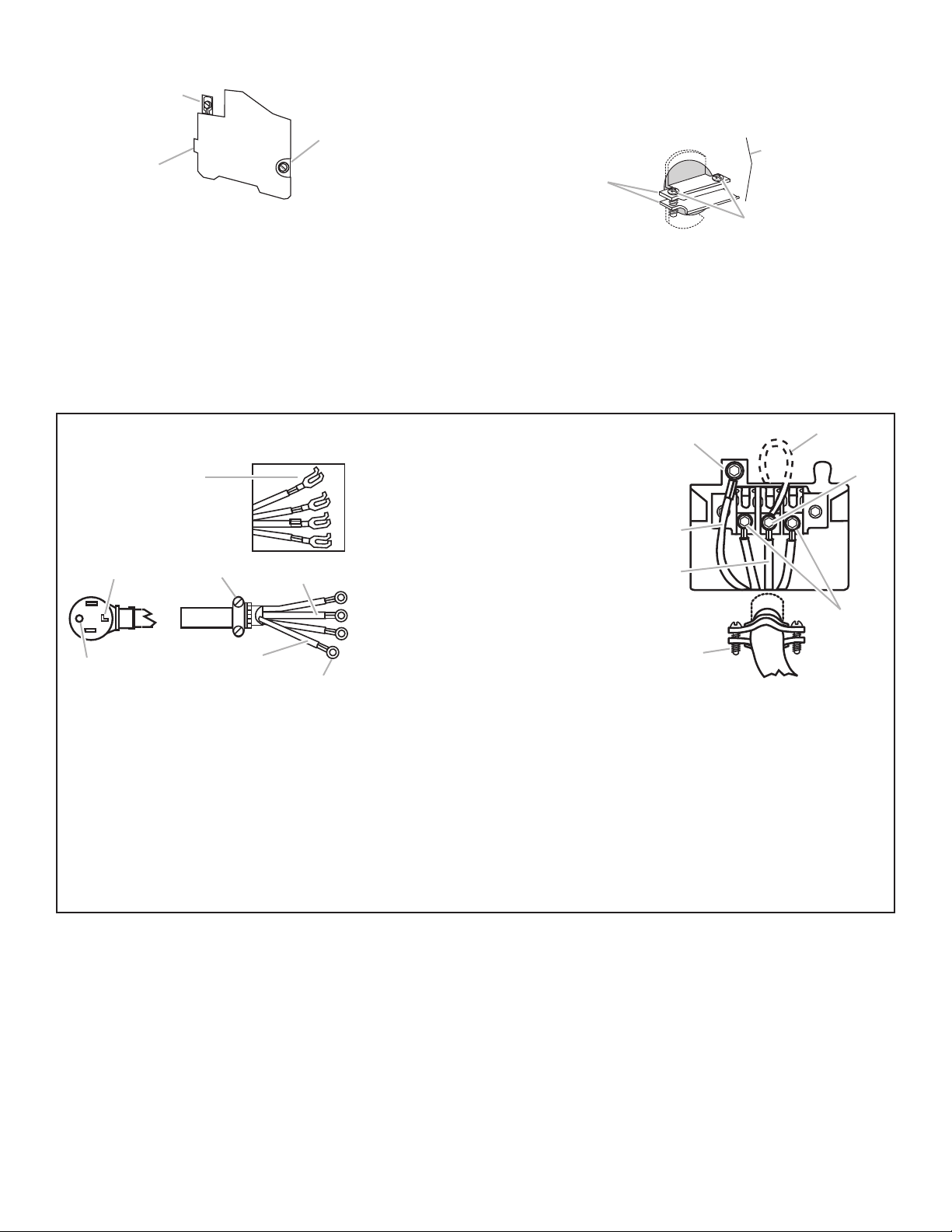

Power Supply Cord,

Four-wire electrical connection:

A. External ground conductor screw

B. Tab

C. Terminal block cover

D. Hold-down screw

A. Spade terminals with upturned ends

B. Ring terminals

C. Neutral (white or center)

³⁄₄" UL-listed strain relief

E. Neutral

A. External ground conductor screw

B. Center terminal block screw

C. Outer terminal block screws

D. Strain relief screw

E. Neutral (center wire)

F. Appliance neutral ground wire

A. Separate copper ground wire

B. External ground conductor screw

C. Appliance neutral ground wire

D. Center terminal block screw

E. Outer terminal block screws

F. Strain relief screw

G. Neutral (center wire)

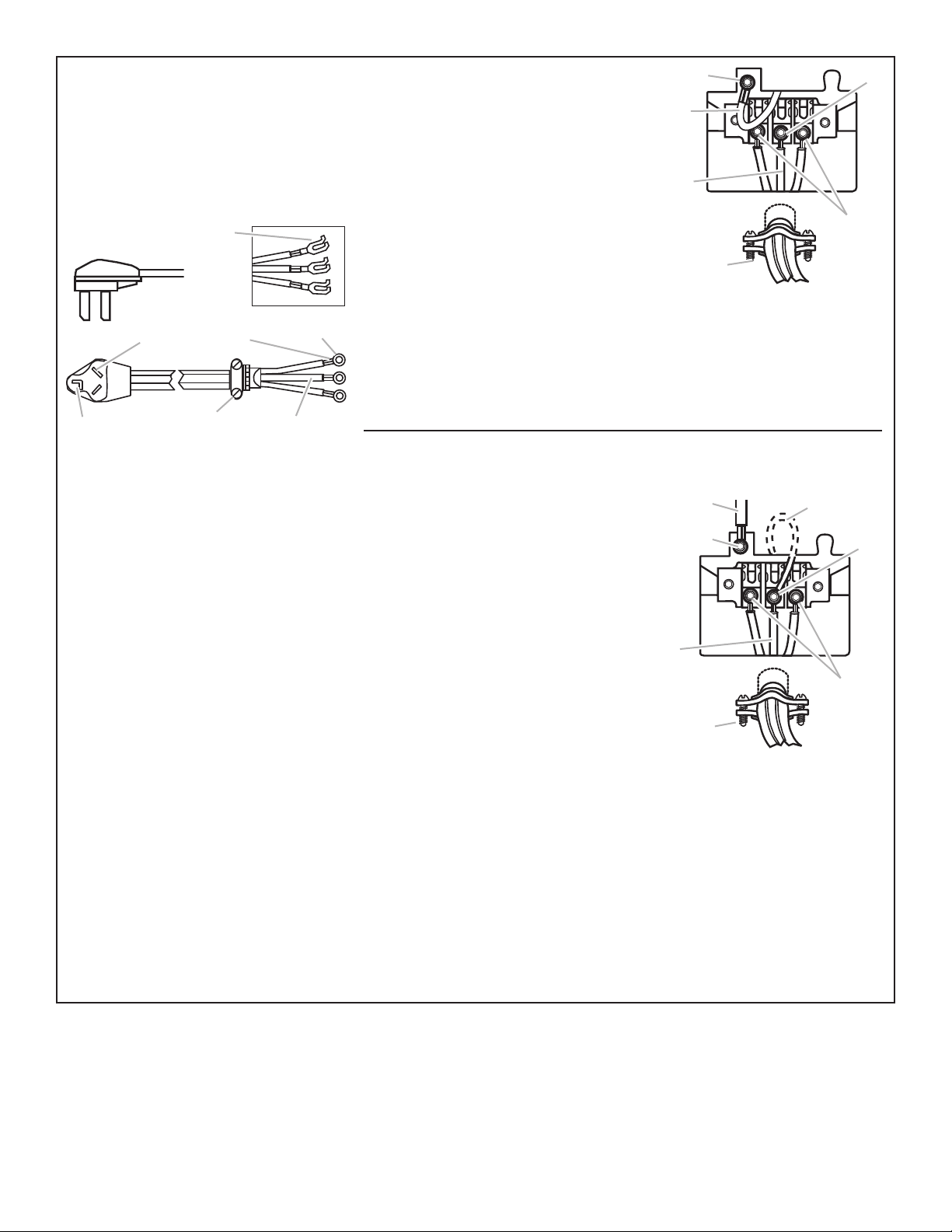

Power Supply Cord,

Three-wire electrical connection:

Three-wire power supply cord must

have three, No.-10 copper wires and

match a three-wire receptacle of NEMA

Type 10-30R.

This blade connected to

this conductor.

5. Loosen or remove the center terminal

block screw.

6. Connect the neutral wire (white or center)

of the power supply cord to the center,

silver-colored terminal screw of the

terminal block. Tighten screw.

7. Connect the other wires to outer terminal

block screws. Tighten screws.

8. Tighten strain relief screws.

9. Insert tab of the terminal block cover into

slot of the dryer rear panel. Secure cover

with hold-down screw.

5. Remove the center terminal block screw.

6. Remove the appliance neutral ground wire

from the external ground conductor

screw. Connect the appliance neutral

ground wire and the neutral wire (white or

center) of the power supply cord under

the center, silver-colored terminal block

screw. Tighten screw.

7. Connect the other wires to outer terminal

block screws. Tighten screws.

8. Tighten strain relief screws.

9. Insert tab of the terminal block cover into

slot of the dryer rear panel. Secure cover

with hold-down screw.

10. After reattaching the terminal cover,

connect a separate copper ground wire

from the external ground conductor screw

to an adequate ground.

If codes permit and a separate ground wire is

used, it is recommended that a qualified

electrician determine that the ground path is

adequate.

Use this method where local codes permit connecting

neutral ground wire to neutral wire:

Use this method where local codes do not permit

connecting neutral ground wire to neutral wire:

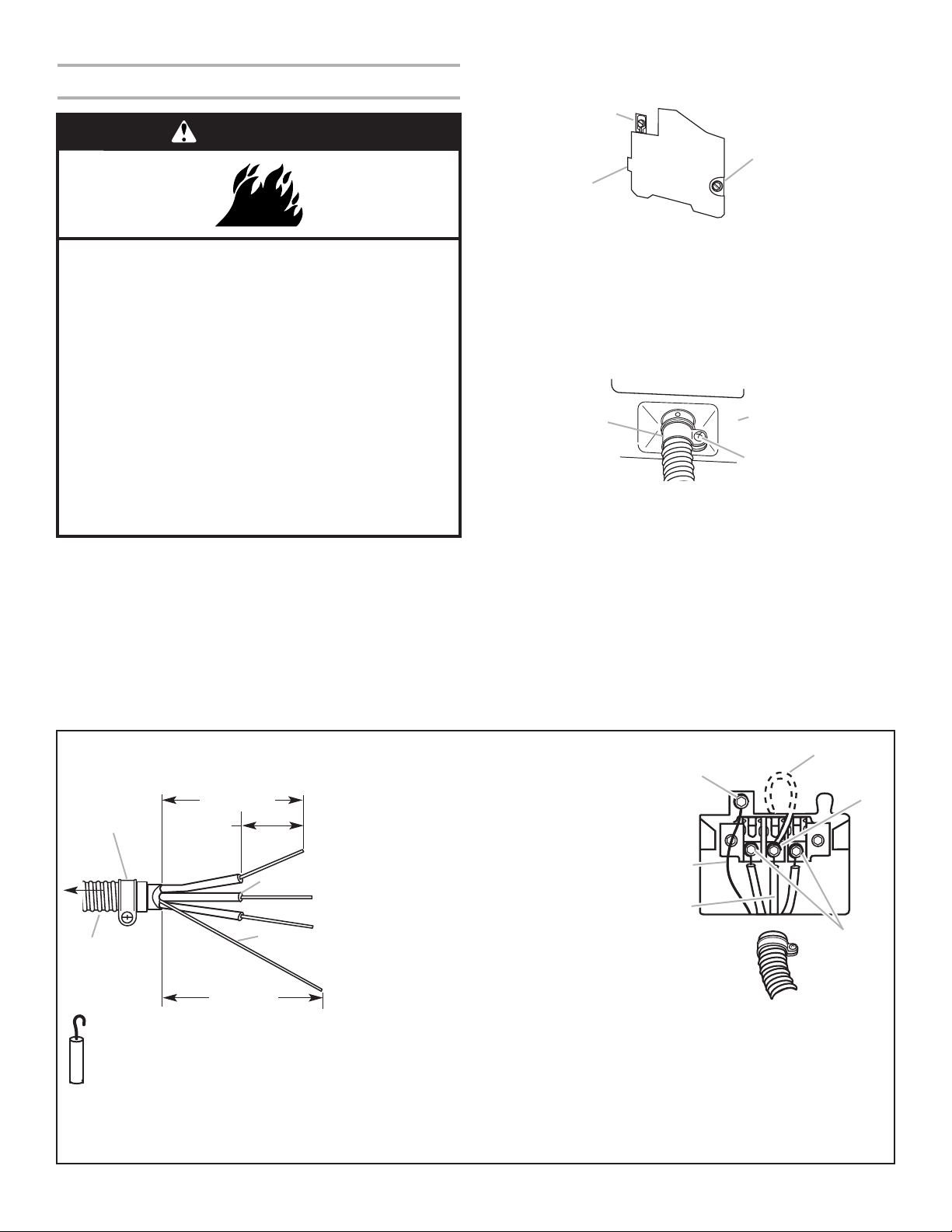

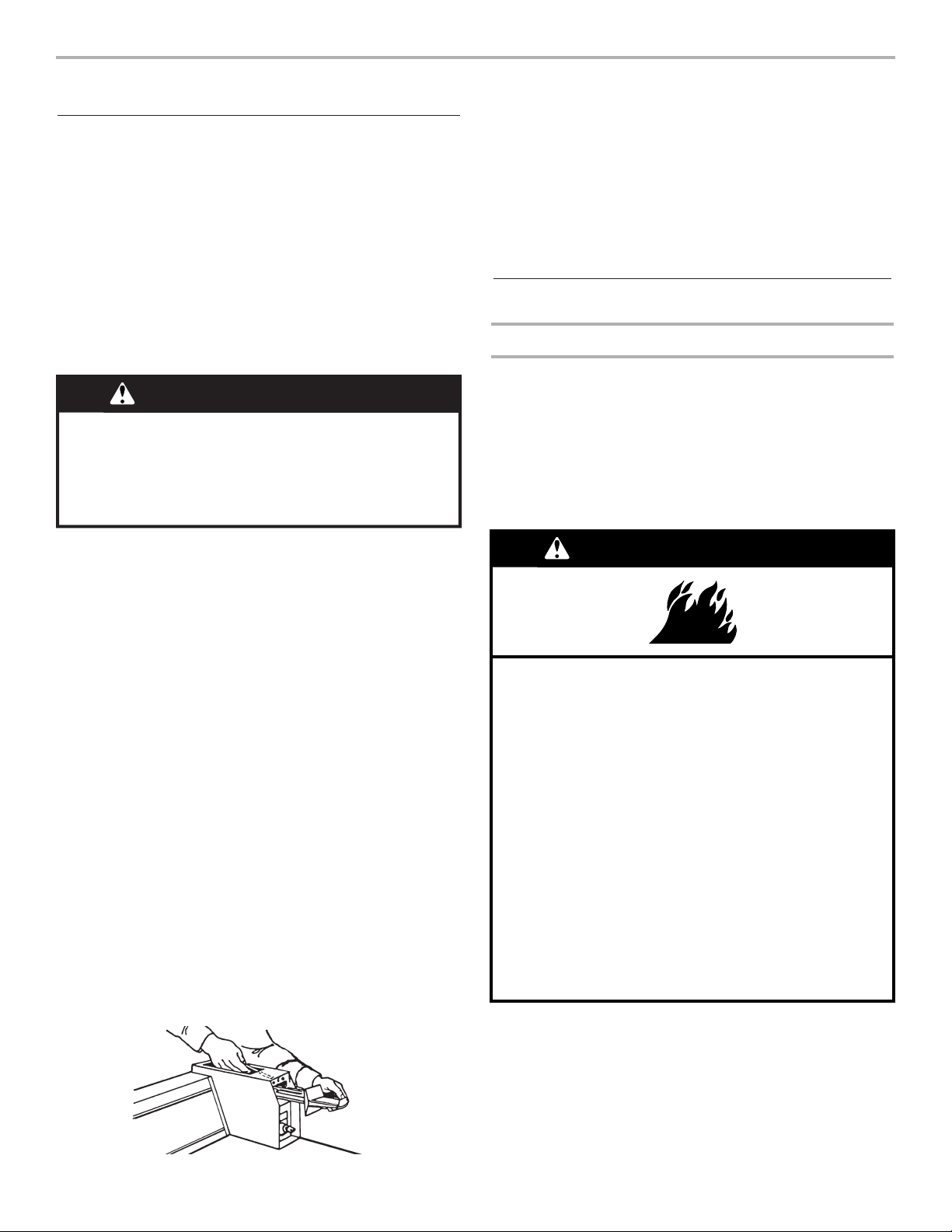

Direct Wire Method – U.S. Only

Direct wire cable must match power supply (4-wire or 3-wire)

and be:

■ Flexible armored cable or nonmetallic sheathed copper cable

(with ground wire), protected with flexible metallic conduit. All

current-carrying wires must be insulated.

■ 10-gauge solid copper wire (do not use aluminum).

■ At least 5 ft. (1.52 m) long.

WARNING

Fire Hazard

Use 10 gauge solid copper wire.

Use a UL listed strain relief.

Disconnect power before making electrical connections.

Connect neutral wire (white or center wire) to center

terminal (silver).

Ground wire (green or bare wire) must be connected to

green ground connector.

Connect remaining 2 supply wires to remaining

2 terminals (gold).

Securely tighten all electrical connections.

Failure to do so can result in death, fire, or

electrical shock.

1. Disconnect power.

2. Remove hold-down screw and terminal block cover.

3. Install ³⁄₄" conduit connector into the hole below the terminal

block opening. Connect flexible metallic conduit and tighten

connector screw. Install direct wire cable through the flexible

metallic conduit.

4. Complete installation following instructions for your type of

electrical connection:

• Four-wire (recommended method)

• Three-wire (if four-wire is not available)

A. External ground conductor screw

B. Tab

C. Terminal block cover

D. Hold-down screw

disconnect

box

5" (12.7 cm)

1" (2.5 cm)

of wires

stripped of

insulation

Strip 5" (12.7 cm) of outer covering

from end of cable. Leave green or bare

ground wire at 5" (12.7 cm). Cut 1

¹⁄₂

(3.8 cm) from 3 remaining wires. Strip

insulation back 1" (2.5 cm).

Shape ends

of wires into

a hook.

5. Remove the center terminal block screw.

6. Remove the appliance neutral ground

wire from the external ground conductor

screw. Fasten under center, silver-

colored terminal block screw.

7. Connect the ground wire (green or bare)

of the direct wire cable to the external

ground conductor screw. Tighten screw.

8. Place the hooked end of the neutral wire

(white or center) of the direct wire cable

under the center screw of the terminal

block (hook facing right). Squeeze hook

end together. Tighten screw.

9. Place the hooked ends of the other

direct wire cable wires under the outer

terminal block screws (hook facing right).

Squeeze hooked ends together. Tighten

screws.

10. Insert tab of the terminal block cover into

slot of the dryer rear panel. Secure cover

with hold-down screw.

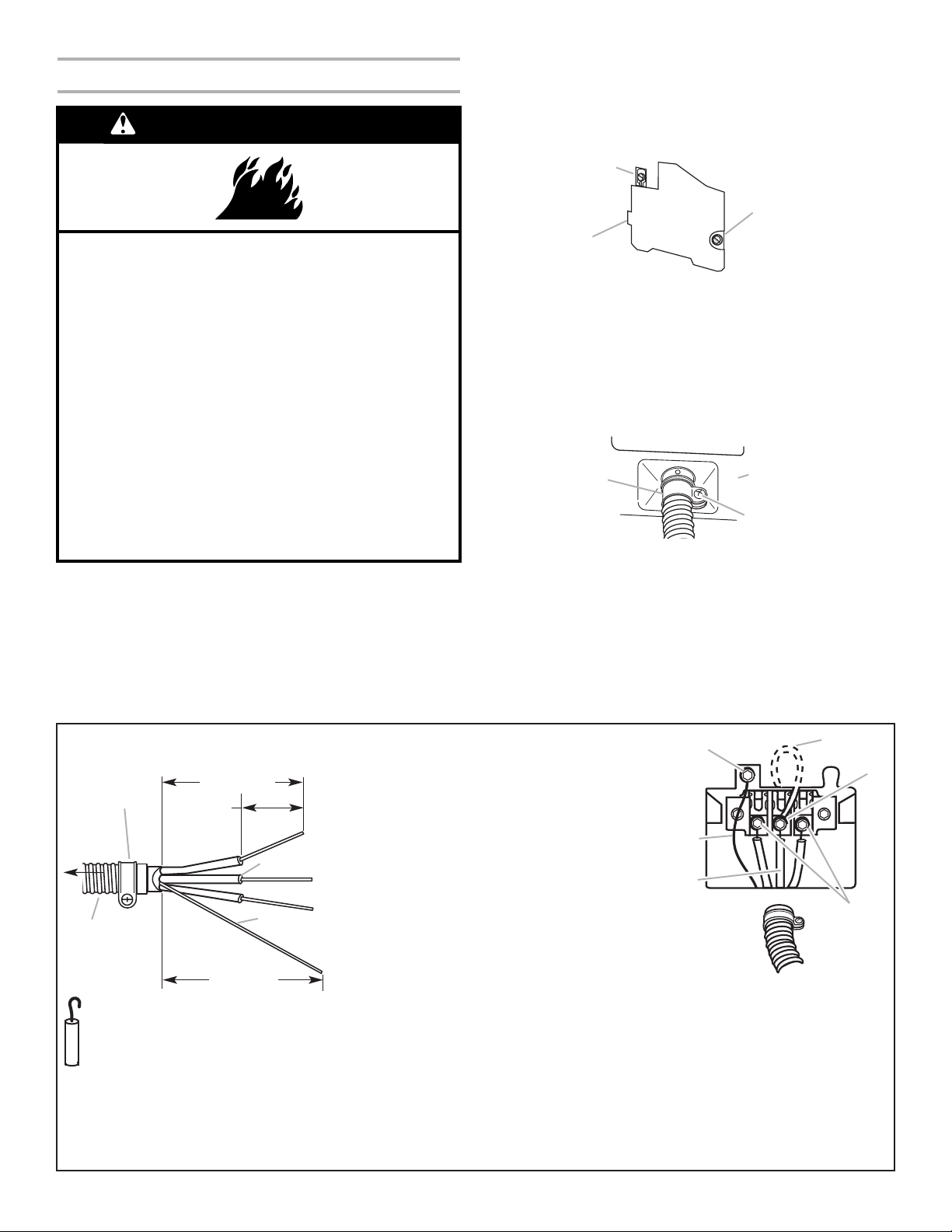

Direct Wire,

Four-wire electrical connection:

A. ³⁄₄" conduit connector

B. Neutral (white or center)

C. Ground wire (green or bare)

D. 10-gauge, 3 wire with ground wire in

A. External ground conductor screw

B. Appliance neutral ground wire

C. Center terminal block screw

D. Outer terminal block screws

E. Neutral (center wire)

F. Green or bare ground wire

A. Conduit connector

B. Dryer cabinet

C. Connector screw

Connect Vent

1. Using a 4" (10.2 cm) clamp, connect vent to exhaust outlet in

dryer. If connecting to existing vent, make sure the vent is

clean. The dryer vent must fit over the dryer exhaust outlet

and inside the exhaust hood. Make sure the vent is secured to

exhaust hood with a 4" (10.2 cm) clamp.

2. Move dryer into final position. Do not crush or kink vent. Make

sure dryer is level.

Complete Installation

1. With dryer in final position place level on top of the dryer, first

side to side; then front to back. If the dryer is not level, adjust

the legs of the dryer up or down until the dryer is level.

2. Plug in dryer or reconnect power.

3. Check dryer operation (some accumulated time may be on

the timer due to factory testing).

Insert coins in slide and press slide in slowly. (Operating time

will accumulate per number of coins and type of timing cam

used.) Push START/RESTART button. Using a full heat cycle

(not the air cycle), let the dryer run for at least five minutes.

Dryer will stop when time is used up.

NOTE: Dryer door must be closed for dryer to operate. When

door is open, dryer stops, but timer continues to run. To

restart dryer, close door and push START/RESTART button.

4. If drying time is too long, make sure lint screen is clean.

5. Now start the dryer and allow it to complete a full heat cycle

(not air cycle) to make sure it is working properly.

A. ³⁄₄" conduit connector

B. Neutral (white or center)

C. 10-gauge, 3 wire with ground wire in

flexible metallic conduit

A. External ground conductor screw

B. Center terminal block screw

C. Outer terminal block screws

D. Neutral (center wire)

E. Appliance neutral ground wire

Shape ends

of wires into

a hook.

Strip 3

¹⁄₂

" (8.9 cm) of outer

covering from end of cable. Strip

insulation back 1" (2.5 cm). If using

3 wire cable with ground wire, cut

green or bare wire even with outer

covering.

Three wire with ground wire: green or bare

wire cut short. Wire is not used. Dryer is

grounded through neutral conductor.

disconnect

box

1" (2.5 cm)

of wires

stripped of

insulation

3-1/2" (8.9 cm)

5. Loosen or remove the center terminal

block screw.

6. Place the hooked end of the neutral wire

(white or center) of the direct wire cable

under the center screw of the terminal

block (hook facing right). Squeeze

hooked end together. Tighten screw.

7. Place the hooked ends of the other

direct wire cable wires under the outer

terminal block screws (hook facing right).

Squeeze hooked ends together. Tighten

screws.

8. Insert tab of the terminal block cover into

slot of the dryer rear panel. Secure cover

with hold-down screw.

5. Remove the center terminal block screw.

6. Remove the appliance neutral ground wire

from the external ground conductor screw.

Connect the appliance neutral ground wire

and the neutral wire (white or center) of the

direct wire cable under the center, silver-

colored terminal block screw. Tighten

screw.

7. Connect the other wires to outer terminal

block screws. Tighten screws.

8. Insert tab of the terminal block cover into

slot of the dryer rear panel. Secure cover

with hold-down screw.

9. After reattaching the terminal cover,

connect a separate copper ground wire

from the external ground connector screw

to an adequate ground.

If codes permit and a separate ground wire is

used, it is recommended that a qualified

electrician determine that the ground path is

adequate.

Direct Wire,

Three-wire electrical connection:

Use this method where local codes permit

connecting neutral ground wire to

neutral wire:

Use this method where local codes do

not permit connecting neutral ground

wire to neutral wire:

A. Separate copper ground wire

B. External ground conductor screw

C. Appliance neutral ground wire

D. Center terminal block screw

E. Outer terminal block screws

F. Neutral (center wire)

You can install the 30-minute or 60-minute timing cam (shipped

with dryer) as follows:

1. Unplug dryer or disconnect power.

2. Unlock meter case.

3. Turn the timing cam by hand until the V-shaped notch lines up

below the ratchet tooth.

4. Insert a narrow, flat-blade screwdriver under the timing cam

near the clock shaft. Gently lift cam straight up and off shaft

making sure that the V-shaped notch clears the ratchet tooth.

5. Place new cam (hub side down) over clock shaft. Line up flat

side of shaft with flat side of cam hole. Check that drive lug is

in place.

6. Turn cam until V-shaped notch lines up with ratchet tooth.

7. Press cam down in place on motor shaft. Make sure that

V-shaped notch clears the ratchet tooth.

8. Close and lock the meter case.

CHANGING TO A 30- OR

60-MINUTE TIMING CAM

A. Ratchet tooth

B. Timing cam

C. Drive lug

D. V-shaped notch

WARNING

Electrical Shock Hazard

Disconnect power before making cam changes.

Failure to follow these instructions can result in death

or electrical shock.

Maintenance instructions:

■ Clean lint screen after each cycle.

■ Removing accumulated lint:

■ From inside the dryer cabinet:

Lint should be removed every 2 years or more often,

depending on dryer usage. Cleaning should be done by a

qualified person.

■ From the exhaust vent:

Lint should be removed every 2 years, or more often,

depending on dryer usage.

If dryer does not operate check the following:

■ Electric supply is connected.

■ Circuit breaker is not tripped or house fuse is not blown.

■ Door is closed.

■ Controls are set in a running or “ON” position.

■ START button has been pushed firmly.

■ For gas dryers, check that gas supply shutoff valves are set in

open position.

If you need assistance:

The Commercial Laundry Support Center will answer any

questions about operating or maintaining your dryer not covered

in the Installation Instructions. The Commercial Laundry Support

Center is open 24 hours a day, 7 days a week. Just dial

1-800 NO BELTS (1-800-662-3587) — the call is toll free.

When you call, you will need the dryer model number and serial

number. Both numbers can be found on the serial-rating plate

located in the dryer door well.

NOTES

SÉCURITÉ DE LA SÉCHEUSE

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

POUR VOTRE SÉCURITÉ

Ne pas entreposer ni utiliser de l’essence ou d’autres produits liquides ou gazeux inflammables à proximité de cet appareil ou de

tout autre appareil électroménager.

■ IOn recommande que le propriétaire place les instructions à l'usage du client à un endroit bien visible, pour le cas où le client

percevrait une odeur de gaz. Ces renseignements doivent être obtenus auprès de votre fournisseur de gaz.

■ Placer l'avertissement qui suit à un endroit bien visible.

AVERTISSEMENT : Pour votre sécurité, les renseignements dans ce manuel doivent

être observés pour réduire au minimum les risques d’incendie ou d’explosion ou pour

éviter des dommages au produit, des blessures ou un décès.

– Ne pas entreposer ou utiliser de l’essence ou d’autres vapeurs ou liquides

inflammables à proximité de cet appareil ou de tout autre appareil électroménager.

– QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :

•

Ne pas tenter d’allumer un appareil.

•

Ne pas toucher à un commutateur électrique; ne pas utiliser le téléphone se trouvant

sur les lieux.

•

Évacuer tous les gens de la pièce, de l’édifice ou du quartier.

•

Appeler immédiatement le fournisseur de gaz d’un téléphone voisin. Suivre ses

instructions.

•

À défaut de joindre votre fournisseur de gaz, appeler les pompiers.

– L’installation et l’entretien doivent être effectués par un installateur qualifié, une

agence de service ou le fournisseur de gaz.

IMPORTANT : L'installation du gaz doit se conformer aux codes locaux, ou en l'absence de codes locaux, au code canadien

d'installation B149.1 du gaz naturel ou du propane.

La sécheuse doit être électriquement reliée à la terre conformément aux codes locaux, ou en l'absence de codes locaux, au Code

canadien de l'électricité, CSA C22.1.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

Pour réduire le risque d'incendie, de choc électrique ou de blessure lors de l'utilisation de

la sécheuse, il convient d'observer certaines précautions élémentaires dont les suivantes :

AVERTISSEMENT :

I Lire toutes les instructions avant d'utiliser la sécheuse.

I Ne pas placer des articles exposés aux huiles de cuisson

dans votre sécheuse. Les articles contaminés par des

huiles de cuisson peuvent contribuer à une réaction

chimique qui pourrait causer à la charge de s'enflammer.

I Ne pas faire sécher dans la machine des articles qui ont

déjà été nettoyés, lavés, imbibés, ou tachés d'essence,

de solvants pour nettoyage à sec, d'autres substances

inflammables, ou de substances explosives puisqu'elles

dégagent des vapeurs qui peuvent provoquer un

incendie ou une explosion.

I Ne pas permettre à des enfants de jouer sur ou à

l'intérieur de la sécheuse. Une surveillance étroite est

nécessaire lorsque la sécheuse est utilisée près d'eux.

I Avant d'enlever la sécheuse du service ou la jeter, enlever

la porte du compartiment de séchage.

Ne pas mettre la main dans la sécheuse si le tambour est

en mouvement.

I Ne pas réparer ni remplacer une pièce de la sécheuse ou

essayer d'en faire l'entretien à moins d'une recommandation

spécifique dans le guide d'utlilisation et d'entretien, ou

publiée dans les instructions de réparation par l'utilisateur

que vous comprenez et pouvez exécuter avec compétence.

CONSERVEZ CES INSTRUCTIONS

Ne pas installer ni entreposer la sécheuse où elle sera

exposée aux intempéries.

I Ne pas jouer avec les commandes.

I Ne pas utiliser un produit assouplissant de tissu ou des

produits pour éliminer la statique à moins qu'ils ne soient

recommandés par le fabricant du produit assouplissant de

tissu ou du produit.

I Ne pas utiliser la chaleur pour faire sécher des articles

fabriqués avec du caoutchouc mousse ou des matériaux

semblables.

I Nettoyer le filtre à charpie avant et après chaque charge.

I Ne pas laisser la charpie, la poussière, ou la saleté

s'accumuler autour du système d'évacuation ou autour de

l'appareil.

I Un nettoyage périodique de l'intérieur de la sécheuse et du

conduit d'évacuation doit être effectué par une personne

qualifiée.

I Voir les instructions d'installation pour les exigences de

liaison de l'appareil à la terre.

Exigences d’emplacement

Pour l’installation d’une sécheuse à gaz :

IMPORTANT : Respecter les dispositions de tous les codes et

règlements en vigueur.

■ Déterminer les exigences des codes : Certains codes limitent

ou prohibent l’installation d’une sécheuse dans un garage, un

placard, une chambre à coucher. Consulter l’inspecteur local

des bâtiments.

EXIGENCES D’INSTALLATION

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle

que l'essence, loin de la sécheuse.

Ne pas installer dans un garage.

Le non-respect de ces instructions peut causer

un décès, une explosion ou un incendie.

AVERTISSEMENT

■ Veiller à ce que les bords inférieurs de la caisse ainsi que

l’arrière et les côtés inférieurs de la sécheuse soient exempts

d’obstructions, afin de permettre le passage adéquat de l’air

de combustion. Voir la section “Instructions d’installation dans

un encastrement ou un placard” pour l’espace de

dégagement minimal.

NOTE : La sécheuse ne doit pas être installée en un endroit

où elle serait exposée à de l’eau ou aux intempéries.

Instructions pour l’installation dans un placard ou

un encastrement

Cette sécheuse peut être installée dans un placard ou un

encastrement. Pour l’installation dans un placard ou

encastrement, on doit respecter les distances de séparation

minimales mentionnées sur la plaque signalétique de la sécheuse.

Les distances de séparation sont exprimées en pouces; il s’agit

des distances minimales. Il est utile de prévoir des distances de

séparation supérieures pour faciliter l’installation et les travaux

d’entretien, ou si ceci est exigé par les codes et règlements

locaux.

Si la porte du placard est installée, on doit respecter la taille

minimale des ouvertures d’entrée d’air au sommet et en bas. On

peut utiliser une porte à jalousies offrant une surface de passage

d’air équivalente.

Le circuit d’évacuation de la sécheuse doit être relié à l’extérieur.

Aucun autre appareil utilisant un combustible ne doit être installé

dans le même placard.

Encastrement, vue avant Placard, vue latérale

Distances de séparation minimales

On doit prévoir un espacement additionnel pour tenir compte éventuellement

des moulures du mur, de la porte et du plancher, ou si le circuit d’évacuation

comporte un coude.

0" (0 cm)

Porte du

placard

14"

(35,6 cm)

max.

1" (2,5 cm)

0" (0 cm)

15"

(38,1 cm)*

(0 cm)

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer

l'installation. Lire et respecter les instructions d’installation

fournies avec chacun des outils de cette liste.

Outillage nécessaire

■ Clé à tube de 8" ou 10"

■ Clé à molette de 8" ou 10"

■ Tournevis à lame plate

■ Tournevis Phillips

■ Clé à molette avec

ouverture jusqu'à 1" (2,5

cm) ou clé à douille

hexagonale

■ Niveau

■ Clé à douille de 5/16"

■ Couteau utilitaire

■ Bride de fixation

■ Composé d'étanchéité des

raccords filetés - résistant

au propane

■ Pistolet à calfeutrage et

composé de calfeutrage

(pour l'installation d'un

nouveau circuit

d'évacuation)

■ Pince

■ Couteau à mastic

Pièces fournies

Retirer le sac de pièces du tambour de la sécheuse. Vérifier la

présence de toutes les pièces.

■ Coin

■ Patin (4)

■ Pied de la sécheuse (4)

■ Boulon de 5/16"-18 x 2¹⁄₂"

■ Came de minutage à

3 broches

■ Came de minutage à

6 broches

BOUCHE DE

DÉCHARGE,

CÔTÉ

GAUCHE OU

CÔTÉ DROIT

4¹⁄₄"

(10,8 cm)

(2,5 cm)

Modèles sans

mécanisme de

commande à pièces :

¹⁄₈" (18,1 cm)

Modèles avec

mécanisme de

commande à pièces :

⁷⁄₈" (20 cm)

VUE LATÉRALE

ÉVACUATION

PAR LE BAS

35"

(88,9 cm)

26¹⁄₂" (67,3 cm)

29¹⁄₄" (74,3 cm)

14¹⁄₈"

(35,9 cm)

7¹⁄₄"

(18,4 cm)

10¹⁄₄"

(26 cm)

Porte du

placard

vue

avant

3" (7,6 cm)

24 po

(155 cm

48 po

(310 cm

* Taille minimale de l’ouverture pour la porte du placard. On peut utiliser une

porte à jalousies offrant une surface de passage d’air équivalente.

Dimensions du produit – Sécheuse de 29" (73,7 cm)

Dimensions du produit – Sécheuse de 27" (68,6 cm)

29" (73,7 cm)

27¹⁄₄"

(69,2 cm)

16"

(40,6 cm)

CÂBLE

ÉLECTRIQUE

CANALISATION

DE GAZ

BOUCHE DE

DÉCHARGE

4³⁄₄"

(12,1 cm)

13"

(33 cm)

1¹⁄₄"

(3,2 cm)

VUE ARRIÈRE

18³⁄₈"

(46,7 cm)

dia. 4"

(10,2 cm)

(2,5 cm)

Modèles sans

mécanisme de

commande à pièces :

¹⁄₈" (18,1 cm)

Modèles avec

mécanisme de

commande à pièces :

⁷⁄₈" (20 cm)

VUE LATÉRALE

35"

(88,9 cm)

25¹⁄₂" (64,8 cm)

27" (68,6 cm)

37"

(94 cm)

14"

(35,6 cm)

CÂBLE

ÉLECTRIQUE

CANALISATION

DE GAZ

³⁄₄"

(12,1 cm)

13"

(33 cm)

1¹⁄₄"

(3,2 cm)

VUE ARRIÈRE

6³⁄₄"

(15,2 cm)

dia. 4"

(10,2 cm)

BOUCHE DE

DÉCHARGE

Spécifications électriques - sécheuse à gaz

IMPORTANT : La sécheuse doit être électriquement reliée à la

terre conformément aux prescriptions des codes et règlements

locaux; en l’absence de code local, respecter les prescriptions du

code national en vigueur : National Electrical Code, ANSI/NFPA

70 (édition la plus récente), ou Code canadien de l’électricité,

CSA C22.1.

Si un conducteur distinct de liaison à la terre est utilisé (lorsque le

code en vigueur le permet), on recommande qu’un électricien

qualifié vérifie la qualité de la liaison à la terre.

On peut obtenir un exemplaire du code national en vigueur à

l’adresse suivante :

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

■ L’appareil doit être alimenté par un circuit électrique de 120 V

(CA seulement), 60 Hz, protégé par un fusible de 15 ou 20 A.

On recommande l’emploi d’un fusible temporisé ou d’un

disjoncteur. Il est également recommandé d'utiliser un circuit

séparé pour la sécheuse.

Spécifications électriques - sécheuse électrique

IMPORTANT : La sécheuse doit être électriquement reliée à la

terre conformément aux prescriptions des codes et règlements

locaux; en l’absence de code local, respecter les prescriptions du

code national en vigueur : National Electrical Code, ANSI/NFPA

70 (édition la plus récente), ou Code canadien de l’électricité,

CSA C22.1.

Le National Electrical Code exige une alimentation électrique à 4

conducteurs pour les maisons construites après 1996, les circuits

de sécheuse concernés par le remodelage après 1996, et toutes

les installations de maisons mobiles.

Si un conducteur distinct de liaison à la terre est utilisé (lorsque le

code en vigueur le permet), on recommande qu’un électricien

qualifié vérifie la qualité de la liaison à la terre.

On peut obtenir un exemplaire du code national en vigueur à

l’adresse suivante :

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

INSTRUCTIONS DE LIAISON À LA TERRE

CONSERVEZ CES INSTRUCTIONS

■

Pour une sécheuse reliée à la terre et connectée par un

cordon :

Cette sécheuse doit être reliée à la terre. En cas de mauvais

fonctionnement ou de panne, la liaison à la terre réduira le

risque de choc électrique en offrant au courant électrique un

acheminement d'évacuation de moindre résistance. Cette

sécheuse est alimentée par un cordon électrique

comportant un conducteur relié à la terre et une fiche de

branchement munie d'une broche de liaison à la terre. La

fiche doit être branchée sur une prise appropriée qui est

bien installée et reliée à la terre conformément à tous les

codes et règlements locaux.

AVERTISSEMENT : Le raccordement incorrect de

cet appareil au conducteur de liaison à la terre peut susciter

un risque de choc électrique. En cas de doute quant à la

qualité de liaison à la terre de la sécheuse, consulter un

électricien ou un technicien ou un personnel qualifié. Ne pas

modifier la fiche de branchement fournie avec la sécheuse;

si la fiche ne correspond pas à la configuration de la prise

de courant, demander à un électricien qualifié d'installer une

prise de courant appropriée.

Méthode recommandée de liaison à la terre

Après l’installation, la sécheuse doit être électriquement reliée à la

terre conformément aux prescriptions des codes et règlements

locaux; en l’absence de code local, respecter les prescriptions du

code national en vigueur : National Electrical Code, ANSI/NFPA

70 (édition la plus récente), ou Code canadien de l’électricité,

CSA C22.1, ainsi que celles des codes et règlements locaux.

■ Aux É.-U. : L’appareil doit être alimenté par un circuit

indépendant monophasé à quatre conducteurs ou trois

conducteurs, 120/240 V, 60 Hz, CA seulement (ou un circuit

120/208 V à trois ou quatre conducteurs si ceci est spécifié

sur la plaque signalétique); chaque conducteur de phase du

circuit doit être protégé par un fusible 30 A; on recommande

l’emploi de disjoncteurs ou fusibles temporisés.

■ Au Canada : L’appareil doit être alimenté par un circuit

indépendant monophasé à quatre conducteurs, 115/230 V,

60 Hz; chaque conducteur de phase du circuit doit être

protégé par un fusible 30 A; on recommande l’emploi de

disjoncteurs ou fusibles temporisés.

Méthode recommandée de liaison à la terre

■ Aux É.-U. : C’est au client qu'incombe la responsabilité de

contacter un électricien qualifié qui pourra déterminer si

l’installation électrique est adéquate et conforme aux

prescriptions du National Electrical Code, ANSI/NFPA 70

(édition la plus récente) et à tous les codes et règlements

locaux en vigueur.

■ Au Canada : C’est au client qu'incombe la responsabilité

d’installer la sécheuse conformément aux prescriptions de la

norme CSA C22.1 (Code canadien de l’électricité), aux codes

d’installation et à tous les codes nationaux et locaux

applicables.

Les modèles vendus au Canada sont équipés d’un cordon

d’alimentation flexible à quatre conducteurs (30 A). La fiche

du cordon d’alimentation doit être branchée sur une prise de

courant 30 A de même configuration.

Spécifications de l’alimentation en gaz

IMPORTANT : Respecter les dispositions de tous les codes et

règlements en vigueur.

L’installation doit satisfaire aux critères de tous les codes et

règlements locaux. En l’absence de code local, l’installation doit

satisfaire aux prescriptions du National Fuel Gas Code ANSI

Z223.1/NFPA 54 (American National Standard) ou CAN/CSA

B149.

On peut obtenir un exemplaire du code national en vigueur à

l’adresse suivante :

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

La conception de cette sécheuse a été homologuée par CSA

International pour l’utilisation jusqu’à une altitude de 10 000 pi

(3048 m) au-dessus du niveau de la mer, pour le débit thermique

indiqué sur la plaque signalétique. Aucun réglage du brûleur n’est

nécessaire lorsque la sécheuse est utilisée à une altitude

inférieure à cette valeur maximale.

Si la sécheuse doit être utilisée à une altitude supérieure à

10 000 pi (3048 m), on doit réduire de 4 % le débit thermique du

brûleur indiqué sur la plaque signalétique pour chaque tranche de

1000 pi (305 m) d’augmentation de l’altitude. Consulter votre

compagnie de service locale pour obtenir de l’aide lors de la

conversion à d’autres types de gaz ou de l’installation de la

sécheuse à une altitude supérieure à 10 000 pi (3048 m).

INSTRUCTIONS DE LIAISON À LA TERRE

CONSERVEZ CES INSTRUCTIONS

■

Pour une sécheuse reliée à la terre et connectée par un

cordon :

Cette sécheuse doit être reliée à la terre. En cas de mauvais

fonctionnement ou de panne, la liaison à la terre réduira le

risque de choc électrique en offrant au courant électrique un

acheminement d'évacuation de moindre résistance. Cette

sécheuse est alimentée par un cordon électrique

comportant un conducteur relié à la terre et une fiche de

branchement munie d'une broche de liaison à la terre. La

fiche doit être branchée sur une prise appropriée qui est

bien installée et reliée à la terre conformément à tous les

codes et règlements locaux.

■

Pour une sécheuse raccordée en permanence :

Cette sécheuse doit être raccordée à un système de

câblage permanent en métal relié à la terre ou un

conducteur relié à la terre doit être en fonction avec les

conducteurs de circuit et raccordé à la borne de liaison à la

terre ou la borne sur la sécheuse.

AVERTISSEMENT : Le raccordement incorrect de

cet appareil au conducteur de liaison à la terre peut susciter

un risque de choc électrique. En cas de doute quant à la

qualité de liaison à la terre de la sécheuse, consulter un

électricien ou un technicien ou un personnel qualifié. Ne pas

modifier la fiche de branchement fournie avec la sécheuse;

si la fiche ne correspond pas à la configuration de la prise

de courant, demander à un électricien qualifié d'installer une

prise de courant appropriée.

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz

approuvée par la CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander à une

personne qualifiée de s'assurer que la pression de gaz

ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage, le personnel

autorisé d'une compagnie de gaz, et

le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer

un décès, une explosion ou un incendie.

Type de gaz

La sécheuse est équipée pour l’alimentation au gaz naturel. Elle

est homologuée par CSA International pour l’alimentation avec

des gaz de pétrole liquefies (propane et butane), après

conversion appropriée. Ne pas entreprendre de convertir

l’appareil pour l’utilisation d’un gaz différent de celui indiqué sur la

plaque signalétique sans d’abord consulter le fournisseur de gaz.

Un technicien qualifié doit effectuer la conversion. Les numéros

des pièces nécessaires pour la conversion sont mentionnés sur la

base de la valve du brûleur.

Canalisation de gaz

Méthode recommandée

■ Installer une canalisation de gaz rigide de ¹⁄₂" jusqu’à

l’emplacement d’installation de la sécheuse. On doit utiliser

un composé d’étanchéité des tuyauteries résistant à l’action

du gaz de pétrole liquéfié. Ne pas utiliser de ruban TEFLON

®†

Pour l’alimentation au propane, le diamètre des canalisations

doit être de ¹⁄₂" (IPS) ou plus. Usuellement le fournisseur de

gaz propane détermine les matériaux à utiliser et le diamètre

approprié.

Autre méthode

■ La canalisation de gaz peut également être connectée au

moyen d’un tube homologué en aluminium ou en cuivre de

³⁄₈". Si la longueur totale de la canalisation de gaz excède

20 pi (6,1 m), un tuyau de plus gros diamètre sera nécessaire.

Dans le cas de l’alimentation au gaz naturel, ne pas utiliser de

tuyau en cuivre. Assurer l’étanchéité des connexions avec un

composé d’étanchéité résistant au propane.

Connecteur en métal souple pour appareil ménager :

■ Il est recommandé d’utiliser une canalisation en acier

inoxydable souple et neuve, conception homologuée par

l’AGA ou par CSA International, pour raccorder la sécheuse à

la conduite d’alimentation en gaz. (La canalisation d’arrivée de

gaz sortant à l’arrière/le bas de la sécheuse est dotée d’un

filetage mâle de ³⁄₈").

■ Ne pas déformer ni endommager la canalisation de gaz en

acier inoxydable souple lorsque vous déplacez la sécheuse.

Connexion du tuyau rigide :

La connexion du tuyau rigide nécessite une combinaison de

raccords pour obtenir une connexion de la sécheuse en ligne.

■ Robinet d’arrêt nécessaire :

Conformément aux prescriptions du National Fuel Gas Code,

ANSI Z223.1, on doit installer un robinet d'arrêt manuel sur la

canalisation d’alimentation, à moins de 6 pi (1,8 m) de la

sécheuse. Au Canada, le robinet d’arrêt manuel doit être

installé conformément aux prescriptions des codes

d’installation B149 – CAN/CGA B149.1 et CAN/CGA B149.2.

Le robinet d'arrêt doit être situé dans la même pièce que la

Exigences concernant l’évacuation

AVERTISSEMENT : Pour réduire le risque d’incendie,

cette sécheuse DOIT ÉVACUER L’AIR À L’EXTÉRIEUR.

■ L’évent de la sécheuse ne doit pas être connecté à un conduit

d’évacuation de gaz, une cheminée, un mur, un plafond ou un

vide de construction.

■ Ne pas utiliser un clapet d’évacuation à fermeture

magnétique.

■ Ne pas installer le conduit métallique flexible dans les cavités

fermées des murs, plafonds ou planchers.

Risque d’incendie

Utiliser un conduit d’évacuation en métal lourd.

Ne pas utiliser un conduit d’évacuation en plastique.

Ne pas utiliser un conduit d’évacuation en feuille

de métal.

Le non-respect de ces instructions peut causer

un décès ou un incendie.

AVERTISSEMENT

†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.

sécheuse. Il doit se trouver à un emplacement qui permet une

ouverture et une fermeture faciles. Ne pas bloquer l'accès au

robinet d'arrêt. Le robinet est destiné à alimenter/couper

l'alimentation en gaz de la sécheuse.

■ Installation dans un espace confiné :

Si la sécheuse est installée dans un espace réduit comme une

salle de bain ou un placard, on doit prévoir une arrivée d’air

appropriée pour la combustion et la ventilation. Consulter les

codes et règlements en vigueur, ou voir “Instructions pour

l'installation dans un placard ou un encastrement” de la

section "Exigences d'emplacement".

Tests de pressurisation de la canalisation de gaz

Un raccord de ¹⁄₈" NPT minimal, accessible pour le raccordement

d’un manomètre de test, doit être installé immédiatement en

amont du point de raccordement de la canalisation d’arrivée de

gaz de la sécheuse.

Lors de tout test de pressurisation du système à une pression de

test supérieure à ¹⁄₂ lb/po

rel., la sécheuse doit être déconnectée

de la canalisation d’arrivée de gaz.

A. Gas supply line

B. Shutoff valve “open” position

C. To dr

A. Canalisation d’arrivée de gaz

B. Robinet d’arrêt - position d’ouverture

C. Vers la sécheuse

■ Utiliser un conduit d’évacuation en métal lourd de 4"

(10,2 cm) et des brides de fixation.

■ Utiliser des brides de fixation pour sceller tous les joints.

L'évent ne doit pas être connecté ou fixé avec des vis ou

autres dispositifs d'accrochage qui se prolongent à l'intérieur

de l'évent. Ne pas utiliser de ruban adhésif en toile.

IMPORTANT : Respecter les dispositions de tous les codes et

règlements en vigueur.

Utiliser un conduit d'évacuation en métal lourd. Ne pas utiliser un

conduit de plastique ou en feuille métallique.

On recommande d’utiliser un conduit métallique rigide pour

réduire les risques d’écrasement et de déformation.

Un conduit métallique flexible doit être totalement déployé et

soutenu lorsque la sécheuse est à sa position finale. Enlever tout

excès de conduit flexible pour éviter tout affaissement/

déformation susceptible de réduire le débit d'air et le rendement

de la sécheuse.

Terminer le conduit d’évacuation par un clapet de décharge pour

empêcher les rongeurs et insectes d’entrer dans l’habitation ou

l'entreprise.

Le clapet de décharge doit être situé à au moins 12" (30,5 cm)

au-dessus du sol ou de tout autre objet susceptible de se trouver

sur le trajet de l’air humide rejeté (par exemple, fleurs, roches ou

arbustes).

Lors de l’utilisation d’un circuit d’évacuation existant, nettoyer la

charpie sur toute la longueur du système et veiller à ce que la

bouche de décharge ne soit pas obstruée par une accumulation

de charpie. Remplacer tout conduit de plastique ou de feuille

métallique mince par un conduit métallique flexible ou rigide.

Planifier l’installation pour introduire le nombre minimal de coudes

et de changements de direction.

Si des coudes sont utilisés ou des changements de direction

effectués, prévoir autant d’espace que possible. Plier le conduit

graduellement pour éviter de le déformer.

La bouche de sortie est située à l’arrière de la sécheuse, en

bas/au centre.

On peut acheminer le conduit d’évacuation par le haut, par le

bas, par la gauche, par la droite, dernière la sécheuse ou en ligne

droite depuis l’arrière de la sécheuse.

Longueur du circuit d'évacuation

La longueur maximale du circuit d’évacuation dépend du type de

conduit utilisé, du nombre de coudes et du type de bouche de

décharge. La longueur maximale pour le circuit de conduit rigide

ou flexible est indiquée dans le tableau ci-dessous.

Pour un circuit d’évacuation qui n’est pas couvert par le tableau,

consulter le manuel de service Whirlpool, “Sécheuses Whirlpool –

Extraction de l’air humide”, pièce N° LIT603197, qu’on peut

obtenir auprès du distributeur de pièces Whirlpool.

Si la sécheuse est installée dans un espace réduit tel qu’une

chambre à coucher, une salle de bain ou un placard, on doit

prévoir une arrivée d’air en quantité suffisante pour la combustion

et la ventilation. (Consulter les codes et règlements en vigueur.)

Voir “Instructions pour l'installation dans un encastrement ou

dans un placard” de la section "Exigences d'emplacement".

L’emploi d’une bouche de décharge de 4" est préférable. On peut

cependant utiliser une bouche de 2¹⁄₂" (6,4 cm). Une bouche de

décharge de 2¹⁄₂" (6,4 cm) peut causer une plus forte

rétropression que les autres genres de bouches. Pour une

installation permanente, un système d’évacuation fixe est requis.

Évacuation multiple de la sécheuse

■ Un conduit d’évacuation principal peut être utilisé pour un

groupe de sécheuses. Le conduit d’évacuation principal

devrait être d’un diamètre suffisant pour évacuer 200 pi

/min

d’air par sécheuse. Des filtres à charpie de forte capacité et

de conception adéquate peuvent être utilisés dans le

conduit principal d’évacuation s’ils sont inspectés et

nettoyés fréquemment. La pièce où se trouvent les

sécheuses devrait recevoir un apport d’air de débit égal ou

supérieur au débit total (pi

/min) de toutes les sécheuses

installées dans la pièce.

■ Des ensembles antirefoulement, n° de pièce 3391910, sont

disponibles chez votre marchand Whirlpool et devraient être

installés dans le conduit d’évacuation de chaque sécheuse

pour empêcher l’air évacué de retourner dans les sécheuses

et pour maintenir une pression équilibrée dans le conduit

principal d’évacuation. Des orifices de passage d’air non

obstrués sont requis.

Chaque conduit d’évacuation devrait pénétrer dans le conduit

principal à un angle pointant dans la direction du débit d’air. Les

conduits raccordés au conduit principal de part et d’autre

devraient être disposés en quinconce pour que l’air évacué par

une sécheuse ne puisse perturber l’évacuation d’une autre

sécheuse.

Débit d’évacuation

A. Meilleur débit d’évacuation

B. Bon débit d’évacuation

Conduit

métallique rigide

Nombre d’angles

à 90°

Nombre d’angles

à 90°

Conduit métallique souple

Clapet de décharge de 4" (10,2 cm) de diamètre

Longueur maximale du conduit

64 pi (19,5 m)

54 pi (16,5 m)

44 pi (13,4 m)

35 pi (10,7 m)

27 pi (8,2 m)

36 pi (11,0 m)

31 pi (9,4 m)

27 pi (8,2 m)

25 pi (7,6 m)

23 pi (7,0 m)

58 pi (17,7 m)

48 pi (14,6 m)

38 pi (11,6 m)

29 pi (8,8 m)

21 pi (6,4 m)

28 pi (8,5 m)

23 pi (7,0 m)

19 pi (5,8 m)

17 pi (5,2 m)

15 pi (4,6 m)

Clapets de type boîte et

à persiennes

Clapet incliné

Clapets de type boîte et

à persiennes

Clapet incliné

L’angle maximal entre le conduit connecté à une sécheuse et le

conduit principal ne devrait pas dépasser 30°.

Faire en sorte que les vapeurs générées par les liquides de

nettoyage à sec ne puissent pas atteindre les orifices d’entrée

d’air; ces vapeurs créent des composés acides qui, lorsqu’ils

sont attirés vers les unités de chauffage des sécheuses, peuvent

endommager les sécheuses et le linge en cours de séchage.

Une bouche de nettoyage devrait être installée dans le conduit

principal d’évacuation pour les nettoyages périodiques du

système d’évacuation.

A. Conduit d’évacuation de la sécheuse

B. Conduit principal d’évacuation

débit d’air

30° max.

INSTRUCTIONS D’INSTALLATION – SÉCHEUSE À GAZ

Installation d'une glissière et

d'une caisse à monnaie

La console inclut la minuterie (accumulation préinstallée) avec

bouton et bras de manœuvre.

La minuterie commande une période de séchage de 45 minutes

(came à 4 broches) après activation par le mécanisme d'insertion

des pièces de monnaie. Le sachet de pièces inclut des cames

pour des périodes de séchage de 30 minutes (6 broches) et 60

minutes (3 broches)

Le mécanisme de paiement, la serrure et la clé du tableau de

commande et la serrure et la clé de réceptacle des pièces ne

sont pas inclus; on peut les obtenir auprès des sources usuelles

de l’industrie.

NOTE : Placer la sécheuse sur une feuille de carton ou un

panneau de bois dur avant de la déplacer sur le plancher, afin

d’éviter d’endommager le revêtement du sol.

1. À l'aide de deux personnes ou plus, déplacer la sécheuse à

l'emplacement d'installation désiré.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer la sécheuse.

Le non-respect de cette instruction peut causer

une blessure au dos ou d’autre blessure.

2. Enlever le ruban adhésif dans les angles avant de la

sécheuse. Ouvrir la sécheuse; enlever les brochures et

sachets de pièces. Essuyer parfaitement la surface interne du

tambour avec un chiffon humide.

3. Prendre deux cornières de carton de l’emballage et les placer

sur le plancher à l’arrière de la sécheuse. Saisir fermement la

sécheuse et la placer doucement en appui sur la face arrière,

sur les cornières de carton.

4. Prendre l’un des pieds et identifier la marque en losange dans

le filetage. Ce repère indique jusqu’où le pied doit être vissé

dans le trou.

5. Commencer à visser à la main les pieds avant dans les trous.

(Utiliser une petite quantité de détergent liquide pour lubrifier

la section filetée, pour qu’il soit plus facile de tourner les

pieds). Utiliser une clé de 1" ou une clé à douille pour visser

les pieds jusqu’au repère.

Placer maintenant la sécheuse verticalement.

6. Ôter la plaque de l’ouverture d’accès du boîtier de

commande. Soulever la plaque à l’arrière pour l’enlever.

Installer le dispositif d’introduction de pièces (pour

l’installation, consulter les instructions d’installation du

fabricant).

Si une bouche de décharge ne peut être utilisée :

L’extrémité extérieure du conduit principal devrait être munie d’un

coude de déviation dirigé vers le bas. Si le conduit principal suit

une trajectoire verticale à travers le toit, plutôt qu’à travers le mur,

installer un coude de déviation de 180° à l’extrémité du conduit et

dépassant d’au moins 2 pi (61 cm) la partie la plus élevée du

bâtiment. L’ouverture murale ou dans le toit doit avoir un diamètre

supérieur de ¹⁄₂" (1,3 cm) à celui du conduit d’évacuation. Le

conduit d’évacuation devrait être centré dans l’ouverture.

Ne pas installer une grille ou un couvercle sur l’extrémité du

conduit d’évacuation.

A. Bouche de décharge ou

coude de déviation

B. Mur

C. Conduit principal

d'évacuation

D. Conduit horizontal

E. Coude de déviation à

180°

F. Conduit vertical

G. Toit

2 pi (61 cm) min. au-dessus du

point le plus élevé du bâtiment

Pour une sécheuse dotée d’un mécanisme d’insertion à

glissière, utiliser l’ensemble d’adaptation fourni avec la

sécheuse.

7. Réinstaller la plaque de l’ouverture d’accès du boîtier de

commande. Placer la boîte à pièces avec la serrure et la clé

dans l'ouverture d'accès du boîtier de commande.

8. Retirer la feuille de carton ou le panneau de bois dur placé

sous la sécheuse.

Raccordement à la canalisation de gaz

1. Retirer le capuchon rouge de la canalisation de gaz.

2. Raccorder la canalisation de gaz à la sécheuse. Utiliser un

composé d’étanchéité compatible avec le gaz propane. Si un

conduit métallique flexible est utilisé, vérifier qu’il n’est pas

déformé.

Si cela est nécessaire à l'entretien, ouvrir le panneau de

plinthe. Utiliser un couteau à mastic pour appuyer sur le

verrou du panneau de plinthe situé sur la partie supérieure

centrale du panneau de plinthe. Tirer le panneau de plinthe

vers le bas pour l'ouvrir. Le panneau de plinthe est fixé à la

partie inférieure.

3. Ouvrir le robinet d’arrêt de la canalisation d’arrivée de gaz.

4. Vérifier tous les raccordements en les badigeonnant d’une

solution de détection des fuites non corrosive approuvée.

L’apparition de bulles indique une fuite. Réparer toute fuite

éventuelle.

Raccordement du conduit d’évacuation

1. À l’aide d’une bride de fixation de 4" (10,2 cm), relier le

conduit d’évacuation à la bouche d’évacuation de la

sécheuse. Si on utilise le conduit d’évacuation existant,

s’assurer qu’il est propre. Le conduit d’évacuation de la

sécheuse doit être fixé sur la bouche d’évacuation de la

sécheuse et dans le clapet d’évacuation. S’assurer que le

conduit d’évacuation est fixé au clapet d’évacuation à l’aide

d’une bride de fixation de 4" (10,2 cm).

2. Placer la sécheuse à l’emplacement final désiré. Ne pas

écraser ni deformer le conduit d’évacuation. Vérifier que la

sécheuse est de niveau.

3. Vérifier que la canalisation souple de gaz n'est pas déformée.

Achever l’installation

1. Une fois la sécheuse à son emplacement final, placer un

niveau sur le sommet de la sécheuse, transversalement, puis

dans le sens avant arrière. Si la sécheuse n’est pas d’aplomb,

ajuster les pieds pour modifier la hauteur et établir un bon

aplomb de la sécheuse.

2. Brancher sur une prise à 3 alvéoles reliée à la terre.

3. Contrôler le bon fonctionnement de la sécheuse (la minuterie

peut indiquer un temps de service cumulatif du fait de tests

effectués à l’usine).

Insérer les pièces dans le mécanisme à glissière et enfoncer

doucement le mécanisme à glissière (le temps de

fonctionnement sera accumulé, selon le nombre de pièces et

le type de came utilisée). Appuyer sur le bouton

START/RESTART. Faire fonctionner la sécheuse pendant au

moins cinq minutes – programme de séchage avec chaleur

(pas le programme de séchage à l’air). La sécheuse s'arrêtera

à l'expiration de la période ainsi déterminée.

NOTE : Il faut que la porte soit fermée pour que la sécheuse

puisse fonctionner. La sécheuse s’arrête dès l’ouverture de la

porte, mais la minuterie continue de fonctionner. Pour

remettre la sécheuse en marche, fermer la porte et appuyer

sur le bouton START/RESTART.

4. Si on ne perçoit aucune chaleur à l’intérieur de la sécheuse et

si le brûleur ne s’allume pas, arrêter la sécheuse pendant cinq

minutes. Vérifier que tous les robinets de la canalisation

d’alimentation sont ouverts et que le cordon d’alimentation

électrique est branché. Répéter le test de cinq minutes de

fonctionnement.

5. Si le temps de séchage est trop long, s’assurer que le filtre à

charpie est propre.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

INSTRUCTIONS D’INSTALLATION – SÉCHEUSE ÉLECTRIQUE

Installation d’une glissière et d’une

caisse à monnaie

La console inclut la minuterie (accumulation préinstallée) avec

bouton et bras de manœuvre.

La minuterie commande une période de séchage de 45 minutes

(came à 4 broches) après activation par le mécanisme d'insertion

des pièces de monnaie. Le sachet de pièces inclut des cames

pour des périodes de séchage de 30 minutes (6 broches) et 60

minutes (3 broches)

Le mécanisme de paiement, la serrure et la clé du tableau de

commande et la serrure et la clé de réceptacle des pièces ne

sont pas inclus; on peut les obtenir auprès des sources usuelles

de l’industrie.

NOTE : Placer la sécheuse sur une feuille de carton ou un

panneau de bois dur avant de la déplacer sur le plancher, afin

d’éviter d’endommager le revêtement du sol.

1. À l'aide de deux personnes ou plus, déplacer la sécheuse à

l'emplacement d'installation désiré.

2. Enlever le ruban adhésif dans les angles avant de la

sécheuse. Ouvrir la sécheuse; enlever les brochures et

sachets de pièces. Essuyer parfaitement la surface interne du

tambour avec un chiffon humide.

3. Prendre deux cornières de carton de l’emballage et les placer

sur le plancher à l’arrière de la sécheuse. Saisir fermement la

sécheuse et la placer doucement en appui sur la face arrière,

sur les cornières de carton.

4. Prendre l’un des pieds et identifier la marque en losange dans

le filetage. Ce repère indique jusqu’où le pied doit être vissé

dans le trou.

5. Commencer à visser à la main les pieds avant dans les trous.

(Utiliser une petite quantité de détergent liquide pour lubrifier

la section filetée, pour qu’il soit plus facile de tourner les

pieds). Utiliser une clé de 1" ou une clé à douille pour visser

les pieds jusqu’au repère.

Placer maintenant la sécheuse verticalement.

6. Ôter la plaque de l’ouverture d’accès du boîtier de

commande. Soulever la plaque à l’arrière pour l’enlever.

Installer le dispositif d’introduction de pièces (pour

l’installation, consulter les instructions d’installation du

fabricant).

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer la sécheuse.

Le non-respect de cette instruction peut causer

une blessure au dos ou d’autre blessure.

Pour une sécheuse dotée d’un mécanisme d’insertion à

glissière, utiliser l’ensemble d’adaptation fourni avec la

sécheuse.

7. Réinstaller la plaque de l’ouverture d’accès du boîtier de

commande. Placer la boîte à pièces avec la serrure et la clé

dans l'ouverture d'accès du boîtier de commande.

8. Retirer la feuille de carton ou le panneau de bois dur placé

sous la sécheuse.

Raccordement électrique

Méthode du cordon d’alimentation – É.-U. seulement

Lors de la fabrication de cette sécheuse, le conducteur de liaison

à la terre connecté au châssis de la sécheuse a été raccordé sur

la borne de connexion du conducteur neutre (central). Si le code

local ne permet pas ce type de raccordement, exécuter le

raccordement conformément aux instructions de la section

“Circuit à quatre conducteurs”.

Utiliser un cordon d’alimentation (agrément UL) pour service

240 V min., 30 A, identifié pour utilisation avec une sécheuse à

linge.

1. Déconnecter la source de courant électrique.

AVERTISSEMENT

Risque d'incendie

Utiliser un cordon d'alimentation électrique neuf

homologué UL de 30 ampères.

Utiliser un réducteur de tension homologué UL.

Déconnecter la source de courant électrique avant de

réaliser les connexions électriques.

Connecter le conducteur neutre (blanc ou conducteur

central) à la borne centrale (argent).

Le conducteur de liaison à la terre (vert ou nu) doit être

relié au connecteur vert de liaison à la terre.

Connecter les 2 conducteurs d'alimentation restants

aux 2 bornes (or) restantes.

Bien serrer chaque organe de connexion du

branchement électrique.

Le non-respect de cette instruction peut causer

un décès, un incendie ou un choc électrique.

3. Installer un serre-câble de ³⁄₄" (agrément UL, avec marque sur

le serre-câble) dans le trou au-dessous de l’ouverture du bloc

de connexion. Serrer les vis du serre-câble juste assez pour

que les deux parties du serre-câble soient maintenues

ensemble. Faire passer le câble d’alimentation entre les deux

plaquettes.

4. Exécuter les instructions d’installation qui suivent, selon le

type de raccordement :

• Quatre conducteurs (méthode recommandée)

• Trois conducteurs (si un circuit à quatre conducteurs n’est

pas disponible)

2. Ôter la vis de retenue et le couvercle du bloc de connexion.

A. Sections du serre-câble

B. Caisse de la sécheuse

C. Vis du serre-câble

5. Ôter la vis de la borne centrale du bloc

de connexion.

6. Détacher le conducteur de liaison à la

terre de l’appareil de la vis de

connexion du conducteur externe de

liaison à la terre. Connecter ce

conducteur sous la vis centrale de

teinte argent du bloc de connexion.

7. Connecter le conducteur de liaison à la

terre du cordon d’alimentation à la vis

de connexion du conducteur externe

de liaison à la terre. Serrer la vis.

8. Connecter le conducteur neutre (blanc

ou central) du cordon d’alimentation

sous la vis de la borne centrale du bloc

de connexion. Serrer la vis.

9. Connecter les autres conducteurs sur

les bornes externes du bloc de

connexion. Serrer les vis.

10. Serrer les vis du serre-câble.

11. Insérer l’onglet du couvercle du bloc

de connexion dans la fente du

panneau arrière de la sécheuse.

Immobiliser le couvercle avec la vis de

retenue.

Le cordon d’alimentation à quatre conducteurs

doit comporter quatre conducteurs de cuivre

N° 10, et on doit disposer d’une prise de

courant à quatre alvéoles de type NEMA

14-30R. Le quatrième conducteur (liaison à la

terre) doit être identifié par un isolant vert et le

conducteur neutre par un isolant blanc.

A. Cosse à fourche – extrémités relevées

B. Broche neutre

C. Serre-câble de ³⁄₄" (agrément UL)

D. Conducteur neutre (blanc)

E. Cosses annulaires

F. Conducteur de liaison à la terre

G. Broche de liaison à la terre

A. Vis pour conducteur externe de

liaison à la terre

B. Conducteur de liaison à la terre de

l’appareil

C. Vis centrale du bloc de connexion

D. Vis externes du bloc de connexion

E. Vis du serre-câble

F. Conducteur neutre

(conducteur central)

G. Conducteur de liaison à la terre

Cordon d’alimentation, prise de

courant à quatre conducteurs :

A. Vis pour conducteur externe de liaison à la terre

B. Onglet

C. Couvercle du bloc de connexion

D. Vis de retenue

A. Cosse à fourche – extrémités relevées

B. Cosses annulaires

C. Conducteur neutre (blanc ou central)

D. Serre-câble de

³⁄₄" (agrément UL)

E. Broche neutre

A. Vis pour conducteur externe de

liaison à la terre

B. Vis centrale du bloc de connexion

C. Vis externes du bloc de connexion

D. Vis du serre-câble

E. Conducteur neutre

(conducteur central)

F. Conducteur de liaison à la terre de

l’appareil

A. Conducteur distinct de liaison à la terre,

en cuivre

B. Vis pour conducteur externe de liaison à

la terre

C. Conducteur de liaison à la terre de

l’appareil

D. Vis centrale du bloc de connexion

E. Vis externes du bloc de connexion

F. Vis du serre-câble

G. Conducteur neutre

(conducteur central)

Cordon d’alimentation, prise de

courant à trois conducteurs :

Le cordon d’alimentation à trois

conducteurs doit comporter trois

conducteurs de cuivre N° 10, et on doit

disposer d’une prise de courant à trois

alvéoles de type NEMA 10-30R.

Cette broche connectée

à ce conducteur.

5. Desserrer ou enlever la vis de la borne

centrale du bloc de connexion.

6. Connecter le conducteur neutre (blanc ou

central) du cordon d’alimentation sur la

borne centrale (vis de teinte argent) du

bloc de connexion. Serrer la vis.

7. Connecter les autres conducteurs sur les

bornes externes du bloc de connexion.

Serrer les vis.

8. Serrer les vis du serre-câble.

9. Insérer l’onglet du couvercle du bloc de

connexion dans la fente du panneau

arrière de la sécheuse. Immobiliser le

couvercle avec la vis de retenue.

5. Ôter la vis de la borne centrale du bloc de

connexion.

6. Détacher le conducteur de liaison à la

terre de l’appareil de la vis de connexion

du conducteur externe de liaison à la

terre. Connecter le conducteur de liaison

à la terre et le conducteur neutre

(conducteur blanc ou central) du cordon

d’alimentation de l’appareil, sous la vis

centrale (argent) du bloc de connexion.

Serrer la vis.

7. Connecter les autres conducteurs sur les

bornes externes du bloc de connexion.

Serrer les vis.

8. Serrer les vis du serre-câble.

9. Insérer l’onglet du couvercle du bloc de

connexion dans la fente du panneau

arrière de la sécheuse. Immobiliser le

couvercle avec la vis de retenue.

10. Après avoir réinstallé le couvercle du bloc

de connexion, installer un conducteur de

liaison (cuivre) distinct entre la vis

destinée à un conducteur externe de

liaison à la terre et un point adéquat de

liaison à la terre.

Si les codes permettent l’emploi d’un

conducteur distinct de liaison à la terre, on

recommande qu’un électricien qualifié vérifie

la qualité de la liaison à la terre.

Lorsque le code local permet le

raccordement entre conducteur neutre et

conducteur de liaison à la terre de la caisse :

Si les codes locaux ne permettent pas le

raccordement entre conducteur neutre et

conducteur de liaison à la terre de la caisse :

5. Ôter la vis de la borne centrale du bloc de

connexion.

6. Détacher le conducteur de liaison à la terre de

l’appareil de la vis de connexion du conducteur

externe de liaison à la terre. Connecter ce

conducteur sous la vis centrale de teinte argent

du bloc de connexion.

7. Connecter le d’alimentation par câblage direct

de liaison à la terre du câble d’alimentation par

câblage direct à la vis de connexion du

conducteur externe de liaison à la terre. Serrer

la vis.

8. Placer l’extrémité formée en crochet du

conducteur neutre (blanc ou central) du câble

d’alimentation par câblage direct sous la vis de

la borne centrale du bloc de connexion

(crochet orienté vers la droite). Serrer le crochet

sur la vis, puis serrer la vis.

9. Placer l’extrémité en crochet des autres

conducteurs d’alimentation par câblage direct

sous les vis externes des bornes du bloc de

connexion (crochet orienté vers la droite).

Serrer le crochet sur les vis, puis serrer les vis.

10. Insérer l'onglet du couvercle du bloc de connexion dans la fente du panneau

arrière de la sécheuse. Immobiliser le couvercle avec la vis de retenue.

■ Conducteur de cuivre solide de calibre 10 (ne pas utiliser

d'aluminium).

■ Longueur de 5 pi ou plus (1,52 m).

1. Déconnecter la source de courant électrique.

2. Ôter la vis de retenue et le couvercle du bloc de connexion.

3. Installer un connecteur de conduit de ³⁄₄" dans le trou au-

dessous de l’ouverture du bloc de connexion. Connecter le

conduit métallique flexible et serrer la vis du connecteur. Faire

passer le câble d'alimentation par câblage direct à travers le

conduit métallique flexible.

4. Exécuter les instructions d’installation qui suivent, selon le

type de raccordement :

• Quatre conducteurs (méthode recommandée)

• Trois conducteurs (si un circuit à quatre conducteurs n’est

pas disponible)

Méthode de câblage direct – É.-U. seulement

La configuration du câble d'alimentation par câblage direct doit

correspondre à celle de la source d'électricité (4 conducteurs ou

3 conducteurs).

Le câble doit être comme suit :

■ Câble blindé flexible ou câble à conducteur de cuivre et gaine

non métallique (avec conducteur de liaison à la terre) protégé

par un conduit métallique flexible. Chaque conducteur

donnant lieu au passage d'un courant doit être isolé.

Risque d'incendie

Utiliser du fil en cuivre solide de calibre 10.

Utiliser un réducteur de tension homologué UL.

Déconnecter la source de courant électrique avant de

réaliser les connexions électriques.

Connecter le conducteur neutre (blanc ou conducteur

central) à la borne centrale (argent).

Le conducteur de liaison à la terre (vert ou nu) doit être

relié au connecteur vert de liaison à la terre.

Connecter les 2 conducteurs d'alimentation restants

aux 2 bornes (or) restantes.

Bien serrer chaque organe de connexion du

branchement électrique.

Le non-respect de cette instruction peut causer

un décès, un incendie ou un choc électrique.

AVERTISSEMENT

vers boîte

du coupe-

circuit

5" (12,7 cm)

¹⁄₂

" (8,9 cm)

conducteurs

dénudés sur

1" (2,5 cm) à

l’extrémité

Enlever 5" (12,7 cm) de la gaine externe

à l’extrémité du câble. Conserver la

longueur de 5" (12,7 cm) du conducteur

nu de liaison à la terre. Pour les 3 autres

conducteurs, couper une section de 1¹⁄₂"

(3,8 cm) à l’extrémité. Dénuder ensuite

chaque conducteur sur 1" (2,5 cm).

Former un

crochet à

l’extrémité

de chaque

conducteur.

Câblage direct, prise de courant à

quatre conducteurs :

A. Connecteur de conduit de ³⁄₄"

B. Conducteur neutre (blanc ou central)

C. Conducteur (vert ou nu) de liaison à la terre

D. Câble à 3 conducteurs de calibre 10 avec conducteur

de liaison à la terre en conduit métallique flexible

A. Vis pour conducteur externe de

liaison à la terre

B. Conducteur de liaison à la terre de

l’appareil

C. Vis centrale du bloc de connexion

D. Vis externes du bloc de connexion

E. Conducteur neutre

(conducteur central)

F. Conducteur vert ou nu de liaison

à la terre

A. Connecteur de conduit

B. Caisse de la sécheuse

C. Vis du connecteur

A. Vis pour conducteur externe de liaison à la terre

B. Onglet

C. Couvercle du bloc de connexion

D. Vis de retenue

A. Connecteur de conduit de ³⁄₄"

B. Conducteur neutre (blanc ou central)

C. Câble à 3 conducteurs de calibre 10

avec conducteur de liaison à la terre

en conduit métallique flexible

Former un

crochet à

l’extrémité

de chaque

conducteur.

Enlever 3

¹⁄₂

" (8,9 cm) de la gaine

externe à l'extrémité du câble.

Dénuder ensuite chaque conducteur

sur 1" (2,5 cm). Si vous utilisez un

câble d'alimentation à 3 conducteurs

de liaison à la terre, couper le

conducteur

nu au même niveau

que la

gaine externe.

Trois conducteurs avec conducteur de liaison

à la terre : Conducteur dénudé coupé, vert ou

nu. Conducteur non utilisé. Sécheuse reliée à

la terre par conducteur neutre.

vers boîte

du coupe-

circuit

conducteurs

dénudés sur

1" (2,5 cm) à

l’extrémité

¹⁄₂

" (8,9 cm)

5. Desserrer ou enlever la vis de la borne

centrale du bloc de connexion.

6. Placer l’extrémité formée en crochet du

conducteur neutre (blanc ou central) du

câble d’alimentation par câblage direct

sous la vis centrale du bloc de connexion

(crochet orienté vers la droite). Serrer le

crochet sur la vis, puis serrer la vis.

7. Placer l’extrémité en crochet des autres

conducteurs d’alimentation par câblage

direct sous les vis externes des bornes du

bloc de connexion (crochet orienté vers la

droite). Serrer le crochet sur les vis, puis

serrer les vis.

8. Insérer l'onglet du couvercle du bloc de

connexion dans la fente du panneau arrière

de la sécheuse. Immobiliser le couvercle

avec la vis de retenue.

5. Ôter la vis de la borne centrale du bloc de

connexion.

6. Détacher le conducteur de liaison à la terre

de l’appareil de la vis de connexion du

conducteur externe de liaison à la terre.

Connecter le conducteur de liaison à la

terre et le conducteur neutre (conducteur

blanc ou central) du câble d’alimentation

par câblage direct de l’appareil, sous la vis

centrale (argent) du bloc de connexion.

Serrer la vis.

7. Connecter les autres conducteurs sur les

bornes externes du bloc de connexion.

Serrer les vis.

8. Insérer l’onglet du couvercle du bloc de

connexion dans la fente du panneau arrière

de la sécheuse. Immobiliser le couvercle

avec la vis de retenue.

9. Après avoir réinstallé le couvercle du bloc

de connexion, installer un conducteur de

liaison (cuivre) distinct entre la vis destinée

à un conducteur externe de liaison à la terre

et un point adéquat de liaison à la terre.

Si les codes permettent l’emploi d’un

conducteur distinct de liaison à la terre, on

recommande qu’un électricien qualifié vérifie la

qualité de la liaison à la terre.

Câblage direct, prise de courant

à trois conducteurs :

Lorsque le code local permet le

raccordement entre conducteur neutre et

conducteur de liaison à la terre de la caisse :

Si les codes locaux ne permettent pas le

raccordement entre conducteur neutre et

conducteur de liaison à la terre de la caisse :

A. Conducteur distinct en cuivre

(liaison à la terre)

B. Vis pour conducteur externe de

liaison à la terre

C. Conducteur de l'appareil (liaison à

la terre)

D. Vis centrale du bloc de connexion

E. Vis externes du bloc de connexion

F. Conducteur neutre

(conducteur central)

A. Vis pour conducteur externe de

liaison à la terre

B. Vis centrale du bloc de connexion

C. Vis externes du bloc de connexion

D. Conducteur neutre

(conducteur central)

E. Conducteur de l'appareil (liaison à

la terre)

3. Faire tourner la came manuellement pour aligner l’encoche en

V sous la dent de la roue dentée.

4. Insérer un tournevis à lame plate étroite sous la came de

minutage, près de l’axe. Soulever doucement la came

verticalement pour la séparer de l’axe; veiller à ce que

l’encoche en V laisse passer la dent de la roue dentée.

5. Placer la nouvelle came (moyeu vers le bas) sur l’axe. Aligner

le méplat de l’axe avec le méplat du trou de la came. Veiller à

mettre en place l’onglet d’entraînement.

6. Faire tourner la came pour aligner l’encoche en V sous la dent

de la roue dentée.

7. Appuyer sur la came pour la mettre en place sur l’axe du

moteur; veiller à ce que l’encoche en V laisse passer la dent

de la roue dentée.

8. Fermer et verrouiller le boîtier de commande.

INSTALLATION D’UNE CAME DE MINUTAGE POUR 30 OU 60 MINUTES

Raccordement du conduit d’évacuation

1. À l’aide d’une bride de fixation de 4" (10,2 cm), relier le

conduit d’évacuation à la bouche d’évacuation de la

sécheuse. Si on utilise le conduit d’évacuation existant,

s’assurer qu’il est propre. Le conduit d’évacuation de la

sécheuse doit être fixé sur la bouche d’évacuation de la

sécheuse et dans le clapet d’évacuation. S’assurer que le

conduit d’évacuation est fixé au clapet d’évacuation à l’aide

d’une bride de fixation de 4" (10,2 cm).

2. Placer la sécheuse à l’emplacement final désiré. Ne pas

écraser ni deformer le conduit d’évacuation. Vérifier que la

sécheuse est de niveau.

Achever l’installation

1. Une fois la sécheuse à son emplacement final, placer un

niveau sur le sommet de la sécheuse, transversalement, puis

dans le sens avant arrière. Si la sécheuse n’est pas d’aplomb,

ajuster les pieds pour modifier la hauteur et établir un bon

aplomb de la sécheuse.

2. Brancher la sécheuse ou reconnecter la source de courant

électrique.

Pour installer la came pour période de séchage de 30 minutes ou

60 minutes (fournie avec la sécheuse), procéder comme suit :

1. Débrancher la sécheuse ou déconnecter la source de courant

électrique.

2. Déverrouiller le boîtier de commande.

3. Contrôler le bon fonctionnement de la sécheuse (la minuterie

peut indiquer un temps de service cumulatif du fait de tests

effectués à l’usine).

Insérer les pièces dans le mécanisme à coulisse et enfoncer

doucement le mécanisme à glissière (le temps de

fonctionnement sera accumulé, selon le nombre de pièces et

le type de la came utilisée). Appuyer sur le bouton

START/RESTART. Faire fonctionner la sécheuse pendant cinq

minutes – programme de séchage avec chaleur (pas le

programme de séchage à l’air). La sécheuse s’arrêtera à

l’expiration de la période ainsi déterminée.

NOTE : Il faut que la porte soit fermée pour que la sécheuse

puisse fonctionner. La sécheuse s’arrête dès l’ouverture de la

porte, mais la minuterie continue de fonctionner. Pour

remettre la sécheuse en marche, fermer la porte et appuyer

sur le bouton START/RESTART.

4. Si le temps de séchage est trop long, s’assurer que le filtre à

charpie est propre.

5. Mettre la sécheuse en marche; la laisser exécuter un

programme complet avec chaleur (pas le programme de

séchage à l’air) pour vérifier qu’elle fonctionne correctement.

A. Roue dentée

B. Came de minutage

Onglet d'entraînement

D. L’encoche en V

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant

d'effectuer des modifications sur la came.

Le non-respect de ces instructions peut entraîner un

décès ou un choc électrique.

Si vous avez besoin d’aide :

Le Centre d'assistance d'appareils de buanderie commerciaux

répondra à toute question concernant le fonctionnement et

l'entretien de la sécheuse non abordée dans les instructions

d'installation. Le Centre d'assistance d'appareils de buanderie

commerciaux est accessible 24 heures par jour, 7 jours par

semaine. Il suffit de composer le 1-800 NO BELTS

(1-800-662-3587). La communication est gratuite.

Lors de l’appel, vous devrez communiquer les numéros de

modèle et de série de la sécheuse; les deux numéros sont

inscrits sur la plaque signalétique située dans le logement de la

porte de la sécheuse.

Instructions d’entretien :

■ Nettoyer le filtre à charpie après chaque utilisation.

■ Comment enlever la charpie accumulée :

■ De l’intérieur de la sécheuse :

Il faut retirer la charpie tous les 2 ans ou plus souvent, selon

l’utilisation de la sécheuse. Le nettoyage doit être effectué

par une personne qualifiée.

■ Du conduit d’évacuation :

Il faut retirer la charpie tous les 2 ans ou plus souvent, selon

l’utilisation de la sécheuse.

Si la sécheuse ne fonctionne pas, vérifier ce qui suit :

■ Le circuit d’alimentation électrique est bien connecté.

■ Les disjoncteurs ne sont pas ouverts et les fusibles sont

intacts.

■ La porte est fermée.

■ Les boutons de commande sélectionnent une configuration de

fonctionnement.

■ Le bouton START (mise en marche) a été enfoncé fermement.

■ Pour une sécheuse à gaz, vérifier que les robinets de la

canalisation de gaz sont ouverts.

8577208

Whirlpool CGM2751KQ laundry

Product's Documents

User Manual

Specifications

Whirlpool CGM2751KQ Questions and Answers

Related Products

Whirlpool WED7120HW1 laundry, residential, electric dryer

Whirlpool WHP1500SQ0 Laundry Stack Stand & Pedestal

Whirlpool WFP2715HBK0 laundry accessory

Whirlpool WVP5000SQ0 laundry tower

Whirlpool WHP1000SK1 laundry stack stand & pedestal

Whirlpool WHP1500ST1 laundry pedestal
