Kenmore Elite 31632 6.2 cu. ft. Top-Load Washer w/Accela User Manual

Use & Care Guide

Manual de uso y cuidado

Guide d’Utilisation et d’Entretien

English / Español / Français

Table of Contents...2 / Índice...21 / Table des matières...42

Kenmore®

Top-Loading High Efficiency

Low-WaterWasher

Lavadora de carga superior de alto

rendimiento con nivel bajo de agua

Laveuse haute efficacité à faible

consommation d’eau avec chargement par

le dessus

* = color number, número de color, le numéro de la couleur

Models/Modelos/Modèles: 110.3316*

P/N W10754828A

Sears Brands Management Corporation

Hoffman Estates, IL 60179 U.S.A.

www.kenmore.com

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

www.sears.ca

Designed to use only HE High Efficiency

detergents.

Diseñada para utilizar solamente

detergentes de alto rendimiento (HE).

Conçue pour l’utilisation de détergents

haute efficacité seulement (HE).

TABLE OF CONTENTS

WASHER SAFETY ................................................................2

WHAT’S NEW UNDER THE LID? ..................................... 4

CONTROL PANEL AND FEATURES ..................................5

DISPENSERS ........................................................................ 7

CYCLE GUIDE ......................................................................8

USING YOUR WASHER .....................................................9

WASHER MAINTENANCE ............................................... 13

TROUBLESHOOTING ....................................................... 15

PROTECTION AGREEMENTS ......................................... 20

WARRANTY ....................................................................... 20

ASSISTANCE OR SERVICE ............................... Back Cover

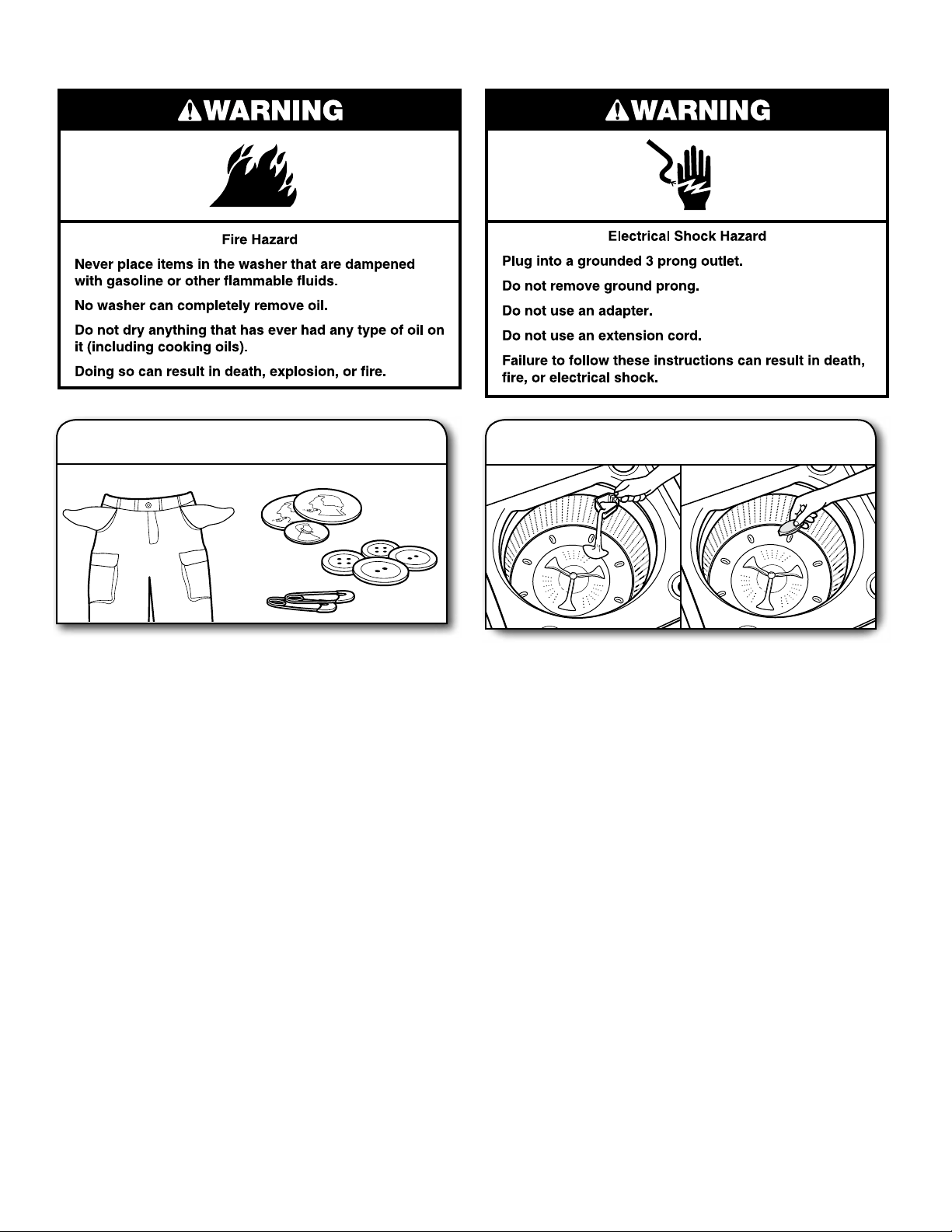

WASHER SAFETY

WHAT’S NEW UNDER THE LID?

Your new washer will operate dierently than your past agitator-style washer.

For best performance, it is recommended to load items in loose

heaps evenly around the washplate.

As the washer dampens and moves the load, the level of the

items will settle in the basket. This is normal, and does not

indicate that more items should be added.

IMPORTANT: You will not see a washer basket full of water as

with your past agitator-style washer. It is normal for some of the

load to be above the water line.

Choosing the Right Detergent

Use only High Efciency detergents. The package will be marked

“HE” or “High Efciency.” Low-water washing creates excessive sudsing

with a non-HE detergent. Using non-HE detergent will likely result in

longer cycle times and reduced rinsing performance. It may also result

in component malfunction and, over time, buildup of mold or mildew.

HE detergents should be low-sudsing and quick-dispersing to produce

the right amount of suds for the best performance. They should hold

soil in suspension so it is not redeposited onto clean clothes. Not all

detergents labeled as High Efciency are identical in formulation

and their ability to reduce suds. For example, natural, organic, or

homemade HE detergents may generate a high level of suds. Always

follow the detergent manufacturer’s instructions to determine the amount

of detergent to use.

Normal Sounds You Can Expect

At dierent stages of the wash cycle, you may hear sounds and

noises that are dierent from those of your previous washer. For

example, you may hear a clicking and hum at the beginning of

the cycle, as the lid lock goes through a self-test. There will be

dierent kinds of humming sounds as the washplate moves the

load and as basket is slowing down to stop. And sometimes, you

may hear nothing at all, as the washer determines the correct

water level for your load or allows time for clothes to soak.

Use only High Efciency (HE) detergent.

Improved Cleaning

Low-water cleaning means concentrated cleaning. Rather

than diluting detergent as done in an agitator-style washer,

this washer delivers the detergent directly to the soils. This low

water wash also allows the clothing to move in a more eective

way to remove soils.

Cleaning with Less Water

A striking difference in your new washer is the low-water washplate

wash system. The washer automatically adjusts the water level to the

load size—no water level selector is needed.

Traditional agitator-style

washer

Washer with low-water

wash system

Automatic Load Size Sensing

Once you start the cycle, the lid will lock, and the washer will begin the

sensing process to determine the correct water level for the load.

Initially the basket will start to spin prior to adding water, this is part of

the sensing process and is normal. This low-water wash method uses less

water and energy compared to a traditional agitator-style washer.

Washplate

NOTE: The control panel features a sensitive surface that responds to a light touch of your nger. To ensure your selections are registered, touch the

control panel with your nger tip, not your ngernail. When selecting a setting or option, simply touch its name until the desired section is illuminated.

CONTROL PANEL AND FEATURES

Not all features and options are available on all models.

Appearance may vary.

POWER BUTTON

Touch to turn the washer ON. Touching once while the

washer is on will cancel the current cycle and turn the

washer OFF.

WASH CYCLE KNOB

Use the Wash Cycle knob to select cycles on your washer.

See “Cycle Guide” for detailed descriptions of cycles.

ESTIMATED TIME REMAINING DISPLAY

The Estimated Time Remaining display shows the time

required for the cycle to complete. Factors such as load size

and water pressure may aect the time shown in the display.

Tightly packed loads, unbalanced loads, or excessive suds

may cause the washer to adjust the cycle time, as well.

If you have set a delay start to the cycle, the Estimated

Time Remaining display will show the delay time adjusted.

When the cycle is complete, the display will show END until

the lid is opened.

START/PAUSE/UNLOCK LID BUTTON

Press and hold the START/PAUSE/Unlock Lid button to begin

the selected cycle; touch again to pause a cycle and unlock

the lid.

NOTE: If the washer is spinning, it may take several minutes

to unlock the lid. Press and hold for 3 seconds to cancel

a cycle.

CYCLE MODIFIERS

When you select a cycle, its default settings or the previous

cycle selection used will light up.

DELAY WASH

Touch Delay Wash to delay the start of the wash cycle up

to 12 hours “12h”. Touch Delay Wash until a “0h” appears

in the status display to turn o, or touch POWER.

WASH TEMP

Temperature control senses and maintains uniform

water temperatures by regulating incoming hot and

cold water.

Select a wash temperature based on the type of fabric

and soils being washed. For best results and following

the garment label instructions, use the warmest wash water

safe for your fabric.

• On some cycles, warm and hot water may be cooler

than your previous washer.

• Even for cold wash settings, some warm water

may be added to the washer to maintain a minimum

temperature.

SOIL LEVEL

Soil Level (wash time) is preset for each wash cycle. As

you touch the Soil Level pad, the cycle time (minutes) will

increase or decrease in the Estimated Time Remaining

display and a dierent wash time will appear.

Select the most suitable setting for your load. For

heavily soiled items, select Ex Heavy for more wash

time. For lightly soiled items, select Light for less wash

time. A lighter soil level setting will help reduce tangling

and wrinkling.

SPIN SPEED

This washer automatically selects the spin speed based on

the cycle selected. The preset speeds can be changed. Not

all spin speeds are available with all cycles.

• Faster spin speeds mean shorter dry times but may

increase wrinkling in your load.

• Slower spin speeds mean less wrinkling, but will leave

your load more damp.

CYCLE SIGNAL

Use this to adjust the volume of button sounds and/or the

signal indicating the end of a wash cycle.

NOTE: You may also turn o the tones that sound when

a feature, setting, or option is touched.

CYCLE STATUS LIGHTS

The Cycle Status Lights show the progress of a cycle. At each

stage of the process, you may notice sounds or pauses that

are dierent from traditional washers.

DELAY

When Delay Wash has been selected, the Delay

light will illuminate and remain illuminated until the

cycle begins.

ADD A GARMENT

When Add A Garment is lit, you may pause the washer,

open the lid, and add items. Touch and hold START/

PAUSE/Unlock Lid to start the washer again.

WASH

During the rst stage of the wash cycle, water will

partially ll the washer and begin to move the load.

You will hear the impeller rotate followed by a several

second pause. This process will repeat for several minutes,

allowing the entire load to become saturated. It is normal

for the load to be above the water line during this stage.

At the beginning of the second stage, the washer will add

water to the correct level based on the load size. You will

hear the impeller increase speed during this stage of the

wash cycle. The motor sounds may change at dierent

stages in the wash cycle.

RINSE

You will hear sounds similar to the wash cycle as the

washer rinses and moves the load. You may hear the

motor turning on briey (short hum) to move the basket

while lling.

SPIN

The washer spins the load at increasing speeds for

proper water removal based on the selected cycle and

spin speed.

COMPLETE

Once the cycle is complete, this light will come on. For

best results, promptly remove the load.

LID LOCKED

The Lid Locked feature allows for

higher spin speeds. When lit, the lid is

locked and cannot be opened without

pausing the cycle. When the light is o,

the lid can be opened.

To open the lid after it has been locked,

press START/PAUSE/Unlock Lid. The

lid will unlock once the washer movement has stopped.

This may take several minutes if the load was spinning at

high speed. Press START/PAUSE/Unlock Lid while the lid is

closed to resume the cycle.

OPTIONS

You may add or remove options for each cycle. Not all

options can be used with all cycles, and some are preset

to work with certain cycles.

ACCELA WASH

Adding this option reduces the cycle time while

maintaining a wash performance similar to the same

cycle without ACCELA WASH.

DEEP FILL

If you would like to add the maximum amount of water to

your wash cycle, select the Deep Fill option.

NOTE: Expect longer cycle times due to extended fill

times when using the Deep Fill option.

STEAM TREAT

The Steam Treat option adds additional soak and wash

time to many cycles to help remove tough stains, as well

as a steam boost for added cleaning power. Steam Treat

uses a heater within the washer to maintain the selected

temperature setting throughout the wash period. Steam

Treat may be selected as an option with other cycles.

NOTE: The Steam Treat option may increase the selected

temperature.

TIMED OXI

This option must be selected if using Oxi products during

a cycle. It ensures that the Oxi product is added at the

correct time in the cycle for even distribution.

TWO RINSES

This option can be used to automatically add a second

rinse to most cycles..

FABRIC SOFTENER

This option must be selected if using fabric softener during

a cycle. It ensures that fabric softener is added at the

correct time in the rinse for even distribution.

DETERGENT DISPENSER

Pour measured amount of liquid HE detergent into the

detergent dispenser. The detergent will dispense at the

optimum time during the wash cycle.

NOTE: Do not place single-dose laundry packets or powder

detergent into the dispenser. Add single-dose laundry

packets or powder detergent directly to the washer basket.

LIQUID FABRIC SOFTENER DISPENSER

Pour measured liquid fabric softener into the liquid fabric

softener dispenser, if desired. It will dispense automatically

at the optimum time.

•

Use only liquid fabric softener in this dispenser.

LIQUID CHLORINE BLEACH AND OXI DISPENSER

The bleach will be automatically diluted and dispensed

at the optimum time during the wash cycle. This dispenser

cannot dilute powdered bleach.

NOTE: If a gel bleach is used, the Oxi button must be

pressed to assist in dispensing the gel.

This dispenser holds up to 3/4 cup (180 mL) Oxi booster

or other laundry booster, such as powdered or liquid

color-safe bleach. Laundry boosters are automatically

dispensed at the proper time during the wash cycle. Be sure

to select Oxi from the options to ensure proper dispensing.

NOTE: Fill dispenser with only Oxi. Do not mix with bleach.

IMPORTANT: Even on cold cycles, using the Oxi booster

option will cause the washer to use some warm water to

assist in dispensing the Oxi liquid/powder.

DISPENSERS

Use only High Eciency (HE) detergent.

CYCLE GUIDE

For best fabric care, choose the cycle that best ts the load being washed. Recommended settings for best performance

are shown in Bold. Not all settings and options are available on each cycle.

Cottons, linens, and

mixed-garment

loads

Normal/

Casual

Hot

Warm

Cool Lights

Cool Darks

Cold

High Use this cycle for normally soiled cottons and mixed-fabric

loads.

Large items such

as sheets, sleeping

bags, small

comforters, jackets,

small washable rugs

Bulky/Bedding Hot

Warm

Cool Lights

Cool Darks

Cold

Low Use this cycle to wash large items such as jackets and small

comforters. The washer will ll with enough water to wet

down the load before the wash portion of the cycle begins

and uses a higher water level than other cycles.

Sturdy fabrics,

colorfast items,

towels, sheets, jeans

Heavy Duty Hot

Warm

Cool Lights

Cool Darks

Cold

High Use this cycle for heavily soiled or sturdy items. Water-level

sensing process may take longer for some items than for

others because they will absorb more water than other fabric

types.

Heavily soiled

fabrics

Whites Hot

Warm

Cool Lights

Cool Darks

Cold

High Use this cycle for heavily soiled white fabrics.

Heavily soiled,

colorfast fabrics

Sanitize w/

Oxi & Steam*

Hot

Warm

Cool Lights

Cool Darks

Cold

High Use this cycle to eliminate 99.9% of bacteria when used in

conjunction with the Oxi option. Preset cycle settings must be

used to achieve the proper sanitization. Be sure to add an

Oxi product to the Oxi dispenser.

Combines a rinse and spin for loads requiring an additional

rinse cycle or to complete a load after power interruption.

Also use for loads that require rinsing only. To use a spin only,

turn o the Two Rinses option.

Bright or darkly

colored cottons,

linens, casual and

mixed loads

Cold Clean Hot

Warm

Cool Lights

Cool Darks

Cold

High Cold water with an additional wash action gently lifts stains

while caring for fabrics. Settings may be adjusted as desired,

but must use only cold water settings.

Machine-wash silks,

lingerie, washable

wools

Delicates Hot

Warm

Cool Lights

Cool Darks

Cold

Low Use this cycle to wash lightly soiled items indicating “Machine

Washable Silks” or “Gentle” cycle on the care label. Place

small items in mesh garment bags before washing.

Lightly soiled fabrics Express Hot

Warm

Cool Lights

Cool Darks

Cold

High Use this cycle to quickly clean a small number of lightly

soiled items.

Swimsuits and items

requiring rinsing

without detergent

Rinse &

Spin

Cold Rinse Only High Combines a rinse and spin for loads requiring an additional

rinse cycle or to complete a load after power interruption.

Also use for loads that require rinsing only. To use a spin only,

turn o the Two Rinses option.

No clothes in washer Clean Washer Hot High Use this cycle every 30 washes to keep the inside of your

washer fresh and clean. This cycle uses a higher water level.

Use with liquid chlorine bleach to thoroughly clean the inside

of your washer. This cycle should not be interrupted. See

“Washer Care.”

IMPORTANT: Do not place garments or other items in the

washer during the Clean Washer cycle. Use this cycle with an

empty wash tub.

Items to wash: Cycle: Wash

Temp*:

Spin

Speed:

Cycle Details:

*Extended hot water cycle intended to help sanitize items such as sheets and towels. This cycle is not recommended for all fabrics. For best results, this

cycle should be run to completion to ensure sanitation and should not be interrupted.

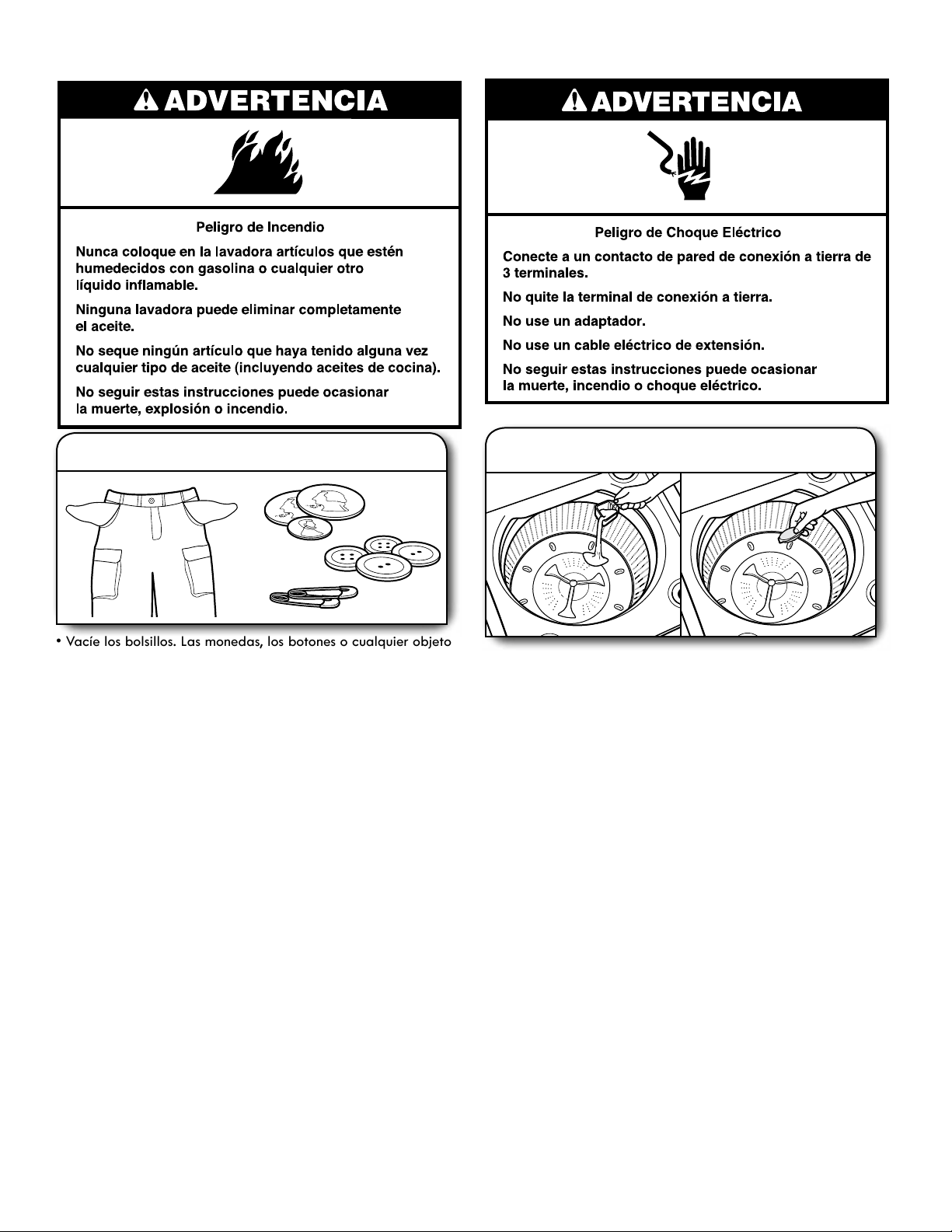

• Empty pockets. Loose change, buttons, or any small

object can pass under the washplate and become

trapped, causing unexpected sounds.

• Sort items by recommended cycle, water temperature,

and colorfastness.

• Separate heavily soiled items from lightly soiled.

• Separate delicate items from sturdy fabrics.

• Do not dry items if stains remain after washing; heat

can set stains into fabric.

• Treat stains promptly.

• Close zippers, fasten hooks, tie strings and sashes.

Remove non-washable trim and ornaments.

• Mend rips and tears to avoid further damage to items

during washing.

Helpful Tips:

• For best performance, use HE liquid detergent when washing

bulky items.

• When washing waterproof or water-resistant items, load

evenly.

• Use mesh bags to help avoid tangling when washing

delicate or small items.

• Turn knits inside out to avoid pilling. Separate lint-takers

from lint-givers. Synthetics, knits, and corduroy fabrics will

pick up lint from towels, rugs, and chenille fabrics.

• Wash large, absorbent items with other water absorbent

items or alone. Do not mix water absorbent items with items

that do not absorb water as this can cause imbalance.

NOTE: Always read and follow fabric care labels instructions to

avoid damage to your items.

1. Sort and prepare your laundry

Single-dose laundry packets, powder detergent, or fabric

softener crystals can be added to the basket prior to

adding laundry.

NOTE: Always follow manufacturer’s instructions, and never

add single-dose laundry packets, powder detergent, or fabric

softener crystals to the single-dose dispensers. They will not

dispense correctly. Add to the basket prior to adding laundry.

2. Add laundry products

USING YOUR WASHER

Liquid Chlorine

Bleach

5. Add liquid chlorine bleach or Oxi

to dispenser

Do not overll, dilute, or use more than 1 cup (236 mL) of liquid

cholorine bleach. Pour a measured amount of Oxi-type boosters,

into dispenser; always follow manufacturer’s directions for

correct amount of Oxi-type boosters based on your load size. Oxi

is added during main wash.

Single Dose

Detergent

4. Using the liquid detergent dispenser

Pour a measured amount of HE detergent into dispenser; always

follow manufacturer’s directions for correct amount of detergent

based on your load size.

For best performance, load items in

loose heaps evenly around the washplate.

Try mixing dierent sized items to

reduce tangling.

IMPORTANT: Items need to move freely

for best cleaning and to reduce wrinkling and tangling.

3. Load laundry into washer

6. Add liquid fabric softener to dispenser

Pour a measured amount of liquid fabric softener into

dispenser; always follow manufacturer’s directions for correct

amount of fabric softener based on your load size. Fabric

Softener is added during rinse.

IMPORTANT: Do not overll or dilute. Overlling dispenser

will cause fabric softener to immediately dispense into washer.

Do not put fabric softener crystals into dispenser.

If Extra Rinse option is selected, fabric softener will be

dispensed into the last rinse. It is normal for a small amount of

water to remain in the dispenser at the end of a cycle.

7. Touch POWER to turn on washer

Close the lid and touch POWER to turn on the washer.

Liquid

Detergent

Turn the cycle knob to choose your

wash cycle. For more information,

see "Cycle Guide."

Estimated Time Remaining will

light up with a cycle time. You

may notice time adjusting

during the cycle. This is normal.

If you do not want to begin a cycle immediately, you may

choose DELAY WASH option.

To choose a delay time:

1. Touch DELAY WASH button to select desired delay time.

Time will increase in hour increments up to 12 hours.

2. Press and hold the START/PAUSE/Unlock Lid button to start

delay start time.

IMPORTANT: When delaying a cycle, use liquid HE detergent

only in the dispenser. Powdered detergents may absorb

moisture from a previous cycle and clump before the wash

cycle begins.

To cancel Delay Wash:

1. Touch POWER to cancel Delay Wash.

To pause Delay Wash:

1. Touch START/PAUSE/Unlock Lid button to pause

Delay Wash.

2. Touch START/PAUSE/Unlock Lid button again to

start Delay Wash time.

8. Select cycle

9. Select cycle modiers

Once you select a cycle, the default modiers or the previous

set modiers for that cycle will be lit. Touch the cycle settings

buttons to change the Wash Temp, Soil Level, and Spin Speed, if

desired. Not all settings are available with all cycles.

NOTE: Always read and follow fabric care labels instructions

to avoid damage to your items. If not sure on which temperature

to use, refer to the chart below or select a cooler temperature.

Temperature suggestions

Light soils

Colors that

bleed or fade

Heavy Soils

Whites

Pastels

Moderate soils

Bright colors

NOTE: Even for cold wash settings, some warm water may be

added to the washer to maintain a minimum temperature.

11. Touch and hold START/PAUSE/Unlock Lid

button to begin wash cycle

Press and hold the START/PAUSE/Unlock Lid button to start

the wash cycle. When the cycle has nished, the end of

cycle signal will sound (if set). Promptly remove items when

cycle is done to avoid odor, reduce wrinkling, and rusting of

metal hooks, zippers, and snaps.

Unlocking the lid to add items

If you need to open the lid to add 1 or 2 missed items:

Touch START/PAUSE/Unlock Lid button to pause washer; the

lid will unlock once the washer movement has stopped.

This may take several minutes if the load was spinning

at a high speed. Then close lid and press and hold the

START/PAUSE/Unlock Lid button again to restart the cycle.

IMPORTANT: If lid is left open for more than 10 minutes

the water will pump out and F8E6 error code will appear

on the display.

Select any other cycle options you may wish to add, if

not previously set. Some cycles will automatically add

certain options such as Two Rinses. These may be

turned o, if desired.

NOTE: Not all options are available with all cycles. Touch control

panel to select any other options.

10. Select cycle options

Operate your washer only when you are home. If moving, or

not using your washer for a period of time, follow these steps:

1. Unplug or disconnect power to washer.

2. Turn o water supply to washer, to avoid ooding due to

water pressure surge.

WINTER STORAGE CARE

IMPORTANT: To avoid damage, install and store washer

where it will not freeze. Because some water may stay in

hoses, freezing can damage washer. If storing or moving

during freezing weather, winterize your washer.

To winterize washer:

1. Shut o both water faucets; disconnect and drain water

inlet hoses.

2. Put 1 qt. (1 L) of R.V.-type antifreeze in basket and run

washer on Rinse/Spin cycle for about 30 seconds to mix

antifreeze and remaining water.

3. Unplug washer or disconnect power.

NON-USE AND VACATION CARE

WASHER MAINTENANCE

Replace inlet hoses after 5 years of use to reduce the risk of

hose failure. Periodically inspect and replace inlet hoses if

bulges, kinks, cuts, wear, or leaks are found.

When replacing your inlet hoses, mark the date of

replacement on the label with a permanent marker.

NOTE: This washer does not include inlet hoses. See the

“Installation Instructions” for more information.

WATER INLET HOSES

WASHER CARE

Recommendations to Help Keep Your Washer Clean and

Performing at its Best

1. Always follow the detergent manufacturer’s instructions

regarding the amount of detergent to use. Never use more

than the recommended amount because that may increase

the rate at which detergent and soil residue accumulate

inside your washer, which in turn may result

in undesirable odor.

2. Use warm and hot wash water settings sometimes (not

exclusively cold water washes), because they do a better

job of controlling the rate at which soils and detergent

accumulate.

3. Always leave the washer lid open between uses to help dry

out the washer and prevent the buildup of odor-causing

residue.

Cleaning Your Top Loading Washer

Read these instructions completely before beginning the

routine cleaning processes recommended below. This Washer

Maintenance Procedure should be performed, at a minimum,

once per month or every 30 wash cycles, whichever occurs

sooner, to control the rate at which soils and detergent may

otherwise accumulate in your washer.

Cleaning the Inside of the Washer

To keep your washer odor-free, follow the usage instructions

provided above, and use this recommended monthly cleaning

procedure:

Recommended Cycle for Cleaning the Washer

Refer to the “Cycle Guide” for the optimal cycle for cleaning

the inside of the washer. Use this cycle with liquid chlorine

bleach as described below.

Begin procedure

Chlorine Bleach Procedure

a. Open the washer lid and remove any clothing or items.

b. Add 1 cup (236 mL) of liquid chlorine bleach to the

bleach compartment.

NOTE: Use of more liquid chlorine bleach than is

recommended above could cause washer damage

over time.

c. Close the washer lid.

d. Do not add any detergent or other chemical to the

washer when following this procedure.

e. Select the cycle recommended for cleaning the inside of

the washer.

f. Press the START/PAUSE/Unlock Lid button to start the

cycle.

NOTE: For best results, do not interrupt cycle. If cycle must

be interrupted, press START/PAUSE/Unlock Lid once. After

the cycle has stopped, run a RINSE/SPIN cycle to rinse

cleaner from washer.

WASHER CARE

Cleaning the Dispensers

After a period of using your washer, you may nd some

residue buildup in the washer’s dispensers. To remove residue

from the dispensers, wipe them with a damp cloth and towel

dry. Do not attempt to remove the dispensers or trim for

cleaning. The dispensers and trim are not removable. If your

model has a dispenser drawer, however, remove the drawer

and clean it before or after you run the Clean Washer cycle.

Use an all-purpose surface cleaner, if needed.

Cleaning the Outside of the Washer

Use a soft, damp cloth or sponge to wipe away any spills.

Use only mild soaps or cleaners when cleaning external

washer surfaces.

IMPORTANT: To avoid damaging the washer’s nish, do not

use abrasive products.

TRANSPORTING YOUR WASHER

1. Shut o both water faucets. Disconnect and drain water

inlet hoses.

2. If washer will be moved during freezing weather, follow

Winter Storage Care directions before moving.

3. Disconnect drain from drain system and drain any

remaining water into a pan or bucket. Disconnect drain hose

from back of washer.

4. Unplug power cord.

5. Place inlet hoses and drain hose inside washer basket.

6. Drape power cord over edge and into washer basket.

7. Place packing tray from original shipping materials back

inside washer. If you do not have packing tray, place heavy

blankets or towels into basket opening. Close lid and place

tape over lid and down front of washer. Keep lid taped

until washer is placed in new location. Transport washer in

upright position.

REINSTALLING/USING WASHER AGAIN

To reinstall washer after non-use, vacation, winter storage,

or moving:

1. Refer to “Installation Instructions” to locate, level, and

connect washer.

2. Before using again, run washer through the following

recommended procedure:

To use washer again:

1. Flush water pipes and hoses. Reconnect water inlet hoses.

Turn on both water faucets.

2. Plug in washer or reconnect power.

3. Run washer through Clean Washer cycle to clean washer

and remove antifreeze, if used. Use half the manufacturer’s

recommended amount for a medium-size load.

TROUBLESHOOTING

If you experience Possible Causes Solution

Vibration or Off-Balance

Vibration, rocking, or

“walking”

Feet may not be in contact with the oor

and locked.

Front and rear feet must be in rm contact with oor, and washer must

be level to operate properly.

Washer may not be level. Check oor for exing or sagging. If ooring is uneven, a 3/4"

(19 mm) piece of plywood under your washer will reduce sound.

See “Level the Washer” in the Installation Instructions.

Vibration during spinning or

washer stopped

Load could be unbalanced. Load items in loose heaps evenly around the washplate. Adding wet items

to washer or adding more water to basket could unbalance washer.

Avoid washing single items. Balance a single item such as a rug or jeans

jacket with a few extra items. Redistribute the load, close the lid, and

touch and hold START/PAUSE/Unlock Lid.

Use Bulky/Sheets Deep Water Wash cycle for oversized, non-absorbent

items such as comforters or poly-lled jackets. Other items are not

appropriate for Bulky/Sheets Normal cycle. See “Cycle Guide.”

Item or load not suitable for selected cycle. See “Cycle Guide” and

“Using Your Washer.”

Noises – For normal operating sounds, go to www.kenmore.com.

Clicking or metallic noises Objects may be caught in washer drain

system.

Empty pockets before washing. Loose items such as coins could fall

between basket and tub or may block pump. It may be necessary to call

for service to remove items.

It is normal to hear metal items on clothing such as metal snaps, buckles,

or zippers touch against the stainless steel basket.

Gurgling or humming Washer may be draining water. It is normal to hear the pump making a continuous humming sound with

periodic gurgling or surging as nal amounts of water are removed

during the spin/drain cycles.

Humming Load sensing may be occurring. You may hear the hum of the sensing spins after you have started the

washer. This is normal.

Whirring Basket may be slowing down. You may hear the whirring sound of the basket slowing down.

This is normal.

Water Leaks

Check the following for

proper installation:

Washer not level. See Installation Instructions for details on how to level your washer.

Fill hoses not attached tightly. Tighten ll-hose connection.

Fill hose washers. Make sure all four ll hose at washers are properly seated.

Drain hose connection. Pull drain hose from washer cabinet and properly secure it to drainpipe

or laundry tub.

Do not place tape over drain opening.

Check household plumbing for leaks or

clogged sink or drain.

Water can back up out of a clogged sink or drainpipe. Check all

household plumbing for leaks (laundry tubs, drain pipe, water pipes, and

faucets.)

Washer not loaded as

recommended.

An unbalanced load can cause basket to be out of alignment and cause

water to splash o tub. See “Using Your Washer” for loading instructions.

Washer not performing as expected

Not enough water

in washer

Load not completely covered

in water.

This is normal operation for an HE low-water washer. The load will not be

completely underwater. The washer senses load

sizes and adds correct amount of water for optimal cleaning. See

“What’s New under the Lid.”

IMPORTANT: Do not add more water to washer. Adding water lifts the

items o the washplate, resulting in less eective cleaning.

Run clean washer cycle to optimize the water level and

wash performance.

First try the solutions suggested here for assistance and to possibly avoid a service call.

If you experience Possible Causes Solution

Washer not performing as expected

Washer won’t run or ll,

washer stops working

Check for proper water supply.

Both hoses must be attached and have water owing to inlet valve.

Both hot and cold water faucets must be turned on.

Check that inlet valve screens have not become clogged.

Check for any kinks in inlet hoses, which can restrict water ow.

First try the solutions suggested here for assistance and to possibly avoid a service call.

Washer won’t run or ll,

washer stops working (cont.)

Check proper electrical supply. Plug power cord into a grounded 3-prong outlet.

Do not use an extension cord.

Ensure there is power to outlet.

Reset a tripped circuit breaker. Replace any blown fuses.

NOTE: If problems continue, contact an electrician.

Normal washer operation. Lid must be closed for washer to run.

Washer will pause during certain phases of cycle. Do not interrupt cycle.

Washer may be stopped to reduce suds.

Washer may be tightly packed. Remove several items, rearrange load evenly around the washplate. Close

lid, touch and hold START/PAUSE/Unlock Lid button.

Add only 1 or 2 additional items after washer has started.

Do not add more water to the washer.

Not using HE detergent, using

too much HE detergent.

Only use HE detergent. Suds from regular detergents can slow or stop

the washer. Always measure detergent and following detergent directions

based on your load requirements.

To remove suds, cancel cycle. Select RINSE & SPIN. Touch and hold START/

PAUSE/Unlock Lid button. Do not add more detergent.

Washer not draining/

spinning, loads are still wet

Small items may have been caught in

pump or between basket and tub, which

can slow draining.

Empty pockets and use garment bags for small items.

Using cycles with a lower spin speed. Cycles with lower spin speeds remove less water than cycles with high

spin speeds. Use the recommended cycle/speed spin for

your item.

TROUBLESHOOTING

If you experience Possible Causes Solution

Washer not performing as expected (cont.)

Washer not draining/

spinning, loads are

still wet (cont.)

Washer may be tightly packed or

unbalanced.

Tightly packed loads may not allow the washer to spin correctly, leaving

the load wetter than normal. Evenly arrange the wet load for balanced

spinning. Select RINSE & SPIN to remove excess water. See “Using Your

Washer” for loading recommendations.

Load o balanced. See “Vibration or O-Balance” in Troubleshooting section for more

information.

Check plumbing for correct drain hose

installation. Drain hose extends into

standpipe farther than 4.5" (114 mm).

Check drain hose for proper installation. Use drain hose form and

securely attach to drainpipe or tub. Do not tape over drain opening.

Lower drain hose if the end is higher than 96" (2.4 m) above the oor.

Remove any clogs from drain hose.

Not using HE detergent, using too much

HE detergent.

Suds from regular or too much detergent can slow/stop draining or

spinning. Use only HE detergent. Always measure and follow directions

for your load. To remove extra suds, Select RINSE & SPIN.

Incorrect or wrong wash or

rinse temperatures

Check for proper water supply. Make sure hot and cold inlet hoses are not reversed.

Both hoses must be attached to both washer and faucet, and have both

hot and cold water owing to inlet valve.

Check that inlet valve screens are not clogged.

Remove any kinks in hoses.

Energy-saving controlled wash

temperatures.

ENERGY STAR

qualied washers use cooler wash and rinse water

temperatures than traditional top-load washers. This includes cooler hot

and warm washes.

Load not rinsed Check for proper water supply. Make sure hot and cold inlet hoses are not reversed.

Both hoses must be attached and have water owing to the inlet valve.

Both hot and cold water faucets must be on.

Inlet valve screens on washer may be clogged.

Remove any kinks in the inlet hose.

Not using HE detergent, using too much

HE detergent, or using.

The suds from regular detergent can cause the washer to

operate incorrectly.

Use only HE detergent. Be sure to measure correctly.

Always measure detergent and follow detergent directions based on load

size and soil level.

Washer may be tightly packed. The washer is less ecient at rinsing when load is tightly packed.

Load items in loose heaps evenly around the washplate.

Use cycle designed for the fabrics being washed.

Add only 1 or 2 additional items after washer has started.

Sand, pet hair, lint, etc. on

load after washing

Heavy sand, pet hair, lint, and detergent

or bleach residues may require

additional rinsing.

Add an Extra Rinse to the selected cycle.

Load is tangling Washer not loaded as recommended. Load items in loose heaps evenly around the washplate.

Reduce tangling by mixing types of load items. Use the recommended

cycle for the type of items being washed.

Wash action and/or spin speed too fast

for load.

Select a cycle with a slower wash action and slower spin speed. Note that

items will be wetter than when using a higher speed spin.

Not cleaning or

removing stains

Wash load not completely covered

in water.

Washer senses load size and adds correct amount of water. This is normal

and necessary for clothes to move.

Added more water to washer. Do not add more water to washer. Adding water lifts the items o the

washplate, resulting in less eective cleaning.

Washer not loaded as recommended. Load items in loose heaps evenly around the washplate.

Add only 1 or 2 additional items after washer has started.

First try the solutions suggested here for assistance and to possibly avoid a service call.

TROUBLESHOOTING

If you experience Possible Causes Solution

Washer not performing as expected (cont.)

Not cleaning or removing

stains (cont.)

Not using HE detergent, using too much

HE detergent.

The suds from regular detergent can prevent washer from

operating correctly.

Use only HE detergent. Be sure to measure correctly.

Always measure detergent and follow detergent directions based on load

size and soil level.

Not using correct cycle for fabric type. Use a higher soil level cycle option and warmer wash temperature to

improve cleaning.

If using Quick cycle, wash only a few items.

Use Whites Normal cycle for tough cleaning.

See the “Cycle Guide” to match your load with the best cycle.

Not using dispensers. Use dispensers to avoid chlorine bleach and fabric softener staining.

Load dispensers before starting a cycle.

Avoid overlling.

Do not add products directly onto load.

Not washing like colors together. Wash like colors together and remove promptly after the cycle is

complete to avoid dye transfer.

Using the wrong detergent

concentration level.

The correct detergent concentration level must be used, and the washer

must be set to the correct concentration level. See “Changing detergent

concentration level” under “Dispensers.”

Odors Monthly maintenance not done as

recommended.

Run the Clean Washer cycle after every 30 washes. See “Washer Care”

in “Washer Maintenance.”

Unload washer as soon as cycle is complete.

Not using HE detergent, using too much

HE detergent.

Use only HE detergent. Be sure to measure correctly.

Always follow the detergent directions.

See “Washer Care” section.

Fabric Damage Sharp items were in pockets during

wash cycle.

Empty pockets, zip zippers, and snap or hook fasteners before washing to

avoid snags and tears.

Strings and straps could have tangled. Tie all strings and straps before starting wash load.

Items may have been damaged

before washing.

Mend rips and broken threads in seams before washing.

Fabric damage can occur if the load is

tightly packed.

Load items in loose heaps evenly around washplate.

Load items should move freely during wash to avoid damage.

Use cycle designed for the fabrics being washed.

Add only 1 or 2 additional items after washer has started.

Garment care instructions may not have

been followed.

Always read and follow garment manufacturer’s care label instructions.

See the “Cycle Guide” to match your load with the best cycle.

Liquid chlorine bleach may have been

added incorrectly.

Do not pour liquid chlorine bleach directly onto load. Wipe up

bleach spills.

Undiluted bleach will damage fabrics. Do not use more than

recommended by manufacturer.

Do not place load items on top of bleach dispenser when loading and

unloading washer.

Do not use the liquid chlorine bleach and Oxi products at the

same time.

First try the solutions suggested here for assistance and to possibly avoid a service call.

TROUBLESHOOTING

If you experience Possible Causes Solution

Washer not performing as expected (cont.)

Incorrect dispenser operation Clogged dispensers or laundry products

dispensing too soon.

Do not overll dispenser. Overlling causes immediate dispensing.

Load dispensers before starting a cycle.

It is normal for small amounts of water to be remain in dispenser at the

end of the cycle.

Homes with low water pressure may result in residual powder in the

dispenser. To avoid, select a warmer wash temperature if possible,

depending on your load.

Single-dose laundry packet

not dissolving

Adding laundry packet incorrectly. Be sure laundry packet is added to washer basket before adding clothes.

Follow the manufacturer’s instructions to avoid damage to your items.

Control panel not

responding to touch

Control Lock is on. Be sure to turn the control lock o when you want to modify settings or

use the control panel.

Error Code Appears in Display

“LF” (F8E1) (too long to ll)

appears in display

Washer taking too long to ll. Drain ex-

tends more than 4.5" (114 mm)

into standpipe.

Check plumbing for correct drain hose installation. Use drain hose form

and attach securely to drainpipe or tub. Do not tape over drain opening.

See Installation Instructions.

F#E# code (F-type error

code) appears in display

System error code. Touch POWER to clear the code and exit cycle. Then touch POWER,

select cycle, and then touch and hold START/PAUSE/Unlock Lid to start

washer. If code appears again, call for service.

F1E1 ACU (Appliance

control fault)

Internal ACU failure. Call for service.

F2E3 UI/ACU mismatch ACU/UI initialization error. Call for service.

F3E1 Water level

sensing failure

Pressure sensor on ACU failure. Call for service.

F5E2 Lid lock will not lock is

lid lock failure

An item in the load may be keeping the

lid from locking.

Check for items directly under the lid.

F5E3 Lid cannot unlock Objects on washer lid prevent it

from unlocking.

Remove objects, such as baskets of laundry, from top of washer.

F6E2 or F6E3

Communication Error:

UI cannot communicate

ACU or UI synchronization error. Remove power from the washer. Let washer set for 5 minutes for the

washer to completely power down. Apply power to washer and check for

error codes. If the error code persists call for service.

F8E6 (Lid opened) appears

in display

Washer lid left open. Close the lid and touch Power to clear the display. If the lid is left open

for more than 10 minutes, the cycle will reset and water in the washer

will drain.

“drn” “dr” (F9E1) (drain

pump system problem - long

drain) appears in display

Washer taking too long to drain water.

Drain extends more than 4.5" (114 mm)

into standpipe.

Check plumbing for correct drain hose installation. Use drain hose form

and attach securely to drainpipe or tub. Do not tape over drain opening.

Lower drain hose if the end is higher than 96" (2.4 m) above the oor.

Remove any clogs from drain hose. See Installation Instructions.

First try the solutions suggested here for assistance and to possibly avoid a service call.

TROUBLESHOOTING

KENMORE APPLIANCE WARRANTY

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new Kenmore

product is designed and manufactured for years of dependable

operation.

But like all products, it may require preventive maintenance or

repair from time to time. That’s when having a Master Protection

Agreement can save you money and aggravation.

The Master Protection Agreement also helps extend the life

of your new product. Here’s what the Agreement* includes:

Parts and labor needed to help keep products operating properly

under normal use, not just defects. Our coverage goes well

beyond the product warranty. No deductibles, no functional

failure excluded from coverage—real protection.

Expert service by a force of more than 10,000 authorized Sears

service technicians, which means someone you can trust will be

working on your product.

Unlimited service calls and nationwide service, as often as you

want us, whenever you want us.

Replacement of your covered product if four or more product

failures occur within twelve months.

Product replacement if your covered product can’t be fixed.

Annual Preventive Maintenance Check at your request –

no extra charge.

Fast help by phone – we call it Rapid Resolution – phone support

from a Sears representative on all products. Think of us as a

“talking owner’s manual.”

Power surge protection against electrical damage due

to power uctuations.

Rental reimbursement if repair of your covered product takes

longer than promised.

25% discount o the regular price of any non-covered repair

service and related installed parts.

Once you purchase the Agreement, a simple phone call is all

that it takes for you to schedule service. You can call anytime

day or night, or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase. If you

cancel for any reason during the product warranty period, we

will provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Master Protection

Agreement today! Some limitations and exclusions apply.

For prices and additional information in the U.S.A., call

1-800-827-6655. *Coverage in Canada varies on some items.

For full details, call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items,

in the U.S.A. call 1-844-553-6667 or in Canada call

1-800-469-4663.

KENMORE LIMITED WARRANTY

FOR ONE YEAR from the date of sale this appliance is warranted

against defects in material or workmanship when it is correctly

installed, operated, and maintained according to all supplied

instructions.

WITH PROOF OF SALE, a defective appliance will receive free

repair or replacement at option of seller.

For warranty coverage details to obtain free repair or

replacement, visit the web page: www.kenmore.com/warranty.

This warranty applies for only 90 DAYS from the sale date in the

United States, and is void in Canada, if this appliance is ever used

for other than private household purposes.

This warranty covers ONLY defects in material and

workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use, including

but not limited to lters, belts, bags, or screw-in base light

bulbs.

2. A service technician to clean or maintain this appliance, or to

instruct the user in correct appliance installation, operation, and

maintenance.

3. Service calls to correct appliance installation not performed

by Sears authorized service agents, or to repair problems with

house fuses, circuit breakers, house wiring, and plumbing or gas

supply systems resulting from such installation.

4. Damage to or failure of this appliance resulting from

installation not performed by Sears authorized service agents,

including installation that was not in accord with electrical, gas,

or plumbing codes.

5. Damage to or failure of this appliance, including discoloration

or surface rust, if it is not correctly operated and maintained

according to all supplied instructions.

6. Damage to or failure of this appliance, including discoloration

or surface rust, resulting from accident, alteration, abuse, misuse

or use for other than its intended purpose.

7. Damage to or failure of this appliance, including discoloration

or surface rust, caused by the use of detergents, cleaners,

chemicals, or utensils other than those recommended in all

instructions supplied with the product.

8. Damage to or failure of parts or systems resulting from

unauthorized modications made to this appliance.

9. Service to an appliance if the model and serial plate is missing,

altered, or cannot easily be determined to have the appropriate

certication logo.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION

OF REMEDIES

Customer’s sole and exclusive remedy under this limited warranty

shall be product repair or replacement as provided herein. Implied

warranties, including warranties of merchantability or tness

for a particular purpose, are limited to one year or the shortest

period allowed by law. Seller shall not be liable for incidental

or consequential damages. Some states and provinces do not

allow the exclusion or limitation of incidental or consequential

damages, or limitation on the duration of implied warranties of

merchantability or tness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States or Canada*.

This warranty gives you specic legal rights, and you may also

have other rights which vary from state to state.

* In-home repair service is not available in all Canadian

geographical areas, nor will this warranty cover user or servicer

travel and transportation expenses if this product is located

in a remote area (as dened by Sears Canada Inc.) where an

authorized servicer is not available.

Sears Brands Management Corporation

Homan Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

10/2015

SEGURIDAD DE LA LAVADORA

SEGURIDAD DE LA LAVADORA .................................21

¿QUÉ HAY DE NUEVO DEBAJO DE LA TAPA? .......23

PANEL DE CONTROL Y CARACTERÍSTICAS ............ 24

DÉPOSITOS ................................................................... 26

GUÍA DE CICLOS .........................................................27

USO DE SU LAVADORA ..............................................29

MANTENIMIENTO DE LA LAVADORA ..................... 33

SOLUCIÓN DE PROBLEMAS ......................................35

CONTRATOS DE PROTECCIÓN ................................ 41

GARANTÍA .................................................................... 41

AYUDA O SERVICIO TÉCNICO ........... Contraportada

ÍNDICE

Use solamente detergentes de alto rendimiento. El paquete será

marcado "HE" o "Alto Rendimiento". Lavado con agua a baja

crea demasiada espuma con un detergente no -HE. El uso de

detergente no HE probablemente resultará en tiempos de ciclo

más largos y menor rendimiento de enjuague. También puede

resultar en un mal funcionamiento de los componentes y, con

el tiempo, la acumulación de moho y hongos. Los detergentes

deben ser de baja formación de espuma y rápida de dispersión

para producir la cantidad adecuada de espuma para el mejor

rendimiento. Deben mantener el suelo en suspensión por lo

que no se vuelva a depositar en la ropa limpia. No todos los

detergentes llamados de alta eciencia son idénticos en la

formulación y su capacidad para reducir la espuma. Por ejemplo,

los detergentes naturales, orgánicos, o hechas en casa él puede

generar un alto nivel de espuma. Siempre siga las instrucciones

del fabricante del detergente para determinar la cantidad de

detergente que debe usar.

En diferentes etapas del ciclo de lavado, podrá escuchar

sonidos y ruidos que son diferentes a los de su lavadora anterior.

Por ejemplo, podrá escuchar un chasquido y un zumbido al

comienzo del ciclo, cuando el seguro de la tapa realiza una

autovericación. Se oirán distintos tipos de zumbidos y runruneos

mientras la placa de lavado mueve la carga y mientras la

canasta disminuye la velocidad para detenerse. Algunas veces

no escuchará nada, ya que la lavadora determina el nivel de

agua adecuado para su carga y deja la ropa en remojo por

un tiempo.

Use solamente un detergente de Alto rendimiento (HE).

Una limpieza con bajo nivel de agua signica una limpieza

concentrada. En lugar de diluir el detergente como lo hace

una lavadora con agitador, esta lavadora aplica el detergente

directamente sobre la suciedad. Este lavado de bajo nivel

de agua también permite que las prendas se muevan de una

manera más eciente para quitar la suciedad.

Detección automática del tamaño de la carga

Una vez que ponga en marcha el ciclo, la tapa se asegurará y la

lavadora comenzará el proceso de detección para determinar el

nivel de agua adecuado para la carga.

Al principio, la canasta comenzará a girar antes de agregar

agua. Esto es parte del proceso de detección y es normal. Este

método de lavado con bajo nivel de agua usa menos agua y

energía, en comparación con el estilo tradicional de lavadora

con agitador.

Para un rendimiento óptimo, se recomienda cargar los artículos

en montones ojos de manera uniforme alrededor de la placa

de lavado.

A medida que la lavadora moja y mueve la carga, el nivel de los

artículos se asentará en la canasta. Esto es normal y no indica

que se deban agregar más prendas.

IMPORTANTE: No verá una canasta llena de agua como solía

ver en su lavadora anterior de estilo tradicional con agitador.

Es normal que parte de la carga quede por encima del nivel

de agua.

Limpieza con menos agua

Una diferencia importante en su nueva lavadora es el sistema de

lavado con placa de lavado y bajo nivel de agua. La lavadora

regula automáticamente el nivel del agua de acuerdo al tamaño

de la carga; no se necesita un selector de nivel de agua.

Placa de

lavado

¿QUÉ HAY DE NUEVO DEBAJO DE LA TAPA?

La mayor diferencia en su nueva lavadora es el sistema de lavado con placa de lavado y bajo nivel de agua.

Lavadora de estilo

tradicional con agitador

Lavadora con bajo

nivel de agua

Selección del detergente adecuado

Sonidos comunes que puede esperar

Limpieza mejorada

POWER BUTTON (botón de encendido)

Tóquelo para ENCENDER la lavadora. Al presionarlo una

vez cuando la lavadora está encendida se cancelará el ciclo

actual y la lavadora se APAGARÁ.

WASH CYCLE KNOB (perilla de ciclo de lavado)

Utilice la perilla de ciclo de lavado para seleccionar los

ciclos de la lavadora. Consulte "Guía de ciclos" para obtener

descripciones detalladas de los ciclos.

ESTIMATED TIME REMAINING DISPLAY

(pantalla del tiempo)

La pantalla de tiempo estimado restante muestra el tiempo

necesario para que se complete el ciclo. Factores tales

como el tamaño de la carga y la presión del agua pueden

afectar el tiempo que se muestra en la pantalla. Las cargas

apretujadas, las cargas desequilibradas o el exceso de

espuma también pueden hacer que la lavadora regule el

tiempo del ciclo.

Si ha establecido un inicio diferido del ciclo, la pantalla

de tiempo estimado restante mostrará el tiempo de

demora ajustado.

Cuando el ciclo se haya completado, en la pantalla

aparecerá END (Fin) hasta que se abra la tapa.

START/PAUSE/UNLOCK LID BUTTON

(botón de inicio/pausa/desbloquear la tapa)

Mantenga presionado el botón START/PAUSE/Unlock Lid

(Inicio/Pausa/Desbloquear la tapa) para comenzar el ciclo

seleccionado; toque nuevamente para hacer una pausa en un

ciclo y desbloquear la tapa.

NOTA: Si la lavadora está girando , puede tardar varios

minutos para desbloquear la tapa. Pulse y mantenga pulsado

durante 3 segundos para cancelar un ciclo.

CYCLE MODIFIERS (modicadores de ciclos)

Cuando selecciona un ciclo, se encenderán sus ajustes

predeterminados o la selección del ciclo anterior que

se utilizó.

DELAY WASH (lavado diferido)

Toque Delay Wash (lavado diferido) para demorar el

inicio del ciclo de lavado hasta un máximo de 12 horas

"12h". Para apagar, toque Delay Wash (lavado diferido)

hasta que aparezca “0h” en la pantalla de estado o toque

POWER (Encendido).

WASH TEMP (temperatura de lavado)

El control de temperatura detecta y mantiene

temperaturas de agua uniformes mediante la regulación

del agua fría y caliente que entra.

Seleccione una temperatura de lavado según el tipo de

tela que esté lavando y el nivel de suciedad. Para obtener

los mejores resultados y siguiendo las instrucciones de

las etiquetas de las prendas, use el agua de lavado más

caliente que las telas puedan resistir.

• En algunos ciclos, es posible que el agua tibia y

caliente sea más fría en que su lavadora anterior.

• Aún en lavados con agua fría, es posible que se

agregue un poco de agua tibia en la lavadora para

mantener una temperatura mínima.

SOIL LEVEL (nivel de suciedad)

Soil Level (nivel de suciedad) (tiempo de lavado) está

prejado para cada ciclo de lavado. Cuando presione

el botón Soil Level (nivel de suciedad), el tiempo del

ciclo (en minutos) aumentará o disminuirá en la pantalla

de tiempo estimado restante y aparecerá un tiempo de

lavado diferente.

Seleccione el ajuste más adecuado para su carga. Para

artículos con suciedad profunda, seleccione Ex Heavy

(nivel de suciedad más intenso) para un mayor tiempo

de lavado. Para artículos con suciedad ligera, seleccione

Light (nivel de suciedad ligero) para un menor tiempo de

lavado. Un ajuste de nivel de suciedad más ligero ayuda a

reducir los enredos y la formación de arrugas.

SPIN SPEED (velocidad de centrifugado)

Esta lavadora selecciona automáticamente la velocidad

de centrifugado según el ciclo seleccionado. Las

velocidades prejadas pueden cambiarse. No todas las

velocidades de centrifugado están disponibles con todos

los ciclos.

• Las velocidades de centrifugado más rápidas implican

tiempos de secado más cortos, pero pueden aumentar

la formación de arrugas en la carga.

• Las velocidades de centrifugado más bajas implican

menos arrugas, pero dejarán la carga más húmeda.

CYCLE SIGNAL (señal de ciclo)

Use esta opción para ajustar los sonidos de los botones

y/o la señal que indica el nal de un ciclo de lavado.

NOTA: También puede desactivar los tonos que suenan al

tocar una función, un ajuste o una opción.

NOTA: El panel de control tiene una supercie sensible, la cual responde al toque ligero de sus dedos. Para cerciorarse de que se hayan

registrado sus selecciones, toque el panel de control con la punta del dedo, no con las uñas. Cuando vaya a seleccionar un ajuste o una

opción, simplemente toque el nombre hasta que la sección deseada se ilumine.

PANEL DE CONTROL Y CARACTERÍSTICAS

No todas las características y opciones están disponibles en todos los modelos.

El aspecto puede variar.

OPTIONS (opciones)

Puede añadir o quitar opciones para cada ciclo. No todas las

opciones se pueden usar con todos los ciclos, y algunas están

prejadas para funcionar con ciertos ciclos.

ACCELA WASH

La adición de esta opción reduce el tiempo de ciclo

mientras se mantiene un rendimiento de lavado similar

al mismo ciclo sin Accela Wash.

DEEP FILL (relleno profundo)

Si desea añadir la cantidad máxima de agua a su

ciclo de lavado, seleccione la opción de Deep Fill

(relleno profundo).

NOTA : Espere tiempos de ciclo más largo debido a los

tiempos de llenado extendidos cuando se utiliza la opción

de Deep Fill (relleno profundo).

STEAM TREAT (limpieza con vapor)

La opción Steam Treat (limpieza con vapor) agrega un

tiempo de remojo y de lavado adicional a muchos ciclos

para ayudar a quitar las manchas rebeldes. También

agrega un refuerzo de vapor para mayor potencia de

limpieza. Steam Treat (limpieza con vapor) utiliza un

calentador que se encuentra dentro de la lavadora para

mantener el ajuste de temperatura seleccionado durante

todo el período de lavado. Steam Treat (limpieza con

vapor) puede seleccionarse como una opción con

otros ciclos.

Nota: La opción Steam Treat (limpieza con vapor) puede

aumentar la temperatura seleccionada.

TIMED OXI (Oxi programada)

Seleccione la opción Timed Oxi (Oxi programada) para

que el producto deseado se agregue a la carga en el

momento correcto.

TWO RINSES (segundo enjuague)

Esta opción se puede usar para agregar automáticamente

un segundo enjuague a la mayoría de los ciclos.

FABRIC SOFTENER (suavizante de telas)

Seleccione la opción Fabric Softener (suavizante de telas)

para que el producto deseado se agregue a la carga en el

momento correcto.

CYCLE STATUS LIGHTS (luces de estado del ciclo)

Las luces de estado del ciclo muestran el progreso de un

ciclo. En cada etapa del proceso, es posible que observe

los sonidos o las pausas que son diferentes de las lavadoras

tradicionales

DELAY (díferido)

Cuando lavado díferido ha sido seleccionado, la luz de

díferido se encenderá y permanecerá encendida hasta

que comience el ciclo.

ADD A GARMENT (agregar prendas)

Cuando Add A Garment (agregar prendas) está iluminado,

puede hacer una pausa en la lavadora, abrir la tapa y

agregar artículos. Toque y sostenga START/PAUSE/

Unlock Lid (Inicio/Pausa/Desbloquear la tapa) para poner

nuevamente en marcha la lavadora.

WASH (lavado)

Escuchará el motor y el agitador moviendo la carga.

Durante la primera etapa del ciclo de detección/lavado,

la lavadora se llenará parcialmente de agua y comenzará

a mover la carga. Es normal que la luz de detección esté

encendida durante esta etapa. Escuchará el agitador

que gira, seguido por una pausa de varios minutos. Este

proceso se repetirá durante varios minutos, permitiendo

que se sature toda la carga. El nivel más bajo de agua,

combinado con el detergente de HE (Alto rendimiento)

en esta etapa, permitirá una limpieza concentrada. Una

limpieza concentrada hace que el detergente se deposite

directamente sobre la suciedad. Es normal que

la carga esté por encima de la línea de agua durante esta

etapa. En el comienzo de la segunda etapa, la lavadora

agregará agua hasta el nivel correcto, según el tamaño de

la carga. Escuchará que el agitador se mueve más rápido

durante esta etapa del ciclo de lavado. Los sonidos del

motor pueden cambiar en las diferentes etapas del ciclo

de lavado.

RINSE (enjuague)

Escuchará sonidos similares a los del ciclo de lavado

mientras la lavadora enjuaga y mueve la carga. Podrá

escuchar el motor encendiéndose brevemente (zumbido

corto) para mover la canasta mientras la lavadora

se llena.

SPIN (exprimido)

La lavadora exprime la carga a velocidades cada vez

mayores para la remoción adecuada de agua, según

el ciclo seleccionado y la velocidad de exprimido.

COMPLETE (terminado)

Una vez que se haya terminado el ciclo, se encenderá esta

luz. Saque la carga de inmediato para obtener mejores

resultados.

LID LOCKED (tapa bloqueada)

Para permitir velocidades más altas

de exprimido, la tapa se bloqueará

y se encenderá la luz de Lid Locked

(tapa bloqueada). Cuando esta luz está

encendida, la tapa está asegurada y

no se puede abrir. Cuando esta luz está

apagada, la tapa se puede abrir.

Si necesita abrir la tapa después está bloqueada, debe

presionar START/PAUSE/Unlock Lid (Inicio/Pausa/

Desbloquear la tapa). La tapa solo se desbloqueará

después de que se detenga el moimiento de la lavadora.

Puede demorar de varios segundos a varios minutos hasta

que la tapa se desbloquee. Presione START/PAUSE/Unlock

Lid (Inicio/Pausa/Desbloquear la tapa) para reanudar el

ciclo.

Depósito de detergente

Vierta la cantidad medida de detergente de alto

rendimiento líquido en el depósito del detergente. El

detergente se dispensará en el momento óptimo durante el

ciclo de lavado.

NOTA: No coloque paquetes de detergente de lavandería

de dosis única o detergente de alto rendimiento en polvo

en el depósito. Agregue los paquetes de detergente de

lavandería de dosis única o detergente de alto rendimiento

en polvo directamente en la canasta de la lavadora.

Depósito de suavizante líquido de telas

Si lo desea, vierta la cantidad medida del suavizante de

telas líquido en el depósito del suavizante de telas líquido.

Dispensará automáticamente en el momento óptimo.

•

Use solamente suavizante de telas líquido en este depósito.

Depósito de blanqueador líquido con cloro y Oxi

El blanqueador se diluirá y distribuirá automáticamente en el

momento óptimo durante el ciclo de lavado. Este depósito no

puede diluir blanqueador en polvo.

NOTA: Si se usa un blanqueador en gel, se debe presionar el

botón Oxi para asistir en la distribución del gel.

Este depósito tiene capacidad para hasta 3/4 taza

(180ml) de producto Oxi u otro producto para realzar el

lavado, como blanqueador no decolorante en polvo o

líquido. Los productos para realzar el lavado se distribuyen

automáticamente en el momento apropiado durante el ciclo

de lavado. Cerciórese de seleccionar Oxi entre las opciones

para asegurar una distribución adecuada.

NOTA: llene el depósito solamente con Oxi. No lo mezcle

con blanqueador.

IMPORTANTE: Incluso con ciclos de lavado con agua fría, el

uso de la opción de refuerzo con Oxi hará que la lavadora

use algo de agua tibia para ayudar a distribuir el Oxi líquido

o en polvo.

DÉPOSITOS

Use solamente un detergente de Alto rendimiento (HE).

GUÍA DE CICLOS

Para lograr el mejor cuidado de las telas, elija el ciclo que sea el más adecuado para la carga que va a lavar. Los ajustes

recomendados para el mejor rendimiento se encuentran resaltados en negrita. No todos los ciclos y opciones están disponibles

en todos los modelos.

Telas de algodón, lino

y cargas de prendas

mezcladas

Normal/Ca-

sual

(normal/

informal)

Hot

(caliente)

Warm (tibia)

Cool Lights

(fría colores claros)

Cool Darks

(fría colores

oscuros)

Cold (fría)

High

(alta)

Use este ciclo para telas de algodón con suciedad normal y cargas de

telas mixtas.

Artículos grandes como

sábanas, edredones

pequeños,

bolsas para dormir

y alfombras pequeñas

lavables

Bulky/

Bedding

(artículos

voluminosos/

sábanas)

Hot

(caliente)

Warm (tibia)

Cool Lights

(fría colores claros)

Cool Darks

(fría colores

oscuros)

Cold (fría)

Low

(baja)

Use este ciclo para lavar artículos grandes como pueden ser chaquetas

y edredones pequeños. Esta lavadora se llenará con suciente agua

para mojar la carga antes de que comience la etapa de lavado del

ciclo y usa un nivel de agua más alto que

otros ciclos.

Telas resistentes, prendas

que no destiñen, toallas,

sábanas y pantalones

de mezclilla

Heavy Duty

(intenso

común)

Hot

(caliente)

Cool Lights

(fría colores claros)

Cool Darks

(fría colores

oscuros)

Cold (fría)

High

(alta)

Use este ciclo para prendas muy sucias o resistentes. El proceso de

detección del nivel de agua puede tomar más tiempo para algunos

artículos que para otros porque van a absorber más agua que otros

tipos de telas

Telas con suciedad

profunda

Whites

(ropa blanca)

Hot

(caliente)

Warm (tibia)

Cool Lights

(fría colores claros)

Cool Darks

(fría colores

oscuros)

Cold (fría)

High

(alta)

Use este ciclo para telas blancas con suciedad profunda.

Telas durables que no

destiñen con suciedad

profunda

Sanitize w/

Oxi & Steam

(Higienizado

w/ Oxi y

vapor)

Hot

(caliente)

Cool Lights

(fría colores claros)

Cool Darks

(fría colores

oscuros)

Cold (fría)

High

(alta)

Use este ciclo para eliminar el 99,9% de las bacterias cuando lo use

en conjunto con la opción Oxi. Se debe utilizar el ajuste prejado para

lograr la higienización adecuada. Asegúrese de agregar un producto

Oxi al depósito de Oxi.

Combina un enjuague y exprimido para cargas que necesitan un ciclo

de enjuague adicional o para completar una carga después de la

interrupción de la alimentación. Utilizar también para cargas que

requieren únicamente enjuague. Para utilizar un exprimido solamente,

desactive la opción de Two Rinses (dos enjuagues).

Cargas de prendas de

algodón de colores vivos

u oscuros, lino, informal

y mixtas

Cold Clean

(lavar en

frío)

Hot

(caliente)

Cool Lights

(fría colores claros)

Cool Darks

(fría colores

oscuros)

Cold (fría)

High

(alta)

El agua fría con una acción de lavado adicional retira las manchas con

suavidad a la vez que cuida las telas. Pueden regularse los ajustes como

se desee, pero deberán usarse solamente ajustes con agua fría.

Artículos de seda

lavables, lencería, lana

lavable

Delicates

(ropa

delicada)

Hot

(caliente)

Cool Lights

(fría colores claros)

Cool Darks

(fría colores

oscuros)

Cold (fría)

Low

(baja)

Use este ciclo para lavar prendas con poca suciedad que indican

"Máquina lavable sedas" o ciclo "suave" en la etiqueta de cuidado.

Coloque los artículos pequeños en bolsas de malla para prendas antes

del lavado

Artículos a lavar:

Ciclo:

Temperatura de

Lavado:

Velocidad:

Detalles de los ciclos:

*El ciclo de agua caliente extendida destinada a ayudar a desinfectar los artículos tales como sábanas y toallas. Este ciclo no se recomienda para todos los

tejidos . Para obtener los mejores resultados, este ciclo debe ejecutarse hasta su nalización para garantizar el saneamiento y no debe ser interrumpido.

GUÍA DE CICLOS

Para lograr el mejor cuidado de las telas, elija el ciclo que sea el más adecuado para la carga que va a lavar. Los ajustes

recomendados para el mejor rendimiento se encuentran resaltados en negrita. No todos los ciclos y opciones están disponibles

en todos los modelos.

Telas con suciedad

ligera

Express

(expreso)

Hot

(caliente)

Warm (tibia)

Cool Lights

(fría colores claros)

Cool Darks

(fría colores

oscuros)

Cold (fría)

High

(alta)

Use este ciclo para lavar rápidamente 2-3 articulos con

suciedad ligero.

Trajes de baño y

artículos que deban

enjuagarse sin

detergente

Rinse & Spin

(enjuague &

exprimido)

Cold (fría) High

(alta)

Combina un enjuague y exprimido para las cargas que requieran

un ciclo de Two Rinses (dos enjuagues) o para terminar de lavar

una carga después de un corte de corriente. Úselo también para las

cargas que necesitan solamente enjuagarse.

Ninguna prenda en

la lavadora

Clean

Washer

(limpiar la

lavadora)

Hot

(caliente)

Cool Lights

(fría colores claros)

Cool Darks

(fría colores

oscuros)

Cold (fría)

High

(alta)

Use este ciclo cada 30 lavados para mantener el interior de su

lavadora fresco y limpio. Este ciclo usa un nivel de agua más alto.

Úselo con blanqueador líquido con cloro, para limpiar a fondo

el interior de su lavadora. Este ciclo no debe interrumpirse. Vea

“Cuidado de la lavadora”.

IMPORTANTE : No coloque prendas o otros artículos en la lavadora

durante el ciclo de limpieza de la lavadora . Use este ciclo con una

tina de lavado vacía.

Artículos a lavar:

Ciclo:

Temperatura de

Lavado:

Velocidad:

Detalles de los ciclos:

• Vacíe los bolsillos. Las monedas, los botones o cualquier objeto

pequeño suelto puede pasar debajo de la placa de lavado y

atorarse, provocando sonidos no esperados.

• Separe los artículos según el ciclo recomendado, la temperatura

del agua y la resistencia a perder el color.

• Separe los artículos con mucha suciedad de los que tienen

poca suciedad.

• Separe los artículos delicados de las telas resistentes.

• No seque los artículos si aún hay manchas después del lavado;

el calor puede hacer las manchas permanentes.

• Trate las manchas inmediatamente.

• Cierre las cremalleras, ajuste los corchetes, amarre los cordones

y las fajas. Quite todo adorno y ornamento que no sea lavable.

• Remiende lo que esté roto y desgarrado para evitar más daños

a los artículos durante el lavado.

Consejos útiles:

• Para un rendimiento óptimo, use detergente líquido de alto

rendimiento para lavar artículos voluminosos.

• Cuando lave artículos impermeables o resistentes al agua,

colóquelos de modo parejo.

• Use bolsas de malla para ayudar a evitar enredos cuando lave

artículos delicados o pequeños.

• Vuelva al revés las prendas tejidas para evitar que se formen

motitas. Separe las prendas que atraen las pelusas de las que las

sueltan. A las prendas de telas sintéticas, los tejidos, y la pana se

les pegará la pelusa de las toallas, los tapetes y la felpilla.

• Lave artículos grandes y absorbentes con artículos absorbentes

otra de agua o solo. No mezcle artículos absorbentes de agua

con artículos que hacen no absorber agua ya que esto puede

causar desequilibrio.

NOTA: Siempre lea y siga las instrucciones de las etiquetas de

cuidado de las telas para evitar daños a sus prendas.

Los paquetes de detergente de lavandería de dosis única,

detergente de alto rendimiento en polvo, o los cristales de

suavizante de telas pueden agregarse en la canasta antes de

agregar la ropa.

NOTA: Siga siempre las instrucciones del fabricante y nunca

agregue paquetes de detergente de lavandería de dosis

única, detergente de alto rendimiento en polvo, o los cristales

de suavizante de telas en en los depósitos. No se distribuirán

correctamente. Agregue a la canasta antes de colocar la ropa.

USO DE SU LAVADORA

1. Separe y prepare su ropa

2. Agregue los productos de lavandería

Single Dose

Detergent

4. Cómo usar el depósito de

detergente líquido

Vierta en el depósito una cantidad medida de detergente de alto

rendimiento. Siempre siga las indicaciones del fabricante para la

cantidad correcta de detergente según el tamaño de la carga.

Para un rendimiento óptimo, coloque las

prendas en montones ojos y de modo

parejo alrededor de la placa de lavado.

Pruebe mezclar artículos de distintos

tamaños para reducir los enredos.

IMPORTANTE: Los artículos deben moverse libremente para una

mejor limpieza y para reducir la formación de arrugas y enredos.

Detergente

Liquido

3. Cargue las prendas en la lavadora

6. Agregue suavizante de telas líquido

al depósito

Vierta una cantidad medida de suavizante de telas líquido

en el depósito; siempre siga las instrucciones del fabricante

para usar la cantidad correcta de suavizante de telas según

el tamaño de la carga. El suavizante para telas se agrega

durante el último enjuague.

IMPORTANTE: No sobrellene ni diluya. El sobrellenar el

depósito hará que el suavizante de telas se distribuya

inmediatamente en

la lavadora. no coloque cristales de suavizante para telas en

el depósito.

Si se selecciona la opción de Enjuague adicional (Extra Rinse),

el suavizante de telas se distribuirá en el enjuague nal. Es

normal que quede un poco de agua en el depósito al nal del

ciclo.

Liquid Chlorine

Bleach

5. Agregue blanqueador líquido con cloro u

Oxi al depósito

No sobrellene, diluya ni utilice más de 1 taza (236 ml) de

blanqueador líquido con cloro. Vierta en el depósito una cantidad

medida de reforzadores tipo Oxi. Siempre siga las indicaciones

del fabricante para la cantidad correcta de reforzadores tipo

Oxi según el tamaño de la carga. Oxi se agrega durante el

lavado principal.

IMPORTANTE: No utilice blanqueador no decolorante ni

productos Oxi en el mismo ciclo con blanqueador líquido con

cloro. La opción Oxi se debe seleccionar para asegurar la

distribución apropiada en el momento oportuno durante el ciclo.

Cierre la tapa y toque POWER (encendido) para encender la lavadora.

7. Toque POWER (Encendido) para

encender la lavadora

Use la perilla de ciclos de lavado

para seleccionar entre los ciclos

disponibles en su lavadora.

Consulte la “Guía de ciclos” para

obtener sobre los ciclos.

Se iluminará el Tiempo estimado

restante (Estimated Time Remaining) con la duración del ciclo.

Es posible que note que el tiempo se ajusta durante el ciclo.

Eso es normal. Si no desea comenzar un ciclo inmediatamente,

puede elegir la opción DELAY WASH (lavado diferido).

Para elegir el tiempo de retraso:

1. Toque el botón DELAY WASH (lavado diferido) para

seleccionar el tiempo de retraso deseado. El tiempo

aumentará en incrementos por hora hasta 12 horas.

2. Mantenga presionado el botón START/PAUSE/Unlock Lid

(Inicio/Pausa/Desbloquear la tapa) para comenzar el tiempo

del inicio diferido.

IMPORTANTE: Cuando retrase un ciclo, utilice solamente

detergente líquido de alto rendimiento en el depósito. Los

detergentes en polvo pueden absorber la humedad de un

ciclo anterior y aglutinarse antes de que comience el ciclo de

lavado.

Para cancelar el lavado diferido:

1. Toque POWER (Encendido) para cancelar el Inicio diferido.

Para hacer una pausa en el inicio diferido:

1. Toque el botón START/PAUSE/Unlock Lid (Inicio/

Pausa/Desbloquear la tapa) para hacer una pausa en

el inicio diferido.

2. Toque el botón START/PAUSE/Unlock Lid (Inicio/Pausa/

Desbloquear la tapa) nuevamente para iniciar el tiempo del

inicio diferido.

8. Seleccione un ciclo

9. Seleccione los modicadores del ciclo

Una vez que haya seleccionado un ciclo, los modicadores

predeterminados o los que se ajustaron anteriormente para

ese ciclo se iluminarán. Toque los botones de los ajustes del

ciclo para cambiar Soil Level (nivel de suciedad), Spin Speed

(velocidad de centrifugado) y Wash Temp (temperatura de

lavado), si lo desea. No todos los ajustes están disponibles con

todos los ciclos.

NOTA: Siempre lea y siga las instrucciones de las etiquetas de

cuidado de las telas para evitar daños a sus prendas. Si tiene

dudas sobre la temperatura que debe usar, consulte la tabla a

continuación o seleccione una temperatura más baja.

Sugerencias de temperatura

Suciedad ligera

Colores que

destiñen o se

opacan

Suciedad

moderada

Colores vivos

NOTA: Aún en lavados con agua fría, un poco de agua

tibia puede entrar en la lavadora para mantener una

temperatura mínima.

Suciedad

profunda

Ropa blanca

Colores pastel

Seleccione cualquier otra opción de ciclo que desee agregar,

si no se ha jado previamente. En algunos ciclos se agregarán

ciertas opciones automáticamente, tales como dos enjuagues.

Estas opciones pueden apagarse si lo desea.

NOTA: No todas las opciones están disponibles con todos

los ciclos. Toque el panel de control para seleccionar cualquier

otra opción.

Mantenga presionado el botón START/PAUSE/Unlock Lid

(Inicio/Pausa/Desbloquear la tapa) para comenzar el

ciclo de lavado. Cuando haya terminado el ciclo, sonará

la señal de n de ciclo (si se ha jado). Saque las prendas

de inmediato cuando se haya terminado el ciclo para

evitar olores, reducir la formación de arrugas y evitar que

se herrumbren los ganchos de metal, las cremalleras y los

broches a presión.

Cómo desbloquear la tapa para agregar prendas

Si necesita abrir la tapa para agregar 1 o 2 prendas que se

le hayan olvidado:

Toque el botón START/PAUSE/Unlock Lid (Inicio/Pausa/

Desbloquear la tapa) para que la lavadora haga una

pausa; la tapa se desbloqueará una vez que la lavadora

haya dejado de moverse. Esto puede tardar varios minutos

si la carga estaba centrifugándose a alta velocidad. Luego

cierre la tapa y mantenga presionado el botón START/

PAUSE/Unlock Lid (Inicio/Pausa/Desbloquear la tapa)

nuevamente para volver a comenzar el ciclo.

IMPORTANTE: Si se deja la tapa abierta más de 10 minutos,

el agua se drenará y en la pantalla aparecerá el código de

error F8E6.

10. Seleccione las opciones del ciclo

11. Mantenga presionado el botón START/

PAUSE/Unlock Lid (Inicio/Pausa/

Desbloquear la tapa) para comenzar el

ciclo de lavado

MANTENIMIENTO DE LA LAVADORA

Reemplace las mangueras de entrada después de 5 años

de uso para reducir el riesgo de que fallen. Inspeccione

periódicamente y cambie las mangueras si se hallan

protuberancias, torceduras, cortes, desgaste o pérdidas

de agua.

Cuando reemplace sus mangueras de entrada de agua,

anote la fecha de reposición en la etiqueta con un marcador

permanente.

NOTA: Esta lavadora no incluye mangueras de entrada. Para

obtener más información, vea las “Instrucciones de instalación”.

MANGUERAS DE ENTRADA DE AGUA

CUIDADO DE LA LAVADORA

Recomendaciones para ayudar a que su lavadora

limpie y rinda de la mejor manera

1. Siempre siga las instrucciones del fabricante del detergente

sobre la cantidad que debe usar. Nunca use más de

la cantidad recomendada, ya que puede acelerar la

acumulación de residuos de detergente y suciedad en la

lavadora, lo que puede causar un olor no deseado.

2. Use a veces lavados con agua tibia o caliente (no

exclusivamente lavados con agua fría), ya que los mismos

hacen un mejor trabajo al controlar el ritmo en el cual se

acumulan la suciedad y el detergente.

3. Deje siempre la tapa de la lavadora abierta entre un uso

y otro, para ayudar a que se termine de secar la lavadora

y evitar la acumulación de residuos causantes de olores.

Limpieza de la lavadora de carga superior

Lea estas instrucciones completamente antes de comenzar

el proceso de limpieza de rutina que se recomienda a

continuación. El procedimiento de mantenimiento de la

lavadora deberá efectuarse una vez al mes o cada 30 ciclos

de lavado como mínimo, lo primero que ocurra, para controlar

el ritmo en el cual puedan acumularse la suciedad y el

detergente en la lavadora.

Cómo limpiar el interior de la lavadora

Para mantener la lavadora libre de olores, siga las

instrucciones de uso detalladas arriba y utilice este

procedimiento mensual de limpieza que recomendamos

a continuación:

Ciclo recomendado para limpiar la lavadora

Consulte la sección “Guía de ciclos” para seleccionar el mejor

ciclo de limpieza del interior de la lavadora. Utilice este ciclo

con el limpiador para el blanqueador líquido con cloro como

se describe a continuación:

Comience el procedimiento

Procedimiento con blanqueador con cloro

a. Abra la tapa de la lavadora y saque la ropa o artículos

de la misma.

b. Agregue 1 taza (236 mL) de blanqueador líquido con

cloro al depósito del blanqueador.

NOTA: El usar más blanqueador líquido con cloro de

lo recomendado anteriormente puede ocasionar daños

en la lavadora con el paso del tiempo.

c. Cierre la tapa de la lavadora.

d. No agregue detergente ni ningún otro producto químico

a la lavadora cuando siga este procedimiento.

e. Seleccione el ciclo recomendado para la limpieza del

interior de la lavadora.

CUIDADO DE LA LAVADORA (cont.)

f. Presione el botón START/PAUSE/Unlock Lid (Inicio/

Pausa/Desbloquear la tapa) para comenzar el ciclo.

NOTA: Para obtener los mejores resultados, no interrumpa

el ciclo. Si debe interrumpir el ciclo, presione START/

PAUSE/Unlock Lid (Inicio/Pausa/Desbloquear la tapa) una.

Después de que se detenga, ponga en marcha un ciclo

de RINSE/SPIN (Enjuague/exprimido) para enjuagar el

limpiador de la lavadora.

Limpieza de los depósitos

Después de usar la lavadora durante cierto tiempo, es posible

que encuentre acumulación de residuos en los depósitos de la

misma. Para quitar los restos de los depósitos, límpielos con

un paño húmedo y seque con una toalla. No intente sacar

los depósitos ni el borde para la limpieza. Los depósitos y

el borde no se pueden sacar. Si su modelo tiene un cajón

de depósito, sin embargo, saque el cajón y límpielo antes

o después de poner en marcha el ciclo CLEAN WASHER

(Limpiar la lavadora). Use un limpiador multiuso para

supercies, si es necesario.

Cómo limpiar el exterior de la lavadora

Use un paño suave y húmedo o una esponja para limpiar

cualquier derrame. Utilice sólo limpiadores o jabones suaves

para limpiar las supercies externas de la lavadora.

IMPORTANTE: Para evitar dañar el acabado de la lavadora,

no use productos abrasivos.

Ponga a funcionar su lavadora únicamente cuando esté

en casa. Si va a mudarse o no va a usar la lavadora durante

cierto período, siga esos pasos:

1. Desenchufe la lavadora o desconecte el suministro

de energía a la misma.

2. Cierre el suministro de agua a la lavadora para evitar

inundaciones debidas a aumentos en la presión del agua.

CUIDADO DURANTE LA FALTA DE USO

Y LAS VACACIONES

CUIDADO PARA EL ALMACENAMIENTO

DURANTE EL INVIERNO

IMPORTANTE: Para evitar daños, instale y guarde la

lavadora en un lugar donde no se congele. Debido a que

queda un poco de agua en las mangueras, el congelamiento

de la misma podría dañar la lavadora. Si va a almacenar

o mover su lavadora durante una temporada de invierno

riguroso, acondiciónela para el invierno.

Para acondicionar la lavadora para el invierno:

1. Cierre ambos grifos de agua; desconecte y escurra el

agua de las mangueras de llenado.

2. Vierta un 1 cuarto (1 L) de anticongelante tipo R.V. en la

canasta y ponga a funcionar la lavadora en un ciclo de

RINSE/SPIN (Enjuague/exprimido) durante unos

30 segundos para mezclar el anticongelante con el agua

restante.

3. Desenchufe la lavadora o desconecte el suministro

de energía.

TRANSPORTE DE LA LAVADORA

1. Cierre ambos grifos de agua. Desconecte y elimine el agua de

las mangueras de entrada de agua.

2. Si se va a trasladar la lavadora durante una temporada

de invierno riguroso, siga las instrucciones descritas en

“Cuidado para el almacenamiento durante el invierno”

antes de la mudanza.

3. Desconecte el desagüe del sistema de desagüe y drene el

agua restante en una olla o cubeta. Desconecte la manguera

de desagüe de la parte posterior de la lavadora.

4. Desenchufe el cable eléctrico.

5. Ponga las mangueras de entrada y la manguera de desagüe

en el interior de la canasta de la lavadora.

6. Pase el cable eléctrico sobre el borde y colóquelo dentro

de la canasta de la lavadora.

7. Coloque la bandeja de empaque de los materiales de envío

originales nuevamente en el interior de la lavadora. Si no

cuenta con bandeja de empaque, coloque frazadas o

toallas pesadas en la abertura de la canasta. Cierre la

tapa y coloque cinta sobre la misma hacia el frente a la

lavadora. Mantenga la tapa pegada con cinta adhesiva hasta

que se coloque la lavadora en su nuevo lugar. Traslade la

lavadora en posición vertical.

CÓMO REINSTALAR O

USAR LA LAVADORA NUEVAMENTE

Para reinstalar la lavadora después de la falta de uso,

vacaciones, almacenamiento durante el invierno o mudanza:

1. Consulte las “Instrucciones de instalación” para ubicar,

nivelar y conectar la lavadora.

2. Antes de usar la lavadora nuevamente, póngala a funcionar

siguiendo el procedimiento recomendado a continuación:

Para volver a usar la lavadora:

1. Deje correr el agua por los tubos y las mangueras. Vuelva

a conectar las mangueras de entrada de agua. Abra ambos

grifos de agua.

2. Enchufe la lavadora o reconecte el suministro de energía.

3. Ponga a funcionar la lavadora en el ciclo Clean Washer

(Limpiar la lavadora)para limpiarla y para quitar el

anticongelante, de haberlo usado. Use la mitad de la

cantidad recomendada por el fabricante para una carga de

tamaño mediano.

Problema Causas posibles Solución

Vibración o desequilibrio

Vibración, balanceo

o “caminata”

Es posible que las patas no estén haciendo

contacto con el piso y no

estén aseguradas.

Las patas frontales y posteriores deberán hacer contacto rme con el

piso y la lavadora deberá estar nivelada para funcionar adecuadamente.

Es posible que la lavadora no

esté nivelada.

Revise si el piso está irregular o hundido. Si el piso no está parejo, el

colocar una pieza de madera de 3/4" (19 mm) debajo de la lavadora

reducirá el sonido.

Vea “Nivelación de la lavadora” en las Instrucciones de instalación.

Vibración durante el

centrifugado o la lavadora

se detuvo

La carga podría estar desequilibrada. Cargue las prendas de modo parejo en montones ojos alrededor de la

placa de lavado. El agregado de artículos mojados o de más agua a la

canasta podría causar un desequilibrio en la lavadora.

Evite lavar un solo artículo. Para lograr equilibrio, cargue un artículo

como una alfombra o chaqueta de mezclilla con unos pocos artículos

adicionales. Redistribuya la carga, cierre la tapa y mantenga presionado

START/PAUSE/Unlock Lid (Inicio/Pausa/Disbloquear la tapa).

Use el ciclo de lavado con agua profunda para artículos voluminosos/

sábanas para los artículos de gran tamaño no absorbentes, como

edredones o chaquetas rellenas de poliéster. Otros artículos no son

apropiados para el ciclo normal para artículos voluminosos. Vea “Guía

de ciclos”.

El artículo o la carga no es adecuado para el ciclo seleccionado.

Consulte la “Guía de ciclos” y "Uso de la lavadora".

Ruidos – Para ver cuáles son los sonidos normales de funcionamiento, vaya a www.kenmore.com.

Ruidos de chasquidos

o metálicos

Puede haber objetos atrapados en el siste-

ma de desagüe de la lavadora.

Vacíe los bolsillos antes del lavado. Los artículos sueltos, tales como

monedas, podrían caer entre la canasta y la tina o bloquear la bomba.

Tal vez sea necesario solicitar servicio técnico para quitar los artículos.

Es normal escuchar el ruido de los artículos de metal en las prendas,

tales como broches a presión de metal, hebillas o cierres cuando tocan la

canasta de acero inoxidable.

Gorgoteo o zumbido La lavadora puede estar desaguándose. Es normal oír que la bomba produzca un sonido continuo de zumbido,

con gorgoteos periódicos o repentinos a medida que salen los últimos

restos de agua durante los ciclos de centrifugado/desagüe.

Zumbido Es posible que esté en marcha una

detección de la carga.

Puede ser que escuche el zumbido de los giros de detección después de

haber puesto en marcha la lavadora. Eso es normal.

Runruneos Es posible que se esté reduciendo la

velocidad de la canasta.

Puede que oiga el sonido de runruneo cuando la canasta reduce la

velocidad. Eso es normal.

Fugas de agua

Verique que lo

siguiente esté instalado

adecuadamente:

La lavadora no está nivelada. Consulte las instrucciones de instalación para ver detalles sobre cómo

nivelar la lavadora.

Las mangueras de llenado no están

bien sujetas.

Apriete la conexión de la manguera de llenado.

Arandelas de la manguera de llenado Cerciórese de que estén debidamente colocadas las cuatro arandelas

planas de las mangueras de llenado.

Conexión de la manguera de desagüe Jale la manguera de desagüe de la carcasa de la lavadora y asegúrela

correctamente al tubo de desagüe o tina de lavadero.

No coloque cinta adhesiva sobre la abertura del desagüe.

Revise la plomería de la casa para ver si

hay fugas o si el fregadero o el desagüe

está obstruido.

Es posible que el agua se salga de un lavadero o tubo vertical

bloqueado. Revise toda la plomería de la casa y fíjese si hay fugas de

agua (tinas de lavadero, tubo de desagüe, tubos de agua y grifos).

No se ha cargado la lavadora según lo

recomendado.

Una carga desequilibrada puede hacer que la canasta quede

desalineada y que salpique agua fuera de la tina. Vea “Uso de la

lavadora” para obtener instrucciones sobre cómo cargar.

No hay suciente agua en

la lavadora

La carga no está completamente cubierta

de agua.

Éste es el funcionamiento normal para una lavadora de Alto rendimiento

(HE) con bajo nivel de agua. La carga no estará sumergida por completo

en el agua. La lavadora detecta el tamaño de las cargas y agrega la

cantidad correcta de agua para la limpieza óptima. Vea “Qué hay de

nuevo debajo de la tapa”.

IMPORTANTE: No agregue más agua a la lavadora. El agua que se

agregue levantará las prendas y las separará de la placa de lavado, lo

que ocasionará una acción de limpieza menos ecaz.

Pruebe primero las soluciones sugeridas aquí para obtener asistencia y si es posible evitar una visita de servicio.

SOLUCIÓN DE PROBLEMAS

Problema Causas posibles Solución

La lavadora no funciona como se esperaba

No hay suciente agua en

la lavadora (cont)

La carga no está completamente cubierta

de agua (cont).

Haga funcionar el ciclo de limpieza de la lavadora para optimizar el

nivel de agua y el rendimiento del lavado.

La lavadora no funciona o

no se llena, la lavadora se

detiene

Verique que haya el suministro adecuado

de agua.

Deberán sujetarse ambas mangueras y tener ujo de agua a la válvula

de llenado.

Los grifos de agua fría y caliente deben estar abiertos.

Revise que los ltros de la válvula de entrada no se hayan obstruido.

Revise si hay torceduras en las mangueras de entrada, las cuales pueden

restringir el ujo de agua.

Pruebe primero las soluciones sugeridas aquí para obtener asistencia y si es posible evitar una visita de servicio.

La lavadora no funciona o

no se llena, la lavadora se

detiene (continuación)

Verique que el suministro eléctrico sea

el adecuado.

Enchufe el cable eléctrico a un tomacorriente de 3 terminales con

conexión a tierra.

No use un cable eléctrico de extensión.

Cerciórese de que haya suministro eléctrico en el contacto.

Reposicione el cortacircuitos si se ha disparado. Reemplace los fusibles

que se hayan quemado.

NOTA: Si los problemas continúan, contacte a un electricista.

Funcionamiento normal de la lavadora. La tapa deberá estar cerrada para que funcione la lavadora.

La lavadora hará una pausa durante ciertas fases del ciclo. No

interrumpa el ciclo.

Es posible que la lavadora se haya detenido para reducir la espuma.

Puede ser que la lavadora se haya carga-

do de manera apretada.

Saque varios artículos y vuelva a arreglar la carga uniformemente

alrededor de la placa de lavado. Cierre la tapa y mantenga presionado

el botón START/PAUSE/Unlock Lid (Inicio/Pausa/Disbloquear la tapa).

Agregue solamente 1 o 2 artículos adicionales después de que haya

comenzado el ciclo.

No agregue más agua a la lavadora.

No se está usando detergente de alto

rendimiento o se está usando demasiado

detergente de alto rendimiento

Use solo detergente de alto rendimiento (solo líquido) en el depósito.

La espuma que producen los detergentes comunes puede enlentecer la

lavadora o detenerla. Mida siempre el detergente y siga las indicaciones

del producto según los requisitos de la carga.

Para quitar la espuma, anule el ciclo. Seleccione RINSE & SPIN (Enjuague

y centrifugado). Mantenga presionado el botón

START/PAUSE/Unlock Lid

(Inicio/Pausa/Disbloquear la tapa)

. No agregue más detergente.

SOLUCIÓN DE PROBLEMAS

Problema Causas posibles Solución

La lavadora no funciona como se esperaba (cont.)

La lavadora no desagua/

centrifuga, las cargas

todavía están húmedas

Es posible que los artículos pequeños

hayan quedado atrapados en la bomba

o entre la canasta y la tina, lo que puede

hacer más lento el desagüe.

Vacíe los bolsillos y use bolsas para prendas para los artículos pequeños.

Está usando ciclos con una velocidad de

centrifugado más baja.

Los ciclos con velocidades de centrifugado más bajas quitan menos agua

que los ciclos con velocidades de centrifugado más altas. Use el ciclo/la

velocidad de centrifugado recomendados para la prenda.

La lavadora no desagua/

centrifuga, las cargas

todavía están húmedas

(cont.)

La lavadora puede estar cargada de

manera apretada o desequilibrada.

Las cargas muy apretadas posiblemente no permitan que la lavadora

centrifugue correctamente y dejen las cargas más mojadas de lo normal.

Distribuya la carga mojada de modo uniforme para que pueda girar

en equilibrio. Seleccione RINSE & SPIN (Enjuague y centrifugado) para

eliminar el exceso de agua. Vea “Uso de la lavadora” para obtener

recomendaciones sobre cómo cargar.

Carga desequilibrada. Consulte "Vibración o desequilibrio" en la sección de Solución de

problemas para obtener más información.

Revise la plomería para ver si está

instalada correctamente la manguera de

desagüe. La manguera de desagüe se

extiende dentro del tubo vertical más de

4,5" (114 mm).

Revise que la manguera de desagüe esté instalada correctamente. Use

el molde de la manguera de desagüe y sujételo bien al tubo vertical o

a la tina. No ponga cinta adhesiva sobre la abertura del desagüe. Baje

la manguera de desagüe si el extremo está a más de 96" (2,4 m) por

encima del piso. Quite lo que esté obstruyendo la manguera de desagüe.

No se está usando detergente de alto

rendimiento o se está usando demasiado

detergente de alto rendimiento

La espuma producida por el detergente común o por usar demasiado

detergente puede reducir la velocidad o detener el desagüe o el

centrifugado. Use solamente un detergente de Alto rendimiento (HE).

Mida siempre el detergente y siga las instrucciones para su carga. Para

quitar el exceso de espuma, seleccione RINSE & SPIN (Enjuague

y centrifugado).

Temperaturas incorrectas

o equivocadas de lavado

o enjuague

Verique que haya el suministro adecuado

de agua.

Cerciórese de que no estén invertidas las mangueras de entrada de agua

caliente y agua fría.

Ambas mangueras deberán sujetarse a la lavadora y al grifo, y deberán

tener ujo de agua caliente y fría a la válvula de entrada.

Revise que los ltros de la válvula de entrada no estén obstruidos.

Enderece las torceduras que pueda haber en las mangueras.

Temperaturas de lavado con control de

ahorro de energía.

Las lavadoras con clasicación ENERGY STAR

usan temperaturas

de agua de lavado y de enjuague más frías que las lavadoras

tradicionales de carga superior. Esto incluye lavados con agua no

tan tibia ni tan caliente.

La carga no está enjuagada Verique que haya el suministro adecuado

de agua.

Cerciórese de que no estén invertidas las mangueras de entrada de agua

caliente y agua fría.

Deberán sujetarse ambas mangueras y tener ujo de agua a la válvula

de llenado.

Deberán estar abiertos los grifos de agua fría y caliente.

Es posible que estén obstruidos los ltros de la válvula de entrada en

la lavadora.

Enderece las torceduras que pueda haber en la manguera de entrada.

No se está usando detergente de alto

rendimiento o se está usando demasiado

detergente de alto rendimiento.

La espuma ocasionada por un detergente común puede ocasionar que la

lavadora funcione incorrectamente.

Use solo detergente de alto rendimiento (solo líquido) en el depósito.

Cerciórese de medirlo correctamente.

Mida siempre el detergente y siga las indicaciones del producto según el

tamaño de la carga y el nivel de suciedad.

Pruebe primero las soluciones sugeridas aquí para obtener asistencia y si es posible evitar una visita de servicio.

SOLUCIÓN DE PROBLEMAS

Problema Causas posibles Solución

La lavadora no funciona como se esperaba (cont.)

La carga no está enjuagada

(cont)

Puede ser que la lavadora se haya

cargado de manera apretada.

La lavadora es menos ecaz en el enjuague cuando la carga

está apretada.

Cargue las prendas de modo parejo en montones ojos alrededor de la

placa de lavado.

Use el ciclo diseñado para las telas que se van a lavar.

Agregue solamente 1 o 2 artículos adicionales después de que haya

comenzado el ciclo.

Hay arena, pelo de

mascotas, pelusa, etc. en la

carga después del lavado

La arena, pelo de mascotas, pelusa

o los restos de detergente o

blanqueador excesivos pueden

requerir enjuague adicional.

Agregue un Enjuague adicional (Extra Rinse) al ciclo seleccionado.

La carga está enredada No se ha cargado la lavadora según lo

recomendado.

Cargue las prendas de modo parejo en montones ojos alrededor de la

placa de lavado.

Reduzca los enredos mezclando diferentes tipos de artículos en la carga.

Use el ciclo recomendado para el tipo de prendas que se van a lavar.

Acción de lavado y/o velocidad de

centrifugado demasiado rápidas para

la carga.

Seleccione un ciclo con una acción de lavado y una velocidad de

centrifugado más lentas. Tenga en cuenta que los artículos estarán más

mojados que cuando se usa una velocidad más alta de centrifugado.

No limpia ni quita

las manchas

La carga de lavado no está

completamente cubierta de agua.

La lavadora detecta el tamaño de la carga y agrega la cantidad

correcta de agua. Esto es normal y es necesario para que la ropa

se mueva.

Se ha agregado más agua a la lavadora. No agregue más agua a la lavadora. El agua que se agregue levantará

las prendas y las separará de la placa de lavado, lo que ocasionará una

acción de limpieza menos ecaz.

No se ha cargado la lavadora según

lo recomendado.

Cargue las prendas de modo parejo en montones ojos alrededor de la

placa de lavado.

Agregue solamente 1 o 2 artículos adicionales después de que haya

comenzado el ciclo.

No se está usando detergente de alto

rendimiento o se está usando demasiado

detergente de alto rendimiento.

Es posible que la espuma ocasionada por un detergente común impida

que la lavadora funcione correctamente.

Use solo detergente de alto rendimiento (solo líquido) en el depósito.

Cerciórese de medirlo correctamente.

Mida siempre el detergente y siga las indicaciones del producto según el

tamaño de la carga y el nivel de suciedad.

No está usando el ciclo correcto para el

tipo de tela.

Use una opción de ciclo con nivel de suciedad más alto y una

temperatura de lavado más caliente para mejorar la limpieza.

Si va a usar el ciclo Quick (Rápido), lave solamente unos pocos artículos.

Para una limpieza profunda, use el ciclo Whites (Ropa blanca) Normal

(Normal).

Consulte la “Guía de ciclos” para elegir el mejor ciclo para su carga.

No está usando los depósitos. Use los depósitos para evitar que el blanqueador con cloro y el

suavizante de telas manchen la ropa.

Cargue los depósitos antes de comenzar un ciclo.

Evite llenar en exceso.

No agregue los productos directamente sobre la carga.

Pruebe primero las soluciones sugeridas aquí para obtener asistencia y si es posible evitar una visita de servicio.

SOLUCIÓN DE PROBLEMAS

Problema Causas posibles Solución

La lavadora no funciona como se esperaba (cont.)

No limpia ni quita las

manchas (continuación)

No está lavando los colores

similares juntos.

Lave los colores similares juntos y quite la carga inmediatamente después

de que se termine el ciclo, para evitar la transferencia de tinte.

Olores No se ha hecho el mantenimiento mensual

según lo recomendado.

Ponga a funcionar el ciclo Clean Washer (Limpiar la lavadora)

después de cada 30 lavados. Consulte “Cuidado de la lavadora” en

“Mantenimiento de la lavadora”.

Descargue la lavadora en cuanto termine el ciclo.

No se está usando detergente de alto

rendimiento o se está usando demasiado

detergente de alto rendimiento.

Use solo detergente de alto rendimiento (solo líquido) en el depósito.

Cerciórese de medirlo correctamente.

Siga siempre las instrucciones del detergente.

Vea la sección “Cuidado de la lavadora”.

Daños en las telas Había objetos losos en los bolsillos

durante el ciclo de lavado.

Vacíe los bolsillos, cierre las cremalleras, los broches de presión y los

corchetes antes del lavado para evitar enganches y rasgaduras.

Es posible que se hayan enredado los

cordones y las fajas.

Ate todos los cordones y las fajas antes de comenzar a lavar la carga.

Los artículos pueden haber estado

dañados antes del lavado.

Remiende lo que esté roto y descosido antes del lavado.

Las telas pueden dañarse si la carga está

demasiado apretada.

Cargue las prendas de modo parejo en montones ojos alrededor de la

placa de lavado.

Los artículos de la carga deben moverse libremente durante el lavado

para evitar daños.

Use el ciclo diseñado para las telas que se van a lavar.

Agregue solamente 1 o 2 artículos adicionales después de que haya

comenzado el ciclo.

Tal vez no se hayan seguido las

instrucciones de cuidado de las prendas.

Lea y siga siempre las instrucciones de la etiqueta de cuidado

proporcionadas por el fabricante de la prenda. Consulte la “Guía de

ciclos” para elegir el mejor ciclo para su carga.

El blanqueador líquido con cloro puede

haberse agregado incorrectamente.

No vierta el blanqueador líquido con cloro directamente en la carga.

Limpie los derrames del blanqueador.

El blanqueador no diluido dañará las telas. No use más de lo

recomendado por el fabricante.

No coloque artículos de la carga sobre el depósito del blanqueador

cuando ponga o saque la ropa de la lavadora.

No use productos blanqueadores líquidos con cloro y Oxi al

mismo tiempo.

Funcionamiento incorrecto

del depósito

Los depósitos están obstruidos o los

productos de lavandería se están

distribuyendo demasiado pronto.

No sobrellene el depósito. El llenado en exceso ocasiona que los

productos se distribuyan de inmediato.

Cargue los depósitos antes de comenzar un ciclo.

Es normal que quede un poco de agua en el depósito al nal del ciclo.

En las casas con baja presión de agua, es posible que queden residuos

de polvo en el depósito. Para evitar esto, seleccione si es posible una

temperatura de lavado más elevada, dependiendo de la carga.

Pruebe primero las soluciones sugeridas aquí para obtener asistencia y si es posible evitar una visita de servicio.

SOLUCIÓN DE PROBLEMAS

Problema Causas posibles Solución

La lavadora no funciona como se esperaba (cont.)

Funcionamiento incorrecto

del depósito (cont.)

Se está usando un detergente incorrecto. Use solo detergente líquido de alto rendimiento en el depósito.

No se disuelve el paquete

de detergente de lavandería

de una dosis única

Se está agregando el paquete

de detergente de lavandería de

modo incorrecto.

Cerciórese de que el paquete de detergente de lavandería se agregue

a la canasta de la lavadora antes de agregar las prendas. Siga las

instrucciones del fabricante para evitar que se dañen las prendas.

El panel de control no

responde al tacto

Control Lock (Bloqueo de controles) está

activado

Asegúrese de desactivar el bloqueo de controles cuando desee modicar

ajustes o usar el panel de control.

Aparece un código de error en la pantalla

Aparece "LF" (F8E1) (llenado

demasiado prolongado) en

la pantalla

La lavadora tarda demasiado en

llenarse. La manguera de desagüe se

extiende dentro del tubo vertical más

de 4,5" (114 mm).

Revise la plomería para ver si está instalada correctamente la manguera

de desagüe. Use el molde de la manguera de desagüe y sujételo bien al

tubo vertical o a la tina. No ponga cinta adhesiva sobre la abertura del

desagüe. Consulte las Instrucciones de instalación.

Aparece el código F#E#

(código de error tipo F) en

la pantalla

Código de error del sistema. Toque POWER (Encendido) para borrar el código y salga del ciclo.

Después, toque POWER (Encendido), seleccione el ciclo y mantenga

presionado START/PAUSE/Unlock Lid (Inicio/Pausa/Disbloquear la tapa)

para poner en marcha la lavadora. Si el código aparece nuevamente,

llame al servicio técnico.

F1E1 ACU (falla de control

del electrodoméstico)

Falla ACU interna. Llame para solicitar servicio técnico.

F2E3 UI/ACU mismatch Error de inicialización de ACU/UI. Llame para solicitar servicio técnico.

F3E1 Water level

sensing failure

Falla del sensor de presión en ACU. Llame para solicitar servicio técnico.

F5E2 Lid lock will not lock is

lid lock failure

Es posible que haya un artículo en la

carga que impida que la tapa se trabe.

Fíjese si hay artículos directamente debajo de la tapa.

F5E3 Lid cannot unlock Hay objetos sobre la tapa de la

lavadora que impiden que la máquina se

desbloquee.

Quite los objetos, como canastas de lavandería, que estén encima de

la lavadora.

F6E2 or F6E3

Communication Error: UI

cannot communicate

Error de sincronización de ACU/UI. Desconecte la alimentación eléctrica de la lavadora. Deje reposar la

lavadora durante 5 minutos para que se desenergice por completo.

Conecte la alimentación eléctrica a la lavadora y verique en busca de

códigos de error. Si el código de error persiste, llame al servicio técnico.

Aparece F8E6 (Lid opened)

en la pantalla

Se ha dejado la tapa de la lavadora

abierta.

Cierre la tapa y toque Power (Encendido) para despejar la pantalla. Si se

deja la tapa abierta durante más de 10 minutos, el ciclo hará un reajuste

y el agua de la lavadora se escurrirá.

Aparece “drn” “dr” (F9E1)

(drain pump system problem

- long drain) en la pantalla

La lavadora tarda demasiado en escurrir

el agua. La manguera de desagüe se

extiende dentro del tubo vertical más de

4,5" (114 mm).

Revise la plomería para ver si está instalada correctamente la manguera

de desagüe. Use el molde de la manguera de desagüe y sujételo bien

al tubo vertical o a la tina. No ponga cinta adhesiva sobre la abertura

del desagüe.

Baje la manguera de desagüe si el extremo está a más de 96" (2,4 m)

por encima del piso. Quite lo que esté obstruyendo la manguera de

desagüe. Consulte las Instrucciones de instalación.

Pruebe primero las soluciones sugeridas aquí para obtener asistencia y si es posible evitar una visita de servicio.

SOLUCIÓN DE PROBLEMAS

GARANTÍA DE LOS ELECTRODOMÉSTICOS DE KENMORE

CONTRATOS DE PROTECCIÓN

Contratos maestros de protección

¡Felicitaciones por su inteligente adquisición! Su nuevo producto

Kenmore

está diseñado y fabricado para proporcionarle años de

funcionamiento conable.

Pero al igual que todos los productos, puede necesitar

mantenimiento preventivo o reparación de vez en cuando. Es allí

donde el Contrato maestro de protección puede ahorrarle dinero

e inconvenientes.

El Contrato maestro de protección también ayuda a prolongar

la vida de su nuevo producto. He aquí lo que se incluye en el

Contrato*:

Piezas y mano de obra necesarias para ayudar a mantener los

productos funcionando correctamente bajo uso normal, no sólo

en caso de defectos. Nuestra cobertura va mucho más allá de

la garantía del producto. No existen deducibles ni fallas de

funcionamiento que estén excluidas de la cobertura – protección

verdadera.

Servicio experto a cargo de un personal de más de 10.000

técnicos de servicio autorizados por Sears, lo que signica que su

producto será reparado por alguien en quien usted puede conar.

Llamadas de servicio ilimitado y servicio en todo el país, con

la frecuencia que usted desee, cuando usted desee.

Reemplazo de su producto protegido si ocurren cuatro fallas

o más del producto en el transcurso de doce meses.

Reemplazo del producto si su producto protegido no puede

ser reparado.

Revisión anual de mantenimiento preventivo a solicitud suya –

sin costo adicional.

Ayuda rápida por teléfono – lo que nosotros llamamos Solución

rápida – apoyo por teléfono a cargo de un representante de

Sears para todos los productos. Piense en nosotros como si

fuéramos un “manual parlante para el propietario”.

Protección por sobrevoltaje contra daños eléctricos debido a

uctuaciones de electricidad.

Reembolso de la renta si la reparación de su producto protegido

tarda más de lo prometido.

Descuento del 25% sobre el precio común por el servicio de

reparación que no esté cubierto, así como también las piezas

relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan sólo tiene que llamar para jar

la visita de servicio técnico. Usted puede llamar a cualquier hora,

de día o de noche, o jar una visita técnica en Internet.

El Contrato maestro de protección es una compra sin riesgo. Si por

algún motivo usted lo cancela durante el período de la garantía

del producto, le proveeremos un reembolso total. O un reembolso

proporcional en cualquier momento posterior a la expiración del

período de la garantía. ¡Adquiera hoy su Contrato maestro de

protección! Se aplican algunas limitaciones y exclusiones. Para

informarse sobre los precios y obtener información adicional, en

los EE.UU. llame al 1-800-827-6655. *La cobertura en Canadá

varía para algunos artículos. Para obtener los detalles completos,

llame a Sears Canada al 1-800-361-6665.

Servicio de instalación de Sears

Para la instalación profesional de Sears de aparatos

electrodomésticos, abridores de puertas de garaje, calentadores

de agua y otros artículos principales del hogar, en los EE.UU.

llame a 1-844-553-6667 o en Canadá llame a 1-800-469-4663.

GARANTÍA LIMITADA DE KENMORE

DURANTE UN AÑO a partir de la fecha de venta de este

electrodoméstico, el aparato posee garantía contra defectos en

los materiales o en la mano de obra cuando se instale, opere y

mantenga correctamente de acuerdo con todas las instrucciones

provistas.

CON EL COMPROBANTE DE VENTA, un electrodoméstico

defectuoso recibirá la reparación o sustitución gratuita, a discreción

del vendedor.

Para obtener detalles de la cobertura de la garantía sobre

reparaciones y repuestos sin cargo, visite la página web:

www.kenmore.com/warranty.

Esta garantía es válida solamente durante 90 DÍAS a partir de la

fecha de venta en los Estados Unidos, y no tiene validez en Canadá,

si este electrodoméstico se utiliza en algún momento

para nes que no sean domésticos.

Esta garantía cubre SOLAMENTE los defectos de material

y mano de obra, y NO pagará por:

1. Los artículos no reutilizables que puedan gastarse con el uso

normal, incluyendo, pero sin limitación, ltros, correas, bolsas

y bombillas de luz con rosca en la base.

2. Un técnico de servicio para limpiar o mantener este

electrodoméstico o para enseñarle al usuario la correcta

instalación, uso y mantenimiento de este.

3. Visitas del servicio técnico para corregir la instalación

del electrodoméstico la cual no fue realizada por agentes

autorizados del servicio técnico de Sears, o para reparar

problemas con fusibles domésticos, cortacircuitos, cableado de la

casa y plomería o sistemas de suministro de gas que resulten de

tal instalación.

4. Daños o fallas en el electrodoméstico que resulten de la

instalación la cual no fue realizada por agentes autorizados de

servicio técnico de Sears, lo que incluye instalaciones que no se

realizaron de acuerdo con los códigos eléctricos, de gas o de

plomería.

5. Daños o fallas en el electrodoméstico, lo que incluye decoloración

u óxido en la supercie, si no se hizo un uso y mantenimiento

correcto de acuerdo con todas las instrucciones provistas.

6. Daños o fallas en el electrodoméstico, lo que incluye

decoloración u óxido en la supercie como consecuencia de un

accidente, alteración, abuso, uso indebido o un uso diferente de

aquél para el cual fue diseñado.

7. Daños o fallas en el electrodoméstico lo que incluye decoloración

u óxido en la supercie causados por el uso de detergentes,

limpiadores, productos químicos o utensilios diferentes de

los recomendados en todas las instrucciones provistas con el

producto.

8. Daños o fallas en piezas o sistemas como resultado de

modicaciones no autorizadas que se hayan efectuado en este

electrodoméstico.

9. Servicio técnico a un electrodoméstico si la placa de modelo y

número de serie falta, está alterada o no puede determinarse con

facilidad el logotipo de certicación correspondiente.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN

DE RECURSOS

El único y exclusivo recurso del cliente según los términos de esta

garantía limitada será el de reparar o sustituir el producto según

se estipula en la presente. Las garantías implícitas, incluyendo

las garantías de comerciabilidad o de capacidad para un

propósito particular, serán limitadas a un año o al período más

corto permitido por ley. El vendedor no se hará responsable por

daños incidentales o consecuentes. Algunos estados y provincias

no permiten la exclusión o limitación de daños incidentales o

consecuentes, la limitación acerca de cuánto debe durar una

garantía implícita de comerciabilidad o capacidad, de modo

que las limitaciones o exclusiones arriba mencionadas pueden

no aplicarse en su caso.

Esta garantía se aplica sólo mientras este electrodoméstico

se usa en los Estados Unidos o Canadá*.

Esta garantía le otorga derechos legales especícos, y es posible

que usted tenga también otros derechos, los cuales varían de un

estado a otro.

* El servicio de reparación a domicilio no está disponible para

todas las áreas de Canadá y esta garantía no cubrirá los gastos

de transporte o traslado del usuario o técnico de servicio si el

producto se encuentra ubicado en un lugar remoto (de acuerdo con

la denición de Sears Canada Inc.) donde no haya un técnico de

servicio autorizado.

Sears Brands Management Corporation

Homan Estates, IL 60179 U.S.A.

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

10/2015

SÉCURITÉ DE LA LAVEUSE

SÉCURITÉ DE LA LAVEUSE ............................................41

QUOI DE NEUF SOUS LE COUVERCLE? ..................44

TABLEAU DE COMMANDE ET

CARACTÉRISTIQUES ..................................................... 45

DISTRIBUTEURS..............................................................47

GUIDE DE PROGRAMMES .......................................... 48

UTILISATION DE LA LAVEUSE ..................................... 50

ENTRETIEN DE LA LAVEUSE ........................................ 54

DÉPANNAGE .................................................................. 56

CONTRATS DE PROTECTION ..................................... 63

GARANTIE ...................................................................... 63

ASSISTANCE OU SERVICE ...............Couverture arrière

TABLE DES MATIÈRES

Choix du détergent approprié

Utilisez uniquement des détergents à haute ecacité. Le paquet

sera marqué "HE" ou "Haute ecacité." Lavage à l'eau basse

crée un excès de mousse avec un détergent non -HE. En utilisant

un détergent non -HE se traduira probablement par des cycles

plus longs et performance de rinçage réduite. Il peut également

entraîner un dysfonctionnement des composants et, au l du

temps, l'accumulation de moisissure. Détergents HE devraient faire

peu de mousse et rapide de dispersion pour produire la quantité

de mousse pour la meilleure performance. Ils devraient pouvoir

maintenir le sol en suspension de sorte qu'il ne soit pas redéposé

sur les vêtements propres. Tous les détergents qui sont appelés

à haut rendement ne sont pas identiques dans la formulation et

leur capacité à réduire la mousse. Par exemple, les détergents HE

naturelles, organiques, ou faits maison peuvent générer un niveau

élevé de mousse. Suivez toujours les instructions du fabricant du

détergent pour déterminer la quantité de détergent à utiliser.

Sons normaux prévisibles

Au cours de diérents stades du programme de lavage, vous

entendrez peut-être des bruits que votre laveuse précédente ne

produisait pas. Par exemple, vous entendrez peut-être un cliquetis

et un bourdonnement au début du programme, lorsque le système

de verrouillage du couvercle eectue un test automatique.

Diérents bourdonnements et bruits de frottement rythmique se

produiront à mesure que le plateau de lavage déplace la charge

et que le panier ralentit jusqu’à l’arrêt. Parfois, il est possible que

la laveuse soit complètement silencieuse, lorsqu’elle détermine le

niveau d’eau adéquat ou qu’elle laisse tremper les vêtements.

Utiliser uniquement un détergent Haute efcacité (HE).

Nettoyage amélioré

Un nettoyage avec faible niveau d’eau signie un nettoyage

concentré. Plutôt que de diluer du détergent comme dans une

laveuse de type agitateur, cette laveuse libère le détergent

uniquement sur les endroits souillés. Ce système de lavage à

faible consommation d’eau déplace également les vêtements

d’une manière plus ecace pour éliminer la saleté.

Détection automatique de la taille de la charge

Une fois que l’on démarre le programme, le couvercle se

verrouille et la laveuse entame un processus de détection

pour déterminer le niveau d’eau approprié à la charge.

Le panier se met tout d’abord à tourner avant que l’eau ne

s’écoule. Ceci est normal et fait partie du processus de détection.

Cette méthode de lavage avec faible consommation d’eau utilise

moins d’eau et d’énergie qu’une laveuse traditionnelle de type

agitateur.

La plus agrante diérence de cette nouvelle laveuse est son

système de lavage à faible consommation d’eau avec plateau

de lavage. La laveuse ajuste automatiquement le niveau d’eau

en fonction de la taille de la charge - nul besoin de sélecteur de

niveau d’eau.

Pour un meilleur rendement, il est recommandé de déposer les

articles en vrac et de façon uniforme le long du plateau

de lavage.

À mesure que la laveuse imbibe et déplace la charge, les

vêtements se tassent dans le panier. Ceci est normal et ne signie

pas que l’on doive rajouter des vêtements.

IMPORTANT : Le panier de la laveuse ne sera pas rempli d’eau,

comme avec votre précédente laveuse de type agitateur. Il est

normal qu’une partie de la charge dépasse du niveau d’eau.

Washplate

Impulseur

QUOI DE NEUF SOUS LE COUVERCLE?

La nouveauté la plus agrante de cette nouvelle laveuse est son système de lavage à faible consommation d’eau avec plateau de lavage.

Nettoyer avec moins d’eau

Laveuse traditionnelle de

type agitateur

Laveuse à faible consommation

d’eau avec

POWER BUTTON (bouton de mise sous tension)

Appuyer sur ce bouton pour METTRE EN MARCHE la

laveuse. Appuyer une fois sur ce bouton alors que la

laveuse fonctionne, annule le programme en cours et

la laveuse S’ÉTEINT.

WASH CYCLE KNOB (bouton de cycle de lavage)

Utilisez le bouton de cycle de lavage pour sélectionner les

cycles de votre laveuse. Voir "Guide de programmes" pour

des descriptions détaillées des cycles.

ESTIMATED TIME REMAINING DISPLAY

(achage du temps restant estimé)

L’achage du temps restant estimé indique le temps

nécessaire à l’achèvement du programme. Des facteurs tels

que la taille de la charge et la pression de l’eau peuvent

aecter la durée achée. La laveuse peut également

ajuster la durée du programme si le linge est tassé dans la

charge, la charge est déséquilibrée ou si la mousse produite

est excessive.

START/PAUSE/UNLOCK LID BUTTON

(bouton de mise en marche/pause/déverrouillage

le couvercle)

Appuyer sans relâcher le bouton START/PAUSE/Unlock

Lid (mise en marche/pause/déverrouillage couvercle) pour

démarrer le programme sélectionné; appuyer de nouveau

pour interrompre un programme.

REMARQUE: Si la laveuse est en rotation, cela peut prendre

plusieurs minutes pour débloquer le couvercle. Appuyez et

maintenez enfoncé pendant 3 secondes pour annuler un cycle.

CYCLE MODIFIERS (modicateurs de programmes)

Lorsqu’on sélectionne un programme, ses réglages par

défaut ou la sélection du programme précédemment utilisé

s’allument.

DELAY WASH (lavage diérée)

Appuyer sur Delay Wash (lavage diérée) pour diérer

le démarrage d’un programme de lavage jusqu’à 12

heures “12h”. Pour désactiver, appuyer sur Delay Wash

(lavage diérée) jusqu’à ce que “0” apparaisse sur

l’achage de du temps restant, ou appuyer sur POWER

(mise sous tension).

WASH TEMP (température)

La fonction de contrôle de température détecte et

maintient une température uniforme de l’eau en régulant

le débit d’arrivée d’eau chaude et d’eau froide.

Sélectionner une température de lavage en fonction

du type de tissu et de saleté à laver. Pour des résultats

optimaux, suivre les instructions sur l’étiquette du vêtement

et utiliser la température d’eau de lavage la plus chaude

possible qui reste sans danger pour le tissu.

• Sur certains programmes, les températures utilisées pour

l’eau chaude et l’eau tiède peuvent être inférieures aux

températures utilisées par votre précédente laveuse.

• Même avec un réglage de lavage à l’eau froide, il est

possible que de l’eau tiède soit ajoutée à la laveuse pour

maintenir une température minimale.

SOIL LEVEL (niveau de saleté)

Le niveau de saleté (durée de lavage) est préréglé pour

chaque cycle de lavage. Comme vous appuyer sur la

touche de niveau de saleté, le temps de cycle (minutes)

augmente ou diminue dans l'affichage du temps restant

estimée et un temps de lavage différente apparaît.

Sélectionner le réglage le plus adapté à votre charge. Pour

les tissus très sales et robustes, sélectionner Ex Heavy (très

sale) pour prolonger la durée de lavage si nécessaire. Pour

les tissus peu sales et délicats, sélectionner Light (saleté

légère) pour abréger la durée de lavage si nécessaire.

Le réglage de niveau de saleté faible aidera à réduire

l'emmêlement et le froissement.

SPIN SPEED (vitesse d’essorage)

Cette laveuse sélectionne automatiquement la vitesse

d’essorage en fonction du programme sélectionné. Les

vitesses préréglées peuvent être modiées. Sur certains

programmes, certaines vitesses d’essorage ne sont

pas disponibles.

• Des vitesses d’essorage plus élevées signient des durées

de séchage plus courtes, mais elles peuvent augmenter le

froissement de la charge.

• Des vitesses d’essorage plus lentes signient moins de

froissement, mais laissent la charge plus humide.

REMARQUE : La surface du tableau de commande est très sensible et il sut d’un léger toucher pour l’activer. Pour s’assurer que vos

sélections ont été sauvegardées, toucher le tableau de commande du bout du doigt et non avec l’ongle. Pour sélectionner un réglage ou

une option, il sut de toucher le nom qui lui correspond jusqu’à ce que la section souhaitée s’allume.

TABLEAU DE COMMANDE ET CARACTÉRISTIQUES

Certains programmes et options ne sont pas disponibles sur certains modèles.

L’aspect peut varier.

CYCLE SIGNAL (signal de programme)

Utiliser ce réglage pour ajuster le signal sonore de n

d’un programme de lavage sur faible, moyen, élevé

ou désactivé.

REMARQUE: Il est également possible de désactiver les

signaux sonores qui retentissent lorsqu’on appuie sur un

bouton de caractéristique, de réglage ou d’option.

OPTIONS

On peut aussi ajouter ou supprimer des options pour chaque

programme. Certaines options ne peuvent pas être utilisées

avec certains programmes, et certaines d’entre elles sont

préréglées pour ne fonctionner qu’avec certains programmes.

ACCELA WASH

L'ajout de cette option permet de réduire le temps de cycle

tout en maintenant une performance de lavage similaire à

la même cycle sans ACCELA WASH.

DEEP FILL (grand remplissage)

Si vous souhaitez ajouter le montant maximum de l'eau

à votre cycle de lavage, sélectionnez l'option Deep Fill

(grand remplissage).

REMARQUE : Attendez-vous à des cycles plus longs dus

à des temps de remplissage étendues en utilisant l'option

Deep Fill (grand remplissage).

STEAM TREAT (nettoyage à la vapeur)

L’option Steam Treat (nettoyage à la vapeur) ajoute un

trempage supplémentaire et prolonge le nettoyage sur de

nombreux programmes pour aider à éliminer les taches.

Il ajoute également un jet de vapeur pour un nettoyage

encore plus ecace. L’option Steam Treat utilise un élément

chauant situé dans la laveuse pour maintenir le réglage

de température sélectionné durant toute la période de

lavage. L’option Steam Treat peut être sélectionnée comme

option avec d’autres programmes.

REMARQUE: L’option Steam Treat peut augmenter la

température sélectionnée.

TIMED OXI (OXI minutée)

Sélectionner l’option Timed Oxi (Oxi minutée) pour

que le produit désiré soit ajouté à la charge au

moment approprié.

TWO RINSES (deux rinçages)

On peut utiliser cette option pour ajouter automatiquement

un second rinçage à la plupart des programmes.

FABRIC SOFTENER (assouplissant pour tissu)

Sélectionner l’option Fabric Softener (assouplissant pour

tissu) pour que le produit désiré soit ajouté à la charge au

moment approprié.

CYCLE STATUS LIGHTS

(témoins lumineux de l'état du programme)

Les Cycle Status Lights (témoins lumineux de l'état du

programme) montrent la progression d'un programme. Vous

pouvez remarquer des sons ou des pauses diérentes de

laveuses traditionnelles à chaque étape du processus.

DELAY (diérée)

Lorsque Delay Wash (lavage différée) a été

sélectionné, la lumière Delay allume et reste

allumé jusqu'à ce que le cycle commence.

ADD A GARMENT (ajouter un vêtement)

Lorsque Add A Garment est allumé, on peut suspendre le

programme de la laveuse, ouvrir le couvercle et ajouter des

articles. Appuyer sans relâcher sur START/PAUSE/Unlock

Lid (mise en marche/pause/déverrouillage couvercle) pour

remettre la laveuse en marche.

WASH (lavage)

On entend le moteur et l’agitateur déplacer la charge.

On entend l’agitateur pivoter, action suivie d'une pause

de plusieurs secondes. Ce processus se répète pendant

plusieurs minutes, ce qui permet à la charge de s’imbiber

complètement. À ce stade, le niveau d’eau inférieur associé

à un détergent HE permet un nettoyage concentré. Ce

nettoyage concentré permet au détergent d’être distribué

directement sur la saleté. À ce stade, il est normal que la

charge dépasse du niveau d’eau. Au début de la deuxième

étape, la laveuse ajoute l’eau jusqu’au niveau adapté à

la taille de la charge. Durant cette étape du programme

de lavage, on entend l’agitateur déplacer la charge plus

rapidement. Les bruits émis par le moteur peuvent changer

lors diérentes étapes du programme de lavage.

SPIN (essorage)

La laveuse essore la charge à des vitesses augmentant

graduellement pour une bonne extraction de l’eau, en

fonction du programme et de la vitesse d’essorage

sélectionnés.

COMPLETE (terminé)

Une fois le programme terminé, ce témoin s’allume. Retirer

la charge rapidement pour un résultat optimal.

LID LOCKED (couvercle verrouillé)

Pour un essorage à plus haute vitesse,

le couvercle se verrouille et le témoin

de verrouillage du programme actuel

s’allume. Lorsque ce témoin lumineux

s’allume, cela signie que le couvercle

est verrouillé et ne peut être ouvert.

Lorsque ce témoin lumineux clignote,

cela signie que la laveuse eectue une pause. Lorsque ce

témoin lumineux est éteint, cela signie qu’on peut ouvrir le

couvercle.

Si l’on doit ouvrir le couvercle, appuyer sur START/

PAUSE/Unlock Lid (mise en marche/pause/déverrouillage

couvercle). Le couvercle se déverrouille une fois que le

mouvement de la laveuse a cessé. Il se peut que cela prenne

plusieurs minutes si la laveuse essorait la charge à grande

vitesse. Appuyer de nouveau sur START/PAUSE/Unlock Lid

(mise en marche/pause/déverrouillage couvercle) pour

suivre le programme.La fonction Control Lock permet de

désactiver toutes les commandes à l’exception du bouton

de mise sous tension pour éviter une utilisation ou des

changements des programmes en cours involontaires.

Pour activer ou désactiver cette fonction appuyer sur le

bouton QUICK (rapide) et ne pas le relâcher pendant trois

secondes.

Distributeur de détergent

Verser la quantité mesurée de détergent liquide HE dans le

distributeur de détergent. Le détergent est automatiquement

distribué au meilleur moment lors du programme de lavage.

REMARQUE: Ne pas placer de sachets de lessive à dose

unique ou détergent en poudre dans le distributeur. Ajouter

les sachets de lessive à dose unique et détergent en poudre

directement dans le panier de lavage.

Distributeur d’assouplissant de tissu liquide

Si désiré, verser la mesure d’assouplissant pour tissu

liquide dans le distributeur d’assouplissant pour tissu

liquide. Celui-ci distribuera automatiquement le produit

au moment opportun.

• Utiliser uniquement de l’assouplissant de tissu liquide dans

ce distributeur.

Utiliser uniquement un détergent liquide Haute efcacité (HE).

Distributeur pour eau de Javel et Oxi

L’agent de blanchiment sera automatiquement dilué et

distribué au moment opportun au cours du programme de

lavage. Ce distributeur ne peut pas diluer de l’agent de

blanchiment en poudre.

REMARQUE: Si un gel javellisant est utilisé, le bouton Oxi

doit être poussé pour aider à distribuer le gel.

Ce distributeur peut contenir jusqu’à ¾ de tasse (180mL) de

produit activateur Oxi ou d’un autre produit activateur de

lessive, tel que de l’agent de blanchiment sans danger pour

les couleurs liquide ou en poudre. Les activateurs de lessive

sont automatiquement distribués au moment adéquat lors du

programme de lavage. Veiller à sélectionner Oxi parmi les

options pour assurer une distribution correcte.

REMARQUE: Remplir le distributeur uniquement avec du

produit activateur Oxi. Ne pas mélanger avec de l’agent

de blanchiment.

IMPORTANT: Même dans les programmes à l’eau froide, en

utilisant l’option pour l’activateur de lessive Oxi, la laveuse

utilisera de l’eau chaude pour aider à distribuer le liquide ou

la poudre Oxi.

DISTRIBUTEURS

GUIDE DE PROGRAMMES

Pour un meilleur soin des tissus, choisir le programme qui convient le mieux à la charge à laver. Réglages recommandés pour une

performance idéale en caractères gras. Certains programmes et options ne sont pas disponibles sur certains modèles.

Articles en coton,

linge de maison et

charges mixtes

Normal/

Casual

(normal/

tout-aller)

Hot (chaude)

Warm (tiède)

Cool Lights (fraîche -

couleurs claires)

Cool Darks (fraîche -

couleurs foncées)

Cold (froid)

High

(elevée)

Utiliser ce programme pour les articles en coton et

les charges de tissus mixtes présentant un degré de

saleté normal.

Articles de grande

taille tels que les

draps, les petites

couettes, les sacs de

couchage, les petits

tapis lavables

Bulky/Bedding

(volumineux/

draps)

Hot (chaude)

Warm (tiède)

Cool Lights (fraîche -

couleurs claires)

Cool Darks (fraîche -

couleurs foncées)

Cold (froid)

Low

(faible)

Utiliser ce programme pour laver de gros articles

tels que des vestes et de petites couettes. La laveuse

se remplit de susamment d’eau pour mouiller la

charge avant que l’étape de lavage du programme

ne commence. Elle utilise aussi un niveau d’eau plus

élevé que les autres programmes.

Vêtements tout-aller

et charges mixtes,

jeans, serviettes, tis-

sus résistants

Heavy Duty

(service

intense)

Hot (chaude)

Warm (tiède)

Cool Lights (fraîche -

couleurs claires)

Cool Darks (fraîche -

couleurs foncées)

Cold (froid)

High

(elevée)

Utilise de l’eau supplémentaire et une action de

lavage en alternance pour les charges mixtes très

sales. Le processus de détection du niveau d’eau peut

ne pas prendre le même temps pour tous les articles

car certains tissus absorbent plus d’eau que d’autres.

Tissus très sales Whites

(blancs)

Hot (chaude)

Warm (tiède)

Cool Lights (fraîche -

couleurs claires)

Cool Darks (fraîche -

couleurs foncées)

Cold (froid)

High

(elevée)

Utiliser ce programme pour les tissus blancs

très sales.

Très sales, tissus

grand teint

Sanitize w/

Oxi & Steam

(désinfectez

avec Oxi et

vapeur)

Hot (chaude)

Warm (tiède)

Cool Lights (fraîche -

couleurs claires)

Cool Darks (fraîche -

couleurs foncées)

Cold (froid)

High

(elevée)

Utiliser ce programme pour éliminer 99,9 % des

bactéries lorsqu'elles sont utilisées en conjonction

avec l'option Oxi. Préréglages de programme

doivent être utilisés pour obtenir la désinfection

adéquate. Soyez sûr d'ajouter un produit Oxi au

distributeur Oxi.

Combine un rinçage et un essorage pour les charges

qui nécessitent un rinçage supplémentaire ou pour

compléter une charge après une coupure de courant.

Il peut également être utilisé pour des charges qui

nécessitent un rinçage uniquement. Pour utiliser une

essorage seulement, désactivez l'option de Two Rinses

(deux rinçages).

Cotons clairs ou

foncés, draps,

charges occasionnels

et mixtes

Cold Clean

(lavage à

froid)

Hot (chaude)

Warm (tiède)

Cool Lights (fraîche -

couleurs claires)

Cool Darks (fraîche -

couleurs foncées)

Cold (froid)

High

(elevée)

L'eau froide avec une action de lavage

supplémentaire soulève doucement les taches tout

en prenant soin des tissus. Les paramètres peuvent

être réglés à la demande, mais doivent utiliser les

paramètres de l'eau uniquement à froid.

Articles en soie

lavables en machine,

lingerie,

lainages lavables

Delicates

(délicats)

Hot (chaude)

Warm (tiède)

Cool Lights (fraîche -

couleurs claires)

Cool Darks (fraîche -

couleurs foncées)

Cold (froid)

Low

(faible)

Utiliser ce programme pour laver des vêtements

légèrement sales dont l’étiquette de soin indique

le programme “Soie lavable en machine” ou “Soin

délicat”. Placer les petits articles dans des sacs en

let avant le lavage.

Articles

à laver :

Programme

Température

de lavage* :

Vitesse

d'essorage :

Détails du programme :

*Le cycle de l'eau chaude étendu destiné à aider désinfecter des articles tels que des draps et des serviettes. Ce cycle est pas recommandé pour tous les tissus.

Pour de meilleurs résultats, ce cycle doit être exécuté à la n pour assurer l'assainissement et ne doit pas être interrompu.

GUIDE DE PROGRAMMES

Pour un meilleur soin des tissus, choisir le programme qui convient le mieux à la charge à laver. Réglages recommandés pour une

performance idéale en caractères gras. Certains programmes et options ne sont pas disponibles sur certains modèles.

Tissus peu sales Express

(rapide)

Hot (chaude)

Warm (tiède)

Cool Lights (fraîche -

couleurs claires)

Cool Darks (fraîche -

couleurs foncées)

Cold (froid)

High

(elevée)

Utiliser ce programme pour laver rapidement un petit

nombre d’articles peu sales.

Maillots et articles

nécessitant un

rinçage sans

détergent

Rinse & Spin

(rinçage et

essorage)

Cold

(froid)

High

(elevée)

Combine un rinçage et un essorage pour les charges

nécessitant un programme de Two Rinses (deux

rinçages) ou pour terminer le traitement d’une charge

après une coupure de courant. Utiliser également

pour les charges nécessitant uniquement un rinçage.

Aucun vêtement

dans la laveuse

Clean Washer

(nettoyage de

la laveuse)

Hot (chaude) High

(elevée)

Utiliser ce programme à l’issue de chaque série de

30 lavages pour que l’intérieur de la laveuse reste

frais et propre. Ce programme utilise un niveau d’eau

plus élevé. Avec ce programme, utiliser ou de l’eau

de Javel pour nettoyer soigneusement l’intérieur

de votre laveuse. Ce programme ne doit pas être

interrompu. Voir “Entretien de la laveuse”.

IMPORTANT:

Ne pas placer de vêtements ou autres

articles dans la laveuse pendant le programme

Clean Washer (nettoyage de la laveuse). Utiliser ce

programme avec une cuve de lavage vide.

Articles

à laver :

Programme

Température

de lavage* :

Vitesse

d'essorage :

Détails du programme :

• Vider les poches. Des pièces de monnaie, des boutons ou

objets de petite taille sont susceptibles de glisser sous le

plateau de lavage et de s’y coincer, ce qui peut entraîner des

bruits inattendus.

• Trier les articles en fonction du programme et de la température

recommandés, ainsi que la solidité des teintures.

• Séparer les articles très sales des articles peu sales.

• Séparer les articles délicats des tissus résistants.

• Ne pas sécher les vêtements si les taches sont toujours présentes

après le lavage, car la chaleur pourrait xer les taches sur le tissu.

• Traiter les taches sans délai.

• Fermer les fermetures à glissière, attacher les crochets, cordons

et ceintures en tissu. Ôter les garnitures et les ornements

non lavables.

•Réparer les déchirures pour éviter que les articles ne

s’endommagent encore davantage lors du nettoyage.

Conseils utiles :

• Pour une meilleure performance, utiliser un détergent Haute

ecacité (HE) pour le lavage des articles volumineux.

• Lors du lavage d’articles étanches ou résistants à l’eau, charger

la machine de façon uniforme.

• Utiliser des sacs en let pour aider à empêcher l’emmêlement

lors du lavage d’articles délicats ou de petits articles.

• Retourner les tricots pour éviter le boulochage. Séparer les

articles qui forment la charpie de ceux qui la retiennent. Les

articles synthétiques, tricots et articles en velours retiennent la

charpie provenant des serviettes, des tapis et des tissus chenille.

• Laver les gros articles absorbants avec d’autres articles

absorbants d’eau ou seul. Ne mélangez pas les articles absorbant

l’eau avec les articles qui ne absorbent l’eau car cela peut

provoquer un déséquilibre.

Remarque : Toujours lire et suivre les instructions des étiquettes de

soin des tissus pour éviter d’endommager les vêtements.

On peut ajouter des sachets de lessive à dose unique, détergent

en poudre, ou de l’assouplissant pour tissu sous forme de

cristaux dans le panier avant d’ajouter le linge.

REMARQUE: Toujours suivre les instructions du fabricant et

n’ajouter jamais les sachets de lessive à dose unique, détergent

en poudre, ou l’assouplissant pour tissu sous forme de cristaux

aux distributeurs de sachets à dose unique. Ces produits ne se

dissoudront pas correctement. Ajouter dans le panier avant

d’ajouter la lessive.

UTILISATION DE LA LAVEUSE

1. Trier et préparer le linge

2. Ajouter les produits de lessive

Pour un meilleur rendement, déposer les

vêtements en vrac et de façon uniforme

le long du plateau de lavage. Essayer de

mélanger diérents types d’articles pour

réduire l’emmêlement.

IMPORTANT: Les articles doivent pouvoir se déplacer

librement pour un nettoyage optimal et pour réduire le froissement

et l’emmêlement.

Single Dose

Detergent

4. Utiliser le distributeur pour

détergent liquide

Verser une mesure de détergent HE dans le distributeur – toujours

suivre les instructions du fabricant concernant la dose de détergent

à utiliser en fonction de la taille de la charge.

Dose unique

de détergent

3. Charger les vêtements dans la laveuse

Liquid Chlorine

Bleach

5. Ajouter de l’eau de Javel ou du produit

Oxi dans le distributeur

Ne pas remplir excessivement le distributeur ni utiliser plus d'une

tasse (236 mL) d’agent de blanchiment liquide au chlore. Verser

une mesure d'activateur de lessive Oxi dans le distributeur –

toujours suivre les instructions du fabricant concernant la dose

d'activateur Oxi à utiliser en fonction de la taille de la charge.

L'activateur Oxi est ajouté pendant le lavage principal.

IMPORTANT: Ne pas utiliser d’agent de blanchiment sans danger

pour les couleurs ni de produit Oxi avec un programme utilisant

de l'eau de Javel. L’option Oxi doit être sélectionnée pour que le

produit soit distribué correctement et au moment adéquat

du programme.

agent de

blanchiment

liquide au chlore

6. Ajouter de l’assouplissant liquide pour

tissu dans le distributeur.

Verser une mesure d’assouplissant pour tissu liquide dans

le distributeur – toujours suivre les instructions du fabricant

concernant la dose d'assouplissant pour tissu à utiliser en

fonction de la taille de la charge. L’assouplissant pour tissu

est ajouté au cours du rinçage.

IMPORTANT: Ne pas remplir le distributeur excessivement ni

diluer le produit. Si l’on remplit excessivement le distributeur,

l’assouplissant pour tissu sera distribué dans la laveuse

immédiatement. Ne pas placer d'assouplissant pour tissu en

cristaux dans le distributeur.

Si l’on sélectionne l’option Two Rinses (deux rinçages),

l'assouplissant de tissu sera distribué au cours du dernier

rinçage. Il est normal qu’il reste une petite quantité d'eau dans

le distributeur une fois le programme terminé.

Fermer le couvercle et appuyer sur POWER (mise sous tension)

pour mettre la laveuse en marche.

Après avoir sélectionné un programme, les modicateurs par

défaut ou les modicateurs précédemment réglés correspondant

à ce programme s'allument. Appuyer sur les boutons de réglage

du programme pour modier le niveau de saleté, la vitesse

d'essorage et la température si désiré. Tous les réglages ne sont

pas disponibles avec tous les programmes.

REMARQUE: Toujours lire et suivre les instructions des étiquettes

de soin des tissus pour éviter d’endommager les articles. En cas

de doute quant à la température à utiliser, se référer au tableau

ci-dessous ou sélectionner une température plus froide.

Suggestions pour la température

Saleté légère

Couleurs qui

déteignent ou

s’atténuent

Saleté tenace

Blancs

Couleurs

pastelles

Saletés

modérées

Couleurs vives

REMARQUE: Même avec un réglage de lavage à l'eau froide,

il est possible que de l’eau tiède soit ajoutée à la laveuse pour

maintenir une température minimale.

7. Appuyer sur POWER (mise en marche)

pour mettre en marche la laveuse.

Tournez le bouton de cycle pour

choisir votre cycle de lavage. Pour

plus d'information, voir "Guide

de cycle."

Temps estimé restant illuminer

avec un temps de cycle. Toi peut

remarquer temps à ajusterau cours du cycle . C'est normal.

Si l’on ne souhaite pas démarrer un programme

immédiatement, on peut choisir l’option Delay Wash

(lavage diéré).

Pour choisir une heure de lavage diéré :

1. Appuyer sur le bouton DELAY WASH (lavage diéré) pour

sélectionner le délai souhaité. Cela augmente la durée par

tranche d’une heure à hauteur de 12 heures.

2. Appuyer sans relâcher sur le bouton START/PAUSE/Unlock

Lid (mise en marche/pause/déverrouillage couvercle) pour

diérer l’heure de début.

IMPORTANT: Lorsqu'on utilise un programme diéré,

utiliser uniquement du détergent HE liquide dans le

distributeur. Les détergents en poudre peuvent

absorber l’humidité d'un programme précédent et

former des grumeaux avant que le programme de

lavage ne commence.

8. Sélectionner le cycle

9. Sélectionner les modicateurs

de programme

Appuyer sans relâcher sur le bouton START/PAUSE/Unlock

Lid (mise en marche/pause/déverrouillage couvercle) pour

démarrer le programme de lavage. Lorsque le programme

est terminé, le signal de n de programme retentit (si activé).

Retirer rapidement les articles une fois le programme terminé

pour empêcher la formation d’odeurs, réduire le froissement

et empêcher les crochets métalliques, fermetures à glissière et

boutons-pression de rouiller.

Déverrouiller le couvercle pour ajouter les articles

Si l’on doit ouvrir le couvercle pour ajouter 1 ou 2

articles oubliés:

Appuyer sur le bouton START/PAUSE/Unlock Lid (mise en

marche/pause/déverrouillage couvercle) pour interrompre

la laveuse; le couvercle se déverrouille une fois que le

mouvement de la laveuse a cessé. Il se peut que cela prenne

plusieurs minutes si la laveuse essorait la charge à grande

vitesse. Fermer ensuite le couvercle et appuyer de nouveau

sans relâcher sur le bouton START/PAUSE/Unlock Lid (mise

en marche/pause/déverrouillage couvercle) pour redémarrer

le programme.

IMPORTANT: Si on laisse le couvercle ouvert pendant plus de

10 minutes, l’eau est pompée et vidangée automatiquement et

le code d’erreur F8E6 apparaîtra sur l’achage.

Sélectionner les autres options de programme que l'on

souhaite ajouter si elles ne sont pas déjà programmées.

Certains programmes ajoutent automatiquement certaines

options telles que Two Rinses (deux rinçages). Elles peuvent

être désactivées si désiré.

REMARQUE: Toutes les options ne sont pas disponibles avec

tous les programmes. Appuyer sur le panneau de commande

pour sélectionner toute autre option.

10. Sélectionner les options

de programme

11. Appuyer sur START/PAUSE/Unlock Lid

(mise en marche/pause/dèverrouillage le

couvercle) pour démarrer le programme

de lavage

ENTRETIEN DE LA LAVEUSE

Remplacer les tuyaux d’arrivée d’eau après 5 ans d’utilisation

pour réduire le risque de défaillance intempestive. Inspecter

périodiquement les tuyaux; les remplacer en cas de

renement, de déformation, de coupure et d’usure ou si une

fuite se manifeste.

Lorsque vous remplacez les tuyaux d’arrivée d’eau, noter la

date de remplacement au marqueur indélébile sur l’étiquette.

REMARQUE : Cette laveuse ne comprend pas de tuyaux

d’arrivée d’eau. Voir les Instructions d’installation pour plus

de renseignements.

TUYAUX D’ARRIVÉE D’EAU

Recommandations pour une laveuse propre et pour un

niveau de performance optimal

1. Toujours suivre les recommandations du fabricant de

détergent HE pour déterminer la quantité de détergent

HE à utiliser. Ne jamais utiliser plus que la quantité

recommandée de détergent, car ceci peut augmenter

le taux d’accumulation de résidus de détergent et de

souillures à l’intérieur de la laveuse, ce qui pourrait

entraîner la formation d’odeurs indésirables.

2. Exécuter périodiquement des lavages avec de l’eau tiède

ou chaude (et non pas exclusivement des lavages à l’eau

froide), car l’eau tiède ou chaude permet de contrôler

plus ecacement la vitesse à laquelle les saletés et les

résidus de détergent s’accumulent.

3. Veiller à toujours laisser le couvercle de la laveuse ouvert

entre deux utilisations pour qu’elle puisse sécher, et pour

éviter l’accumulation de résidus générateurs d’odeurs.

Nettoyage de la laveuse à chargement par le dessus

Lire complètement ces instructions avant d’entreprendre

les opérations de nettoyage de routine recommandées

ci-dessous. Le processus d’entretien de la laveuse doit être

exécuté au moins une fois par mois ou à intervalles de

30 lavages (selon la période la plus courte des deux);

ceci permettra de contrôler la vitesse à laquelle les résidus

de détergent et les souillures s’accumulent dans la laveuse.

Nettoyage de l’intérieur de la laveuse

Pour que l’intérieur de la laveuse reste libre de toute

odeur, suivre les instructions d’utilisation indiquées ci-

dessus et eectuer la procédure de nettoyage mensuelle

recommandée suivante :

Programme recommandé pour le nettoyage de la laveuse

Consulter le “Guide de programmes” pour savoir quel

est le programme idéal pour le nettoyage de l’intérieur

de la laveuse. Utiliser ce programme avec un agent de

blanchiment liquide au chlore pour nettoyer l’intérieur de la

laveuse comme décrite ci-dessous.

Début de la procédure

Méthode avec agent de blanchiment au chlore

a. Ouvrir le couvercle de la laveuse et retirer tout

vêtement ou article.

b. Verser 1 tasse (236 mL) d’agent de blanchiment liquide

au chlore dans le distributeur d’agent de blanchiment.

REMARQUE : L’emploi d’une quantité d’agent de

blanchiment liquide au chlore supérieure à ce qui

est recommandé ci-dessus pourrait endommager

la laveuse avec le temps.

c. Rabattre le couvercle de la laveuse.

ENTRETIEN DE LA LAVEUSE

d. Ne pas ajouter de détergent ou autre composé

chimique dans la laveuse lors de l’exécution de cette

procédure.

e. Sélectionner le programme recommandé pour le

nettoyage de l’intérieur de la laveuse.

f. Appuyer sur le bouton START/PAUSE/Unlock Lid (mise

en marche/pause/déverrouillage couvercle) pour

démarrer le programme.

REMARQUE : Pour de meilleurs résultats, ne pas

interrompre le programme. Si l’on doit interrompre le

programme, appuyer sur START/PAUSE/Unlock Lid (mise

en marche/pause/déverrouillage couvercle) une fois. Une

fois le programme de nettoyage de la laveuse terminé,

eectuer un programme RINSE/ SPIN (rinçage/essorage)

pour rincer le nettoyant de la laveuse.

Nettoyage des distributeurs

Après avoir utilisé la laveuse pendant longtemps, on peut

parfois constater une accumulation de résidus dans les

distributeurs de la laveuse. Pour éliminer les résidus des

distributeurs, les essuyer avec un chion humide et les sécher

avec une serviette. Ne pas tenter de retirer les distributeurs

ou la garniture pour le nettoyage. Les distributeurs et la

garniture ne peuvent pas être retirés. Cependant, si votre

modèle comporte un tiroir distributeur, retirer le tiroir et le

nettoyer avant ou après avoir eectué le programme de

nettoyage de la laveuse. Si nécessaire, utiliser un nettoyant

tout-usage.

Nettoyage de l’extérieur de la laveuse

Utiliser une éponge ou un chion doux et humide pour

essuyer les renversements éventuels. Utiliser uniquement des

savons ou nettoyants doux pour nettoyer la surface externe

de la laveuse.

IMPORTANT : An d’éviter d’endommager le revêtement de

la laveuse, ne pas utiliser de produits abrasifs.

ENTRETIEN DE LA LAVEUSE (suite)

Faire fonctionner la laveuse seulement lorsqu’on est présent.

En cas de déménagement ou si l’on n’utilise pas la laveuse

pendant un certain temps, suivre les étapes suivantes :

1. Débrancher la laveuse ou déconnecter la source

de courant électrique.

2. Fermer l’alimentation en eau à la laveuse pour éviter

toute inondation due à une surpression.

NON-UTILISATION ET ENTRETIEN

EN PÉRIODE DE VACANCES

ENTRETIEN POUR ENTREPOSAGE HIVERNAL

IMPORTANT : Pour éviter tout dommage, installer et

remiser la laveuse à l’abri du gel. L’eau qui peut rester

dans les tuyaux risque d’abîmer la laveuse en temps de

gel. Si la laveuse doit faire l’objet d’un déménagement

ou d’entreposage au cours d’une période de gel, hivériser

la laveuse.

Hivérisation de la laveuse :

1. Fermer les deux robinets d’eau; déconnecter et

vidanger les tuyaux d’arrivée d’eau.

2. Placer 1 pinte (1 L) d’antigel pour véhicule récréatif

dans le panier et faire fonctionner la laveuse sur

un programme Rinse/Spin (rinçage/essorage) pendant

environ 30 secondes pour mélanger l’antigel et l’eau

restante.

3. Débrancher la laveuse ou déconnecter la source

de courant électrique.

TRANSPORT DE LA LAVEUSE

1. Fermer les deux robinets d’eau. Débrancher et

vidanger

les tuyaux d’arrivée d’eau.

2. Si l’on déplace la laveuse pendant une période de gel,

suivre les instructions de la section “Entretien pour

entreposage hivernal” avant de la déplacer.

3. Déconnecter le tuyau de vidange du système de

vidange et vidanger l’eau restante dans un plat ou un

seau. Déconnecter le tuyau de vidange à l’arrière de

la laveuse.

4. Débrancher le cordon d’alimentation.

5. Placer les tuyaux d’arrivée d’eau dans le panier de

la laveuse.

6. Faire passer le cordon d’alimentation par dessus

la console et l’enrouler dans le panier de la laveuse.

7. Replacer l’emballage en polystyrène circulaire des

matériaux d’expédition d’origine à l’intérieur de la

laveuse. Si vous n’avez plus l’emballage circulaire,

placer des couvertures lourdes ou des serviettes dans

l’ouverture du panier. Fermer le couvercle et placer

du ruban adhésif sur le couvercle et jusqu’à la partie

inférieure avant de la laveuse. Laisser le couvercle

fermé par l’adhésif jusqu’à ce que la laveuse soit

installée à son nouvel emplacement. Déplacer le

lave-vaisselle en position verticale.

RÉINSTALLATION/RÉUTILISATION

DE LA LAVEUSE

Pour réinstaller la laveuse en cas de non-utilisation,

d’entreposage pour l’hiver, de déménagement ou en période

de vacances :

1. Consulter les “Instructions d’installation” pour choisir

l’emplacement, régler l’aplomb de la laveuse et

la raccorder.

2. Avant de réutiliser la laveuse, exécuter la procédure

recommandée suivante :

Remise en marche de la laveuse :

1. Vidanger les canalisations d’eau et les tuyaux.

Reconnecter les tuyaux d’arrivée d’eau. Ouvrir les deux

robinets d’eau.

2. Brancher la laveuse ou reconnecter la source de courant

électrique.

3. Faire exécuter à la laveuse le programme Casual

(nettoyage de la laveuse) pour nettoyer la laveuse et

éliminer l’antigel, le cas échéant. Utiliser la moitié de

la quantité recommandée par le fabricant pour une

charge de taille moyenne.

Si vous rencontrez les

problèmes suivants

Causes possibles Solution

Vibrations ou déséquilibre

Vibrations, balancement

ou eet de «marche» de

la machine

Les pieds ne sont peut-être pas en

contact avec le plancher ou verrouillés.

Les pieds avant et arrière doivent être en contact ferme

avec le plancher et la laveuse doit être d’aplomb pour

fonctionner correctement.

La laveuse n’est peut-être pas d’aplomb. Vérier que le plancher n'est pas incurvé ou qu’il ne s'aaisse pas. Si

le plancher est irrégulier, un morceau de contreplaqué de 3/4" (19

mm) placé sous la laveuse permettra de réduire le bruit.

Voir "Réglage de l'aplomb de la laveuse" dans les Instructions

d'installation.

Vibration durant l'essorage

ou laveuse arrêtée

La charge est peut-être déséquilibrée. Charger les articles sans les tasser et de façon uniforme autour

du plateau de lavage. Le fait d'ajouter des articles mouillés ou de

rajouter de l'eau dans le panier pourrait déséquilibrer la laveuse.

Éviter de laver un article seul. Compenser le poids d'un article

seul tel qu'un tapis ou une veste en jeans par quelques articles

supplémentaires pour équilibrer le tout. Redistribuer la charge, fermer

le couvercle et appuyer sur le bouton START/PAUSE

(mise en marche/pause).

Utiliser le programme de lavage Bulky/Sheets (Articles volumineux/

draps) avec niveau d’eau élevé uniquement pour les articles

surdimensionnés, non absorbants tels que les douillettes ou les vestes

avec rembourrage en polyester. Certains articles ne conviennent pas

au programme Articles volumineux/Draps Normal. Voir “Guide des

programmes”.

L’article ou la charge ne convient pas au programme sélectionné. Voir

“Guide de programmes” et “Utilisation de la laveuse”.

Bruits – Pour une liste des bruits de fonctionnement normaux, consulter www.sears.ca.

Cliquetis ou bruits

métalliques

Des objets peuvent être coincés dans le

système de vidange de la laveuse.

Vider les poches avant le nettoyage. Les articles mobiles tels des

pièces de monnaie sont susceptibles de tomber entre le panier et la

cuve; ils peuvent aussi obstruer la pompe. Un appel pour intervention

de dépannage s’avéra peut-être nécessaire pour retirer ces objets.

Il est normal d’entendre des articles métalliques faisant partie

des articles comme les boutons-pression métalliques, boucles ou

fermetures à glissière toucher le panier en acier inoxydable.

Gargouillement ou

bourdonnement

La laveuse est peut-être en train

d’évacuer de l’eau.

Il est normal d’entendre la pompe produire un bourdonnement

continu accompagné de gargouillements ou de bruits de pompage

périodiques lorsque les quantités d’eau restantes sont éliminées au

cours des programmes d'essorage/de vidange.

Ronronnement Le processus de détection de la charge

est peut-être en cours.

Les essorages de détection peuvent émettre un bourdonnement après

le démarrage de la laveuse. Ceci est normal.

Frottement rythmique Le panier peut ralentir. Il se peut que le panier qui ralentit émette un bruit de frottement

rythmique. Ceci est normal.

Fuites d'eau

Vérier ce qui suit

pour que l’installation

soit correcte :

La laveuse n’est pas d’aplomb. Voir les Instructions d’installation pour en savoir plus sur la mise à

niveau de votre laveuse.

Les tuyaux de remplissage ne sont pas

solidement xés.

Serrer le raccord du tuyau de remplissage.

Rondelles d’étanchéité des tuyaux

de remplissage

S’assurer que les quatre rondelles d’étanchéité plates des tuyaux de

remplissage sont correctement installées.

Raccord du tuyau de vidange Tirer le tuyau de vidange de la caisse de la laveuse et le xer

correctement dans le tuyau de rejet à l’égout ou l’évier de buanderie.

Ne pas placer de ruban adhésif sur l’ouverture du système

de vidange.

Inspecter le circuit de plomberie du

domicile pour vérier qu'il n'y a pas

de fuites ou que l'évier ou le tuyau de

vidange n'est pas obstrué.

De l’eau pourrait refouler de l’évier ou du tuyau de rejet à l’égout

obstrué. Inspecter tout le circuit de plomberie du domicile (éviers de

buanderie, tuyau de vidange, conduites d'eau et robinets) pour vérier

qu’il n’y a aucune fuite.

La laveuse n’a pas été chargée tel

que recommandé.

Une charge déséquilibrée peut entraîner une déviation du panier; de

l'eau pourrait alors éclabousser en dehors de la cuve. Voir “Utilisation

de la laveuse” pour des instructions sur le chargement.

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide et pour éviter une intervention de réparation.

DÉPANNAGE

Si vous rencontrez les

problèmes suivants

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu

Quantité d’eau insusante

dans la laveuse

La charge n’est pas complètement

submergée dans l’eau.

Ceci correspond à un fonctionnement normal pour une laveuse HE

à faible consommation d’eau. La charge ne sera pas complètement

submergée. La laveuse détecte la taille de la charge et ajoute la

bonne quantité d’eau pour un nettoyage optimal. Voir "Quoi de neuf

sous le couvercle."

IMPORTANT: Ne pas ajouter d’eau dans la laveuse. De l’eau

supplémentaire éloignerait les articles du plateau de lavage en le

soulevant, ce qui aaiblirait la performance de nettoyage.

Lancer le programme de nettoyage de la laveuse an d’optimiser le

niveau d’eau et la performance de lavage.

La laveuse ne fonctionne

pas ou ne se remplit pas;

elle cesse de fonctionner

Vérier que l’alimentation en eau

est adéquate.

Les deux tuyaux doivent être xés et l’eau doit pénétrer dans la

valve d’arrivée.

Les deux robinets d’eau chaude et d’eau froide doivent être ouverts.

Vérier que les tamis des valves d’arrivée ne sont pas obstrués.

Vérier que les tuyaux d’arrivée d’eau ne sont pas déformés; ceci

peut réduire le débit.

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide et pour éviter une intervention de réparation.

La laveuse ne fonctionne

pas ou ne se remplit pas;

elle cesse de fonctionner

(suite)

Vérier que l’alimentation électrique à

la machine est correcte.

Brancher le cordon d'alimentation dans une prise à 3 alvéoles reliée à

la terre.

Ne pas utiliser de rallonge.

Vérier que la prise est alimentée.

Réarmer le disjoncteur déclenché. Remplacer tout fusible grillé.

REMARQUE: Si le problème persiste, appeler un électricien.

Fonctionnement normal de la laveuse. Le couvercle doit être fermé pour que la laveuse puisse fonctionner.

La laveuse fait des pauses durant certaines phases du programme.

Ne pas interrompre le programme.

On peut arrêter la laveuse pour réduire la production de mousse.

La charge de la laveuse est peut-être

trop tassée.

Retirer plusieurs articles et ré-agencer la charge de façon uniforme

le long du plateau de lavage. Fermer ensuite le couvercle et appuyer

de nouveau sans relâcher sur le bouton START/PAUSE (mise en

marche/pause).

Si l’on souhaite ajouter des articles une fois que la laveuse a démarré,

n’en rajouter qu’un ou deux.

Ne pas ajouter d’eau dans la laveuse.

DÉPANNAGE

Si vous rencontrez les

problèmes suivants

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

La laveuse ne se vidange/

n’essore pas; les charges

restent mouillées

Des petits articles sont peut-être coincés

dans la pompe ou entre le panier et la

cuve, ce qui peut ralentir la vidange.

Vider les poches et utiliser des sacs à linge pour les petits articles.

Utiliser des programmes comportant une

vitesse d’essorage inférieure.

Les programmes avec vitesses d’essorage réduites éliminent

moins d’eau que les programmes qui comportent des vitesses

d’essorage supérieures. Utiliser le programme/la vitesse d’essorage

recommandé(e) correspondant aux articles.

La charge de la laveuse est peut-être

tassée ou déséquilibrée.

Des charges trop tassées peuvent empêchent la laveuse d'essorer

correctement: les charges ressortent donc plus mouillées qu'elles

ne devraient l’être. Répartir uniformément la charge mouillée pour

que l’essorage soit équilibré. Sélectionner RINSE & SPIN (rinçage et

essorage) pour éliminer l’eau restée dans la machine. Voir “Utilisation

de la laveuse” pour des recommandations sur la façon de charger

la machine.

Charge de linge déséquilibrée. Voir “Vibration or O-Balance” (vibrations ou déséquilibre) dans la

section Dépannage pour plus d’informations.

Inspecter le circuit de plomberie pour

vérier que le tuyau de vidange est

correctement installé. Le tuyau de

vidange se prolonge dans le tuyau

rigide de rejet à l’égout au-delà de

4,5" (114 mm).

Vérier que le tuyau de vidange est correctement installé. Utiliser

la bride de retenue pour tuyau de vidange et la xer solidement au

tuyau rigide de rejet à l’égout ou à la cuve. Ne pas placer de ruban

adhésif sur l’ouverture du système de vidange. Abaisser le tuyau de

vidange si l'extrémité se trouve à plus de 96" (2,4 m) au-dessus du

plancher. Retirer toute obstruction du tuyau de vidange.

Températures de lavage ou

de rinçage incorrectes

Vérier que l’alimentation en eau

est adéquate.

Vérier que les tuyaux d’arrivée d’eau chaude et d’eau froide ne sont

pas inversés.

Les deux tuyaux doivent être raccordés à la fois à la laveuse et au

robinet, et la valve d’arrivée doit recevoir à la fois de l'eau chaude et

de l'eau froide.

Vérier que les tamis des valves d’arrivée ne sont pas obstrués.

Éliminer toute déformation des tuyaux.

Températures de lavage contrôlées pour

économies d’énergie.

Les laveuses certiées Energy Star

utilisent des températures de

lavage et de rinçage inférieures à celles d’une laveuse traditionnelle à

chargement par le dessus. Cela signie également des températures

de lavage à l’eau chaude et à l’eau tiède inférieures.

Charge non rincée Vérier que l’alimentation en eau

est adéquate.

Vérier que les tuyaux d’arrivée d’eau chaude et d’eau froide ne sont

pas inversés.

Les deux tuyaux doivent être xés et l’eau doit pénétrer dans la

valve d’arrivée.

Les robinets d’eau chaude et d’eau froide doivent être ouverts tous

les deux.

Les tamis des valves d’arrivée d’eau de la laveuse sont

peut-être obstrués.

Éliminer toute déformation du tuyau d’arrivée.

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide et pour éviter une intervention de réparation.

DÉPANNAGE

Si vous rencontrez les

problèmes suivants

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

Charge non rincée (suite) La charge de la laveuse est peut-être

trop tassée.

La laveuse eectuera un rinçage moins performant si l’on tasse les

articles à l’intérieur.

Charger les articles sans les tasser et de façon uniforme autour du

plateau de lavage.

Utiliser le programme conçu pour les tissus à laver.

Si l’on souhaite ajouter des articles une fois que la laveuse a démarré,

n’en rajouter qu’un ou deux.

Sable, poils d'animaux,

charpie, etc. sur la charge

après le nettoyage

Des résidus lourds de sable, de poils

d’animaux, de charpie et de détergent

ou d’agent de blanchiment peuvent

nécessiter un rinçage supplémentaire.

Ajouter un rinçage supplémentaire au programme sélectionné.

La charge est emmêlée La laveuse n’a pas été chargée tel

que recommandé.

Charger les articles sans les tasser et de façon uniforme autour du

plateau de lavage.

Réduire l’emmêlement en mêlant plusieurs types d’articles dans la

charge. Utiliser le programme recommandé correspondant aux types

d'articles à laver.

Action de lavage et/ou vitesse

d’essorage trop rapide pour la charge.

Sélectionner un programme comportant un lavage plus lent et une

vitesse d’essorage inférieure. Notons que les articles seront plus mouillés

que si l'on utilise une vitesse d'essorage supérieure.

Ne nettoie ou ne

détache pas

La charge de lavage n’est pas

complètement submergée dans l’eau.

La laveuse détecte la taille de la charge et ajoute la quantité d’eau

adéquate. Ceci est normal et nécessaire au mouvement

des vêtements.

Davantage d'eau a été ajoutée à

la laveuse.

Ne pas ajouter d’eau dans la laveuse. De l’eau supplémentaire

éloignerait les articles du plateau de lavage en le soulevant, ce qui

aaiblirait la performance de nettoyage.

La laveuse n’a pas été chargée tel

que recommandé.

Charger les articles sans les tasser et de façon uniforme autour du

plateau de lavage.

Si l’on souhaite ajouter des articles une fois que la laveuse a démarré,

n’en rajouter qu’un ou deux.

Ne nettoie ou ne

détache pas

Programme utilisé incorrect par rapport

au type de tissu.

Utiliser une option de programme de niveau de saleté plus élevée et

une température de lavage plus chaude pour améliorer le nettoyage.

Si l’on utilise un programme Quick Wash (lavage rapide), ne laver

que quelques articles.

Utiliser le programme Heavy Duty (service intense) pour un

nettoyage puissant.

Voir le “Guide de programmes” pour utiliser le programme qui cor-

respond le mieux à la charge utilisée.

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide et pour éviter une intervention de réparation.

DÉPANNAGE

Si vous rencontrez les

problèmes suivants

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

Ne nettoie ou ne détache

pas (suite)

Les distributeurs ne sont pas utilisés. Utiliser les distributeurs pour éviter que l’agent de blanchiment au

chlore ou l’assouplissant pour tissu ne tachent les vêtements.

Remplir les distributeurs avant de démarrer un programme.

Éviter de les remplir excessivement.

Ne pas verser de produits directement sur la charge.

Les couleurs similaires ne sont pas

lavées ensemble.

Laver ensemble les couleurs semblables et les retirer rapidement une

fois le programme terminé pour éviter tout transfert de teinture.

Utiliser le mauvais niveau de

concentration de détergent.

On doit utiliser le bon niveau de concentration de détergent et

la laveuse doit être réglée sur le bon niveau de concentration.

Voir “Modier le niveau de concentration du détergent”

sous “Distributeurs.”

Odeurs L’entretien mensuel n’est pas eectué tel

que recommandé.

Faire fonctionner le programme Clean Washer (nettoyage de la

laveuse) après chaque série de 30 lavages. Voir "Entretien de la

laveuse" dans la section “Entretien de la laveuse”.

Décharger la laveuse dès que le programme est terminé.

Ne pas utiliser de détergent HE ou

utiliser trop de détergent HE

Utiliser uniquement du détergent HE (liquide seulement dans le

distributeur). Veiller à mesurer correctement.

Toujours suivre les instructions du détergent.

Voir la section “Entretien de laveuse” .

Dommages aux tissus Des objets pointus se trouvaient dans

les poches au moment du programme

de lavage.

Vider les poches, fermer les fermetures à glissière, les boutons

pression et les agrafes avant le lavage pour éviter d'accrocher et de

déchirer le linge.

Les cordons et les ceintures se sont

peut-être emmêlés.

Attacher tous les cordons et les ceintures avant de démarrer le

nettoyage de la charge.

Les articles étaient peut-être

endommagés avant le lavage.

Raccommoder les déchirures et repriser les ls cassés des coutures

avant le lavage.

Les tissus peuvent subir des dommages

si l'on tasse le linge dans la laveuse.

Charger les articles sans les tasser et de façon uniforme autour du

plateau de lavage.

Les articles de la charge devraient se déplacer librement pendant le

lavage pour éviter des dommages.

Utiliser le programme conçu pour les tissus à laver.

Si l’on souhaite ajouter des articles une fois que la laveuse a démarré,

n’en rajouter qu’un ou deux.

Les instructions de soin des vêtements

n’ont peut-être pas été respectées.

Toujours lire et suivre les instructions d’entretien du fabricant indiquées

sur l’étiquette du vêtement. Voir le “Guide de programmes” pour

utiliser le programme qui correspond le mieux à la charge utilisée.

Vous n’avez peut-être pas ajouté l’eau

de Javel correctement.

Ne pas verser d’eau de Javel directement sur la charge. Essuyer tous

les renversements d'agent de blanchiment.

Un agent de blanchiment non dilué endommagera les tissus. Ne pas

utiliser plus que la quantité recommandée par le fabricant.

Ne pas placer d’articles sur le dessus du distributeur d’agent de

blanchiment lorsqu'on charge et décharge la laveuse.

Ne pas utiliser d’eau de Javel liquide ni de produit Oxi en

même temps.

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide et pour éviter une intervention de réparation.

DÉPANNAGE

Si vous rencontrez les

problèmes suivants

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

Fonctionnement incorrect

du distributeur

Distributeurs obstrués ou produits de

lessive distribués trop tôt.

Ne pas remplir excessivement le distributeur. Un remplissage excessif

peut entraîner une distribution immédiate.

Remplir les distributeurs avant de démarrer un programme.

Il est normal qu’il reste de petites quantités d'eau dans le distributeur

une fois le programme terminé.

Pour les domiciles présentant une basse pression d’eau, il est

possible qu’il reste de la poudre dans le distributeur. Pour éviter cela,

sélectionner une température de lavage plus chaude (si possible - en

fonction de la charge).

Le sachet de lessive à dose

unique ne se dissout pas

Sachet de lessive mal utilisé. Veiller à ajouter le sachet de lessive dans le panier de la laveuse

avant d’ajouter les vêtements. Suivre les instructions du fabricant pour

éviter d’endommager les articles.

Le tableau de commande

ne répond pas au toucher

Le verrouillage des commandes

est activé

S'assurer de désactiver le verrouillage des commandes au moment de

modier les paramètres ou d'utiliser le tableau de commande.

Un code d’erreur apparaît sur l’achage

“LF” (F8E1) (remplissage

trop long) apparaît

sur l’achage

La laveuse met trop de temps à

se remplir. Le tuyau de vidange se

prolonge dans le tuyau rigide de rejet à

l’égout au-delà de 4,5" (114mm).

Inspecter le circuit de plomberie pour vérier que le tuyau de vidange

est correctement installé. Utiliser la bride de retenue pour tuyau de

vidange et la xer solidement au tuyau de rejet à l’égout ou à la

cuve. Ne pas placer de ruban adhésif sur l’ouverture du système de

vidange. Voir les Instructions d’installation.

Un code F#E# (code

d’erreur de type F)

apparaît sur l’achage.

Code d’erreur du système. Appuyer sur POWER (mise sous tension) pour eacer le code et

sortir du programme. Ensuite, appuyer sur POWER, choisir un

programme et appuyer sans relâcher sur START/PAUSE (mise en

marche/pause) pour démarrer la laveuse. Si le code réapparaît,

faire un appel de service.

F1E1 ACU (erreur du

module de commande

de l’appareil)

Erreur du module de commande interne. Appeler pour demander une intervention de dépannage.

F2E3 Non concordance

entre l'interface utilisateur

et le module de

commande

Erreur d'initialisation du module de

commande ou de l’interface utilisateur.

Appeler pour demander une intervention de dépannage.

F3E1 Erreur de détection

du niveau d’eau

Erreur du capteur de pression du module

de commande.

Appeler pour demander une intervention de dépannage.

F5E2 Le couvercle ne

se verrouille pas ou

défaillance du verrouillage

du couvercle

Un des articles de la charge empêche

peut-être le couvercle de se verrouiller.

Vérier qu’aucun article ne se trouve sous le couvercle.

F5E3 Le couvercle ne se

déverrouille pas

Des objets sur le couvercle de la laveuse

empêchent celle-ci de se déverrouiller.

Retirer les objets tels qu’un panier de linge du dessus de la laveuse.

F6E2 ou F6E3 Erreur

de communication:

L’interface utilisateur ne

communique pas

Erreur de synchronisation du module de

commande ou de l’interface utilisateur.

Déconnecter la laveuse de la source d’électricité. Laisser la laveuse

reposer pendant 5 minutes pour s’éteindre complètement. Mettre la

laveuse sous tension et contrôler les codes d’erreur. Si le code d’erreur

réapparaît, faire un appel de service.

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide et pour éviter une intervention de réparation.

DÉPANNAGE

Si vous rencontrez les

problèmes suivants

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

F8E6 (couvercle ouvert)

apparaît sur l’achage

Le couvercle de la laveuse est

resté ouvert.

Fermer le couvercle et appuyer sur Power (mise sous tension) pour

eacer l'achage. Si le couvercle reste ouvert pendant plus de 10

minutes, le programme reprend depuis le début et l'eau présente dans

la laveuse est vidangée.

“drn” “dr” (F9E1) (erreur

du système de pompe de

vidange - vidange longue)

apparaît sur l’achage

La laveuse met trop de temps à se

vidanger. Le tuyau de vidange se

prolonge dans le tuyau rigide de rejet

à l’égout au-delà de 4,5" (114 mm).

Inspecter le circuit de plomberie pour vérier que le tuyau de vidange

est correctement installé. Utiliser la bride de retenue pour tuyau de vi-

dange et la xer solidement au tuyau de rejet à l’égout ou à la cuve.

Ne pas placer de ruban adhésif sur l’ouverture du système

de vidange.

Abaisser le tuyau de vidange si l'extrémité se trouve à plus de 96"

(2,4 m) au-dessus du plancher. Retirer toute obstruction du tuyau de

vidange. Voir les Instructions d’installation.

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide et pour éviter une intervention de réparation.

DÉPANNAGE

GARANTIE DES APPAREILS MÉNAGERS KENMORE

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous félicitons d’avoir fait un achat judicieux. Votre nouvel

appareil Kenmore

est conçu et fabriqué pour vous procurer des

années de fonctionnement able.

Mais comme pour tous les produits, il pourra à l’occasion

nécessiter un entretien préventif ou une réparation. Le cas

échéant, un Contrat principal de protection peut vous épargner

de l’argent et des soucis.

Le Contrat principal de protection contribue aussi à prolonger

la vie utile de votre nouvel appareil ménager. Le Contrat* inclut :

Pièces et main d’œuvre nécessaires pour conserver les

appareils en état de fonctionnement correct pendant une

utilisation normale, pas uniquement pour remédier aux

défaillances. Notre couverture s’étend bien au-delà de la

garantie du produit. Aucune franchise, aucune anomalie de

fonctionnement ne sont exclues de ce contrat – protection réelle.

Un service d’expert proposé par plus de 10 000 techniciens

d’entretien Sears autorisés, ce qui signie que quelqu’un de

conance prendra soin de votre produit.

Appels de service illimités et service national, aussi souvent

que vous en avez besoin et quand vous en avez besoin.

Remplacement de votre produit couvert si au moins quatre pannes

se produisent en deçà de douze mois.

Remplacement du produit si votre produit couvert ne peut

être réparé.

Vérication annuelle d’entretien préventif sur demande – sans fr

ais

supplémentaires.

Aide rapide par téléphone – nous appelons cela Résolution

rapide – support téléphonique d’un agent de Sears sur tous les

produits. Considérez-nous comme un “manuel d’utilisateur parlant”.

Protection contre les sautes de puissance pour prévenir les

dommages électriques attribuables aux uctuations de courant.

Remboursement de location si la réparation du produit couvert

prend plus de temps que promis.

25 % de réduction sur le prix courant de toute intervention de

réparation non-couverte et pièces de rechange.

Dès que vous achetez le Contrat, il sut d’un appel téléphonique

pour obtenir un rendez-vous pour une intervention de dépannage ou

d’entretien. Vous pouvez appeler à n’importe quelle heure du jour ou

de la nuit ou prendre un rendez-vous de dépannage en ligne.

Le Contrat principal de protection constitue un investissement

sans risque. Si vous annulez pour une quelconque raison pendant

la période de garantie du produit, nous vous rembourserons

inté

gralement. Ou nous vous verserons un remboursement au

prorata après l’expiration de la période de garantie. Achetez

votre Contrat principal de protection aujourd’hui même!

Certaines limitations et exclusions s’appliquent. Pour des prix

et renseignements supplémentaires aux États-Unis, composer

le 1-800-827-6655. *Au Canada, la couverture varie en fonction

des articles. Pour des informations détaillées, appeler Sears

Canada au 1-800-361-6665.

Service d’installation Sears

Pour l’installation professionnelle garantie par Sears d’appareils

ménagers et d’articles tels que les ouvre-portes de garage, chauffe-

eau, et autres gros appareils ménagers, aux É.-U. composer le

1-844-553-6667 ou au Canada composer le 1-800-469-4663.

GARANTIE LIMITÉE KENMORE

PENDANT UN AN à compter de la date d’achat, cet appareil

est garanti contre tout défaut de matériau ou de fabrication en

cas d’installation, d’utilisation et d’entretien conformément aux

instructions fournies.

SUR PREUVE DE VENTE, un appareil défectueux sera réparé ou

remplacé gratuitement à la discrétion du vendeur.

Pour connaître les détails sur la couverture de la garantie an

d’obtenir un dépannage gratuit ou un remplacement, visiter la

page Web suivante : www.kenmore.com/warranty

Si cet appareil ménager est utilisé à d’autres ns que pour un

usage privé et domestique, la présente garantie ne s'applique que

pendant 90 JOURS à partir de la date d'achat aux États-Unis, et

est nulle au Canada.

La présente garantie couvre UNIQUEMENT les vices de

matériaux et de fabrication et NE prendra PAS en charge :

1. Les pièces courantes pouvant s’user suite à une utilisation

normale, notamment les ltres, courroies, sacs et les ampoules

d’éclairage à culot à vis.

2. L’intervention d’un technicien de réparation pour nettoyer ou

entretenir cet appareil, ou pour montrer à l’utilisateur comment

installer, utiliser et entretenir correctement cet appareil.

3. Les interventions de dépannage pour rectier l’installation de

l’appareil non réalisée par des agents d’entretien autorisés

de Sears, ou pour intervenir sur des problèmes concernant

les fusibles du domicile, les disjoncteurs, et les systèmes de

plomberie ou d’alimentation de gaz résultant de l’installation.

4. L’endommagement ou l’état défectueux de cet appareil

imputable à l’installation non réalisée par des agents

d’entretien autorisés de Sears, y compris une installation non

conforme aux codes d’électricité, de gaz et de plomberie.

5. L’endommagement ou l’état défectueux de cet appareil,

notamment une décoloration ou l’apparition de rouille sur la

surface, dans le cas où l’utilisation ou l’entretien ne sont pas

conformes à toutes les instructions fournies.

6. L’endommagement ou l’état défectueux de cet appareil,

notamment une décoloration ou l’apparition de rouille sur la

surface, résultant d’un accident, d’un usage impropre ou abusif

ou d’une utilisation autre que celle à laquelle il est destiné.

L’endommagement ou l’état défectueux de cet appareil,

notamment une décoloration ou l’apparition de rouille sur

la surface, causé par l’utilisation de détergents, nettoyants,

produits chimiques ou ustensiles autres que ceux recommandés

dans toutes les instructions fournies avec le produit.

8. L’endommagement ou l’état défectueux de pièces ou systèmes

résultant d’une modication non autorisée faite à cet appareil.

9. L’intervention sur l’appareil si la plaque signalétique indiquant

le numéro de modèle et de série est manquante, a subi une

modication, ou s’il est dicile de déterminer si l’appareil porte

le logo de certication approprié.

CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE

DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la présente

garantie limitée consiste en la réparation ou le remplacement

prévus ci-dessus. Les garanties implicites, y compris les garanties

applicables de qualité marchande ou d’aptitude à un usage

particulier, sont limitées à un an ou à la plus courte période

autorisée par la loi. Le vendeur n’assume aucune responsabilité

pour les dommages fortuits ou indirects. Certains États ou certaines

provinces ne permettent pas l’exclusion ou la limitation des

dommages fortuits ou indirects, ou la limitation de la durée des

garanties implicites de qualité marchande ou d’aptitude à un

usage particulier, de sorte que cette exclusion ou limitation peut ne

pas être applicable dans votre cas.

Cette garantie s’applique seulement lorsque cet appareil ménager

est utilisé aux États-Unis ou le Canada*.

Cette garantie vous confère des droits juridiques spéciques et

vous pouvez également jouir d’autres droits qui peuvent varier

d’un État à l’autre.

* Le service de réparation à domicile n’est pas disponible dans

toutes les régions du Canada; cette garantie ne couvrira pas non

plus les frais de déplacement et de transport de l’utilisateur ou du

dépanneur si ce produit se trouve dans une région éloignée (tel

que déni par Sears Canada Inc.) où aucun dépanneur autorisé

n’est disponible.

Sears Brands Management Corporation

Homan Estates, IL 60179

Sears Canada, Inc.

Toronto, Ontario, Canada M5B 2C3

10/2015

2/16

W10754828A

® Registered Trademark / TM Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada / TM Marca de Fábrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros países

MC Marque de commerce / MD Marque déposée de Sears Brands, LLC

Kenmore Elite 31632 6.2 cu. ft. Top-Load Washer w/Accela Wash® & Steam

Product's Documents

Use & Care Guide

Specifications

Kenmore 31632 Questions and Answers

Related Products

Kenmore Elite 31633 6.2 cu. ft. Top-Load Washer w/Accela Wash® & Steam - Metallic ENERGY STAR Certified
