ge.com
Refrigerators
Profile Bottom Freezer
200D9366P003 49-60527 12-07 JR
Safety Instructions . . . . . . . . . . .2, 3
Operating Instructions
Additional Features . . . . . . . . . . . . . . . . .8

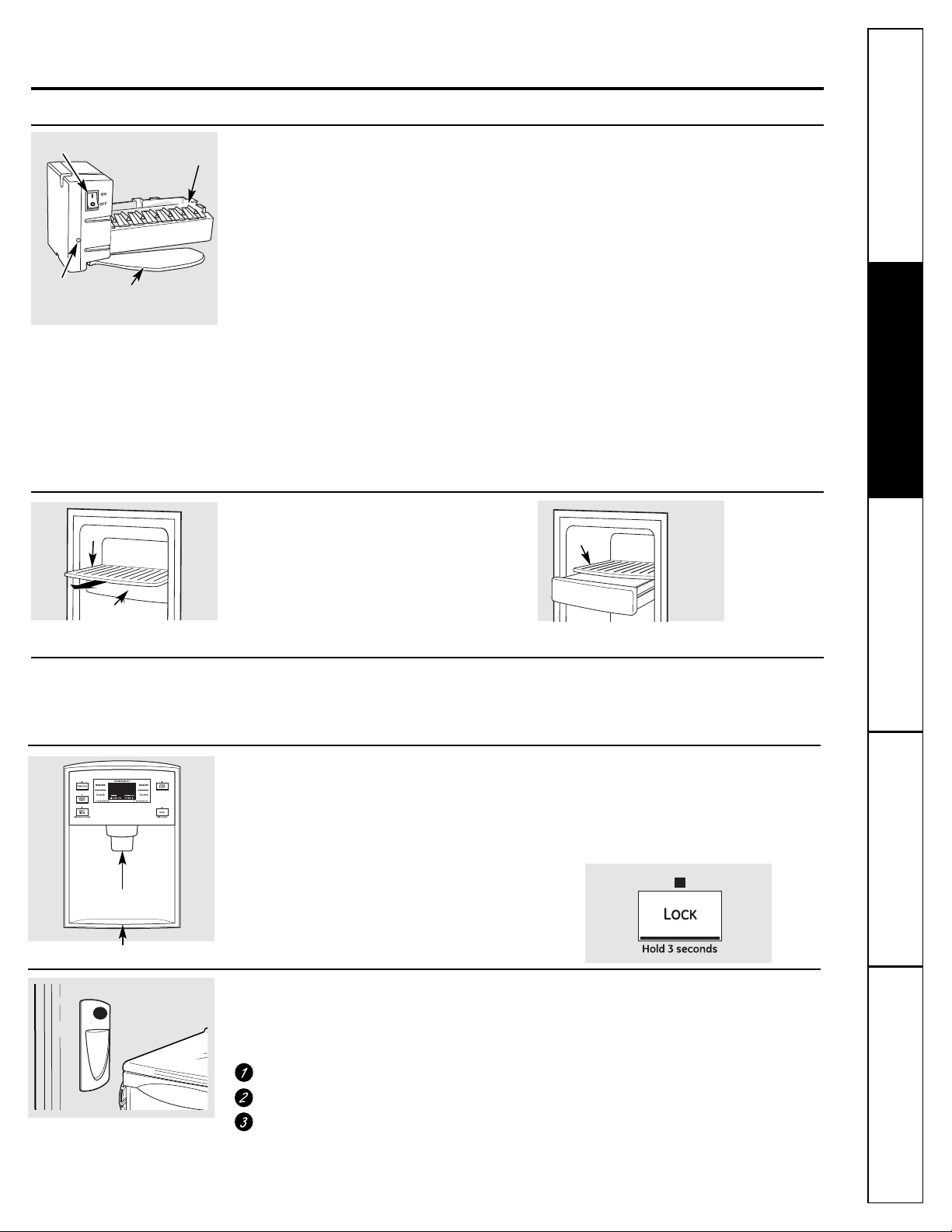

Automatic Icemaker . . . . . . . . . . . . . . .11
Care and Cleaning . . . . . . . . . . . . .12–13
Controls . . . . . . . . . . . . . . . . . . . . . . . . . .4–5

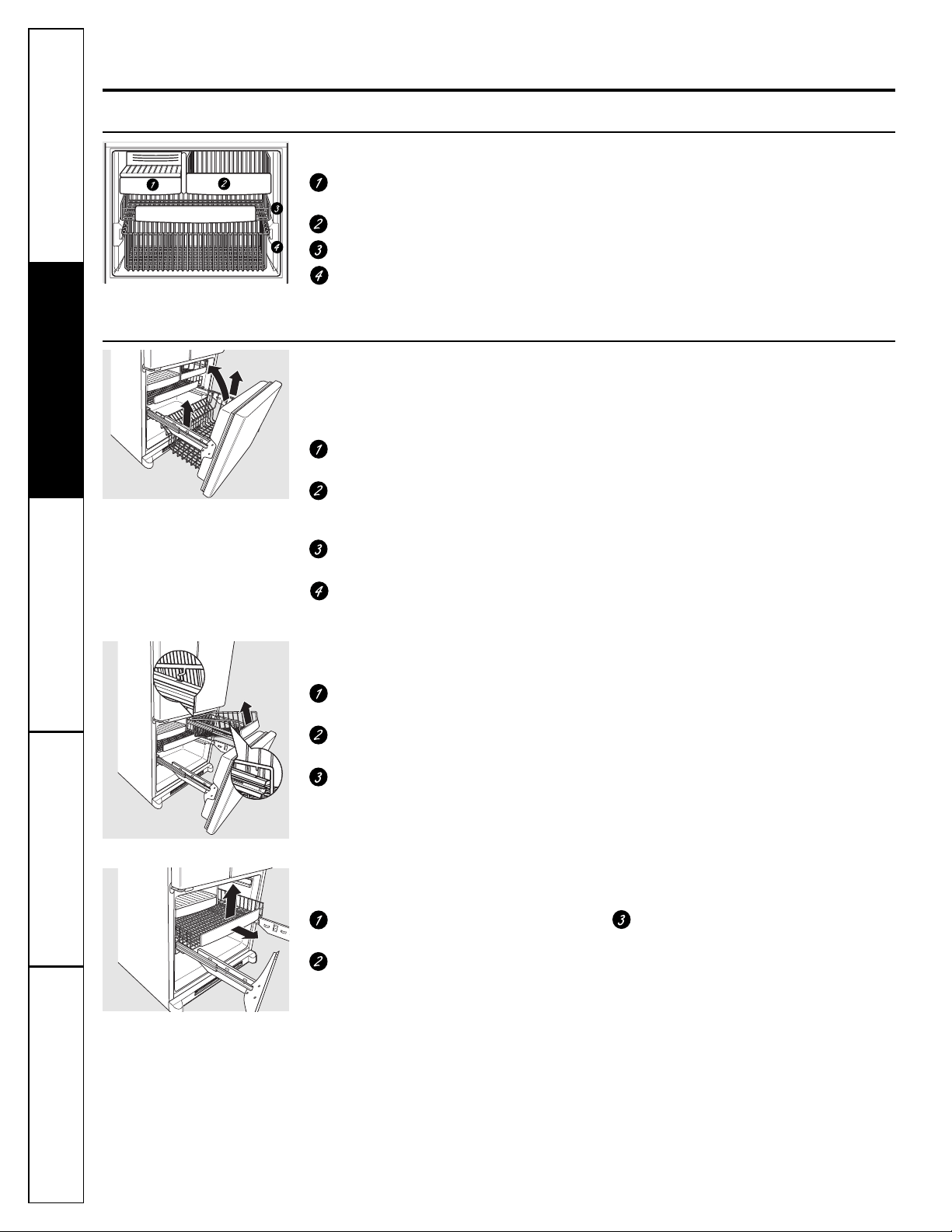

Crispers and Pans . . . . . . . . . . . . . . . . . . .9
Freezer . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Replacing the Light Bulbs . . . . . . . . . .14
Shelves and Bins . . . . . . . . . . . . . . . . . .7, 8
Water Filter . . . . . . . . . . . . . . . . . . . . . . . . .6
Installation Instructions
Installing the Refrigerator . . . . . . .16–20

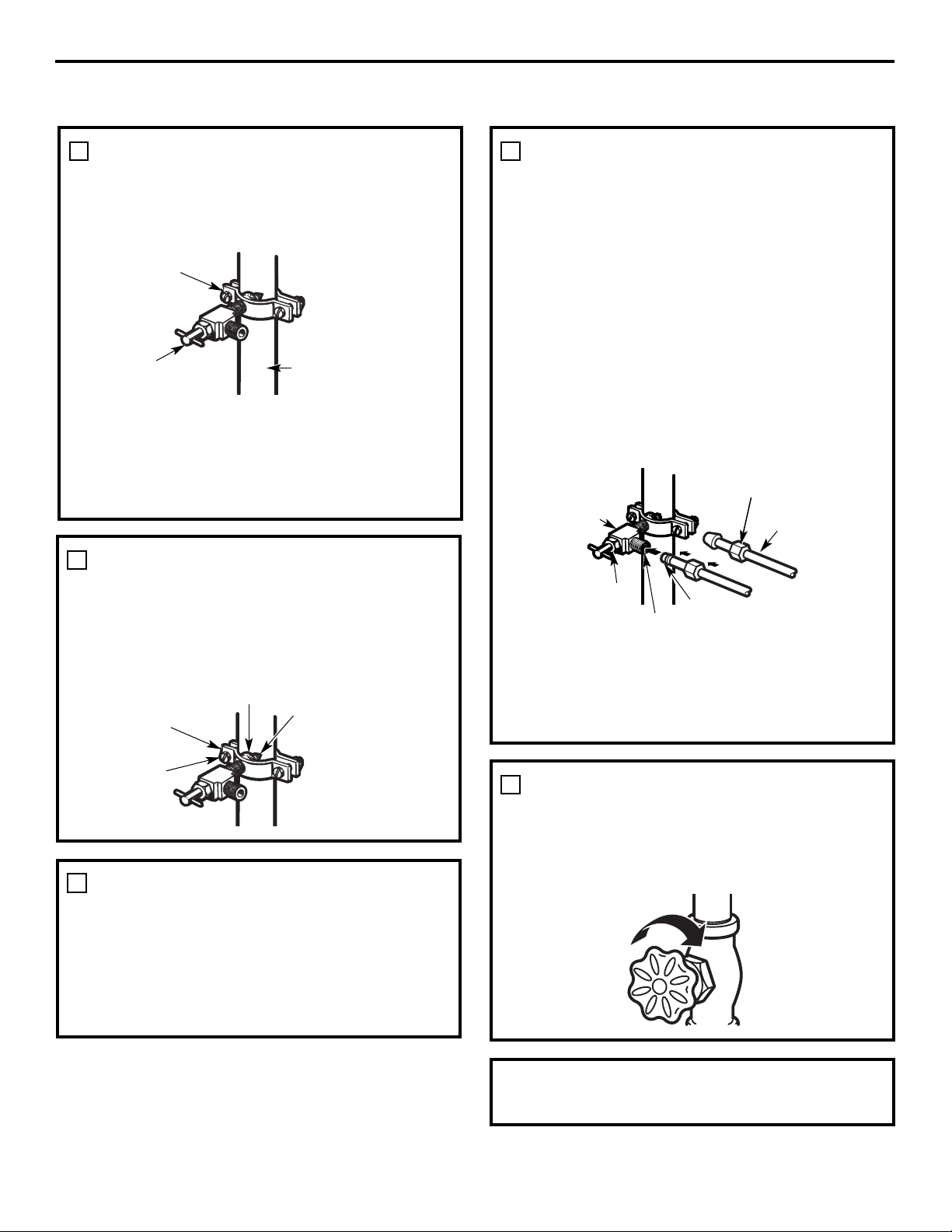

Installing the Water Line . . . . . . . .29–31

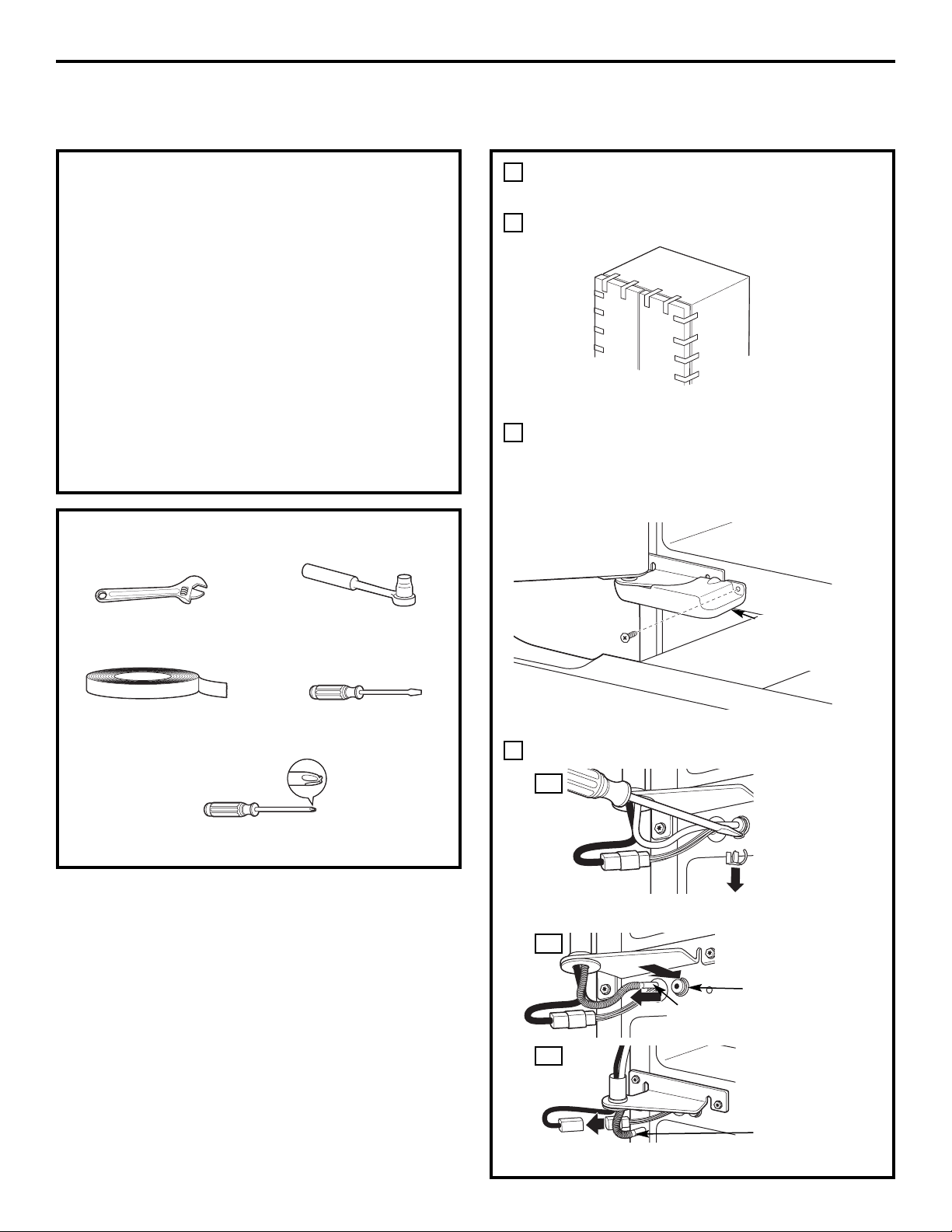

Preparing to Install
the Refrigerator . . . . . . . . . . . . . . . . . . . .15

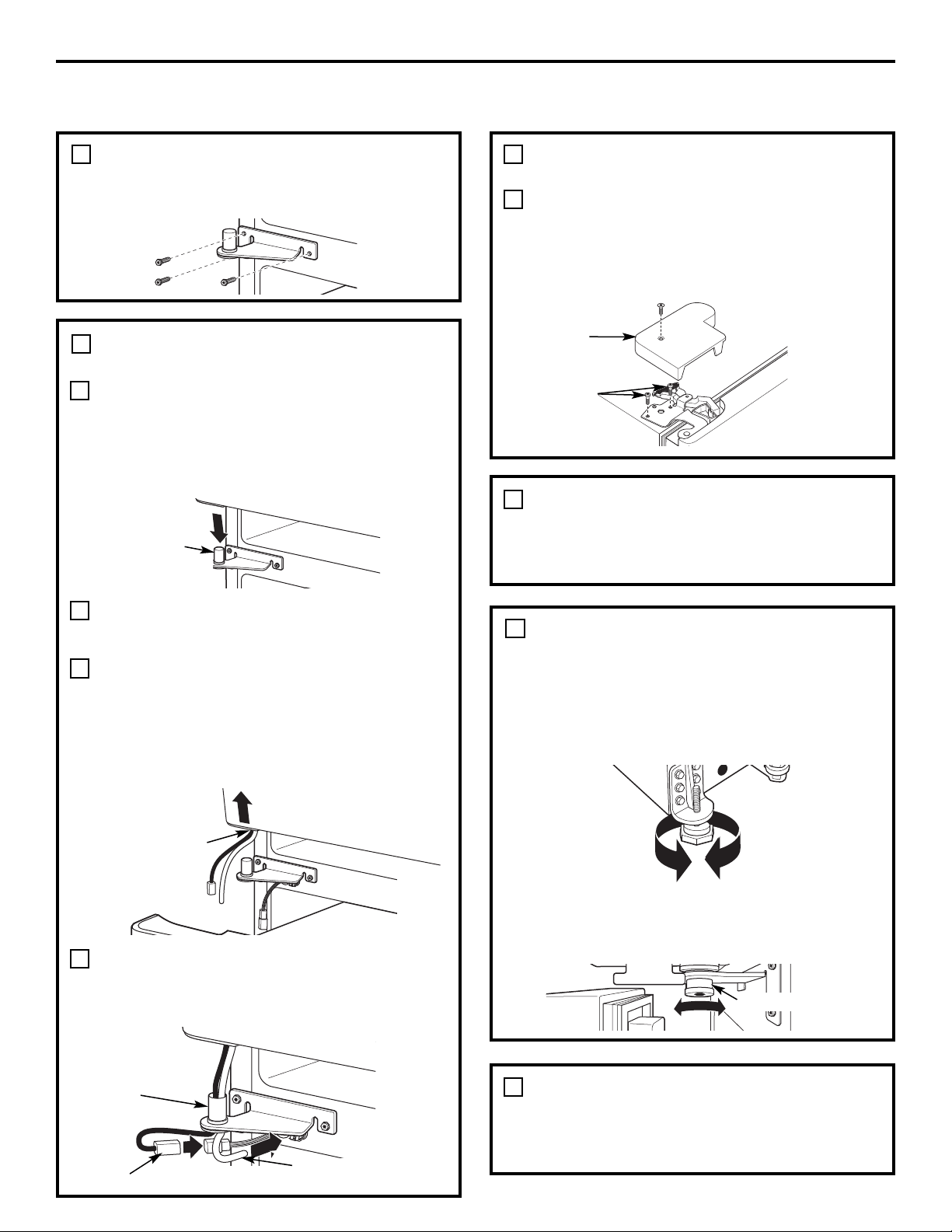

Removing and Replacing
the Doors (Double Door
Refrigerator Models only) . . . . . . .26–28

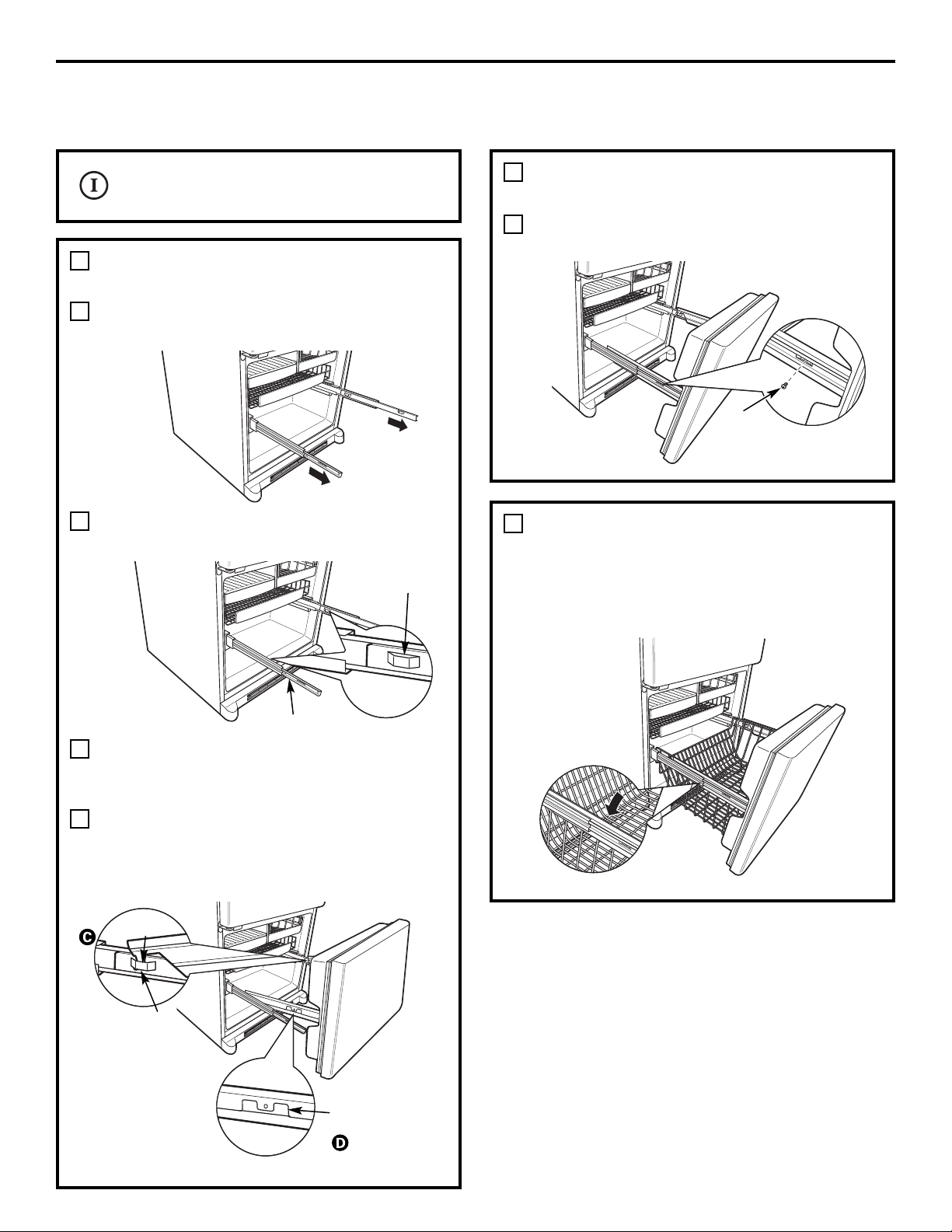

Removing and Replacing the
Freezer Drawer . . . . . . . . . . . . . . . . .21, 22

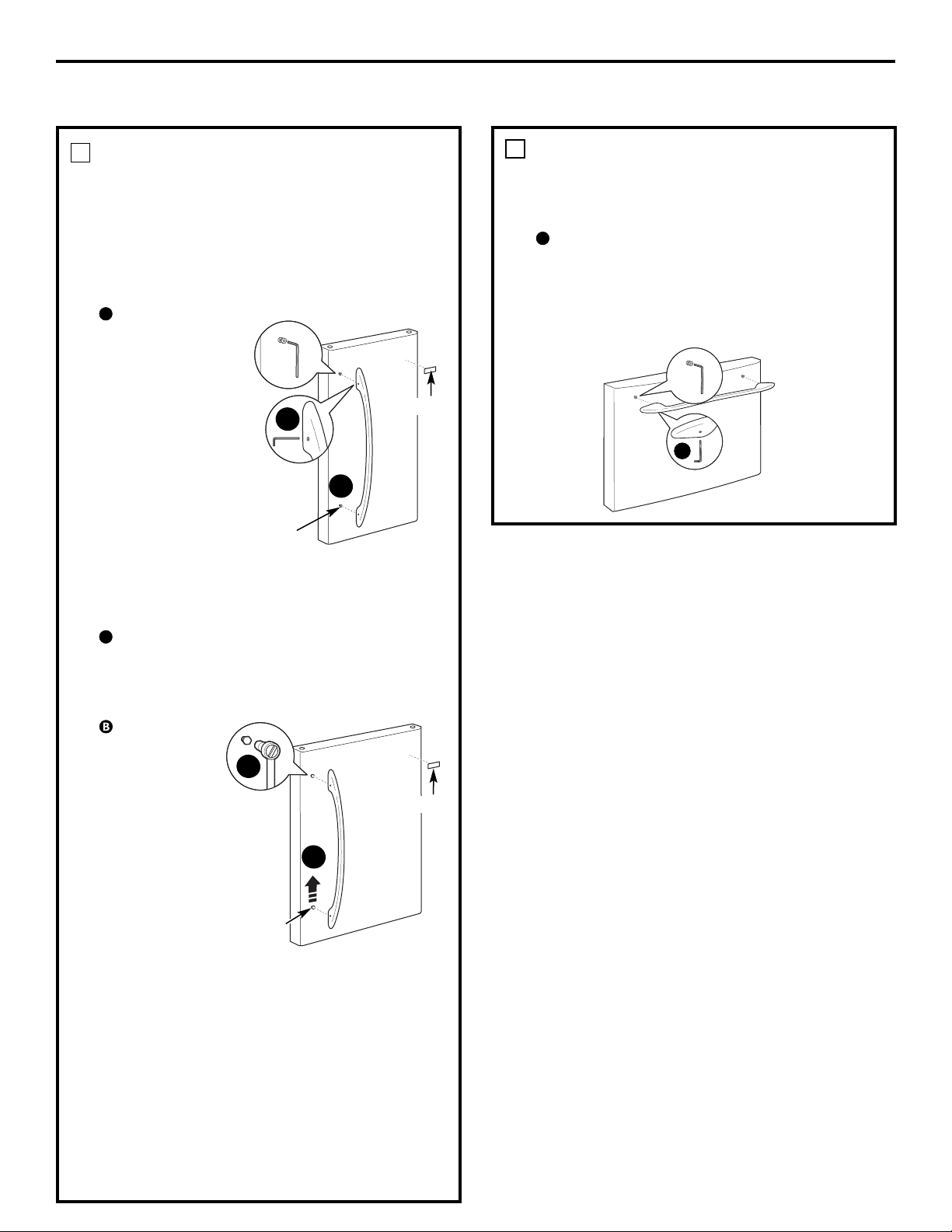

Reversing the Door Swing
(Single Door Refrigerator
Models only) . . . . . . . . . . . . . . . . . . .23–25
Troubleshooting Tips . . . . . .32–36
Normal Operating Sounds . . . . . . . . . .32
Consumer Support
Consumer Support . . . . . . . .Back Cover
Performance Data Sheet . . . . . . . . . . .43
Product Registration
for Canadian Customers . . . . . . . .39, 40
Product Registration
for U.S. Customers . . . . . . . . . . . . .37, 38
State of California Water
Treatment Device Certificate . . . . . . .44
Warranty for Canadian
Customers . . . . . . . . . . . . . . . . . . . . . . . . .42
Warranty for U.S. Customers . . . . . . .41
Réfrigérateurs
Congélateur inférieur
Refrigeradores
Congelador inferior
Write the model and serial
numbers here:
Model # ____________________
Serial #______________________
Find these numbers on a label
on the right side, near the top of the
refrigerator compartment.
Models 20 and 22
Manuel d’utilisation
et d’installation
Owner’s Manual and
Installation Instructions
Manual del
propietario e
instalación
La section française commence à la page 45
La sección en español empieza en la página 85
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
WARNING!
Use this appliance only for its intended purpose as described in this Owner’s Manual.
SAFETY PRECAUTIONS
When using electrical appliances, basic safety precautions should be followed, including the following:
■
■This refrigerator must be properly installed
and located in accordance with the Installation
Instructions before it is used.
■
■Do not allow children to climb, stand or hang
on the shelves in the refrigerator. They could
damage the refrigerator and seriously injure
themselves.
■
■Do not touch the cold surfaces in the freezer
compartment when hands are damp or wet.
Skin may stick to these extremely cold surfaces.
■
■Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any
other appliance.
■
■Keep fingers out of the “pinch point” areas;
clearances between the doors and between
the doors and cabinet are necessarily small.
Be careful closing doors when children are
in the area.
■
■In refrigerators with automatic icemakers,
avoid contact with the moving parts of the
ejector mechanism, or with the heating element
that releases the cubes. Do not place fingers or
hands on the automatic icemaking mechanism
while the refrigerator is plugged in.
■
■Unplug the refrigerator before cleaning and making
repairs.
NOTE: We strongly recommend that any servicing
be performed by a qualified individual.
■
■Setting either or both controls to 0 (off) does
not remove power to the light circuit.
■
■Do not refreeze frozen foods which have
thawed completely.
PROPER DISPOSAL OF THE REFRIGERATOR
Child entrapment and suffocation are not problems of
the past. Junked or abandoned refrigerators are still
dangerous…even if they will sit for “just a few days.”
If you are getting rid of your old refrigerator, please
follow the instructions below to help prevent
accidents.
Before You Throw Away Your Old
Refrigerator or Freezer:
■Take off the doors.
■Leave the shelves in place so that children may not
easily climb inside.
Refrigerants
All refrigeration products contain refrigerants,
which under federal law must be removed prior
to product disposal. If you are getting rid of an
old refrigeration product, check with the company
handling the disposal about what to do.
USE OF EXTENSION CORDS
Because of potential safety hazards under certain conditions, we strongly recommend against
the use of an extension cord.
However, if you must use an extension cord, it is absolutely necessary that it be a UL-listed (in the United States)
or a CSA certified (in Canada), 3-wire grounding type appliance extension cord having a grounding type plug
and outlet and that the electrical rating of the cord be 15 amperes (minimum) and 120 volts.
DANGER! RISK OF CHILD ENTRAPMENT
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
2
3
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions
Installation
Instructions
ge.com
WARNING!
HOW TO CONNECT ELECTRICITY
Do not, under any circumstances, cut or remove the third (ground) prong from the power cord.
For personal safety, this appliance must be properly grounded.
The power cord of this appliance is equipped
with a 3-prong (grounding) plug which mates
with a standard 3-prong (grounding) wall outlet to
minimize the possibility of electric shock hazard from
this appliance.
Have the wall outlet and circuit checked by a
qualified electrician to make sure the outlet is
properly grounded.
Where a standard 2-prong wall outlet is encountered,
it is your personal responsibility and obligation to
have it replaced with a properly grounded 3-prong
wall outlet.
The refrigerator should always be plugged into its
own individual electrical outlet which has a voltage
rating that matches the rating plate.
This provides the best performance and also prevents
overloading house wiring circuits which could cause a
fire hazard from overheated wires.
Never unplug your refrigerator by pulling on the
power cord. Always grip plug firmly and pull straight
out from the outlet.
Repair or replace immediately all power cords that
have become frayed or otherwise damaged. Do not
use a cord that shows cracks or abrasion damage
along its length or at either end.
When moving the refrigerator away from the
wall, be careful not to roll over or damage the
power cord.
READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.
SAVE THESE INSTRUCTIONS
USE OF ADAPTER PLUGS
Adapter plugs are not permitted in Canada.
4

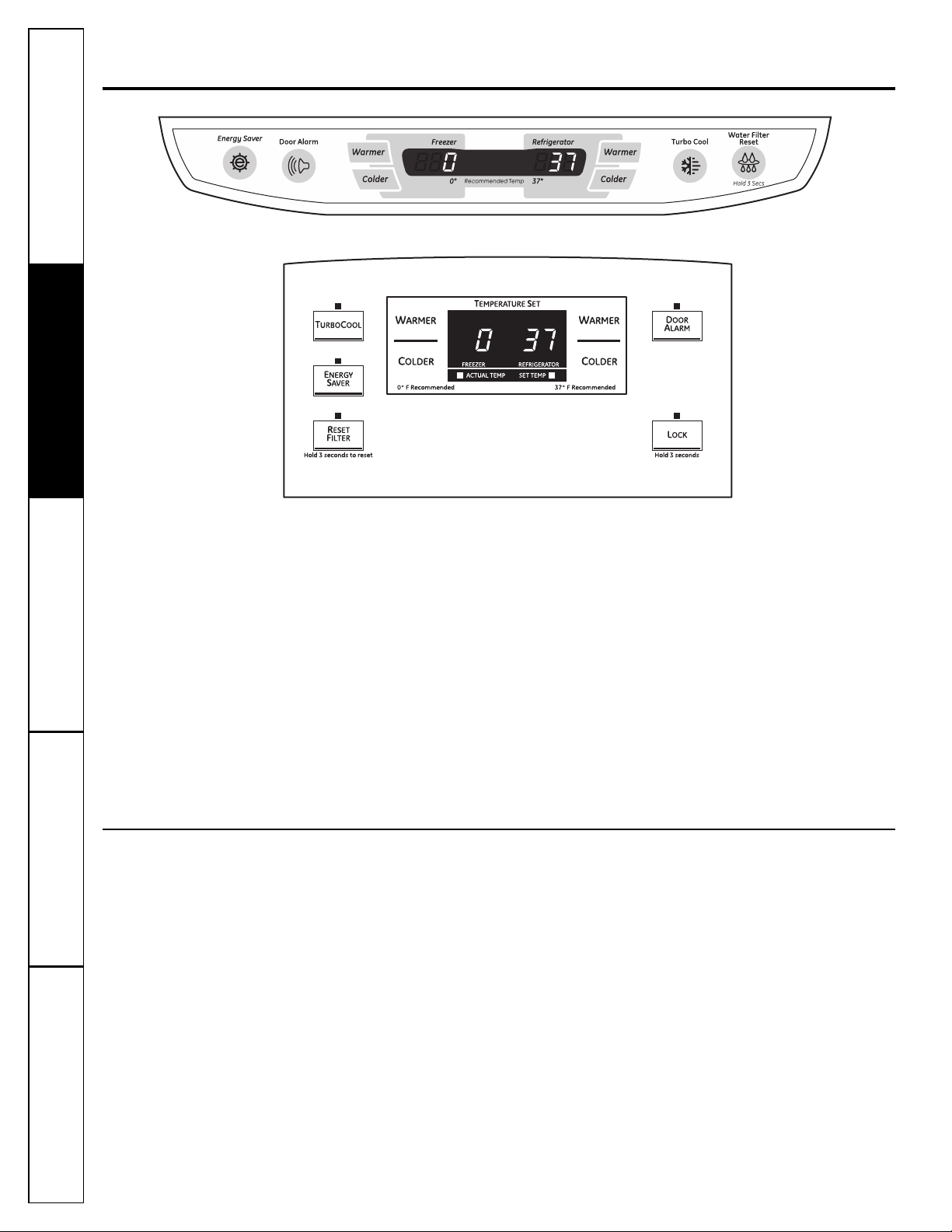

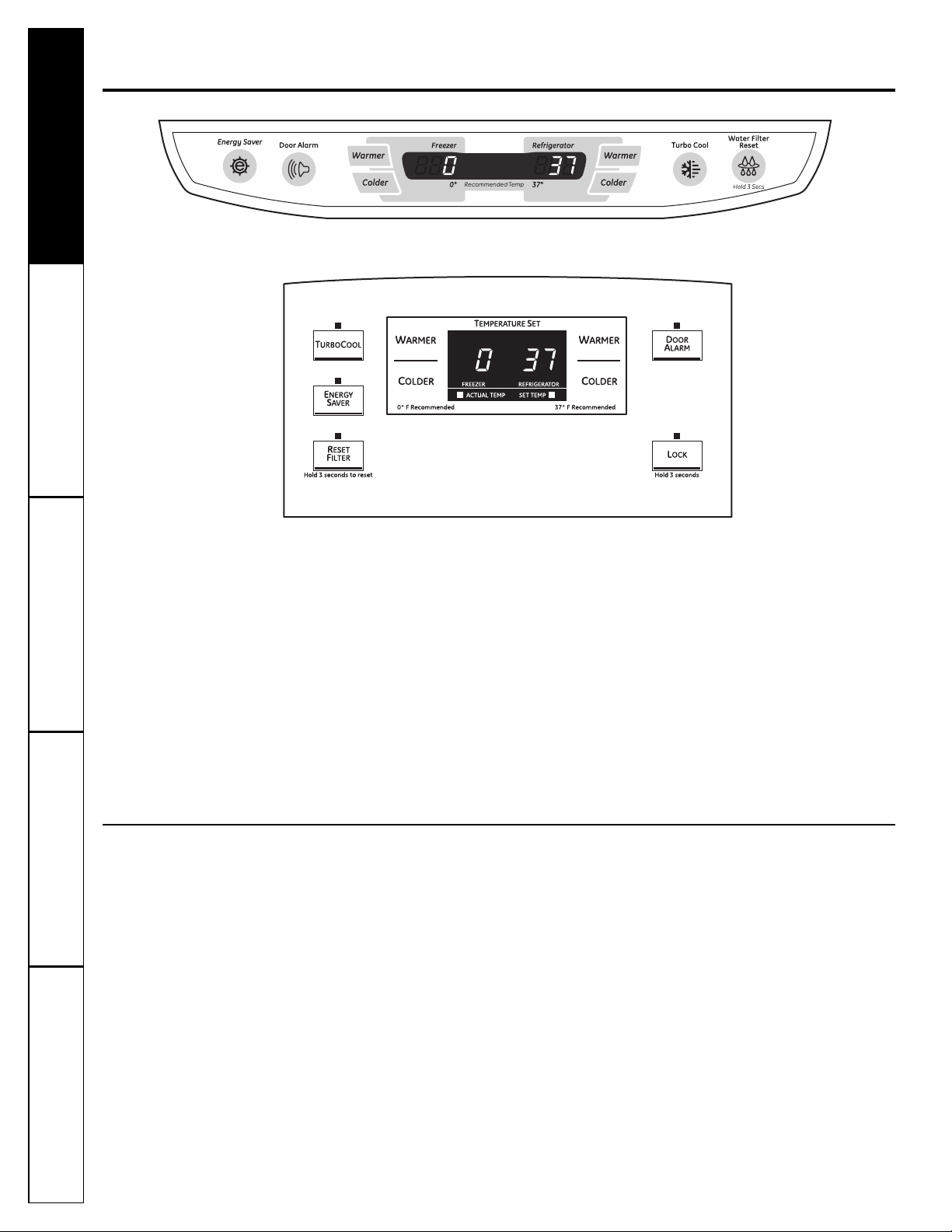

About the controls with temperature settings.
The temperature controls are preset in the factory at 37°F for the refrigerator
compartment and 0°F for the freezer compartment. Allow 24 hours for the temperature
to stabilize to the preset recommended settings.
The temperature controls can display both the SET temperature as well as the actual
temperature in the refrigerator and freezer. The actual temperature may vary slightly
from the SET temperature based on usage and operating environment.
Setting either or both controls to OFF stops cooling in both the freezer and refrigerator
compartments, but does not shut off electrical power to the refrigerator.
For Controls-on-the-Door Models:
To change the temperature, press and release the
WARMER or COLDER pad. The ACTUAL TEMP light
will come on and the display will show the actual
temperature. To change the temperature, tap either
the WARMER or COLDER pad until the desired
temperature is displayed.
For Controls Inside the Refrigerator:
Opening the door displays the actual temperature.
To change the temperature, press either the
WARMER or COLDER touch pads until the
desired temperature is displayed.
Once the desired temperature has been set,
the temperature display will return to the actual
refrigerator and freezer temperatures after 5 seconds.
Several adjustments may be required.
Each time you adjust controls, allow 24 hours for the
refrigerator to reach the temperature you have set.
To turn the cooling system off, tap the WARMER pad
for either the refrigerator or the freezer until the
display shows OFF. To turn the unit back on, press
the COLDER pad for either the refrigerator or freezer.
Then press the COLDER pad again and it will go to
the preset points of 0°F for the freezer and 37°F for
the refrigerator. Setting either or both controls to
OFF stops cooling in both the freezer and refrigerator
compartments, but does not shut off electrical power
to the refrigerator.
Changing the Temperature
NOTE: The refrigerator is shipped with protective film covering the temperature controls.
If this film was not removed during installation, remove it now.
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
(on some models)
(on some models)
Consumer SupportTroubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
5

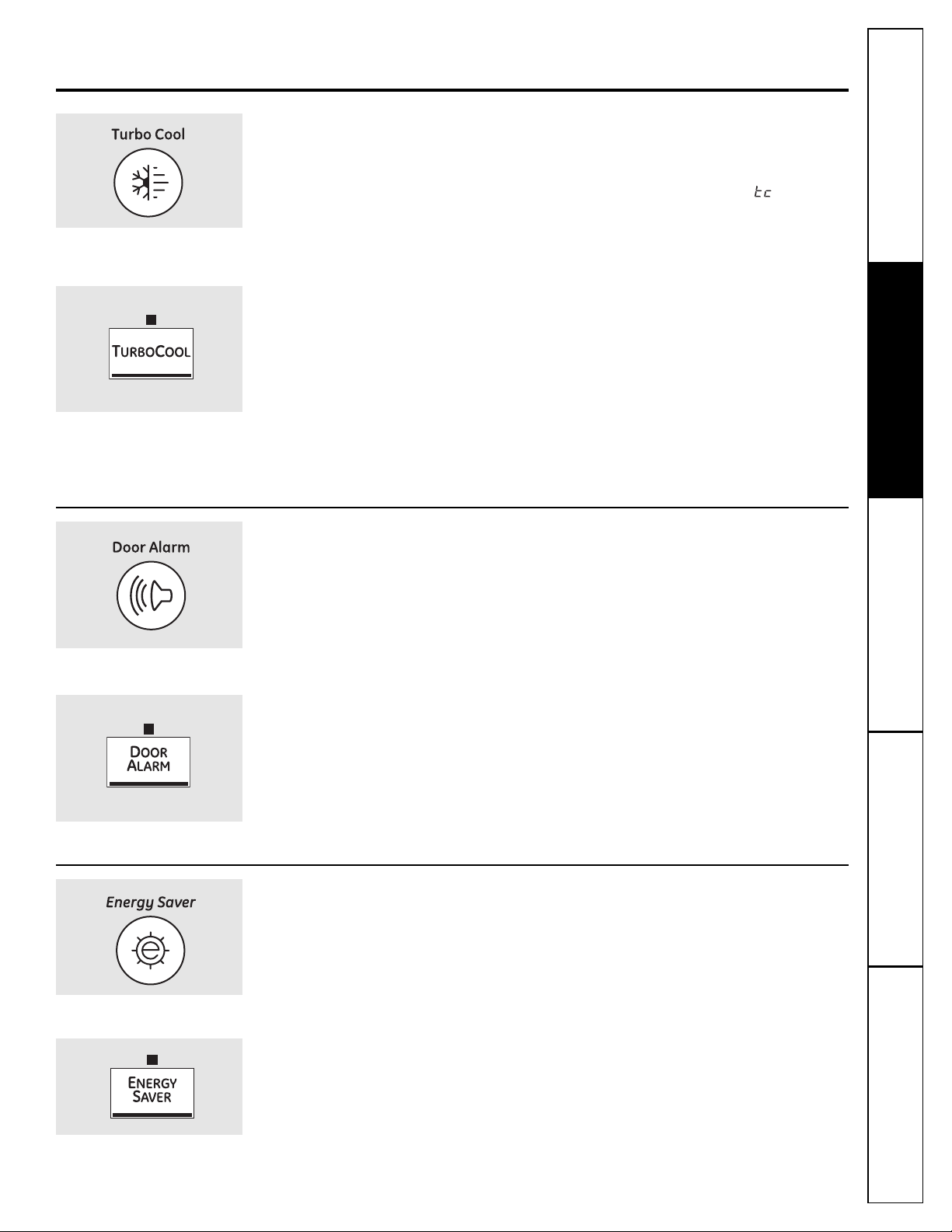

About TurboCool.
™
(on some models) ge.com
How it Works
TurboCool rapidly cools the refrigerator
compartment in order to more quickly
cool foods. Use TurboCool when adding a
large amount of food to the refrigerator
compartment, putting away foods after they
have been sitting out at room temperature or
when putting away warm leftovers. It can
also be used if the refrigerator has been
without power for an extended period.
Once activated, the compressor will
turn on immediately and the fans will cycle
on and off at high speed as needed for eight
hours. The compressor will continue to run
until the refrigerator compartment cools to
approximately 34°F (1°C), then it will cycle on
and off to maintain this setting. After 8 hours,
or if TurboCool is pressed again, the
refrigerator compartment will return
to the original setting.
How to Use
Press TurboCool. The refrigerator
temperature display will show .
After TurboCool is complete, the
refrigerator compartment will return
to the original setting.
NOTES: The refrigerator temperature cannot
be changed during TurboCool.
The freezer temperature is not
affected during TurboCool.
When opening the refrigerator
door during TurboCool, the fans
will continue to run if they have
cycled on.
About Door Alarm (on some models)
The door alarm will sound if any door is open
for more than 2 minutes. The beeping stops
when you close the door.
(on some models)
(on some models)
(on some models)
(on some models)
About Energy Saver (on some models)
This product is equipped with an Energy
Saver feature. The refrigerator is shipped with
the Energy Saver feature enabled.
Over time, moisture can form on the front
surface of the refrigerator cabinet and cause
rust. If moisture does appear on the front
surface of the refrigerator cabinet, turn off
the Energy Saver feature by pressing and
releasing the ENERGY SAVER pad on the
control panel.
(on some models)
(on some models)
Water Filter Cartridge
The water filter cartridge is located in the
back upper right corner of the refrigerator
compartment.
When to Replace the Filter
There is a replacement indicator light for
the water filter cartridge on the temperature
display. This light will turn orange to tell you
that you need to replace the filter soon. The
filter cartridge should be replaced when the
replacement indicator light turns red or if
the flow of water to the dispenser or
icemaker decreases.
Installing the Filter Cartridge
If you are replacing the cartridge, first
remove the old one. Open the cartridge
cover by pressing in on the tab at the
front and pulling down.
Remove the cartridge by slowly rotating
it counterclockwise. A small amount of
water may drip down.
CAUTION: If air has been
trapped in the system, the filter cartridge may
be ejected as it is removed. Use caution when
removing.
Remove the protective foil from the end
of the cartridge.
Lining up the arrow on the cartridge
and the cartridge holder, slowly rotate
the cartridge clockwise until it stops.
When the cartridge is properly installed,
you will feel it “click” as it locks into place.
The grip on the end of the cartridge
should be positioned vertically.
Do not overtighten.
Close the cartridge cover.
Run water from the dispenser for
3 minutes (about 1
1
⁄2 gallons) to clear
the system and prevent sputtering.
See To Use the Dispenser section.
Press and hold the RESET WATER FILTER
pad for 3 seconds.
NOTE: A newly-installed water filter
cartridge may cause water to spurt from
the dispenser.
Filter Bypass Plug
You must use the filter bypass plug when a
replacement filter cartridge is not available.
The icemaker will not operate without the
filter or filter bypass plug.
Replacement Filters:
To order additional filter cartridges
in the United States, visit our Website,
ge.com, or call GE Parts and Accessories,
800.626.2002.
Filter Model GSWF
Customers in Canada should consult
the yellow pages for the nearest Mabe
Service Center.
About the water filter. (on some models)
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
6
(on some models)
(on some models)
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions
Installation
Instructions

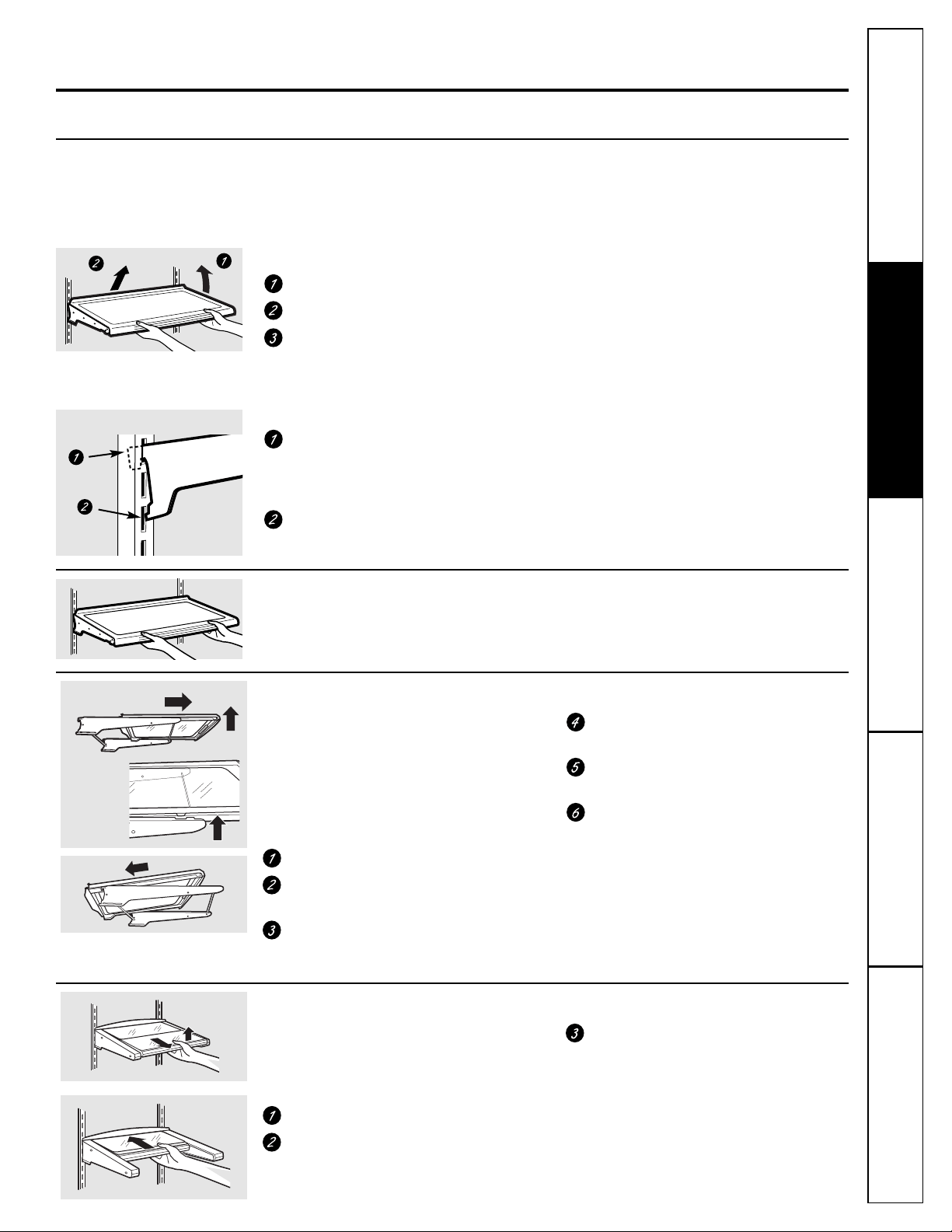

Rearranging the Shelves
To remove:
Remove all items from the shelf.
Tilt the shelf up at the front.
Lift the shelf up at the back and
bring the shelf out.
To replace:
While tilting the shelf up, insert the top
hook at the back of the shelf in a slot
on the track.
Lower the front of the shelf until the
bottom of the shelf locks into place.
Spillproof Shelves (on some models)
Spillproof shelves have special edges to
help prevent spills from dripping to lower
shelves. To remove or replace the shelves,
see Rearranging the Shelves.
About the shelves and bins. ge.com
Not all features are on all models.
Some models have wire shelves
that can be adjusted in the same
manner.
Shelves in the refrigerator compartment are adjustable.
Refrigerator Compartment
Slide-Out Spillproof Shelf (on some models)
The slide-out spillproof shelf allows you
to reach items stored behind others. The
special edges are designed to help prevent
spills from dripping to lower shelves.
To remove:
Remove all items from shelf.
Remove the shelf from the compartment
by lifting up and out.
Remove the glass shelf from the frame
by sliding the shelf out until it stops.
Pull the shelf up to release it from
the front of the frame.
Slide the shelf back to release it from
the back of the frame.
To reinstall the glass shelf, reverse these
instructions.
Make sure that the shelf sits flat after
reinstallation and doesn’t move freely from
side to side.
Make sure you push the shelves all the way
in before you close the door.
Tuck-Away Shelf (on some models)
This shelf can retract to half its size for
storage of tall items on the shelf below.
To remove:
Pull the shelf out and up.
Slide the shelf back until it stops.
To return the shelf to its original position,
pull up and forward on the shelf. Push
down slightly to lock the shelf into
position.
7
Non-Adjustable Bins on the Door
To remove: Lift the bin straight up, then
pull out.
To replace: Engage the bin in the molded
supports on the door and push down.
It will lock in place.
Adjustable Bins on the Door
Adjustable bins can easily be carried from
refrigerator to work area.
To remove: Lift bin straight up, then
pull out.
To replace or relocate: Slide in the bin just
above the molded door supports, and push
down. The bin will lock in place.
The snugger helps prevent tipping, spilling
or sliding of small items stored on the door
shelf. Grip the finger hold near the rear of
the snugger and move it to fit your needs.
About the shelves and bins.
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
8
About the additional features.
Shelf Saver Rack (on some models)
Slide-out beverage rack holds twelve cans of
soda or two wine/water bottles (lengthwise).
It can be removed for cleaning.
To remove, slide the rack out to the stop
position, lift the rack up and past the stop
position and lift it out.
9
Consumer SupportTroubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
About the crispers and pans. ge.com
Not all features are on all models.
Fruit and Vegetable Crisper
Excess water that may accumulate in the
bottom of the drawers or under the drawers
should be wiped dry.
Adjustable Humidity Crisper (on some models)
Slide the control all the way to the
HIGH setting to provide high humidity
recommended for most vegetables.
Slide the control all the way to the LOW
setting to provide lower humidity levels
recommended for most fruits.
Adjustable Temperature Deli Pan (on some models)
When the pan is placed in the 2nd slot from
the top of the track and the lever is set
at COLDEST, air from the freezer is forced
around the pan to keep it very cold.
You can move the pan to any location if
you don’t want the extra cold storage.
The settings can be adjusted anywhere
between cold and coldest .
When set at cold, the pan will stay at the
normal refrigerator temperature.
The coldest setting provides the coldest
storage area.
10

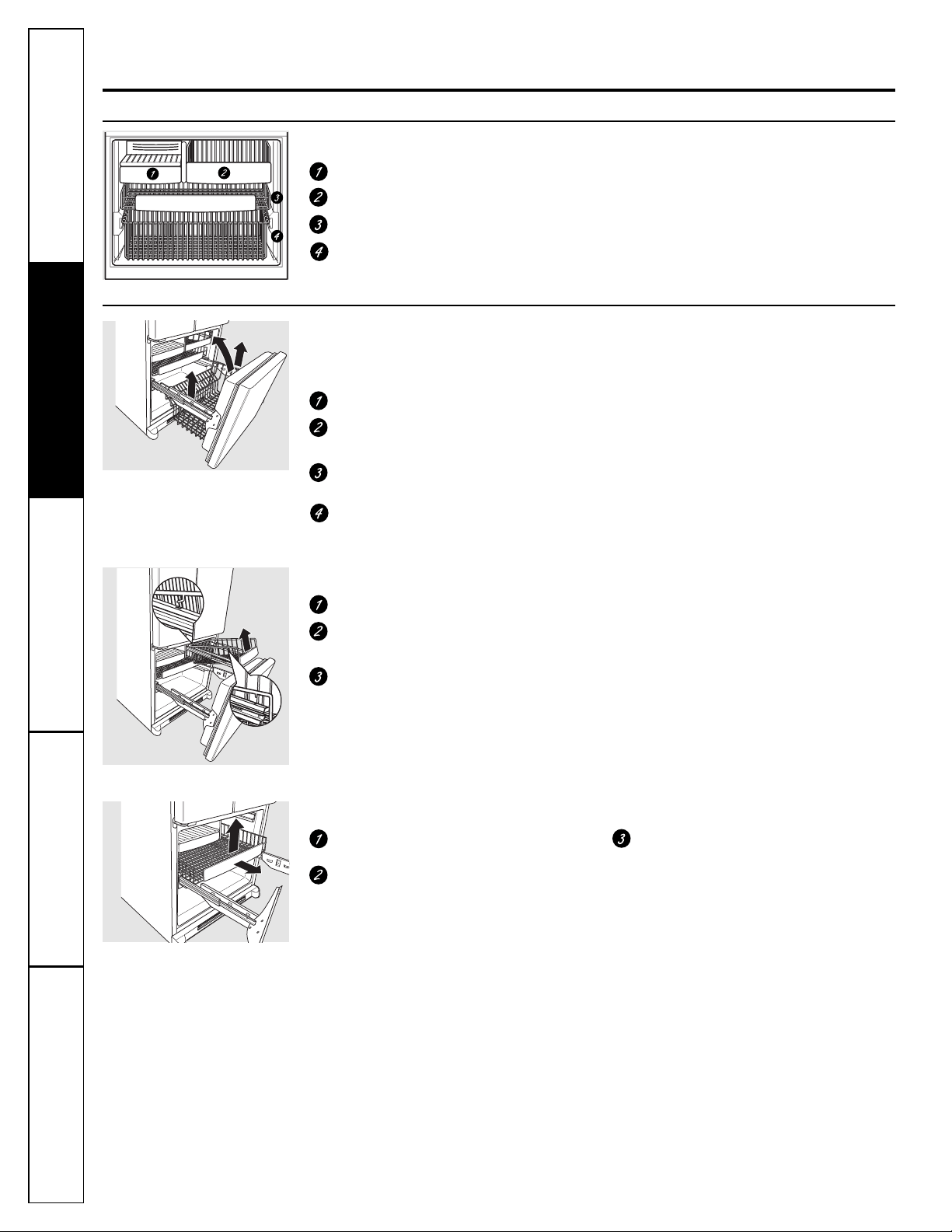

Freezer Shelves and Baskets
A shelf above the ice storage bin
A half-width basket
A shallow full-width basket
A deep full-width basket
NOTE: Do not fill baskets higher than the rim
of the basket. This may cause baskets to stick
or jam when opening or closing.
Basket Removal
To remove the shallow full-width basket:
Pull the basket out to the stop location.
Lift the front up and over the stop
location.
Lift the basket up and out.
To remove the deep full-width basket on
freezer drawer models:
Open the freezer drawer until it stops.
The freezer basket rests on the inside
tabs on the drawer slides.
Lift the basket so that it is out of all
6 slide bracket tabs.
Tilt the basket and lift out of the drawer.
When replacing the deep full-width basket:
Tilt the basket back and lower it down
into the drawer. Rotate the basket to a
horizontal position and press it down into
the 6 alignment tabs.
NOTE: Always be sure that the basket is
seated in all 6 slide bracket tabs before sliding
back into the freezer. The basket can be
turned in either direction front to back and
installed into the freezer.
To remove the half-width basket:
Pull the basket out to the stop location.
Lift the basket up at the front to release
it from the slides.
Lift the back up and out of the slide.
When replacing the basket, make sure that
the wire tabs and wire hooks on the sides
of the basket go into the slots in the top
of the upper basket slides.
NOTE: Always be sure to fully close this
basket.
About the freezer.
Not all features are on all models.
Appearance and features may vary
Appearance may vary
Appearance may vary
Appearance may vary
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
Consumer SupportTroubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
About the automatic icemaker. ge.com
Automatic Icemaker (on some models)
The icemaker will produce seven cubes per cycle—
approximately 100–130 cubes in a 24-hour period,
depending on freezer compartment temperature,
room temperature, number of door openings and
other use conditions.
See below for how to access ice and reach the
power switch.
If the refrigerator is operated before the water
connection is made to the icemaker, set the power
switch in the O (off) position.
When the refrigerator has been connected to
the water supply, set the power switch to the l (on)
position. The icemaker power light will turn green
when the freezer light switch is pressed in or when
the freezer door is closed.
The icemaker will fill with water when it cools to
15°F (–10°C). A newly installed refrigerator may
take 12 to 24 hours to begin making ice cubes.
You will hear a buzzing sound each time
the icemaker fills with water.
Throw away the first few batches of ice to allow
the water line to clear.
Be sure nothing interferes with the sweep
of the feeler arm.
When the bin fills to the level of the feeler arm,
the icemaker will stop producing ice. It is normal
for several cubes to be joined together.
If ice is not used frequently, old ice cubes will
become cloudy, taste stale and shrink.
NOTE: In homes with lower-than-average water
pressure, you may hear the icemaker cycle multiple
times when making one batch of ice.
NOTE: Set the power switch to the O (off) position
if the water supply is shut off.
A newly installed refrigerator may take 12 to 24 hours to begin making ice.
Icemaker
Feeler Arm
Power
Switch
Green
Power
Light
Accessing Ice and Reaching
the Power Switch
To reach the icemaker power switch, pull
the shelf above the ice bin straight out. Always
be sure to replace the shelf.
To access ice, simply pull the bin forward.
To access ice.
Shelf
Ice Bin
To reach the power switch.
Shelf
Ice Bin
Icemaker Accessory Kit
If your refrigerator did not come already equipped
with an automatic icemaker, an icemaker
accessory kit is available at extra cost.
Check the back of the refrigerator for the specific
icemaker kit needed for your model.
To Use the Dispenser (on some models)
Press the glass gently against the top of the
dispenser cradle.
The spill shelf is not self-draining. To reduce water
spotting, the shelf should be cleaned regularly.
If no water is dispensed when the refrigerator is
first installed, there may be air in the water line
system. Press the dispenser arm for at least two
minutes to remove trapped air from the water line
and to fill the water system. To flush out impurities
in the water line, throw away the first six glassfuls
of water.
Locking the Dispenser
Press the LOCK pad for 3 seconds to lock
the dispenser and control panel. To unlock,
press and hold the pad again for 3 seconds.
Spill Shelf
11
Dispenser Cradle
To Use the Internal Water Dispenser (on some models)
The water dispenser is located on the left wall
inside the refrigerator compartment.
To dispense water:
Hold the glass against the recess.
Push the water dispenser button.
Hold the glass underneath the dispenser for
2–3 seconds after releasing the dispenser
button. Water may continue to dispense
after the button is released.
If no water is dispensed when the refrigerator is
first installed, there may be air in the water line
system. Press the dispenser button for at least
2 minutes to remove trapped air from the water line
and to fill the water system. During this process,
the dispenser noise may be loud as the air is
purged from the water line system. To flush out
impurities in the water line, throw away the first
6 glassfuls of water.
NOTE: To avoid water deposits, the dispenser
should be cleaned periodically by wiping with
a clean cloth or sponge.
Care and cleaning of the refrigerator.
Cleaning the Outside
The door handles and trim. Clean with a
cloth dampened with soapy water. Dry with
a soft cloth. Do not use wax on the door
handles and trim.
Keep the outside clean. Wipe with
a clean cloth lightly dampened with kitchen
appliance wax or mild liquid dish detergent.
Dry and polish with a clean, soft cloth.
Do not wipe the refrigerator with a soiled
dish cloth or wet towel. These may leave
a residue that can erode the paint. Do not
use scouring pads, powdered cleaners,
bleach or cleaners containing bleach
because these products can scratch
and weaken the paint finish.
The stainless steel panels and door
handles. Stainless steel (on some models)
can be cleaned with a commercially
available stainless steel cleaner. A spray-on
stainless steel cleaner works best.
Do not use appliance wax or polish
on the stainless steel.
Silver-plated plastic parts. Wash parts with
soap or other mild detergents. Wipe clean
with a sponge, damp cloth or paper towel.
Do not scrub with steel-wool pads or other
abrasive cleaners.
Cleaning the Inside
To help prevent odors, leave an open box
of baking soda in the refrigerator and freezer
compartments.
Unplug the refrigerator before cleaning.
If this is not practical, wring excess moisture
out of sponge or cloth when cleaning around
switches, lights or controls.
Use an appliance wax polish on the inside
surface between the doors.
Use warm water and baking soda solution—
about a tablespoon (15 ml) of baking soda to
a quart (1 liter) of water. This both cleans and
neutralizes odors. Rinse and wipe dry.
After cleaning the door gaskets, apply a thin
layer of petroleum jelly to the door gaskets
at the hinge side. This helps keep the gaskets
from sticking and bending out of shape.
Avoid cleaning cold glass shelves with hot
water because the extreme temperature
difference may cause them to break.
Handle glass shelves carefully. Bumping
tempered glass can cause it to shatter.
Do not wash any plastic refrigerator parts
in the dishwasher.
Silver-accented plastic parts. Wash parts
with soapy water. Wipe clean with a sponge,
damp cloth or paper towel.
Do not scrub with steel-wool pads or other
abrasive cleaners.
12
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
Consumer SupportTroubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
13
For long vacations or absences, remove
food and unplug the refrigerator. Clean the
interior with a baking soda solution of one
tablespoon (15 ml) of baking soda to one
quart (1 liter) of water. Leave the doors open.
Set the icemaker power switch to the O (off)
position and shut off the water supply to
the refrigerator.
If the temperature can drop below freezing,
have a qualified servicer drain the water
supply system (on some models) to prevent
serious property damage due to flooding.
ge.com
Behind the Refrigerator
Be careful when moving the refrigerator
away from the wall. All types of floor
coverings can be damaged, particularly
cushioned coverings and those with
embossed surfaces.
Raise the leveling legs located at the bottom
front of the refrigerator.
Pull the refrigerator straight out and return it
to position by pushing it straight in. Moving
the refrigerator in a side direction may
result in damage to the floor covering
or refrigerator.
Lower the leveling legs until they touch
the floor.
When pushing the refrigerator back, make
sure you don’t roll over the power cord or
icemaker supply line (on some models).
Preparing for Vacation
Preparing to Move
Secure all loose items such as base grille,
shelves and drawers by taping them
securely in place to prevent damage.
When using a hand truck to move the
refrigerator, do not rest the front or back
of the refrigerator against the hand truck.
This could damage the refrigerator. Handle
only from the sides of the refrigerator.
Be sure the refrigerator stays in an upright
position during moving.
14
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
Refrigerator Lights
CAUTION: Light bulbs may
be hot.
Unplug the refrigerator.
To remove the light shield, grasp the
shield at the back and pull out to release
the tabs at the back.
Rotate the shield down and then forward
to release the tabs at the front of the
shield.
After replacing with an appliance bulb
of the same or lower wattage, replace
the shield.
Plug the refrigerator back in.
NOTE: Appliance bulbs may be ordered from
GE Parts and Accessories, 800.626.2002.
Freezer Light
Replacing the light bulbs.
Turning the control to the 0 (off) position does not remove power to the light circuit.
Appearance may vary
CAUTION: Light bulbs may
be hot.
Unplug the refrigerator.
The bulb is located at the top of the
freezer inside a light shield. To remove the
shield, grasp the shield at the back and
pull out to release the tabs at the back.
Rotate the shield down and then forward
to release the tabs at the front of the
shield.
After replacing with an appliance bulb
of the same or lower wattage, replace
the shield.
Plug the refrigerator back in.
Middle Lights
CAUTION: Light bulbs may
be hot.
Unplug the refrigerator.
The bulbs are located behind the crisper
drawers. To remove the drawers, lift up
slightly while pulling the drawer past the
stop location.
Replace the bulbs with appliance bulbs
of the same or lower wattage.
Replace crisper drawers by sliding them
gently back onto the tracks while lifting
up slightly.
Plug the refrigerator back in.
Lights are
behind crisper
drawers
Light Bulbs
Installation
Refrigerator
Instructions
Models 20 and 22
Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: ge.com
In Canada, call 1.800.561.3344 or Visit our Website at: www.geappliances.ca
BEFORE YOU BEGIN
Read these instructions completely and carefully.
•
IMPORTANT — Save these instructions
for local inspector’s use.
•
IMPORTANT — Observe all governing
codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions for
future reference.
• Skill level – Installation of this appliance requires
basic mechanical skills.
• Completion time – Refrigerator Installation
20 minutes
Water Line Installation
30 minutes
• Proper installation is the responsibility of the
installer.
• Product failure due to improper installation is not
covered under the Warranty.
PREPARATION
MOVING THE REFRIGERATOR INDOORS
If the refrigerator will not fit through a doorway,
the refrigerator door and freezer drawer can be
removed.
• To remove the refrigerator door, see Step 1 in
the Reversing the Door Swing section.

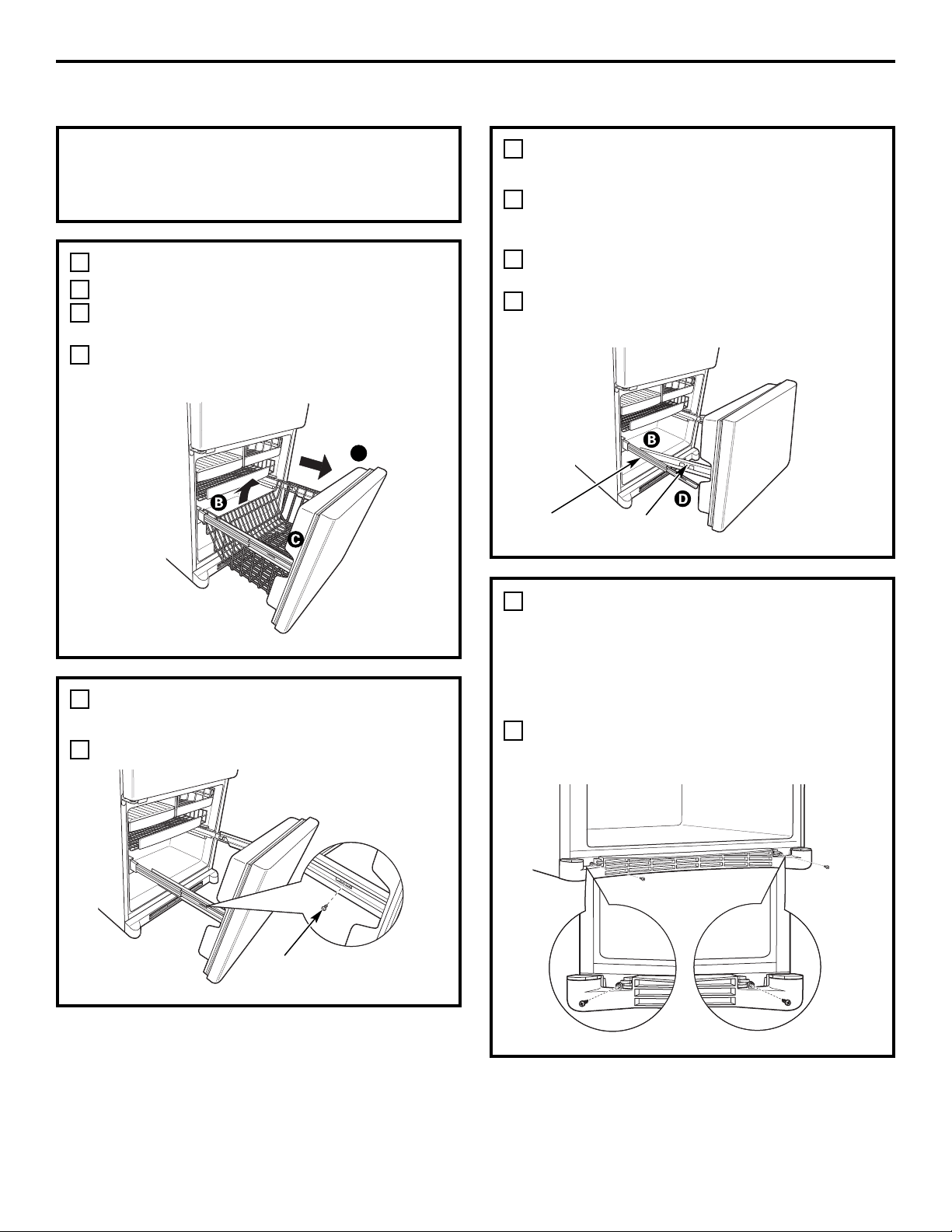

• To remove the freezer drawer, see the Removing
the Freezer Drawer section.
WATER SUPPLY TO THE ICEMAKER AND DISPENSER
(ON SOME MODELS)
If the refrigerator has an icemaker, it will have
to be connected to a cold water line. A GE water
supply kit (containing tubing, shutoff valve, fittings
and instructions) is available at extra cost from
your dealer, by visiting our Website at ge.com
(in Canada at www.geappliances.ca) or from
Parts and Accessories, 800.626.2002
(In Canada 1.888.261.3055).
TOOLS YOU MAY NEED
Adjustable Wrench
1/4″ Outer Diameter
Compression Nut
and Ferrule (sleeve)
(icemaker models only)
Phillips Head Screwdriver
15
3/8″ and 5/16″ Socket
Ratchet/Driver
3/32″, 1/8″ and 3/16″ Allen
wrenches
Pencil
1/8″ Drill Bit and
Electric or Hand Drill
Tape measure
1/4″ Nut Driver
Wire Cutters
Level
Installation Instructions
INSTALLING THE REFRIGERATOR
REFRIGERATOR LOCATION
• Do not install the refrigerator where the temperature
will go below 60°F (16°C) because it will not run often
enough to maintain proper temperatures.
• Do not install the refrigerator where the temperature
will go above 100°F (37°C) because it will not perform
properly.
• Install it on a floor strong enough to support it fully
loaded.
CLEARANCES
Allow the following clearances for ease of installation,
proper air circulation and plumbing and electrical
connections.
Standard Depth
Models
Sides 1/8″(3 mm)
Top 1″ (25 mm)
Back 1″ (25 mm)
CONNECTING THE REFRIGERATOR
TO THE HOUSE WATER LINE
(icemaker and dispenser models)
A cold water supply is required for automatic
icemaker operation. If there is not a cold water
supply, you will need to provide one. See Installing
the Water Line section.
NOTES:
• Before making the connection to the refrigerator,
be sure the refrigerator power cord is not plugged
into the wall outlet.
• If your refrigerator does not have a water filter, we
recommend installing one if your water supply has
sand or particles that could clog the screen of the
refrigerator’s water valve. Install it in the water line
near the refrigerator. If using GE SmartConnect
™
Refrigerator Tubing Kit, you will need an additional
tube (WX08X10002) to connect the filter. Do not cut
plastic tube to install filter.
1
REMOVE TOP CAP (on some models)
•IMPORTANT NOTE: This refrigerator is 34-1/2″deep.
Doors and passageways leading to the installation
location must be at least 36″wide in order to leave
the doors and handles attached to the refrigerator
while transporting it into the installation location.
If passageways are less than 36″, the refrigerator
doors and handles can easily be scratched and
damaged. The top cap and doors can be removed
to allow the refrigerator to be safely moved indoors.
Start with Step A.
•If it is not necessary to remove doors, skip Step A.
Leave tape and all packaging on doors until the
refrigerator is in the final location.
•SKID REMOVAL: Tilt refrigerator to each side to
remove skid.
•NOTE: Use a padded hand truck to move this
refrigerator. Place the refrigerator on the hand truck
with a side against the truck. We strongly recommend
that TWO PEOPLE move and complete this installation.
Locate and remove the two Phillips head screws on
the top of the refrigerator. Remove the two screws
on each side at the rear of the top cap. Lift off and
remove top cap.
Remove the fresh-food door. Refer to Steps 1 through
3 of “Reversing the Door Swing” section.
Remove the bottom freezer drawer. Refer to
“Removing Freezer Drawer” section.
Move refrigerator to the installation location.
A
B
C
D
16
REMOVE TOP CAP (cont.) (on some models)
REINSTALL DOORS, DRAWERS AND TOP CAP
Carefully lower the door onto the center hinge.
Reinstall top hinge. NOTE: Ensure the door is properly
aligned to the case top to avoid readjustment of the
door during top cap reinstallation.
Place cap over the top of the refrigerator. Reinstall
the original screws in the top and back of the cap.
Reinstall the bottom freezer drawer. Refer to
“Replacing the Freezer Drawer” section.
E
F
G
A
Top Hinge B
CONNECTING THE REFRIGERATOR TO
THE HOUSE WATER LINE
(cont.)
If you are using copper tubing, place a
compression nut and ferrule (sleeve) onto the
end of the tubing coming from the house cold
water supply.
If you are using the GE SmartConnect
™
tubing, the nuts are already assembled to
the tubing.
If you are using copper tubing, insert
the end of the tubing into the refrigerator
connection, at the back of the refrigerator,
as far as possible. While holding the tubing,
tighten the fitting.
If you are using GE SmartConnect
™
tubing,
insert the molded end of the tubing into the
refrigerator connection, at the back of the
refrigerator, and tighten the compression
nut until it is hand tight. Then tighten one
additional turn with a wrench. Overtightening
may cause leaks.
Fasten the tubing into the clamp provided to
hold it in position. You may need to pry open
the clamp.
One of the illustrations below will look like
the connection on your refrigerator.
Icemaker-Ready models
Icemaker-Installed Models
17
Installation Instructions
1
A
B
C
1/4″Tubing
Tubing Clamp
1/4″
Compression
Nut
Ferrule
(sleeve)
SmartConnect
™
Tubing
Refrigerator
Connection
TURN ON THE WATER SUPPLY
(icemaker and dispenser models)
Turn the water on at the shutoff valve (house
water supply) and check for any leaks.
2
PLUG IN THE REFRIGERATOR
On models with an icemaker, before plugging in
the refrigerator, make sure the icemaker power
switch is set to the O (off) position.
See the grounding information attached to the
power cord.
3
PUT THE REFRIGERATOR IN PLACE
Move the refrigerator to its final location.
4
1/4″Copper
Tubing
1/4″
Compression
Nut
Ferrule
(sleeve)
SmartConnect
™
Tubing
Refrigerator
Connection
Tubing
Clamp
LEVEL THE REFRIGERATOR
Adjustable legs at the front corners of the
refrigerator should be set so the refrigerator is
firmly positioned on the floor, and the front is
raised just enough that the door closes easily
when opened about halfway.
To adjust the leveling legs, turn the legs
clockwise to raise the refrigerator,
counterclockwise to lower it.
5
Installation Instructions

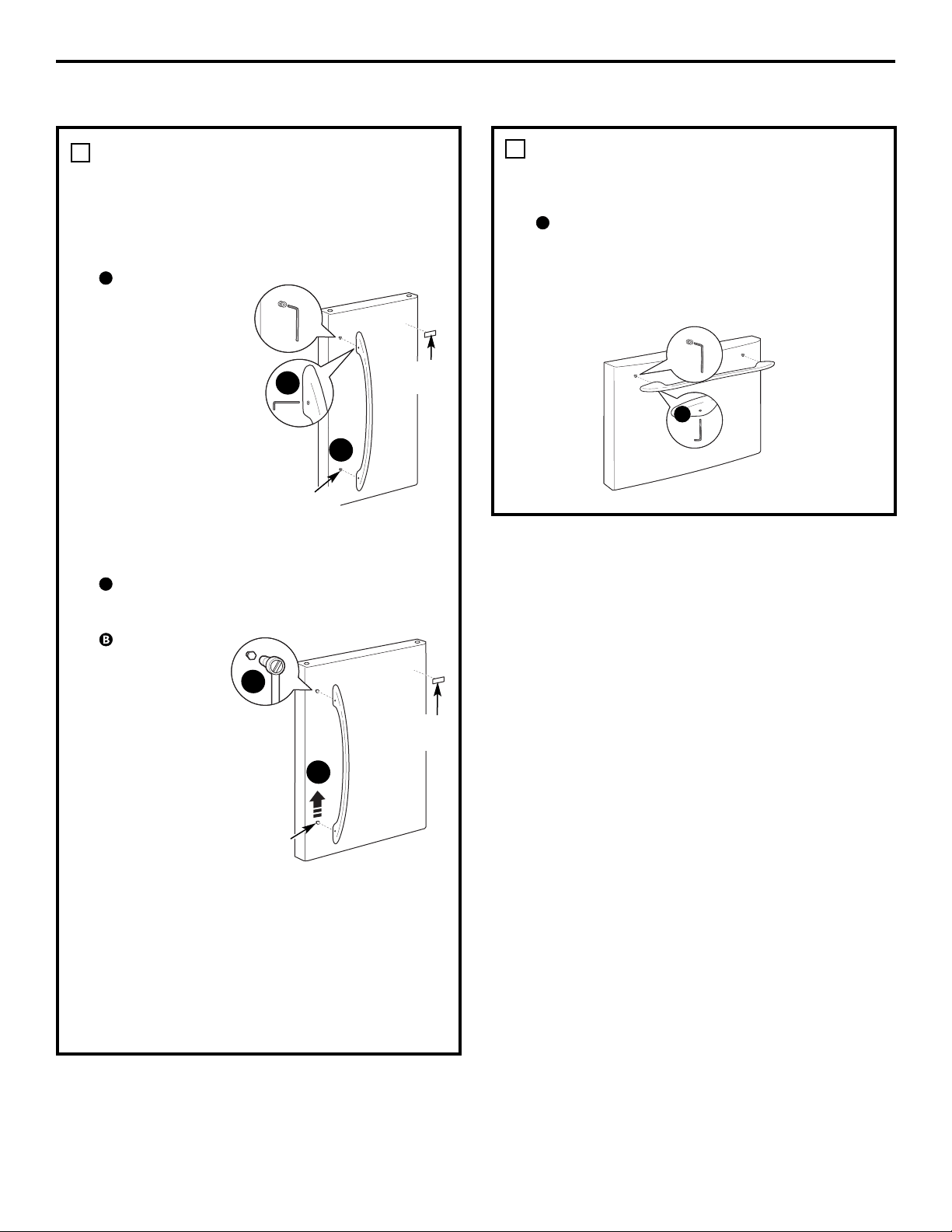

REMOVE THE FRESH FOOD
DOOR HANDLE
(For placement in the installation location
or reversal of the handles – on some
models)
Stainless steel (on
some models):
REMOVING
THE DOOR
HANDLE: Loosen
the set screws
with the 3/32″
Allen wrench
and remove
the handle.
NOTE: For
Double Door
models follow
the same
procedure on
the opposite door.
Plastic handle
(on some models):
REMOVING THE DOOR HANDLE: Depress the
tab on the underside of the handle and slide
the handle up and off of the mounting
fasteners.
REVERSING THE
DOOR HANDLE
(on some
models):
• Remove
the handle
mounting
fasteners with
a 3/16″ Allen
wrench and
transfer
the handle
mounting
fasteners to
the right side.
• Remove the logo badge.
• Remove and transfer the plug button to
the left side of the fresh food door. NOTE:
Use a flat plastic edge to prevent damaging
the door. Remove any adhesive on the door
with a mild detergent. Remove the paper
covering on the adhesive backing on
the logo badge prior to carefully attaching
the badge to the door.
A
A
6
A
B
A
B
Mounting
Fasteners
Mounting
Fasteners
Badge
Badge
(appearance may vary)
(appearance may vary)
REMOVE THE FREEZER DOOR HANDLE
Stainless steel and plastic handles:
Loosen the set screws located on the
underside of the handle with the 1/8″ Allen
wrench and remove the handle.
NOTE: If the handle mounting fasteners need
to be tightened or removed, use a 3/16″ Allen
wrench.
A
7
A
18
INSTALLING THE REFRIGERATOR (cont.)
ATTACH THE FREEZER DOOR HANDLE
Stainless steel and plastic handles:
Attach the handle firmly to the mounting
fasteners and tighten the set screws on
the bottom of the handle with a 1/8″ Allen
wrench.
A
Installation Instructions
19

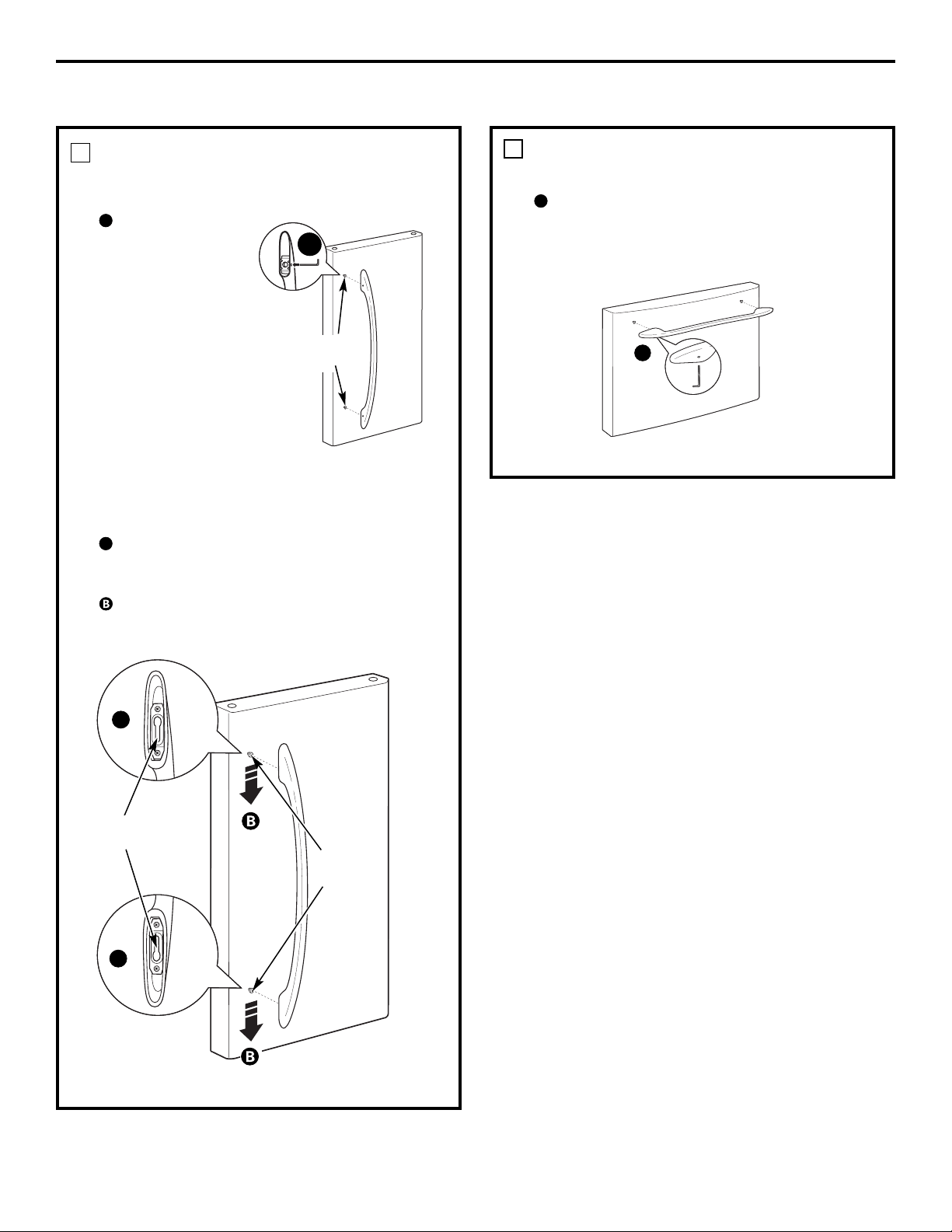

ATTACH THE FRESH FOOD
DOOR HANDLE
Stainless steel handle:
Attach the
handle to the
handle mounting
fasteners and
tighten the set
screws with a
3/32″ Allen
wrench.
NOTE: For
Double Door
models follow
the same
procedure on the
opposite door.
Plastic handle:
Attach the handle to the handle mounting
fasteners by aligning the slots with the
handle mounting fasteners.
Slide it down until it is firmly locked into
position.
A
A
8
A
Mounting
Fasteners
(appearance may vary)
(appearance may vary)
Mounting
fasteners
Slots on back of
handle
A
A
9
A
(appearance may vary)

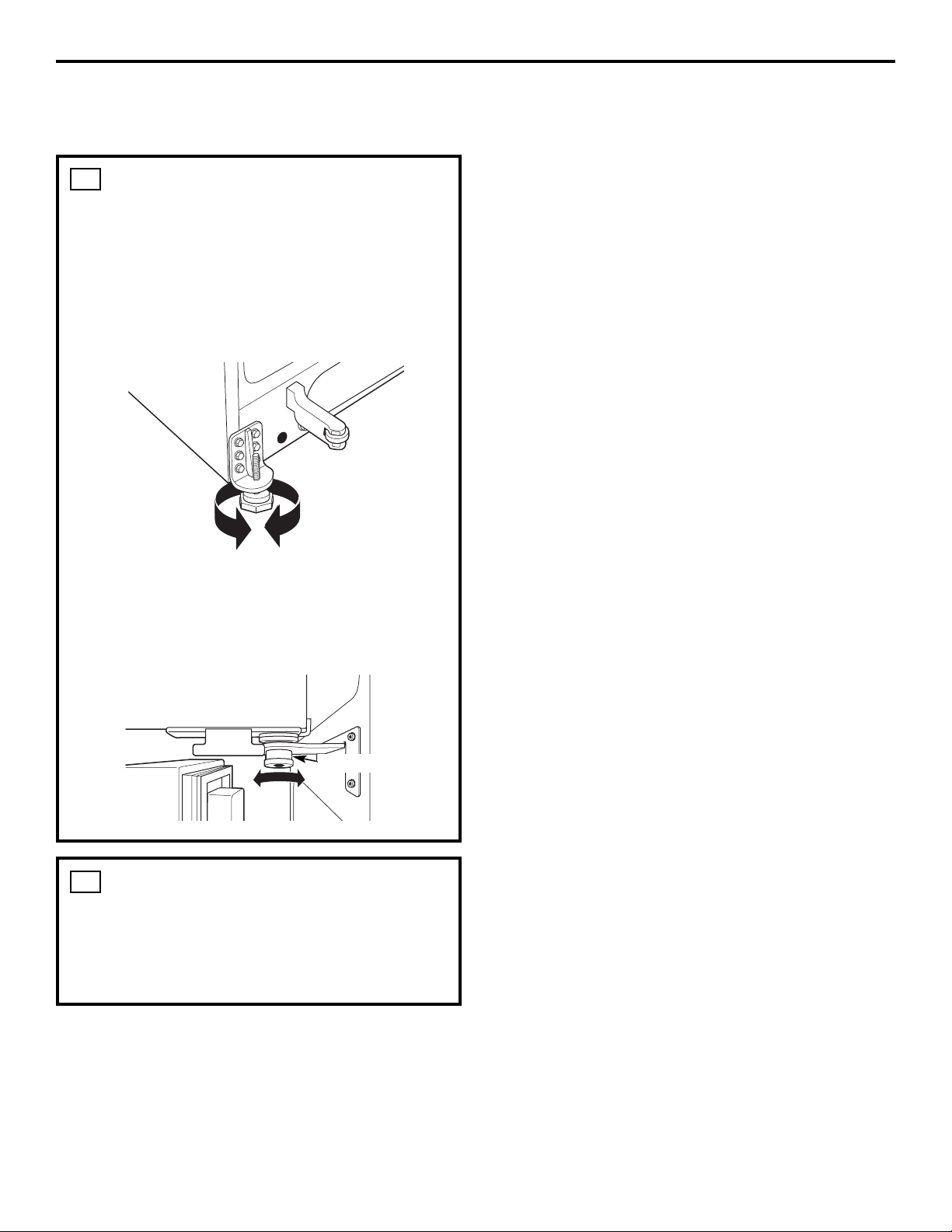

LEVEL THE REFRIGERATOR
The leveling legs have 2 purposes:
1) Leveling legs adjust so the refrigerator is
firmly positioned on the floor and does not
wobble.
2) Leveling legs serve as a stabilizing brake
to hold the refrigerator securely in position
during operation and cleaning. The leveling
legs also prevent the refrigerator from
tipping.
Remove the grille by removing the two Phillips
head screws.
Turn the leveling legs clockwise to raise
the refrigerator, counterclockwise to lower it.
CAUTION: To avoid possible
personal injury or property damage,
the leveling legs must be firmly touching
the floor.
Replace the base grille by inserting the two
Phillips head screws.
10
A
Installation Instructions
20
SET THE CONTROLS
Set the controls to the recommended setting.
11
REMOVE PACKAGING,
START ICEMAKER
(icemaker models)
A) Remove all tape, foam and protective
packing from shelves and drawers.
B) Remove the tie downs from the freezer
baskets.
C) Place half width basket onto drawer
slides. See About the freezer section for
instructions.
Set the icemaker power switch to the I (on)
position. The icemaker will not begin to operate
until it reaches its operating temperature of
15°F (–9°C) or below. It will then begin operation
automatically. It will take 2–3 days to fill the
ice bin.
NOTE:
In lower water pressure conditions, the water
valve may turn on up to 3 times to deliver
enough water to the icemaker.
12
Power
switch
INSTALLING THE REFRIGERATOR (cont.)
B
C
21
Installation Instructions
REMOVE THE BASE GRILLE
(if needed)
If, after removing the freezer drawer and
refrigerator door, the refrigerator will still not
fit through a doorway, the base grille can be
removed.
Remove the base grille by removing the
screws.
3
A
REMOVING THE FREEZER DRAWER
REMOVE THE BASKET
Open the freezer drawer until it stops.
The freezer basket rests on a frame inside the
freezer drawer. Lift the basket up at the back.
Lift the front up and lift the entire basket up
and out of the drawer.
1
A
B
C
The freezer drawer can be removed, if needed,
to fit through tight areas.
Read these instructions completely and carefully.
REMOVE THE DRAWER FRONT
FROM THE SLIDES
Remove the screw on each side of the railing.
2
A
REMOVE THE DRAWER FRONT FROM
THE SLIDES
(cont.)
Lift up on both sides of the freezer drawer
handle to separate the drawer railings from
the rail assemblies.
Set the drawer front on a non-scratching
surface.
Push the rail assemblies back into locking
position.
2
B
C
D
Rail Assembly
Drawer
Assembly
A
Screw
22
Installation Instructions
REPLACING THE FREEZER DRAWER
ATTACH AND SECURE THE DRAWER
FRONT TO THE SLIDES
Pull out the rail assemblies to the full length
on each side of the cabinet.
Locate the slots on the inside of the rail
assemblies near the back.
Insert the hooks at the back of the drawer
railings into the slots on the rail assemblies.
Lower the front of the drawer, making sure the
tabs on the sides of the railings fit into the front
slots in the rail assemblies.
1
A
B
D
C
REPLACE THE FREEZER BASKET
Replace the lower freezer basket by lowering it
into the frame.
2
Two people may be required to complete
this procedure.
ATTACH AND SECURE THE DRAWER
FRONT TO THE SLIDES
(cont.)
Replace the screws on both rail assemblies.
1
Slot
Rail assembly
Slot
Tab
Hook
E
Screw
TOOLS YOU WILL NEED
Installation Instructions
REVERSING THE DOOR SWING (Single Door Refrigerator Models only)
IMPORTANT NOTES
When reversing the door swing:
NOTE: Door swing is not reversible on stainless
steel models.
• Read the instructions all the way through before
starting.
• Parts are included in the door hinge kit.
• Handle parts carefully to avoid scratching paint.
• Set screws down by their related parts to avoid
using them in the wrong places.
• Provide a non-scratching work surface for
the doors.
IMPORTANT: Once you begin, do not move the
cabinet until door-swing reversal is completed.
These instructions are for changing the hinges
from the right side to the left side—if you ever want
to change the hinges back to the right side, follow
these same instructions and reverse all references
to left and right.
• Once door swing is finalized, ensure the logo
badge is properly aligned and permanently
secured to the door by removing the adhesive
cover on the back side. NOTE: A replacement
logo badge is included in the hinge kit.
Unplug the refrigerator from its electrical outlet.
Empty all door shelves, including the dairy
compartment.
Thin-blade Screwdriver
Masking Tape
Adjustable Wrench
5/16
″ Socket
Ratchet/Driver
REMOVE THE
REFRIGERATOR DOOR
Tape the door shut with masking tape.
Remove the hinge cover on top of the
refrigerator door by carefully prying it up with
a putty knife, if necessary.
Using a 5/16″ socket ratchet/driver, remove
the bolts securing the top hinge to the cabinet.
Then lift the hinge straight up to free the hinge
pin from the socket in the top of the door.
Carefully remove the door thimble from inside
the socket. This will be used again when
reinstalling the door on the other side.
Remove the tape and tilt the door away from
the cabinet. Lift the door off the center hinge
pin. Ensure that the plastic hinge pin thimble
remains on the hinge pin or inside door hinge
pin hole located in the bottom of the door.
Set the door on a non-scratching surface with
the inside up.
1
A
B
C
Hinge Cover
Top Hinge
Phillips Screwdriver
23
Torx T-20 Driver
E
F
D
Door Thimble
Installation Instructions
REMOVE CENTER HINGE
Remove the hinge pin from the hinge bracket.
The hinge pin will be used again with the new
hinge bracket for the other side.
Using a 5/16″ socket ratchet/driver, remove the
bolts securing the center hinge to the cabinet.
Set the bolts aside.
2
REVERSING THE DOOR SWING (cont.)
INSTALL CENTER HINGE
Transfer the plug button and screw hole
cover in the hinge holes on the left side
to the right side.
A new hinge bracket is required for the left
side (supplied in the door hinge kit). Install
the center hinge from the kit on the left side.
Install the hinge pin into the new hinge bracket.
3
A
B
TRANSFER REFRIGERATOR DOOR STOP
Remove the door stop on right side of
the bottom of the refrigerator door by
removing the two screws.
Move the plastic hinge hole thimble to
the opposite hole.
Install the door stop on the left side, making
sure to line up the screw holes in the door stop
with the holes in the bottom of the door.
4
A
B
C
Bottom of
Refrigerator Door
(Right Side)
Bottom of
Refrigerator Door
(Left Side)
A
TRANSFER REFRIGERATOR
DOOR HANDLE TO RIGHT
Refer to Remove the Fresh Food Door Handle
and Attach the Fresh Food Door Handle
sections for instructions.
5
A
B
C
24
Installation Instructions
25
REHANG REFRIGERATOR DOOR
Lower the refrigerator door onto the center
hinge pin. Ensure that the plastic hinge pin
thimble is on the center hinge pin or inside
door hinge pin hole located in the bottom
of the door.
Insert the door thimble into the hinge hole
on top of the refrigerator door and then
insert the top hinge pin. Make sure the door
is aligned with the cabinet. Attach the hinge
to the top of the cabinet loosely with the bolts.
Make sure the gasket on the door is flush
against the cabinet and is not folded. Support
the door on the handle side and make sure the
door is straight and the gap between the doors
is even across the front. While holding the door
in place, tighten the top hinge bolts. Replace
the hinge cover.
6
A
B
C
INSTALL THE LOGO BADGE
Remove the adhesive backing paper
and align the pins on the back of the badge
with the holes in the door. Apply pressure to
the badge to ensure it sticks to the door.
7
Installation Instructions
REMOVING THE DOORS (Double Door Refrigerator Models only)
IMPORTANT NOTES
NOTE: Door swing is not reversible.
• Read the instructions all the way through before
starting.
• Handle parts carefully to avoid scratching paint.
• Set screws down by their related parts to avoid
using them in the wrong places.
• Provide a non-scratching work surface for
the doors.
IMPORTANT: Once you begin, do not move
the cabinet.
These instructions are for removing the doors.
Unplug the refrigerator from its electrical outlet.
Empty all door shelves, including the dairy
compartment.
REMOVE THE
REFRIGERATOR DOORS
Tape the doors shut with masking tape.
Start with left-hand door first: Remove
the screw securing the center hinge cover, lift
the hinge cover and place to the side on top of
the refrigerator.
Remove water coupling and power coupling.
1
A
B
26
TOOLS YOU WILL NEED
Thin-blade Screwdriver
Masking Tape
Adjustable Wrench
3/8
″ and 10 mm Socket
Ratchet/Driver
Phillips Screwdriver
Remove hinge cover
(1 Phillips screw)
C
Water Coupling
Remove the metal
spring clip. Use a
screwdriver to push
the red plastic locking
clip down and off.
C1
Water Coupling
Push red collar
and hold.
Pull tube.
Power Coupling
Black mark
flush with
collar assembly
Pull apart
power coupling
to disconnect
C2
C3
(for water dispenser models)
(for water dispenser models)
REMOVE THE REFRIGERATOR DOORS
(cont.)
Remove the hinge cover on top of the
refrigerator door by removing the Phillips head
screw and pulling it up.
Using a 5/16″ socket ratchet/driver, remove
the bolts securing the top hinge to the cabinet.
Then lift the hinge straight up to free the hinge
pin from the socket in the top of the door.
Remove the tape and tilt the door away from
the cabinet. Lift the door off the center hinge
pin. Ensure that the plastic hinge pin thimble
remains on the hinge pin or inside door hinge
pin hole located in the bottom of the door.
Set the door on a non-scratching surface with
the inside up.
Installation Instructions
27
REMOVE OPPOSITE DOOR
Follow the same procedure on the opposite
door. There are no wires, water lines or center
hinge covers on the opposite side.
3
REMOVE FREEZER DRAWER
Refer to the Removing the Freezer Drawer
section for instructions.
4
F
G
1
D
Hinge Cover
Top Hinge
REMOVE CENTER HINGE
Using a 5/16″ socket ratchet/driver, remove the
bolts securing the center hinge to the cabinet.
Set the hinge and bolts aside.
2
E
Installation Instructions
REPLACING THE DOORS (Double Door Refrigerator Models only)
INSTALL CENTER HINGE
Install the center hinge on each side.
REHANG REFRIGERATOR DOORS
Lower the refrigerator door onto the center
hinge pin. Ensure that the plastic hinge pin
thimble is on the center hinge pin or inside
door hinge pin hole located in the bottom
of the door.
Securely tape the door shut with masking tape
or have a second person support the door.
Route wires through bottom left hinge pin slot.
Insert the top hinge pin into the hinge hole on
top of the refrigerator door. Make sure the door
is aligned with the cabinet and opposite door.
Attach the hinge to the top of the cabinet
loosely with the bolts.
On left-hand doors, pass the wires and water
line through the center hinge pin. Then connect
the water line and 4-pin connector.
A
B
REHANG REFRIGERATOR DOORS (CONT.)
Make sure the gasket on the door is flush
against the cabinet and is not folded. Make
sure the door is straight and the gap between
the doors is even across the front. While
holding the aligned door in place, tighten
the top hinge bolts. Replace the hinge cover
and screw.
E
C
Hinge Pin
Bottom
Left Hinge
Pin Slot
4-Pin
Connector
Water Line
Top Hinge Bolts
Hinge Cover
ALIGN DOUBLE DOORS
If the top of the doors are uneven, first try to
raise the lowest door by turning the leveling leg
on the same side as the door until the doors
are even. If the unit rocks, re-adjust the leveling
legs to the extent that the unit is stable.
If the doors remain uneven, turn the adjustable
pin to raise, or lower, the left door to match
the right door. Use a 1/4″ Allen wrench to turn
the pin.
Adjustable pin
REPLACE FREEZER DRAWER
Refer to the Replacing the Freezer Drawer
section for instructions.
5
D
28
REPLACE OPPOSITE DOOR
Follow the same procedure on the opposite
door. There is no water line or hinge cover.
(appearance may vary)
(appearance may vary)
4
3
2
2
1
Center Hinge Pin
Installation Instructions
29
INSTALLING THE WATER LINE (ICEMAKER MODELS)
Recommended copper water supply kits are
WX8X2, WX8X3 or WX8X4, depending on the
amount of tubing you need. Approved plastic
water supply lines are GE SmartConnect
™
Refrigerator Tubing (WX08X10006, WX08X10015
and WX08X10025).
When connecting your refrigerator to a GE Reverse
Osmosis Water System, the only approved
installation is with a GE RVKit. For other reverse
osmosis water systems, follow the manufacturer’s
recommendations.
If the water supply to the refrigerator is from
a Reverse Osmosis Water Filtration System
AND the refrigerator also has a water filter,
use the refrigerator’s filter bypass plug. Using
the refrigerator’s water filtration cartridge in
conjunction with the RO filter can result in hollow
ice cubes.
This water line installation is not warranted by
the refrigerator or icemaker manufacturer. Follow
these instructions carefully to minimize the risk of
expensive water damage.
Water hammer (water banging in the pipes) in
house plumbing can cause damage to refrigerator
parts and lead to water leakage or flooding. Call a
qualified plumber to correct water hammer before
installing the water supply line to the refrigerator.
To prevent burns and product damage, do not hook
up the water line to the hot water line.
If you use your refrigerator before connecting
the water line, make sure the icemaker power
switch is in the O (off) position.
Do not install the icemaker tubing in areas where
temperatures fall below freezing.
When using any electrical device (such as a power
drill) during installation, be sure the device is double
insulated or grounded in a manner to prevent the
hazard of electric shock, or is battery powered.
All installations must be in accordance with local
plumbing code requirements.
BEFORE YOU BEGIN
WHAT YOU WILL NEED
• Copper or GE SmartConnect
™
Refrigerator
Tubing kit, 1/4″ outer diameter to connect the
refrigerator to the water supply. If using copper,
be sure both ends of the tubing are cut square.
To determine how much tubing you need: measure
the distance from the water valve on the back
of the refrigerator to the water supply pipe.
Be sure there is sufficient extra tubing to allow
the refrigerator to move out from the wall after
installation.
GE SmartConnect
™
Refrigerator Tubing Kits
are available in the following lengths:
6′ (1.8 m) – WX08X10006
15′ (4.6 m) – WX08X10015
25′ (7.6 m) – WX08X10025
INSTALLING THE WATER LINE (CONT.)
NOTE: The only GE approved plastic tubing
is that supplied in GE SmartConnect
™
Refrigerator Tubing kits. Do not use any other
plastic water supply line because the line is
under pressure at all times. Certain types of
plastic will crack or rupture with age and cause
water damage to your home.
• A GE water supply kit (containing tubing,
shutoff valve and fittings listed below) is available
at extra cost from your dealer or from Parts and
Accessories, 800.626.2002 (in Canada
1.888.261.3055).
• A cold water supply. The water pressure must
be between 20 and 120 p.s.i. (1.4–8.1 bar).
• Power drill.
• 1/2″ or adjustable wrench.
• Straight and Phillips blade screwdriver.
• Two 1/4″ outer diameter compression nuts
and 2 ferrules (sleeves)—to connect the copper
tubing to the shutoff valve and the refrigerator
water valve.
OR
• If you are using a GE SmartConnect
™
Refrigerator Tubing kit, the necessary fittings
are preassembled to the tubing.
• If your existing copper water line has a flared
fitting at the end, you will need an adapter
(available at plumbing supply stores) to connect
the water line to the refrigerator OR you can cut
off the flared fitting with a tube cutter and then
use a compression fitting. Do not cut formed end
from GE SmartConnect
™
Refrigerator tubing.
• Shutoff valve to connect to the cold water line.
The shutoff valve should have a water inlet with
a minimum inside diameter of 5/32″ at the point
of connection to the COLD WATER LINE. Saddle-
type shutoff valves are included in many water
supply kits. Before purchasing, make sure a
saddle-type valve complies with your local
plumbing codes.
WHAT YOU WILL NEED (CONT.)
SHUT OFF THE MAIN WATER SUPPLY
Turn on the nearest faucet long enough
to clear the line of water.
Install the shutoff valve on the nearest frequently
used drinking water line.
1
Choose a location for the valve that is easily
accessible. It is best to connect into the side
of a vertical water pipe. When it is necessary
to connect into a horizontal water pipe, make
the connection to the top or side, rather than at
the bottom, to avoid drawing off any sediment
from the water pipe.
CHOOSE THE VALVE LOCATION
2
DRILL THE HOLE FOR THE VALVE
3
Drill a 1/4″ hole in the water pipe (even if using
a self-piercing valve), using a sharp bit. Remove
any burrs resulting from drilling the hole in
the pipe.
Take care not to allow water to drain into the
drill.
Failure to drill a 1/4″ hole may result in reduced
ice production or smaller cubes.
Installation Instructions
30
Installation Instructions

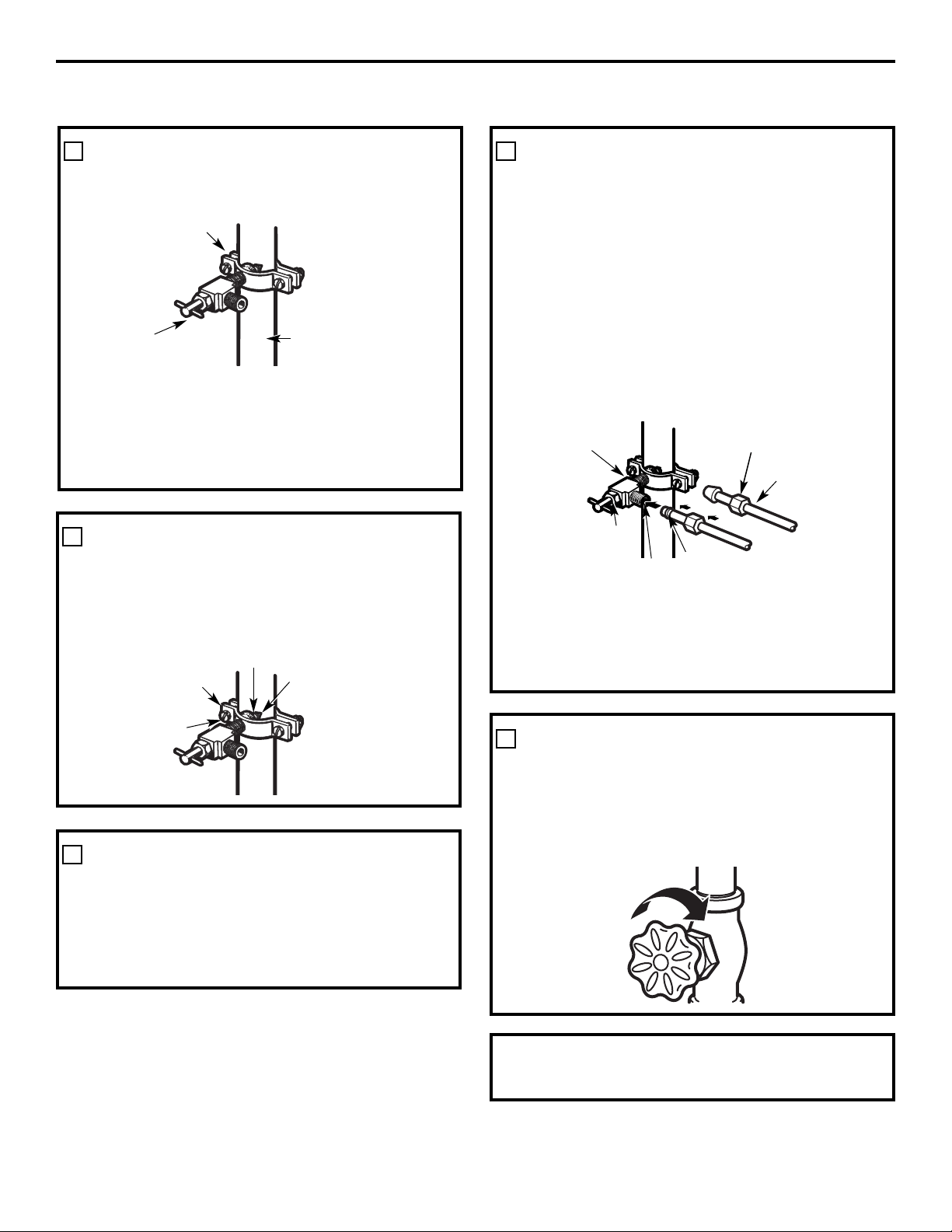

Place the compression nut and ferrule (sleeve)
for copper tubing onto the end of the tubing and
connect it to the shutoff valve.
Make sure the tubing is fully inserted into
the valve. Tighten the compression nut securely.
For plastic tubing from a GE SmartConnect
™
Refrigerator Tubing kit, insert the molded end
of the tubing into the shutoff valve and tighten
compression nut until it is hand tight, then
tighten one additional turn with a wrench.
Overtightening may cause leaks.
NOTE: Commonwealth of Massachusetts
Plumbing Codes 248CMR shall be adhered to.
Saddle valves are illegal and use is not permitted
in Massachusetts. Consult with your licensed
plumber.
CONNECT THE TUBING TO THE VALVE
7
Saddle-Type
Shutoff Valve
Compression Nut
Packing Nut
Outlet Valve
Ferrule (sleeve)
Turn the main water supply on and flush out
the tubing until the water is clear.
Shut the water off at the water valve after
about one quart (1 liter) of water has been
flushed through the tubing.
FLUSH OUT THE TUBING
8
SmartConnect
™
Tubing
Fasten the shutoff valve to the cold water pipe
with the pipe clamp.
NOTE: Commonwealth of Massachusetts
Plumbing Codes 248CMR shall be adhered to.
Saddle valves are illegal and use is not permitted
in Massachusetts. Consult with your licensed
plumber.
FASTEN THE SHUTOFF VALVE
4
Tighten the clamp screws until the sealing
washer begins to swell.
NOTE: Do not overtighten or you may crush
the tubing.
TIGHTEN THE PIPE CLAMP
5
Pipe Clamp
Vertical Cold Water Pipe
Saddle-Type
Shutoff Valve
Washer
Inlet End
Pipe Clamp
Clamp
Screw
Route the tubing between the cold water line
and the refrigerator.
Route the tubing through a hole drilled in the
wall or floor (behind the refrigerator or adjacent
base cabinet) as close to the wall as possible.
ROUTE THE TUBING
6
To complete the installation of the refrigerator,
go back to Step 1 in Installing the Refrigerator.
31
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
Normal operating sounds.
Before you call for service…
Troubleshooting Tips
Save time and money! Review the charts on
the following pages first and you may not need to call
for service.
Newer refrigerators sound different from older refrigerators.
Modern refrigerators have more features and use newer technology.
HUMMM...
WHOOSH...
■
The new high efficiency compressor may run faster
and longer than your old refrigerator and you may
hear a high-pitched hum or pulsating sound while
it is operating.
■
You may hear a whooshing sound when the
doors close. This is due to pressure equalizing within
the refrigerator.
■
You may hear the fans spinning at high speeds.
This happens when the refrigerator is first plugged in,
when the doors are opened frequently or when a large
amount of food is added to the refrigerator or freezer
compartments. The fans are helping to maintain the
correct temperatures.
■
The fans change speeds in order to provide optimal
cooling and energy savings.
CLICKS, POPS,
CRACKS and SNAPS
■
You may hear cracking or popping sounds when
the refrigerator is first plugged in. This happens as
the refrigerator cools to the correct temperature.
■
The freezer control will click when starting or stopping
the compressor.
■
Defrost timer snapping in and out of the defrost cycle.
■
Expansion and contraction of cooling coils during and
after defrost can cause a cracking or popping sound.
■
On models with an icemaker, after an icemaking cycle,
you may hear the ice cubes dropping into the ice
bucket.
■
On models with a dispenser, during water dispense,
you may hear the water lines move at initial dispense
and after dispenser button is released.
WATER SOUNDS
■
The flow of refrigerant through the freezer cooling coils
may make a gurgling noise like boiling water.
■
Water dropping on the defrost heater can cause a
sizzling, popping or buzzing sound during the defrost
cycle.
■
A water dripping noise may occur during the defrost
cycle as ice melts from the evaporator and flows into
the drain pan.
■
Closing the door may cause a gurgling sound due to
pressure equalization.
Do you hear what I hear? These sounds are normal.
Problem Possible Causes What To Do
Refrigerator does not Refrigerator in defrost cycle. • Wait about 30 minutes for defrost cycle to end.
operate
Control in 0 (off) position. • Move the control to a temperature setting.
Refrigerator is unplugged. • Push the plug completely into the outlet.
The fuse is blown/circuit • Replace fuse or reset the breaker.
breaker is tripped.
Vibration or rattling Leveling legs need adjusting. • See Level the Refrigerator.
(slight vibration
is normal)
For additional information on normal
icemaker operating sounds, see the
About the automatic icemaker section.
32
ge.com
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions
Installation
Instructions
Problem Possible Causes What To Do
Motor operates for Normal when refrigerator • Wait 24 hours for the refrigerator to completely
long periods or cycles is first plugged in. cool down.
on and off frequently.
Often occurs when large • This is normal.
(Modern refrigerators
amounts of food are
with more storage
placed in refrigerator.
space and a larger
Door left open. • Check to see if package is holding door open.
freezer require more
Hot weather or frequent • This is normal.
operating time. They
door openings.
start and stop often
Temperature control • See About the controls.
to maintain even
set at the coldest setting.
TurboCool function has been • This is normal when the TurboCool function is activated.
activated. See About TurboCool for more information.
Refrigerator or freezer Temperature controls not set • See About the controls.
compartment too warm cold enough.
Warm weather or frequent • Set the temperature control one step colder.
door openings. See About the controls.
Door left open. • Check to see if package is holding door open.
Frost or ice crystals Door left open. • Check to see if package is holding door open.
on frozen food
Door openings too frequent • This is normal.
(frost within package
or too long.
is normal)
Frequent “buzzing” Icemaker power switch is in • Set the power switch to the 0 (off) position. Keeping it
sound the I (on) position, but the in the I (on) position will damage the water valve.
water supply to the refrigerator
has not been connected.
Small or hollow cubes Water filter clogged. • Replace filter cartridge with new cartridge or with plug.
Automatic icemaker Icemaker power switch is • Set the power switch to the I (on) position.
(on some models) not on. The icemaker power light will turn green when the
does not work freezer light switch is pressed in or when the freezer
door is closed.
Water supply turned off or • See Installing the water line.
not connected.
Freezer compartment • Wait 24 hours for the refrigerator to completely
too warm. cool down.
Piled up cubes in the storage • Level cubes by hand.
bin cause the icemaker
to shut off.
Ice cubes stuck in icemaker. • Turn off the icemaker, remove cubes and turn
(Green power light on the icemaker back on.
icemaker blinking.)
Icemaker light is not lit. • This is normal when the freezer door is open. The
icemaker power light will turn green when the freezer
light switch is pressed in or when the freezer door is
closed.
temperatures.)
33
34
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
Before you call for service…
Troubleshooting Tips
Problem Possible Causes What To Do
Ice cubes have Food transmitting odor/taste • Wrap foods well.
odor/taste to ice cubes.
Interior of refrigerator • See Care and cleaning.
needs cleaning.
• Keep an open box of baking soda in the refrigerator;
replace every three months.
Slow ice cube freezing Door left open. • Check to see if package is holding door open.
Freezer control not set • See About the controls.
cold enough.
Refrigerator has odor Foods transmitting • Foods with strong odors should be tightly wrapped.
odor to refrigerator.
• Keep an open box of baking soda in the refrigerator;
replace every three months.
Interior needs cleaning. • See Care and cleaning.
Moisture forms on Not unusual during • Wipe surface dry and reset the refrigerator control
outside of refrigerator periods of high humidity. one setting colder.
Moisture collects inside Too frequent or too • This is normal.
(in humid weather, air long door openings.
carries moisture into
refrigerator when
doors are opened)
Refrigerator or freezer No power at outlet. • Replace fuse or reset the breaker.
compartment light
Light bulb burned out or loose. • See Replacing the light bulbs.
does not work
Door/drawer does not Leveling legs need adjusting. • See Installing the Refrigerator.
close by itself
Freezer door/drawer This is normal if, after popping • This indicates that there is a good seal on the freezer
pops open when open, the freezer door/drawer door/drawer. If the freezer door/drawer does not
refrigerator door closed on its own. automatically close after popping open, then see the
is closed Problem: Door/drawer does not close by itself, above.
Hot air from bottom Normal air flow cooling
of refrigerator motor. In the refrigeration
process, it is normal that
heat be expelled in the
area under the refrigerator.
Some floor coverings will
discolor at these normal
and safe temperatures.
Food freezing in Food too close to the air vent • Move the food away from the air vent.
the refrigerator at the back of the refrigerator.
Refrigerator control is set • Move the refrigerator control to a warmer
too cold. temperature setting one increment at a time.
Orange glow Defrost heater is on. • This is normal.
in the freezer
35
ge.com
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions
Installation
Instructions
Problem Possible Causes What To Do
Water has poor Water dispenser has not been • Dispense water until all water in system is
taste/odor used for a long time. replenished.
Water in first glass Normal when refrigerator • Wait 24 hours for the refrigerator to completely
is warm is first installed. cool down.
Water dispenser has not been • Dispense water until all water is system is
used for a long time. replenished.
Water system has been drained. • Allow several hours for replenished supply to chill.
Water dispenser Water supply line turned off • See Installing the water line.
does not work or not connected.
Water filter clogged. • Replace filter cartridge or remove filter and install plug.
Air may be trapped in • Press the dispenser arm for at least 2 minutes.
the water system.
Water in reservoir is frozen • Set the refrigerator control to a warmer setting
because the controls are set and wait 24 hours. If water does not dispense after
too cold. 24 hours, call for service.
Water spurting from Newly-installed filter cartridge. • Run water from the dispenser for 3 minutes
dispenser (about 1
1
⁄ 2 gallons).
No water or ice cube Supply line or shutoff valve • Call a plumber.
production is clogged.
Water filter clogged. • Replace filter cartridge or remove filter and install plug.
Filter cartridge not • Remove and reinstall filter cartridge, being certain that
properly installed. it locks into place. The blade on the end of the cartridge
should be positioned vertically.
Water is leaking from Glass not being held under • Hold the glass underneath the dispenser for 2–3
dispenser the dispenser long enough seconds after releasing the dispenser button. Water
after button is released. may continue to dispense after the button is released.
Air may be present in the • Dispense water for at least 2 minutes to remove air
water line system, causing from system.
water to drip after being
dispensed.
36
Before you call for service…
Troubleshooting Tips
Consumer Support
Troubleshooting Tips
Operating Instructions
Safety Instructions
Installation
Instructions
Problem Possible Causes What To Do
My display is TurboCool function is activated. • See About TurboCool for more information.
showing
Water filter indicator This is normal. • See About the water filter for more information.
light changed color
Water filter indicator Water filter indicator must • Press and hold the RESET WATER FILTER pad for
light remains red be reset. 3 seconds. See About the water filter for more
even after replacing information.
the water filter
Water filter indicator This is normal. This light will • See About the water filter for more information.
light is not lit turn orange to tell you that you
need to replace the filter soon.
The filter cartridge should be
replaced when the replacement
indicator light turns red.
Handle is loose / Handle needs adjusting. • See Attach the Fresh Food handle and Attach the
handle has a gap Freezer handle sections for detailed instructions.
Refrigerator beeping This is the door alarm. • Close door.
Control setting is On some models, the light bulbs • If the control settings do not light up, check to see if
not lit at the top of the refrigerator the light bulbs are burned out, and replace if necessary.
compartment light up the
temperature control settings.
Refrigerator doors are Doors need realigning. • See Align Double Doors section located under
not even (on Double Replacing the Door (Double Door Refrigerator Models
Door models only) only).
Baskets stick or jam Baskets are too full. • To open: remove some of the products from
when opening or the basket when opened as far as possible.
closing Readjust the products left in the basket and
try to open the basket again.
• To close: readjust products in the basket or remove
any product that is above the rim of the basket and
close the basket.
37
General Electric Company
Warranty Registration Department
P.O. Box 32150
Louisville, KY 40232-2150
GE Service Protection Plus
™
GE, a name recognized worldwide for quality and dependability together with Assurant Solutions, offers you
Service Protection Plus
™
—comprehensive protection on your appliances.*
Benefits Include:
• Prompt, reliable service from GE Authorized Servicers
• Convenient hours designed to suit your busy schedule
• Quality replacement parts
• The dependability of GE, a name recognized and trusted worldwide
• Ask about our interest-free payment plans
With Service Protection Plus you can expect:
• An extended service plan that limits unexpected repair bills
• Service coverage for most major brands
• Unlimited service calls for the length of your contract, or credit toward a replacement product
• Service coverage for covered operating parts and labor on appliances and home electronics that fail during normal single family
household use
• Your satisfaction is our goal. We strive to provide you with excellent service in a professional and timely manner.
Place your confidence in GE and call us in the U.S. toll-free at 1.800.626.2224 for more information.
*Most brands covered up to 15 years old in the continental U.S.
SPP is a trademark of General Electric Company.
Please place in envelope and mail to:
✁
Cut here
Consumer Product Ownership Registration
Important
Mail
Today!
GE Consumer & Industrial
Appliances
General Electric Company
Louisville, KY 40225
ge.com
First
Name
Mr. ■■ Ms. ■■ Mrs. ■■ Miss ■■
Street
Address
City
State
Date Placed
In Use
Month
Day
Year
Zip
Code
Apt. #
Last
Name
Phone
Number
_
_
Consumer Product Ownership Registration
Dear Customer:
Thank you for purchasing our product and thank you for placing your confidence in us.
We are proud to have you as a customer!
Follow these three steps to protect your new appliance investment:
Important: If you did not get a registration card with your
product, detach and return the form below to
ensure that your product is registered, or register
online at ge.com.
1
23
Model Number Serial Number
✁
Cut here
Complete and mail
your Consumer
Product Ownership
Registration today.
Have the peace of
mind of knowing we
can contact you in
the unlikely event of
a safety modification.
After mailing the
registration below,
store this document
in a safe place. It
contains information
you will need should
you require service.
Our service number is
800 GE CARES
(800.432.2737).
Read your Owner’s
Manual carefully.
It will help you
operate your new
appliance properly.
Model Number
Serial Number
E-mail Address*
38
* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other important
communications from GE Appliances (GEA).
■■ Check here if you do not want to receive communications from GEA’s carefully selected partners.
FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR WARRANTY RIGHTS.
For information about GEA’s privacy and data usage policy, go to ge.com and click on “Privacy Policy”
or call 800.626.2224.
39
OWNERSHIP REGISTRATION
P.O. BOX 1780
MISSISSAUGA, ONTARIO
L4Y 4G1
(FOR CANADIAN CONSUMERS ONLY)
Please place in envelope and mail to:
Veuillez mettre dans une enveloppe et envoyez à :
40
Refrigerator Warranty. (For customers in the United States)
All warranty service provided by our Factory Service Centers,
or an authorized Customer Care
®
technician. To schedule service,
on-line, visit us at ge.com, or call 800.GE.CARES (800.432.2737).
Please have serial number and model number available when
calling for service.
■Service trips to your home to teach you how to use
the product.
■Improper installation, delivery or maintenance.
■Failure of the product if it is abused, misused, or used for
other than the intended purpose or used commercially.
■Loss of food due to spoilage.
■Replacement of house fuses or resetting of circuit
breakers.
■Damage caused after delivery.
■Replacement of the water filter cartridge, if included, due
to water pressure that is outside the specified operating
range or due to excessive sediment in the water supply.
■Replacement of the light bulbs, if included, or water filter
cartridge, if included, other than as noted above.
■Damage to the product caused by accident, fire, floods
or acts of God.
■Incidental or consequential damage caused by possible
defects with this appliance.
■Product not accessible to provide required service.
What GE Will Not Cover:
This warranty is extended to the original purchaser and any succeeding owner for products purchased
for home use within the USA. If the product is located in an area where service by a GE Authorized Servicer
is not available, you may be responsible for a trip charge or you may be required to bring the product to an
Authorized GE Service location for service. In Alaska, the warranty excludes the cost of shipping or service calls
to your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty
gives you specific legal rights, and you may also have other rights which vary from state to state. To know
what your legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.
Warrantor: General Electric Company. Louisville, KY 40225
Staple your receipt here.
Proof of the original purchase
date is needed to obtain service
under the warranty.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided
in this Limited Warranty. Any implied warranties, including the implied warranties of merchantability
or fitness for a particular purpose, are limited to one year or the shortest period allowed by law.
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions
Installation
Instructions
41
For The Period Of: GE Will Replace:
GE and GE PROFILE MODELS:
One Year Any part of the refrigerator which fails due to a defect in materials or workmanship.
From the date of the During this limited one-year warranty, GE will also provide, free of charge, all labor and
original purchase related service to replace the defective part.
Thirty Days Any part of the water filter cartridge which fails due to a defect in materials or workmanship.
(Water filter, if included) During this limited thirty-day warranty, GE will also provide, free of charge, a replacement water
From the original filter cartridge.
purchase date of
the refrigerator
GE PROFILE MODELS ONLY:
Five Years Any part of the sealed refrigerating system (the compressor, condenser, evaporator
(GE Profile models only) and all connecting tubing) which fails due to a defect in materials or workmanship.
From the date of the During this limited five-year sealed refrigerating system warranty, GE will also provide,
original purchase free of charge, all labor and related service to replace the defective part in the sealed
refrigerating system.
42
TERMS AND CONDITIONS:
This warranty applies only for single family domestic
use in Canada when the Refrigerator has been properly
installed according to the instructions supplied by Mabe
and is connected to an adequate and proper utility
service.
Damage due to abuse, accident, commercial use, and
alteration or defacing of the serial plate cancels all
obligations of this warranty.
Service during this warranty period must be
performed by an Authorized Mabe Service Agent.
Neither Mabe nor the Dealer is liable for any claims or
damages resulting from failure of the Refrigerator or
from service delays beyond their reasonable control.
To obtain warranty service, purchaser must present the
original Bill of Sale. Components repaired or replaced are
warranted through the remainder of the original warranty
period only.
This warranty is extended to the original purchaser and
any succeeding owner for products purchased for home
use within Canada. In home warranty service will be
provided in areas where it is available and deemed
reasonable by Mabe to provide.
This warranty is in addition to any statutory warranty.
WHAT IS NOT COVERED:
• Owner is responsible to pay for service calls related
to product installation and/or teaching how to use
the product.
• Damage to finish must be reported within 48 hours
following the delivery of the appliance.
• Damage to finish after delivery.
• Improper installation—proper installation includes
adequate air circulation to the refrigeration system,
adequate electrical, plumbing and other connecting
facilities.
• Replacement of house fuses or resetting of circuit
breakers.
• Replacement of light bulbs.
• Damage to product caused by accident, fire, floods
or acts of God.
• Loss of food due to spoilage.
• Proper use and care of product as listed in the
owner’s manual, proper setting of controls.
• Product not accessible to provide required service.
• WARRANTOR IS NOT RESPONSIBLE FOR
CONSEQUENTIAL DAMAGES.
IMPORTANT
Keep this warranty and your bill of sale as proof of original purchase and purchase date.
Please have serial number and model number available when calling for service.
Mabe Service is available coast to coast. If further help is
needed concerning this warranty, contact:
Manager, Consumer Relations
Mabe Canada Inc., Consumer Service
1 Factory Lane, Suite 310
Moncton, New Brunswick E1C 9M3
1.800.561.3344
Staple your receipt here.
Proof of the original purchase
date is needed to obtain service
under the warranty.
What is covered How Long Warranted Parts Labour
(From Date of Sale) Repair or Replace
at Mabe’s Option
Compressor GE Profile: Ten (10) Years GE Profile: Ten (10) Years GE Profile: Five (5) Years
GE and All Other GE and All Other GE and All Other
Brands: One (1) Year Brands: One (1) Year Brands: One (1) Year
Sealed System (including GE Profile: Five (5) Years GE Profile: Five (5) Years GE Profile: Five (5) Years
evaporator, condenser GE and All Other GE and All Other GE and All Other
tubing and refrigerant) Brands: One (1) Year Brands: One (1) Year Brands: One (1) Year
All Other Parts One (1) Year One (1) Year One (1) Year
CUSTOMER WARRANTY
(for customers in Canada)
Your refrigerator is warranted to be free of defects in material and workmanship.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this
Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for
a particular purpose, are limited to one year or the shortest period allowed by law.
43
Manufactured for: General Electric Company, Louisville, KY 40225
Performance Data Sheet
SmartWater Filtration System
GSWF Cartridge
This system has been tested according to NSF/ANSI 42/53 for reduction of the substances listed below.
The concentration of the indicated substances in water entering the system was reduced to a concentration
less than or equal to the permissible limit for water leaving the system, as specified in NSF/ANSI 42/53.*
(100% safety factors built in for unmetered usage)
Standard No. 42: Aesthetic Effects
Parameter USEPA Influent Influent Challenge Effluent % Reduction Min. Required
MCL Average Concentration Average Maximum Average Minimum Reduction
Chlorine — 1.845 mg/L 2.0 mg/L+
10% < 0.05 mg/L 0.05 mg/L > 97.29% 96.43% >
50%
T & O — — — — — — — —
Particulate** — 143,333 #/mL
at least 10,000 particles/mL
29.83 #/mL 140 #/mL 99.98% 99.91% >
85%
Standard No. 53: Health Effects
Parameter USEPA Influent
Influent Challenge
Effluent % Reduction Min. Required
MCL Average Concentration Average Maximum Average Minimum Reduction
Turbidity 1 NTU*** 10.3 NTU*** 1+
1 NTU*** 0.106 NTU 0.14 NTU 98.97% 98.61% 0.5 NTU
Cysts
99.95% Reduction
200,000 #/L
Minimum 50,000 L
0 0 > 99.99% > 99.99% > 99.95%
Lead at pH 6.5 0.015 mg/L 0.15 mg/L 0.15 mg/L+10% < 0.001 mg/L < 0.001 mg/L > 99.33% > 99.33% 0.010 mg/L
Lead at pH 8.5 0.015 mg/L 0.14 mg/L 0.15 mg/L+10% 0.001 mg/L 0.003 mg/L > 99.29% 97.86% 0.010 mg/L
Lindane
0.0002 mg/L
0.0216 mg/L 0.002 mg/L+
10%
< 0.00002 mg/L < 0.00002 mg/L
99.07% 98.75% 0.0002 mg/L
Atrazine
0.003 mg/L
0.008 mg/L 0.009 mg/L+10% < 0.002 mg/L < 0.002 mg/L > 76.12% > 66.67% 0.003 mg/L
* Tested using a flow rate of 0.5 gpm; pressure of 60 psig; pH of 7.5 ± 0.5; temp. of 68° ± 5°F (20° ± 3°C)
** Measurement in Particles/ml. Particles used were 0.5-1 microns
*** NTU=Nephelometric Turbidity units
Operating Specifications
Capacity: certified for up to 750 gallons (2,838 l); up to six months
Pressure requirement: 40–120 psi (2.8–8.2 bar)
Temperature: 33–100ºF (0.6–38ºC)
Flow rate: 0.5 gpm (1.9 lpm)
General Installation/Operation/Maintenance Requirements
Flush new cartridge at full flow for 3 minutes to purge out trapped air.
Replace cartridge when flow becomes too slow.
Special Notices
Installation instructions, parts and service availability, and standard warranty are included with the product when shipped.
This drinking water system must be maintained according to manufacturer’s instructions, including replacement of filter
cartridges.
Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after
the system. Systems certified for cyst reduction may be used on disinfected water that may contain filterable cysts.
The contaminants or other substances removed or reduced by this water treatment system are not necessarily in your water.
Check for compliance with the state and local laws and regulations.
Note that while the testing was performed under standard laboratory conditions, actual performance may vary. Systems
must be installed and operated in accordance with manufacturer’s recommended procedures and guidelines.
NSF
®
System tested and certified by NSF International against Standard 42 for the reduction of
chlorine, taste and odor, particulate Class I and Standard 53 for the reduction of cyst, lead,
Lindane, Atrazine and turbidity.
44
State of California
Department of Health Services
Water Treatment Device
Certificate Number
Date Issued: April 28, 2003
Trademark/Model Designation
Replacement Elements
155903-
GE GSWF GSWF
Manufacturer: General Electric Consumer Products
The water treatment device(s) listed on this certificate have met the testing requirements pursuant to Section
116830 of the Health and Safety Code for the following health related contaminants:
Cysts
Turbidity
Asbestos
Lead
Atrazine
Lindane
2,4-D
Microbiological Contaminants and Turbidity
Inorganic/Radiological Contaminants
Organic Contaminants
Do not use where water is microbiologically unsafe or with water of unknown quality, except that systems certified for
cyst reduction may be used on disinfected waters that may contain filterable cysts.
750 galRated Service Capacity: 0.5 gpm
Rated Service Flow:
Conditions of Certification:
Mesures de sécurité . . . . . . . . . . . . . . . . .46, 47
Fonctionnement
Caractéristiques supplémentaires . . . . . . . . . . .52
Clayettes et bacs . . . . . . . . . . . . . . . . . . . . . . . .51, 52
Congélateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
Entretien et nettoyage
du réfrigérateur . . . . . . . . . . . . . . . . . . . . . . . . . .56, 57
Le filtre à eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
Les bacs à rangement et bacs à légume . . . .53
Les commandes . . . . . . . . . . . . . . . . . . . . . . . . .48–49
Machine à glaçons automatique . . . . . . . . . . . .55
Remplacement des ampoules . . . . . . . . . . . . . .58
Installation
Changement du sens
d’ouverture des portes
(modèles de réfrigérateurs
à une porte uniquement) . . . . . . . . . . . . . . . .67–69
Enlèvement et remise en place
des portes (modèles de réfrigérateurs
à deux portes uniquement) . . . . . . . . . . . . . .70–72
Enlèvement du tiroir
du compartiment congélation . . . . . . . . . . . . . .65
Installation de la conduite d’eau . . . . . . . . .73–75
Installation du réfrigérateur . . . . . . . . . . . . .60–64
Préparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
Remise en place du tiroir
du compartiment congélation . . . . . . . . . . . . . .66
Conseils de dépannage . . . . . . . . . . . .76–80
Bruits normaux de fonctionnement . . . . . . . . .76
Soutien au consommateur
Feuillet de données relatives à la
performance de la cartouche . . . . . . . . . . . . . . .83
Garantie pour la clientèle au Canada . . . . . . .82
Soutien au consommateur . . . . . . . . . . . . . . . . . .84
45
Transcrivez les numéros de modèle et de série ici :
# de modèle ____________________________
# de série ______________________________
Ils figurent sur l’étiquette qui se trouve à l’interieur
du compartiment réfrigérateur en haute à droite.
Soutien au
consommateur
Conseils de dépannageFonctionnement InstallationMesures de sécurité
MESURES DE SÉCURITÉ IMPORTANTES.
LISEZ D’ABORD TOUTES LES DIRECTIVES.
AVERTISSEMENT!
N’utilisez cet électroménager que pour l’usage auquel il est destiné, comme expliqué dans le présent
manuel.
MESURES DE SÉCURITÉ
Lorsque vous utilisez un appareil électrique, observez toujours les mesures de sécurité de base,
y compris les suivantes.
■Installez le réfrigérateur conformément aux
directives d’installation avant de l’utiliser.
■Ne laissez pas les enfants grimper, s’asseoir, se tenir
debout ni se pendre aux clayettes du réfrigérateur.
Ils pourraient endommager le réfrigérateur et
se blesser gravement.
■Ne touchez pas les surfaces froides du congélateur
si vous avez les mains humides ou mouillées :
la peau risque d’adhérer à ces surfaces très froides.
■N’entreposez et n’utilisez pas d’essence ou autres
vapeurs et liquides inflammables à proximité de cet
appareil ou de tout autre appareil électroménager.
■Si votre réfrigérateur est doté d’une machine
à glaçons automatique évitez le contact avec
les pièces mobiles du mécanisme éjecteur, ou
avec l’élément chauffant situé à la partie inférieure
de la machine à glaçons. Ne posez pas les doigts
ou les mains sur le mécanisme de la machine
à glaçons pendant que le réfrigérateur est branché.
■Éloignez les doigts des parties du réfrigérateur où
l’on peut facilement se pincer : les espaces entre
les portes et entre les portes et les placards sont
toujours étroits. Soyez prudent lorsque vous fermez
les portes de l’appareil en présence des enfants.
■Débranchez votre réfrigérateur avant de le nettoyer
ou de le réparer.
REMARQUE : Nous vous recommandons vivement
de confier toute réparation à un technicien qualifié.
■Lorsque vous réglez la commande sur 0 (arrêt),
l’alimentation électrique de l’ampoule n’est pas
coupée.
■Ne recongelez pas les aliments surgelés qui ont
complètement dégelé.
46
COMMENT VOUS DÉBARRASSER CONVENABLEMENT
DE VOTRE ANCIEN RÉFRIGÉRATEUR
Les enfants pris au piège ou morts d’asphyxie sont
toujours d’actualité. Les réfrigérateurs abandonnés
sont toujours aussi dangereux, même si on n’attend
que «quelques jours» pour s’en débarrasser. Si vous
ne gardez pas votre ancien réfrigérateur, veuillez
suivre les directives ci-dessous afin de prévenir les
accidents.
Avant de vous débarrasser de votre ancien
réfrigérateur ou congélateur :
■Démontez les portes.
■Laissez les clayettes en place afin d’empêcher
les enfants de grimper à l’intérieur.
Réfrigérants
Tous les appareils de réfrigération contiennent
des réfrigérants qui, conformément aux lois fédérales,
doivent être enlevés avant toute élimination de
l’appareil. Si vous vous débarrassez de vieux appareils
de réfrigération, vérifiez, auprès de la société qui
s’occupe de leur élimination, ce que vous devez faire.
CORDONS PROLONGATEURS
Nous vous recommandons fortement de ne pas utiliser de cordons prolongateurs à cause des risques
potentiels qu’ils présentent dans certaines conditions.
Toutefois si vous décidez d’utiliser tout de même un cordon prolongateur, il est absolument nécessaire qu’il
s’agisse d’un cordon à 3 fils avec mise à la terre pour appareils électroménagers homologué UL (aux États-Unis)
ou certifié CSA (au Canada), pourvu d’une fiche et d’une prise mises à la terre de 15 ampères (minimum) et
de 120 volts.
DANGER! RISQUES POUR LES ENFANTS
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
47
AVERTISSEMENT!
RACCORDEMENT ÉLECTRIQUE
Ne coupez ni retirez en aucun cas la troisième broche (mise à la terre) de la fiche du cordon
d’alimentation. Pour votre sécurité, cet appareil doit être correctement mis à la terre.
Le cordon d’alimentation de cet appareil est
muni d’une fiche à 3 broches (mise à la terre)
qui se branche dans une prise murale ordinaire
à 3 alvéoles (mise à la terre) pour réduire au minimum
les risques de chocs électriques.
Faites examiner la prise de courant et le circuit par
un électricien qualifié pour vous assurer que la prise
est correctement mise à la terre.
Si la prise murale est du type standard à 2 alvéoles,
il vous incombe de la faire remplacer par une prise
à 3 alvéoles correctement mise à la terre.
Le réfrigérateur doit toujours être branché dans sa
propre prise de courant, dont la tension nominale est
identique à celle indiquée sur la plaque signalétique.
Cette précaution est recommandée pour garantir
un rendement optimum et éviter une surcharge des
circuits électriques de la résidence, ce qui pourrait
créer un risque d’incendie par surchauffe des fils.
Ne débranchez jamais le réfrigérateur en tirant sur
le cordon d’alimentation. Saisissez fermement la fiche
du cordon et tirez droit pour la retirer de la prise.
Réparez ou remplacez immédiatement tout cordon
effiloché ou endommagé. N’utilisez pas un cordon
fendillé ou présentant des signes d’usure.
Lorsque vous déplacez votre réfrigérateur du mur,
faites attention de ne pas le faire rouler sur le cordon
d’alimentation afin de ne pas l’endommager.
VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT CES MESURES
DE SÉCURITÉ.
CONSERVEZ CES DIRECTIVES
www.electromenagersge.ca
Les commandes avec réglages de température.
La temperature est pré-réglée à l’usine au numéro 37° F pour le compartiment
réfrigérateur et 0° F pour le compartiment congélateur. Attendez 24 heures que
la température se stabilise aux temperatures recommandées pré-réglées.
Le réglage de température peut indiquer la température SET (réglée) ainsi que
la température réelle dans le compartiment réfrigération et dans le compartiment
congélation. La température SET (réglée) peut varier légèrement de la température réelle,
selon l’utilisation et les conditions de fonctionnement.
Le placement d’une ou des deux commandes sur OFF (Arrêt) arrête le refroidissement
à la fois dans les compartiments du réfrigérateur et du congélateur mais ne coupe pas
l’alimentation électrique du réfrigérateur.
Pour les modèles avec contrôles sur la porte :
Pour changer la température, appuyez et relâchez
le bouton WARMER ou COLDER (Plus chaud et Plus froid).
Le voyant ACTUAL TEMP (Température actuelle) s’allumera
et l’affichage indiquera la température actuelle. Pour
changer la température, appuyez brièvement sur la touche
WARMER (plus chaud) ou COLDER (plus froid) jusqu’à ce
que la température désirée apparaisse.
Pour les contrôles à l’intérieur du réfrigérateur :
La température actuelle apparaît sur l’écran quand vous
ouvrez la porte. Pour changer la température, appuyez
sur la touche WARMER (plus chaud) ou COLDER (plus froid)
jusqu’à ce que la température désirée apparaisse sur
l’écran.
Une fois la température souhaitée affichée, après
5 secondes, la température affichée retournera à celle
du réfrigérateur et du congélateur. Plusieurs ajustements
peuvent être nécessaires. Chaque fois que vous ajustez
les commandes, laissez passer 24 heures pour que
le réfrigérateur atteigne la température que vous
avez sélectionnée.
Pour éteindre le système de refroidissement, appuyez
brièvement sur le bouton WARMER (plus chaud) du
réfrigérateur ou du congélateur jusqu’à ce que l’affichage
indique OFF (Arrêt). Pour remettre l’appareil en marche,
poussez sur le bouton COLDER (plus froid) du réfrigérateur
ou du congélateur. Appuyez à nouveau et la température
de l’appareil passera sur la valeur pré-réglée de 0° F
pour le congélateur et 37° F pour le réfrigérateur.
L’affichage d’un ou des deux boutons sur OFF (Arrêt) arrête
le refroidissement dans les compartiments du réfrigérateur
et du congélateur mais ne coupe pas l’alimentation
électrique du réfrigérateur.
Changement de la température
NOTE : Le réfrigérateur est expédié avec une pellicule de protection couvrant
les commandes de température. Si cette pellicule n’a pas été retirée au cours
de l’installation faites-le maintenant.
48
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
(Sur certains modèles)
(Sur certains modèles)
Votre appareil est équipé d’un mécanisme
économiseur d’énergie. Le réfrigérateur est
livré avec cet économiseur d’énergie en
marche.
Avec le temps, il peut se former de l’humidité
sur la surface avant du compartiment
réfrigération, qui peut entraîner de la rouille.
S’il apparaît de l’humidité sur la surface avant
du compartiment réfrigération, éteignez
l’économiseur d’énergie en appuyant,
puis relâchant la touche ENERGY SAVER
(économiseur d’énergie) du panneau
de contrôle.
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
49
Au sujet de TurboCool.
™
(sur certains modèles) www.electromenagersge.ca
Fonctionnement
La commande TurboCool accélère
le refroidissement du compartiment
réfrigération afin de refroidir plus rapidement
les aliments. Utilisez TurboCool quand vous
ajoutez une grande quantité d’aliments dans
le compartiment réfrigération, quand vous
mettez de côté des aliments après les avoir
laissés reposer à la température de la pièce
ou quand vous mettez de côté des restes
d’aliments chauds. Vous pouvez également
l’utiliser après que le réfrigérateur soit resté
débranché pendant une période prolongée.
Une fois activé, le compresseur se met
immédiatement en route et les ventilateurs
se mettent en marche et s’arrêtent à haute
vitesse pendant huit heures, en suivant leur
cycle. Le compresseur continue à marcher
jusqu’à ce que le compartiment réfrigération
se refroidisse à environ 1° C (34° F), puis
il se met en marche et s’arrête selon
son propre cycle pour maintenir cette
température. Après 8 heures ou si vous
pressez à nouveau sur le bouton TurboCool,
le compartiment réfrigération revient à son
réglage original.
Utilisation
Appuyez sur le bouton TurboCool.
L’écran de température du réfrigérateur
indique .
Quand la commande TurboCool cesse de
fonctionner, le compartiment réfrigération
revient à son réglage original.
NOTES : Vous ne pouvez pas changer
la température du réfrigérateur
pendant que la commande
TurboCool fonctionne.
Le TurboCool n’a pas d’effet sur
la température du congélateur.
Quand vous ouvrez la porte
du réfrigérateur pendant l’action
de la commande TurboCool,
les ventilateurs continuent
à fonctionner si leur cycle
le demande.
Alarme de porte (Sur certains modèles)
L’alarme de porte sonne si l’une des portes
est ouverte pendant plus de 2 minutes.
La sonnerie s’arrête quand vous fermez
la porte.
(Sur certains modèles)
(Sur certains modèles)
(Sur certains modèles)
(Sur certains modèles)
(Sur certains modèles)
(Sur certains modèles)
L’économiseur d’énergie (sur certains modèles)
Cartouche du filtre à eau
La cartouche du filtre à eau se trouve
dans le coin droit arrière supérieur
du compartiment réfrigérateur.
Remplacement du filtre
Il y a un voyant lumineux avertissant
qu’il faut remplacer la cartouche du filtre
d’eau sur l’affichage de temperature. Cette
lumière devient orange pour vous avertir
que vous devez remplacer bientôt le filtre.
Vous devez remplacer la cartouche de filtre
quand le voyant lumineux devient rouge
ou si le débit de l’eau du distributeur ou
de la machine à glaçons diminue.
Installation de la cartouche
du filtre à eau
Si vous remplacez la cartouche,
d’abord enlevez la vieille cartouche.
Ouvrez le couvercle de cartouche en
l’appuyant sur le taquet situé à l’avant
et en tirant vers le bas.
Enlevez la cartouche en la faisant tourner
doucement dans le sens contraire à celui
des aiguilles d’une montre. Un peu d’eau
peut tomber.
MISE EN GARDE :
S’il y
a de l’air piégé dans le système, la cartouche
de filtre peut être éjectée pendant qu’elle est
enlevée. Procédez avec soin pour l’enlever.
Enlevez la feuille de protection
de l’extrémité de la cartouche.
En alignant les flèches de la cartouche
et du boîtier de cartouche, faites tourner
doucement la cartouche dans le sens
des aiguilles d’une montre jusqu’à son
arrêt. Si la cartouche est correctement
installée, vous devez entendre un déclic
quand elle s’engage en place. La poignée
à l’extrémité de la cartouche doit être
placée verticalement. Ne serrez pas
trop fort.
Fermez le couvercle de cartouche.
Faites couler de l’eau du distributeur
pendant 3 minutes (environ 5 litres)
pour purger le système et empêcher
les pulvérisations. Consultez la section
Utilisation du distributeur.
Appuyez sur la touche RESET WATER
FILTER (remettre à zéro le filtre d’eau)
et tenez-la appuyée pendant 3 secondes.
NOTE : Une cartouche de filtre à eau
nouvellement installée peut occasionner
un jet d’eau du distributeur.
Bouchon de dérivation du filtre
Il faut utiliser le bouchon de dérivation du
filtre lorsqu’une cartouche de remplacement
n’est pas disponible. Le distributeur et
la machine à glaçons ne peuvent pas
fonctionner sans le filtre ou sans
le bouchon de dérivation du filtre.
Filtres de remplacement :
Pour commander des cartouches
supplémentaires, visitez notre site Web à
l’adresse www.electromenagersge.ca, ou
appelez le Service des pièces et accessoires
au 888.261.3055.
Modèle GSWF
Les clients au Canada devraient consulter
les pages jaunes pour connaître la succursale
Mabe la plus près.
Le filtre à eau. (sur certains modèles)
50
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
(Sur certains modèles)
(Sur certains modèles)
Cette clayette est escamotable sur la moitié
de sa longueur pour permettre le stockage
de grands articles sur la clayette inférieure.
Enlèvement :
Tirez la clayette vers l’extérieur et vers
le haut.
Faites glisser la clayette vers l’arrière
jusqu’à ce qu’elle atteigne son point
d’arrêt.
Pour replacer la clayette dans sa position
originale, tirez-la vers le haut et vers
l’avant. Abaissez la clayette doucement
pour la verrouiller en position.
51
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité Installation
Les clayettes et les balconnets. www.electromenagersge.ca
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Mise en place des clayettes
Les clayettes du réfrigérateur sont réglables.
Compartiment réfrigération
Enlèvement :
Enlevez tous les articles de la clayette.
Soulevez la clayette à l’avant.
Soulevez la clayette à l’arrière et faites-la
sortir.
Remise en place :
En faisant basculer la clayette vers
le haut, insérez le crochet supérieur à
l’arrière de la clayette dans une fente
du rail.
Abaissez le devant de la clayette
jusqu’à ce que le bas de la clayette
se fixe en place.
Clayettes anti-déversement (sur certains modèles)
Les clayettes anti-déversement ont des bords
spéciaux pour empêcher tout déversement
aux clayettes inférieures. Pour enlever ou
remettre en place ces clayettes, consultez
Mise en place des clayettes.
Clayette coulissante anti-déversement (sur certains modèles)
Grâce à la clayette glissante anti-
déversement, vous pouvez atteindre des
articles placés derrière d’autres. Ses bords
spéciaux sont conçus pour empêcher tout
déversement aux clayettes inférieures.
Enlèvement :
Enlevez tous les articles de la clayette.
Enlevez la clayette du compartiment
en la soulevant et en la sortant.
Enlevez la clayette en verre du châssis
en la faisant glisser vers l’extérieur
jusqu’à ce qu’elle atteigne son point
d’arrêt.
Tirez la clayette vers le haut pour
la libérer de l’avant du châssis.
Faites glisser la clayette vers l’arrière
pour la libérer de l’arrière du châssis.
Pour replacer la clayette en verre,
suivez cette procédure à l’envers.
Assurez-vous que la clayette repose bien à
l’horizontale après l’avoir remise en place, et
qu’elle ne bouge pas d’un côté ou de l’autre.
Assurez-vous de bien pousser les clayettes
jusqu’au fond pour refermer la porte.
Certains modèles ont des clayettes
en fil de fer que vous pouvez régler
de la même manière.
Clayette escamotable (sur certains modèles)
Les clayettes et les balconnets.
Bacs réglables de porte
Vous pouvez facilement transporter les bacs
réglables du réfrigérateur à votre surface
de travail.
Enlèvement : Soulevez l’avant du bac droit
vers le haut, puis enlevez en soulevant.
Remise en place ou changement de place :
Faites glisser le bac juste au-dessus des
soutiens moulés de la porte et poussez
vers le bas. Le bac se verrouillera en place.
La séparation aide à empêcher les petits
articles qui se trouvent sur la clayette de
la porte de se renverser, de couler ou de
glisser. Tenez l’alvéole se trouvant à l’arrière
de la séparation par le doigt et faites bouger
la séparation selon vos besoins.
Bacs non-réglables de porte
Enlèvement : Soulevez le bac droit vers
le haut, puis enlevez en soulevant.
Remise en place : Engagez le bac dans
les soutiens moulés de la porte et poussez
vers le bas. Il se fixera en place.
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
52
Caractéristiques supplémentaires.
Panier sauve clayette (sur certains modèles)
Le panier amovible à breuvages contient
douze boîtes de boisson gazeuse ou deux
bouteilles de vin (longitudinalement).
On peut l’enlever pour nettoyer.
Pour enlever, faites glisser le panier vers
le haut jusqu’à sa position d’arrêt, soulevez
le panier pour lui faire dépasser sa position
d’arrêt, puis enlevez-le.
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité Installation
53
Bacs à rangement et bacs à légume. www.electromenagersge.ca
Tous les modèles n’ont pas toutes ces caractéristiques.
Bacs à fruits et légumes
Vous devez bien essuyer toute eau en excès
qui peut s’accumuler au fond des bacs ou
en dessous des bacs.
Bac à légume à humidité réglable (sur certains modèles)
Faites glisser le réglage en position HIGH
(élevée) pour obtenir l’humidité maximum
qui est recommandée pour la plupart des
légumes.
Faites glisser le réglage en position LOW
(basse) pour obtenir l’humidité minimum qui
est recommandée pour la plupart des fruits.
Bac à charcuterie à température réglable (sur certains modèles)
Quand ce bac est placé dans la 2
ème
rainure
à partir du haut et le levier est réglé en
position COLDEST (le plus froid), l’air du
compartiment congélation souffle autour
du bac pour le maintenir très froid.
Vous pouvez mettre ce bac n’importe où si
vous ne voulez pas qu’il se refroidisse trop.
Vous pouvez régler sa température n’importe
où entre cold (froid) et coldest (le plus
froid) .
En position cold (froid), le bac reste
à la température du reste du réfrigérateur.
En position coldest (le plus froid), le bac
est à sa température la plus froide.
2
ème
rainure
à partir du haut
Clayettes et paniers du compartiment congélation
Une clayette située au-dessus du bac
à glaçons
Un panier sur la moitié de la largeur
Un panier bas sur toute la largeur
Un panier profond sur toute la largeur
NOTE : Ne remplissez pas les paniers au-delà
du bord du panier. Cela pourrait provoquer
un bourrage ou coincer le panier, lors de
l’ouverture ou de la fermeture.
Enlèvement du panier
Pour enlever le panier bas sur toute
la largeur :
Tirez le panier jusqu’à
son emplacement d’arrêt.
Soulevez l’avant et faites-le passer
au-dessus de son emplacement d’arrêt.
Soulevez le panier et faites-le sortir.
Pour enlever le panier profond sur toute
la largeur dans les modèles avec un tiroir
de compartiment congélation :
Ouvrez le tiroir du compartiment
congélation jusqu’à son arrêt complet.
Le panier du compartiment congélation
repose sur les taquets intérieurs des
guides du tiroir.
Soulevez le panier afin qu’il se libère
des 6 taquets coulissants latéraux.
Faites basculer le panier et soulevez-le
pour le faire sortir du tiroir.
Remplacement du panier profond toute
largeur :
Faites basculer le panier vers l’arrière
et abaissez-le dans le tiroir. Faites tourner
le panier en position horizontale et pressez-le
vers le bas dans les six taquets d’alignement.
NOTE : Assurez-vous toujours que le panier
est engagé dans les 6 taquets coulissants
latéraux avant de le faire glisser à sa place
dans le compartiment congélation. Le panier
peut être tourné dans n’importe quel sens
avant ou arrière, puis être installé dans
le compartiment congélation.
Pour enlever le panier sur la moitié
de la largeur :
Tirez le panier hors de son emplacement
d’arrêt.
Soulevez l’avant du panier pour
le libérer des guides.
Soulevez l’arrière du panier et sortez-le
des guides.
Quand vous remettez en place le panier,
assurez-vous que les taquets en fil de fer et
les crochets en fil de fer situés sur les côtés
du panier entrent dans les fentes situées
en haut des rails du panier du haut.
NOTE : Assurez-vous toujours de bien fermer
le panier.
Congélateur.
Tous les modèles n’ont pas toutes ces caractéristiques.
L’apparence et les caractéristiques
peuvent varier
L’apparence peut varier
L’apparence peut varier
L’apparence peut varier
54
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité Installation
55
Il faut prévoir entre 12 et 24 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons.
Machine à glaçons automatique. www.electromenagersge.ca
Machine à glaçons automatique
(sur certains modèles)
La machine à glaçons produit sept glaçons par cycle,
soit environ 100 à 130 glaçons par 24 heures, selon
la température du compartiment congélation,
la température de la pièce, le nombre de fois que
la porte est ouverte et les autres conditions d’utilisation.
Consultez ci-dessous la manière d’avoir accès aux
glaçons et d’atteindre le commutateur de marche.
Si vous faites fonctionner le réfrigérateur avant
de raccorder l’eau à la machine à glaçons, mettez
le commutateur de marche en position O (arrêt).
Après avoir raccordé le réfrigérateur à l’alimentation
d’eau, mettez le commutateur de marche en position
I (marche). Le voyant lumineux de la machine à glaçons
devient vert quand le commutateur de la lumière du
compartiment congélation est pressé ou quand la porte
du compartiment congélation est fermée.
La machine à glaçons se remplira d’eau si sa
température baisse à –10°C (15°F). Un réfrigérateur
nouvellement installé prend de 12 à 24 heures pour
commencer à produire des glaçons.
Vous entendrez un bourdonnement chaque fois que
la machine à glaçons se remplit d’eau.
Jetez les premiers lots de glaçons pour permettre
à la conduite d’eau de se purger.
Assurez-vous que rien ne gène la course du bras
palpeur.
Quand le bac se remplit jusqu’au niveau du bras palpeur,
la machine à glaçons s’arrête de produire des glaçons.
Il est normal de trouver des glaçons qui soient soudés
ensemble.
Si vous n’utilisez pas souvent vos glaçons, les vieux
glaçons deviennent opaques, prennent un mauvais goût
et rétrécissent.
NOTE : Dans les maisons qui ont une pression d’eau plus
faible que la moyenne, vous pouvez entendre la machine
à glaçons recommencer plusieurs fois son cycle pour
produire une livraison de glaçons.
NOTE : Mettez le commutateur de marche en position
O (off) (arrêt) si l’alimentation d’eau est coupée
.
Machine
à glaçons
Bras palpeur
Commutateur de marche
Lumière
verte de
fonctionnement
Accès aux glaçons et au
commutateur de marche
Pour atteindre le commutateur de marche de la
machine à glaçons, tirez la clayette située au-dessus
du bac à glaçons et faites-la sortir. Assurez-vous
toujours de bien la remettre en place.
Pour avoir accès aux glaçons, tirez simplement le bac
vers vous.
Pour avoir accès aux glaçons.
Clayette
Bac à glaçons
Pour atteindre le commutateur
de marche.
Clayette
Bac à glaçons
Trousse accessoire de machine à glaçons
Si votre réfrigérateur n’est pas déjà équipé d’une
machine à glaçons automatique, vous pouvez acheter
une trousse accessoire de machine à glaçons.
Vérifiez derrière votre réfrigérateur le modèle
de trousse à glaçons que vous devez acheter
pour votre réfrigérateur.
Pour utiliser le distributeur (sur certains modèles)
Appuyez doucement le verre contre le haut du bras
de distribution.
La clayette de trop-plein n’est pas munie d’un système
d’écoulement. Pour réduire les taches d’eau, vous devez
nettoyer régulièrement la clayette.
S’il n’y a pas d’eau distribuée lorsque le réfrigérateur
est initialement installé, il y a peut-être de l’air dans
la conduite d’eau. Appuyez sur la commande de
distribution pendant deux minutes au minimum pour
expulser l’air de la conduite d’eau et remplir le réservoir
d’eau. Afin d’éliminer les éventuelles impuretés provenant
de la conduite d’eau, jetez les six premiers verres d’eau.
Verrouillage du distributeur
Appuyez sur la touche LOCK (verrouillage) pendant
3 secondes pour verrouiller le distributeur et le panneau
de réglage. Pour déverrouiller, appuyez sur la touche
et tenez-la enfoncée pendant encore 3 secondes.
Bac de trop-plein
Bras de distribution
Pour utiliser le distributeur d’eau interne (sur certains modèles)
Le distributeur d’eau est situé sur la paroi de gauche
à l’intérieur du compartiment réfrigération.
Pour distribuer de l’eau :
Tenir le verre contre le renfoncement.
Poussez le bouton du distributeur d’eau.
Tenez le verre sous le distributeur pendant
2–3 secondes après avoir cessé d’appuyer sur
le bouton du distributeur. L’eau peut continuer
à couler après que le bouton soit revenu
en position.
Si l’eau ne coule pas du distributeur quand vous installez
votre réfrigérateur, c’est qu’il peut y avoir de l’air dans
le système de conduite d’eau. Appuyez sur le bouton
du distributeur pendant au moins 2 minutes pour enlever
l’air pris au piège dans la conduite d’eau et pour remplir
d’eau le système du distributeur. Durant ce processus,
le distributeur peut être bruyant puisque de l’air est
expulsé des conduites d’eau. Pour expulser toutes
les impuretés de la conduite d’eau, jetez toujours
les 6 premiers verres d’eau.
NOTE : Pour éviter des dépôts d’eau, le distributeur
doit être nettoyé régulièrement en l’essuyant avec
une éponge ou un chiffon propre.
Entretien et nettoyage de votre réfrigérateur.
Nettoyage de l’extérieur
Les poignées de porte et les garnitures.
Nettoyez avec un linge trempé dans de l’eau
savonneuse. Séchez avec un linge doux.
N’appliquez pas de cire sur les poignées
et les garnitures de porte.
Conservez l’extérieur propre. Essuyez avec
un linge propre légèrement humecté de cire
à appareil électroménager ou de détersif
liquide à vaisselle doux. Séchez et polissez
avec un linge doux, propre.
N’essuyez jamais votre réfrigérateur avec
un torchon sale ou une serviette mouillée.
Cela peut laisser un résidu qui risque
d’endommager la peinture. N’utilisez jamais
de tampon à récurer, de nettoyant en poudre,
d’eau de javel ou de produit nettoyant
contenant un agent de blanchiment, car
ces produits peuvent rayer et endommager
la peinture.
Vous pouvez nettoyer les panneaux et
les poignées de porte en acier inoxydable
(sur certains modèles) avec un nettoyant
d’acier inoxydable vendu sur le marché.
Il vaut mieux utiliser un produit de nettoyage
vaporisé pour acier inoxydable.
N’utilisez pas de cire pour appareils ménagers
sur l’acier inoxydable.
Pièces en matière plastique plaquée argent.
Lavez ces pièces avec du savon ou un autre
détergent doux. Essuyez avec une éponge,
un linge humide ou une serviette en papier.
Ne frottez jamais avec des tampons en laine
d’acier ou d’autres nettoyants abrasifs.
Nettoyage de l’intérieur
Pour aider à empêcher les odeurs, laissez
une boîte ouverte de bicarbonate de soude
dans les compartiments réfrigération et
congélation.
Débranchez votre réfrigérateur avant de
le nettoyer. Si ce n’est pas pratique, enlevez
toute humidité au moyen d’une éponge
ou d’un chiffon pour nettoyer autour des
commutateurs, des lumières ou des réglages.
Utilisez une cire pour appareils
électroménagers sur la surface intérieure
entre les portes.
Utilisez une solution d’eau chaude et de
bicarbonate de soude (15 ml [soit une cuillère
à soupe environ] de bicarbonate de soude
dans 1 litre [soit une pinte] d’eau). Cette
solution nettoie tout en neutralisant
les odeurs. Rincez et séchez en essuyant.
Après avoir nettoyé les joints de porte,
appliquez une fine couche de vaseline
sur les joints du côté des charnières
pour empêcher les joints de coller
et de se déformer.
Évitez de nettoyer les clayettes froides
en verre à l’eau chaude, parce qu’elles
risquent de se casser à cause de la grande
différence de températures. Manipulez avec
soins le verre. Vous pouvez briser en éclats
le verre trempé en le heurtant.
Ne lavez aucune pièce en matière plastique
de votre réfrigérateur dans votre machine
à laver la vaisselle.
Pièces en matière plastique plaquée argent.
Lavez ces pièces dans de l’eau savonneuse.
Essuyez avec une éponge, un linge humide
ou une serviette en papier.
Ne frottez jamais avec des tampons en laine
d’acier ou d’autres nettoyants abrasifs.
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
56
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
57
www.electromenagersge.ca
Lorsque vous vous absentez pendant
une période prolongée, videz et débranchez
le réfrigérateur. Nettoyez l’intérieur avec
une solution d’eau et de bicarbonate de
soude, à raison 15 ml (d’une cuillère à soupe)
de bicarbonate par litre (1 pinte) d’eau.
Laissez les portes ouvertes.
Mettez l’interrupteur d’alimentation
de la machine à glaçons à la position
O (arrêt) et fermez l’alimentation d’eau
au réfrigérateur.
Si la température risque de descendre
sous le point de congélation, demandez
à un réparateur de vidanger la conduite
d’eau afin d’éviter les dégâts sérieux causés
par les inondations.
Derrière le réfrigérateur
Prenez un soin particulier lorsque vous
éloignez le réfrigérateur du mur. Tous
les types de revêtements de sol peuvent
être endommagés, particulièrement ceux qui
sont coussinés ou dont la surface est gaufrée.
Soulevez les pieds d’inclinaison situés
en bas à l’avant de votre réfrigérateur.
Tirez le réfrigérateur en ligne droite
et, lorsque vous le remettez en place,
poussez-le vers le mur en ligne droite.
Les déplacements latéraux du réfrigérateur
pourraient endommager le revêtement
de sol ou le réfrigérateur.
Abaissez les pieds d’inclinaison jusqu’à
ce qu’ils touchent le sol.
Lorsque vous remettez le réfrigérateur
en place en le poussant, veillez à ne pas
le faire rouler sur le cordon d’alimentation
ou sur la conduite d’eau de la machine
à glaçons (sur certains modèles).
Départ en vacances
Déménagement
Immobilisez tous les éléments
amovibles, tels que les clayettes et les bacs,
à l’aide de ruban gommé pour éviter
de les endommager.
Si vous utilisez un charriot pour déménager
le réfrigérateur, ne laissez jamais le devant
ou le derrière du réfrigérateur reposer contre
le charriot. Cela pourrait endommager
le réfrigérateur. Ne transportez
le réfrigérateur que par les côtés.
Assurez-vous que le réfrigérateur demeure
debout pendant son déménagement.
Lumière du compartiment congélation
MISE EN GARDE :
Les ampoules électriques peuvent être
brûlantes.
Débranchez le réfrigérateur.
L’ampoule est située en haut du
compartiment congélation à l’intérieur
d’un pare-lumière. Pour enlever
le pare-lumière, saisissez l’arrière
de le pare-lumière et tirez-le pour
le libérer de ses taquets à l’arrière.
Faites tourner le pare-lumière vers le bas,
puis tirez pour libérer les taquets à l’avant
de le pare-lumière.
Après avoir remplacé l’ampoule par
une ampoule d’appareil électroménager
de même voltage ou d’un voltage plus
bas, remettez en place le pare-lumière.
Rebranchez le réfrigérateur.
Lumières du compartiment réfrigération
MISE EN GARDE :
Les ampoules électriques peuvent être
brûlantes.
Débranchez le réfrigérateur.
Pour enlever le pare-lumière, saisissez
l’arrière de le pare-lumière et tirez-le pour
le libérer de ses taquets à l’arrière.
Faites tourner le pare-lumière vers le bas,
puis tirez pour libérer les taquets
à l’avant de le pare-lumière.
Après avoir remplacé l’ampoule par
une ampoule
d’appareil électroménager
de même voltage ou d’un voltage plus
bas, remettez en place le pare-lumière.
Rebranchez le réfrigérateur.
NOTE : Vous pouvez commander des
ampoules pour appareils électroménagers
en téléphonant au service de pièces
et accessoires GE, au 1.888.261.3055.
Remplacement des ampoules.
Lorsque vous réglez les commandes sur 0 (Off) (Arrêt), l’alimentation électrique de l’ampoule n’est pas coupée.
L’apparence peut varier
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
58
Lumières intermédiaires
ATTENTION : Les ampoules
peuvent être brûlantes.
Débranchez le réfrigérateur.
Les ampoules sont situées derrière
les bacs à fruits et légumes. Pour enlever
les bacs, soulevez-les légèrement tout
en tirant le bac au-delà de la position
d’arrêt.
Remplacez les ampoules avec
des ampoules de même puissance
ou inférieure.
Replacez les bacs à fruits et légumes en
les faisant glisser doucement sur les rails,
tout en les soulevant légèrement.
Rebranchez le réfrigérateur.
Les lumières sont situées
derrière les bacs à fruits
et légumes
Ampoules
Veuillez lire toutes les directives attentivement.
•
IMPORTANT — Conservez ces instructions
pour l’inspecteur local.
•
IMPORTANT — Respectez toutes
les ordonnances et les codes locaux.
• Note à l’installateur – Assurez-vous de laisser
ces instructions au consommateur.
• Note au consommateur – Conservez
ces instructions pour référence future.
• Niveau de compétence – L’installation
de cet appareil nécessite des compétences
mécaniques de base.
• Temps d’installation – Installation du réfrigérateur
20 minutes
Installation de la conduite
d’eau 30 minutes
• L’installateur est responsable de bien installer
ce réfrigérateur.
• Toute panne du produit due à une mauvaise
installation n’est pas couverte par la garantie.
Questions? Appelez le 1.800.561.3344 ou Visitez notre site Web à l’adresse : www.electromenagersge.ca
Instructions
Réfrigérateur
d’installation
Modèles 20 et 22
AVANT DE COMMENCER
Si votre réfrigérateur est doté d’une machine à glaçons,
la machine à glaçons doit être raccordée à une
conduite d’eau froide. Vous pouvez acheter une trousse
d’alimentation d’eau GE (contenant la tuyauterie,
le robinet d’arrêt, les joints et les instructions) chez
votre revendeur ou en vous adressant à notre site Web
à l’adresse www.electromenagersge.ca ou à notre
service de Pièces et accessoires au numéro de
téléphone 1.888.261.3055.
PREPARATION (suite)
ALIMENTATION D’EAU DE LA MACHINE À GLAÇONS
ET DU DISTRIBUTEUR (SUR CERTAINS MODÈLES)
PRÉPARATION
DÉPLACEMENT DU RÉFRIGÉRATEUR À L’INTÉRIEUR
DE LA MAISON
Si le réfrigérateur ne peut pas passer par la porte,
vous pouvez enlever la porte du compartiment
réfrigération et le tiroir du compartiment
congélation.
• Pour enlever la porte du compartiment
réfrigération, consultez l’étape 1 de la section
Changement de sens d’ouverture de la porte.
• Pour enlever le tiroir du compartiment
congélation, consultez la section Enlèvement
du tiroir du compartiment congélation.
OUTILS DONT VOUS POUVEZ AVOIR
BESOIN
Clé réglable
Écrou à compression
d’un diamètre exterieur
de 1/4 po et bague
(modèles avec
machine à glaçons
seulement)
Tournevis cruciforme
Tournevis à cliquet
de 3/8 po et de 5/16 po
Clé à six pans de 3/32 po,
1/8 po et 3/16 po
59
Crayon
Perceuse à main
ou électrique
et mèche de 1/8 po
Mètre
Tourne-écrou de 1/4 po
Cisaille
Niveau
Instructions d’installation
INSTALLATION DU RÉFRIGÉRATEUR
EMPLACEMENT DU RÉFRIGÉRATEUR
• N’installez jamais votre réfrigérateur dans un emplacement
où la température ambiante sera inférieure à 16° C (60° F).
Il ne se mettra pas en marche suffisamment souvent pour
maintenir des températures convenables.
• N’installez jamais votre réfrigérateur dans un emplacement
où la température ambiante sera supérieure à 37° C (100° F).
Il ne fonctionnera pas bien.
• Installez votre réfrigérateur sur un plancher suffisamment solide
pour le porter lorsqu’il est plein.
DÉGAGEMENTS
Prévoyez les dégagements suivants pour faciliter l’installation,
la bonne circulation d’air et les raccordements de plomberie
et d’électricité :
Modèles de
profondeur normale
Côtés 3 mm (1/8 po)
Dessus 25 mm (1 po)
Arrière 25 mm (1 po)
BRANCHEMENT DU RÉFRIGÉRATEUR
À LA CONDUITE D’EAU DE LA MAISON
(modèles avec machine à glaçons et distributeur)
Une alimentation d’eau froide est requise pour faire fonctionner
la machine à glaçons. Vous devrez en fournir une si elle n’existe
pas. Voir la section Installation de la conduite d’eau.
NOTES :
• Avant de brancher la conduite au réfrigérateur, assurez-vous
que le cordon d’alimentation électrique n’est pas branché
à la prise murale.
• Si votre réfrigérateur n’est pas équipé de filtre à eau, nous
recommandons d’en monter un si votre alimentation d’eau
contient du sable ou des particules qui peuvent boucher
la grille du robinet d’eau du réfrigérateur. Installez-le sur
la conduite d’eau près du réfrigérateur. Si vous utilisez
une trousse GE SmartConnect
™
Refrigerator Tubing, vous
aurez besoin d’un tuyau additionnel (WX08X10002) pour
brancher le filtre. Ne coupez pas le tuyau de plastique pour
installer le filtre.
1
ENLEVEZ LE CAPUCHON DU HAUT (suite)
(sur certains modèles)
Enlevez le tiroir du compartiment congélation du bas.
Consultez la section « Enlèvement du tiroir du compartiment
congélation ».
Amenez le réfrigérateur jusqu’à l’emplacement où vous désirez
l’installer.
REMETTEZ EN PLACE LES PORTES, LES TIROIRS
ET LE CAPUCHON DU HAUT
Abaissez soigneusement la porte dans la charnière centrale.
Remettez en place la charnière du haut. NOTE : Veillez à ce que
la porte soit bien alignée au sommet de l’armoire pour éviter de
la réajuster pendant la remise en place du capuchon du haut.
Placez le capuchon en haut du réfrigérateur. Remettez
en place les vis que vous avez enlevées en haut et à l’arrière
du capuchon.
Remettez en place le tiroir du compartiment congélation
du bas. Consultez la section « Remise en place du tiroir
du compartiment congélation ».
E
F
G
ENLEVEZ LE CAPUCHON DU HAUT
(sur certains modèles)
• NOTE IMPORTANTE : Ce réfrigérateur a une profondeur de
34-1/2 po. Les portes et les passages qui mènent à l’endroit
où vous désirez l’installez doivent avoir une largeur du moins
de 36 po., pour permettre de transporter le réfrigérateur
jusqu’à cet endroit sans être obligé d’enlever les portes et
les poignées. Si le passage a moins que 36 po. de largeur,
vous risquez vraiment de rayer et d’endommager les portes
et les poignées de votre réfrigérateur. Vous pouvez enlever
facilement le capuchon du haut et les portes pour déplacer
plus aisément le réfrigérateur chez vous. Commencez par
l’étape A.
• Si vous n’avez pas à enlever les portes, passez directement
à l’étape B. Laissez le ruban et tous les matériaux d’emballage
sur les portes, jusqu’à ce que vous ayez déménagé
le réfrigérateur dans son emplacement final.
• ENLÈVEMENT DU PATIN DE GLISSEMENT : Faites basculer
le réfrigérateur de chaque côté pour enlever le patin
de glissement.
• NOTE : Utilisez un chariot manuel rembourré pour déplacer
le réfrigérateur. Placez le réfrigérateur sur le chariot manuel
avec un côté contre le chariot. Nous vous recommandons
vivement d’utiliser DEUX PERSONNES pour déplacer
le réfrigérateur et l’installer.
Trouvez et enlevez les deux vis à tête Phillips situées en haut
du réfrigérateur. Enlevez les deux vis situées de chaque côté à
l’arrière du capuchon du haut. Soulevez et enlevez le capuchon
du haut.
Enlevez la porte du compartiment aliments frais. Consultez
les étapes 1 à 3 de la section « Changement du sens
d’ouverture des portes ».
A
B
D
60
A
Charnière
de haut B
C
BRANCHEMENT DU RÉFRIGÉRATEUR
À LA CONDUITE D’EAU DE LA MAISON
(suite)
Si vous utilisez un tuyau de cuivre, placez
un écrou de compression et une bague
(manchon) à l’extrémité du tuyau qui vient
de l’alimentation d’eau froide de la maison.
Si vous utilisez un tuyau GE SmartConnect,
™
les écrous sont déjà assemblés au tuyau.
Si vous utilisez un tuyau de cuivre, insérez
aussi loin que possible l’extrémité du tuyau
dans le raccord à l’arrière du réfrigérateur.
Tout en tenant le tuyau, serrez le raccord.
Si vous utilisez un tuyau GE SmartConnect,
™
insérez l’extrémité moulée du tuyau dans
le raccord à l’arrière du réfrigérateur, puis
serrez l’écrou à compression à la main.
Serrez ensuite un autre tour à l’aide d’une clé.
Un serrage excessif pourrait occasionner
des fuites.
Fixez le tuyau dans le collet (fourni) pour
le maintenir en position. Il est possible que vous
deviez écarter le collet.
L’une des illustrations ci-dessous représente
le branchement de votre réfrigérateur.
Modèles prêts à recevoir une machine à glaçons
Modèles dotés d’une machine à glaçons
Instructions d’installation
1
A
B
C
OUVREZ L’ALIMENTATION D’EAU
(modèles avec machine à glaçons ou
distributeur)
Ouvrez l’alimentation d’eau
au niveau du robinet d’arrêt
(l’alimentation d’eau de
la maison) et vérifiez
la présence de fuites.
2
BRANCHEZ LE CORDON DU
RÉFRIGÉRATEUR DANS LA PRISE
Sur modèles avec machine à
glaçons : avant de brancher
le réfrigérateur, assurez-vous
que l’interrupteur de
la machine à glaçons
est à la position O (arrêt).
Lisez l’étiquette concernant
la mise à la terre qui est attachée au cordon
d’alimentation.
3
METTEZ LE RÉFRIGÉRATEUR
EN PLACE
Transportez le réfrigérateur jusqu'à son emplacement final.
4
61
Tuyau
de 1/4 po
Collet à tuyau
Ecrou à
compression
1/4 po
Bague
(manchon)
Tuyau
SmartConnect
™
Raccord du
réfrigérateur
Tuyau
de cuivre
1/4 po
Ecrou à
compression
1/4 po
Bague
(manchon)
Tuyau
SmartConnect
™
Raccord du
réfrigérateur
Collet à
tuyau
METTEZ DE NIVEAU
LE RÉFRIGÉRATEUR
Les pattes réglables des coins avant
du réfrigérateur doivent être ajustées pour que
le réfrigérateur repose solidement sur le sol
et pour que l’avant soit suffisamment levé afin
que la porte se ferme facilement, lors de son
ouverture à moitié chemin.
Pour ajuster les pattes réglables, tournez-les
dans le sens horaire pour lever le réfrigérateur
et dans le sens antihoraire pour le baisser.
5
Instructions d’installation
ENLEVEZ LA POIGNÉE DE PORTE
DU COMPARTIMENT POUR ALIMENTS FRAIS
(Pour placer dans l’emplacement
de l’installation ou changer le sens
d’ouverture des portes – sur certains
modèles)
Poignée en acier inoxydable
(sur certains modèles) :
ENLÈVEMENT
DE LA POIGNÉE
DE PORTE :
Desserrez les vis
de l’ensemble à
l’aide d’une clé
Allen de 3/32 po.
et enlevez
la poignée.
NOTE : Pour
les modèles
à deux portes,
suivez la même
procédure pour
la porte
opposée.
Poignée en matière plastique
(sur certains modèles)
:
ENLÈVEMENT DE LA POIGNÉE DE PORTE :
Appuyez sur le taquet situé à l’intérieur de
la poignée et faites glisser la poignée vers
le haut pour la faire sortir de la fixation
de montage.
CHANGEMENT
DU SENS
D’OUVERTURE
DE LA
POIGNÉE
DE PORTE :
(sur certains
modèles)
• Enlevez les
fixations de
montage de
la poignée à
l’aide d’une
clé Allen de
3/16 po et
faites passer les fixations de montage de
la poignée du côté gauche au côté droit.
• Enlevez le logo.
• Enlevez et faites passer de l’autre côté
le bouchon du côté droit au côté gauche
de la porte du compartiment aliments frais.
NOTE : Utilisez une lame en matière
plastique pour éviter d’endommager
la porte. Enlevez toute colle de la porte à
l’aide d’un détergent doux. Enlevez le papier
adhésif de l’arrière du logo avant de fixer
le logo soigneusement à la porte.
A
A
6
ENLEVEZ LA POIGNÉE DE LA PORTE
DU COMPARTIMENT CONGÉLATION
Poignées en acier inoxydable et en matière
plastique :
Desserrez les vis de l’ensemble situées en bas
de la poignée à l’aide de la clé Allen de 1/8 po
et enlevez la poignée.
NOTE : Si vous devez resserrer ou enlever
les fixations de montage de la poignée,
utilisez la clé Allen de 3/16 po.
A
7
A
62
INSTALLATION DU RÉFRIGÉRATEUR (SUITE)
A
B
Fixations
de montage
Logo
(l’aspect peut varier)
A
B
Fixations
de
montage
Logo
(l’aspect peut varier)
Instructions d’installation
63
FIXEZ LA POIGNÉE DE LA PORTE
DU COMPARTIMENT ALIMENTS FRAIS
Poignée en acier inoxydable :
Fixez la poignée
aux fixations
de montage
de la poignée et
resserrez les vis
de l’ensemble
à l’aide d’une clé
Allen de 3/32 po.
NOTE : Pour les
modèles à deux
portes, suivez
la même
procédure
pour la porte
opposée.
Poignée en matière plastique :
Fixez la poignée aux fixations de montage
de la poignée en alignant les fentes
aux fixations de montage de poignée.
Faites glisser la poignée vers le bas jusqu’à
ce qu’elle soit bien fixée en position.
A
A
8
A
FIXEZ LA POIGNÉE DE LA PORTE
DU COMPARTIMENT CONGÉLATION
Poignées en acier inoxydable et en matière
plastique :
Fixez bien la poignée aux fixations
de montage de la poignée et resserrez les vis
de l’ensemble situées en bas de la poignée
à l’aide d’une clé Allen de 1/8 po.
A
A
Fixations
de montage
(l’aspect peut varier)
(l’aspect peut varier)
Fixations
de montage
Trous à l’arrière
de la poignée
A
A
A
(l’aspect peut varier)
9
METTEZ LE RÉFRIGÉRATEUR
DE NIVEAU
Les pieds de nivellement jouent deux rôles :
1) Elles peuvent être réglées de manière
à permettre à l’appareil de reposer
solidement sur le sol.
2) Les pieds de nivellement servent
de frein de stabilisation, pour tenir
le réfrigérateur bien en place pendant
son fonctionnement et son nettoyage.
Les pieds d’inclinaison empêchent
également le réfrigérateur de basculer.
Enlevez la grille en dévissant les deux vis à tête
Phillips.
Tournez les pieds dans le sens des
aiguilles d’une montre pour faire monter
le réfrigérateur, dans le sens opposé à celui des
aiguilles d’une montre pour le faire descendre.
PRÉCAUTION : Pour éviter
tous risques de blessures corporelles ou de
dommages matériels, les pieds de nivellement
doit bien reposer sur le plancher.
Remettez la grille en remettant les deux vis à tête
Phillips.
10
A
C
RÉGLEZ LES COMMANDES
Réglez les commandes selon
les recommandations.
11
ENLEVEZ LES MATÉRIAUX
D’EMBALLAGE ET METTEZ EN
MARCHE LA MACHINE À GLAÇONS
(modèles avec machine à glaçons)
A) Enlevez tous les matériaux d’emballage
(rubans, mousse et autre protection)
des clayettes et des tiroirs.
B) Enlevez les arrimages des bacs
du compartiment congélation.
C) Placez le demi bac dans les rails à tiroir.
Consultez les instructions de la section
« Compartiment congélation ».
Mettez le commutateur de la machine
à glaçons en position l (marche). La machine
à glaçons ne se met en marche que lorsqu’elle
atteint une température de fonctionnement
de –9° C (15° F) ou moins. Elle commence
immédiatement à fonctionner. Il faudra
2 à 3 jours pour remplir le bac à glaçons.
NOTE :
Si votre pression d’eau est trop faible,
le robinet peut se remettre en marche jusqu’à
trois fois pour envoyer suffisamment d’eau
à la machine à glaçons.
12
Commutateur
d’alimentation
électrique
Instructions d’installation
64
INSTALLATION DU RÉFRIGÉRATEUR (SUITE)
B
ENLÈVEMENT LA GRILLE
DE BASE
(si nécessaire)
Si, après avoir enlevé le tiroir du compartiment
congélation et la porte du compartiment
réfrigération, le réfrigérateur ne peut toujours
pas passer par une porte, vous pouvez enlever
la grille de base.
Enlevez la grille de base en dévissant
les deux vis.
3
A
65
Instructions d’installation
ENLÈVEMENT DU TIROIR DU COMPARTIMENT CONGÉLATION
ENLEVEZ LE PANIER
Ouvrez le tiroir du compartiment congélation
jusqu’à son arrêt complet.
Le panier du compartiment congélation
repose sur un cadre à l’intérieur du tiroir du
compartiment congélation. Soulevez l’arrière
du panier.
Soulevez l’avant du panier et soulevez
l’ensemble du panier pour l’enlever
et enlevez-le complètement.
1
A
B
C
Vous pouvez enlever le tiroir du compartiment
congélation, si nécessaire, pour passer par
des endroits étroits.
Lisez ces instructions avec soin et complètement.
ENLEVEZ L’AVANT DU TIROIR
DES GUIDES
Enlevez la vis de chaque côté des rails.
2
A
ENLEVEZ L’AVANT DU TIROIR
DES GUIDES
(suite)
Soulevez les deux côtés de la poignée du tiroir
du compartiment congélation pour séparer
les rails du tiroir du mécanisme de rails.
Posez l’avant du tiroir sur une surface qui
ne raye pas.
Repoussez les mécanismes de rail en position
de verrouillage.
2
B
C
D
Mécanisme
de rail
Mécanisme
de tiroir
A
Vis
Instructions d’installation
REMISE EN PLACE DU TIROIR DU COMPARTIMENT CONGÉLATION
PLACEMENT ET FIXATION DE L’AVANT
DU TIROIR AUX GUIDES
Tirez les mécanismes de rail à fond de chaque
côté de l’armoire.
Trouvez les fentes à l’intérieur des mécanismes
de rail, vers l’arrière.
Insérez les crochets situés à l’arrière
des rails du tiroir dans les fentes des
mécanismes de rail.
Abaissez l’avant du tiroir, en vous assurant
que les taquets des deux côtés des rails entrent
dans les fentes à l’avant des mécanismes
de rail.
1
A
B
D
C
REMISE EN PLACE DU PANIER
DU COMPARTIMENT CONGÉLATION
Remettez en place le panier du bas
du compartiment congélation en l’abaissant
dans son cadre.
2
Vous aurez peut-être besoin de deux
personnes pour terminer cette procédure.
PLACEMENT ET FIXATION DE L’AVANT
DU TIROIR AUX GUIDES
(suite)
Remettez en place les vis sur les deux
mécanismes de rail.
1
Fente
Mécanisme de rail
Fente
Taquet
Crochet
E
Vis
66
OUTILS NÉCESSAIRES
Instructions d’installation
CHANGEMENT DU SENS D’OUVERTURE DES PORTES
(modèles de réfrigérateurs à une porte uniquement)
NOTES IMPORTANTES
Pour changer le sens d’ouverture des portes :
NOTE : Vous ne pouvez pas changer le sens d’ouverture
des portes sur les modèles en acier inoxydable.
• Lisez les instructions jusqu’à la fin avant de commencer.
• Les pièces sont comprises dans l’ensemble de charnière
de porte.
• Manipulez les pièces avec soin pour éviter de rayer
la peinture.
• Posez les vis près des pièces qu’elles fixent, pour éviter
de les utiliser au mauvais endroit.
• Prévoyez une surface de travail qui ne raye pas les portes.
IMPORTANT : Une fois que vous aurez commencé,
ne bougez plus l’armoire avant d’avoir fini de changer
le sens d’ouverture des portes.
Ces instructions sont données pour faire passer à gauche
les charnières situées du côté droit. Si vous voulez remettre
les charnières à droite, suivez ces instructions en remplaçant
toutes les références au côté gauche par des références
au côté droit.
• Une fois que vous aurez changé le sens d’ouverture de
la porte, assurez-vous que le logo soit bien aligné et bien
fixé à la porte en enlevant le papier adhésif au verso.
NOTE : Un logo de rechange est compris dans l’ensemble
de charnière.
Débranchez le réfrigérateur de sa prise électrique.
Videz toutes les clayettes de porte, y compris
le compartiment laitier.
Tournevis à lame mince
Ruban masque
Clé réglable
Tournevis à cliquet
de 5/16 po
ENLÈVEMENT DE LA PORTE
DU COMPARTIMENT RÉFRIGÉRATION
Fermez la porte et attachez-la avec le ruban
masque.
Enlevez le couvercle de la charnière du haut
de la porte du compartiment réfrigération
en faisant doucement levier vers le haut
avec un couteau de vitrier, si nécessaire.
À l’aide d’un tournevis à cliquet de 5/16 po,
enlevez les boulons qui fixent à l’armoire
la charnière du haut. Ensuite, soulevez
la charnière tout droit vers le haut pour libérer
l’axe de la charnière du support situé en haut
de la porte.
Sortez doucement le manchon de porte
de son emplacement. Il sera réutilisé pour
installer la porte de l’autre côté.
Enlevez le ruban masque et écartez la porte
de l’armoire en la soulevant. Enlevez la porte
de l’axe de la charnière du centre. Assurez-vous
que la bague de l’axe de charnière de plastique
demeure sur l’axe de charnière ou à l’intérieur
du trou de l’axe de charnière de la porte, situé
en bas de la porte.
Posez la porte sur une surface qui ne raye pas,
avec l’intérieur vers le haut.
1
A
B
C
E
F
Couvercle
de charnière
Charnière
du haut
Tournevis cruciforme
67
Tournevis Torx T20
D
Manchon de porte
Instructions d’installation
ENLÈVEMENT DE LA CHARNIÈRE
DU CENTRE
Enlevez l’axe de la charnière. L’axe sera réutilisé
avec la nouvelle charnière de l’autre côté.
À l’aide d’une clé à douille de 5/16 po, enlevez
les boulons qui fixent la charnière centrale
à l’armoire. Mettez de côté les boulons.
2
INSTALLATION DE LA CHARNIÈRE
DU CENTRE
Faites passer le bouton et le couvercle
des trous de charnière du côté gauche
au côté droit.
Une nouvelle charnière est nécessaire pour
le côté gauche (fournie dans le kit charnière
de porte). Fixez la charnière centrale
de l’ensemble du côté gauche.
Installez l’axe de charnière dans la nouvelle
charnière.
3
A
B
TRANSFERT À DROITE DE LA POIGNÉE
DE LA PORTE DU COMPARTIMENT
RÉFRIGÉRATION
Consultez les sections Enlevez la poignée
du compartiment aliments frais et Fixez
la poignée du compartiment aliments frais
pour des instructions.
TRANSFERT DE L’ARRÊT DE LA PORTE
DU COMPARTIMENT RÉFRIGÉRATION
Enlevez l’arrêt de la porte situé en bas
à droite de la porte du compartiment
réfrigération en enlevant les deux vis.
Faites passer la bague du trou de charnière
en matière plastique dans le trou opposé.
Installez l’arrêt de la porte à gauche, en vous
assurant de bien aligner les trous de vis de
l’arrêt de la porte aux trous du bas de la porte.
4
A
B
C
Bas de la porte
du compartiment
réfrigération
(côté droit)
Bas de la porte
du compartiment
réfrigération
(côté gauche)
A
5
CHANGEMENT DU SENS D’OUVERTURE DES PORTES
(modèles de réfrigérateurs à une porte uniquement) (SUITE)
B
C
68
A
Instructions d’installation
69
RE-SUSPENSION DE LA PORTE
DU COMPARTIMENT RÉFRIGÉRATION
Abaissez la porte du compartiment
réfrigération sur l’axe de la charnière du
centre. Assurez-vous que la bague en matière
plastique de l’axe de charnière demeure sur
l’axe de charnière du centre ou à l’intérieur
du trou de l’axe de charnière de la porte,
situé en bas de la porte.
Insérez le manchon de porte dans le trou
à manchon en haut de la porte du réfrigérateur,
puis insérez l’axe de charnière supérieur.
Assurez-vous que la porte soit alignée
à l’armoire. Fixez la charnière en haut
de l’armoire, sans trop serrer, avec les boulons.
Assurez-vous que le joint de la porte soit aligné
contre l’armoire et ne soit pas tordu. Soutenez
la porte du côté de la poignée et assurez-vous
que la porte soit droite et l’écartement entre
les portes soit uniforme à l’avant. Tout en
tenant la porte en place, serrez les boulons
de la charnière supérieure. Remettez en place
le couvercle de charnière.
6
A
B
C
FIXEZ LE LOGO
Enlevez le papier adhésif protecteur et alignez
les taquets de l’arrière du logo avec les trous
de la porte. Faites pression sur le logo pour
vous assurer qu’il colle bien à la porte.
7
OUTILS NÉCESSAIRES
Instructions d’installation
ENLÈVEMENT DES PORTES (modèles de réfrigérateurs à deux portes uniquement)
NOTES IMPORTANTES
NOTE : Vous ne pouvez pas changer le sens
d’ouverture des portes.
• Lisez les instructions jusqu’à la fin avant
de commencer.
• Manipulez les pièces avec soin pour éviter de rayer
la peinture.
• Posez les vis près des pièces qu’elles fixent,
pour éviter de les utiliser au mauvais endroit.
• Prévoyez une surface de travail qui ne raye pas
les portes.
IMPORTANT : Une fois que vous aurez commencé,
ne bougez plus l’armoire.
Ces instructions servent à l’enlèvement des portes.
Débranchez le réfrigérateur de sa prise électrique.
Videz toutes les clayettes de porte, y compris
le compartiment laitier.
Tournevis à lame mince
Ruban masque
Clé réglable
Tournevis à cliquet
de 3/8 po et de 10 mm
Tournevis cruciforme
70
ENLÈVEMENT DES PORTES DU
COMPARTIMENT RÉFRIGÉRATION
Fermez les portes et attachez-les avec le ruban
masque.
Commencez avec la porte de gauche. Enlevez
la vis qui tient le couvercle de la charnière
du centre, soulevez le couvercle de la charnière
du centre et mettez-le en haut de côté
du réfrigérateur.
Enlevez les raccords d’eau et d’électricité.
1
A
B
Enlevez le couvercle
de la charnière
(1 vis phillips)
C
Raccord d’eau
Enlevez l’agrafe
du ressort en métal.
Utilisez le tournevis
pour pousser
l’agrafe en matière
plastique rouge vers
le bas et enlevez-la.
C1
Raccord d’eau
Poussez le
manchon rouge
et tenez-le.
Tirez la
conduite.
Raccord
d’électricité
Marque noire
alignée à
l’ensemble
de manchon.
Séparez le raccord
d’électricité pour
débrancher.
C2
C3
(Pour les modèles à distributeur d'eau)
(Pour les modèles à distributeur d'eau)
Instructions d’installation
ENLÈVEMENT DE LA PORTE OPPOSÉE
Suivez la même procédure pour la porte
opposée. Il n’y a pas de fils, de conduite d’eau
ou de couvercle de charnière de l’autre côté.
3
ENLÈVEMENT DU TIROIR DU
COMPARTIMENT CONGÉLATION
Consultez la section Enlèvement du tiroir
du compartiment congélation pour des
instructions.
4
71
ENLÈVEMENT DES PORTES DU
COMPARTIMENT RÉFRIGÉRATION (suite)
Enlevez le couvercle de la charnière du haut
de la porte du compartiment réfrigération en
enlevant le vis à tête Phillips et en le tirant vers
le haut.
À l’aide d’une clé à douille de 5/16 po, enlevez
les boulons qui tiennent la charnière du haut
à l’armoire. Soulevez ensuite la charnière droit
vers le haut pour libérer l’axe de la charnière
de support du haut de la porte.
Enlevez le ruban et faites basculer la porte pour
l’éloigner de l’armoire. Soulevez la porte pour
l’enlever de l’axe de la charnière centrale.
Assurez-vous que la bague de l’axe de charnière
en matière plastique demeure sur l’axe de
la charnière ou à l’intérieur du trou d’axe de
charnière de la porte situé en bas de la porte.
Posez la porte sur une surface qui ne raye pas,
l’intérieur vers le haut.
F
G
1
D
Couvercle de
la charnière
Charnière
du haut
ENLEVEZ LA CHARNIÈRE DU CENTRE
À l’aide d’une clé à douille de 5/16 po,
enlevez les boulons qui tiennent la charnière
du centre à l’armoire. Mettez de côté
les boulons et la charnière.
2
E
Instructions d’installation
REMISE EN PLACE DES PORTES (modèles de réfrigérateurs à deux portes uniquement)
INSTALLATION DE LA CHARNIÈRE
DU CENTRE
Installez la charnière du centre de chaque côté.
ALIGNEMENT DES DEUX PORTES
Si le haut des portes n’est pas bien aligné, d’abord
essayez d’élever la porte la plus basse en tournant
le pied d’inclination sur le même côté que la porte
jusqu’à ce que les portes soient bien alignées. Si
l’appareil reste instable, rajustez les pieds d’inclination
dans la mesure où l’apparail devient stable.
Si les portes ne sont toujours pas à niveau, tournez
l’axe réglable pour soulever ou abaisser la porte de
gauche afin qu’elle soit à niveau avec la porte de droite.
Utilisez une clé Allen de 1/4 po pour tourner l’axe.
REMETTEZ EN PLACE LE TIROIR
DU COMPARTIMENT CONGÉLATION
Consultez la section Remise en place du tiroir
du compartiment congélation pour des instructions.
REMETTEZ EN PLACE LA PORTE
OPPOSÉE
Suivez la même procédure pour la porte opposée. Il n’y
a pas de conduite d’eau ou de couvercle de charnière.
RE-SUSPENSION DES PORTES DU
COMPARTIMENT RÉFRIGÉRATION
Abaissez la porte du compartiment réfrigération
sur l’axe de la charnière du centre. Assurez-vous que
la bague en matière plastique de l’axe de charnière
se trouve sur l’axe de charnière du centre ou à l’intérieur
du trou de l’axe de charnière de porte situé en bas
de la porte.
Fermez la porte et tenez-la fermée à l’aide de
ruban-masque ou utilisez une deuxième personne
pour soutenir la porte.
Faites passer les câbles à travers la fente de l’axe de
charnière du bas à gauche. Insérez l’axe de la charnière
du haut dans le trou de la charnière en haut de la porte
du compartiment réfrigération. Assurez-vous que
la porte soit alignée à l’armoire et la porte opposée.
Fixez la charnière en haut de l’armoire, sans trop serrer,
avec les boulons.
Sur les portes qui ouvrent avec la main gauche, passez
les fils et la conduite d’eau par l’axe de charnière du
centre. Branchez ensuite la conduite d’eau et le contact
à quatre broches.
A
B
C
Axe de
charnière
Fente de l’axe de
charnière du bas
à gauche
D
RE-SUSPENSION DES PORTES DU
COMPARTIMENT RÉFRIGÉRATION (suite)
Assurez-vous que le joint de la porte soit aligné contre
l’armoire et ne soit pas tordu. Assurez-vous que la porte
soit droite et l’écartement entre les portes soit uniforme
à l’avant. Tout en tenant la porte alignée en place,
serrez les boulons de la charnière supérieure. Remettez
en place le couvercle de charnière et la vis.
E
Boulons
de charnière
du haut
Couvercle
de charnière
(l’aspect peut varier)
(l’aspect peut varier)
5
4
3
2
2
1
Contact à
4 broches
Conduite d’eau
Axe réglable
Axe de charnière
du centre
72
INSTALLATION DE LA CONDUITE D’EAU
(MODÈLES AVEC MACHINE À GLAÇONS)
Nous recommandons les trousses d’alimentation d’eau en
cuivre WX8X2, WX8X3, WX8X4, selon le montant de conduite
dont vous avez besoin. Nous approuvons les conduites d’eau
en matière plastique GE SmartConnect
™
Refrigerator Tubing
(WX08X10006, WX08X10015 et WX08X10025).
Si vous installez un système d’eau GE Reverse Osmosis dans
votre réfrigérateur, la seule installation approuvée est celle
de la trousse GE RVKIT. Pour les autres systèmes d’osmose
de l’eau, suivez les recommandations du fabricant.
Si l’alimentation d’eau à votre réfrigérateur vient
d’un système de filtration d’osmose inversée ET si votre
réfrigérateur a également un filtre d’eau, utilisez le bouchon
de dérivation du filtre de votre réfrigérateur. Si vous utilisez
la cartouche de filtration de votre réfrigérateur
en conjonction avec le filtre d’osmose inversée,
vous pouvez produire des glaçons creux.
Cette installation de conduite d’eau n’est pas garantie
par le fabricant de réfrigérateur ou de machine à glaçons.
Suivez soigneusement ces instructions pour minimiser
le risque de dommages onéreux d’inondation.
Les coups de bélier (eau qui donne des coups dans
les tuyaux) dans la tuyauterie de la maison peut occasionner
des dommages aux pièces de votre réfrigérateur, ainsi que
des fuites ou des inondations. Appelez un plombier certifié
pour corriger les coups de bélier avant d’installer la conduite
d’eau de votre réfrigérateur.
Pour prévenir toute brûlure et tout dommage à votre
réfrigérateur, ne branchez jamais la conduite d’eau
à une canalisation d’eau chaude.
Si vous utilisez votre réfrigérateur avant de brancher
la conduite d’eau, assurez-vous de laisser le commutateur
de la machine à glaçon en position O (arrêt).
N’installez jamais les tuyaux de la machine à glaçon
dans des endroits où la température risque de descendre
en dessous du point de congélation.
Si vous utilisez un outil électrique (comme une perceuse
électrique) pendant l’installation, assurez-vous que l’isolement
ou le câblage de cet outil empêche tout danger de secousse
électrique.
Vous devez procéder à toutes vos installations
conformément aux exigences de votre code local
de plomberie.
AVANT DE COMMENCER
Instructions d’installation
CE DONT VOUS AUREZ BESOIN
73
• Tuyaux en cuivre ou trousse GE SmartConnect
™
Refrigerator Tubing, diamètre extérieur de 1/4 po pour
brancher le réfrigérateur à l’alimentation d’eau. Si vous
utilisez un tuyau en cuivre, assurez-vous que les deux
extrémités du tuyau soient coupées bien droit.
Pour trouver la longueur de tuyau dont vous aurez
besoin : mesurez la distance qui va du robinet d’eau situé
derrière le réfrigérateur jusqu’au tuyau d’alimentation
d’eau. Assurez-vous qu’il y ait assez de tuyau en trop pour
vous permettre de décoller le réfrigérateur du mur après
l’installation.
Les trousses GE SmartConnect
™
Refrigerator Tubing sont
disponibles dans les dimensions suivantes :
1,8 m (6 pi) – WX08X10006
4,6 m (15 pi) – WX08X10015
7,6 m (25 pi) – WX08X10025
NOTE : Les seuls tuyaux en matière plastique
approuvés par GE sont ceux qui font fournis
dans les trousses GE SmartConnect
™
Refrigerator
Tubing. N’utilisez jamais un autre tuyau en matière
plastique, car le tuyau d’alimentation d’eau est
tout le temps sous pression. Certaines catégories
de tuyaux en matière plastique peuvent devenir
cassants avec l’âge et peuvent se fendre,
en occasionnant des dommages d’inondation
dans votre maison.
• Vous pouvez acheter une trousse d’alimentation d’eau
GE (contenant un tuyau, un robinet d’arrêt et les joints
énumérés ci-dessous) chez votre distributeur local
ou en le commandant au service de pièces et
accessoires, au 1.888.261.3055.
Choisissez pour le robinet un emplacement
facilement accessible. Il vaut mieux le brancher
de côté à un tuyau vertical. Si vous devez
le brancher à un tuyau horizontal, faites
le branchement en haut ou de côté, plutôt
qu’en bas du tuyau, pour éviter de recevoir
des sédiments du tuyau d’alimentation d’eau.
CHOISISSEZ L’EMPLACEMENT
DU ROBINET
2
Instructions d’installation
FERMEZ L’ALIMENTATION
PRINCIPALE D’EAU
Ouvrez le robinet le plus proche suffisamment
longtemps pour purger le tuyau.
Installez le robinet d’arrêt sur la canalisation d’eau
potable la plus fréquemment utilisée.
1
Percez un trou de 1/4 po dans le tuyau d’eau,
à l’aide d’un foret dur. Enlevez toute barbure
due au perçage du trou dans le tuyau.
Faites attention de ne pas laisser de l’eau
couler dans votre perceuse électrique.
Si vous ne percez pas un trou de 1/4 po, vous
obtiendrez une alimentation d’eau réduite et
des glaçons plus petits.
PERCEZ UN TROU POUR LE ROBINET
3
CE DONT VOUS AUREZ BESOIN (SUITE)
74
• Une alimentation d’eau froide potable. La pression
de l’eau doit être entre 20 et 120 p.s.i. (1,4 et 8,1 bar).
• Une perceuse électrique.
• Une clé de 1/2 po ou une clé réglable.
• Un tournevis à lame plate et un tournevis Phillips.
• Deux écrous à compression d’un diamètre extérieur
de 1/4 po et deux bagues (manchons)—pour brancher
le tuyau en cuivre au robinet d’arrêt et au robinet d’eau
du réfrigérateur.
OU
• Si vous utilisez une trousse d’alimentation d’eau GE avec
tuyau en matière plastique, les garnitures nécessaires
sont déjà montées au tuyau.
• Si votre canalisation d’eau actuelle a un raccord évasé
à une extrémité, vous aurez besoin d’un adaptateur
(que vous trouverez dans votre magasin de matériel
de plomberie) pour brancher le tuyau d’eau au
réfrigérateur, OU BIEN vous pouvez couper le raccord
évasé à l’aide d’un coupe-tube, puis utiliser un raccord
à compression. Ne coupez jamais l’extrémité finie
d’un tuyau de la trousse GE SmartConnect
™
Refrigerator Tubing.
• Un robinet d’arrêt pour brancher le tuyau d’eau froide.
Le robinet d’arrêt doit avoir une entrée d’eau avec
un diamètre intérieur minimal de 5/32 po au point
de jonction avec le TUYAU D’EAU FROIDE. Des robinets
d’arrêt à étrier sont souvent inclus dans les trousses
d’alimentation d’eau. Avant d’acheter, assurez-vous
que le robinet à étrier se conforme à vos codes de
plomberie locaux.
INSTALLATION DE LA CONDUITE D’EAU (SUITE)
Placez un écrou de compression et une bague
(manchon) à l’extrémité du tuyau et branchez-les
au robinet d’arrêt.
Assurez-vous que le tuyau soit bien inséré dans
le robinet. Serrez fort l’écrou de compression.
Pour le tuyau en matière plastique d’une trousse
GE SmartConnect
™
Refrigerator Tubing, insérez
l’extrémité moulée du tuyau dans le robinet
d’arrêt et serrez l’écrou de compression
à la main, puis serrez un autre demi tour avec
une clé. Si vous serrez trop fort, vous pouvez
occasionner des fuites.
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier sont
illégaux et leur utilisation n’est pas autorisée au
Massachusetts. Consultez votre plombier local.
BRANCHEZ LE TUYAU AU ROBINET
7
Ouvrez le robinet d’alimentation principale
d’eau et purgez le tuyau jusqu’à ce que l’eau
soit claire.
Fermez l’eau au niveau du robinet d’eau après
écoulement d’environ 1 litre (1 quart) d’eau par
le tuyau.
PURGEZ LE TUYAU
8
Instructions d’installation
Acheminez le tuyau du tuyau d’eau froide
au réfrigérateur.
Faites passer le tuyau par un trou percé dans
le mur ou le plancher (derrière le réfrigérateur
ou au niveau de l’armoire de cuisine adjacente),
aussi près du mur que possible.
ACHEMINEZ LE TUYAU
6
Fixez le robinet d’arrêt au tuyau d’eau froide
à l’aide du collier de serrage.
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier sont
illégaux et leur utilisation n’est pas autorisée au
Massachusetts. Consultez votre plombier local.
FIXEZ LE ROBINET D’ARRÊT
4
Collier de serrage
Tuyau vertical
d’eau froide
Robinet d’arrêt à
étrier
Serrez les vis du collier jusqu’à ce que la rondelle
d’étanchéité commence à enfler.
NOTE : Ne serrez pas trop. Vous risquez d’écraser
le tuyau.
SERREZ LE COLLIER DE SERRAGE
5
Rondelle
Entrée
Collier de serrage
Vis du
collier
Pour compléter l’installation du réfrigérateur, retournez
à l’étape 1 de la section Installation du réfrigérateur.
Robinet d’arrêt
à étrier
Écrou de compression
Presse-joint
Robinet de sortie
Bague (manchon)
Tuyau
SmartConnect
™
75
Bruits de fonctionnement normaux.
Avant d’appeler un réparateur…
Conseils de dépannage—Économisez du temps et de l’argent!
Consultez d’abord les tableaux qui suivent et vous pourrez
peut-être éviter de faire appel à un réparateur.
Les réfrigérateurs plus récents font des bruits différents de ceux des anciens. Les réfrigérateurs
modernes présentent plus de fonctions et sont plus avancés sur le plan technologique.
HUMMM...
OUUCH....
■
Le nouveau compresseur à rendement élevé peut fonctionner plus
longtemps et plus vite que votre ancien réfrigérateur et vous pouvez
entendre un son modulé ou un ronflement aigu pendant son
fonctionnement.
■
Vous pouvez entendre un sifflement lorsque les portes se ferment.
Cela vient de l’équilibrage de pression dans le réfrigérateur.
■
Vous pouvez entendre les ventilateurs tourner à hautes vitesses. Cela
se produit lorsque le réfrigérateur vient d’être branché, lorsque les portes
sont ouvertes fréquemment ou lors de l’ajout d’une grande quantité
d’aliments dans les compartiments congélateur ou réfrigérateur.
Les ventilateurs permettent de maintenir les bonnes températures.
■
Les ventilateurs changent de vitesses pour assurer des économies
d’énergie et un refroidissement optimaux.
CLICS et CLAQUEMENTS
■
Vous pouvez entendre des craquements ou des claquements lorsque
le réfrigérateur est branché pour la première fois. Cela se produit lorsque
le réfrigérateur se refroidit à la bonne température.
■
Le règlage du congélateur clique quand le compresseur se met
en marche ou s’ârrete.
■
La minuterie de dégivrage se mettant en marche ou s’ârretant pendant
le cycle de dégivrage.
■
L’expansion et la contraction des serpentins de refroidissement pendant
et après le dégivrage peuvent causer un craquement ou un claquement.
■
Sur les modèles équipés d’une machine à glaçons, après un cycle
de fabrication de glaçons, vous pouvez entendre les glaçons tomber
dans le bac.
■
Sur les modèles munis d’un distributeur, le mouvement des conduites
peut être audible lors de la première distribution d’eau et après
le relâchement du bouton du distributeur.
BRUITS D’EAU
■
Le passage de l’agent frigorifique dans les serpentins de refroidissement
du congélateur peut être accompagné d’un gargouillement semblable
à celui de l’eau en ébullition.
■
L’eau tombant sur l’élément chauffant de dégivrage peut faire un bruit
de grésillement, de claquement ou de bourdonnement pendant le cycle
de dégivrage.
■
Un bruit de suintement d’eau peut être entendu pendant le cycle
de dégivrage lorsque la glace de l’évaporateur fond et tombe dans le bac
de récupération.
■
Fermer la porte peut causer un gargouillement en raison de l’équilibrage
de pression.
Entendez-vous ce que j’entends ? Ces bruits sont normaux.
OUIR !
Pour obtenir plus d’information sur les bruits
normaux de fonctionnement de la machine
à glaçons, veuillez consultez la section
Machine à glaçons automatique.
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
Problème Causes possibles Correctifs
Le réfrigérateur Le cycle de dégivrage est en cours. • Attendez environ 30 minutes permettre au cycle de dégivrage
ne fonctionne pas de se terminer.
La commande est réglée • Réglez la commande de température sur un réglage
sur 0 (arrêt). de température.
Le réfrigérateur est débranché. • Enfoncez la fiche de l’appareil dans la prise murale.
Le disjoncteur ou le fusible • Remplacez le fusible ou réenclenchez le disjoncteur.
peut avoir sauté.
Vibration ou bruit Les pieds de nivellement • Consultez Mettez le réfrigérateur de niveau.
métallique (une légère ont besoin d’être réglés.
vibration est normale)
76
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
Problème Causes possibles Correctifs
Le moteur fonctionne Ceci est normal lorsque le • Attendez 24 heures pour que le réfrigérateur refroidisse
pendant de longues réfrigérateur vient d’être branché. complètement.
périodes ou démarre
Ceci arrive souvent lorsque • C’est normal.
et s’arrête fréquemment.
une grande quantité d’aliments
a été mise au réfrigérateur.
(Les réfrigérateurs
Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche la porte de fermer.
congélateurs étant plus
Temps chaud ou ouverture • C’est normal.
grands, leur moteur doit
fréquente des portes.
fonctionner plus
Les commandes de température • Consultez Les commandes.
longtemps. Ils démarrent
ont été réglées aux températures
et s’arrêtent afin de
les plus basses.
La fonction TurboCool est active. • C’est normal quand la fonction TurboCool est active. Consultez
la section TurboCool pour de plus amples informations.
Température trop élevée La commande de température • Consultez Les commandes.
dans le congélateur ou du réfrigérateur ou du
le réfrigérateur congélateur n’est pas réglée
à une température assez basse.
Temps chaud ou ouverture • Abaissez la commande de température d’une position.
fréquente des portes. Consultez Les commandes.
Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche la porte de fermer.
Givre sur les aliments Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche la porte de fermer.
surgelés (il est normal
Les ouvertures de porte sont • C’est normal.
que du givre se forme
trop fréquentes ou trop longues.
à l’intérieur du paquet)
Vibration fréquente Le commutateur de marche • Mettez le commutateur de marche en position 0 (arrêt).
de la machine à glaçons est Le robinet d’eau sera endommagé si gardez le commutateur
en position I (marche), mais de marche en position I (marche).
l’approvisionnement en eau du
réfrigérateur n’est pas branché.
Petits glaçons ou glaçons Le filtre à eau est bouché. • Remplacez la cartouche du filtre avec une nouvelle
creux à l’intérieur cartouche ou installez le bouchon du filtre.
La machine à glaçons Le commutateur de marche • Mettez le commutateur de marche en position I (marche).
automatique ne n’est pas branché. Le voyant lumineux de la machine à glaçons devient vert quand
fonctionne pas le commutateur de voyant lumineux de compartiment congélation
(sur certains modèles) est pressé ou quand la porte du compartiment congélation est
fermée.
L’alimentation d’eau est arrêtée • Consultez Installation de la conduite d’eau.
ou n’est pas branchée.
Le compartiment • Attendez 24 heures que le réfrigérateur soit
congélateur est trop chaud. complètement froid.
Une accumulation de glaçons • Égalisez les glaçons à la main.
dans le tiroir à glaçons peut
causer un arrêt de la machine
à glaçons.
Des glaçons se sont collés dans • Débranchez la machine à glaçons, enlevez les glaçons,
la machine à glaçons (le voyant puis remettez en marche la machine à glaçons.
lumineux vert de la machine
à glaçons clignote).
Le voyant lumineux de machine • C’est normal quand la porte du compartiment congélation
à glaçons ne s’allume pas. est ouverte. Le voyant lumineux de la machine à glaçons
devient vert quand le commutateur de voyant lumineux
de compartiment congélation est pressé ou quand la porte
du compartiment congélation est fermée.
Le moteur fonctionne
pendant de longues
périodes ou démarre et
s’arrête fréquemment.
(Les réfrigérateurs
modernes et leurs
congélateurs étant plus
grands, leur moteur doit
fonctionner plus
longtemps. Ils démarrent et
s’arrêtent afin de maintenir
des températures
uniformes.)
77
www.electromenagersge.ca
Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécurité
Installation
Avant d’appeler un réparateur…
78
Problème Causes possibles
Correctifs
Odeur/saveur Des aliments ont transmis leur • Emballez bien les aliments.
anormale des glaçons odeur/goût aux glaçons.
Il faut nettoyer l’intérieur • Consultez Entretien et nettoyage.
du réfrigérateur.
• Gardez une boite de bicarbonate de soude ouverte dans
votre réfrigérateur. Remplacez-la tous les trois mois.
Formation lente Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche la porte de fermer.
des glaçons
La commande de température • Consultez Les commandes.
du congélateur n’est pas réglée
à une température assez basse.
Odeur dans Des aliments ont transmis • Les aliments à odeur forte doivent être emballés
le réfrigérateur leur odeur au réfrigérateur. hermétiquement.
• Gardez une boîte ouverte de bicarbonate de soude
dans le réfrigérateur.
Il faut nettoyer l’intérieur. • Consultez Entretien et nettoyage.
De la condensation Cela n’est pas inhabituel pendant • Essuyez bien la surface extérieure et abaissez
s’accumule à l’extérieur les périodes de forte humidité. la commande du réfrigérateur d’une position.
De l’humidité se forme Vous ouvrez les portes trop • C’est normal.
à l’intérieur (quand souvent ou trop longtemps.
il fait humide, l’air
transporte de l’humidité
à l’intérieur du
réfrigérateur quand
vous ouvrez les portes)
La lumière de compartiment Pas d’électricité à la prise. • Remplacez le fusible ou remettez en marche
réfrigération ou congélation le disjoncteur.
ne s’allume pas
L’ampoule a brûlé ou elle • Consultez Remplacement des ampoules électriques.
n’est pas vissée à fond.
La porte/le tiroir Vous devez ajuster les pieds • Consultez Installation du réfrigérateur.
ne ferme pas seul de nivellement.
La porte/le tiroir du C’est normal si, après s’être • Cela indique que la porte/le tiroir du compartiment congélation
compartiment congélation ouvert, la porte/le tiroir du a un bon joint. Si la porte/le tiroir du compartiment congélation
s’ouvre quand la porte du compartiment congélation ne se referme pas automatiquement après s’être ouvert, consultez
réfrigérateur est fermée se referme tout seul. la section Problème : La porte/le tiroir ne ferme pas seul, ci-dessus.
De l’air chaud souffle C’est normal. Le moteur
du bas du réfrigérateur se refroidit à l’air. Dans le processus
de réfrigération il est normal que
de la chaleur soit émise en bas
du réfrigérateur. Certains
revêtements de sol sont sensibles
et changent de couleur
à ces températures normales
et pas dangereuses.
Les aliments gèlent Les aliments sont trop près de • Éloignez les aliments de l’ouverture de circulation d’air.
dans le compartiment l’ouverture de circulation d’air
réfrigération à l’arrière du compartiment
réfrigération.
Le réglage de votre • Réglez votre réfrigérateur à une température plus
réfrigérateur est trop froid. chaude en sélectionnant une graduation à la fois.
Il y a une lueur orangée Le chauffage du dégivrage • C’est normal.
dans le compartiment fonctionne.
congélation
79
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
www.electromenagersge.ca
Problème Causes possibles
Correctifs
Mauvais goût/odeur Le distributeur d’eau n’a pas • Faites couler l’eau jusqu’à ce que l’eau du système soit
de l’eau été utilisé depuis longtemps. remplacée par de l’eau fraîche.
L’eau versée dans Normal lorsque le réfrigérateur • Attendez 24 heures pour que la température
le premier verre est est initialement installé. du réfrigérateur se stabilise.
chaude
Le distributeur d’eau n’a pas été • Faites couler l’eau jusqu’à ce que l’eau du système soit
utilisé depuis longtemps. remplacée par de l’eau fraîche.
Le réservoir d’eau vient • Attendez plusieurs heures pour que l’eau refroidisse.
d’être vidangé.
Le distributeur d’eau L’alimentation en eau est • Consultez Installation de la conduite d’eau.
ne fonctionne pas coupée ou n’est pas raccordée.
Le filtre à eau est bouché. • Remplacez la cartouche du filtre avec une nouvelle
cartouche ou installez le bouchon du filtre.
Il y a de l’air dans la conduite • Appuyez sur le bras de distribution pendant
d’eau. au moins deux minutes.
L’eau dans le réservoir est gelée • Augmentez la température de réglage de compartiment
parce que la température de réfrigération et attendez 24 heures. Si l’eau ne coule pas
réglage est trop froide. du distributeur près 24 heures, appelez le service.
L’eau jaillit du distributeur La cartouche du filtre vient • Faites couler l’eau du distributeur pendant 3 minutes
d’être installée. (environ 6 litres).
La machine à glaçons La conduite d’eau ou • Appelez un plombier.
ne distribue ni eau le robinet d’arrêt est bouché.
ni glaçons
Le filtre à eau est bouché. • Remplacez la cartouche du filtre avec une nouvelle
cartouche ou installez le bouchon du filtre.
Cartouche de filtre • Retirez et réinstallez la cartouche de filtre en vous
mal installée. assurant qu’elle se bloque en place. La lame à l’extrémité
de la cartouche doit être positionnée verticalement.
L’eau coule Vous ne tenez pas le verre sous • Tenez le verre sous le distributeur pendant 2–3 secondes
du distributeur le distributeur suffisamment après avoir relâché le bouton du distributeur. L’eau peut
longtemps après avoir relâché continuer à couler après que vous ayez relâché le bouton.
le bouton.
De l’air peut se trouver dans • Faites écouler l’eau pendant au moins 2 minutes
les conduites d’eau, causant pour expulser l’air du système.
l’égouttement après
une distribution d’eau.
80
Soutien au
consommateur
Conseils de dépannage
Fonctionnement Mesures de sécurité
Installation
Avant d’appeler un réparateur…
Problème Causes possibles
Correctifs
Mon écran indique La fonction TurboCool est active. • Consultez la section TurboCool pour de plus amples
informations.
Le voyant lumineux du C’est normal. • Consultez la section Filtre d’eau pour de plus amples
filtre d’eau a changé de informations.
couleur
Le voyant lumineux de Il faut remettre à zéro • Appuyez sur la touche RESET WATER FILTER (remise
filtre d’eau demeure rouge l’indicateur de filtre d’eau. à zéro du filtre d’eau) et tenez-la appuyée pendant
après un remplacement 3 secondes. Consultez la section Filtre d’eau pour
du filtre d’eau de plus amples informations.
Le voyant lumineux C’est normal. Ce voyant devient • Consultez la section Filtre d’eau pour de plus amples
de filtre d’eau ne orange pour vous dire que vous informations.
s’allume pas avez besoin de remplacer le filtre
bientôt. Vous devez remplacer
le filtre quand le voyant indicateur
de remplacement du filtre devient
rouge.
La poignée est lâche/ Vous devez ajuster la poignée • Consultez les sections Fixez la poignée du compartiment
Il y a un espace vide pour de porte. aliments frais et Fixez la poignée du compartiment
la poignée congélation pour des instructions détaillées.
Son du réfrigérateur C’est l’alarme de porte. • Fermez la porte.
Le réglage de contrôles Sur certains modèles, • Si les réglages de contrôle ne s’allument pas, vérifiez
n’est pas allumé les ampoules électriques situées que les ampoules électriques ne soient pas brûlées,
en haut du compartiment et remplacez-les le cas échéant.
réfrigération allument les réglages
de contrôle de la température.
Les portes ne sont pas Il faut réaligner les portes. • Consultez la section Alignement des deux portes située
bien alignées (Uniquement dans la section Remise en place des portes (modèles
sur les modèles à deux de réfrigérateurs à deux portes uniquement).
portes)
Les paniers se coincent Les paniers sont trop remplis. • Pour ouvrir : Enlevez certains produits du panier, lorsque
lors de l’ouverture celui-ci est ouvert aussi loin que possible. Repositionnez
ou de la fermeture les produits laissés dans le panier et essayez de l’ouvrir
à nouveau.
• Pour fermer : Repositionnez les produits dans le panier
et enlevez tout produit placé au-dessus du bord du panier,
puis fermez-le.
81
Notes. www.electromenagersge.ca
Soutien au
consommateur
Conseils de dépannageFonctionnementMesures de sécurité Installation
82
GARANTIE DU CLIENT
(pour la clientèle au Canada)
Votre réfrigérateur est garanti contre tout défaut de matériau et de fabrication.
Ce que cette Durée de garantie Pièces Main-d’oeuvre
garantie couvre (à partir de la Réparation ou
date d’achat) remplacement au
choix de Mabe
Compresseur GE Profile : Dix (10) ans GE Profile : Dix (10) ans GE Profile : Cinq (5) ans
GE et toutes autre GE et toutes autre GE et toutes autre
marques : Un (1) an marques : Un (1) an marques : Un (1) an
Système scellé (y GE Profile : Cinq (5) ans GE Profile : Cinq (5) ans GE Profile : Cinq (5) ans
compris l’évaporateur, la GE et toutes autre GE et toutes autre GE et toutes autre
tuyauterie du condenseur marques : Un (1) an marques : Un (1) an marques : Un (1) an
et le frigorigène)
Toutes les autres pièces Un (1) an Un (1) an Un (1) an
TERMES ET CONDITIONS :
La présente garantie ne s’applique qu’à l’utilisation domestique
par une seule famille au Canada, lorsque le réfrigérateur a été
installé conformément aux instructions fournies par Mabe et
est alimenté correctement en eau et en électricité.
Les dommages dûs à une utilisation abusive, un accident,
une exploitation commerciale, ainsi que la modification,
l’enlèvement ou l’altération de la plaque signalétique annulent
la présente garantie.
L’entretien effectué dans le cadre de la présente garantie doit
l’être par un réparateur agréé Mabe.
Mabe et le marchand ne peuvent être tenus pour responsables
en cas de réclamations ou dommages résultant de toute
panne du réfrigérateur ou d’un entretien retardé pour des
raisons qui raisonnablement échappent à leur contrôle.
L’acheteur doit, pour obtenir un service dans le cadre
de la garantie, présenter la facture originale. Les éléments
réparés ou remplacés ne sont garantis que pendant le restant
de la période de garantie initiale.
Cette garantie est offerte à l’acheteur initial, ainsi qu’à tout
propriétaire subséquent d’un produit acheté en vue d’une
utilisation domestique au Canada. Le service à domicile en
vertu de la garantie sera fourni dans les régions où il est
disponible et où Mabe estime raisonnable de le fournir.
Cette garantie est en sus de toute garantie statutaire.
EXCLUSIONS DE LA GARANTIE :
• Le propriétaire est responsable de payer les réparations
occasionnées par l’installation de ce produit et/ou les visites
nécessaires pour lui apprendre à utiliser ce produit.
• Tout dommage au fini de l’appareil doit être signalé auprès
du magasin où a été effectué l’achat dans les 48 heures
suivant la livraison de l’appareil.
• Dommages causés à la peinture ou à l’émail après livraison.
• Installation incorrecte—l’installation correcte inclut la bonne
circulation d’air pour le système de réfrigération, des
possibilités de branchement aux circuits électriques,
d’alimentation en eau et autres.
• Remplacement des fusibles ou réarmement des disjoncteurs.
• Remplacement des ampoules électriques.
• Dommages subis par l’appareil à la suite d’un accident,
d’un incendie, d’inondations ou en cas de force majeure.
• Utilisation correcte et entretien adéquat de l’appareil selon
le manuel d’utilisation, réglage correct des commandes.
• Perte des aliments dûe à la déterioration.
• Le service s’il est impossible d’avoir accès au produit pour
ce faire.
• LE GARANT N’EST PAS RESPONSABLE DES DOMMAGES
INDIRECTS.
IMPORTANT
Gardez cette garantie et votre facture originale comme preuve d’achat et preuve de la date d’achat.
Mabe vous offre ses services dans tout le pays. Pour de plus amples
renseignements sur la présente garantie, veuillez prendre contact avec :
Directeur, Relations avec les consommateurs, Mabe Canada Inc.,
Bureau 310, 1 Factory Lane, Moncton, N.B. E1C 9M3
1.800.561.3344
Agraphez votre reçu ici.
Vous devez fournir la preuve de
l’achat original pour obtenir des
services en vertu de la garantie.
EXCLUSION DE GARANTIES IMPLICITES—Votre seul et unique recours est la réparation du produit selon les dispositions
de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de commercialité et d’adéquation
à un usage spécifique, sont limitées à une année ou à la période la plus courte autorisée par la législation.
83
Feuillet de données relatives à la performance
Cartouche GSWF du système de
Filtration d’eau GE SmartWater
Ce système a été essayé selon les normes NSF/ANSI 42/53 pour une réduction des substances énumérées ci-dessous.
La concentration des substances indiquées dans l’eau qui entre dans le système a été réduite à une concentration
inférieure ou égale à la limite permise pour l’eau quittant le système, telle que précisée par la norme NSF/ANSI 42/53.*
(facteurs intégrés de sécurité à 100% pour une utilisation sans compteur)
Norme N
O
42 : Effets esthétiques
Paramètre USEPA Influent Qualité Effluent % Réduction Réduction
MCL moyen influent concentration Moyenne Maximum Moyenne Minimum exigeante min.
Chlore — 1,845 mg/L 2,0 mg/L +
10% < 0,05 mg/L 0,05 mg/L 97,29% 96,43% >
50%
T & O — — — — — — — —
Particules** — 143.333 #/mL
10.000 particles/mL minimum
29,83 #/mL 140 #/mL 99,98% 99,91% >
85%
Norme N
O
53 : Effets de santé
Paramètre USEPA Influent Qualité influent Effluent % Réduction Réduction
MCL moyen concentration Moyenne Maximum Moyenne Minimum exigeante min.
Turbidité 1 NTU*** 10,3 NTU*** 1 +
1 NTU*** 0,106 NTU 0,14 NTU 98,97% 98,61% 0,5 NTU
Spores
99,95%
réduction 200.000 #/L
50.000 L minimum
0 0 > 99,99% > 99,99% > 99,95%
Plomb au pH 6,5 0,015 mg/L 0,15 mg/L 0,15 mg/L + 10% < 0,001 mg/L < 0,001 mg/L > 99,33% > 99,33% 0,010 mg/L
Plomb au pH 8,5 0,015 mg/L 0,14 mg/L 0,15 mg/L + 10% 0,001 mg/L 0,003 mg/L > 99,29% 97,86% 0,010 mg/L
Lindane
0,0002 mg/L
0,0216 mg/L 0,002 mg/L +
10%
< 0,00002 mg/L < 0,00002 mg/L
99,07% 98,75% 0,0002 mg/L
Atrazine
0,003 mg/L
0,008 mg/L 0,009 mg/L + 10%
<
0,002 mg/L
<
0,002 mg/L > 76,12% > 66,67% 0,003 mg/L
* Testé utilisant un débit de 0,5 gpm; une pression de 60 psig; un pH de 7,5 ± 0,5; et une temp. de 20 °C ± 3 °C.
** Mesures en particules/ml. Les particules utilisés étaient de 0,5–1 micron.
*** NTU = unités de turbidité néphélométrique
Spécifications d’opération
Capacité: certifiée jusqu’à maximum de 750 gallons (2838 l); jusqu’à maximum de six mois
Exigence en matière de pression : 2,8 à 8,2 bar (40 à 120 psi), sans choc
Température : 0,6°–38 °C (33°–100 °F)
Débit : 1,9 lpm (0,5 gpm)
Exigences générales d’installation/opération/entretien
Rincez la nouvelle cartouche à plein débit pendant 3 minutes afin de libérer de l’air.
Remplacez la cartouche lorsque le débit devient trop lent.
Avis spéciaux
Les directives d’installation, la disponibilité de pièces et de service ainsi que la garantie standard sont expédiées avec le produit.
Ce système d’eau potable doit être entretenu conformément aux directives du fabricant, y compris le remplacement des cartouches
du filtre.
N’utilisez pas lorsque l’eau présente un danger microbiologique ou lorsque l’eau est d’une qualité inconnue sans désinfecter adéquatement
le système avant ou après; le système peut servir pour de l’eau désinfectée qui pourrait contenir des spores filtrables.
Les contaminants ou autres substances retirées ou réduites par ce système de traitement de l’eau ne sont pas nécessairement dans
votre eau.
Vérifiez pour vous assurer de vous conformer aux lois et règlements locaux et de l’état.
Notez que bien que l’essai a eu lieu dans des conditions normales de laboratoire, mais que le rendement réel peut varier. Les systèmes
doivent être installés et fonctionner conformément aux procédures et directives recommandées par le fabricant.
Fabriquée pour : General Electric Company, Louisville, KY 40225
NSF
®
Système testé et homologué par NSF International, selon la norme N
o
42 pour la réduction de
la concentration de chlore, la suppression des goûts et odeurs, particules Catégorie I, et selon
la norme N
o
53 pour la réduction de spores, plomb, Lindane, Atrazine et turbidité.
84
Soutien au consommateur.
Site Web appareils électroménagers GE
www.electromenagersge.ca
Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous par
Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l’année.
Service de réparations 1.800.561.3344
Service de réparations GE est tout près de vous.
Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.
Studio de conception réaliste
Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes à mobilité réduite.
Écrivez: Directeur, Relations avec les consommateurs, Mabe Canada Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Prolongation de garantie www.electromenagersge.ca
Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel.
Ainsi le service après-vente GE sera toujours là après expiration de la garantie.
Visitez notre site Web ou appelez-nous au 1.888.261.2133.
Pièces et accessoires
Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires
directement à la maison (cartes VISA, MasterCard et Discover acceptées).
Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur.
Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent,
car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.
Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Mabe le plus proche.
Autrement, appelez-nous au 1.800.661.1616.
Contactez-nous
Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :
Premièrement, communiquez avec les gens qui ont réparé votre appareil.
Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails–numéro de téléphone compris–au
Directeur, Relations avec les consommateurs, Mabe Canada Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Inscrivez votre appareil électroménager www.electromenagersge.ca
Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos
communications et notre service après-vente. Vous pouvez également nous envoyer par la poste
le formulaire d’inscription joint à votre documentation.
Información de seguridad . . . . . . 86, 87
Instrucciones de operación
Características adicionales . . . . . . . . . . . . . . . 92
Cómo reemplazar
las bombillas de luz. . . . . . . . . . . . . . . . . . . . . . . 98
Congelador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Cuidado y limpieza
del refrigerador . . . . . . . . . . . . . . . . . . . . . . . 96, 97
El filtro de agua. . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Gavetas preservadoras
y contenedores. . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Los controles del refrigerador . . . . . . . . 88–89
Los estantes y compartimientos
del refrigerador . . . . . . . . . . . . . . . . . . . . . . . 91, 92
Máquina de hielo automática . . . . . . . . . . . . 95
Instrucciones de instalación
Cómo invertir
el vaivén de la puerta
(Modelos de refrigerador
de una sola puerta únicamente). . . 107–109
Cómo reemplazar la gaveta
del congelador . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Cómo retirar la gaveta
del congelador . . . . . . . . . . . . . . . . . . . . . . . . . . 105
Cómo retirar y volver a colocar
las puertas (Modelos de refrigerador
de doble puerta únicamente) . . . . . 110–113
Instalación de la tubería
del agua . . . . . . . . . . . . . . . . . . . . . . . . . . . 114–116
Instalación del refrigerador . . . . . . . . 100–104
Preparación para
instalar el refrigerador. . . . . . . . . . . . . . . . . . . . 99
Solucionar problemas . . . . . . . . 117–121
Sonidos normales de la operación . . . . . . 117
Servicio al consumidor
Garantía para consumidores
en los Estados Unidos. . . . . . . . . . . . . . . . . . . 122
Hoja de datos de funcionamiento. . . . . . . 123
Servicio al consumidor. . . . . . . . . . . . . . . . . . 127
85
Anote aquí los números de modelo
y de serie:
No. de modelo ____________________
No. de serie ______________________
Usted los verá en una etiqueta en el interior
del compartimiento de refrigerador en
la parte superior en el lado derecho.
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
INFORMACIONES IMPORTANTES DE SEGURIDAD.
LEA PRIMERO TODAS LAS INSTRUCCIONES.
¡ADVERTENCIA!
Use este aparato sólo para los fines que se describen en este Manual del propietario.
PRECAUCIONES DE SEGURIDAD
Cuando use electrodomésticos, siga las precauciones básicas de seguridad, incluyendo las siguientes:
■Antes de usarse, este refrigerador deberá
estar instalado y ubicado de acuerdo con
las instrucciones de instalación.
■No permita que los niños se suban, se paren o
se cuelguen de los estantes del refrigerador. Podría
dañarse el refrigerador y causarles serias lesiones.
■No toque las superficies frías del congelador
cuando tenga las manos húmedas o mojadas.
La piel se podría adherir a las superficies
extremadamente frías.
■No guarde ni use gasolina u otros vapores
o líquidos inflamables cerca de este o cualquier
otro aparato.
■Aleje los dedos fuera de las áreas donde se puede
pinchar los dedos; los espacios entre las puertas
y entre las puertas y los gabinetes son
necesariamente estrechos. Cierre las puertas
con cuidado en la presencia de los niños.
■Si su refrigerador tiene un dispositivo automático
para hacer hielo, evite el contacto con las partes
móviles del mecanismo de expulsión, o con
el elemento calefactor localizado en la parte inferior
del dispositivo para hacer hielo. No ponga los dedos
ni las manos en el mecanismo automático para
hacer hielo mientras el refrigerador esté conectado.
■Desconecte el refrigerador antes de limpiarlo
o efectuar reparaciones.
NOTA: Recomendamos enfáticamente encargar
cualquier servicio a un personal calificado.
■El colocar el control en posición OFF (apagado)
no quita la corriente del circuito de la luz.
■No vuelva a congelar los alimentos congelados
una vez que se hayan descongelado.
86
DESHACERSE DEBIDAMENTE DE SU REFRIGERADOR
El atrapamiento y la sofocación de los niños no
son un problema del pasado. Los refrigeradores
abandonados son un peligro…aunque sea sólo por
“pocos días.” Si se deshace de su viejo refrigerador,
por favor siga las instrucciones abajo para ayudarnos
a prevenir algún accidente.
Antes de deshacerse de su viejo
refrigerador o congelador:
■Quite las puertas.
■Deje los estantes en su sitio para que los niños no
se suban.
Refrigerantes
Todos los aparatos de refrigeración contienen
refrigerantes, los cuales se deben retirar antes de
la eliminación del producto de acuerdo con la ley
federal. Si va a desechar algún aparato antiguo
de refrigeración, consulte con la compañía a cargo
de desechar el aparato para saber qué hacer.
USO DE CABLES DE EXTENSION
Debido a los accidentes potenciales que pudieran ocurrir bajo determinadas condiciones,
se recomienda estrictamente no usar cables de extensión.
Sin embargo, si decidiera usarlos, es absolutamente necesario que sea del tipo UL trifilar para aparatos
y cuente con una clavija con conexión a tierra y que el cable eléctrico sea de 15 amperios (mínimo)
y 120 voltios.
¡PELIGRO! RIESGO DE QUE
UN NIÑO PUEDA QUEDAR ATRAPADO
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Servicio al consumidorSolucionar problemas
Operación
Seguridad Instalación
ge.com
87
¡ADVERTENCIA!
COMO CONECTAR LA ELECTRICIDAD
Bajo ninguna circunstancia debe cortar o quitar la tercera punta (tierra) de la clavija. Para su seguridad
personal, este aparato deberá conectarse debidamente a tierra.
El cable eléctrico de este aparato está equipado
con una clavija de tres puntas (tierra) que enchufa en
un contacto estándar de pared de tres salidas (tierra)
para reducir al mínimo la posibilidad de daños por
un choque eléctrico con este aparato.
Haga que un electricista calificado verifique
el enchufe de la pared y el circuito para asegurarse
que la salida esté conectada debidamente a tierra.
Donde se disponga sólo de un contacto de pared con
salida para dos puntas, es su responsabilidad personal
y su obligación reemplazarlo por un contacto adecuado
para tres puntas con conexión a tierra.
El refrigerador deberá conectarse siempre en
su propio contacto eléctrico individual que tenga
un voltaje que vaya de acuerdo con la tabla de
clasificación.
Esto garantiza la mejor ejecución y evita
la sobrecarga del circuito eléctrico de la casa
y los daños a causa del sobrecalentamiento
de los cables.
Nunca desconecte el refrigerador jalando el cable.
Tome siempre firmemente la clavija y sáquela
del contacto sin doblarla.
Repare o reemplace inmediatamente todos los cables
eléctricos de servicio que se hayan desgastado o
dañado en alguna otra forma. No utilice cables que
muestren roturas o daños por abrasión a lo largo
de éste ni en la clavija o en alguno de sus extremos.
Al alejar su refrigerador de la pared, cuide que
no pase sobre el cable o lo dañe.
FAVOR DE LEER Y SEGUIR CUIDADOSAMENTE
LAS PRECAUCIONES DE SEGURIDAD.
GUARDE ESTAS INSTRUCCIONES
Los controles con niveles de temperaturas.
Para modelos con controles en la puerta:
Para cambiar la temperatura, presione y libere
el botón WARMER (MÁS CALIENTE) o COLDER
(MÁS FRÍO). La luz de ACTUAL TEMP (temp real)
se encenderá y la pantalla mostrará la temperatura
real. Para cambiar la temperatura, pulse el botón
WARMER (más caliente) o COLDER (más frío) hasta
que aparezca la temperatura deseada.
Para controles dentro del refrigerador:
Al abrir la puerta puede verse la temperatura
real. Para cambiar la temperatura, presione
las almohadillas WARMER (más caliente) o COLDER
(más frío) hasta visualizar la temperatura deseada.
Una vez la temperatura deseada haya sido
ajustada, la pantalla de la temperatura regresará
a las temperaturas reales del refrigerador y del
congelador después de 5 segundos. Puede que
sean necesarios varios ajustes. Cada vez que
usted ajuste los controles, permita que transcurran
24 horas para que el refrigerador alcance
la temperatura que usted ha ajustado.
Para apagar el sistema de enfriamiento,
pulse el botón WARMER (MÁS CALIENTE) para
el refrigerador o el congelador hasta que la pantalla
muestre OFF (Apagado). Para accionar la unidad
una vez más, presione el botón COLDER (MÁS FRÍO),
para el refrigerador o el congelador. Entonces
presione otra vez e irá a los puntos preajustados
de 0° F para el congelador y 37° F para el refrigerador.
Ajustar uno o ambos controles a la posición OFF
(APAGADO) detiene la refrigeración tanto
en el compartimiento del congelador como
en el refrigerador, pero no interrumpe el suministro
eléctrico hacia el refrigerador.
88
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Los controles de temperatura vienen preconfigurados de fábrica a 37° F tanto para
el compartimento del refrigerador y a 0° F para el compartimento del congelador. Deje
pasar 24 horas para que la temperatura se estabilice en los niveles preconfigurados.
Los controles de la temperatura pueden exhibir tanto la temperatura establecida (SET)
como la temperatura real en el refrigerador y en el congelador. La temperatura real
puede variar ligeramente de la temperatura fijada según su uso y el ambiente de
operación.
Ajustar uno o ambos controles a la posición OFF (APAGADO) detiene la refrigeración
tanto en el compartimiento del congelador como en el refrigerador, pero no interrumpe
el suministro eléctrico hacia el refrigerador.
NOTA: El refrigerador se envía con una película de protección que cubre los controles
de la temperatura. Si esta película no se retiró durante la instalación, hágalo ahora.
Cómo cambiar la temperatura
(en algunos modelos)
(en algunos modelos)
Servicio al consumidorSolucionar problemas
Operación
Seguridad Instalación
Acerca de TurboCool.
™
(en algunos modelos) ge.com
Cómo funciona
TurboCool enfría rápidamente
el compartimiento del refrigerador para
enfriar los alimentos más rápidamente.
Use TurboCool cuando agregue grandes
cantidades de alimentos al compartimiento
del refrigerador, guardando alimentos
después de que han estado expuestos
a temperatura ambiental o cuando se
disponga a guardar comida sobrante.
También puede ser usado si el refrigerador
ha estado sin suministro eléctrico por
un período extenso.
Una vez activado, el compresor
se encenderá inmediatamente
y los ventiladores harán el ciclo de encendido
y apagado a altas velocidades, según sea
necesario por ocho horas. El compresor
continuará funcionando hasta que
el compartimiento del refrigerador se
refrigere a aproximadamente 34º F (1º C),
luego hará el ciclo de encendido y apagado
para mantener este ajuste. Después de
8 horas, o si el TurboCool es presionado
otra vez, el compartimiento del refrigerador
regresará al ajuste original.
Cómo usar
Presione TurboCool. La temperatura
del refrigerador mostrará .
Después de que TurboCool sea completado,
el compartimiento del refrigerador regresará
al ajuste original.
NOTAS: La temperatura del refrigerador
no puede cambiarse durante
TurboCool.
La temperatura del congelador
no es afectada durante TurboCool.
Cuando abra la puerta del
refrigerador durante TurboCool,
los ventiladores continuarán
funcionando si han hecho
el ciclo de encendido.
Sobre la alarma de la puerta (en algunos modelos)
La alarma de la puerta comenzará a sonar
si cualquier de las puertas queda abierta
por más de 2 minutos. Una vez que se cierra
la puerta, el sonido para.
(en algunos modelos)
(en algunos modelos)
(en algunos modelos)
(en algunos modelos)
Sobre Energy Saver (Ahorro de Energía) (en algunos modelos)
Este producto está equipado con
una característica de ahorro de energía.
El refrigerador se empaca con
la característica de ahorro
de energía activada.
Con el tiempo, puede formarse humedad
en la superficie frontal del gabinete
del refrigerador y provocar herrumbre.
Si aparece humedad en la superficie frontal
del gabinete del refrigerador, apague
la característica de ahorro de energía
presionando y liberando la almohadilla
ENERGY SAVER en el panel de control.
(en algunos modelos)
(en algunos modelos)
89
Cartucho del filtro
El cartucho del filtro de agua está ubicado
en la esquina superior derecha trasera
del compartimento del refrigerador.
Reemplazar el filtro
Hay una luz indicadora de reemplazo
del cartucho del filtro de agua en la pantalla
de temperatura. Si se enciende una luz
de color naranja, se debe cambiar el filtro
en poco tiempo. El cartucho del filtro debe
cambiarse si se enciende una luz de color
rojo o si disminuye el flujo de agua hacia
el dispensador o hacia el dispositivo para
hacer hielo.
Instalar el cartucho del filtro
Si está reemplazando el cartucho,
primero retire el anterior. Abra la tapa
del cartucho presionando la pestaña
al frente y halando hacia abajo.
Retire el cartucho rotándolo lentamente
en contra del sentido de las agujas del
reloj. Es posible que caiga una pequeña
cantidad de agua.
PRECAUCIÓN:
Si se
ha quedado aire atrapado en el sistema,
el cartucho del filtro podría ser expulsado
conforme es removido. Use precaución
cuando lo remueva.
Retire el papel de aluminio protector
del extremo del cartucho.
Alinee la flecha del cartucho
y el soporte del cartucho, lentamente
rote el cartucho en sentido de
las agujas del reloj hasta que pare.
Cuando el cartucho está instalado
apropiadamente, usted siente un “clic”
cuando encaja en su lugar. La manija
en el extremo del cartucho debería estar
colocada verticalmente. No lo apriete
demasiado.
Cierre la tapa del cartucho.
Pase agua por el dispensador
por 3 minutos (aproximadamente
1
1
⁄2 galones) para despejar el sistema
y para evitar chisporroteos. Ver
la sección Cómo usar el dispensador.
Presione la tecla de RESET WATER FILTER
(resetear el filtro de agua) y sostenga
durante 3 segundos.
NOTA: Un cartucho del filtro recién instalado
podría causar que el agua chisporrotee
desde el dispensador.
Tapón de derivación del filtro
Se debe usar el tapón de derivación
del filtro cuando un cartucho de filtro de
reemplazamiento no se puede encontrar.
El dispensador y el dispositivo para hacer
hielo no pueden funcionar sin el filtro
o sin el tapón de derivación del filtro.
Filtros de recambio:
Para pedir cartuchos adicionales
en los Estados Unidos, visite nuestro sitio
Web, ge.com, o llame a GE para partes
y accesorios al 800.626.2002.
Modelo GSWF
El filtro de agua. (en algunos modelos)
90
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
(En algunos modelos)
(En algunos modelos)
Servicio al consumidorSolucionar problemas
Operación
Seguridad Instalación
Reorganización de los estantes
Para quitar:
Quite todos los elementos del estante.
Incline el estante en la parte del frente.
Levante el estante hacia arriba
en la parte de atrás y saque el estante.
Para reemplazarlo:
Mientras inclina el estante hacia arriba,
inserte el gancho superior en la parte
posterior del estante en la ranura
de la corredera.
Baje el frente del estante hasta que
la parte inferior del estante se ajuste
en su lugar.
Estantes a prueba de escurrimientos (en algunos modelos)
Los estantes a prueba de escurrimientos
tienen bordes especiales para evitar que
los escurrimientos se rieguen a los estantes
inferiores. Para retirar o reemplazar
los estantes, vea Reorganización
de los estantes.
Sobre los estantes y compartimientos. ge.com
No todas las características están presentes en todos los modelos.
Algunos modelos tienen estantes
con cable que pueden ajustarse de
la misma manera.
Los estantes en el compartimiento del refrigerador son ajustables.
Compartimiento del refrigerador
Estante deslizante a prueba de escurrimientos (en algunos modelos)
El estante deslizante a prueba de
escurrimientos le permite alcanzar alimentos
almacenados detrás de otros. Los bordes
especiales están diseñados para ayudar
a evitar que los escurrimientos se rieguen
a los estantes inferiores.
Para retirarlo:
Quite todos los elementos del estante.
Quite el estante del compartimento
levantándolo hacia arriba y afuera.
Quite el estante de vidrio del armazón
deslizando el estante hacia fuera hasta
que se detenga.
Jale el estante hacia arriba para liberarlo
del frente del armazón.
Deslice el estante hacia atrás para
liberarlo de la parte trasera del armazón.
Para volver a instalar el estante de vidrio,
invierta las instrucciones.
Asegúrese de que el estante esté plano
después de la reinstalación y no se mueva
libremente de lado a lado.
Asegúrese de que empuje los estantes
completamente antes de cerrar la puerta.
Estante retráctil (en algunos modelos)
Este estante puede retraerse a la mitad de
su tamaño para poder almacenar elementos
altos en el estante inferior.
Para quitar:
Levante el estante hacia afuera y arriba.
Deslice el estante hasta que se detenga.
Para volver el estante a su posición
original, jálelo hacia arriba y adelante.
Empuje suavemente hacia abajo para
trabar el estante en su posición.
91
Sobre los estantes y compartimientos.
92
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Compartimientos no ajustables en la puerta
Para retirarlos: Levante el compartimiento
recto y luego hálelo.
Para reemplazarlos: Inserte
el compartimiento en los soportes
moldeados en la puerta y empuje hacia
abajo. Éste se ajustará en su lugar.
Compartimientos ajustables en la puerta
Los compartimientos ajustables pueden
llevarse fácilmente del refrigerador al área
de trabajo.
Para retirarlos: Levante el estante recto
y luego hálelo.
Para reemplazar o cambiar de lugar:
Deslice el compartimiento justo encima
de los soportes de la puerta, y presione
hacia abajo. El compartimiento se trabará
en su lugar.
El reborde ayuda a evitar la caída,
derramamiento o deslizamiento de
elementos pequeños que se almacenen
en el estante de la puerta. Agarre el retenedor
del dedo cerca de la parte posterior
del reborde y muévalo para ajustarlo
a sus necesidades.
Sobre las características adicionales.
Bandeja minimizadora (en algunos modelos)
La bandeja deslizante para bebidas sostiene
12 latas de soda o dos botellas de vino / agua
(a lo largo). Puede retirarse para su limpieza.
Para retirarla: Deslice la bandeja hacia
la posición de freno, levante la bandeja
y pase la posición de freno y levántela.
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
93
Sobre las gavetas preservadoras y contenedores. ge.com
No todas las características están presentes en todos los modelos.
Gaveta preservadora de frutas y vegetales
El exceso de agua que pueda acumularse
al fondo de las gavetas debe retirarse
y se deben limpiar las gavetas.
Gaveta preservadora de humedad ajustable (en algunos modelos)
Deslice el control completamente hasta
la posición HIGH (alto) para ofrecer la alta
humedad recomendada para la mayoría
de los vegetales.
Lleve el control por completo hasta
la posición LOW (bajo) para ofrecer los niveles
bajos de humedad recomendados para
la mayoría de las frutas.
Contenedor para Deli de temperatura ajustable (en algunos modelos)
Cuando el contenedor se coloca
en la segunda ranura desde la parte superior
de la bandeja y el nivelador está en COLDEST
(más frío), el aire del congelador se ve
obligado a circular el contenedor para
mantenerlo bien frío.
Puede mover el contenedor a cualquier
ubicación si no desea el almacenamiento
más frío.
Los niveles se pueden ajustar en cualquier
nivel entre frío y más frío .
Cuando se fije en frío, el contenedor
permanecerá en la temperatura normal
del refrigerador.
Los niveles más fríos proporcionan el área
de almacenamiento más fría.
Segunda
ranura
desde la parte
superior
94
Estantes y canastas del congelador
Un estante por encima del recipente
para hielo
Una canasta de ancho medio
Una canasta delgada de ancho completo
Una canasta delgada de ancho completo
NOTA: No llene las canastas más allá del
borde de la canasta. Esto puede provocar
que las canastas se traben o bloqueen
cuando se abren o cierran.
Retiro de la canasta
Para retirar la canasta delgada de ancho
completo:
Hale la canasta hacia fuera
en el punto del freno.
Levante el frente hacia arriba y por
encima el punto de freno.
Levante la canasta hacia arriba
y hacia fuera.
Para retirar la canasta profunda de ancho
completo en los modelos con gaveta
del congelador:
Abra la gaveta del congelador hasta
que pare.
La canasta del
congelador
se apoya
sobre las lengüetas internas de
los deslizadores del cajón.
Levante la canasta para liberarla
de las 6 lengüetas del soporte deslizador.
Incline la canasta y sáquelo del cajón.
Cuando vuelva a colocar la canasta
profunda de ancho completo:
Incline la canasta hacia atrás y desciéndala
en el cajón. Gire la canasta a la posición
horizontal y presiónela hacia abajo dentro
de las 6 lengüetas de alineación.
NOTA: Siempre verifique que la canasta
esté bien colocada en las 6 lengüetas
del soporte deslizador antes de deslizarlo
dentro del congelador. La canasta puede
girarse en cualquier dirección del frente
hacia atrás e instalarse en el congelador.
Para retirar la canasta de ancho medio:
Hale la canasta hacia fuera hasta
el punto del freno.
Levante la canasta hacia arriba en
el frente para liberarla de las correderas.
Levante la parte posterior hacia arriba
y hacia fuera de la corredera.
Al reemplazar la canasta, cerciórese de
que las pestañas y los ganchos metálicos
en los costados de la canasta encajen arriba
de la parte superior de las correderas de
la canasta.
NOTA: Siempre cerciórese de cerrar
completamente la canasta.
Sobre el congelador.
No todas las características están presentes en todos los modelos.
El aspecto y las características
pueden variar
El aspecto puede variar
El aspecto puede variar
El aspecto puede variar
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Servicio al consumidorSolucionar problemas
Operación
Seguridad Instalación
95
Máquina de hielo automática
(en algunos modelos)
La máquina de hielos producirá siete cubos por ciclo,
aproximadamente entre 100 y 130 cubos en un periodo
de 24 horas, dependiendo de la temperatura del
compartimiento del congelador, la temperatura del
cuarto, el número de veces que se abre la puerta
y otras condiciones de uso.
Vea más abajo para la forma de alcanzar el hielo
y el interruptor eléctrico.
Si el refrigerador se opera antes de hacer la conexión
del agua hacia la máquina de hielo, fije el interruptor
de corriente en la posición O (apagado).
Cuando se haya conectado el refrigerador
al suministro de agua, fije el interruptor de corriente
en la posición I (encendido). La luz de encendido del
dispositivo de hacer hielo será de color verde cuando
el interruptor de la luz del congelador esté pulsado o
cuando la puerta del congelador se encuentre cerrada.
La máquina de hielos se llenará de agua cuando
se enfríe a –10°C (15°F). Un refrigerador recién
instalado se puede tomar entre 12 y 24 horas para
empezar a hacer cubos de hielo. Escuchará un zumbido
cada vez que la máquina de hielos se llene de agua.
Deseche los primeros cubos de hielo para permitir que
la línea del agua se limpie.
Asegúrese de que nada interfiera con el movimiento
del brazo indicador.
Cuando el contenedor se llene al nivel del brazo
indicador, la máquina de hielos dejará de producir hielos.
Es normal que varios cubos de hielo se junten.
Si el hielo no se usa con frecuencia, los cubos
de hielo viejo se volverán turbios, con sabor rancio
y se encogerán.
NOTA: En hogares con presión de agua inferior al
promedio, es posible que escuche el ciclo de la máquina
de hielos varias veces al hacer un lote de hielo.
NOTA: Configure el interruptor de energía en la posición
O (apagado) si el suministro de agua está apagado.
Sobre la máquina de hielo automática. ge.com
Un refrigerador recientemente instalado puede tomar entre 12 y 24 horas para empezar a hacer hielo.
Máquina
de hielos
Brazo indicador
Interruptor de corriente
Luz verde de
la corriente
Kit de accesorios de la máquina de hielos
Si su refrigerador no viene ya equipado con
una máquina de hielos automática, existe un kit
accesorio para la máquina de hielos que está
disponible por un costo adicional.
Revise en la parte posterior del refrigerador en busca
del kit para la máquina de hielos específica que
necesita para su modelo.
Cómo alcanzar el hielo
y el interruptor eléctrico
Para alcanzar el interruptor eléctrico de
la máquina de hielos, hale el estante por encima
del recipiente para hielo directamente hacia fuera.
Siempre cerciórese de reemplazar el estante.
Para alcanzar el hielo, simplemente hale
el recipiente hacia delante.
Para alcanzar el hielo
Estante
Recipiente para hielo
Para alcanzar el interruptor eléctrico.
Estante
Recipiente
para hielo
Para usar el dispensador
(en algunos modelos)
Presione el vaso suavemente contra el brazo
del dispensador.
El recogedor no se vacía solo. Para evitar las manchas
de agua, el recogedor y la parrilla se deberán limpiar
regularmente.
Si no hay distribución de agua cuando el refrigerador
está primeramente instalado, hay posibilidad de aire
en el sistema de la línea de agua. Oprima el brazo
del dispensador durante al menos dos minutos para
eliminar el aire atrapado de la línea de agua y llenar
el sistema. Para eliminar las impurezas de la línea
de agua, deseche los primeros seis vasos de agua.
Para bloquear el dispensador
Presione la tecla LOCK (Bloqueo) durante
3 segundos para cerrar el dispensador y el panel de
control. Para desbloquearlo, presione la misma tecla
durante 3 segundos nuevamente.
Recogedor
Brazo de
dispensador
Para usar el dispensador de agua interno
(en algunos modelos)
El dispensador de agua está localizado
en la pared izquierda en el interior del compartimiento
del refrigerador.
Para dispensar agua:
Sostenga el vaso contra el receso.
Empuje el botón del dispensador de agua.
Sostenga el vaso debajo del dispensador
por 2 ó 3 segundos después de liberar el botón
del dispensador. El agua podría continuar
dispensándose después de que el botón
es liberado.
Si el dispensador no dispensa agua cuando
el refrigerador es instalado al principio, podría haber aire
en el sistema de línea de agua. Presione el botón del
dispensador por al menos 2 minutos para remover el aire
atrapado de la línea y para llenar el sistema de agua.
Durante este proceso, el ruido del dispensador puede
ser fuerte a medida que el aire se purga del sistema
de la tubería del agua. Para drenar impurezas en la línea
de agua, deseche los 6 primeros vasos de agua que
reciba del dispensador.
NOTA: Para evitar depósitos de agua, el dispensador
debería ser limpiado periódicamente pasándole un paño
o una esponja limpia.
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
96
Cuidado y limpieza del refrigerador.
Limpiar el exterior
Las manijas de la puerta y los ornamentos.
Se limpian con un paño humedecido con
una solución de detergente suave y agua.
Seque con un paño suave. No use cera
en las manijas de la puerta ni en
los ornamentos.
Mantenga limpio el terminado.
Limpie con un paño limpio ligeramente
humedecido con cera para aparatos
de cocina o un detergente suave y agua.
Seque y pula con un paño limpio y suave.
No limpie el refrigerador con un paño
sucio para trastes ni con un paño húmedo.
Estos podrían dejar residuos que afecten
a la pintura. No use estropajos, limpiadores
en polvo, blanqueadores ni limpiadores
que contengan blanqueador, ya que estos
productos podrían rayar y desprender
el acabado de pintura.
Los paneles y las manijas de las puertas
de acero inoxidable. Acero inoxidable
(en algunos modelos) pueden ser limpiados
con un limpiador para acero inoxidable
para usos comerciales.
No utilice cera para electrodomésticos
sobre el acero inoxidable.
Piezas plásticas plateadas. Lave las piezas
con jabón u otro detergente suave. Limpie
con una esponja, paño húmedo o toalla
de papel.
No raspe con esponjillas de metal u otros
limpiadores abrasivos.
Limpiar el interior
Para evitar olores, deje una caja
abierta de bicarbonato de sodio
en los compartimientos del refrigerador
y del congelador.
Desconecte el refrigerador antes
de limpiarlo. Si no fuera posible, exprima
el exceso de humedad de la esponja o del
paño cuando se limpie alrededor de botones,
bombillas o controles.
Use cera para electrodomésticos
en el interior entre las puertas.
Use agua caliente y una solución de
bicarbonato de sodio—aproximadamente
una cucharada (15 ml) de bicarbonato
de sodio por cada cuarto (1 litro) de agua.
Esta solución limpia y neutraliza olores.
Enjuague y seque.
Después de limpiar los sellos magnéticos
de las puertas, aplique una capa delgada
de vaselina del lado de la bisagra. Esto ayuda
a evitar que los sellos magnéticos se doblen
o se peguen.
Evite limpiar los estantes de vidrio fríos con
agua caliente, ya que la extrema diferencia
de temperatura puede hacer que se quiebren.
Maneje los estantes de vidrio con cuidado.
Chocar vidrio templado puede hacer que
se rompe en pedazos.
No lave partes plásticas del refrigerador
en el lavaplatos.
Piezas plásticas plateadas. Limpie
las piezas con agua jabonosa. Limpie con
una esponja, paño húmedo o toalla de papel.
No raspe con esponjillas de metal u otros
limpiadores abrasivos.
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
97
ge.com
Atrás del refrigerador
Se deberá tener cuidado al retirar
el refrigerador de la pared. Todos los tipos
de recubrimiento de pisos se pueden dañar,
sobre todo los recubrimientos acojinados
y los que tienen superficies repujadas.
Eleve las patas niveladoras ubicadas
en la parte inferior frontal del refrigerador.
Hale el refrigerador en forma recta y empuje
nuevamente para devolverlo a su posición.
Mover el refrigerador
en dirección lateral puede causar daños
al recubrimiento del piso o al refrigerador.
Baje las patas niveladoras hasta que toquen
el piso.
Al empujar el refrigerador a su lugar,
asegúrese de no pasar sobre el cable
eléctrico ni sobre la línea de alimentación
de la máquina de hielos (en algunos modelos).
Preparación para vacaciones
En el caso de vacaciones o ausencias
prolongadas, quite los alimentos
y desenchufe el refrigerador. Limpie
el interior con solución de bicarbonato
de una cucharada (15 ml) de bicarbonato
por un cuarto (1 litro) de agua. Deje abiertas
las puertas.
Coloque el interruptor de alimentación
eléctrica de la máquina de hielo
en la posición O (apagado) y cierre
el suministro de agua al refrigerador.
Si la temperatura pueda llegar al punto
de congelación, haya una persona calificada
para desaguar el sistema del suministro
de agua para evitar daños a la propiedad
causados por inundación.
En caso de mudanza
Asegure todos los elementos sueltos como
parrilla de la base, entrepaños y recipientes
pegándolos con cinta adhesiva en su lugar
para evitar daños.
Al usar una carretilla para mover
el refrigerador, no haga descansar la parte
frontal o trasera del refrigerador contra
la carretilla. Esto podría dañar el refrigerador.
Manéjelo sólo desde los laterales del
refrigerador.
Asegúrese de que el refrigerador se coloque
en posición vertical durante la mudanza.
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
98
Luces del refrigerador
PRECAUCIÓN:
Las bombillas podrían estar calientes.
Desconecte el refrigerador.
Para retirar el protector de la luz, tome
el protector por la parte posterior y hale
hacia fuera para liberar las pestañas
en la parte posterior.
Rote el protector hacia abajo y luego
hacia delante para liberar las pestañas
al frente del protector.
Después de reemplazarlo con
una bombilla de electrodomésticos
del mismo o de inferior voltaje, reemplace
el protector.
Conecte de nuevo el refrigerador.
NOTA: Las bombillas del artefacto pueden
solicitarse en Piezas y Accesorios de GE,
800.626.2002.
Luz del congelador
Cómo reemplazar las bombillas.
Girar el control a la posición OFF (apagado) no elimina la corriente en el circuito de luces.
El aspecto puede variar
PRECAUCIÓN:
Las bombillas podrían estar calientes.
Desconecte el refrigerador.
La bombilla está ubicada en la parte
superior del compartimiento del
congelador al interior de un protector
para la luz. Para retirar el protector,
tome el protector por la parte posterior
y hale hacia fuera para liberar
las pestañas en la parte posterior.
Rote el protector hacia abajo y luego
hacia delante para liberar las pestañas
al frente del protector.
Después de reemplazarlo con
una bombilla de electrodomésticos
del mismo o de inferior voltaje, reemplace
el protector.
Conecte de nuevo el refrigerador.
Luces medias
PRECAUCIÓN:
Las bombillas de luz pueden estar calientes.
Desenchufe el refrigerador.
Las bombillas se encuentran detrás
de las gavetas preservadoras. Para quitar
las gavetas, levántelas un poco mientras
jala de la gaveta más allá de la posición
stop (detención).
Vuelva a colocar bombillas del artefacto
del mismo vataje o menor.
Vuelva a colocar las gavetas
preservadoras deslizándolas con
suavidad en las guías mientras
las levanta ligeramente.
Vuelva a enchufar el refrigerador.
Las luces
se encuentran detrás
de las gavetas
preservadoras
Bombillas de luz
Lea estas instrucciones completa y cuidadosamente.
•
IMPORTANTE — Guarde estas instrucciones
para uso del inspector local.
•
IMPORTANTE — Observe todos los códigos
y órdenes de ley.
• Nota al instalador – Asegúrese de dejar estas
instrucciones con el consumidor.
• Nota al consumidor – Conserve estas instrucciones
para referencia futura.
• Nivel de destreza – La instalación de este aparato
requiere de destrezas mecánicas básicas.
• Tiempo de ejecución – Instalación del refrigerador
20 minutos
Instalación de la línea de agua
30 minutos
• La instalación apropiada es la responsabilidad
del instalador.
• La falla del producto debido a una instalación
inadecuada no está cubierta por la garantía.
¿Preguntas? Llame al 800.GE.CARES (800.432.2737) o bien Visite nuestra página Web: ge.com
Instrucciones para
Refrigerador
la Instalación
Modelos 20 y 22
ANTES DE INICIAR
HERRAMIENTAS QUE
USTED PUEDE NECESITAR
PREPARACIÓN
CÓMO MOVER EL REFRIGERADOR AL INTERIOR
Si el refrigerador no entra por una puerta, se pueden
retirar la puerta del refrigerador y la gaveta del
congelador.
• Para retirar la puerta del refrigerador, consulte el Paso 1
en la sección Cómo invertir el vaivén de la puerta.
• Para retirar la gaveta del congelador, consulte la sección
Cómo retirar la gaveta del congelador.
SUMINISTRO DE AGUA HACIA LA MÁQUINA DE HIELOS
Y EL DISPENSADOR (EN ALGUNOS MODELOS)
Si el refrigerador tiene una máquina de hielos, se tendrá
que conectar a una tubería de agua potable fría. Un kit
de suministro de agua (contiene tubería, válvula de cierre,
accesorios e instrucciones) está disponible con un costo
adicional a través de su proveedor, visitando nuestra página
Web ge.com o bien a través de Partes y Accesorios,
800.626.2002.
Llave ajustable
Tuerca de compresión
de 1/4″ y férula (manga)
(modelos con máquina
de hielos solamente)
Destornillador Phillips
Destornillador de casquillo
de 3/8″y de 5/16″
99
Llaves Allen de 3/32″,
1/8″ y 3/16″
Lápiz
Broca de perforadora
de 1/8
″ y perforadora
eléctrica o de mano
Cinta métrica
Llave de tuercas de 1/4″
Pinza corta alambres
Nivel
Instrucciones para la instalación
INSTALACIÓN DEL REFRIGERADOR
UBICACIÓN DEL REFRIGERADOR
• No instale el refrigerador donde la temperatura baje de 60°F
(16°C) ya que no correrá con suficiente frecuencia para mantener
las temperaturas apropiadas.
• No instale el refrigerador donde la temperatura suba por encima
de 100°F (37°C) ya que no funcionará correctamente.
• Instálelo en un piso fuerte para que lo soporte con carga
completa.
ESPACIO LIBRE
Permita el siguiente espacio para una fácil instalación, apropiada
circulación del aire y conexiones de plomería y eléctricas:
Modelos de
profundidad
estándar
Costados
1/8″(3 mm)
Arriba
1″ (25 mm)
Atrás
1″ (25 mm)
CÓMO CONECTAR EL REFRIGERADOR
A LA LÍNEA DE AGUA DE LA CASA
(los modelos de máquinas de hielo y de dispensadores)
Se requiere un suministro de agua fría para la operación
de la máquina de hielos. Si no existe un suministro de agua
fría, usted necesitará hacer uno. Ver la sección Instalación
de la tubería de agua.
NOTAS:
• Antes de hacer la conexión, cerciórese de que el cable
eléctrico del refrigerador no esté conectado al interruptor
de la pared.
• Si el refrigerador no tiene un filtro de agua, recomendamos
que instale uno si su suministro de agua tiene arena o
partículas que pudieran obstruir la pantalla de la válvula
de agua del refrigerador. Instálelo en la línea de agua cerca
del refrigerador. Si usted está usando un kit de tubería
de refrigeración GE SmartConnect,
™
usted necesitará
una tubería adicional (WX08X10002) para conectar
el filtro. No corte tuberías plásticas para instalar el filtro.
Si usted está usando tubería de cobre, coloque una tuerca
de compresión y una férula (manga) en el extremo de
la tubería que viene del suministro de agua fría de la casa.
Si se encuentra usando tuberías de GE SmartConnect,
™
las tuercas están ya ensambladas a la tubería.
1
A
RETIRO DE LA TAPA SUPERIOR (cont.)
(en algunos modelos)
REINSTALACIÓN DE LAS PUERTAS, GAVETAS Y
LA TAPA SUPERIOR
Baje la puerta cuidadosamente a la bisagra central.
Reinstale la bisagra superior. NOTA: Cerciórese que la puerta
se encuentre alineada apropiadamente con la parte superior
de la tapa para evitar el reajuste de la puerta durante
la reinstalación de la tapa superior.
Coloque la tapa sobre la parte superior del refrigerador.
Reinstale los tornillos originales en la parte superior
y la trasera de la tapa.
Reinstale la gaveta
inferior del congelador.
Consulte la sección
titulada “Cómo
reemplazar
la gaveta del
congelador”.
F
RETIRO DE LA TAPA SUPERIOR
(en algunos modelos)
• NOTA IMPORTANTE: Este refrigerador tiene una profundidad
de 34
1
/2 pulgadas. Las puertas y los pasillos que llevan
a la ubicación de la instalación deben tener un ancho de
por lo menos 36 pulgadas para dejar las puertas y las manijas
conectadas al refrigerador mientras éste se transporta
a la ubicación de la instalación. Si los pasillos tiene menos
que 36 pulgadas, las puertas y las manijas del refrigerador
se pueden rayar y dañar con facilidad. Se pueden retirar
la tapa superior y las puertas para permitir el traslado seguro
del refrigerador al interior. Empiece con el Paso A.
• Omita el Paso A si no se necesita retirar las puertas.
Deje la cinta y todo el embalaje en las puertas hasta
que el refrigerador se encuentre en su destino final.
• REMOCIÓN DE LA CORREDERA: Incline el refrigerador hacia
ambos lados para retirar la corredera.
• NOTA: Utilice una carretilla de mano almohadillada para
trasladar el refrigerador. Coloque el refrigerador en la carretilla
de mano con un costado contra la carretilla. Recomendamos
fuertemente que DOS PERSONAS trasladen y completen
la instalación.
Localice y retire los dos tornillos de cabeza Phillips en la parte
superior del refrigerador. Retire los dos tornillos en cada lado en
la parte posterior de la tapa superior. Despegue y retire la tapa
superior.
Retire la puerta de la comida fresca. Consulte los Pasos 1, 2 y 3
en la sección titulada “Cómo invertir el vaivén de la puerta”.
Retire la gaveta inferior del congelador. Consulte la sección
titulada “Cómo retirar la gaveta del congelador”.
Traslade el refrigerador a la ubicación de la instalación.
A
B
C
D
E
G
100
A
Bisagra
superior B
Instrucciones para la instalación
CÓMO CONECTAR EL REFRIGERADOR
A LA LÍNEA DE AGUA DE LA CASA
(cont.)
Si usted está usando tubería de cobre, inserte
el extremo de la tubería en la conexión del refrigerador,
en la parte posterior del refrigerador, hasta donde
sea posible. Mientras sostiene la tubería, apriete
el accesorio.
Si se encuentra usando tuberías de GE
SmartConnect,
™
inserte el extremo moldeado de
la tubería en la conexión del refrigerador en la parte
posterior del refrigerador, y apriete la tuerca de
compresión hasta que esté apretada a mano. Entonces
apriete una vuelta adicional con una llave. Si la aprieta
demasiado causará fugas.
Apriete la tubería en la abrazadera proporcionada para
sostenerla en su posición. Es posible que usted necesite
levantar la abrazadera haciendo palanca.
Una de las ilustraciones siguientes será
el aspecto de la conexión que tendrá
su refrigerador.
Modelos preparados por la instalación
de la máquina de hielo
Modelos con máquina de hielo instalada
1
B
C
101
ACTIVE LA CONEXIÓN DE AGUA
(modelos con la máquina de hielos
y el dispensador)
Haga pasar la corriente
de agua en la válvula de cierre
(el suministro de agua de
la casa) e inspeccione en busca de fugas.
2
CONECTE EL REFRIGERADOR
En modelos con
la máquina de hielos:
antes del conectar
el refrigerador, cerciórese
de que el interruptor de
la máquina de hielos está
colocada en la posición
O (apagado).
Ver la información adjunta sobre la conexión a tierra
del cable eléctrico.
3
COLOQUE EL REFRIGERADOR
EN SU LUGAR
Traslade el refrigerador a su ubicación final.
4
Tubería de 1/4″
Abrazadera
de la tubería
Tuerca de
compresión de 1/4″
Férula
(manga)
Tubería de
SmartConnect
™
Conexión del
refrigerador
Tubería de
cobre de 1/4″
Tuerca de
compresión
de 1/4″
Férula
(manga)
Tubería de
SmartConnect
™
Conexión del
refrigerador
Abrazadera
de la tubería
NIVELE EL REFRIGERADOR
Deben instalarse patas ajustables
en las esquinas frontales del refrigerador para
que éste se encuentre bien asentado en el piso,
y el frente debe estar lo suficientemente
elevado para que la puerta cierre con facilidad
cuando se abre hasta alrededor de la mitad.
Para ajustar las patas niveladoras,
gire las patas en sentido de las agujas del
reloj para levantar el refrigerador o en sentido
contrario a las agujas del reloj para bajarlo.
5
Instrucciones para la instalación
RETIRE LA MANIJA DE LA PUERTA
DE ALIMENTOS FRESCOS
(Para la colocación en el lugar de
instalación o la inversión de las manijas –
en algunos modelos)
Manija de acero inoxidable (en algunos modelos):
CÓMO REMOVER
LA MANIJA DE
LA PUERTA: Afloje
los tornillos de
fijación con una llave
Allen de 3/32″
y retire la manija.
NOTA: Para modelos
de doble puerta
siga el mismo
procedimiento en
la puerta opuesta.
Manija plástica
(en algunos modelos):
CÓMO QUITAR LA MANIJA DE LA PUERTA: Baje
la lengüeta ubicada en la parte inferior de la manija
y deslícela hacia arriba, sacándola de las fijaciones.
PARA INVERTIR
LA MANIJA DE
LA PUERTA
(en algunos
modelos):
• Retire los tornillos
de montaje de
la manija con
una llave Allen
de 3/16″
y traslade
los tornillos
de montaje
de la manija
al lado derecho.
• Quite la insignia del logo.
• Remover y transferir el tapón al lado izquierdo de
la puerta de alimentos frescos. NOTA: Use un elemento
plástico y plano a fin de no dañar la puerta. Quite
los restos de adhesivo de la puerta con un detergente
suave. Retire la cobertura de papel de la parte trasera
de la insignia del logo antes de colocar la chapa sobre
la puerta.
A
A
6
RETIRE LA MANIJA DE LA PUERTA
DEL CONGELADOR
Manijas de acero inoxidable y plástico:
Afloje los tornillos de fijación ubicados en la parte
inferior de la manija con una llave Allen de 1/8″
y retire la manija.
NOTA: Para ajustar o retirar los tornillos de montaje
de la manija, utilice una llave Allen de 3/16″.
A
7
A
102
A
B
A
B
Tornillos
de montaje
Tornillos
de
montaje
Insignia
del logo
Insignia
del logo
(la apariencia puede variar)
(la apariencia puede variar)
INSTALACIÓN DEL REFRIGERADOR (cont.)
Instrucciones para la instalación
103
SUJETE LA MANIJA DE LA PUERTA
DE ALIMENTOS FRESCOS
Manija de acero inoxidable
:
Sujete la manija
a los tornillos de
montaje y ajuste
los tornillos de
fijación con una
llave Allen de 3/32″.
NOTA: Para modelos
de doble puerta
siga el mismo
procedimiento
en la puerta
opuesta.
Manija plástica:
Para sujetar la manija a los tornillos de montaje
alinee las ranuras con los tornillos de montaje.
Deslícela hasta que encaje firmemente en su lugar.
A
A
8
SUJETE LA MANIJA DE LA PUERTA
DEL CONGELADOR
Manijas de acero inoxidable y plástico:
Sujete la manija firmemente a los tornillos de montaje
y ajuste los tornillos de fijación en la parte inferior
de la manija con una llave Allen de 1/8″.
A
9
A
(la apariencia puede variar)
A
Tornillos
de montaje
(la apariencia puede variar)
(la apariencia puede variar)
Tornillos
de montaje
Ranuras en la parte
posterior de la manija
A
A
CÓMO NIVELAR EL REFRIGERADOR
Las patas niveladoras tienen dos propósitos:
1) Las patas niveladoras se ajustan para que
el refrigerador esté colocado firmemente
en el piso y no tambalee.
2) Las patas niveladoras sirven como un freno
estabilizador para sostener el refrigerador
firmemente en posición durante la operación
y limpieza. Las patas niveladoras también
evitan que el refrigerador se incline.
Saque la parrilla quitando los dos tornillos
Phillips.
Gire las patas niveladoras en sentido
de las agujas del reloj para levantar
el refrigerador, y en contra de las agujas
del reloj para bajarlo.
PRECAUCIÓN: Para evitar
posibles lesiones personales o daños
a la propiedad, las patas niveladoras
deben tocar firmemente el piso.
Vuelva a colocar la parrilla introduciendo
los dos tornillos Phillips.
10
B
A
AJUSTE LOS CONTROLES
Ajuste los controles donde se recomienda.
11
RETIRE EL EMBALAJE,
INICIE LA MÁQUINA DE HIELO
(modelos con máquina de hielos)
A) Retire toda la cinta y el embalaje protector
y de espuma de las repisas y las gavetas.
B) Retire los amarres de las canastas
del congelador.
C) Coloque la casta de mitad de ancho
en las correderas de la gaveta. Consulte
la sección titulada Acerca del congelador
para las instrucciones.
Fije el interruptor de la máquina de hielos
en la posición de I (encendido). La máquina
de hielos no empezará a operar hasta que
alcance su temperatura de operación de
15° F (–9° C) o menor. Luego, empezará a operar
automáticamente. Será necesario de 2 a 3 días
para que se llene el recipiente para hielo.
NOTA:
En condiciones de menor presión del agua,
la válvula de agua puede encenderse hasta
3 veces para suministrar suficiente agua
a la máquina de hielos.
12
Interruptor
104
Instrucciones para la instalación
C
INSTALACIÓN DEL REFRIGERADOR (cont.)
105
Instrucciones para la instalación
RETIRE LA REJILLA DE LA BASE
(si es necesario)
Si después de retirar la gaveta del congelador
y la puerta del refrigerador, el refrigerador
todavía no cabe a través de una puerta,
se pueden retirar la rejilla de la base.
Saque la parrilla base quitando
los dos tornillos.
3
A
CÓMO RETIRAR LA GAVETA DEL CONGELADOR
RETIRE LA CANASTA
Abra la gaveta del congelador hasta que pare.
La canasta del congelador descansa
en un marco al interior de la gaveta
del congelador. Levante la canasta
en la parte posterior.
Levante el frente y suba la canasta completa
hacia arriba y afuera de la gaveta.
1
A
B
C
Si es necesario, es posible retirar la gaveta del
congelador para que el refrigerador quepa en áreas
estrechas.
Lea estas instrucciones completa y cuidadosamente.
RETIRE EL FRENTE DE LA GAVETA
DESDE LAS CORREDERAS
Retire el tornillo en cada lado de las correderas.
2
A
RETIRE EL FRENTE DE LA GAVETA
DESDE LAS CORREDERAS
(cont.)
Levante ambos lados de la manija de la gaveta
del congelador para separar las correderas
de la gaveta de las ensambladuras de
las correderas.
Coloque el frente de la gaveta en
una superficie donde no se raye.
Empuje las ensambladuras de las correderas
hasta la posición de bloqueo.
2
B
C
D
Ensambladura
de la corredera
Ensambladura
de la gaveta
A
Tornillo
Instrucciones para la instalación
106
CÓMO REEMPLAZAR LA GAVETA DEL CONGELADOR
UNA Y ASEGURE EL FRENTE DE
LA GAVETA A LAS CORREDERAS
Hale las ensambladuras de las correderas hasta
la máxima longitud en cada lado del gabinete.
Encuentre las ranuras al interior de
las ensambladuras de las correderas cerca
de la parte posterior.
Inserte los ganchos en la parte posterior
de las correderas de la gaveta en las ranuras
de las ensambladuras de las correderas.
Baje el frente de la gaveta, cerciorándose de
que las pestañas en los lados de las correderas
calcen en las ranuras delanteras de
las ensambladuras de las correderas.
1
A
B
D
C
REEMPLACE LA CANASTA
DEL CONGELADOR
Reemplace la canasta más baja del congelador
bajándola hasta el marco.
2
Es posible que sean necesarias dos personas
para completar este procedimiento.
UNA Y ASEGURE EL FRENTE DE
LA GAVETA A LAS CORREDERAS
(cont.)
Reemplace los tornillos en ambas
ensambladuras de las correderas.
1
Ranura
Ensambladura de las correderas
Ranura
Pestaña
Gancho
E
Tornillo
RETIRE LA PUERTA
DEL REFRIGERADOR
Pegue la puerta por completo con cinta.
Saque la tapa de la bisagra de la parte
superior del refrigerador destrabándola
cuidadosamente con una espátula,
si fuera necesario.
Con un destornillador de casquillo de 5/16″,
retire los pernos que aseguran la bisagra
superior al gabinete. Luego, levante la bisagra
directamente hacia arriba para liberar
el pasador de la bisagra de la boquilla
en la parte superior de la puerta.
Con cuidado quite el capuchón de la puerta
desde dentro de la boquilla. Esto se usará de
nuevo cuando vuelva a instalar la puerta sobre
el otro lado.
Retire la cinta e incline la puerta en dirección
contraria al gabinete. Levante la puerta
del pasador de la bisagra central. Cerciórese
de que el dedal plástica del pasador de
la bisagra permanezca en el pasador de
la bisagra o al interior del orificio del pasador
de la bisagra de la puerta que se encuentra
en la parte de abajo de la puerta.
Coloque la puerta en una superficie que
no raye con la parte interior hacia arriba.
HERRAMIENTAS NECESARIAS
Instrucciones para la instalación
CÓMO INVERTIR EL VAIVÉN DE LA PUERTA
(Modelos de refrigerador de una sola puerta únicamente)
NOTAS IMPORTANTES
Al invertir el vaivén de la puerta:
NOTA: El vaivén de la puerta no es reversible en modelos
de acero inoxidable.
• Lea las instrucciones completas antes de empezar.
• Las piezas están incluidas en el conjunto de bisagras
de la puerta.
• Manipule las partes con cuidado para evitar rayar
la pintura.
• Coloque los tornillos según las partes a las que
corresponden para evitar usarlos en el lugar incorrecto.
• Disponga de una superficie de trabajo que no raye para
colocar las puertas.
IMPORTANTE: Una vez empiece, no mueva el gabinete hasta
que la inversión del vaivén de la puerta no esté completa.
Estas instrucciones son para cambiar las bisagras del lado
derecho al lado izquierdo—si alguna vez desea cambiar
nuevamente las bisagras al lado derecho, siga estas mismas
instrucciones e invierta todas las referencias de izquierda
y derecha.
• Una vez que se ha finalizado la inversión del vaivén
de la puerta, retire la cobertura adhesiva de la parte
trasera de la chapa del logo y asegúrese de que ésta
se encuentre correctamente alineada y fijada a la puerta.
NOTA: Una insignia del logo de cambio es incluido
en el kit de bisagras.
Desconecte el refrigerador de la toma eléctrica.
Desocupe todos los estantes de la puerta, incluyendo
el compartimiento de productos lácteos.
Destornillador de pala plana
Cinta de enmascarar
Llave ajustable
Destornillador de casquillo
de 5/16
″
1
A
B
C
E
F
Destornillador Phillips
Llave torx T-20
Tapa de
la bisagra
Bisagra
superior
107
D
Capuchón
de la puerta
Instrucciones para la instalación
RETIRE LA BISAGRA CENTRAL
Quite el perno de la bisagra desde el soporte
de la bisagra. El perno de la bisagra se usará
de nuevo con el nuevo soporte de la bisagra
en el otro lado.
Mediante una llave de cubo de 5/16″, quite
los pernos que sujetan la bisagra central
al gabinete. Coloque llos pernos a un lado.
2
CÓMO INVERTIR EL VAIVÉN DE LA PUERTA (cont.)
INSTALE LA BISAGRA CENTRAL
Pase al lado derecho el botón obturador
y tapa de orificio de tornillo de los orificios
de la bisagra del lado izquierdo.
Se necesitará un nuevo soporte de la bisagra
para el lado izquierdo (incluido en el kit de
bisagras para puerta). Instale la bisagra central
del kit en el lado izquierdo.
Instale el perno de la bisagra dentro del nuevo
soporte de la bisagra.
3
A
B
TRASLADE EL FRENO DE LA PUERTA
DEL REFRIGERADOR
Retire el freno de la puerta en el lado derecho
de la parte inferior de la puerta del refrigerador
retirando los dos tornillos.
Mueva el dedal plástico del orificio de la bisagra
hacia el orificio opuesto.
Instale el freno de la puerta en el lado
izquierdo, cerciorándose de alinear los orificios
de los tornillos en el freno de la puerta con
los orificios en la parte inferior de la puerta.
4
A
B
C
Parte inferior de la puerta
del refrigerador
(lado derecho)
Parte inferior de la puerta
del refrigerador
(lado izquierdo)
A
TRASLADE LA MANIJA
DE LA PUERTA DEL REFRIGERADOR
HACIA LA DERECHA
Para obtener las instrucciones
correspondientes, consulte las secciones
“Cómo retirar la manija de la puerta de
alimentos frescos” y “Cómo sujetar la manija
de la puerta de alimentos frescos.”
5
A
B
C
108
109
Instrucciones para la instalación
VUELVA A COLGAR LA PUERTA
DEL REFRIGERADOR
Baje la puerta del refrigerador en el pasador
de la bisagra central. Cerciórese de que
el dedal plástica del pasador de la bisagra
esté en el pasador de la bisagra central o
al interior del orificio del pasador de la bisagra
de la puerta que se encuentra en la parte
de abajo de la puerta.
Introduzca el capuchón de la puerta dentro
del orificio de la bisagra de la parte superior
del refrigerador y luego introduzca el pasador
de la bisagra superior. Cerciórese de que
la puerta esté alineada con el gabinete.
Una la bisagra a la parte superior del gabinete
libremente con los pernos.
Cerciórese de que el sello magnético
en la puerta esté nivelado contra el gabinete
y no esté doblado. Apoye la puerta en el lado
de la manija y cerciórese de que esté recta
y el espacio entre las puertas sea uniforme
al frente. Mientras sostiene la puerta en
su lugar, apriete los pernos de la bisagra
superior. Reemplace la tapa de la bisagra.
6
A
B
C
INSTALE LA INSIGNIA DEL LOGO
Quite el papel que cubre el adhesivo y alinee
los pernos de la parte trasera de la insignia
con los orificios de la puerta. Aplique presión a
la insignia para garantizar que se haya pegado
a la puerta.
7
Instrucciones para la instalación
CÓMO RETIRAR LAS PUERTAS
(Modelos de refrigerador de doble puerta únicamente)
HERRAMIENTAS NECESARIAS
NOTAS IMPORTANTES
NOTA: El vaivén de la puerta no es reversible.
• Lea las instrucciones completas antes de empezar.
• Manipule las partes con cuidado para evitar rayar
la pintura.
• Coloque los tornillos según las partes a las que
corresponden para evitar usarlos en el lugar incorrecto.
• Disponga de una superficie de trabajo que no raye para
colocar las puertas.
IMPORTANTE: Una vez empiece, no mueva el gabinete.
Estas instrucciones son para retirar las puertas.
Desconecte el refrigerador de la toma eléctrica.
Desocupe todos los estantes de la puerta, incluyendo
el compartimiento de productos lácteos.
RETIRE LAS PUERTAS
DEL REFRIGERADOR
Pegue las puertas por completo con cinta.
Comience primero con la puerta de
la izquierda: Quite el tornillo que ajusta la tapa
de la bisagra central, levante la tapa de
la bisagra y coloque a un costado sobre
el refrigerador.
Quite las conexiones de agua y de energía.
1
A
110
Destornillador
de pala plana
Cinta de enmascarar
Llave ajustable
Destornillador de casquillo
de 3/8
″ y de 10 mm
Destornillador Phillips
B
Quite la tapa
de la bisagra
(1 tornillo Phillips)
C
Conexión de agua
Quite la abrazadera
de resorte de metal.
Utilice
un destornillador
para presionar y
sacar la abrazadera
de trabado plástica
roja hacia abajo.
C1
Conexión
de agua
Presione
el anillo rojo
y sostenga.
Tire
del tubo.
Conexión
de energía
Marca negra
alineada con
el montaje
de anillo.
Para desconectar, separe
la conexión de energía
C2
C3
(para modelos con dispensador de agua)
(para modelos con dispensador de agua)
Instrucciones para la instalación
111
RETIRE LA PUERTA OPUESTA
Siga el mismo procedimiento en la puerta
opuesta. No hay alambres, líneas de agua o
tapas de bisagras centrales en el lado opuesto.
3
RETIRE LA GAVETA DEL CONGELADOR
Para obtener las instrucciones
correspondientes, ver la sección de
Cómo retirar la gaveta del congelador.
4
RETIRE LA PUERTA
DEL REFRIGERADOR (cont.)
Saque la tapa de la bisagra en la parte superior
del refrigerador quitando el tornillo Phillips
y tirando hacia arriba.
Mediante una llave de cubo de 5/16″, quite
los pernos que sujetan la bisagra superior
al gabinete. Luego levante la bisagra hacia
arriba para liberar el perno de la bisagra del
receptáculo de la parte superior de la puerta.
Quite la cinta e incline la puerta en sentido
contrario al gabinete. Levante la puerta
sacándola del pasador de la bisagra central.
Verifique que el capuchón plástico del pasador
de la bisagra no se salga del pasador
de la bisagra o del orificio del pasador
de la bisagra de la puerta ubicado
en la parte inferior de la puerta.
Coloque la puerta sobre una superficie que
no raye, con la parte interna hacia arriba.
1
D
F
CÓMO QUITAR LA BISAGRA CENTRAL
Mediante una llave de cubo de 5/16″, quite
los pernos que sujetan la bisagra central
al gabinete. Coloque la bisagra y los pernos
a un lado.
2
Tapa de
la bisagra
Bisagra
superior
E
G
REEMPLACE LA PUERTA OPUESTA
Siga el mismo procedimiento en la puerta
opuesta. No hay línea de agua o tapa de
bisagra.
3
Instrucciones para la instalación
CÓMO VOLVER A COLOCAR LAS PUERTAS
(Modelos de refrigerador de doble puerta únicamente)
112
INSTALE LA BISAGRA CENTRAL
Instale la bisagra central en cada lado.
VUELVA A COLGAR LAS PUERTAS
DEL REFRIGERADOR
Baje la puerta del refrigerador en el pasador
de la bisagra central. Cerciórese de que
el dedal plástica del pasador de la bisagra
permanezca en el pasador de la bisagra
central o al interior del orificio del pasador
de la bisagra de la puerta que se encuentra
en la parte de abajo de la puerta.
Pegue firmemente la puerta con cinta
o pida a otra persona que sostenga la puerta.
Dirija los cables a través de la ranura
del pasador de la bisagra izquierda inferior.
Inserte el pasador de la bisagra superior
en el orificio de la bisagra encima de la puerta
del refrigerador. Cerciórese de que la puerta
esté alineada con el gabinete y la puerta
opuesta. Una la bisagra a la parte superior
del gabinete libremente con los pernos.
2
A
B
C
VUELVA A COLGAR LAS PUERTAS DEL
REFRIGERADOR (CONT.)
En las puertas de la izquierda, pase
los cables y línea de agua a través del pasador
de la bisagra central. Luego conecte la línea
de agua y el empalme de 4 pasadors.
Cerciórese de que el sello magnético en
la puerta esté nivelado contra el gabinete
y no esté doblado. Cerciórese de que esté recta
y el espacio entre las puertas sea uniforme
al frente. Mientras sostiene la puerta alineada
en su lugar, apriete los pernos de la bisagra
superior. Reemplace la tapa de la bisagra
y el tornillo.
2
E
D
1
Pasador de
la bisagra
Ranura
del pasador
de la bisagra
izquierda
inferior
(la apariencia puede variar)
Conector
de 4 pernos
Línea
de agua
Pasador
de bisagra
central
Pernos
de la bisagra
superior
Tapa de
la bisagra
(la apariencia puede variar)
CÓMO ALINEAR LAS PUERTAS DOBLES
Si la parte superior de las puertas
está desigual, primero intente levantar
la puerta más baja girando la pata niveladora
en el mismo costado de la puerta hasta
que las puertas estén niveladas. Si la unidad
permanece inestable, vuelva a ajustar
las patas niveladoras hasta que la unidad
esté estable.
Si las puertas continúan desparejas, gire
el perno ajustable para elevar, o bajar,
la puerta izquierda para que esté al mismo
nivel de la derecha. Utilice una llave Allen
de 1/4″ para girar el pasador.
4
REEMPLACE LA GAVETA
DEL CONGELADOR
Para obtener las instrucciones
correspondientes, ver la sección
de Cómo reemplazar la gaveta
del congelador.
Instrucciones para la instalación
113
5
Perno ajustable
• Kit de tubería de cobre para el refrigerador o
SmartConnect
™
de GE, 1/4″ de diámetro externo
para conectar el refrigerador al suministro de
agua. Si usa cobre, asegúrese de que ambos
extremos de la tubería se corten uniformemente.
Para determinar la cantidad de tubería que
necesita: mida la distancia desde la válvula del
agua en la parte posterior del refrigerador hasta
el tubo de suministro de agua. Asegúrese de que
haya suficiente tubería adicional para permitir
que el refrigerador se pueda mover de la pared
después de la instalación.
Los kits de tubería para el refrigerador
SmartConnect
™
de GE están disponibles
en las siguientes longitudes:
6′ (1,8 m) – WX08X10006
15′ (4,6 m) – WX08X10015
25′ (7,6 m) – WX08X10025
NOTA: La única tubería de plástico aprobada de
GE es la que viene provista con los kits de tubería
para el refrigerador SmartConnect
™
de GE. No use
ninguna otra tubería plástica para el suministro
del agua ya que la tubería está bajo presión todo
el tiempo. Ciertos tipos de plástico se fracturarán
o se romperán con el tiempo y causarán daños
en su casa debido al agua.
• Un kit de suministro de agua de GE (contiene
tubería, válvula de apagado y accesorios
enumerados abajo) está disponible a un costo
adicional en su tienda o por medio de Partes y
Accesorios, 800.626.2002.
• Un suministro de agua fría. La presión del agua
debe estar entre 20 y 120 p.s.i. (1,4–8,1 bar).
• Taladro eléctrico.
• Llave de 1/2″ o ajustable.
• Destornillador plano y de estrella.
INSTALACIÓN DE LA TUBERÍA DEL AGUA
(MODELOS CON MÁQUINA DE HIELOS)
Los kits de cobre recomendados para el suministro
de agua son WX8X2, WX8X3 o WX8X4, dependiendo
de la cantidad de tubería necesaria. Las tuberías
plásticas aprobadas para el suministro de agua
son las tuberías para el refrigerador SmartConnect
™
de GE (WX08X10006, WX08X10015 y WX08X10025).
Al conectar su refrigerador a un Sistema de Agua
de Ósmosis Inversa de GE, la única instalación
aprobada es con un RVKIT de GE. Para otros
sistemas de agua de ósmosis inversa, siga
las instrucciones del fabricante.
Si el suministro de agua hacia el refrigerador es
desde un Sistema de Filtro de Agua de Ósmosis
Inversa y el refrigerador también tiene un filtro
de agua, use el tapón de derivación del filtro del
refrigerador. Usar el cartucho de filtro del agua
del refrigerador en conjunto con el filtro de Ósmosis
Inversa puede resultar en cubos de hielo huecos.
Esta instalación de la tubería del agua no está
garantizada por el fabricante del refrigerador o
de la máquina de hielos. Siga estas instrucciones
cuidadosamente para minimizar el riesgo de
un daño costoso por el agua.
El martilleo del agua (agua golpeando contra
la tubería) en la tubería de la casa puede causar
daños a las partes del refrigerador y conducir
a un goteo o inundación por agua. Llame a
un plomero calificado para corregir el martilleo
del agua antes de instalar la tubería del agua
al refrigerador.
Para evitar quemaduras y daños con el producto,
no conecte la tubería del agua a la tubería del agua
caliente.
Si usa el refrigerador antes de conectar la tubería,
asegúrese de que el interruptor de corriente de la
máquina de hielos esté en la posición O (apagado).
No instale la tubería de la máquina de hielos en
lugares donde la temperatura caiga por debajo
del nivel de congelamiento.
Al usar cualquier aparato eléctrico (como un taladro
eléctrico) durante la instalación, asegúrese de que
el aparato esté aislado o conectado de manera
que evite el peligro de una descarga eléctrica,
o se opere por baterías.
Todas las instalaciones se deben realizar según
los requisitos del código local de plomería.
ANTES DE INICIAR
Instrucciones para la instalación
QUÉ NECESITA
114
• Dos tuercas de compresión de 1/4″ de diámetro
exterior y 2 férulas (mangas)—para conectar
la tubería de cobre a la válvula de apagado
y la válvula del agua del refrigerador.
O bien
• Si está usando un kit de tubería para el
refrigerador SmartConnect
™
de GE, los accesorios
necesarios ya vienen preinstalados en la tubería.
• Si su tubería existente de cobre para el agua tiene
un accesorio con vuelo en el extremo, necesitará
un adaptador (disponible en las tiendas de
suministros de plomería) para conectar la línea
del agua al refrigerador O BIEN, podrá cortar
el accesorio con vuelo con un cortador de tubos
y luego usar un accesorio de compresión.
No corte el extremo formado de la tubería
para el refrigerador SmartConnect
™
de GE.
• Válvula de cierre para conectar a la línea
del agua fría. La válvula de apagado deberá tener
una entrada de agua con un diámetro interno
mínimo de 5/32″ en el punto de conexión
a la TUBERÍA DEL AGUA FRÍA. Las válvulas
de apagado tipo silla vienen incluidas en muchos
kits de suministro de agua. Antes de comprar,
asegúrese de que una válvula tipo silla cumple
con los códigos de plomería en su localidad.
Instrucciones para la instalación
CIERRE EL SUMINISTRO
PRINCIPAL DE AGUA
Abra el grifo más cercano por suficiente tiempo
para limpiar la tubería del agua.
Instale la válvula de apagado en la tubería del agua
de consumo más frecuentemente utilizada.
1
Seleccione una ubicación para la válvula
que sea fácilmente accesible. Es mejor
conectarla en el costado de una tubería vertical
de agua. Cuando sea necesario conectarla
en una tubería horizontal de agua, haga
la conexión en la parte superior o al lado,
en vez de hacerlo en la parte de abajo, para
evitar retirar cualquier sedimento de la tubería
del agua.
SELECCIONE LA UBICACIÓN
DE LA VÁLVULA
2
115
Perfore un orificio de 1/4″ en la tubería del
agua (incluso si está usando una válvula auto
perforadora), usando una broca afilada. Retire
cualquier sobrante que resulte de perforar
el orificio en la tubería.
Tenga cuidado de no permitir que se filtre
agua hacia el taladro.
No perforar un orificio de 1/4″ puede resultar
en menor producción de hielo o cubos más
pequeños.
PERFORE EL ORIFICIO
PARA LA VÁLVULA
3
QUÉ NECESITA (CONT.)
Una la válvula de apagado a la tubería de agua
fría con la abrazadera para el tubo.
NOTA: Se deberán seguir los Códigos 248CMR
de Plomería para el Estado de Massachusetts.
Las válvulas tipo silla son ilegales y su uso
no está permitido en Massachusetts. Consulte
con un plomero licenciado.
INSTALE LA VÁLVULA
DE APAGADO
4
Tubería vertical
de agua fría
Válvula de
apagado tipo silla
Coloque la tuerca de compresión y férula para
la tubería de cobre (manga) en el extremo de
la tubería y conéctela a la válvula de apagado.
Asegúrese de que la tubería esté complemente
insertada en la válvula. Apriete la tuerca de
compresión firmemente.
Para tubería de plástico de un kit de tubería
para el refrigerador SmartConnect
™
de GE,
inserte el extremo moldeado de la tubería
en la válvula de apagado y apriete la tuerca de
compresión hasta que esté firmemente apretada
a mano, luego apriete un giro adicional con una
llave. Apretar demasiado puede causar fugas.
NOTA: Se deberán seguir los Códigos 248CMR
de Plomería para el Estado de Massachusetts.
Las válvulas tipo silla son ilegales y su uso
no está permitido en Massachusetts.
Consulte con un plomero licenciado.
CONECTE LA TUBERÍA
A LA VÁLVULA
7
Válvula de
apagado tipo silla
Tuerca de compresión
Tuerca de empaque
Válvula de salida
Férula (manga)
Abra el suministro principal de agua y lave
la tubería hasta que el agua esté limpia.
Cierre el agua en la válvula después de que
un cuarto (1 litro) se haya eliminado por
la tubería.
LAVE LA TUBERÍA
8
INSTALACIÓN DE LA TUBERÍA DEL AGUA (CONT.)
Instrucciones para la instalación
Tubería
SmartConnect
™
Apriete los tornillos de la abrazadera hasta
que la arandela sellante empiece a hincharse.
NOTA: No apriete demasiado la tubería ya
que podría romperse.
APRIETE LA ABRAZADERA
DEL TUBO
5
Arandela
Extremo de entrada
Abrazadera para el tubo
Tornillo de
la abrazadera
Rote la tubería entre la línea del agua fría
y el refrigerador.
Rote la tubería a través de un orificio perforado
en la pared o en el piso (detrás del refrigerador
o del gabinete de la base adyacente) lo más
cerca posible a la pared.
DIRIJA LA TUBERÍA
6
Para completar la instalación del refrigerador,
regrese al Paso 1 en Instalación del refrigerador.
116
Abrazadera
para el tubo
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
117
Sonidos normales de la operación. ge.com
Antes de solicitar un servicio…
Solucionar problemas
¡Ahorre tiempo y dinero! Revise las tablas en las siguientes
páginas y tal vez no necesitará de solicitar un servicio.
Problema Causas Posibles Qué hacer
El refrigerador Refrigerador en ciclo de • Espere 30 minutos para que la descongelación
no funciona descongelar. se termine.
Control en posición 0 (apagado). • Mueva el control hasta un ajuste de temperatura.
El refrigerador esté desconectado. • Empuje la clavija completamente en el enchufe.
Fusible fundido/interruptor • Reemplace el fusible o reajuste el interruptor.
de circuito roto.
Los refrigeradores más nuevos producen sonidos diferentes a los modelos más antiguos.
Los refrigeradores modernos tienen más funciones y usan tecnología más reciente.
HMMMM...
WHOOSH....
■
El nuevo compresor de alta eficiencia puede funcionar
más rápido y durar más que el de su refrigerador
anterior y puede escuchar un zumbido de tono
alto o un sonido pulsante mientras opera.
■
Puede escuchar un sonido de soplido cuando
las puertas se cierran. Esto se debe a que la presión
se está estabilizando dentro del refrigerador.
■
Puede escuchar los ventiladores moviéndose a gran
velocidad. Esto pasa cuando el refrigerador se conecta
por primera vez, cuando las puertas se abren
frecuentemente o cuando se guarda gran cantidad de
alimentos en el refrigerador o en los compartimientos
del congelador. Los ventiladores están ayudando a
mantener las temperaturas correctas.
■
Los ventiladores cambian la velocidad para suministrar
enfriamiento óptimo y ahorrar energía.
CHASQUIDOS, ESTALLIDOS,
CRUJIDO
■
Puede escuchar sonidos como de crujido o estallidos
cuando el refrigerador se conecta por primera vez.
Esto pasa a medida que el refrigerador se enfría hasta
la temperatura correcta.
■
El control del congelador produce un chasquido
cuando el compresor inicia o para.
■
El reloj del descongelador produce un chasquido
al iniciar y terminar el ciclo de descongelación.
■
Expansión y contracción de las bobinas durante o
después del ciclo de descongelación puede causar
sonidos como de crujido o estallidos.
■
En modelos con máquina de hielos, después de
completar un ciclo de hacer hielo, se pueden escuchar
los cubos de hielo cuando caen a la bandeja de hielos.
■
En modelos con un dispensador, durante la distribución
de agua, puede escuchar el movimiento de las líneas
de agua a la distribución inicial y después la liberación
del botón del dispensador.
SONIDOS DE AGUA
■
El fluido del refrigerante a través de las bobinas
puede producir un sonido de borboteo como de agua
hirviendo.
■
El agua que cae en el calentador de descongelación
puede causar un chisporroteo, estallido o zumbido
durante el ciclo de descongelación.
■
Un ruido de agua cayendo se puede escuchar durante
el ciclo de descongelación a medida que el hielo se
derrite del evaporador y fluye hacia la bandeja de
drenaje.
■
El cierre de las puertas puede producir un sonido
de gorgoteo debido a la estabilización de la presión.
¿Usted escucha lo que yo escucho? Estos sonidos son normales.
¡WHIR!
Para información adicional sobre los ruidos
normales de la máquina de hielos, consulte
la sección Sobre la máquina de hielos
automática.
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Antes de solicitar un servicio…
118
Problema Causas Posibles Qué hacer
Vibraciones o sacudidas Las patas niveladoras • Vea Cómo nivelar el refrigerador.
(una vibración ligera requieren un ajuste.
es normal)
El motor opera durante Es normal cuando • Espere 24 horas para que el refrigerador se enfríe
períodos prolongados o el refrigerador es recién completamente.
se arranca y se para con instalado en su casa.
frecuencia. (Refrigeradores
Ocurre cuando hay largas • Eso es normal.
modernos con más espacio
cantidades de alimentos
de almacenamiento y un
en el refrigerador.
congelador más grande
Se dejó abierta la puerta. • Revise si un paquete mantiene la puerta abierta.
requieren más tiempo de
Clima caluroso o aperturas • Eso es normal.
operación. Se arrancan y
frecuentes de la puerta.
se paran a menudo para
Controles de temperatura • Vea Los controles.
mantener temperaturas
ajustados al punto más frío.
Se ha activado la función • Esto es normal cuando la función TurboCool está activada.
TurboCool. Ver Sobre TurboCool para más información.
Compartimiento del El control de temperatura • Vea Los controles.
refrigerador o congelador no se fijó bastante frío.
demasiado cálido
Clima caluroso o aperturas • Fije el control de temperatura un paso más frío.
frecuentes de la puerta. Vea Los controles.
Se dejó abierta la puerta. • Revise si hay un paquete que mantiene la puerta abierta.
Escarcha o cristales Se dejó abierta la puerta. • Revise si hay un paquete que mantiene la puerta abierta.
de hielo en alimentos
Apertura de puertas muy • Eso es normal.
congelados (escarcha
frecuente o muy prolongada.
en paquete es normal)
Formación lenta del hielo Se dejó abierta la puerta. • Revise si hay un paquete que mantiene la puerta abierta.
El control de temperatura • Vea Los controles.
no es bastante frío.
La máquina de hielos El interruptor de corriente de • Mueva el interruptor a la posición de I (encendido).
automática no funciona de la máquina de hielos no está La luz de encendido del dispositivo de hacer hielo
(en algunos modelos) encendido. será de color verde cuando el interruptor de la luz del
congelador esté pulsado o cuando la puerta del congelador
se encuentre cerrada.
El suministro del agua está • Consulte la sección Cómo instalar la tubería del agua.
apagado o no está conectado.
El compartimiento del • Espere 24 horas para que el refrigerador se enfríe
congelador no es muy frío. completamente.
Hay cubos amontonados en • Nivele los cubos con la mano.
el recipiente de almacenamiento
que causan que la máquina de
hielos se apague.
Los cubos de hielo están • Apague la máquina de hielos, retire los cubos y vuelva
obstruidos en la máquina a encender la máquina de hielos.
de hielos. (La luz verde de la
máquina dehielos está intermitente).
La luz del dispositivo de hacer • Esto es normal cuando la puerta del congelador está
hielo no está encendida. abierta. La luz de encendido del dispositivo de hacer hielo
será de color verde cuando el interruptor de la luz del
congelador esté pulsado o cuando la puerta del congelador
se encuentre cerrada.
Servicio al consumidorSolucionar problemas
Operación
Seguridad
Instalación
119
ge.com
Problema Causas Posibles Qué hacer
Sonido de zumbido El interruptor del suministro • Coloque el interruptor en la posición 0 (apagado).
frecuente eléctrico de la máquina de Mantenerlo en la posición I (encendido) dañará
hielos está en la posición la válvula de agua.
I (encendido), pero el suministro
de agua hacia el refrigerador
no ha sido conectado.
Cubos pequeños o Filtro de agua tapado. • Reemplace el cartucho del filtro con uno nuevo
huecos o con el tapón.
Los cubos tienen mal Alimentos transmitiendo • Envuelva bien los alimentos.
olor/sabor olor/sabor a los cubos.
El interior del refrigerador • Vea Cuidado y limpieza.
requiere limpieza.
• Mantenga una caja abierta de bicarbonato de sodio
en el refrigerador; cámbiela cada tres meses.
El refrigerador huele Alimentos transmitiendo • Alimentos con olores fuertes deben estar tapados.
olores al refrigerador.
• Guarde una caja de bicarbonato de sodio en
el refrigerador; cámbiela cada tres meses.
El interior requiere limpieza. • Vea Cuidado y limpieza.
Se forma humedad No es extraño durante • Seque la superficie con un paño suave y ajuste
en la superficie del periodos de alta humedad. el control del refrigerador una marca más hacia lo frío.
refrigerador
Humedad se forma al Abrir la puerta con mucha • Esto es normal.
interior (en clima húmedo, frecuencia o por mucho tiempo.
el aire lleva la humedad
al refrigerador cuando
las puertas se abren)
La luz del compartimiento No hay corriente en el toma • Reemplace el fusible o vuelva a iniciar el interruptor.
del refrigerador o del corriente.
congelador no funciona
Bombilla quemada o suelta. • Consulte la sección Cómo reemplazar la bombilla.
Aire caliente de la parte Motor de enfriamiento normal
de abajo del refrigerador del flujo del aire. En el proceso
de refrigeración, es normal
que salga calor de la parte
inferior del refrigerador. Algunas
cubiertas de piso son sensibles
y se decolorarán ante estas
temperaturas normales y seguras.
Congelamiento de Los alimentos están muy • Mueva los alimentos lejos del ventilador.
alimentos en el cercanos al ventilador en
refrigerador la parte posterior del refrigerador.
El control del refrigerador • Mueva el control del refrigerador a una temperatura
está en un nivel demasiado frío. menos fría un incremento a la vez.
Brillo color naranja El calentador de • Esto es normal.
en el congelador descongelación está encendido.
120
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Antes de solicitar un servicio…
Problema Causas Posibles Qué hacer
La puerta/gaveta Las patas niveladoras • Consulte la sección Instalación del refrigerador.
no se cierra sola necesitan ajuste.
La puerta/gaveta del Esto es normal si después de • Esto indica que hay un buen sellante en la puerta/gaveta
congelador se abre abrirse, la puerta/gaveta del del congelador. Si la puerta/gaveta del congelador no
cuando la puerta congelador se cierra sola. se cierra automáticamente después de abrirse, entonces
del refrigerador consulte la sección anterior, Problema: La puerta/gaveta
está cerrada del refrigerador no se cierra sola.
El agua tiene El dispensador de agua no • Dispense el agua hasta que todo el sistema del agua
un sabor/olor malo se uso por mucho tiempo. se llene de nuevo.
El agua en el primer Eso es normal con un • Espere 24 horas para que se enfríe el refrigerador.
vaso está tibia refrigerador recién instalado.
El dispensador de agua no • Dispense el agua hasta que todo el sistema del agua
se uso por mucho tiempo. se llene de nuevo.
El sistema de agua se ha • Espere algunas horas para que se enfrié el agua.
desaguado.
El dispensador de agua Suministro de agua • Vea Instalar la línea de agua.
no funciona apagado o no conectado.
Filtro de agua tapado. • Reemplace el cartucho del filtro o remueve el filtro
y instale el tapón.
Aire atrapado en el sistema • Presione el brazo del dispensador por un par de minutos.
del agua.
El agua del depósito está • Configure el control del refrigerador a una temperatura
congelada porque los controles más elevada y espere 24 horas. Si no sale agua después
están configurados a una de 24 horas, llame al servicio técnico.
temperatura muy baja.
El agua chorrea Cartucho del filtro recién • Deje correr el agua desde el dispensador por 3 minutos
del dispensador instalado. (aprox. 1
1
⁄2 galóns).
No sale agua y el Está tapada la línea de agua • Llame a un plomero.
dispositivo para hacer o la llave de paso.
hielo no funciona
Filtro de agua tapado. • Reemplace el cartucho del filtro o remueve el filtro y
instale el tapón.
El cartucho del filtro no está • Remueva y reinstale el cartucho del filtro, cerciorándose
instalado apropiadamente. de que encaja en su lugar. La cuchilla en el extremo del
cartucho deberá colocarse verticalmente.
El agua se está fugando El vaso no está siendo sostenido • Sostenga el vaso debajo del dispensador por 2 ó 3
del dispensador debajo del dispensador por segundos después de liberar el botón del dispensador.
suficiente tiempo después El agua podría continuar dispensándose después de
de que el botón es liberado. que el botón sea liberado.
Puede haber aire presente • Dispense agua por al menos 2 minutos para retirar
en el sistema de la tubería el aire del sistema.
del agua que causa que
el agua gotee después de que
el agua se haya dispensado.
121
Servicio al consumidorSolucionar problemas
Operación
Seguridad
Instalación
ge.com
Problema Causas Posibles Qué hacer
La pantalla muestra La función TurboCool • Ver Sobre TurboCool para más información.
se encuentra activada.
La luz del indicador del Esto es normal. • Ver Sobre el filtro de agua para más información.
filtro de agua cambió
de color
La luz del indicador del El indicador de filtro de agua • Presione y sostenga por 3 segundos la tecla RESET WATER
filtro de agua continúa debe resetearse. FILTER (Resetear el filtro de agua). Ver Sobre el filtro de
roja aún después de haber agua para más información.
cambiado el filtro de agua
La luz del indicador del Esto es normal. Si se enciende • Ver Sobre el filtro de agua para más información.
filtro de agua no está una luz de color naranja, se debe
encendida cambiar el filtro en poco tiempo.
El cartucho del filtro debe
cambiarse si se enciende
una luz de color rojo.
La manija está floja / La manija debe ajustarse. • Ver las secciones Cómo sujetar la manija de la puerta de
la manija tiene una brecha alimentos frescos y Cómo sujetar la manija del congelador
para información más detallada.
El refrigerador emite Esto es la alarma de la puerta. • Cierre la puerta.
un sonido
El ajuste de control En algunos modelos, las • Si los ajustes de control no se alumbran, inspeccione
no está encendido bombillas en la parte superior del para verificar si existe alguna bombilla quemada,
compartimiento del refrigerador y cambie si es necesario.
alumbran los ajustes de control
de la temperatura.
Las puertas del Es necesario realinear • Ver la sección Cómo alinear las puertas dobles
refrigerador no están las puertas. localizada bajo Cómo volver a colocar las puertas
uniformes (en los modelos (Modelos de refrigerador de doble puerta únicamente).
de doble puerta)
Las canastas se traban Las canastas están • Para abrir: Quite algunos productos de la canasta cuando
o bloquean cuando demasiado llenas. esté lo más abierta posible. Reorganice los productos que
se abren o cierran quedaron en la canasta y trate de abrirla de nuevo.
• Para cerrar: Reorganice los productos de la canasta o quite
cualquier producto que se encuentre por encima del borde
de la canasta y ciérrela.
Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso
residencial dentro de Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte
de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien
podría solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación.
En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.
Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía
da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber
cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General
en su localidad.
Garante: General Electric Company. Louisville, KY 40225
Garantía del Refrigerador. (Para consumidores en los EE.UU.)
Todos los servicios de garantía los proporcionan nuestros Centros
de Reparación de Fábrica o nuestros técnicos Customer Care
®
autorizados. Para concertar una cita de reparación, en línea,
visíte nos al ge.com, o llame al 800.GE.CARES (800.432.2737).
Cuando llame para solicitar servicio, por favor tenga a mano
el número de serie y el número de modelo.
■Viajes de servicio a su hogar para enseñarle cómo usar
el producto.
■Instalación o entrega inapropiada, o mantenimiento
impropio.
■Fallas del producto si hay abuso, mal uso, o uso para
otros propósitos que los propuestos, o uso para fines
comerciales.
■Pérdida de alimentos por averías.
■Causar daños después de la entrega.
■Reemplazo de fusibles de su hogar o reajuste de
interruptores de circuito.
■Reemplazo del cartucho del filtro para agua, si incluidos,
debido a presión de agua afuera de las limites de
operación especificados o sedimento excesivo en
el suministro de agua.
■Reemplazo de las bombillas, si incluidos, o los filtros
de agua, si incluidos.
■Daño al producto causado por accidente, fuego,
inundaciones, o actos de Dios.
■Daño incidental o consecuencial causado por posibles
defectos con el aparato.
■Producto no accesible para facilitar el servicio requerido.
Lo que GE no cubrirá:
Grape aquí su recibo.
Se requiere facilitar prueba
de la fecha de compra
original para obtener
un servicio bajo la garantía.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto,
tal y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías
implícitas de comerciabilidad o adecuación para un fin determinado, están limitadas a un año
o el período de tiempo más breve permitido por la ley.
122
Servicio al consumidor
Solucionar problemas
Operación
Seguridad
Instalación
Por el período de: GE reemplazará:
MODELOS GE y GE PROFILE:
Un año Cualquier parte del refrigerador que falle debido a defectos en los materiales o en
A partir de la fecha la fabricación. Durante esta garantía limitada de un año, GE también proporcionará, sin costo
de la compra original alguno, toda la mano de obra y el servicio relacionado—para reemplazar partes defectuosas.
Treinta días Cualquier parte del cartucho de filtro de agua que falle debido a defectos en los materiales o
A partir de la fecha manufactura. Durante esta garantía limitada de treinta días, GE también proporcionará sin costo,
de compra original un cartucho de filtro de agua de repuesto.
del refrigerador
MODELOS DE GE PROFILE SOLAMENTE:
Cinco años Cualquier parte del sistema sellado de refrigeración (compresor, condensador, evaporador y
A partir de la fecha tuberías de conexión) que fallen debido a defectos en los materiales o fabricación. Durante esta
de la compra original garantía limitada de cinco años del sistema sellado de refrigeración, GE también proporcionará,
sin costo alguno, toda la mano de obra y el servicio relacionado para reemplazar partes
defectuosas del sistema sellado de refrigeración.
123
Hoja de Datos de Funcionamiento
Sistema de Filtración GE SmartWater
Cartucho GSWF
Este sistema se ha sometido a las pruebas NSF/ANSI 42/53 a fin de reducir las sustancias presentadas a continuación.
Se redujo la concentración de las sustancias indicadas en el agua que ingresan en el sistema a una concentración menor
o igual al límite permitido para el agua que sale del sistema, como se especifica en NSF/ANSI 42/53.*
(Factores de 100% incorporados para la utilización no medida)
Estándar No. 42: Efectos estéticos
Parámetros USEPA Promedio Calidad del Effluent % de reducción Reducción
MCL influente influente concentración Promedio Máximo Promedio Mínimo mínima necesaria
Cloro — 1,845 mg/L 2,0 mg/L +
10% < 0,05 mg/L 0,05 mg/L >97,29% 96,43% >
50%
T & O — — — — — — — —
Partículas** — 143.333 #/mL
10.000 partículas/mL mínimo
29,83 #/mL 140 #/mL 99,98% 99,91% >
85%
Estándar No. 53: Efectos Relativos a la Salud
Parámetros USEPA Promedio Calidad del Effluent % de reducción Reducción
MCL influente influente concentración Promedio Máximo Promedio Mínimo mínima necesaria
Turbidez 1 NTU*** 10,3 NTU*** 1 +
1 NTU*** 0,106 NTU 0,14 NTU 98,97% 98,61% 0,5 NTU
Quistes
99,95% Reducción
200.000 #/L 50.000 L mínimo 0 0 > 99,99% > 99,99% > 99,95%
Plomo a pH 6,5 0,015 mg/L 0,15 mg/L 0,15 mg/L +
10% < 0,001 mg/L < 0,001 mg/L > 99,33% > 99,33% 0,010 mg/L
Plomo a pH 8,5 0,015 mg/L 0,14 mg/L 0,15 mg/L +
10% 0,001 mg/L 0,003 mg/L > 99,29% 97,86% 0,010 mg/L
Lindane
0,0002 mg/L
0,0216 mg/L 0,002 mg/L +
10% <
0,00002 mg/L < 0,00002 mg/L
99,07% 98,75% 0,0002 mg/L
Atrazine
0,003 mg/L
0,008 mg/L 0,009 mg/L + 10% < 0,002 mg/L < 0,002 mg/L > 76,12% > 66,67% 0,003 mg/L
* Probado utilizando una tasa de flujo de 0,5 gpm (1,8927 l/min.); presión de 60 psig (4,218 Kg/cm2); pH de 7,5 ± 0,5; temp. de 20°±3°C
** Medición en partículas/ml. Las partículas usadas eran de 0,5–1 micrón.
*** Unidades de turbidez Nefelométrica—NTU
Especificaciones de Operación
Capacidad: certificado para hasta 750 galones (2838 litros); hasta seis meses
Requerimientos de presión: 40–120 psi (2,8–8,2 bar), sin choque
Temperatura: 33°–100°F (0,6°–38°C)
Tasa de flujo: 0,5 gpm (1,9 lpm)
Requerimientos Generales de Instalación/Operación/Mantenimiento
Lave el nuevo cartucho a la tasa máxima por 3 minutos para sacar el aire atrapado.
Reemplace el cartucho cuando el flujo se haga muy lento.
Avisos Especiales
Las instrucciones de instalación, las piezas, la información sobre la disponibilidad de servicio y la garantía estándar se incluyen con el producto
al enviarlo.
Este sistema de agua potable debe mantenerse conforme a las instrucciones del fabricante, incluyendo el reemplazo de los cartuchos.
No se utiliza en los sitios donde el agua es de calidad microbiológicamente dudosa, ni con aguas de calidad desconocida, sin una desinfección
adecuada antes o después del sistema; el sistema puede utilizarse con aguas desinfectadas que puedan contener quistes filtrables.
Los contaminantes u otras substancias que este sistema de tratamiento de agua puede remover o reducir, no están presentes, necesariamente,
en su agua.
Verifique el acatamiento de las leyes y reglamentos estatales y locales.
Tome en cuenta que aunque las pruebas se realizaron bajo condiciones estándar de laboratorio, el resultado real puede variar.
Los sistemas se deben instalar y operar de acuerdo con los procedimientos y las pautas que recomienda el fabricante.
Hecho por General Electric, Appliance Park, Louisville, KY 40225
NSF
®
Sistema probado y certificado por NSF Internacional contra norma 42 de ANSI/NSF para
la reducción de cloro, sabor y olor, partículas Clase I, y contra norma 53 para la reducción
de quistes, plomo, Lindane, Atrazine y turbidez.
124
Notas.
Solucionar problemas
Servicio al consumidor
Operación
Seguridad
Instalación
125
Servicio al consumidorSolucionar problemas
Operación
Seguridad
Instalación
Notas. ge.com
126
Notas.
Solucionar problemas
Servicio al consumidor
Operación
Seguridad
Instalación
127
Servicio al consumidor.
Página Web de GE Appliances
ge.com
¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al día,
cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales de
los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación.
Solicite una reparación ge.com
El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación cuando
le venga cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas normales de oficina.
Real Life Design Studio (Estudio de diseño para la vida real)
ge.com
GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de todas
las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de habilidades
y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal, incluyendo
ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy mismo.
Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).
Garantías ampliadas ge.com
Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía
está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224) durante horas
normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.
Piezas y accesorios ge.com
Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden
pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas
VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono
al 800.626.2002 durante horas normales de oficina.
Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario.
Cualquier otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe
ejercerse precaución ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento
inseguras.
Póngase en contacto con nosotros ge.com
Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra
página Web indicando todos los detalles así como su número de teléfono o escríbanos a:
General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
Registre su electrodoméstico ge.com
¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo
le proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos
de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de
embalaje o recorte y use el formulario de este Manual del Propietario.
Consumer Support.
GE Appliances Website
In the U.S.: ge.com
Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,
any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,
order parts or even schedule service on-line. In Canada: www.geappliances.ca
Schedule Service In the U.S.: ge.com
Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your
convenience any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.
In Canada, call 1.800.561.3344
Real Life Design Studio In the U.S.: ge.com
GE supports the Universal Design concept—products, services and environments that can be used by people of all
ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and
impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with disabilities,
check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).
In Canada, contact: Manager, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Extended Warranties In the U.S.: ge.com
Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still
in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer Home
Services will still be there after your warranty expires. In Canada, call 1.888.261.2133
Parts and Accessories In the U.S.: ge.com
Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes
(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at
800.626.2002 during normal business hours.
Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally
should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause
unsafe operation.
Customers in Canada should consult the yellow pages for the nearest Mabe service center, or call 1.800.661.1616.
Contact Us In the U.S.: ge.com
If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including your
phone number, or write to: General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
In Canada: www.geappliances.ca, or write to: Director, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Register Your Appliance In the U.S.: ge.com
Register your new appliance on-line—at your convenience! Timely product registration will allow for enhanced
communication and prompt service under the terms of your warranty, should the need arise. You may also
mail in the pre-printed registration card included in the packing material. In Canada: www.geappliances.ca
Printed in Mexico
