W10254506B
W10254507A – SP
If you have any problems or quesons, visit us at www.whirlpool.com
Pour tout problème ou queson, consulter www.whirlpool.ca
Designed to use only HE
High Eciency detergents.
Conçue pour l’ulisaon
d’un détergent haute
ecacité seulement.
Cered to Sanize and to Reduce Allergens
Homologué pour assainir et pour réduire la présence
d’allergènes
Use & Care Guide
Guide d’ulisaon et d’entreen
Para obtener acceso al
Manual de uso y
cuidado en español, o para
obtener información adicional
acerca de su producto, visite:
www.whirlpool.com
FRONT-LOADING AUTOMATIC WASHER
LAVEUSE AUTOMATIQUE À CHARGEMENT FRONTAL
2

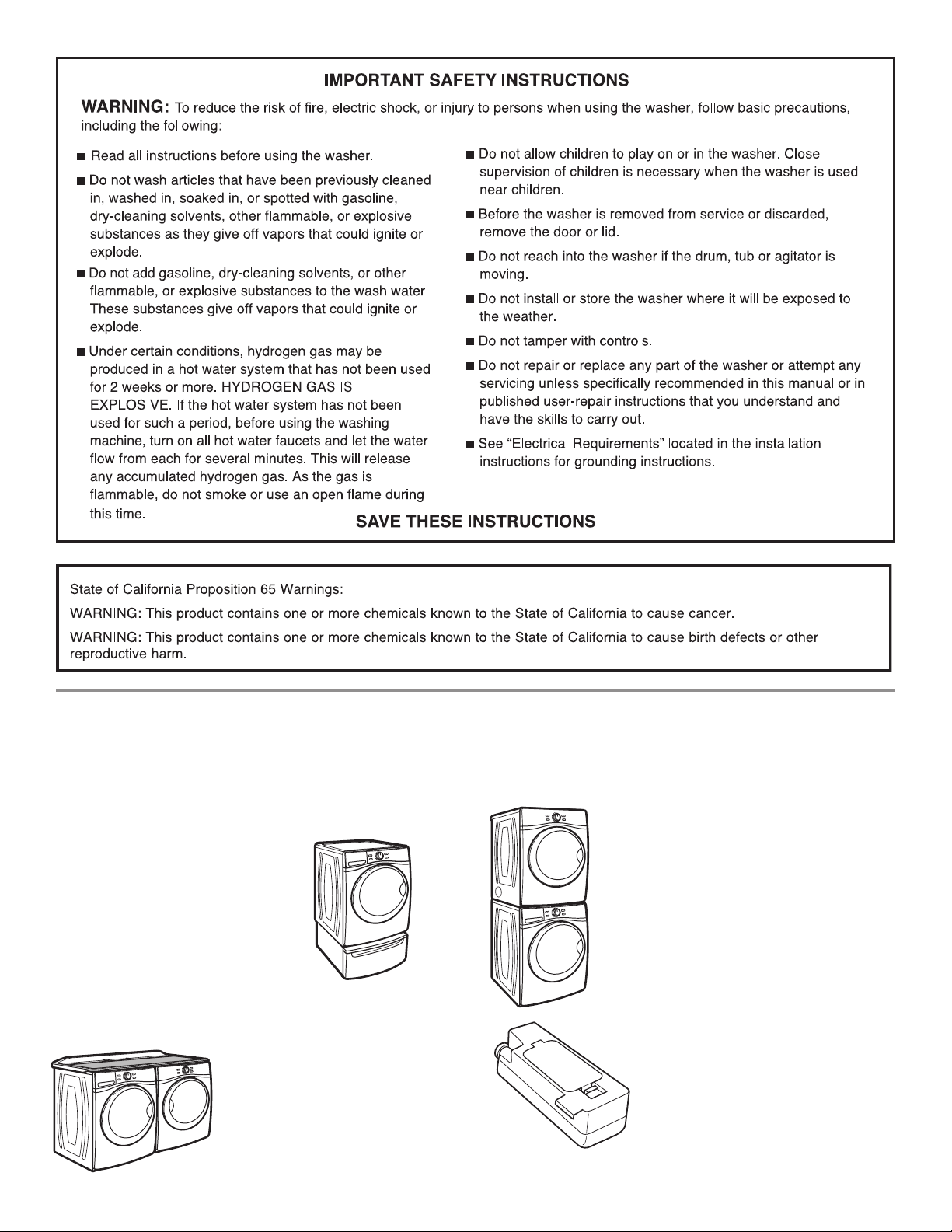

WASHER SAFETY
FRONT-LOADING
AUTOMATIC WASHER
TABLE OF CONTENTS
WASHER SAFETY ................................................................................. 2
ACCESSORIES ...................................................................................... 3
CONTROL PANEL AND FEATURES ........................................................ 4
CYCLE GUIDE ....................................................................................... 7
USING YOUR WASHER ........................................................................ 9
WASHER MAINTENANCE .................................................................. 13
ABOUT DETERGENT CONCENTRATION ............................................. 16

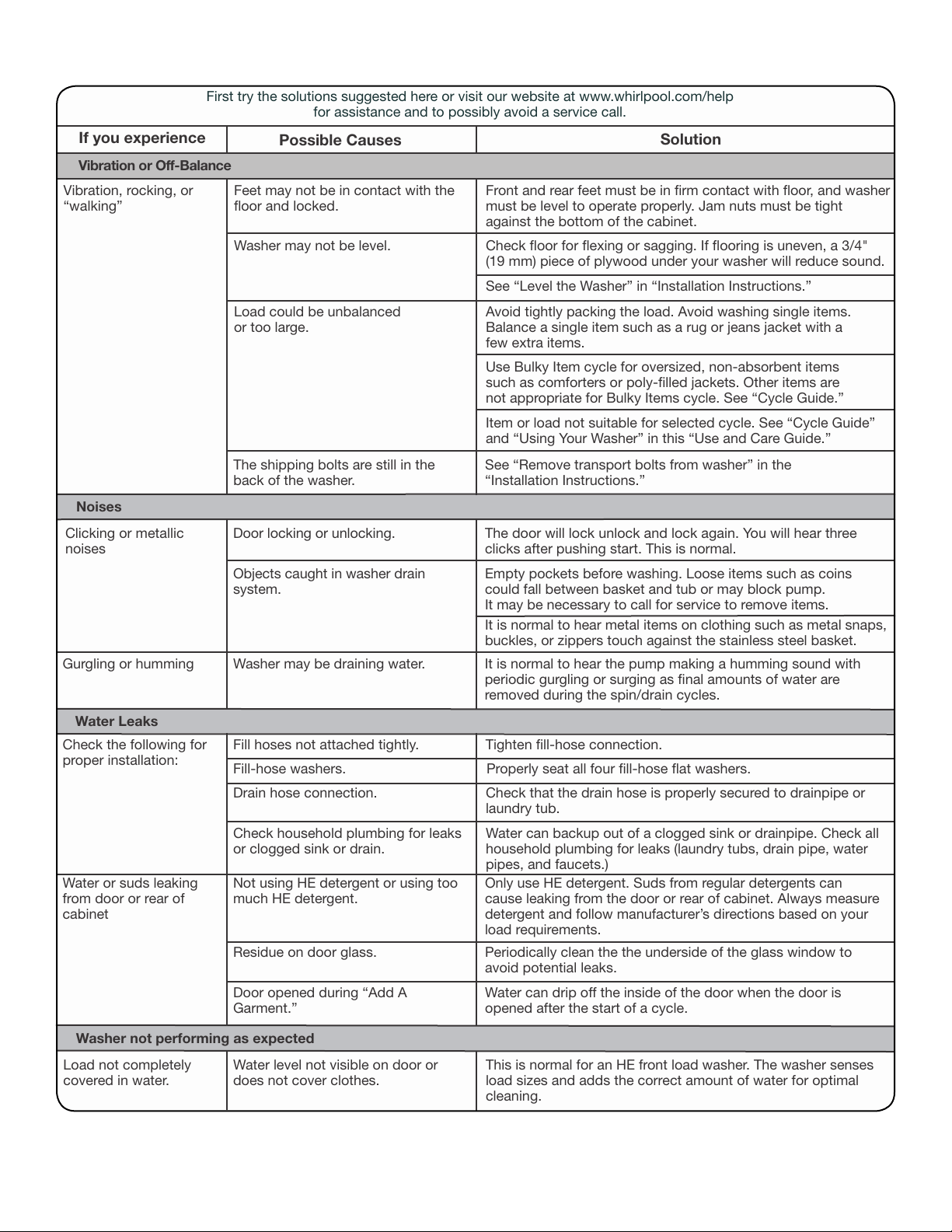

TROUBLESHOOTING ......................................................................... 17
WARRANTY ....................................................................................... 24
ASSISTANCE OR SERVICE ..................................................... Back Cover
LAVEUSE AUTOMATIQUE À
CHARGEMENT FRONTAL
TABLE DES MATIÈRES
ACCESSOIRES ...................................................................................... 3
SÉCURITÉ DE LA LAVEUSE ................................................................. 25
TABLEAU DE COMMANDE ET CARACTÉRISTIQUES ........................... 26
GUIDE DE PROGRAMMES ................................................................. 30
UTILISATION DE LA LAVEUSE ............................................................ 32
ENTRETIEN DE LA LAVEUSE .............................................................. 37
À PROPOS DE LA CONCENTRATION DU DÉTERGENT ........................ 40
DÉPANNAGE ..................................................................................... 41
GARANTIE ......................................................................................... 51
ASSISTANCE OU SERVICE ........................................ Couverture arrière
3
ACCESSORIES
Customize your new washer and dryer with the following
genuine Whirlpool accessories. For more information on options
and ordering, contact your dealer, or visit: www.whirlpool.com.
ACCESSOIRES
Personnalisez votre nouvelle laveuse et sécheuse grâce
aux authentiques accessoires Whirlpool suivants. Pour
plus d’informations sur les options et sur les possibilités
de commande, contactez votre revendeur ou consultez :
www.whirlpool.com.
Stack Kit
If space is at a premium,
the stack kit allows the dryer
to be installed on top of
the washer.
Worksurface
The worksurface bridges the
washer and dryer, and provides a
convenient working and storage
area.
15" Pedestal
Color-matched pedestals raise
the washer and dryer to a more
comfortable working height.
The large drawer provides
convenient storage.
Piédestal de 15"
Les piédestaux aux coloris assortis
surélèvent la laveuse et la sécheuse
pour les amener à une hauteur
d’utilisation plus confortable.
Le grand tiroir offre une capacité
de rangement pratique.
Surface de travail
La surface de travail établit la liaison
entre la laveuse et la sécheuse et offre
une zone de travail et d’entreposage
pratique.
Ensemble de superposition
Si l’espace disponible est restreint,
l’ensemble de superposition
permet à la sécheuse d’être
installée par dessus la laveuse.
Precision Dispense Liquid HE
Detergent Cartridge
If you frequently alternate between two
different liquid HE detergents, you may
also purchase an additional cartridge,
part number W10250743A.
Cartouche de détergent HE de
distributeur de Precision Dispense
Si vous alternez fréquemment
l’utilisation de deux détergents
liquides HE, vous pouvez vous procurer
une cartouche supplémentaire, pièce
numéro W10250743A.
4
CONTROL PANEL AND FEATURES
7
6
3
Not all features and cycles are available on all models.
POWER BUTTON
Press to turn the washer on and off.
Press to stop/cancel a cycle at any time.
WASH CYCLE KNOB
Use your Wash Cycle knob to select available cycles on your
washer. Turn the knob to select a cycle for your laundry load.
See “Cycle Guide” for detailed descriptions of cycles.
START/PAUSE BUTTON
Press and hold to start a cycle, or press once while a cycle
is in process to pause it.
LED DISPLAY AND SETTINGS BUTTONS
When you select a cycle, its default settings will light up and the
Estimated Time Remaining will be displayed. Factors such as
load size, wash temperature, and water pressure may affect the
time shown in the display. Overloading, unbalanced loads, or
excessive suds may cause the washer to adjust the cycle time,
as well.
Use the buttons along the bottom of the display to adjust
settings. See “Cycle Guide” for available settings on each cycle.
Not all settings are available with all cycles.
Cycle Status Lights
The indicator bar at the top of the display will let you know
what stage of the wash cycle is in process, as well as when
the door is locked or if you can still add an item. For more
information on each stage, see “Cycle Status Lights”
1
2
3
4
2
1
4
5
C
B
A Precision Dispense Ultra
liquid HE detergent cartridge
B Powdered HE detergent compartment
C Liquid fabric softener
D Chlorine bleach
8
D
A
Precision Dispense – Detergent Concentration
and Water Hardness
These buttons are used to set detergent concentration
(2x–6x) and to set water hardness level (normal, hard,
or soft).
IMPORTANT: When using the dispenser cartridge with
concentrated liquid detergent, be sure to change the detergent
concentration settings in the control if the detergent used is
different than factory preset of 2x concentration. (See “About
Detergent Concentration” section.)
Temperature
The recommended wash temperature is preset for each cycle.
You may also select a wash temperature based on the type of
fabric and soils being washed. For best results, use the warmest
wash water safe for your fabric, following the garment label
instructions. All wash temperatures feature a cold rinse, except
Warm*, which has a warm wash and a warm rinse.
Spin Speed
This washer automatically selects the spin speed based
on the cycle selected. Some preset speeds can be changed.
•
Faster spin speeds mean shorter dry times, but may
increase wrinkling in your load.
•
Slower spin speeds reduce wrinkling, but will leave
your load more damp.
5
5
7
8
Soil Level
Soil level (wash time) is preset for each wash cycle. As you
press the Soil Level button, the cycle time will increase or
decrease in the Estimated Time Remaining display.
For most loads, use the soil level that is preset with the cycle
you have chosen. For heavily soiled and sturdy fabrics, press
SOIL LEVEL to select more wash time. For lightly soiled
and delicate fabrics, press SOIL LEVEL to select less wash
time. Lower soil level settings will help reduce tangling and
wrinkling.
Cycle Signal
Use this option to adjust volume of the signal that sounds at
end of cycle.
NOTE: You may also turn off the tones that sound when
a button is pressed. Press and hold the ECOBOOST button
for about one second to turn button sounds on or off.
OPTION BUTTONS
Use these buttons to activate additional wash options or
additional features on the washer. Not all options are available
on all models.
EcoBoost
™
option
Press to activate the EcoBoost
™
option. The EcoBoost
™
option provides additional energy savings through reduced
hot water usage and maintains cleaning performance by
lengthening the wash time on some cycles.
NOTE: Press and hold the ECOBOOST button for about one
second to turn button sounds on or off.
Delay Start
Use this button to delay the start of the wash cycle
by up to 16 hours.
Presoak
Press to add a Presoak to a wash cycle to help loosen tough
stains.
Extra Rinse
Activate this option to add an extra rinse to most cycles.
NOTE: Some cycles include this feature as a default. See
“Cycle Guide” for details.
Drum Light
Press to turn the LED drum light on or off. The light will also
turn on when the door is open, and turn off automatically after
about 5 minutes. At end of cycle, the light will turn off after
one hour.
Control Lock
Press and hold for 3 seconds to lock the controls to avoid
unwanted changes or operation. Press and hold 3 seconds
again to unlock. You may still press START/PAUSE to pause
the cycle, or press the POWER button to turn off the washer.
DEEP CLEAN with Steam
The Deep Clean with Steam option adds additional soak and
wash time to many cycles to help remove tough stains, as well
as a Steam boost for added cleaning power. An integrated
heater helps to maintain optimal wash temperatures. See the
“Cycle Guide” for cycles that allow the Deep Clean option.
FANFRESH
®
OPTION
With the washer on, press to activate the FanFresh
®
option.
This will periodically tumble the load after the end of the cycle
for up to 16 hours while the integrated fan circulates air through
the washer to reduce humidity. You may also activate the
FanFresh
®
option without running a cycle by pressing and
holding for 3 seconds, then pressing START/PAUSE.
NOTES:
•
The door will lock while the FanFresh
®
option is active.
Press the POWER button to stop the cycle and unlock
the door.
•
FanFresh
®
option is not available if the spin speed is set to
No Spin.
PRECISION DISPENSE ULTRA DRAWER
The Precision Dispense Ultra drawer gives you the
convenience of automatically adding HE detergent, liquid
chlorine bleach, and fabric softener to the wash load at the
proper time. See “Using the Dispenser” for information on
using the dispenser drawer.
Precision Dispense Ultra Cartridge
Each dispenser cartridge holds up to 18.5 oz.
(550 ml) of liquid HE detergent, enough for up to 36
†
loads, depending on cycle and detergent concentration.
The cartridge ts into compartment (B) of the dispenser
drawer for convenient loading.
n
Change detergent concentration setting
if detergent used is different than factory
preset of 2x concentration. See “About
Detergent Concentration.”
n
Change water hardness setting if desired
level is different than factory preset of
Normal.
Powdered High Efciency “HE” detergent
compartment
This compartment holds powdered HE detergent
for a single load.
Liquid fabric softener compartment
Automatically dilutes and dispenses liquid fabric softener
at the optimum time in the cycle.
n
Use only liquid fabric softener in this dispenser.
Liquid chlorine bleach compartment
Automatically dilutes and dispenses liquid chlorine
bleach at the optimum time during the rst rinse after the
wash cycle. This compartment cannot dilute powdered
bleach.
B
D
A
C
6
†
The number of loads will vary, depending on detergent concentration,
load size, cycle used, and soil level. The maximum capacity of up to
36 loads requires use of 6x concentration detergent.
Choosing the Right Detergent
Use only High Efciency detergents. The package will be
marked “HE” or “High Efciency.” Low-water washing creates
excessive sudsing with a non-HE detergent. Using non-HE
detergent will likely result in longer cycle times and reduced
rinsing performance. It may also result in component failure and,
over time, build-up of mold or mildew. HE detergents are made
to produce the right amount of suds for the best performance.
Follow the manufacturer’s instructions to determine the amount
of detergent to use.
Use only High Efciency (HE) detergent.
6
Cycle Status Lights
The Cycle Status Lights show the progress of a cycle. At each
stage of the process, you may notice sounds or pauses that are
different from traditional washers.
Door Locked
Door Locked will light to indicate that the door is locked and
cannot be opened without rst pausing or canceling the cycle.
FanFresh
®
Option
The FanFresh
®
indicator will light when the FanFresh
®
option
is active. During this time, the washer will occasionally tumble
the load while a fan circulates fresh air through the washer.
X Conc.
If a Detergent Concentration is being set, the X Conc.
indicator will light and the concentration will appear in the
display. You can change the detergent concentration by
pressing the DETERGENT CONCENTRATION button.
Sensing
When the START/PAUSE button is pressed, the washer will
rst perform a self-test on the door lock mechanism. You will
hear a click, the drum will make a partial turn, and the door
will unlock briey before locking again.
Once the door has locked the second time, the washer will
begin tumbling and adding water. This sensing process will
continue until the correct amount of water has been added
for the load. You may also hear water owing through the
dispenser, adding detergent to the load.
After the load size is sensed, the estimated time based on
load size will be displayed. This is normal.
Detergent Level
OK – This will light if there is adequate detergent in
the Precision Dispense cartridge.
Low – This will light if there is enough detergent in
the Precision Dispense cartridge for only a few more
cycles.
Empty – This will light if there is no detergent in the Precision
Dispense cartridge.
NOTE: These status lights only come on at the beginning and
during the initial wash portion of the cycle during dispensing.
After the dispensing portion of the cycle, the lights turn off.
Dispense Detergent
This will light when the detergent is being dispensed.
Add a Garment
When Add a Garment is lit, you may pause the washer, open
the door, and add items.
Steam
This will light to show that the cycle is using steam for added
cleaning power.
Sanitized
Sanitized will light on cycles with a Sanitize setting once
the load has been washed at the proper temperature for
the necessary time to meet NSF Sanitization requirements.
Done
Once the cycle is complete, this light will come on.
Remove the load promptly for best results.
7
CYCLE GUIDE — STANDARD CYCLES
Normally soiled cottons, Normal/ Hot Extra High Heavy Extra Rinse This cycle combines medium-speed
linens, sheets, and Casual Warm* High Normal Deep Clean** tumbling and an extra high-speed
mixed garment loads Warm Medium Light Presoak spin. This cycle is designed to
Cold No Spin FanFresh
®
provide the most energy efciency.
Delay Start
Sturdy colorfast Heavy Sanitize
†
Extra High Heavy Extra Rinse High-speed tumbling and an extra
fabrics and heavily Duty Hot High Normal Deep Clean** high-speed nal spin help provide
soiled garments, Warm* Medium Light Presoak optimal cleaning and reduce
and towels Warm Low EcoBoost
™
drying times.
Cold No Spin FanFresh
®
Delay Start
Heavily soiled white Whitest Sanitize
†
Extra High Heavy Extra Rinse Hot wash temperatures ensure
fabrics and garments Whites Hot High Normal Deep Clean** liquid chlorine bleach action.
Warm* Medium Light Presoak An Extra Rinse helps remove any
Warm Low EcoBoost
™
bleach residue in clothes.
Cold No Spin FanFresh
®
Delay Start
Blankets, comforters, Bulky Sanitize
†
High Heavy Extra Rinse Uses an initial soak to completely
jackets, and small rugs Items Hot Medium Normal Deep Clean** saturate the load, followed by
Warm* Low Light Presoak medium wash speeds and a
Warm No Spin EcoBoost
™
medium-speed spin to maintain
Cold FanFresh
®
load balance.
Delay Start
Sturdy garments and Allergen
††
Sanitize
†
Extra High Heavy Extra Rinse Uses more water to ush out
household items Hot High Normal Deep Clean** allergens such as dust mites and
exposed to possible Medium Light Presoak pet dander from normally-soiled
allergens FanFresh
®
items.
Delay Start
Sheer fabrics, Delicate Warm* Extra High Normal Extra Rinse This cycle combines low-speed
lingerie, sweaters, and Warm High Light FanFresh
®
tumbling and low-speed spin
lightly-soiled shirts, Cold Medium Delay Start for gentle fabric care and reduced
blouses, trousers, Low wrinkling.
pants, and skirts No Spin
Small loads of items Hand Wash Warm* Extra High Normal Extra Rinse Similar to the way garments are
labeled “handwash”: Warm High Light FanFresh
®
hand-washed in a sink, this cycle
undergarments, Cold Medium Delay Start combines periods of low-speed
washable silks Low tumbling and soaking. NOTE: Use
No Spin mesh garment bags as needed.
Items to wash
using default
cycle settings:
Cycle:
Wash
Temperature*:
Spin
Speed:
Soil
Level:
Available
Options:
Cycle Details:
†† Allergen
Allergen cycle certied by NSF International, an
independent, third party testing and certication
organization. The certication veried that this cycle
reduced tested allergens by at least 95.0% and
maintained the water temperature necessary to kill
dust mites. Only the allergen cycle has been designed
to meet the requirements of NSF Protocol P351 for
Allergen Reduction Performance effectiveness.
† Sanitize
Cycles certied by NSF International, an independent,
third party testing and certication organization are those
with the sanitize temperature selection available. The
certication veried that these cycles reduce 99.9% of
bacteria typically found on clothing, bedding, and towels.
There is no carryover of bacteria between loads after
the cycle is complete. Only cycles with sanitize wash
temperature selected have been designed to meet
the requirements of NSF Protocol P172 for Sanitizing
Effectiveness.
* All temperature selections feature a Cold rinse, except Warm*, which features a warm wash and a warm rinse.
** See “Control Panel and Features” for additional information.
Settings and options shown in bold are default settings for that cycle. For best fabric care, choose the cycle that best ts the
load being washed.
Not all cycles and options are available on all models.
For best performance, not all settings are available with each cycle, and some options cannot be used together.
Model: WFW96HEY (all colors)
Load Size Recommendations
For best results, follow the load size recommendations noted for
each cycle.
Small load: Fill the washer drum with 3–4 items, not more
than 1/4 full.
Medium load: Fill the washer drum up to about 1/2 full.
Large load: Fill the washer drum up to about 3/4 full.
Extra-large load: Fill the washer drum, but make sure
clothes can tumble freely. For best results, avoid packing
tightly.
8
Swimwear, items Rinse/Drain Warm* Extra High N/A Extra Rinse This cycle adds water, then uses
that need rinsing only & Spin Warm High FanFresh
®
high-speed tumbling and an extra
Cold Medium Delay Start high-speed spin. For some fabrics,
Low you may wish to set the spin speed
No Spin to a lower setting.
Wet load of clothes Rinse/Drain N/A Extra High N/A FanFresh
®
Use Drain & Spin to remove excess
& Spin High water from the load by choosing
Medium Rinse/Drain & Spin and turning off
Low Extra Rinse. Spin speed can be set
to a lower setting.
Small loads of 3–4 Quick Wash Hot Extra High Heavy Extra Rinse For small loads (3–4 items) needed
lightly soiled garments Warm High Normal FanFresh
®
quickly. This cycle combines
Cold Medium Light Delay Start high-speed tumbling, a shortened
Low wash time, and a high-speed spin
for reduced drying times.
Jeans and denims Jeans Warm Medium Heavy Extra Rinse Cycle combines low-speed
Cold Low Normal Presoak tumbling and medium-speed spins
No Spin Light FanFresh
®
to provide gentle care for jeans and
Delay Start denims.
No clothes in washer Clean Washer Use monthly with affresh
®
Cleaner
with affresh
®
to clean the interior of the washer.
Make sure no clothes are in washer.
The Clean Washer light will ash
every 30 loads to remind you to run
the Clean Washer cycle.
CYCLE GUIDE — SPECIAL–PURPOSE CYCLES
Cycle:
Wash
Temperature*:
Spin
Speed:
Soil
Level:
Available
Options:
Cycle Details:
Load Size Recommendations
For best results, follow the load size recommendations noted for each cycle.
Small load: Fill the washer drum with 3–4 items, not more than 1/4 full.
Medium load: Fill the washer drum up to about 1/2 full.
Large load: Fill the washer drum up to about 3/4 full.
Extra-large load: Fill the washer drum, but make sure clothes can tumble freely.
For best results, avoid packing tightly.
* All temperature selections feature a Cold rinse, except Warm*, which features a warm wash and a warm rinse.
Settings and options shown in bold are default settings for that cycle. For best fabric care, choose the cycle that best ts the
load being washed.
Not all cycles and options are available on all models.
For best performance, not all settings are available with each cycle, and some options cannot be used together.
Items to wash
using default
cycle settings:
9
USING YOUR WASHER
Sort items by recommended cycle, water temperature, and
colorfastness. Separate heavily soiled items from lightly soiled.
Separate delicate items from sturdy fabrics. Treat stains
promptly and check for colorfastness by testing stain remover
products on an inside seam.
1. Sort and prepare your laundry
Open the washer door. Place a load of sorted clothes loosely in
the washer. Items need to move freely for best cleaning and to
reduce wrinkling and tangling. Close the washer door by pushing
it rmly until the latch clicks.
n Depending on load type and cycle, the washer can be fully
loaded, but not tightly packed. Washer door should close
easily. See “Cycle Guide” for loading suggestions.
n Mix large and small items and avoid washing single items.
Load evenly.
n Wash small items in mesh garment bags. For multiple items,
use more than one bag and ll bags equally.
2. Load laundry into washer
First wash cycle without laundry
Before washing clothes for the rst time, ll the HE liquid
dispenser cartridge and install in the dispenser drawer. Choose
the QUICK WASH cycle and run it without clothes. Use only
HE detergent. This initial cycle serves to ensure the interior is
clean and the dispenser drawer is ready for use before washing
clothes.
Choosing the Right Detergent
Use only High Efciency detergents. The package will be
marked “HE” or “High Efciency.” Low-water washing creates
excessive sudsing with a non-HE detergent. Using non-HE
detergent will likely result in longer cycle times and reduced
rinsing performance. It may also result in component failure and,
over time, build-up of mold or mildew. HE detergents are made
to produce the right amount of suds for the best performance.
Follow the manufacturer’s instructions to determine the amount
of detergent to use.
Use only High Efciency (HE) detergent.
IMPORTANT:
n Empty pockets. Loose change, buttons, or any small object
can plug pumps and may require a service call.
n Close zippers, fasten hooks, tie strings and sashes, and
remove non-washable trim and ornaments.
n Mend rips and tears to avoid further damage to items
during washing.
n Turn knits inside out to prevent pilling. Separate lint-takers
from lint-givers. Synthetics, knits, and corduroy fabrics will
pick up lint from towels, rugs, and chenille fabrics.
n Do not dry garments if stains remain after washing, because
heat can set stains into fabric.
n Always read and follow fabric care labels and laundry
product instructions. Improper usage may cause damage
to your garments.
10
Using the Precision Dispense Dispenser
3. Add HE detergent to dispenser
Powdered detergent:
Add directly to the
compartment.
Place a measured amount of detergent
in the powdered HE detergent
compartment.
Use only High Efciency
(HE) detergent.
Precision Dispense Ultra cartridge
Adding detergent for a single load
IMPORTANT:
• Do not use liquid detergents in the single-load
compartment; liquid detergents may seep out of the
detergent compartment before the main wash begins.
• If you are using the Delay Start option, use of the
dispenser cartridge is recommended, or powdered
detergent may be used in the HE powdered detergent
compartment.
Powdered HE
detergent
compartment
To use the dispenser drawer:
1. Open the dispenser drawer.
2. Add laundry products as described in steps 3–6.
3. Slowly close the dispenser drawer. Make sure it is
completely closed.
Tab
Use only HE High Efciency
liquid detergents. The dispenser cartridge
will hold about 18.5 oz. (550 ml) of HE liquid
detergent, or enough for up to 36 loads
†
.
To Fill:
Pull back on the tab and lift the ll
door. Fill to the “MAX” line with
HE liquid detergent. Close ll door.
It will click into place.
To Install the Dispenser Cartridge:
1. Pull out the dispenser drawer.
2. Insert the dispenser cartridge completely in detergent
compartment as shown. It should click into position.
3. Slowly slide the dispenser drawer in until it is completely
closed. The washer will automatically detect the
dispenser cartridge.
NOTE:
n
The dispenser cartridge should be rinsed out when
changing detergents or when the washer will not be used
for extended periods. For instructions on cleaning the
dispenser cartridge, see “Washer Maintenance”.
†
The number of loads will vary, depending on detergent concentraon,
load size, cycle used, soil level, and water hardness. The maximum capacity of up
to 36 loads requires use of 6x concentraon detergent.
Use only High
Efciency (HE)
detergent.
Powdered HE detergent
Lift out the cartridge and set aside.
If you frequently alternate between two different
liquid HE detergents, you may purchase an additional
Precision Dispense Ultra cartridge, part number
W10250743A.
See “Accessories” for ordering information.
Liquid HE detergent
NOTES:
n
A small amount of water may remain in the dispensers from
the previous wash cycle. This is normal.
n
See “About Detergent Concentration” for information on
detergent concentration.
n
To ensure you have enough detergent in the dispenser, the
display will show the detergent level (OK, Low, or Empty).
11
7. Press POWER to turn on washer
8. Select CYCLE
Turn cycle knob to select your wash cycle. See “Cycle Guide”
for details on cycle features. Not all options and settings are
available on all cycles.
Slowly close the Precision Dispense Ultra drawer. Make sure
the drawer is closed completely, then press POWER to turn on
the washer.
Add liquid chlorine bleach to the bleach compartment.
Do not overll, dilute, or use more than 2/3 cup (165 mL).
Do not use color-safe bleach or Oxi in the same cycle with
liquid chlorine bleach.
n
Always measure liquid chlorine bleach. Use a measuring cup
with a pour spout; do not guess.
n
Do not ll beyond the “MAX” level. Overlling could cause
garment damage.
n
Do not add color-safe bleach or oxi-product to this dispenser.
Add Oxi product or color-safe bleach to the basket before
loading clothes. Follow garment wash label care instructions.
5. Add liquid chlorine bleach
to dispenser (if desired)
Pour a measured amount of liquid fabric softener into liquid
fabric softener compartment. Always follow manufacturer’s
directions for correct amount of fabric softener based on your
load size.
Fabric softener is always dispensed in the last rinse, even if
Extra Rinse is selected.
IMPORTANT: Do not overll, dilute, or use more than 1/4 cup
(60 mL) of fabric softener. Do not ll past the MAX line.
Overlling dispenser will cause fabric softener to immediately
dispense into washer.
n
Do not spill or drip any fabric softener onto the clothes.
n
Do not use liquid fabric softener dispenser balls in this
washer. They will not dispense correctly.
4. Add fabric softener to dispenser
(if desired)
Oxi-type boosters or color-safe bleach can be added to the
drum prior to adding laundry.
6. Add Oxi or color safe bleach
(if desired)
Liquid fabric
softener
compartment
Liquid chlorine
bleach
compartment
12
The display will show the default settings for the selected
cycle. If desired, press the button beneath each setting to
adjust the Temperature, Spin Speed, Soil Level, and Cycle
Signal. Adjusting settings will change the Estimated Time
Remaining. Overloading, unbalanced loads, or excessive
suds may also cause the washer to increase the cycle time.
You can also adjust the detergent concentration and water
hardness settings, if needed. Default settings are 2x detergent
concentration and normal water hardness. If the detergent
concentration is not listed on the package, see “About
Detergent Concentration” to calculate the concentration.
To Adjust Dispenser Settings:
1. Press DETERGENT CONCENTRATION until the desired
concentration appears on the time display.
2. Press WATER HARDNESS until the desired water hardness
appears on the time display.
NOTE: Not all settings are available on all cycles. See “Cycle
Guide” for available settings.
9. Adjust settings, if desired
10. Select any additional options
12. Press and hold START/PAUSE
to begin wash cycle
To add additional options to the cycle, such as the EcoBoost
™
option, Deep Clean with Steam, or Presoak, press the button
for the desired options to add them to the selected cycle.
NOTE: Not all options are available with all cycles. See “Cycle
Guide” for available options.
Press and hold the START/PAUSE button to start the wash
cycle. To pause a cycle in progress, press the START/PAUSE
button once, then press and hold again to continue the cycle.
To cancel a cycle, press the POWER button.
Once you press and hold START/PAUSE, you will hear the
door lock, unlock, and lock again. The washer door will remain
locked during the wash cycle.
Unlocking the door to add garments:
If you need to open the door to add 1 or 2 missed garments,
you may do so while the “Add a Garment” light is lit.
Press START/PAUSE once; the door will unlock
once the washer movement has stopped.
This may take several minutes. Then close
door and press START/PAUSE again to restart
the cycle.
11. Setting a delayed start
If you do not want to begin a cycle immediately, you may
choose the Delay Start option. This will delay the start
of the wash cycle by up to 16 hours.
To set a delayed Start:
1. Press DELAY START to set the desired delay time.
2. Press START/PAUSE to start the delay countdown.
The countdown stops blinking.
13
WASHER MAINTENANCE
13. Remove garments promptly
after cycle is nished
Promptly remove garments after cycle
has completed to avoid odor and rusting of
metal objects on garments. When unloading
garments, pull back the door seal and check
for small items between the tub and the basket.
If you will be unable to remove the load
promptly, use the FanFresh
®
option. If the
FanFresh
®
option is selected, the washer will
automatically activate the fan and tumble
the load periodically for up to 16 hours.
NOTE:
n
After any wash cycle is completed,
the door must be opened and then
closed before a new cycle can begin.
n
A small amount of water may remain in the dispensers after
the wash cycle is complete. This is normal.
n
This washer has a tight seal to avoid water leaks. To avoid
odors, leave the door open to allow the washer to dry
between uses.
WASHER CARE
Recommendations to Help Keep Your Washer Clean
and Performing at its Best
1. Always use High Efciency (HE) detergents and follow the
HE detergent manufacturer’s instructions regarding the
amount of HE detergent to use. Never use more than the
recommended amount because that may increase the
rate at which detergent and soil residue accumulate inside
your washer, which in turn may result in undesirable odor.
2. Use warm or hot water washes sometimes (not exclusively
cold water washes), because they do a better job of
controlling the rate at which soils and detergent accumulate.
3. Always leave the washer door slightly ajar between uses
to help dry out the washer and prevent the buildup of
odor-causing residue.
Cleaning Your Front Loading Washer
Read these instructions completely before beginning the
routine cleaning processes recommended below. This
Washer Maintenance Procedure should be performed,
at a minimum, once per month or every 30 wash cycles,
whichever occurs sooner, to control the rate at which soils
and detergent may otherwise accumulate in your washer.
Cleaning the Door Seal
1. Open the washer door and remove any clothing or items
from the washer.
2. Inspect the gray colored seal between the door opening
and the drum for stained areas or soil buildup. Pull back
the seal to inspect all areas under the seal and to check
for foreign objects.
3. If stained areas or soil buildup are found, wipe down
these areas of the seal using either of the following
two procedures:
a. Affresh
®
Grit Grabber™ Cloth Procedure:
i. When the cycle is complete, gently pull back the
rubber door seal and clean the entire surface with
the rough side of the Grit Grabber™ cloth.
b. Dilute Liquid Chlorine Bleach Procedure:
i. Mix a dilute bleach solution, using 3/4 cup (177 mL)
of liquid chlorine bleach and 1 gallon (3.8 L) of warm
tap water.
ii. Wipe the seal area with the dilute solution, using
a damp cloth.
iii. Let stand 5 minutes.
iv. Wipe down area thoroughly with a dry cloth and let
washer interior air dry with door open.
IMPORTANT:
n Wear rubber gloves when cleaning with bleach.
n Refer to the bleach manufacturer’s instructions
for proper use.
14
WASHER MAINTENANCE
WASHER CARE (cont.)
Cleaning the Inside of the Washer
This washer has a special cycle that uses higher water
volumes in combination with affresh
®
Washer Cleaner or
liquid chlorine bleach to thoroughly clean the inside of the
washer. Steam washer models also utilize steam to enhance
cleaning in this special cycle.
NOTE: Read these instructions completely before beginning
the cleaning process.
Begin procedure
1. Affresh
®
Washer Cleaner Cycle Procedure
(Recommended for Best Performance):
a. Open the washer door and remove any clothing
or items.
b. Add an affresh
®
Washer Cleaner tablet to the washer
drum.
c. Do not add the affresh
®
Washer Cleaner tablet
to the dispenser drawer.
d. Do not add any detergent or other chemical to the
washer when following this procedure.
e. Close the washer door.
f. Select the CLEAN WASHER cycle.
g. Press the START/PAUSE button to begin the cycle. The
Clean Washer Cycle Operation is described below.
2. Chlorine Bleach Procedure:
a. Open the washer door and remove any clothing
or items.
b. Open the dispenser drawer and add 1 cup (236 mL)
of liquid chlorine bleach to the bleach compartment.
NOTE: Use of more liquid chlorine bleach than is
recommended above could cause washer damage
over time.
c. Close the washer door and the dispenser drawer.
d. Do not add any detergent or other chemicals to the
washer when following this procedure.
e. Close the washer door.
f. Select the CLEAN WASHER cycle.
g. Press the START/PAUSE button to begin the cycle.
The Clean Washer Cycle Operation is described below.
NOTE: For best results, do not interrupt cycle.
Description of Clean Washer Cycle Operation:
1. The Clean Washer cycle will determine whether clothing
or other items are in the washer.
2. If no items are detected in the washer, it will proceed
with the cycle.
a. If any items are detected in the washer, “rL” (remove
load) will be displayed. The door will unlock. Open
washer and remove any garments from the washer
drum.
b. Press POWER to clear the “rL” code.
c. Press START/PAUSE to restart the cycle.
After the cycle is complete, leave the door open slightly to
allow for better ventilation and drying of the washer interior.
WASHER CARE (cont.)
Cancellation of Clean Washer Cycle Operation:
If the Clean Washer cycle is canceled by the user after it has
been initiated, it may take up to 30 minutes for the washer
to purge any affresh
®
Cleaner, chlorine bleach, or other
chemistry from the wash system and to adequately rinse any
remaining chemistry. The washer door will remain locked until
the cancellation process has been completed. This ensures
no cleaning chemistry will be carried over to the next wash
cycle and reduces the potential for damage to subsequent
loads of laundry or to the washer itself.
Clean Washer Cycle Cancellation Procedure:
1. Press the POWER button on the washer once.
2. The washer will begin to drain and rinse away the
remaining cleaning chemistry.
3. The cycle will complete the cancellation process in
approximately 30 minutes or less.
4. The washer then can be used to either repeat the Clean
Washer cycle or to wash laundry using one of the regular
wash cycles selected by the user.
Cleaning the Dispensers
After a period of using your washer, you may nd some
residue buildup in the washer’s dispensers. To remove
residue from the dispensers, remove the drawer and wipe
the surfaces with a damp cloth and towel dry either before
or after you run the Clean Washer cycle. Use an all-purpose
surface cleaner, if needed.
IMPORTANT: Dispenser is not dishwasher safe.
Cleaning the Outside of the Washer
Use a soft, damp cloth or sponge to wipe up any spills.
Occasionally wipe the outside of your washer to help
keep it looking new. Use mild soap and water.
IMPORTANT: To avoid damaging the washer’s nish, do
not use abrasive products.
15
WASHER CARE (cont.)
Cleaning the Precision Dispense Ultra Cartridge
It is recommended that you rinse out the Precision
Dispense Ultra cartridge when changing detergent types
or concentrations, or when the washer will not be used for
an extended period.
1. Pull dispenser out until it stops.
2. Lift out the Precision Dispense Ultra cartridge.
3. Lift cover on cartridge and ush interior thoroughly with
warm water.
4. Allow to air dry or wipe with a clean, soft towel.
IMPORTANT: Cartridge is not dishwasher safe.
3. Lift off cover panel by
pulling straight up.
To replace:
1. Slide cover panel back onto
posts on dispenser.
2. Align edges of dispenser
with guides in washer,
then slide dispenser
back into slot.
WASHER CARE (cont.)
Removing the Dispenser:
To remove:
1. Pull dispenser drawer out until it stops.
2. Press down on the release tab and pull straight out to
remove the dispenser.
16
Operate your washer only when you are home. If moving,
or not using your washer for a period of time, follow these
steps:
1. Unplug or disconnect power to washer.
2. Turn off water supply to washer to avoid ooding due
to water pressure surges.
3. Clean the dispenser. See “Cleaning the Dispenser.”
WINTER STORAGE CARE
IMPORTANT: To avoid damage, install and store washer
where it will not freeze. Because some water may stay in
hoses, freezing can damage washer. If storing or moving
during freezing weather, winterize your washer.
To winterize washer:
1. Shut off both water faucets, disconnect and drain water
inlet hoses.
2. Put 1 qt. (1 L) of R.V.-type antifreeze in basket and
run washer on RINSE/DRAIN & SPIN cycle for about
1 minute to mix antifreeze and remaining water.
3. Unplug washer or disconnect power.
IMPORTANT: To reduce risk of hose failure, replace inlet
hoses every ve years and periodically inspect for kinks,
cuts, wear or water leaks.
HELPFUL TIP: When replacing your inlet hoses, mark
replacement date on label with a permanent marker.
NON-USE AND VACATION CARE
TRANSPORTING YOUR WASHER
1. Shut off both water faucets. Disconnect and drain water
inlet hoses.
2. If washer will be moved during freezing weather, follow
WINTER STORAGE CARE directions before moving.
3. Disconnect drain hose from drain system and from back
of washer.
4. Unplug power cord.
5. Place inlet hoses and drain hose inside washer basket.
6. Bundle power cord with a rubber band or cable tie to
keep it from hanging onto the ground.
IMPORTANT: Call for service to install new transport bolts.
Do not reuse transport bolts. Washer must be transported
in the upright position. To avoid structural damage to
your washer, it must be properly set up for relocation
by a certied technician.
REINSTALLING/USING WASHER AGAIN
To reinstall washer after non-use, vacation, winter storage,
or moving:
1.
Refer to “Installation Instructions” to locate, level, and
connect washer.
2.
Before using again, run washer through the following
recommended procedure:
To use washer again:
1.
Flush water pipes and hoses. Reconnect water inlet
hoses. Turn on both water faucets.
2.
Plug in washer or reconnect power.
3.
Run washer through BULKY ITEMS cycle to clean
washer and remove antifreeze, if used. Use only HE
detergent. Use half the manufacturer’s recommended
amount for a medium-size load.
Today’s liquid HE detergents are concentrated. Most brands of
concentrated HE detergent will show the level of concentration
on the bottle. If so, simply set the concentration level in the
Precision Dispense menu to match the level shown on the bottle.
However, if the detergent bottle does not give the concentration,
it can be easily calculated. Just divide the package size in uid
ounces by the number of loads. Then refer to the chart below to
nd the concentration.
If you do not get your desired cleaning results, try using a lower
concentration number. If you have excess suds, try using a higher
concentration number.
ABOUT DETERGENT CONCENTRATION
Concentration Number of ounces ÷ number of loads
1X >2.5
2X 1.5–2.49
3X 0.9–1.49
4X 0.7–0.89
5X 0.5–0.69
6X 0.3–0.49
WASHER MAINTENANCE
17

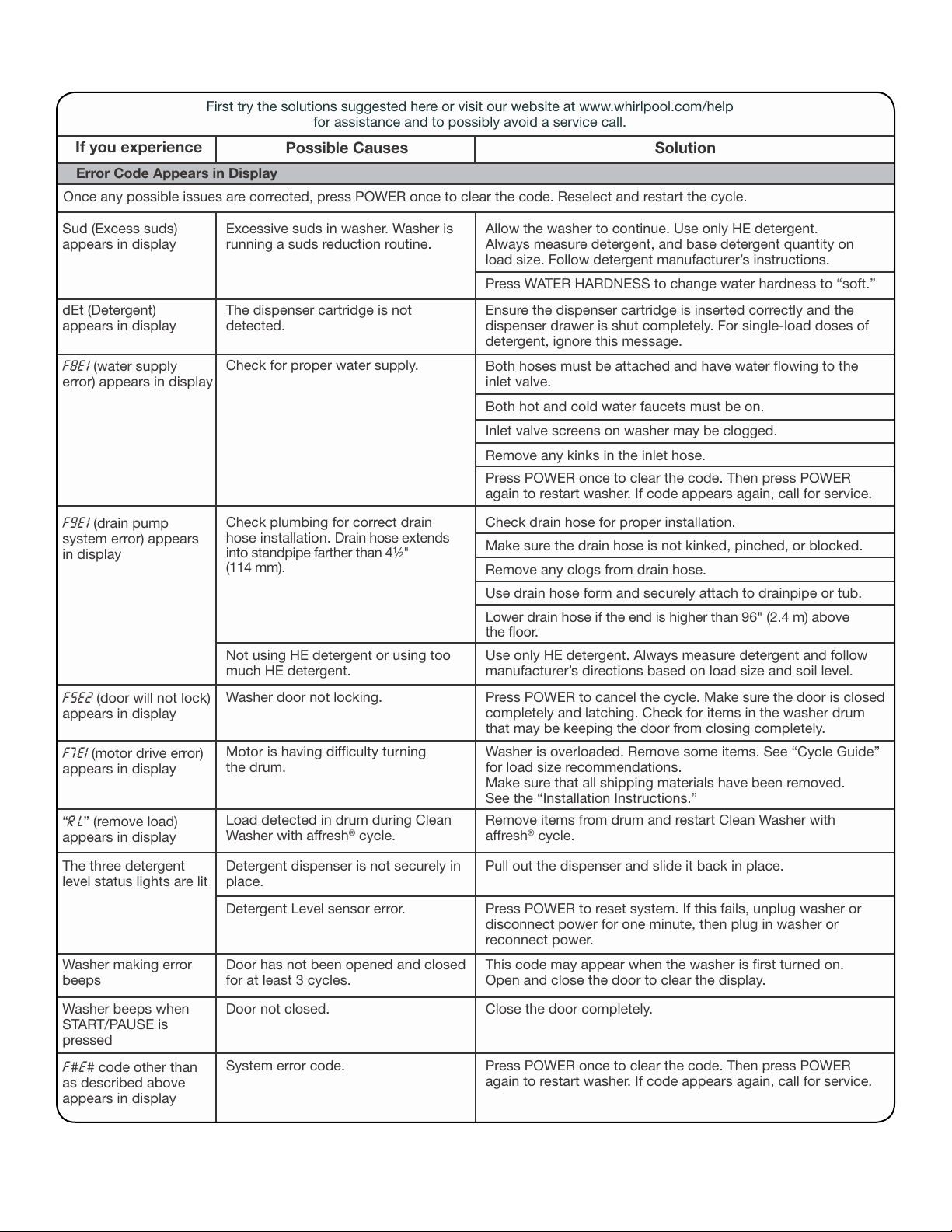

If you experience
Possible Causes
Solution
First try the solutions suggested here or visit our website at www.whirlpool.com/help
for assistance and to possibly avoid a service call.
Error Code Appears in Display
Sud (Excess suds)
appears in display
Excessive suds in washer. Washer is
running a suds reduction routine.
Allow the washer to continue. Use only HE detergent.
Always measure detergent, and base detergent quantity on
load size. Follow detergent manufacturer’s instructions.
Press WATER HARDNESS to change water hardness to “soft.”
Press POWER once to clear the code. Then press POWER
again to restart washer. If code appears again, call for service.
F
8
E
1 (water supply
error) appears in display
Check for proper water supply.
Both hoses must be attached and have water owing to the
inlet valve.
Both hot and cold water faucets must be on.
Inlet valve screens on washer may be clogged.
Remove any kinks in the inlet hose.
F
9
E
1 (drain pump
system error) appears
in display
Check plumbing for correct drain
hose installation. Drain hose extends
into standpipe farther than 4
1
⁄
2
"
(114 mm).
Check drain hose for proper installation.
Make sure the drain hose is not kinked, pinched, or blocked.
Remove any clogs from drain hose.
Use drain hose form and securely attach to drainpipe or tub.
Lower drain hose if the end is higher than 96" (2.4 m) above
the oor.
F
5
E
2 (door will not lock)
appears in display
Washer door not locking. Press POWER to cancel the cycle. Make sure the door is closed
completely and latching. Check for items in the washer drum
that may be keeping the door from closing completely.
Washer beeps when
START/PAUSE is
pressed
Door not closed. Close the door completely.
F
7
E
1 (motor drive error)
appears in display
Motor is having difculty turning
the drum.
Washer is overloaded. Remove some items. See “Cycle Guide”
for load size recommendations.
Make sure that all shipping materials have been removed.
See the “Installation Instructions.”
“r
L
” (remove load)
appears in display
Load detected in drum during Clean
Washer with affresh
®
cycle.
Remove items from drum and restart Clean Washer with
affresh
®
cycle.
Washer making error
beeps
Door has not been opened and closed
for at least 3 cycles.
This code may appear when the washer is rst turned on.
Open and close the door to clear the display.
Once any possible issues are corrected, press POWER once to clear the code. Reselect and restart the cycle.
F
#
E
# code other than
as described above
appears in display
System error code. Press POWER once to clear the code. Then press POWER
again to restart washer. If code appears again, call for service.
Not using HE detergent or using too
much HE detergent.
Use only HE detergent. Always measure detergent and follow
manufacturer’s directions based on load size and soil level.
TROUBLESHOOTING
dEt (Detergent)
appears in display
The dispenser cartridge is not
detected.
Ensure the dispenser cartridge is inserted correctly and the
dispenser drawer is shut completely. For single-load doses of
detergent, ignore this message.
The three detergent
level status lights are lit
Detergent dispenser is not securely in
place.
Pull out the dispenser and slide it back in place.
Detergent Level sensor error.
Press POWER to reset system. If this fails, unplug washer or
disconnect power for one minute, then plug in washer or
reconnect power.
18
First try the solutions suggested here or visit our website at www.whirlpool.com/help
for assistance and to possibly avoid a service call.
If you experience
Possible Causes
Solution
Feet may not be in contact with the
oor and locked.
Front and rear feet must be in rm contact with oor, and washer
must be level to operate properly. Jam nuts must be tight
against the bottom of the cabinet.
Check oor for exing or sagging. If ooring is uneven, a 3/4"
(19 mm) piece of plywood under your washer will reduce sound.
See “Level the Washer” in “Installation Instructions.”
Load could be unbalanced
or too large.
Avoid tightly packing the load. Avoid washing single items.
Balance a single item such as a rug or jeans jacket with a
few extra items.
Use Bulky Item cycle for oversized, non-absorbent items
such as comforters or poly-lled jackets. Other items are
not appropriate for Bulky Items cycle. See “Cycle Guide.”
Item or load not suitable for selected cycle. See “Cycle Guide”
and “Using Your Washer” in this “Use and Care Guide.”
Empty pockets before washing. Loose items such as coins
could fall between basket and tub or may block pump.
It may be necessary to call for service to remove items.
Fill hoses not attached tightly. Tighten ll-hose connection.
Properly seat all four ll-hose at washers.
Drain hose connection.
Check that the drain hose is properly secured to drainpipe or
laundry tub.
Check household plumbing for leaks
or clogged sink or drain.
Water can backup out of a clogged sink or drainpipe. Check all
household plumbing for leaks (laundry tubs, drain pipe, water
pipes, and faucets.)
Fill-hose washers.
Noises
It is normal to hear metal items on clothing such as metal snaps,
buckles, or zippers touch against the stainless steel basket.
Objects caught in washer drain
system.
Clicking or metallic
noises
Gurgling or humming
It is normal to hear the pump making a humming sound with
periodic gurgling or surging as nal amounts of water are
removed during the spin/drain cycles.
Washer may be draining water.
Water Leaks
Check the following for
proper installation:
Vibration, rocking, or
“walking”
Load not completely
covered in water.
Water level not visible on door or
does not cover clothes.
This is normal for an HE front load washer. The washer senses
load sizes and adds the correct amount of water for optimal
cleaning.
Washer not performing as expected
Washer may not be level.
Vibration or Off-Balance
The door will lock unlock and lock again. You will hear three
clicks after pushing start. This is normal.
Door locking or unlocking.
Not using HE detergent or using too
much HE detergent.
Only use HE detergent. Suds from regular detergents can
cause leaking from the door or rear of cabinet. Always measure
detergent and follow manufacturer’s directions based on your
load requirements.
Water or suds leaking
from door or rear of
cabinet
Residue on door glass.
Periodically clean the the underside of the glass window to
avoid potential leaks.
The shipping bolts are still in the
back of the washer.
See “Remove transport bolts from washer” in the
“Installation Instructions.”
Door opened during “Add A
Garment.”
Water can drip off the inside of the door when the door is
opened after the start of a cycle.
TROUBLESHOOTING
19
Normal washer operation.
Door must be completely closed and latched for washer to run.
Washer will pause during certain phases of cycle.
Do not interrupt cycle.
The washer pauses for about 2 minutes during certain cycles.
Allow the cycle to continue. Some cycles feature periods of
tumbling and soak.
Washer may be stopped to reduce suds.
Plug power cord into a grounded 3-prong outlet.
Do not use an extension cord.
Ensure there is power to outlet.
Check electrical source or call an electrician to check if voltage
is low.
Reset a tripped circuit breaker. Replace any blown fuses.
NOTE: If problems continue, contact an electrician.
Washer not loaded as recommended.
Remove several items, rearrange load evenly in drum.
Close door and press START/PAUSE.
Do not add more than 1 or 2 additional items after cycle has
started to avoid overloading or unbalancing.
Not using HE detergent or using too
much HE detergent.
Only use HE detergent. Suds from regular detergents can slow
or stop the washer. Always measure detergent and following
manufacturers directions based on your load requirements.
To remove suds, cancel cycle. Select RINSE/DRAIN & SPIN.
Press START/PAUSE. Do not add more detergent.
After any wash cycle is completed, the door must be opened
and then closed before a new cycle can begin.
Do not add more water to the washer.
Door not opened between cycles.
If you experience
Possible Causes
Solution
Washer won’t run or ll,
washer stops working
Check for proper water supply.
Both hoses must be attached and have water owing to
inlet valve.
Both Hot and Cold water faucets must be turned on.
Check that inlet valve screens have not become clogged.
Check for any kinks in inlet hoses, which can restrict water ow.
Check proper electrical supply.
First try the solutions suggested here or visit our website at www.whirlpool.com/help
for assistance and to possibly avoid a service call.
Washer not performing as expected (cont.)
The washer door is not rmly shut. The door must be closed during operation.
20
Washer not performing as expected (cont.)
If you experience
Possible causes
Solution
Incorrect or wrong
wash or rinse
temperatures
Check for proper water supply.
Make sure hot and cold inlet hoses are not reversed.
Both hoses must be attached to both washer and faucet, and
have both hot and cold water owing to inlet valve.
Check that inlet valve screens are not clogged.
Remove any kinks in hoses.
First try the solutions suggested here or visit our website at www.whirlpool.com/help
for assistance and to possibly avoid a service call.
Not all settings and options are
available for all cycles.
Warm* selection not
available
See the “Cycle Guide” for the available settings and options for
each cycle.
Select RINSE/DRAIN & SPIN to remove any water remaining in
the washer. The washer door will unlock at the end of the drain.
Water remaining in washer after cycle.
Door locked at end of
wash cycle
Spin speed set to No Spin.
FanFresh
®
option not
selectable
FanFresh
®
option is not available if No Spin is selected.
For best performance, not all
settings are available with each cycle,
and some options cannot be used
together.
Desired setting or
option does not light
See the “Cycle Guide” for the available settings and options for
each cycle.
Using cycles with a lower spin speed.
Cycles with lower spin speeds remove less water than cycles
with high spin speeds. Use the recommended cycle/speed spin
for your garment.
Washer not loaded as recommended.
Small items may have been caught in pump.
Empty pockets and use garment
bags for small items.
A tightly packed or unbalanced load may not allow the washer
to spin correctly, leaving the load wetter than normal. See
“Cycle Guide” for load size recommendation for each cycle.
Washer not draining/
spinning, loads are
still wet
Drain hose extends into standpipe
farther than 4.5" (114 mm).
Check drain hose for proper installation. Use drain hose form
and securely attach to drainpipe or tub. Do not tape over drain
opening.
Not using HE detergent or using too
much HE detergent.
Use only HE detergent. Suds from regular detergent or using too
much detergent can slow or stop draining or spinning. Always
measure and follow manufacturer’s directions for your load.
To remove extra suds, Select RINSE/DRAIN & SPIN. Do not add
detergent.
The load may be out of balance.
Avoid washing single items. Balance a single item such as a rug
or jeans jacket with a few extra items.
The drain hose is clogged, or the
end of the drain hose more than
96" (2.4 m) above the oor.
Lower drain hose if the end is higher than 96" (2.4 m) above
the oor. Remove any clogs from drain hose. See “Installation
Requirements” in the “Installation Instructions.”
The drain hose ts too tightly
in the standpipe, or is it taped
to the standpipe.
The drain hose should be loose yet t securely. Do not seal the
drain hose with tape. The hose needs an air gap. See “Secure
the Drain Hose” in the “Installation Instructions.”
The drum has clothing stuck between
spin basket and outer tub.
Rotate drum by hand to check for any binding of the spin
basket and outer tub. Move open end drum up and down while
holding outer tub steady and check for looseness (more than
1/4" (6.35 mm) of movement).
If the “Add A Garment” light is lit, press START/PAUSE once.
The door will unlock.
Door locks when cycle has started.
Door will not unlock
Washing many loads. Your hot water tank may not have enough hot water to keep up
with the number of hot or warm washes. This is normal.
TROUBLESHOOTING
21
Load not rinsed
Check for proper water supply.
Make sure hot and cold inlet hoses are not reversed.
Both hoses must be attached and have water owing to the
inlet valve.
Both hot and cold water faucets must be on.
Inlet valve screens on washer may be clogged.
Remove any kinks in the inlet hose.
Not using HE detergent or using too
much HE detergent.
The suds from non-HE detergent can cause the washer
to operate incorrectly.
Use only HE detergent. Always measure detergent and follow
manufacturer’s directions based on load size and soil level.
Washer not loaded as recommended.
Avoid tightly packing the washer. The washer will not rinse well
if tightly packed. Load with dry items only. See the “Cycle
Guide” for load size recommendations for each cycle.
Use cycle designed for the fabrics being washed.
Add only 1 or 2 garments after washer has started.
If you experience
Possible Causes
Solution
First try the solutions suggested here or visit our website at www.whirlpool.com/help
for assistance and to possibly avoid a service call.
Not using correct cycle for fabric type.
Use a higher soil level cycle option and warmer wash
temperature to improve cleaning.
If using Quick Wash cycle, wash only a few items.
Use Whitest Whites and Heavy Duty cycle for tough cleaning.
Add an extra rinse for heavily soiled loads.
Washer not performing as expected (cont.)
Washer not loaded as recommended.
Not cleaning or
removing stains
Add load loosely. Items need to move freely for best cleaning.
See the “Cycle Guide” for load size recommendations for each
cycle.
Add only 1 or 2 garments after washer has started.
Not using HE detergent or using too
much HE detergent.
Use only HE detergent. Always measure detergent and follow
manufacturer’s directions based on load size and soil level.
Hard water or high level of iron (rust)
in water.
You may need to install a water softener and/or iron lter.
Fabric softener dispensing ball used.
Dispensing balls will not operate correctly with this washer.
Add liquid fabric softener to the fabric softener compartment.
Powdered detergent used for
low-speed cycle.
Consider using liquid detergent.
Load is wrinkled,
twisted, or tangled
Washer not loaded as recommended.
Add load loosely. Items need to move freely to reduce
wrinkling and tangling. See the “Cycle Guide” for load
size recommendations for each cycle.
Reduce tangling by mixing types of load items. Use the
recommended cycle for the type of garments being washed.
Select a slower spin speed. Note that items will be wetter
than when using a higher speed spin.
Wash action and/or spin speed too
fast for load.
Unload the washer as soon as it stops or use FanFresh
®
if
you will not be able to unload the washer at the end of the
cycle.
The washer is not unloaded promptly.
Use the Delicate cycle or another cycle with a low spin speed
to reduce wrinkling.
Not choosing the right cycle for the
load being washed.
If safe for load, use warm or hot wash water.
The wash water was not warm
enough to relax wrinkles.
22
If you experience
Possible Causes
Solution
First try the solutions suggested here or visit our website at www.whirlpool.com/help
for assistance and to possibly avoid a service call.
Washer not performing as expected (cont.)
Empty pockets, zip zippers, and snap or hook fasteners before
washing to avoid snags and tears.
Sharp items were in pockets during
wash cycle.
Strings and straps could have tangled.
Items may have been damaged before
washing.
Mend rips and broken threads in seams before washing.
Fabric damage can occur if washer is
tightly packed.
Liquid chlorine bleach may have been
added incorrectly.
Do not pour liquid chlorine bleach directly onto load. Wipe up
bleach spills.
Undiluted bleach will damage fabrics. Do not use more than
recommended by manufacturer.
Avoid tightly packing the washer. Load with dry items only.
Use cycle designed for the fabrics being washed.
Add only 1 or 2 garments after washer has started.
Tie all strings and straps before starting wash load.
Fabric Damage
The transfer of dye can occur when mixing whites and colors in
a load. Sort dark clothes from whites and lights.
Use hot or warm washes if safe for the load. Make sure your hot
water system is adequate to provide a hot water wash.
Use more detergent for washing heavy soils in cold or
hard water.
Press WATER HARDNESS to change water hardness to “hard.”
Load not sorted properly.Gray whites, dingy
colors
Wash temperatures too low.
Not enough detergent used,
or hard water.
Monthly maintenance not done as
recommended.
Run the Clean Washer cycle with affresh
®
monthly.
See “Cleaning Your Washer” in “Washer Maintenance.”
Unload washer as soon as cycle is complete. Use the FanFresh
®
option if load cannot be removed immediately after the wash is
complete.
Use only HE detergent. Be sure to measure correctly. Always
follow the manufacturer’s directions.
See “Cleaning your Washer” section.
This washer has a tight seal to avoid water leaks. To avoid odors,
leave the door open to allow the washer to dry between uses.
Odors
Not using HE detergent or using too
much HE detergent.
Door not left open after use.
Not washing like colors together.
Wash like colors together and remove promptly after the cycle is
complete to avoid dye transfer.
Use more detergent for washing heavy soils in cold or
hard water.
Press WATER HARDNESS to change water hardness to “hard.”
Not enough detergent used,
or hard water.
Not cleaning or
removing stains
Not using dispensers.
Use dispensers to avoid chlorine bleach and fabric softener
staining.
Load dispensers before starting a cycle.
Avoid overlling.
Do not add products directly to load.
TROUBLESHOOTING
Dispense cartridge is empty.
Fill dispense cartridge to the “MAX” line with HE liquid detergent.
Detergent is old. Older detergents
do not dissolve well in the washer,
especially powdered detergent.
Keep detergent containers closed to extend the shelf life.
Always use only HE High Efciency detergent.
Detergent is old. Older detergents
do not dissolve well in the washer,
especially powdered detergent.
Keep detergent containers closed to extend the shelf life.
Always use only HE High Efciency detergent.
23
Clogged dispensers or laundry
products dispensing too soon.
Do not overll dispenser. Overlling causes immediate
dispensing.
Load dispensers before starting a cycle.
Homes with low water pressure may result in residual powder
in the dispenser. To avoid, select a warmer wash temperature if
possible, depending on your load.
Use only liquid chlorine bleach in the bleach compartment.
Incorrect dispenser
operation
Liquid chlorine bleach not used in
bleach compartment.
It is normal for small amounts of water to remain in dispenser at
the end of the cycle.
Water in dispenser after cycle has
nished.
If you experience
Possible Causes
Solution
First try the solutions suggested here or visit our website at www.whirlpool.com/help
for assistance and to possibly avoid a service call.
Washer not performing as expected (cont.)
Not using correct cycle for load type.
When using the Quick Wash or Delicate cycles, you should
wash small loads. This ensures a gentle wash for your garments
without increasing cycle times.
The Quick Wash cycle is designed for smaller load sizes
(3-4 items) of lightly soiled garments. If larger loads are
washed in this cycle, wash time will be increased.
Normal washer operation. The cycle times vary automatically based on your water
pressure, water temperature, detergent, and clothes load.
The options you select will also affect the cycle times.
Cycle time changes or
cycle time too long
Excessive suds in washer.
Load may be out of balance.
When excessive suds are detected, a special suds routine
automatically starts to remove extra suds and ensure proper
rinsing of your garments. This routine will add time to the
original cycle.
When load unbalance occurs, a washing process will start
to redistribute the load. This extends the cycle time. Avoid
washing single items. Balance a single item such as a rug
or jeans jacket with a few extra items.
Detergent is old. Older detergents
do not dissolve well in the washer,
especially powdered detergent.
Keep detergent containers closed to extend the shelf life.
Always use only HE High Efciency detergent.
24
WHIRLPOOL CORPORATION LAUNDRY WARRANTY
LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to
or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory Specied Parts
and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased. Service must be
provided by a Whirlpool designated service company. YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY
SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. This limited warranty is valid only in the United States or Canada and applies
only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain
service under this limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is
used in a manner that is inconsistent to published user or operator instructions and/or installation instructions.
2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or
repair house fuses, or to correct house wiring or plumbing.
3. Service calls to repair or replace appliance light bulbs, air lters or water lters. Consumable parts are excluded from warranty
coverage.
4. Damage resulting from accident, alteration, misuse, abuse, re, ood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.
5. Cosmetic damage, including scratches, dents, chips or other damage to the nish of your major appliance, unless such damage
results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.
6. Pick up and delivery. This major appliance is intended to be repaired in your home.
7. Repairs to parts or systems resulting from unauthorized modications made to the appliance.
8. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized Whirlpool servicer is not available.
9. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance
with Whirlpool’s published installation instructions.
10. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered, or
cannot be easily determined.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR
A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces
do not allow limitations on the duration of implied warranties of merchantability or tness, so this limitation may not apply to you. This
warranty gives you specic legal rights, and you also may have other rights that vary from state to state or province to province.
LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow
the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This
warranty gives you specic legal rights, and you also may have other rights that vary from state to state or province to province.
If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies.
If you think you need repair service, rst see the “Troubleshooting” section of the Use & Care Guide. If you are unable to resolve the
problem after checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by calling
Whirlpool. In the U.S.A., call
. In Canada, call 80/7.
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can nd this information on the model and serial
number label located on the product.
Dealer name____________________________________________________
Address ________________________________________________________
Phone number__________________________________________________
Model number __________________________________________________
Serial number __________________________________________________
Purchase date __________________________________________________
25
SÉCURITÉ DE LA LAVEUSE
26
TABLEAU DE COMMANDE ET CARACTÉRISTIQUES
Certains programmes et caractéristiques ne sont pas disponibles sur certains modèles.
7
6
3
2
1
4
5
C
B
A Cartouche du distributeur Precision
Dispense Ultra de détergent HE liquide
B Compartiment de détergent HE en poudre
C Assouplissant pour tissu liquide
D Agent de blanchiment au chlore
8
D
A
POWER BUTTON (BOUTON DE MISE SOUS TENSION)
Appuyer sur ce bouton pour mettre la sécheuse en marche
et pour l’éteindre. Appuyer sur ce bouton pour arrêter/
annuler un programme à tout moment.
BOUTON DE PROGRAMME DE LAVAGE
Utiliser le bouton de programme de lavage pour sélectionner
les programmes disponibles sur la laveuse. Tourner le
bouton de programme pour sélectionner un programme
correspondant à la charge de linge. Voir “Guide de
programmes” pour des descriptions de programmes
détaillées.
START/PAUSE BUTTON (BOUTON MISE EN
MARCHE/PAUSE)
Appuyer sans relâcher sur ce bouton pour démarrer un
programme ou appuyer une fois dessus pendant qu’un
programme est en cours pour le suspendre.
AFFICHAGE DEL ET BOUTONS DE RÉGLAGES
Lorsqu’on sélectionne un programme, ses réglages par
défaut s’allument et la durée restante estimée s’afche. Des
facteurs tels que la taille de la charge, la température et la
pression de l’eau peuvent affecter la durée indiquée sur
l’afcheur. La laveuse peut également ajuster la durée du
programme en cas de surcharge, de charge déséquilibrée ou
de production excessive de mousse.
Utiliser les boutons situés le long du bas de l’afchage pour
ajuster les réglages. Voir “Guide de programmes” pour
découvrir les réglages disponibles sur chaque programme.
Tous les réglages ne sont pas disponibles avec tous les
programmes.
1
2
3
4
Témoins lumineux de programme
La barre témoin située au sommet de l’afchage indique
à l’utilisateur l’étape que le programme de lavage est
en train d’effectuer, le statut de la porte (verrouillée
ou non) ou si l’on peut encore ajouter un article. Pour
plus d’informations sur chaque étape, voir “Témoins de
programmes”.
Precision dispense (Distribution de Précision) –
Detergent Concentration and Water Hardness
(Concentration du détergent et dureté de l’eau)
On utilise ces boutons pour sélectionner la concentration
du détergent (2x–6x) et le niveau de dureté de l’eau
(normal, eau dure, ou eau douce).
IMPORTANT : Lorsque l’on utilise la cartouche du
distributeur avec un détergent liquide concentré, on doit
s’assurer de changer les réglages de la concentration
de détergent si le détergent utilisé diffère du détergent
préréglé à l’usine de concentration 2x. (Voir la section
“À propos de la concentration du detergent”.)
Temperature (Température)
La température de lavage recommandée est préréglée
pour chaque programme. On peut aussi sélectionner
une température de lavage en fonction du type de tissu
et de saleté à laver. Pour des résultats optimaux, suivre
les instructions sur l’étiquette du vêtement et utiliser la
température d’eau de lavage la plus chaude possible qui
reste sans danger pour le tissu. Toutes les températures
de lavage comprennent un rinçage à l’eau froide, sauf
Warm* (tiède) qui comprend un lavage et un rinçage à
l’eau tiède.
27
Spin Speed (Vitesse d’essorage)
Cette laveuse sélectionne automatiquement la vitesse
d’essorage en fonction du programme sélectionné.
Certaines vitesses préréglées peuvent être modiées.
• Des vitesses d’essorage plus élevées signient des
durées de séchage plus courtes mais elles peuvent
augmenter le froissement de la charge.
• Des vitesses d’essorage moins élevées signient moins
de froissement mais laissent la charge plus humide.
Soil Level (Niveau de saleté)
Le niveau de saleté (durée de lavage) est préréglé pour
chaque programme de lavage. Lorsqu’on appuie sur
la touche Soil Level (niveau de saleté), la durée du
programme augmente ou diminue sur l’afcheur de la
durée résiduelle estimée.
Pour la plupart des charges, utiliser le niveau de saleté
préréglé pour le programme choisi. Pour les tissus
robustes et très sales, appuyer sur SOIL LEVEL (niveau de
saleté) pour prolonger la durée de lavage. Pour les tissus
délicats et peu sales, appuyer sur SOIL LEVEL (niveau de
saleté) pour raccourcir la durée de lavage. Des réglages de
niveau de saleté inférieurs aideront à réduire l’emmêlement
et le froissement.
Cycle signal (signal de programme)
Utiliser cette option pour ajuster le volume du signal qui
retentit à la n d’un programme.
REMARQUE : On peut également désactiver l’émission
d’un signal sonore lors des pressions sur les boutons
ou touches. Appuyer sans relâcher sur le bouton
ECOBOOST pendant environ une seconde pour activer
ou désactiver le son des boutons.
BOUTONS D’OPTIONS
Utiliser ces boutons pour activer des options de lavage
ou des caractéristiques supplémentaires sur la laveuse.
Certaines options ne sont pas disponibles sur certains
modèles.
Option EcoBoost
™
(puissance éco)
Appuyer pour activer l’option EcoBoost. EcoBoost
(puissance éco) permet de réaliser des économies
d’énergie supplémentaires grâce à une utilisation réduite
de l’eau chaude et de maintenir une performance de
nettoyage en allongeant la durée de lavage sur certains
programmes.
REMARQUE : Appuyer sans relâcher sur le bouton
ECOBOOST pendant environ une seconde pour activer
ou désactiver le son des boutons.
Delay Start (Mise en marche différée)
Utiliser ce bouton pour retarder le démarrage
du programme de lavage pendant un maximum
de 16 heures.
Presoak (prétrempage)
Appuyer sur ce bouton pour ajouter un prétrempage au
programme de lavage an d’aider à décoller les taches.
Extra Rinse (rinçage supplémentaire)
Activer cette option pour ajouter un rinçage
supplémentaire à la plupart des programmes.
REMARQUE : Sur certains programmes, cette
caractéristique est installée par défaut. Voir “Guide
de programmes” pour plus de détails.
Drum Light (lampe du tambour)
Appuyer sur ce bouton pour allumer ou éteindre
la lampe DEL du tambour. La lampe s’allume aussi
lorsqu’on ouvre la porte et s’éteint automatiquement après
environ 5 minutes. Après l’achèvement du programme,
la lampe s’éteint à la n d’un délai d’une heure.
Control Lock (verrouillage des commandes)
Appuyer pendant 3 secondes pour verrouiller les
commandes an d’éviter tout changement ou
manipulation involontaires. Appuyer de nouveau
pendant 3 secondes pour déverrouiller. On peut
toujours appuyer sur START/PAUSE (mise en marche/
pause) pour suspendre un programme ou sur le bouton
POWER (mise sous tension) pour éteindre la laveuse.
DEEP CLEAN/DEEP CLEAN with Steam
(nettoyage en profondeur/nettoyage en
profondeur avec vapeur)
L’option Deep Clean with Steam ajoute un trempage
supplémentaire et prolonge le nettoyage sur de nombreux
programmes pour aider à éliminer les taches. Sur les
modèles avec vapeur, Deep Clean comporte un activateur
vapeur pour augmenter la puissance de nettoyage.
Un dispositif de chauffage intégré aide à maintenir
des températures de lavages idéales. Voir le “Guide de
programmes” pour découvrir les programmes qui permettent
l’utilisation de l’option Deep Clean.
OPTION FANFRESH
®
Avec la laveuse en marche, appuyer pour activer l’option
FanFresh
®
. Ceci entraîne le culbutage périodique de la
charge après la n du programme pendant une durée
maximale de 16 heures, alors que le ventilateur intégré fait
circuler l’air dans la laveuse pour réduire le taux d’humidité.
On peut aussi activer l’option FanFresh
®
sans faire
fonctionner de programme en appuyant dessus pendant
3 secondes puis en appuyant sur START/PAUSE (mise en
marche/pause).
REMARQUES :
• La porte se verrouille pendant que l’option FanFresh
®
est
active. Appuyer sur le bouton POWER (mise sous tension)
pour arrêter le programme et déverrouiller la porte.
• L’option FanFresh
®
n’est pas disponible si la vitesse
d’essorage est réglée sur No Spin (pas d’essorage).
5
6
7
28
Choix du détergent approprié
Utiliser uniquement des détergents Haute efcacité. L’emballage
portera la mention “HE” ou “High Efciency” (haute efcacité).
Un lavage avec faible consommation d’eau produit un excès de
mousse avec un détergent non HE. Il est probable que l’utilisation
d’un détergent non HE prolongera la durée des programmes et
réduira la performance de rinçage. Ceci peut aussi entraîner des
défaillances de composants et, avec le temps, une accumulation
de moisissure. Les détergents HE sont conçus pour produire la
quantité de mousse adéquate pour le meilleur rendement. Suivre
les recommandations du fabricant pour déterminer la quantité de
détergent à utiliser.
Utiliser uniquement un détergent
Haute efcacité (HE).
TIROIR DU DISTRIBUTEUR DE PRECISION
DISPENSE ULTRA (Ultra distribution de précision)
Le tiroir du distributeur de Precision Dispense Ultra offre la
possibilité d’ajouter automatiquement du détergent HE, de
l’agent de blanchiment liquide au chlore et de l’assouplissant
pour tissu à la charge de lavage, au moment approprié. Voir
“Utilisation du distributeur” pour plus d’informations sur
l’utilisation du tiroir du distributeur.
8
Catrouche du distributeur de Precision
Dispense Ultra
Chaque cartouche du distributeur contient jusqu’à
550 ml (18,5 oz.) de détergent HE liquide, ce qui suft
à laver jusqu’à 36 charges selon le programme et la
concentration du détergent. La cartouche s’installe dans
le compartiment (B) du tiroir du distributeur, assurant
ainsi un chargement pratique.
n
Modier le réglage de dureté de l’eau
si l’on utilise un détergent différent
du détergent préréglé à l’usine de
concentration 2x. Voir “À propos de la concentration
du détergent”.
n
Modier le réglage de dureté de l’eau
si le niveau désiré diffère du niveau
préréglé à l’usine à Normal.
Compartiment de détergent Haute efcacité “HE”
en poudre
Ce compartiment contient sufsamment de détergent
HE en poudre pour laver une seule charge.
Compartiment d’assouplissant pour tissu liquide
Dilue et distribue automatiquement l’assouplissant pour
tissu liquide au moment opportun lors du programme.
n
Utiliser uniquement de l’assouplissant de tissu liquide
dans ce distributeur.
Compartiment pour agent de blanchiment liquide
Dilue et distribue automatiquement l’agent de
blanchiment au chlore liquide au moment opportun lors
du premier rinçage qui suit le programme de lavage.
Ce compartiment ne peut pas diluer un agent de
blanchiment en poudre.
B
D
A
C
†
Le nombre de charges variera, selon la concentration du détergent, la taille de la charge,
le programme utilisé et le niveau de saleté. Pour une capacité maximum de 36 charges,
on doit utiliser un détergent de concentration 6x.
29
Témoins lumineux de programme
Les témoins lumineux de programme indiquent la progression
d’un programme. À chaque étape du processus, il est possible
que l’on remarque des pauses ou des sons différents de ceux
que l’on remarque avec des laveuses ordinaires.
Door Locked (porte verrouillée)
Door Locked s’allume pour indiquer que la porte est
verrouillée et ne peut pas être ouverte sans suspendre
ou annuler d’abord le programme.
Option FanFresh
®
Le témoin FanFresh
®
s’allume lorsque l’option FanFresh
®
est
active. Pendant ce temps, la laveuse fait culbuter la charge de
temps à autre tandis que le ventilateur fait circuler de l’air frais
dans la laveuse.
X Conc.
Lorsqu’on sélectionne une concentration pour le détergent,
le témoin X Conc. s’illumine et la concentration est présentée
sur l’afcheur. Pour changer la valeur de la concentration
du détergent, appuyer sur le bouton DETERGENT
CONCENTRATION.
Sensing (détection)
Lorsqu’on appuie sur le bouton START/PAUSE (mise en
marche/pause), la laveuse effectue un test automatique sur
le mécanisme de verrouillage de la porte. On entend alors
un déclic, le panier effectue un tour partiel, et la porte se
déverrouille brièvement avant de se verrouiller à nouveau.
Une fois que la porte s’est verrouillée une seconde fois,
la laveuse commence à culbuter et à ajouter de l’eau. Ce
processus de détection se poursuit jusqu’à ce que la quantité
d’eau adéquate ait été ajoutée à la charge. Il est aussi possible
que l’on entende de l’eau couler dans le distributeur, ajoutant
le détergent à la charge.
Après que l’appareil a évalué/pesé la charge de linge, la durée
de lavage estimée pour la charge est présentée sur l’afcheur.
Ceci est normal.
Detergent Level (Quantité disponible de détergent)
OK – Ce témoin s’illumine si la cartouche de distribution
contient une quantité adéquate de détergent.
Low (insufsant) – Ce témoin s’illumine si la quantité de
détergent présente dans la cartouche de
distribution ne permet d’exécuter que
quelques programmes.
Empty (vide) – Ce témoin s’illumine si la cartouche
de distribution ne contient plus de détergent.
REMARQUE : Ces témoins lumineux ne s’allument qu’au
début et durant la portion de lavage initiale du programme
lors de la distribution. Après la période de distribution
du programme, les témoins s’éteignent.
Dispense Detergent (Distribution du détergent)
Ce témoin s’illumine pendant l’opération de distribution
du détergent.
Add a Garment (ajouter un vêtement)
Lorsque Add a Garment est allumé, on peut suspendre
le programme de la laveuse, ouvrir la porte et ajouter
des articles.
Steam (vapeur)
Ce témoin s’allume pour indiquer que le programme utilise
la vapeur pour renforcer le nettoyage.
Sanitized (assainissement)
Sanitized s’allume sur les programmes présentant le réglage
Sanitize (assainissement) une fois que la charge a été lavée
à la température adéquate durant la durée nécessaire pour
répondre aux critères d’assainissement NSF.
Done (terminé)
Une fois le programme terminé, ce témoin s’allume. Retirer
la charge rapidement pour un résultat optimal.
30
Charges de linge de Normal/ Hot Extra High Élevé Extra Rinse Ce programme combine un
maison, draps et Casual Warm* High Normal Deep Clean** culbutage à vitesse moyenne et
vêtements mixtes (normal/ Warm Medium Light Presoak un essorage à vitesse très élevée.
présentant un niveau tout-aller) Cold No Spin FanFresh
®
Ce programme est conçu pour
de saleté normal Delay Start fournir la meilleure efcacité
éconergétique.
Tissus robustes Heavy Sanitize
†
Extra High Heavy Extra Rinse Un culbutage et un essorage nal à
aux couleurs grand Duty Hot High Normal Deep Clean** vitesse très élevée aident à fournir
teint et vêtements, (service Warm* Medium Léger Presoak une performance de nettoyage
serviettes, ou jeans intense) Warm Low EcoBoost
™
optimale et à réduire le temps de
très sales Cold No Spin FanFresh
®
séchage.
Delay Start
Tissus et vêtements Whitest Sanitize
†
Extra High Heavy Extra Rinse Des températures de lavage élevées
blancs très sales Whites Hot High Normal Deep Clean** garantissent l’efcacité de l’agent
(blancs les Warm* Medium Light Presoak de blanchiment au chlore liquide.
plus blancs) Warm Low EcoBoost
™
Un rinçage supplémentaire aide à
Cold No Spin FanFresh
®
à éliminer tout résidu d’agent de
Delay Start blanchiment dans les vêtements.
Couvertures, couettes, Bulky Sanitize
†
Élevée Heavy Extra Rinse Utilise un trempage initial pour bien
vestes, et petits tapis Items Hot Medium Normal Deep Clean** imbiber la charge, suivi de vitesses
(articles Warm* Low Light Presoak de lavage moyennes et d’un
volumineux) Warm No Spin EcoBoost
™
essorage à vitesse modérée pour
Cold FanFresh
®
maintenir l’équilibre de la charge.
Delay Start
Vêtements et articles Allergen
††
Sanitize
†
Extra High Heavy Extra Rinse Utilise plus d’eau pour évacuer les
de maison robustes (allergénique) Hot High Normal Deep Clean** allergènes tels que les articles
exposés à de Medium Light Presoak présentant un niveau de saleté
possibles allergènes FanFresh
®
normal et ayant été exposés à des
Delay Start particules animales aériennes.
Tissus transparents, Delicate Warm* Extra High Normal Extra Rinse Ce programme combine un
lingerie, pulls et (articles Warm High Light FanFresh
®
culbutage et un essorage à basse
chemises, chemisiers, délicats) Cold Medium Delay Start vitesse pour assurer un soin délicat
pantalons et robes Low des tissus et réduire le froissement.
légèrement sales No Spin
Petites charges Hand Wash Warm* Extra High Normal Extra Rinse Semblable à la façon dont les
d’articles portant la (lavage à Warm High Light FanFresh
®
vêtements sont lavés à la main dans
mention “Lavage à la la main) Cold Medium Delay Start un évier, ce programme combine
main” : sous-vêtements, Low des périodes de culbutage à basse
soies lavables No Spin vitesse et de trempage.
REMARQUE : Utiliser des sacs en
let pour le linge selon le besoin.
Articles à laver en
utilisant les réglages
de programmes par
défaut :
Programme :
Température
de lavage* :
Vitesse
d’essorage :
Niveau
de
saleté :
Options
disponibles :
Détails du programme :
* Toutes les sélections de température de lavage comprennent un rinçage à l’eau froide, sauf Warm* (tiède) qui comprend un
lavage et un rinçage à l’eau tiède.
** Voir “Tableau de commandes et caractéristiques” pour des informations complémentaires.
†† Allergen (allergénique)
Le programme Allergen certié par NSF International, un organisme civil indépendant d’essais et de certication. La certication
a contrôlé que ce programme réduisait les allergènes testés d’au moins 95,0 % et maintenait la température de l’eau au niveau
nécessaire pour la destruction des acariens. Seul le programme allergénique a été conçu pour répondre aux critères du NSF Protocol
P351 concernant l’efcacité de la performance de réduction des allergènes.
† Sanitize (Assainissement)
Les programmes certiés par NSF International, tierce partie indépendante et organisme de certication, sont ceux pour lesquels
la sélection de température d’assainissement est disponible. La certication a vérié que ces programmes réduisent 99,9 % des
bactéries que l’on trouve généralement sur les vêtements, articles de literie et serviettes. Il n’y a pas de transfert de bactéries entre
les charges une fois le programme terminé. Seuls les programmes avec la température de lavage avec assainissement sélectionnée
ont été conçus pour répondre aux spécications du NSF Protocol P172 concernant l’efcacité d’assainissement.
Modèle : WFW96HEY (toutes les couleurs)
Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme. Pour un meilleur soin des tissus,
choisir le programme qui convient le mieux à la charge à laver.
Certains programmes et options ne sont pas disponibles sur certains modèles.
Pour une performance idéale, tous les réglages ne sont pas disponibles sur tous les programmes et certaines options
ne peuvent pas être combinées.
GUIDE DE PROGRAMMES – PROGRAMMES STANDARD
31
Articles à laver en
utilisant les réglages
de programmes par
défaut :
Programme :
Température
de lavage* :
Vitesse
d’essorage :
Niveau
de
saleté :
Options
disponibles :
Détails du programme :
Maillots de bain et Rinse/Drain Warm* Extra High N/A Extra Rinse Ce programme ajoute de l’eau, un
articles nécessitant & Spin Warm High FanFresh
®
culbutage à haute vitesse et un
uniquement un rinçage (rinçage/ Cold Medium Delay Start essorage à très haute vitesse.
vidange Low Pour certains tissus, il peut être
et essorage) No Spin judicieux de régler la vitesse
d’essorage à un réglage faible.
Charge de vêtements Rinse/Drain N/A Extra High N/A FanFresh
®
Utiliser la fonction Drain & Spin
mouillée & Spin High (vidange et essorage) pour retirer
(rinçage/ Medium l’excédent d’eau de la charge
vidange Low en choisissant Rinse/Drain & Spin
et essorage) rinçage/vidange et essorage) et en
désactivant Extra Rinse (rinçage
supplémentaire). La vitesse
d’essorage peut être réglée à un
réglage inférieur.
Petites charges de Quick Wash Hot Extra High Heavy Extra Rinse Pour les petites charges (de 3 à 4
vêtements légèrement (lavage rapide) Warm High Normal FanFresh
®
articles) dont on a besoin
sales Froide Medium Light Delay Start rapidement. Ce programme
Low combine un culbutage à vitesse
élevée pour réduire le temps de
séchage.
Jeans et denims Jeans Warm Medium Heavy Extra Rinse Ce programme combine un
Cold Low Normal Presoak culbutage à basse vitesse et des
No Spin Light FanFresh
®
essorages à vitesse moyenne pour
Delay Start assurer un soin en douceur des
jeans et des denims.
Pas de vêtements Clean Washer Utiliser chaque mois avec affresh
®
dans la laveuse with affresh
®
nettoyant pour nettoyer l’intérieur
Cleaner Cycle de la laveuse. S’assurer qu’aucun
(programme vêtement ne se trouve dans la
nettoyage de laveuse. Le témoin Clean Washer
la laveuse clignote après chaque série de 30
avec affresh
®
charges pour rappeler à l’utilisateur
nettoyant) qu’il doit faire fonctionner le
programme Clean Washer.
GUIDE DE PROGRAMMES – PROGRAMMES SPÉCIAUX
* Toutes les sélections de température de lavage comprennent un rinçage à l’eau froide, sauf Warm* (tiède) qui comprend un
lavage et un rinçage à l’eau tiède.
Options de
Température de lavage :
Assainissement (Sanitize)
Chaude (Hot)
Tiède*
(Warm*)
Tiède
(Warm)
Froide (Cold)
Options de
Vitesse d’essorage :
Très élevée (Extra High)
Élevée
(High)
Moyen (Medium)
Basse
(Low)
Pas d’essorage
(No Spin)
Options de
Niveau de saleté :
Élevé
(Heavy)
Normal
(Normal)
Léger
(Light)
Options disponibles :
Rinçage supplémentaire
(Extra Rinse)
Nettoyage en profondeur
(Deep Clean)
Pré-trempage (Presoak)
Puissance éco
(EcoBoost)
FanFresh
®
Mise en marche différé (Delay Start)
Recommandations concernant le volume de la charge
Pour des résultats optimaux, suivre les recommandations concernant la taille de la charge indiquées pour chaque programme.
Petite charge : Remplir le tambour de la laveuse avec 3 ou 4 articles, à pas plus d’un quart de sa capacité.
Charges de taille moyenne : Remplir le tambour de la laveuse à environ la moitié de sa capacité.
Grande charge : Remplir le tambour de la laveuse environ aux trois quarts.
Très grande charge : Remplir le tambour de la laveuse tout en veillant à ce que les vêtements puissent culbuter librement.
Pour des résultats optimaux, éviter de tasser les vêtements.
Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme. Pour un meilleur soin des tissus,
choisir le programme qui convient le mieux à la charge à laver.
Certains programmes et options ne sont pas disponibles sur certains modèles.
Pour une performance idéale, tous les réglages ne sont pas disponibles sur tous les programmes et certaines options
ne peuvent pas être combinées.
32
UTILISATION DE LA LAVEUSE
Premier programme de lavage sans
vêtements
Avant de laver des vêtements pour la première fois, remplir la
cartouche du distributeur pour détergent HE liquide et l’installer
dans le tiroir du distributeur. Choisir le programme QUICK WASH
(lavage rapide) et le lancer sans vêtements. Utiliser uniquement
un détergent HE. Ce programme préalable sert à garantir que
l’intérieur est propre avant de laver des vêtements.
Choix du détergent approprié
Utiliser uniquement des détergents Haute efcacité. L’emballage
portera la mention “HE” ou “High Efciency” (haute efcacité).
Un lavage avec faible consommation d’eau produit un excès de
mousse avec un détergent non HE. Il est probable que l’utilisation
d’un détergent non HE prolongera la durée des programmes et
réduira la performance de rinçage. Ceci peut aussi entraîner des
défaillances de composants et, avec le temps, une accumulation
de moisissure. Les détergents HE sont conçus pour produire la
quantité de mousse adéquate pour le meilleur rendement. Suivre
les recommandations du fabricant pour déterminer la quantité de
détergent à utiliser.
Utiliser uniquement un détergent
Haute efcacité (HE).
33
Trier les articles en fonction du programme et de la température
d’eau recommandés, ainsi que la solidité des teintures. Séparer
les articles très sales des articles peu sales. Séparer les articles
délicats des tissus résistants. Traiter les taches sans délai
et contrôler la solidité des teintures en essayant les produits
d’élimination de taches sur une couture intérieure.
1. Trier et préparer le linge
Ouvrir la porte de la laveuse. Placer une charge de linge trié
dans la laveuse sans les tasser. Les articles doivent pouvoir
se déplacer librement pour un nettoyage optimal et pour
réduire le froissement et l’emmêlement. Fermer la porte de
la laveuse en la poussant fermement jusqu’à ce que le loquet
émette un clic.
n Il est possible de charger complètement la laveuse, selon
le type de charge et le programme, mais les vêtements
ne doivent pas être tassés. La porte de la laveuse doit
fermer facilement. Voir “Guide de programmes” pour des
suggestions sur le mode de chargement.
n Mélanger les gros articles avec les petits et éviter de laver
des articles seuls. Charger de façon uniforme.
n Laver les petits articles dans des sacs à linge en let.
Si les petits articles sont nombreux, utiliser plus d’un sac
et remplir les sacs de façon égale.
2. Charger les vêtements dans
la laveuse
IMPORTANT :
n Vider les poches. Les pièces de monnaie, boutons et autres
petits objets peuvent obstruer les pompes et nécessiter une
intervention de dépannage.
n Fermer les fermetures à glissière, attacher les crochets,
cordons et ceintures en tissu, et retirer tout accessoire et
ornement non lavables.
n Réparer les déchirures pour éviter que les articles ne
s’endommagent encore davantage lors du nettoyage.
n Retourner les tricots pour éviter le boulochage. Séparer les
articles qui forment la charpie de ceux qui la retiennent. Les
articles synthétiques, tricots et articles en velours retiennent
la charpie provenant des serviettes, des tapis et des tissus
chenille.
n Ne pas sécher les vêtements si les taches sont toujours
présentes après le lavage car la chaleur pourrait xer les
taches sur le tissu.
n Toujours lire et suivre les instructions gurant sur les
étiquettes de soin des tissus et sur les produits de
lessive. Une mauvaise utilisation pourrait endommager
les vêtements.
34
3. Ajouter du détergent HE au distributeur
Détergent en poudre :
Ajouter directement dans
le compartiment.
Soulever la cartouche pour la sortir
et la mettre de côté.
Détergent en poudre HE
Placer une mesure de détergent
dans le compartiment pour détergent
en poudre HE.
Utiliser uniquement
un détergent Haute
efcacité (HE).
Cartouche Precision Dispense Ultra
Ajout de détergent pour une charge
unique
IMPORTANT :
• Ne pas utiliser de détergents liquides dans le
compartiment pour charge unique; les détergents
liquides peuvent suinter hors du compartiment avant le
début du lavage principal.
• Si l’on utilise l’option Mise en marche différé, l’utilisation
de la cartouche du distributeur est recommandée;
on peut également utiliser un détergent en poudre
dans le compartiment pour détergent en poudre HE.
Compartiment
pour détergent HE
en poudre
Languette
Utiliser uniquement des détergents Haute
efcacité HE liquides. La cartouche du
distributeur peut contenir jusqu’à 550 ml
(18,5 oz.) de détergent HE liquide, ce qui
suft à laver jusqu’à 36 charges
†
.
Remplissage :
Tirer sur la languette et soulever le clapet
de remplissage. Remplir jusqu’à la ligne
“MAX” avec du détergent liquide HE.
Fermer le clapet de remplissage. Il s’emboîte.
Installation de la cartouche de distribution :
1. Tirer le tiroir distributeur.
2. Insérer complètement la cartouche du distributeur
dans le compartiment à détergent, tel qu’illustré.
Elle doit s’emboîter.
3. Faire glisser doucement le tiroir du distributeur
jusqu’à sa fermeture complète. La laveuse détectera
automatiquement la cartouche du distributeur.
REMARQUE :
n
On doit rincer la cartouche de détergent si l’on change
de détergent ou si l’on n’utilise pas la laveuse pendant
une période prolongée. Pour les instructions concernant
le nettoyage de la cartouche du distributeur, voir
“Entretien de la laveuse”.
Utiliser uniquement
un détergent Haute
efcacité (HE).
†
Le nombre de charges variera, selon la concentration du détergent, la taille de la charge,
le programme utilisé, le niveau de saleté et dureté de l’eau. Pour une capacité maximum de
36 charges, on doit utiliser un détergent de concentration 6x.
Si vous alternez fréquemment l’utilisation de
deux détergents liquides HE, vous pouvez vous
procurer une cartouche Precision Distribution Ultra
supplémentaire, pièce numéro W10250743A.
Voir “Accessoires’’ pour des renseignements sur la
commande.
Détergent liquide HE
Utilisation du distributeur Precision Dispense
Pour utiliser le tiroir distributeur Precision Dispense :
1. Ouvrir le tiroir distributeur.
2. Ajouter les produits de lessive tel que décrit dans
les étapes 3 à 6.
3. Fermer lentement le tiroir du distributeur. Vérier qu’il est
complètement fermé.
REMARQUES :
n
Il est possible qu’une petite quantité d’eau provenant du
programme de lavage précédent reste dans les distributeurs.
Ceci est normal.
n
Pour l’information sur la concentration du détergent,
voir “À propos de la concentration du détergent”.
n
L’afcheur indique la quantité de détergent présente dans
le distributeur (OK, Low (insufsant) ou Empty (vide)), ce qui
permet de déterminer s’il convient de le remplir.
35
8. Sélectionner le PROGRAMME
Tourner le bouton de programme pour choisir un programme
de lavage. Voir “Guide de programmes” pour plus de
détails concernant les caractéristiques de programmes.
Tous les réglages et options ne sont pas disponibles sur
tous les programmes.
7. Appuyer sur POWER (mise sous
tension) pour mettre la laveuse
en marche
Fermer lentement le tiroir Precision Dispense. S’assurer que le
tiroir est complètement fermé, puis appuyer sur POWER (mise
sous tension) pour mettre la laveuse en marche.
Ajouter une mesure d’agent de blanchiment liquide au chlore
dans le compartiment d’agent de blanchiment. Ne pas remplir
excessivement le distributeur, diluer le produit ou utiliser plus
de 2/3 de tasse (165 mL). Ne pas utiliser d’agent de blanchiment
sans danger pour les couleurs ni de produit Oxi avec un
programme utilisant de l’agent de blanchiment au chlore liquide.
n
Toujours mesurer l’agent de blanchiment liquide au chlore.
Utiliser une tasse à mesurer avec un bec verseur; ne pas
utiliser une quantité approximative.
n
Ne pas remplir au-delà du niveau “MAX”. Un remplissage
excessif peut endommager les vêtements.
n
Ne pas ajouter d’agent de blanchiment sans danger pour
les couleurs ou de produit Oxi dans ce distributeur. Ajouter
un produit Oxi ou un agent de blanchiment sans danger
pour les couleurs avant de charger les vêtements dans la
laveuse. Tenir compte des instructions gurant sur l’étiquette
d’entretien des articles à laver.
5. Ajouter de l’agent de blanchiment
liquide au chlore dans le distributeur
(si désiré)
Verser une mesure de l’assouplissant pour tissu liquide dans le
compartiment d’assouplissant pour tissu liquide. Toujours suivre les
instructions du fabricant pour connaître la quantité d’assouplissant
pour tissu adéquate en fonction de la taille de la charge.
L’assouplissant pour tissu est toujours distribué lors du rinçage nal,
même si l’on a sélectionné Extra Rinse (rinçage supplémentaire).
IMPORTANT : Ne pas remplir excessivement le distributeur, diluer
le produit ou utiliser plus de 1/4 de tasse (60 mL) d’assouplissant
pour tissu. Ne pas remplir au-delà du niveau MAX. Si l’on remplit
excessivement le distributeur, l’assouplissant pour tissu sera
distribué dans la laveuse immédiatement.
n
Ne pas renverser ou faire couler d’assouplissant pour tissu sur
les vêtements.
n
Ne pas utiliser de boules distributrices d’assouplissant pour
tissu dans cette laveuse. Elles ne distribueront pas leur contenu
correctement.
4. Verser de l’assouplissant pour tissu
dans le distributeur (si désiré)
On peut ajouter des activateurs de type Oxi ou de l’agent de
blanchiment sans danger pour les couleurs dans le tambour
avant d’ajouter le linge.
6. Ajouter du produit Oxi ou de l’agent
de blanchiment sans danger pour les
couleurs (si désiré)
Compartiment
d’assouplissant
pour tissu liquide
Compartiment pour
agent de blanchiment
liquide au chlore
36
L’afchage indique les réglages par défaut correspondant au
programme sélectionné. Si désiré, appuyer sur le bouton situé
sous chaque réglage pour ajuster la température, la vitesse
d’essorage, le niveau de saleté, et les signaux de programmes.
Le fait d’ajuster les réglages modiera la durée estimée
restante. La laveuse peut également prolonger le programme
en cas de surcharge, de charge déséquilibrée ou de production
excessive de mousse.
Vous pouvez également modier les réglages de concentration
de détergent et de dureté de l’eau, si nécessaire. Les réglages
de concentration 2x et de dureté normale de l’eau sont les
réglages par défaut. Si la concentration du détergent n’est pas
indiquée sur l’emballage, voir “À propos de la concentration
du détergent” pour calculer la concentration.
Modification des réglages du distributeur :
1. Appuyer sur le bouton DETERGENT CONCENTRATION
(concentration du détergent) jusqu’à l’apparition de la valeur
de concentration désirée sur l’afcheur de l’horloge.
2. Appuyer sur le bouton WATER HARDNESS (dureté de
l’eau) jusqu’à l’apparition de la valeur de dureté désirée sur
l’afcheur de l’horloge.
REMARQUE : Tous les réglages ne sont pas disponibles sur
tous les programmes. Voir “Guide de programmes” pour
consulter les réglages disponibles.
9. Ajuster les réglages, si désiré
10. Sélectionner toute option
supplémentaire
Pour ajouter des options au programme, telles que
EcoBoost (puissance éco), Deep Clean with Steam
(nettoyage en profondeur/nettoyage en profondeur avec
vapeur), ou Presoak (prétrempage), appuyer sur le bouton
correspondant aux options souhaitée et les ajouter au
programme sélectionné.
REMARQUE : Toutes les options ne sont pas disponibles
avec tous les programmes. Voir “Guide de programmes”
pour consulter les options disponibles.
11. Régler une mise en marche différée
Si l’on ne souhaite pas démarrer un programme
immédiatement, on peut choisir l’option Delay Start
(mise en marche différée). Ceci retarde le démarrage du
programme de lavage pendant un maximum de 16 heures.
Pour régler une mise en marche différée :
1. Appuyer sur DELAY START (mise en marche différée) pour
régler la durée de mise en marche différée souhaitée.
2. Appuyer ensuite sur START/PAUSE (mise en marche/pause)
pour démarrer le compte à rebours de la mise en marche
différée. Le compte à rebours cesse de clignoter.
12. Appuyer sans relâcher sur START/
PAUSE (mise en marche/pause) pour
démarrer le programme de lavage
Appuyer sans relâcher sur le bouton START/PAUSE
pour démarrer le programme de lavage. Pour suspendre un
programme en cours, appuyer une fois sur le bouton START/
PAUSE puis appuyer de nouveau sans relâcher pour poursuivre
le programme. Pour annuler un programme, appuyer sur
le bouton POWER (mise sous tension).
Une fois que l’on a appuyé sans relâcher sur START/PAUSE,
on entend la porte se verrouiller, se déverrouiller puis se
verrouiller à nouveau. La porte de la laveuse demeurera
verrouillée durant le programme de lavage.
Déverrouillage de la porte pour pouvoir ajouter
des vêtements :
Si l’on doit ouvrir la porte pour pouvoir ajouter 1 ou 2
vêtements oubliés, on peut le faire lorsque le témoin lumineux
“Add a Garment” (ajouter un vêtement) est allumé.
Appuyer une fois sur START/PAUSE (mise en
marche/pause); la porte se déverrouille une fois
que le mouvement de la laveuse a cessé. Cela
peut prendre plusieurs minutes. Fermer ensuite
la porte et appuyer sur START/PAUSE (mise en
marche/pause) pour redémarrer le programme.
37
ENTRETIEN DE LA LAVEUSE
13. Retirer rapidement les vêtements
une fois le programme terminé
Retirer rapidement les vêtements une fois
le programme terminé pour éviter que des
odeurs ne se développent et que les objets
métalliques faisant partie des vêtements ne
rouillent. Lorsqu’on décharge les vêtements,
irer le dispositif de verrouillage de la porte
et vérier qu’il ne reste pas de petits articles
entre la cuve et le panier.
Si l’on n’est pas en mesure de retirer
rapidement la charge, utiliser l’option
FanFresh
®
. Si l’on sélectionne FanFresh
®
,
la laveuse active automatiquement
le ventilateur et fait culbuter la charge
périodiquement pendant un maximum
de 16 heures.
REMARQUE :
n
Lorsqu’un programme de lavage est terminé, la porte doit
être ouverte puis refermée avant qu’un nouveau programme
puisse commencer.
n
Il est possible qu’une petite quantité d’eau reste dans
les distributeurs une fois le programme de lavage terminé.
Ceci est normal.
n
Cette laveuse dispose d’une fermeture étanche pour éviter
les fuites d’eau. Pour éviter la formation d’odeurs, laisser la
porte ouverte an de permettre à la laveuse de sécher entre
deux utilisations.
ENTRETIEN DE LA LAVEUSE
Recommandations pour le maintien de la propreté
de la laveuse et du niveau de performance optimal
1. Utiliser toujours un détergent HE (Haute efcacité) et
employer la quantité de détergent recommandée par le
fabricant du détergent HE. Ne jamais utiliser plus que
la quantité recommandée de détergent, car ceci peut
augmenter le taux d’accumulation de résidus de détergent
et de souillures à l’intérieur de la laveuse, ce qui susciterait
la formation d’odeurs indésirables.
2. Exécuter périodiquement des lavages avec de l’eau tiède
ou chaude (pas exclusivement des lavages à l’eau froide),
car l’eau chaude facilite l’élimination des résidus de
détergent et de souillures.
3. Veiller à toujours laisser la porte de la laveuse entrouverte
pour qu’elle puisse sécher, et pour éviter l’accumulation
de résidus générateurs d’odeurs.
Nettoyage de la laveuse à chargement par l’avant
Lire complètement ces instructions avant d’entreprendre
les opérations de nettoyage de routine recommandées
ci-dessous. Le processus d’entretien de la laveuse devrait
être exécuté au moins une fois par mois, ou à intervalles
de 30 lavages (première limite atteinte); ceci permettra de
minimiser l’accumulation de résidus de détergent et de
souillures à l’intérieur de la laveuse.
Nettoyage du joint de la porte
1. Ouvrir la porte de la laveuse; retirer tous les articles
présents dans la laveuse.
2. Inspecter le joint gris entre l’embrasure de la porte et
le tambour – noter toute zone tachée ou d’accumulation
de souillures. Tirer sur le joint et inspecter partout sous
le joint – rechercher la présence éventuelle d’objets
étrangers.
3. S’il y a des zones tachées ou d’accumulation de
souillures, nettoyer ces zones du joint par essuyage,
selon l’une des deux méthodes ci-dessous :
a. Tampon de récurage affresh
®
Grit Grabber
™
Cloth :
i. Tirer doucement sur le joint en caoutchouc de
la porte et nettoyer toute la surface avec la face
rugueuse du tampon Grit Grabber
™
.
b.
Avec un agent de blanchiment liquide au chlore (dilué) :
i. Préparer une solution diluée de l’agent de
blanchiment au chlore – 3/4 tasse (177 mL) de
l’agent de blanchiment au chlore liquide et 1 gallon
(3,8 L) d’eau tiède puisée au robinet.
ii. Appliquer la solution sur les zones concernées du
joint avec un chiffon imbibé de la solution diluée.
iii. Laisser le produit agir pendant 5 minutes.
iv. Essuyer parfaitement la surface du joint avec un
chiffon sec, et laisser la porte de la laveuse ouverte
pour que l’intérieur puisse sécher.
IMPORTANT :
n Porter des gants de caoutchouc lors des
manipulations de l’agent de blanchiment au chlore.
n Consulter et observer les instructions et
recommandations du fabricant pour l’utilisation
appropriée de l’agent de blanchiment au chlore.
38
ENTRETIEN DE LA LAVEUSE (suite)
Nettoyage de l’intérieur de la laveuse
Cette laveuse comporte un programme spécial avec
utilisation d’un volume d’eau important en conjonction
avec le nettoyant pour laveuse affresh
®
ou un agent de
blanchiment liquide au chlore pour le nettoyage approfondi
de l’intérieur de la laveuse. Les modèles avec génération
de vapeur utilisent également la vapeur avec ce programme
spécial pour le nettoyage approfondi de l’appareil.
REMARQUE : Lire complètement ces instructions avant
d’entreprendre les opérations de nettoyage.
Commencement du processus de nettoyage
1. Programme avec nettoyant pour laveuse affresh
®
(Recommandé – Performance supérieure) :
a. Ouvrir la porte de la laveuse; retirer tous les articles
présents dans la laveuse.
b. Ajouter une pastille de nettoyant pour laveuse affresh
®
dans le tambour de la laveuse.
c. Ne pas ajouter de pastille de nettoyant pour laveuse
affresh
®
dans le tiroir du distributeur.
d. Ne pas ajouter de détergent ou autre composé
chimique dans la laveuse lors de l’exécution de cette
opération.
e. Fermer la porte de la laveuse.
f. Sélectionner le programme CLEAN WASHER
(nettoyage de la laveuse).
g. Appuyer sur le bouton START/PAUSE (mise en marche/
pause) pour lancer le programme. Le processus
du programme de nettoyage de la laveuse est décrit
ci-dessous.
2. Méthode avec l’agent de blanchiment au chlore :
a. Ouvrir la porte de la laveuse; retirer tous les articles
présents dans la laveuse.
b. Ouvrir le tiroir du distributeur et ajouter 1 tasse
(236 mL) de l’agent de blanchiment liquide au chlore
dans le compartiment du distributeur d’agent de
blanchiment au chlore.
REMARQUE : L’emploi répétitif d’une quantité d’agent
de blanchiment liquide au chlore supérieure à ce qui est
recommandé ci-dessus pourrait faire subir des dommages
à la laveuse.
c. Fermer la porte de la laveuse et le tiroir du distributeur.
d. Ne pas ajouter de détergent ou autre composant
chimique dans la laveuse lors de l’exécution de cette
opération.
e. Fermer la porte de la laveuse.
f. Sélectionner le programme CLEAN WASHER
(nettoyage de la laveuse).
g. Appuyer sur le bouton START/PAUSE (mise en marche/
pause) pour lancer le programme. Le processus
du programme de nettoyage de la laveuse est décrit
ci-dessous.
REMARQUE : Pour l’obtention du résultat optimal,
ne pas interrompre l’exécution du programme.
ENTRETIEN DE LA LAVEUSE (suite)
Description du programme de nettoyage de la laveuse :
1. Le programme Clean Washer (nettoyage de la laveuse)
détecte la présence éventuelle de linge dans la laveuse.
2. Si aucun article n’est détecté dans la laveuse, l’exécution
du programme se poursuit.
a. Si un quelconque article est détecté dans la laveuse,
le code “rL” (retirer la charge) est présenté sur
l’afcheur. La porte se déverrouille. Ouvrir la laveuse
et retirer tout le linge qui se trouve dans le tambour
de la laveuse.
b. Appuyer sur le bouton POWER (mise sous tension)
de l’appareil pour faire disparaître le code “rL” de
l’afcheur.
c. Appuyer sur le bouton START/PAUSE (mise en marche/
pause) pour redémarrer le programme.
Après l’achèvement du programme, laisser la porte de la
laveuse entrouverte pour que l’intérieur puisse sécher et pour
permettre l’aération.
Annulation du programme de nettoyage de la laveuse :
Si l’utilisateur décide d’annuler l’exécution du programme de
nettoyage de la laveuse après le lancement du programme,
un délai qui peut atteindre 30 minutes est nécessaire pour
que l’appareil puisse éliminer le produit nettoyant affresh
®
,
l’agent de blanchiment au chlore ou tout autre composé
chimique du circuit de lavage et rincer adéquatement
le circuit de lavage. La porte de la laveuse demeurera
verrouillée jusqu’à la n de l’exécution du processus. Ceci
empêche le transfert de résidus du produit chimique de
nettoyage aux charges de linge ultérieures et minimise ainsi
le risque de détérioration du linge ou de l’appareil lui-même.
Processus d’annulation du programme de nettoyage
de la laveuse :
1. Appuyer une fois sur le bouton POWER (mise sous
tension) de la laveuse.
2. L’appareil entreprend une opération de vidange et
élimination des composés chimiques de nettoyage.
3. Le processus d’annulation du programme sera exécuté
en approximativement 30 minutes ou moins.
4. L’utilisateur peut ensuite exécuter de nouveau sur la
laveuse le programme de nettoyage de la laveuse, ou
sélectionner un programme de lavage quelconque pour
laver une charge de linge.
Nettoyage des distributeurs
Après une période prolongée de service de la laveuse, on
peut parfois constater une accumulation de résidus dans
les distributeurs de produits de lavage de la laveuse. Pour
éliminer les résidus dans un distributeur, retirer le tiroir et
essuyer les surfaces avec un chiffon humide, et sécher avec
une serviette avant ou après l’exécution d’un programme
de nettoyage de la laveuse. Si nécessaire, utiliser un produit
polyvalent de nettoyage des surfaces.
IMPORTANT : Le distributeur n’est pas lavable
au lave-vaisselle.
Nettoyage de l’extérieur de la laveuse
Utiliser un chiffon doux humide ou une éponge pour
éliminer les traces de tout renversement de produit. Essuyer
occasionnellement les surfaces externes de la laveuse pour
entretenir son aspect de produit neuf. Utiliser une solution
de savon doux et d’eau.
IMPORTANT : Pour ne pas endommager la nition
de la laveuse, ne jamais utiliser un produit abrasif.
ENTRETIEN DE LA LAVEUSE
39
ENTRETIEN DE LA LAVEUSE (suite)
Nettoyage de la cartouche du distributeur precision
dispense ultra
Il est recommandé de rincer la cartouche Ultra distribution
de précision lorsqu’on change de type ou de concentration
de détergent, ou si l’on n’utilise pas la laveuse pendant une
période prolongée.
1. Tirer le distributeur jusqu’à la butée.
2. Soulever la cartouche du distributeur Precision
Dispense Ultra.
3. Soulever le couvercle de la cartouche et vidanger l’intérieur
soigneusement à l’eau chaude.
4. Laisser sécher à l’air libre ou bien essuyer soigneusement
avec un torchon propre et doux.
IMPORTANT : La cartouche n’est pas lavable
au lave-vaisselle.
ENTRETIEN DE LA LAVEUSE (suite)
Retrait du distributeur
Retrait :
1. Tirer le tiroir du distributeur jusqu’à la butée.
2. Appuyer sur la patte de déverrouillage et dégager
le distributeur en le tirant tout droit.
3. Soulever le panneau du
couvercle et le tirer tout
droit vers le haut pour
le retirer.
Réinstallation :
1. Réinstaller le panneau
du couvercle en le
faisant glisser sur
les pitons du
distributeur.
2. Aligner les bords du
distributeur avec les
guides situés dans la
laveuse puis réinsérer
le distributeur dans la
fente en le faisant glisser.
RETRAIT DU DISTRIBUTEUR
40
Faire fonctionner la laveuse seulement lorsqu’on est présent.
En cas de déménagement ou si l’on n’utilise pas la laveuse
pendant longtemps, suivre les étapes suivantes :
1. Débrancher la laveuse ou déconnecter la source de
courant électrique.
2. Fermer l’alimentation en eau à la laveuse pour éviter toute
inondation due à une surpression.
3. Nettoyer le distributeur. Consulter “Nettoyage du distributeur”.
ENTRETIEN POUR
ENTREPOSAGE HIVERNAL
IMPORTANT : Pour éviter tout dommage, installer et
remiser la laveuse à l’abri du gel. L’eau qui peut rester
dans les tuyaux risque d’abîmer la laveuse en temps de
gel. Si la laveuse doit faire l’objet d’un déménagement ou
d’entreposage au cours d’une période de gel, hivériser la
laveuse.
Hivérisation de la laveuse :
1. Fermer les deux robinets d’eau; déconnecter et vidanger
les tuyaux d’arrivée d’eau.
2. Placer 1 L d’antigel pour véhicule récréatif dans le
panier et faire fonctionner la laveuse sur un programme
RINSE/DRAIN & SPIN (rinçage/vidange et essorage)
pendant environ 1 minute pour mélanger l’antigel
et l’eau restante.
3. Débrancher la laveuse ou déconnecter la source de
courant électrique.
IMPORTANT : Pour réduire le risque de défaillance
intempestive, remplacer les tuyaux d’arrivée d’eau tout
les cinq ans et les inspecter régulièrement pour vérier
l’absence de déformations, de coupures, d’usure ou de
fuites d’eau.
CONSEIL UTILE : Lors du remplacement des tuyaux
d’arrivée d’eau, noter la date de remplacement au
marqueur indélébile sur l’étiquette.
NON UTILISATION ET ENTRETIEN
EN PÉRIODE DE VACANCES
TRANSPORT DE LA LAVEUSE
1. Fermer les deux robinets d’eau. Débrancher et vidanger
les tuyaux d’arrivée d’eau.
2. Si l’on déplace la laveuse pendant une période de gel,
suivre les instructions de la section ENTRETIEN POUR
ENTREPOSAGE HIVERNAL avant de la déplacer.
3. Déconnecter le tuyau d’évacuation du système
d’évacuation et de l’arrière de la laveuse.
4. Débrancher le cordon d’alimentation.
5. Placer les tuyaux d’arrivée d’eau et le tuyau
d’évacuation dans le panier de la laveuse.
6. Enrouler le cordon d’alimentation et l’attacher avec
un élastique ou avec un attache-câble pour l’empêcher
de traîner sur le plancher.
IMPORTANT: Demander une intervention de dépannage
si l’on doit installer de nouveau boulons de transport.
Ne pas réutiliser les boulons de transport. La laveuse
doit être transportée en position verticale. An d’éviter
d’endommager la structure de la laveuse, celle-ci doit
être correctement installée pour pouvoir être déplacée
par un technicien agréé.
RÉINSTALLATION/RÉUTILISATION
DE LA LAVEUSE
Pour réinstaller la laveuse après une période de
non-utilisation, de vacances, de remisage pour l’hiver
ou après un déménagement :
1. Consulter les “Instructions d’installation” pour choisir
l’emplacement, régler l’aplomb de la laveuse et la
raccorder.
2. Avant de réutiliser la laveuse, exécuter la procédure
recommandée suivante :
Remise en marche de la laveuse :
1. Vidanger les canalisations d’eau et les tuyaux.
Reconnecter les tuyaux d’arrivée d’eau. Ouvrir
les deux robinets d’eau.
2. Brancher la laveuse ou reconnecter la source de courant
électrique.
3. Faire exécuter à la laveuse le programme BULKY
ITEMS (articles volumineux) pour nettoyer la laveuse et
éliminer l’antigel, le cas échéant. Utiliser uniquement
un détergent HE. Utiliser la moitié de la quantité
recommandée par le fabricant pour une charge
de taille moyenne.
Les détergents HE liquides disponibles de nos jours sont
concentrés. La plupart des marques de détergents HE
concentrés indiquent le niveau de concentration sur le acon.
Si ce n’est pas le cas, régler simplement le niveau de
concentration dans le menu Distribution de précision an que
ce niveau corresponde à celui indiqué sur le acon.
Mais si le niveau de concentration n’est pas indiqué sur
le acon, on peut facilement le calculer. Il suft de diviser la taille
de l’emballage en onces liquide par le nombre de charges. Se
référer ensuite au tableau suivant pour déterminer la concentration.
Si l’on n’obtient pas les résultats de nettoyage désirés, essayer
un chiffre de concentration plus bas. En cas de moussage
excessif, essayer un chiffre de concentration plus élevé.
À PROPOS DE LA CONCENTRATION
DU DÉTERGENT
Concentration Nombre de onces ÷ nombre de charges
1X >2,5
2X 1,5–2,49
3X 0,9–1,49
4X 0,7–0,89
5X 0,5–0,69
6X 0,3–0,49
ENTRETIEN DE LA LAVEUSE
41
Un code d’erreur apparaît sur l’afchage
Sud (mousse excessive)
apparaît sur l’afchage
Il y a trop de mousse dans la
laveuse. La laveuse exécute
une procédure de réduction de
la quantité de mousse.
Laisser la laveuse continuer. Utiliser uniquement un détergent
HE. Toujours mesurer le détergent et baser la quantité de
détergent sur la taille de la charge. Suivre les instructions
du fabricant du détergent.
Appuyer sur WATER HARDNESS (dureté de l’eau) pour changer
la dureté de l’eau à “soft” (douce).
F
8
E
1 (erreur
d’approvisionnement
en eau) apparaît sur
l’afchage
Vérier que l’alimentation en eau
est correcte.
Les deux tuyaux doivent être xés et l’eau doit pénétrer dans
la valve d’arrivée.
Les robinets d’eau chaude et d’eau froide doivent être ouverts
tous les deux.
Les tamis des valves d’arrivée d’eau de la laveuse sont
peut-être obstrués.
Éliminer toute déformation du tuyau d’arrivée.
Appuyer une fois sur POWER (mise sous tension) pour effacer
le code. Puis appuyer de nouveau sur POWER pour redémarrer
la laveuse. Si le code réapparaît, faire un appel de service.
F
9
E
1 (erreur du
système de pompe
de vidange) apparaît
sur l’afchage
Inspecter le circuit de plomberie pour
vérier que le tuyau de vidange est
correctement installé. Le tuyau de
vidange se prolonge dans le tuyau
rigide de rejet à l’égout au-delà de
4,5" (114 mm).
Vérier que le tuyau de vidange est correctement installé.
Vérier que le tuyau d’évacuation n’est pas déformé, écrasé ou
obstrué.
Retirer toute obstruction du tuyau de vidange.
Utiliser la bride de retenue pour tuyau de vidange et la xer
solidement au tuyau de rejet à l’égout ou à la cuve.
Abaisser le tuyau de vidange si l’extrémité se trouve à plus de
96" (2,4 m) au-dessus du plancher.
F
5
E
2 (la porte ne se
verrouille pas) apparaît
sur l’afchage
La porte de la laveuse
ne se verrouille pas.
Appuyer sur POWER (mise sous tension) pour annuler
le programme. S’assurer que la porte est parfaitement
fermée et verrouillée. Vérier qu’aucun article dans le
tambour de la laveuse n’est susceptible d’empêcher
la porte de se fermer complètement.
F
7
E
1 (erreur du moteur
d’entraînement)
apparaît sur l’afchage
Le moteur a des difcultés à faire
tourner le tambour.
La laveuse est surchargée. Retirer des articles. Voir “Guide
de programmes” pour les volumes de charge recommandés.
Vérier que tous les matériaux d’expédition ont été retirés.
Voir les “Instructions d’installation”.
“r
L
” (retirer la charge)
apparaît sur l’afchage
Charge détectée dans le tambour
durant le programme Clean Washer
with affresh
®
.
Retirer les articles du tambour et redémarrer le programme
Clean Washer with affresh
®
(nettoyage de la laveuse avec
affresh
®
).
Une fois que tout problème éventuel a été résolu, appuyer sur POWER (mise sous tension) pour effacer le code.
Puis appuyer de nouveau sur POWER pour redémarrer la laveuse.
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
DÉPANNAGE
Détergent HE non utilisé ou utilisation
excessive de détergent HE.
Utiliser uniquement un détergent HE. Veiller à mesurer
correctement. Toujours suivre les directives du fabricant.
dEt (détergent) apparaît
sur l’afchage
La cartouche du distributeur n’a pas
été détectée.
S’assurer que la cartouche du distributeur est correctement
insérée et que le tiroir distributeur est complètement fermé.
Pour une dose de détergent destinée à une seule charge,
ignorer ce message.
Les trois témoins
lumineux de niveau de
détergent sont allumés
Le distributeur de détergent n’est pas
bien en place.
Tirer le distributeur et le réinsérer en le faisant coulisser.
Erreur de détection du niveau de
détergent.
Appuyer sur POWER (mise sous tension) pour réinitialiser
le système. Si cette suggestion ne résout pas le problème,
débrancher la laveuse ou déconnecter la source de courant
électrique pendant une minute puis rebrancher la laveuse ou
reconnecter la source de courant électrique.
42
Les pieds ne sont peut-être pas
en contact avec le plancher ou
verrouillés.
Les pieds avant et arrière doivent être en contact ferme avec
le plancher et la laveuse doit être d’aplomb pour fonctionner
correctement. Les contre-écrous doivent être bien serrés
contre le bas de la caisse.
Vérier que le plancher n’est pas incurvé ou qu’il ne s’affaisse
pas. Si le plancher est irrégulier, un morceau de contreplaqué de
3/4" (19 mm) placé sous la laveuse permettra de réduire le bruit.
Voir “Réglage de l’aplomb de la laveuse” dans les “Instructions
d’installation”.
La charge est peut-être déséquilibrée
ou de trop grande taille.
Éviter de tasser la charge. Éviter de laver un article seul. Compenser
le poids d’un article seul tel qu’un tapis ou une paire de jeans par
quelques articles supplémentaires pour équilibrer le tout.
Utiliser le programme Bulky Items (articles volumineux)
uniquement pour les articles surdimensionnés et/ou non
absorbants tels que les couettes ou les vestes avec
rembourrage en polyester. Aucun autre article ne conviendra
au programme Bulky Items. Voir “Guide de programmes”.
L’article ou la charge ne convient pas au programme
sélectionné. Voir “Guide de programme” et “Utilisation
de la laveuse” dans ce “Guide d’utilisation et d’entretien”.
Vibrations, balancement
ou effet de “marche” de
la laveuse
La laveuse n’est peut-être pas
d’aplomb.
Les boulons d’expédition se trouvent
toujours à l’arrière de la laveuse.
Voir “Élimination des accessoires de transport” dans les
“Instructions d’installation”.
Un code d’erreur apparaît sur l’afchage (suite)
Un code
F
#
E
# autre
que les codes décrits
ci-dessus apparaît sur
l’afchage
Code d’erreur du système.
Appuyer une fois sur POWER (mise sous tension) pour
effacer le code. Appuyer ensuite de nouveau sur POWER
pour redémarrer la laveuse. Si le code réapparaît, faire
un appel de service.
La laveuse faire des
bieps
La porte n’a été ni ouverte ni fermée
pendant au moins 3 programmes.
Ce code peut apparaître lorsque la laveuse est mise en marche
pour la première fois. Ouvrir et fermer la porte pour effacer
l’afchage.
Une fois que tout problème éventuel a été résolu, appuyer sur POWER (mise sous tension) pour effacer le code.
Puis appuyer de nouveau sur POWER pour redémarrer la laveuse.
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
DÉPANNAGE
La laveuse faire un biep
si START/PAUSE (mise
en marche/pause) est
pressé
La porte est ouverte. Fermer la porte de laveuse completement.
Vibrations ou déséquilibre
43
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
Vider les poches avant le lavage. Les articles mobiles tels des
pièces de monnaie sont susceptibles de tomber entre le panier
et la cuve; ils peuvent aussi obstruer la pompe. Un appel pour
intervention de dépannage s’avérera peut-être nécessaire pour
retirer ces objets.
Les tuyaux de remplissage ne sont
pas solidement xés.
Serrer le raccord du tuyau de remplissage.
Installer correctement les quatre rondelles d’étanchéité plates
des tuyaux remplissage d’eau.
Raccord du tuyau de vidange.
Vérier que le tuyau d’évacuation est bien xé au tuyau de rejet
à l’égout ou à l’évier de buanderie.
Inspecter le circuit de plomberie du
domicile pour vérier qu’il n’y a pas
de fuites ou que l’évier ou le tuyau
de vidange n’est pas obastrué.
De l’eau pourrait refouler de l’évier ou du tuyau de rejet à
l’égout obstrué. Inspecter tout le circuit de plomberie du
domicile (éviers de buanderie, tuyau de vidange, conduites
d’eau et robinets) pour vérier qu’il n’y a aucune fuite.
Rondelles d’étanchéité des tuyaux
de remplissage.
Bruits
Il est normal d’entendre des articles métalliques faisant partie des
vêtements comme les boutons-pression métalliques, boucles ou
fermetures à glissière toucher le panier en acier inoxydable.
Des objets sont coincés dans le
système de vidange de la laveuse.
Cliquetis ou bruits
métalliques
Gargouillement ou
bourdonnement
Il est normal d’entendre la pompe produire un bourdonnement
continu accompagné de gargouillements ou de bruits de pompage
périodiques lorsque l’eau de n de programme est éliminée au
cours des programmes d’essorage/de vidange.
La laveuse est peut-être en
train d’évacuer de l’eau.
Fuites d’eau
Vérier ce qui suit pour
que l’installation soit
correcte :
DÉPANNAGE
La porte se verrouillera, se déverrouillera puis se verrouillera à
nouveau. Trois déclics se font entendre une fois que l’on appuie
sur Start (mise en marche). Ceci est normal.
Porte qui se verrouille ou
se déverrouille.
Détergent HE non utilisé ou
utilisation excessive de
détergent HE.
Utiliser uniquement un détergent HE. La mousse produite
par des détergents ordinaires peut causer des fuites au niveau
de la porte ou de l’arrière de la caisse. Toujours mesurer la
quantité de détergent et suivre les instructions du détergent
en fonction des modalités de nettoyage de la charge.
Eau ou mousse
suintant par la porte ou
par l’arrière de la caisse.
Résidus sur le hublot de la porte.
Nettoyer régulièrement le dessous du hublot en verre pour
éviter toute fuite éventuelle.
Porte ouverte pendant que
la fonction “Add A Garment”
(ajouter un vêtement) est activée.
De l’eau peut suinter de l’intérieur de la porte si celle-ci est
ouverte après le début d’un programme.
44
Fonctionnement normal de la
laveuse.
La porte doit être complètement fermée et verrouillée pour que
la laveuse puisse fonctionner.
La laveuse fait des pauses durant certaines phases du
programme. Ne pas interrompre le programme.
On peut arrêter la laveuse pour réduire la production de
mousse.
La laveuse ne
fonctionne pas ou
ne se remplit pas; elle
cesse de fonctionner
Vérier que l’alimentation en eau est
correcte.
Les deux tuyaux doivent être xés et l’eau doit pénétrer dans
la valve d’arrivée.
Les deux robinets d’eau chaude et d’eau froide doivent être
ouverts.
Vérier que les tamis des valves d’arrivée ne sont pas obstrués.
Vérier que les tuyaux d’arrivée d’eau ne sont pas déformés;
ceci peut réduire le débit.
Brancher le cordon d’alimentation dans une prise à 3 alvéoles
reliée à la terre.
Ne pas utiliser de câble de rallonge.
Vérier que la prise est alimentée.
Inspecter la source de courant électrique ou appeler un électricien
pour vérier si la tension est basse.
Remettre un disjoncteur qui serait ouvert en marche. Remplacer
tout fusible grillé.
REMARQUE : Si le problème persiste, appeler un électricien.
Vérier que l’alimentation électrique
à la laveuse est correcte.
La laveuse ne fonctionne pas comme prévu
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La charge n’est
pas complètement
submergée dans l’eau.
Niveau d’eau non visible par la
porte ou eau ne recouvrant pas les
vêtements.
Ceci est normal pour une laveuse HE à chargement frontal.
La laveuse détecte la taille de la charge et ajoute la quantité
d’eau adéquate pour un nettoyage optimal.
La laveuse fait une pause d’environ 2 minutes au cours de
certains programmes. Laisser le programme se poursuivre.
Certains programmes comprennent des périodes de culbutage
et de trempage.
45
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La laveuse ne fonctionne pas comme prévu (suite)
DÉPANNAGE
Détergent HE non utilisé ou utilisation
excessive de détergent HE.
Utiliser uniquement un détergent HE. La mousse produite par des
détergents ordinaires peut ralentir ou arrêter la laveuse. Toujours
mesurer la quantité de détergent et suivre les instructions du
fabricant en fonction des modalités de nettoyage de la charge.
Pour éliminer la mousse, annuler le programme. Sélectionner
RINSE/DRAIN & SPIN (rinçage/vidange et essorage). Appuyer
sur START/PAUSE (mise en marche/pause). Ne pas ajouter de
détergent.
Lorsqu’un programme de lavage est terminé, la porte doit être
ouverte puis refermée avant qu’un nouveau programme puisse
commencer.
La porte n’a pas été ouverte entre
deux programmes.
La laveuse n’a pas été chargée tel
que recommandé.
Retirer plusieurs articles et ré-agencer la charge dans
le tambour. Fermer la porte et appuyer sur START/PAUSE
(mise en marche/pause).
Ne pas ajouter plus de 1 ou 2 articles supplémentaires après que
le programme ait commencé an d’éviter une surcharge ou un
déséquilibre.
Ne pas ajouter d’eau dans la laveuse.
La laveuse ne
fonctionne pas ou
ne se remplit pas; elle
cesse de fonctionner
(suite)
La porte de la laveuse n’est pas
bien fermée.
La porte doit être fermée lorsque la laveuse est en marche.
Utiliser des programmes comportant
une vitesse d’essorage inférieure.
Les programmes avec vitesses d’essorage réduites éliminent
moins d’eau que les programmes qui comportent des vitesses
d’essorage supérieures. Utiliser la vitesse d’essorage/le
programme recommandé approprié pour le vêtement.
La laveuse n’a pas été chargée tel que
recommandé.
Des petits articles sont peut-être coincés dans la pompe.
Vider les poches et utiliser des sacs à
linge pour les petits articles.
Des vêtements tassés ou une charge déséquilibrée empêchent
la laveuse d’essorer correctement, ce qui laisse la charge plus
mouillée qu’elle ne devrait l’être. Voir “Guide de programmes”
pour consulter le volume de charge recommandé pour chaque
programme.
La laveuse ne se
vidange/n’essore pas;
les charges restent
mouillées
Le tuyau de vidange se prolonge dans
le tuyau rigide de rejet à l’égout au-delà
de 4,5" (114 mm).
Vérier que le tuyau de vidange est correctement installé. Utiliser
la bride de retenue pour tuyau de vidange et la xer solidement au
tuyau rigide de rejet à l’égout ou à la cuve. Ne pas placer de ruban
adhésif sur l’ouverture du système de vidange.
La charge est peut-être déséquilibrée.
Éviter de laver un article seul. Compenser le poids d’un article
seul tel qu’un tapis ou une veste en jeans par quelques articles
supplémentaires pour équilibrer le tout.
Le tuyau de vidange est obstrué,
ou l’extrémité du tuyau de vidange
se trouve à plus de 96" (2,4 m)
au-dessus du plancher.
Abaisser le tuyau de vidange si l’extrémité se trouve à plus
de 96" (2,4 m) au-dessus du plancher. Retirer toute obstruction
du tuyau de vidange. Voir “Exigences d’installation” dans les
“Instructions d’installation”.
Le tuyau de vidange est trop serré
dans le tuyau rigide de rejet à l’égout,
ou est xé au tuyau rigide de rejet à
l’égout avec du ruban adhésif.
Le tuyau de vidange doit être lâche mais bien xé. Ne pas
sceller le tuyau de vidange avec du ruban adhésif. Le tuyau
a besoin d’une ouverture pour l’air. Voir “Immobilisation du
tuyau de vidange” dans les “Instructions d’installation”.
46
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La laveuse ne fonctionne pas comme prévu (suite)
Charge non rincée
Vérier que l’alimentation en eau est
correcte.
Assurez-vous que les tuyaux d’arrivée d’eau chaude et froide
n’ont pas été inversés.
Les deux tuyaux doivent être xés et l’eau doit pénétrer dans
la valve d’arrivée.
Les robinets d’eau chaude et d’eau froide doivent être ouverts
tous les deux.
Les tamis des valves d’arrivée d’eau de la laveuse sont peut-être
obstrués.
Éliminer toute déformation du tuyau d’arrivée.
Détergent HE non utilisé
ou utilisation excessive de
détergent HE.
La mousse produite par un détergent non HE peut empêcher
la laveuse de fonctionner correctement.
Utiliser uniquement un détergent HE. Toujours mesurer la
quantité de détergent et suivre les instructions du fabricant en
fonction de la taille et du niveau de saleté de la charge.
Sélectionner RINSE/DRAIN & SPIN (rinçage/vidange et
essorage) pour évacuer toute eau restée dans la laveuse.
La porte de la laveuse se déverrouillera à la n de la vidange.
Il reste de l’eau dans la laveuse après
le programme.
Porte verrouillée à la
n du programme de
lavage
Températures de
lavage ou de rinçage
incorrectes
Vérier que l’alimentation en eau est
correcte.
Assurez-vous que les tuyaux d’arrivée d’eau chaude et froide
n’ont pas été inversés.
Les deux tuyaux doivent être raccordés à la fois à la laveuse et
au robinet, et la valve d’arrivée doit recevoir à la fois de l’eau
chaude et de l’eau froide.
Vérier que les tamis des valves d’arrivée ne sont pas obstrués.
Éliminer toute déformation des tuyaux.
Les réglages et options ne sont
pas tous disponibles avec tous
les programmes.
Sélection Warm* (tiède)
non disponible
Consulter le “Guide de programmes” pour connaître les
réglages et options possibles pour chaque programme.
Détergent HE non utilisé ou utilisation
excessive de détergent HE.
Utiliser uniquement un détergent HE. Un excès de mousse
causé par l’utilisation d’un détergent ordinaire ou d’un surplus
de détergent peut ralentir ou arrêter la vidange ou l’essorage.
Toujours mesurer le détergent et suivre les instructions du
fabricant en fonction de la charge. Pour éliminer tout excès de
mousse, sélectionner RINSE/DRAIN & SPIN (rinçage/vidange
et essorage). Ne pas ajouter de détergent.
La laveuse ne se
vidange/n’essore pas;
les charges restent
mouillées (suite)
Des vêtements sont coincés entre
le panier d’essorage et la cuve
extérieure dans le tambour.
Faire tourner le tambour à la main pour vérier que rien ne
retient le panier d’essorage et la cuve extérieure. Déplacer
la partie ouverte du tambour vers le haut et vers le bas tout
en maintenant la cuve extérieure en place et déterminer s’il y
a du jeu (plus de 1/4" (6,35 mm) de déplacement).
Si le témoin lumineux “Add A Garment” (ajouter un vêtement) est
allumé, appuyer une fois sur START/PAUSE (mise en marche/
pause). La porte se déverrouille.
La porte se verrouille une fois que
le programme a démarré.
La porte ne se
déverrouille pas
La vitesse d’essorage est réglée à
Pas d’essorage.
Option FanFresh
®
non
sélectionnable
L’option FanFresh
®
n’est pas disponible si Pas d’essorage est
sélectionnée.
Lavage de plusieurs charges. Votre réservoir d’eau chaude n’a peut-être pas sufsamment
d’eau chaude à fournir pour le nombre de lavages à l’eau
chaude ou tiède requis. Ceci est normal.
Consulter le “Guide de programmes” pour connaître les
réglages et options possibles pour chaque programme.
Pour une performance optimale, tous
les réglages ne sont pas disponibles
sur tous les programmes et certaines
options ne peuvent pas être combinées.
L’option ou le réglage
souhaité ne s’allume pas
DÉPANNAGE
47
La laveuse n’a pas été chargée tel
que recommandé.
Ne nettoie pas, ne
détache pas
Ajouter les vêtements sans les tasser. Les articles doivent
pouvoir se déplacer librement pour réduire le froissement
et l’emmêlement. Voir “Guide de programmes” pour consulter
le volume de charge recommandé pour chaque programme.
Si l’on souhaite ajouter des vêtements une fois que la laveuse
a démarré, n’en rajouter qu’un ou deux.
Détergent HE non utilisé ou utilisation
excessive de détergent HE.
Eau dure ou niveau élevé de fer
(rouille) dans l’eau.
Il faut peut-être installer un adoucisseur d’eau et/ou
un ltre à fer.
Une boule distributrice
d’assouplissant pour tissu
a été utilisée.
Les boules distributrices ne fonctionnent pas correctement avec
cette laveuse. Verser un assouplissant pour tissu liquide dans
le compartiment d’assouplissant pour tissu.
Du détergent en poudre a été utilisé
pour le programme à basse vitesse.
Essayer d’utiliser du détergent en liquide.
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La laveuse ne fonctionne pas comme prévu (suite)
DÉPANNAGE
Charge non rincée
(suite)
La laveuse n’a pas été chargée tel
que recommandé.
Éviter de tasser le linge dans la laveuse. La laveuse ne
rincera pas bien si les vêtements sont tassés. Charger la
laveuse uniquement avec des articles secs. Voir “Guide de
programmes” pour consulter le volume de charge recommandé
pour chaque programme.
Utiliser le programme conçu pour les tissus à laver.
Si l’on souhaite ajouter des vêtements une fois que la laveuse
a démarré, n’en rajouter qu’un ou deux.
La charge est
froissée, entortillée
ou enchevêtrée
Les vêtements sont tassés dans
la laveuse.
Ajouter les vêtements sans les tasser. Les articles doivent
pouvoir se déplacer librement pour réduire le froissement
et l’emmêlement. Voir “Guide de programmes” pour consulter
le volume de charge recommandé pour chaque programme.
Réduire l’emmêlement en mêlant plusieurs types d’articles
dans la charge. Utiliser le programme recommandé
correspondant aux types de vêtements à laver.
Sélectionner une vitesse d’essorage plus basse. Notons que
les articles seront plus mouillés que si l’on utilise une vitesse
d’essorage supérieure.
Action de lavage et/ou vitesse
d’essorage trop rapide pour
la charge.
Décharger la laveuse dès qu’elle s’arrête ou utiliser l’option
FanFresh
®
si l’on n’est pas en mesure de décharger la
laveuse dès la n du programme.
Les vêtements n’ont pas été retirés
rapidement.
Utiliser le programme Delicate (articles délicats) ou un autre
programme avec basse vitesse d’essorage pour réduire
le froissement.
Le programme choisi ne correspond
pas au programme qui doit être utilisé
pour la charge de lavage.
Si c’est sans danger pour la charge, utiliser une eau
de lavage tiède ou chaude.
L’eau de lavage n’est pas
sufsamment chaude pour
réduire le froissement.
Utiliser uniquement un détergent HE. Toujours mesurer la
quantité de détergent et suivre les instructions du fabricant
en fonction de la taille et du niveau de saleté de la charge.
48
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La laveuse ne fonctionne pas comme prévu (suite)
Programme utilisé incorrect par
rapport au type de tissu.
Utiliser une option de programme de niveau de saleté plus
élevée et une température de lavage plus chaude pour
améliorer le nettoyage.
Si l’on utilise un programme Quick Wash (lavage rapide),
ne laver que quelques articles.
Utiliser le programme Whitest Whites (blancs les plus blancs)
et Heavy Duty (service intense) pour un nettoyage puissant.
Ajouter un rinçage supplémentaire pour les charges très sales.
Ne nettoie pas, ne
détache pas (suite)
Les distributeurs ne sont pas utilisés.
Les couleurs similaires ne sont pas
lavées ensemble.
Utiliser les distributeurs pour éviter que l’agent de blanchiment
au chlore ou l’assouplissant pour tissu ne tachent les vêtements.
Remplir les distributeurs avant de démarrer un programme.
Éviter de les remplir excessivement.
Ne pas verser de produits directement sur la charge.
Laver ensemble les couleurs semblables et les retirer
rapidement une fois le programme terminé pour éviter
tout transfert de teinture.
Utiliser plus de détergent pour laver la saleté intense à l’eau
froide ou dure.
Appuyer sur WATER HARDNESS (dureté de l’eau) pour changer
la dureté de l’eau à “hard” (dure).
L’entretien mensuel n’est pas effectué
tel que recommandé.
Faire fonctionner le programme Clean Washer With affresh
®
(nettoyage de la laveuse avec affresh
®
) une fois par mois.
Voir “Nettoyage de la laveuse” dans la section “Entretien
de la laveuse”.
Décharger la laveuse dès que le programme est terminé. Utiliser
l’option FanFresh
®
si l’on ne peut pas retirer immédiatement la
charge une fois le lavage terminé.
Utiliser uniquement un détergent HE. Veiller à mesurer
correctement. Toujours suivre les directives du fabricant.
Voir la section “Nettoyage de la laveuse”.
Cette laveuse dispose d’une fermeture étanche pour éviter les
fuites d’eau. Pour éviter la formation d’odeurs, laisser la porte
ouverte an de permettre à la laveuse de sécher entre deux
utilisations.
Odeurs
Détergent HE non utilisé ou utilisation
excessive de détergent HE.
La porte n’est pas restée ouverte
après utilisation.
Quantité de détergent utilisée
insufsante ou eau dure.
La cartouche du distributeur est vide.
Remplir la cartouche du distributeur jusqu’à la ligne “MAX” avec
du détergent liquide HE.
Le détergent est vieux. Des
détergents vieux ne se dissolvent
pas bien dans la laveuse, surtout les
détergents en poudre.
Garder les récipients/bouteilles de détergents fermés pour
augmenter leur durée de conservation. Toujours utiliser
uniquement un détergent HE Haute efcacité.
DÉPANNAGE
49
Distributeurs obstrués ou produits
de lessive distribués trop tôt.
Ne pas remplir excessivement le distributeur. Un remplissage
excessif peut entraîner une distribution immédiate.
Remplir les distributeurs avant de démarrer un programme.
Pour les domiciles présentant une basse pression d’eau, il est
possible qu’il reste de la poudre dans le distributeur. Pour éviter
cela, sélectionner une température de lavage plus chaude
(si possible – en fonction de la charge).
Utiliser seulement de l’agent de blanchiment liquide au chlore
dans le compartiment d’agent de blanchiment.
Fonctionnement
incorrect du
distributeur
L’agent de blanchiment liquide
au chlore n’a pas été versé dans
le compartiment d’agent de
blanchiment.
Il est normal qu’il reste de petites quantités d’eau dans
le distributeur une fois le programme terminé.
Il reste de l’eau dans le distributeur
une fois le programme terminé.
Un transfert de teinture peut se produire lors du mélange
d’articles blancs et de couleur dans une même charge. Séparer
les articles de teinte foncée des articles blancs ou clairs.
Utiliser les lavages à l’eau tiède ou chaude si celle-ci est sans
danger pour la charge. S’assurer que le système d’eau chaude
est adéquat pour fournir un lavage à l’eau chaude.
Utiliser plus de détergent pour laver la saleté intense à l’eau
froide ou dure.
Appuyer sur WATER HARDNESS (dureté de l’eau) pour changer
la dureté de l’eau à “hard” (dure).
La charge n’a pas été correctement
triée.
Blancs grisâtres,
couleurs défraîchies
Les températures de lavage sont trop
basses.
Quantité de détergent utilisée
insufsante ou eau dure.
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La laveuse ne fonctionne pas comme prévu (suite)
DÉPANNAGE
Le détergent est vieux. Des
détergents vieux ne se dissolvent
pas bien dans la laveuse, surtout les
détergents en poudre.
Garder les récipients/bouteilles de détergents fermés pour
augmenter leur durée de conservation. Toujours utiliser
uniquement un détergent HE Haute efcacité.
Vider les poches, fermer les fermetures à glissière,
les boutons-pression et les agrafes avant le lavage
pour éviter d’accrocher et de déchirer le linge.
Des objets pointus se trouvaient dans
les poches au moment du programme
de lavage.
Les cordons et les ceintures se sont
peut-être emmêlés.
Les articles étaient peut-être
endommagés avant le lavage.
Raccommoder les déchirures et repriser les ls cassés des coutures
avant le lavage.
Les tissus peuvent subir des
dommages si l’on tasse le linge
dans la laveuse.
Vous n’avez peut-être pas ajouté
l’agent de blanchiment liquide au
chlore correctement.
Ne pas verser d’agent de blanchiment liquide au chlore
directement sur la charge. Essuyer tous les renversements
d’agent de blanchiment.
Un agent de blanchiment non dilué endommagera les tissus.
Ne pas utiliser plus que la quantité recommandée par
le fabricant.
Éviter de tasser le linge dans la laveuse. Charger la laveuse
uniquement avec des articles secs.
Utiliser le programme conçu pour les tissus à laver.
Si l’on souhaite ajouter des vêtements une fois que la laveuse
a démarré, n’en rajouter qu’un ou deux.
Attacher tous les cordons et les ceintures avant de démarrer
le lavage de la charge.
Dommages aux tissus
Le détergent est vieux. Des
détergents vieux ne se dissolvent
pas bien dans la laveuse, surtout les
détergents en poudre.
Garder les récipients/bouteilles de détergents fermés pour
augmenter leur durée de conservation. Toujours utiliser
uniquement un détergent HE Haute efcacité.
50
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.whirlpool.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La laveuse ne fonctionne pas comme prévu (suite)
Programme utilisé incorrect par
rapport au type de tissu.
Si l’on utilise les programmes Quick Wash (lavage rapide)
ou Delicate (articles délicats), il faut laver uniquement des petites
charges. Ceci garantit un lavage en douceur des vêtements sans
augmenter les durées de programme.
Le programme Quick Wash (lavage rapide) est conçu pour les
charges plus petites (3 à 4 articles) de vêtements légèrement
sales. Si des charges plus importantes sont lavées avec ce
programme, la durée de lavage augmente.
Fonctionnement normal de
la laveuse.
Les durées de programme varient automatiquement en
fonction de la pression et de la température de l’eau, du
détergent et de la charge de vêtements. Les options
sélectionnées affectent aussi les durées de programme
indiquées dans le guide de programmes.
La durée du
programme varie
ou la durée du
programme est
trop longue
Il y a trop de mousse dans la laveuse.
La charge est peut-être déséquilibrée.
Lorsqu’un excès de mousse est détecté, une procédure
spéciale contre la mousse se met en marche automatiquement
pour éliminer l’excès de mousse et assurer un rinçage efcace
pour les vêtements. Cette procédure prolonge la durée initiale
du programme.
En cas de déséquilibre de la charge, un processus de lavage
sera lancé pour redistribuer la charge. Ceci prolonge la durée
du programme. Éviter de laver un article seul. Compenser le
poids d’un article seul tel qu’un tapis ou une veste en jeans par
quelques articles supplémentaires pour équilibrer le tout.
DÉPANNAGE
51
1
GARANTIE DES GROS APPAREILS MÉNAGERS
WHIRLPOOL CORPORATION
GARANTIE LIMITÉE
Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les
pièces spéciées par l’usine et la main-d’œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce
gros appareil ménager a été acheté. Le service doit être fourni par une compagnie de service désignée par Whirlpool. LE SEUL ET
EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE
CI-DESSUS. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros
appareil ménager est utilisé dans le pays où il a été acheté. Une preuve de la date d’achat d’origine est exigée pour obtenir un service
dans le cadre de la présente garantie limitée.
ÉLÉMENTS EXCLUS DE LA GARANTIE
La présente garantie limitée ne couvre pas :
1.
Les pièces de rechange ou la main d’œuvre lorsque ce gros appareil ménager est utilisé à des ns autres que l’usage unifamilial
normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas
respectées.
2.
Les visites de service pour rectier l’installation du gros appareil ménager, montrer à l’utilisateur comment utiliser l’appareil,
remplacer ou réparer des fusibles ou rectier le câblage ou la plomberie du domicile.
3.
Les visites de service pour réparer ou remplacer les ampoules électriques, les ltres à air ou les ltres à eau de l’appareil. Les pièces
consomptibles ne sont pas couvertes par la garantie.
4.
Les dommages imputables à : accident, modication, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d’électricité ou de plomberie, ou l’utilisation de produits non approuvés par
Whirlpool.
5.
Les défauts apparents, notamment les éraures, les bosses, ssures ou tout autre dommage au ni du gros appareil ménager, à
moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Whirlpool dans les 30 jours
suivant la date d’achat.
6.
L’enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
7.
Les réparations aux pièces ou systèmes résultant d’une modication non autorisée faite à l’appareil.
8.
Les frais de déplacement et de transport pour le service d’un produit si votre gros appareil ménager est situé dans une région
éloignée où un service d’entretien Whirlpool autorisé n'est pas disponible.
9.
La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n’est pas installé
conformément aux instructions d’installation fournies par Whirlpool.
10.
Les pièces de rechange ou la main d’œuvre pour les gros appareils ménagers dont les numéros de série et de modèle originaux ont
été enlevés, modiés ou qui ne peuvent pas être facilement identiés.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN
USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et
certaines provinces ne permettent pas de limitation sur la durée de garanties implicites de qualité marchande ou d’aptitude à un usage
particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits
juridiques spéciques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.
LIMITATION DES RECOURS, EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU
INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de
sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques
spéciques, et vous pouvez également jouir d'autres droits qui peuvent varier d’une juridiction à l'autre.
Si vous résidez à l’extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si
une autre garantie s’applique.
Si vous avez besoin d’un service de réparation, voir d’abord la section “Dépannage” du Guide d'utilisation et d’entretien. Si vous n’êtes
pas en mesure de résoudre le problème après avoir consulté la section “Dépannage”, vous pouvez trouver de l’aide supplémentaire en
consultant la section “Assistance ou Service” ou en appelant Whirlpool.
1-800-253-1301. Au Canada,
composer le
7/08
Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d’achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre gros
appareil ménager pour mieux vous aider à obtenir assistance ou
service en cas de besoin. Vous devrez connaître le numéro de
modèle et le numéro de série au complet. Vous trouverez ces
renseignements sur la plaque signalétique située sur le produit.
Nom du marchand______________________________________________
Adresse ________________________________________________________
Numéro de téléphone ___________________________________________
Numéro de modèle______________________________________________
Numéro de série ________________________________________________
Date d’achat____________________________________________________
AssistAnce or service
Before calling for assistance or service, please check “Troubleshooting” or visit www.whirlpool.com/help.
It may save you the cost of a service call. If you still need help, follow the instructions below.
When calling, please know the purchase date and the complete model and serial number of your appliance.
This information will help us to better respond to your request.
Whirlpool Corporation
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Customer eXperience Centre
Whirlpool Canada LP
Unit 200 - 6750 Century Ave.
Mississauga, ON L5N 0B7
You can write with any questions or concerns at:
Whirlpool Corporation Customer eXperience Center
1-800-253-1301 www.whirlpool.com
1-800-442-9991 (Accessories)
www.whirlpool.com/accessories
Whirlpool Canada LP
Customer eXperience Centre
1-800-807-6777
www.whirlpool.ca
Our consultants provide assistance with
Please include a daytime phone number in your correspondence.
If you need replacement parts or to order accessories
We recommend that you use only FSP
®
Factory Specied Parts.
These parts will t right and work right because they are made with the same precision
used to build every new WHIRLPOOL
®
appliance.
To locate FSP
®
replacement parts, assistance in your area, or accessories:
or call your nearest designated service center or refer to your Yellow Pages telephone directory.
In the U.S.A.
Features and specications on our full line of appliances.
Installation information.
Specialized customer assistance (Spanish speaking,
hearing impaired, limited vision, etc.).
In the U.S.A. and Canada
Use and maintenance procedures.
Accessory and repair parts sales.
Referrals to local dealers, repair parts distributors,
and service companies. Whirlpool designated service
technicians are trained to fulll the product warranty
and provide after-warranty service, anywhere in the
United States and Canada.
AssistAnce oU service
Avant de faire un appel pour assistance ou service, veuillez vérier la section “Dépannage” ou consulter
www.whirlpool.com/help. Cette vérication peut vous faire économiser le coût d’une visite de réparation.
Si vous avez encore besoin d’aide, suivre les instructions ci-dessous.
Lors d’un appel, veuillez connaître la date d’achat et les numéros au complet de modèle et de série de votre appareil.
Ces renseignements nous aideront à mieux répondre à votre demande.
Si vous avez besoin de pièces de rechange ou pour commander des accessoires
Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’utiliser seulement des pièces
spéciées par l’usine FSP
®
. Ces pièces conviendront et fonctionneront bien parce qu’elles sont fabriquées selon les mêmes
spécications précises utilisées pour construire chaque nouvel appareil WHIRLPOOL
®
.
Pour trouver des pièces de rechange FSP
®
ou des accessoires dans votre région :
Whirlpool Canada LP Centre pour l’eXpérience de la clientèle
1-800-807-6777 www.whirlpool.ca
Pour plus d’assistance
Vous pouvez nous soumettre toute question ou problème en
écrivant à l’adresse ci-dessous :
Centre pour l’eXpérience de la clientèle
Whirlpool Canada LP
Unit 200 - 6750 Century Ave.
Mississauga, ON L5N 0B7
Dans votre correspondance, veuillez indiquer un numéro
de téléphone où on peut vous joindre dans la journée.
Nos consultants fournissent
l’assistance pour :
Procédés d’utilisation et d’entretien.
Vente d’accessoires et de pièces de rechange.
Les références aux concessionnaires, compagnies
de service de réparation et distributeurs de pièces de
rechange locaux. Les techniciens de service désignés
par Whirlpool
®
sont formés pour remplir la garantie des
produits et fournir un service après la garantie, partout au
Canada.
W10254506B
W10254507A - SP
© 2011 11/11
All rights reserved. Printed in U.S.A.
Tous droits réservés. Imprimé aux É.-U.
® Registered Trademark/
TM
Trademark of Whirlpool, U.S.A.,
Whirlpool Canada LP licensee in Canada
® Marque déposée/
TM
Marque de commerce de Whirlpool, U.S.A.,
Emploi sous licence par Whirlpool Canada LP au Canada
