Bosch SHE8PT55UC Benchmark Series- Stainless steel User Manual

Dishwasher

en Operating instructions

Guide d’Utilisation fr

Lave Vaisselle

9000952754 (0114)

Dear Valued Customer,

Thank you for selecting a Bosch® dishwasher. You have joined the

many consumers who demand quiet and superior performance from

their dishwashers.

This manual was written with your safety and convenience in mind,

and the information contained herein is very important. We highly

recommend that you read this manual before using your dishwasher

for the first time.

To learn more about your dishwasher and available accessories, as

well as many other top quality Bosch appliances, visit our web site at:

www.bosch-home.com/us (USA)

www.bosch-appliances.ca (Canada)

While there, don’t forget to register your new dishwasher by clicking

on the “Support” tab or filling out the product registration card

enclosed with your new unit.

If you have any questions or comments, please contact us by phone at:

1-800-944-2904

or write us at:

BSH Home Appliances Corporation

1901 Main Street

Irvine, CA 92614

Table of Contents

Important Safety Instructions............................................3-5

Dishwasher Components....................................................5-6

Dishware Materials............................................................6-7

Loading the Dishwasher.....................................................7-8

Loading the Silverware Basket..............................................9

Rack Accessories.............................................................9-11

Adding Detergent, Rinse Aid and Salt.............................11-14

Dishwasher Cycles and Options..........................................15

Wash Cycle Information......................................................16

Operating the Dishwasher..............................................17-19

Care and Maintenance....................................................20-21

Troubleshooting Guide...................................................22-25

Customer Service...............................................................25

Statement of Limited Product Warranty.........................26-27

IMPORTANT SAFETY INSTRUCTIONS:

Please READ and SAVE this information

WARNING

Misuse of the dishwasher can result in serious injury or death. Do not use

the dishwasher in any way not covered in this manual or for any purpose

other than those explained in the following pages.

Severe product damage and/or injury could result from the use of

unqualified service technicians or non-original replacement parts. All

repairs must be performed by a qualified service technician using only

original equipment factory replacement parts.

Electrical shock or fire could result if the electrical supply for the

dishwasher covered in this manual is incorrectly installed or if the

dishwasher has been improperly grounded. Do not use the dish-

washer covered in this manual unless you are certain the electrical

supply has been correctly installed or the dishwasher has been prop-

erly grounded.

Never use harsh chemicals to clean your dishwasher. Some chloride-

containing products can damage your dishwasher and may present

health hazards!

Only sanitizing cycles have been designed to meet the requirements

of 6 for soil removal and sanitation efficacy. There is no intention,

either directly or indirectly, to imply that all cycles on a certified

machine have passed the sanitization performance test.

NOTICE

Never use steam cleaning products to clean your dishwasher. The

manufacturer will not be liable for the possible damages or conse-

quences.

It is highly recommended for the end user to become familiar with the

procedure to shut off the incoming water supply and the procedure to

shut off the incoming power supply. See the Installation Instructions or

contact your installer for more information.

NSF/ANSI 184 Certified residential dishwashers are not intended for

licensed food establishments.

WARNING: To reduce the risk of fire, electrical

shock, or serious injury, observe the following:

1 This dishwasher is provided with Installation Instructions and this

Use and Care Manual. Read and understand all instructions before

using the dishwasher.

2 This appliance must be grounded to a metal, permanent wiring

system, or an equipment grounding conductor must be run with

the circuit conductors and connected to the equipment grounding

terminal or lead on the dishwasher. See the Installation Instruc-

tions included with this dishwasher for more information on elec-

trical requirements.

3 Use this dishwasher only for its intended function, which is the

washing of household dishware and kitchenware.

4 Use only detergents or rinsing agents recommended for use in a

dishwasher, and keep them out of the reach of children.

5 When loading items to be washed:

• Locate sharp items so they are not likely to damage the door seal.

• Load knives and other sharp utensils with their HANDLES UP

to reduce the risk of cut-type injuries.

• Do not wash plastic items unless they are marked “dishwasher

safe” or the equivalent. For plastic items not so marked, check

the manufacturer’s recommendations.

• Do not operate your dishwasher unless all enclosure panels

are in place.

• Do not tamper with or override controls and interlocks.

6 Do not abuse, sit or stand on the door or dish racks of the dish-

washer.

7 To reduce risk of injury, do not allow children to play in or on the

dishwasher.

8 When children become old enough to operate the appliance, it is

the legal responsibility of the parents/legal guardians to ensure

the children are instructed in safe practices by qualified persons.

9 Under certain conditions, hydrogen gas may be produced in a hot

water system that has not been used for two weeks or more. Hydro-

gen gas is explosive. Before using a dishwasher that is connected to

a hot water system that has been unused for two weeks or longer,

turn on all hot water faucets and let the water flow from each for

several minutes. This will release any accumulated hydrogen gas. As

the gas is explosive, do not smoke or use an open flame during this

time.

10 Remove the dishwasher door to the washing compartment when

removing an old dishwasher for service or discarding.

11 To avoid floor damage and possible mold growth, do not allow

wet areas to remain around or under the dishwasher.

12 Protect your dishwasher from the elements. Protect against freez-

ing to avoid possible damage to the fill valve. Damage caused by

freezing is not covered by the warranty.

13 This appliance must be grounded. In the event of a malfunction or

breakdown, grounding will reduce the risk of electric shock by

providing a path of least resistance for electric current. This appli-

ance is equipped with a cord having an equipment-grounding con-

ductor.

• Improper connection of the equipment-grounding conductor

can result in risk of electric shock. Check with a qualified

electrician or service representative if you are in doubt

whether the appliance is properly grounded.

•

Dishwasher Components

* “x” can be any number or letter

Wash Cycles

Model Heavy Auto Glass Normal Express Rinse

SHE7PT5xUC*

SHE8PT55UC

SHP7PT55UC

SHV7PT53UC

SHX7PT55UC

SHX8PT55UC

SHV8PT53UC

Wash Cycle Options Additional Features

Model

Delay

Speed

Perfect™

Half Load Delicate Sanitize

Flexible

3rd

Rack

Time

Light®

Info-

Light®

SHE7PT5xUC*

SHE8PT55UC

SHP7PT55UC

SHV7PT53UC

SHX7PT55UC

SHX8PT55UC

SHV8PT53UC

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals known to the

State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the

State of California to cause birth defects or other reproductive harm.

Dishware Materials

Note: Before using your dishwasher for the first time, check the information in

this section. Some items are not dishwasher safe and should be hand washed;

others require special loading.

Recommended

Aluminum: Colored anodized aluminum may fade over time. Minerals in

your water may cause the aluminum to darken or spot. This can usually be

removed with a soap-filled steel wool pad.

China, Crystal, Stoneware: Some hand-painted utensils may discolor, fade

or spot. Hand wash these utensils. Position fragile glassware so that it will

not topple over or come in contact with other utensils during the wash cycle.

Glass: Milk glass may discolor or become yellow.

Non-stick Coatings: Apply a light coating of vegetable oil to non-stick sur-

faces after drying.

Plastics: Make sure the plasticware is dishwasher safe.

Stainless Steel, Sterling Silver and Silver Plates: Load these so they do

not come in contact with other metals.

Upper rack

Bottom rack

Silverware

basket

Bottom rack

spray arm

Filter system

Upper rack

spray arm

3rd Rack

Detergent

Rinse aid

dispenser

Vent hole

Not Recommended

Acrylic: Crazing or small cracks throughout the acrylic, may occur.

Adhesive-Joined Pieces: Adhesives that join materials such as plastic,

wood, bone, steel copper, tin, etc. may loosen.

Bone-Handled Utensils: Handles may separate.

Iron: Iron will rust. Hand wash and dry immediately.

Non-Dishware Items: Your dishwasher is intended for use in cleaning ONLY

standard household dishware and kitchenware.

Pewter, Brass, Bronze: These items will tarnish. Hand wash and dry immedi-

ately.

Tin: Tin will stain. Hand wash and dry immediately.

Wood: Wooden bowls, wooden utensils and utensils with wooden handles

can crack, warp and lose their finish.

Loading the Dishwasher

Do not pre-wash items with loosely attached soiling. Remove all food parti-

cles, bones, toothpicks and excessive grease. Items having burned-on,

baked-on or starchy soils may require some pretreatment. Refer to the

Dishware Materials section for more information about dishware suitability.

Load only dishwasher safe items into the dishwasher. Load dishes in the

dishwasher racks so the insides of bowls, pots and pans are facing the

spray arms. Avoid nesting and contact points between dishes. Separate

items of dissimilar metals.

Loading the Upper Rack

Ensure items do not protrude through the bottom of the racks and block

the spray arms.

Note: When pushing the upper rack into the dishwasher, push it until it stops

against the back of the tub so the upper rack spray arm connects to the

water supply at the back of the tub. Do not push racks in using the door.

Loading the Bottom Rack

Place large items in the bottom rack. Load pots, pans and bowls upside

down. Do not block vent with tall baking sheets. Load these items on the

right side of the dishwasher.

Unloading the Dishwasher

When unloading the dishwasher, it is best to unload the bottom rack first.

Next, unload the silverware basket followed by the upper rack and then the

3rd Rack.

NOTICE

To avoid dishwasher damage, do not load the dishwasher with paper

products, plastic bags, packing materials or anything other than normal,

dishwasher safe dishware and kitchenware.

Suggested Loading Pattern

Upper Rack

Bottom Rack

3rd Rack

Upper Rack

Additional Loading Pattern

Bottom Rack

3rd Rack

Loading the Silverware Basket

Place knives and sharp utensils with their HANDLES UP and forks and

spoons with their handles down. If large or oddly-shaped items are

loaded in the silverware basket, be sure they do not nest together.

WARNING

The sharp points and edges of knives and other sharp utensils can cause

serious injury. Load knives and other sharp utensils with edges down. Do

not allow children to handle or play near knives and sharp utensils.

The Duo-Flex Silverware Basket

To split the Duo-Flex Silverware Basket

Grasp the basket and slide the two halves in opposite

directions as shown at right and then pull the two

halves apart.

Loading pattern for Duo-Flex Silverware Basket

The basket lid may also be snapped to the handle in

order to leave the basket open.

Rack Accessories

Flip Tines

The racks consist of tines that can be folded down

depending on what you may need to load in the

rack. To fold down, grasp the folding tine and re-

lease from notch. Push folding tine downward to

desired position as shown in Figure 1.

Figure 1





12345

1- salad fork

2- teaspoon

3- dinner fork

4- knife

5 - tablespoon

6 - serving spoon

7 - serving fork

This basket splits along its length, resulting in two halves

that may be placed in a variety of positions in the lower

rack, greatly increasing the lower rack’s loading versatil-

ity. The basket snaps together either back to back or end

to end as shown.

RackMatic®

The height of the upper rack can be adjusted in 3

steps to create more space.

1 Pull the upper rack out of the dishwasher

until it stops.

2 To lower the rack, push the lever inward.

3 To raise the rack, hold the basket on the sides

of the upper rack and lift up.

3rd Rack

The 3rd Rack horizontally positions knives, spatu-

las and other oversized tools for improved clean-

ing and easier loading and unloading. Arrange

cutlery in 3rd Rack as illustrated in Figure 3.

Plastic Item Clips

Light-weight plastic accessories (cups, lids, etc.) can

be held securely by the plastic item clips. See Figure 4.

‘

Cup Shelves

The shelf and the space underneath

can be used for small cups or for

larger serving utensils.

Figure 3

Figure 4

&/,&.

Figure 5

Figure 2

Figure 6

Extra Tall Item Sprinkler

If an item is too tall to be placed in the bottom

rack even with the upper rack in the raised posi-

tion, remove the empty upper rack by pulling it

out of the dishwasher until it stops. Pull the front

of the rack upward and outward until the rollers

are completely free of the roller guides.

Set the upper rack aside and push the roller

guides back into the dishwasher. Insert the Extra

Tall Item Sprinkler into the upper rack spray out-

let and turn the sprinkler clockwise to lock into

position. See Figure 6.

Note: Keep the vent on the tub’s left side clear by plac-

ing tall items such as plastic cutting boards and tall

baking sheets on the bottom rack’s right side or center.

NOTICE

To avoid dishwasher damage, do not reinstall the

upper rack without removing the Extra Tall Item

Sprinkler.

Adding Detergent, Rinse Aid and Salt

Detergent

Use only detergent specifically designed for dishwashers. For best

results, use fresh powdered dishwashing detergent or detergent tabs.

NOTICE

To avoid dishwasher damage, do not use hand dishwashing products in

your dishwasher.

To avoid dishwasher damage, do not use too much detergent if your water is

soft. Using too much detergent with soft water may cause etching in glassware.

This dishwasher uses less water than most, therefore, less detergent is

required. With soft water, 1 tablespoon (15 ml) of detergent will clean

most loads. The detergent dispenser cup has lines that measure detergent

to 1 tablespoon (15 ml) and 1.75 tablespoons (25 ml). 3 tablespoons (45

ml) of detergent will completely fill the detergent dispenser.

Note: If you do not know the hardness of your water supply, use 15 ml of

detergent. Increase the amount if necessary to the least amount required

to get your kitchenware clean.

Use the measuring lines in the detergent dispenser cup as a guide to

measure the amount of detergent recommended in Table 1.

Adding Detergent

• 1 tablespoon (15 ml) will clean most loads.

• Do not over fill the detergent dispenser.

• When using detergent tabs, lay them such

that they do not come in contact with the

cover. Note: Do not use detergent tabs in the

Express wash cycle.

To Close

• Place finger as shown in Figure 8.

• Slide door closed and press down firmly

until it clicks.

To Open

• Push the button as shown in Figure 9.

Cover will slide open.

Rinse Aid

To achieve proper drying, always use a liquid

rinse aid, even if your detergent contains a rinse

aid or drying additive.

Note: The dishwasher indicates low rinse aid by

turning on the “Add Rinse Aid” indicator light. If

this light is on, you need to refill the rinse aid dis-

penser by following the directions below.

Adding Rinse Aid

1 Add liquid rinse aid to the dispenser until it is full (see Figure 10).

2 Close the lid. Lid must be fully closed until it clicks in order to

seal.

3 Wipe up any excess rinse aid that may have puddled when the dis-

penser reservoir is full.

The indicator light will go out a few moments after the dishwasher door is shut.

See below for instruction on how to adjust the amount of rinse aid dispensed.

Table 1 - Recommended Detergent Amount

Wash

Cycle

Hard Water/

Heavy Soil

Medium Water/

Medium Soil

Soft Water/

Little Soil

Heavy

3 tbsp

(45 ml)

3 tbsp

(45 ml)

1.75-3 tbsp

(25-45 ml)

Auto

1.75-3 tbsp

(25-45 ml)

1.75 tbsp

(25 ml)

1-1.75 tbsp

(15-25 ml)

Glass

1.75 tbsp

(25 ml)

1-1.75 tbsp

(15-25 ml)

1 tbsp

(15 ml)

Normal

1.75-3 tbsp

(25-45 ml)

1.75 tbsp

(25 ml)

1-1.75 tbsp

(15-25 ml)

Express

1.75 tbsp

(25 ml)

1-1.75 tbsp

(15-25 ml)

1 tbsp

(15 ml)

Rinse none none none

Figure 8

Figure 7

Figure 9

Figure 10

7EVS0D[

7EVSPO

7EVSPO

Setting the amount of rinse aid used

The amount of rinse aid dispensed can be set from “r:00” to “r:06”.

1 Press the [On/Off] button.

2 Hold down the “A” button (see page 17) and press [Start] until the

display indicates “d:00”. Release both buttons.

3 Press the “A” button until the display shows “r:05”.

4 Press the “C” button to select the desired setting.

“r:00” = dispenser is OFF

“r:01” = lowest setting

“r:02” = low setting

“r:03” = medium setting

5 Press [Start] to save the setting.

Note: Using rinse aid and setting the dispenser to “r:00” may result in longer

cycle times.

Water Softener

Your water hardness level directly impacts your dishwasher's perfor-

mance. Hard water will increase spotting and reduce detergent perfor-

mance. This dishwasher is equipped with a water softener that uses a

special salt to adjust the water hardness to obtain optimal performance.

The dishwasher salt is added to the salt chamber located under the

lower dishwasher rack. The amount of salt that is dispensed is based on

your home water hardness. The home water hardness can be determined

by using the water hardness test strip included in your manual set (or

from your local hardware store). The dishwasher water softener setting

must be adjusted to match your water hardness.

For the water softening system to function properly, you will need to use the

dishwasher water softening salt. The amount of salt dispensed can be set

from “H:00” to “H:07”. Salt is not required at H:00 (this is the default factory

setting). The amount of salt required depends on the degree of hardness of

your tap water. See Hard Water and your Dishwasher Table on next page.

To use the provided water hardness test strip see below.

1 Hold down the “A” button (see page 17) and press [START] until

the display indicates “H:00”.

2 Release both buttons. Press the “C” button to select the desired

setting.

3 Save the selected setting by pressing [START].

“r:04” = medium/high setting

“r:05” = high setting

“r:06” = highest setting

Step 1 - Run the water at the kitchen sink for 5 minutes.

Step 2 - Dip the end of the test strip with the colored squares into the tap water for 1 second and shake off excess water.

Step 3 - After one minute, compare the test strip to the chart below and determine the Dishwasher Water Softener setting.

Step 4 - Adjust the dishwasher Water Softener setting. Consult your Use and Care manual for detail

Step 5 - If required, add salt to the dishwasher salt chamber as shown.

H:00 No 0 116 0 6 0 6

H:01 Yes 117 152 7 8 7 8

H:02 Yes 153 188 9 10 9 10

H:03 Yes 189 223 11 13 11 12

H:04 Yes 224 294 14 17 13 16

H:05 Yes 295 383 18 22 17 21

H:06 Yes 384 544 23 31 22 30

H:07 Yes 545 890 32 52 31 50

 Only use salt designed for automatic dishwashers. Never use household water softener salt or table salt.

Instructions for use of included "Water Hardness Test Strip"

 Follow the instructions below for the included test strip (If purchasing a different test strip, follow manufacturers instructions).

Adjusting the Water Softener Setting of your Dishwasher (select models)

ppm Grains/gallon (gpg) °dH

Dishwasher

Water Softener

setting

Add salt to

dishwasher salt

chamber

Water Hardness Conversion Chart (Only necessary if

you purchase a different Test Strip)

Hard Water and your Dishwasher

Using the Test Strip included with your dishwasher

(Purchased Test Strips May have a Different Scale)

Your water hardness level directly impacts your dishwasher's performance. Hard water will increase spotting and reduce detergent perfor-

mance. Some dishwasher models are equipped with a water softener that uses a special salt to adjust the water hardness to obtain optimal

performance. The dishwasher salt is added to the salt chamber located under the lower dishwasher rack. The amount of salt that is dispensed

is based on your home water hardness. The home water hardness can be determined by using the water hardness test strip included in your

manual set (or from your local hardware store). The dishwasher water softener setting must be adjusted to match your water hardness.

Refill the salt container, using a funnel to pour, right before turning on

the unit to ensure that salt overflow is immediately washed away. This

prevents corrosion. See Figure 11.

1 Open the screw cap of the salt container.

2 Fill the container with water (only required

when turning on the unit for the first time).

3 Add dishwasher salt until the water is dis-

placed and runs out.

4 Refill with salt as soon as the salt refill indi-

cator is lit.

Warning: Never fill the salt dispenser with detergent. It will destroy the

water softening system. To prevent corrosion, refill with salt and imme-

diately begin any cycle.

Note: Refill salt only when the “Refill Salt” LED or the salt refill symbol is lit

(model dependent).

Do not use salt tablets or any salt other than dishwasher water softening

salt.

For more information about ordering salt, please contact Customer Service.

Figure 11

Dishwasher Cycles and Options

Wash Cycles

Note: In order to save energy, it is recommended to set the “Auto Power Off” feature

(available on select models) to P:01 (see manual section titled “Auto Power Off”).

Heavy: Best for cleaning items with baked-on food or grease. These

dishes would normally require soaking.

Auto: Our smartest cycle, with our most flexible soil sensing capability,

this cycle is optimal for use with mixed dishware and food soils.

Glass: A cycle for lightly soiled dishes, ideal for temperature sensitive items

or cutlery. In this cycle the temperature is reduced to help prevent dishes

from becoming damaged. It is especially helpful to reduce a cloudy or

etched appearance on glasses.

Note: Some glasses are more prone to etching due to glass manufacturing processes.

Normal:

This is the cycle recommended for daily, regular or typical use to

completely wash a full load of normally soiled dishes.

In order to obtain optimal performance with minimum energy consumption, it is recommended to disable

all available options and settings, except “Auto Power Off” as noted at the start of this section

Note 1: See footnote for additional energy test setup instructions.

Express: Cleans lightly soiled dishes and reduces overall wash time.

Use this cycle to clean glasses and dessert dishware that may need to

be reused at the same event.

Rinse: Allows you to rinse food soil off of a partial load and hold the

dishes in the dishwasher until you are ready to run a full load. Do not

use detergent in this cycle.

Wash Cycle Options

Delay: Allows you to delay the start time of your dishwasher up to 24

hours.

SpeedPerfect™: SpeedPerfect™ is an option that allows saving time with-

out sacrificing wash and dry performance. Selecting this option ensures

the same final temperatures as the underlying cycle, while heating up the

dishes quicker. Also, selecting this option increases energy consumption

but also reduces cycle time. The SpeedPerfect™ option is available with

Heavy, Auto, Eco and Normal cycles.

Half Load: The Half Load option can reduce the water consumption when

washing small, lightly soiled loads that fill approximately half of the dish-

washer’s capacity.

Delicate: The Delicate option is available only in the Heavy, Auto and Nom-

ral cycles. This cycle is best used for lightly soiled items with easy to

remove food soils.

Sanitize: The Sanitize feature is available only in the Heavy, Auto and Normal

cycles. Select one of these cycles, press the “Sanitize Option” button and

then press Start to activate the Sanitation features. The sanitize LED will

light when sanitation requirements are met. The technical sanitation mea-

sures may also improve the drying results.

Note 1: The Energy Guide label was based on the Normal or Regular soil sensing cycle as follows: The unit

was tested without any Rinse Aid (liquid) in the Rinse Aid chamber. A single dose of detergent was insert-

ed into the Detergent Dispenser, with no detergent being used in the prewash. The unit was not subjected

to truncated testing per the definitions in the test procedure. We recommend that dish loads such as the

one in the energy certification test have the rack position set in the highest position.

Note: The dishwasher automatically defaults to Auto Wash when turned off and back on.

If you used the sanitize option in your last cycle, the dishwasher will default to Auto Wash

with the Sanitize option selected when you turn it on.

Wash Cycle Information

To save energy, this dishwasher has EcoSense® where the sensors in the

dishwasher automatically adjust the cycle length, temperature and water

changes based on the amount of food soil and the incoming water tempera-

ture. The “Smart Control” makes decisions that can cause the cycle time and

water usage to adjust intermittently. Wash cycle times are based on 120°F

water supply. If your household water supply is different than 120°F, your

dishwasher’s cycle times may be impacted.

Note: Only sanitizing cycles have been designed to meet the requirements of 6 for

soil removal and sanitization efficacy. There is no intention, either directly or indi-

rectly, to imply that all cycles have passed sanitization performance tests.

Table 2 - Wash Cycle Information

Heavy Auto Glass Normal Express Rinse

cycle

time

110-135

min

105-129

min

80-85 min

130-135

min

30 min 9 min

water

cons.

4.9-6.4 gal

18.6-24.2 L

3.5-6.5 gal

13.1-24.5 L

2.5-3.8 gal

9.3-14.5 L

2.4-5.5 gal

8.8-20.8 L

2.8 gal

10.5 L

1.1 gal

4.1 L

wash

temp.

150-160°F

66-71°C

127-150°F

53-66°C

113-122°F

45-50°C

113-131°F

45-55°C

113°F

45°C

incoming

rinse

temp.

162°F

72°C

153°F

67°C

144°F

62°C

140-156°F

60-69°C

122°F

50°C

incoming

Speed

Perfect™

cycle

time

95-110 min 75-90 min 60-70 min 95-105min n/a n/a

water

cons.

4.3-5.5 gal

16.3-20.5 L

4.3-5.3 gal

16.1-20 L

3.5 gal

13.3 L

4.4-5.6 gal

16.6-21.1 L

n/a n/a

Half Load

cycle

time

115 min 95-105 min 75-80 min 90-99 min n/a n/a

water

cons.

4.8 gal

17.9 L

2.7-4.4 gal

10.2-16.5 L

2.5--3.3 gal

9.3-12.5 L

2.8-3.7 gal

10.8-13.9 L

n/a n/a

Delicate

cycle

time

105-110

min

90-105 min n/a

100-120

min

n/a n/a

water

cons.

4.9-6.4 gal

18.6-24.2 L

3.5-6.5 gal

13.1-24.5 L

n/a

2.4-5.5 gal

8.8-20.8 L

n/a n/a

Sanitize

cycle time

130-150

min

125-150

min

n/a

135-155

min

n/a n/a

water

cons.

4.9-6.4 gal

18.6-24.2 L

3.5-6.5 gal

13.1-24.5 L

n/a

2.4-5.5 gal

8.8-20.8 L

n/a n/a

Operating the Dishwasher

* “x” can be any number or letter

NOTE: For models with hidden controls, the door must be opened before changing

settings and closed after changing settings.

Buttons are sensitive and should be touched gently. Avoid any grease or food particles rest-

ing on the buttons as they could activate the dishwasher. Wiping and cleaning can also acti-

vate the dishwasher. For best results, use bare, clean hands when touching the buttons.

NOTICE: Use caution when opening door during a running cycle. Hot water may

splash out. Open door slowly.

Start the dishwasher

1 Press the [On/Off] button. The LED of the last selected cycle flashes.

2 Select a cycle and desired options and press [Start].

Cancel a cycle

1 Press and hold the [Start] button for approximately 3 seconds until the

display reads “0:01”.

2 Wait about 1 minute while the dishwasher drains.

3 Open the door and press the [On/Off] button.

SHX8PT55UC

SHE8PT55UC

SHP7PT55UC

SHV7PT53UC

SHX7PT55UC

SHE7PT5xUC*

SHV8PT53UC

Interrupt a cycle

1 Press the [On/Off] button to turn the unit off.

2 To resume the cycle, press the [On/Off] button again.

Delay Start

You can delay the start of the cycle in one hour increments up to 24 hours.

To set delay start:

1 Press the [On/Off] button. Select a cycle.

2 Press the [Delay] button until the displayed time corresponds with

your requirements and press [Start] to activate delay start.

h:01 = 1 hour delay h:24 = 24 hour delay

To cancel delay start:

1 Press the [Delay] button until “h:00” is indicated on the digital display.

2 Press [Start] to save setting.

Cycle Completion Signal

1 Open the door and press the [On/Off] button.

2 Hold down the “A” button (see page 17) and press [Start] until the

display indicates “d:00”. Release both buttons.

3 Press the “A” button until the display shows “b:02”.

4 Press the “C” button to increase or decrease the tone “b:00” = OFF and

“b:03” = LOUDEST and press [Start] to save setting and close the door.

Intensive Drying

The final rinse uses a higher temperature which improves the drying

results. The running time may increase slightly.

To turn intensive drying on:

1 Press the [On/Off] button.

2 Hold down the “A” button (see page 17) and press [Start] until the

display indicates “d:00”. Release both buttons.

3 Press the “A” button until the display shows “d:00”.

4 Press the “C” button to turn intensive drying on or off. “d:01” = ON

and “d:00” = OFF and press [Start] to save setting.

Auto Power Off/Interior Light (model dependent)

To save energy, the dishwasher is turned off 1 minute after the wash

cycle ends (Auto Power Off). The Interior Light is a white light which illu-

minates the interior when the dishwasher is open. These functions can

be adjusted from P:00 to P:02.

To change the setting:

1 Press the [On/Off] button.

2 Hold down the “A” button (see page 17) and press [Start] until the

display indicates “d:0x” (x can be any number). Release both buttons.

3 Press the “A” button until the display indicates “P:0x”.

4 Press the “C” button until the display corresponds with your require-

ments.

P:00 = dishwasher does not turn off automatically - Interior Light always on

P:01 = dishwasher turns off automatically after 1 min - Interior Light always off

P:02 = dishwasher turns off automatically after 120 mins (2 hrs) - Interior Light always off

5 Press [Start] to save the setting.

Language (model dependent)

To change the language of the display following these instructions.

1 Open the door and press the [On/Off] button.

2 Hold down the “A” button (see page 17) and press [Start] until the

display indicates “d:00”.

3 Release both buttons. Press the “A” button until the display shows “L:01”.

4 Press the “C” button until the display corresponds with your

requirements.

L:01 = English

L:03 = French

L:07 = Spanish

5 Press [Start] to save and close the door.

InfoLight® (model dependent)

A LED illuminates the floor to indicate the unit is running. If the appli-

ance is installed at eye-level, the LED is not visible.

To change the setting:

1 Open the door and press the [On/Off] button.

2 Hold down the “A” button (see page 17) and press [Start] until the

display indicates “d:00”. Release both buttons.

3 Press the “A” button until the display shows “1:01”.

4 Press the “C” button to switch between “1:01” = ON and “1:00”

=OFF, press [Start] to save, and close the door.

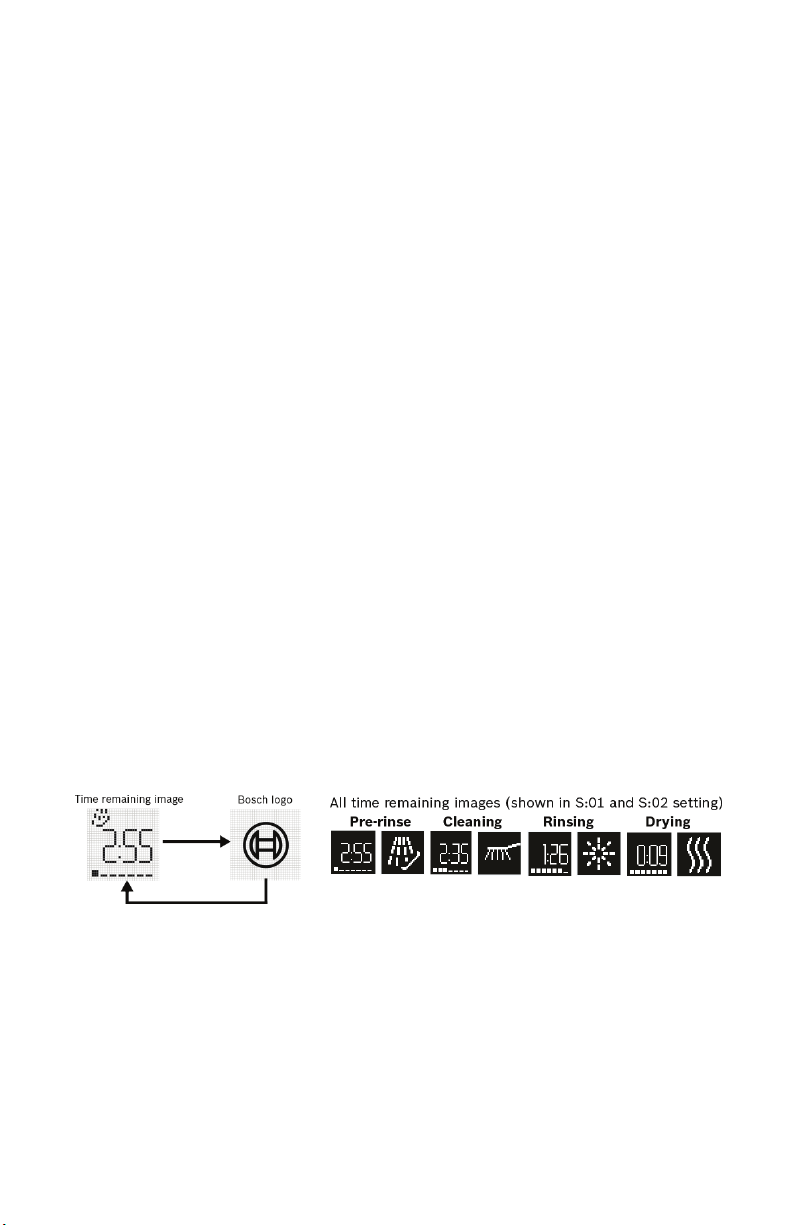

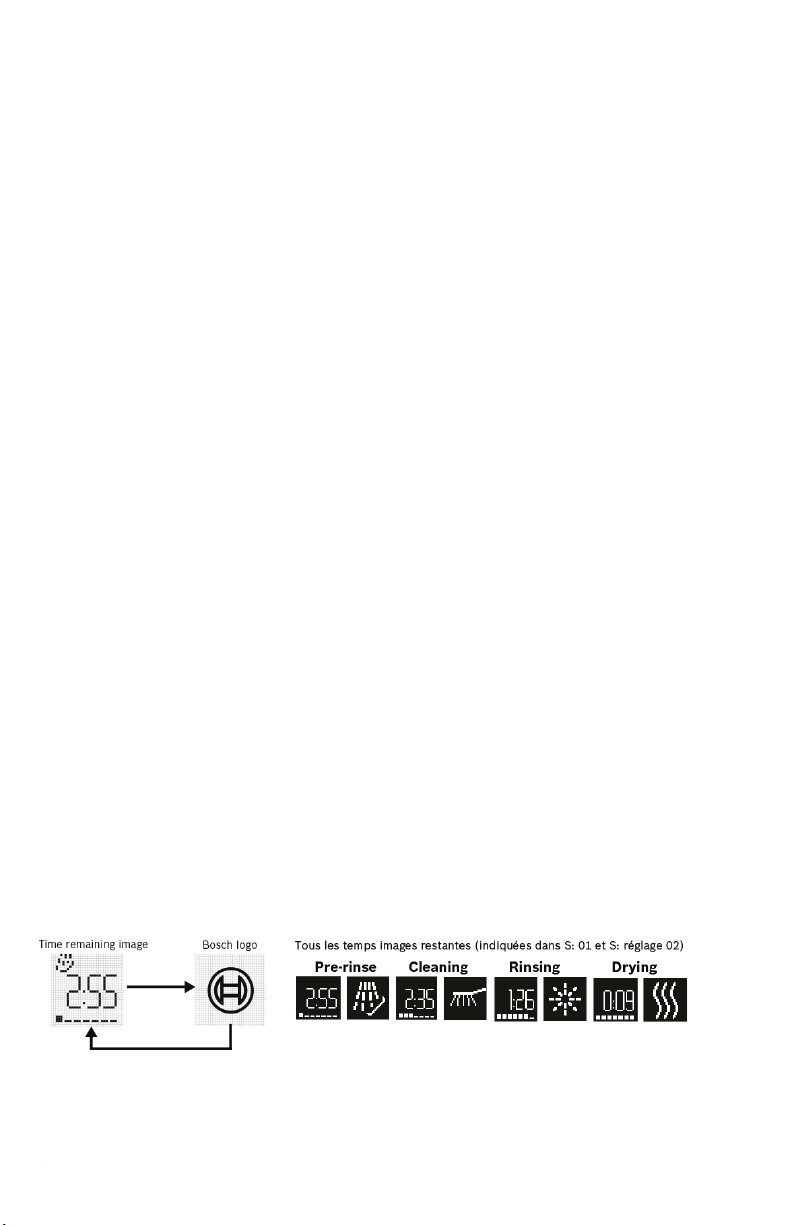

Time Light® (model dependent)

Our dishwashers offer a convenient time remaining indicator

light that

projects cycle status and time remaining on the kitchen floor.

Note: If the appliance is installed at eye-level, the time remaining informa-

tion is not visible.

In the default setting (S:01) the time remaining shows on the floor

alternating with the Bosch® logo (about 5 seconds per image).

To change setting:

1 Press the [On/Off] button.

2 Hold down the “A” button (see page 17) and press [Start] until the

display indicates “d:00”.

3 Release both buttons. Press the “A” button until the display shows “S:01”.

4 Press the “C” button to switch between “S:00” = OFF, “S:01” and

“S:02” = Time Light ON

5 Press [Start] to save the setting.

Figure 11

Figure 12

Figure 13





Care and Maintenance

A regular inspection and maintenance of your machine will help to pre-

vent faults. This saves time and prevents future problems.

Overall condition of the machine

Never use a steam cleaner to clean your dishwasher. The manufacturer

is not liable for any resulting damage.

Regularly wipe the front of the appliance with a damp cloth - water and

a small amount of liquid soap is adequate. Do not use sponges as they

could scratch the surfaces.

Stainless steel appliances: To prevent corrosion, do not use sponges.

Clean the outer edges of the inside door panel regularly to remove

debris that may collect from normal loading. If spots begin to appear on

the stainless steel, make sure the rinse agent is full and functioning

properly.

WARNING

Use caution when removing parts for cleaning as some debris may be sharp.

Filters

The filter system consists of a coarse filter, a

flat fine filter and a micro filter. The filters

keep large foreign objects in the rinsing water

away from the pump. Foreign objects may

occasionally block the filters.

Check the filters for residue by:

• Unscrew the filter cylinder as illustrated in

Figs. 11-12 and take out the filter system.

• Remove any residue and clean filters under

running water.

• Reinstall filter system in reverse sequence

and ensure that the arrow marks are facing

each other after locking it into place.

Spray Arms

Check spray arms for grease and limescale deposits.

If you find such deposits:

• Fill detergent dispenser with detergent and

start the appliance without utensils in the

cycle with the highest rinsing temperature

(see wash cycle information table).

• Clean the appliance with detergents/ appli-

ance cleaners which are particularly suit-

able for use with dishwashers.

• Unscrew the spray arms and inspect as

shown in Figure 13.

Waste water pump

Large food remnants in the rinsing water not

retained by the filters may block the waste water

pump.

In this case:

• Disconnect the appliance from the power supply.

• Remove the filters (see Figures 11-12).

• Scoop out standing water - use a sponge if nec-

essary.

• Using a spoon, pry off the pump cover (see Fig-

ures 14-15) until it clicks, then grip the cover

and pull upward until it resists and then pull for-

ward.

• Check inner compartment and remove any for-

eign objects.

• Place cover in the original position, press down

and engage. Reinstall filters.

Preparing your unit for vacation

Before leaving for vacation during warmer weather, besides turning off

the main valve, also turn off water supply at the nearest point to the dish-

washer. During colder weather, please follow the instructions for winter-

izing your unit below.

Winterizing your unit

If your dishwasher will be unused for an extended period of time in a lo-

cation that experiences freezing temperatures (holiday home or through

a vacation period), have your dishwasher winterized by an authorized pro-

fessional service.

Figure 14

Figure 15







&OLFN

Troubleshooting Guide

Dishwashers may occasionally exhibit problems that are unrelated to a mal-

function of the dishwasher itself. The following information may help you

with a dishwasher problem without involving a repair professional.

Problem Cause Action

Dishwasher

does not

start

1. Door may not be properly

latched

2. Unit may not be turned on

3. Unit not reset or previous cycle

not completed

4. Delay start engaged

5. Interruption of electrical power

supply to dishwasher or blown

fuse.

6. The door may have been closed

without first selecting a cycle

7. Water supply may not be turned on

1. Shut the door completely until you

hear a click

2. Press the main power switch to

turn unit on

3. To reset, refer to “Cancel a Cycle”

section in this manual

4. To reset, refer to “Delay Start”

section in this manual

5. Check circuit breaker

6. Select a cycle and close the door

(for hidden controls only).

7. Check and turn on water supply

Display

does not

illuminate

1. A fuse may have been blown or

circuit breaker tripped

2. Door not closed or latched

Note: For models with controls on

top of the door, the display only illu-

minate when the door is opened and

controls are visible.

1. Check the fuse or circuit breaker

box and replace the fuse or reset the

breaker if necessary

2. Ensure door is properly latched

and completely closed

Dishwasher

seems to

run a long

time

1. Incoming water is not warm

enough

2. Cycle time can vary due to soil

and water conditions

3. Rinse aid dispenser is empty

4. Dishwasher connected to cold

water supply

Note: Refer to “Wash Cycle Informa-

tion” section in this manual for typi-

cal cycle lengths

1. Before starting a cycle, run hot

water faucet at the sink closest to

the dishwasher

2. Sensors in the dishwasher auto-

matically increase the cycle time to

ensure a good wash when heavy soil

is detected

3. Add rinse aid

4. Verify dishwasher is connected to

hot water supply plumbing

Detergent

dispenser

cover will

not shut

1. Improper operation of detergent

cover

2. Previous cycle has not been fin-

ished or rest or cycle or inter-

rupted

1. Refer to “Adding Detergent and

Rinse Aid” section of the manual for

instructions on opening and closing

the dispenser

2. Refer to the “Operating the Dish-

washer” section of the manual

Unable to

select

desired

cycle

1. Previous cycle has not finished 1. Refer to the “Operating the Dish-

washer” section of the manual

Dishes are

not getting

clean

enough

1. Spray arm movement obstructed

2. Spray arm nozzles clogged

3. Improper use of detergents

4. Filters could be clogged

5. Dishes are nested or loaded too

close together

6. Selected wash cycle is not suitable

for food soil conditions

1. Ensure that spray arm movement is

not blocked by hand rotating spray arms

before starting cycle

2. Remove the spray arms and clean

according to the “Care and Mainte-

nance” section of the manual

3. Increase or decrease detergent

depending on the water hardness

(refer to Table 1)

4. Clean the filters according to the

“Care and Maintenance” section of the

manual

5. Rearrange load such that water

spray can reach all items in the dish-

washer - see “Loading the Dishwasher”

section of the manual

6. Refer to “Wash Cycle Information” sec-

tion of the manual

Streaks on

glassware

or residue

on the

dishes

1. Incorrect rinse aid setting 1. Depending on the hardness of

water, adjust the rinse agent dis-

penser. Refer to “Adding Detergent

and Rinse Aid” section in the manual

Dishes are

not getting

dry enough

1. Rinse aid dispenser is empty

2. Improper loading of dishes

Note: Plastic or Teflon do not typically dry

as well as other items due to their inher-

ent properties

1. Add rinse aid - the use of rinse agent

improves drying

2. Rearrange load to ensure items are

not nesting (see “Loading the Dish-

washer” section of the manual)

Note: Select models offer an extra heat-

ing option to improve drying perfor-

mance.

Odor

Note: Water

testing is done

in the factory.

Occasionally

water may still

appear in

dishwasher at

purchase

which may

create an

odor.

1. Food debris is present at the bot-

tom of the dishwasher

2. Food particles are present near

the door seal

3. Residual water is present at the bot-

tom of the dishwasher

4. Drain hose is obstructed

1. Remove the filters and clean accord-

ing to the “Care and Maintenance” sec-

tion of the manual

2. Refer to “Care and Maintenance” sec-

tion of the manual

3. Ensure the unit has completely

drained from the last cycle

4. Remove any obstructions from the

drain hose by calling qualified personnel.

Note: If odor still persists, run the Nor-

mal/Regular cycle until it flushes and

interrupt the cycle and place an 8oz. cup

of distilled white vinegar solution on the

upper rack and then finish the cycle.

Problem Cause Action

Dishwasher

not filling

with water

or “Check

water sup-

ply” display

lights up

1. Restriction in the water supply

system

2. Previous wash cycle was not com-

pleted

3. Delay start is active

4. Household water supply turned off

1. Ensure that the water supply valve

(typically located under kitchen sink)

is open and check that the water sup-

ply line has no kinks or clogs

2. Refer to the “Operating the Dish-

washer” section of the manual.

3. Cancel the delay start or wait until

delay start time completes

4. Turn on water supply

Fascia panel

discolored

or marked

1. Abrasive cleaner used 1. Use mild detergents with soft

damp cloth

Water leaks 1. Suds

2. Door seal could be pulled away

from track

3. Condensation vent is blocked

4. Improper installation

1. Wrong type of detergent results in

suds and leaks - use only dishwasher

detergents. If suds still persist, add

one tablespoon of vegetable oil at

the bottom of the dishwasher and

run the desired cycle.

2. Ensure the door seal is in the track

3. Ensure that condensation vent is

not blocked

4. Have proper installation verified

by qualified personnel (water supply,

drain system, leveling, plumbing)

Tub stains 1. Stains on the dishwasher interior

are due to water hardness

2. Silverware in contact with tub

1. Concentrated lemon juice can

reduce the build up of hard water

stains. Run Normal cycle until it

flushes and interrupt the cycle and

then place an 8oz. cup of the con-

centrated lemon solution on the

upper rack and finish the cycle. This

can be done periodically to avoid

build up.

2. Ensure that silverware does not

make contact with the tub while run-

ning a cycle.

Noise dur-

ing wash

cycle

1. Dishes may not be arranged

properly

1. Water circulation sound is normal,

but if you suspect items are banging

into each other or into the spray

arms, refer to the “Loading the Dish-

washer” section of the manual for

optimal arrangement.

Problem Cause Action

Touch sensi-

tive “but-

tons” not

activating

easily or

activating

without

being

touched

1. Water or other liquid on the sur-

face.

2. “Buttons” not being activated

properly.

1. Wiping the fascia may cause

unwanted activation. Dry clean when

possible. If you must use a damp

cloth to clean, dry immediately.

Never pour water on the controls.

2. Press the center of the “button”

with the flat area of your fingertip. A

beep will sound to indicate that the

selection has been made. Touching

the “buttons” lightly should work.

Note: There is a built in delay to pre-

vent someone from launching several

actions at once by accidentally wiping

their hand (or a cleaning cloth) across

the control panel.

Problem Cause Action

Customer Service

Your Bosch® dishwasher requires no special care other than that described in

the Care and Maintenance section of this manual. If you are having a problem

with your dishwasher, before calling for service please refer to the Trouble-

shooting Guide section of this manual. If service is necessary, contact your

dealer or installer or an authorized service center. Do not attempt to repair the

appliance yourself. Any work performed by unauthorized personnel may void

the warranty.

If you are having a problem with your Bosch dishwasher and are not

pleased with the service you have received, please take the following steps

until the problem is corrected to your satisfaction:

1 Call us at 1-800-944-2904

2 Contact Customer Service from our web site:

www.bosch-home.com/us or www.bosch-appliances.ca

3 Contact your installer or the Bosch Authorized Service Contractor

in your area.

4 Write us: BSH Home Appliances Corporation

1901 Main Street

Irvine, CA 92614

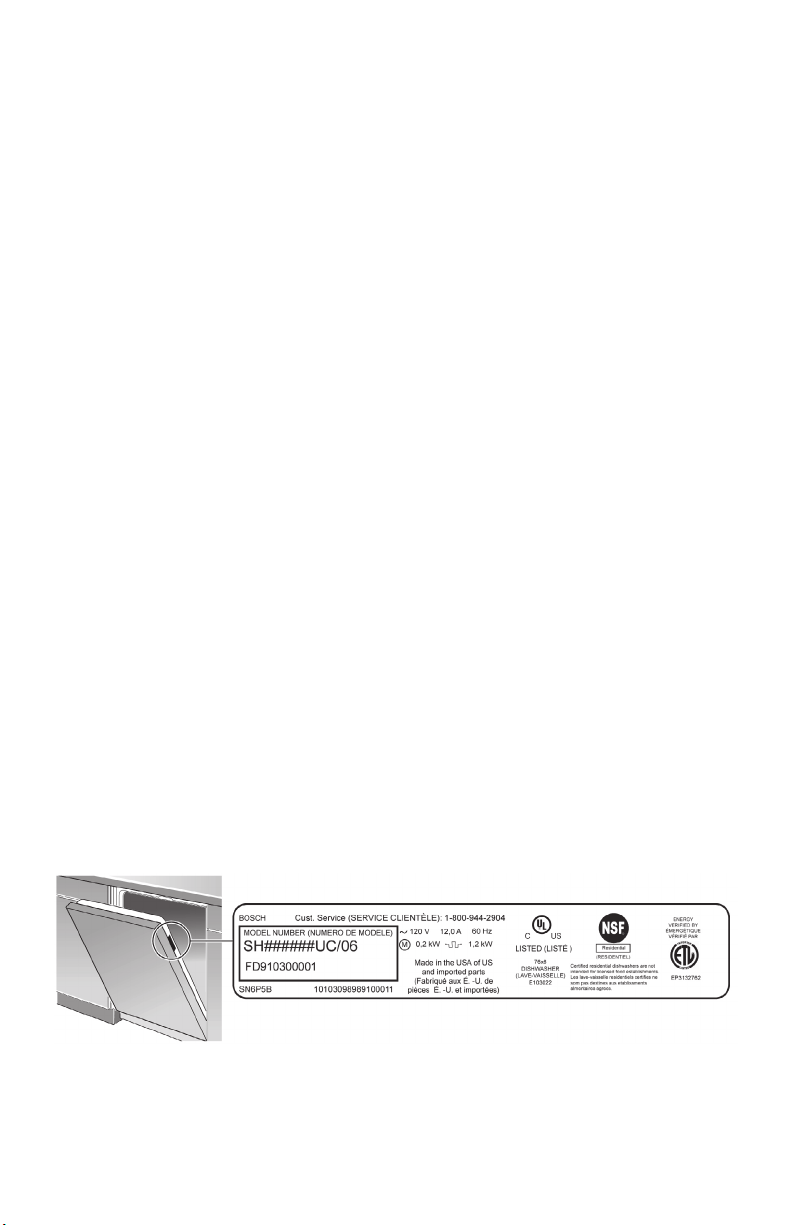

Please be sure to include your model information as well as an explanation of

the problem and the date it started. You will find the model and serial number

information on the label located on the edge of the dishwasher door. Please

make a copy of your invoice and keep it with this manual. The customer must

show proof of purchase to obtain warranty service.

Statement of Limited Product Warranty

What this Warranty Covers & Who it Applies to: The limited warranty provided by BSH

Home Appliances Corporation (BSH) in this Statement of Limited Product Warranty

applies only to Bosch® dishwashers (“Product”) sold to you, the first using purchaser, pro-

vided that the Product was purchased: (1) for your normal, household (non-commercial)

use, and has in fact at all times only been used for normal household purposes; (2) new at

retail (not a display, “as is”, or previously returned model), and not for resale, or commer-

cial use; and (3) within the United States or Canada, and has at all times remained within

the country of original purchase. The warranties stated herein apply only to the first pur-

chaser of the Product and are not transferable.

• Please make sure to return your registration card; while not necessary to effectuate war-

ranty coverage, it is the best way for BSH to notify you in the unlikely event of a safety

notice or product recall.

How Long the Warranty Lasts: BSH warrants that the Product is free from defects in mate-

rials and workmanship for a period of three hundred sixty five (365) days from the date of

purchase. The foregoing timeline begins to run upon the date of purchase, and shall not be

stalled, tolled, extended, or suspended, for any reason whatsoever. Labor and shipping

costs are included in this basic coverage.

Extended Limited Warranty: BSH also provides these additional limited warranties:

• 5 Year Limited Warranty on Electronics: BSH will repair or replace any BSH microproces-

sor or printed circuit board if it proves to be defective in materials or workmanship

(excludes labor charges).

• 5 Year Limited Warranty on Dish Racks: BSH will replace the upper or lower dish rack

(excluding rack components), if the rack proves defective in materials or workmanship

(excludes labor charges).

• Lifetime Warranty against Stainless Steel Rust Through: BSH will replace your dishwasher

with the same model or a current model that is substantially equivalent or better in func-

tionality, if the inner liner should rust through (excludes labor charges).

• BSH will replace the stainless steel door if the door should rust through (excludes labor charges).

The foregoing timeline begins to run upon the date of purchase, and shall not be stalled, tolled,

extended, or suspended, for any reason whatsoever.

Repair/Replace as Your Exclusive Remedy: During this warranty period, BSH or one of its

authorized service providers will repair your Product without charge to you (subject to certain

limitations stated herein) if your Product proves to have been manufactured with a defect in

materials or workmanship. If reasonable attempts to repair the Product have been made with-

out success, then BSH will replace your Product (upgraded models may be available to you, in

the sole discretion of BSH, for an additional charge). All removed parts and components shall

become the property of BSH at its sole option. All replaced and/or repaired parts shall assume

the identity of the original part for purposes of this warranty and this warranty shall not be

extended with respect to such parts. BSH’s sole liability and responsibility hereunder is to

repair manufacturer-defective Product only, using a BSH-authorized service provider during nor-

mal business hours. For safety and property damage concerns, BSH highly recommends that

you do not attempt to repair the Product yourself, or use an unauthorized servicer; BSH will

have no responsibility or liability for repairs or work performed by a non-authorized servicer. If

you choose to have someone other than an authorized service provider work on your Product,

THIS WARRANTY WILL AUTOMATICALLY BECOME NULL AND VOID. Authorized service providers

are those persons or companies that have been specially trained on BSH products, and who

possess, in the opinion of BSH, a superior reputation for customer service and technical ability

(note that they are independent entities and are not agents, partners, affiliates or representa-

tives of BSH). Notwithstanding the foregoing, BSH will not incur any liability, or have responsi-

bility, for the Product if it is located in a remote area (more than 100 miles from an authorized

service provider) or is reasonably inaccessible, hazardous, threatening, or treacherous locale,

surroundings, or environment; in any such event, if you request, BSH would still pay for labor

and parts and ship the parts to the nearest authorized service provider, but you would still be

fully liable and responsible for any travel time or other special charges by the service com-

pany, assuming they agree to make the service call.

Out of Warranty Product: BSH is under no obligation, at law or otherwise, to provide you

with any concessions, including repairs, pro-rates, or Product replacement, once this

warranty has expired.

Warranty Exclusions: The warranty coverage described herein excludes all defects or damage

that are not the direct fault of BSH, including without limitation, one or more of the following:

(1) use of the Product in anything other than its normal, customary and intended manner

(including without limitation, any form of commercial use, use or storage of an indoor product

outdoors, use of the Product in conjunction with air or water-going vessels); (2) any party’s

willful misconduct, negligence, misuse, abuse, accidents, neglect, improper operation, failure

to maintain, improper or negligent installation, tampering, failure to follow operating instruc-

tions, mishandling, unauthorized service (including self-performed “fixing” or exploration of

the appliance’s internal workings); (3) adjustment, alteration or modification of any kind; (4) a

failure to comply with any applicable state, local, city, or county electrical, plumbing and/or

building codes, regulations, or laws, including failure to install the product in strict conformity

with local fire and building codes and regulations; (5) ordinary wear and tear, spills of food,

liquid, grease accumulations, or other substances that accumulate on, in, or around the Prod-

uct; and (6) any external, elemental and/or environmental forces and factors, including with-

out limitation, rain, wind, sand, floods, fires, mud slides, freezing temperatures, excessive

moisture or extended exposure to humidity, lightning, power surges, structural failures sur-

rounding the appliance, and acts of God. In no event shall BSH have any liability or responsi-

bility whatsoever for damage to surrounding property, including cabinetry, floors, ceilings,

and other structures or objects around the Product. Also excluded from this warranty are

scratches, nicks, minor dents, and cosmetic damages on external surfaces and exposed parts;

Products on which the serial numbers have been altered, defaced, or removed; service visits

to teach you how to use the Product, or visits where there is nothing wrong with the Product;

correction of installation problems (you are solely responsible for any structure and setting for

the Product, including all electrical, plumbing or other connecting facilities, for proper founda-

tion/flooring, and for any alterations including without limitation cabinetry, walls, floors,

shelving, etc.); and resetting of breakers or fuses.

TO THE EXTENT ALLOWED BY LAW, THIS WARRANTY SETS OUT YOUR EXCLUSIVE REMEDIES

WITH RESPECT TO PRODUCT, WHETHER THE CLAIM ARISES IN CONTRACT OR TORT

(INCLUDING STRICT LIABILITY, OR NEGLIGENCE) OR OTHERWISE. THIS WARRANTY IS IN

LIEU OF ALL OTHER WARRANTIES, WHETHER EXPRESS OR IMPLIED. ANY WARRANTY

IMPLIED BY LAW, WHETHER FOR MERCHANTABILITY OR FITNESS FOR A PARTICULAR PUR-

POSE, OR OTHERWISE, SHALL BE EFFECTIVE ONLY FOR THE PERIOD THAT THIS EXPRESS

LIMITED WARRANTY IS EFFECTIVE. IN NO EVENT WILL THE MANUFACTURER BE LIABLE FOR

CONSEQUENTIAL, SPECIAL, INCIDENTAL, INDIRECT, “BUSINESS LOSS”, AND/OR PUNITIVE

DAMAGES, LOSSES, OR EXPENSES, INCLUDING WITHOUT LIMITATION TIME AWAY FROM

WORK, HOTELS AND/OR RESTAURANT MEALS, REMODELLING EXPENSES IN EXCESS OF

DIRECT DAMAGES WHICH ARE DEFINITIVELY CAUSED EXCLUSIVELY BY BSH, OR OTHERWISE.

SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSE-

QUENTIAL DAMAGES, AND SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN

IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATIONS MAY NOT APPLY TO YOU. THIS WAR-

RANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS

WHICH VARY FROM STATE TO STATE. No attempt to alter, modify or amend this warranty shall

be effective unless authorized in writing by an officer of BSH Home Appliances Corporation.

How to Obtain Warranty Service: TO OBTAIN WARRANTY SERVICE FOR YOUR PROD-

UCT, YOU SHOULD CONTACT THE NEAREST BSH AUTHORIZED SERVICE CENTER, OR

CALL 1-800-944-2904.

Très cher client, très chère cliente de Bosch®,

Bienvenue dans la grande famille Bosch® et félicitations pour votre

achat d'un tout nouveau lave-vaisselle Bosch® ! Nos ingénieurs alle-

mands travaillent sans relâche pour concevoir des appareils pratique-

ment silencieux d'une qualité exceptionnelle qui utilisent

efficacement les ressources nécessaires. Nous savons que vous serez

satisfait(e) de votre achat.

Pour des réponses rapides à des questions fréquentes, veuillez con-

sulter le Guide de référence rapide compris avec ce manuel.

Pour d'autres appareils Bosch® de qualité, visitez notre site Web à

l'adresse :

www.bosch-home.com/us (USA)

www.bosch-home.ca (Canada)

Pendant que vous visitez notre site, n'oubliez pas d'enregistrer votre

nouveau lave-vaisselle en cliquant sur le lien "Support" ou en remplis-

sant la carte d'enregistrement du produit fourni avec votre nouvel

appareil.

Si vous avez des questions ou des commentaires, veuillez nous con-

tacter au : 1-800-944-2904

ou écrivez-vous à :

BSH Home Appliances Corporation

1901 Main Street

Irvine, CA 92614

Table des matières

Consignes de sécurité importantes....................................3-4

Composants du lave-vaisselle............................................5-6

Matériaux du lave-vaisselle................................................6-7

Chargement du lave-vaisselle.............................................7-8

Chargement du panier à couverts.........................................9

Accessoires des paniers.................................................10-11

Ajout de détergent et d'agent de rinçage et sel..............11-14

Programmes et options du lave-vaisselle.............................15

Informations sur les programmes de lavage........................16

Fonctionnement du lave-vaisselle...................................17-19

Nettoyage et entretien...................................................20-21

Guide de dépannage.........................................................22-25

Service après-vente............................................................26

Informations concernant la garantie...............................27-28

Consignes de sécurité importantes: Veuillez lire

et conserver ces informations

AVERTISSEMENT

Une mauvaise utilisation du lave-vaisselle peut entraîner des bles-

sures graves ou la mort. Ne pas utiliser le lave-vaisselle d'une manière

qui n'est pas traitée dans le présent guide ou à des fins autres que

celles qui sont expliquées dans les pages qui suivent.

Des dommages au produit et/ou blessures graves peuvent survenir par

suite de l'emploi de techniciens en entretien et en réparation non qualifiés

ou de pièces de rechanges qui ne sont pas d'origine. Toutes les réparations

doivent être effectuées par un technicien en entretien et en réparation

qualifié qui utilise des pièces de rechange du fabricant de l'équipement

d'origine.

Un choc électrique ou un incendie peut résulter de l'installation inex-

acte de l'alimentation électrique du lave-vaisselle traité dans le

présent guide ou d'une mauvaise mise à la terre du lave-vaisselle. Ne

pas utiliser le lave-vaisselle traité dans le présent guide à moins d'être

certain que l'alimentation électrique a été correctement installée ou

que le lave-vaisselle a été correctement mis à la terre.

Ne jamais nettoyer votre lave-vaisselle avec des produits chimiques

puissants. Certains produits contenant des chlorures peuvent

endommager votre lave-vaisselle et poser des risques pour la santé !

Seuls les programmes sanitaires sont prévus pour satisfaire aux exi-

gences de niveau 6 en matière d'efficacité d'élimination des saletés et de

désinfection. Il n'existe aucune intention, directe ou indirecte, que tous

les programmes aient réussi les tests de performance en désinfection.

AVIS

Ne jamais nettoyer votre lave-vaisselle avec des produits de nettoyage

à la vapeur. Le fabricant n'assume aucune responsabilité pour d'éven-

tuels dommages ou conséquences.

Il est vivement recommandé à l'utilisateur final de se familiariser avec les

procédures de fermeture de l'alimentation d'eau entrante et de coupure de

l'alimentation électrique entrante. Reportez-vous aux instructions d'installation

ou communiquez avec votre installateur pour de plus amples renseignements.

Les lave-vaisselles certifiés NSF/ANSI 184 ne sont pas conçus pour les

établissements alimentaires autorisés.

AVERTISSEMENT : Pour réduire le risque

d'incendie, de choc électrique ou de blessure

grave, respectez les consignes suivantes :

1 Ce lave-vaisselle est fourni avec les instructions d'installation et le

présent guide d'utilisation et d'entretien. Lire et comprendre toutes

les instructions avant de faire fonctionner le lave-vaisselle.

2 Cet appareil doit être mis à la terre sur une installation de fils à

demeure en métal ou un conducteur de protection doit être relié aux

fils conducteurs et raccordé à la borne ou au fil de mise à la terre du

lave-vaisselle. Consulter les instructions d'installation fournies avec

ce lave-vaisselle pour de plus amples renseignements sur les condi-

tions requises pour l'alimentation en électricité.

3 Utiliser uniquement ce lave-vaisselle conformément à l'usage auquel

il est destiné, à savoir pour laver la vaisselle et la batterie de cuisine

de ménage.

4 Utiliser uniquement des détergents ou des produits de rinçage

recommandés pour l'usage en lave-vaisselle et les conserver hors de

la portée des enfants.

5 Lors du chargement des articles dans le lave-vaisselle :

• Disposer les articles coupants de sorte à ce qu'ils ne puissent pas

endommager le joint de porte.

• Placer les couteaux et autre ustensiles tranchants le MANCHE

VERS LE HAUT pour réduire le risque de blessure par coupure.

• Ne pas laver d'articles en plastique à moins qu'ils ne soient identifiés

par la mention « lavable au lave-vaisselle » ou l'équivalent.

• Ne pas faire fonctionner votre lave-vaisselle à moins que tous les

panneaux protecteurs ne soient en place.

• Ne pas altérer ni neutraliser les commandes et dispositifs de verrouillage.

6 Ne pas utiliser abusivement, s'asseoir ou se tenir debout sur la porte ou

les paniers à vaisselle du lave-vaisselle.

7 Pour réduire le risque de blessures, empêcher les enfants de jouer à

l'intérieur ou sur le lave-vaisselle.

8 Lorsque les enfants sont en âge de faire fonctionner l'appareil, les par-

ents ou tuteurs légaux ont la responsabilité légale de s'assurer qu'ils ont

été initiés aux pratiques sécuritaires par des personnes qualifiées.

9 Dans certaines conditions, de l'hydrogène peut se former à l'intérieur

d'un système de production d'eau chaude qui n'a pas été utilisé pendant

deux semaines ou plus. L'hydrogène est un gaz explosif. Avant d'utiliser

un lave-vaisselle qui est relié à un système de production d'eau chaude

inactif depuis deux semaines ou plus, ouvrir tous les robinets d'eau

chaude et laisser l'eau couler pendant quelques minutes. Ceci aura pour

effet de libérer l'hydrogène accumulé à l'intérieur du système. Ne pas

fumer et ne pas utiliser de flamme nue pendant cette opération.

10 Enlever la porte du compartiment de lavage d'un ancien lave-vais-

selle que vous devez déposer pour réparation ou mise au rebut.

11 Afin d'éviter d'endommager le plancher et la formation éventuelle

de moisissures, ne laissez aucune trace d'eau sur le sol adjacent

au lave-vaisselle ou sous ce dernier.

12 Protégez votre lave-vaisselle des éléments. Protégez-le contre le gel

afin d'éviter les dommages éventuels au robinet de remplissage. Les

dommages causés par le gel ne sont pas couverts par la garantie.

13 Cet appareil doit être mis à la terre. En cas de fonctionnement défectueux

ou de panne, la mise à la terre réduit les risques de choc électrique en

fournissant un trajet de moindre résistance au courant. Cet appareil est

équipé d'un cordon d'alimentation avec un conducteur de mise à la terre

d'équipement.

• Un mauvais raccordement du conducteur de mise à la terre

d'équipement peut entraîner un risque de choc électrique. En cas

de doute quant à la mise à la terre adéquate de l'appareil, commu-

niquez avec un électricien ou un technicien en réparation qualifié.

•

Composants du lave-vaisselle

* "x" peut être n'importe quel chiffre ou la lettre

Programmes de lavage

Modèle Heavy Auto Glass Normal Express Rinse

SHE7PT5xUC*

SHE8PT55UC

SHP7PT55UC

SHV7PT53UC

SHX7PT55UC

SHX8PT55UC

SHV8PT53UC

Options de cycle de lavage

Caractéristiques supplémentaires

Modèle Delay

Speed

Perfect™

Half

Load

Delicate Sanitize

3rd

Rack

Time

Light®

InfoLight®

SHE7PT5xUC*

SHE8PT55UC

SHP7PT55UC

SHV7PT53UC

SHX7PT55UC

SHX8PT55UC

SHV8PT53UC

AVERTISSEMENTS DE LA PROPOSITION 65 DE L'ÉTAT DE LA CALIFORNIE :

AVERTISSEMENT : Cet appareil contient un ou plusieurs produits chimiques

qui, selon l'État de la Californie, peuvent causer le cancer.

AVERTISSEMENT : Cet appareil contient un ou plusieurs produits chimiques

qui, selon l'État de la Californie, peuvent causer des malformations ou d'autres

problèmes congénitaux.

Matériaux du lave-vaisselle

Remarque : avant d'utiliser votre lave-vaisselle pour la première fois, vérifier les

informations figurant dans cette section. Certains articles ne sont pas lavables

au lave-vaisselle et doivent être lavés à la main ; d'autres nécessitent un charge-

ment spécial.

Matériaux recommandés

Aluminium : l'aluminium anodisé coloré peut s'altérer au fil du temps. Les

minéraux présents dans l'eau peuvent noircir ou tacher l'aluminium. Ceci se

nettoie généralement à l'aide d'un tampon de laine d'acier savonneux.

Porcelaine, cristal, faïence : certains ustensiles peints à la main peuvent se

décolorer, s'altérer ou se tacher. Laver ces ustensiles à la main. Placer la

verrerie fragile de façon à ce qu'elle ne se renverse pas ou qu'elle n'entre

pas en contact avec d'autres ustensiles pendant le déroulement du pro-

gramme de lavage.

Verrerie : le verre laiteux risque de se décolorer ou de jaunir.

Finis anti-adhésifs : appliquer une légère quantité d'huile végétale sur les sur-

faces anti-adhésives après le séchage.

Plastique : s'assurer que les articles en plastique sont lavables au lave-vaisselle.

Acier inoxydable, argent fin et métaux argentés : charger ce type d'arti-

cles de sorte à ce qu'ils n'entrent pas en contact avec d'autres métaux.

Distributeur

de rinçage

d'agent

Panier à

couverts

Bras gicleur du

panier supérieur

Système de filtration

Panier

Distributeur de

détergent

supérieur

inférieur

3rd Rack

Évent

Non recommandé

Acrylique : des craquelures (petites fissures) peuvent apparaître sur l'acrylique.

Pièces collées : les adhésifs utilisés pour le collage des objets en plas-

tique, bois, os, acier, cuivre, fer blanc, etc. risquent de ne pas tenir.

Ustensiles avec manches en os : les manches risquent de se décoller.

Fer : le fer se rouille. Laver à la main et sécher immédiatement.

Articles autres que la vaisselle : votre lave-vaisselle est conçu UNIQUEMENT

pour le lavage de la vaisselle et de la batterie de cuisine de ménage standard.

Étain, laiton, bronze : ces matériaux auront tendance à ternir. Laver à la

main et sécher immédiatement.

Fer blanc : le fer blanc aura tendance à se tacher. Laver à la main et

sécher immédiatement.

Bois : les bols et les ustensiles en bois et les ustensiles avec manches en

bois peuvent se fissurer, se déformer et perdre leur fini.

Chargement du lave-vaisselle

Ne pas laver au préalable les articles comportant des saletés peu adhérentes.

Enlever les particules d'aliments, les os, les cure-dents et la graisse excessive.

Il sera peut-être nécessaire de traiter préalablement la vaisselle comportant

des saletés brûlées, collées ou farineuses. Consulter la section Matériaux de

la vaisselle pour de plus amples renseignements sur l'adaptation de la vais-

selle.

Charger uniquement les articles lavables au lave-vaisselle. Charger la vaisselle

dans les paniers de sorte à orienter l'intérieur des bols, marmites et

casseroles vers les bras gicleurs. Éviter que les articles ne s'emboîtent les uns

dans les autres et éviter qu'ils ne se touchent. Séparer les articles de métal

différent.

Chargement du panier supérieur

S'assurer que les articles ne dépassent pas du fond des paniers et qu'ils ne

bloquent pas les bras gicleurs.

Remarque : lorsque vous poussez le panier supérieur à l'intérieur du lave-vais-

selle, faites en sorte qu'il bute contre la paroi arrière de la cuve afin que le bras

gicleur du panier supérieur se branche sur la conduite d'alimentation d'eau à

l'arrière de la cuve. Ne pas pousser les paniers avec la porte.

Chargement du panier inférieur

Disposer les articles volumineux dans le panier inférieur. Charger les marmites,

casseroles et bols à l'envers. Ne pas bloquer l'évent du lave-vaisselle avec les

grandes tôles à biscuits. Chargez ces articles du côté droit du lave-vaisselle.

AVIS

Pour éviter d'endommager le lave-vaisselle, ne pas charger d'articles en

papier, sacs en plastique, matériaux d'emballage ou d'articles autres que

la vaisselle et les ustensiles de cuisine normaux lavables au lave-vaisselle.

3rd Rack

Configuration de chargement suggérée

Panier supérieur Panier inférieur

3rd Rack

Configuration de chargement supplémentaire

Panier supérieur Panier inférieur

Chargement du panier à couverts

Disposer les couteaux et ustensiles tranchants le MANCHE VERS LE HAUT

et les fourchettes et cuillers le manche vers le bas. Si vous mettez des

articles volumineux ou de forme irrégulière dans le panier à couverts,

assurez-vous qu'ils ne s'emboîtent pas les uns dans les autres.

AVERTISSEMENT

Les pointes et lames tranchantes des couteaux et autres types d'usten-

siles tranchants peuvent occasionner des blessures graves. Ne pas lais-

ser les enfants manier les couteaux et autres ustensiles tranchants ou

jouer à proximité.

Le panier à couverts Duo-Flex

Ce panier se sépare en deux dans le sens de la longueur,

donnant ainsi deux paniers qui peuvent être placés à plu-

sieurs endroits du panier inférieur. Ceci améliore consi-

dérablement la souplesse de chargement du panier

inférieur. Les deux parties du panier s'enclenchent dos à dos

ou côte à côte comme indiqué ci-dessous.

Pour séparer le panier à couverts Duo-Flex en deux

parties

Saisissez le panier et faites glisser les deux parties du

panier à l'opposé l'une de l'autre, comme indiqué à

droite, puis séparez les deux sections en tirant.

Le panier à couverts Duo-Flex

Le couvercle du panier peut également être enclenché par

pression sur l'anse pour que le panier reste ouvert.

12345

4- couteau

fourchette à salade

2- cuiller à thé

3- fourchette de table

7 - fourchette de

5- cuiller à soupe

6- cuiller à servir

Accessoires des paniers

Picots rabattables

Les paniers comportent des picots qui peuvent

être repliés en fonction des articles devant être

placés dans le lave-vaisselle. Pour rabattre un pi-

cot, saisissez-le et dégagez-le de l'encoche. Pous-

sez-le vers le bas pour le mettre dans la position

voulue comme indiqué à la Figure 1.

RackMatic®

Le panier supérieur peut être relevé ou abaissé

pour laisser davantage d'espace aux articles de

grande taille dans l'un ou l'autre des paniers.

1 Tirer le panier supérieur.

2 Pour abaisser le panier, pousser les leviers

vers l’intérieur.

3 Pour lever le panier, maintenir le panier par

les côtés du bord supérieur et soulever.

3rd Rack

Le rack troisième positionne horizontalement cou-

teaux, spatules et autres outils surdimensionnés

pour un nettoyage amélioré et plus facile le charge-

ment et le déchargement. Disposez les couverts

dans rack troisième comme illustré à la

Figure 3

Attaches pour articles en plastique

Les accessoires légers en plastique (par exemple,

les tasses, couvercles) peuvent être solidement

fixés à l’aide d’attaches spécialement conçues

pour ce type d’article. Voir Figure 4.

Tablettes tasse

La plate-forme et l'espace en dessous

peut être utilisé pour de petites tasses

ou ustensiles de service pour les plus

grands.

Figure 1





Figure 2

Figure 3

&/,&.

Figure 5

Figure 4

Figure 6

Asperseur pour articles de grande taille

Si un article est trop grand pour être placé dans le panier

inférieur, même si le panier supérieur est en position

relevée, enlevez le panier supérieur vide en le tirant hors

du lave-vaisselle jusqu'à la butée. Poussez la partie avant

du panier vers le haut et l'extérieur jusqu'à ce que les

galets se dégagent complètement des glissières.

Mettez le panier supérieur en réserve. Repoussez les

glissières à galets à l'intérieur du lave-vaisselle.

Introduisez l'asperseur pour les articles de grande

taille dans la sortie de pulvérisation et faites pivoter

l'asperseur dans le sens horaire pour le mettre en

position de blocage. Voir la Figure 6.

Remarque : afin d'éviter d'obstruer l'évent sur le côté

gauche de la cuve, disposez les grands articles telles

que les planches à découper en plastique et les grandes

tôles à biscuits du côté droit du panier inférieur, ou au

centre.

AVIS

Pour éviter d'endommager le lave-vaisselle, ne pas réinstaller le panier su-

périeur sans retirer l'asperseur pour articles de grande taille.

Ajout de détergent et d'agent de rinçage

Détergent

Utiliser uniquement un détergent spécialement conçu pour les lave-vais-

selle. Pour de meilleurs résultats, utiliser un détergent pour lave-vaisselle

en poudre frais.

AVIS

Pour éviter d'endommager le lave-vaisselle, ne pas utiliser de détergent

pour le lavage de la vaisselle à la main.

Pour éviter d'endommager le lave-vaisselle, ne pas utiliser trop de détergent si

vous disposez d'une eau douce. Si vous employez une quantité trop importante

de détergent dans une eau douce, vous risqueriez de rayer la verrerie.

Ce lave-vaisselle utilise moins d'eau. Par conséquent, moins de détergent est

nécessaire. Avec de l'eau douce, 1 c. à soupe (15 ml) de détergent nettoie la

plupart des charges. Le godet du distributeur de détergent comporte des lig-

nes graduées pour mesurer le détergent comme suit : 1 c. à soupe (15 ml) et 2

c. à soupe (25 ml). 3 c. à coupe (45 ml) de détergent rempliront complète-

ment le godet du distributeur de détergent.

Remarque : si vous ne connaissez pas le degré de

dureté de l'eau de votre réseau d'alimentation, utilisez

15 ml de détergent. Augmentez la quantité de déter-

gent au besoin pour atteindre la quantité minimale

nécessaire pour laver correctement votre vaisselle.

Utilisez les lignes graduées du godet du distribu-

teur de détergent comme guide pour mesurer la

quantité de détergent recommandée au tableau

Ajout de détergent

• 1 c. à soupe (15 ml) nettoie la plupart des

charges (voir la Figure 7).

• Ne pas utiliser plus de 3 c. à soupe (45 ml).

• Ne pas trop remplir le distributeur de déter-

gent.

• Si vous utilisez des pastilles de détergent,

posez-les à plat pour éviter qu'elles

n'entrent en contact avec le couvercle.

Remarque

: Ne pas utiliser les tablettes de

détergent dans le cycle de lavage express.

Fermeture

• Placez le doigt comme indiqué à la Figure 8.

• Faites coulisser le couvercle en position fer-

mée et appuyez fermement jusqu'à ce que

vous entendiez un déclic.

Ouverture

• Pour ouvrir le couvercle, appuyez sur le bou-

ton comme illustré à la Figure 9. Le couver-

cle s'ouvrira.

Tableau 1 - Quantité de détergent recommandée

Programme

de lavage

Eau dure/

Saletés

importantes

Eau moyenne/

Saletés

moyennes

Eau douce/

Saletés

légères

Heavy

3 tbsp

(45 ml)

3 tbsp

(45 ml)

1.75-3 tbsp

(25-45 ml)

Auto

1.75-3 tbsp

(25-45 ml)

1.75 tbsp

(25 ml)

1-1.75 tbsp

(15-25 ml)

Glass

1.75 tbsp

(25 ml)

1-1.75 tbsp

(15-25 ml)

1 tbsp

(15 ml)

Normal

1.75-3 tbsp

(25-45 ml)

1.75 tbsp

(25 ml)

1-1.75 tbsp

(15-25 ml)

Express

1.75 tbsp

(25 ml)

1-1.75 tbsp

(15-25 ml)

1 tbsp

(15 ml)

Rinse none none none

Figure 8

Figure 7

Figure 9

7EVS0D[

7EVSPO

7EVSPO

Agent de rinçage

Pour obtenir un séchage adéquat, toujours utiliser un agent de rinçage liq-

uide, même si votre détergent contient déjà un agent de rinçage ou un adju-

vant de séchage.

Remarque : le lave-vaisselle signale un manque de produit de rinçage en allumant

l'indicateur lumineux. Si ce témoin est allumé, vous devez remplir le distributeur

d'agent de rinçage en suivant les consignes ci-dessous.

Ajout de l'agent de rinçage

Verser le produit de rinçage liquide dans le distributeur

comme indiqué jusqu’à ce que le réservoir soit plein.

Essuyer tout débordement de liquide de rinçage

s’écoulant du réservoir une fois plein. Voir Figure 10.

Le voyant s'éteindra quelques instants après la ferme-

ture de la porte du lave-vaisselle.

Pour définir la quantité d'agent de rinçage

La quantité de produit de rinçage versée peut être

ajustée entre « r:00 » et « r:06 ».

Modification du paramètre :

1 Appuyez sur la touche [On/Off].

2 Maintenir la touche A enfoncée et appuyer et maintenir la touche

[START] enfoncée jusqu’à ce que l’affichage indique « H:00 ». Relâcher

les deux touches.

3 Appuyer sur A jusqu’à ce que l’affichage indique « r:05 ».

4 Appuyer sur C pour sélectionner le paramètre souhaité.

« r:00 » = le distributeur est désactivé

« r:01 » = paramètre le plus faible

« r:02 » = paramètre faible

« r:03 » = paramètre moyen

5 Sauvegarder le paramètre sélectionné en appuyant sur [START].

Adoucisseur d'eau

Votre niveau de dureté de l'eau directement sur les impacts de la performance

de votre lave-vaisselle. L'eau dure augmente taches et réduire les performances

de détergent. Ce lave-vaisselle est équipé d'un adoucisseur d'eau qui utilise du

sel spécial pour régler la dureté de l'eau pour obtenir une performance optimale.

Le sel du lave-vaisselle est ajouté à la chambre de sel située sous la grille inféri-

eure du lave-vaisselle. La quantité de sel qui est distribué est basé sur la dureté

de votre eau à la maison. La dureté de l'eau de la maison peut être déterminée à

l'aide de la bande de test de dureté de l'eau inclus dans votre ensemble d'emploi

(ou de votre magasin local de matériel). Le réglage de l'adoucisseur d'eau du

lave-vaisselle doit être ajusté en fonction de la dureté de votre eau.

La quantité de sel versée peut être ajustée entre H:00 et H:07. Le sel n’est pas

requis à H:00 (ceci est le paramètre usine par défaut).

La quantité de sel néces-

saire dépend du degré de dureté de votre eau du robinet.

1 Maintenir la touche A enfoncée et appuyer et maintenir la touche [START]

(Démarrer) enfoncée jusqu’à ce que l’affichage indique H:00.

2 Relâcher les deux touches. Appuyer sur C pour sélectionner le paramètre

souhaité.

3 Sauvegarder le paramètre sélectionné en appuyant sur [START] (Démarrer)

et fermer la porte.

Figure 10

« r:04 » = paramètre moyen-élevé

« r:05 » = paramètre élevé

« r:06 » = paramètre le plus élevé

Toujours remplir de sel immédiatement avant de mettre l’appareil en cir-

cuit. Ceci permet de dissoudre le surplus de

solution de sel et de ne pas corroder le réser-

voir de rinçage. Voir Figure 11.

1 Remplir le réservoir avec de l’eau (seule-

ment requis au moment de la première

mise en circuit de l’appareil).

2 Ajouter du sel. L’eau est déplacée et

s’écoule.

3 Remplir le réservoir de sel dès que ou que le voyant DEL Sel

s’allume.

Remarque : Remplir le réservoir de sel dès que le témoin de remplissage du

sel ou que le voyant DEL Sel s’allume (selon le modèle).

H:00 0 116 0 6

H:01 117 152 7 8

H:02 153 188 9 10

H:03 189 223 11 13

H:04 224 294 14 17

H:05 295 383 18 22

H:06 384 544 23 31

H:07 545 890 32 52

ppm

gpg/°dH

L'eau dure et votre lave-vaisselle

Votre niveau de dureté de l'eau a un impact direct sur le rendement de votre lave-vaisselle. De l'eau dure augmentera les taches sur la

vaisselle et réduira l'efficacité du détergent. Certains modèles de lave-vaisselles comprennent un adoucisseur d'eau qui emploie un sel

spécial pour ajuster la dureté de l'eau afin d'obtenir un rendement optimal. Le sel est ajouté dans le compartiment à sel situé sous le panier

inférieur du lave-vaisselle. La quantité de sel ajoutée dépend de la dureté de l'eau à votre domicile. La dureté de l'eau à votre domicile

peut être mesurée à l'aide de la bandelette de test de dureté de l'eau incluse dans votre ensemble de manuel (ou offerte dans une

quincaillerie de votre région). Le réglage d'adoucissement de l'eau du lave-vaisselle doit être ajusté en fonction de la dureté de votre eau.

Instructions pour utiliser la « bandelette de test de dureté de l'eau » incluse

 Utilisez seulement du sel conçu pour les lave-vaisselles automatiques. N'utilisez jamais de sel adoucisseur d'eau pour la maison ou du sel de table.

 Suivez les instructions ci-dessous pour la bandelette de test incluse (si vous achetez une autre bandelette, suivez les instructions du fabricant).

Étape 1 - Laissez l'eau couler dans l'évier de la cuisine pendant 5 minutes.

Étape 2 - Trempez l'extrémité avec les carrés de couleur de la bandelette de test dans l'eau courante pendant une seconde, puis secouez

l'excédent d'eau.

Étape 3 - Attendez une minute avant de comparer la bandelette de test avec le tableau ci-dessous pour déterminer le niveau de

réglage d'adoucissement de l'eau du lave-vaisselle.

Étape 4 - Ajustez le réglage d'adoucissement de l'eau. Consultez le manuel d'utilisation et d'entretien pour de plus amples renseignements.

Étape 5 - Au besoin, ajoutez du sel dans le compartiment à sel tel qu'illustré dans le manuel d'utilisation et d'entretien.

Ajustement du réglage d'adoucissement de l'eau de votre lave-vaisselle (certains modèles seulement)

À l'aide de la bandelette de test comprise avec

votre lave-vaisselle (les bandelettes de test

achetées peuvent avoir une échelle différente)

Réglage

d'adoucissement

de l'eau du

lave-vaisselle

Ajouter du sel

au compartiment

à sel du

lave-vaisselle

Tableau de conversion de la dureté de

l'eau (seulement nécessaire si vous

achetez une autre bandelette de test)

Non

Oui

Figure 11

Programmes et options du lave-vaisselle

Programmes de lavage

Remarque: Afin d'économiser de l'énergie, il est recommandé de régler la fonction "Auto Pow-

er Off" (disponible sur certains modèles) à P: 01 (voir section du manuel intitulée "Auto Power

Off").

Heavy : donne les meilleurs résultats pour éliminer les aliments collés ou la

graisse. Habituellement, on doit faire tremper cette vaisselle.

Auto : notre cycle intelligent, avec notre capacité de détection du sol plus

souple, ce cycle est optimale pour une utilisation avec de la vaisselle mixte

et des résidus alimentaires.

Glass: A cycle for lightly soiled dishes, ideal for temperature sensitive items or

cutlery. In this cycle the temperature is reduced to help prevent dishes from

becoming damaged. It is especially helpful to reduce a cloudy or etched

appearance on glasses.

Remarque: Certains verres sont plus sujettes à la gravure en raison des processus de

fabrication du verre.

Normal : C'est le cycle recommandé pour une utilisation quotidienne, régu-

lière ou typique pour laver complètement une pleine charge de vaisselle

normalement sale.

Pour obtenir des performances optimales avec une consommation d'énergie minimale, il est

recommandé de désactiver toutes les options et les paramètres disponibles, sauf "Auto

Power Off" comme indiqué au début de cette section.

Remarque 1 : Voir la note pour obtenir des instructions supplémentaires d'installation d'essai

de l'énergie.

Express : Nettoie doucement la vaisselle sale et réduit globalement la durée

de lavage. Utiliser ce programme pour nettoyer les verres et la vaisselle des-

sert qui peuvent avoir besoin d'être réutilisés lors du même événement.

Rinse : Vous Permet de rincer la vaisselle vente d'accusation juin Partielle et de

la Mettre en attente In the lave-vaisselle JUSQU'A that the chargé Soit Pleine.

Option des programmes de lavage (certains modèles)

Delay : L’on peut retarder la mise en marche de 1 h à 24 h.

SpeedPerfect™: SpeedPerfect™ est une option qui permet de gagner du temps

sans pour autant sacrifier les performances de lavage et sec. La sélection de

cette option garantit les mêmes températures finales que le cycle sous-jacent,

tout en chauffant les plats plus rapide. En outre, cette option augmente la con-

sommation d'énergie, mais aussi de réduire le temps de cycle. L'option Speed-

Perfect ™ est disponible avec lourd, Auto, Eco et cycles normaux.

Half Load

: Peut réduire la consommation d'eau lors du lavage de petites charges

légèrement sales qui remplissent environ la moitié de la capacité du lave-vaisselle.

Delicate : L'option Délicat est uniquement disponible dans les cycles lourds,

Auto et Normal. Ce cycle est utilisé au mieux pour peu sale avec facile d'élimi-

ner les salissures alimentaires.

Sanitize : La fonction Désinfecter est offerte uniquement avec les programmes de lavage

intense, automatique et normal. Les procédés techniques de désinfection peuvent également

améliorer les résultats de séchage.

Remarque 1 : Le label Energy Guide a été basé sur le cycle de détection de sol normal ou ordinaire

comme suit: L'appareil a été testé sans agent de rinçage (liquide) dans la chambre de rinçage. Une

dose unique de détergent a été inséré dans le distributeur de détergent, sans détergent utilisé dans le

prélavage. L'unité n'a pas été soumis à des tests tronquée par les définitions dans la procédure de test.

Nous recommandons que les charges plat comme celui dans le test de certification de l'énergie ont la

position de grille placée dans la position la plus haute.

Remarque : le lave-vaisselle passe en mode de lavage automatique par défaut

lorsqu'il est éteint puis rallumé. Si vous avez programmé l'option de désinfection

lors du programme précédent, le lave-vaisselle passera en mode de lavage automa-

tique par défaut avec l'option de désinfection sélectionnée lorsque vous le mettez

en marche.

Informations sur les programmes de lavage

Remarque : afin d'économiser de l'énergie, ce lave-vaisselle est équipé d'un dispositif

de contrôle intuitif « Smart Control » dont les capteurs règlent automatiquement la

durée du programme, la température et les changements d'eau en fonction du degré

de saleté et de la température de l'eau entrante. Le dispositif de contrôle intuitif

ajuste la durée du programme et la quantité d'eau utilisée de façon intermittente. Les

durées de programmes de lavage sont fonction d'une température de l'eau d'ali-

mentation de 120 °F (48,8 °C). Si la température de l'eau d'alimentation de votre

résidence est différente de 120 °F (48,8 °C), le temps de chauffage de votre lave-

vaisselle pourraient être touchés.

Tableau 2 - Informations sur les programmes de lavage

Heavy Auto Glass Normal Express Rinse

durée

110-135

min

105-129

min

80-85 min

130-135

min

30 min 9 min

consommation

d'eau

4.9-6.4 gal

18.6-24.2 L

3.5-6.5 gal

13.1-24.5 L

2.5-3.8 gal

9.3-14.5 L

2.4-5.5 gal

8.8-20.8 L

2.8 gal

10.5 L

1.1 gal

4.1 L

température de

l'eau

150-160°F

66-71°C

127-150°F

53-66°C

113-122°F

45-50°C

113-131°F

45-55°C

113°F

45°C

incoming

température de

rinçage

162°F

72°C

153°F

67°C

144°F

62°C

140-156°F

60-69°C

122°F

50°C

incoming

Speed Perfect™

durée 95-110 min 75-90 min 60-70 min 95-105min n/a n/a

consommation

d'eau

4.3-5.5 gal

16.3-20.5 L

4.3-5.3 gal

16.1-20 L

3.5 gal

13.3 L

4.4-5.6 gal

16.6-21.1 L

n/a n/a

Half Load

durée 115 min 95-105 min 75-80 min 90-99 min n/a n/a

consommation

d'eau

4.8 gal

17.9 L

2.7-4.4 gal

10.2-16.5 L

2.5-3.3 gal

9.3-12.5 L

2.8-3.7 gal

10.8-13.9 L

n/a n/a

Delicate

durée

105-110

min

90-105 min n/a

100-120

min

n/a n/a

consommation

d'eau

4.9-6.4 gal

18.6-24.2 L

3.5-6.5 gal

13.1-24.5 L

n/a

2.4-5.5 gal

8.8-20.8 L

n/a n/a

Sanitize

durée

130-150

min

125-150

min

n/a

135-155

min

n/a n/a

consommation

d'eau

4.9-6.4 gal

18.6-24.2 L

3.5-6.5 gal

13.1-24.5 L

n/a

2.4-5.5 gal

8.8-20.8 L

n/a n/a

* "x" peut être n'importe quel chiffre ou une lettre

Fonctionnement du lave-vaisselle

REMARQUE: Pour les modèles avec commandes cachées, la porte doit être

ouverte avant de modifier les paramètres et fermé après la modification des

paramètres.

Les boutons sont sensibles et doivent être touchés doucement. Éviter toute trace

de graisse ou particals alimentaires reposant sur les boutons car ils pourraient acti-

ver le lave-vaisselle. Essuyage et de nettoyage peuvent également activer le lave-

vaisselle. Pour de meilleurs résultats, utilisez nus, les mains propres lorsque vous

touchez les boutons.

AVIS: Soyez prudent lorsque vous ouvrez la porte pendant un cycle en cours d'exé-

cution. L'eau chaude peut gicler. Ouvrir la porte lentement.

SHE7PT5xUC*

SHX8PT55UC

SHE8PT55UC

SHP7PT55UC

SHV7PT53UC

SHX7PT55UC

SHV8PT53UC

Démarrez le lave-vaisselle :

1 Appuyez sur la touche [On/Off]. Le voyant DEL du dernier cycle sélec-

tionné clignote.

2 Sélectionnez un programme et les options voulues.

3 Appuyer sur [Start] et fermez la porte pour que le programme

démarre.

Annuler un cycle

1 Appuyez et maintenez le bouton [Start] pendant environ 3 secondes

jusqu'à ce que l'écran affiche "0:01".

2 Attendez environ 1 minute alors que le lave-vaisselle vidange.

Ouvrez la porte et appuyez sur la touche [On/Off].

Interrompre un cycle

3 Appuyez sur la touche [On/Off] pour éteindre l'appareil.

Pour reprendre le cycle, appuyez sur la touche [On/Off] à nouveau.

Mise en marche différée

Vous pouvez retarder le début du cycle de tranches d'une heure, jusqu'à

24 heures.

Pour régler le délai de commencer:

1 Appuyez sur la touche [On/Off]. Sélectionnez un cycle.

2 Appuyez sur la touche [Delay] jusqu'à ce que l'heure affichée correspond

à vos besoins et appuyez sur [Start] pour activer le départ différé.

h: 01 = 1 heure de retard h: 24 = 24 heures de retard

Pour annuler le départ différé:

1 Appuyez sur la touche [Delay] jusqu'à ce que "h: 00" est indiqué sur

l'affichage numérique.

2 Appuyez sur [Start] pour sauvegarder le réglage.

Signal de fin de cycle

1 Ouvrez la porte et appuyez sur la touche [On/Off].

2 Maintenez enfoncée la touche "A" (voir page 18) et appuyez sur

[Start] jusqu'à ce que l'affichage indique "d: 00". Relâchez les deux

boutons.

3 Appuyez sur le bouton "A" jusqu'à ce que l'écran affiche "b:02".

4 Appuyez sur la touche "C" pour augmenter ou diminuer la tonalité "b:

00" = OFF et "b: 03" = plus fort et appuyez sur [Start] pour enregis-

trer les paramètres et fermer la porte.

Séchage intensifs

Le rinçage final utilise une température plus élevée qui améliore les résul-

tats de séchage. Le temps de marche peut augmenter légèrement.

Pour activer le séchage intensif sur:

1 Appuyez sur la touche [On/Off].

2 Maintenez enfoncée la touche “A” et appuyez sur [Start] jusqu'à ce

que l'écran affiche “d:00”. Relâchez les deux boutons.

3 Appuyez sur la touche “C” pour allumer le séchage intensif sur ou

hors tension. “d:01” = ON et “d:00” = OFF

Auto Power Off / Interior Light (selon le modèle)

Pour économiser l'énergie, le lave-vaisselle est éteint 1 minute après le cycle de

lavage se termine (Auto Power Off).

L'éclairage intérieur est une lumière

blanche qui illumine l'intérieur lorsque le lave-vaisselle est ouverte. Ces

fonctions peuvent être ajustées de P: 00 P: 02.

Pour modifier le réglage

1 Appuyez sur la touche [On/Off]. Maintenez enfoncée la touche A et

appuyez sur [Start] jusqu'à ce que l'affichage indique « d: 0x ».

2 Relâchez les deux boutons. Appuyez sur le bouton A jusqu'à ce que

l'afficheur indique « P: 0x ».

3 Appuyez sur la touche

jusqu'à ce que l'écran correspond à vos besoins.

P:00

= lave-vaisselle ne s'éteint pas automatiquement -

Éclairage intérieur

toujours

P:01

= lave-vaisselle s'éteint automatiquement après 1 minute -

Éclairage

intérieur toujours éteint

P:02

= lave-vaisselle s'éteint automatiquement après 120 minutes (2 heures)

Éclairage intérieur toujours éteint

4 Appuyez sur [Start] pour sauvegarder le réglage.

Langue (selon le modèle)

1 Ouvrir la porte et allumer le lave-vaisselle en appuyant sur [ON/OFF].

2 Maintenir la touche A enfoncée et appuyer et maintenir la touche

[START] enfoncée jusqu’à ce que l’affichage indique « d: 00 ».

3 Relâcher les deux touches. Appuyer sur A jusqu’à ce que l’affichage

indique « L:01 ».

4 Appuyer sur C pour sélectionner le paramètre souhaité.

« L:01 » = English

« L:03 » = Français

« L:07 » = Spanish

5 Appuyer sur [START] pour sauvegarder le paramètre et fermer la porte.

Time Light® (selon le modèle)

Nos lave-vaisselle offrent une lumière moment opportun indicateur reste

que les projets du cycle et le temps restant sur le plancher de la cuisine.

Remarque: Si l'appareil est installé au niveau des yeux, l'information temps

restant n'est pas visible.

Dans le réglage par défaut (S: 01) montre le temps restant sur le sol en

alternance avec le logo Bosch ® (environ 5 secondes par image).

Pour changer le réglage:

1 Ouvrez la porte et appuyez sur la touche [On / Off].

2 Maintenez enfoncée la touche "A" et appuyez sur [Start] jusqu'à ce

que l'écran affiche "d: 00".

3 Relâchez les deux boutons. Appuyez sur le bouton "A" jusqu'à ce

que l'écran affiche « S: 01 ».

4 Appuyez sur la touche «C» jusqu'à ce que de basculer entre « S: 00 »

= OFF, « S: 01 » et « S: 02 » Temps clair = ON

5 Appuyez sur [Start] pour sauvegarder le réglage.

InfoLight® (selon le modèle)

Une LED illumine la parole pour indiquer que l'appareil est en cours d'exé-

cution. Si l'appareil est installé au niveau de l'œil, la LED n'est pas visible.

Pour modifier le réglage:

1 Ouvrez la porte et appuyez sur la touche [On / Off].

2 Maintenir la touche A enfoncée et appuyer et maintenir la touche

[START] enfoncée jusqu’à ce que l’affichage indique « d:00 ». Relâ-

chez les deux boutons.

3 Appuyez sur le bouton A usqu'à ce que l'écran affiche "01:01".

4 Appuyez sur la touche C pour basculer entre "1:01" = ON et "1:00" =

OFF, appuyez sur [START] pour sauvegarder et fermer la porte.

Nettoyage et entretien

Certaines parties du lave-vaisselle nécessitent

un entretien occasionnel. Les opérations

d'entretien sont faciles à effectuer et permettent

d'obtenir continuellement un excellent rende-

ment de votre lave-vaisselle.

Conditions générales

Ne jamais utiliser un nettoyeur à vapeur avec le

lave-vaisselle. Le fabricant n’est pas

responsable des dommages encourus.

Essuyer régulièrement le devant de l’appareil

avec un chiffon humide (une solution d’eau et

de détergent est adéquate).

Ne pas utiliser d’éponge à surface rugueuse ni

de détergent abrasif car ils peuvent

endommager les surfaces.

Appareil en acier inoxydable : pour éviter la

corrosion, ne pas utiliser de chiffon éponge, ni

laver plusieurs fois avant d’utiliser l’appareil la

première fois.

Filtres

Les filtres permettent de garder les objets

étrangers de l’eau de rinçage loin de la pompe.

Ils peuvent parfois obstruer les filtres.

Vérifier les filtres

Figure 12

Figure 13

Figure 14





• Dévisser le filtre cylindrique tel qu’il est illustré et le sortir voir Figures 12-

13.

• Enlever tout résidu et le passer à l’eau cou-

rante.

• Réinstaller le système de filtre et s’assurer

que les flèches sont à l’opposées l’une de

l’autre une fois le système de filtre fermé

Bras gicleurs

Du calcaire ou des contaminants dans l’eau de

rinçage peuvent obstruer les embouts et les

roulements des bras gicleurs.

• Vérifier si les embouts des bras gicleurs sont

obstrués.

• Dévisser le bras gicleur supérieur. Voir Figure

14.

• Enlever le bras gicleur inférieur.

Pompe d’eau usée

Les résidus d’aliments de l’eau de rinçage non captés par les filtres peu-

vent obstruer la pompe à eau usée. L’eau de rinçage ne peut être pom-

pée et recouvre le filtre.

Dans ce cas :

• Débrancher l’appareil de l’alimentation électrique.

• Enlever les filtres.

• Vider l’eau à l’aide d’une éponge, au besoin.

• Avec une cuillère, enlever le couvercle de la pompe, tel qu’il est illustré,

ensuite prendre le couvercle par la languette et tirer vers le haut

jusqu’à résistance, puis le sortir (voir Figures 15-16).

• Vérifier l’intérieur du compartiment et enlever tout objet étranger.

• Remettre le couvercle à sa position d’origine.

• Installer le filtre.

Préparation de l'appareil pour les vacances

Avant de partir en vacances pendant un temps plus chaud, en plus de

couper la vanne principale, également désactiver l'approvisionnement en

eau au point le plus proche du lave-vaisselle. Par temps froid, s'il vous

plaît suivez les instructions pour l'hivernage de votre appareil ci-dessous.

Hivérisation unité

Si votre lave-vaisselle n'est pas utilisé pendant une longue période de

temps dans un endroit dont la température de congélation (maison de

vacances ou une période de vacances), faire hivériser par un service pro-

fessionnel agréé.

Figure 15

Figure 16







&OLFN

Guide de dépannage

Problème Cause Action à prendre

Le lave-vais-

selle ne se

met pas en

marche

1. La porte est peut-être mal enclen-

chée.

2. L'appareil n'est peut-être pas

allumé.

3. La machine n'a pas été réinitiali-

sée ou le programme précédent

n'est pas terminé.

4. La mise en marche différée est

activée.

5. Interruption de l'alimentation

électrique du lave-vaisselle ou fus-

ible ayant sauté.

6. La porte a peut-être été fermée

avant d'avoir choisi le programme.

7. Le robinet d'alimentation en eau

n'est peut-être pas ouvert.

1. Fermez complètement la porte.

2. Appuyez sur le commutateur

principal pour allumer la machine.

3. Pour réinitialiser la machine,

reportez-vous à la section de ce

guide intitulée « Annulation ou

modification du programme ».

4. Pour réinitialiser la machine,

reportez-vous à la section de ce

guide intitulée « Mise en marche

différée ».

5. Vérifiez le disjoncteur.

6. Sélectionnez un programme et

fermez la porte.

7. Vérifiez et ouvrez le robinet d'ali-

mentation en eau.

Le lave-vais-

selle émet

un bip

sonore (sig-

nal de fin de

programme)

1. Les paramètres usine par défaut

avertissent l'utilisateur que le pro-

gramme de lavage est terminé en

émettant un bip sonore. Cette fonc-

tion peut être désactivée au besoin.

1. Pour régler le volume sonore ou

désactiver cette fonction, reportez-

vous à la section de ce guide intit-

ulée « Signal de fin de programme ».

L'afficheur

ne s'allume

pas

1. Un fusible a peut-être sauté ou

le disjoncteur s'est déclenché.

2. La porte est mal fermée ou mal

enclenchée.

Remarque : pour les modèles équi-

pés de commandes situées sur la

partie supérieure de la porte,

l'afficheur ne s'allume que lorsque

la porte est ouverte et les com-

mandes sont visibles.

1. Vérifiez le fusible ou le boîtier de

disjoncteurs et remplacez le fus-

ible ou réarmez le disjoncteur le

cas échéant.

2. Assurez-vous que la porte est

correctement enclenchée et com-

plètement fermée.

Le pro-

gramme de

lavage sem-

ble durer

trop long-

temps

1. IL'eau qui alimente le lave-vais-

selle n'est pas assez chaude.

2. La durée du programme peut

varier en fonction de la saleté de la

vaisselle et de la qualité de l'eau.

3. Le distributeur de produit de rin-

çage est vide.

4. Le lave-vaisselle est branché sur

une conduite d'eau froide.

Remarque : reportez-vous à la sec-

tion de ce guide intitulée « Informa-

tions sur les programmes de lavage

» pour obtenir la durée de pro-

gramme type.

1. Avant de démarrer un pro-

gramme, faites couler le robinet

d'eau chaude de l'évier le plus

proche du lave-vaisselle.

2. Les capteurs du lave-vaisselle

augmentent automatiquement la

durée du programme pour une

vaisselle bien propre en cas de

détection d'une quantité impor-

tante de saletés sur la vaisselle.

3. Versez le produit de rinçage

dans le distributeur.

4. Vérifiez que le lave-vaisselle est

bien raccordé à la tuyauterie

d'arrivée d'eau chaude.

La vaisselle

est mal

lavée

1. Quelque chose empêche le bras

de lavage de tourner.

2. Quelque chose bouche les jets du

bras d'aspersion.

3. Mauvaise utilisation des déter-

gents.

4. Les filtres sont peut-être bou-

chés.

5. Les pièces de vaisselle sont

imbriquées les unes dans les autres

ou disposées trop près les unes des

autres.

6. Le programme de lavage choisi ne

convient pas aux conditions de

saleté de la vaisselle.

1. Assurez-vous que le mouvement

de rotation des bras d'aspersion

n'est pas bloqué en faisant pivoter

ces derniers à la main.

2. Retirez les bras d'aspersion et

nettoyez-les en suivant les con-

signes du paragraphe figurant dans

la section de ce guide intitulée «

Nettoyage et entretien ».

3. Augmentez ou diminuez la quan-

tité de détergent selon la dureté de

l'eau. Reportez-vous au tableau 1.

4. Nettoyer les filtres. Reportez-

vous la section de ce guide intit-

ulée « Nettoyage et entretien ».

5. Changez la disposition de la vais-

selle afin que le jet d'eau puisse

asperger correctement toutes les

pièces. Reportez-vous également la

section de ce guide intitulée «

Chargement de la vaisselle ».

6. Reportez-vous également à «

Programme de lavage » dans la

section de ce guide intitulée «

Fonctionnement du lave-vaisselle».

La vaisselle

n'est pas

bien sèche

1. Le distributeur de produit de rin-

çage est vide. (Le voyant du produit

de rinçage est activé).

2. Mauvais chargement de la vais-

selle.

3. Le programme choisi ne com-

prend pas le séchage.

Remarque : en général, les usten-

siles en plastique et en Téflon ne

sèchent pas aussi bien que d'autres

ustensiles en raison des propriétés

inhérentes à ces types de matéri-

aux.

1. Versez le produit de rinçage dans le

distributeur. L'utilisation d'un produit

de rinçage améliore le séchage.

2. Changez la disposition de la vais-

selle pour veiller à ce que les articles

ne soient pas imbriqués les uns dans

les autres. Reportez-vous également

à la section de ce guide intitulée

«Chargement de la vaisselle ».

3. Le paramètre Rinçage et attente

ne comprend pas de programme

de séchage.

Le couver-

cle du dis-

tributeur de

détergent

ne se ferme

pas

1. Mauvais fonctionnement du cou-

vercle du distributeur de détergent.

2. Le programme précédent n'est

pas terminé ; réinitialisation ou

interruption du programme.

1. Reportez-vous à la section de ce

guide intitulée « Ajout de détergent

et de produit de rinçage » pour des

instructions sur l'ouverture et la

fermeture du distributeur.

2. Reportez-vous à la section de ce

guide intitulée « Annulation ou

modification du programme ».

Problème Cause Action à prendre

Impossible

de sélec-

tionner le

programme

voulu

1. Le programme précédent n'est

pas terminé

1. Reportez-vous à la section de ce

guide intitulée « Annulation ou

modification du programme ».

Odeur

Remarque:

les tests de

l'eau est

effectuée en

usine. Par-

fois l'eau

peut encore

apparaître

dans un lave-

vaisselle à

l'achat qui

peut créer

une odeur.

1. Des déchets alimentaires se sont

accumulés au fond du lave-vaisselle.

2. Des particules d'aliments se sont

accumulées près du joint d'étanché-

ité de la porte.

3. La vaisselle est restée trop long-

temps dans le lave-vaisselle avant le

lancement d'un programme.

4. De l'eau résiduelle s'est accu-

mulée au fond du lave-vaisselle.

5. Le tuyau de vidange est obstrué.

1. Retirez les filtres et nettoyez-les con-

formément à la section de ce guide

intitulée « Nettoyage et entretien ».

2. Reportez-vous à « Nettoyage et

entretien » dans la section de ce guide.

3. Si vous n'avez pas l'intention de

laver la vaisselle immédiatement,

lancez le programme Rinse/Hold .

4. Assurez-vous que l'opération de

vidange du programme précédent

est complètement terminée.

5. Pour éliminer les objets pouvant

obstruer le tuyau de vidange, faites

appel à un personnel qualifié.

Remarque : si les problèmes d'odeur

persistent, lancez le programme de

lavage Normal jusqu'au rinçage puis

interrompez le programme et versez

une tasse de 255 ml (8 oz) de vinai-

gre blanc distillé sur le panier supéri-

eur. Terminez ensuite le programme.

Le lave-vais-

selle ne se

remplit pas

d'eau

1. Obstruction au niveau du réseau

d'alimentation en eau.

2. Le programme de lavage précé-

dent n'est pas terminé.

3. La fonction de mise en marche

différée est activée.

4. HL'alimentation en eau domes-

tique est coupée

1. Assurez-vous que le robinet

d'arrivée d'eau (en général situé

sous l'évier de la cuisine) est ouvert

et vérifiez que la conduite d'alimen-

tation n'est ni pliée ni bouchée.

2. Reportez-vous à la section de ce

guide intitulée « Fonctionnement

du lave-vaisselle ».

3. Annulez la mise en marche dif-

férée ou attendez que la période

de mise en marche différée soit

terminée ou que ce délai expire.

4. Ouvrez l'alimentation en eau domestique

Fonc-

tionnement

bruyant pen-

dant le

déroule-

ment du

programme

de lavage

1. La vaisselle n'est pas correcte-

ment disposée.

1. Les sons correspondant à la cir-

culation de l'eau sont normaux,

mais si vous soupçonnez que des

pièces de vaisselle se cognent

entre elles ou touchent les bras

d'aspersion, reportez-vous à la sec-

tion du présent guide intitulée «

Préparation et chargement de la

vaisselle » pour connaître la dispo-

sition optimale de la vaisselle.

Problème Cause Action à prendre

Fuites d'eau 1. Mousse

2. Le joint d'étanchéité peut être

sorti de la rainure.

3. L'évent de condensation est blo-

qué.

4. Mauvaise installation.

1. Les détergents inadéquats ont

tendance à produire de la mousse

et à provoquer des fuites. Utilisez

uniquement des détergents pour

lave-vaisselle. Si le problème de

mousse persiste, mettez une cuil-

lère à soupe d'huile végétale au

fond du lave-vaisselle et lancez le

programme voulu.

2. Assurez-vous que le joint d'étan-

chéité est bien inséré dans la rainure.

3. Assurez-vous que l'évent de con-

densation n'est pas bloqué.

4. Faites vérifier l'installation par

un personnel qualifié (alimentation

en eau, système de vidange, mise à

niveau, tuyauterie).

Taches

apparais-

sant dans la

cuve

1. Les taches qui se forment à l'inté-

rieur du lave-vaisselle sont dues à la

dureté de l'eau.

2.Les couverts sont en contact avec

les parois de la cuve.

1. L'emploi de jus de citron concen-

tré peut réduire l'accumulation de

taches d'eau dure. Lancez un pro-

gramme de lavage normal jusqu'au

rinçage puis interrompez le pro-

gramme et versez une tasse de 250

ml (8 oz. liq.) de citron concentré

sur le panier supérieur. Terminez

ensuite le programme. Ceci peut

être fait périodiquement pour

prévenir l'accumulation de taches.

2. Assurez-vous que les couverts

n'entrent pas en contact avec les

parois de la cuve pendant le

déroulement d'un programme.

Apparition

de films

d'eau sur les

verres ou de

résidus sur

la vaisselle

1. Mauvais dosage du produit de

rinçage.

1. Réglez le distributeur du

produit de rinçage en fonction

de la dureté de l'eau. Pour des

informations sur le dosage,

reportez-vous à la section de ce

guide intitulée « Ajout de déter-

gent et de produit de rinçage ».

Le panneau

avant est

décoloré ou

rayé

1. Vous avez utilisé un produit

d'entretien abrasif

1. Utilisez des détergents non

abrasifs et un linge humide doux.

Problème Cause Action à prendre

Service après-vente

Votre lave-vaisselle Bosch® ne requiert aucun entretien spécial autre

que celui décrit à la section Nettoyage et entretien du présent guide. En

cas de problème avec votre lave-vaisselle, avant de faire appel aux ser-

vices d'un technicien, reportez-vous à la section Guide de dépannage

du guide. Si un technicien doit intervenir, communiquer avec votre rev-

endeur ou installateur ou avec un service de réparation autorisé. Ne pas

tenter de réparer soi-même l'appareil. Toute réparation effectuée par un

personnel non autorisé peut être une cause d'annulation de la garantie.

Si votre lave-vaisselle Bosch® vous pose un problème et si vous n'êtes

pas satisfait du service que vous avez reçu, veuillez effectuer les

démarches suivantes jusqu'à ce que votre problème soit résolu à votre

entière satisfaction :

1 Téléphonez au 1-800-944-2904

2 Communiquez avec le service après-vente à partir de notre site

Web :www.bosch-home.com/us or www.bosch-appliances.ca

3 Communiquez avec l'installateur ou le prestataire de service après-

vente agréé de Bosch® de votre région.

4 Écrivez à :

BSH Home Appliances Corporation

1901 Main Street

Irvine, CA 92614

S'il vous plaît n'oubliez pas d'inclure vos informations de modèle ainsi

que l'explication du problème et la date à laquelle elle a commencé.

Vous trouverez le modèle et le numéro de série sur l'étiquette située sur

le bord de la porte lave-vaisselle. S'il vous plaît faire une copie de votre

facture et de la garder avec ce manuel. Le client doit présenter une

preuve d'achat pour obtenir un service de garantie.

Informations concernant la garantie

Ce que couvre cette garantie et à qui elle s'applique : la garantie limitée fournie par BSH Home Appliances

Corporation (BSH) dans cet énoncé de garantie limitée de produit s'applique uniquement aux lave-vaisselle

Bosch® (le « produit ») vendus au client, le premier acheteur utilisateur, à la condition que le produit ait été

acheté : (1) Pour votre usage domestique normal (non commercial) et qu'il ait effectivement en tout temps été

utilisé uniquement à des fins domestiques normales. (2) À l'état neuf au détail (et non comme un modèle

d'exposition, « tel quel » ou ayant déjà été retourné), et non à des fins de revente ou d'utilisation commerciale.

(3) Aux États-Unis ou au Canada, et qu'il soit en tout temps demeuré dans le pays de l'achat initial. Les garan-

ties énoncées aux présentes s'appliquent uniquement à l'acheteur initial du produit et ne sont pas cessibles.

• Assurez-vous de renvoyer la carte d'enregistrement ; bien que cette démarche ne soit pas nécessaire pour

que la garantie soit valide, c'est la meilleure façon de permettre à BSH de vous avertir dans l'éventualité

improbable d'un avis de sécurité ou d'un retrait de produit du marché.

Durée de la garantie : BSH garantit que le produit est exempt de défauts de matériaux et de fabrication pen-

dant une période de trois cent soixante-cinq (365) jours à compter de la date d'achat. Le délai précité com-

mence à courir à partir de la date d'achat et ne doit pas, pour quelque raison que ce soit, être différé, faire

l'objet de droits, être prolongé ou suspendu. Les frais de main d'œuvre et d'expédition sont compris dans la

couverture de base.

Garantie limitée prolongée :BSH offre également les garanties limitées supplémentaires suivantes :

• Garantie limitée de cinq (5) ans sur les composant électroniques : BSH réparera ou remplacera tout micro-

processeur ou carte de circuit imprimé BSH présentant des défauts de matériaux ou de fabrication (frais de

main d'œuvre exclus).

• Garantie limitée de cinq (5) ans sur les paniers à vaisselle : BSH remplacera les paniers à vaisselle supérieur

ou inférieur (à l'exclusion des composants du panier), si le panier présente des défauts de matière ou de fabri-

cation (frais de main d'œuvre exclus).

• Garantie à vie contre la rouille de l'acier inoxydable : BSH remplacera votre lave-vaisselle par un modèle iden-

tique ou un modèle courant sensiblement équivalent ou supérieur en termes de fonctionnalité, si le revête-

ment intérieur est perforé par la rouille (frais de main d'œuvre exclus). BSH remplacera la porte en acier

inoxydable si celle-ci est perforée par la rouille (frais de main d'œuvre exclus).

• Le délai précité commence à courir à partir de la date d'achat et ne doit pas, pour quelque raison que ce soit,

être différé, faire l'objet de droits, être prolongé ou suspendu.

La réparation ou le remplacement du produit constitue votre recours exclusif : Pendant la période de la

présente garantie, BSH ou l'un de ses prestataires de service après-vente agréés réparera votre produit sans

frais de votre part (sous réserve de certaines restrictions précisées aux présentes) s'il s'avère que votre

produit a été fabriqué en incorporant un défaut de matériaux ou de fabrication. Si des tentatives raisonnables

de réparation du produit ont été effectuées sans succès, BSH remplacera votre produit (des modèles amélio-

rés peuvent vous être offerts, à la discrétion exclusive de BSH, moyennant des frais supplémentaires). Toutes

les pièces et tous les composants enlevés deviendront la propriété de BSH à sa discrétion exclusive. Toutes les

pièces remplacées et/ou réparées devront être similaires à la pièce d'origine aux fins de la présente garantie et

cette garantie ne sera pas prolongée eu égard à ces pièces. En vertu des présentes, BSH assume la respon-

sabilité et l'obligation exclusives vis-à-vis de la réparation d'un produit comportant un défaut de fabrication

uniquement, en ayant recours à un prestataire de services après-vente agréé de BSH pendant les heures nor-

males de travail. Par souci de sécurité et pour des questions de dommages matériels, BSH vous recommande

vivement de ne pas tenter de réparer vous-même le produit ni d'avoir recours à un dépanneur non agréé ; BSH

ne sera pas responsable et n'assume aucune obligation pour les réparations ou le travail effectués par un

dépanneur non agréé. Si vous choisissez de demander à une personne qui n'est pas un prestataire de service

après-vente agréé de travailler sur votre produit, LA PRÉSENTE GARANTIE DEVIENDRA AUTOMATIQUEMENT

NULLE ET NON AVENUE. Les prestataires de service après-vente agréés sont des personnes ou des sociétés

ayant été spécialement formées sur les produits de BSH et qui jouissent, de l'avis de BSH, d'une réputation

supérieure en matière de service à la clientèle et de compétences techniques (veuillez noter qu'il s'agit d'enti-

tés indépendantes et non de mandataires, d'associés, d'affiliés ou de représentants de BSH). Nonobstant les

dispositions précédentes, BSH n'assumera aucune responsabilité ou obligation en ce qui concerne le produit

s'il se trouve dans une région éloignée (à plus de 100 milles d'un prestataire de services après-vente agréé) ou

s'il est raisonnablement inaccessible ou s'il se trouve dans un lieu, un milieu ou un environnement dangereux,

menaçant ou traître ; auquel cas, sur votre demande, BSH paiera quand même la main d'œuvre et les pièces et

expédiera les pièces au prestataire de services après-vente agréé le plus proche. Toutefois, vous restez quand

même entièrement responsable pour et serez dans l'obligation de payer les frais de déplacement ou autres

frais spéciaux appliqués par la société de services après-vente, dans l'hypothèse où elle accepte de faire le

déplacement en vue d'effectuer la réparation.

Produit qui n'est plus couvert par la garantie : BSH n'est pas tenue, en droit ou autrement, de vous consen-

tir quoi que ce soit, y compris des réparations, des tarifs proportionnels ou un remplacement de produit,

après l'expiration de la garantie.

Exclusions de la garantie : La couverture de la garantie décrite aux présentes exclut tous les défauts ou dom-

mages qui ne résultent pas d'une faute directe de BSH, y compris, sans toutefois s'y limiter, un ou plusieurs

des éléments suivants : (1) L'utilisation du produit à toute autre fin que son usage normal, habituel et prévu (y

compris, sans toutefois s'y limiter, toute forme d'usage commercial, l'usage ou l'entreposage à l'extérieur d'un

produit devant être utilisé à l'intérieur, l'utilisation du produit conjointement avec un aéronef ou un bateau).

(2) La conduite répréhensible volontaire, la négligence, la mauvaise utilisation, l'utilisation abusive, les acci-

dents, la négligence, le fonctionnement abusif, le refus d'entretien, l'installation irrégulière ou négligente,

l'altération, le non respect du mode d'emploi, les fausses manœuvres, les réparations non agréés (y compris

la réparation effectuée soi-même ou l'exploration des mécanismes internes de l'appareil) de la part de toute

partie. (3) La rectification, l'altération ou la modification, quelle qu'en soit la nature. (4) Le non-respect des

codes, règlements ou lois applicables d'État, locaux, municipaux ou de comté régissant l'électricité, la plom-

berie et/ou le bâtiment, y compris le manquement à l'obligation d'installer le produit dans le respect le plus

strict des codes et règlements locaux du bâtiment et en matière de prévention des incendies. (5) L'usure nor-

male, le renversement d'aliments, de liquides, les accumulations de graisse ou les autres substances qui

s'accumulent sur le produit, à l'intérieur ou autour de celui-ci. (6) Les forces et facteurs externes, exercés par

les éléments et/ou l'environnement, y compris, sans toutefois s'y limiter, la pluie, le vent, le sable, les inonda-

tions les incendies, les glissements de terrain, les températures glaciales, l'humidité excessive ou l'exposition

prolongée à l'humidité, la foudre, la surtension électrique, les défaillances des structures qui entourent l'appa-

reil et les cas de force majeure. BSH ne sera en aucun cas responsable et n'aura aucune obligation de

quelque manière que ce soit quant aux dommages occasionnés aux biens environnants, y compris les

armoires de rangement, les planchers, les plafonds et les autres structures ou objets qui se trouvent à proxim-

ité du produit. Sont également exclus de la présente garantie les griffures, les encoches, les bosselures et les

dommages touchant l'aspect des surfaces externes et des pièces exposées ; les produits dont les numéros de

série ont été modifiés, oblitérés ou enlevés ; les visites après-vente pour vous enseigner à utiliser le produit,

ou les déplacements lorsque le produit ne présente aucun problème ; la résolution de problèmes d'installa-

tion (vous êtes entièrement responsable de toute structure et mise en place du produit, y compris les installa-

tions électriques, de plomberie ou autres installations de raccordement, de la mise en place de fondations ou

d'un parquet appropriés, et de toute modification, y compris, sans toutefois s'y limiter, celles devant être

apportées aux armoires de rangement, murs, planchers, rayonnages, etc.) ; ainsi que le réenclenchement des

disjoncteurs ou des fusibles.

DANS LA MESURE OÙ LA LOI L'AUTORISE, LA PRÉSENTE GARANTIE STIPULE VOS RECOURS EXCLU-

SIFS À L'ÉGARD DU PRODUIT, QUE LA RÉCLAMATION SOIT OU NON DE NATURE CONTRACTUELLE OU

DÉLICTUELLE (Y COMPRIS LA RESPONSABILITÉ ABSOLUE OU LA NÉGLIGENCE) OU AUTRE. ¤LA

PRÉSENTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPRESSES OU IMPLICITES.

TOUTE GARANTIE IMPLICITE EN VERTU DE LA LOI, QUE CE SOIT À DES FINS DE QUALITÉ MARCHANDE

OU D'ADAPTATION À UN USAGE PARTICULIER, OU AUTREMENT, EST EN VIGUEUR UNIQUEMENT PEN-

DANT LA PÉRIODE AU COURS DE LAQUELLE LA PRÉSENTE GARANTIE LIMITÉE EXPRESSE EST EN

VIGUEUR. §LE FABRICANT N'EST AUCUNEMENT RESPONSABLE DES DOMMAGES, PERTES OU FRAIS

CONSÉCUTIFS, PARTICULIERS, ACCESSOIRES, INDIRECTS ET/OU PUNITIFS, DES « PERTES COMMER-

CIALES », Y COMPRIS, SANS TOUTEFOIS S'Y LIMITER, LE TEMPS D'ABSENCE AU TRAVAIL, L'HÉBERGE-

MENT À L'HÔTEL ET/OU LES REPAS AU RESTAURANT, LES FRAIS DE REMANIEMENT EN EXCÉDENT DES

DOMMAGES DIRECTS QUI SONT CAUSÉS DÉFINITIVEMENT ET EXCLUSIVEMENT PAR BSH, OU AUTRE-

MENT. §CERTAINS ÉTATS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES

INDIRECTS OU ACCESSOIRES ET CERTAINS ÉTATS NE PERMETTENT PAS LA LIMITATION DE LA DURÉE

D'UNE GARANTIE IMPLICITE, DE SORTE QUE LES RESTRICTIONS STIPULÉES PLUS HAUT PEUVENT NE

PAS S'APPLIQUER À VOUS. LA PRÉSENTE GARANTIE VOUS CONFÈRE DES DROITS LÉGAUX SPÉCI-

FIQUES ET VOUS POUVEZ AUSSI AVOIR D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE. Aucune

tentative pour modifier la présente garantie n'aura d'effet à moins d'être autorisée par écrit par un dirigeant

de BSH Home Appliances Corporation.

Procédure d'obtention du service prévu par la garantie : POUR BÉNÉFICIER D'UN SERVICE DE GARAN-

TIE POUR VOTRE PRODUIT, COMMUNIQUER AVEC LE CENTRE DE SERVICE APRÈS-VENTE AGRÉÉ DE BSH

LE PLUS PROCHE OU TÉLÉPHONEZ AU 800-944-2904.

BSH reserves the right to change specifications or design without notice. Some models are certified for use in

Canada. BSH is not responsible for products which are transported from the United States for use in Canada.

Check with your local Canadian distributor or dealer.

BSH se réserve le droit de modifier les données techniques ou le design sans préavis. Certains modèles sont

certifiés pour une utilisation au Canada. BSH n’est pas responsable pour les produits transportés des États-

Unis pour une utilisation au Canada. Vérifier auprès d’un marchand ou distributeur canadien.

9000952754 (0114)

BSH Home Appliances Corporation

1901 Main Street

Irvine, CA 92614

Bosch SHE8PT55UC Benchmark Series- Stainless steel SHE8PT55UC

Product's Documents

User Manual

Specifications

Bosch SHE8PT55UC/05 Questions and Answers

Related Products

Bosch SHE8PT55UC Benchmark Series- Stainless steel SHE8PT55UC SHE8PT55UC/02

Bosch Dishwasher SPS2011JJ/07

Bosch DISHWASHER 60 CM FREE-STANDING SGS0902GB/04

Bosch DISHWASHER 60 CM FREE-STANDING SGS0902GB/05

Bosch Dishwasher 24'' SHV9ER53UC SHV9ER53UC/48

Bosch Dishwasher fully integrated SGV09A13/14
