BEDIENUNGSANLEITUNG
WASCHMASCHINE
Bitte lesen Sie diese Anleitung vor der Montage aufmerksam durch. Auf diese
Weise wird die Montage erleichtert und der korrekte und sichere Anschluss der
Waschmaschine wird gewährleistet. Bewahren Sie diese Anleitung zum schnellen
Nachschlagen in der Nähe der Waschmaschine auf.
DE DEUTSCH
F*WV*
MFL71445758
Rev.00_091819
INHALT
Diese Bedienungsanleitung kann Abbildungen
oder Inhalte enthalten, die sich von Ihrem
Modell unterscheiden.
Änderungen an dieser Bedienungsanleitung
durch den Hersteller bleiben vorbehalten.
WICHTIGE SICHERHEITSANWEISUNGEN .................................. 3
LESEN SIE VOR DER VERWENDUNG ALLE ANWEISUNGEN .....................3
WARNUNG .......................................................................................................3
UMWELTSCHUTZ ............................................................................................8
Entsorgung Ihrer Altgeräte ................................................................................8
AUFSTELLEN .................................................................................9
Teile und Spezifikationen ..................................................................................9
Voraussetzungen für den Aufstellort ...............................................................10
Auspacken des Geräts .................................................................................... 12
Ausrichten des Geräts.....................................................................................12
Anschluss des Wasserzulaufschlauchs ..........................................................13
Anschluss des Ablaufschlauchs ......................................................................14
BETRIEB .......................................................................................15
Überblick über die Bedienung .........................................................................15
Vorbereitung der Wäsche................................................................................15
Hinzugabe von Waschmittel und Weichspüler ................................................16
Bedienfeld .......................................................................................................18
Programmtabelle ............................................................................................. 19
Verbrauchsdaten .............................................................................................22
Zusätzliche Optionen und Funktionen.............................................................23
INTELLIGENTE FUNKTIONEN .................................................... 25
Verwendung der LG SmartThinQ-App ............................................................25
Die Verwendung von Smart Diagnosis............................................................28
WARTUNG ....................................................................................29
Reinigung nach jedem Waschgang ................................................................29
Regelmäßige Reinigung des Geräts ...............................................................29
FEHLERBEHEBUNG ....................................................................32
Bevor Sie sich an den Kundendienst wenden.................................................32
BETRIEBSDATEN ........................................................................39
Produktdatenblatt ............................................................................................39
3
DE
WICHTIGE SICHERHEITSANWEISUNGEN
LESEN SIE VOR DER VERWENDUNG ALLE
ANWEISUNGEN
Die folgenden Sicherheitsrichtlinien dienen dazu,
unvorhergesehene Risiken oder Beschädigungen durch
unsicheren oder nicht ordnungsgemäßen Betrieb des Geräts zu
vermeiden.
Die Richtlinien sind in die Hinweise 'WARNUNG' und 'ACHTUNG',
wie nachfolgend beschrieben, unterteilt.
Sicherheitshinweise
Dieses Symbol wird angezeigt, um auf Punkte und
Bedienvorgänge hinzuweisen, die ein Risiko bergen können.
Lesen Sie den mit diesem Symbol gekennzeichneten Teil
sorgfältig und befolgen Sie die Anweisungen, um Risiken zu
vermeiden.
WARNUNG
Damit wird angezeigt, dass die Nichtbeachtung der Anweisung zu
ernsthaften Verletzungen oder zum Tod führen kann.
ACHTUNG
Damit wird angezeigt, dass die Nichtbeachtung der Anweisungen zu
leichten Verletzungen oder einer Beschädigung des Geräts führen
kann.
WARNUNG
WARNUNG
Befolgen Sie grundlegende Vorsichtsmaßnahmen, um
Explosionen, Brandgefahren, Stromschläge, Verbrühungen
oder sonstige Personenschäden zu vermeiden. Dazu gehört
Folgendes:
4
DE
Technische Sicherheit
• Dieses Haushaltsgerät kann von Kindern ab 8 Jahren, sowie von
Personen mit eingeschränkten körperlichen, sensorischen oder
geistigen Fähigkeiten, oder mit mangelnder Erfahrung und Kenntnis
benutzt werden, wenn sie bei der Nutzung des Geräts beaufsichtigt
werden oder eine Einweisung zur sicheren Nutzung des Geräts und
den damit verbundenen Gefahren erhalten haben. Kinder dürfen
mit dem Haushaltsgerät nicht spielen. Die Reinigung und Wartung
seitens des Benutzers darf von Kindern nicht ohne Beaufsichtigung
vorgenommen werden.
• Kinder unter 3 Jahren sollten von dem Gerät fern gehalten werden,
es sei denn, sie werden kontinuierlich beaufsichtigt.
• Ist das Netzkabel beschädigt, muss es vom Hersteller, der
Kundendienststelle oder gleichwertig qualifizierten Personen
ausgetauscht werden, um eine Gefährdung zu vermeiden.
• Lüftungsöffnungen dürfen nicht durch einen Teppich verdeckt werden.
• Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt und
nicht für Anwendungen wie;
− Mitarbeiterküchenbereiche in Geschäften, Büros und anderen
Arbeitsumgebungen;
− Bauernhäuser;
− Hotels, Motels und andere Übernachtungsmöglichkeiten;
− Pensionen;
− Gemeinschaftsbereiche in Mehrfamilienhäusern oder in
Waschsalons.
• Verwenden Sie neue Schläuche oder die Schläuche, die zusammen
mit dem Gerät geliefert wurden. Die Wiederverwendung alter
Schläuche kann zum Austritt von Wasser und zu nachfolgenden
Sachschäden führen.
•
Der Wassereinlassdruck muss zwischen 100 kPa und 1000 kPa liegen.
• In einigen Programmen beträgt die maximale Kapazität zum
Waschen von trockener Wäsche 9 kg.
5
DE
Aufstellen
• Versuchen Sie niemals, das Gerät einzuschalten, wenn es
beschädigt ist, eine Störung hat, es teilweise zerlegt ist oder fehlende
oder kaputte Teile aufweist, einschließlich einem beschädigten
Netzkabels oder Steckers.
• Das Gerät darf nur von zwei oder mehr Personen transportiert
werden, die das Gerät sicher halten.
• Installieren Sie das Gerät nicht an einer Stelle, an der Dampf
oder Staub entsteht. Installieren Sie das Gerät nicht in einem
Bereich unter freiem Himmel oder einem Bereich, an dem es
Witterungseinflüssen, wie direkter Sonneneinstrahlung, Wind, Regen
oder Temperaturen unterhalb des Gefrierpunktes, ausgesetzt ist.
• Ziehen Sie den Ablaufschlauch fest an, damit sich dieser nicht lösen
kann.
• Wenn das Stromkabel beschädigt oder die Steckdose locker ist,
verwenden Sie das Stromkabel nicht und nehmen Sie Kontakt mit
dem Kundendienst auf.
• Schließen Sie das Gerät nicht an eine Steckdosenleiste, einen
Netzadapter oder ein Verlängerungskabel an.
• Dieses Gerät darf nicht hinter einer verschließbaren Tür,
einer Schiebetür oder einer Tür, deren Scharnier sich auf der
entgegengesetzten Seite des Geräts befindet, so aufgestellt werden,
dass dadurch die Tür des Geräts nicht vollständig geöffnet werden kann.
• Dieses Haushaltsgerät muss geerdet werden. Bei einer Störung oder
einem Ausfall wird durch die Erdung das Risiko eines Stromschlags
gesenkt, da dem elektrischen Strom der Weg des geringsten
Widerstands ermöglicht wird.
• Dieses Gerät ist mit einem Stromeinspeisungskabel ausgerüstet,
das über einen Geräte-Erdungsleiter und einen Erdungs-Netzstecker
verfügt. Der Netzstecker muss in eine geeignete Steckdose
gesteckt werden, die mit allen gemäß den lokalen Vorschriften und
Anordnungen vorgeschriebenen Ausrüstungen versehen ist.
• Ein falscher Anschluss der Geräte-Erdungsleitung kann zu einem
Stromschlag führen. Falls Sie Zweifel haben, ob das Haushaltsgerät
ordnungsgemäß geerdet ist, lassen Sie es von einem qualifizierten
Elektriker oder Servicetechniker überprüfen.
6
DE
• Modifizieren Sie den Stecker, der mit dem Haushaltsgerät
ausgeliefert wird, nicht. Falls er nicht in die Steckdose passt, lassen
Sie von einem qualifizierten Elektriker eine ordnungsgemäße
Steckdose installieren.
Betrieb
• Versuchen Sie nicht, Verkleidungen abzunehmen oder das Gerät
auseinanderzubauen.
• Verwenden Sie keine scharfen Gegenstände auf dem Bedienfeld zur
Bedienung des Geräts.
• Reparieren oder ersetzen Sie keinen Teil des Geräts. Alle Reparatur-
und Wartungsarbeiten müssen von qualifiziertem Fachpersonal
durchgeführt werden, sofern dies nicht ausdrücklich in dieser
Bedienungsanleitung anders angegeben ist. Verwenden Sie nur
autorisierte Originalersatzteile.
• Fügen Sie keine lebenden Tiere, wie etwa Haustiere, in das Gerät
ein.
• Halten Sie den Bereich unter und neben Ihrem Haushaltsgerät
von brennbaren Materialien, wie etwa Flusen, Papier, Lappen,
Chemikalien usw. frei.
• Lassen Sie die Tür des Haushaltsgeräts nicht offen. Kinder
könnten sich an die Tür hängen oder in das Gerät klettern, was zu
Beschädigungen oder Verletzungen führen kann.
• Verwenden Sie neue Schläuche oder die Schläuche, die zusammen
mit dem Gerät geliefert wurden. Die Wiederverwendung alter
Schläuche kann zum Austritt von Wasser und zu nachfolgenden
Sachschäden führen.
• Waschen, trocknen oder legen Sie keine Textilgegenstände, die
mit brennbaren oder explosiven Stoffen gereinigt, gewaschen,
eingeweicht oder befleckt wurden (wie etwa Wachse,
Wachsentferner, Öl, Farbe, Benzin, Ölentferner, Lösungsmittel für die
chemische Reinigung, Kerosin, Fleckentferner, Terpentin, Pflanzenöl,
Speiseöl, Aceton, Alkohol usw.) in das Gerät. Eine unsachgemäße
Verwendung kann einen Brand oder eine Explosion verursachen.
• Greifen Sie niemals in das Haushaltsgerät während es in Betrieb ist.
Warten Sie, bis die Trommel vollständig zum Stillstand gekommen ist.
7
DE
• Im Falle von Überschwemmungen, ziehen Sie den Stromstecker
heraus und nehmen Sie Kontakt mit dem Kundendienst von LG
Electronics auf.
• Drücken Sie die Tür des Geräts nicht zu sehr nach unten , wenn
diese geöffnet ist.
• Berühren Sie die Tür nicht während eines Programms mit hohen
Temperaturen.
• Verwenden Sie in der Nähe des Geräts keine entzündlichen Gase
oder brennbaren Stoffe (Benzol, Benzin, Verdünner, Rohbenzin,
Alkohol usw.).
• Falls der Ablaufschlauch im Winter eingefroren sein sollte, verwenden
Sie das Gerät bitte erst , wenn dieser wieder aufgetaut ist.
• Bewahren Sie sämtliche Waschmittel, Weichspüler und Bleichmittel
außerhalb der Reichweite von Kindern auf.
• Berühren Sie nie den Stecker oder die Gerätesteuerung mit feuchten
Händen.
• Biegen Sie das Stromkabel nicht übermäßig und stellen Sie keine
schweren Gegenstände auf dasselbe.
• Waschen Sie keine Teppiche, Matten, Schuhe oder Haustierdecken
oder andere Gegenstände außer Kleidung oder Bettwäsche in dieser
Maschine.
• Dieses Gerät darf nur für Haushaltszwecke und nur stationär
verwendet werden.
• Falls es zu einem Gasleck kommt (Isobutan, Propan, Erdgas usw.),
berühren Sie das Gerät oder den Netzstecker nicht und lüften Sie
den Bereich sofort.
Wartung
• Stecken Sie den Stromstecker sicher in die Steckdose, nachdem Sie
Feuchtigkeit und Staub vollständig beseitigt haben.
• Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.
Die Bedienelemente auszuschalten oder in den Standby Modus zu
schalten, trennt das Gerät nicht von der Stromversorgung.
• Sprühen Sie kein Wasser auf die Innen- oder Außenseite des
Gerätes, um dieses zu reinigen.
8
DE
• Schalten Sie das Gerät niemals aus, indem Sie am Stromkabel
ziehen. Nehmen Sie immer den Stromstecker fest in die Hand und
ziehen Sie ihn gerade aus der Steckdose.
Entsorgung
• Ziehen Sie vor der Entsorgung eines alten Geräts den Netzstecker
aus der Steckdose . Schneiden Sie das Kabel unmittelbar am Austritt
aus dem Haushaltsgerät ab, um Missbrauch zu verhindern.
• Entsorgen Sie die gesamten Verpackungsmaterialien (wie zum
Beispiel Plastiktüten und Styropor) außerhalb der Reichweite
von Kindern. Die Verpackungsmaterialien können Erstickungen
verursachen.
• Entfernen Sie die Tür, bevor das Gerät entsorgt oder außer Betrieb
genommen wird, um zu vermeiden, dass Kinder oder Kleintiere darin
eingeschlossen werden.
UMWELTSCHUTZ
Entsorgung Ihrer Altgeräte
• Das durchgestrichene Symbol eines fahrbaren Abfallbehälters weist darauf hin,
dass Elektro- und Elektronik-Produkte (WEEE) getrennt vom Hausmüll entsorgt
werden müssen.
• Alte elektrische Produkte können gefährliche Substanzen enthalten, die eine
korrekte Entsorgung dieser Altgeräte erforderlich machen, um schädliche
Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden.
Ihre ausgedienten Geräte können wiederverwendbare Teile enthalten, mit denen
möglicherweise andere Produkte repariert werden können, aber auch sonstige
wertvolle Materialien enthalten, die zur Schonung knapper Ressourcen recycelt
werden können.
• Sie können Ihr Gerät entweder in das Geschäft zurückbringen, in dem
Sie das Produkt ursprünglich erworben haben, oder Sie kontaktieren Ihre
Gemeindeabfallstelle für Informationen über die nächstgelegene autorisierte
WEEE-Sammelstelle. Die aktuellsten Informationen für Ihr Land finden Sie unter
www.lg.com/global/recycling.
9
DE
AUFSTELLEN
Vorderansicht
a Bedienfeld
b Waschmittelschublade
c Trommel
d Tür
e Abdeckklappe
f Filter der Ablaufpumpe
g Verschlussstopfen
h Einstellbare Füße
Rückansicht
a Netzstecker
b Transportschrauben
c Ablaufschlauch
Teile und Spezifikationen
HINWEIS
• Zur Verbesserung der Qualität des Geräts können Aussehen und Spezifikationen ohne Vorankündigung
geändert werden.
Zubehör
* Diese Funktion steht nur bei einigen Modellen zur Verfügung.
a Kaltwasser-Zulaufschlauch*
b Schraubenschlüssel
c Kappen zur Abdeckung der Transportschraubenöffnungen*
d Winkelschlauchführung zum Anschließen des Ablaufschlauchs*
10
DE
Spezifikationen
Modell
F*WV*
Stromversorgung 220 - 240 V~, 50 Hz
Abmessungen
(Breite X Tiefe X Höhe)
600 mm X 560 mm X 850 mm
Produktgewicht 63 kg
• Für den Anschluss an den Wasserzulauf ist kein weiterer Rücklaufschutz erforderlich.
Voraussetzungen für den
Aufstellort
Überprüfen Sie vor dem Aufstellen des Geräts die
folgenden Informationen, um sicherzustellen, dass
das Gerät an einem angemessenen Ort aufgestellt
wird.
Standort
• Stellen Sie das Gerät auf einem ebenen
Untergrund auf. (Das zulässige Gesamtgefälle
unter dem Gerät beträgt 1°.)
• Versuchen Sie niemals, unebene Böden
auszugleichen, indem Sie Holzstücke, Karton
oder ähnliche Materialien unter das Gerät legen.
• Falls es sich nicht vermeiden lässt, das
Haushaltsgerät neben einem Gasherd
oder Kohleofen zu platzieren, muss eine
Isolationsplatte (850 X 600 mm) zwischen den
beiden Haushaltsgeräten angebracht werden.
Die mit der Alufolie beschichtete Seite sollte dem
Herd oder Ofen zugewandt sein.
• Bitte achten Sie bei der Installation des Geräts
darauf, dass ein Servicetechniker im Fall einer
Störung leichten Zugang haben muss.
• Stellen Sie bei der Installation des Geräts alle
vier Füße mit dem Transportschraubenschlüssel
ein, der das Gerät stabil macht, und lassen
Sie ca. 5 mm für einen Abstand zwischen
der Geräteoberseite und der Unterseite einer
beliebigen Arbeitsplatte.
• Zusätzliche Abstände sollten 100 mm zur Wand
und 20 mm rechts und links betragen.
100 mm
20 mm
5 mm
20 mm
WARNUNG
• Dieses Gerät darf nur für Haushaltszwecke und
nur stationär verwendet werden.
HINWEIS
• Falls das Gerät auf einem Sockel aufgestellt
wird, muss es sicher befestigt werden, um das
Risiko auszuschließen , dass es herunterfällt.
11
DE
Holzböden (Laminatböden)
Wenn das Haushaltsgerät auf einem Holzboden
aufgestellt wird, sollten Gummischeiben darunter
gelegt werden, um übermäßige Vibrationen sowie
Unwuchten zu verhindern.
• Um Vibrationen zu verhindern, empfehlen
wir, Gummischeiben a mit einer Dicke von
mindestens 15 mm unter jeden Fuß des
Haushaltsgeräts zu setzen. Diese sollten in
mindestens zwei Balken des Bodens geschraubt
sein.
• Stellen Sie das Haushaltsgerät, wenn möglich, in
einer Ecke des Raumes auf. Dort ist der Boden
stabiler.
• Setzen Sie die Gummischeiben auf, um die
Vibrationen zu reduzieren.
ACHTUNG
• Dieses Gerät darf nur für Haushaltszwecke und
nur stationär verwendet werden.
• Wird das Gerät auf dem instabilen Boden (z. B.
Holzboden) installiert, deckt die Garantie keine
Schäden und Kosten, die durch die Installation
auf dem instabilen Boden entstanden sind.
HINWEIS
• Sie können die Gummischeiben (Teile-Nr.
4620ER4002B) vom LG Servicecenter erwerben.
Belüftung
• Achten Sie darauf, dass die Luftzirkulation rund
um das Gerät nicht von Teppichen, Vorlegern
usw. eingeschränkt wird.
Umgebungstemperatur
• Stellen Sie das Gerät nicht in Räumen auf, in
denen die Temperatur unter den Gefrierpunkt
fallen kann. Gefrorene Schläuche können
unter Druck platzen. Die Zuverlässigkeit der
elektronischen Steuerung kann bei Temperaturen
unter dem Gefrierpunkt beeinträchtigt werden.
• Falls das Haushaltsgerät im Winter ausgeliefert
wird und die Temperaturen unter Null liegen,
lassen Sie das Gerät erst einige Stunden bei
Raumtemperatur stehen, bevor Sie es in Betrieb
nehmen.
Elektrischer Anschluss
• Verwenden Sie kein Verlängerungskabel und
keinen Doppelstecker.
• Ziehen Sie nach Gebrauch des Haushaltsgeräts
immer den Netzstecker aus der Steckdose und
drehen Sie den Wasserzulauf zu.
• Schließen Sie das Gerät unter Berücksichtigung
der gültigen Anschlussvorschriften an eine
geerdete Steckdose an.
• Das Gerät muss so aufgestellt werden, dass der
Stecker leicht zugänglich ist.
• Die Steckdose muss sich innerhalb von 1 Meter
auf einer Seite des Geräts befinden.
WARNUNG
• Reparaturen an dem Gerät dürfen nur von
qualifiziertem Fachpersonal durchgeführt werden.
Reparaturen, die von unerfahrenen Personen
durchgeführt werden, können zu Verletzungen
oder ernsthaften Störungen führen. Setzen Sie
sich diesbezüglich bitte mit Ihrem Servicecenter
von LG-Electronics vor Ort in Verbindung.
• Der Stecker muss in eine geeignete Steckdose
eingesteckt werden, welche korrekt montiert und
geerdet ist (in Übereinstimmung mit allen lokalen
Normen und Verordnungen).
12
DE
Auspacken des Geräts
Abheben des Haushaltsgeräts von
der Schaumstoffplatte der
Verpackung.
* Diese Funktion steht nur bei einigen Modellen zur
Verfügung.
Nach dem Entfernen des Kartons und des
Versandmaterials heben Sie das Gerät vom
Schaumstoffboden ab.
• Vergewissern Sie sich, dass die Wannenstütze
a* mit dem Boden abgezogen wird und nicht am
Boden des Gerätes klebt.
• Falls Sie das Haushaltsgerät legen müssen, um
die Unterlage aus Karton b an der Unterseite
abzunehmen, decken Sie die Seitenfläche des
Haushaltsgeräts immer ab und legen Sie es
vorsichtig um. Legen Sie das Haushaltsgerät
nicht auf die Vorder- oder Rückseite.
*
Entfernen der Transportsicherung
1
Beginnen Sie mit den unteren
Transportschrauben a und verwenden Sie
den Schraubenschlüssel (im Lieferumfang
enthalten), um alle Transportschrauben
vollständig zu lösen, indem Sie sie gegen den
Uhrzeigersinn drehen.
2
Entfernen Sie die Schraubenbaugruppen,
indem Sie vorsichtig daran wackeln, während
Sie sie herausziehen.
3
Setzen Sie die Abdeckkappen auf.
• Sie finden die Abdeckkappen b im
Zubehörbeutel oder an der Rückseite des
Geräts angebracht.
Ausrichten des Geräts
Überprüfung der Ausrichtung
Die Ausrichtung des Gerätes verhindert unnötige
Geräusche und Vibrationen. Überprüfen Sie nach
der Installation, ob das Gerät perfekt waagerecht
steht.
• Wenn das Gerät beim Schieben der oberen
Platte des Gerätes diagonal wackelt, stellen Sie
die Füße wieder ein.
Einstellen und Ausrichten der
Füße
Bei der Installation des Geräts sollte das Gerät
ausgerichtet und perfekt waagerecht sein.
• Ist das Gerät nicht richtig ausgerichtet und
waagerecht, kann es beschädigt werden oder
nicht richtig funktionieren.
13
DE
1
Drehen Sie die verstellbaren Füße je nach
Bedarf, wenn der Boden uneben ist.
• Legen Sie keine Holzkeile etc. unter die
Füße.
• Stellen Sie sicher, dass alle vier Füße stabil
auf dem Boden stehen.
2
Überprüfen Sie mit einer Wasserwaage a, ob
das Gerät komplett waagerecht steht.
3
Sichern Sie die verstellbaren Füße mit den
Feststellmuttern b durch Drehen gegen den
Uhrzeigersinn zur Unterseite des Geräts.
4
Prüfen Sie, ob alle Feststellmuttern an der
Unterseite des Geräts richtig festgezogen sind.
HINWEIS
• Ein ordnungsgemäßes Aufstellen und Ausrichten
des Haushaltsgeräts gewährleistet einen langen,
ordentlichen und zuverlässigen Betrieb.
• Das Gerät muss waagerecht und fest aufgestellt
sein.
• Es darf unter Last nicht über den Boden ‚wippen‘.
• Lassen Sie die Füße des Geräts nicht feucht
werden. Andernfalls können Vibrationen oder
Geräusche auftreten.
Anschluss des
Wasserzulaufschlauchs
Hinweis zum Anschluss
• Der Wasserdruck muss zwischen 100 kPa
und 1000 kPa (1,0‒10 bar) liegen. Wenn der
Wasserdruck 1000 kPa übersteigt, muss ein
Druckminderungsventil installiert werden.
• Ziehen Sie den Wasserzulaufschlauch an allen
Ventilen nicht zu fest an.
• Kontrollieren Sie den Zustand des Schlauchs von
Zeit zu Zeit und ersetzen Sie ihn gegebenenfalls.
Überprüfen der Gummidichtung
am Wasserzulaufschlauch
Der Wasserzulaufschlauch wird mit zwei
Gummidichtungen a geliefert. Sie dienen zur
Vermeidung von Wasserleckagen. Vergewissern
Sie sich, dass der Anschluss am Wasserhahn fest
genug ist.
14
DE

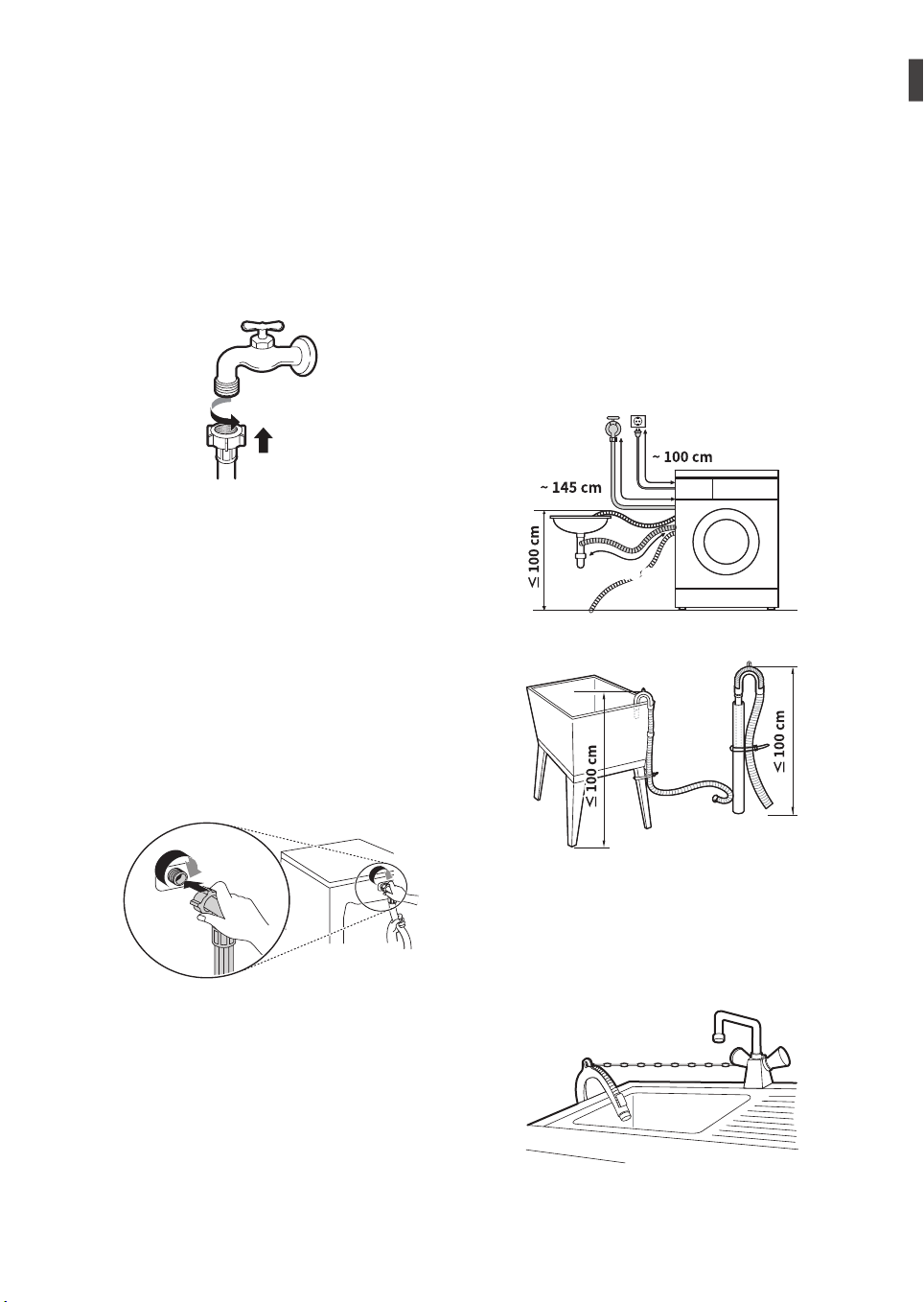

Anschluss des Schlauchs an den
Wasserhahn
Anschrauben – anschraubbarer Schlauch an
einen Wasserhahn mit Gewinde
Schrauben Sie den Schlauchanschluss an einen
Wasserhahn mit ¾”-Gewinde.
HINWEIS
• Drehen Sie, bevor der Zulaufschlauch an den
Wasserhahn angeschlossen wird, den Wasserhahn
auf, um Fremdkörper (Schmutz, Sand, Sägespäne,
usw.) aus der Wasserleitung auszuspülen. Lassen
Sie das Wasser in einen Eimer ablaufen und
kontrollieren Sie die Wassertemperatur.
Anschluss des Schlauchs an das
Gerät
Verschrauben Sie die Wasserleitung an den
Wasserzulauf an der Rückseite des Geräts.
HINWEIS
• Wenn nach dem Anschließen Wasser aus
dem Schlauch austritt, wiederholen Sie die
gleichen Schritte. Verwenden Sie möglichst
einen herkömmlichen Wasserhahn für den
Wasseranschluss. Wenn der Wasserhahn quadratisch
oder zu groß ist, entfernen Sie die Führungsplatte,
bevor Sie den Wasserhahn in den Adapter einsetzen.
• Stellen Sie sicher, dass der Schlauch nicht
geknickt oder eingeklemmt wird.
Anschluss des
Ablaufschlauchs
Bei Modellen mit Ablaufpumpe
Der Ablaufschlauch darf nicht höher als 100 cm
über dem Boden verlaufen. Das Wasser aus dem
Gerät läuft sonst nicht oder nur langsam ab.
• Durch einen ordnungsgemäßen Anschluss
des Ablaufschlauchs wird der Boden vor einer
Beschädigung durch Wasserundichtigkeiten
geschützt.
_DN
• Falls der Ablaufschlauch zu lang ist, drücken Sie
diesen nicht mit Gewalt in das Gerät zurück .
Dadurch entstehen störende Geräusche.
• Wenn der Ablaufschlauch in ein Waschbecken
eingehakt wird, befestigen Sie diesen sicher mit
einem Band .
15
DE
BETRIEB
Überblick über die Bedienung
Die Verwendung des Geräts
Wählen Sie vor der ersten Wäsche das Programm
Koch-/Buntwäsche und geben Sie die Hälfte
der Waschmittelmenge in die Maschine. Dadurch
werden mögliche Rückstände und Wasser aus der
Trommel entfernt, die möglicherweise während der
Herstellung zurückgelassen wurden.
1
Sortieren Sie die Wäsche und laden Sie die
Wäschestücke in die Trommel.
• Sortieren Sie die Wäsche bei Bedarf nach
Gewebetyp, Verschmutzungsgrad, Farbe
und Ladungsgröße. Öffnen Sie die Tür und
geben Sie die Wäsche in das Gerät.
2
Geben Sie Waschmittel oder Weichspüler hinzu.
• Geben Sie die richtige Menge an
Waschmittel in die Waschmittelschublade.
Falls gewünscht, geben Sie Bleichmittel oder
Weichspüler in die entsprechenden Bereiche
der Waschmittelschublade.
3
Schalten Sie das Gerät ein.
• Drücken Sie die An-/Aus-Taste, um das
Gerät einzuschalten.
4
Wählen Sie das gewünschte Waschprogramm.
• Drücken Sie die Taste Programm mehrmals
oder drehen Sie den Wählknopf, bis das
gewünschte Waschprogramm angezeigt wird.
• Wählen Sie nun eine Waschtemperatur
und Schleuderdrehzahl. Achten Sie auf die
Pflegekennzeichnung Ihrer Wäsche.
5
Starten des Waschprogramms.
• Drücken Sie die Taste Start/Pause um das
Waschprogramm zu starten. Das Gerät wird
sich kurz ohne Wasser bewegen, um das
Gewicht der Ladung zu messen. Wenn die Taste
Start/Pause nicht innerhalb von 15 Minuten
gedrückt wird, wird das Gerät ausgeschaltet,
und alle Einstellungen gehen verloren.
6
Ende des Waschprogramms.
• Wenn das Waschprogramm beendet ist,
ertönt eine Melodie. Nehmen Sie sofort die
Wäsche aus dem Gerät, um Faltenbildung zu
reduzieren. Überprüfen Sie die Türdichtung
beim Herausnehmen der Ladung auf kleine
Wäschestücke, die sich in der Dichtung
verfangen haben könnten.
Vorbereitung der Wäsche
Sortieren Sie die Wäsche, um beste
Waschergebnisse zu erzielen, und bereiten
Sie sie entsprechend den Symbolen auf den
Pflegeetiketten vor.
Sortieren der Kleidung
• Für beste Waschergebnisse sortieren Sie Ihre
Kleidung nach einem Pflegeetikett, das den
Gewebetyp und die Waschtemperatur angibt. Passen
Sie die Schleuderdrehzahl an, um sie zu waschen.
• Verschmutzungsgrad (Schwer, Normal,
Leicht): Trennen Sie die Kleidung je nach
Verschmutzungsgrad. Wenn möglich, waschen
Sie stark verschmutzte Gegenstände nicht mit
leicht verschmutzten.
• Farbe (Weiß, Hell, Dunkel): Waschen Sie separat
dunkle oder gefärbte Kleidung von Weiß oder
hellen Farben. Das Mischen von gefärbter Kleidung
mit heller Kleidung kann zu einer Farbübertragung
oder Verfärbung der helleren Kleidung führen.
• Flusen (empfindliche Gewebe, die Fusseln
erzeugen und aufnehmen): Waschen Sie
fusselerzeugende Gewebe separat von Geweben,
die leicht Fusseln aufnehmen. Fusselerzeugende
Gewebe können zu Pilling und Fusseln auf
Geweben führen, die Fusseln aufnehmen.
Überprüfen der Pflegeetiketten der
Wäsche
Symbole auf den Pflegeetiketten.
Diese Symbole geben Ihnen Auskunft über die
Zusammensetzung des Stoffes und wie dieser
gewaschen werden sollte.
Symbol Wäsche / Gewebeart
• Normale Wäsche
• Baumwolle, Mischgewebe
• Pflegeleicht
• Kunstfaser, Mischgewebe
• Schonwaschgang
• Feinwäsche
• Nur Handwäsche
• Wolle, Seide
• Nicht waschen
HINWEIS
• Die Striche unter dem Symbol geben Auskunft
über die Gewebart und die maximale zulässige
Belastung durch mechanische Beanspruchung.
16
DE
Überprüfen der Wäsche vor dem
Beladen
• Kombinieren Sie große und kleine Wäschestücke
in einer Ladung. Laden Sie zuerst große
Wäschestücke. Große Wäschestücke sollten
nicht mehr als die Hälfte der Gesamtlast
ausmachen.
• Waschen Sie keine einzelnen kleinen
Wäschestücke. Fügen Sie 1-2 ähnliche
Wäschestücke zur Last hinzu, um eine Unwucht
zu vermeiden.
• Achten Sie darauf, dass Sie alle Taschen
leeren. Gegenstände wie Nägel, Haarspangen,
Streichhölzer, Stifte, Münzen und Schlüssel
können sowohl Ihr Gerät als auch Ihre Kleidung
beschädigen.
• Waschen Sie Feinwäsche (Strümpfe, Bügel-BHs)
in einem Waschnetz.
• Schließen Sie Reißverschlüsse, Haken und
Bänder, um sicherzustellen, dass sie sich nicht in
anderen Kleidungsstücken verfangen.
• Behandeln Sie Schmutz und Flecken, indem
Sie den Schmutz und die Flecken mit gelöstem
Reinigungsmittel sättigen und bürsten.
• Kontrollieren Sie die Wulste der flexiblen
Dichtung (grau) und nehmen Sie alle kleinen
Gegenstände heraus.
ACHTUNG
• Kontrollieren Sie, ob sich Wäsche zwischen
der Tür und der Dichtung verklemmt hat, da
dort eingeklemmte Wäsche beim Waschen
beschädigt werden könnte.
• Entfernen Sie sämtliche Kleidungsstücke oder
Gegenstände aus der flexiblen Dichtung, damit
die Kleidungsstücke und die Türdichtung nicht
beschädigt werden.
Hinzugabe von Waschmittel
und Weichspüler
Waschmitteldosierung
• Das Waschmittel sollte entsprechend den
Anweisungen des Waschmittelherstellers
verwendet und entsprechend der Art, Farbe
und Verschmutzung des Gewebes und der
Waschtemperatur ausgewählt werden.
• Reduzieren Sie die Menge des Reinigungsmittels,
wenn sich zu viel Waschlauge bildet.
• Zu viel Waschmittel führt zu zu viel Schaum, was
zu schlechten Waschergebnissen führt.
• Falls Sie ein flüssiges Waschmittel verwenden
möchten, beachten Sie die Richtlinien des
Waschmittelherstellers.
• Sie können das flüssige Waschmittel direkt in die
Schublade für das Hauptwaschmittel eingießen,
wenn Sie den Waschvorgang sofort starten.
• Verwenden Sie kein Flüssigwaschmittel, wenn
Sie die Funktion Zeitverzögerung verwenden
oder die Option Vorwäsche ausgewählt haben,
da die Flüssigkeit aushärten könnte.
• Die Waschmittelmenge muss eventuell an
die Wassertemperatur, Wasserhärte, Menge
und den Verschmutzungsgrad der Wäsche
angepasst werden. Damit die besten Ergebnisse
erzielt werden können, muss eine übermäßige
Schaumbildung vermieden werden.
• Beachten Sie den Pflegehinweis der
Kleidungsstücke, bevor Sie das Waschmittel und
die Wassertemperatur auswählen.
• Verwenden Sie nur für die jeweilige Wäscheart
geeignete Waschmittel:
− Flüssigwaschmittel ist oft für spezielle
Anwendungen konzipiert, z. B. für farbige Stoffe,
Wolle, empfindliche oder dunkle Wäsche.
− Pulverförmiges Waschmittel ist für alle
Gewebearten geeignet.
− Verwenden Sie für ein besseres Waschergebnis
von weißen und hellen Kleidungsstücken
pulverförmiges Waschmittel mit Bleichmittel.
17
DE
− Das Waschmittel wird zu Beginn des
Waschprogramms aus dem Ausgabefach der
Schublade gespült.
HINWEIS
• Lassen Sie Waschmittel nicht aushärten. Dies
kann zu Verstopfungen, schlechter Spülleistung
oder Geruchsbildung führen.
• Volle Beladung: Entsprechend den
Empfehlungen des Herstellers.
• Teilbeladung: ¾ der normalen Menge
• Minimalbeladung: ½ der vollen Beladung
Hinzugabe von Waschmittel
• Waschmittel nur für Hauptwäsche a ~ J
• Waschmittel für Vorwäsche b und Hauptwäsche
a ~ d # J
HINWEIS
• Verwenden Sie die richtige Menge an Waschmittel.
Zu viel Waschmittel, Bleichmittel oder Weichspüler
kann ein Überlaufen verursachen.
• Bei Auswahl des Programms Vorwäsche, teilen
Sie die Dosierung in ⅓ für die Vorwäsche und ⅔
für die Hauptwäsche auf.
Verwendung von Waschmittel-Tabs
Zum Waschen der Wäsche können auch
Waschmittel-Tabs verwendet werden.
1
Öffnen Sie die Tür und geben Sie die Tabs
direkt in die Trommel.
2
Beladen Sie die Trommel mit Wäsche und
schließen Sie die Tür.
HINWEIS
• Geben Sie Tabs nicht in die
Waschmittelschublade.
Hinzugabe von Weichspüler
• Fügen Sie der maximalen Fülllinie einen
Weichspüler hinzu.
• Schließen Sie die Schublade vorsichtig.
• Lassen Sie den Weichspüler nicht länger
als 2 Tage in der Waschmittelschublade (der
Weichspüler kann aushärten).
• Der Weichspüler wird während des letzten
Spülgangs automatisch hinzugegeben.
• Öffnen Sie die Waschmittelschublade nicht,
während diese mit Wasser ausgespült wird.
• Es dürfen keine Lösungsmittel (z. B. Benzol)
verwendet werden.
HINWEIS
• Das Hinzufügen von überschüssigem
Weichspüler über die maximale Fülllinie kann
dazu führen, dass er zu früh austritt, was zu einer
Verfärbung der Kleidung führen kann.
• Gießen Sie keinen Weichspüler direkt auf die
Wäsche, da dieser die Wäsche beflecken könnte.
Hinzugabe von Wasserenthärter
Ein Wasserenthärter wie z. B. ein Anti-Kalkmittel
kann verwendet werden, um die Menge des
verwendeten Waschmittels in Regionen mit hoher
Wasserhärte zu reduzieren.
• Geben Sie zuerst das Waschmittel und dann den
Wasserenthärter hinein. Dosieren Sie gemäß der
auf der Verpackung angegebenen Menge.
18
DE
Bedienfeld
Funktionen des Bedienfelds
a Taste An-/Aus
• Drücken Sie die An-/Aus-Taste, um das Gerät ein- oder auszuschalten.
b Programmknopf
• Entsprechend der Art der Kleidung stehen verschiedene Programme zur Verfügung.
• Die Kontrollleuchte zeigt an, welches Programm ausgewählt wurde.
c Taste Start/Pause
• Drücken Sie die Taste Start/Pause, um einen Waschvorgang zu starten oder zu unterbrechen.
• Drücken Sie die Taste Start/Pause, um einen Waschvorgang vorübergehend zu stoppen.
d Zusätzliche Optionen und Funktionen
• Sie können die zusätzlichen Optionen und Funktionen verwenden, um die Programme anzupassen.
• Um die zusätzlichen Funktionen zu verwenden, halten Sie die entsprechende Taste 3 Sekunden lang
gedrückt. Das entsprechende Symbol leuchtet in der Anzeige auf.
• Zur Verwendung der Funktion Fernstart siehe INTELLIGENTE FUNKTIONEN.
• Damit können Sie eine Zusatzoption auswählen. Nach Auswahl leuchtet diese dann auf.
− f : Dieses Symbol wird eingeschaltet, wenn das Gerät zu Hause mit dem Wi-Fi-Netzwerk
verbunden ist.
e Anzeige
• Auf der Anzeige werden die Einstellungen, die geschätzte verbleibende Zeit, Optionen und
Statusmeldungen angezeigt. Wenn das Gerät eingeschaltet wird, leuchten die Standardeinstellungen
auf der Anzeige auf.
− 18:88 : Wenn ein Programm ausgewählt wird, wird die Standarddauer des gewählten Programms
angezeigt. Die Standarddauer kann je nach der gewählten Option geändert werden.
− k : Wenn die Wäsche gewaschen wird, leuchtet dieses Symbol auf.
− l : Wenn die Wäsche nach Abschluss des Waschens gespült wird, leuchtet dieses Symbol auf.
− p : Wenn die Wäsche geschleudert wird, leuchtet dieses Symbol auf.
− H : Wenn dieses Symbol aufleuchtet, kann die Tür nicht geöffnet werden.
19
DE
f AI DD
• AI DD M sorgt für das gewünschte Waschen und Schleudern.
• M ist aktiviert, wenn die Programme Koch-/Buntwäsche, Mix und Pflegeleicht ausgewählt sind und
laufen.
Programmtabelle
Waschprogramm
Programm Koch-/Buntwäsche Max. Beladung Nennkapazität
Beschreibung Sorgt für eine bessere Waschleistung durch die Kombination verschiedener
Trommelbewegungen.
Für schnelle Buntwäsche (Hemden, Nachthemden, Schlafanzüge usw.) und
normal verschmutzte Koch-/Buntwäsche (Unterwäsche) verwenden.
Korrekte Temperatur 40 °C (Kalt bis 95 °C)
Max. Schleuderdrehzahl 1400 U/Min
Programm Baumwolle+ Max. Beladung Nennkapazität
Beschreibung Sorgt für optimierte Waschleistung bei großer Wäschemenge mit weniger
Energieverbrauch.
Für schnelle Buntwäsche (Hemden, Nachthemden, Schlafanzüge usw.) und
normal verschmutzte Koch-/Buntwäsche (Unterwäsche) verwenden.
Korrekte Temperatur 60 °C (Kalt bis 60 °C)
Max. Schleuderdrehzahl 1400 U/Min
Programm TurboWash 59 Max. Beladung 3 kg
Beschreibung Beendet das gesamte Programm innerhalb von 59 Minuten.
Für verschiedene Arten von Gewebe außer speziellen Kleidungsstücken (Seide/
empfindliche Kleidung, Sportbekleidung, dunkle Bekleidung, Wolle, Bettdecken/
Vorhänge) verwenden.
Die Programmdauer hängt von den Bedingungen der Wasserversorgung sowie
der Beladung und Art der Wäsche ab.
Korrekte Temperatur 40 °C (Kalt bis 60 °C)
Max. Schleuderdrehzahl 1400 U/Min
Programm Mix Max. Beladung 3 kg
Beschreibung Damit können verschiedene Gewebe gleichzeitig gewaschen werden.
Verwendung für verschiedene Arten von Gewebe, außer speziellen
Kleidungsstücken (Seide/empfindliche Kleidung, Sportbekleidung, dunkle
Bekleidung, Wolle, Bettdecken/Vorhänge).
Korrekte Temperatur 40 °C (Kalt bis 60 °C)
Max. Schleuderdrehzahl 1400 U/Min
20
DE
Programm Pflegeleicht Max. Beladung 3 kg
Beschreibung Geeignet für Freizeithemden, die nach dem Waschen nicht gebügelt werden
müssen.
Verwendung bei Polyamid, Acryl und Polyester.
Korrekte Temperatur 40 °C (kalt bis 60 °C)
Max. Schleuderdrehzahl 1400 U/Min
Programm Allergy Care Max. Beladung 3 kg
Beschreibung Hilft bei der Beseitigung von Allergenen wie etwa Hausstaubmilben, Pollen und
Tierhaaren.
Korrekte Temperatur 60 °C
Max. Schleuderdrehzahl 1400 U/Min
Programm Babybekleidung Max. Beladung 4,5 kg
Beschreibung Bietet Pflege mit sanfter Bewegung und besserer Leistung durch Dampf.
Korrekte Temperatur 60 °C
Max. Schleuderdrehzahl 1000 U/Min
Programm Feinwäsche Max. Beladung 2 kg
Beschreibung Geeignet für empfindliche Kleidung wie Unterwäsche, Blusen usw.
Korrekte Temperatur 20 °C (Kalt bis 40 °C)
Max. Schleuderdrehzahl 800 U/Min
Programm Schonend/Wolle Max. Beladung 2 kg
Beschreibung Für hand- und maschinenwaschbare, empfindliche Kleidungsstücke, wie
waschbare Wolle, Dessous, Kleider, usw. (Verwenden Sie Wollwaschmittel).
Verwendung bei Wolle, Seide, handwaschbarer Kleidung und empfindlichen
Wäschestücken.
Korrekte Temperatur 30 °C (Kalt bis 40 °C)
Max. Schleuderdrehzahl 800 U/Min
Programm Sportswear Max. Beladung 3 kg
Beschreibung Geeignet für Spezialkleidung wie Sport- und Outdoorbekleidung.
Verwendung bei Coolmax, Gore-Tex, Fleece und Sympatex.
Korrekte Temperatur 40 °C (Kalt bis 40 °C)
Max. Schleuderdrehzahl 800 U/Min
21
DE
Programm Speed 14 Max. Beladung 2 kg
Beschreibung Sorgt für eine schnelle Waschzeit für kleine Ladungen und leicht verschmutzte
Kleidung.
Korrekte Temperatur 20 °C (Kalt bis 40 °C)
Max. Schleuderdrehzahl 1400 U/Min
Programm Bettdecken Max. Beladung
1 Wäschestück
Beschreibung Geeignet für große Wäschestücke, wie Bettdecken, Kissen, Sofabezüge, usw.
Für Baumwollbettwäsche mit Ausnahme von speziellen Teilen (Feinwäsche,
Wolle, Seide, usw.) mit Füllung: Bettdecken, Kissen, Decken und Sofabezüge
mit leichter Füllung.
Korrekte Temperatur Kalt (Kalt bis 40 °C)
Max. Schleuderdrehzahl 1000 U/Min
Programm Trommelreinigung
Beschreibung Dies ist eine Spezialfunktion zum Reinigen des Inneren des Geräts.
Programm Download/Neu Max. Beladung
1 Wäschestück
Beschreibung Mit Download/Neu können Sie mit einem Smartphone neue und spezielle
Waschprogramme in Ihre Waschmaschine laden. Das Standardprogramm ist
Spülen + Schleudern.
Korrekte Temperatur -
Max. Schleuderdrehzahl 1400 U/Min
HINWEIS
• Wählen Sie die korrekte Waschtemperatur und Schleuderdrehzahl für die gewünschten Programme.
• Achten Sie beim Waschen stets auf die Pflegekennzeichnung Ihrer Wäsche.
• Die tatsächlich maximale Schleuderdrehzahl kann je nach Modell, Programm und
Beladungsbedingungen variieren.
22
DE
Zusätzliche Optionen
Programm Vorwäsche Zeitverzögerung
Wäsche
nachlegen
Spülen+ Intensiv TurboWash
Koch-/Buntwäsche
# # # # # #
Baumwolle+
# # # # #
TurboWash 59
# # # # #
Mix
# # # # # #
Pflegeleicht
# # # # # #
Allergy Care
# # # #
Babybekleidung
# # # #
Feinwäsche
# # # # #
Schonend/Wolle
# # # #
Sportswear
# # # # #
Speed 14
# # # #
Bettdecken
# # # # #
Trommelreinigung
Download/Neu
# # #
* Diese Option wird automatisch in das Programm eingefügt und kann nicht abgewählt werden.
Verbrauchsdaten
Hauptwaschprogramme
F4R5*YW1W
Programm Temp. (°C)
Beladung
(kg)
Dauer
(h:mm)
Wasser (l)
Energie
(kWh)
Restfeuchtigkeit
(%)
Baumwolle+
R*
T
9
04:43 41 0,81
44
T
4,5
03:55 34 0,61
44
S
4,5
03:46 34 0,58
44
* Das Standardbaumwollprogramm ist Baumwolle+ R, T volle Beladung, Baumwolle+ R, T
halbe Beladung und Baumwolle+ S halbe Beladung in Übereinstimmung mit den Verordnungen
(EU) No. 1061/2010 und EN 60456.
HINWEIS
• Die Testergebnisse sind abhängig von Wasserdruck, Wasserhärte, Wassereintrittstemperatur,
Raumtemperatur, Art und Menge der Wäsche, Art und Menge des Reinigungsmittels sowie
Schwankungen in der Hauptstromversorgung und gewählten Zusatzoptionen.
• Es wird ein neutrales Waschmittel empfohlen.
• Die tatsächliche Waschtemperatur kann von der in der Tabelle angegebenen Temperatur der
Waschprogramme abweichen.
23
DE
Zusätzliche Optionen und
Funktionen
Sie können die zusätzlichen Optionen und Funktionen
verwenden, um die Programme anzupassen.
TurboWash
Diese Option wird empfohlen, um Wäsche in
weniger als einer Stunde zu waschen, wodurch
Wasser und Energie gespart werden. (Auf der
Grundlage der Hälfte der Wäsche)
1
Drücken Sie die An-/Aus-Taste.
2
Wählen Sie ein Waschprogramm aus.
3
Drücken Sie die TurboWash-Taste.
4
Drücken Sie die Start/Pause-Taste.
ACHTUNG
• Geben Sie die Wäsche beim Beladen vollständig
in die Trommel. Wenn sich die Wäsche in
der Türverriegelung verklemmt, kann die
Türdichtung beschädigt werden. Dies kann zu
Wasserleckagen und Fehlfunktionen führen.
• Das gewaltsame Öffnen der Tür kann
zu Beschädigungen, Zerstörung oder zu
Sicherheitsproblemen führen.
• Wenn Sie die Tür der Trommel öffnen, während
sich viel Schaum und Wasser darin befinden,
kann Wasser oder Schaum austreten. Dies kann
zu Verbrennungen oder Wasser auf dem Boden
führen.
Spülen l
Sie können die Anzahl der Spülvorgänge durch
Drücken der Taste Spülen+ ändern. Diese Option wird
für Personen mit Waschmittelallergien empfohlen.
Spülen+ G
Benutzen Sie diese Option, um die Spülung
einmalig zu verwenden.
Vorwäsche
Verwenden Sie diese Option, um stark
verschmutzte Wäsche zu waschen.
1
Drücken Sie die An-/Aus-Taste.
2
Wählen Sie ein Waschprogramm aus.
3
Drücken Sie die Vorwäsche-Taste.
4
Drücken Sie die Start/Pause-Taste.
Intensiv
Mit dieser Option können Sie normal und stark
verschmutzte Wäsche waschen.
1
Drücken Sie die An-/Aus-Taste.
2
Wählen Sie ein Waschprogramm aus.
3
Halten Sie die Taste Intensiv 3 Sekunden lang
gedrückt.
4
Drücken Sie die Start/Pause-Taste.
Zeitverzögerung
Mit dieser Funktion können Sie das Gerät nach
einem bestimmten Zeitintervall automatisch starten
und beenden.
1
Drücken Sie die An-/Aus-Taste.
2
Wählen Sie ein Waschprogramm aus.
3
Drücken Sie die Taste Zeitverzögerung, um
die gewünschte Zeit einzustellen.
4
Drücken Sie die Start/Pause-Taste.
HINWEIS
• Die Verzögerungszeit ist die Zeit bis zum
Ende des Programms, nicht bis zum Start.
Die tatsächliche Laufzeit kann aufgrund der
Wassertemperatur, der Wäschemenge und
anderer Faktoren variieren.
• Um die Funktion abzubrechen, drücken Sie die
An-/Aus-Taste.
• Verwenden Sie kein Flüssigwaschmittel bei
dieser Funktion.
WLAN f
Wenn das Gerät mit dem WLAN verbunden ist,
leuchtet das Symbol WLAN auf dem Bedienfeld auf.
24
DE
Wäsche nachlegen
Sie können diese Option verwenden, um nach
dem Start des Waschprogramms Wäschestücke
nachzulegen oder herauszunehmen.
1
Drücken Sie die Taste Wäsche nachlegen,
wenn die LED-Anzeige aufleuchtet.
2
Öffnen Sie die Tür, nachdem sie sich entriegelt
hat.
3
Legen Sie Wäsche nach oder nehmen Sie
diese heraus.
4
Schließen Sie die Tür und drücken Sie die
Taste Start/Pause.
HINWEIS
• Aus Sicherheitsgründen bleibt die Tür verriegelt,
wenn der Wasserstand oder die Temperatur in
der Trommel hoch ist. Während dieser Zeit ist es
nicht möglich, Wäsche nachzulegen.
Temp.
Mit dieser Option können Sie die Wasch- und
Spültemperatur für das ausgewählte Programm in
Kombination auswählen. Drücken Sie diese Taste
bis die gewünschte Einstellung aufleuchtet. Für alle
Spülvorgänge wird kaltes Leitungswasser verwendet.
• Wählen Sie die geeignete Wassertemperatur
für die Art der Wäsche, die gewaschen werden
soll, aus. Um die besten Ergebnisse zu erzielen,
beachten Sie bitte die Pflegeetiketten der
Wäschestücke.
Schleudern p
Verwenden Sie diese Option, um die
Schleuderintensität zu ändern. Drücken Sie
die Taste Schleudern wiederholt, um die
Geschwindigkeitsstufe zu ändern.
1
Drücken Sie die An-/Aus-Taste.
2
Wählen Sie ein Waschprogramm aus.
3
Drücken Sie die Taste Schleudern, um die
gewünschte Schleuderdrehzahl auszuwählen.
4
Drücken Sie die Start/Pause-Taste.
HINWEIS
• Auch wenn Sie Nein wählen, wird sich die
Trommel für kurze Zeit drehen, damit ein
schnelles Abpumpen gewährleistet ist.
Ton An/Aus q
Diese Funktion ist nur aktiv, wenn das Gerät in
Betrieb ist.
• Halten Sie die Tasten Spülen+ und Vorwäsche
gleichzeitig 3 Sekunden lang gedrückt, um diese
Funktion einzustellen.
HINWEIS
• Wenn diese Funktion eingestellt ist, bleibt diese
Einstellung gespeichert, auch wenn das Gerät
ausgeschaltet wird.
• Wenn Sie die Signaltöne ausschalten möchten,
wiederholen Sie dieses Verfahren.
Kindersicherung i
Mit dieser Funktion werden die Bedienelemente
deaktiviert. Diese Funktion kann verhindern, dass Kinder
die Programme ändern oder das Gerät bedienen.
HINWEIS
• Wenn diese Funktion eingestellt ist, sind alle
Tasten außer der An-/Aus-Taste gesperrt.
• Wenn die Bedienelemente gesperrt sind, werden
während des Waschens abwechselnd CL und
die verbleibende Zeit angezeigt, während die
Kindersicherung aktiviert ist.
• Durch Ausschalten der Stromversorgung wird
diese Funktion nicht zurückgesetzt. Sie müssen
diese Funktion deaktivieren, bevor Sie auf
andere Funktionen zugreifen können.
Sperren des Bedienfelds
1
Schalten Sie die Stromversorgung ein.
2
Halten Sie die Tasten Zeitverzögerung und
Wäsche nachlegen 3 Sekunden lang gedrückt,
um diese Funktion zu aktivieren.
• Es ertönt ein Signalton und CL erscheint auf
der Anzeige.
Entsperren des Bedienfelds
1
Schalten Sie die Stromversorgung ein.
2
Halten Sie die Tasten Zeitverzögerung und
Wäsche nachlegen 3 Sekunden lang gedrückt,
um diese Funktion zu deaktivieren.
25
DE
INTELLIGENTE FUNKTIONEN
Verwendung der LG
SmartThinQ-App
Diese Funktion ist nur auf Modellen mit dem Logo
a oder b verfügbar.
Vor der Verwendung von LG
SmartThinQ
1
Überprüfen Sie den Abstand vom Gerät zum
kabellosen Router (WLAN-Netzwerk).
• Wenn der Abstand zwischen dem Gerät und
dem Wireless Router zu groß ist, wird die
Signalstärke schwach. Die Registrierung
dauert lange oder die Installation der
Anwendung schlägt fehl.
2
Schalten Sie Mobile Daten oder das Mobile
Netz auf Ihrem Smartphone aus.
3
Verbinden Sie Ihr Smartphone mit dem
kabellosen Router.
HINWEIS
• Um die Wi-Fi-Verbindung zu verifizieren,
überprüfen Sie, ob das WLAN f-Symbol auf
dem Bedienfeld aufleuchtet.
• Das Gerät unterstützt nur 2,4 GHz WLAN-
Netzwerke. Kontaktieren Sie Ihren
Internetanbieter oder sehen Sie im Handbuch
Ihres kabellosen Routers nach, um Ihre
Netzwerkfrequenz in Erfahrung zu bringen.
• LG SmartThinQ ist für keine Netzwerkverbindungs-
Probleme, Fehler, Störungen oder Fehler verursacht
durch die Netzwerkverbindung verantwortlich.
• Wenn das Gerät Schwierigkeiten hat, sich
mit dem WLAN-Netzwerk zu verbinden,
kann es sein, dass es zu weit vom Router
entfernt ist. Kaufen Sie einen WLAN-Repeater
(Reichweitenerweiterung), um die WLAN-
Signalstärke zu verbessern.
• Die WLAN-Verbindung könnte wegen der
Heimnetzwerkumgebung nicht aufgenommen
oder unterbrochen werden.
• Die Netzwerkverbindung arbeitet möglicherweise
aufgrund Ihres Internetanbieters nicht
störungsfrei.
• Die Umgebung des drahtlosen Netzwerkes kann
das drahtlose Netzwerk verlangsamen.
• Das Gerät kann aufgrund von Problemen mit der
kabellosen Signalübertragung nicht registriert
werden. Ziehen Sie den Stecker des Geräts und
warten Sie ca. eine Minute, bevor Sie es erneut
versuchen.
• Wenn die Firewall Ihres kabellosen Routers
aktiviert ist, müssen Sie sie deaktivieren oder
eine Ausnahme hinzufügen.
• Der Name des kabellosen Netzwerks (SSID)
sollte aus einer Kombination aus lateinischen
Buchstaben und Zahlen bestehen. (Verwenden
Sie keine Sonderzeichen)
• Die Smartphone-Nutzerschnittstelle kann je nach
Betriebssystem und Hersteller unterschiedlich
ausfallen.
• Wenn das Sicherheitsprotokoll des Routers
auf WEP eingestellt ist, kann es sein, dass Sie
kein Netzwerk einrichten können. Bitte ändern
Sie es auf ein anderes Sicherheitsprotokoll
(wir empfehlen WPA2) und registrieren Sie das
Produkt erneut.
Installation von LG SmartThinQ
Suchen Sie die LG SmartThinQ-App im Google
Play Store oder im Apple App Store auf einem
Smartphone. Befolgen Sie die Anweisungen zum
Herunterladen und zur Installation der App.
WLAN-Funktion
Verbinden Sie sich mit dem Gerät von einem
Smartphone aus, über das Sie die komfortablen,
intelligenten Funktionen verwenden können.
Waschprogramm
(Fernstart, Download/Neu)
Sie können einen gewünschten Trockengang
per Fernsteuerung einstellen, herunterladen und
ausführen.
26
DE
Trommelreinigung
Diese Funktion zeigt an, wie viele Zyklen vor
der Ausführung des Zyklus Trommelreinigung
verbleiben.
Energieüberwachung
Anzeigen des Energieverbrauchs der zuletzt
verwendeten Waschgänge und des monatlichen
Durchschnitts.
Smart Diagnosis
Diese Funktion bietet nützliche Informationen zu
Diagnose und Fehlerbehebung basierend auf der
Nutzungsweise des Geräts.
Einstellungen
Es stehen verschiedene Funktionen zur Auswahl.
Push Benachrichtigung
Diese Funktion dient zur Statusbenachrichtigung,
damit der Benutzer den Gerätestatus erkennen
kann. Die Benachrichtigungen werden auch
dann gesendet, wenn die LG SmartThinQ-App
ausgeschaltet ist.
HINWEIS
• Wenn Sie Ihren WLAN-Router, Ihren
Internetdienstanbieter oder Ihr Kennwort ändern,
löschen Sie das registrierte Gerät aus der
LG SmartThinQ-App und registrieren Sie es
erneut.
• Die Anwendung kann ohne Vorankündigung
geändert werden, um das Gerät zu verbessern.
• Funktionen können sich je nach Modell
unterscheiden.
Verwendung des Geräts von
einem anderen Standort aus
Fernstart
Mit einem Smartphone können Sie Ihr Gerät
fernsteuern. Sie können auch den Programmablauf
überwachen, sodass Sie wissen, wie viel Zeit im
Programm noch übrig ist.
Die Verwendung dieser Funktion
1
Drücken Sie die An-/Aus-Taste.
2
Geben Sie die Wäsche in die Trommel.
3
Halten Sie die Taste Fernstart 3 Sekunden
lang gedrückt, um diese Funktion zu aktivieren.
4
Starten Sie ein Programm von der
LG SmartThinQ-App auf Ihrem Smartphone
aus.
HINWEIS
• Sobald diese Funktion aktiviert ist,
können Sie ein Programm von der
LG SmartThinQ-Smartphone-App aus starten.
Wenn das Programm nicht gestartet wird, wartet
das Gerät mit dem Starten des Programms, bis
sie von der App aus ausgeschaltet oder diese
Funktion deaktiviert wird.
• Wenn diese Funktion aktiviert ist, wird die Tür
automatisch verriegelt.
Deaktivieren dieser Funktion
Halten Sie, während diese Funktion aktiviert ist,
Fernstart 3 Sekunden lang gedrückt, um diese
Funktion zu deaktivieren. Um das Gerät manuell zu
bedienen, muss diese Funktion deaktiviert sein.
Download/Neu
Laden Sie einen neuen und besonderen Zyklus
herunter, der in den Standardeinstellungen des
Geräts nicht enthalten ist.
Für Geräte, die erfolgreich registriert wurden,
können Sie eine große Auswahl an speziellen
Zyklen extra für das Gerät herunterladen.
Es kann immer ein Zyklus auf dem Gerät
gespeichert werden.
Sobald ein Zyklus erfolgreich auf das Gerät
heruntergeladen wurde, behält das Produkt den
Zyklus bei, bis ein neuer heruntergeladen wird.
27
DE
Spezifikationen des Wireless LAN
Moduls
Modell LCW-004
Frequenzbereich 2412 bis 2472 MHz
Ausgangsleistung
(Max.)
IEEE 802.11b:17.82 dBm
IEEE 802.11g:17.72 dBm
IEEE 802.11n:16.61 dBm
Kabellose Funktion S/W-Version: V 1.0
Aus Rücksicht auf den Benutzer sollte dieses Gerät
mit einem Mindestabstand von 20 cm zwischen
Gerät und Gehäuse installiert und betrieben
werden.
Konformitätserklärung
Hiermit erklärt LG Electronics, dass das
Funkgerät vom Typ Waschmaschine der Richtlinie
2014/53/EUentspricht. Der vollständige Text der
EU-Konformitätserklärung ist unter folgender
Internetadresse verfügbar:
http://www.lg.com/global/support/cedoc/cedoc#
LG Electronics European Shared Service Centre
B.V
Krijgsman 1
1186 DM Amstelveen
Niederlande
Stromverbrauch im
Bereitschaftsbetrieb
Stromverbrauch im
Bereitschaftsbetrieb
0,5 W
Stromverbrauch im Netzwerk-
Bereitschaftsbetrieb
2,0 W
Die Zeitdauer, nach der
das Gerät mithilfe der
Verbrauchsminimierungsfunktion
oder einer ähnlichen Funktion
automatisch in den Bereitschafts-
und/oder Aus-Zustand und/oder
einen Zustand des vernetzten
Bereitschaftsbetriebs versetzt wird
20 Min.
Information: Hinweis bezüglich
Open-Source-Software
Den Quellcode unter GPL, LGPL, MPL sowie
weitere Open-Source-Lizenzen, die in diesem
Produkt enthalten sind, können Sie unter http://
opensource.lge.com herunterladen.
Neben dem Quellcode stehen dort alle verwiesenen
Lizenzbedingungen, Garantieausschlüsse sowie
Urheberrechtshinweise zum Download bereit.
LG Electronics bietet gegen eine kostendeckende
Gebühr (Medium, Versand und Bearbeitung) den
Quellcode auf CD-ROM an. Senden Sie dazu eine
Anfrage per E-Mail an: [email protected].
Dieses Angebot gilt bis drei Jahre nach der letzten
Auslieferung des Produkts. Dieses Angebot gilt für
jeden Empfänger dieser Information.
Smart Diagnosis mit einem
Smartphone
Diese Funktion ist nur auf Modellen mit dem Logo
c oder d verfügbar.
Verwenden Sie diese Funktion, wenn Sie im Falle
eines Gerätefehlers eine genaue Diagnose vom LG
Electronics Kundendienst benötigen.
Diese Funktion kann nur aktiviert werden, wenn das
Gerät eingeschaltet ist. Wenn das Gerät sich nicht
einschalten lässt, muss die Fehlersuche ohne diese
Funktion erfolgen.
28
DE
Die Verwendung von Smart
Diagnosis
Smart Diagnosis über den
Kundendienst
Verwenden Sie diese Funktion, wenn
Sie eine genaue Diagnose durch das
Kundeninformationszentrum von LG Electronics
benötigen, weil das Gerät eine Störung hat
oder ausgefallen ist. Verwenden Sie diese
Funktion erst, nachdem Sie sich mit einem
Servicemitarbeiter in Verbindung gesetzt haben,
nicht während des normalen Betriebs.
1
Drücken Sie die An-/Aus-Taste, um das Gerät
einzuschalten.
• Drücken Sie keine weiteren Tasten.
2
Wenn Sie vom Mitarbeiter des Servicecenters
dazu aufgefordert werden, halten Sie die
Sprechmuschel Ihres Telefons neben das
Symbol Smart Diagnosis.
Max.
10 mm
3
Halten Sie die Taste Temp. drei Sekunden
lang gedrückt.
4
Halten Sie das Telefon an dieser Stelle
bis die Tonübertragung abgeschlossen ist.
Die Restzeit für die Datenübertragung wird
angezeigt.
• Um beste Ergebnisse zu erzielen, bewegen
Sie das Telefon nicht , während die Töne
übertragen werden.
• Wenn der Mitarbeiter des Servicecenters
keine genaue Aufzeichnung der Daten
erhalten hat, bittet er Sie möglicherweise,
den Vorgang zu wiederholen.
5
Wenn die Übertragung beendet ist und
keine Töne mehr zu hören sind, können
Sie das Gespräch mit dem Mitarbeiter des
Servicecenters wieder aufnehmen. Er ist dann
in der Lage, Ihnen mit den Informationen
weiterzuhelfen, die zur Analyse der Störung
übertragen wurden.
HINWEIS
• Diese Funktion ist abhängig von der
Gesprächsqualität vor Ort.
• Die Kommunikationsleistung wird verbessert
und Sie können besseren Service erhalten,
wenn Sie das Festnetztelefon verwenden.
• Wenn die Übertragung der Daten aufgrund der
schlechten Gesprächsqualität unzureichend
ist, kann Ihnen unter Umständen nicht der
bestmögliche Diagnose-Service zur Verfügung
gestellt werden.
29
DE
WARTUNG
WARNUNG
• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose, um die Gefahr eines Stromschlags zu vermeiden.
Die Nichtbeachtung dieser Warnung kann zu schweren Verletzungen, Brand, Stromschlag oder zum Tod führen.
• Verwenden Sie niemals aggressive Chemikalien, Scheuermittel oder Lösungsmittel zur Reinigung des
Geräts. Diese können die Oberfläche beschädigen.
Reinigung nach jedem
Waschgang
Pflege nach dem Waschvorgang
• Nachdem der Waschvorgang beendet ist,
wischen Sie die Tür und die Innenseite ab, um
sämtliche Feuchtigkeit zu entfernen.
• Lassen Sie die Tür leicht geöffnet , damit die
Trommel trocknen kann.
• Wischen Sie das Gerät mit einem trockenen
Tuch ab, um sämtliche Feuchtigkeit zu entfernen.
WARNUNG
• Lassen Sie die Tür offen, um den Innenraum der
Trommel zu trocknen, aber nur, wenn sie sicher
ist und Kinder beaufsichtigt werden.
Reinigung der Außenseite
Durch die richtige Pflege des Geräts kann seine
Lebensdauer verlängert werden.
Außenseite
• Falls etwas verschüttet wird, wischen Sie es
sofort mit einem feuchten Tuch auf.
• Wischen Sie zuerst mit einem feuchten Tuch und
dann mit einem trockenen Tuch ab, wobei darauf
zu achten ist, dass keine Feuchtigkeit in den
Schrankverbindungen oder Spalten vorhanden ist.
• Keine scharfen Gegenstände auf die Oberfläche
oder die Anzeige drücken.
Tür
• Wischen Sie mit einem feuchten Tuch über die
Außen- und Innenseite und trocknen Sie es
anschließend mit einem weichen Tuch ab.
WARNUNG
• Versuchen Sie nicht, die Verkleidung abzubauen
oder das Gerät zu demontieren. Bedienen Sie
das Bedienfeld nicht mit scharfen Gegenständen.
Reinigung der Innenseite
• Wischen Sie mit einem Handtuch oder einem
weichen Tuch die Türöffnung und das Türglas ab.
• Nehmen Sie immer die Wäsche aus dem Gerät,
sobald das Programm beendet ist. Wenn feuchte
Wäschestücke im Gerät gelassen werden, kann
dies zu Faltenbildung, Verfärbung und Geruch
führen.
Regelmäßige Reinigung
des Geräts
Trommelreinigung
Verwenden Sie diese Funktion, um das Innere des
Geräts zu reinigen.
Für dieses Programm wird ein höherer Wasserstand
und höhere Schleuderdrehzahl verwendet. Lassen
Sie dieses Programm einmal pro Monat laufen
(oder öfter, je nach Bedarf), um überschüssiges
Waschmittel und andere Rückstände entfernen.
1
Nehmen Sie sämtliche Wäsche oder Gegenstände
aus dem Gerät und schließen Sie die Tür.
2
Öffnen Sie die Waschmittelschublade und
geben Sie pulverförmiges Anti-Kalkmittel in das
Fach für den Hauptwaschgang.
• Tabs legen Sie direkt in die Trommel.
3
Schließen Sie das Dosierfach langsam.
30
DE
4
Schalten Sie die Stromversorgung ein und
wählen Sie Trommelreinigung.
• tcL wird auf der Anzeige angezeigt.
5
Drücken Sie die Taste Start/Pause, um das
Programm zu starten.
6
Nachdem das Programm abgeschlossen ist,
sollten Sie die Tür offenlassen, damit die Tür,
die flexible Dichtung und das Türglas trocknen
können.
WARNUNG
• Lassen Sie die Tür des Geräts aber nur dann
offen, wenn Kinder, die sich im Haus aufhalten,
beaufsichtigt werden.
Reinigung des Filters am
Wasserzulauf
Der Wasserzulauffilter sammelt Kalk oder kleine
Gegenstände, die sich im Wasser befinden, das
dem Gerät zugeführt wird. Reinigen Sie den
Wasserzulauffilter regelmäßig.
HINWEIS
• Drehen Sie den Zulaufhahn zu, wenn das Gerät
für einen längeren Zeitraum (z. B. Urlaub) nicht
benutzt wird, besonders wenn in der Nähe kein
Bodenauslass (Gulli) vorhanden ist.
• 1E-Fehlermeldung wird auf dem Bedienfeld
angezeigt, wenn kein Wasser in die
Waschmittelschublade gelangt.
• Wenn das Wasser sehr hart ist oder Kalkspuren
enthält, kann der Wasserzulauffilter verstopft
sein.
1
Drehen Sie den Wasserhahn zu und schrauben
Sie den Wasserzulaufschlauch ab.
2
Reinigen Sie den Filter mit einer mittelharten
Zahnbürste.
Reinigung des Filters der
Ablaufpumpe
Im Ablauffilter sammeln sich Fusseln und kleinere
Gegenstände, die in der Wäsche vergessen
wurden. Kontrollieren Sie regelmäßig, ob der Filter
sauber ist, um einen reibungslosen Betrieb Ihres
Geräts zu gewährleisten.
Lassen Sie das Wasser abkühlen, bevor Sie den
Filter reinigen, eine Notentleerung durchführen oder
die Tür im Notfall öffnen.
1
Trennen Sie das Gerät vom Stromnetz.
2
Öffnen Sie die Abdeckklappe und ziehen Sie
den Schlauch heraus.
3
Lösen Sie die Ablassschraube a und lassen Sie
das Wasser ab. Schrauben Sie den Filter der
Ablaufpumpe b langsam ab, um das Wasser
abzulassen und kleine Gegenstände zu entfernen.
31
DE
4
Nehmen Sie den Filter nach der Reinigung
heraus und bringen Sie die Ablassschraube
wieder an.
5
Schließen Sie die Abdeckklappe.
ACHTUNG
• Seien Sie beim Ablassen des Wassers vorsichtig,
denn es kann heiß sein.
• Lassen Sie einmal im Monat das
Trommelreinigungsprogramm laufen (oder öfter,
je nach Bedarf), um überschüssiges Waschmittel
und andere Rückstände zu entfernen.
Reinigung der
Waschmittelschublade
In der Waschmittelschublade können sich
Waschmittel und Weichspüler ablagern. Nehmen
Sie die Schublade und die Komponenten der
Schublade ein bis zwei Mal pro Monat heraus
und kontrollieren Sie, ob dort Ablagerungen von
Waschmittel oder Weichspüler vorhanden sind.
1
Zum Herausnehmen ziehen Sie die
Waschmittelschublade gerade bis zum
Anschlag heraus.
• Entfernen Sie die Schublade, während Sie
die Entriegelungstaste auf der Innenseite der
Waschmittelschublade drücken.
2
Entfernen Sie die Ablagerungen an Waschmittel
und Weichspüler.
• Spülen Sie die Schublade und die Einsätze
der Schublade mit warmem Wasser aus,
um die Ablagerungen von Waschmittel und
Weichspüler zu entfernen. Reinigen Sie die
Schublade nur mit Wasser. Trocknen Sie
die Schublade und die Einsätze mit einem
weichen Tuch oder Handtuch ab.
3
Verwenden Sie für die Reinigung der
Schubladenöffnung ein Tuch oder eine kleine
Bürste ohne Metallborsten. Damit lässt sich die
Aussparung reinigen.
• Entfernen Sie alle Rückstände oben und
unten an der Aussparung.
4
Wischen Sie Feuchtigkeit mit einem weichen
Tuch oder Handtuch von der Aussparung der
Waschmittelschublade ab.
5
Bauen Sie die Komponenten der Schublade
wieder in die entsprechenden Fächer ein und
setzen Sie die Schublade in das Gerät ein.
32
DE
FEHLERBEHEBUNG
Bevor Sie sich an den Kundendienst wenden
Der Betrieb des Gerätes kann zu Fehlern und Fehlfunktionen führen. Die folgenden Tabellen enthalten
mögliche Ursachen und Hinweise zur Behebung einer Fehlermeldung oder Störung. Sie können die
meisten Probleme selbst beheben und so Zeit und Geld sparen, da Sie nicht das LG Electronics Service
Center anrufen müssen. Die folgende Tabelle soll Ihnen bei der Fehlerbehebung helfen.
Fehlermeldungen
Das Gerät ist mit einem automatischen Fehlerüberwachungssystem ausgestattet, um Probleme frühzeitig
zu erkennen und zu diagnostizieren. Wenn dieses Gerät nicht ordnungsgemäß oder gar nicht funktioniert,
überprüfen Sie die folgenden Punkte, bevor Sie das LG Electronics Service Center anrufen.
Display Anzeige Mögliche Ursachen & Lösung
1E
ZULAUFFEHLER
Der Wasserdruck am Aufstellort ist unzureichend. Es gelangt kein
Wasser in das Gerät oder es läuft nur langsam ein.
• Versuchen Sie es an einem anderen Wasserhahn im Haus.
Der Wasserhahn für den Zulauf ist nicht vollständig geöffnet. Es gelangt
kein Wasser in das Gerät oder es läuft nur langsam ein.
• Öffnen Sie den Wasserhahn vollständig.
Wasserzulaufschlauch oder -schläuche hat (haben) Knickstellen.
• Richten Sie den Zulaufschlauch gerade aus oder bringen Sie ihn erneut an.
Der Filter des Zulaufschlauchs (der Zulaufschläuche) ist verstopft.
• Kontrollieren und reinigen Sie den Filter des Zulaufschlauchs.
Falls es am Aqua Stop-Zulaufschlauch zu einer Leckage kommt,
leuchtet die Anzeige rot auf.
• Ersetzen Sie den Aqua Stop-Zulaufschlauch.
OE
WASSERABLAUFFEHLER
Ablaufschlauch ist geknickt oder verstopft. Das Wasser läuft nicht aus
dem Gerät oder nur langsam ab.
• Reinigen Sie den Ablaufschlauch und verlegen Sie ihn gerade.
Der Filter am Ablauf ist verstopft.
• Kontrollieren und reinigen Sie den Ablauffilter.
UE
UNWUCHTFEHLER
Das Gerät verfügt über ein System, das eine Unwucht des Geräts
erkennt und korrigiert.
• Die Wäsche könnte am Ende des Programms zu nass sein. Ordnen Sie
die Ladung neu an, um ein einwandfreies Schleudern zu ermöglichen.
Schließen Sie die Tür und drücken Sie die Taste Start/Pause. Es kann
einige Momente dauern, bis das Gerät zu schleudern beginnt. Die Tür
muss verriegelt sein, bevor das Schleudern beginnen kann.
Zu wenig Wäsche in der Trommel. Dieses System kann aufhören zu
schleudern oder sogar den Schleudergang insgesamt unterbrechen,
wenn sich nur einzelne schwere Wäschestücke (z. B. Badematte,
Bademantel usw.) in der Trommel befinden.
• Fügen Sie 1 oder 2 ähnliche Gegenstände oder andere Gegenstände
hinzu, um die Wäsche auszugleichen. Schließen Sie die Tür und drücken
Sie die Start/Pause-Taste. Es kann einige Augenblicke dauern, bis sich
das Gerät zu drehen beginnt. Die Tür muss verriegelt sein, bevor die
Schleudergeschwindigkeit erreicht werden kann.
33
DE
Display Anzeige Mögliche Ursachen & Lösung
dE dE1 dEz dE4
TÜRFEHLER
Fehlfunktion des Türsensors.
• Bitte rufen Sie das Servicecenter von LG Electronics an. Die
Telefonnummer des lokalen Servicecenters finden Sie in der Garantiekarte.
tE
STEUERUNGSFEHLER
Dies ist ein Steuerungsfehler.
• Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an
den Kundendienst.
LE
FEHLER MOTOR
GESPERRT
Überlastung des Motors
• Lassen Sie das Gerät für 30 Minuten außer Betrieb, bis der Motor
abgekühlt ist, und starten Sie dann das Programm erneut.
FE
ÜBERLAUFFEHLER
Aufgrund eines fehlerhaften Wasserhahns ist zu viel Wasser eingelaufen.
• Schließen Sie den Wasserhahn.
• Ziehen Sie den Netzstecker aus der Steckdose.
• Wenden Sie sich an den Kundendienst.
PE
DRUCKSENSORFEHLER
Fehlfunktion des Wasserstandssensors.
• Schließen Sie den Wasserhahn.
• Ziehen Sie den Netzstecker aus der Steckdose.
• Wenden Sie sich an den Kundendienst.
vs
VIBRATIONSSENSORFEHLER
Fehlfunktion des Vibrationssensors.
• Wenden Sie sich an den Kundendienst.
FF
FEHLER
EINGEFROREN
Ist der Zulauf-/Ablaufschlauch oder die Pumpe eingefroren?
• Füllen Sie warmes Wasser in die Trommel, um den Ablaufschlauch und
die Ablaufpumpe aufzutauen. Bedecken Sie den Zulaufschlauch mit einem
feuchten und warmen Handtuch.
AE
WASSERAUSTRITT
Wasser tritt aus.
• Wenden Sie sich an den Kundendienst.
PF
STROMAUSFALL
Am Gerät ist ein Stromausfall aufgetreten.
• Starten Sie das Programm neu.
Geräusche
Display Anzeige Mögliche Ursachen & Lösung
Klapperndes und
klirrendes Geräusch
Möglicherweise befinden sich Fremdkörper, wie etwa Schlüssel, Münzen
oder Sicherheitsnadeln, in der Trommel.
• Stoppen Sie das Gerät und kontrollieren Sie die Trommel auf Fremdkörper.
Wenn das Geräusch nach dem Neustart des Geräts weiterhin auftritt,
wenden Sie sich an den Kundendienst.
Klopfendes Geräusch Eine zu schwer beladene Trommel kann ein klopfendes Geräusch
verursachen. Das ist normal.
• Wenn das Geräusch weiterhin zu vernehmen ist, ist das Gerät
wahrscheinlich nicht im Gleichgewicht. Stoppen Sie das Gerät und verteilen
Sie die Waschladung neu.
Die Waschladung ist vielleicht nicht im Gleichgewicht.
• Unterbrechen Sie das Programm und verteilen Sie die Ladung nach dem
Entriegeln der Tür neu.
34
DE
Display Anzeige Mögliche Ursachen & Lösung
Vibrierendes Geräusch Verpackungsmaterialien werden nicht entfernt.
• Entfernen Sie die Verpackungsmaterialien.
Die Waschladung ist möglicherweise ungleichmäßig in der Trommel
verteilt.
• Unterbrechen Sie das Programm und verteilen Sie die Ladung nach dem
Entriegeln der Tür neu.
Nicht alle Nivellierfüße stehen fest und eben auf dem Boden.
• Siehe Ausrichten des Geräts für die Nivellierung des Geräts.
Der Boden ist nicht stabil genug.
• Kontrollieren Sie, ob der Boden stabil ist und sich nicht biegt. Siehe
Voraussetzungen für den Aufstellort zur Auswahl des richtigen
Aufstellorts.
Betrieb
Display Anzeige Mögliche Ursachen & Lösung
Wasser tritt aus. Die Ablaufrohre im Haus sind verstopft.
• Reinigen Sie das Ablaufrohr. Wenden Sie sich ggf. an einen Klempner.
Leckagen werden durch einen nicht ordnungsgemäß angeschlossenen
Ablaufschlauch oder verstopften Ablaufschlauch verursacht.
• Reinigen Sie den Ablaufschlauch und verlegen Sie ihn gerade. Überprüfen
und reinigen Sie den Ablauffilter regelmäßig.
Das Gerät läuft nicht. Das Bedienfeld wurde aufgrund von Inaktivität ausgeschaltet.
• Dies ist normal. Drücken Sie die An-/Aus-Taste, um das Gerät
einzuschalten.
Das Gerät ist nicht mit dem Stromnetz verbunden.
• Stellen Sie sicher, dass der Netzstecker fest in eine funktionierende
Steckdose eingesteckt ist.
Die Wasserversorgung ist zugedreht.
• Drehen Sie den Wasserhahn vollständig auf.
35
DE
Display Anzeige Mögliche Ursachen & Lösung
Das Gerät läuft nicht. Die Bedienelemente sind nicht richtig eingestellt.
• Stellen Sie sicher, dass das Programm richtig eingestellt ist. Schließen Sie
die Tür und drücken Sie die Taste Start/Pause.
Die Tür ist offen.
• Schließen Sie die Tür und stellen Sie sicher, dass nichts in der Tür
eingeklemmt wird, so dass sie nicht vollständig geschlossen werden kann.
Leistungsschutzschalter/Sicherung ist ausgelöst/durchgebrannt.
• Prüfen Sie den Leistungsschutzschalter/die Sicherungen. Ersetzen Sie die
Sicherungen oder setzen Sie den Schutzschalter zurück. Das Gerät sollte
an einem eigenen Zweigstromkreis angeschlossen sein. Das Gerät setzt
das Programm nach dem Wiederherstellen der Stromversorgung an der
Stelle fort, wo es gestoppt wurde.
Die Steuerung muss zurückgesetzt werden.
• Drücken Sie die An-/Aus-Taste, wählen Sie dann das gewünschte
Programm und drücken Sie die Taste Start/Pause.
Start/Pause wurde nicht gedrückt, nachdem das Programm eingestellt
wurde.
• Drücken Sie die An-/Aus-Taste, wählen Sie dann das gewünschte Programm
und drücken Sie die Taste Start/Pause. Das Gerät wird ausgeschaltet, wenn
die Taste Start/Pause nicht innerhalb von 15 Minuten gedrückt wird.
Extrem niedriger Wasserdruck.
• Überprüfen Sie an einem anderen Wasserhahn im Haus, ob der
Hauswasserdruck ausreichend ist.
Das Gerät erwärmt das Wasser oder produziert Dampf.
• Die Trommel kann während bestimmter Programme vorübergehend stoppen,
während das Wasser sicher auf eine eingestellte Temperatur erhitzt wird.
Tasten funktionieren
möglicherweise nicht
ordnungsgemäß.
Die Tür kann aus Sicherheitsgründen nicht geöffnet werden, nachdem
das Gerät gestartet wurde.
• Schauen Sie nach, ob das Symbol CL aufleuchtet. Sie können die Tür sicher
öffnen, nachdem das Symbol Türschloss erloschen ist.
Die Tür öffnet sich
nicht.
Die Tür kann aus Sicherheitsgründen nicht geöffnet werden, nachdem
das Gerät gestartet wurde.
• Schauen Sie nach, ob das Symbol H aufleuchtet. Sie können die Tür sicher
öffnen, nachdem das Symbol H erloschen ist.
Das Gerät wird nicht
richtig mit Wasser
befüllt.
Filter verstopft
• Prüfen Sie, ob die Einlassfilter an den Zulaufventilen verstopft sind.
Die Zulaufschläuche können geknickt sein.
• Prüfen Sie, ob die Zulaufschläuche geknickt oder verstopft sind.
Unzureichende Wasserversorgung.
• Stellen Sie sicher, dass die Hähne für warmes und kaltes Wasser
vollständig aufgedreht sind.
Die Zulaufschläuche für warmes und kaltes Wasser sind vertauscht.
• Überprüfen Sie die Zulaufschlauchanschlüsse.
36
DE
Display Anzeige Mögliche Ursachen & Lösung
Das Gerät lässt kein
Wasser ab.
Abgeknickter Abflaufschlauch.
• Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt ist.
Der Ablauf liegt höher als 1,2 m über dem Boden.
• Stellen Sie sicher, dass der Ablaufschlauch nicht mehr als 1,2 m über der
Unterseite des Geräts verläuft.
Das Waschmittel
wird nicht oder
nicht vollständig
abgegeben.
Der Waschmittelverbrauch ist zu hoch.
• Befolgen Sie die Anleitungen des Waschmittelherstellers.
Die Programmdauer
ist länger als üblich.
Zu wenig Wäsche in der Trommel.
• Geben Sie weitere Wäschestücke dazu, damit das Gerät die Lasten
ausgleichen kann.
Schwere Wäschestücke sind mit leichteren Wäschestücken vermischt.
• Versuchen Sie immer, Wäschestücke mit ähnlichem Gewicht zu waschen,
damit das Gerät das Gewicht der Ladung für das Schleudern gleichmäßig
verteilen kann.
Die Ladung ist nicht im Gleichgewicht.
• Verteilen Sie die Ladung manuell neu, wenn sich Wäschestücke verwickelt
haben.
Die Zeitdauer ist
verzögert
Es wurde ein Ungleichgewicht erkannt oder das Programm zum
Entfernen des Schaums ist aktiviert.
• Dies ist normal. Die auf der Anzeige angezeigte verbleibende Zeit ist nur ein
Schätzwert. Die tatsächliche Dauer kann davon abweichen.
Leistung
Display Anzeige Mögliche Ursachen & Lösung
Unzureichende
Fleckenentfernung
Hartnäckige alte Flecken.
• Wäsche, die bereits zuvor gewaschen wurde, kann hartnäckige Flecken
haben. Diese Flecken sind möglicherweise schwer zu entfernen und
müssen von Hand ausgewaschen oder vorbehandelt werden, um die
Fleckenentfernung zu unterstützen.
37
DE
Display Anzeige Mögliche Ursachen & Lösung
Verfärbung Bleichmittel oder Weichspüler wird zu früh abgegeben.
• Dosierfach ist überfüllt. Dadurch wird Bleichmittel oder Weichspüler
schneller abgegeben. Messen Sie immer Bleichmittel oder Weichspüler
genau ab, um ein Überfüllen zu verhindern.
• Schließen Sie die Schublade vorsichtig.
Bleichmittel oder Weichspüler wurde direkt zur Waschladung in die
Trommel gegeben.
• Verwenden Sie immer die Dosierfächer um sicherzustellen, dass die
Produkte zur richtigen Zeit im Programm abgegeben werden.
Die Wäsche wurde nicht richtig sortiert.
• Waschen Sie dunkle Farben immer getrennt von hellen Farben und Weiß,
um Verfärbungen zu vermeiden.
• Waschen Sie stark verschmutzte Wäschestücke nicht zusammen mit leicht
verschmutzten Wäschestücken.
Faltenbildung Das Gerät wurde nicht sofort entladen.
• Nehmen Sie immer die Wäsche aus dem Gerät, sobald das Programm
beendet ist.
Das Gerät ist überladen.
• Das Gerät kann vollständig beladen werden, aber die Trommel sollte
nicht vollständig mit Wäsche befüllt sein. Die Gerätetür sollte sich leicht
schließen lassen.
Die Zulaufschläuche für warmes und kaltes Wasser sind vertauscht.
• Das Spülen mit heißem Wasser kann Faltenbildung verursachen.
Überprüfen Sie die Zulaufschlauchanschlüsse.
Muffiger oder
schimmeliger Geruch
im Gerät
Das Trommelinnere wird nicht richtig gereinigt.
• Führen Sie die Funktion Trommelreinigung regelmäßig aus.
Wenn der Ablaufschlauch nicht richtig angebracht ist, kann das Wasser
zurück in das Gerät fließen.
• Achten Sie beim Befestigen des Ablaufschlauchs darauf, dass er nicht
geknickt oder blockiert ist.
Die Waschmittelschublade wird nicht regelmäßig gereinigt.
• Reinigen Sie die Waschmittelschublade, insbesondere an der Ober- und
Unterseite der Schubladenöffnung.
Gerüche können entstehen, wenn der Abflaufschlauch nicht richtig
angebracht ist und das Wasser zurück in das Gerät fließt.
• Achten Sie beim Befestigen des Ablaufschlauchs darauf, dass er nicht
geknickt oder blockiert ist.
Wenn die Waschmittelschublade nicht regelmäßig gereinigt wird, können
Gerüche durch Schimmelbildung oder Fremdkörper entstehen.
• Reinigen Sie die Waschmittelschublade, insbesondere an der Ober- und
Unterseite der Schubladenöffnung.
38
DE
Wi-Fi
Display Anzeige Mögliche Ursachen & Lösung
Es kann sein, dass
Ihr Gerät und Ihr
Smartphone nicht mit
dem Wi-Fi-Netzwerk
verbunden sind.
Das Passwort für das Wi-Fi, mit dem Sie sich verbinden wollen, ist
falsch.
• Suchen Sie das Wi-Fi-Netzwerk, das mit Ihrem Smartphone verbunden ist,
und entfernen Sie es. Registrieren Sie dann Ihr Gerät auf LG SmartThinQ.
Mobile Daten sind für Ihr Smartphone aktiviert.
• Schalten Sie die Mobilen Daten Ihres Smartphones aus und registrieren Sie
das Gerät über das Wi-Fi-Netzwerk.
Der Name des kabellosen Netzwerks (SSID) ist falsch eingerichtet.
• Der Name des kabellosen Netzwerks (SSID) sollte aus einer Kombination
aus englischen Buchstaben und Zahlen bestehen. (Verwenden Sie keine
Sonderzeichen.)
Die Frequenz des Routers beträgtnicht 2,4 GHz.
• Es wird nur eine 2,4-GHz-Routerfrequenz unterstützt. Stellen Sie den
WLAN-Router auf 2,4 GHz ein und verbinden Sie das Gerät mit dem
WLAN-Router. Wenden Sie sich an Ihren Internetanbieter oder den
Hersteller des Routers, um die Frequenz des Routers herauszufinden.
Der Abstand zwischen dem Gerät und dem Router ist zu groß.
• Wenn der Abstand zwischen dem Gerät und dem Router zu groß ist, kann
es sein, dass das Signal zu schwach ist und die Verbindung nicht richtig
konfiguriert ist. Stellen Sie den Router an einem anderen Ort auf, damit er
näher am Gerät ist.
39
DE
BETRIEBSDATEN
Produktdatenblatt
Verordnung der Kommission (EU) No 1061/2010
Name oder Warenzeichen des Lieferanten LG
Modellname
F*WV*
Nennkapazität kg 9
Energieeffizienzklasse A+++
Verleihung eines „EU-Umweltzeichens“ gemäß
Verordnung[(EC) No 66/ 2010]
Nein
Gewichteter jährlicher Energieverbrauch (AEC)
kWh pro Jahr
*1
kWh/Jahr
152
Energieverbrauch
Das Standardbaumwollprogramm 60 ºC bei
voller Beladung
kWh
0,81
Das Standardbaumwollprogramm 60 ºC bei
Teilbeladung
kWh
0,61
Das Standardbaumwollprogramm 40 ºC bei
Teilbeladung
kWh
0,58
Gewichteter Stromverbrauch im
ausgeschalteten und unausgeschalteten
Zustand
W
0,45
Gewichteter jährlicher Wasserverbrauch (AWC)
in Liter pro Jahr
*2
Liter/Jahr
8800
Schleuderwirkungsklasse auf einer Skala
von G (am wenigsten effizient) bis A (am
effizientesten).
A
Max. Schleuderdrehzahl
*3
U/Min. 1360
Restfeuchte
*3
% 44
Die Standardbaumwollprogramme
*4
Baumwolle+R, , 60 °C / 40 °C
Die Programmdauer
Das Standardbaumwollprogramm 60 ºC bei
voller Beladung
*5
Min.
283
Das Standardbaumwollprogramm 60 ºC bei
Teilbeladung
*5
Min.
235
Das Standardbaumwollprogramm 40 ºC bei
Teilbeladung
*5
Min.
226
Die Dauer des unausgeschalteten Zustands (TI) Min. 10
Luftschallemissionen
Waschphase
*6
dB(A)
52
Schleuderphase
*6
dB(A) 75
Freistehend
40
DE
*1: Basierend auf 220 Standardwaschzyklen für Baumwollprogramme bei 60 ºC und 40 ºC bei
voller Beladung und Teilbeladung sowie dem Verbrauch der Energiesparmodi. Der tatsächliche
Energieverbrauch hängt davon ab, wie das Gerät benutzt wird.
*2: Basierend auf 220 Standardwaschzyklen für Baumwollprogramme bei 60 ºC und 40 ºC bei voller
Beladung und Teilbeladung. Der tatsächliche Wasserverbrauch hängt davon ab, wie das Gerät benutzt
wird.
*3: Ermittelt für das 60 ºC-Standardbaumwollprogramm bei voller Beladung oder das 40 ºC-
Standardbaumwollprogramm bei Teilbeladung, je nachdem, welcher Wert niedriger ist, und der
Restfeuchtegehalt wurde für das 60 ºC-Standardbaumwollprogramm bei voller Beladung oder das 40
ºC-Standardbaumwollprogramm bei Teilbeladung ermittelt, je nachdem, welcher der größere Wert ist.
*4: Die Angaben auf dem Etikett und im Datenblatt beziehen sich darauf, dass diese Programme geeignet
sind, normal verschmutzte Baumwollwäsche zu reinigen, und dass sie hinsichtlich des kombinierten
Energie- und Wasserverbrauchs die effizientesten Programme sind.
*5: Das Standardbaumwollprogramm ist Baumwolle+ R , T volle Beladung, Baumwolle+ R ,
T halbe Beladung und Baumwolle+ halbe Beladung in Übereinstimmung mit den Verordnungen
(EU) No. 1061/2010 und EN 60456.
*6: Ausgedrückt in dB(A) re 1 pW, auf die nächste ganze Zahl gerundet und während der Wasch- und
Schleuderphase für das 60 ºC-Standardbaumwollprogramm bei voller Beladung gemessen.
Anmerkung
Anmerkung
Anmerkung
