Sony XBR-65Z9D LED 4K Ultra HD High Dynamic Range Smart TV

User Manual - Transcript

• Page 1 - English - : Television Téléviseur Reference Guide US Manuel de référence FR Sony Customer Support USA httpwwwsonycomtvsupport Canada httpwwwsonycasupport United States Canada 1800222SONY 1877899SONY Please Do Not Return the Product to the Store Service à la clientèle Sony Canada httpsupportsonycafr ÉtatsUnis httpwwwsonycomtvsupport Canada ÉtatsUnis 1877899SONY 1800222SONY Ne retournez pas le produit au magasin XBR75Z9D 65Z9D
• Page 2 - English - : US Table of Contents IMPORTANT NOTICE 2 Safety Information 3 Precautions 5 Parts and Controls 7 Controls and Indicators 7 Using Remote Control 8 Remote Control Parts Description 8 Connection Diagram 10 Installing the TV to the Wall 12 Detaching the TableTop Stand from the TV 12 Installing the TV against a wall or enclosed area 13 Troubleshooting 14 Troubles and Solutions 14 Specifications 15 Introduction Thank you for choosing this Sony product Before operating the TV please read this manual thoroughly and retain it for future reference Note Images and illustrations used in Setup Guide and this manual are for reference only and may differ from the actual product Location of the Setup Guide Setup Guide is placed on top of the cushion inside the TV carton HelpHelp Guide Help feature offers a lot of information about your TV To use the Help feature press HELP on the remote control You can find how to and troubleshootings from the list or by voice or text keyword search Select Help Guide on Help Menu to view the manual If you connect your TV to the internet the Help feature and information will be updated Location of the identification label Labels for the TV Model No and Power Supply rating are located on the rear of the TV They can be found by removing the center cover CAUTION To prevent electric shock and blade exposure do not use this AC plug with an extension cord receptacle or other outlet unless the blades can be fully inserted Operate the TV only on 110 V 240 V AC USACanada 120 V AC 3D compatible models only Some people may experience discomfort such as eye strain fatigue or nausea while watching 3D video images or playing stereoscopic 3D games Sony recommends that all viewers take regular breaks while watching 3D video images or playing stereoscopic 3D games The length and frequency of necessary breaks will vary from person to person You must decide what works best If you experience any discomfort you should stop watching the 3D video images or playing stereoscopic 3D games until the discomfort ends consult a doctor if you believe necessary You should also review i the instruction manual of any other device or media used with this television and ii our website httpwwwsonycomtvsupport for the latest information The vision of young children especially those under six years old is still under development Consult your doctor such as a pediatrician or eye doctor before allowing young children to watch 3D video images or play stereoscopic 3D games Adults should supervise The 75 class has a 745 inch 1893 cm viewable image size and the 65 class has a 645 inch 1639 cm viewable image size measured diagonally IMPORTANT NOTICE Owners Record The model and serial numbers are located at the side and rear of the TV Record these numbers in the spaces provided below Refer to them whenever you call upon your Sony dealer regarding this TV Model Name Serial No
• Page 3 - English - : US US young children to ensure they follow the recommendations listed above Do not use store or leave the 3D Glasses or battery near a fire or in places with a high temperature eg in direct sunlight or in sunheated cars Note This television includes a QAM demodulator which should allow you to receive unscrambled digital cable television programming via subscription service to a cable service provider Availability of digital cable television programming in your area depends on the type of programming and signal provided by your cable service provider FCC Related Information This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part 15 of the FCC Rules These limits are designed to provide reasonable protection against harmful interference in a residential installation This equipment generates uses and can radiate radio frequency energy and if not installed and used in accordance with the instructions may cause harmful interference to radio communications However there is no guarantee that interference will not occur in a particular installation If this equipment does cause harmful interference to radio or television reception which can be determined by turning the equipment off and on the user is encouraged to try to correct the interference by one or more of the following measures Reorient or relocate the receiving antenna Increase the separation between the equipment and receiver Connect the equipment into an outlet on a circuit different from that to which the receiver is connected Consult the dealer or an experienced radioTV technician for help Safety and Regulatory This device complies with Industry Canadas licence exempt RSSs Operation is subject to the following two conditions 1 This device may not cause interference and 2 This device must accept any interference including interference that may cause undesired operation of the device To prevent radio interference to the licensed service this device is intended to be operated indoors and away from windows to provide maximum shielding Equipment or its transmit antenna that is installed outdoors is subject to licensing Only use Wireless LAN indoors when using it with IEEE 80211a 5 GHz This equipment complies with FCCIC radiation exposure limits set forth for an uncontrolled environment and meets the FCC radio frequency RF Exposure Guidelines and RSS 102 of the IC radio frequency RF Exposure rules This equipment should be installed and operated keeping the radiator at least 20 cm or more away from persons body excluding extremities hands wrists feet and ankles This device and its antennas must not be colocated or operating with any other antenna or transmitter except Grant condition WARNING Never place a television set in an unstable location A television set may fall causing serious personal injury or death Many injuries particularly to children can be avoided by taking simple precautions such as Using cabinets or stands recommended by the manufacturer of the television set Only using furniture that can safely support the television set Ensuring the television set is not overhanging the edge of the supporting furniture Not placing the television set on tall furniture for example cupboards or bookcases without anchoring both the furniture and the television set to a suitable support Not placing the television set on cloth or other materials that may be located between the television set and supporting furniture Educating children about the dangers of climbing on furniture to reach the television set or its controls If your existing television set is being retained and relocated the same considerations as above should be applied Before setting up your TV Some TV models are packaged with a detached TableTop Stand so you can mount your TV to a wall right away See page 12 Installing the TV to the Wall if you want to mount the TV to a wall If you are not mounting the TV to a wall you will need to attach the TableTop Stand You will need a Phillips screwdriver not supplied and the supplied screws to complete the task Look for the Setup Guide Be sure to consider the following while setting up your TV Disconnect all cables when carrying the TV Carry the TV with the adequate number of people larger size TVs require two or more people Correct hand placement while carrying the TV is very important for safety and to avoid damage When handling or mounting the TV set do not lay down the TV Ensure your TV has adequate ventilation see page 13 For best picture quality do not expose the screen to direct illumination or sunlight Avoid installing the TV in a room with reflective wall and floor materials Avoid moving the TV from a cold area to a warm area Sudden room temperature changes may cause moisture condensation This may cause the TV to show poor picture andor poor color Should this occur allow moisture to evaporate completely before powering the TV on Safety Information Declaration of Conformity Trade Name SONY Model XBR75Z9DXBR65Z9D Responsible Party Sony Electronics Inc Address 16535 Via Esprillo San Diego CA 92127 USA Telephone Number 8589422230 This device complies with part 15 of the FCC rules Operation is subject to the following two conditions 1 This device may not cause harmful interference and 2 this device must accept any interference received including interference that may cause undesired operation Pursuant to FCC regulations you are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment
• Page 4 - English - : US Securing the TV Sony strongly recommends taking measures to prevent the TV from toppling over Unsecured TVs may topple and result in property damage serious bodily injury or even death Preventing the TV from Toppling Secure the TV to a wall andor stand Do not allow children to play or climb on furniture and TV sets Avoid placing or hanging items on the TV Never install the TV on slippery unstable andor uneven surfaces furniture that can easily be used as steps such as a chest of drawers Install the TV where it cannot be pulled pushed or knocked over Route all AC power cords and connecting cables so that they are not accessible to curious children Recommended Measures to Secure the TV Consider the following measures when securing your TV to a Stand not supplied 1 Secure the Stand for the TV Make sure the Stand can adequately support the weight of the TV Use two angle braces not supplied to secure the stand For each angle brace use the appropriate hardware to Attach one side of the angle brace to the wall stud Attach the other side to the Stand 2 Remove the center cover 3 Secure the TV to the Stand Use the optional hardware listed as follows not supplied M6 eye bolt screwed into the TVs rear cover A screw or similar attach it to the Stand Rope or chain strong enough to support the weight of the TV Make sure that there is no excess slack in the rope or chain The length of the M6 eye bolt differs depending on the rope or chain diameter Please see below illustration Angle braces not supplied Stand Screw hole on the rear cover M6 eye bolt not supplied Rope or chain not supplied Screw not supplied 1012 mm 18 mm or more

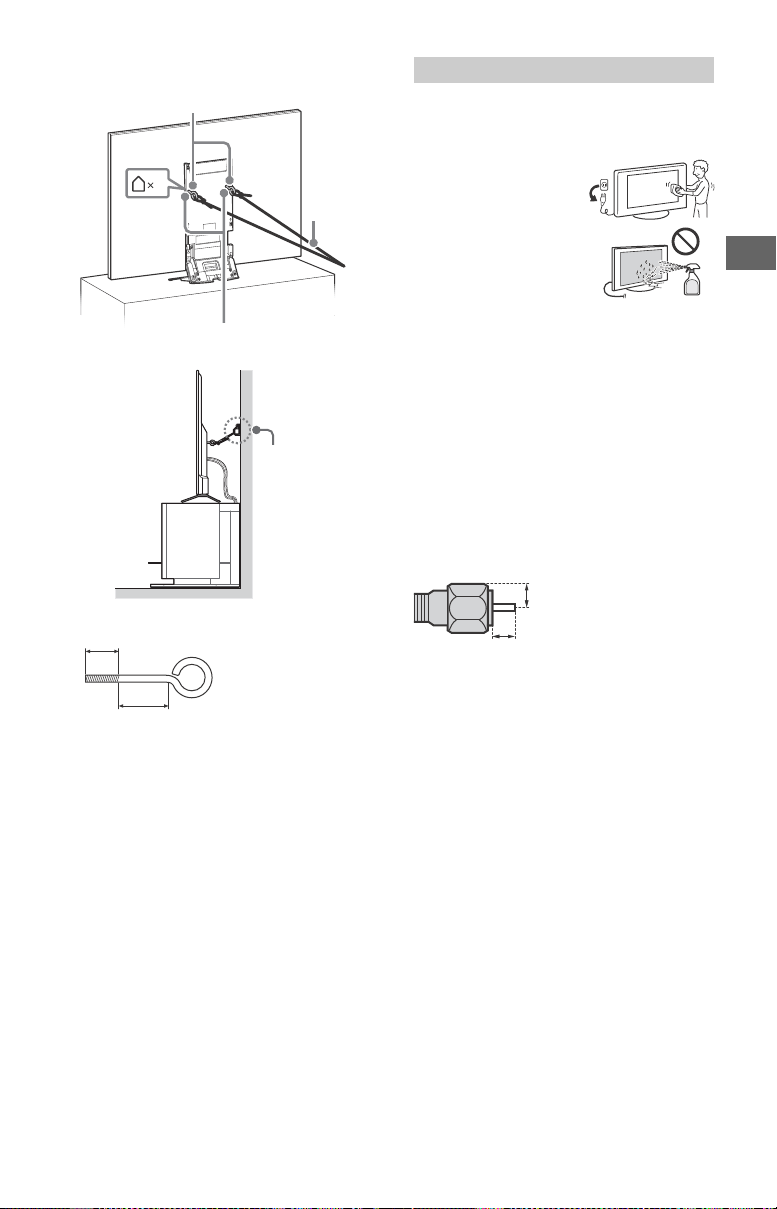

• Page 5 - English - : US US 4 Anchor the TV to the wall by using bolts wall anchor and chain or rope Please see below illustration for M6 eye bolt length Note Your TV is shipped with screws attached to the rear of the TV depending on the TV model They are fastened in the screw holes for wall mounting Be sure to remove the upper two screws prior to anchoring the TV to a wall Securing the TV to the stand without securing the TV and the stand to the wall provides minimum protection against the TV toppling over For further protection be sure to follow the three measures recommended How to care for your BRAVIA TV Safety is very important Please read and follow the safety documentation Safety Booklet separately provided Unplug the TV and other connected equipment from the wall outlet before you begin cleaning your TV Wipe the LCD screen gently with a soft cloth Stubborn stains may be removed with a cloth slightly moistened with a solution of mild soap and warm water If using a chemically pretreated cloth please follow the instruction provided on the package Never spray water or detergent directly on the TV set It may drip to the bottom of the screen or exterior parts and enter the TV set and may cause damage to the TV set Never use strong solvents such as a thinner alcohol or benzine for cleaning Do not plug in the TV into the wall outlet until the moisture from cleaning has evaporated Do not touch the TV if your hand is covered in any chemical substance such as hand cream or sunblock The TV should also be placed on a stable surface to prevent it from toppling over see page 4 If you have young children or pets at home check regularly to ensure the TV is securely fastened Recommendation for an F type plug Projection of the inner wire from the connection part must be less than 15 mm Reference drawing for an F type plug M6 eye bolts not supplied Wallmount holes Rope or chain not supplied Wallanchor not supplied 1012 mm 18 mm or more Precautions 7 mm max 15 mm max
• Page 6 - English - : US The following chart shows the highdefinition HD and standarddefinition SD video formats supported by your BRAVIA TV inputs 1 For details of supported formats refer to the Specifications in this manual 2 For supported PC formats refer to the Help Guide The BRAVIA 4K TV Experience Thank you for choosing Sony Your new BRAVIA TV opens the door to the 4K TV Experience This document will help you get the most out of your TV Please take a moment to register your TV at USA httpproductregistrationsonycom Canada httpwwwsonycaregistration Four Steps to a 4K TV Experience Set Source Sound and Setup 1 Set Now that you have made the best selection in LED backlit LCD TV technology be sure to remove all of the accessories from the packaging before setting up your TV 2 Source To experience the stunning detail of your BRAVIA TV you need access to HD programming Upgrade your signal or content source to high definition 4K by contacting your HD service provider Bring the astonishing resolution of your Sony 4K Ultra HD TV to life with Sony 4K Ultra HD Media Player The availability depends on region Receive overtheair HD broadcasts with an HD quality antenna connected directly to the back of your TV Visit httpwwwantennaweborg for more information on antenna selection and setup Discover the wealth of entertainment now available on superhigh resolution Bluray Disc player and other Sony HD equipment 3 Sound Complete the highdefinition experience with a BRAVIA Sync surround sound system or AV receiver from Sony 4 Setup Install your TV and connect your sources See page 10 for sample connection diagrams To help assure the highest quality for your 4K experience use Sony HDMI HighDefinition Multimedia Interface cables To learn more about 4K TV visit USA httpwwwsonycomHDTV Canada httpwwwsonycahdtv This TV displays all video input signals in a resolution of 3840 dots 2160 lines INPUT VIDEO AUDIO SUPPORTED FORMATS 4K 1080 24p30p 1080p 1080i 720 24p30p 720p 480p 480i PC 4K HD HDMI COMPONENT Audio LR SD VIDEO Composite video connection Audio LR
• Page 7 - English - : US US Parts and Controls Remote Control sensor Light sensor Illumination LED 3D Sync Transmitter The illumination LED lights up or blinks according to the status of the TV White When turning on the TVpicture off modesoftware update etc Cyan When connecting with a mobile device wirelessly Amber Timer is set Power When the TV is off Press to power on When the TV is on Long press to power off Press repeatedly to change the function then press or button to Adjust the volume Select the channel Select the input source of TV 1 Do not place anything near the sensor 2 Only on limited regioncountryTV model Controls and Indicators
• Page 8 - English - : US Using Remote Control The remote control shape location availability and function of remote control button may vary depending on your regioncountryTV model INPUT Display and select the input source Microphone Use Voice Function eg Search various content by voice POWER Turn on or turn off the TV standby mode SYNC MENU Display the BRAVIA Sync Menu Number buttons Use with the 09 buttons to select digital channels DISPLAY Display information about the channel programinput you are viewing Remote Control Parts Description Ȫ ȩ ȫ Ȭ ȭ Ȯ MIC
• Page 9 - English - : US US Google Play Access the Google Play online service NETFLIX Only on limited region countryTV model Access the NETFLIX online service Color buttons Execute corresponding function at that time ACTION MENU Display a list of contextual functions TV Switch to a TV channel or input from other applications Turn on the TV to display TV channel or input GUIDE Display the digital program guide BACK Return to previous screen HOME Display the TV Home Menu DISCOVER Bring up the Content Bar to search for content Item selectEnter VOL Volume Adjust the volume JUMP Jump back and forth between two channels or inputs The TV alternates between the current channel or input and the last channel or input that was selected MUTING Mute the sound Press again to restore the sound CH Channel Select the channel AUDIO Change the language for the program currently being viewed Operate media contents on TV and connected BRAVIA Synccompatible device SUBTITLECC Turn subtitles on or off when the feature is available HELP Display Help Menu Help Guide can be accessed from here WIDE Change the screen format PIC OFF Turn the picture off while sound remains on Guidelines for IR Remote Control Point your remote control directly at the IR sensor located on your TV Make sure that no objects are blocking the path between the remote control and the IR sensor on your TV Fluorescent lamps can interfere with your remote control try turning off the fluorescent lamps If you are having problems with the remote control reinsert or replace your batteries and make sure that they are correctly inserted
• Page 10 - English - : US Connection Diagram For more information on connections refer to the Help Guide page 2 Note When connecting the cable to the CableAntenna input finger tighten only over tightening the connection can damage the TV 5 4 1 2 6 6 1 1 1 3 DVD player with component output HDMI Device VCRVideo game equipment DVD playerCamcorder Home Audio System with Optical Audio Input Set Top Box Controller CableAntenna Router IR Blaster VCRVideo game equipmentDVD player Camcorder HDMI Device Digital still camera CamcorderUSB storage media HeadphoneHome Audio System Subwoofer Home Audio System with ARC HDMI Device HDMI Device
• Page 11 - English - : US US AUDIO OUT To listen to the TVs sound through the connected equipment press HOME Select Settings Sound HeadphoneAudio out and then select the desired item USB 12 USB 3 Connecting a large USB device may interfere with other connected devices beside it When connecting a large USB device connect to the USB 1 port HDMI IN 1234 If connecting a digital audio system that is compatible with Audio Return Channel ARC technology use HDMI IN 3 If not an additional connection with DIGITAL AUDIO OUT OPTICAL is necessary REMOTE RS232C This jack is for receiving the external control signal Enables extended control of the TV using RS232C via the RS232C jack RS232C connect to the RS232C terminal of the home controller Take care to not connect to headphones or an external audio system If RS232C control is set to On BRAVIA Sync settings is not available VIDEO IN 1 For a composite connection use the supplied Analog Extension Cable 1 2 3 4 When connecting mono equipment connect to the L MONO audio jack socket 5 Supports 3pole stereo mini jack only 6 Only on limited regioncountryTV model lt 21 mm lt 12 mm 35 mm 1 L 2 Video 3 Ground 4 R lt 14 mm
• Page 12 - English - : US Installing the TV to the Wall This TVs instruction manual only shows the steps on preparing the installation of the TV before installing to the wall Your TV can be mounted on a wall using a WallMount Bracket not supplied out of the box as packaged If the TableTop Stand is attached to the TV the TV may require detaching the TableTop Stand see page 12 Detaching the TableTop Stand from the TV Prepare the TV for the WallMount Bracket before making cable connections For product protection and safety reasons Sony strongly recommends that installation of your TV on the wall be performed by qualified professionals Do not attempt to install it yourself Follow the instruction guide provided with the WallMount Bracket for your model Sufficient expertise is required in installing this TV especially to determine the strength of the wall for withstanding the TVs weight The length of the screw for WallMount Bracket differs depending on the WallMount Bracket thickness Please see below illustration Be sure to store the unused screws and TableTop Stand in a safe place until you are ready to attach the TableTop Stand Keep the screws away from small children Note Read the supplied Safety Booklet for additional safety information To detach the TableTop Stand from the TV remove the screws Note Do not remove the TableTop Stand for any reason other than to install corresponding accessories on the TV Be sure the TV is vertical before turning on To avoid uneven picture uniformity do not power on the TV with the LCD panel facing down When attaching the TableTop Stand again be sure to fasten the screws previously removed to the original holes on the rear of the TV Detaching the TableTop Stand from the TV WallMount Bracket Screw M6 10 mm 12 mm TVs rear cover
• Page 13 - English - : US US Installing the TV against a wall or enclosed area Make sure that your TV has adequate ventilation Allow enough space around the TV as shown in the illustration Note Inadequate ventilation can lead to overheating of the TV and may cause damage to your TV or cause a fire Leave at least this much space around the set Installed with stand 4 inches inches 30 cm 4 inches inches 10 cm 10 cm 6 cm Leave at least this much space around the set Installed on the wall 4 inches 4 inches 10 cm 4 inches inches 30 cm 10 cm 10 cm Never install the TV set as follows Air circulation is blocked Air circulation is blocked Wall Wall
• Page 14 - English - : US Troubleshooting In order to keep your TV software upto date it is necessary to download the latest software information via the digital broadcasting system or internet and to update the software Select Update Now to start a software update The illumination LED flashes white while the software is updating The following screen with Updating will appear while software is updating Do not unplug the AC power cord during the software update If you do the software update may not finish completely and it may cause a software malfunction Software updates can take up to 30 minutes If you do not wish to update the software automatically press HOME and select Help System software update Automatic software download Off When you plug in TV the TV may not be able to turn on for a while even if you press the power button on the remote control or the TV because it takes time to initialize the system Wait for about one minute then operate it again When you turn on by pressing the power button on the remote control or the TV it takes some time to turn on the illumination LED and for the remote control to be functional When the illumination LED is flashing red count how many times it flashes interval time is three seconds If the illumination LED flashes red reset the TV by disconnecting the AC power cord for two minutes then turn on the TV If the problem persists contact Sony Customer Support information provided on the front cover with the number of times the illumination LED flashes red interval time is three seconds Disconnect the AC power cord and contact Sony Customer Support When the illumination LED is not flashing check the items as follows You can also refer to troubleshooting in the Help Guide or perform selfdiagnosis by selecting Help Self diagnostics If the problem persists contact Sony Customer Support information provided on the front cover Troubles and Solutions There is no picture screen is dark and no sound Check the cableantenna connection Connect the TV to AC power and press the button on the TV or POWER button on the remote control Some programs cannot be tuned Check the cableantenna connection The remote control does not function Replace the batteries The Parental lock Broadcast password has been forgotten Enter 4357 for the PIN code Update PIN code by selecting Settings Parental lock Broadcast Change password The TV and its surroundings become warm When the TV is used for an extended period of time the TV and its surroundings may become warm to the touch This is not a malfunction of the TV How to reset the TV to factory settings Turn on the TV You can reset the TV to factory settings by pressing HOME then select Settings Storage amp reset Factory data reset WARNING The reset will clear all of your customized settings including the Parental lock Broadcast setting For security purposes be sure to remove all personal and account information before discarding selling or passing your TV to someone else by unlinkingunregistering signing out of and deactivating all network services as well as factory reset the TV Frozen audio or video a blank screen or the TV does not respond to TV or remote control buttons Perform a simple reset of the TV by unplugging the AC power cord for two minutes then plug it in again Updating
• Page 15 - English - : US US The and buttons cannot be located on the TV See below illustration for location of the buttons on the TV The illumination LED is turned on If you do not wish to light up the illumination LED you can turn it off Press HOME then select Settings Illumination LED Off Cannot connect to a wireless router by WPS WiFi Protected Setup If you use WEP security select Easy WiFi Connect by scan list Then select the network name SSID you want to connect Cannot find the required network name in network setup Select Manual entry and press to enter network name Specifications System Television system NTSC American TV standard ATSC 8VSB terrestrial ATSC compliant 8VSB QAM on cable ANSISCTE 07 2000 Does not include CableCARD functionality Channel coverage Analog terrestrial 2 69 Digital terrestrial 2 69 Analog Cable 1 135 Digital Cable 1 135 Panel system LCD Liquid Crystal Display Panel LED Backlight Direct LED Speaker output 10 W 10 W Wireless technology Protocol IEEE80211acabgn Bluetooth Version 41 InputOutput jacks CABLEANTENNA 75ohm external terminal for RF inputs VIDEO IN 1 Video Audio input mini jack COMPONENT IN YPBPR Component Video 1080p 60 Hz 1080i 60 Hz 720p 60 Hz 480p 480i Audio input phono pin jack VIDEO IN 2 Video input common phono pin with Y input HDMI IN 1234 Support 4K resolution HDCP 22compatible Video 2D 4096 2160p 60 Hz 1 4096 2160p 24 Hz 3840 2160p 60 Hz 3840 2160p 24 30 Hz 1080p 30 60 Hz 108024p 1080i 60 Hz 720p 30 60 Hz 72024p 480p 480i PC Formats 3840 2160p is displayed when 4096 2160p is input HDMI IN 2 3 only Video 3D 3D compatible models only Frame Packing 1080p 30 Hz 108024p 1080i 60 Hz 720p 30 60 Hz 72024p SidebySide 1080p 60 Hz 108024p 1080i 60 Hz 720p 60 Hz OverUnder 1080p 30 60 Hz 108024p 1080i 60 Hz 720p 60 Hz Audio 51 channel linear PCM 32 441 48 882 96 1764 and 192 kHz 16 20 and 24 bits Dolby Digital Dolby Digital Plus and DTS Rear of TV
• Page 16 - English - : US ARC Audio Return Channel HDMI IN 3 only Two channel linear PCM Dolby Digital Dolby Digital Plus DTS DIGITAL AUDIO OUT OPTICAL Digital optical jack Two channel linear PCM Dolby Digital DTS AUDIO OUT Stereo mini jack Headphone Audio output Subwoofer 1 2 3 USB port 1 and 2 support High Speed USB USB20 USB port 3 supports Super Speed USB USB30 LAN 10BASET100BASETX connector Connection speed may differ depending on the network environment 10BASET 100BASETX communication rate and communication quality are not guaranteed for this TV Home Network Refer to the Help Guide for supported formats REMOTE RS232C mini jack This jack is for receiving the external control signal IR BLASTER IR Blaster Cable input mini jack Others Optional accessories Wireless Subwoofer SWFBR100 Active 3D Glasses TDGBT500A Operating temperature 32 ºF 104 ºF 0 ºC 40 ºC Power and others Power requirement 110 V 240 V AC 5060 Hz USACanada 120 V AC 60 Hz Power consumption in use XBR75Z9D 428 W XBR65Z9D 322 W in standby Less than 050 W with 120 V AC and less than 050 W with 240 V AC Screen size inches measured diagonally Approx XBR75Z9D 745 inches 75 class XBR65Z9D 645 inches 65 class Display resolution 3840 dots horizontal 2160 lines vertical Output Rating USB 1 5 V 500 mA MAX USB 2 5 V 500 mA MAX USB 3 5 V 900 mA MAX Dimensions Approx with stand XBR75Z9D 1684 1047 278 mm 41 11 inches XBR65Z9D 1462 920 268 mm 36 10 inches without stand XBR75Z9D 1684 973 78 mm 38 3 inches XBR65Z9D 1462 847 78 mm 33 3 inches wallmount hole pattern XBR75Z9D 400 300 mm XBR65Z9D 400 300 mm wallmount screw size mm M6 length see diagram on page 12 Mass Approx with stand XBR75Z9D 451 kg 994 lb XBR65Z9D 357 kg 787 lb without stand XBR75Z9D 413 kg 910 lb XBR65Z9D 320 kg 705 lb Only on limited regioncountryTV model Standby power consumption will increase when your TV is connected to the network Note Optional accessories availability depends on countriesregionTV modelstock Design and specifications are subject to change without notice
• Page 17 - English - : US US Licensing Information The terms HDMI and HDMI High Definition Multimedia Interface and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries Manufactured under license from Dolby Laboratories Dolby Dolby Audio and the doubleD symbol are trademarks of Dolby Laboratories BRAVIA and SForce Motionflow BRAVIA Sync and are trademarks or registered marks of Sony Corporation Gracenote Gracenote eyeQ Gracenote VideoID Gracenote Video Explore the Gracenote logo and logotype and the Powered by Gracenote logo are either registered trademarks or trademarks of Gracenote in the United States andor other countries Opera Devices SDK from Opera Software ASA Copyright 19952015 Opera Software ASA All rights reserved WiFi WiFi Direct Miracast WiFi Protected Setup and WiFi CERTIFIED Logo are trademarks or registered trademarks of WiFi Alliance For DTS patents see httppatentsdtscom Manufactured under license from DTS Inc DTS the Symbol amp DTS and the Symbol together are registered trademarks and DTS Digital Surround is a trademark of DTS Inc DTS Inc All Rights Reserved QuickSet and the QuickSet logo are trademarks of Universal Electronics Inc Portions UEI 20002015 The Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG Inc and any use of such marks by Sony Corporation is under license Other trademarks and trade names are those of their respective owners TUXERA is a registered trademark of Tuxera Inc in the US and other countries USBIF SuperSpeed USB Trident logo is a registered trademark of USB Implementers Forum Inc
• Page 20 - French - : FR Table des matières AVIS IMPORTANT 2 Consignes de sécurité 3 Précautions 6 Pièces et commandes 8 Commandes et indicateurs 8 Utilisation de la télécommande 9 Description des pièces de la télécommande 9 Schéma de connexion 12 Fixer le téléviseur au mur 14 Démonter le support de table du téléviseur 15 Installation du téléviseur contre un mur ou dans un endroit fermé 16 Dépannage 17 Problèmes et solutions 17 Spécifications 19 Introduction Merci davoir choisi ce produit Sony Avant de faire fonctionner le téléviseur lisez attentivement ce manuel et conservezle pour toute référence ultérieure Remarque Les images et illustrations utilisées dans le Manuel de configuration et ce manuel sont fournies uniquement à titre de référence et peuvent différer de laspect réel du produit Emplacement du Manuel de configuration Le Manuel de configuration est posé sur le rembourrage à lintérieur du carton du téléviseur AideManuel daide La fonction dAide offre une grande quantité dinformations au sujet de votre téléviseur Pour utiliser la fonction dAide appuyez sur la touche HELP de la télécommande Vous trouverez des renseignements pratiques et des informations de dépannage dans la liste ou à laide de la recherche de motclé vocale ou textuelle Sélectionnez Manuel daide dans le Menu daide pour consulter le manuel Si vous connectez votre téléviseur à Internet la fonction dAide et les informations seront mises à jour Emplacement de létiquette didentification Les étiquettes indiquant le numéro de modèle et les caractéristiques nominales de lalimentation du téléviseur se trouvent à larrière du téléviseur Vous pouvez les trouver en retirant le couvercle central La taille dimage visualisable de la classe 75 est de 745 pouces 1893 cm et la taille dimage visualisable de la classe 65 est de 645 pouces 1639 cm mesurée en diagonale AVIS IMPORTANT Fiche didentification Les numéros de modèle et de série sont indiqués à larrière et sur le côté du téléviseur Inscrivez ces numéros dans les espaces cidessous Faitesy référence chaque fois que vous appelez votre détaillant Sony au sujet de ce téléviseur N de modèle N de série
• Page 21 - French - : FR FR ATTENTION Pour prévenir les chocs électriques et lexposition des broches nutilisez pas cette fiche CA avec une rallonge une prise de courant ou une autre sortie de courant sauf si les broches peuvent être insérées jusquau fond Faites uniquement fonctionner le téléviseur sur un courant de 110 V 240 V CA ÉtatsUnisCanada 120 V CA Modèles compatibles 3D uniquement Certaines personnes peuvent ressentir de linconfort tel que de la fatigue oculaire fatigue ou nausée pendant le visionnement dimages vidéo 3D ou de jeux en 3D stéréoscopique Sony recommande à tous les utilisateurs de prendre régulièrement des pauses pendant le visionnement dimages vidéo 3D ou les parties de jeux en 3D stéréoscopique La durée et la fréquence des pauses nécessaires varient dune personne à lautre Cest à vous de décider ce qui vous convient le mieux En cas dinconfort cessez de visionner des images vidéo 3D ou de jouer à des jeux en 3D stéréoscopique jusquà ce que les symptômes disparaissent consultez un médecin si vous pensez que cela est nécessaire Consultez également i le mode demploi de tout autre appareil ou support média utilisé avec votre téléviseur et ii notre site Web httpwwwsonycasupport pour obtenir les renseignements les plus à jour La vision des jeunes enfants en particulier ceux de moins de 6 ans est en plein développement Consultez votre médecin tel quun pédiatre ou ophtalmologiste avant de permettre aux jeunes enfants de visionner des images vidéo 3D ou jouer à des jeux en 3D stéréoscopique Les adultes doivent surveiller les jeunes enfants pour sassurer quils suivent les recommandations cidessus Nutilisez pas ou ne laissez pas les lunettes 3D ou la pile près dun feu ou dans des endroits où la température est élevée soit à la lumière directe du soleil ou dans des véhicules stationnés au soleil Remarque Ce téléviseur comporte un démodulateur QAM qui devrait vous permettre de recevoir une programmation numérique décodée de câblodistribution par le biais dun service dabonnement auprès dun câblodistributeur La disponibilité dune programmation télévisée numérique par câblodistribution dans votre région dépend du type de programmation et de signal fournis par votre câblodistributeur Information relative aux réglements de la FCC Cet appareil a été soumis à lessai et sest avéré conforme aux limites pour un appareil numérique de classe B conformément à la section 15 des règlements de la FCC Ces normes sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel Cet appareil génère utilise et peut émettre de lénergie radioélectrique et sil nest pas installé ou utilisé selon les directives peut causer des interférences nuisibles aux communications radio Cependant il nexiste aucune garantie que des interférences ne se produiront pas dans une installation particulière Si ce matériel est source dinterférences nuisibles pour la réception radio ou télévisée ce qui peut être déterminé en mettant lappareil hors tension puis sous tension il est recommandé de tenter déliminer ces interférences en appliquant lune ou plusieurs des mesures suivantes Réorienter ou déplacer lantenne réceptrice Éloigner lappareil du récepteur Brancher lappareil dans une prise dun circuit différent de celui qui alimente le récepteur Consulter le détaillant ou un technicien radio ou télévision qualifié pour obtenir de laide Sécurité et réglementation Le présent appareil est conforme aux CNR dIndustrie Canada applicables aux appareils radio exempts de licence Lexploitation est autorisée aux deux conditions suivantes 1 lappareil ne doit pas produire de brouillage 2 lappareil doit accepter tout brouillage radioélectrique subi même si le brouillage est susceptible den compromettre le fonctionnement Pour empêcher que cet appareil cause du brouillage au service faisant lobjet dune licence il doit être utilisé à lintérieur et devrait être placé loin des fenêtres afin de fournir un écran de blindage maximal Si le matériel ou son antenne démission est installé à lextérieur il doit faire lobjet dune licence Utilisez uniquement le LAN sans fil à lintérieur lorsquil est utilisé avec lIEEE 80211a 5 GHz Cet équipement est conforme aux limites dexposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques RF de la FCC lignes directrices dexposition et dexposition aux fréquences radioélectriques RF CNR102 de lIC Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain à lexception des extrémités mains poignets pieds et chevilles Cet appareil et sa ou ses antennes ne doivent pas être placés à proximité dautres antennes ou émetteurs ni fonctionner avec eux sauf autorisation spéciale Consignes de sécurité Déclaration de conformité Appellation commerciale SONY Modèle XBR75Z9DXBR65Z9D Partie responsable Sony Electronics Inc Adresse 16535 Via Esprillo San Diego CA 92127 USA Numéro de téléphone 8589422230 Cet appareil est conforme à la section 15 des règlements de la FCC Lutilisation de ce dispositif est autorisée seulement aux conditions suivantes 1 Cet appareil ne doit pas provoquer des interférences gênantes et 2 cet appareil doit pouvoir accepter les interférences reçues y compris les interférences risquant de déclencher des opérations non désirées Conformément aux règlements de la FCC vous êtes averti que tous les changements ou modifications non expressément approuvés dans ce manuel pourraient annuler tous vos droits relatifs à lutilisation de ce produit
• Page 22 - French - : FR AVERTISSEMENT Ne jamais poser le téléviseur à un endroit instable Le téléviseur pourrait tomber entraînant de graves blessures voir un décès De nombreuses blessures en particulier chez les enfants peuvent être évitées en prenant de simples précautions par exemple Utiliser des meubles ou supports recommandés par le fabricant du téléviseur Nutiliser que des meubles capables de soutenir en toute sécurité le téléviseur Sassurer que le téléviseur ne surplombe pas le bord du meuble support Ne pas placer le téléviseur sur un meuble haut tel quun placard ou une bibliothèque sans fixer le meuble et le téléviseur à un support adapté Ne pas poser le téléviseur sur du tissu ou autre matière placée par exemple entre le téléviseur et le meuble support Informer les enfants des dangers liés à lescalade des meubles en vue datteindre le téléviseur ou les commandes du téléviseur Si vous conservez et replacez votre téléviseur actuel les mêmes précautions doivent être prises Avant dinstaller votre téléviseur Avec certains modèles de téléviseur le support de table nest pas fixé afin de vous permettre de monter directement le téléviseur au mur Reportezvous à la page 14 Fixer le téléviseur au mur si vous souhaitez installer ce téléviseur au mur Si vous ne comptez pas installer le téléviseur au mur vous devez installer le support de table Vous aurez besoin dun tournevis Phillips non fourni et des vis fournies pour compléter cette tâche Recherchez le Manuel de configuration Tenez compte de ce qui suit pendant linstallation du téléviseur Débranchez tous les câbles avant de transporter le téléviseur Transportez le téléviseur avec le nombre de personnes approprié un téléviseur de grande taille doit être transporté par au moins deux personnes Lors du transport du téléviseur le bon emplacement des mains est très important pour votre sécurité ainsi que pour éviter de causer des dommages Lors de la manipulation ou du montage du téléviseur ne couchez pas le téléviseur Assurezvous que le téléviseur est entouré dune ventilation adéquate reportezvous à la page 16 Pour obtenir une qualité dimage optimale nexposez pas lécran à la lumière directe dune lampe ou du soleil Évitez dinstaller le téléviseur dans une pièce dont le sol et les murs sont dun matériau réfléchissant Évitez de déplacer le téléviseur dun endroit froid à un endroit chaud Un changement soudain de température peut provoquer de la condensation Ce phénomène peut affecter la qualité de limage etou des couleurs affichées par le téléviseur Si cela se produit laissez la condensation sévaporer complètement avant de mettre le téléviseur sous tension Fixer le téléviseur Sony recommande fortement de prendre les mesures nécessaires pour prévenir le basculement du téléviseur Des téléviseurs qui ne sont pas fixés solidement peuvent basculer et entraîner des dommages matériels des blessures corporelles graves ou même mortelles Prévenir le basculement du téléviseur Fixer solidement le téléviseur à un mur etou à un support Ne pas laisser les enfants jouer ou monter sur les meubles et les téléviseurs Éviter de placer ou daccrocher des objets sur le téléviseur Ne jamais installer le téléviseur sur des surfaces glissantes instables etou inégales un meuble qui peut facilement servir descalier comme une commode à tiroirs Installer le téléviseur où il ne peut pas être tiré poussé ou renversé Acheminer les cordons dalimentation CA et les cordons connecteurs afin quils ne soient pas accessibles aux enfants curieux Mesures recommandées pour fixer solidement le téléviseur Tenez compte des mesures suivantes lorsque vous fixez votre téléviseur à une base non fournie 1 Fixer solidement la base du téléviseur Sassurer que la base peut supporter adéquatement le poids du téléviseur Utiliser deux attaches angulaires non fournies pour fixer solidement la base Avec chaque attache angulaire utiliser la quincaillerie appropriée pour Fixer un côté de lattache angulaire au poteau mural Fixer lautre côté à la base 2 Retirer le couvercle au centre Attaches angulaires non fournies Base
• Page 23 - French - : FR FR 3 Fixer solidement le téléviseur à la base Utiliser la quincaillerie optionnelle mentionnée non fournie Boulon à oeil M6 vissée sur le couvercle arrière du téléviseur Une vis ou léquivalent la fixer à la base Une corde ou une chaîne assez solide pour supporter le poids du téléviseur Vous assurer quil ny a pas de mou excessif dans la corde ou la chaîne La longueur de la vis à métal M6 varie en fonction du diamètre de la corde ou de la chaîne Reportezvous à lillustration cidessous 4 Fixer le téléviseur au mur avec des boulons un dispositif dancrage au mur et une chaîne ou une corde Veuillez consulter lillustration cidessous pour connaître la longueur du boulon à œil M6 Remarque À la livraison de votre téléviseur selon le modèle les vis sont fixées à larrière du téléviseur Elles sont fixées dans les orifices servant au montage mural Veillez à retirer les 2 vis du haut avant de fixer le téléviseur à un mur Fixer solidement le téléviseur à la base sans fixer le téléviseur et la base au mur fournit une protection minimale contre le basculement du téléviseur Pour une protection additionnelle suivre toutes les trois mesures recommandées cidessus Trou de vis sur le couvercle arrière Boulon à œil M6 non fourni Corde ou chaîne non fournie Vis non fournie 1012 mm 18 mm ou plus Boulons à œil M6 non fourni Trous de montage au mur Corde ou chaîne non fournie Dispositif dancrage au mur non fourni 1012 mm 18 mm ou plus
• Page 24 - French - : FR Entretien de votre téléviseur BRAVIA La sécurité est très importante La sécurité étant de première importance veuillez lire la documentation de sécurité Feuillet de consignes de sécurité fournie séparément et vous y conformer Débranchez le téléviseur et les appareils raccordés de la prise de courant avant de nettoyer le téléviseur Essuyez lécran ACL délicatement à laide dun chiffon doux Les taches tenaces peuvent être enlevées à laide dun chiffon légèrement imbibé dune solution de savon doux et deau tiède Si vous utilisez un chiffon prétraité avec un produit chimique suivez bien les directives indiquées sur lemballage Ne vaporisez jamais deau ou de détergent directement sur le téléviseur Le liquide pourrait couler au bas de lécran ou sur les parties extérieures voire pénétrer dans le téléviseur et lendommager Nutilisez jamais de solvants corrosifs tels quun diluant de lalcool ou du benzène pour nettoyer lappareil Attendez que lhumidité laissée par le nettoyage se soit évaporée avant de rebrancher le téléviseur dans la prise de courant Ne touchez pas au téléviseur si votre main est couverte dune substance chimique quelconque telle que de la crème pour les mains ou un écran solaire Le téléviseur doit aussi être placé sur une surface stable afin de prévenir son basculement consultez la page 4 Si vous avez des enfants ou des animaux domestiques vérifiez régulièrement que le téléviseur est fixé solidement pour une utilisation en toute sécurité Recommandation pour une prise de type F La partie saillante de la tige centrale du connecteur doit être de moins de 15 mm Schéma de référence pour une prise de type F Précautions 7 mm max 15 mm max
• Page 25 - French - : FR FR Le tableau cidessous indique les formats de haute définition HD et de définition standard SD pris en charge par les entrées de votre téléviseur BRAVIA 1 Pour plus de détails sur les formats pris en charge reportezvous à la section Spécifications de ce manuel 2 Pour connaître les formats de signal pris en charge en provenance dun ordinateur reportezvous au Manuel daide Fonctionnalités de lexpérience télévision BRAVIA MD en 4K Nous vous remercions davoir choisi Sony Votre nouveau téléviseur BRAVIA MD est la clé dune expérience télévision en 4K Le présent document vous aidera à préparer votre nouveau téléviseur pour lutilisation Prenez quelques instants pour compléter lenregistrement de votre téléviseur à ladresse suivante Canada httpwwwsonycafrregistration ÉtatsUnis httpproductregistrationsonycom Les quatre éléments dune expérience télévision en 4K Linstallation la source le son et la configuration 1 Installation Maintenant que vous avez choisi la meilleure technologie qui soit en matière de téléviseurs ACL rétroéclairé par DEL veillez à retirer tous les accessoires de lemballage avant dinstaller votre téléviseur 2 Source Pour faire lexpérience du niveau de détail incroyable quoffre votre téléviseur BRAVIA vous devez vous abonner au service de télévision haute définition Obtenez un signal ou une source en haute définition 4K en communiquant avec votre fournisseur de services HD Donnez vie à la résolution époustouflante de votre téléviseur Sony Ultra HD 4K avec le Lecteur Media Sony Ultra HD 4K La disponibilité dépend des régions Recevez des émissions en HD diffusées sur les ondes par lintermédiaire dune antenne de qualité HD branchée directement à larrière du téléviseur Visitez le site httpwwwantennaweborg pour plus de renseignements sur le choix et linstallation dune antenne Découvrez tout un monde de divertissement maintenant offert en superhaute définition sur les lecteurs Bluray Disc MC et autres appareils HD de Sony 3 Son Complétez lexpérience haute définition avec une chaîne de cinéma maison ambiophonique BRAVIA Sync MC ou un récepteur audiovidéo de Sony 4 Configuration Installez votre téléviseur et raccordez vos sources de signal Reportezvous à la page 12 pour des exemples de schémas de connexion Pour vous aider à obtenir la meilleure qualité dimage possible lors de votre expérience 4K utilisez des câbles HDMI High Definition Multimedia Interface de Sony Pour en savoir plus sur le téléviseur 4K visitez Canada httpwwwsonycafrhdtv ÉtatsUnis httpwwwsonycomHDTV Ce téléviseur affiche tous les types de format dimage en résolution de 3 840 points 2 160 lignes CONNECTEUR VIDEO AUDIO Formats pris en charge 4K 1080 24p 30p 1080p 1080i 720 24p 30p 720p 480p 480i PC 4K HD HDMI Composant Prise audio LR GD SD Vidéo Connexion vidéo composite Prise audio LR GD
• Page 26 - French - : FR Pièces et commandes Capteur de télécommande Capteur de lumière DEL déclairage Émetteur de synchronisation 3D La DEL déclairage sallume ou clignote en fonction de létat du téléviseur Blanc Lors de la mise en marche du téléviseurlutilisation du mode sans imagela mise à jour du logiciel etc Cyan Lors de la connexion sans fil avec un appareil mobile Ambre La minuterie est réglée Alimentation Lorsque le téléviseur est éteint Appuyez sur pour lallumer Lorsque le téléviseur est allumé Appuyez longuement sur pour léteindre Appuyez sur de façon répétitive pour changer la fonction puis appuyez sur la touche ou pour Régler le volume Sélectionner le canal Sélectionner la source dentrée du téléviseur 1 Ne placez aucun objet près du capteur 2 Uniquement pour certaines régionspays modèles de téléviseurs Commandes et indicateurs

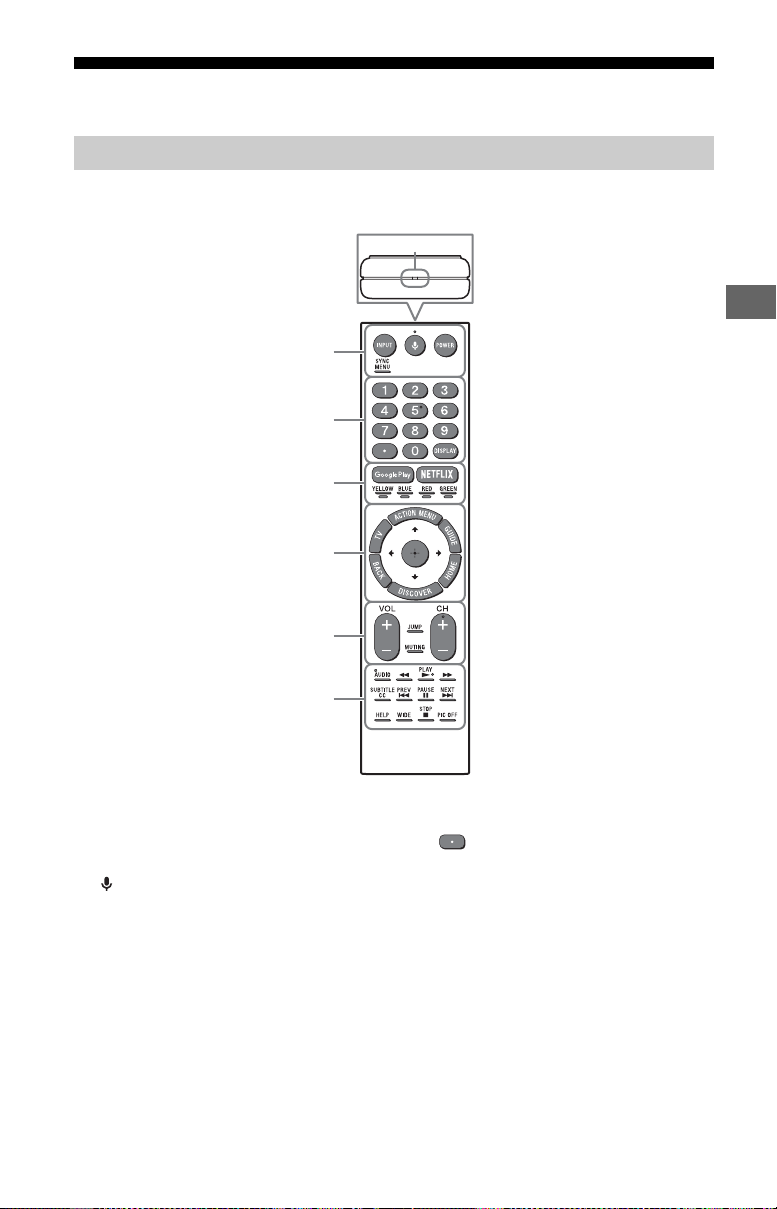

• Page 27 - French - : FR FR Utilisation de la télécommande La forme de la télécommande lemplacement la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région ou pays ou le modèle de téléviseur INPUT Permet dafficher et de sélectionner la source dentrée Micro Permet dutiliser la fonction vocale p ex recherche de divers contenus à laide de la voix POWER Permet dallumer ou éteindre le téléviseur mode de veille SYNC MENU Affiche le menu BRAVIA Sync Touches numériques Utilisez cette touche avec les touches 09 pour sélectionner des canaux numériques DISPLAY Affiche des informations sur le canal lémissionlentrée que vous regardez Description des pièces de la télécommande Ȫ ȩ ȫ Ȭ ȭ Ȯ MIC
• Page 28 - French - : FR Google Play Permet daccéder au service Google Play en ligne NETFLIX Uniquement pour certaines régionspaysmodèles de téléviseurs Permet daccéder au service NETFLIX en ligne Touches de couleur Permet dexécuter la fonction correspondante à ce moment ACTION MENU Affiche une liste de fonctions contextuelles TV Permet de passer à un canal ou une entrée du téléviseur à partir des autres applications Allumez le téléviseur pour afficher la chaîne de télévision ou lentrée GUIDE Affiche le guide des programmes numérique BACK Permet de retourner à lécran précédent HOME Affiche le menu daccueil du téléviseur DISCOVER Ouvre la Barre de contenu pour rechercher un contenu Sélection délément Entrer VOL Volume Permet de régler le volume JUMP Permet dalterner entre deux canaux ou entrées Le téléviseur alterne entre le canal ou lentrée en cours et le dernier canal ou entrée que vous avez sélectionné MUTING Permet de couper le son Appuyez de nouveau pour rétablir le son CH Canal Permet de sélectionner le canal AUDIO Permet de changer la langue de lémission en cours de visionnement Permet de faire fonctionner les contenus média sur le téléviseur et lappareil compatible BRAVIA Sync raccordé SUBTITLECC Active ou désactive les soustitres lorsque la fonction est disponible HELP Affiche le Menu daide Le Manuel daide est accessible dici WIDE Permet de modifier le format décran PIC OFF Permet de désactiver limage tout en maintenant le son activé
• Page 29 - French - : FR FR Directives pour la télécommande IR Pointez la télécommande en direction du capteur infrarouge du téléviseur Assurezvous quaucun objet ne se trouve entre la télécommande et le capteur infrarouge Les lampes fluorescentes peuvent perturber le fonctionnement de votre télécommande le cas échéant éteignez les lampes fluorescentes dans la pièce Si vous éprouvez des difficultés avec la télécommande réinsérez ou remplacez les piles et assurezvous quelles sont correctement placées dans le logement

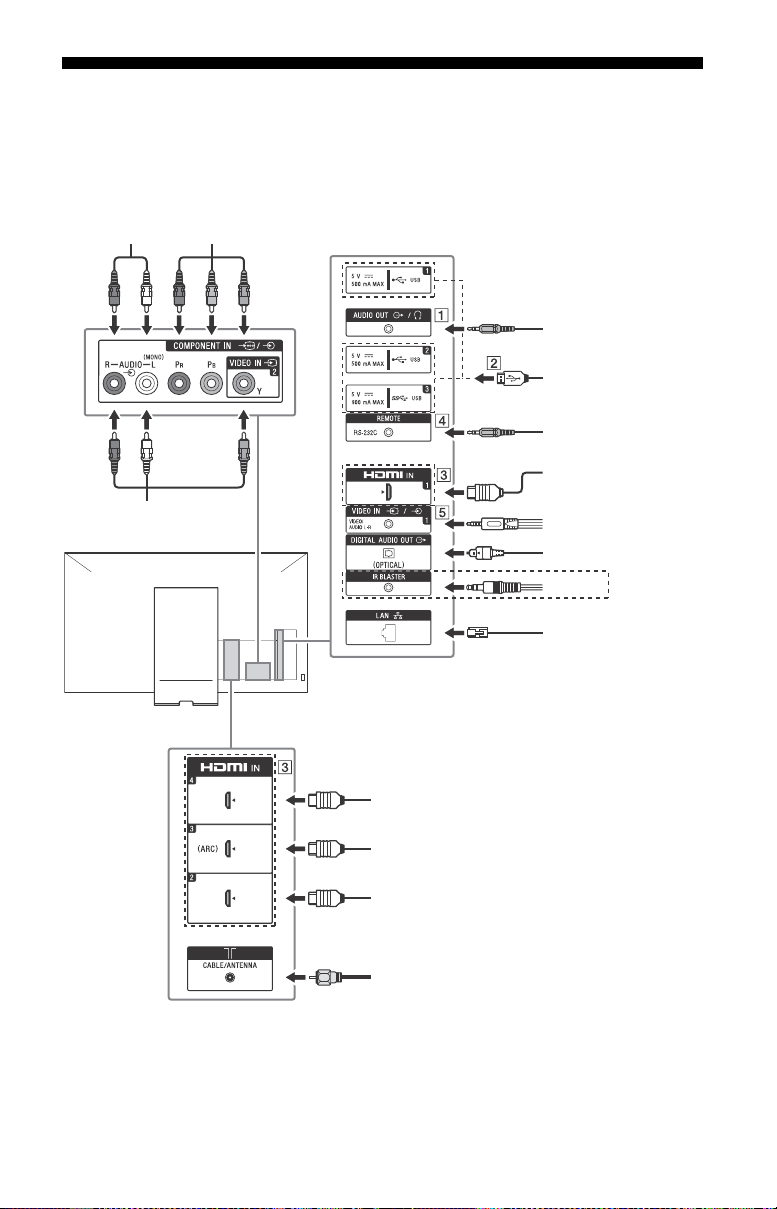

• Page 30 - French - : FR Schéma de connexion Pour plus dinformations sur les raccordements reportezvous au Manuel daide page 2 Remarque Lorsque vous branchez le câble au Câble Antenne serrezle à la main uniquement car le serrage excessif de la connexion peut endommager le téléviseur 5 4 1 2 6 6 1 1 1 3 Lecteur DVD avec sortie composante Appareil HDMI MagnétoscopeConsole de jeux vidéoLecteur DVD Caméscope Système audio à domicile avec Entrée audio optique Décodeur Contrôleur CâbleAntenne Routeur IR Blaster MagnétoscopeConsole de jeux vidéoLecteur DVDCaméscope Appareil HDMI Appareil photo numérique CaméscopeDispositif de stockage USB ÉcouteursSystème audio à domicile Infragrave Système audio à domicile avec appareil ARCHDMI Appareil HDMI
• Page 31 - French - : FR FR AUDIO OUT Pour écouter le son du téléviseur à laide de lappareil raccordé appuyez sur HOME Sélectionnez Paramètres Son Écouteurssortie audio puis sélectionnez lélément souhaité USB 12 USB 3 Le raccordement dun appareil USB de grande capacité pourrait interférer avec les autres appareils raccordés à proximité Lors du raccordement dun appareil USB de grande capacité effectuez le raccordement au port USB 1 HDMI IN 1234 Si vous raccordez un système audio numérique compatible avec la technologie Audio Return Channel ARC utilisez la prise HDMI IN 3 Sinon vous devez effectuer une connexion supplémentaire à laide de la prise DIGITAL AUDIO OUT OPTICAL REMOTE RS232C Cette prise permet de recevoir le signal de commande externe Elle permet le contrôle étendu du téléviseur à laide dune liaison RS232C via la prise RS232C RS232C Raccordez à la borne RS232C du contrôleur domestique Assurezvous de ne pas effectuer le raccordement à un casque découte ou un système audio externe Si loption Commande RS232C est réglée à Oui loption Réglages de BRAVIA Sync nest pas disponible VIDEO IN 1 Pour un raccordement composite utilisez le câble de rallonge analogique fourni 1 2 3 4 Lors du raccordement dun appareil mono utilisez la prise audio L MONO prise 5 Prend en charge la prise stéréo 3 broches uniquement 6 Uniquement pour certaines régionspays modèles de téléviseurs lt 21 mm lt 12 mm 35 mm 1 G 2 Vidéo 3 Masse 4 D lt 14 mm
• Page 32 - French - : FR Fixer le téléviseur au mur Le mode demploi de ce téléviseur montre les étapes de préparation de linstallation du téléviseur avant de linstaller au mur Votre téléviseur peut être installé au mur avec un support de fixation murale non fourni dès sa sortie de lemballage Il se peut que le support de table soit fixé au téléviseur dans ce cas vous devez dabord démonter le support de table du téléviseur reportezvous à la page 15 Démonter le support de table du téléviseur Préparez le téléviseur pour linstallation du support de fixation murale avant deffectuer le raccordement des câbles Pour des raisons de sécurité et de protection du produit Sony recommande fortement que linstallation de votre téléviseur sur le mur soit effectuée par un professionnel qualifié Nessayez pas de linstaller vousmême Suivez le guide dinstructions fourni avec le support de fixation murale pour votre modèle Une certaine expertise est nécessaire pour linstallation de ce téléviseur en particulier en ce qui concerne la solidité du mur en relation avec le poids de lappareil La longueur des vis pour le support de fixation murale diffère selon lépaisseur du support de fixation murale Reportezvous à lillustration cidessous Assurezvous de ranger les vis non utilisées et le support de table dans un endroit sûr jusquà ce que vous soyez prêt à fixer le support de table Gardez les vis hors de la portée des jeunes enfants Remarque Lisez le Feuillet de consignes dutilisation et de sécurité fourni pour plus de renseignements sur lutilisation en toute sécurité Support de fixation murale Vis M6 10 mm 12 mm Couvercle arrière du téléviseur
• Page 33 - French - : FR FR Pour démonter le support de table du téléviseur retirez les vis Remarque Nenlevez pas le support de table pour aucune raison autre que linstallation des accessoires correspondants sur le téléviseur Assurezvous que le téléviseur est en position verticale avant de lallumer Pour éviter des irrégularités de luniformité de limage nallumez pas le téléviseur avec lécran ACL vers le bas Pour fixer de nouveau le support de table veillez à utiliser les vis que vous avez enlevées précédemment dans les mêmes orifices à larrière du téléviseur Démonter le support de table du téléviseur
• Page 34 - French - : FR Installation du téléviseur contre un mur ou dans un endroit fermé Assurezvous que lair circule adéquatement autour du téléviseur Tel quillustré laissez suffisamment despace autour du téléviseur Remarque Une ventilation inadéquate peut faire surchauffer le téléviseur et causer des dommages ou déclencher un incendie Laissez au moins cet espace autour du téléviseur Installation sur support 10 cm 30 cm 11 pouces 10 cm 6 cm 4 pouces 4 pouces 2 pouces Laissez au moins cet espace autour du téléviseur Installation au mur 10 cm 10 cm 4 pouces 10 cm 30 cm 11 pouces 4 pouces 4 pouces Ninstallez jamais le téléviseur de la manière suivante La circulation dair est bloquée La circulation dair est bloquée Mur Mur
• Page 35 - French - : FR FR Dépannage Afin de maintenir à jour le logiciel de votre téléviseur il est nécessaire de télécharger les informations de logiciel les plus récentes via le système de diffusion numérique ou Internet pour ensuite mettre à jour le logiciel Sélectionnez Mettre à niveau pour démarrer une mise à jour du logiciel La DEL déclairage clignote en blanc pendant la mise à jour du logiciel Lécran suivant avec Updating Mise à jour apparaîtra pendant la mise à jour du logiciel Ne débranchez pas le cordon dalimentation CA pendant la mise à jour du logiciel Sinon la mise à jour du logiciel pourrait ne pas seffectuer complètement ce qui risquerait de causer un problème de fonctionnement du logiciel Les mises à jour du logiciel peuvent prendre jusquà 30 minutes Si vous ne souhaitez pas mettre à jour le logiciel automatiquement appuyez sur HOME et sélectionnez Aide Mise à jour du logiciel Téléchargement auto du logiciel Non Lorsque vous branchez le téléviseur il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur la touche de marche de la télécommande ou du téléviseur car linitialisation du système prend du temps Attendez environ 1 minute puis utilisezle normalement Lorsque vous allumez le téléviseur en appuyant sur la touche de marche de la télécommande ou du téléviseur il faut un certain temps avant que la DEL déclairage séclaire et que la télécommande soit fonctionnelle Lorsque la DEL déclairage clignote en rouge comptez combien de fois il clignote un intervalle de 3 secondes entre les clignotements Si la LED déclairage clignote en rouge réinitialisez le téléviseur en débranchant le cordon dalimentation CA pendant deux minutes puis allumez le téléviseur Si le problème persiste contactez le Service à la clientèle Sony coordonnées indiquées sur la couverture de ce document en indiquant le nombre de fois que la LED déclairage clignote en rouge lintervalle de temps est de 3 secondes Débranchez le cordon dalimentation CA puis communiquez avec le service à la clientèle de Sony Lorsque la DEL déclairage ne clignote pas vérifiez les éléments suivants Vous pouvez également vous reporter à la section de dépannage dans le Manuel daide ou effectuer lautodiagnostic en sélectionnant Aide Autodiagnostic Si le problème persiste communiquez avec le service à la clientèle de Sony coordonnées indiquées sur la couverture de ce document Problèmes et solutions Il ny aucune image lécran est noir et aucun son Vérifiez la connexion de câbleantenne Branchez le téléviseur à lalimentation CA puis appuyez sur la touche du téléviseur ou POWER de la télécommande Impossible de syntoniser certaines émissions Vérifiez la connexion de câbleantenne La télécommande ne fonctionne pas Remplacez les piles Vous avez oublié le mot de passe de la fonction Verrouillage parental diffuseur Entrez le code NIP 4357 Mettez le code NIP à jour en sélectionnant Paramètres Verrouillage parental diffuseur Modif mot de passe Updating
• Page 36 - French - : FR Le téléviseur et les objets qui lentourent deviennent chauds au toucher Lorsque le téléviseur est utilisé pendant une longue période le téléviseur et les objets qui lentourent peuvent devenir chauds au toucher Il ne sagit pas dun problème de fonctionnement du téléviseur Comment réinitialiser le téléviseur à ses réglages dusine Allumez le téléviseur Vous pouvez réinitialiser le téléviseur aux réglages dusine en appuyant sur HOME puis en sélectionnant Paramètres Stockage et réinitialisation Rétablir config par défaut AVERTISSEMENT La réinitialisation effacera tous vos réglages personnalisés y compris le réglage Verrouillage parental diffuseur Pour plus de sécurité assurezvous deffacer toutes les données à caractère personnel et informations relatives à votre compte avant de vous défaire de votre téléviseur ou de le vendre à un tiers en procédant à la désynchronisationdésinscription déconnexion et désactivation de tous les services de réseau et en rétablissant les paramètres dusine du téléviseur Laudio ou la vidéo ne répond pas lécran est vide ou le téléviseur ne répond pas aux touches de commande du téléviseur ni de la télécommande Effectuez une simple réinitialisation du téléviseur en débranchant le cordon dalimentation CA pendant deux minutes puis en le rebranchant Les touches et ne peuvent pas être placées sur le téléviseur Reportezvous à lillustration cidessous pour connaître lemplacement des touches sur le téléviseur La DEL déclairage sallume Si vous ne souhaitez pas que la DEL déclairage sallume vous pouvez désactiver cette dernière Appuyez sur HOME puis sélectionnez Paramètres LED déclairage Non Impossible de se connecter à un routeur sans fil par WPS WiFi Protected Setup Si vous utilisez la sécurité WEP sélectionnez Facile WiFi Connecter par liste de balayage Ensuite sélectionnez le nom du réseau SSID auquel vous souhaitez vous connecter Impossible de trouver le nom de réseau requis dans la configuration de réseau Sélectionnez Entrée manuelle et appuyez sur pour entrer le nom de réseau Arrière du téléviseur
• Page 37 - French - : FR FR Spécifications Système Système de télévision NTSC Norme de télévision en Amérique ATSC 8VSB terrestre 8VSB conforme avec ATSC QAM sur le câble ANSISCTE 07 2000 ninclut pas la fonctionnalité CableCARD Plages de canaux Analogique terrestre 2 69 Numérique terrestre 2 69 Câble analogique 1 135 Câble numérique 1 135 Système de lécran Écran ACL affichage à cristaux liquides Rétroéclairage LED DEL direct Puissance des hautparleurs 10 W 10 W Technologie sans fil Protocole IEEE80211acabgn Bluetooth version 41 Connecteurs dentrée et de sortie CABLEANTENNA Borne extérieure de 75 ohms pour entrées RF VIDEO IN 1 Entrée vidéoaudio miniprise COMPONENT IN YPBPR vidéo composante 1080p 60 Hz 1080i 60 Hz 720p 60 Hz 480p 480i Entrée Audio prise phono VIDEO IN 2 Entrée Vidéo tige phono commune avec entrée Y HDMI IN 1234 Prend en charge la résolution 4K compatible HDCP 22 Vidéo 2D 4096 2160p 60 Hz 1 4096 2160p 24 Hz 3840 2160p 60 Hz 3840 2160p 24 30 Hz 1080p 30 60 Hz 108024p 1080i 60 Hz 720p 30 60 Hz 72024p 480p 480i formats Ordinateur 3840 2160p saffiche lorsque 4096 2160p est reçu en entrée HDMI IN 2 3 seulement Vidéo 3D modèles compatibles 3D uniquement Combinaison de trame 1080p 30 Hz 108024p 1080i 60 Hz 720p 30 60 Hz 72024p Côte à côte 1080p 60 Hz 108024p 1080i 60 Hz 720p 60 Hz Superposés 1080p 30 60 Hz 108024p 1080i 60 Hz 720p 60 Hz Audio 51 canaux lineaires PCM 32 441 48 882 96 1764 et 192 kHz 16 20 et 24 bits Dolby Digital Dolby Digital Plus et DTS ARC Audio Return Channel HDMI IN 3 seulement Prise optique numérique Deux canaux linéaires PCM Dolby Digital Dolby Digital Plus DTS DIGITAL AUDIO OUT OPTICAL Prise optique numérique Deux canaux linéaires PCM Dolby Digital DTS AUDIO OUT miniprise stéréo Sortie audio Écouteurs Infragrave 1 2 3 Les ports USB 1 et 2 prennent en charge la connectivité USB haute vitesse USB 20 Le port USB 3 prend en charge la connectivité USB super vitesse USB 30 LAN Connecteur 10BASET100BASETX La vitesse de connexion peut varier selon lenvironnement réseau Le débit 10BASET 100BASETX et la qualité de la communication ne sont pas garantis pour ce téléviseur Réseau domestique Reportezvous au Manuel daide pour connaître les formats pris en charge REMOTE RS232C miniprise Cette prise permet de recevoir le signal de commande externe IR BLASTER Entrée du câble IR Blaster miniprise Autres Accessoires en option Infragrave sans fil SWFBR100 Lunettes 3D actives TDGBT500A Température de service 0 C 40 C 32 F 104 F
• Page 38 - French - : FR Alimentation et autres Alimentation 110 V 240 V CA 5060 Hz ÉtatsUnis Canada 120 V CA 60 Hz Consommation dénergie en cours dutilisation XBR75Z9D 428 W XBR65Z9D 322 W en veille Moins de 050 W pour les modèles 120 V CA et moins de 050 W pour les modèles 240 V CA Taille de lécran mesurée en diagonale Environ XBR75Z9D 745 pouces classe 75 XBR65Z9D 645 pouces classe 65 Résolution de lécran 3 840 points horizontal 2 160 lignes vertical Puissance de sortie USB 1 5 V 500 mA MAX USB 2 5 V 500 mA MAX USB 3 5 V 900 mA MAX Dimensions Environ avec support XBR75Z9D 1 684 1 047 278 mm 41 11 pouces XBR65Z9D 1 462 920 268 mm 36 10 pouces sans support XBR75Z9D 1 684 973 78 mm 38 3 pouces XBR65Z9D 1 462 847 78 mm 33 3 pouces schéma des trous pour la fixation murale XBR75Z9D 400 300 mm XBR65Z9D 400 300 mm taille des vis de fixation murale mm M6 longueur voir le diagramme sur page 14 Poids Environ avec support XBR75Z9D 451 kg 994 lb XBR65Z9D 357 kg 787 lb sans support XBR75Z9D 413 kg 910 lb XBR65Z9D 320 kg 705 lb Uniquement pour certaines régionspays modèles de téléviseurs La consommation dénergie en mode de veille augmente lorsque votre téléviseur est connecté au réseau Remarque La disponibilité des accessoires en option dépend des paysrégionsmodèles de téléviseursstocks La conception des produits et les caractéristiques techniques peuvent changer sans préavis
• Page 39 - French - : FR FR Information de licence Les termes HDMI et HDMI High Definition Multimedia Interface ainsi que le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux ÉtatsUnis et dans dautres pays ou régions Fabriqué sous licence de Dolby Laboratories Dolby Dolby Audio et le symbole doubleD sont des marques de commerce de Dolby Laboratories BRAVIA et SForce Motionflow BRAVIA Sync et sont des marques de commerce ou des marques déposées de Sony Corporation Les noms Gracenote Gracenote eyeQ Gracenote VideoID Gracenote Video Explore le logo Gracenote et la mention Powered by Gracenote sont des marques ou des marques déposées de Gracenote aux ÉtatsUnis etou dans dautres pays Opera Devices SDK de Opera Software ASA Copyright 19952015 Opera Software ASA Tous droits réservés WiFi WiFi Direct Miracast WiFi Protected Setup et le logo WiFi CERTIFIED sont des marques commerciales ou des marques déposées de la WiFi Alliance Pour les brevets DTS voir httppatentsdtscom Fabriqué sous licence de DTS Inc DTS le symbole et DTS et son symbole ensemble sont des marques déposées et DTS Digital Surround est une marque déposée de DTS Inc DTS Inc Tous droits réservés QuickSet et le logo QuickSet sont des marques de commerce dUniversal Electronics Inc Portions UEI 2000 Le symbole et les logos Bluetooth sont des marques déposées de Bluetooth SIG Inc toute utilisation de ces marques par Sony Corporation est soumise à une licence Les autres marques déposées et appellations commerciales sont la propriété de leurs détenteurs respectifs TUXERA est une marque déposée de Tuxera Inc aux ÉtatsUnis et dans dautres pays Le logo USBIF SuperSpeed USB Trident est une marque déposée dUSB Implementers Forum Inc
• Page 44 - French - : For Your Convenience Online Registration Be sure to register your TV United States Canada httpproductregistrationsonycom httpwwwsonycaregistration Software Updates Your TV is capable of receiving software updates For the latest information about software updates for your TV visit United States Canada httpwwwsonycomtvsupport httpwwwsonycasupport NOTE If your TV is connected to the Internet you can check for software updates by selecting Help System software update and then Check for a system software update Pour votre commodité Enregistrement en ligne Faire en sorte de compléter lenregistrement de votre téléviseur Canada ÉtatsUnis httpwwwsonycafrregistration httpproductregistrationsonycom Mise à jour du logiciel Votre téléviseur est en mesure de recevoir des mises à jour logicielles Pour obtenir les renseignements les plus à jour sur les mises à jour du logiciel de votre téléviseur visitez Canada ÉtatsUnis httpsupportsonycafr httpwwwsonycomtvsupport REMARQUE Si votre téléviseur est connecté à Internet vous pouvez vérifier les mises à jour du logiciel en sélectionnant Aide Mise à jour du logiciel puis Vérifier les mises à jour du logiciel Help Guide Manuel daide Printed in USA 2016 Sony Corporation
