Jimmy HW9 3 in 1 Cordless Multi-Surface Vacuum Cleaner 300W User Manual

Instruction Manual Cordless Vacuum&Washer

Instrukcja Obsługi Bezprzewodowy odkurzacz i mop

Gebrauchsanweisung Schnurloser Staubsauger&Waschmaschine

Manuel d'instruction Aspirateur et laveur sans l

Manuale d'uso Aspirapolvere e lavapavimenti senza li

Manual de instrucciones Aspiradora y Lavadora sin cable

Инструкция по эксплуатации Беспроводной пылесос с функцией влажной уборки

HW9

Contents

English

Français

Italiano 51

Polski

Español

24Deutsch

русский язык 75

Chapter 1 Product Assembly

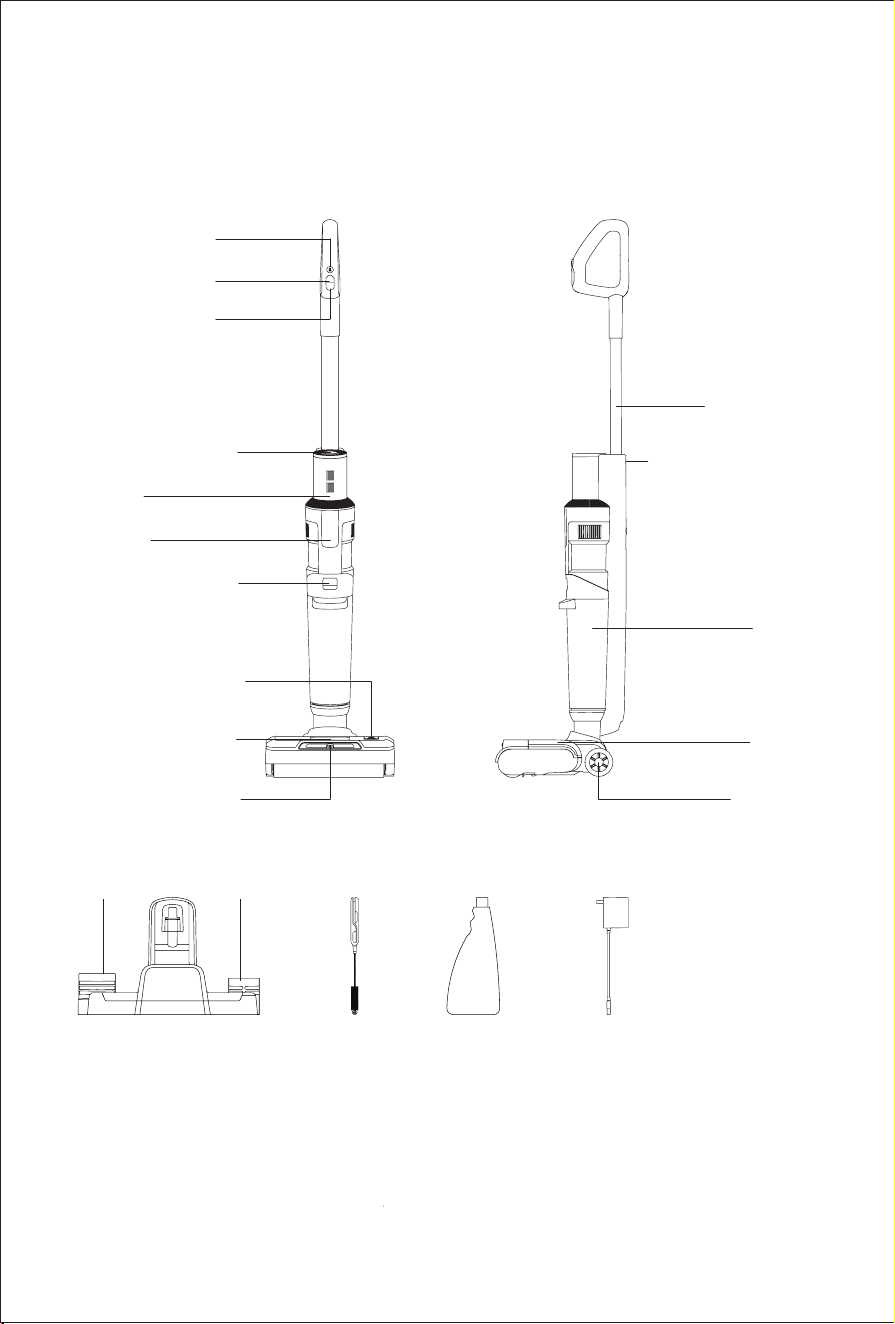

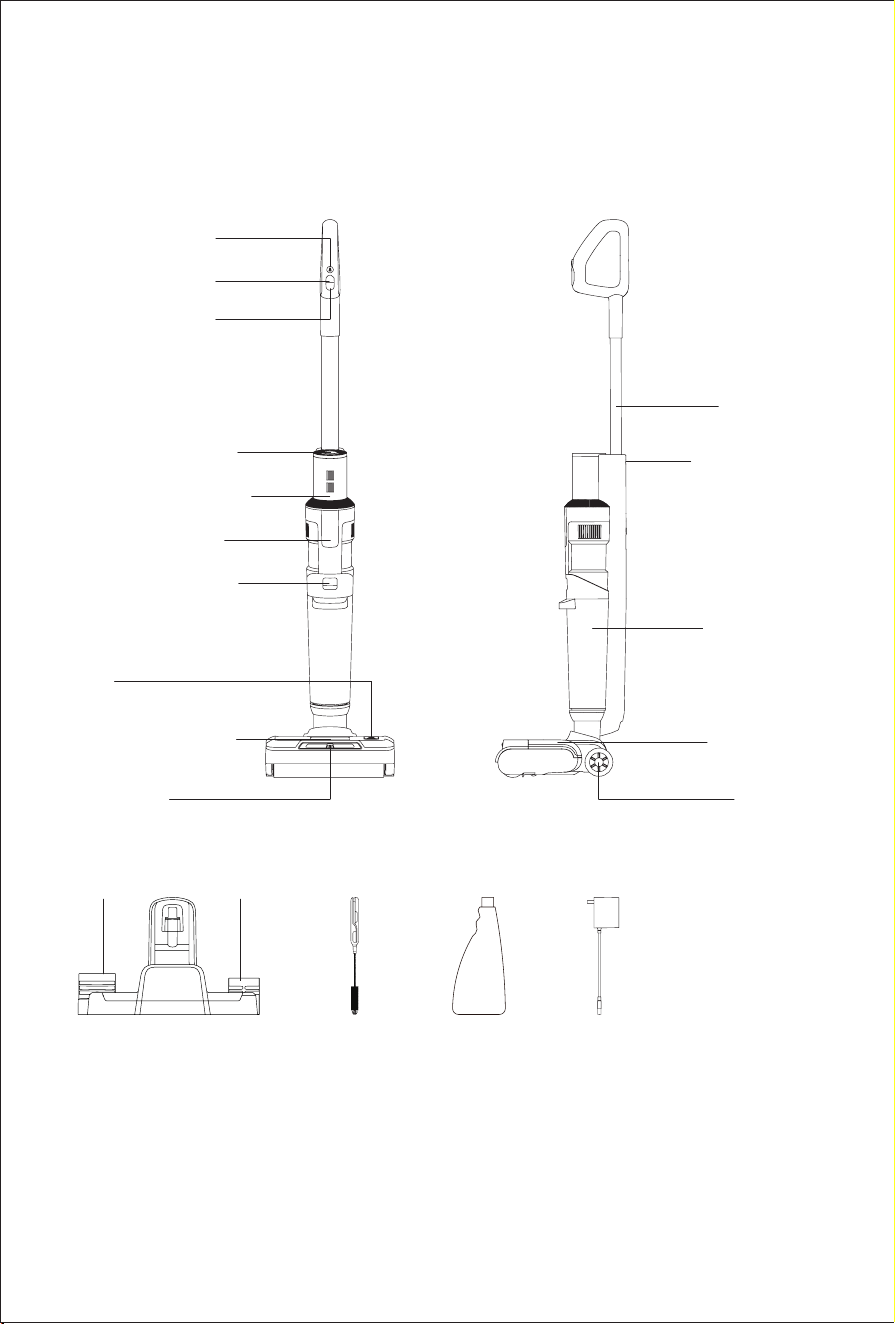

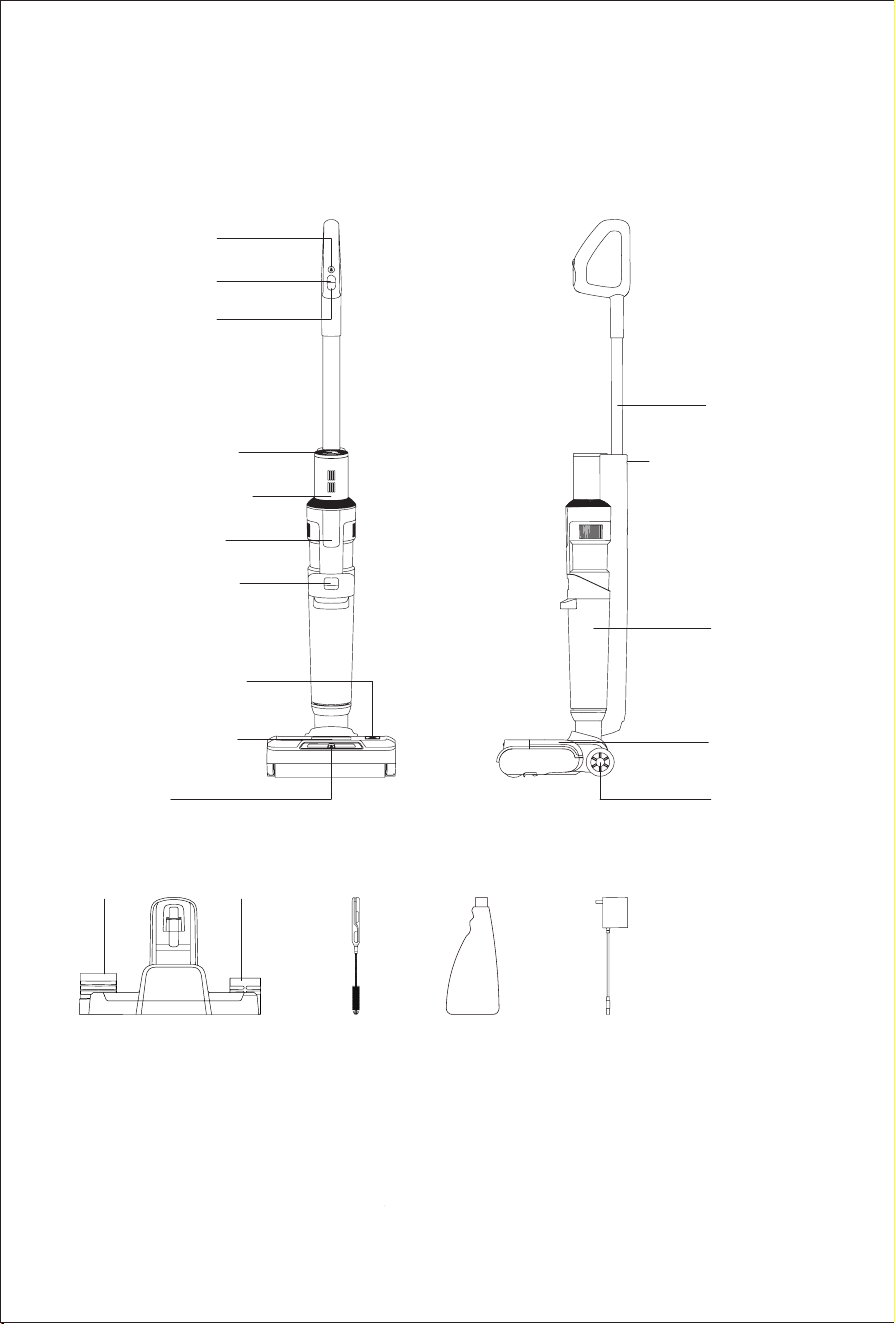

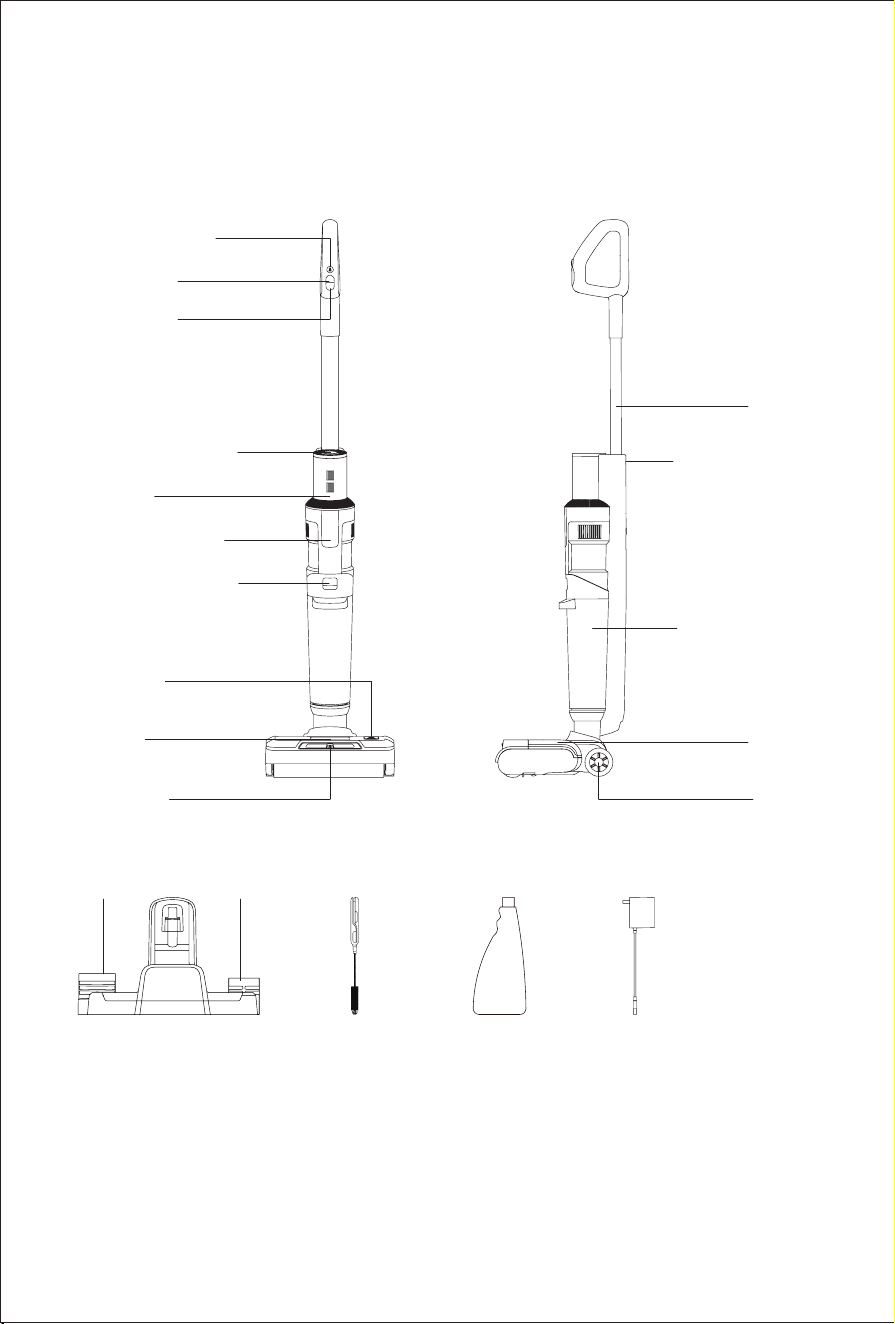

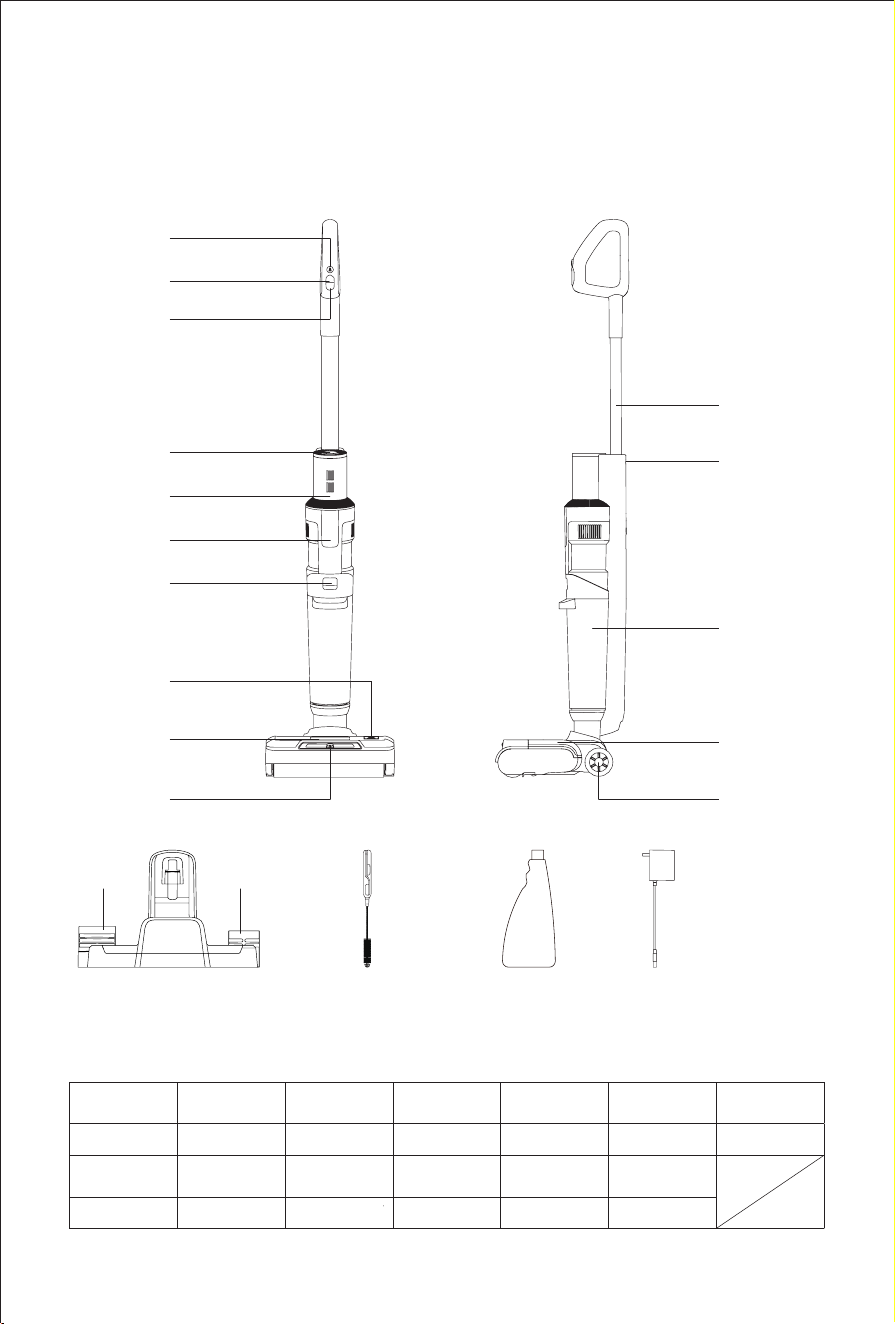

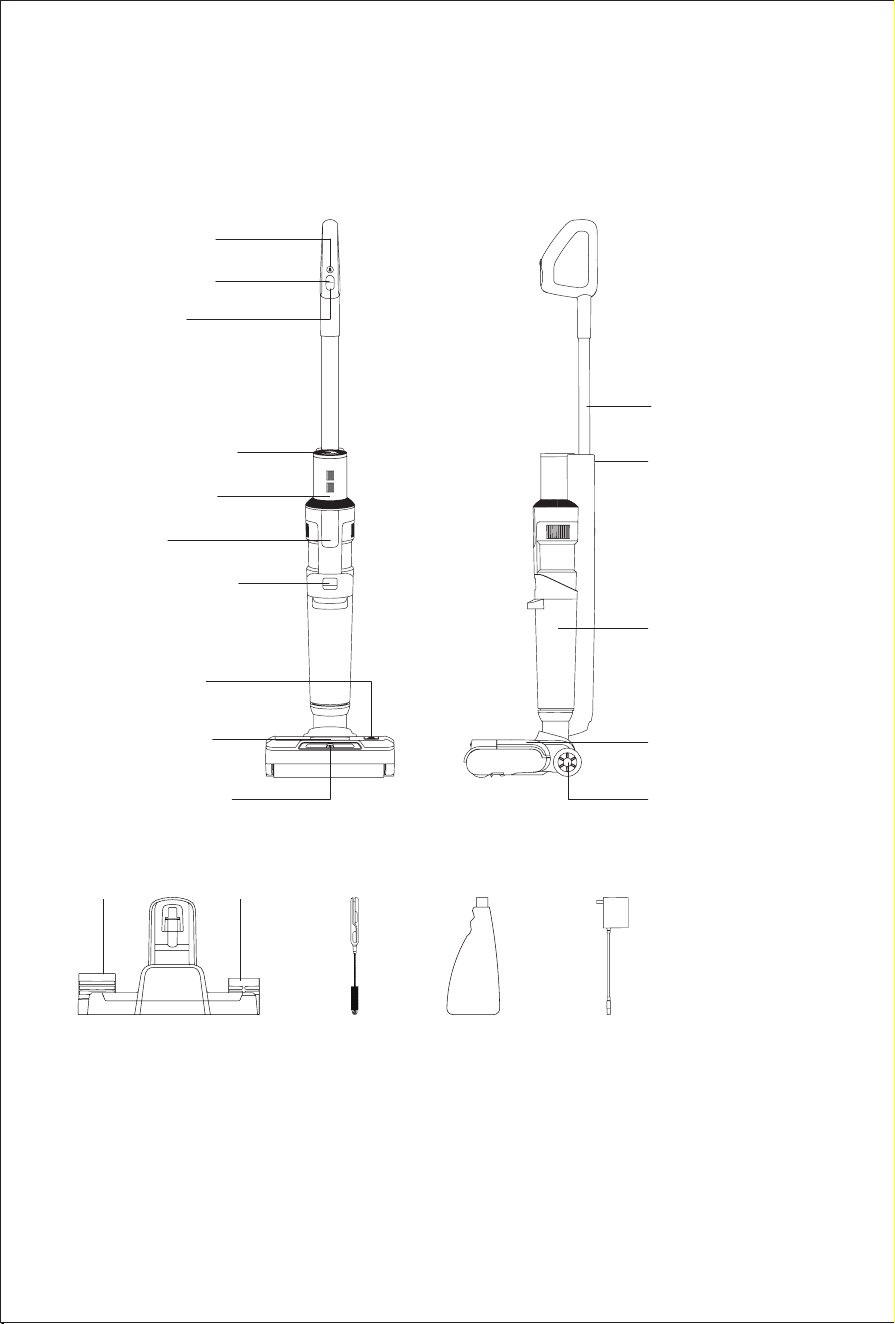

Part Name

Water spray

button

On/off button

Mode button

Battery pack

release button

Dirty water

tank release

button

Clean water

tank handle

Spray mouth

Clean water

tank plug

Battery pack

LED screen

Metal tube

release hole

Dirty water

tank

Clean water

tank

Rear wheel

Charging base Cleaning brush Cleaning solution Charger

Holder 1 Holder 2

Packing list

Part Name

Metal tube

Assembly

Floorhead

Assembly

Battery pack Charging base Charger

Instruction

manual

Quantity 1 1 1 1 1 1

Part Name

Cleaning

solution

Cleaning

brush

Holder1 Holder2

Dirty

water tank

Quantity 1 1 1 1 1

5 6

Battery pack

release button

Charging slot

Charging socket

Brushroll window

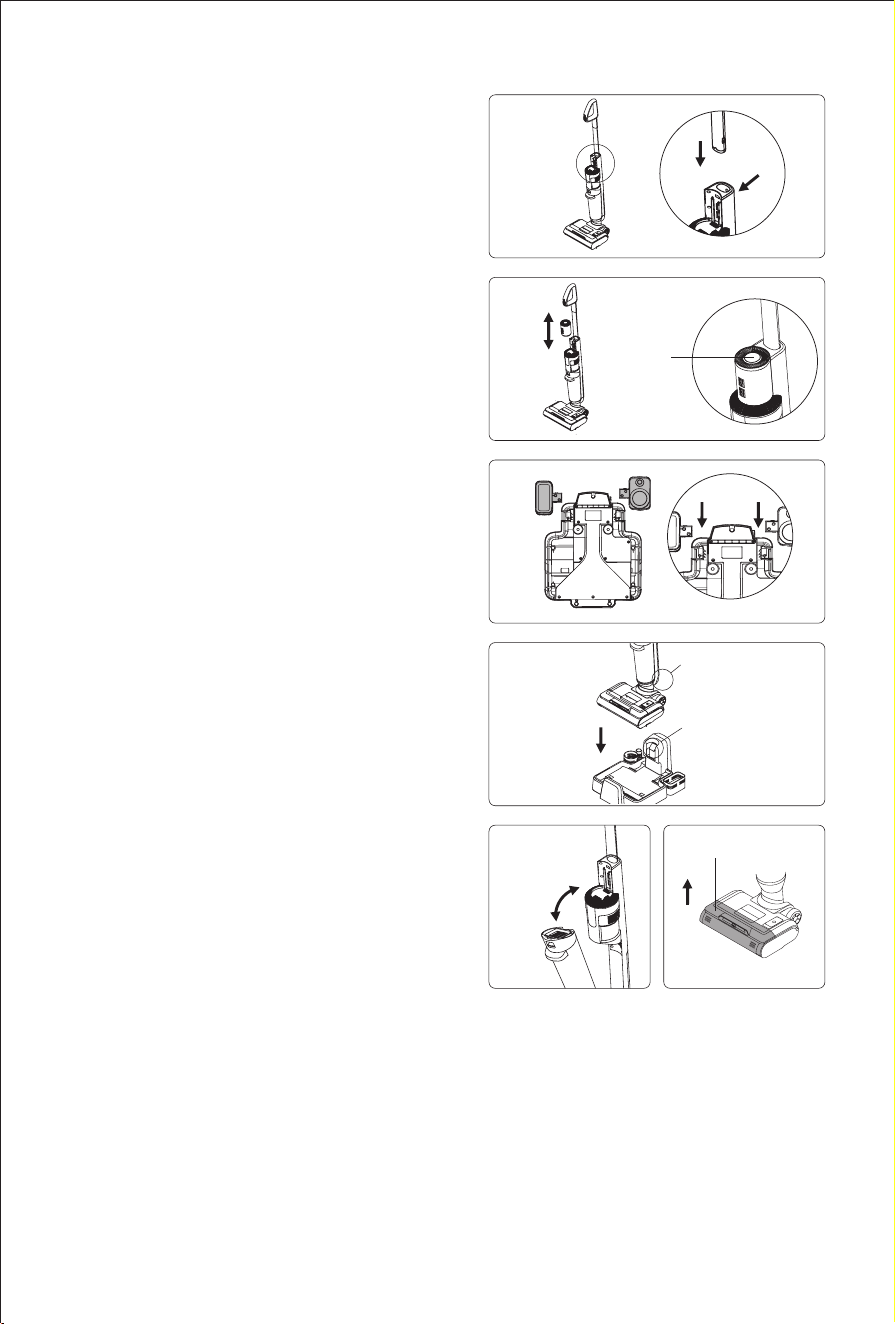

Product assembly and disassembly

Noted: Cut off electricity before product assembly and

disassembly.

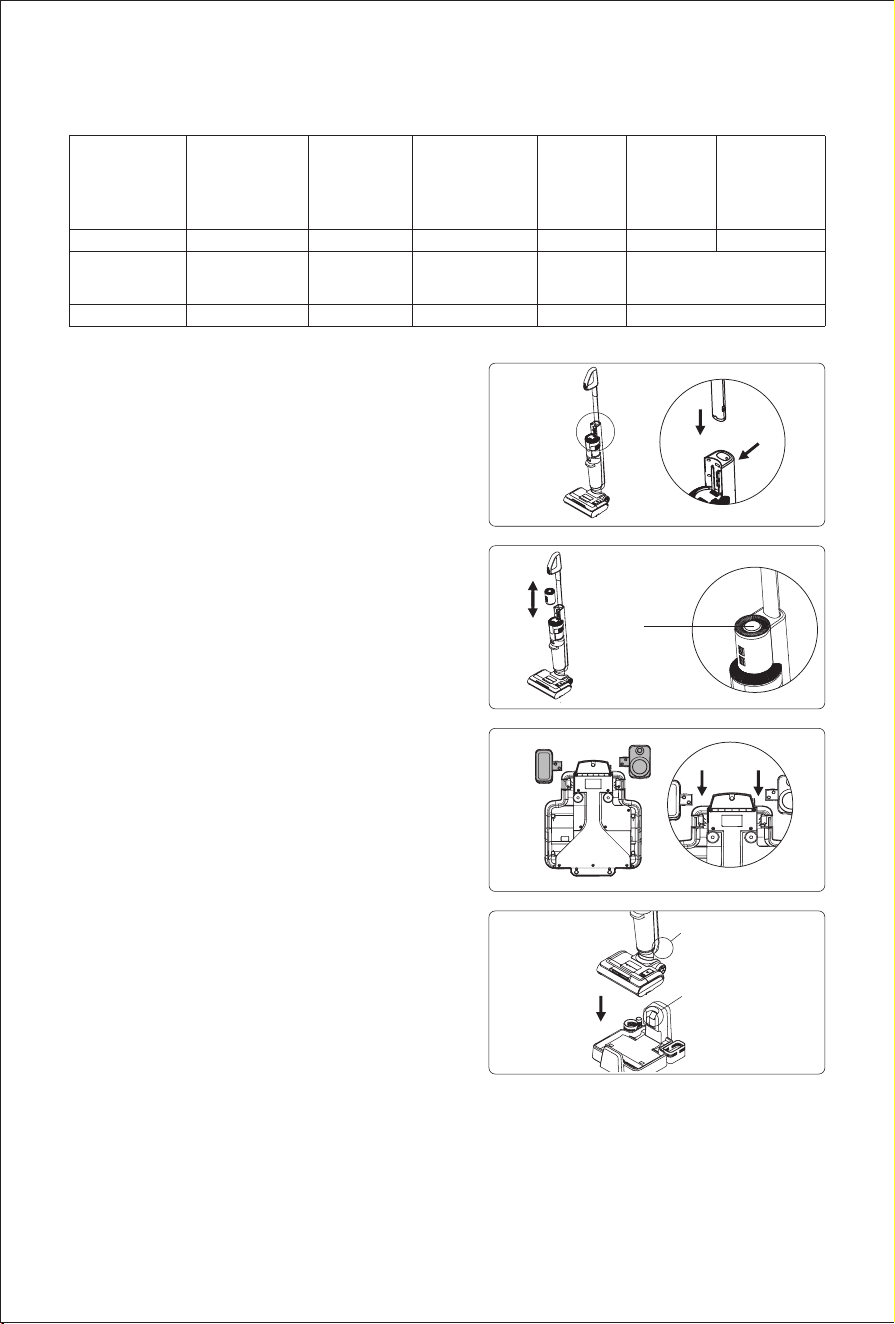

Metal tube assembly and disassembly

Insert the metal tube into the mainbody vertically until

a“click”sound is heard. Make sure metal tube is rmly

locked. To disassemble the metal tube, use a hard tool

to insert into the handle release hole and meanwhile

pull out the metal tube upward.(Fig 1)

Assemble and disassemble battery pack

1.Slide battery pack along the slot and press the battery

pack down firmly until a“click”sound is heard. The

battery pack is locked.

2.Press the battery pack release button and pull the

battery pack in the direction opposite to the assembly

to unlock the battery pack(Except for the replacement

of the battery pack, the battery pack doesn’t need to be

taken out frequently)(Fig 2)

Charging holder assembly

Press the holder 1 and holder 2 into the charging base

until a “click” sound is heard.(Fig 3)

Place machine to charging base

To put machine back to charging base, hold machine

handle to lift the machine, aim charging slot on bottom

of machine to the charging socket on charging base

and put the machine into charging base. To use the

machine, hold machine handle and lift out machine from

charging base.(Fig 4)

Dirty water tank assembly and disassembly

To take off dirty water tank, hold machine with one hand

and hold dirty water tank with another hand, press dirty

water tank release button to pull out dirty water tank.

To assemble dirty water tank, place dirty water tank

bottom into mainbody, push dirty water tank towards

mainbody until a “click” sound is heard. (Fig 5)

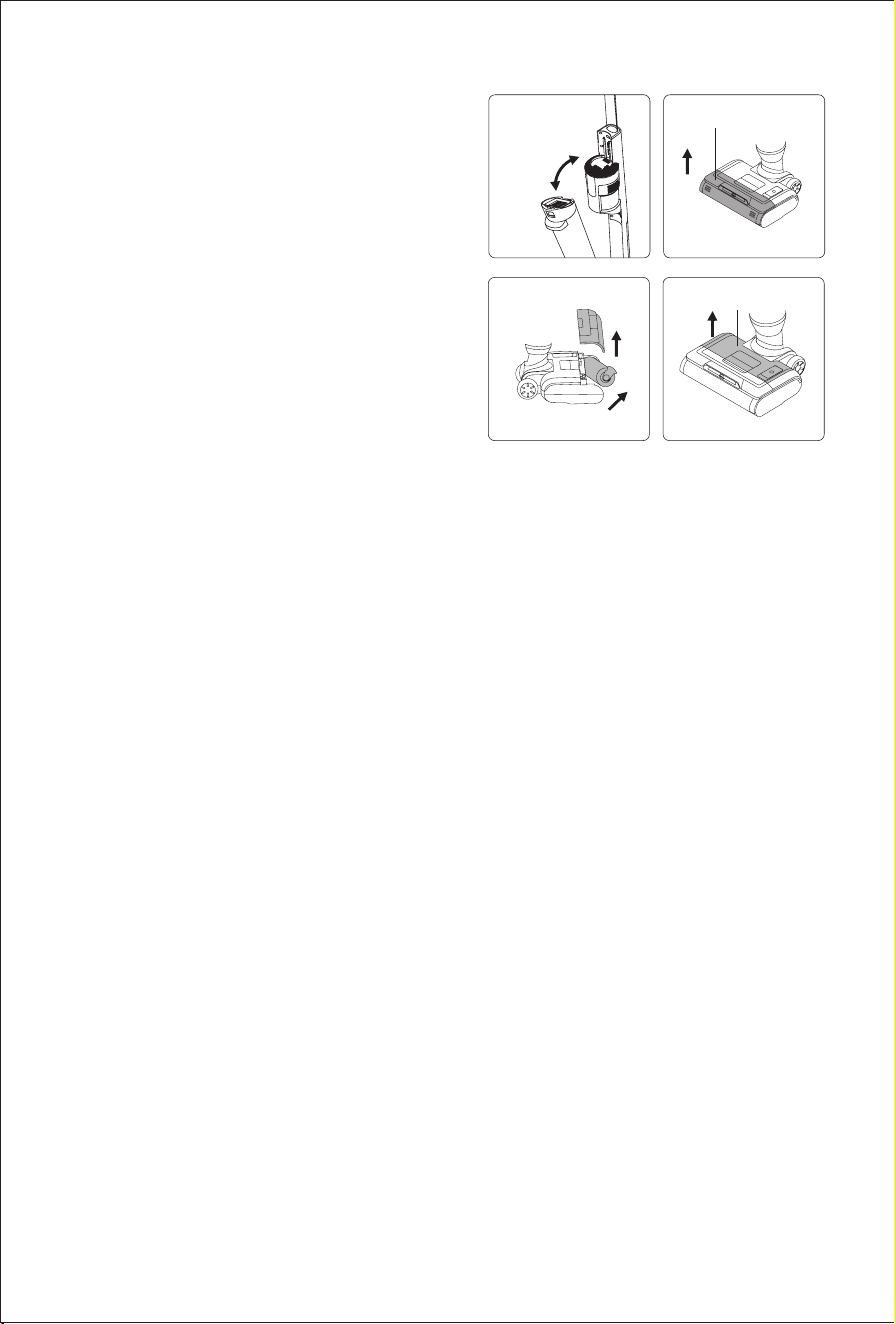

Brushroll window and brushroll assembly and disassembly

To remove brushroll window, hold brushroll window latch and pull upward to remove brushroll window. To

assemble brushroll window, align the clips on two sides of brushroll window with the slots on two sides of

oorhead. Press brushroll window down until a “click” sound is heard. (Fig 6)

7 8

Clean water tank

Chapter 2 Use of the Product

Note: Before use, please check whether the machine has power, if no power, please fully charge the machine

before using it.

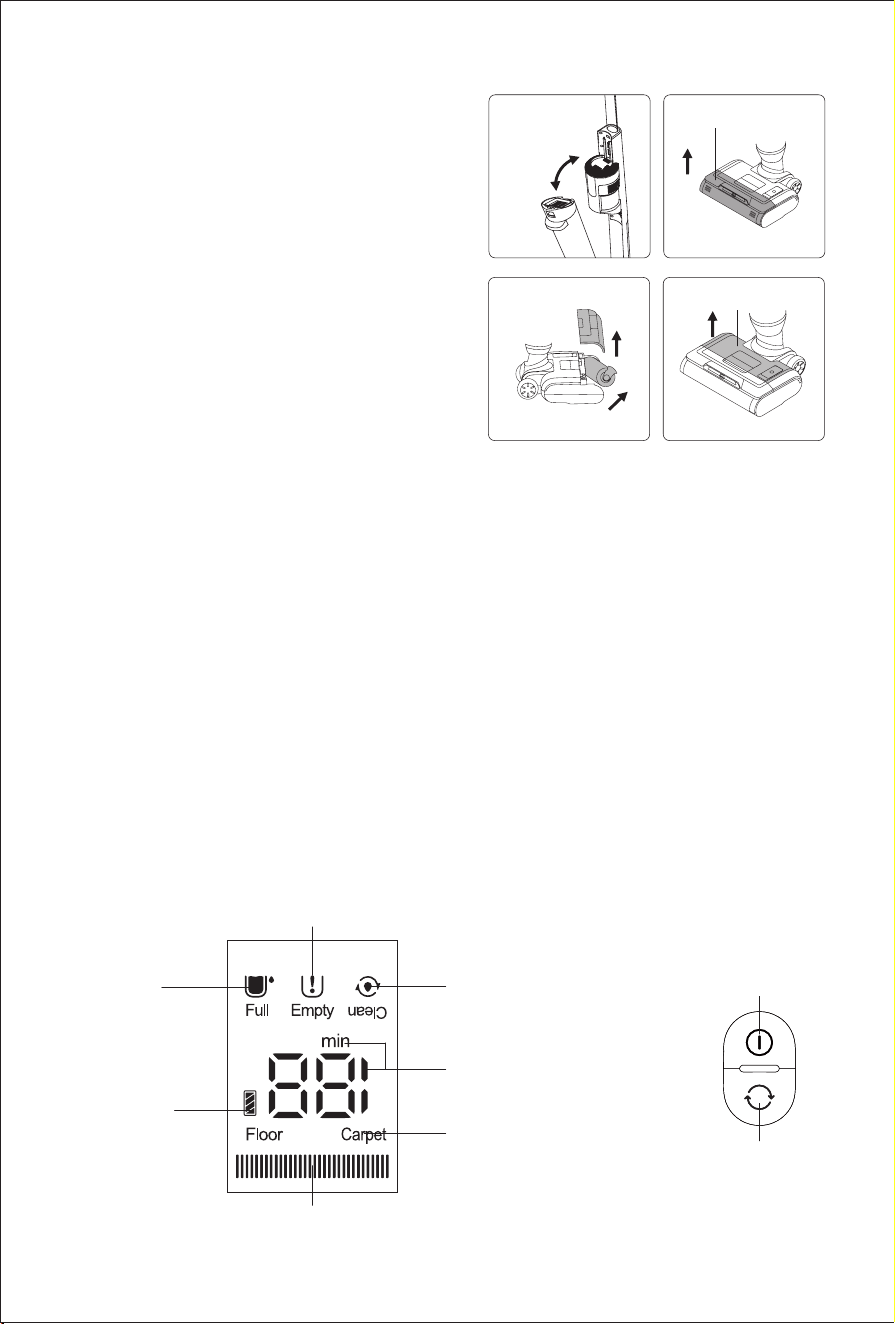

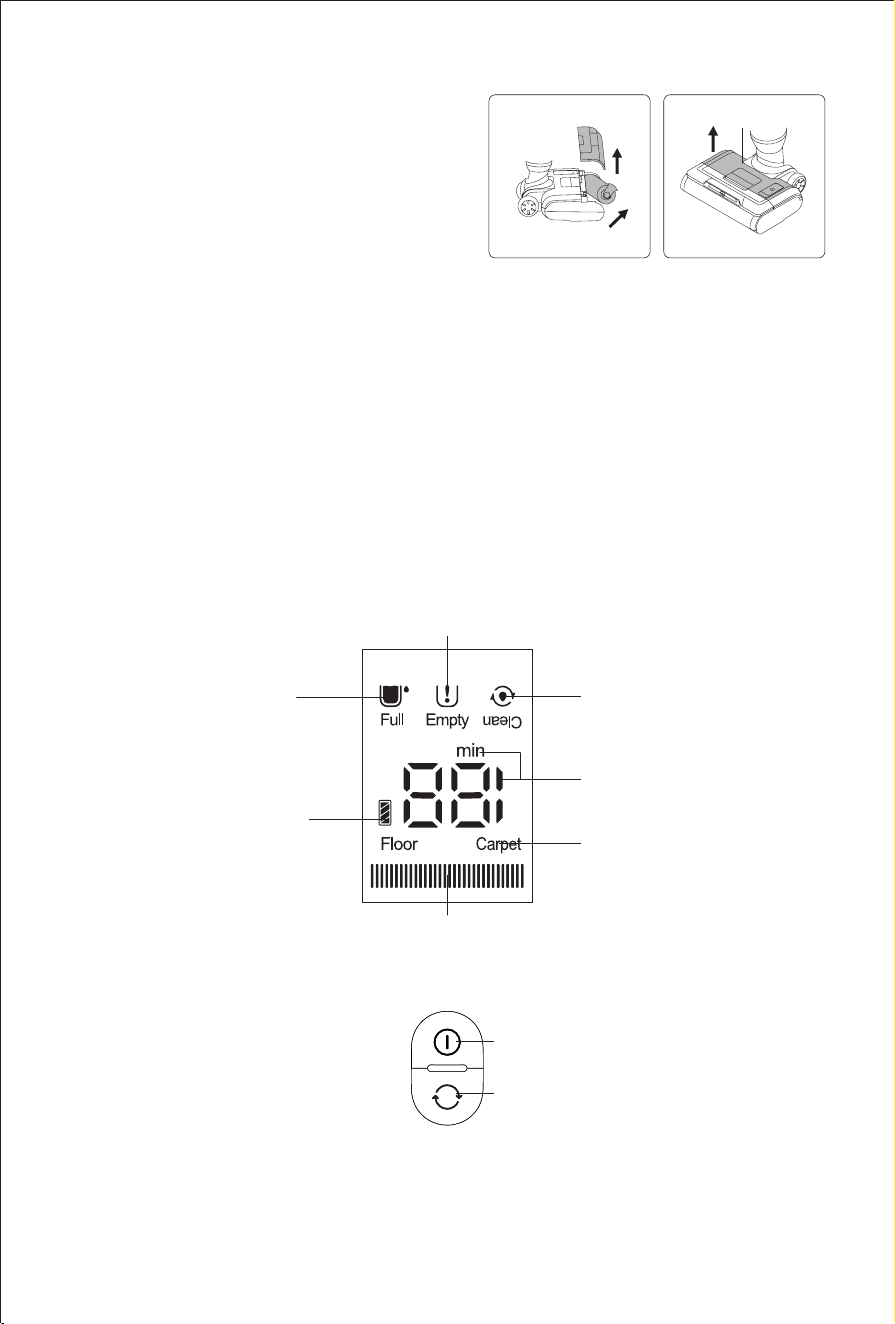

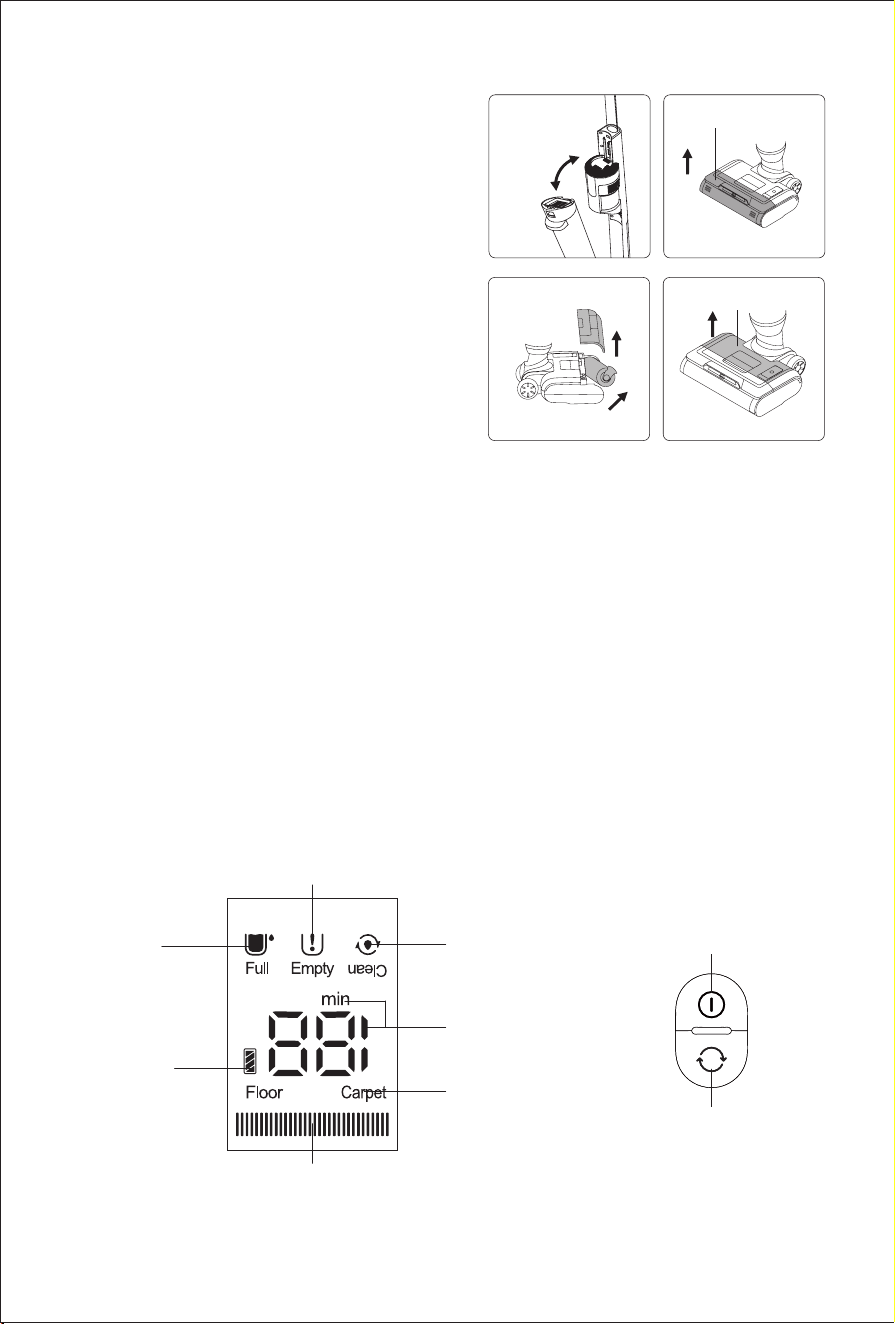

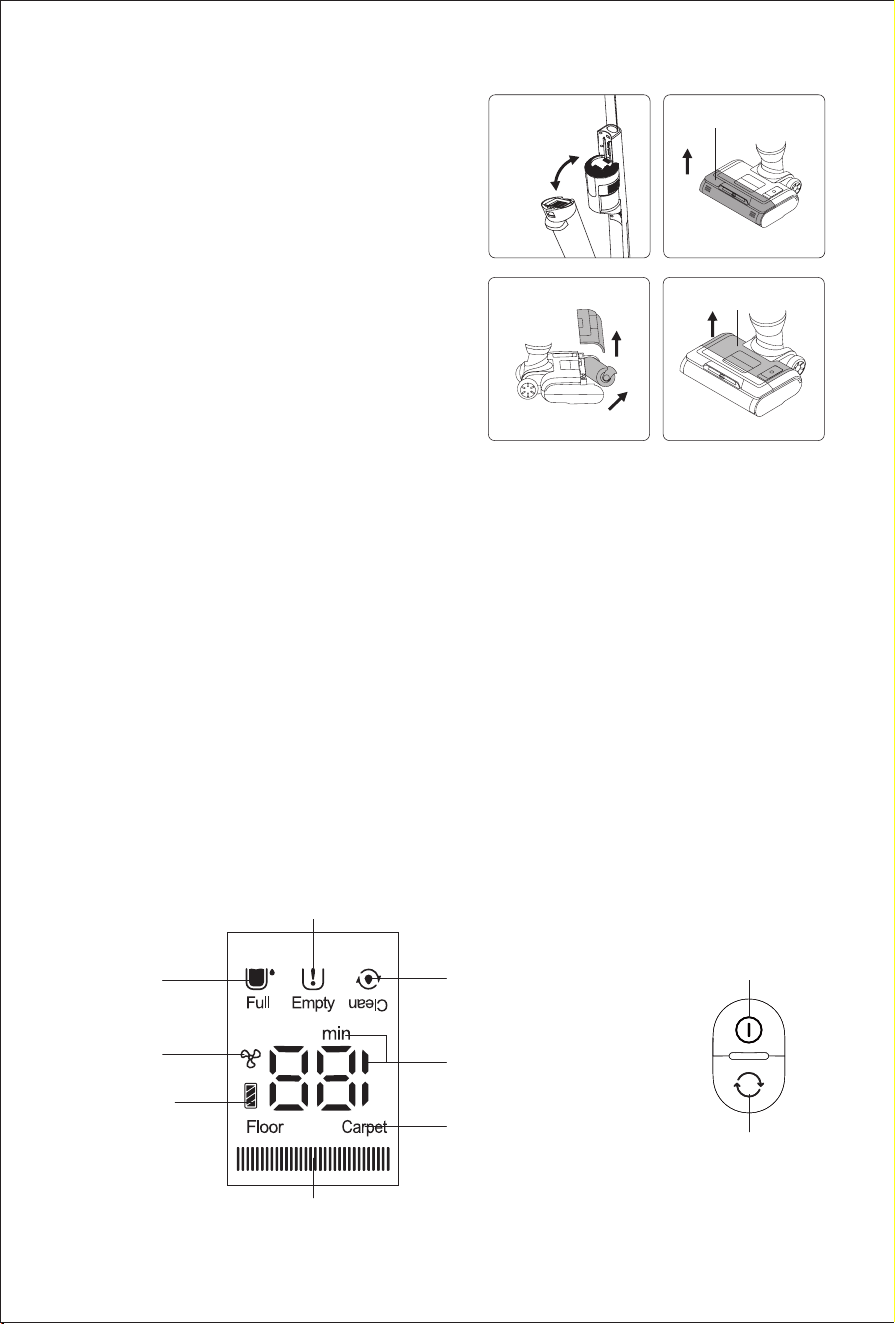

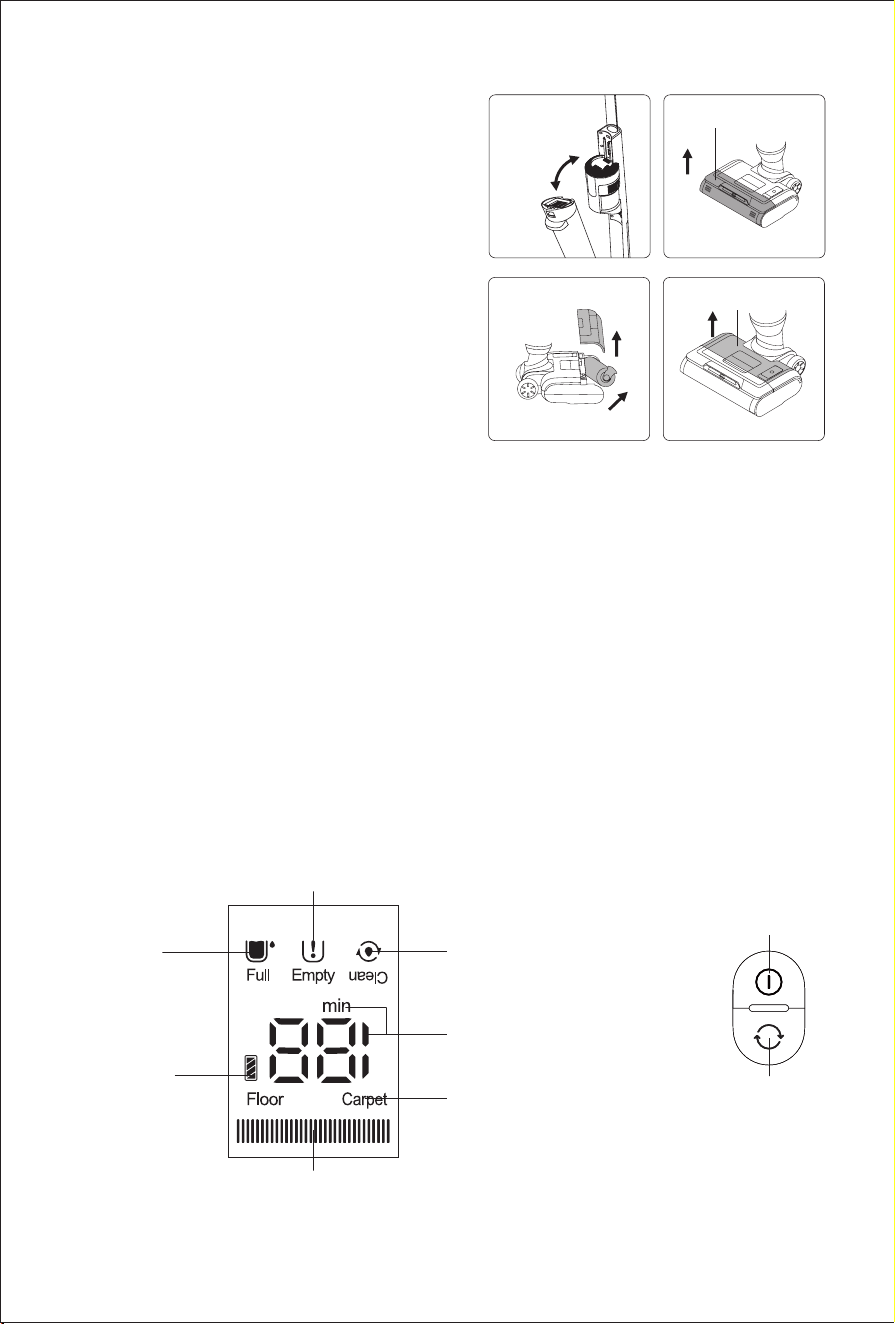

LED screen and instructions

To disassemble the brushroll, pull the brushroll cap

outward to take out brushroll. To assemble the brushroll,

hold brushroll cap, slide brushroll over the cylinder until

brushroll reaches the end. (Fig 7)

Clean water tank assembly and

disassembly

To take off clean water tank, hold the clean water tank

handle and pull out the clean water tank. To assemble clean water tank, put the clean water tank back to

nozzle, align with the brushroll window. (Fig 8)

Lights(indicate different power)

Clean water tank empty indicator

Mode display

Self cleaning

indicator

On/off button

Mode button

Battery power

percentage or

left working time

display

Battery power

icon display

Dirty water

tank full indicator

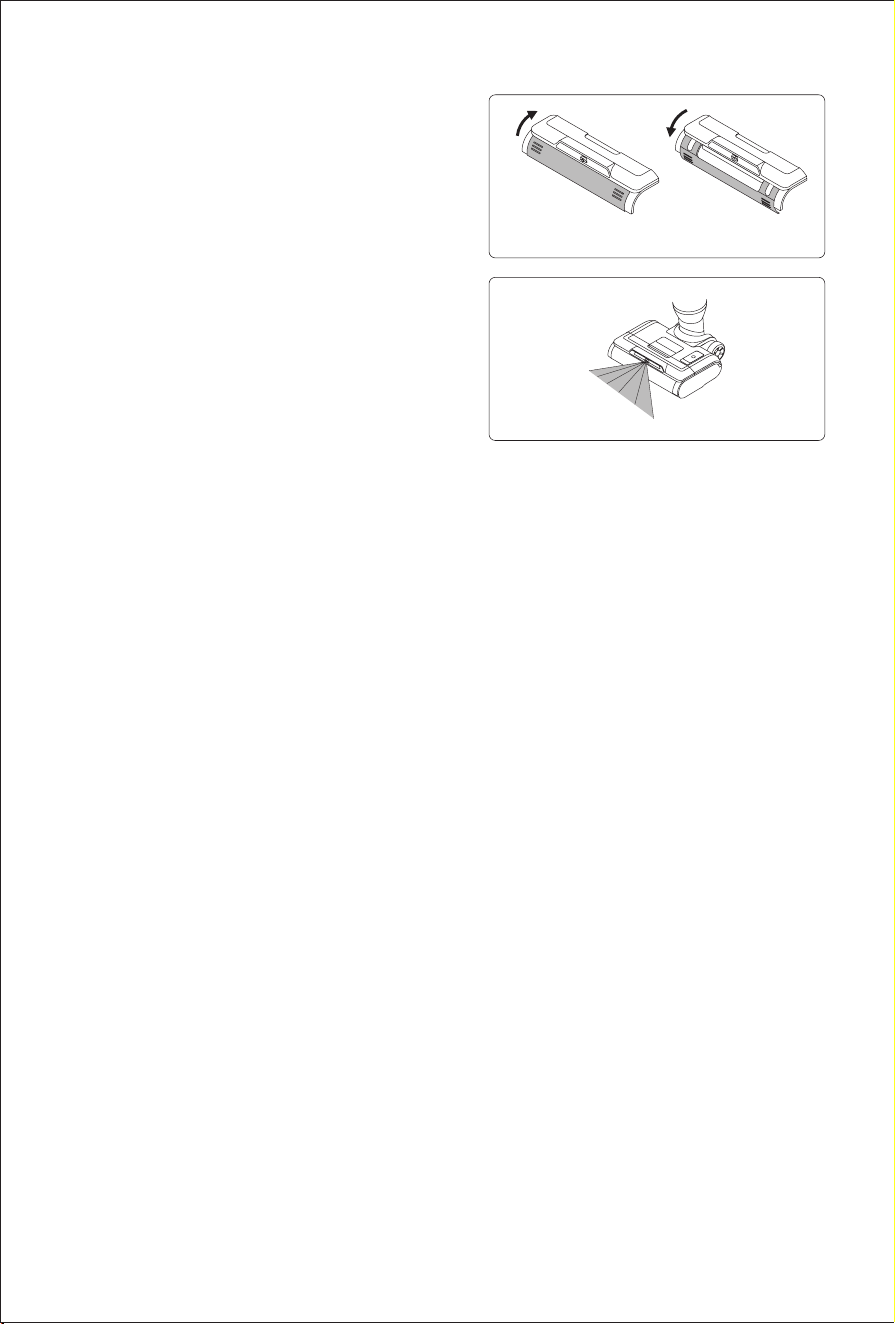

Floor cleaning

slide up the window

Carpet cleaning

slide down the window

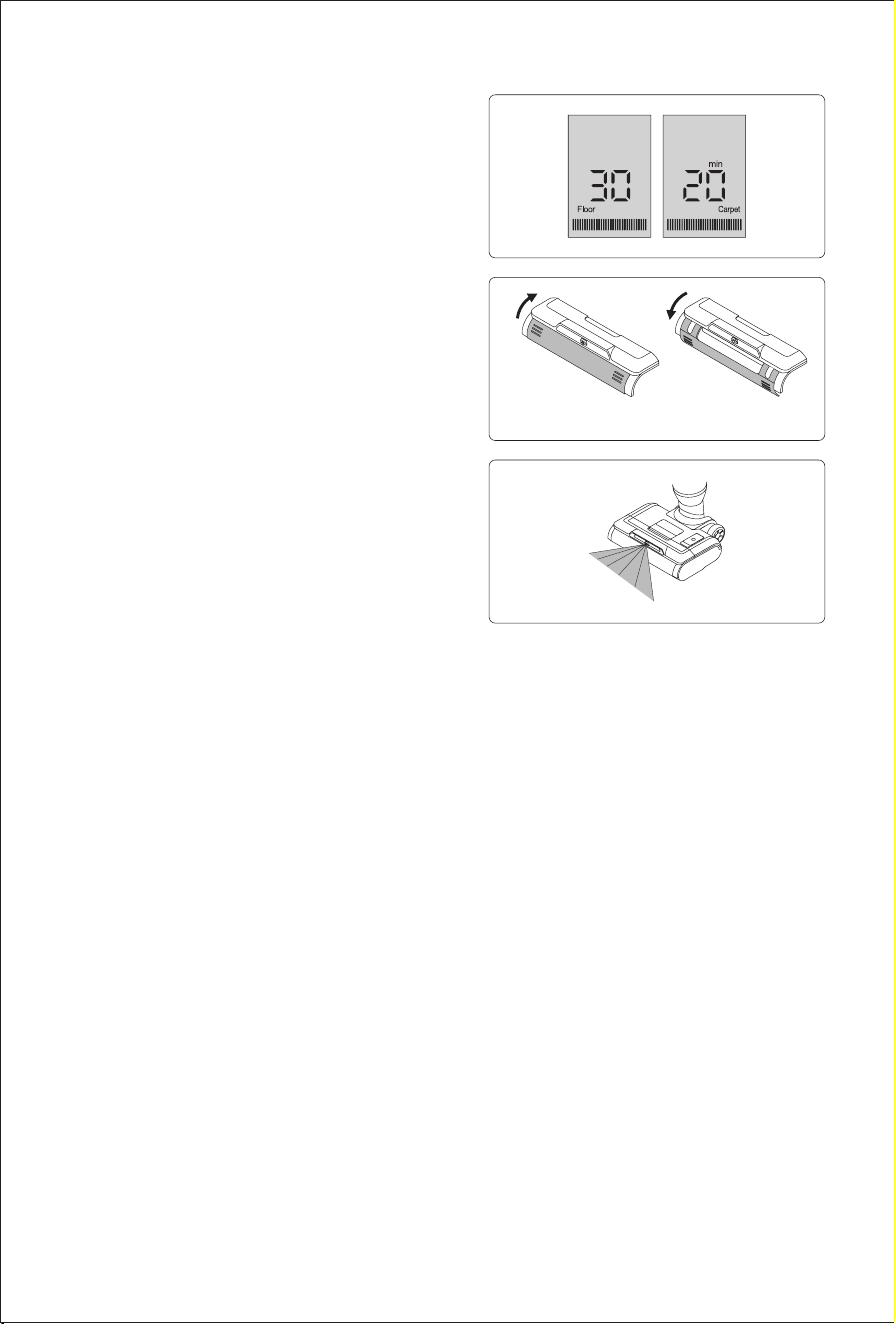

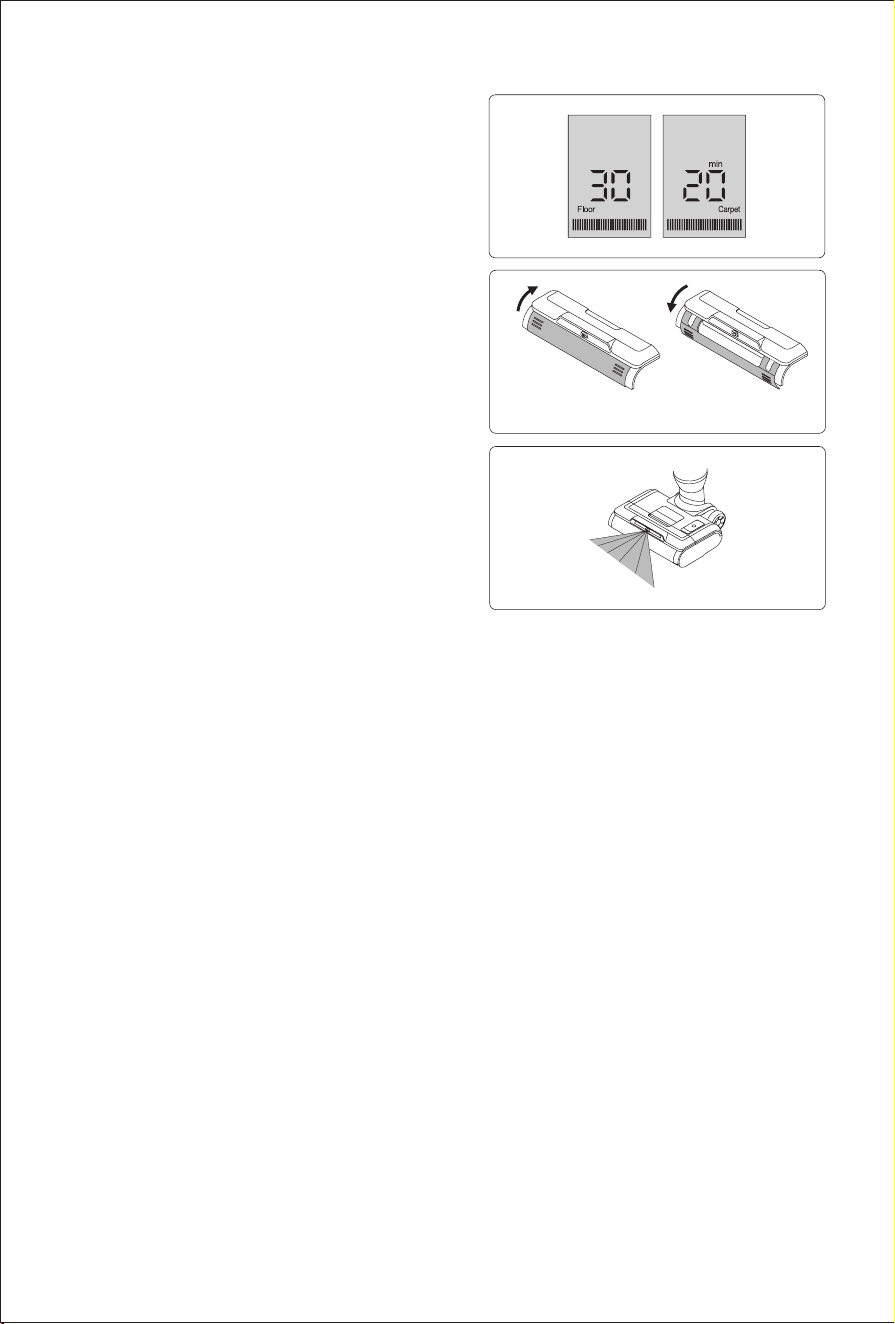

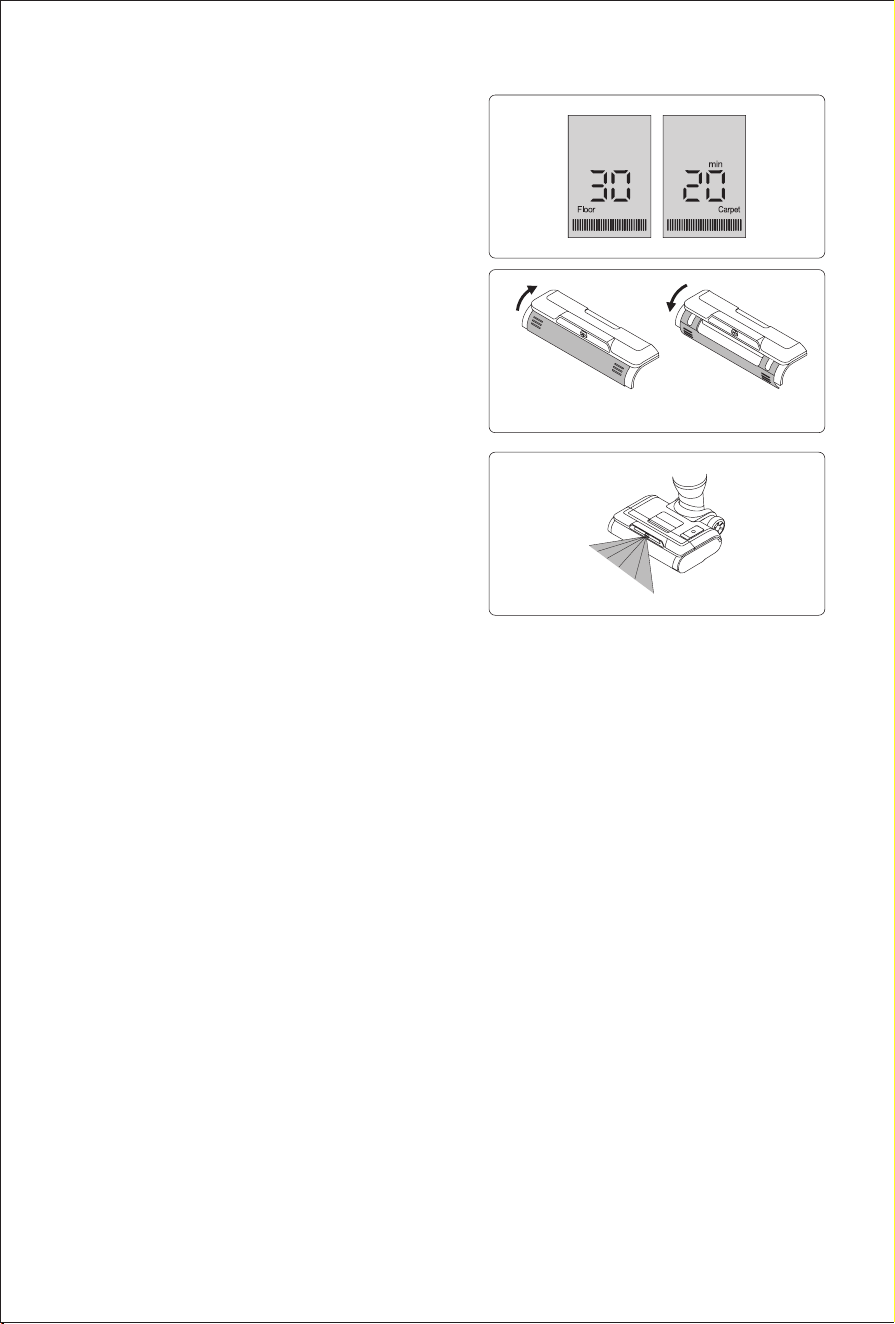

Operation of machine

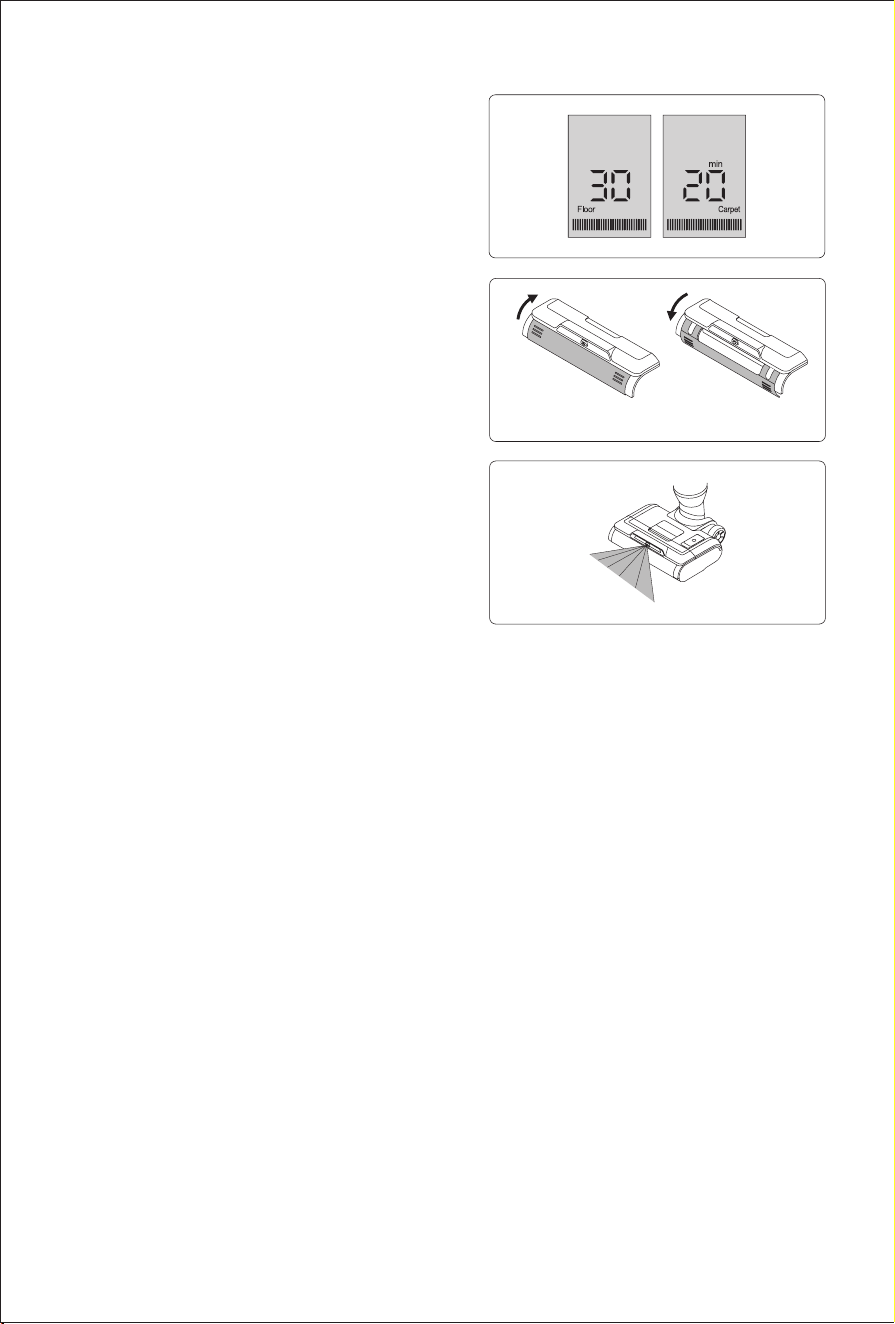

1.In the upright tilt state, press the on/off button, press

the mode button to switch among floor mode, carpet

mode. Press the on/off button again, the main motor will

run for 2 seconds, the machine stops working. When the

battery level is lower than 20%, the machine switches to

the oor mode automatically. (Fig 9)

Notes:

1.When cleaning carpet, please clean the floorhead

first (Refer to “Floorhead cleaning") and replace with

the carpet brushroll (Refer to “Brushroll window and

brushroll assembly and disassembly").

2.When cleaning the floor ,make sure the brushroll

window ip cover is slid up.(Fig 10)

3.When cleaning the carpet, make sure the brushroll

window ip cover is slid down.(Fig 10)

4.When using the machie, the brushroll rotates normally.

The machine will stop running if it is placed upright, the

display screen will keep the original use state, press the

on/off button within 30 seconds to shut down the screen,

if there is no operation, The main motor will stop and

power off after running for 2 seconds, the display screen

turn off.

5.After the machine nishes using, put it vertically on the

charging base to ensure sufcient power for next usage.

Water spray function

When the machine is working, press the water spray button, the spray mouth sprays fan-shaped water

continuously; release the water spray button to stop spraying water. Press the water spray button twice

continuously within one second, the spray mouth sprays fan-shaped water for 3 seconds.(Fig 11)

Notes:

1.The spray button cannot be used together with the on/off button or mode button.

2.Please use the JIMMY cleaning solution we provide to clean the product. Do not put high foam solution

into the cleaning tank,otherwise too much foam will be generated during using, which may penetrate into the

machine and cause danger.

Machine charging

Connect the charge to the power supply and charging base, put the product into the charging base to start

charging.The display screen will turn off when fully charged.

Notes:

1.If the product is long idled , after purchase, please use the adapter supplied with the product to charge the

battery within every 3 months.

2.Do not leave the charger on power socket all the time to prevent children from touching it by mistake.

3.Keep the charger plug and your hands dry before inserting the charger into the charging stand.

4.Before the rst use, please fully charge the battery pack, and before the second charge, please empty the

battery to ensure the life of the battery pack.

Charging mode Self-clean mode

Brushroll self-cleaning function

Before self-cleaning, please empty the dirty water tank

rst, then ll the clean water tank with water and place

the machine on the charging base. In the charging

mode, long press the mode button for 3 seconds to

enter the self-cleaning mode. In the process of self-

cleaning, press the handle on/off button or mode button

to exit the self-cleaning mode and product change to

charging state.

Notes:

1.Before self cleaning, please make sure that the

brushroll window is slid up.

2.Drain the dirty water tank before and after self-

cleaning.

3.When the power is lower than 10%, the machine

cannot enter the self cleaning mode. After charging for a

period of time, it can run self cleaning mode.(Fig 12)

Clean water tank empty indicator

When the clean water tank is short of water, the machine can still be used normally. The display " " ashes

until the machine is turned off or the screen is turned off in the upright state to remind the user to add water to

the clean water tank.

When using the self clean mode, if it is detected that there is no water in the clean water tank. the self

cleaning will be stopped and automatically enter the charging mode after the countdown of 10 seconds ends.

The display " " ashes until the machine is taken off the charging base, or reenters self clean mode or

display screen is turned off after charging completed.

Note: When adding clean water, you can add the JIMMY cleaning solution equipped with the product, the ratio

is about two bottle of cleaning solution to one full water tank, the water temperature cannot exceed 40°C.

Fill up clean water tank

Fill up clean water tank: After removing the clean water tank, open the water lling plug, turn it to the side

to expose the water inlet hole, pour clean water and cleaning solution in, and then plug back to the original

position and reinstall the clean water tank to oorhead. (Fig 13-14)

Dirty water tank full indicator

When the upright vacuum cleaner detects that the dirty water tank is full, the machine will stop. The display

" " ashes and the screen will turn off after 10 seconds. Please clean the full dirty water tank and put it

back.

When it is detected that the dirty water tank is full in self clean mode, the machine will stop working. The

display " " ashes until the whole machine is removed from the charging base or the dirty water tank is

cleaned. Please clean the full dirty water tank and put it back.

Brushroll stuck indicator

When the cleaner is in working, if the brushroll is stuck, the whole machine will stop. The display "floor"

and "carpet" ashes at the same time for 10 seconds and then the screen turns off. When the cleaner is in

cleaning mode, if the brushroll is stuck, the whole machine will stop and. The display "oor" ashes until the

machine is removed from the charging base or remove the brushroll. Clean the foreign matter attached to the

brushroll or the hair winding on brushroll(See" Cleaning and Maintenance of Floorhead Assembly " ).

Notes:

1.When cleaning the oorhead, As there may be some water in the dirty water tank, please remove the dirty

water tank rst.

Dirty water tank

cleaning

HEPA lter

cleaning

17 18

2.Please do not put the machine upside down to

prevent water from affecting the use of the machine and

oorhead.

3.If water ingress into the machine, do not restart it

to avoid danger. Please shake out the water from the

machine and air dry it before use.

Air path blocked indicator

When the upright cleaner is in working or self clean

mode, if the air path is blocked, the machine will stop

working. The display "oor" and "carpet" ashes at the

same time for 10 seconds and then the screen goes off.

When the upright cleaner is self-cleaning, if the air path

is blocked, the machine will stop working. The display

"floor" and "carpet" flashes at the same time until the

whole machine is removed from charging base or the

air path is cleaned.

Chapter 3 Cleaning and

Maintenance

Notes:

1.HEPA filter,brushroll and cleaning solution are

available at distributors.

2.It is recommended to clean the dirty water tank in time

after use; When the amount of dust is too much resulting in HEPA blocked, it is necessary to clean HEPA, if

necessary, HEPA can be replaced; After a long time of use, the brushroll may entangle with hair and other

long subjects, which needs to be cleaned in time.

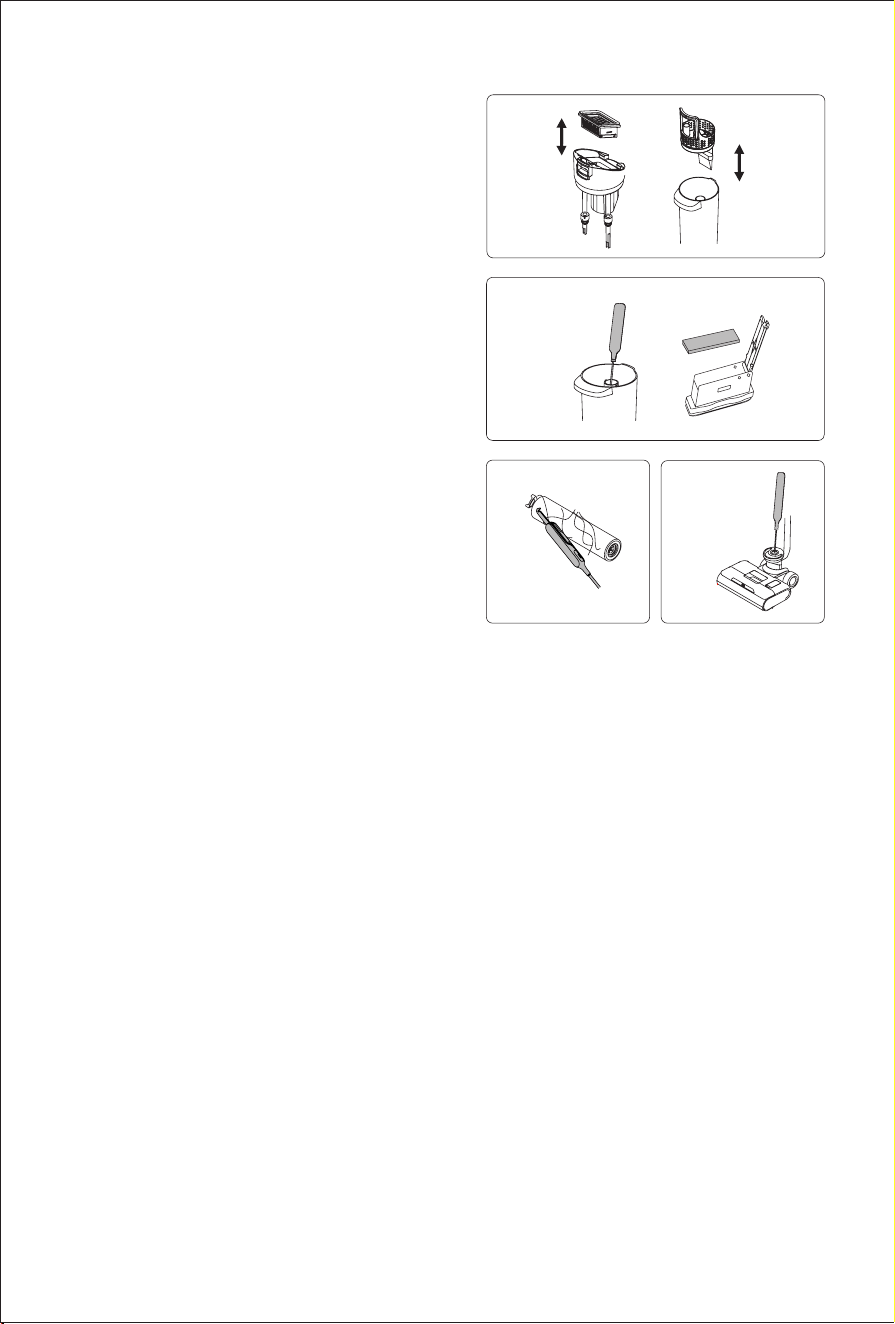

Dirty water tank cleaning

1.When dirty water tank is full, the dirty water tank full indicator on LED screen will blink.The machine will stop

working immediately.

2.After turning off the vacuum cleaner, remove the dirty water tank, lift the water tank top cover, and remove

the foam lter frame from it, open the ip cover of the foam lter frame, take out the foam lter. Pour out dirty

water and dirt in the water tank, then wash dirty water tank,

water tank cover, foam lter frame and foam lter. (Fig

15)

3.If there is foreign matter in the dirty water tank pipe, it can be cleaned with the cleaning brush.

4.Dry the above parts after washing. And then reassemble all the parts back into dirty water tank.

Notes:

1.When the machine is not in use, the upper cover of dirty water tank should be taken out for airing to avoid

odor.

2.After the machine has nished working, it is recommended to clean the dirty water tank immediately to avoid

odor. (Fig 16)

3.After cleaning the upper cover of the dirty water tank, the metal contact sheet on the top cover of the dirty

water tank must be wiped dry before use

Floorhead cleaning

Take out the brushroll window and pull out the brushroll. Use dry cloth to wipe brushroll housing and remove

the hair tangled around brushroll by the blade. Wash the brushroll window and brushroll in clean water. After

cleaning, assemble brushroll and brushroll window back to machine(The brushroll can also be put into the

accessories holder for drying).(Fig 17-18)

Notes:

1.Do not wash the whole oorhead in water or under tap water. Do not wash the oorhead in water or under

tap water after pulling out the brushroll. Do not use tap water to wash the air path of the oorhead after taking

of clean water tank. So as not to damage the components and affect the use.

2.If the cleaner will not be used soon after cleaning,completely dry the dirty water tank, dirty water tank cover,

lter, lter frame, brushroll, brushroll window, machine and then assemble the machine for storage, in order to

prevent the bacteria from breeding in the humid environment and producing odor.

Maintenance and Storage

1.Please turn off the machine before the cleaning.

2.Wipe the machine body with clean water or neutral detergent. Before wiping, be sure to wring out the

cleaning cloth to prevent water from owing into the electrical parts of the machine.

3.It is recommended to clean the dirty water tank, lter, brushroll and brushroll window after each use. The

machine will stop working if the dirty water reaches MAX line.Please drain the dirty water tank immediately.

After the accumulated use time of the lter reaches 30-50 hours (various basing on lter status), replace the

lter to avoid affecting machine performance. Filter can be bought from local distributor.

4.when the machine is long idled, place it in a cool and dry place, avoid direct sunlight or wet environment.

5.When pack and store the machine, Please be sure to clean the machine and dry all parts to prevent damage

to the machine.

Important Safety Instructions

1.Read all instructions and warnings before using this appliance. Failure to follow the warnings and

instructions may result in electric shock, re or serious injury.

2.When using appliances, basic precautions should always be followed to reduce the risk of fire,

electric shock and injury.

Warning

1.The appliance is only for household use.

2.Before use the product, check whether the local voltage is consistent with the voltage marked on the power adaptor.

3.Inspect the product before use, stop use if the product or adaptor is damaged.

4.Use only as described in this manual.

5.This appliance cannot be used by children and persons with reduced physical, sensory or mental capabilities

or lack of experience and knowledge unless they have been given supervision or instruction concerning use

of the appliance in a safe way and understand the hazards involved.

6.Do not use this product as a toy. Keep this product away from the reach of children. Take care of children

and make sure they will not regard this product as a toy.

7.Do not touch plug with wet hand.

8.Use extra care when cleaning on stairs to prevent falling.

9.Do not use or disassemble or replace any component if there is damage on power cord, plug, battery or

conductive parts. Disassembly or replacement of the components by yourself may cause electric shock or

re. JIMMY will not take responsibility. Once damaged, the product need to be repaired or replaced by JIMMY,

JIMMY’s distributor or qualied person designated by JIMMY to avoid injury.

10.Recharge only with the adaptor specied by JIMMY.

11.Only to use the battery pack specied by JIMMY. Use of any other battery pack may cause explosion,

injury and or product damage.

12.If the product does not operate in accordance with the instructions, is seriously impacted, falls from a

height, is damaged, or falls into the water, do not use it and contact JIMMY or JIMMY distributor .

13.Only use JIMMY specied replacement parts or attachments.

14.Do not pull or press the cable. Keep cable away from heated surfaces. Do not place the cable in a closed

door or pull it through a sharp edge or corner. Keep the cable away from walking area. Do not operate product

across the cable.

15.Unplug the product when it is not used or before repairing.

16.Do not drag the cord or carry cord to move the product, or use cord as handle.

17.The product is a rechargeable electric appliance. Do not leave the machine to run unattended

18.Remove battery pack when the product is cleaned, repaired or long idled.

19.Do not get close to heating appliance or expose under sunshine longtime, to prevent over heating causing

housing deformation.

20.Keep objects that may obstruct air path from air inlet and outlet to prevent machine overheating.

21.Product mainbody and oorhead have electric components, cannot be washed under water.

22.Do not clean or disassemble brushroll cover or brushroll when the machine is power on or under working

to prevent injury.

23.Do not use the product to pick up amming objects like burning charcoal or cigarette etc.

24.Do not use the product to pick up sharp objects like broken glass.

25.Do not use the product to pick up lime, cement, toner, gypsum powder, flour and other ultra-fine

substances.

26.Do not use the product to pick up acid-base cleaning liquid, washing powder and other corrosive liquids.

27.Do not use the product to pick up inammable and explosive objects like gasoline, alcohol, perfume, paint,

etc.

28.Do not disassemble the closed machine, and do not try to change the performance of the machine.

Only get help from the professional personnel of the manufacturer, its maintenance department or similar

departments, otherwise it will cause danger.

29.Turn off power and unplug charger if the products is long idled.

30.Product technical specication of this manual are based on results from lab tests of JIMMY or designated

third parties. The company reserves all rights for nal explanations.

About use of the product

1.This product is suitable for hard oor in indoor environment, including waxed oor, rubber oor, tile oor and

sealed wood oor, solid wood oor and other at surface, use of the product on unat ground may not achieve

the best effect.

2.Do not turn on the machine before dirty water tank and clean water tank are assembled in place according

to instruction.

3.Do not shake the product up and down or collide violently to prevent dirty water from owing into the motor;

when the product is turned on, do not lift or carry the machine up and down, and do not tilt the product to one

side or lay it at on the oor to prevent dirty water from owing into the motor.

4.Do not run the product for a long time with the oat blocking the air inlet to avoid damage.

5.After using the product, clean the dirty water tank, suction nozzle, air path and store it in ventilated and dry

place. Wet place will affect the insulation and life of electrical appliances

About Cleaning Solution

1.A large amount of cleaning solution entering into the motor may cause damage to the appliance.

2.Mix the solution with clean water according to the instructions (the ratio of solution to clean water is 1:50). It

is recommended to use provided cleaning solution. Do not use cleaning solution contains acid, alkali,alcoholic

solution or substances harmful to the environment.

3.Keep cleaning solution out of reach of children. If any solution gets into the eyes, immediately ush them

with clean water. If any solution is swallowed by accident, see medical care immediately.

4.Dirty water and solution disposal should comply with local environmental regulations.

About disposal of battery

1.The battery in the product contains materials harmful to the environment. Take out the battery pack from the

product before disposal.

2.Turn off the product and unplug adaptor before taking out battery pack.

3.Handle the waste battery pack safely and properly. Do not put it into re, water or soil.

4.If the disposed battery leakage causes pollution to skin or clothes, Wash with clean water and see medical

care immediately.

Troubleshooting

Please check the following points before contacting the after sale service.

Problem Possible cause Solution

Can not start or stop

during use

Low battery power Recharge battery

On/off button is not pressed down Press down on/off button

Brushroll is entangled Clean brushroll

Dirty water tank full Clean dirty water tank

Battery pack not assembled properly Reassemble battery pack

Suction inlet blocked Clean suction inlet and lter

Weak suction

Suction inlet blocked Clean suction inlet and lter

No HEPA assembled Assemble HEPA

Abnormal noise

Suction inlet blocked Clean suction inlet

No HEPA assembled Assemble HEPA

Spray mouth does not

spray water

Clean water tank empty Fill clean water tank

Water spray button not pressed Press water spray button

Clean water tank not assembled

properly

Reassemble clean water tank

Water spray out from

air exhaust

Filter is put to use without fully dry

Dry the filter after washing before

use

Filter is not assembled in the dirty

water tank

Assemble lter in dirty water tank

Soft plastic folds under the lter

Reassemble the filter, the soft glue

must not be folded

Note: If the above troubleshooting guide fails to provide a solution or the screen displays error code F1 to F8,

please contact after service or local distributor for support.

¤¤¤¤¤¤

Product Specication

Technical specication

Model No HW9

Rated Power 300W

Battery Capacity 3000mAH

Charging time 4-5H

Charger input voltage 100-240V ~ 50/60 Hz

Charger output voltage 30V 600mA

Circuit Diagram

Lithium battery

Protection

PCB

Brushless

motor

Handle switch

button PCB

Mute switch

button PCB

Micro switch

Water pump

Transfer PCB 1

Dirty water tank

Floorhead

motor

Adaptor

Fan

PTC

Display

screen PCB

Control PCB

Manufacturer Information

Manufacturer

Kingclean Electric Co., Ltd

Address

No.1 Xiangyang Road, Suzhou New District, Jiangsu Province 215009, China

Disposal

The machine, accessories and packaging should be sorted for environmental-friendly recycling.

Do not dispose of the machine into household waste!

Only for EC countries:

According to the European Guideline 2012/19/EU, machine that are no longer usable, and according to the

European Guideline 2006/66/EC, defective or used battery packs/batteries, must be collected separately and

disposed of in an environmentally correct manner.

Battery packs/batteries:

Integrated batteries may only be removed for disposal by qualied personnel. Opening the housing shell can

damage or destroy the machine.

Do not dispose of battery packs/batteries into household waste, re or water. Battery packs/batteries should, if

possible, be discharged, collected, recycled or disposed of in an environmental-friendly manner.

Subject to change without notice.

Warranty Information

This product enjoys two years warranty from the date of purchase.

Excluded from the guarantee is normal wear, commercial use, alterations to the appliance as purchased,

cleaning activities, consequences of improper use or damage by the purchaser or a third person, damage,

that can be attributed to external circumstances.

Opis produktu

Elementy produktu

Przycisk zasilania

Przycisk natrysku

Przycisk zwalniający

akumulator

Metalowa rura

Otwór zwalnia-jący

metalową rurę

Zbiornik brudnej

wody

Zbiornik czystej

wody

Tylne kółko

Akumulator

Wyświetlacz LED

Przycisk zwalniający

zbiornik brudnej wody

korek

Uchwyt zbiornika czystej

wody

Otwór natrysku

Przycisk trybu

Szczotka do

czyszczenia

Baza ładująca ŁadowarkaŚrodek

czyszczący

Ładowarka

Uchwyt 1

Ładowarka

Uchwyt 2

Zawartość zestawu

Elementy

produktu

Rura metalowa Głowica Akumulator

Baza

ładująca

Ładowarka

Instrukcja

obsługi

Nazwa części 1 1 1 1 1 1

Elementy

produktu

Środek

czyszczący

Szczotka do

czyszczenia

Uchwyt 1 Uchwyt 2

Zbiornik

brudnej

wody

Nazwa części 1 1 1 1 1

Przycisk

zwalniający

akumulator

Gniazdo ładowania

Montaż i demontaż produktu

Uwagi: Przed montażem i demontażem produktu należy

odłączyć zasilanie elektryczne.

Montaż i demontaż metalowej rury

Włóż metalową rurkę do korpusu w pionie, aż do

usłyszenia dźwięku "kliknięcia". Upewnij się, że

metalowa rurka jest prawidłowo zamocowana. Aby

zdemontować metalową rurkę, użyj sztywnego

narzędzia i włóż je w otwór zwalniający uchwyt, a

następnie wyciągnij metalową rurkę do góry. (Rys.1)

Naciśnij przycisk zwalniający akumulator i wyciągnij

akumulator w kierunku prze-ciwnym do montażu, aby go

odblokować (z wyjątkiem wymiany akumulatora)

(Rys. 2).

Uchwyt do ładowania

Wciśnij uchwyt 1 i uchwyt 2 do bazy ładującej aż do

usłyszenia dźwięku "kliknięcia" (rys. 3).

Umieść urządzenie w bazie ładującej

Aby umieścić urządzenie z powrotem w bazie ładującej,

należy unieść je za uchwyt, skierować gniazdo

ładowania na spodzie urządzenia do gniazda ładowania

w bazie ładującej i umieścić urządzenie wbazie. Aby

użyć urządzenia, należy chwycić za uchwyt i wyjąć je z

bazy ładującej (rys. 4).

Montaż i demontaż zbiornika na brudną

wodę

Aby wyjąć zbiornik na brudną wodę, należy jedną ręką

przytrzymać urządzenie, a drugą ręką zbiornik i nacisnąć

przycisk zwalniający zbiornik, aby go wyciągnąć.

Aby zamontować zbiornik na brudną wodę, należy

włożyć dno zbiornika do korpusu i przesunąć zbiornik w

kierunku korpusu, aż pojawi się dźwięk "kliknię-cia"

(Rys. 5).

Montaż i demontaż szczotki

Aby wyjąć szczotkę, przytrzymaj zatrzask szczotki

i pociągnij w górę, aby ją wyjąć. Aby zamontować

szczotkę, ustaw zatrzaski po dwóch stronach szczotki

w jednej linii ze szczelinami po dwóch stronach głowicy.

Wciśnij szczotkę w dół, aż usłyszysz dźwięk "kliknięcia".

(Rys. 6)

Aby zdemontować szczotkę, pociągnij osłonę szczotki na zewnątrz, aby ją wyjąć. Aby zamontować szczotkę,

przytrzymaj osłonę i przesuń do końca szczotkę po wałku. (Rys. 7)

Montaż i demontaż zbiornika czystej wody

Aby wyjąć zbiornik na czystą wodę, przytrzymaj uchwyt zbiornika i wyciągnij go. Aby zamontować zbiornik,

włóż go z powrotem do dyszy i ustaw w jednej linii ze szczotką. (Rys. 8)

5 6

Okienko

7 8

Zbiornik czystej wody

Obsługa wyświetlacza

Uwaga: przed pierwszym użyciem, należy naładować urządzenie do pełna.

Ekran LED

Diody (wskazują poziom mocy)

Ostrzeżenie o pustym zbiorniku na czystą wodę

Obecny tryb

Wskaźnik

samoczyszczenia

Przycisk natrysku

Przycisk trybu

Poziom mocy

Ikona

akumulatora

Ostrzeżenie

o pełnym zbiorniku

na brudną wodę

Obsługa urządzenia

Jeśli urządzenie jest umieszczone pionowo, naciśnij

przycisk zasilania na uchwy-cie. Silnik główny i głowica

nie będą działać, a wyświetlacz się włączy. Przycisk

trybu i przycisk natrysku nie będą działać. Naciśnij

przycisk zasilania w ciągu 30 sekund, aby włączyć

urządzenie. W przeciwnym razie główny silnik włączy

się na 2 sekundy, a następnie automatycznie się

wyłączy.

Przechyl urządzenie i naciśnij przycisk zasilania.

Naciśnij przycisk trybu, aby przełączyć między

trybem oor, trybem carpet. Naciśnij ponownie przy-

cisk zasilania. Główny silnik będzie pracował przez

2 sekundy, a następnie urządzenie się wyłączy. Jeśli

poziom akumulatora jest niższy niż 20%, urządzenie

automatycz-nie przełączy się na tryb oor. (Rys. 9)

Uwaga:

1. W przypadku czyszczenia dywanów, należy najpierw

wyczyścić głowicę (Patrz "Czyszczenie głowicy

podłogowej") i zastąpić ją szczotką do dywanów (Patrz

"Montaż i demontaż szczotki").

2. Podczas czyszczenia podłogi upewnij się, że osłona

szczotki jest wysunięta do góry.

3. Podczas czyszczenia dywanu upewnij się, że osłona

szczotki jest zsunięta.

4. Podczas korzystania z urządzenia, szczotka obraca

się standardowo. Urządze-nie przestanie działać, jeśli zostanie umieszczone w pozycji pionowej. Wyświe-

tlacz wciąż będzie włączony. Naciśnij przycisk zasilania w ciągu 30 sekund, aby wyłączyć ekran. Główny silnik

zatrzyma się i wyłączy zasilanie po 2 sekundach, a wyświetlacz zgaśnie.

5. Po zakończeniu użytkowania urządzenia, umieść je pionowo w bazie ładującej, aby naładować je do

następnego użycia.

Funkcja natrysku wody

Jeśli urządzenie jest włączone, naciśnij przycisk natrysku, a woda rozpyli się w kształcie wachlarza. Zwolnij

przycisk natrysku, aby zatrzymać spryskiwanie wodą. Naciśnij przycisk natrysku dwa razy w ciągu jednej

sekundy, a woda będzie rozpylać się w kształcie wachlarza przez 3 sekundy.

Uwaga:

1. Przycisk natrysku nie może być używany razem z przyciskiem zasilania lub

przyciskiem trybu pracy.

2. Należy używać dostarczonego środka czyszczącego JIMMY do czyszczenia produktu. Nie należy wlewać

do zbiornika środka czyszczącego o wysokiej zawartości piany, w przeciwnym razie podczas użytkowania

wytworzy się zbyt dużo piany, która może przedostać się do wnętrza urządzenia i spowodować uszkodzenie

lub niebezpieczeństwo.

Ładowanie urządzenia

Podłącz urządzenie do ładowarki w bazie ładującej, aby rozpocząć ładowanie. Ekran wyświetlacza wyłączy

się po pełnym naładowaniu.

Uwaga:

1. Jeśli produkt jest długo nieużywany lub jest nowy, należy użyć adaptera dołą-czonego do produktu, aby

naładować akumulator. Należy ładować urządzenie regularnie, co 3 miesiące.

2. Nie należy pozostawiać ładowarki w gniazdku po zakończeniu ładowania.

3. Przed umieszczeniem ładowarki w bazie ładującej należy upewnić się, że ręce użytkownika i wtyczka

ładowarki są suche.

4. Przed pierwszym użyciem należy w pełni naładować akumulator, a przed drugim ładowaniem należy go

rozładować, aby zwiększyć jego żywotność.

Przed czyszczeniem

podłóg, podnieś osłonę

Przed czyszczeniem

dywanów, zsuń osłonę

Tryb ładowania Tryb

samoczyszczania

Funkcja automatycznego czyszczenia i

suszenia szczotki

Przed rozpoczęciem automatycznego czyszczenia

należy najpierw opróżnić zbiornik na brudną wodę, a

następnie napełnić zbiornik na czystą wodę i umie-

ścić urządzenie w bazie ładującej. W trybie ładowania,

przytrzymaj przycisk trybu przez 3 sekundy, aby

wejść w tryb automatycznego czyszczenia. W trakcie

automatycznego czyszczenia, naciśnij przycisk zasilania

na uchwy-cie lub przycisk trybu, aby wyjść z trybu

automatycznego czyszczenia, a produkt przejdzie do

stanu ładowania.

Uwaga:

1. Przed przystąpieniem do samodzielnego czyszczenia

należy upewnić się, że osłona szczotki jest wysunięta

do góry.

2. Opróżnij zbiornik brudnej wody przed i po

automatycznym czyszczeniu.

3. Jeśli moc jest niższa niż 10%, urządzenie nie może wejść w tryb automatyczne-go czyszczenia. Po

ładowaniu przez pewien okres można uruchomić tryb auto-matycznego czyszczenia.

Wskaźnik pustego zbiornika czystej wody

1. Jeśli w zbiorniku czystej wody brakuje wody, urządzenie może być nadal użyt-kowane. Na wyświetlaczu

ikona

będzie migać do momentu wyłączenia urządzenia lub wyłączenia wyświetlacza w pozycji piono-wej,

aby przypomnieć użytkownikowi o konieczności uzupełnienia wody w zbior-niku czystej wody.

2. Podczas korzystania z trybu automatycznego czyszczenia, jeśli zostanie wykry-ty brak wody w zbiorniku

na czystą wodę. Automatyczne czyszczenie zostanie zatrzymane i automatycznie przejdzie w tryb ładowania

po 10 sekundach. Na wyświetlaczu ikona

będzie migać do momentu wyjęcia urządzenia z bazy ładującej,

ponownego wejścia w tryb automatycznego czysz-czenia lub wyłączenia wyświetlacza po zakończeniu

ładowania.

Uwaga: Podczas dodawania czystej wody można dodać środek czyszczący JIMMY. Stosunek wynosi około

dwóch butelek środka czyszczącego na jeden pełny zbiornik wody, a temperatura wody nie może przekraczać

40°C.

Napełnianie zbiornika czystej wody

Po wyjęciu zbiornika czystej wody otwórz korek zbiornika, obróć go na bok, aby odsłonić otwór, wlej do

zbiornika czystą wodę i środek czyszczący, a następnie zatkaj korek i ponownie zamontuj zbiornik czystej

wody do głowicy. (Rys. 13-14)

Wskaźnik pełnego zbiornika brudnej wody

Jeśli odkurzacz wykryje, że zbiornik na brudną wodę jest pełny, urządzenie zatrzyma pracę. Na wyświetlaczu

ikona zacznie migać, a ekran wyłączy się po 10 sekundach. Należy wyczyścić zbiornik brudnej wody i

umieścić go w odpowiednim miejscu.

Po wykryciu, że zbiornik brudnej wody jest pełny w trybie automatycznego czysz-czenia, urządzenie zatrzyma

pracę. Na wyświetlaczu ikona zacznie migać, dopóki całe urządzenie nie zostanie wyjęte z bazy ładu-

jącej lub nie zostanie wyczyszczony zbiornik na brudną wodę. Należy wyczyścić zbiornik brudnej wody i

umieścić go we właściwym miejscu.

Wskaźnik zablokowania wałka szczotki

Jeśli podczas pracy urządzenia wałek szczotki zablokuje się, urządzenie zatrzyma pracę. Na wyświetlaczu

przez 10 sekund będą jednocześnie migać napisy "oor" i "carpet", a następnie wyświetlacz się wyłączy. Jeśli

wałek szczotki zablokuje się podczas pracy w trybie czyszczenia, urządzenie zatrzyma się. Na wyświetlaczu

Czyszczenie

zbiornika brudnej

wody

Czyszczenie

ltrów HEPA

17 18

będzie migać "oor", dopóki urządzenie nie zostanie

wyjęte z bazy ładującej lub nie usunie się wałka

szczotki. Wyczyść obce elementy znajdujące się na

wałku szczotki (patrz "Czyszczenie i konserwacja

głowicy").

Uwaga:

1. W zbiorniku na brudną wodę może znajdować się

trochę wody, dlatego należy najpierw usunąć zbiornik

na brudną wodę przed przystąpieniem do czyszczenia

głowicy.

2. Należy pamiętać, aby nie umieszczać urządzenia

w odwrotnej pozycji, aby woda nie przedostała się do

wnętrza urządzenia i głowicy.

3. Jeśli woda dostanie się do urządzenia, nie należy go

ponownie uruchamiać, aby uniknąć niebezpieczeństwa.

Przed użyciem należy usunąć wodę z urządze-nia i

całkowicie je wysuszyć.

Wskaźnik zablokowanego przepływu

powietrza

Jeśli w trybie pracy lub automatycznego czyszczenia

zostanie zablokowany prze-pływ powietrza, urządzenie

przestanie pracować. Na wyświetlaczu przez 10 sekund

będą jednocześnie migać napisy "oor" i "carpet",

a następnie wyświetlacz zgaśnie. Jeśli podczas

automatycznego czysz-czenia przepływ powietrza zostanie

zablokowany, urządzenie zatrzyma pracę. Na wyświetlaczu pojawią się jednocześnie napisy "oor" i "carpet",

które będą migać do momentu, aż urządzenie zostanie wyjęte z bazy ładującej lub przepływ powietrza

zostanie wyczyszczony.

Czyszczenie i konserwacja

1. Filtr HEPA, wałek szczotki i środek czyszczący można zakupić u producenta lub dystrybutora.

2. Należy czyścić zbiornik brudnej wody po każdym użytkowaniu. Gdy ilość zanie-czyszczeń jest zbyt duża,

co może spowodować zablokowanie ltra HEPA, należy wyczyścić ltr lub w razie potrzeby go wymienić. Po

długim czasie użytkowania, wałek szczotki może zaplątać się we włosy i inne przedmioty, które należy wyczy-

ścić.

Czyszczenie zbiornika brudnej wody

1. Jeśli zbiornik brudnej wody jest pełny, wskaźnik zapełnienia zbiornika brudnej wody na ekranie będzie

migać. Urządzenie natychmiast zatrzyma pracę i wyda 2. Po wyłączeniu odkurzacza wyjmij zbiornik brudnej

wody, podnieś górną pokrywę zbiornika wody i zdejmij z niej obudowę ltra piankowego, otwórz osłonę

obudowy i wyjmij ltr piankowy. Wylej wodę i zanieczyszczenia w zbiorni-ku wody, następnie umyj zbiornik,

pokrywę zbiornika, obudowę i ltr piankowy. (Rys. 15)

3. Jeśli w rurce zbiornika brudnej wody znajdują się obce elementy, można je oczyścić za pomocą szczotki

czyszczącej.

4. Wysusz powyższe części po umyciu. A następnie ponownie zamontuj wszyst-kie części do zbiornika

brudnej wody.

Uwaga:

1. Kiedy urządzenie nie jest używane, górna pokrywa zbiornika brudnej wody powinna być wyjęta w celu

wywietrzenia, aby uniknąć nieprzyjemnego zapachu.

2. Po zakończeniu pracy urządzenia należy jak najszybciej wyczyścić zbiornik z brudną wodą, aby uniknąć

nieprzyjemnego zapachu. (Rys. 16)

3. Po wyczyszczeniu górnej pokrywy zbiornika brudnej wody, przed użyciem należy wytrzeć do sucha

metalową blachę na górnej pokrywie zbiornika.

Czyszczenie głowicy

Zdejmij osłonę wałka szczotki i wyciągnij szczotkę. Wytrzyj obudowę wałka za pomocą suchej ściereczki i

usuń włosy zaplątane wokół szczotki. Umyj osłonę i wałek w czystej wodzie. Po wyczyszczeniu, zamontuj

wałek i osłonę wałka z powrotem w urządzeniu (wałek można również umieścić w uchwycie na akceso-ria w

celu wysuszenia). (Rys. 17-18)

Uwaga:

1. Nie należy myć głowicy w wodzie lub pod bieżącą wodą. Nie należy myć głowi-cy w wodzie lub pod bieżącą

wodą po wyjęciu wałka szczotki. Nie należy używać wody z kranu do mycia układu głowicy po wyjęciu zbiornika z

czystą wodą, aby nie uszkodzić elementów i nie wpłynąć na użytkowanie.

2. Jeżeli urządzenie nie będzie używane zaraz po czyszczeniu, należy całkowicie wysuszyć zbiornik na brudną

wodę, pokrywę zbiornika, ltr, obudowę ltra, wałek szczotki, osłonę wałka szczotki i urządzenie. Następnie

należy złożyć urzą-dzenie do przechowywania, aby zapobiec rozmnażaniu się bakterii w wilgotnym środowisku i

wytwarzaniu nieprzyjemnego zapachu.

Konserwacja i przechowywanie

1. Przed przystąpieniem do czyszczenia należy wyłączyć urządzenie.

2. Przetrzyj obudowę urządzenia czystą wodąlub neutralnym środkiem czyszczą-cym. Przed wytarciem pamiętaj,

aby wykręcić ściereczkę czyszczącą, aby zapo-biec przedostaniu się wody do części elektrycznych urządzenia.

3. Po każdym użyciu należy wyczyścić zbiornik brudnej wody, ltr, wałek szczotki i osłonę wałka szczotki.

Urządzenie przestanie działać, jeśli brudna woda osiągnie linię MAX. Należy natychmiast opróżnić zbiornik na

brudną wodę. Gdy łączny czas użytkowania ltra osiągnie 30-50 godzin (różny w zależności od stanu ltra),

wymień ltr, aby uniknąć wpływu na wydajność urządzenia. Filtr można zakupić u producenta lub dystrybutora.

4. Jeśli urządzenie znajduje się długo w trybie czuwania, należy umieścić go w chłodnym i suchym miejscu, unikać

bezpośredniego światła słonecznego lub wilgotnego środowiska.

5. Podczas pakowania i przechowywania urządzenia należy pamiętać o wyczysz-czeniu urządzenia i wysuszeniu

wszystkich części, aby zapobiec uszkodzeniu urządzenia.

Ważne informacje dotyczące bezpieczeństwa

Prosimy o zapoznanie się z instrukcjami oraz ostrzeżeniami przed użyciem. Nieprzestrzeganie

instrukcji może skutkować porażeniem, pożarem lub poważnymi zranieniami.

Warning

1. Urządzenie przeznaczone jest wyłącznie do użytku domowego.

2. Przed użyciem produktu sprawdź, czy lokalne napięcie jest zgodne z napięciem oznaczonym na zasilaczu.

3. Sprawdź produkt przed użyciem, przestań używać, jeśli produkt lub adapter są uszkodzone.

4. Używaj tylko zgodnie z opisem w tej instrukcji.

5. To urządzenie nie może być używane przez dzieci i osoby o ograniczonych zdolnościach fizycznych,

sensorycznych lub umysłowych lub bez doświadczenia i wiedzy, chyba że znajdują się pod nadzorem lub są

poinstruowane dotyczące bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.

6. Nie używaj tego produktu jako zabawki. Przechowuj ten produkt z dala od dzieci. Zadbaj o dzieci i upewnij

się, że nie będą traktować tego produktu jako zabawki.

7. Nie dotykaj wtyczki mokrą ręką.

8. Zachowaj szczególną ostrożność podczas czyszczenia schodów, aby zapobiec upadkom.

9. Nie używaj, nie demontuj ani nie wymieniaj żadnego elementu, jeśli przewód zasilający, wtyczka, bateria

lub części przewodzące są uszkodzone. Samodzielny demontaż lub wymiana elementów może spowodować

porażenie prądem lub pożar. JIMMY nie bierze odpowiedzialności. Po uszkodzeniu produkt musi zostać

naprawiony lub wymieniony przez JIMMY, dystrybutora JIMMY lub wykwalikowaną osobę wyznaczoną przez

JIMMY, aby uniknąć obrażeń.

10. Ładuj tylko za pomocą zasilacza określonego przez JIMMY.

11. Używać tylko akumulatora określonego przez JIMMY. Użycie jakiegokolwiek innego akumulatora może

spowodować wybuch, obrażenia ciała lub uszkodzenie produktu.

12. Jeśli produkt nie działa zgodnie z instrukcją, zostanie poważnie uderzony, spadnie z wysokości, zostanie

uszkodzony lub wpadnie do wody, nie używaj go i skontaktuj się z dystrybutorem JIMMY lub JIMMY. Używaj

wyłącznie części zamiennych lub osprzętu określonych przez JIMMY.

13. Używaj tylko dedykowanych akcesoriów i elementów wymiennych JIMMY.

14. Nie ciągnij ani nie naciskaj kabla. Trzymaj kabel z dala od nagrzanych powierzchni. Nie umieszczaj kabla

w zamkniętych drzwiach ani nie przeciągaj go przez ostrą krawędź lub róg. Trzymaj kabel z dala od obszaru

chodzenia. Nie używaj produktu w poprzek kabla.

15. Odłącz produkt, gdy nie jest używany lub przed naprawą.

16. Nie ciągnij za przewód ani przewód do przenoszenia, aby przenosić produkt, ani nie używaj przewodu

jako uchwytu.

17. Produkt jest ładowalnym urządzeniem elektrycznym. Nie pozostawiaj maszyny bez nadzoru. Wyjmij

akumulator, gdy produkt jest czyszczony, naprawiany lub nieużywany.

18. Wyjmij akumulator, jeśli produkt jest czyszczony, naprawiany lub ma być nieużywany przez długi czas.

19. Nie zbliżaj się do urządzenia grzewczego ani nie wystawiaj na działanie promieni słonecznych przez

dłuższy czas, aby zapobiec przegrzaniu powodującemu deformację obudowy.

20. Trzymaj z dala przedmioty, które mogą blokować drogę przepływu powietrza z wlotu i wylotu powietrza,

aby zapobiec przegrzaniu maszyny.

21. Korpus i głowica produktu posiadają elementy elektryczne, nie można ich myć pod wodą.

22. Nie czyść ani nie demontuj osłony wałka szczotkowego lub wałka szczotkowego, gdy maszyna jest

włączona lub pracuje, aby zapobiec urazom.

23. Nie używaj produktu do zbierania łatwopalnych i wybuchowych przedmiotów, takich jak benzyna, alkohol,

perfumy, farby itp.

24. Nie używaj do odkurzania ostrych odpadków, takich jak np. stłuczone szkło.

25. Nie używaj produktu do zbierania wapna, cementu, tonera, gipsu w proszku, mąki i innych bardzo

drobnych substancji.

26. Nie należy używać produktu do zbierania kwasowo-zasadowych płynów czyszczących, proszków do

prania i innych żrących płynów.

27. Nie używaj produktu do zbierania łatwopalnych i wybuchowych przedmiotów, takich jak benzyna, alkohol,

perfumy, farby itp.

28. Nie demontuj zamkniętej maszyny i nie próbuj zmieniać wydajności maszyny. Uzyskaj pomoc tylko od

profesjonalnego personelu producenta, jego działu konserwacji lub podobnych działów, w przeciwnym razie

spowoduje to zagrożenie.

29. Wyłącz zasilanie i odłącz ładowarkę, jeśli produkty są długo bezczynne.

30. Specykacja techniczna produktu w tej instrukcji oparta jest na wynikach testów laboratoryjnych JIMMY

lub wyznaczonych stron trzecich. Firma zastrzega sobie wszelkie prawa do ostatecznych specykacji.

Obsługa urządzenia

1. Ten produkt przeznaczony jest do twardych podłóg , w tym do podłóg woskowanych, podłóg gumowych,

podłóg z płytek i uszczelnionych podłóg drewnianych, podłóg z litego drewna i innych płaskich powierzchni.

Produkt może nie osiągnąć najlepszej wydajności na nierównej powierzchni.

2. Nie włączaj urządzenie przed zamontowaniem zbiornika brudnej wody i zbiornika czystej wody zgodnie z

instrukcją.

3. Nie potrząsaj produktem w górę i w dół ani nie uderzaj gwałtownie, aby zapobiec dostaniu się brudnej wody

do silnika; gdy produkt jest włączony, nie należy podnosić ani przenosić urządzenia w górę i w dół, przechylać

go na bok ani kłaść go płasko na podłodze, aby zapobiec przedostawaniu się brudnej wody do silnika.

4. Nie uruchamiaj produktu, jeśli zablokowany jest wlot powietrza.

5. Po użyciu produktu wyczyść zbiornik brudnej wody, ssawkę, ścieżkę powietrza i przechowuj w

przewiewnym i suchym miejscu. Mokre miejsce negatywnie wpływa na izolację i żywotność urządzeń

elektrycznych.

Ostrzeżenie dotyczące środka czyszczącego

1. Dostanie się dużej ilości roztworu czyszczącego do silnika może spowodować uszkodzenie urządzenia.

2. Należy wymieszać roztwór z czystą wodą zgodnie z instrukcją (stosunek roztworu do czystej wody wynosi

1:25). Zaleca się stosowanie dostarczonego roztworu czyszczącego. Nie używaj roztworu czyszczącego

zawierającego kwasy, zasady, roztwory alkoholowe lub substancje szkodliwe dla środowiska.

3. Przechowuj roztwór czyszczący w miejscu niedostępnym dla dzieci. Jeśli jakikolwiek roztwór dostanie

się do oczu, natychmiast przemyj je czystą wodą. Jeśli jakikolwiek roztwór zostanie przypadkowo połknięty,

natychmiast skontaktuj się z lekarzem.

Rozwiązywanie problemów

Przed skontaktowaniem się z obsługą serwisową należy sprawdzić następujące punkty.

Problem Możliwa przyczyna Rozwiązanie

Nie można włączyć

lub

wyłączyć

Niski poziom mocy Naładuj akumulator

Przycisk wł./wył. nie jest naciśnięty Naciśnij przycisk wł./wył.

Szczotka obrotowa zablokowana Wyczyść szczotkę

Zbiornik na brudną wodę pełny Wyczyść zbiornik na brudną wodę

Akumulator nie jest poprawnie

założony

Włóż z powrotem akumulator

Wlot zablokowany Wyczyść wlot oraz ltr.

Słaba moc ssania

Wlot zablokowany Wyczyść wlot oraz ltr

HEPA nie jest założony Załóż HEPA

Nietypowy hałas

Wlot zablokowany Wyczyść wlot oraz ltr

HEPA nie jest założony Załóż HEPA

Natrysk nie wydziela

wody

Zbiornik na czystą wodę jest pusty Napełnij zbiornik na czystą wodę

Spust natrysku nie jest naciśnięty Naciśnij spust natrysku

Zbiornik na czystą wodę nie jest

założony

Załóż z powrotem zbiornik na czystą

wodę

Woda wydostaje się z

wylotu powietrza

HEPA i pojemnik na kurz nie są suche

Wysusz HEPA oraz zbiornik na kurz

przed ponownym użyciem

Metalowy ltr nie jest założony w

zbiorniku

Załóż metalowy filtr z powrotem w

zbiorniku

Miękki plastik ugina się pod ltrem

Załóż z powrotem filtr, nie należy

zginać miejsca klejenia

Uwaga: Jeśli powyższy sposób rozwiązywania problemów nie przyniesie rozwią- zania lub na ekranie

wyświetlany jest kod błędu F1 do F8, skontaktuj się z obsłu gą serwisową lub dystrybutorem w celu uzyskania

pomocy.

4. Usuwanie brudnej wody i roztworu powinno przebiegać zgodne z lokalnymi przepisami ochrony środowiska.

Utylizacja akumulatora

1. Bateria w produkcie zawiera materiały szkodliwe dla środowiska. Przed utylizacją wyjmij akumulator z

produktu.

2.Wyłącz produkt i odłącz zasilacz przed wyjęciem akumulatora.

3.Ze zużytym akumulatorem należy obchodzić się bezpiecznie i prawidłowo. Nie wrzucaj go do ognia, wody

ani gleby.

4. Jeśli wyciek z baterii spowoduje zanieczyszczenie skóry lub odzieży, należy przemyć to miejsce czystą

wodą i natychmiast skontaktować się z lekarzem.

¤¤¤¤¤¤

Specykacja produktu

Parametry techniczne

Model: HW9

Moc znamionowa 300W

Pojemność akumulatora: 3000mAh

Czas ładowania: 4-5H

Napięcie wejściowe ładowarki: 100-240V ~ 50/ 60Hz

Napięcie wyjściowe ładowarki: 30V/600mА

Diagram obwodów

Akumulator litowy

PCB akumulatora

litowego

Silnik

bezszczotkowy

Przełącznik

ręcznego PCB

PCB przełącznika

wyciszenia

Mikro

przełącznik

Pompa

wodna

Instalacja płytki

PCB 1

Brudnego zbiorn

ika na wodę

Silnik

końcówki

Adapter

Wentylator

PTC

PCB

wyświetlacza

Kontrolka PCB

Informacje o producencie

Producent Kingclean Electric Co., Ltd

Adres nr 1 Xiangyang droga, nowa dzielnica Suzhou, prowincja JiangSu, 215009, Chiny

Utylizacja

Maszynę, akcesoria i opakowanie należy poddać recyclingowi po zużyciu.

Nie należy utylizować produktu z pozostałymi odpadami domowymi.

Tylko dla krajów UE:

Zgodnie z Wytyczną Europejską 2012/19/UE, urządzenia, które nie nadają się już do użytku oraz zgodnie z

Wytyczną Europejską 2006/66/WE, wadliwe lub zużyte akumulatory/baterie muszą być zbierane oddzielnie i

utylizowane w sposób przyjazny dla środowiska.

Akumulatory/baterie:

Zintegrowane baterie mogą być wyjmowane do utylizacji wyłącznie przez wykwalikowany personel. Otwarcie

obudowy obudowy może uszkodzić lub zniszczyć maszynę.

Nie wyrzucaj akumulatorów/baterii do odpadów domowych, ognia ani wody. Ogniwa/baterie powinny, jeśli

to możliwe, być rozładowywane, zbierane, poddawane recyklingowi lub utylizowane w sposób przyjazny dla

środowiska.Zmiany mogą nastąpić bez uprzedzenia.Może

Może ulec zmianie bez powiadomienia.

Produktmontage

Teil Name

Wasserstrahl-Taste

Ein/Aus-Taste

Entriegelungsknopf für

das Akkupaket

Metallrohr

Entriegelungsloch für

Metallrohr

Schmutzwassertank

Sauberer

Wassertank

Hinterrad

Akku-Pack

LED-Bildschirm

Knopf zur Freigabe des

Schmutzwassertanks

Stopfen des

Reinwassertanks.

Griff des

Reinwassertanks

Sprühkopf

Taste Modus

Reinigungsbürste Ladestation LadegerätReinigungslösung

Halterung 1 Halterung 2

Packliste

Teil Name

Metallrohr

Montage

Montage der

Bodenplatte

Akku-Pack Ladestation Ladegerät

Gebrauchsa-

nweisung

Menge 1 1 1 1 1 1

Teil Name

Reinigung-

slösung

Reinigung-

sbürste

Halterung 1 Halterung 2

Schmutz-

wassertank

Menge 1 1 1 1 1

Entrieg-

elungstaste

für das Akkupaket

Ladeschacht

Ladebuchse

Montage und Demontage von

Produkten

Hinweis: Schalten Sie vor der Montage und Demontage

des Produkts den Strom ab.

Montage und Demontage von

Metallrohren

Führen Sie das Metallrohr senkrecht in das

Hauptgehäuse ein, bis ein "Klick"-Geräusch zu hören

ist. Stellen Sie sicher, dass das Metallrohr fest verriegelt

ist. Um das Metallrohr zu demontieren, verwenden Sie

ein hartes Werkzeug, das Sie in das Entriegelungsloch

des Griffs einführen und ziehen Sie das Metallrohr nach

oben heraus (Abb. 1).

Zusammenbau und Zerlegung des

Akkupacks

Schieben Sie den Akku entlang des Schlitzes und

drücken Sie den Akku fest nach unten, bis ein "Klick"-

Geräusch zu hören ist. Das Akkupaket ist verriegelt.

Drücken Sie die Entriegelungstaste für den Akku und

ziehen Sie den Akku in die entgegengesetzte Richtung,

um den Akku zu entriegeln (außer beim Austausch des

Akkus muss der Akku nicht häug entnommen werden)

(Abb. 2)

Montage der Ladehalterung

Drücken Sie den Halter 1 und den Halter 2 in die

Ladestation, bis ein "Klick" zu hören ist. (Abb. 3)

Gerät auf die Ladestation stellen

Um das Gerät wieder in die Ladestation zu stellen, heben

Sie das Gerät am Griff an, richten Sie den Ladeschlitz an der Unterseite des Geräts auf die Ladebuchse an

der Ladestation und stellen Sie das Gerät in die Ladestation. Um das Gerät zu benutzen, halten Sie den

Maschinengriff fest und heben Sie das Gerät aus der Ladestation heraus. (Abb. 4)

7 8

Sauberer Wassertank

Montage und Demontage des

Schmutzwassertanks

Um den Schmutzwassertank abzunehmen,

halten Sie die Maschine mit einer Hand und den

Schmutzwassertank mit der anderen Hand, drücken Sie

die Entriegelungstaste des Schmutzwassertanks, um

den Schmutzwassertank herauszuziehen.

Um den Schmutzwassertank zusammenzubauen,

setzen Sie den Boden des Schmutzwassertanks

in das Hauptgehäuse ein und drücken Sie den

Schmutzwassertank in Richtung des Hauptgehäuses,

bis ein "Klick"-Geräusch zu hören ist. (Abb. 5)

Montage und Demontage des

Bürstenwalzenfensters und der

Bürstenwalze

Um das Bürstenwalzenfenster zu entfernen, halten Sie die Verriegelung des Bürstenwalzenfensters

fest und ziehen Sie es nach oben, um das Fenster zu entfernen. Richten Sie die Clips an den beiden

Seiten des Bürstenrollenfensters an den Schlitzen an den beiden Seiten des Bodenkopfes aus, um das

Bürstenrollenfenster einzubauen. Drücken Sie das Bürstenwalzenfenster nach unten, bis ein "Klick"-Geräusch

zu hören ist. (Abb. 6)

Um die Bürstenrolle zu demontieren, ziehen Sie die Bürstenrollenkappe nach außen, um die Bürstenrolle

herauszunehmen. Um die Bürstenrolle zusammenzubauen, halten Sie die Bürstenrollenkappe fest und

schieben Sie die Bürstenrolle über den Zylinder, bis die Bürstenrolle das Ende erreicht. (Abb. 7)

Montage und Demontage eines sauberen Wassertanks

Um den Wassertank abzunehmen, halten Sie den Griff des Wassertanks fest und ziehen Sie den Wassertank

heraus. Um den Wassertank wieder einzubauen, setzen Sie ihn wieder in die Düse ein und richten Sie ihn am

Fenster der Bürstenrolle aus. (Abb. 8)

5 6

Fenster mit Bürstenrolle

Verwendung des Produkts

Hinweis: Prüfen Sie vor dem Gebrauch, ob das Gerät Strom hat. Wenn kein Strom vorhanden ist, laden Sie

das Gerät bitte vollständig auf, bevor Sie es benutzen.

LED-Bildschirm und Anweisungen

Lichter (zeigen unterschiedliche Leistung an)

Anzeige für leeren Wassertank

Modusanzeige

Selbstreinigungsanzeige

Ein/Aus-Taste

Modus-Taste

Anzeige der Batterieleistung in

Prozent oder der verbleibenden

Betriebszeit

Anzeige des

Batteriesymbols

Anzeige für

vollen Schmu-

tzwassertank

Betrieb der Maschine

Wenn die Maschine aufrecht steht, drücken Sie die Ein/

Aus-Taste am Griff, der Hauptmotor und der Bodenkopf

funktionieren nicht, der Bildschirm leuchtet auf, die

Betriebsarttaste und die Spritztaste funktionieren

nicht. Drücken Sie die Ein/Aus-Taste innerhalb von

30 Sekunden, um das Gerät abzuschalten. Wenn

kein Betrieb stattfindet, läuft der Hauptmotor nach 30

Sekunden für 2 Sekunden und schaltet sich dann automatisch ab.

In der aufrechten Neigung Zustand, drücken Sie die Ein / Aus-Taste, drücken Sie die Modus-Taste, um

zwischen Boden-Modus, Teppich-Modus. Drücken Sie den Ein/Aus-Knopf erneut, die Stimme erinnert Sie

daran, dass sich die Maschine ausschaltet, der Hauptmotor läuft für 2 Sekunden und die Maschine hört auf

zu arbeiten. Wenn der Batteriestand weniger als 20% beträgt, schaltet die Maschine automatisch in den

Bodenmodus. (Abb. 9)

Hinweis:

Wenn Sie Teppichböden reinigen, reinigen Sie

bitte zuerst den Bodenkopf (siehe "Reinigung des

Bodenkopfes") und ersetzen Sie ihn durch die

Teppichbürstenwalze (siehe "Montage und Demontage

des Bürstenwalzenfensters und der Bürstenwalze").

Achten Sie beim Reinigen des Bodens darauf, dass die

Klappe des Bürstenrollenfensters nach oben geschoben

ist.

Achten Sie beim Reinigen des Teppichs darauf, dass

die Klappe des Bürstenrollenfensters nach unten

geschoben ist.

Wenn Sie die Maschine benutzen, dreht sich die

Bürstenrolle normal. Die Maschine hört auf zu laufen,

wenn sie aufrecht gestellt wird, der Bildschirm behält

den ursprünglichen Betriebszustand bei, drücken Sie

die Ein/Aus-Taste innerhalb von 30 Sekunden, um den

Bildschirm auszuschalten, wenn es keinen Betrieb gibt,

Der Hauptmotor stoppt und schaltet sich aus, nachdem

er 2 Sekunden lang gelaufen ist, der Bildschirm schaltet sich aus.

Stellen Sie das Gerät nach dem Gebrauch senkrecht auf die Ladestation, um genügend Energie für den

nächsten Gebrauch zu haben.

Wassersprühfunktion

Wenn das Gerät in Betrieb ist, drücken Sie die Wasserspritztaste, der Sprühkopf sprüht kontinuierlich

fächerförmiges Wasser; lassen Sie die Wasserspritztaste los, um das Sprühen zu beenden. Drücken Sie die

Wasserspritztaste zweimal kontinuierlich innerhalb einer Sekunde, der Sprühkopf sprüht 3 Sekunden lang

fächerförmiges Wasser.

Hinweis:

Die Sprühtaste kann nicht zusammen mit der Ein/Aus-Taste oder der Modus-Taste verwendet werden.

Bitte verwenden Sie die von uns angebotene JIMMY-Reinigungslösung zur Reinigung des Geräts. Geben Sie

keine stark schäumende Lösung in den Reinigungstank, da sonst während des Gebrauchs zu viel Schaum

erzeugt wird, der in die Maschine eindringen und eine Gefahr darstellen kann.

Auaden der Maschine

Schließen Sie das Ladegerät an das Netzteil und die Ladestation an und stellen Sie das Produkt in die

Ladestation, um den Ladevorgang zu starten. Der Bildschirm schaltet sich aus, wenn er vollständig

aufgeladen ist.

Hinweis:

Wenn das Produkt nach dem Kauf lange nicht benutzt wird, verwenden Sie bitte den mitgelieferten Adapter,

um den Akku alle 3 Monate aufzuladen.

Lassen Sie das Ladegerät nicht die ganze Zeit an der Steckdose, um zu verhindern, dass Kinder es

versehentlich berühren.

Halten Sie den Stecker des Ladegeräts und Ihre Hände trocken, bevor Sie das Ladegerät in die Ladestation

stecken.

Bitte laden Sie den Akku vor dem ersten Gebrauch vollständig auf und entladen Sie ihn vor dem zweiten

Auaden, um die Lebensdauer des Akkus zu gewährleisten.

Zum Reinigen des

Bodens klappen Sie

das Fenster hoch.

Für die Teppichr-

einigung das Fenster

herunterschieben.

Selbstreinigungs- und

Trocknungsfunktion der Bürstenwalze

Vor der Selbstreinigung leeren Sie bitte zuerst den

Schmutzwassertank, füllen dann den Reinwassertank

mit Wasser und stellen das Gerät auf die Ladestation.

Drücken Sie im Lademodus die Modustaste 3 Sekunden

lang, um in den Selbstreinigungsmodus zu gelangen.

Drücken Sie während der Selbstreinigung die Ein-/

Ausschalttaste des Griffs oder die Modustaste, um den

Selbstreinigungs-zu beenden und das Gerät in den

Ladezustand zu versetzen.

Hinweis:

Vergewissern Sie sich vor der Selbstreinigung, dass das

Fenster der Bürstenrolle nach oben geschoben ist.

Entleeren Sie den Schmutzwassertank vor und nach

der Selbstreinigung.

Wenn die Leistung weniger als 10 % beträgt, kann das

Gerät nicht in den Selbstreinigungsmodus wechseln.

Nach einer gewissen Zeit des Auadens kann der Selbstreinigungsmodus aktiviert werden.

Anzeige für den Mangel an sauberem Wasser im Tank

Wenn der Tank für sauberes Wasser zu wenig Wasser enthält, kann die Maschine trotzdem normal verwendet

werden. Die Anzeige " " blinkt, bis das Gerät ausgeschaltet wird oder der Bildschirm im aufrechten Zustand

ausgeschaltet wird, um den Benutzer daran zu erinnern, Wasser in den Frischwassertank zu füllen.

Wenn im Selbstreinigungsmodus festgestellt wird, dass sich kein Wasser im Wassertank befindet, Die

Selbstreinigung wird gestoppt und das Gerät geht automatisch in den Lademodus über, nachdem der

Countdown von 10 Sekunden abgelaufen ist. Die Anzeige " " blinkt so lange, bis das Gerät von der

Ladestation genommen wird, in den Selbstreinigungsmodus zurückkehrt oder der Bildschirm nach Abschluss

des Ladevorgangs ausgeschaltet wird.

Hinweis: Beim Hinzufügen von sauberem Wasser können Sie die mit dem Produkt mitgelieferte JIMMY-

Reinigungslösung hinzufügen, das Verhältnis beträgt etwa zwei Flaschen Reinigungslösung auf einen vollen

Wassertank, die Wassertemperatur darf 40°C nicht überschreiten.

Auffüllen des Tanks für sauberes Wasser

Nachdem Sie den Wassertank abgenommen haben, öffnen Sie den Wassereinfüllstutzen, drehen Sie ihn zur

Seite, um die Wassereinlassöffnung freizulegen, gießen Sie sauberes Wasser und Reinigungslösung hinein,

bringen Sie den Stöpsel wieder in die ursprüngliche Position und montieren Sie den Wassertank wieder am

Bodenkopf. (Abb. 13-14)

Anzeige für vollen Schmutzwassertank

Wenn der Staubsauger feststellt, dass der Schmutzwassertank voll ist, hält das Gerät an. Die Anzeige " "

blinkt und der Bildschirm schaltet sich nach 10 Sekunden ab. Bitte reinigen Sie den vollen Schmutzwassertank

und setzen Sie ihn wieder ein.

Wenn im Selbstreinigungsmodus festgestellt wird, dass der Schmutzwassertank voll ist, stellt das Gerät

den Betrieb ein. Die Anzeige " " blinkt, bis das gesamte Gerät von der Ladestation genommen oder der

Schmutzwassertank gereinigt wird. Bitte reinigen Sie den vollen Schmutzwassertank und setzen Sie ihn

wieder ein.

Lademodus Selbstreinig-

ungsmodus

Anzeige für festsitzende Bürstenwalze

Wenn der Staubsauger in Betrieb ist und die Bürstenwalze festsitzt, hält das gesamte Gerät an. Die Anzeigen

"Boden" und "Teppich" blinken gleichzeitig 10 Sekunden lang, dann schaltet sich der Bildschirm aus. Wenn

der Staubsauger im Reinigungsmodus ist und die Bürstenwalze festsitzt, hält das gesamte Gerät an "Bitte

Bürstenwalze reinigen" aus. Die Anzeige "Boden" blinkt, bis das Gerät aus der Ladestation genommen oder

die Bürstenwalze entfernt wird. Reinigen Sie die Fremdkörper an der Bürstenwalze oder die Haaraufwicklung

auf der Bürstenwalze (siehe "Reinigung und Wartung der Bodenkopfeinheit").

Hinweis:

Da sich bei der Reinigung des Bodenkopfes noch etwas Wasser im Schmutzwassertank befinden kann,

entfernen Sie bitte zuerst den Schmutzwassertank.

Bitte stellen Sie die Maschine nicht auf den Kopf, um zu verhindern, dass Wasser den Gebrauch der

Maschine und des Bodenkopfes beeinträchtigt.

Wenn Wasser in das Gerät eingedrungen ist, dürfen Sie es nicht wieder in Betrieb nehmen, um Gefahren zu

vermeiden. Bitte schütteln Sie das Wasser aus dem Gerät und lassen Sie es an der Luft trocknen, bevor Sie

es benutzen.

Anzeige für blockierten Luftweg

Wenn sich der Staubsauger im Arbeits- oder Selbstreinigungsmodus bendet und der Luftweg verstopft ist,

stellt das Gerät den Betrieb ein. Die Anzeige "Boden" und "Teppich" blinkt 10 Sekunden lang gleichzeitig,

dann erlischt der Bildschirm. Wenn der Staubsauger sich selbst reinigt und der Luftweg verstopft ist, stellt das

Gerät den Betrieb ein. Die Anzeige "Boden" und "Teppich" blinkt gleichzeitig, bis das gesamte Gerät von der

Ladestation genommen oder der Luftweg gereinigt wird.

Reinigung des

Schmutzwassertanks

Reinigung des

HEPA-Filters

17 18

Reinigung und Wartung

HEPA-Filter, Bürstenrolle und Reinigungslösung sind

bei Händlern erhältlich.

Es wird empfohlen, den schmutzigen Wassertank in

der Zeit nach dem Gebrauch zu reinigen; Wenn die

Menge an Staub ist zu viel, was in HEPA blockiert, ist

es notwendig, HEPA zu reinigen, wenn nötig, kann

HEPA ersetzt werden; Nach einer langen Zeit der

Nutzung, die Bürstenrolle kann mit Haaren und anderen

langen Themen, die in der Zeit gereinigt werden muss

verwickelt.

Reinigung des Schmutzwassertanks

Wenn der Schmutzwassertank voll ist, blinkt die

Anzeige "Schmutzwassertank voll" auf dem LED-

Bildschirm. Das Gerät hört sofort auf zu arbeiten.

Nachdem Sie den Staubsauger ausgeschaltet haben,

nehmen Sie den Schmutzwassertank heraus, heben

Sie die obere Abdeckung des Wassertanks an und

entfernen Sie den Schaumstofffilterrahmen, öffnen

Sie den Klappdeckel des Schaumstofffilterrahmens

und nehmen Sie den Schaumstofffilter heraus.

Gießen Sie das schmutzige Wasser und den Schmutz

im Wassertank aus und waschen Sie dann den

schmutzigen Wassertank, den Wassertankdeckel, den

Schaumstofffilterrahmen und den Schaumstofffilter.

(Abb. 15)

Wenn sich Fremdkörper in der Leitung des Schmutzwassertanks befinden, können sie mit der

Reinigungsbürste entfernt werden.

Trocknen Sie die oben genannten Teile nach dem Waschen. Setzen Sie dann alle Teile wieder in den

Schmutzwassertank ein.

Hinweis:

Wenn die Maschine nicht in Gebrauch ist, sollte die obere Abdeckung des Schmutzwassertanks zum Lüften

herausgenommen werden, um Geruch zu vermeiden.

Nach Beendigung der Arbeit wird empfohlen, den Schmutzwassertank sofort zu reinigen, um Geruchsbildung

zu vermeiden. (Abb. 16)

Nach der Reinigung der oberen Abdeckung des Schmutzwasserbehälters muss das Metallkontaktblech an

der oberen Abdeckung des Schmutzwasserbehälters vor der Benutzung trocken gewischt werden.

Reinigung des Bodenkopfes

Nehmen Sie das Fenster der Bürstenwalze heraus und ziehen Sie die Bürstenwalze heraus. Wischen Sie

das Gehäuse der Bürstenwalze mit einem trockenen Tuch ab und entfernen Sie die Haare, die sich durch die

Klinge um die Bürstenwalze verfangen haben. Waschen Sie das Bürstenwalzenfenster und die Bürstenwalze

in sauberem Wasser. Setzen Sie nach der Reinigung die Bürstenrolle und das Bürstenrollenfenster wieder in

die Maschine ein (die Bürstenrolle kann zum Trocknen auch in den Zubehörhalter gelegt werden) (Abb. 17-18).

Hinweis:

Waschen Sie nicht den gesamten Bodenkopf in Wasser oder unter Leitungswasser. Waschen Sie den Bodenkopf

nicht in Wasser oder unter Leitungswasser, nachdem Sie die Bürstenrolle herausgezogen haben. Verwenden Sie

kein Leitungswasser, um den Luftweg des Bodenkopfes nach der Entnahme des Wassertanks zu reinigen. Um die

Komponenten nicht zu beschädigen und den Gebrauch nicht zu beeinträchtigen.

Wenn der Reiniger kurz nach der Reinigung nicht benutzt wird, trocknen Sie den Schmutzwassertank, den Deckel

des Schmutzwassertanks, den Filter, den Filterrahmen, die Bürstenwalze, das Fenster der Bürstenwalze und die

Maschine vollständig ab und bauen Sie die Maschine dann zur Lagerung zusammen, um zu verhindern, dass sich

Bakterien in der feuchten Umgebung vermehren und Geruch erzeugen.

Wartung und Lagerung

Bitte schalten Sie das Gerät vor der Reinigung aus.

Wischen Sie das Gehäuse des Geräts mit sauberem Wasser oder einem neutralen Reinigungsmittel ab. Wringen

Sie das Reinigungstuch vor dem Abwischen aus, um zu verhindern, dass Wasser in die elektrischen Teile des

Geräts ießt.

Es wird empfohlen, den Schmutzwassertank, den Filter, die Bürstenrolle und das Fenster der Bürstenrolle

nach jedem Gebrauch zu reinigen. Die Maschine wird aufhören zu arbeiten, wenn das schmutzige Wasser

die MAX-Linie erreicht, bitte entleeren Sie den Schmutzwassertank sofort. Nach einer Betriebszeit des Filters

von 30-50 Stunden (je nach Filterstatus) sollte der Filter ausgetauscht werden, um eine Beeinträchtigung der

Maschinenleistung zu vermeiden. Der Filter kann bei einem örtlichen Händler gekauft werden.

Wenn das Gerät längere Zeit nicht benutzt wird, stellen Sie es an einen kühlen und trockenen Ort, vermeiden Sie

direkte Sonneneinstrahlung oder feuchte Umgebung.

Wenn Sie die Maschine verpacken und lagern, achten Sie bitte darauf, die Maschine zu reinigen und alle Teile zu

trocknen, um Schäden an der Maschine zu vermeiden.

Wichtige Sicherheitsanweisungen

1.Bevor Sie dieses Produkt verwenden, lesen Sie bitte dieses Handbuch und alle Anweisungen

und Warnungen auf dem Produkt. Die Nichtbeachtung der Warnungen und Anweisungen kann zu

Stromschlägen, Feuer oder Verletzungen führen.

2.Wenn Sie Elektrogeräte verwenden, sollten Sie immer die grundlegenden Vorsichtsmaßnahmen

beachten, um das Risiko von Feuer, Stromschlag und Verletzungen zu verringern.

Warnung!

1. Dieses Produkt ist nur für den Hausgebrauch bestimmt.

2. Überprüfen Sie vor dem Anschließen des Produkts an das Netzteil, ob die lokale Spannung mit der auf dem

Netzteil angegebenen Spannung übereinstimmt.

3. Überprüfen Sie das Produkt vor dem Gebrauch. Wenn das Produkt oder der Adapter beschädigt ist,

verwenden Sie es nicht mehr.

4. Bitte verwenden Sie es ausschließlich gemäß der in diesem Handbuch beschriebenen Methode.

5. Dieses Produkt kann nicht von Kindern, Menschen mit körperlichen, sensorischen oder geistigen

Behinderungen oder Menschen ohne einschlägige Erfahrung und Kenntnisse verwendet werden. Es sei

denn, es gibt eine Aufsicht oder Anleitung eines Vormunds, um sicherzustellen, dass er dieses Produkt sicher

verwenden kann.

6. Verwenden Sie dieses Produkt nicht als Spielzeug. Bitte halten Sie dieses Produkt von Kindern fern, achten

Sie auf Kinder, stellen Sie sicher, dass sie nicht mit diesem Produkt als Spielzeug spielen.

7. Berühren Sie den Stecker nicht mit nassen Händen.

8. Achten Sie beim Reinigen der Treppe besonders darauf, dass Sie nicht herunterfallen.

9. Wenn die Kabel, Stecker, Batterien oder leitenden Teile beschädigt sind, verwenden oder zerlegen

oder ersetzen Sie keine Teile selbst. Ihre eigene Demontage und der Austausch von Teilen können einen

elektrischen Schlag oder einen Brand verursachen. Jimmy ist dafür nicht verantwortlich. Einmal beschädigt,

muss es von Jimmy, dem Vertreter von Jimmy oder einer von Jimmy benannten Person mit entsprechenden

Qualikationen repariert oder ersetzt werden, um Gefahren zu vermeiden.

10. Bitte verwenden Sie das von Jimmy angegebene Ladegerät, um das Produkt aufzuladen.

11. Bitte stellen Sie sicher, dass Sie den von Jimmy angegebenen Akku verwenden: Andere Akkutypen

können platzen und Verletzungen oder Produktschäden verursachen.

12. Wenn das Produkt nicht gemäß den Anweisungen betrieben wird, stark getroffen wird, aus großer Höhe

fällt, beschädigt ist oder ins Wasser fällt, verwenden Sie das Produkt bitte nicht und wenden Sie sich an

Jimmy oder Jimmys Vertreter.

13. Verwenden Sie nur Ersatzteile und von Jimmy angegebene Teile.

14. Ziehen oder belasten Sie das Kabel nicht. Halten Sie die Kabel von erhitzten Oberächen fern. Lassen

Sie das Kabel nicht dort, wo die Tür geschlossen ist, über scharfe Kanten oder Ecken gezogen werden. Das

Kabel sollte vom aktiven Bereich ferngehalten werden. Verwenden Sie dieses Produkt nicht gegen das Kabel.

15. Bitte ziehen Sie den Stecker heraus, wenn Sie ihn nicht benutzen oder vor der Wartung.

16. Ziehen Sie das Kabel nicht, tragen Sie das Produkt nicht zusammen mit dem Kabel und verwenden Sie

das Kabel nicht als Griff.

17. Dieses Produkt ist ein wiederauadbares Elektrogerät. Bitte lassen Sie die Maschine nicht ohne Aufsicht

alleine laufen.

18. Wenn Sie die Maschine reinigen, reparieren oder längere Zeit nicht benutzen, muss der Akku aus dem

Batteriekasten gezogen werden.

19. Vermeiden Sie die Nähe zu Heizgeräten oder die langfristige Sonneneinstrahlung, um zu verhindern, dass

sich die Schale aufgrund hoher Temperaturen verformt.

20. Stellen Sie keine Hindernisse am Lufteinlass und -auslass der Maschine auf, um eine Überhitzung der

Maschine zu vermeiden.

21. Der Körper und die Bodenbürste werden mit Energie versorgt und können nicht durch Eintauchen in

Wasser gereinigt werden.

22. Reinigen oder entfernen Sie die Walzenbürstenabdeckung oder den Walzenbürstenkörper nicht, wenn die

Maschine eingeschaltet ist oder läuft, um Verletzungen zu vermeiden.

23. Bitte benutzen Sie das Gerät nicht, um brennende Holzkohle, Zigarettenkippen und andere

wärmeerzeugende Gegenstände zu absorbieren.

24. Bitte benutzen Sie die Maschine nicht, um scharfe Gegenstände wie Glasscherben zu absorbieren.

25. Verwenden Sie die Maschine nicht, um ultrafeine Substanzen wie Kalk, Zement, Kohlenstoffpulver,

Gipspulver, Mehl usw.;

26. Bitte benutzen Sie die Maschine nicht, um ätzende Flüssigkeiten wie Säure-Base-Reinigungsüssigkeit,

Waschpulver usw.;

27. Bitte benutzen Sie die Maschine nicht, um Benzin, Alkohol, Parfüm, Farbe und andere brennbare und

explosive Materialien aufzunehmen.

28. Zerlegen und montieren Sie die geschlossene Maschine nicht selbst und versuchen Sie nicht, die

Leistung der gesamten Maschine zu verändern. Sie müssen Hilfe vom Hersteller, seiner Wartungsabteilung

oder Fachleuten in ähnlichen Abteilungen erhalten, da dies sonst zu Gefahren führen kann.

29. Wenn Sie dieses Produkt längere Zeit nicht verwenden, sollten Sie die Stromversorgung ausschalten und

die Ladestation ausstecken.

30. Die technischen Parameter, die in den Produktanweisungen angegeben sind, werden von Jimmy

Labs oder einem bestimmten Testunternehmen eines Drittanbieters bezogen, und das endgültige

Interpretationsrecht liegt bei unserem Unternehmen.

Informationen zur Produktverwendung

1. Dieses Produkt eignet sich für harte Böden in Innenräumen, einschließlich Wachsböden, Gummiböden,

Fliesenböden, nahtlose Holzböden und Massivholzböden. Wenn Sie dieses Produkt auf einem unebenen

Boden verwenden, werden möglicherweise nicht die besten Ergebnisse erzielt.

2. Wenn der Rückgewinnungstank und der Reinwassertank nicht gemäß den korrekten Anweisungen

installiert sind, öffnen Sie sie bitte und verwenden Sie sie.

3. Schütteln Sie nicht auf und ab und schlagen Sie nicht heftig auf die Maschine, um zu verhindern, dass

Abwasser in den Motor ießt. Heben oder tragen Sie die Maschine beim Starten nicht auf und ab und kippen

Sie die Maschine nicht zur Seite oder legen Sie sie ach auf den Boden, um zu verhindern, dass Abwasser in

den Motor ießt.

4. Lassen Sie die Maschine nicht lange laufen, wenn der Lufteinlass durch den Schwimmer blockiert ist, um

Beschädigungen zu vermeiden.

5. Reinigen Sie nach dem Gebrauch der Maschine die verschmutzten Teile des Abwassertanks, der

Saugdüse und des Luftkanals rechtzeitig und lagern Sie sie an einem belüfteten und trockenen Ort. Feuchte

Orte beeinträchtigen die Isolierung und Lebensdauer von Elektrogeräten.

Über Reinigungsüssigkeit

1. Wenn eine große Menge Reinigungsüssigkeit in den Motor gelangt, besteht Gefahr.

2. Befolgen Sie die Anweisungen (das Verhältnis von Lösung zu Wasser beträgt 1:50), um die Lösung

herzustellen. Es wird empfohlen, die Reinigungsüssigkeit unseres Unternehmens zu verwenden und keine

Reinigungsflüssigkeiten zu verwenden, die Säuren, Alkalilösungen oder umweltschädliche Substanzen

enthalten.

3. Verhindern Sie, dass Kinder mit der Reinigungsflüssigkeit in Kontakt kommen. Wenn die

Reinigungsüssigkeit versehentlich in die Augen gelangt, spülen Sie sie rechtzeitig gründlich mit sauberem

Wasser aus. Bei versehentlichem Verschlucken sofort einen Arzt aufsuchen.

4. Wenn es um Abwasser und Reinigungsflüssigkeit geht, sollte es gemäß den örtlichen

Umweltschutzanforderungen behandelt werden.

Über weggeworfene Batterien

1. Die im Produkt montierte Batterie enthält umweltschädliche Materialien. Vor dem Entsorgen muss der Akku

aus dem Gerät entfernt werden.

2. Wenn Sie den Akku entfernen, schaltet sich das Produkt aus und der Ladestecker wird nicht abgezogen.

3. Bitte entsorgen Sie den weggeworfenen Akku sicher und ordnungsgemäß. Werfen Sie ihn nicht in Feuer,

Wasser oder Erde.

4. Wenn die Altbatterie ausläuft und die Haut oder Kleidung kontaminiert, entsorgen Sie sie bitte mit sauberem

Wasser und suchen Sie rechtzeitig einen Arzt auf.

Fehlersuche

Bitte prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden.

Problem Mögliche Ursache Lösung

Kann während der

Benutzung nicht starten

oder stoppen

Niedrige Batterieleistung Akku auaden

Ein/Aus-Taste ist nicht

heruntergedrückt

Ein/Aus-Taste nach unten drücken

Bürstenrolle ist verwickelt Bürstenrolle reinigen

Schmutzwassertank voll Schmutzwassertank reinigen

Akkupack nicht richtig

zusammengesetzt

Akkupack wieder zusammenbauen

Ansaugung verstopft Saugeinlass und Filter reinigen

Schwacher Sog

Ansaugung verstopft Saugeinlass und Filter reinigen

Kein HEPA montiert HEPA montieren

Produktlärm

Ansaugung verstopft Saugeinlass und Filter reinigen

Kein HEPA montiert HEPA montieren

Sprüht kein Wasser

Reinwassertank leer Reinwassertank auffüllen

Wasserstrahltaste nicht gedrückt Wassersprühknopf drücken

Reinwasserbehälter nicht richtig

montiert

Sauberen Wassertank wieder

zusammenbauen

Wasser spritzt aus der

Abluft heraus.

Filter wird eingesetzt, ohne vollständig

trocken zu sein

Trocknen Sie den Filter nach dem

Waschen vor dem Gebrauch

Filter ist nicht im Schmutzwassertank

montiert

Filter in den Schmutzwassertank

einbauen

Weiche Kunststofffalten unter dem

Filter

Setzen Sie den Filter wieder

zusammen, der weiche Kleber darf

nicht gefaltet werden.

Hinweis: Wenn die obige Anleitung zur Fehlerbehebung keine Lösung bietet oder der Bildschirm die

Fehlercodes F1 bis F8 anzeigt, wenden Sie sich bitte an den Kundendienst oder an den örtlichen Händler, um

Unterstützung zu erhalten.

Produkt-Spezikation

Technische Daten

Modell-Nr. HW9

Nennleistung 300W

Batteriekapazität 3000mAh

Ladezeit 4-5H

Ladegerät-Eingangsspannung 100-240V ~ 50/60 Hz

Ausgangsspannung des Ladegeräts 30V/600mA

Schaltplan

¤¤¤¤¤¤

Lithium-Batterie

Schutzleiterplatte

Bürstenloser

Motor

Taste für

Griffschalter

PCB

Stummschalttaste

PCB

Mikroschalter

Wasserpumpe

Leiterplatte

übertragen 1

Verschmutzter

Wassertank

Motor der

Bodenplatte

Adapter

Wentylator

PTC

Leiterplatte für

den Bildschirm

Steuerplatine

Herstellerinformationen

Hersteller

Kingclean Electric Co., Ltd

Adresse

No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China

Entsorgung

Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden.

Bitte entsorgen Sie diese Maschine nicht im Hausmüll!

Nur für EU-Länder:

Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU-Richtlinie

2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche

Weise entsorgt werden.

Akkupakete/Akkus:

Entnahme von integrierten Akkus für Entsorgung darf nur von qualiziertem Personal durchgeführt werden.

Öffnen der Gehäuseschale kann die Maschine beschädigen oder zerstören.

Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmüll, Feuer oder Wasser! Die Akkus sollten

möglicherweise entlädt, versammelt, recycelt werden oder auf umweltfreundliche Weise entsorgt werden.

Änderungen vorbehalten.

Garantie

Dieses Produkt genießt eine Zwei Jahre Garantie für die Maschine ab Kaufdatum.

Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen an dem

gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder Schäden vom

Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare.

Assemblage de produits

Nom de la pièce

Bouton de

pulvérisation d'eau

Bouton marche/arrêt

Bouton de libération du

bloc-piles

Tube métallique

Trou de libération du tube

métallique

Réservoir

d'eau sale

Réservoir

d'eau propre

Roue arrière

Bloc-piles

Écran LED

Bouton de libération du

réservoir d'eau sal

Bouchon du réservoir

d'eau propre

Poignée du réservoir

d'eau propre

Bouche de pulvérisation

Bouton de mode

Brosse de

nettoyage

Base de chargement ChargeurSolution de

nettoyage

Support 1 Support 2

Liste d'emballage

Nom de la

pièce

Assemblage

de tubes

métalliques

Assemblage

de la tête de lit

Bloc-piles

Base de

chargement

Chargeur

Manuel

d'instruction

Quantit 1 1 1 1 1 1

Nom de la

pièce

Solution de

nettoyage

Brosse de

nettoyage

Support 1 Support 2

Réservoir

d'eau sale

Quantit 1 1 1 1 1

Bouton de

libération du bloc-

piles

Fente de

chargement

Douille de chargement

Montage et démontage du produit

Noté : Coupez l'électricité avant le montage et le

démontage du produit.

Montage et démontage du tube

métallique

Insérez verticalement le tube métallique dans le corps

principal jusqu'à ce que vous entendiez un "clic".

Assurez-vous que le tube métallique est fermement

verrouillé. Pour démonter le tube métallique, utilisez un

outil dur pour l'insérer dans le trou de libération de la

poignée et, pendant ce temps, tirez le tube métallique

vers le haut (Fig 1).

Montage et démontage du bloc-piles

Faites glisser le bloc-piles le long de la fente et appuyez

fermement sur le bloc-piles jusqu'à ce que vous

entendiez un "clic". Le bloc-piles est verrouillé.

Appuyez sur le bouton de déverrouillage du bloc-piles

et tirez sur le bloc-piles dans la direction opposée à

l'assemblage pour déverrouiller le bloc-piles (sauf pour

le remplacement du bloc-piles, le bloc-piles n'a pas

besoin d'être retiré fréquemment) (Fig 2).

Ensemble du support de chargement

Appuyez sur le support 1 et le support 2 dans la base de

chargement jusqu'à ce qu'un "clic" se fasse entendre.

(Fig 3)

Placez la machine sur la base de

chargement

Pour remettre la machine dans la base de chargement,

tenez la poignée de la machine pour la soulever, orientez la fente de chargement située sous la machine vers

la prise de chargement de la base de chargement et remettez la machine dans la base de chargement. Pour

utiliser la machine, tenez la poignée de la machine et sortez-la de la base de chargement. (Fig 4)

7 8

Réservoir d'eau propre

Montage et démontage du réservoir

d'eau sale

Pour retirer le réservoir d'eau sale, tenez la machine

d'une main et le réservoir d'eau sale de l'autre main,

appuyez sur le bouton de libération du réservoir d'eau

sale pour le retirer.

Pour assembler le réservoir d'eau sale, placez le fond

du réservoir d'eau sale dans le corps principal, poussez

le réservoir d'eau sale vers le corps principal jusqu'à ce

que vous entendiez un "clic". (Fig 5)

Montage et démontage de la fenêtre et

du rouleau de brosses et la rouleau de

brosse

Pour retirer la fenêtre de la brosse, tenez le loquet de la

fenêtre de la brosse et tirez vers le haut pour retirer la

fenêtre de la brosse. Pour assembler la fenêtre de la brosse, alignez les clips de deux côtés de la fenêtre de

la brosse avec les fentes de deux côtés de la tête de plancher. Appuyez sur la fenêtre de la brosse jusqu'à ce

que vous entendiez un "clic". (Fig 6)

Pour démonter la brosse, tirez le capuchon de la brosse vers l'extérieur pour sortir la brosse. Pour assembler

la brosse, tenez le capuchon de la brosse, faites glisser la brosse sur le cylindre jusqu'à ce qu'elle atteigne

l'extrémité. (Fig 7)

Montage et démontage du réservoir d'eau propre

Pour retirer le réservoir d'eau propre, tenez la poignée du réservoir d'eau propre et tirez sur le réservoir d'eau

propre. Pour monter le réservoir d'eau propre, remettez le réservoir d'eau propre sur la buse, alignez-le avec

la fenêtre de la brosse. (Fig 8)

5 6

Fenêtre de rouleau de

brosse

Utilisation du produit

Remarque: avant de l'utiliser, veuillez vérier si la machine est alimentée en électricité. Si elle ne l'est pas,

veuillez la charger complètement avant de l'utiliser.

Écran LED et instructions

Voyants (indiquent une puissance différente)

Indicateur de vidange du réservoir d'eau propre

Afchage du mode de

fonctionnement

Indicateur

d'autonettoyage

Bouton marche/arrêt

Bouton du Mode

Afchage du pourcentage de

puissance de la batterie ou du

temps de travail restant .

Afchage

de l'icône

d'alimentation

de la batterie

Indicateur

de réservoir

d'eau sale plein

Fonctionnement de la machine

Lorsque la machine est en position verticale, appuyez

sur le bouton marche/arrêt de la poignée, le moteur

principal et la tête de lavage ne fonctionnent pas,

l'écran d'affichage s'allume, le bouton de mode et le

bouton de pulvérisation ne fonctionnent pas. Appuyez

sur le bouton marche/arrêt dans les 30 secondes pour

éteindre l'appareil. Si aucune opération n'est effectuée,

le moteur principal fonctionnera pendant 2 secondes après 30 secondes, puis s'arrêtera automatiquement.

En mode d'inclinaison verticale, appuyez sur le bouton marche/arrêt, appuyez sur le bouton mode pour

passer du mode sol. Appuyez à nouveau sur le bouton marche/arrêt, la voix rappelle "Machine en train de

s'éteindre", le moteur principal tourne pendant 2 secondes, la machine s'arrête de fonctionner. Lorsque le

niveau de la batterie est inférieur à 20%, la machine passe automatiquement en mode tapis. (Fig 9)

Remarque:

Lorsque vous nettoyez un tapis, nettoyez d'abord la

tête de lavage (voir "Nettoyage de la tête de lavage") et

remplacez-la par la brosse pour tapis (voir "Montage et

démontage de la fenêtre de la brosse et de la brosse").

Lorsque vous nettoyez le sol, assurez-vous que le

couvercle de la fenêtre de la brosse est glissé vers le

haut.

Lorsque vous nettoyez le tapis, assurez-vous que le

couvercle de la fenêtre de la brosse est abaissé.

Lors de l'utilisation de la machie, la brosse tourne

normalement. La machine s'arrête de fonctionner si elle

est placée à la verticale, l'écran d'affichage conserve

son état d'utilisation initial, appuyez sur le bouton

marche/arrêt dans les 30 secondes pour éteindre

l'écran, s'il n'y a pas d'opération, le moteur principal

s'arrête et s'éteint après 2 secondes de fonctionnement,

l'écran d'afchage s'éteint.

Une fois l'utilisation de l'appareil terminée, posez-le

verticalement sur le socle de charge an de garantir une alimentation sufsante pour la prochaine utilisation.

Fonction de pulvérisation d'eau

Lorsque la machine fonctionne, appuyez sur le bouton de pulvérisation d'eau, la bouche de pulvérisation

pulvérise de l'eau en éventail en continu ; relâchez le bouton de pulvérisation d'eau pour arrêter la

pulvérisation d'eau. Appuyez deux fois sur le bouton de pulvérisation d'eau en continu pendant une seconde,

la bouche de pulvérisation pulvérise de l'eau en forme d'éventail pendant 3 secondes.

Remarque:

Le bouton de pulvérisation ne peut pas être utilisé en même temps que le bouton marche/arrêt ou le bouton

de mode.

Veuillez utiliser la solution de nettoyage JIMMY que nous fournissons pour nettoyer le produit. Ne mettez pas

de solution très moussante dans le réservoir de nettoyage, sinon une trop grande quantité de mousse sera

générée pendant l'utilisation, ce qui pourrait pénétrer dans la machine et causer un danger.

Chargement de la machine

Connectez la charge à l'alimentation et à la base de charge, placez le produit dans la base de charge pour

commencer la charge. L'écran d'afchage s'éteint lorsque la charge est complète.

Remarque:

Si le produit reste longtemps inutilisé, après l'achat, veuillez utiliser l'adaptateur fourni avec le produit pour

charger la batterie tous les 3 mois.

Ne laissez pas le chargeur sur la prise de courant en permanence pour éviter que les enfants ne le touchent

par erreur.

Gardez la che du chargeur et vos mains sèches avant d'insérer le chargeur dans le support de charge.

Avant la première utilisation, veuillez charger complètement la batterie, et avant la deuxième charge, veuillez

vider la batterie an de garantir la durée de vie de la batterie.

Pour le nettoyage

du sol, remontez la

fenêtre.

Pour le nettoyage

du tapis, descendez

de la fenêtre

Mode de charge Mode auto nettoyage

Fonction d'auto-nettoyage et de

séchage de la brosse.

Avant l'auto-nettoyage, veuillez d'abord vider le

réservoir d'eau sale, puis remplir d'eau le réservoir d'eau

propre et placer la machine sur la base de chargement.

En mode charge, appuyez longuement sur le bouton

mode pendant 3 secondes pour passer en mode

autonettoyage. Pendant l'autonettoyage, appuyez sur

le bouton marche/arrêt de la poignée ou sur le bouton

mode pour quitter le mode autonettoyage et faire passer

le produit en mode charge.

Remarque:

Avant de procéder à l'auto-nettoyage, veuillez vous

assurer que la fenêtre de la brosse est glissée vers le

haut.

Vidangez le réservoir d'eau sale avant et après l'auto-

nettoyage.

Lorsque la puissance est inférieure à 10 %, la machine

ne peut pas passer en mode d'auto-nettoyage. Après avoir été rechargé pendant un certain temps, il peut

passer en mode autonettoyage.

Indicateur d'insufsance du réservoir d'eau propre

Lorsque le réservoir d'eau propre manque d'eau, la machine peut encore être utilisée normalement.. L'afchage

" " clignote jusqu'à ce que la machine soit éteinte ou que l'écran soit éteint en position verticale pour

rappeler à l'utilisateur d'ajouter de l'eau dans le réservoir d'eau propre.

En mode d'auto-nettoyage, s'il est détecté qu'il n'y a pas d'eau dans le réservoir d'eau propre. L'autonettoyage

s'arrête et entre automatiquement en mode de charge à la n du compte à rebours de 10 secondes. L'écran

" " clignote jusqu'à ce que l'appareil soit retiré de la base de chargement, qu'il revienne en mode d'auto-

nettoyage ou que l'écran s'éteigne une fois le chargement terminé.

Remarque : Lors de l'ajout d'eau propre, vous pouvez ajouter la solution de nettoyage JIMMY fournie avec

le produit, le ratio est d'environ deux bouteilles de solution de nettoyage pour un réservoir d'eau plein, la

température de l'eau ne doit pas dépasser 40°C.

Remplir le réservoir d'eau propre

Après avoir retiré le réservoir d'eau propre, ouvrez le bouchon de remplissage d'eau, tournez-le sur le côté

pour exposer l'orice d'entrée d'eau, versez l'eau propre et la solution de nettoyage, puis remettez le bouchon

dans sa position d'origine et réinstallez le réservoir d'eau propre sur la tête de plancher. (Fig 13-14)

Indicateur du réservoir d'eau sale plein

Lorsque l'aspirateur vertical détecte que le réservoir d'eau sale est plein, la machine s'arrête. L'afchage "

" clignote et l'écran s'éteint après 10 secondes. Veuillez nettoyer le réservoir d'eau sale plein et le remettre en

place.

Lorsqu'il est détecté que le réservoir d'eau sale est plein en mode auto-nettoyage, la machine s'arrête de

fonctionner. L'écran " " clignote jusqu'à ce que la machine soit retirée de la base de chargement ou que le

réservoir d'eau sale soit nettoyé. Veuillez nettoyer le réservoir d'eau sale plein et le remettre en place.

Indicateur de blocage de la brosse

Lorsque l'aspirateur est en marche, si la brosse est coincée, l'ensemble de la machine s'arrête. L'afchage

"sol" et "tapis" clignote en même temps pendant 10 secondes, puis l'écran s'éteint. Lorsque l'aspirateur est en

mode nettoyage, si la brosse est coincée, l'appareil s'arrête. L'écran "sol" clignote jusqu'à ce que la machine

soit retirée de la base de chargement ou que la brosse soit retirée. Nettoyez les corps étrangers xés à la

brosse ou les poils enroulés sur la brosse (voir "Nettoyage et entretien de la tête de lavage").

Remarque:

Lors du nettoyage de la tête de parquet, comme il peut y avoir de l'eau dans le réservoir d'eau sale, veuillez

d'abord retirer le réservoir d'eau sale.

Veuillez ne pas mettre la machine à l'envers pour éviter que l'eau n'affecte l'utilisation de la machine et de la

tête de parquet.

Si de l'eau pénètre dans la machine, ne la redémarrez pas pour éviter tout danger. Veuillez secouer l'eau de

la machine et la faire sécher à l'air libre avant de l'utiliser.

Indicateur de blocage de la voie d'air

Lorsque l'aspirateur vertical est en mode de travail ou d'auto-nettoyage, si le passage de l'air est bloqué,

l'appareil s'arrête de fonctionner. L'afchage "oor" et "carpet" clignote en même temps pendant 10 secondes,

puis l'écran s'éteint. Lorsque l'aspirateur vertical est autonettoyant, si le passage de l'air est bloqué, l'appareil

s'arrête de fonctionner. L'écran "oor" et "carpet" clignote en même temps jusqu'à ce que l'appareil soit retiré

de la base de chargement ou que le circuit d'air soit nettoyé.

Nettoyage du

réservoir d'eau

sale

Nettoyage du

ltre HEPA

17 18

Nettoyage et entretien

Remarque:

Le filtre HEPA, rouleau de brosses et la solution de

nettoyage sont disponibles chez les distributeurs.

Il est recommandé de nettoyer le réservoir d'eau

sale à temps après l'utilisation ; Lorsque la quantité

de poussière est trop importante et que le HEPA

est bloqué, il est nécessaire de nettoyer le HEPA, si

nécessaire, le HEPA peut être remplacé ; Après une

longue période d'utilisation, la brosse peut s'emmêler

avec des cheveux et d'autres sujets longs, ce qui doit

être nettoyé à temps.

Nettoyage du réservoir d'eau sale

Lorsque le réservoir d'eau sale est plein, l'indicateur

de réservoir d'eau sale plein sur l'écran LED clignote.

La machine s'arrête immédiatement de fonctionner

Après avoir éteint l'aspirateur, retirez le réservoir d'eau

sale, soulevez le couvercle du réservoir d'eau et retirez

le cadre du filtre en mousse, ouvrez le couvercle

rabattable du cadre du filtre en mousse et retirez le

filtre en mousse. Videz l'eau sale et la saleté dans

le réservoir d'eau, puis lavez le réservoir d'eau sale,

le couvercle du réservoir d'eau, le cadre du filtre en

mousse et le ltre en mousse. (Fig 15)

S'il y a des corps étrangers dans le tuyau du réservoir

d'eau sale, ils peuvent être nettoyés avec la brosse de nettoyage.

Séchez les pièces ci-dessus après le lavage. Puis réassemblez toutes les pièces dans le réservoir d'eau sale.

Remarque:

Lorsque la machine n'est pas utilisée, le couvercle supérieur du réservoir d'eau sale doit être retiré pour être

aéré an d'éviter les odeurs.

Après le fonctionnement de la machine, il est recommandé de nettoyer immédiatement le réservoir d'eau sale

pour éviter les odeurs. (Fig 16)

Après avoir nettoyé le couvercle supérieur du réservoir d'eau sale, la feuille de contact métallique du

couvercle supérieur du réservoir d'eau sale doit être essuyée avant d'être utilisée.

Nettoyage de la tête du plancher

Retirez la fenêtre de la brosse et sortez la brosse. Utilisez un chiffon sec pour essuyer le boîtier de la brosse

et enlever les cheveux emmêlés autour de la brosse par la lame. Lavez la fenêtre de la brosse et la brosse à

l'eau claire. Après le nettoyage, remontez la brosse et la fenêtre de la brosse sur la machine (la brosse peut

également être placée dans le porte-accessoires pour le séchage) (Fig 17-18).

Remarque:

Ne lavez pas l'ensemble de la tête de parquet dans l'eau ou sous l'eau du robinet. Ne lavez pas la tête de

parquet dans l'eau ou sous l'eau du robinet après avoir retiré la brosse. N'utilisez pas l'eau du robinet pour laver

le passage d'air de la tête de parquet après avoir pris le réservoir d'eau propre. An de ne pas endommager les

composants et de ne pas affecter l'utilisation.

Si le nettoyeur n'est pas utilisé rapidement après le nettoyage, séchez complètement le réservoir d'eau sale, le

couvercle du réservoir d'eau sale, le ltre, le cadre du ltre, la brosse, la fenêtre de la brosse, la machine, puis

montez la machine pour la ranger, afin d'éviter que les bactéries ne se reproduisent dans un environnement

humide et ne produisent des odeurs.

Entretien et stockage

Veuillez éteindre la machine avant le nettoyage.

Essuyez le corps de la machine avec de l'eau propre ou un détergent neutre. Avant d'essuyer, veillez à bien

essorer le chiffon de nettoyage pour éviter que l'eau ne coule dans les parties électriques de la machine.

Il est recommandé de nettoyer le réservoir d'eau sale, le ltre, la brosse et la fenêtre de la brosse après chaque

utilisation. La machine s'arrêtera de fonctionner si l'eau sale atteint la ligne MAX. Veuillez vider le réservoir d'eau

sale immédiatement. Lorsque le temps d'utilisation cumulé du ltre atteint 30 à 50 heures (selon l'état du ltre),

remplacez le ltre pour éviter d'affecter les performances de la machine. Le ltre peut être acheté auprès d'un

distributeur local.

lorsque la machine est longtemps à l'arrêt, placez-la dans un endroit frais et sec, évitez la lumière directe du soleil

ou un environnement humide.

Lors de l'emballage et du stockage de la machine, veillez à nettoyer la machine et à sécher toutes les pièces pour

éviter d'endommager la machine.

Consignes de sécurité importantes

Avant d'utiliser ce produit, veuillez lire ce manuel ainsi que toutes les instructions et avertissements

sur le produit. Le non-respect des avertissements et des instructions peut entraîner un choc

électrique, un incendie ou des blessures.

Lorsque vous utilisez des appareils électriques, vous devez toujours suivre les précautions de base

pour réduire les risques d'incendie, d'électrocution et de blessures.

Avertissement

1. Ce produit est destiné à un usage domestique uniquement.

2. Avant de connecter le produit à l'alimentation électrique, assurez-vous de vérifier si la tension locale

correspond à la tension indiquée sur l'adaptateur secteur.

3. Assurez-vous de vérier le produit avant utilisation. Si le produit ou l'adaptateur est endommagé, arrêtez de

l'utiliser.

4. Veuillez l'utiliser strictement conformément à la méthode décrite dans ce manuel.

5. Ce produit ne peut pas être utilisé par des enfants, des personnes ayant une déficience physique,

sensorielle ou intellectuelle, ou des personnes sans expérience et connaissances pertinentes.

6. N'utilisez pas ce produit comme un jouet. Veuillez garder ce produit hors de portée des enfants, veuillez

prendre soin des enfants, assurez-vous qu'ils ne joueront pas avec ce produit en tant que jouet.

7. Ne touchez pas la che avec les mains mouillées.

8. Lorsque vous nettoyez les escaliers, soyez très prudent pour éviter de tomber.

9. Si les câbles, ches, batteries ou pièces conductrices sont endommagés, veuillez ne pas utiliser, démonter

ou remplacer des pièces par vous-même. Votre propre démontage et remplacement des pièces peut

provoquer un choc électrique ou un incendie. Jimmy n'est pas responsable de cela. Une fois endommagé,

il doit être réparé ou remplacé par Jimmy, l’agent de Jimmy ou une personne possédant les qualications

appropriées désignée par Jimmy pour éviter tout danger.

10. Veuillez utiliser le chargeur spécié par Jimmy pour charger le produit.

11. Veuillez vous assurer d'utiliser la batterie spéciée par Jimmy: d'autres types de batteries peuvent se

rompre, provoquant des blessures corporelles ou des dommages au produit.

12. Si le produit n'est pas utilisé conformément aux instructions, est gravement touché, tombe d'une hauteur,

est endommagé ou tombe dans l'eau, veuillez ne pas utiliser le produit et veuillez contacter Jimmy ou l'agent

Jimmy.

13. N'utilisez que des pièces de rechange et des pièces spéciées par Jimmy.

14. Ne tirez pas et ne forcez pas le câble. Éloignez les câbles des surfaces chauffées. Ne laissez pas le câble

à l'endroit où la porte est fermée tirée sur des bords ou des coins tranchants. Le câble doit être éloigné de la

zone active. N'utilisez pas ce produit contre le câble.

15. Veuillez retirer la che lorsqu'elle n'est pas utilisée ou avant la maintenance.

16. Ne faites pas glisser le câble, ne transportez pas le produit avec le câble et n'utilisez pas le câble comme

poignée.

17. Ce produit est un appareil électrique rechargeable, veuillez ne pas laisser la machine fonctionner seule

sans surveillance.

18. Lors du nettoyage, de la réparation ou de la non utilisation de la machine pendant une longue période, le

bloc-batterie doit être retiré du boîtier de batterie.

19. Évitez à proximité d'un équipement de chauffage ou d'une exposition à long terme au soleil pour éviter

que la coque ne se déforme en raison de la température élevée.

20. Ne placez pas d'obstacles à l'entrée et à la sortie d'air de la machine pour éviter la surchauffe de la

machine.

21. Le corps et la brosse à plancher sont sous tension et ne peuvent pas être nettoyés par immersion dans

l'eau.

22. Ne nettoyez pas et ne retirez pas le couvercle de la brosse à rouleau ou le corps de la brosse à rouleau

lorsque la machine est allumée ou en marche, an d'éviter des blessures.

23. Veuillez ne pas utiliser la machine pour absorber le charbon de bois brûlant, les mégots de cigarettes et

autres objets générateurs de chaleur.

24. N'utilisez pas ce produit pour ramasser des objets pointus tels que du verre brisé.

25. N'utilisez pas la machine pour absorber des substances ultra-fines telles que la chaux, le ciment, la

poudre de carbone, la poudre de gypse, la farine, etc.

26. Veuillez ne pas utiliser la machine pour absorber des liquides corrosifs, tels que du liquide de nettoyage

acide-base, de la lessive en poudre, etc.

27. Veuillez ne pas utiliser la machine pour absorber de l'essence, de l'alcool, du parfum, de la peinture et

d'autres matières inammables et explosives.

28. Ne démontez et n'assemblez pas la machine fermée vous-même et n'essayez pas de modifier les

performances de l'ensemble de la machine. Vous devez vous faire aider par le fabricant, son service de

maintenance ou des professionnels de services similaires, sinon cela entraînera un danger.

29. Si vous n'utilisez pas ce produit pendant une longue période, vous devez mettre l'appareil hors tension et

débrancher la base de chargement.

30. Les paramètres techniques reétés dans les instructions du produit sont obtenus par Jimmy Labs ou une

société de test tierce désignée, et le droit d'interprétation nale appartient à notre société.

À propos de l'utilisation du produit

1. Ce produit convient aux sols durs dans les environnements intérieurs, y compris les sols cirés, les sols en

caoutchouc, les sols carrelés, les sols en bois sans soudure et les sols en bois massif. Si vous utilisez ce

produit sur un sol inégal, les meilleurs résultats peuvent ne pas être obtenus.

2. Si le réservoir de récupération et le réservoir d'eau propre ne sont pas installés conformément aux

instructions correctes, veuillez les ouvrir et les utiliser.

3. Ne secouez pas de haut en bas ou ne heurtez pas violemment la machine pour empêcher les eaux usées

de s'écouler dans le moteur. Lorsque la machine est démarrée, ne soulevez pas et ne portez pas la machine

de haut en bas, et ne l'inclinez pas d'un côté ou ne la posez pas à plat sur le sol pour empêcher les eaux

usées de s'écouler dans le moteur.

4. Ne faites pas fonctionner la machine pendant une longue période lorsque l'entrée d'air est bloquée par le

otteur, an d'éviter tout dommage.

5. Après avoir utilisé la machine, veuillez nettoyer les parties sales du réservoir d'eaux usées, de la buse

d'aspiration et du conduit d'air à temps, et stockez-les dans un endroit aéré et sec. Les endroits humides

affecteront l'isolation et la durée de vie des appareils électriques.

À propos du liquide de nettoyage

1. Si une grande quantité de liquide de nettoyage pénètre dans le moteur, cela entraînera un danger.

2. Suivez les instructions (le rapport solution / eau est de 1:50) pour préparer la solution. Il est recommandé

d'utiliser le liquide de nettoyage de notre entreprise et de ne pas utiliser de liquides de nettoyage contenant

des acides, des solutions alcalines ou des substances nocives pour l'environnement.

3. Empêchez les enfants d'entrer en contact avec le liquide de nettoyage. Si le liquide de nettoyage entre

accidentellement dans les yeux, rincez-les soigneusement à l'eau claire à temps. En cas d'ingestion

accidentelle, consultez immédiatement un médecin.

4. Lorsqu'il s'agit d'eaux usées et de liquide de nettoyage, il doit être traité conformément aux exigences

locales en matière de protection de l'environnement.

À propos des piles jetées

1. La batterie assemblée dans le produit contient des matériaux nocifs pour l'environnement. Avant de le jeter,

la batterie doit être retirée de la machine.

2. Lorsque vous retirez la batterie, le produit s'éteint et la che du chargeur ne sera pas débranchée.

3. Veuillez éliminer en toute sécurité et correctement le bloc-batterie mis au rebut, ne le jetez pas dans le feu,

l'eau ou le sol.

4. Si la pile usagée fuit et contamine la peau ou les vêtements, veuillez la jeter avec de l'eau propre et

consulter un médecin à temps.

Problème Cause possible Solution

Ne peut pas démarrer

ou s'arrêter pendant

l'utilisation

Batterie faible Recharge de la batterie

Le bouton marche/arrêt n'est pas

enfoncé

Appuyez sur le bouton marche/arrêt

La brosse est emmêlée Nettoyer la brosse

Réservoir d'eau sale plein Nettoyer le réservoir d'eau sale

Le bloc-piles n'est pas assemblé

correctement

Remontez le bloc-piles

Entrée d'aspiration bloquée

Nettoyer l'entrée d'aspiration et le

ltre

Faible aspiration

Entrée d'aspiration bloquée

Nettoyer l'entrée d'aspiration et le

ltre

Pas de HEPA assemblé Assembler le HEPA

Bruit anormal

Entrée d'aspiration bloquée

Nettoyer l'entrée d'aspiration et le

ltre

Pas de HEPA assemblé Assembler le HEPA

La bouche de

pulvérisation ne

pulvérise pas l'eau

Réservoir d'eau propre vide Remplir le réservoir d'eau propre

Le bouton de pulvérisation d'eau

n'est pas enfoncé

Appuyez sur le bouton de

pulvérisation d'eau

Le réservoir d'eau propre n'est pas

assemblé correctement

Remonter le réservoir d'eau propre

Vaporisation d'eau par

l'échappement d'air.

Le ltre est mis en service sans être

complètement sec

Séchez le ltre après le lavage avant

de l'utiliser

Le ltre n'est pas monté dans le

réservoir d'eau sale

Assembler le ltre dans le réservoir

d'eau sale

Le plastique souple se plie sous le

ltre

Remontez le ltre, la colle molle ne

doit pas être pliée.

Remarque : si le guide de dépannage ci-dessus ne fournit pas de solution ou si l'écran afche le code d'erreur

F1 à F8, veuillez contacter le service après-vente ou le distributeur local pour obtenir une assistance.

Dépannage

Veuillez vérier les points suivants avant de contacter le service après-vente.

¤¤¤¤¤¤

Spécication du produit

Spécication technique

Modèle n°. HW9

Puissance nominale 300 Вт

Capacité de la batterie 3000 мАч

Temps de charge 4-5 ч

Tension d'entrée du chargeur 100-240В ~ 50/ 60 Гц

Tension de sortie du chargeur 30 В/600 мА

Circuit Diagramme

Batterie au lithium

Protection

PCB

Moteur sans

balais

Bouton de

commande

de la poignée PCB

Bouton du commutateur

de sourdine PCB

Micro

interrupteur

Pompe à

eau

Transfert PCB 1

Réservoir

d'eau sale

Moteur de la

tête de lit

Adaptateur

Fan

PTC

Ecran

d'afchage PCB

Circuit imprimé

de contrôle

Informations du fabricant

Fabricant

Kingclean Electric Co., Ltd

Addresse

No.1 rue Xiangyang, nouveau district de Suzhou, province du Jiangsu 215009, Chine

Disposition

Pour un recyclage respectueux de l'environnement, les machines, les accessoires et les emballages doivent

être classés.

Ne pas jeter la machine dans les ordures ménagères!

Uniquement pour les pays de la CE

Selon la directive européenne 2012/19 / EU et conformément à la directive européenne 2006/66 / CE,

les blocs / batteries défectueux ou usés, les machines qui ne sont plus utilisables doivent être collectées

séparément et éliminées dans le respect de l'environnement.

Batteries

Les piles intégrées ne peuvent être retirées pour élimination que par du personnel qualié. Ouvrir la coque du

boîtier peut endommager ou détruire la machine.

Ne pas jeter les batteries dans les déchets ménagers, ni dans le feu ni l’eau. Les piles / batteries doivent être

déchargées, collectées, recyclées ou éliminées dans le respect de l'environnement s’il est possible.

Sujet à changement sans préavis.

Informations de garantie

Ce produit bénécie d'une garantie de deux ans la date d'achat

La garantie l'usure normale exclus l'utilisation commerciale, les modications apportées à l'appareil acheté,

les activités de nettoyage, les conséquences d'un usage impropre ou de dommages causés par l'acheteur ou

un tiers, les dommages pouvant être imputés à des circonstances extérieures.

Assemblaggio del prodotto

Denominazione delle parti

Pulsante erogazione

acqua

Pulsante On/Off

Pulsante rilascio batteria

Tubo metallico

Foro per rilascio tubo

metallico

Serbatoio

acqua sporca

Serbatoio

acqua pulita

Ruota posteriore

Battery pack (Batteria)

Schermo LED

Pulsante rilascio serbatoio

acqua sporca

Tappo serbatoio acqua

pulita

Manaiglia serbatoio acqua

pulita

Bocchetta erogazione

acqua

Pulsane MODE

Spazzola per

lavare

Base di ricarica Caricabatterie Soluzione

detergente

Supporto1 Supporto2

Lista imballaggio

Nome parte Tubo metallico

Spazzola

motorizzata

principale

Battery pack

Base di

ricarica

Caricabatterie

Manuale

d’uso

Quantità 1 1 1 1 1 1

Nome parte

Soluzione

detergente

Spazzola per

lavare

Supporto1 Supporto2

Serbatoio acqua

sporca

Quantità 1 1 1 1 1

Pulsante

di rilascio batteria

Slot di ricarica

Presa di ricarica

Montaggio e smontaggio del prodotto

Note: Staccare la presa di corrente prima di montare e

smontare il prodotto

Montaggio e smontaggio tubo metallico

Inserire il tubo metallico nel corpo principale

verticalmente fino a sentire un “click”. Assicurarsi

che il tubo metallico sia saldo. Per smontare il tubo

metallico, inserire uno strumento duro nel foro di rilascio

della maniglia e contemporanemanete estrarre il tubo

metallico verso l’alto. (Fig 1)

Montaggio e smontaggio battery pack

(batteria)

1. Far scorrere la batteria lungo lo slot a premere la

batteria saldamente verso il basso fino a sentire un

“click”. La batteria è installata.

2.Premere il pulsante di rilascio della batteria e tirare la

batteria nella direzione opposta rispetto al montaggio

per rimuovere la batteria (Fatta eccezione per la

sostituzione della batteria, la stessa non deve essere

rimossa frequentemente) (Fig 2)

Montaggio del supporto di ricarica

Premere il supporto 1 e il supporto 2 nella base di

ricarica no a sentire un “click”.(Fig 3)

Posizionare la macchina sulla base di

ricarica

Per posizionare la macchina sulla base di ricarica,

sollevare la macchina tenendola per la maniglia, puntare

lo slot di ricarica verso il fondo della macchina, verso

la presa di ricarica sulla base di ricarica, e posizionare la macchina nella base di ricarica. Per utilizzare la

macchina, tenere la maniglia e sollevare la macchina dalla base di ricarica. (Fig 4)

7 8

Serbatoio acqua pulita

Montaggio e smontaggio serbatoio

acqua sporca

Per rimuovere il serbatoio dell’acqua sporca, prendere

con una mano la macchina e con l’altra il serbatoio

dell’acqua sporca, quindi premere il pulsante di rilascio

per rimuovere il serbatoio.

Per montare il serbatoio dell’acqua sporca, posizionare

il serbatoio sul corpo principale e premere no a sentire

un “click”. (Fig 5)

Montaggio e smontaggio della maschera

della spazzola e della spazzola

Per smontare la maschera della spazzola, tenere ferma

la mascherina e tirarla verso l'alto. Per montare la

maschera della spazzola, allineare le clip sui due lati

della mascherina con le fessure presenti sui due lati

della testa della spazzola, premendo verso il basso no a sentire un "click". (Fig 6)

Per smontare la spazzola, tirare la copertura verso l'esterno, quindi estrarre la spazzola. Per montare la

spazzola, tenere la copertura, scorrere la spazzola sopra il cilindro no a quando raggiunge la ne. (Fig 7)

Montaggio e smontaggio serbatoio acqua pulita

Per rimuovere il serbatoio dell’acqua pulita, estrarre il serbatoio tenendolo per la maniglia.

Per montare il serbatoio dell'acqua pulita, rimetterlo nell'ugello, allineare con la finestra della spazzola e

ssare. (Fig 8)

5 6

Maschera della spazzola

Utilizzo del prodotto

Note: Prima dell’utilizzo, si prega di vericare che la macchina abbia abbastanza autonomia, se scarica, si

prega di ricaricare completamente la macchina prima dell’utilizzo.

Schermo LED e istruzioni

Luci(indicano le differenti potenze)

Indicatore auto-pulizia

Display MODE

Indicatore auto-pulizia

Pulsante On/Off

Pulsante MODE

Percentuale di ricarica o tempo

di utilizzo disponibile della

batteria

Icona potenza

batteria

Indicatore

serbatoio

acqua sporca pieno

Funzionamento della macchina

Quando la macchina è in posizione verticale, premere

il pulsante On/Off sulla maniglia, il motore principale

e il motorino della spazzola non funzioneranno, lo

schermo si accenderà, il pulsante MODE e il pulsante

di erogazione dell’acqua non funzioneranno. Premere

il pulsante On/Off entro 30 secondi per spegnere. Se

non c'è operazione, il motore principale funzionerà

per 2 secondi dopo 30 secondi e poi si spegnerà

automaticamente.

Nello stato di inclinazione verticale, premere il pulsante

On/Off, premere il pulsante MODE per passare

dalla modalità piano, alla modalità tappeto. Premere

nuovamente il pulsante On/Off, la voce ricorda

"Spegnimento della macchina", il motore principale

funzionerà per 2 secondi, quindi la macchina smette di

funzionare. Quando il livello della batteria è inferiore al

20%, la macchina passa automaticamente alla modalità

pavimento. (Fig 9)

Note:

Durante la pulizia dei tappeti, si prega di pulire la

spazzola prima (fare riferimento a “Pulizia spazzola”)

e sostituire il rullo con la spazzola per tappeti (fare

riferimento a “Montaggio e smontaggio della maschera

della spazzola e della spazzola”)

Durante la pulizia del pavimento, assicurarsi che la maschera della spazzola sia stata fatta scorrere su.

Durante la pulizia del tappeto, assicurarsi che la maschera della spazzola sia stata fatta scorrere giù.

Durante l’utilizzo, la spazzola ruota normalmente. La macchina smetterà di funzionare se viene posizionata

in posizione verticale, lo schermo manterrà lo stato di utilizzo originale, premere il pulsante On/Off entro 30

secondi per spegnere lo schermo, se non c'è funzionamento, il motore principale si fermerà e si spegnerà

dopo 2 secondi, lo schermo si spegne.

Dopo aver terminato l’utilizzo, posiziona la macchina verticalmente sulla base di ricarica per ricaricarla per il

prossimo utilizzo.

Funzione di erogazione acqua

Durante il funzionamento della macchina, tenere premuto il pulsante di erogazione dell’acqua, la bocchetta

spruzzerà l’acqua a ventaglio ripetutamente; rilasciare il pulsante di erogazione dell’acqua per fermare lo

spruzzo. Premendo il pulsante di erogazione dell’acqua due volte di la velocemente, ci sarà erogazione

continua dell’acqua per 3 secondi.

Note:

Il pulsante di erogazione dell’acqua non può essere premuto contemporaneamente al pulsante On/Off oppure

MODE.

Si prega di utilizzare la soluzione detergente JIMMY inclusa con il prodotto. Non immettere soluzioni

detergenti altamente schiumogene all’interno del serbatoio, altrimenti la grande quantità di schiuma prodotta

potrebbe penetrare all’interno della macchina causando danneggiamenti.

Ricarica della macchina

Collegare il caricatore all’alimentatore ed alla base di ricarica, posizionare il prodotto sulla base di ricarica per

iniziare la ricarica. Il display si spegnerà a batteria completamente carica.

Note:

Se il prodotto resta inattivo a lungo, dopo l’acquisto, si prega di utilizzare l’adattatore incluso assieme al

prodotto per ricaricare la batteria ogni 3 mesi.

Non lasciare il caricatore collegato alla presa tutto il tempo per impedire ai bambini di toccarlo per errore.

Tenere la spina del caricatore e le tue mani sempre asciutte prima di collegare il supporto di ricarica.

Prima del primo utilizzo, si prega di ricaricare completamente la batteria, e, prima della seconda ricarica, si

prega di lasciarla scaricare completamente al ne di garantire una maggiore durata della batteria nel tempo.

Pulizia pavimento,

scorrimento maschera

in su

Pulizia tappeti,

scorrimento

maschera giù

Note:

Durante la pulizia dei tappeti, si prega di pulire la

spazzola prima (fare riferimento a “Pulizia spazzola”)

e sostituire il rullo con la spazzola per tappeti (fare

riferimento a “Montaggio e smontaggio della maschera

della spazzola e della spazzola”)

Durante la pulizia del pavimento, assicurarsi che la

maschera della spazzola sia stata fatta scorrere su.

Durante la pulizia del tappeto, assicurarsi che la

maschera della spazzola sia stata fatta scorrere giù.

Durante l’utilizzo, la spazzola ruota normalmente. La

macchina smetterà di funzionare se viene posizionata

in posizione verticale, lo schermo manterrà lo stato

di utilizzo originale, premere il pulsante On/Off entro

30 secondi per spegnere lo schermo, se non c'è

funzionamento, il motore principale si fermerà e si

spegnerà dopo 2 secondi, lo schermo si spegne.

Dopo aver terminato l’utilizzo, posiziona la macchina

verticalmente sulla base di ricarica per ricaricarla per il prossimo utilizzo.

Funzione di erogazione acqua

Durante il funzionamento della macchina, tenere premuto il pulsante di erogazione dell’acqua, la bocchetta

spruzzerà l’acqua a ventaglio ripetutamente; rilasciare il pulsante di erogazione dell’acqua per fermare lo

spruzzo. Premendo il pulsante di erogazione dell’acqua due volte di la velocemente, ci sarà erogazione

continua dell’acqua per 3 secondi.

Note:

Il pulsante di erogazione dell’acqua non può essere premuto contemporaneamente al pulsante On/Off oppure

MODE.

Si prega di utilizzare la soluzione detergente JIMMY inclusa con il prodotto. Non immettere soluzioni

detergenti altamente schiumogene all’interno del serbatoio, altrimenti la grande quantità di schiuma prodotta

potrebbe penetrare all’interno della macchina causando danneggiamenti.

Ricarica della macchina

Collegare il caricatore all’alimentatore ed alla base di ricarica, posizionare il prodotto sulla base di ricarica per

iniziare la ricarica. Il display si spegnerà a batteria completamente carica.

Note:

Se il prodotto resta inattivo a lungo, dopo l’acquisto, si prega di utilizzare l’adattatore incluso assieme al

prodotto per ricaricare la batteria ogni 3 mesi.

Non lasciare il caricatore collegato alla presa tutto il tempo per impedire ai bambini di toccarlo per errore.

Tenere la spina del caricatore e le tue mani sempre asciutte prima di collegare il supporto di ricarica.

Prima del primo utilizzo, si prega di ricaricare completamente la batteria, e, prima della seconda ricarica, si

prega di lasciarla scaricare completamente al ne di garantire una maggiore durata della batteria nel tempo.

Funzione autopulente e asciugatura della spazzola

Prima dell’autopulizia, si prega innanzitutto di svuotare il serbatoio dell’acqua sporca, quindi riempire il

serbatoio dell’acqua pulita con acqua e posizionare la macchina sulla base di ricarica. In modalità ricarica,

premere il pulsante MODE per 3 secondi per attivare l’autopulizia. Durante la funzione di autopulizia, premere

il pulsante On/Off sul manico oppure il pulsante MODE per arrestare l’autopulizia e attivare così la ricarica.

Note:

Prima dell’autopulizia, assicurarsi che la maschera della spazzola sia stata fatta scivolare verso su.

Svuotare il serbatoio dell'acqua sporca prima e dopo l'autopulizia.

Modalità

di ricarica

Modalità

autopulente

Quando il livello di autonomia è inferiore al 10%, la macchina non è in grado di attivare l’autopulizia. Dopo

una breve ricarica sarà possibile attivare la funzione di autopulizia.

Indicatore serbatoio acqua pulita vuoto

Quando il serbatoio dell’acqua pulita è a corto di acqua, la macchina può essere utilizzata normalmente. Sullo

schermo lampeggerà " " no allo spegnimento o lo schermo verrà posizionato verticalmente per ricordare

all’utente di aggiungere acqua al serbatoio.

Quando si utilizza la funzione autopulizia, se viene rilevata l’assenza di acqua all’interno del serbatoio

dell’acqua pulita. L’autopulizia si bloccherà e la macchina entrerà automaticamente in ricarica dopo un conto

alla rovescia di 10 secondi. Sul display lampeggerà " " , nché la macchina non viene rimossa dalla base

di ricarica, o rientra in modalità di autopulizia oppure lo schermo si spegne a ricarica completata.

Note: Quando si aggiunge l’acqua pulita, è possibile aggiungere anche la soluzione detergente JIMMY

inclusa con il prodotto, con concentrazione pari a circa due parti di soluzione di pulizia per un serbatoio pieno

di acqua. Fare riferimento alle dosi indicate sulla soluzione detergente. La temperatura dell’acqua non può

superare i 40°C.

Riempimento del serbatoi dell’acqua pulita

Riempire il serbatoio dell’acqua pulita: dopo aver rimosso il serbatoio, aprire il tappo, spostarlo a lato per

liberare il foro di ingresso, inserire l’acqua con un po’ di soluzione detergente, richiudere quindi il foro di

ingresso con il tappo e rimontare il serbatoio sulla spazzola.(Fig 13-14)

Indicatore serbatoio acqua sporca pieno

Se l’aspirapolvere rileva che il serbatoio dell’acqua sporca è pieno, la macchina si spegne. Sul display

lampeggerà " " e lo schermo si spegnerà in 10 secondi. Si prega di pulire il serbatoio dell’acqua sporca e

reinstallarlo.

Se viene rilevato che il serbatoio dell’acqua sporca è pieno durante l’autopulizia, la macchina si spegne con.

Sul display lampeggerà " " no a che la macchina non verrà rimossa dalla base di ricarica o il serbatoio

dell’acqua sporca non verrà pulito. Si prega di pulire il serbatoio dell’acqua sporca e reinstallarlo.

Indicatore spazzola bloccata

Se la spazzola si blocca durante la pulizia, l’intera macchina si spegne. Sul display lampeggiano

contemporaneamente la scritta “oor” e “carpet” per 10 secondi e lo schermo si spegne. Se la macchina è in

funzione di pulizia e la spazzola si blocca, l’intera macchina si spegne“Pulire la spazzola”. La scritta “oor”

lampeggerà sullo schermo nché la macchina non verrà rimossa dalla base di ricarica o non si rimuoverà il

rullo. Pulire la materia estranea attaccata alla spazzola oppure eventuali capelli che avvolgono la spazzola

(Vedere “Pulizia e manutenzione della spazzola motorizzata”).

Note:

Durante la pulizia della spazzola, dal momento che possono esserci residui di acqua all’interno del serbatoio

dell’acqua sporca, si prega di rimuovere il serbatoio prima di procedere.

Si prega di non capovolgere la macchina per evitare che l'acqua inuenzi l’utilizzo della macchina e della

testa del pavimento/spazzola.

Se l’acqua entra all’interno della macchina, non riavviarla per evitare danneggiamenti. Rimuovere l'acqua

dalla macchina e asciugarla all'aria prima dell’utilizzo.

Indicatore di percorso dell'aria bloccato

Se, durante il funzionamento in pulizia o autopulizia, il percorso dell’aria si blocca, la macchina smetterà di

funzionare. Sullo schermo lampeggeranno per 10 secondi contemporaneamente le scritte “oor” e “carpet”,

dopodiché lo schermo di spegnerà.

Se, durante il funzionamento in pulizia o autopulizia, il percorso dell’aria si blocca, la macchina smetterà di

funzionare. Sullo schermo lampeggeranno contemporaneamente le scritte “oor” e “carpet”, nché l’intera

macchina non verrà rimossa dalla base di ricarica o il percorso dell’aria non verrà pulito.

Pulizia serbatoio

acqua sporca

Pulizia ltro

HEPA

17 18

Pulizia e Manutenzione

1. Il ltro HEPA, la spazzola e la soluzione detergente

sono disponibili presso il distributore

2.Si raccomanda di pulire il serbatoio dell’acqua sporca

dopo l’utilizzo; Quando il residuo di sporco è elevato e

di conseguenza il filtro HEPA si blocca, è necessario

pulire il ltro HEPA e, se necessario, il ltro HEPA può

essere sostituito; dopo un lungo periodo di utilizzo, la

spazzola potrebbe occludersi con capelli o altre fibre

lunghe, che devono essere rimossi in tempo.

Pulizia del serbatoio dell’acqua sporca

Quando il serbatoio dell’acqua sporca è pieno,

l’indicatore di serbatoio acqua sporca pieno sullo

schermo lampeggerà. La macchina fermerà il

funzionamento immediatamente

Dopo aver spento l'aspirapolvere, rimuovere il serbatoio

dell'acqua sporca, sollevare il coperchio superiore del

serbatoio dell'acqua e rimuovere il telaio del filtro in

schiuma da esso, quindi aprire il coperchio del telaio del

ltro in schiuma ed estrarre il ltro in schiuma. Versare

l’acqua sporca e sporcizia nel serbatoio dell'acqua,

quindi lavare il serbatoio dell'acqua sporca, il coperchio

del serbatoio dell'acqua, il telaio del ltro in schiuma ed

il ltro in schiuma. (Fig 15)

Se ci sono corpi estranei nel tubo del serbatoio

dell'acqua sporca, può essere pulito con la spazzola per la pulizia

Asciugare tutte le parti dopo averle lavate. Dopodiché rimontare le parti all’interno del serbatoio dell’acqua

sporca.

Note:

Quando la macchina non è in funzione, il coperchio superiore del serbatoio dell’acqua sporca deve essere

rimosso per la ventilazione ed evitare cattivo odore

Dopo che la macchina ha finito di lavorare, si raccomanda di pulire il serbatoio dell’acqua sporca

immediatamente così da evitare cattivi odori.

Dopo aver pulito il coperchio superiore del serbatoio dell'acqua sporca, il foglio di contatto metallico sul

coperchio superiore del serbatoio dell'acqua sporca deve essere asciugato prima dell'utilizzo

Pulizia della spazzola

Rimuovere la marchera della spazzola e togliere il rullo. Utilizzare un panno asciutto per pulire l'alloggiamento

della spazzola e rimuovere i capelli aggrovigliati intorno alla spazzola con la lama. Lavare la maschera della

spazzola ed il rullo in acqua pulita. Dopo la pulizia, rimontare la spazzola(Il rullo può anche essere messo nel

supporto accessori per l’asciugatura).(Fig 17-18)

Note:

Non lavare l’intera spazzola in acqua o sotto l’acqua del rubinetto. Non lavare la spazzola in acqua o sotto l’acqua

del rubinetto dopo aver rimosso il rullo. Non utilizzare l’acqua del rubinetto per il passaggio dell’aria della spazzola

dopo aver pulito il serbatoi. Così non si danneggiano le componenti e non si inuenza l’utilizzo.

Se, dopo la pulizia, la macchina non viene utilizzata per un lungo periodo, assicurarsi che tutte le parti siano

completamente asciutte prima di rimontarle e stoccare la macchina, per impedire ai batteri la proliferazione in

ambiente umido e la conseguente formazione di cattivi odori.

Manutenzione e stoccaggio

Si prega si spegnere la macchina prima della pulizia.

Pulire il corpo macchina con con un panno leggermente umido, con acqua pulita o detergente neutro. Prima della

pulizia, assicurarsi di strizzare bene il panno per evitare che l'acqua scorra nelle parti elettriche della macchina.

Si raccomanda di pulire il serbatoio dell’acqua sporca, il ltro, la spazzola e la maschera della spazzola dopo ogni

utilizzo. La macchina si spegnerà se il livello nel serbatoio dell’acqua sporca raggiungerà il livello MAX. Si prega

di scaricare immediatamente il serbatoio dell'acqua sporca. Dopo che il tempo di utilizzo accumulato del ltro

raggiunge 30-50 ore (varia in base allo stato del ltro), sostituire il ltro per evitare di inuenzare le prestazioni

della macchina. Il ltro può essere acquistato dal distributore locale.

Quando si prevede di lasciare ferma la macchina, riporla in un posto freddo ed asciutto, lontano dalla luce solare

diretta, evitando ambienti umidi.

Quando si impacchetta e stocca la macchina, si prega di assicurarsi si pulire la macchina e asciugare tutte le parti

per prevenire danni alla macchina.

Istruzioni importanti per la sicurezza

Leggere tutte le istruzioni e le avvertenze prima di utilizzare questo apparecchio. La mancata

osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi o lesioni gravi.

Quando si utilizzano apparecchi elettrici, è necessario seguire sempre le precauzioni di base per

ridurre il rischio di incendi, scosse elettriche e lesioni.

Attenzione

1.L'apparecchio è solo per uso domestico.

2.Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata

sull'adattatore di alimentazione.

3.Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata

sull'adattatore di alimentazione.

4.Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata

sull'adattatore di alimentazione.

5.Questo apparecchio non può essere utilizzato da bambini e persone con ridotte capacità siche, sensoriali

o mentali o mancanza di esperienza e conoscenza a meno che non siano stati supervisionati o istruiti sull'uso

dell'apparecchio in modo sicuro e comprendano i pericoli coinvolti.

6.Non utilizzare questo prodotto come un giocattolo. Tenere questo prodotto lontano dalla portata dei bambini.

Si prega di prendersi cura dei bambini e assicurarsi che non considerino questo prodotto come un giocattolo.

7.Non toccare la spina con le mani bagnate.

8.Prestare particolare attenzione durante la pulizia delle scale per evitare cadute.

9.Non utilizzare, smontare o sostituire alcun componente se il cavo di alimentazione, la spina, la batteria o le

parti conduttive sono danneggiati. Lo smontaggio o la sostituzione dei componenti da soli può causare scosse

elettriche o incendi. JIMMY non si assume la responsabilità. Una volta danneggiato, il prodotto deve essere

riparato o sostituito da JIMMY, dal distributore di JIMMY o da una persona qualicata designata da JIMMY per

evitare lesioni.

10.Ricaricare solo con l'adattatore specicato da JIMMY.

11.Utilizzare solo il pacco batteria specicato da JIMMY. L'utilizzo di qualsiasi altro pacco batteria può causare

esplosioni, lesioni e / o danni al prodotto.

12.Se il prodotto non funziona secondo le istruzioni, subisce gravi urti, cade da un'altezza, è danneggiato o

cade in acqua, non utilizzarlo e contattare JIMMY o il distributore JIMMY.

13.Utilizzare solo parti di ricambio o accessori specicati da JIMMY.

14.Non tirare o premere il cavo. Tenere il cavo lontano dalle superci riscaldate. Non posizionare il cavo in

una porta chiusa e non farlo passare attraverso uno spigolo vivo o un angolo. Tenere il cavo lontano dalla

zona pedonale. Non azionare il prodotto attraverso il cavo.

15.Scollegare il prodotto quando non viene utilizzato o prima della riparazione.

16.Non trascinare il cavo o trasportare il cavo per spostare il prodotto, né utilizzare il cavo come maniglia.

17.Il prodotto è un apparecchio elettrico ricaricabile. Non lasciare che la macchina funzioni incustodita.

18.Rimuovere il pacco batteria quando il prodotto viene pulito, riparato o è rimasto a lungo inattivo.

19.Evitare di avvicinarsi ad apparecchi di riscaldamento o l'esposizione prolungata al sole per evitare che la

custodia si deformi a causa delle alte temperature.

20.Tenere oggetti che potrebbero ostruire il percorso dell'aria dall'ingresso e dall'uscita dell'aria per evitare il

surriscaldamento della macchina.

21.Il corpo principale e la testata del prodotto hanno componenti elettrici, non possono essere lavati

sott'acqua.

22.Non pulire o smontare il coperchio o la spazzola in rotolo quando la macchina è accesa o è in funzione per

evitare lesioni.

23.Non utilizzare il prodotto per raccogliere oggetti in amme come carbone ardente o sigarette, ecc.

24.Non utilizzare il prodotto per raccogliere oggetti appuntiti come vetri rotti.

25.Non utilizzare il prodotto per raccogliere calce, cemento, polvere di carbone, polvere di gesso, farina e

altre sostanze ultrani.

26.Non utilizzare il prodotto per raccogliere liquidi detergenti a base acida, detersivi in polvere e altri liquidi

corrosivi.

27.Non utilizzare il prodotto per raccogliere oggetti inammabili ed esplosivi come benzina, alcol, profumi,

vernici, ecc.

28.Non smontare la macchina chiusa e non tentare di modicare le prestazioni della macchina. Fatti aiutare

solo dal personale professionale del produttore, dal suo dipartimento di manutenzione o da reparti simili,

altrimenti causerà pericolo.

29.Spegnere l'alimentazione e scollegare il caricabatterie se il prodotto è inattivo da molto tempo.

30.Le specifiche tecniche del prodotto di questo manuale si basano sui risultati dei test di laboratorio di

JIMMY o di terze parti designate. L'azienda si riserva tutti i diritti per le spiegazioni nali.

Informazioni sull'uso del prodotto

1.Questo prodotto è adatto per pavimenti duri in ambienti interni, inclusi pavimenti cerati, pavimenti in gomma,

pavimenti piastrellati e pavimenti in legno sigillati, pavimenti in legno massello e altre superci piatte. L'uso del

prodotto su un terreno non piatto potrebbe non ottenere il miglior effetto.

2.Non accendere la macchina prima che il serbatoio dell'acqua sporca e il serbatoio dell'acqua pulita siano

stati assemblati in posizione secondo le istruzioni.

3.Non scuotere il prodotto su e giù o scontrarlo violentemente per impedire all'acqua sporca di fluire nel

motore; quando il prodotto è acceso, non sollevare o trasportare la macchina su e giù e non inclinare il

prodotto da un lato o appoggiarlo sul pavimento per evitare che l'acqua sporca possa entrare nel motore.

4.Non far funzionare il prodotto per lungo tempo con il galleggiante che blocca l'ingresso dell'aria per evitare

danni.

5.Dopo aver utilizzato il prodotto, pulire il serbatoio dell'acqua sporca, l'ugello di aspirazione, il percorso

dell'aria e riporlo in un luogo ventilato e asciutto. Il luogo umido inuirà sull'isolamento e sulla durata degli

apparecchi elettrici

Informazioni sulla soluzione detergente

1.Una grande quantità di soluzione detergente che penetra nel motore può causare danni all'apparecchio.

2.Mescolare la soluzione con acqua pulita secondo le istruzioni (il rapporto tra soluzione e acqua pulita è 1:50).

Si consiglia di utilizzare la soluzione detergente fornita. Non utilizzare soluzioni detergenti contenenti acidi,

soluzioni alcaline o sostanze nocive per l'ambiente.

3.Tenere la soluzione detergente fuori dalla portata dei bambini. Se una soluzione viene a contatto

con gli occhi, sciacquarli immediatamente con acqua pulita. Se una qualsiasi soluzione viene ingerita

accidentalmente, consultare immediatamente un medico.

4.Lo smaltimento di acqua sporca e soluzione deve essere conforme alle normative ambientali locali.

Informazioni sullo smaltimento della batteria

1.La batteria del prodotto contiene materiali dannosi per l'ambiente. Estrarre la batteria dal prodotto prima

dello smaltimento.

2.Spegnere il prodotto e scollegare l'adattatore prima di estrarre la batteria.

3.Smaltire la batteria esausta in modo sicuro e corretto. Non gettarlo nel fuoco, nell'acqua o nel terreno.

4.Se la fuoriuscita di liquido dalla batteria provoca inquinamento alla pelle o ai vestiti, lavare con acqua pulita

e consultare immediatamente un medico.

Risoluzione dei problemi

Si prega di controllare quanto segue prima di rivolgersi al servizio di assistenza.

Problema Possibile causa Soluzione

Impossibile avviare o

interrompere durante

l’utilizzo

Autonomia bassa della batteria Ricaricare la batteria

Il pulsante On/Off non è premuto verso

il basso

Premere il pulsante On/Off verso il

basso

La spazzola è impigliata Pulire la spazzola

Serbatoio dell’acqua sporca pieno Pulire il serbatoio dell’acqua sporca

La batteria non è installata

correttamente

Installare la batteria correttamente

Presa di aspirazione bloccata

Pulire la presa di aspirazione ed il

ltro

Aspirazione debole

Presa di aspirazione bloccata

Pulire la presa di aspirazione ed il

ltro

Filtro HEPA non installato Montare il ltro HEPA

Rumore anomalo

Presa di aspirazione bloccata

Pulire la presa di aspirazione ed il

ltro

Filtro HEPA non installato Montare il ltro HEPA

La bocchetta di

erogazione non spruzza

acqua

Serbatoio acqua pulita vuoto Riempire il serbatoio acqua pulita

Il pulsante di erogazione dell’acqua

non è premuto

Premere il tasto di erogazione

dell’acqua

Serbatoio dell’acqua sporca installato

scorrettamente

Montare il serbatoio dell’acqua pulita

Spruzzi d'acqua fuori

dallo scarico dell'aria.

Il ltro è non è stato lasciato asciugare

dopo la pulizia e prima dell’utilizzo

Lasciare asciugare il ltro prima

dell’utilizzo

Il filtro non è montato nel serbatoio

dell’acqua sporca

Montare il ltro nel serbatoio

dell’acqua sporca

Pieghe in plastica morbida sotto il ltro

Rimontare il ltro, la colla morbida

non deve essere piegata

Note: Se la guida alla risoluzione dei problemi di cui sopra non riesce a fornire una soluzione o lo schermo

visualizza il codice di errore da F1 a F8, contattare il servizio di assistenza o il distributore locale per il

supporto.

¤¤¤¤¤¤

Speciche del prodotto

Технические характеристики

Modello No HW9

Potenza 300 Вт

Capacità batteria 3000 мАч

Tempo di ricarica 4-5 ч

Voltaggio input ricarica 100-240В ~ 50/ 60 Гц

Voltaggio output ricarica 30 В/600 мА

Schema Elettrico

Batteria al litio

Protezione

PCB

Motore

brushless

Interruttore

maniglia PCB

Pulsante

disattivazione PCB

Microinterruttore

Pompa

dell’acqua

Trasferimento PCB 1

Serbatoio

acqua sporca

Motorino

spazzola

motorizzata

Adattatore

Ventola

PTC

Schermo PCB

Circuito di

controllo PCB

Informazioni sul produttore

Produttore

Kingclean Electric Co., Ltd

Indirizzo

Via Xiangyang 1, Nuovo quartiere di Suzhou, Provincia di Jiangsu 215009, Cina

Disposizione

La macchina, gli accessori e la confezione devono essere classicati per il riciclaggio amichevole all'ambiente.

Non smaltire la macchina nei riuti domestici.

Solo per gli stati di EC:

Secondo la direttiva europea 2012/19/EU, le macchine che non sono più utilizzabili e secondo la

direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose o utilizzate, devono essere raccolte

separatamente e smaltite in modo corretto e anche amichevole all’ambiente.

I pacchi di batteria/le batterie:

Le batterie integrate potrebbero essere rimosse solo per lo smaltimento dal personale qualicato.

Un’apertura del guscio di carcassa,la macchina può essere danneggiata o distrutta.

Non smaltire i pacchi di batteria/le batterie nei riuti domestici,nel fuoco o nell’acqua.Se possibile,i pacchi di

batteria/le batterie devono essere scaricati,raccolti, riciclati o smaltiti in modo amichevole all’ambiente.

Si può cambiare senza preavviso.

Informazioni su Garanzia

Questo prodotto gode di due anni di garanzia per la macchina per il servizio che inizia dalla data di acquisto.

La garanzia è esclusa dall’usura normale,l’utilizzo commerciale,le modiche all’ apparecchio come

acquistato,le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente o da una terza

persona, e i danni che possono essere causati dall’ ambiente esterno.

Montaje del producto

Nombre de la pieza

Botón de rociado de

agua.

Botón de encendido/

apagado.

Botón de liberación del

paquete de baterías.

Tubo metálico.

Oricio de liberación del

tubo metálico.

Depósito

de agua sucio.

Depósito

de agua limpio.

Rueda trasera.

Paquete de baterías.

Pantalla LED

Botón de liberación del

depósito de agua sucia.

Limpie el tapón del

depósito de agua.

Limpie la manija del

tanque de agua.

Boca de pulverización.

Botón de modo.

Cepillo de

limpieza.

Base de carga. Cargador.Solución

limpiadora.

Soporte 1. Soporte 1.

Lista de embalaje

Nombre de la

pieza

Tubo metálico

Montaje

Montaje del

cabezal del

suelo

Paquete de

baterías

Base de

carga

Cargador

Manual de

instrucciones

Cantidad 1 1 1 1 1 1

Nombre de la

pieza

Solución de

limpieza

Cepillo de

limpieza

Titular1 Titular2

Tanque de

agua sucia

Cantidad 1 1 1 1 1

Botón

de liberación

del paquete de

baterías

Ranura de carga

Enchufe de carga

Montaje y desmontaje de productos

Se advierte: Cortar la electricidad antes de montar y

desmontar el producto.

Montaje y desmontaje de tubos

metálicos

Introduzca el tubo metálico en el cuerpo principal

verticalmente hasta que se oiga un "clic". Asegúrese de

que el tubo metálico esté rmemente bloqueado. Para

desmontar el tubo metálico, utilice una herramienta dura

para insertarla en el oricio de liberación del mango y,

mientras tanto, tire del tubo metálico hacia arriba (Fig. 1).

Montaje y desmontaje de la batería

Deslice la batería a lo largo de la ranura y presione

rmemente la batería hacia abajo hasta que se oiga un

"clic". La batería está bloqueada.

Pulse el botón de liberación de la batería y tire de ella

en la dirección opuesta al montaje para desbloquearla

(excepto para la sustitución de la batería, no es

necesario sacarla con frecuencia) (Fig. 2)

Conjunto de soporte de carga

Presione el soporte 1 y el soporte 2 en la base de carga

hasta que se oiga un "clic". (Fig. 3)

Colocar la máquina en la base de carga

Para volver a colocar la máquina en la base de carga,

sujete el asa de la máquina para levantarla, apunte la

ranura de carga de la parte inferior de la máquina a la

toma de carga de la base de carga y coloque la máquina

en la base de carga. Para utilizar la máquina, sujete el

asa de la máquina y sáquela de la base de carga. (Fig. 4)

7 8

Depósito de agua limpia

Montaje y desmontaje del depósito de

agua sucia

Para sacar el depósito de agua sucia, sostenga la

máquina con una mano y sujete el depósito de agua

sucia con la otra, pulse el botón de liberación del

depósito de agua sucia para sacar el depósito de agua

sucia.

Para montar el depósito de agua sucia, coloque el

fondo del depósito de agua sucia en el cuerpo principal,

empuje el depósito de agua sucia hacia el cuerpo

principal hasta que se oiga un "clic". (Fig. 5)

Montaje y desmontaje de la ventana y

del rodillo de cepillado

Para quitar la ventana del rodillo, sujete el pestillo de

la ventana del rodillo y tire hacia arriba para quitar la

ventana del rodillo. Para montar la ventana del rodillo, alinee los clips de los dos lados de la ventana del

rodillo con las ranuras de los dos lados del cabezal. Presione la ventana del rodillo de cepillado hacia abajo

hasta que se oiga un "clic". (Fig. 6)

Para desmontar el rodillo, tire de la tapa del rodillo hacia fuera para sacar el rodillo. Para montar el rodillo,

sujete la tapa del rodillo, deslice el rodillo sobre el cilindro hasta que el rodillo llegue al nal. (Fig. 7)

Montaje y desmontaje del depósito de agua limpia

Para sacar el depósito de agua limpia, sujete el asa del depósito de agua limpia y tire del depósito de agua

limpia. Para montar el depósito de agua limpia, vuelva a colocar el depósito de agua limpia en la boquilla,

alineándolo con la ventana del rodillo. (Fig. 8)

5 6

Ventana del rodillo de

cepillado

Uso del producto

Nota: Antes de usarla, compruebe si la máquina tiene energía, si no tiene energía, cargue completamente la

máquina antes de usarla.

Pantalla LED e instrucciones

Luces (indican una potencia diferente)

Indicador de depósito de agua limpia vacío

Pantalla de modo

Indicador de

autolimpieza

Pantalla del porcentaje de la

batería o del tiempo de trabajo

restante

Pantalla del

icono de

alimentación

de la batería

Indicador

del modo de secado

Indicador de

depósito de agua

sucia lleno

Botón de encendido/

apagado

Botón de modo

Funcionamiento de la máquina

Cuando la máquina está en posición vertical, pulse

el botón de encendido/apagado del mango, el motor

principal y el cabezal del suelo no funcionarán, la

pantalla de visualización se iluminará, el botón de modo

y el botón de pulverización no funcionarán. Pulse el

botón de encendido/apagado antes de que transcurran

30 segundos para que se apague. Si no hay ninguna

operación, el motor principal funcionará durante 2

segundos después de 30 segundos y luego se apagará

automáticamente.

En el estado de inclinación vertical, pulse el botón

de encendido/apagado. Pulse de nuevo el botón de

encendido/apagado, la voz recuerda "Machine turning

off", el motor principal funcionará durante 2 segundos,

la máquina deja de funcionar. Cuando el nivel de la

batería es inferior al 20%, la máquina cambia al modo

suelo automáticamente. (Fig. 9)

Nota:

Cuando limpie una alfombra, limpie primero el cabezal

del suelo (consulte "Limpieza del cabezal del suelo")

y sustituya por el rodillo para alfombras (consulte

"Ventana del rodillo y montaje y desmontaje del rodillo").

Cuando limpie el suelo, asegúrese de que la tapa de la

ventana de la escobilla esté deslizada hacia arriba

Cuando limpie la alfombra, asegúrese de que la tapa abatible de la ventana del cepillo esté deslizada hacia

abajo.

Cuando se utiliza la maquina, el rodillo gira normalmente. La máquina dejará de funcionar si se coloca en

posición vertical, la pantalla de visualización mantendrá el estado de uso original, pulse el botón de encendido

/ apagado dentro de los 30 segundos para apagar la pantalla, si no hay ninguna operación, El motor principal

se detendrá y se apagará después de funcionar durante 2 segundos, la pantalla de visualización se apagará.

Cuando la máquina termine de usarse, colóquela en posición vertical sobre la base de carga para garantizar

que tenga suciente energía para el siguiente uso.

Función de rociado de agua

Cuando la máquina está funcionando, pulse el botón de pulverización de agua, la boca de pulverización

rocía agua en forma de abanico de forma continua; suelte el botón de pulverización de agua para dejar de

rociar agua. Pulse el botón de pulverización de agua dos veces de forma continua en un segundo, la boca de

pulverización rocía agua en forma de abanico durante 3 segundos.

Nota:

El botón de pulverización no se puede utilizar junto con el botón de encendido/apagado o el botón de modo

Por favor, utilice la solución de limpieza JIMMY que proporcionamos para limpiar el producto. No ponga

solución de alta espuma en el tanque de limpieza, de lo contrario se generará demasiada espuma durante el

uso, que puede penetrar en la máquina y causar peligro.

Carga de la máquina

Conecte la carga a la fuente de alimentación y a la base de carga, ponga el producto en la base de carga

para empezar a cargar. La pantalla se apagará cuando esté completamente cargada.

Nota:

Si el producto está mucho tiempo inactivo, después de la compra, utilice el adaptador suministrado con el

producto para cargar la batería cada 3 meses.

No deje el cargador en la toma de corriente todo el tiempo para evitar que los niños lo toquen por error.

Mantenga el enchufe del cargador y sus manos secas antes de insertar el cargador en el soporte de carga.

Antes del primer uso, por favor, cargue completamente el paquete de baterías, y antes de la segunda carga,

por favor, vacíe la batería para asegurar la vida del paquete de baterías.

Limpieza del

suelo,deslizar la

ventana

Limpieza de

alfombras, deslice

hacia abajo la ventana

Modo de

carga

Modo de

autolimpieza

Función de autolimpieza y secado del

cepillo

Antes de la autolimpieza, vacíe primero el depósito de

agua sucia, luego llene el depósito de agua limpia con

agua y coloque la máquina en la base de carga. En el

modo de carga, pulse prolongadamente el botón de

modo durante 3 segundos para entrar en el modo de

autolimpieza. En el proceso de autolimpieza, pulse el

botón de encendido/apagado del mango o el botón de

modo para salir del modo de autolimpieza y el producto

cambiará al estado de carga.

Nota:

Antes de la autolimpieza, asegúrese de que la ventana

del rodillo de cepillado esté deslizada hacia arriba.

Vacíe el depósito de agua sucia antes y después de la

autolimpieza.

Cuando la potencia es inferior al 10%, la máquina no

puede entrar en el modo de autolimpieza. Después de

la carga durante un período de tiempo, puede ejecutar el modo de autolimpieza.

Indicador de escasez del depósito de agua limpia

Cuando el depósito de agua limpia no tiene agua, la máquina puede seguir utilizándose normalmente. La voz

". La pantalla " " parpadea hasta que la máquina se apaga o la pantalla se apaga en estado vertical para

recordar al usuario que debe añadir agua al depósito de agua limpia.

Cuando se utiliza el modo de autolimpieza, si se detecta que no hay agua en el depósito de agua limpia. La

autolimpieza se detendrá y entrará automáticamente en el modo de carga cuando nalice la cuenta atrás

de 10 segundos. La pantalla " " parpadea hasta que la máquina se retira de la base de carga, o vuelve a

entrar en el modo de autolimpieza o la pantalla se apaga después de la carga completa.

Nota: Cuando se añade agua limpia, se puede añadir la solución de limpieza JIMMY equipada con el

producto, la proporción es de aproximadamente dos botellas de solución de limpieza para un tanque de agua

lleno, la temperatura del agua no puede superar los 40°C.

Rellenar el depósito de agua limpia

Llene el depósito de agua limpia: Después de retirar el depósito de agua limpia, abra el tapón de llenado

de agua, gírelo hacia un lado para exponer el oricio de entrada de agua, vierta agua limpia y solución de

limpieza, y luego vuelva a colocar el tapón en la posición original y reinstale el depósito de agua limpia en el

cabezal del suelo. (Fig. 13-14)

Indicador de depósito de agua sucia lleno

Cuando el aspirador vertical detecta que el depósito de agua sucia está lleno, la máquina se detiene. La

pantalla " " parpadea y la pantalla se apaga después de 10 segundos. Por favor, limpie el depósito de

agua sucia lleno y vuelva a colocarlo.

Cuando se detecta que el depósito de agua sucia está lleno en el modo de autolimpieza, la máquina deja de

funcionar. La pantalla " " parpadea hasta que se retira toda la máquina de la base de carga o se limpia el

depósito de agua sucia. Por favor, limpie el depósito de agua sucia lleno y vuelva a colocarlo.

Indicador de rodillo de cepillado atascado

Cuando la limpiadora está en funcionamiento, si el rodillo de cepillado está atascado, toda la máquina se

detendrá. La pantalla "piso" y "alfombra" parpadea al mismo tiempo durante 10 segundos y luego la pantalla

se apaga. Cuando la limpiadora está en modo de limpieza, si el rodillo de cepillado está atascado, toda la

máquina se detendrá. La pantalla "piso" parpadea hasta que la máquina se retira de la base de carga o se

retira el rodillo de cepillado. Limpie los cuerpos extraños adheridos al rodillo de cepillado o el enrollamiento

del pelo en el rodillo de cepillado (véase "Limpieza y mantenimiento del conjunto del cabezal del suelo").

Nota:

Cuando limpie el cabezal del suelo, como puede haber algo de agua en el depósito de agua sucia, retire

primero el depósito de agua sucia.

Por favor, no ponga la máquina boca abajo para evitar que el agua afecte al uso de la máquina y del cabezal

del suelo.

Si entra agua en la máquina, no la ponga en marcha para evitar peligros. Sacuda el agua de la máquina y

séquela al aire antes de usarla.

Indicador de camino de aire bloqueado

Cuando la limpiadora vertical está en modo de trabajo o de autolimpieza, si el recorrido del aire está

bloqueado, la máquina dejará de funcionar . La pantalla "suelo" y "alfombra" parpadea al mismo tiempo

durante 10 segundos y luego la pantalla se apaga. Cuando la limpiadora vertical se autolimpia, si la

trayectoria del aire está bloqueada, la máquina dejará de funcionar. La pantalla "suelo" y "alfombra" parpadea

al mismo tiempo hasta que se retira toda la máquina de la base de carga o se limpia el recorrido del aire.

Limpieza del

depósito de agua

sucia

Limpieza del ltro

HEPA

17 18

Limpieza y mantenimiento

Nota:

El ltro HEPA, el cepillo y la solución de limpieza están

disponibles en los distribuidores.

Se recomienda limpiar el tanque de agua sucia a

tiempo después del uso; Cuando la cantidad de polvo

es demasiado resultando en HEPA bloqueado, es

necesario limpiar HEPA, si es necesario, HEPA puede

ser reemplazado; Después de un largo tiempo de uso,

el cepillo puede enredarse con el pelo y otros temas

largos, que necesita ser limpiado en el tiempo.

Limpieza del depósito de agua sucia

Cuando el depósito de agua sucia está lleno, el

indicador de depósito de agua sucia lleno en la pantalla

LED parpadea. La máquina dejará de funcionar

inmediatamente.

Después de apagar el aspirador, retire el depósito de

agua sucia, levante la tapa superior del depósito de

agua y retire el marco del ltro de espuma, abra la tapa

abatible del marco del ltro de espuma y saque el ltro

de espuma. Vierta el agua sucia y la suciedad en el

depósito de agua, luego lave el depósito de agua sucia,

la tapa del depósito de agua, el marco del filtro de

espuma y el ltro de espuma. (Fig. 15)

Si hay cuerpos extraños en la tubería del depósito de

agua sucia, se puede limpiar con el cepillo de limpieza

Secar las piezas anteriores después del lavado. Y luego vuelva a montar todas las piezas en el tanque de

agua sucia.

Nota:

Cuando la máquina no está en uso, la tapa superior del tanque de agua sucia debe ser sacada para ventilar

para evitar el olor.

Después de que la máquina haya terminado de trabajar, se recomienda limpiar inmediatamente el depósito

de agua sucia para evitar olores. (Fig. 16)

Después de limpiar la tapa superior del depósito de agua sucia, la lámina de contacto metálica de la tapa

superior del depósito de agua sucia debe secarse antes de su uso.

Limpieza del cabezal del suelo

Saque la ventanilla de la escobilla y extraiga la escobilla. Utilice un paño seco para limpiar la carcasa del

rodillo de cepillado y eliminar los pelos enredados alrededor del rodillo de cepillado por la cuchilla. Lave la

ventana del rodillo de cepillado y el rodillo de cepillado en agua limpia. Después de la limpieza, vuelva a

montar el rodillo y la ventana del rodillo en la máquina (el rodillo también puede colocarse en el soporte de

accesorios para su secado) (Fig. 17-18).

Nota:

No lave todo el cabezal del suelo en agua o bajo el agua del grifo. No lave el cabezal del suelo en agua o bajo el

agua del grifo después de sacar el rodillo de cepillado. No utilice agua del grifo para lavar el recorrido del aire del

cabezal del suelo después de sacar el depósito de agua limpia. Para no dañar los componentes y afectar al uso.

Si la limpiadora no se va a utilizar pronto después de la limpieza, seque completamente el depósito de agua sucia,

la tapa del depósito de agua sucia, el ltro, el marco del ltro, el rodillo de cepillado, la ventana del rodillo de

cepillado y la máquina y, a continuación, monte la máquina para guardarla, con el n de evitar que las bacterias

se reproduzcan en el ambiente húmedo y produzcan olores.

Mantenimiento y almacenamiento

Por favor, apague la máquina antes de la limpieza.

Limpie el cuerpo de la máquina con agua limpia o detergente neutro. Antes de limpiar, asegúrese de escurrir el

paño de limpieza para evitar que el agua uya hacia las partes eléctricas de la máquina.

Se recomienda limpiar el depósito de agua sucia, el filtro, el rodillo de cepillado y la ventana del rodillo de

cepillado después de cada uso. La máquina dejará de funcionar si el agua sucia llega a la línea MAX. Por favor,

drene el tanque de agua sucia inmediatamente. Cuando el tiempo de uso acumulado del ltro alcance las 30-50

horas (dependiendo del estado del ltro), sustituya el ltro para evitar que afecte al rendimiento de la máquina. El

ltro se puede comprar en el distribuidor local.

cuando la máquina esté mucho tiempo parada, colóquela en un lugar fresco y seco, evite la luz solar directa o el

ambiente húmedo.

Cuando empaque y almacene la máquina, asegúrese de limpiarla y secar todas sus partes para evitar que se

dañe.

Instrucciones de seguridad importantes

Antes de usar este producto, lea este manual y todas las instrucciones y advertencias del producto. El

incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o

lesiones personales.

Cuando utilice aparatos eléctricos, siempre debe seguir las precauciones básicas para reducir el

riesgo de incendio, descarga eléctrica y lesiones.

¡Advertencia!

1. Este producto es solo para uso doméstico.

2. Antes de conectar el producto a la fuente de alimentación, asegúrese de comprobar si el voltaje local

coincide con el voltaje marcado en el adaptador de alimentación.

3. Asegúrese de comprobar el producto antes de usarlo. Si el producto o el adaptador está dañado, deje de

usarlo.

4. Úselo estrictamente de acuerdo con el método descrito en este manual.

5. Este producto no puede ser utilizado por niños, personas con discapacidades físicas, sensoriales

o intelectuales, o personas sin la experiencia y los conocimientos pertinentes. A menos que exista la

supervisión u orientación de un tutor para garantizar que puedan utilizar este producto de forma segura.

6. No utilice este producto como juguete. Mantenga este producto fuera del alcance de los niños, cuide a los

niños, asegúrese de que no jueguen con este producto como si fuera un juguete.

7. No toque el enchufe con las manos mojadas.

8. Al limpiar las escaleras, tenga mucho cuidado para evitar caídas.

9. Si los cables, enchufes, baterías o piezas conductoras están dañados, no utilice, desmonte ni reemplace

ninguna pieza usted mismo. Su propio desmontaje y reemplazo de piezas puede causar descargas eléctricas

o incendios. Jimmy no es responsable de esto. Una vez dañado, debe ser reparado o reemplazado por

Jimmy, el agente de Jimmy o una persona con las calicaciones relevantes designadas por Jimmy para evitar

el peligro.

10. Utilice el cargador especicado por Jimmy para cargar el producto.

11. Asegúrese de utilizar el paquete de baterías especicado por Jimmy: otros tipos de paquetes de baterías

pueden romperse y causar lesiones personales o daños al producto.

12. Si el producto no se opera de acuerdo con las instrucciones, se ve severamente impactado, se cae desde

una altura, se daña o cae al agua, no use el producto y comuníquese con Jimmy o su agente.

13. Utilice únicamente piezas de repuesto y piezas especicadas por Jimmy.

14. No tire ni estire el cable. Mantenga los cables alejados de supercies calientes. No deje el cable donde

la puerta está cerrada tirado sobre bordes o esquinas alados. El cable debe mantenerse alejado del área

activa. No utilice este producto contra el cable.

15. Desconecte el enchufe cuando no esté en uso o antes del mantenimiento.

16. No arrastre el cable ni transporte el producto junto con el cable, ni utilice el cable como asa.

17. Este producto es un aparato eléctrico recargable, no deje que la máquina funcione sola sin supervisión.

18. Cuando limpie, repare o no utilice la máquina durante un tiempo prolongado, la batería debe extraerse de

la caja de la batería.

19. Evite estar cerca de equipos de calefacción o la exposición prolongada al sol para evitar que la carcasa

se deforme debido a las altas temperaturas.

20. No coloque obstáculos en la entrada y salida de aire de la máquina para evitar que se sobrecaliente.

21. El cepillo para el cuerpo y el piso está energizado y no se puede limpiar sumergiéndolo en agua.

22. No limpie ni retire la cubierta del cepillo giratorio o el cuerpo del cepillo giratorio cuando la máquina esté

encendida o en funcionamiento, para evitar lesiones personales.

23. No utilice la máquina para absorber carbón ardiendo, colillas de cigarrillos y otros objetos que generen

calor.

24. No utilice la máquina para absorber objetos alados como vidrios rotos;

25. No utilice la máquina para absorber sustancias ultranas como cal, cemento, polvo de carbón, polvo de

yeso, harina, etc .;

26. No utilice la máquina para absorber líquidos corrosivos, como líquidos de limpieza a base de ácido,

detergente en polvo, etc .;

27. No utilice la máquina para absorber gasolina, alcohol, perfume, pintura y otros materiales inamables y

explosivos.

28. No desmonte ni monte la máquina cerrada usted mismo y no intente cambiar el rendimiento de toda

la máquina. Debe obtener ayuda del fabricante, su departamento de mantenimiento o profesionales de

departamentos similares, de lo contrario, será peligroso.

29. Si no usa este producto durante mucho tiempo, debe apagar la alimentación y desenchufar la base de

carga.

30. Los parámetros técnicos reejados en las instrucciones del producto son obtenidos por Jimmy Labs o una

empresa de pruebas externa designada, y el derecho de interpretación nal pertenece a nuestra empresa.

Sobre el uso del producto

1. Este producto es adecuado para pisos duros en ambientes interiores, incluidos pisos encerados, pisos de

goma, pisos de baldosas, pisos de madera sin costura y pisos de madera maciza. Si utiliza este producto en

un suelo irregular, es posible que no se obtengan los mejores resultados.

2. Si el tanque de recuperación y el tanque de agua limpia no están instalados de acuerdo con las

instrucciones correctas, ábralos y utilícelos.

3. No sacuda hacia arriba y hacia abajo ni golpee violentamente la máquina para evitar que las aguas

residuales uyan hacia el motor. Cuando se enciende la máquina, no la levante ni la lleve hacia arriba y hacia

abajo, y no la incline hacia un lado ni la coloque en el suelo para evitar que las aguas residuales entren en el

motor.

4. No haga funcionar la máquina durante mucho tiempo cuando la entrada de aire esté bloqueada por el

otador, para evitar daños.

5. Después de usar la máquina, limpie las partes sucias del tanque de aguas residuales, la boquilla de

succión y el conducto de aire a tiempo, y guárdelo en un lugar ventilado y seco. Los lugares húmedos

afectarán el aislamiento y la vida útil de los aparatos eléctricos.

Acerca del líquido de limpieza

1. Si entra una gran cantidad de líquido limpiador en el motor, será peligroso.

2. Siga las instrucciones (la proporción de solución a agua es 1:50) para preparar la solución. Se recomienda

utilizar líquido limpiador de nuestra empresa y no usar líquidos limpiadores que contengan soluciones ácidas,

alcalinas o sustancias nocivas para el medio ambiente.

3. Evite que los niños entren en contacto con el líquido limpiador. Si el líquido limpiador entra en contacto con

los ojos accidentalmente, enjuáguelos bien con agua limpia a tiempo. En caso de ingestión accidental,

4. Cuando se trata de aguas residuales y líquido de limpieza, debe tratarse de acuerdo con los requisitos

locales de protección ambiental.

Acerca de las baterías desechadas

1. La batería ensamblada en el producto contiene materiales que son dañinos para el medio ambiente. Antes

de desecharlo, se debe retirar el paquete de baterías de la máquina.

2. Al retirar la batería, el producto se apagará y el enchufe del cargador no se desconectará.

3. Deseche de forma segura y correcta el paquete de baterías desechado, no lo arroje al fuego, al agua o al

suelo.

4. Si la batería de desecho gotea y contamina la piel o la ropa, deséchela con agua limpia y busque atención

médica a tiempo.

Solución de problemas

Por favor, compruebe los siguientes puntos antes de contactar con el servicio postventa.

Problema Posible causa Solución

No se puede arrancar

ni parar durante el uso

Batería baja Recarga de la batería

El botón de encendido/apagado no

está presionado

Pulsar el botón de encendido/

apagado

El rodillo del cepillo está enredado Limpiar el rodillo del cepillo

Depósito de agua sucia lleno Limpiar el depósito de agua sucia

El paquete de baterías no está bien

montado

Volver a montar el paquete de

baterías

Entrada de aspiración bloqueada

Limpiar la entrada de aspiración y el

ltro

Succión débil

Entrada de aspiración bloqueada

Limpiar la entrada de aspiración y el

ltro

No hay HEPA montado Montar el HEPA

Ruido anormal

Entrada de aspiración bloqueada

Limpiar la entrada de aspiración y el

ltro

No hay HEPA montado Montar el HEPA

La boca del

pulverizador no rocía

agua

Vaciar el depósito de agua limpia Llenar el depósito de agua limpia

Botón de rociado de agua no

pulsado

Pulse el botón de rociado de agua

El depósito de agua limpia no está

bien montado

Volver a montar el depósito de agua

limpia

Salpicadura de agua

por el escape de aire.

El filtro se pone en uso sin estar

completamente seco

Secar el filtro después de lavarlo

antes de utilizarlo

El ltro no está montado en el depósito

de agua sucia

Montar el ltro en el tanque de agua

sucia

Pliegues de plástico blando bajo el

ltro

Vuelva a montar el ltro, el

pegamento suave no debe ser

doblado

Nota: Si la guía de resolución de problemas anterior no ofrece una solución o la pantalla muestra el código de

error F1 a F8, póngase en contacto con el servicio postventa o el distribuidor local para obtener asistencia.

¤¤¤¤¤¤

Especicación del producto

Especicaciones técnicas

Número de modelo HW9

Potencia nominal 300 Вт

Capacidad de la batería 3000 мАч

Tiempo de carga 4-5 ч

Tensión de entrada del cargador 100-240В ~ 50/ 60 Гц

Tensión de salida del cargador 30 В/600 мА

Diagrama de circuito

Batería de litio

Protección de la placa de

circuito impreso

Motor sin

escobillas

Botón del interruptor de la

manija PCB

Botón del interruptor de

silencio PCB

Microinterruptor

Bomba de

agua

Transferencia PCB 1

Depósito de

agua sucia

Motor del

cabezal del

suelo

Adaptador

Ventilador

PTC

Pantalla de

visualización

PCB

PCB de control

Información del fabricante

Fabricante

Kingclean Electric Co., Ltd

Dirección

No.1 Calle Xiangyang, Distrito Nuevo Suzhou, Provincia de Jiangsu 215009, China

Desechado

La máquina, los accesorios y el embalaje deben clasicarse para un reciclaje respetuoso con el medio

ambiente.

No deseche la máquina en la basura doméstica!

Do not dispose of the machine into household waste!

Solo para países de la EC:

De acuerdo con la Guía Europea 2012/19 / UE, las máquinas que ya no son utilizables, y de acuerdo con la

Guía Europea 2006/66 / CE, las baterías / paquetes defectuosos o usados, deben recolectarse por separado

y desecharse de manera ambientalmente correcta .

Paquetes de baterías / baterías:

Las baterías integradas solo pueden ser retiradas para su eliminación por personal calicado. Abrir la carcasa

de la carcasa puede dañar o destruir la máquina.

No deseche los paquetes de baterías / baterías en la basura doméstica, fuego o agua. Los paquetes de

baterías / baterías deben, si es posible, descargarse, recolectarse, reciclarse o desecharse de manera

respetuosa con el medio ambiente.

iSujeto a cambios sin previo aviso.

Informaciones de garantía

Este producto cuenta con garantia de dos años a partir de la fecha de compra.

Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modicaciones al aparato

comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por parte del comprador

o de una tercera persona, el daño que puede atribuirse a circunstancias externas.

Сборка изделия

Наименование деталей

Кнопка распыления

воды

Кнопка включения/

выключения

Кнопка разблокировки

аккумуляторной батареи

Металлическая

трубка

Отверстие для выпуска

на металлической

трубке

Резервуар для

грязной воды

Резервуар для

чистой воды

Заднее колесо

Аккумуляторная батарея

Светодиодный экран

Кнопка разблокировки

резервуара для грязной

воды

Пробка резервуара для

чистой воды

Ручка резервуара для

чистой воды

Распылитель

Кнопка режима

Щетка для

чистки

Зарядная база Зарядное

устройство

Раствор для

очистки

Держатель 1 Держатель 2

Комплектация

Наименование

деталей

Металлическая

трубка в сборе

Насадка для

пола в сборе

Аккумуляторная

батарея

Зарядная

база

Зарядное

устройство

Инструкция

по

эксплуатации

Количество 1 1 1 1 1 1

Наименование

деталей

Раствор для

очистки

Щетка для

чистки

Держатель 1

Держатель

Резервуар для грязной

воды

Количество 1 1 1 1 1

Кнопка

разблокировки

аккумуляторной

батареи

Слот для зарядки

Гнездо для зарядки

Монтаж устройства

Примечание: В процессе демонтажа и монтажа

продукции просим выключить и отключить устройство

от сети.

Сборка и разборка рукоятки

Вставляйте металлическую трубку в основной

корпус вертикально до тех пора, пока не раздастся

звук «щелчка». Убедитесь, что металлическая

трубка надежно зафиксирована. Для демонтажа

металлической трубки вставьте твердый

инструмент в отверстие для разблокировки ручки и

одновременно потяните металлическую трубку вверх

(рис. 1).

Сборка и разборка напольной насадки

Переместите аккумуляторную батарею вдоль

паза и плотно прижимайте ее до тех пор, пока не

раздастся звук «щелчка». Аккумуляторная батарея

зафиксирована.

Нажмите на кнопку разблокировки аккумуляторной

батареи и потяните аккумуляторную батарею в

направлении, противоположном сборке, чтобы

разблокировать аккумуляторную батарею (нет

необходимости в частом извлечении аккумуляторной

батареи, за исключением случая замены

аккумуляторной батареи) (рис. 2).

Зарядная база

Вставляйте держатель 1 и держатель 2 в зарядную

базу до тех пор, пока не услышите звук “щелчок”(Рис. 3)

Установка устройства на зарядную базу

Чтобы вернуть устройство на зарядную базу, возьмитесь за рукоятку, чтобы поднять устройство,

направьте гнездо для зарядки в нижней части корпуса устройства в гнездо для зарядки на зарядной

базе и вставьте устройство в зарядную базу. Чтобы использовать пылесос, возьмитесь за рукоятку

устройства и извлеките пылесос из зарядной базы(рис. 4).

7 8

Резервуар для чистой

воды

Сборка и разборка резервуара для

грязной воды

Чтобы извлечь резервуар для грязной воды, одной

рукой удерживайте устройство, другой рукой

удерживайте резервуар для грязной воды, затем

нажмите кнопку разблокировки резервуара для

грязной воды, чтобы извлечь резервуар для грязной

воды.

Для сборки резервуара для грязной воды поместите

нижнюю часть резервуара для грязной воды в

основной корпус, перемещайте резервуар для

грязной воды в направлении основного корпуса до

щелчка (рис. 5).

Монтаж и демонтаж окна роликовой

щетки и роликовой щетки

Чтобы снять окно роликовой щетки, удерживайте защелку окна роликовой щетки и потяните вверх.

Чтобы установить окно роликовой щетки, необходимо выровнять два фиксатора на двух сторонах окна

роликовой щетки с пазами на двух сторонах насадки для пола. Нажимайте на окно роликовой щетки до

тех пор, пока не раздастся звук «щелчка» (рис. 6).

Для демонтажа роликовой щетки потяните крышку роликовой щетки изнутри наружу, чтобы извлечь

роликовую щетку. Для сборки роликовой щетки, зажмите колпачок роликовой щетки, вставьте

роликовую щетку в цилиндр до конца и установите ее на место (рис. 7).

Сборка и разборка резервуара для чистой воды

Для демонтажа резервуара для чистой воды удерживайте ручку резервуара для чистой воды и

извлеките резервуар для чистой воды. Для установки резервуара для чистой воды поместите

резервуар для чистой воды обратно в насадку, совместите с окном роликовой щетки (рис. 8).

5 6

Окно роликовой щетки

Эксплуатация устройства

Примечание: Перед первым использованием убедитесь в том, что пылесос заряжен, в противном

случае необходимо выполнить полную зарядку пылесоса.

Светодиодный экран и инструкции по эксплуатации

Индикаторы (указывают различную мощность)

Индикатор опорожнения резервуара для чистой воды

Отображение режима

Индикатор

самоочистки

Кнопка включения/

выключения

Кнопка режима

Отображение заряда батареи

в процентах или оставшегося

времени работы

Отображение

значка заряда

батареи

Индикатор

заполнения

резервуара

для грязной воды

Эксплуатация устройства

Когда устройство находится в вертикальном

положении, нажмите на кнопку включения/

выключения на рукоятке, при этом не происходит

включения главного двигателя и насадки для пола,

загорается экран дисплея, кнопка режима и кнопка

распыления не включаются. Для выключения

нажмите и удерживайте кнопку включения/

выключения в течение 30 секунд. Если никаких

действий не производится, основной двигатель

проработает 2 секунды через 30 секунд, а затем

автоматически отключится.

В положении вертикального наклона нажмите

кнопку включения/выключения, нажимайте на кнопку

режима для переключения

между режимом уборки пола, очистки ковра.

Снова нажмите на кнопку включения/выключения,

главный двигатель продолжает работать в течение

2 секунд, пылесос прекращает работу. Если уровень

заряда батареи опускается ниже 20 %, пылесос

автоматически переключается в режим уборки пола

(рис. 9).

Примечание:

1. При очистке ковра сначала очистите насадку для

пола (см. «Очистка насадки для пола») и замените

ее щеткой для чистки ковра (см. «Монтаж и демонтаж окна роликовой щетки и роликовой щетки»).

2. При уборке пола убедитесь, что откидная крышка окна роликовой щетки сдвинута вверх.

3. При чистке ковра убедитесь, что откидная крышка окна роликовой щетки сдвинута вверх.

4. Во время использования устройства роликовая щетка вращается обычным образом. Если поставить

устройство вертикально, то оно прекращает работу, экран дисплея остается в исходном состоянии;

если никакие операции не выполняются, нажимайте на кнопку включения/выключения в течение 30

секунд, чтобы выключить экран. Главный двигатель останавливается и выключается после работы в

течение 2 секунд, экран дисплея гаснет.

5. После завершения работы устройства поставьте его вертикально на зарядную базу, чтобы

обеспечить достаточный заряд для следующего использования.

Функция распыления воды

Во время работы устройства нажмите на кнопку распыления воды, при этом распылитель производит

непрерывное распыление воды в форме веера; отпустите кнопку распыления воды, чтобы прекратить

распыление воды. Дважды непрерывно нажимайте на кнопку распыления воды в течение одной

секунды, при этом распылитель веерообразно распыляет воду в течение 3 секунд.

Примечание:

1. Кнопку распыления нельзя использовать вместе с кнопкой включения/выключения или кнопкой

режима.

2. Для очистки изделия используйте раствор для очистки JIMMY, входящий в комплект поставки. Не

заливайте в резервуар для очистки раствор с высоким содержанием пены, в противном случае во

время использования будет образовываться слишком много пены, которая может проникнуть внутрь

устройства и создать опасную ситуацию.

Зарядка устройства

Подсоедините зарядное устройство к источнику питания и зарядной базе, поместите изделие в

зарядную базу, чтобы начать зарядку. После завершения процесса зарядки экран дисплея погаснет.

Примечание:

1. Если после покупки изделие не используется в течение длительного времени, заряжайте его с

Уборка пола,

перемещение

окна вверх

Чистка ковра,

перемещение

окна вниз

Режим

зарядки

Режим

самоочистки

помощью поставляемого с изделием адаптера для

зарядки аккумуляторной батареи через каждые 3

месяца.

2. Не оставляйте зарядное устройство постоянно

включенным в розетку, чтобы дети не прикоснулись к

нему по ошибке.

3. Перед тем, как вставить зарядное устройство

в подставку для зарядки убедитесь, что вилка

зарядного устройства и ваши руки сухие.

4. Перед первым использованием необходимо

полностью зарядить аккумуляторную батарею, а

перед второй зарядкой следует разрядить батарею,

чтобы продлить срок ее службы.

Самоочистка и сушка роликовой

щетки

Перед самоочисткой сначала слейте воду из

резервуара для грязной воды, затем наполните резервуар для чистой воды водой и установите

устройство на зарядную базу. В режиме зарядки нажмите и удерживайте кнопку режима в течение

3 секунд, чтобы перейти в режим самоочистки. При нахождении в режиме самоочистки нажмите

на кнопку включения/выключения ручки или кнопку режима, чтобы выйти из режима самоочистки и

переключить устройство в состояние зарядки.

Примечание:

1. Перед выполнением самоочистки убедитесь, что окно корпуса роликовой щетки сдвинуто вверх.

2. Сливайте воду из резервуара для грязной воды до и после самоочистки.

3. Если уровень заряда ниже 10%, устройство не способно переключиться в режим самоочистки.

Для переключения в режим самоочистки необходимо подзарядить устройство в течение некоторого

времени(рис. 12).

Индикатор опорожнения резервуара для чистой воды

1. При отсутствии воды в резервуаре для чистой воды устройство можно использовать в обычном

режиме.

На дисплее « » мигает до выключения устройства или выключения экрана в вертикальном

положении, чтобы напомнить пользователю о необходимости добавить воду в резервуар для чистой

воды.

2. При использовании режима самоочистки, в случае обнаружения отсутствия воды в резервуаре для

чистой воды. Самоочистка прекращается и выполняется автоматический переход в режим зарядки

после окончания обратного отсчета в течение 10 секунд. На дисплее « » продолжает мигать до тех

пор, пока устройство не будет снято с зарядной базы или не перейдет в режим самоочистки, или пока

не погаснет экран дисплея после завершения зарядки.

Примечание: При добавлении чистой воды можно добавить раствор для очистки JIMMY, входящий

в комплект поставки изделия, соотношение составляет приблизительно две бутылки раствора для

очистки на один полный резервуар воды, температура воды не должна превышать 40 °C.

Заполнение резервуара для воды

Заполнение резервуара для чистой воды: После снятия резервуара для чистой воды откройте пробку

для заливки воды, поверните в сторону, чтобы открыть отверстие для заливки воды, залейте чистую

воду и раствор для очистки, затем верните пробку в исходное положение и снова установите резервуар

для чистой воды на насадку для пола (рис. 13-14).

Индикатор заполнения резервуара для грязной воды

Когда вертикальный пылесос обнаруживает, что бак для грязной воды заполнен, устройство

останавливается. На дисплее мигает « », экран отключается через 10 секунд. Выполните очистку

заполненного резервуара для грязной воды и установите его на место.

Если обнаруживается, что резервуар для грязной воды заполнен в режиме самоочистки, устройство

прекращает работу. На дисплее « » продолжает мигать до тех пор,

пока устройство полностью не будет снято с зарядной базы, или пока не будет очищен резервуар для

грязной воды. Выполните очистку заполненного резервуара для грязной воды и установите его на

место.

Индикатор застревания роликовой щетки

Во время работы пылесоса, в случае застревания роликовой щетки, пылесос полностью прекращает

работу. На дисплее «floor» (пол) и «carpet» (ковер) продолжают мигать одновременно в течение 10

секунд, затем экран отключается. В случае застревания роликовой щетки при нахождении пылесоса в

режиме очистки, пылесос полностью прекращает работу. На дисплее «oor» (пол) продолжает мигать

до тех пор, пока устройство не будет снято с зарядной базы или пока не будет извлечена роликовая

щетка. Удалите посторонние предметы, прилипшие к роликовой щетке или намотавшиеся на нее

волосы (см. «Очистка и техническое обслуживание насадки для пола в сборе»).

Примечание:

1. Для очистки насадки для пола, с учетом того, что в резервуаре для грязной воды может оставаться

некоторое количество воды, сначала извлеките резервуар для грязной воды.

2. Чтобы не допустить негативного воздействия воды на работу устройства и насадки для пола, не

переворачивайте устройство вверх дном.

3. В случае попадания воды внутрь устройства не запускайте устройство повторно, чтобы не

допустить возникновения опасной ситуации. Встряхните устройство, чтобы удалить из него воду, перед

использованием высушите устройство на воздухе.

Индикатор засорения воздуховода

Когда вертикальный пылесос находится в рабочем режиме или режиме самоочистки, в случае

засорения воздуховода пылесос прекращает работу. На дисплее «floor» (пол) и «carpet» (ковер)

продолжают мигать одновременно в течение 10 секунд, затем экран гаснет. Когда вертикальный

пылесос находится в режиме самоочистки, в случае засорения воздуховода устройство прекращает

работу. На дисплее «oor» (пол) и «carpet» (ковер) продолжают мигать одновременно до тех пор, пока

устройство полностью не будет снято с зарядной базы или пока не будет очищен воздуховод.

Очистка

резервуара для

грязной воды

Очистка

фильтра HEPA

17 18

Очистка и техническое

обслуживание

Примечание:

1. Фильтр HEPA, роликовую щетку и раствор для

очистки можно приобрести у дистрибьюторов.

2. Рекомендуется своевременно очищать резервуар

для грязной воды после использования. Если

собрано слишком большое количество пыли, что

приводит к блокировке фильтра HEPA, необходимо

очистить фильтр HEPA, при необходимости

фильтр HEPA можно заменить. После длительного

использования на роликовую щетку могут

намотаться волосы и другие предметы большой

длины, которые необходимо своевременно удалять.

Очистка резервуара для грязной

воды

1. При заполнении резервуара для грязной воды на

светодиодном экране начинает мигать индикатор

заполнения резервуара для грязной воды.

Устройство сразу же прекращает работу.

2. После выключения пылесоса извлеките

резервуар для грязной воды, поднимите верхнюю

крышку резервуара для воды и снимите с нее рамку

поролонового фильтра, откройте откидную крышку

рамки поролонового фильтра, извлеките поролоновый фильтр. Слейте грязную воду и скопившуюся в

резервуаре для воды грязь, затем промойте резервуар для грязной воды, крышку резервуара для воды,

рамку поролонового фильтра и поролоновый фильтр (рис. 15).

3. Если в трубке резервуара для грязной воды имеются посторонние предметы, их можно удалить с

помощью щетки для чистки.

4. После мытья высушите детали, указанные выше. Затем снова установите все детали в резервуаре

для грязной воды.

Примечание:

1. Когда устройство не используется, необходимо снять верхнюю крышку резервуара для грязной воды

для проветривания, чтобы избежать появления неприятного запаха.

2. После завершения работы устройства рекомендуется сразу же очистить резервуар для грязной

воды, чтобы избежать появления неприятного запаха (рис. 16).

3. После очистки верхней крышки резервуара для грязной воды перед использованием необходимо

насухо вытереть металлическую контактную планку на верхней крышке резервуара для грязной воды.

Очистка насадки для пола

Извлеките окно роликовой щетки и достаньте роликовую щетку. Протрите корпус роликовой щетки сухой

тканью и удалите волосы, запутавшиеся вокруг щетки с помощью лезвия. Промойте окно роликовой

щетки и роликовую щетку в чистой воде. После очистки соберите роликовую щетку и окно роликовой

щетки, и установите обратно в устройство. (Роликовую щетку также можно поместить для просушки в

держатель для принадлежностей) (рис. 17-18).

Примечание:

1. Не промывайте насадку для пола целиком в воде или под струей воды из-под крана. Не промывайте

насадку для пола в воде или под струей воды из-под крана после извлечения роликовой щетки. Не

используйте водопроводную воду для промывки воздуховода в насадке для пола после извлечения

резервуара для чистой воды , чтобы не повредить компоненты и не допустить неблагоприятного влияния

на их дальнейшее использование.

2. Если пылесос не будет использоваться вскоре после очистки, полностью высушите резервуар

для грязной воды, крышку резервуара для грязной воды, фильтр, раму фильтра, роликовую щетку,

окно роликовой щетки, устройство и затем соберите устройство для помещения на хранение, чтобы

предотвратить размножение бактерий во влажной среде и образование неприятного запаха.

Техническое обслуживание и хранение

1. Перед очисткой выключите устройство.

2. Промойте корпус устройства чистой водой или нейтральным моющим средством. Перед вытиранием

обязательно отжимайте ткань для очистки, чтобы не допустить попадания воды внутрь электрических

компонентов устройства.

3. Рекомендуется своевременно очищать резервуар для грязной воды, роликовую щетку и окно

роликовой щетки после каждого использования. Устройство прекращает работу, если уровень грязной

воды достигает отметки MAX. Немедленно слейте воду из резервуара для грязной воды. После того, как

время использования фильтра достигнет 30-50 часов (в зависимости от состояния фильтра), замените

фильтр, чтобы избежать снижения производительности устройства. Фильтр можно приобрести у местного

дистрибьютора.

4. Если устройство не используется в течение длительного времени, поместите его в прохладное и сухое

место, избегайте попадания прямых солнечных лучей или влажной среды.

5. Для упаковки и помещения устройства на хранение обязательно выполните его очистку и высушите все

детали, чтобы не допустить повреждения устройства.

Требования по технике безопасности

Перед использованием данного продукта, пожалуйста, ознакомьтесь со всеми инструкциями и

предупреждениями. Несоблюдение предупреждений и инструкций может привести к поражению

электрическим током, пожару или травмам.

При использовании электроприборов всегда следует соблюдать основные меры

предосторожности, чтобы снизить риск пожара, поражения электрическим током и травм.

Внимание!

1. Данное устройство предназначено только для бытового использования.

2. Перед включением устройства, убедитесь, что напряжение источника питания соответствует

параметрам, указанным на адаптере питания.

3. Перед использованием обязательно проверьте прибор. Если устройство или адаптер повреждены,

не используйте их.

4. Используйте в строгом соответствии с данной инструкцией.

5. Данный прибор не предназначен для использования детьми, лицами с ограниченными

физическими, сенсорными или психическими способностями, а также лицами с недостаточным

опытом и/или знаниями, за исключением случаев, когда устройство используется указанными

лицами поднаблюдением или руководством ответственного за их безопасность (при том, что им была

разъяснена инструкция по использованию прибора и правила безопасности).

6. Не используйте данное устройство в качестве игрушки. Храните его в недоступном для детей месте.

Пожалуйста, присматривайте за детьми и удостоверьтесь, что они не используют данное устройство в

качестве игрушки.

7. Не касайтесь вилки мокрыми руками.

8. Будьте особенно осторожны при уборке лестницы, чтобы не упасть.

9. Если кабель, вилка, батарея или токопроводящие детали повреждены, не используйте их, а также

не разбирайте и не заменяйте детали самостоятельно. Самостоятельная разборка и замена деталей

может привести к поражению электрическим током или пожару, и компания JIMMY не несет за это

ответственности. Во избежание опасностей, в случае повреждения ремонт или замена оборудования

должны быть произведены представителями компании JIMMY, дистрибьютором JIMMY или лицом с

соответствующей квалификацией, сертифицированным компанией JIMMY.

10. Для зарядки можно использовать только зарядное устройство, указанное JIMMY.

11. Можно использовать только аккумуляторную батарею, указанную JIMMY: использование любой

другой аккумуляторной батареи может привести к взрыву, травмам или повреждению устройства.

12. Если продукт не работает согласно данной инструкции, подвергся сильному удару, упал с высоты,

поврежден или упал в воду, пожалуйста, не используйте его и обратитесь в компанию JIMMY или к её

дистрибьютору.

13. Можно использовать только запчасти и детали, предлагаемые JIMMY.

14. Не тяните и не пережимайте кабель. Держите его подальше от нагретых поверхностей. Не

помещайте кабель в щели под закрытыми дверьми, не протягивайте его через острые края или углы.

Размещайте кабель вне зон передвижения. Не используйте пылесос, когда кабель находится под

устройством.

15. Пожалуйста, выньте вилку из розетки перед починкой устройства, или когда устройство не

используется.

16. Нельзя тянуть за провод или перемещать устройство за провод, также нельзя использовать провод

в качестве ручки.

17. Данный продукт представляет собой перезаряжаемый электрический прибор. Не позволяйте

устройству работать без присмотра.

18. При очистке, ремонте или длительном неиспользовании устройства аккумуляторную батарею

необходимо вынуть из аккумуляторного отсека.

19. Не подносите устройство к нагревательным приборам и не подвергайте его длительному

воздействию солнечных лучей, во избежание деформации корпуса из-за высокой температуры.

20. Не помещайте предметы, препятствующие свободному прохождению воздуха, у всасывающих или

выпускных отверстий, во избежание перегрева устройства.

21. Корпус устройства и щетка для полов содержат электрические компоненты, поэтому их нельзя

мыть в воде.

22. Нельзя очищать роликовую щетку, вынимать её или снимать с неё крышку, когда устройство

включено или работает, во избежание травм.

23. Не используйте устройство для всасывания горящих предметов, таких как тлеющие угли, окурки и

т.д.

24. Не используйте устройство для всасывания острых предметов, таких как битое стекло.

25. Не используйте устройство для всасывания строительной пыли и мелкодисперсных фракций, таких

как известь, цемент, угольный и гипсовый порошок, мука и т.д.

26. Не используйте устройство для всасывания химически агрессивных и коррозионных веществ, таких

как кислотные и щелочные чистящие средства, стиральный порошок и т.д.

27. Не используйте устройство для всасывания легковоспламеняющихся и взрывоопасных субстанций,

таких как бензин, спирт, духи, краска, лак и т.д.

28. Не разбирайте закрытое устройство самостоятельно и не пытайтесь изменить производительность

устройства. Обратитесь за помощью к специалистам производителя, в его сервисный отдел или

аналогичные отделы, во избежание опасных ситуаций.

29. Если устройство не используется в течение длительного времени, следует выключить питание и

вынуть вилку из розетки.

30. Технические параметры, отраженные в инструкции по эксплуатации данного устройства, получены

лабораторией JIMMY или утвержденной испытательной компанией, и право на их окончательную

интерпретацию принадлежит компании JIMMY.

Не используйте и не храните пылесос при экстремальных неблагоприятных условиях, например, при

экстремальной температуре. Рекомендуется использовать пылесос в помещении при температуре от

5 °C до 40 °C. Храните устройство в сухом месте и не допускайте попадания прямых солнечных лучей.

Транспортируйте устройство только в его оригинальной упаковке.

Не транспортируйте устройство при температуре выше 50

℃

или ниже 0

℃

Об использовании продукта

1. Устройство подходит для твердых полов в помещениях, включая вощеные полы, резиновые полы,

плитку, паркет с защитным покрытием, полы из массива и другие плоские поверхности. Использование

устройства на неровных полах может не дать наилучшие результаты.

2. Не включайте устройство, пока резервуары для грязной и чистой воды не будут установлены на

место в соответствии с инструкцией.

3. Не трясите устройство вверх и вниз, и избегайте резких толчков пылесоса, чтобы грязная вода не

попала в двигатель; после запуска не перемещайте устройство вверх и вниз, а также не наклоняйте его

в и не кладите на пол, чтобы грязная вода не попала в двигатель.

4. Во избежание повреждений, не позволяйте устройству работать в течение длительного времени,

когда всасывающее отверстие заблокировано поплавком.

5. После использования устройства очистите резервуар для грязной воды, всасывающее отверстие

и воздуховод, храните в проветриваемом и сухом месте. Повышенная влажность может повредить

изоляцию и снизить срок службы электронных компонентов.

О моющем средстве

1. Попадание большого количества моющего средства в двигатель может повредить устройство.

2. Смешайте моющее средство с чистой водой в соответствии с инструкцией по эксплуатации

(соотношение моющего средства к чистой воде 1:50). Рекомендуется использовать моющее средство

нашей компании. Нельзя использовать моющие средства, содержащие кислоту, щелочь или вещества,

вредные для окружающей среды.

3. Держите моющее средство в недоступном для детей месте. Если моющее средство попало в глаза,

немедленно тщательно промойте их чистой водой. Если вы случайно проглотили его, немедленно

обратитесь к врачу за медицинской помощью.

4. При утилизации использованной воды и моющего средства следует соблюдать местные требования

по охране окружающей среды.

Об утилизации батареи

1. Аккумуляторная батарея прибора содержит материалы, вредные для окружающей среды. Перед

утилизацией выньте аккумуляторную батарею из устройства.

2. Перед извлечением аккумуляторной батареи выключите устройство и выньте вилку из розетки.

3. С подлежащей утилизации аккумуляторной батареей следует обращаться надлежащим образом, не

помещайте её в огонь, воду или почву.

4. Если утилизируемая батарея протекает, и жидкость попала на кожу или одежду – промойте их чистой

водой и немедленно обратитесь к врачу.

Поиск и устранение неисправностей

Перед обращением в службу послепродажного обслуживания следует изучить приведенную ниже

информацию.

Неисправность Возможная причина Способ устранения

Невозможно запустить

или остановить во

время использования.

Низкий заряд батареи. Перезарядите батарею.

Кнопка включения/выключения не

нажата.

Нажмите кнопку включения/

выключения.

Наматывание посторонних

предметов на роликовую щетку.

Очистите роликовую щетку.

Резервуар для грязной воды

заполнен.

Очистите резервуар для грязной

воды.

Аккумуляторная батарея собрана

неправильно.

Выполните повторную сборку

батареи.

Всасывающее отверстие засорено.

Очистите всасывающее отверстие

и фильтр.

Слабое всасывание

Всасывающее отверстие засорено.

Очистите всасывающее отверстие

и фильтр.

Нет установленного фильтра HEPA. Установите фильтр HEPA.

Посторонние шумы

Всасывающее отверстие засорено.

Очистите всасывающее отверстие

и фильтр.

Нет установленного фильтра HEPA. Установите фильтр HEPA.

Распылитель не

разбрызгивает воду.

Резервуар для чистой воды пуст.

Наполните резервуар для чистой

воды.

Кнопка распыления воды не

нажата.

Нажмите на кнопку распыления

воды.

Резервуар для чистой воды

смонтирован неправильно.

Снова установите резервуар для

чистой воды.

Распыление воды из

канала для выпуска

воздуха.

Используется фильтр, который еще

не до конца просушен.

Перед использование просушите

фильтр после промывки.

В резервуаре для грязной воды

фильтр не установлен.

Установите фильтр в резервуар

для грязной воды.

Под фильтром образуются складки

мягкого пластика.

Переустановите фильтр, мягкий

клей не должен образовывать

складки.

Примечание:

Если не удалось найти решение в приведенном выше руководстве по устранению неполадок или на

экране отображается код ошибки от F1 до F8, обратитесь за поддержкой в службу послепродажного

обслуживания или к местному дистрибьютору.

¤¤¤¤¤¤

Спецификация устройства

Технические характеристики

Модель № HW9

Номинальная мощность 300 Вт

Емкость батареи 3000 мАч

Продолжительность зарядки 4-5 ч

Входное напряжение зарядного

устройства

100-240В ~ 50/ 60 Гц

Выходное напряжение зарядного

устройства

30 В/600 мА

Монтажная схема

Литиевая батарея

Защитная

печатная

плата

Бесщеточный

двигатель

Печатная

плата кнопки

переключателя

рукоятки

Печатная плата

кнопки отключения

звука

Микровык-

лючатель

Водяной

насос

Печатная плата

1 для перемещения

Резервуар для

грязной воды

Двигатель

насадки для

пола

Адаптер

Вентилятор

PTC

Печатная плата

экрана дисплея

Печатная плата

управления

Информация о производителе

Производитель

Кингклин Электрик Ко., Лтд

Адрес

№1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс, Китай

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от неконтролируемого

выброса отходов, устройство необходимо утилизировать отдельно от других отходов и надлежащим

образом переработать для повторного использования.

Отслужившие приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС:

В соответствии с Европейской директивой 2012/19/EU отслужившие приборы, и, в соответствии с

Европейской директивой 2006/66/ЕС, поврежденные либо отработанные аккумуляторные батареи/

батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды.

Аккумуляторные батареи/батарейки:

Возможны изменения без предварительного уведомления.

Интегрированные аккумуляторные батареи разрешается извлекать для утилизации только

квалифицированным персоналом. Вскрытие корпуса чревато повреждением или разрушением

прибора.

Не выбрасывайте аккумуляторные батареи/батарейки в бытовой мусор, огонь или воду.

Аккумуляторные батареи/батарейки следует собирать, по возможности в разряженном состоянии, для

вторичной переработки или утилизации экологически безопасным образом.

Информация о гарантии

Гарантийный срок на изделие составляет 1 (один) год с даты покупки.

Срок службы изделия составляет 5 (пять) лет с даты покупки.

Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях,

изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего

обращения или повреждении покупателем, или третьими лицами, повреждении, вызванными внешними

обстоятельствами.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе самого

устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера, который

показан ниже:

Дата производства состоит из первых 3 символов: первый символ – год, второй символ – месяц, третий

символ – день.

DBP800547

D – год

B – месяц

P – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты производства

данного устройства.

Год Месяц Дата

Год Символ Месяц Символ Дата Символ Дата Символ

2016 A Январь 1 1 1 17 H

2017 B Февраль 2 2 2 18 J

2018 C Март 3 3 3 19 K

2019 D Апрель 4 4 4 20 L

2020 E Май 5 5 5 21 M

2021 F Июнь 6 6 6 22 N

2022 G Июль 7 7 7 23 P

2023 H Август 8 8 8 24 Q

2024 J Сентябрь 9 9 9 25 R

2025 K Октябрь A 10 A 26 S

2026 L Ноябрь B 11 B 27 T

2027 M Декабрь C 12 C 28 U

2028 N

13 D 29 V

2029 P

14 E 30 W

2030 Q

15 F 31 X

2031 R

16 G

Сделано в Китае

Товар сертифицирован

Web:www.jimmyglobal.com

Email:[email protected]

jimmytechnology

2M-01

Jimmy HW9 3 in 1 Cordless Multi-Surface Vacuum Cleaner 300W

Product's Documents

User Manual

Specifications

Jimmy HW9 Questions and Answers
