ActiveFinder XP

Funktion / Verwendung

Lesen Sie die Bedienungsanleitung, das beiliegende Heft

„Garantie- und Zusatzhinweise“ sowie die aktuellen Infor-

mationen und Hinweise im Internet-Link am Ende dieser

Anleitung vollständig durch. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlage ist aufzubewahren

und bei Weitergabe des Gerätes mitzugeben.

Kontaktloses Prüfgerät zur Lokalisierung von elektrischen Span-

nungen (230 VAC) in Kabeln, Steckdosen, Lampenfassungen,

Sicherungen, Schaltschrank- und Anlagenteilen. Durch optische

und akustische Signale sowie Vibration wird angezeigt, ob eine

Spannung vorhanden ist.

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-

zweck innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Beim Umgang mit Spannungen größer 24 V/AC rms bzw. 60 V/DC

ist besondere Vorsicht geboten. Beim Berühren der elektrischen

Leiter besteht bei diesen Spannungen bereits eine lebensgefähr-

liche Stromschlaggefahr.

– Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückstän-

den benetzt, darf unter Spannung nicht gearbeitet werden. Ab

einer Spannung von 24 V/AC rms bzw. 60 V/DC besteht durch die

Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher Stromschläge.

– Reinigen und trocknen Sie das Gerät vor der Verwendung.

– Dieses Gerät nur innerhalb geschlossener Räume verwenden,

weder Feuchtigkeit noch Regen aussetzen, da ansonsten die

Gefahr eines elektrischen Stromschlages besteht.

– In der Überspannungskategorie IV (CAT IV - 1000 V) darf die

Spannung von 1000 V zwischen Prüfgerät und Erde nicht

überschritten werden.

– Vergewissern Sie sich vor jeder Messung, dass der zu prüfende

Bereich (z.B. Leitung) und das Prüfgerät in einwandfreiem Zustand

sind. Testen Sie das Gerät an bekannten Spannungsquellen

(z.B. 230 V-Steckdose zur AC-Prüfung).

– Das Gerät muss vor dem Öffnen der Batteriefachabdeckung von

allen Messkreisen getrennt werden.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

Allgemeine Sicherheitshinweise

ActiveFinder XP

nationalen Behörden zur sachgemäßen Benutzung des Gerätes

und eventuell vorgeschriebene Sicherheitsausrüstungen

(z.B. Elektriker-Handschuhe).

– Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen

nicht alleine und nur nach Anweisung einer verantwortlichen

Elektrofachkraft durch.

– Das Messgerät ersetzt keine zweipolige Prüfung der

Spannungsfreiheit.

– Das Gerät misst die Anwesenheit von elektrostatischen Feldern

in ausreichender Stärke. Ist diese Feldstärke zu gering kann noch

Spannung vorhanden sein, obwohl kein Warnsignal angezeigt

wird. Die folgende Liste der Einussfaktoren auf die Feldstärke

erhebt keinen Anspruch auf Vollständigkeit: Abschirmungen,

Kabelisolierung (Art, Stärke), Messabstand, Isolierung zw. Benutzer

und Masseäche, Sonderbauformen der Steckdosen, Zustand des

Testers und der Batterien.

Zusatz-Hinweis zur Anwendung

Beachten Sie die technischen Sicherheitsregeln für das Arbeiten

an elektrischen Anlagen, unter anderem: 1. Freischalten, 2. gegen

Wiedereinschalten sichern, 3. Spannungsfreiheit zweipolig prüfen,

4. Erden und kurzschließen, 5. benachbarte spannungsführende

Teile sichern und abdecken.

Sicherheitshinweise

Austrittsöffnung LED

Umgang mit künstlicher, optischer Strahlung OStrV

– Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe,

kein Risiko) gemäß den gültigen Normen für die photobiologische

Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in

ihren aktuellen Fassungen.

– Strahlungsleistung: Peak-Wellenlänge gleich 453 nm.

Mittlere Strahldichten liegen unterhalb der Grenzwerte der

Risikogruppe RG0.

– Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer

Verwendung und unter vernünftigerweise vorhersehbaren

Bedingungen für das menschliche Auge und die menschliche

Haut ungefährlich.

– Es können vorübergehende, irritierende optische Wirkungen

(z.B. Blendung, Blitzblindheit, Nachbilder, Beeinträchtigungen des

Farbsehens) nicht gänzlich ausgeschlossen werden, insbesondere

bei niedriger Umfeldhelligkeit.

– Nicht längere Zeit absichtlich direkt in die Strahlungsquelle schauen.

– Um die Einhaltung der Grenzwerte der Risikogruppe RG 0

zu gewährleisten ist keine Wartung erforderlich.

Sicherheitshinweise

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flug-

zeugen, an Tankstellen, oder in der Nähe von Personen mit Herz-

schrittmachern, sind zu beachten. Die Möglichkeit einer gefähr-

lichen Beeinflussung oder Störung von und durch elektronischer

Geräte ist gegeben.

Umgang mit elektromagnetischer Strahlung

Sicherheitshinweise

– Das Messgerät hält die Vorschriften und Grenzwerte für die

Sicherheit und elektromagnetische Verträglichkeit gemäß der

Richtlinien 2014/35/EU (Niederspannung / LVD) und 2014/30/EU

(elektromagnetische Verträglichkeit / EMV) ein.

– Hiermit erklärt Umarex GmbH & Co. KG, dass das Elektrogerät

ActiveFinder XP den wesentlichen Anforderungen und sonstigen

Bestimmungen der europäischen Niederspannungs-Richtlinie

2014/35/EU (LVD) und der EMV-Richtlinie 2014/30/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der

folgenden Internetadresse verfügbar: http://laserliner.com/

info?an=AAD

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flug-

zeugen, an Tankstellen, oder in der Nähe von Personen mit Herz-

schrittmachern, sind zu beachten. Die Möglichkeit einer gefähr-

lichen Beeinflussung oder Störung von und durch elektronischer

Geräte ist gegeben.

Umgang mit elektromagnetischen Störungen

Überspannungskategorie IV: Geräte für den Einsatz

an oder in der Nähe der Einspeisung in die elek-

trische Installation von Gebäuden, und zwar von

der Hauptverteilung aus in Richtung zum Netz

hin gesehen, bestimmt, z.B. Elektrizitätszähler,

Überstromschutzschalter und Rundsteuergeräte.

Symbole

Warnung vor gefährlicher elektrischer Spannung: Durch

ungeschützte, spannungsführende Bauteile im Gehäuse-

inneren kann eine ausreichende Gefahr ausgehen, Perso-

nen dem Risiko eines elektrischen Schlags auszusetzen.

Schutzklasse II: Das Prüfgerät verfügt über eine

verstärkte oder doppelte Isolierung.

ActiveFinder XP

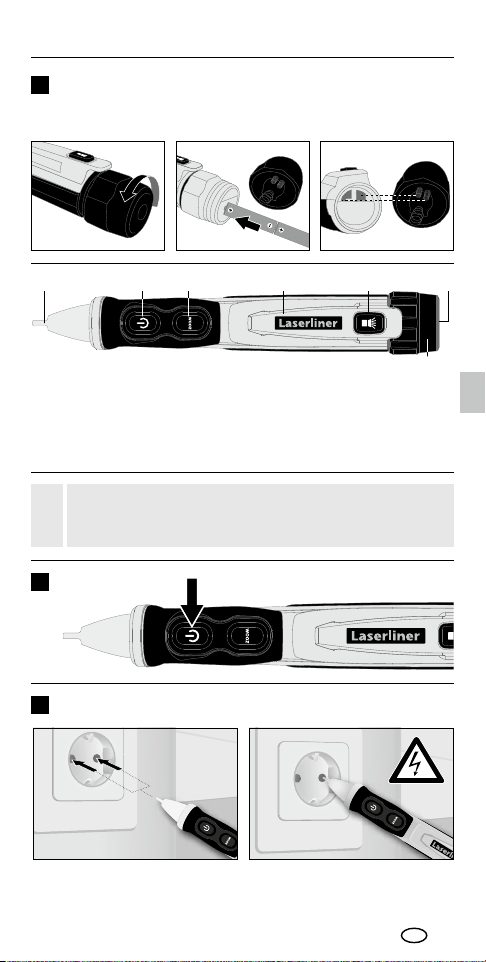

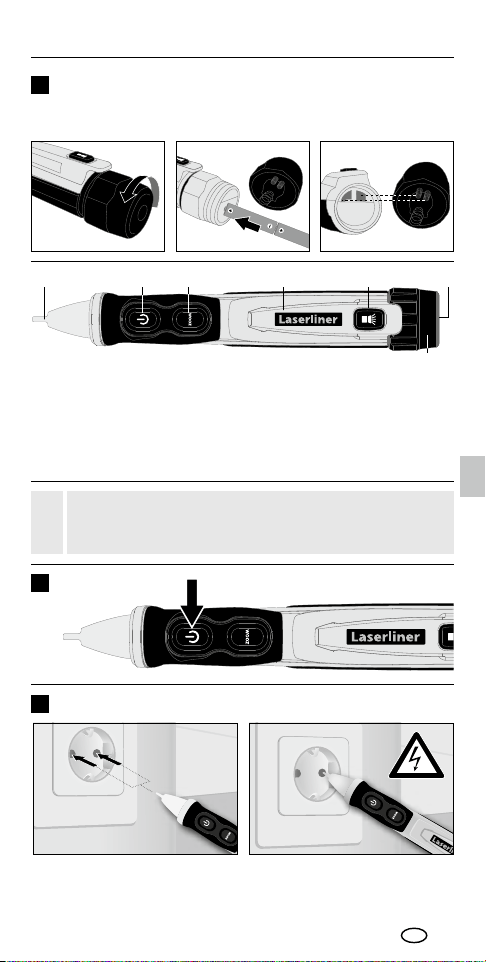

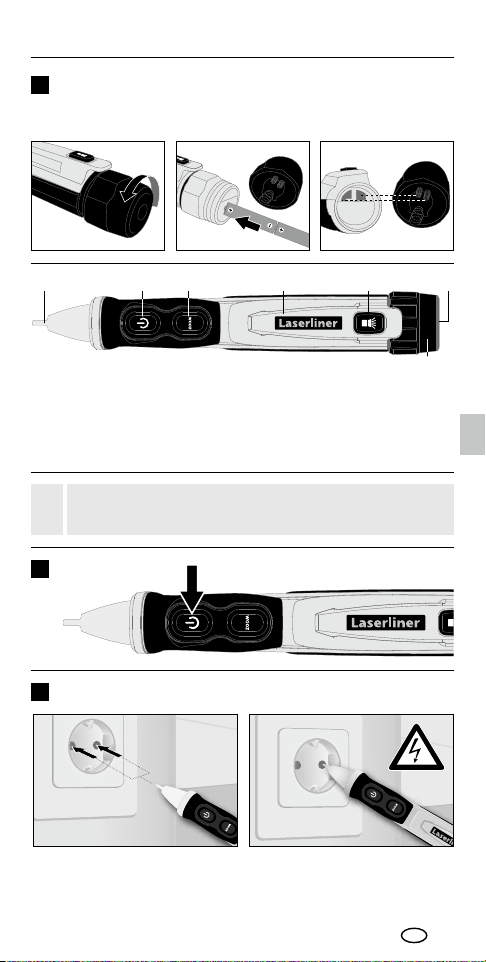

1 432 5 6

Detektorspitze

mit Arbeitslicht

Ein-/Aus-Taster

Taschenlampe

Ein/Aus

Taschenlampe

Batteriefach

ZOOM-Funktion

Ein/Aus

Taschenclip

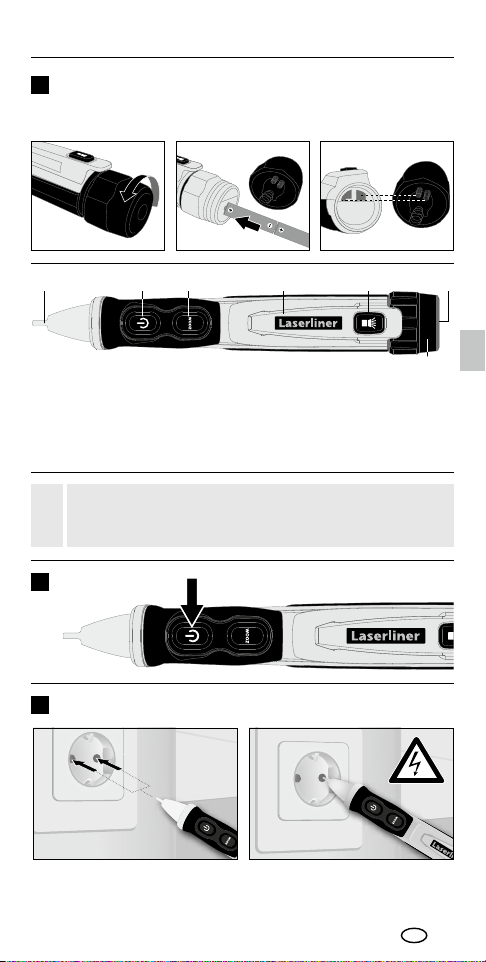

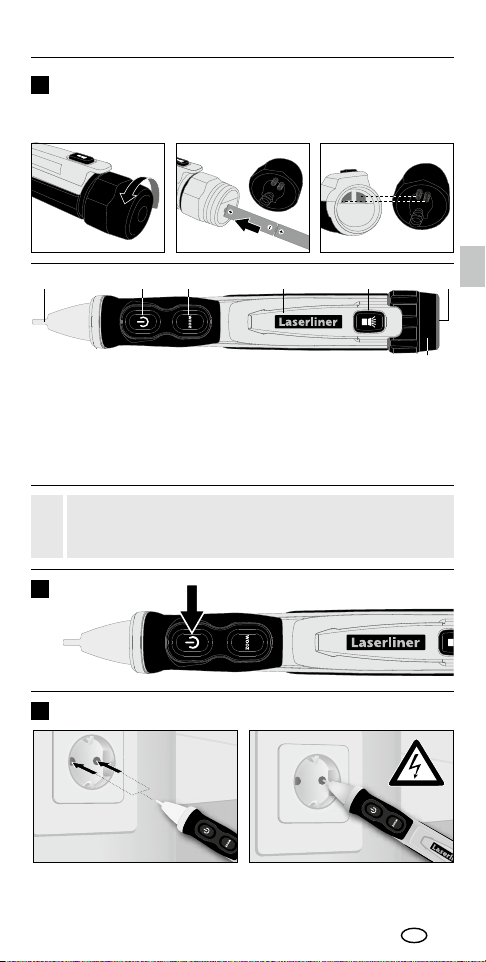

Einsetzen der Batterien

Prüfen Sie das Gerät vor jeder Benutzung unter einem

bekannten Betriebsstromkreis laut angegebenem

Spannungsbereich des Gerätes.

Das Batteriefach öffnen und Batterien gemäß den Installations-

symbolen einlegen. Dabei auf korrekte Polarität achten.

ON / OFF

Setzen Sie die Detektorspitze

auf den zu prüfenden Bereich

(z.B. Kabel, Steckdose, etc.).

Ist Spannung vorhanden, leuch-

tet die Detektorspitze rot und

ein schnelles Signal ertönt.

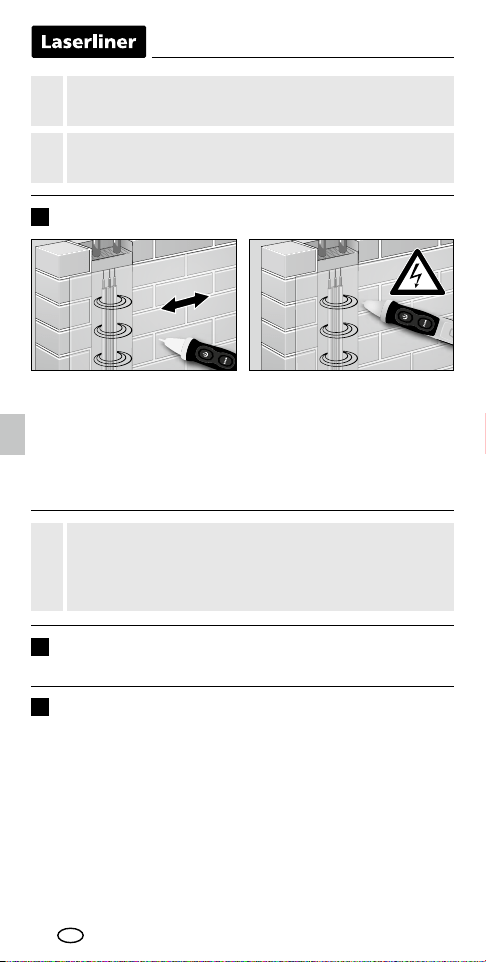

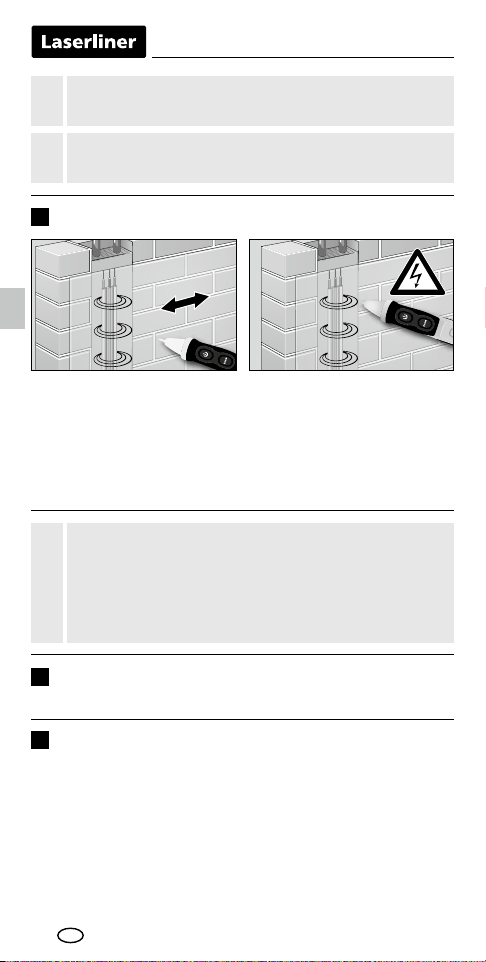

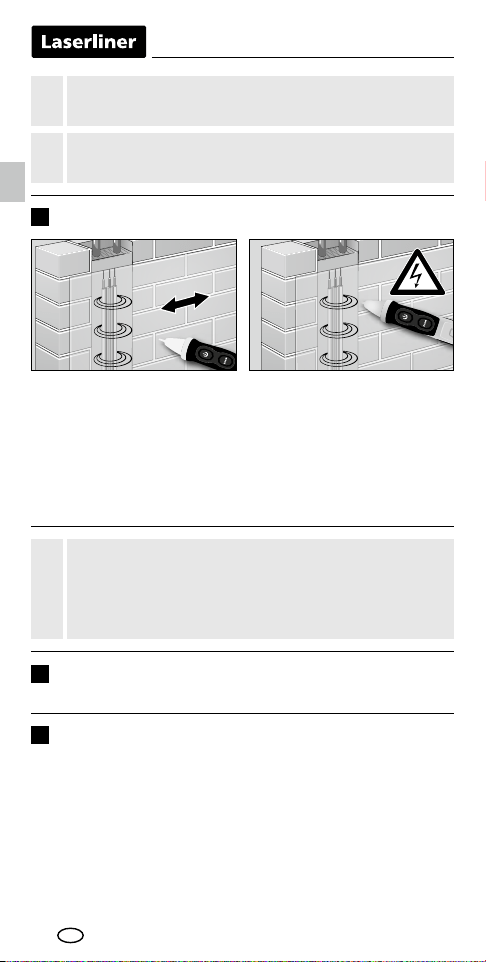

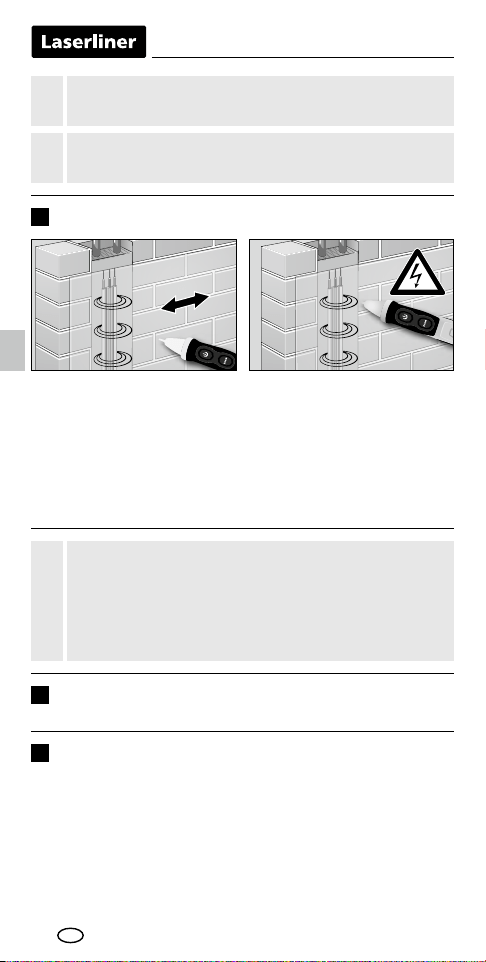

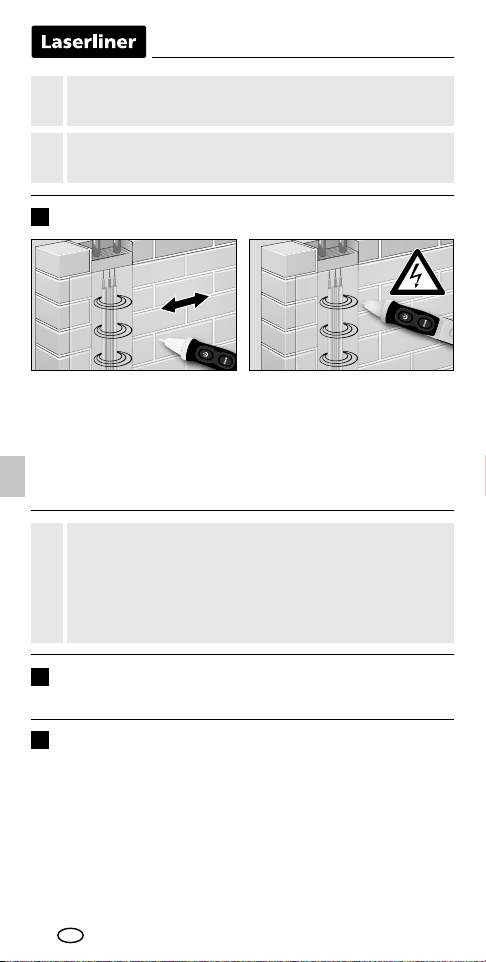

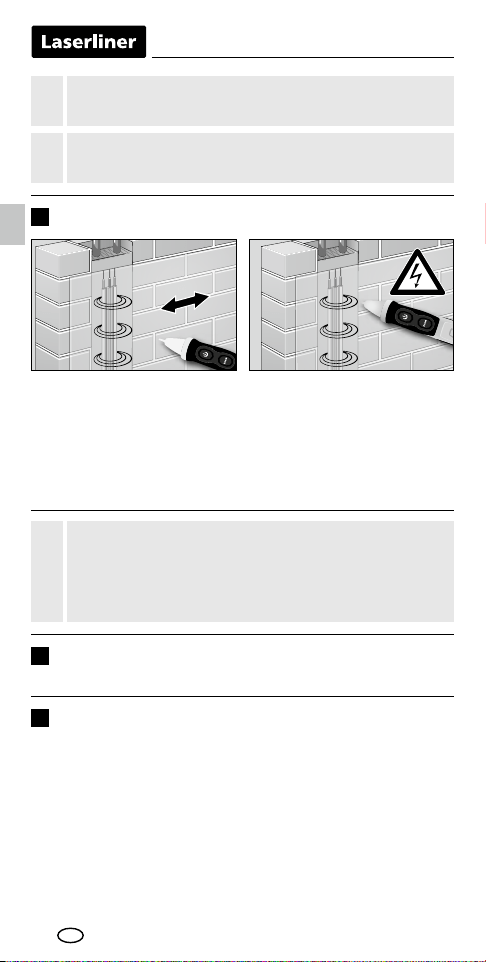

Lokalisieren elektrischer Spannungen

Mit gedrückter ZOOM-Taste er-

höht sich die Empfindlichkeit des

Gerätes (12 VAC bis 1000 VAC).

So können Spannungsfelder auf

größere Distanz lokalisiert werden,

indem das Gerät über den zu

prüfenden Bereich bewegt wird.

Bei gedrückter ZOOM-Taste

leuch-

tet die Detektorspitze orange.

Ist Spannung vorhanden, leuchtet

die Detektorspitze rot und ein

Signal ertönt im Sekundentakt.

Beachten Sie, dass trotz Ausbleiben der Anzeige

noch immer Spannung vorhanden sein kann. Durch

Unterschiede der Bauart der Anschlussbuchse oder der

Art der Isolierung (Dicke und Typ) kann die Funktionalität

beeinflusst werden. Hinter Paneelen und metallischen

Abdeckungen kann keine Spannung erkannt werden.

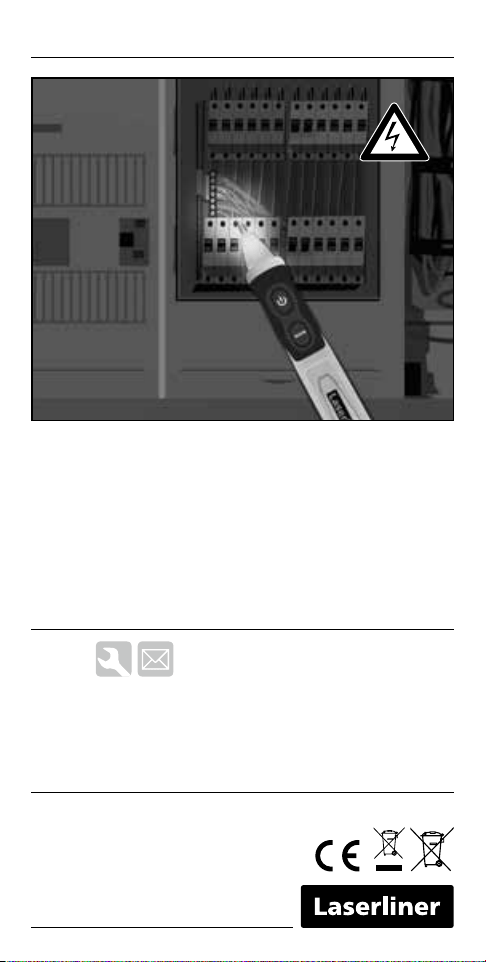

Prüfen Sie zur Sicherheit alle drei Phasenleiter (L1, L2, L3)

auf vorhandene Spannung!

Tauschen Sie bei schwachem akustischem Signal oder

verminderter Leistung der Taschenlampe die Batterien aus.

ZOOM-Funktion

Taschenlampe

Signalton

Um die Taschenlampe ein- und auszuschalten, drücken Sie

die Taste 5.

Signalton abschalten:

Gerät ist ausgeschaltet: Ein-/Aus-Taster (2) gedrückt halten,

bis die Detektorspitze grün leuchtet

Gerät ist eingeschaltet: Ein-/Aus-Taster (2) gedrückt halten,

bis die Detektorspitze grün blinkt

Signalton einschalten:

Ein-/Aus-Taster (2) gedrückt halten, bis die Detektorspitze grün

blinkt und ein Signal ertönt.

ActiveFinder XP

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den

freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AAD

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten

Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und

Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren

Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten

Technische Änderungen vorbehalten. 19W36

Indikator LED

Spannungsbereich 12 VAC ~ 1000 VAC

Frequenz 50 ... 60 Hz

Überspannungskategorie CAT IV - 1000 V (nicht kondensierend)

Verschmutzungsgrad 2

Schutzart IP 67

Stromversorgung 2 x 1,5V LR03 (AAA)

Arbeitsbedingungen 0°C ... 50°C, Luftfeuchtigkeit

max. 80% rH, nicht kondensierend,

Arbeitshöhe max. 2000 m

über NN (Normalnull)

Lagerbedingungen -10°C ... 60°C,

Luftfeuchtigkeit max. 80% rH

Abmessungen (B x H x T) 30 x 160 x 24 mm

Gewicht 66 g (inkl. Batterien)

– The device must only be used in accordance with its intended

purpose and within the scope of the specications.

– The measuring tools and accessories are not toys. Keep out of

reach of children.

– Modications or changes to the device are not permitted, this will

otherwise invalidate the approval and safety specications.

– Do not expose the device to mechanical stress, extreme

temperatures, moisture or signicant vibration.

– If you are working with voltages higher than 24 V/AC rms / 60 V/DC,

exercise extreme caution. Touching the electrical conductors at

such voltages poses a risk of life-threatening electric shocks.

– If the device comes into contact with moisture or other conductive-

residue, work must not be carried out under voltage. At and

above voltages of 24 V/AC rms / 60 V/DC, the presence of

moisture creates the risk of life-threatening electric shocks.

–

Use this device only within closed rooms, do not expose it to moisture

or to rain, since there is otherwise the risk of an electric shock.

– In overvoltage category IV (CAT IV - 1000 V), the voltage between

the test device and earth must not exceed 1000 V.

– Before taking any measurements, make sure that both the area to

be tested (e.g. a line), the test device and the accessories used

(e.g. connection cable) are in proper working order. Test the device

by connecting it to known voltage sources (e.g. a 230 V socket in

the case of AC testing).

– Clean and dry the device before use.

– The device must be disconnected from all power sources and

measuring circuits before opening the cover to change the

battery(ies) or fuse(s).

– The device must no longer be used if one or more of its functions

fail or the battery charge is weak.

– Observe the safety precautions of local and national authorities

relating to the correct use of the device and any prescribed safety

equipment (e.g. electrician‘s safety gloves).

General safety instructions

Function / Application

Non-contact tester for locating electrical voltage (230 VAC) in

cables, sockets, bulb sockets, fuses, control cabinet and system

components. Visual and acoustic signals as well as vibration

indicate whether a voltage is present.

Completely read through the operating instructions, the

„Warranty and Additional Information“ booklet as well as

the latest information under the internet link at the end

of these instructions. Follow the instructions they contain.

This document must be kept in a safe place and passed on

together with the device.

ActiveFinder XP

– The device works with LEDs of risk group RG 0 (exempt, no risk)

in accordance with the latest versions of applicable standards

relating to photobiological safety (EN 62471:2008-09ff / IEC/TR

62471:2006-07ff).

– Radiation power: Peak wavelength equals 453 nm.

Mean radiance is below the limit values of risk group RG 0.

– When used for the intended purpose and under reasonably

foreseeable conditions, the accessible radiation of the LEDs

is safe for the human eye and skin.

– Temporary, irritating optical effects (e.g. dazzling, flash blindness,

afterimages, colour vision impairment) cannot be completely ruled

out, especially under low ambient light conditions.

– Do not intentionally look directly into the radiation source for

longer periods of time.

– No specific measures are required to ensure the limit values

of risk group RG 0 are maintained.

LED outlet

Using artificial, optical emission (OStrV)

Safety instructions

Additional information on use

Observe the technical safety regulations for working on electrical

systems, especially: 1. Safely isolating from power supply,

2. Securing to prevent system being switched on again,

3. Checking zero potential, two-pole, 4. Earthing and short-

circuiting, 5. Securing and covering adjacent live components.

– Do not work alone in the vicinity of hazardous electrical installa-

tions and only under the guidance of a qualied electrician.

– The measuring device must not be used as a substitute for a

two-pole zero potential test.

– The device measures the presence of electrostatic elds of

sufcient strength. If the eld strength is too low voltage may still

be applied although no warning signal is given. The following list

of factors that inuence the eld strength does not claim to be

complete: shielding, cable insulation (type, thickness), measure-

ment distance, insulation between user and earth, special socket

designs, condition of tester and of batteries.

Safety instructions

– The measuring device complies with electromagnetic compatibility

regulations and limit values in accordance with EMC-Directive

2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers –

may apply. Electronic devices can potentially cause hazards or

interference or be subject to hazards or interference.

Dealing with electromagnetic radiation

Safety instructions

– The measuring device complies with safety and electromagnetic

compatibility regulations and limit values in accordance with

Directive 2014/35/EU (Low Voltage Directive / LVD) and 2014/30/EU

(Electromagnetic Compatibility Directive / EMC).

– Umarex GmbH & Co. KG hereby declares that the ActiveFinder XP

complies with the essential requirements and other provisions

of the European Low Voltage Directive 2014/35/EU (LVD) and

the Electromagnetic Compatibility Directive 2014/30/EU. The EU

Declaration of Conformity can be found in its entirety at the

following address: http://laserliner.com/info?an=AAD

– Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers –

may apply. Electronic devices can potentially cause hazards or

interference or be subject to hazards or interference.

Dealing with electromagnetic interference

Overvoltage category IV: Devices such as electricity

meters, overcurrent circuit breakers and ripple-

control units, which are intended for use at or near

the infeed into the electrical installation of buildings,

and specifically from the main distribution to the

supply system.

Symbols

Warning about hazardous electrical voltage:

Unprotected live components inside the device housing

are capable of posing a risk of electric shock.

Protection class II: The test device has reinforced or

double insulation.

ActiveFinder XP

1 432 5 6

Detector tip with

working light

ON/OFF button

Battery lamp

ON/OFF

Battery lamp

Battery compartment

ZOOM function

ON/OFF

Pocket clip

Insertion of batteries

Before using the device, you should always test it on a

main circuit you know to be operational within the

specified voltage range.

Open the battery compartment and insert batteries according to

the symbols. Be sure to pay attention to polarity.

ON / OFF

Position the detector tip in the

area to be tested (e.g. cable,

socket etc.).

When voltage is present, the

detector tip lights red and a

rapid signal sounds.

Localising electrical voltages

Press the ZOOM button to

increase the sensitivity of the

device (12 V AC to 1000 V AC).

This enables voltage fields to be

located at significant distance by

moving the device over the area

to be tested.

The detector tip lights orange

when the ZOOM button is

pressed.

When voltage is present, the

detector tip lights red and a signal

sounds at 1-second intervals.

Please be aware that even if a visual signal is not displayed,

voltage may still be present. Differences in the design of

the connection socket or the nature of the insulation

(thickness and type) can affect functionality. Voltage cannot

be detected behind panels and metal covers.

For safety, check all three phase conductors (L1, L2, L3)

for the presence of voltage!

If the acoustic signal is weak or the battery lamp is not as

bright as it should be, replace the batteries.

ZOOM function

Battery lamp

Acoustic signal

Press button 5 to switch the flashlight on and off.

To switch off acoustic signal:

Device is off: Press and hold ON/OFF button (2) until the detector

tip lights green.

Device is on: Press and hold ON/OFF button (2) until the detector

tip flashes green.

To switch on acoustic signal:

Press and hold ON/OFF button (2) until the detector tip flashes

green and a signal sounds.

ActiveFinder XP

EU directives and disposal

This device complies with all necessary standards

for the free movement of goods within the EU.

This product is an electric device and must be

collected separately for disposal according to

the European Directive on waste electrical and

electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info?an=AAD

Technical data

Subject to technical alterations. 19W36

Indicator LED

Voltage range 12 VAC ~ 1000 VAC

Frequency 50 ... 60 Hz

Overvoltage category CAT IV - 1000 V (non-condensing)

Pollution degree 2

Degree of protection IP 67

Power supply 2 x 1,5V LR03 (AAA)

Operating conditions 0°C ... 50°C, Max. humidity

80% rH, no condensation,

max. altitude 2000 m

above sea level

Storage conditions -10°C ... 60°C,

Max. humidity 80% rH

Dimensions (W x H x D) 30 x 160 x 24 mm

Weight 66 g (incl. batteries)

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning

agents, scouring agents and solvents. Remove the battery(ies)

before storing for longer periods. Store the device in a clean and

dry place.

Functie / toepassing

Lees de handleiding, de bijgevoegde brochure ‚Garantieen

aanvullende aanwijzingen‘ evenals de actuele informatie

en aanwijzingen in de internet-link aan het einde van deze

handleiding volledig door. Volg de daarin beschreven aan-

wijzingen op. Bewaar deze documen-tatie en geef ze door

als u het apparaat doorgeeft.

Contactloos testapparaat voor de lokalisering van elektrische

spanningen (230 VAC) in kabels, contactdozen, lampttingen,

zekeringen, schakelkast- en installatieonderdelen. Door middel van

optische en akoestische signalen of vibraties wordt aangegeven of

spanning voorhanden is.

– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven

specicaties.

– De meetapparaten en het toebehoren zijn geen kinderspeelgoed.

Buiten het bereik van kinderen bewaren.

– Ombouwwerkzaamheden of veranderingen aan het apparaat zijn

niet toegestaan, hierdoor komen de goedkeuring en de veiligheids-

specicatie te vervallen.

– Stel het apparaat niet bloot aan mechanische belasting, extreme

temperaturen, vocht of sterke trillingen.

– Bij de omgang met spanningen van meer dan 24 V/AC rms resp.

60 V/DC dient uiterst voorzichtig te worden gewerkt. Bij contact

met de elektrische geleiders bestaa.

– Als het apparaat met vocht of andere geleidende resten bevochtigd

is, mag niet onder spanning worden gewerkt. Vanaf een spanning

van 24 V/AC rms resp. 60 V/DC bestaat gevaar voor levensgevaarlijke

schokken op grond van de vochtigheid.

– Reinig en droog het apparaat vóór gebruik.

– Dit apparaat mag alleen in gesloten ruimtes worden gebruikt

en niet aan vocht of regen worden blootgesteld, omdat anders het

risico van een elektrische schok bestaat.

– In overspanningscategorie IV (CAT IV - 1.000 V) mag de spanning

van 1.000 V tussen het controleapparaat en de aarding niet worden

overschreden.

–

Waarborg vóór iedere meting dat het te controleren bereik (bijv. leiding),

het testapparaat en het toegepaste toebehoren (bijv. aansluitleiding)

in optimale staat verkeren. Test het apparaat op bekende spannings-

bronnen (bijv. 230 V-contactdoos voor de AC-controle).

– De verbinding van het apparaat naar alle stroombronnen en meet-

kringen moet worden onderbroken voordat u de afdekking opent

om de batterij(en) / zekering(en) te vervangen.

– Het apparaat mag niet meer worden gebruikt als een of meerdere

functies uitvallen of de batterijlading zwak is.

Algemene veiligheidsaanwijzingen

ActiveFinder XP

Aanvullende opmerking voor het gebruik

Neem bij werkzaamheden aan elektrische installaties altijd de van

toepassing zijnde technische veiligheidsregels in acht, onder andere:

1. Vrijschakelen, 2. Tegen hernieuwd inschakelen beveiligen,

3. Spanningsvrijheid tweepolig controleren, 4. Aarden en

kortsluiten, 5. Aangrenzende, spanningvoerende onderdelen

beveiligen en afdekken.

Veiligheidsinstructies

Uittree-opening led

Omgang met kunstmatige, optische straling OStrV

– Het apparaat werkt met leds uit de risicogroep RG0 (vrij van

gevaar) overeenkomstig de geldende normen voor fotobiologi-

sche veiligheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv)

in de telkens actuele lezing.

– Stralingsvermogen: peak-golflengte is 453 nm. De gemiddelde

stralingsdichtheid ligt onder de grenswaarden van de risicogroep RG0.

– De toegankelijke straling van de leds is bij doelmatig gebruik en

onder redelijkerwijs te voorziene voorwaarden ongevaarlijk voor

het menselijk oog en de menselijke huid.

– Tijdelijke, irriterende optische uitwerkingen (bijv. verblinding,

flitsblindheid, nabeelden, belemmeringen van het kleurenzien)

kunnen niet helemaal worden uitgesloten, in het bijzonder bij

weinig omgevingslicht.

– Kijk niet langer met opzet in de stralingsbron.

– Neem de veiligheidsvoorschriften van lokale resp. nationale

instanties voor het veilige en deskundige gebruik van het toestel

in acht en draag eventueel voorgeschreven veiligheidsuitrusting

(bijv. elektricien-handschoenen).

– Voer werkzaamheden in gevaarlijke nabijheid van elektrische instal-

laties niet alleen uit en uitsluitend volgens de instructies van een

verantwoordelijke elektromonteur.

– Het meettoestel vervangt geen tweepolige controle van de

spanningsvrijheid.

– Het apparaat meet of elektrostatische velden met voldoende sterkte

voorhanden zijn. Wanneer deze veldsterkte te gering is, kan nog

spanning voorhanden zijn ook al wordt geen waarschuwingssignaal

weergegeven. Wij geven geen garantie voor de volledigheid van

de lijst van invloedsfactoren op de veldsterkte: afschermingen,

kabelisolatie (soort, dikte), meetafstand, isolatie tussen gebruiker en

massaplaat, speciale bouwvormen van de contactdozen, toestand

van de tester en de batterij.

– Er is geen onderhoud vereist om de grenswaarden van de

risicogroep RG0 te waarborgen.

Veiligheidsinstructies

– Het meettoestel voldoet aan de voorschriften en grenswaarden

voor de elektromagnetische compatibiliteit volgens de

EMC-richtlijn 2014/30/EU.

– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen,

op pompstations of in de buurt van personen met een pacemaker,

moeten in acht worden genomen. Een gevaarlijk effect op of

storing van elektronische apparaten is mogelijk.

Omgang met elektromagnetische straling

Veiligheidsinstructies

– Het meettoestel voldoet aan de voorschriften en grenswaarden

voor de veiligheid en de elektromagnetische compatibiliteit

conform de richtlijnen 2014/35/EU (laag spanning / LVD) en

2014/30/EU (elektromagnetische compatibiliteit / EMC).

– Bij dezen verklaart Umarex GmbH & Co. KG dat het elektrische toe-

stel ActiveFinder XP voldoet aan de wezenlijke vereisten en andere

bepalin gen van de Europese laagspanningsrichtlijn 2014/35/EU

(LVD) en de EMC-richtlijn 2014/30/EU. De volledige tekst van de

EG-verklaring van overeenstemming is beschikbaar onder het vol-

gende internetadres: http://laserliner.com/info?an=AAD

– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen,

op pompstations of in de buurt van personen met een pacemaker,

moeten in acht worden genomen. Een gevaarlijk effect op of

storing van elektronische apparaten is mogelijk.

Omgang met elektromagnetische storingen

Symbolen

Overspanningscategorie IV: apparaten bedoeld voor

de toepassing aan of in de buurt van de voeding in

de elektrische installatie van gebouwen en vanaf de

hoofdverdeler gezien in de richting van het net bijv.

verbruiksmeter, overstroomschakelaar en stuureenheid

voor dag- en nachtstroom

Waarschuwing voor gevaarlijke elektrische spanning:

door onbeschermde, spanningvoerende onderdelen

in de behuizing bestaat gevaar voor elektrische

schokken.

Veiligheidsklasse II: het controleapparaat beschikt over

een versterkte of dubbele isolatie.

ActiveFinder XP

1 432 5 6

Detectorpunt met

werklicht

Aan/uit-toets

Zaklamp

aan / uit

Zaklamp

Batterijvakje

ZOOM-functie

aan / uit

Zakclip

Plaatsen van de batterijen

Controleer het apparaat vóór ieder gebruik op een bekend

bedrijfsstroomcircuit volgens het aangegeven spannings-

bereik van het apparaat.

Open het batterijvakje en plaats de batterijen overeenkomstig

de installatiesymbolen. Let daarbij op de juiste polariteit.

ON / OFF

Plaats de detectorpunt op het

te controleren bereik (bijv. kabel,

contactdoos, enz.).

Indien spanning voorhanden is,

brandt de detectorpunt rood en

klinkt een snel signaal.

Lokaliseren van elektrische spanningen

Door de ZOOM-toets in te

drukken, verfijnt u de gevoelig-

heid van het apparaat (12 VAC

tot 1.000 VAC). Op deze wijze

kunt u spanningsvelden op een

grotere afstand lokaliseren als

u het apparaat over het te

controleren bereik beweegt.

Bij ingedrukte ZOOM-toets brandt

de detectorpunt oranje.

Indien spanning voorhanden is,

brandt de detectorpunt rood en

klinkt om de seconde een signaal.

Let op! Ook als geen weergave verschijnt, kan desondanks

spanning voorhanden zijn. De functie van het apparaat kan

worden beïnvloed door de bouwwijze van de aansluitbus

of de isolatie (dikte en type). Achter panelen en metalen

afdekkingen kan geen spanning worden gedetecteerd.

Controleer om veiligheidsredenen alle drie fasegeleiders

(L1, L2, L3) op voorhanden spanning!

Vervang de batterijen in geval van een zwak akoestisch

signaal of zodra het vermogen van de zaklamp afneemt.

ZOOM-functie

Zaklamp

Signaalgeluid

Druk op toets 5 om de zaklamp in- en uit te schakelen.

Signaalgeluid uitschakelen:

Apparaat is uitgeschakeld: houd de aan/uit-toets (2) ingedrukt

totdat de detectorpunt groen brandt.

Apparaat is ingeschakeld: houd de aan/uit-toets (2) ingedrukt

totdat de detectorpunt groen knippert.

Signaalgeluid inschakelen:

Houd de aan/uit-toets (2) ingedrukt totdat de detectorpunt

groen knippert.

ActiveFinder XP

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde

normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens

de Europese richtlijn voor oude elektrische en elektro-

nische apparatuur gescheiden verzameld en afgevoerd

worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AAD

Technische gegevens

Technische veranderingen voorbehouden. 19W36

Indicator Led

Spanningsbereik 12 VAC ~ 1.000 VAC

Frequentie 50 ... 60 Hz

Overspanningscategorie CAT IV - 1.000 V (niet condenserend)

Verontreinigingsgraad 2

Beschermingsklasse IP 67

Stroomverzorging 2 x 1,5V LR03 (AAA)

Werkomstandigheden 0°C ... 50°C, Luchtvochtigheid

max. 80% rH, niet-condenserend,

Werkhoogte max. 2000 m

boven NAP (Nieuw Amsterdams Peil)

Opslagvoorwaarden 10°C ... 60°C,

Luchtvochtigheid max. 80% rH

Afmetingen (B x H x D) 30 x 160 x 24 mm

Gewicht 66 g (incl. batterijen)

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het

gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de

batterij(en) voordat u het apparaat gedurende een langere tijd

niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Funktion / anvendelse

Du bedes venligst læse betjeningsvejledningen, det vedlagte

hæfte „Garanti- og supplerende anvisninger“ samt de

aktuelle oplysninger og henvisninger på internet-linket i

slutning af denne vejledning fuldstændigt igennem. Følg de

heri indeholdte instrukser. Dette dokument skal opbevares

og følge med apparatet, hvis dette overdrages til en ny ejer.

Kontaktfri måleapparat til lokalisering af elektriske spændinger

(230 VAC) i kabler, stikkontakter, lampefatninger, sikringer,

kontaktskabs- og anlægsdele. Via visuelle og akustiske signaler

samt vibrationer indikeres det, om der ndes en spænding.

– Apparatet må kun bruges til det tiltænkte anvendelsesformål inden

for de givne specikationer.

– Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares

utilgængeligt for børn.

– Ombygning eller ændring af apparatet er ikke tilladt og vil medføre,

at godkendelsen og sikkerhedsspecikationerne bortfalder.

– Undgå at udsætte apparatet for mekaniske belastninger,

meget høje temperaturer, fugt eller kraftige vibrationer.

– Ved omgang med spændinger højere end 24 V/AC rms eller

60 V/DC skal der udvises særlig forsigtighed. Ved berøring af de

elektriske ledninger er der allerede ved disse spændinger livsfare

pga. elektrisk stød.

– Hvis apparatet er blevet fugtigt eller påført andre elektrisk ledende

restprodukter, må der ikke arbejdes under spænding. Fra ogmed

en spænding på 24 V/AC rms eller 60 V/DC er der ekstra stor

fare for livsfarlige stød pga. fugten.

– Apparatet skal rengøres og tørres inden ibrugtagning.

– Dette apparat må kun bruges i lukkede rum; må ikke udsættes

for fugt eller regn, da der ellers er risiko for elektrisk stød.

– I overspændingskategorien IV (CAT IV - 1000 V) må spændingen

mellem prøveapparat og jord ikke overskride 1000 V.

– Inden hver måling skal man sikre sig, at både det område, der skal

testes (fx en ledning), og testapparatet samt det anvendte tilbehør

(fx tilslutningsledning) er i fejlfri stand. Apparatet skal testes på

kendte spændingskilder (fx 230 V stik til AC-test).

– Inden man åbner afdækningen for at skifte batteri(er) eller

sikring(er), skal man altid huske at koble apparatet fra alle

strømkilder og målekredsløb.

– Apparatet må ikke anvendes længere, hvis en eller ere funktioner

svigter, eller hvis batteriladningen er svag.

– Følg de sikkerhedsregler, der måtte være udstukket af lokale eller

nationale myndigheder vedr. korrekt brug af apparatet, og evt.

nødvendigt sikkerhedsudstyr (fx elektriker-handsker).

Almindelige sikkerhedshenvisninger

ActiveFinder XP

Ekstra henvisning vedr. brug

Bemærk de tekniske sikkerhedsregler for arbejde med elektrisk

udstyr, herunder: 1. Frakobling fra lysnet, 2. Sikring mod

genindkobling, 3. Kontrol på to poler, at der ikke foreligger

spænding, 4. Jording og kortslutning, 5. Sikring og isolering

af nærliggende spændingsførende komponenter.

Sikkerhedsanvisninger

Udgangsåbnings-LED

Omgang med kunstig, optisk stråling OStrV

– Apparatet bruger LED‘er i risikogruppen RG 0 (fri gruppe,

ingen risiko) i henhold til gældende standarder for fotobiologisk

sikkerhed (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff)

i de nuværende udførelser.

– Strålingsydelse: Peak-bølgelængde lig med 453 nm.

Gennemsnitlige stråletykkelser ligger under grænseværdierne

for risikogruppe RG0.

– Den tilgængelige stråling fra LED‘erne er ved tilsigtet anvendelse

og under rimeligt forudsigelige forhold ufarlig for det menneskeli-

ge øje og den menneskelige hud.

– Midlertidige, irriterende visuelle effekter (f.eks. blænding,

blitz-blindhed, dobbeltsyn, forringelse af farvesyn) kan ikke

helt udelukkes, især i omgivelser med lav lysstyrke.

– Undgå bevidst at se direkte ind i strålingskilden i længere

perioder.

– Der kræves ikke vedligeholdelse for at sikre overholdelse af

grænseværdierne for risikogruppe RG 0.

– Undlad at udføre arbejde alene i faretruende nærhed af elektriske

anlæg, og altid kun under vejledning af en autoriseret elektriker.

– Måleapparatet kan ikke erstatte topolet test for spændingsfri

tilstand.

– Het apparaat meet of elektrostatische velden met voldoende

sterkte voorhanden zijn. Wanneer deze veldsterkte te gering is,

kan nog spanning voorhanden zijn ook al wordt geen waarschu-

wingssignaal weergegeven. Wij geven geen garantie voor de

volledigheid van de lijst van invloedsfactoren op de veldsterkte:

afschermingen, kabelisolatie (soort, dikte), meetafstand, isolatie

tussen gebruiker en massaplaat, speciale bouwvormen van de

contactdozen, toestand van de tester en de batterij.

Sikkerhedsanvisninger

– Måleapparatet overholder forskrifterne og grænseværdierne for

elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.

– Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller

i nærheden af personer med pacemaker, skal iagttages. Risikoen

for farlig påvirkning af eller fejl i elektronisk udstyr er til stede.

Omgang med elektromagnetisk stråling

Sikkerhedsanvisninger

– Måleren overholder de sikkerhedsmæssige og elektromagnetiske

kompati-bilitetsbestemmelser og grænseværdier iht. 2014/35/EU

(lavspænding / LVD) og 2014/30/EU (elektromagnetisk kompati-

bilitet / EMC).

– Umarex GmbH & Co. KG erklærer herved, at det elektriske apparat

ActiveFinder XP opfylder de væsentlige krav og andre bestemmelser

i det europæiske lavspæn dingsdirektiv 2014/35/EU (LVD) og

EMC-direktivet 2014/30/EU. Den fulde ordlyd af EU-overens-

stemmelseserklæringen er tilgængelig på følgende internetadresse:

http://laserliner.com/info?an=AAD

– Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller

i nærheden af personer med pacemaker, skal iagttages. Risikoen

for farlig påvirkning af eller fejl i elektronisk udstyr er til stede.

Håndtering af elektromagnetiske fejl

Overspændingskategori IV: Apparater til anvendelse

på eller i nærheden af forsyningen af den elektriske

installation i bygninger, nærmere bestemt fra

hovedfordelingen i retning af lysnettet, fx elmålere,

overbelastningssikringer (HFI-relæer) og rundstyrings-

apparater (‚ripple control‘).

Symboler

Advarsel mod farlig elektrisk spænding: Ubeskyttede,

spændingsførende komponenter i husets indre kan

være tilstrækkeligt farlige til at udsætte personer for

risiko for elektrisk stød.

Beskyttelsesklasse II: Prøveapparatet har forstærket eller

dobbelt isolering.

ActiveFinder XP

1 432 5 6

Detektorspids

med arbejdslys

Tænd-/Sluk-knap

Lommelygte

Tænd/Sluk

Lommelygte

Batterirum

ZOOM-funktion

Tænd/Sluk

Lommeclip

Indsættelse af batterier

Inden hver ibrugtagning skal man kontrollere apparatet

under en kendt hjælpekreds svarende til apparatets

angivne spændingsområde.

Åbn batterihuset og læg batterierne i. Vær opmærksom på

de angivne poler.

ON / OFF

Sæt detektorspidsen på det

område, der skal prøves

(fx kabel, stikkontakt, osv.).

Hvis der findes en spænding,

lyser detektorspidsen rødt,

og der lyder et hurtigt signal.

Lokalisering af elektriske spændinger

Når ZOOM-knappen er trykket

ind, øges apparatets følsomhed

(12 VAC til 1000 VAC). På denne

måde kan man lokalisere spæn-

dingsfelter på større afstand ved

at bevæge apparatet hen over

det pågældende område.

Når ZOOM-knappen er trykket

ind, lyser detektorspidsen orange.

Hvis der findes en spænding,

lyser detektorspidsen rødt, og der

lyder et signal i sekundtakt.

For en sikkerheds skyld kontrolleres alle tre faseledere

(L1, L2, L3) for spænding!

Hvis det akustiske signal eller lyset fra lommelygten bliver

svagt, udskiftes batterierne.

ZOOM-funktion

Lommelygte

Signaltone

Tryk på knappen 5 for at tænde og slukke lommelygten.

Sluk for signaltone:

Apparat er slukket: Hold Tænd-/Sluk-knappen (2) inde,

til detektorspidsen lyser grønt.

Apparat er tændt: Hold Tænd-/Sluk-knappen (2) inde,

til detektorspidsen blinker grønt.

Tænd for signaltone:

Hold Tænd-/Sluk-knappen (2) inde, til detektorspidsen

blinker grønt, og der lyder et signal.

Vær opmærksom på, at der godt kan være spænding,

selv om dette ikke indikeres af apparatet. Funktionaliteten

kan påvirkes af konstruktionsforskelle i stikforbindelsen

eller isoleringsmåden (tykkelse og type). Apparatet kan ikke

detektere spændinger bag paneler og metalafskærmninger.

ActiveFinder XP

EU-bestemmelser og bortskaffelse

Apparatet opfylder alle påkrævede standarder for

fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og

bortskaffes separat i henhold til EF-direktivet for

(brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AAD

Tekniske data

Forbehold for tekniske ændringer. 19W36

Indikator LED (lysdiode)

Spændingsområde 12 VAC ~ 1000 VAC

Frekvens 50 ... 60 Hz

Overspændingskategori CAT IV - 1000 V (ikke-kondenserende)

Tilsmudsningsgrad 2

Beskyttelsesmåde IP 67

Strømkilde 2 x 1,5V LR03 (AAA)

Arbejdsbetingelser 0°C ... 50°C, Luftfugtighed maks.

80% rH, ikke-kondenserende,

Arbejdshøjde maks. 2000 m.o.h.

Opbevaringsbetingelser -10°C ... 60°C,

Luftfugtighed maks. 80% rH

Dimensioner (B x H x D) 30 x 160 x 24 mm

Vægt 66 g (inkl. batterier)

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man

skal undlade brug af rengørings-, skure- og opløsningsmidler.

Batterierne skal tages ud inden længere opbevaringsperioder.

Apparatet skal opbevares på et rent og tørt sted.

Fonction / Utilisation

Lisez entièrement le mode d‘emploi, le carnet ci-joint

«Remarques supplémentaires et concernant la garantie»

et les renseignements et consignes présentés sur le lien

Internet précisé à la fin de ces instructions. Suivez les inst-

ructions mentionnées ici. Conservez ces informations et les

donner à la personne à laquelle vous remettez l‘instrument.

Appareil de contrôle sans contact de localisation des tensions élec-

triques (230 VCA) dans les câbles, les prises, les culots de lampes,

les fusibles, les éléments d’armoires de distribution et d’installations.

Les signaux optiques et sonores ainsi que la vibration indiquent la

présence d‘une tension.

– Utiliser uniquement l’instrument pour l’emploi prévu dans le cadre

des spécications.

– Les appareils et les accessoires ne sont pas des jouets. Les ranger

hors de portée des enfants.

– Des changements ou modications sur l’appareil ne sont pas

permis, sinon l’autorisation et la spécication de sécurité s’annulent.

– Ne pas soumettre l’appareil à une charge mécanique, ni à des tempé-

ratures extrêmes ni à de l’humidité ou à des vibrations importantes.

– Il convient d‘être particulièrement prudent en cas de tensions

supérieures à 24 V/CA rms ou 60 V/CC. Un contact des conduc-

teurs électriques à ces tensions présente un risque de décharges

électriques mortelles.

– Si l‘instrument est recouvert d‘humidité ou d‘autres résidus conduc-

teurs, il est interdit de travailler sous tension. À partir d‘une tension

de 24 V/CA rms ou 60 V/CC, il y a des risques plus élevés d‘être

exposé(e) à des décharges électriques mortelles en cas d‘humidité.

– Nettoyer et sécher l‘instrument avant toute utilisation.

– N’utiliser cet appareil que dans des pièces fermées, ne l’exposer

ni à l’humidité ni à la pluie car il y a sinon un risque de décharge

électrique.

–

Dans la catégorie des surtensions IV (CAT IV - 1000 V), il est interdit de

dépasser la tension de 1000 V entre l‘appareil de contrôle et la terre.

– S‘assurer avant toute mesure que la zone à contrôler (par ex. la

ligne), l‘instrument de contrôle et les accessoires (par ex. la ligne

de raccordement) utilisés sont en parfait état. Tester l‘instrument

aux sources de tension connues (par ex. une prise de 230 V pour

le contrôle du courant alternatif).

– Débrancher l‘instrument de toutes les sources de courant et

de tous les circuits de mesure avant d‘ouvrir le couvercle an de

remplacer la/les pile(s) ou le(s) fusible(s)

– Ne plus utiliser l‘instrument lorsqu‘une ou plusieurs fonction(s) ne

fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

Consignes de sécurité générales

ActiveFinder XP

Remarque supplémentaire concernant l’utilisation

Respecter les règles de sécurité techniques concernant les opéra-

tions sur des installations électriques, notamment: 1. la mise hors

tension, 2. la protection contre toute remise en marche,

3. la vérification d’absence de tension sur les deux pôles,

4. la mise à la terre et le court-circuitage, 5. la protection et

le recouvrement des pièces sous tension voisines.

Consignes de sécurité

Orifice de sortie de la DEL

Utilisation avec des rayonnements optiques artificiels(OStrV - décret

de protection du travail relatif aux rayonnements optiques artificiels)

– L’appareil fonctionne avec des DEL du groupe de risques RG 0

(groupe libre, pas de risque) conformément aux normes en vigueur

pour la sécurité photobiologique (EN 62471:2008-09 et suiv. /

CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles.

– Puissance de rayonnement : longueur d’ondes de pic égale à

453 nm. Les densités de rayon moyennes sont inférieures aux

valeurs limites du groupe de risques RG 0.

– L’émission accessible des DEL est inoffensive pour l‘œil humain et

la peau de l’homme en cas d’utilisation conforme à la destination

prévue et dans des conditions raisonnablement prévisibles.

– Il n’est pas possible d’exclure totalement des effets optiques

irritants (par ex., éblouissement, aveuglement par des éclairs,

images rémanentes, troubles de la perception des couleurs)

surtout en cas d’une faible luminosité du champ périphérique.

– Veuillez tenir compte des mesures de sécurité xées par les

autorités locales ou nationales relatives à l’utilisation conforme

de l’appareil et des équipements de protection éventuellement

prescrits (p. ex. gants isolants).

– Ne pas effectuer de mesures à proximité d‘installations électriques

dangereuses seul et ne les réaliser que sur avis d‘un électricien

spécialisé.

– L’appareil de mesure ne remplace pas la vérication d’absence

de tension sur les deux pôles.

– L’appareil mesure la présence de champs électrostatiques ayant

une intensité sufsante. Si l’intensité du champ est trop faible,

il peut y avoir encore de la tension bien qu’aucun signal d’aver-

tissement ne s’afche. La liste suivante des facteurs inuant sur

l’intensité du champ ne prétend pas être exhaustive : blindages,

isolant des câbles (type, épaisseur), distance de mesure, isolation

entre l’utilisateur et la surface de la masse, constructions spéciales

des prises, état du testeur et des piles.

– Ne pas regarder délibérément et directement la source de

rayonnement pendant une durée prolongée.

– Aucun entretien n’est nécessaire pour garantir le respect des

valeurs limites du groupe de risques RG 0.

Consignes de sécurité

– L’appareil de mesure respecte les prescriptions et les valeurs limites

de compatibilité électromagnétique conformément à la directive

CEM 2014/30/UE.

– Il faut tenir compte des restrictions des activités par ex. dans les

hôpitaux, les avions, les stations-services ou à proximité de per-

sonnes portant un stimulateur cardiaque. Cela peut influencer ou

perturber dangereusement les appareils électroniques. Les appareils

électroniques peuvent être la source ou faire l‘objet de risques ou

de perturbations.

Comportement à adopter lors de rayonnements électromagnétiques

Consignes de sécurité

– L’appareil de mesure est conforme aux directives et aux valeurs limites

en matière de sécurité et de compatibilité électromécanique selon

les directives 2014/35/UE (directive sur la basse tension / LVD) et

2014/30/UE (compatibilité électromagnétique / CEM).

– Umarex GmbH & Co. KG déclare par la présente que l’appareil élec-

trique ActiveFinder XP répond aux principales exigences et aux autres

conditions de la directive sur la basse tension 2014/35/UE (LVD) et de

la directive sur la compatibilité électromagnétique (CEM) 2014/30/EU.

Le texte complet de la déclaration de conformité UE est disponible sur

le site Internet suivant : http://laserliner.com/info?an=AAD

– Il faut tenir compte des restrictions des activités par ex. dans les

hôpitaux, les avions, les stations-services ou à proximité de personnes

portant un stimulateur cardiaque. Cela peut influencer ou perturber

dangereusement les appareils électroniques. Les appareils électroniques

peuvent être la source ou faire l‘objet de risques ou de perturbations.

Utilisation avec des perturbations électromagnétiques

Symboles

Catégorie de surtension IV : appareils destinés à être utili-

sés sur ou à proximité de la ligne d‘alimentation dans l‘in-

stallation électrique dans des immeubles et certes à partir

de la distribution générale en direction du réseau par ex.

dans les compteurs d‘électricité, les disjoncteurs de pro-

tection à maximum et les télécommandes centralisées.

Avertissement de la présence d‘une tension électrique dange-

reuse : À cause de composants non protégés et sous tension

à l‘intérieur du boîtier, il peut y avoir un danger suffisant d‘ex-

position des personnes au risque d‘une décharge électrique.

Classe de protection II : L‘appareil de contrôle dispose

d‘une isolation renforcée ou double.

ActiveFinder XP

1 432 5 6

Lampe de poche

Marche/Arrêt

Lampe de poche

Compartiment

à piles

Pointe du détec-

teur avec lampe

de travail

Interrupteur

Marche/Arrêt

Fonction ZOOM

Marche/Arrêt

Clip pour la

poche

Mise en place des piles

Avant toute utilisation, vérifier le bon fonctionnement de

l‘appareil dans un circuit de service connu en fonction

de la gamme de tension indiquée pour l‘appareil.

Ouvrir le compartiment à piles et introduire les piles en respectant

les symboles de pose. Veiller à ce que la polarité soit correcte.

ON / OFF

Poser la pointe du détecteur

sur la zone à contrôler (par ex.

câble, prise, etc.).

Si une tension est présente, la

pointe du détecteur s‘allume en

rouge et un signal rapide retentit.

Localisation des tensions électriques

La sensibilité de l‘appareil

(12 VCA à 1000 V CA) augmente

en maintenant la touche ZOOM

enfoncée. Il est ainsi possible de

localiser des champs électriques à

une grande distance en déplaçant

l‘appareil sur la zone à contrôler.

La pointe du détecteur s’allume

en orange lorsque la touche

ZOOM est enfoncée.

Si une tension est présente, la

pointe du détecteur s‘allume

en rouge et un signal retentit

toutes les secondes.

Faire attention au fait qu‘une tension peut toujours être

présente même en l‘absence d‘un signal. Des différences

au niveau de la construction de la douille de raccordement

ou du type d‘isolation (épaisseur et type) peuvent avoir une

influence sur la fonctionnalité de l‘appareil. Il est impossible

de détecter une tension derrière des panneaux et des

revêtements métalliques.

Pour des raisons de sécurité, vérifier tous les trois fils de phase

(L1, L2 et L3) pour identifier la présence d‘une tension !

Remplacer les piles en cas de signal sonore faible ou de

puissance réduite de la lampe de poche.

Fonction ZOOM

Lampe de poche

Signal sonore

Appuyer sur la touche 5 pour allumer et éteindre la lampe de poche.

Désactiver le signal sonore:

L’appareil est hors tension : maintenir l’interrupteur Marche/Arrêt

(2) enfoncé jusqu’à ce que la pointe du détecteur s’allume en vert

L’appareil est sous tension : maintenir l’interrupteur Marche/Arrêt

(2) enfoncé jusqu’à ce que la pointe du détecteur clignote en vert

Activer le signal sonore:

Maintenir l’interrupteur Marche/Arrêt (2) enfoncé jusqu’à ce que

la pointe du détecteur clignote en vert et jusqu’à ce qu’un signal

sonore retentisse.

ActiveFinder XP

Réglementation UE et élimination des déchets

L‘appareil est conforme à toutes les normes nécessaires

pour la libre circulation des marchandises dans l‘Union

européenne.

Ce produit est un appareil électrique et doit donc faire

l‘objet d‘une collecte et d‘une mise au rebut sélectives

conformément à la directive européenne sur les anciens

appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes

de sécurité sur http://laserliner.com/info?an=AAD

Données techniques

Sous réserve de modications techniques. 19W36

Indicateur DEL

Plage de tension 12 VCA à 1000 VCA

Fréquence 50 à 60 Hz

Catégorie de surtension CAT IV - 1000 V (non condensante)

Degré de pollution 2

Type de protection IP 67

Alimentation électrique 2 x 1,5V LR03 (AAA)

Conditions de travail 0°C ... 50°C, Humidité relative de l’air

max. 80 % RH, non condensante,

Hauteur de travail max. 2000 m

au-dessus du niveau moyen de la mer

Lagerbedingungen -10°C ... 60°C, Humidité relative

de l’air max. 80 % RH

Dimensions (l x h x p) 30 x 160 x 24 mm

Poids 66 g (piles incluse)

Remarques concernant la maintenance et l‘entretien

Nettoyer tous les composants avec un chiffon légèrement humide

et éviter d‘utiliser des produits de nettoyage, des produits à récurer

ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé

de l‘appareil. Stocker l‘appareil à un endroit sec et propre.

Funcionamiento y uso

Lea atentamente las instrucciones y el libro adjunto de

«Garantía e información complementaria», así como toda la

información e indicaciones en el enlace de Internet indicado

al final de estas instrucciones. Siga las instrucciones indica-

das en ellas. Conserve esta documentación y entréguela

con el dispositivo si cambia de manos.

Comprobador sin contacto para localizar tensiones eléctricas

(230 VAC) en cables, enchufes, portalámparas, fusibles, piezas

de cuadros eléctricos y de equipos. La existencia de tensión se

indica mediante señales visuales, señales acústicas y vibración.

– Utilice el aparato únicamente para los usos previstos dentro de

las especicaciones.

– Los instrumentos de medición y los accesorios no son juguetes

infantiles. Manténgalos fuera del alcance de los niños.

– No está permitido realizar transformaciones ni cambios en

el aparato, en ese caso pierde su validez la homologación

y la especicación de seguridad.

– No exponga el aparato a cargas mecánicas, temperaturas muy

elevadas, humedad o vibraciones fuertes.

– Cuando se trabaje con tensiones superiores a 24 V/AC rms o bien

60 V/DC es muy importante trabajar con especial precaución.

El contacto con los conductores eléctricos bajo esas tensiones

supone riesgo de descarga eléctrica ya mortal.

– No se puede poner el aparato bajo tensión cuando haya sido

salpicado con humedad u otras sustancias conductoras. A partir de

una tensión de > 24 V/AC rms o de 60 V/DC el riesgo de descargas

eléctricas mortales por humedad es muy superior.

– Limpie y seque el aparato antes de utilizarlo.

– Utilizar este aparato únicamente dentro de espacios cerrados;

no exponer a la humedad ni a la lluvia, en caso contrario, existe

riesgo de descarga eléctrica.

– En la categoría de sobretensión IV (CAT IV - 1000 V) no se puede

exceder la tensión de 1000 V entre el comprobador y tierra.

– Asegúrese antes de cada medición de que la zona a comprobar (p. ej.

cable), el aparato y los accesorios a utilizar (p. ej. cable de conexión)

están en perfecto estado. Pruebe el aparato en puntos de tensión

conocidos (p. ej. enchufe de 230 V para la comprobación AC).

– Antes de abrir la tapa para cambiar la/s batería/s o el/los fusible/s

es imprescindible desconectar el aparato de todas las fuentes de

corriente y circuitos de medición.

– No se puede seguir utilizando el aparato cuando falla alguna

función o la carga de la batería es débil.

– Por favor, siga las instrucciones de precaución de las autoridades

Indicaciones generales de seguridad

ActiveFinder XP

Nota adicional sobre el uso

Observe las reglas técnicas de seguridad para trabajar en instala-

ciones eléctricas, entre otras: 1. Desconectar 2. Asegurar contra

la conexión de nuevo 3. Comprobar la ausencia de tensión en los

dos polos 4. Puesta a tierra y cortocircuito 5. Asegurar y cubrir las

piezas adyacentes conductoras de tensión.

Instrucciones de seguridad

Orificio de salida del LED

Modo de proceder con radiación óptica artificial según el OStrV

–

El aparato trabaja con LED del grupo de riesgo RG 0 (grupo libre,

sin riesgo) según las normas vigentes para la seguridad fotobio-

lógica (EN 62471:2008-09ss / IEC/TR 62471:2006-07ss) en sus

ediciones actuales.

– Potencia de radiación: longitud de onda pico igual a 453 nm.

Las radiancias medias se sitúan por debajo de los valores límite

del grupo de riesgo RG0.

– La radiación perceptible de los LED no es peligrosa para el ojo

ni la piel humanos si se utiliza el aparato correctamente y en

condiciones razonablemente previsibles.

– Pueden producirse molestos efectos ópticos transitorios (p. ej.

deslumbramiento, ceguera pasajera, persistencia de imágenes,

merma de la visión de color), especialmente si la luminosidad

del entorno es reducida.

– No mirar intencionadamente durante mucho tiempo directamente

a la fuente de radiación.

locales y nacionales sobre el uso correcto del aparato, así como

sobre la utilización de eventuales equipos de seguridad obligatorios

(p. ej. guantes para electricistas).

– No realice trabajos a solas a una distancia peligrosa de instalaciones

eléctricas y si lo hace, siga las instrucciones de un técnico electricista

competente.

– El sensor no sustituye a la comprobación en fase en dos polos para

vericar la ausencia de tensión.

– DEl aparato mide la existencia de campos electrostáticos de

suciente intensidad. Si esa intensidad de campo es demasiado

baja, aún puede existir tensión, aunque no se emita ninguna señal

de advertencia. La siguiente lista de factores de inuencia sobre la

intensidad de campo no pretende ser exhaustiva: blindajes, aisla-

miento de cables (tipo, grosor), distancia de medición, aislamiento

entre usuario y supercie de medición, modelos especiales de tomas

de corriente, estado del comprobador y de las baterías.

– No es necesario ningún mantenimiento para garantizar el

cumplimiento de los valores límite del grupo de riesgo RG 0.

Instrucciones de seguridad

– El instrumento de medición cumple las normas y limitaciones

de compatibilidad electromagnética según la Directiva europea

CEM 2014/30/UE.

– Es necesario observar las limitaciones de uso locales, por ejemplo

en hospitales, aviones, gasolineras o cerca de personas con

marcapasos. Existe la posibilidad de un efecto peligroso o

interferencia sobre dispositivos electrónicos. Se pueden producir

efectos peligrosos o interferencias sobre los dispositivos electrónicos

o por causa de estos.

Manejo de radiación electromagnética

Instrucciones de seguridad

– El instrumento de medición cumple las normas y los límites de

seguridad y compatibilidad electromagnética de conformidad con

las Directivas 2014/35/UE (baja tensión / LVD) y 2014/30/UE

(compatibilidad electromagnética / CEM).

– Umarex GmbH & Co. KG declara que el dispositivo eléctrico

ActiveFinder XP cumple los requisitos básicos y otras disposiciones

de la Directiva europea 2014/35/UE de baja tensión (LVD) y la

Directiva 2014/30/UE de compatibilidad electromagnética (CEM).

El texto completo de la declaración de conformidad UE está

disponible en la siguiente dirección de Internet:

http://laserliner.com/info?an=AAD

– Es necesario observar las limitaciones de uso locales, por ejemplo

en hospitales, aviones, gasolineras o cerca de personas con

marcapasos. Existe la posibilidad de un efecto peligroso o

interferencia sobre dispositivos electrónicos. Se pueden producir

efectos peligrosos o interferencias sobre los dispositivos electrónicos

o por causa de estos.

Tratamiento de fallos electromagnéticos

Símbolos

Categoría de sobretensión IV: aparatos previstos para

el empleo cerca de la alimentación de las instalaciones

eléctricas de edificios, desde el distribuidor principal

hacia la red, por ejemplo contadores de electricidad,

disyuntores de sobrecorriente y equipos de telecontrol.

Aviso de tensión eléctrica peligrosa: por componentes

conductores de tensión sin aislamiento en el interior

de la carcasa pueden darse las condiciones de riesgo

sufientes para exponer a las personas al riesgo de una

descarga eléctrica.

Clase de protección II: el comprobador dispone de

aislamiento reforzado o doble.

ActiveFinder XP

1 432 5 6

Punta del detector con

luz de trabajo

Botón de encen-dido /

apagado (On/Off)

Linterna On/Off

Linterna

Compartimento

de pilas

Función ZOOM

On/Off

Clip de bolsillo

Colocación de las pilas

Compruebe el funcionamiento del aparato, antes de cada

uso, en un circuito de servicio conocido y conforme con

el rango de tensión especificado del aparato.

Abra la caja para pilas e inserte las pilas según los símbolos

de instalación. Coloque las pilas en el polo correcto.

ON / OFF

Aplique la punta del detector

sobre las zonas a comprobar

(p. ej. cables, enchufes, etc.).

Cuando hay tensión, la punta

del detector se enciende con luz

roja y suena una señal rápida.

Detección de tensiones eléctricas

Pulsando el botón de ZOOM au-

menta la sensibilidad del aparato

(desde 12 VAC hasta 1000 VAC).

De este modo se puede localizar

campos de tensión a distancias

mayores moviendo el aparato

sobre la zona a comprobar.

Cuando el botón de ZOOM está

pulsado, la punta del detector

está encendida con luz naranja.

Al detectar tensión, la punta del

detector se enciende con luz

roja y se emite una señal acústica

con una cadencia de segundos.

Tenga en cuenta que aún puede existir tensión aunque el

indicador permanezca apagado. Los distintos tipos de

zócalos de conexión o de aislamiento (grosor y tipo) pueden

influir sobre el funcionamiento del aparato. No se puede

detectar ninguna tensión detrás de paneles o de cubiertas

metálicas.

Para mayor seguridad compruebe si hay tensión en los tres

hilos de fase (L1, L2, L3).

Cambie las pilas cuando la señal acústica sea débil o se

reduzca la potencia de la linterna.

Función ZOOM

Linterna

Señal acústica

Para encender y apagar la linterna pulse el botón 5.

Apagar la señal acústica:

Con el aparato apagado: mantener pulsado el botón On/Off (2)

hasta que la punta del detector se encienda con luz verde

Con el aparato encendido: mantener pulsado el botón On/Off (2)

hasta que la punta del detector se encienda con luz verde

intermitente

Encender la señal acústica:

Mantener pulsado el botón On/Off (2) hasta que la punta del

detector se encienda con luz verde intermitente y suene una señal.

ActiveFinder XP

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para

el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser

recogido y eliminado por separado conforme a la

directiva europea relativa a los aparatos eléctricos

y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=AAD

Datos técnicos

Sujeto a modicaciones técnicas. 19W36

Indicador LED

Rango de tensión 12 VAC ~ 1000 VAC

Frecuencia 50 ... 60 Hz

Categoría de sobretensión

CAT IV - 1000 V (no condensante)

Grado de suciedad 2

Tipo de protección IP 67

Alimentación 2 x 1,5V LR03 (AAA)

Condiciones de trabajo 0°C ... 50°C, Humedad del aire

máx. 80% h.r., No condensante,

Altitud de trabajo máx. 2000 m sobre

el nivel del mar (nivel normal cero)

Condiciones de almacén -10°C ... 60°C,

Humedad del aire máx. 80% h.r.

Dimensiones (An x Al x F) 30 x 160 x 24 mm

Peso 66 g (pilas incluida)

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido

y evite el uso de productos de limpieza, abrasivos y disolventes.

Retire la/s pila/s para guardar el aparato por un periodo prolongado.

Conserve el aparato en un lugar limpio y seco.

Funzione / Utilizzo

Leggere attentamente le istruzioni per l‘uso, l’opuscolo alle-

gato „Ulteriori informazioni e indicazioni garanzia“, nonché

le informazioni e le indicazioni più recenti raggiungibili con

il link riportato al termine di queste istruzioni. Attenersi alle

istruzioni fornite. Questo documento deve essere conservato

e fornito insieme all‘apparecchio in caso questo venga

inoltrato a terzi.

Tester senza contatto per la localizzazione di tensioni elettriche

(230 VAC) in cavi, prese di corrente, portalampade, fusibili e in

parti di armadi elettrici e impianti. La presenza di tensione viene

indicata tramite segnali ottici, acustici e da una vibrazione.

– Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi

previsti e nei limiti delle specicazioni.

– Gli apparecchi di misurazione e gli accessori non sono giocattoli.

Conservare lontano dalla portata di bambini.

– Manomissioni o modiche dell‘apparecchio non sono ammesse

e fanno decadere l‘omologazione e la specica di sicurezza.

– Non sottoporre l‘apparecchio a carichi meccanici, elevate

temperature, umidità o forti vibrazioni.

– Fare particolare attenzione quando si lavora in presenza di tensioni

superiori a 24 V/AC rms o 60 V/DC, perché il rischio di scosse elettriche

letali sussiste anche al solo contatto con i conduttori elettrici.

– Se sull‘apparecchio dovessero essere presenti umidità o altri residui

conduttivi, non lo si deve utilizzare sotto tensione. Con tensioni

superiori a > 25 V/AC rms o 60 V/DC aumenta il rischio di scosse

elettriche letali dovute all‘umidità.

– Pulire e asciugare l‘apparecchio prima di utilizzarlo.

– Utilizzare questo apparecchio solo in ambienti chiusi, al riparo da

umidità e pioggia, altrimenti si corre il rischio di scosse elettriche.

– Nella categoria di sovratensione IV (CAT IV – 1000 V) non deve essere

superata la tensione di 1000 V tra apparecchio di verica e massa.

– Prima di qualsiasi misurazione assicurarsi che l‘area da controllare

(p.e. la linea), l‘apparecchio e gli accessori utilizzati (p.e. linea di

collegamento) siano in perfetto stato. Controllare l‘apparecchio su

sorgenti di tensione conosciute (p.e. prese da 230 V per il controllo

della corrente alternata).

– Prima di aprire il coperchio per rimuovere la batteria/le batterie

o il fusibile/i fusibili, scollegare l‘apparecchio da qualsiasi fonte

di corrente e circuito di misura.

– Non utilizzare più l‘apparecchio in caso di guasto di una o più

funzioni oppure se le batterie sono quasi scariche.

– Attenersi alle misure di sicurezza stabilite dagli enti locali ovvero

nazionali relative al corretto utilizzo dell‘apparecchio ed eventuali

dispositivi di sicurezza prescritti (per es. guanti da elettricista).

Indicazioni generali di sicurezza

ActiveFinder XP

Ulteriori note per l‘impiego

Osservare le norme di sicurezza per gli interventi su impianti

elettrici, tra cui: 1. isolamento, 2. protezione da riattivazione,

3. verifica dell‘assenza di tensione su due poli, 4. messa in

sicurezza e in cortocircuito, 5. messa in sicurezza e copertura

di elementi sotto tensione vicini.

Indicazioni di sicurezza

Apertura di uscita LED

Manipolazione con radiazioni ottiche artificiali secondo l’ordinanza

tedesca OStrV.

– L’apparecchio funziona con LED appartenenti al gruppo di rischio

RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti

per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR

62471:2006-07ff) nelle sue attuali versioni.

– Potenza irradiata: lunghezza d’onda di picco uguale a 453 nm.

Le radianze medie sono inferiori al valore limite del gruppo di

rischio RG0.

– Se si rispetta la destinazione d‘uso dei LED e li si utilizza in

condizioni ragionevolmente prevedibili, la loro radiazione

accessibile non è pericolosa per l’occhio e la pelle umani.

– Non si possono escludere completamente effetti ottici irritanti

e passeggeri (p.e. abbagliamento, cecità da flash, immagini

residue, disturbi della capacità di vedere i colori), soprattutto

se la luminosità ambientale è ridotta.

– Non guardare direttamente la sorgente di radiazioni per un

lungo periodo.

– Nelle vicinanze di impianti elettrici eseguire interventi non da soli

e soltanto attenendosi alle istruzioni di un elettricista specializzato.

– L‘apparecchio non sostituisce il controllo bipolare dell‘assenza

di tensione.

– Questo apparecchio misura la presenza di campi elettromagnetici

di sufciente intensità. Se l’intensità di questi campi è troppo

bassa, nonostante non compaia alcun segnale di avvertimento

potrebbe essere presente ancora della tensione. Il seguente elenco

di fattori che inuiscono sull’intensità del campo non pretende di

essere esaustivo: schermature, isolamento dei cavi (tipo, spessore),

distanza di misurazione, isolamento tra utente e piano di massa,

formati particolari delle prese di corrente, condizioni del tester

e delle batterie.

– Non è necessaria una manutenzione particolare al fine di garantire

il mantenimento dei valori limite del gruppo di rischio RG 0.

Indicazioni di sicurezza

– Lo strumento di misura rispetta le disposizioni e i valori limite della

compatibilità elettromagnetica in conformità alla direttiva EMV

2014/30/EU.

– Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo di

aerei, in stazioni di servizio o nelle vicinanze di persone portatrici

di pacemaker. Sussiste la possibilità di interferenze pericolose o di

guasti agli apparecchi elettronici.

Lavorare in presenza di radiazione elettromagnetica

Indicazioni di sicurezza

– Questo apparecchio di misura rispetta le disposizioni e i valori limite

per la sicurezza e la compatibilità elettromagnetica ai sensi delle

Direttive 2014/35/UE (Direttiva Bassa Tensione / LVD) e 2014/30/UE

(Direttiva Compatibilità Elettromagnetica / EMC).

–

Con la presente la Umarex GmbH & Co. KG dichiara che l’apparecchio

elettrico ActiveFinder XP è conforme ai requisiti fondamentali e alle

altre disposizioni della Direttiva europea in materia di bassa tensione

2014/35/UE (LVD) e della Direttiva CEM 2014/30/UE. Il testo integrale

della dichiarazione di conformità UE è disponibile al seguente indirizzo

internet: http://laserliner.com/info?an=AAD

– Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo di

aerei, in stazioni di servizio o nelle vicinanze di persone portatrici

di pacemaker. Sussiste la possibilità di interferenze pericolose o di

guasti agli apparecchi elettronici.

Gestione delle interferenze elettromagnetiche

Simboli

Categoria di sovratensione IV: apparecchi per l‘uso nelle

vicinanze o direttamente sull‘alimentazione dell‘impianto

elettrico presente nell‘edificio e, più precisamente,

dalla distribuzione principale verso la rete, come p.e.

contatore di elettricità e interruttore di protezione da

sovracorrente.

Simbolo di pericolo per tensioni elettriche: elementi

costruttivi sotto tensione e non protetti negli interni

di edifici possono presentare un serio pericolo per

l‘incolumità delle persone (scosse elettriche).

Classe di protezione II: l‘apparecchio è dotato di un

isolamento doppio e rafforzato.

ActiveFinder XP

1 432 5 6

Punta del rilevatore

con luce di lavoro

Tasto accesa/

spenta

Minitorcia

accesa/spenta

Minitorcia elettrica

Vano batterie

Funzione ZOOM

accesa/spenta

Clip per tasca

Inserimento delle batterie

Prima di ogni utilizzo controllare l‘apparecchio sotto un

circuito elettrico in esercizio conosciuto in base al campo

di tensione indicato dell‘apparecchio.

Aprire il vano batterie e introdurre le batterie come indicato dai

simboli di installazione, facendo attenzione alla corretta polarità.

ON / OFF

Mettere la punta del rilevatore

sulla zona da controllare

(p.e. cavo, presa, ecc.).

In presenza di tensione la luce

della punta è rossa e viene emesso

un veloce segnale acustico.

Localizzazione di tensioni elettriche

Premendo il tasto ZOOM si au-

menta la sensibilità dell‘apparec-

chio (da 12 VAC a 1000 VAC).

Questa funzione permette di

localizzare i campi elettrici anche

a distanze maggiori, muovendo

semplicemente l‘apparecchio

sulla zona desiderata.

Se il tasto di ZOOM è premuto,

la luce della punta del rilevatore

diventa arancione.

In presenza di tensione la punta

diventa rossa e viene emesso un

segnale acustico al secondo.

Attenzione! L‘assenza del segnale di indicazione non

esclude la presenza di tensione. Il corretto funzionamento

dell‘apparecchio può infatti essere compromesso da

strutture differenti della presa di collegamento o dal tipo di

isolamento (spessore e tipo). Non viene rilevata la presenza

di tensione dietro a pannelli o rivestimenti metallici.

Verificare, per sicurezza, la presenza di tensione su tutti

e tre i conduttori di fase (L1, L2, L3)!

Sostituire le batterie se il segnale acustico dovesse essere

debole o l‘intensità della luce della minitorcia non sufficiente.

Funzione ZOOM

Minitorcia elettrica

Segnale acustico

Per accendere e spegnere la minitorcia, premere il tasto 5.

Spegnere il segnale:

Se l’apparecchio è spento, tenere premuto il tasto ON/OFF fino a

quando la punta del rilevatore non diventa verde.

Se l’apparecchio è acceso, tenere premuto il tasto ON/OFF fino a

quando la punta del rilevatore non inizia a lampeggiare in verde.

Attivare il segnale acustico:

Tenere premuto il tasto ON/OFF fino a quando la punta del rilevatore non

inizia a lampeggiare in verde e non viene emesso un segnale acustico.

ActiveFinder XP

Norme UE e smaltimento

L‘apparecchio soddisfa tutte le norme necessarie per

la libera circolazione di merci all‘interno dell‘UE.

Questo prodotto è un apparecchio elettrico e deve

pertanto essere raccolto e smaltito separatamente

in conformità con la direttiva europea sulle

apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com/info?an=AAD

Dati tecnici

Con riserva di modiche tecniche. 19W36

Indicatore LED

Campo di tensione 12 VAC ~ 1000 VAC

Frequenza da 50 a 60 Hz

Categoria di sovraten-

sione

CAT IV - 1000 V

(non condensante)

Grado di inquinamento 2

Tipo di protezione IP 67

Alimentazione elettrica 2 x 1,5V LR03 (AAA)

Condizioni di lavoro 0°C... 50°C, umidità dell‘aria

max. 80% rH, non condensante,

altezza di lavoro max. 2000 m

sopra il livello del mare (zero normale)

Condizioni di stoccaggio -10°C... 60°C,

umidità dell‘aria max. 80% rH

Dimensioni (L x A x P) 30 x 160 x 24 mm

Peso 66 g (con batterie)

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito

ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi.

Rimuovere la/le batteria/e prima di un immagazzinamento prolungato.

Immagazzinare l‘apparecchio in un luogo pulito e asciutto.

Funkcja / Zastosowanie

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę

„Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i

wskazówki dostępne przez łącze internetowe na końcu niniejszej

instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami.

Niniejszą instrukcję należy zachować i, w przypadku przekazania

urządzenia, wręczyć kolejnemu posiadaczowi.

Bezkontaktowe urządzenie kontrolne do lokalizowania napięcia

(230VAC) wkablach, gniazdach elektrycznych, oprawach lamp,

bezpiecznikach, częściach szafy sterowniczej iinstalacji. Istnienie

napięcia sygnalizowane jest optycznie, akustycznie iza pomocą

wibracji.

– Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem

podanym w specykacji.

– Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci.

Przechowywać wmiejscu niedostępnym dla dzieci.

– Przebudowa lub zmiany w urządzeniu są niedozwolone i

prowadzą do wygaśnięcia atestu oraz specykacji bezpieczeństwa.

– Nie należy narażać urządzenia na wpływ obciążeń mechanicznych,

ekstremalnej temperatury, wilgoci ani silnych wstrząsów.

– Przy pomiarze w napięciach powyżej 25 V/AC rms lub 60 V/

DC należy zachować szczególną ostrożność. W razie dotknięcia

przewodu elektrycznego już w przy tych napięciach zachodzi

śmiertelne niebezpieczeństwo porażenia prądem elektrycznym.

– Jeżeli urządzenie pokryte jest wilgocią lub innymi pozostałościami

substancji przewodzących prąd, to praca pod napięciem ejst

zabroniona. Począwszy od napięcia > 25 V/AC rms lub 60 V/DC

wilgoć stwarza ryzyko zagrażającego życiu porażenia prądem.

– Przed użyciem oczyścić i osuszyć urządzenie.

– Urządzenia można używać wyłącznie wzamkniętych pomie-

szczeniach. Narażenie na działanie wilgoci lub deszczu grozi

porażeniem prądem elektrycznym.

– W kategorii przepięciowej III (CAT III - 1000 V) nie może zostać

przekroczone napięcie 1000 V pomiędzy urządzeniem kontrolnym

oraz ziemią.

– Przed każdym pomiarem upewnić się, że testowany obszar

(np. przewód), urządzenie pomiarowe oraz stosowane akcesoria

(np. przewód przyłączeniowy) są wnienagannym stanie.

Sprawdzić urządzenie na znanym źródle napięcia (np. gniazdo

230 V w celu sprawdzenia napięcia przemiennego).

– Przed otwarciem pokrywy wcelu wymiany baterii lub

bezpiecznikówodłączyć urządzenie od wszystkich źródeł prądu

i obwodów pomiarowych. Nie włączać urządzenia zotwartą

pokrywą.

Ogólne zasady bezpieczeństwa

ActiveFinder XP

Dodatkowa wskazówka dotycząca stosowania

Podczas prac przy instalacjach elektrycznych przestrzegać reguł

bezpieczeństwa technicznego, m.in.: 1. Odłączyć urządzenie od

źródła napięcia. 2. Zabezpieczyć przed ponownym włączeniem.

3. Sprawdzić na dwóch biegunach, czy urządzenie znajduje się

wstanie beznapięciowym. 4. Uziemić izewrzeć. 5. Zabezpieczyć

iosłonić sąsiednie części znajdujące się pod napięciem.

Wskazówki odnośnie bezpieczeństwa

Otwór wyjściowy LED

Postępowanie ze sztucznym promieniowaniem optycznym

(niem. rozporządzenie OStrV)

– Urządzenie pracuje zdiodami LED grupy ryzyka RG 0

(grupa wolna, brak ryzyka) zgodnie zobowiązującymi normami

dotyczącymi bezpieczeństwa fotobiologicznego (EN 62471:2008-09

in. / IEC/TR 62471:2006-07 in.) waktualnych wersjach.

– Moc promieniowania: Najwyższa długość fali wynosi 453 nm.

Średnie luminancje energetyczne znajdują się poniżej wartości

granicznych grupy ryzyka RG0.

– Dostępne promieniowanie diod LED nie ma szkodliwego

wpływu na ludzkie oko iludzką skórę, pod warunkiem

wykorzystywania urządzenia zgodnie zprzeznaczeniem

iw rozsądnie przewidywalnych warunkach.

– Nie można całkowicie wykluczyć przejściowych, drażniących

działań optycznych (np. oślepienie, zaślepienie, powidoki,

upośledzenie dostrzegania barw), wszczególności przy niskiej

jasności otoczenia.

– Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub

kilku funkcji lub gdy baterie są zbyt słabe.

– Przestrzegać przepisów bezpieczeństwa lokalnych lub krajowych

urzędów dot. prawidłowego korzystania zurządzenia iwrazie

potrzeby stosować wymagane wyposażenie bezpieczeństwa

(np. rękawice dla elektryków).

– Prac wniebezpiecznej bliskości instalacji elektrycznych nie

wykonywać samemu i tylko pod nadzorem odpowiedzialnego,

wykwalikowanego elektryka.

–

Przyrząd pomiarowy nie zastępuje dwubiegunowej kontroli braku napięcia.

–

Urządzenie mierzy obecność pól elektrostatycznych o odpowiednim

natężeniu. Jeśli natężenie pola jest za małe, może występować

jeszcze napięcie, chociaż nie wyświetla się sygnał ostrzegawczy.

Poniższa lista czynników wpływających na natężenie pola może

nie być kompletna: ekrany, izolacja przewodów (rodzaj, grubość),

odległość pomiarowa, izolacja między użytkownikiem a powierzchnią

masową, specjalne konstrukcje gniazdek, stan testera i baterii.

– Nie patrzeć celowo przez dłuższy czas bezpośrednio wźródło

promieniowania.

– Do zapewnienia przestrzegania wartości granicznych grupy ryzyka

RG 0 konserwacja nie jest konieczna.

Zasady bezpieczeństwa

– Przyrząd pomiarowy odpowiada przepisom i wartościom

granicznym kompatybilności elektromagnetycznej zgodnie

z dyrektywą EMC 2014/30/UE.

– Należy zwracać uwagę na lokalne ograniczenia stosowania

np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu

osób z rozrusznikami serca. Występuje możliwość niebezpiecznego

oddziaływania lub zakłóceń w urządzeniach elektronicznych

i przez urządzenia elektroniczne.

Postępowanie z promieniowaniem elektromagnetycznym

Zasady bezpieczeństwa

–

Miernik spełnia wymagania przepisów i zachowuje wartości graniczne

w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej

zgodnie z dyrektywami 2014/35/UE (niskonapięciowa/ LVD) i

2014/30/UE (w sprawie kompatybilności elektromagnetycznej/ EMC).

– Niniejszym firma Umarex GmbH & Co. KG oświadcza, że urządzenie

elektrybczne ActiveFinder XP spełnia podstawowe wymagania

i inne postanowienia euro pejskiej dyrektywy niskonapięciowej

2014/35/UE (LVD) i dyrektywy w sprawie kompatybilności elektro-

magnetycznej 2014/30/UE (EMC). Pełen tekst deklaracji zgodności

UE jest dostępny pod następującym adresem internetowym:

http://laserliner.com/info?an=AAD

– Należy zwracać uwagę na lokalne ograniczenia stosowania

np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu

osób z rozrusznikami serca. Występuje możliwość niebezpiecznego

oddziaływania lub zakłóceń w urządzeniach elektronicznych

i przez urządzenia elektroniczne.

Postępowanie zzakłóceniami elektromagnetycznymi

Symbole

Kategoria przepięciowa IV: Urządzenia przeznaczone

do stosowania w złączach instalacji elektrycznej

budynku lub w pobliżu złącza, patrząc od głównej

rozdzielnicy w kierunku sieci, np. liczniki elektryczne,

wyłączniki nadprądowe i urządzenia sterowania

okrężnego.

Ostrzeżenie przed porażeniem prądem elektrycznym:

z uwagi niechronione części budowlane pod

napięciem we wnętrzu obudowy może pochodzić

niebezpieczeństwo narażenia człowieka na porażenie

prądem elektrycznym.

Klasa ochrony II: Urządzenie kontrolne posiada

wzmocnioną lub podwójną izolację.

ActiveFinder XP

1 432 5 6

Wierzchołek

detektora ze światłem

roboczym

Włącznik/wyłącznik

Włącznik latarki

Latarka

Komora baterii

Funkcja ZOOM

Klips do

zahaczania

o kieszeń

Wkładanie baterii

Przed każdym użyciem należy sprawdzić urządzenie na

znanym obwodzie prądu roboczego zgodnie z podanym

zakresem napięcia urządzenia.

Otworzyć komorę baterii i włożyć baterie zgodnie z symbolami

instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

ON / OFF

Proszę przyłożyć wierzchołek detek

-tora do badanego obszaru (np.

kabel, gniazdo elektryczne, itp.).

Jeżeli jest napięcie, wierzchołek

detektora świeci na czerwono

irozlega się szybki sygnał.

Lokalizowanie napięcia elektrycznego

Przy wciśniętym przycisku zoom

zwiększa się czułość urządzenia

(12 VAC do 1000 VAC). Można

wtedy lokalizować pola napięcia

na większą odległość, poprzez

poruszanie urządzenia nad

badanym obszarem.

Przy wciśniętym przycisku ZOOM

wierzchołek detektora świeci się

na pomarańczowo.

Jeżeli jest napięcie, wierzchołek

detektora świeci na czerwono

irozlega się sygnał wodstępie

sekundowym.

Proszę pamiętać, że mimo braku sygnału może jeszcze

być napięcie. Z uwagi na różnice w konstrukcji puszki

przyłączeniowej lub rodzaj izolacji (grubość i typ) może

być wywierany wpływ na funkcjonalność. Nie można

rozpoznać napięcia za panelami i metalowymi osłonami.

Dla bezpieczeństwa należy sprawdzić wszystkie trzy

przewody fazowe (L1, L2, L3) pod kątem napięcia!

W przypadku słabego sygnału akustycznego lub przy

słabszym świetle latarki należy wymienić baterie.

Funkcja ZOOM

Latarka

Sygnał dźwiękowy

Aby włączyć iwyłączyć latarkę, należy wcisnąć przycisk5.

Wyłączenie sygnału dźwiękowego:

Urządzenie jest wyłączone: Przytrzymać wciśnięty włącznik/

wyłącznik(2), aż wierzchołek detektora zaświeci się na zielono.

Urządzenie jest włączone: Przytrzymać wciśnięty włącznik/

wyłącznik(2), aż wierzchołek detektora będzie pulsować na zielono.

Włączenie sygnału dźwiękowego:

Przytrzymać wciśnięty włącznik/wyłącznik(2), aż wierzchołek

detektora będzie pulsować na zielono izabrzmi sygnał.

ActiveFinder XP

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego

obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie

z europejską dyrektywą dotyczącą złomu elektrycznego

i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje

dodatkowe patrz: http://laserliner.com/info?an=AAD

Dane Techniczne

Zmiany zastrzeżone. 19W36

Indykator LED

Zakres napięcia 12 VAC ~ 1000 VAC

Częstotliwość 50 ... 60 Hz

Kategoria przepięciowa CAT IV - 1000 V (nie kondensująca)

Stopień zanieczyszczenia 2

Stopień ochrony IP 67

Zasilanie 2 x 1,5V LR03 (AAA)

Warunki pracy 0°C ... 50°C, Wilgotność powietrza

maks. 80% wilgotności względnej,

bez skraplania, Wysokość robocza

maks. 2000m nad punktem zerowym

normalnym

Warunki przechowywania

-10°C ... 60°C,

Wilgotność powietrza

maks. 80% wilgotności względnej

Wymiary

(szer. x wys. x gł.)

30 x 160 x 24 mm

Masa 66 g (z baterie)

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać

stosowania środków czyszczących, środków do szorowania

i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie.

Przechowywać urządzenie wczystym, suchym miejscu.

Toiminnot ja käyttö

Lue käyttöohje, oheinen lisälehti ”Takuu- ja muut ohjeet”

sekä tämän käyttöohjeen lopussa olevan linkin kautta

löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja

ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana

seuraavalle käyttäjälle.

Kosketukseton mittalaite sähköjännitteen (230 V AC) toteamiseen

kaapeleista, pistorasioista, lamppurasioista, sulakkeista, kytkentäkaa-

peista ja komponenteista. Jännite ilmaistaan merkkivalolla,

äänimerkillä ja värinällä.

– Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen

teknisten tietojen mukaisesti.

– Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin.

Säilytä ne poissa lasten ulottuvilta.

– Rakennemuutokset ja omavaltaiset asennukset laitteeseen

ovat kiellettyjä. Tällöinraukeavat laitteen hyväksyntä- ja

käyttöturvallisuustiedot.

– Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan,

kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.

– Yli 24 V / AC rms tai 60 V / DC jännitteitä mitattaessa pitää

noudattaa erityistä varovaisuutta. Jännitteellisen johtimen

koskettaminen voi näillä jännitteillä aiheuttaa hengenvaarallisen

sähköiskun.

– Jos laitteen pinnalla on kosteutta tai muuta sähköä johtavaa

ainetta, laitetta ei saa kytkeä jännitteeseen. Yli > 24 V / AC rms

ja 60 V / DC jännitteillä kosteus voi aiheuttaa hengenvaarallisen

sähköiskun.

– Puhdista ja kuivaa laite ennen käyttöä.

– Laitetta saa käyttää ainoastaan sisätiloissa. Älä altista laitetta

kosteudelle tai sateelle, sillä se voi aiheuttaa sähköiskun vaaran.

– Ylijännitekategoriassa IV (KAT IV – 1 000 V) jännite ei saa ylittää

1 000 V tarkistuslaitteen ja maan välillä.

– Varmista ennen jokaista mittausta, että testattava kohde (esim.

kaapeli), mittalaite ja tarvikkeet (esim. liitäntäkaapeli) ovat

moitteettomassa kunnossa. Testaa laite tunnetulla jännitelähteellä

(esim. 230 V pistorasia ennen AC-testausta).

– Kytke laite irti kaikista virtalähteistä ja mittauspiireistä ennen

kotelon avaamista paristo(je)n tai sulakke(id)en vaihtamista varten.

Älä kytke laitetta päälle kansi auki.

– Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos

paristojen varaustila on alhainen.

– Noudata paikallisia ja kansallisia laitteen käyttöä koskevia

työsuojelumääräyksiä. Käytä tarvittaessa suojavarusteita,

esim. sähköasentajan käsineitä.

Yleiset turvallisuusohjeet

ActiveFinder XP

Lisäohjeita

Noudata yleisesti hyväksyttyjä sähkölaitteiden turvallisuutta koskevia

teknisiä periaatteita, esimerkiksi: 1. Kytke irti verkosta 2. Estä tahaton

verkkoon uudelleen kytkeminen 3. Tarkista jännitteettömyys

kaksinapaisesti 4. Maadoita ja oikosulje 5. Varmista ja peitä lähellä

sijaitsevat jännitteiset osat.

Turvallisuusohjeet

LED-lähtö

Keinotekoinen optinen säteily OStrV

– Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä)

voimassa olevien fotobioottista turvallisuutta koskevien standardien

(EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.

– Säteilyteho: Huippuaallonpituus 453 nm. Keskimääräiset

säteilymäärät alittavat riskiryhmän RG0 raja-arvot.

– LEDien säteily on määräysten mukaisessa käytössä ja

ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle.

– Ohimeneviä häiritseviä optisia vaikutuksia (esim. häikäisy,

salamasokeus, jälkikuvat, värinäön heikkeneminen) ei voida

kokonaan sulkea pois, erityisesti huonoissa valaistusolosuhteissa.

– Älä katso pitkiä aikoja suoraan valonlähteeseen.

– Laite ei tarvitse huoltoa riskiryhmän RG 0:n raja-arvojen

alittumisen takaamiseksi.

– Älä suorita vaarallisen lähellä sähkölaitteita tehtäviä töitä yksin

ja suorita ne ainoastaan valtuutetun sähköasentajan ohjeiden

mukaisesti.

– Mittalaite ei korvaa kaksinapaista jännitteettömyyen tarkastusta.

– Laite mittaa riittävän voimakkaat sähköstaattiset kentät.

Jos kentän voimakkuus on liian pieni, osissa voi olla jännite

vaikkei varoitusta näytetä. Seuraava lista kentän voimakkuuteen

vaikuttavista tekijöistä ei ole täydellinen: suojaukset, kaapelin

eristys (laji, paksuus), mittausetäisyys, eristys käyttäjän tai

maadoituksen suhteen, pistorasian rakenne, testerin ja

paristojen kunto.

Turvallisuusohjeet

– Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista

sietokykyä koskevat vaatimukset ja raja-arvot.

– Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa,

huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden

läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä

laitteissa tai se voi aiheuttaa niihin häiriöitä.

Sähkömagneettinen säteily

Turvallisuusohjeet

– Mittalaite täyttää pienjännitedirektiivin 2014/35/EU mukaiset

turvallisuutta ja sähkömagneettista yhteensopivuutta koskevat

määräykset ja raja-arvot sekä EMC-direktiivin 2014/30/EU

mukaiset sähkömagneettista yhteensopivuutta koskevat määräykset

ja raja-arvot.

– Umarex GmbH & Co. KG vakuuttaa täten, että ActiveFinder XP

täyttää pienjännitedi rektiivin 2014/35/EU ja EMC-direktiivin

2014/30/EU oleelliset vaatimukset ja muut määräykset.

EY-vaatimustenmukaisuusvakuutus löytyy kokonaisuudessaan

osoitteessa: http://laserliner.com/info?an=AAD

– Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa,

huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden

läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä

laitteissa tai se voi aiheuttaa niihin häiriöitä.

Sähkömagneettisten häiriöiden välttäminen

Ylijänniteluokka IV: Luokkaan kuuluvia sähkölaitteita

käytetään asennuksen liittymiskohdassa ennen

pääkeskusta, tällaisia laitteita on esim. sähkömittarit,

päävarokkeet ja tariffinohjauslaitteet.

Merkit

Varoitus vaarallisesta sähköjännitteestä:

Suojaamattomat, sähköä johtavat rakenneosat

saattavat aiheuttaa kotelon sisällä vaaran, jolloin

henkilöllä on riski saada sähköisku.

Suojausluokka II: Tarkistuslaitteessa on vahvistettu

tai kaksinkertainen eristys.

ActiveFinder XP

1 432 5 6

Tunnistinkärki

työvalolla

Päälle/pois-

painike

Valaisin

päälle/pois

Valaisin

Paristolokero

ZOOM-toiminto

päälle/pois

Taskuklipsi

Paristojen asettaminen

Tarkista laite ennen jokaista käyttökertaa laitteelle annetun

jännitealueen mukaisesti sellaisessa virtapiirissä, jonka tunnet.

Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti.

Huomaa paristojen oikea napaisuus.

ON / OFF

Aseta ilmaisinkärki tarkistettavan

alueen (esim. kaapelin, pistorasian

tms.) kohdalle.

Jos jännitettä on, tunnistinkärki

palaa punaisena ja kuuluu

merkkiääni.

Sähköjännitteen paikallistaminen

ZOOM-näppäin painettuna

laitteen herkkyys kasvaa

(12:stä 1 000:en V AC). Siten

voi jännitekentän paikallistaa

kauempaa samalla kun laitetta

liikutetaan tarkistettavan

alueen yli.

Kun ZOOM-painiketta painetaan,

tunnistinkärki palaa oranssina.

Jos jännitettä on, tunnistinkärki

palaa punaisena ja sekunnin

välein kuuluu merkkiääni.

Huomaa, että jännitettä voi vielä olla, vaikka ilmoitusta

jännitteestä ei näy. Liittimien rakenne-erot ja eriste

(paksuus ja tyyppi) voivat vaikuttaa laitteen toimintaan.

Paneelien ja metallilevyjen takaa jännitettä ei voi tunnistaa.

Tarkista turvallisuussyistä jännitteen varalta kaikki johtimet

(L1, L2, L3)!

Vaihda paristot, jos merkkiääni on heikko tai valaisimen

valaistusteho on heikentynyt.

ZOOM-toiminto

Valaisin

Merkkiääni

Kytke valo päälle painamalla näppäintä 5.

Merkkiäänen sammuttaminen:

Laite on pois päältä: Pidä päälle/pois-painiketta (2) painettuna,

kunnes tunnistinkärki palaa vihreänä

Laite on päällä: Pidä päälle/pois-painiketta (2) painettuna,

kunnes tunnistinkärki vilkkuu vihreänä

Merkkiäänen päällekytkentä:

Pidä päälle/pois-painiketta (2) painettuna, kunnes tunnistinkärki

vilkkuu vihreänä ja merkkiääni kuuluu.

ActiveFinder XP

Tekniset tiedot

Tekniset muutokset mahdollisia. 19W36

Osoitin Led-valo

Jännitealue 12 V AC ~ 1000 V AC

Taajuus 50 ... 60 Hz

Ylijännitekategoria CAT IV - 1000 V (ei kondensoituva)

Likaantumisaste 2

Kotelointiluokka IP 67

Virransyöttö 2 x 1,5V LR03 (AAA)

Käyttöympäristö 0°C ... 50°C, Ilmankosteus

maks. 80% RH, ei kondensoituva,

Korkeus merenpinnasta

maks. 2000 m merenpinnasta

Varastointiolosuhteet -10°C ... 60°C,

Ilmankosteus maks. 80% RH

Mitat (L x K x S) 30 x 160 x 24 mm

Paino 66 g (sis. paristot)

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai

hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän

säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata

tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai

hävitettävä vanhoja sähkö- ja elektroniikkalaitteita

koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=AAD

Função / Utilização

Leia completamente as instruções de uso, o caderno anexo

„Indicações adicionais e sobre a garantia“, assim como

as informações e indicações atuais na ligação de Internet,

que se encontra no fim destas instruções. Siga as indicações

aí contidas. Guarde esta documentação e junte-a ao

dispositivo se o entregar a alguém.

Aparelho de controlo sem contacto para a localização de tensões

elétricas (230 VAC) em cabos, tomadas, porta-lâmpadas, fusíveis,

elementos de armários de distribuição e de instalações. Com sinais

visuais e acústicos, assim como com vibração, é indicado se existe

tensão.

– Use o aparelho exclusivamente conforme a nalidade de aplicação

dentro das especicações.

– Os aparelhos de medição e os seus acessórios não são brinquedos.

Mantenha-os afastados das crianças.

– Não são permitidas transformações nem alterações do aparelho,

que provocam a extinção da autorização e da especicação de

segurança.

– Não exponha o aparelho a esforços mecânicos, temperaturas

elevadas, humidade ou vibrações fortes.

– É imprescindível um cuidado especial ao trabalhar com tensões

superiores a 24 V/AC rms ou 60 V/DC. Nestes domínios de tensão,

basta tocar nos condutores elétricos para já se correr perigo de

choques elétricos mortais.

– Se o aparelho estiver molhado com humidade ou outros resíduos

condutores, não é permitido trabalhar sob tensão. A partir de >

24 V/AC rms ou 60 V/DC de tensão corre-se alto perigo de choques

elétricos mortais devido à humidade.

– Limpe e seque o aparelho antes da utilização.

– Use este aparelho apenas em espaços fechados e não o exponha

a humidade nem a chuva. Caso contrário, existe o perigo de

choque elétrico.

–

Na categoria de sobretensões IV (CAT IV - 1000 V) não é permitido

ultrapassar a tensão de 1000 V entre o aparelho de controlo e a terra.

– Antes de cada medição, assegure-se de que a zona a testar (p. ex.

cabo), o vericador e os acessórios usados (p. ex. cabo de ligação)

estão em perfeitas condições.Teste o aparelho em fontes de tensão

conhecidas (p. ex. tomada de 230 V para o teste AC).

– Antes de abrir a tampa, para substituir a/s pilha/s ou o/s fusível/

fusíveis, o aparelho precisa de ser separado de todas as fontes de

corrente e de todos os circuitos de corrente

– Não é permitido usar o aparelho se uma ou mais funções falharem

ou a carga da/s pilha/s estiver baixa.

Indicações gerais de segurança

ActiveFinder XP

Indicação adicional sobre a utilização

Observe as regras técnicas de segurança para trabalhar com

equipamentos elétricos, tais como por exemplo: 1. Desligar

da tensão; 2. Proteger contra uma nova conexão; 3. Controlar

a isenção de tensão nos dois polos; 4. Ligar à terra e curto-

circuitar; 5. Proteger e cobrir peças sob tensão nas imediações.

Indicações de segurança

Abertura para saída LED

Manuseio de radiação ótica artificial segundo o regulamento sobre

radiação ótica

– O aparelho trabalha com LEDs do grupo de risco RG 0 (grupo

isento, sem risco) nos termos das normas vigentes para segurança

fotobiológica (EN 62471:2008-09ff / IEC/TR 62471:2006-07

e seguintes) nas respetivas versões atuais.

– Potência radiante: comprimento de onda de pico igual a 453 nm.

As radiâncias médias estão abaixo dos valores limite do grupo de

risco RG0.

– Mediante uma utilização correta e condições razoavelmente

previsíveis, a radiação acessível dos LEDs é inofensiva para o olho

humano e a pele humana.

– Efeitos visuais perturbadores temporários (como p. ex. encande-

amento, perturbação da visão devido a flash, imagens persisten-

tes, perturbações da visão das cores) não podem ser completa-

mente excluídos, principalmente mediante uma claridade reduzida

do ambiente.

– Por favor observe os regulamentos de segurança de autoridades

locais e nacionais sobre a utilização correta do aparelho e eventuais

equipamentos de segurança prescritos (p. ex. luvas de eletricista).

– Não realize trabalhos em proximidades perigosas de equipamentos

elétricos sozinho e apenas com a instrução de um eletricista

competente.

– O aparelho de medição não substitui o teste bipolar da isenção

de tensão.

– O aparelho mede a presença de campos eletrostáticos com uma

intensidade suciente. Se esta intensidade de campo for demasiado

baixa, pode ainda existir tensão, embora não seja transmitido

um sinal de aviso. A lista seguinte dos fatores de inuência sobre

a intensidade de campo não é uma lista exaustiva: blindagens,

isolamento de cabos (tipo, intensidade), distância de medição, iso-

lamento entre utilizador e superfície de massa, formas especiais das

tomadas, estado do vericador e das pilhas.

– Não olhe de propósito diretamente para a fonte de radiação por

um tempo prolongado.

– Para garantir o cumprimento do valor limite do grupo de risco

RG 0 não é necessária uma manutenção.

Indicações de segurança

– O aparelho cumpre os regulamentos e valores limite relativos à

compatibilidade eletromagnética nos termos da diretiva CEM

2014/30/UE.

– Observar limitações operacionais locais, como p. ex. em hospitais,

aviões, estações de serviço, ou perto de pessoas com pacemarkers.

Existe a possibilidade de uma influência ou perturbação perigosa de

aparelhos eletrónicos.

Lidar com radiação eletromagnética

Indicações de segurança

–

O medidor cumpre as regras e os valores-limite para a segurança e

compatibilidade eletromagnética previstas nas diretivas 2014/35/UE

(baixa tensão) e 2014/30/UE (compatibilidade eletromagnética/CEM).

– Pela presente, a Umarex GmbH & Co. KG declara que o dispositivo

elétrico ActivFinder XP cumpre os requisitos essenciais e demais

disposições previstos na diretiva europeia relativa a baixa tensão

2014/35/UE e na diretiva de CEM 2014/30/UE. O texto completo

da declaração de conformidade UE está disponí vel no seguinte

endereço da Internet: http://laserliner.com/info?an=AAD

– Observar limitações operacionais locais, como p. ex. em hospitais,

aviões, estações de serviço, ou perto de pessoas com pacemarkers.

Existe a possibilidade de uma influência ou perturbação perigosa de

aparelhos eletrónicos.

Lidar com interferências eletromagnéticas

Símbolos

Categoria de sobretensões IV: aparelhos destinados à

utilização junto à alimentação ou perto da alimentação

para a instalação elétrica de edifícios, nomeadamente

a partir da distribuição principal a partir do sentido da

rede, como p. ex. contadores de eletricidade, disjuntores

de sobreintensidade e telecomandos centralizados.

Aviso de tensão elétrica perigosa: os componentes

sob tensão não protegidos no interior da caixa podem

constituir um perigo suficiente para colocar pessoas

sob o risco de um choque elétrico.

Classe de proteção II: o aparelho dispõe de um

isolamento reforçado ou duplo.

ActiveFinder XP

1 432 5 6

Ponta do detetor

com luz de trabalho

Botão para

ligar/desligar

Lanterna

ligada/desligada

Lanterna

Compartimento

de pilhas

Função ZOOM

ligada/desligada

Clipe de bolso

Inserção das pilhas

Antes de cada utilização, controle o aparelho com um

circuito de serviço conhecido, segundo a gama de tensão

indicada do aparelho.

Abra o compartimento de pilhas e insira as pilhas de acordo com

os símbolos de instalação. Observe a polaridade correta.

ON / OFF

Coloque a ponta do detetor

sobre a área a controlar (p. ex.

cabo, tomada, etc.).

Se for detetada tensão, a ponta

do detetor acende com luz

vermelha e soa um sinal rápido.

Localização de tensões elétricas

Com o botão ZOOM pressionado

é aumentada a sensibilidade do

aparelho (12 VAC até 1000 VAC).

Assim é possível localizar erros

de tensão a uma distância maior

quando o aparelho é movimen-

tado sobre a área a controlar.

Com o botão ZOOM pressionado,

a ponta do detetor acende com

luz cor de laranja.

Se for detetada tensão, a ponta

do detetor acende com cor

vermelha e soa um sinal em

períodos de um segundo.

Por favor observe que é possível que ainda haja tensão

mesmo que não haja indicação. Diferenças do tipo de

construção da tomada de ligação ou do tipo de isolamento

(espessura e tipo) podem influenciar a funcionalidade.

Atrás de painéis e coberturas metálicas não é possível

detetar tensões.

Por motivos de segurança, controle os três condutores

de fase (L1, L2, L3) quanto à presença de tensão!

Troque as pilhas se o sinal acústico for fraco ou o

desempenho da lanterna diminuir.

Função ZOOM

Lanterna

Sinal acústico

Pressione o botão 5 para ligar e desligar a lanterna.

Desligar o sinal acústico:

O aparelho está desligado: mantenha o botão de ligar/desligar

(2) pressionado até a ponta do detetor acender com luz verde

O aparelho está ligado: mantenha o botão de ligar/desligar

(2) pressionado até a ponta do detetor piscar com luz verde

Ligar o sinal acústico:

Mantenha o botão de ligar/desligar (2) pressionado até a ponta

do detetor piscar com luz verde e um sinal soar

ActiveFinder XP

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias

para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser

recolhido e eliminado separadamente, conforme

a diretiva europeia sobre aparelhos elétricos e

eletrónicos usados.

Mais instruções de segurança e indicações adicionais

em: http://laserliner.com/info?an=AAD

Dados técnicos

Sujeito a alterações técnicas. 19W36

Indicador LED

Gama de tensão 12 VAC ~ 1000 VAC

Frequência 50 ... 60 Hz

Categoria de

sobretensões

CAT IV - 1000 V

(sem condensação)

Grau de sujidade 2

Tipo de proteção IP 67

Abastecimento de

corrente

2 x 1,5V LR03 (AAA)

Condições de trabalho 0°C ... 50°C, humidade de ar

máx. 80% rH, sem condensação,

altura de trabalho máx. 2000 m

em relação ao NM (nível do mar)

Condições de

armazenamento

-10°C ... 60°C,

humidade de ar máx. 80% rH

Dimensões (L x A x P) 30 x 160 x 24 mm

Peso 66 g (incl. pilhas)

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido

e evite usar produtos de limpeza, produtos abrasivos e solventes.

Armazene o aparelho num lugar limpo e seco. Remova a/s pilha/s

antes de um armazenamento prolongado. Armazene o aparelho

num lugar limpo e seco.

ActiveFinder XP

Rev.19W36

SERVICE

Umarex GmbH & Co. KG

– Laserliner –

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: +49 2932 638-300, Fax: +49 2932 638-333

info@laserliner.com

Umarex GmbH & Co. KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: +49 2932 638-300, Fax: -333

DRAPER 32071 Laserliner 083.013A ActiveFinder XP Voltage Tester

Product's Documents

Other

Specifications

DRAPER 32071 Questions and Answers
