Vevor YX-RGX04US Softbox Lighting Kit 20 in x 28 in 45W

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
YX-RGX04US photo

User Manual

This is the main product document for model YX-RGX04US.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
LIGHT SOFTBOX INSTRUCTIONS
MODEL:YX-RGX01, YX-RGX02, YX-RGX04
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
- 1 -
YX-RGX01
YX-RGX02
YX-RGX04
(The picture is for reference only, please refer to the actual object)
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
LIGHT SOFTBOX
background
- 2 -
background
- 3 -
IMPORTANT
Please buy the battery by yourself(There is no battery in remote
control).
Keep the bulbs safe from falling and dropping.
Keep the softbox lighting kits away from water and liquids to protect
products and extend service life.
Keep it away from children while using(unless accompanied by
adults).
Please do not touch the bulbs directly after a long time of use.
Please do not touch the socket when your hands are wet. Remember
to takeout the bulbs when you need to package the softbox lighting
kits.
Please store the kits in a cool, dry, and dust-free location. And do not
put heavy things on it.
Please follow the correct instruction when taking out the bulbs or the
bulbs may be malfunctioning.
Some accessories may be damaged during long-time transportation,
please contact us for replacement in time.
Please turn on the switch on the cable after plugging it in.
AC110V-240V is the working voltage for the LED softbox lighting kits.
background
- 4 -
MODEL: YX-RGX01
Components List
Please make sure all accessories
listed below are completed before
using. If not, please contact us
immediately.
16*16inch Softbox
White Diffuser
45W Adjustable LED Bulb
Remote Control
15-59inch Light Stand
Carrying Bag
background
- 5 -
MODEL: YX-RGX02
Components List
Please make sure all accessories
listed below are completed before
using. If not, please contact us
immediately.
16*16 in Softbox*2
White Diffuser*2
45W Adjustable LED Bulb*2
Remote Control*2
15-59 in Light Stand*2
Carrying Bag*1
background
- 6 -
MODEL: YX-RGX04
Components List
Please make sure all accessories
listed below are completed before
using. If not, please contact us
immediately.
20*28 in Softbox*2
White Diffuser*2
45W Adjustable LED Bulb*2
Remote Control*2
26-78 in Light Stand*2
Carrying Bag*1
background
- 7 -
SOFTBOX INSTALLATION
Section 1:install the light stand
1.Remove the screw cap
protecting the screw
2.Loosen the knob on the
bottom of the light stand
counterclockwise
3.Open the stand outwards
4.Fully extend the stand
5.Tighten the knob on the
bracket clockwise
6.Turn the knob on the pole
counterclockwise to adjust the
height of the stand
7.Pull out the second section of
the pole upwards
8.Tighten the knob on the
bracket clockwise
9.Pull out the third section of the
pole upwards
10.Tighten the knob on the
bracket clockwise
11.The bracket is installed as shown in the picture
background
- 8 -
Section 2:install the softbox
1.Open the softbox and press
the snap ring onto the lamp
holder
2.Rotate the LED bulb into the
E27 holder
3.Cover the four corners with a
front diffuser
4.Glue the Velcro on the four
sides
5.Loosen the knob of the
softbox
6.Install the softbox to the light
stand
7.Tighten the softbox knob
clockwise(please install the
softbox completely onto the light
stand, as shown in the picture)
8.Loosen the upper knob of the
softbox
9.Adjust the head of the soft box
upward to adjust the soft box to
210%
10.Adjust the softbox downward
to the angle you want to shoot
11.Plug in socket and press the
switch button
12.Completely mount the
softbox on the light stand as
shown in the picture
background
- 9 -

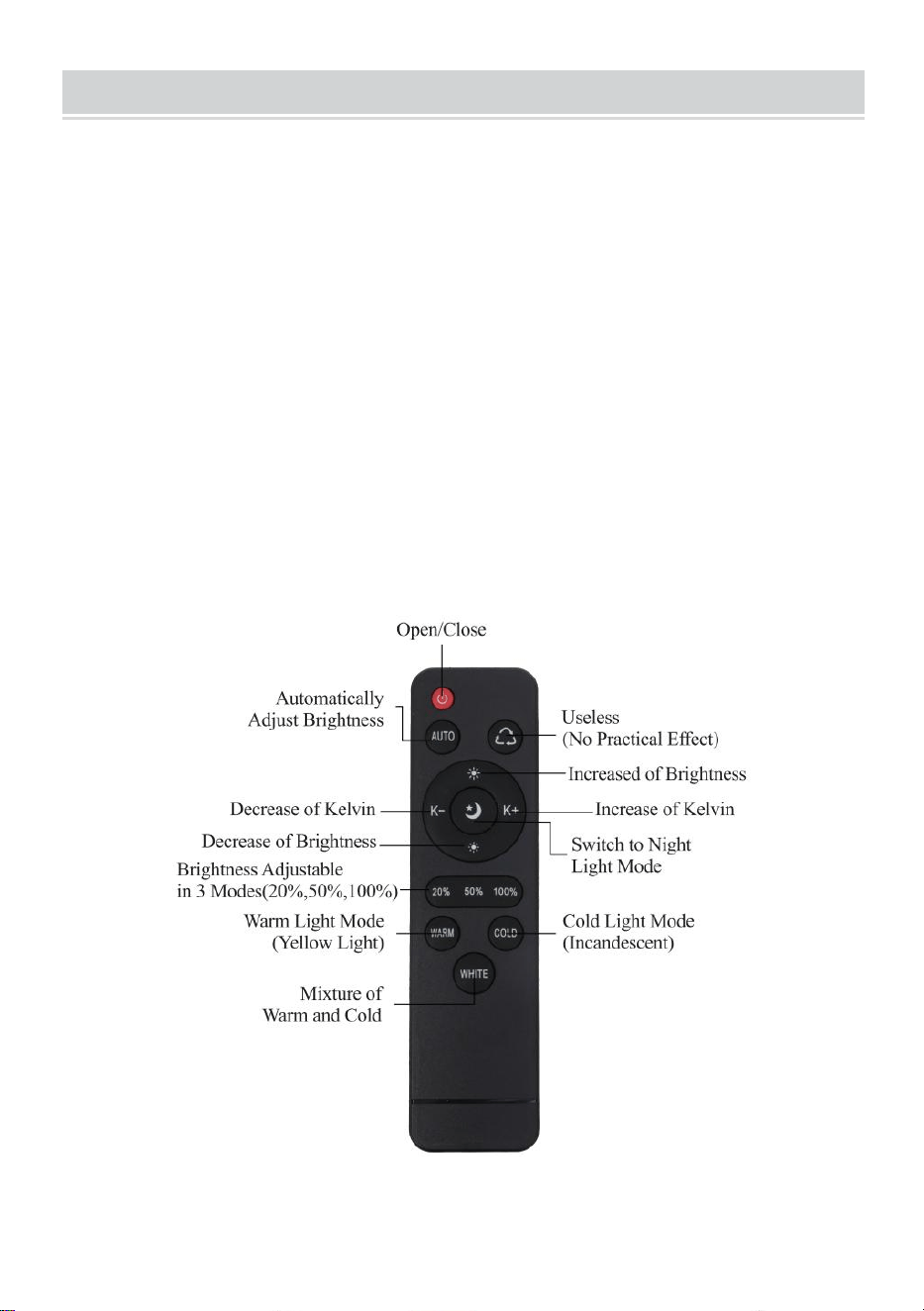

IMPORTANT TIPS :
1. Before using the remote control, please remember to open the on/off
button on the softbox cable first. Then you can operate the remote control
to control the softbox.
2. During use, the remote control should be pointed at the LED lamps and
ensure that there are no large obstacles in the signal path. (deviation from
the signal path will result in slower response speed or control error).
3. The remote control is universal, one remote control can control two
softboxes at the same time. We provide two remotes and the other remote
can be used as a spare. The remote can not control the softbox separately.
4. Please note that the angle of the remote can not exceed 60°
5. The effective remote control distance does not exceed 10m, preferably
within 8 meters.
Note: the battery is not included, (Customers need to buy 2 AAA batteries)
background
- 10 -
INSTALLATION:
It's very easy to install, you can search FGen led softbox and browse it on
YouTube or read the video on the amazon product page for more
information.In addition, here are the steps for you:
1. Open the softbox umbrella. Press the snap ring onto the lamp holder
until you hear a click.
2. Rotate the LED E27 light bulb into the softbox.
3. Cover the four corners with the front diffuser and then glue the Velcro on
the four sides.
4. Pull the legs of the stand, push the stand from top to bottom, Place the
bottom of the softbox perpendicular to the tripod feet, It becomes more
stable.
5. Connect the softbox umbrella to the stand. Before assembly, you have to
remove the plastic sleeve which protects the thread on the 1/4 "thread of
the stand.
6.Plug in and open the control button on the cable to turn on the softbox.
Model
YX-RGX01
YX-RGX02
YX-RGX04
Input
AC 110-240V ，60Hz
Softbox Size
16*16 in 16*16 in 20*28 in
Tripod Height
15-59 in 15-59 in 26-78 in
Bulb Power
45W
CCT
3000-6500K
Light Socket
E27
Bulb Base
E27
Remote Operating
26 ft
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
Modèle:YXRGX01,YXRGX02,YXRGX04.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisons
nereprésentequ'uneestimationdeséconomiesdontvouspourriezbénéficierenachetant
certainsoutilscheznousparrapportauxgrandesmarquesetnesignifiepasnécessairementcouvrir
touteslescatégoriesd'outilsproposés.parnous.Nousvousrappelonsdebienvouloirvérifier
attentivementlorsquevouspassezunecommandecheznoussivous
économisezréellementlamoitiéparrapportauxgrandesmarques.
INSTRUCTIONSDELABOÎTEÀLUMIÈRELUMIÈRE
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez
pasànous
contacter:Supporttechniqueetcertificatdegarantieélectronique
www.vevor.com/support
(L'imageestuniquementàtitrederéférence,veuillezvousréféreràl'objetréel)
Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions
dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel
d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez
nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou
logiciellessurnotreproduit.
1
YXRGX04YXRGX01 YXRGX02
BESOIND'AIDE?CONTACTEZNOUS!
BOITEALUMIERE
Machine Translated by Google
background
2
contrelesinterférencesnuisiblesdansuneinstallationrésidentielle.
∙Réorientezoudéplacezl'antennederéception.
∙Augmentezladistanceentreleproduitetlerécepteur.
sousréservedesdeuxconditionssuivantes:
Règles,ceslimitessontconçuespourfourniruneprotectionraisonnable
éteintetallumé,l'utilisateurestencouragéàessayerdecorrigerlesinterférencesen
fairefonctionnerl'équipement!
Remarque:Ceproduitaététestéetdéclaréconformeaux
assistance.
Iln'existeaucunegarantiequedesinterférencesneseproduirontpasdansunendroitparticulier.
InformationsFCC:
AVERTISSEMENT:leschangementsoumodificationsapportésàceproduitnesontpasexpressément
∙Consultezlerevendeurouuntechnicienradio/TVexpérimentépour
Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquenceet,s'iln'estpasinstallé
etutiliséconformémentauxinstructions,peut
2)Ceproduitdoitacceptertouteinterférencereçue,ycompris
∙Connectezleproduitàuneprisesuruncircuitdifférentdeceluià
limitespourunappareilnumériquedeclasseBconformémentàlapartie15delaFCC
uneouplusieursdesmesuressuivantes.
Cetappareilestconformeàlapartie15desrèglesFCC.L'opérationest
l'autoritédel'utilisateurpourutiliserleproduit.
lapartieresponsabledelaconformitépourraitannulerlepouvoirdel'utilisateurde
réceptiontélévisée,quipeutêtredéterminéeentournantleproduit
ATTENTION:Changementsoumodificationsnonexpressémentapprouvésparle
approuvéparlapartie.Responsabledelaconformitépourraitannulerle
installation.Siceproduitprovoquedesinterférencesnuisiblesàlaradioou
auquellerécepteurestconnecté.
interférencespouvantentraînerunfonctionnementindésirable.
provoquerdesinterférencesnuisiblesauxcommunicationsradio.Cependant,là
1)Ceproduitpeutprovoquerdesinterférencesnuisibles.
Machine Translated by Google
background
Veuillezstockerleskitsdansunendroitfrais,secetsanspoussière.Etnelefaispas
Veuilleznepastoucherdirectementlesampoulesaprèsunelonguepériode
d'utilisation.Veuilleznepastoucherlapriselorsquevosmainssontmouillées.N'oubliez
pasderetirerlesampouleslorsquevousdevezemballerleskitsd'éclairagesoftbox.
mettezdeschoseslourdesdessus.
Gardezlehorsdeportéedesenfantslorsdesonutilisation(saufs'ilestaccompagnéd'un
adultes).
contrôle).
Protégezlesampoulesdeschutesetdeschutes.Gardezles
kitsd'éclairagesoftboxàl'écartdel'eauetdesliquidespourprotégerlesproduitsetprolongerla
duréedevie.
Veuillezacheterlabatterievousmême(iln'yapasdebatteriedanslatélécommande
AC110V240Vestlatensiondefonctionnementpourleskitsd'éclairageLEDsoftbox.
Veuillezsuivrelesinstructionscorrecteslorsquevousretirezlesampoules,sinonlesampoules
pourraientprésenterun
dysfonctionnement.Certainsaccessoirespeuventêtreendommagéslorsd'untransportdelongue
durée,veuilleznouscontacterpourunremplacementà
temps.Veuillezallumerl'interrupteursurlecâbleaprèsl'avoirbranché.
IMPORTANT
3
Machine Translated by Google
background
DiffuseurBlanc
immédiatement.
AmpouleLEDréglable45W
Télécommande
enutilisant.Sinon,veuilleznouscontacter
Boîteàlumière16*16pouces
cidessoussontterminésavant
Veuillezvousassurerquetouslesaccessoires
Supportd'éclairage1559pouces Sacdetransport
4
Listedescomposants
MODÈLE:YXRGX01
Machine Translated by Google
background
Diffuseurblanc*2
immédiatement.
Télécommande*2
enutilisant.Sinon,veuilleznouscontacter
AmpouleLEDréglable45W*2
cidessoussontterminésavant
Veuillezvousassurerquetouslesaccessoires
Sacdetransport*1
1559poucessurpiedd'éclairage*2
16*16danslaboîteàlumière*2
Listedescomposants
MODÈLE:YXRGX02
5
Machine Translated by Google
background
Diffuseurblanc*2
immédiatement.
Télécommande*2
enutilisant.Sinon,veuilleznouscontacter
AmpouleLEDréglable45W*2
cidessoussontterminésavant
Veuillezvousassurerquetouslesaccessoires
Sacdetransport*1
2678poucessurpiedd'éclairage*2
20*28danslaboîteàlumière*2
Listedescomposants
MODÈLE:YXRGX04
6
Machine Translated by Google
background
7.Retirezladeuxièmesectionde
6.Tournezleboutondupoteaudansle
sensinversedesaiguillesd'unemontrepour
réglerlahauteurdusupport.
5.Serrezleboutonsurlesupportdansle
sensdesaiguillesd'unemontre.
11.Lesupportestinstallécommeindiquésurl'image
4.Étendrecomplètementlesupport
10.Serrezleboutonsurlesupportdansle
sensdesaiguillesd'unemontre.
3.Ouvrezlesupportversl'extérieur
pôleverslehaut
danslesensinversedesaiguillesd'unemontre
9.Retirezlatroisièmesectiondu
supportdanslesensdesaiguillesd'unemontre
basdusupportd'éclairage
8.Serrezleboutonsurle
2.Desserrezleboutondu
1.Retirezlecapuchonàvis
protégeantlavis
lepoteauverslehaut
7
Section1:installerlesupportd'éclairage
INSTALLATIONDELABOÎTEÀLUMIÈRE
Machine Translated by Google
background
1.Ouvrezlasoftboxetappuyezsur
6.Installezlasoftboxsurlesupport
d'éclairage
10.Ajustezlasoftboxverslebas
àl'anglequevousvoulezphotographier
boîteàlumière
5.Desserrezleboutondu
210%
4.CollezleVelcrosurlesquatrecôtés
9.Ajustezlatêtedelaboîteàlumièreversle
hautpourajusterlaboîteàlumièreà
diffuseuravant
boîteàlumière
softboxsurlesupportd'éclairagecomme
montrésurl'image
3.Couvrezlesquatrecoinsavecun
softboxcomplètementsurlesupportd'éclairage,
commeindiquésurl'image)
8.Desserrezleboutonsupérieurdu
12.Montezcomplètementle
2.Faitespivoterl'ampouleLEDdansle
supportE27.
titulaire
danslesensdesaiguillesd'unemontre(veuillezinstallerle
leboutondel'interrupteur
l'anneaud'arrêtsurlalampe
7.Serrezleboutondelasoftbox
11.Branchezlapriseetappuyezsurle
Section2:installerlasoftbox
8
Machine Translated by Google
background
lechemindusignalentraîneraunevitessederéponsepluslenteouuneerreurdecontrôle).
assurezvousqu’iln’yapasd’obstaclesimportantssurlechemindusignal.(écartparrapportà
3.Latélécommandeestuniverselle,unetélécommandepeutencontrôlerdeux
softboxesenmêmetemps.Nousfournissonsdeuxtélécommandesetl'autretélécommande
pourcontrôlerlasoftbox.
2.Pendantl'utilisation,latélécommandedoitêtrepointéeversleslampesLEDet
boutonsurlecâbledelasoftboxenpremier.Ensuite,vouspouvezutiliserlatélécommande
1.Avantd'utiliserlatélécommande,n'oubliezpasd'ouvrirleboutonmarche/arrêt
peutêtreutilisécommepiècederechange.Latélécommandenepeutpascontrôlerlasoftboxséparément.
4.Veuilleznoterquel'angledelatélécommandenepeutpasdépasser60°.5.Ladistance
effectivedelatélécommandenedépassepas10m,depréférence
dansunrayonde8mètres.
Remarque:labatterien'estpasincluse(lesclientsdoiventacheter2pilesAAA)
CONSEILSIMPORTANTS:
9
Machine Translated by Google
background
26pieds
16*16po
2678po1559pouces
16*16po
1559pouces
20*28po
C.A.110240V,60Hz
ImportéauxÉtatsUnis:SanvenTechnologyLtd.,Suite250,9166AnaheimPlace,
RanchoCucamonga,Californie91730
Culotd'ampoule
jusqu'àcequevousentendiezunclic.
latribune.
TDC
informations.Deplus,voicilesétapesàsuivre:
5.Connectezleparapluiesoftboxausupport.Avantlemontage,ilfaut
4.Tirezlespiedsdusupport,poussezlesupportdehautenbas,placezle
E27
Tailledelaboîteàlumière
YXRGX04Modèle
3.CouvrezlesquatrecoinsaveclediffuseuravantpuiscollezleVelcrodessus.
YXRGX01
retirerlemanchonenplastiquequiprotègelefiletagesurlefiletage1/4"de
Douilledelumière
1.Ouvrezleparapluiesoftbox.Appuyezsurl'anneaud'arrêtsurlesupportdelampe
30006500K
écurie.
YouTubeoulisezlavidéosurlapageproduitAmazonpourensavoirplus
Puissancedel'ampoule
YXRGX02
lesquatrecôtés.
Ilesttrèsfacileàinstaller,vouspouvezrechercherlasoftboxLEDFGenetlaparcourir
basdelasoftboxperpendiculairementauxpiedsdutrépied,celadevientplus
Hauteurdutrépied
Saisir
E27
45W
2.Faitespivoterl'ampouleLEDE27danslasoftbox.
6.Branchezetouvrezleboutondecommandesurlecâblepourallumerlasoftbox.
Fonctionnementàdistance
INSTALLATION:
dix
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
LICHT SOFTBOX ANLEITUNG
MODELL: YX-RGX01, YX-RGX02, YX-RGX04
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,
stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns
im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns
angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der
Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen
Topmarken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
Machine Translated by Google
background
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie
uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/
support
(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor
Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer
Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem
Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,
wenn es Technologie- oder Software-Updates für unser Produkt gibt.
YX-RGX02YX-RGX01 YX-RGX04
Brauchen Sie Hilfe? Kontaktieren Sie uns!
LICHT SOFTBOX
- 1 -
Machine Translated by Google
background
- 2 -
Installation. Wenn dieses Produkt schädliche Störungen im Radio- oder Fernsehempfang verursacht,
Hilfe.
wird dem Benutzer empfohlen, die Störungen zu beheben, indem er
Bedienen Sie das Gerät!
Hinweis: Dieses Produkt wurde getestet und entspricht den
· Empfangsantenne neu ausrichten oder verlegen.
unter den folgenden beiden Bedingungen:
Regeln, Diese Grenzen sind so konzipiert, dass sie einen angemessenen Schutz bieten
Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch
ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es
2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich
· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den
FCC-Informationen:
ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich
gibt keine Garantie dafür, dass es in einem bestimmten
Berechtigung des Benutzers zur Bedienung des Produkts.
Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Erlöschen bringen
Fernsehempfang, der durch Drehen des Produkts festgestellt werden kann
· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker für
Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC
eine oder mehrere der folgenden Maßnahmen.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist
1) Dieses Produkt kann schädliche Störungen verursachen.
gegen schädliche Störungen in einer Wohnanlage.
· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
an dem der Empfänger angeschlossen ist.
Störungen, die zu unerwünschtem Betrieb führen können.
Störungen des Funkverkehrs verursachen. Es gibt jedoch
ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden,
von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann die
Machine Translated by Google
background
- 3 -
WICHTIG
Stellen Sie keine schweren Gegenstände darauf.
Erwachsene).
ÿ Bitte lagern Sie die Kits an einem kühlen, trockenen und staubfreien Ort. Und nicht
ÿ Bewahren Sie das Gerät während der Benutzung außerhalb der Reichweite von Kindern auf (außer in Begleitung
ÿ Bitte berühren Sie die Glühbirnen nicht direkt, wenn sie längere Zeit verwendet
wurden. ÿ Bitte berühren Sie die Fassung nicht mit nassen Händen. Denken Sie daran, die
Glühbirnen herauszunehmen, wenn Sie die Softbox-Beleuchtungssets verpacken
müssen.
Steuerung).
ÿ Schützen Sie die Glühbirnen vor dem Herunterfallen und Fallenlassen. ÿ Halten Sie
die Softbox-Beleuchtungssets von Wasser und Flüssigkeiten fern, um Produkte zu schützen und die Lebensdauer zu
verlängern.
ÿ Bitte kaufen Sie die Batterie selbst (Es gibt keine Batterie in der Fernbedienung
ÿ Bitte befolgen Sie die Anweisungen beim Herausnehmen der Glühbirnen, da diese sonst möglicherweise nicht richtig
funktionieren. ÿ Einige Zubehörteile können beim
Transport über längere Zeiträume beschädigt werden. Wenden Sie sich für einen rechtzeitigen Austausch bitte an uns. ÿ
Bitte schalten Sie den Schalter am Kabel ein, nachdem Sie es
eingesteckt haben.
AC110V-240V ist die Betriebsspannung für die LED-Softbox-Beleuchtungssets.
Machine Translated by Google
background
Komponentenliste
Weißer Diffusor16*16 Zoll Softbox
Einstellbare 45W-LED-Glühbirne
Fernbedienung
verwenden. Wenn nicht, kontaktieren Sie uns bitte
sofort.
Die unten aufgeführten Punkte müssen vor
Bitte stellen Sie sicher, dass alle Zubehörteile
15-59 Zoll Lichtstativ Tragetasche
MODELL: YX-RGX01
- 4 -
Machine Translated by Google
background
Komponentenliste
Weißer Diffusor * 2
45W einstellbare LED-Birne * 2
Fernbedienung*2
Die unten aufgeführten Punkte müssen vor
sofort.
verwenden. Wenn nicht, kontaktieren Sie uns bitte
Bitte stellen Sie sicher, dass alle Zubehörteile
Tragetasche * 1
MODELL: YX-RGX02
15-59 Zoll Lichtstativ*2
16*16 Zoll Softbox*2
- 5 -
Machine Translated by Google
background
Komponentenliste
Weißer Diffusor * 2
45W einstellbare LED-Birne * 2
Fernbedienung*2
verwenden. Wenn nicht, kontaktieren Sie uns bitte
sofort.
Die unten aufgeführten Punkte müssen vor
Bitte stellen Sie sicher, dass alle Zubehörteile
Tragetasche * 1
MODELL: YX-RGX04
26-78 Zoll Lichtstativ*2
20*28 Zoll Softbox*2
- 6 -
Machine Translated by Google
background
gegen den Uhrzeigersinn
9.Ziehen Sie den dritten Teil des
3.Öffnen Sie den Ständer nach außen
Stange nach oben
4. Den Ständer vollständig ausfahren
10.Ziehen Sie den Knopf an der
Halterung im Uhrzeigersinn fest
6.Drehen Sie den Knopf an der Stange
gegen den Uhrzeigersinn, um die Höhe des
Ständers einzustellen
5. ziehen sie den knopf auf der
halterung im uhrzeigersinn
11.Die Halterung wird wie im Bild gezeigt installiert
7.Ziehen Sie den zweiten Teil des
1.Entfernen Sie die Schraubkappe,
die die Schraube schützt
die Stange nach oben
2.Lösen Sie den Knopf an der
8. Den Knopf am
Halterung im Uhrzeigersinn
Unterseite des Lichtstativs
Abschnitt 1: Installieren Sie das Lichtstativ
SOFTBOX-INSTALLATION
- 7 -
Machine Translated by Google
background
8.Lösen Sie den oberen Knopf des
Frontdiffusor
Softbox
wie im Bild gezeigt
9.Stellen Sie den Kopf der Softbox nach oben
ein, um die Softbox anzupassen
4.Klebe den Klettverschluss an den vier
Seiten Softbox
5.Lösen Sie den Knopf des
1.Öffnen Sie die Softbox und drücken Sie
6.Installieren Sie die Softbox am Lichtstativ
210 %
10.Stellen Sie die Softbox nach unten
7. ziehen sie die softbox knopf
den Sicherungsring auf die Lampe
in den Winkel, in dem Sie aufnehmen möchten
11.Stecker in die Steckdose stecken und die
schalter taste
Halter
im Uhrzeigersinn (bitte installieren Sie die
Softbox komplett auf dem Lichtstativ
befestigen, wie im Bild gezeigt)
2. Drehen Sie die LED-Lampe in die
E27-Fassung
12.Montieren Sie die
Softbox auf dem Lichtstativ als
3.Bedecken Sie die vier Ecken mit einem
Abschnitt 2: Installieren Sie die Softbox
- 8 -
Machine Translated by Google
background
3. Die Fernbedienung ist universell, eine Fernbedienung kann zwei steuern
2. Während des Gebrauchs sollte die Fernbedienung auf die LED-Lampen gerichtet sein und
der Signalpfad führt zu einer langsameren Reaktionsgeschwindigkeit oder einem Steuerungsfehler).
kann als Ersatz verwendet werden. Die Softbox kann mit der Fernbedienung nicht separat gesteuert werden.
um die Softbox zu steuern.
Stellen Sie sicher, dass sich keine großen Hindernisse im Signalweg befinden. (Abweichung von
Taste am Softbox-Kabel zuerst. Dann können Sie die Fernbedienung bedienen
1. Bevor Sie die Fernbedienung benutzen, denken Sie bitte daran, den Ein-/Ausschalter zu öffnen.
innerhalb von 8 Metern.
Hinweis: Die Batterie ist nicht im Lieferumfang enthalten (Kunden müssen 2 AAA-Batterien kaufen).
4. Bitte beachten Sie, dass der Winkel der Fernbedienung 60° nicht überschreiten darf. 5. Die
effektive Reichweite der Fernbedienung darf 10 m nicht überschreiten, vorzugsweise
Softboxen gleichzeitig. Wir liefern zwei Fernbedienungen und die andere Fernbedienung
WICHTIGE TIPPS:
- 9 -
Machine Translated by Google
background
26-78 Zoll
26 Fuß
16*16 Zoll 20*28 Zoll
15-59 Zoll
16*16 Zoll
Wechselstrom 110–240ÿV, 60ÿHz
15-59 Zoll
Stativhöhe
E27
CCT
Informationen. Darüber hinaus sind hier die Schritte für Sie:
5. Befestigen Sie den Softbox-Schirm am Stativ. Vor der Montage müssen Sie
Lampensockel
bis Sie ein Klicken hören.
der Stand.
Modell
3. Bedecken Sie die vier Ecken mit dem Frontdiffusor und kleben Sie dann den Klettverschluss auf
YX-RGX01
4. Ziehen Sie die Beine des Ständers heraus, schieben Sie den Ständer von oben nach unten,
3000-6500K
E27
Softbox-Größe
stabil.
YouTube oder lesen Sie das Video auf der Amazon-Produktseite für mehr
Lampenleistung
YX-RGX04
Entfernen Sie die Kunststoffhülse, die das Gewinde am 1/4" Gewinde schützt.
Lichtfassung
1. Öffnen Sie den Softbox-Schirm. Drücken Sie den Sicherungsring auf die Lampenfassung
45 W
2. Drehen Sie die LED E27 Glühbirne in die Softbox.
6. Stecken Sie den Stecker ein und öffnen Sie den Steuerknopf am Kabel, um die Softbox einzuschalten.
Fernbedienung
YX-RGX02
die vier Seiten.
Eingang
Es ist sehr einfach zu installieren, Sie können FGen led softbox suchen und es auf durchsuchen
Unterseite der Softbox senkrecht zu den Stativfüßen, Es wird mehr
INSTALLATION:
Rancho Cucamonga, CA 91730
Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
- 10 -
Machine Translated by Google
background
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
MODELLO:YX-RGX01, YX-RGX02, YX-RGX04
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi
utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare
determinati strumenti con noi rispetto ai principali marchi più importanti e non significa
necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo
gentilmente di verificare attentamente quando effettui un ordine con noi
se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
ISTRUZIONI SOFTBOX LEGGERO
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:
Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/
support
(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale
prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto
del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti
informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
- 1 -
YX-RGX02YX-RGX01 YX-RGX04
HO BISOGNO DI AIUTO? CONTATTACI!
SOFTBOX LEGGERO
Machine Translated by Google
background
-2-
soggetto alle seguenti due condizioni:
Regole. Questi limiti sono progettati per fornire una protezione ragionevole
· Riorientare o riposizionare l'antenna ricevente.
assistenza.
spento e acceso, l'utente è invitato a provare a correggere l'interferenza
utilizzare l'apparecchiatura!
Nota: questo prodotto è stato testato ed è risultato conforme alla
Informazioni FCC:
ATTENZIONE: cambiamenti o modifiche a questo prodotto non espressamente
non vi è alcuna garanzia che l'interferenza non si verifichi in un particolare
· Consultare il rivenditore o un tecnico radio/TV esperto
Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non
installato e utilizzato in conformità con le istruzioni, potrebbe
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa
· Collegare il prodotto ad una presa su un circuito diverso da quello a
Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è
limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 della FCC
una o più delle seguenti misure.
l'autorità dell'utente di utilizzare il prodotto.
ricezione televisiva, che può essere determinata ruotando il prodotto
la parte responsabile della conformità potrebbe annullare l'autorità dell'utente a farlo
cui è collegato il ricevitore.
interferenze che potrebbero causare un funzionamento indesiderato.
causare interferenze dannose alle comunicazioni radio. Tuttavia, lì
approvato dalla parte responsabile della conformità potrebbe annullare il
ATTENZIONE: Variazioni o modifiche non espressamente approvate dal
installazione. Se questo prodotto causa interferenze dannose alla radio o
1) Questo prodotto può causare interferenze dannose.
contro interferenze dannose in un'installazione residenziale.
· Aumentare la distanza tra il prodotto e il ricevitore.
Machine Translated by Google
background
ÿ Si prega di non toccare direttamente le lampadine dopo un lungo periodo di utilizzo.
ÿ Non toccare la presa con le mani bagnate. Ricordati di estrarre le lampadine quando devi
imballare i kit di illuminazione softbox.
ÿ Conservare i kit in un luogo fresco, asciutto e privo di polvere. E non
metterci sopra cose pesanti.
controllo).
ÿ Tenere le lampadine al sicuro da cadute e cadute. ÿ Tenere i
kit di illuminazione softbox lontano da acqua e liquidi per proteggere i prodotti e prolungarne
la durata.
adulti).
ÿ Tenerlo lontano dalla portata dei bambini durante l'utilizzo (a meno che non sia accompagnato da
ÿ Acquistare la batteria da soli (non è presente alcuna batteria nel telecomando
AC110V-240V è la tensione di funzionamento per i kit di illuminazione softbox LED.
ÿ Seguire le istruzioni corrette quando si rimuovono le lampadine, altrimenti le lampadine
potrebbero non funzionare
correttamente. ÿ Alcuni accessori potrebbero danneggiarsi durante il trasporto prolungato,
contattaci per la sostituzione in tempo. ÿ Accendere
l'interruttore sul cavo dopo averlo collegato.
IMPORTANTE
- 3 -
Machine Translated by Google
background
Softbox da 16 * 16 pollici
Lampadina LED orientabile da 45W
Diffusore bianco
Telecomando
utilizzando. In caso contrario, contattaci
subito.
elencati di seguito sono stati completati prima
Si prega di assicurarsi che tutti gli accessori
Supporto per luce da 15-59 pollici Borsa per il trasporto
-4-
Elenco dei componenti
MODELLO: YX-RGX01
Machine Translated by Google
background
Lampadina LED orientabile da 45 W*2
Telecomando*2
Diffusore bianco*2
elencati di seguito sono stati completati prima
subito.
utilizzando. In caso contrario, contattaci
Si prega di assicurarsi che tutti gli accessori
Borsa per il trasporto*1
15-59 nel supporto luce*2
16*16 nel softbox*2
Elenco dei componenti
MODELLO: YX-RGX02
-5-
Machine Translated by Google
background
Lampadina LED orientabile da 45 W*2
Telecomando*2
Diffusore bianco*2
utilizzando. In caso contrario, contattaci
subito.
elencati di seguito sono stati completati prima
Si prega di assicurarsi che tutti gli accessori
Borsa per il trasporto*1
26-78 nel supporto luce*2
20*28 nel softbox*2
Elenco dei componenti
MODELLO: YX-RGX04
-6-
Machine Translated by Google
background
il palo verso l'alto
7.Estrarre la seconda sezione
5.Stringere la manopola sulla
staffa in senso orario
11.La staffa è installata come mostrato nell'immagine
6.Ruotare la manopola sull'asta in
senso antiorario per regolare l'altezza
del supporto
4. Estendere completamente il supporto
10.Serrare la manopola sulla
staffa in senso orario
3.Aprire il supporto verso l'esterno
palo verso l'alto
Antiorario
9.Estrarre la terza sezione del
parte inferiore del supporto della luce
staffa in senso orario
2.Allentare la manopola sul
8.Stringere la manopola sul
1.Rimuovere il tappo a vite che
protegge la vite
-7-
Sezione 1: installare il supporto luminoso
INSTALLAZIONE DEL SOFTBOX
Machine Translated by Google
background
-8-
Sezione 2:installare il softbox
7.Stringere la manopola del softbox
10.Regolare il softbox verso il basso 11.Collegare la presa e premere il tasto
1.Aprire il softbox e premere
5.Allentare la manopola del
6.Installare il softbox sul supporto della
luce
210%
softbox
4.Incolla il velcro sui quattro lati
9.Regolare la testa del softbox verso l'alto
per regolare il softbox
all'angolazione che desideri riprendere
diffusore anteriore
softbox
mostrato nella foto
3.Copri i quattro angoli con a
8.Allentare la manopola superiore del
softbox sul supporto della luce come
2.Ruotare la lampadina LED nel supporto
E27
softbox completamente sul supporto della
lampada, come mostrato nell'immagine)
12.Montare completamente il
titolare
in senso orario (si prega di installare il
interruttore
l'anello elastico sulla lampada
Machine Translated by Google
background
-9-
CONSIGLI IMPORTANTI:
assicurarsi che non vi siano ostacoli di grandi dimensioni nel percorso del segnale. (deviazione da
il percorso del segnale comporterà una velocità di risposta più lenta o un errore di controllo).
3. Il telecomando è universale, un telecomando può controllarne due
softbox allo stesso tempo. Forniamo due telecomandi e l'altro telecomando
per controllare il softbox.
2. Durante l'uso, il telecomando deve essere puntato verso le lampade a LED e
prima il pulsante sul cavo del softbox. Quindi è possibile utilizzare il telecomando
1. Prima di utilizzare il telecomando, ricordarsi di aprire il pulsante di accensione/spegnimento
può essere usato come ricambio. Il telecomando non può controllare il softbox separatamente.
4. Si prega di notare che l'angolo del telecomando non può superare i 60° 5. La
distanza effettiva del telecomando non supera i 10 m, preferibilmente
entro 8 metri.
Nota: la batteria non è inclusa (i clienti devono acquistare 2 batterie AAA)
Machine Translated by Google
background
finché non senti un clic.
la posizione.
Base della lampadina
TDC
informazioni. Inoltre, ecco i passaggi adatti a te:
5. Collegare l'ombrello softbox al supporto. Prima dell'assemblaggio, devi
4. Tirare le gambe del supporto, spingere il supporto dall'alto verso il basso, posizionare il
E27
Dimensioni del softbox
YX-RGX04Modello
3. Copri i quattro angoli con il diffusore anteriore e poi incolla il velcro
YX-RGX01
3000-6500K
1. Apri l'ombrello del softbox. Premere l'anello elastico sul portalampada
rimuovere il manicotto di plastica che protegge la filettatura sulla filettatura da 1/4" del
Presa di luce
stabile.
Potenza della lampadina
YouTube o leggi il video sulla pagina del prodotto Amazon per ulteriori informazioni
YX-RGX02
i quattro lati.
Ingresso
E27
È molto facile da installare, puoi cercare il softbox led FGen e sfogliarlo
fondo del softbox perpendicolare ai piedi del treppiede, diventa di più
Altezza del treppiede
2. Ruotare la lampadina LED E27 nel softbox.
6.Collegare e aprire il pulsante di controllo sul cavo per accendere il softbox.
Funzionamento remoto
45 W
Rancho Cucamonga, CA 91730
Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
26-78 pollici
26 piedi
16*16 pollici
15-59 pollici
20*28 pollici
15-59 pollici
16*16 pollici
CA 110-240 V, 60 Hz
INSTALLAZIONE:
- 10 -
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
INSTRUCCIONESDELACAJADELUZ
"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizada
pornosotrossolorepresentaunaestimacióndelosahorrosquepodríabeneficiarsealcomprar
ciertasherramientasconnosotrosencomparaciónconlasprincipalesmarcasynosignifica
necesariamentecubrirtodaslascategoríasdeherramientasofrecidas.pornosotros.Lerecordamos
que,cuandorealiceunpedidoconnosotros,verifiquecuidadosamentesi
realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.
MODELO:YXRGX01,YXRGX02,YXRGX04
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:
Soporte
técnicoycertificadodegarantíaelectrónicawww.vevor.com/support
(Laimagenessoloparareferencia,consulteelobjetoreal)
Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel
manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde
usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque
noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro
producto.
1
YXRGX02YXRGX01 YXRGX04
CAJADELUZ
¿NECESITASAYUDA?¡CONTÁCTENOS!
Machine Translated by Google
background
causarinterferenciasperjudicialesalascomunicacionesporradio.Sinembargo,hay
alqueestáconectadoelreceptor.
opereelequipo!
encendidoyapagado,serecomiendaalusuarioqueintentecorregirlainterferencia
Nota:Esteproductohasidoprobadoycumpleconlos
asistencia.
sujetoalasdoscondicionessiguientes:
Reglas,estoslímitesestándiseñadosparaproporcionarunaprotecciónrazonable
∙Reorientaroreubicarlaantenareceptora.
2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluida
Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay,sinoseinstalay
utilizadeacuerdoconlasinstrucciones,puede
∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentealde
nohaygarantíadequenoseproduzcaninterferenciasenundeterminado
∙Consultealdistribuidoroauntécnicoexperimentadoenradio/TVpara
InformacióndelaFCC:
ADVERTENCIA:Loscambiosomodificacionesaesteproductonoestánexpresamente
parteresponsabledelcumplimientopodríaanularlaautoridaddelusuariopara
autoridaddelusuarioparaoperarelproducto.
recepcióndetelevisión,quesepuededeterminargirandoelproducto
EstedispositivocumpleconlaParte15delasnormasdelaFCC.Laoperaciónes
límitesparaundispositivodigitaldeClaseBdeconformidadconlaParte15delaFCC
unaomásdelassiguientesmedidas.
1)Esteproductopuedecausarinterferenciasperjudiciales.
contrainterferenciasdañinasenunainstalaciónresidencial.
∙Aumentarladistanciaentreelproductoyelreceptor.
PRECAUCIÓN:Loscambiosomodificacionesnoaprobadosexpresamenteporel
aprobadoporlaparteresponsabledelcumplimientopodríaanularel
instalación.Siesteproductocausainterferenciasdañinasalaradioo
interferenciasquepuedancausarunfuncionamientonodeseado.
2
Machine Translated by Google
background
3
IMPORTANTE
Guardeloskitsenunlugarfresco,secoylibredepolvo.Yno
ponerlecosaspesadas.
Notoquelasbombillasdirectamentedespuésdeunusoprolongado.Notoque
elenchufecuandotengalasmanosmojadas.Recuerdesacarlasbombillascuandonecesite
empaquetarloskitsdeiluminacióndelacajadeluz.
Sigalasinstruccionescorrectasalretirarlasbombillasoesposiblequelasbombillasno
funcionencorrectamente.Algunos
accesoriospuedendañarseduranteeltransporteprolongado;contáctenosparareemplazarlos
atiempo.Enciendaelinterruptordelcabledespués
deenchufarlo.
Manténgaloalejadodelosniñosmientraslousa(amenosquevayaacompañadode
adultos).
control).
Mantengalasbombillasasalvodecaídasycaídas.
Mantengaloskitsdeiluminaciónsoftboxalejadosdelaguaylíquidosparaprotegerlos
productosyprolongarlavidaútil.
Comprelabateríaustedmismo(nohaybateríaenelcontrolremoto).
AC110V240VeselvoltajedefuncionamientoparaloskitsdeiluminaciónLEDsoftbox.
Machine Translated by Google
background
Listadecomponentes
4
Cajadeluzde16*16pulgadas
BombillaLEDajustablede45W.
inmediatamente.
Bolsadetransporte
usando.Sino,porfavorcontáctanos
DifusorBlanco
enumeradosacontinuaciónsecompletanantes
Asegúresedequetodoslosaccesorios
Controlremoto
Soportedeluzde1559pulgadas
MODELO:YXRGX01
Machine Translated by Google
background
Listadecomponentes
1559pulgadasSoportedeluz*2
16*16encajadeluz*2
BombillaLEDajustablede45W*2
Controlremoto*2
inmediatamente.
usando.Sino,porfavorcontáctanos
Difusorblanco*2
enumeradosacontinuaciónsecompletanantes
Asegúresedequetodoslosaccesorios
Bolsadetransporte*1
MODELO:YXRGX02
5
Machine Translated by Google
background
Listadecomponentes
2678pulgadasSoportedeluz*2
20*28encajadeluz*2
BombillaLEDajustablede45W*2
Controlremoto*2
inmediatamente.
enumeradosacontinuaciónsecompletanantes
Difusorblanco*2
usando.Sino,porfavorcontáctanos
Asegúresedequetodoslosaccesorios
Bolsadetransporte*1
MODELO:YXRGX04
6
Machine Translated by Google
background
Sección1:instaleelsoportedeluz
7
soporteenelsentidodelasagujasdelreloj
4.Extiendecompletamenteelsoporte
10.Aprietelaperilladelsoporteenel
sentidodelasagujasdelreloj.
3.Abreelsoportehaciaafuera.
polohaciaarriba
7.Saquelasegundasecciónde
5.Aprietelaperilladelsoporteenel
sentidodelasagujasdelreloj.
6.Girelaperilladelposteensentido
antihorarioparaajustarlaalturadel
soporte.
11.Elsoporteseinstalacomosemuestraenlaimagen.
2.Aflojelaperilladel
8.Aprietelaperilladel
elpostehaciaarriba
1.Retirelatapadeltornilloque
protegeeltornillo.
ensentidoantihorario
9.Saquelaterceraseccióndel
parteinferiordelsoportedeluz
INSTALACIÓNDESOFTBOX
Machine Translated by Google
background
softboxcompletamenteenelsoportede
luz,comosemuestraenlaimagen)
4.Pegueelvelcroenloscuatrolados.
9.Ajusteelcabezaldelacajadeluzhacia
arribaparaajustarlacajadeluza
12.Montecompletamenteel
difusorfrontal
cajadeluz
semuestraenlaimagen
10.Ajustalasoftboxhaciaabajo.
1.Abralasoftboxypresione
6.Instalelacajadeluzenelsoportede
luz.
alánguloquedeseasdisparar
5.Aflojelaperilladel
cajadeluz
210%
botoninterruptor
poseedor
enelsentidodelasagujasdelreloj(instaleel
7.Aprietelaperilladelacajadeluz.
elanillodepresiónenlalámpara
3.Cubralascuatroesquinasconun
8.Aflojelaperillasuperiordel
11.Enchufeelenchufeypresioneel
softboxenelsoportedeluzcomo
2.GirelabombillaLEDenelsoporteE27.
Sección2:instalarlasoftbox
8
Machine Translated by Google
background
larutadelaseñaldarácomoresultadounavelocidadderespuestamáslentaounerrordecontrol).
3.Elcontrolremotoesuniversal,uncontrolremotopuedecontrolardos
Asegúresedequenohayagrandesobstáculosenelcaminodelaseñal.(desviaciónde
softboxesalmismotiempo.Proporcionamosdoscontrolesremotosyelotrocontrolremoto.
paracontrolarlacajadeluz.
2.Duranteeluso,elcontrolremotodebeapuntaralaslámparasLEDy
primeroelbotóndelcabledelasoftbox.Entoncespuedesoperarelcontrolremoto.
1.Antesdeusarelcontrolremoto,recuerdeabrirelbotóndeencendido/apagado.
sepuedeutilizarcomorepuesto.Elcontrolremotonopuedecontrolarlasoftboxporseparado.
4.Tengaencuentaqueelángulodelcontrolremotonopuedeexcederlos60°5.La
distanciaefectivadelcontrolremotonoexcedelos10m,preferiblemente
Nota:labateríanoestáincluida(losclientesdebencomprar2pilasAAA)
dentrodelos8metros.
CONSEJOSIMPORTANTES:
9
Machine Translated by Google
background
26pies
2678pulgadas
16*16pulgadas 20*28pulgadas
1559pulgadas
16*16pulgadas
CA110240V,60Hz.
1559pulgadas
RanchoCucamonga,CA91730
ImportadoaEE.UU.:SanvenTechnologyLtd.,Suite250,9166AnaheimPlace,
YouTubeoleaelvídeoenlapáginadelproductodeAmazonparaobtenermásinformación.
estable.
Potenciadelabombilla
1.Abreelparaguasdelasoftbox.Presioneelanilloelásticoenelportalámparas.
Retireelmanguitodeplásticoqueprotegelaroscaenlaroscade1/4"de
Enchufedelaluz
2.GirelabombillaLEDE27hacialacajadeluz.
6.Conecteyabraelbotóndecontrolenelcableparaencenderlasoftbox.
Operaciónremota
45W
loscuatrolados.
Aporte
YXRGX02
E27
Esmuyfácildeinstalar,puedebuscarlasoftboxLEDFGenyexplorarlaen
parteinferiordelasoftboxperpendicularalaspatasdeltrípode,sevuelvemás
Alturadeltrípode
información.Además,estossonlospasosparausted:
CCT
5.Conecteelparaguassoftboxalsoporte.Antesdelmontajehayque
hastaqueescucheunclic.
elsoporte.
Basedebombilla
3.Cubralascuatroesquinasconeldifusorfrontalyluegopegueelvelcro.
Modelo YXRGX01
30006500K
4.Tiredelaspatasdelsoporte,empujeelsoportedearribaaabajo,coloqueel
Tamañodelacajadeluz
YXRGX04
E27
INSTALACIÓN:
10
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
INSTRUKCJE LEKKIEGO SOFTBOXA
„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas
przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone
narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie
wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania
zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w
porównaniu z czołowymi markami.
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.
MODEL: YX-RGX01, YX-RGX02, YX-RGX04
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
Machine Translated by Google
background
YX-RGX02YX-RGX01 YX-RGX04
- 1 -
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie
techniczne i
certyfikat e-gwarancji www.vevor.com/support
(Zdjęcie ma charakter wyłącznie poglądowy, proszę zapoznać się z rzeczywistym obiektem)
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne
zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej
instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć
nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii
lub oprogramowania naszego produktu.
POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
LEKKI SOFTBOX
Machine Translated by Google
background
Uwaga: ten produkt został przetestowany i uznany za zgodny z
do którego podłączony jest odbiornik.
wyłączania i włączania, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń
zakłóceń, które mogą powodować niepożądane działanie.
powodować szkodliwe zakłócenia w komunikacji radiowej. Jednak tam
UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez firmę
zatwierdzone przez stronę odpowiedzialną za zgodność, może unieważnić
· Zwiększ odległość pomiędzy produktem a odbiornikiem.
instalacja. Jeśli ten produkt powoduje szkodliwe zakłócenia w radiu lub
1) Ten produkt może powodować szkodliwe zakłócenia.
przed szkodliwymi zakłóceniami w instalacji domowej.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Operacja jest
ograniczenia dla urządzenia cyfrowego klasy B zgodnie z częścią 15 ustawy FCC
jeden lub więcej z poniższych środków.
strona odpowiedzialna za zgodność może unieważnić uprawnienia użytkownika do
uprawnienia użytkownika do obsługi produktu.
odbiór telewizji, co można sprawdzić obracając produkt
Informacje FCC:
nie gwarantuje, że zakłócenia nie wystąpią w konkretnym przypadku
· Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym
OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są dokonywane w sposób wyraźny
2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym
Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a
jeśli nie zostanie zainstalowany i nie będzie używany zgodnie z instrukcją, może
· Podłącz produkt do gniazdka w innym obwodzie niż ten
pod następującymi dwoma warunkami:
Zasady. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony
· Zmień orientację lub położenie anteny odbiorczej.
wsparcie.
obsługiwać sprzęt!
- 2 -
Machine Translated by Google
background
Zestawy należy przechowywać w chłodnym, suchym i wolnym od kurzu miejscu. I nie rób
kładź na nim ciężkie rzeczy.
Proszę nie dotykać żarówek bezpośrednio po długim czasie użytkowania. Nie
dotykaj gniazdka mokrymi rękami. Pamiętaj, aby wyjąć żarówki, gdy musisz zapakować
zestawy oświetleniowe do softboxa.
Podczas wyjmowania żarówek postępuj zgodnie z odpowiednią instrukcją, w przeciwnym
razie żarówki mogą działać
nieprawidłowo. Niektóre akcesoria mogą ulec uszkodzeniu podczas długotrwałego
transportu. Prosimy o kontakt w celu terminowej
wymiany. Po podłączeniu kabla należy włączyć przełącznik.
kontrola).
Chroń żarówki przed upadkiem i upadkiem. Trzymaj
zestawy oświetleniowe softbox z dala od wody i płynów, aby chronić produkty i przedłużyć
ich żywotność.
dorośli ludzie).
Podczas używania trzymaj go z dala od dzieci (chyba że towarzyszy mu
Proszę kupić baterię samodzielnie (w pilocie nie ma baterii
AC110V-240V to napięcie robocze dla zestawów oświetleniowych LED softbox.
WAŻNY
- 3 -
Machine Translated by Google
background
Softbox 16*16 cali
Regulowana żarówka LED o mocy 45 W
natychmiast.
za pomocą. Jeśli nie, skontaktuj się z nami
Biały dyfuzor
wymienione poniżej zostały ukończone wcześniej
Upewnij się, że wszystkie akcesoria
Nosić plecakStojak na lampę 15–59 cali
Pilot
- 4 -
Lista komponentów
MODEL: YX-RGX01
Machine Translated by Google
background
Regulowana żarówka LED o mocy 45 W*2
Pilot zdalnego sterowania*2
natychmiast.
Torba do przenoszenia*1
wymienione poniżej zostały ukończone wcześniej
Biały dyfuzor*2
za pomocą. Jeśli nie, skontaktuj się z nami
Upewnij się, że wszystkie akcesoria
16*16 w Softboksie*2
15-59 w lekkim stojaku*2
Lista komponentów
MODEL: YX-RGX02
- 5 -
Machine Translated by Google
background
Regulowana żarówka LED o mocy 45 W*2
Pilot zdalnego sterowania*2
natychmiast.
Torba do przenoszenia*1
wymienione poniżej zostały ukończone wcześniej
Biały dyfuzor*2
za pomocą. Jeśli nie, skontaktuj się z nami
Upewnij się, że wszystkie akcesoria
20*28 w Softboksie*2
26-78 w lekkim stojaku*2
Lista komponentów
MODEL: YX-RGX04
- 6 -
Machine Translated by Google
background
przeciwnie do ruchu wskazówek zegara
9.Wyciągnij trzecią część
dolnej części statywu oświetleniowego
wspornik zgodnie z ruchem wskazówek zegara
2. Poluzuj pokrętło na
8.Dokręć pokrętło na
1. Zdejmij zaślepkę
zabezpieczającą śrubę
słupek w górę
7.Wyciągnij drugą część
5. Dokręć pokrętło na wsporniku w kierunku
zgodnym z ruchem wskazówek zegara
11.Wspornik instaluje się w sposób pokazany na rysunku
6. Obróć pokrętło na słupku w kierunku
przeciwnym do ruchu wskazówek zegara, aby
wyregulować wysokość stojaka
4. Całkowicie rozsuń stojak
10.Dokręcić pokrętło na wsporniku w kierunku
zgodnym z ruchem wskazówek zegara
3. Otwórz stojak na zewnątrz
słupek w górę
- 7 -
Sekcja 1: zainstaluj stojak świetlny
INSTALACJA SOFTBOXA
Machine Translated by Google
background
pokazany na zdjęciu
3.Przykryj cztery rogi a
8. Poluzuj górne pokrętło
softbox na statywie oświetleniowym jako
2. Obróć żarówkę LED do oprawki E27
softbox całkowicie na statyw oświetleniowy,
jak pokazano na rysunku)
12. Całkowicie zamontuj
uchwyt
zgodnie z ruchem wskazówek zegara (zainstaluj
przycisk przełącznika
pierścień zatrzaskowy na lampę
7.Dokręć pokrętło softboxa
10.Wyreguluj softbox w dół 11.Podłącz gniazdko i naciśnij
1. Otwórz softbox i naciśnij
5. Poluzuj pokrętło
6. Zamontuj softbox na statywie
oświetleniowym
210%
softbox
4. Przyklej rzepy z czterech stron
9. Wyreguluj głowicę softboxa w górę,
aby dopasować softbox
pod kątem, pod jakim chcesz strzelać
przedni dyfuzor
softbox
Sekcja 2: zainstaluj softbox
- 8 -
Machine Translated by Google
background
ścieżka sygnału spowoduje mniejszą prędkość reakcji lub błąd sterowania).
3. Pilot jest uniwersalny, jeden pilot może sterować dwoma
upewnij się, że na ścieżce sygnału nie ma dużych przeszkód. (odchylenie od
softboxy w tym samym czasie. Dostarczamy dwa piloty i drugi pilot
najpierw przycisk na kablu softboxa. Następnie możesz obsługiwać pilota
2. Podczas użytkowania pilota należy kierować w stronę lampek LED i
do sterowania softboxem.
1. Przed użyciem pilota pamiętaj o włączeniu przycisku włączania/wyłączania
może służyć jako zapasowy. Pilot nie może sterować softboxem osobno.
4. Należy pamiętać, że kąt pilota nie może przekraczać 60°. 5. Efektywna
odległość pilota nie przekracza 10 m, najlepiej
w promieniu 8 metrów.
Uwaga: bateria nie jest dołączona (klienci muszą kupić 2 baterie AAA)
WAŻNE WSKAZÓWKI:
- 9 -
Machine Translated by Google
background
26 stóp
26-78 cali
16*16 cali
15-59 cali
16*16 cali
15-59 cali
20*28 cali
AC 110-240 V, 60 Hz
Import do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, Kalifornia 91730
CCT
5. Podłącz parasol softboxowy do stojaka. Przed montażem musisz
cztery strony.
Wejście
YX-RGX02
E27
Jest bardzo łatwy w instalacji, możesz wyszukiwać softboxy LED FGen i przeglądać je
dół softboksa prostopadle do nóżek statywu, staje się większy
Wysokość statywu
45 W
2. Wkręć żarówkę LED E27 do softboxa.
6.Podłącz i otwórz przycisk sterujący na kablu, aby włączyć softbox.
Zdalna obsługa
1. Otwórz parasol softboxa. Wciśnij pierścień zatrzaskowy na oprawkę lampy
zdjąć plastikową tuleję zabezpieczającą gwint na gwincie 1/4”.
Gniazdo światła
YouTube lub przeczytaj film na stronie produktu Amazon, aby uzyskać więcej informacji
stabilny.
Moc żarówki
4. Pociągnij nogi stojaka, przesuń stojak od góry do dołu, umieść
YX-RGX04
Rozmiar softboksa
E27
3. Przykryj cztery rogi przednim dyfuzorem, a następnie przyklej rzep
Model YX-RGX01
3000-6500K
aż usłyszysz kliknięcie.
Stojak.
Podstawa żarówki
informacje. Ponadto poniżej znajdują się następujące kroki:
INSTALACJA:
- 10 -
Machine Translated by Google
background
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
Machine Translated by Google
background
LICHT SOFTBOX-INSTRUCTIES
We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.
"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt
vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde
gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat
deze alle categorieën van aangeboden gereedschappen omvatten door ons. U wordt er vriendelijk aan
herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u
daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
MODEL: YX-RGX01, YX-RGX02, YX-RGX04
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
Machine Translated by Google
background
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door
voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze
gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product
dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er
technologie- of software-updates zijn voor ons product.
(De afbeelding is alleen ter referentie, raadpleeg het werkelijke object)
Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:
Technische
ondersteuning en e-garantiecertificaat www.vevor.com/
support
- 1 -
YX-RGX02YX-RGX01 YX-RGX04
LICHTE SOFTBOX
HULP NODIG? NEEM CONTACT MET ONS OP!
Machine Translated by Google
background
- 2 -
FCC-informatie:
· Raadpleeg de dealer of een ervaren radio/TV-technicus voor
WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet uitdrukkelijk toegestaan
is geen garantie dat er geen interferentie zal optreden in een bepaald geval
2)Dit product moet alle ontvangen interferentie accepteren, inclusief
Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt
geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het
· Sluit het product aan op een stopcontact op een ander circuit dan dat
onderworpen aan de volgende twee voorwaarden:
Regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden
· Heroriënteer of verplaats de ontvangstantenne.
bijstand.
bedien de apparatuur!
aan en uit wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door
Let op: Dit product is getest en voldoet aan de
waarop de ontvanger is aangesloten.
interferentie die een ongewenste werking kan veroorzaken.
schadelijke interferentie veroorzaken bij radiocommunicatie. Echter, daar
LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de
goedgekeurd door de partij die verantwoordelijk is voor de naleving kan de overeenkomst ongeldig maken
1) Dit product kan schadelijke interferentie veroorzaken.
tegen schadelijke interferentie in een residentiële installatie.
installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of
· Vergroot de afstand tussen het product en de ontvanger.
Dit apparaat voldoet aan Deel 15 van de FCC-regels. Operatie is
limieten voor een digitaal apparaat van klasse B overeenkomstig Deel 15 van de FCC
een of meer van de volgende maatregelen.
partij die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker daartoe ongeldig maken
bevoegdheid van de gebruiker om het product te bedienen.
televisie-ontvangst, wat kan worden bepaald door het product te draaien
Machine Translated by Google
background
ÿ Raak de lampen niet direct aan na langdurig gebruik. ÿ Raak het stopcontact niet
aan als uw handen nat zijn. Vergeet niet de lampen eruit te halen als u de softboxverlichtingssets
moet verpakken.
leg er zware dingen op.
volwassenen).
ÿ Volg de juiste instructies bij het verwijderen van de lampen, anders werken de lampen
mogelijk niet goed. ÿ Sommige
accessoires kunnen tijdens langdurig transport beschadigd raken. Neem tijdig contact met
ons op voor vervanging. ÿ Schakel de schakelaar op
de kabel in nadat u deze hebt aangesloten.
ÿ Houd het tijdens gebruik uit de buurt van kinderen (tenzij vergezeld van
ÿ Bewaar de sets op een koele, droge en stofvrije locatie. En doe niet
controle).
ÿ Zorg ervoor dat de lampen niet kunnen vallen en vallen. ÿ
Houd de softbox-verlichtingssets uit de buurt van water en vloeistoffen om producten te
beschermen en de levensduur te verlengen.
ÿ Koop de batterij zelf (er zit geen batterij in de afstandsbediening).
AC110V-240V is de werkspanning voor de LED-softboxverlichtingssets.
BELANGRIJK
- 3 -
Machine Translated by Google
background
Witte diffuser
Verstelbare LED-lamp van 45 W
16*16 inch Softbox
Afstandsbediening
hieronder vermeld, zijn eerder voltooid
onmiddellijk.
gebruik makend van. Zo niet, neem dan contact met ons op
Zorg ervoor dat alle accessoires aanwezig zijn
Draagtas15-59 inch lichtstandaard
- 4 -
Componentenlijst
MODEL: YX-RGX01
Machine Translated by Google
background
Witte diffuser*2
45W verstelbare LED-lamp*2
Afstandsbediening*2
Draagtas*1
gebruik makend van. Zo niet, neem dan contact met ons op
onmiddellijk.
hieronder vermeld, zijn eerder voltooid
Zorg ervoor dat alle accessoires aanwezig zijn
15-59 in Lichtstatief*2
16*16 in Softbox*2
Componentenlijst
MODEL: YX-RGX02
- 5 -
Machine Translated by Google
background
Witte diffuser*2
45W verstelbare LED-lamp*2
Afstandsbediening*2
Draagtas*1
gebruik makend van. Zo niet, neem dan contact met ons op
onmiddellijk.
hieronder vermeld, zijn eerder voltooid
Zorg ervoor dat alle accessoires aanwezig zijn
20*28 in Softbox*2
26-78 in Lichtstatief*2
Componentenlijst
MODEL: YX-RGX04
- 6 -
Machine Translated by Google
background
onderkant van het lichtstatief
beugel met de klok mee
tegen de klok in
9.Trek het derde deel van de
de paal naar boven
1.Verwijder de schroefdop die de
schroef beschermt
2. Draai de knop op de los
8. Draai de knop op de vast
5. Draai de knop op de beugel
rechtsom vast
6. Draai de knop op de paal tegen de
klok in om de hoogte van de standaard
aan te passen
11.De beugel wordt geïnstalleerd zoals weergegeven in de afbeelding
7.Trek het tweede deel eruit
3. Open de standaard naar buiten
paal naar boven
10. Draai de knop op de beugel
rechtsom vast
4. Trek de standaard volledig uit
- 7 -
Deel 1: installeer de lichtstandaard
SOFTBOX-INSTALLATIE
Machine Translated by Google
background
- 8 -
Sectie 2: installeer de softbox
2. Draai de LED-lamp in de E27-houder
softbox volledig op het lichtstatief, zoals
weergegeven op de afbeelding)
3. Bedek de vier hoeken met een
8. Draai de bovenste knop van de los
12. Monteer de geheel
softbox op het lichtstatief als
7. Draai de softboxknop vast
de borgring op de lamp
11. Steek de stekker in het stopcontact en druk op de knop
schakelknop
houder
met de klok mee (installeer de
5. Draai de knop van de los
softbox
210%
10. Stel de softbox naar beneden af
1.Open de softbox en druk op
6. Installeer de softbox op het lichtstatief
diffuser aan de voorkant
softbox
naar de hoek waarin u wilt fotograferen
weergegeven in de afbeelding
9. Pas de kop van de softbox naar boven
aan om de softbox aan te passen
4. Lijm het klittenband aan de vier
zijden
Machine Translated by Google
background
- 9 -
BELANGRIJKE TIPS:
Zorg ervoor dat er geen grote obstakels in het signaalpad aanwezig zijn. (afwijking van
3. De afstandsbediening is universeel, één afstandsbediening kan er twee bedienen
2. Tijdens gebruik moet de afstandsbediening op de LED-lampen worden gericht
binnen 8 meter.
knop op de softboxkabel eerst. Vervolgens kunt u de afstandsbediening bedienen
het signaalpad zal resulteren in een lagere reactiesnelheid of een besturingsfout).
om de softbox te besturen.
1. Voordat u de afstandsbediening gebruikt, moet u eraan denken om de aan/uit-schakelaar te openen
kan als reserve gebruikt worden. De afstandsbediening kan de softbox niet afzonderlijk bedienen.
Opmerking: de batterij is niet inbegrepen (klanten moeten 2 AAA-batterijen kopen)
softboxen tegelijk. Wij bieden twee afstandsbedieningen en de andere afstandsbediening
4. Houd er rekening mee dat de hoek van de afstandsbediening niet groter mag zijn dan
60°. 5. De effectieve afstand van de afstandsbediening bedraagt bij voorkeur niet meer dan 10 meter
Machine Translated by Google
background
4. Trek aan de poten van de standaard, duw de standaard van boven naar beneden, plaats de standaard
YX-RGX04
Softbox-formaat
E27
3. Bedek de vier hoeken met de frontdiffusor en lijm het klittenband vast
Model YX-RGX01
3000-6500K
totdat u een klik hoort.
De stand.
Lampbasis
informatie. Daarnaast zijn hier de stappen voor u:
CCT
5. Sluit de softboxparaplu aan op de standaard. Vóór de montage moet u dit doen
de vier zijden.
Invoer
YX-RGX02
E27
Het is heel eenvoudig te installeren, u kunt FGen led-softbox zoeken en erop bladeren
onderkant van de softbox loodrecht op de statiefpoten, het wordt meer
2. Draai de LED E27-lamp in de softbox.
45W
6. Sluit de bedieningsknop op de kabel aan en open deze om de softbox in te schakelen.
Statief Hoogte
Bediening op afstand
1. Open de softboxparaplu. Druk de borgring op de lamphouder
verwijder de plastic huls die de schroefdraad op de 1/4" schroefdraad beschermt
Licht stopcontact
YouTube of lees de video op de Amazon-productpagina voor meer informatie
stal.
Lampvermogen
Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
16*16 inch
15-59 inch
26 voet
20*28 inch
26-78 inch
16*16 inch
Wisselstroom 110-240V, 60Hz
15-59 inch
INSTALLATIE:
- 10 -
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
LÄTT SOFTBOX INSTRUKTIONER
MODELL: YX-RGX01, YX-RGX02, YX-RGX04
Teknisk support och e-garanticertifikat
www.vevor.com/support
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss
representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa
verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka
alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera
när du gör en beställning hos oss om du verkligen sparar hälften i
jämförelse med de främsta varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
Machine Translated by Google
background
YX-RGX04YX-RGX01 YX-RGX02
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och
e-
garanticertifikat www.vevor.com/support
(Bilden är endast för referens, se det faktiska objektet)
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du
använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet
på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att
informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
BEHÖVS HJÄLP? KONTAKTA OSS!
LÄTT SOFTBOX
- 1 -
Machine Translated by Google
background
- 2 -
användarens behörighet att använda produkten.
part som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att
tv-mottagning, vilket kan fastställas genom att vrida produkten
gränser för en klass B digital enhet i enlighet med del 15 av FCC
Denna enhet uppfyller del 15 av FCC-reglerna. Operation är
en eller flera av följande åtgärder.
1) Denna produkt kan orsaka skadliga störningar.
mot skadliga störningar i en bostadsinstallation.
· Öka avståndet mellan produkten och mottagaren.
godkänt av den part som ansvarar för efterlevnaden kan ogiltigförklara
VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av
installation. Om denna produkt orsakar skadliga störningar på radio eller
som mottagaren är ansluten till.
störningar som kan orsaka oönskad funktion.
orsaka skadliga störningar på radiokommunikation. Däremot
av och på uppmuntras användaren att försöka korrigera störningarna genom att
använda utrustningen!
Obs: Denna produkt har testats och befunnits uppfylla kraven
bistånd.
· Rikta om eller flytta mottagningsantennen.
Regler, Dessa gränser är utformade för att ge rimligt skydd
med förbehåll för följande två villkor:
Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den
inte installeras och används i enlighet med instruktionerna, kan den
2) Denna produkt måste acceptera alla mottagna störningar, inklusive
· Anslut produkten till ett uttag på en annan krets än den
är ingen garanti för att störningar inte kommer att inträffa i en viss
FCC-information:
VARNING: Ändringar eller modifieringar av denna produkt inte uttryckligen
· Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för
Machine Translated by Google
background
lägga tunga saker på den.
vuxna).
ÿ Förvara satserna på en sval, torr och dammfri plats. Och gör inte
ÿ Håll den borta från barn när den används (såvida den inte åtföljs av
ÿ Rör inte glödlamporna direkt efter lång tids användning. ÿ Rör inte vid uttaget när
dina händer är våta. Kom ihåg att ta ut glödlamporna när du behöver paketera softbox-
belysningssatserna.
kontrollera). ÿ Se till att glödlamporna inte faller och tappar.
ÿ Håll softbox-belysningssatserna borta från vatten och vätskor för att skydda
produkterna och förlänga livslängden.
ÿ Köp batteriet själv (det finns inget batteri i fjärrkontrollen
ÿ Vänligen följ de korrekta instruktionerna när du tar ut glödlamporna, annars kan det
vara fel på glödlamporna. ÿ Vissa
tillbehör kan skadas under långvarig transport, kontakta oss för utbyte i tid. ÿ Slå på
strömbrytaren på kabeln efter att ha anslutit den.
AC110V-240V är arbetsspänningen för LED softbox-belysningssatserna.
VIKTIG
- 3 -
Machine Translated by Google
background
16*16 tum Softbox Vit diffusor
45W justerbar LED-lampa
använder sig av. Om inte, vänligen kontakta oss
omedelbart.
nedan är klara innan
Se till att alla tillbehör
Bärväska15-59 tums ljusstativ
Fjärrkontroll
Komponentlista
MODELL: YX-RGX01
- 4 -
Machine Translated by Google
background
Vit diffusor*2
45W justerbar LED-lampa*2
Fjärrkontroll*2
Bärväska*1
nedan är klara innan
omedelbart.
använder sig av. Om inte, vänligen kontakta oss
Se till att alla tillbehör
Komponentlista
MODELL: YX-RGX02
- 5 -
15-59 i ljusställ*2
16*16 i Softbox*2
Machine Translated by Google
background
Vit diffusor*2
45W justerbar LED-lampa*2
Fjärrkontroll*2
Bärväska*1
använder sig av. Om inte, vänligen kontakta oss
omedelbart.
nedan är klara innan
Se till att alla tillbehör
Komponentlista
MODELL: YX-RGX04
- 6 -
26-78 i ljusställ*2
20*28 i Softbox*2
Machine Translated by Google
background
Avsnitt 1: Installera ljusstativet
9. Dra ut den tredje delen av
3.Öppna stativet utåt
stolpen uppåt
10. Dra åt ratten på fästet medurs
4. Dra ut stativet helt
6.Vrid vredet på stången moturs för
att justera höjden på stativet
5. Dra åt ratten på fästet medurs
7. Dra ut den andra delen av
11. Fästet monteras enligt bilden
stolpen uppåt
1. Ta bort skruvlocket
som skyddar skruven
2. Lossa vredet på
8. Dra åt ratten på
fäste medurs
botten av ljusstället
moturs
INSTALLATION AV SOFTBOX
- 7 -
Machine Translated by Google
background
- 8 -
Avsnitt 2: Installera mjukvaran
8. Lossa den övre knappen på
främre diffusor
softbox
visas på bilden
9. Justera den mjuka boxens huvud
uppåt för att justera den mjuka boxen till
4. Limma fast kardborrbandet på de fyra
sidorna softbox
5. Lossa vredet på
1.Öppna softboxen och tryck
6. Installera softboxen på ljusstativet
210 %
10.Justera softboxen nedåt
7. Dra åt softbox-ratten
låsringen på lampan
till den vinkel du vill fotografera
11. Anslut uttaget och tryck på
växla knapp
medurs (vänligen installera
hållare
softbox helt på ljusstället, som visas på
bilden)
2. Vrid in LED-lampan i E27-hållaren
12. Montera helt
softbox på ljusstället som
3.Täck de fyra hörnen med en
Machine Translated by Google
background
- 9 -
VIKTIGA TIPS:
3. Fjärrkontrollen är universell, en fjärrkontroll kan styra två
2. Under användning ska fjärrkontrollen riktas mot LED-lamporna och
signalvägen kommer att resultera i långsammare svarshastighet eller kontrollfel).
Obs: batteriet ingår inte, (Kunder måste köpa 2 AAA-batterier)
för att styra softboxen.
se till att det inte finns några stora hinder i signalvägen. (avvikelse från
knappen på softbox-kabeln först. Sedan kan du styra fjärrkontrollen
1. Innan du använder fjärrkontrollen, kom ihåg att öppna på/av
inom 8 meter.
4. Observera att vinkeln på fjärrkontrollen inte får överstiga 60° 5. Det effektiva
fjärrkontrollavståndet överstiger inte 10m, helst
softboxar samtidigt. Vi tillhandahåller två fjärrkontroller och den andra fjärrkontrollen
kan användas som reserv. Fjärrkontrollen kan inte styra softboxen separat.
Machine Translated by Google
background
stabil.
YouTube eller läs videon på Amazons produktsida för mer
Bulb Power
ta bort plasthylsan som skyddar gängan på 1/4"-gängan
1. Öppna softbox-paraplyet. Tryck fast låsringen på lamphållaren
Ljusuttag
45W
2. Vrid in LED E27-lampan i softboxen.
6. Koppla in och öppna kontrollknappen på kabeln för att slå på softboxen.
Fjärrstyrning
Det är väldigt enkelt att installera, du kan söka i FGen led softbox och bläddra vidare
botten av softboxen vinkelrätt mot stativfötterna, Det blir mer
Stativhöjd
YX-RGX02
de fyra sidorna.
Inmatning
CCT
5. Anslut softbox-paraplyet till stativet. Innan montering måste du
information.Dessutom, här är stegen för dig:
E27
Bulb Base
stativet.
tills du hör ett klick.
Modell
3. Täck de fyra hörnen med den främre diffusorn och limma sedan fast kardborrbandet
YX-RGX01
3000-6500K
E27
Softbox storlek
4. Dra i stativets ben, skjut stativet uppifrån och ned, Placera
YX-RGX04
26-78 tum
26 fot
16*16 tum
15-59 tum
20*28 tum
15-59 tum
16*16 tum
AC 110-240V ÿ60Hz
INSTALLATION:
- 10 -
Rancho Cucamonga, CA 91730
Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Vevor YX-RGX04US Questions and Answers

Find answers or ask new question.
See other models: 1510A-5251 UV-401 BT-SHT10A-UD10 2123A HD-51.2-100-SK
Questions and Answers
