Sehr geehrter Kunde,

Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese

Betriebsanleitung und handeln Sie danach.

Bewahren Sie diese Betriebsanleitung für

späteren Gebrauch oder für Nachbesitzer

auf.

Dieses Gerät wurde für den privaten Ge-

brauch entwickelt und ist nicht für die Bean-

spruchungen des gewerblichen Einsatzes

vorgesehen.

Der Hersteller haftet nicht für eventuelle

Schäden, die durch nicht bestimmungsge-

mäßen Gebrauch oder falsche Bedienung

verursacht werden.

Das Gerät ist vorwiegend zum Entwässern

bei Überschwemmungen, aber auch zum

Um- und Auspumpen von Behältern, zur

Wasserentnahme aus Brunnen und

Schächten, sowie zum Entwässern von

Booten und Yachten bestimmt, sofern es

sich um Süßwasser handelt.

SCP 5000 (Klarwasserpumpe)

 Wasser mit einem Verschmutzungs-

grad bis Korngrösse 5mm

 Schwimmbadwasser (bestimmungsge-

mäße Dosierung der Additive voraus-

gesetzt)

 Waschlauge

SDP 5000 (Schmutzwasserpumpe)

 Wasser mit einem Verschmutzungs-

grad bis Korngrösse 20mm

 alle Förderflüssigkeiten der Pumpe

SCP 5000

몇 Achtung

Das Gerät ist nicht für den ununterbro-

chenen Pumpbetrieb (z.B. Dauerum-

wälzbetrieb im Teich) oder als

stationäre Installation (z.B. Hebeanla-

ge, Springbrunnenpumpe) geeignet.

Nicht gefördert werden dürfen ätzende,

leicht brennbare oder explosive Stoffe

(z.B. Benzin, Petroleum, Nitroverdün-

nung), Fette, Öle, Salzwasser und Ab-

wasser aus Toilettenanlagen und

verschlammtes Wasser, das eine gerin-

gere Fließfähigkeit als Wasser hat. Die

Temperatur der geförderten Flüssigkeit

darf 35°C nicht überschreiten.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll,

sondern führen Sie diese einer Wie-

derverwertung zu.

Altgeräte enthalten wertvolle recy-

clingfähige Materialien, die einer

Verwertung zugeführt werden soll-

ten. Bitte entsorgen Sie Altgeräte deshalb

über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

Inhaltsverzeichnis

Inhaltsverzeichnis. . . . . . . . DE . . .1

Allgemeine Hinweise . . . . . DE . . .1

Sicherheitshinweise . . . . . . DE . . .2

Inbetriebnahme . . . . . . . . . DE . . .3

Betrieb . . . . . . . . . . . . . . . . DE . . .3

Betrieb beenden. . . . . . . . . DE . . .3

Pflege, Wartung . . . . . . . . . DE . . .3

Transport . . . . . . . . . . . . . . DE . . .4

Lagerung . . . . . . . . . . . . . . DE . . .4

Sonderzubehör. . . . . . . . . . DE . . .4

Hilfe bei Störungen. . . . . . . DE . . .5

Technische Daten. . . . . . . . DE . . .6

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Zugelassene Förderflüssigkeiten:

Umweltschutz

5DE

– 2

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

 Lebensgefahr

Bei Nichtbeachtung der Sicherheitshinwei-

se besteht Lebensgefahr durch elektri-

schen Strom!

 Anschlussleitung mit Netzstecker vor

jedem Betrieb auf Schäden prüfen. Be-

schädigte Anschlussleitung unverzüg-

lich durch autorisierten Kundendienst/

Elektro-Fachkraft austauschen lassen.

 Alle elektrischen Steckerverbindungen

sind im überflutungssicheren Bereich

anzubringen.

 Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie

im Freien nur dafür zugelassene und

entsprechend gekennzeichnete Verlän-

gerungsleitungen mit ausreichendem

Leitungsquerschnitt.

Stecker und Kupplung einer verwende-

ten Verlängerungsleitung müssen

spritzwassergeschützt sein.

 Das Netzanschlusskabel und das Kabel

des Niveauschalters nicht zum Trans-

portieren oder Befestigen des Gerätes

benutzen.

 Nicht am Netzanschlusskabel, sondern

am Stecker ziehen, um das Gerät vom

Netz zu trennen.

 Das Netzanschlusskabel nicht über

scharfe Kanten ziehen und nicht ein-

quetschen.

 Die angegebene Spannung auf dem

Typenschild muss mit der Spannung

der Stromquelle übereinstimmen.

 Um Gefährdungen zu vermeiden, dür-

fen Reparaturen und der Einbau von

Ersatzteilen nur vom autorisierten Kun-

dendienst durchgeführt werden.

 Elektrische Schutzeinrichtungen be-

achten:

Beim Auspumpen von Schwimmbe-

cken, Gartenteichen und Springbrun-

nen dürfen Tauchpumpen nur über

einen Fehlerstromschutzschalter mit ei-

nem Nennfehlerstrom von max. 30mA

betrieben werden. Wenn sich Personen

im Schwimmbecken oder Gartenteich

befinden, darf die Pumpe nicht betrie-

ben werden.

Aus Sicherheitsgründen empfehlen wir

grundsätzlich, das Gerät über einen

Fehlerstromschutzschalter (max.

30mA) zu betreiben.

Der elektrische Anschluss darf nur von

einer Elektrofachkraft vorgenommen

werden. Die nationalen Bestimmungen

hierzu sind unbedingt zu beachten!

In Österreich müssen Pumpen zum

Gebrauch in Schwimmbecken und Gar-

tenteichen, die mit einer festen An-

schlussleitung ausgestattet sind, nach

ÖVE B/EN 60555 Teil 1 bis 3, über ei-

nen ÖVE-geprüften Trenn-Transforma-

tor gespeist werden, wobei die

Nennspannung sekundär 230V nicht

überschreiten darf.

 Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kinder)

mit eingeschränkten physischen, sen-

sorischen oder geistigen Fähigkeiten

oder mangels Erfahrung und/oder man-

gels Wissen benutzt zu werden, es sei

denn, sie werden durch eine für ihre Si-

cherheit zuständige Person beaufsich-

tigt oder erhielten von ihr Anweisungen,

wie das Gerät zu benutzen ist. Kinder

sollten beaufsichtigt werden, um sicher-

zustellen, dass sie nicht mit dem Gerät

spielen.

Garantie

Sicherheitshinweise

6 DE

– 3

Vor Inbetriebnahme der Pumpe sind unbe-

dingt die Sicherheitshinweise zu beachten!

Bitte beachten, dass der „Typenschild“ Auf-

kleber keinesfalls von der Pumpe entfernt

werden darf. Nach Entfernen des Aufkle-

bers wird keine Garantie mehr für die Dicht-

heit der Pumpe gewährt.

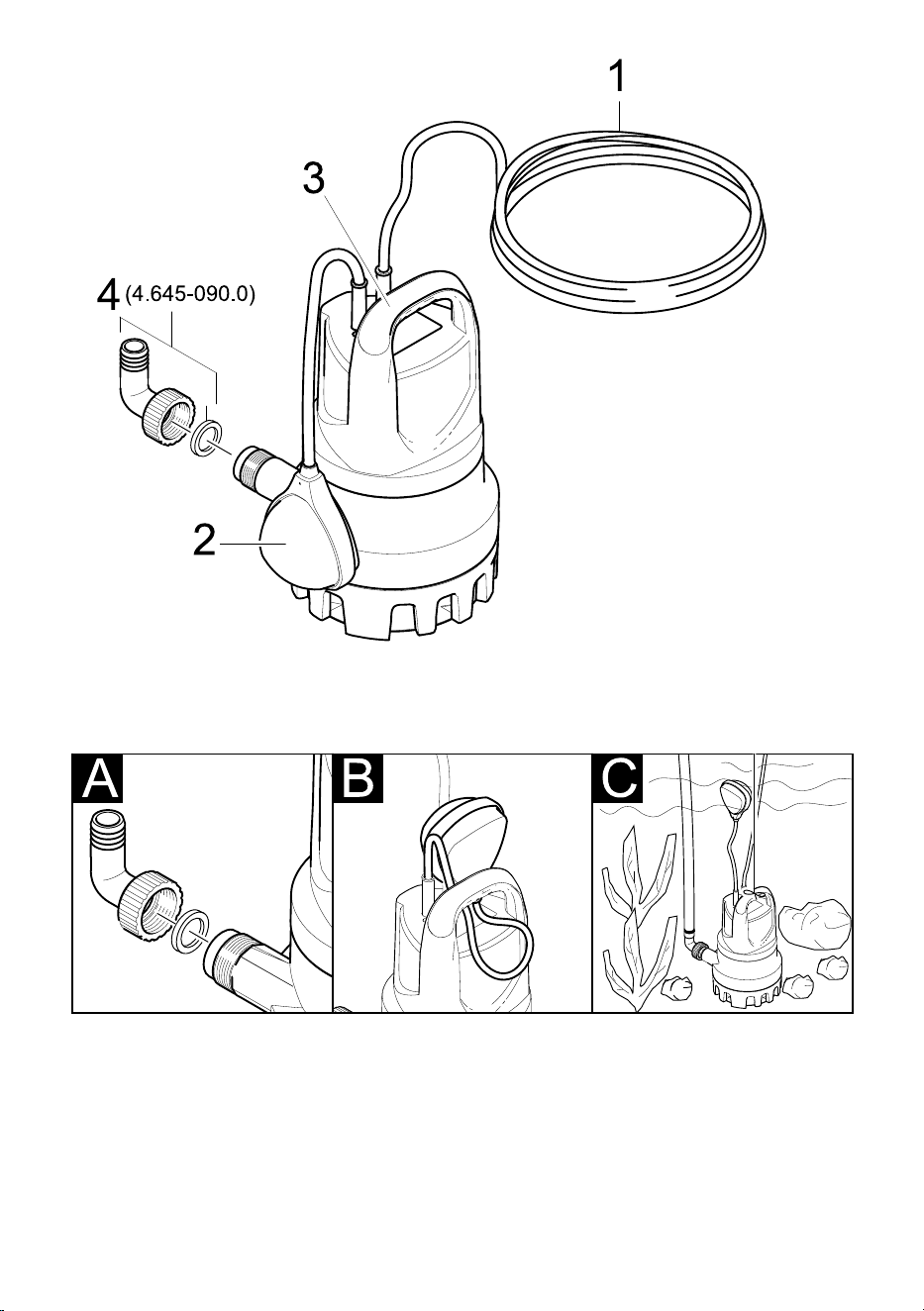

1 Netzanschlusskabel mit Stecker

2 Niveauschalter

3 Tragegriff

4 Schlauchanschluss 1“(25,4mm) mit

Flachdichtung

Abbildung

 Schlauchanschluss auf die Pumpe

schrauben und darauf achten, dass die

Flachdichtung im Schlauchanschluss

montiert ist.

Hinweis

Je kürzer die Schlauchlänge, desto höher

die Förderleistung.

 Schlauch auf Schlauchanschluss

schieben und mit geeigneter Schlauch-

klemme befestigen.

 Im Automatikbetrieb ist die Schalthöhe

bereits durch die Länge des Niveau-

schalterkabels vordefiniert.

Abbildung

 Bei manuellen Betrieb Niveauschalter

nach oben (Kabel nach unten) ausrich-

ten. Tipp: Kabel des Niveauschalters

als Schlaufe durch den Tragegriff schie-

ben und den Niveauschalter wie abge-

bildet positionieren.

Abbildung

 Pumpe standsicher auf festem Unter-

grund in der Förderflüssigkeit aufstellen

oder durch ein am Tragegriff befestig-

tes Seil eintauchen.

Der Ansaugbereich darf nicht durch

Verunreinigungen ganz oder teilweise

blockiert werden.

Damit die Pumpe selbstständig ansaugt,

muss der Flüssigkeitsstand mindestens

3cm (SCP 5000), bzw. 8cm (SDP 5000) be-

tragen.

 Netzstecker in Steckdose stecken.

Im Automatikbetrieb steuert der Ni-

veauschalter den Pumpvorgang automa-

tisch. Erreicht der Flüssigkeitsstand eine

bestimmte Höhe, wird die Pumpe einge-

schaltet.

Sinkt der Flüssigkeitsstand auf ein be-

stimmtes Niveau, wird die Pumpe ausge-

schaltet.

Die Bewegungsfreiheit des Niveauschal-

ters muss gewährleistet sein.

Im manuellen Betrieb bleibt die Pumpe

ständig eingeschaltet.

Hinweis:

Trockenlauf führt zu erhöhtem Verschleiß,

Pumpe im manuellen Betrieb nicht unbe-

aufsichtigt lassen. Bei Trockenlauf Pumpe

innerhalb von 3 Minuten abschalten.

 Die Pumpe nach jedem Gebrauch mit

klarem Wasser durchspülen.

Insbesondere nach der Förderung von

chlorhaltigem Wasser oder anderen

Flüssigkeiten, die Rückstände hinter-

lassen.

Hinweis

Verschmutzungen können sich ablagern

und zu Funktionsstörungen führen.

 Netzstecker aus Steckdose ziehen.

Das Gerät ist wartungsfrei.

Inbetriebnahme

Gerätebeschreibung

Vorbereiten

Betrieb

Automatikbetrieb

Manueller Betrieb

Betrieb beenden

Pflege, Wartung

Wartung

7DE

– 4

Vorsicht

Um Unfälle oder Verletzungen zu vermei-

den beim Transport das Gewicht des Gerä-

tes beachten (siehe technische Daten).

 Gerät am Tragegriff hochheben und tra-

gen.

 Gerät gegen Verrutschen und Kippen

sichern.

Vorsicht

Um Unfälle oder Verletzungen zu vermei-

den bei der Auswahl des Lagerortes das

Gewicht des Gerätes beachten (siehe tech-

nische Daten).

 Gerät an einem frostfreien Ort aufbe-

wahren.

Transport

Transport von Hand

Transport in Fahrzeugen

Lagerung

Gerät aufbewahren

Sonderzubehör

Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4

dieser Anleitung.

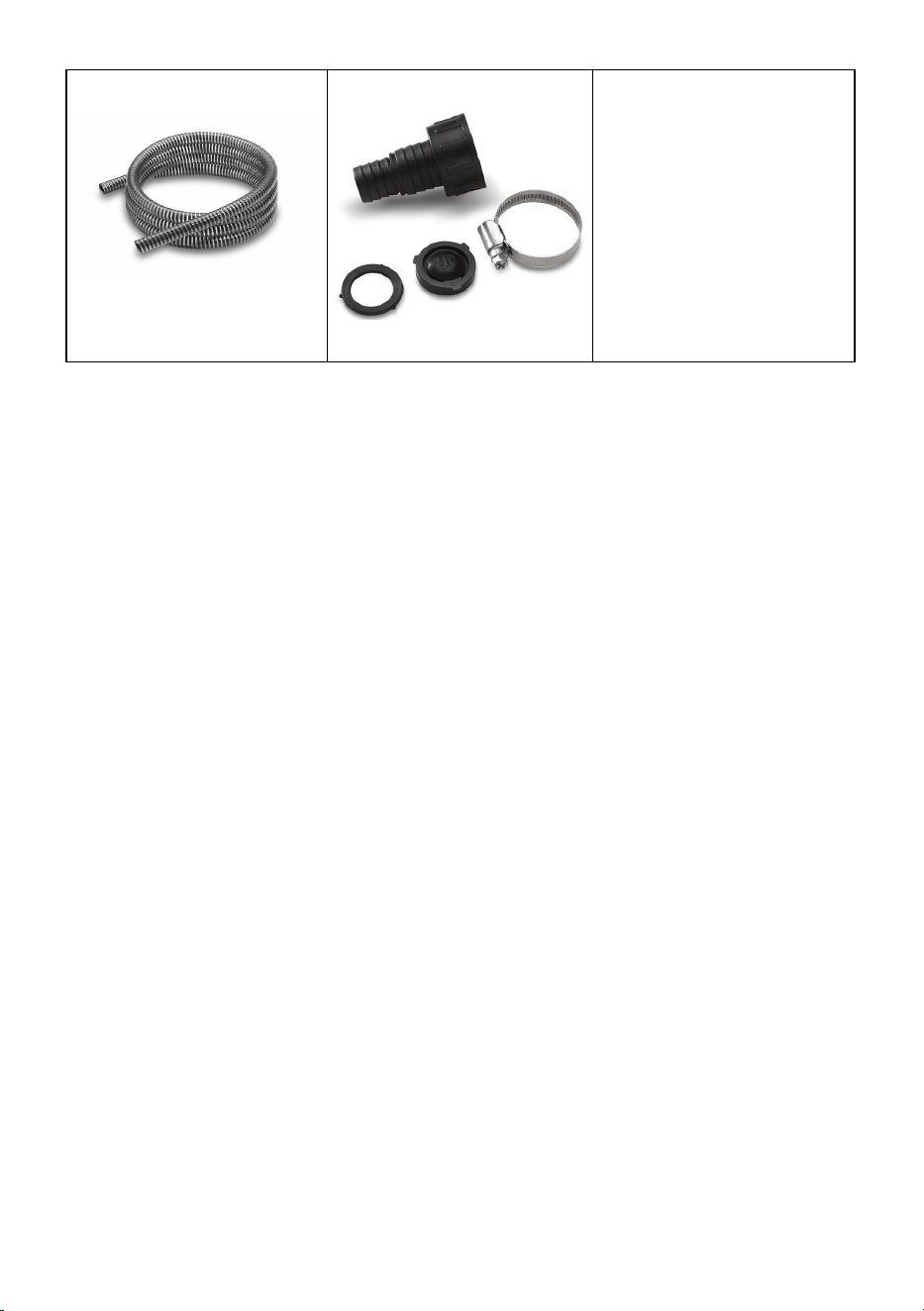

6.997-346.0 Saugschlauch Me-

terware 1“ (25,4

mm), 25 m

Vakuumfester Spiralschlauch zum Zuschneiden

von individuellen Schlauchlängen.

6.997-359.0 Pumpenanschluss-

stück G1 (33,3 mm)

inkl. Rückschlag-

ventil

Passend für 3/4“ (19 mm) oder 1“ (25,4 mm)

Schläuche. Mit G1 (33,3 mm) Anschlussgewinde.

Rückschlagventil anstatt der Flachdichtung einset-

zen, um den Rücklauf des Wassers in die Pumpe

zu verhindern.

8 DE

– 5

Hilfe bei Störungen

몇 Achtung

Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen

nur vom autorisierten Kundendienst durchgeführt werden.

Störung Ursache Behebung

Pumpe läuft aber fördert

nicht

Luft in der Pumpe Netzstecker der Pumpe

mehrmals ein- und ausste-

cken, bis Flüssigkeit ange-

saugt wird

Ansaugbereich verstopft Netzstecker ziehen und An-

saugbereich reinigen.

(nur bei manuellem Betrieb)

Wasserspiegel unter Min-

destwasserstand

Pumpe wenn möglich tiefer

in Förderflüssigkeit eintau-

chen oder wie im Kapitel

Vorbereiten (Automatischer

Betrieb) beschrieben vorge-

hen

Pumpe läuft nicht an oder

bleibt während des Betriebs

plötzlich stehen

Stromversorgung unterbro-

chen

Sicherungen und elektri-

sche Verbindungen prüfen.

Thermoschutzschalter hat

Pumpe wegen Überhitzung

abgeschaltet

Netzstecker ziehen, Pumpe

abkühlen lassen, Ansaug-

bereich reinigen, Trocken-

lauf verhindern.

Schmutzpartikel im Ansaug-

bereich eingeklemmt

Netzstecker ziehen und An-

saugbereich reinigen.

Niveauschalter stoppt Pum-

Position des Niveauschal-

ters überprüfen.

Förderleistung nimmt ab Ansaugbereich verstopft Netzstecker ziehen und An-

saugbereich reinigen.

Förderleistung zu gering Förderleistung der Pumpe

ist abhängig von Förderhö-

he, Schlauchdurchmesser

und Schlauchlänge

Max. Förderhöhe beachten,

siehe technische Daten,

ggf. anderen Schlauch-

durchmesser oder andere

Schlauchlänge wählen.

9DE

– 6

Technische Änderungen vorbehalten!

Technische Daten

SCP 5000 SDP 5000

Spannung V 230 - 240 230 - 240

Stromart Hz 50 50

Leistung P

nenn

W 220 250

Max. Fördermenge l/h 5000 5000

Max. Druck MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Max. Förderhöhe m 5 5

Max. Eintauchtiefe m 7 7

Max. Korngröße der förderbaren

Schmutzpartikel

mm 5 20

Max. Feststoffgehalt im Wasser kg/m

2,0 10,0

Gewicht kg 3,8 4,0

Die mögliche Fördermenge ist umso größer:

- je geringer die Ansaug- und Förderhöhen sind

- je größer die Durchmesser der verwendeten Schläuche sind

- umso kürzer die verwendeten Schläuche sind

- je weniger Druckverlust das angeschlossene Zubehör verursacht

10 DE

– 1

Dear Customer,

Please read and comply with

these instructions prior to the

initial operation of your appliance. Retain

these operating instructions for future refer-

ence or for subsequent possessors.

This appliance has been designed for use

in private households and is not intended

for commercial use.

The manufacturer is not responsible for any

damages that may occur on account of im-

proper use or wrong operations.

The appliance is to be mainly used for re-

moving water from flooded areas but also

for repumping or pumping out containers,

for removing water from wells and shafts as

well for removing water from boats and

yachts, as long as it is fresh water.

SCP 5000 (clear water pump)

 Water with a impurities up to a maxi-

mum grain size of 5mm

 Water from swimming pool (provided

the dosing of additives is proper)

 Washing lye

SDP 5000 (Dirty water pump)

 Water with a impurities up to a maxi-

mum grain size of 20mm

 all transportable fluids of the SCP 5000

pump

몇 Caution

The appliance is not suitable for contin-

uous pump operation (e.g. continuous

circulation in a pond) or as a stationary

installations (such as a lifting device,

fountain pump).

Caustic, slightly inflammable and other

explosive substances such as petrol,

petroleum, diluted nitrogen, greases,

oils, salt water and waste water from

toilets as well as sludgy water that has

a slower flow capacity than water,

should not be transported using the

pump. The temperature of the trans-

ported fluids should not exceed 35°C.

The packaging material can be recy-

cled. Please do not place the pack-

aging into the ordinary refuse for disposal,

but arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of

old appliances. Please dispose your old ap-

pliances using appropriate collection sys-

tems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

Contents

Contents. . . . . . . . . . . . . . . EN . . .1

General information . . . . . . EN . . .1

Safety instructions . . . . . . . EN . . .2

Start up. . . . . . . . . . . . . . . . EN . . .2

Operation . . . . . . . . . . . . . . EN . . .3

Finish operation . . . . . . . . . EN . . .3

Maintenance and Care. . . . EN . . .3

Transport . . . . . . . . . . . . . . EN . . .4

Storage. . . . . . . . . . . . . . . . EN . . .4

Special accessories . . . . . . EN . . .4

Troubleshooting . . . . . . . . . EN . . .5

Specifications . . . . . . . . . . . EN . . .6

General information

Proper use

Approved fluids that can be drained:

Environmental protection

Warranty

11EN

– 2

 Danger of death

Violating these safety instructions may re-

sult in death through electrocution.

 Check the power cord with mains plug

for damage before every use. If the

power cord is damaged, please arrange

immediately for the exchange by an au-

thorized customer service or a skilled

electrician.

 All electrical sockets should be fixed in

an area that is protected against floods.

 Unsuitable extension cables can be

hazardous. Only use extension cables

outdoors which have been approved for

this purpose and labelled with a suffi-

cient cable cross-section.

The plug and coupling of the extension

cable used must be spray watertight.

 Do not use the mains cable or the cable

of the level sensor to transport or fasten

the appliance.

 To separate the machine from the

mains, pull the plug and not the power

cord.

 Do not scrape the power cord across

sharp edges and ensure that it does not

get pressed.

 The voltage indicated on the type plate

must correspond to the voltage of the

electrical source.

 To avoid risks, all repairs and replace-

ment of spare parts may only be carried

out by the authorised customer service

personnel.

 Follow the rules for electrical safety of

equipment:

When pumping out swimming pools,

garden ponds and fountains, only using

a earth-leakage circuit breaker with a

nominal leakage current of max. 30 mA

with the immersion pump. Do not oper-

ate the pump if there are persons locat-

ed in the swimming pool or the garden

pond.

For safety reasons, we recommend that

you operate the appliance only via a

earth-leakage circuit breaker (max. 30

mA).

The electrical connection of the system

may only be performed by a qualified

electrician. Please follow the respective

national regulations!

In Austria pumps to be used in swim-

ming pools and garden ponds should

be equipped with a fixed connection line

according to ÖVE B/EN 60555 Part 1 to

3; power supply should be via a ÖVE-

tested isolating transformer whereby

the secondary nominal voltage should

not exceed 230V.

 This device is not intended for use by

persons (including children) with re-

duced physical, sensory or mental abil-

ities or lacking experience and/or

knowledge, unless they are supervised

by a person responsible for their safety

or are instructed by these persons on

the use of the device. Children should

be supervised, to ensure that they do

not play with the device.

Please follow the safety instructions before

start-up!

Please keep in mind that the label "Name-

plate" may not be removed from the pump.

If the label is removed, there will be no

more warranty for the tightness of the

pump.

1 Power cord with plug

2 Level sensor

3 Carrying handle

4 Hose connection 1" (25.4 mm) with flat

seal

Safety instructions

Start up

Description of the Appliance

12 EN

– 3

Illustration

 Screw the hose connection onto the

pump and make sure that the flat seal is

installed in the hose connection.

Note

The shorter the hose, the higher the feed

rate.

 Push the hose on the hose connection

and fasten it with appropriate hose clip

 In automatic mode, the switching height

is already predefined by the length of

the level sensor cable.

Illustration

 In manual operations mode, align the

level sensor upward (cable pointing

downward). Tip: Push the cable of the

level sensor like a loop through the han-

dle and position the level sensor as

shown.

Illustration

 Place the pump on a level, stabile sur-

face in the liquid to be transported, en-

sure that it is standing firmly or immerse

it using a rope tied to the handle.

The suction area should not be blocked

fully or partially through the impurities.

The fluid level must be at least 3 cm (SCP

5000) or 8 cm (SCDP 5000) for the pump to

suck in automatically.

 Insert the mains plug into the socket.

In the automatic mode, the level switch au-

tomatically controls the pumping opera-

tions. The pump starts when the fluid level

reaches a certain height.

The pump is shut off starts when the fluid

level falls to a certain level.

Ensure that the level sensor is not obstruct-

ed in any way.

In manual opertions the pump remains

switched on continuously.

Note:

Dry run leads to increased wear and tear;

do not leave the pump unattended when it

is running. Switch off the pump within 3

minutes of dry running.

 Rinse the pump with clean water after

use.

Especially after running chlorinated wa-

ter or other liquids that leave residue

behind.

Note

Contaminations can accumulate and lead

to malfunctions.

 Disconnect the main plug from the

socket.

The appliance is maintenance-free.

Preparing the Appliance

Operation

Automatic operation

Manual operation

Finish operation

Maintenance and Care

Maintenance

13EN

– 4

Caution

In order to prevent accidents or injuries,

keep in mind the weight of the appliance

during transport (see Specifications).

 Lift appliance by the carrying handle

and carry it.

 Secure the appliance against shifting

and tipping over.

Caution

In order to prevent accidents or injuries,

keep in mind the weight of the appliance

when selecting a storage location for it (see

Specifications).

 Store the appliance in a frost free area.

Transport

When transporting by hand

When transporting in vehicles

Storage

Storing the Appliance

Special accessories

The figures of the following special accessories can be found on page 4 of these instruc-

tions.

6.997-346.0 Suction hose, by the

meter, 1" (25.4mm)

25 m

Vacuum-tight spiral hose, to be cut into individual

lengths.

6.997-359.0 Pump connection

G1 (33.3 mm) incl.

Check valve

Suitable for 3/4“ (19 mm) or 1“ (25.4 mm) hoses.

With G1“ (33.3 mm) threaded connection. Insert the

backflow valve instead of the flat seal to prevent the

water from returning into the pump.

14 EN

– 5

Troubleshooting

몇 Caution

To avoid risks, all repairs and replacement of spare parts may only be carried out by the

authorised customer service personnel.

Fault Cause Remedy

Pump runs but does not

transport

Air in the pump Plug in/ pull out the mains

plug of the pump a few

times till the fluid gets

sucked

Suction area blocked Pull out the mains plug and

clean the suction area

(only in manual mode) Wa-

ter level below the minimum

water level

Where possible, immerse

the pump deeper into the

liquid or proceed according

to the instructions in the

chapter describing the prep-

arations necessary for auto-

matic operation

Pump does not run or sud-

denly comes to a standstill

during operations

Power supply interrupted Check fuses and electrical

connections

Thermal protection switch

has switched off the pump

due to over-heating

Pull out the mains plug, let

the pump cool down, clean

the suction area, prevent

dry running

Dirt particles have got

jammed into the suction

area

Pull out the mains plug and

clean the suction area

Pump operation stopped by

sensor

Check position of level sen-

sor

Pumping capacity is reduc-

ing

Suction area blocked Pull out the mains plug and

clean the suction area

Pumping capacity too low The pumping capacity de-

pends on the flow height,

hose diameter and hose

length.

Keep max. flow height, see

technical data. If necessary,

select a different hose diam-

eter or hose length.

15EN

– 6

Subject to technical modifications!

Specifications

SCP 5000 SDP 5000

Voltage V 230 - 240 230 - 240

Current type Hz 50 50

Output P

nom

W 220 250

Max. flow rate l/h 5000 5000

Max. pressure MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Max. flow height m 5 5

Max. immersion depth m 7 7

Max. grain size of the dirt particles

that can be transported

mm 5 20

Max. solid content in the water kg/m

2,0 10,0

Weight kg 3,8 4,0

The possible feed volume is even larger:

- the lower the suction and flow heights

- the larger the diameter of the hoses used

- the shorter the hoses used are

- the lower the pressure loss caused by the connected accessories

16 EN

– 1

Cher client,

Lisez attentivement ce mode

d’emploi avant la première uti-

lisation de l’appareil et respectez les

conseils y figurant. Conservez ce mode

d’emploi pour une utilisation ultérieure ou

un éventuel repreneur de votre matériel.

Cet appareil ne doit être utilisé que pour un

usage domestique.

Le fabricant décline tout responsabilité en

cas de dommages issus d'une utilisation

non conforme ou incorrecte de l'appareil.

L'appareil est principalement destiné à la

purge d'inondations, mais aussi pour le

transvasage et la vidange de récipients,

pour prélever de l'eau dans des sources et

des puits ainsi que pour l'asséchage de ba-

teaux et de yachts, dans la mesure où il

s'agit d'eau douce.

SCP 5000 (pompe à eau claire)

 de l'eau avec un degré de salissure

avec granulométrie jusqu'à 5 mm

 Eau de piscine (dosage de l'additif se-

lon les dispositions imposé au préa-

lable)

 Eau de lavage

SDP 5000 (pompe à eau sale)

 de l'eau avec un degré de salissure

avec granulométrie jusqu'à 20mm

 tous les fluides d'alimentation de la

pompe SCP 5000

몇 Attention

L'appareil n'est pas approprié pour un

fonctionnement en pompe ininterrompu

(par ex. fonctionnement de circulation

permanent dans une pièce d'eau) ou en

installation stationnaire (par ex. installa-

tion de levage, pompe à fontaine).

Il est interdit de transporter des subs-

tances corrosives, facilement inflam-

mables ou explosives (par ex. essence,

pétrole, diluant pour laque cellulo-

sique), graisses, huiles, eau salée et

eaux usées en provenance des toilettes

et pour les eaux boueuses dont la fluidi-

té est inférieure à celle de l'eau. La tem-

pérature du fluide transporté ne doit pas

dépasser 35° C.

Les matériaux constitutifs de l’em-

ballage sont recyclables. Ne pas je-

ter les emballages dans les ordures

ménagères, mais les remettre à un sys-

tème de recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un

système de recyclage. Pour cette raison,

utilisez des systèmes de collecte adéquats

afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Table des matières

Table des matières . . . . . . . FR . . .1

Consignes générales . . . . . FR . . .1

Consignes de sécurité . . . . FR . . .2

Mise en service . . . . . . . . . FR . . .3

Fonctionnement . . . . . . . . . FR . . .3

Fin de l'utilisation . . . . . . . . FR . . .3

Entretien, maintenance . . . FR . . .4

Transport . . . . . . . . . . . . . . FR . . .4

Stockage . . . . . . . . . . . . . . FR . . .4

Accessoires en option . . . . FR . . .4

Assistance en cas de panne FR . . .5

Caractéristiques techniques FR . . .6

Consignes générales

Utilisation conforme

Fluides d'alimentation autorisés :

Protection de l’environnement

17FR

– 2

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

 Danger de mort

Danger de mort par le courant électrique en

cas de non-respect des consignes de sécu-

rité !

 Vérifier avant chaque utilisation que le

câble et la fiche mâle ne sont pas défec-

tueux. Un câble d’alimentation endom-

magé doit immédiatement être

remplacé par le service après-vente ou

un électricien agréé.

 Toutes les connexions enfichées élec-

triques doivent être effectuées dans

une zone protégée contre les inonda-

tions.

 Des rallonges non adaptées peuvent

présenter des risques. N'utiliser en

plein air que des rallonges homolo-

guées avec une section suffisante.

Les fiches mâles et les raccords des

câbles de rallonge utilisés doivent être

protégés contre les éclaboussures.

 Ne pas utiliser le câble de raccorde-

ment au secteur et le câble du commu-

tation de niveau pour transporter ou

fixer l'appareil.

 Pour débrancher l'appareil, tirer au ni-

veau de la fiche secteur et non sur le

câble d'alimentation.

 Ne pas faire passer le câble d'alimenta-

tion sur des arêtes vives et ne pas le

coincer.

 La tension indiquée sur la plaque signa-

létique de l'appareil doit correspondre à

celle de la prise.

 Afin d'éviter tout danger, seul le service

après-vente agréé est habilité à effec-

tuer des réparations ou à monter des

pièces de rechanger sur l'appareil.

 Respecter les dispositifs de sécurité

électriques :

Les pompes d'immersion peuvent être

exploitées dans les piscines, les étangs

de jardin et les fontaines uniquement

avec un disjoncteur à courant de défaut

d'une intensité nominale de max. 30mA

pour le pompage de vidage. Si des per-

sonnes se trouvent dans les piscines ou

l'étang de jardin, la pompe ne doit pas

être utilisée.

Pour des raisons de sécurité, nous re-

commandons fondamentalement que

l'appareil soit exploité avec un disjonc-

teur de courant de défaut (max. 30mA).

Le raccordement électrique doit être

exécuté uniquement par un électricien.

Respecter impérativement les disposi-

tions nationales pour cette opération !

En Autriche les pompes qui sont desti-

nées à une utilisation dans les piscines

et les étangs de jardin qui sont équipés

d'un conduite de raccordement fixe

doivent être, selon ÖVE B/EN 60555

parties 1 à 3, alimentés par un transfor-

mateur d'isolation contrôlé selon ÖVE,

la tension nominale secondaire ne de-

vant pas dépasser 230V.

 Cet appareil n'est pas conçu pour être

utilisé par des personnes (y compris

des enfants) avec des capacités phy-

siques, sensorielles ou mentales limi-

tées ou manquant d'expérience et/ou

de connaissances, sauf si elles sont

surveillées par une personne respon-

sable de leur sécurité ou si elles en ob-

tiennent des instructions sur la manière

d'utiliser l'appareil. Les enfants doivent

être surveillés afin de s'assurer qu'ils ne

jouent pas avec l'appareil.

Garantie

Consignes de sécurité

18 FR

– 3

Avant la mise en service de la pompe, res-

pecter impérativement les consignes de

sécurité !

Prendre en compte que l'autocollant

„Plaque signalétique“ ne doit en aucun cas

être décollé de la pompe. La garantie pour

l'étanchéité de la pompe est annulée si l'au-

tocollant est décollé.

1 Câble d’alimentation avec fiche secteur

2 Commutateur de niveau

3 Poignée de transport

4 Raccordement tuyau 1" (25,4 mm) avec

joint plat

Illustration

 Visser le raccordement de tuyau sur la

pompe et veiller que le joint plat soit

monté dans le raccordement de tuyau.

Remarque

Plus la longueur du flexible est courte, plus

la capacité de refoulement est élevée.

 Enfoncer le tuyau sur le raccord du

tuyau et le fixer avec un collier de ser-

rage approprié

 En mode automatique, la hauteur de

commutation est directement prédéfinie

par la longueur du câble de commuta-

teur de niveau.

Illustration

 En fonctionnement manuel, mettre le

commutateur de niveau en position éle-

vée (câble vers le bas). Conseil : Pous-

ser le câble du commutateur de niveau

en boucle à travers la poignée de trans-

port et positionner le commutateur de

niveau de la manière représentée.

Illustration

 Disposer la pompe sur un support so-

lide bien calée dans le fluide à transpor-

ter ou la plonger au moyen d'une corde

fixée sur la poignée de transport.

La zone d'aspiration ne doit pas être

bloquée ni partiellement ni complète-

ment par des impuretés.

Afin que la pompe aspire de manière auto-

nome, le niveau du fluide doit être d'au

moins 3 cm (SCP 5000) ou 8 cm (SDP

5000).

 Brancher la fiche secteur dans une

prise de courant.

En fonctionnement automatique, le com-

mutateur de niveau dirige automatique-

ment le processus de pompage. Si le

niveau de fluide atteint une hauteur déter-

minée, la pompe est mise en service.

Si le niveau de liquide descend à un niveau

déterminé, la pompe est mise hors service.

La liberté de mouvement du commutateur

de niveau doit être garantie.

En mode manuel, la pompe reste enclen-

chée en permanence.

Remarque :

Un fonctionnement à sec est synonyme

d'usure supérieure, ne pas laisser la

pompe en fonctionnement manuel sans

surveillance. En cas de fonctionnement à

sec, couper la pompe dans les 3 minutes.

 Rincer la pompe avec de l'eau claire

après chaque utilisation.

En particulier après le transport d'eau

contenant du chlore ou d'autres fluides

qui laissent des résidus.

Remarque

Les salissures peuvent se déposer et pro-

voquer des défauts de fonctionnement.

 Débrancher la fiche secteur.

Mise en service

Description de l’appareil

Préparation

Fonctionnement

Fonctionnement automatique

Fonctionnement manuel

Fin de l'utilisation

19FR

– 4

L'appareil ne nécessite aucune mainte-

nance.

Attention

Afin d'éviter tout accident ou toute blessure

lors du transport, tenir compte du poids de

l'appareil (voir les caractéristiques tech-

niques).

 Soulever l'appareil avec la poignée et le

porter.

 Freiner l'appareil pour l'empêcher de

glisser et de basculer.

Attention

Afin d'éviter tout accident ou toute bles-

sure, tenir compte du poids de l'appareil

(voir les caractéristiques techniques) en

choisissant son emplacement pour le stoc-

kage.

 Conserver l'appareil dans un lieu à l'abri

du gel.

Entretien, maintenance

Entretien

Transport

Transport manuel

Transport dans des véhicules

Stockage

Ranger l’appareil

Accessoires en option

Les illustrations des accessoires en option présentés ci-dessous se trouvent sur la page

4 de ce manuel.

6.997-346.0 Tuyau d'aspiration

au mètre 1“

(25,4mm) 25m

Tuyau spiralé résistant au vide pour la découpe de

longueurs de tuyau individuelles.

6.997-359.0 Elément de raccor-

dement de pompe

G1 (33,3mm) y com-

pris soupape anti-

retour

Convient aux tuyaux de 3/4“ (19 mm) ou 1“ (25,4

mm). Avec un filetage de raccord G1 (33,3 mm).

Mettre en place le clapet antiretour au lieu du joint

plat pour empêcher le retour de l'eau dans la

pompe.

20 FR

– 5

Assistance en cas de panne

몇 Attention

Afin d'éviter tout danger, seul le service après-vente agréé est habilité à effectuer des ré-

parations ou à monter des pièces de rechanger sur l'appareil.

Panne Cause Remède

La pompe tourne mais ne dé-

bite pas

Air dans la pompe Brancher et débrancher le

câble d'alimentation secteur à

plusieurs reprises jusqu'à ce

que le fluide soit pompé

Zone d'Aspiration bouchée Débrancher le câble d'alimen-

tation et nettoyer la zone d'as-

piration.

(uniquement en fonctionne-

ment manuel) niveau de l'eau

inférieur au niveau d'eau mini-

mum

Plonger si possible la pompe

encore plus profond dans le

fluide ou procéder de la ma-

nière décrite dans le chapitre

Préparation (mode automa-

tique)

La pompe ne tourne pas ou

s'arrête soudainement en

cours de fonctionnement

Alimentation électrique cou-

pée

Contrôler les fusibles et les

connexions électriques

L'interrupteur thermique a ar-

rêté la pompe pour cause de

surchauffe

Débrancher la fiche secteur,

laisser refroidir la pompe, net-

toyer la zone d'aspiration, em-

pêcher qu'elle ne tourne à sec

Particules d'impuretés blo-

quées dans la zone d'aspira-

tion

Débrancher le câble d'alimen-

tation et nettoyer la zone d'as-

piration.

Le commutateur de niveau ar-

rête la pompe

Contrôler la position du com-

mutateur de niveau

Le débit diminue Zone d'Aspiration bouchée Débrancher le câble d'alimen-

tation et nettoyer la zone d'as-

piration.

Débit trop faible La capacité de refoulement

dépend de la hauteur mano-

métrique, du diamètre et de la

longueur du flexible.

Respecter la hauteur mano-

métrique max., cf. les caracté-

ristiques techniques, le cas

échéant sélectionner un autre

diamètre de flexible ou une

autre longueur de flexible.

21FR

– 6

Sous réserve de modifications techniques !

Caractéristiques techniques

SCP 5000 SDP 5000

Tension V 230 - 240 230 - 240

Type de courant Hz 50 50

Puissance P

nom

W 220 250

Débit max. l/h 5000 5000

Pression max. MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Hauteur manométrique max. m 5 5

Profondeur d'immersion max. m 7 7

Granulométrie max. des particules

d'impuretés transportables

mm 5 20

Teneur en particules maximale

dans l'eau

kg/m

2,0 10,0

Poids kg 3,8 4,0

La quantité transportée possible augmente

- parallèlement à la réduction des hauteurs de transport et d'aspiration

- Plus le diamètre des flexibles utilisés est grand,

- plus les flexibles utilisés sont petits

- moins les accessoires raccordés ne causent de perte de pression

22 FR

– 1

Gentile cliente,

Prima di utilizzare l'apparec-

chio per la prima volta, legge-

re e seguire queste istruzioni per l'uso.

Conservare le presenti istruzioni per l'uso

per consultarle in un secondo tempo o per

darle a successivi proprietari.

Questo apparecchio è concepito per il solo

uso domestico e non deve essere adibito

ad uso commerciale o industriale.

Il produttore non è responsabile per even-

tuali danni causati dall'uso improprio e/o

uso che non corrisponde a quello conforme

a destinazione.

L'apparecchio è stato concepito principal-

mente per fare fuoriuscire l'acqua in caso di

inondazione ma anche per riempire e vuo-

tare con pompe serbatoi, per prelevare ac-

qua da pozzi e pozzetti, nonché per fare

fuoriuscire l'acqua da barche e yacht pur-

ché si tratti di acqua dolce.

SCP 5000 (pompa acqua pulita)

 Acqua con un grado di sporco fino a

grandezza granulare di 5 mm

 Acqua piscine (partendo da un dosag-

gio conforme degli additivi)

 Liscivia

SDP 5000 (pompa acqua sporca)

 Acqua con un grado di sporco fino a

grandezza granulare di 20 mm

 Tutti i liquidi trasportabili della pompa

SCP 5000

몇 Attenzione

L'apparecchio non si adatta al funziona-

mento con pompa continuo (ad es. al

funzionamento con pompa di circolazio-

ne in stagni) o come installazione fissa

(ad es. impianto di sollevamento, pom-

pa per fontane).

Non è possibile trasportare materiali ir-

ritanti, facilmente infiammabili o esplo-

sivi (ad es. benzina, petrolio,

nitrodiluente), grassi, oli, acqua salata e

acque di scarico delle toilette ed acqua-

fango con una fluidità inferiore all'ac-

qua. La temperatura del liquido traspor-

tato non deve superare i 35° C.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi contengo-

no materiali riciclabili preziosi e van-

no perciò consegnati ai relativi centri

di raccolta. Si prega quindi di smaltire gli

apparecchi dismessi mediante i sistemi di

raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio,

se causati da difetto di materiale o di produ-

zione. Nei casi previsti dalla garanzia si

prega di rivolgersi al proprio rivenditore, op-

pure al più vicino centro di assistenza auto-

rizzato, esibendo lo scontrino di acquisto.

Indice

Indice . . . . . . . . . . . . . . . . . IT . . .1

Avvertenze generali . . . . . . IT . . .1

Norme di sicurezza . . . . . . IT . . .2

Messa in funzione . . . . . . . IT . . .3

Funzionamento . . . . . . . . . IT . . .3

Dopo l’uso . . . . . . . . . . . . . IT . . .3

Cura e manutenzione. . . . . IT . . .4

Trasporto . . . . . . . . . . . . . . IT . . .4

Conservazione . . . . . . . . . . IT . . .4

Accessori optional . . . . . . . IT . . .4

Guida alla risoluzione dei guasti IT . . .5

Dati tecnici . . . . . . . . . . . . . IT . . .6

Avvertenze generali

Uso conforme a destinazione

Liquidi trasportabili consentiti:

Protezione dell’ambiente

Garanzia

23IT

– 2

 Pericolo di morte

In caso di inosservanza delle avvertenze di

sicurezza sussiste il pericolo di morte a

causa di scosse elettriche!

 Prima di ogni utilizzo controllate even-

tuali danni sulla linea di allacciamento e

sulla spina di alimentazione. Lasciate

sostituire immediatamente la linea di al-

lacciamento danneggiata dal servizio

clienti autorizzato/personale specializ-

zato in elettricità.

 Tutte le connessioni elettriche a spina

devono essere collocate in una zona

antiallagamento.

 Prolunghe non adatte possono risultare

pericolose. All'aperto utilizzate solo pro-

lunghe autorizzate e previste per

quell'utilizzo con sezione di conduzione

sufficiente.

La spina ed il collegamento del cavo

prolunga utilizzato devono essere pro-

tetti dagli spruzzi d'acqua.

 Non utilizzare il cavo di allacciamento

alla rete e il cavo dell'interruttore di livel-

lo per trasportare o fissare l'apparec-

chio.

 Non scollegare la spina dalla presa ti-

rando il cavo di collegamento.

 Tenere lontano il cavo di allacciamento

da spigoli vivi ed evitare di schiacciarlo.

 La tensione indicata sulla targhetta

dell'apparecchio deve corrispondere a

quella della sorgente di corrente.

 Per escludere qualsiasi rischio, gli inter-

venti di riparazione e il montaggio dei

pezzi di ricambio vanno effettuati esclu-

sivamente dal servizio assistenza auto-

rizzato.

 Rispettare le norme vigenti per i dispo-

sitivi elettrici di protezione:

Quando si svuotano le piscine, vasche

da giardino e fontane a getto le pompe

sommerse possono essere utilizzate

solo con un interruttore differenziale

con una corrente di guasto nominale di

max. 30 mA. Non utilizzare la pompa se

nella piscina o nella vasca da giardino

si trovano delle persone.

Per motivi di sicurezza si consiglia in li-

nea di principio di utilizzare l'apparec-

chio solo con un interruttore

differenziale (max. 30 mA).

Il collegamento elettrico deve essere

eseguito solo da un elettricista qualifi-

cato. Osservare assolutamente le di-

sposizioni nazionali vigenti.

In Austria le pompe da utilizzare in pi-

scine e vasche da giardino, dotate di

una linea di allacciamento fissa, devono

essere alimentate secondo ÖVE B/EN

60555 parte 1-3, mediante un trasfor-

matore di separazione certificato ÖVE,

laddove la tensione nominale seconda-

ria non deve superare i 230 V.

 Questo apparecchio non è destinato

all’uso da parte di persone (compresi

bambini) dalle facoltà fisiche, sensoriali

o intellettuali limitate o carenti di espe-

rienza e/o conoscenze, a meno che co-

storo non vengano sorvegliati da una

persona responsabile della loro sicu-

rezza o ricevano da questa istruzioni

sull’uso dell’apparecchio. Sorvegliare i

bambini per assicurarsi che non giochi-

no con l’apparecchio.

Norme di sicurezza

24 IT

– 3

Prima di mettere in funzione la pompa è ne-

cessario osservare le avvertenze di sicu-

rezza!

Accertarsi che l'adesivo „Targhetta“ non

venga rimosso dalla pompa. Quando si ri-

muove l'adesivo non è concessa più alcuna

garanzia sulla tenuta della pompa.

1 Cavo di allacciamento alla rete con spi-

2 Interruttore di livello

3 Maniglia di trasporto

4 Raccordo per tubo flessibile

1“(25,4mm) con guarnizione piatta

Figura

 Avvitare il raccordo del tubo flessibile

sulla pompa ed accertarsi che la guarni-

zione piatta sia montata sul raccordo

del tubo flessibile.

Avvertenza

Quanto più corta è la lunghezza del tubo

flessibile, tanto maggiore sarà la portata.

 Spingere il tubo flessibile sul rispettivo

giunto e fissarlo con una fascetta strin-

gitubo idonea

 Durante il funzionamento automatico il

valore di azionamento è già definito dal-

la lunghezza del cavo dell'interruttore di

livello.

Figura

 Durante il funzionamento manuale

orientare l'interruttore di livello verso

l'alto (cavo verso il basso). Suggeri-

mento: Spingere il cavo dell'interruttore

di livello a cappio attraverso la maniglia

di trasporto e posizionare l'interruttore

di livello come illustrato nella figura.

Figura

 Posizionare la pompa in modo stabile

su un fondo piano nel liquido trasporta-

bile o immergerla utilizzando una fune

fissata alla maniglia di trasporto.

La zona di aspirazione non deve essere

bloccata del tutto o parzialmente da im-

purità.

In modo che la pompa aspiri autonoma-

mente, il livello del liquido deve essere di

almeno 3 cm (SCP 5000) e/o di 8 cm (SDP

5000).

 Inserire la spina in una presa elettrica.

Durante il funzionamento automatico, l'in-

terruttore di livello controlla la pompa auto-

maticamente. Dopo che il livello del liquido

ha raggiunto una determinata altezza, la

pompa si avvia.

Dopo che il livello del liquido scende ad un

determinato livello, la pompa si disattiva.

Verificare la libertà di movimento dell'inter-

ruttore di livello.

In funzionamento manuale la pompa resta

sempre accesa.

Avviso:

il funzionamento a secco causa un'usura

elevata. Non lasciare incustodita la pompa

in funzionamento manuale. In caso di fun-

zionamento a secco disattivare la pompa

entro 3 minuti.

 Sciacquare la pompa con acqua pulita

dopo ogni utilizzo.

In particolare con l'alimentazione di ac-

qua contenente cloro o altri liquidi che

lasciano residui.

Avvertenza

Si possono depositare delle impurità e

comportare guasti funzionali.

 Staccare la spina di alimentazione dalla

presa.

Messa in funzione

Descrizione dell’apparecchio

Operazioni preliminari

Funzionamento

Funzionamento automatico

Funzionamento manuale

Dopo l’uso

25IT

– 4

L'apparecchio è senza manutenzione.

Attenzione

Per prevenire incidenti o lesioni durante il

trasporto è necessario rispettare il peso

dell'apparecchio (vedi dati tecnici).

 Sollevare l'apparecchio con l'apposito

manico e trasportarlo.

 Bloccare l'apparecchio in modo tale che

non possa scivolare o ribaltarsi.

Attenzione

Per prevenire incidenti o lesioni nella scelta

del luogo di stoccaggio è necessario rispet-

tare il peso dell'apparecchio (vedi dati tec-

nici).

 Conservare l'apparecchio in un luogo

protetto dal gelo.

Cura e manutenzione

Manutenzione

Trasporto

Posizione manuale

Posizione in veicoli

Conservazione

Deposito dell’apparecchio

Accessori optional

Le illustrazioni relative agli accessori speciali riportate di seguito si trovano a pagina 4 del-

le presenti istruzioni.

6.997-346.0 Tubo flessibile di

aspirazione a metro

1“ (25,4mm) 25m

Tubo flessibile a spirale resistente al vuoto per il ta-

glio di lunghezze su misura.

6.997-359.0 Raccordo per pom-

pa G1 (33,3mm) in-

cl. Valvola di non

ritorno

Adatto per tubi flessibili da 3/4“ (19 mm) o 1“(25,4

mm). Con filettatura di raccordo G1 (33.3 mm). Im-

piegare una valvola di non ritorno al posto della

guarnizione piatta per impedire il riflusso dell'acqua

nella pompa.

26 IT

– 5

Guida alla risoluzione dei guasti

몇 Attenzione

Per escludere qualsiasi rischio, gli interventi di riparazione e il montaggio dei pezzi di ri-

cambio vanno effettuati esclusivamente dal servizio assistenza autorizzato.

Guasto Causa Rimedio

La pompa funziona ma non

trasporta

Aria nella pompa Inserire e staccare più volte

la spina della pompa, finché

il liquido non viene aspirato

Zona di aspirazione otturata Togliere la spina e pulire la

zona di aspirazione

(solo con funzionamento

manuale) Livello dell'acqua

inferiore al livello minimo

Se possibile, immergere più

in profondità la pompa nel li-

quido o procedere come de-

scritto al capitolo Operazioni

preliminari (funzionamento

automatico)

La pompa non si avvia o si

ferma improvvisamente du-

rante il funzionamento

Interruzione dell'alimenta-

zione di corrente

Controllare i fusibili e i colle-

gamenti elettrici

Il termointerruttore di prote-

zione ha spento la pompa

per motivi di surriscalda-

mento

Togliere la spina, fare raf-

freddare la pompa, pulire la

zona di aspirazione, evitare

il funzionamento a secco

Particelle di sporco bloccate

nella zona di aspirazione

Togliere la spina e pulire la

zona di aspirazione

L'interruttore di livello arre-

sta la pompa

Controllare la posizione

dell'interruttore di livello

La potenza di trasporto si ri-

duce

Zona di aspirazione otturata Togliere la spina e pulire la

zona di aspirazione

Potenza di trasporto insuffi-

ciente

La potenza di trasporto della

pompa dipende dall'altezza

di trasporto, dal diametro e

dalla lunghezza del tubo

flessibile.

Rispettare l'altezza di tra-

sporto max, vedi Dati tecnici

ed all'occorrenza usare un

diametro o una lunghezza

diversa del tubo flessibile

27IT

– 6

Con riserva di modifiche tecniche!

Dati tecnici

SCP 5000 SDP 5000

Tensione V 230 - 240 230 - 240

Tipo di corrente Hz 50 50

Potenza P

nom

W 220 250

Quantità di trasporto max. l/h 5000 5000

Pressione max. MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Altezza max. di trasporto m 5 5

Profondità max. di immersione m 7 7

Grandezza granulare max. delle

particelle di sporco trasportabili

mm 5 20

Contenuto massimo di particelle

solide nell'acqua

kg/m

2,0 10,0

Peso kg 3,8 4,0

La portata possibile sarà più elevata:

- quanto più bassa sarà l'altezza di aspirazione e di alimentazione

- quanto più grande sarà il diametro dei tubi flessibili impiegati

- quanto più corti saranno i tubi flessibili impiegati

- quando meno perdita di pressione provocano gli accessori collegati

28 IT

– 1

Beste klant,

Gelieve vóór het eerste ge-

bruik van uw apparaat deze

gebruiksaanwijzing te lezen en ze in acht te

nemen. Bewaar deze gebruiksaanwijzing

voor later gebruik of voor eventuele volgen-

de eigenaars.

Dit apparaat is voor privé-gebruik ontwik-

keld en is niet bedoeld voor industrieel ge-

bruik.

De fabrikant is niet aansprakelijk voor scha-

de die door onoordeelkundig gebruik of

verkeerde bediening wordt veroorzaakt.

Het apparaat is overwegend bestemd voor

het ontwateren bij overstromingen, maar

ook voor het op- en uitpompen van contai-

ners, voor de afname van water uit bronnen

en schachten en voor het ontwateren van

boten en jachten, voor zover het zoet water

is.

SCP 5000 (schoonwaterpomp)

 Water met een vervuilingsgraad tot kor-

relgrootte 5mm

 Zwembadwater (reglementaire dose-

ring van de additieven verondersteld)

 Loog

SDP 5000 (vuilwaterpomp)

 Water met een vervuilingsgraad tot kor-

relgrootte 20mm

 alle vloeistoffen van de pomp SCP

5000

몇 Let op

Het apparaat is niet geschikt voor een

ononderbroken pompwerking (bv. con-

tinue circulatie in de vijver) of als statio-

naire installatie (bv. hefinstallatie,

vijverpomp).

Bijtende, licht brandbare of explosieve

stoffen (bv. benzine, petroleum, nitro-

verdunning), vetten, oliën, zout water

en afvalwater uit toiletinstallaties en

modderwater met een lagere vloeibaar-

heid dan water mogen niet getranspor-

teerd worden. De temperatuur van de

getransporteerde vloeistof mag niet ho-

ger zijn dan 35°C.

Het verpakkingsmateriaal is her-

bruikbaar. Deponeer het verpak-

kingsmateriaal niet bij het huishoudelijk

afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

Inhoud

Inhoud . . . . . . . . . . . . . . . . NL . . .1

Algemene instructies . . . . . NL . . .1

Veiligheidsinstructies . . . . . NL . . .2

Ingebruikneming. . . . . . . . . NL . . .3

Gebruik. . . . . . . . . . . . . . . . NL . . .3

De werkzaamheden beëindigen NL . . .3

Reiniging en onderhoud . . . NL . . .3

Vervoer. . . . . . . . . . . . . . . . NL . . .4

Opslag . . . . . . . . . . . . . . . . NL . . .4

Bijzondere toebehoren . . . . NL . . .4

Hulp bij storingen . . . . . . . . NL . . .5

Technische gegevens. . . . . NL . . .6

Algemene instructies

Doelmatig gebruik

Toegelaten vloeistoffen:

Zorg voor het milieu

Garantie

29NL

– 2

 Levensgevaar

Bij niet-naleving van de veiligheidsinstruc-

ties bestaat levensgevaar door elektrische

stroom!

 Controleer voor ieder gebruik of aan-

sluitkabel en netstekker onbeschadigd

zijn. Laat beschadigde voedingskabels

onmiddellijk vervangen door een be-

voegde medewerker van de technische

dienst of een elektro-vakman.

 Alle elektrische steekverbindingen

moeten in een overstromingsveilige

sector aangebracht worden.

 Ongeschikte verlengingskabels kunnen

gevaarlijk zijn. Gebruik in de open lucht

alleen daarvoor goedgekeurde en dien-

overeenkomstig gemerkte verlengings-

kabels met een voldoende grote

diameter.

Stekker en koppeling van een gebruikte

verlengingskabel moeten tegen spat-

water beschermd zijn.

 De stroomkabel en de kabel van de ni-

veauschakelaar niet gebruiken voor het

transporteren of bevestigen van het ap-

paraat.

 Trek niet aan het snoer, om de stekker

uit het stopcontact te trekken, maar aan

de stekker.

 Het elektriciteitssnoer niet over scherpe

randen trekken en niet bekneld laten ra-

ken.

 De op het typeplaatje aangegeven

spanning moet met de spanning van de

stroombron overeenkomen.

 Om risico 's te vermijden, mogen repa-

raties en het vervangen van onderdelen

aan het apparaat alleen worden uitge-

voerd door een erkende klantendienst.

 Elektrische veiligheidsinrichtingen in

acht nemen:

Bij het leegpompen van zwembaden,

tuinvijvers en fonteinen mogen dompel-

pompen enkel gebruikt worden via een

aardlekschakelaar met een nominale

afschakelstroom van max. 30mA. In-

dien er zich personen in het zwembad

of de vijver bevinden, mag de pomp niet

gebruikt worden.

Om veiligheidsredenen raden wij princi-

pieel aan het apparaat te gebruiken via

een aardlekschakelaar (max. 30mA).

De elektrische aansluiting mag alleen

uitgevoerd worden door een electricien.

De nationale bepalingen daartoe moe-

ten zeker in acht genomen worden!

In Oostenrijk moeten pompen voor het

gebruik in zwembaden en tuinvijvers

die uitgerust zijn met een vaste aansl-

uitleiding, conform ÖVE B/EN 60555

Deel 1 tot 3, gevoed worden via een

ÖVE-geteste tansformator, waarbij de

nominale spanning secundair niet ho-

ger mag liggen dan 230V.

 Dit apparaat is niet geschikt om door

personen (inclusief kinderen) met be-

perkte fysieke, sensorische of geestelij-

ke vaardigheden of met gebrek aan

ervaring en/of kennis gebruikt te wor-

den, tenzij ze door een voor hun veilig-

heid verantwoordelijke persoon in de

gaten gehouden worden of van hem

aanwijzingen ontvingen hoe het appa-

raat gebruikt moet worden. Kinderen

dienen in de gaten gehouden te worden

om er zeker van te zijn dat ze niet met

het apparaat spelen.

Veiligheidsinstructies

30 NL

– 3

Voor de inbedrijfname van de pomp moe-

ten de veiligheidsinstructies in elk geval in

acht genomen worden!

Gelieve verder in acht te nemen dat de stic-

ker „Typeplaatje“ in geen geval van de

pomp mag verwijderd worden. Na het ver-

wijderen van de sticker wordt heen garantie

meer verleend op de dichtheid van de

pomp.

1 Netsnoer met stekker

2 Niveauschakelaar

3 Handgreep

4 Slangaansluiting 1“ (25,4 mm) met vlak-

afdichting

Afbeelding

 Slangaansluiting op de pomp schroe-

ven en erop letten dat de vlakafdichting

in de slangaansluiting gemonteerd is.

Waarschuwing

Hoe kleiner de slanglengte, hoe hoger het

pompvermogen.

 Slang op slangaansluiting schuiven en

met geschikte slangklem bevestigen

 In de automatische modus is de scha-

kelhoogte vooraf reeds gedefinieerd

door de lengte van de kabel van de ni-

veauschakelaar.

Afbeelding

 Bij manuele werking de niveauschake-

laar naar boven (kabel naar beneden)

uitrichten. Patarimas: Kabel van de ni-

veauschakelaar als lus door de draag-

greep schuiven en de niveauschakelaar

zoals afgebeeld positioneren.

Afbeelding

 Pomp standvast op een vaste onder-

grond in de vloeistof opstellen of indom-

pelen door een aan de greep

bevestigde kabel.

Het zuigbereik mag niet volledig of ge-

deeltelijk geblokkeerd worden door ver-

ontreinigingen.

Opdat de pomp zelfstandig zou aanzuigen,

moet het vloeistofpeil minimum 3cm (SCP

5000) resp. 8cm (SDP 5000) bedragen.

 Netstekker in het stopcontact steken.

In de automatische werking stuurt de ni-

veauschakelaar het pompproces automa-

tisch. Indien de vloeistofstand een

bepaalde hoogte bereikt, wordt de pomp in-

geschakeld.

Indien de vloeistofstand tot een bepaald ni-

veau zakt, wordt de pomp uitgeschakeld.

De bewegingsvrijheid van de niveauscha-

kelaar moet gegarandeerd zijn.

In de handmatige werking blijft de pomp al-

tijd ingeschakeld.

Instructie:

Droogloop leidt tot een verhoogde slijtage,

pomp in de handmatige werking niet zon-

der toezicht laten. Bij droogloop de pomp

binnen 3 minuten uitschakelen.

 De pomp na elk gebruik met zuiver wa-

ter spoelen.

In het bijzonder na het oppompen van

chloorhoudend water of andere vloei-

stoffen die resten achterlaten.

Waarschuwing

Verontreinigingen kunnen zich afzetten en

tot functionele storingen leiden.

 Stekker uit het stopcontact trekken.

Het apparaat is onderhoudsvrij.

Ingebruikneming

Beschrijving apparaat

Voorbereiding

Gebruik

Automatisch gebruik

Handmatig gebruik

De werkzaamheden beëindi-

gen

Reiniging en onderhoud

Onderhoud

31NL

– 4

Voorzichtig

Om ongevallen of verwondingen bij het

transport te vermijden, moet het gewicht

van het apparaat in acht genomen worden

(zie technische gegevens).

 Apparaat aan de draaggreep optillen en

dragen.

 Apparaat beveiligen tegen verschuiven

en kantelen.

Voorzichtig

Om ongevallen of verwondingen te vermij-

den, moet bij de keuze van de opslagplaats

het gewicht van het apparaat in acht geno-

men worden (zie technische gegevens).

 Apparaat op een vorstvrije plaats bewa-

ren.

Vervoer

Transport met de hand

Transport in voertuigen

Opslag

Apparaat opslaan

Bijzondere toebehoren

De afbeeldingen van de hierna vermelde accessoires vindt u op pagina 4 van deze hand-

leiding.

6.997-346.0 Zuigslang aan de lo-

pende meter 1“

(25,4mm) 25m

Vacuümvaste spiraalslang voor het voorsnijden

van individuele slanglengten.

6.997-359.0 Pompaansluitstuk

G1 (33,3mm) incl.

terugslagklep

Geschikt voor 3/4“ (19 mm) of 1“(25,4 mm) slangen.

Met G1 (33,3 mm) aansluit-schroefdraad. Terug-

slagklep in de plaats van de vlakafdichting aanbren-

gen om te verhinderen dat het water in de pomp

terugloopt.

32 NL

– 5

Hulp bij storingen

몇 Let op

Om risico 's te vermijden, mogen reparaties en het vervangen van onderdelen aan het

apparaat alleen worden uitgevoerd door een erkende klantendienst.

Storing Oorzaak Oplossing

Pomp draait maar pompt

niet

Lucht in de pomp Stekker van de pomp meer-

maals insteken en uittrek-

ken, tot vloeistof

aangezogen wordt.

Aanzuigbereik verstopt Stekker uittrekken en aan-

zuigbereik reinigen

(alleen bij handmatige wer-

king) Waterspiegel onder

minimumpeil

Pomp indien mogelijk dieper

in de vloeistof dompelen of

te werk gaan zoals beschre-

ven in het hoofdstuk Voor-

bereiding (Automatische

werking).

Pomp draait niet of valt tij-

dens de werking plots stil

Stroomtoevoer onderbro-

ken

Zekeringen en elektrische

verbindingen controleren

Thermoschakelaar heeft

pomp door oververhitting

uitgeschakeld

Stekker uittrekken, pomp la-

ten afkoelen, aanzuigbereik

reinigen, droogloop verhin-

deren

Vuildeeltjes in het aanzuig-

bereik

Stekker uittrekken en aan-

zuigbereik reinigen

Niveauschakelaar stopt de

pomp

Positie van de niveauscha-

kelaar controleren

Vermogen daalt Aanzuigbereik verstopt Stekker uittrekken en aan-

zuigbereik reinigen

Vermogen te laag Vermogen van de pomp is

afhankelijk van de hoogte,

de slangdiameter en de

slanglengte

Max. hoogte in acht nemen,

zie technische gegevens,

indien nodig een andere

slangdiameter of slangleng-

te kiezen

33NL

– 6

Technische veranderingen voorbehouden!

Technische gegevens

SCP 5000 SDP 5000

Spanning V 230 - 240 230 - 240

Stroomsoort Hz 50 50

Vermogen Pnom. W 220 250

Max. volume l/h 5000 5000

Max. druk MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Max. hoogte m 5 5

Max. indompeldiepte m 7 7

Max. korrelgrootte van de aan te

zuigen vuildeeltjes

mm 5 20

Max. gehalte aan vaste stoffen in

het water

kg/m

2,0 10,0

Gewicht kg 3,8 4,0

Het mogelijke volume is nog zo groot:

- hoe lager de aanzuig- en oppomphoogten zijn

- hoe groter de diameter van de gebruikte slangen zijn

- hoe korter de gebruikte slangen zijn

- hoe minder drukverlies het aangesloten accessoire veroorzaakt

34 NL

– 1

Estimado cliente:

Antes de poner en marcha por

primera vez el aparato, lea el

presente manual de instrucciones y siga

las instrucciones que figuran en el mismo.

Conserve estas instrucciones para su uso

posterior o para propietarios ulteriores.

Este aparato ha sido diseñado para el uso

particular y no para los esfuerzos del uso

industrial.

El fabricante no asume responsabilidad al-

guna por los daños que pudieran derivarse

de un uso inadecuado o incorrecto.

El aparato está destinado principalmente a

extraer el agua en caso de inundaciones,

pero también para bombear y sacar líquido

de recipientes, para sacar agua de fuentes

o huecos, así como para sacar el agua de

botes y yates mientras se trate de agua dul-

ce.

SCP 5000 (bomba de agua limpia)

 agua con un grado de suciedad hasta

un tamaño de grano 5mm

 agua de piscinas (es imprescindible

una dosificación correcta de los aditi-

vos)

 Solución jabonosa

SDP 5000 (bomba de agua sucia)

 agua con un grado de suciedad hasta

un tamaño de grano 20mm

 todos los líquidos que transporta la

bomba SCP 5000

몇 Atención:

El aparato no es apto para el servicio de

bombeo permanente (p.ej. servicio per-

manente de circulación en un estan-

que) o como instalación estacionaria

(p.ej. dispositivo elevador, bomba para

fuente).

No puede transportar sustancias corro-

sivas, ligeramente inflamables o explo-

sivas (como gasolina, petróleo,

disolvente de nitroglicerina), grasas,

aceites, agua salada y agua residual de

aseos y agua con barro que tenga una

fluidez menor que el agua. La tempera-

tura del líquido que se va a transportar

no debe superar los 35°C.

Los materiales de embalaje son reci-

clables. Po favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este moti-

vo, entregue los aparatos usados en los

puntos de recogida previstos para su reci-

claje.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

Índice de contenidos

Índice de contenidos . . . . . ES . . .1

Indicaciones generales . . . ES . . .1

Instrucciones de seguridad ES . . .2

Puesta en marcha . . . . . . . ES . . .3

Funcionamiento . . . . . . . . . ES . . .3

Finalización del funcionamiento ES . . .3

Cuidado y mantenimiento . ES . . .3

Transporte . . . . . . . . . . . . . ES . . .4

Cojinete . . . . . . . . . . . . . . . ES . . .4

Accesorios especiales . . . . ES . . .4

Ayuda en caso de avería . . ES . . .5

Datos técnicos . . . . . . . . . . ES . . .6

Indicaciones generales

Uso previsto

Líquidos que se permiten extraer:

Protección del medio ambiente

35ES

– 2

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del periodo de garantía, siempre que se de-

ban a defectos de material o de fabricación.

En un caso de garantía, le rogamos que se

dirija con el comprobante de compra al dis-

tribuidor donde adquirió el aparato o al ser-

vicio al cliente autorizado más próximo a su

domicilio.

 Peligro mortal

El incumplimiento de las indicaciones de

seguridad puede causar un peligro mortal

por una descarga eléctrica.

 Antes de cada puesta en marcha, com-

pruebe si el cable de conexión y el en-

chufe de red están dañados. Si el cable

de conexión estuviera dañado, debe

pedir inmediatamente a un electricista

especializado del servicio técnico auto-

rizado que lo sustituya.

 Se deben colocar todas las conexiones

de clavija eléctricas en una zona a

prueba de inundaciones.

 Los cables prolongadores inadecuados

pueden ser peligrosos. Para el exterior,

utilice sólo cables prolongadores autori-

zados para exterior, adecuadamente

marcados y con una sección de cable

suficiente.

El enchufe y el acoplamiento del cable

de prolongación utilizado tienen que ser

impermeables.

 El cable de alimentación y el cable del

interruptor de nivel no se deben usar

para transportar o fijar el aparato.

 No tire del cable para desconectar el

aparato de la red, sino de la clavija de

enchufe.

 Evitar que el cable quede tirante en las

esquinas o quede aplastado.

 La tensión de la fuente de corriente tie-

ne que coincidir con la indicada en la

placa de características.

 Para evitar riesgos, es necesario que

las reparaciones y el montaje de piezas

de repuesto sean realizados únicamen-

te por el servicio técnico autorizado.

 Tener en cuenta los dispositivos protec-

tores eléctricos:

Al bombear el agua de piscinas, estan-

ques de jardín y fuentes, las bombas de

inmersión sólo se pueden utilizar con

un interruptor de corriente de defecto

con una corriente de defecto nominal

de máx. 30mA. Si hay personas en la

piscina o en el estanque, no se puede

utilizar la bomba.

Por razones de seguridad, también re-

comendamos utilizar el aparato siem-

pre con un interruptor de corriente por

defecto (máx. 30mA).

La conexión eléctrica del aparato sólo

puede ser realizada por un electricista

especializado. Respetar las normativas

nacionales sobre el tema.

En Austria, para utilizar bombas en

piscinas y estanques con una conexión

fija que cumpla la ÖVE B/EN 60555

sección 1 a 3, se deben alimentar con

un transformador separador certificado

por la ÖVE, pero no se debe sobrepa-

sar la corriente nominal secundaria de

230V.

 Este aparato no es apto para ser opera-

do por personas (incl. niños) con capa-

cidades físicas, sensoriales o

intelectuales limitadas, o con falta de

experiencia y/o conocimientos, a no ser

que sea supervisado por una persona

para responsable para su seguridad o

haya sido instruida para utilizar el apa-

rato. Mantener fuera del alcance de los

niños.

Garantía

Instrucciones de seguridad

36 ES

– 3

Antes de poner la bomba en marcha, es im-

prescindible respetar las indicaciones de

seguridad.

Después también hay que procurar que la

etiqueta "placa de características" no se

quite bajo ningún concepto de la bomba. Si

se quita la etiqueta se eliminará la garantía

de estanqueidad de la bomba.

1 Cable de conexión a red con enchufe

2 Conmutador de nivel

3 Asa de transporte

4 Conexión de manguera 1“(25,4mm)

con junta plana

Figura

 Atornillar la toma de la manguera a la

bomba y procurar que la junta plana

esté montada en la toma de la mangue-

ra.

Nota

Cuanto más corto sea el tubo, mayor será

la capacidad de transporte.

 Introducir la manguera en la conexión

para manguera y fijar con una brida

apropiada

 En funcionamiento automático, la altura

de conexión se predefine mediante la

longitud del cable del interruptor de ni-

vel.

Figura

 Si se opera manualmente, colocar el in-

terruptor de nivel hacia arriba (cable ha-

cia abajo). Sugerencia: deslizar el cable

del interruptor de nivel a través del asa

y colocar el interruptor de nivel como se

ilustra.

Figura

 Colocar la bomba bien asentada sobre

una base estable en el líquido o introdu-

cir sujetándola por el asa con una cuer-

da.

El área de aspiración no se debe blo-

quear con suciedad total ni parcialmen-

te.

Para que la bomba aspire automáticamen-

te, el nivel de líquido debe ser de al menos

3cm (SCP 5000), u 8cm (SDP 5000).

 Enchufar la clavija de red a una toma de

corriente.

En modo automático, el interruptor de nivel

controla el proceso de bombeo automática-

mente. Si el nivel de líquido alcanza un ni-

vel determinado, se conecta la bomba.

Si el nivel de líquido alcanza un nivel deter-

minado, se desconecta la bomba.

La libertad de movimiento del interruptor se

debe garantizar.

En el modo manual, la bomba están siem-

pre encendida.

Nota:

Si se deja funcionar en vacio, se aumenta

el desgaste, no deje de vigilar la bomba si

está en modo manual. Si se opera en va-

cío, apagar la bomba tras 3 minutos.

 Lavar la bomba con agua limpia des-

pués de cada uso.

Especialmente tras transportar agua

clorada u otros líquidos que dejen resi-

duos.

Nota

La suciedad se puede acumular y provocar

problemas en el funcionamiento.

 Saque el enchufe de la toma de corrien-

te.

El aparato no precisa mantenimiento.

Puesta en marcha

Descripción del aparato

Preparación

Funcionamiento

Modo automático

Modo manual

Finalización del funciona-

miento

Cuidado y mantenimiento

Mantenimiento

37ES

– 4

Precaución

Para evitar accidentes o lesiones, tener en

cuenta el peso del aparato para el transpor-

te (véase Datos técnicos).

 Levante el aparato por el asa y de so-

pórtelo.

 Asegurar el aparato para evitar que se

deslice o vuelque.

Precaución

Para evitar accidentes o lesiones, tener en

cuenta el peso del aparato al elegir el lugar

de almacenamiento (véase Datos técni-

cos).

 Coloque el aparato en un lugar a salvo

de las heladas.

Transporte

Transporte manual

Transporte en vehículos

Cojinete

Almacenamiento del aparato

Accesorios especiales

Las figuras de los accesorios especiales indicados a continuación se pueden ver en la

página 4 del manual de instrucciones.

6.997-346.0 Manguera de aspi-

ración por metrose

1“ (25,4mm) 25m

Manguera con refuerzo espiral al vacío para cortar

los largos de manguera individualmente.

6.997-359.0 Toma de conexión

de bomba G1(33,3

mm) incl. válvula de

retención

Para mangueras de 3/4“ (19 mm) o 1“(25,4 mm).

Con rosca de conexión G1(33,3 mm). Colocar una

válvula de retorno en lugar de la junta plana para

evitar el retorno del agua a la bomba.

38 ES

– 5

Ayuda en caso de avería

몇 Atención:

Para evitar riesgos, es necesario que las reparaciones y el montaje de piezas de repues-

to sean realizados únicamente por el servicio técnico autorizado.

Avería Causa Modo de subsanarla

La bomba funciona pero no

transporta nada

Aire en la bomba Enchufar y desenchufar la

bomba varias veces hastsa

que se aspire líquido

Zona de aspiración obstrui-

Desenchufe la clavija y lim-

pie la zona de aspiración

(sólo en modo manual) nivel

de agua bajo mínimos

Introducir la bomba si es po-

sible más profunda en el lí-

quido o proceder tal y como

se describe en el capítulo

Preparar (Modo automáti-

co)

La bomba no funciona o se

apaga de repente.

Suministro de corriente inte-

rrumpido

Comprobar los fusibles y

conexiones eléctricas

El interruptor térmico de

protección ha apagado la

bomba por sobrecalenta-

miento

Desenchufar, dejar enfriar

la bomba, limpiar la zona de

aspiración, evitar que fun-

cione en seco

Partículas de suciedad

atascadas en la zona de as-

piración

Desenchufe la clavija y lim-

pie la zona de aspiración

Conmutador de nivel para la

bomba

Comprobar la posición del

conmutador de nivel

Se reduce la potencia de

transporte

Zona de aspiración obstrui-

Desenchufe la clavija y lim-

pie la zona de aspiración

Potencia de transporte de-

masiado baja

La capacidad de transporte

de la bomba depende de la

altura de transporte, diáme-

tro y longitud del tubo

Respetar la altura máx. de

transporte, véase los datos

técnicos, si es necesario

elegir otro diámetro o longi-

tud de tubo.

39ES

– 6

Reservado el derecho a realizar modificaciones técnicas.

Datos técnicos

SCP 5000 SDP 5000

Tensión V 230 - 240 230 - 240

Tipo de corriente Hz 50 50

Potencia P

nom

W 220 250

Cantidad máx. de transporte l/h 5000 5000

Presión máx. MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Altura de transporte máx. m 5 5

Profundidad máx. de inmersión m 7 7

Tamaño máximo de grano de las par-

tículas de suciedad a transportar

mm 5 20

Contenido máx. de sólidos en agua kg/m

2,0 10,0

Peso kg 3,8 4,0

El caudal posible es aún más grande:

- cuanto más bajas sean las alturas de absorción y transporte.

- cuanto mayor sea el diámetro de los tubos utilizados.

- cuanto más cortos sean los tubos utilizados.

- cuanta menos pérdida de presión causen los accesorios conectados

40 ES

– 1

Estimado cliente,

antes da primeira utilização

deste aparelho leia o presente

manual de instruções e proceda conforme

o mesmo. Guarde estas instruções de ser-

viço para uso posterior ou para o seguinte

proprietário.

Este aparelho foi desenvolvido para o uso

privado e não foi concebido para suster as

necessidades de uma utilização industrial.

O fabricante não se responsabiliza por da-

nos provenientes do uso impróprio ou in-

correcto deste aparelho.

Este aparelho foi especialmente concebido

para os trabalhos de drenagem em situa-

ções de inundação, mas também para

bombear líquidos entre recipientes ou para

fora de recipientes, para a extracção de

água proveniente de poços, bem como,

para a evacuação de água em navios e ia-

tes, desde que se trate de água doce.

SCP 5000 (bomba de água limpa)

 Água com um grau de poluição até uma

dimensão granular de 5mm

 Água de piscina (partindo do princípio

de uma dosagem exacta dos aditivos

necessários)

 Barrela

SDP 5000 (bomba de água não potável)

 Água com um grau de poluição até uma

dimensão granular de 20mm

 todos os líquidos da bomba SCP 5000

몇 Atenção

O aparelho não é adequado para um

funcionamento ininterrupto (p. ex. ope-

ração de recirculação permanente num

lago) ou para uma instalação estacio-

nária (p. ex. instalação de elevação,

bomba de fonte de água).

Não podem ser transportados líquidos

corrosivos, facilmente inflamáveis ou

explosivos (p. ex. gasolina, petróleo, ni-

tro diluído), massas lubrificantes, óleos,

água salgada e efluentes de lavados e

água enlamada, que apresenta menor

capacidade de fluidez que água. A tem-

peratura do líquido transportado não

pode exceder os 35°C.

Os materiais de embalagem são re-

cicláveis. Não coloque as embala-

gens no lixo doméstico, envie-as para uma

unidade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso,

elimine os aparelhos velhos através de sis-

temas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Índice

Índice . . . . . . . . . . . . . . . . . PT . . .1

Instruções gerais . . . . . . . . PT . . .1

Avisos de segurança . . . . . PT . . .2

Colocação em funcionamento PT . . .3

Funcionamento . . . . . . . . . PT . . .3

Desligar o aparelho . . . . . . PT . . .3

Conservação, manutenção PT . . .3

Transporte . . . . . . . . . . . . . PT . . .4

Armazenamento. . . . . . . . . PT . . .4

Acessórios especiais . . . . . PT . . .4

Ajuda em caso de avarias . PT . . .5

Dados técnicos. . . . . . . . . . PT . . .6

Instruções gerais

Utilização conforme as disposições

Líquidos de transporte permitidos:

Protecção do meio-ambiente

41PT

– 2

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização.

Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem

encargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

 Perigo de vida

No caso de desrespeito pelos avisos de se-

gurança existe o perigo de vida devido a

choque eléctrico!

 Antes de qualquer utilização do apare-

lho, verifique se o cabo de ligação e a fi-

cha de rede não apresentam quaisquer

danos. O cabo de ligação danificado

tem que ser imediatamente substituído

pelos nossos Serviços Técnicos ou por

um electricista autorizado.

 Todas as ligações eléctricas devem ser

instaladas em locais seguros contra

inundação.

 Os cabos de extensão não apropriados

podem ser perigosos. Utilize ao ar livre

unicamente cabos de extensão com

uma secção transversal suficiente e de-

vidamente homologados e marcados.

As fichas e os acoplamentos do cabo

de extensão utilizado têm que ser pro-

tegidos contra salpicos de água.

 Não utilizar o cabo de rede e o cabo do

interruptor de nível para transportar ou

fixar o aparelho.

 Para desligar o aparelho da rede, não

puxe no cabo eléctrico, mas sim na fi-

cha.

 Não entale o cabo de ligação à rede

nem o passe sobre arestas vivas.

 A tensão indicada na placa sinalética

deve corresponder à tensão da fonte

eléctrica.

 De modo a evitar riscos, as reparações

e a montagem de peças sobressalen-

tes só podem ser efectuadas pelo ser-

viço de assistência autorizado.

 Ter atenção aos dispositivos de protec-

ção eléctricos:

Durante a drenagem de piscinas, lagos

e fontes de água de jardim, as bombas

submersíveis só podem ser operadas

com um disjuntor para corrente de de-

feito, cuja corrente de defeito não pode

ser superior a máx. 30mA. A bomba

não pode ser operada com pessoas na

piscina ou no lago de jardim.

Por motivos de segurança recomenda-

mos, regra geral, que o aparelho seja

operado com um disjuntor para corren-

te de defeito (máx. 30mA).

A ligação eléctrica do aparelho só pode

ser realizada por um técnico electricis-

ta. As prescrições nacionais em vigor

devem ser respeitadas!

Na Áustria as bombas que são utiliza-

das em piscinas e em jardins de lago e

que estão equipadas com um cabo de

ligação fixo devem ser alimentadas, se-

gundo ÖVE B/EN 60555 Parte 1 até 3,

por um transformador testado pela

ÖVE, onde a tensão nominal não pode

exceder secundariamente 230V.

 Este aparelho não foi concebido para

ser utilizado por pessoas (incluindo

crianças) com capacidades físicas,

sensoriais e psíquicas reduzidas ou por

pessoas com falta de experiência ou

conhecimentos, excepto se estas forem

supervisionadas por uma pessoa res-

ponsável pela sua segurança ou rece-

berem as necessárias instruções sobre

como utilizar o aparelho. As crianças

devem ser supervisionadas, de modo a

assegurar que não brinquem com o

aparelho.

Garantia

Avisos de segurança

42 PT

– 3

Antes de proceder à colocação em funcio-

namento é importante ler os avisos de se-

gurança!

Tenha ainda em atenção que o autocolante

"Placa de tipo" não pode ser removido da

bomba. Após remoção do autocolante não

é oferecida mais nenhuma garantia para a

estanqueidade da bomba.

1 Cabo de ligação à rede com ficha

2 Interruptor de nível

3 Punho de transporte

4 Ligação de mangueira 1“(25,4mm) com

vedante plano

Figura

 Enroscar a ligação de mangueira na

bomba e ter em atenção que o vedante

plano esteja montado com a ligação de

mangueira.

Aviso

Quanto mais curto for o comprimento do tu-

bo, maior é a capacidade de débito.

 Deslocar a mangueira sobre a ligação

da mangueira e fixar com uma braça-

deira adequada

 No funcionamento automático, a altura

de comutação está predefinida pelo

comprimento do cabo do interruptor de

nível.

Figura

 Alinhar o interruptor de nível para cima

(cabo para baixo) em caso de operação

manual. Conselho: Passar o cabo do

interruptor de nível pelo punho de

transporte e posicionar o interruptor de

nível conforme ilustrado.

Figura

 Posicionar a bomba de modo seguro,

sobre uma superfície sólida, dentro do

líquido que pretende transportar ou

mergulhar a mesma com um cabo ou

corda presa no manípulo de suporte.

A zona de aspiração não pode ser par-

cial ou totalmente bloqueada por suji-

dade.

Para que a bomba aspire automaticamen-

te, o nível mínimo do líquido deve ser de,

pelo menos, 3 cm (SCP 5000) ou 8 cm

(SDP 5000).

 Ligue a ficha de rede à tomada de cor-

rente.

Na operação automática o processo de

bombagem é comandado automaticamen-

te pelo interruptor de nível. Assim que o ní-

vel do líquido atingir uma determinada

altura, a bomba liga.

Se o nível do líquido baixar até um determi-

nado nível, a bomba desliga.

O desbloqueio dos movimentos do inter-

ruptor de nível tem de ser assegurado.

Na operação manual a bomba fica sempre

ligada.

Aviso:

o funcionamento a seco resulta em maior

desgaste. Monitorize a bomba sempre que

a operar em modo manual. No funciona-

mento a seco, desligar a bomba dentro de

3 minutos.

 Lavar a bomba com água limpa após

cada utilização.

Especialmente após o transporte de

água com cloro ou outros líquidos que

depositem restos.

Aviso

Sujidade pode depositar-se e provocar

maus funcionamentos.

 Puxar a ficha de rede da tomada.

O aparelho está isento de manutenção.

Colocação em funcionamento

Descrição da máquina

Preparação

Funcionamento

Operação automática

Operação manual

Desligar o aparelho

Conservação, manutenção

Manutenção

43PT

– 4

Atenção

De modo a evitar acidentes ou ferimentos

durante o transporte, deve ter-se atenção

ao peso do aparelho (ver dados técnicos).

 Levantar o aparelho no manípulo e

transportar.

 Proteger o aparelho contra deslizamen-

tos e tombamentos.

Atenção

De modo a evitar acidentes ou ferimentos

durante a selecção do local de armazena-

mento, deve ter-se em consideração o

peso do aparelho (ver dados técnicos).

 Guardar a máquina num local ao abrigo

do gelo.

Transporte

Transporte manual

Transporte em veículos

Armazenamento

Guardar a máquina

Acessórios especiais

As figuras dos acessórios especiais mencionados a seguir são indicadas na página 4

destas instruções.

6.997-346.0 Mangueira de aspi-

ração a metro 1“

(25,4mm) 25m

Mangueira em espiral resistente ao vácuo para re-

cortar comprimentos individuais de mangueiras.

6.997-359.0 Peça de ligação da

mangueira G1

(33,3mm) incl. vál-

vula de retenção

Adequada para mangueiras 3/4“ (19 mm) ou

1“(25,4 mm). Com rosca de ligação G1 (33,3 mm).

Inserir a válvula de retenção em detrimento do ve-

dante plano, de modo a evitar o refluxo da água

para dentro da bomba.

44 PT

– 5

Ajuda em caso de avarias

몇 Atenção

De modo a evitar riscos, as reparações e a montagem de peças sobressalentes só po-

dem ser efectuadas pelo serviço de assistência autorizado.

Avaria Causa Eliminação da avaria

A bomba trabalha mas não

transporta o líquido

Ar na bomba Retirar e voltar a inserir a fi-

cha de rede da bomba vá-

rias vezes, até esta aspirar

líquido

Zona de aspiração entupida Puxar a ficha de rede e lim-

par a zona de aspiração

(apenas na operação manu-

al) nível da água abaixo do

nível mínimo

Se possível, mergulhar a

bomba numa posição mais

baixa no líquido de trans-

porte e proceder conforme

indicado no capítulo Prepa-

ração (operação automáti-

ca)

A bomba não entra em fun-

cionamento ou pára inad-

vertidamente

Interrupção da alimentação

eléctrica

Controlar os fusíveis e as li-

gações eléctricas

O interruptor térmico desli-

gou a bomba devido ao so-

breaquecimento

Puxar a ficha de rede, dei-

xar a bomba arrefecer, lim-

par a zona de aspiração,

evitar o funcionamento a

seco

Obstrução da zona de aspi-

ração por partículas de suji-

dade

Puxar a ficha de rede e lim-

par a zona de aspiração

O interruptor de nível pára a

bomba

Verificar a posição do inter-

ruptor de nível

Redução do rendimento de

transporte (alimentação)

Zona de aspiração entupida Puxar a ficha de rede e lim-

par a zona de aspiração

Potência de transporte mui-

to baixa

A capacidade de débito da

bomba depende da altura

de débito, do diâmetro e

comprimento do tubo.

Ter atenção à altura máxi-

ma de débito (ver dados

técnicos), e utilizar eventu-

almente um tubo com outro

diâmetro e comprimento.

45PT

– 6

Reservados os direitos a alterações técnicas!

Dados técnicos

SCP 5000 SDP 5000

Tensão V 230 - 240 230 - 240

Tipo de corrente Hz 50 50

Potência P

nom

W 220 250

Quantidade máxima de transporte l/h 5000 5000

Pressão máx. MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Máx. altura de transporte m 5 5

Máx. profundidade de imersão m 7 7

Máx. dimensão granular das partí-

culas de sujidade transportáveis

mm 5 20

Teor máx. de substâncias sólidas

na água

kg/m

2,0 10,0

Peso kg 3,8 4,0

O possível volume de débito é maior:

- Quanto menor for a altura de aspiração e de débito

- Quanto maior for o diâmetro das magueiras utilizadas

- Quanto mais curtas forem as mangueiras utilizadas

- Quanto menor perda de pressão for provocada pelos acessórios conectados

46 PT

– 1

Kære kunde

Læs denne brugsanvisning

før første gangs brug af appa-

rater og følg anvisningerne. Gem brugsan-

visningen til senere brug eller til senere

ejere.

Denne maskine blev udviklet til privat brug

og er ikke beregnet til erhvervsmæssig

brug.

Producenten garanterer ikke for eventuelle

skader som blev forårsaget af ikke bestem-

melsesmæssigt brug eller ukorrekt betje-

ning af apparatet.

Maskinen er primært beregnet til dræning

ved oversvømmelse, men også til om- og

udpumpning af beholder, til udtagelse af

vand fra brønde og skakter, som også til

dræning af både og lystbåde, såfremt det

handler sig om ferskvand.

SCP 5000 (klarvandspumpe)

 Vand med en tilsmudsningsgrad op til

kornstørrelse 5mm

 Svømmehalsvand (bestemmelses-

mæssig dosering af additiver forudsat)

 Sæbevand

SDP 5000 (snavsvandspumpe)

 Vand med en tilsmudsningsgrad op til

kornstørrelse 20mm

 alle transportvæsker af pumpe SCP

5000

몇 OBS

Maskinen er ikke beregnet til perma-

nent pumpefunktion (f.eks. til perma-

nent cirkulation i dammen) eller til

stationær installation (f.eks. løfteanlæg,

springvandspumpe).

Der må ikke transporteres ætsende, let

brændbare eller eksplosive stoffer

(f.eks. benzin, petroleum, nitro-fortyn-

dingsvæske), fedtstoffer, olie, saltvand

og kloakvand fra toiletanlæg som også

tilslammet vand der ikke flyder. Tempe-

raturen af de transporterede væsker må

ikke overstige 35°C.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med

det almindelige husholdningsaffald, men

aflever den til genbrug.

Udtjente apparater indeholder vær-

difulde materialer, der kan og bør af-

leveres til genbrug. Aflever derfor

udtjente apparater på en genbrugsstation

eller lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice

medbringende kvittering for købet.

Indholdsfortegnelse

Indholdsfortegnelse . . . . . . DA . . .1

Generelle henvisninger . . . DA . . .1

Sikkerhedsanvisninger . . . . DA . . .2

Ibrugtagning . . . . . . . . . . . . DA . . .3

Drift. . . . . . . . . . . . . . . . . . . DA . . .3

Efter brug . . . . . . . . . . . . . . DA . . .3

Pleje, vedligeholdelse . . . . DA . . .3

Transport . . . . . . . . . . . . . . DA . . .4

Opbevaring. . . . . . . . . . . . . DA . . .4

Ekstratilbehør . . . . . . . . . . . DA . . .4

Hjælp ved fejl . . . . . . . . . . . DA . . .5

Tekniske data . . . . . . . . . . . DA . . .6

Generelle henvisninger

Bestemmelsesmæssig anvendelse

Godkendte transportvæsker:

Miljøbeskyttelse

Garanti

47DA

– 2

 Livsfare

Hvis sikkerhedsanvisningerne sættes til si-

den, er der livs fare på grund af el-strøm!

 Kontroller altid tilslutningsledningen og

netstikket for skader, før højtryksrense-

ren tages i brug. En beskadiget tilslut-

ningsledning skal udskiftes af en

autoriseret kundeserviceafdeling/el-in-

stallatør med det samme.

 Alle el-stikforbindelser skal anbringes i

områder der ikke kan overskyldes.

 Uegnede forlængerledninger kan være

farlige. Benyt udelukkende hertil god-

kendte og mærkede forlængerlednin-

ger med et tilstrækkeligt stort

ledningstværsnit ved udendørs brug.

Den anvendte forlængerlednings stik

og tilkobling skal være vandtæt.

 Tilslutningskablet og niveaukontaktens

kabel må ikke bruges til at transportere

eller fastgøre maskinen.

 Træk i stikken og ikke i ledningen for at

fjerne apparatet fra strømforsyningen.

 Træk tilslutningskablet ikke over skarpe

kanter og sørg for at kablet ikke klem-

mes ind.

 Den angivne spænding på typeskiltet

skal stemme overens med strømforsy-

ningens spænding.

 For at undgå truende farer, må repara-

tioner og udskiftning af reservedele på

maskinen kun gennemføres af en god-

kendt kundeservice.

 Bemærk el-beskyttelsesindretninger:

Ved udpumpning af svømmebassiner,

damme og springvand må dykpumper

kun anvendes over en fejlstrøm-beskyt-

telseskontakt med en nominel fejlstrøm

på max. 30mA. Hvis der er personer i

svømmebassinet eller dammen må

pumpen ikke anvendes.

Af sikkerhedsgrunde anbefaler vi princi-

pielt at maskinen anvendes over en fejl-

strøm-beskyttelseskontakt (max.

30mA).

El-tilslutningen af maskinen må kun

gennemføres af en el-installatør. De na-

tionale bestemmelser skal overholdes!

I Østrig skal pumper, som bruges i

svømmebassiner og damme og som er

udstyret med en fast tilslutningsledning,

ifølge ÖVE B/EN 60555 part 1 til 3 fø-

des via en ÖVE-afprøvet isolerings-

transformer, hvorved netspændingen

sekundært ikke må overskride 230V.

 Dette apparat er ikke beregnet til brug

af personer (inklusive børn) med ind-

skrænkede fysiske, sensoriske eller ån-

delige evner eller som ikke har

erfaringer med brugen og/eller kend-

skab til brugen, med mindre de er under

opsyn af en person som er ansvarligt

for deres sikkerhed eller blev anvist i

brugen af apparatet. Børn skal være

under opsyn for at sørge for, at de ikke

leger med apparatet.

Sikkerhedsanvisninger

48 DA

– 3

Før pumpen tages i brug, skal sikkerheds-

anvisningerne overholdes!

Tag venligst stadig højde for at klistermær-

ket „Typeskilt“ under ingen omstændighed

må fjernes fra pumpen. Efter fjernelsen af

klistermærket gives der ikke længere ga-

ranti for pumpens tæthed.

1 Nettilslutningskabel med stik

2 Niveaukontakt

3 Bæregreb

4 Slangetilslutning "1" (25,4mm) med

fladtætning.

Figur

 Skru slangetilslutningen på pumpen og

hold øje med, at faldtætningen er mon-

teret i slangetilslutningen.

OBS

Jo kortere slangens længde er, desto stør-

re er transportkapaciteten.

 Skub slangen på slangetilslutningen og

fastgør den med en egnet slangebøjle

 I automatikdrift er koblingshøjden alle-

rede programmeret via længden af ni-

veauafbryderens kabel.

Figur

 Ved manuel drift skal niveauafbryderen

justeres opad (kablet nedad). Tip: Skub

niveauafbryderens kabel som sløjfe

igennem håndtaget og placer niveauaf-

bryderen som vist på figuren.

Figur

 Opstil pumpen sikkert i transportvæ-

sken eller dyk den ind igennem et tov

som er fastgjort på grebet.

Indsugningsområdet må ikke helt eller

delvis blokeres af forureninger.

For at pumpen selvstændigt kan suge, skal

væskestanden være mindst 3 cm (SCP

5000), hhv. 8 cm (SDP 5000).

 Sæt netstikket i en stikdåse.

I automatisk drift styrer niveaukontakten

pumpningen automatisk. Hvis væskestan-

den opnår en bestemt højde, afbrydes

pumpen.

Hvis væskestanden synker på et bestemt

niveau, afbrydes pumpen.

Niveaukontaktens bevægelsesfrihed skal

garanteres.

I manuel drift er pumpen altid tændt.

Bemærk:

Tørkørsel fører til forøget slidtage, i manuel

drift må pumpen ikke køre uden opsyn. Ved

tørkørsel skal pumpen afbrydes indenfor 3

minutter.

 Efter hver brug skal pumpen skyldes

med klart vand.

Især efter transporten af klorholdigt

vand eller andre væsker, som efterlader

rester.

OBS

Tilsmudsninger kann danne aflejringer og

føre til funktionsfejl.

 Træk netstikket ud af stikkontakten.

Højtryksrenseren er vedligeholdelsesfri.

Ibrugtagning

Beskrivelse af apparat

Forberedelse

Drift

Automatisk drift

Manuel drift

Efter brug

Pleje, vedligeholdelse

Vedligeholdelse

49DA

– 4

Forsigtig

Tag hensyn til maskinens vægt under

transporten (se tekniske data) for at undgå

ulykker og personskader.

 Løft maskinen ved hjælp af grebet og

bær den.

 Maskinen sikres/fastgøres, så den ikke

kan vælte eller flytte sig.

Forsigtig

Tag hensyn til maskinens vægt ved valg af

opbevaringssted (se tekniske data) for at

undgå ulykker og personskader.

 Maskinen opbevares et frostfrit sted.

Transport

Manuel transport

Transport i køretøjer

Opbevaring

Opbevaring af damprenseren

Ekstratilbehør

Figurerne til det efterfølgende listede ekstratilbehør findes på side 4 i denne vejledning.

6.997-346.0 Sugeslange meter-

vare 1“ (25,4mm)

25m

Vakuumfast spiralslange til tilskæring af individuelle

slangelængder.

6.997-359.0 Pumpetilslutnings-

styk G1 (33,3mm)

inkl. kontraventil

Passende til 3/4“ (19 mm) eller 1“(25.4 mm) slan-

ger. Med G1(33.3 mm) tilslutningsgevind. Sæt kon-

traventilen i i stedet for fladtætningen for at

reducere vandets returnering ind i pumpen.

50 DA

– 5

Hjælp ved fejl

몇 OBS

For at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen

kun gennemføres af en godkendt kundeservice.

Fejl Årsag Afhjælpning

Pumpen kører men trans-

porterer ikke

Luft i pumpen Pumpens stik skal flere

gang sættes i og trækkes ud

indtil væske suges ind.

Indsugningsområdet tilstop-

pet

Træk stikket og rengør ind-

sugningsområdet

(kun ved manuel drift) vand-

spejl under minimum vand-

stand

Om muligt, dyk pumpen dy-

bere ind i transportvæsken

eller gå frem som forklaret i

kapitel Forberedelse (auto-

matisk drift).

Pumpen starter ikke eller

standser pludseligt under

driften

Strømforsyningen afbrudt Kontroller sikringer og el-

forbindelser

Termokontakten har afbrudt

pumpen på grund af overop-

hedning

Træk stikket, pumpen skal

køles ned, rengør indsug-

ningsområdet, tørkørsel

skal forhindres

Snavspartikler sidder fast i

indsugningsområdet

Træk stikket og rengør ind-

sugningsområdet

Niveaukontakt standser

pumpen

Kontroller niveaukontaktens

position

Transportkapaciteten redu-

ceres

Indsugningsområdet tilstop-

pet

Træk stikket og rengør ind-

sugningsområdet

Transportkapacitet for lav Pumpens transportkapaci-

tet er afhængigt af trans-

porthøjden, slangens

diameter og slangens læng-

Tag højde for den max.

transporthøjde, se tekniske

data, vælg evt. en anden

diameter eller en anden

længde til slangen

51DA

– 6

Forbehold for tekniske ændringer!

Tekniske data

SCP 5000 SDP 5000

Spænding V 230 - 240 230 - 240

Strømtype Hz 50 50

Ydelse P

nom.

W 220 250

Max. transportkapacitet l/h 5000 5000

Max. tryk MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Max. transporthøjde m 5 5

Max. dykdybde m 7 7

Max. kornstørrelse af transporter-

bare snavspartikler

mm 5 20

Max. fedstofindhold i vandet kg/m

2,0 10,0

Vægt kg 3,8 4,0

Den mulige transportkapacitet er større:

- jo ringere opsugnings- og transporthøjden er

- jo større diameteren af de brugte slanger er

- desto kortere de brugte slanger er

- jo ringere tryk forårsager det tilsluttede tilbehør

52 DA

– 1

Kjære kunde,

Les denne bruksveiledningen

før apparatet tas i bruk første

gang, og følg anvisningene. Oppbevar den-

ne bruksveiledningen til senere bruk eller

for annen eier.

Dette apparatet er utviklet for privat bruk og

er ikke forberedt for kravene som stilles i

kommersiell bruk.

Produsenten er ikke ansvarlig for eventuel-

le skader forårsaket av ikke-tiltenkt eller feil

bruk.

Maskinen er hovedsaklig ment for vann-

pumping ved oversvømmelser, men også

for å fylle/tømme beholdere, for å pumpe

vann fra brønner og sjakter, så vel som

tømming av skip og båter, så lenge det

dreier seg om ferskvann.

SCP 5000 (rentvannspumpe)

 Vann med tilsmussing med kornstørrel-

se inntil 5 mm

 Vann fra svømmebasseng (forutsetter

korrekt bruk av tilsetningsmidler)

 Vaskevann

SDP 5000 (smussvannpumpe)

 Vann med tilsmussing med kornstørrel-

se inntil 20mm

 alle matevæsker som pumpen SCP

5000

몇 Forsiktig

Apparatet er ikke egnet for uavbrutt

pumpedrift (f.eks. fast sirkulasjon i en

dam) eller som stasjonær installasjon

(f.eks. som heveanlegg).

Pumpen må ikke brukes til etsende, lett

brennbare eller eksplosive stoffer (som

f.eks. bensin, petroleum, nitratgjødsel),

fett, olje, saltvann eller avløpsvann fra

toalettanlegg og tilslammet vann som

har lavere viskositet enn rent vann.

Temperatur på væsker som pumpes

må ikke være over 35°C.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til

resirkulering.

Gamle maskiner inneholder verdi-

fulle materialer som kan resirkule-

res. Disse bør leveres inn til

gjenvinning. Gamle maskiner skal derfor

avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i ga-

rantitiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

Innholdsfortegnelse

Innholdsfortegnelse . . . . . . NO . . .1

Generelle merknader . . . . . NO . . .1

Sikkerhetsanvisninger . . . . NO . . .2

Igangsetting . . . . . . . . . . . . NO . . .3

Drift. . . . . . . . . . . . . . . . . . . NO . . .3

Etter bruk . . . . . . . . . . . . . . NO . . .3

Pleie, vedlikehold . . . . . . . . NO . . .3

Transport . . . . . . . . . . . . . . NO . . .4

Lagring . . . . . . . . . . . . . . . . NO . . .4

Tilleggsutstyr . . . . . . . . . . . NO . . .4

Feilretting . . . . . . . . . . . . . . NO . . .5

Tekniske data . . . . . . . . . . . NO . . .6

Generelle merknader

Forskriftsmessig bruk

Tillatte matevæsker:

Miljøvern

Garanti

53NO

– 2

 Livsfare

Hvis sikkerhetsanvisningene ikke følges,

består livsfare grunnet elektrisk strøm!

 Kontroller strømledningen og støpselet

for skader hver gang høytrykksvaske-

ren skal brukes. En skadet strømled-

ning må skiftes ut umiddelbart hos

autorisert kundeservice eller autorisert

elektriker.

 Alle elektriske tilkoblinger skal gjøres

på sted som er sikkert mot oversvøm-

melse.

 Uegnede skjøteledninger kan være far-

lige. Ved utendørs bruk må det anven-

des skjøteledninger som er godkjent for

dette og merket etter gjeldende regler,

og som har tilstrekkelig ledningstverr-

snitt.

Hvis det brukes skjøteledning må støp-

sel og kobling for denne være sprutesi-

kre.

 Strømkabelen og kabelen for nivåbryte-

ren skal ikke brukes for å transportere

eller feste apparatet.

 Trekk i støpselet, ikke i nettkabelen når

du skal koble maskinen fra nettet.

 Ikke trekk nettkabelen over skarpe kan-

ter, og ikke klem den fast.

 Den angitte spenningen på typeskiltet

må stemme overens med spenningen i

stikkontakten.

 For å unngå farer skal reparasjon og

skifte av reservedeler på maskinen kun

utføres av autorisert kundeservice.

 Pass på elektriske beskyttelsesinnret-

ninger:

Ved tømming av svømmebasseng, ha-

gedammer og springvann skal senke-

pumper kun brukes med en

overspenningsbryter med en nominell

strømfeil på maks. 30 mA. Dersom det

befinner seg personer i svømmebas-

senget eller i hagedammen, skal pum-

pen ikke benyttes.

Av sikkerhetsgrunner anbefaler vi i ut-

gangspunktet at apparatet drives via en

overspenningsbryter (maks. 300 mA).

Elektrisk tilkobling skal kun foretas av

fagutdannet elektriker. De gjeldende

nasjonale regler skal absolutt overhol-

des!

I Østerrike må pumper til bruk i svøm-

mebasseng og hagedammer som er ut-

styrt med fast tilkoblingsledning, i

henhold til ÖVE B/EN 60555 del 1 til 3

mates via en ÖVE-godkjent skilletrans-

formator slik at den sekundære nomi-

nelle spenningen ikke kan overstige

230V.

 Dette apparatet er ikke egnet for bruk

av personer (inkludert barn) med redu-

serte fysiske, sensoriske eller sjelelige

evner. Det skal heller ikke benyttes der-

som brukeren mangler erfaring og/eller

kunnskap. Slike personer skal kun bru-

ke apparatet under oppsyn av en an-

svarlig person som skal sørge for

sikkerheten, eller som kan gi informa-

sjon om bruken. Barn skal holdes under

oppsyn ved bruk av apparatet, for å sik-

re at de ikke leker med det.

Sikkerhetsanvisninger

54 NO

– 3

Før pumpen tas i bruk skal sikkerhetsanvis-

ningene ubetinget følges!

Vennligst pass også på at etiketten med

"Merkeplate" ikke fjernes fra pumpen. Der-

som etiketten fjernes gis det ikke lenger

noen garanti for at pumpen er tetthet.

1 Nettkabel med plugg

2 Nivåbryter

3 Bærehåndtak

4 Slangekobling 1“ (25,4 mm) med flat-

pakning.

Figur

 Skru slangekoblingen på pumpen og

pass da på at den flate pakningen er

montert i slangekoblingen.

Bemerk

Jo kortere slangelengde, desto høyere

pumpeeffekt.

 Skyv slangen inn på slangekoblingen

og fest med egnet slangeklemme

 I automatisk drift er koblingshøyden al-

lerede definert av lengden av nivåkob-

lingskabelen.

Figur

 VEd manuell drift rett inn nivåbryteren

oppover (med kabelen ned). Tips: Ka-

bel på nivåbryter skyves som en sløyfe

gjennom bærehåndtaket og nivåbryter

plasseres som vist.

Figur

 Pumpe settes stabilt på fast grunn i

væsken, eller senkes under med for-

ankring i et tau i bærehåndtaket.

Sugeområdet må ikke kunne blokkeres

helt eller delvis av forurensninger.

Da pumpen suger på egenhånd må væske-

nivået være minst 3 cm (SCP 5000) eller 8

cm (SDP 5000).

 Sett støpselet i stikkontakten.

Ved automatikkdrift styrer nivåbryteren

pumpen automatisk. Når væskenivået når

en viss høyde vil pumpen kobles inn.

Dersom væskenivet synker til et bestemt

nivå vil pumpen kobles ut.

Bevegelsesfriheten for nivåbryteren må

være sikret.

Ved manuell drift er pumpen hele tiden på.

Merk:

Tørrkjøring gir økt slitasje, pumpen må

være under konstant oppsyn ved manuell

drift. Ved tørrkjøring må pumpen slås av

innen 3 minutter.

 Pumpe skylles med rent vann etter hver

bruk.

Spesielt etter pumping av klorholdig

vann eller andre væsker som etterlater

utfall.

Bemerk

Smuss kan avlagre seg og føre til funk-

sjonsfeil.

 Trekk ut støpselet fra stikkontakten.

Høytrykksvaskeren er vedlikeholdsfri.

Igangsetting

Beskrivelse av apparatet

Forberedelse

Drift

Automatisk drift

Manuell drift

Etter bruk

Pleie, vedlikehold

Vedlikehold

55NO

– 4

Forsiktig!

For å unngå uhell eller personskader ved

transport, vær oppmerksom på vekten av

maskinen (se tekniske data).

 Løft apparatet i bærehåndtaket og bær

det.

 Sikre maskinen mot å skli eller vippe.

Forsiktig!

For å unngå uhell eller personskader ved

valg av lagringssted, vær oppmerksom på

vekten av maskinen (se tekniske data).

 Lagre apparatet på et frostfritt sted.

Transport

Transport for hånd

Transport i kjøretøy

Lagring

Oppbevaring av apparatet

Tilleggsutstyr

Figurene til det etterfølgende spesialtilbehøret finner du på side 4 i denne bruksanvisnin-

gen.

6.997-346.0 Sugeslange meter-

ware 1“ (25,4mm)

25m

Vakuumfast for tilkapping av individuelle sugeslan-

ger.

6.997-359.0 Pumpetilkobling G1

(33,3mm) incl. Tilba-

keslagsventil

Passende for 3/4“ (19 mm) eller 1“(25,4 mm) slan-

ge. Med G1(33,3 mm) tilkoblingsgjenger. Sett inn

tilbakeslagsventil i stedet for flatpakning for å for-

hindre tilbakestrømning av vann til pumpen.

56 NO

– 5

Feilretting

몇 Forsiktig

For å unngå farer skal reparasjon og skifte av reservedeler på maskinen kun utføres av

autorisert kundeservice.

Feil Årsak Retting

Pumpe går ikke eller mater

ikke

Luft i pumpen Trekk støpselet på pumpen

ut og inn flere ganger til den

suger væske.

Innsugingsområde tilstop-

pet

Trekk ut støpselet og ren-

gjør innsugingsområdet

(kun ved manuell drift)

Vannspeil under laveste

vannivå

Pumpen settes om mulig

dypere i væsken, eller gå

frem som beskrevet i kapit-

telet Forberedelser (Auto-

matisk drift)

Pumpen starter ikke eller

stopper plutselig under drift

Avbrutt strømforsyning Kontroller sikringer og elek-

triske tilkoblinger

Termobryteren har slått av

pumpen på grunn av over-

opphetning.

Trekk ut støpselet, la pum-

pen kjøle seg av, rengjør

innsugingsområdet, unngå

tørrkjøring

Smusspartikler inneklemt i

innsugingsområdet

Trekk ut støpselet og ren-

gjør innsugingsområdet

Nivåbryteren stopper pum-

pen

Kontroller posisjon av nivå-

bryteren

Mateeffekten avtar Innsugingsområde tilstop-

pet

Trekk ut støpselet og ren-

gjør innsugingsområdet

Mateeffekt for liten Pumnpeeffekt av pumpen er

avhengig av pumpehøyde,

slangediameter og slange-

lengde.

Ta hensyn til maks. pume-

høyde, se Tekiske data, en-

dre eventuelt

slangediameter eller velg

annen slangelengde.

57NO

– 6

Det tas forbehold om tekniske endringer!

Tekniske data

SCP 5000 SDP 5000

Spenning V 230 - 240 230 - 240

Strømtype Hz 50 50

Effekt P

nominell

W 220 250

Maks. matemengde l/h 5000 5000

Maks. trykk MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Maks. matehøyde m 5 5

Maks. neddykkingsdybde m 7 7

Maks. kornstørrelse av smusspar-

tikler i væsken

mm 5 20

Maks. innhold av faste stoffer i

vannet

kg/m

2,0 10,0

Vekt kg 3,8 4,0

Mulig pumpevolum er desto større:

- desto lavere innsugings- og pumpehøyde er

- desto større diameter er på de anvendte slangene

- desto kortere de anvendte slangene er

- desto lavere trykktap det tilkoblede tilbehøret forårsaker

58 NO

– 1

Bäste kund,

Läs denna bruksanvisning

före första användning och följ

anvisningarna noggrant. Denna bruksan-

visning ska förvaras för senare användning

eller lämnas vidare om maskinen byter

ägare.

Denna produkt har konstruerats för privat

användning och är ej avsedd för påfrestan-

de, industriell användning.

Tillverkaren påtar sig inget ansvar för even-

tuella skador som uppkommer på grund av

felaktig användning eller felaktig hantering.

Aggregatet är i första hand avsett för av-

tappning av vatten vid översvämningar

men också för om- och urpumpning av be-

hållare, för upphämtning av vatten ur

brunnar och schakt, samt bortpumpning av

vatten i båtar och yachter, förutssatt att det

gäller sötvatten.

SCP 5000 (renvattenpump)

 Vatten med nedsmutsningsgrad upp till

kornstorlek 5mm

 Simbassängvatten (förutsätter korrekt

dosering av additiv)

 Tvättlut

SDP 5000 (smutsvattenpump)

 Vatten med nedsmutsningsgrad upp till

kornstorlek 20mm

 alla matningsvätskor för pump SCP

5000

몇 Observera

Aggregatet är inte avsett att användas

för oavbruten pumpning (t.ex. för att

pumpa runt vatten i en damm) eller som

stationär installation (t.ex. lyftaggregat,

fontänpump).

Frätande, lätt brännbara eller explosiva

substanser (t.ex. bensin, petroleum, ni-

trovätskor), fetter, oljor, saltvatten och

avloppsvatten från toalettanläggningar

och vatten som innehåller slam som har

en lägre flytbarhet än vatten, får ej ma-

tas genom pumpen. Temperaturen i

den transporterade vätskan får inte

överskrida 35°C.

Emballagematerialen kan återvin-

nas. Kasta inte emballaget i hus-

hållssoporna utan för dem till återvinning.

Skrotade aggregat innehåller åter-

vinningsbara material som bör gå till

återvinning. Överlämna skrotade

aggregat till ett lämpligt återvinningssys-

tem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

Innehållsförteckning

Innehållsförteckning . . . . . . SV . . .1

Allmänna anvisningar. . . . . SV . . .1

Säkerhetsanvisningar. . . . . SV . . .2

Idrifttagande . . . . . . . . . . . . SV . . .3

Drift. . . . . . . . . . . . . . . . . . . SV . . .3

Avsluta driften. . . . . . . . . . . SV . . .3

Skötsel, underhåll. . . . . . . . SV . . .3

Transport . . . . . . . . . . . . . . SV . . .4

Lagring . . . . . . . . . . . . . . . . SV . . .4

Specialtillbehör. . . . . . . . . . SV . . .4

Åtgärder vid störningar. . . . SV . . .5

Tekniska data . . . . . . . . . . . SV . . .6

Allmänna anvisningar

Ändamålsenlig användning

Godkända matningsvätskor:

Miljöskydd

Garanti

59SV

– 2

 Livsfara

Vid åsidosättande av säkerhetsanvisning-

arna föreligger livfara på grund av elektrisk

ström!

 Kontrollera, före varje användningstill-

fälle, att nätkabeln och nätkontakten

inte är skadade. Skadade nätkablar ska

genast bytas ut av auktoriserad kund-

service eller en utbildad elektriker.

 Alla elektriska stickanslutningar skall

placeras inom områden som inte riske-

rar att översvämmas.

 Olämpliga förlängningskablar kan vara

farliga. Använd endast tillåtna förläng-

ningskablar utomhus, med motsvaran-

de märkning och med tillräckligt

tvärsnitt.

Kontakter och kopplingar på använd

förlängningskabel måste vara vattentä-

ta.

 Använd inte nätanslutningskabeln och

kabeln till nivåbrytaren för transport el-

ler fastsättning av aggregatet.

 Drag inte i kabeln utan i kontakten för

att skilja apparaten från nätet.

 Drag inte kabeln över vassa kanter och

kläm inte ihop den.

 Angiven spänning på typskylten måste

stämma överens med vägguttagets

spänning.

 För att undvika risker får reparationer

och reservdelsmontering endast utfö-

ras av auktoriserad kundservice.

 Beakta elektriska skyddsanordningar:

För utpumpning av bassänger, träd-

gårdsdammar och brunnar får endast

dränkbara pumpar med jordfelsbrytare,

utrustad med nominell felström på max.

30mA användas. När personer befin-

ner sig i bassängen eller trädgårdsdam-

men får pumpen inte användas.

Av säkerhetsskäl rekommenderar vi

principiellt att pumpen används med

jordfelsbrytare (max. 30mA).

Elanslutningar får endast utföras av

elektriker. Nationella bestämmelser

måste ovillkorligen beaktas!

I Österrike måste pumpar, som ska an-

vändas i bassänger och trädgårdsdam-

mar, som är utrustade med fast

anslutningsledning och enligt ÖVE B/

EN 60555 del 1 till 3 matas via ÖVE-

kontrollerad avskiljningstransformator

varvid den nominella spänningen inte

får överskrida 230V sekundärt

 Denna apparat är ej avsedd att använ-

das av personer (även barn) med be-

gränsad fysisk, sensorisk eller mental

färdighet eller av personer som saknar

erfarenhet och/eller kunnande, såvida

de inte övervakas av en person ansva-

rig för deras säkerhet eller har fått in-

struktioner av en sådan person hur

apparaten ska användas. Barn ska hål-

las under uppsikt för att garantera att de

inte leker med apparaten.

Säkerhetsanvisningar

60 SV

– 3

Säkerhetsanvisningarna måste ovillkorli-

gen beaktas innan pumpen tas ibruk!

Beakta att även i fortsättningen får märket

"Typskylt" absolut inte tas bort från pum-

pen. Om märket tas bort gäller inte garantin

för pumpens täthet längre.

1 Nätkabel med kontakt

2 Nivåbrytare

3 Bärhandtag

4 Slanganslutning 1“(25,4mm) med pack-

ning.


 Skruva fast slanganslutningen på pum-

pen och se till att packningen är monte-

rad i slanganslutningen.

Observera

Ju kortare slang desto bättre matningsef-

fekt.

 Skjut på slangen på slanganslutningen

och fäst slangen med lämplig slang-

klämma

 Vid automatisk drift är inkopplingsnivån

redan fördefinierad av längden hos ni-

våbrytarkabeln.


 Rikta in nivåbrytare uppåt (kabel nedåt)

vid manuell drift. Ett tips: Skjut kaben till

nivåbrytaren som en slinga genom bär-

handtaget och placera nyvåbrytaren

som bilden visar.


 Placera pumpen stadigt på botten av i

den vätska som ska pumpas, eller häng

ner den i vätskan med en i handtaget

fastsatt vajer.

Insugningsområdet får inte vara helt el-

ler delvis blockerat av smutspartiklar.

För att pumpen ska suga av egen kraft

måste vätskenivån vara minst 3 cm (SCP

5000) alternativt 8 cm (SDP 5000).

 Anslut nätkontakt till vägguttag.

I automatisk drift styr nivåbrytaren pump-

förloppet automatiskt. Om vätskenivån når

en bestämmd höjd, slås pumpen ifrån.

Om vätskenivån sjunker till en bestämd ni-

vå, slås pumpen ifrån.

Nivåsensorns rörelsefrihet måste garante-

ras.

I manuell drift är pumpen ständigt inkopp-

lad.

Hänvisning:

Torrkörning leder till ökat slitage; lämna inte

pumpen utan uppsikt vid manuell drift.

Stäng av pumpen inom tre minuter vid torr-

körning..

 Spola alltid igenom pumpen med rent

vatten efter varje användning.

I synnerhet efter pumpning av klorhal-

tigt vatten eller andra västkor som efter-

lämnar restprodukter.

Observera

Smuts kan sätta fast och leda till störningar

i funktionen.

 Dra ut nätkontakten ur vägguttaget.

Aggregatet är underhållsfritt.

Idrifttagande

Beskrivning av aggregatet

Förberedelser

Drift

Automatisk drift

Manuell drift

Avsluta driften

Skötsel, underhåll

Skötsel

61SV

– 4

Varning

Observera för att undvika olyckor eller ska-

dor vid transport, notera maskinens vikt (se

teknisk data).

 Lyft upp maskinen i bärhandtaget och

bär den.

 Säkra maskinen så att den inte kan gli-

da eller tippa.

Varning

Observera för att undvika olyckor eller ska-

dor lagring av maskinen, beakta maskinens

vikt (se teknisk data).

 Förvara pumpen på frostfri plats.

Transport

Transport för hand

Transport i fordon

Lagring

Förvara aggregatet

Specialtillbehör

Bilderna på de följande beskrivna special tillbehören finns på sidan 4 i denna bruksanvis-

ning.

6.997-346.0 Sugslang meterva-

ra 1/4“ (25,4mm)

25m

Vakuumfast spiralslang som kan skäras till individu-

ellt anpassade längder.

6.997-359.0 Pumpanslutnings-

stycke G1 (33,3mm)

inkl. Strypbackventil

Passar till 3/4“(19 mm) eller 1“(25,4 mm) slangar.

Med G1(33,3 mm) anslutningsgänga. Använd en

backventil i stället för en packning för att förhindra

att vatten rinner tillbaka in i pumpen.

62 SV

– 5

Åtgärder vid störningar

몇 Observera

För att undvika risker får reparationer och reservdelsmontering endast utföras av aukto-

riserad kundservice.

Störning Orsak Åtgärd

Pumpen arbetar men trans-

porterar inte

Luft i pumpen Drag ur och sätt i pumpens

nätkontakt flera gånger, tills

vätska sugs in.

Insugningsområde tilltäppt Drag ur nätkontakten och

rengör insugningsområdet

(endast vid manuell drift)

vattenmängd under lägsta

vattennivå

Sänk, om detta är möjligt,

ner pumpen djupare i den

vätska som skall bearbetas

eller följ instruktionerna i ka-

pitlet Förbereda (automatisk

drift).

Pump startar inte eller stan-

nar plötsligt under drift

Avbrott i strömförsörjningen Kontrollera säkringar och

elanslutningar

Termobrytare har stängt av

pumpen på grund av över-

hettning.

Drag ur nätkontakt, låt pum-

pen kylas av, rengör insug-

ningsområde, förhindra

torrkörning

Smutspartiklar fastklämda i

insugningsområde

Drag ur nätkontakten och

rengör insugningsområdet

Nivåbrytare stoppar pum-

pen

Kontrollera nivåbrytarens

position

Matningseffekt minskar Insugningsområde tilltäppt Drag ur nätkontakten och

rengör insugningsområdet

Matningseffekt för låg Pumpens matningseffekt är

beroende av matningshöj-

den samt av slangens dia-

meter och längd.

Beakta max. matningshöjd,

se tekniska data och välj ev.

en annan slangdiameter el-

ler en annan slanglängd.

63SV

– 6

Med reservation för tekniska ändringar!

Tekniska data

SCP 5000 SDP 5000

Spänning V 230 - 240 230 - 240

Strömart Hz 50 50

Effekt P

nominell

W 220 250

Max. matningsmängd l/h 5000 5000

Max. tryck MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Max. matningshöjd m 5 5

Max. nedsänkningsdjup m 7 7

Max. kornstorlek hos transporte-

ringsbara smutspartiklar

mm 5 20

Max. partikelhalt i vatten kg/m

2,0 10,0

Vikt kg 3,8 4,0

Den möjliga befordrade mängden är desto större:

- ju lägre insugnings- och transporthöjderna är

- ju större diameter slangarna har

- ju kortare slangarna är

- ju lägre tryckförluster de anslutna tillbehören orskar

64 SV

– 1

Arvoisa asiakas,

Lue käyttöohje ennen laitteen

ensimmäistä käyttöä ja toimi

sen mukaan. Säilytä tämä käyttöohje myö-

hempää käyttöä tai myöhempää omistajaa

varten.

Tämä laite on suunniteltu yksityiskäyttöön

eikä vastaa ammattikäyttöön tarkoituksia

vaatimuksia.

Valmistaja ei vastaa mahdollisista vahin-

goista, jotka johtuvat ohjeidenvastaisesta

tai väärästä käytöstä.

Laite on tarkoitettu etupäässä tulvavesien

poispumppaamiseen, mutta se soveltuu

myös säiliöiden siirto- ja tyhjennyspump-

paamiseen, veden ottamiseen kaivoista ja

kaivannoista sekä veneiden ja purjevenei-

den tyhjentämiseen vedestä, kun kyseessä

on makea vesi.

SCP 5000 (kirkasvesipumppu)

 Vesi, jonka likaisuuden raekoko on

maks. 5 mm

 Uima-allasvesi (edellyttäen määräys-

tenmukaista lisäaineen annostelua)

 Pesulipeä

SDP 5000 (likavesipumppu)

 Vesi, jonka likaisuuden raekoko on

maks. 20 mm

 kaikki SCP 5000 -pumpun pumpattavat

nesteet

몇 Huomio

Laite ei sovellu jatkuvatoimiseen pump-

paukseen (esim. lammen veden kierrät-

tämiseen) tai kiinteään asennukseen

(esim. vedennostolaitteistoon, suihku-

lähdepumpuksi).

Pumpulla ei saa pumpata syövyttäviä,

helposti palavia eikä räjähdysalttiita ai-

neita (esim. bensini, petrooli, nitro-

ohenteet), rasvoja, öljyjä, suolavettä

eikä WC-laitteistojen jätevesiä eikä sel-

laisia lietevesiä, joilla on huonommat

virtausominaisuudet kuin puhtaalla ve-

dellä. Pumpattavien nesteiden lämpöti-

la ei saa ylittää 35°C.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden

kierrätykseen.

Käytetyt laitteet sisältävät arvokkai-

ta kierrätettäviä materiaaleja, jotka

tulisi toimittaa kierrätykseen. Tästä

syystä toimita kuluneet laitteet vastaaviin

keräilylaitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleen-

myyjään tai lähimpään valtuutettuun huol-

toon.

Sisällysluettelo

Sisällysluettelo . . . . . . . . . . FI . . .1

Yleisiä ohjeita . . . . . . . . . . . FI . . .1

Turvaohjeet . . . . . . . . . . . . FI . . .2

Käyttöönotto . . . . . . . . . . . . FI . . .3

Käyttö . . . . . . . . . . . . . . . . . FI . . .3

Käytön lopetus . . . . . . . . . . FI . . .3

Hoito, huolto . . . . . . . . . . . . FI . . .3

Kuljetus . . . . . . . . . . . . . . . FI . . .4

Säilytys. . . . . . . . . . . . . . . . FI . . .4

Erikoisvarusteet . . . . . . . . . FI . . .4

Häiriöapu . . . . . . . . . . . . . . FI . . .5

Tekniset tiedot . . . . . . . . . . FI . . .6

Yleisiä ohjeita

Tarkoituksenmukainen käyttö

Sallitut pumpattavat nesteet:

Ympäristönsuojelu

Takuu

65FI

– 2

 Hengenvaara

Turvaohjeiden noudattamatta jättäminen

aiheuttaa mahdollisen sähköiskun aiheut-

taman hengenvaaran!

 Tarkasta aina ennen käyttöä, että liitos-

johto ja virtapistoke ovat ehjät. Anna

valtuutetun asiakaspalvelun/sähköalan

ammattilaisen välittömästi vaihtaa vau-

rioitunut liitosjohto.

 Kaikki sähköiset pistokeliitännät on si-

joitettava tulvimiselta suojassa olevalle

alueelle.

 Sopimattomat jatkojohdot voivat olla

vaarallisia. Käytä ulkona vain tarkoituk-

seen hyväksyttyjä ja vastaavasti merkit-

tyjä jatkojohtoja, joissa on riittävä

johdon poikkileikkaus.

Käytettävän jatkojohdon pistokkeen ja

pistorasian on oltava roiskevesisuojat-

tu.

 Älä käytä verkkoliitäntäkaapelia tai pin-

nantasokytkimen kaapelia laitteen kul-

jettamiseen tai kiinnittämiseen.

 Kun irrotat laitteen sähköverkosta, vedä

pistokkeesta, ei johdosta.

 Älä vedä verkkoliitäntäjohtoa terävien

reunojen yli äläkä litistä sitä.

 Tyyppikilvessä ilmoitetun jännitteen on

oltava sama kuin jännitelähteen jännite.

 Vaaratilanteiden eliminoimiseksi, vain

valtuutettu asiakaspalvelupiste saa kor-

jata koneen ja vaihtaa sen varaosat.

 Huomioi sähköiset suojalaitteet:

Uppopumppuja saa käyttää uima-altai-

ta, puutarhalammikoita ja suihkulähtei-

tä tyhjäksi pumpattaessa vain yhdessä

vikavirtasuojakytkimen kanssa, jonka

nimellisvikavirta on maks. 30 mA. Kun

uima-altaassa tai puutarhalammessa

on ihmisiä, pumppua ei saa käyttää.

Suosittelemme turvallisuussyistä, että

laitetta käytetään aina vikavirtasuoja-

kytkimen (maks. 30 mA) kautta.

Vain sähköammattilainen saa tehdä

laitteen sähköliitännän. Asiaa koskevia

kansallisia määräyksiä on aina ehdotto-

masti noudatettava!

Itävallassa on, ÖVE B/EN 60555, osat

1 - 3 mukaisesti, uima-altaissa ja puu-

tarhalammissa käytettäviä pumppuja,

joissa on kiinteä sähköliitäntäjohto, syö-

tettävä ÖVE-tarkastetun erotusmuunta-

jan välityksellä, tällöin toisiopuolen

nimellisjännite ei saa ylittää 230V.

 Tämä laite ei ole tarkoitettu sellaisten

henkilöiden (lapset mukaan lukien) käy-

tettäväksi, joiden fyysiset, sensorisia tai

henkiset ominaisuudet ovat rajoittuneet

tai, joilta puuttuu riittävä kokemus ja/tai

riittävä tietämys, paitsi, jos he ovat hei-

dän turvallisuudestaan vastaavan hen-

kilön valvonnassa tai ovat saaneet

häneltä ohjeistuksen koneen käyttämi-

seen. Lapsia pitäisi valvoa, jotta he ei-

vät leikkisi koneen kanssa.

Turvaohjeet

66 FI

– 3

Turvaohjeet on ehdottomasti luettava en-

nen pumpun käyttöönottoa!

Varmita, että "Tyyppikilpi" -tarraa ei poiste-

ta pumpusta. Tarran poistamisen jälkeen

pumpun tiiviydellä ei ole enää takuuta.

1 Verkkokaapeli ja pistoke

2 Pinnantasokytkin

3 Kantokahva

4 Lattatiivisteellä varustettu letkuliitäntä

1“ (25,4mm)

Kuva

 Letkuliitos ruuvataan pumppuun ja var-

mistetaan, että lattatiiviste on asennettu

letkuliitokseen.

Ohje

Mitä lyhyempi letku on, sitä suurempi on

pumppausteho.

 Työnnä letku letkuliittimen päälle ja ki-

ristä se sopivalla letkunkiristimellä

 Automaattisessa käytössä pinnantaso-

kytkimen kaapelin pituus määrittää jo

kytkentäkorkeuden.

Kuva

 Suuntaa käsikäytössä pinnantasokytkin

ylöspäin (kaapeli alaspäin). Vinkki: Ko-

koa pinnantasokytkimen kaapeli ja

työnnä se kantokahvan läpi ja vie pin-

nantasokytkin esitettyyn kohtaan.

Kuva

 Aseta pumppu seisomaan tukevalle

alustalle pumpattavan nesteen pohjalle

tai ripusta pumppu riippumaan kanto-

kahvaan kiinnitettyyn köyteen.

Epäpuhtaudet eivat saa tukkia koko-

naan tai osittain imualuetta.

Jotta pumppu alkaisi imemään itsestään,

on nesteenpinnantason oltava vähintään 3

cm (SCP 5000) tai 8 cm (SDP 5000).

 Liitä virtapistoke pistorasiaan.

Pinnantasokytkin ohjaa automaattikäytös-

sä pumppaustapahtumaa. Kun nestetaso

on saavuttanut tietyn korkeuden, pumppu

kytkeytyy päälle.

Kun nestetaso on laskenut tiettyyn tasoon,

pumppu kytkeytyy pois.

Pinnantasokytkimen vapaa liikuuvuus on

taattava.

Manuaalisessa käytössä pumppu on aina

kytkettynä päälle.

Huomautus:

Kuivakäynti aiheuttaa suuremman kulumi-

sen, älä jätä pumppua manuaalisessa käy-

tössä ilman valvontaa. Sammuta pumppu,

jos se käy kuivana, 3 minuutin kuluessa.

 Huuhtele pumppu kirkkaalla vedellä jo-

kaisen käytön jälkeen.

Erityisesti klooripitoisen veden ja mui-

den sakkaa jättävien nesteiden pump-

pauksen jälkeen.

Ohje

Veden lika-ainekset voivat kerrostua pump-

puun ja aiheuttaa toimintahäiriöitä.

 Vedä virtapistoke irti pistorasiasta.

Laitetta ei tarvitse huoltaa.

Käyttöönotto

Laitekuvaus

Valmistelu

Käyttö

Automaattikäyttö

Manuaalinen käyttö

Käytön lopetus

Hoito, huolto

Huolto

67FI

– 4

Varo

Onnettomuuksien tai vammojen välttämi-

seksi, huomioi laitetta kuljetettaessa sen

paino (katso Tekniset tiedot).

 Nosta ja kanna laitetta kantokahvasta.

 Varmista laite siirtymisen ja kaatumisen

varalta.

Varo

Onnettomuuksien tai vammojen välttämi-

seksi, huomioi säilytyspaikkaa valittaessa

laitteen paino (katso Tekniset tiedot).

 Säilytä laitetta paikassa, jonka lämpöti-

la ei laske nollan alapuolelle.

Kuljetus

Kuljetus käsin

Kuljetus ajoneuvoissa

Säilytys

Laitteen säilytys

Erikoisvarusteet

Seuraavassa lueteltujen erikoisvarusteiden kuvat löydät tämän käyttöohjeen sivulta 4.

6.997-346.0 Imuletku metritava-

rana 1“ (25,4mm)

25m

Vakuuminkestävä spiraaliletku leikattavaksi halut-

tuihin pituuksiin.

6.997-359.0 Pumpun liitäntäkap-

pale G1 (33,3 mm)

sekä takaiskuventtii-

Sopii 3/4" (19 mm) tai 1" (25,4 mm) letkuille. Omaa

G1-liitinkierteen (33,3 mm). Lattatiivisteen sijasta

käytetään takaiskuventtiiliä, jotta vesi ei pääse vir-

taamaan takaisin pumppuun.

68 FI

– 5

Häiriöapu

몇 Huomio

Vaaratilanteiden eliminoimiseksi, vain valtuutettu asiakaspalvelupiste saa korjata koneen

ja vaihtaa sen varaosat.

Häiriö Syy Korjaus

Pumppu ei käy tai ei pump-

paa

Pumpussa on ilmaa Vedä pumpun verkkopisto-

ke irti ja pistä takaisin pisto-

rasiaan useaan kertaan,

kunnes nesteen imu onnis-

tuu.

Imualue on tukossa Vedä verkkopistoke irti ja

puhdista imualue

(vain manuaalisessa käy-

tössä) vedenpinta on alle

minimitason

Työnnä pumppu, jos mah-

dollista, syvemmälle pum-

pattavaan nesteeseen tai

menettele, kuten kohdassa

Valmistelu (automaattinen

käyttö) on selostettu

Pumppu ei käynnisty tai se

se pysähtyy äkillisesti käy-

tön aikana

Virransyöttö on katkennut Tarkasta sulakkeet ja säh-

köliitännät

Termostaattisuojakytkin on

pysäyttänyt pumpun ylikuu-

menemisen vuoksi

Vedä verkkopistoke irti,

anna pumpun jäähtyä, puh-

dista imualue, estä kuiva-

käynti

Likakappale on juuttunut

imualueelle

Vedä verkkopistoke irti ja

puhdista imualue

Pinnantasokytkin pysäyttää

pumpun

Tarkista pinnantasokytki-

men sijainti

Pumppausteho laskee Imualue on tukossa Vedä verkkopistoke irti ja

puhdista imualue

Pumppausteho on liian pieni Pumppausteho riippuu

pumppauskorkeudesta, let-

kun läpimitasta ja pituudes-

ta.

Huomioi maksimi pump-

pauskorkeus, katso teksiset

tiedot, valitse tarvittaessa

letkulle toinen läpimitta ja

toinen pituus.

69FI

– 6

Oikeus teknisiin muutoksiin pidätetään!

Tekniset tiedot

SCP 5000 SDP 5000

Jännite V 230 - 240 230 - 240

Virtatyyppi Hz 50 50

Teho P

nenn

W 220 250

Maks. pumppausmäärä l/h 5000 5000

Maks. paine MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Maks. pumppauskorkeus m 5 5

Maks. upotussyvyys m 7 7

Pumpattavien epäpuhtauksien

maks. raekoko

mm 5 20

Veden maks. kiinteän aineen pitoi-

suus

kg/m

2,0 10,0

Paino kg 3,8 4,0

Mahdollinen pumppausmäärä on sitä suurempi,:

- mitä pienempi imu- ja pumppauskorkeus on

- mitä suurempi käytettyjen letkujen halkaisija on

- mitä lyhyemmät käytetyt letkut ovat

- mitä vähemmän painehäviötä liitetyt varusteet aiheuttavat

70 FI

– 1

Αγαπητέ πελάτη,

Πριν από την πρώτη χρήση

της συσκευής διαβάστε τις

οδηγίες λειτουργίας και ενεργήστε βάσει

αυτών. Φυλάξτε τις παρούσες οδηγίες λει-

τουργίας για μελλοντική χρήση ή για τον

επόμενο κάτοχο της συσκευής.

Η παρούσα συσκευή σχεδιάστηκε ειδικά

για ιδιωτική χρήση και δεν είναι σε θέση να

ανταποκριθεί στις καταπονήσεις

που συνε-

πάγεται μία ενδεχόμενη επαγγελματική της

χρήση.

Ο κατασκευαστής δεν ευθύνεται για ενδε-

χόμενες ζημιές, που οφείλονται σε μη ενδε-

δειγμένη χρήση ή σε λάθος χειρισμό.

Η συσκευή προορίζεται κατά κύριο λόγο για

την αποστράγγιση σε περίπτωση πλημμυ-

ρών, τη μεταφορά υγρών και το άδειασμα

δοχείων με άντληση, την αφαίρεση

νερού

από πηγές και φρεάτια, καθώς και για την

αποστράγγιση σκαφών και γιοτ, εφόσον

πρόκειται για γλυκό νερό.

SCP 5000 (Αντλία καθαρού νερού)

 Βρώμικο νερό με μέγεθος ρύπων έως

5mm

 Νερό πισίνας (προϋποτίθεται η ανάμει-

ξη με πρόσθετα σύμφωνα με τους κα-

νονισμούς)

 Σαπουνόνερο

SDP 5000 (Αντλία βρώμικου νερού)

 Βρώμικο νερό με

μέγεθος ρύπων έως

20mm

 όλα τα υγρά άντλησης της αντλίας SCP

5000

몇 Προσοχή

Η συσκευή ενδείκνυται για συνεχή

αντλητική λειτουργία (π.χ. συνεχή ανα-

κύκλωση νερού σε λίμνη) ή ως μόνιμη

εγκατάσταση (π.χ. μονάδα ανύψωσης,

αντλία σιντριβανιού).

Δεν επιτρέπεται η άντληση διαβρωτι-

κών,πολύ εύφλεκτων ή εκρηκτικών υλι-

κών (π.χ. βενζίνη, πετρέλαιο, νιτρικά

διαλύματα), λιπών, ελαίων, άρμης, λυ-

μάτων τουαλέτας και

λασπωδών υδά-

των, με πολύ περιορισμένη ρευστότητα.

Η θερμοκρασία του αντλούμενου υγρού

δεν πρέπει να υπερβαίνει τους 35°C.

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά, τα οποία θα πρέ-

πει να παραδίδονται προς

επαναχρησιμοποίηση. Για το λόγο αυτό

αποσύρετε τις παλιές συσκευές με κατάλ-

ληλες διαδικασίες συγκέντρωσης αποβλή-

των.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Πίνακας περιεχομένων

Πίνακας περιεχομένων. . . . EL . . .1

Γενικές υποδείξεις . . . . . . . EL . . .1

Υποδείξεις ασφαλείας. . . . . EL . . .2

Ενεργοποίηση . . . . . . . . . . EL . . .3

Λειτουργία . . . . . . . . . . . . . EL . . .3

Τερματισμός λειτουργίας . . EL . . .4

Φροντίδα, Συντήρηση. . . . . EL . . .4

Μεταφορά. . . . . . . . . . . . . . EL . . .4

Αποθήκευση. . . . . . . . . . . . EL . . .4

Πρόσθετα εξαρτήματα . . . . EL . . .4

Αντιμετώπιση βλαβών . . . . EL . . .5

Τεχνικά χαρακτηριστικά . . . EL . . .6

Γενικές υποδείξεις

Αρμόζουσα χρήση

Επιτρεπόμενα υγρά άντλησης:

Προστασία περιβάλλοντος

71EL

– 2

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων. Αναλαμβά-

νουμε τη δωρεάν αποκατάσταση οποιασ-

δήποτε βλάβης στη συσκευή σας, εφόσον

οφείλεται σε αστοχία υλικού ή κατασκευα-

στικό σφάλμα, εντός της προθεσμίας που

ορίζεται στην εγγύηση. Σε περίπτωση που

επιθυμείτε να κάνετε χρήση

της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών μας.

 Κίνδυνος - θάνατος

Σε περίπτωση μη τήρησης των οδηγιών

ασφαλείας, υφίσταται θανάσιμος κίνδυνος

ηλεκτροπληξίας!

 Πριν από κάθε λειτουργία της συσκευής

ελέγχετε το καλώδιο ρεύματος και το

φις για τυχόν ζημιές. Αναθέτετε αμέσως

σε εξουσιοδοτημένη υπηρεσία τεχνικής

εξυπηρέτησης πελατών/εξειδικευμένο

ηλεκτρολόγο την αλλαγή του χαλασμέ-

νου καλωδίου σύνδεσης στο δίκτυο.

 Όλες οι

ηλεκτρικές συνδέσεις πρέπει να

τοποθετούνται σε σημεία, όπου δεν

υφίσταται κίνδυνος πλημμύρας.

 Τα ακατάλληλα καλώδια προέκτασης

μπορεί να είναι επικίνδυνα. Σε υπαίθρι-

ους χώρους, χρησιμοποιείτε μόνο τα

εγκεκριμένα και αντιστοίχως επισημα-

σμένα καλώδια προέκτασης με επαρκή

διατομή.

Το φις και η σύνδεση του καλωδίου

προέκτασης που χρησιμοποιείτε πρέ-

πει να

είναι στεγανοποιημένα.

 Το καλώδιο τροφοδοσίας και το καλώ-

διο του διακόπτη στάθμης δεν πρέπει

να χρησιμοποιούνται για τη μεταφορά ή

τη στερέωση της συσκευής.

 Για να αποσυνδέσετε τη συσκευή από

το δίκτυο παροχής ρεύματος, τραβήξτε

τον ρευματολήπτη από την πρίζα και

όχι το καλώδιο σύνδεσης.

 Μην τραβάτε το καλώδιο

τροφοδοσίας

πάνω από κοφτερές ακμές και μην το

συνθλίβετε.

 Η αναγραφόμενη τάση στην πινακίδα

τύπου πρέπει να είναι ίδια με την τάση

της πηγής ρεύματος.

 Για την αποφυγή ενδεχόμενων κινδύ-

νων, οι επιδιορθώσεις και η τοποθέτη-

ση ανταλλακτικών θα πρέπει να

εκτελούνται μόνον από την εξουσιοδο-

τημένη υπηρεσία εξυπηρέτησης πελα

τών.

 Λάβετε υπόψη τα ηλεκτρολογικά συ-

στήματα προστασίας:

Οι βυθιζόμενες αντλίες σε πισίνες, λί-

μνες κήπου και σιντριβάνια πρέπει να

εκτελούν άντληση υδάτων μόνον με

προστατευτικό διακόπτη ρεύματος δι-

αρροής με ονομαστικό ρεύμα διαρροής

έως 30mA. Η αντλία δεν πρέπει να λει-

τουργεί, εάν στην πισίνα ή τη λίμνη κή-

που

υπάρχουν άτομα.

Για λόγους ασφαλείας συνιστούμε τη

λειτουργία της συσκευής κατά κανόνα

μέσω ενός προστατευτικού διακόπτη

ρεύματος διαρροής (έως 30mA).

Η ηλεκτρική σύνδεση πρέπει να εκτελε-

στεί μόνον από έναν εξειδικευμένο ηλε-

κτρολόγο. Πρέπει να τηρείτε

οπωσδήποτε τους εθνικούς κανονι-

σμούς!

Στην Αυστρία οι αντλίες που προορί-

ζονται για χρήση σε

πισίνες και λίμνες

κήπου, οι οποίες διαθέτουν σταθερές

ηλεκτρολογικές συνδέσεις, πρέπει να

τροφοδοτούνται μέσω μετατροπέα δια-

χωρισμού με έγκριση ÖVE σύμφωνα με

τον κανονισμό ÖVE B/EN 60555 Μέρος

1 έως 3, με ονομαστική ισχύ η οποία

δευτερογενώς δεν πρέπει να υπερβαί-

νει τα 230V.

 Η συσκευή αυτή δεν πρέπει να χρησι-

μοποιείται από άτομα (συμπεριλαμβα-

νομένων των

παιδιών) με σωματικές,

διανοητικές και αισθητήριες ανεπάρκει-

ες ή άτομα που δεν έχουν την κατάλλη-

Εγγύηση

Υποδείξεις ασφαλείας

72 EL

– 3

λη εμπειρία ή γνώση, εκτός εάν

επιτηρούνται από κατάλληλο για την

ασφάλειά τους άτομο ή έλαβαν προη-

γουμένως οδηγίες για την κατάλληλη

χρήση της συσκευής.

Τα παιδιά πρέπει να επιτηρούνται για

να διασφαλιστεί ότι δεν θα παίζουν με

τη συσκευή.

Πριν την ενεργοποίηση της αντλίας, να

εφαρμόζετε οπωσδήποτε τις υποδείξεις

ασφαλείας!

Λάβετε επίσης υπόψη ότι το αυτοκόλλητο

"Πινακίδα τύπου" δεν πρέπει να αφαιρεθεί

από την αντλία σε καμία περίπτωση. Μετά

την αφαίρεση του αυτοκόλλητου δεν παρέ-

χεται πλέον εγγύηση για την στεγανότητα

της αντλίας.

1 Καλώδιο σύνδεσης δικτύου με φις

2 Διακόπτης στάθμης

3 Λαβή μεταφοράς

4 Σύνδεση ελαστικού σωλήνα

1“(25,4mm) με επίπεδο στεγανοποιητι-

κό παρέμβυσμα

Εικόνα

 Βιδώστε τη σύνδεση ελαστικού σωλήνα

στην αντλία και φροντίστε να συναρμο-

λογήσετε το επίπεδο στεγανοποιητικό

παρέμβυσμα στη σύνδεση ελαστικού

σωλήνα.

Υπόδειξη

Η αντλητική ισχύς αυξάνεται αντιστρόφως

ανάλογα με το μήκος του ελαστικού σωλή-

να.

 Σπρώξτε τον ελαστικό σωλήνα στη

σύνδεση και στερεώστε τον με το κα-

τάλληλο κολάρο

 Στην αυτόματη λειτουργία, το ύψος

ενεργοποίησης είναι προκαθορισμένο

με βάση το μήκος του καλωδίου του δι-

ακόπτη στάθμης.

Εικόνα

 Στη χειροκίνητη λειτουργία, ρυθμίστε το

διακόπτη στάθμης προς τα πάνω (κα-

λώδιο προς τα κάτω). Συμβουλή:

Σπρώξτε το καλώδιο του διακόπτη

στάθμης μέσα από τη λαβή μεταφοράς

και τοποθετήστε το διακόπτη

στάθμης

όπως φαίνεται στην εικόνα.

Εικόνα

 Τοποθετήστε την αντλία σε σταθερή

βάση μέσα στο υγρό άντλησης ή βυθί-

στε την με ένα σκοινί που θα έχετε δέσει

στη λαβή μεταφοράς.

Το σημείο αναρρόφησης δεν πρέπει να

είναι φραγμένο μερικώς ή πλήρως από

ρύπους.

Για να είναι δυνατή η αυτόνομη αναρρόφη

ση της αντλίας, η στάθμη του υγρού πρέπει

να είναι τουλάχιστον 3cm. (SCP 5000) και/

ή 8cm. (SDP 5000).

 Εισάγετε τον ρευματολήπτη στην πρί-

ζα.

Στην αυτόματη λειτουργία, η διαδικασία

άντλησης καθοδηγείται αυτόματα από το

διακόπτη στάθμης. Όταν η στάθμη του

υγρού φθάσει σε ένα συγκεκριμένο ύψος, η

αντλία τίθεται σε λειτουργία.

Όταν η στάθμη του

υγρού βυθιστεί σε ένα

συγκεκριμένο ύψος, η αντλία απενεργοποι-

είται.

Πρέπει να εξασφαλίζεται η ελευθερία κίνη-

σης του διακόπτη στάθμης.

Στη μη αυτόματη λειτουργία, η αντλία πα-

ραμένει συνεχώς ενεργοποιημένη.

Υπόδειξη:

Η ξηρή λειτουργία προκαλεί περισσότερες

φθορές. Μην αφήνετε την αντλία χωρίς επί-

βλεψη κατά τη μη αυτόματη λειτουργία. Σε

περίπτωση ξηρής λειτουργίας, απενεργο-

ποιήστε την αντλία εντός 3 λεπτών.

Ενεργοποίηση

Περιγραφή της συσκευής

Προετοιμασία

Λειτουργία

Αυτόματη λειτουργία

Μη αυτόματη λειτουργία

73EL

– 4

 Ξεπλένετε την αντλία με καθαρό νερό

έπειτα από κάθε χρήση.

Ειδικά κατά την άντληση χλωριούχου

νερού ή άλλων υγρών που αφήνουν

υπολείμματα.

Υπόδειξη

Οι ρύποι που επικάθονται στο μηχάνημα

μπορούν να προκαλέσουν προβλήματα λει-

τουργίας.

 Βγάλτε το φις από την πρίζα.

Το μηχάνημα δεν χρειάζεται συντήρηση.

Προσοχή

Για να αποφύγετε

ατυχήματα ή τραυματι-

σμού, λάβετε υπόψη κατά τη μεταφορά το

βάρος της συσκευής (βλ. τεχνικά χαρακτη-

ριστικά).

 Σηκώστε και μεταφέρετε τη συσκευή

από τη λαβή μεταφοράς.

 Ασφαλίστε τη συσκευή έναντι της ολί-

σθησης και της ανατροπής.

Προσοχή

Για να αποφύγετε ατυχήματα ή τραυματι-

σμούς, λάβετε υπόψη κατά την επιλογή του

χώρου αποθήκευσης το βάρος της συσκευ-

ής (βλ. τεχνικά χαρακτηριστικά).

 Αποθηκεύετε τη συσκευή σε χώρο στον

οποίο δεν επικρατεί παγετός.

Τερματισμός λειτουργίας

Φροντίδα, Συντήρηση

Συντήρηση

Μεταφορά

Μεταφορά με το χέρι

Μεταφορά σε οχήματα

Αποθήκευση

Φύλαξη της συσκευής

Πρόσθετα εξαρτήματα

Οι εικόνες των ακόλουθων ειδικών εξαρτημάτων βρίσκονται στη σελίδα 4 του παρόντος

εγχειριδίου.

6.997-346.0 Ελαστικός σωλήνας

αναρρόφησης με το

μέτρο 1“ (25,4mm)

25m

Σπειροειδής ελαστικός σωλήνας κενού αέρος για

κοπή αναλόγως με τις ανάγκες σε μήκος του ελαστι-

κού σωλήνα.

6.997-359.0 Εξάρτημα σύνδεσης

αντλίας

G1(33,3mm) συμπ.

βαλβίδας αντεπι-

στροφής

Κατάλληλο για ελαστικούς σωλήνες 3/4" (19 mm) ή

1" (25,4 mm). Με σπείρωμα σύνδεσης G1 (33,3

mm). Τοποθετήσετε τη βαλβίδα αντεπιστροφής αντί

για το επίπεδο στεγανοποιητικό παρέμβυσμα,

για

να αποτρέψετε την επιστροφή του νερού στην

αντλία.

74 EL

– 5

Αντιμετώπιση βλαβών

몇 Προσοχή

Για την αποφυγή ενδεχόμενων κινδύνων, οι επιδιορθώσεις και η τοποθέτηση ανταλλακτι-

κών θα πρέπει να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης

πελατών.

Βλάβη Αιτία Αντιμετώπιση

Η αντλία λειτουργεί χωρίς

να κάνει άντληση

Αέρας στην αντλία Βάλτε και βγάλτε το φις της

αντλίας πολλές φορές,

ώσπου να αρχίσει να αναρ-

ροφά υγρό

Φραγή του τμήματος αναρ-

ρόφησης

Βγάλτε το φις και καθαρίστε

το τμήμα αναρρόφησης

(μόνον σε μη αυτόματη λει-

τουργία) Στάθμη νερού

κάτω από την ελάχιστη

στάθμη νερού

Εάν είναι δυνατό, βυθίστε

την αντλία βαθύτερα στο

υγρό άντλησης ή ενεργήστε

όπως περιγράφεται στο κε-

φάλαιο Προετοιμασία (Αυ-

τόματη λειτουργία).

Η αντλία δεν τίθεται σε λει-

τουργία ή απενεργοποιείται

ξαφνικά στη διάρκεια της

λειτουργίας.

Διακοπή παροχής ρεύματος Ελέγξτε τις ασφάλειες και τις

ηλεκτρικές συνδέσεις

Ο θερμοδιακόπτης προστα-

σίας έχει θέσει την

αντλία

εκτός λειτουργίας λόγω

υπερθέρμανσης

Τραβήξτε το φις, αφήστε την

αντλία να κρυώσει, καθαρί-

στε το τμήμα αναρρόφησης

και αποφύγετε την ξηρή λει-

τουργία

Διείσδυση ρύπων στο τμή-

μα αναρρόφησης

Βγάλτε το φις και καθαρίστε

το τμήμα αναρρόφησης

Ο διακόπτης στάθμης στα-

ματά τη λειτουργία της

αντλίας

Ελέγξτε τη θέση του διακό-

πτη

στάθμης

Η ισχύς παροχής μειώνεται Φραγή του τμήματος αναρ-

ρόφησης

Βγάλτε το φις και καθαρίστε

το τμήμα αναρρόφησης

Πολύ χαμηλή ισχύς παρο-

χής

Η αντλητική ισχύς της αντλί-

ας εξαρτάται από το ύψος

άντλησης, καθώς και από τη

διάμετρο και το μήκος των

ελαστικών σωλήνων.

Λάβετε υπόψη το μέγιστο

ύψος άντλησης, ανατρέξτε

στα τεχνικά

χαρακτηριστικά

και, εάν είναι αναγκαίο, επι-

λέξτε μια διαφορετική διάμε-

τρο ή διαφορετικό μήκος

ελαστικού σωλήνα

75EL

– 6

Με την επιφύλαξη τεχνικών αλλαγών!

Τεχνικά χαρακτηριστικά

SCP 5000 SDP 5000

Τάση V 230 - 240 230 - 240

Ρεύμα Hz 50 50

Ισχύς P

ονομ

W 220 250

Μέγ, ποσότητα άντλησης l/h 5000 5000

Μέγ. πίεση MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Μέγ. ύψος άντλησης m5 5

Μέγ. βάθος βύθισης m7 7

Μέγ. μέγεθος κόκκου αντλούμε-

νων ρύπων

mm 5 20

Μέγ. περιεκτικότητα στερεών στο

νερό

kg/m

2,0 10,0

Βάρος kg 3,8 4,0

Η ενδεχόμενη αντλούμενη ποσότητα αυξάνεται:

- όσο μικρότερο είναι το ύψος αναρρόφησης και άντλησης

- όσο μεγαλύτερη είναι η διάμετρος των χρησιμοποιούμενων ελαστικών σωλήνων

- όσο μικρότεροι σε μήκος είναι οι χρησιμοποιούμενοι ελαστικοί σωλήνες

- όσο μικρότερη είναι η απώλεια πίεσης που προκαλούν τα συνδεδεμένα εξαρτήματα

76 EL

– 1

Sayın müşterimiz,

Cihazınızı ilk defa kullanma-

dan önce bu kullanım kılavu-

zunu okuyup buna göre davranınız. Bu

kullanım kılavuzunu, daha sonra tekrar kul-

lanmak ya da cihazın sonraki kullanıcıları-

na iletmek üzere saklayın.

Bu cihaz özel kullanım için geliştirilmiştir ve

cihazın ticari kullanım taleplerini karşılama-

sı öngörülmemiştir.

Üretici, amacına uygun olmayan ya da ha-

talı kullanım sonucu oluşan hasarlar için

sorumluluk üstlenmez.

Cihaz, ağırlıklı olarak aşırı su baskınlarının

boşaltılması için uygun olmakla birlikte, tatlı

su söz konusu olduğunda depolar

ın pom-

palanarak boşaltılması, kuyular ve havuz-

lardan su alma ve tekneler ve yatlardaki

suyun boşaltılması için de kullanılabilir.

SCP 5000 (temiz su pompası)

 5mm kum büyüklüğüne kadar kirlenme

dereceli su

 Yüzme havuzu suyu (katkı maddesinin

doğru şekilde dozaj ayarı önkoşuldur)

 Yıkama çözeltisi

SDP 5000 (pis su pompası)

 20mm kum büyüklüğüne kadar kirlen-

me dereceli su

 SCP 5000 pompanın tüm sevk sıvıları

몇 Dikkat

Cihaz, kesintisiz pompa çalışması (Örn;

göllerdeki kesintisiz devir daim modu)

ya da sabit kurulum (Örn; kaldırma sis-

temi, fıskiye pompası) için uygun değil-

dir.

Yakıcı, kolay yanan ya da patlayıcı

maddeler (Örn; benzin, petrol, nitro çö-

zelti), gresler, yağlar, tuzlu su ve tuvalet

sistemlerinden gelen atık sular ve su-

dan daha düşük akışkanlık özelliğine

sahip çamurlu su taşınmamalıdır. Taşı-

nan sıvının sıcaklığı 35°C'yi aşmamalı-

dır.

Ambalaj malzemeleri geri dönüştürü-

lebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar

kullanılabilecekleri yerlere gönderin

Eski cihazlarda, yeniden değerlen-

dirme işlemine tabi tutulması gere-

ken değerli geri dönüşüm

malzemeleri bulunmaktadır. Bu nedenle

eski cihazları lütfen öngörülen toplama sis-

temleri aracı

lığıyla imha edin

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

Her ülkede yetkili distribütörümüz tarafın-

dan verilmiş garanti şartları geçerlidir. Ga-

ranti süresi içinde cihazınızda oluşan

muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece üc-

retsiz olarak karşılıyoruz. Garanti

hakkınızdan yararlanmanızı gerektiren bir

durum olduğu zaman, ilgili faturanız ile bir-

likte satıcınıza veya size en yakın yetkili

servisimize başvurunuz.

İçindekiler

İçindekiler . . . . . . . . . . . . . . TR . . .1

Genel bilgiler . . . . . . . . . . . TR . . .1

Güvenlik uyarıları . . . . . . . . TR . . .2

İşletime alma . . . . . . . . . . . TR . . .3

Çalıştırma. . . . . . . . . . . . . . TR . . .3

Cihazın kapatılması . . . . . . TR . . .3

Temizlik, Bakım . . . . . . . . . TR . . .3

Taşıma . . . . . . . . . . . . . . . . TR . . .4

Depolama. . . . . . . . . . . . . . TR . . .4

Özel aksesuar . . . . . . . . . . TR . . .4

Arızalarda yardım. . . . . . . . TR . . .5

Teknik bilgiler . . . . . . . . . . . TR . . .6

Genel bilgiler

Kurallara uygun kullanım

İzin verilen sevk sıvıları:

Çevre koruma

Garanti

77TR

– 2

 Ölüm tehlikesi

Güvenlik uyarılarına dikkat edilmemesi du-

rumunda, elektrik akımı nedeniyle ölüm

tehlikesi bulunmaktadır!

 Bağlantı kablosunu elektrik fişiyle birlik-

te kullanmadan önce zarar olup olmadı-

ğını kontrol edin. Zarar görmüş bağlantı

kablosunu yetkili müşteri hizmeti/elek-

tronik uzmanca değiştirilmesini sağla-

yın.

 Tüm elektrikli soket bağlantıları suyun

aşırı kabarmasına karşı güvenli bir böl-

geye yerleştirilmelidir.

 Uygun olmayan uzatma kabloları tehli-

keli olabilir. Serbest zamanlarda, sade-

ce bunun için müsaade edilmiş ve buna

göre işaretlenmiş yeterli düzeyde kablo

kesitine sahip uzatma kablolarını kulla-

nın.

Kullanılan bir uzatma kablosunun soketi

ve kavraması su püskürmesine daya-

nıklı

olmalıdır.

 Elektrik bağlantı kablosu ve seviye şal-

terinin kablosunu cihazın taşınması ya

da sabitlenmesi için kullanılmayın.

 Cihazı şebekeden ayırmak için bağlantı

kablosu yerine soketi çekin.

 Şebeke bağlantı kablosunu keskin ke-

narlar üzerinden çekmeyin ve sıkıştır-

mayın.

 Tip etiketinde belirtilen voltaj ile akım

kaynağının voltajı aynı olmalıdır.

 Tehlikeleri önlemek için, onarımlar ve

yedek parça montajı sadece yetkili

müşteri hizmetleri tarafından yapılmalı-

dır.

 Elektrikli koruma tertibatlarına dikkat

edin:

Dalgı

ç pompalar yüzme havuzları, bah-

çe havuzlar ve fıskiyelerde sadece

maksimum 30mA nominal hatalı akıma

sahip bir hatalı akım koruma şalteri üze-

rinden çalıştırılmalıdır. Yüzme havuzu

ya da bahçe havuzunda insanlar varsa,

pompa çalıştırılmamalıdır.

Güvenlik nedenleriyle, cihazın prensip

olarak bir hatalı akım koruma şalteri

(maksimum 30mA) üzerinden çalıştırıl-

masını öneriyoruz.

Elektrik bağlantısı sadece bir elektrik

teknisyeni tarafından yapılmalıdır. Bu

konudaki ulusal düzenlemelere mutlaka

uyulmalıdır!

Avusturya'da, yüzme havuzları ya da

bahçe havuzlarında kullanılan ve sabit

bir bağlantı hattı

yla donatılmış pompa-

lar, ÖVE B/EN 60555, Bölüm 1 ila 3'e

göre ÖVE testi yapılmış bir ayırıcı trans-

formatör üzerinden beslenmelidir; ikin-

cil nominal akım 230V'u aşmamalıdır.

 Bu cihaz, güvenlikleri için yetkili bir kişi

tarafından gözetim altında tutulmadık-

ları ya da cihazın nasıl kullanılacağına

yönelik gerekli talimatları almadıkları

sürece fiziksel, duyusal ya da ruhsal

açıdan kısıtlı yeteneklere sahip ya da

deneyimleri ve/veya bilgileri yetersiz ki-

şiler (çocuklar dahil) için üretilmemiştir.

Cihazla oynamadıklarından emin olmak

için çocuklar gözetim altında tutulmalı-

dır.

Güvenlik uyarıları

78 TR

– 3

Pompayı işletime almadan önce güvenlik

uyarılarına mutlaka dikkat edilmelidir!

Ayrıca, "Tip levhası" çıkartmasının kesinlik-

le pompadan çıkartılmaması gerektiğine de

dikkat edin. Çıkartmanın çıkartılmasından

sonra pompanın sızdırmazlık garantisi veri-

lemez.

1 Soketli elektrik fişi kablosu

2 Seviye şalteri

3Taşıma kolu

4 Düz contalı hortum bağlantısı 1"

(25,4mm)

Şekil

 Hortum bağlantısını pompaya vidalayın

ve düz contanın hortum bağlantısına ta-

kılmış oldu

ğuna dikkat edin.

Not

Hortum uzunluğu ne kadar kısa olursa sevk

gücü o oranda artar.

 Hortumu hortum bağlantısına itin ve uy-

gun bir hortum kelepçesiyle sabitleyin

 Otomatik modunda, devreye girme yük-

sekliği seviye şalteri kablosunun uzun-

luğu ile önceden tanımlanmıştır.

Şekil

 Manuel modda, seviye şalterini yukarı-

ya (kablo aşağıya) yönlendirin. Öneri:

Seviye şalterinin kablosunu köşebent

şeklinde taşıyıcı koldan geçirerek itin ve

seviye şalterini şekilde gösterildiği gibi

konumlayın.

Şekil

 Pompayı sevk sıvısında güvenli dura-

cak şekilde sabit bir zemine kurun ya da

taşıyıcı kola sabitlenmiş bir halatla batı-

rı

Emme bölgesi kirlenmeler nedeniyle

tam olarak ya da kısmen bloke edilme-

melidir.

Pompanın kendi kendine emme yapması

için, sıvı seviyesi en az 3 cm (SCP 5000) ya

da 8 cm (SDP 5000) olmalıdır.

 Elektrik fişini prize takın.

Otomatik modunda seviye şalteri pompala-

ma işlemine otomatik olarak kumanda

eder. Sıvı seviyesi belirli bir yüksekliğe ula-

şırsa, pompa çalışır.

Sıvı seviyesi belirli bir seviyenin altına iner-

se, pompa kapatılır.

Seviye şalterinin hareket serbestliği sağ-

lanmış olmalıdır.

Manuel modda pompa sürekli olarak devre-

de kalır.

Not:

Kuru çalışma aşınmanın artmasına neden

olur, manuel modda pompayı denetimsiz

bırakmayın. Kuru çalışma s

ırasında pom-

payı 3 dakika içimde kapatın.

 Her kullanımdan sonra pompayı temiz

suyla yıkayın.

Özellikle klor içeren su veya artık bıra-

kan diğer sıvıların sevk edilmesinden

sonra.

Not

Kirler birikebilir ve çalışma arızalarına ne-

den olabilir.

 Cihazın fişini prizden çekin.

Cihaz bakım gerektirmez.

İşletime alma

Cihaz tanýmý

Hazırlık

Çalıştırma

Otomatik modu

Manuel mod

Cihazın kapatılması

Temizlik, Bakım

Bakım

79TR

– 4

Dikkat

Kazaları veya yaralanmaları önlemek için,

taşıma sırasında cihazın ağırlığına dikkat

edin (bkz. Teknik bilgiler).

 Cihazı taşıma kolundan yukarı kaldırın

ve taşıyın.

 Cihazı kaymaya ve devrilmeye karşı

emniyete alın.

Dikkat

Kazaları veya yaralanmaları önlemek için,

depolama yerini seçerken cihazın ağırlığı-

na dikkat edin (bkz. Teknik bilgiler).

 Cihazı donma tehlikesi bulunmayan bir

yerde saklayın.

Taşıma

Elle taşıma

Araçlarda taşıma

Depolama

Cihazın saklanması

Özel aksesuar

Aşağıda belirtilen özel aksesuarların şekillerini bu kullanım kılavuzunun 4. sayfasında bu-

labilirsiniz.

6.997-346.0 Vakum hortumu;

metrelik 1“

(25,4mm) 25m

Özel hortum uzunluklarına kesmek için vakuma da-

yanıklı spiral hortum.

6.997-359.0 Pompa bağlantı par-

çası G1 (33,3mm)

dahil Tek yönlü valf

3/4“ (19 mm) veya 1“(25,4 mm) hortumlara uyar. G1

(33,3 mm) bağlantı dişli. Suyun pompaya geri ak-

masını önlemek için düz contanın yerine tek yönlü

valfı takın.

80 TR

– 5

Arızalarda yardım

몇 Dikkat

Tehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmet-

leri tarafından yapılmalıdır.

Arıza Nedeni Arızanın giderilmesi

Pompa çalışıyor fakat bes-

leme yapmıyor

Pompada hava Sıvı emilene kadar pompa-

nın elektrik fişini birkaç kez

takın ve sökün

Emme bölgesi tıkanmış Elektrik fişini çekin ve emme

bölgesini temizleyin

(sadece manuel modda) Su

seviyesi minimum su sevi-

yesinin altında

Mümkünse pompayı sıvıya

daha derine batırın ya da

Hazırlık bölümünde (otoma-

tik mod) tarif edilen yöntemi

izleyin

Pompa çalışmaya başlamı-

yor ya da çalışma sırasında

aniden duruyor

Akım beslemesi kesilmiş Sigortalar ve elektrik bağ-

lantılarını kontrol edin

Termik şalter, aşırı ısı

nma

nedeniyle pompayı kapattı

Elektrik fişini çekin, pompayı

soğutun, emme bölgesini te-

mizleyin, kuru çalışmadan

kaçının

Emme bölgesine kir parti-

külleri sıkışmış

Elektrik fişini çekin ve emme

bölgesini temizleyin

Seviye şalteri pompayı dur-

duruyor

Seviye şalterinin pozisyonu-

nu kontrol edin

Sevk gücü azalıyor Emme bölgesi tıkanmış Elektrik fişini çekin ve emme

bölgesini temizleyin

Sevk gücü çok düşük Pompanın sevk gücü, sevk

yüksekliği, hortum çapı ve

hortum uzunluğuna bağlıdır.

Maksimum sevk yüksekliği-

ne dikkat edin; Bkz. Teknik

bilgiler, gerekirse başka bir

hortum çapı ya da başka bir

hortum uzunluğu seçin.

81TR

– 6

Teknik değişiklik yapma hakkı saklıdır!

Teknik bilgiler

SCP 5000 SDP 5000

Gerilim V 230 - 240 230 - 240

Elektrik türü Hz 50 50

Güç P

NOMİNAL

W 220 250

Maksimum sevk miktarı l/h 5000 5000

Maksimum basınç MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Maksimum sevk yüksekliğim 5 5

Maksimum dalma derinliğim 7 7

Sevk edilebilen kir partiküllerinin

maksimum kum büyüklüğü

mm 5 20

Sudaki maks. katı madde oranı kg/m

2,0 10,0

Ağırlık kg 3,8 4,0

Mümkün olan sevk miktarı şu şekilde daha büyür:

- Emme ve sevk yükseklikleri ne kadar düşükse

- Kullanılan hortumların çapı ne kadar büyükse

- Kullanlan hortumlar ne kadar kısaysa

- Bağlı bulunan aksesuar ne kadar az basınç kaybına neden olursa

82 TR

– 1

Уважаемый покупатель!

Перед первым применени-

ем вашего прибора прочи-

тайте эту инструкцию по эксплуатации и

действуйте соответственно. Сохраните

эту инструкцию по эксплуатации для

дальнейшего пользования или для сле-

дующего владельца.

Данный прибор разработан для личного

использования и не расчитан на требо-

вания для профессионального примене-

ния.

Изготовитель не несет ответственности

за возможные убытки, которые возникли

по причине использования не по назна-

чению или вследствие неправильного

обслуживания.

Прибор предназначен преимуществен-

но для осушки при затоплении, а также

для перекачки и выкачки воды из резер-

вуаров, колодцев и шахт, осушки лодок и

яхт, если речь идет о пресной воде.

SCP 5000 (насос для чистой

воды)

 Вода со степенью загрязнения и раз-

мером частиц до 5 мм.

 Вода в ванной (при условии соответ-

ствующей дозировки добавок)

 Щёлок для стирки

SDP 5000 (насос для грязной воды)

 Вода со степенью загрязнения и раз-

мером частиц до 20мм.

 все жидкости для перекачки насосом

SCP 5000

몇 Внимание

Прибор не предназначен для непре-

рывной работы насоса (например,

продолжительной перекачки воды в

пруду) или для стационарной уста-

новки (например, в качестве подъ-

емного механизма, фонтанного

насоса).

Не разрешается перекачка разъе-

дающих, легковоспламеняющихся

или взрывоопасных веществ (на-

пример, бензин, керосин, нитрора-

створ), жиров, масел, нефти,

соленой воды и стоков из

туалетов

и заиленной воды, которая облада-

ет меньшей текучестью, чем вода.

Температура перекачиваемой жид-

кости не должна превышать 35°C.

Упаковочные материалы пригод-

ны для вторичной обработки. Поэ-

тому не выбрасывайте упаковку вместе

с домашними отходами, а сдайте ее в

один из пунктов приема вторичного сы-

рья.

Старые приборы содержат цен-

ные

перерабатываемые материа-

лы, подлежащие передаче в пункты

приемки вторичного сырья. Поэтому ути-

лизируйте старые приборы через соот-

ветствующие системы приемки отходов.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

Оглавление

Оглавление . . . . . . . . . . . . RU . . .1

Общие указания . . . . . . . . RU . . .1

Указания по технике безопа-

сности . . . . . . . . . . . . . . . . RU . . .2

Ввод в эксплуатацию . . . . RU . . .3

Эксплуатация прибора. . . RU . . .3

Окончание работы . . . . . . RU . . .4

Уход, техническое обслужи-

вание . . . . . . . . . . . . . . . . . RU . . .4

Транспортировка . . . . . . . RU . . .4

Хранение. . . . . . . . . . . . . . RU . . .4

Специальные принадлежно-

сти . . . . . . . . . . . . . . . . . . . RU . . .4

Помощь в случае неполадок RU . . .5

Технические данные. . . . . RU . . .6

Общие указания

Использование по назначению

Допустимые для перекачки жидкости:

Охрана окружающей среды

83RU

– 2

В каждой стране действуют соответст-

венно гарантийные условия, изданные

уполномоченной организацией сбыта

нашей продукции в данной стране. Воз-

можные неисправности прибора в тече-

ние гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея

при себе чек

о покупке, в торговую организацию, про-

давшую вам прибор или в ближайшую

уполномоченную службу сервисного об-

служивания.

 Опасность для жизни

При несоблюдении указаний по технике

безопасности существует опасность

для жизни от электрического тока!

 Перед началом работы с прибором

проверять сетевой шнур и штепсель-

ную вилку на наличие повреждений.

Поврежденный сетевой шнур дол-

жен быть незамадлительно заменен

уполномоченной службой сервисно-

го обслуживания/специалистом-

электриком.

 Все электрические штепсельные со-

единения должны находиться в за-

щищенном от затопления месте.

 Неподходящие удлинители могут

представлять опасность. Вне поме-

щений следует использовать только

допущенные для использования и

соответственно маркированные уд-

линители с достаточным попереч-

ным сечением провода.

Штекер и соединительный элемент

используемого удлинителя должны

быть защищены от брызг.

 Сетевой шнур и кабель переключа

теля уровня нельзя использовать

для транспортировки или крепления

устройства.

 При отсоединении прибора от сети

питания необходимо тянуть за штеп-

сельную вилку, а не за кабель.

 Следите за тем, чтобы сетевой ка-

бель не защемлялся и не терся об

острые края.

 Напряжение, указанное в заводской

табличке, должно соответствовать

напряжению источника

тока.

 Во избежание опасности, ремонт и

установку запасных деталей должны

выполнять только авторизированные

сервисные центры.

 Следить за электрическими защит-

ными устройствами:

При выкачивании воды из бассейнов,

прудов во дворе и фонтанов исполь-

зовать погружные насосы только с

автоматами защиты от тока утечки с

номинальным током утечки 30 мА.

Если в

бассейне или садовом пруду

находятся люди, запрещается ис-

пользовать насос.

Из соображений безопасности, мы

рекомендуем использовать устрой-

ство с автоматом защиты от тока

утечки (утечки 30 мА).

Электрические соединения должны

выполняться только электриком.

Следует обязательно соблюдать на-

циональные требования!

В Австрии насосы для использова-

ния в бассейнах и прудах, имеющие

соединительный провод

, согласно

ÖVE B/EN 60555 часть 1 - 3, должны

питаться от одобренного ÖVE разде-

лительного трансформатора, причем

номинальное напряжение не должно

превышать 230В.

 Это устройство не предназначено

для использования людьми (в том

числе и детей) с ограниченными фи-

зическими, сенсорными или умствен-

ными способностями или лицами с

отсутствием опыта и/или знаний, за

исключением случаев, если

за обес-

Гарантия

Указания по технике безопа-

сности

84 RU

– 3

печением безопасности их работы

наблюдают специально подготов-

ленные лица или они получают от

них указания, касающиеся использо-

вания устройства. Необходимо сле-

дит за детьми, не разрешать им

играть с устройством.

Перед использованием насоса нужно

обязательно придерживаться указаний

по безопасности!

Обратите внимание на то, что наклейку

„Заводская табличка“ ни в коем

случае

не разрешается удалять с насоса. После

удаления наклейки прекращается дей-

ствие гарантии на герметичность насо-

са.

1 Сетевой шнур со штепсельным разъ-

емом

2 Выключатель уровня

3 Рукоятка для ношения прибора

4 Элемент подключения шланга 1“

(25,4мм) с плоским уплотнением

Рисунок

 Прикрутить элемент подключения

шланга к насосу и обратить внима-

ние на то,

чтобы плоское уплотнение

было установлено на элемент под-

ключения шланга.

Указание

Чем меньше длина шланга, тем выше

производительность перекачки.

 Надеть шланг на элемент подключе-

ния шланга и закрепить соответству-

ющим хомутом для шланга

 В автоматическом режиме высота

включения предварительно задана

длиной кабеля выключателя уровня.

Рисунок

 В ручном режиме работы перевести

выключатель

уровня вверх (кабелем

вниз). Совет: Кабель выключателя

уровня смотать петлей и просунуть

через ручку, а также перевести вы-

ключатель уровня в указанное поло-

жение.

Рисунок

 Устойчиво поставить насос на твер-

дую поверхность в жидкость для пе-

рекачки или опустить с помощью

прикрепленного к ручке троса.

Зона всасывания не должна быть

полностью или частично закрыта за-

грязнением.

Для самостоятельной работы насоса

уровень жидкости не должен быть ниже

3 см (SCP 5000) или 8 см (SDP 5000).

 Вставить сетевую штепсельную вил-

ку в розетку.

В автоматическом режиме работы вы-

ключатель уровня контролирует работу

насоса автоматически. Когда уровень

жидкости достигает определенной высо-

ты, насос включается.

Когда уровень жидкости

опускается до

определенного уровня, насос выключа-

ется.

Необходимо обеспечить свободу пере-

мещения выключателя уровня.

В ручном режиме работы насос постоян-

но остается включенным.

Указание:

Работа всухую приводит к повышенно-

му износу, не оставлять насос без при-

смотра при ручном режиме работы.

При работе насоса всухую отключить

насос в течение 3-х минут

Ввод в эксплуатацию

Описание прибора

Подготовка

Эксплуатация прибора

Автоматический режим работы

Ручной режим работы

85RU

– 4

 После каждого употребления насос

следует промывать чистой водой.

В частности, после откачки хлори-

стой воды или других жидкостей, ко-

торые оставляют осадок.

Указание

Загрязнения могут откладываться и

приводить к сбоям.

 Вытащите штепсельную вилку из ро-

зетки.

Аппарат не нуждается в профилактиче-

ском обслуживании.

Внимание!

Во избежание несчастных случаев или

травмирования

, при транспортировке

необходимо принять во внимание вес

прибора (см. раздел "Технические дан-

ные").

 Высоко поднять прибор за ручку и пе-

ренести.

 Зафиксировать прибор от смещения

и опрокидывания.

Внимание!

Во избежание несчастных случаев или

травмирования, при выборе места хра-

нения необходимо принять во внима-

ние вес прибора (см. раздел

"Технические

данные").

 Прибор следует хранить в защищен-

ном от мороза помещении.

Окончание работы

Уход, техническое обслужи-

вание

Техническое обслуживание

Транспортировка

Транспортировка вручную

Транспортировка на транспор-

тных средствах

Хранение

Хранение прибора

Специальные принадлежности

Изображения указанных далее специальных принадлежностей вы найдете на стра-

нице 4 данного руководства.

6.997-346.0 Всасывающий

шланг, продаю-

щийся на метры 1“

(25,4 мм) 25 м

Вакуум-плотный спиральный шланг для нарезки

отдельных шлангов необходимой длины.

6.997-359.0 Соединительная

деталь насоса G1

(33,3 мм), включ.

Обратный клапан

Подходит для шлангов 3/4“ (19 мм) или 1“(25,4

мм). С соединительной резьбой G1 (33,3 мм).

Обратный клапан вместо плоского уплотнения

используют для предотвращения обратного

тока воды в насос.

86 RU

– 5

Помощь в случае неполадок

몇 Внимание

Во избежание опасности, ремонт и установку запасных деталей должны выполнять

только авторизированные сервисные центры.

Неполадка Причина Способ устранения

Насос работает, но не пе-

рекачивает.

Воздух в насосе Несколько раз вынуть и

вставить сетевую вилку на-

соса до тех пор, пока не на-

чнется всасывание

жидкости

Зона всасывания засори-

лась

Вытянуть сетевую вилку и

прочистить зону всасыва-

ния.

(только в ручном режиме ра-

боты) поверхность воды

ниже минимального уровня

воды

Погружать насос как можно

глубже в перекачиваемую

жидкость или действовать

так, как описано в главе

"Подготовка" (автоматиче-

ский режим)

Насос не запускается или

внезапно остановилась в

ходе работы

Прерывание подачи питания Проверить предохраните-

ли и электрические соеди-

нения

Защитное термореле отклю-

чило насос из-за перегрева.

Вытянуть сетевую вилку,

дать насосу остыть,

прочи-

стить зону всасывания, из-

бегать эксплуатации

всухую

Частицы грязи забились в

зоне всасывания

Вытянуть сетевую вилку и

прочистить зону всасыва-

ния.

Выключатель уровня оста-

навливает насос

Проверить положение вы-

ключателя уровня

Снизилась производи-

тельность перекачки

Зона всасывания засори-

лась

Вытянуть сетевую вилку и

прочистить зону всасыва-

ния.

Слишком маленькая про-

изводительность перекач-

ки

Производительность пере-

качки насоса зависит от вы-

соты перекачки, диаметра и

длины шланга

Необходимо следить за

максимальной высотой пе-

рекачки, см. раздел "Техни-

ческие данные", при

необходимости выбрать

другой диаметр или длину

шланга

87RU

– 6

Изготовитель оставляет за собой право внесения технических изменений!

Технические данные

SCP 5000 SDP 5000

Напряжение V 230 - 240 230 - 240

Вид тока Hz 50 50

Мощность Р

ном

W 220 250

Макс. объем перекачки l/h 5000 5000

Макс. давление MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Макс. высота перекачки m5 5

Макс. глубина опускания m7 7

Макс. размер частиц, допусти-

мых для перекачки

mm 5 20

Макс. содержание твердых ча-

стиц в воде

kg/m

2,0 10,0

Вес kg 3,8 4,0

Возможный объем подачи тем больше:

- чем меньше высота всасывания и перекачки

- чем больше диаметр используемых шлангов

- чем короче используемые шланги

- чем меньшее падение давления, обусловленное подсоединением дополнитель-

ного оборудования

88 RU

– 1

Tisztelt Vásárló,

Készüléke első használata

előtt olvassa el ezt az üzemel-

tetési utasítást és ez alapján járjon el. Őriz-

ze meg jelen üzemeltetési útmutatót

későbbi használat miatt vagy a későbbi tu-

lajdonos számára.

Ezt a készüléket magán használatra fej-

lesztettük ki, és nem ipari használat igény-

bevételére terveztük.

A gyártó nem felel az olyan esetleges káro-

kért, amelyek a nem rendeltetésszerű

használat, vagy hibás kezelés következté-

ben keletkeznek.

A készülék elsősorban árvizek esetén víz-

telenítésre, de tartályok át- és kiszivattyú-

zására, kútból és aknákból történő

vízfelvételre, valamint hajók és jachtok víz-

telenítésére szolgál, amennyiben édesvíz-

ről van szó.

SCP 5000 (tisztavíz szivattyú)

 5 mm szemcsenagyságú szennyező-

désfokú vízzel

 Uszodavíz (az additívok rendeltetés-

szerű adagolását feltételezve)

 Mosólúg

SDP 5000 (szennyvíz szivattyú)

 20mm szemcsenagyságú szennyező-

désfokú vízzel

 az SCP 5000 szivattyú minden szállítá-

si folyadéka

몇 Figyelem

A készülék nem alkalmas állandó szi-

vattyúüzemre (pl. tartós keringetési

üzemre kis tóban) vagy állandó installá-

cióhoz (pl. emelő berendezés, szökőkút

szivattyú).

Nem szabad maró, könnyen éghető

vagy robbanékony anyagokat (pl. ben-

zin, petróleum, nitro-hígító), zsírokat,

olajokat, sós vizet és toalett berendezé-

sek szennyvizét szállítani és sáros vi-

zet, amelynek folyóképessége

alacsonyabb, mint a vízé. A szállított fo-

lyadékok hőmérsékletének nem sza-

bad 35°C-ot meghaladnia.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanya-

gokat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével

ártalmatlanítsa!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Tartalomjegyzék

Tartalomjegyzék . . . . . . . . . HU . . .1

Általános megjegyzések . . HU . . .1

Biztonsági utasítások . . . . . HU . . .2

Üzembevétel . . . . . . . . . . . HU . . .3

Üzemeltetés . . . . . . . . . . . . HU . . .3

Az üzemeltetés befejezése HU . . .3

Ápolás, karbantartás . . . . . HU . . .3

Transport . . . . . . . . . . . . . . HU . . .4

A készülék tárolása . . . . . . HU . . .4

Különleges tartozékok . . . . HU . . .4

Hibaelhárítás . . . . . . . . . . . HU . . .5

Műszaki adatok . . . . . . . . . HU . . .6

Általános megjegyzések

Rendeltetésszerű használat

Megengedett szállítási folyadékok:

Környezetvédelem

89HU

– 2

Minden országban az illetékes forgalma-

zónk által kiadott garancia feltételek érvé-

nyesek. Az esetleges üzemzavarokat az

Ön készülékén a garancia lejártáig költség-

mentesen elhárítjuk, amennyiben anyag-

vagy gyártási hiba az oka. Garanciális eset-

ben kérjük, forduljon a vásárlást igazoló bi-

zonylattal kereskedőjéhez vagy a

legközelebbi hivatalos szakszervizhez.

 Életveszély

A biztonsági előírások figyelembe nem vé-

tele esetén életveszély áll fenn elektromos

áram által!

 Használat előtt mindegy egyes alka-

lommal meg kell vizsgálni, hogy nem

sérült-e a csatlakozóvezeték és a háló-

zati csatlakozódugó. A sérült csatlako-

zóvezetéket haladéktalanul ki kell

cseréltetni a vevőszolgálattal/elektro-

mos szakemberrel.

 Minden elektromos csatlakozókapcso-

latot elárasztásbiztos területen kell el-

helyezni.

 Az alkalmatlan hosszabbítóvezetékek

veszélyt okozhatnak. A szabadban ki-

zárólag az adott célra engedélyezett és

megfelelő jelöléssel ellátott, megfelelő

keresztmetszetű hosszabbítóvezetéke-

ket használjon.

A használt hosszabbítóvezeték dugójá-

nak és csatlakozójának fröccsenővíz el-

len védettnek kell lenni.

 A hálózati csatlakozókábelt és a szint-

kapcsoló kábelét ne használja a készü-

lék szállításához vagy rögzítéséhez.

 A készülék hálózatról történő leválasz-

tásához ne a csatlakozókábelnél fogva

húzza, hanem a dugót megfogva.

 A hálózati csatlakozókábelt ne húzza át

éles sarkokon és ne csípje be.

 Az adattáblán megadott feszültségnek

meg kell egyeznie az áramforrás fe-

szültségével.

 Veszélyek elkerülés végett az alkatré-

szek javítását és beépítését csak jóvá-

hagyott szerviz szolgálat végezhet el.

 Elektromos védelmi berendezésnél ve-

gye figyelembe:

Úszómedencék, kerti tavak és szökőku-

tak kiszivattyúzásánál a búvárszivattyút

csak hibaáram védőkapcsolóval max.

30mA névleges hibaárammal szabad

üzemeltetni. Ha személyek tartózkod-

nak az úszómedencében vagy a kerti

tóban, a szivattyút nem szabad hasz-

nálni.

Biztonsági okokból alapvetően azt

ajánljuk, hogy a készüléket hibaáram-

védőkapcsolón (max. 30mA) keresztül

üzemeltessék.

Az elektromos csatlakozást csak villa-

mos szakember végezheti. Az erre vo-

natkozó nemzeti rendelkezéseket

mindenképpen figyelembe kell venni!

Ausztriában a rögzített csatlakozóve-

zetékkel rendelkező szivattyúkat úszó-

medencei és kerti tavi használathoz, az

ÖVE B/EN 60555 1 - 3 rész alapján, egy

ÖVE-ellenőrzött elválasztó transzfor-

mátoron keresztül kell ellátni, ahol a

szekunder névleges fesztültség nem

haladhatja meg a 230V-ot .

 Ez a készülék nem alkalmas arra, hogy

olyan korlátozott fizikai, érzékelő vagy

szellemi képességgel rendelkező sze-

mélyek (beleértve a gyerekeket) vagy

tapasztalat és/vagy ismeret nélküli sze-

mélyek használják, kivéve ha őket biz-

tonságukért felelős személy felügyeli

vagy ez a személy megtanította nekik,

hogy hogyan kell a készüléket használ-

ni. Gyerekeket felügyelni kell, annak

biztosításáért, hogy a készülékkel ne

játszanak.

Garancia

Biztonsági utasítások

90 HU

– 3

A szivattyú üzembevétele előtt a biztonsági

útmutatásokat mindenképpen figyelembe

kell venni!

Kérem, továbbá vegye figyelembe azt,

hogy a „Típus tábla“ feliratú matricát soha

nem szabad a szivattyúról eltávolítani. A

matrica eltávolítása után semmilyen garan-

cia nincs a szivattyú vízzáróságára.

1 Hálózati kábel csatlakozóval

2 Szintkapcsoló

3 Fogantyú

4 Tömlőcsatlakozás 1“(25,4mm) lapos

tömítéssel

Ábra

 A tömlőcsatlakozást csavarja a szivat-

tyúra és ügyeljen arra, hogy a lapos tö-

mítés fel legyen szerelve a

tömlőcsatlakozásra.

Tudnivaló

Minél rövidebb a tömlő hosszúsága, annál

nagyobb a szállítási teljesítmény.

 A tömlőt a tömlő csatlakozásra tolni és

megfelelő tömlő bilinccsel rögzíteni

 Automata üzemben a kapcsolási ma-

gasság már a szintkapcsoló kábel hos-

szúsága által előre meg van határozva.

Ábra

 Kézi üzem esetén a szintkapcsolót fel-

felé (kábel lefelé) állítsa be. Tipp: A

szintkapcsoló kábelét a tolja át a hordó

fogantyún és a szintkapcsolót az ábrán

látható módon helyezze el.

Ábra

 A szivattyút stabilan, biztos alapon állít-

sa fel a szállítási folyadékban vagy egy

a hordó fogantyújára erősített kötélen

keresztül merítse le.

A felszívási területnek nem szabad

szennyeződések által egészen vagy

részben gátolva lenni.

Ahhoz, hogy a szivattyú önállóan szívjon, a

folyadékszintnek legalább 3cm-nek (SCP

5000), ill. 8cm-nek (SDP 5000) kell lenni.

 Dugja be a hálózati dugót a dugaljba.

Automata üzemben a szintkapcsoló auto-

matikusan irányítja a szivattyúzási folya-

matot. Ha a folyadékszint egy bizonyos

magasságot elér, akkor a szivattyú bekap-

csol.

Ha a folyadékszint egy bizonyos szintre

csökken, akkor a szivattyú kikapcsol.

A szintkapcsoló mozgási szabadságát biz-

tosítani kell.

Kézi üzemnél a szivattyú mindig bekap-

csolva marad.

Megjegyzés:

A szárazmenet gyorsabb kopáshoz vezet,

a szivattyút kézi üzem esetén soha ne

hagyja felügyelet nélkül. Szárazmenet ese-

tén a szivattyút 3 percen belül kapcsolja ki.

 A szivattyút minden használat után öb-

lítse át tiszta vízzel.

Különösen klórtartalmú víz vagy más

olyan folyadék szállítása után, amely le-

rakódást képez.

Tudnivaló

A szennyeződések lerakódhatnak és mű-

ködési zavarhoz vezethetnek.

 Húzza ki a hálózati dugót a dugaljból.

A készülék nem igényel karbantartást.

Üzembevétel

A készülék ismertetése

Előkészítés

Üzemeltetés

Automata üzem

Kézi üzem

Az üzemeltetés befejezése

Ápolás, karbantartás

Karbantartás

91HU

– 4

Vigyázat

A készülék szállításánál a balesetek vagy

sérülések elkerülése érdekében vegye fi-

gyelembe a készülék súlyát (lásd a műsza-

ki adatokat).

 A készüléket a hordófogantyúnál meg-

emelni és vinni.

 A készüléket elcsúszás és borulás ellen

biztosítani kell.

Vigyázat

A tárolási hely kiválasztásánál, a balesetek

vagy sérülések elkerülése érdekében, ve-

gye figyelembe a készülék súlyát (lásd a

műszaki adatokat).

 A készüléket fagytól védett helyiségben

tárolja.

Transport

Szállítás kézzel

Szállítás járműben

A készülék tárolása

Különleges tartozékok

A következőkben felsorolt különleges tartozékok ábrái ezen használati utasítás 4. oldalán

találhatók.

6.997-346.0 Szívótömlő méter-

áru 1“ (25,4mm)

25m

Vákuumbiztos spirálcső egyedi csőhosszúságok

méretre vágásához.

6.997-359.0 Szivattyú csatlakozó

darab G1 (33,3mm)

visszacsapó szelep-

pel

3/4“(19 mm) vagy 1“(25,4 mm) tömlőkhöz felel

meg. G1 (33,3 mm) csatlakozómenettel. Vissza-

csapó szelepet helyezzen be a lapos tömítés he-

lyett, hogy megakadályozza a víz visszafolyását a

szivattyúhoz.

92 HU

– 5

Hibaelhárítás

몇 Figyelem

Veszélyek elkerülés végett az alkatrészek javítását és beépítését csak jóváhagyott szer-

viz szolgálat végezhet el.

Üzemzavar Ok Elhárítás

A szivattyú megy, de nem

szállít

Levegő a szivattyúban A szivattyú csatlakozási du-

góját többször dugja be és

húzza ki, amíg folyadékot

nem szív fel

Felszívási terület el van du-

gulva

Húzza ki a hálózati dugót és

tisztítsa meg a felszívási te-

rületet.

(csak kézi üzemnél) vízszint

a minimum vízállás alatt van

A szivattyút, ha lehetséges a

szállítófolyadékba mélyebb-

re ereszteni vagy az Előké-

szítés fejezetben (Automata

üzem) leírtak szerint eljárni

A szivattyú nem megy vagy

az üzem alatt hirtelen leáll

Áramellátás megszakítva Biztosítékokat és elektromos

összekötéseket ellenőrizni

A thermo védőkapcsoló túl-

melegedés miatt kikapcsolta

a szivattyút

Húzza ki a hálózati dugót,

hagyja lehűlni a szivattyút,

tisztítsa meg a felszívási te-

rületet, gátolja meg a száraz-

menetet

Szennyeződés-részecske

beragadt a felszívási terüle-

ten

Húzza ki a hálózati dugót és

tisztítsa meg a felszívási te-

rületet.

A szintkapcsoló leállítja a

szivattyút

A szintkapcsoló helyét ellen-

őrizni

Szállítási teljesítmény csök-

ken

Felszívási terület el van du-

gulva

Húzza ki a hálózati dugót és

tisztítsa meg a felszívási te-

rületet.

Szállítási teljesítmény túl ke-

vés

A szivattyú szállítási teljesít-

ménye a szállítási magas-

ságtól, a tömlő átmérőjétől

és a tömlő hosszúságától

függ

Figyelembe kell venni a max.

szállítási magasságot, lásd a

műszaki adatokat, adott

esetben válasszon más töm-

lő átmérőt vagy más tömlő

hosszúságot.

93HU

– 6

A műszaki adatok módosításának jogát fenntartjuk!

Műszaki adatok

SCP 5000 SDP 5000

Feszültség V 230 - 240 230 - 240

Áramfajta Hz 50 50

Teljesítmény P

névl

W 220 250

Max. szállított mennyiség l/h 5000 5000

Max. nyomás MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Max. szállítási magasság m 5 5

Max. lemerülési mélység m 7 7

A szállítható szennyeződés ré-

szecske max. szemcsenagysága

mm 5 20

Max. szilárdanyag-tartalom a víz-

ben

kg/m

2,0 10,0

Súly kg 3,8 4,0

A lehetséges szállított mennyiség annál nagyobb:

- minél kisebb a felszívási- és szállítási magasság

- minél nagyobb a használt tömlők átmérője

- minél rövidebbek a használt tömlők

- minél kevesebb nyomásveszteséget okoz a csatlakoztatott tartozék

94 HU

– 1

Vážený zákazníku,

před prvním použitím přístroje

si bezpodmínečně pečlivě

přečtěte tento návod k jeho obsluze a

uschovejte jej pro pozdější použití nebo pro

dalšího majitele.

Tento přístroj byl navržen pro domácí pou-

žití a není určen pro nároky profesionálního

používání.

Výrobce neručí za případné škody, které

jsou zapříčiněny zacházením podle předpi-

sů nebo chybnou obsluhou.

Zařízení je převážně určeno k odvodňování

při záplavách, ale lze ho rovněž využít při

přečerpávání a vyčerpávání nádrží, k od-

běru vody ze studen a šachet a odčerpává-

ní vody ze člunů a jachet za předpokladu,

že se jedná o sladkou vodu.

SCP 5000 (čerpadlo na čistou vodu)

 Voda se stupněm znečištění do zrnitosti

5 mm

 Bazénová voda (za přepokladu dávko-

vání přísad podle určení)

 Prací louh

SDP 5000 (čerpadlo na znečištěnou vo-

du)

 Voda se stupněm znečištění do zrnitosti

20 mm

 všechny kapaliny čerpané čerpadlem

SCP 5000

몇 Pozor!

Zařízení není vhodné pro nepřerušený

čerpací provoz (např. stálý oběh v ryb-

níce) ani jako stacionární instalace (na-

př. zvedací zařízení, kašnové

čerpadlo).

Čerpat se nesmějí žíravé, snadno hoř-

lavé nebo výbušné látky (např. benzín,

petrolej, nitroředidlo), tuky, oleje, slaná

voda a odpadní vody ze záchodových

zařízení a rovněž voda zabahněná, kte-

rá má tekutost nižší než voda. Teplota

čerpané kapaliny nesmí překračovat

35°C.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

V každé zemi platí záruční podmínky vyda-

né příslušnou distribuční společností. Pří-

padné poruchy zařízení odstraníme během

záruční lhůty bezplatně, pokud byl jejich

příčinou vadný materiál nebo výrobní záva-

dy. V p

řípadě uplatňování nároku na záru-

ku se s dokladem o zakoupení obraťte na

prodejce nebo na nejbližší oddělení služeb

zákazníkům.

Obsah

Obsah. . . . . . . . . . . . . . . . . CS . . .1

Obecná upozornění . . . . . . CS . . .1

Bezpečnostní pokyny . . . . . CS . . .2

Uvedení přístroje do provozu CS . . .3

Provoz . . . . . . . . . . . . . . . . CS . . .3

Ukončení provozu . . . . . . . CS . . .3

Ošetřování, údržba. . . . . . . CS . . .3

Přeprava. . . . . . . . . . . . . . . CS . . .4

Uskladnění přístroje . . . . . . CS . . .4

Zvláštní příslušenství . . . . . CS . . .4

Pomoc při poruchách . . . . . CS . . .5

Technické parametry . . . . . CS . . .6

Obecná upozornění

Správné používání přístroje

Kapaliny schválené pro přepravu čerpa-

dlem:

Ochrana životního prostředí

Záruka

95CS

– 2

 Smrtelné nebezpečí

V případě nedodržení bezpečnostních po-

kynů vzniká nebezpečí smrti elektrickým

proudem!

 Před každým použitím přístroje zkont-

rolujte, zda napájecí vedení a zástrčka

nejsou poškozeny. Poškozené napáje-

cí vedení je nutné nechat neprodleně

vyměnit autorizovanou servisní služ-

bou, resp. odborníkem na elektrické pří-

stroje.

 Všechny elektrické zástrčkové spoje je

třeba umístit do oblasti chráněné proti

zaplavení.

 Použití nevhodných prodlužovacích ve-

dení může být nebezpečné. Venku po-

užívejte jen taková prodlužovací

vedení, která jsou k tomuto účelu

schválena a odpovídajícím způsobem

označena a která mají dostatečný prů-

řez.

Zástrčka a spojka používaného prodlu-

žovacího vedení musejí být chráněny

proti stříkající vodě.

 Síťový kabel a kabel hladinového spí-

nače nepoužívejte k přepravě ani k

upevňování zařízení.

 Nevytahujte za připojovací kabel, ale za

zástrčku.



Síťový kabel netahejte přes ostré hrany

a zamezte jeho skřípnutí.

 Údaje o napětí uvedené na typovém

štítku přístroje musí souhlasit s napětím

uzemnění.

 Aby nedošlo k ohrožení, smí opravy a

montáže náhradních dílů provádět pou-

ze autorizovaná zákaznická služba.

 Berte zřetel na elektrická bezpečnostní

zařízení:

Při vyčerpávání plaveckých bazénů, za-

hradních jezírek a kašen se smějí po-

norná čerpadla provozovat pouze přes

ochranný spínač proti zbytkovému

proudu se jmenovitým zbytkovým prou-

dem maximálně 30 mA. Jsou-li v pla-

veckém bazénu nebo zahradním

jezírku právě lidé, nesmí být čerpadlo v

provozu.

Z bezpečnostních důvodů zásadně do-

poručujeme provozovat zařízení přes

ochranný spínač proti zbytkovému

proudu (maximálně 30 mA).

Elektrické připojení smějí provádět pou-

ze odborníci na elektroinstalaci. Přitom

je bezpodmínečně

třeba dodržovat pří-

slušná národní ustanovení!

V Rakousku musí být do čerpadel ur-

čených k použití v bazénech a zahrad-

ních rybníčcích, které jsou vybaveny

napevno instalovaným přívodním vede-

ním, přiváděn proud podle normy ÖVE

(Rakouský svaz pro elektrotechniku) B/

EN 60555 část 1 až 3 přes izolační

transformátor s testem ÖVE, přičemž

jmenovité napětí sekundáru nesmí pře-

kročit 230 V.

 Toto zařízení není určeno k tomu, aby

je používaly osoby (včetně dětí) s ome-

zenými fyzickými, smyslovými nebo du-

ševními schopnostmi

 nebo s nedostatečnými zkušenostmi a/

nebo znalostmi, pokud ne ně nebude

dohlížet osoba odpovědná za jejich

bezpečnost

 a nepoučí je o tom, jak se má zařízení

používat. Na děti je třeba dohlížet, aby

bylo zajištěno, že si se zařízením nebu-

dou hrát.

Bezpečnostní pokyny

96 CS

– 3

Před uvedením čerpadla do provozu je

bezpodmínečně třeba dodržovat bezpeč-

nostní instrukce!

Dále prosím dbejte na to, že nálepka "Iden-

tifikační štítek" se v žádném případě nesmí

z čerpadla odstranit. Po odstranění nálepky

přestává platit záruka na těsnost čerpadla.

1Síťový kabel se zástrčkou

2 Hladinový spínač

3 Držadlo

4 Hadicová přípojka 1“ (25,4 mm) s plo-

chým těsněním

Ilustrace

 Našroubujte hadicovou přípojku na čer-

padlo a dbejte na to, aby bylo ploché

těsnění namontováno v hadicové pří-

pojce.

Informace

Čím menší je délka hadice, tím vyšší je čer-

pací výkon.

 Hadici nasuňte na hadicovou přípojku a

upevněte vhodnou hadicovou sponou

 V automatickém provozu je spínací výš-

ka předurčena již délkou kabelu hladi-

nového spínače.

Ilustrace

 Při ručním provozu nasměrujte hladino-

vý spínač nahoru (kabel dolů

). Tip: Ka-

bel hladinového spínače protáhněte

držadlem ve tvaru smyčky a polohu hla-

dinového spínače nastavte podle zob-

razení.

ilustrace

 Čerpadlo umístěte stabilně na pevný

podklad do čerpané kapaliny nebo je

ponořte na laně uvázaném za držadlo.

Oblast sání nesmí být částečně nebo

zcela blokována nečistotami.

Aby čerpadlo samostatně sálo, musí výška

hladiny kapaliny činit alespoň 3 cm (SCP

5000), případně 8 cm (SDP 5000).

 Zapojte síťovou zástrčku do zásuvky.

V automatickém provozu je čerpací proces

řízen hladinovým spínačem automaticky.

Jakmile hladina kapaliny dosáhne určité

výšky, čerpadlo se zapne.

Jakmile hladina kapaliny poklesne na urči-

tou výšku, čerpadlo se vypne.

Musí být zabezpečena volnost pohybu hla-

dinového spínače.

V manuáním provozu zůstává čerpadlo v tr-

vale zapnutém stavu.

Upozornění:

Provoz nasucho vede ke zvýšenému opo-

třebení, nenechávejte čerpadlo pracující v

manuálním provozu bez dohledu. P

ři běhu

nasucho čerpadlo do 3 minut vypněte.

 Po každém použití propláchněte čerpa-

dlo čistou vodou.

Po čerpání kapalin zvláště pak vody s

obsahem chlóru zůstávají usazeniny.

Informace

Nečistoty se mohou usazovat a vyvolávat

funkční poruchy.

 Vytáhněte zástrčku ze zásuvky.

Zařízení je bezúdržbové.

Uvedení přístroje do provozu

Popis přístroje

Příprava

Provoz

Automatický provoz

Manuální provoz

Ukončení provozu

Ošetřování, údržba

Údržba

97CS

– 4

Pozor

Aby bylo zabráněno poraněním nebo neho-

dám při přepravě, berte ohled na hmotnost

přístroje (viz. technické údaje).

 Zařízení zvedněte za držadlo a přenes-

te je.

 Zajistěte přístroj proti sklouznutí a pře-

vrácení.

Pozor

Aby bylo zabráněno poraněním nebo neho-

dám, zohledněte při výběru místa usklad-

nění hmotnost přístroje (viz. technické

údaje).

 Zařízení ukládejte na místě, kde nemrz-

ne.

Přeprava

Ruční přeprava

Přeprava ve vozidle

Uskladnění přístroje

Uložení přístroje

Zvláštní příslušenství

Ilustrace dále uváděných speciálních příslušenství najdete na stránce 4 tohoto návodu.

6.997-346.0 Sací hadice metrové

zboží 1“ (25,4 mm)

25 m

Spirálovou hadici odolnou proti vakuu lze přiříznout

na individuální délku

6.997-359.0 Kus pro připojení

pumpy G1(33,3mm)

včetně zpětného

ventilu

Vhodné pro hadice 3/4“ (19 mm) nebo 1“ (25,4

mm). S připojovacím závitem G1 (33,3 mm). Chce-

te-li zabránit zpětnému toku vody do čerpadla, na-

instalujte místo plochého těsnění zpětný ventil.

98 CS

– 5

Pomoc při poruchách

몇 Pozor!

Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizo-

vaná zákaznická služba.

Porucha Příčina Odstranění

Čerpadlo běží, ale nečerpá Vzduch v čerpadle Síťovou zástrčku čerpadla

několikrát zastrčte a vytáh-

něte, dokud nezačne být ka-

palina nasávána.

Oblast sání je ucpaná Vytáhněte zástrčku a vyčis-

těte oblast sání

(jen v manuálním provozu)

vodní hladina je pod mini-

málním stavem

Je-li to možné, ponořte čer-

padlo hlouběji do čerpané

kapaliny nebo postupujte

podle popisu v kapitole Pří-

prava (Automatický provoz).

Čerpadlo nenabíhá nebo se

za provozu náhle zastaví

Přerušený přívod proudu Zkontrolujte pojistky a elek-

trické spoje

Termospínač vypnul čerpa-

dlo kvůli přehřátí

Vytáhněte síťovou zástrčku,

nechte čerpadlo vychlad-

nout, vyčistěte oblast sání,

zabraňte chodu na sucho

Částice nečistoty se zaklíni-

la v oblasti sání

Vytáhněte zástrčku a vyčis-

těte oblast sání

Hladinový spínač zastaví

čerpadlo

Zkontrolujte polohu hladino-

vého spínače

Klesá čerpací výkon Oblast sání je ucpaná Vytáhněte zástrčku a vyčis-

těte oblast sání

Čerpací výkon je příliš nízký Čerpací výkon čerpadla je

závislý na výtlačné výšce,

průměru hadice a délce ha-

dice

Dodržujte maximální výtlač-

nou výšku viz technické

údaje, případně zvolte jiný

průměr hadice nebo jinou

délku hadice

99CS

– 6

Technické změny vyhrazeny.

Technické parametry

SCP 5000 SDP 5000

Napětí V 230 - 240 230 - 240

Druh proudu Hz 50 50

Výkon P

jmen

W 220 250

Max. výkon čerpadla l/h 5000 5000

Max. tlak MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Max. výtlačná výška m 5 5

Maximální hloubka ponoru m 7 7

Max. zrnitost čerpatelných kalo-

vých částic

mm 5 20

Max. obsah pevných látek ve vodě kg/m

2,0 10,0

Hmotnost kg 3,8 4,0

Možný výkon čerpadla je tím větší:

- čím menší jsou sací a čerpací výšky

- čím větší jsou průměry používaných hadic

- čím kratší jsou používané hadice

- čím menší ztrátu tlaku způsobuje připojené příslušenství

100 CS

– 1

Spoštovani kupec,

Pred prvo uporabo naprave

preberite to navodilo za obra-

tovanje in se po njem ravnajte. To navodilo

za uporabo shranite za poznejšo rabo ali za

naslednjega lastnika.

Ta naprava je razvita za privatno uporabo

in ne izpolnjuje zahtev za uporabo v indu-

striji.

Proizvajalec ne odgovarja za morebitno

škodo, ki je povzročena zaradi nenamen-

ske uporabe ali napačnega rokovanja.

Stroj je namenjen pretežno za odvodnjava-

nje pri poplavah, pa tudi za prečrpavanje in

izčrpavanje zbiralnikov, za odvzem vode iz

vodnjakov in jaškov, ter za odvodnjavanje

čolnov in jaht, v kolikor gre za sladko vodo.

SCP 5000 (črpalka za čisto vodo)

 Voda s stopnjo onesnaženja do zrnato-

sti 5 mm

 Bazenska voda (pogoj je namensko do-

ziranje aditivov)

 Pralni lug

SDP 5000 (črpalka za umazano vodo)

 Voda s stopnjo onesnaženja do zrnato-

sti 20mm

 Vse tekočine za črpanje črpalke SCP

5000

몇 Pozor

Stroj ni primeren za neprekinjeno črpa-

nje (npr. trajno prečrpavanje v ribniku)

ali kot stacionarna instalacija (npr. dvi-

žna naprava, črpalka za vodnjak).

Črpati se ne smejo jedke, lahko gorljive

ali eksplozivne snovi (npr. bencin, pe-

trolej, nitro razredčina), maščobe, olja,

slanica in odpadne vode iz straniščnih

naprav in blatna voda, ki ima manjšo te-

kočnost kot voda. Temperatura črpane

tekočine ne sme preseči 35°C.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomemb-

ne materiale, ki so namenjeni za na-

daljnjo predelavo. Zato stare

naprave zavrzite s pomočjo ustreznih zbi-

ralnih sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledi-

ca materialnih ali proizvodnih napak, v času

garancije brezplačno odpravljamo. V pri-

meru uveljavljanja garancije, se z original-

nim računom obrnite na prodajalca oziroma

najbližji uporabniški servis.

Vsebinsko kazalo

Vsebinsko kazalo . . . . . . . . SL . . .1

Splošna navodila . . . . . . . . SL . . .1

Varnostni napotki . . . . . . . . SL . . .2

Zagon . . . . . . . . . . . . . . . . . SL . . .3

Obratovanje . . . . . . . . . . . . SL . . .3

Zaključek delovanja . . . . . . SL . . .3

Čiščenje, vzdrževanje . . . . SL . . .3

Transport . . . . . . . . . . . . . . SL . . .4

Shranjevanje stroja . . . . . . SL . . .4

Poseben pribor. . . . . . . . . . SL . . .4

Pomoč pri motnjah . . . . . . . SL . . .5

Tehnični podatki . . . . . . . . . SL . . .6

Splošna navodila

Namenska uporaba

Dovoljene pretočne tekočine:

Varstvo okolja

Garancija

101SL

– 2

 Smrtna nevarnost

V primeru neupoštevanja varnostnih napot-

kov obstaja smrtna nevarnost zaradi elek-

tričnega toka!

 Pred vsako uporabo preverite ali na pri-

ključnem kablu z omrežnim vtičem ob-

stajajo poškodbe. Poškodovan

priključni vodnik naj pooblaščen upo-

rabniški servis/elektro strokovnjak takoj

zamenja.

 Vse električne vtične povezave se mo-

rajo namestiti v suhem območju, ki je

varno pred zmočenjem.

 Neprimerni podaljševalni kabli so lahko

nevarni. Na odprtem uporabljajte le za

to dovoljene in ustrezno označene po-

daljševalne kable z zadostnim prere-

zom vodnikov.

Vtič in vezava uporabljenega podaljše-

valnega kabla morata biti zaščitena

pred škropljenjem.

 Omrežni priključni kabel in kabel nivoj-

skega stikala ne smete uporabljati za

transport ali pritrditev naprave.

 Za odklop od omrežja ne vlecite pri-

ključnega kabla, temveč izvlecite vtič iz

vtičnice.

 Omrežnega priključnega kabla ne vleci-

te preko ostrih robov in pazite, da se ne

zatika.

 Napetost, navedena na tipski tablici, se

mora ujemati z napetostjo vira električ-

ne energije.

 Za preprečitev nevarnosti sme popravi-

la in vgradnjo nadomestnih delov izva-

jati zgolj avtoriziran uporabniški servis.

 Upoštevajte električne zaščitne pripra-

ve:

Pri izčrpavanju iz bazenov, vrtnih ba-

zenčkov in vodnjakov smejo črpalke de-

lovati le preko zaščitnega tokovnega

stikala z nazivnim okvarnim tokom max.

30mA. Če se v bazenu ali vrtnem ba-

zenčku nahajajo osebe, č

rpalka ne sme

delovati.

Iz varnostnih razlogov na splošno pripo-

ročamo, da naprava obratuje preko to-

kovnega zaščitnega stikala (maks.

30mA).

Električno priključitev sme izvesti le ele-

ktrostrokovnjak. Obvezno se morajo

upoštevati nacionalni predpisi!

V Avstriji se morajo črpalke za upora-

bo v plavalnih bazenih in vrtnih ribnikih,

ki so opremljene s fiksnim priključnim

vodnikom, po ÖVE B/EN 60555 del 1

do 3, napajati preko ÖVE-preizkušene-

ga ločilnega transformatorja, pri čemer

nazivna napetost sekundarno ne sme

presegati 230V.

 Ta naprava ni namenjena uporabi s

strani oseb (vključno z otroci) z omeje-

nimi fizičnimi, senzoričnimi ali umskimi

sposobnostmi ali pomanjkljivimi izku-

šnjami in/ali zaradi pomanjkanja potreb-

nega znanja, razen če so pod

nadzorom odgovorne osebe, ki skrbi za

njihovo varnost, ali jim le ta nudi potreb-

ne napotke o uporabi naprave. Otroci

morajo biti pod stalnim nadzorom, da

zagotovite, da se z napravo ne igrajo.

Varnostni napotki

102 SL

– 3

Pred zagonom črpalke je obvezno potreb-

no upoštevati varnostne napotke!

Upoštevajte nadalje, da se nalepke „Tipska

tablica“ v nobenem primeru ne sme odstra-

niti s črpalke. Po odstranitvi nalepke garan-

cija za tesnost črpalke ni več zagotovljena.

1 Omrežni priključni kabel z vtičem

2 Nivojsko stikalo

3Ročaj

4 Priključek gibke cevi 1“(25,4mm) s plo-

ščatim tesnilom

Slika

 Priključek gibke cevi navijte na črpalko

in pazite na to, da je ploščato tesnilo

montirano v priključku gibke cevi.

Napotek

Čim krajša je dolžina gibke cevi, toliko ve-

čja je črpalna zmogljivost.

 Gibko cev potisnite na priključek in jo z

ustrezno objemko za gibko cev pritrdite

 Pri avtomatičnem delovanju je pretična

višina že vnaprej definirana z dolžino

kabla nivojskega stikala.

Slika

 Pri ročnem delovanju nivojsko stikalo

usmerite navzgor (kabel navzdol). Na-

svet: Kabel nivojskega stikala potisnite

kot zanko skozi nosilni ročaj in nivojsko

stikalo pozicionirajte kot prikazano.

Slika

 Črpalko namestite stabilno na trdno

podlago v črpano tekočino ali jo potopi-

te z vrvjo, ki je pritrjena na nosilnem ro-

čaju.

Sesalno območje ne sme biti povsem

ali delno blokirano z umazanijo.

Da bi črpalka lahko samostojno črpala,

mora nivo tekočine znašati najmanj 3cm

(SCP 5000), oz. 8cm (SDP 5000).

 Omrežni vtič vtaknite v vtičnico.

V avtomatskem obratovanju nivojsko stika-

lo avtomatsko vodi postopek črpanja. Č

nivo tekočine doseže določeno višino, se

črpalka vklopi.

Če nivo tekočine pade na določen nivo, se

črpalka izklopi.

Zagotovljena mora biti svoboda gibanja ni-

vojskega stikala.

Pri ročnem obratovanju ostane črpalka

stalno vklopljena.

Opozorilo:

Suhi tek vodi do povečane obrabe, črpalke

med ročnim delovanjem ne puščajte brez

nadzora. Pri suhem teku črpalko izklopite v

roku 3 minut.

 Črpalko po vsaki uporabi sperite s čisto

vodo.

Še posebej po črpanju klorirane vode

ali drugih tekočin, ki puščajo za seboj

ostanke.

Napotek

Umazanija se lahko nalaga in vodi do mo-

tenj v delovanju.

 Omrežni vtič izvlecite iz vtičnice.

Naprave ni treba vzdrževati.

Zagon

Opis naprave

Priprave

Obratovanje

Avtomatsko obratovanje

Ročno obratovanje

Zaključek delovanja

Čiščenje, vzdrževanje

Servisiranje

103SL

– 4

Pozor

Da preprečite nesreče ali poškodbe, pri

transportu upoštevajte težo naprave (glejte

tehnične podatke).

 Dvignite stroj s pomočjo nosilnega ro-

čaja in ga nesite.

 Napravo zavarujte proti zdrsu in prevr-

nitvi.

Pozor

Da preprečite nesreče ali poškodbe, pri iz-

biri kraja shranjevanja upoštevajte težo na-

prave (glejte tehnične podatke).

 Črpalko pospravite na mesto, kjer ni

zmrzali.

Transport

Ročni transport

Transport v vozilih

Shranjevanje stroja

Shranjevanje naprave

Poseben pribor

Slike v nadaljevanju navedenega posebnega pribora boste našli na strani 4 tega navodi-

la.

6.997-346.0 Metrska sesalna cev

1“ (25,4mm) 25m

Vakuumsko odporna spiralna cev za prilagoditev in-

dividualnih dolžin cevi.

6.997-359.0 Priključni kos črpal-

ke G1 (33,3mm) vklj.

Protipovratni ventil

Primeren za 3/4“ (19 mm) ali 1“(25,4 mm) cevi. Z

G1 (33,3 mm) priključnim navojem. Namesto plo-

ščatega tesnila vstavite protipovratni ventil, da pre-

prečite vračanje vode v črpalko.

104 SL

– 5

Pomoč pri motnjah

몇 Pozor

Za preprečitev nevarnosti sme popravila in vgradnjo nadomestnih delov izvajati zgolj av-

toriziran uporabniški servis.

Motnja Vzrok Odprava

Črpalka teče, vendar ne

črpa

V črpalki je zrak Omrežni vtič črpalke večkrat

vklopite in izklopite, dokler

tekočina ni posesana.

Območje vsesavanja je za-

mašeno

Izvlecite omrežni vtič in oči-

stite območje vsesavanja

(le pri ročnem obratovanju)

Nivo vode je pod minimalno

vrednostjo

Če je mogoče, črpalko poto-

pite globlje v tekočino za čr-

panje ali postopajte, kot je

opisano v poglavju Priprave

(avtomatsko delovanje).

Črpalka ne steče ali med

obratovanjem nenadoma

obstane

Prekinjeno električno napa-

janje

Preverite varovalke in elek-

trične povezave

Zaščitno termostikalo je iz-

klopilo črpalko zaradi pre-

gretja

Izvlecite omrežni vtič, pusti-

te, da se črpalka ohladi, oči-

stite območje vsesavanja,

preprečite suhi tek

Delci umazanije so se zata-

knili v območju vsesavanja

Izvlecite omrežni vtič in oči-

stite območje vsesavanja

Nivojsko stikalo ustavlja čr-

palko

Preverite položaj nivojskega

stikala

Črpalna mo

č upada Območje vsesavanja je za-

mašeno

Izvlecite omrežni vtič in oči-

stite območje vsesavanja

Črpalna moč je premajhna Črpalna zmogljivost črpalke

je odvisna od višine črpanja,

premera gibke cevi in dolži-

ne gibke cevi.

Upoštevajte max. višino čr-

panja, glejte tehnične podat-

ke, po potrebi izberite drug

premer gibke cevi ali drugo

dolžino gibke cevi.

105SL

– 6

Pridržana pravica do tehničnih sprememb!

Tehnični podatki

SCP 5000 SDP 5000

Napetost V 230 - 240 230 - 240

Vrsta toka Hz 50 50

Moč P

nazivna

W 220 250

Maks. črpalna količina l/h 5000 5000

Maks. tlak MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Maks. črpalna višina m 5 5

Maks. potopna globina m 7 7

Maks. zrnatost prečrpanih delcev

umazanije

mm 5 20

Max. vsebnost trdnih snovi v vodi kg/m

2,0 10,0

Teža kg 3,8 4,0

Možen pretok je toliko večji:

- kolikor manjši sta višini sesanja in črpanja

- kolikor večji je premer uporabljenih gibkih cevi

- kolikor krajše so uporabljene gibke cevi

- kolikor manjšo izgubo tlaka povzroča priključeni pribor

106 SL

– 1

Szanowny Kliencie!

Przed rozpoczęciem użytko-

wania sprzętu należy przeczy-

tać poniższą instrukcję obsługi i

przestrzegać jej. Instrukcję obsługi należy

zachować na później lub dla następnego

użytkownika.

To urządzenie zostało opracowane do

użytku prywatnego i nie jest przeznaczone

do zastosowania przemysłowego.

Producent nie odpowiada za ewentualne

szkody mające miejsce z racji użytkowania

urządzenia niezgodnego z przeznacze-

niem albo niewłaściwej obsługi.

Urządzenie przeznaczone jest przede

wszystkim do odwadniania przy powo-

dziach, ale również do przepompowywanie

i wypompowywania wody ze zbiorników, do

pobierania wody ze studni i szybów, jak

również do odwadniania łodzi i jachtów, o

ile chodzi o słodką wodę.

SCP 5000 (pompa do czystej wody)

 Woda z zanieczyszczeniami o wielkości

ziarna do 5 mm

 Woda z basenów pływackich (przy za-

łożeniu wł

aściwego dozowania dodat-

ków)

 Mydliny

SDP 5000 (pompa do ścieków)

 Woda z zanieczyszczeniami o wielkości

ziarna do 20 mm

 wszystkie ciecze przetaczane przez

pompę SCP 5000

몇 Uwaga

Urządzenie nie nadaje się do pompo-

wania ciągłego (np. w obiegu zamknię-

tym w stawie) ani jako instalacja

stacjonarna (np. urządzenie podnośni-

kowe, pompa fontannowa).

Nie mogą być przetaczane natomiast

materiały żrące, łatwopalne albo wybu-

chowe (np. benzyna, nafta, rozcieńczal-

nik nitro), smary, oleje, woda solona ani

ścieki z toalet czy zamulona woda, któ-

re mają niższą płynność niż woda.

Temperatura przetaczanej cieczy nie

może przekraczać 35°C.

Materiały użyte do opakowania na-

dają się do recyklingu. Opakowania

nie należy wrzucać do zwykłych pojemni-

ków na śmieci, lecz do pojemników na su-

rowce wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego po-

wodu należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Wskazówki dotyczą

ce składników (RE-

ACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

Spis treści

Spis treści. . . . . . . . . . . . . . PL . . .1

Instrukcje ogólne . . . . . . . . PL . . .1

Zasady bezpieczeństwa. . . PL . . .2

Uruchomienie . . . . . . . . . . . PL . . .3

Praca urządzenia . . . . . . . . PL . . .3

Zakończenie pracy . . . . . . . PL . . .3

Czyszczenie i konserwacja PL . . .3

Transport . . . . . . . . . . . . . . PL . . .4

Przechowywanie . . . . . . . . PL . . .4

Wyposażenie specjalne . . . PL . . .4

Usuwanie usterek. . . . . . . . PL . . .5

Dane techniczne . . . . . . . . PL . . .6

Instrukcje ogólne

Użytkowanie zgodne z przeznacze-

niem

Dopuszczalne ciecze do przetaczania:

Ochrona środowiska

107PL

– 2

W każdym kraju obowiązują warunki gwa-

rancji określone przez odpowiedniego lo-

kalnego dystrybutora. Ewentualne usterki

urządzenia usuwane są w okresie gwaran-

cji bezpłatnie, o ile spowodowane są błę-

dem materiałowym lub produkcyjnym. W

sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do dystry-

butora lub do autoryzowanego punktu ser-

wisowego.

 Zagrożenie życia

Nieprzestrzeganie wskazówek dotyczą-

cych bezpieczeństwa stwarza niebezpie-

czeństwo porażenia prądem elektrycznym!

 Przed każdym zastosowaniem spraw-

dzać, czy przewód zasilający lub wtycz-

ka nie są uszkodzone. W przypadku

uszkodzenia przewodu zasilającego

niezwłocznie zlecić jego wymianę auto-

ryzowanemu serwisowi lub elektrykowi.

 Wszystkie elektryczne złącza wtykowe

należy umieścić w obszarze zabezpie-

czonym przed zalaniem.

 Nieodpowiednie przewody przedłuże-

niowe mogą być niebezpieczne. Na

wolnym powietrzu należy stosować tyl-

ko dopuszczone do tego celu i odpo-

wiednio oznaczone przedłużacze o

wystarczającym przekroju.

Wtyczka i łącznik używanego przewodu

przedłużeniowego muszą być wodo-

szczelne.

 Nie używać kabla sieciowego ani kabla

włącznika poziomu do transportowania

ani mocowania urządzenia.

 Aby odłączyć urządzenie od sieci, nie

ciągnąć za kabel instalacyjny, lecz za

wtyczkę.

 Unikać sytuacji prowadzących do

uszkodzenia mechaniczego kabla zasi-

lającego (przecięcia, przetarcia, zgnie-

cenia, wyrwania).

 Napięcie podane na tabliczce znamio-

nowej musi się zgadzać z napięciem

źródła prądu.

 Aby wykluczyć zagrożenia, naprawy i

montaż części zamiennych mogą być

przeprowadzane jedynie przez autory-

zowany serwis.

 Przestrzegać zasad bezpieczeństwa

elektrycznego:

Pompy zanurzeniowe w basenach pły-

wackich, stawach ogrodowych i fontan-

nach mogą być obsługiwane tylko przy

użyciu wyłącznika ochronnego prądo-

wego o znamionowym prądzie uszko-

dzeniowym sięgającym maks. 30 mA.

Gdy wewnątrz basenu pływackiego

albo w stawu ogrodowego znajdują się

osoby, pompy nie można włączać.

Ze względów bezpieczeństwa zaleca

się uruchamianie urządzenia zawsze

przy użyciu wyłącznika ochronnego

prądowego (maks. 30 mA).

Przyłącze elektryczne może być wyko-

nane jedynie przez specjalistę elektry-

ka. Przy tym należy przestrzegać

odnośnych krajowych przepisów!

W Austrii pompy używane w basenach

pływackich i stawach ogrodowych, któ-

re wyposażone są w stały przewód łą-

czący, muszą być zasilane zgodnie z

ÖVE B/EN 60555 cz. 1 do 3 poprzez

transformator izolacyjny atestowany

przez ÖVE, przy czym napięcie zna-

mionowe sekundarne nie może prze-

kraczać 230 V.

 Niniejsze urządzenie nie jest przezna-

czone do użytku przez osoby (włącznie

z dziećmi) z ograniczonymi możliwoś-

ciami psychofizycznymi albo nie posia-

dające doświadczenia i/lub wiedzy,

chyba że są one nadzorowane przez

osobę odpowiedzialną za ich bezpie-

czeństwo albo otrzymały od niej wska-

zówki, w jaki sposób używać tego

urządzenia. Dzieci powinny być nadzo-

rowane, żeby uniknąć wykorzystywania

urządzenia do zabawy.

Gwarancja

Zasady bezpieczeństwa

108 PL

– 3

Przed uruchomieniem pompy koniecznie

należy przeczytać wskazówki dotyczące

bezpieczeństwa!

Należy zwrócić uwagę, że w żadnym wy-

padku nie należy usunąć z pompy naklej-

ki„Tabliczka identyfikacyjna“. Po usunięciu

naklejki traci się gwarancję szczelności

pompy.

1 Przewód zasilający z wtyczką

2 Przełącznik poziomu

3 Uchwyt do noszenia przenoszenia

4 Przyłącze węża 1“ (25,4 mm) z uszczel-

ką płaską

Rysunek

 Nakręcić przyłącze węża na pompę i

zwrócić uwagę na to, by uszczelka pła-

ska była umieszczona w przyłączu wę-

ża.

Wskazówka

Czym krótszy wąż, tym większa wydaj-

ność.

 Nasunąć wąż przy

łącze węża i zamo-

cować przy użyciu odpowiedniej opaski

zaciskowej

 W trybie automatycznym wysokość

włączeniowa zdefiniowana jest wstęp-

nie przez długość kabla wyłącznika po-

ziomu.

Rysunek

 W trybie ręcznym przełącznik poziomu

skierować ku górze (kabel ku dołowi).

Wskazówka: Przesunąć kabel prze-

łącznika poziomu jako pętlę przez

uchwyt nośny,a przełącznik poziomu

ustawić w sposób pokazany na rysun-

ku.

Rysunek

 Ustawić pompę statecznie na mocnym

podłożu w cieczy do przetaczania i za-

nurzyć na linie umocować przy uchwy-

cie nośnym.

Obszar zasysania nie może być zablo-

kowany ani cały ani częściowo przez

zanieczyszczenia.

Aby pompa zasysała samodzielnie, poziom

cieczy musi wynosić co najmniej 3 cm

(SCP 5000) wzgl. 8 cm (SDP 5000).

 Włożyć

wtyczkę sieciową do gniazdka.

W trybie automatycznym przełącznik po-

ziomu kieruje procesem pompowania. Gdy

poziom cieczy osiąga określoną wysokość,

następuje włączenie pompy.

Gdy poziom cieczy opada na określony po-

ziom, następuje wyłączenie pompy.

Należy zapewnić swobodę ruchu włącznika

poziomów.

W trybie ręcznym pompa włączona jest na

stałe.

Wskazówka:

Praca na sucho prowadzi do zwiększonego

zużycia. W trybie ręcznym pompy nie pozo-

stawiać bez dozoru. W trybie pracy na su-

cho wyłączyć pompę w ciągu 3 minut.

 Po każdym użyciu pompę przepłukać

czystą wodą.

Szczególnie po tłoczeniu wody z zawar-

tością chloru lub innych cieczy, które

pozostawiają resztki.

Wskazówka

Zabrudzenia mogą

się odkładać i doprowa-

dzić do zakłóceń działania.

 Wyciągnąć wtyczkę z gniazdka.

Urządzenie nie wymaga konserwacji.

Uruchomienie

Opis urządzenia

Przygotowanie

Praca urządzenia

Tryb automatyczny

Tryb pracy ręczny

Zakończenie pracy

Czyszczenie i konserwacja

Konserwacja

109PL

– 4

Uwaga

W celu uniknięcia wypadków wzgl. zranień

przy transporcie należy zwrócić uwagę na

ciężar urządzenia (patrz dane techniczne).

 Podnieść urządzenie i nosić przy użyciu

uchwytu nośnego.

 Zabezpieczyć urządzenie przed prze-

sunięciem i przewróceniem się.

Uwaga

W celu uniknięcia wypadków wzgl. zranień,

przy wyborze przechowywania należy

zwrócić uwagę na ciężar urządzenia (patrz

dane techniczne).

 Urządzenie należy przechowywać w

miejscu zabezpieczonym przed mro-

zem.

Transport

Transport ręczny

Transport w pojazdach

Przechowywanie

Przechowywanie urządzenia

Wyposażenie specjalne

Rysunki wyposażenia specjalnego przedstawionego poniżej znajdują się na stronie 4 ni-

niejszej instrukcji.

6.997-346.0 Wąż ssący, miara

metrowa 1“ (25,4

mm) 25 m

Hermetyczny wąż spiralny do przycinania pojedyn-

czych długości węża.

6.997-359.0 Z elementem przyłą-

czeniowym pompy

G1 (33,3 mm). Za-

wór przeciwzwrotny

Pasuje do węży 3/4“ (19 mm) lub 1“ (25,4 mm). Z

gwintem przyłączeniowym G1 (33,3 mm). Użyć za-

woru zwrotnego zamiast uszczelki płaskiej, w celu

uniknięcia powrotu wody do pompy.

110 PL

– 5

Usuwanie usterek

몇 Uwaga

Aby wykluczyć zagrożenia, naprawy i montaż części zamiennych mogą być przeprowa-

dzane jedynie przez autoryzowany serwis.

Zakłócenie Przyczyna Usuwanie usterek

Pompa pracuje albo nie

przetacza

Powietrze w pompie Kilkakrotnie włożyć i wyjąć

wtyczkę sieciową pompy, aż

do zassania cieczy.

Zablokowany obszar zasy-

sania

Wyjąć wtyczkę sieciową i

oczyścić obszar zasysania

(tylko w trybie ręcznym) po-

ziom wody pod minimalnym

poziomem wody

Jeżeli to możliwe pompę za-

nurzyć głębiej w przetacza-

nej cieczy albo postępować

zgodnie ze wskazaniami z

rozdziału Przygotowanie

(Tryb automatyczny).

Pompa się nie uruchamia

albo w czasie pracy nagle

się zatrzymuje

Przerwany dopływ prądu Sprawdzić bezpieczniki i po-

łączenia elektryczne

Termiczny wyłącznik

ochronny wyłączył pompę z

powodu przegrzania

Wyjąć wtyczkę sieciową,

pompę wychłodzić, wyczy

ś-

cić obszar zasysania, unie-

możliwić pracę na sucho

Zakleszczone cząstki brudu

w obszarze zasysania

Wyjąć wtyczkę sieciową i

oczyścić obszar zasysania

Przełącznik poziomu zatrzy-

muje pompę

Sprawdzić położenie prze-

łącznika poziomu

Spada wydajność pompy Zablokowany obszar zasy-

sania

Wyjąć wtyczkę sieciową i

oczyścić obszar zasysania

Zbyt mała wydajność pom-

Wydajność pompy zależy

od wysokości tłoczenia,

średnicy i długości węża

Uwzględnić maks. wyso-

kość tłoczenia, patrz Dane

techniczne, ewent. wybrać

inną średnicę

lub długość

węża

111PL

– 6

Zmiany techniczne zastrzeżone!

Dane techniczne

SCP 5000 SDP 5000

Napięcie V 230 - 240 230 - 240

Rodzaj prądu Hz 50 50

Moc P

znam.

W 220 250

Maks. wydajność l/h 5000 5000

Maks. ciśnienie MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Maks. wys. tłoczenia m 5 5

Maks. głęb. zanurzenia m 7 7

Maks. wielk. ziarna przetłaczanych

cząstek brudu

mm 5 20

Maks. zawartość substancji sta-

łych w wodzie

kg/m

2,0 10,0

Ciężar kg 3,8 4,0

Możliwy przepływ jest tym większy:

- im mniejsza jest wysokość zasysania i tłoczenia

- im większa jest średnica używanych węży

- im krótsze są używane węże

- im mniej straty ciśnienia powodują zamknięte akcesoria

112 PL

– 1

Mult stimate client,

Citiţi acest manual de utilizare

înainte de prima utilizare a

aparatului dumneavoastră şi acţionaţi în

conformitate cu el. Păstraţi aceste instrucţi-

uni pentru întrebuinţarea ulterioară sau

pentru următorii posesori.

Acest aparat este prevăzut pentru uzul cas-

nic şi nu este conceput pentru solicitările

aferente utilizării în scop comercial.

Producătorul nu răspunde pentru eventua-

lele daune, care sunt cauzate de utilizarea

neconformă cu destinaţia aparatului sau de

deservirea incorectă.

Aparatul este destinat mai ales pentru eva-

cuarea apei în cazul unor inundaţii, dar şi

pentru pomparea lichidelor din rezervoare,

scoaterea apei din fântâni şi puţuri, respec-

tiv pentru scoaterea apei din bărci şi iahturi,

dar numai dacă este vorba de apă dulce.

SCP 5000 (pompă pentru apă curată)

 Apă cu un grad de murdărire cu dimen-

siunea impurităţilor de până la 5 mm

 Apă din piscine (cu condiţia dozării co-

recte a aditivilor)

 Soluţii de spălat

SDP 5000 (pompă pentru ape reziduale)

 Apă cu un grad de murdărire cu dimen-

siunea impurităţilor de până la 20mm

 toate lichidele transportate cu pompa

SCP 5000

몇 Atenţie

Aparatul nu este potrivit pentru regim

de pompare continuă (de ex. regim de

recirculare continuă în iazuri) şi nu poa-

te fi utilizat ca o instalaţie fixă (de ex.

staţie de pompare, pompă pentru fân-

tâni arteziene).

Nu este permisă pomparea substanţe-

lor acide, uşor inflamabile sau explozive

(ex. benzină, petrol, nitrodiluaţi), grăsi-

milor, uleiurilor, apei sărate, apei rezi-

duale din grupuri sanitare şi a apei

înnoroiate, a cărei capacitate de fluidi-

zare este mai mică decât ceea a apei.

Temperatura lichidului pompat nu are

voie să depăşească 35°C.

Materialele de ambalare sunt reci-

clabile. Ambalajele nu trebuie arun-

cate în gunoiul menajer, ci trebuie duse la

un centru de colectare şi revalorificare a

deşeurilor.

Aparatele vechi conţin materiale re-

ciclabile valoroase, care pot fi supu-

se unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

Cuprins

Cuprins. . . . . . . . . . . . . . . . RO . . .1

Observaţii generale . . . . . . RO . . .1

Măsuri de siguranţă . . . . . . RO . . .2

Punerea în funcţiune . . . . . RO . . .3

Funcţionarea . . . . . . . . . . . RO . . .3

Încheierea utilizării . . . . . . . RO . . .3

Îngrijire şi întreţinere. . . . . . RO . . .3

Transport . . . . . . . . . . . . . . RO . . .4

Depozitarea aparatului . . . . RO . . .4

Accesorii opţionale . . . . . . . RO . . .4

Remedierea defecţiunilor . . RO . . .5

Date tehnice . . . . . . . . . . . . RO . . .6

Observaţii generale

Utilizarea corectă

Lichide care pot fi pompate:

Protecţia mediului înconjurător

113RO

– 2

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remedi-

ate gratuit. Pentru a putea beneficia de ga-

ranţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai apro-

piată unitate de service autorizată.

 Pericol de moarte

În cazul nerespectării măsurilor de siguran-

ţă, există pericol de moarte datorat curen-

tului electric!

 Înainte de fiecare utilizare verificaţi ca-

blul de alimentare, să nu aibă defecţi-

uni. Cablul de alimentare deteriorat

trebuie înlocuit neîntârziat într-un atelier

electric / service pentru clienţi autorizat.

 Toate conectoarele electrice trebuie

montate în zone unde nu ajung lichide.

 Cablurile prelungitoare nepotrivite pot fi

periculoase. Pentru aer liber se vor uti-

liza numai prelungitoare admise şi mar-

cate corespunzător, cu secţiune

suficientă.

Ştecherul şi conectorul unui prelungitor

trebuie să fie protejate contra stropirii

cu apă.

 Nu folosiţi cablul de alimentare şi cablul

comutatorului de nivel pentru transpor-

tarea sau prinderea aparatului.

 Pentru a decupla aparatul de la reţeaua

de curent, nu trageţi de cablul de ali-

mentare, ci de ştecher.

 Nu trageţi cablul de racordare la reţea

peste muchii ascuţite şi nu-l striviţi.

 Tensiunea indicată pe plăcuţa de tip

trebuie să corespundă tensiunii sursei

de curent.

 Pentru a evita pericolele, reparaţiile şi

montarea pieselor de schimb se vor

face doar de service-ul autorizat.

 Atenţie la dispozitivele de protecţie

electrice:

Pompele submersibile pot fi folosite în

piscine, iazuri din grădină şi fântâni ar-

teziene numai dacă sunt prevăzute cu

un comutator de protecţie la curenţi re-

ziduali având o intensitate nominală de

max. 30 mA. Este interzisă folosirea

pompei dacă în piscină sau iaz sunt

prezente persoane.

Din motive de securitate se recomandă

folosirea aparatului cu un comutator de

protecţie la curenţi reziduali (max. 30

mA).

Conexiunile electrice vor fi realizate

doar de electricieni. Se vor respecta ne-

apărat prevederile naţionale aplicabile!

În Austria , conform ÖVE B/EN 60555

Partea 1 până la 3, pompele destinate

uzului în piscine şi iazuri, prevăzute cu

un cablu de alimentare fix, trebuie să fie

alimentate printr-un transformator de

separare verificat ÖVE, iar tensiunea

nominală la secundar nu are voie să de-

păşească 230V.

 Acest aparat nu este destinat pentru a fi

utilizat de către persoane (inclusiv co-

pii) cu capacităţi psihice, senzoriale sau

mintale limitate sau de către persoane-

le, care nu dispun de experienţa şi/sau

cunoştinţa necesară, cu excepţia acelor

cazuri, în care ele sunt supravegheate

de o persoană responsabilă de siguran-

ţa lor sau au fost instruite de către

aceasta în privinţa utilizării. Nu lăsaţi

copii nesupravegheaţi, pentru a vă asi-

gura, că nu se joacă cu aparatul.

Garanţie

Măsuri de siguranţă

114 RO

– 3

Respectaţi neapărat măsurile de siguranţă

înainte de punerea în funcţiune a pompei!

Vă rugăm să aveţi grijă să nu îndepărtaţi în

nici un caz autocolantul cu inscripţia „lăcuţa

de tip“ de pe pompă. Dacă acest autocolant

este totuşi îndepărtat, garanţia cu privire la

etanşeitatea pompei devine invalidă.

1 Cablu de alimentare cu ştecăr

2 Comutator de nivel

3 Mâner pentru transport

4 Racord furtun 1" (25,4mm) cu garnitură

plată

Figura

 Înşurubaţi racordul de furtun pe pompă,

având grijă ca garnitura plată să fie

montată în racord.

Observaţie

Cu cât lungimea furtunului este mai mică,

cu atât mai mare este capacitatea de pom-

pare.

 Împingeţi furtunul pe racordul de furtun

şi fixaţi-l cu un colier adecvat.

 În regimul automat înăl

ţimea de comu-

tare este deja predefinită prin lungimea

cablului comutatorului de nivel.

Figura

 În cazul funcţionării manuale, orientaţi

comutatorul de nivel în sus (cablu jos).

Notă: Împingeţi cablul comutatorului de

nivel ca o buclă prin mâner şi poziţionaţi

comutatorul de nivel conform ilustraţiei.

Figura

 Amplasaţi pompa în lichid pe o suprafa-

ţă solidă, astfel încât să aibă o poziţie

stabilă sau imersaţi-o cu un cablu fixat

pe mâner.

Zona de aspirare nu trebuie să fie blo-

cată complet sau parţial de impurităţi.

Pentru ca pompa să se autoamorseze, ni-

velul de lichid trebuie să fie de minim 3 cm

(SCP 5000), resp. 8 cm (SDP 5000).

 Introduceţi ştecherul în priză.

În regimul automat, comutatorul de nivel

controlează procesul de pompare în mod

automat. Dacă nivelul de lichid atinge un

anumit nivel, pompa porneşte.

Dacă nivelul de lichid scade la un anumit ni-

vel, pompa se opreşte.

Comutatorul de nivel trebuie să se poată

mişca liber.

În regimul manual, pompa rămâne pornită

mereu.

Observaţie:

Funcţionarea fără lichid duce la creşterea

uzurii, în regimul manual nu lăsaţi pompa

nesupravegheată. Dacă pompa funcţio-

nează fără apă, opriţi-o în decurs de 3 mi-

nute.

 Clătiţi pompa cu apă curată după fieca-

re utilizare.

Mai ales după pomparea apei sau a al-

tor soluţii cu conţinut de clor, după car

rămân resturi.

Observaţie

Murdăriile depuse pot cauza defecte de

funcţionare.

 Scoateţi ştecherul din priză.

Aparatul nu necesită întreţinere.

Punerea în funcţiune

Descrierea aparatului

Pregătirea

Funcţionarea

Regim automat

Regimul manual

Încheierea utilizării

Îngrijire şi întreţinere

Întreţinere

115RO

– 4

Atenţie

Pentru a evita accidentele şi vătămările

corporale în timpul transportului ţineţi cont

de greutatea aparatului (vezi datele tehni-

ce).

 Ridicaţi aparatul de la mânerul de trans-

port şi transportaţi-l în acest fel

 Asiguraţi aparatul contra alunecării şi

răsturnării.

Atenţie

Pentru a evita accidentele şi vătămările

corporale la alegerea locului de depozitare

ţineţi cont de greutatea aparatului (vezi da-

tele tehnice).

 Depozitaţi aparatul într-un loc ferit de

îngheţ.

Transport

Transportul manual

Transportul în vehicule

Depozitarea aparatului

Accesorii opţionale

Ilustraţiile accesoriilor speciale prezentate mai jos se găsesc pe pagina 4 din acest ma-

nual.

6.997-346.0 Furtun de aspirare

de 1“ (25,4mm)

25m, metraj

Furtun spiralat rezistent la vacuum pentru a fi tăiat

la lungimi individuale de furtun.

6.997-359.0 Piesă de racord

pompă G1

(33,3mm) incl. supa-

pă de reţinere

Potrivită pentru furtunuri de 3/4“ (19 mm) sau de 1“

(25,4 mm). Cu filet de racord G1 (33,3 mm). Intro-

duceţi supapa de refulare în locul garniturii plate

pentru a împiedica scurgerea apei înapoi în pompă.

116 RO

– 5

Remedierea defecţiunilor

몇 Atenţie

Pentru a evita pericolele, reparaţiile şi montarea pieselor de schimb se vor face doar de

service-ul autorizat.

Defecţiuni Cauza Remedierea

Pompa nu funcţionează sau

nu pompează

Aer în pompă Introduceţi sau scoateţi şte-

cherul pompei din priză de

mai multe ori, până când se

aspiră lichid.

Zona de aspirare este înfun-

dată

Scoateţi ştecherul din priză

şi curăţaţi zona de aspirare

(numai la regimul manual)

Nivelul de apă este sub ni-

velul minim

Dacă este posibil, imersaţi

pompa mai adânc în lichidul

de pompat sau procedaţi

conform descrierii din capi-

tolul Pregătirea (Regim au-

tomat).

Pompa nu porneşte sau se

opreşte brusc în timpul folo-

sirii

Alimentarea cu energie

electrică a fost întreruptă

Verificaţi siguranţele şi legă-

turile electrice

Comutatorul de protecţie

termică a oprit pompa din

cauza supraîncălzirii

Scoateţi ştecherul din priză,

lă

saţi pompa să se răceas-

că, curăţaţi zona de aspira-

re, nu permiteţi funcţionarea

pompei fără lichid

Particule de mizerie sunt

prinse în zona de aspirare

Scoateţi ştecherul din priză

şi curăţaţi zona de aspirare

Comutatorul de nivel opreş-

te pompa

Verificaţi poziţia comutato-

rului de nivel

Capacitatea de pompare

scade

Zona de aspirare este înfun-

dată

Scoateţi ştecherul din priză

şi curăţaţi zona de aspirare

Capacitatea de pompare

este prea mică

Capacitatea de pompare

depinde de înălţimea de

pompare, diametrul furtunu-

lui şi lungimea acestuia.

Respectaţi înălţimea de

pompare max., vezi Date

tehnice, în caz că este ne-

cesar alegeţi un furtun de alt

diametru sau de altă lungi-

117RO

– 6

Ne rezervăm dreptul de a efectua modificări tehnice!

Date tehnice

SCP 5000 SDP 5000

Tensiune V 230 - 240 230 - 240

Tipul curentului Hz 50 50

Puterea P

nominal

W 220 250

Debit pompat max. l/h 5000 5000

Presiune max. MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Înălţime de pompare max. m 5 5

Adâncime de imersare max. m 7 7

Dimensiune max. a particulelor de

mizerie ce pot fi pompate

mm 5 20

Conţinut max. de masă uscată în

apă

kg/m

2,0 10,0

Masa kg 3,8 4,0

Debitul posibil este cu atât mai mare:

- cu cât înălţimea de aspirare şi de pompare sunt mai mici

- cu cât diametrul furtunurilor utilizate este mai mare

- cu cât furtunurile utilizate sunt mai scurte

- cu cât pierderea de presiune cauzată de accesoriul conectat este mai mică

118 RO

– 1

Vážený zákazník,

Pred prvým použitím spotrebi-

ča si prečítajte tento návod na

obsluhu a riaďte sa jeho pokynmi. Návod

na obsluhu si starostlivo uschovajte na ne-

skoršie použitie alebo pre ďalšieho majite-

ľa.

Tento prístroj bol vyvinutý na súkromné

účely a nie je určený znášať nároky priemy-

selného používania.

Výrobca neručí za prípadné škody, ktoré

boli spôsobené nesprávnym používaním

alebo chybnou obsluhou.

Prístroj je určený hlavne na odvodnenie v

prípade záplav, ale aj na prečerpanie a od-

čerpanie z nádrží, na odber vody zo studní

a šácht ako aj na odstránenie vody z člnov

a jácht, pokiaľ sa jedná o sladkú vodu.

SCP 5000 (čerpadlo na čistú vodu)

 Voda so stupňom znečistenia až do

veľkosti zŕn 5mm

 Voda z kúpalísk (s predpokladom

správneho dávkovania aditív)

 Umývací lúh

SDP 5000 (čerpadlo na znečistenú vodu)

 Voda so stupňom znečistenia až do

veľkosti zŕn 20mm

 všetky prečerpávané kvapaliny čerpad-

la SCP 5000

몇 Pozor

Prístroj nie je vhodný pre neprerušova-

nú prevádzku čerpadla (napr. trvalá

obežná prevádzka v rybníku) alebo ako

statická inštalácia (napr. zdvíhacie za-

riadenie, čerpadlo vo fontáne).

Nesmú byť prečerpávané leptavé, mier-

ne horľavé alebo výbušné látky (napr.

benzín, petrolej, nitroriedidlo), mazivá,

oleje, slaná voda, odpadová voda zo

záchodov a zakalená voda, ktorá nete-

čie tak ako normálna voda. Teplota po-

žadovanej kvapaliny nesmie prekročiť

35°C.

Obalové materiály sú recyklovateľ-

né. Obalové materiály láskavo nevy-

hadzujte do komunálneho odpadu, ale

odovzdajte ich do zberne druhotných suro-

vín.

Vyradené prístroje obsahujú hod-

notné recyklovateľné látky, ktoré by

sa mali opät' zužitkovat'. Staré za-

riadenia preto láskavo odovzdajte do vhod-

nej zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas zá-

ručnej lehoty bezplatne, ak sú ich príčinou

chyby materiálu alebo výrobné chyby. Pri

uplatňovaní záruky sa spolu s dokladom o

kúpe zariadenia láskavo obráťte na predaj-

cu alebo na najbližší autorizovaný zákaz-

nícky servis.

Obsah

Obsah. . . . . . . . . . . . . . . . . SK . . .1

Všeobecné pokyny. . . . . . . SK . . .1

Bezpečnostné pokyny . . . . SK . . .2

Uvedenie do prevádzky . . . SK . . .3

Prevádzka . . . . . . . . . . . . . SK . . .3

Ukončenie práce . . . . . . . . SK . . .3

Ošetrovanie, údržba. . . . . . SK . . .3

Transport . . . . . . . . . . . . . . SK . . .4

Uloženie prístroja . . . . . . . . SK . . .4

Špeciálne príslušenstvo . . . SK . . .4

Pomoc pri poruchách . . . . . SK . . .5

Technické údaje . . . . . . . . . SK . . .6

Všeobecné pokyny

Používanie výrobku v súlade s jeho

určením

Prípustné odčerpávané kvapaliny

Ochrana životného prostredia

Záruka

119SK

– 2

 Nebezpečenstvo ohrozenia života

Pri nedodržaní bezpečnostných pokynov

vznikne nebezpečenstvo ohrozenia života

zasiahnutím elektrickým prúdom!

 Pred každým použitím skontrolujte, či

nie je poškodený prívodný kábel alebo

sieťová vidlica. Poškodený prívodný ká-

bel dajte bezodkladne vymeniť autori-

zovanej servisnej službe alebo

kvalifikovanému elektrotechnikovi.

 Všetky elektrické zástrčky je nutné na-

montovať v oblasti bezpečnej proti zá-

plavám.

 Nevhodné predlžovacie vedenia môžu

byť nebezpečné. Vo vonkajšom pro-

stredí používajte výhradne schválené a

patrične označené predlžovacie káble s

dostatočným prierezom vodiča.

Konektor a spojka použitého predlžova-

cieho kábla musia byť vodotesné.

 Sieťový pripojovací kábel a kábel spí-

nača hladiny nepoužívajte na nosenie

alebo upevnenie prístroja.

 Pri odpájaní prístroja od elektrickej sie-

te net'ahajte za pripojovací kábel, ale za

zástrčku.

 Kábel pripojenia k sieti neťahajte cez

ostré hrany a neprikvačte ho.

 Napätie uvedené na výrobnom štítku

musí súhlasiť s napätím zásuvky.

 Aby sa zabránilo vzniku nebezpečných

situácií, môže opravy a výmenu náh-

radných dielov prístroja vykonávať len

autorizované servisné stredisko.

 Dbajte na elektrické ochranné zariade-

nia:

Ponorné čerpadlá je možné prevádzko-

vať v plaveckých bazénoch, záhrad-

ných rybníkoch a fontánach len s

pomocou ochranného spínača poru-

chového prúdu s menovitým porucho-

vým prúdom max. 30mA. Ak sa v

plaveckých bazénoch alebo záhrad-

ných rybníkoch nachádzajú osoby, čer-

padlo sa nesmie prevádzkovať

Z bezpečnostných dôvodov v zásade

odporúčame, aby sa prístroj prevádzko-

val s pomocou ochranného spínača po-

ruchového prúdu (max. 30mA).

Elektrické zapojenie môže vykonať len

odborný elektrikár. Preto je bezpodmie-

nečne nutné dodržať národné predpisy!

V Rakúsku musia byť čerpadlá, ktoré

sú vybavené pevnými prípojkami, pri

použití v plaveckých bazénoch a záh-

radných rybníkoch napájané podľa

ÖVE B/EN 60555 časť 1 až 3, z oddeľo-

vacieho transformátora preskúšaného

ÖVE, pričom nesmie byť prekročené

sekundárne menovité napätie 230V.

 Toto zariadenie nie je určené na to, aby

ho používali osoby (vrátane detí) s ob-

medzenými fyzickými, zmysloými alebo

duševnými schopnosťami resp. nedos-

tatkom skúseností a znalostí, musia byť

pod dozorom osôb zodpovedných za

ich bezpečnosť alebo musia od nich ob-

držať pokyny, ako zariadenie používať.

Deti musia byť pod dozorom, aby sa za-

bezpečilo, že sa so zariadením nehrajú.

Bezpečnostné pokyny

120 SK

– 3

Pred uvedením čerpadla je bezpodmiečne

nutné dodržať bezpečnostné pokyny!

Okrem toho zohľadnite, že z čerpadla sa v

žiadnom prípade nesmie odstraňovať ná-

lepka „Výrobný štítok“. Po odstránení ná-

lepky už viac neplatí záruka na tesnosť

čerpadla.

1 Prívodný sieťový kábel s vidlicou

2 Spínač hladiny

3 Rukoväť

4 Hadicová prípojka 1“ (25,4mm) s plo-

chým tesnením

Obrázok

 Na čerpadlo naskrutkujte hadicovú prí-

pojku a dávajte pozor na to, aby bolo v

hadicovej prípojke nasadené ploché

tesnenie.

Upozornenie

Čím je hadica kratšia, tým je dopravný vý-

kon vyšší.

 Hadicu nasuňte na hadicovú prípojku a

upevnite pomocou vhodnej hadicovej

spony

 V automatickom režime prevádzky je už

spínacia výška preddefinovaná dĺžkou

kábla spínača hladiny.

Obrázok

 Pri ručnej prevádzke nastavte spínač

hladiny smerom hore (kábel smerom

dole). Tip: Kábel spínača hladiny pre-

vlečte ako hadice cez nosný držiak a

spínač hladiny umiestnite tak, ako je zo-

brazené.

Obrázok

 Čerpadlo bezpečne postavte do prečer-

pávanej kvapaliny na pevný podklad

alebo namočte pomocou lana prevleče-

ného cez nosný držiak.

Priestor nasávania sa nesmie celkom

alebo čiastočne upchať.

Aby čerpadlo samo nasávalo, musí byť

hla-

dina kvapaliny najmenej 3cm (SCP 5000)

popr. 8cm (SDP 5000).

 Zasuňte sieťovú zástrčku do zásuvky.

V automatickom režime prevádzky spínač

hladiny automaticky riadi činnosť čerpadla.

Ak hladina kvapaliny dosiahne určitú výš-

ku, čerpadlo sa spustí.

Ak hladina kvapaliny klesne na určitú hladi-

nu, čerpadlo sa vypne.

Musí sa zabezpečiť voľnosť pohybu spína-

ča hladiny.

V ručnom režime prevádzky zostáva čer-

padlo neustále zapnuté.

Upozornenie:

Chod na sucho vedie k zvýšenému opotre-

bovaniu. Čerpadlo v ručnom režime pre-

vádzky nenechávajte bez dozoru. Pri

chode na sucho sa čerpadlo vypne do 3 mi-

nút.

 Čerpadlo je nutné po každom použití

prepláchnuť čistou vodou.

Hlavne po doprave vody s obsahom

chlóru alebo iných kvapalín, ktoré zane-

chávajú usadeniny.

Upozornenie

Nečistoty sa môžu usadiť a spôsobiť poru-

chy funkcie.

 Sieťovú zástrčku vytiahnite zo zásuvky.

Zariadenie si nevyžaduje údržbu.

Uvedenie do prevádzky

Popis prístroja

Príprava

Prevádzka

Automatický režim prevádzky

Ručný režim prevádzky

Ukončenie práce

Ošetrovanie, údržba

Údržba

121SK

– 4

Pozor

Aby sa pri preprave zabránilo vzniku nehôd

alebo zranení, zohľadnite hmotnosť prístro-

ja (viď technické údaje).

 Zariadenie zdvihnite a prenášajte za

prenosný držiak.

 Prístroj zaistite proti zošmyknutiu a pre-

vráteniu.

Pozor

Aby sa pri výbere miesta skladovania za-

bránilo vzniku nehôd alebo zranení, zoh-

ľadnite hmotnosť prístroja (viď technické

údaje).

 Prístroj uložte na miesto zaistené proti

mrazu.

Transport

Ručná preprava

Preprava vo vozidlách

Uloženie prístroja

Uskladnenie prístroja

Špeciálne príslušenstvo

Obrázky nasledovného špeciálneho príslušenstva nájdete na strane 4 tohto návodu.

6.997-346.0 Vysávacia hadica

metrový tovar 1“

(25,4mm) 25m

Vákuová špirálová hadica pre narezanie jednotli-

vých dĺžok hadíc.

6.997-359.0 Pripojovací diel čer-

padla G1(33,3mm)

vrátane spätného

ventilu,

Hodí sa pre hadice 3/4“ (19 mm) alebo 1“(25,4

mm). S pripojovacím závitom G1 (33,3 mm). Spät-

ný ventil nasaďte namiesto plochého tesnenia, aby

sa zabránilo spätnému prítoku vody do čerpadla.

122 SK

– 5

Pomoc pri poruchách

몇 Pozor

Aby sa zabránilo vzniku nebezpečných situácií, môže opravy a výmenu náhradných die-

lov prístroja vykonávať len autorizované servisné stredisko.

Porucha Príčina Odstránenie

Čerpadlo beží, ale nečerpá Vzduch v čerpadle Sieťovú zástrčku čerpadla

viackrát zasuňte a vytiahni-

te, kým sa kvapalina nezač-

ne nasávať

Upchatý priestor nasávania Vytiahnite sieťovú zástrčku

a priestor nasávania vyčisti-

(len počas ručného režimu

prevádzky) Hladina vody

pod minimálnou hladinou

vody

Čerpadlo, ak je možné na-

močte hlbšie do prečerpá-

vanej kvapaliny alebo

postupujte tak, ako je popí-

sané v kapitole Príprava

(automatický režim pre-

vádzky)

Čerpadlo sa nerozbehne

alebo zostáva počas pre-

vádzky odrazu stáť

Prerušené elektrické napá-

janie

Kontrola poistiek a elektric-

kých spojov

Ochranný tepelný spínač

vypol čerpadlo v dôsledku

jeho prehriatia

Sieťovú zástrčku vytiahnite,

čerpadlo nechajte ochladiť,

vyčistite priestor nasávania,

zabráňte chodu na sucho

V priestore nasávania sú

zachytené častice nečistôt

Vytiahnite sieťovú zástrčku

a priestor nasávania vyčisti-

Spínač hladiny zastaví čer-

padlo

Kontrola polohy spína

ča

hladiny

Prečerpávací výkon klesá Upchatý priestor nasávania Vytiahnite sieťovú zástrčku

a priestor nasávania vyčisti-

Prečerpávací výkon je príliš

nízky

Dopravný výkon čerpadla je

závislý od dopravnej výšky,

priemeru a dĺžky hadice.

Dodržte maximálnu doprav-

nú výšku. Viď technické

údaje. Prípadne zvoľte iný

priemer alebo dĺžku hadice.

123SK

– 6

Technické zmeny vyhradené!

Technické údaje

SCP 5000 SDP 5000

Napätie V 230 - 240 230 - 240

Druh prúdu Hz 50 50

Výkon P

men

. W 220 250

Max. prečerpávacie množstvo l/h 5000 5000

Max. tlak MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Max. prečerpávacia výška m 5 5

Max. ponorná hĺbka m 7 7

Max. veľkosť zŕn prečerpávaných

častíc nečistôt

mm 5 20

Max. obsah tuhých látok vo vode kg/m

2,0 10,0

Hmotnosť kg 3,8 4,0

Možné dopravované množstvo je o to väčšie:

- čím menšie sú nasávacie a dopravné výšky

- čím väčšie sú priemery používaných hadíc

- o čo kratšie sú používané hadice

- čím menšia je spôsobená tlaková strata pripojeného príslušenstva

124 SK

– 1

Poštovani kupče,

Prije prve uporabe Vašeg ure-

đaja pročitajte ove radne upu-

te i postupajte prema njima. Ove radne

upute sačuvajte za kasniju uporabu ili za

sljedećeg vlasnika.

Ovaj uređaj je konstruiran za privatnu upo-

rabu i nije predviđen za opterećenja profe-

sionalne primjene.

Proizvođač ne preuzima odgovornost za

eventualne štete nastale nenamjenskim

korištenjem ili pogrešnim opsluživanjem

uređaja.

Uređaj je prije svega namijenjen odvodnja-

vanju u slučaju poplava, ali i prepumpava-

nju i ispumpavanju tekućina iz spremnika,

za vađenje vode iz bunara i okana te za cr-

pljenje vode iz čamaca i jahti. Pritom se mi-

sli isključivo na slatku vodu.

SCP 5000 (pumpa za čistu vodu)

 voda s onečišćenjima do veličine česti-

ca 5mm

 voda iz bazena za kupanje (uz pretpo-

stavljeno odobreno doziranje aditiva)

 otopina sredstava za pranje

SDP 5000 (pumpa za prljavu vodu)

 voda s onečišćenjima do veličine česti-

ca 20mm

 sve radne tekućine pumpe SCP 5000

몇 Pažnja

Uređaj nije prikladan za neprekidno

pumpanje (npr. trajni optočni rad u sta-

jaćim vodama) niti za stacionarnu insta-

laciju (npr. za podizanje vode, pumpe

vodoskoka).

Zabranjen je rad s nagrizajućim, lako

zapaljivim ili eksplozivnim tvarima (npr.

benzin, petrolej, nitro razrjeđivač), ma-

stima, uljima, slanom vodom i otpad-

nom vodom iz nužnika te s muljevitom

vodom čija je tečljivost manja nego kod

vode. Temperatura radne tekućine ne

smije prekoračiti 35°C.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materi-

jale koji se mogu reciklirati te bi ih

stoga trebalo predati kao sekundar-

ne sirovine. Stoga Vas molimo da stare

uređaje zbrinete preko odgovarajućih sa-

birnih sustava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za distri-

buciju. Eventualne smetnje na stroju za vri-

jeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili proi-

zvodnji. U slučaju koji podliježe garanciji

obratite se, uz prilaganje potvrde o kupnji,

Vašem prodavaču ili najbližoj ovlaštenoj

servisnoj službi.

Pregled sadržaja

Pregled sadržaja . . . . . . . . HR . . .1

Opće napomene. . . . . . . . . HR . . .1

Sigurnosni naputci . . . . . . . HR . . .2

Stavljanje u pogon . . . . . . . HR . . .3

Rad. . . . . . . . . . . . . . . . . . . HR . . .3

Završetak rada . . . . . . . . . . HR . . .3

Njega, održavanje . . . . . . . HR . . .3

Transport . . . . . . . . . . . . . . HR . . .4

Skladištenje uređaja. . . . . . HR . . .4

Poseban pribor. . . . . . . . . . HR . . .4

Otklanjanje smetnji. . . . . . . HR . . .5

Tehnički podaci. . . . . . . . . . HR . . .6

Opće napomene

Namjensko korištenje

Dopuštene radne tekućine:

Zaštita okoliša

Jamstvo

125HR

– 2

 Opasnost po život

Pri nepridržavanju sigurnosnih uputa po-

stoji opasnost od strujnog udara!

 Prije svakog rada provjerite ima li ošte-

ćenja na priključnom vodu s utikačem.

Oštećen priključni kabel odmah dajte

na zamjenu ovlaštenoj servisnoj službi/

električaru.

 Sve električne utične spojeve treba po-

staviti u području koje je sigurno od

plavljenja.

 Neprikladni produžni kabeli mogu biti

opasni. Na otvorenom koristite samo za

tu namjenu odobrene i na odgovarajući

način označene produžne kabele do-

voljnog poprečnog presjeka:

Utikač i spojka primijenjenog produž-

nog kabela moraju biti zaštićeni od pr-

skanja vode.

 Nemojte koristiti strujni priključni kabel i

kabel razinske sklopke za prijenos ili

pričvršćenje uređaja.

 Za odvajanje uređaja od strujne mreže

nemojte vući za priključni kabel, već za

utikač.

 Ne prevlačite strujni priključni kabel pre-

ko oštrih bridova i nemojte ga gnječiti.

 Napon naveden na natpisnoj pločici

mora se podudarati s naponom izvora

struje.

 Radi sprječavanja opasnosti, popravke

i ugradnju pričuvnih dijelova smiju

obavljati samo ovlaštene servisne služ-

be.

 Uzmite u obzir električnu zaštitnu opre-

mu:

Pri pražnjenju bazena, vrtnih jezera i

vodoskoka uronjive pumpe moraju biti

osigurane zaštitnom nadstrujnom

sklopkom s nazivnom okidnom strujom

greške od maks. 30mA. Pumpa ne smi-

je raditi dok ima ljudi u bazenu ili jezeru.

Iz sigurnosnih razloga preporučujemo

da uređaj uvijek radi sa sklopkom za za-

štitu od struje greške (najviše 30mA).

Električno priključivanje uređaja smije

izvršiti samo električar. Pritom se obve-

zno treba pridržavati nacionalnih za-

konskih propisa!

U Austriji se pumpe za primjenu u ba-

zenima za kupanje i vrtnim jezerima,

koje su opremljene fiksnim priključnim

vodom, moraju napajati preko razdvoj-

nog transformatora ispitanog od strane

ÖVE i u skladu s ÖVE B/EN 60555 dio

1 do 3, pri čemu sekundarni nazivni na-

pon ne smije biti veći od 230V.

 Ovaj uređaj nije predviđen da njime ru-

kuju osobe (uključujući i djecu) sa sma-

njenim tjelesnim, senzornim ili

mentalnim sposobnostima opažanja ili

s ograničenim iskustvom i znanjem,

osim ako ih osoba koja je za njih odgo-

vorna ne nadzire ili upućuje u rad s ure-

đajem. Djeca se moraju nadzirati kako

bi se spriječilo da se igraju s uređajem.

Sigurnosni naputci

126 HR

– 3

Prije stavljanja pumpe u pogon obvezno

treba uzeti u obzir sigurnosne naputke!

Vodite računa o tome da se naljepnica

"Označna pločica" ni u kom slučaju ne smi-

je ukloniti s pumpe. Po uklanjanju naljepni-

ce više se ne jamči zabrtvljenost pumpe.

1 Strujni kabel s utikačem

2 Razinska sklopka

3Ručka za nošenje

4 Priključak crijeva 1" (25,4 mm) s rav-

nom brtvom

Slika

 Navijte priključak crijeva na pumpe vo-

deći pritom računa o tome da je ravna

brtva montirana na priključku crijeva.

Napomena

Što je dužina crijeva manja, to je protok ve-

ći.

 Nagurajte crijevo na pomenuti priklju-

čak i pričvrstite prikladnom obujmicom.

 U automatskom je radu visina aktivira-

nja unaprijed definirana duljinom kabela

razinske sklopke.

Slika

 Za ručni način rada razinsku sklopku

usmjerite uvis (kabel prema dolje). Sa-

vjet: Kabel razinske sklopke progurajte

kao omču kroz rukohvat i postavite ra-

zinsku sklopku kao što je prikazano.

Slika

 Postavite pumpu na čvrstu podlogu u

radnu tekućinu tako da stoji uspravno ili

je uronite ovješenu o uže pričvršćeno

za rukohvat.

Usisno područje ne smije biti potpuno ili

djelomice blokirano onečišćenjima.

Pumpa može samostalno usisavati ako ra-

zina tekućine iznosi najmanje 3 cm (SCP

5000) odnosno 8 cm (SDP 5000).

 Strujni utikač utaknite u utičnicu.

U automatskom radu postupkom pumpanja

upravlja razinska sklopka. Pumpa se uklju-

čuje kada razina tekućine dosegne određe-

nu visinu.

Kada razina tekućine padne na određenu

razinu, pumpa se isključuje.

Mora biti zajamčena pokretljivost razinske

sklopke.

U ručnom načinu rada pumpa stalno ostaje

uključena.

Napomena:

Rad na suho dovodi do pojačanog habanja,

tako da pumpa u ručnom načinu rada ne

smije raditi bez nadzora. Ako pumpa radi

na suho, mora se isključiti u roku od 3 min.

 Nakon svake primjene pumpu treba

isprati čistom vodom.

Posebno kod pumpanja klorirane vode

ili drugih tekućina nakon kojih se zadr-

žavaju ostaci.

Napomena

Mogu se nataložiti onečišćenja i prouzročiti

smetnje u radu.

 Izvucite utikač iz utičnice.

Uređaj nije potrebno održavati.

Stavljanje u pogon

Opis uređaja

Priprema

Rad

Automatski rad

Ručni način rada

Završetak rada

Njega, održavanje

Održavanje

127HR

– 4

Oprez

Kako bi se izbegle nesreće ili ozljede, prili-

kom transporta imajte u vidu težinu uređaja

(pogledajte tehničke podatke).

 Uređaj podignite i nosite držeći ga za

ručicu za nošenje.

 Osigurajte uređaj od proklizavanja i na-

ginjanja.

Oprez

Kako bi se izbegle nesreće ili ozljede, pri

odabiru mjesta za skladištenje imajte u vidu

težinu uređaja (pogledajte tehničke podat-

ke).

 Uređaj treba čuvati na mjestu zaštiće-

nom od mraza.

Transport

Ručni transport

Transport vozilima

Skladištenje uređaja

Čuvanje uređaja

Poseban pribor

Grafičke prikaze dolje navedenog posebnog pribora možete pronaći na 4. stranici ovih

uputa.

6.997-346.0 Usisno crijevo, roba

na metar od 1" (25,4

mm), 25m

Spiralno crijevo, primjenjivo i u vakuumu, za odsije-

canje na individualnu dužinu.

6.997-359.0 Priključni dio za

pumpu G1

(33,3 mm) zajedno s

nepovratnim venti-

lom

Prikladno za crijeva od 3/4" (19 mm) ili 1" (25,4

mm). S priključnim navojem G1 (33,3 mm). Posta-

vite nepovratni ventil umjesto ravne brtve, kako bi

se spriječilo vraćanje vode u pumpu.

128 HR

– 5

Otklanjanje smetnji

몇 Pažnja

Radi sprječavanja opasnosti, popravke i ugradnju pričuvnih dijelova smiju obavljati samo

ovlaštene servisne službe.

Smetnja Uzrok Otklanjanje

Pumpa je uključena, ali ne

crpi tekućinu.

Zrak u pumpi Strujni utikač pumpe više

puta utaknite i izvucite, dok

se tekućina ne počne usisa-

vati.

Usisno područje je začeplje-

no.

Izvucite strujni utikač i očisti-

te usisno područje.

(samo kod ručnog načina

rada) Razina vode je ispod

minimuma.

Pumpu ako je moguće uro-

nite dublje u radnu tekućinu

ili postupite kao što je opisa-

no u poglavlju "Priprema"

(Automatski rad).

Pumpa se ne pokreće ili se

tijekom rada iznenadno zau-

stavlja.

Napajanje strujom je preki-

nuto.

Provjerite osigurače i elek-

trične spojeve.

Zaštitni termo-prekidač je is-

ključio crpku zbog pregrija-

vanja.

Izvucite strujni utikač, osta-

vite pumpu da se ohladi,

očistite usisno područje i

spriječite rad na suho.

Usisno područje je zaprije-

čeno česticama prljavštine.

Izvucite strujni utikač i očisti-

te usisno područje.

Razinska sklopka zaustav-

lja pumpu

Provjerite položaj razinske

sklopke.

Protok se smanjuje. Usisno područje je začeplje-

no.

Izvucite strujni utikač i o

čisti-

te usisno područje.

Protok je premali. Protok pumpe ovisi o visini

pumpanja te promjeru i du-

žini crijeva.

Obratite pozornost na mak-

simalnu visinu pumpanja,

vidi pod "Tehnički podaci" te

po potrebi odaberite drugi

promjer ili drugu dužinu cri-

jeva.

129HR

– 6

Pridržavamo pravo na tehničke izmjene!

Tehnički podaci

SCP 5000 SDP 5000

Napon V 230 - 240 230 - 240

Vrsta struje Hz 50 50

Snaga P

nazivna

W 220 250

Maks. protočna količina l/h 5000 5000

Maks. tlak MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Maks. visina pumpanja m 5 5

Maks. dubina uranjanja m 7 7

Maks. veličina čestica prljavštine u

tekućini

mm 5 20

Maksimalna količina suhih tvari u

vodi

kg/m

2,0 10,0

Težina kg 3,8 4,0

Mogući protok vode je utoliko veći:

- ukoliko su visine usisavanja i pumpanja manje

- ukoliko su veći promjeri korištenih crijeva

- ukoliko su korištena crijeva kraća

- ukoliko priključeni pribor uzrokuje manji gubitak tlaka

130 HR

– 1

Poštovani kupče,

Pre prve upotrebe Vašeg

uređaja pročitajte ovo

uputstvo za upotrebu i postupajte prema

njemu. Ovo radno uputstvo sačuvajte za

kasniju upotrebu ili za sledećeg vlasnika.

Ovaj uređaj je konstruisan za privatnu

uptrebu i nije predviđen za opterećenja

profesionalne primene.

Proizvođač ne preuzima odgovornost za

eventualne štete nastale nenamenskim

korišćenjem ili pogrešnim opsluživanjem

uređaja.

Uređaj je prvenstveno namenjen

odvodnjavanju u slučaju poplava, ali i

prepumpavanju i ispumpavanju tečnosti iz

posuda, za ispumpavanje vode iz bunara i

šahti kao i za uklanjanje vode iz čamaca i

jahti. Pritom sme da se radi isključivo sa

slatkom vodom.

SCP 5000 (pumpa za čistu vodu)

 voda sa primesama prljavštine do

veličine čestica 5mm

 voda iz bazena za kupanje (uz

pretpostavljeno odobreno doziranje

aditiva)

 rastvor deterdženata

SDP 5000 (pumpa za prljavu vodu)

 voda sa primesama prljavštine do

veličine čestica 20mm

 sve radne tečnosti pumpe SCP 5000

몇 Pažnja

Uređaj nije prikladan za neprekidno

pumpanje (npr. trajni cirkulacioni rad u

stajaćim vodama) niti za stacionarnu

instalaciju (npr. za podizanje vode,

pumpe vodoskoka).

Ne sme se raditi sa nagrizajućim, lako

zapaljivim ili eksplozivnim

supstancama (npr. benzin, petrolej,

nitro razređivač), mastima, uljima,

slanom vodom i otpadnom vodom iz

tolaeta kao ni sa muljevitom vodom koja

teže teče nego obična voda.

Temperatura radne tečnosti ne sme da

pređe 35°C.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate

u kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne

materijale sa sposobnošću

recikliranja i treba ih dostaviti za

ponovnu preradu. Stoga stare uređaje

odstranjujte preko primerenih sabirnih

sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

Pregled sadržaja

Pregled sadržaja . . . . . . . . SR . . .1

Opšte napomene . . . . . . . . SR . . .1

Sigurnosne napomene . . . . SR . . .2

Stavljanje u pogon . . . . . . . SR . . .3

Rad. . . . . . . . . . . . . . . . . . . SR . . .3

Završetak rada . . . . . . . . . . SR . . .3

Nega, održavanje . . . . . . . . SR . . .3

Transport . . . . . . . . . . . . . . SR . . .4

Skladištenje uređaja. . . . . . SR . . .4

Poseban pribor. . . . . . . . . . SR . . .4

Otklanjanje smetnji. . . . . . . SR . . .5

Tehnički podaci. . . . . . . . . . SR . . .6

Opšte napomene

Namensko korišćenje

Dozvoljene radne tečnosti:

Zaštita čovekove okoline

Garancija

131SR

– 2

 Opasnost po život

U slučaju neuvažavanja sigurnosnih

napomena postoji opasnost od strujnog

udara!

 Pre svake upotrebe proverite da li na

priključnom vodu sa utikačem ima

oštećenja. Oštećen priključni vod

odmah dajte na zamenu ovlašćenoj

servisnoj službi/električaru.

 Sve električne utične spojeve treba

postaviti na mestu koje je sigurno od

plavljenja.

 Neodgovarajući produžni kablovi mogu

biti opasni. Na otvorenom koristite

samo za tu namenu odobrene i na

odgovarajući način označene produžne

kablove dovoljno velikog poprečnog

preseka.

Utikač i spojnica primenjenog

produžnog kabla moraju biti zaštićeni

od prskajuće vode.

 Nemojte koristiti strujni priključni kabl i

kabl prekidača nivoa za prenošenje ili

pričvršćenje uređaja.

 Za odvajanje uređaja od strujne mreže

nemojte vući za priključni kabl, već za

utikač.

 Ne prevlačite strujni priključni kabl

preko oštrih ivica i nemojte ga gnječiti.

 Navedeni napon na natpisnoj pločici

mora se podudarati sa naponom izvora

struje.

 U cilju sprečavanja opasnosti, popravke

i ugradnju rezervnih delova sme izvoditi

samo ovlašćena servisna služba.

 Uzmite u obzir električnu zaštitnu

opremu:

Pri ispumpavanju bazena, baštenskih

jezera i vodoskoka podvodne pumpe

smeju da rade samo sa predspojenom

automatskom zaštitnom sklopkom

(okidna struja kvara najviše 30 mA).

Pumpa ne sme raditi dok ima ljudi u

bazenu ili jezeru.

Iz sigurnosnih razloga preporučujemo

da uređaj uvek radi sa automatskim

prekidačem za zaštitu od struje greške

(najviše 30mA).

Priključivanje uređaja na električnu

mrežu sme izvesti samo električar. Pri

tome se obavezno treba pridržavati

odgovarajućih nacionalnih propisa!

U Austriji se pumpe za primenu u

bazenima za kupanje i baštenskim

jezerima, koje su opremljene fiksnim

priključnim vodom, moraju napajati

preko razdvojnog transformatora

ispitanog od strane ÖVE i u skladu sa

ÖVE B/EN 60555 deo 1 do 3, pri čemu

sekundarni nominalni napon ne sme da

bude veći od 230V.

 Ovaj uređaj nije predviđen da njime

rukuju osobe (uključujući i decu) sa

smanjenim fizičkim, senzornim ili

mentalnim mogućnostima opažanja ili s

ograničenim iskustvom i znanjem, osim

ukoliko ih lice koje je za njih odgovorno

ne nadgleda ili upućuje u rad sa

uređajem. Deca se moraju nadgledati

kako bi se sprečilo da se igraju s

uređajem.

Sigurnosne napomene

132 SR

– 3

Pre stavljanja pumpe u pogon obavezno

treba uzeti u obzir sigurnosne napomene!

Vodite računa o tome da se nalepnica

"Natpisna pločica" ni u kom slučaju ne sme

skinuti s pumpe. Nakon skidanja nalepnice

više se ne garantuje zaptivenost pumpe.

1 Mrežni priključni kabl sa utikačem

2 Prekidač nivoa

3Ručka za nošenje

4 Priključak creva od 1" (25,4 mm) s

ravnom zaptivkom

Slika

 Navijte priključak creva na pumpu i

vodite računa o tome da je na njemu

montirana ravna zaptivka.

Napomena

Što je crevo kraće, to je protok veći.

 Nagurajte crevo na pomenuti priključak

i pričvrstite prikladnom obujmicom.

 U automatskom režimu rada je visina

aktiviranja već prethodno utvrđena

dužinom kabla prekidača nivoa.

Slika

 Za ručni režim rada prekidač nivoa

usmerite uvis (kabl na dole). Savet:

Kabl prekidača nivoa provucite kao

petlju kroz ručku za nošenje i prekidač

nivoa postavite kao što je prikazano.

Slika

 Postavite pumpu na čvrstu podlogu u

radnu tečnost tako da stoji uspravno ili

je uronite okačenu o uže koje ste

pričvrstili na ručku za nošenje.

Oblast usisavanja ne sme biti potpuno

ili delimično blokirana prljavštinom.

Da bi pumpa mogla samostalno usisavati,

nivo tečnosti mora da iznosi najmanje 3 cm

(SCP 5000) odnosno 8 cm (SDP 5000).

 Strujni utikač

utaknite u utičnicu.

U automatskom režimu rada postupkom

pumpanja upravlja prekidač nivoa. Ukoliko

nivo tečnosti dostigne određenu visinu,

uključuje se pumpa.

Kada nivo tečnosti opadne na određenu

visinu, pumpa se isključuje.

Pokretljivost prekidača nivoa mora da bude

obezbeđena.

U ručnom režimu rada pumpa stalno ostaje

uključena.

Napomena:

Rad na suvo izaziva pojačano habanje,

zbog čega pumpa u ručnom režimu rada ne

sme da radi bez nadzora. Ako pumpa radi

na suvo, mora se isključiti u roku od 3 min.

 Nakon svake upotrebe pumpu treba

isprati čistom vodom.

Posebno se nakon pumpanja vode koja

sadrži hlor ili drugih tečnosti nakon kojih

se zadržavaju ostaci.

Napomena

Eventualno taloženje prljavštine može

prouzrokovati smetnje u radu.

 Izvucite utikač iz utičnice.

Uređaj nije potrebno održavati.

Stavljanje u pogon

Opis uređaja

Priprema

Rad

Automatski rad

Ručni režim rada

Završetak rada

Nega, održavanje

Održavanje

133SR

– 4

Oprez

Kako bi se izbegle nesreće ili povrede,

prilikom transporta imajte u vidu težinu

uređaja (vidi tehničke podatke).

 Uređaj podignite i nosite držeći ga za

ručku za nošenje.

 Osigurajte uređaj od proklizavanja i

nakretanja.

Oprez

Kako bi se izbegle nesreće ili povrede, pri

odabiru mesta za skladištenje imajte u vidu

težinu uređaja (vidi tehničke podatke).

 Uređaj treba držati na mestu

zaštićenom od mraza.

Transport

Ručni transport

Transport u vozilima

Skladištenje uređaja

Poseban pribor

Ilustracije dole navedenog posebnog pribora nalaze se na 4. stranici ovog uputstva.

6.997-346.0 Usisno crevo, roba

na metar od 1" (25,4

mm), 25m

Spiralno crevo, primenljivo i u vakuumu, za sečenje

na individualnu dužinu.

6.997-359.0 Priključni deo za

pumpu G1

(33,3 mm) zajedno

sa nepovratnim

ventilom

Prikladno za creva od 3/4" (19 mm) ili 1" (25,4 mm).

Sa priključnim navojem G1 (33,3 mm). Postavite

nepovratni ventil umesto ravne zaptivke kako bi se

sprečilo vraćanje vode u pumpu.

134 SR

– 5

Otklanjanje smetnji

몇 Pažnja

U cilju sprečavanja opasnosti, popravke i ugradnju rezervnih delova sme izvoditi samo

ovlašćena servisna služba.

Smetnja Uzrok Otklanjanje

Pumpa je uključena, ali ne

vrši pumpanje tečnosti.

Vazduh u pumpi Strujni utikač pumpe više

puta ugurajte i izvucite, dok

se tečnost ne počne

usisavati.

Oblast usisavanja je

začepljena.

Izvucite strujni utikač i

očistite oblast usisavanja.

(samo kod ručnog režima

rada) Nivo vode je ispod

minimuma.

Pumpu po mogućstvu

uronite dublje u radnu

tečnost ili postupite kao što

je opisano u poglavlju

"Priprema" (Automatski

rad).

Pumpa se ne pokreće ili se

tokom rada iznenada

zaustavlja.

Napajanje strujom je

prekinuto.

Proverite osigurače i

električne spojeve.

Zaštitni termo-prekidač je

isključio pumpu zbog

pregrejavanja.

Izvucite strujni utikač,

ostavite pumpu da se

ohladi, očistite oblast

usisavanja i sprečite rad na

suvo.

Čestice prljavštine su se

zaglavile u oblasti

usisavanja.

Izvucite strujni utikač i

očistite oblast usisavanja.

Prekidač nivoa zaustavlja

pumpu.

Proverite položaj prekidača

nivoa.

Protok se smanjuje. Oblast usisavanja je

začepljena.

Izvucite strujni utikač i

očistite oblast usisavanja.

Protok je premali. Protok pumpe zavisi od

visine pumpanja kao i od

prečnika i dužine creva.

Uzmite u obzir maksimalnu

visinu pumpanja, vidi pod

"Tehnički podaci". Po

potrebi koristite crevo

drugog prečnika ili druge

dužine.

135SR

– 6

Zadržavamo pravo na tehničke promene!

Tehnički podaci

SCP 5000 SDP 5000

Napon V 230 - 240 230 - 240

Vrsta struje Hz 50 50

Snaga P

nominalna

W 220 250

Maks. protočna količina l/h 5000 5000

Maks. pritisak MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Maks. visina pumpanja m 5 5

Maks. dubina uranjanja m 7 7

Maks. veličina čestica prljavštine u

tečnosti

mm 5 20

Maks. sadržaj čvrstih materija u

vodi

kg/m

2,0 10,0

Težina kg 3,8 4,0

Mogući protok vode je utoliko veći:

- ukoliko su visine usisavanja i pumpanja manje

- ukoliko su veći prečnici korišćenih creva

- ukoliko su korišćena creva kraća

- ukoliko priključeni pribor uzrokuje manji gubitak pritiska

136 SR

– 1

Уважаеми клиенти,

Преди първия пуск на Ва-

шия уред прочетете това

указание за употреба и го спазвайте. За-

пазете упътването за употреба за по-

късно или за евентуален последващ

собственик.

Този уред е разработен за частна упо-

треба и не е предвиден за натоварвани-

ята на промишлената употреба.

Производителят не

поема гаранция за

евентуални повреди, които са причине-

ни поради използване не по предназна-

чението или неправилно обслужване.

Уредът е предназначен предимно за

обезводняване на наводнения, но също

и за препомпване и изпомпване на съдо-

ве, за изваждане на вода от кладенци и

шахти, както и за обезводняване на лод-

ки

и яхти, ако става въпрос за сладка во-

да.

SCP 5000 (помпа чиста вода)

 Вода със степен на замърсяване до

големина на зърното 5 мм

 Вода от басейни (според дозиране

по предназначение на добавките)

 Почистваща луга

SDP 5000 (Помпа мръсна вода)

 Вода със степен на замърсяване до

големина на зърното 20 мм

 всички течности

за изпомпване на

помпа SCP 5000

몇 Внимание

Уредът не е подходящ за непрекъс-

нат режим на помпата (напр. режим

непрекъснато въртене в езера) или

като стационарна инсталация (на-

пр. подемна инсталация, помпа за

водоскоци).

Не бива да се изсмукват разяжда-

щи, лесно горими или експлозивни

вещества (напр. бензин, петрол,

нитроразреждания), мазнини, масла

и отпадни води от тоалетни

ин-

сталации и вода с тиня, която има

по-ниска способност да тече от во-

дата. Температурата на изсмуква-

ната течност не трябва да

надвишава 35°C.

Опаковъчните материали могат

да се рециклират. Моля не хвър-

ляйте опаковките при домашните отпа-

дъци, а ги предайте на вторични

суровини с цел повторна употреба.

Старите

уреди съдържат ценни

материали, подлежащи на ре-

циклиране, които могат да бъдат

употребени повторно. Поради това моля

отстранявайте старите уреди, използ-

вайки подходящи за целта системи за

събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

Съдържание

Съдържание . . . . . . . . . . . BG . . .1

Общи указания . . . . . . . . . BG . . .1

Указания за безопасност . BG . . .2

Пускане в експлоатация. . BG . . .3

Експлоатация . . . . . . . . . . BG . . .3

Край на работата . . . . . . . BG . . .3

Грижи, обслужване . . . . . . BG . . .3

Tранспoрт . . . . . . . . . . . . . BG . . .4

Съхранение на уреда. . . . BG . . .4

Елементи от специалната

окомплектовка . . . . . . . . . BG . . .4

Помощ при повреди . . . . . BG . . .5

Технически данни . . . . . . . BG . . .6

Общи указания

Употреба по предназначение

Допустими за изпомпване течности:

Опазване на околната среда

137BG

– 2

Във всяка страна важат гаранционните

условия, публикувани от оторизираната

от нас дистрибуторска фирма. Евенту-

ални повреди на Вашия уред ще отстра-

ним в рамките на гаранционния срок

безплатно, ако се касае за дефект в ма-

териалите или при производство. В га-

ранционен случай се обърнете към

дистрибутора или най-близкия

оторизи-

ран сервиз, като представите касовата

бележка.

 Опасност за живота

При неспазване на инструкциите за

безопасност съществува риск за живо-

та, предизвикан от електрически ток!

 Преди всяка употреба проверявайте

захранващия кабел с щепсела за по-

вреди. Повреден захранващ кабел

трябва незабавно да се замени от

оторизиран сервиз/специалист –

електротехник.

 Всички електрически щекерни съеди-

нения да са защитени

от заливане с

вода.

 Неподходящите удължители могат

да са опасни. На открито използвай-

те само съответно разрешените и

обозначени удължители с достатъч-

но сечение.

Щепселът и куплунгът на използва-

ния удължител трябва да бъдат за-

щитени от водни пръски.

 Захранващият кабел и кабела на

прекъсвача за ниво да не се

използ-

ват за транспортиране или закрепва-

не на уреда.

 За да изключите уреда от мрежата,

не дърпайте за шнура за включване

към мрежата, а извадете щепсела.

 Захранващия кабел да се се дърпа в

близост до остри ръбове и да се при-

тиска.

 Зададеното на указателната табелка

напрежение трябва да

съвпада с на-

прежението на контакта.

 За да се избегнат усложнения, ре-

монтите и монтажа на резервни час-

ти на уреда да се извършват само от

оторизирания сервиз.

 Да се обарне внимание на защитните

приспособления:

При изпомпване на басейни, градин-

ски езера и водоскоци използването

на потопяеми помпи е

позволено

само през защитно приспособление

за падове в напрежението с номи-

нални падове от макс. 30mA. Ако в

басейна или градинското езеро се

намират хора, не се позволява за-

действането на помпата.

По причини на сигурността принцип-

но препоръчваме задействането на

уреда през защитно приспособление

за падове в напрежението (макс.

30mA).

Електрическо

свързване може да се

извърши само от електротехник. Не-

пременно да се спазват национални-

те разпоредби!

В Австрия помпите за басейни и гра-

дински езера, с които са оборудвани

с твърд присъединителен кабел,

трябва да се захранват съгласно

ÖVE B/EN 60555 Част 1 до 3, през

проверен от ÖVE разделителен

трансформатор, при което номинал-

ното напрежение

първично не тряб-

ва да надвишава 230V.

 Този уред не е предназначен за упо-

треба от лица (включително деца) с

ограничени психически, сензорни и

умствени способности или с недоста-

тъчен опит и/или с недостатъчни по-

знания, освен ако не се контролират

от отговорно за тяхната сигурност

лице или са получили

от него ин-

струкции, как да използват уреда. Де-

цата би трябвало да се наблюдават,

за да се гарантира, че не си играят с

уреда.

Гаранция

Указания за безопасност

138 BG

– 3

Преди пускане в експлоатация на пом-

пата непременно вземете пред вид Ука-

занията за безопасност!

Моля освен това да имате пред вид, че

от помпата в никакъв случай не бива да

се отстранява лепенката „Типова табел-

ка“. След отстраняване на лепенката от-

пада гаранцията за херметичността на

помпата.

1 Захранващ кабел

с щепсел

2 Прекъсвач за ниво

3 Дръжка за носене

4 Извод за маркуч 1“ (25,4мм) с плоско

уплътнение

Фигура

 Завинтете извода за маркуч на пом-

пата и внимавайте за това, плоското

уплътнение за бъде монтирано в из-

вода за маркуча.

Указание

Колкото по-малка е дължината на мар-

куча, толкова по-висока е мощността

на изсмукване.

 Маркуча да се избута върху извода

за маркуч и да се закрепи с подходя-

ща скоба за маркуч

 В автоматичен режим височината на

е предварително определена от дъл-

жината на кабела на прекъсвача на

нивото.

Фигура

 При ръчен режим прекъсвача за ниво

да се насочи нагоре (кабела

надолу).

Съвет: Прекарайте кабела на пре-

късвача за нивото през дръжката и

позиционирайте прекъсвача за ниво-

то както е показано на фигурата.

Фигура

 Помпата да стои сигурно на здрава

опора в течността за помпене или да

се потопи с помощта на закачено за

дръжката за носене въже.

Областта на изсмукване

да не се

блокира изцяло или частично от за-

мърсявания.

За да може помпата да засмуква самос-

тоятелно, нивото на течността трябва да

възлиза на минимум 3 см (SCP 5000)

респ. 8 см (SDP 5000).

 Включете щепсела в контакта.

В автоматичен режим прекъсвача за

ниво управлява автоматично процеса на

помпене. Щом нивото на течността дос-

тигне

определена височина, помпата се

включва.

Щом нивото на течността спадне до оп-

ределено ниво, помпата се изключва.

Трябва да се осигури свободата на дви-

жение на прекъсвача за ниво.

В ръчен режим помпата остава непре-

къснато включена.

Забележка:

Сухият ход води до повишено износва-

не, помпата да не се остава без

наблю-

дение в ръчен режим. При сух ход

помпата да се изключи в разстояние на

3 минути.

 След всяко използване помпата да

се изплакни с чиста вода.

В частност след пренос на съдържа-

ща хлор вода или други течности,

след които има остатъци.

Указание

Замърсяванията могат да се отложат

и да

доведат до нарушения на функци-

ята.

 Извадете щепсела от контакта.

Уредът не се нуждае от поддръжка.

Пускане в експлоатация

Описание на уреда

Подготовка

Експлоатация

Автоматичен режим

Ръчен режим

Край на работата

Грижи, обслужване

Поддръжка

139BG

– 4

Внимание

За да се избегнат злополуки или нара-

нявания при транспортиране, вземете

под внимание теглото на уреда (виж

техническите данни).

 Повдигнете уреда за дръжката и го

носете.

 Осигурете уреда против изплъзване

и преобръщан.

Внимание

За да се избегнат злополуки или нара-

нявания при избора на мястото за съх-

ранение, вземете

под внимание

теглото на уреда (виж техническите

данни).

 Уреда да се съхранява на място, къ-

дето не може да замръзне.

Tранспoрт

Ръчен транспорт

Транспорт в превозни средства

Съхранение на уреда

Елементи от специалната окомплектовка

Изображенията на посочените по-долу специални принадлежности ще намерите на

страница 4 на тази инструкция.

6.997-346.0 Всмукателен мар-

куч на метър 1“

(25.4mm) 25m

Устойчив на вакуум спирален маркуч за разряз-

ване на индивидуални дължини.

6.997-359.0 Присъединителен

елемент за помпа-

та G1 (33,3мм) вкл.

Възвратен клапан

Пасва на маркучи 3/4“(19 мм) или 1“(25,4 мм). С

присъединителна резба G1(33,3 мм). Вместо

плоското уплътнение поставете възвратен кла-

пан, за да предотвратите връщането на водата

в помпата

140 BG

– 5

Помощ при повреди

몇 Внимание

За да се избегнат усложнения, ремонтите и монтажа на резервни части на уреда да

се извършват само от оторизирания сервиз.

Неизправност Причина Отстраняване

Помпата не работи или

не изпомпва

Въздух в помпата Щепсела на помпата да се

включи и изключи многократ-

но, докато се засмуче течност

Областта на засмукване запу-

шена

Щепсела да се извади и да се

почисти областта на засму-

кване

(само при ръчен режим) ниво

на водата под минималното

ниво на водата

Ако

е възможно, помпата да

се потопи по-дълбоко в теч-

ността на изсмукване или да

се постъпи, както е описано в

глава Подготовка (Автомати-

чен режим).

Помпата не работи или

спира внезапно по вре-

ме на работа

Прекъснато захранване с

електричество

Да се проверят предпазители-

те и електрическите връзки

Защитното термореле е

из-

ключило помпата поради

прегряване.

Да се извади щепсела, помпа-

та да се остави да се охлади,

да се почисти областта на зас-

мукване, да се предотврати

ход на сухо

Частици замърсявания са за-

седнали в областта на засму-

кване

Щепсела да се извади и да се

почисти областта на засму-

кване

Прекъсвачът за ниво спира

помпата

Да се провери положението

на прекъсвача за ниво

Мощността на засму-

кване спада

Областта на засмукване запу-

шена

Щепсела да се извади и да се

почисти областта на засму-

кване

Мощността на засму-

кване твърде ниска

Мощността на засмукване на

помпата е зависима от висо-

чината на засмукване, диаме

търа и дължината на маркуча.

Спазвайте макс. височина на

засмукване, вижте техниче-

ските данни, при необх. друг

диаметър на маркуча или дру-

га дължина на маркуча.

141BG

– 6

Запазваме си правото на технически изменения!

Технически данни

SCP 5000 SDP 5000

Напрежение V 230 - 240 230 - 240

Вид ток Hz 50 50

Мощност Р

ном.

W 220 250

Макс. количество на засмукване l/h 5000 5000

Макс. налягане MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Макс. височина на засмукване m5 5

Макс. дълбочина на потапяне m7 7

Макс. големина на зърното на изсмуквани-

те частици замърсявания

mm 5 20

Макс. съдържание на твърди вещества във

водата

kg/m

2,0 10,0

Тегло kg 3,8 4,0

Възможният дебит е толкова по-голям:

- колкото по-малки са височините на засмукване и подаване

- колкото по-големи са диаметрите на използваните маркучи

- колкото по-къси са използваните маркучи

- колкото по-малки загуби на на налягане се предизвикват от свързаните принад-

лежности

142 BG

– 1

Väga austatud klient,

enne seadme esmakordset

kasutamist tuleb lugeda käes-

olevat kasutusjuhendit ja toimida selle ko-

haselt. Juhend tuleb hilisemaks

kasutamiseks või järgmise omaniku tarvis

alles hoida.

See seade töötati välja erakasutuseks ega

ole ette nähtud professionaalse kasutamise-

ga kaasnevaks koormuseks.

Tootja ei vastuta võimalike kahjude eest,

mis on tingitud seadme mittesihipärasest

kasutamisest või valest käitamisest.

Seade on eelkõige mõeldud eelkõige vee-

ärastuseks üleujutuste korral, aga ka mahu-

titest vee ümber- või väljapumpamiseks, vee

pumpamiseks kaevudest ja šahtidest ning

paatide ja jahtide tühjendamiseks veest, eel-

dusel, et tegemist on mageveega.

SCP 5000 (puhta vee pump)

 vesi määrdumiskraadiga kuni tera suu-

ruseni 5 mm

 ujulavesi (eeldusel, et lisaaineid dosee-

ritakse sihipäraselt)

 puhastusvahendi lahus

SDP 5000 (musta vee pump)

 vesi määrdumiskraadiga kuni tera suu-

ruseni 20mm

 kõik pumbale SCP 5000 lubatud vedeli-

kud

몇 NB!

Seade ei sobi katkematuks pumpami-

seks (nt tiigis püsiva ringluse režiimil)

või statsionaarseks paigaldamiseks (nt

tõsteseade).

Pumbata ei tohi sööbivaid, kergestisüt-

tivaid või plahvatusohtlikke aineid (nt

bensiin, petrooleum, nitrolahused), ras-

vu, õlisid, soolvett ja tualettruumide

heitvett ning mudast vett, mille voolavus

on väike. Pumbatava vedeliku tempera-

tuur ei tohi ületada 35°C.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vas-

tavate kogumissüsteemide kaudu

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või valmistusviga. Garantiijuhtumi kor-

ral palume pöörduda müüja või lähima

volitatud klienditeenistuse poole, esitades

ostu tõendava dokumendi.

Sisukord

Sisukord . . . . . . . . . . . . . . . ET . . .1

Üldmärkusi . . . . . . . . . . . . . ET . . .1

Ohutusalased märkused . . ET . . .2

Kasutuselevõtt . . . . . . . . . . ET . . .3

Käitamine . . . . . . . . . . . . . . ET . . .3

Töö lõpetamine . . . . . . . . . ET . . .3

Hooldus . . . . . . . . . . . . . . . ET . . .3

Transport . . . . . . . . . . . . . . ET . . .4

Hoiustamine . . . . . . . . . . . . ET . . .4

Erivarustus . . . . . . . . . . . . . ET . . .4

Abi härete korral. . . . . . . . . ET . . .5

Tehnilised andmed . . . . . . . ET . . .6

Üldmärkusi

Sihipärane kasutamine

Lubatud on pumbata:

Keskkonnakaitse

Garantii

143ET

– 2

 Eluohtlik

Ohutusnõuete mittejärgimise korral elektri-

voolust lähtuv oht elule!

 Enne igakordset kasutamist tuleb kont-

rollida, et võrgupistikuga toitejuhe oleks

kahjustusteta. Kahjustatud toitejuhe

lasta viivitamatult volitatud hooldustöö-

kojal/elektrikul välja vahetada.

 Kõik elektriühendused tuleb paigaldada

alasse, mis on kaitstud üleujutuse eest.

 Ebasobivad pikendusjuhtmed võivad

olla ohtlikud. Välistingimustes võib ka-

sutada ainult väljas kasutamiseks luba-

tud ja vastavalt tähistatud piisava

ristlõikepinnaga pikendusjuhtmeid.

Kasutatava pikendusjuhtme pistik ja

ühendus peavad olema veepritsmete

suhtes kaitstud.

 Ärge kasutage toitekaablit ja tasemelü-

liti kaablit seadme transportimiseks või

kinnitamiseks.

 Seadme eemaldamiseks vooluvõrgust

ärge tõmmake mitte ühenduskaablist,

vaid pistikust.

 Ärge tõmmake võrgukaablit üle terava-

te servade ning vältige selle muljumist.

 Tüübisildil märgitud pinge peab vasta-

ma vooluahela pingele.

 Et vältida ohtlikke olukordi, tohib re-

monttöid ja varuosade paigaldamist

teostada ainult volitatud klienditeenin-

dus.

 Järgige elektrilisi kaitseseadiseid:

Ujumisbasseine, aiatiike ja purskaevu-

sid tühjaks pumbates tohib sukelpum-

pasid käitada ainult rikkevoolu

kaitselülitiga, mille nominaalrikkevool

on maks. 30mA. Kui ujumisbasseinis

või aiatiigis on inimesi, ei tohi pumpa

kasutada.

Ohutuskaalutlustel soovitame põhimõt-

teliselt kasutada seadet rikkevoolu kait-

selülitiga (maks. 30mA).

Elektriühenduse tohib teostada ainult

väljaõppinud elektrik. Seejuures tuleb

järgida riigis kehtivaid määrusi!

Vastavalt määrusele ÖVE B/EN 60555

osad 1 kuni 3 peab Austrias selliste

pumpade toide, mis on mõeldud kasu-

tamiseks ujumisbasseinides ja aiatiiki-

des ning mis on varustatud püsiva

toitekaabliga, toimuma Austria elektro-

tehnika liidu ÖVE poolt kontrollitud eral-

dustransformaatori kaudu, kusjuures

sekundaarne nimipinge ei tohi ületada

230V.

 Masinat ei tohi kasutada isikud (sh lap-

sed), kelle füüsilised, sensoorsed või

vaimsed võimed on piiratud või kellel

puuduvad vajalikud kogemused ja/või

teadmised, v.a. mõne nende turvlisuse

eest vastutava isiku järelvalve all või ju-

hul, kui see isik on neid masina kasuta-

mise osas juhendanud. Laste üle peab

olema järelvalve tagamaks, et nad ma-

sinaga ei mängi.

Ohutusalased märkused

144 ET

– 3

Enne pumba kasutuselevõttu tuleb kindlas-

ti järgida ohutusnõudeid!

Palun pidage sellele lisaks meeles, et klee-

bist „Tüübisiltd“ ei tohi pumbalt mingil juhul

eemaldada. Pärast kleebise eemaldamist

kaotab pumba tiheduse garantii kehtivuse.

1 Toitejuhe, pistikuga

2 Tasemelüliti

3 Kandekäepide

4 Vooliku liitmik 1“ (25,4mm) lametihendi-

Joonis

 Kruvige voolikuliitmik pumbale ja jälgi-

ge, et lametihend oleks voolikuliitmikule

paigaldatud.

Märkus

Mida lühem on voolik, seda suurem on

pumpamisvõimsus.

 Lükake voolik vooliku ühendusele ja

kinnitage sobiva voolikumansetiga

 Automaatrezhiimil on lülituskõrgus juba

tasemelüliti kaabli pikkusega eelnevalt

kindlaks määratud.

Joonis

 Käsirežiimil seadke tasemelüliti üles

(kaabel alla). Vihje: Lükake tasemelüliti

kaabel silmusena kandesangast läbi ja

seadke tasemelüliti joonisel kujutatud

asendisse.

Joonis

 Asetage pump kindlalt pumbatavasse

vedelikku või sukeldage see vedelikku

kandesanga külge kinnitatud köie abil.

Mustus ei tohi imiala täielikult ega osali-

selt blokeerida.

Et pump imeks automaatselt, peab vedeli-

ku tase olema vähemalt 3 cm (SCP 5000)

või 8 cm (SDP 5000).

 Torgake võrgupistik seinakontakti.

Automaatrežiimil juhib tasemelüliti pumpa-

mist automaatselt. Kui vedeliku tase saavu-

tab teatud kõrguse, lülitub pump välja.

Kui vedeliku tase langeb allapoole teatud

taset, lülitub pump välja.

Peab olema tagatud tasemelüliti vaba liiku-

mine.

Manuaalse kasutuse korral on pump pide-

valt sisse lülitatud.

Märkus:

Kuivalt töötamine põhjustab kiiremat kulu-

mist. Ärge jätke käsirežiimil töötavat pumpa

järelvalveta. Kuivalt töötav pump tuleb 3 mi-

nuti jooksul välja lülitada.

 Loputage pumpa pärast iga kasutamist

puhta veega.

Eriti pärast kloori sisaldava vee või

muude setteid jätvate vedelike pumpa-

mist.

Märkus

Mustus võib ladestuda ja põhjustada häi-

reid seadme töös.

 Tõmmake võrgupistik seinakontaktist

välja.

Seade on hooldusvaba.

Kasutuselevõtt

Seadme osad

Ettevalmistus

Käitamine

Automaatrežiim

Manuaalne kasutus

Töö lõpetamine

Hooldus

145ET

– 4

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid

või vigastusi, tuleb jälgida seadme kaalu (vt

tehnilised andmed).

 Tõstke seade kandesangast üles ja

kandke.

 Kinnitage seade libisemise ja ümbermi-

neku vastu.

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid

või vigastusi, tuleb ladustamiskoha valikul

jälgida seadme kaalu (vt tehnilised and-

med).

 Hoidke seadet kohas, kus pole jäätu-

misohtu.

Transport

Käsitsi transportimine

Transportimine sõidukites

Hoiustamine

Seadme ladustamine

Erivarustus

Alljägnevalt loetletud lisavarustuse joonised leiate selle kasutusjuhendi leheküljelt 4.

6.997-346.0 Imivoolik meetri-

kaup 1“ (25,4 mm)

25 m

Vaakumikindel spiraalvoolik sobiva pikkusega voo-

likute lõikamiseks.

6.997-359.0 Pumba ühendusde-

tail G1 (33,3mm)

koos tagasilöögikla-

piga

Sobib 3/4“ (19 mm) või 1“(25,4 mm) voolikutele. G1

(33,3 mm) keermesühendusega. Paigaldage lame-

tihendi asemel tagasivooluklapp, et hoida ära vee

tagasivoolamine pumpa.

146 ET

– 5

Abi härete korral

몇 NB!

Et vältida ohtlikke olukordi, tohib remonttöid ja varuosade paigaldamist teostada ainult

volitatud klienditeenindus.

Rike Põhjus Kõrvaldamine

Pump töötab, aga ei pumpa Pumbas on õhku Torgake pumba toitepistikut

mitu korda sisse ja välja,

kuni pump hakkab vedelikku

imema

Imiala ummistunud Tõmmake toitepistik välja ja

puhastage imiala

(ainult manuaalrežiimi pu-

hul) veetase liiga madal

Laske pump võimaluse kor-

ral sügavamale vedelikku

või toimige nagu kirjeldatud

peatükis "Ettevalmistamine

(automaatrežiim)"

Pump ei käivitu või jääb töö

käigus ootamatult seisma

Vooluvarustus katkenud Kontrollige kaitsmeid ja

elektriühendusi

Termostaat lülitas pumba

ülekuumenemise tõttu välja

Tõmmake toitepistik välja,

laske pumbal jahtuda, pu-

hastage imiala, vältige kui-

valt töötamist

Mustuse osakesed on imi-

alasse kiilunud

Tõmmake toitepistik välja ja

puhastage imiala

Tasemelüliti peatab pumba Kontrollige tasemelüliti

asendit

Pumpamisvõimsus langeb Imiala ummistunud Tõmmake toitepistik välja ja

puhastage imiala

Pumpamisvõimsus on liiga

väike

Pumba võimsus sõltub ve-

deliku pumpamise kõrgu-

sest, vooliku läbimõõdust ja

pikkusest

Ärge ületage maks. pumpa-

miskõrgust, vt tehnilistest

andmetest, vajadusel valige

teistsugune vooliku läbi-

mõõt või erinev vooliku pik-

kus

147ET

– 6

Tehniliste muudatuste õigused reserveeritud!

Tehnilised andmed

SCP 5000 SDP 5000

Pinge V 230 - 240 230 - 240

Voolu liik Hz 50 50

Võimsus P

nimi

W 220 250

Maks. pumpamiskogus l/h 5000 5000

Maks. rõhk MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Maks. pumpamiskõrgus m 5 5

Maks. sukelsügavus m 7 7

Pumbatavate mustusosakeste

maks. suurus

mm 5 20

Maks. tahkete ainete sisaldus

vees

kg/m

2,0 10,0

Kaal kg 3,8 4,0

Võimalik pumbatav vedelikuhulk on seda suurem,

- mida väiksem on sissevõtu ja tõstekõrgus

- mida suurem on kasutatud voolikute läbimõõt

- seda lühemad on kasutatud voolikud,

- mida vähem rõhulangust põhjustavad ühendatud tarvikud

148 ET

– 1

Godājamais klient,

Pirms uzsākt aparāta lietoša-

nu, izlasiet šo lietošanas ins-

trukciju un rīkojieties atbilstoši tajā

teiktajam. Saglabājiet darbības instrukciju

vēlākai izmantošanai vai nodošanai nāko-

šajam īpašniekam.

Šis aparāts tika izstrādāts privātai lietoša-

nai un nav paredzēts profesionālās lietoša-

nas prasībām.

Ražotājs neatbild par iespējamiem bojāju-

miem, kas radušies netabilstošas izmanto-

šanas vai nepareizas lietošanas rezultātā.

Ierīce pamatā ir domāta plūdu likvidēšanai,

arī tvertņu satura pārsūknēšanai un izsūk-

nēšanai, ūdens ņemšanai no akām un šah-

tām, kā ar

ī laivu un jahtu atūdeņošanai, ja

vien tas ir saldūdens.

SCP 5000 (tīrā ūdens sūknis)

 Ūdens ar piesārņojumu līmeni līdz 5mm

lielām daļiņām

 Baseina ūdens (noteikts pievienoto ķī-

misko vielu devu daudzums)

 Mazgājamais sārms

SDP 5000 (netīrā ūdens sūknis)

 Ūdens ar piesārņojumu līmeni līdz

20mm lielām daļiņām

 visi sūkņa SCP 5000 pieļaujamie šķid-

rumi

몇 Uzmanību

Aparāts nav piemērots nepārtrauktai sūk-

nēšanai (piem., ilgstošai recirkulācijai dī-

ķī) vai kā stacionāra instalācija (piem.,

notekūdeņu sūknēšanas iekārta, strūkla-

kas sūknis).

Nedrīkst strādāt ar kodīgām, viegli uzlies-

mojošām vai eksplozīvām vielām (piem.,

benzīns, petroleja, nitrošķīdinātājiem),

taukiem, eļļām, sālsūdeni un tualetes ie-

kārtu notekūdeņiem, un duļķainu ūdeni,

kuram ir mazāka plūstamība kā ūdenim.

Apstrādājamo šķidrumu temperatūra ne-

drīkst pārsniegt 35°C.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā pārstrā-

de.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pār-

strādāt un izmantot atkārtoti. Tādēļ

lūdzam utilizēt vecās ierīces ar atbilstošu

savākšanas sistēmu starpniecību.

Informācija par sastāvdaļā

m (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības traucē-

jumus mēs novērsīsim bez maksas, ja to

cēlonis ir materiāla vai ražošanas defekts.

Garantijas remonta nepieciešamības gadī-

jumā ar pirkumu apliecinošu dokumentu

griezieties pie tirgotāja vai tuvākajā pilnva-

rotajā klientu apkalpošanas dienestā.

Satura rādītājs

Satura rādītājs . . . . . . . . . . LV . . .1

Vispārējas piezīmes . . . . . . LV . . .1

Drošības norādījumi . . . . . . LV . . .2

Ekspluatācijas sākums. . . . LV . . .3

Ierīces ekspluatācija. . . . . . LV . . .3

Darba beigšana . . . . . . . . . LV . . .3

Kopšana, tehniskā apkope. LV . . .3

Transportēšana . . . . . . . . . LV . . .4

Glabāšana . . . . . . . . . . . . . LV . . .4

Speciālie piederumi . . . . . . LV . . .4

Kļūmju novēršana . . . . . . . LV . . .5

Tehniskie dati . . . . . . . . . . . LV . . .6

Vispārējas piezīmes

Noteikumiem atbilstoša lietošana

Pieļaujamie šķidrumi:

Vides aizsardzība

Garantijas nosacījumi

149LV

– 2

 Briesmas dzīvībai!

Neievērojot drošības norādījumus, pastāv

briesmas dzīvībai elektriskās strāvas trie-

ciena rezultātā!

 Pirms katras lietošanas reizes pārbau-

diet, vai nav bojāts pieslēgšanas kabe-

lis ar tīkla spraudni. Bojātu

pieslēgšanas kabeli nekavējoties lieciet

nomainīt pilnvarotā klientu apkalpoša-

nas dienestā vai profesionālā elektro-

mehāniskā darbnīcā.

 Visi elektriskie kontaktdakšu savienoju-

mi ir jānogādā no pārplūšanas drošā

vietā.

 Neatbilstošs pagarinātāja kabelis var

būt dzīvībai b

īstams. Tāpēc āra apstāk-

ļos izmantojiet tikai atļautus un atbilsto-

ši marķētus pagarinātāja kabeļus ar

pietiekošu vadu šķērsgriezumu.

Izmantotā pagarinātāja kabeļa spraud-

nim un savienojumam jābūt drošiem no

ūdens šļakatām.

 Neizmantot tīkla pieslēguma kabeli un

līmeņslēdža kabeli ierīces transportē-

šanai vai nostiprināšanai.

 Atvienojot ierīci no strāvas, nevelciet

aiz kabeļa, bet gan aiz kontaktdakšas.

 Tīkla kabeli nevilkt gar asām malām un

neiespiest.

 Ražotājfirmas datu plāksnītē norādīta-

jam barošanas spriegumam jāatbilst

strāvas avota spriegumam.

 Lai izvairītos no apdraudējumiem, labo-

šanas darbus un maiņas detaļu iebūvi

drīkst veikt tikai autorizēts klientu apal-

pošanas dienests.

 Ievērojiet elektriskās aizsardzības ie-

kārtas:

Izsūknējot peldbaseinus, dārzu dīķus

un strūklakas, iegremdējamos sūkņus

drīkst izmantot tikai ar aizsargslēdzi

pret noplūdes strāvu ar nominālo noplū-

des strāvu maksimāli 30mA. Ja peldba-

seinā vai dārza dīķī atrodas cilvēki,

sūkni nedrīkst darbināt.

Drošības iemeslu dēļ mēs pamatā ietei-

cam lietot ierīci izmantojot aizsargslēdzi

pret str

āvu bojājuma vietā (maksimāli

30mA).

Elektrības pieslēgšanu drīkst veikt tikai

specializēti elektriķi. Šeit noteikti ir jāie-

vēro nacionālie noteikumi!

Austrijā sūkņiem lietošanai peldbasei-

nos un dārzu dīķos, kuri ir aprīkoti ar iz-

turīgu pieslēguma līniju, pēc Austrijas

Elektrotehniķu savienības (ÖVE) B/EN

60555 1 līdz 3 daļas, elektroenerģija jā-

nodrošina ar Austrijas Elektrotehniķu

savienības pārbaudītu sadalītāja trans-

formatoru, pie kam nominālā strāva ne-

drīkst sekundāri pārsniegt 230V.

 Šī ierīce nav paredzēta tam, lai to lieto-

tu personas (tai skaitā bērni) ar ierobe-

žotām fiziskām, sensoriskām vai

garīgām spējām vai ar nepietiekamu

pieredzi un/vai zināšanām, ja vien viņus

uzrauga par viņu drošību atbildīga per-

sona vai viņi ir saņēmuši instrukcijas

par ierīces lietošanu.Bērni ir jāpieskata,

lai nodrošinātu, ka viņi nespēlējas ar ie-

rīci.

Drošības norādījumi

150 LV

– 3

Pirms sūkņa ekspluatācijas uzsākšanas

noteikti ir jāņem vērā drošības norādījumi!

Bez tam, lūdzu, ievērojiet, ka nekādā gadī-

jumā no sūkņa nedrīkst noplēst uzlīmi "Ra-

žotājfirmas datu plāksnīte". Pēc uzlīmes

noplēšanas vairs netiek garantēts sūkņa

hermētiskums.

1Tīkla pieslēgšanas kabelis ar spraudni

2Līmeņa slēdzis

3 Nešanas rokturis

4Šļūtenes pieslēgums 1“ (25,4mm) ar

plakano blīvi

Attēls

 Uzskrūvējiet šļūtenes piesl

ēgumu uz

sūkņa un sekojiet, lai šļūtenes pieslēgu-

mā būtu iemontēta plakanā blīve.

Piezīme

Jo īsāka šļūtene, jo lielāka sūknēšanas jau-

da.

 Uzbīdīt šļūteni uz šļūtenes pieslēguma

un nostiprināt ar piemērotu šļūtenes ap-

skavu

 Automātiskajā režīmā pārslēgšanās

augstumu nosaka līmeņa slēdža kabeļa

garums.

Attēls

 Manuālajā režīmā novietojiet līmeņa

slēdzi uz augšu (kabeli uz leju). Pa-

doms: Līmeņa slēdža kabeli kā cilpu iz-

bīdiet cauri pārvietošanas rokturim un

novietojiet līmeņa slēdzi, kā parādīts at-

tēlā.

Attēls

 Novietojiet sūkni stabili uz cietas pa-

matnes sūknējamā šķidrumā vai ie-

gremdējiet tajā ar virvi, kas piestiprināta

pie nešanas roktura.

Sūknēšanas teritorija nedrīkst būt daļēji

vai pilnībā bloķēta ar netīrumiem.

Lai sūknis uzsūktu patstāvīgi, šķidruma lī-

menim ir jābūt vismaz 3 cm (SCP 5000) vai

8 cm (SDP 5000).

 Iespraudiet kontaktdakšu kontakligzd

ā.

Automātiskajā režīmā sūknēšanas procesu

automātiski vada līmeņa slēdzis. Kad šķid-

ruma līmenis sasniedz noteiktu augstumu,

sūknis ieslēdzas.

Kad šķidruma līmenis pazeminās līdz no-

teiktam līmenim, sūknis tiek izslēgts.

Jābūt nodrošinātai līmeņa slēdža brīvai

kustībai.

Manuālajā režīmā sūknis vienmēr paliek ie-

slēgts.

Norāde:

Tukšgaita izraisa paaugstinātu nolietoša-

nos, manuālajā režīmā neatstājiet s

ūkni

bez uzraudzības. Ja sūknis darbojas tukš-

gaitā, atslēdziet to 3 minūšu laikā.

 Pēc katras lietošanas reizes izskalot

sūkni ar tīru ūdeni.

Īpaši pēc hloru saturoša ūdens vai citu

nogulsnes atstājošu šķidrumu sūknēša-

nas.

Piezīme

Var uzkrāties netīrumi un radīt darbības

traucējumus.

 Atvienojiet kontaktdakšu no kontaktligz-

das.

Aparātam nav nepieciešama apkope.

Ekspluatācijas sākums

Aparāta apraksts

Sagatavošana

Ierīces ekspluatācija

Automātiskais režīms

Manuālais režīms

Darba beigšana

Kopšana, tehniskā apkope

Apkope

151LV

– 4

Uzmanību

Lai novērstu negadījumus vai ievainoju-

mus, transportējot ņemiet vērā aparāta

svaru (skat. tehniskos datus).

 Paceliet aparātu aiz roktura un nesiet.

 Nodrošiniet aparātu pret izslīdēšanu un

apgāšanos.

Uzmanību

Lai novērstu negadījumus vai ievainoju-

mus, izvēloties uzglabāšanas vietu ņemiet

vērā aparāta svaru (skat. tehniskos datus).

 Uzglabājiet ierīci vietā, kur tā nebūs pa-

kļauta sala iedarbībai.

Transportēšana

Transportēšana ar rokām

Transportēšana automašīnās

Glabāšana

Aparāta uzglabāšana

Speciālie piederumi

Tālāk uzskaitīto speciālo piederumu attēlus atradīsiet šīs instrukcijas 4. lpp.

6.997-346.0 Sūkšanas šļūtene,

pārdošanā metros,

1“ (25,4mm) 25m

Vakuuma droša spirālveida šļūtene individuāla ga-

ruma šļūteņu piegriešanai.

6.997-359.0 Sūkņa veidgabals

G1 (33,3 mm) ar

pretvārstu

Der 3/4“ (19 mm) vai 1“ (25,4 mm) šļūtenēm. Ar G1

(33,3 mm) pieslēguma vītni. Lai novērstu ūdens at-

plūšanu atpakaļ sūknī, plakanās blīves vietā ievie-

tojiet pretvārstu.

152 LV

– 5

Kļūmju novēršana

몇 Uzmanību

Lai izvairītos no apdraudējumiem, labošanas darbus un maiņas detaļu iebūvi drīkst veikt

tikai autorizēts klientu apalpošanas dienests.

Traucējums Iemesls Traucējuma novēršana

Sūknis ir ieslēgts bet nestrā-

dā

Sūknī ir gaiss Vairākas reizes pievienojiet

un atvienojiet sūkņa kon-

taktdakšu, līdz tiek uzsūkts

šķidrums.

Sūkšanas teritorija ir aiz-

sprostota

Izvelciet tīkla kontaktdakšu

un iztīriet sūkšanas teritoriju

(tikai manuālajam režīmam)

ūdens līmenis ir zem mini-

mālā ūdens līmeņa

Sūkni iegremdējiet pēc ie-

spējas dziļāk šķidrumā vai

rīkojieties, kā aprakstīts no-

daļā "Sagatavošana" (Auto-

mātiskais režīms).

Sū

knis nedarbojas vai eks-

pluatācijas laikā pēkšņi pār-

stāj darboties

Ir pārtrūkusi strāvas padeve Pārbaudīt drošinājumus un

elektriskos savienojumus

Termoaizsardzības slēdzis

dēļ pārkaršanas ir izslēdzis

sūkni

Izvelciet tīkla kontaktdakšu,

ļaujiet sūknim atdzist, iztīriet

sūkšanas teritoriju, novēr-

siet tukšgaitu

Sūkšanas teritorijā ir ieķēru-

sies netīrumu daļiņa

Izvelciet tīkla kontaktdakšu

un iztīriet sūkšanas teritoriju

Līmeņa slēdzis izslēdz sūk-

Pārbaudīt līmeņ

a slēdža po-

zīciju

Pazeminās veiktspēja Sūkšanas teritorija ir aiz-

sprostota

Izvelciet tīkla kontaktdakšu

un iztīriet sūkšanas teritoriju

pārāk zema veiktspēja Sūkņa sūknēšanas jauda ir

atkarīga no sūknēšanas

augstuma, šļūtenes diamet-

ra un šļūtenes garuma.

Ievērojiet maks. sūknēša-

nas augstumu (skat. tehnis-

kos datus), vajadzības

gadījumā izvēlieties citu šļū-

tenes diametru vai citu šļū-

tenes garumu

153LV

– 6

Rezervētas tiesības veikt tehniskas izmaiņas!

Tehniskie dati

SCP 5000 SDP 5000

Spriegums V 230 - 240 230 - 240

Strāvas veids Hz 50 50

Jauda P

nom

W 220 250

Maksimālais darba apjoms l/h 5000 5000

Maksimālais spiediens MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Maksimālais darba augstums m 5 5

Maksimālais iegremdēšanas dzi-

ļums

m7 7

Maksimālais apstrādājamo netīru-

mu daļiņu izmērs

mm 5 20

Maks. cieto daļiņu saturs ūdenī kg/m

2,0 10,0

Svars kg 3,8 4,0

Iespējamais sūknējamais daudzums attiecīgi ir lielāks:

- jo mazāks iesūkšanas un sūknēšanas augstums

- jo lielāks ir izmantoto šļūteņu diametrs

- attiecīgi par cik īsākas ir izmantotās šļūtenes

- jo mazāks spiediena zudums ir pieslēgtajiem piederumiem

154 LV

– 1

Gerbiamas kliente,

Prieš pradėdamas naudoti įsi-

gytą prietaisą, perskaitykite

šią naudojimo instrukciją ir vadovaukitės ja.

Naudojimo instrukciją išsaugokite, kad ga-

lėtumėte naudotis ja vėliau arba perduoti

kitam savininkui.

Šis prietaisas skirtas naudoti namų ūkyje ir

nėra pritaikytas pramoniniam naudojimui.

Gamintojas neprisiima atsakomybės už ga-

limą žalą, atsiradusią naudojant prietaisą

ne pagal paskirtį ar netinkamai jį valdant.

Prietaisas daugiausia skirtas pašalinti po-

tvynių vandenį, o taip pat perpumpuoti ir iš-

pumpuoti vandenį iš rezervuarų, šulinių ir

šachtų bei pašalinti vandenį iš valčių ir jach-

tų, jei tai nėra sūrus vanduo.

SCP 5000 (švaraus vandens siurblys)

 Vanduo, kuriame esančių nešvarumų

dydis neviršija 5 mm

 Plaukimo baseinų vanduo (reikalingi

priedai)

 Skalbimo vanduo

SDP 5000 (užteršto vandens siurblys)

 Vanduo, kuriame esančių nešvarumų

dydis neviršija 20 mm

 visi skysčiai, tinkantys SCP 5000 siur-

bliui

몇 Dėmesio

Prietaisas netinkamas naudoti nenu-

trūkstamai (pvz., nenutraukiamo veiki-

mo tvenkinio cirkuliacija) arba kaip

stacionarus įrenginys (pvz., keltuvas,

fontano siurblys).

Draudžiama pumpuoti ėdžias, greitai

užsidegančias ir sprogias medžiagas

(pvz., benziną, žibalą, azoto skiediklį),

riebalus, alyvą, sūrų vandenį, tualetų

nuotekas, šlamu užterštą vandenį, kuris

yra mažiau takus, nei įprastas vanduo.

Pumpuojamo skysčio temperatūra turi

būti ne aukštesnė nei 35°C.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra ver-

tingų, antriniam žaliavų perdirbimui

tinkamų medžiagų, todėl jie turėtų

būti atiduoti perdirbimo įmonėms. Todėl

naudotus prietaisus šalinkite pagal atitinka-

mą antrini

ų žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinių gedimų šalinimo kreipkitės į

savo pardavėją arba artimiausią klientų ap-

tarnavimo tarnybą pateikdami pirkimą pa-

tvirtinantį kasos kvitą.

Turinys

. . . . . . . . . . . . . . . . . . . . . . LT . . . .

Bendrieji nurodymai . . . . . . LT . . .1

. . . . . . . . . . . . . . . . . . . . . . LT . . . .

Naudojimo pradžia . . . . . . . LT . . .3

. . . . . . . . . . . . . . . . . . . . . . LT . . . .

Techninė priežiūra . . . . . . . LT . . .3

Transportavimas. . . . . . . . . LT . . .4

Laikymas . . . . . . . . . . . . . . LT . . .4

. . . . . . . . . . . . . . . . . . . . . . LT . . . .

Bendrieji nurodymai

Naudojimas pagal paskirtį

Pumpuoti tinkamos medžiagos:

Aplinkos apsauga

Garantija

155LT

– 2

 Pavojus gyvybei

Nesilaikant saugos reikalavimų, elektros

srovė gali kelti pavijų gyvybei!

 Kiekvieną kartą prieš pradėdami nau-

doti prietaisą patikrinkite, ar nepažeisti

elektros laidas ir tinklo kištukas. Pažeis-

tą elektros laidą nedelsdami pakeiskite

oficialioje klientų aptarnavimo tarnyboje

ar elektros prietaisų remonto įmonėje.

 Užtikrinkite, kad visos kištukinės elek-

tros jungtys nebūtų apsemtos.

 Netinkami ilgintuvo laidai gali kelti pavo-

jų. Dirbdami lauke naudokite tik tinka-

mus ir sertifikuotus vidutinio galingumo

ilgintuvų laidus.

Naudojamo ilgintuvo laido kištukas ir

jungtis turi būti apsaugoti nuo purškia-

mo vandens.

 Elektros ir lygio jungiklio laidų nenaudo-

kite prietaisui nešti ar tvirtinti.

 Atjungdami prietaisą nuo elektros tinklo

traukite už kištuko, o ne už elektros lai-

do.

 Netempkite maitinimo kabelio per aš-

triabriaunius daiktus ir nesuspauskite

jo.

 Įtampa, nurodyta prietaiso modelio len-

telėje, turi sutapti su elektros srovės

šaltinio įtampa.

 Siekiant išvengti gedimų, prietaisą re-

montuoti ir jo atsargines detales keisti

gali tik įgaliota klientų aptarnavimo tar-

nyba.

 Nurodymai dėl apsauginės elektros

įrangos:

Pumpuojant iš plaukimo, sodo baseino

ir fontanų, nardinamieji siurbliai gali būti

jungiami tik apsauginiu jungikliu, kurio

nominalioji nebalanso srovė neviršija

30 mA. Nenaudokite siurblio, jei plauki-

mo ar sodo baseine yra žmonių.

Saugumo sumetimais patariame jungti

prietaisą apsauginiu (neviršija 30mA)

jungikliu.

Jungti prietaisą į elektros tinklą gali tik

kvalifikuoti elektrikai. Būtinai laikykitės

galiojančių nacionalinių reikalavimų!

Austrijoje, vadovaujantis ÖVE B/EN

60555 1-3 dalimis, plaukimo ir sodo ba-

seinuose naudojami siurbliai, turintys

nuolatinę elektros jungtį, turi b8ti maiti-

nami ÖVE patikrintu skiriamuoju trans-

formatoriumi, o antrinė įtampa negali

viršyti 230 V.

 Šis prietaisas nepritaikytas naudoti as-

menims (taip pat vaikams) su fizine,

sensorine arba dvasine negalia arba

asmenims, neturintiems pakankamai

reikiamos patirties ir (arba) žinių, ne-

bent prižiūrint už saugą atsakingam as-

meniui arba gavus šio asmens

nurodymus, kaip naudoti prietaisą. Pri-

žiūrėkite vaikus siekdami užtikrinti, kad

jie nežaistų su prietaisu.

Nurodymai dėl saugos

156 LT

– 3

Prieš pradėdami naudoti siurblį, būtinai lai-

kykitės saugos reikalavimų!

Taip pat prašome atkreipti dėmesį, kad nuo

siurblio jokiu būdu negalima pašalinti lipdu-

ko „Techninių parametrų lentelė“. Pašali-

nus lipduką nebebus suteikiama garantija,

susijusi su siurblio sandarumu.

1 Elektros laidas su kištuku

2 Lygio jungiklis

3 Rankena nešimui

4 Žarnos mova 1“ (25,4 mm) su plokščiu

sandarikliu

Paveikslas

 Žarnos movą prisukite prie siurblio, at-

kreipkite dėmesį, kad žarnos movoje

būtų įdėtas plokščias sandariklis.

Pastaba

Kuo trumpesnė žarna, tuo didesnis debitas.

 Užmaukite žarną ant movos ir užspaus-

kite pritaikytu pavalkėliu.

 Automatinio režimo metu aukštis jau iš

anksto nustatytas pagal lygio jungiklio

kabelio ilgį.

Paveikslas

 Naudodami rankiniu režimu, lygio jungi-

klį nukreipkite į viršų (laidą į apačią).

Patarimas: lygio jungiklio kabelį sulenki-

te į kilpą ir prakiškite pro rankeną

, lygio

jungiklį nustatykite paveikslėlyje nuro-

dytoje padėtyje.

Paveikslas

 Stabiliai pastatykite siurblį ant lygaus

paviršiaus arba panardinkite jį į skysti

pritvirtinę lynu už rankenos.

Siurbimo vieta negali būti visiškai ar iš

dalies blokuojama nešvarumais.

Pumpuoti skystį siurblys gali tik tada, kai

minimalus skysčio lygis siekia 3 cm (SCP

5000) arba 8 cm (SDP 5000).

 Įkiškite prietaiso kištuką į rozetę.

Automatiniame režime pumpavimas auto-

matiškai valdomas lygio jungikliu. Skysčio

lygiui pasiekus nustatytą lygį, siurblys įsi-

jungia.

Skysčio lygiui sumažėjus iki tam tikro lygio,

siurblys išsijungia.

Užtikrinkite, kad lygio jungiklis galėtų judėti

laisvai.

Pasirinkus rankinį režimą, siurblys yra nuo-

lat įjungtas.

Pastaba:

Dirbdamas be skysčio, siurblys greičiau dė-

visi, todėl nepalikite jo veikti be priežiūros.

Jei nepumpuojamas skystis, siurblį išjunki-

te per 3 minutes.

 Kiekvieną kartą baigę naudoti siurblį, iš-

plaukite jį švariu vandeniu.

Ypač tais atvejais, jei buvo siurbiamas

daug chloro savo sudėtyje turintis van-

duo arba kiti skysčiai, paliekantys nuo-

sėdas.

Pastaba

Nešvarumai gali sudaryti nuosėdas ir su-

kelti funkcinius sutrikimus.

 Ištraukite prietaiso kištuką iš kištukinio

lizdo.

Prietaisas nereikalauja techninės priežiū-

ros.

Naudojimo pradžia

Prietaiso aprašymas

Paruošimas

Darbas

Automatinis režimas

Rankinis režimas

Darbo pabaiga

Techninė priežiūra

157LT

– 4

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir

sužalojimų transportuojant reikia atsižvelgti

į prietaiso svorį (žr. „Techniniai duome-

nys“).

 Prietaisą už rankenos pakelkite į viršų ir

neškite.

 Prietaisą užfiksuokite, kad nenuslystų ir

neapvirstų.

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir

sužalojimų pasirenkant sandėliavimo vietą

reikia atsižvelgti į prietaiso svorį (žr. „Tech-

niniai duomenys“).

 Laikykite prietaisą nuo šalčio apsaugo-

toje vietoje.

Transportavimas

Transportavimas rankomis

Transportavimas transporto prie-

monėmis

Laikymas

Prietaiso laikymas

Specialūs priedai

Toliau pateiktų priedų paveikslus rasite šios instrukcijos 4 puslapyje.

6.997-346.0 Siurbimo žarna, par-

duodama metrais 1“

(25,4mm) 25m

Vakuumui atspari spiralinė žarna parduodama me-

trais ir gali būti individualiai pritaikyta pagal ilgį.

6.997-359.0 Su siurblio jungia-

masis elementu G1

(33,3 mm). Atbulinis

vožtuvas

Tinka 3/4“ (19 mm) arba 1“ (25,4 mm) žarnoms. Su

G1 (33,3 mm) sriegiu. Vietoje plokščiojo sandariklio

naudokite atbulinį vožtuvą, kad būtų galima išvengti

vandens recirkuliacijos į siurblį.

158 LT

– 5

Pagalba gedimų atveju

몇 Dėmesio

Siekiant išvengti gedimų, prietaisą remontuoti ir jo atsargines detales keisti gali tik įgaliota

klientų aptarnavimo tarnyba.

Gedimas Priežastis Šalinimas

Siurblys nepumpuoja skys-

čio

Į siurblį patekęs oras Daug kartų įkiškite ir ištrau-

kite siurblio tinklo kištuką,

kol bus pradėtas siurbti

skystis.

Užsikišusi siurbimo vieta Ištraukite tinklo kištuką ir iš-

valykite siurbimo vietą

(Tik rankiniame režime)

vandens lygis nesiekia nu-

statytos mažiausios ribos

Jei galima, panardinkite si-

urblį giliau arba vadovauki-

tės skyriaus „Paruošimas“

(„Automatinis režimas“) ap-

rašymu.

Siurblys neveikia arba išsi-

jungia

Nutrūkęs maitinimas Patikrinkite saugiklį ir elek-

tros jungtis

Dėl perkaitimo apsauginis

terminis jungiklis išjungė si-

urblį

Ištraukite tinklo kištuką, pa-

laukite, kol siurblys atvės,

išvalykite siurbimo vietą,

saugokite, kad siurblys ne-

veiktų be skysčio

Nešvarumai užsikišę siurbi-

mo vietoje

Ištraukite tinklo kištuką ir iš-

valykite siurbimo vietą

Lygio jungiklis sustabdo si-

urblį

Patikrinkite lygio jungiklio

padėtį

Sumažėja siurbiamoji galia Užsikišusi siurbimo vieta Ištraukite tinklo kištuką ir iš-

valykite siurbimo vietą

Per žema siurbiamoji galia Siurblio pumpavimo galia

priklauso nuo pakėlimo

aukščio, žarnos skersmens

ir jos ilgio.

Laikykit

ės techniniuose

duomenyse pateiktų reika-

lavimų dėl pakėlimo aukš-

čio, pasirinkite kitokio

skersmens žarną arba ilgį.

159LT

– 6

Gamintojas pasilieka teisę keisti techninius duomenis!

Techniniai duomenys

SCP 5000 SDP 5000

Įtampa V 230 - 240 230 - 240

Srovės rūšis Hz 50 50

Galingumas, P

nenn

(nominalus) W 220 250

Didžiausias debitas l/h 5000 5000

Didžiausias slėgis MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Didžiausias pakėlimo aukštis m 5 5

Didžiausias nardinimo gylis m 7 7

Didžiausia nešvarumų apimtis mm 5 20

Maksimali kietųjų medžiagų dalis

vandenyje

kg/m

2,0 10,0

Masė kg 3,8 4,0

Galimas debitas yra tuo didesnis:

- kuo mažesnis įsiurbimo ir pakėlimo aukštis

- kuo didesnis naudojamų žarnų skersmuo

- kuo trumpesnės naudojamos žarnos

- kuo mažiau slėgio prarandama dėl prijungto priedo

160 LT

– 1

Шановний покупець!

Перед використанням

пристрою прочитайте цю

інструкцію з експлуатації і дотримуйтесь

неї. Збережіть цю інструкцію з

експлуатації для пізнішого використання

чи для наступних власників.

Цей пристрій призначається для

приватного використання і не

пристосований до навантажень

промислового використання.

Виробник не несе відповідальності за

збитки, завдані невідповідним або

неправильним використанням пристрою.

Пристрій призначений переважно для

осушування при затопленні, а також для

перекачування та викачування води з

резервуарів, колодязів і шахт,

осушування човнів та яхт, якщо мова йде

про прісну воду.

SCP 5000 (насос для чистої води)

 Вода зі ступенем забруднення і

розміром часток до 5 мм.

 Вода у ванній (за умови відповідного

дозування

добавок)

 Луг для прання

SDP 5000 (насос для брудної води)

 Вода зі ступенем забруднення і

розміром часток до 20мм.

 всі рідини для перекачування насосом

SCP 5000

몇 Увага

Пристрій не призначений для

безперервної роботи насоса

(наприклад, тривалого

перекачування в ставку) або для

стаціонарної установки (наприклад,

використовувати як піднімальний

механізм, фонтанний насос).

Не дозволяється перекачування

їдких, легкозаймистих або

вибухонебезпечних речовин

(наприклад, бензин, гас,

нітророзчин), жирів, масел, нафти,

солоної води і стоків з туалетів і

замуленої води, що має

меншу

плинність, ніж вода. Температура

рідини, що перекачується, не

повинна перевищувати 35°C.

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно.

Тому, будь ласка, утилізуйте старі

пристрої за допомогою спеціальних

систем збору сміття.

Інструкції із застосування компонентів

(REACH)

Актуальні відомості про компоненти

наведені на веб-вузлі за адресою:

www.kaercher.com/REACH

Зміст

Зміст . . . . . . . . . . . . . . . . . UK . . .1

Загальні вказівки. . . . . . . . UK . . .1

Правила безпеки. . . . . . . . UK . . .2

Введення в експлуатацію. UK . . .3

Експлуатація . . . . . . . . . . . UK . . .3

Закінчення роботи . . . . . . UK . . .3

Догляд, технічне

обслуговування. . . . . . . . . UK . . .4

Транспортування . . . . . . . UK . . .4

Зберігання . . . . . . . . . . . . . UK . . .4

Спеціальне оснащення . . UK . . .4

Допомога для усунення

неполадок . . . . . . . . . . . . . UK . . .5

Технічні дані . . . . . . . . . . . UK . . .6

Загальні вказівки

Правильне застосування

Допустимі для перекачування рідини:

Охорона довкілля

161UK

– 2

У кожній країні діють умови гарантії,

наданої відповідною фірмою-

продавцем. Неполадки в роботі

пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи

помилками виготовлення. У випадку

чинності гарантії звертіться до продавця

чи в найближчий авторизований

сервісний центр з документальним

підтвердженням покупки.

 Небезпека для життя

При недотриманні вказівок по техніці

безпеки існує небезпека для життя від

електричного струму!

 Перевіряти підключення приладу до

мережі на предмет пошкодження

перед кожним використанням.

Замініть дефектний провід через

авторизовану сервісну службу/

електрика.

 Всі електричні штепсельні з'єднання

повинні перебувати в захищеному

від затоплення місці.

 Непридатні подовжувачі можуть

бути

небезпечними. На відкритому повітрі

використовуйте лише придатний для

цього подовжувальний кабель з

відповідним маркуванням та

достатнім діаметром кабелю.

Штекери та з’єднання подовжувача,

що використовується, повинні бути

захищеними від попадання краплин

води.

 Мережний шнур і кабель перемикача

рівня не можна використовувати для

транспортування або кріплення

пристрою.

 Для того

щоб від’єднати пристрій від

мережі потрібно тягнути не за

з’єднувальний шнур, а за штекер.

 Не тягнути з’єднувальний шнур через

гострі кути та не затискати його.

 Зазначена напруга на заводській

табличці повинна збігатися з

напругою у джерелі току.

 Щоб уникнути небезпеки, ремонт і

установку запасних деталей повинні

виконувати тільки авторизовані

сервісні центри.

 Стежити за електричними захисними

пристроями:

При викачуванні води з басейнів,

ставків у дворі та фонтанів

використовувати заглибні насоси

тільки з автоматом захисту від

струму витоку з номінальним

струмом витоку 30 мА.

Забороняється використовувати

насос, якщо в басейні або ставку

перебувають люди.

З міркувань безпеки, ми

рекомендуємо

використовувати

пристрій з автоматом захисту від

струму витоку (витоку 30 мА).

Електричні з'єднання повинні

виконуватися тільки електриком.

Слід обов'язково дотримуватися

національних вимог!

В Австрії насоси для використання в

басейнах і ставках, що мають

сполучне проведення, згідно OVE B/

EN 60555 частина 1 - 3, повинні

живитись від схваленого ÖVE

розділового трансформатора, при

чому не повинна перевищуватись

номінальна

напруга 230В.

 Цей пристрій не призначено для

використання людьми (у тому числі й

дітей) з обмеженими фізичними,

сенсорними або розумовими

здатностями або особами з

відсутністю досвіду й/або знань, за

винятком випадків, якщо за

забезпеченням безпеки їхньої

роботи спостерігають спеціально

підготовлені особи або вони

одержують від них вказівки, що

стосуються

використання пристрою.

Необхідно стежити за дітьми, не

дозволяти їм грати із пристроєм.

Гарантія

Правила безпеки

162 UK

– 3

Перед використанням насосу

обов'язково додержуйтесь правил

безпеки!

Зверніть увагу на те, що наклейку

"Заводська табличка" ні в якому разі не

дозволяється видаляти з насоса. Після

видалення наклейки припиняється дія

гарантії на герметичність насоса.

1 Мережевий кабель зі штекером

2 Вимикач рівня

3 Ручка

4 Елемент підключення шланга 1“

(25,4мм) із плоским ущільненням

Малюнок

 Прикрутити елемент підключення

шланга до насоса і звернути увагу на

те, щоб плоске ущільнення було

встановлено на елемент

підключення шланга.

Вказівка

Чим менше довжина шланга, тим вище

продуктивність перекачування.

 Надягти шланг на елемент

підключення шланга і закріпити

відповідним хомутом для шланга

 В автоматичному режимі висота

включення попередньо задана

довжиною кабелю

вимикача рівня.

Малюнок

 У ручному режимі роботи направити

вимикач рівня вгору (кабелем

донизу). Порада: Кабель вимикача

рівня змотати петлею та просунути

через ручку, а також перевести

вимикач рівня в зазначене

положення.

Малюнок

 Надійно поставити насос на тверду

поверхню у рідину для

перекачування або опустити за

допомогою прикріпленого до ручки

троса

Зона всмоктування не повинна бути

повністю або частково закрита

забрудненням.

Для самостійної роботи насоса рівень

рідини не повинен бути нижче 3 см (SCP

5000) або 8 см (SDP 5000).

 Вставте мережевий штекер у

розетку.

В автоматичному режимі роботи

вимикач рівня контролює роботу насоса

автоматично. Якщо рівень рідини

досягає визначеній висоти, насос

запускається.

Якщо рівень рідини

опускається до

визначеного рівня, насос вимикається.

Необхідно забезпечити вільне

переміщення вимикача рівня.

У ручному режимі роботи насос постійно

залишається увімкненим.

Вказівка:

Робота в суху призводить до

підвищеного зношування, не залишати

насос без догляду при ручному режимі

роботи. При роботі в суху вимкнути

насос на протязі 3- хвилин.

 Після кожного використання насос

слід промивати чистою водою.

Зокрема, після відкачки хлористої

води або інших рідин, які залишають

осад.

Вказівка

Забруднення можуть відкладатися й

приводити до збоїв.

 Витягнути штепсель з розетки.

Введення в експлуатацію

Опис пристрою

Підготовка

Експлуатація

Автоматичний режим роботи

Ручний режим роботи

Закінчення роботи

163UK

– 4

Апарат не потребує профілактичного

обслуговування.

Увага!

Для запобігання нещасним випадкам та

травмуванню при транспортуванні

приладу слід прийняти до уваги вагу

приладу (див. розділ "Технічні дані").

 Високо підняти пристрій за ручку та

перенести.

 Зафіксувати прилад від зсунення та

перекидання.

Увага!

Для запобігання нещасним випадкам та

травмуванню при виборі місця

зберігання

приладу слід прийняти до

уваги вагу приладу (див. розділ "Технічні

дані").

 Прилад слід зберігати в захищеному

від морозу приміщенні.

Догляд, технічне

обслуговування

Технічне обслуговування

Транспортування

Транспортування вручну

Транспортування транспортними

засобами

Зберігання

Зберігати пристрій

Спеціальне оснащення

Зображення зазначених далі спеціального приладдя ви знайдете на сторінці 4

даного керівництва.

6.997-346.0 Всмоктувальний

шланг, що

продається на

метри 1" (25,4 мм)

25 м

Вакуумщільний спіральний шланг для нарізки

окремих шлангів необхідної довжини.

6.997-359.0 Сполучна деталь

насоса G1 (33,3

мм), вкл. зворотній

клапан

Підходить для шлангів 3/4" (19 мм) або 1" (25,4

мм). Зі з'єднальним різьбленням G1 (33,3 мм).

Зворотний клапан замість плоского ущільнення

використовують для запобігання зворотної течії

води в насос.

164 UK

– 5

Допомога для усунення неполадок

몇 Увага

Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати

тільки авторизовані сервісні центри.

Несправність Причина Усунення

Насос працює, але не

перекачує.

Повітря в насосі Кілька разів вийняти й

вставити мережну вилку

насоса, поки не почнеться

всмоктування рідини

Зона всмоктування

засмітилася

Витягнути мережну вилку і

прочистити зону

всмоктування.

(тільки в ручному режимі

роботи) поверхня води

знаходиться нижче

мінімального рівня води

По можливості, глибше

опустити насос, що

перекачує рідину, або

діяти, як описано в розділі

"Підготовка"

(автоматичний режим)

Насос не запускається або

раптово зупинився в ході

роботи

Переривання подачі

живлення

Перевірити запобіжники і

електричні з'єднання

Захисне термореле

вимкнуло насос внаслідок

перегріву.

Витягнути мережну вилку,

дати насосу охолонути,

прочистити зону

всмоктування, уникати

експлуатації в суху

Частки бруду забилися в

зоні всмоктування

Витягнути

мережну вилку і

прочистити зону

всмоктування.

Вимикач рівня зупиняє

насос

Перевірити положення

вимикача рівня

Знизилася продуктивність

перекачування

Зона всмоктування

засмітилася

Витягнути мережну вилку і

прочистити зону

всмоктування.

Занадто мала

продуктивність

перекачування

Продуктивність

перекачування насоса

залежить від висоти

перекачування, діаметра й

довжини шланга

Стежити за максимальною

висотою перекачування,

див. розділ "Технічні дані",

при необхідності вибрати

інший діаметр або довжину

шланга

165UK

– 6

Можливі зміни у конструкції пристрою!

Технічні дані

SCP 5000 SDP 5000

Напруга V 230 - 240 230 - 240

Тип струму Hz 50 50

Потужність P

номінальна

W 220 250

Макс. об'єм перекачування l/h 5000 5000

Макс. тиск MPa

(bars)

0,05

(0,5)

0,05

(0,5)

Макс. висота перекачування m5 5

Макс. глибина опускання m7 7

Макс. розмір часток, допустимих

для перекачування

mm 5 20

Макс. вміст твердих часток у

воді

kg/m

2,0 10,0

Вага kg 3,8 4,0

Можливий обсяг подачі тим більше:

- чим менше висота всмоктування та перекачування

- чим більше діаметр використовуваних шлангів

- чим коротше використовувані шланги

- чим менше падіння тиску, обумовлене приєднанням додаткового обладнання

166 UK

http://www.kaercher.com/dealersearch

Karcher 1.645-175.0 SCP 5000

Product's Documents

Bedienungsanleitung

Specifications

Karcher 1.645-175.0 Questions and Answers
