FRONT-LOADING
AUTOMATIC WASHER
Use & Care Guide
For questions about features, operation/performance,
parts, accessories or service call: 1-800-253-1301
In Canada, call: 1-800-807-6777
or visit our website at www.whirlpool.com or www.whirlpool.ca
LAVEUSE
AUTOMATIQUE À
CHARGEMENT FRONTAL
Guide d’utilisation et d’entretien
Au Canada, pour assistance, installation ou service, composez le :
1-800-807-6777
ou visitez notre site Internet à www.whirlpool.ca
Table of Contents/Table des matières .................. 2
461970240802 / W10158198B
®
®
®
Para obtener acceso al manual de uso y cuidado en español, o
para obtener información adicional acerca de su producto, visite:
www.whirlpool.com.
Tenga listo su número de modelo completo. Podrá encontrar el
número de modelo y de serie en la etiqueta ubicada debajo de la
tapa de la lavadora.
Designed to use only HE High
Efficiency Detergent
Conçue pour l’utilisation d’un
détergent haute efficacité
seulement
Certified to Sanitize
Certifié pour aseptiser
2
TABLE OF CONTENTS
WASHER SAFETY .........................................................................3
INSTALLATION REQUIREMENTS................................................4
Tools and Parts ............................................................................4
Options.........................................................................................4
Location Requirements................................................................5
Drain System................................................................................6
Electrical Requirements ...............................................................7
INSTALLATION INSTRUCTIONS..................................................8
Remove Transport System ..........................................................8
Connect the Inlet Hoses...............................................................8
Route the Drain Hose...................................................................9
Secure the Drain Hose .................................................................9
Level the Washer........................................................................10
Complete Installation .......................................
..........................10
FEATURES AND BENEFITS ........................................................11
WASHER USE...............................................................................12
Starting Your Washer.................................................................12
Using the Proper Detergent .......................................................12
Using the Dispenser...................................................................13
Pausing or Restarting.................................................................14
Changing Cycles, Options, and Modifiers.................................14
Status Lights ..............................................................................15
Cycles.........................................................................................16
Normal Washer Sounds.............................................................17
Options.......................................................................................17
Modifiers....................................................................................
.18
Laundry Guide............................................................................19
LAUNDRY TIPS ............................................................................20
Loading.......................................................................................20
WASHER CARE ............................................................................21
Cleaning Your Washer ...............................................................21
Water Inlet Hoses.......................................................................22
Vacation, Storage, and Moving Care.........................................22
TROUBLESHOOTING ..................................................................23
ASSISTANCE OR SERVICE.........................................................26
In the U.S.A. ...............................................................................26
In Canada ...................................................................................26
Accessories................................................................................26
WARRANTY ..................................................................................27
TABLE DES MATIÈRES
SÉCURITÉ DE LA LAVEUSE........................................................29
EXIGENCES D'INSTALLATION...................................................30
Outillage et pièces......................................................................30
Options .......................................................................................30
Exigences d'emplacement.........................................................31
Système de vidange...................................................................32
Spécifications électriques ..........................................................33
INSTRUCTIONS D'INSTALLATION.............................................34
Élimination des accessoires de transport..................................34
Raccordement des tuyaux d'alimentation.................................34
Acheminement du tuyau de vidange .........................................35
Immobilisation du tuyau de vidange..........................................35
Réglage de l'aplomb
de la laveuse............................................36
Achever l'installation ..................................................................36
CARACTÉRISTIQUES ET AVANTAGES .....................................37
UTILISATION DE LA LAVEUSE...................................................38
Mise en marche de la laveuse....................................................38
Utilisation du détergent approprié .............................................38
Utilisation du distributeur ...........................................................39
Pause ou remise en marche.......................................................41
Changement des programmes, options et modificateurs.........41
Témoins lumineux ......................................................................41
Programmes...............................................................................42
Sons normaux émis par la laveuse.........................................
...44
Options .......................................................................................44
Modificateurs..............................................................................45
Guide de lessivage .....................................................................46
CONSEILS DE LESSIVAGE..........................................................47
Chargement................................................................................47
ENTRETIEN DE LA LAVEUSE .....................................................48
Nettoyage de la laveuse.............................................................48
Tuyaux d'arrivée d'eau...............................................................49
Précautions à prendre avant les vacances,
un entreposage ou un déménagement......................................49
DÉPANNAGE.................................................................................50
ASSISTANCE OU SERVICE.........................................................54
Aux États-Unis............................................................................54
Au Canada..................................................................................54
Acce
ssoires ................................................................................54
GARANTIE.....................................................................................55
3
WASHER SAFETY
You can be killed or seriously injured if you don't immediately
You
can be killed or seriously injured if you don't
follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS
■ Read all instructions before using the washer.
■ Do not wash articles that have been previously cleaned
in, washed in, soaked in, or spotted with gasoline,
dry-cleaning solvents, other flammable, or explosive
substances as they give off vapors that could ignite or
explode.
■ Do not add gasoline, dry-cleaning solvents, or other
flammable, or explosive substances to the wash water.
These substances give off vapors that could ignite or
explode.
■ Under certain conditions, hydrogen gas may be
produced in a hot water system that has not been used
for 2 weeks or more. HYDROGEN GAS IS
EXPLOSIVE. If the hot water system has not been
used for such a period, before using the washing
machine, turn on all hot water faucets and let the water
flow from each for several minutes. This will release
any accumulated hydrogen gas. As the gas is
flammable, do not smoke or use an open flame during
this time.
■ Do not allow children to play on or in the washer. Close
supervision of children is necessary when the washer is used
near children.
■ Before the washer is removed from service or discarded,
remove the door or lid.
■ Do not reach into the washer if the drum, tub or agitator is
moving.
■ Do not install or store the washer where it will be exposed to
the weather.
■ Do not tamper with controls.
■ Do not repair or replace any part of the washer or attempt any
servicing unless specifically recommended in this manual or in
published user-repair instructions that you understand and
have the skills to carry out.
■ See “Electrical Requirements” for grounding instructions.
WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic precautions,
including the following:
4
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
The parts supplied are in the washer drum.
Tools needed for connecting the water inlet hoses
Pliers (that open to 1 " [39.5 mm])
Flashlight (optional)
Tools needed for installation
Open end wrenches 17 mm and 13 mm
Level
Wood block
Ruler or measuring tape
Parts supplied:
Alternate Parts
Your installation may require additional parts. If you are interested
in purchasing one of the items listed here, call the toll-free
number on the cover or in the “Assistance or Service” section.
Options
Pedestal
You have the option of purchasing pedestals of different heights
separately for this washer. You may select a 10" (25.4 cm) or a
15.5" (39.4 cm) pedestal. These pedestals will add to the total
height of the washer for a total height of approximately
48" (121.9 cm) or 53.5" (135.9 cm), respectively.
To order, call the dealer from whom you purchased your washer
or refer to the “Assistance or Service” section.
Stack Kit
Are you planning to stack your washer and dryer? To do so you
will need to purchase a Stack Kit.
To order, call the dealer from whom you purchased your dryer or
refer to the “Assistance or Service” section. Ask for Part
Number 8541503.

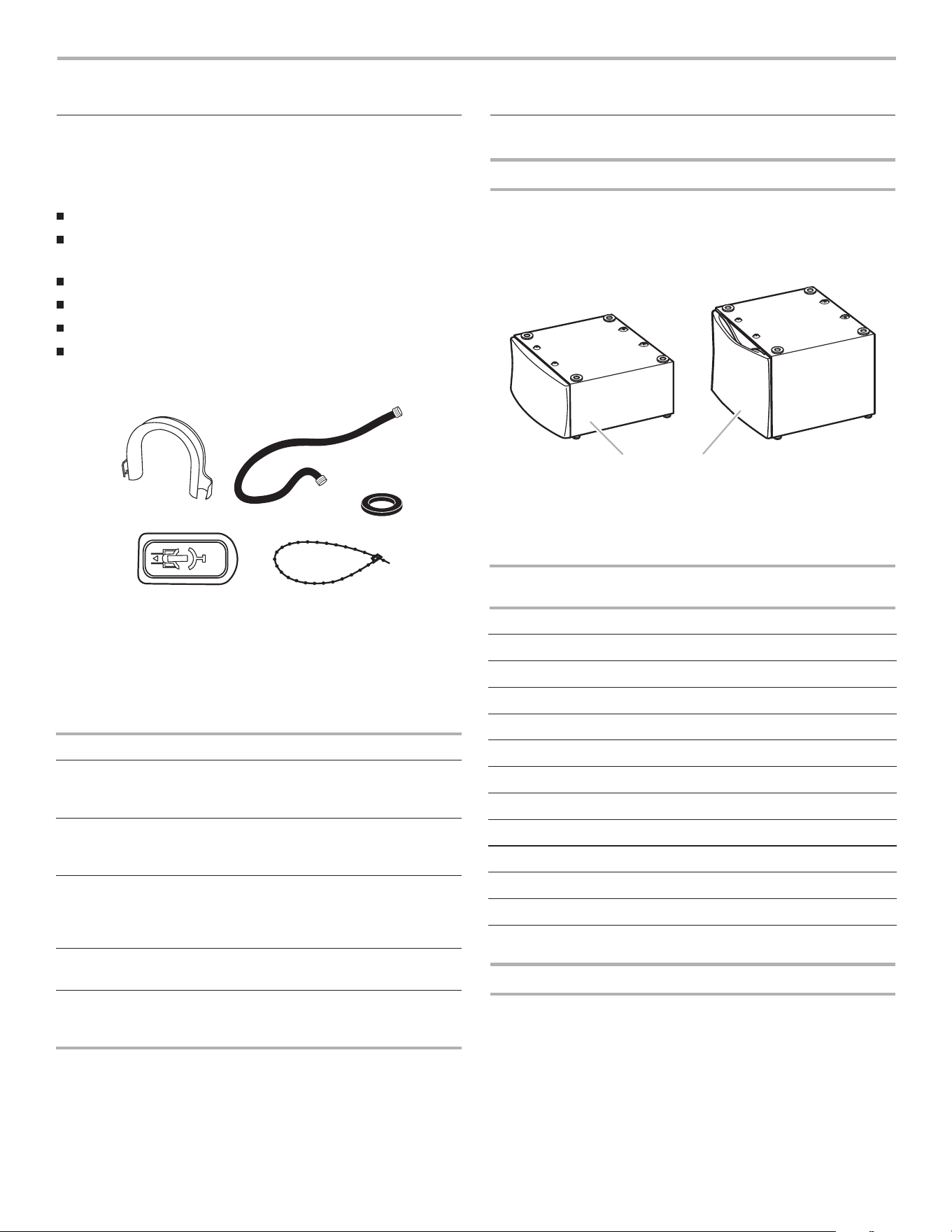

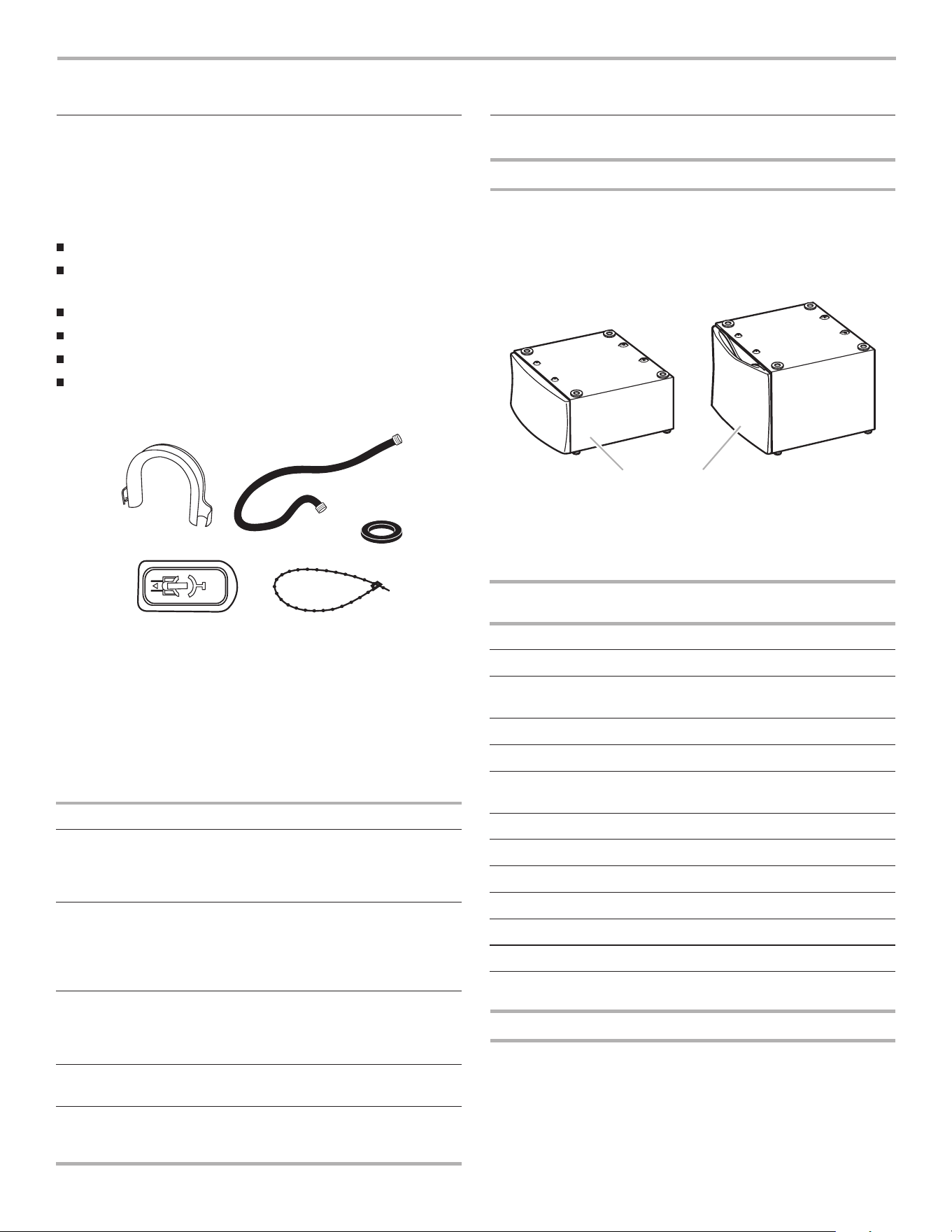

A. Drain hose form
B. Inlet hose (2)
C. Inlet hose washer (4)
D. Transport bolt hole plug (4)
E. Beaded strap
If You Have You Will Need to Buy
Laundry tub or
standpipe taller
than 96" (2.4 m)
Sump pump system (if not already
available)
Overhead sewer Standard 20 gal. (76 L), 30" (76.2 cm) tall
drain tub or utility sink and sump pump
(available from local plumbing suppliers)
Floor drain Siphon break, Part Number 285834;
additional drain hose
Part Number 8318155; and connector kit,
Part Number 285835
Drain hose too
short
4 ft (1.2 m) drain hose extension kit,
Part Number 285863
Water faucets
beyond reach of fill
hoses
2 longer water fill hoses:
6 ft (1.8 m) Part Number 76314,
10 ft (3.0 m) Part Number 350008
BA
C
D E
A. 10" (25.4 cm) pedestal
B. 15.5" (39.4 cm) pedestal
Pedestal
Height
rebmuN traProloC
A B
10" (25.4 cm) White WHP1000SQ
15.5" (39.4 cm) White XHP1550VW
15.5" (39.4 cm) Tuscan Chestnut XHP1550VC
10" (25.4 cm) Black WHP1000SB
10" (25.4 cm) Diamond Dust (Silver) WHP1000SU
15.5" (39.4 cm) Black XHP1550VB
15.5" (39.4 cm) Diamond Dust (Silver) XHP1550VU
15.5" (39.4 cm) New Aspen (Green) XHP1550VA
15.5" (39.4 cm) Ocean Sapphire XHP1550VE
15.5" (39.4 cm) Burgundy XHP1550VM
15.5" (39.4 cm) Metallic Red XHP1550VF
15.5" (39.4 cm) Oxide XHP1550VJ
15.5" (39.4 cm) Emerald Green XHP1550VP
9
⁄16
5

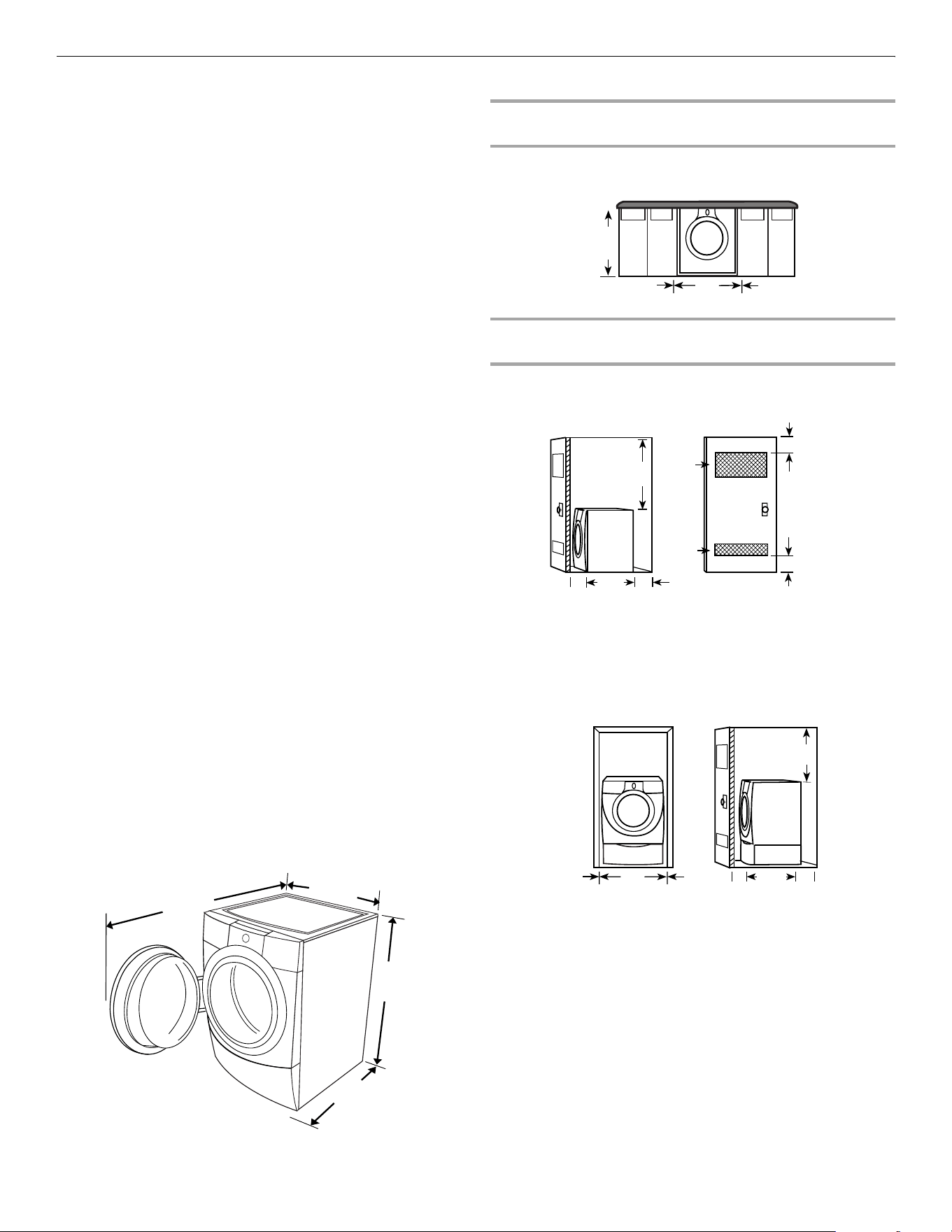

Location Requirements
Selecting the proper location for your washer improves
performance and minimizes noise and possible washer “walk.”
Your washer can be installed under a custom counter, or in a
basement, laundry room, closet, or recessed area. See “Drain
System.”
Companion appliance location requirements should also be
considered. Proper installation is your responsibility.
You will need
■ A water heater set to deliver 120°F (49°C) water to the
washer.
■ A grounded electrical outlet located within 6 ft (1.8 m) of
where the power cord is attached to the back of the washer.
See “Electrical Requirements.”
■ Hot and cold water faucets located within 4 ft (1.2 m) of the
hot and cold water fill valves, and water pressure of
20-100 psi (137.9-689.6 kPa).
■ If you live in a hard water area, use of a water softener is
recommended to control the buildup of scale in the steamer
and other areas of the washer. Over time the buildup of lime
scale may clog the steamer, which will reduce steamer
efficiency and performance. Excessive buildup of scale may
lead to the need for steamer replacement or repair.
■ A level floor with a maximum slope of 1" (2.5 cm) under entire
washer. Installing the washer on soft floor surfaces, such as
carpets or surfaces with foam backing, is not recommended.
■ A sturdy and solid floor to support the washer with a total
weight (water and load) of 400 lbs (180 kg).
Do not operate your washer in temperatures below 32°F (0°C).
Some water can remain in the washer and can cause damage in
low temperatures.
Installation clearances
■ The location must be large enough to allow the washer door
to be fully opened.
■ Additional spacing should be considered for ease of
installation and servicing.
■ Additional clearances might be required for wall, door, and
floor moldings.
■ Additional spacing of 1" (2.5 cm) on all sides of the washer is
recommended to reduce noise transfer.
■ Companion appliance spacing should also be considered.
Washer Dimensions

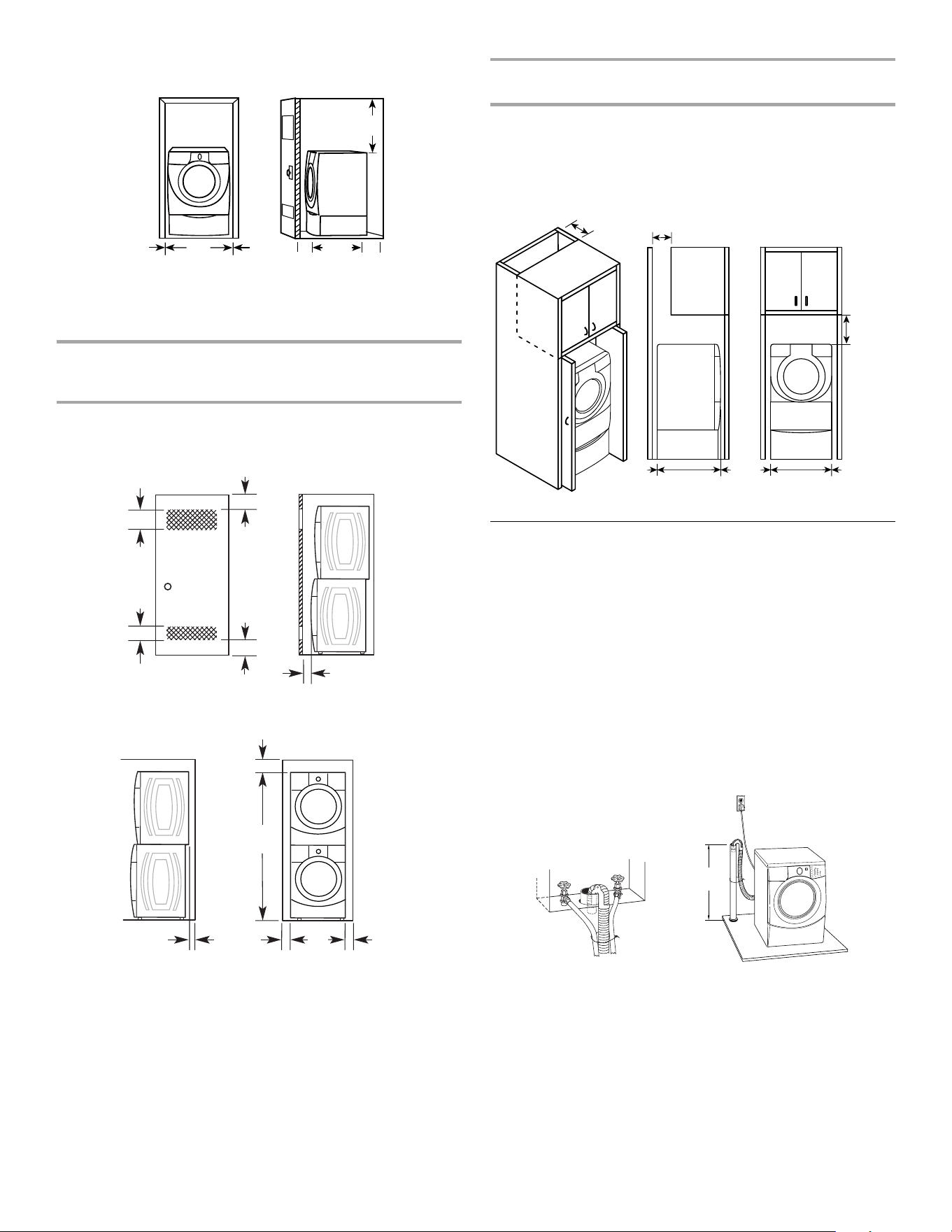

Recommended installation spacing for custom
undercounter installation
The dimensions shown are for the recommended spacing.
Custom undercounter installation - Washer only
Recommended installation spacing for recessed or
closet installation, with or without a pedestal
The dimensions shown are for the recommended spacing.
Recessed area or closet installation
*Min. top and bottom air openings for closet door.
Recessed or closet installation - Washer on pedestal
27"
(68.6 cm)
51"
(129.5 cm)
38"
(96.5 cm)
31¹⁄₂"
(80.0 cm)
A. Side view - closet or confined area
B. Closet door with vents
A. Recessed area
B. Side view - closet or confined area
1"
(2.5 cm
)
1"
(2.5 cm)
39" min.
(99.0 cm)
27"
(68.6 cm)
34"
(86.4 cm)
A
B
3"
(7.6 cm)
3"
(7.6 cm)
48 in.
2
*
(310 cm
2
)
24 in.
2
*
(155 cm
2
)
1"
(2.5 cm)
4"
(10.2 cm)
31¹⁄₂"
(80 cm)
1"
(2.5 cm)
31
¹⁄₂"
(80 cm)
1"
(2.5 cm)
1"
(2.5 cm)
27"
(68.6 cm)
4"
(10.2 cm)
18" min.
(45.7 cm)
AB
6

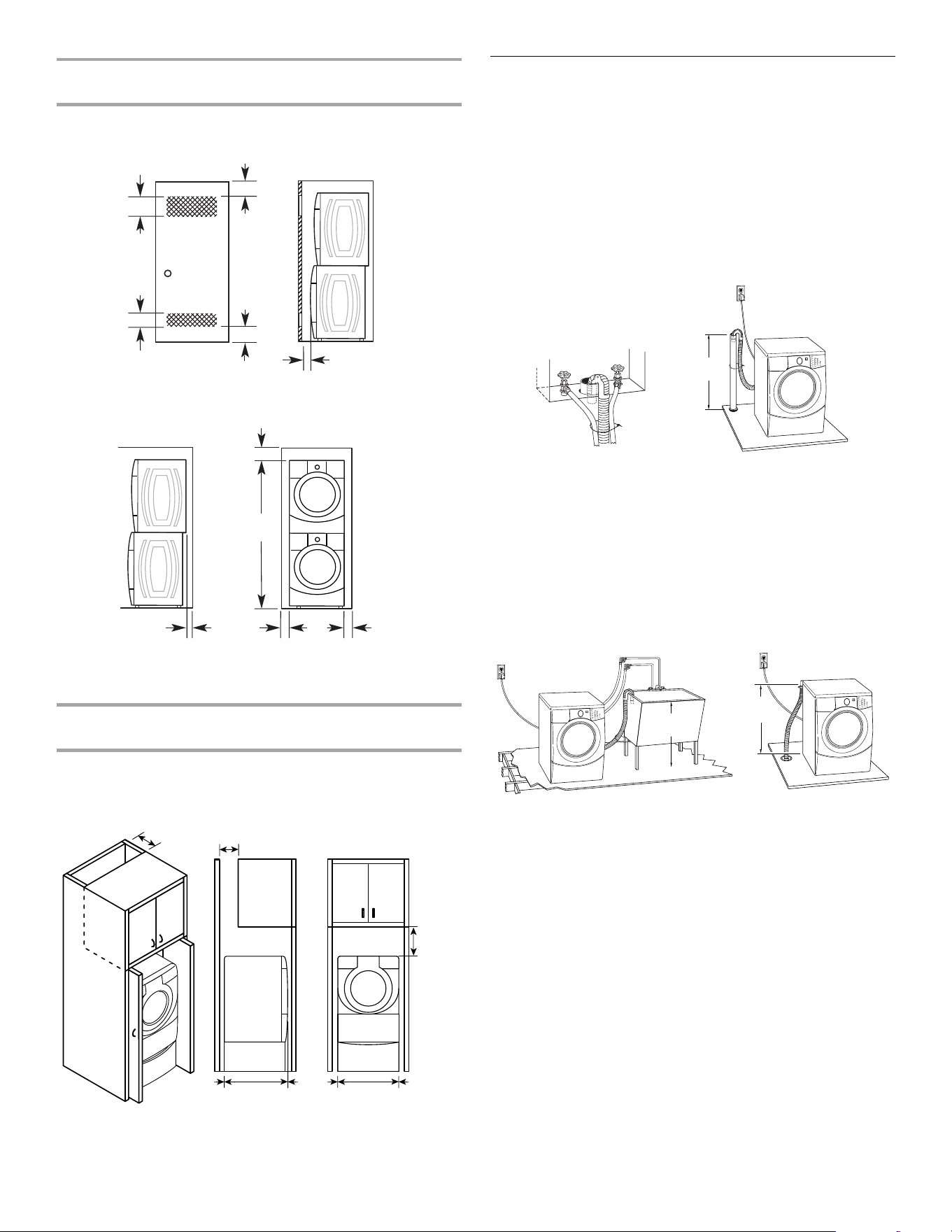

Recommended installation spacing for recessed or
closet installation, with stacked washer and dryer
The dimensions shown are for the recommended spacing.
*Required spacing
*Required spacing
**For venting out the side, 1" (2.5 cm) spacing is allowed.
Recommended installation spacing for cabinet
installation
■ The dimensions shown are for the recommended spacing.
■ For cabinet installation, with a door, the minimum ventilation
openings in the top are required.
Drain System
The washer can be installed using the standpipe drain system
(floor or wall), the laundry tub drain system, or the floor drain
system. Select the drain hose installation method you need. See
“Tools and Parts.”
Standpipe drain system - wall or floor (views A & B)
The standpipe drain requires a minimum diameter standpipe of
2" (5 cm). The minimum carry-away capacity can be no less than
17 gal. (64 L) per minute.
The top of the standpipe must be at least 30" (76.2 cm) high and
no higher than 96" (2.4 m) from the bottom of the washer.
Laundry tub drain system (view C)
The laundry tub needs a minimum 20 gal. (76 L) capacity. The top
of the laundry tub must be at least 30" (76.2 cm) above the floor.
Floor drain system (view D)
The floor drain system requires a siphon break that may be
purchased separately. See “Tools and Parts.”
The siphon break must be a minimum of 28" (71 cm) from the
bottom of the washer. Additional hoses might be needed.
48 in.
2
*
(310 cm
2
)
3"* (7.6 cm)
3"* (7.6 cm)
1"* (2.5 cm)
24 in.
2
*
(155 cm
2
)
6"* (15.2 cm)
76"
(193 cm)
27"
(68.6 cm)
1"
(2.5 cm)
1"
(2.5 cm)
5¹⁄₂"**
(14 cm)
7" (17.8 cm)
9"
(22.9 cm)
7" (17.8 cm)
4"
(10.2 cm)
31½"
(80.0 cm)
27"
(68.6 cm)
1"
(2.5 cm)
1"
(2.5 cm)
1"
(2.5 cm)
30" min.
(76.2 cm)
A
B
CD
30" min.
(76.2 cm)
28" min.
(71 cm)
7

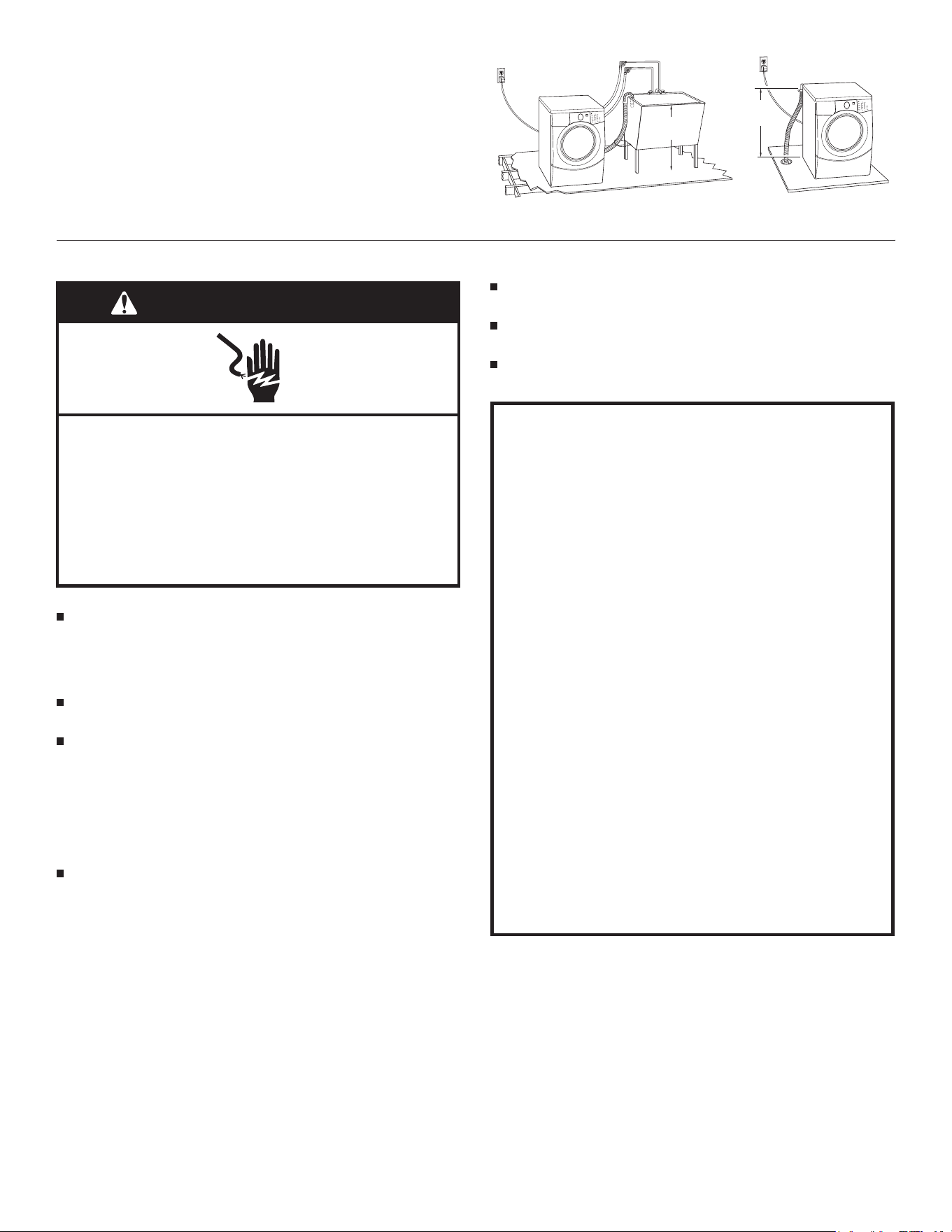

Electrical Requirements
A 120 volt, 60 Hz., AC only, 15- or 20-amp, fused electrical
supply is required. A time-delay fuse or circuit breaker is
recommended. It is recommended that a separate circuit
serving only this appliance be provided.
This washer is equipped with a power supply cord having
a 3 prong grounding plug.
To minimize possible shock hazard, the cord must be
plugged into a mating, grounded 3 prong outlet, grounded
in accordance with local codes and ordinances. If a mating
outlet is not available, it is the personal responsibility and
obligation of the customer to have the properly grounded
outlet installed by a qualified electrician.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that
the ground path is adequate.
Do not ground to a gas pipe.
Check with a qualified electrician if you are not sure the
washer is properly grounded.
Do not have a fuse in the neutral or ground circuit.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
GROUNDING INSTRUCTIONS
For a grounded, cord-connected washer:
This washer must be grounded. In the event of a malfunction
or breakdown, grounding will reduce the risk of electrical
shock by providing a path of least resistance for electric
current. This washer is equipped with a cord having an
equipment-grounding conductor and a grounding plug. The
plug must be plugged into an appropriate outlet that is
properly installed and grounded in accordance with all local
codes and ordinances.
WARNING:
Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or serviceman if you are in
doubt as to whether the appliance is properly grounded.
Do not modify the plug provided with the appliance – if it will
not fit the outlet, have a proper outlet installed by a qualified
electrician.
For a permanently connected washer:
This washer must be connected to a grounded metal,
permanent wiring system, or an equipment grounding
conductor must be run with the circuit conductors and
connected to the equipment-grounding terminal or lead on
the appliance.
8

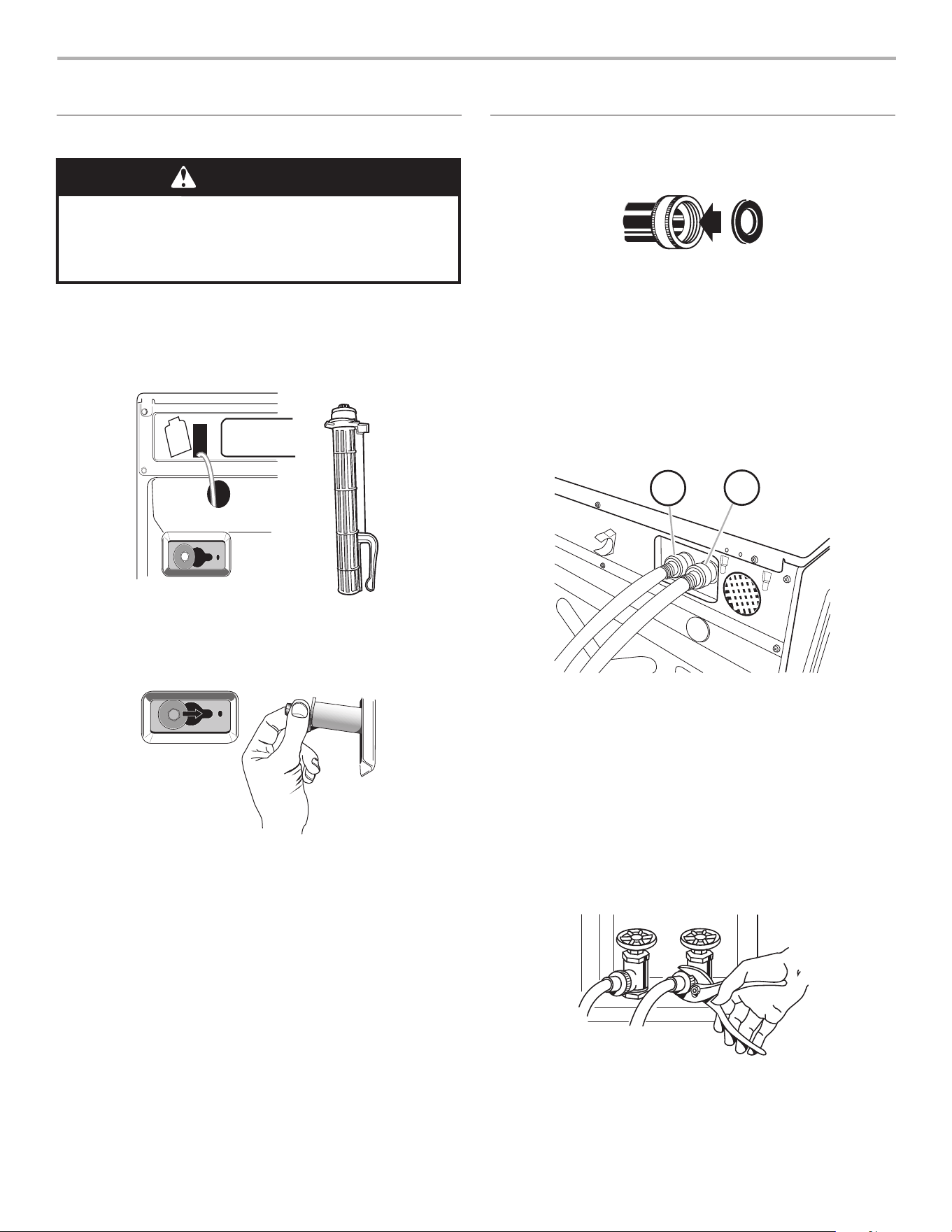

INSTALLATION INSTRUCTIONS
Remove Transport System
IMPORTANT: Position the washer so that the rear of the washer
is within approximately 3 ft (90 cm) of its final location.
There are 4 bolts in the rear panel of the washer that support the
suspension system during transportation. These bolts also retain
the power cord inside the washer until the bolts are removed.
1. Using a 13 mm wrench, loosen each of the bolts.
2. Once the bolt is loose, move it to the center of the hole and
completely pull
out the bolt, including the plastic spacer
covering the bolt.
3. Once all 4 bolts are removed, discard bolt and spacers. Then
pull the power cord through the opening of the rear panel and
close the hole with the attached cap.
4. Close the bolt holes with the 4 transport bolt hole plugs.
NOTE: If the washer is to be transported at a later date, call your
local service center. To avoid suspension and structural damage
to your washer, it must be pr
operly set up for relocation by a
certified technician.
Connect the Inlet Hoses
1. Insert new flat washers (supplied) into each end of the inlet
hoses. Firmly seat the washers in the couplings.
2. Make sure the washer drum is empty.
3. Attach the hose with the red color indicator to the Hot (left)
inlet valve. Attaching the red coupling first makes it easier to
tighten connection with pliers. Screw on coupling by hand
until it is seated on the washer.
4. Attach the hose with the blue color indicator to th
e Cold
(right) water inlet valve. Screw on coupling by hand until it is
seated on the washer.
5. Using pliers, check the tightness of the hose couplings
already attached to the washer.
NOTE: Do not overtighten. Damage to the coupling can
result.
6. Attach hot water hose to the hot water faucet. Screw on
coupling by hand until it is seated on the washer.
7. Attach cold water hose to the cold water faucet. Screw on
coupling by hand unt
il it is seated on the washer.
8. Using pliers, tighten the couplings with an additional
two-thirds turn.
NOTE: Do not overtighten. Damage to the coupling can
result.
WARNING
Excessive Weight Hazard
Use two or more people to move and install washer.
Failure to do so can result in back or other injury.
A. Coupling
B. Washer
H. Hot water inlet
C. Cold water inlet
A B
H
C
9
9. Turn on the water faucets and check for leaks.
NOTE: Replace inlet hoses after 5 years of use to reduce the
risk of hose failure. Record hose installation or replacement
dates on the hoses for future reference.
Periodically inspect and replace hoses if bulges, kinks, cuts,
wear, or leaks are found.

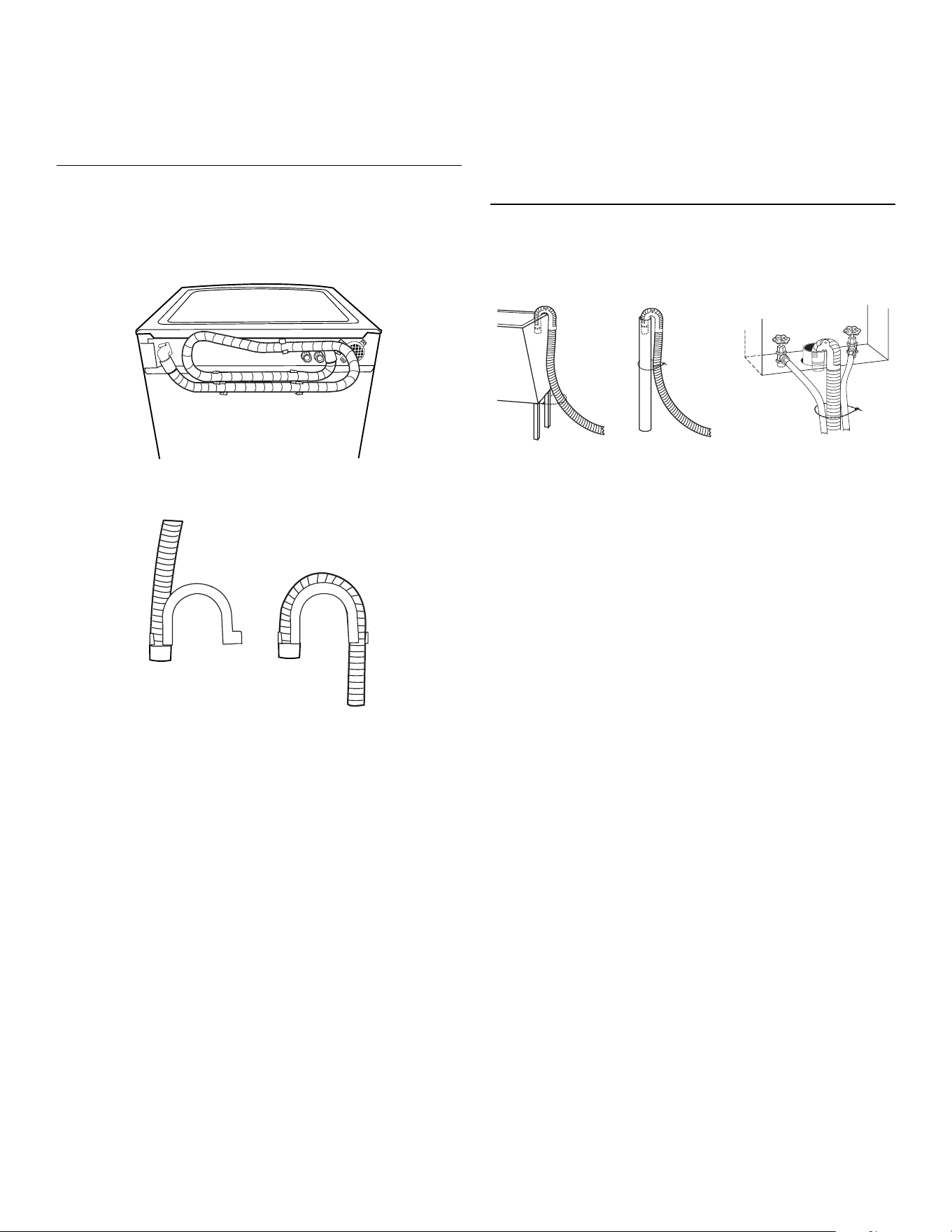

Route the Drain Hose
Proper routing of the drain hose protects your floors from damage
due to water leakage. Read and follow these instructions.
Remove drain hose from washer cabinet
Gently pull the corrugated drain hose from the shipping clips.
Laundry tub drain or standpipe drain
Connect the drain hose form to the corrugated drain hose.
To keep drain water from going back into the washer:
■ Do not straighten the drain hose, and do not force excess
drain hose into standpipe. Hose should be secure, but loose
enough to provide a gap for air.
■ Do not lay excess hose on the bottom of the laundry tub.
Floor drain
You may need additional parts. See Floor drain under “Tools and
Parts.”
Secure the Drain Hose
1. Drape the power cord over the washer top.
2. Secure the drain hose to the laundry tub leg or standpipe with
the beaded strap provided. (See illustrations A and B.)
If the washer faucets and the drain standpipe are recessed
(see illustration C), put the hooked end of the drain hose in
the standpipe. Tightly wrap the beaded strap around the
water inlet hoses and the drain hose.
Do not force excess drain hose into the standpipe.

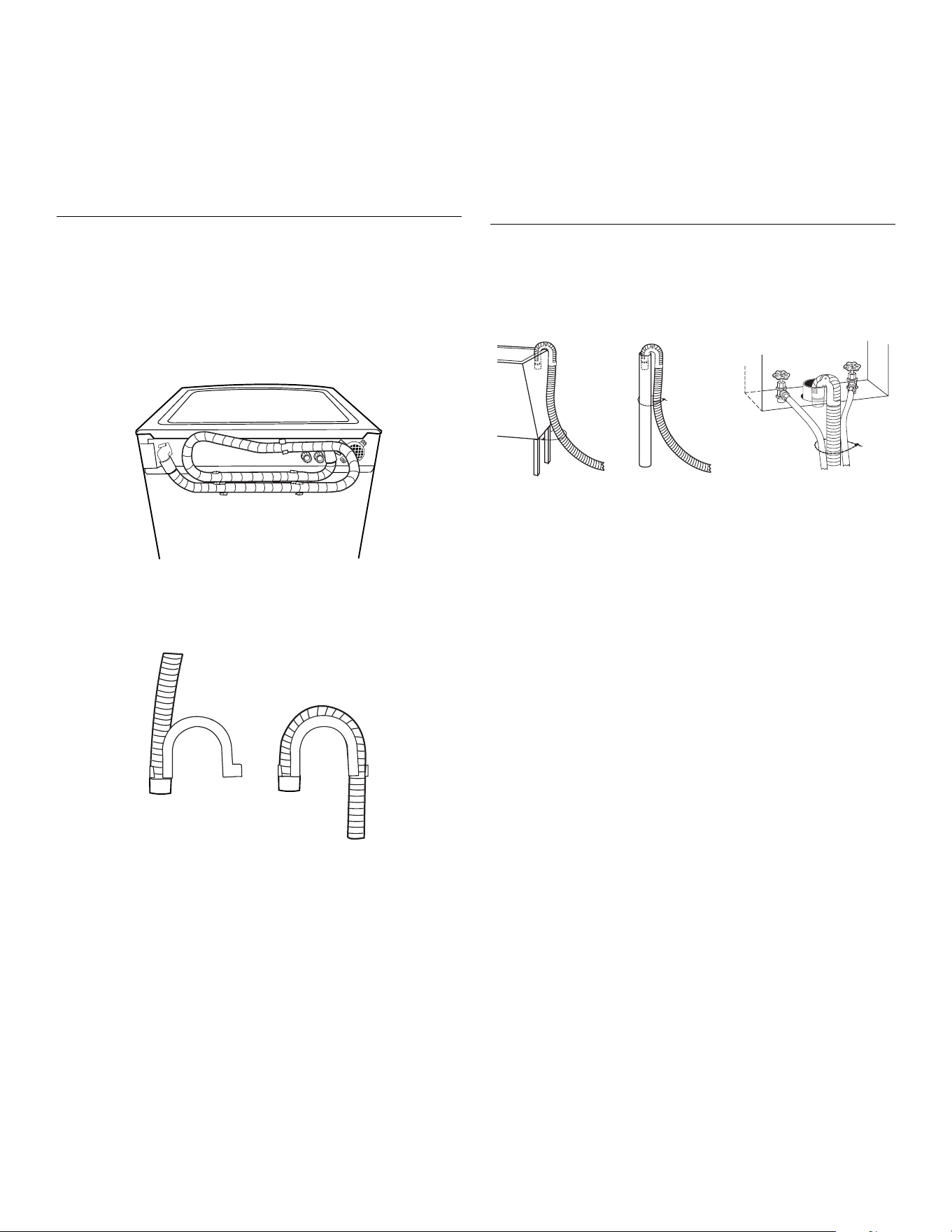

A. Snap either end of the drain hose form to the drain hose at
the point where the corrugation begins.
B. Bend drain hose over drain hose form and snap into place.
AB
AB C
10

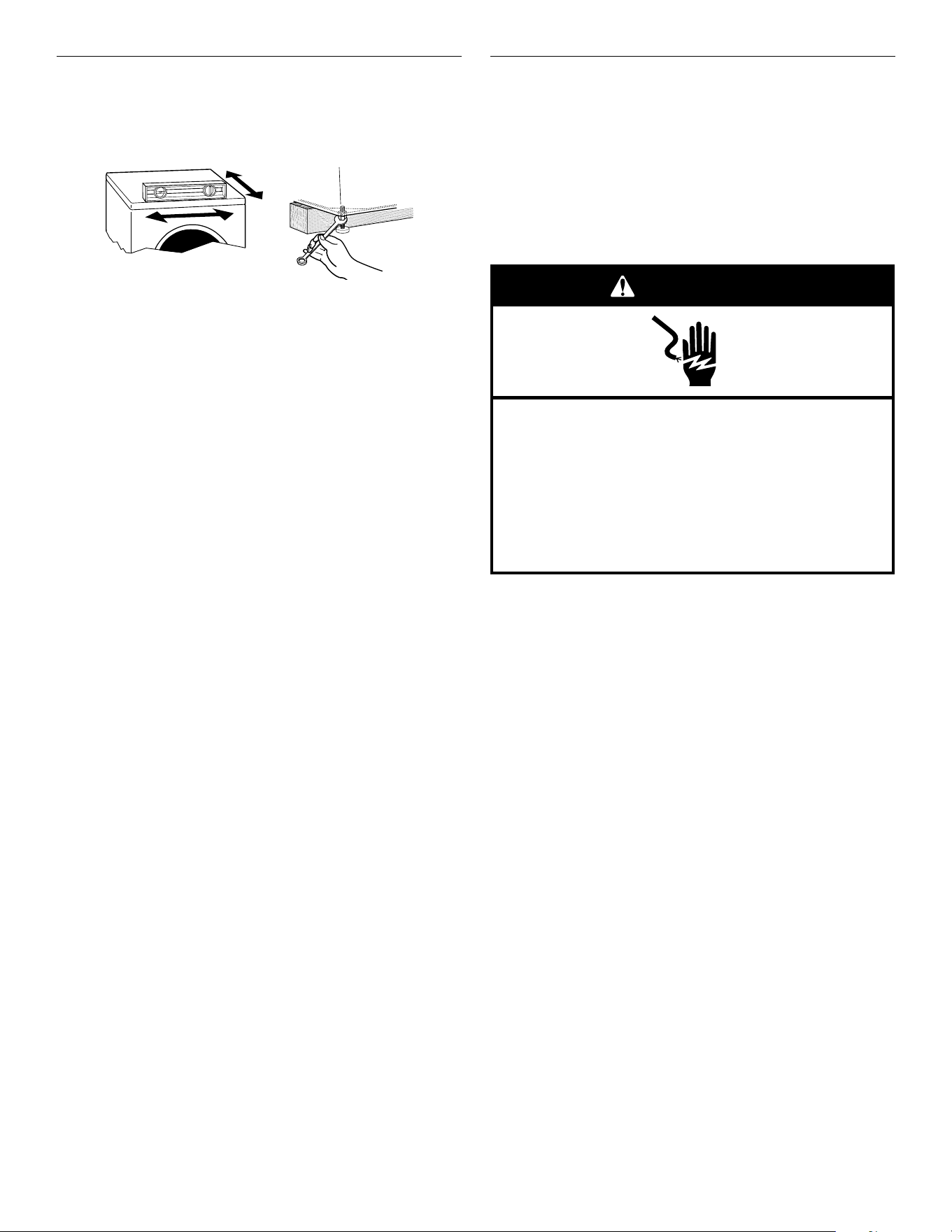

Level the Washer
Properly leveling your washer avoids excessive noise and
vibration.
1. Check the levelness of the washer by placing a level on the
top edge of the washer, first side to side, then front to back.
If the washer is against a wall, move the washer out slightly
before tipping back. If the washer is not level, first prop the
front with a wood block and adjust the feet as necessary;
then prop the back and adjust feet as necessary. Repeat this
step until washer is level.
2. Make sure all four feet are stable and resting on the floor.
Then check that the washer is perfectly level (use a level).
3. After the washer is level, use a 17 mm open-end wrench to
turn the nuts on the feet tightly against the washer cabinet.
IMPORTANT: All four feet must be tightened. If the nuts are
not tight against the washer cabinet, the washer may vibrate.
4. The washer should not move front to back, side to side, or
diagonally when pushed on its top edges.
5. Slide the washer to its final location.
6. Confirm the levelness of the washer.
Complete Installation
1. Check the electrical requirements. Be sure that you have the
correct electrical supply and the recommended grounding
method. See “Electrical Requirements.”
2. Check that all parts are now installed. If there is an extra part,
go back through the steps to see which step was skipped.
3. Check that you have all of your tools.
4. Dispose of/recycle all packaging materials.
5. Check that the water faucets are on.
6. Check for leaks around faucets and inlet hoses.
7. Plug into a grounded 3 prong outlet.
8. Read “Washer Use.”
9. To test and clean your machine, make sure there are no
clothes in the washer and add one AFFRESH™ tablet to the
washer drum. Select Power, the Clean Washer cycle and then
select START. This cycle will take approximately 67 minutes
to complete. Allow the washer to complete the entire cycle
without interruption.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
11
FEATURES AND BENEFITS
The wool wash cycle of this machine has been
approved by Woolmark for the washing of machine
washable Woolmark products provided that the
garments are washed according to the instructions
on the garment label and those issued by the
manufacturer of this washing machine, M0706.
Electronic Controls
Flexible electronic controls are easy to use whether you are a
beginner or an expert.
Smart Dispensers
The Smart Dispensers make your washer truly automatic. This
washer provides a four-compartment dispenser which includes
separate compartments for High Efficiency “HE” detergent, fabric
softener, liquid chlorine bleach and oxygen based stain fighters,
or color-safe bleach. The dispenser can easily be removed for
cleaning. Laundry products are dispensed automatically at the
proper time during the wash cycle, making it unnecessary for you
to return to the washer during the cycle to add them and ensuring
that these cleani
ng products perform their very best.
Deep Clean with Steam
This washer has a built-in steaming unit which is combined with
the DEEP CLEAN option to provide multiple temperatures to help
remove a variety of stains from garments.
Oxi / Color-safe Bleach Dispenser
With the Oxi / Color-safe bleach dispenser, there is no need to
come back and add your oxygen based stain fighter or your
color-safe bleach. Delaying the introduction of these products
helps remove many stai
ns better.
Clean Washer Cycle with Steam
This cycle uses steam to raise the temperature of the washer and
makes the washer self-cleaning, flushing the machine's interior
free of dirt and other residue. The use of AFFRESH™ washer
cleaner or liquid chlorine bleach with this cycle, will remove and
help avoid odor-causing residue.
Auto Water Level
This washer automatically adjusts water level for optimal cleaning
and rinsing performance. Two sensors determine load size, load
composition,
and suds level, then the sensors adjust the water
level to the proper setting. This eliminates guesswork. The water
level is just right for every wash load size.
Larger Load Size
Since there is no agitator, you can wash larger, bulkier items such
as a king-sized bedspread. You are also able to wash more
clothes at one time, which means fewer loads.
Stainless Steel Drum
The stainless steel drum eliminates corrosion and enables higher
spin speeds for more water e
xtraction, helping to reduce drying
time compared to traditional top-load washers.
High-Efficiency Wash System
Your new front-loading, high-efficiency washer saves time with
fewer, larger loads. It also lowers your water and energy bills by
helping conserve resources.
Spin Speeds
This washer automatically selects the spin speed based on the
cycle selected. This factory setting can be changed, however.
This washer offers up to five different spin speed choice
s.
Heating Element
This washer has a heating element that automatically heats the
water to the optimal temperature on select cycles. This enables
stepped cleaning, a process in which warm water is brought in
and mixed with detergent first, then the water is heated. Stepped
cleaning starts the wash cycle with warm water to remove stains
(such as blood and grass).
6th SENSE™ Intuitive Controls
Intuitive intelligence “knows every load” determining load sizes,
water levels, and how much cleaning time is needed.
Add A Garment
When this option is available at the beginning of the cycle, the
Add a garment Status Light will glow for the first 4-8 minutes.
This washer allows a 4-8 minute period in which other garments
may be added to a load.
Direct Injection Wash System
This washer channels 100% of the water through the dispensers
to assure thorough rinse-out and mixture of all the laundry
products before they tou
ch any garments. The water is then
sprayed from the top front onto the center of the load, providing
even distribution and optimum cleaning performance. It is normal
for small amounts of water to remain in the dispensers when the
wash cycle is complete.
Efficient Detergent System with Anti-Escape Valve
This washer has a specially designed valve that closes during
the wash portion of the cycle so that 100% of the water and
detergent mixture is used on the
load. The Efficient Detergent
System ensures that no water or detergent is wasted.
6-Point Suspension System
Shock absorbers, 2 springs, and electronic controls are specially
designed to help redistribute the load automatically and minimize
movement of the wash drum during the spin cycle. The 6-Point
Suspension System reduces the amount of force transmitted to
the floor by the washer, resulting in reduced noise and vibration.
12

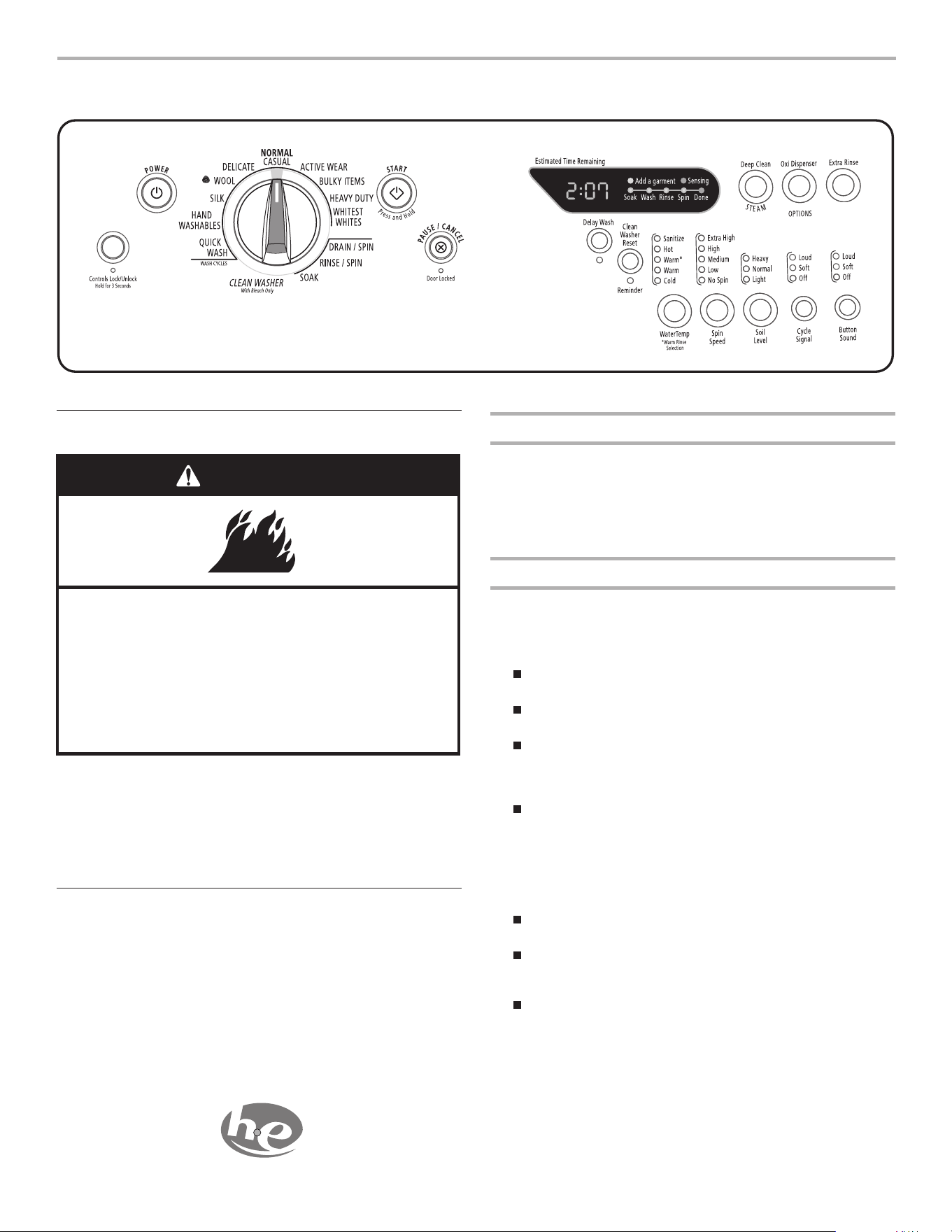

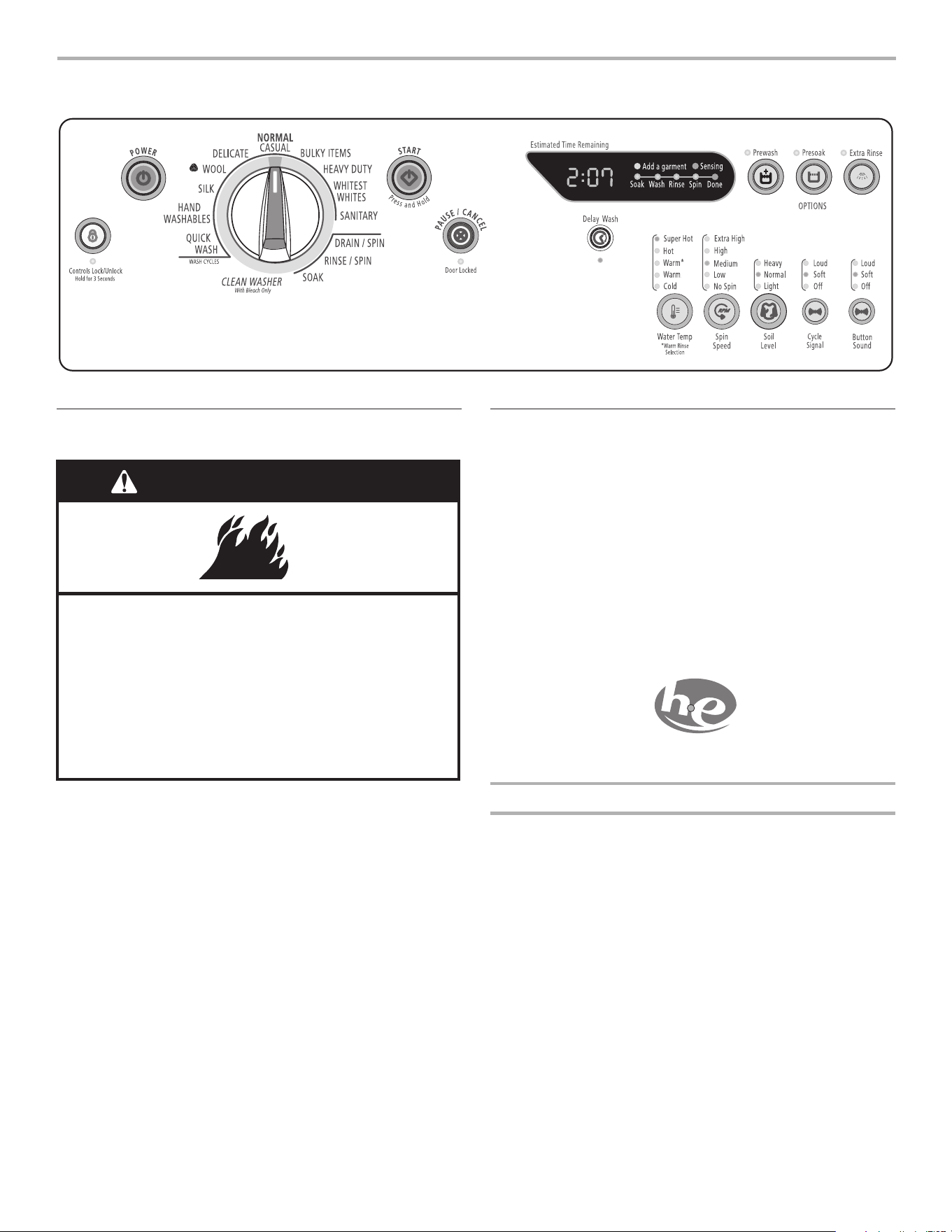

WASHER USE
NOTE: The panel shown above may be different from that of your model.
Starting Your Washer
WARNING: To reduce the risk of fire, electric shock, or injury to
persons, read the IMPORTANT SAFETY INSTRUCTIONS before
operating this appliance.
The following is a guide to using your washer. Please refer to
specific sections of this manual for more detailed information.
Do not store laundry products on the top surface of this washer.
Vibration is normal during operation.
Using the Proper Detergent
Use only High Efficiency detergents. The package for this type
of detergent will be marked “HE” or “High Efficiency.” This wash
system, along with less water, will create too much sudsing with a
regular non-HE detergent. Using regular detergent will likely result in
washer errors, longer cycle times, and reduced rinsing performance.
It may also result in component failures and noticeable mold
or mildew. HE detergents are m
ade
to produce the right amount
of suds for the best performance. Follow the manufacturer’s
instructions to determine the amount of detergent to use.
Remember, concentrated detergent such as 2x or higher
will use less detergent based on load size.
First Wash Cycle Without Laundry
Before washing clothes for the first time, if not completed during
the final installation step, choose the QUICK WASH cycle and run
it without clothes. Use only HE High Efficiency detergent. Use
the manufacturer’s recommended amount for a medium-size
load. This initial cycle serves to ensure the interior is clean before
washing clothes.
For All Wash Cycles
1. Open the washer door by pulling on the handle. Sort laundry
according to color and type of fabric. Place a load of sorted
clothes in the washer. Do not overload washer. Overloading
can cause poor cleaning.
The washer can be fully loaded, but not tightly packed.
Washer door should close easily.
Mix large and small items and avoid washing single items.
Load evenly.
Wash small items, such as infant socks, in mesh garment
bags. It is recommended that more than one garment bag
be used, and that each garment bag be filled with equal
amounts of material.
When unloading garments, occasionally check under the
gray colored seal at the front of the tub for small items.
2. Close the washer door by pushing it firmly until the lock
clicks. The washer door will remain locked during the wash
cycle.
NOTES:
After any wash cycle is completed, the door must be
opened and then closed before a new cycle can begin.
The door can be opened only if PAUSE/CANCEL is
selected while the Add A Garment light is glowing or if the
cycle has been canceled.
See “To cancel a cycle” in “Changing Cycles, Options,
and Modifiers” section.

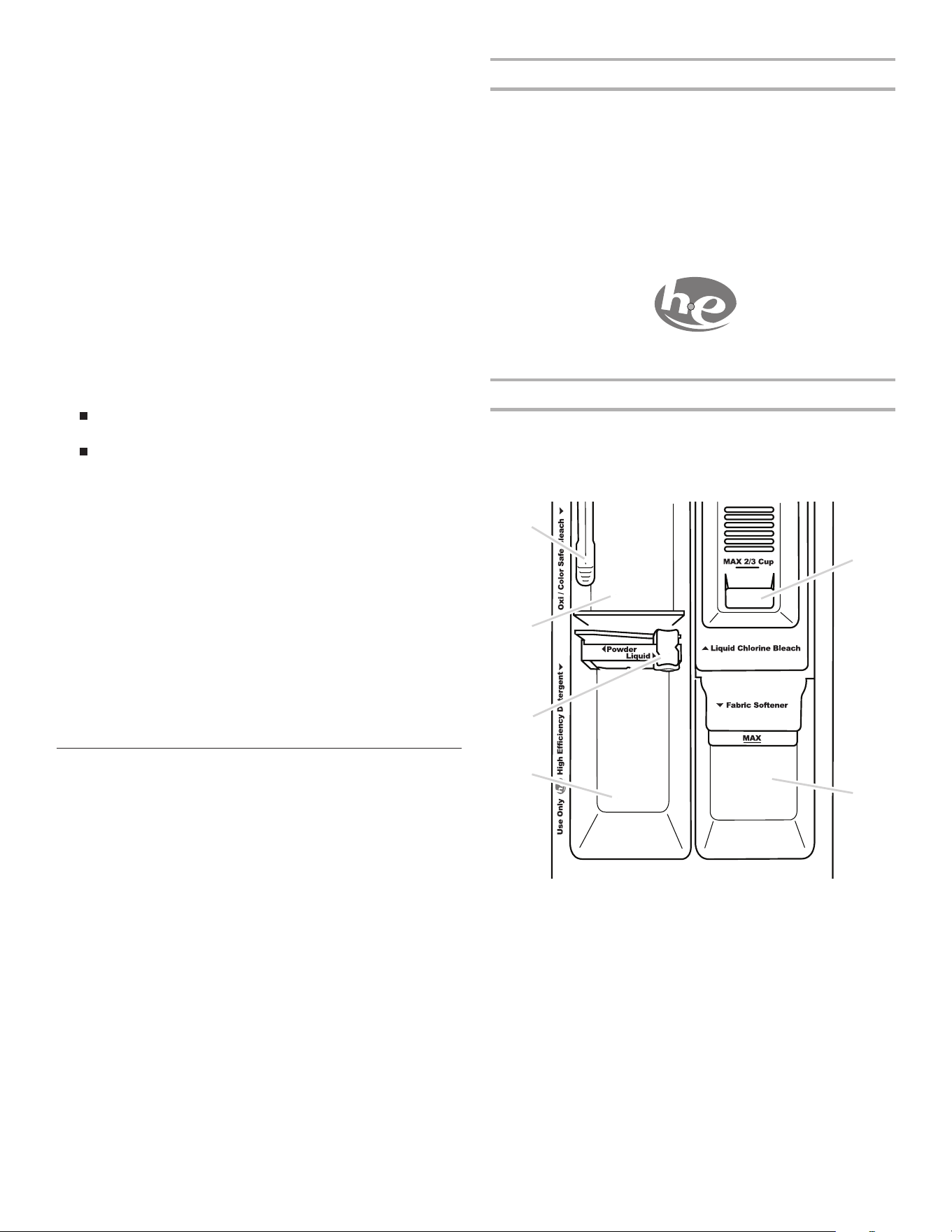

3. Open the dispenser drawer and add laundry products to the
detergent, bleach, fabric softener, or oxygen based stain
fighter/ color-safe bleach compartments. Close drawer slowly
to avoid spills. See “Using the Dispenser.”
Use only HE High Efficiency detergent.
Fire Hazard
Never place items in the washer that are dampened
with gasoline or other flammable fluids.
No washer can completely remove oil.
Do not dry anything that has ever had any type of oil on
it (including cooking oils).
Doing so can result in death, explosion, or fire.
WARNING
1
⁄2
13
4. Turn on the washer by selecting POWER. Select one of the
cycles by turning the cycle selector. The indicator light for the
selected cycle will glow green. When you are selecting a
wash cycle, the preset options and modifiers (such as Water
Temp, Spin Speed, and Soil Level) for the selected cycle will
glow green. Selectable options will glow amber. If an option
or modifier is unavailable with a selected cycle, the light will
not illuminate. The display
sho
ws the estimated time
remaining. The preset settings provide the recommended
fabric care for the selected cycle. See “Cycles.”
5. Select the desired Options. Not all options are available with
all cycles. See “Options.”
6. Select the desired modifiers such as Water Temp, Spin Speed,
and Soil Level. Not all modifiers are available with all cycles
and options. See “Modifiers.”
7. If desired, select the CYCLE SIGNAL. The signal is helpful
when you are washing items that should be removed from the
washer as soon as it
stops. Selec
t Loud, Soft, or Off.
8. If desired, select the BUTTON SOUND. This feature makes a
sound each time a button is pressed. Select Loud, Soft, or Off.
9. Select and hold START for approximately 1 second.
If you do not select START within 5 minutes of choosing a
cycle, the washer automatically shuts off.
When the wash cycle is complete, the DONE status light
glows, the door unlocks, and the wash load can be
removed from the washer. The washer powers down
automatically 60 minutes after the cycle is complete and
the DONE light goes off. To power down the washer
manually after the wash cycle is complete, select PAUSE/
CANCEL once.
10. To use the same cycle again, press POWER first, then select
START.
11. To begin the wash cycle later
Select DELAY WASH until the desired delay time (in hour
s)
shows in the Estimated Time Remaining display. Select
START. The countdown to the wash cycle will show in the
display window.
IMPORTANT: When delaying a cycle, use only powdered
detergents in the main wash compartment since liquid
detergents may seep out of the compartment during Delay
Wash, before the wash cycle begins.
Using the Dispenser
Your new washer has a dispenser drawer with four separate
compartments for your laundry products—one is for high
efficiency detergent, one is for liquid chlorine bleach, one is for
liquid fabric softener and one is for oxygen based stain fighters or
color-safe bleach. Laundry products are diluted and dispensed
automatically at the proper time during the wash cycle, making it
unnecessary for you to return to the washer during the cycle to
add th
em.
It is normal
for small amounts of water to remain in the
dispensers when the wash cycle is complete.
Do not put laundry products directly into the wash tub. Always
use the proper dispensers when adding laundry products.
Choosing the Right Detergent
Use only High Efficiency detergents. The package for this type
of detergent will be marked “HE” or “High Efficiency.” This wash
system, along with less water, will create too much sudsing with a
regular non-HE detergent. Using regular detergent will likely result in
washer errors, longer cycle times, and reduced rinsing performance.
It may also result in component failures and noticeable mold
or mildew. HE detergents are made to produce the rig
ht am
ount
of suds for the best performance. Follow the manufacturer’s
instructions to determine the amount of detergent to use.
Remember, concentrated detergent such as 2x or higher
will use less detergent based on load size.
To fill dispenser compartments
1. Pull out the dispenser drawer.
2. Add the desired laundry product to the proper compartment.
3. Push in the dispenser drawer slowly and completely (to avoid
a spill).
Oxi / Color-safe bleach compartment
(Letter B in Dispenser Illustration)
Liquid or powdered oxygen based stain fighter / color-safe
bleach may be used in this compartment, however powder is
recommended for optimal timed release. Add your oxygen based
stain figh
ter / co
lor-safe bleach to this compartment when using
the OXI DISPENSER option. The oxygen based stain fighter /
color-safe bleach will automatically be dispensed during the
wash cycle if the OXI DISPENSER option is selected.
IMPORTANT: When delaying a cycle, use only powdered
detergents in the Oxi / Color-safe bleach compartment since
liquid detergents may seep out of the compartment during Delay
Wash, before the wash cycle begins.
Use only HE High Efficiency detergent.

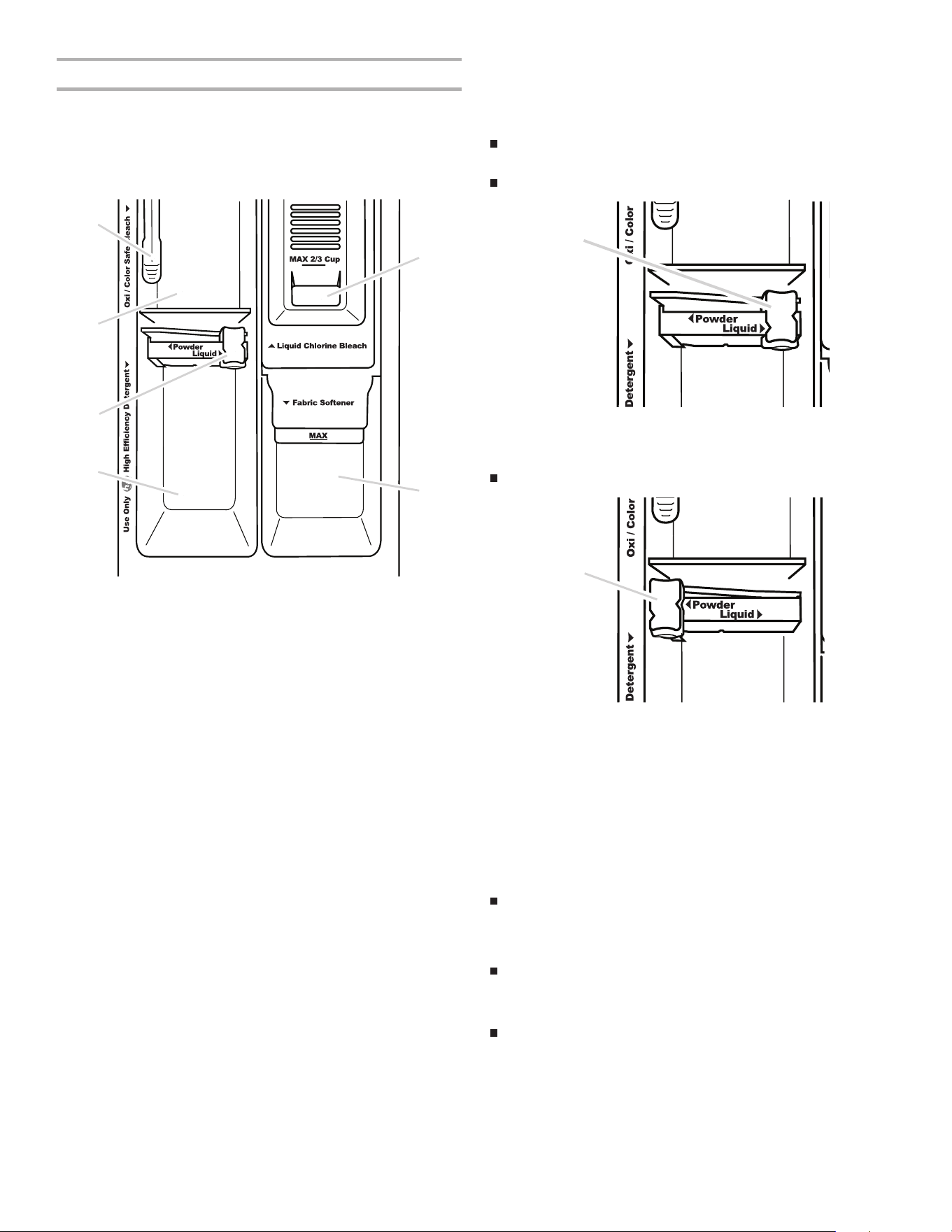

Dispenser
A. Dispenser release lever
B. Oxi / Color-safe bleach
compartment
C. Detergent type selector
D. High Efficiency “HE”
detergent compartment
E. Chlorine bleach compartment
F. Fabric softener compartment
A
B
C
D
E
F
14
High Efficiency “HE” detergent compartment
(Letter D in Dispenser Illustration)
Add liquid or powdered HE detergent to this compartment for
your wash cycle. The detergent type selector (A) must always be
in the correct position for the detergent type used. Slide the
detergent type selector to the correct position.
IMPORTANT: If you are using the Delay Wash option, powdered
detergent should be used in the compartment since liquid
detergents may seep ou
t of the compartment, before the wash
begins.
Use the detergent manufacturer’s recommended amount
for load size.
Liquid detergent:
Powdered detergent:
Chlorine bleach compartment
(Letter E in Dispenser Illustration)
Add no more than cup (160 mL) liquid chlorine bleach to this
compartment. The bleach will be automatically diluted and
dispensed at the best time during the first rinse after the wash
cycle. This compartment cannot dilute powdered bleach.
Always measure liquid chlorine bleach. Use a measuring cup
with a pour spout; do not guess. Follow the manufacturer’s
directions for proper use.
Do not fill beyond the “MAX” level.
NOTE: Overfilling could cause garment damage.
At the end of the cycle, a small amount of water may be left in
the dispenser. This is normal.
Fabric softener compartment
(Letter F in Dispenser Illustration)
Pour measured liquid fabric softener into the fabric softener
dispenser, if desired.
Do not overfill. The dispenser holds cup (60 mL).
The fabric softener is dispensed in the rinse cycle. If Extra
Rinse is selected, the fabric softener will be dispensed during
the Extra Rinse.
Do not use fabric softener dispensing balls in this washer.
Dispensing balls will not operate correctly with this washer.
Do not spill or drip any fabric softener onto the clothes.
At the end of the cycle, a small amount of water may be left
in the dispenser. This is normal.
NOTE:
Use only liquid fabric softener in this dispenser.
Pausing or Restarting
1. To pause the washer at any time, press PAUSE/CANCEL.
2. To continue the cycle, press START (for approximately
1 second).
Changing Cycles, Options, and Modifiers
Not all Options and Modifiers are available with all cycles.
Available modifiers will glow amber. If an option or modifier is
unavailable with a selected cycle, the light will not illuminate.
Cycles, Options, and Modifiers can be changed anytime before
START is selected.
To cancel a cycle and select a new cycle
1. Press PAUSE/CANCEL twice.
2. Press POWER.
3. Select desired cycle.
4. Select the desired Options or modifiers such as Water Temp,
Spin Speed, and Soil Level.
5. Press START (for approximately 1 second) to restart the
washer at the beginning of the new cycle.
To cancel a cycle
1. Press PAUSE/CANCEL twice.
2. The washer powers down, the door unlocks, and clothes can
be removed.
NOTE: If the water level or the temperature is too high, the
washer will drain automatically before the door unlocks.
To change Options or Modifiers after the cycle has
started
1. Press PAUSE/CANCEL once.
2. Select the desired Options or modifiers such as Water Temp,
Spin Speed, and Soil Level. Available selections will glow
amber.
3. Press START (for approximately 1 second) to continue the
cycle.

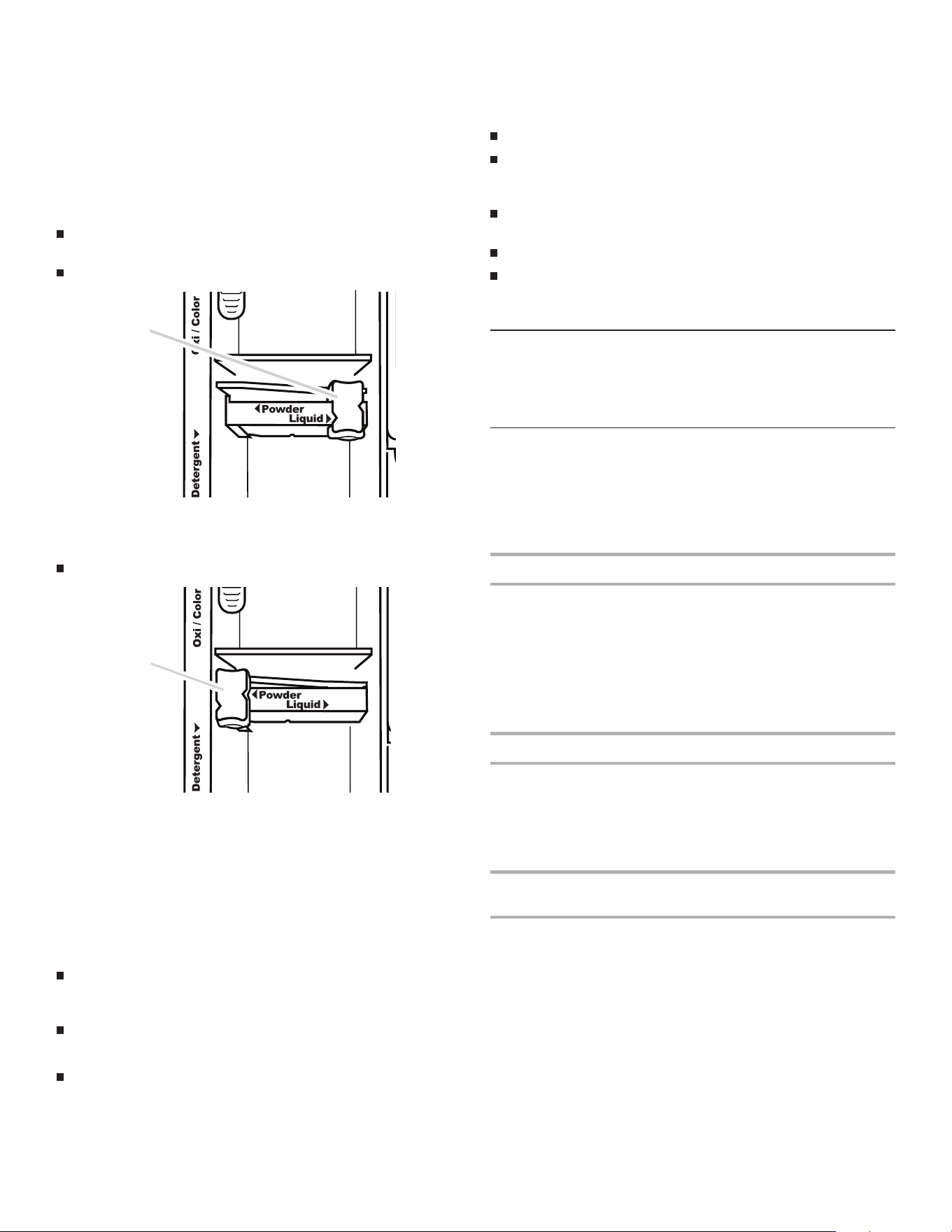

Selector in position for liquid detergent
A. Detergent type selector
Selector in position for powdered detergent
A. Detergent type selector
A
A
2
⁄3
1
⁄4
15
To drain the washer manually
1. Press PAUSE/CANCEL twice.
2. Press POWER.
3. Select DRAIN/SPIN.
4. Press START (for approximately 1 second) to begin the drain.
5. When the spin is complete, the door unlocks. Items can be
removed from the washer.
Status Lights
These lights show which portion of the cycle the washer is
operating. They also indicate when you can add an additional
item to the wash cycle and when the controls are locked.
Add a garment
This washer allows a 4-8 minute period in which other garments
may be added to the load. You can add items to the washer if the
Add a garment status light is glowing.
To add items when Add a garment light is glowing
1. Select PAUSE/CANCEL once. The washer door unlocks after
a few seconds, and items can be added.
2. To continue the cycle, close the door and select and hold
START (for approximately 1 second).
To add items when the Add a garment light is not
glowing
1. You must cancel the current cycle by pressing PAUSE/
CANCEL twice. This will cancel the wash cycle and options.
The washer door unlocks, and items can be added.
2. Close the door, press POWER, and select the new cycle and
options. Select and hold START (for approximately 1 second).
Done
The Done status light stays on for 60 minutes after the cycle is
complete, and then the washer shuts off.

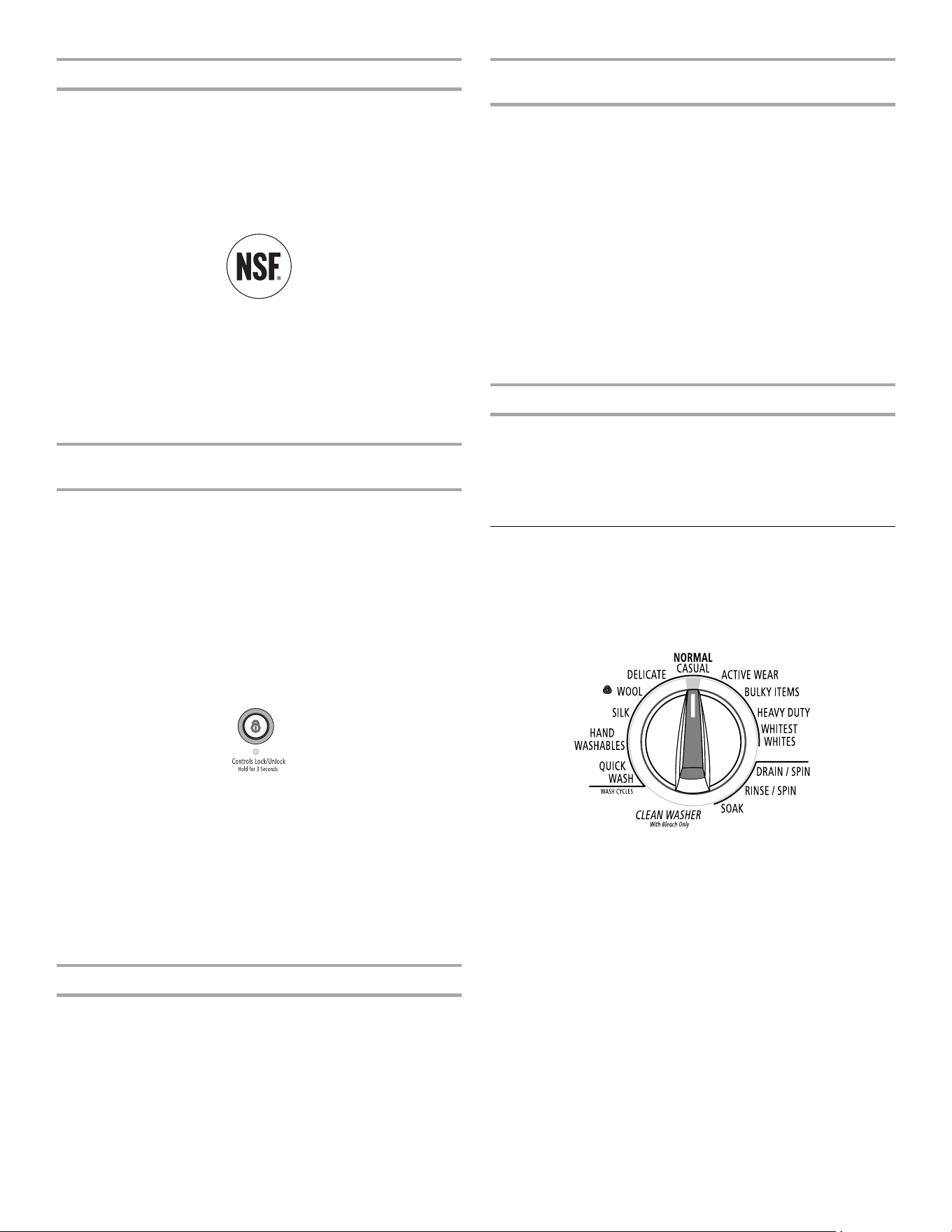

Sanitized
This washer has a Sanitize water temperature that is certified
by NSF International, an independent third-party testing and
certification organization. The certification verifies that the
sanitizing cycle reduces 99.9% of bacteria typically found
on clothing, bedding, and towels, and there is no carryover
of bacteria between loads after the cycle is complete.
If the “Sanitize” wash temperature was selected, when the wash
cycle is complete
, the DONE status light will illuminate, the door
unlocks, and the wash load can be removed from the washer.
The washer powers down automatically 60 minutes after the
cycle is complete and the DONE status light turns off.
Controls Lock/Unlock
The Controls Lock avoids unintended use of the washer. You can
also use the control lock feature to avoid unintended cycle or
option changes during a cycle. When Controls Lock is lit, all
buttons are disabled except for Pause/Cancel and Start. You can
lock the controls while the washer is operating.
To lock the controls
Press and hold CONTROLS LOCK/UNLOCK for 3 seconds after
the cycle starts, or when the washer is turned off.
The status light n
ext to the CONTROLS LOCK/UNLOCK button
will glow.
To unlock the controls
Press and hold CONTROLS LOCK/UNLOCK for 3 seconds until
the status light turns off.
NOTE: To lock or unlock the controls when the washer is off,
press and hold CONTROLS LOCK/UNLOCK for 3 seconds.
Door Locked
When the status light glows, the door is locked.
Sensing/Revising Estimated Time
The cycle times vary automatically based on your water pressure,
water temperature, detergent, and clothes load.
The washer will automatically sense the progress in the cycle and
adjust the Estimated Time Remaining display. While the washer is
sensing, the estimated time will flash and the Sensing status light
will glow. When the sensing is complete, the flashing stops, the
status light goes off, and the Estimated Time Remai
ning display is
updated.
The cycle time will be extended if oversudsing occurs or the load
is unbalanced. The SUD routine removes extra suds and assures
proper rinsing of your garments. See “Troubleshooting.” During
the unbalance routine, the time displayed may pause until this
activity is complete, then resume with the remainder of the cycle.
Clean Washer Reminder
The Clean Washer Reminder light illuminates to remind you to
use the Clean Washer cycle regularly. The reminder light will
illuminate every 30 cycles. The reminder light may be reset by
either running the Clean Washer cycle, or by pressing the CLEAN
WASHER RESET button.
Certified to Sanitize
16

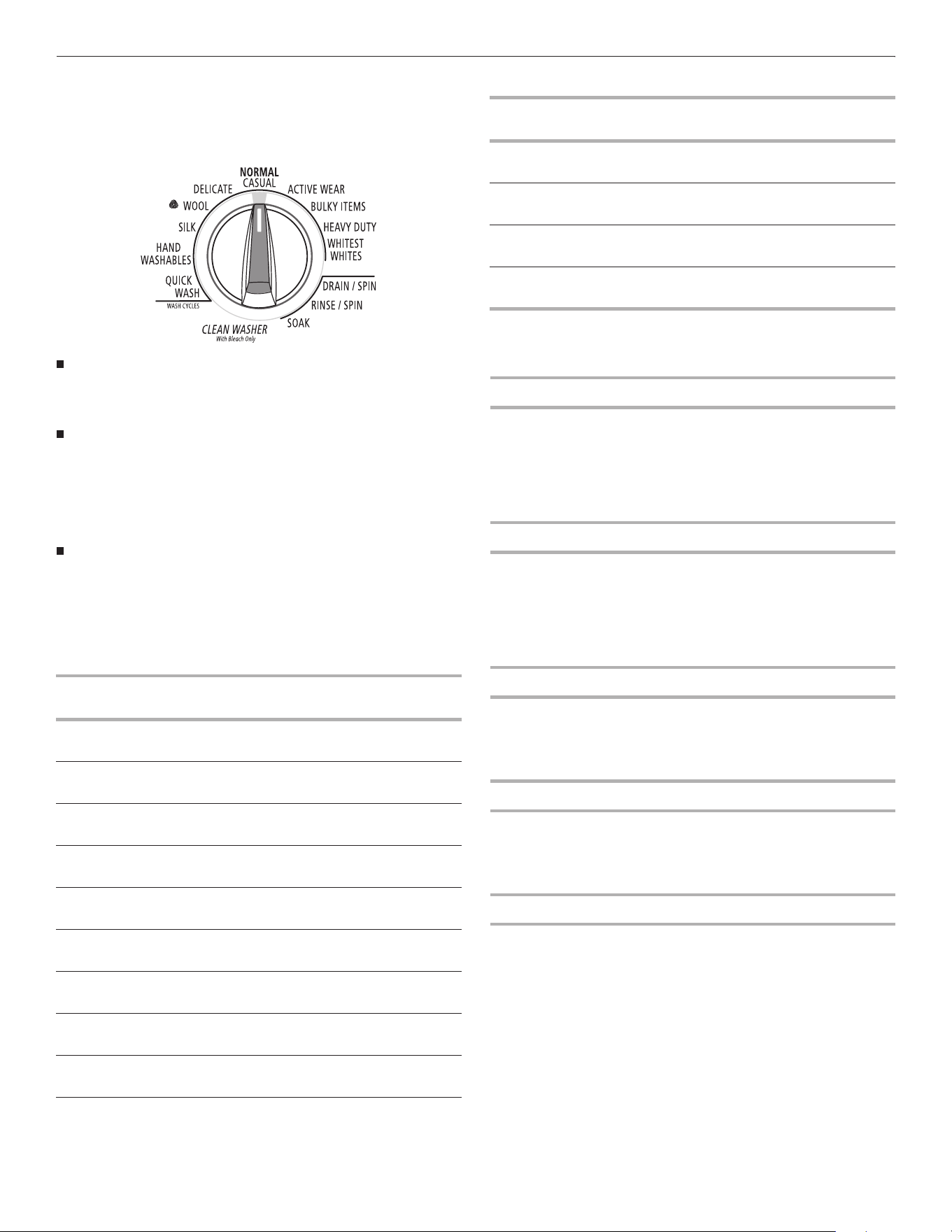

Cycles
Cycles can be selected by turning the Cycle Control knob to the
desired cycle. Each cycle is designed for different types of fabric
and soil levels. The modifier indicator lights, on the right-hand
side of the panel, will change as cycles are selected.
Each cycle has a preset Soil Level (estimated cycle time),
Water Temperature, and Spin Speed, and may have preset
options. The preset settings provide the recommended fabric
care for the selected cycle.
The preset settings will glow green to show the preselected
options and modifiers, and
be changed anytime before START
is pressed. Not all options and modifiers are available with all
cycles. Available selections glow amber. (To change settings
after the cycle has started, press PAUSE/CANCEL once, then
select the desired settings. Press START to continue the
cycle.)
Powdered detergents may not dissolve well in a slow-speed
cycle. For best results, use liquid detergent in slow-speed
cycles.
Preset cycle settings
Each cycle has a preset Soil Level (cycle time), Water
Temperature, and Spin Speed. The preset settings provide the
recommended fabric care for the selected cycle. See chart.
To change the preset cycle settings
Press the selector of each available setting until the desired
setting glows green.
Whitest Whites
This cycle is especially designed for cleaning loads of soiled
white fabrics with the addition of bleach. Hot washing
temperatures assure optimal bleach activity. An additional rinse
provides optimal rinse performance to avoid chlorine residues on
your laundry. This cycle combines fast-speed tumbling, longer
wash time, and extra high speed spin to shorten drying time.
Heavy Duty
Use this cycle to wash loads of sturdy, colorfast fabrics and
heavily soiled garments. This cycle combines fast-speed
tumbling, longer wash time, and extra high speed spin to shorten
drying times. If the water temperature is lower than needed for
this cycle, the heater will warm the water to the optimum
temperature.
Bulky Items
Use this cycle to wash large items such as blankets and
comforters. This cycle starts with a soak to thoroughly saturate
your large load. This is followed by medium wash action and low-
spin speeds to maintain load balance.
Active Wear
Use this cycle to wash small loads of exercise wear such as
biking shorts, tank tops, running tights, and other performance
clothing. This cycle combines low-speed tumbling and medium-
speed spin for gentle fabric care.
Normal/Casual
Use this cycle to wash loads of no-iron fabrics, such as sport
shirts, blouses, casual business clothes, permanent press
blends, cottons and linens, and synthetic fabrics. This cycle
combines medium-speed tumbling, high-speed spin, and a load
cooling process to reduce wrinkling.
NOTE: For the best energy performance, use the Normal/Casual
Cycle.
Cycle
Soil Level
(cycle time)
Water Temp Spin Speed
Whitest
Whites
Normal
(1:20)
Hot/Cold Extra High
Heavy Duty Normal
(1:10)
Hot/Cold Extr
a High
Bulky Items Normal
(0:55)
Warm/Cold Low
Active Wear Normal
(0:40)
Warm/Cold Medium
Normal/
Casual
Normal
(0:50)
Warm/Cold High
Delicate Normal
(0:40)
Warm/Cold Medium
Wool Normal
(0:30)
Warm/Cold Medium
Silk Normal
(0:25)
Cold/Cold No Spin
Hand
Washables
Normal
(0:30)
Cold/Cold Low
Quick Wash
(2-3 items)
Light
(0:25)
Warm/Cold Extra High
Cycle
Soil Level
(cycle time)
Water Temp Spin Speed
Clean
Washer
N/A
(0:67)
N/A N/A
Soak Normal
(0:30)
Warm/Cold No Spin
Rinse/Spin Normal
(0:22)
Cold/Cold Extra High
Drain/Spin Normal
(0:13)
N/A Extra High
17
Delicate
Use this cycle to wash sheer fabrics and lingerie. This cycle
combines low-speed tumbling and medium-speed spin for gentle
fabric care.
Wool
Use this cycle to clean machine washable woolen garments.
(Check the care instructions to make sure that garment is
washable.) CRADLE CLEAN™ motion offers gentle fabric care for
safe and effective cleaning of washable wool. This cycle features
gentle tumbling and medium-speed spin to provide optimum
garment care.
Silk
Use this cycle to clean washable silk garments. (Check label
instructions to make sure that garment is washable.) This cycle
gently tumbles and drains without spinning to gently clean
garments and minimize wrinkling. Because there is no spinning
action, garments will contain a higher amount of water at the end
of this cycle. CRADLE CLEAN™ motion offers gentle fabric care
for safe and effective cleaning of silk.
Use mesh garment bags to wash undergarments such as
underwire bras, items with strings, and small items such as
infant socks.
Hand Washables
Use this cycle to clean hand washable and special-care
garments. Similar to the way garments are hand washed in a
sink, the wash action of this cycle combines periods of low-
speed tumbling and soaking. Low-speed spin reduces wrinkling.
Use mesh garment bags as necessary.
Quick Wash
Use this cycle to wash small loads of 2-3 lightly soiled garments
that are needed in a hurry. This cycle combines fast-speed
tumbling, a shortened wash time, and extra high speed spin
to shorten drying time.
Clean Washer
Use the Clean Washer cycle once a month to keep the inside of
your washer fresh and clean. This cycle uses a higher water level.
Use with AFFRESH™ washer cleaner tablet or liquid chlorine
bleach to thoroughly clean the inside of your washing machine.
This cycle should not be interrupted. See “Cleaning Your Washer”
in the “Washer Care” section.
IMPORTANT: Do not place garments or other items in the washer
during the Clean Washer cycle. Use this cycle w
ith an empty
wash drum.
Soak
Use the Soak cycle to help remove small spots of set-in stains on
fabrics. This cycle provides a soak time with warm or cold water
followed by drain. Extra water, a short tumbling phase for equal
distribution of the laundry, and a soaking time without drum
movement improve the removal of set-in stains. Drain without
spin assures gentle treatment, even for delicate articles.
Rinse/Spin
Use this cycle to get a rinse and spin only. This cycle combines
fast-speed tumbling and extra high speed spin. If desired, you
can reduce the spin speed by selecting the speed you want from
the SPIN SPEED modifier.
A Rinse/Spin cycle is useful for
Loads that need rinsing only.
Adding fabric softener to a load.
Drain/Spin
Use this cycle to drain your washer or to drain and spin your
wash load. The spin speed is preset to extra high. If desired, you
can reduce the spin speed by selecting the speed you want from
the SPIN SPEED modifier.
NOTE: Loads of synthetics, delicate fabrics, hand washables,
and washable woolens should be drained with no spin or low
spin speed to avoid fabric stress.
Normal Washer Sounds
As with any new product, you will hear sounds that you are not
accustomed to. You may hear various sounds when the door is
locked and unlocked, and during the washing, rinsing, and
spinning process. Between changes in wash actions, there will
be momentary pauses. You will hear water spraying and
splashing during the wash and rinse cycles. These new sounds
and pauses are part of normal washer operation.
Options
You can customize your wash by adding options to your cycle
selections. You can add or change an option after starting a cycle
anytime before the selected option begins. Not all options are
available with all cycles. Available options will glow amber.
Current selections will glow green. If an option is unavailable
with a selected cycle, the light will not illuminate.
See the “Laundry Guide” for an overview of possible options
for each Wash Cycle selection.
You can select more than one option for a cycle. Some
options cannot be added to some cycles. For example, Deep
Clean cannot be added to the Quick Wash cycle.
If an option is unavailable with a selected cycle, there will be
3 short tones, and the light for that option will not glow when
selected.
18
Delay Wash
To begin the wash cycle later, select DELAY WASH until the
desired delay time (in hours) shows in the Estimated Time
Remaining display, and then select START. The countdown to the
wash cycle will show in the display window, and the button
indicator will blink until the cycle begins.
IMPORTANT: When delaying a cycle, use only powdered
detergents in the high efficiency “HE” detergent compartment
since liquid detergents may seep out of the compart
ment during
Delay Wash, before the wash cycle begins.
Clean Washer Reminder
The Clean Washer Reminder light illuminates to remind you to
use the Clean Washer cycle regularly. The reminder light will
illuminate every 30 cycles. The reminder light may be reset by
either running the Clean Washer cycle, or by pressing the CLEAN
WASHER RESET button.
Deep Clean with Steam
Use this option for heavily soiled loads that need improved stain
treatment, loads with multiple types of stains, or loads you
suspect as having stains, but are afraid may have been missed
(no sorting or searching for stains). When Deep Clean with Steam
is selected, the water temperature of the selected wash cycle is
automatically set to warm. The water will then be slowly heated
to the temperature selected, along with steam, to aid in
stain
removal. This option will provide optimal removal of organic
stains such as blood and grass.
Oxi Dispenser
Use this option when using an oxygen based stain fighter or
color-safe bleach in the dispenser. Selecting this option will delay
the addition of these products into the wash cycle and improve
their effectiveness.
Add using the “Oxi / Color-safe bleach” section of the dispenser
drawer.
Extra Rinse
An extra rinse can be used to aid in the removal of detergent or
bleach residue from garments. This option provides an additional
rinse with the same water temperature as the first rinse.
Cycle Signal
This signal is helpful when you are removing items from the
washer as soon as it stops. Press CYCLE SIGNAL to select Loud,
Soft, or Off.
Button Sound
Button sounds are used to notify you of what has been selected
or to let you know when something is not available. Press
BUTTON SOUND to select Loud, Soft, or Off.
Modifiers
Preset cycle settings of Water Temperature, Spin Speed, and Soil
Level can be changed. You can change a modifier after starting a
cycle anytime before the selected modifier begins. Not all
modifiers are available with all cycles and options. Available
options will glow amber. Current selections will glow green. If a
modifier is unavailable with a selected cycle, the light will not
illuminate.
NOTE: The panel shown below may be different from th
at of your
model.
To change the water temperature, select the WATER TEMP
button until the desired setting glows green.
To change the spin speed, select the SPIN SPEED button
until the desired setting glows green.
To change cycle time, select SOIL LEVEL button until the
desired setting glows green.
Water Temp
Select a water temperature based on the type of load you are
washing. Use the warmest wash water safe for fabrics. Follow
garment label instructions.
Warm rinses leave the loads drier than cold rinses. Warm rinses
increase wrinkling. In cold climates, a warm rinse makes the load
more comfortable to handle. Cold rinses save energy.
This washer has a Sanitize water temperature that is certified
by NSF International, an independent third-party testing and
certification organization. The certification verifies that the
sanitizing cycle reduces 99.9% of bacteria typically found
on clothing, bedding, and towels, and there is no carryover
of bacteria between loads after the cycle is complete.
The Sanitize temperature provides an extra high temperature
to remove 99.9% of certain bacteria. It is recommended that
you set your hot water heater to 120ºF (49ºC) to ensure
proper performance during this cycle.
The Sanitize Water Temp uses high water temperatures.
Please check garment care label to avoid garment damage.
In wash water temperatures colder than 60°F (15.6°C),
detergents do not dissolve well. Soils may be difficult to
remove.
Certified to Sanitize
19
6TH SENSE™
Technology
The 6TH SENSE™ Technology control electronically senses
and maintains a uniform water temperature. 6TH SENSE™
Technology control regulates incoming hot and cold water. 6TH
SENSE™ Technology control is automatically turned on when a
cycle is selected. See “Preset Cycle Settings” in “Cycles.” 6TH
SENSE™ Technology control ensures consistent cleaning.
6TH SENSE™ Technology control works for all wash
temperature settings.
6TH SENSE™ Technology works for the rinse temperature
where the wash temperature setting is marked with an
asterisk, such as Warm*. All other rinse temperatures are
cold.
Laundry Guide
Refer to this chart for suggested load types and their corresponding cycles. Listed to the right are the options available to each of these
washer cycles.
SNOITPO ELBALIAVAEPYT DAOL DETSEGGUSELCYC
Delay Wash Deep Clean Oxi Dispenser Extra Rinse
Whitest Whites Soiled white fabrics
Heavy Duty Sturdy, colorfast fabrics and heavily soiled
garments
Bulky Items Normally soiled blankets and comforters
Active Wear Use this cycle to wash small loads of exercise wear
or other high-performance clothing that require
gentle fabric care
Normal/Casual Normally soiled blouses, shirts, overalls, etc., made
of polyester, nylon, cotton, linen, or cotton blends
Delicate Special-care items marked “Hand Washable”
Wool Woolens with a felt-free finish, identified as
machine washable
Silk Fabrics made of silk identified as machine
washable
Hand Washables Special-care items marked “Hand Washable”
Quick Wash 2-3 lightly soiled wear items made of cotton,
polyester, nylon, or cotton blends
Clean Washer No clothes, use AFFRESH™ washer cleaner tablet
or chlorine bleach
Soak Fabrics made of cotton, linen, polyester, or nylon
Rinse/Spin Fabrics made of cotton, linen, polyester, or nylon
Drain/Spin Fabrics made of cotton, linen, polyester, or nylon
20
LAUNDRY TIPS
Preparing clothes for washing
Follow these recommendations to help you prolong the life of
your garments.
Use only High Efficiency detergents. The package for this type
of detergent will be marked “HE” or “High Efficiency.” This
wash system, along with less water, will create too much
sudsing with a regular non-HE detergent. Using regular
detergent will likely result in washer errors, longer cycle
times, and reduced rinsing performance. It may also result
in component failures and noticeable mold or mildew. HE
detergents are made to produce the right amount of suds for
the best performance. Follow the man
ufacturer’s instructions
to determine the amount of detergent to use.
Close zippers, snaps, and hooks to avoid snagging other
items. Remove pins, buckles, and other hard objects to avoid
scratching the washer interior. Remove non-washable trim
and ornaments.
Empty pockets and turn them inside out.
Turn down cuffs; brush away lint and dirt.
Turn wool and synthetic knits inside out to avoid pilling.
Tie strings and sashes so they will not tangle.
Mend tears, loose hems, and seams.
Treat spots and stains.
Stained or wet garments should be washed promptly
for best results.
Mix large and small items, avoid washing single items,
and load evenly.
Wash small items, such as infant socks, in a mesh garment
bag. To create a balanced load it is recommended that more
than one garment bag be used, and that each garment bag
be filled with equal amounts of material.
NOTE: If you are washing only small items, it is
recommended that more than one mesh garment bag be
used, and that each garment bag be filled with equal
amounts of material.
Sorting
Separate heavily soiled items from lightly soiled ones, even if
they would normally be washed together. Separate lint-givers
(towels, chenille) from lint-takers (corduroy, synthetics,
permanent press). When possible, turn lint-givers inside out.
Separate dark colors from light colors, colorfast items from
noncolorfast items.
Sort by fabric and construction (sturdy cottons, knits, delicate
items).
Unloading
Remove clothes from washer after the cycle is completed.
Metal objects such as zippers, snaps, and buckles may rust if
left in the washer basket for a long time.
When unloading garments, occasionally check under the gray
colored seal at the front of the tub for small items.
Loading
Use only HE High Efficiency detergent.
Loading suggestions
Heavy Work Clothes
4 jeans
4 workpants
4 workshirts
2 sweatpants
2 sweatshirts
Towels
10 bath towels
10 hand towels
14 washcloths
Mixed Load
3 sheets (1 king, 2 twin)
4 pillowcases
3 shirts
3 blouses
9 T-shirts
9 shorts
10 handkerchiefs
Quick Wash
(2-3 garments) 2 dress shirts
1 pair dress pants
21
WASHER CARE
Cleaning Your Washer
The Washer Maintenance Procedure should be performed on a monthly basis.

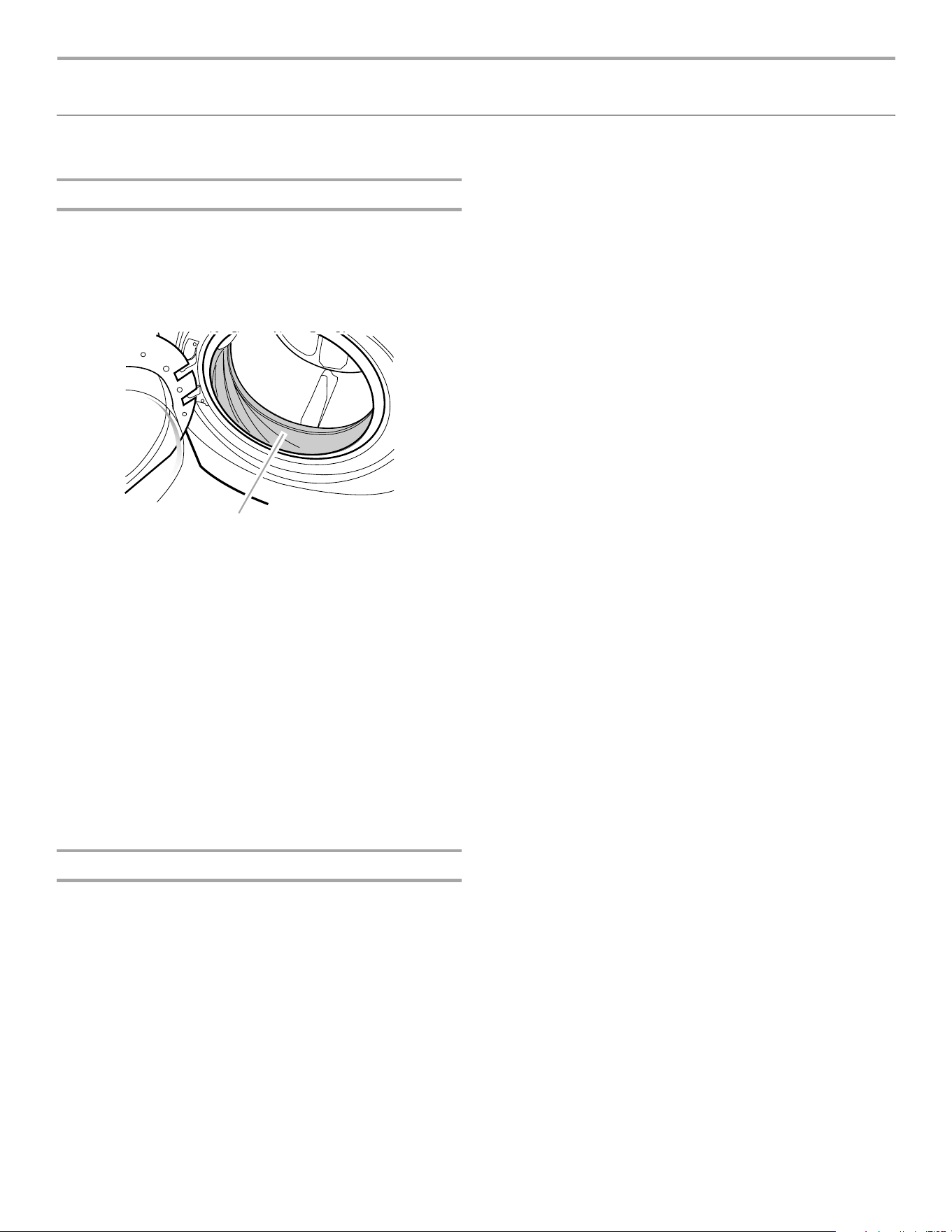

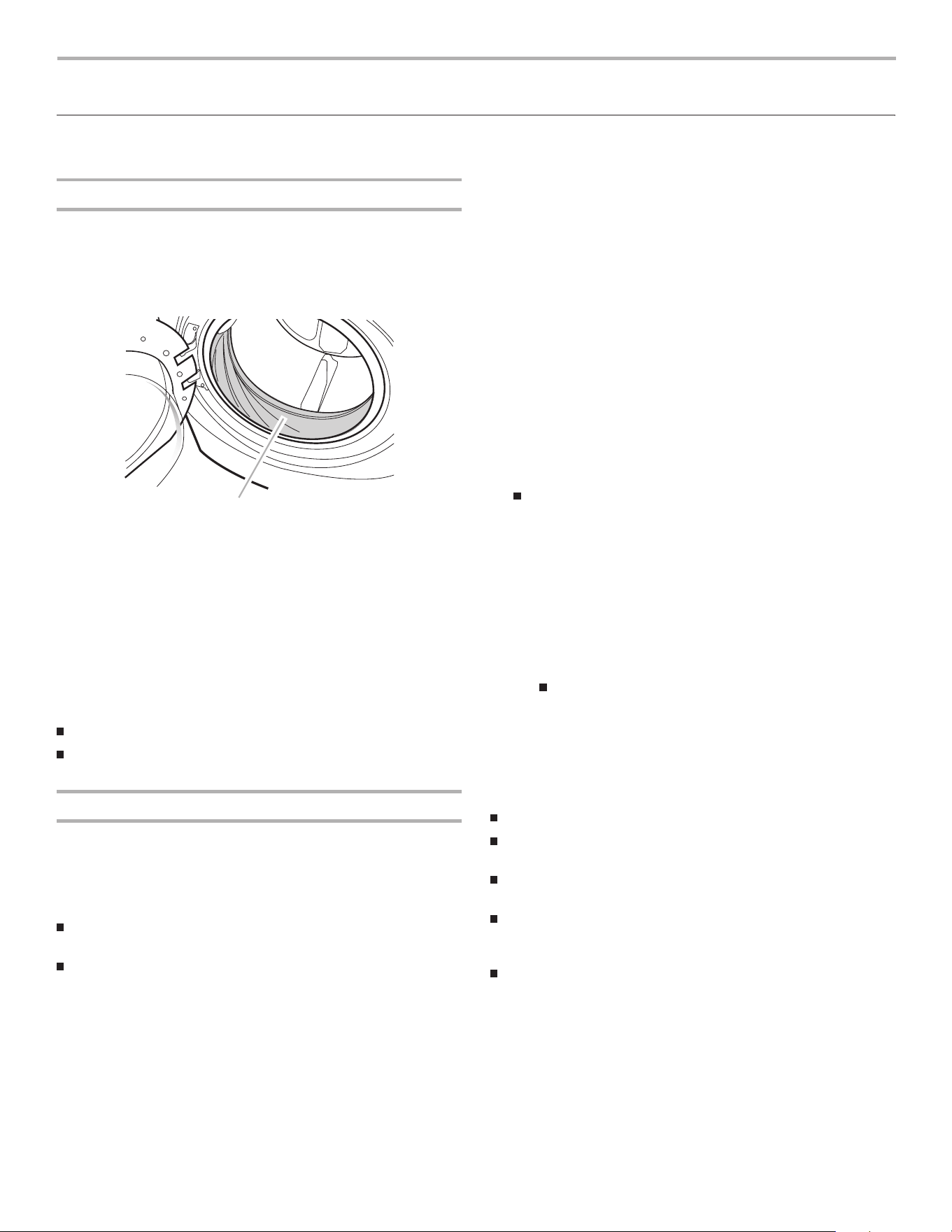

Cleaning the door seal
1. Open the washer door and remove any clothing or items from
the washer.
2. Inspect the gray colored seal between the door opening and
the basket for stained areas. Pull back the seal to inspect
areas under the seal. Remove any foreign objects.
3. If stained areas are found, wipe down these areas of the seal,
using the procedure that follows.
a) Mix a dilute solution, using cup (177 mL) of liquid
chlorine bleach, and 1 gal. (3.8 L) of warm tap water.
b) W
ipe the seal area with the dilute solution, using a damp
cloth.
c) Let stand 5 minutes.
d) Wipe down area thoroughly with a dry cloth and let the
washer interior air dry with door open.
IMPORTANT:
Wear rubber gloves when cleaning for prolonged periods.
Refer to the bleach manufacturer’s instructions for proper
use.
Washer Maintenance Procedure
This washer has a special cycle that uses higher water volumes
and steam, in combination with AFFRESH™ washer cleaner or
liquid chlorine bleach to thoroughly clean the inside of the
washer.
NOTES:
Read these instructions completely before beginning the
cleaning process.
If necessary, the cleaning cycle may be interrupted by
pressing the Pause/Cancel button. However, this will not
immediately stop the cycle. The machine will display “int”
(interrupt) and continue with several rinse and drain steps to
ensure that all remaining bleach is rinsed from the washer.
Begin procedure
1. Open the washer door and remove any clothing or items from
the washer.
2. Using the AFFRESH™ washer cleaner (Recommended):
Add one AFFRESH™ washer cleaner tabl
et to the washer
drum.
If using liquid chlorine bleach:
Open the dispenser drawer and immediately add cup
(160 mL) of liquid chlorine bleach to the bleach compartment.
NOTE: Do not add any detergent to this cycle. Use of more
than 2⁄3 cup (160 mL) of bleach will cause product damage
over time.
3. Close the washer door and dispenser drawer.
4. Select the CLEAN WASHER cycle.
5. Press START.
NOTE: The basket will rotate, then the door will unlock, lock
again, and
then the cycle will continue.
The machine will bring in some inlet water, and the basket
will rotate while the washer runs a short sensing cycle.
This will take approximately 3 minutes.
6. The cycle will determine whether clothing or other items are
in the washer.
7. Once the cycle has begun, allow the cycle to complete.
8. After the cycle is complete, leave the door open slightly,
to allow for better ventilation and drying of washer interior.
Always do the following to maintain washer freshness
Use only HE High Efficiency detergent.
Leave the door slightly open after each cycle to allow for
better ventilation and drying of washer interior.
Repeat the cleaning procedure monthly or when the CLEAN
WASHER REMINDER light illuminates.
If you are not ready to run the Clean Washer cycle, but the
Clean Washer Reminder light is illuminated, press the Clean
Washer Reset button.
If the procedure does not sufficiently improve the machine
freshness, evaluate your installation and usage conditions
for other causes.
A. Seal
A
a)
b)
If no items are detected in the washer, it will proceed to
Step 7.
If any items are detected in the washer, “rL” (remove
load) will be displayed, and the WASH and CONTROLS
LOCKED lights will remain lit. The door will unlock. Open
and remove any garments in the wash drum.
Press PAUSE/CANCEL to cancel the failure code.
Then repeat steps 3, 4, and 5 to start the cycle again.
3
⁄4
2
⁄3
22
Cleaning the exterior
Use a soft damp cloth or sponge to wipe up any spills.
Occasionally wipe the outside of your washer to keep it looking
new. Use mild soap and water. Do not use abrasive products.
Cleaning the dispenser drawer
The dispenser drawer is removable for easy cleaning.
1. Unlock the dispenser drawer by pressing the Release Lever in
the oxygen based stain fighter/ color-safe bleach
compartment. See “Using the Dispenser.” Remove the
drawer.
2. Remove the inserts (the siphon from the softener and bleach
compartments and the detergent selector).
3. Wash the parts under running water.
4. Replace the inserts and return the dispenser to the drawer.
Water Inlet Hoses
Replace inlet hoses after 5 years of use to reduce the risk of hose
failure. Periodically inspect and replace inlet hoses if bulges,
kinks, cuts, wear, or leaks are found.
When replacing your inlet hoses, record the date of replacement.
Vacation, Storage, and Moving Care
Install and store your washer where it will not freeze. Because
some water may stay in the hoses, freezing can damage your
washer. If storing or moving your washer during freezing weather,
winterize it.
Non-use or vacation care:
Operate your washer only when you are at home. If you will be on
vacation or not using your washer for an extended period of time,
you should:
Unplug washer or disconnect power.
Turn off the water supply to the washer. This helps avoid
unintended flooding (due to a water pressure surge) while you
are away.
Slightly open door to provide ventilation.
To winterize washer:
1. Put 1 qt (1 L) of R.V.-type antifreeze in the drum.
2. Run washer on a Drain/Spin cycle.
3. Unplug washer or disconnect power.
4. Shut off both water faucets.
5. Disconnect water inlet hoses from faucets and drain.
To use washer again:
1. Flush water pipes. Reconnect water inlet hoses to faucets.
Turn on both water faucets.
2. Plug in washer or reconnect power.
3. Run the washer through the
Quick Wash cycle with the
manufacturer’s recommended amount of HE detergent for
a medium-size load, to clean the washer and remove the
antifreeze, if used.
To transport the washer:
1. If washer will be moved during freezing weather, put in
1 qt (1 L) of R.V.-type antifreeze in the drum. Run washer
on a Drain/Spin cycle.
2. Unplug the power cord.
3. Disconnect the drain hose from the drain system and attach
to rear panel clips.
4. Shut off both water faucets.
5. Disconnect the wa
ter inlet hoses from faucets, then drain the
hoses and clip them to the rear panel of the washer.
IMPORTANT: Call for service. Do not reuse transport bolts.
Washer must be transported in the upright position. To avoid
suspension and structural damage to your washer, it must be
properly set up for relocation by a certified technician.
Reinstalling the washer
1. Follow the “Installation Instructions” to locate, level, and
connect the washer.
2. Run the washer through the Quick Wash cycle with the
manufacturer’s recommended amount of HE detergent for
a medium-size load, to clean the washer and remove the
antifreeze, if used.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
1
⁄2
1
⁄2
23
TROUBLESHOOTING
First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)
to possibly avoid the cost of a service call.
In the U.S.A. www.whirlpool.com/help In Canada www.whirlpool.ca
Washer displaying code message and tone sounds
“F20” (Water Inlet Problem—no water or insufficient
water supply)
Select PAUSE/CANCEL twice to cancel the cycle. Unplug
washer or disconnect power.
Check the following
Are both, hot and cold, water faucets completely turned on?
Are screens at inlet hose connection to washer clogged?
Are water inlet hoses kinked?
Are water inlet hoses frozen?
Plug in washer or reconnect power. Re-select cycle and press
START. If the problem remains, call for service.
“F21” (Drain Problem)
Select PAUSE/CANCEL twice to cancel the cycle. Unplug
washer or disconnect power.
Check the following:
Is the drain hose kinked?
Is the drain hose frozen?
Is the drain hose clogged?
Is the drain hose more than 96" (2.4 m) above the floor?
Plug in washer or reconnect power. Re-select cycle and press
START. If the problem remains, call for service.
“SUD” (Suds Routine)
When excessive suds are detected, a suds routine
automatically starts. This routine removes extra suds and
assures proper rinsing of your garments. “SUD” is displayed
during rinsing to inform you that Suds Routine was activated.
Use only HE (High Efficiency) detergents.
“F22” (Front door lock)
Select PAUSE/CANCEL twice to cancel the cycle.
Check the following:
Is the washer door firmly shut?
The door must be completely closed for the washer to
operate. The door may look closed, but may not be latched.
Open the door and close firmly.
Were you washing a large load?
Before you close the washer door, check for laundry items
sticking out beyond the door opening. Leave enough space
in the washer to allow the clothes to tumble freely. An
overloaded basket may keep the
door from shutting
completely. Reduce your load size if needed.
Press POWER and select START.
“F” codes other than F20, F21, or F22
Select PAUSE/CANCEL twice to cancel the cycle. Select
DRAIN/SPIN if there is excessive water in the washer.
Re-select cycle and press START. If the problem remains, call
for service.
Washer won’t start
Check the following:
Is the power cord plugged into a grounded 3 prong outlet?
Is the washer door firmly closed?
Has a cycle been selected, but START has not been selected
and held for 1 second?
Was the door open after completion of last cycle?
Washer won’t fill, wash or rinse
Check the following:
Is the power cord plugged into a grounded 3 prong outlet?
Is there power at the plug? Check electrical source or call an
electrician.
Are the hot and cold water faucets turned on?
Is the water inlet hose kinked?
Are the water inlet valve screens clogged?
Turn off the water and remove inlet hoses from the washer.
Remove any accumulated film or particles. Reinstall hoses,
turn water on, and check for leaks.
Washer stops
Check the following:
Is the power cord plugged into a grounded 3 prong outlet?
Is there power at the plug?
Check electrical source or call an electrician.
Has a household fuse blown, or has a circuit breaker tripped?
Replace the fuse or reset the circuit breaker. If the problem
continues, call an electrician.
Are you using an extension cord?
Do not use an extension cord.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
24
Washer won’t drain or spin
Is the drain hose kinked? Is the drain hose clogged, or the
end of the drain hose more than 96" (2.4 m) above the floor?
Is your voltage low?
Check electrical source or call electrician. Do not use an
extension cord.
Is the “SUD” routine active?
Cycle will complete once extra suds are removed.
Is the load balanced?
A single or bulky item may cause imbalance. Add more items
or redistribute the load.
Washer makes noise or vibrates
Is the washer level?
The washer must be level. The four feet should be properly
installed, and the nuts should be tightened against the
washer cabinet.
Is the washer gurgling or humming?
As water is drained from the washer, you may hear air being
pulled through the pump. This happens during the end of
draining. It is normal.
Are you washing items with metal snaps, buckles,
or zippers?
You may hear metal items touching the washer drum.
This is normal.
Is washer installed on a sturdy and solid floor?
Refer to the “Installation Instructions” for flooring
requirements. Noise and vibration may be reduced by
securing a piece of ¾" (19.1 mm) plywood underneath your
washer. The plywood may extend underneath both washer
and dryer to keep them at equal heights.
Washer leaks
Check household plumbing for leaks.
Are the inlet hose connections tight?
For inlet hose connections, see “Connect the Inlet Hoses.”
Dispensers clogged or leaking
Are the laundry products in the correct dispenser
compartment?
Add the correct amounts of detergent, fabric softener, or
liquid chlorine bleach to the correct compartments. Add
powdered or liquid color-safe bleach to the high efficiency
“HE” detergent compartment. Be sure to match powdered
color-safe bleach with powdered detergent or match liquid
color-safe bleach with liquid detergent.
Is the detergent type selector in the correct position?
Selector should be in the lowered position when using liquid
detergent and in the upper position when using powdered
detergent. See “Cleaning Your Washer.”
Washer odor
See “Cleaning Your Washer.”
Are you using AFFRESH™ washer cleaner on a regular
basis?
AFFRESH™ washer cleaner removes and avoids odor-causing
residue in all High Efficiency washers. For washers where odor
is present, use 3 tablets instead of 1 tablet. After the CLEAN
WASHER cycle is complete, wipe away residue if necessary.
Are you using HE detergent?
Use of non-HE detergent can cause a film residue which can
result in odor.
Did you leave the door open after use?
This washer has a tight seal to avoid water leaks. To avoid
odors, leave the door open to allow the washer to dry
between uses.
Load too wet
Did you use the right cycle for the load being washed?
Select a cycle with a higher spin speed.
Did you wash a single item or bulky items or have you
overloaded the washer?
A single item, bulky items, or overloading may cause
imbalance. Add items or try to evenly distribute your wet
laundry in the drum, and start a DRAIN/SPIN cycle. If the
laundry is still wet, take half of the load out of the washer
and try again.
Residue or lint on load
Did you add detergent to the dispenser?
For best results, add detergent to the detergent
compartment. Do not add detergent to the washer drum.
Did you sort properly?
Sort lint givers (towels, chenille) from lint takers (corduroy,
synthetics). Also sort by color.
Did you overload the washer?
Do not overload the washer. The washer can be fully loaded,
but not tightly packed. The wash load must be balanced. Lint
can be trapped in the load if the washer is overloaded.
Check the following:
Was paper or tissue left in pockets?
Did you use enough HE detergent?
Use enough detergent to remove lint and hold it in
suspension. Use only HE detergent. Follow the
manufacturer’s instructions to determine the amount
of detergent to use.
Is your water colder than 60°F (15.6°C)?
Wash water colder than 60°F (15.6°C) may not completely
dissolve the detergent.
Are you using a low-speed wash cycle?
Powdered detergents may not dissolve well in a slow-speed
cycle. For best results, use liquid detergent for slow-speed
cycles such as Delicate, Hand Washables, Silk, and Wool.
25
Stains on load
Did you add detergent to the dispenser?
For best results, add detergent to the detergent
compartment. Do not add detergent to the washer drum.
Did you use enough HE detergent?
Use enough detergent to remove soil and hold it in
suspension. Use only HE detergent. Follow the
manufacturer's instructions to determine the amount of
detergent to use.
Is there above average iron (rust) in water?
You may need to install an iron filter.
Did you properly sort the load?
Sort dark clothes from whites and lights.
Did you unload the washer promptly?
To avoid the transfer of dye, unload the washer as soon as it
stops.
Did you use a fabric softener dispensing ball?
Dispensing balls will not operate correctly with this washer.
Add liquid fabric softener to the fabric softener compartment.
Did you use powdered detergent in a low-speed cycle?
Consider using liquid detergent.
Did you use Quick Wash on a large load?
For best results, use Quick Wash for small, lightly soiled
loads.
Load is wrinkled
Did you unload the washer promptly?
Unload the washer as soon as it stops.
Did you use the right cycle for the load being washed?
Use Hand Washables or another cycle with a low spin
speed to reduce wrinkling.
Did you overload the washer?
The wash load must be balanced and not overloaded.
Loads should tumble freely during washing.
Gray whites, dingy colors
Did you properly sort the load?
The transfer of dye can occur when mixing whites and colors
in a load. Sort dark clothes from whites and lights.
Was the wash temperature too low?
Use hot or warm washes if safe for the load. Make sure your
hot water system is adequate to provide a hot water wash.
Did you use enough detergent, or do you have hard
water?
Use more detergent for washing heavy soils in cold or hard
water.
Cycle too long
Did you choose the Deep Clean with Steam option?
In this case, the heater and steamer will be activated to
provide maximum cleaning performance. Additional time
will be added to the regular cycle to heat the water. This
additional time will depend on the load size and the hot water
inlet temperature.
Is the hot water inlet set to the recommended
temperature of 120°F (49°C)?
A hot water temperature below the recommended setting
will increase heating time.
Is “SUD” shown in the display?
Excessive sudsing has been detected and a suds routine has
been started to reduce excessive suds. This routine will add
time to the original cycle.
Did you wash a large load using the Quick Wash cycle?
The Quick Wash Cycle is designed for smaller load sizes
(2-3 items of lightly soiled garments). If larger loads are
washed using this cycle, wash time will be increased.
Did you wash a large load using a gentle cycle?
When using the Delicate, Hand Washables, Silk, and Wool
cycles you should use small loads. This ensures a gentle
wash for your garments without increasing cycle times.
Did the load cause imbalance?
When too much imbalance occurs, an imbalance routine will
start to redistribute the load. During the imbalance routine,
the time displayed may pause until this activity is complete,
then resume with the remainder of the cycle.
Door locked at end of wash cycle
Did all of the water drain out of the washer during the
spin?
Select DRAIN/SPIN to remove any water remaining in the
washer. The washer door will unlock at the end of the drain.
26
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check
“Troubleshooting.” It may save you the cost of a service call.
If you still need help, follow the instructions below.
When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.
If you need replacement parts
If you need to order replacement parts, we recommend that you
only use FSP
®
factory specified parts. These parts will fit right
and work right because they are made with the same precision
used to build every new WHIRLPOOL
®
appliance.
To locate FSP
®
replacement parts in your area:
In the U.S.A., call the Customer eXperience Center at
1-800-253-1301, or your nearest designated service center.
In Canada, call 1-800-807-6777, or your nearest designated
service center.
In the U.S.A.
Call the Whirlpool Customer eXperience Center toll free:
1-800-253-1301.
Our consultants provide assistance with:
Features and specifications on our full line of appliances
Installation information
Use and maintenance procedures
Accessory and repair parts sales
Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.)
Referrals to local dealers, repair parts distributors, and
service companies
Whirlpool designated service technicians are trained to fulfill the
product warranty and provide after-warranty service anywhere in
the United States.
To locate the Whirlpool designated service company in your area,
you can also look in your telephone directory Yellow Pages.
For further assistance
If you need further assistance, you can write to Whirlpool
Corporation with any questions or concerns at:
Whirlpoo
l Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your correspondence.
In Canada
Call the Whirlpool Canada LP Customer Interaction Centre toll
free: 1-800-807-6777.
Our consultants provide assistance with:
Use and maintenance procedures
Accessory and repair parts sales
Features and specifications on our full line of appliances
Referrals to local dealers, repair parts distributors, and
service companies. Whirlpool Canada LP designated service
technicians are trained to fulfill the product warranty and
provide after-warranty service anywhere in Canada.
For further assistance
If you need further assistance, you can write to Whirlpool
Canada LP with any questions or concerns at:
Customer Interaction Centre
Whirlpool Canada LP
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please include
a daytime phone number in your correspondence.
Accessories
Enhance your washer with these premium accessories.
For more high-quality items or to order, call 1-800-901-2042, or
visit us at www.whirlpool.com/accessories. In Canada, call
1-800-807-6777 or visit us at www.whirlpoolparts.ca.
Part
Number
Accessory
8212638RP 6 ft (1.8 m) nylon braided space-saving fill
hose, 90° elbow, hypro-blue steel couplings.
(2-pack)
8212487RP 5 ft (1.5 m) nylon braided fill hose. (2-pack)
8212526 Washer drip tray, fits under all
31682 All purpose appliance cleaner
1903W
H Laundry supply storage cart
W10135699 AFFRESH™ Washer Cleaner
8541503 DUET
®
stack kit
27
WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY
LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory Specified Parts
and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.
This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in
which it was purchased. Outside the 50 United States and Canada, this limited warranty does not apply. Proof of original purchase date
is required to obtain service under this limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or
repair house fuses, or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use or when it is used in a manner that is
contrary to published user or operator instructions and/or installation instructions.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved by Whirlpool.
5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage
results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.
6. Any food loss due to refrigerator or freezer product failures.
7. Costs associated with the removal from your home of your major appliance for repairs. This major appliance is designed to be
repaired in the home and only in-home service is covered by this warranty.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized Whirlpool servicer is not available.
10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance
with published installation instructions.
11. Major appliances with original model/serial numbers that have been removed, altered or cannot be easily determined. This warranty
is void if the factory applied serial number has been altered or removed from your major appliance.
The cost of repair or replacement under these excluded circumstances shall be borne by the customer.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies.
If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” you may find
additional help by checking the “Assistance or Service” section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,
call 1-800-807-6777. 9/07
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label located on the product.
Dealer name____________________________________________________
Address ________________________________________________________
Phone number__________________________________________________
Model number __________________________________________________
Serial number __________________________________________________
Purchase date __________________________________________________
28
Notes
29
SÉCURITÉ DE LA LAVEUSE
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
CONSERVEZ CES INSTRUCTIONS
■
Lire toutes les instructions avant d’utiliser la laveuse.
■
Ne pas laver des articles qui ont été nettoyés ou
lavés avec de l’essence ou imbibés d’essence,
solvants de nettoyage à sec, ou autres substances
inflammables ou explosives; ces substances
peuvent émettre des vapeurs susceptibles de
s’enflammer ou d’exploser.
■
Ne pas ajouter d’essence, solvant de nettoyage à
sec ou autre produit inflammable ou explosif dans
l’eau de lavage. Ces substances peuvent émettre
des vapeurs susceptibles de s’enflammer ou
d’exploser.
■
Dans certaines conditions, de l’hydrogène gazeux
peut se former dans un circuit d’eau chaude qui n’a
pas été utilisé pendant 2 semaines ou plus. LE GAZ
HYDROGÈNE EST EXPLOSIBLE. Si le circuit d’eau
chaude n’a pas été utilisé pendant une telle période,
avant d’utiliser la laveuse, ouvrir tous les robinets
d’eau chaude et laisser l’eau s’écouler pendant
plusieurs minutes par chaque robinet. Ceci
permettra l’évacuation de l’hydrogène gazeux
accumulé. Comme ce gaz est inflammable, ne pas
fumer ou utiliser une flamme nue au cours de cette
période.
■
Ne pas laisser des enfants jouer sur ou à l’intérieur de la
laveuse. Bien surveiller les enfants lorsque la laveuse est
utilisée à proximité d’enfants.
■
Avant de mettre la laveuse au rebut ou hors de service,
enlever la porte ou le couvercle.
■
Ne pas tenter d’atteindre un article à l’intérieur de la cuve de
la laveuse lorsque le tambour, la cuve ou l’agitateur est en
mouvement.
■
Ne pas installer ou remiser cette laveuse à un endroit où elle
serait exposée aux intempéries.
■
Ne pas modifier les organes de commande.
■
Ne pas réparer ou remplacer un composant quelconque de
la laveuse, ni entreprendre une opération de service, si ce
n’est spécifiquement recommandé dans ce manuel ou dans
un manuel d’instructions de réparations destiné à l’utilisateur;
il est alors essentiel que la personne concernée comprenne
ces instructions et soit compétente pour les exécuter.
■
Voir “Spécifications électriques” pour les instructions de
liaison à la terre.
AVERTISSEMENT :
Pour réduire les risques d’incendie, de choc électrique ou de blessures lors de l’utilisation de la
laveuse, suivre les précautions fondamentales dont les suivantes :
30
EXIGENCES D’INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Les pièces fournies se trouvent dans le tambour de
la laveuse.
Outils nécessaires au raccordement des tuyaux d'arrivée
d'eau
Pince (ouverture jusqu'à 1 " [39,5 mm])
Lampe de poche (facultative)
Outils nécessaires à l'installation
Clés plates de 17 mm et de 13 mm
Niveau
Cale en bois
Règle ou mètre ruban
Pièces fournies :
Autres pièces
Il se peut que l'installation nécessite des pièces supplémentaires.
Pour acheter l'un des articles indiqués ici, composer le numéro
sans frais indiqué sur la couverture ou à la section “Assistance
ou service”.
Options
Piédestal
Vous pouvez acheter séparément des piédestaux de différentes
tailles pour cette laveuse. Vous pouvez choisir un piédestal de
10" (25,4 cm) ou un piédestal de 15,5" (39,4 cm). Ces piédestaux
augmenteront la hauteur totale de la laveuse pour une hauteur
totale d'environ 48" (121,9 cm) ou 53,5" (135,9 cm),
respectivement.
Pour commander, téléphoner au marchand chez qui la laveuse a
été achetée ou se référer à la section “Assistance ou service”.
Ensemble de superposition
Prévoyez-vous de superposer votre laveuse et votre sécheuse?
Pour ce faire, vous devrez acheter un ensemble de superposition.
Pour commander, téléphoner au marchand chez qui la sécheuse
a été achetée ou consulter la section “Assistance ou service”.
Demander la pièce n° 8541503.
A. Bride de retenue pour
tuyau de vidange
B. Tuyau d'alimentation (2)
C. Rondelle pour tuyau
d'alimentation (4)
D. Bouchon pour les trous
des boulons de
transport (4)
E. Courroie perlée
Si vous avez Vous devrez acheter
Évier de buanderie
ou tuyau de rejet à
l'égout plus haut
que 96" (2,4 m)
Système de pompe de puisard (si non
déjà disponible)
Égout surélevé Évier de vidange standard de 20 gal.
(76 L) de 30" (76,2 cm) de hauteur ou
évier utilitaire et pompe de puisard
(disponibles chez votre fournisseur local
d'articles de plomberie)
Égout au plancher Brise-siphon, Pièce numéro 285834,
tuyau de vidange supplémentaire,
Pièce numéro 8318155
et kit de
connexion, Pièce numéro 285835
Tuyau de vidange
trop court
Trousse de rallonge du tuyau de vidange
de 4 pi (1,2 m), Pièce numéro 285863
Robinets d'eau
hors d'atteinte des
tuyaux d'admission
2 tuyaux d’admission d’eau plus longs :
6 pi (1,8 m) Pièce Numéro 76314,
10 pi (3 m) Pièce Numéro 350008
BA
C
D E
A. Piédestal de 10" (25,4 cm)
B. Piédestal de 15,5" (39,4 cm)
Hauteur de
piédestal
ed orémuNrueluoC
pièce
A B
9
⁄16
10" (25,4 cm) Blanc WHP1000SQ
15,5" (39,4 cm) Blanc XHP1550VW
15,5" (39,4 cm) Châtaigne de Toscane XHP1550VC
10" (25,4 cm) Noir WHP1000SB
10" (25,4 cm) Poudre de diamant WHP1000SU
15,5" (39,4 cm) Noir XHP1550VB
15,5" (39,4 cm) Poudre de diamant XHP1550VU
15,5" (39,4 cm) Nouveau tremble (vert) XHP1550VA
15,5" (39,4 cm) Saphir du océan (bleu) XHP1550VE
15,5" (39,4 cm) Bordeaux XHP1550VM
15,5" (39,4 cm) Rouge métallique XHP1550VF
15,5" (39,4 cm) Oxyde XHP1550VJ
15,5" (39,4 cm) Vert émeraude XHP1550VP
(argenté)
(argenté)
31
Exigences d'emplacement
Le choix d'un emplacement approprié pour la laveuse en
améliore le rendement et réduit au minimum le bruit et le
“déplacement” de la laveuse.
La laveuse peut être installée sous un comptoir personnalisé,
dans un sous-sol, une salle de buanderie, un placard ou un
encastrement. Voir “Système de vidange”.
Il faut aussi prendre en compte les exigences d'emplacement
des appareils voisins. C'est à l'utilisateur qu'incombe la
responsabilité de réaliser une installation correcte.
Il vous faudra
■ Un chauffe-eau configuré pour fournir de l'eau à 120°F (49°C)
à la laveuse.
■ Une prise électrique reliée à la terre située à moins de 6 pi
(1,8 m) de la prise du cordon électrique se trouvant à l'arrière
de la laveuse. Voir “Spécifications électriques”.
■ Des robinets d'eau chaude et d'eau froide situés à moins de
4 pi (1,2 m) des robinets d'admission d'eau chaude et d'eau
froide, et une pression d'eau de 20 à 100 lb/po²
(137,9 à 689,6 kPa).
■ Si vous habitez dans une région où l'eau est dure, il est
recommandé d'utiliser un adoucisseur d'eau afin de contrôler
les accumulations de calcaire dans le générateur de vapeur
et d'autres parties de la laveuse. Après un certain temps, les
accumulations de calcaire peuvent obstruer le générateur de
vapeur, ce qui réduira son efficacité et son rendement. Des
accumulations excessives de calcaire peuvent engendrer la
nécessité de remplacer ou de réparer le générateur de
vapeur.
■ Un plancher de niveau ayant une pente maximale de 1"
(2,5 cm) sous l'ensemble de la laveuse. L'installation de la
laveuse sur des surfaces de sol molles, telles que tapis ou
surfaces avec sous-couche en mousse, n'est pas
recommandée.
■ Un plancher robuste et solide capable de soutenir le poids
total de la laveuse (eau et charge) de 400 lb (180 kg).
Ne pas faire fonctionner la laveuse à des températures inférieures
à 32ºF (0ºC). Une quantité d'eau peut demeurer dans la laveuse
et causer des dommages à des températures basses.
Dégagements de séparation à respecter
■ L'emplacement doit être assez grand pour permettre d'ouvrir
complètement la porte de la laveuse.
■ Prévoir davantage d'espace pour faciliter l'installation et
l'entretien.
■ Un espace supplémentaire peut être requis pour les moulures
de porte et de plancher et pour les plinthes.
■ Un espace supplémentaire de 1" (2,5 cm) de tous les côtés
de la laveuse est recommandé pour réduire le transfert du
bruit.
■ Il faut aussi prendre en compte l'espace requis entre les
appareils voisins.

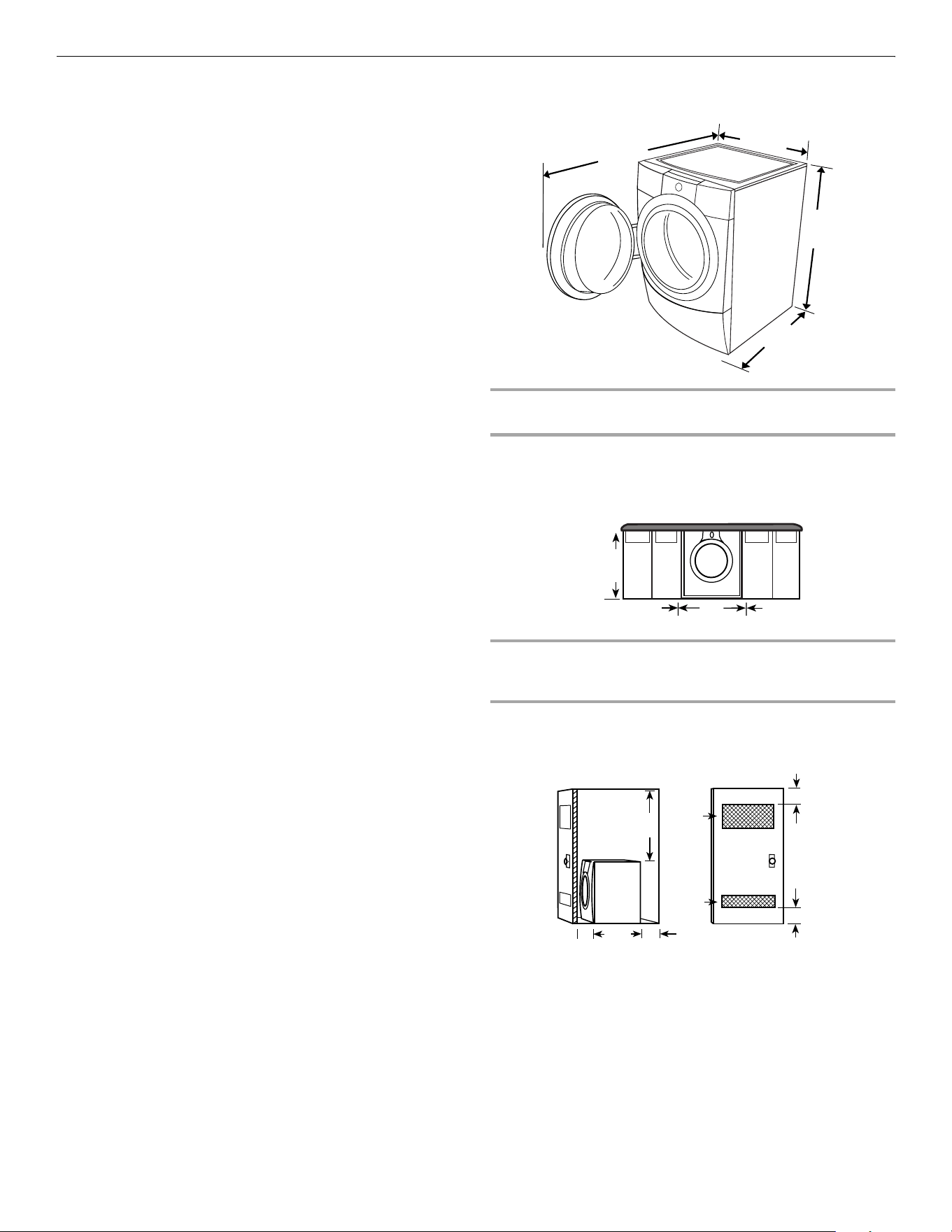

Dimensions de la laveuse
Espacement recommandé pour une installation
personnalisée sous un comptoir
Les dimensions indiquées correspondent à l'espacement
recommandé.
Installation personnalisée sous un comptoir - laveuse
seulement
Espacement recommandé pour une installation dans un
encastrement ou dans un placard, avec ou sans
piédestal
Les dimensions indiquées correspondent à l'espacement
recommandé.
Installation dans un encastrement ou placard
*Ouvertures minimums en haut et en bas pour la porte du
placard.
A. Vue latérale - placard ou endroit exigu
B. Porte de placard avec orifices
d'entrée d'air
27"
(68,6 cm)
51"
(129,5 cm)
38"
(96,5 cm)
31¹⁄₂"
(80 cm)
1"
(2,5 cm)
1"
(2,5 cm)
39" min
(99 cm)
27"
(68,6 cm)
34"
(86,4 cm)
A
B
3"
(7,6 cm)
3"
(7,6 cm)
1"
(2,5 cm)
4"
(10,2 cm)
31
¹⁄₂"
(80 cm)
48 po
2
*
(310 cm
2
)
24 po
2
*
(155 cm
2
)
32
Installation dans un encastrement ou placard - laveuse sur
piédestal
Espacement recommandé pour une installation dans un
encastrement ou dans un placard, avec laveuse et
sécheuse superposées
Les dimensions indiquées correspondent à l'espacement
recommandé.
*Espacement requis
*Espacement requis
**En cas d’évacuation par le côté, un espacement de 1" (2,5 cm)
est permis.
Espacement recommandé pour l'installation dans un
placard
■ Les dimensions indiquées correspondent à l'espacement
recommandé.
■ Pour installation dans un placard avec porte, on doit prévoir
des ouvertures minimums d'entrée d'air au sommet du
placard.
Système de vidange
La laveuse peut être installée en utilisant le système de vidange
avec tuyau de rejet à l'égout (au plancher ou mural), le système
de vidange de l'évier de buanderie, ou le système de vidange au
plancher. Sélectionner la méthode d'installation du tuyau de
vidange selon les besoins. Voir “Outillage et pièces”.
Système de vidange avec tuyau de rejet à l'égout - mural
ou au plancher (vues A et B)
Le système de rejet à l'égout nécessite un tuyau de diamètre
minimum de 2" (5 cm). La capacité minimale d'acheminement ne
doit pas être inférieure à 17 gal. (64 L) par minute.
Le sommet du tuyau de rejet à l'égout doit être au moins à 30"
(76,2 cm) de hauteur et au maximum à 96" (2,4 m) de la base de
la laveuse.
A. Encastrement
B. Vue latérale - placard ou endroit exigu
1"
(2,5 cm)
31½"
(80 cm)
1"
(2,5 cm)
1"
(2,5 cm)
27"
(68,6 cm)
4"
(10,2 cm)
18" min.
(45,7 cm)
AB
48 po
2
*
(310 cm
2
)
3"* (7,6 cm)
3"* (7,6 cm)
1"* (2,5 cm)
24 po
2
*
(155 cm
2
)
6"* (15,2 cm)
76"
(193 cm)
27"
(68,6 cm)
5¹⁄₂"**
(14 cm)
1"
(2,5 cm)
1"
(2,5 cm)
7" (17,8 cm)
9"
(22,9 cm)
7" (17,8 cm)
4"
(10,2 cm)
31½"
(80 cm)
27"
(68,6 cm)
1"
(2,5 cm)
1"
(2,5 cm)
1"
(2,5 cm)
30" min.
(76,2 cm)
A
B
33
Système de vidange avec évier de buanderie (vue C)
L'évier de buanderie doit avoir une capacité minimale de 20 gal.
(76 L). La partie supérieure de l'évier de buanderie doit être à au
moins 30" (76,2 cm) au-dessus du plancher.
Système de vidange au plancher (vue D)
Le système de vidange au plancher nécessite un brise-siphon qui
peut être acheté séparément. Voir “Outillage et pièces”.
Le brise-siphon doit être au moins à 28" (71 cm) de la base de la
laveuse. Des tuyaux supplémentaires peuvent être requis.
Spécifications électriques
Une alimentation de 120 volts, 60 Hz, CA seulement, de
15 ou 20 ampères, protégée par un fusible est requise. On
recommande d'utiliser un fusible ou un disjoncteur
temporisé. Il est recommandé de raccorder l'appareil sur un
circuit distinct exclusif à cet appareil.
Cette laveuse comporte un cordon d'alimentation électrique
à 3 broches pour liaison à la terre.
Pour minimiser les risques de choc électrique, on doit
brancher le cordon sur une prise de courant de configuration
correspondante, à 3 alvéoles, reliée à la terre et installée
conformément aux codes et règlements locaux. Si une prise
de courant de configuration correspondante n'est pas
disponible, le client a la responsabilité et l'obligation de faire
installer par un électricien qualifié une prise de courant
correctement reliée à la terre.
Si les codes le permettent et si on utilise un conducteur
distinct de liaison à la terre, il est recommandé qu'un
électricien qualifié vérifie la qualité de la liaison à la terre.
Ne pas utiliser une tuyauterie de gaz pour le raccordement à
la terre.
En cas de doute quant à la qualité de la liaison à la terre de la
laveuse, consulter un électricien qualifié.
Ne pas installer un fusible dans le conducteur neutre ou le
conducteur de liaison à la terre.
DC
30" min.
(76,2 cm)
28" min.
(71 cm)
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
INSTRUCTIONS DE LIAISON À LA TERRE
Pour une laveuse reliée à la terre et connectée par
un cordon :
Cette laveuse doit être reliée à la terre. En cas d’anomalie
de fonctionnement ou de panne, la liaison à la terre réduira
le risque de choc électrique en offrant au courant électrique
un itinéraire d’évacuation de moindre résistance. Cette
laveuse est alimentée par un cordon électrique comportant
un conducteur relié à la terre et une fiche de branchement
munie d’une broche de liaison à la terre. La fiche doit être
branchée sur une prise de courant appropriée qui est bien
installée et reliée à la terre conformément à tous les codes
et règlements locaux.
AVERTISSEMENT : Le raccordement incorrect de cet
appareil au conducteur de liaison à la terre peut susciter un
risque de choc électrique. En cas de doute quant à la qualité
de la liaison à la terre de l’appareil, consulter un électricien
ou technicien d’entretien qualifié.
Ne pas modifier la fiche de branchement fournie avec
l’appareil – si la fiche ne correspond pas à la configuration
de la prise de courant, demander à un électricien qualifié
d’installer une prise de courant convenable.
Pour une laveuse raccordée en permanence :
Cette laveuse doit être raccordée à un système de câblage
permanent en métal relié à la terre ou un conducteur relié à
la terre doit être en fonction avec les conducteurs de circuit
et raccordés à la borne de liaison à la terre ou la borne sur
l’appareil ménager.
34

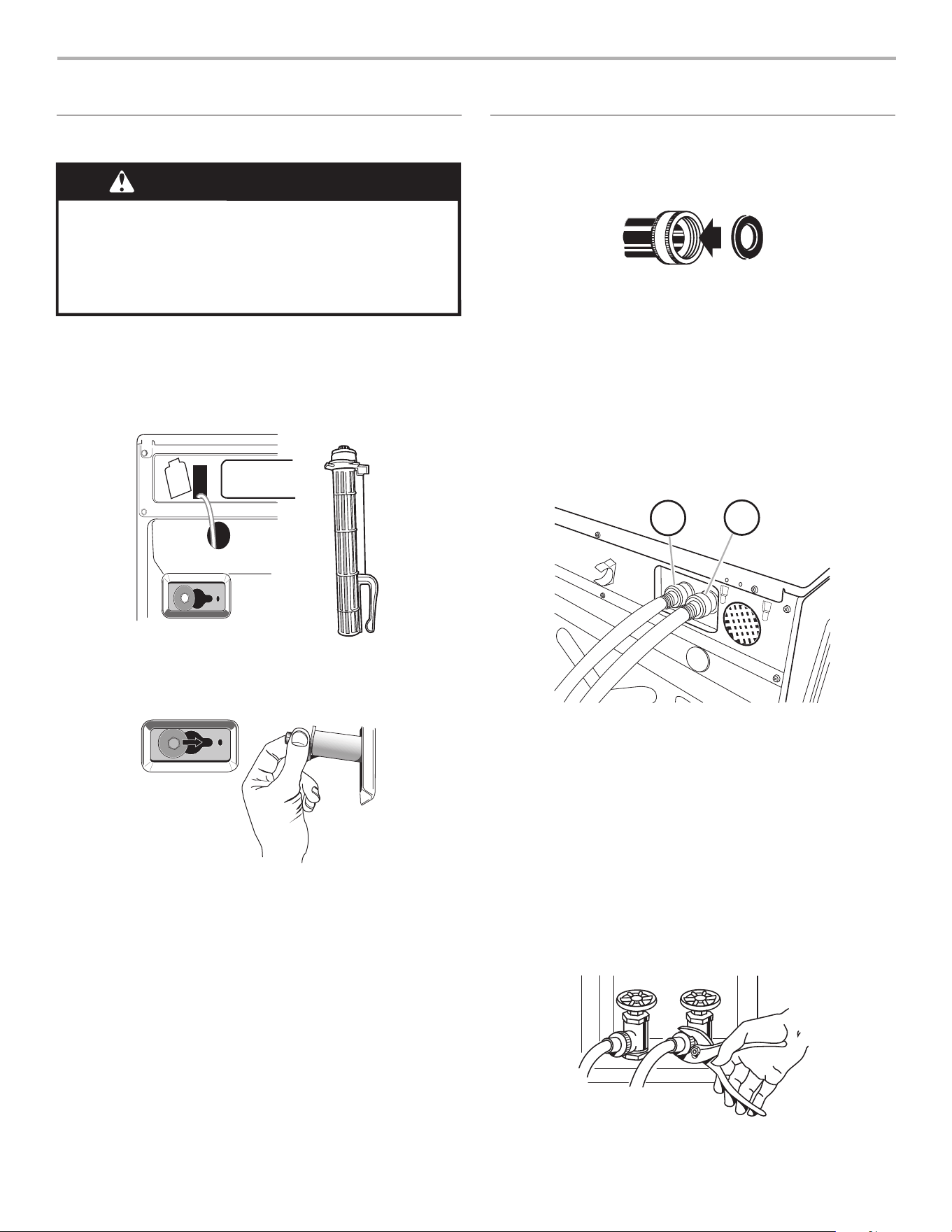

INSTRUCTIONS D’INSTALLATION
Élimination des accessoires de transport
IMPORTANT : Positionner la laveuse de sorte que l'arrière de
l'appareil soit à environ 3 pi (90 cm) de son emplacement final.
Sur le panneau arrière de la laveuse, 4 boulons supportent le
système de suspension durant le transport. Ces boulons
retiennent aussi le cordon d'alimentation à l'intérieur de la
laveuse jusqu'à ce qu’on les retire.
1. Au moyen d'une clé de 13 mm, desserrer chaque boulon.
2. Une fois le boulon dess
erré, le déplacer au centre du trou et
le retirer complètement, y compris la cale d'espacement en
plastique couvrant le boulon.
3. Une fois que les 4 boulons ont été retirés, jeter les boulons et
les cales d'espacement. Puis tirer le cordon d'alimentation à
travers l'ouverture du panneau arrière et obturer le trou avec
le bouchon fourni.
4. Obturer les trous des boulons avec les 4 bouchons pour les
trous des boulons de transport.
REMARQUE : S
i la laveuse doit être transportée à une date
ultérieure, appeler le centre de service local. Pour éviter
d’endommager la suspension et la structure de la laveuse, celle-
ci doit être correctement réinstallée par un technicien certifié.
Raccordement des tuyaux d'alimentation
1. Insérer les rondelles plates neuves (fournies) dans chaque
extrémité des tuyaux d'arrivée d'eau. Insérer fermement les
rondelles dans les raccords.
2. S'assurer que le tambour de la laveuse est vide.
3. Raccorder le tuyau à indicateur rouge à la valve du tuyau
d'alimentation d'eau chaude (à gauche). Le fait d'attacher
d'abord le tuyau à raccord rouge permet de resserrer plus
facilement la connexion avec une pince. Viss
er complètement
le raccord à la main pour qu'il comprime la rondelle.
4. Raccorder le tuyau à indicateur bleu à la valve du tuyau
d'alimentation d'eau froide (à droite). Visser complètement le
raccord à la main pour qu'il comprime la rondelle.
5. À l'aide d'une pince, vérifier l'étanchéité des raccords de
tuyaux déjà reliés à la laveuse.
REMARQUE : Ne pas serrer excessivement. Le raccord
risque d'être endommagé.
6. Raccorder le tuyau d’eau chaude au robinet d'eau chau
de.
Visser complètement le raccord à la main pour qu'il
comprime la rondelle.
7. Raccorder le tuyau d’eau froide au robinet d'eau froide.
Visser complètement le raccord à la main pour qu'il
comprime la rondelle.
8. Terminer le serrage des raccords - deux tiers de tour avec
une pince.
REMARQUE : Ne pas serrer excessivement. Le raccord
risque d'être endommagé.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la laveuse.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
A. Raccord
B. Rondelle
H. Tuyau d'eau chaude
C. Tuyau d'eau froide
A B
H
C
35
9. Ouvrir les robinets d'eau et vérifier s'il y a des fuites.
REMARQUE : Remplacer les tuyaux d'arrivée d'eau après
5 ans d'utilisation pour réduire le risque de défaillance
intempestive. Prendre note de la date d'installation ou de
remplacement des tuyaux d'arrivée d'eau, pour référence
ultérieure.
Inspecter périodiquement les tuyaux; les remplacer en cas de
renflement, de déformation, de coupure, d'usure ou si une
fuite se manifeste.
Acheminement du tuyau de vidange
Le bon acheminement du tuyau de vidange protège vos
planchers contre les dommages liés à une fuite d'eau. Lire et
suivre ces instructions.
Libération du tuyau de vidange fixé sur la caisse de la
laveuse
Tirer doucement pour dégager le tuyau d'évacuation (matériau
ondulé) des agrafes d'arrimage.
Décharge de l'eau de lavage dans un évier de buanderie ou
tuyau de rejet à l'égout
Connecter la bride de retenue pour tuyau de vidange sur le tuyau
de vidange ondulé.
Pour empêcher l'eau de vidange de refluer dans la laveuse :
■ Ne pas redresser le tuyau de vidange ni forcer l'excédent de
tuyau dans le tuyau de rejet à l'égout. Le tuyau doit être bien
immobilisé, tout en permettant le passage d'air.
■ Ne pas mettre l'excédent du tuyau de vidange dans le fond
de l'évier de buanderie.
Égout au plancher
Il vous faudra peut-être des pièces supplémentaires. Voir Égout
au plancher dans “Outillage et pièces”.
Immobilisation du tuyau de vidange
1. Faire passer le cordon d'alimentation par-dessus la laveuse.
2. Fixer le tuyau de vidange au pied de l'évier de buanderie ou
au tuyau de rejet à l'égout avec la courroie perlée fournie.
(Voir les illustrations A et B.)
Si les robinets d'eau et le tuyau de rejet à l'égout sont placés
en retrait (voir illustration C), introduire l'extrémité en col de
cygne du tuyau de vidange dans le tuyau de rejet à l'égout.
Attacher fermement les tuyaux d'arrivée d'eau et le tuyau de
vidange ensemble, avec la courroie perlée.
Ne pas forcer l'excédent du tuyau de vidange dans le tuyau de
rejet à l'égout.
A. Emboîter une extrémité ou l'autre de la bride de retenue
pour tuyau de vidange sur le tuyau de vidange, au point de
commencement des ondulations.
B. Plier le tuyau de vidange pour le mettre au contact de la
bride de retenue du tuyau de vidange, et l'emboîter pour
la mise en place.
AB
AB C
36

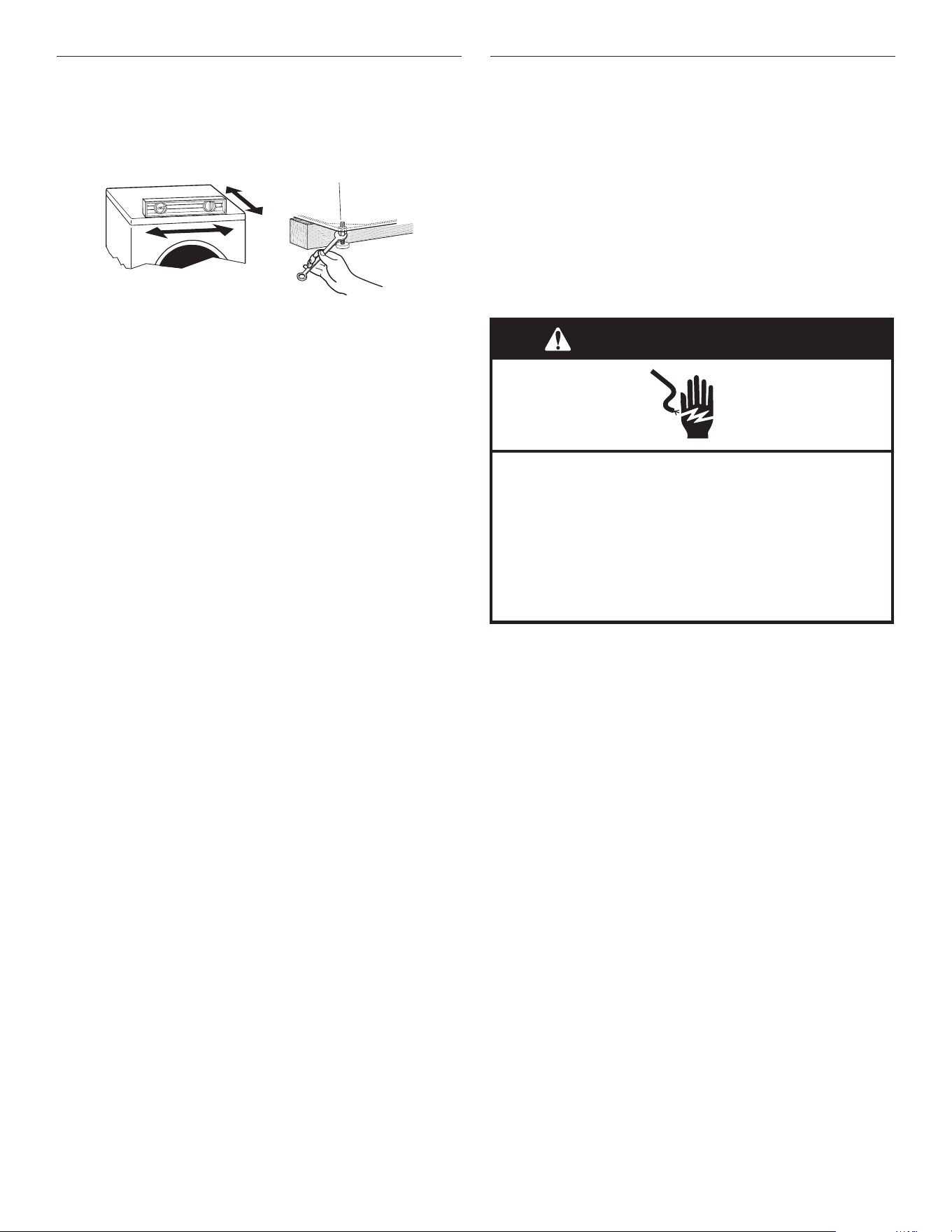

Réglage de l'aplomb de la laveuse
Un bon aplomb de la laveuse évite le bruit et les vibrations
excessifs.
1. Utiliser un niveau placé sur le bord supérieur de la laveuse
pour contrôler l'aplomb, d'abord transversalement, puis dans
le sens avant arrière.
Si la laveuse est placée contre un mur, on doit l'écarter
légèrement du mur avant de l'incliner vers l'arrière. Si la
laveuse n'est pas d'aplomb, soulever l'avant de la laveuse
avec une cale de bois et ajuster la
position des pieds au
besoin; soulever ensuite l'arrière de la laveuse et ajuster la
longueur des pieds au besoin. Répéter ces opérations
jusqu'à l'obtention d'un aplomb correct de la laveuse.
2. S'assurer que les quatre pieds de nivellement sont bien
stables et en contact avec le sol. Puis vérifier que la laveuse
est parfaitement d'aplomb (à l'aide d'un niveau).
3. Après avoir établi l'aplomb correct de la laveuse, utiliser une
clé plate de 17 mm pour serr
er l'écrou de chaque pied contre
la caisse de la laveuse.
IMPORTANT : Les 4 pieds doivent être bien serrés. Si les
écrous ne sont pas bloqués contre la caisse de la laveuse,
la laveuse peut vibrer.
4. La laveuse ne doit pas bouger d'avant en arrière, latéralement
ou transversalement lorsqu'on appuie sur les bords
supérieurs.
5. Faire glisser la laveuse à son emplacement final.
6. Vérifier le bon aplomb de la laveuse.
Achever l'installation
1. Consulter les spécifications électriques. Vérifier que la
tension électrique disponible est correcte et que la prise de
courant est convenablement reliée à la terre. Voir
“Spécifications électriques”.
2. Vérifier que toutes les pièces sont maintenant installées. S'il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
3. Vérifier la présence de tous les outils.
4. Jeter/recycler tous les matériaux d
'emballage.
5. Vérifier que les robinets d'eau sont ouverts.
6. Vérifier s'il y a des fuites autour des robinets et des tuyaux
d'arrivée d'eau.
7. Brancher sur une prise à 3 alvéoles reliée à la terre.
8. Lire “Utilisation de la laveuse”.
9. Pour tester le fonctionnement de la machine et la nettoyer,
s'assurer qu'il n'y a pas de vêtements dans la laveuse, puis
ajouter une tablette AFFRESH™ dans le tambour de la
laveuse. Sélectionner Power (mise sous
tension), le
programme Clean Washer, puis sélectionner START (mise
en marche). L'exécution de ce programme dure environ
67 minutes. Laisser la laveuse exécuter le programme
complet sans interruption.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
37
CARACTÉRISTIQUES ET AVANTAGES
Le cycle laine de cette machine á lavar a été
approuvé par la Woolmark pour le lavage des
articles Woolmark lavables machine, sous réserve
que ces articles soient lavés conformément aux
instructions mentionnées sur l’étiquette de l’article
et celles indiquées par le fabricant de cette
machine á laver, M0706.
Commandes électroniques
Les commandes électroniques flexibles sont faciles à utiliser, que
vous soyez débutant ou expert.
Distributeurs intelligents
Les distributeurs intelligents rendent votre laveuse véritablement
automatique. Cette laveuse comporte un distributeur à quatre
compartiments pour le détergent Haute efficacité (HE),
l’assouplissant de tissu, l’agent de blanchiment et les détachants à
base d'oxygène ou d'agent de blanchiment sans danger pour les
couleurs. Le distributeur peut être retiré facilement pour le nettoyage.
Les produits de lessive sont distribués automatiquement au moment
approprié durant
le programme de lavage, ce qui évite à l'utilisateur
de retourner à la laveuse durant le programme pour ajouter ces
produits et garantit l’efficacité de ces produits de nettoyage.
Nettoyage en profondeur avec vapeur
Cette laveuse comporte un module de vapeur incorporé qui est
combiné à l'option DEEP CLEAN (nettoyage en profondeur) afin
de fournir des températures multiples pour favoriser l'enlèvement
de taches variées des vêtements.
Distributeur Oxi / agent de blanchiment sans danger pour
les
couleurs
Grâce au distributeur Oxi / agent de blanchiment sans danger
pour les couleurs, il n'est plus nécessaire de retourner à la
laveuse pour ajouter le détachant à base d'oxygène ou votre
agent de blanchiment sans danger pour les couleurs. Retarder
l’ajout de ces produits favorise l’élimination des taches.
Programme Clean Washer avec vapeur
Ce programme utilise la vapeur pour augmenter la température de
la laveuse et faire effectuer à la laveuse un aut
onettoyage, laissant
l’intérieur de la machine propre. L’utilisation du nettoyant pour
laveuse AFFRESH™ ou d’un agent de blanchiment liquide avec ce
programme, enlèvera et préviendra les résidus à l’origine d’odeurs.
Niveau d'eau automatique
Cette laveuse ajuste automatiquement le niveau de l'eau pour un
nettoyage et un rinçage parfaits. Deux détecteurs déterminent le
volume de la charge, la composition de la charge et le niveau de
mousse; ils ajustent ensuite le niveau
d'eau au réglage approprié.
Ceci supprime la nécessité d'évaluer le niveau d'eau nécessaire.
Le niveau d'eau correspond exactement au volume de chaque
charge de lavage.
Volume de charge plus important
L'absence d'agitateur permet de laver des articles plus grands et
plus encombrants tels qu'un couvre-lit de très grande taille. Vous
pouvez aussi laver davantage de vêtements à la fois, ce qui
signifie moins de charges.
Tambour en acier inoxydable
Le tambour en acier inoxydable élimine la corrosion et permet des
vitesses d'essorage plus élevées pour une meilleure évacuation de
l'eau, laquelle aide à réduire la durée de séchage, comparativement
à des laveuses traditionnelles à chargement par le haut.
Système de lavage Haute efficacité
Votre nouvelle laveuse à chargement frontal, haute efficacité,
vous fait économiser du temps grâce à des charges plus
importantes et moins fréquentes. Elle réduit également les
factures d'eau et d'
énergie en aidant à préserver les ressources.
Vitesses d'essorage
Cette laveuse sélectionne automatiquement la vitesse
d'essorage en fonction du programme sélectionné. Ce réglage
effectué à l'usine peut toutefois être modifié. Cette laveuse offre
jusqu'à cinq choix de vitesses d'essorage différentes.
Chauffe-eau
Cette laveuse comporte un chauffe-eau qui chauffe
automatiquement l'eau à la température optimale pour le
programme sélectionné. Ceci permet un nettoyage par étapes :
l'eau tiède est d'abord introduite et mélangée avec le détergent,
puis réchauffée. Le nettoyage par étapes débute le programme
de lavage avec de l'eau tiède pour éliminer les taches (de sang
ou d'herbe par exemple).
Technologie 6th SENSE™
Un système intuitif “qui connaît chaque charge” détermine le volume
de la charge, les niveaux d'eau et la durée de nettoyage nécessaires.
Add a garment (ajouter un vêtement)
Lorsque cette option est disponible au début du programme,
le té
moin lumineux Add a Garment s’allume pendant les
4-8 premières minutes. Cette laveuse octroie une période de
4-8 minutes pendant laquelle d'autres vêtements peuvent être
ajoutés à la charge.
Système de lavage par injection directe
Cette laveuse achemine 100 % de l'eau par le biais des
distributeurs pour assurer un rinçage et un mélange complet de
tous les produits de lessive avant qu'ils n'entrent en contact avec
les vêtements. L'eau est ensuite aspergée du haut à l'avant ve
rs
le centre de la charge, fournissant une distribution uniforme et
une performance de nettoyage optimale. Il est normal que de
petites quantités d'eau demeurent dans les distributeurs lorsque
le programme de lavage est achevé.
Système efficace de détergent avec clapet anti-
échappement
Cette laveuse est équipée d'un clapet spécialement conçu pour
se fermer durant l'étape de lavage du programme pour que la
totalité du mélange d'eau et de détergent soit utilisée pour la
ch
arge. Le système de détergent efficace évite tout gaspillage
d'eau ou de détergent.
Système de suspension à 6 points
Les amortisseurs de chocs, les 2 ressorts et les commandes
électroniques sont spécialement conçus pour aider à redistribuer la
charge automatiquement et minimiser le mouvement du tambour
de lavage au cours du programme d'essorage. Le système de
suspension en 6 points réduit l’intensité de l’effort transmis au
plancher par la laveuse, ce qui rédu
it le bruit et les vibrations.
38
UTILISATION DE LA LAVEUSE
REMARQUE : Le tableau de commande de votre modèle peut différer de celui illustré ci-dessus.
Mise en marche de la laveuse
AVERTISSEMENT : Pour réduire le risque d'incendie, de choc
électrique ou de blessurecorporelle, lire les INSTRUCTIONS
IMPORTANTES DE SÉCURITÉ avant de faire fonctionner cet
appareil.
Le texte suivant est un guide pour l'utilisation de la laveuse.
Veuillez vous référer aux sections spécifiques de ce manuel pour
obtenir des renseignements plus détaillés.
Ne pas remiser de produits de lessive sur le dessus de cette
laveuse. I
l est norm
al d'observer des vibrations durant le
fonctionnement.
Utilisation du détergent approprié
Utiliser uniquement des détergents Haute efficacité. Pour ce type
de détergent, “HE” ou “Haute efficacité” sera mentionné sur
l'emballage. Ce système de lavage, utilisant moins d'eau,
provoquera trop de mousse avec un détergent ordinaire non HE.
L'utilisation d'un détergent ordinaire est susceptible
d'occasionner des erreurs de la part de la laveuse, des durées de
programmes plus longues et une performance de rinçage réduite.
Ceci peut aussi entraîner des défaillances des composants et une
moisissure perceptible
. Les déterg
ents HE sont conçus pour
produire la quantité de mousse adéquate pour le meilleur
rendement. Suivre les recommandations du fabricant pour
déterminer la quantité de détergent à utiliser. N'oubliez pas
que les détergents concentrés (par exemple 2 x ou plus) utiliseront
moins de détergent selon la taille de la charge.
Premier programme de lavage sans linge
Avant de laver des vêtements pour la première fois, choisir le
programme QUICK WASH (lavage rapide) et l'exécuter sans linge
(si cela n'a pas déjà été fait au cours de l'étape d'installation
finale). Utiliser uniquement un détergent HE Haute efficacité.
Utiliser la moitié de la quantité recommandée par le fabricant
pour une charge de taille moyenne. Ce programme préalable sert
à garantir que l'intérieur est propre avant de laver d
es vêtements.
AVERTISSEMENT
Risque d’incendie
Ne jamais mettre des articles humectés d’essence ou
d’autres fluides inflammables dans la laveuse.
Aucune laveuse ne peut complètement enlever l’huile.
Ne pas faire sécher des articles qui ont été salis par
tout genre d’huile (y compris les huiles de cuisson).
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
Utiliser uniquement un détergent HE Haute efficacité.
39
Pour tous les programmes de lavage
1. Ouvrir la porte de la laveuse en tirant sur la poignée. Trier le
linge d'après la couleur et le type de tissu. Placer une charge
de linge trié dans la laveuse. Ne pas surcharger la laveuse.
Une surcharge peut causer un nettoyage médiocre.
La laveuse peut être bien remplie mais le linge ne doit pas
être tassé. La porte de la laveuse doit fermer facilement.
Mélanger les gros articles avec les petits articles et éviter
de laver des articles seuls. Charger la laveuse
uniformément.
Laver les petits articles tels que les chaussettes d'enfants
dans un sac en filet pour le linge. Il est recommandé
d'utiliser plus d'un sac de linge et de remplir chaque sac
avec des quantités similaires de linge.
Lorsqu'on retire le linge, vérifier de temps en temps sous
le joint en caoutchouc gris à l'avant de la cuve qu'il n'y a
pas de petits articles coincés.
2. Fermer la porte de la laveuse en la poussant fermement
jusqu'à ce que le verrou s'enclenche. La porte de la laveuse
demeurera verrouillée durant le programme de lavage.
REMARQUES :
Lorsqu'un programme de lavage est terminé, la porte doit
être ouverte puis refermée avant qu'un nouveau
programme puisse commencer.
La porte ne peut être ouverte que si PAUSE/CANCEL
(pause/annulation) est sélectionné lorsque le témoin
lumineux Add A Garment (ajouter un vêtement) est allumé
ou si le programme a été annulé.
Voir “Pour annuler un programme” dans la section
“Changement de programmes, options et modificateurs”.
3. Ouvrir le tiroir distributeur et verser les produits de lessive
dans les compartiments de détergent, d'agent de
blanchiment, d'assouplissant de tissu ou de détachant à
base d’oxygène / agent de blanchiment sans danger pour
les couleurs. Fermer le tiroir lentement pour éviter les
renversements. Voir “Utilisation du distributeur”.
4. Mettre la laveuse en march
e en sélec
tionnant POWER
(alimentation). Sélectionner un des programmes en tournant
le sélecteur de programme. Le témoin lumineux
correspondant au programme sélectionné s'allume en vert.
Lors de la sélection d'un programme de lavage, les
préréglages d'options et de modificateurs (température
de l’eau, vitesse d'essorage et niveau de saleté) pour le
programme sélectionné s'allument en vert. Les options
sélectionnables s'allument d'une couleur ambre. Si une
option
o
u un modificateur est indisponible avec un
programme sélectionné, le témoin ne s'allume pas.
L'afficheur indique la durée résiduelle estimée. Les
préréglages procurent les soins aux tissus recommandés
pour le programme sélectionné. Voir “Programmes”.
5. Sélectionner les options désirées. Toutes les options ne sont
pas disponibles avec tous les programmes. Voir “Options”.
6. Sélectionner les modificateurs désirés, tels que la
température de l'eau, la vitesse d'ess
orage et le niveau de
saleté. Tous les modificateurs ne sont pas disponibles avec
tous les programmes et toutes les options. Voir
“Modificateurs”.
7. Si désiré, sélectionner CYCLE SIGNAL (signal de
programme). Le signal est utile lorsque vous lavez des
articles qui doivent être enlevés de la laveuse aussitôt qu'elle
s'arrête. Sélectionner Loud (fort), Soft (faible) ou Off
(désactivé).
8. Si désiré, sélectionner BUTTON SOUND (son des boutons).
Si cette caractéri
stique est activée
, la laveuse émet un son à
chaque fois qu'on appuie sur un bouton. Sélectionner Loud
(fort), Soft (faible) ou Off (désactivé).
9. Sélectionner START (mise en marche) pendant 1 seconde
environ.
Si vous n'appuyez pas sur START (mise en marche) dans
les 5 minutes qui suivent le choix d'un programme, la
laveuse s'éteint automatiquement.
Lorsque le programme de lavage est terminé, le témoin
de l'état d'avancement DONE (terminé) s'illumine, la porte
se déverrouille et la charge peut être retirée de la laveuse.
La laveuse s'éteint automatiquement 60 minutes après
la fin du programme et le témoin DONE s'éteint. Pour
éteindre manuellement la laveuse après la fin d'un
programme de lavage, sélectionner une fois PAUSE/
CANCEL (pause/annulation).
10. Pour réutiliser le même programme, appuyer d'abord sur
POWER (alimentation) puis sur START
(mise en marche).
11. Pour commencer le programme de lavage ultérieurement
Sélectionner DELAY WASH (lavage différé) jusqu'à ce que le
délai désiré (en heures) soit indiqué sur l'afficheur de la durée
résiduelle estimée. Sélectionner START (mise en marche).
La fenêtre d'affichage indique le compte à rebours jusqu'au
programme de lavage.
IMPORTANT : En cas de mise en marche différée d'un
programme, utiliser seulement des détergents en poudre
dans le compartiment de la
vage
principal car les détergents
liquides risquent de suinter hors du compartiment avant le
début du programme de lavage.
Utilisation du distributeur
Votre nouvelle laveuse comporte un tiroir distributeur avec quatre
compartiments pour les produits de lessive—un pour le
détergent haute efficacité, un pour l’agent de blanchiment, un
pour l’assouplissant de tissu liquide et un pour le détachant à
base d'oxygène / agent de blanchiment sans danger pour les
couleurs. Les produits de lessive sont dilués et distribués
automatiquement au moment approprié durant le programme de
lavage, ce qu
i év
ite à l'utilisateur de retourner à la laveuse durant
le programme pour ajouter ces produits.
Il est normal que de petites quantités d'eau demeurent dans les
distributeurs lorsque le programme de lavage est achevé.
Ne pas placer de produits de lessive directement dans la cuve de
lavage. Toujours utiliser les distributeurs appropriés pour ajouter
les produits de lessive.
Choix du détergent approprié
Utiliser uniquement des détergents Haute efficacité. Pour ce type
de détergent, “HE” ou “Haute efficacité” sera mentionné sur
l'emballage. Ce système de lavage, utilisant moins d'eau,
provoquera trop de mousse avec un détergent ordinaire non HE.
L'utilisation d'un détergent ordinaire est susceptible
d'occasionner des erreurs de la part de la laveuse, des durées de
programmes plus longues et une performance de rinçage
rédui
te. Ce
ci peut aussi entraîner des défaillances des
composants et une moisissure perceptible. Les détergents HE
sont conçus pour produire la quantité de mousse adéquate pour
le meilleur rendement. Suivre les recommandations du fabricant
pour déterminer la quantité de détergent à utiliser. N'oubliez pas
que les détergents concentrés (par exemple 2 x ou plus) utiliseront
moins de détergent selon la taille de la charge.
Utiliser uniquement un détergent HE Haute efficacité.
40
Pour remplir les compartiments du distributeur
1. Tirer le tiroir distributeur.
2. Verser le produit de lessive désiré dans le compartiment
approprié.
3. Enfoncer le tiroir distributeur lentement et complètement
(pour éviter les renversements).
Compartiment pour Oxi / agent de blanchiment sans
danger pour les couleurs
(Lettre B sur l'illustration du distributeur)
Le détachant à base d'oxygène liquide ou en poudre / agent de
blanchiment sans danger pour les couleurs peut être utilisé dans
ce compartiment, néanmoins le détachant en poudre est
recommandé pour un système de libération optimale. Ajouter le
détachant à base d'oxygène / agent de blanchiment sans danger
pour les couleurs à ce compartiment lors de l'utilisation de
l'option du distributeur OXI. Le détachant à base d'oxygène /
agent de blanchiment sans danger pour les couleurs sera
distribué automatiquement au cours du programme de lavage si
l'option du di
stributeur OXI est sélectionnée.
IMPORTANT : En cas de mise en marche différée d’un
programme, utiliser uniquement des détergents en poudre dans
le compartiment pour Oxi / agent de blanchiment sans danger
pour les couleurs, car les détergents liquides risquent de suinter
hors du compartiment avant le début du programme de lavage.
Compartiment pour détergent Haute efficacité (HE)
(Lettre D sur l'illustration du distributeur)
Verser le détergent HE liquide ou en poudre dans ce
compartiment pour le programme de lavage. Le sélecteur de type
de détergent (A & C) doit toujours être placé dans la bonne position
pour le type de détergent utilisé. Faire glisser le sélecteur du type
de détergent en position correcte.
IMPORTANT : En cas de mise en marche différée d’un
programme, utiliser uniquement des détergents en poudre dans
le compartiment pour Oxi / agent de blanchiment sans danger
pour les couleurs car les détergents liquides risquent de suinter
hors du compartiment avant le début du pr
ogramme de lavage.
Utiliser la quantité recommandée par le fabricant en fonction
de la taille de la charge.
Détergent liquide :
Détergent en poudre :
Compartiment d’agent de blanchiment
(Lettre E sur l'illustration du distributeur)
Ne pas verser plus de de tasse (160 mL) d'agent de blanchiment
liquide dans ce compartiment. L'agent de blanchiment sera
automatiquement dilué et distribué au moment approprié au cours
du premier rinçage après le programme de lavage. Ce compartiment
ne peut diluer un agent de blanchiment en poudre.
Toujours mesurer la quantité d'agent de blanchiment liquide.
Utiliser une tasse à mesurer avec un bec verseur; ne pas
utiliser une quantité approximative. Suivre les instructions du
fabricant pour une utilisation en toute sécurité.
Ne pas remplir au-delà du niveau “MAX”.
REMARQUE : Un remplissage excessif pourrait causer des
dommages aux vêtements.
À la fin du programme, il est possible qu'une petite quantité
d'eau reste dans le distributeur. Ceci est normal.
Distributeur
A. Levier de dégagement du distributeur
B. Compartiment pour Oxi / agent de
blanchiment sans danger pour les couleurs
C. Sélecteur du type de détergent
D. Compartiment pour détergent Haute
efficacité (HE)
E. Compartiment pour agent de blanchiment
F. Compartiment pour assouplissant de tissu
A
B
C
D
E
F
Sélecteur en position pour le détergent liquide
A. Sélecteur du type de détergent
Sélecteur en position pour le détergent en poudre
A. Sélecteur du type de détergent
A
A
2
⁄3
41
Compartiment pour assouplissant de tissu
(Lettre F sur l'illustration du distributeur)
Verser une quantité mesurée d’assouplissant de tissu liquide
dans le distributeur d'assouplissant de tissu, si désiré.
■ Ne pas remplir excessivement. La capacité du distributeur
est de ¹⁄₄ tasse (60 mL).
■ L’assouplissant de tissu est distribué au cours du programme
de rinçage. Si un rinçage supplémentaire est sélectionné,
l'assouplissant de tissu sera distribué au cours du rinçage
supplémentaire.
■ Ne pas utiliser de boules distributrices d'assouplissant de
tissu dans cette laveuse. Les boules distributrices ne
fonctionnent pas correctement avec cette laveuse.
■ Ne pas renverser ou faire couler d'assouplissant de tissu sur
les vêtements.
■ À la fin du programme, il est possible qu'une petite quantité
d'eau reste dans le distributeur. Ceci est normal.
REMARQUE : Utiliser seulement un assouplissant de tissu
liquide dans ce distributeur.
Pause ou remise en marche
1. Pour mettre la laveuse en pause à tout moment, appuyer sur
PAUSE/CANCEL (pause/annulation).
2. Pour poursuivre le programme, appuyer sur START (mise en
marche) (pendant environ 1 seconde).
Changement des programmes, options et
modificateurs
Toutes les options et tous les modificateurs ne sont pas
disponibles avec tous les programmes. Les modificateurs
disponibles s'allument d'une couleur ambre. Si une option ou un
modificateur est indisponible avec un programme sélectionné, le
témoin ne s'allume pas. Les programmes, options et
modificateurs peuvent être changés à tout moment tant que
START (mise en marche) n'a pas été sélectionné.
Pour annuler un programme et en sélectionner un autre
1. Appuyer deux fois sur PAUSE/CANCEL (pause/annulation).
2. Appuyer sur POWER (alimentation).
3. Sélectionner le programme désiré.
4. Sélectionner les options et modificateurs désirés tels que la
température de l'eau, la vitesse d'essorage et le niveau de
saleté.
5. Appuyer sur START (mise en marche) (pendant environ
1 seconde) pour remettre la laveuse en marche au début du
nouveau programme.
Pour annuler un programme
1. Appuyer deux fois sur PAUSE/CANCEL (pause/annulation).
2. La laveuse s'éteint, la porte se déverrouille et les vêtements
peuvent être retirés.
REMARQUE : Si le niveau d'eau ou la température est trop
élevé(e), la laveuse effectuera automatiquement une vidange
avant le déverrouillage de la porte.
Pour changer les options ou les modificateurs lorsque le
programme a commencé
1. Appuyer une fois sur PAUSE/CANCEL (pause/annulation).
2. Sélectionner les options et modificateurs désirés tels que la
température de l'eau, la vitesse d'essorage et le niveau de
saleté. Les sélections disponibles s'allument d'une couleur
ambre.
3. Appuyer sur START (mise en marche) (pendant environ
1 seconde) pour poursuivre le programme.
Pour vidanger la laveuse manuellement
1. Appuyer deux fois sur PAUSE/CANCEL (pause/annulation).
2. Appuyer sur POWER (alimentation).
3. Sélectionner DRAIN/SPIN (vidange/essorage).
4. Appuyer sur START (mise en marche) (pendant environ
1 seconde) pour commencer la vidange.
5. Lorsque l'essorage est terminé, la porte se déverrouille. Les
articles peuvent être retirés de la laveuse.
Témoins lumineux
Ces témoins lumineux indiquent quelle partie du programme la
laveuse est en train d'effectuer. Ils indiquent également à quel
moment vous pouvez ajouter un article supplémentaire dans la
laveuse et à quel moment les commandes sont verrouillées.
Add a garment (Ajouter un vêtement)
Cette laveuse octroie une période de 4-8 minutes pendant
laquelle d'autres vêtements peuvent être ajoutés à la charge.
Vous pouvez ajouter des articles dans la laveuse tant que le
témoin lumineux Add a garment est allumé.
Pour ajouter des articles lorsque le témoin Add a garment est
allumé
1. Vous devez annuler le programme en cours. Sélectionner une
fois PAUSE/CANCEL (pause/annulation). La porte de la
laveuse se déverrouille au bout de quelques secondes et les
articles peuvent être ajoutés.
2. Pour poursuivre le programme, fermer la porte et sélectionner
START(mise en marche) (pendant environ 1 seconde).
Pour ajouter des articles lorsque le témoin Add a garment
n'est pas allumé
1. Sélectionner deux fois PAUSE/CANCEL (pause/annulation).
Ceci annule le programme de lavage et les options. La porte
de la laveuse se déverrouille et les articles peuvent être
ajoutés.
2. Fermer la porte, appuyer sur POWER (alimentation) et
sélectionner le nouveau programme et les nouvelles options.
Sélectionner START(mise en marche) (pendant 1 seconde
environ).
Done (linge prêt)
Le témoin Done reste allumé pendant 60 minutes après la fin du
programme puis la laveuse s'éteint.
42
Assainissement
Cette laveuse comporte une température d’eau Sanitize
(assainissement), homologuée par NSF International, une
organisation tierce indépendante d’homologation et d’évalution.
L’homologation vérifie que le programme d’assainissement réduit
de 99,9 % les bactéries généralement présentes dans les
vêtements, la literie et les serviettes, et qu’il n’y a pas de transfert
de bactéries entre les charges une fois que le programme est
achevé.
Si la température de lavage “Sanitize” (assainissement) est
sélectionnée, une fois que le programme de lavage est terminé,
le témoin lumineux DONE (linge prêt) s'allume en vert, la porte se
déverrouille et la charge peut être retirée de la laveuse. La
laveuse s'éteint automatiquement 60 minutes après la fin du
programme et le témoin DONE s'éteint.
Controls Lock/Unlock (verrouillage/déverrouillage des
commandes)
La fonction Controls Lock (verrouillage des commandes) évite
l'utilisation involontaire de la laveuse. Vous pouvez aussi utiliser
la caractéristique de verrouillage des commandes pour éviter des
changements involontaires de programme ou d'option durant un
programme. Lorsque Controls Lock est allumé, tous les boutons
sont désactivés à l'exception de Pause/Cancel (pause/
annulation) et Start (mise en marche). Vous pouvez verrouiller les
commandes alors que la laveuse est en marche.
Pour verrouiller les commandes
Appuyer sur CONTROLS LOCK/UNLOCK (verrouillage des
commandes) pendant 3 secondes après le début du programme
ou quand la laveuse s’est éteinte.
Le témoin lumineux à côté du bouton CONTROLS LOCK/
UNLOCK s'allume.
Pour déverrouiller les commandes
Appuyer sur CONTROLS LOCK/UNLOCK (verrouillage des
commandes) pendant 3 secondes jusqu'à ce que le témoin
lumineux s'éteigne.
REMARQUE : Pour verrouiller ou déverrouiller les commandes
lorsque la laveuse est éteinte, appuyer sur CONTROLS LOCK/
UNLOCK (verrouillage/déverrouillage des commandes) pendant
3 secondes.
Door Locked (porte verrouillée)
Lorsque le témoin lumineux s'allume, la porte est verrouillée.
Sensing/Revising Estimated Time (témoin de détection/
mise à jour de la durée estimée)
La durée du programme varie automatiquement en fonction de la
pression et de la température de l'eau, du détergent et de la
charge de linge.
La laveuse détecte automatiquement la progression du
programme et ajuste l’affichage de la durée restante estimée.
Pendant la détection, la durée estimée clignote et le témoin
lumineux de détection s’allume. Quand la détection est terminée,
le clignotement s’arrête, le témoin lumineux s’éteint et l’affichage
de la durée restante estimée est mis à jour.
La durée du programme sera prolongée en cas d'excès de
mousse ou si la charge est déséquilibrée. La procédure contre la
mousse élimine l'excès de mousse et permet un rinçage correct
de vos vêtements. Voir “Dépannage”. L'affichage du temps se
mettra en pause pendant la procédure de déséquilibrage jusqu'à
ce que cette procédure soit terminée, puis reprendra en même
temps que le programme.
Nettoyage de la laveuse - rappel
Le témoin Clean Washer Reminder s’allume pour rappeler qu’il
faut utiliser le programme Clean Washer régulièrement. Le témoin
de rappel s’allume après 30 programmes de lavage effectués. Le
témoin de rappel peut être réinitialisé, soit en effectuant un
programme Clean Washer, soit en appuyant sur le bouton CLEAN
WASHER RESET (réinitialisation - nettoyage de la laveuse).
Programmes
Pour sélectionner un programme, tourner le bouton de
commande au programme désiré. Chaque programme est conçu
pour différents types de tissu et niveaux de saleté. Les témoins
lumineux des modificateurs, situés sur le côté droit du tableau,
changent en fonction des programmes sélectionnés.
■ Chaque programme comporte un niveau de saleté (durée
estimée du programme), une température de l'eau et une
vitesse d'essorage préréglés et peut comporter des options
préréglées. Les préréglages procurent les soins aux tissus
recommandés pour le programme sélectionné.
■ Les préréglages de programme s'allument en vert pour
indiquer les options et modificateurs présélectionnés; ils
peuvent être modifiés à tout moment tant que START (mise
en marche) n'a pas été sélectionné. Toutes les options et tous
les modificateurs ne sont pas disponibles avec tous les
programmes. Les sélections disponibles s'allument d'une
couleur ambre. (Pour modifier les réglages après le début du
programme, appuyer une fois sur PAUSE/CANCEL (pause/
annulation), puis sélectionner les réglages désirés. Appuyer
sur START pour continuer le programme.)
■ Les détergents en poudre peuvent ne pas se dissoudre
correctement durant un programme à basse vitesse. Pour
des résultats optimaux, utiliser un détergent liquide pour les
programmes à basse vitesse.
Homologué pour assainir
43
Préréglages de programme
Chaque programme comporte un niveau de saleté (durée du
programme), une température de l'eau et une vitesse d'essorage
préréglés. Les préréglages procurent les soins aux tissus
recommandés pour le programme sélectionné. Voir le tableau.
Modification des préréglages de programme
Appuyer sur le sélecteur de chaque réglage disponible jusqu'à
ce que le réglage désiré s'allume en vert.
Whitest Whites (blancs les plus blancs)
Ce programme est spécialement conçu pour le nettoyage de
charges de linge blanc sale avec ajout d'agent de blanchiment.
Les températures de lavage élevées assurent un fonctionnement
optimal de l'agent de blanchiment. Un rinçage supplémentaire
fournit une performance de rinçage optimale pour éviter les
résidus de chlore sur votre lessive. Ce programme combine un
culbutage à vitesse rapide, une durée de lavage prolongée et un
essorage à vitesse très él
evée pour réduire la durée de séchage.
Heavy Duty (service intense)
Utiliser ce programme pour laver des charges de vêtements
robustes, aux couleurs grand teint et très sales. Ce programme
combine un culbutage à vitesse rapide, une durée de lavage
prolongée et un essorage à vitesse très élevée pour réduire la
durée de séchage. Si la température de l'eau est inférieure à celle
nécessaire pour ce programme, le chauffe-eau réchauffera l'eau
à la température idéale.
Bulky Items (articles volumineux)
Utiliser ce programme pour laver de gros articles tels que
couvertures et édredons. Ce programme commence par un
trempage pour bien imbiber la charge. Ceci est suivi d'une action
de lavage moyenne et d'un essorage à basse vitesse uniquement
pour maintenir l'équilibre de la charge.
Active Wear (vêtements de sport)
Utiliser ce programme pour laver de petites charges de
vêtements de sport, comme des shorts de cyclistes, débardeurs,
collant de course, et autres tenues de sport. Ce programme
combine un culbutage à basse vitesse et un essorage à vitesse
moyenne pour assurer un soin délicat des tissus.
Normal/Casual (normal/tout-aller)
Utiliser ce programme pour laver des charges de tissus qui
ne se repassent pas, tels que chemises de sport, chemisiers,
vêtements de travail tout-aller, mélanges à pressage permanent,
coton et linge de maison et tissus synthétiques. Ce programme
combine un culbutage à vitesse moyenne, un essorage à vitesse
élevée et un processus de refroidissement de la charge pour
réduire le froissement.
REMARQUE : Pour un meilleur rendement énergétique, utili
ser
le programme Normal/Casual (normal/tout-aller).
Delicate (articles délicats)
Utiliser ce programme pour laver les tissus fragiles et la lingerie.
Ce programme combine un culbutage à basse vitesse et un
essorage à vitesse moyenne pour assurer un soin délicat des
tissus.
Programme
Niveau de
saleté
(durée de
programme)
Temp. de l’eau Vitesse
d’essorage
Whitest
Whites
(blancs les
plus blancs)
Normal
(1:20)
Hot/Cold
(chaude/froide)
Extra High
(très élevée)
Heavy Duty
(service
intense)
Normal
(1:10)
Hot/Cold
(chaude/froide)
Extra High
(très élevée)
Bulky Items
(articles
volumineux)
Normal
(0:5
5)
Warm/Cold
(tiède/froide)
Low
(basse)
Active Wear
(vêtements
de sport)
Normal
(0:40)
Warm/Cold
(tiède/froide)
Medium
(moyenne)
Normal/
Casual
(normal/
tout-aller)
Normal
(0:50)
Warm/Cold
(tiède/froide)
High
(élevée)
Delicate
(articles
délicats)
Normal
(0:40)
Warm/Cold
(tiède/froide)
Medium
(moyenne)
Wool
(lainages)
Normal
(0:30)
Warm/Cold
(tiède/froide)
Medium
(moyenne)
Silk
(soie)
Normal
(0:25)
Cold/Cold
(froide/froide)
Pas
d’essorage
Hand
Washables
(articles
lavables à
la main)
Normal
(0:30)
Cold/Cold
(froide/froide)
Low
(basse)
Quick Wash
(lavage
rapide)
(2-3
articles)
Peu sale
(0:25
)
Warm/Cold
(tiède/froide)
Extra High
(très élevée)
Clean
Washer
(nettoyage
de la
laveuse)
S/O
(0:67)
S/O S/O
Soak
(trempage)
Normal
(0:30)
Warm/Cold
(tiède/froide)
Pas
d’essorage
Rinse/Spin
(rinçage/
essorage)
Normal
(0:22)
Cold/Cold
(froide/froide)
Extra High
(très élevée)
Drain/Spin
(vidange/
essorage)
Normal
(0:13)
S/O Extra High
(très élevée)
44
Wool (lainages)
Utiliser ce programme pour laver les vêtements en laine lavables
en machine. (Consulter les consignes d'entretien pour s'assurer
que le vêtement est lavable.) Le mouvement CRADLE CLEAN™
permet de prendre soin des articles délicats et de nettoyer
efficacement les lainages lavables. Ce programme comporte un
culbutage délicat et un essorage à vitesse moyenne pour un soin
optimal des vêtements.
Silk (soie)
Utiliser ce programme pour nettoyer les vêtements en soie
lavables. (Consulter les consignes de l'étiquette pour s'assurer
que le vêtement est lavable.) Ce programme effectue un
culbutage délicat et évacue l'eau sans essorage pour nettoyer les
vêtements en douceur et réduire le froissement au minimum. Du
fait de l'absence d'essorage, les vêtements seront davantage
mouillés à la fin du programme. Le mouvement CRADLE
CLEAN™ permet de prendr
e soin des articles délicats et de
nettoyer efficacement les articles en soie.
Utiliser des sacs en filet pour laver les sous-vêtements tels
que les soutiens-gorge à armature, les articles avec ficelles et
les articles de petite taille tels que les chaussettes d'enfants.
Hand Washables (articles lavables à la main)
Utiliser ce programme pour nettoyer les articles lavables à la
main et les vêtements nécessitant un soin spécial. Semblable à la
façon dont les vêtements sont lavés à la main dans un évier,
l'action de lavage de ce programme combine des périodes de
culbutage à basse vitesse et de trempage. L'essorage à basse
vitesse réduit le froissement.
Utiliser des sacs en filet pour le linge au besoin.
Quick Wash (lavage rapide)
Utiliser ce programme pour laver des petites charges de
2-3 articles légèrement sales dont on a besoin rapidement. Ce
programme combine un culbutage à vitesse rapide, une durée de
lavage plus courte et un essorage à vitesse très élevée pour
réduire la durée de séchage.
Clean Washer (nettoyage de la laveuse)
Utiliser le programme Clean Washer une fois par mois pour
conserver l'intérieur de la laveuse frais et propre. Ce programme
utilise un niveau d'eau plus élevé. Utiliser une pastille de
nettoyant pour laveuse AFFRESH™ ou de l’agent de blanchiment
pour nettoyer à fond l’intérieur de la machine à laver. Ce
programme ne doit pas être interrompu. Voir “Nettoyage de la
laveuse” dans la section “Entretien de la laveuse”.
IMPORTANT : Ne pas
placer de vêtements ou autres articles
dans la laveuse pendant le programme Clean Washer. Utiliser
ce programme avec un tambour de lavage vide.
Soak (trempage)
Utiliser le programme de trempage pour enlever les petits points
des taches tenaces sur les tissus. Ce programme comporte une
période de trempage dans de l'eau tiède ou froide, suivie d'une
vidange. La quantité supplémentaire d'eau, la courte phase de
culbutage pour une distribution uniforme de la lessive et la
période de trempage sans mouvement du tambour permettent
une élimination plus efficace des taches incrustées. La vidange
sans essorage
prend soin des articles, même les plus délicats.
Rinse/Spin (rinçage/essorage)
Utiliser ce programme pour obtenir un rinçage et un essorage
seulement. Ce programme combine un culbutage à vitesse
élevée et un essorage à vitesse très élevée. On peut réduire la
vitesse d'essorage en sélectionnant la vitesse souhaitée à partir
du modificateur SPIN SPEED (vitesse d'essorage).
Le programme Rinse/Spin est utile pour
Les charges qui nécessitent un rinçage uniquement.
L'addition d'assouplissant de tissu à une charge.
Drain/Spin (vidange/essorage)
Utiliser ce programme pour vidanger la laveuse ou pour vidanger
et essorer la charge de lavage. La vitesse d'essorage est
préréglée à Extra High (très élevée). On peut réduire la vitesse
d'essorage en sélectionnant la vitesse souhaitée à partir du
modificateur SPIN SPEED (vitesse d'essorage).
REMARQUE : Les charges de vêtements synthétiques, tissus
délicats, articles lavables à la main et lainages lavables doivent
être vidangées sans essorage
ou avec essorage à basse vitesse
pour ne pas déformer les tissus.
Sons normaux émis par la laveuse
Comme pour tout appareil neuf, vous entendrez des sons
auxquels vous n'êtes pas habitué. Vous pouvez entendre différents
sons lors du verrouillage/déverrouillage de la porte et durant les
processus de lavage, rinçage et essorage. Entre les changements
dans les actions de lavage, la laveuse fera des pauses
momentanées. Vous entendrez l'éclaboussement de l'eau pendant
les programmes de lavage et de rinçage. Ces nouveaux sons et
pauses font parti
e du fonctionnement normal de la laveuse.
Options
Vous pouvez personnaliser votre lavage en ajoutant des options à
vos sélections de programme. Vous pouvez ajouter ou modifier
une option après le début d'un programme à tout moment avant
la mise en marche de l'option sélectionnée. Toutes les options ne
sont pas disponibles avec tous les programmes. Les options
disponibles s'allument d'une couleur ambre. Les sélections en
cours s'allument en vert. Si une option est indisponible avec un
programme sélectionné, le témoin ne s'allume pas.
Consulter le “Guide de lessivage” pour un aperçu des options
possibles pour chaque sélection de programme de lavage.
Vous pouvez choisir plusieurs options par programme.
Certaines options ne peuvent être sélectionnées avec
certains programmes. Par exemple, l'option de Deep Clean
(nettoyage en profondeur) est incompatible avec le
programme de Quick Wash (lavage rapide).
Si une option n'est pas disponible avec un programme
sélectionné, 3 brefs signaux sonores sont émis et le témoin
lumineux de cette option ne s'allume pas au moment de la
sélection.
45
Delay Wash (lavage différé)
Pour différer la mise en marche d’un programme, sélectionner
DELAY WASH (lavage différé) jusqu’à ce que la durée différée
désirée (en heures) soit indiquée sur l’afficheur de la durée
résiduelle estimée, puis sélectionner START (mise en marche).
Le compte à rebours jusqu’au programme de lavage s’affiche
sur la fenêtre, et l’indicateur du bouton clignote jusqu’à ce
que le programme commence.
IMPORTANT : En cas de mise en marche différée d'un
programme, ut
iliser seulement des détergents en poudre dans
le compartiment pour détergent Haute efficacité (HE), car les
détergents liquides risquent de suinter hors du compartiment
avant le début du programme de lavage.
Clean Washer Reminder (Nettoyage de la laveuse -
rappel)
Le témoin Clean Washer Reminder s’allume pour rappeler qu’il
faut utiliser le programme Clean Washer régulièrement. Le témoin
de rappel s’allume après 30 programmes de lavage effectués. Le
témoin de rappel peut être réinitialisé, soit en effectuant un
programme Clean Washer, soit en appuyant sur le bouton CLEAN
WASHER RESET.
Deep Clean with Steam (Nettoyage en profondeur
avec vapeur)
Utiliser cette option pour les charges de vêtements très sales qui
nécessitent un traitement renforcé contre les taches, les charges
comportant différents types de taches ou les charges que vous
soupçonnez d'être tachées mais qui n'ont peut-être pas été
détectées (pas de triage ou de recherche de taches). Lorsque
l’option de nettoyage en profondeur avec vapeur est
sélectionnée, la température de l'eau du programme de lavage
sélectionné est autom
atiquement réglée à tiède. L'eau est alors
lentement chauffée à la température sélectionnée, de même que
la vapeur, pour faciliter l'enlèvement des taches. Cette option
permettra l'élimination optimale des souillures organiques, telles
que le sang ou l’herbe.
Oxi Dispenser (Distributeur Oxi)
Utiliser cette option lors de l'usage d'un détachant à base
d'oxygène ou d'un agent de blanchiment sans danger pour les
couleurs dans le distributeur. La sélection de cette option retarde
l'ajout de ces produits dans le programme de lavage et
augmente leur efficacité.
Les ajouter en utilisant le compartiment “Oxi / agent de
blanchiment sans danger pour les couleurs” du tiroir distributeur.
Extra Rinse (rinçage supplémentaire)
Un rinçage supplémentaire peut être effectué pour favoriser
l'élimination des résidus de détergent ou d'agent de blanchiment
sur les vêtements. Cette option fournit un rinçage supplémentaire
avec une eau à la même température que pour le premier
rinçage.
Cycle signal (signal de programme)
Ce signal est utile lorsqu'on retire les articles de la laveuse
aussitôt qu'elle s'arrête. Appuyer sur CYCLE SIGNAL pour
sélectionner Loud (fort), Soft (faible) ou Off (désactivé).
Button Sound (son des boutons)
Les sons des boutons sont utilisés pour vous indiquer ce qui a
été sélectionné ou vous faire savoir que quelque chose n'est pas
disponible. Appuyer sur BUTTON SOUND (son des boutons)
pour sélectionner Loud (fort), Soft (faible) ou Off (désactivé).
Modificateurs
Les préréglages de programme pour la température de l'eau, la
vitesse d'essorage et le niveau de saleté peuvent être modifiés.
Vous pouvez modifier un modificateur après le début d'un
programme à tout moment avant la mise en marche du
modificateur sélectionné. Tous les modificateurs ne sont pas
disponibles avec tous les programmes et toutes les options. Les
options disponibles s'allument d'une couleur ambre. Les sélections
en cours s'allument en vert. Si u
n modificateur est indisponible
avec un programme sélectionné, le témoin ne s'allume pas.
REMARQUE : Le tableau de commande de votre modèle peut
différer de celui illustré ci-dessous.
Pour modifier la température de l'eau, sélectionner le bouton
WATER TEMP (température de l’eau) jusqu'à ce que le
réglage désiré s'allume en vert.
Pour modifier la vitesse d'essorage, sélectionner le bouton
SPIN SPEED (vitesse d’essorage) jusqu'à ce que le réglage
désiré s'allume en vert.
Pour modifier la durée du programme, sélectionner le bouton
SOIL LEVEL (niveau de saleté) jusqu'à ce que le réglage
désiré s'allume en vert.
Temp. de l’eau
Sélectionner une température de l'eau selon le type de charge à
laver. Utiliser l'eau de lavage la plus chaude sans danger pour les
tissus. Suivre les instructions figurant sur l'étiquette des vêtements.
Les rinçages à l'eau tiède permettent un meilleur séchage que les
rinçages à froid. Les rinçages à l'eau tiède augmentent le
froissement. Dans les climats froids, un rinçage à l'eau tiède
facilite la manipulation de la charge. Les rinçages à f
roid
économisent de l'énergie.
Cette laveuse comporte une température d’eau Sanitize
(assainissement), homologuée par NSF International, une
organisation tierce indépendante d’homologation et
d'évaluation. L’homologation vérifie que le programme
d’assainissement réduit de 99,9 % les bactéries
généralement présentes dans les vêtements, la literie et les
serviettes, et qu’il n’y a pas de transfert de bactéries entre les
charges une fois que le programme est achevé.
La température Sanitize (assainissement ) fournit une température
très élevée pour éliminer 99,9 % de certaines bactéries. Il est
recommandé de régler le chauffe-eau à 120ºF (49ºC) pour assurer
un rendement efficace pendant ce programme.
La température d’eau Sanitize utilise des températures d’eau
élevées. Veuillez vérifier l’étiquette de soin des vêtements
pour éviter tout endommagement.
Dans les températures d'eau de lavage inférieures à 60ºF
(15,6ºC), les détergents ne se dissolvent pas correctement.
Les saletés peuvent être difficiles à enlever.
Homologué pour assainir
46
Technologie 6TH SENSE™
La technologie 6TH SENSE™ détecte et maintient
électroniquement l’eau à une température constante. La
technologie 6TH SENSE™ régule l'arrivée d'eau chaude et d'eau
froide. La technologie 6TH SENSE™ est automatiquement
activée lorsqu'un programme est sélectionné. Voir “Préréglages
de programme” dans “Programmes”. La technologie 6TH
SENSE™ garantit un nettoyage uniforme.
La technologie 6TH SENSE™ fonctionne avec tous les
réglages de température de l'eau de lavage.
La technologie 6TH SENSE™ fonctionne pour la température
de rinçage lorsque la température de lavage est marquée
d'un astérisque, tel que Warm* (tiède). Toutes les autres
températures de rinçage sont froides.
Guide de lessivage
Consulter ce tableau pour les types de charges suggérés et le programme correspondant. Pour chacun des programmes de la laveuse,
les options disponibles sont indiquées à droite.
SELBINOPSID SNOITPOÉRÉGGUS EGRAHC ED EPYTEMMARGORP
Delay
Wash
(lavage
différé)
Deep Clean
(nettoyage
en
profondeur)
Distributeur
Oxi
Extra Rinse
(rinçage
supplémentaire)
Whitest Whites
(blancs les plus
blancs)
Tissus blancs sales
Heavy Duty
(service intense)
Vêtements robustes, aux couleurs grand teint et
très sales
Bulky Items
(articles volumineux)
Couvertures et édredons normalement sales
Active Wear
(vêtements de sport)
Utiliser ce programme pour laver de petites
charges de vêtements de sport ou autres
tenues d’exercice qui exigent un soin délicat
des tissus.
Normal/Casual
(normal/tout-aller)
Articles normalement sales tels que chemisiers,
chemises, salopettes, etc. en polyester, nylon,
coton, lin ou mélanges de coton
Delicate
(articles délicats)
Articles nécessitant un soin particulier étiquetés
“Lavable à la main”
Wool (lainages) Lainages avec un fini non feutré lavables en
machine
Silk (soie) Vêtements en soie lavables en machine
Hand Washables
(articles lavables à
la main)
Articles nécessitant un soin particulier étiquetés
“Lavable à la main”
Quick Wash
(lavage rapide)
2 à 3 vêtements légèrement sales en coton,
polyester, nylon ou mélanges de coton
Clean Washer
(nettoyage de la
laveuse)
Pas de vêtements, utiliser des pastilles de
nettoyant pour laveuse AFFRESH™
Soak (trempage) Vêtements en coton, lin, polyester ou nylon
Rinse/Spin
(rinçage/essorage)
Vêtements en coton, lin, polyester ou nylon
Drain/Spin
(vidange/essorage)
Vêtements en coton, lin, polyester ou nylon
47
CONSEILS DE LESSIVAGE
Préparation des vêtements pour le lavage
Suivre les recommandations suivantes pour prolonger la vie de
vos vêtements.
Utiliser uniquement des détergents Haute efficacité. Pour ce
type de détergent, “HE” ou “Haute efficacité” sera mentionné
sur l'emballage. Ce système de lavage, utilisant moins d'eau,
provoquera trop de mousse avec un détergent ordinaire non-
HE. L'utilisation d'un détergent ordinaire est susceptible
d'occasionner des erreurs de la part de la laveuse, des durées
de programmes plus longues et une performance de rinçage
réduite. Ceci peut aussi entraîner des défaillances des
composants et une moisissure perceptible. Les détergents HE
sont conçus pour produi
re la quantité de mousse adéquate
pour le meilleur rendement. Suivre les recommandations du
fabricant pour déterminer la quantité de détergent à utiliser.
Fermer les fermetures à glissière, les boutons pression et les
crochets pour éviter d'accrocher d'autres articles. Retirer les
épingles, boucles et autres objets durs pour éviter
d'égratigner l'intérieur de la laveuse. Ôter les garnitures et les
ornements non lavables.
Vider les poches et les retourner.
Retourner les revers et enlever la charpie et la poussière avec
une brosse.
Retourner les lainages et tricots synthétiques à l'envers pour
éviter le boulochage.
Attacher les cordons et les ceintures pour empêcher
l'emmêlement.
Raccommoder les déchirures, les ourlets défaits et les
coutures.
Traiter les taches.
Les vêtements tachés ou mouillés doivent être lavés sans
délai pour obtenir les meilleurs résultats.
Mélanger les petits articles avec les gros, éviter de laver
un article seul et répartir la charge de façon égale dans
la laveuse.
Laver les petits articles tels que les chaussettes d'enfants
dans un sac en filet pour le linge. Pour obtenir une charge
équilibrée, on recommande d'utiliser plus d'un sac et de
remplir chaque sac avec des quantités similaires.
REMARQUE : Si vous lavez uniquement des petits articles, il
est recommandé d'utiliser plus d'un sac et de remplir chaque
sac avec des quantités similaires.
Tri
Séparer les articles très sales des articles légèrement sales,
même si on les lave normalement ensemble. Séparer les
articles qui forment de la charpie (serviettes, chenille) des
articles qui retiennent la charpie (velours côtelé, synthétiques,
pressage permanent). Dans la mesure du possible, retourner
les articles qui forment de la charpie.
Séparer les couleurs foncées des couleurs claires et les
articles grand teint des articles qui déteignent.
Trier en fonction des tissus et de la confection (cotons
solides, tricots, articles délicats).
Déchargement
Retirer les vêtements de la laveuse une fois que le
programme est terminé. Des objets en métal comme les
fermetures à glissière, les boutons-pression et les boucles
peuvent rouiller si on les laisse longtemps dans le panier
de la laveuse.
Lorsqu'on retire le linge, vérifier de temps en temps sous
le joint de couleur grise à l'avant de la cuve qu'il n'y ait pas
de petits articles coincés.
Chargement
Utiliser uniquement un détergent HE Haute efficacité.
Suggestions de chargement
Vêtements de travail lourds
4 jeans
4 pantalons
4 chemises
2 survêtements (bas)
2 survêtements (haut)
Serviettes
10 serviettes de bain
10 serviettes à main
14 débarbouillettes
Charge mixte
3 draps (1 très grand,
2 simples)
4 taies d’oreiller
3 chemises
3 chemisiers
9 tee-shirts
9 shorts
10 mouchoirs de poche
Programme Quick Wash
(lavage rapide)
(2 ou 3 vêtements) 2 chemises habillées
1 pantalon habillé
48
ENTRETIEN DE LA LAVEUSE
Nettoyage de la laveuse
La procédure d'entretien de la laveuse doit être effectuée chaque mois.
Nettoyage du joint de la porte
1. Ouvrir la porte de la laveuse et retirer tout vêtement ou article
de la laveuse.
2. Examiner le joint de couleur grise entre l'ouverture de la porte
et le panier pour déceler des zones tachées. Tirer sur le joint
pour examiner des zones situées en dessous. Ôter tout objet
étranger.
3. Si des zones tachées sont décelées, essuyer ces zones en
respectant la procédure indiquée ci-dessous.
a) Mélanger une solution diluée en utilisant ³⁄₄ de tasse
(177 mL) d'agent de blanchiment liquide et 1 gal. (3,8 L)
d'eau tiède du robinet.
b) Essuyer la zone du joint avec la solution diluée, en
utilisant un chiffon humide.
c) Laisser agir pendant 5 minutes.
d) Essuyer la zone complètement avec un chiffon sec et
laisser l'intérieur de la laveuse sécher avec la porte
ouverte.
IMPORTANT :
■ Porter des gants en caoutchouc en cas de nettoyage
pendant une période prolongée.
■ Consulter les instructions du fabricant de l'agent de
blanchiment pour une utilisation correcte.
Procédure d'entretien de la laveuse
Cette laveuse comporte un programme spécial qui utilise des
volumes d'eau plus importants et de la vapeur, en combinaison
avec le nettoyant pour laveuse AFFRESH™ ou un agent de
blanchiment liquide pour nettoyer à fond l'intérieur de la laveuse.
REMARQUES :
■ Lire ces instructions complètement avant de débuter la
procédure de nettoyage.
■ Si nécessaire, le programme de nettoyage peut être
interrompu en appuyant sur le bouton Pause/Cancel (pause/
annulation). Cependant, ceci n'arrêtera pas immédiatement le
programme. La machine affichera “int” (interruption) et
poursuivra avec plusieurs rinçages et vidanges afin d'évacuer
toute trace d'agent de blanchiment de la laveuse.
Début de la procédure
1. Ouvrir la porte de la laveuse et retirer tout vêtement ou article
de la laveuse.
2. Utilisation du nettoyant pour laveuse AFFRESH™
(recommandée) :
Ajouter une pastille du nettoyant pour laveuse AFFRESH™
dans le tambour de la laveuse.
En cas d'utilisation d'un agent de blanchiment :
Ouvrir le tiroir distributeur et ajouter immédiatement
²⁄₃ de tasse (160 mL) d'agent de blanchiment liquide au
compartiment d'agent de blanchiment.
REMARQUE : Ne pas verser de détergent pour ce
programme. L'utilisation de plus de ²⁄₃ de tasse (160 mL)
d'agent de blanchiment occasionnera, avec le temps, des
dommages au produit.
3. Fermer la porte de la laveuse et le tiroir distributeur.
4. Sélectionner le programme CLEAN WASHER (nettoyage de la
laveuse).
5. Appuyer sur START (mise en marche).
REMARQUE :
Le panier pivotera, la porte se déverrouillera, se
verrouillera à nouveau et enfin le programme se poursuivra.
■ La machine se remplira d'eau et le panier pivotera alors
que la laveuse effectuera un court programme de
détection. Ceci prendra environ 3 minutes.
6. Le programme déterminera si des vêtements ou d’autres
articles se trouvent dans la laveuse.
7. Une fois que le programme a commencé, laisser le
programme s'achever.
8. À la fin du programme, laisser la porte légèrement ouverte,
pour permettre une meilleure ventilation et le séchage de
l'intérieur de la laveuse.
Toujours suivre la procédure qui suit pour préserver la
fraîcheur de la laveuse
■ Utiliser uniquement un détergent HE Haute efficacité.
■ Laisser la porte légèrement ouverte après chaque
programme pour permettre une meilleure ventilation et le
séchage de l'intérieur de la laveuse.
■ Répéter la procédure d'entretien chaque mois ou lorsque le
témoin CLEAN WASHER REMINDER (nettoyage de la
laveuse-rappel) s'allume.
■
Si vous n'êtes pas prêt à effectuer le programme de nettoyage
de la laveuse, mais que le témoin Clean Washer Reminder est
allumé, appuyer sur le bouton Clean Washer Reset.
■
Si la procédure ne permet pas de remédier suffisamment aux
problèmes de fraîcheur de la machine, examiner les conditions
d'installation et d'utilisation pour déceler d'autres causes.
A. Joint
A
a)
b)
Si aucun article n'est détecté dans la laveuse, il passera
à l'étape 7.
Si des articles sont détectés dans la laveuse, “rL” (retirer
lessive) s'affichera et les témoins WASH (lavage) et
CONTROLS LOCKED (commandes verrouillées) resteront
allumés. La porte se déverrouillera. Ouvrir la laveuse et
retirer tout vêtement du tambour de la laveuse.
■ Appuyer sur PAUSE/CANCEL (pause/annulation)
pour annuler le code d'échec. Puis répéter les étapes
3, 4 et 5 pour remettre le programme en marche.
49
Nettoyage de l'extérieur
Utiliser une éponge ou un chiffon doux humide pour essuyer les
renversements. Essuyer occasionnellement les surfaces externes
de la laveuse pour maintenir son apparence d'appareil neuf.
Utiliser un savon doux et de l'eau. Ne pas utiliser des produits
abrasifs.
Nettoyage du tiroir distributeur
Le tiroir distributeur est amovible pour en faciliter le nettoyage.
1. Déverrouiller le tiroir distributeur en appuyant sur le levier de
dégagement dans le compartiment pour détachant à base
d'oxygène / agent de blanchiment sans danger pour les
couleurs. Voir “Utilisation du distributeur”. Retirer le tiroir.
2. Ôter les inserts (le siphon des compartiments de
l'assouplissant de tissu et de l'agent de blanchiment et le
sélecteur de détergent).
3. Laver les pièces sous l'eau du robinet.
4. Réinstaller les inserts et remettre le distributeur dans le tiroir.
Tuyaux d'arrivée d'eau
Remplacer les tuyaux d'arrivée d'eau après 5 ans d'utilisation
pour réduire le risque de défaillance intempestive. Inspecter
périodiquement les tuyaux; les remplacer en cas de renflement,
de déformation, de coupure et d'usure ou si une fuite se
manifeste.
Lors du remplacement des tuyaux d'arrivée d'eau, inscrire la date
du remplacement.
Précautions à prendre avant les vacances, un
entreposage ou un déménagement
Installer et remiser la laveuse à l'abri du gel. L'eau qui peut rester
dans les tuyaux risque d'abîmer la laveuse en temps de gel. Si la
laveuse doit faire l'objet d'un déménagement ou d’un remisage
au cours d'une période de gel, préparer l'appareil pour l'hiver.
Entretien en cas de non-utilisation ou de période de
vacances :
Faire fonctionner la laveuse seulement lorsqu'on est présent. Si
vous devez partir en vacances ou si vous comptez ne pas utiliser
la laveuse pendant une période prolongée, vous devriez exécuter
les opérations suivantes :
■ Débrancher la laveuse ou déconnecter la source de courant
électrique.
■ Fermer l'alimentation d'eau de la laveuse. Ceci aide à éviter
les inondations accidentelles (dues à une augmentation de la
pression) quand vous êtes absent.
■ Ouvrir légèrement la porte pour fournir une ventilation.
Préparation de la laveuse pour l'hiver :
1. Verser 1 pinte (1 L) d'antigel pour véhicule récréatif dans le
tambour.
2. Faire exécuter à la laveuse un programme Drain/Spin
(vidange/essorage).
3. Débrancher la laveuse ou déconnecter la source de courant
électrique.
4. Fermer les deux robinets d'eau.
5. Débrancher les tuyaux d'arrivée d'eau des robinets et les
vider.
Remise en marche de la laveuse :
1. Vidanger les canalisations d'eau. Reconnecter les tuyaux
d'arrivée d'eau aux robinets. Ouvrir les deux robinets d'eau.
2. Brancher la laveuse ou reconnecter la source de courant
électrique.
3. Faire exécuter à la laveuse le programme Quick Wash (lavage
rapide) avec la moitié de la quantité normale de détergent HE
recommandée par le fabricant pour une charge moyenne, afin
de nettoyer la laveuse et d’enlever l'antigel, le cas échéant.
Transport de la laveuse :
1. Si la laveuse doit être déplacée en temps de gel, verser une
pinte (1 L) d'antigel pour véhicule récréatif dans le tambour.
Faire exécuter à la laveuse un programme Drain/Spin
(vidange/essorage).
2. Débrancher le cordon d'alimentation.
3. Débrancher le tuyau de vidange du système de vidange et le
fixer aux pinces du panneau arrière.
4. Fermer les deux robinets d'eau.
5. Déconnecter les tuyaux d'arrivée d'eau des robinets puis
vidanger les tuyaux et les fixer au panneau arrière de la
laveuse.
IMPORTANT : Faire un appel de service. Ne pas réutiliser les
boulons de transport. La laveuse doit être transportée en position
verticale. Pour éviter d'endommager la suspension et la structure
de la laveuse, celle-ci doit être correctement réinstallée par un
technicien certifié.
Réinstallation de la laveuse
1. Suivre les “Instructions d'installation” pour choisir
l'emplacement, régler l'aplomb de la laveuse et la raccorder.
2. Faire exécuter à la laveuse le programme Quick Wash (lavage
rapide) avec la moitié de la quantité normale de détergent HE
recommandée par le fabricant pour une charge moyenne, afin
de nettoyer la laveuse et d’enlever l'antigel, le cas échéant.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
50
DÉPANNAGE
Essayer d’abord les solutions suggérées ici ou visiter notre site Web et la FAQ (foire aux questions) pour éviter le coût
d'une visite de service.
Aux É.-U., www.whirlpool.com/help - Au Canada, www.whirlpool.ca
La laveuse affiche un message code et un signal sonore
est émis
■ “F20” (problème d'entrée d'eau - approvisionnement en
eau nul ou insuffisant)
Sélectionner deux fois PAUSE/CANCEL (pause/annulation)
pour annuler le programme. Débrancher la laveuse ou
déconnecter la source de courant électrique.
Vérifier ce qui suit :
Les robinets d'eau sont-ils complètement ouverts?
Les tamis au point de raccordement des tuyaux d'arrivée
d'eau à la laveuse sont-ils obstrués?
Les tuyaux d'arrivée d'eau sont-ils déformés?
Les tuyaux d'arrivée d'eau sont-ils gelés?
Brancher la laveuse ou reconnecter la source de courant
électrique. Sélectionner à nouveau un programme et appuyer
sur START (mise en marche). Si le problème persiste, faire un
appel de service.
■ ‘‘F21” (problème de vidange)
Sélectionner deux fois PAUSE/CANCEL (pause/annulation)
pour annuler le programme. Débrancher la laveuse ou
déconnecter la source de courant électrique.
Vérifier ce qui suit :
Le tuyau de vidange est-il déformé?
Le tuyau de vidange est-il gelé?
Le tuyau de vidange est-il obstrué?
Le tuyau de vidange est-il à plus de 96" (2,4 m) au-dessus du
plancher?
Brancher la laveuse ou reconnecter la source de courant
électrique. Sélectionner à nouveau un programme et appuyer
sur START (mise en marche). Si le problème persiste, faire un
appel de service.
■
‘‘SUD” (procédure contre la mousse)
Lorsqu'un excès de mousse est détecté, une procédure contre la
mousse se met en marche automatiquement. Cette procédure
élimine l'excès de mousse et permet un rinçage approprié de vos
vêtements.
‘‘
SUD” s'affiche durant la période de rinçage pour
indiquer que la procédure contre la mousse a été activée. Utiliser
uniquement des détergents HE (haute efficacité).
■ ‘‘F22” (verrouillage de la porte avant)
Sélectionner deux fois PAUSE/CANCEL (pause/annulation)
pour annuler le programme.
Vérifier ce qui suit :
La porte de la laveuse est-elle bien fermée?
La porte doit être fermée complètement pour que la laveuse
puisse fonctionner. La porte peut sembler fermée mais ne pas
être verrouillée. Ouvrir la porte puis bien la refermer.
Avez-vous lavé une grosse charge?
Avant de fermer la porte de la laveuse, vérifier qu'aucun article
ne dépasse de l'ouverture de la porte. Laisser suffisamment de
place dans la laveuse afin que les vêtements puissent culbuter
librement. Un panier surchargé peut empêcher la porte de
fermer complètement. Réduire la charge si nécessaire.
Appuyer sur POWER (alimentation) puis sélectionner START
(mise en marche).
■ Codes “F” autres que F20, F21 ou F22
Sélectionner deux fois PAUSE/CANCEL (pause/annulation)
pour annuler le programme. Sélectionner DRAIN/SPIN
(vidange/essorage) en cas d'excès d'eau dans la laveuse.
Sélectionner à nouveau un programme et appuyer sur START
(mise en marche). Si le problème persiste, faire un appel de
service.
La laveuse ne se met pas en marche
■ Vérifier ce qui suit :
Le cordon d'alimentation est-il branché dans une prise à
3 alvéoles reliée à la terre?
La porte de la laveuse est-elle bien fermée?
Un programme a-t-il été sélectionné sans que START (mise
en marche) ait été sélectionné pendant 1 seconde?
La porte a-t-elle été ouverte après l'achèvement du dernier
programme?
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
51
La laveuse ne se remplit pas, ne lave pas ou ne rince pas
■ Vérifier ce qui suit :
Le cordon d'alimentation est-il branché dans une prise à
3 alvéoles reliée à la terre?
La prise est-elle alimentée par le courant électrique?
Vérifier la source de courant électrique ou appeler un
électricien.
Les robinets d'eau chaude et d'eau froide sont-ils ouverts?
Le tuyau d'arrivée d'eau est-il déformé?
Les tamis de la valve d'arrivée d'eau sont-ils obstrués?
Couper l'arrivée d'eau et retirer les tuyaux d'arrivée d'eau de
la laveuse. Ôter toute pellicule ou particules accumulées.
Réinstaller les tuyaux, ouvrir l'arrivée d'eau et vérifier s'il y a
des fuites.
La laveuse s'arrête
■ Vérifier ce qui suit :
Le cordon d'alimentation est-il branché dans une prise à
3 alvéoles reliée à la terre?
La prise est-elle alimentée par le courant électrique?
Vérifier la source de courant électrique ou appeler un
électricien.
Un fusible est-il grillé ou le disjoncteur s'est-il déclenché?
Remplacer le fusible ou réenclencher le disjoncteur. Si le
problème persiste, appeler un électricien.
Utilisez-vous un câble de rallonge?
Ne pas utiliser un câble de rallonge.
La laveuse n'effectue pas de vidange ou d'essorage
■ Le tuyau de vidange est-il obstrué ou l'extrémité du tuyau
de vidange se trouve-t-elle à plus de 96" (2,4 m) au-
dessus du plancher?
■ La tension est-elle basse?
Vérifier la source de courant électrique ou appeler un
électricien. Ne pas utiliser un câble de rallonge.
■ La procédure contre la mousse est-elle activée?
Le programme se terminera une fois que l'excès de mousse
sera éliminé.
■ La charge est-elle équilibrée?
Un seul article ou un article encombrant peuvent provoquer
un déséquilibre. Ajouter des articles ou redistribuer la charge.
La laveuse fait du bruit ou vibre.
■ La laveuse est-elle d'aplomb?
La laveuse doit être d'aplomb. Les quatre pieds doivent être
installés correctement et les écrous doivent être serrés contre
la caisse de la laveuse.
■ La laveuse fait-elle un bruit de gargouillement ou de
bourdonnement?
Lorsque l'eau est vidangée de la laveuse, on peut entendre le
bruit de la succion de l'air par la pompe. Ceci se produit à la
fin de la vidange. Ceci est normal.
■ Lavez-vous des articles avec agrafes en métal, boucles
ou fermetures à glissière?
Vous pouvez entendre le bruit des articles métalliques
touchant le tambour de la laveuse. Ceci est normal.
■ La laveuse est-elle installée sur un plancher robuste et
solide?
Se référer aux ‘‘Instructions d'installation” pour les exigences
relatives au plancher. Le bruit et les vibrations peuvent être
réduits en plaçant une planche de contreplaqué de ³⁄₄"
(19,1 mm) sous la laveuse. Le contreplaqué peut se prolonger
en dessous de la laveuse et de la sécheuse pour les maintenir
à des hauteurs égales.
La laveuse fuit
■ Vérifier la plomberie du domicile pour voir s'il y a des
fuites.
■ Les raccordements des tuyaux d'alimentation sont-ils
bien serrés?
Pour raccorder les tuyaux d'alimentation, voir la section
“Raccordement des tuyaux d'alimentation”.
Distributeurs obstrués ou ayant une fuite
■ Les produits de lessive sont-ils dans le bon compartiment
du distributeur?
Verser les quantités appropriées de détergent,
d'assouplissant de tissu ou d'agent de blanchiment au chlore
liquide dans le compartiment adéquat. Verser l'agent de
blanchiment en poudre ou liquide sans danger pour les
couleurs dans le compartiment du détergent Haute efficacité
(HE). Veiller à utiliser un agent de blanchiment en poudre sans
danger pour les couleurs avec un détergent en poudre
approprié ou un agent de blanchiment liquide sans danger
pour les couleurs avec un détergent liquide approprié.
■ Le sélecteur de type de détergent est-il correctement
installé?
Le sélecteur doit être en position basse en cas d'utilisation de
détergent liquide et en position haute en cas d'utilisation de
détergent en poudre.
Mauvaises odeurs de la laveuse
■ Voir ‘‘Nettoyage de la laveuse”.
■ Utilisez-vous le nettoyant pour laveuse AFFRESH™
régulièrement?
Le nettoyant pour laveuse AFFRESH™ sépare et élimine les
résidus à l’origine d’odeurs dans toutes les laveuses Haute
efficacité. Pour les laveuses où des odeurs sont présentes,
utiliser 3 pastilles au lieu d’1 pastille. Une fois le programme
CLEAN WASHER terminé, enlever les résidus si nécessaire.
■ Utilisez-vous un détergent HE?
L'utilisation d'un détergent non HE peut provoquer le dépôt
d’un film résiduel à l'origine d'odeurs.
■ Avez-vous laissé la porte ouverte après utilisation?
Cette laveuse dispose d'une fermeture étanche pour éviter
les fuites d'eau. Pour éviter la formation d'odeurs, laisser la
porte ouverte afin de permettre à la laveuse de sécher entre
les utilisations.
52
Charge trop mouillée
Avez-vous utilisé le bon programme pour la charge à
laver?
Choisir un programme avec une vitesse d'essorage plus
élevée.
Avez-vous lavé un article seul, des articles encombrants
ou avez-vous surchargé la laveuse?
Le lavage d'un seul article ou d'un article encombrant, ou une
charge excessive peuvent provoquer un déséquilibre. Ajouter
des articles ou essayer de distribuer uniformément la lessive
mouillée dans le tambour et commencer le programme
DRAIN/SPIN (vidange/essorage). Si la lessive est encore
mouillée, retirer la moitié de la charge de la laveuse et essayer
de nouveau.
Résidus ou charpie sur le linge
Avez-vous versé le détergent dans le distributeur?
Pour des résultats optimaux, verser le détergent dans le
compartiment de détergent. Ne pas verser le détergent dans
le tambour de la laveuse.
Avez-vous effectué le tri correctement?
Séparer les articles causant la charpie (serviettes, chenille)
des articles qui retiennent la charpie (velours côtelé,
synthétiques). Trier également en fonction des couleurs.
Avez-vous surchargé la laveuse?
Ne pas surcharger la laveuse. La laveuse peut être bien
remplie mais le linge ne doit pas être tassé. La charge doit
être équilibrée. De la charpie peut être coincée dans la charge
s'il y a surcharge.
Vérifier ce qui suit :
Avez-vous laissé du papier ou des mouchoirs en papier dans
les poches?
Avez-vous utilisé suffisamment de détergent HE?
Utiliser suffisamment de détergent pour enlever la charpie et
la maintenir en suspension. Utiliser uniquement un détergent
HE. Suivre les instructions du fabricant afin de déterminer la
quantité de détergent à utiliser.
La température de l'eau est-elle inférieure à 60°F
(15,6°C)?
Une eau de lavage dont la température est inférieure à 60°F
(15,6°C) peut ne pas dissoudre complètement le détergent.
Utilisez-vous un programme de lavage à basse vitesse?
Les détergents en poudre peuvent ne pas se dissoudre
correctement durant un programme à basse vitesse. Pour
obtenir de meilleurs résultats, utiliser un détergent liquide
pour les cycles à basse vitesse tels que Delicate (articles
délicats), Hand Washables (articles lavables à la main), Silk
(Soie) et Wool (Lainages).
Présence de taches sur le linge
Avez-vous versé le détergent dans le distributeur?
Pour des résultats optimaux, verser le détergent dans le
compartiment de détergent. Ne pas verser le détergent dans
le tambour de la laveuse.
Avez-vous utilisé suffisamment de détergent HE?
Utiliser suffisamment de détergent pour enlever la saleté et la
maintenir en suspension. Utiliser uniquement un détergent
HE. Suivre les recommandations du fabricant pour
déterminer la quantité de détergent à utiliser.
La présence de fer (rouille) dans l'eau est-elle supérieure
à la moyenne?
Vous aurez peut-être besoin d'installer un filtre à fer.
Avez-vous bien trié la charge?
Séparer les articles de teinte foncée des articles blancs ou
clairs.
Avez-vous déchargé la laveuse immédiatement?
Pour éviter le transfert de teinture, décharger la laveuse dès
qu'elle s'arrête.
Avez-vous utilisé une boule distributrice d'assouplissant
de tissu?
Les boules distributrices ne fonctionnent pas correctement
avec cette laveuse. Verser un assouplissant de tissu liquide
dans le compartiment d'assouplissant de tissu.
Avez-vous utilisé un détergent en poudre pour un
programme à basse vitesse?
Envisager l'utilisation d'un détergent liquide.
Avez-vous utilisé le programme Quick Wash (lavage
rapide) pour une grande charge?
Pour des résultats optimaux, utiliser le programme Quick
Wash (lavage rapide) pour les petites charges de linge
légèrement sale.
Linge froissé
Avez-vous déchargé la laveuse immédiatement?
Décharger la laveuse dès qu'elle s'arrête.
Avez-vous utilisé le bon programme pour la charge
à laver?
Utiliser le programme Hand Washables (articles lavables
à la main) ou un autre programme avec essorage à basse
vitesse pour réduire le froissement.
Avez-vous surchargé la laveuse?
La charge de lavage doit être équilibrée et pas surchargée.
Les charges doivent pouvoir se déplacer librement durant
le lavage.
53
Blanc grisâtre, couleurs défraîchies
Avez-vous bien trié la charge?
Le transfert de teinture peut se produire lors du mélange
d'articles blancs et de couleur dans une même charge.
Séparer les articles de teinte foncée des articles blancs
ou clairs.
La température de lavage était-elle trop basse?
Utiliser les lavages à l'eau tiède ou chaude si celle-ci est
sans danger pour la charge. S'assurer que le système d'eau
chaude est adéquat pour fournir un lavage à l'eau chaude.
Avez-vous utilisé suffisamment de détergent, ou avez-
vous une eau dure?
Utiliser plus de détergent pour laver la saleté intense à l'eau
froide ou dure.
Programme trop long
Avez-vous sélectionné l’option de nettoyage en
profondeur avec vapeur?
Dans ce cas, le chauffe-eau et le générateur de vapeur seront
activés pour fournir le rendement de nettoyage maximal. La
durée du programme normal sera prolongée pour chauffer
l'eau. Cette durée supplémentaire dépendra du volume de
la charge et de la température de l'eau à son entrée dans
la laveuse.
L’eau chaude au robinet est-elle réglée à la température
recommandée de 120°F (49°C)?
Une température d’eau chaude inférieure au réglage
recommandé prolongera la durée de chauffage.
Le mot ‘‘SUD” est-il affiché?
Un excès de mousse a été détecté et une procédure contre la
mousse a commencé. Cette procédure prolongera la durée
initiale du programme.
Avez-vous lavé une grande charge avec le programme
Quick Wash (lavage rapide)?
Le programme Quick Wash (lavage rapide) est conçu pour les
plus petites charges (2-3 articles de vêtements légèrement
sales). Si des charges plus grandes sont lavées avec ce
programme, la durée de lavage augmentera.
Avez-vous lavé une grande charge en utilisant un
programme délicat?
Avec les programmes Delicate (articles délicats), Hand
Washables (articles lavables à la main), Silk (soie) et Wool
(lainages), vous devez utiliser des petites charges. Ceci
assure un lavage délicat de vos vêtements sans augmenter
les durées de programme.
La charge a-t-elle causé un déséquilibre?
Lorsqu'il y a un trop grand déséquilibre, une procédure de
rééquilibrage se met en marche pour redistribuer la charge.
Pendant la procédure de rééquilibrage, l'affichage de la durée
se mettra en pause jusqu'à ce que cette activité soit
terminée, puis se réactivera pour le reste du programme.
Porte verrouillée à la fin du programme de lavage
Toute l'eau s'est-elle écoulée de la laveuse durant
l'essorage?
Sélectionner DRAIN/SPIN (vidange/essorage) pour enlever
toute eau restée dans la laveuse. La porte de la laveuse se
déverrouillera à la fin de la vidange.
54
ASSISTANCE OU SERVICE
Avant de téléphoner pour assistance ou service, veuillez vérifier
“Dépannage”. Ceci pourrait vous éviter le coût d’une visite de
service. Si vous avez encore besoin d’aide, veuillez suivre les
instructions ci-dessous.
Lors de l’appel, il faut connaître la date d’achat et les numéros de
modèle et de série complets de votre appareil ménager. Ces
renseignements nous aideront à mieux répondre à votre
demande.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange,
nous vous recommandons d’utiliser seulement des pièces FSP
®
spécifiées par l'usine. Ces pièces conviendront et fonctionneront
bien parce qu’elles sont fabriquées selon les mêmes
spécifications précises utilisées pour construire chaque nouvel
appareil électroménager WHIRLPOOL
®
.
Pour localiser des pièces de rechange FSP
®
dans votre
région :
Aux États-Unis, téléphoner au Centre pour l’eXpérience de la
clientèle au
1-800-253-1301, ou téléphoner à votre Centre de
service désigné le plus proche.
Au Canada, composer le 1-800-807-6777, ou appeler votre
Centre de service désigné le plus proche.
Aux États-Unis
Téléphoner au Centre pour l’eXpérience de la clientèle de
Whirlpool sans frais au : 1-800-253-1301.
Nos consultants fournissent l’assistance pour :
Caractéristiques et spécifications sur notre gamme complète
d’appareils ménagers
Renseignements d’installation
Procédés d’utilisation et d’entretien
Vente d’accessoires et de pièces de rechange
Assistance spécialisée aux clients (langue espagnole,
malentendants, malvoyants, etc.)
Les références aux concessionnaires, compagnies de service
de réparation et distributeurs de pièces de rechange locaux
Les techniciens de service désignés par Whirlpool sont formés
pour remplir la garantie des produits et fournir un service après
garantie partout aux États-Unis.
Pour localiser la compagnie de service désignée par Whirlpool
dans votre région, vous pouvez consulter les Pages jaunes de
votre annuaire téléphonique.
Pour plus d’assistance
Si vous avez besoin de plus d’assistance, vous pouvez écrire à
Whirlpool Corporation en soumettant toute question ou tout
problème à :
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Dans votre correspondance, veuillez indiquer un numéro de
téléphone où l’on peut vous joindre dans la journée.
Au Canada
Teléphoner sans frais au Centre d’interaction avec la clientèle de
Whirlpool Canada LP au : 1-800-807-6777.
Nos consultants fournissent l’assistance pour :
Procédés d’utilisation et d’entretien
Vente d’accessoires et de pièces de rechange
Caractéristiques et spécifications sur toute notre gamme
d’appareils électroménagers.
Les références aux concessionnaires, compagnies de service
de réparation et distributeurs de pièces de rechange locaux.
Les techniciens de service désignés par Whirlpool
Canada LP sont formés pour satisfaire la garantie des
produits et fournissent le service après la garantie, n’importe
où au Canada.
Pour plus d’assistance
Si vous avez besoin de plus d’assistance, vous pouvez écrire à
Whirlpool Canada LP en soumettant toute question ou tout
problème au :
Centre d’
interaction avec la clientèle
Whirlpool Canada LP
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Veuillez indiquer dans votre correspondance un numéro de
téléphone où l’on peut vous joindre durant la journée.
Accessoires
Vous pouvez faciliter l’utilisation de votre laveuse avec ces
accessoires de première qualité.
Pour vous informer au sujet des autres articles de qualité ou pour
commander, composez le 1-800-901-2042 ou consultez le site
www.applianceaccessories.com. Au Canada, composez
le 1-800-807-6777 ou consultez le site Internet
www.whirlpoolparts.ca.
Produit Numéro Accessoire
8212638RP Tuyau de remplissage compact de 6 pi
(1,8 m) en nylon tressé, coude à 90°,
raccords
hypro-blue en acier. (lot de 2)
8212487RP Tuyau de remplissage de 5 pi (1,5 m) en
nylon tressé. (lot de 2)
8212526 Plateau d'égouttement de la laveuse,
convient à tous les modèles
31682 Produit de nettoyage polyvalent pour
appareils ménagers
1903WH Casier de rangement de fournitures de
buanderie
W10135699 Nettoyant pour laveuse AFFRESH
TM
8541503 Ensemble de superposition DUET
®
55
GARANTIE DES GROS APPAREILS MÉNAGERS
WHIRLPOOL CORPORATION
GARANTIE LIMITÉE
Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les
pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par
une compagnie de service désignée par Whirlpool. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et
s’applique exclusivement lorsque l’appareil est utilisé dans le pays où il a été acheté. À l'extérieur du Canada et des 50 États des États-
Unis, cette garantie limitée ne s'applique pas. Une preuve de la date d’achat original est exigée pour obtenir un service dans le cadre de
la présente garantie limitée.
ARTICLES EXCLUS DE LA GARANTIE
La présente garantie limitée ne couvre pas :
1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,
remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Les pièces
consomptibles ne sont pas couvertes par la garantie.
3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal ou lorsque les
instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.
4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de pièces consomptibles ou de produits
nettoyants non approuvés par Whirlpool.
5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à
moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Whirlpool dans les 30 jours
suivant la date d’achat.
6. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.
7. Les coûts associés au transport du gros appareil ménager du domicile pour réparation. Ce gros appareil ménager est conçu pour
être réparé à domicile et seul le service à domicile est couvert par la présente garantie.
8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.
9. Les frais de transport pour le service d'un produit si votre gros appareil est situé dans une région éloignée où un service d’entretien
Whirlpool autorisé n’est pas disponible.
10. La dépose et la réinstallation de votre gros appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé
conformément aux instructions d'installation fournies.
11. Les gros appareils ménagers dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou qui ne peuvent pas être
facilement identifiés. La présente garantie est nulle si le numéro de série d’usine a été modifié ou enlevé du gros appareil ménager.
Le coût d’une réparation ou des pièces de rechange dans le cadre de ces circonstances exclues est à la charge du client.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ
MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE
PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION À UNE AUTRE.
Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si
une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section
“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux
É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 9/07
Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre gros
appareil ménager pour mieux vous aider à obtenir assistance ou
service en cas de besoin. Vous devrez connaître le numéro de
modèle et le numéro de série au complet. Vous trouverez ces
renseignements sur la plaque signalétique située sur le produit.
Nom du marchand ______________________________________________
Adresse ________________________________________________________
Numéro de téléphone ___________________________________________
Numéro de modèle______________________________________________
Numéro de série ________________________________________________
Date d’achat____________________________________________________
M0706
461970240802 / W10158198B
SP PN 461970240812 / W10158199B
©
2008 Whirlpool Corporation.
All rights reserved.
Tous droits réservés.
® Registered Trademark/TM Trademark of Whirlpool, U.S.A.,
Whirlpool Canada LP licensee in Canada
The Woolmark symbol is a registered trademark of The Woolmark Company.
® NSF is a registered trademark of NSF International
AFFRESH is a trademark of Whirlpool, U.S.A.
® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A.,
Emploi sous licence par Whirlpool Canada LP au Canada
Le symbole Woolmark est une marque déposée de The Woolmark Company.
® NSF est une marque
déposée de NSF International
AFFRESH est une marque de commerce de Whirlpool, U.S.A.
8/08
Printed in Germany or Mexico
Imprimé en Allemagne ou au Mexique
