Vevor AX-SDD-004 LED Pool Light 40W RGBW Color Changing User Manual

Technical Support and E-Warranty Certificate

www.vevor.com/support

LED Pool Lights

MODEL: AX-SDD-001 / AX-SDD-002 /

AX-SDD-003 / AX-SDD-004

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

LED Pool Lights

AX-SDD-001 / AX-SDD-002

AX-SDD-003 / AX-SDD-004

- 2 -

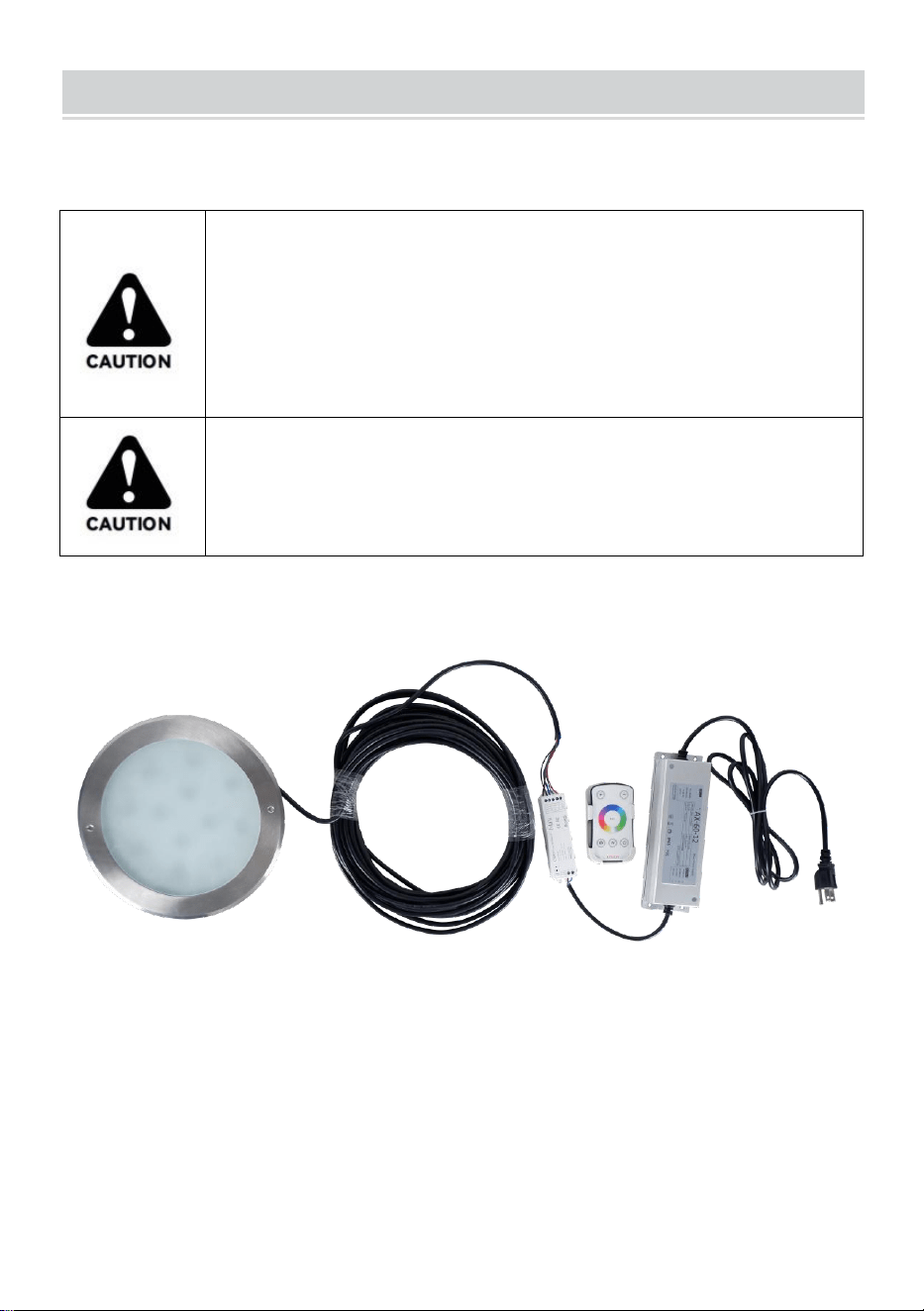

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

This device complies with Part 15 of the FCC Rules. Operation

is subject to the following two conditions:(1)This device may

not cause harmful interference, and (2)this device must accept

any interference received, including interference that may

cause undesired operation.



Make sure the electricity is off before installing the ﬁxture.



The circuit connection must be correct before connecting the wire.



Don’t worry about the heat on the surface of the lamp when it’s

working. It’s a normal situation.



The lifespan will be shorter and the light attenuation will be faster if the

lamp works for 24 hours every day.



Make sure output voltage is within the range of rated voltage before

installing the lamp.

If the lamp doesn’t work, don’t inspect it when power is on.The lamp should

be inspected and maintained by professional electrician.

FUNCTION INTRODUCTION

• Easy installation

• High brightnes

•12color modes

•Low power consumption

•Can be widely used in swimming pool, bathroom, fountain, etc

•Stainless steel housing

•High quality LED light source, life time more than 30000 hours

•The lamp is potting protected by epoxy resin + sealed silica gel, and the

waterproof grade is above IP68

- 3 -

RELEVANT PARAMETERS

•Working Voltage: DC12v

•Working Temperature: - 35 ℃ To 55 ℃

•Protection Level: IP68

•Input Power: 40W

•Control Mode: Wireless Remote Control, Multiple Modes Optional, Speed

Adjustable

MODE

• Mode 1: Steady red

• Mode 2: Steady green

• Mode 3: Steady blue

• Mode 6: Steady Cyan

• Mode 8: Red, green and blue flicker change

• Mode 10:Red, green and blue gradient

• Mode 11: Colorful gradient

OPERATION INSTRUCTIONS

• Install lamps, controllers and power supplies in appropriate areas, and

protect exposed wires

• Ensure that the power supply output voltage conforms to the luminaire

parameters

• Connect the power supply, lamps and controllers according to the

requirements marked on the lamps and the color of the wires

• After the installation of the line to check the correct, turn on the power to

use

• Mode 4: Steady

Yellow

• Mode 5:

Steady purple

• Mode 7: Steady White

• Mode 12: Steady Black

• Mode 9:

Colorful flicker change

- 4 -

PRECAUTIONS

• Before powering on, make sure all wiring is correct and the wires are not

broken

• The power lead of the lamp is adjusted according to the

design requirements, and the voltage, current and all

parameters are in the best state. It is necessary for the user

to select a cable diameter thicker than the dominant cable

when extending the dominant cable. However, it is

prohibited to cut the cable.

• When the underwater light is lit, it must be placed in the

water, otherwise it will affect the life of the lamp, and even

burn the entire product.

• Power supply and controller can not be used in water.

Place the lamp body in a fixed installation position, fix it with screws, and

pull the wire to the ground where there is no water.

Connect the lamp line to the output of the controller.

Connect the output of the 12V constant voltage power supply to the input

of the controller

Make sure that the lamp and controller, switch power supply wiring is

correct, plug into 120V socket

- 5 -

About the remote control

The factory remote control and the receiver have been paired. If

accidentally deleted, you can pair by the following method

Pairing ID: Press the receiver M4-3A learning key, the running light

becomes steady on, and then press M4

Remote control any button, the running light flashes a few times, and the

pairing success

Delete ID: Press and hold the receiver M4-3A learning key for 5 seconds to

delete successfully

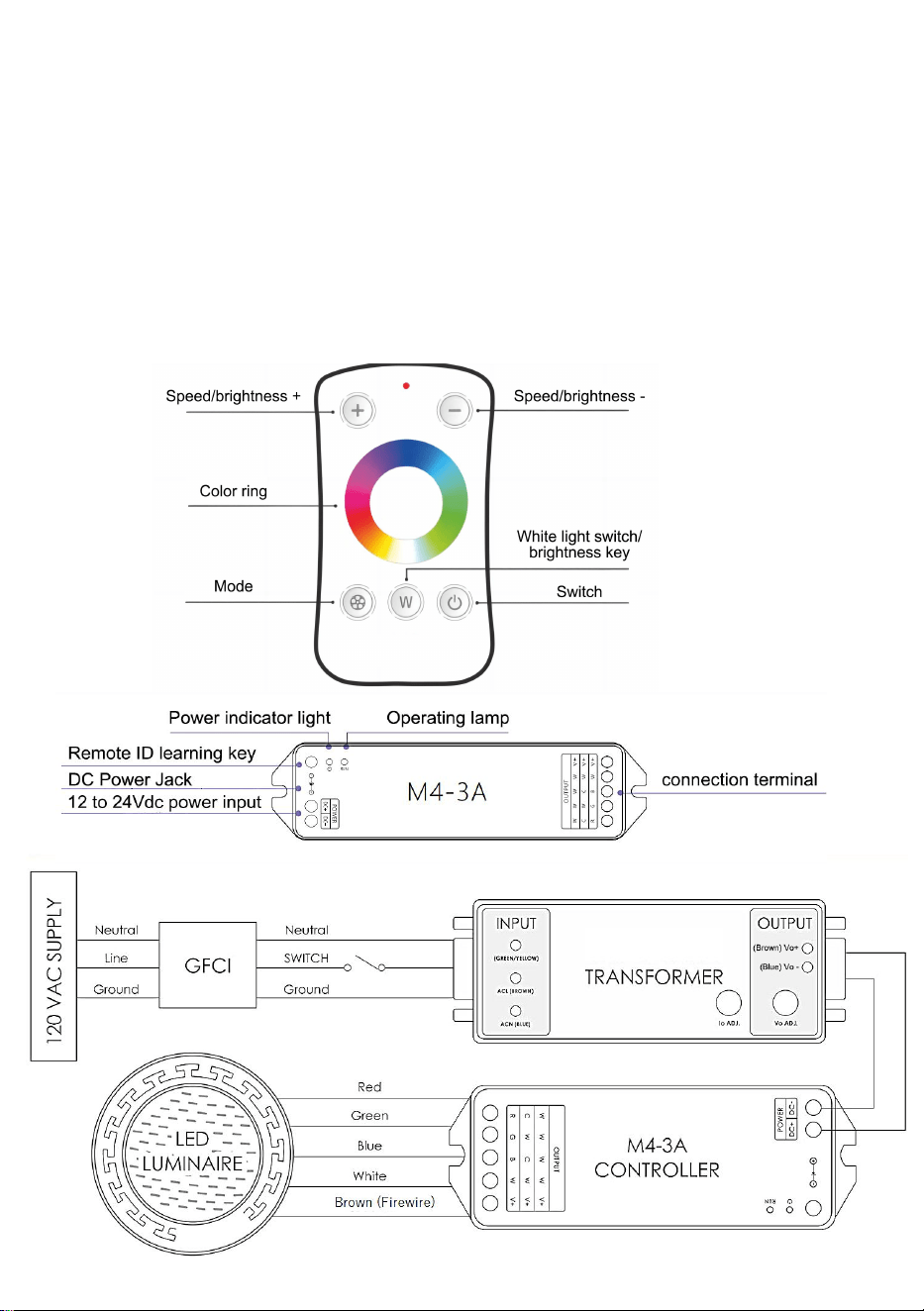

LED pool light wiring diagram

- 6 -

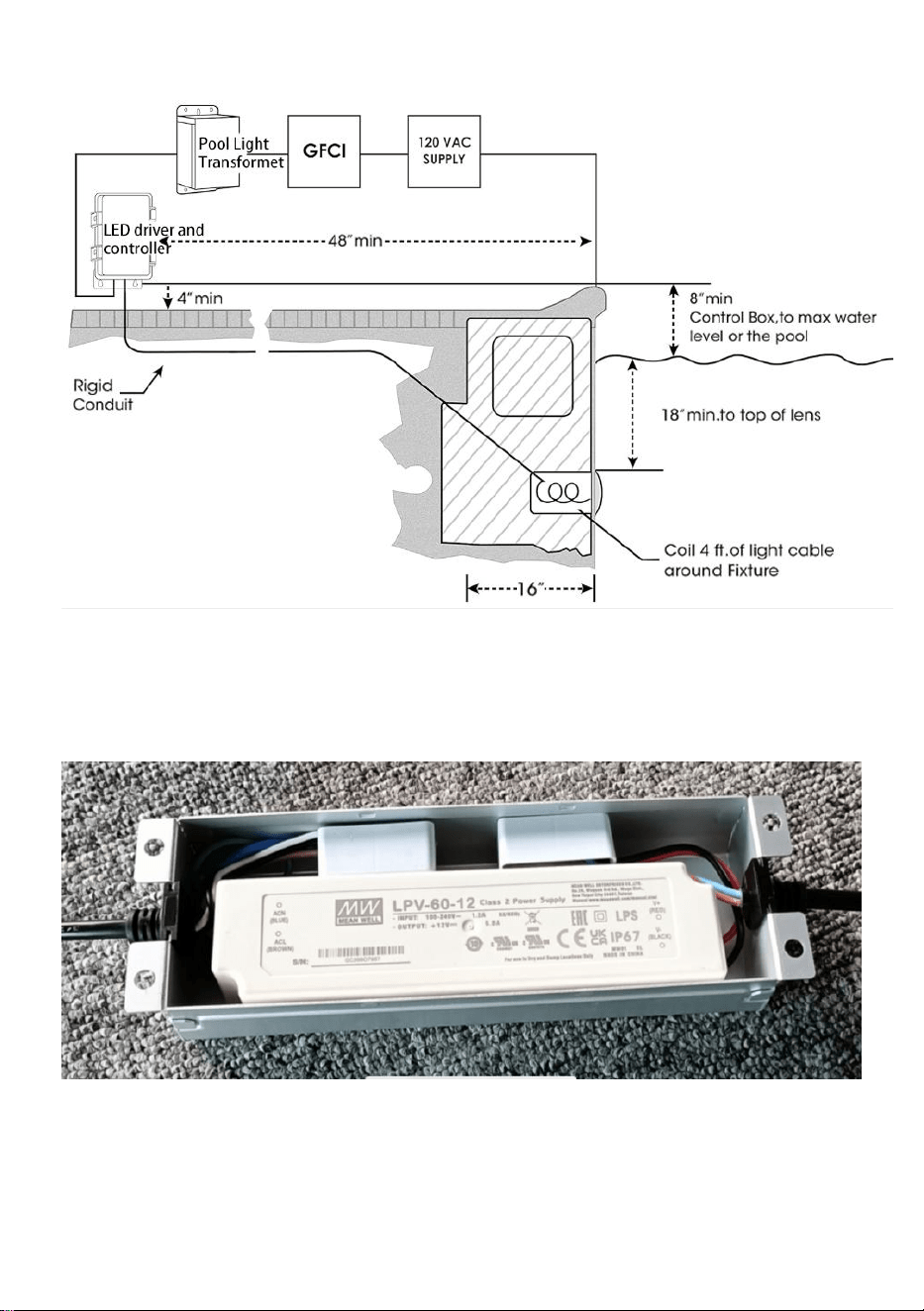

LED Pool Light Installation Layout

Power Supply Structure Diagram

Model : LPV-60-12

Input : AC100-240V 1.2A

Authentication：UL,CE,UKCA

Sanven Technology Ltd.

Address: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Made In China
