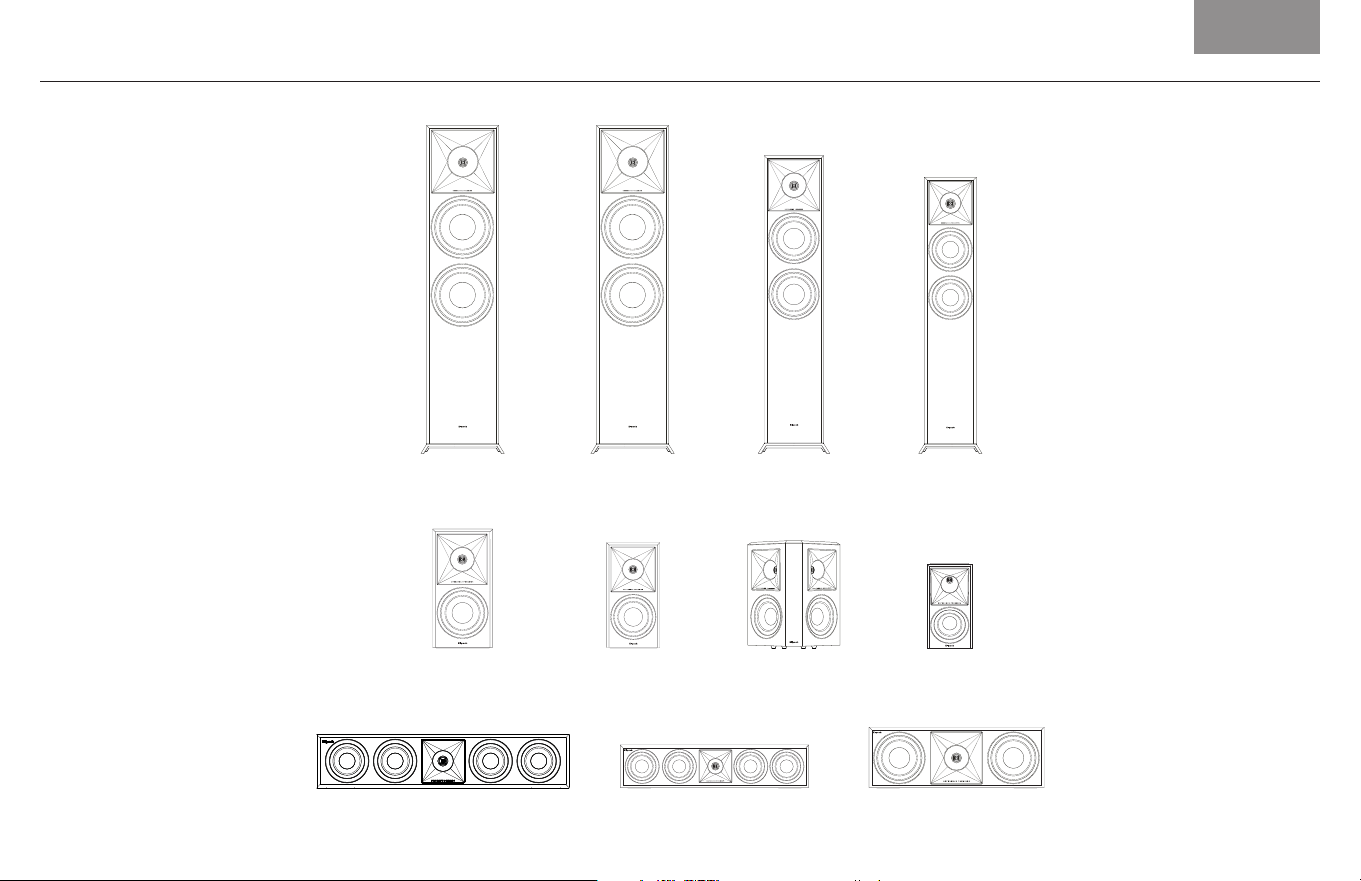

REFERENCE PREMIERE SPEAKERS

ENGLISH

RP-8060FA II

RP-600M II

RP-8000F II

RP-500M II

RP-504C II RP-500C IIRP-404C II

RP-6000F II

RP-502S II

RP-5000F II

RP-500SA II

ROOM PLACEMENT CONNECTION

Left and Right Main Channel Speakers — For optimum

performance, Klipsch Group, Inc. (KGI) suggests placing your

speakers 6 to 15 feet (1.8 to 4.6m) apart. They may also be toed-in

slightly for better stereo imaging. The listening position should be

about 1 to 1.5 times the distance separat ing the speakers. Refer to

Figures 1 and 3 for connection and placement.

Center Channel Speakers — Center channel speakers are designed to

place dialogue and primary sounds so that they appear to come from

the video screen. The speakers should therefore be placed as close

to the screen as possible, preferably directly on top of or below the

screen. Refer to Figures 1, 2 and 3 for connection and placement.

Rear Surround Channel Speakers — Klipsch surround speakers should

be placed approximately 2 feet above the listening position. Typically

this will be about 5-7 feet above the floor. The surrounds should be

placed on the walls directly adjacent to the listening position. Another

option would be on the wall behind the listening position. The final

surround speaker placement depends on your room’s characteristics.

They are designed to recreate the sense of space and ambience that

many of today’s surround sound technologies provide. Refer to Figures

1, 3 and 4 for connection and placement.

Conventional Connection — Using 16-12 gauge speaker wire, connect

the RED “positive” (+) terminal of the LEFT speaker to the RED

“positive” (+) terminal of your amplifier’s LEFT channel. Connect the

BLACK “negative” (–) terminal of the LEFT speaker to the BLACK

“negative” (–) terminal of your amplifier’s LEFT channel.

Repeat the above procedure for connecting all remaining speakers to

the appropriate amplifier channels. Refer to Figure 3. Make sure that

no bare wires from any of the connections touch any other terminals

as this could cause a short and damage your equipment.

Reference Premiere models RP-8060FA II, RP-8000F II, RP-6000F II,

RP-5000F II, and RP-600M II are equipped with dual binding posts. If

single wire connection is used, the terminal connecting wire should

remain in place. If Bi-wire or Bi-amp connection is used, the terminal

connecting wire must be removed. Please see your receiver’s manual

for further instructions.

Amplifier Requirements — Klipsch speakers are highly efficient and

will operate easily on a wide variety of amplifiers. All Klipsch speakers

are 8-ohm compatible and can be driven to very high levels with low

distortion. Due to the high output levels Klipsch speakers are capable

of reproducing, exercise caution with the volume control. Excessive

volume over long periods can permanently damage your hearing.

Overdriving your amplifier could also damage your speakers. Check with

your dealer or amplifier manual to make sure your particular amplifier

is best suited to your application. We want you listening for a lifetime.

SUB SUB

X=Y=Z

L R

Front Right Front Left

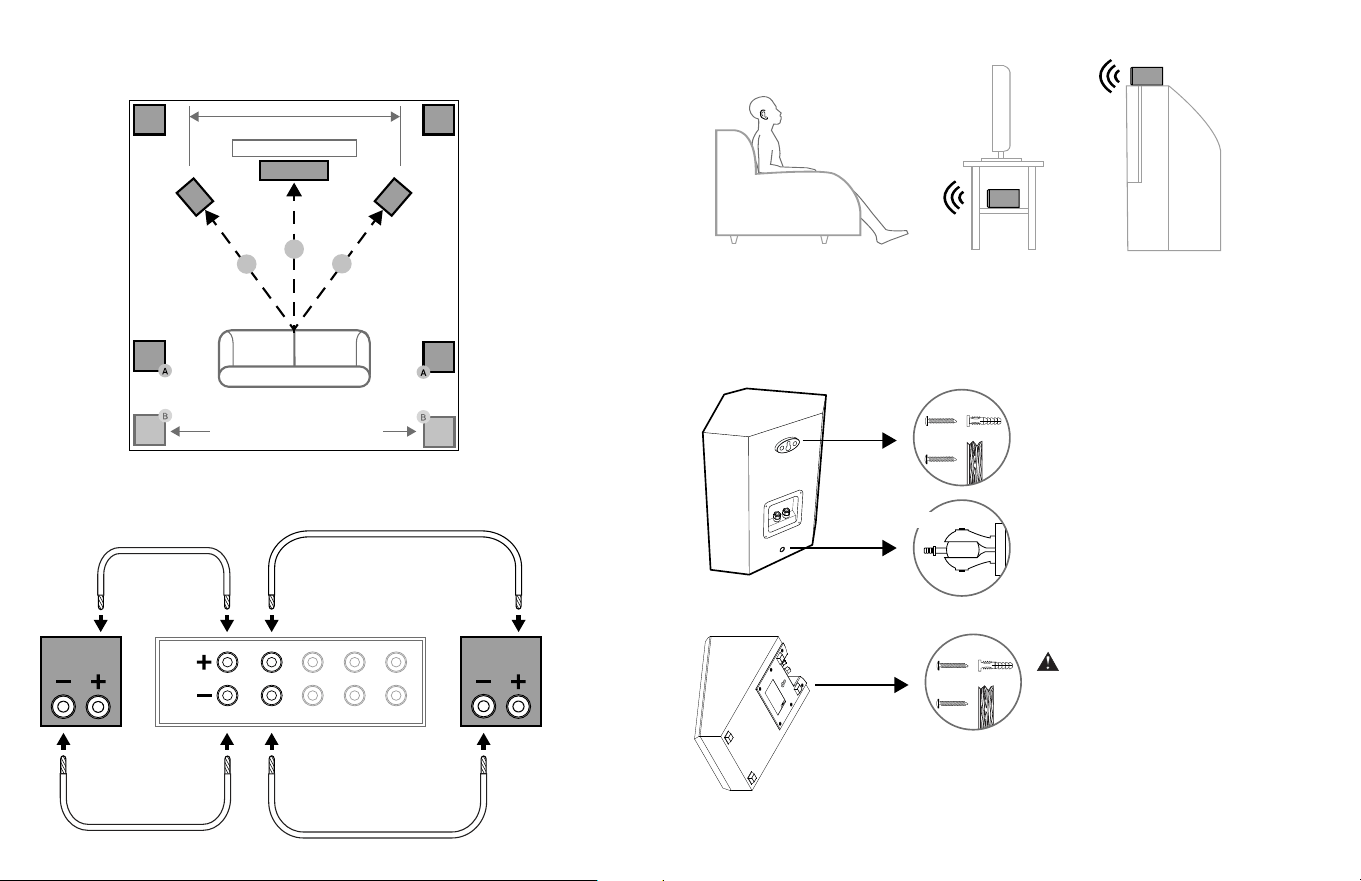

FIGURE 1

SPEAKER PLACEMENT IN LISTENING AREA

FIGURE 2

CENTER CHANNEL

FIGURE 3

STANDARD CONNECTIONS

L R

X=Y=Z

6’ - 15’

Sub Sub

Optional Side Surround

Placement

(Option A is preferred)

X=Y=Z

Below

Above

SUB SUB

X=Y=Z

L R

Front Right Front Left

#10

2.5" - 3" panhead wood screws

Mount in wall stud or use

anchors - leave 1/4" exposed

VIA KEYHOLE

VIA THREADED INSERT

CAUTION!

Do not use keyhole

for ceiling mounting!

3/8-16 x 0.5”

*Wall brackets not included

FIGURE 4

WALL MOUNTING

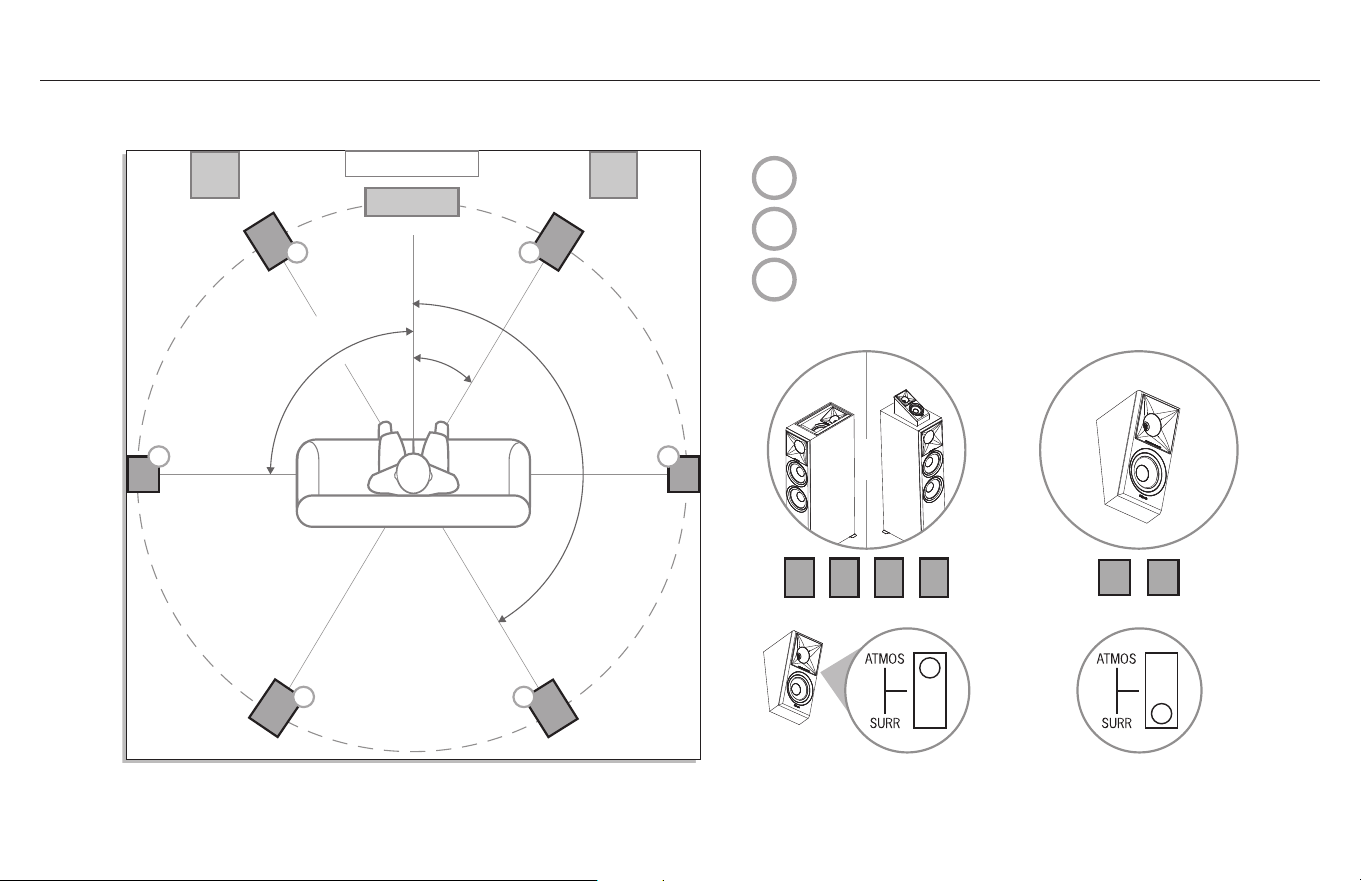

REFERENCE WITH DOLBY ATMOS

TECHNOLOGY

SBL

SL SR

SUB SUB

SBR

SBRSBLRL

2 2

SL SR

RP-8060FA RP-500SA RP-500SA

SPEAKER PLACEMENT IN LISTENING AREA

MANDATORY

SECONDARY

OPTIONAL

HEIGHT

MAIN

HEIGHT

L H

RECOMMENDED

MIN. CROSSOVER:

150Hz

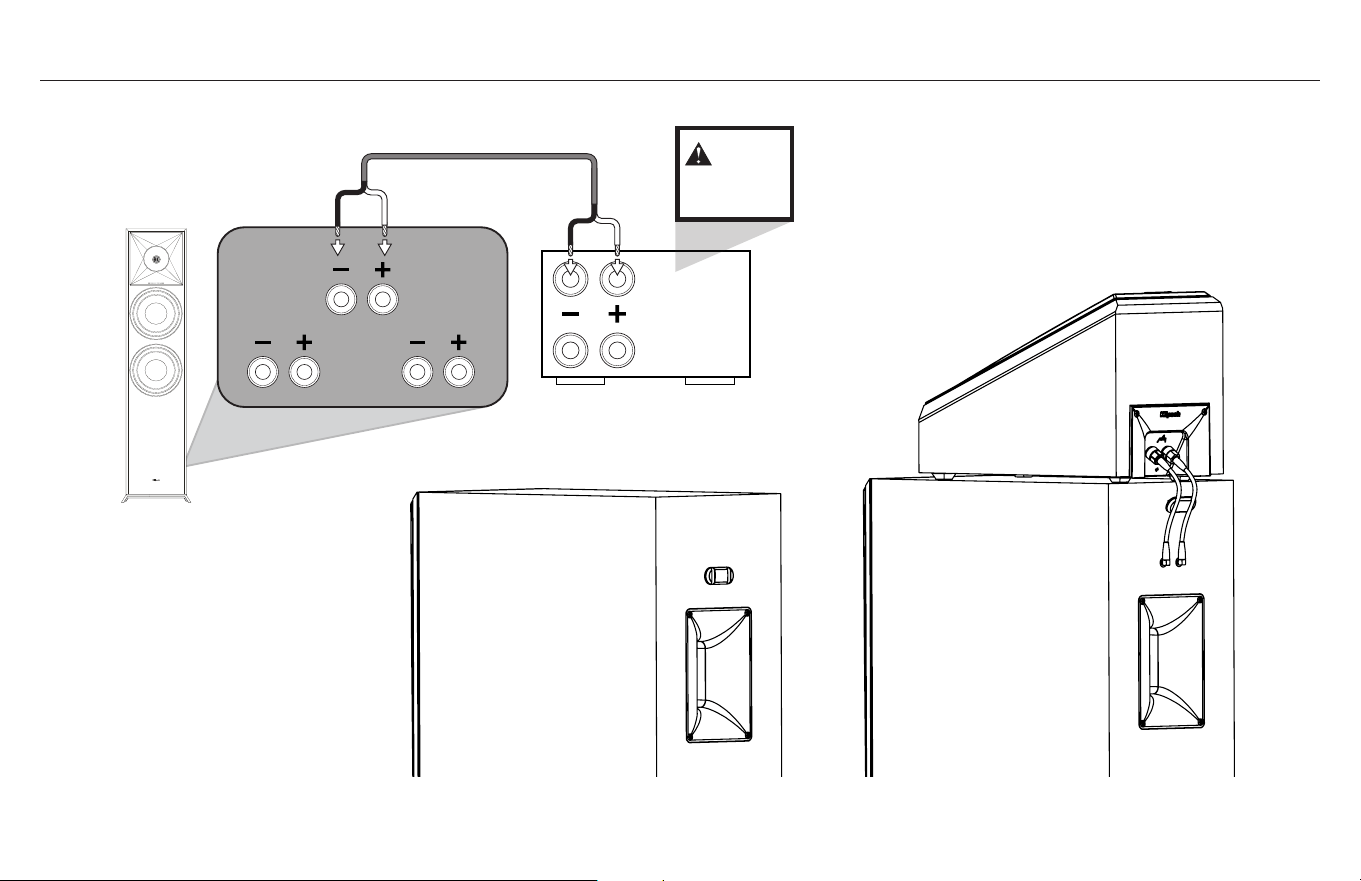

ATMOS ELEVATION CHANNEL CONNECTION

The only thing you should ever need to do to your speakers is dust

them occasionally. Never apply any abrasive or solvent-based cleaner

or any harsh detergent. You can clean the grilles with the brush

attachment of a vacuum cleaner.

CARE AND CLEANING

• Keep up-to-date on new products and promotions.

• Your personal information will never be resold.

• This registration information is not used for warranty purposes.

Please retain your receipt for warranty claims.

PRODUCT REGISTRATION

FRENCH

ENCEINTES REFERENCE PREMIERE

RP-8060FA II

RP-600M II

RP-8000F II

RP-500M II

RP-504C II RP-500C IIRP-404C II

RP-6000F II

RP-502S II

RP-5000F II

RP-500SA II

POSITIONNEMENT DANS LA PIÈCE BRANCHEMENT

Enceintes des voies principales gauche et droite — Pour obtenir les meilleurs

résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une

distance de 1,8 à 4,6 m l’une de l’autre, et à au moins 61 cm des murs de la

pièce. Elles peuvent également être légèrement tournées l’une vers l’autre pour

une meilleure restitution stéréo. La position d’écoute devrait se situer à environ

1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3

pour le branchement et le positionnement.

Enceintes de voie centrale — Les enceintes de voie centrale sont conçues pour

diffuser les dialogues et les sons principaux de manière à ce qu’ils semblent

provenir de l’écran vidéo. Les enceintes devraient par conséquent être placées

aussi près que possible de l’écran, de préférence directement au-dessus ou en

dessous de l’écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et

le positionnement.

Enceintes des voies surround arrière — Les enceintes surround Klipsch WDST

devraient être placées à environ 60 cm au-dessus de la position d’écoute.

Généralement, cela correspond à une hauteur d’environ 1,50 m à 2,10 m au-

dessus du sol. Les enceintes surround devraient être placées sur les murs

directement adjacents à la position d’écoute. Une autre option consiste à les

installer sur le mur situé derrière la position d’écoute. Le positionnement des

enceintes surround dépend des caractéristiques de votre pièce. Elles sont

conçues pour recréer la sensation d’espace et d’ambiance que fournissent

beaucoup des technologies de son surround d’aujourd’hui. Reportez-vous aux

figures 1, 3 et 4 pour le branchement et le positionnement. Veuillez noter que

les grilles des enceintes surround sont fixes et ne peuvent pas être retirées.

Branchement conventionnel — En utilisant du fil d’enceinte d’un diamètre

minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de

l’enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE

de votre amplificateur. Reliez la borne « négative » (–) NOIRE de l’enceinte

de GAUCHE à la borne « négative » (–) NOIRE de la voie de GAUCHE de votre

amplificateur. Répétez cette procédure pour brancher toutes les enceintes

restantes aux voies appropriées de l’amplificateur. Reportez-vous à la figure 3.

Veillez à ce qu’aucun des fils dénudés utilisés pour les branchements ne touche

une autre borne, étant donné que cela pourrait provoquer un court-circuit et

endommager votre équipement.

Certaines enceintes Reference de Klipsch sont équipées de bornes de

raccordement jumelées qui sont reliées par un cavalier métallique. Ne retirez

pas ce cavalier, sinon vos enceintes ne fonctionneront pas correctement.

Laissez ce cavalier en place et branchez vos fils d’enceinte à la paire supérieure

de bornes de raccordement. Il est possible de « bi-câbler » une enceinte qui

dispose de deux paires de bornes de raccordement. Veuillez consulter le

manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l’amplificateur — Les enceintes Klipsch sont

extrêmement efficaces et fonctionneront aisément avec un large éventail

d’amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms

et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte

tenu des niveaux sonores élevés que les enceintes Klipsch sont capables

de restituer, soyez prudent avec le réglage du volume. Un volume excessif

pendant de longues durées peut causer des dommages irréversibles de

l’ouïe. Une surcharge de votre amplificateur pourrait également endommager

vos enceintes. Consultez votre revendeur pour vous assurer que votre

amplificateur est adapté à votre application. Nous voulons que vous écoutiez

pendant toute votre vie.

X=Y=Z

SUB SUB

X=Y=Z

L R

Front Right Front Left

FIGURE 2

VOIE CENTRALE

L R

X=Y=Z

SUB SUB

X=Y=Z

L R

Front Right Front Left

#10

Vis à bois à tête bombée de 6 à 7,5 cm

Vissez dans un poteau mural ou utilisez

des chevilles ; gardez 6 mm apparents

PAR TROU DE

SERRURE

PAR TROU DE

SERRURE

VIA INSERT FILETÉ

3/8-16 x 0.5”

*Supports muraux non inclus

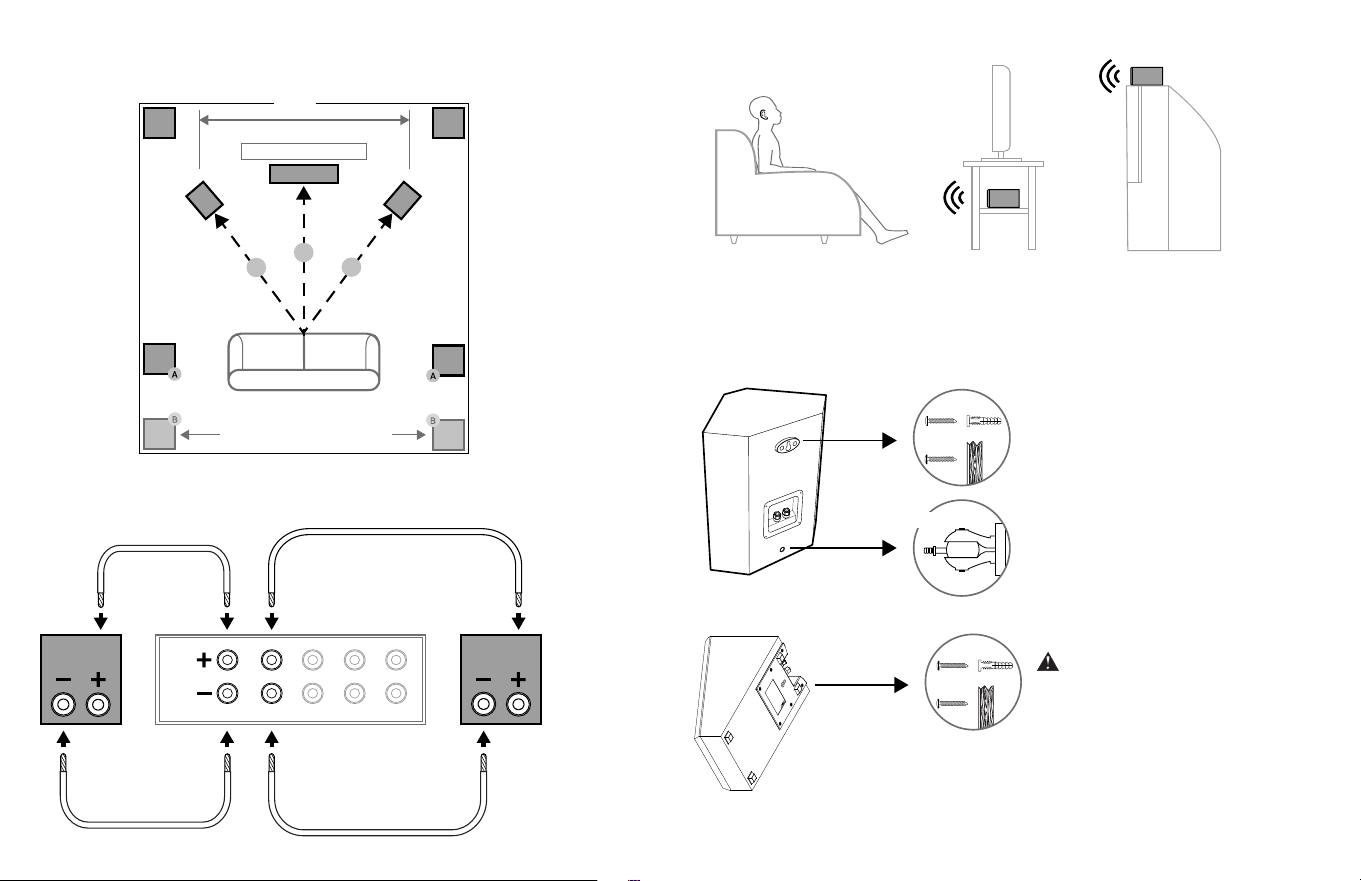

FIGURE 4

MONTAGE MURAL DES ENCEINTES SURROUND

FIGURE 1

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D’ÉCOUTE

FIGURE 3

BRANCHEMENTS STANDARD

6’ - 15’

Sub

(Caisson

de graves)

Positionnement latéral optionnel

des enceintes surround

(L’option A est préférée)

Sub

(Caisson

de graves)

Avant gauche Avant droit

Au-dessus

En dessous

ATTENTION !

N'utilisez pas le trou en poire

pour une installation au plafond !

REFERENCE AVEC LA TECHNOLOGIE DOLBY ATMOS

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D’ÉCOUTE

OBLIGATOIRE

SECONDAIRE

OPTIONNEL

SBL

SL SR

SUB SUB

SBR

SBRSBLRL

2 2

SL SR

RP-8060FA RP-500SA RP-500SA

HEIGHT

MAIN

HEIGHT

L H

RECOMMENDED

MIN. CROSSOVER:

150Hz

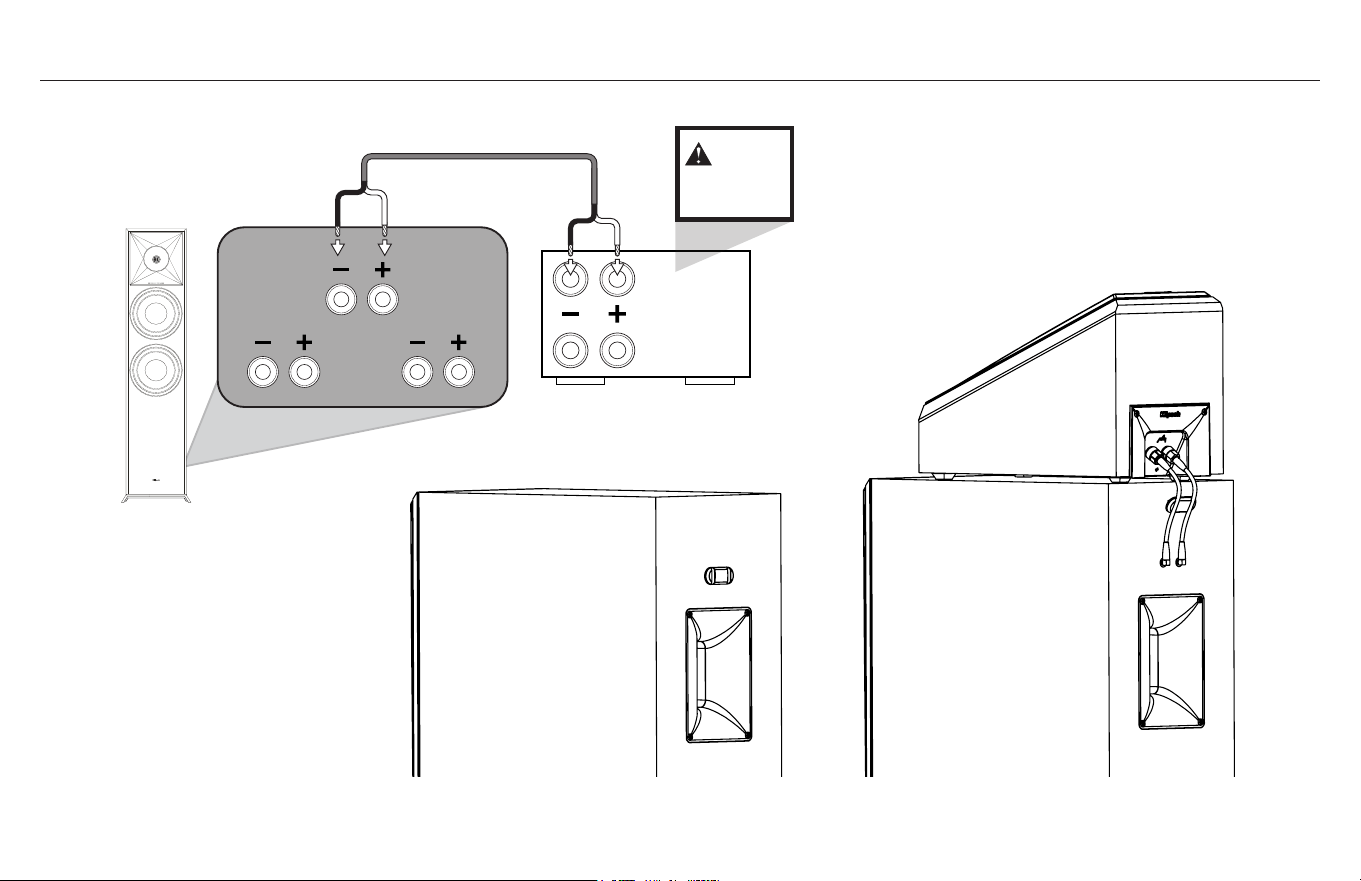

CONNEXION AU CANAL D’ÉLÉVATION DOLBY ATMOS

La seule chose que vous devriez avoir besoin de faire pour vos

enceintes est de les épousseter occasionnellement. N’utilisez jamais de

produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent

agressif. Vous pouvez nettoyer les grilles avec la brosse d’un aspirateur.

ENTRETIEN ET NETTOYAGE

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.

• Vos informations personnelles ne seront jamais revendues.

• Ces informations d’enregistrement ne sont pas utilisées à des fins

de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la

garantie.

ENREGISTREMENT DU PRODUIT

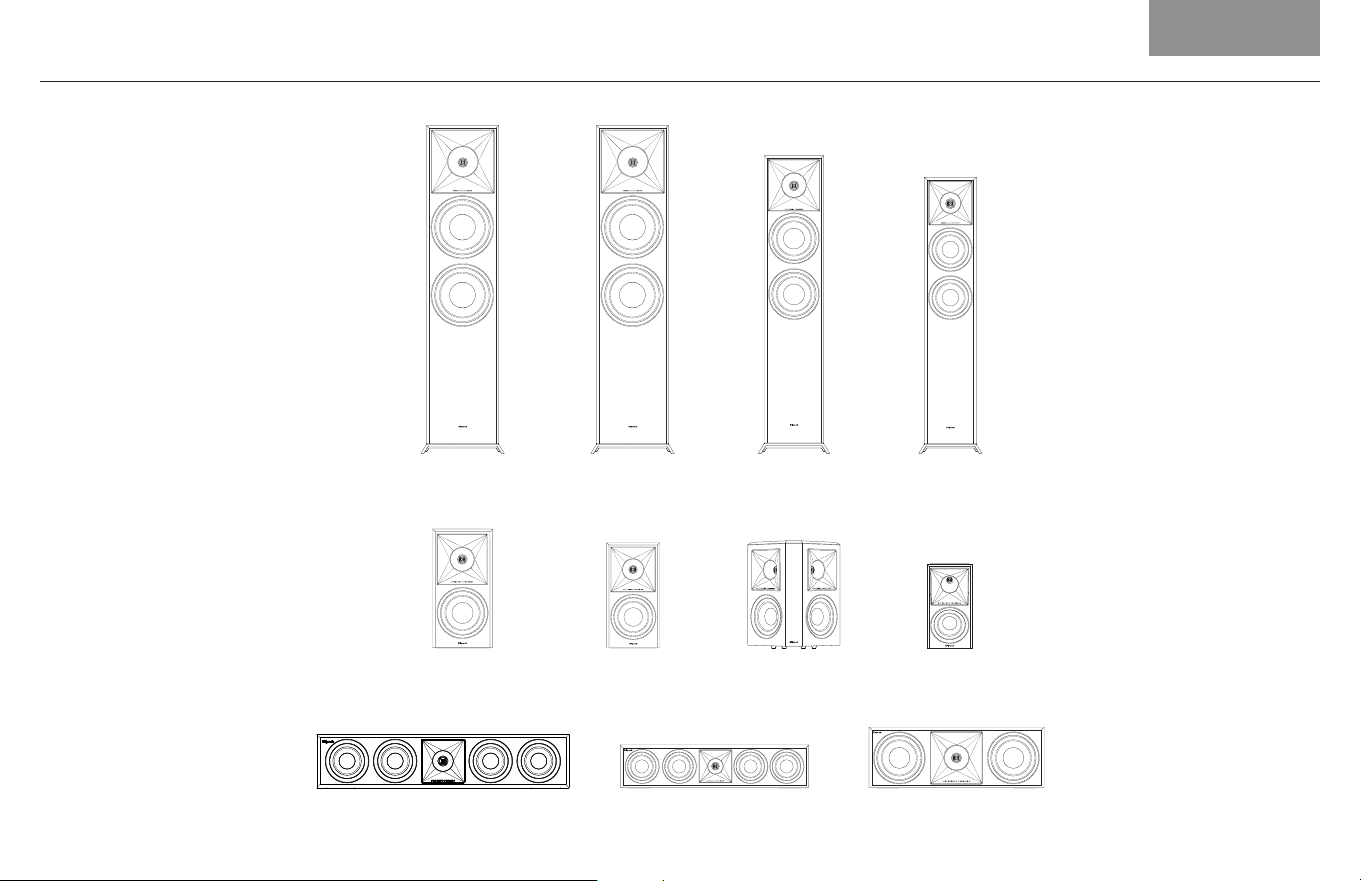

ALTAVOCES REFERENCE PREMIERE

RP-8060FA II

RP-600M II

RP-8000F II

RP-500M II

RP-504C II RP-500C IIRP-404C II

RP-6000F II

RP-502S II

RP-5000F II

RP-500SA II

SPANISH

UBICACIÓN EN LA SALA CONEXIONES

Altavoces de canal principal izquierdo y derecho. Para obtener la mejor

fidelidad, Klipsch Group, Inc (KGI) sugiere separar los altavoces de 1.8 a 4.6 m

(6 a 15 pies) y ubicarlos a un mínimo de 61 cm (24 plg.) de la pared de atrás y

las paredes laterales. También se pueden orientar un poco hacia adentro para

obtener una mejor imagen estereofónica. La posición del oyente debe estar

entre 1 y 1.5 veces la distancia que separa los altavoces. En las figuras 1 y 3 hay

detalles de conexión y ubicación.

Altavoces de canal central. Los altavoces de canal central han sido diseñados

para ubicar el diálogo y los sonidos principales de manera que parezca que

provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca

posible de la pantalla, de preferencia directamente encima o debajo de la

pantalla. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

Altavoces de canal surround trasero. Los altavoces surround WDST de

Klipsch deben ubicarse a una altura aproximadamente 2 pies mayor que la del

oído del oyente sentado. Esto es por lo general de 5 a 7 pies sobre el piso. Los

altavoces surround se pueden ubicar en las paredes directamente adyacentes o

en la pared que queda detrás de la posición del oyente. La ubicación final de los

altavoces surround depende de las características de la sala. Estos altavoces

han sido diseñados para recrear la sensación de espacio y ambiente que

proporcionan muchas de las tecnologías surround de hoy en día. En las figuras

1, 2 y 3 hay detalles de conexión y ubicación. Las rejillas de los altavoces

surround son fijas y no se pueden retirar.

Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte

la terminal ROJA “positiva” (+) del altavoz IZQUIERDO a la terminal ROJA

“positiva” (+) del canal IZQUIERDO de su amplificador. Conecte la terminal

NEGRA “negativa” (-) del altavoz IZQUIERDO a la terminal NEGRA “negativa”

(-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para

conectar los otros altavoces a los canales correspondientes del amplificador.

Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya

cables sin aislamiento que toquen otras terminales, pues esto podría causar un

cortocircuito y dañar el equipo.

Algunos altavoces Reference de Klipsch tienen dos pares de terminales

conectadas por medio de una banda de metal. Si quita la banda de metal, los

altavoces no funcionan correctamente. Deje la banda en su lugar y conecte el

cable de altavoz al par de terminales de arriba. Es posible hacerles cableado

doble a los altavoces con dos pares de terminales. Hay más instrucciones en el

manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y

funcionan bien con una extensa variedad de amplificadores. Todos los altavoces

Klipsch son compatibles con 8 Ω y se pueden hacer funcionar a altos niveles

con poca distorsión. Debido a los altos niveles de salida que pueden reproducir

los altavoces Klipsch, tenga cuidado con el control de volumen. El volumen

excesivo durante largos períodos puede dañar permanentemente el oído. Hacer

funcionar el amplificador a más de su capacidad normal también puede dañar

los altavoces. Consulte al minorista para asegurarse de que su amplificador es

adecuado para su aplicación. Queremos que oiga toda la vida.

PRECAUCIÓN

No utilice el agujero en forma de ojo

de cerradura para hacer montaje en el

cielo raso.

SUB SUB

X=Y=Z

L R

Front Right Front Left

FIGURA 1

LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

FIGURA 2

CANAL CENTRAL

FIGURA 3

CONEXIONES ESTÁNDAR

L R

X=Y=Z

6’ - 15’

Sub Sub

X=Y=Z

SUB SUB

X=Y=Z

L R

Front Right Front Left

Tornillos Nº 10 de 2.5 plg. a 3 plg. de

cabeza troncocónica para madera

Móntelos en un paral de pared o utilice

anclas. Deje expuesto 1/4 de plg.

A TRAVÉS DEL

LLAVERO

A TRAVÉS DEL

LLAVERO

VÍA INSERTO

ROSCADO

3/8-16 x 0.5”

* Soportes de pared no incluidos

FIGURA 4

MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED

Colocación opcional lateral del

altavoz surround

(Se prefiere la opción A)

Debajo

Encima

O BIEN

Delantera

izquierda

Delantera

derecha

OBLIGATORIO

SECUNDARIO

OPCIONAL

ALTAVOCES REFERENCE CON TECNOLOGÍA ATMOS

DE DOLBY

UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN

SBL

SL SR

SUB SUB

SBR

SBRSBLRL

2 2

SL SR

RP-8060FA RP-500SA RP-500SA

HEIGHT

MAIN

HEIGHT

L H

RECOMMENDED

MIN. CROSSOVER:

150Hz

CONEXIÓN DE CANAL DE ELEVACIÓN DOLBY ATMOS

Lo único que puede ser necesario hacerles a los altavoces es quitarles

el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes

ni limpiadores abrasivos o a base de solvente. El accesorio de cepillo de

su aspiradora sirve para quitarles el polvo a las rejillas de altavoz.

CUIDADO Y LIMPIEZA

Registre su producto en línea en at www.klipsch.com/register

•

Manténgase al día sobre nuevos productos y promociones.

• Sus datos personales nunca serán vendidos.

• Estos datos de registro no son para propósitos de garantía.

Guarde su recibo para hacer reclamaciones de garantía.

REGISTRO DEL PRODUCTO

GERMAN

REFERENCE PREMIERE-LAUTSPRECHER PREMIERE

RP-8060FA II

RP-600M II

RP-8000F II

RP-500M II

RP-504C II RP-500C IIRP-404C II

RP-6000F II

RP-502S II

RP-5000F II

RP-500SA II

AUFSTELLUNG IM RAUM ANSCHLÜSSE

Linke und rechte Hauptkanal-Lautsprecher – Zur optimalen Leistung

empfiehlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m

voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden

aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollten Sie sie

eventuell etwas nach innen ausrichten. Der Abstand der Hörpositionen sollte

etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein.

Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher – Center-Kanal-Lautsprecher dienen dazu,

Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm

zu kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie

möglich am Bildschirm platziert werden, am besten direkt über oder

unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten

Anschlüsse und Platzierungen.

Hintere Surround-Lautsprecher – Klipsch WDST Surround-Lautsprecher

sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerweise

ist das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden

und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere

Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung

des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. Die

Lautsprecher erzeugen den durch die moderne Surround-Sound-Technologie

ermöglichten Raumklang. Abbildungen 1, 3 und 4 zeigen Ihnen die korrekten

Anschlüsse und Platzierungen. Denken Sie daran, dass die Lautsprechergrills

der Surround-Lautsprecher nicht abnehmbar sind.

Konventioneller Anschluss – Verwenden Sie 16-Gauge-Lautsprecherkabel

(oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des

LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN

Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-)

Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-)

Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses

Verfahren für den Anschluss aller verbleibenden Lautsprecher an die

entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich,

dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da

dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

Einige Klipsch Reference-Lautsprecher verfügen über doppelte

Anschlussterminals, die mit einem Metallstreifen verbunden sind. Entfernen

Sie diesen Streifen nicht, da ansonsten Ihre Lautsprecher nicht mehr richtig

funktionieren. Lassen Sie den Streifen an Ort und Stelle und schließen

Sie Ihr Lautsprecherkabel an die oberen Anschlussterminals an. Bei

Lautsprechern mit zwei Sets von Anschlussterminals ist eine sogenannte

Bi-Wiring-Verbindung möglich. Weitere Anleitungen hierzu finden Sie in der

Dokumentation Ihres Receivers.

Verstärkeranforderungen – Klipsch-Lautsprecher haben einen hohen

Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle

Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit

geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den

Klipsch-Lautsprecher wiedergeben können, sollten Sie den Lautstärkeregler

mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume

hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung

Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie Ihren

Fachhändler, ob Ihr Verstärker für Ihren Einsatzzweck geeignet ist. Wir wollen,

dass Sie einen lebenslangen Hörgenuss haben.

SUB SUB

X=Y=Z

L R

Front Right Front Left

L R

X=Y=Z

6’ - 15’

Sub Sub

X=Y=Z

Unter

Über

ODER

SUB SUB

X=Y=Z

L R

Front Right Front Left

Nr. 10

2,5- bis 3-Zoll Flachkopf-Holzschrauben

In Ständerprofil befestigen oder Dübel

verwenden – etwa 6 mm hervorstehen lassen

ÜBER

SCHLÜSSELLOCH

ÜBER

SCHLÜSSELLOCH

ÜBER GEWINDEEINSATZ

VORSICHT!

Verwenden Sie das Befestigungsloch

nicht zur Deckenmontage!

3/8-16 x 0.5”

*Wandhalterungen nicht im

Lieferumfang enthalten

ABBILDUNG 1

LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

ABBILDUNG 2

CENTER-KANAL

ABBILDUNG 4

WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

ABBILDUNG 3

STANDARDANSCHLÜSSE

Optionale seitliche Platzierung

von Surround-Lautsprechern

(Option A wird bevorzugt)

Vorne (links) Vorne (rechts)

LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

REFERENCE MIT DOLBY ATMOS

TECHNOLOGIE

NOTWENDIG

SEKUNDÄR

OPTIONAL

SBL

SL SR

SUB SUB

SBR

SBRSBLRL

2 2

SL SR

RP-8060FA RP-500SA RP-500SA

HEIGHT

MAIN

HEIGHT

L H

RECOMMENDED

MIN. CROSSOVER:

150Hz

ANSCHLUSS FÜR DOLBY ATMOS

ELEVATION-KANAL

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie

gelegentlich abzustauben. Verwenden Sie nie Scheuermittel,

Lösungsmittel enthaltende oder aggressive Reinigungsmittel.

Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines

Staubsaugers reinigen.

PFLEGE UND REINIGUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

•

Dadurch werden Sie über neue Produkte und

Sonderangebote informiert.

• Ihre personenbezogenen Daten werden nie verkauft.

• Diese Registrierungsdaten werden nicht zu Garantiezwecken

verwendet.

Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch

nehmen zu können.

PRODUKTREGISTRIERUNG

ALTOPARLANTI REFERENCE PREMIERE

RP-8060FA II

RP-600M II

RP-8000F II

RP-500M II

RP-504C II RP-500C IIRP-404C II

RP-6000F II

RP-502S II

RP-5000F II

RP-500SA II

ITALIAN

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro del canale principale – Per ottenere prestazioni

ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una

distanza compresa tra 1,8 e 4,6 metri l’uno dall’altro e ad almeno 61 centimetri

di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono

essere angolati leggermente verso l’interno per ottenere un’immagine stereo

migliore. La distanza di ascolto deve essere pari a circa 1 – 1,5 volte la distanza

di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la

collocazione.

Altoparlanti del canale centrale – Sono progettati per riprodurre l’audio in

modo che i dialoghi e i suoni principali sembrino provenire dallo schermo,

quindi devono essere collocati quanto più possibile vicino allo schermo stesso,

se possibile direttamente sopra o sotto di esso. Vedere le figure 1, 2 e 3 per le

connessioni e la collocazione.

Altoparlanti posteriori del canale surround – I Klipsch WDST devono essere

collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a

circa 1,5 – 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono

essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto.

Un’altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La

collocazione finale degli altoparlanti surround dipende dalle caratteristiche

della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera

offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1,

3 e 4 per le connessioni e la collocazione. Tenere presente che le griglie degli

altoparlanti surround sono fisse, quindi non possono essere rimosse.

Collegamento tipico – Usando cavi di potenza di sezione uguale o maggiore di

1,30 mm2 (16 AWG), collegare il terminale “positivo” (+) ROSSO e il terminale

“negativo” NERO dell’altoparlante SINISTRO rispettivamente ai terminali

“positivo” (+) ROSSO e “negativo” NERO del canale SINISTRO dell’amplificatore.

Procedere in questo modo per collegare tutti gli altri altoparlanti ai

corrispondenti canali dell’amplificatore. Vedere la Figura 3. Accertarsi che

nessun conduttore nudo di una connessione tocchi qualunque altro terminale,

altrimenti si potrebbe causare un cortocircuito e danni all’impianto.

Alcuni altoparlanti Klipsch Reference sono dotati di due terminali cilindrici

collegati da un ponticello metallico che non va rimosso, altrimenti gli

altoparlanti non funzionerebbero correttamente; senza spostarlo, collegare il

cavo dell’altoparlante al set superiore di terminali cilindrici. È possibile eseguire

il cablaggio doppio di un altoparlante dotato di due set di terminali cilindrici.

Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull’amplificatore – Grazie alla loro alta efficienza, gli altoparlanti

Klipsch funzionano facilmente con un’ampia gamma di amplificatori. Tutti gli

altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli

molto alti con bassa distorsione. Poiché questi altoparlanti sono in grado di

riprodurre livelli di uscita elevati, procedere con cautela quando si aumenta il

volume; l’esposizione prolungata a volumi eccessivi può danneggiare l’udito

in modo permanente. Anche il sovrapilotaggio dell’amplificatore potrebbe

danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che

l’amplificatore che si desidera usare sia adatto all’applicazione prevista al fine

di ottenere i migliori risultati dai nostri altoparlanti.

TRAMITE IL FORO

DELLA CHIAVE

Viti per legno a testa tronco-conica

da 6,35 – 7,62 mm (n. 10)

Serrare le viti direttamente nel

montante o nei tasselli, lasciandone

sporgere le teste di 6 mm.

ATTENZIONE

Non utilizzare la scanalatura

per vite per fissare

l’altoparlante

al soffitto.

SUB SUB

X=Y=Z

L R

Front Right Front Left

L R

X=Y=Z

6’ - 15’

Sub Sub

X=Y=Z

Sotto

Sopra

OPPURE

SUB SUB

X=Y=Z

L R

Front Right Front Left

TRAMITE IL FORO

DELLA CHIAVE

TRAMITE INSERTO FILETTATO

3/8-16 x 0.5”

*Staffe a muro non incluse

FIGURA 1

COLLOCAZIONE DEGLI ALTOPARLANTI NELL’AREA DI ASCOLTO

FIGURA 2

CANALE CENTRALE

FIGURA 4

FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

FIGURA 3

CONNESSIONI STANDARD

Collocazione facoltativa

surround laterali

(è preferibile l’opzione A)

Sx anteriore Dx anteriore

REFERENCE CON TECNOLOGIA DOLBY ATMOS

OBBLIGATORI

SECONDARI

OPZIONALI

COLLOCAZIONE DEGLI ALTOPARLANTI NELL’AREA DI ASCOLTO

SBL

SL SR

SUB SUB

SBR

SBRSBLRL

2 2

SL SR

RP-8060FA RP-500SA RP-500SA

HEIGHT

MAIN

HEIGHT

L H

RECOMMENDED

MIN. CROSSOVER:

150Hz

CONNESSIONE A CANALE ELEVATO DOLBY ATMOS

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non

applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie

possono essere pulite con l’accessorio a spazzola di un aspirapolvere.

CURA E PULIZIA

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register

•

Si riceveranno così informazioni su nuovi prodotti e promozioni.

• I dati personali degli utenti non saranno mai venduti.

• Le informazioni di registrazione non vengono utilizzate a scopi

di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti

dalla garanzia.

REGISTRO DO PRODUTO

CAIXAS ACÚSTICAS REFERENCE PREMIERE

RP-8060FA II

RP-600M II

RP-8000F II

RP-500M II

RP-504C II RP-500C IIRP-404C II

RP-6000F II

RP-502S II

RP-5000F II

RP-500SA II

PORTUGUESE

POSICIONAMENTO NO AMBIENTE CONEXÃO

Caixas acústicas direita e esquerda do canal principal — Para máximo

desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas

de 1,8 a 4,6 m de distância entre si e no mínimo 61 cm afastadas das paredes

laterais e traseira. Elas também podem ser posicionadas em ângulo, com

os planos frontais ligeiramente voltados entre si para melhor fidelidade na

reprodução estéreo. A posição de audição deve ser aproximadamente uma a

uma vez e meia a distância que separa as caixas acústicas. Consulte as figuras 1

e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas do canal central — As caixas acústicas do canal central

foram projetadas para reproduzir diálogos e sons primários de modo que

pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais

próximo possível da tela, de preferência diretamente em cima ou embaixo

da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e

posicionamento das unidades.

Caixas acústicas traseiras do canal surround — As caixas acústicas surround

Klipsch WDST devem ser colocadas a aproximadamente 60 cm acima da

posição ocupada pelo ouvinte, normalmente, cerca de 1,5 a 2 m acima do chão.

As caixas acústicas surround devem ser colocadas nas paredes diretamente

adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás

da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround

depende das características do ambiente. Elas foram projetadas para recriar

a sensação de espaço e atmosfera proporcionada por muitas das tecnologias

de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da

conexão e posicionamento das unidades. Observe que as grades das unidades

surround são fixas e não podem ser removidas.

Conexão convencional — Usando um cabo para caixa acústica bitola 16 AWG

ou maior, conecte o terminal “positivo” (+) VERMELHO da caixa acústica

ESQUERDA ao terminal “positivo” (+) VERMELHO do canal ESQUERDO do

amplificador. Conecte o terminal “negativo” (–) PRETO da caixa acústica

ESQUERDA ao terminal “negativo” (–) PRETO do canal ESQUERDO do

amplificador. Repita este procedimento para conectar todas as demais

caixas acústicas aos canais apropriados no amplificador. Consulte a Figura 3.

Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque

em qualquer um dos demais terminais, já que poderá causar curto-circuito e

danificar o equipamento.

Algumas caixas acústicas Klipsch Reference vêm com terminais de conexão

duplos conectados por uma tira metálica. Não remova a tira metálica ou as

caixas acústicas não funcionarão corretamente. Mantenha a tira no lugar

e conecte o cabo de caixa acústica no conjunto superior dos terminais de

conexão. É possível conectar dois cabos a uma caixa acústica que possui dois

conjuntos de terminais de conexão. Consulte o manual do receiver para obter

mais instruções.

Requisitos do amplificador — As caixas acústicas Klipsch são altamente

eficientes e funcionarão bem com uma grande variedade de amplificadores.

Todas as caixas acústicas Klipsch são compatíveis com 8 Ω e podem ser

excitadas até a níveis muito elevados com pouca distorção. Devido aos altos

níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao

ajustar o controle de volume. Um volume ajustado a um nível muito alto por

longos períodos de tempo pode causar danos permanentes à audição. Usar o

amplificador com nível excessivo de potência também pode danificar as caixas

acústicas. Consulte o revendedor para confirmar se o amplificador utilizado

é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos

prazeres do som por toda a vida.

Parafusos de cabeça chata para madeira no 10 de 63

a 76 mm de comprimento

Montar na viga de parede ou usar buchas – deixar

64 mm expostos

SUB SUB

X=Y=Z

L R

Front Right Front Left

L R

X=Y=Z

6’ - 15’

Sub Sub

X=Y=Z

Abaixo

Acima

SUB SUB

X=Y=Z

L R

Front Right Front Left

VIA KEYHOLE

VIA THREADED INSERT

3/8-16 x 0.5”

* Suportes de parede não incluídos

FIGURA 1

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

FIGURA 2

CANAL CENTRAL

FIGURA 4

INSTALAÇÃO DAS CAIXAS ACÚSTICAS SURROUND EM PAREDE

FIGURA 3

CONEXÕES PADRÃO

Posicionamento de surround

lateral opcional

(A opção A é melhor)

Frontal

esquerda

Frontal

direita

CUIDADO!

Não use o orifício em forma de fechadura

para instalação no teto!

REFERENCE COM TECNOLOGIA DOLBY ATMOS

OBRIGATÓRIO

SECUNDÁRIO

OPCIONAL

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

SBL

SL SR

SUB SUB

SBR

SBRSBLRL

2 2

SL SR

RP-8060FA RP-500SA RP-500SA

HEIGHT

MAIN

HEIGHT

L H

RECOMMENDED

MIN. CROSSOVER:

150Hz

CONEXÃO DE CANAL DE ELEVAÇÃO DOLBY ATMOS

O cuidado das caixas acústicas só requer a remoção periódica do pó

acumulado nas superfícies. Nunca use qualquer tipo de produto de

limpeza abrasivo ou à base de solventes, nem qualquer detergente forte.

As grades podem ser limpas com a escova de um aspirador de pó.

CUIDADO E LIMPEZA

Registre o produto on-line no site www.klipsch.com/register.

•

Mantenha-se atualizado sobre novos produtos e promoções.

• Suas informações pessoais nunca serão vendidas a terceiros.

• As informações solicitadas para registro do produto não são

usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para

serviços cobertos pela garantia.

REGISTRO DO PRODUTO

RP-8060FA II

RP-600M II

RP-8000F II

RP-500M II

RP-504C II RP-500C IIRP-404C II

RP-6000F II

RP-502S II

RP-5000F II

RP-500SA II

CHINESE

参考系列扬声器

室内音箱的布放电气连接

左、右主声道音箱：为了获得最佳效果，杰士集团有限公司 (

KGI) 建议您把音箱分开6到15英尺（ 1.8- 4.6米）放置。另外，

音箱与后墙和侧墙的距离要保持至少24英寸（ 61厘米）。两个

音箱可稍微内倾，这样可以更好地再现立体声效果。收听者与音

箱的距离应该是两扬声器间距的约1至1.5倍。请参见图1和图3进

行音箱连接和放置。

中声道音箱：根据设计，中声道音箱是为了再现对话和基本声

音，并使这些声音听上去是来自视频画面的声音。因此中声道扬

声器应尽可能靠近屏幕放置，最好直接放置在画面上方或下方。

请参考图1、图2和图3进行中声道音箱的连接和放置。

后置环绕立体声音箱：杰士WDST环绕立体声音箱应放置在比听

者高约2英尺（0.6米）的位置。该位置一般高于地板约5-7英尺

(1.5-2.1米)。环绕立体声音箱应放在直接毗邻聆听位置的各墙壁

上，或放置在聆听位置后面的墙壁上。环绕立体声音箱的最终放

置位置取决于您房间的特点。根据设计，环绕立体声音箱用来再

现如今许多环绕立体声技术所提供的声音的空间感和氛围感。请

参考图1、图3和图4来连接和放置环绕立体声音箱。请注意，环

绕立体声音箱的面网是固定的，因此无法被取下。

传统连接方式：请使用16号(16-gauge) 或更粗的喇叭线，把左

音箱的正极端子（红色端子）连接到放大器的左声道正极端子（

红色端子），将左音箱的负极端子（黑色端子）连接到放大器的

左声道负极端子（黑色端子）。重复此步骤，将其余所有音箱连

接到相应的放大器声道上。请参考图3。每个端子连接上若有裸

线，则该裸线不得触及任何其它端子，否则可能造成短路并损坏

设备。

有些杰士参考系列音箱配有双接线柱，该双接线柱用一个金属条

连接。请不要取下该金属条，否则音箱无法正常工作。请把金属

条保持在原位，把音箱线连接到接线柱的顶部连接件上。配有两

套接线柱的音箱可以进行双线连接。请参阅接收器手册中的进一

步说明。

对放大器的要求：杰士音箱放音效率很高，可以轻松配合多种放

大器使用。所有杰士扬声器均兼容8欧姆阻抗，可以播放的音量

很大，而声音失真却很小。由于音箱能再现大音量，所以调整音

量时请务请审慎行事。长期播放过大的音量可能会永久损害您的

听力。放大器输出过大也会损坏扬声器。请与经销商联系，确认

您要使用的放大器是否完美匹配您的音响系统和环境。希望杰士

音箱陪伴您一生。

SUB SUB

X=Y=Z

L R

Front Right Front Left

L R

X=Y=Z

6’ - 15’

Sub Sub

X=Y=Z

SUB SUB

X=Y=Z

L R

Front Right Front Left

#10

2.5" - 3" panhead wood screws

Mount in wall stud or use

anchors - leave 1/4" exposed

威盛钥匙孔

通过螺纹插入

CAUTION!

Do not use keyhole

for ceiling mounting!

3/8-16 x 0.5”

*不包括壁挂支架

图1

在聆听区域放置扬声器

图2

中间声道

图4

墙面安装环绕音箱

图3

标准连接

低音炮

侧环绕音箱的放置

（首选选项A）

左前右前

低音炮

下面

上面

或

10号

2.5至3英寸盘头木螺丝

可固定在墙柱上或墙锚中。木螺丝应露出墙

壁1/4英寸（0.6厘米）

注意！

请勿使用栓孔进行吸顶式安装！请

勿使用栓孔进行吸顶式安装！

SBL

SL SR

SUB SUB

SBR

SBRSBLRL

2 2

SL SR

RP-8060FA RP-500SA RP-500SA

采用 DOLBY ATMOS

技术的 REFERENCE 系列音箱

必备

次要

可选

在聆听区域放置扬声器

HEIGHT

MAIN

HEIGHT

L H

RECOMMENDED

MIN. CROSSOVER:

150Hz

DOLBY ATMOS

仰角通道连接

您需要做的只是偶尔掸去音箱的灰尘。不要使用任何摩擦性或溶解性清

洁剂以及任何粗糙的去污剂。可以使用吸尘器配备的刷子来清洁面网。

保养和清洁

请在www.klipsch.com/register在线注册您的产品

•

了解最新产品促销活动。

•

您的个人信息绝不会被转售。

•

该注册信息不用于保修目的。

请保存好您的收据，保修时我们需要您出示该收据。

产品注册

V01 - 0209

V02 - 230227

3502 WOODVIEW TRACE, INDIANAPOLIS, IN, USA

KLIPSCH.COM

Klipsch and Keepers of the Sound are trademarks of Klipsch Group, Inc., registered in the United States and other countries.

Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos and the double-D symbol are registered trademarks of Dolby Laboratories.

Onkyo RP-502S II - Surround Sound Speakers

Product's Documents

Reference Premiere Speakers 2021 Manual v02

Specifications

Onkyo RP-502S II Questions and Answers
