Angle Grinder
Meuleuse d’Angle
Esmeriladora de Disco
GA7040S
GA9040S
006732
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
2
ENGLISH
SPECIFICATIONS
• Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
GENERAL SAFETY RULES
USA002-2
(For All Tools)
WARNING:
Read and understand all instructions.
Failure to follow all instructions listed below,
may result in electric shock, fire and/or seri-
ous personal injury.
SAVE THESE INSTRUCTIONS
Work Area
1. Keep your work area clean and well lit. Cluttered
benches and dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases, or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a
polarized plug (one blade is wider than the
other.) This plug will fit in a polarized outlet only
one way. If the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit, contact a
qualified electrician to install a polarized outlet.
Do not change the plug in any way. Double insula-
tion eliminates the need for the three wire
grounded power cord and grounded power supply
system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and refrigera-
tors. There is an increased risk of electric shock if
your body is grounded.
6. Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords immedi-
ately. Damaged cords increase the risk of electric
shock.
8. When operating a power tool outside, use an
outdoor extension cord marked “W-A” or “W”.
These cords are rated for outdoor use and reduce
the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use tool while tired or under the influence of
drugs, alcohol, or medication. A moment of inat-
tention while operating power tools may result in
serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair, cloth-
ing, and gloves away from moving parts. Loose
clothes, jewelry, or long hair can be caught in mov-
ing parts.
11. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your finger
on the switch or plugging in tools that have the
switch on invites accidents.
12. Remove adjusting keys or wrenches before turn-
ing the tool on. A wrench or a key that is left
attached to a rotating part of the tool may result in
personal injury.
13. Do not overreach. Keep proper footing and bal-
ance at all times. Proper footing and balance
enables better control of the tool in unexpected situ-
ations.
14. Use safety equipment. Always wear eye protec-
tion. Dust mask, non-skid safety shoes, hard hat, or
Model GA7040S GA9040S
Wheel diameter 180 mm (7”) 230 mm (9”)
Spindle thread 15.87mm (5/8”) 15.87mm (5/8”)
No load speed (RPM) 8,000/min 6,000/min (6,600/min. in Mexico)
Overall length 511 mm (20-1/8”) 511 mm (20-1/8”)
Net weight 5.5 kg (12.35 lbs) 5.5 kg (12.35 lbs)
3
hearing protection must be used for appropriate con-
ditions. Ordinary eye or sun glasses are NOT eye
protection.
Tool Use and Care
15. Use clamps or other practical way to secure and
support the workpiece to a stable platform. Hold-
ing the work by hand or against your body is unsta-
ble and may lead to loss of control.
16. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or
off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing the tool. Such preventive
safety measures reduce the risk of starting the tool
accidentally.
19. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
20. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are
easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other condition
that may affect the tools operation. If damaged,
have the tool serviced before using. Many acci-
dents are caused by poorly maintained tools.
22. Use only accessories that are recommended by
the manufacturer for your model. Accessories
that may be suitable for one tool, may become haz-
ardous when used on another tool.
SERVICE
23. Tool service must be performed only by qualified
repair personnel. Service or maintenance per-
formed by unqualified personnel could result in a risk
of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of unau-
thorized parts or failure to follow Maintenance
instructions may create a risk of electric shock or
injury.
USE PROPER EXTENSION CORD: Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size to
use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The smaller
the gage number, the heavier the cord.
SPECIFIC SAFETY RULES
USB005-4
DO NOT let comfort or familiarity with
product (gained from repeated use)
replace strict adherence to grinder safety
rules. If you use this tool unsafely or
incorrectly, you can suffer serious per-
sonal injury.
1. Always use proper guard with grinding wheel. A
guard protects operator from broken wheel frag-
ments.
2. Accessories must be rated for at least the speed
recommended on the tool warning label. Wheels
and other accessories running over rated speed can
fly apart and cause injury.
3. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord. Con-
tact with a “live” wire will make exposed metal parts
of the tool “live” and shock the operator.
4. When using depressed center grinding wheels,
be sure to use only fiberglass-reinforced wheels.
5. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
6. Check the wheel carefully for cracks or damage
before operation. Replace cracked or damaged
Table 1: Minimum gage for cord
Ampere Rating
Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12
Not Recommended
4
wheel immediately. Run the tool (with guard) at
no load for about a minute, holding tool away
from others. If wheel is flawed, it will likely sepa-
rate during this test.
7. Use only flanges specified for this tool.
8. Be careful not to damage the spindle, the flange
(especially the installing surface) or the lock nut.
Damage to these parts could result in wheel
breakage.
9. NEVER use tool with wood cutting blades or
other sawblades. Such blades when used on a
grinder frequently kick and cause loss of control
leading to personal injury.
10. Hold the tool firmly.
11. Keep hands away from rotating parts.
12. Make sure cord is clear of wheel. Do not wrap
cord around your arm or wrist. If control of tool
is lost, cord may become wrapped around you
and cause personal injury.
13. Make sure the wheel is not contacting the work-
piece before the switch is turned on.
14. Before using the tool on an actual workpiece, let
it run for a while. Watch for vibration or wobbling
that could indicate poor installation or a poorly
balanced wheel.
15. Use the specified surface of the wheel to per-
form the grinding.
16. Watch out for flying sparks. Hold the tool so that
sparks fly away from you and other persons or
flammable materials.
17. Do not leave the tool running. Operate the tool
only when hand-held.
18. Do not touch the workpiece immediately after
operation; it may be extremely hot and could
burn your skin.
19. ALWAYS wear proper apparel including long
sleeve shirts, leather gloves and shop aprons to
protect skin from contact with hot grindings.
20. Use of this tool to grind or sand some products,
paints and wood could expose user to dust con-
taining hazardous substances. Use appropriate
respiratory protection.
21. After using the tool, make sure the wheel rota-
tion comes to a complete stop before setting the
tool down. Setting the tool down with the wheel
rotating can cause personal injury.
SAVE THESE INSTRUCTIONS
WARNING:
MISUSE or failure to follow the safety
rules stated in this instruction manual
may cause serious personal injury.

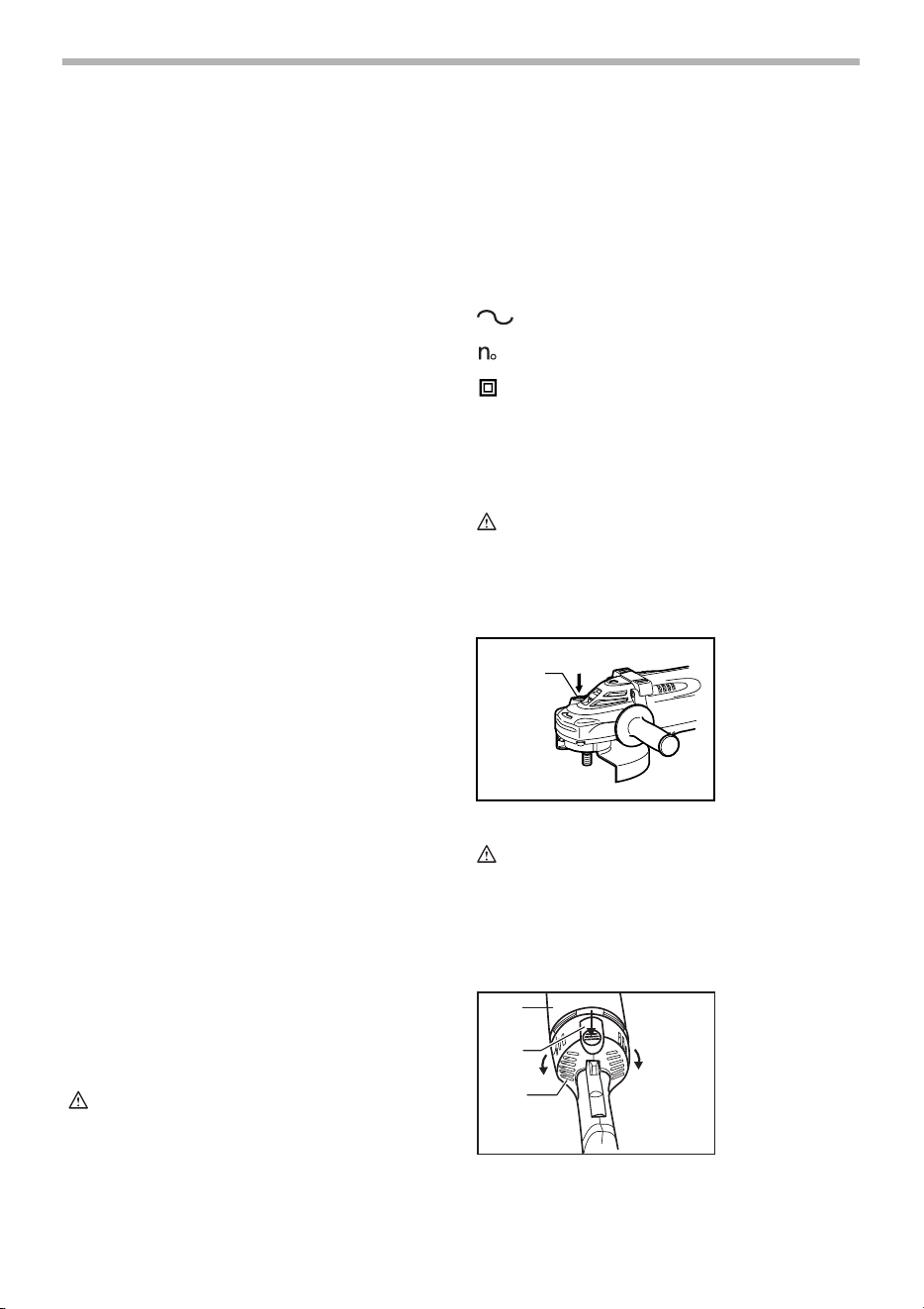

SYMBOLS
USD201-2
The followings show the symbols used for tool.
V ...........................volts
A........................... amperes
Hz .........................hertz
...................alternating current
.......................no load speed
.......................Class II Construction
.../min ...................revolutions or reciprocation per
minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

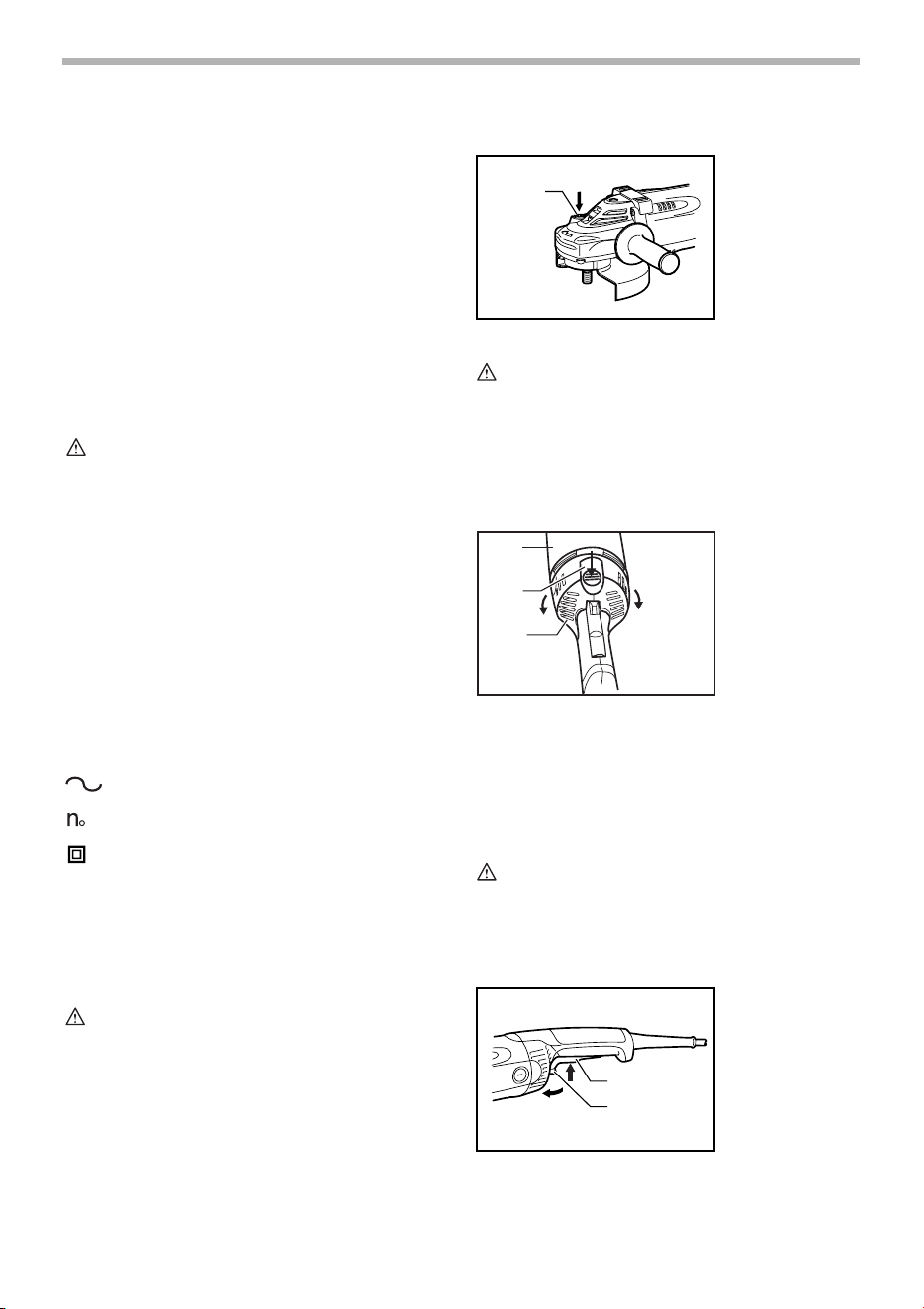

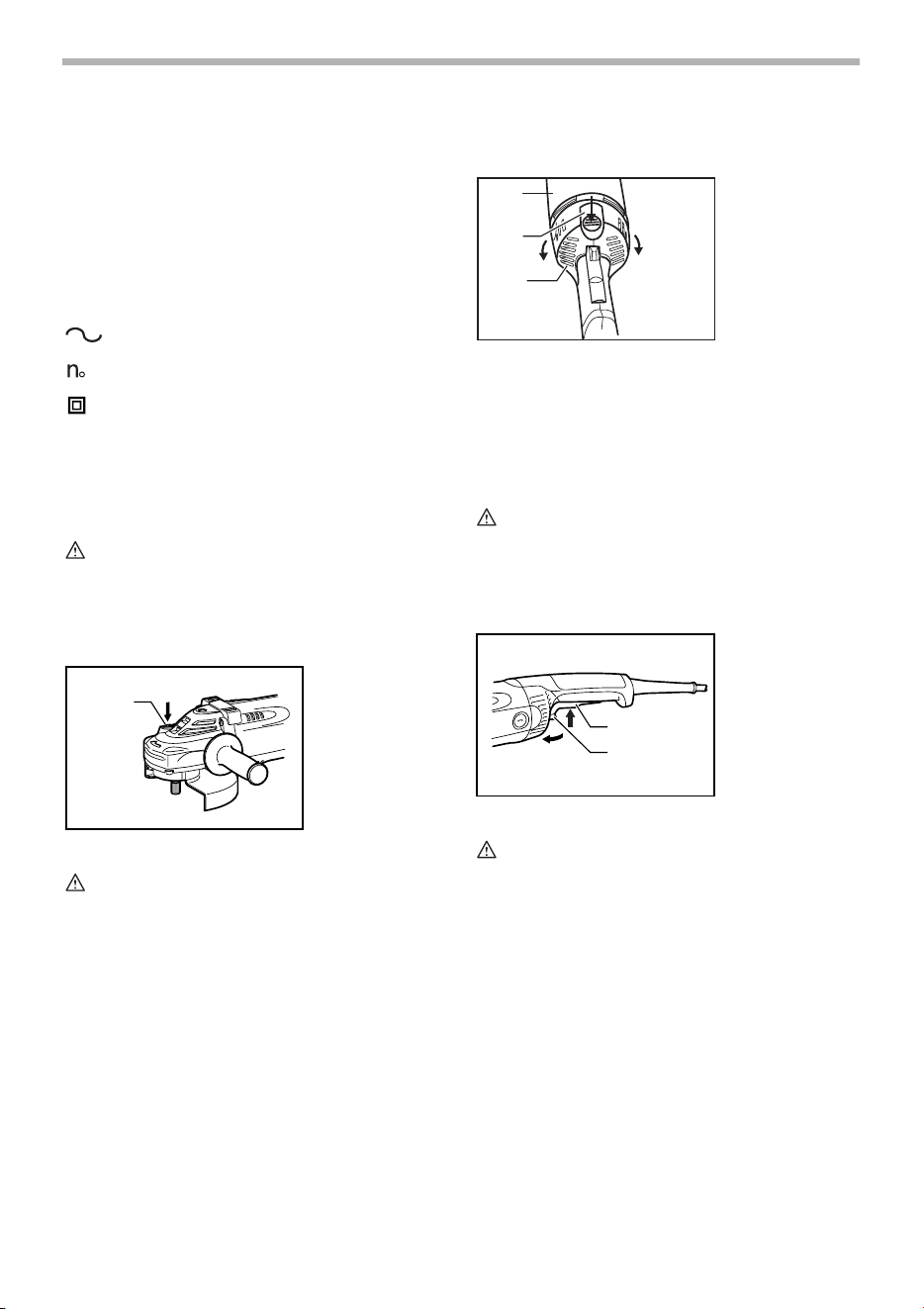

Shaft lock
CAUTION:
• Never actuate the shaft lock when the spindle is
moving. The tool may be damaged.
Press the shaft lock to prevent spindle rotation when
installing or removing accessories.
Switch handle mounting positions
1. Shaft lock
1. Motor housing
2. Lock button
3. Handle
1
006733
1
2
3
007349
5
The switch handle can be rotated to either 90° left or right
to fit your work needs. First, unplug the tool. Press the
lock button and rotate the switch handle to left or right
fully. The switch handle will be locked in that position.
CAUTION:
• Always make sure that the switch handle is locked
in the desired position before operation.
Switch action
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the “OFF” position when released.
• Switch can be locked in “ON” position for ease of
operator comfort during extended use. Apply cau-
tion when locking tool in “ON” position and maintain
firm grasp on tool.

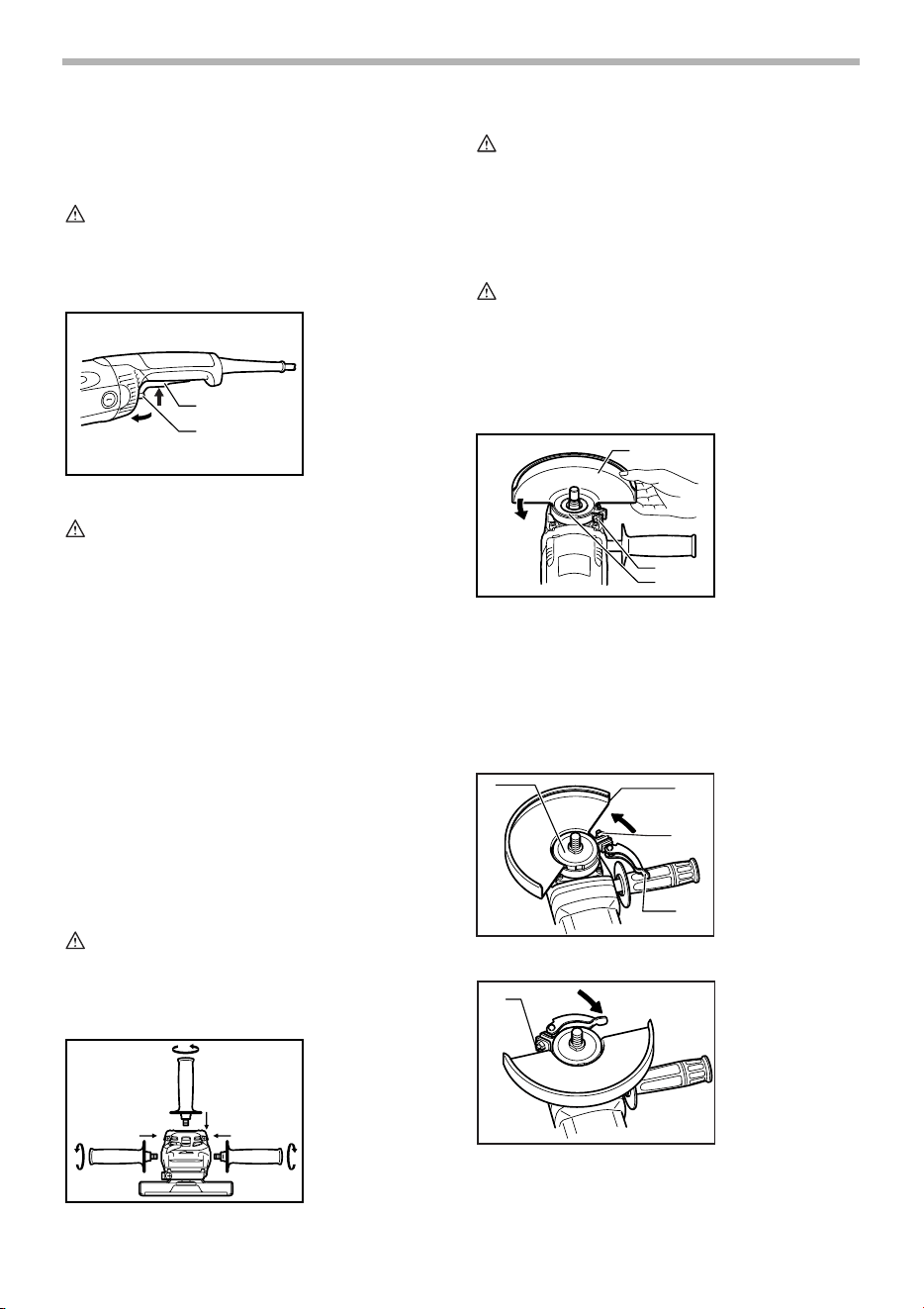

To start the tool, simply pull the switch trigger (in the B
direction). Release the switch trigger to stop. For continu-
ous operation, pull the switch trigger (in the B direction)
and then push in the lock lever (in the A direction). To
stop the tool from the locked position, pull the switch trig-
ger fully (in the B direction), then release it.
NOTE:
Models GA7040S, GA9040S begin to run slowly when
they are turned on. This soft start feature assures
smoother operation.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.

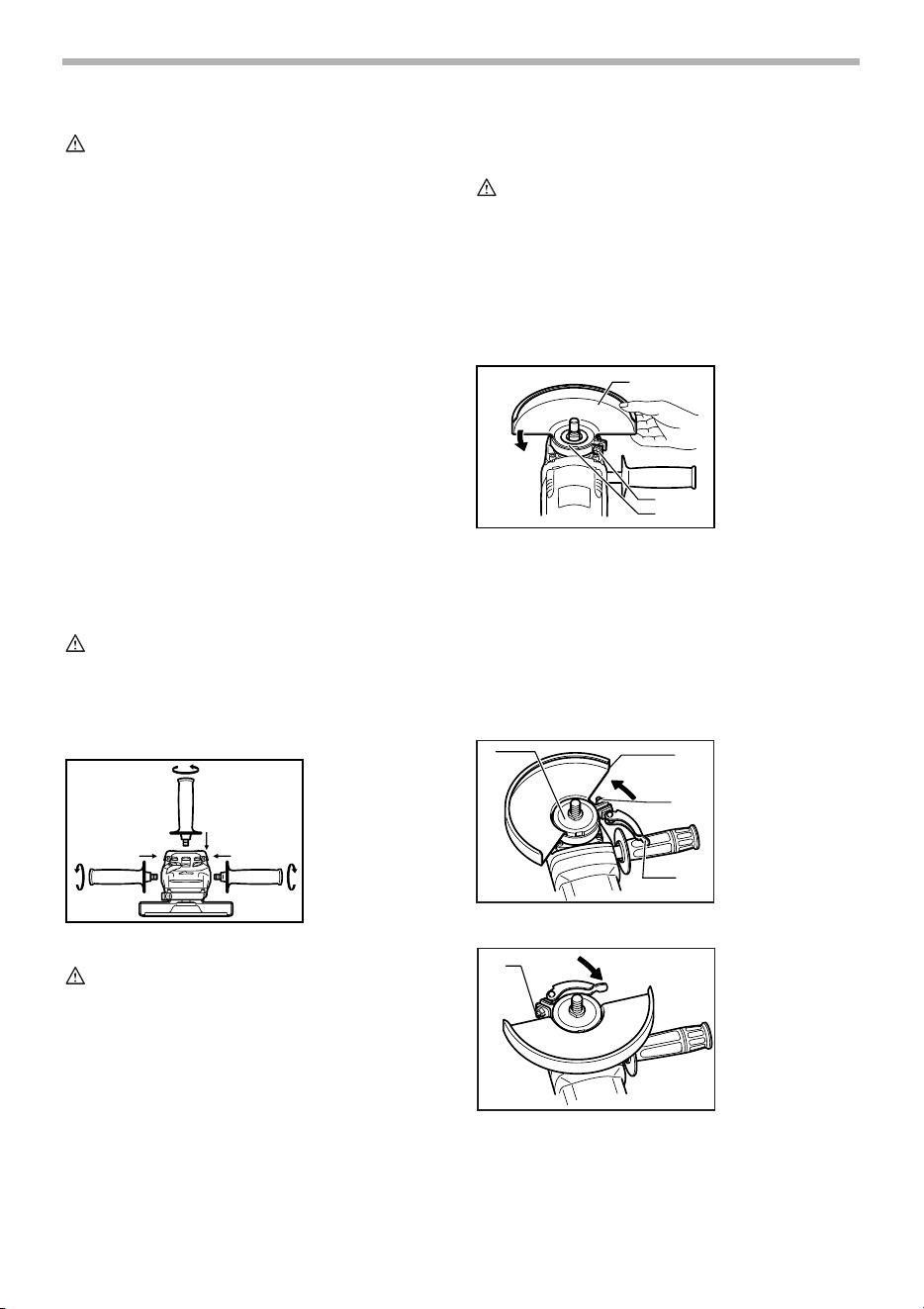

Installing side grip (handle)
CAUTION:
• Always be sure that the side grip is installed
securely before operation.
Screw the side grip securely on the position of the tool as
shown in the figure.

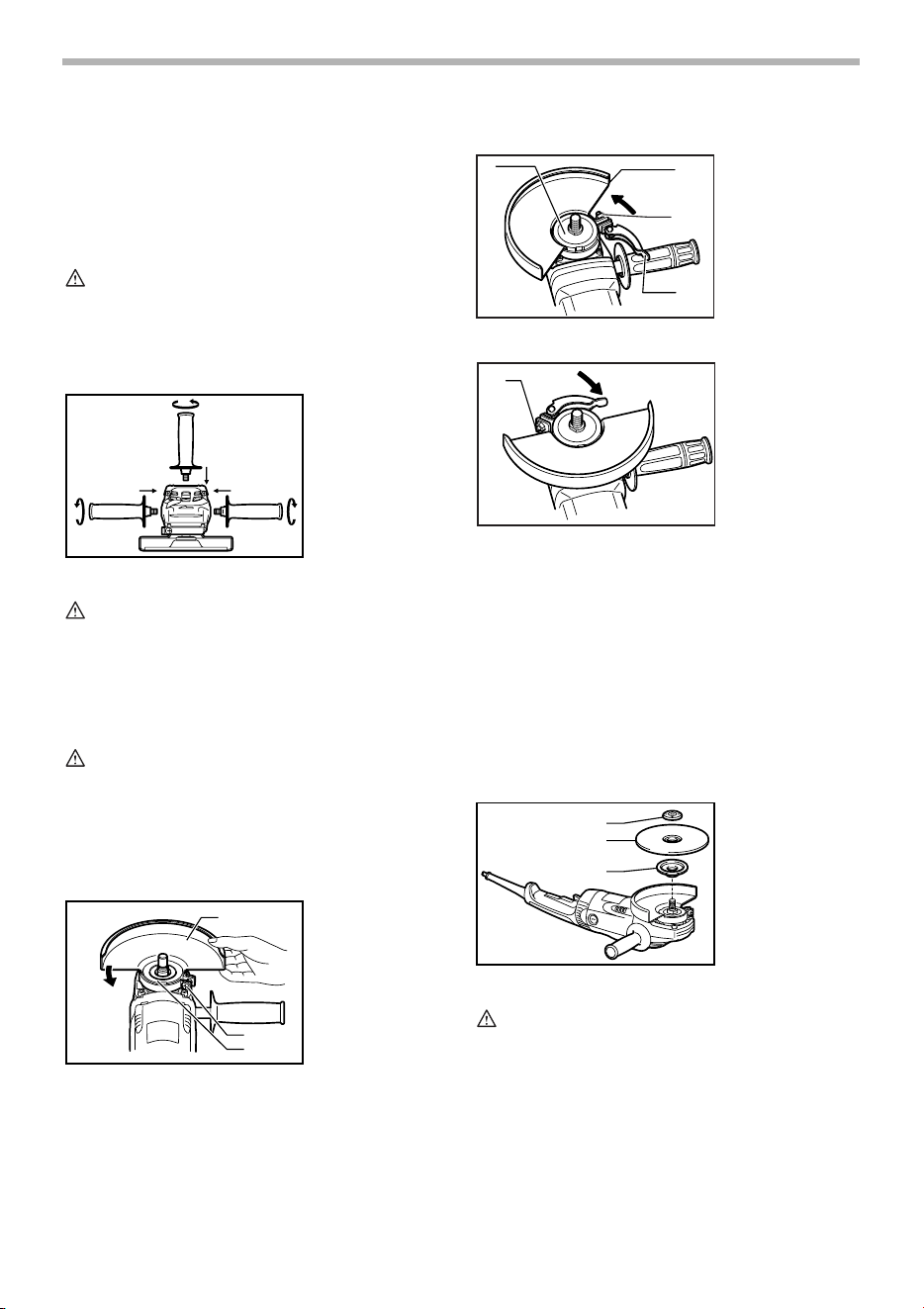

Installing or removing wheel guard
CAUTION:
• When using a depressed center grinding wheel/
Multi-disc, flex wheel or wire wheel brush, the
wheel guard must be fitted on the tool so that the
closed side of the guard always points toward the
operator.
For tool with locking screw type wheel guard
Mount the wheel guard with the protrusion on the wheel
guard band aligned with the notch on the bearing box.
Then rotate the wheel guard around 180 degrees coun-
terclockwise. Be sure to tighten the screw securely.
To remove wheel guard, follow the installation procedure
in reverse.
For tool with clamp lever type wheel guard
1. Switch trigger
2. Lock lever
1
2
A
B
006734
006735
1. Wheel guard
2. Screw
3. Bearing box
1. Bearing box
2. Wheel guard
3. Nut
4. Lever
1. Nut
1
2
3
006736
1
2
3
4
007049
1
007050
6
Loosen the lever on the wheel guard. Mount the wheel
guard with the protrusion on the wheel guard band
aligned with the notch on the bearing box. Then rotate
the wheel guard around to the position shown in the fig-
ure. Tighten the lever to fasten the wheel guard. If the
lever is too tight or too loose to fasten the wheel guard,
loosen or tighten the nut to adjust the tightening of the
wheel guard band.
To remove wheel guard, follow the installation procedure
in reverse.

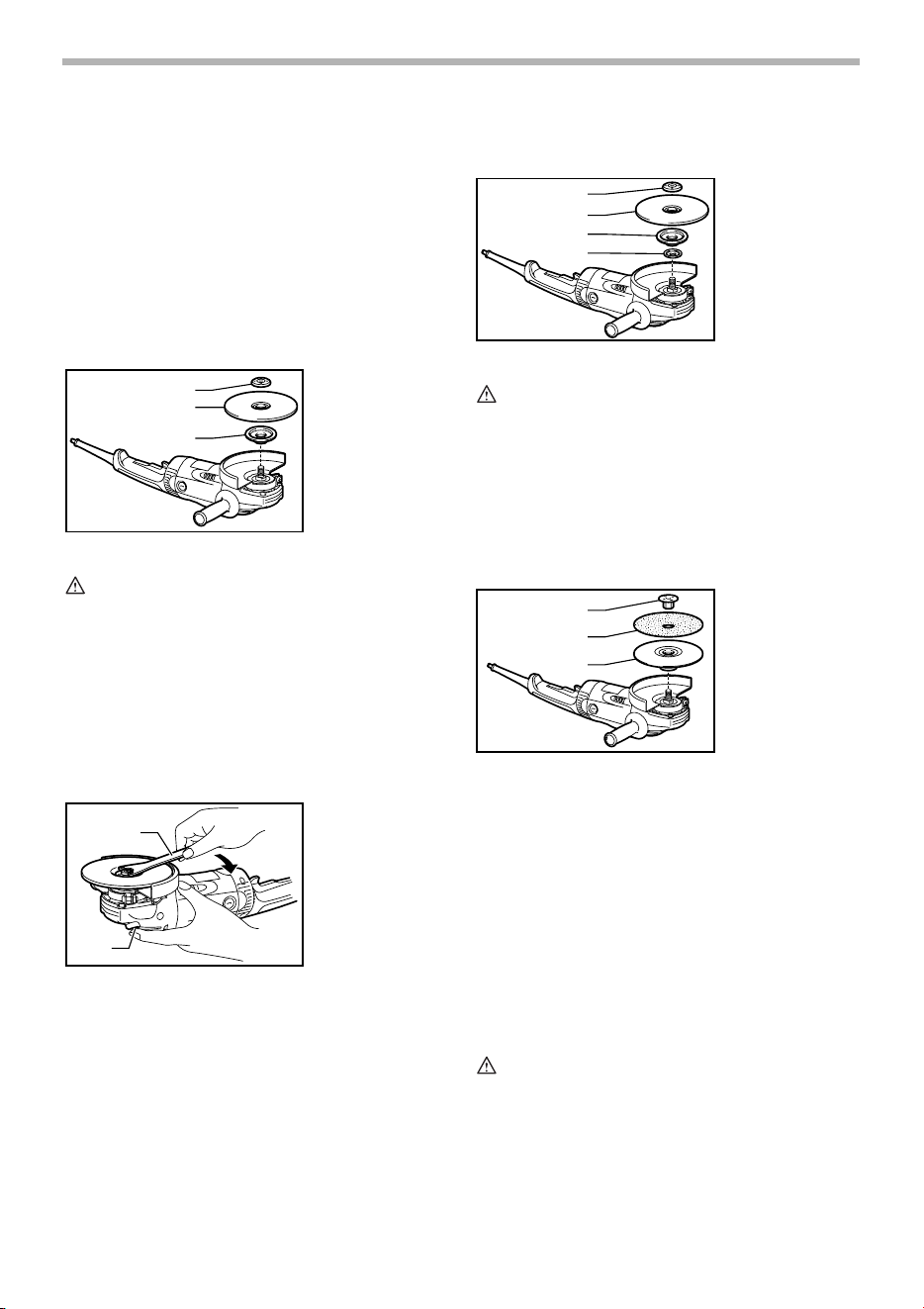

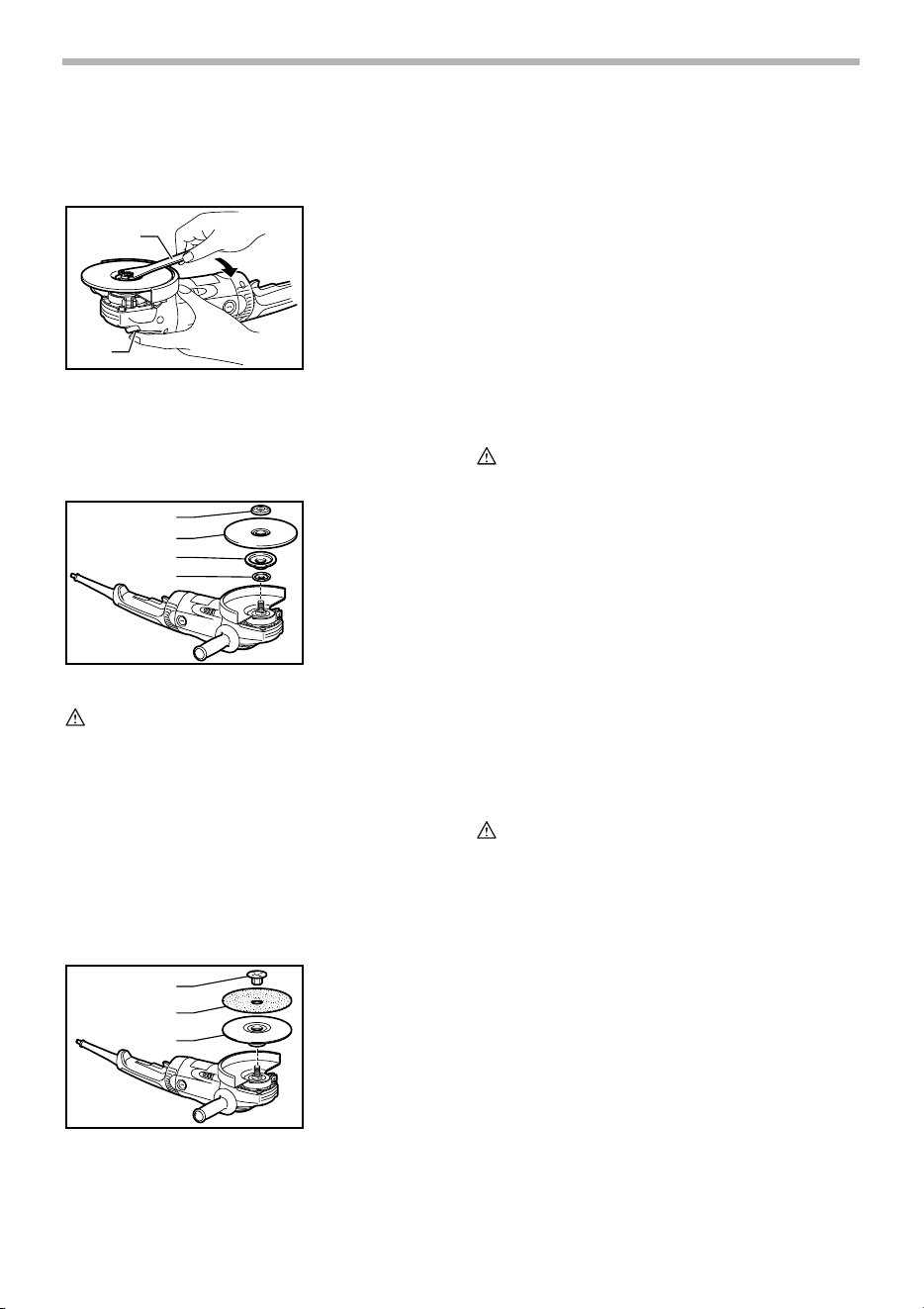

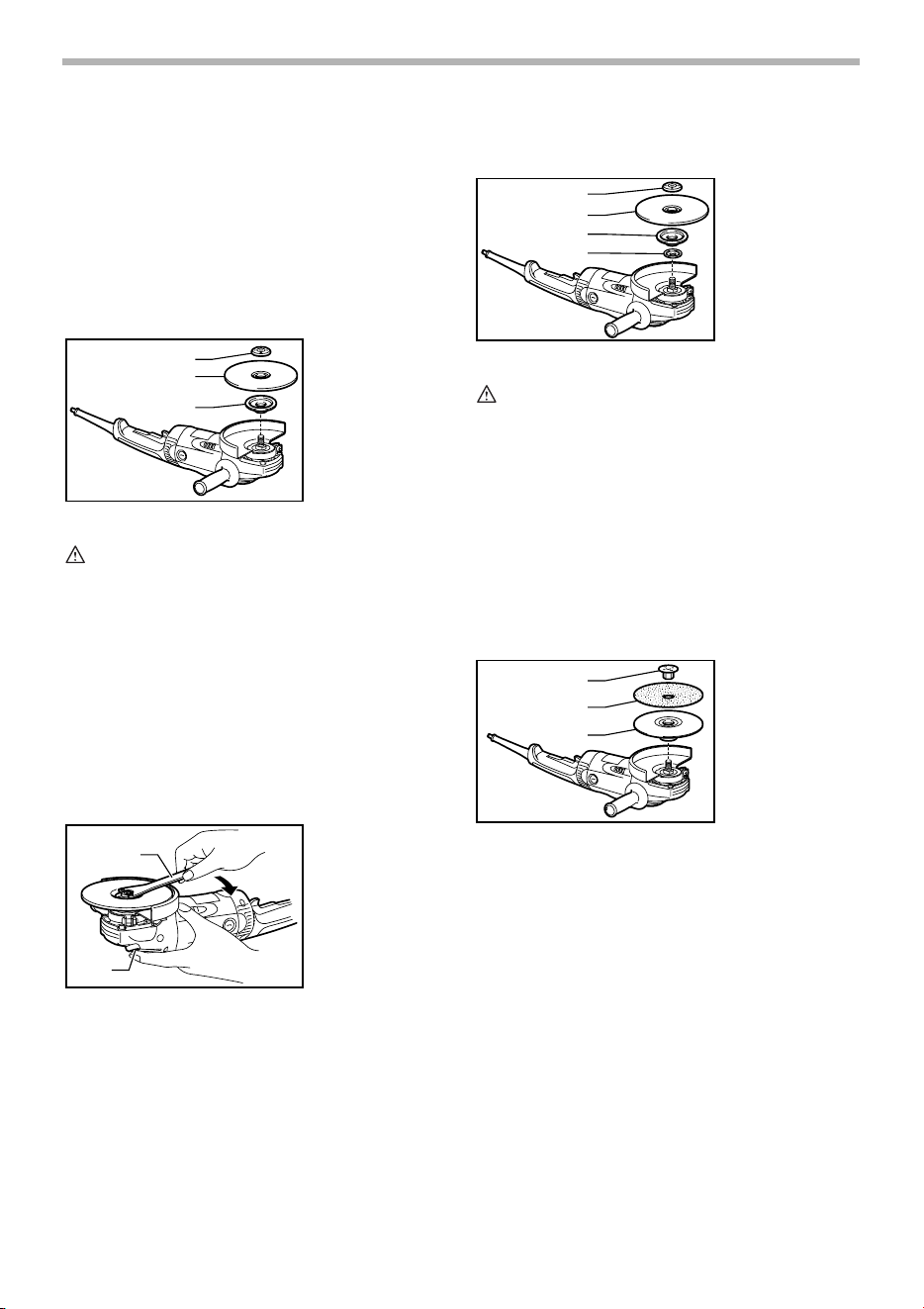

Installing or removing depressed center grind-
ing wheel/Multi-disc (accessory)
WARNING:
• Always use supplied guard when depressed center
grinding wheel/Multi-disc is on tool. Wheel can
shatter during use and guard helps to reduce
chances of personal injury.
Mount the inner flange onto the spindle. Fit the wheel/
disc on the inner flange and screw the lock nut with its
protrusion facing downward (facing toward the wheel).
To tighten the lock nut, press the shaft lock firmly so that
the spindle cannot revolve, then use the lock nut wrench
and securely tighten clockwise.
To remove the wheel, follow the installation procedure in
reverse.
Installing or removing flex wheel
(optional accessory)
WARNING:
• Always use supplied guard when flex wheel is on
tool. Wheel can shatter during use and guard helps
to reduce chances of personal injury.
Follow instructions for depressed center grinding wheel/
Multi-disc but also use plastic pad over wheel. See order
of assembly on accessories page in this manual.
Installing or removing abrasive disc
(optional accessory)
NOTE:
• Use sander accessories specified in this manual.
These must be purchased separately.
Mount the rubber pad onto the spindle. Fit the disc on the
rubber pad and screw the lock nut onto the spindle. To
tighten the lock nut, press the shaft lock firmly so that the
spindle cannot revolve, then use the lock nut wrench and
securely tighten clockwise.
To remove the disc, follow the installation procedure in
reverse.
OPERATION
WARNING:
• It should never be necessary to force the tool. The
weight of the tool applies adequate pressure. Forc-
ing and excessive pressure could cause dangerous
wheel breakage.
• ALWAYS replace wheel if tool is dropped while
grinding.
1. Lock nut
2. Depressed cen-
ter grinding
wheel/Multi-disc
3. Inner flange
1. Lock nut wrench
2. Shaft lock
1
2
3
006737
1
2
006738
1. Lock nut
2. Flex wheel
3. Plastic pad
4. Inner flange
1. Lock nut
2. Abrasive disc
3. Rubber pad
1
2
3
4
006739
1
2
3
006740
7
• NEVER bang or hit grinding disc or wheel onto
work.
• Avoid bouncing and snagging the wheel, especially
when working corners, sharp edges etc. This can
cause loss of control and kickback.
• NEVER use tool with wood cutting blades and other
sawblades. Such blades when used on a grinder
frequently kick and cause loss of control leading to
personal injury.
CAUTION:
• Never switch on the tool when it is in contact with
the workpiece, it may cause an injury to operator.
• Always wear safety goggles or a face shield during
operation.
• After operation, always switch off the tool and wait
until the wheel has come to a complete stop before
putting the tool down.

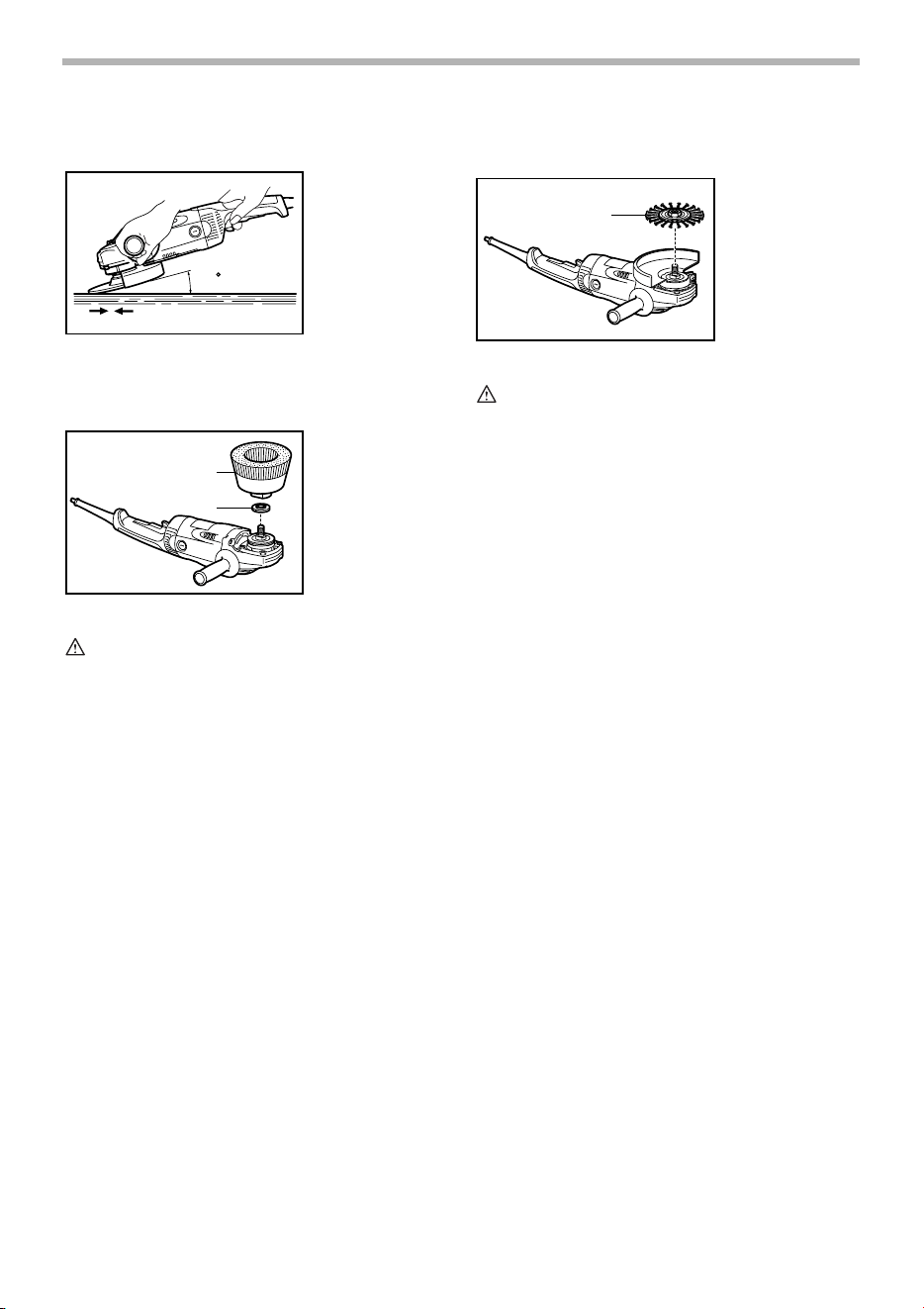

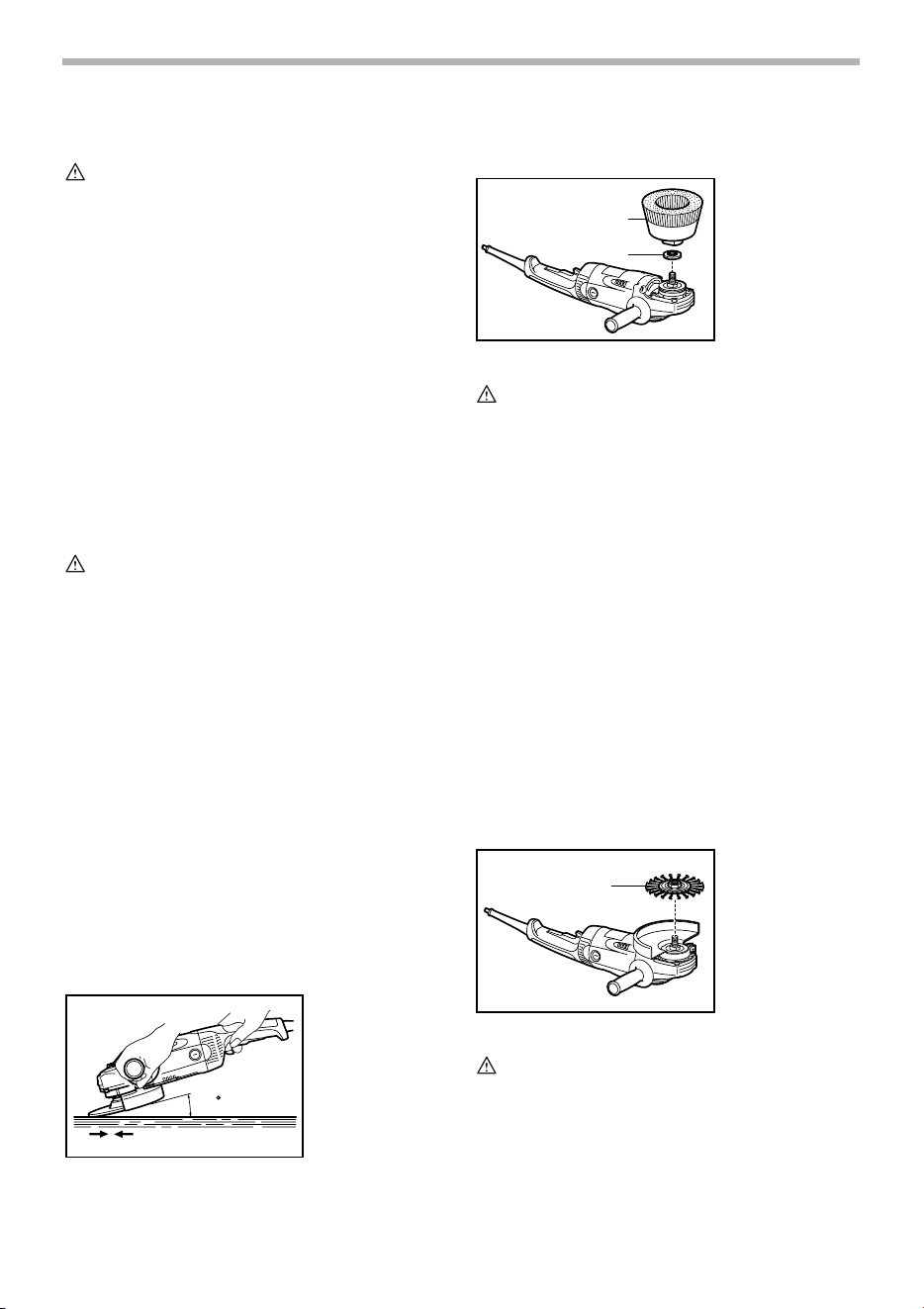

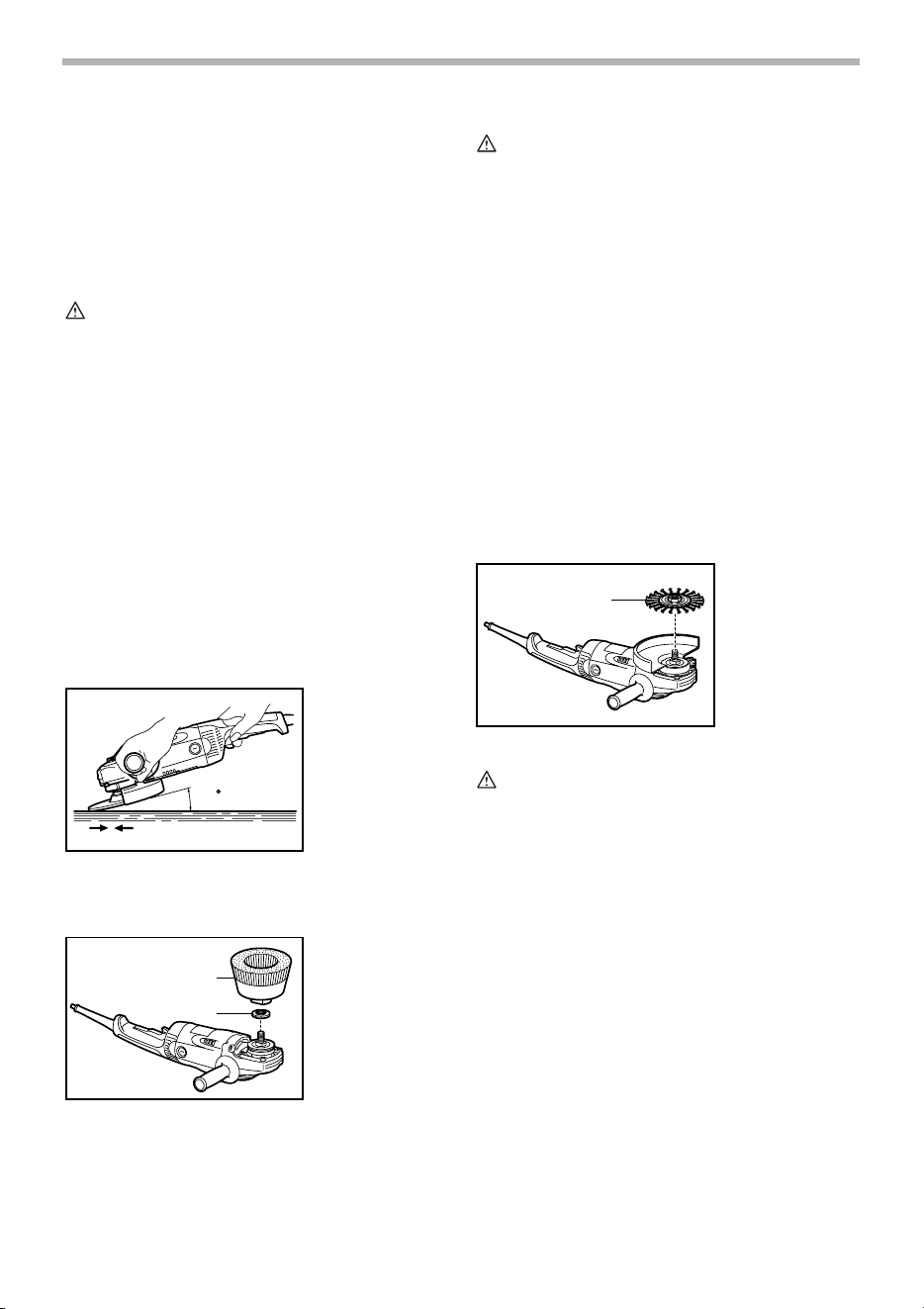

Grinding and sanding operation
ALWAYS hold the tool firmly with one hand on rear han-
dle and the other on the side handle. Turn the tool on and
then apply the wheel or disc to the workpiece.
In general, keep the edge of the wheel or disc at an angle
of about 15 degrees to the workpiece surface.
During the break-in period with a new wheel, do not work
the grinder in the B direction or it will cut into the work-
piece. Once the edge of the wheel has been rounded off
by use, the wheel may be worked in both A and B direc-
tion.
Operation with wire cup brush
(optional accessory)
CAUTION:
• Check operation of brush by running tool with no
load, insuring that no one is in front of or in line with
brush.
• Do not use brush that is damaged, or which is out
of balance. Use of damaged brush could increase
potential for injury from contact with broken brush
wires.
Unplug tool and place it upside down allowing easy
access to spindle. Remove any accessories on spindle.
Mount urethane washer then thread wire cup brush onto
spindle and tighten with supplied wrench. When using
brush, avoid applying too much pressure which causes
over bending of wires, leading to premature breakage.
NOTE:
• When using wire cup brush, mount urethane
washer to the spindle. It will make it easier to
remove wire cup brush.
Operation with wire wheel brush
(optional accessory)
CAUTION:
• Check operation of wire wheel brush by running
tool with no load, insuring that no one is in front of
or in line with the wire wheel brush.
• Do not use wire wheel brush that is damaged, or
which is out of balance. Use of damaged wire
wheel brush could increase potential for injury from
contact with broken wires.
• ALWAYS use guard with wire wheel brushes, assur-
ing diameter of wheel fits inside guard. Wheel can
shatter during use and guard helps to reduce
chances of personal injury.
Unplug tool and place it upside down allowing easy
access to spindle. Remove any accessories on spindle.
Thread wire wheel brush onto spindle and tighten with
the wrenches.
When using wire wheel brush, avoid applying too much
pressure which causes over bending of wires, leading to
premature breakage.
1. Wire cup brush
2. Urethane
washer
AB
15
006741
1
2
006742
1. Wire wheel
brush
1
006743
8

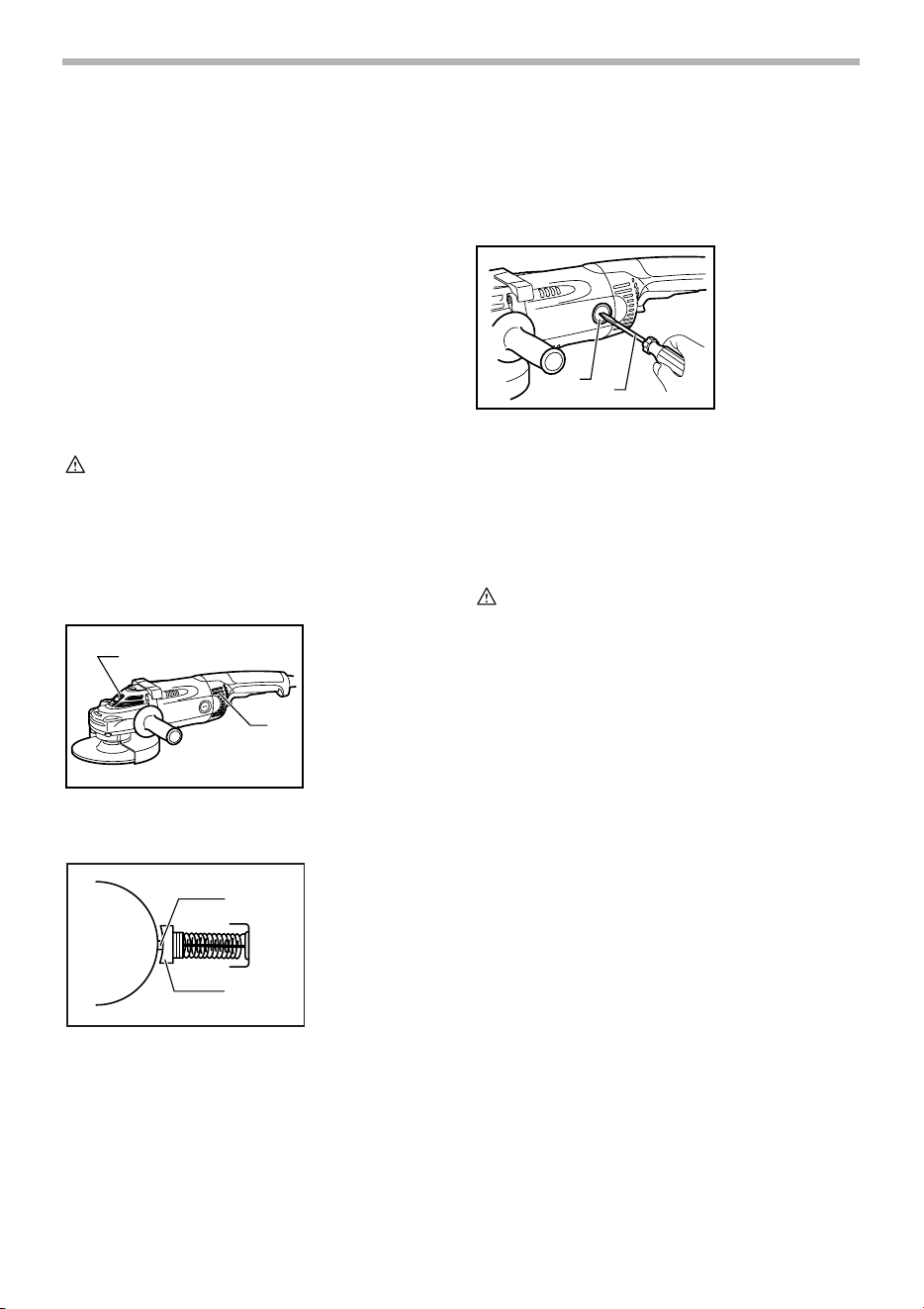

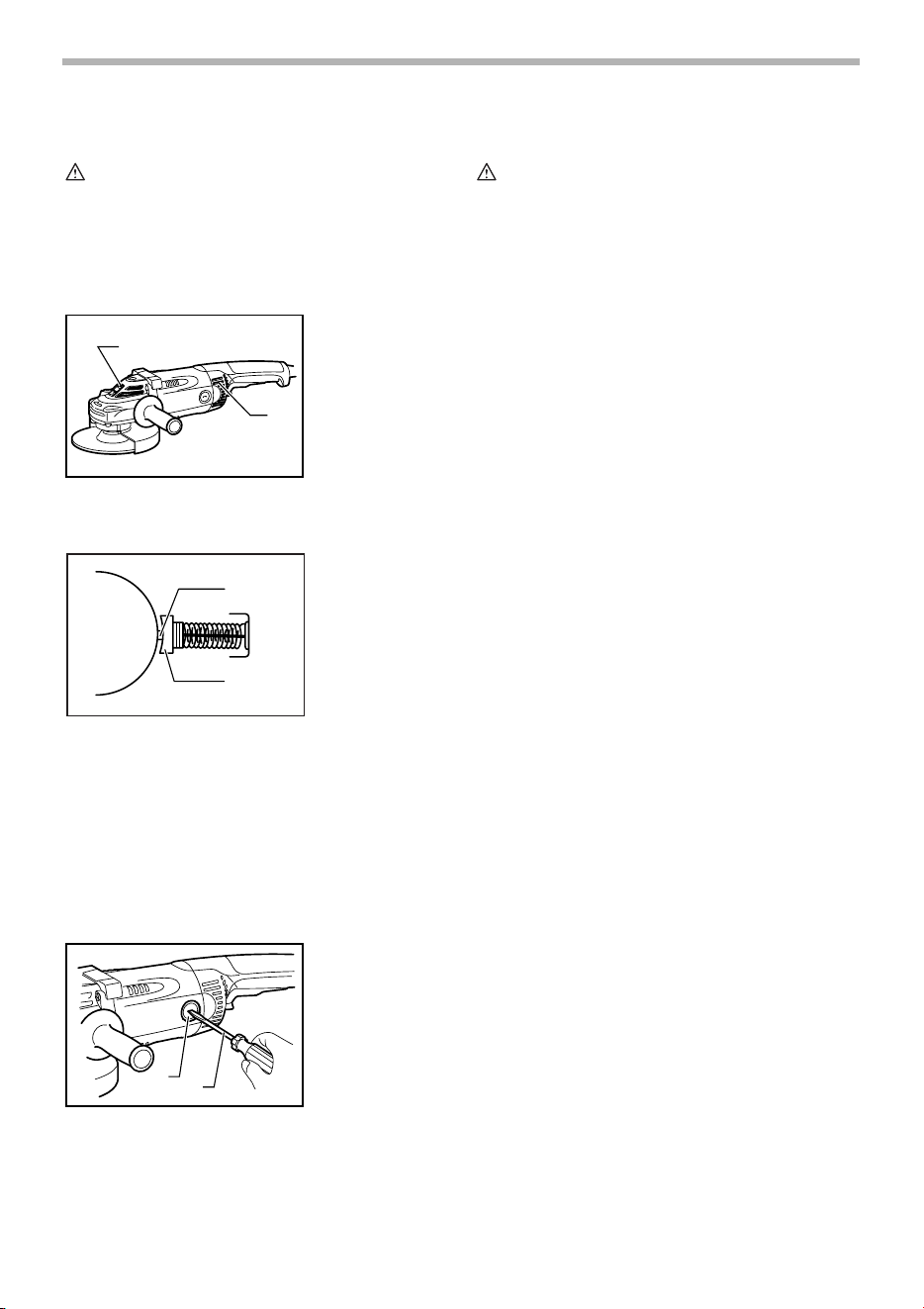

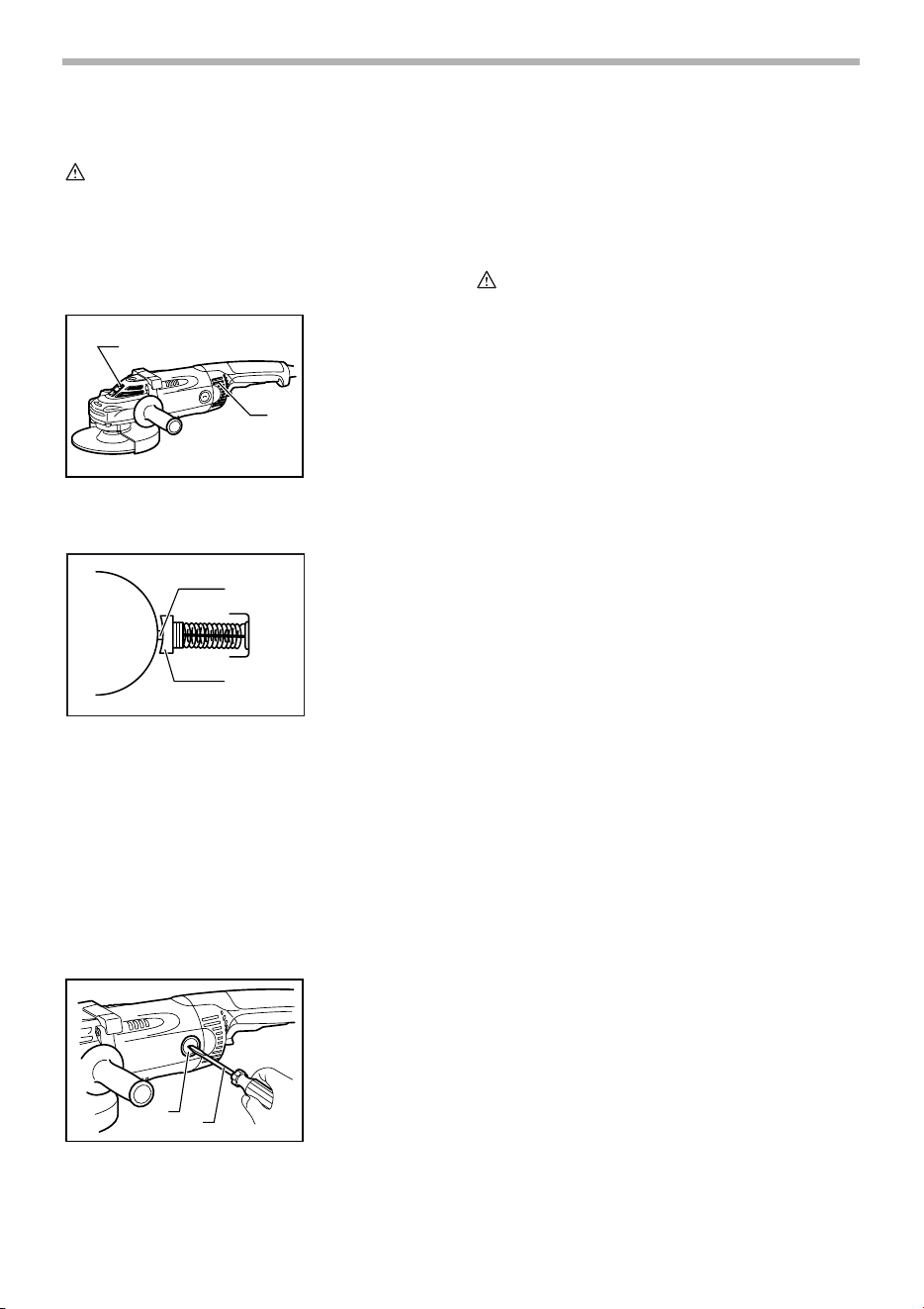

MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
The tool and its air vents have to be kept clean. Regularly
clean the tool’s air vents or whenever the vents start to
become obstructed.
Replacing carbon brushes
When the resin insulating tip inside the carbon brush is
exposed to contact the commutator, it will automatically
shut off the motor. When this occurs, both carbon
brushes should be replaced. Keep the carbon brushes
clean and free to slip in the holders. Both carbon brushes
should be replaced at the same time. Use only identical
carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized or Factory Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specified in
this manual. The use of any other accessories or
attachments might present a risk of injury to per-
sons. Only use accessory or attachment for its
stated purpose.
• Your tool is supplied with a guard for use with a
depressed center grinding wheel, multi-disc, flex
wheel and wire wheel brush. If you decide to use
your Makita grinder with approved accessories
which you purchase from your Makita distributor or
factory service center, be sure to obtain and use all
necessary fasteners and guards as recommended
in this manual. Your failure to do so could result in
personal injury to you and others.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
1. Exhaust vent
2. Inhalation vent
1. Commutator
2. Insulating tip
3. Carbon brush
1. Brush holder
cap
2. Screwdriver
1
2
006744
1
2
3
001146
1
2
006745
9

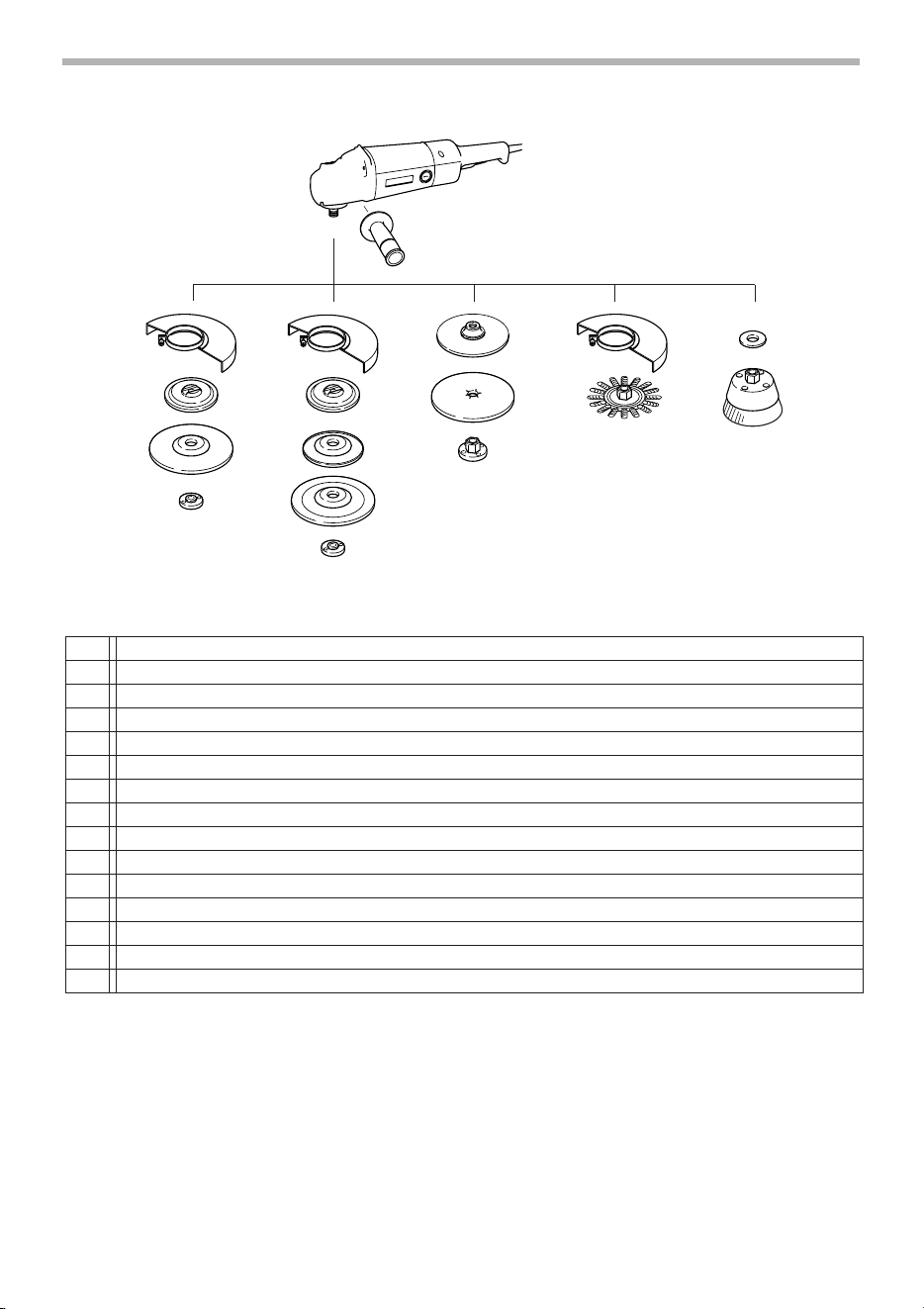

GA7040S/GA9040S
1 Grip 36
2 Wheel guard
3 Inner flange 89
4 Depressed center grinding wheel/Multi-disc
5 Lock nut 5/8-40
6 Plastic pad
7 Flex wheel
8 Rubber pad 170
9 Abrasive disc
10 Sanding lock nut 5/8-48
11 Wire wheel brush
12 Urethane washer 14
13 Wire cup brush
- Lock nut wrench 28
2
3
5
2
3
6
7
5
8
9
10
2
11
12
4
13
1
007350
10
EN0006-1
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.
This Warranty does not apply where:
• repairs have been made or attempted by others:
• repairs are required because of normal wear and
tear:
• the tool has been abused, misused or improperly
maintained:
• alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY” AND “FITNESS FOR A SPE-
CIFIC PURPOSE,” AFTER THE ONE YEAR TERM OF
THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi-
tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.
11
FRANÇAIS
SPÉCIFICATIONS
• Le fabricant se réserve le droit de modifier sans avertissement les spécifications.
• Note: Les spécifications peuvent varier selon les pays.
RÈGLES DE SÉCURITÉ
GÉNÉRALES
USA002-2
(Pour tous les outils)
AVERTISSEMENT:
Vous devez lire et comprendre toutes les
instructions. Le non-respect, même partiel,
des instructions ci-après entraîne un risque
de choc électrique, d’incendie et/ou de
blessures graves.
CONSERVEZ CES
INSTRUCTIONS
Aire de travail
1. Veillez à ce que l’aire de travail soit propre et
bien éclairée. Le désordre et le manque de lumière
favorisent les accidents.
2. N’utilisez pas d’outils électriques dans une
atmosphère explosive, par exemple en présence
de liquides, de gaz ou de poussières
inflammables. Les outils électriques créent des
étincelles qui pourraient enflammer les poussières
ou les vapeurs.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. lls pourraient vous distraire et vous
faire une fausse manoeuvre.
Sécurité électrique
4. Les outils à double isolation sont équipés d’une
fiche polarisée (une des lames est plus large que
l’autre), qui ne peut se brancher que d'une seule
façon dans une prise polarisée. Si la fiche
n’entre pas parfaitement dans la prise, inversez
sa position ; si elle n’entre toujours pas bien,
demandez à un électricien qualifié d’installer une
prise de courant polarisée. Ne modifiez pas la
fiche de l’outil. La double isolation élimine le
besoin d’un cordon d’alimentation à trois fils avec
mise à la terre ainsi que d’une prise de courant mise
à la terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs,
cuisinières, réfrigérateurs, etc.). Le risque de
choc électrique est plus grand si votre corps est en
contact avec la terre.
6. N’exposez pas les outils électriques à la pluie ou
à l’eau. La présence d’eau dans un outil électrique
augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez pas
l’outil par son cordon et ne débranchez pas la
fiche en tirant sur le cordon. N’exposez pas le
cordon à la chaleur, à des huiles, à des arêtes
vives ou à des pièces en mouvement.
Remplacez immédiatement un cordon
endommagé. Un cordon endommagé augmente le
risque de choc électrique.
8. Lorsque vous utilisez un outil électrique à
l’extérieur, employez un prolongateur pour
l’extérieur marqué “W-A” ou “W”. Ces cordons
sont faits pour être utilisés à l’extérieur et réduisent
le risque de choc électrique.
Sécurité des personnes
9. Restez alerte, concentrez-vous sur votre travail
et faites preuve de jugement. N’utilisez pas un
outil électrique si vous êtes fatigué ou sous
l'influence de drogues, d’alcool ou de
médicaments. Un instant d’inattention suffit pour
entraîner des blessures graves.
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les
cheveux longs. N’approchez jamais les
cheveux, les vêtements ou les gants des pièces
en mouvement. Des vêtements flottants, des bijoux
ou des cheveux longs risquent d’être happés par
des pièces en mouvement.
Modèle GA7040S GA9040S
Diamètre de la meule 180 mm (7”) 230 mm (9”)
Filetage de l’arbre 15.87mm (5/8”) 15.87mm (5/8”)
Vitesse à vide (T/MIN) 8,000/min 6,000/min (6,600/min. in Mexico)
Longueur totale 511 mm (20-1/8”) 511 mm (20-1/8”)
Poids net 5.5 kg (12.35 lbs) 5.5 kg (12.35 lbs)
12
11. Méfiez-vous d’un démarrage accidentel. Avant
de brancher l’outil, assurez-vous que son
interrupteur est sur ARRÊT. Le fait de transporter
un outil avec le doigt sur la détente ou de brancher
un outil dont l’interrupteur est en position MARCHE
peut mener tout droit à un accident.
12. Enlevez les clés de réglage ou de serrage avant
de démarrer l’outil. Une clé laissée dans une pièce
tournante de l’outil peut provoquer des blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilité vous permet de mieux
réagir à une situation inattendue.
14. Utilisez des accessoires de sécurité. Portez
toujours des lunettes ou une visière. Selon les
conditions, portez aussi un masque antipoussière,
des bottes de sécurité antidérapantes, un casque
protecteur et/ou un appareil antibruit. Les lunettes
ordinaires et les lunettes de soleil NE constituent
PAS des lunettes de protection.
Utilisation et entretien des outils
15. Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon
adéquate. Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilité insuffisante et
peut amener un dérapage de l’outil.
16. Ne forcez pas l’outil. Utilisez l’outil approprié à
la tâche. L’outil correct fonctionne mieux et de façon
plus sécuritaire. Respectez aussi la vitesse de
travail qui lui est propre.
17. N’utilisez pas un outil si son interrupteur est
bloqué. Un outil que vous ne pouvez pas
commander par son interrupteur est dangereux et
doit être réparé.
18. Débranchez la fiche de l’outil avant d’effectuer
un réglage, de changer d’accessoire ou de
ranger l’outil. De telles mesures préventives de
sécurité réduisent le risque de démarrage accidentel
de l’outil.
19. Rangez les outils hors de la portée des enfants
et d’autres personnes inexpérimentées. Les
outils sont dangereux dans les mains d’utilisateurs
novices.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus, dont
les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles à diriger.
21. Soyez attentif à tout désalignement ou
coincement des pièces en mouvement, à tout
bris ou à toute autre condition préjudiciable au
bon fonctionnement de l’outil. Si vous constatez
qu’un outil est endommagé, faites-le réparer
avant de vous en servir. De nombreux accidents
sont causés par des outils en mauvais état.
22. N’utilisez que des accessoires que le fabricant
recommande pour votre modèle d’outil. Certains
accessoires peuvent convenir à un outil, mais être
dangereux avec un autre.
SERVICE
23. La réparation des outils électriques doit être
confiée à un réparateur qualifié. L’entretien ou la
réparation d’un outil électrique par un amateur peut
avoir des conséquences graves.
24. Pour la réparation d’un outil, n’employez que
des pièces de rechange d’origine. Suivez les
directives données à la section «ENTRETIEN» de
ce manuel. L’emploi de pièces non autorisées ou le
non-respect des instructions d’entretien peut créer
un risque de choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT:
Assurez-vous que le cordon prolongateur est en bon
état. Lors de l’utilisation d’un cordon prolongateur,
utilisez sans faute un cordon assez gros pour conduire le
courant que le produit nécessite. Un cordon trop petit
provoquera une baisse de tension de secteur, résultant
en une perte de puissance et une surchauffe. Le Tableau
1 indique la dimension appropriée de cordon selon sa
longueur et selon l’intensité nominale indiquée sur la
plaque signalétique. En cas de doute sur un cordon
donné, utilisez le cordon suivant (plus gros). Plus le
numéro de gabarit indiqué est petit, plus le cordon est
gros.
Tableau 1. Gabarit minimum du cordon
Intensit
é nominale
Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre am
éricain des fils
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12
Non recommand
é
13
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
USB005-4
NE PAS se laisser détromper par un
excès de confiance consécutif à un
usage fréquent de la meule et se
substituant à l'observation scrupuleuse
des règles de sécurité prescrites.
L'emploi de cet outil de façon incorrecte
ou dangereuse risque d'entraîner des
blessures sérieuses.
1. Utilisez toujours un protecteur de meule
approprié. Le protecteur arrête les éclats en cas de
bris de la meule.
2. Les accessoires doivent être prévus pour au
moins la vitesse recommandée sur l’étiquette de
mise en garde de l’outil. Les meules et autres
accessoires, s’ils tournent au-delà de la vitesse
nominale, risquent d’éclater et de provoquer des
blessures.
3. Tenez l’outil par ses surfaces de prise isolées
pendant toute opération où l’outil de coupe
pourrait venir en contact avec un câblage
dissimulé ou avec son propre cordon. En cas de
contact avec un conducteur sous tension, les pièces
métalliques à découvert de l’outil transmettraient un
choc électrique à l’utilisateur.
4. En utilisant des meules à moyeu déporté, se
servir uniquement de disques renforcés à fibre
de verre.
5. Utiliser sans faute des lunettes de sécurité. Des
lunettes ordinaires ou de soleil ne conviennent
PAS à cet usage.
6. Avant utilisation, vérifiez avec soin l’état de la
meule (fentes ou dégâts). Changez
immédiatement toute meule endommagée. Faire
tourner l’outil (muni du carter correspondant) à
vide pendant environ une minute, en l’écartant
des autres. Si le disque est défectueux, il se
trouvera probablement désemparé durant cet
essai.
7. N’utilisez que des flasques spécifiées pour cet
outil.
8. Veillez à ne pas endommager l’axe, la flasque
(notamment la face de pose) ou l’écrou de
blocage. Vous risqueriez de briser votre meule.
9. NE JAMAIS utiliser l’outil avec des lames
coupantes à bois ou autres lames. De telles
lames employées sur une meule chassent
fréquemment en causant une perte de contrôle
qui risque d’entraîner des blessures.
10. Tenez votre outil fermement.
11. Gardez les mains éloignées des pièces en
mouvement.
12. Ecarter à tout prix le cordon du disque. Ne pas
enrouler le cordon autour du bras ou du poignet.
Si l’on perd le contrôle de l’outil, le cordon
risque de s’enchevêtrer autour de soi et causer
des blessures.
13. Assurez-vous que la meule n’est pas au contact
de la pièce à meuler avant de mettre le contact.
14. Avant de meuler une pièce, laissez tourner votre
outil un moment à vide. Attention aux
mouvements latéraux ou aux vibrations
entraînés par une pose défectueuse de la meule
ou une meule mal équilibrée.
15. Ne meulez qu’avec la partie de la meule
spécifiée pour cela.
16. Attention aux étincelles. Gardez à distance toute
personne, tout matériau inflammable qu’elles
pourraient atteindre.
17. Ne laissez pas une meuleuse en train de tourner.
Nefaites fonctionner l’outil qu’une fois bien en
mains.
18. Ne touchez pas la pièce meulée juste après le
meulage; elle risque d’être très chaude et
pourrait vous brûler.
19. Porter TOUJOURS des vêtements appropriés,
sans oublier une veste à manches longues, des
gants en cuir ainsi qu’un tablier d’atelier pour
éviter le contact de la peau avec les copeaux
brûlants.
20. L’emploi de cet outil pour meuler ou abraser
certaines matières, des parties peintes ou en
bois risque d’exposer l’opérateur aux
poussières contenant des substances nocives.
A cet occasion, il convient alors de se munir
d’une protection respiratoire adéquate.
21. Une fois l’utilisation terminée, assurez-vous que
la meule ne tourne plus avant de déposer l’outil.
Il y a risque de blessure si vous déposez l’outil
alors que la meule tourne encore.
SUIVEZ STRICTEMENT CES
INSTRUCTIONS
AVERTISSEMENT:
UNE UTILISATION ERRONEE ou
l’inobservation des règles de sécurité
préconisées dans ce manuel
d’instructions risque d’entraîner des
blessures sérieuses.
14
SYMBOLES
USD201-2
Les symboles utilisés pour l’outil sont présentés ci-
dessous.
V............................volts
A ...........................ampères
Hz..........................hertz
....................courant alternatif
.......................vitesse à vide
.......................construction, catégorie II
.../min....................tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son
fonctionnement.
Blocage de l’arbre
ATTENTION:
• N’activez jamais le blocage de l’arbre alors que
l’arbre bouge. Vous pourriez endommager l’outil.
Appuyez sur le blocage de l’arbre pour empêcher l’arbre
de tourner lors de l’installation ou du retrait des
accessoires.
Positions de montage de la poignée
d’interrupteur
Il est possible de faire pivoter la poignée d’interrupteur de
90° vers la gauche ou la droite selon le type de travail à
exécuter. Débranchez d’abord l’outil. Appuyez sur le
bouton de verrouillage et faites pivoter la poignée
d’interrupteur complètement vers la gauche ou la droite.
La poignée d’interrupteur se verrouillera dans cette
position.
ATTENTION:
• Avant d’utiliser l’outil, assurez-vous toujours que la
poignée d’interrupteur est verrouillée sur la position
désirée.
Interrupteur
ATTENTION:
• Avant de brancher l’outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d’arrêt une fois relâchée.
• Pour rendre le travail de l’utilisateur plus confortable
lors d’une utilisation prolongée, l’interrupteur peut
être verrouillé en position de marche. Soyez
prudent lorsque vous verrouillez l’outil en position
de marche, et maintenez une poigne solide sur
l’outil.
Pour démarrer l’outil, appuyez simplement sur la
gâchette (dans le sens B). Libérez la gâchette pour
l’arrêter. Pour un fonctionnement continu, appuyez sur la
gâchette (dans le sens B) puis enfoncez le levier de
verrouillage (dans le sens A). Pour arrêter l’outil alors
qu’il est en position verrouillée, appuyez à fond sur la
gâchette (dans le sens B), puis libérez-la.
1. Verrouillage de
l’arbre
1
006733
1. Boîtier du
moteur
2. Bouton de
verrouillage
3. Manche
1. Gâchette
2. Levier de
verrouillage
1
2
3
007349
1
2
A
B
006734
15
NOTE:
Les modèles GA7040S et GA9040S se mettent à tourner
lentement lors de leur mise sous tension. Cette fonction
de démarrage en douceur facilite l’utilisation.
ASSEMBLAGE
ATTENTION:
• Avant d’effectuer toute intervention sur l’outil,
assurez-vous toujours qu’il est hors tension et
débranché.
Installation de la poignée latérale (poignée)
ATTENTION:
• Avant d’utiliser l’outil, assurez-vous toujours que la
poignée latérale est installée de façon sûre.
Vissez la poignée latérale à fond sur la position de l’outil
comme illustré sur la figure.
Installation ou retrait du carter de meule
ATTENTION:
• Si vous utilisez une meule ou un multidisque à
moyeu déporté, une meule flexible ou une meule
en fils métalliques, le carter de meule doit être
placé sur l’outil de sorte que la partie de la meule
recouverte par le carter soit du côté de l’utilisateur.
Pour outil avec carter de meule à vis de blocage
Montez le carter de meule en alignant la partie saillante
de sa bande sur l’entaille du boîtier d’engrenage Faites
ensuite tourner le carter de meule de 180 degrés dans le
sens inverse des aiguilles d’une montre. Vous devez
ensuite serrer la vis fermement.
Pour retirer le carter de meule, suivez la procédure de
l’installation de l’autre côté.
Pour outil avec carter de meule à levier de serrage
Desserrez le levier sur le carter de meule. Montez le
carter de meule en alignant la partie saillante de sa
bande sur l’entaille du boîtier d’engrenage. Faites ensuite
tourner le carter de meule jusqu’à la position indiquée
sur la figure. Serrez le levier pour fixer le carter de meule.
Si le levier est trop serré ou s’il n’est pas assez serré
pour fixer le carter de meule, serrez ou desserrez l’écrou
pour ajuster le serrage de la bande du carter de meule.
Pour retirer le carter de meule, suivez la procédure de
l’installation de l’autre côté.
Installation ou retrait de la meule ou du
multidisque à moyeu déporté (accessoire)
AVERTISSEMENT:
• Utiliser toujours le protecteur fourni lorsque le
disque multiple/roue de meulage à centre concave
est monté sur l’outil. La roue de meulage peut se
briser durant l’utilisation et le protecteur sert à
réduire les risques de blessures.
Montez la bague interne sur l’arbre. Ajustez la meule ou
le disque sur la bague interne et vissez le contre-écrou
en orientant sa partie saillante vers le bas (vers le
disque).
1. Carter de meule
2. Vis
3. Cage de
roulement
006735
1
2
3
006736
1. Cage de
roulement
2. Carter de meule
3. Écrou
4. Levier
1. Écrou
1. Contre-écrou
2. Meule à moyeu
déporté/Multi-
disque
3. Flasque
intérieur
1
2
3
4
007049
1
007050
1
2
3
006737
16
Pour serrer le contre-écrou, appuyez fermement sur le
blocage de l’arbre pour empêcher l’arbre de tourner, puis
utilisez la clé à contre-écrou en serrant fermement dans
le sens des aiguilles d’une montre.
Pour retirer la meule, suivez la procédure de l’installation
de l’autre côté.
Installation ou retrait de la meule flexible
(accessoire en option)
AVERTISSEMENT:
• Utiliser toujours le protecteur fourni quand la roue
de meulage flexible est montée sur l’outil. La roue
de meulage peut se briser durant l’utilisation et le
protecteur aide à réduire les risques de blessures.
Suivez les instructions données pour la meule ou le
multidisque à moyeu déporté, mais en plaçant également
un plateau en plastique sur la meule. Pour l’ordre
d’assemblage, référez-vous à la page des accessoires
du présent manuel.
Installation ou retrait du disque abrasif
(accessoire en option)
NOTE:
• Utilisez les accessoires de ponçage recommandés
dans le présent manuel d’instructions. Ces derniers
doivent être achetés séparément.
Montez le plateau de caoutchouc sur l’arbre. Ajustez le
disque sur le plateau de caoutchouc et vissez le contre-
écrou sur l’arbre. Pour serrer le contre-écrou, appuyez
fermement sur le blocage de l’arbre pour empêcher
l’arbre de tourner, puis utilisez la clé à contre-écrou en
serrant fermement dans le sens des aiguilles d’une
montre.
Pour retirer le disque, suivez la procédure d’installation
de l’autre côté.
UTILISATION
AVERTISSEMENT:
• l n’est jamais nécessaire de forcer l’outil. Le poids
de l’outil lui-même suffit à assurer une pression
adéquate. Le fait de forcer l’outil ou d’appliquer une
pression excessive comporte un risque dangereux
de casser la meule.
• Remplacez TOUJOURS la meule lorsque vous
échappez l’outil pendant le meulage.
• Ne frappez JAMAIS le disque de meulage ou la
meule contre la pièce à travailler.
• Évitez de laisser la meule sautiller ou accrocher,
tout spécialement lorsque vous travaillez dans les
coins, sur les bords tranchants, etc. Cela peut
causer une perte de contrôle et un choc en retour.
• N’utilisez JAMAIS cet outil avec des lames à bois et
autres lames de scie. Les lames de ce type sautent
fréquemment lorsqu’elles sont utilisées sur une
meuleuse et risquent d’entraîner une perte de
contrôle pouvant causer des blessures.
ATTENTION:
• Ne mettez jamais l’outil en marche alors qu’il se
trouve en contact avec la pièce à travailler, pour
éviter de vous blesser.
• Portez toujours des lunettes à coques de sécurité
ou un écran facial pendant l’opération.
• Après l’utilisation, mettez toujours l’outil hors
tension et attendez l’arrêt complet de la meule
avant de déposer l’outil.
Opérations de meulage et de ponçage
Tenez TOUJOURS l’outil fermement en posant une main
sur la poignée arrière et l’autre main sur la poignée
latérale. Mettez l’outil en marche puis posez la meule ou
le disque sur la pièce à travailler.
En général, vous devez maintenir le bord de la meule ou
du disque sur un angle d’environ 15 degrés par rapport à
la surface de la pièce à travailler.
Pendant la période de rodage d’une meule neuve, ne
faites pas avancer la meuleuse dans le sens B, sinon elle
risque de couper la pièce à travailler. Une fois le bord de
1. Clé à contre-
écrou
2. Verrouillage de
l’arbre
1. Contre-écrou
2. Meule flexible
3. Plateau en
plastique
4. Flasque
intérieur
1. Contre-écrou
2. Disque abrasif
3. Coussin de
caoutchouc
1
2
006738
1
2
3
4
006739
1
2
3
006740
17
la meule rodée, la meule peut être utilisée dans les sens
A et B.
Utilisation avec une brosse coupe métallique
(accessoire en option)
ATTENTION:
• Vérifiez le fonctionnement de la brosse en faisant
fonctionner l’outil sans charge, en vous assurant
que personne ne se trouve devant la brosse ou sur
sa trajectoire.
• N’utilisez pas la brosse si elle est endommagée ou
déséquilibrée. L’utilisation d’une brosse
endommagée augmente les risques de blessure au
contact des fils cassés.
Débranchez l’outil et placez-le la tête en bas pour
permettre un accès facile à l’arbre. Retirez tous les
accessoires de l’arbre. Montez la rondelle uréthane puis
enfilez la brosse coupe métallique sur l’arbre, et serrez
avec la clé fournie. Lorsque vous utilisez la brosse, évitez
d’appliquer une pression telle que les fils seront trop
pliés et se casseront plus rapidement que lors d’une
utilisation normale.
NOTE:
• Lorsque vous utilisez la brosse coupe métallique,
montez la rondelle uréthane sur l’arbre. Cela
facilitera le retrait de la brosse coupe métallique.
Utilisation avec une brosse métallique
circulaire (accessoire en option)
ATTENTION:
• Vérifiez le fonctionnement de la brosse métallique
circulaire en faisant fonctionner l’outil sans charge,
en vous assurant que personne ne se trouve
devant la brosse métallique circulaire ou sur sa
trajectoire.
• N’utilisez pas la brosse métallique circulaire si elle
est endommagée ou déséquilibrée. L’utilisation
d’une brosse métallique circulaire endommagée
augmente les risques de blessure au contact des
fils cassés.
• Avec les brosses métalliques circulaires, utilisez
TOUJOURS le carter, en vous assurant que le
diamètre de la brosse n’est pas trop grand pour le
carter. La brosse peut se casser en cours
d’utilisation et le carter réduit alors les risques de
blessure.
Débranchez l’outil et placez-le la tête en bas pour
permettre un accès facile à l’arbre. Retirez tous les
accessoires de l’arbre. Enfilez la brosse métallique
circulaire sur l’arbre et serrez avec les clés.
Lorsque vous utilisez la brosse métallique circulaire,
évitez d’appliquer une pression telle que les fils seront
trop pliés et se casseront plus rapidement que lors d’une
utilisation normale.
1. Brosse coupe
métallique
2. Rondelle en
uréthane
AB
15
006741
1
2
006742
1. Brosse
métallique à
touret
1
006743
18
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail
d’inspection ou d’entretien.
L’outil et ses orifices d’aération doivent être maintenus
propres. Nettoyez régulièrement les orifices d’aération de
l’outil, ou chaque fois qu’ils commencent à se boucher.
Remplacement des charbons
Lorsque le bout isolateur en résine qui se trouve à
l’intérieur du charbon entre en contact avec le
commutateur, il coupe automatiquement l’alimentation du
moteur. Lorsque cela se produit, les deux charbons
doivent être changés. Maintenez les charbons propres et
en état de glisser aisément dans les porte-charbon. Les
deux charbons doivent être remplacés en même temps.
N’utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez-en de
nouveaux et revissez solidement les bouchons de porte-
charbon.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l’usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
été conçus.
• Cet outil est doté d’un protecteur servant
conjointement avec une roue de meulage, disque
multiple, roue de meulage flexible et roue à brosse
métallique à centre concave. Si l’on envisage
d’utiliser la meule avec des accessoires approuvés
Makita obtenus au centre d’entretien ou chez le
distributeur Makita, ne pas manquer de se procurer
et d’utiliser également toutes les pièces de serrage
et protecteurs recommandés dans ce manuel.
L’inobservation de ce conseil risquerait d’entraîner
des blessures à soi-même ou à d’autres personnes
se trouvant à proximité.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
1. Orifice de sortie
d’air
2. Orifice d’entrée
d’air
1. Commutateur
2. Bout isolateur
3. Charbon
1. Bouchon de
porte-charbon
2. Tournevis
1
2
006744
1
2
3
001146
1
2
006745
19
GA7040S/GA9040S
Poignée 36
Carter de meule
Flasque intérieur 89
Meule à moyeu déporté/Multi-disque
Contre-écrou 5/8-40
Plateau en plastique
Meule flexible
Plateau en caoutchouc 170
Disque abrasif
Contre-écrou de ponçage 5/8-48
Brosse métallique à touret
Rondelle en uréthane 14
Brosse coupe métallique
Clé à contre-écrou 28
1
2
3
4
5
6
7
8
9
10
11
12
13
-
2
3
5
2
3
6
7
5
8
9
10
2
11
12
4
13
1
007350
20
EN0006-1
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN à partir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, à une usine ou à un centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, à sa discrétion) si un
défaut de fabrication ou un vice de matériau est
découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
• des réparations ont été effectuées ou tentées par
un tiers:
• des réparations s’imposent suite à une usure
normale:
• l’outil a été malmené, mal utilisé ou mal entretenu:
• l’outil a subi des modifications.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
AVIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE” ET
“ADÉQUATION À UN USAGE PARTICULIER” APRÈS
LA PÉRIODE D’UN AN COUVERTE PAR CETTE
GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
21
ESPAÑOL
ESPECIFICACIONES
• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a
cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de país a país.
NORMAS DE SEGURIDAD
GENERALES
USA002-2
(Para todas las herramientas)
AVISO:
Lea y entienda todas las instrucciones.
El no seguir todas las instrucciones listadas
abajo, podrá resultar en una descarga
eléctrica, incendio y/o heridas personales
graves.
GUARDE ESTAS
INSTRUCCIONES
Área de trabajo
1. Mantenga su área de trabajo limpia y bien
iluminada. Los bancos de trabajo atestados y las
áreas oscuras son una invitación a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presencia
de líquidos, gases, o polvo inflamables. Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los curiosos, niños, y visitantes
alejados mientras utiliza una herramienta
eléctrica. Las distracciones le pueden hacer perder
el control.
Seguridad eléctrica
4. Las herramientas doblemente aisladas están
equipadas con una clavija polarizada (uno de los
bornes es más ancho que el otro.) Esta clavija
encajará en una toma de corriente polarizada en
un sentido solamente. Si la clavija no encaja
totalmente en la toma de corriente, invierta la
clavija. Si aún así no encaja, póngase en
contacto con un electricista cualificado para que
le instale una toma de corriente polarizada. No
modifique la clavija de ninguna forma. El doble
aislamiento elimina la necesidad de disponer de
un cable de alimentación de tres hilos conectado a
tierra y de un sistema de suministro de corriente
conectado a tierra.
5. Evite tocar con el cuerpo superficies conectadas
a tierra tales como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo está puesto a tierra
existirá un mayor riesgo de que se produzca una
descarga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
7. No maltrate el cable. No utilice nunca el cable
para transportar las herramientas ni tire de él
para desenchufar la clavija de la toma de
corriente. Mantenga el cable alejado del calor,
aceite, bordes cortantes o partes en
movimiento. Reemplace los cables dañados
inmediatamente. Los cables dañados aumentarán
el riesgo de que se produzca una descarga
eléctrica.
8. Cuando emplee una herramienta eléctrica en
exteriores, utilice cables de extensión que lleven
la marca “W-A” o “W”. Estos cables están
catalogados para uso en exteriores y reducen el
riesgo de que se produzcan descargas eléctricas.
Seguridad personal
9. Esté alerta, concéntrese en lo que esté haciendo
y emplee el sentido común cuando utilice una
herramienta eléctrica. No utilice la herramienta
cuando esté cansado o bajo la influencia de
drogas, alcohol, o medicamentos. Un momento
Modelo GA7040S GA9040S
Especificaciones eléctricas en México
127 V 15A 50/60 Hz
Diámetro de disco 180 mm (7”) 230 mm (9”)
Rosca del eje 15,87mm (5/8”) 15,87mm (5/8”)
Revoluciones por minuto (r.p.m.) 8 000/min 6 000/min (6 600/min. in Mexico)
Longitud total 511 mm (20-1/8”) 511 mm (20-1/8”)
Peso neto 5,5 kg (12,35 lbs) 5,5 kg (12,35 lbs)
22
sin atención mientras se están utilizando
herramientas eléctricas podrá resultar en heridas
personales graves.
10. Vístase apropiadamente. No se ponga ropa
holgada ni joyas. Recójase el pelo si lo tiene
largo. Mantenga su pelo, ropa, y guantes
alejados de las partes en movimiento. La ropa
holgada, las joyas, o el pelo largo pueden
engancharse en las partes en movimiento.
11. Evite los arranques indeseados. Asegúrese de
que el interruptor esté apagado antes de
enchufar la herramienta. El transportar
herramientas con el dedo en el interruptor o el
enchufar herramientas que tengan el interruptor
puesto en encendido invita a accidentes.
12. Retire las llaves de ajuste y llaves de apriete
antes de encender la herramienta. Una llave de
ajuste o llave de apriete que sea dejada puesta en
una parte giratoria de la herramienta podrá resultar
en heridas personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. El mantener los pies
sobre suelo firme y el equilibrio permiten un mejor
control de la herramienta en situaciones
inesperadas.
14. Utilice equipo de seguridad. Póngase siempre
protección para los ojos. Las mascaras contra el
polvo, botas antideslizantes, casco rígido, o
protección para los oídos deberán ser utilizados
para las condiciones apropiadas. Las gafas
normales o de sol NO sirven para proteger los ojos.
Utilización y cuidado de las herramientas
15. Utilice mordazas u otros medios de sujeción
prácticos para sujetar y apoyar la pieza de
trabajo en una plataforma estable. El sujetar la
pieza de trabajo con la mano o contra su cuerpo es
inestable y puede llevar a la pérdida del control.
16. No force la herramienta. Utilice la herramienta
adecuada para su tarea. La herramienta correcta
realizará la tarea mejor y de forma más segura a la
potencia para la que ha sido diseñada.
17. No utilice la herramienta si el interruptor no la
enciende o la apaga. Cualquier herramienta que no
pueda ser controlada con el interruptor será
peligrosa y deberá ser reparada.
18. Desconecte la clavija de la toma de corriente
antes de hacer ajustes, cambiar accesorios, o
guardar la herramienta. Tales medidas de
seguridad preventiva reducirán el riesgo de que la
herramienta pueda ser puesta en marcha por
descuido.
19. Guarde las herramientas que no esté utilizando
fuera del alcance de los niños y otras personas
no preparadas. Las herramientas son peligrosas en
manos de personas no preparadas.
20. Dé mantenimiento a sus herramientas.
Mantenga las herramientas de corte afiladas y
limpias. Las herramientas con buen mantenimiento
y los bordes de corte afilados son menos
propensas a atorarse y más fáciles de controlar.
21. Compruebe que no haya partes móviles
desalineadas o atoradas, rotura de partes y
cualquier otra condición que pueda afectar al
funcionamiento de la herramienta. Si la
herramienta está dañada, haga que se la reparen
antes de utilizarla. Muchos accidentes son
ocasionados por herramientas con un mal
mantenimiento.
22. Utilice solamente accesorios que estén
recomendados por el fabricante para su modelo.
Los accesorios que puedan ser apropiados para
una herramienta, podrán resultar peligrosos cuando
se utilicen con otra herramienta.
SERVICIO
23. El servicio de la herramienta deberá ser
realizado solamente por personal de reparación
cualificado. Un servicio o mantenimiento realizado
por personal no cualificado podrá resultar en un
riesgo de sufrir heridas.
24. Cuando haga el servicio a una herramienta,
utilice solamente piezas de repuesto originales.
Siga las instrucciones de la sección de
Mantenimiento de este manual. La utilización de
piezas no autorizadas o el no seguir las
instrucciones de mantenimiento podrá crear un
riesgo de descargas eléctricas o heridas.
UTILICE CABLES DE EXTENSIÓN APROPIADOS:
Asegúrese de que su cable de extensión esté en buenas
condiciones. Cuando utilice un cable de extensión,
asegúrese de utilizar uno del calibre suficiente para
conducir la corriente que demande el producto. Un cable
de calibre inferior ocasionará una caída en la tensión de
línea y a su vez en una pérdida de potencia y
sobrecalentamiento. La Tabla 1 muestra el tamaño
correcto a utilizar dependiendo de la longitud del cable y
el amperaje nominal indicado en la placa de
características. Si no está seguro, utilice el siguiente
calibre más alto. Cuanto menor sea el número de calibre,
más corriente podrá conducir el cable.
23
NORMAS DE SEGURIDAD
ESPECÍFICAS
USB005-4
NO deje que la comodidad o familiaridad
con el producto (a base de utilizarlo
repetidamente) sustituya la estricta
observación de las normas de seguridad
para la amoladora. Si utiliza esta
herramienta de forma no segura o
incorrecta, podrá sufrir graves heridas
personales.
1. Utilice siempre la guarda apropiada con el disco
de amolar. Una guarda protege al operario contra
los fragmentos de un disco roto.
2. Los accesorios deberán tener una
especificación de al menos para la velocidad
recomendada en la etiqueta de advertencia de la
herramienta. Los discos y otros accesorios,
funcionando a una velocidad superior a la
especificada pueden desintegrarse y ocasionar
heridas.
3. Cuando realice una operación donde la
herramienta de corte pueda entrar en contacto
con cableado oculto o con su propio cable,
sujete la herramienta por las superficies de
asimiento aisladas. El contacto con un cable con
corriente hará que la corriente circule por las partes
metálicas expuestas de la herramienta y podrá
electrocutar al operario.
4. Cuando utilice discos de amolar de centro
hundido, asegúrese de utilizar solamente discos
reforzados con fibra de vidrio.
5. Utilice siempre gafas de seguridad o anteojos.
Las gafas normales o de sol NO sirven para
proteger los ojos.
6. Compruebe el disco cuidadosamente para ver si
tienen grietas o daños antes de comenzar la
operación. Reemplace el disco agrietado o
dañado inmediatamente. Haga funcionar la
herramienta (con la guarda) en vacío durante un
minuto aproximadamente, sujetándola alejada
de otras personas. Si el disco está defectuoso,
probablemente se separará durante esta prueba.
7. Utilice solamente las bridas especificadas para
esta herramienta.
8. Tenga cuidado de no dañar el eje, la brida
(especialmente la cara de instalación) ni la
contratuerca. Los daños en estas piezas podrán
ocasionar la rotura del disco.
9. No utilice NUNCA la herramienta con discos
para cortar madera ni otros discos de sierra. Los
discos de ese tipo cuando se utilizan en una
amoladora con frecuencia ocasionan retrocesos
bruscos y pérdida del control que acarrean
heridas personales.
10. Sujete la herramienta firmemente.
11. Mantenga las manos alejadas de las partes
giratorias.
12. Asegúrese de que el cable esté alejado del
disco. No enrolle el cable alrededor de su mano
o muñeca. Si pierde el control de la herramienta,
el cable podrá enrollarse alrededor de usted y
causarle heridas.
13. Asegúrese de que el disco no esté haciendo
contacto con la pieza de trabajo antes de activar
el interruptor.
14. Antes de utilizar la herramienta en una pieza de
trabajo definitiva, déjala funcionar durante un
rato. Observe para ver si hay vibración o
bamboleo que pueda indicar una incorrecta
instalación o disco mal equilibrado.
15. Utilice la superficie especificada del disco para
realizar el amolado.
16. Tenga cuidado con las chispas que salen
volando. Sujete la herramienta de forma que las
chispas salgan volando en dirección contraria a
usted y otras personas o materiales inflamables.
17. No deje la herramienta funcionando. Póngala en
marcha solamente cuando la tenga en la mano.
18. No toque la pieza de trabajo inmediatamente
después de la operación; podrá estar muy
caliente y quemarle la piel.
19. Póngase SIEMPRE indumentaria apropiada
incluyendo camisas de manga larga, guantes de
Tabla 1. Calibre mínimo para el cable
Voltios Longitud total del cable en metros
120 V~
7,62 metros 15,24 metros 30,48 metros 45,72 metros
Más de No más de Calibre del cable (AWG)
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12
No se recomienda
Amperaje nominal
24
cuero y delantales de taller para proteger la piel
contra el contacto con virutas calientes.
20. La utilización de esta herramienta para amolar o
pulir algunos productos, pinturas y madera
podrá exponer al usuario a polvo que contenga
sustancias peligrosas. Utilice protección
respiratoria apropiada.
21. Después de utilizar la herramienta, asegúrese de
que el giro del disco se detiene completamente
antes de dejar la herramienta. Si deja la
herramienta con el disco girando podrá
ocasionar heridas personales.
GUARDE ESTAS
INSTRUCCIONES
AVISO:
EL MAL USO o el no seguir las normas
de seguridad establecidas en este
manual de instrucciones podrá
ocasionar serias heridas personales.
SÍMBOLOS
USD201-2
A continuación se muestran los símbolos utilizados para
la herramienta.
V............................voltios
A ...........................amperios
Hz..........................hercios
....................corriente alterna
.......................velocidad en vacío
.......................Construcción clase II
.../min....................revoluciones, alternaciones o
carreras por minuto
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de ajustar o
comprobar cualquier función en la herramienta.
Bloqueo del eje
PRECAUCIÓN:
• No accione nunca el bloqueo del eje cuando este
se esté moviéndo. Podría dañarse la herramienta.
Presione el bloqueo del eje para impedir que este gire
cuando vaya a instalar o desmontar accesorios.
Posiciones de montaje de la empuñadura
versátil
La empuñadura del interruptor puede girarse 90° ya sea
a la izquierda o a la derecha para ajustarse a las
necesidades de su trabajo. Primero, desconecte la
herramienta. Presione el botón de bloqueo y gire la
empuñadura del interruptor hacia la izquierda o derecha
en su totalidad. La empuñadura del interruptor quedará
fija en dicha posición.
PRECAUCIÓN:
• Asegúrese siempre que la empuñadura del
interruptor quede fija en la posición deseada antes
de la operación.
Accionamiento del interruptor
1. Bloqueo del eje
1. Alojamiento del
motor
2. Botón de
bloqueo
3. Mango
1. Gatillo
interruptor
2. Palanca de
bloqueo
1
006733
1
2
3
007349
1
2
A
B
006734
25
PRECAUCIÓN:
• Antes de conectar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición “OFF”
(apagado) cuando lo suelta.
• El interruptor puede ser bloqueado en la posición
“ON” (encendido) para mayor comodidad del
operario durante una utilización prolongada. Tenga
precaución cuando bloquee la herramienta en la
posición “ON” (encendido) y sujete la herramienta
firmemente.
Para operar la herramienta, sólo tire el gatillo del
interruptor (en la dirección B). Suelte el gatillo del
interruptor para detener la herramienta. Si desea que la
herramienta funcione en forma continua, tire el gatillo del
interruptor (en la dirección B) y luego empuje la palanca
de traba (en la dirección A). Para detener la herramienta
desde la posición trabada, tire el gatillo del interruptor
por completo (en la dirección B) y luego suéltelo.
NOTA:
Los modelos GA7040S, GA9040S inician su operación
lentamente al ser encendidos. Esta función de inicio
suave asegura una operación más limpia.
MONTAJE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de realizar
cualquier trabajo en la herramienta.
Instalación de la empuñadura lateral (mango)
PRECAUCIÓN:
• Antes de realizar una operación, asegúrese
siempre de que la empuñadura lateral esté
instalada firmemente.
Rosque la empuñadura lateral firmemente en la posición
de la herramienta mostrada en la figura.
Instalación o desmontaje del protector
(guarda) de disco.
PRECAUCIÓN:
• Cuando se utilice un disco de amolar de centro
hundido/multidisco, disco flexible, disco de cepillo
de alambres, o disco de corte, el protector de disco
deberá estar instalado en la herramienta de tal
forma que el lado cerrado del protector siempre
quede orientado hacia el operario.
Para herramienta con protector de disco de tipo
tornillo de bloqueo
Coloque el protector de disco con la protuberancia en la
banda de esto protector alineada con la muesca de la
caja de cojinetes. Luego gire el protector de disco unos
180 grados en dirección contraria a las agujas del reloj.
Asegúrese de ajustar bien el tornillo.
Para desmontar el protector de disco, siga el
procedimiento de instalación a la inversa.
Para herramienta con protector de disco de tipo
palanca de abrazadera
Afloje la palanca en el protector de disco. Coloque el
protector de disco con la protuberancia en la banda de
este protector alineada con la ranura de la caja de
cojinetes. Luego gire el protector de disco a la posición
006735
1. Protector
(guarda) de
disco
2. Tornillo
3. Caja de
cojinetes
1. Caja de
cojinetes
2. Protector
(guarda) de
disco
3. Tuerca
4. Palanca
1. Tuerca
1
2
3
006736
1
2
3
4
007049
1
007050
26
que se muestra en la figura. Apriete la palanca para fijar
el protector de disco. Si la palanca está muy apretada o
muy floja para fijar el protector de disco, afloje o apriete
la tuerca para ajustar el nivel de apretamiento de la
banda del protector de disco.
Para desmontar el protector de disco, siga el
procedimiento de instalación a la inversa.
Instalación o desmontaje de un disco de
amolar de centro hundido/multidisco
(accesorio)
AVISO:
• Utilice siempre el protector de disco suministrado
cuando instale en la herramienta un disco de
amolar de centro hundido/multidisco. El disco
puede desintegrarse durante la utilización y el
protector ayuda a reducir las posibilidades de que
se produzcan heridas personales.
Monte la brida interior en el eje. Encaje el disco en la
brida interior y rosque la tuerca con su saliente orientado
hacia abajo (orientado hacia el disco).
Para apretar la tuerca, presione el bloqueo del eje
firmemente para que el eje no pueda girar, después
apriete firmemente hacia la derecha utilizando la llave de
tuerca.
Para desmontar el disco, siga el procedimiento de
instalación a la inversa.
Instalación o desmontaje de un disco flexible
(accesorio opcional)
AVISO:
• Utilice siempre el protector de disco suministrado
cuando esté instalado en la herramienta un disco
flexible. El disco puede desintegrarse durante la
utilización y el protector ayuda a reducir las
posibilidades de que se produzcan heridas
personales.
Siga las instrucciones para disco de amolar de centro
hundido/multidisco pero también utilice un plato de
plástico sobre el disco. Vea el orden de montaje en la
página de accesorios de este manual.
Instalación o desmontaje de un disco abrasivo
(accesorio opcional)
NOTA:
• Utilice accesorios para lijadora especificados en
este manual. Estos deberán ser adquiridos aparte.
Monte el plato de goma en el eje. Coloque el disco en el
plato de goma y rosque la contratuerca en el eje. Para
apretar la contratuerca, presione el bloqueo del eje
firmemente para que el eje no pueda girar, después
apriete firmemente hacia la derecha utilizando la llave de
contratuerca.
Para desmontar el disco, siga el procedimiento de
instalación a la inversa.
1. Tuerca
2. Disco para
molido de
centro hundido/
multidisco
3. Brida interior
1. Llave de tuercas
2. Bloqueo del eje
1
2
3
006737
1
2
006738
1. Tuerca
2. Disco flexible
3. Almohadilla de
plástico
4. Brida interior
1. Tuerca
2. Disco abrasivo
3. Placa de goma
1
2
3
4
006739
1
2
3
006740
27
OPERACIÓN
AVISO:
• No deberá ser nunca necesario forzar la
herramienta. El peso de la herramienta aplica la
presión adecuada . El forzamiento y la presión
excesivos podrán ocasionar una peligrosa rotura
del disco.
• Reemplace el disco SIEMPRE si deja caer la
herramienta durante el amolado.
• No lance ni golpee NUNCA el disco de amolar u
otros discos contra la pieza de trabajo.
• Evite los rebotes y enganches del disco,
especialmente cuando trabaje esquinas, bordes
agudos, etc. Esto podría ocasionar la pérdida del
control y retrocesos bruscos.
• No utilice NUNCA esta herramienta con discos
para cortar madera ni otros discos de sierra. Los
discos de ese tipo cuando se utilizan en una
amoladora con frecuencia ocasionan retrocesos
bruscos y pérdida del control que acarrean heridas
personales.
PRECAUCIÓN:
• No encienda nunca la herramienta cuando ésta
esté en contacto con la pieza de trabajo, podría
ocasionar heridas al operario.
• Póngase siempre gafas de seguridad o máscara
facial durante la operación.
• Después de la operación, apague siempre la
herramienta y espere hasta que el disco se haya
parado completamente antes de dejar la
herramienta.
Operación de amolado y lijado
Sujete SIEMPRE la herramienta firmemente con una
mano en la empuñadura trasera y la otra en la
empuñadura lateral. Encienda la herramienta y después
aplique el disco a la pieza de trabajo.
En general, mantenga el borde del disco a un ángulo de
unos 15 grados con la superficie de la pieza de trabajo.
Durante el periodo de uso inicial de un disco nuevo, no
trabaje con la amoladora en la dirección B porque
tenderá a cortar la pieza de trabajo. Una vez que el
borde del disco se haya redondeado con el uso, se podrá
trabajar con el disco en ambas direcciones A y B.
Operación con grata de alambres
(accesorio opcional)
PRECAUCIÓN:
• Compruebe la operación de la carda haciendo girar
la herramienta sin carga, asegurándose de que no
haya nadie enfrente ni en línea con la grata.
• No utilice una carda que esté dañada o
desequilibrada. La utilización de una carda dañada
podrá aumentar la posibilidad de heridas causadas
por el contacto con alambres rotos de la carda.
Desconecte la herramienta y póngala al revés para
permitir un acceso fácil al eje. Quite cualquier accesorio
que haya en el eje. Monte la arandela de uretano y
después rosque la carda de alambres en el eje y
apriétela con la llave suministrada. Cuando utilice la
carda, evite aplicar presión excesiva que haga doblar
demasiado los alambres, porque se romperán
prematuramente.
NOTA:
• Cuando utilice una carda de alambres, monte la
arandela de uretano en el eje. Le resultará más
fácil desmontar la carda de alambres.
Operación con disco de cepillo de alambres
(accesorio opcional)
PRECAUCIÓN:
• Compruebe la operación del disco de cepillo de
alambres haciendo girar la herramienta sin carga,
asegurándose de que no haya nadie enfrente ni en
línea con el disco de cepillo de alambres.
• No utilice un disco de cepillo de alambres que está
dañado o desequilibrado. La utilización de un disco
de cepillo de alambres dañado podrá aumentar la
AB
15
006741
1. Carda de
alambres
2. Arandela de
uretano
1. Disco de cepillo
de alambres
1
2
006742
1
006743
28
posibilidad de heridas causadas por el contacto
con alambres rotos.
• Utilice SIEMPRE el protector de disco con discos
de cepillo de alambres, asegurándose de que el
disco encaje dentro del protector. El disco puede
desintegrarse durante la utilización y el protector
ayuda a reducir las posibilidades de que se
produzcan heridas personales.
Desconecte la herramienta y póngala al revés para
permitir un acceso fácil al eje. Quite cualquier accesorio
que haya en el eje. Rosque el disco de cepillo de
alambres en el eje y apriételo con las llaves.
Cuando utilice un disco de cepillo de alambres, evite
aplicar presión excesiva que haga doblar demasiado los
alambres, ocasionando una rotura prematura.
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar realizar
una inspección o mantenimiento.
La herramienta y sus aberturas de ventilación han de
mantenerse limpias. Limpie las aberturas de ventilación
regularmente o siempre que los orificios empiecen a
estar obstruidos.
Reemplazamiento de las escobillas de carbón
Cuando la punta de resina aislante del interior de la
escobilla de carbón se gaste y haga contacto con el
conmutador, detendrá automáticamente el motor.
Cuando ocurra esto, ambas escobillas de carbón
deberán ser sustituidas. Mantenga las escobillas de
carbón limpias y de forma que entren libremente en los
portaescobillas. Ambas escobillas de carbón deberán
ser sustituidas al mismo tiempo. Utilice únicamente
escobillas de carbón idénticas.
Utilice un destornillador para quitar los tapones
portaescobillas. Extraiga las escobillas gastadas, inserte
las nuevas y vuelva a colocar los tapones
portaescobillas.
Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones, y cualquier otra tarea de
mantenimiento o ajuste deberán ser realizadas en
Centros de Servicio Autorizados por Makita, empleando
siempre repuestos Makita.
ACCESORIOS
PRECAUCIÓN:
• Estos accesorios o acoplamientos están
recomendados para utilizar con su herramienta
Makita especificada en este manual. El empleo de
cualesquiera otros accesorios o acoplamientos
conllevará un riesgo de sufrir heridas personales.
Utilice los accesorios o acoplamientos solamente
para su fin establecido.
• Su herramienta se suministra con un protector de
disco para utilizar con un disco de amolar de centro
hundido, multidisco, disco flexible y disco de cepillo
de alambres. También podrá utilizarse un disco de
corte con un protector de disco opcional. Si decide
utilizar su esmeriladora Makita con accesorios
homologados que adquirirá en su distribuidor o
centro de servicio de fábrica Makita, asegúrese de
obtener y utilizar todas las llaves de apriete y
protectores necesarios como se recomienda en
este manual. De no hacerlo así, podrá resultar en
heridas personales a usted y a otros.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.
1. Abertura de
ventilación del
escape
2. Abertura de
ventilación
1. Conmutador
2. Punta de
aislante
3. Escobilla de
carbón
1
2
006744
1
2
3
001146
1. Tapa del carbón
2. Destornillador
1
2
006745
29
1
2
3
4
5
6
7
8
9
10
11
12
13
-
2
3
5
2
3
6
7
5
8
9
10
2
11
12
4
13
1
GA7040S/GA9040S
Empuñadura 36
Protector de disco
Brida interior 89
Disco para molido de centro hundido/multidisco
Contratuerca 5/8-40
Almohadilla de plástico
Disco flexible
Plato de goma 170
Disco abrasivo
Contratuerca de lijado 5/8-48
Disco de cepillo de alambres
Arandela de uretano 14
Cepillo de alambres
Llave de tuerca de bloqueo 28
007350
30
EN0006-1
GARANTÍA LIMITADA MAKITA DE UN AÑO
Política de garantía
Cada herramienta Makita es inspeccionada y probada
exhaustivamente antes de salir de fábrica. Se garantiza
que va a estar libre de defectos de mano de obra y
materiales por el periodo de UN AÑO a partir de la fecha
de adquisición original. Si durante este periodo de un
año se desarrollase algún problema, retorne la
herramienta COMPLETA, porte pagado con antelación, a
una de las fábricas o centros de servicio autorizados
Makita. Si la inspección muestra que el problema ha sido
causado por mano de obra o material defectuoso, Makita
la reparará (o a nuestra opción, reemplazará) sin cobrar.
Esta garantía no será aplicable cuando:
• se hayan hecho o intentado hacer reparaciones por
otros:
• se requieran reparaciones debido al desgaste
normal:
• la herramienta haya sido abusada, mal usada o
mantenido indebidamente:
• se hayan hecho alteraciones a la herramienta.
EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE
DE NINGÚN DAÑO INDIRECTO, FORTUITO O
CONSECUENCIAL DERIVADO DE LA VENTA O USO
DEL PRODUCTO.
ESTA RENUNCIA SERÁ APLICABLE TANTO
DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA
GARANTÍA.
MAKITA RENUNCIA LA RESPONSABILIDAD POR
CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E
“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS
DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.
Esta garantía le concede a usted derechos legales
específicos, y usted podrá tener también otros derechos
que varían de un estado a otro. Algunos estados no
permiten la exclusión o limitación de daños fortuitos o
consecuenciales, por lo que es posible que la antedicha
limitación o exclusión no le sea de aplicación a usted.
Algunos estados no permiten limitación sobre la
duración de una garantía implícita, por lo que es posible
que la antedicha limitación no le sea de aplicación a
usted.
31
WARNING
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this
type of work. To reduce your exposure to these chemicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.
< USA only >
ADVERTENCIA
Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y
otras actividades de la construccion contienen sustancias quimicas
reconocidas por el Estado de California como causantes de cancer, defectos
de nacimiento y otros peligros de reproduccion. Algunos ejemplos de estos
productos quimicos son:
• plomo de pinturas a base de plomo,
• silice cristalino de ladrillos y cemento y otros productos de albanileria, y
• arsenico y cromo de maderas tratadas quimicamente.
El riesgo al que se expone variara, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposicion a estos productos
quimicos: trabaje en un area bien ventilada, y pongase el equipo de seguridad
indicado, tal como esas mascaras contra el polvo que estan especialmente
disenadas para filtrar particulas microscopicas.
< USA solamente >
Makita Corporation of America
2650 Buford Hwy., Buford, GA 30518
884649-949
