Makita GEC03T 40V Max Brushless Cordless Power Cutter Kit User Manual

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

Cordless Power Cutter

Cortadora de Concreto Inalámbrica

GEC03

IMPORTANT: Read Before Using.

IMPORTANTE: Lea antes de usar.

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: GEC03

Wheel diameter 230 mm (9″)

Max. wheel thickness 3.0 mm (1/8″)

Max.cutting depth 88 mm (3-1/2″)

Rated speed 6,600 / min

Rated voltage D.C. 36 V - 40 V max

Max. permitted pressure of feed-water 5 bars

Overall length 603 mm (23-3/4″)

Net weight 6.4 - 7.4 kg (14.1 - 16.3 lbs)

Protection degree IPX4

• Due to our continuing program of research and development, the specications herein are subject to change

without notice.

• Specications may di󰀨er from country to country.

• The weight may di󰀨er depending on the attachment(s), including the battery cartridge. The lightest and heavi-

est combinations, according to EPTA-Procedure 01/2014, are shown in the table.

Applicable battery cartridge and charger

Battery cartridge BL4040 / BL4040F* / BL4050F* / BL4080F*

* : Recommended battery

Charger DC40RA / DC40RB / DC40RC / DC40WA

• Some of the battery cartridges and chargers listed above may not be available depending on your region of

residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

and chargers may cause injury and/or re.

Recommended cord connected power source

Portable power pack PDC1200 / PDC1500

• The cord connected power source(s) listed above may not be available depending on your region of residence.

• Before using the cord connected power source, read instruction and cautionary markings on them.

SAFETY WARNINGS

General power tool safety warnings

WARNING Read all safety warnings, instruc-

tions, illustrations and specications provided with

this power tool. Failure to follow all instructions listed

below may result in electric shock, re and/or serious

injury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical safety

1. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

3. Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

3 ENGLISH

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

5. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electric shock.

7. Power tools can produce electromagnetic

elds (EMF) that are not harmful to the user.

However, users of pacemakers and other similar

medical devices should contact the maker of their

device and/or doctor for advice before operating

this power tool.

Personal safety

1. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inuence of drugs, alcohol or med-

ication. A moment of inattention while operating

power tools may result in serious personal injury.

2. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

3. Prevent unintentional starting. Ensure the

switch is in the o󰀨-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools with

your nger on the switch or energising power tools

that have the switch on invites accidents.

4. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

5. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away

from moving parts. Loose clothes, jewellery or

long hair can be caught in moving parts.

7. If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

8. Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

can cause severe injury within a fraction of a

second.

9. Always wear protective goggles to protect

your eyes from injury when using power tools.

The goggles must comply with ANSI Z87.1 in

the USA.

It is an employer's responsibility to enforce the

use of appropriate safety protective equipment

by the tool operators and by other persons in

the immediate working area.

Power tool use and care

1. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

2. Do not use the power tool if the switch does

not turn it on and o󰀨. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

3. Disconnect the plug from the power source

and/or remove the battery pack, if detachable,

from the power tool before making any adjust-

ments, changing accessories, or storing power

tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

4. Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

5. Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If dam-

aged, have the power tool repaired before use.

Many accidents are caused by poorly maintained

power tools.

6. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

7. Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could

result in a hazardous situation.

8. Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow for

safe handling and control of the tool in unexpected

situations.

9. When using the tool, do not wear cloth work

gloves which may be entangled. The entangle-

ment of cloth work gloves in the moving parts may

result in personal injury.

Battery tool use and care

1. Recharge only with the charger specied by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of re

when used with another battery pack.

2. Use power tools only with specically desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and re.

3. When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery termi-

nals together may cause burns or a re.

4. Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If con-

tact accidentally occurs, ush with water. If

liquid contacts eyes, additionally seek medical

help. Liquid ejected from the battery may cause

irritation or burns.

4 ENGLISH

5. Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behaviour resulting in

re, explosion or risk of injury.

6. Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 130 °C may cause explosion.

Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging improp

erly or at temperatures outside the specied range may

damage the battery and increase the risk of re.

Service

Have your power tool serviced by a qualied repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

2. Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

3. Follow instruction for lubricating and chang-

ing accessories.

4. Do not modify or attempt to repair the appli-

ance or the battery pack except as indicated in

the instructions for use and care.

Cordless cutter safety warnings

The guard provided with the tool must be securely

attached to the power tool and positioned for

maximum safety, so the least amount of wheel is

exposed towards the operator. Position yourself

and bystanders away from the plane of the rotating

wheel. The guard helps to protect operator from broken

wheel fragments and accidental contact with wheel.

2. Use only bonded reinforced or diamond cut-o󰀨

wheels for your power tool. Just because an

accessory can be attached to your power tool, it

does not assure safe operation.

3. The rated speed of the accessory must be at

least equal to the maximum speed marked on

the power tool. Accessories running faster than

their rated speed can break and y apart.

Wheels must be used only for recommended

applications. For example: do not grind with the

side of cut-o󰀨 wheel. Abrasive cut-o󰀨 wheels are

intended for peripheral grinding, side forces applied

to these wheels may cause them to shatter.

5. Always use undamaged wheel anges that are

of correct diameter for your selected wheel.

Proper wheel anges support the wheel thus

reducing the possibility of wheel breakage.

6. Do not use worn down reinforced wheels from

larger power tools. Wheels intended for a larger

power tool are not suitable for the higher speed of

a smaller tool and may burst.

7. The outside diameter and the thickness of your

accessory must be within the capacity rating

of your power tool. Incorrectly sized accessories

cannot be adequately guarded or controlled.

8. The arbour size of wheels and anges must

properly t the spindle of the power tool.

Wheels and anges with arbour holes that do not

match the mounting hardware of the power tool

will run out of balance, vibrate excessively and

may cause loss of control.

9. Do not use damaged wheels. Before each

use, inspect the wheels for chips and cracks.

If power tool or wheel is dropped, inspect for

damage or install an undamaged wheel. After

inspecting and installing the wheel, position

yourself and bystanders away from the plane

of the rotating wheel and run the power tool

at maximum no load speed for one minute.

Damaged wheels will normally break apart during

this test time.

10. Wear personal protective equipment.

Depending on application, use face shield,

safety goggles or safety glasses. As appro-

priate, wear dust mask, hearing protectors,

gloves and shop apron capable of stopping

small abrasive or workpiece fragments. The

eye protection must be capable of stopping ying

debris generated by various operations. The dust

mask or respirator must be capable of ltrating

particles generated by your operation. Prolonged

exposure to high intensity noise may cause hear-

ing loss.

11. Keep bystanders a safe distance away from

work area. Anyone entering the work area

must wear personal protective equipment.

Fragments of workpiece or of a broken wheel may

y away and cause injury beyond immediate area

of operation.

12. Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact hid-

den wiring. Cutting accessory contacting a “live”

wire may make exposed metal parts of the power

tool “live” and could give the operator an electric

shock.

13. Never lay the power tool down until the acces-

sory has come to a complete stop. The spinning

wheel may grab the surface and pull the power

tool out of your control.

14. Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into your body.

15. Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing

and excessive accumulation of powdered metal

may cause electrical hazards.

16. Do not operate the power tool near ammable

materials. Sparks could ignite these materials.

Kickback and related warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel. Pinching or snagging causes rapid stall-

ing of the rotating wheel which in turn causes the uncon-

trolled power tool to be forced in the direction opposite

of the wheel’s rotation at the point of the binding.

For example, if an abrasive wheel is snagged or

pinched by the workpiece, the edge of the wheel that is

entering into the pinch point can dig into the surface of

the material causing the wheel to climb out or kick out.

The wheel may either jump toward or away from the

operator, depending on direction of the wheel’s move-

ment at the point of pinching. Abrasive wheels may also

break under these conditions.

Kickback is the result of power tool misuse and/or

incorrect operating procedures or conditions and can be

avoided by taking proper precautions as given below.

5 ENGLISH

1. Maintain a rm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use auxiliary

handle, if provided, for maximum control over

kickback or torque reaction during start-up.

The operator can control torque reactions or kick-

back forces, if proper precautions are taken.

2. Never place your hand near the rotating acces-

sory. Accessory may kickback over your hand.

Do not position your body in line with the rotating

wheel. Kickback will propel the tool in direction oppo-

site to the wheel’s movement at the point of snagging.

4. Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing

have a tendency to snag the rotating accessory

and cause loss of control or kickback.

5. Do not attach a saw chain, woodcarving blade,

segmented diamond wheel with a peripheral

gap greater than 10 mm (3/8") or toothed saw

blade. Such blades create frequent kickback and

loss of control.

6. Do not “jam” the wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases

the loading and susceptibility to twisting or binding

of the wheel in the cut and the possibility of kick-

back or wheel breakage.

7. When wheel is binding or when interrupting

a cut for any reason, switch o󰀨 the power

tool and hold the power tool motionless until

the wheel comes to a complete stop. Never

attempt to remove the wheel from the cut while

the wheel is in motion otherwise kickback may

occur. Investigate and take corrective action to

eliminate the cause of wheel binding.

8. Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully re-enter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

the workpiece.

9. Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kick-

back. Large workpieces tend to sag under their

own weight. Supports must be placed under the

workpiece near the line of cut and near the edge

of the workpiece on both sides of the wheel.

10. Use extra caution when making a “pocket cut”

into existing walls or other blind areas. The

protruding wheel may cut gas or water pipes, elec-

trical wiring or objects that can cause kickback.

Additional Safety Warnings:

1. Before using a segmented diamond wheel,

make sure that the diamond wheel has the

peripheral gap between segments of 10 mm

(3/8") or less, only with a negative rake angle.

2. Never attempt to cut with the tool held upside

down in a vise. This can lead to serious acci-

dents, because it is extremely dangerous.

Some material contains chemicals which may be

toxic. Take caution to prevent dust inhalation and

skin contact. Follow material supplier safety data.

4. Store wheels as per manufacturer recommen-

dations. Improper storage may damage the

wheels.

5. Always use the wheel suitable for your work

and the material to be cut.

6. Examine the material to be cut before cutting.

If the material contains explosive or ammable

substances, it may cause an explosion or re.

7. Do not switch on the tool if a foreign object

is jammed between the guard and the wheel.

In this case, uninstall the battery cartridge and

remove the foreign object.

8. Use clamps or similar to support the work-

piece whenever possible.

9. Always wear hearing protection during

operation.

10. Do not cut wood materials with this tool.

11. The outside diameter and the thickness of the

wheel must be within the capacity rating of

your power tool. Incorrectly sized wheels cannot

be adequately guarded or controlled.

12. When operating the power tool, maintain a rm

grip with both hands on the power tool and

position your body and arm to allow you to

resist kickback forces.

13. Keep your hands or face away from the rotat-

ing wheel.

14. Adjust the wheel cover to a position suitable

for your work.

15. When you use the tool on muddy ground, wet

slope, or slippery place, pay attention to your

footing.

16. Do not submerge the tool into a puddle.

17. Do not leave the tool unattended outdoors in

the rain.

18. Do not replace the battery in the rain.

19. When storing the tool, avoid direct sunlight

and rain, and store it in a place where it does

not get hot or humid.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product. MISUSE or failure to follow the safety

rules stated in this instruction manual may cause

serious personal injury.

Symbols

The followings show the symbols used for tool.

diameter

volts

direct current

rated speed

revolutions or reciprocation per minute

6 ENGLISH

Important safety instructions for

battery cartridge

1. Before using battery cartridge, read all instruc-

tions and cautionary markings on (1) battery

charger, (2) battery, and (3) product using

battery.

2. Do not disassemble or tamper with the battery

cartridge. It may result in a re, excessive heat,

or explosion.

3. If operating time has become excessively

shorter, stop operating immediately. It may

result in a risk of overheating, possible burns

and even an explosion.

4. If electrolyte gets into your eyes, rinse them

out with clear water and seek medical atten-

tion right away. It may result in loss of your

eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any con-

ductive material.

(2) Avoid storing battery cartridge in a con-

tainer with other metal objects such as

nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain.

A battery short can cause a large current

ow, overheating, possible burns and even a

breakdown.

6. Do not store and use the tool and battery car-

tridge in locations where the temperature may

reach or exceed 50 °C (122 °F).

7. Do not incinerate the battery cartridge even if

it is severely damaged or is completely worn

out. The battery cartridge can explode in a re.

8. Do not nail, cut, crush, throw, drop the battery

cartridge, or hit against a hard object to the

battery cartridge. Such conduct may result in a

re, excessive heat, or explosion.

9. Do not use a damaged battery.

10. The contained lithium-ion batteries are subject

to the Dangerous Goods Legislation require-

ments.

For commercial transports e.g. by third parties,

forwarding agents, special requirement on pack-

aging and labeling must be observed.

For preparation of the item being shipped, consult-

ing an expert for hazardous material is required.

Please also observe possibly more detailed

national regulations.

Tape or mask o󰀨 open contacts and pack up the

battery in such a manner that it cannot move

around in the packaging.

11. When disposing the battery cartridge, remove

it from the tool and dispose of it in a safe

place. Follow your local regulations relating to

disposal of battery.

12. Use the batteries only with the products

specied by Makita. Installing the batteries to

non-compliant products may result in a re, exces-

sive heat, explosion, or leak of electrolyte.

13. If the tool is not used for a long period of time,

the battery must be removed from the tool.

14. During and after use, the battery cartridge may

take on heat which can cause burns or low

temperature burns. Pay attention to the han-

dling of hot battery cartridges.

15. Do not touch the terminal of the tool imme-

diately after use as it may get hot enough to

cause burns.

16. Do not allow chips, dust, or soil stuck into the

terminals, holes, and grooves of the battery

cartridge. It may cause heating, catching re,

burst and malfunction of the tool or battery car-

tridge, resulting in burns or personal injury.

17. Unless the tool supports the use near

high-voltage electrical power lines, do not use

the battery cartridge near high-voltage electri-

cal power lines. It may result in a malfunction or

breakdown of the tool or battery cartridge.

18. Keep the battery away from children.

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting

causing res, personal injury and damage. It will

also void the Makita warranty for the Makita tool and

charger.

Tips for maintaining maximum

battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and

charge the battery cartridge when you notice

less tool power.

2. Never recharge a fully charged battery car-

tridge. Overcharging shortens the battery

service life.

3. Charge the battery cartridge with room tem-

perature at 10 °C - 40 °C (50 °F - 104 °F). Let

a hot battery cartridge cool down before

charging it.

4. When not using the battery cartridge, remove

it from the tool or the charger.

5. Charge the battery cartridge if you do not use

it for a long period (more than six months).

7 ENGLISH

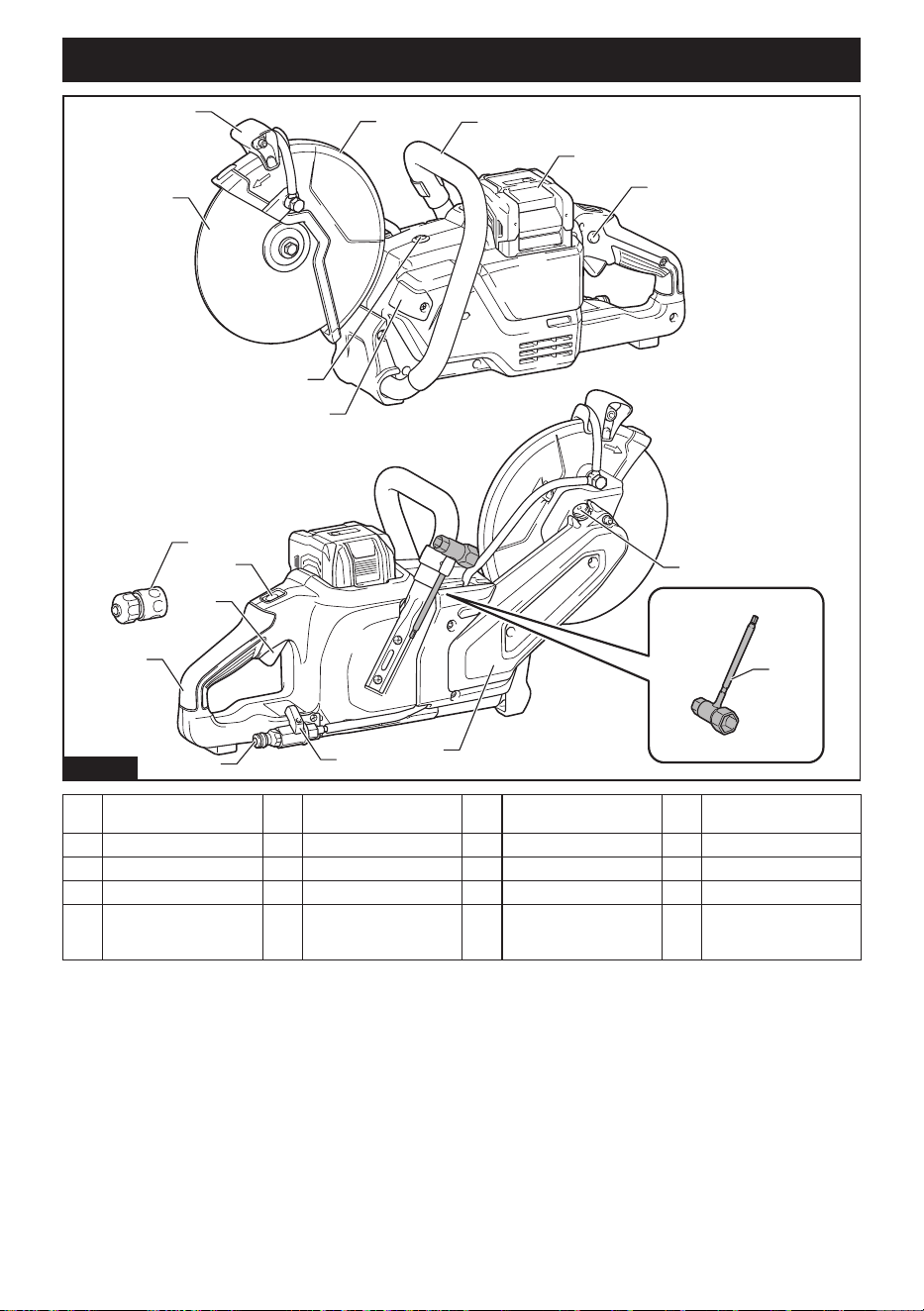

PARTS DESCRIPTION

Fig.1

1 Abrasive cut-o󰀨 wheel /

diamond wheel

2 Wheel cover grip 3 Wheel guard 4 Grip

5 Battery cartridge 6 Lock-o󰀨 button 7 Lamp 8 Overload indicator

9 Lamp button 10 Switch trigger 11 Handle 12 Water inlet

13 Cock 14 Cover (for synchro-belt) 15 Shaft lock button 16 Coupling sleeve

17 Box wrench (hex

wrench-shaped han-

dle tip)

8 ENGLISH

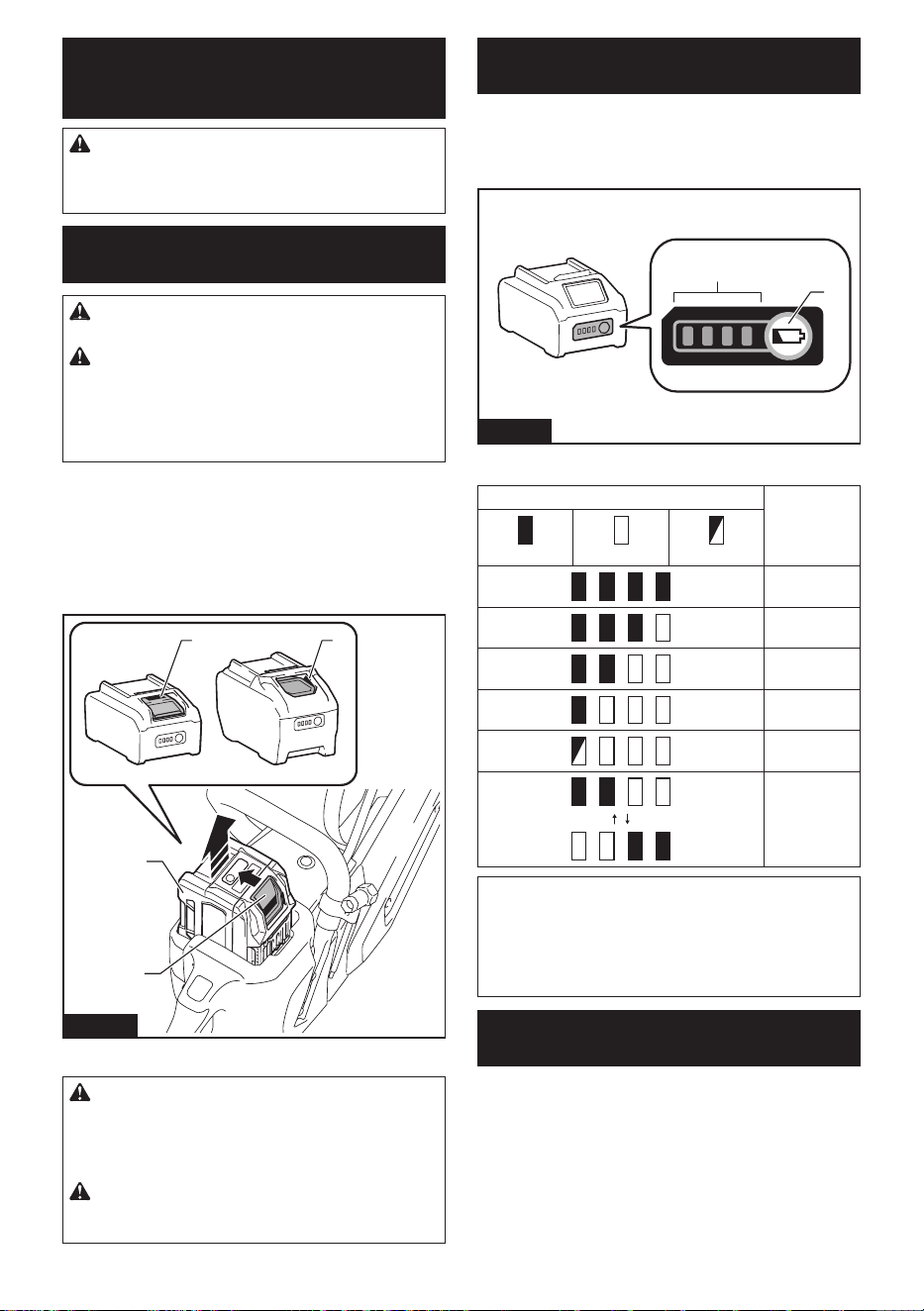

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before adjusting or checking function on the tool.

Installing or removing the battery

cartridge

CAUTION: Always switch o󰀨 the tool before

installing or removing the battery cartridge.

CAUTION: Hold the tool and the battery

cartridge rmly when installing or removing the

battery cartridge. Failure to hold the tool and the

battery cartridge rmly may cause them to slip out

of your hands and result in damage to the tool and

battery cartridge and personal injury.

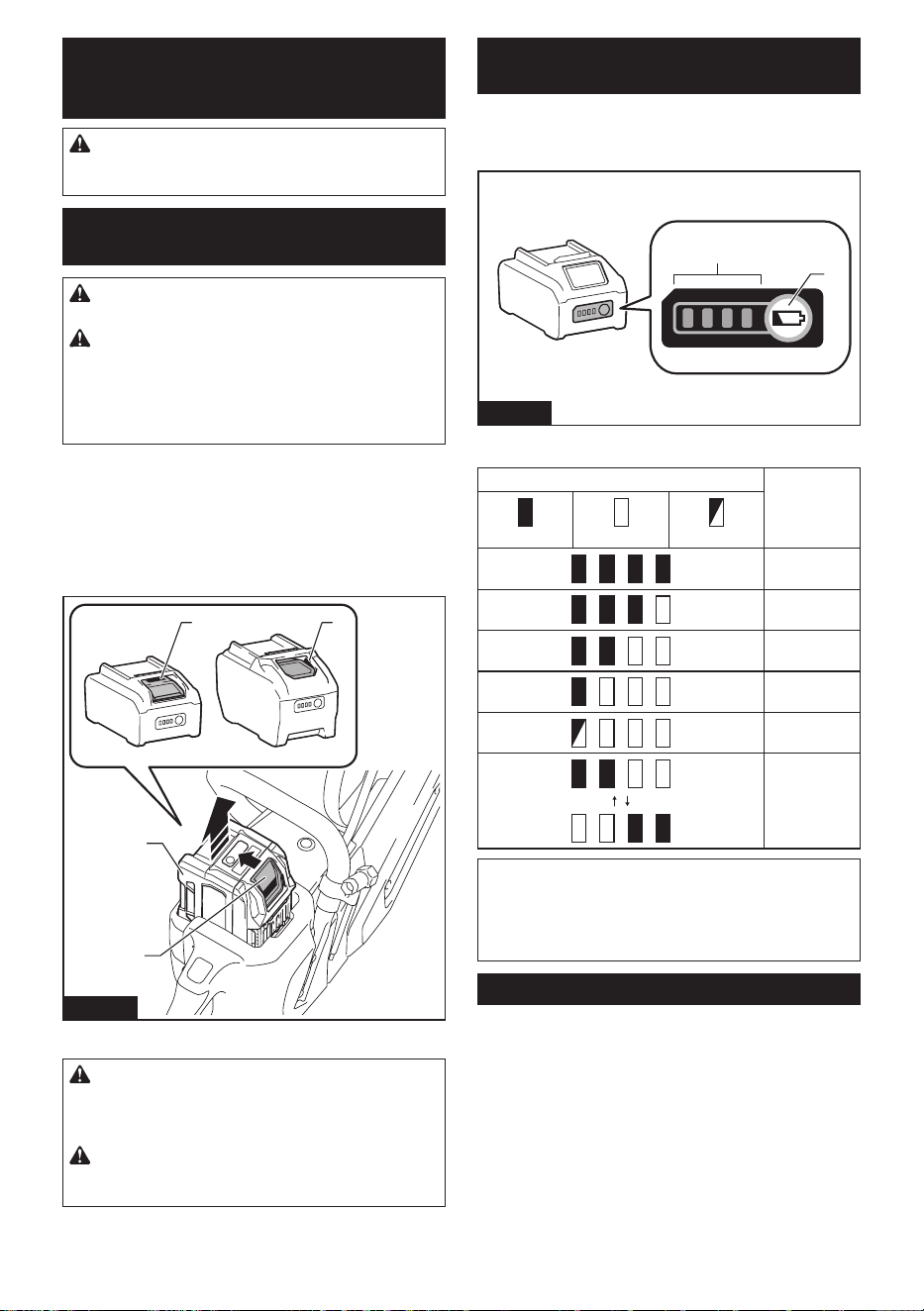

To install the battery cartridge, align the tongue on the

battery cartridge with the groove in the housing and slip

it into place. Insert it all the way until it locks in place

with a little click. If you can see the red indicator as

shown in the gure, it is not locked completely.

To remove the battery cartridge, lift the battery cartridge

while pushing the button on the front of the cartridge.

Fig.2

► 1. Red indicator 2. Button 3. Battery cartridge

CAUTION: Always install the battery cartridge

fully until the red indicator cannot be seen. If not

fully installed, it may accidentally fall out of the tool,

causing injury to you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

Indicating the remaining battery

capacity

Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

Fig.3

► 1. Indicator lamps 2. Check button

Indicator lamps Remaining

capacity

Lighted O󰀨 Blinking

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

NOTE: Depending on the conditions of use and the

ambient temperature, the indication may di󰀨er slightly

from the actual capacity.

NOTE: The rst (far left) indicator lamp will blink when

the battery protection system works.

Tool / battery protection system

The tool is equipped with a tool/battery protection sys-

tem. This system automatically cuts o󰀨 power to the

motor to extend tool and battery life. The tool will auto-

matically stop during operation if the tool or battery is

placed under one of the following conditions.

Overload protection

When the tool/battery is operated in a manner that

causes it to draw an abnormally high current, the tool

automatically stops. In this situation, turn the tool o󰀨

and stop the application that caused the tool to become

overloaded. Then turn the tool on to restart.

9 ENGLISH

Overheat protection

When the tool/battery is overheated, the tool stops

automatically, and the lamp blinks. In this situation, let

the tool cool down before turning the tool on again.

Overdischarge protection

When the battery capacity becomes low, the tool stops

automatically, and the indicator lamp of battery car-

tridge blinks. If the tool does not operate even when the

switches are operated, remove the batteries from the

tool and charge the batteries.

Protections against other causes

Protection system is also designed for other causes

that could damage the tool and allows the tool to stop

automatically. Take all the following steps to clear the

causes, when the tool has been brought to a temporary

halt or stop in operation.

1. Turn the tool o󰀨, and then turn it on again to

restart.

2. Charge the battery(ies) or replace it/them with

recharged battery(ies).

3. Let the tool and battery(ies) cool down.

If no improvement can be found by restoring protection

system, then contact your local Makita Service Center.

NOTICE: If the tool stops due to a cause

not described above, refer to the section for

troubleshooting.

Overload alert

If the tool is operated with excessive load, the overload

indicator will blink in red. In this situation, reduce the

load on the tool. Then, the indicator stops blinking.

Fig.4

► 1. Overload indicator

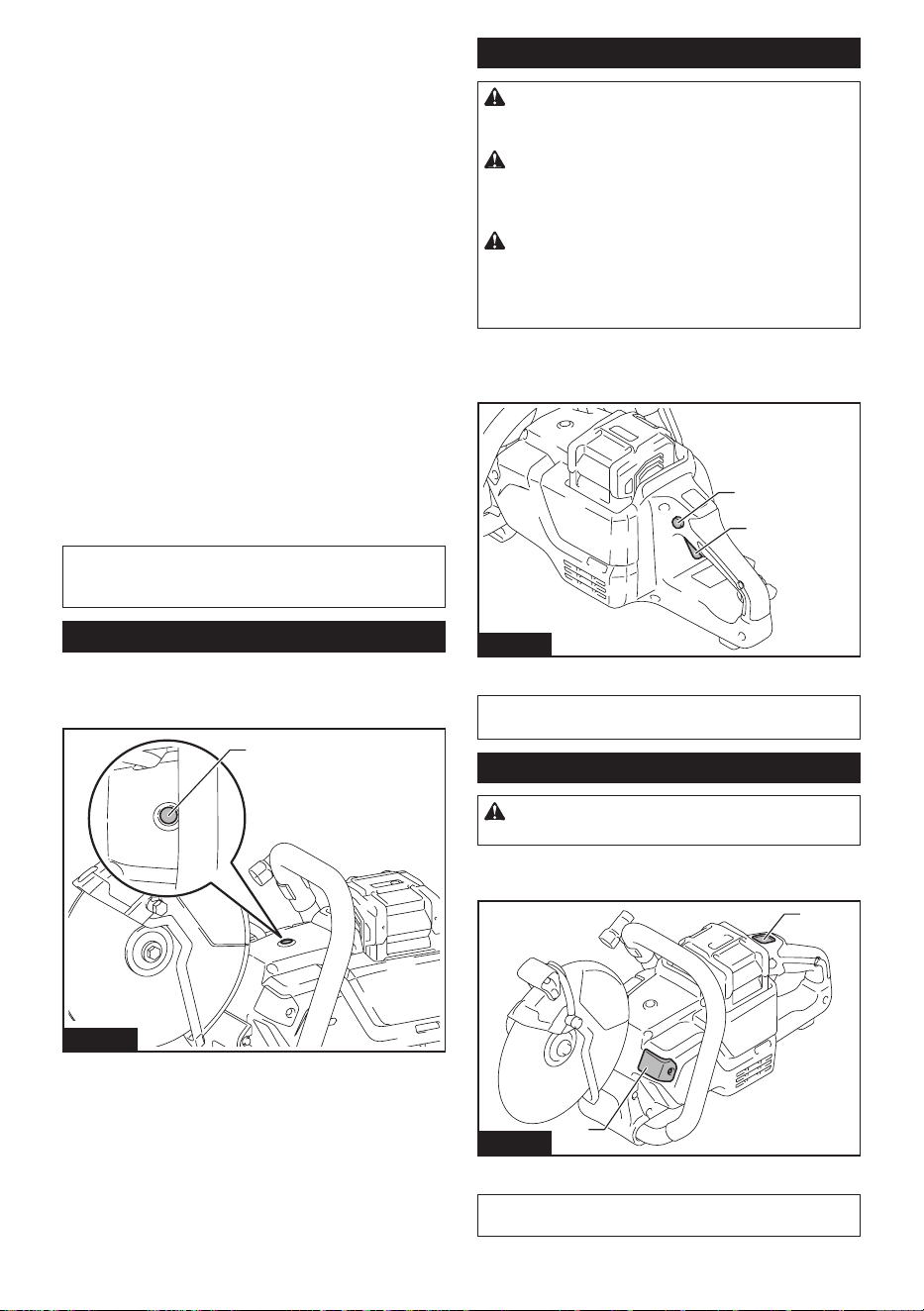

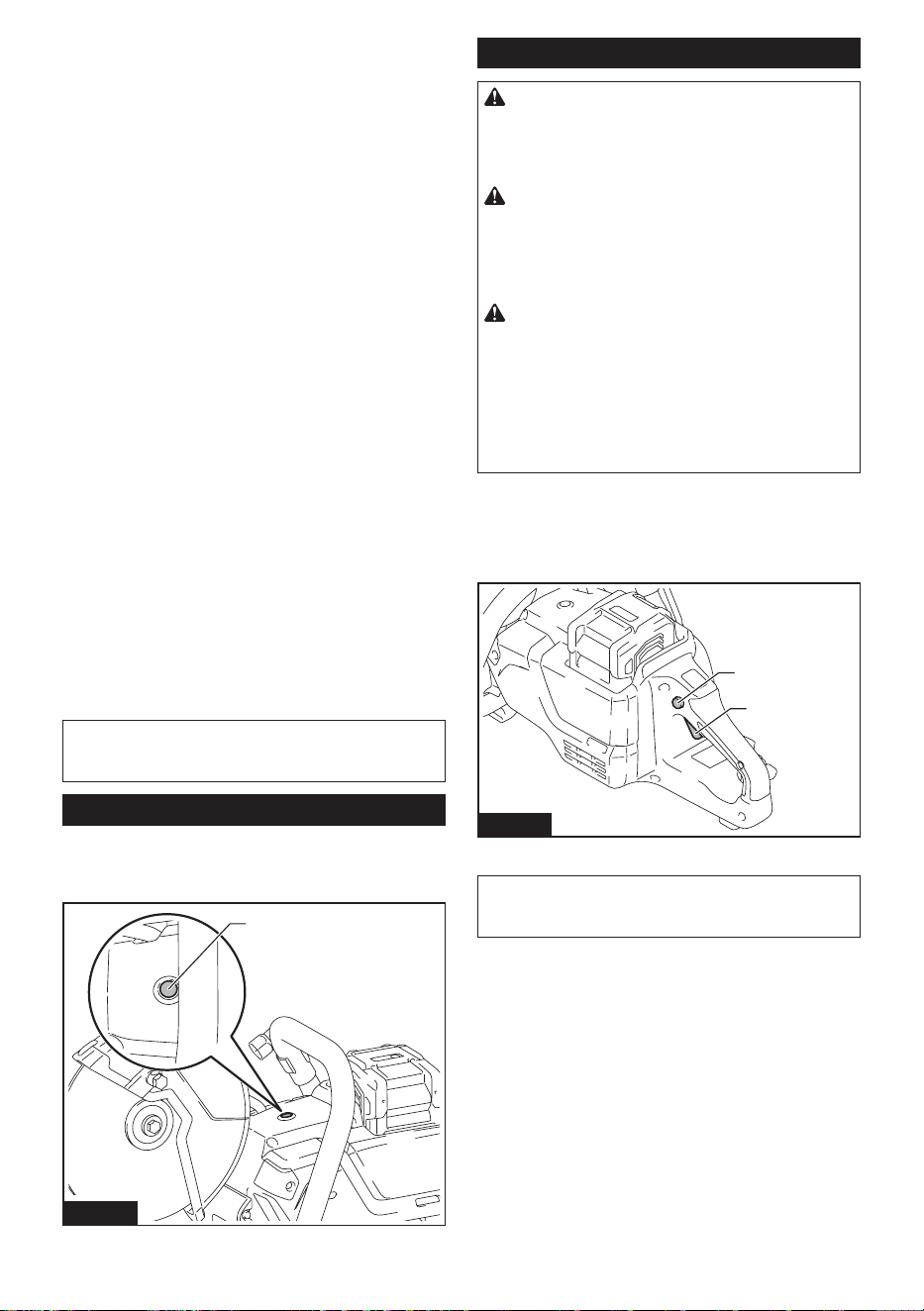

Switch action

WARNING:

Before installing the battery cartridge into

the tool, always check to see that the switch trigger actuates

properly and returns to the "OFF" position when released.

WARNING:

NEVER defeat the lock-o󰀨 button

by taping down or some other means. A switch with a

negated lock-o󰀨 button may result in unintentional operation

and serious personal injury.

WARNING:

NEVER use the tool if it runs when you

simply pull the switch trigger without pressing the lock-o󰀨

button. A switch in need of repair may result in unintentional

operation and serious personal injury. Return tool to a Makita

service center for proper repairs BEFORE further usage.

To prevent the switch trigger from being accidentally pulled, a lock-

o󰀨 button is provided. To start the tool, depress the lock-o󰀨 button

and pull the switch trigger. Release the switch trigger to stop.

Fig.5

► 1. Switch trigger 2. Lock-o󰀨 button

NOTICE:

Do not pull the switch trigger hard without

pressing in the lock-o󰀨 button. This can cause switch breakage.

Lighting the lamp

CAUTION: Do not look into the light or look

directly at the light source.

To turn on the lamp, press the lamp button. To turn o󰀨

the lamp, press the lamp button again.

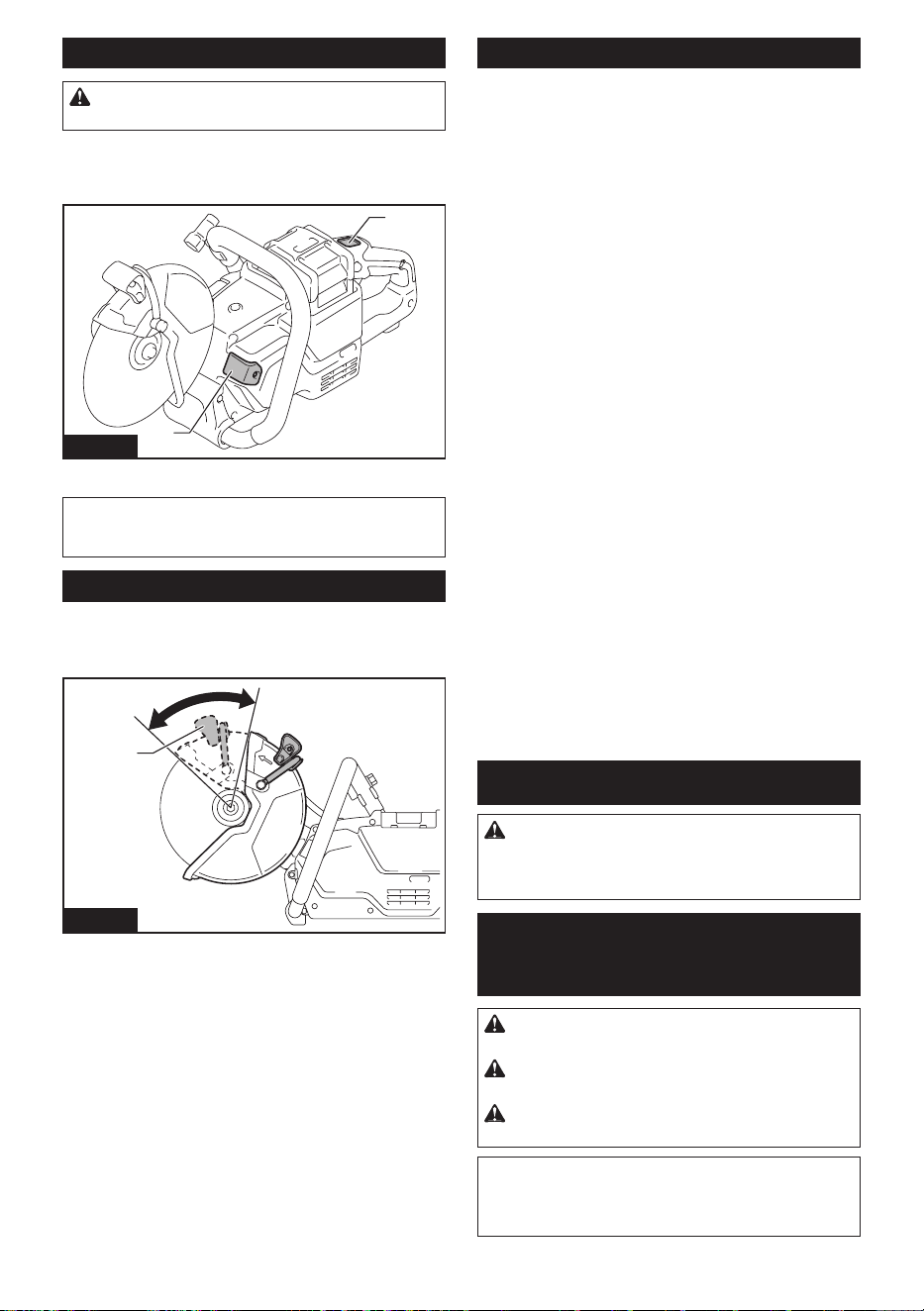

Fig.6

► 1. Lamp button 2. Lamp

NOTE: The lamp will automatically turn o󰀨 if there is

no operation with the tool for one minute.

10 ENGLISH

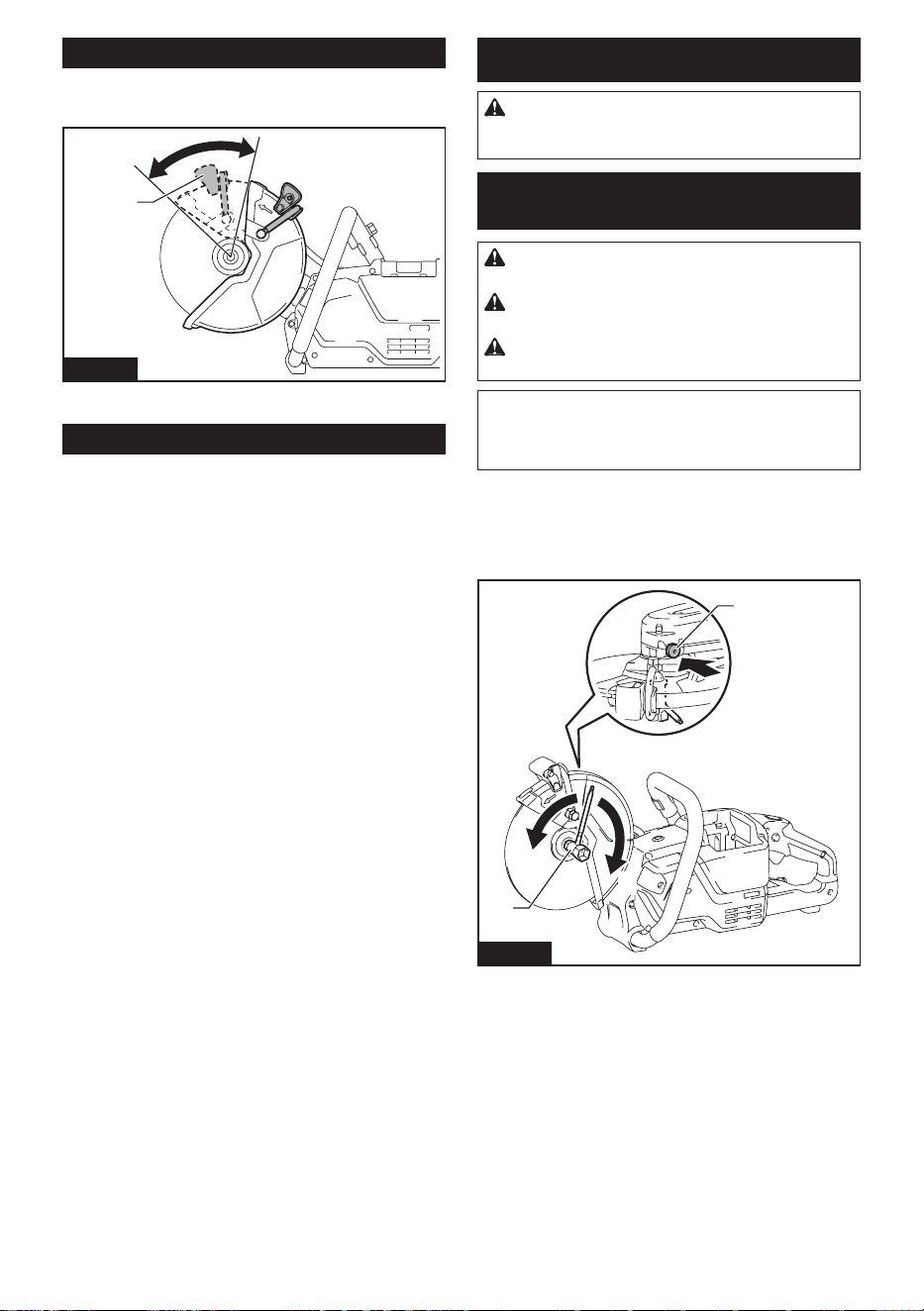

Adjusting the wheel cover

Hold the wheel cover grip and adjust the position of the

wheel cover so it is suitable for your work.

Fig.7

► 1. Wheel cover grip

Electronic function

The tool is equipped with following electronic function

for easy operation.

Electric brake

This tool is equipped with an electric brake. If the tool

consistently fails to quickly stop after the switch trigger

is released, have the tool serviced at a Makita service

center.

Active Feedback sensing Technology

The tool electronically detects situations where the

wheel or accessory may be at risk to be bound. In the

situation, the tool is automatically shut o󰀨 to prevent

further rotation of the spindle (it does not prevent kick-

back).

To restart the tool, switch o󰀨 the tool rst, remove the

cause of the sudden drop in the rotation speed, and

then turn the tool on again.

Constant speed control

The speed control function provides the constant rota-

tion speed regardless of load conditions.

Accidental re-start preventive

function

The tool does not start when the battery is installed

while the switch is set to ON. To start the tool, turn o󰀨

the switch, and turn it on again.

ASSEMBLY

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before carrying out any work on the tool.

Installing or removing the abrasive

cut-o󰀨 wheel / diamond wheel

CAUTION: Use only the Makita wrench to

install or remove the wheel.

CAUTION: When installing the wheel, be sure

to tighten the bolt securely.

CAUTION: Do not press the shaft lock button

when the wheel is rotating.

NOTICE: Do not use wheels that are severely

damaged, worn, or whose expiration date has

passed. Malfunction, abnormal noise, or breakage

may occur.

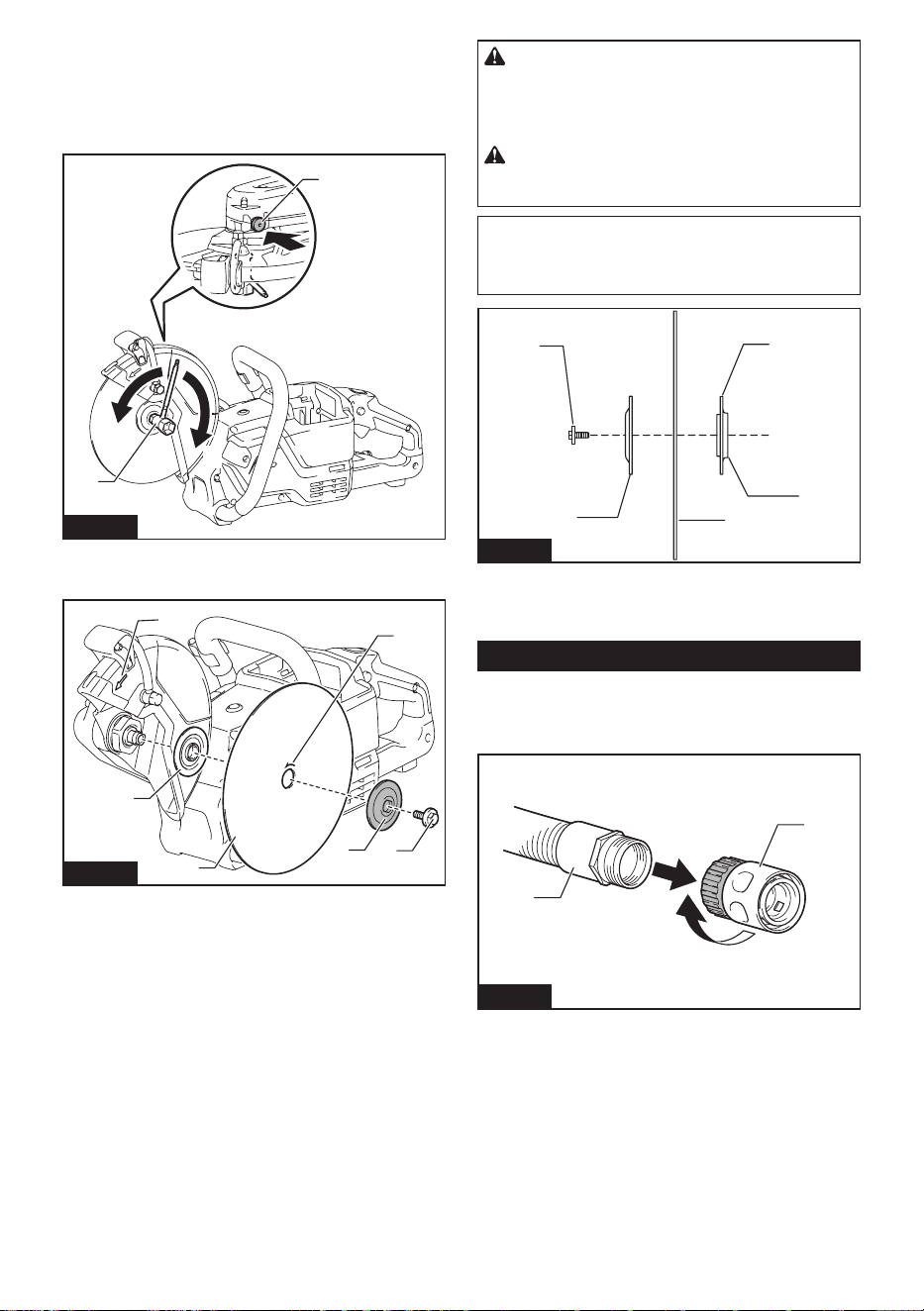

To remove the wheel, press the shaft lock button and

rotate the wheel until the wheel cannot revolve. While

the shaft lock is fully locked, turn the hex bolt counter-

clockwise using the box wrench. Then remove the hex

bolt, outer ange and wheel.

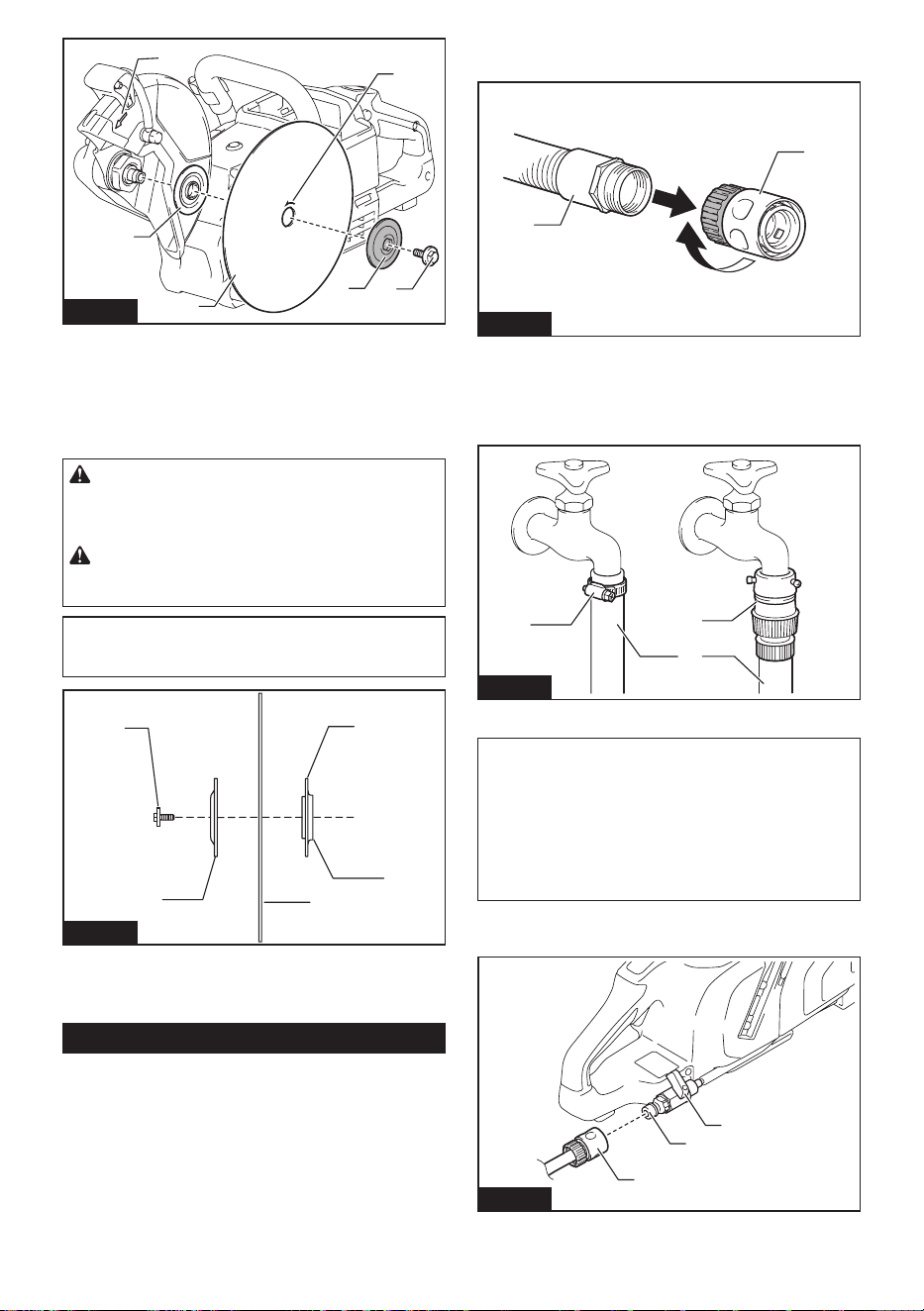

Fig.8

► 1. Shaft lock button 2. Box wrench 3. Tighten

4. Loosen

11 ENGLISH

Fig.9

► 1. Hex bolt 2. Outer ange (black) 3. Abrasive cut-

o󰀨 wheel / diamond wheel 4. Inner ange (silver)

5. Arrow (rotation direction of the wheel)

To install the wheel, follow the removal procedure in

reverse.

BE SURE TO TIGHTEN THE HEX BOLT SECURELY.

CAUTION: Always install the wheel so that

the arrow on it points in the same direction as the

arrow on the wheel guard. Otherwise, the wheel

rotates in reverse, which may cause personal injury.

CAUTION: Only use a wheel that is marked

with a speed equal to or higher than the speed

marked on the tool.

NOTE: If an inner ange is removed by chance,

install the inner ange so that taller protrusion faces

the tool side as shown in the gure.

Fig.10

► 1. Hex bolt 2. Outer ange (black) 3. Abrasive cut-

o󰀨 wheel / diamond wheel 4. Inner ange (silver)

5. Protrusion (taller)

Connecting to water supply

1. Prepare a water hose.

2. Connect the coupling sleeve to the water hose by

turning the coupling sleeve.

Fig.11

► 1. Water hose 2. Coupling sleeve

3. Connect the water hose to the water supply.

When connecting to a water faucet, use a suitable tting

such as hose band or water tap joint.

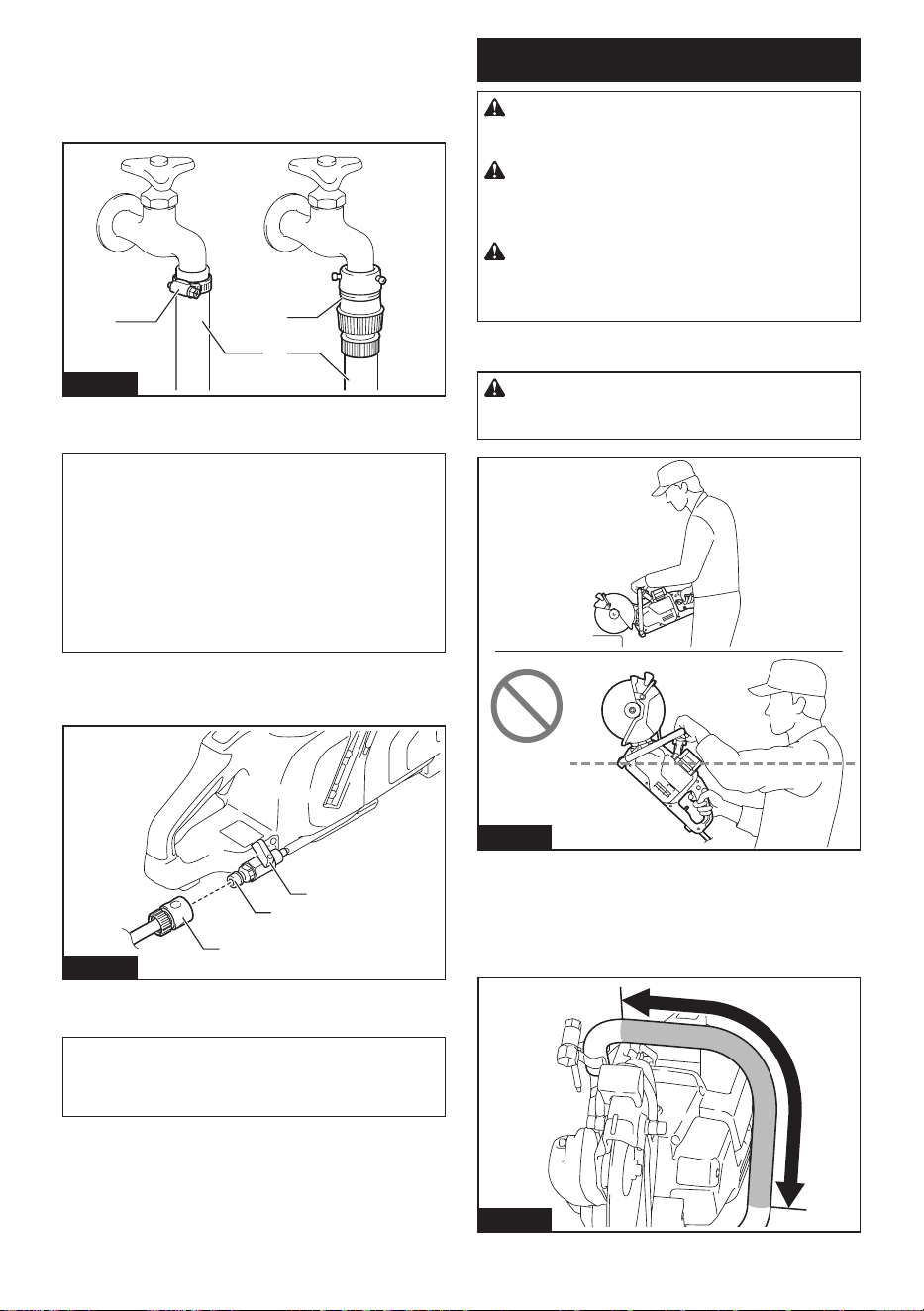

Fig.12

► 1. Hose band 2. Water tap joint 3. Water hose

NOTE: The tting depends on the shape of the faucet

to which you connect. Prepare a suitable commercial-

ly-bought tting.

NOTE: If you use a water tap joint, prepare another

coupling sleeve and attach it to the other end of the

hose.

NOTE: When using a water pump, follow the instruc-

tions of your water pump to connect the water hose.

4. Push the coupling sleeve into the water inlet until it

locks with a click.

Fig.13

► 1. Coupling sleeve 2. Water inlet 3. Cock

12 ENGLISH

NOTICE: Keep the cock closed until you start the

cutting operation with water feeding. For how to

feed water, refer to the section for the operation.

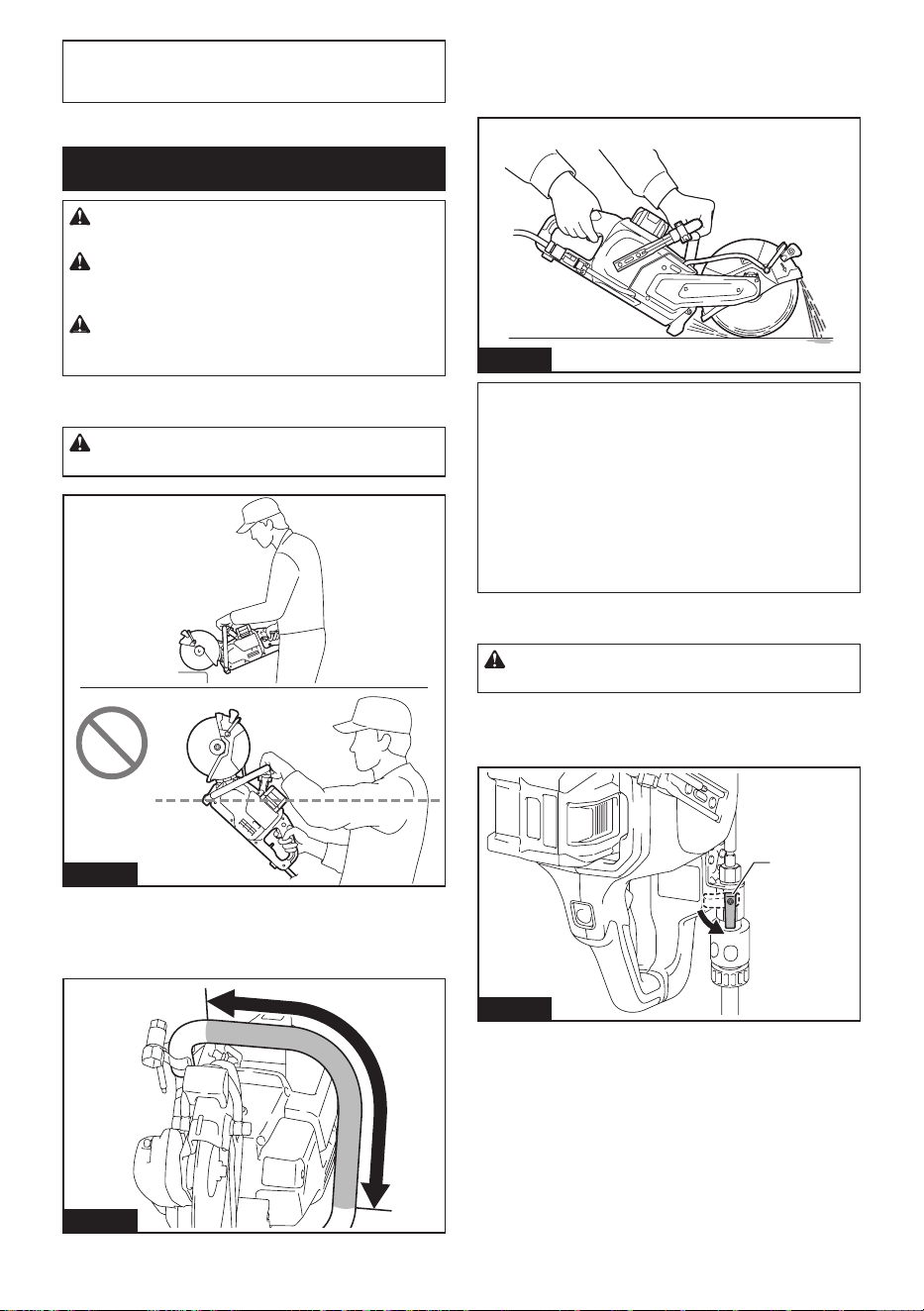

OPERATION

CAUTION:

Be sure to hold the workpiece rmly

down on a stable bench or table during operation.

CAUTION: Do not twist or force the tool in the

cut, or else the motor may be overloaded or the

workpiece may break.

CAUTION: Do not touch the wheel or work-

piece immediately after operation, as they may

become hot and may cause burns.

Cutting

CAUTION: During operation, do not bring the

tool higher than your shoulder height.

Fig.14

Hold the tool rmly. Grasp the handle with your right hand

and the grip with your left hand. To prevent electric shock

by accidental cutting of an electric cable, always hold the

grip by the designated portion as shown in the gure.

Fig.15

► 1. Part to hold

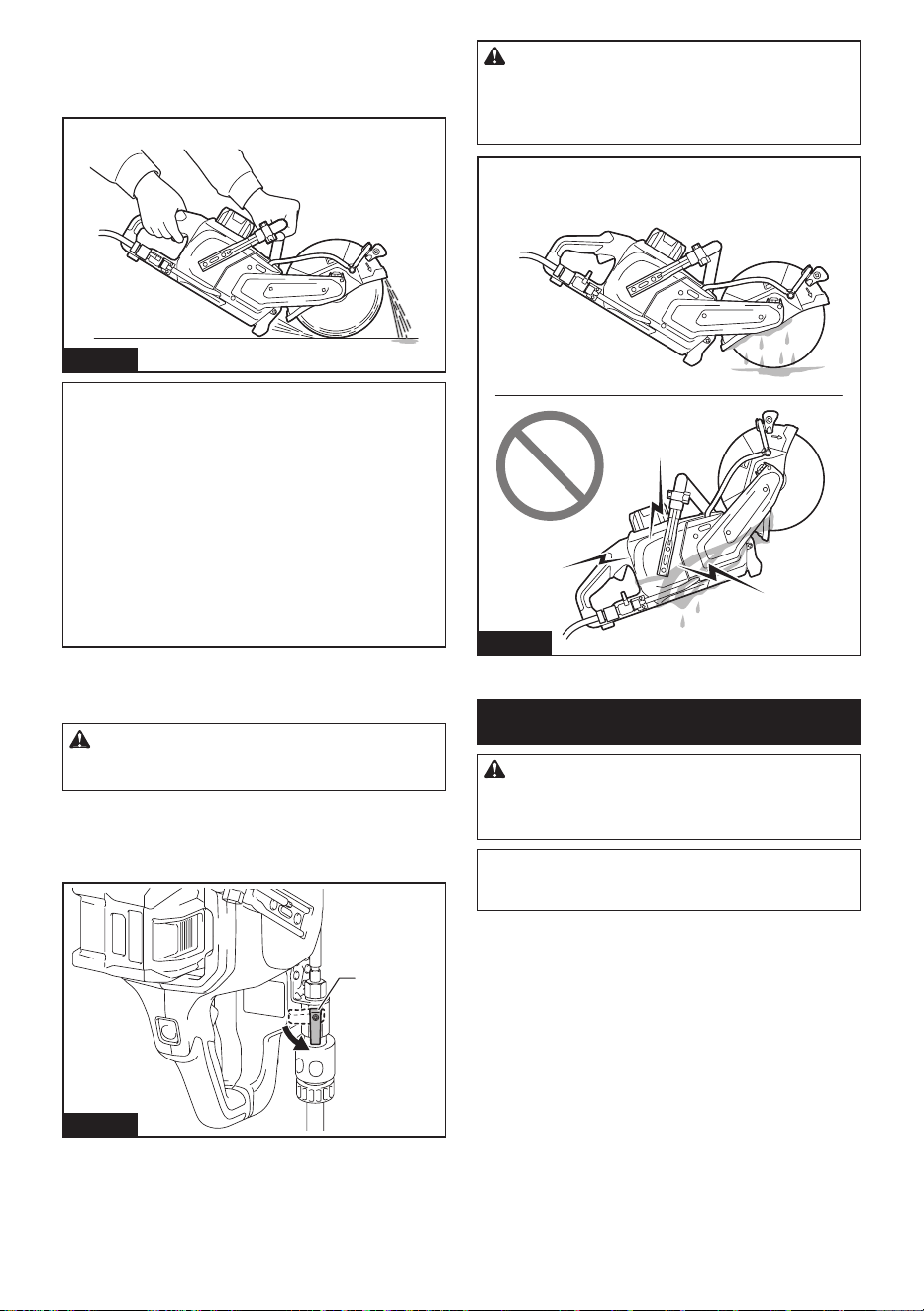

Move the tool over the workpiece surface, keeping it

at and advancing smoothly until the cutting is com-

pleted. Keep your cutting line straight and your speed of

advance uniform.

Fig.16

NOTE: When the battery cartridge temperature is

low, the tool may not work to its full capacity. At this

time, for example, use the tool for a light-duty cut for

a while until the battery cartridge warms up as high

as room temperature. Then, the tool can work to its

full capacity.

NOTE: If the cutting action of the diamond wheel

begins to diminish, dress the cutting edge of the

wheel using an old discarded coarse grit bench

grinder wheel or concrete block. Dress by pressing

lightly on the outer edge of the diamond wheel.

When feeding water during cutting

CAUTION: When using a wet-type diamond

wheel, always feed water during cutting.

Connect the tool to the water supply and turn the cock

in the direction of the arrow as illustrated. Adjust the

position of the cock to obtain a gentle ow of water.

Fig.17

► 1. Cock

13 ENGLISH

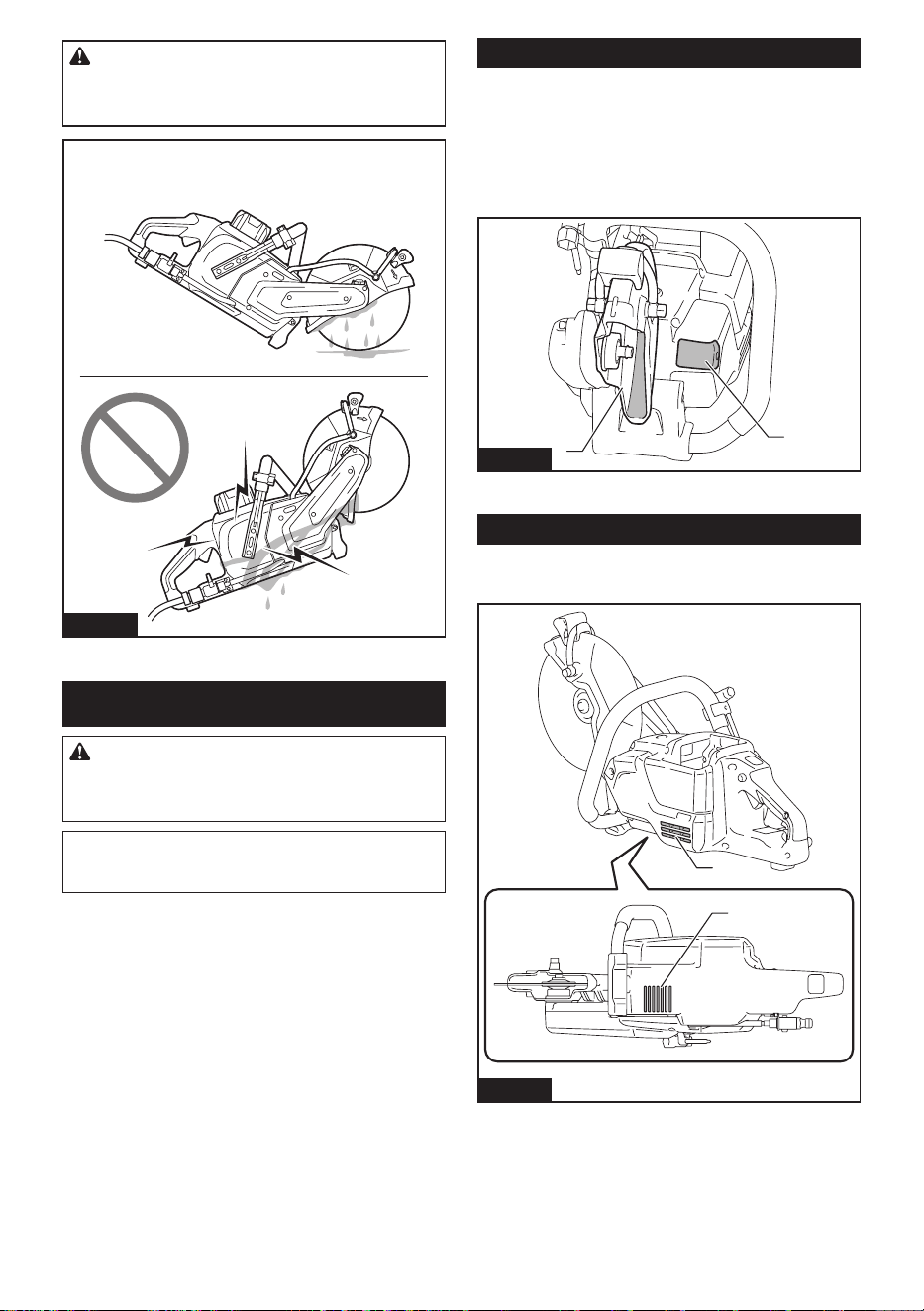

CAUTION: When feeding water, always keep

the tool head lower than the tool body to prevent

water entering into the tool mechanism. Failure to

do so may cause electric shock.

Fig.18

MAINTENANCE

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before attempting to perform inspection or

maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs, any other maintenance or adjustment should

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

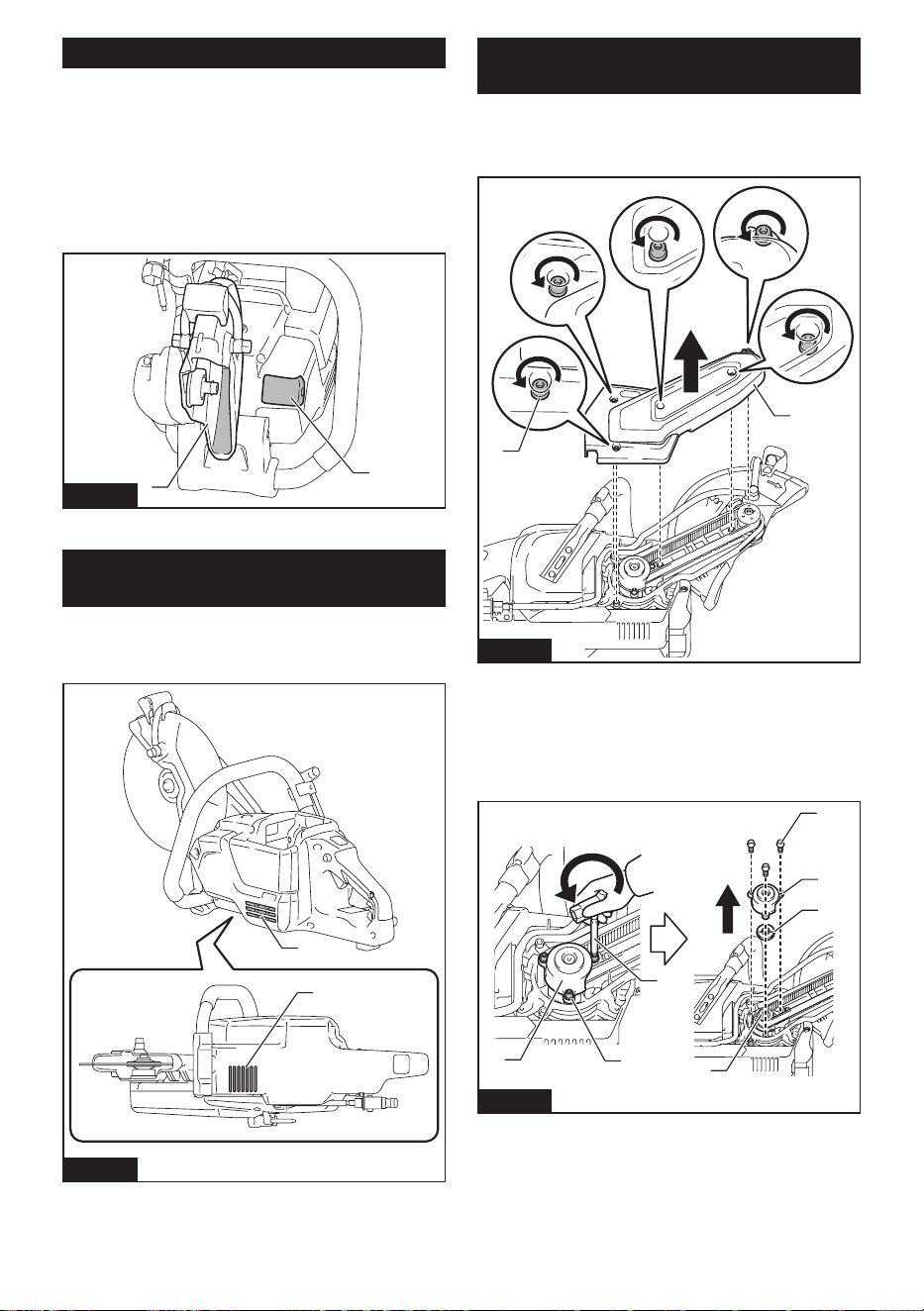

Cleaning the tool

After each use, remove the battery cartridge and the

wheel and then clean dust, dirt or metal chips accu-

mulated inside the wheel guard. Clean the tool body

by wiping o󰀨 dust, dirt with a dry cloth or one dipped in

soapy water and wrung out. Use a dry cloth to wipe the

dirt o󰀨 the lens of the lamp. Be careful not to scratch the

lens of lamp, or it may lower the illumination.

Fig.19

► 1. Wheel guard 2. Lens of the lamp

Cleaning the air vent

Regularly clean the tool's air vents or whenever the

vents start to become obstructed.

Fig.20

► 1. Inhalation vent 2. Exhaust vent

14 ENGLISH

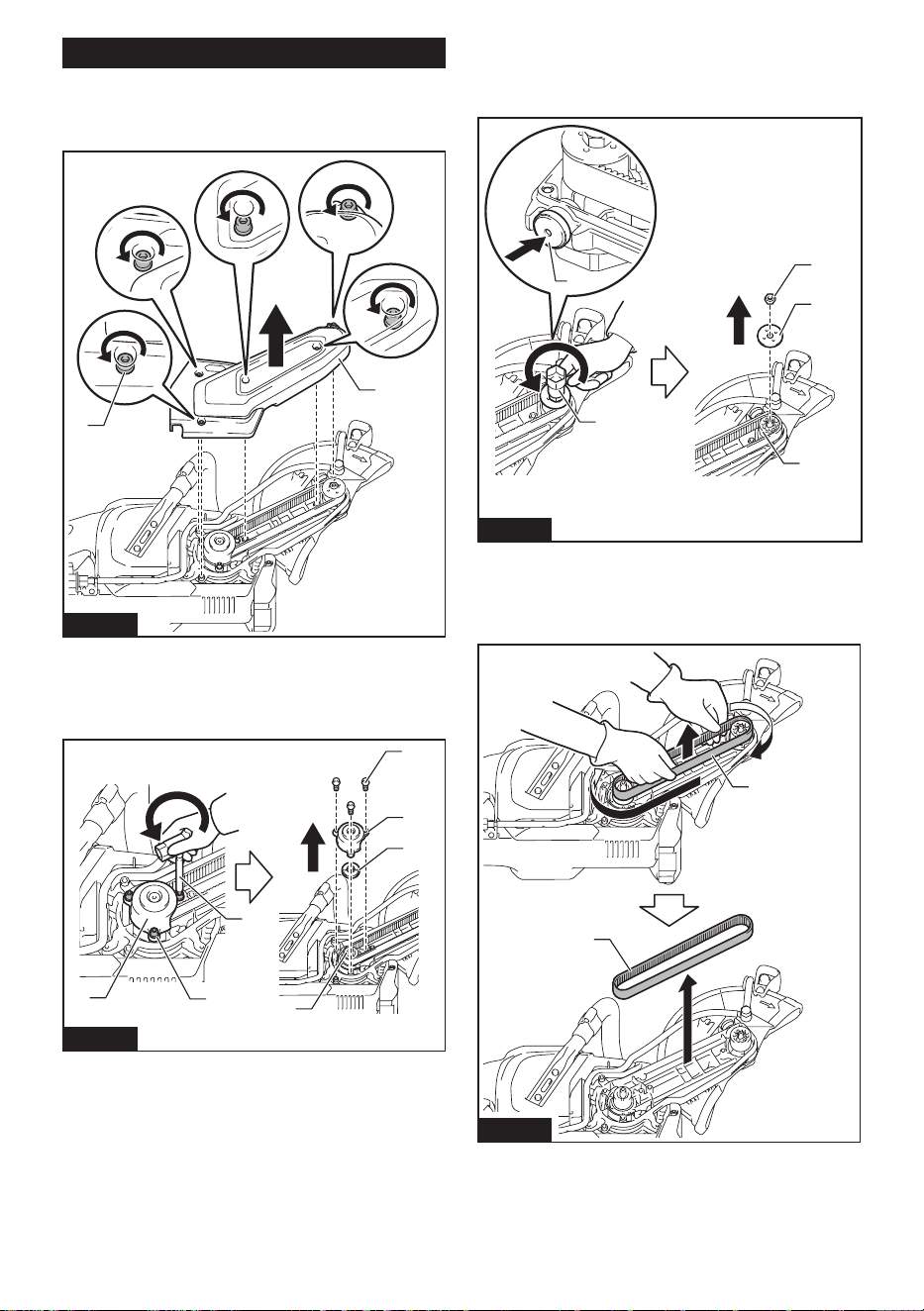

Changing the synchro-belt

1. Remove the battery cartridge and the wheel.

2. Loosen the hex socket bolts using box wrench

handle and then remove the cover.

Fig.21

► 1. Hex socket bolt 2. Cover

3. Turn the hex socket bolts on the cover of pulley

(driving) counterclockwise using box wrench handle and

then remove the cover and the plate on the pully.

Fig.22

► 1. Hex socket bolt 2. Cover 3. Plate 4. Pulley (driv-

ing) 5. Box wrench (hex wrench-shaped handle tip)

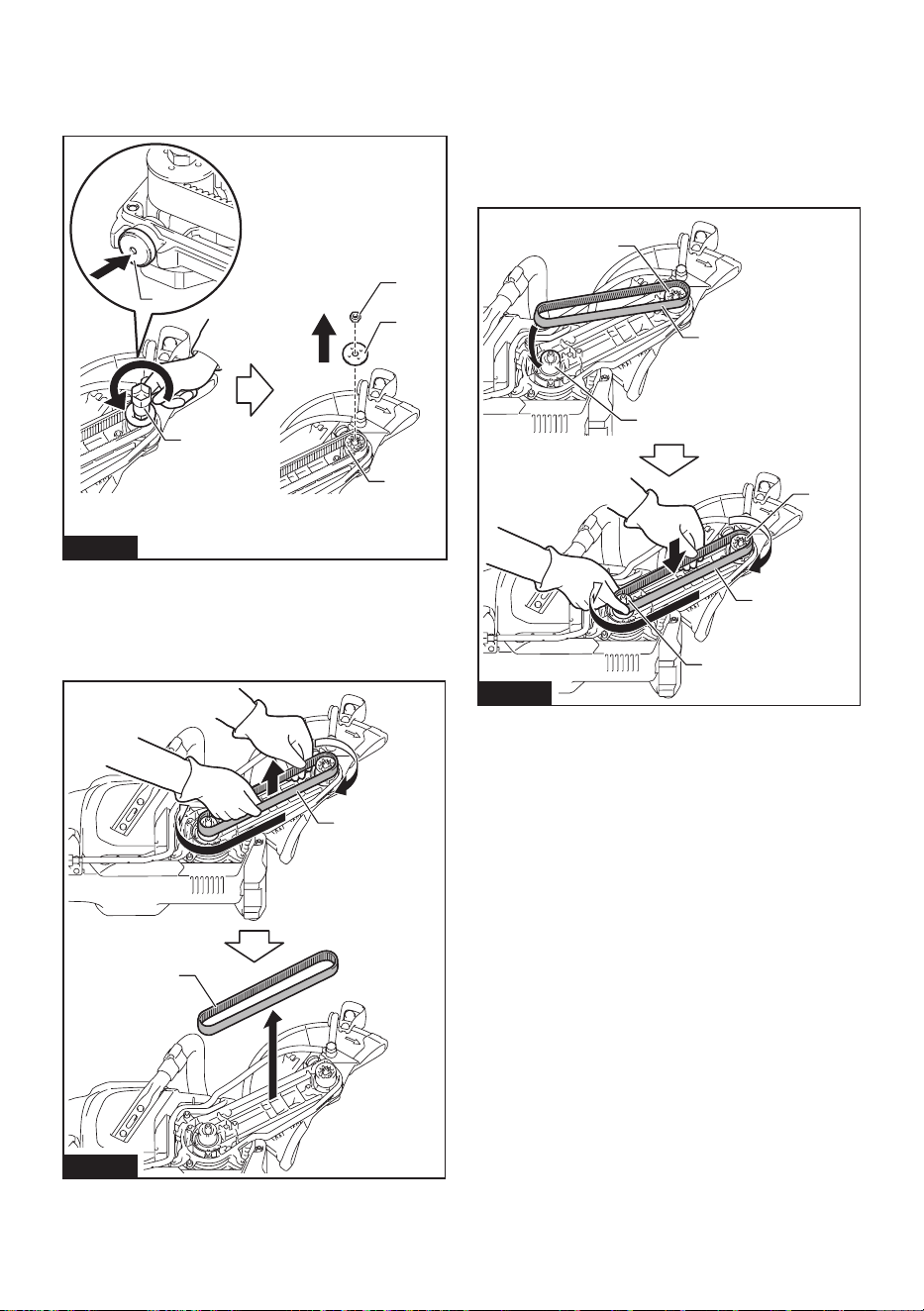

4. Push in the shaft lock button and hold it to lock the

pulley (driven), turn the nut on the pulley (driven) coun-

terclockwise using the box wrench, and then remove

the nut and the plate on the pully.

Fig.23

► 1. Nut 2. Plate 3. Pulley (driven) 4. Box wrench

5. Shaft lock button

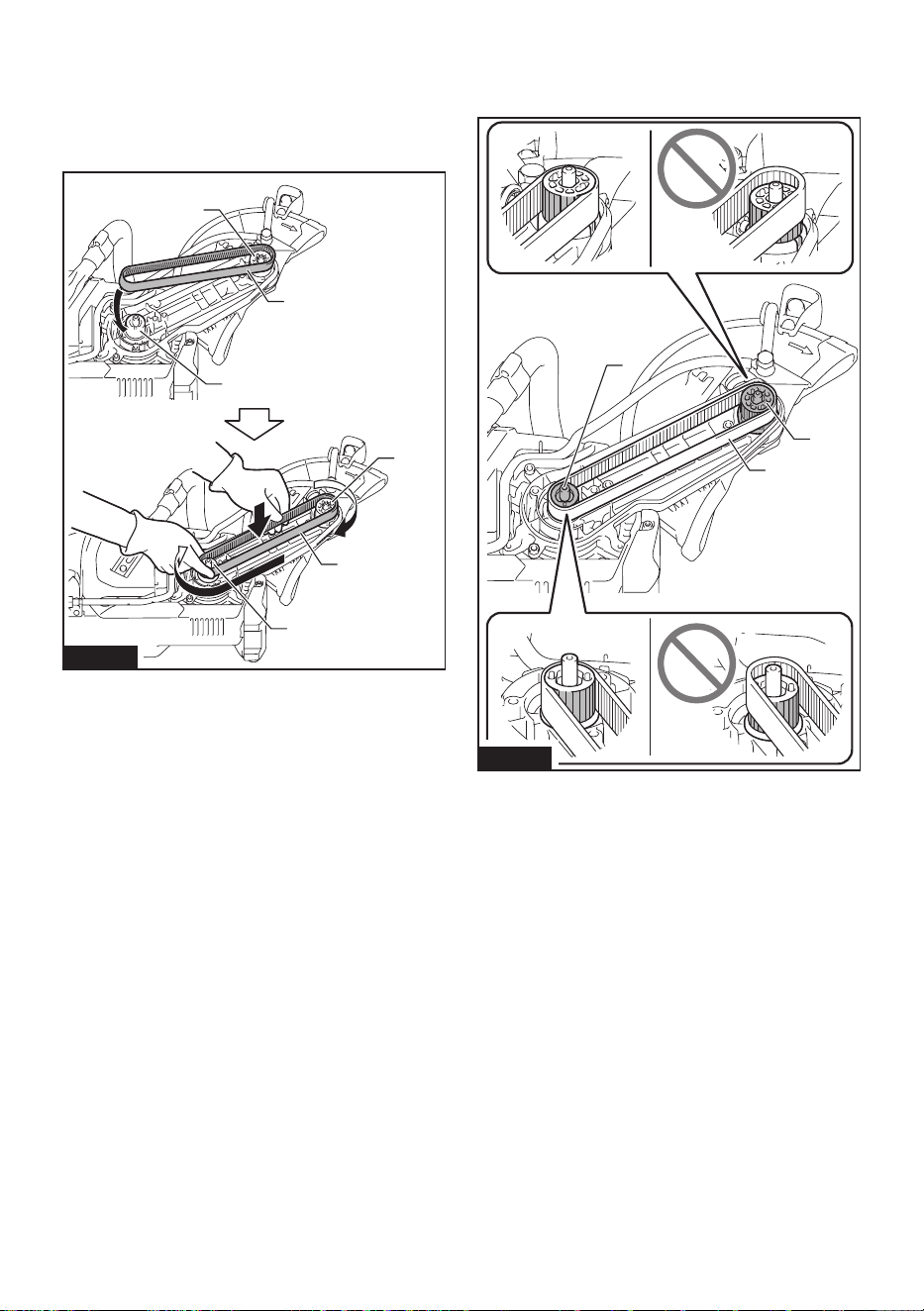

5. Move the synchro-belt around the pulleys to the

right while pulling up until the synchro-belt comes o󰀨.

Fig.24

► 1. Synchro-belt

15 ENGLISH

6. Hook the new synchro-belt on the teeth of the

pulley (driven), with the teeth of the belt facing inside.

Put the other end of the synchro-belt onto the pulley

(driving) so that it is partially hooked on the teeth of the

pulley. After that, move the synchro-belt around the pul-

leys to the right. The synchro-belt will get on the track

as you turn.

Fig.25

► 1. Synchro-belt 2. Pulley (driving) 3. Pulley (driven)

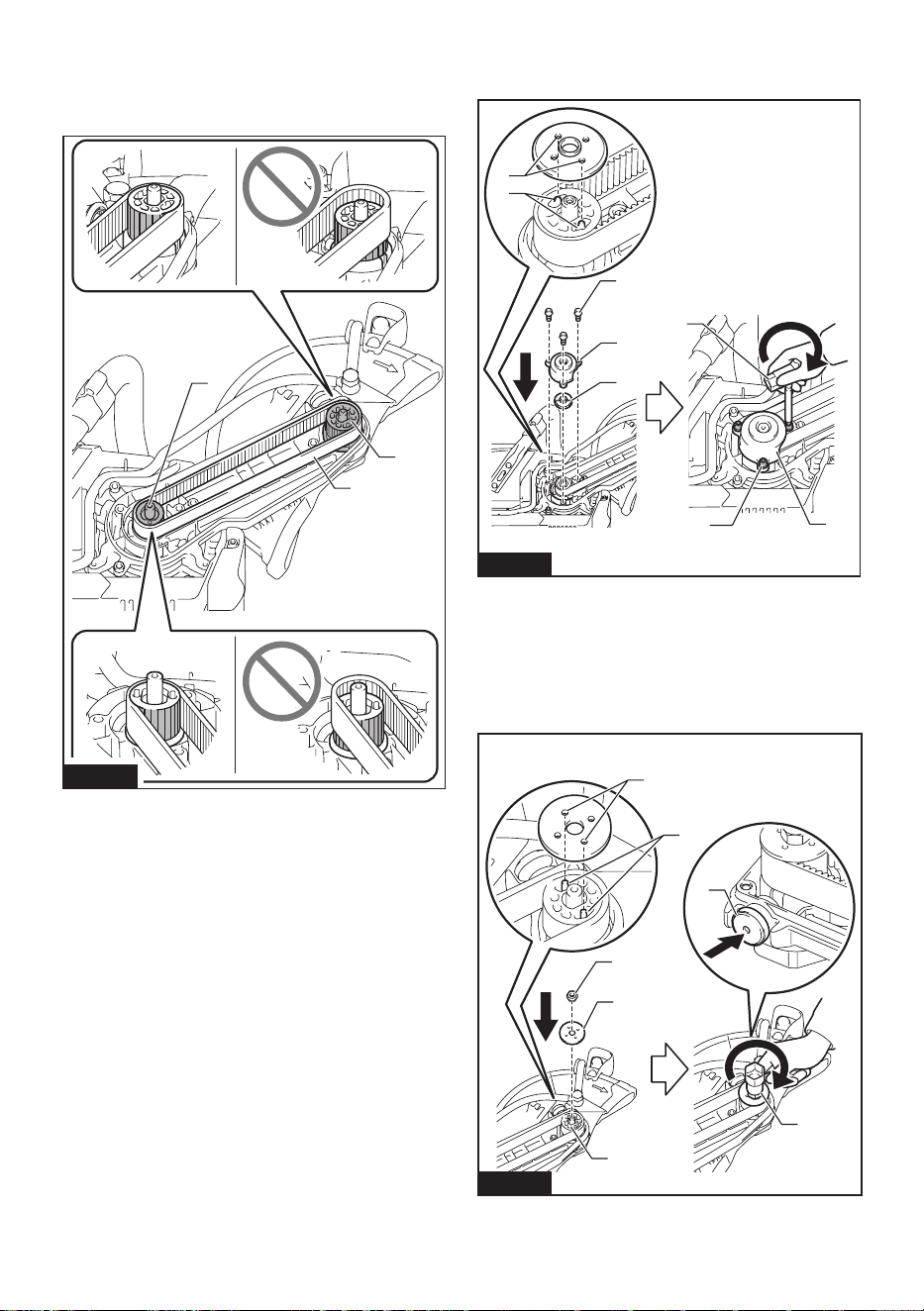

7. Make sure that all the teeth on the internal circle

of the synchro-belt t into the teeth on the pulleys. Move

the synchro-belt around the pulleys and check for any

abnormal noise or vibration.

Fig.26

► 1. Synchro-belt 2. Pulley (driving) 3. Pulley (driven)

16 ENGLISH

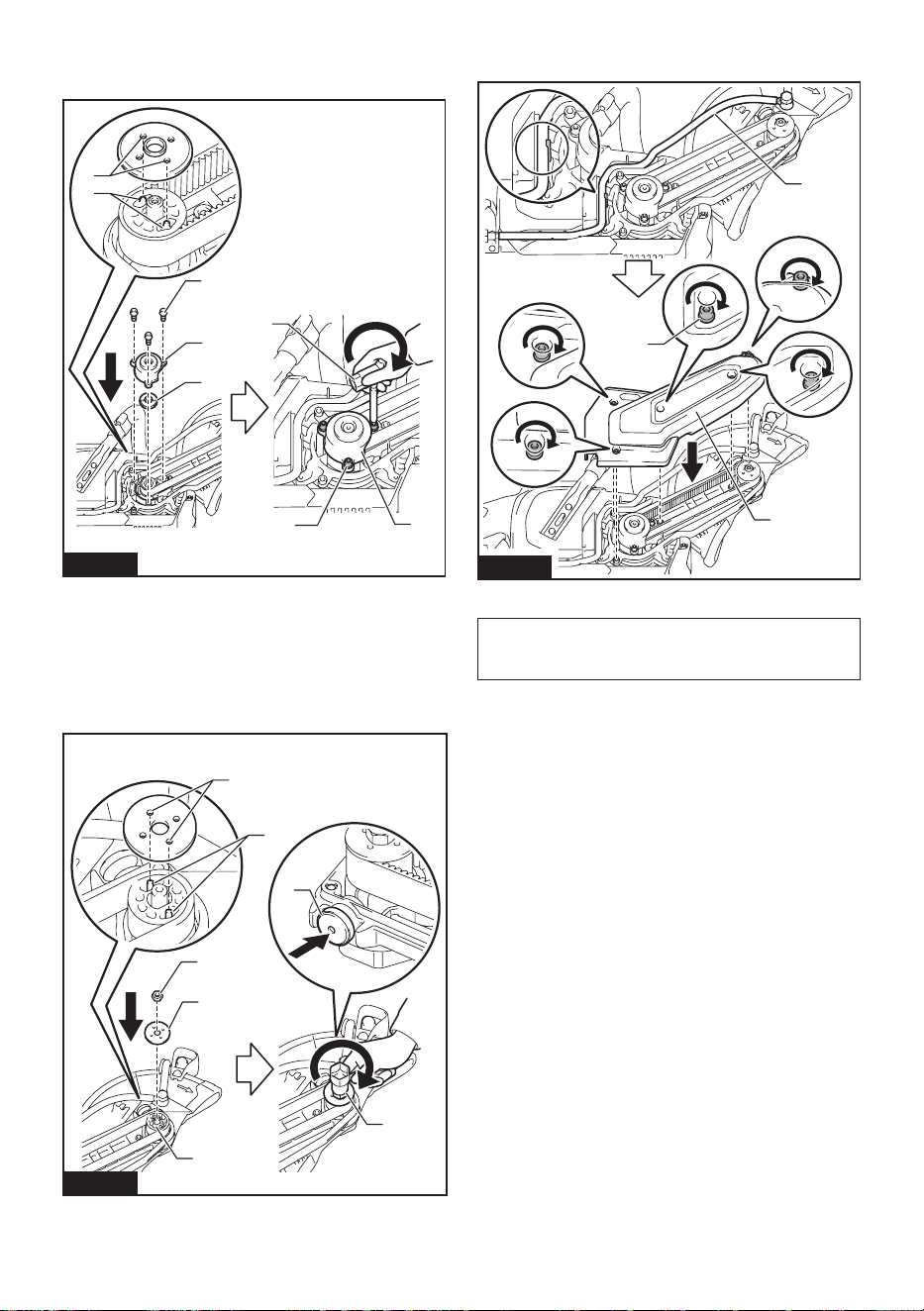

8. Align the pins on the pulley (driving) and the holes

in the plate rmly, then put the cover on and tighten the

hex socket bolts using box wrench handle.

Fig.27

► 1. Hex socket bolt 2. Cover 3. Plate 4. Box wrench

(hex wrench-shaped handle tip) 5. Pins on the

pulley 6. Holes in the plate

9. Align the pins on the pulley (driven) and the holes

in the plate rmly, then push in the shaft lock button and

hold it to lock the pulley (driven), and tighten the nut

using the box wrench.

Fig.28

► 1. Nut 2. Plate 3. Pulley (driven) 4. Box wrench

5. Pins on the pulley 6. Holes in the plate 7. Shaft

lock button

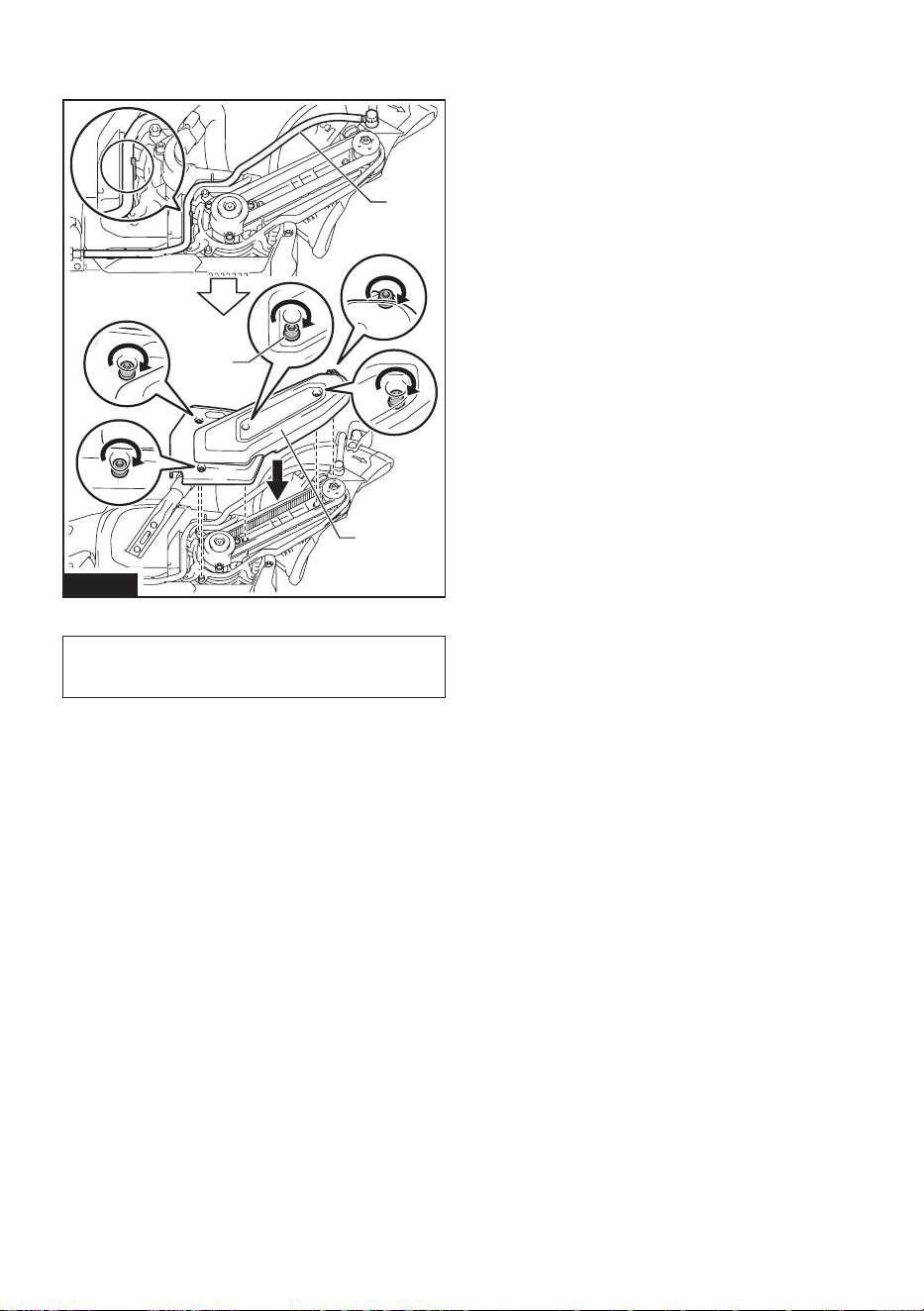

10. Place the cover onto the tool and tighten the hex

socket bolts using the box wrench handle.

Fig.29

► 1. Tube 2. Hex socket bolt 3. Cover

NOTICE: Make sure that the tube for water feed

is in the positions as shown in the gure before

attaching the cover.

11. Install the battery.

12. Operate the tool with no load and check that

there is no abnormal noise, abnormal vibration, or heat

generation.

17 ENGLISH

TROUBLESHOOTING

Before asking for repairs, conduct your own inspection rst. If you nd a problem that is not explained in the manual,

do not attempt to dismantle the tool. Instead, ask Makita Authorized Service Centers, always using Makita replace-

ment parts for repairs.

State of abnormality Probable cause (malfunction) Remedy

Motor does not run. Battery cartridge is not installed. Install the battery cartridge.

Battery problem (under voltage) Recharge the battery. If recharging is not e󰀨ective,

replace the battery cartridge.

The drive system does not work

correctly.

Ask your local authorized service center for repair.

Motor stops running after a little use. Battery's charge level is low. Recharge the battery. If recharging is not e󰀨ective,

replace the battery cartridge.

Overheating. Stop using of tool to allow it to cool down.

The wheel rotation does not acceler-

ate properly even after running the

tool without load for 20 seconds.

Battery is installed improperly. Install the battery cartridge as described in this

manual.

Battery power is dropping. Recharge the battery cartridge. If recharging is not

e󰀨ective, replace the battery cartridge.

The synchro-belt is slipping. Replace the synchro-belt with new one.

The drive system does not work

correctly.

Ask your local authorized service center for repair.

Wheel does not rotate:

stop the machine immediately!

The synchro-belt is slipping. Replace the synchro-belt with new one.

Foreign object is jammed between the

guard and the wheel.

Uninstall the battery cartridge and then remove the

foreign object.

The drive system does not work

correctly.

Ask your local authorized service center for repair.

Abnormal vibration:

stop the machine immediately!

Improper attachment of the wheel. Install the wheel as instructed in this manual.

Tighten the bolt to secure the wheel rmly.

The drive system does not work

correctly.

Ask your local authorized service center for repair.

Cutting tool and motor cannot stop:

Remove the battery cartridge

immediately!

Electric or electronic malfunction. Remove the battery cartridge and ask your local

authorized service center for repair.

Poor cutting performance It is time to replace the wheel. Replace the wheel with new one.

Water leaks from the inlet. Water is leaking from the O-ring part. Ask your local authorized service center for repair.

OPTIONAL ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita tool

specied in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or attachment

for its stated purpose.

If you need any assistance for more details regard-

ing these accessories, ask your local Makita Service

Center.

• Abrasive cut-o󰀨 wheel

• Diamond wheel

• Synchro-belt

• Coupling sleeve

• Makita genuine battery and charger

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

di󰀨er from country to country.

MAKITA LIMITED WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

18 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: GEC03

Diámetro de la rueda 230 mm (9″)

Grosor máx. de la rueda 3,0 mm (1/8″)

Profundidad de corte máxima 88 mm (3-1/2″)

Velocidad especicada 6 600 r/min

Tensión nominal 36 V - 40 V c.c. máx.

Presión máxima permitida del agua para alimentación 5 bar

Longitud total 603 mm (23-3/4″)

Peso neto 6,4 kg - 7,4 kg (14,1 lbs - 16,3 lbs)

Grado de protección IPX4

• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están

sujetas a cambio sin previo aviso.

• Las especicaciones pueden variar de país a país.

• El peso puede variar en función de los accesorios, incluido el cartucho de batería. En la tabla se muestra la

combinación de peso más ligero y más pesado conforme al procedimiento 01/2014 de EPTA.

Cartucho de batería y cargador aplicables

Cartucho de batería BL4040 / BL4040F* / BL4050F* / BL4080F*

* : Batería recomendada

Cargador DC40RA / DC40RB / DC40RC / DC40WA

• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-

diendo de su área de residencia.

ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de

cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.

Fuente de alimentación conectada por cable recomendada

Unidad portátil de alimentación eléctrica PDC1200 / PDC1500

• La o las fuentes de alimentación conectadas por cable enumeradas arriba podrían no estar disponibles depen-

diendo de su área de residencia.

• Antes de utilizar la fuente de alimentación conectada por cable, lea las instrucciones e indicaciones de precau-

ción sobre ellas.

ADVERTENCIAS DE

SEGURIDAD

Advertencias generales de

seguridad para herramientas

eléctricas

ADVERTENCIA Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y espe-

cicaciones suministradas con esta herramienta

eléctrica. El no seguir todas las instrucciones indicadas

a continuación podrá ocasionar una descarga eléctrica,

incendio o lesiones graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

En las advertencias, el término “herramienta eléctrica” se

reere a su herramienta eléctrica de funcionamiento con

conexión a la red eléctrica (con cableado eléctrico) o herra-

mienta eléctrica de funcionamiento a batería (inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas oscuras o desordenadas son

propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la presen-

cia de líquidos, gases o polvo inamables. Las

herramientas eléctricas crean chispas que pueden

prender fuego al polvo o los humos.

19 ESPAÑOL

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

Las clavijas de conexión de las herramientas

eléctricas deberán encajar perfectamente en la

toma de corriente. No modique nunca la clavija

de conexión de ninguna forma. No utilice ninguna

clavija adaptadora con herramientas eléctricas

que tengan conexión a tierra (puesta a tierra). La

utilización de clavijas no modicadas y que encajen

perfectamente en la toma de corriente reducirá el

riesgo de que se produzca una descarga eléctrica.

Evite tocar con el cuerpo supercies conecta-

das a tierra o puestas a tierra tales como tubos,

radiadores, cocinas y refrigeradores. Si su cuerpo

es puesto a tierra o conectado a tierra existirá un

mayor riesgo de que sufra una descarga eléctrica.

3. No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas. La entrada de

agua en una herramienta eléctrica aumentará el

riesgo de que se produzca una descarga eléctrica.

4. No maltrate el cable. Nunca utilice el cable

para transportar, jalar o desconectar la herra-

mienta eléctrica. Mantenga el cable alejado del

calor, aceite, objetos cortantes o piezas móvi-

les. Los cables dañados o enredados aumentan

el riesgo de sufrir una descarga eléctrica.

Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión apro-

piado para uso en exteriores. La utilización de un

cable apropiado para uso en exteriores reducirá el

riesgo de que se produzca una descarga eléctrica.

6. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de cir-

cuito de falla a tierra (ICFT). El uso de un ICFT

reduce el riesgo de descarga eléctrica.

Las herramientas eléctricas pueden producir cam-

pos electromagnéticos (CEM) que no son dañinos

para el usuario. Sin embargo, si los usuarios tienen

marcapasos y otros dispositivos médicos similares,

deberán consultar al fabricante de su dispositivo y/o a

su médico antes de operar esta herramienta eléctrica.

Seguridad personal

Manténgase alerta, preste atención a lo que está

haciendo y utilice su sentido común cuando opere

una herramienta eléctrica. No utilice una herra-

mienta eléctrica cuando esté cansado o bajo la

inuencia de drogas, alcohol o medicamentos. Un

momento de distracción mientras opera las herramien

tas eléctricas puede terminar en una lesión grave.

2. Use equipo de protección personal. Póngase

siempre protección para los ojos. El equipo

protector tal como máscara contra el polvo, zapa-

tos de seguridad antiderrapantes, casco rígido y

protección para oídos utilizado en las condiciones

apropiadas reducirá el riesgo de lesiones.

Impida el encendido accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar a la alimentación eléctrica y/o de colocar

el cartucho de batería, así como al levantar o cargar

la herramienta. Cargar las herramientas eléctricas con

su dedo en el interruptor o enchufarlas con el interruptor

encendido hace que los accidentes sean comunes.

4. Retire cualquier llave de ajuste o llave de

apriete antes de encender la herramienta. Una

llave de ajuste o llave de apriete que haya sido

dejada puesta en una parte giratoria de la herra-

mienta eléctrica puede ocasionar alguna lesión.

No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo rme y el equilibrio

en todo momento. Esto permite un mejor control de

la herramienta eléctrica en situaciones inesperadas.

Use una vestimenta apropiada. No use ropa

suelta ni alhajas. Mantenga el cabello y la ropa

alejados de las piezas móviles. Las prendas de

vestir holgadas, las alhajas y el cabello largo suelto

podrían engancharse en estas piezas móviles.

Si dispone de dispositivos para la conexión de

equipos de extracción y recolección de polvo,

asegúrese de conectarlos y utilizarlos debida

mente. Hacer uso de la recolección de polvo puede

reducir los riesgos relacionados con el polvo.

No permita que la familiaridad adquirida debido

al uso frecuente de las herramientas haga que se

sienta conado e ignore los principios de seguri-

dad de las herramientas. Un descuido podría oca-

sionar una lesión grave en una fracción de segundo.

9. Utilice siempre gafas protectoras para prote-

ger sus ojos de lesiones al usar herramientas

eléctricas. Las gafas deben cumplir con la

Norma ANSI Z87.1 en EUA.

Es responsabilidad del empleador imponer

el uso de equipos protectores de seguridad

apropiados a los operadores de la herramienta

y demás personas cerca del área de trabajo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplica-

ción. La herramienta eléctrica adecuada hará un

mejor trabajo y de forma más segura a la veloci-

dad para la que ha sido fabricada.

No utilice la herramienta eléctrica si el inte-

rruptor no la enciende y apaga. Cualquier herra-

mienta eléctrica que no pueda ser controlada con

el interruptor es peligrosa y debe ser reemplazada.

Desconecte la clavija de la fuente de alimenta-

ción y/o retire la batería de la herramienta eléc-

trica, en caso de ser removible, antes de realizar

ajustes, cambiar accesorios o almacenar las

herramientas eléctricas. Tales medidas de segu-

ridad preventivas reducirán el riesgo de poner en

marcha la herramienta eléctrica de forma accidental.

4. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas.

5. Dé mantenimiento a las herramientas eléctri-

cas y los accesorios. Compruebe que no haya

piezas móviles desalineadas o estancadas,

piezas rotas y cualquier otra condición que

pueda afectar al funcionamiento de la herra-

mienta eléctrica. Si la herramienta eléctrica

está dañada, haga que la reparen antes de

utilizarla. Muchos de los accidentes son ocasio-

nados por no dar un mantenimiento adecuado a

las herramientas eléctricas.

20 ESPAÑOL

6. Mantenga las herramientas de corte limpias

y losas. Si recibe un mantenimiento adecuado

y tiene los bordes alados, es probable que la

herramienta se atasque menos y sea más fácil

controlarla.

7. Utilice la herramienta eléctrica, los accesorios

y las brocas de acuerdo con estas instruccio-

nes, considerando las condiciones laborales

y el trabajo a realizar. Si utiliza la herramienta

eléctrica para realizar operaciones distintas de

las indicadas, podrá presentarse una situación

peligrosa.

8. Mantenga los mangos y supercies de asi-

miento secos, limpios y libres de aceite o

grasa. Los mangos y supercies de asimiento

resbalosos no permiten una manipulación segura

ni el control de la herramienta en situaciones

inesperadas.

9. Cuando vaya a utilizar esta herramienta, evite

usar guantes de trabajo de tela ya que éstos

podrían atorarse. Si los guantes de trabajo de

tela llegaran a atorarse en las piezas móviles,

esto podría ocasionar lesiones personales.

Uso y cuidado de la herramienta a batería

1. Recargue sólo con el cargador especicado

por el fabricante. Un cargador que es adecuado

para un solo tipo de batería puede generar riesgo

de incendio al ser utilizado con otra batería.

2. Utilice las herramientas eléctricas solamente

con las baterías designadas especícamente

para ellas. La utilización de cualquier otra batería

puede crear un riesgo de lesiones o incendio.

3. Cuando no se esté usando la batería, mantén-

gala alejada de otros objetos metálicos, como

sujetapapeles (clips), monedas, llaves, clavos,

tornillos u otros objetos pequeños de metal

los cuales pueden actuar creando una cone-

xión entre las terminales de la batería. Originar

un cortocircuito en las terminales puede causar

quemaduras o incendios.

4. En condiciones abusivas, podrá escapar

líquido de la batería; evite tocarlo. Si lo toca

accidentalmente, enjuague con agua. Si hay

contacto del líquido con los ojos, busque asis-

tencia médica. Puede que el líquido expulsado

de la batería cause irritación o quemaduras.

5. No utilice una herramienta ni una batería que

estén dañadas o hayan sido modicadas. Las

baterías dañadas o modicadas podrían oca-

sionar una situación inesperada provocando un

incendio, explosión o riesgo de lesiones.

6. No exponga la herramienta ni la batería al

fuego ni a una temperatura excesiva. La expo-

sición al fuego o a una temperatura superior a los

130 °C podría causar una explosión.

7. Siga todas las instrucciones para la carga y

evite cargar la herramienta o la batería fuera

del rango de temperatura especicado en

las instrucciones. Una carga inadecuada o a

una temperatura fuera del rango especicado

podría dañar la batería e incrementar el riesgo de

incendio.

Servicio

1. Haga que una persona calicada repare la

herramienta eléctrica utilizando sólo piezas de

repuesto idénticas. Esto asegura que se man-

tenga la seguridad de la herramienta eléctrica.

2. Nunca dé servicio a baterías que estén daña-

das. El servicio a las baterías solamente deberá

ser efectuado por el fabricante o un agente de

servicio autorizado.

3. Siga las instrucciones para la lubricación y

cambio de accesorios.

4. No modique ni intente reparar el aparato ni el

paquete de baterías salvo como se indique en

las instrucciones para el uso y cuidado.

Advertencias de seguridad para el

cortador inalámbrico

1. El protector que se incluye con la herramienta

debe quedar bien instalado y colocado en

la herramienta eléctrica para garantizar la

máxima seguridad, de tal manera que el opera-

dor esté lo menos expuesto posible a la rueda.

Usted y las personas alrededor deberán man-

tenerse alejados del plano de la rueda girato-

ria. El protector ayuda a proteger al operador de

los fragmentos rotos de la rueda y del contacto

accidental con la misma.

2. Use solamente ruedas de corte de diamante

o reforzadas adheridas para su herramienta

eléctrica. El que un accesorio pueda ensam-

blarse en su herramienta eléctrica no garantiza

una operación segura.

3. La velocidad especicada para el accesorio

debe ser por lo menos la misma que la veloci-

dad máxima marcada en la herramienta eléc-

trica. Los accesorios que vayan a una velocidad

mayor que su velocidad especicada pueden

romperse y desintegrase.

4. Las ruedas deben usarse únicamente para las

aplicaciones recomendadas. Por ejemplo, no

haga operaciones de esmerilado con la parte

plana de la rueda cortadora. Las ruedas abrasi-

vas de corte están diseñadas para el esmerilado

periférico; las fuerzas aplicadas lateralmente a

estas ruedas pueden ocasionar que se rompan en

pedazos.

5. Siempre utilice bridas de rueda sin daños

que sean del diámetro correcto para la rueda

seleccionada. Las bridas de rueda adecuadas

soportan la rueda reduciendo así la posibilidad de

rotura de la rueda.

6. No utilice ruedas reforzadas que estén desgas-

tadas de herramientas eléctricas más grandes.

Las ruedas diseñadas para una herramienta eléc-

trica más grande no son adecuadas para la velo-

cidad mayor de una herramienta más pequeña y

pueden reventarse.

7. El diámetro externo y el grosor de su acceso-

rio debe estar dentro de la capacidad indicada

de su herramienta eléctrica. Los accesorios de

tamaño incorrecto no podrán ser protegidos ni

controlados adecuadamente.

21 ESPAÑOL

El tamaño del eje de las ruedas y bridas se debe

ajustar adecuadamente al eje de la herramienta

eléctrica. Las ruedas y bridas con oricios para ejes

que no se ajusten al equipo de montaje de la herra-

mienta eléctrica se desequilibrarán, vibrarán excesi-

vamente y podrán causar la pérdida de control.

9. No use ruedas dañadas. Antes de cada uso,

inspeccione las ruedas para vericar que no

haya grietas ni astillas. Si la herramienta eléc-

trica o la rueda llegan a caerse, inspeccione

que no haya daños o instale una rueda que no

esté dañada. Después de inspeccionar e insta-

lar la rueda, colóquense usted y las personas

alrededor lejos del plano de la rueda giratoria

y haga funcionar la herramienta eléctrica a

la velocidad máxima sin carga durante un

minuto. Las ruedas dañadas por lo general se

romperán durante este tiempo de prueba.

10. Use equipo de protección personal.

Dependiendo de la aplicación, use careta

y gafas protectoras o de seguridad. Según

resulte apropiado, use máscara contra polvo,

protectores para oídos, guantes y mandil de

trabajo que puedan detener pequeños frag-

mentos abrasivos o de la pieza de trabajo.

La protección para los ojos deberá ser capaz de

detener los residuos que salgan volando a causa

de las distintas operaciones. La máscara contra

polvo o respirador deberá ser capaz de ltrar las

partículas generadas durante su operación. La

exposición prolongada al ruido de alta intensidad

podrá provocar pérdida auditiva.

11. Mantenga a las personas alrededor a una

distancia segura del área de trabajo. Cualquier

persona que ingrese al área de trabajo deberá

usar equipo de protección personal. Los frag-

mentos de la pieza de trabajo o de una rueda rota

podrán salir proyectados más allá del área inme-

diata de operación y causar lesiones.

12. Cuando realice una operación en la que el

accesorio de corte pueda entrar en contacto

con cableado oculto, sujete la herramienta

eléctrica únicamente por las supercies de

sujeción aisladas. Si el accesorio de corte entra

en contacto con un cable con corriente, las piezas

metálicas expuestas de la herramienta eléctrica

se cargarán también de corriente y el operador

podrá recibir una descarga eléctrica.

13. Nunca deje la herramienta eléctrica hasta que

el accesorio se haya detenido completamente.

La rueda giratoria puede agarrar la supercie y

jalar la herramienta eléctrica haciendo que usted

pierda el control sobre ella.

14. No tenga encendida la herramienta eléctrica

mientras la lleva cargando a un costado. El

contacto accidental con el accesorio giratorio

podría enganchar su ropa y jalar el accesorio

hacia su cuerpo.

15. Limpie regularmente los oricios de ventila-

ción de la herramienta eléctrica. El ventilador

del motor atraerá el polvo hacia el interior de la

carcasa y la acumulación excesiva de polvo metá-

lico podrá ocasionar riesgos eléctricos.

16. No utilice la herramienta eléctrica cerca de

materiales inamables. Las chispas pueden

prender fuego a estos materiales.

Retrocesos bruscos y advertencias relacionadas

El retroceso brusco es una reacción repentina a un atora-

miento o enganchamiento de la rueda giratoria. El atora-

miento o enganchamiento ocasiona un rápido atascamiento

de la rueda giratoria que a su vez causa que la herramienta

eléctrica descontrolada sea forzada en la dirección opuesta

al giro de la rueda en el punto de atascamiento.

Por ejemplo, si una rueda abrasiva queda enganchada

o atorada por la pieza de trabajo, el borde de la rueda

que está entrando en el punto de atoramiento puede

hundirse en la supercie del material haciendo que la

rueda se salga o salte. La rueda podrá saltar hacia el

operador o en dirección contraria a él, dependiendo

de la dirección del movimiento de la rueda en el punto

de atoramiento. Las ruedas abrasivas también pueden

romperse en estas condiciones.

El retroceso brusco es el resultado de un mal uso de

la herramienta eléctrica y/o de procedimientos o con-

diciones de operación incorrectos y pueden evitarse

tomando las precauciones adecuadas tal como se

indica a continuación.

1. Mantenga sujetada rmemente la herramienta

eléctrica y posicione su cuerpo y brazo de

manera que pueda resistir las fuerzas del

retroceso brusco. De estar disponible, utilice

siempre el mango auxiliar para un control

máximo durante un retroceso brusco o reac-

ción de torsión durante la puesta en marcha

de la herramienta. El operador puede controlar

las reacciones de torsión o fuerzas del retroceso

brusco siempre y cuando se tomen las precaucio-

nes adecuadas.

2. Nunca coloque su mano cerca del accesorio

giratorio. El accesorio puede tener un retroceso

brusco sobre su mano.

3. No coloque su cuerpo en línea con la rueda

giratoria. El retroceso brusco proyectará la herra-

mienta en dirección opuesta al movimiento de la

rueda en el punto de enganchamiento.

4. Tenga especial cuidado al trabajar en esqui-

nas, bordes losos, etc. Evite que el accesorio

rebote o se enganche. Las esquinas, bordes

losos o rebotes tienden a enganchar el accesorio

giratorio y ocasionar la pérdida de control o un

retroceso brusco.

5. No coloque una cadena de sierra, disco para

labrar madera, rueda de diamante segmentada

con un espacio periférico de separación mayor

a 10 mm, ni disco de sierra dentado. Dichos

discos generan un retroceso brusco y pérdida del

control con frecuencia.

6. Evite trabar la rueda o aplicar presión exce-

siva. No intente hacer un corte de profundidad

excesiva. Aplicar presión excesiva a la rueda

incrementa la carga y susceptibilidad a que

se tuerza o atore durante el corte, y de que se

genere un retroceso brusco o rotura de la rueda.

7. Cuando la rueda se atore o se interrumpa el

corte por cualquier razón, apague la herra-

mienta eléctrica y sosténgala sin moverla

hasta que la rueda se detenga por completo.

No intente nunca retirar la rueda del corte

mientras la rueda esté moviéndose por-

que podría ocasionar un retroceso brusco.

Investigue y tome medidas correctivas para elimi-

nar la causa del atoramiento de la rueda.

22 ESPAÑOL

Evite reiniciar la operación de corte en la pieza de

trabajo. Permita que la rueda alcance su velocidad

completa y se reintroduzca con cuidado en el

corte. La rueda puede atorarse, salirse del camino o

generar un retroceso brusco si la herramienta eléc-

trica es reiniciada estando en la pieza de trabajo.

9. Proporcione apoyo a los paneles o cualquier

pieza de trabajo de gran tamaño para minimi-

zar el riesgo de que la rueda se atore y dé un

retroceso brusco. Las piezas de trabajo grandes

tienden a hundirse bajo su propio peso. Deben

colocarse soportes bajo la pieza de trabajo a

ambos lados de la rueda, cerca de la línea de

corte y del borde de la pieza de trabajo.

10. Tenga especial cuidado cuando realice un

“corte de penetración” en las paredes existen-

tes u otras áreas ciegas. La parte saliente de la

rueda puede cortar tuberías de gas o agua, así

como cableado eléctrico u objetos que produzcan

un retroceso brusco.

Advertencias de seguridad adicionales:

1. Antes de usar una rueda de diamante segmen-

tada, asegúrese de que la rueda de diamante

cuente con espacio periférico de separación

entre los segmentos de 10 mm o menos, solo

con un ángulo de corte negativo.

2. Nunca intente cortar con la herramienta sos-

tenida de cabeza en un tornillo de banco. Esto

puede provocar accidentes graves, ya que es

extremadamente peligroso.

3. Algunos materiales contienen sustancias quí-

micas que pueden ser tóxicas. Tome precau-

ciones para evitar la inhalación de polvo o que

éste tenga contacto con la piel. Consulte la

hoja de seguridad de materiales del proveedor.

4. Almacene las ruedas de acuerdo con las

recomendaciones del fabricante. Un almacena-

miento inadecuado podría dañar las ruedas.

5. Utilice siempre la rueda adecuada para su

trabajo y para el material que va a cortar.

6. Examine el material que va a cortar antes de

iniciar el corte. Si el material contiene sustan-

cias explosivas o inamables, podría causar una

explosión o un incendio.

7. No encienda la herramienta si se atasca un

objeto extraño entre el protector y la rueda. En

este caso, desinstale el cartucho de la batería y

retire el objeto extraño.

Siempre que sea posible, utilice abrazaderas o ele-

mentos similares para sujetar la pieza de trabajo.

9. Póngase siempre protección para los oídos

durante la operación.

10. No corte materiales de madera con esta

herramienta.

11. El diámetro externo y el grosor de la rueda

debe estar dentro de la capacidad indicada de

su herramienta eléctrica. Las ruedas de tamaño

incorrecto no podrán ser protegidas ni controladas

adecuadamente.

12. Cuando opere la herramienta eléctrica, man-

tenga sujetada rmemente con ambas manos

la herramienta eléctrica y posicione su cuerpo

y brazo de manera que pueda resistir las fuer-

zas del retroceso brusco.

13. Mantenga las manos o la cara alejadas de la

rueda giratoria.

14. Ajuste la cubierta de la rueda a una posición

adecuada para su trabajo.

15. Cuando utilice la herramienta sobre suelo

embarrado, inclinaciones mojadas o super-

cies resbalosas, tenga cuidado al pisar.

16. No sumerja la herramienta en los charcos.

17. No deje la herramienta desatendida a la intem-

perie bajo la lluvia.

18. No reemplace la batería bajo la lluvia.

19. Almacene la herramienta lejos de la lluvia y la

luz directa del sol y en un sitio donde no haga

calor ni haya humedad.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: NO DEJE que la comodidad

o familiaridad con el producto (a base de utilizarlo

repetidamente) sustituya la estricta observancia

de las normas de seguridad para dicho producto.

El MAL USO o el no seguir las normas de seguri-

dad establecidas en este manual de instrucciones

puede ocasionar lesiones personales graves.

Símbolos

A continuación se muestran los símbolos utilizados

para la herramienta.

diámetro

volts o voltios

corriente directa o continua

velocidad especicada

revoluciones o alternaciones por minuto,

frecuencia de rotación

Instrucciones importantes de

seguridad para el cartucho de

batería

Antes de utilizar el cartucho de batería, lea todas

las instrucciones e indicaciones de precaución

en el (1) el cargador de batería, (2) la batería, y

(3) el producto con el que se utiliza la batería.

2. No desarme ni modique el cartucho de bate-

ría. Podría ocurrir un incendio, calor excesivo o

una explosión.

3. Si el tiempo de operación se ha acortado en

exceso, deje de operar de inmediato. Podría

correrse el riesgo de sobrecalentamiento,

posibles quemaduras e incluso explosión.

4. En caso de que ingresen electrolitos en sus

ojos, enjuáguelos bien con agua limpia y con-

sulte de inmediato a un médico. Esto podría

ocasionar pérdida de visión.

23 ESPAÑOL

5. Evite cortocircuitar el cartucho de batería:

(1) No toque las terminales con ningún mate-

rial conductor.

(2) Evite guardar el cartucho de batería en un

cajón junto con otros objetos metálicos,

tales como clavos, monedas, etc.

(3) No exponga el cartucho de batería al

agua o la lluvia.

Un cortocircuito en la batería puede causar

un ujo grande de corriente, sobrecalenta-

miento, posibles quemaduras e incluso una

descompostura.

6. No guarde ni utilice la herramienta y el cartu-

cho de batería en lugares donde la tempera-

tura pueda alcanzar o exceder los 50 °C (122

°F).

7. Nunca incinere el cartucho de batería incluso

en el caso de que esté dañado seriamente o

ya no sirva en absoluto. El cartucho de batería

puede explotar si se tira al fuego.

8. No clave, corte, aplaste, lance o deje caer el

cartucho de batería, ni golpee un objeto sólido

contra el cartucho de batería. Dicha acción

podría resultar en un incendio, calor excesivo o en

una explosión.

9. No use una batería dañada.

10. Las baterías de ión de litio están sujetas a los

requisitos reglamentarios en materia de bie-

nes peligrosos.

Para el trasporte comercial, por ej., mediante

terceros o agentes de transporte, se deben tomar

en cuenta los requisitos especiales relativos al

empaque y el etiquetado.

Para efectuar los preparativos del artículo que se

va a enviar, se requiere consultar a un experto

en materiales peligrosos. Si es posible, consulte

además otras regulaciones nacionales más deta-

lladas.

Pegue o cubra con cinta adhesiva los contactos

abiertos y empaque la batería de manera que ésta

no pueda moverse dentro del paquete.

11. Para deshacerse del cartucho de batería,

sáquelo de la herramienta y deséchelo en un

lugar seguro. Siga las regulaciones locales

relacionadas al desecho de las baterías.

12. Utilice las baterías únicamente con los pro-

ductos especicados por Makita. Instalar las

baterías en productos que no cumplan con los

requisitos podría ocasionar un incendio, un calen-

tamiento excesivo, una explosión o una fuga de

electrolito.

13. Si no se utiliza la herramienta por un

período largo, debe extraerse la batería de la

herramienta.

14. El cartucho de batería podría absorber calor

durante y después de su uso, lo que ocasiona-

ría quemaduras o quemaduras a baja tempe-

ratura. Tenga cuidado con la manipulación de

los cartuchos de batería que estén calientes.

15. No toque el terminal de la herramienta inme-

diatamente después de su uso, ya que el

mismo podría estar lo sucientemente caliente

como para provocarle quemaduras.

16. No permita que las rebabas, el polvo o la tierra

queden atrapados en los terminales, oricios

y ranuras del cartucho de batería. Podría pro-

vocar calentamiento, incendio, explosión y mal

funcionamiento de la herramienta o del cartucho

de batería, lo que resultaría en quemaduras o

lesiones personales.

17. No utilice el cartucho de batería cerca de

cables eléctricos de alto voltaje, a menos que

la herramienta sea compatible con el uso cer-

cano a estos cables eléctricos de alto voltaje.

Esto podría ocasionar una avería o descompos-

tura de la herramienta o del cartucho de batería.

18. Mantenga la batería alejada de los niños.

GUARDE ESTAS

INSTRUCCIONES.

PRECAUCIÓN: Utilice únicamente baterías

originales de Makita. El uso de baterías no origina-

les de Makita, o de baterías alteradas, puede ocasio-

nar que las baterías exploten causando un incendio,

lesiones personales y daños. Asimismo, esto inva-

lidará la garantía de Makita para la herramienta y el

cargador Makita.

Consejos para alargar al máximo

la vida útil de la batería

1. Cargue el cartucho de batería antes de que

se descargue completamente. Pare siem-

pre la operación y cargue el cartucho de

batería cuando note menos potencia en la

herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga

acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a una tempera-

tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).

Si un cartucho de batería está caliente, déjelo

enfriar antes de cargarlo.

4. Cuando no utilice el cartucho de batería,

sáquelo de la herramienta o del cargador.

5. Cargue el cartucho de batería si no va a utili-

zarlo durante un período prolongado (más de

seis meses).

24 ESPAÑOL

DESCRIPCIÓN DE LAS PIEZAS

Fig.1

1 Rueda cortadora abra-

siva / rueda de diamante

2 Empuñadura de la

cubierta de la rueda

3 Protector de la rueda 4 Empuñadura

5 Cartucho de batería 6 Botón de desbloqueo 7 Lámpara 8 Indicador de sobrecarga

9 Botón de la lámpara 10 Gatillo interruptor 11 Mango 12 Entrada para agua

13 Llave 14 Cubierta (para correa de

sincronización)

15 Botón de bloqueo del eje 16 Manguito del

acoplamiento

17 Llave de bujías (punta

del mango con forma de

llave hexagonal)

25 ESPAÑOL

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

ajuste o comprobación en la herramienta.

Instalación o extracción del

cartucho de batería

PRECAUCIÓN:

Apague siempre la herramienta

antes de colocar o quitar el cartucho de batería.

PRECAUCIÓN:

Sujete la herramienta y el cartu-

cho de batería con rmeza al colocar o quitar el cartu-

cho de batería. Si no se sujeta con rmeza la herramienta

y el cartucho de batería, puede ocasionar que se resbalen

de sus manos resultando en daños a la herramienta y al

cartucho de batería, así como lesiones personales.

Para instalar el cartucho de batería, alinee la lengüeta sobre el

cartucho de batería con la ranura en la carcasa y deslícela hasta

su lugar. Insértelo por completo hasta que se je en su lugar con

un pequeño clic. Si puede ver el indicador rojo como se muestra

en la ilustración, este no ha quedado asegurado por completo.

Para extraer el cartucho de batería, levante el cartucho de bate-

ría mientras oprime el botón en la parte delantera del cartucho.

Fig.2

► 1. Indicador rojo 2. Botón 3. Cartucho de batería

PRECAUCIÓN:

Siempre introduzca completa-

mente el cartucho de batería hasta que el indicador rojo

no pueda verse. De no instalarlo completamente, este

podría salirse y caer accidentalmente de la herramienta

ocasionándole lesiones a usted o a alguien cerca de usted.

PRECAUCIÓN:

No instale el cartucho de batería

a la fuerza. Si el cartucho no se desliza al interior fácilmente,

se debe a que no está siendo insertado correctamente.

Indicación de la capacidad restante

de la batería

Oprima el botón de vericación en el cartucho de la

batería para que indique la capacidad restante de la

batería. Las luces indicadoras se iluminarán por algu-

nos segundos.

Fig.3

► 1. Luces indicadoras 2. Botón de vericación

Luces indicadoras Capacidad

restante

Iluminadas Apagadas Parpadeando

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargar la

batería.

La batería

pudo haber

funcionado

mal.

NOTA: Dependiendo de las condiciones de uso y

la temperatura ambiente, la indicación podrá diferir

ligeramente de la capacidad real.

NOTA: La primera luz indicadora (extrema izquierda)

parpadeará cuando el sistema de protección de

batería esté en funcionamiento.

Sistema de protección para la

herramienta/batería

La herramienta está equipada con un sistema de pro-

tección para la herramienta/batería. Este sistema corta

en forma automática el suministro de energía al motor

para prolongar la vida útil de la herramienta y la batería.

La herramienta se detendrá automáticamente durante

la operación si la herramienta o la batería se someten a

una de las siguientes condiciones. En algunas condicio-

nes, los indicadores pueden encenderse.

26 ESPAÑOL

Protección contra sobrecarga

Cuando la herramienta/batería sean utilizadas de una

manera que cause que consuman una cantidad inusual-

mente alta de corriente, la herramienta se detendrá automá-

ticamente. En este caso, apague la herramienta y detenga

la aplicación que causó que la herramienta se sobrecar-

gara. Luego encienda la herramienta para reiniciarla.

Protección contra sobrecalentamiento

Cuando la herramienta/batería se sobrecalienten, la

herramienta se detendrá automáticamente y la lámpara

parpadeará. En este caso, permita que la herramienta

se enfríe antes de volver a encenderla.

Protección contra sobredescarga

Cuando la capacidad de la batería sea baja, la herramienta se

detendrá automáticamente y la luz indicadora del cartucho de bate-

ría parpadeará. Si la herramienta no funciona aun con los interrup-

tores activados, retire las baterías de la herramienta y cárguelas.

Protección contra otras causas

El sistema de protección también está diseñado para

otras causas que podrían dañar la herramienta, y per-

mite que la herramienta se detenga automáticamente.

Siga todos los pasos a continuación para eliminar las

causas cuando la herramienta se haya detenido tempo-

ralmente o se haya detenido durante el funcionamiento.

1. Apague la herramienta, y luego enciéndala nueva-

mente para reiniciarla.

2. Cargue la(s) batería(s) o reemplácela(s) con

batería(s) recargada(s).

3. Deje que la máquina y la(s) batería(s) se enfríen.

Si no hay ninguna mejora al restaurar el sistema de protec-

ción, comuníquese con su centro local de servicio Makita.

AVISO: Si la herramienta se detiene debido a

una causa no descrita anteriormente, consulte la

sección de detección y solución de problemas.

Alerta de sobrecarga

Si la herramienta es operada con una carga excesiva, el indicador de

sobrecarga parpadeará en color rojo. En esta situación, reduzca la

carga en la herramienta. Entonces, el indicador deja de parpadear.

Fig.4

► 1. Indicador de sobrecarga

Accionamiento del interruptor

ADVERTENCIA: Antes de insertar el car-

tucho de batería en la herramienta, compruebe

siempre y cerciórese de que el gatillo interruptor

se acciona debidamente y que vuelve a la posi-

ción “OFF” (apagado) cuando lo suelta.

ADVERTENCIA: NUNCA inhabilite el botón

de desbloqueo manteniéndolo presionado con

cinta adhesiva o mediante otro método. El uso de

un botón de desbloqueo inhabilitado puede ocasio-

nar una operación accidental y lesiones personales

graves.

ADVERTENCIA: NUNCA use la herramienta

si se activa simplemente al jalar el gatillo inte-

rruptor sin que haya presionado el botón de

desbloqueo. El uso de un interruptor que requiere

reparación puede ocasionar una activación no inten-

cional la cual puede causar graves lesiones perso-

nales. Regrese la herramienta al centro de servicio

Makita para las reparaciones apropiadas ANTES de

continuar su uso.

Para evitar que el gatillo interruptor sea jalado acciden-

talmente, se proporciona un botón de desbloqueo. Para

arrancar la herramienta, oprima el botón de desbloqueo

y jale el gatillo interruptor. Para detenerla, suelte el

gatillo interruptor.

Fig.5

► 1. Gatillo interruptor 2. Botón de desbloqueo

AVISO: No jale fuertemente el gatillo interruptor

sin presionar el botón de desbloqueo. Esto podría

dañar el interruptor.

27 ESPAÑOL

Encendido de la lámpara

PRECAUCIÓN: No mire a la luz ni mire direc-

tamente a la fuente de luz.

Para encender la lámpara, oprima el botón de la lám-

para. Para apagar la lámpara, presione nuevamente el

botón de la lámpara.

Fig.6

► 1. Botón de la lámpara 2. Lámpara

NOTA: La lámpara se apagará automáticamente si

no se realiza ninguna operación con la herramienta

durante 1 minuto.

Ajuste de la cubierta de la rueda

Sujete la empuñadura de la cubierta de la rueda y

ajuste la posición de la cubierta de la rueda para que

quede adecuada para su trabajo.

Fig.7

► 1. Empuñadura de la cubierta de la rueda

Función eléctrica

Esta herramienta está equipada con la siguiente fun-

ción electrónica para facilitar la operación.

Freno eléctrico

Esta herramienta está equipada con un freno eléctrico.

Si de manera consistente la herramienta no logra dete-

nerse rápidamente después de soltar el gatillo interrup-

tor, lleve la herramienta a un centro de servicio Makita

para que le den mantenimiento.

Tecnología de detección de

retroalimentación activa

La herramienta detecta electrónicamente las situa-

ciones en las que hay riesgo de que la rueda o el

accesorio puedan quedar atascados. En este caso, la

herramienta se apaga automáticamente para evitar que

el eje siga girando (esto no evita el retroceso brusco).

Para reiniciar la herramienta, primero apáguela, elimine

la causa de la caída repentina en la velocidad de rota-

ción, y luego vuelva a encender la herramienta.

Control de velocidad constante

La función de control de velocidad permite una rotación

constante independientemente de las condiciones de

carga.

Función para evitar el encendido

accidental

La herramienta no arranca cuando la batería está ins-

talada mientras el interruptor está en ON (encendido).

Para arrancar la herramienta, apague el interruptor, y

vuélvalo a encender.

MONTAJE

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

trabajo en la misma.

Instalación o extracción de la

rueda de corte abrasiva / rueda de

diamante

PRECAUCIÓN: Use solamente la llave Makita

para instalar o extraer la rueda.

PRECAUCIÓN: Cuando instale la rueda,

asegúrese de apretar el perno rmemente.

PRECAUCIÓN: No oprima el botón de blo-

queo del eje cuando la rueda esté girando.

AVISO: No utilice ruedas que estén muy daña-

das, desgastadas o cuya fecha de caducidad

haya pasado. Podrían producirse fallos de funciona-

miento, ruidos anómalos o roturas.

28 ESPAÑOL

Para extraer la rueda, oprima el botón de bloqueo del

eje y gire la rueda hasta que esta no pueda girar más.

Mientras el bloqueo del eje está totalmente bloqueado,

gire el perno hexagonal en sentido inverso al de las

manecillas del reloj mediante la llave de bujías. Luego

retire el perno hexagonal, la brida exterior y la rueda.

Fig.8

► 1. Botón de bloqueo del eje 2. Llave de ojo

3. Apretar 4. Aojar

Fig.9

► 1. Perno hexagonal 2. Brida exterior (negra)

3. Rueda cortadora abrasiva / rueda de diamante

4. Brida interior (plata) 5. Flecha (dirección de

rotación de la rueda)

Para instalar la rueda, siga el procedimiento de extrac-

ción en orden inverso.

ASEGÚRESE DE APRETAR EL PERNO HEXAGONAL

CON FIRMEZA.

PRECAUCIÓN: Siempre instale la rueda de

tal forma que la echa en esta apunte en la misma

dirección que la echa en el protector de la rueda.

De lo contrario, la rueda girará al revés, lo cual podría

ocasionar lesiones personales.

PRECAUCIÓN: Utilice únicamente una rueda

que esté marcada con una velocidad igual a o

mayor a la velocidad marcada en la herramienta.

NOTA: Si una brida interior es retirada sin querer,

colóquela de tal forma que la protuberancia más alta

esté orientada hacia el lado de la herramienta, como

se muestra en la gura.

Fig.10

► 1. Perno hexagonal 2. Brida exterior (negra)

3. Rueda cortadora abrasiva / rueda de diamante

4. Brida interior (plata) 5. Protuberancia (más alta)

Conexión al suministro de agua

1. Prepare una manguera de agua.

2. Conecte el manguito del acoplamiento a la man-

guera de agua, girando el manguito del acoplamiento.

Fig.11

► 1. Manguera de agua 2. Manguito del acoplamiento

29 ESPAÑOL

3. Conecte la manguera de agua al suministro de

agua.

Cuando conecte a una toma de agua, utilice un adita-

mento adecuado como una banda para manguera o

junta para llave de agua.

Fig.12

► 1. Banda para manguera 2. Junta para llave de

agua 3. Manguera de agua

NOTA: El accesorio dependerá de la forma que tenga

la toma de agua donde vaya a realizar la conexión.

Tenga listo un accesorio adecuado adquirido en el

mercado.

NOTA: Si utiliza una junta para llave de agua, pre-

pare otro manguito de acoplamiento y fíjelo en el otro

extremo de la manguera.

NOTA: Cuando utilice una bomba para agua, siga las

instrucciones de su bomba de agua para conectar la

manguera de agua.

4. Empuje el manguito del acoplamiento en la

entrada para agua hasta que quede asegurado con un

clic.

Fig.13

► 1. Manguito del acoplamiento 2. Entrada para agua

3. Llave

AVISO: Mantenga la llave cerrada hasta que

inicie la operación de corte con la alimentación de

agua. Para instrucciones sobre cómo alimentar agua,

consulte la sección para la operación.

OPERACIÓN

PRECAUCIÓN: Asegúrese de sujetar rme-

mente la pieza de trabajo hacia abajo sobre un

banco o mesa estable durante la operación.

PRECAUCIÓN: No tuerza ni fuerce la herra-

mienta durante el corte, o de lo contrario el motor

podría sobrecargarse o la pieza de trabajo podría

romperse.

PRECAUCIÓN: No toque la rueda o la

pieza de trabajo inmediatamente después de la

operación, ya que podrían calentarse y causar

quemaduras.

Corte

PRECAUCIÓN: Durante la operación, no

eleve la herramienta más alto que la altura de su

hombro.

Fig.14

Sostenga la herramienta rmemente. Agarre el mango

con su mano derecha y la empuñadura con su mano

izquierda. Para evitar descargas eléctricas al cortar

accidentalmente un cable eléctrico, sostenga siempre

la empuñadura por la porción designada, como se

muestra en la gura.

Fig.15

► 1. Parte a sostener

30 ESPAÑOL

Mueva la herramienta sobre la supercie de la pieza de

trabajo, manteniéndola plana y avanzando suavemente

hasta completar el corte. Mantenga su línea de corte

recta y la velocidad de avance uniforme.

Fig.16

NOTA: Cuando la temperatura del cartucho de bate-

ría sea baja, es posible que la herramienta no fun-

cione a toda su capacidad. En ese momento, use la

herramienta, por ejemplo, para realizar cortes ligeros

durante un rato hasta que el cartucho de batería

se caliente y alcance la temperatura ambiente.

Entonces, la herramienta podrá funcionar a toda su

capacidad.

NOTA: Si la acción de corte de la rueda de diamante

empieza a disminuir, ale el borde de corte de la

rueda usando una rueda vieja para esmeriladora de

banco de grano grueso que ya no utilice o un bloque

de concreto. Ale presionando ligeramente sobre el

borde exterior de la rueda de diamante.

Cuando alimente agua durante el

corte

PRECAUCIÓN: Cuando utilice una rueda de

diamante de tipo húmedo, siempre suministre

agua durante el corte.

Conecte la herramienta al suministro de agua y gire la

llave en la dirección de la echa, como se ilustra. Ajuste

la posición de la llave para obtener un ujo de agua

moderado.

Fig.17

► 1. Llave

PRECAUCIÓN: Cuando alimente agua, man-

tenga siempre la cabeza más baja que el cuerpo

de la herramienta para evitar que ingrese el agua

en el mecanismo de la herramienta. El no hacerlo

podría ocasionar una descarga eléctrica.

Fig.18

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

extraído antes de intentar realizar una inspección

o mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimiento o ajuste deberán ser realizadas en centros

de servicio autorizados o de fábrica Makita, empleando

siempre repuestos Makita.

31 ESPAÑOL

Limpieza de la herramienta

Después de cada uso, retire el cartucho de la batería

y la rueda y luego limpie el polvo, la suciedad o las

virutas de metal acumuladas dentro del protector de la

rueda. Limpie el cuerpo de la herramienta sacudiendo

el polvo y la suciedad con un paño seco o un paño

humedecido en agua jabonosa y exprimido. Utilice un

paño seco para quitar la suciedad de la lente de la lám-

para. Tenga cuidado de no rayar la lente de la lámpara

ya que la iluminación podría disminuir.

Fig.19

► 1. Protector de la rueda 2. Lente de la lámpara

Limpieza de la abertura de

ventilación

Limpie regularmente los oricios de ventilación de la

herramienta o siempre que los oricios empiecen a

obstruirse.

Fig.20

► 1. Ventilación de entrada 2. Ventilación de salida

Cambio de la correa de

sincronización

1. Retire el cartucho de la batería y la rueda.

2. Aoje los pernos de cabeza hueca hexagonal con

el mango de la llave de bujías, y luego retire la cubierta.

Fig.21

► 1. Perno de cabeza hexagonal 2. Cubierta

3. Gire los pernos de cabeza hueca hexagonal de

la cubierta de la polea (impulsora) en sentido inverso

al de las manecillas del reloj usando el mango de una

llave de bujías, y luego retire la cubierta y la placa de la

polea.

Fig.22

► 1. Perno de cabeza hexagonal 2. Cubierta 3. Placa

4. Polea (impulsora) 5. Llave de bujías (punta del

mango con forma de llave hexagonal)

32 ESPAÑOL

4. Presione el botón de bloqueo del eje y mantén-

galo presionado para bloquear la polea (impulsada),

gire la tuerca de la polea (impulsada) en sentido inverso

al de las manecillas del reloj con la llave de bujías, y

luego retire la tuerca y la placa de la polea.

Fig.23

► 1. Tuerca 2. Placa 3. Polea (impulsada) 4. Llave de

bujías 5. Botón de bloqueo del eje

5. Mueva la correa de sincronización alrededor de

las poleas hacia la derecha mientras tira hacia arriba

hasta que se suelte la correa de sincronización.

Fig.24

► 1. Correa de sincronización

6. Enganche la nueva correa de sincronización en

los dientes de la polea (impulsada), con los dientes de

la correa hacia adentro. Coloque el otro extremo de

la correa de sincronización en la polea (impulsora) de

manera que quede parcialmente enganchada en los

dientes de la polea. Después de eso, mueva la correa

de sincronización alrededor de las poleas hacia la

derecha. El cinturón de sincronización se colocará en la

pista al girar.

Fig.25

► 1. Correa de sincronización 2. Polea (impulsora)

3. Polea (impulsada)

33 ESPAÑOL

7. Asegúrese de que todos los dientes del círculo

interno de la correa de sincronización encajen en los

dientes de las poleas. Mueva la correa de sincroniza-

ción alrededor de las poleas, y verique si hay algún

ruido o vibración anormal.

Fig.26

► 1. Correa de sincronización 2. Polea (impulsora)

3. Polea (impulsada)

Alinee rmemente los pasadores de la polea (impulsora) y los

oricios de la placa, luego coloque la cubierta y apriete los pernos

de cabeza hueca hexagonal con el mango de una llave de bujías.

Fig.27

►

1. Perno de cabeza hexagonal 2. Cubierta 3. Placa 4. Llave

de bujías (punta del mango con forma de llave hexagonal)

5. Pasadores de la polea 6. Oricios en la placa

Alinee rmemente los pasadores de la polea (impul-

sada) y los oricios de la placa, luego presione el botón de

bloqueo del eje y manténgalo presionado para bloquear la

polea (impulsada) y apriete la tuerca con la llave de bujías.

Fig.28

► 1. Tuerca 2. Placa 3. Polea (impulsada) 4. Llave de

bujías 5. Pasadores de la polea 6. Oricios en la

placa 7. Botón de bloqueo del eje

34 ESPAÑOL

10. Coloque la cubierta sobre la herramienta y apriete

los pernos de cabeza hueca hexagonal usando el

mango de la llave hexagonal.

Fig.29

► 1. Tubo 2. Perno de cabeza hexagonal 3. Cubierta

AVISO: Asegúrese de que el tubo para la ali-

mentación de agua esté en las posiciones que se

muestra en la gura, antes de colocar la cubierta.

11. Instale la batería.

12. Opere la herramienta sin carga y verique que no

haya ruidos anormales, vibraciones anormales o gene-

ración de calor.

35 ESPAÑOL

RESOLUCIÓN DE PROBLEMAS

Antes de solicitar alguna reparación, primero realice una inspección por su cuenta. Si detecta algún problema que

no esté explicado en el manual, no intente desensamblar la herramienta. En vez de esto, solicite la reparación a un

centro de servicio autorizado de Makita, usando siempre piezas de repuesto Makita.

Estado de la anomalía Causa probable (avería) Remedio

El motor no funciona.

El cartucho de batería no está instalado.

Instale el cartucho de batería.

Problema con la batería (bajo voltaje) Recargue la batería. Si la recarga no resulta ecaz,

reemplace el cartucho de batería.

El sistema de accionamiento no fun-

ciona correctamente.

Solicite la reparación en el centro de servicio autori-

zado de su localidad.

El motor deja de funcionar después

de un rato de uso.

El nivel de carga de la batería es bajo. Recargue la batería. Si la recarga no resulta ecaz,

reemplace el cartucho de batería.

Sobrecalentamiento.

Deje de usar la herramienta para permitir que se enfríe.

La rotación de la rueda no acelera

adecuadamente incluso después de

hacer funcionar la herramienta sin

carga durante 20 segundos.

La batería está mal instalada.

Instale el cartucho de batería como se describe en este manual.

La potencia de la batería se está

reduciendo.

Recargue el cartucho de batería. Si la recarga no

resulta ecaz, reemplace el cartucho de batería.

La correa de sincronización se está patinando.

Reemplace la correa de sincronización con una nueva.

El sistema de accionamiento no fun-

ciona correctamente.

Solicite la reparación en el centro de servicio autori-

zado de su localidad.

La rueda no gira:

¡Detenga la máquina

inmediatamente!

La correa de sincronización se está patinando.

Reemplace la correa de sincronización con una nueva.

Un objeto extraño está atascado entre

el protector y la rueda.

Desinstale el cartucho de la batería y luego retire el

objeto extraño.

El sistema de accionamiento no fun-

ciona correctamente.

Solicite la reparación en el centro de servicio autori-

zado de su localidad.

Vibración anormal:

¡Detenga la máquina

inmediatamente!

Colocación inadecuada de la rueda. Instale la rueda como se describe en este manual.

Apriete el perno para asegurar la rueda rmemente.

El sistema de accionamiento no fun-

ciona correctamente.

Solicite la reparación en el centro de servicio autori-

zado de su localidad.

La herramienta de corte y el motor

no se pueden detener:

¡Extraiga el cartucho de la bate-

ría inmediatamente!

Avería eléctrica o electrónica. Extraiga el cartucho de batería y solicite la repa-

ración en el centro de servicio autorizado de su

localidad.

Desempeño de corte deciente Es momento de reemplazar la rueda. Reemplace la rueda con una nueva.

El agua escurre de la entrada. El agua escurre de la parte del anillo

en O.

Solicite la reparación al centro de servicio autori-

zado de su localidad.

ACCESORIOS OPCIONALES

PRECAUCIÓN:

Estos accesorios o aditamen-

tos están recomendados para utilizarse con su herra-

mienta Makita especicada en este manual. El empleo

de cualquier otro accesorio o aditamento puede conllevar

el riesgo de lesiones personales. Utilice los accesorios o

aditamentos solamente para su n establecido.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

• Rueda de corte abrasiva

• Rueda de diamante

• Correa de sincronización

• Manguito del acoplamiento

• Batería y cargador originales de Makita

NOTA: Algunos de los artículos en la lista pueden

incluirse en el paquete de la herramienta como acce-

sorios estándar. Éstos pueden variar de país a país.

GARANTÍA LIMITADA DE MAKITA

Ésta Garantía no aplica para México

Consulte la hoja de la garantía anexa para ver los

términos más vigentes de la garantía aplicable a este

producto. En caso de no disponer de esta hoja de

garantía anexa, consulte los detalles sobre la garantía

descritos en el sitio web de su país respectivo indicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otros países: www.makita.com

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885A73-945

GEC03-1

EN, ESMX

20240126

Makita GEC03T 40V Max Brushless Cordless Power Cutter Kit

Product's Documents

GEC03 Instruction Manual

Specifications

Makita GEC03T Questions and Answers
