GARAGE WALL SHELVING
MODEL: HL2472
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and doses not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL:HL2472
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
GARAGE WALL SHELVING
- 2 -
SAFETY INSTRUCTIONS
WARNING:This product contains small parts. If swallowed, it will pose a
choking hazard. Keep these small parts away from children !
1. Before installation, take protective measures to avoid personal injury!
EYE PROTECTION FOOT PROTECTION DUST MASK PROTECTION WEAR
2. The product must be installed on a wooden or concrete wall. Before
installation, ensure that the bearing capacity of the wall does not exceed the
maximum bearing capacity ! Please strengthen the structure of the wall in
time to consolidate the bearing capacity of the wall ! Otherwise, the product
may be damaged or personal injury may occur !
3. This product is for indoor use only. Outdoor use may cause product
damage or personal injury.
4. Please check and confirm whether the screws are loose every two months.
5. At least two people to complete the installation.
6. Ensure that you have read the instructions and fully understood how to
install. If you do not understand any of the installation steps, contact a
professional installation personnel.
7.

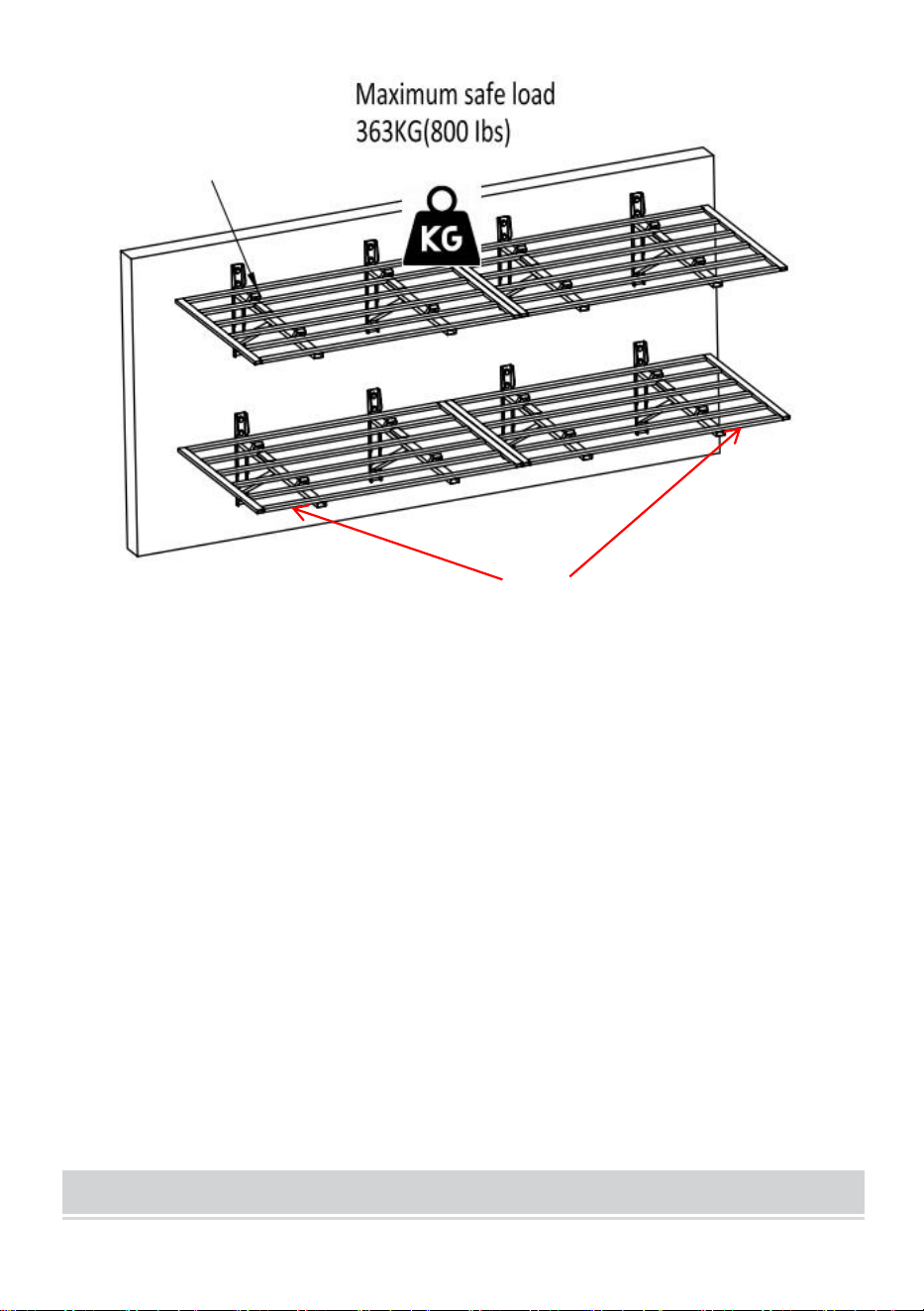

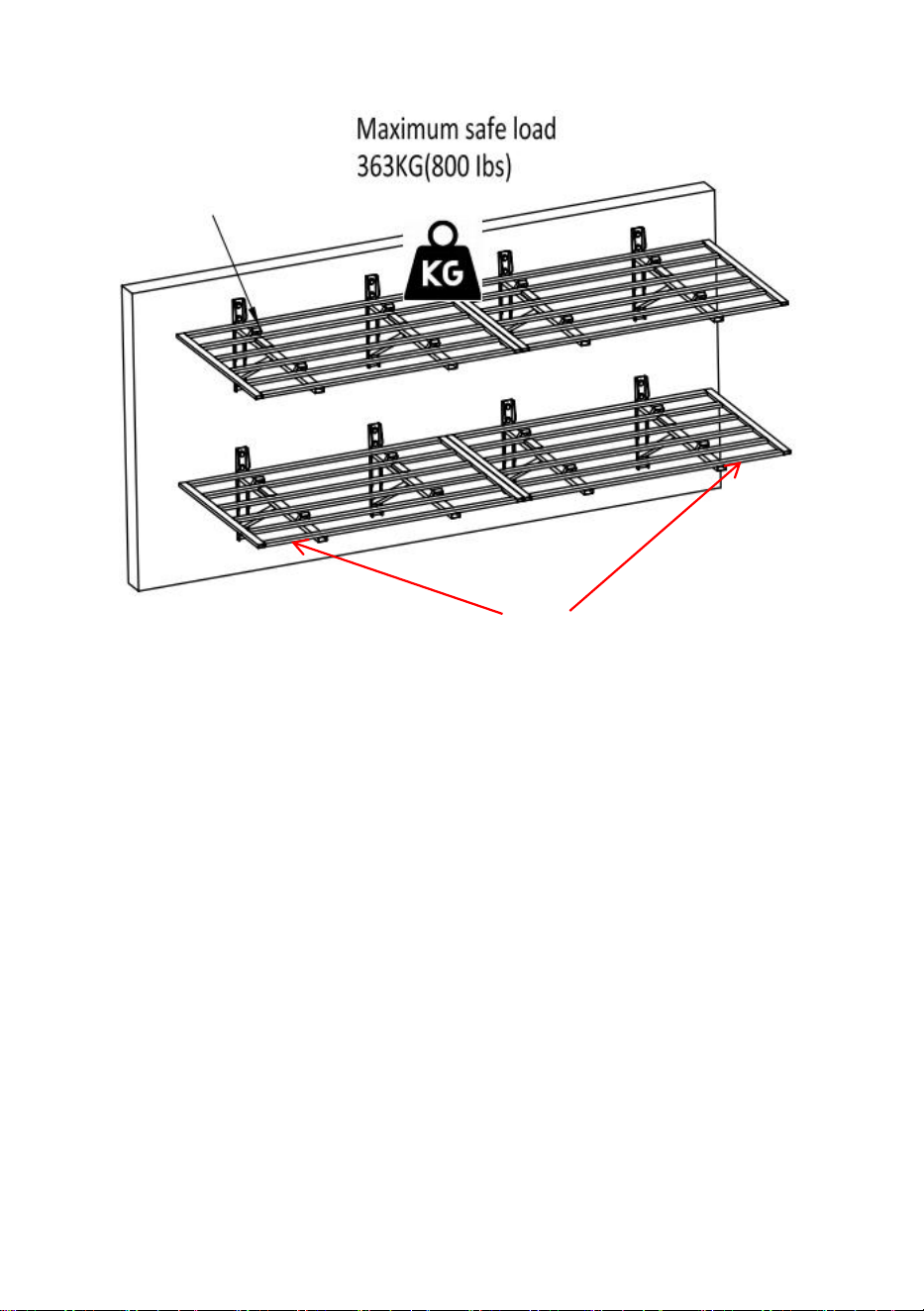

Do not overload !
Maximum capacity : 800 lbs /per layer（evenly distributed）
Installation Preparation:
- 3 -
MODEL AND PARAMETERS
Model
HL2472
Number of Units
2
Shelving Surface Size
72x24 inch
Maximum Bearing Capacity
800 lbs /per layer（1600lbs in total）
Material
Steel
Color
Black

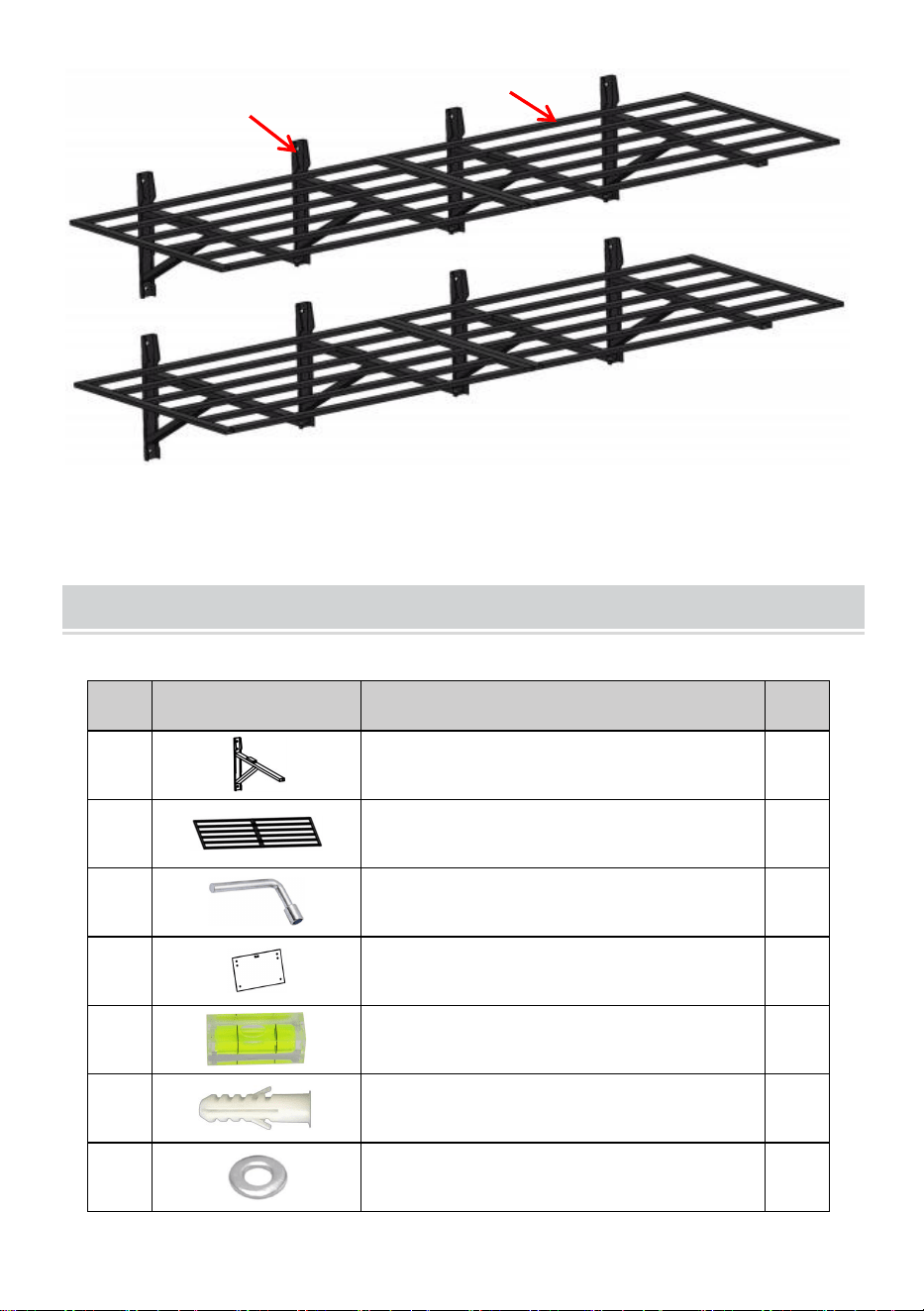

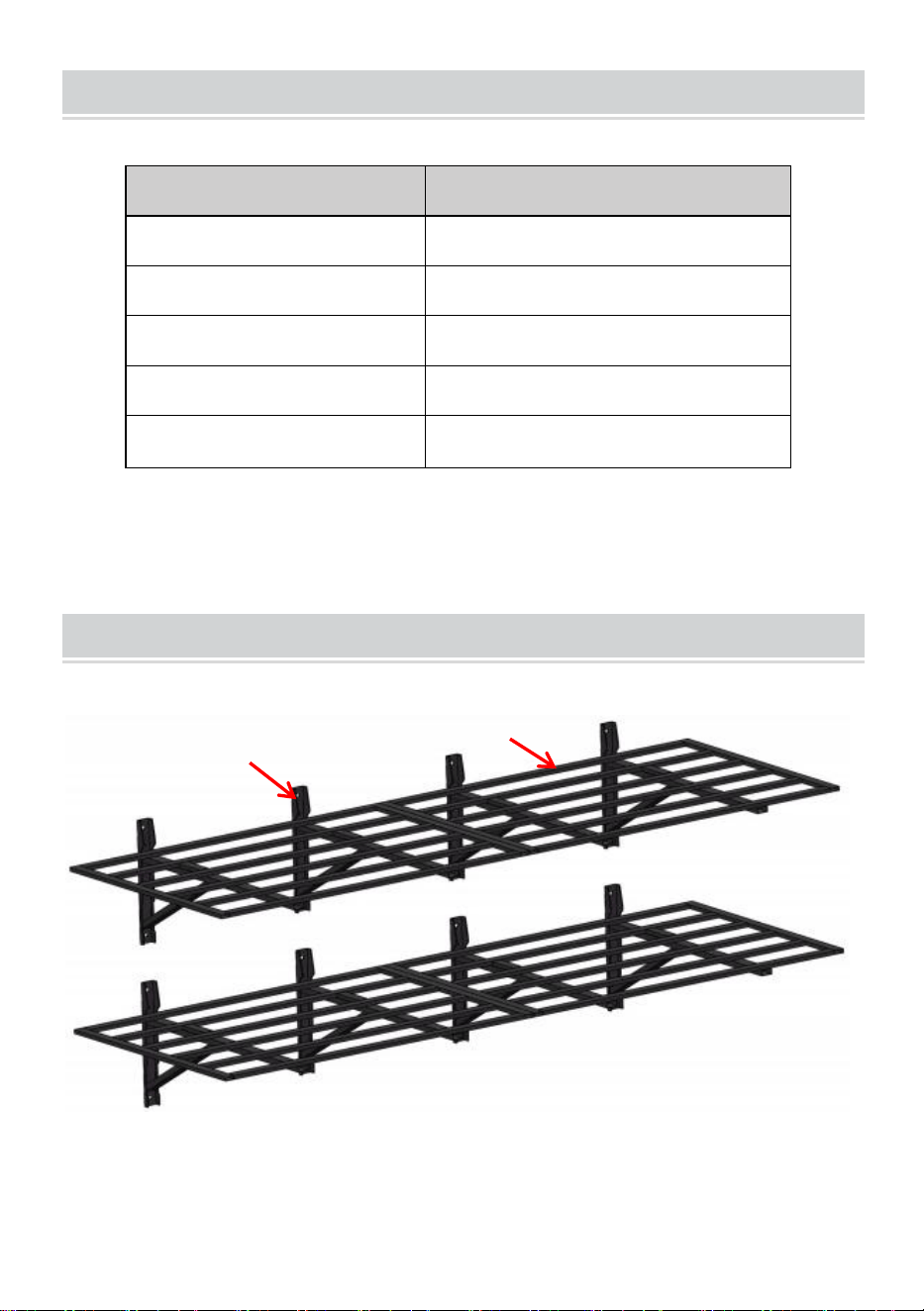

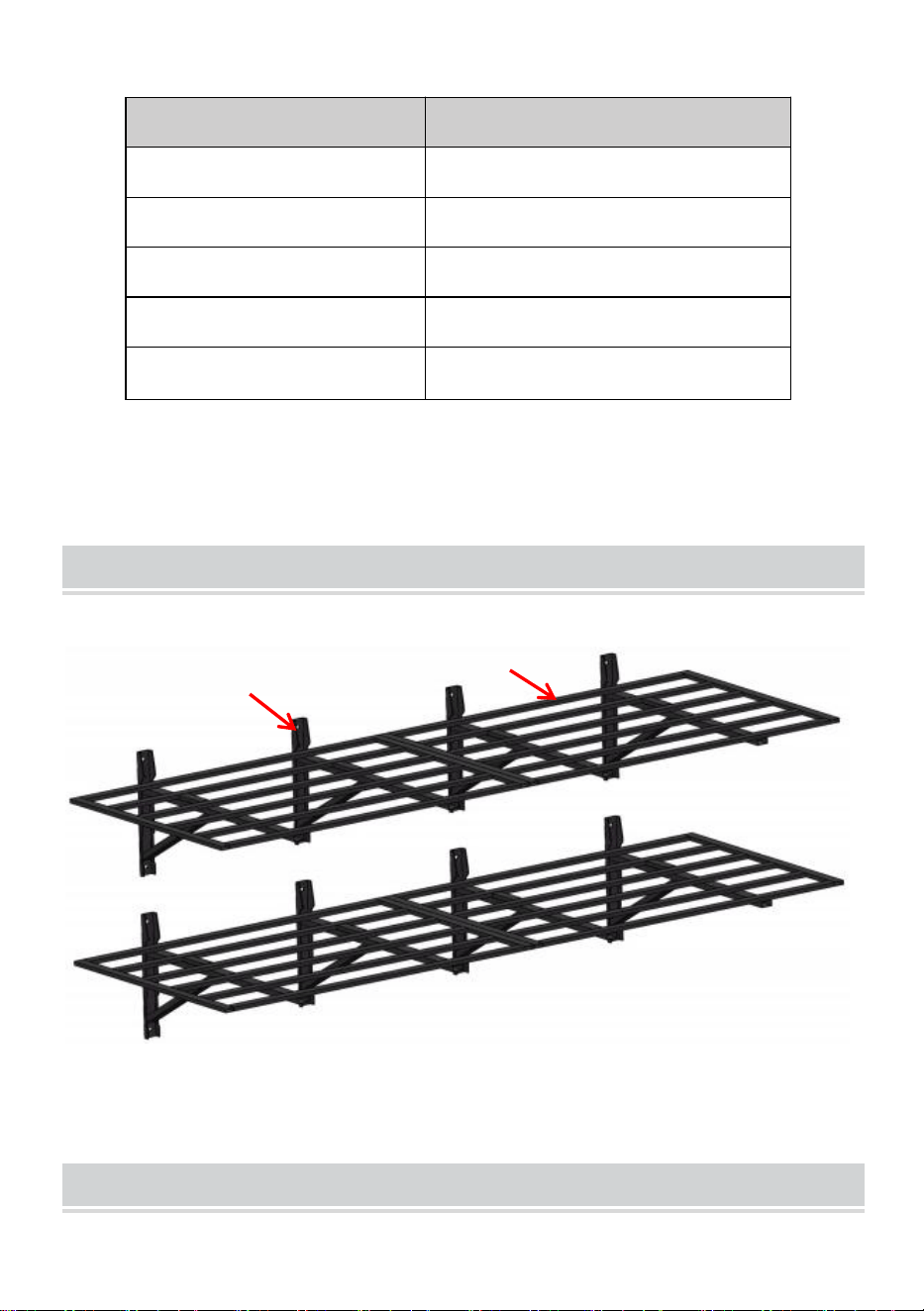

STRUCTURE DIAGRAM
1.Brackets 2.Shelf
1
2
- 4 -

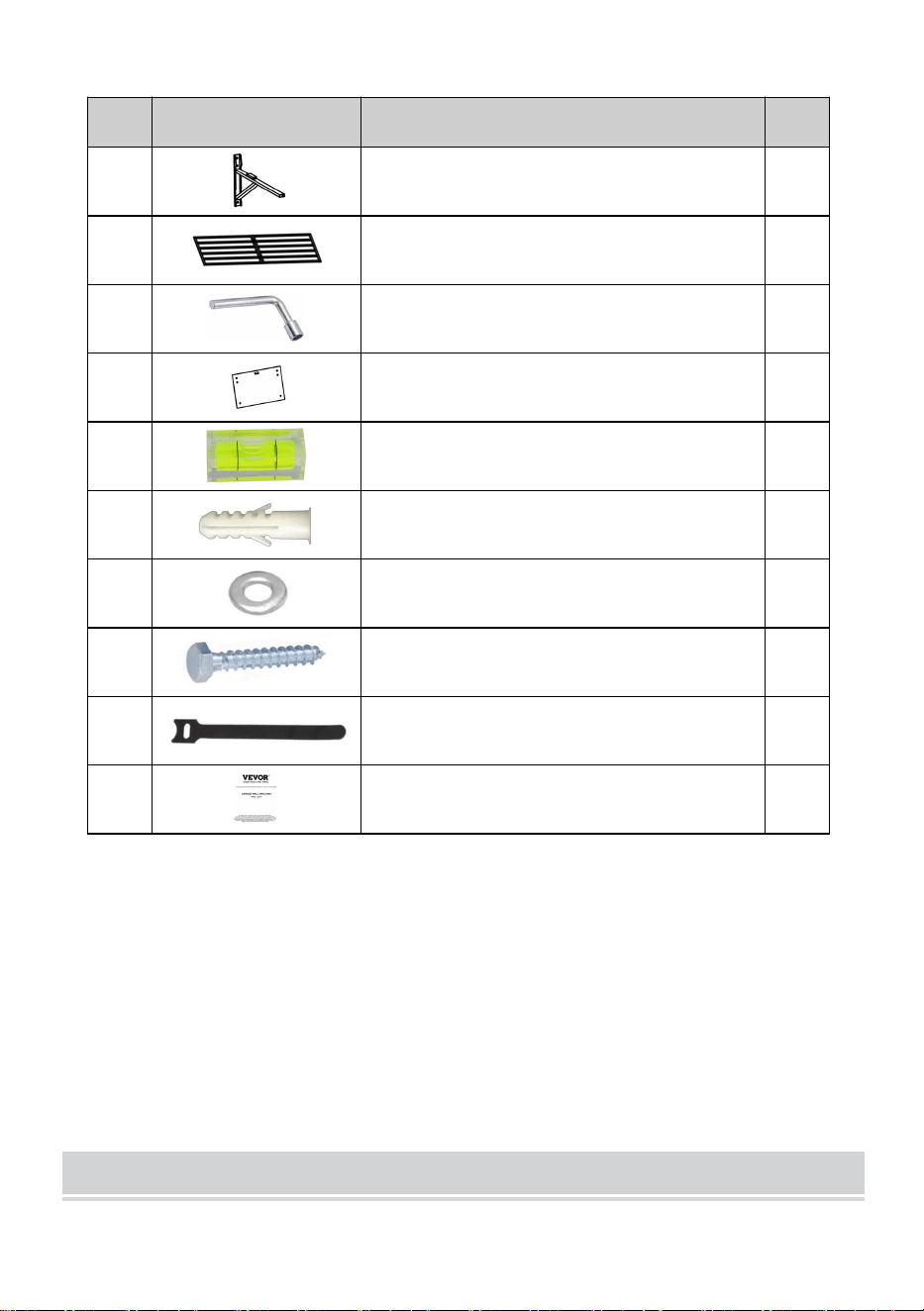

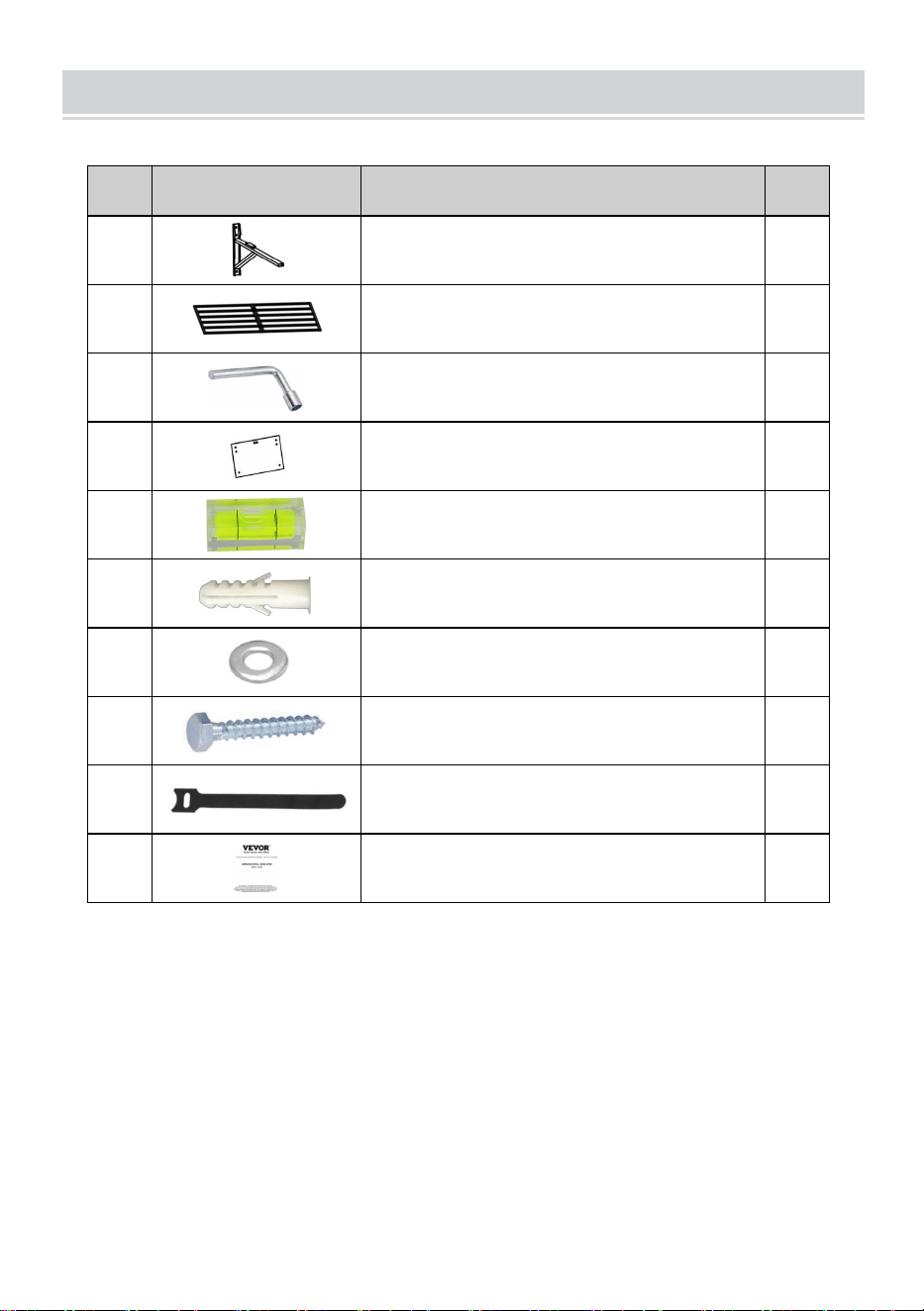

COMPONENTS
No.
Name
Qty
1
Bracket
8
2
Shelf (Foldable)
2
3
L-shaped Wrench
1
4
Positioning Paper
1
5
Micro Level Vial
1
6
Expansion Plug-12*58
24
7
Washer-8.5
24
8
Hexagon Self-tapping Screw-8*60
24
9
Cable Ties-12*250
16
10
User Manual
1
- 5 -
ASSEMBLY

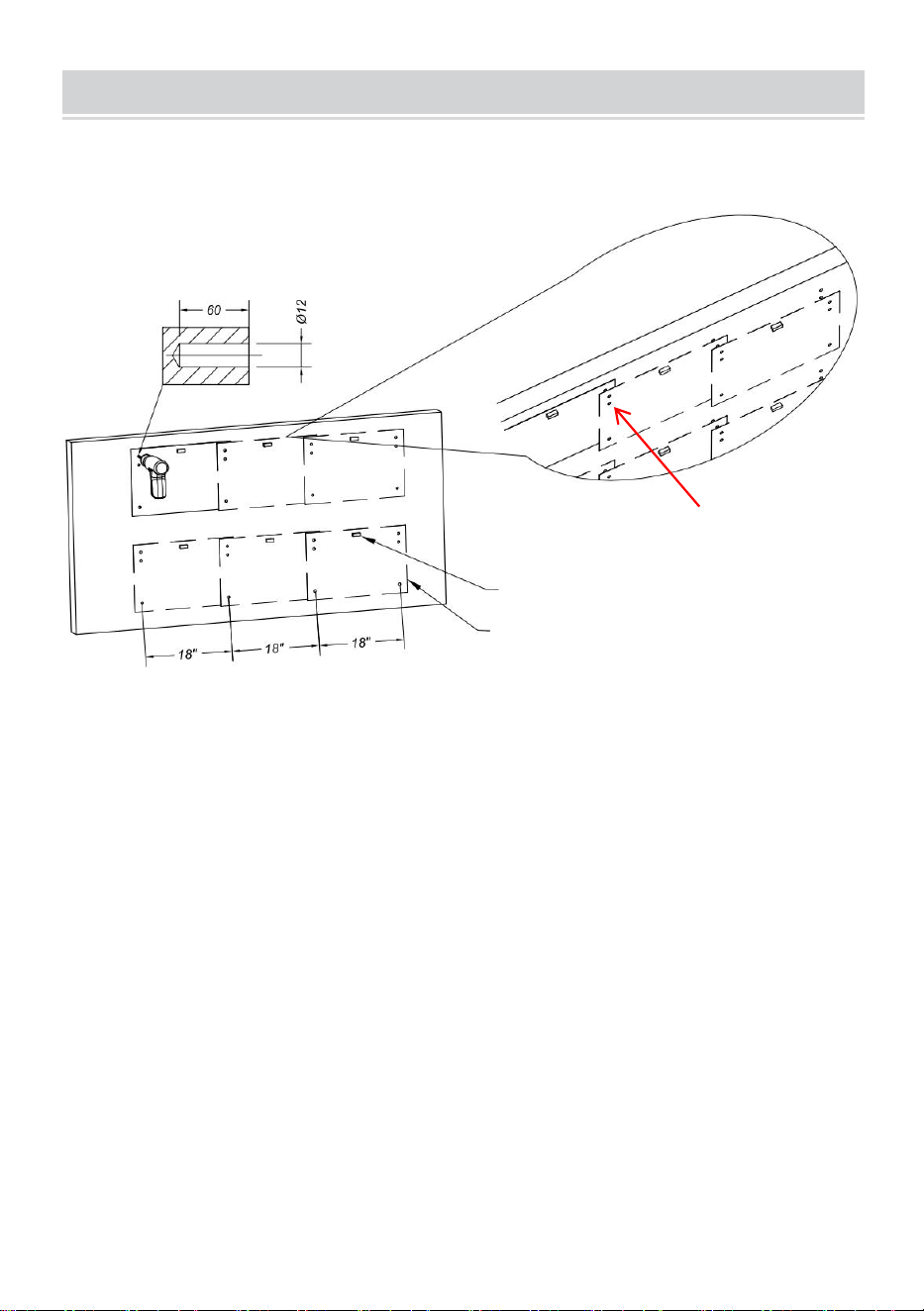

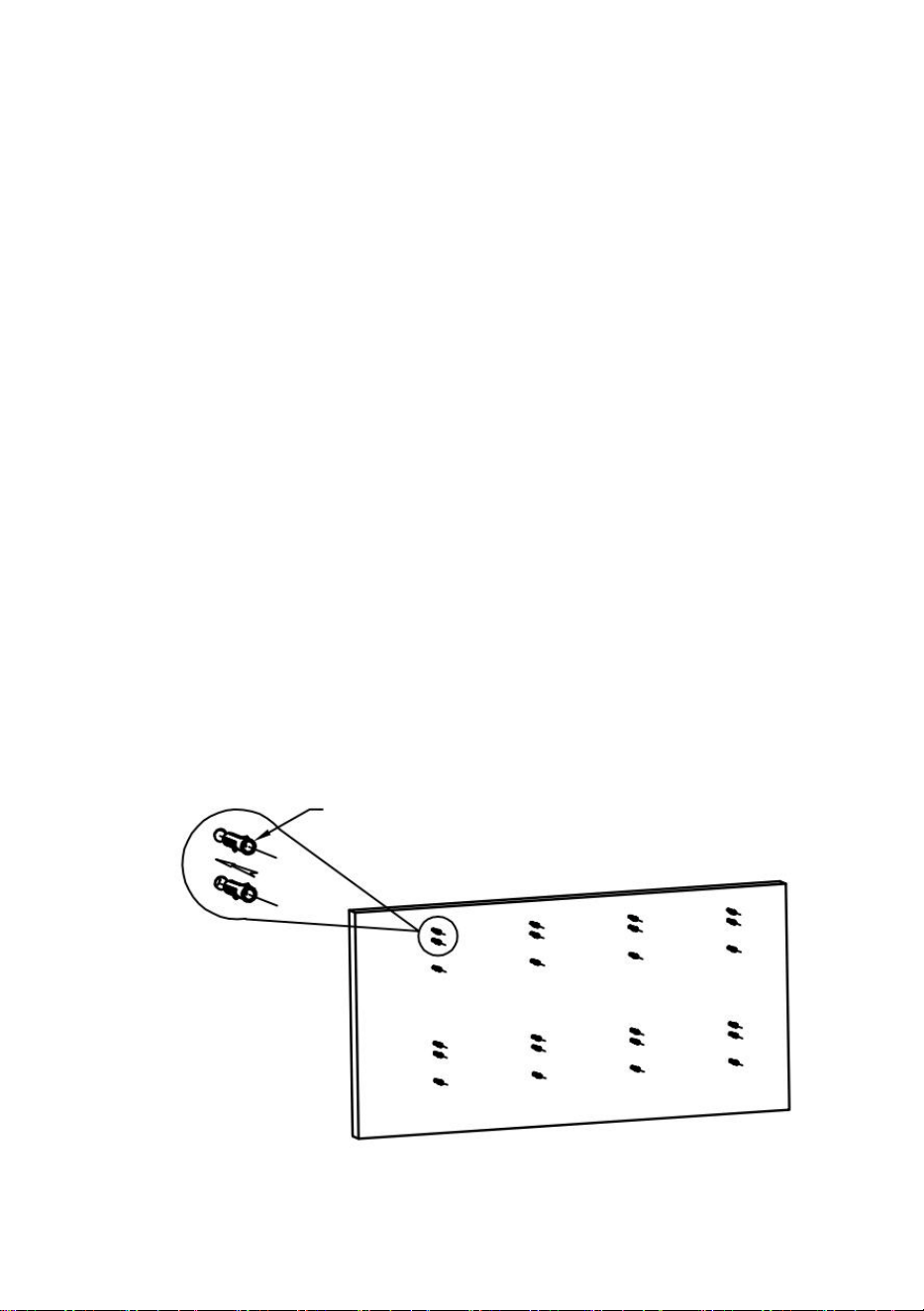

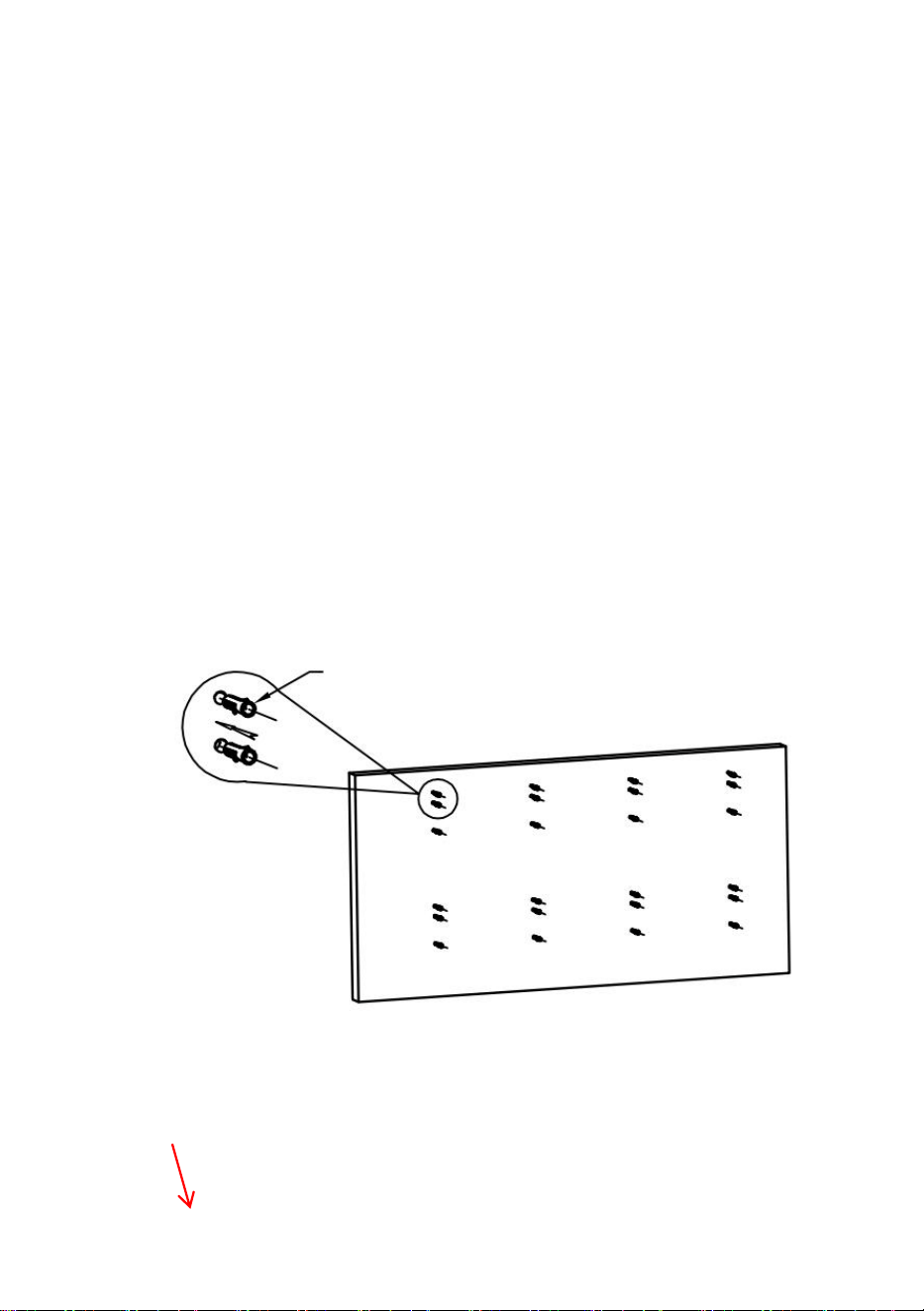

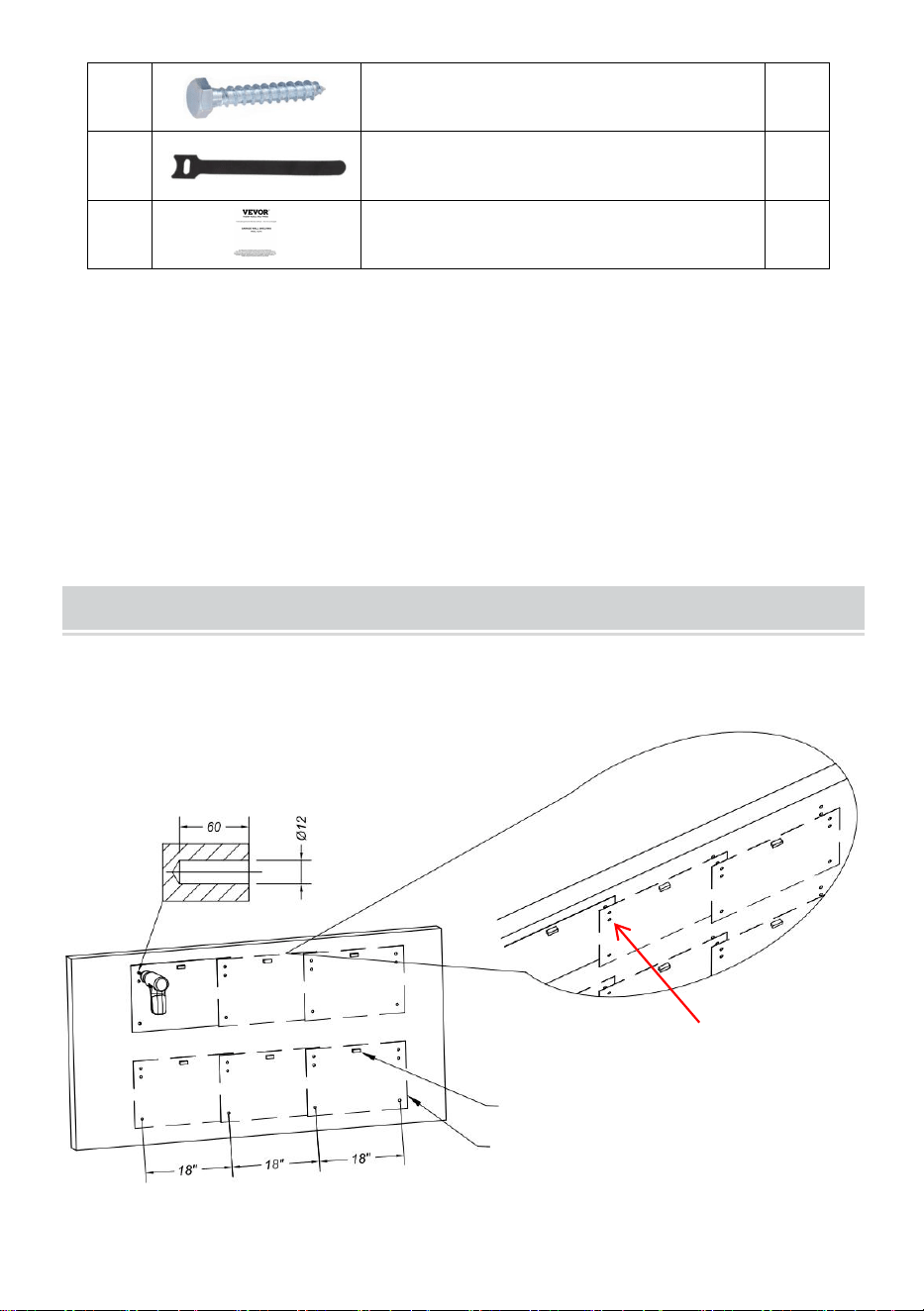

STEP 1-A : Installation on Solid Concrete Walls
1. (The positioning paper should be reused 6 times.)Paste the
positioning paper to the appropriate height, glue the Micro level vial
to adjust the level, and then use the jackhammer to lightly drill out
the anchor points.(See mark 1 above.)
2. Remove the positioning paper and repaste.(Note:Coincide with
the hole outlined in Step 1.(See mark P above.)
3. Follow step 1,2 to gently drill out all anchor points.(See mark
1,2,3,4,5,6 above.)
Note:Make sure the four rows of holes are in the same horizontal
line.

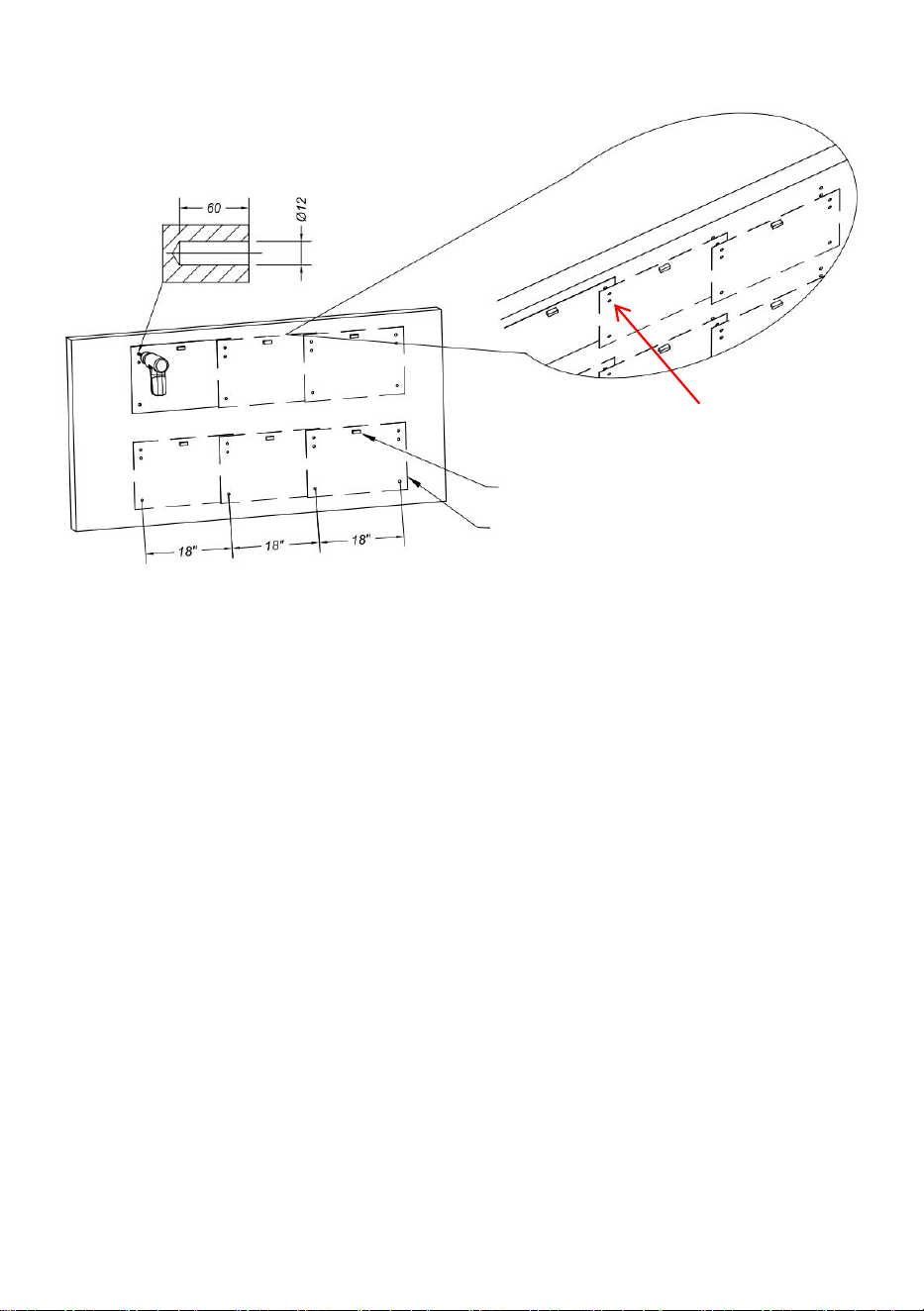

4. Remove the positioning paper and drill holes(Φ12x60mm) into
the wall.
Micro Level Vial
Positioning Paper
1
2
3
4
5
6
1
2
3
P
- 6 -

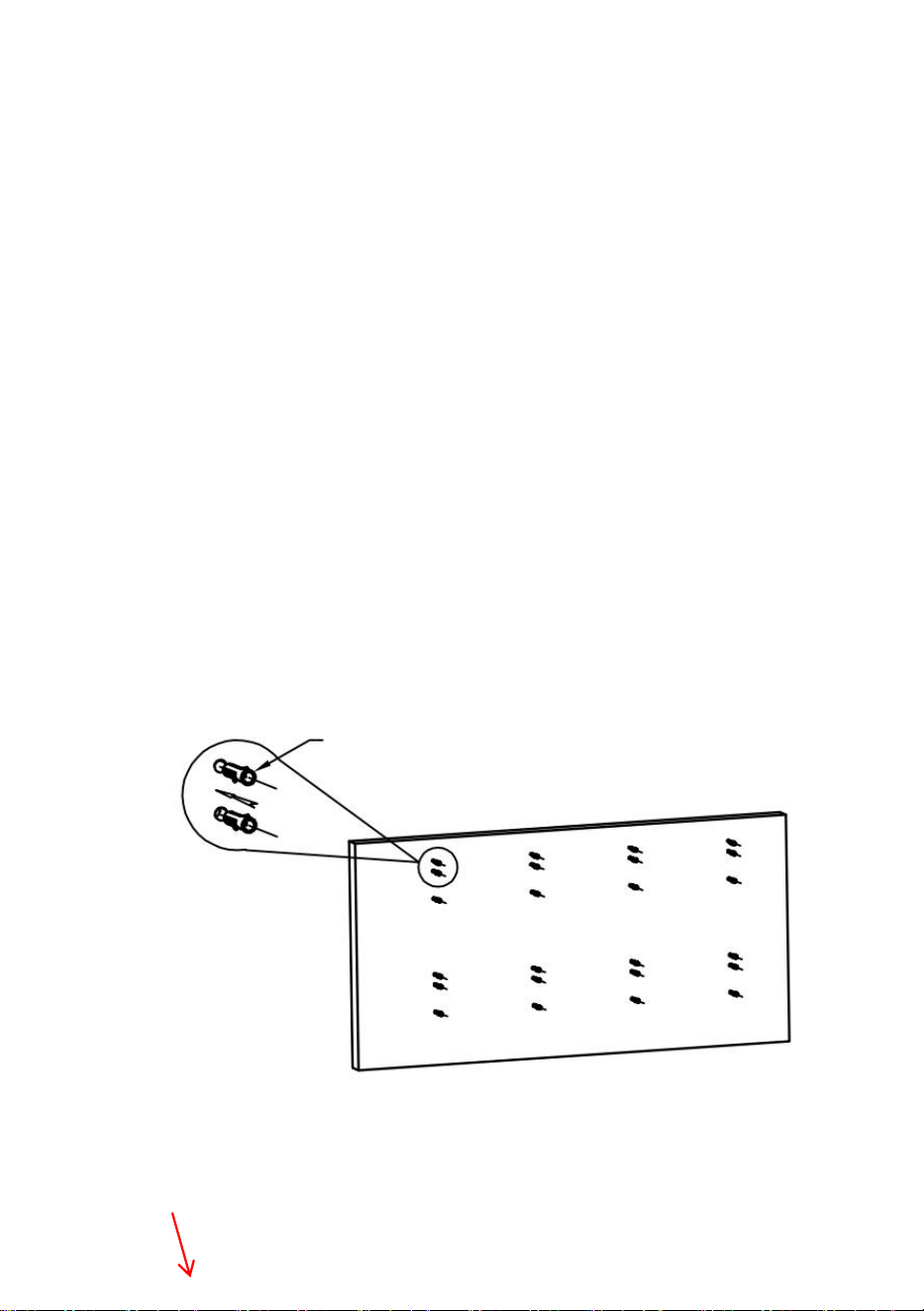

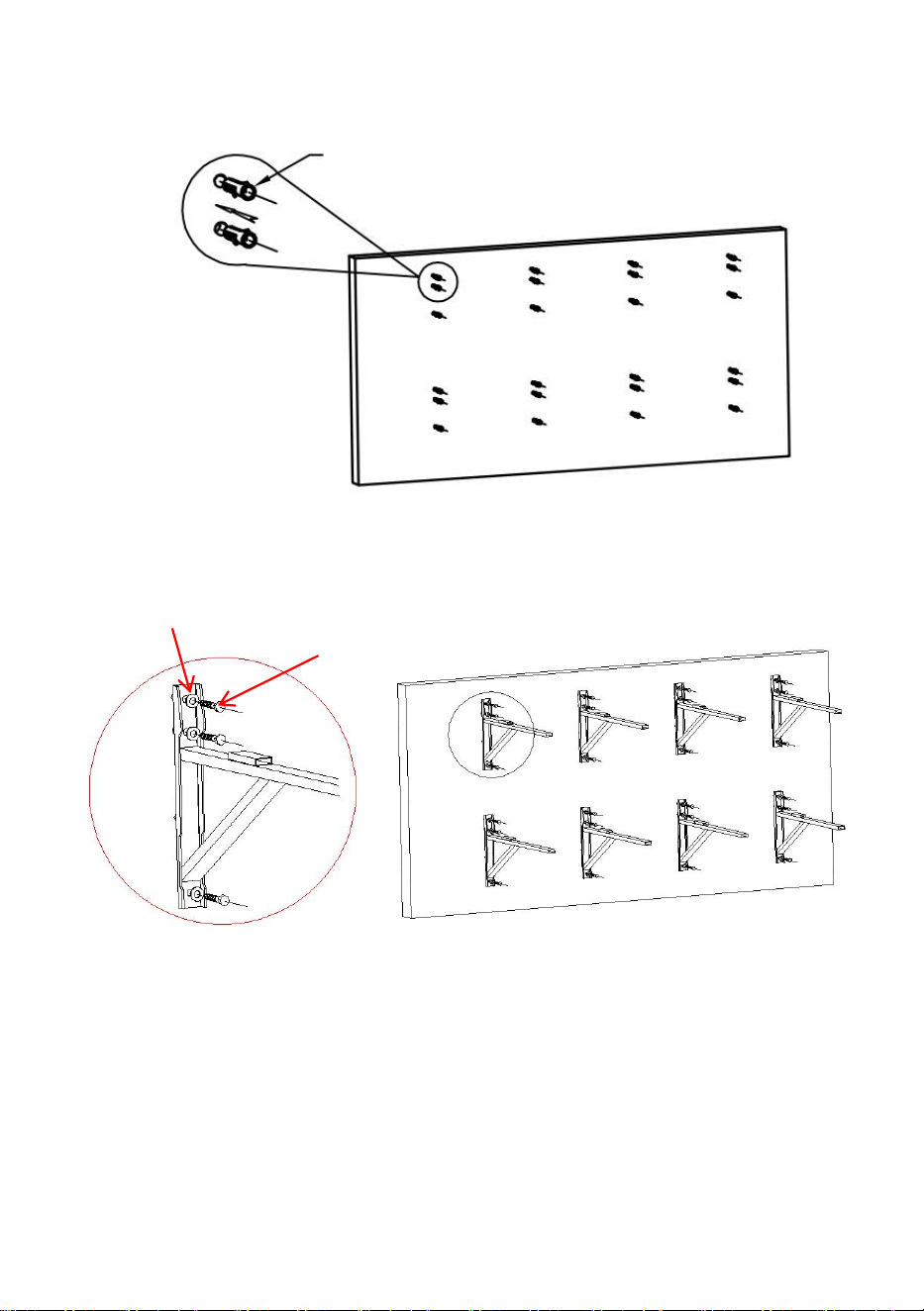

5. After clearing the residual soil in the hole, tap the expansion plug
into the hole completely.

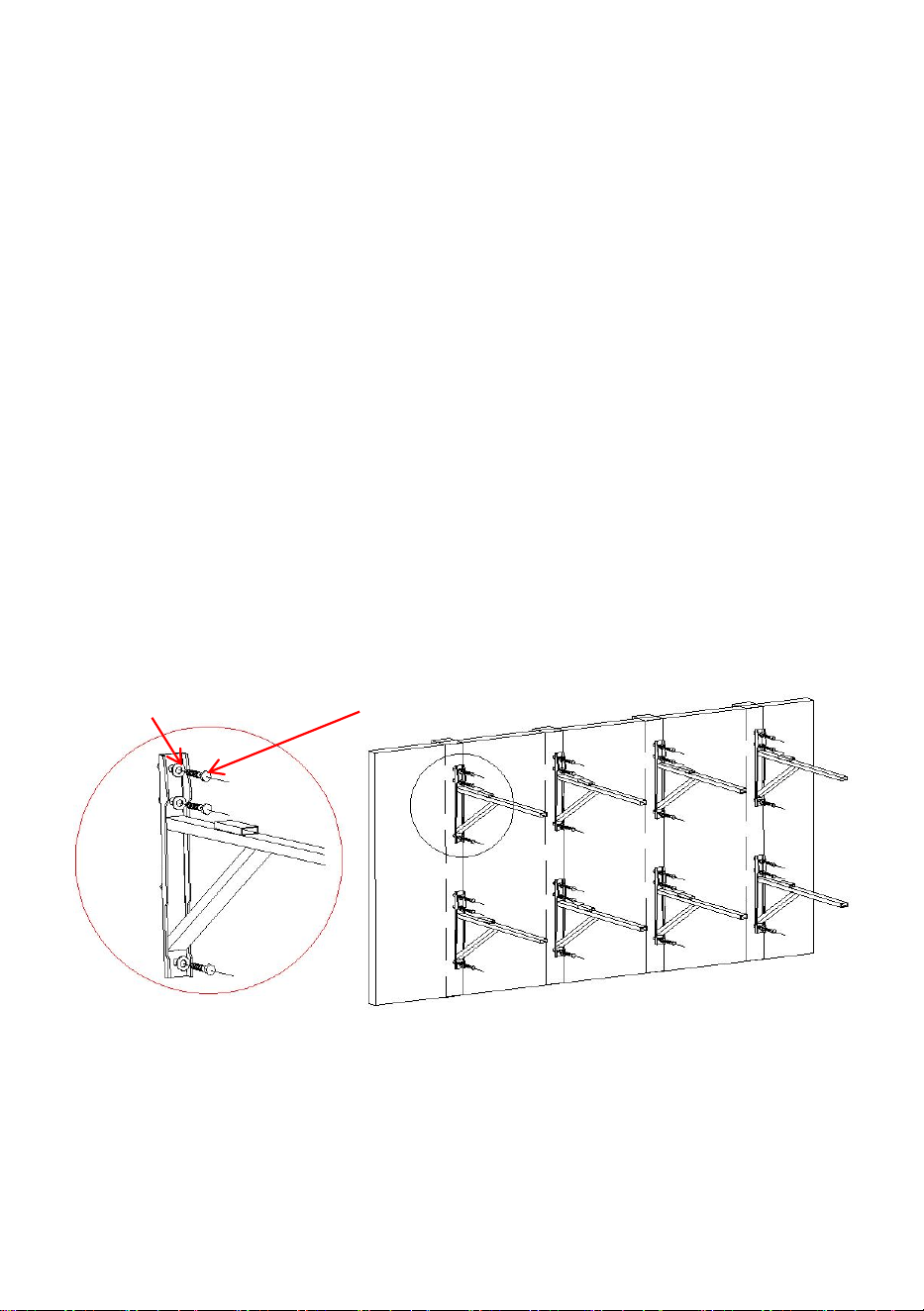

6. Install the brackets. The screw must be screwed in completely !
Expansion Plug-12*58
Washer-8.5
Hexagon Self-tapping Screw-8*60
- 7 -

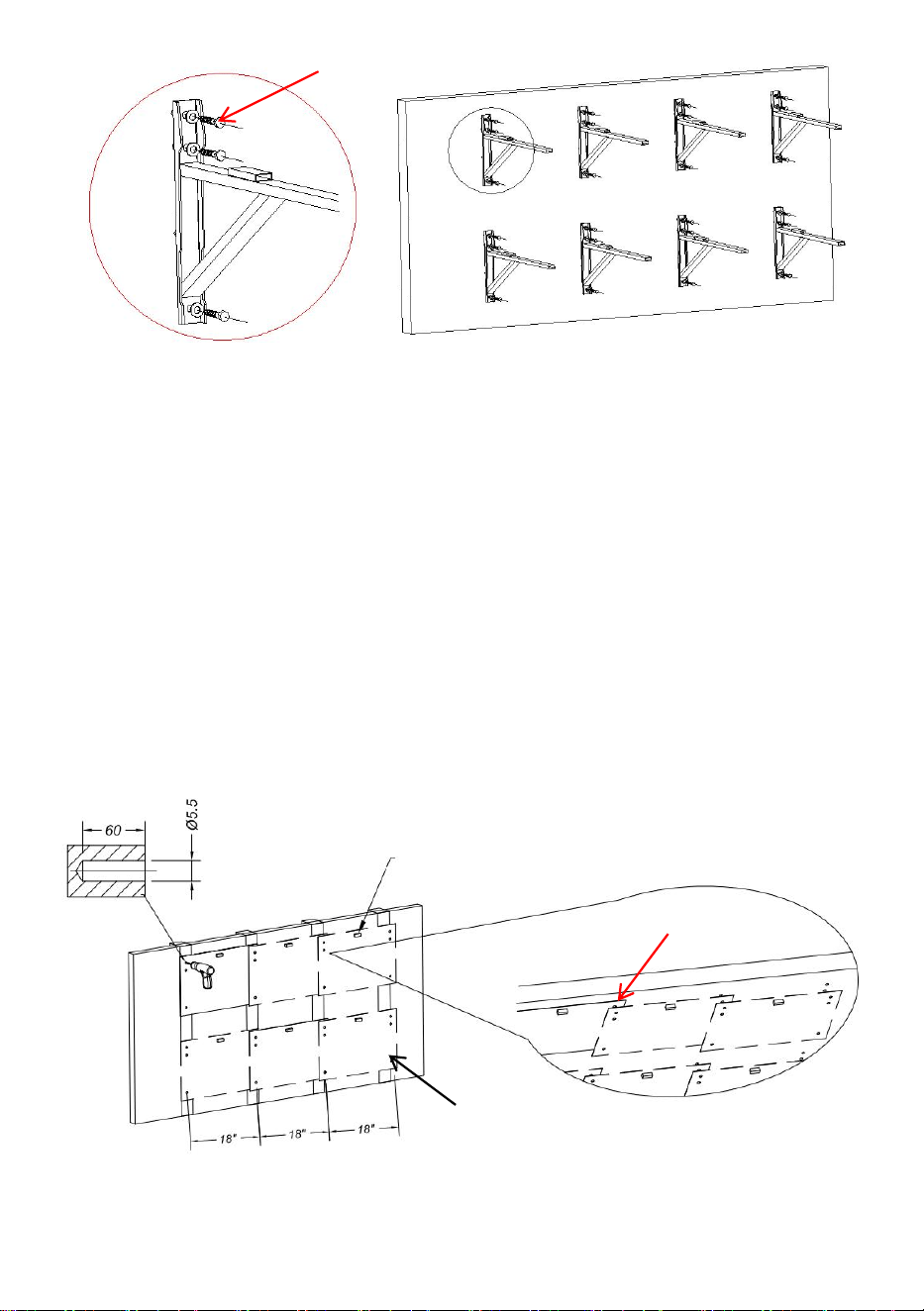

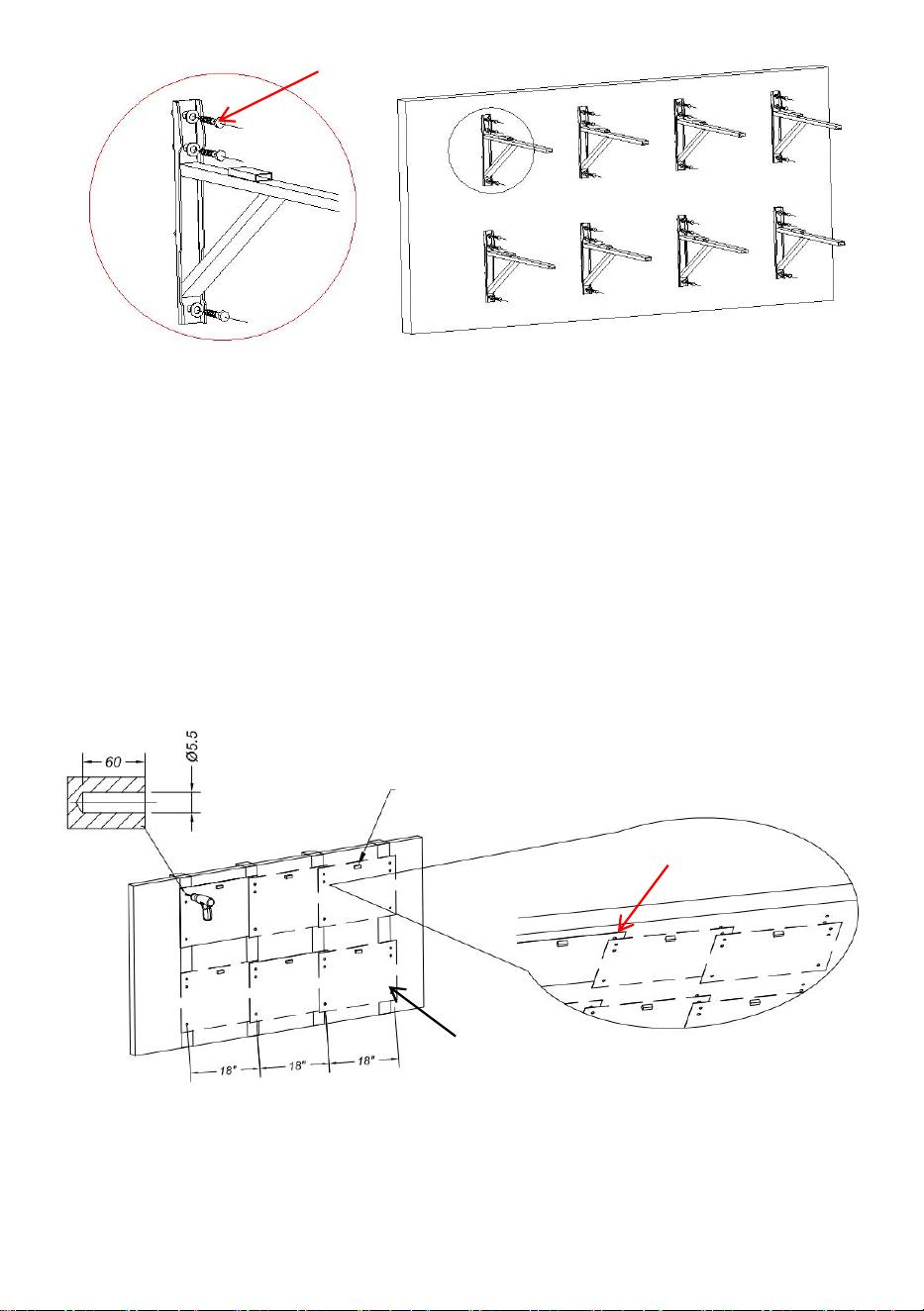

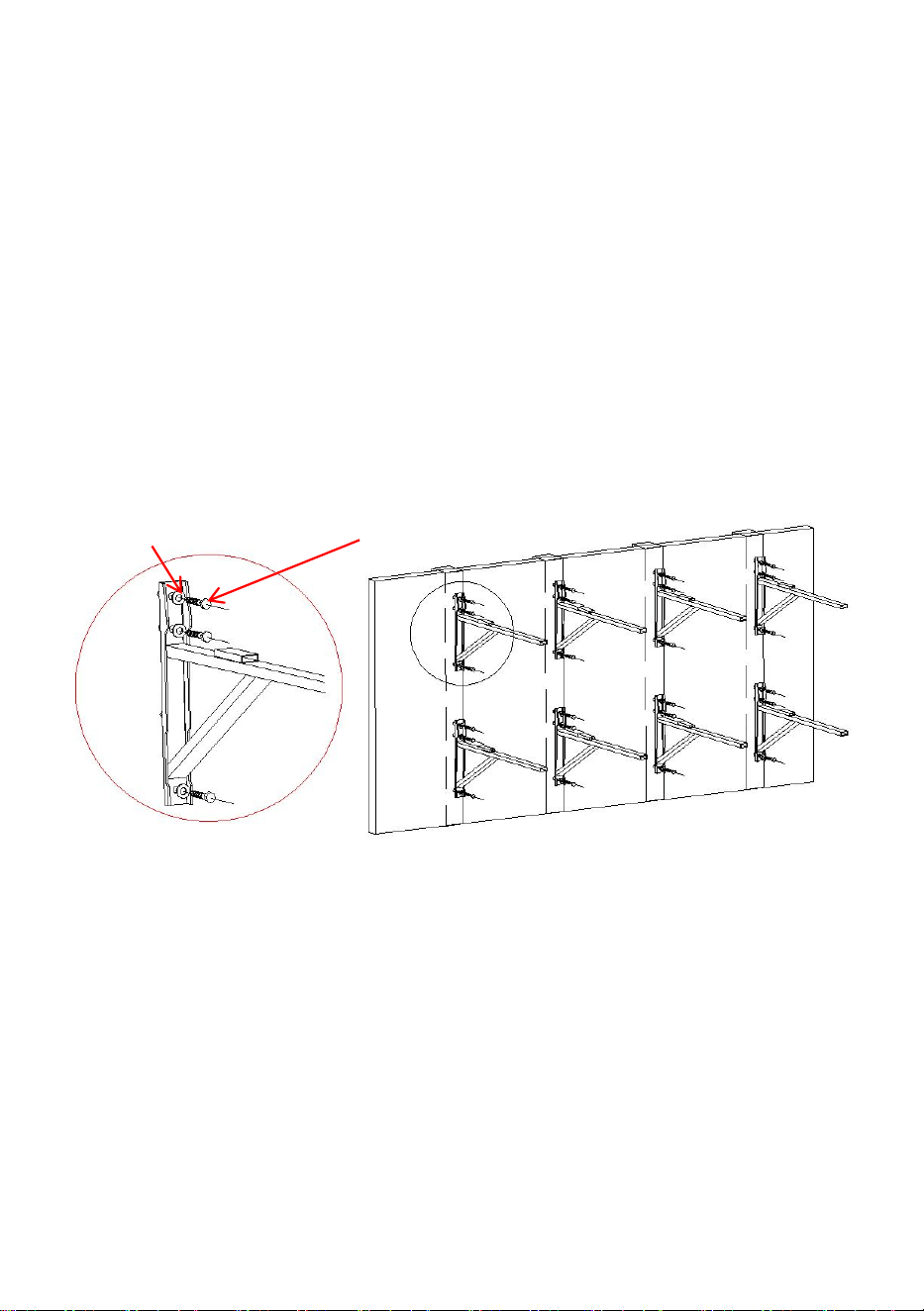

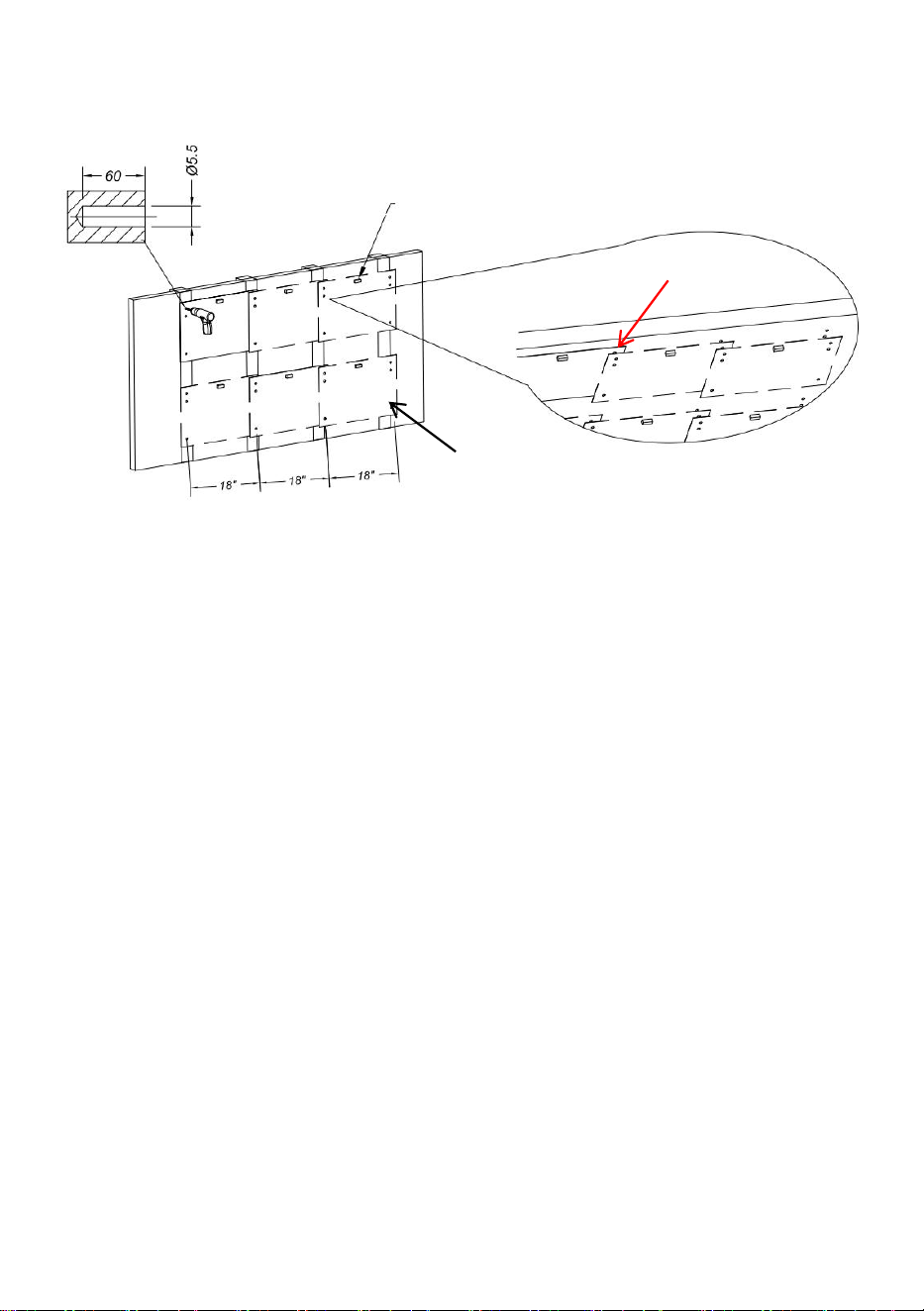

STEP 1-B : Installation on Wooden Wall Post
1. (The positioning paper should be reused 6 times.)Paste the
positioning paper to the appropriate height, glue the Micro level vial
to adjust the level, and then use the jackhammer to lightly drill out
the anchor points.(See mark 1 above.)
2. Remove the positioning paper and repaste.(Note:Coincide with
the hole outlined in Step 1.(See mark P above.)
3. Follow step 1,2 to gently drill out all anchor points.(See mark
1,2,3,4,5,6 above.)
Note:Make sure the four rows of holes are in the same horizontal
line.

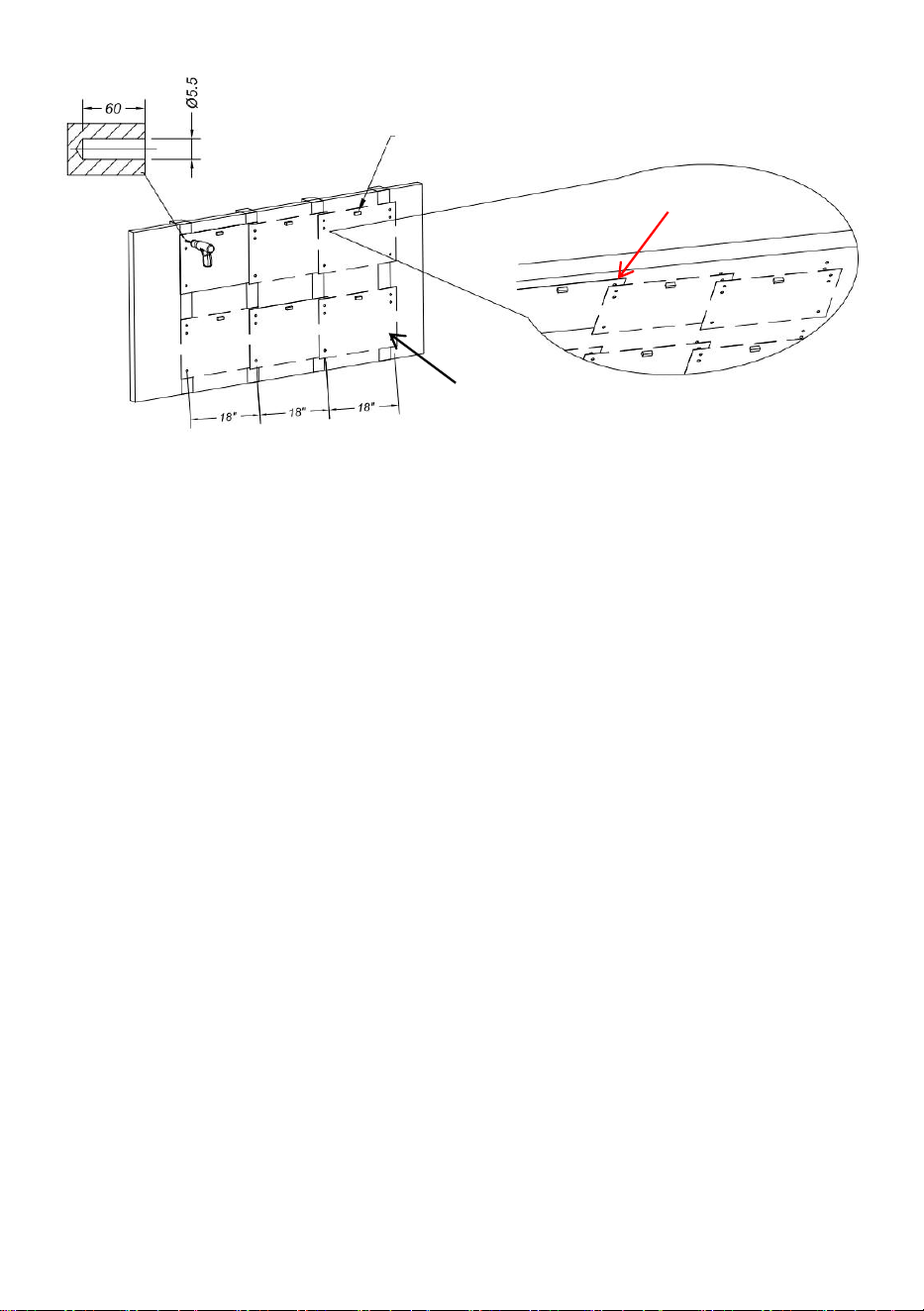

4. Remove the positioning paper and drill holes(Φ5.5x60mm) into
the wall.
Micro level vial
Positionin paper
1
2
3
4
5
6
1
2
3
P
- 8 -

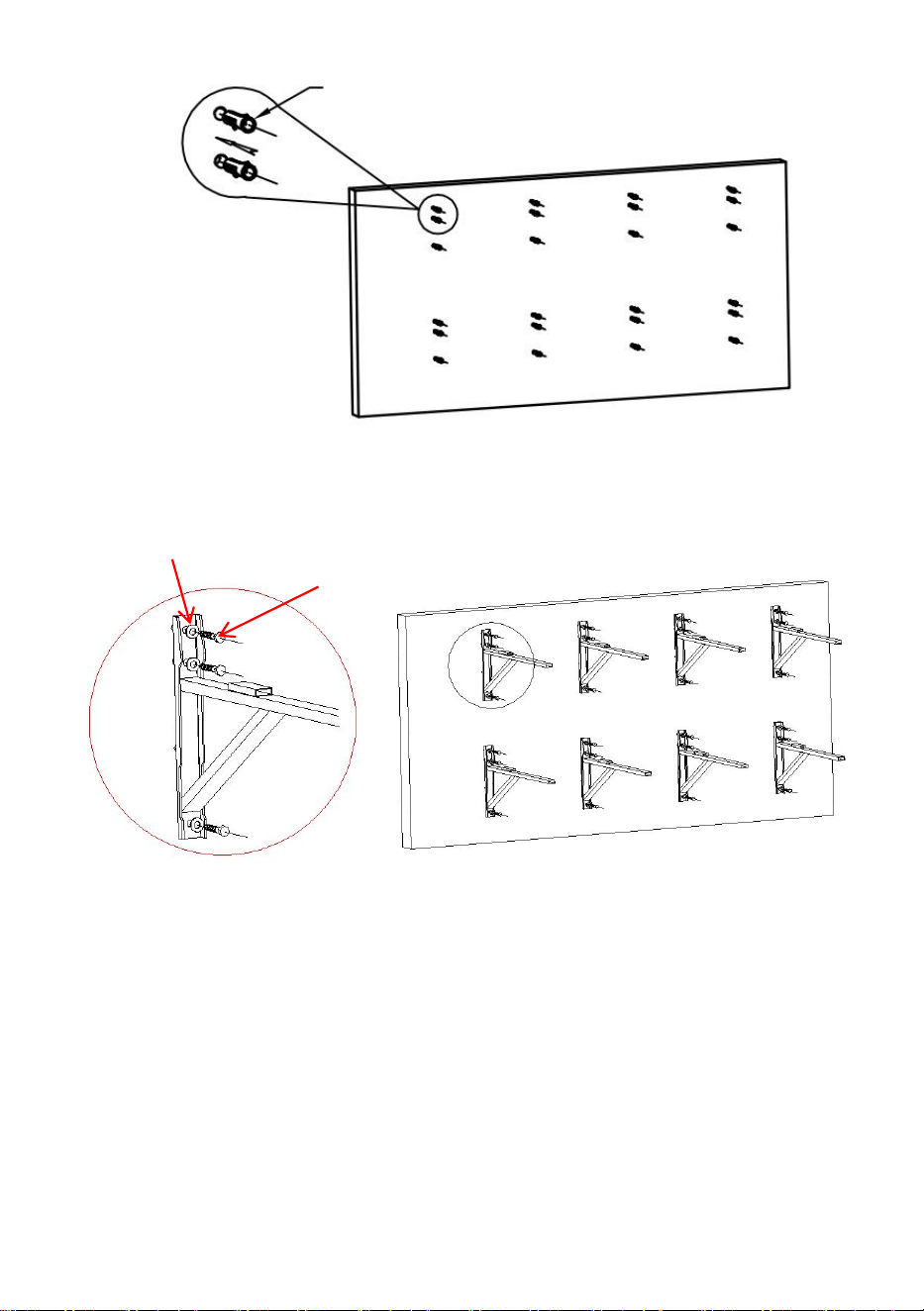

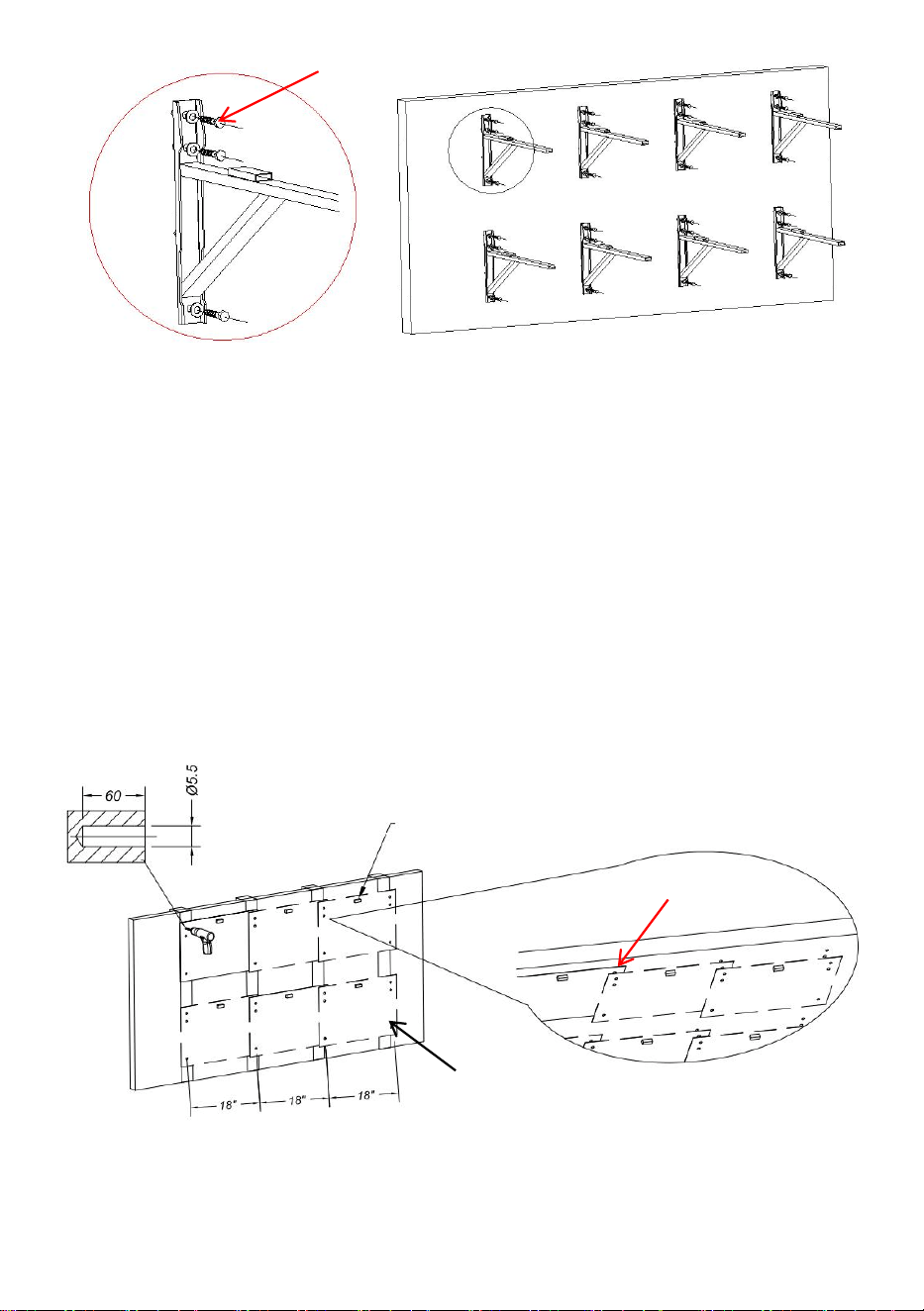

5. Install the brackets. The screw must be screwed in completely
and press tightly !

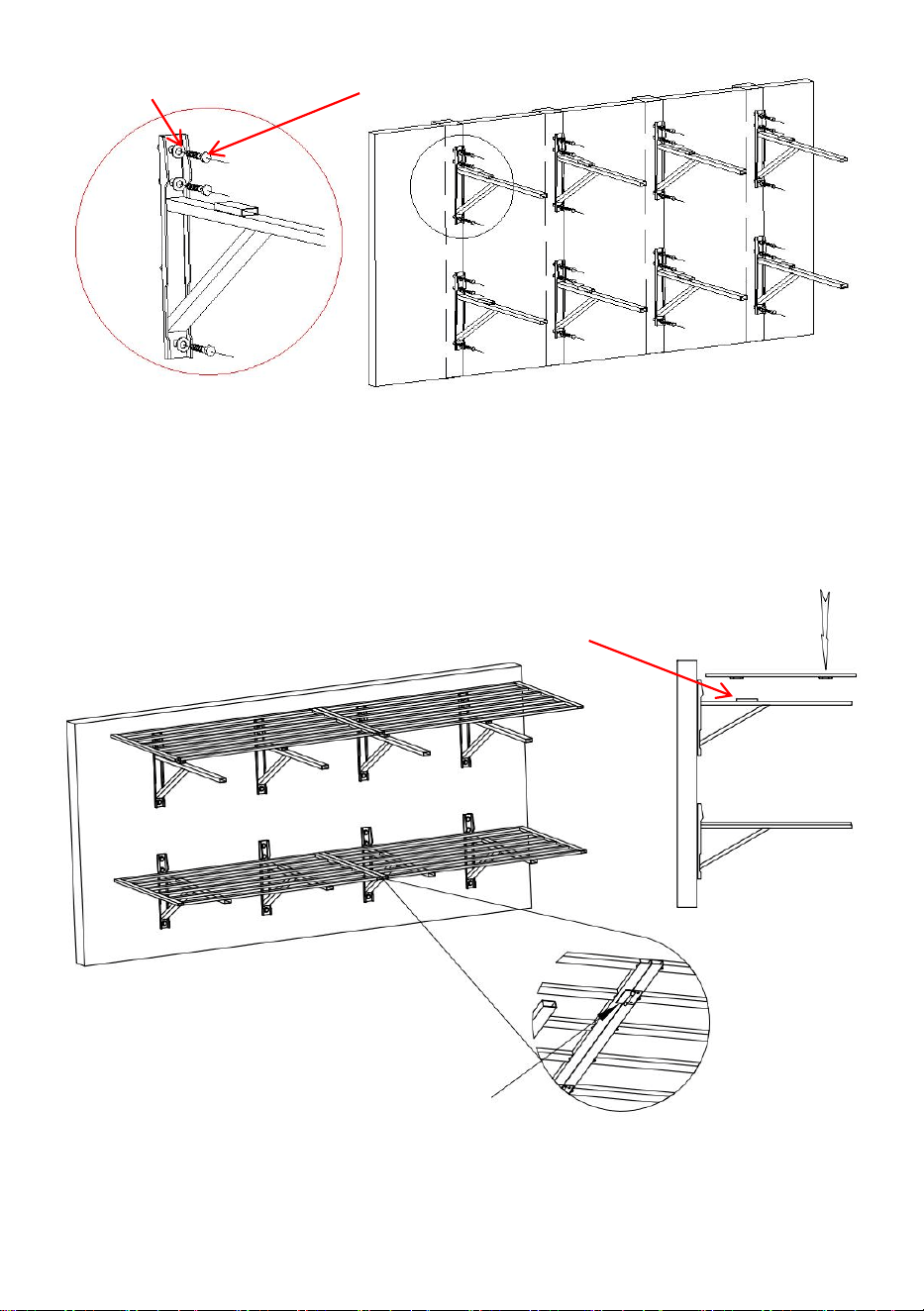

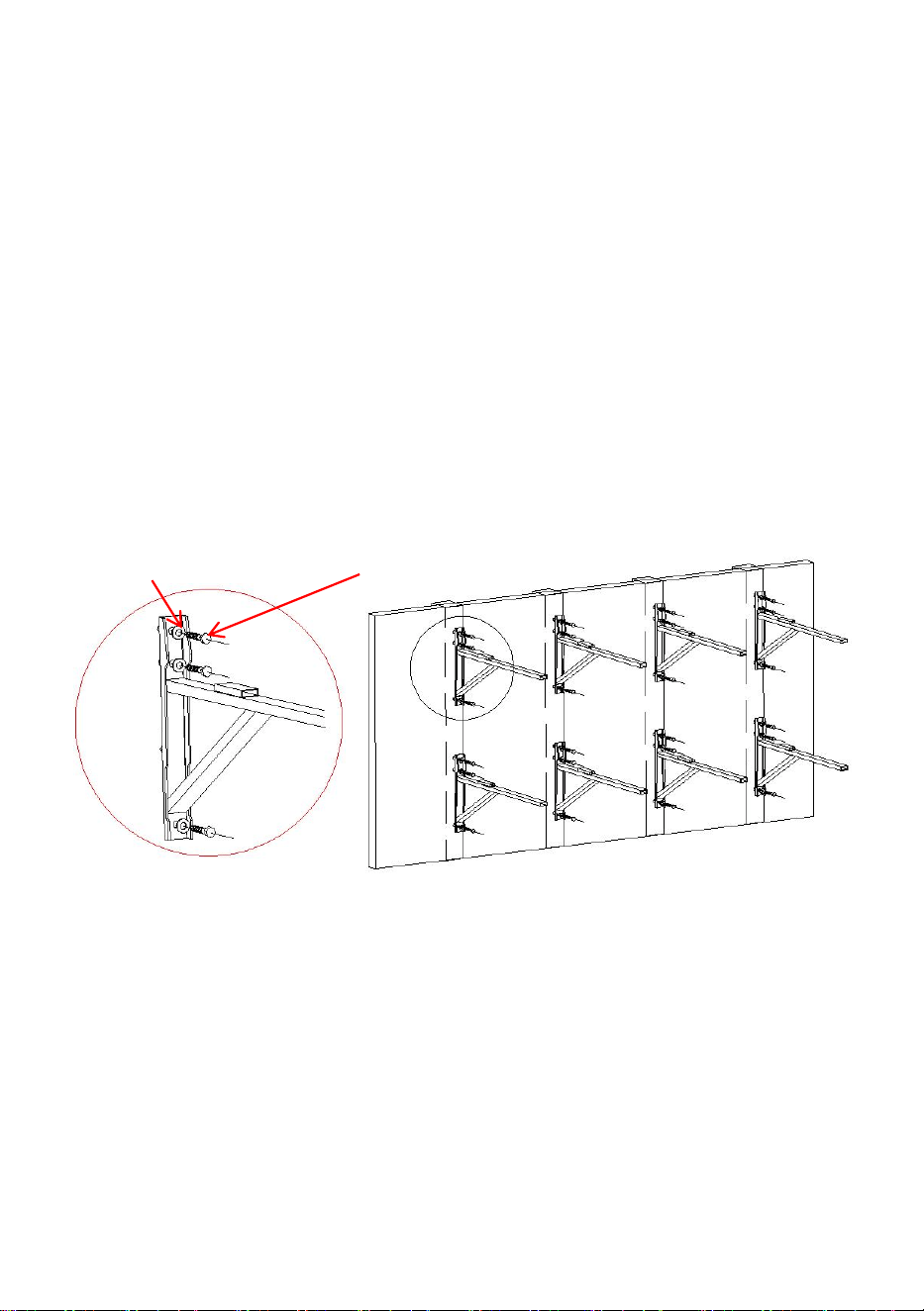

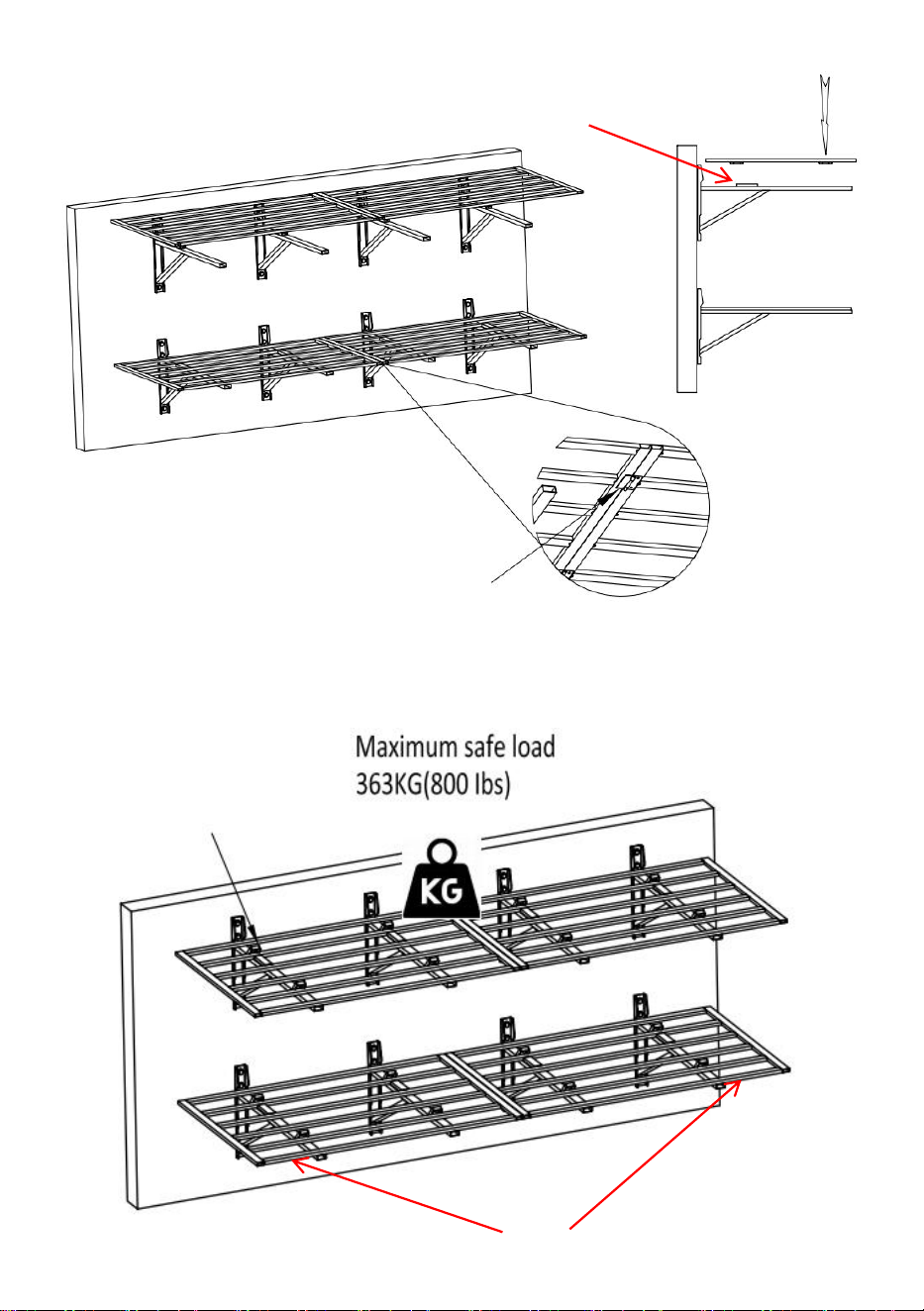

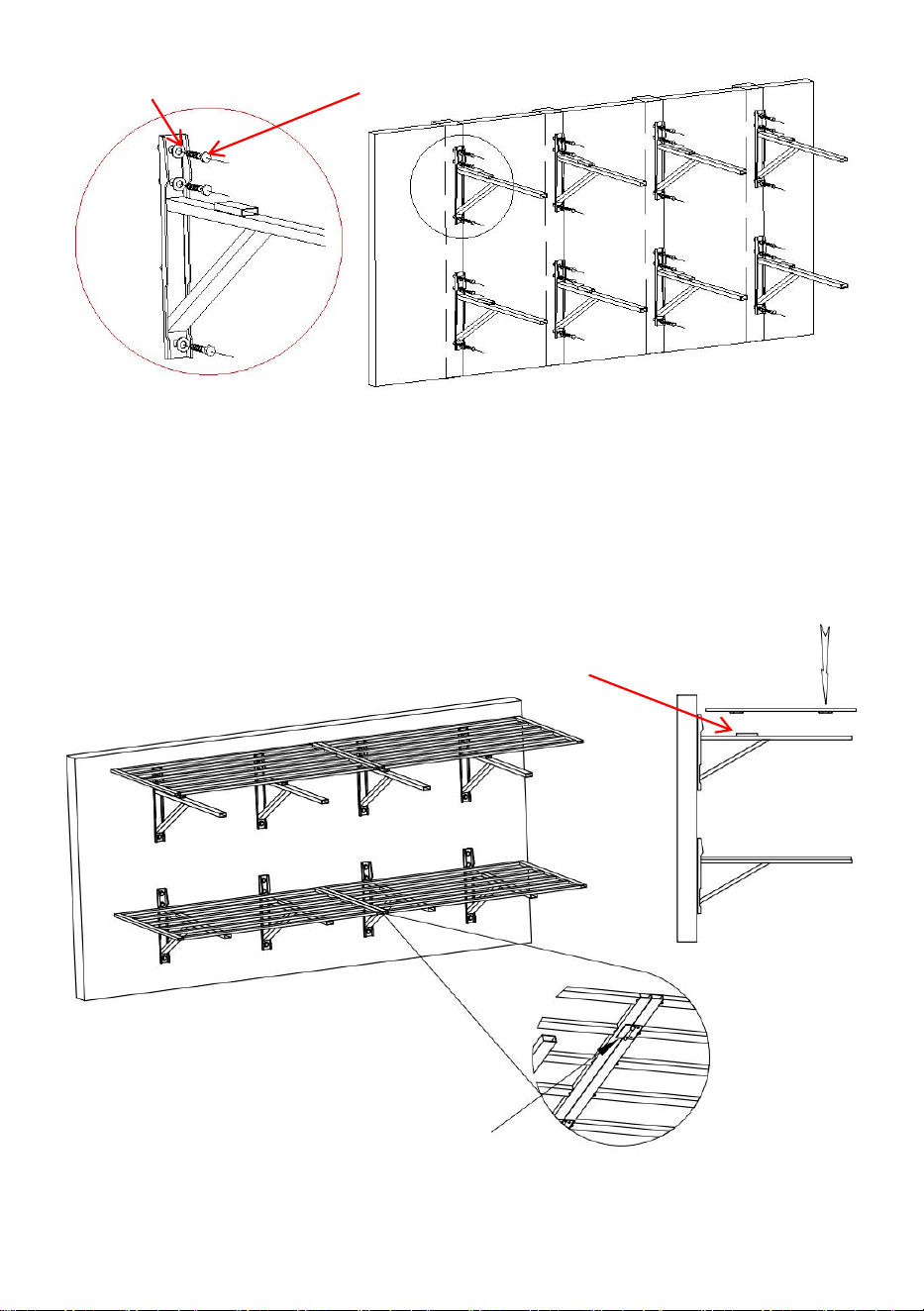

STEP 2 : Installation of The Shelf
Washer-8.5
Hexagon Self-tapping Screw-8*60
The hinge is located at the bottom !
Locating Block
- 9 -
The protruding length of both ends should be
equally divided.
Use 2 cable ties to fix
the grid and bracket.
- 10 -
MAINTENANCE
1. Do not overload.
2. Please try to avoid putting wet items on shelves. Keep the warehouse not
too wet.
3. Please check and confirm whether the screws are loose every two months.
4. Dust off regularly with a clean rag, and arrange items neatly on shelves.
