Karcher 1.347-500.0 WD 7.000 User Manual

www.karcher.com

59647770 08/12

WD 7.0xx

Δϳ

ΒήόϠ

136

Deutsch 5

English 10

Français 14

Italiano 19

Nederlands 24

Español 29

Português 34

Dansk 39

Norsk 43

Svenska 47

Suomi 51

Ελληνικά 55

Türkçe 60

Русский 64

Magyar 69

Čeština 74

Slovenščina 78

Polski 83

Româneşte 88

Slovenčina 93

Hrvatski 98

Srpski 102

Български 107

Eesti 112

Latviešu 116

Lietuviškai 121

Українська 126

– 5

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Das Gerät ist entsprechend der in dieser

Betriebsanleitung gegebenen Beschrei-

bungen und den Sicherheitshinweisen zur

Verwendung als Nass-/Trockensauger be-

stimmt.

Dieses Gerät wurde für den privaten Ge-

brauch entwickelt und ist nicht für die Bean-

spruchungen des gewerblichen Einsatzes

vorgesehen.

– Das Gerät vor Regen schützen. Nicht

im Außenbereich lagern.

– Achtung: Saugen von Asche und Ruß

nur mit Vorabscheider (Bestell-Nr.

2.863-139).

Den Nass-/Trockensauger nur benutzen

mit:

– Original-Filterbeutel.

– Original-Ersatzteilen, -Zubehör oder -

Sonderzubehör.

Der Hersteller haftet nicht für eventuelle

Schäden, die durch nicht bestimmungsge-

mäßen Gebrauch oder falsche Bedienung

verursacht werden.

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

(Adresse siehe Rückseite)

Bei Fragen oder Störungen hilft Ihnen unsere

KÄRCHER-Niederlassung gerne weiter.

(Adresse siehe Rückseite)

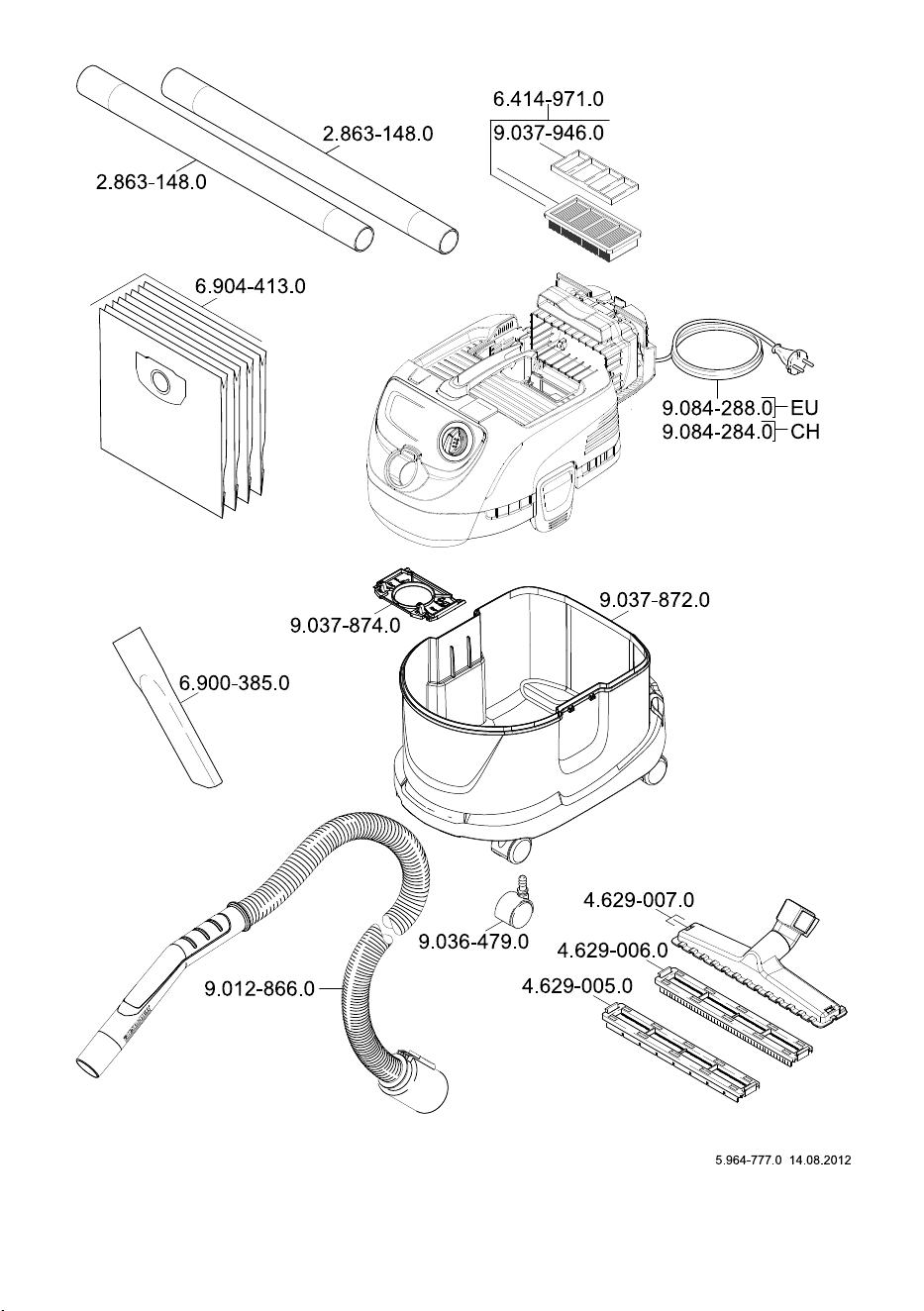

Eine Auswahl der am häufigsten benötig-

ten Ersatzteile finden Sie am Ende der Be-

triebsanleitung.

Ersatzteile und Zubehör erhalten Sie bei ih-

rem Händler oder bei ihrer KÄRCHER-Nie-

derlassung.

(Adresse siehe Rückseite)

Die Verpackungsmaterialien sind recy-

clebar. Bitte werfen Sie die Verpackun-

gen nicht in den Hausmüll, sondern führen

Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Filter und Filterbeutel sind aus umweltver-

träglichen Materialien hergestellt.

Sofern sie keine eingesaugten Substanzen

enthalten, die für den Hausmüll verboten

sind, können sie über den normalen Haus-

müll entsorgt werden.

Inhaltsverzeichnis

Allgemeine Hinweise . . . . . DE . . .5

Sicherheitshinweise . . . . . . DE . . .6

Gerätebeschreibung. . . . . . DE . . .6

Bedienung . . . . . . . . . . . . . DE . . .7

Pflege und Wartung . . . . . . DE . . .8

Hilfe bei Störungen. . . . . . . DE . . .8

Technische Daten. . . . . . . . DE . . .9

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Garantie

Kundendienst

Bestellung von Ersatzteilen und

Sonderzubehör

Umweltschutz

Entsorgung von Filter und Filterbeutel

5DE

– 6

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

– Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kinder)

mit eingeschränkten physischen, sen-

sorischen oder geistigen Fähigkeiten

oder mangels Erfahrung und/oder man-

gels Wissen benutzt zu werden, es sei

denn, sie werden durch eine für ihre Si-

cherheit zuständige Person beaufsich-

tigt oder erhielten von ihr Anweisungen,

wie das Gerät zu benutzen ist. Kinder

sollten beaufsichtigt werden, um sicher-

zustellen, dass sie nicht mit dem Gerät

spielen.

– Verpackungsfolien von Kindern fernhal-

ten, es besteht Erstickungsgefahr!

– Gerät nach jedem Gebrauch und vor je-

der Reinigung/Wartung ausschalten.

– Brandgefahr. Keine brennenden oder

glimmenden Gegenstände aufsaugen.

– Der Betrieb in explosionsgefährdeten

Bereichen ist untersagt.

몇 Elektrischer Anschluss

Das Gerät nur an Wechselstrom anschlie-

ßen. Die Spannung muss mit dem Typen-

schild des Gerätes übereinstimmen.

 Stromschlaggefahr

Netzkabel und Steckdose niemals mit

feuchten Händen anfassen.

Netzanschlussleitung nur am Netzstecker

anfassen, nicht an der Leitung aus Steck-

dosen ziehen.

Netzkabel mit Stecker vor jedem Betrieb

auf Schäden prüfen. Beschädigtes Netz-

kabel unverzüglich durch autorisierten

Kundendienst/Elektro-Fachkraft austau-

schen lassen.

Zur Vermeidung von Elektrounfällen emp-

fehlen wir, Steckdosen mit vorgeschalte-

tem Fehlerstrom-Schutzschalter (max.

30 mA Nennauslöse-Stromstärke) zu be-

nutzen.

몇 Achtung

Bestimmte Stoffe können durch die Verwir-

belung mit der Saugluft explosive Dämpfe

oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

– Explosive oder brennbare Gase, Flüs-

sigkeiten und Stäube (reaktive Stäube)

– Reaktive Metall-Stäube (z.B. Alumini-

um, Magnesium, Zink) in Verbindung

mit stark alkalischen und sauren Reini-

gungsmitteln

– Unverdünnte starke Säuren und Lau-

gen

– Organische Lösungsmittel (z.B. Benzin,

Farbverdünner, Aceton, Heizöl).

Zusätzlich können diese Stoffe die am Ge-

rät verwendeten Materialien angreifen.

Abbildungen siehe Ausklapp-

seite!

Prüfen Sie beim Auspacken den Pa-

ckungsinhalt auf fehlendes Zubehör oder

Beschädigungen. Benachrichtigen Sie bei

Transportschäden bitte Ihren Händler.

Zum Anschließen des Saugschlauches

beim Saugen.

Hinweis: Zum Entnehmen des Saug-

schlauches Raste mit Daumen drücken

und Saugschlauch herausziehen.

Zum Tragen des Gerätes oder zum Abneh-

men des Gerätekopfs nach dem Entrie-

geln.

Zum Abstellen der Bodendüse bei Arbeits-

unterbrechungen.

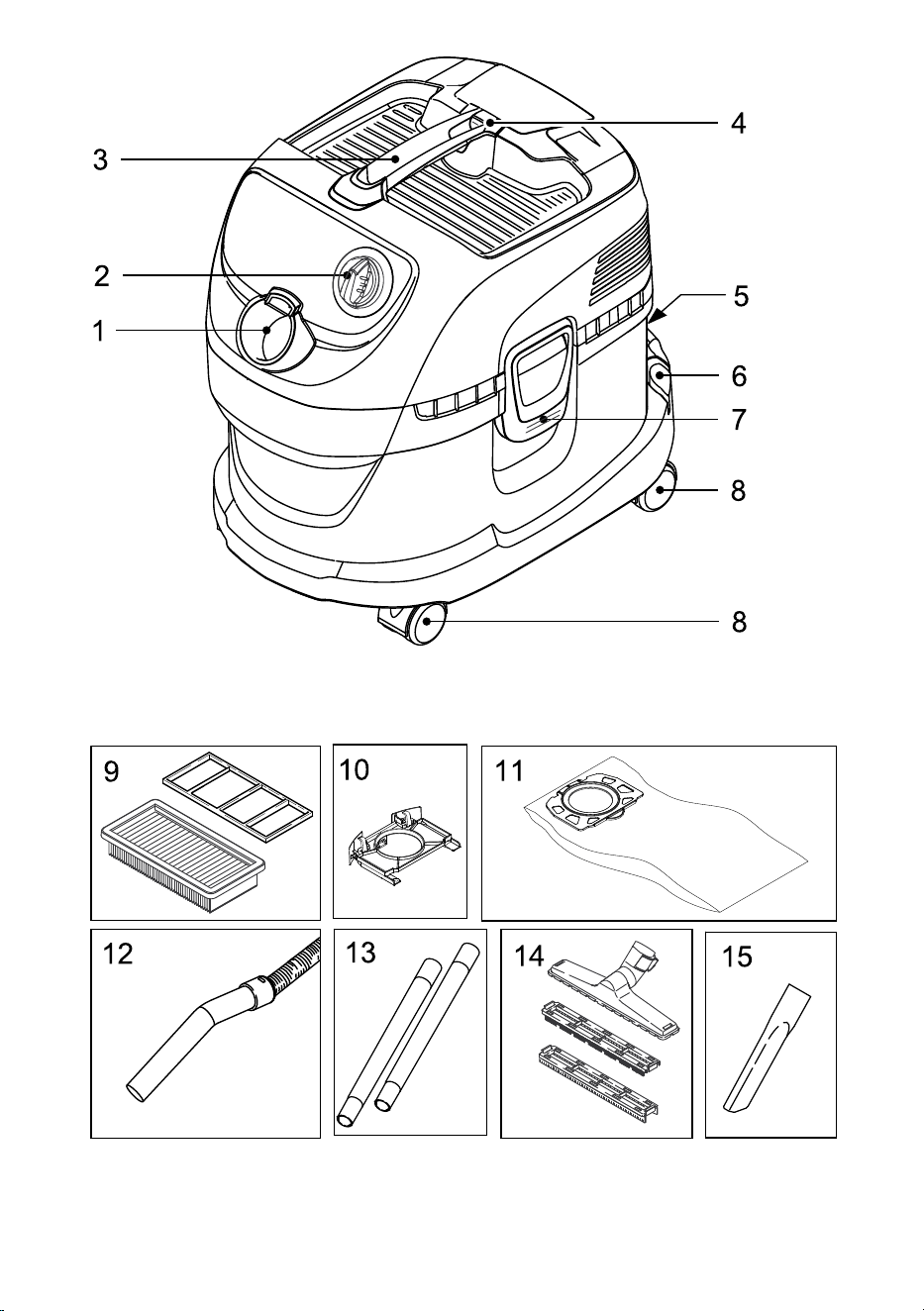

Sicherheitshinweise

Gerätebeschreibung

Saugschlauchanschluss

Drehschalter (EIN/AUS)

Tragegriff

Entriegelungstaste Filterklappe

Parkposition

6 DE

– 7

Diese Zubehöraufnahme ermöglicht die

Aufbewahrung von Saugrohren oder sons-

tigem Zubehör.

Zum Öffnen nach außen ziehen, zum Ver-

riegeln nach innen drücken.

몇 Achtung

Filter und zugehöriger Rahmen müssen bei

der Anwendung immer eingesetzt sein.

몇 Achtung: Bitte nicht wegwerfen!

Wird im Innern des Behälters eingehängt,

dient zur Aufnahme des Filterbeutels.

Empfehlung: Zum Saugen von Feinstaub

den Filterbeutel einsetzen.

Hinweis: Zum Nasssaugen darf kein Filter-

beutel eingesetzt werden!

Zum Saugen von Hartflächen und Teppich-

böden den passenden Einsatz verwenden.

Hartflächen, Nasssaugen: Einsatz mit

2 Gummilippen verwenden.

Hartflächen, Trockensaugen: Einsatz mit

2 Borststreifen verwenden.

Teppichböden, Nass- und Trockensau-

gen: Ohne Einsatz arbeiten.

몇 Immer mit eingesetztem Flachfalten-

filter arbeiten, sowohl beim Nass- als

auch beim Trockensaugen!

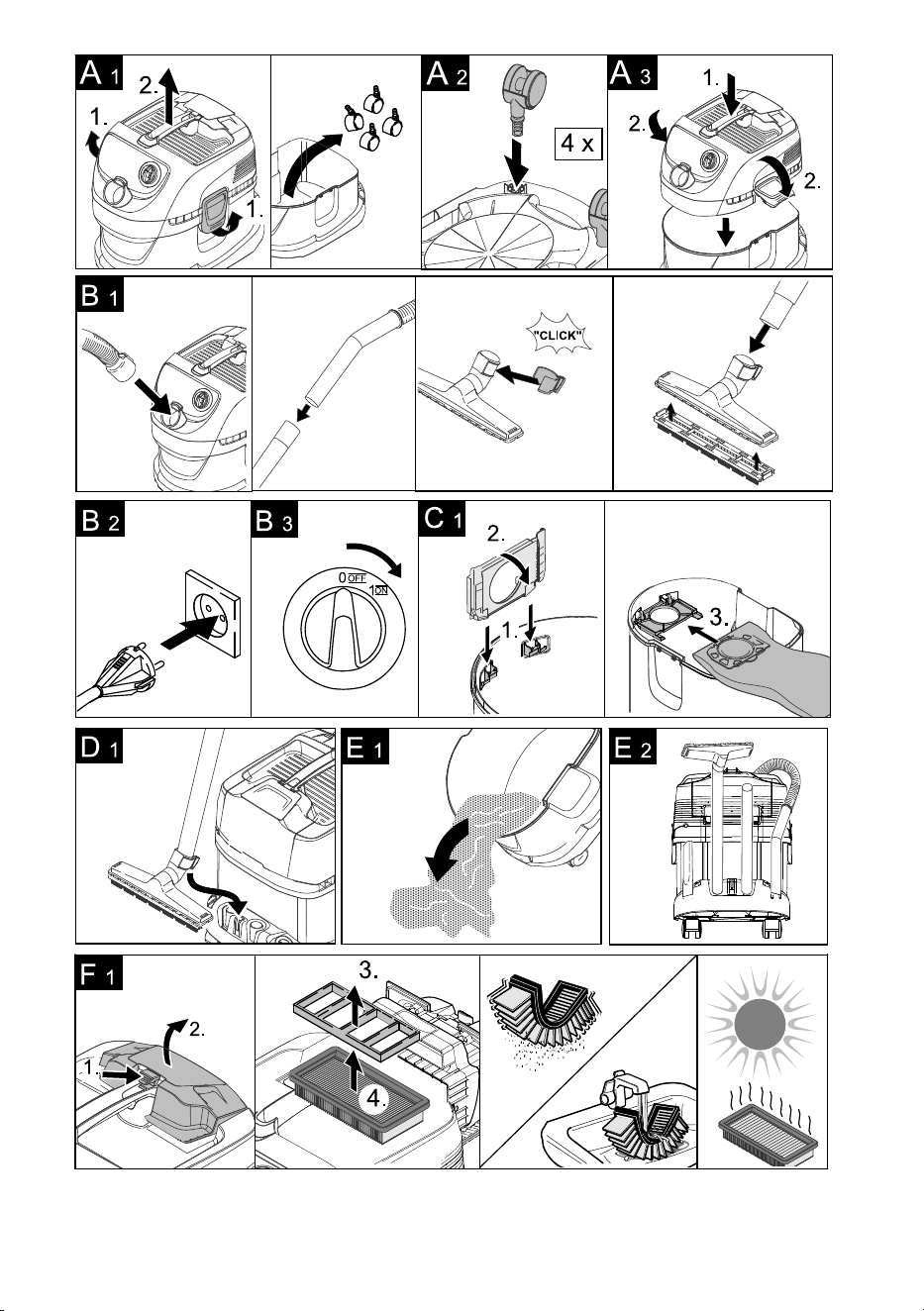

Abbildung

 Gerätekopf abnehmen, Inhalt aus dem

Behälter nehmen.

Abbildung

 Behälter umdrehen, Lenkrollen in die

Öffnungen am Behälterboden bis zum

Anschlag eindrücken.

Abbildung

 Gerätekopf aufsetzen und verriegeln.

Abbildung

 Zubehör anschließen.

Abbildung

 Netzstecker einstecken.

Abbildung

 Gerät einschalten.

Stellung I: Gerät ist eingeschaltet.

Stellung 0: Gerät ist ausgeschaltet.

몇 Nur mit trockenem Flachfaltenfilter

arbeiten!

Abbildung

 Empfehlung: Zum Saugen von Fein-

staub den Filterbeutel einsetzen.

 Der Füllgrad des Filterbeutels ist ab-

hängig vom aufgesaugten Schmutz.

Zugesetzte Filterbeutel können platzen,

deshalb den Filterbeutel rechtzeitig

wechseln!

Bei Feinstaub, Sand usw... sollte der

Filterbeutel häufiger ausgetauscht wer-

den.

Zubehöraufnahme Behälter

Behälterverschluss

Lenkrollen

Flachfaltenfilter mit Rahmen

(bereits im Gerät eingesetzt)

Filterbeutelaufnahme

Filterbeutel

Saugschlauch mit Handgriff

Saugrohre 2 x 0,5 m

Bodendüse

(mit Einsätzen)

Fugendüse

Bedienung

Vor Inbetriebnahme

Inbetriebnahme

Trockensaugen

7DE

– 8

 Zum Aufsaugen von Feuchtigkeit bzw.

Nässe gewünschtes Zubehör auf Saug-

rohre bzw. direkt auf den Handgriff auf-

stecken.

몇 Achtung

Keinen Filterbeutel verwenden!

Bei Schaumbildung oder Flüssigkeitsaus-

tritt das Gerät sofort ausschalten!

Hinweis: Ist der Behälter voll, schließt ein

Schwimmer die Saugöffnung und das Ge-

rät läuft mit erhöhter Drehzahl. Gerät sofort

ausschalten und Behälter entleeren.

 Gerät ausschalten.

Abbildung

 Bodendüse in die Parkposition einhän-

gen.

 Gerät ausschalten und Netzstecker zie-

hen.

Abbildung

 Gerätekopf abnehmen, mit Nass- oder

Trockenschmutz gefüllten Behälter ent-

leeren.

Abbildung

 Zubehör am Gerät verstauen und Gerät

in trockenen Räumen aufbewahren.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten

das Gerät ausschalten und den Netzste-

cker ziehen.

Reparaturarbeiten und Arbeiten an elektri-

schen Bauteilen dürfen nur vom autorisier-

ten Kundendienst durchgeführt werden.

몇 Achtung

Keine Scheuermittel, Glas- oder Allzweck-

reiniger verwenden! Gerät niemals in Was-

ser tauchen.

 Gerät und Zubehörteile aus Kunststoff

mit einem handelsüblichen Kunst-

stoffreiniger pflegen.

 Behälter und Zubehör bei Bedarf mit

Wasser ausspülen und vor der Weiter-

verwendung trocknen.

Abbildung

 Filterklappe entriegeln und öffnen. Rah-

men und Filter entnehmen und Filter

abklopfen. Bei Bedarf Filter unter flie-

ßendem Wasser reinigen. Filter nicht

abreiben oder abbürsten.

Vor dem Einbau vollständig trocknen

lassen.

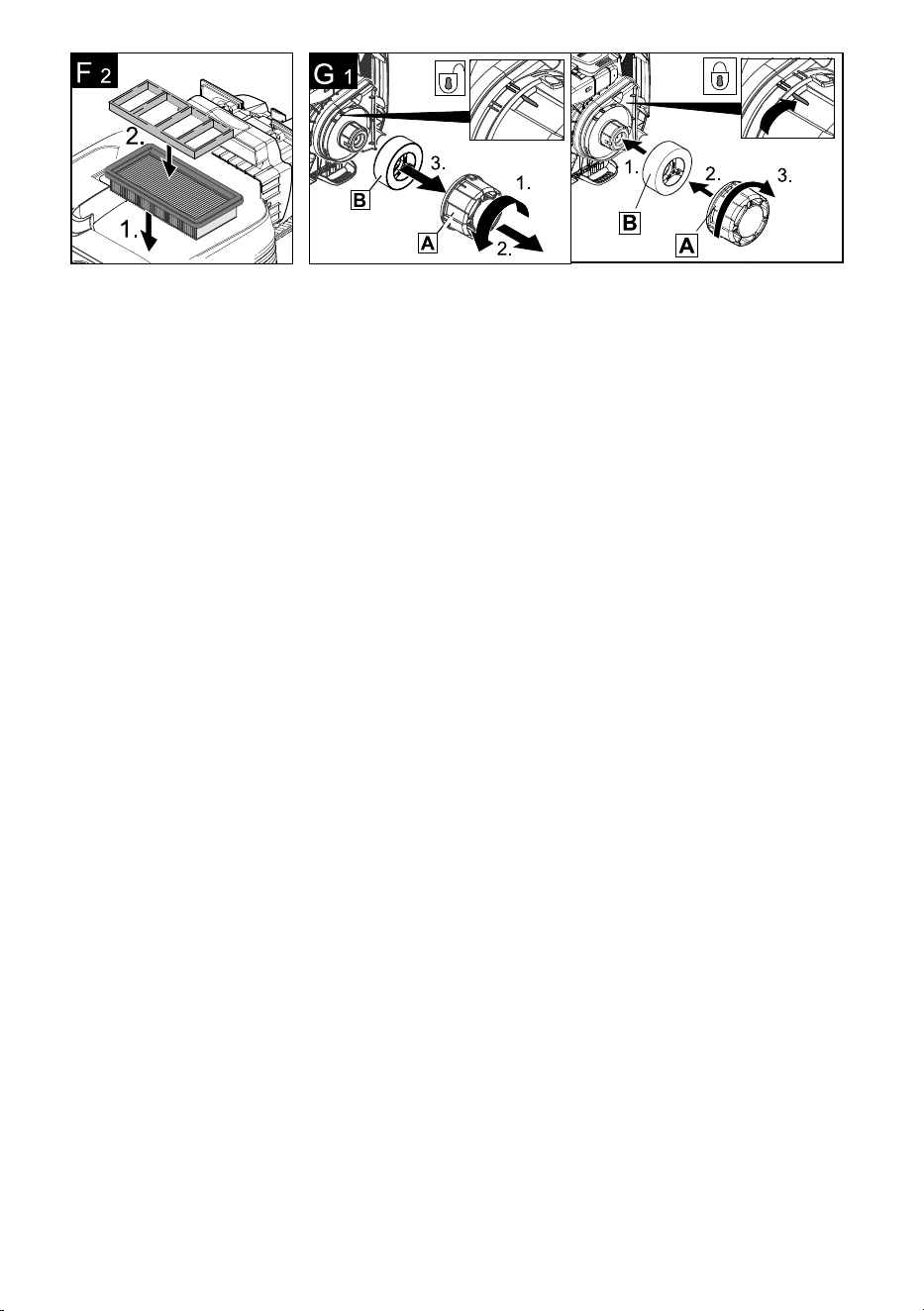

Abbildung

 Anschließend zuerst Filter und danach

Rahmen wieder einsetzen.

 Gerät sofort ausschalten.

Abbildung

 Schwimmersystem reinigen:

Gerätekopf abnehmen, Schwimmer-

korb (A) in Pfeilrichtung aufdrehen und

abnehmen. Danach Schwimmer (B)

entnehmen und beides unter fließen-

dem Wasser reinigen.

Zur Montage zuerst Schwimmer einfüh-

ren, dann Schwimmerkorb aufsetzen

und verriegeln.

Nasssaugen

Betrieb unterbrechen

Betrieb beenden

Behälter entleeren

Gerät aufbewahren

Pflege und Wartung

Flachfaltenfilter reinigen

Hilfe bei Störungen

Wasser tritt aus

8 DE

– 9

Lässt die Saugleistung des Gerätes nach,

bitte folgende Punkte prüfen:

 Zubehör, Saugschlauch oder Saugroh-

re sind verstopft: Verstopfung entfer-

nen.

 Flachfaltenfilter ist verschmutzt: Filter

ausbauen und reinigen (siehe Kapitel

„Flachfaltenfilter reinigen“).

 Beschädigten Flachfaltenfilter austau-

schen.

 Filterbeutel ist voll: Neuen Filterbeutel

einsetzen (Bestell-Nr. siehe Ersatzteil-

liste am Ende dieser Anleitung).

몇 Achtung

Filterbeutelaufnahme nicht wegwerfen!

Technische Änderungen vorbehalten!

Nachlassende Saugleistung

Technische Daten

Spannung

1~50/60 Hz

220 - 240 V

Leistung P

nenn

1000 W

Leistung P

max

1200 W

Netzabsicherung (träge)

10 A

Behältervolumen

18 l

Wasseraufnahme mit

Handgriff

12 l

Wasseraufnahme mit

Bodendüse

Schalldruckpegel

(EN 60704-2-1)

73 dB(A)

Gewicht (ohne Zubehör)

8,3 kg

9DE

– 5

Dear Customer,

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

The appliance is intended for use as a Mul-

ti-Purpose Vac corresponding to the de-

scriptions given in these operating

instructions and the safety notes.

This appliance has been designed for use

in private households and is not intended

for commercial use.

– Protect the unit from rain. Do not store

outside.

– Caution: Always use a pre-separator

while vacuuming ashes and soot (order

no. 2.863-139).

Use the Multi-Purpose Vac only with:

– Original filter bag.

– Original spare parts, accessories and

special accessories.

The manufacturer is not responsible for any

damages that may occur on account of im-

proper use or wrong operations.

The terms of the guarantee applicable in

each country have been published by our

respective national distributors. We will re-

pair possible faults on your unit free of

charge within the warranty period, insofar

as the faults are caused by material defects

or defective workmanship. Guarantee

claims should be addressed to your dealer

or the nearest authorized customer service

centre, and supported by documentary evi-

dence of purchase.

(See address on the reverse)

Our KÄRCHER branch will be pleased to

help you further in the case of questions or

faults.

(See address on the reverse)

At the end of the operating instructions you

will find a selected list of spare parts that

are often required.

You can procure the spare parts and the at-

tachments from your dealer or your

KÄRCHER branch office.

(See address on the reverse)

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old appli-

ances using appropriate collection sys-

tems.

Filters and filter bags are made from envi-

ronment-friendly materials.

They can therefore be disposed off through

the normal household garbage provided

you have not sucked in substances that are

not permitted to be thrown into household

garbage.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

Contents

General notes. . . . . . . . . . . EN . . .5

Safety instructions . . . . . . . EN . . .6

Description of the Appliance EN . . .6

Operation . . . . . . . . . . . . . . EN . . .7

Maintenance and care . . . . EN . . .8

Troubleshooting . . . . . . . . . EN . . .8

Technical specifications . . . EN . . .8

General notes

Proper use

Warranty

Customer Service

Ordering spare parts and special at-

tachments

Environmental protection

Disposing the filters and filter bags

10 EN

– 6

– This device is not intended for use by

persons (including children) with re-

duced physical, sensory or mental abil-

ities or lacking experience and/or

knowledge, unless they are supervised

by a person responsible for their safety

or are instructed by these persons on

the use of the device. Children should

be supervised, to ensure that they do

not play with the device.

– Keep packaging film away from children

- risk of suffocation!

– Switch the appliance off after every use

and prior to every cleaning/mainte-

nance procedure.

– Risk of fire. Do not vacuum up any burn-

ing or glowing objects.

– The appliance may not be used in areas

where a risk of explosion is present.

몇 Electrical connection

The appliance may only be connected to al-

ternating current. The voltage must corre-

spond with the type plate on the appliance.

 Risk of electric shock

Never touch the mains plug and the socket

with wet hands.

Always hold the plug rather than the cable

when disconnecting the power cord.

Check the power cord with mains plug for

damage before every use. If the power cord

is damaged, please arrange immediately

for the exchange by an authorised custom-

er service or a skilled electrician.

To avoid accidents due to electrical faults

we recommend the use of sockets with a

line-side current-limiting circuit breaker

(max. 30 mA nominal tripping current).

몇 Caution

Certain materials may produce explosive

vapours or mixtures when agitated by the

suction air!

Never vacuum up the following materials:

– Explosive or combustible gases, liquids

and dust particles (reactive dust parti-

cles)

– Reactive metal dust particles (such as

aluminium, magnesium, zinc) in combi-

nation with highly alkaline or acidic de-

tergents

– Undiluted, strong acids and alkalies

– Organic solvents (such as petrol, paint

thinners, acetone, heating oil).

In addition, these substances may cause

the appliance materials to corrode.

Illustrations on fold-out page!

When unpacking the product,

make sure that no accessories are missing

and that none of the package contents have

been damaged. If you detect any transport

damages please contact your dealer.

To connect the suction hose during vacu-

uming.

Note: In order to disconnect it, push down

with your thumb and pull the suction hose

out.

To carry the appliance or to remove the ap-

pliance head after unlocking.

To rest the floor nozzle during work inter-

ruptions.

This accessory compartment allows the stor-

age of the suction pipes or other accessories.

Pull out to open, push in to lock.

Safety instructions

Description of the Appliance

Suction hose connection

Rotary switch (ON/OFF)

Carrying handle

Filter flap release button

Parking position

Accessory storage container

Container closure

Swivel casters

11EN

– 7

몇 Caution

Filters and their frames must always be in-

serted during operation.

몇 Caution: Please do not dispose of!

Is hooked into the interior of the container,

is used to hold the filter bag.

Recommendation: To vacuum fine dust,

use the filter bag.

Note: Do not use a filter bag for wet vacu-

uming!

Use the appropriate insert for vacuuming

on hard surfaces and carpets.

Hard surfaces, wet vacuuming: Use the

insert with 2 rubber lips.

Hard surfaces, dry vacuuming: Use the

insert with 2 bristle strips.

Carpets, wet and dry vacuuming: Work

without an insert.

몇 Always work with an inserted flat

fold filter - during wet as well as dry

vacuum cleaning!

Illustration

 Remove the appliance head and take

the contents out of the container.

Illustration

 Turn the container, press in the swivel

casters in the openings at the base of

the container till the end-point.

Illustration

 Insert and lock the appliance head.

Illustration

 Connect accessories.

Illustration

 Plug in the main plug.

Illustration

 Turn on the machine.

Position I: Appliance is switched on.

Position 0: Appliance is switched off

몇 Work only with a dry flat fold filter!

Illustration

 Recommendation: To vacuum fine

dust, use the filter bag.

 The filling level of the filter bag depends

on the dirt that is sucked in.

Clogged filter bags can burst - therefore

make sure to replace the filter bag in a

timely manner!

The filter bag needs to be replaced

more frequently while sucking in fine

dust, sand, etc.

 Attach the accessories to vacuum mois-

ture or wetness to the suction pipes or

directly to the handle.

몇 Caution:

Do not use a filter bag!

Immediately switch the appliance off if foam

forms or liquids escape!

Note: If the container is full a float closes the

suction opening and the appliance works at a

higher speed. Switch off the appliance imme-

diately and empty the container.

 Turn off the appliance.

Illustration

 Hook the floor nozzle into the parking

position.

Flat fold filter with frame

(already installed in the appliance)

Filter bag intake

Filter bag

Suction hose with handle

Suction tubes 2 x 0.5 m

Floor nozzle

(with inserts)

Crevice nozzle

Operation

Before Startup

Start up

Dry vacuum cleaning

Wet vacuum cleaning

Interrupting operation

12 EN

– 8

 Turn off the appliance and disconnect

the mains plug.

Illustration

 Remove the appliance head and empty

the reservoir filled with wet or dry dirt.

Illustration

 Store the accessories on the appliance

and store the appliance in dry rooms.

 Danger

Turn off the appliance and remove the

mains plug prior to any care and mainte-

nance work.

Repair works may only be performed by the

authorized customer service.

몇 Caution

Do not use abrasives, glass or universal

cleaners! Never immerse the appliance in

water.

 Clean the appliance and accessory

parts made of plastic with a commercial

plastic cleaner.

 If required, rinse the container and ac-

cessories with water properly and dry

them before reuse.

Illustration

 Release and open the filter flap. Re-

move the frame and filter and knock the

dirt out of the filter. Clean the filter under

running water if necessary. Do not rub

or brush the filter dry.

Let it dry completely prior to installation.

Illustration

 After that, insert the filter first and then

the frame.

 Turn off the appliance immediately.

Illustration

 Clean the floater system.

Remove the appliance head, unscrew

the floater basket (A) in the direction of

the arrow and remove it. Remove the

floater (B) and clean both under flowing

water.

To install, first insert the floater, then

add the floater basket and lock it.

If the suction power becomes less, check

the following points:

 Accessories, suction hose or suction

tubes are clogged, please remove the

obstruction.

 Flat fold filter contaminated: Remove

the filter and clean it (see chapter

"Cleaning the flat fold filter").

 Replace damaged flat folded filter.

 Filter bag is full: Insert new filter bag

(Order No. refer to spare parts list at the

end of this manual).

몇 Caution

Please do not dispose of the filter bag in-

take!

Subject to technical modifications!

Finish operation

Empty the container

Storing the appliance

Maintenance and care

Clean flat fold filter

Troubleshooting

Water is leaking

Decreasing cleaning power

Technical specifications

Voltage

1~50/60 Hz

220 - 240 V

Output P

nom

1000 W

Output P

max

1200 W

Mains fuse (slow-blow) 10 A

Container capacity 18 l

Water intake with handle 12 l

Water intake with floor

nozzle

Sound pressure level

(EN 60704-2-1)

73 dB(A

)

Weight (without accesso-

ries)

8,3 kg

13EN

– 5

Cher client,

Lire cette notice originale avant

la première utilisation de votre

appareil, se comporter selon ce qu'elle re-

quièrt et la conserver pour une utilisation ul-

térieure ou pour le propriétaire futur.

Cet appareil est conçu pour l'aspiration de

liquides et de poussières, conformément

aux descriptions et consignes de sécurité

stipulées dans ce mode d'emploi.

Cet appareil ne doit être utilisé que pour un

usage domestique.

– Protéger l'appareil de la pluie. Ne pas

l'entreposer à extérieur.

– Attention : en cas d'aspiration de

cendre et de suie, utiliser le présépara-

teur (n° de commande 2.863-139).

N'utiliser l'aspirateur sec/humide qu'en as-

sociation avec :

– le sac de filtrage original.

– des pièces de rechange, accessoires

ou accessoires spéciaux originaux.

Le fabricant décline toute responsabilité en

cas de dommages dus à une utilisation non

conforme ou incorrecte de l'appareil.

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Nous éliminons gratuitement d’éventuelles

pannes sur l’appareil au cours de la durée

de la garantie, dans la mesure où une er-

reur de matériau ou de fabrication en sont

la cause. En cas de recours en garantie, il

faut s'adresser avec le bon d’achat au re-

vendeur respectif ou au prochain service

après-vente.

(Adresse au dos)

Notre succursale Kärcher

se tient à votre

entière disposition pour d'éventuelles ques-

tions ou problèmes.

(Adresse au dos)

Une sélection des pièces de rechange utili-

sées le plus se trouve à la fin du mode

d'emploi.

Vous obtiendrez des pièces détachées et

des accessoires chez votre revendeur ou

auprès d'une filiale Kärcher

(Adresse au dos)

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison,

utilisez des systèmes de collecte adéquats

afin d'éliminer les appareils usés.

Le filtre et le sac du filtre sont fabriqués en

matériaux recyclables.

S'ils ne contiennent aucune substance as-

pirée dont l'élimination est interdite dans

les déchets ménagers, vous pouvez les je-

ter dans les déchets ordinaires.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Table des matières

Consignes générales . . . . . FR . . .5

Consignes de sécurité . . . . FR . . .6

Description de l’appareil. . . FR . . .6

Utilisation . . . . . . . . . . . . . . FR . . .7

Entretien et maintenance . . FR . . .8

Assistance en cas de panne FR . . .8

Caractéristiques techniques FR . . .9

Consignes générales

Utilisation conforme

Garantie

Service après-vente

Commande de pièces détachées et

d'accessoires spécifiques

Protection de l’environnement

Elimination du filtre et du sac du filtre

14 FR

– 6

– Cet appareil n'est pas conçu pour être

utilisé par des personnes (y compris

des enfants) avec des capacités phy-

siques, sensorielles ou mentales limi-

tées ou manquant d'expérience et/ou

de connaissances, sauf si elles sont

surveillées par une personne respon-

sable de leur sécurité ou si elles en ob-

tiennent des instructions sur la manière

d'utiliser l'appareil. Les enfants doivent

être surveillés afin de s'assurer qu'ils ne

jouent pas avec l'appareil.

– Tenir les films plastiques d'emballages

hors de portée des enfants, risque

d'étouffement !

– Mettre l'appareil hors service après

chaque utilisation et avant chaque net-

toyage/entretien.

– Risque d'incendie. N’aspirer aucun ob-

jet enflammé ou incandescent.

– Il est interdit d’utiliser l’appareil dans

des zones présentant des risques d’ex-

plosion.

몇 Raccordement électrique

L'appareil doit être raccordé uniquement au

courant alternatif. La tension doit être iden-

tique avec celle indiquée sur la plaque si-

gnalétique de l’appareil.

 Risque de choc électrique

Ne jamais saisir le connecteur secteur ni la

prise électrique avec des mains humides.

Ne pas tirer sur le câble mais uniquement

au niveau du connecteur pour débrancher

l'appareil de la prise électrique.

Avant chaque utilisation, vérifier que le

câble d'alimentation et le connecteur ne

sont pas endommagés. Tout câble d?ali-

mentation endommagé doit être immédia-

tement remplacé par le service après-vente

ou un électricien agréé.

Pour éviter des accidents électriques nous

recommandons d’utiliser des prises de

courant avec un interrupteur de protection

contre les courants de fuite placé en amont

(courant de déclenchement nominal maxi-

mal de 30 mA).

몇 Attention

Des substances déterminées peuvent pro-

voquer la formation de vapeurs ou de mé-

langes explosifs par tourbillonnement avec

l’air aspiré.

Ne jamais aspirer les substances sui-

vantes:

– Des gazes, liquides et poussières

(poussières réactives) explosifs ou in-

flammables

– Poussières réactives de métal (p.ex.

aluminium, magnésium, zinc) en rap-

port avec des détergents alcalins et

acides

– Acides forts et lessives non diluées

– Solvants organiques (p.ex. essence, di-

lutif de couleur, acétone, fuel).

Par ailleurs, elles peuvent s’avérer agres-

sives pour les matériaux utilisés sur l’appa-

reil.

Illustrations, cf. côté escamo-

table !

Contrôler le matériel lors du déballage pour

constater des accessoires manquants ou

des dommages. Si des dégâts dus au

transport sont constatés, il faut en informer

le revendeur.

Pour le raccord du tuyau d'aspiration lors

de l'aspiration.

Remarque : pour le retirer, presser le cran

d'arrêt du pouce et retirer le flexible d'aspi-

ration.

Pour porter l'appareil ou pour retirer la tête

de l'appareil après le déverrouillage.

Consignes de sécurité

Description de l’appareil

Raccord du tuyau d'aspiration

Commutateur rotatif (MARCHE/

ARRÊT)

Poignée de transport

15FR

– 7

Pour déposer la buse de sol pendant les in-

terruptions de travail.

Ce logement d'accessoires permet le ran-

gement de tuyaux d'aspiration et d'autres

accessoires.

Le tirer vers l'extérieur pour l'ouvrir et le

presser vers l'intérieur pour le verrouiller.

몇 Attention

Le filtre et le cadre correspondant doivent

toujours être utilisés lors de l'application.

몇 Attention : ne pas le jeter !

Il est accroché à l'intérieur du réservoir, sert

au logement du sac filtrant.

Recommandation : mettre le sac filtrant en

place pour aspirer les poussières fines.

Remarque : pour l'aspiration humide, le

sac filtrant ne doit pas être mis en place !

Pour l'aspiration de sols durs et de mo-

quettes, utiliser l'insert approprié.

Sols durs, aspiration mouillée : utiliser

l'insert avec 2 lèvres en caoutchouc.

Sols durs, aspiration à sec : utiliser l'in-

sert avec 2 bandes de brossage.

Moquettes, aspiration mouillée et aspi-

ration sèche : travailler sans insert.

몇 Toujours travailler avec le filtre à plis

plats mis en place, aussi bien pen-

dant l'aspiration humide que pen-

dant l'aspiration à sec !

Illustration

 Retirer la tête de l'appareil et ôter le

contenu du réservoir.

Illustration

 Vider la cuve, presser les roulettes pi-

votants dans l'ouverture au fond de la

cuve jusqu'à la butée.

Illustration

 Mettre la tête d'appareil en place et la

verrouiller.

Illustration

 Raccorder les accessoires.

Illustration

 Brancher la fiche secteur.

Illustration

 Allumer l’appareil.

Position I : appareil en circuit

Position 0: appareil hors circuit.

몇 Travailler uniquement avec un filtre à

plis plats sec !

Illustration

 Recommandation : Mettre le sac fil-

trant en place pour aspirer les pous-

sières fines.

 Le niveau de remplissage du sac à

poussière dépend de la saleté aspirée.

Touche de déverrouillage du volet

filtrant

Position de stationnement

Réservoir de logement d'acces-

soires

Dispositif de verrouillage de la

cuve

Roulettes pivotantes

Filtre à plis plats avec cadre

(déjà mise en place dans l'appareil)

Logement du sac filtrant

Sac filtrant

Flexible d'aspiration avec poignée

Tubes d'aspiration 2 x 0,5 m

Buse de sol

(avec inserts)

Suceur fente

Utilisation

Avant la mise en service

Mise en service

Aspiration de poussières

16 FR

– 8

Les sac filtrants colmatés pouvant écla-

ter, remplacer le sac filtrant à temps !

En cas de poussière fine, sable etc... le

sac à poussière doit être changé plu-

sieurs fois.

 Pour aspirer l'humidité, ou bien le

mouillé, brancher l'accessoire souhaité

sur le tube d'aspiration, ou bien directe-

ment sur la poignée.

몇 Attention :

Ne pas utiliser de sachet filtre !

Eteindre l'appareil immédiatement en cas

de formation de mousse ou de sortie de li-

quide!

Remarque : Dès que la cuve est pleine, un

flotteur obture l'ouverture d'aspiration et la

vitesse de rotation augmente. Arrêter im-

médiatement l'appareil et vider la cuve.

 Mettre l’appareil hors tension.

Illustration

 Accrocher la buse de sol en position de

repos.

 Eteindre l'appareil et retirer la fiche du

secteur.

Illustration

 Retirer la tête d'appareil, vider le réservoir

rempli de saletés humides ou sèches.

Illustration

 Ranger les accessoires sur l'appareil et

conserver ce dernier dans des pièces

sèches.

 Danger

Avant tout travail d'entretien et de mainte-

nance, mettre l'appareil hors tension et dé-

brancher la fiche secteur.

Seul le service après-vente agréé est auto-

risé à effectuer des travaux de réparation

ou des travaux concernant les pièces élec-

triques de l'appareil.

몇 Attention

N'utiliser aucun produit moussant, pour

vitres ou multi-usage ! Ne jamais plonger

l'appareil dans l'eau.

 Entretenir l'appareil et les accessoires

plastique au moyen d'un nettoyant plas-

tique disponible dans le commerce.

 Rincer cuve et accessoires à l'eau si

nécessaire et les sécher avant toute

réutilisation.

Illustration

 Déverrouiller et ouvrir le volet de filtre.

Retirer le cadre et le filtre et tapoter sur

le filtre pour détacher les saletés. Si né-

cessaire, nettoyer le filtre à l'eau cou-

rante. Ne pas frotter ou brosser le filtre.

La faire complètement sécher avant le

montage.

Illustration

 Remettre ensuite tout d'abord le filtre

puis le cadre en place.

 Couper immédiatement l’appareil.

Illustration

 Nettoyer le système à flotteur :

retirer la tête de l'appareil, ouvrir le pa-

nier à flotteur (A) dans le sens de la

flèche et le retirer. Retirer ensuite le flot-

teur (B) et nettoyer les deux à l'eau cou-

rante.

Pour le montage, introduire tout d'abord

le flotteur puis mettre en place le panier

à flotteur et le verrouiller.

Aspiration humide

Interrompre le fonctionnement

Fin de l'utilisation

Vider le réservoir

Ranger l’appareil

Entretien et maintenance

Nettoyage du filtre à plis plat

Assistance en cas de panne

L'eau s'écoule

17FR

– 9

Si la puissance d'aspiration baisse, veuillez

vérifier les points suivants :

 Accessoires, tuyaux ou tubes d'aspira-

tion colmatés, éliminer le colmatage.

 Le filtre à plis plats est encrassé : dépo-

ser et nettoyer le filtre (voir le chapitre

« Nettoyage du filtre à plis plats »).

 Remplacer le filtre à plis plats endom-

magé.

 Le sac filtrant est plein : Mettre un nou-

veau sac filtrant en place (référence,

voir la nomenclature de pièces de re-

change à la fin de ce manuel).

몇 Attention

Ne pas jeter le logement du sac filtrant !

Sous réserve de modifications

techniques !

Faible puissance d'aspiration

Caractéristiques techniques

Tension

1~50/60 Hz

220 - 240 V

Puissance P

nom

1000 W

Puissance P

max

1200 W

Protection du réseau (à

action retardée)

10 A

Volume de la cuve 18 l

Arrivée d'eau avec poi-

gnée

12 l

Arrivée d'eau avec buse

de sol

Niveau de pression

acoustique (EN 60704-2-

73 dB(A

)

Poids (sans accessoire) 8,3 kg

18 FR

– 5

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

L'apparecchio, in relazione alle descrizioni

e norme di sicurezza esposte in questo ma-

nuale d'uso, è previsto per l'utilizzo come

aspiratore solidi liquidi.

Questo apparecchio è concepito per il solo

uso domestico e non deve essere adibito

ad uso commerciale o industriale.

– Proteggere l'apparecchio contro la

pioggia. Depositare l'apparecchio sol-

tanto in ambienti chiusi.

– Attenzione: Per l'aspirazione di cenere

e fuliggine, utilizzare un preseparatore

(N. d'ordine 2.863-139).

Usare l'aspiratore liquidi/solidi solo con:

– sacchetti filtro originali.

– Pezzi di ricambio, accessori e accessori

optional originali.

Il produttore non è responsabile per even-

tuali danni causati dall'uso improprio e/o

uso che non corrisponde a quello conforme

a destinazione.

In tutti i paesi sono valide le condizioni di

garanzia pubblicate dalla nostra società di

vendita competente. Entro il termine di ga-

ranzia eliminiamo gratuitamente eventuali

guasti all’apparecchio, se causati da un di-

fetto di materiale o di produzione. Nei casi

previsti dalla garanzia si prega di rivolgersi

al proprio rivenditore, oppure al più vicino

centro di assistenza autorizzato, esibendo

lo scontrino di acquisto.

(Indirizzo vedi retro)

In caso di domande o anomalie la filiale

KÄRCHER è felice di poterla aiutare.

(Indirizzo vedi retro)

La lista dei pezzi di ricambio più comuni è

riportata alla fine del presente manuale

d'uso.

I ricambi e gli accessori sono reperibili

presso il rivenditore di fiducia o una filiale

KÄRCHER.

(Indirizzo vedi retro)

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dimessi mediante i sistemi di rac-

colta differenziata.

Il filtro e il sacchetto filtrante sono realizzati

in materiale ecologico.

Se non contengono sostanze aspirate vie-

tate per i rifiuti domestici, possono essere

smaltiti con i normali rifiuti domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Indice

Avvertenze generali . . . . . . IT . . .5

Norme di sicurezza . . . . . . IT . . .6

Descrizione dell’apparecchio IT . . .6

Uso. . . . . . . . . . . . . . . . . . . IT . . .7

Cura e manutenzione. . . . . IT . . .8

Guida alla risoluzione dei guasti IT . . .8

Dati tecnici . . . . . . . . . . . . . IT . . .9

Avvertenze generali

Uso conforme a destinazione

Garanzia

Servizio assistenza

Ordinare ricambi e accessori spe-

ciali

Protezione dell’ambiente

Smaltimento di filtro e sacchetto filtran-

19IT

– 6

– Questo apparecchio non è destinato

all’uso da parte di persone (compresi

bambini) dalle facoltà fisiche, sensoriali

o intellettuali limitate o carenti di espe-

rienza e/o conoscenze, a meno che co-

storo non vengano sorvegliati da una

persona responsabile della loro sicu-

rezza o ricevano da questa istruzioni

sull’uso dell’apparecchio. Sorvegliare i

bambini per assicurarsi che non giochi-

no con l’apparecchio.

– Tenere le pellicole di imballaggio fuori

dalla portata dei bambini. Rischio di

asfissia!

– Disattivare l'apparecchio dopo ogni im-

piego e prima di ogni pulizia/manuten-

zione.

– Pericolo d'incendio. Non aspirare og-

getti brucianti o ardenti.

– E' vietato l'utilizzo in ambienti a rischio

di esplosione.

몇 Collegamento elettrico

Collegare l'apparecchio solo a corrente alter-

nata. La tensione deve corrispondere a quel-

la indicata sulla targhetta dell'apparecchio.

 Pericolo di scosse elettriche

Il cavo di alimentazione e la presa non devo-

no essere toccati con mani bagnate.

Per estrarre il cavo dalla presa prenderlo

solo dalla spina e non tirare dal cavo stesso.

Prima di ogni utilizzo controllare che il cavo

di alimentazione con spina non presentino

danni. Far sostituire immediatamente il

cavo di alimentazione danneggiato dal ser-

vizio clienti autorizzato/da un elettricista

specializzato.

Per evitare incidenti elettrici raccomandia-

mo di collegare l'apparecchio a prese elet-

triche dotate di interruttore differenziale

(con corrente differenziale nominale I dn

non superiore a 30 mA).

몇 Attenzione

Determinate sostanze possono formare In-

sieme all’aria di aspirazione vapori e misce-

le esplosivi.

Non aspirare mai le seguenti sostanze:

– gas esplosivi o infiammabili, liquidi e

polveri (polveri reattive)

– Polveri di metallo reattive (ad es. allumi-

nio, magnesio, zinco) insieme a deter-

genti fortemente alcalini ed acidi

– Acidi e soluzioni alcaline allo stato puro

– Soluzioni organiche (ad es. benzina, di-

luenti per vernici, acetone o gasolio).

Queste sostanze possono inoltre corrodere

i materiali dell’apparecchio.

Figure riportate sulla pagina

pieghevole!

Durante il disimballaggio controllare l'even-

tuale mancanza di accessori o la presenza

di danni del contenuto. Nel caso in cui si ri-

scontrino danni dovuti al trasporto, informa-

re immediatamente il proprio rivenditore.

Per il collegamento del tubo flessibile per

l'aspirazione.

Nota: Per la rimozione premere con il polli-

ce ed estrarre il tubo flessibile di aspirazio-

ne.

Per trasportare l'apparecchio o per rimuo-

vere la testa dell'apparecchio dopo lo

sblocco.

Per depositare la bocchetta per pavimenti

in caso di interruzioni di lavoro.

Questo alloggiamento per gli accessori

consente di conservare i tubi di aspirazione

o altri accessori.

Norme di sicurezza

Descrizione dell’apparecchio

Raccordo tubo flessibile di aspira-

zione

Interruttore girevole (ON/OFF)

Maniglia trasporto

Tasto di sblocco coperchio filtro

Posizione parcheggio

Alloggio accessori, contenitore

20 IT

– 7

Per aprire tirare verso l'esterno, per chiude-

re premere verso l'interno.

몇 Attenzione

Il filtro ed il relativo telaio durante l'utilizzo

devono essere sempre inseriti.

몇 Attenzione: Non gettare!

Viene agganciato all'interno del serbatoio,

serve per alloggiare il sacchetto filtro.

Suggerimento: Per l'aspirazione di polve-

re fine inserire il sacchetto filtro.

Nota: Per l'aspirazione di liquidi non usare

alcun sacchetto filtro!

Per l'aspirazione di superfici dure e tappeti

utilizzare l'inserto adatto.

Superfici dure, aspirazione di liquidi:

Usare l'inserto con 2 labbri di gomma.

Superfici dure, aspirazione a secco:

Usare l'inserto con 2 fasce di setole.

Tappeti, aspirazione di liquidi ed a sec-

co: Lavorare senza inserto.

몇 Lavorare sempre con il filtro plisset-

tato piatto inserito sia durante l'aspi-

razione di liquidi che di solidi!

Figura

 Rimuovere la testa dell'apparecchio e

estrarre il contenuto dal serbatoio.

Figura

 Girare il serbatoio e spingere le ruote

pivottanti negli orifice sul fondo del ser-

batoio, fino alla battuta.

Figura

 Posizionare la testa dell'apparecchio e

bloccarla.

Figura

 Montare gli accessori

Figura

 Inserire la spina di alimentazione.

Figura

 Accendere l'apparecchio.

Posizione I: L'apparecchio è attivato.

Posizione 0: l'apparecchio è spento.

몇 Lavorare solo con il filtro plissettato

piatto!

Figura

 Suggerimento: Per l'aspirazione di

polvere fine inserire il sacchetto filtro.

 Il livello di riempimento del sacchetto fil-

trante dipende dallo sporco che viene

aspirato.

Il sacchetto filtrante usurato può scop-

piare, pertanto va sostituito in tempo!

Nel caso di polveri fini, sabbia, ecc. so-

stituire spesso il sacchetto filtrante.

 Per aspirare l'umidità o liquidi montare

l'accessorio sul tubo di aspirazione o di-

rettamente sulla maniglia.

Chiusura serbatoio

Ruote pivottanti

Filtro plissettato piatto con telaio

(già montato nell'apparecchio)

Alloggiamento sacchetto filtro

Sacchetto filtro

Tubo flessibile di aspirazione con

impugnatura

Tubi rigidi di aspirazione 2 x 0,5 m

Bocchetta pavimenti

(con inserti)

Bocchetta fessure

Uso

Prima della messa in funzione

Messa in funzione

Aspirazione a secco

Aspirazione liquidi

21IT

– 8

몇 Attenzione:

Non usare il sacchetto filtro!

In caso di formazione di schiuma o fuoriu-

scita di liquido, spegnere immediatamente

l'apparecchio!

Avviso: se il vano raccolta è pieno, un gal-

leggiante chiude l'apertura di aspirazione e

l'apparecchio gira ad una maggiore veloci-

tà. Spegnere immediatamente l'apparec-

chio e vuotare il vano raccolta.

 Spegnere l’apparecchio.

Figura

 Agganciare la bocchetta per pavimenti

nella posizione di parcheggio.

 Spegnere l'apparecchio e staccare la

spina.

Figura

 Rimuovere la testa dell'apparecchio e

svuotare il serbatoio pieno di sporco

umido o secco.

Figura

 Conservare gli accessori nell’apparec-

chio e conservare l'apparecchio in luo-

ghi asciutti.

 Pericolo

Prima di ogni intervento di cura e di manu-

tenzione, spegnere l'apparecchio e stacca-

re la spina.

Lavori di riparazione e lavori sugli impianti

elettrici possono essere effettuati solo dal

servizio clienti autorizzato.

몇 Attenzione

Non usare detergenti abrasivi, detergenti

per il vetro o detergenti universali! Non im-

mergere mai l'apparecchio in acqua.

 Pulire l'apparecchio e gli accessori in

plastica con un normale detergente per

materiale sintetico.

 Sciacquare all'occorrenza il contenitore

e gli accessori con dell'acqua ed asciu-

garli prima del loro riutilizzo.

Figura

 Sbloccare ed aprire il portello del filtro.

Estrarre il telaio ed il filtro e battere il fil-

tro. All'occorrenza pulire il filtro sotto ac-

qua corrente. Non sfregare o

spazzolare il filtro.

Asciugarlo completamente prima di in-

serirlo.

Figura

 Successivamente inserire prima il filtro

e successivamente il telaio.

 Spegnere subito l’apparecchio.

Figura

 Pulire il sistema a galleggiante:

Rimuovere la testa dell'apparecchio,

svitare e rimuovere il cesto a galleg-

giante (A). Quindi rimuovere il galleg-

giante (B) e pulire entrambi gli elementi

sotto acqua corrente.

Per il montaggio inserire prima il galleg-

giante e successivamente inserire e

bloccare il cesto a galleggiante.

Se la potenza di aspirazione dell'apparec-

chio diminuisce, controllare i seguenti pun-

ti:

 Accessori, tubo flessibile di aspirazione

o tubo rigido di aspirazione otturati, si

prega di eliminare le otturazioni.

 Il filtro plissettato piatto è sporco:

Smontare e pulire il filtro (vedi capitolo

"Pulire il filtro plissettato piatto").

 Sostituire i filtri plissettati piatti danneg-

giati.

Interrompere il funzionamento

Dopo l’uso

Svuotare il contenitore

Deposito dell’apparecchio

Cura e manutenzione

Pulire il filtro plissettato piatto

Guida alla risoluzione dei

guasti

Esce acqua

Diminuzione della potenza di aspi-

razione

22 IT

– 9

 Il sacchetto filtrante è pieno: Inserire un

sacchetto filtro nuovo (N. d'ordine vedi

lista pezzi di ricambio alla fine delle pre-

senti istruzioni).

몇 Attenzione

Non gettare l'alloggiamento del sacchetto

filtro!

Con riserva di modifiche tecniche!

Dati tecnici

Tensione

1~50/60 Hz

220 - 240 V

Potenza P

nom

1000 W

Potenza P

max

1200 W

Protezione rete (fusibile

ritardato)

10 A

Capacità vano raccolta 18 l

Assorbimento di acqua

con impugnatura

12 l

Assorbimento di acqua

con bocchetta per pavi-

menti

Pressione acustica (EN

60704-2-1)

73 dB(A

)

Peso (senza accessori) 8,3 kg

23IT

– 5

Beste klant,

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar deze voor later gebruik of voor

een latere eigenaar.

Het apparaat is volgens de in deze ge-

bruiksaanwijzing gegeven beschrijvingen

en de veiligheidsinstructies bestemd voor

het gebruik als droog-/natzuiger.

Dit apparaat is voor privé-gebruik ontwik-

keld en is niet bedoeld voor industrieel ge-

bruik.

– Het apparaat tegen regen beschermen.

Niet buiten opslaan.

– Let op: Het zuigen van as en roet alleen

met voorafscheider (Bestelnr. 2.863-

139).

De nat-/droogzuiger alleen gebruiken met:

– originele filterzakken.

– originele onderdelen, -accessoires of

extra toebehoren

De fabrikant is niet aansprakelijk voor

eventuele schade die ontstaat wanneer het

apparaat niet volgens de voorschriften of

op een verkeerde manier wordt gebruikt.

In elk land gelden de door onze hiervoor

verantwoordelijke verkoopmaatschappij

uitgegeven garantievoorwaarden. Eventu-

ele storingen aan het apparaat verhelpen

wij zonder kosten binnen de garantieter-

mijn als een materiaal of fabrieksfout hier-

van de oorzaak is. Neem bij klachten

binnen de garantietermijn contact op met

uw leverancier of de dichtstbijzijnde klan-

tenservicewerkplaats en neem de acces-

soires en uw aankoopbewijs mee.

(adres zie achterzijde)

Bij vragen of storingen helpt onze KÄR-

CHER-filiaal u graag verder.

(adres zie achterzijde)

Een selectie van de meest frequent beno-

digde reserveonderdelen vindt u achteraan

in de gebruiksaanwijzing.

Reserveonderdelen en toebehoren zijn

verkrijgbaar bij uw handelaar of uw KÄR-

CHER-filiaal.

(adres zie achterzijde)

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Filters en filterzakken zijn gemaakt van mi-

lieuvriendelijk materiaal.

Voor zover ze geen opgezogen substanties

bevatten die niet via het huishoudelijke af-

val verwijderd mogen worden, mogen ze

via het normale huisafval afgevoerd wor-

den.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

Inhoud

Algemene instructies . . . . . NL . . .5

Veiligheidsinstructies . . . . . NL . . .6

Beschrijving apparaat. . . . . NL . . .6

Bediening . . . . . . . . . . . . . . NL . . .7

Onderhoud . . . . . . . . . . . . . NL . . .8

Hulp bij storingen . . . . . . . . NL . . .8

Technische gegevens. . . . . NL . . .9

Algemene instructies

Doelmatig gebruik

Garantie

Klantenservice

Bestelling van reserveonderdelen

en bijzondere toebehoren

Zorg voor het milieu

Afvoer van filters en filterzakken

24 NL

– 6

– Dit apparaat is niet geschikt om door

personen (inclusief kinderen) met be-

perkte fysieke, sensorische of geestelij-

ke vaardigheden of met gebrek aan

ervaring en/of kennis gebruikt te wor-

den, tenzij ze door een voor hun veilig-

heid verantwoordelijke persoon in de

gaten gehouden worden of van hem

aanwijzingen ontvingen hoe het appa-

raat gebruikt moet worden. Kinderen

dienen in de gaten gehouden te worden

om er zeker van te zijn dat ze niet met

het apparaat spelen.

– Verpakkingsfolie buiten het bereik van

kinderen houden, er bestaat verstik-

kingsgevaar!

– Apparaat na elk gebruik en voor elke

reiniging / elk onderhoud uitschakelen.

– brandgevaar. Geen brandende of glim-

mende voorwerpen opzuigen.

– U mag het apparaat niet in gebieden

met explosiegevaar gebruiken.

몇 Elektrische aansluiting

Gebruik uitsluitend wisselstroom voor het

apparaat. De spanning moet overeenko-

men met de vermelding op het typeplaatje

van het apparaat.

 Gevaar voor elektrische schokken

Netsnoer en stopcontact nooit met vochtige

handen aanraken.

Het netsnoer alleen aan de stekker vastne-

men en niet aan de kabel uit het stopcon-

tact trekken.

Vóór elk gebruik het netsnoer altijd contro-

leren op beschadigingen. Een beschadigd

netsnoer onmiddellijk laten vervangen door

een bevoegde medewerker van de techni-

sche dienst of een elektro-vakman.

We adviseren wandcontactdozen met

voorgeschakelde lekstroom-veiligheids-

schakelaar (maximaal 30 mA nominale ac-

tiverings-stroomsterkte) te gebruiken, ter

vermijding van elektrische ongelukken.

몇 Let op

Bepaalde stoffen kunnen door het opwaai-

en met de zuiglucht explosieve dampen of

mengsels vormen!

De volgende stoffen nooit opzuigen:

– Explosieve of brandbare gassen, vloei-

stoffen en stof (reactief stof)

– Reactief metaalstof (bijv. aluminium,

magnesium, zink) in verbinding met sterk

alkalische en zure reinigingsmiddelen

– Onverdunde sterke zuren en logen

– Organische oplosmiddelen (bijv. benzi-

ne, verfverdunner, aceton, stookolie).

Bovendien kunnen deze stoffen de bij het

apparaat gebruikte materialen aantasten.

Afbeeldingen zie uitklapbaar

blad!

Controleer bij het uitpakken de inhoud van

de verpakking op ontbrekende toebehoren,

of beschadigingen. Neem bij transport-

schades contact op met uw leverancier.

Voor het aansluiten van de zuigslang bij het

zuigen.

Aanwijzing: Om eruit te nemen met duim

op pal drukken en zuigslang eruit trekken.

Om het apparaat te dragen of om de kop na

het ontgrendelen te verwijderen.

Voor het afzetten van de vloerkop bij werk-

onderbrekingen.

Dit toebehorenbevestigingspunt maak het

opbergen van zuigbuizen of ander toebe-

horen mogelijk.

Veiligheidsinstructies

Beschrijving apparaat

Zuigslangaansluiting

Draaischakelaar (AAN/UIT)

Handgreep

Ontgrendelingsknop filterklep

Opbergpositie

Toebehorenbevestigingspunt re-

servoir

25NL

– 7

Naar buiten trekken om te openen, naar

binnen duwen om te vergrendelen.

몇 Let op

Filter en bijhorend kader moeten bij het ge-

bruik altijd aangebracht zijn.

몇 Let op: Niet wegwerpen aub!

Wordt in het reservoir gehangen, dient ter

opanem van de filterzak.

Advies: Om fijn stof op te zuigen de filter-

zak aanbrengen.

Instructie: Voor natzuigen mag geen filter-

zak aangebracht worden!

Voor het zuigen van harde oppervlakken

en vaste vloerbedekkingen het passende

inzetstuk gebruiken.

Harde oppervlakken, natzuigen: Element

met 2 rubberen lippen gebruiken.

Harde ondergronden, droogzuigen: In-

zetstuk met 2 borstelstroken gebruiken.

Vaste vloerbedekkingen, natzuigen en

droogzuigen: Zonder inzetstuk werken.

몇 Altijd werken met een gemonteerde

vlakvouwfilter, zowel bij nat als bij

droog zuigen!

Afbeelding

 Kop verwijderen, inhoud uit het reser-

voir halen.

Afbeelding

 Reservoir omdraaien, zwenkwielen tot

de aanslag in de openingen op de bo-

dem van het reservoir duwen.

Afbeelding

 Kop aanbrengen en vergrendelen.

Afbeelding

 Toebehoren aansluiten.

Afbeelding

 Steek de netstekker in de contactdoos.

Afbeelding

 Apparaat inschakelen.

Stand I: Apparaat is ingeschakeld.

Stand 0: Apparaat is uitgeschakeld.

몇 Alleen werken met een droge vlak-

vouwfilter!

Afbeelding

 Aanbeveling: Voor het zuigen van fijn

stof de filterzak aanbrengen.

 Het vulpeil van de filterzak is afhankelijk

van het opgezogen vuil.

Volle filterzakken kunnen openbarsten,

daarom de filterzak op tijd vervangen!

Bij fijn stof, zand, enz. moet de filterzak

vaker vervangen worden.

Sluiting reservoir

Zwenkwielen

Vlakvouwfilter met kader

(al in het apparaat aangebracht)

Filterzakhouder

Filterzak

Zuigslang met handgreep

Zuigbuis 2 x 0,5 m

Vloerkop

(met inzetstukken)

Spleetmondstuk

Bediening

Voor ingebruikneming

Ingebruikneming

Droogzuigen

26 NL

– 8

 Om vochtigheid resp. nattigheid het ge-

wenste accessoire op zuigbuizen resp.

direct op de handgreep aanbrengen.

몇 Let op:

Geen filterzak gebruiken!

Bij schuimvorming of uitlopen van vloeistof

het apparaat direct uitschakelen!

Opmerking: Is het reservoir vol, dan sluit een

vlotter de zuigopening af en draait het appa-

raat met verhoogd toerental. Schakel het ap-

paraat onmiddellijk uit en ledig het reservoir.

 Apparaat uitschakelen.

Afbeelding

 Vloerkop in de opbergpositie hangen.

 Apparaat uitschakelen en de stekker uit

de wandcontactdoos trekken.

Afbeelding

 Apparaatkop afnemen, met nat of droog

vuil gevuld reservoir ledigen.

Afbeelding

 Accessoires aan het apparaat opber-

gen en apparaat in een droge ruimte

bewaren.

 Gevaar

Bij alle reinigings- en onderhoudswerk-

zaamheden altijd het apparaat uitschake-

len en de stekker uit het stopcontact

trekken.

Reparaties en werkzaamheden aan elektri-

sche componenten mogen alleen door be-

voegde medewerkers van de technische

dienst worden uitgevoerd.

몇 Let op

Geen schuurmiddelen, glas of reinigings-

middelen gebruiken! Dompel het apparaat

nooit in water.

 Apparaat en kunststofaccessoires met

een in de winkel verkrijgbare kunststof-

reiniger verzorgen.

 Reservoir en accessoires indien nodig

met water uitspoelen en laten drogen

voor verder gebruik.

Afbeelding

 Filterklep ontgrendelen en openen. Ka-

der en filter wegnemen en filter afklop-

pen. Indien nodig filter onder stromend

water reinigen. Filter niet schoonwrijven

of afborstelen.

Voor de montage volledig laten drogen.

Afbeelding

 Vervolgens eerst de filter en daarna het

kader opnieuw aanbrengen.

 Apparaat onmiddellijk uitschakelen.

Afbeelding

 Vlottersysteem reinigen:

Kop van het apparaat verwijderen, vlot-

termand (A) in de richting van de pijl

opendraaien en verwijderen. Vervol-

gens de vlotter (B) wegnemen en beide

onder stromend water reinigen.

Voor de montage eerst de vlotter in-

brengen, dan de vlottermand plaatsen

en vergrendelen.

Indien de zuigkracht van het apparaat af-

neemt, moeten de volgende punten gecon-

troleerd worden:

 Accessoires, zuigslang of zuigbuizen

zijn verstopt, verstopping verwijderen.

 Vlakvouwfilter is verontreinigd: Filter

demonteren en reinigen (zie hoofdstuk

„Vlakvouwfilter reinigen“).

 Beschadigde vlakvouwfilter vervangen.

 Filterzak is vol: Nieuwe filterzak plaat-

sen (bestel-nr. zie onderdelenlijst ach-

teraan in de gebruiksaanwijzing).

몇 Let op

Filterzakopname niet wegwerpen!

Natzuigen

Werking onderbreken

De werkzaamheden beëindigen

Reservoir ledigen

Apparaat opbergen

Onderhoud

Vlakvouwfilter reinigen

Hulp bij storingen

Er ontsnapt water

Te weinig zuigcapaciteit

27NL

– 9

Technische veranderingen voorbehou-

den!

Technische gegevens

Spanning

1~50/60 Hz

220 - 240 V

Vermogen Pnom. 1000 W

Vermogen Pmax. 1200 W

Netzekering (traag) 10 A

Reservoirvolume 18 l

Wateropneming met

handgreep

12 l

Wateropneming met

vloerkop

Geluidsniveau (EN

60704-2-1)

73 dB(A

)

Gewicht (excl. accessoi-

res)

8,3 kg

28 NL

– 5

Estimado cliente:

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

El aparato está previsto para el uso como

aspirador en húmedo/seco conforme a las

descripciones e instrucciones de seguridad

de este manual de instrucciones.

Este aparato ha sido diseñado para el uso

particular y no para los esfuerzos del uso

industrial.

– Proteger el aparato de la lluvia. No de-

positarlo a la intemperie.

– Atención: Utilizar un separador previo

cuando aspire cenizas y hollín (nº de

pedido 2.863-139).

Utilizar el aspirador para sólidos/líquidos

sólo con:

– bolsas filtrantes originales.

– Accesorios y piezas de repuesto o ac-

cesorios opcionales originales.

El fabricante no asume responsabilidad al-

guna por los daños que pudieran derivarse

de un uso inadecuado o incorrecto.

En todos los países rigen las condiciones

de garantía establecidas por nuestra socie-

dad distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del período de garantía, siempre que las

causas de las mismas se deban a defectos

de material o de fabricación. En un caso de

garantía, le rogamos que se dirija con el

comprobante de compra al distribuidor

donde adquirió el aparato o al Servicio al

cliente autorizado más próximo a su domi-

cilio.

(La dirección figura al dorso)

En caso de dudas o alteraciones, la sucur-

sal de KÄRCHER estará encantada de

ayudarle.

(La dirección figura al dorso)

Podrá encontrar una selección de las pie-

zas de repuesto usadas con más frecuen-

cia al final de las instrucciones de uso.

En su distribuidor o en la sucursal de KÄR-

CHER podrá adquirir piezas de repuesto y

accesorios.

(La dirección figura al dorso)

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este motivo,

entregue los aparatos usados en los puntos

de recogida previstos para su reciclaje.

El filtro y la bolsa filtrante están fabricados

con materiales biodegradables.

Si no aspira sustancias que no estén per-

mitidas en la basura convencional, los pue-

de eliminar con ella.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

Índice de contenidos

Indicaciones generales . . . ES . . .5

Indicaciones de seguridad . ES . . .6

Descripción del aparato . . . ES . . .6

Manejo . . . . . . . . . . . . . . . . ES . . .7

Cuidados y mantenimiento. ES . . .8

Ayuda en caso de avería . . ES . . .8

Datos técnicos . . . . . . . . . . ES . . .9

Indicaciones generales

Uso previsto

Garantía

Servicio de atención al cliente

Pedido de piezas de repuesto y ac-

cesorios especiales

Protección del medio ambiente

Eliminación de filtro y bolsa filtrante

29ES

– 6

– Este aparato no es apto para ser operado

por personas (incl. niños) con capacida-

des físicas, sensoriales o intelectuales li-

mitadas, o con falta de experiencia y/o

conocimientos, a no ser que sea supervi-

sado por una persona para responsable

para su seguridad o haya sido instruida

para utilizar el aparato. Mantener fuera

del alcance de los niños.

– Mantener alejado el plástico del emba-

laje de los niños, se pueden ahogar.

– Apagar el aparato después de cada uso

y antes de cada limpieza/mantenimiento.

– Peligro de incendio. No aspire objetos

incandescentes, con o sin llama.

– Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

몇 Conexión eléctrica

Conecte el aparato únicamente a corriente

alterna. La tensión tiene que corresponder

a la indicada en la placa de características

del aparato.

 Peligro de descarga eléctrica

No toque nunca el cable de alimentación o

el enchufe con las manos mojadas.

Agarre el cable de conexión a la red sólo

por la clavija, no tire del cable para desen-

chufar el aparato.

Antes de cada puesta en servicio, com-

pruebe si el cable de alimentación con en-

chufe presenta daños. Si el cable de

alimentación estuviera deteriorado, debe

encargar sin demora a un electricista espe-

cializado del servicio de atención al cliente

autorizado que lo sustituya.

Para evitar accidentes de origen eléctrico,

recomendamos utilizar tomas de corriente

con un interruptor protector de corriente de

defecto preconectado (intensidad de co-

rriente de liberación nominal: máx. 30 mA).

몇 Atención:

Determinadas sustancias pueden mezclar-

se con el aire aspirado debido a las turbu-

lencias dando lugar a mezclas o vapores

explosivos.

No aspirar nunca las siguientes sustancias:

– Gases, líquidos y polvos explosivos o

inflamables, (polvos reactivos)

– Polvos de metal reactivos (p. ej. alumi-

nio, magnesio, zinc) en combinación

con detergentes muy alcalinos y ácidos

– Ácidos y lejías fuertes sin diluir

– Disolventes orgánicos (p.ej. gasolina,

diluyentes cromáticos, acetona, fuel).

Además, esas sustancias pueden afectar

negativamente a los materiales empleados

en el aparato.

Ilustraciones, véase la contra-

portada.

Cuando desempaque el contenido del pa-

quete, compruebe si faltan accesorios o si

el aparato presenta daños. Informe a su

distribuidor en caso de detectar daños oca-

sionados durante el transporte.

Para conectar la manguera de absorción al

aspirar.

Indicación: Para extraer, presionar la len-

güeta con el pulgar y extraer la manguera

de aspiración.

Para transportar el aparato o para extraer

el cabezal de aparato tras el desbloqueo.

Para colocar la boquilla de suelos cuando

se interrumpa el trabajo.

Este alojamiento de accesorios permite

guardar tuberías de aspiración u otros ac-

cesorios.

Indicaciones de seguridad

Descripción del aparato

Racor de empalme de la manguera

de aspiración

Rosca (CONECTAR/DESCONECTAR)

Asa de transporte

Tecla de desbloqueo para tapa de

filtro

Posición de estacionamiento

Alojamiento de accesorio Recipiente

30 ES

– 7

Tirar hacia fuera para afrir, presionar hacia

dentro para bloquear.

몇 Atención:

El filtro y el marco correspondiente tienen

que estar siempre colocados cuando se

use el aparato.

몇 Atención: ¡Por favor no tirar!

Si se coloca dentro del recipiente, sirve

para alojar la bolsa filtrante.

Recomendación: Colocar la bolsa filtrante

para aspirar polvo fino.

Indicación: Para aspirar líquidos no se

debe colocar una bolsa filtrante.

Para aspirar superficies duras y moquetas,

utilizar el módulo adecuado.

Superficies duras, aspirar líquidos: Utili-

zar un inserto con dos labios de goma.

Superficies duras, aspirar en seco: Utili-

zar un inserto con dos tiras de cerdas.

Moquetas, aspirar líquidos y sólidos:

Trabajar sin módulo.

몇 ¡Trabajar siempre con filtro plano de

papel plegado, tanto para la aspira-

ción en húmedo como en seco!

Imagen

 Quite el cabezal del aparato y saque el

contenido del recipiente.

Imagen

 Girar el recipiente, introducir hasta el

tope las ruedas giratorias en los orifi-

cios de la parte de abajo del recipiente.

Imagen

 Colocar y bloquear el cabezal del apa-

rato.

Imagen

 Conecte el accesorio.

Imagen

 Enchufe la clavija de red.

Imagen

 Conectar el aparato.

Posición I: El aparato está conectado.

Posición 0: El aprato está apagado.

몇 ¡Trabajar sólo con filtro plano de pa-

pel plegado seco!

Imagen

 Recomendación: Colocar la bolsa fil-

trante para aspirar polvo fino.

 Cuanto más suciedad de aspira más se

llena la bolsa filtrante.

Las bolsas filtrantes pueden explotar,

por eso es necesario cambiarla a tiem-

po.

En caso de aspirar polvo fino, arena

etc... se debe cambiar la bolsa filtrante

con más frecuencia.

Cierre del recipiente

Ruedas giratorias

Filtro plano de papel plegado con

marco

(ya colocado en el aparato)

Alojamiento de la bolsa filtrante

Bolsa del filtro

Manguera de aspiración con asa

Tubos de aspiración 2 x 0,5 m

Boquilla barredora de suelos

(con insertos)

Boquilla para juntas

Manejo

Antes de la puesta en marcha

Puesta en marcha

Aspiración en seco

31ES

– 8

 Para absorber la humedad o líquido, in-

sertar directamente el accesorio desea-

do en las tuberías de absorción o

directamente en el asa.

몇 Atención:

No use bolsa de filtro.

Si se produce espuma o se dan escapes de

líquido, desconecte el aparato de inmediato.

Indicación: Si el recipiente está lleno, un

flotador cierra el orificio de aspiración y el

aparato gira con un mayor número de revo-

luciones. Desconecte el aparato de inme-

diato y vacíe el recipiente.

 Desconexión del aparato

Imagen

 Colgar la boquilla para suelos en la po-

sición de aparcamiento.

 Apague el aparato y desenchufe la cla-

vija de red.

Imagen

 Extraer el cabezal del aparato, vaciar el

recipiente con suciedad húmeda o se-

ca.

Imagen

 Guardar el accesorio en el aparato y

éste en un lugar seco.

 Peligro

Apague el aparato y desenchufe la clavija

de red antes de efectuar los trabajos de

cuidado y mantenimiento.

Los trabajos de reparación y trabajos en

componentes eléctricos sólo los puede

realizar el Servicio técnico autorizado.

몇 Atención:

No utilice detergentes abrasivos, ni deter-

gentes para cristales o multiuso. No sumer-

ja jamás el aparato en agua.

 Limpie el aparato y los accesorios de

plástico con un limpiador de materiales

sintéticos de los habituales en el mer-

cado.

 En caso necesario, aclarar el depósito y

los accesorios con agua y secar antes

de volverlos a utilizar.

Imagen

 Desbloquear la tapa filtrante y abrir.

Quitar el marco y el filtro y sacudir el fil-

tro. Limpiar con agua corriente el filtro si

es necesario. No frotar ni cepillar el fil-

tro.

Antes del montaje dejar secar totalmen-

te.

Imagen

 A continuación colocar primero el filtro y

después el marco.

 Desconectar inmediatamente el apara-

to.

Imagen

 Limpiar el sistema del flotador:

Extraer el cabezal del aparato, girar la

cesta del flotador (A) en la dirección de

la flecha y sacarlo. Después quitar el

flotador (B) y limpiar ambos con agua.

Para el montaje, introducir primero el

flotador, después colocar la cesta del

fotador y bloquear.

Si la potencia de absorción del aparato dis-

minuye, comprobar los siguientes puntos:

 Los accesorios, manguera de aspira-

ción o el tubo de aspiración están obs-

truidos. En este caso, elimine la

obstrucción.

 El filtro plano de papel plegado está su-

cio: Desmontar y limpiar el filtro (véase

capítulo "Limpiar filtro de papel plano").

Aspiración de líquidos

Interrupción del funcionamiento

Finalización del funcionamiento

Vacíe el depósito

Almacenamiento del aparato

Cuidados y mantenimiento

Limpiar el filtro plano de papel ple-

gado

Ayuda en caso de avería

Sale agua

Potencia de aspiración reducida

32 ES

– 9

 Sustituir los filtros planos de papel ple-

gado que estén dañados.

 La bolsa filtrante está llena: Colocar

una bolsa filtrante nueva (Consulte el

número de referencia en la lista de pie-

zas de repuestos al final de este ma-

nual).

몇 Atención:

¡No tirar el alojamiento de la bolsa filtrante!

Reservado el derecho a realizar modifi-

caciones técnicas.

Datos técnicos

Tensión

1~50/60 Hz

220 - 240 V

Potencia P

nom

1000 W

Potencia P

máx

1200 W

Fusible de red (inerte) 10 A

Capacidad del depósito 18 l

Absorción de agua con el

asa

12 l

Absorción de agua con

boquilla para suelos

Nivel de presión acústica

(EN 60704-2-1)

73 dB(A

)

Peso sin accesorios 8,3 kg

33ES

– 5

Estimado cliente,

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

O aparelho foi concebido, de acordo com

as descrições constantes destas Instru-

ções de Serviço e com as indicações sobre

segurança, como aspirador de líquidos e

de detritos secos.

Este aparelho foi desenvolvido para o uso

privado e não foi concebido para suster as

necessidades de uma utilização industrial.

– Proteger o aparelho contra a chuva.

Não armazenar fora de casa.

– Atenção: aspirar cinza e fuligem ape-

nas com um separador prévio (n.º de

encomenda 2.863-139).

Utilizar o aspirador húmido/seco somente

com:

– Saco de filtro original.

– Peças sobressalentes e acessórios ori-

ginais e especiais.

O fabricante não se responsabiliza por

eventuais danos causados por uma utiliza-

ção indevida ou erros de manuseamento.

Em cada país são válidas as condições de

garantia emitidas pelas nossas Empresas

de Comercialização competentes. Even-

tuias avarias no aparelho, durante o perío-

do de garantía, serão reparadas sem

encargos para o cliente, desde que se trate

de um defeito de material ou de fabricação.

Em caso de garantia, dirija-se ao seu re-

vendedor ou ao Serviço Técnico mais pró-

ximo, com o aparelho e documento de

compra.

(Endereços no verso)

Em caso de dúvidas ou avarias, a nossa fi-

lial KÄRCHER local está à sua disposição.

(Endereços no verso)

No final das Instruções de Serviço encon-

tra uma lista das peças de substituição

mais necessárias.

As peças sobressalentes e acessórios po-

dem ser adquiridos junto do seu revende-

dor ou em cada filial da KÄRCHER.

(Endereços no verso)

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

O filtro e o saco de filtro são compostos por

materiais compatíveis com o meio-ambien-

te.

Desde que estes não contenham substân-

cias aspiradas que não se destinem ao lixo

doméstico, estes podem ser eliminados

juntamente com o lixo doméstico.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Índice

Instruções gerais . . . . . . . . PT . . .5

Avisos de segurança . . . . . PT . . .6

Descrição da máquina . . . . PT . . .6

Manuseamento . . . . . . . . . PT . . .7

Conservação e manutenção PT . . .8

Ajuda em caso de avarias . PT . . .8

Dados técnicos. . . . . . . . . . PT . . .9

Instruções gerais

Utilização conforme as disposições

Garantia

Serviço de assistência técnica

Encomenda de peças sobressalen-

tes e acessórios especiais

Protecção do meio-ambiente

Eliminação do filtro e do saco de filtro

34 PT

– 6

– Este aparelho não foi concebido para

ser utilizado por pessoas (incluindo

crianças) com capacidades físicas,

sensoriais e psíquicas reduzidas ou por

pessoas com falta de experiência ou

conhecimentos, excepto se estas forem

supervisionadas por uma pessoa res-

ponsável pela sua segurança ou rece-

berem as necessárias instruções sobre

como utilizar o aparelho. As crianças

devem ser supervisionadas, de modo a

assegurar que não brinquem com o

aparelho.

– Manter as películas da embalagem fora

do alcance das crianças! Perigo de as-

fixia!

– Desligar o aparelho após cada utiliza-

ção e antes de cada limpeza/manuten-

ção.

– Perigo de incêndio. Não aspirar mate-

riais em combustão nem em brasa.

– É proibido pôr o aparelho em funciona-

mento em áreas com perigo de explo-

são.

몇 Ligação eléctrica

Ligar o aparelho só à corrente alternada. A

tensão deve corresponder à placa de tipo

do aparelho.

 Perigo de choque eléctrico

Nunca tocar no cabo de rede e na tomada

com as mãos molhadas.

Agarrar o cabo de rede sempre na ficha e

não retirar a ficha da tomada puxando o ca-

bo.

Controlar o cabo de rede e a ficha, antes de

qualquer utilização do aparelho, relativa-

mente a danos. O cabo de rede danificado

tem que ser imediatamente substituído

pela assistência técnica ou por um electri-

cista autorizado.

Para evitar acidentes relacionados com a

electricidade, recomendamos utilizar toma-

das com disjuntor de corrente de defeito in-

tercalado (máx. 30 mA corrente de

activação nominal).

몇 Atenção

Determinadas substâncias podem, com o

ar aspirado, formar gáses explosivos ou

misturas por meio de turbulências!

Nunca aspire as seguintes substâncias:

– Gases, líquidos e pós (pó reactivo) ex-

plosivos ou inflamáveis

– Pós reactivos de metal (p. ex. alumínio,

magnésio, zinco) em combinação com

detergentes altamente alcalinos e ácidos

– Ácidos e soluções alcalinas fortes não

diluídas

– Solventes orgânicos (p. ex. gasolina,

diluente de tintas, acetona, óleo com-

bustível).

Além disso, estes materiais podem ter efei-

tos negativos sobre os materiais utilizados

no aparelho.

Ver figuras na página desdo-

brável!

Verifique o conteúdo da embalagem a res-

peito de acessórios não incluídos ou da-

nos. No caso de danos provocados

durante o transporte, informe o seu reven-

dedor.

Para ligar a mangueira de aspiração para

os trabalhos de aspiração.

Aviso: para retirar basta premir a patilha

(com o polegar) e retirar o tubo de aspiração.

Para transportar o aparelho ou para retirar

a cabeça do aparelho após o desbloqueio.

Para desligar o bocal de pavimentos du-

rante interrupções do trabalho.

Avisos de segurança

Descrição da máquina

Ligação do tubo flexível de aspira-

ção

Interruptor rotativo (LIG/DESL)

Pega para portar

Tecla de desbloqueio da portinho-

la do filtro

Posição de estacionamento

35PT

– 7

Este suporte de acessório permite guardar

os tubos de aspiração ou outros acessórios.

Puxar para fora para abrir e pressionar

para dentro para fechar.

몇 Atenção

O filtro e o respectivo quadro devem estar

sempre montados durante a utilização.

몇 Atenção: P. f. não deitar fora.

É engatado no interior do recipiente e des-

tina-se ao encaixe do saco de filtro.

Recomendação: montar o saco de filtro

para aspirar pó fino.

Aviso: para a aspiração húmida não pode

ser utilizado nenhum saco de filtro!

Para aspirar superfícies duras e carpetes

deve-se utilizar o encaixe adequado.

Superfícies duras, aspirar a húmido: utili-

zar o encaixe com dois lábios de borracha.

Superfícies duras, aspirar a seco: utilizar

o encaixe com duas fiadas de cerdas.

Carpetes, aspirar a húmido e aspirar a

seco: trabalhar sem dispositivo (encaixe).

몇 Trabalhar sempre com o filtro de pre-

gas plano encaixado, tanto durante

os trabalhos de aspirar a húmido

como na aspiração a seco!

Figura

 Retirar a cabeça do aparelho, retirar o

conteúdo do recipiente.

Figura

 Virar o recipiente e pressionar os rolos

de guia contra as aberturas no fundo do

recipiente até encaixarem.

Figura

 Montar e bloquear a cabeça do apare-

lho.

Figura

 Ligar os acessórios.

Figura

 Ligar a ficha de rede.

Figura

 Ligar o aparelho.

Posição I: Aparelho está ligado.

Posição 0: aparelho desligado.

몇 Trabalhar apenas com filtro de pre-

gas plano seco!

Figura

 Recomendação: montar o saco de fil-

tro para aspirar pó fino.

 O nível de enchimento do saco de filtro

depende do tipo de sujidade aspirada.

Sacos de filtro cheios podem rebentar,

pelo que é necessário que estes sejam

substituídos atempadamente.

Para pó fino, areia, etc. é necessário

substituir o saco de filtro com maior fre-

quência.

Suporte de acessório recipiente

Fecho do recipiente

Rolos de guia

Filtro de pregas plano com quadro

(já incorporado no aparelho)

Encaixe do saco de filtro

Saco-filtro

Tubo flexível de aspiração com

manípulo

Tubos de aspiração 2 x 0,5 m

Bocal para pavimentos

(com encaixes)

Bocal para juntas

Manuseamento

Antes de colocar em funcionamen-

Colocação em funcionamento

Aspirar a seco

36 PT

– 8

 Para aspirar humidade ou líquidos, en-

caixar os acessórios desejados nos tu-

bos de aspiração ou directamente no

punho.

몇 Atenção:

Não utilize saco-filtro!

Se houver formação de espuma ou saída

de líquidos, desligue imediatamente o apa-

relho!

Aviso: Quando o recipiente estiver cheio,

o flutuador fecha a abertura de aspiração e

o aparelho funciona com uma rotação mais

elevada. Desligue imediatamente o apare-

lho e esvazie o recipiente.

 Desligar o aparelho.

Figura

 Engatar o bocal de pavimento na posi-

ção de estacionamento.

 Desligue o aparelho e retire a ficha de

rede.

Figura

 Retirar as cabeças do aparelho e esva-

ziar o recipiente repleto de sujidade hú-

mida ou seca.

Figura

 Guardar os acessórios no aparelho e

guardar o aparelho num local seco.

 Perigo

Antes de efectuar trabalhos de conserva-

ção e de manutenção desligar o aparelho e

retirar a ficha de rede.

Os trabalhos de reparação e trabalhos em

componentes eléctricos só devem ser exe-

cutados pelo Serviço de Assistência Técni-

ca autorizado.

몇 Atenção

Não utilize produtos abrasivos, produtos

para a limpeza de vidros ou universais!

Nunca mergulhe o aparelho em água.

 Limpe o aparelho e os acessórios de

plástico com um produto para limpeza

de plásticos corrente.

 Lavar o recipiente e os acessórios com

água e secar antes de utilizar nova-

mente.

Figura

 destravar e abrir a portinhola do filtro.

Retirar o aro e o filtro e sacudir o filtro.

Se necessário, lavar o filtro sob água

corrente. Não esfregar ou escovar o fil-

tro.

Deixar secar totalmente antes de mon-

tar.

Figura

 De seguida posicionar primeiro o filtro e

depois voltar a montar o aro.

 Desligar imediatamente o aparelho.

Figura

 Limpar o sistema flutuador:

retirar a cabeça do aparelho, rodar o

cesto do flutuador (A) na direcção da

seta e retirar. Retirar o flutuador (B) e

limpar ambos sob água corrente.

Para a montagem deve-se primeiro in-

serir o flutuador e depois posicionar o

cesto do flutuador e travar.

Verifique os seguintes pontos se o rendi-

mento de aspiração do seu aparelho dimi-

nuir:

 Os acessórios, os tubos de aspiração

estão entupidos, remova a obstrução.

 O filtro de pregas plano está sujo: Des-

montar o filtro e limpar (ver capítulo

"Limpar filtro de pregas plano").

Aspirar a húmido

Interromper o funcionamento

Desligar o aparelho

Esvaziar o recipiente

Guardar a máquina

Conservação e manutenção

Limpar o filtro de pregas

Ajuda em caso de avarias

Saída de água

Perda da potência de aspiração

37PT

– 9

 Substituir um filtro de pregas plano da-

nificado.

 Saco de filtro cheio: Posicionar um

novo saco de filtro (ver n.º de encomen-

da na lista das peças sobressalentes

no fim destas instruções).

몇 Atenção

Não deitar fora o encaixe do saco do filtro!

Reservados os direitos a alterações téc-

nicas!

Dados técnicos

Tensão

1~50/60 Hz

220 - 240 V

Potência P

nom

1000 W

Potência P

máx

1200 W

Protecção de rede (de

acção lenta)

10 A

Volume do recipiente 18 l

Admissão de água com a

pega

12 l

Admissão de água com o

bocal de pavimento

Nível de pressão acústi-

ca (EN 60704-2-1)

73 dB(A

)

Peso (sem acessórios) 8,3 kg

38 PT

– 5

Kære kunde

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Apparatet er i henhold til beskrivelserne i

denne brugsanvisning og sikkerhedsanvis-

ningerne beregnet til anvendelse som våd-

og tørsuger.

Denne maskine blev udviklet til privat brug

og er ikke beregnet til erhvervsmæssig

brug.

– Beskyt damprenseren mod regn. Må

ikke opbevares udendørs.

– OBS: Brug en forudskiller (bestillingsnr.

2.863-139) ved opsugning af aske og

sod.

Brug våd-/tørsugeren kun med:

– originale filterposer.

– Original reservedele, tilbehør eller eks-

tra tilbehør.

Producenten garanterer ikke for eventuelle

skader som blev forårsaget af ikke bestem-

melsesmæssigt brug eller ukorrekt betje-

ning af apparatet.

I de enkelte land gælder de garantibetingel-

ser, som er udgivet af vores respektive an-

svarlige forhandlere. Inden for

garantifristen afhjælper vi gratis eventuelle

fejl på Deres maskine, såfremt disse er for-

årsaget af materiale- eller produktionsfejl.

Hvis De vil gøre Deres garanti gældende,

bedes De henvende Dem til Deres forhand-

ler eller nærmeste autoriserede kundeser-

vice medbringende kvittering.

(Se adressen på bagsiden)

Vores KÄRCHER-afdeling hjælper gerne,

hvis De har spørgsmål, eller der er fejl på

støvsugeren.

(Se adressen på bagsiden)

Et udvalg over de reservedele som bruges

meget ofte finder De i slutningen af betje-

ningsvejledningen

Reservedele og tilbehør får du ved din for-

handler eller i den KÄRCHER-afdeling.

(Se adressen på bagsiden)

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor

udtjente apparater på en genbrugsstation

eller lignende.

Filter og filterpose er produceret af miljø-

venligt materiale.

Såfremt de ikke har indsugede stoffer, som

ikke er forbudt som husholdningsaffald,

kan de bortskaffes med den normale affald.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

Indholdsfortegnelse

Generelle henvisninger . . . DA . . .5

Sikkerhedsanvisninger . . . . DA . . .6

Beskrivelse af apparatet. . . DA . . .6

Betjening . . . . . . . . . . . . . . DA . . .7

Pleje og vedligeholdelse . . DA . . .8

Hjælp ved fejl . . . . . . . . . . . DA . . .8

Tekniske data . . . . . . . . . . . DA . . .8

Generelle henvisninger

Bestemmelsesmæssig anvendelse

Garanti

Kundeservice

Bestilling af reservedele og ekstra-

tilbehør

Miljøbeskyttelse

Bortskaffelse af filter og filterpose

39DA

– 6

– Dette apparat er ikke beregnet til brug

af personer (inklusive børn) med ind-

skrænkede fysiske, sensoriske eller ån-

delige evner eller som ikke har

erfaringer med brugen og/eller kend-

skab til brugen, med mindre de er under

opsyn af en person som er ansvarligt

for deres sikkerhed eller blev anvist i

brugen af apparatet. Børn skal være

under opsyn for at sørge for, at de ikke

leger med apparatet.

– Emballagefolie skal holdes væk fra

børn p.gr.a. kvælningsfare!

– Efter hver brug og før hver rengøring/

vedligeholdelses skal maskinen slukkes.

– Brandfare. Opsug ikke brændende eller

glødende genstande.

– Det er forbudt at bruge højtryksrenseren i

områder, hvor der er eksplosionsfare.

몇 El-tilslutning

Højtryksrenseren må kun sluttes til veksel-

strøm. Spændingen skal svare til angivel-

sen på typeskiltet.

 Risiko for elektrisk stød

Rør aldrig ved netstik og stikkontakt med

fugtige hænder.

Træk netkablet ud ved at tage fat i kontak-

ten og ikke i ledningen.

Kontroller altid tilslutningsledningen og net-

stikket for skader, før hvert brug. En beska-

diget tilslutningsledning skal udskiftes af en

autoriseret kundeserviceafdeling/elektriker

med det samme.

For at undgå elektriske uheld anbefaler vi,

at man anvender stikkontakter med et for-

koblet fejlstrømsrelæ (maks. 30 mA nom.

udløse-strømstyrke).

몇 OBS

De kan danne eksplosive dampe eller blan-

dinger gennem ophvirvling med sugeluften!

Efterfølgende stoffer må aldrig suges op:

– Eksplosive eller tændelige gas, væsker

og støv (reaktive støv)

– Reaktive metalstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med

stærk alkaliske eller sure rengørings-

midler.

– Ufortyndede syrer og baser

– Organiske opløsningsmidler (f.eks. lak-

fortynder, benzin, acetone, fyringsolie).

Desuden kan disse stoffer angribe de ma-

terialer, støvsugeren er fremstillet af.

Se hertil figurerne på siderne!

Kontroller pakningens indhold

for manglende tilbehør eller beskadigelser,

når den pakkes ud. Kontakt Deres forhand-

ler i tilfælde af transportskader.

For tilslutning af sugeslangen under sug-

ningen.

Bemærk: For at fjerne sugeslangen skal lå-

setappen trykkes ind med tommelfingeren

og sugeslangen trækkes ud.

Til transport af maskinen eller til at fjerne

maskinhovedet efter åbning af låsemeka-

nismen.

For at stille gulvdysen til side ved arbejds-

pauser.

Denne tilbehørsholder er beregnet til at hol-

de sugerør eller andet tilbehør.

Træk ud for at åbne, skub ind for at låse.

Sikkerhedsanvisninger

Beskrivelse af apparatet

Sugeslangetilslutning

Drejeknap (TÆND/SLUK)

Bæregreb

Åbnetaste filterspjæld

Parkeringsposition

Tilbehørsholder beholder

Beholderlås

Styrehjul

40 DA

– 7

몇 OBS

Filter og tilhørende ramme skal altid være

isat under brugen.

몇 OBS: Kast venligst ikke bort!

Hæges ind i beholderen, bruges til at holde

filterposen.

Anbefaling: Isæt filterposen til opsugning

af fint støv.

Bemærk: Til vådsugningen må man ikke

isætte en filterpose!

Til opsugning af hårde overflader og gulv-

tæpper skal der bruges den passende ind-

sats.

Hårde gulve, vådsugning: Brug indsatsen

med 2 gummilæber.

Hårde gulve, tørsugning: Brug indsatsen

med 2 børstestriber.

Gulvtæpper, vådsugning og tørsugning:

Arbejd uden indsats.

몇 Såvel ved våd- og tørsugning skal

der altid arbejdes med et isat flad fol-

defilter!

Figur

 Tag maskinhovedet af og tag indholdet

ud af beholderen.

Figur

 Vend beholderen, tryk styrehjulene i åb-

ningerne på beholderens bund indtil

stoppositionen.

Figur

 Sæt maskinens hoved på og lås det fast.

Figur

 Tilslut tilbehøret.

Figur

 Sæt netstikket i.

Figur

 Tænd for maskinen.

Position I: Maskinen er tændt.

Position 0: Maskinen er slukket.

몇 Arbejd kun med tør flad foldefilter!

Figur

 Anbefaling: Isæt filterposen til opsug-

ning af fint støv.

 Filterposens påfyldningsgrad er afhæn-

gigt af den opsugede snavs.

Tilstoppede filterposer kan eksplodere,

derfor skal filterposen udskiftes i tide!

Ved fintstøv, sand osv. skal filterposen

udskiftes oftere.

 Sæt det ønskede tilbehør på sugerøre-

ne, hhv. direkte på håndgrebet for at

opsuge fugtighed eller væske.

몇 OBS:

Brug ikke filterpose!

Sluk straks for apparatet, hvis der dannes

skum eller trænger væske ud!

Bemærk: Hvis beholderen er fuld, lukker en

svømmerventil sugeåbningen, og apparatet

kører med forhøjet omdrejningstal. Sluk

straks for apparatet, og tøm beholderen.

 Sluk for renseren

Figur

 Hæng gulvdysen ind i parkeringsholde-

ren.

Flad foldefilter med ramme

(allerede sat ind i maskinen)

Filterposeholder

Filterpose

Sugeslange med håndgreb

Sugerør 2 x 0,5 m

Gulvdyse

(med indsats)

Fugemundstykke

Betjening

Inden idrifttagning

Ibrugtagning

Tørsugning

Vådsugning

Afbrydelse af driften

41DA

– 8

 Sluk for apparatet, og træk netstikket

ud.

Figur

 Fjern maskinhovedet, tøm beholderen

som er fyldt med våd eller tør snavs.

Figur

 Anbring tilbehøret på maskinen og op-

bevar maskinen i et tørt rum.

 Risiko

Før alle service- og vedligeholdelsesarbej-

der skal maskinen afbrydes og stikket træk-

kes ud.

Reparationsarbejder og arbejder på elektri-

ske komponenter skal altid udføres af auto-

riserede servicefolk.

몇 OBS

Undlad at bruge skuremidler, glas- eller

universalrengøringsmiddel! Nedsænk al-

drig apparatet i vand.

 Apparat og tilbehørsdele af plast skal

rengøres med et almindeligt plastren-

gøringsmiddel.

 Beholder og tilbehør spoles med vand

og tørres inden de bruges igen.

Figur

 Åbn filterklappen. Fjern filteret og ram-

men og bank filteret af. Efter behov ren-

ses filteret under flydende vand. Filteret

må ikke gnides af eller børstes af.

Inden det monteres skal det tørres.

Figur

 Derefter skal først filteret og så rammen

sættes tilbage.

 Sluk straks for maskinen.

Figur

 Rense svømmersystemet:

Fjern maskinhovedet, skru svømmer-

kurven (A) op i pilens retning og tag den

af. Fjern derefter svømmeren (B) og

rens begge under flydende vand.

Til montering skal svømmeren først

sættes i , derefter sættes svømmerkur-

ven på og låses.

Hvis maskinens sugekapacitet reduceres,

kontroller følgende punkter:

 Tilbehør, sugeslange eller sugerør er

tilstoppet, fjern tilstopningen.

 Det flade foldefilter er tilsmudset: Af-

monter og rens filteret (se kapitel " Ren-

se de flade foldefilter").

 Beskadiget flad foldefilter skal udskiftes.

 Filterposen er fuld: Isæt en ny filterpose

(bestillingsnr. se reservedelliste i slut-

ningen af denne vejledning).

몇 OBS

Kast filterposens holder ikke bort!

Forbehold for tekniske ændringer!

Efter brug

Tøm beholderen

Opbevaring af maskinen

Pleje og vedligeholdelse

Rengør det flade foldefilter

Hjælp ved fejl

Vand træder ud

Aftagende sugeeffekt

Tekniske data

Spænding

1~50/60 Hz

220 - 240 V

Ydelse P

nom.

1000 W

Ydelse P

maks.

1200 W

Netsikring (træg) 10 A

Beholdervolumen 18 l

Vandindtag med hånd-

greb

12 l

Vandindtag med gulvdy-

Lydtryksniveau (EN

60704-2-1)

73 dB(A

)

Vægt (uden tilbehør) 8,3 kg

42 DA

– 5

Kjære kunde,

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen , følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

Maskinen skal brukes iht. de beskrivelser

og sikkerhetsanvisninger som er gitt i den-

ne bruksanvisning for oppsuging av vått og

tørt smuss.

Dette apparatet er utviklet for privat bruk og

er ikke forberedt for kravene som stilles i

kommersiell bruk.

– Beskytt apparatet mot regn. Det må

ikke oppbevares utendørs.

– Advarsel: Ved suging av aske og sot

bruk forutskiller (bestillingsnr. 2.863-

139).

Våt/tørr sugeren skal bare brukes med:

– Original-filterposer.

– Originale reserverdeler, originalt tilbe-

hør eller originalt ekstrautstyr

Produsenten er ikke ansvarlig for eventuel-

le skader forårsaket av ikke-tiltenkt eller feil

bruk.

De garantibestemmelser som er utgitt av

vår distribusjonsavdeling, gjelder i alle

land. Eventuelle feil på maskinen blir repa-

rert gratis i garantitiden, dersom disse kan

føres tilbake til material- eller produksjons-

feil. Ved behov for garantireparasjoner

henvender du deg til din forhandler eller

nærmeste autoriserte serviceforhandler.

(Se adresse på baksiden)

Våre KÄRCHER-avdelinger hjelper deg

gjerne ved feil eller om du har spørsmål.

(Se adresse på baksiden)

Et utvalg av de vanligste reservedelene fin-

ner du bak i denne bruksanvisningen.

Reservedeler og tilbehør får du hos din for-

handler eller ved en KÄRCHER-avdeling.

(Se adresse på baksiden)

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til

resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Filter og filterpose er produsert av miljø-

vennlige materialer.

Dersom de ikke inneholder oppsugd mate-

riale som ikke er tillatt i husholdningsavfall,

kan alt kastes som normalt husholdnings-

avfall.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

– Dette apparatet er ikke egnet for bruk

av personer (inkludert barn) med redu-

serte fysiske, sensoriske eller sjelelige

evner. Det skal heller ikke benyttes der-

som brukeren mangler erfaring og/eller

kunnskap. Slike personer skal kun bru-

ke apparatet under oppsyn av en an-

svarlig person som skal sørge for

Innholdsfortegnelse

Generelle merknader . . . . . NO . . .5

Sikkerhetsanvisninger . . . . NO . . .5

Beskrivelse av apparatet . . NO . . .6

Betjening . . . . . . . . . . . . . . NO . . .7

Pleie og vedlikehold . . . . . . NO . . .8

Feilretting . . . . . . . . . . . . . . NO . . .8

Tekniske data . . . . . . . . . . . NO . . .8

Generelle merknader

Forskriftsmessig bruk

Garanti

Kundetjeneste

Bestilling av reservedeler og spesi-

altilbehør

Miljøvern

Deponering av filter og filterpose

Sikkerhetsanvisninger

43NO

– 6

sikkerheten, eller som kan gi informa-

sjon om bruken. Barn skal holdes under

oppsyn ved bruk av apparatet, for å sik-

re at de ikke leker med det.

– Emballasjefolien holdes unna barn, fare

for kvelning!

– Slå av apparatet etter hver bruk og før

hver rengjøring/vedlikehold.

– Brannfare. Brennene eller glødende

gjenstander må ikke suges opp.

– Bruk i eksplosjonsfarlige områder er

forbudt.

몇 Elektrisk tilkobling

Høytrykksvaskeren må kun kobles til vek-

selstrøm. Spenningen må stemme overens

med høytrykksvaskerens typeskilt.

 Fare for elektrisk støt

Ta aldri i strømkabelen eller stikkontakten

med våte hender.

Ta direkte i støpselet og trekk ikke i lednin-

gen når støpselet skal tas ut av stikkontak-

ten.

Kontroller strømledningen og støpselet for

skader hver gang apparatet skal brukes.

En skadet strømledning må skiftes ut umid-

delbart hos autorisert kundeservice eller

autorisert elektriker.

For å unngå el-ulykker anbefaler vi at du

bruker stikkontakter med forankoblede ver-

nebrytere for å beskytte mot feilstrøm

(maks. nominell utløsningsstrøm: 30 mA ).

몇 Forsiktig

Visse stoffer kan danne eksplosive damper

eller blandinger når de virvles opp med su-

geluften.

Sug aldri opp følgende stoffer:

– Eksplosive eller brennbare gasser,

væsker og støv (reaktivt støv)

– Reaktivt metallstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med

sterkt alkaliske og sure rengjøringsmid-

ler.

– Ufortynnede sterke syrer og lut

– Organiske løsemidler (f.eks. bensin,

fargetynner, aceton, fyringsolje).

I tillegg kan disse stoffene angripe materia-

let som er brukt i støvsugeren.

Illustrasjoner se utfoldingssi-

dene!

Kontroller ved utpakkingen at innholdet i

pakken er komplett og uskadd. Kontakt din

forhandler ved eventuelle transportskader.

For tilkobling av sugeslange ved suging.

Merk: For å ta av, trykk låsen med tomme-

len og trekk ut sugeslangen.

For å bære apparatet eller for at ta av appa-

rathodet etter opplåsing.

For parkering av gulvdysen ved arbeids-

pauser.

Denne tilbehørsholderen brukes for oppbe-

varing av sugerør og diverse tilbehør.

For åpning, trekk utover - for låsing, trykk

innover.

몇 Forsiktig

Filter og tilhørende ramme skal alltid være

satt inn ved bruk.

몇 Advarsel: Skal ikke kastes!

Henges inne i beholderen, brukes som hol-

der for filterposen.

Beskrivelse av apparatet

Sugeslangetilkobling

Dreiebryter (PÅ/AV)

Bærehåndtak

Låsetast filterklaff

Parkeringsposisjon

Tilbehørsholder beholder

Beholderlåsing

Styrehjul

Foldefilter med ramme

(ferdig innebygget i apparatet)

Filterposeholder

44 NO

– 7

Anbefaling: For suging av fint støv skal det

settes inn filterpose.

Merk: For våtsuging skal det ikke monteres

noen filterpose!

For suging av harde gulv og teppegulv,

bruk passende innsats.

Harde flater, våtsuging:: Bruk innsats

med 2 gummilepper.

Harde flater, tørrsuging:: Bruk innsats

med 2 børstestriper.

Teppegulv, våtsuging og tørrsuging:

Brukes uten innsats.

몇 Arbeid alltid med påsatt foldefilter,

både ved tørr og våt suging!

Figur

 Ta av apparathodet og ta innholdet ut

av beholderen.

Figur

 Snu beholderen, sett inn styrehjulene i

åpningene på bunnen av beholderen,

trykk inn til de går i lås.

Figur

 Sett på apparathodet og lås det.

Figur

 Koble til tilbehør.

Figur

 Sett i støpselet.

Figur

 Slå apparatet på.

Stilling I: Apparatet er slått på.

Stilling 0: Apparatet er slått av.

몇 Arbeid alltid kun med tørt foldefilter!

Figur

 Anbefaling: For suging av fint støv skal

det settes inn filterpose.

 Fyllingsgraden av filterposen er avhen-

gig av hva slags smuss som suges opp.

Fulle filterposer kan sprekke, pass der-

for på å skifte filterpose til rett tid!

Ved fint støv, sand osv... må filterposen

skiftes oftere.

 For oppsuging av fuktighet hhv. væske,

stikk ønsket tilbehør på sugerøret hhv.

direkte på håndtaket.

몇 Forsiktig:

Ikke bruk filterpose!

Ved skumdannelse eller lekkasje av væske

må apparatet slås av umiddelbart!

Merk: Når beholderen er full, blir sugeåp-

ningen stengt av en flottør og apparatet går

med økt turtall. Slå av maskinen umiddel-

bart og tøm beholderen.

 Slå av maskinen.

Figur

 Sett gulvdysen i parkeringsholderen.

 Slå av apparatet og trekk ut støpselet.

Figur

 Ta av apparathodet, tøm beholderen for

smuss fra våt- eller tørrsuging.

Figur

 Lagre tilbehør på apparatet og oppbe-

var det i et tørt rom.

Filterpose

Sugeslange med håndtak

Sugerør 2 x 0,5 m

Gulvmunnstykke

(med innsatser)

Fugemunnstykke

Betjening

Før igangsetting

Igangsetting

Støvsuging

Våtsuging

Opphold i arbeidet

Etter bruk

Tøm beholderen

Oppbevaring av apparatet

45NO

– 8

 Fare

Slå av apparatet og ta ut strømstøpselet

innen service eller vedlikeholdsarbeider

påbegynnes.

Reparasjonsarbeid og arbeid på elektriske

komponenter må kun utføres av autorisert

kundeservice.

몇 Forsiktig

Ikke bruk skuremiddel, glass eller univer-

salrengjøringsmiddel! Dypp aldri apparatet

under vann.

 Bruk et alminnelig rengjøringsmiddel for

plast på apparatet, og tilbehørsdeler av

plast.

 Beholder og tilbehør skylles med vann

ved behov, og skal tørke før bruk.

Figur

 Lås filterklaffen og åpne. Ta av ramme

og filter, og bank ut filteret. Ved behov

rengjør filteret under rennende vann.

Ikke gni eller børst av filteret.

La tørke fullstendig før montering.

Figur

 Eterpå, sett først inn filter og deretter

rammen igjen.

 Slå straks av apparatet.

Figur

 Rengjøre flottørsystemet:

Ta av apparathodet, skru av flottørkurv

(A) i pilretningen og ta den av. Ta deret-

ter av flottøren (B) og rengjør begge un-

der rennende vann.

For montering, før først inn flottøren og

sett deretter på flottørkurven og lås.

Dersom sugeeffekten er dårlig, kontroller

følgende punkter:

 Tilbehør, sugeslange eller sugerørene

er tilstoppet. Fjern tilstoppingen.

 Foldefilter er tilsmusset: Ta av og ren-

gjør filter (se kapittel "Rengjøre foldefil-

ter").

 Skift skadet foldefilter.

 Filterpose er full: Sett inn ny filterpose

(bestillingsnr. se reservedelsliste på

slutten av denne bruksanvisningen).

몇 Forsiktig

Ikke kast filterposeholderen!

Det tas forbehold om tekniske endrin-

ger!

Pleie og vedlikehold

Rengjøring av foldefilter

Feilretting

Det kommer ut vann

Avtagende sugeeffekt

Tekniske data

Spenning

1~50/60 Hz

220 - 240 V

Effekt P

nominell

1000 W

Effekt P

maks

1200 W

Strømsikring (trege) 10 A

Beholder, volum 18 l

Vannopptak med hånd-

tak

12 l

Vannopptak med gulvdy-

Lydtrykksnivå (EN

60704-2-1)

73 dB(A

)

Vekt (uten tilbehør) 8,3 kg

46 NO

– 5

Bäste kund,

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Apparaten är avsedd att användas som

våt- och torrsug enligt beskrivningarna och

säkerhetsanvisningarna i denna bruksan-

visning.

Denna produkt har konstruerats för privat

användning och är ej avsedd för påfrestan-

de, industriell användning.

– Skydda maskinen från regn. Får inte

förvaras utomhus.

– Observera : Använd avskiljare (beställ

nr. 2.863-139) vid uppsugning av aska

och sot.

Använd våt/torrsugen endast med:

– Original filterpåse.

– Originalreservdelar, -tillbehör eller -

specialtillbehör.

Tillverkaren påtar sig inget ansvar för even-

tuella skador som uppkommer på grund av

felaktig användning eller felaktig hantering.

I alla länder gäller de av vårt ansvariga för-

säljningsbolag utformade garantivillkor.

Eventuella fel på apparaten åtgärdas utan

kostnad under garantitiden, om det var ett

material- eller tillverkarfel som var orsaken.

Gäller det garantiärenden, ber vi er vända

er till försäljaren med köpbeviset eller

närmsta auktoriserade kundtjänst.

(Se baksidan för adress)

Vid frågor eller problem hjälper närmaste

KÄRCHER-filial gärna till.

(Se baksidan för adress)

I slutet av bruksanvisningen finns ett urval

av de reservdelar som oftast behövs.

Reservdelar och tillbehör finns att få på in-

köpsstället, eller från närmaste KÄRCHER-

filial.

(Se baksidan för adress)

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Filter och filterpåse är tillverkade i miljövän-

ligt material.

Så länge de inte innehåller uppsugna sub-

stanser, som inte får kastas i hushållsso-

porna, så kan de avyttras på detta sätt.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

– Denna apparat är ej avsedd att använ-

das av personer (även barn) med be-

gränsad fysisk, sensorisk eller mental

färdighet eller av personer som saknar

erfarenhet och/eller kunnande, såvida

de inte övervakas av en person ansva-

rig för deras säkerhet eller har fått in-

struktioner av en sådan person hur

apparaten ska användas. Barn ska hål-

Innehållsförteckning

Allmänna hänvisningar. . . . SV . . .5

Säkerhetsanvisningar. . . . . SV . . .5

Beskrivning av aggregatet . SV . . .6

Handhavande. . . . . . . . . . . SV . . .7

Skötsel och underhåll. . . . . SV . . .8

Åtgärder vid störningar. . . . SV . . .8

Tekniska data . . . . . . . . . . . SV . . .8

Allmänna hänvisningar

Ändamålsenlig användning

Garanti

Kundservice

Beställning av reservdelar och spe-

cialtillbehör

Miljöskydd

Hantera filter och filterpåse

Säkerhetsanvisningar

47SV

– 6

las under uppsikt för att garantera att de

inte leker med apparaten.

– Håll förpackningsfolien borta från barn,

risk för kvävning!

– Stäng av maskinen efter varje använd-

ning och före all form av rengöring/un-

derhåll.

– Brandrisk. Sug inte upp brännande eller

glödande föremål.

– Användning av aggregatet i utrymmen

med explosionsrisk är förbjuden.

몇 Elanslutning

Aggregatet får endast anslutas till växel-

ström. Spänningen ska motsvara den

spänning som är angiven på aggregatets

typskylt.

 Risk för strömstötar!

Ta aldrig i sladd och eluttag med fuktiga

händer.

Håll alltid i kontakten när denna ska dras

bort från eluttaget, aldrig i sladden.

Kontrollera före varje användningstillfälle

att nätsladden och nätkontakten inte är

skadade. Skadade sladdar ska genast by-

tas ut av auktoriserad kundservice/elektri-

ker.

För att undvika elolyckor rekommenderar vi

att endast använda nätuttag som är koppla-

de till en jordfelsbrytare (max. 30 mA nomi-

nella utlösningsströmstyrka).

몇 Observera

Vissa ämnen kan, genom uppvirvling med

sugluften, bilda explosiva ångor eller bland-

ningar!

Sug aldrig upp följande substanser:

– explosiva eller antändliga gaser, väts-

kor eller damm (reaktivt damm)

– reaktivt metalldamm (ex. aluminium,

magnesium, zink) tillsammans med

starkt alkaliska och sura rengöringsme-

del

– outspädda starka syror och lut

– organiska lösningsmedel (ex. bensin,

färgförtunning, aceton, uppvärmnings-

olja).

Dessutom kan dessa ämnen angripa mate-

rialet i aggregatet.

Figurer och bilder finns på

kartongens utfällbara sidor!

Kontrollera vid uppackningen att inga tillbe-

hör saknas eller är skadade. Kontakta åter-

försäljaren om skador uppkommit vid

transporten.

För att ansluta sugslangen vid uppsugning.

Anvisning: Ta loss den genom att trycka

på spärren med tummen och dra ut slang-

en.

För att bära maskinen eller för att ta loss

maskinhuvudet efter att spärren lossats.

För avställning av golvmunstycket vid av-

brott i arbetet.

Med detta tillbehörsfäste kan sugrör och

övriga tillbehör förvaras.

För att öppna, dra utåt, tryck inåt för att

stänga.

몇 Observera

Filtret med tillhörande ram måste alltid vara

isatt vid användning.

몇 Observera: Får inte kastas!

Hängs in i behållarens inre och är till för att

hålla fast filterpåsen.

Beskrivning av aggregatet

Sugslangsanslutning

Vridknapp (PÅ/AV)

Bärhandtag

Spärrknapp filterventil

Parkeringsposition

Tillbehörsfäste behållare

Förslutning behållare

Styrrullar

Plattvecksfilter med ram

(sitter redan i maskinen)

Fäste för filterpåse

48 SV

– 7

Rekommendation: Sätt i filterpåsen om

maskinen ska användas för uppsugning av

fint damm.

Anvisning: Ingen filterpåse får användas

vid våtuppsugning!

Använd lämpligt munstycke för uppsugning

från hårda ytor och heltäckningsmattor.

Hårda ytor, våtuppsugning: Använd in-

satsen med 2 gummiläppar.

Hårda ytor, torruppsugning: Använd in-

satsen med 2 borstremsor.

Heltäckningsmattor, våt- och torrupp-

sugning: Arbeta utan insats.

몇 Arbeta alltid med isatt plattvecksfil-

ter, både vid våt- och torruppsug-

ning!


 Ta av maskinhuvudet och ta ut innehål-

let ur behållaren.


 Vänd behållaren, tryck in styrrullar i

öppningarna på botten av behållaren,

till anslag.


 Sätt på apparathuvudet och spärra.


 Anslut tillbehör.


 Stick i nätkontakten.


 Starta aggregatet.

Position I: Maskinen är påslagen.

Position 0: Aggregatet är avstängt.

몇 Arbeta endast med torrt plattvecks-

filter!


 Rekommendation: Sätt i filterpåsen

om maskinen ska användas för upp-

sugning av fint damm.

 Filterpåsens uppsamlingsförmåga styrs

av den smuts som sugs upp.

Tilltäppta filterpåsar kan spricka, byt

därför filterpåsen i god tid!

Vid fint damm, sand och liknande ...

måste filterpåsen bytas oftare.

 För att suga upp fuktighet eller vätska,

välj önskat tillbehör och sätt det på sug-

ledningen eller direkt på handgreppet

몇 Observera:

Använd inte filterbehållaren!

Stäng genast av apparaten om skum bildas

eller om vätska läcker ut!

Observera: Om behållaren är full stängs

sugöppningen av en flottör och sugturbinen

går med högre varvtal. Stäng genast av ap-

paraten och töm behållaren.

 Stäng av aggregatet.


 Häng i golvmunstycket i förvaringshål-

laren.

 Stäng av apparaten och dra ur nätan-

slutningen.


 Ta loss maskinhuvudet töm den med

våt eller torr smuts fyllda behållaren.


Filterbehållare

Sugslang med handtag

Sugrör 2 x 0,5 m

Golvmunstycke

(med insatser)

Fogmunstycke

Handhavande

Före idrifttagandet

Idrifttagande

Torrsugning

Våtsugning

Avbryta drift

Avsluta driften

Töm behållaren

Förvaring av apparaten

49SV

– 8

 Placera tillbehören på maskinen och

förvara denna i ett torrt utrymme.

 Fara

Stäng av aggregatet och dra ut nätkonta-

ken innan vård och skötselarbeten ska ut-

föras.

Reparationsarbeten och arbeten på elek-

triska komponenter får endast utföras av

auktoriserad kundservice.

몇 Varning

Använd inte skurmedel, glas- eller allrengö-

ringsmedel! Doppa aldrig ner apparaten i

vatten.

 Vårda apparaten och tillbehören med

ett vanligt i handeln förekommande

plastrengöringsmedel.

 Spola vid behov ur behållare och tillbe-

hör med vatten och torka före nästa an-

vändningstillfälle.


 Spärra upp filterluckan och öppna den.

Ta ur filtret och ramen och knacka ur

dem. Rengör vid behov filtret under rin-

nande vatten. Skrubba eller borsta inte

av filtret.

Låt det torka helt innan det sätts tillba-

ka.


 Sätt sedan först tillbaka filtret och däref-

ter ramen.

 Stäng omedelbart av maskinen.


 Rengör flottörsystem:

Ta loss maskinhuvudet, skruva upp flot-

törkorgen (A) i pilens riktning och ta loss

den. Ta sedan ur flottören (B) och ren-

gör båda delarna under rinnande vat-

ten.

För vid monteringen först in flottören,

sätt sedan på flottörkorgen och spärra.

Om sugeffekten hos maskinen försämras,

kontrollera följande punkter.

 Tillbehör eller sugrör är igensatta. Ta

bort smutsen.

 Plattvecksfiltret är smutsigt: Ta ur och

rengör filtret (se kapitel "Rengöra platt-

vecksfilter").

 Byt ut skadat plattvecksfilter.

 Filterpåsen är full: Sätt i en ny filterpåse

(beställningsnumret finns i slutet av

denna bruksanvisning).

몇 Observera

Kasta inte bort fästet till filterpåsen!

Med reservation för tekniska ändringar!

Skötsel och underhåll

Rengöra plattvecksfilter

Åtgärder vid störningar

Det kommer ut vatten

Avtagande sugeffekt

Tekniska data

Spänning

1~50/60 Hz

220 - 240 V

Effekt P

nominell

1000 W

Effekt P

max

1200 W

Nätsäkring (trög) 10 A

Behållarvolym 18 l

Vattenupptagning med

handtag

12 l

Vattenupptagning med

golvmunstycke

Ljudtrycksnivå (EN

60704-2-1)

73 dB(A)

Vikt (utan tillbehör) 8,3 kg

50 SV

– 5

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myö-

hempää omistajaa varten.

Laite on tarkoitettu käytettäväksi märkä- ja

kuivaimurina tämän käyttöohjeen kuvaus-

ten ja turvaohjeiden mukaisesti.

Tämä laite on suunniteltu yksityiskäyttöön

eikä vastaa ammattikäyttöön tarkoituksia

vaatimuksia.

– Suojaa laite sateelta. Älä säilytä laitetta

ulkona.

– Huomio: Imuroi tuhkaa ja nokea vain

esierotinta käyttäen (tilausnro 2.863-

139).

Märkä-/kuivaimuria saa käyttää vain, jos se

on varustettu:

– alkuperäisillä pölypusseilla.

– alkuperäisillä varaosilla, sekä alkupe-

räisillä lisä- tai erikoistarvikkeilla.

Valmistaja ei vastaa mahdollisista vahin-

goista, jotka johtuvat ohjeidenvastaisesta

käytöstä.

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostostositteineen jälleenmyy-

jään tai lähimpään valtuutettuun asiakas-

palveluun.

(Osoite, katso takasivua)

KÄRCHER -edustustomme vastaa mielel-

lään kysymyksiisi ja auttaa mahdollisissa

häiriötilanteissa.

(Osoite, katso takasivua)

Tärkeimpien osien varaosaluettelo löytyy

tämän käyttöohjeen lopusta.

Varaosat ja erityisvarusteet saat kauppiaal-

tasi tai lähimmältä KÄRCHER tytäryhtiöltä.

(Osoite, katso takasivua)

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden

kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräily-

laitoksiin.

Suodatin ja suodatinpussi on valmistettu

ympäristöystävällisestä materiaalista.

Mikäli niihin ei ole imuroitu aineita, joita ei

saa laittaa yleisiin jäteastioihin, ne voidaan

hävittää normaalin kotijätteen mukana.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

– Tämä laite ei ole tarkoitettu sellaisten

henkilöiden (lapset mukaan lukien) käy-

tettäväksi, joiden fyysiset kyvyt, aistit tai

henkiset ominaisuudet ovat rajoittuneet

tai, joilta puuttuu riittävä kokemus ja/tai

riittävä tietämys, paitsi, jos he ovat hei-

dän turvallisuudestaan vastaavan hen-

Sisällysluettelo

Yleisiä ohjeita . . . . . . . . . . . FI . . .5

Turvaohjeet . . . . . . . . . . . . FI . . .5

Laitekuvaus . . . . . . . . . . . . FI . . .6

Käyttö . . . . . . . . . . . . . . . . . FI . . .7

Hoito ja huolto . . . . . . . . . . FI . . .8

Häiriöapu . . . . . . . . . . . . . . FI . . .8

Tekniset tiedot . . . . . . . . . . FI . . .8

Yleisiä ohjeita

Tarkoituksenmukainen käyttö

Takuu

Asiakaspalvelu

Varaosien ja erityisvarusteiden ti-

laaminen

Ympäristönsuojelu

Suodattimen ja suodatinpussin hävittä-

minen

Turvaohjeet

51FI

– 6

kilön valvonnassa tai ovat saaneet

häneltä ohjeistuksen koneen käyttämi-

seen. Lapsia pitäisi valvoa, jotta he ei-

vät leikkisi koneen kanssa.

– Pidä pakkausfoliot lasten ulottumatto-

missa, tukehtumisvaara!

– Laite kytketään pois päältä jokaisen

käytön jälkeen ja ennen jokaista puh-

distusta/huoltoa.

– Palovaara. Älä imuroi mitään palavia tai

hehkuvia kohteita.

– Käyttö räjähdysalttiilla alueilla on kielletty.

몇 Sähköliitäntä

Liitä laite vain vaihtovirtaan. Jännitteen on

oltava sama kuin laitteen tyyppikilvessä il-

moitettu jännite.

 Sähköiskuvaara

Älä koskaan tartu märillä käsillä liitosjoh-

toon ja pistorasiaan.

Kun irrotat verkkojohdon pistorasiasta,

vedä pistokkeesta, älä vedä kaapelista.

Tarkasta aina ennen käyttöä, että liitosjoh-

to ja virtapistoke ovat ehjät. Anna valtuute-

tun asiakaspalvelun/sähköalan

ammattilaisen välittömästi vaihtaa vaurioi-

tunut liitosjohto.

Sähkötapaturmien välttämiseksi suositte-

lemme käyttämään pistorasioita, joissa on

esikytketyt virhevirran turvakytkimet (maks.

30 mA nimellislaukaisuvirran voimakkuus).

몇 Huomio

Tietyt aineet voivat muodostaa räjähdys-

herkkiä höyryjä tai seoksia pyörrevirtauk-

sen seurauksena imuilman kanssa!

Älä koskaan imuroi seuraavia aineita:

– Räjähdysherkkiä tai palavia kaasuja,

nesteitä ja pölyjä (reagoivia pölyjä)

– Reagoivia metallipölyjä (esim. alumiini,

magnesium, sinkki) voimakkaasti al-

kaalisten ja happamien puhdistusainei-

den kanssa

– Laimentamattomia, voimakkaita happo-

ja ja lipeää

– Orgaanisia liuottimia (esim. bensiini,

värinohennusaineet, asetoni,polttoöljy).

Lisäksi nämä aineet voivat syövyttää lait-

teessa käytettyjä materiaaleja.

Katso avattavalla kansisivulla

olevia kuvia!

Tarkasta purkaessasi pakkauksesta, ovat-

ko kaikki varusteet olemassa ja ovatko osat

vaurioituneet Jos havaitset kuljetusvaurioi-

ta ota yhteyttä myyjäliikkeeseen.

Imuletkun liittämiseen imuroitaessa.

Huomautus: Irrota imuletku painamalla lu-

kitusnuppia peukalolla ja vetämällä letku ir-

ti.

Laitteen kantamiseen tai laitepään nosta-

miseen pois paikaltaan lukituksen irrottami-

sen jälkeen.

Lattiasuulakkeen ripustamiseen työtauko-

jen ajaksi.

Varustekannatin on tarkoitettu imuputkille

ja muille varusteille.

Avaa vetämällä ulos, lukitse painamalla si-

sään.

몇 Huomio

Suodattimen ja kehyksen tulee aina olla

käytön aikana asetettuna paikalleen.

Laitekuvaus

Imuletkuliitäntä

Kiertokytkin (PÄÄLLE/POIS)

Kantokahva

Suodatinluukun lukituksen vapau-

tuspainike

Pysäköintipidike

Varustekannatin säiliö

Säiliönlukitus

Ohjausrullat

Kehyksellinen poimusuodatin

(on jo paikoillaan laitteessa)

52 FI

– 7

몇 Huomio: Älä heitä pois!

Ripustetaan säiliön sisälle, käytetään suo-

datinpussin kiinnittämiseen.

Suositus: Käytä suodatinpussia hienopö-

lyä imuroitaessa.

Huomautus: Suodatinpussia ei saa käyt-

tää märkäimuroitaessa!

Käytä kulloinkin sopivaa sisäkettä kovien

pintojen ja kokolattiamattojen imuroimi-

seen.

Kovat pinnat, märkäimurointi: Käytä si-

säkettä. jossa on 2 kumihuulta.

Kovat pinnat, kuivaimurointi: Käytä sisä-

kettä. jossa on 2 harjakaistaletta.

Kokolattiamatot, märkä- ja kuivaimu-

rointi: Imuroi ilman sisäkettä.

몇 Imuroi aina poimusuodatinta käyttä-

en, tämä koskee sekä märkä- että

kuivaimurointia!

Kuva

 Poista laitepää ja ota varusteet säiliös-

tä.

Kuva

 Käännä säiliö ylösalaisin ja paina sitten

ohjausrullat säiliön pohjassa oleviin rei-

kiin vasteeseen asti.

Kuva

 Aseta laitepää paikalleen ja lukitse se.

Kuva

 Liitä lisävaruste.

Kuva

 Työnnä virtapistoke pistorasiaan.

Kuva

 Kytke laite päälle.

Asento I: Laite on kytketty päälle.

Asento 0: Laite on kytketty pois päältä.

몇 Imuroi ainoastaan kuivaa poimusuo-

datinta käyttäen!

Kuva

 Suositus: Käytä suodatinpussia hie-

nopölyä imuroitaessa.

 Suodatinpussin täyttyminen riippuu

imuroitavan lian laadusta.

Tukkeutunut suodatinpussi voi revetä,

vaihda siksi suodatinpussi hyvissä

ajoin!

Hienoa pölyä, hiekka yms. imuroitaessa

on suodatinpussi vaihdettava useam-

min.

 Kun imuroit kosteaa tai märkää likaa,

valitse haluamasi varuste ja pistä se

imuputkeen tai suoraan käsikahvaan.

몇 Huomio:

Älä käytä suodatinpussia!

Jos muodostuu vaahtoa, tai nestettä pää-

see ulos, kytke laite heti pois päältä!

Ohje: Jos säiliö on täynnä, uimuri sulkee

imuaukon ja laite käy kohonneella kierros-

luvulla. Kytke laite heti pois päältä ja tyhjen-

nä säiliö.

 Kytke laite pois päältä.

Kuva

 Ripusta lattiasuulake pysäköintipiti-

meen.

Suodatinpussikiinnitin

Suodatinpussi

Käsikahvallinen imuletku

Imuputket 2 x 0,5 m

Lattiasuulake

(sisäkkeineen)

Rakosuutin

Käyttö

Ennen käyttöönottoa

Käyttöönotto

Kuivaimu

Märkä imurointi

Käytön keskeytys

53FI

– 8

 Kytke laite pois päältä ja vedä virtapis-

toke irti.

Kuva

 Irrota laitepää ja tyhjennä märällä tai

kuivalla lialla täyttynyt säiliö.

Kuva

 Laita varusteet laitteeseen ja säilytä lai-

tetta kuivissa tiloissa.

 Vaara

Kytke laite pois päältä ennen kaikkia hoito-

ja huoltotöitä ja vedä virtapistoke irti pisto-

rasiasta.

Vain valtuutettu asiakaspalvelu saa suorit-

taa korjaustyöt ja sähköisiin rakenneosiin

kohdistuvat työt.

몇 Huomio

Älä käytä hankausaineita, lasia tai moni-

käyttöpuhdistusaineita! Älä koskaan upota

laitetta veteen.

 Hoida laite ja muoviset lisävarusteen

osat tavallisella muoville tarkoitetulla

puhdistusaineella.

 Huuhtele säiliö ja varusteet rarvittaessa

vedellä ja kuivaa ennen uudelleen käyt-

töä.

Kuva

 Avaa suodatinluukun lukitus ja avaa

suodatinluukku. Poista kehys ja suoda-

tin ja kopista suodatin puhtaaksi. Puh-

dista suodatin tarvittaessa virtaavassa

vedessä. Älä hankaa tai harjaa suoda-

tinta.

Anna suodattimen kuivua täysin ennen

sen takaisin paikalleen asettamista.

Kuva

 Aseta sen jälkeen ensin suodatin ja sit-

ten kehys takaisin paikalleen.

 Kytke laite heti pois päältä.

Kuva

 Uimurijärjestelmän puhdistaminen:

Poista laitepää, kierrä uimurikoria (A)

nuolen suuntaan ja irrota. Irrota senjäl-

keen uimuri (B) ja puhdista molemmat

virtaavassa vedessä.

Aseta ensin uimuri paikalleen, aseta sit-

ten päälle uimurikori ja lukitse paikalleen.

Jos laitteen imuteho heikkenee, tarkasta

seuraavat seikat:

 Varuste, imuletku tai imuputket ovat

tukkeutuneet, poista tukos.

 Poimusuodatin on likaantunut: Irrota ja

puhdista suodatin (katso kohtaa "Poi-

musuodattimen puhdistaminen").

 Vaihda vahingoittunut poimusuodatin

uuteen.

 Suodatinpussi on täynnä: Aseta tilalle

uusi suodatinpussi (Katso tilausnumero

tämän käyttöohjeen lopussa olevasta

varaosaluettelosta).

몇 Huomio

Älä heitä pois suodatinpussikiinnitintä!

Oikeus teknisiin muutoksiin pidätetään!

Käytön lopetus

Säiliön tyhjennys

Laitteen säilytys

Hoito ja huolto

Poimusuodattimen puhdistus

Häiriöapu

Vettä valuu ulos

Vähenevä imuteho

Tekniset tiedot

Jännite

1~50/60 Hz

220 - 240 V

Teho P

nenn

1000 W

Teho P

max

1200 W

Verkkosulake (hidas) 10 A

Astian tilavuus 18 l

Vedenotto käsikahvalla 12 l

Vedenotto lattiasuulak-

keella

Äänen painetaso (stan-

dardi EN 60704-2-1)

73 dB(A)

Paino (ilman varusteita) 8,3 kg

54 FI

– 5

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες

χρήσης, ενεργήστε σύμφωνα με αυτές και

κρατήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Η συσκευή προορίζεται για χρήση όπως

περιγράφεται στις παρούσες οδηγίες χρή-

σης και στις υποδείξεις ασφαλείας σαν

ηλε-

κτρική σκούπα (αναρροφητήρας) υγρών

και στεγνών ρύπων.

Η παρούσα συσκευή σχεδιάστηκε ειδικά

για ιδιωτική χρήση και δεν είναι σε θέση να

ανταποκριθεί στις καταπονήσεις που συνε-

πάγεται μία ενδεχόμενη επαγγελματική της

χρήση.

– Προστατέψτε τη συσκευή από τη βρο-

χή. Μην αποθηκεύετε τη συσκευή σε

υπαίθριο χώρο.

– Προσοχή: Για την αναρρόφηση στά-

χτης και σκουριάς, χρησιμοποιείτε μόνο

το ειδικό εξάρτημα προδιαχωρισμού

(Κωδ. παραγγελίας 2.863-139).

Χρησιμοποιήστε την ηλεκτρική σκούπα

υγρής/ξηρής αναρρόφησης αποκλειστικά

με:

– Αυθεντικές σακούλες φίλτρων.

– Αυθεντικά ανταλλακτικά, εξαρτήματα ή

ειδικό εξοπλισμό.

Ο κατασκευαστής δεν ευθύνεται για ενδε-

χόμενες ζημιές, που οφείλονται σε μη ενδε-

δειγμένη χρήση ή σε λάθος χειρισμό.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια αντιπρο-

σωπεία μας. Εντός της προθεσμίας της πα-

ρεχόμενης εγγύησης αποκαθιστούμε

δωρεάν οποιαδήποτε βλάβη

στη συσκευή

σας εφόσον έχει προκληθεί από σφάλμα

υλικού ή κατασκευής. Σε περίπτωση που

επιθυμείτε να κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών μας.

(Για τη διεύθυνση βλ

. στην πίσω σελίδα)

Σε περίπτωση αποριών ή βλαβών μπορεί-

τε να απευθύνεστε στο πλησιέστερο υπο-

κατάστημα του Οίκου KÄRCHER, το οποίο

θα σας βοηθήσει ευχαρίστως.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

Μία επιλογή των ανταλλακτικών που χρειά-

ζονται συχνότερα θα βρείτε στο τέλος των

οδηγιών χρήσης.

Μπορείτε να προμηθευθείτε ανταλλακτικά

και εξαρτήματα από τον αρμόδιο έμπορο ή

από το υποκατάστημα της KÄRCHER της

περιοχής σας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά, τα οποία θα

πρέπει

να παραδίδονται προς επαναχρησι-

μοποίηση. Για το λόγο αυτό αποσύρετε τις

παλιές συσκευές με κατάλληλες διαδικασί-

ες συγκέντρωσης αποβλήτων.

Πίνακας περιεχομένων

Γενικές υποδείξεις . . . . . . . EL . . .5

Υποδείξεις ασφαλείας. . . . . EL . . .6

Περιγραφή συσκευής . . . . . EL . . .6

Χειρισμός . . . . . . . . . . . . . . EL . . .7

Φροντίδα και συντήρηση . . EL . . .8

Αντιμετώπιση βλαβών . . . . EL . . .9

Τεχνικά χαρακτηριστικά . . . EL . . .9

Γενικές υποδείξεις

Αρμόζουσα χρήση

Εγγύηση

Υπηρεσία εξυπηρέτησης πελατών

Παραγγελία ανταλλακτικών και ει-

δικών εξαρτημάτων

Προστασία περιβάλλοντος

55EL

– 6

Το φίλτρο και η σακούλα του κατασκευάζο-

νται από υλικά φιλικά προς το περιβάλλον.

Εάν δεν περιέχουν υλικά, τα οποία δεν επι-

τρέπεται να καταλήξουν στους κάδους οικι-

ακών απορριμμάτων, μπορείτε να τα

διαθέσετε στο σύστημα οικιακών απορριμ-

μάτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε

να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

– Η συσκευή αυτή δεν πρέπει να χρησιμο-

ποιείται από άτομα (συμπεριλαμβανο-

μένων των παιδιών) με σωματικές,

διανοητικές και αισθητήριες ανεπάρκει-

ες ή άτομα που δεν έχουν την κατάλλη-

λη εμπειρία ή γνώση, εκτός εάν

επιτηρούνται από κατάλληλο για την

ασφάλειά τους άτομο ή έλαβαν προη-

γουμένως οδηγίες για την κατάλληλη

χρήση

της συσκευής.

– Τα παιδιά πρέπει να επιτηρούνται για να

διασφαλιστεί ότι δεν θα παίζουν με τη

συσκευή.

– Κρατάτε τα παιδιά μακριά από τα πλα-

στικά φύλλα συσκευασίας, υφίσταται

κίνδυνος ασφυξίας!

– Απενεργοποιείτε τη συσκευή έπειτα από

κάθε χρήση και πριν από τον καθαρι-

σμό/τη συντήρηση.

– Κίνδυνος πυρκαγιάς. Μην αναρροφάτε

καιγόμενα ή καυτά αντικείμενα.

– Απαγορεύεται η χρήση σε σημεία, όπου

υφίσταται κίνδυνος έκρηξης.

몇 Ηλεκτρική σύνδεση

Συνδέετε τη συσκευή μόνο σε εναλλασσό-

μενο ρεύμα. Η τάση πρέπει να συμφωνεί με

την πινακίδα τύπου της συσκευής.

 Κίνδυνος ηλεκτροπληξίας

Μην αγγίζετε ποτέ με υγρά χέρια το καλώ-

διο και την πρίζα.

Πιάνετε πάντα το καλώδιο από το φις και

μην το τραβάτε ποτέ για να βγάλετε το φις

από την πρίζα.

Πριν από κάθε χρήση ελέγχετε το καλώδιο

ρεύματος και το φις για τυχόν βλάβες. Ανα-

θέτετε αμέσως

σε εξουσιοδοτημένη υπηρε-

σία τεχνικής εξυπηρέτησης/εξειδικευμένο

ηλεκτρολόγο την αλλαγή του χαλασμένου

καλωδίου σύνδεσης στο δίκτυο παροχής

ρεύματος.

Για την αποφυγή ηλεκτρικών ατυχημάτων,

συνιστάται η χρήση πριζών με προεγκατε-

στημένο προστατευτικό διακόπτη ρεύματος

διαρροής (μέγ. 30 mA ονομαστική ισχύς

ρεύματος απεμπλοκής).

몇 Προσοχή

Ορισμένες ουσίες, όταν αναμειχθούν με τον

αέρα αναρρόφησης, μπορεί να δημιουργή-

σουν εκρηκτικούς ατμούς ή μείγματα!

Μην αναρροφάτε ποτέ τα ακόλουθα υλικά:

– Εκρηκτικά ή καύσιμα αέρια, υγρά και

σκόνες (σκόνες που προκαλούν αντί-

δραση)

– Αντιδραστικές μεταλλικές σκόνες (π.χ.

αλουμίνιο, μαγνήσιο, ψευδάργυρος) σε

συνδυασμό με ισχυρά αλκαλικά και όξι-

να απορρυπαντικά

– Συμπυκνωμένα ισχυρά οξέα και αλκαλι-

κά διαλύματα

– Οργανικά διαλυτικά μέσα (π.χ. βενζίνη,

διαλυτικά χρωμάτων, ακετόνη, πετρέ-

λαιο θέρμανσης).

Επιπλέον, οι ουσίες αυτές μπορεί να δια-

βρώσουν τα υλικά που χρησιμοποιούνται

στη συσκευή.

Εικόνες, βλ. αναδιπλούμενη

σελίδα!

Κατά τον άνοιγμα της συσκευασίας, ελέγξτε

το περιεχόμενο για τυχόν ελλείψεις σε

εξαρτήματα ή γιαβλάβες. Σε περίπτωση ζη-

μιών που προκλήθηκαν

από τη μεταφορά,

παρακαλείσθε να πληροφορήσετε αμέσως

το κατάστημα, από το οποίο αγοράσατε το

μηχάνημα.

Για τη σύνδεση του ελαστικού σωλήνα

αναρρόφησης κατά την αναρρόφηση.

Διάθεση φίλτρου και σακούλας φίλτρου

Υποδείξεις ασφαλείας

Περιγραφή συσκευής

Σύνδεση εύκαμπτου σωλήνα

αναρρόφησης

56 EL

– 7

Υπόδειξη: Για την αφαίρεση, πιέστε το κλικ

με τον αντίχειρα και τραβήξτε τον ελαστικό

σωλήνα αναρρόφησης.

Για τη μεταφορά της συσκευής ή για την

αφαίρεση της κεφαλής μετά την απασφάλι-

ση.

Για την απόθεση του ακροφυσίου δαπέδου

στα διαλείμματα από την εργασία.

Η υποδοχή εξαρτημάτων επιτρέπει τη φύ-

λαξη των

σωλήνων αναρρόφησης και του

λοιπού εξοπλισμού.

Για το άνοιγμα τραβήξτε προς τα έξω και

για το κλείδωμα πιέστε προς τα μέσα.

몇 Προσοχή

Το φίλτρο και το αντίστοιχο πλαίσιο πρέπει

να είναι πάντα τοποθετημένα κατά τη χρή-

ση.

몇 Προσοχή: Να μην απορριφθεί!

Αναρτάται στο εσωτερικό του δοχείου, χρη-

σιμεύει ως υποδοχή για τη σακούλα φίλ-

τρου.

Σύσταση: Χρησιμοποιείτε τη σακούλα φίλ-

τρου για την αναρρόφηση λεπτής σκόνης.

Υπόδειξη: Κατά την υγρή αναρρόφηση δεν

πρέπει να χρησιμοποιείται σακούλα φίλ-

τρου!

Για αναρρόφηση σε σκληρές επιφάνειες και

μοκέτες, χρησιμοποιήστε το κατάλληλο

εξάρτημα.

Σκληρές επιφάνειες, υγρή αναρρόφηση:

Χρησιμοποιήστε το εξάρτημα με 2 ελαστικά

χείλη.

Σκληρές επιφάνειες, ξηρή αναρρόφηση:

Χρησιμοποιήστε το εξάρτημα με 2 λωρίδες

βουρτσών.

Μοκέτες, υγρή και ξηρή αναρρόφηση:

Μην χρησιμοποιείτε κανένα εξάρτημα.

몇 Χρησιμοποιείτε πάντα το επίπεδο

πτυχωτό φίλτρο τόσο κατά την υγρή

όσο και κατά την ξηρή αναρρόφηση!

Εικόνα

 Αφαιρέστε την κεφαλή της συσκευής κι

έπειτα αφαιρέστε το περιεχόμενο του

δοχείου.

Εικόνα

 Γυρίστε ανάποδα τον κάδο, πιέστε τους

τροχούς στα ανοίγματα του κάδου έως

το τέρμα.

Εικόνα

 Τοποθετήστε και ασφαλίστε την

κεφαλή

της συσκευής.

Περιστροφικός διακόπτης (ON/

OFF)

Λαβή μεταφοράς

Πλήκτρο απασφάλισης καπακιού

φίλτρου

Θέση στάθμευσης

Υποδοχή εξαρτημάτων δοχείου

Καπάκι δοχείου

Τροχοί οδήγησης

Επίπεδο πτυχωτό φίλτρο με πλαί-

σιο

(ήδη τοποθετημένο στη συσκευή)

Υποδοχή σακούλας φίλτρου

Σακούλα φίλτρου

Ελαστικός σωλήνας αναρρόφη-

σης με χειρολαβή

Σωλήνες αναρρόφησης 2 x 0,5 m

Ακροφύσιο δαπέδου

(με εξαρτήματα)

Ακροφύσιο αρμών

Χειρισμός

Πριν τη θέση σε λειτουργία

57EL

– 8

Εικόνα

 Σύνδεση εξαρτημάτων.

Εικόνα

 Συνδέστε το ρευματολήπτη στην πρίζα.

Εικόνα

 Ενεργοποιήστε το μηχάνημα.

Θέση I: Η συσκευή είναι ενεργοποιημέ-

νη.

Θέση 0: Η συσκευή είναι απενεργοποι-

ημένη.

몇 Το επίπεδο πτυχωτό φίλτρο πρέπει

να είναι πάντα στεγνό κατά την εργα-

σία!

Εικόνα

 Σύσταση: Χρησιμοποιείτε τη σακούλα

φίλτρου για την αναρρόφηση λεπτής

σκόνης.

 Ο βαθμός πλήρωσης της σακούλας

φίλτρου εξαρτάται από τους ρύπους

που αναρροφώνται.

Όταν μια σακούλα φίλτρου γεμίσει

υπερβολικά, μπορεί να σπάσει. Γι' αυτό

αντικαθιστάτε έγκαιρα τη

σακούλα φίλ-

τρου.

Εάν πρόκειται για λεπτή σκόνη, άμμο

κτλ. ... η σακούλα φίλτρου πρέπει να

αντικαθίσταται συχνότερα.

 Για την αναρρόφηση υγρασίας και/ή

υγρών, εισάγετε το επιθυμητό εξάρτημα

στο σωλήνα αναρρόφησης και/ή απευ-

θείας στη χειρολαβή.

몇 Προσοχή:

Μην χρησιμοποιείτε σακούλα αναρρόφη-

σης!

Σε περίπτωση που εξέρχεται αφρός ή υγρό

από τη συσκευή, αυτή πρέπει να τεθεί αμέ-

σως εκτός λειτουργίας!

Υπόδειξη: Σε περίπτωση που γεμίσει το

δοχείο, ένας πλωτήρας κλείνει το άνοιγμα

αναρρόφησης και η συσκευή λειτουργεί με

αυξημένο αριθμό στροφών. Θέστε τη συ-

σκευή αμέσως εκτός

λειτουργίας και αδειά-

στε το δοχείο.

 Απενεργοποιήστε τη συσκευή.

Εικόνα

 Αναρτήστε το ακροφύσιο δαπέδου στο

στήριγμα φύλαξης.

 Απενεργοποιήστε τη συσκευή και βγάλ-

τε το καλώδιο από την πρίζα.

Εικόνα

 Αφαιρέστε την κεφαλή και αδειάστε το

δοχείο από τους υγρούς ή τους ξηρούς

ρύπους.

Εικόνα

 Φυλάξτε τα εξαρτήματα στη

συσκευή

και αποθηκεύστε τη συσκευή σε ξηρό

χώρο.

 Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίη-

σης και συντήρησης απενεργοποιήστε το

μηχάνημα και αποσυνδέστε το ρευματολή-

πτη από την πρίζα.

Οι εργασίες επισκευών και οι εργασίες στα

ηλεκτρικά εξαρτήματα πρέπει να διεξάγο-

νται μόνο από την εξουσιοδοτημένη υπηρε-

σία εξυπηρέτησης πελατών.

몇 Προσοχή

Μην χρησιμοποιείτε λειαντικά μέσα, γυαλί ή

καθαριστικά γενικής χρήσης! Ποτέ μην βυ-

θίζετε τη συσκευή μέσα σε νερό.

 Φροντίζετε τη συσκευή και τα πλαστικά

εξαρτήματα με ένα κοινό καθαριστικό

πλαστικών.

 Εάν είναι απαραίτητο ξεπλύνετε τον

κάδο και τα εξαρτήματα με νερό και στε-

γνώστε τα πριν τα χρησιμοποιήσετε ξα-

νά.

Ενεργοποίηση

Ξηρή αναρρόφηση

Υγρή αναρρόφηση

Διακοπή λειτουργίας

Τερματισμός λειτουργίας

Εκκένωση του δοχείου

Φύλαξη της συσκευής

Φροντίδα και συντήρηση

58 EL

– 9

Εικόνα

 Απασφαλίστε και ανοίξτε το καπάκι του

φίλτρου. Αφαιρέστε το φίλτρο και το

πλαίσιο και χτυπήστε ελαφρά το φίλτρο.

Εάν είναι απαραίτητο, καθαρίστε το φίλ-

τρο με τρεχούμενο νερό. Μην τρίβετε

και μην βουρτσίζετε το φίλτρο.

Αφήστε το να στεγνώσει εντελώς, πριν

το τοποθετήσετε στη θέση του.

Εικόνα

 Στη

συνέχεια επανατοποθετήστε πρώ-

τα το φίλτρο κι έπειτα το πλαίσιο.

 Απενεργοποιήστε αμέσως τη συσκευή.

Εικόνα

 Καθαρισμός του συστήματος πλωτήρα:

Αφαιρέστε την κεφαλή της συσκευής,

ξεβιδώστε το καλάθι του φίλτρου (Α)

προς την κατεύθυνση του βέλους και

αφαιρέστε το. Έπειτα αφαιρέστε τον

πλωτήρα (Β) και καθαρίστε και τα δύο

με τρεχούμενο

νερό.

Για τη συναρμολόγηση τοποθετήστε

πρώτα τον πλωτήρα κι έπειτα τοποθε-

τήστε και ασφαλίστε το καλάθι.

Εάν μειωθεί η αναρροφητική ισχύς της συ-

σκευής, ελέγξτε τα ακόλουθα:

 Τα εξαρτήματα ή οι ελαστικοί σωλήνες

αναρρόφησης ή οι σωλήνες αναρρόφη-

σης είναι φραγμένα, παρακαλούμε

αφαιρέστε το υλικό φραγής.

 Το επίπεδο πτυχωτό

φίλτρο είναι λερω-

μένο: Αφαιρέστε και καθαρίστε το φίλ-

τρο (βλ. κεφάλαιο "Καθαρισμός

επίπεδου πτυχωτού φίλτρου").

 Αντικαταστήστε το ελαττωματικό επίπε-

δο πτυχωτό φίλτρο.

 Η σακούλα φίλτρου είναι γεμάτη: Τοπο-

θετήστε μια νέα σακούλα φίλτρου (για

τον κωδ. παραγγελίας βλ. λίστα ανταλ-

λακτικών στο τέλος των οδηγιών).

몇 Προσοχή

Μην πετάτε την υποδοχή της σακούλας φίλ-

τρου!

Με την επιφύλαξη τεχνικών αλλαγών!

Καθαρισμός του επίπεδου πτυχω-

τού φίλτρου

Αντιμετώπιση βλαβών

Εκροή νερού

Ανεπαρκής ισχύς αναρρόφησης

Τεχνικά χαρακτηριστικά

Τάση

1~50/60 Hz

220 - 240 V

Ισχύς P

ονομ

1000 W

Ισχύς P

μέγ

1200 W

Ασφάλεια δικτύου (βρα-

δείας τήξης)

10 A

Χωρητικότητα κάδου 18 l

Υποδοχή νερού με χειρο-

λαβή

12 l

Υποδοχή νερού με ακρο-

φύσιο δαπέδου

Στάθμη ακουστικής πίε-

σης (EN 60704-2-1)

73 dB(A

)

Βάρος (χωρίς παρελκό-

μενα)

8,3 kg

59EL

– 5

Sayın müşterimiz,

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Cihaz, bu kullanım kılavuzunda yer alan

açıklamalar ve kullanıma yönelik güvenlik

uyarılarına uygun şekilde ıslak ve kuru emi-

ci olarak belirlenmiştir.

Bu cihaz özel kullanım için geliştirilmiştir ve

cihazın ticari kullanım taleplerini karşılama-

sı öngörülmemiştir.

– Cihazı yağmurdan koruyun. Açık alan-

da saklamayın.

– Dikkat:: Kül ve kurumu sadece ön ayı-

rıcıyla süpürün (Sipariş No. 2.863-139).

Sulu/kuru süpürgeyi sadece aşağıdakilerle

birlikte kullanın:

– Orijinal filtre torbası.

– Orijinal yedek parçalar, aksesuarlar ya

da özel aksesuarlar.

Üretici, amacına uygun olmayan ya da ha-

talı kullanım sonucu oluşan hasarlar için

sorumluluk üstlenmez.

ılgili ülkede, genel distribitörümüzün belirle-

miş ve yayınlamış olduğu garanti koşulları

geçerlidir. Garanti süresi dahilinde cihazda,

malzeme ve üretim hatasından oluşabile-

cek arızaların giderilmesi tarafımızdan üc-

retsiz olarak yapılır. Garanti kapsamındaki

arızaların oluşması halinde, lütfen cihazı

tüm aksesuarları ve satış belgesi ile (fiş, fa-

tura) satın aldığınız yere yada en yakındaki

yetkili servise götürünüz. Cihazın kullanım

ömrü 10 yıldır.

(Adres için Bkz. Arka sayfa)

Sorularınız veya arızalar söz konusu olursa

KÄRCHER distribütörümüz size seve seve

yardımcı olacaktır.

(Adres için Bkz. Arka sayfa)

En sık kullanılan yedek parça çeşitlerini kul-

lanım kılavuzunun sonunda bulabilirsiniz.

Yedek parçalar ve aksesuarları yetkili satı-

cınız ya da KÄRCHER temsilciliğinden te-

min edebilirsiniz.

(Adres için Bkz. Arka sayfa)

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri aracılı-

ğıyla imha edin.

Filtre ve filtre torbası çevreye uyumlu mal-

zemelerden üretilmiştir.

Ev çöpü için yasak olan emilmiş maddeler

içermedikleri sürece, bu parçalar normal ev

çöpünde imha edilebilir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

İçindekiler

Genel bilgiler . . . . . . . . . . . TR . . .5

Güvenlik uyarıları . . . . . . . . TR . . .6

Cihaz tanımı . . . . . . . . . . . . TR . . .6

Kullanımı . . . . . . . . . . . . . . TR . . .7

Koruma ve Bakım. . . . . . . . TR . . .8

Arızalarda yardım. . . . . . . . TR . . .8

Teknik Bilgiler . . . . . . . . . . . TR . . .8

Genel bilgiler

Kurallara uygun kullanım

Garanti

Müşteri hizmeti

Yedek parça ve özel aksesuar sipa-

rişi

Çevre koruma

Filtre ve filtre torbasının imha edilmesi

60 TR

– 6

– Bu cihaz, güvenlikleri için yetkili bir kişi

tarafından gözetim altında tutulmadık-

ları ya da cihazın nasıl kullanılacağına

yönelik gerekli talimatları almadıkları

sürece fiziksel, duyusal ya da ruhsal

açıdan kısıtlı yeteneklere sahip ya da

deneyimleri ve/veya bilgileri yetersiz ki-

şiler (çocuklar dahil) için üretilmemiştir.

Cihazla oynamadıklarından emin olmak

için çocuklar gözetim altında tutulmalı-

dır.

– Ambalaj folyolarını çocuklardan uzak

tutun, boğulma tehlikesi bulunmaktadır!

– Her kullanımdan sonra ve her temizlik/

bakımdan önce cihazı kapatın.

– Yangın tehlikesi. Yanan veya kor halin-

deki maddeleri temizlemeyin.

– Patlama tehlikesi olan bölgelerde ciha-

zın çalıştırılması yasaktır.

몇 Elektrik bağlantısı

Cihazı sadece alternatif akıma bağlayın.

Gerilim, cihazın tip plaketiyle aynı olmalıdır.

 Elektrik çarpma tehlikesi

Elektrik kablosu ve prizi kesinlikle ıslak

veya nemli elle tutmayın.

Elektrik kablosunu prizden çekerken kablo-

sundan değil, fişinden tutun.

Fişle birlikte elektrik kablosuna her kulla-

nımdan önce hasar kontrol yapın. Hasar

görmüş elektrik kablosunun derhal yetkili

müşteri hizmetleri/elektronik teknisyeni ta-

rafından değiştirilmesini sağlayın.

Elektronik kazalardan sakınmak için, önce-

den devreye sokulmuş eksik akım koruyu-

cu şalterini (maks. 30 mA nominal akım

seviyesi) kullanmanızı tavsiye ederiz.

몇 Dikkat

Belirli maddeler, emilen hava ile girdap

oluşması nedeniyle patlayıcı buharlar ve

karışımlar oluşturabilir!

Aşağıdaki maddeleri kesinlikle emmeyin:

– Patlayıcı ya da yanıcı gazlar, sıvılar ve

tozlar (reaktif tozlar)

– Aşırı alkali ve asidik temizlik maddeleri

ile bağlantılı olarak reaktif metal tozları

(Örn; Alüminyum, magnezyum, çinko)

– İnceldilmemiş güçlü asitler ve eriyikler

– Organik çözücü maddeler (Örn; Benzin,

tiner, aseton, sıcak yağ).

Bu maddeler, ek olarak cihazda kullanılan

malzemelere etki edebilir.

Şekiller Bkz. Katlanır sayfa!

Ambalajı çıkartırken, ambalajın

içinde bulunan malzemelerde eksik akse-

suar ya da hasar olup olmadığını kontrol

edin. Nakliye hasarlarında yetkili satıcınızı

bilgilendirin.

Süpürme sırasında süpürme hortumunun

bağlanması için.

Uyarı: Çıkartmak için mandalı baş parma-

ğınızla bastırın ve süpürme hortumunu dı-

şarı çekin.

Cihazı taşımak ve kilidi açtıktan sonra cihaz

kafasını çıkartmak için.

Çalışma molalarında taban memesini dur-

durmak için.

Bu aksesuar yuvası, süpürme borular

ının

ve diğer aksesuarların saklanmasına ola-

nak sağlar.

Açmak için dışarı çekin, kilitlemek için içeri

doğru bastırın.

Güvenlik uyarıları

Cihaz tanımı

Emme hortumu bağlantısı

Döner şalter (AÇIK/KAPALI)

Taşıma kolu

Filtre kapağı kilit açma düğmesi

Park pozisyonu

Depo aksesuar yuvası

Hazne kilidi

61TR

– 7

몇 Dikkat

Filtre ve ait olan çerçeve uygulama sırasın-

da her zaman kullanılmalıdır.

몇 Dikkat: Lütfen atmayın!

Deponun iç tarafına asılır, filtre torbasının

yuvası olarak görev görür.

Öneri: İnce tozları süpürmek için filtre tor-

basını takın.

Uyarı: Sulu süpürme için filtre torbası takıl-

mamalıdır!

Sert yüzeyler veya halı zeminleri süpürmek

için uygun soketi kullanın.

Sert zeminler, sulu süpürme: 2 kauçuk

dudaklı adaptör kullanın.

Sert zeminler, kuru süpürme: 2 kıl şeritli

adaptör kullanın.

Halı zeminler, sulu süpürme ve kuru sü-

pürme: Soketsiz çalışın.

몇 Hem sulu hem de kuru süpürme sıra-

sında, her zaman yassı katlama filtre-

si takılmış durumdayken çalışın!

Şekil

 Cihaz kafasını çıkartın ve içindekileri

depodan alın.

Şekil

 Kabı çevirin, döner tekerlekleri tahditle-

re kadar kabın tabanındaki deliklere

bastırın.

Şekil

 Cihaz kafasını yerleştirin ve kilitleyin.

Şekil

 Aksesuarı bağlayınız.

Şekil

 Şebeke fişini takın.

Şekil

 Cihazı açın.

Konum I: Cihaz açıktır.

Konum 0: Cihaz kapalı.

몇 Sadece kuru yassı katlama filtresiyle

çalışın!

Şekil

 Öneri: İnce tozları süpürmek için filtre

torbasını takın.

 Filtre torbasının doluluk derecesi emi-

len kire bağlıdır.

Dolan filtre torbaları patlayabilir, bu ne-

denle filtre torbasını zamanında değişti-

rin!

İnce toz, kumda, vb filtre torbası daha

sık değiştirilmelidir.

 Nem ya da suyu emmek için, istediğiniz

aksesuarı emme boruları ya da direkt

olarak tutamağa takın.

몇 Dikkat:

Filtre torbası kullanmayınız!

Köpük oluşması veya sıvı çıkması duru-

munda cihazı hemen kapatınız!

Uyarı: Cihazın alt kısmındaki hazne tama-

men dolduğunda, şamandıra cihazın emiş

ağzını otomatik olarak kapatır ve emmeyi

sağlayan cihaz yüksek devir sayısı ile çalış-

maya başlar. Cihazı derhal kapatınız ve

kabı boşaltınız.

Döner tekerlekler

Çerçeveli yassı katlama filtresi

(daha önce cihaza takılmıştır)

Filtre torbası

yuvası

Filtre torbası

Tutamaklı süpürme hortumu

Vakum boruları 2 x 0,5 m

Taban memesi

(soketlerle birlikte)

Derz ucu

Kullanımı

Cihazı çalıştırmaya başlamadan

önce

İşletime alma

Kuru emme

Islak temizlik

62 TR

– 8

 Cihazı kapatın.

Şekil

 Taban memesini park pozisyonuna asın.

 Cihazı kapatınız ve fişi çıkartınız.

Şekil

 Cihaz kafasını çıkartın, ıslak ve kuru kir-

le dolu depoyu boşaltın.

Şekil

 Cihazdaki aksesuarları istifleyin ve ci-

hazı kuru mekanlarda saklayın.

 Tehlike

Bütün bakım ve temizlik çalışmalarında ci-

haz kapatılmalı şebeke kablosu prizden çı-

kartılmalıdır.

Elektrik parçalardaki onarım çalışmaları ve

diğer çalışmalar sadece yetkili müşteri hiz-

meti tarafından uygulanmalıdır.

몇 Dikkat

Aşındırıcı maddeler, cam veya çok amaçlı

temizleyiciler kullanmayınız! Cihazı asla

suya daldırmayınız.

 Cihazı ve plastik aksesuarlarını piyasa-

dan temin edilen bir plastik temizleyici-

siyle temizleyiniz.

 İhtiyaç anında hazne ve aksesuarları

suyla yıkayın ve tekrar kullanmadan

önce kurutun.

Şekil

 Filtre kapağının kilidini açın ve kapağı çı-

kartın. Çerçeveyi ve filtreyi çıkartın ve vu-

rarak filtreyi temizleyin. Gerekirse filtreyi

akar su altında filtreyi temizleyin. Filtreyi

sürterek veya fırçalayarak temizlemeyin.

Takmadan önce tamamen kurutun.

Şekil

 Daha sonra, ilk önce filtreyi ve ardından

çerçeveyi takın.

 Cihazı hemen kapatın.

Şekil

 Şamandıra sisteminin temizlenmesi:

Cihaz kafasını çıkartın, şamandıra se-

petini (A) ok yönünde yukarı döndürün

ve çıkartın. Daha sonra şamandırayı

(B) çıkartın ve her ikisini akar su altında

temizleyin.

Takmak için ilk önce şamandırayı içeri

sokun, daha sonra şamandıra sepetini

oturtun ve kilitleyin.

Cihazın süpürme kapasitesi azalırsa lütfen

aşağıdaki noktaları kontrol edin.

 Aksesuar, emme hortumu ya da emme

boruları tıkanmıştır, lütfen tıkanıklığı gi-

derin.

 Yassı katlama filtresi kirlenmiş: Filtreyi

sökün ve temizleyin (Bkz. "Yassı katla-

ma filtresinin temizlenmesi" bölümü).

 Yassı katlama filtresini değiştirin.



Filtre torbası dolu: Yeni filtre torbası ta-

kın (Sipariş No. için bu kılavuzun so-

nundaki yedek parça listesine bakın).

몇 Dikkat

Yassı katlama filtresini atmayın!

Teknik değişiklik yapma hakkı saklıdır!

Çalışmayı yarıda kesme

Cihazın kapatılması

Kabı boşaltınız

Cihazın saklanması

Koruma ve Bakım

Yassı katlama filtresinin temizlenmesi

Arızalarda yardım

Cihazdan dışarıya su çıkıyor

Emme gücünün azalması

Teknik Bilgiler

Gerilim

1~50/60 Hz

220 - 240 V

Güç P

NOMİNAL

1000 W

Güç P

MAKS

1200 W

Şebeke sigortası (gecik-

meli)

10 A

Kap hacmi 18 l

Tutamaklı su bölmesi 12 l

Taban memeli su bölmesi 9 l

Ses şiddeti seviyesi (EN

60704-2-1)

73 dB(A

)

Ağırlık (aksesuar hariç) 8,3 kg

63TR

– 5

Уважаемый покупатель!

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соответ-

ственно и сохраните ее для

дальнейшего пользования или для сле-

дующего владельца.

Прибор предназначен для использова-

ния в соответствии с описаниями, приве-

денными в данном руководстве по

эксплуатации, и указаниями по технике

безопасности при работе с пылесосами

для мокрой и сухой чистки.

Данный прибор разработан для личного

использования и не расчитан на требо-

вания для профессионального примене-

ния.

– Защищайте прибор от попадания на

него дождя. Не хранить на открытом

воздухе.

– Внимание: При всасывании пепла и

сажи использовать только предвари-

тельный отсекатель (№ заказа 2.863-

139).

Использовать для влажной/сухой уборки

только с:

– оригинальным пылесборным меш-

ком.

– оригинальными запчастями, стан-

дартными или специальными при-

надлежностями.

Изготовитель не несет ответственности

за повреждения, полученные в резуль-

тате использования не по назначению

или неправильного обращения с прибо-

ром.

В каждой стране действуют соответст-

венно гарантийные условия, изданные

уполномоченной организацией сбыта

нашей продукции в данной стране. Воз-

можные неисправности прибора в тече

ние гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе чек

о покупке, в торговую организацию, про-

давшую вам прибор или в ближайшую

уполномоченную службу сервисного об-

служивания.

(Адрес указан на

обороте)

В случае возникновения вопросов или

поломок наш филиал фирмы KÄRCHER

поможет вам разрешить их.

(Адрес указан на обороте)

Выбор наиболее часто необходимых за-

пчастей вы найдете в конце инструкции

по эксплуатации.

Запасные части и принадлежности Вы

можете получить у Вашего дилера или в

филиале фирмы KÄRCHER.

(Адрес указан на обороте)

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с до-

машними отходами, а сдайте ее в один

из пунктов приема вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

Оглавление

Общие указания . . . . . . . . RU . . .5

Указания по технике безопа-

сности . . . . . . . . . . . . . . . . RU . . .6

Описание прибора . . . . . . RU . . .7

Управление . . . . . . . . . . . . RU . . .8

Уход и техническое обслужи-

вание . . . . . . . . . . . . . . . . . RU . . .8

Помощь в случае неполадок RU . . .9

Технические данные. . . . . RU . . .9

Общие указания

Использование по назначению

Гарантия

Сервисная служба

Заказ запасных частей и специ-

альных принадлежностей

Охрана окружающей среды

64 RU

– 6

приемки вторичного сырья. Поэтому ути-

лизируйте старые приборы через соот-

ветствующие системы приемки отходов.

Фильтр и пылесборный мешок изготов-

лены из экологически безвредных мате-

риалов.

Если они не содержат никаких веществ,

которые запрещены для утилизации до-

машнего мусора, они могут быть утили-

зированы с обычным домашним

мусором.

Инструкции по применению

компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

– Это устройство не предназначено

для использования людьми (в том

числе и детей) с ограниченными фи-

зическими, сенсорными или умст-

венными способностями или

лицами с отсутствием опыта и/

или знаний, за исключением случаев,

если за обеспечением безопасности

их работы наблюдают специально

подготовленные лица или они полу-

чают от них указания, касающиеся

использования

устройства. Необ-

ходимо следит за детьми, не разре-

шать им играть с устройством.

– Упаковочную пленку держите по-

дальше от детей, существует опа-

сность удушения!

– Прибор следует отключать после

каждого применения и перед прове-

дением очистки/технического об-

служивания.

– Опасность пожара. Не допускать

всасывания горящих или тлеющих

предметов.

– Эксплуатация прибора во взрывоо-

пасных зонах запрещается.

몇 Подключение к сети питания

Прибор следует включать только в

сеть переменного тока. Напряжение

должно соответствовать указаниям в

заводской табличке прибора.

 Опасность поражения током

Ни в коем случае не прикасайтесь к се-

тевому шнуру и розетке мокрыми рука-

ми.

Сетевой кабель брать только за вил-

ку, нельзя выключать прибор, вытяги-

вая вилку из розетки за шнур.

Перед началом работы с прибором про-

верять сетевой шнур и штепсельную

вилку на предмет повреждений. Повре-

жденный сетевой шнур должен быть

незамадлительно заменен уполномо-

ченной службой сервисного обслужива-

ния/специалистом-электриком.

Во избежание несчастных случаев, свя-

занных с электричеством, мы рекомен-

дуем использование розеток с

предвключенным устройством защи-

ты от тока повреждения (макс. номи-

нальная сила тока срабатывания: 30

мА).

몇 Внимание

Некоторые вещества при смешении со

всасываемым воздухом могут образовы-

вать взрывоопасные пары или смеси!

Никогда не всасывать следующие ве-

щества:

– Взрывчатые или горючие газы, жид-

кости и пыль (реактивная пыль)

– Реактивная металлическая пыль

(например, алюминий, магний, цинк)

в соединении с сильными щелочны-

ми и кислотными моющими средст-

вами

– Неразбавленные сильные кислоты

и щелочи

– Органические растворители (на-

пример, бензин, растворитель, аце-

тон, мазут).

Кроме того эти вещества могут разъ-

едать использованные в приборе ма-

териалы.

Утилизация фильтра и пылесборного

мешка

Указания по технике безопа-

сности

65RU

– 7

Изображения см. на разво-

роте!

При распаковке прибора проверьте его

комплектность, а также его целостность.

При обнаружении повреждений, полу-

ченных во время транспортировки, сле-

дует уведомить торговую организацию,

продавшую прибор.

Для подсоединения всасывающего

шланга во время работы.

Указание: Для извлечения шланга сле-

дует нажать пальцами на стопор и выта-

щить

всасывающий шланг.

Для переноски устройства или удаления

крышки устройства после разблокиров-

ки.

Для выключения насадки для пола во

время перерыва в работе.

Это место для хранения принадлежно-

стей предназначено для хранения вса-

сывающих трубок или прочих

аксессуаров.

Вытянуть наружу для того, чтобы от-

крыть и нажать внутрь, чтобы закрыть.

몇 Внимание

Фильтр и пренадлежащая к нему рама

должны всегда быть установлены при

использовании пылесоса.

몇 Внимание: Не выбрасывать!

Вешается внутри резервуара и предназ-

начен для зажима пылесосного мешка.

Рекомендация: При всасывании мелкой

пыли следует устанавливать пылесбор-

ный мешок.

Указание: Для чистки во влажном режи-

ме не следует применять мешок для

сбора пыли!

Для чистки твердых и ковровых покры-

тий применяются соответствующие

вставки.

Твердые поверхности, влажная убор

ка: Использовать вставку с

2 резиновыми кромками.

Твердые поверхности, сухая уборка:

Использование 2 лент со щетиной.

Ковровое покрытие, влажная и сухая

уборка: Работать без применения вста-

вок.

Описание прибора

Элемент подключения всасыва-

ющего шланга

Поворотный переключатель

(вкл./выкл.)

рукоятка для ношения прибора

Клавиша разблокировки крышки

фильтра

Парковочное положение

Место хранения принадлежно-

стей на емкости

Крышка резервуара

Управляющие ролики

Складчатый фильтр с рамой

(уже установлен в устройство)

Зажим пылесосного мешка

Фильтровальный мешок

Всасывающий шланг с ручкой

Всасывающие трубки 2 х 0,5 м

Насадка для пола

(со вставками)

Форсунка для чистки швов и

стыков

66 RU

– 8

몇 Работать всегда только с уста-

новленным складчатым филь-

тром как при влажной уборке, так

и при сухой чистке!

Рисунок

 Снять крышку устройства, вынуть

принадлежности из резервуара.

Рисунок

 Повернуть резервуар, вставить до

упора управляющие ролики в отвер-

стия на основании резервуара.

Рисунок

 Надеть и зафиксировать головку

прибора.

Рисунок

 Присоединить принадлежности

Рисунок

 Вставьте штепсельную вилку в элек-

тророзетку.

Рисунок

 Выключите прибор.

Позиция I: Устройство включено.

Позиция 0: Устройство выключено.

몇 Работать только при сухом

складчатом фильтре!

Рисунок

 Рекомендация: Для всасывания

мелкой пыли следует применять ме-

шок для сбора пыли.

 Степень заполнения пылесборного

мешка зависит от всасываемой гря-

зи.

Установленный мешок для сбора

пыли может лопнуть, поэтому его

следует своевременно заменить!

При мелкой пыли, песке итд. пылес-

борный мешок необходио менять

ча-

ще.

 Для всасывания влаги или влажной

уборки надеть желаемые принад-

лежности на всасывающие трубки

или прямо на ручку.

몇 Внимание:

использование фильтровального меш-

ка не допускается!

При образовании пены или вытекании

жидкости прибор надлежит незамедли-

тельно выключить!

Указание: при полном резервуаре вход-

ное отверстие закрывается поплав-

ком, а прибор начинает работать с

повышенным числом оборотов. Прибор

следует незамедлительно выключить,

а из резервуара – удалить содержимое.

 Выключите прибор.

Рисунок

 Установить насадку

для пола в пар-

ковочное положение.

 Выключить прибор и вытащить сете-

вую вилку.

Рисунок

 Снять головку устройства, опорож-

нить резервуар с влажной или сухой

грязью.

Рисунок

 Уложить принадлежности в устройст-

во и хранить его в сухих помещениях.

 Опасность

При проведении любых работ по уходу

и техническому обслуживанию аппа-

рат следует выключить, а сетевой

шнур - вынуть из розетки.

Ремонтные работы и работы с элек-

трическими узлами могут произво-

Управление

Перед началом работы

Ввод в эксплуатацию

Сухая чистка

Чистка во влажном режиме

Перерыв в работе

Окончание работы

Опорожнить резервуар

Хранение устройства

Уход и техническое обслу-

живание

67RU

– 9

диться только уполномоченной

службой сервисного обслуживания.

몇 Внимание

Не использовать чистящих паст, мою-

щих средств для стекла и универсаль-

ных моющих средств! Запрещается

погружать прибор в воду.

 Прибор и принадлежности из искус-

ственных материалов следует чи-

стить стандартными моющими

средствами для искусственных мате-

риалов.

 При необходимости бак и детали

прополоскать водой и высушить для

последующего использования.

Рисунок

 Разблокировать и открыть крышку

фильтра. Вынуть раму и фильтр, вы-

трусить фильтр. При необходимости

фильтр промыть под струей воды. Не

вытирать и не чистить фильтр щет-

кой.

Полностью высушить перед установ-

кой.

Рисунок

 Затем установить сначала фильтр, а

потом раму.

 Немедленно выключить устройство.

Рисунок

 Прочистить поплавковую систему:

Снять головку

устройства, открутить

корзину поплавка (А) в направлении,

узазанном стрелкой, и снять. После

удалить поплавок (B) и промыть обе

детали проточной водой.

Для монтажа сначала установить по-

плавок, после этого надеть и забло-

кировать корзину поплавка.

Если мощность всасывания устройства

снижается, пожалуйста, проверить сле-

дующие пункты:

 Засор принадлежностей, всасываю-

щего шланга или

всасывающих тру-

бок - удалить засор.

 Складчатый фильтр загрязнен: Разо-

брать и очистить фильтр (см. раздел

«Очистка складчатого фильтра»).

 Поврежденный складчатый фильтр

заменить.

 Пылесборный мешок заполнен:

Установить новый пылесосный ме-

шок (№ для заказа см. в списке запа-

сных частей, в конце этого

руководства).

몇 Внимание

Не выбрасывать зажим пылесосного

мешка!

Изготовитель оставляет за собой

право внесения технических измене-

ний!

Чистка складчатого фильтра

Помощь в случае непола-

док

Вода выходит из устройства

Падающая мощность всасыва-

ния

Технические данные

Напряжение

1~50/60 Hz

220 - 240 V

Мощность Р

ном

1000 Вт

Мощность Р

макс

1200 Вт

Сетевой предохрани-

тель (инертный)

10 A

Вместимость резервуа-

ра

18 л

Потребление воды ру-

кояткой

12 л

Потребление воды на-

садкой для пола

9 л

Уровень звукового дав-

ления (EN 60704-2-1)

73 дБ(А

)

Вес без (принадлежно-

стей)

8,3 кг

68 RU

– 5

Tisztelt Vásárló,

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a

következő tulajdonos számára.

A készülék jelen üzemeltetési útmutatóban

foglalt leírásoknak és a biztonsági utasítá-

soknak megfelelően nedves- és száraz

porszívózásra alkalmas.

Ezt a készüléket magán használatra fej-

lesztettük ki, és nem ipari használat igény-

bevételére terveztük.

– A készüléket védje az esőtől. Ne tárolja

kültéren.

– Figyelem: Hamu és korom felszívását

csak elő-porleválasztóval végezze

(Megrendelési szám 2.863-139).

A nedves-/ szárazporszívót csak ezekkel

használja:

– Eredeti porzsákkal.

– Eredeti alkatrészekkel, tartozékokkal

és külön tartozékokkal.

A gyártó nem vállal felelősséget esetleges

károkért, amelyek a nem rendeltetésszerű

használatból vagy hibás kezelésből szár-

maznak.

Minden országban az illetékes forgalmazó

vállalat által kiadott szavatossági feltételek

érvényesek. A készülék esetleges hibáit a

garanciaidőn belül költségmentesen meg-

szüntetjük, ha azok anyag- vagy gyártási

hibára vezethetők vissza. Garanciális igény

esetén kérjük, a számlával együtt forduljon

kereskedőjéhez vagy a legközelebbi, ilyen

esetek intézésére jogosult vevőszolgálat-

hoz.

(A címet lásd a hátoldalon)

Kérdések vagy üzemzavar esetén KÄR-

CHER-telephelyünk szívesen segít Önnek.

(A címet lásd a hátoldalon)

Az üzemeltetési útmutató végén talál egy

válogatást a legtöbbször szükséges alkat-

részekről.

Alkatrészeket és tartozékokat kereskedőjé-

nél vagy KÄRCHER-telephelyen kaphat.

(A címet lásd a hátoldalon)

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével

ártalmatlanítsa!

A szűrők és porzsákok környezetkímélő

anyagokból készlütek.

Amennyiben nem tartalmaznak olyan fel-

szívott anyagokat, amelyeket tilos a házi

szemétben elhelyezni, akkor a rendes házi

szemétbe lehet elhelyezni.

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Tartalomjegyzék

Általános megjegyzések . . HU . . .5

Biztonsági tanácsok . . . . . . HU . . .6

Készülék leírása. . . . . . . . . HU . . .6

Használat . . . . . . . . . . . . . . HU . . .7

Ápolás és karbantartás . . . HU . . .8

Segítség üzemzavar esetén HU . . .8

Műszaki adatok . . . . . . . . . HU . . .9

Általános megjegyzések

Rendeltetésszerű használat

Garancia

Szerviz

Alkatrészek és különleges tartozé-

kok megrendelése

Környezetvédelem

Szűrők és porzsákok hulladék kezelése

69HU

– 6

– Ez a készülék nem alkalmas arra, hogy

olyan korlátozott fizikai, érzékelő vagy

szellemi képességgel rendelkező sze-

mélyek (beleértve a gyerekeket)

– vagy tapasztalat és/vagy ismeret nélküli

személyek használják, kivéve ha őket

biztonságukért felelős személy felügye-

– vagy ez a személy megtanította nekik,

hogy hogyan kell a készüléket használ-

ni. Gyerekeket felügyelni kell, annak

biztosításáért, hogy a készülékkel ne

játszanak.

– A csomagolófóliát tartsa gyermekektől

távol, fulladás veszélye áll fenn!

– A készüléket minden használat után, és

minden tisztítás/karbantartás előtt kap-

csolja ki.

– Égésveszély. Ne szívjon fel égő vagy

parázsló tárgyat.

– Tilos a tűzveszélyes helyiségekben tör-

ténő üzemeltetés.

몇 Elektromos csatlakozás

A készüléket csak váltóárammal szabad

üzemeltetni. A feszültségnek meg kell

egyeznie a készülék típustábláján található

tápfeszültséggel.

 Áramütés veszély

A hálózati vezetéket és a dugaljat soha ne

fogja meg nedves kézzel.

A hálózati kábelt csak a dugónál fogja meg,

ne a vezetéknél fogva húzza ki a dugaljból.

Minden üzem előtt ellenőrizze, hogy nem

sérült-e a a hálózati vezeték a dugaljjal. A

sérült hálózati vezetéket azonnal cserél-

tesse ki felhatalmazott szerviz/villamos

szakemberrel.

Az elektromos balesetek elkerülése érde-

kében javasoljuk, hogy a dugaljat előkap-

csolt FI védőkapcsolóval (max. 30 mA

névleges kioldó áramerősség) használják.

몇 Figyelem

Bizonyos anyagok a beszívott levegővel

robbanékony gőzöket vagy keverékeket al-

kothatnak!

A következő anyagokat soha ne szívja fel:

– Robbanékony vagy éghető gázok, fo-

lyadékok és por (reaktív por)

– Reaktív fémport (pl. alumínium, magné-

zium, cink) erős lúgos és savas tisztító-

szerekkel összekapcsolva.

– Hígítatlan erős savakat és lúgokat

– Organikus oldószereket (pl. benzin, hí-

gító, aceton, fűtőolaj).

Ezek az anyagok továbbá a készülékben

használt anyagokat is megtámadhatják.

Az ábrákat lásd a kihajtható

oldalon!

Ellenőrizze kicsomagoláskor a csomag tar-

talmának teljességét és sértetlenségét.

Szállítás közben keletkezett sérülés esetén

értesítse az eladót.

A szívócső csatlakoztatásához porszívó-

zás esetén.

Megjegyzés: Kivételnél nagyujjal nyomja

meg a rögzítőpecket, és húzza ki a szívó-

csövet.

A készülék hordozásánál vagy a készülék-

fej levételekor a kioldás után.

A padlófej leállításához munka megszakí-

tása esetén.

Ez a tartozék tartó szívócsövek vagy egyéb

tartozékok tárolását teszi lehetővé.

Kinyitáshoz húzza ki, lezáráshoz tolja be.

Biztonsági tanácsok

Készülék leírása

Szívótömlő-csatlakozó

Forgókapcsoló (BE/KI)

Fogantyú

Szűrőfedél kioldógombja

Parkolóállás

Tartozék tartó tartály

Tartály zár

70 HU

– 7

몇 Figyelem

A szűrőt és a hozzátartozó keretet a hasz-

nálatkor mindig be kell helyezni.

몇 Figyelem: Kérem, ne dobja el!

Ha a tartály belsejébe akasztják, akkor a

porzsák tartójaként szolgál.

Ajánlás: Finom por felszívása esetén por-

zsákot behelyezni.

Megjegyzés: Nedves porszívózás esetén

nem szabad porzsákot behelyezni!

Keményburkolatok és szőnyegpadlók fel-

szívásához használja a megfelelő betétet.

Keményburkolatok, nedves porszívózá-

sához: Használja a 2 gumiéllel rendelkező

betétet.

Keményburkolatok, száraz porszívózá-

sához: Használja a 2 kefecsíkkal rendelke-

ző betétet.

Szőnyegpadlók, nedves- és száraz por-

szívózásához: Betét nélkül dolgozzon.

몇 Mindig behelyezett összehajtható

szűrővel dolgozzon, csakúgy a ned-

ves, mint a száraz porszívózásnál!

Ábra

 Vegye le a készülékfejet, vegye ki a tar-

tályból a tartalmát.

Ábra

 Fordítsa meg a tartályt, ütközésig

nyomja be a kormánygörgőket a tartály

aljába.

Ábra

 Helyezze fel és biztosítsa a készülékfe-

jet.

Ábra

 Csatlakoztassa a tartozékot.

Ábra

 Dugja be a hálózati csatlakozót.

Ábra

 Kapcsolja be a készüléket.

I. állás: A készülék be van kapcsolva.

0. állás: A készülék ki van kapcsolva.

몇 Csak száraz összehajtható szűrővel

dolgozzon!

Ábra

 Ajánlás: Finom por felszívása esetén

helyezzen be porzsákot.

 A porzsák töltési szintje a felszívandó

szennyeződéstől függ.

A behelyezett porzsákok kiszakadhat-

nak, ezért időben cserélje ki a porzsá-

kot!

Finom por, homok stb. esetén... a por-

zsákot gyakrabban ki kell cserélni.

 Nedvesség felszívásához helyezze fel

a kívánt tartozékot a szívócsőre ill. köz-

vetlenül a kézi fogantyúra.

Beálló görgők

Összehajtható szűrő kerettel

(már be van helyezve a készülékbe)

Porzsák tartó

Szűrőzsák

Szívótömlő fogantyúval

Szívócsövek 2 x 0,5 m

Padlófej

(betétekkel)

Réstisztító fej

Használat

Üzembevétel előtt

Üzembevétel

Száraz porszívózás

Nedves szívás

71HU

– 8

몇 Figyelem:

Ne használjon szűrőzsákot!

A készüléket hab képződése vagy folyadék

kifolyása esetén azonnal ki kell kapcsolni!

Tudnivaló: Ha a tartály megtelik, akkor az

úszó lezárja a szívónyílást és a készülék

megnövelt fordulatszámmal dolgozik. A ké-

szüléket azonnal ki kell kapcsolni és a tar-

tályt ki kell üríteni.

 A készüléket ki kell kapcsolni.

Ábra

 A padlófejet a parkoló állásba beakasz-

tani.

 Kapcsolja ki a készüléket és húzza ki a

hálózati csatlakozó dugót.

Ábra

 Vegye le a készülékfejet, ürítse ki a

nedves- vagy száraz szennyeződéssel

megtelt tartályt.

Ábra

 A tartozékokat a készüléken elhelyezni és

a készüléket száraz helyiségben tárolni.

 Balesetveszély

Minden ápolási- és karbantartási munka

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Elektromos alkatrészeken történő javításo-

kat és munkákat csak jóváhagyott szerviz

szolgálat végezhet el.

몇 Figyelem

Ne használjon súrolószert, üveget vagy

univerzális tisztítószert! A készüléket tilos

vízbe meríteni.

 A műanyagból készült készüléket és

tartozékrészeket a kereskedelemben

kapható műanyagtisztítóval kell ápolni.

 A tartályt és a tartozékokat szükség

esetén vízzel öblítse ki és a további

használat előtt szárítsa meg.

Ábra

 Szűrőfedelet kioldani és kinyitni. A ke-

retet és a szűrőt kivenni és a szűrőt le-

kopogtatni. A szűrőt szükség esetén

folyóvíz alatt tisztítani. A szűrőt nem

szabad dörzsölni vagy lekefélni.

Behelyezés előtt hagyja teljesen meg-

száradni.

Ábra

 Ezután először a szűrőt, utána a keretet

ismét behelyezni.

 A készüléket azonnal kikapcsolni.

Ábra

 Az úszó-rendszer tisztítása:

A készülékfejet levenni, úszókosarat

(A) a nyíl irányába kinyitni és levenni.

Ezután az úszót (B) kivenni és mindket-

tőt folyóvíz alatt megtisztítani.

Összeszereléskor először az úszót he-

lyezze be, azután az úszókosarat he-

lyezze fel és zárja le.

Ha a készülék szívóteljesítménye alább-

hagy, akkor kérem ellenőrizze a következő

pontokat:

 A tartozék, a szívótömlő vagy a szívó-

csövek eldugultak, a dugulást okozó

tárgyat el kell távolítani.

 A összehajtható szűrő szennyezett: Szű-

rőt kivenni és megtisztítani (lásd az "Ös-

szehajtható szűrő tisztítása" fejezetet).

 A megrongálódott összehajtható szűrőt

ki kell cserélni.

 A porzsák megtelt: Helyezzen be új por-

zsákot (a megrend. számot lásd a tarto-

zékok listájában ezen útmutató végén).

몇 Figyelem

A porzsák tartóját ne dobja ki!

A használat megszakítása

Az üzemeltetés befejezése

A tartályt ürítse ki

A készülék tárolása

Ápolás és karbantartás

A lapos harmonikaszűrő megtisztí-

tása

Segítség üzemzavar esetén

Víz folyik ki a készülékből

Csökkenő szívóteljesítmény

72 HU

– 9

A műszaki adatok módosításának jogát

fenntartjuk!

Műszaki adatok

Feszültség

1~50/60 Hz

220 - 240 V

Teljesítmény P

névl

1000 W

Teljesítmény P

max

1200 W

Hálózati biztosító (lom-

ha)

10 A

Tartály térfogata 18 l

Vízfelvétel fogantyúval 12 l

Vízfelvétel padlófejjel 9 l

Hangnyomás szint (EN

60704-2-1)

73 dB(A

)

Tartozékok nélküli súly 8,3 kg

73HU

– 5

Vážený zákazníku,

Před prvním použitím svého zaří-

zení si přečtěte tento původní ná-

vod k používání, řiďte se jím a uložte jej pro

pozdější použití nebo pro dalšího majitele.

Přístroj slouží jako vysavač za mokra i za

sucha a lze s ním pracovat pouze v souladu

s pokyny a bezpečnostními upozorněními

uvedenými v návodu na použití.

Tento přístroj byl navržen pro domácí pou-

žití a není určen pro nároky profesionálního

používání.

– Přístroj chraňte před deštěm. Neskla-

dujte venku.

– Pozor: Při vysávání popelu a sazí pou-

žívejte pouze hrubý odlučovač (obj. č.

2.863-139).

Mokrý a suchý vysavač používejte pouze s:

– originálním filtračním sáčkem.

– originálními náhradními díly, příslušen-

stvím nebo speciálním příslušenstvím.

Výrobce neručí za případné škody způso-

bené nesprávným používáním nebo ne-

správnou obsluhou.

V každé zemi platí záruční podmínky vyda-

né naší příslušnou distribuční společností.

Eventuální poruchy vzniklé na přístroji od-

straníme během záruční doby bezplatně v

případě, je-li příčinou poruchy chyba mate-

riálu nebo výrobce. V případě záruky se

prosím obraťte i s příslušenstvím a prodej-

ním účtem na Vašeho obchodníka nebo na

nejbližší autorizovanou servisní službu.

(Adresy poboček najdete na zadní straně)

Budete-li mít otázky nebo v případě poru-

chy Vám naše zastoupení KÄRCHER rádo

pomůže.

(Adresy poboček najdete na zadní straně)

Výběr nejčastěji vyžadovaných náhradních

díků najdete na konci návodu k obsluze.

Náhradní díly a příslušenství dostanete u

Vašeho prodejce nebo na pobočce

KÄRCHER.

(Adresy poboček najdete na zadní straně)

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Filtr i filtrační sáček jsou vyrobeny z ekolo-

gického materiálu.

Pokud neobsahují substance, které nesmí

přijít do domovního odpadu, můžete je vy-

hodit do běžného domovního odpadu.

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

– Toto zařízení není určeno k tomu, aby

je používaly osoby (včetně dětí) s ome-

zenými fyzickými, smyslovými nebo du-

ševními schopnostmi nebo s

nedostatečnými zkušenostmi a/nebo

znalostmi, pokud ne ně nebude dohlížet

Obsah

Obecná upozornění . . . . . . CS . . .5

Bezpečnostní pokyny . . . . . CS . . .5

Popis zařízení . . . . . . . . . . CS . . .6

Obsluha . . . . . . . . . . . . . . . CS . . .7

Ošetřování a údržba. . . . . . CS . . .8

Pomoc při poruchách . . . . . CS . . .8

Technické údaje . . . . . . . . . CS . . .8

Obecná upozornění

Správné používání přístroje

Záruka

Oddělení služeb zákazníkům

Objednávka náhradních dílů a

zvláštního příslušenství

Ochrana životního prostředí

Likvidace filtru a filtračního sáčku

Bezpečnostní pokyny

74 CS

– 6

osoba odpovědná za jejich bezpečnost

a nepoučí je o tom, jak se má zařízení

používat. Na děti je třeba dohlížet, aby

bylo zajištěno, že si se zařízením nebu-

dou hrát.

– Balicí fólii udržujte mimo dosah dětí,

hrozí nebezpečí udušení!

– Po každém použití a vždy před čištěním

/ údržbou zařízení vypněte.

– Nebezpečí požáru. Nevysávejte hořící

či doutnající předměty.

– Nikdy nepracujte s vysokotlakým čisti-

čem v prostorách, ve kterých hrozí ne-

bezpečí exploze!

몇 Elektrické připojení

Přístroj zapojujte pouze na střídavý proud.

Napětí musí být shodné s údaji o napětí na

typovém štítku přístroje.

 Nebezpečí úrazu elektrickým proudem

Nikdy se nedotýkejte síťového kabelu a zá-

suvky vlhkýma rukama.

Síťový kabel uchopte jen u zástrčky, neta-

hejte kabel ze zástrčky.

Před každým použitím přístroje zkontrolujte

síťový kábel a zástrčku. Poškozený síťový

kábel je nutné nechat neprodleně vyměnit

autorizovanou servisní službou, resp. od-

borníkem na elektrické přístroje.

Abyste zabránili úrazům vlivem el. proudu,

doporučujeme používat zásuvky s předřa-

zeným proudovým chráničem (jmenovitá

hodnota síly proudu vypínacího mechanis-

mu max. 30 mA).

몇 Pozor!

V kontaktu s nasávaným vzduchem může u

určitých látek dojít ke tvorbě explozivních

par či směsí.

Níže uvedené látky se nesmí nasávat:

– výbušné nebo hořlavé plyny, tekutiny a

prach (reaktivní prach)

– reaktivní kovový prach (např. hliník,

hořčík, zinek) ve spojení se silně alka-

lickými a kyselými čisticími prostředky

– nezředěné silné kyseliny a louhy

– organická rozpouštědla (např. benzin,

ředidla barev, aceton, topný olej).

Kromě toho mohou tyto látky způsobit ne-

žádoucí škody na materiálu přístroje.

Ilustrace najdete na rozkláda-

cí stránce!

Při vybalení zkontrolujte obsah zásilky, zda

nechybí příslušenství či zda dodaný přístroj

není poškozen. Při škodách způsobených

dopravou informujte laskavě Vašeho ob-

chodníka.

K připojení sací hadice při sátí.

Upozornění: Odpojení provedete tak, že

stlačíte západku palcem a sací hadici vy-

táhnete.

K přenášení přístroje nebo k sejmutí pří-

strojové hlavy po odjištění.

Vypnutí podlahové trubice při pracovních

přestávkách.

Tento úchyt na příslušenstí umožňuje usklad-

nění sacího potrubí nebo jiného příslušenství.

Otevřete tahem ven, uzamknutí provedete

stlačením dovnitř.

몇 Pozor!

Filtr a příslušný rám musí být při používání

vždy nasazeny.

Popis zařízení

Koncovka sací hadice

Otočný spínač (ZAP./VYP.)

Držadlo

Uvolňovací tlačítko klapky filtru

Parkovací poloha

Úchyt na příslušenství nádoby

Uzávěr nádrže

Kolečka

Plochý skládaný filtr s rámem

(namontovaný v přístroji)

75CS

– 7

몇 Pozor: Prosíme nevyhazujte!

Je zaháknut uvnitř nádoby a slouží k uchy-

cení filtračního sáčku.

Doporučení: Při vysávání jemného prachu

nasaďte filtrační sáček.

Upozornění: Při mokrém sání nesmíte po-

užívat filtrační sáček!

Čistíte-li tvrdé podlahy a koberce, použijte

vhodnou násadu.

Tvrdé podlahy, mokré vysávání: Použijte

násadu se 2 gumovými manžetami.

Tvrdé podlahy, suché vysávání: Použijte

násadu se 2 pruhy kartáčů.

Tvrdé podlahy, mokré a suché vysávání:

Prácujte bez násady.

몇 Pracujte vždy s nasazeným plochý

skládaný filtrem, a to jak při mokrém

čištění tak při mokrém / suchém sá-

ní!

ilustrace

 Sejměte hlavu přístroje a vyjměte

z nádoby její obsah.

ilustrace

 Nádobu otočte a kolečka úplně zasuňte

do otvorů v jejím dně.

Ilustrace

 Nasaďte hlavu přístroje a zajistěte ji.

ilustrace

 Připojte příslušenství.

ilustrace

 Zasuňte sít'ovou zástrčku do zásuvky.

ilustrace

 Zapněte přístroj.

Poloha I: Přístroj je zapnutý.

Poloha 0: Přístroj je vypnutý.

몇 Při práci s vysavačem používejte

vždy plochý skládaný filtr!

ilustrace

 Doporučení: Při vysávání jemného

prachu nasaďte filtrační sáček.

 Stupeň naplnění filtračního sáčku závisí

na nečistotách, které byly nasáty.

Přeplněné filtrační sáčky mohou prask-

nout, proto filtrační sáček včas vyměň-

te!

U jemného prachu, písku atd. se musí

filtrační sáček vyměňovat častěji.

 K vysátí vlhkosti popř. mokra nasaďte

požadované příslušenství na sací trub-

ku popř. přímo na držadlo.

몇 Pozor:

Nepoužívejte papírový filtrační sáček!

Přístroj okamžitě vypněte, začne-li se tvořit

pěna či uniká-li z přístroje kapalina!

Upozornění: Je-li nádoba plná, uzavře se

sací otvor plovákem a vysavač běží při zvý-

šených otáčkách. Přístroj v tomto případě

okamžitě vypněte a sběrnou nádobu vy-

prázdněte.

 Vypněte přístroj.

ilustrace

 Podlahovou hubici zavěste do parkova-

cí pozice.

Úchyt filtračního sáčku

Filtrační sáček

Sací hadice s rukojeti

Sací trubice 2 x 0,5 m

Podlahová hubice

(s násadami)

Hubice na štěrbiny

Obsluha

Pokyny před uvedením přístroje do

provozu

Uvedení přístroje do provozu

Vysávání za sucha

Vysávání za mokra

Přerušení provozu

76 CS

– 8

 Přístroj vypněte a síťovou zástrčku vy-

táhněte ze zásuvky.

ilustrace

 Sejměte hlavu přístroje, vyprázdněte

nádobu naplněnou mokrými nebo su-

chými nečistotami.

Ilustrace

 Příslušenství uskladněte na zařízení a

zařízení uložte do suchých prostor.

 Nebezpečí!

Než začnete provádět jakoukoliv péči nebo

údržbu, zařízení vypněte a vytáhněte zá-

strčku ze sítě.

Veškeré opravářské práce na elektrických

částech přístroje smí provádět pouze auto-

rizovaný zákaznický servis.

몇 Pozor!

Nepoužívejte abrazivní čisticí prostředky,

čističe na sklo nebo víceúčelové čističe!

Přístroj nikdy nesmíte ponořit do vody.

 Přístroj a díly příslušenství z plastu

ošetřujte běžnými čističi na plasty.

 Nádržku a příslušenství dle potřeby vy-

pláchněte vodou a před dalším použi-

tím osušte.

ilustrace

 Odjistěte klapku filtru a otevřete ji.

Sejměte rám a filtr a filtr oklepejte. Je-li

potřeba očistěte filtr pod tekoucí vodou.

Filtr nedrhněte ani nekartáčujte.

Před zamontováním nechejte zcela vy-

schnout.

ilustrace

 Nyní opět nasaďte filtr a poté rám.

 Přístroj okamžitě vypněte.

ilustrace

 Vyčistěte plovákový systém:

Sejměte hlavu přístroje, koš plováku (A)

vytočte ve směru šipky a sejměte jej.

Pak sejměte plovák (B) a obě součást-

ky vyčistěte pod tekoucí vodou.

Při montáži nejprve zasuňte plovák, pak

nasaďte koš plováku a zajistěte jej.

Pokud je sací výkon přístroje nižší, zkontro-

lujte následující body:

 Příslušenství, sací hadice nebo sací

trubka jsou ucpané, odstraňte ucpání.

 Plochý skládaný filtr je znečištěný: De-

montujte a vyčistěte filtr (viz kapitola

„Čištění plochého skládaného filtru“).

 Poškozený plochý skládaný filtr vyměňte.

 Filtrační sáček je plný: Nasaďte nový fil-

trační sáček (objednací č. viz seznam ná-

hradních dílů na konci tohoto návodu).

몇 Pozor!

Prosíme nevyhazujte úchyt filtračního sáčku!

Technické změny vyhrazeny.

Ukončení provozu

Nádobu vyprázdněte

Uložení přístroje

Ošetřování a údržba

Vyčistěte plochý skládaný filtr

Pomoc při poruchách

Vytéká voda

Snížení sacího výkonu

Technické údaje

Napětí

1~50/60 Hz

220 - 240 V

Výkon P

jmen

1000 W

Výkon P

max

1200 W

Síťová pojistka (pomalá) 10 A

Objem sběrné nádoby 18 l

Nasávání vody pomocí

rukojeti

12 l

Nasávání vody pomocí

podlahové trysky

Hladina akustického tla-

ku (EN 60704-2-1)

73 dB(A)

Hmotnost (bez příslušen-

ství)

8,3 kg

77CS

– 5

Spoštovani kupec,

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Naprava je v skladu z opisom v tem navo-

dilu za uporabo in varnostnimi napotki na-

menjena za uporabo kot mokri in suhi

sesalnik.

Ta naprava je razvita za privatno uporabo

in ne izpolnjuje zahtev za uporabo v indu-

striji.

– Napravo zaščitite pred dežjem. Ne hra-

nite je na odprtem.

– Pozor: Sesanje pepela in saj le z ločil-

nikom (naroč. št. 2.863-139).

Mokri/Suhi sesalnik uporabljajte le z:

– originalno filtrsko vrečko.

– originalnimi nadomestnimi deli, original-

nim priborom ali specialnim priborom.

Proizvajalec ne odgovarja za morebitno

škodo, ki je nastala zaradi nenamenske

uporabe ali napačnega rokovanja.

V vseh deželah veljajo garantni pogoji, ki jih

definirajo pripadajoča predstavništva proi-

zvajalca. Morebitne nepravilnosti na napra-

vi, ki se pojavijo zaradi materialnih oziroma

proizvodnih napak, nadomestimo v garan-

tnem času brezplačno. V primeru, da se na-

prava pokvari, se z originalnim računom in

pripadajočim priborom oglasite pri prodajal-

cu oziroma pri najbližji pooblaščeni servisni

službi.

(naslov glejte na hrbtni strani)

V primeru vprašanj ali motenj se obrnite na

našo KÄRCHER podružnico.

(naslov glejte na hrbtni strani)

Izbor najpogosteje potrebnih nadomestnih

delov najdete na koncu navodila za obrato-

vanje.

Nadomestne dele in pribor dobite pri svo-

jem trgovcu ali pri podružnici podj. KÄR-

CHER.

(naslov glejte na hrbtni strani)

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih

sistemov.

Filtri in filtrske vrečke so izdelani iz okolju

prijaznih materialov.

V kolikor ne vsebujejo snovi, ki so v gospo-

dinjskih odpadkih prepovedane, jih lahko

odvržete v običajen gospodinjski odpad.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

www.kaercher.com/REACH

Vsebinsko kazalo

Splošna navodila . . . . . . . . SL . . .5

Varnostna navodila. . . . . . . SL . . .6

Opis naprave . . . . . . . . . . . SL . . .6

Uporaba . . . . . . . . . . . . . . . SL . . .7

Nega in vzdrževanje. . . . . . SL . . .8

Pomoč pri motnjah . . . . . . . SL . . .8

Tehnični podatki . . . . . . . . . SL . . .9

Splošna navodila

Namenska uporaba

Garancija

Uporabniški servis

Naročanje nadomestnih delov in

posebnega pribora

Varstvo okolja

Odstranitev filtrov in filtrskih vrečk

78 SL

– 6

– Ta naprava ni namenjena uporabi s

strani oseb (vključno z otroci) z omeje-

nimi fizičnimi, senzoričnimi ali umskimi

sposobnostmi ali pomanjkljivimi izku-

šnjami in/ali zaradi pomanjkanja potreb-

nega znanja, razen če so pod

nadzorom odgovorne osebe, ki skrbi za

njihovo varnost, ali jim le ta nudi potreb-

ne napotke o uporabi naprave. Otroci

morajo biti pod stalnim nadzorom, da

zagotovite, da se z napravo ne igrajo.

– Embalažne folije hranite proč od otrok,

obstaja nevarnost zadušitve!

– Napravo izklopite po vsaki uporabi ter

pred vsakim čiščenjem/vzdrževanjem.

– Nevarnost požara. Ne sesajte gorečih

ali tlilnih predmetov.

– Prepovedano je obratovanje v podro-

čjih, kjer obstaja nevarnost eksplozij.

몇 Električni priključek

Stroj priključujte samo na izmenični tok.

Napetost se mora ujemati s tipsko ploščico

stroja.

 Nevarnost električnega udara

Omrežnega kabla in vtičnice nikoli ne prije-

majte z mokrimi rokami.

Omrežnega kabla ne vlecite iz vtičnic za

kabel, temveč ga prijemajte le za vtič.

Pred vsako uporabo preverite omrežni ka-

bel z vtičem glede poškodb. Poškodovan

omrežni kabel naj pooblaščen uporabniški

servis/elektro strokovnjak takoj zamenja.

Za izogibanje električnim nesrečam pripo-

ročamo, da uporabljate vtičnice s predvklo-

pljenim zaščitnim stikalom (maks. 30 mA

nazivne jakosti sprožilnega toka).

몇 Pozor

Določene snovi lahko pri vrtinčenju s sesal-

nim zrakom tvorijo eksplozivne pare ali me-

šanice!

Sledečih snovi nikoli ne vsesavajte:

– eksplozivne ali vnetljive pline, tekočine

in prah (reaktivni prah)

– reaktivni kovinski prah (npr. aluminij,

magnezij, cink) v povezavi z močno al-

kalnimi in kislimi čistilnimi sredstvi

– nerazredčene močne kisline in lug

– organska topila (npr. bencin, barvno

razredčilo, aceton, kurilno olje).

Te snovi lahko dodatno uničujejo materiale

uporabljene na stroju.

Slike glejte na razklopni strani!

Pri razpakiranju preverite ali v

vsebini paketa manjka pribor oz. ali obsta-

jajo poškodbe. V primeru transportnih po-

škodb obvestite svojega prodajalca.

Za priključitev gibke sesalne cevi pri sesanju.

Opozorilo: Za odstranitev stisnite zaskoč-

ko s palci in izvlecite sesalno cev.

Za nošenje naprave ali za snemanje glave

naprave po deblokadi.

Za odstavljanje talne šobe pri prekinitvah

dela.

Ta nastavek za pribor omogoča shranjeva-

nje sesalnih cevi ali drugega pribora.

Za odpiranje potegnite navzven, za zapira-

nje potisnite navznoter.

Varnostna navodila

Opis naprave

Priključek sesalne cevi

Vrtljivo stikalo (VKLOP/IZKLOP)

Nosilni ročaj

Tipka za deblokado filtrskega po-

krova

Parkirni položaj

Nosilec pribora za posodo

Zapiralo posode

Vrtljiva kolesca

79SL

– 7

몇 Pozor

Filter in pripadajoči okvir morata biti med

uporabo vedno vstavljena.

몇 Pozor: Ne odvrzite!

Če se obesi v notranjosti posode, služi kot

nosilec filtrske vrečke.

Priporočilo: Za sesanje finega prahu upo-

rabite filtrsko vrečko.

Opozorilo: Za mokro sesanje se ne sme

uporabljati filtrske vrečke!

Za sesanje trdih površin in tekstilnih talnih

oblog uporabite ustrezen nastavek.

Trde površine, mokro sesanje: Uporabite

nastavek z 2 gumijastimi nastavki.

Trde površine, suho sesanje: Uporabite

nastavek z 2 krtačnimi progami.

Tekstilne talne obloge in suho sesanje:

Delajte brez nastavka.

몇 Vedno delajte z vstavljenim ploskim

nagubanim filtrom, tako pri mokrem

kot tudi pri suhem sesanju!

Slika

 Snemite glavo naprave, vsebino vzemi-

te iz posode.

Slika

 Obrnite posodo, vodilna kolesa potisni-

te do omejevalnika v odprtine na dnu

posode.

Slika

 Namestite glavo naprave in jo blokirajte.

Slika

 Priključevanje pribora

Slika

 Vtaknite omrežni vtič.

Slika

 Vklopite napravo.

Položaj I: Naprava je vklopljena.

Položaj 0: Naprava je izklopljena.

몇 Delajte le s suhim ploskim naguba-

nim filtrom!

Slika

 Priporočilo: Za sesanje finega prahu

uporabite filtrsko vrečko.

 Polnost filtrske vrečke je odvisna od

umazanije, ki se sesa.

Dodane filtrske vrečke lahko počijo,

zato filtrsko vrečko pravočasno zame-

njajte!

Pri drobnem prahu, pesku itd... se mora

filtrska vrečka pogosteje zamenjati.

Ploski nagubani filter z okvirjem

(že vstavljen v napravo)

Nosilec filtrske vrečke

Filtrska vrečka

Gibka sesalna cev z ročajem

Sesalni cevi 2 x 0,5 m

Talna šoba

(z nastavki)

Šoba za fuge

Uporaba

Pred zagonom

Zagon

Suho sesanje

80 SL

– 8

 Za sesanje vlage oz. mokrote želeni pri-

bor nataknite na sesalno cev oz. nepo-

sredno na ročaj.

몇 Pozor:

Ne uporabljajte filtrske vrečke!

Pri penjenju ali iztekanju tekočine takoj iz-

klopite stroj!

Napotek: Če je posoda polna, zapre plo-

vec sesalno odprtino in naprava deluje s

povišanim številom vrtljajev. Nemudoma iz-

klopite napravo in izpraznite posodo.

 Izklopite napravo.

Slika

 Talno šobo obesite v parkirni položaj.

 Izklopite napravo in izvlecite električni

vtič iz omrežne vtičnice.

Slika

 Snemite glavo naprave, izpraznite po-

sodo, napolnjeno z mokro ali suho uma-

zanijo.

Slika

 Pribor spravite na napravo in napravo

shranite v suhih prostorih.

 Nevarnost

Pred vsemi čistilnimi in vzdrževalnimi deli

izklopite napravo in omrežni vtič izvlecite iz

vtičnice.

Popravila in posege na električnih sestav-

nih delih sme opravljati le pooblaščena ser-

visna služba.

몇 Opozorilo

Ne uporabljajte sredstev za poliranje, čiščenje

stekla ali večnamenskih čistil! Naprave nikoli ne

potapljajte pod vodno gladino.

 Napravo in plastični pribor čistite z obi-

čajnim čistilom za plastiko.

 Posodo in pribor po potrebi splaknite z

vodo in pred nadaljnjo uporabo osušite.

Slika

 Deblokirajte in odprite filtrski pokrov.

Snemite okvir in filter in otepite filter. Po

potrebi filter očistite pod tekočo vodo.

Filtra ne drgnite ali krtačite.

Pred vgradnjo pustite, da se popolnoma

posuši.

Slika

 Nato najprej ponovno vstavite filter in

nato okvir.

 Takoj izklopite napravo.

Slika

 Čiščenje sistema plovca:

Snemite glavo naprave, odvijte košari-

co plovca (A) v smeri puščice in jo sne-

mite. Nato snemite plovec (B) in oboje

očistite pod tekočo vodo.

Za montažo najprej vstavite plovec,

nato namestite košarico plovca in za-

blokirajte.

Če se sesalna moč naprave zmanjša, pre-

verite naslednje točke:

 Pribor, gibke sesalne cevi ali sesalne

cevi so zamašene, odstranite zamaši-

tev.

 Ploski nagubani filter je umazan: De-

montirajte in očistite filter (glej poglavje

„Čiščenje ploskega nagubanega filtra").

 Poškodovani ploski nagubani filter za-

menjajte.

 Filtrska vreèka je polna: Vstavite novo

filtrsko vrečko (za naročniško št. glejte

seznam nadomestnih delov na koncu

teh navodil).

몇 Pozor

Nosilca filtrske vrečke ne odvrzite!

Mokro sesanje

Prekinitev obratovanja

Zaključek delovanja

Praznjenje posode

Shranjevanje naprave

Nega in vzdrževanje

Čiščenje ploščatega zgubanega

filtra

Pomoč pri motnjah

Izstopa voda

Upadajoča sesalna moč

81SL

– 9

Pridržana pravica do tehničnih spre-

memb!

Tehnični podatki

Napetost

1~50/60 Hz

220 - 240 V

Moč P

nazivna

1000 W

Moč P

maks.

1200 W

Omrežna varovalka

(inertna)

10 A

Prostornina posode 18 l

Pobiranje vode z ročajem 12 l

Pobiranje vode s talno šobo 9 l

Nivo hrupa (EN 60704-2-1) 73 dB(A

)

Teža (brez pribora) 8,3 kg

82 SL

– 5

Szanowny Kliencie!

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do póź-

niejszego wykorzystania lub dla następne-

go użytkownika.

Zgodnie z opisami podanymi w instrukcji

obsługi i ze wskazówkami dotyczącymi

bezpieczeństwa urządzenie przeznaczone

jest do odkurzania na mokro i na sucho.

To urządzenie zostało opracowane do

użytku prywatnego i nie jest przeznaczone

do zastosowania przemysłowego.

– Chronić przed deszczem. Nie magazy-

nować na wolnym powietrzu.

– Uwaga: Przy odkurzaniu popiołu i sa-

dzy stosować separator wstępny (nr ka-

talogowy 2.863-139).

Odkurzacza do pracy na mokro/sucho uży-

wać wyłącznie z:

– oryginalnymi workami filtrującymi,

– oryginalnymi częściami zamiennymi,

osprzętem lub wyposażeniem specjal-

nym.

Producent nie ponosi odpowiedzialności za

ewentualne szkody powstałe w wyniku

użytkowania niezgodnego z przeznacze-

niem lub nieprawidłowej obsługi.

W każdym kraju obowiązują warunki gwa-

rancji wydanej przez nasze przedstawiciel-

stwo handlowe w tym kraju. Ewentualne

usterki urządzenia usuwane są w okresie

gwarancji bezpłatnie, o ile spowodowane

są błędem materiałowym lub produkcyj-

nym. W przypadku roszczenia gwarancyj-

nego proszę zwrócić się z urządzeniem

wraz z wyposażeniem i dowodem kupna

do Waszego sprzedawcy lub do najbliższe-

go autoryzowanego punktu serwisowego.

(Adres znajduje się na odwrocie)

W przypadku pytań lub usterek prosimy

zwrócić się do najbliższego oddziału firmy

KÄRCHER.

(Adres znajduje się na odwrocie)

Wybór najczęściej potrzebnych cześci za-

miennych znajduje się na końcu instrukcji

obsługi.

Części zamienne i akcesoria dostępne są u

sprzedawcy albo w oddziale firmy KÄRCHER.

(Adres znajduje się na odwrocie)

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Spis treści

Instrukcje ogólne . . . . . . . . PL . . .5

Wskazówki bezpieczeństwa PL . . .6

Opis urządzenia . . . . . . . . . PL . . .7

Obsługa . . . . . . . . . . . . . . . PL . . .8

Czyszczenie i konserwacja PL . . .9

Usuwanie usterek. . . . . . . . PL . . .9

Dane techniczne . . . . . . . . PL . . .9

Instrukcje ogólne

Użytkowanie zgodne z

przeznaczeniem

Gwarancja

Serwis firmy

Zamawianie części zamiennych i

akcesoriów specjalnych

Ochrona środowiska

83PL

– 6

Filtr i worek filtra wyprodukowane są z ma-

teriałów przyjaznych dla środowiska.

Jeśli zanieczyszczenia osadzone na wkła-

dzie filtracyjnym lub w worku filtracyjnym

nie są materiałami niebezpiecznymi dla

środowiska, to można je usuwać razem z

odpadami domowymi.

Wskazówki dotyczące składników

(REACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

– Niniejsze urządzenie nie jest przezna-

czone do użytku przez osoby (włącznie

z dziećmi) z ograniczonymi możliwoś-

ciami psychofizycznymi albo nie posia-

dające doświadczenia i/lub wiedzy,

chyba że są one nadzorowane przez

osobę odpowiedzialną za ich bezpie-

czeństwo albo otrzymały od niej wska-

zówki, w jaki sposób używać tego

urządzenia. Dzieci powinny być nadzo-

rowane, żeby uniknąć wykorzystywania

urządzenia do zabawy.

– Opakowania foliowe przechowywać

dala od dzieci; istnieje niebezpieczeń-

stwo uduszenia!

– Po każdym użyciu i przed każdym

czyszczeniem/konserwacją urządze-

nie należy wyłączyć.

– Ryzyko pożaru. Nie zasysać płonących

ani żarzących się przedmiotów.

– Eksploatacja urządzenia w miejscach za-

grożonych wybuchem jest zabroniona.

몇 Podłączenie do sieci

Urządzenie podłączać jedynie do prądu

zmiennego. Napięcie musi być zgodne z

napięciem podanym na tabliczce znamio-

nowej urządzenia.

 Niebezpieczeństwo porażenia prądem

Kabla i gniazda nigdy nie należy obsługi-

wać mokrymi rękami.

Kabel sieciowy chwytać jedynie za wtycz-

kę, nie wyciągać go z gniazda sieciowego

ciągnąc za sam kabel.

Przed każdym użyciem sprawdzić kabel

sieciowy z wtyczką pod względem uszko-

dzeń. Uszkodzony kabel należy wymienić

korzystając z pomocy autoryzowanego

punktu obsługi klienta lub wyspecjalizowa-

nego elektryka.

W celu zapobiegania wypadkom spowodo-

wanym prądem elektrycznym zaleca się

stosowanie gniazdek z wyłącznikiem

ochronnym (prąd wyzwalający o mocy zna-

mionowej maks. 30 mA).

몇 Uwaga

Określone substancje w wyniku zawirowa-

nia z zasysanym powietrzem mogą tworzyć

wybuchowe opary i mieszanki!

Nigdy nie zasysać następujących substancji:

– Wybuchowe lub łatwopalne gazy, cie-

cze i pyły (reaktywne).

– Reaktywne pyły metali (np. aluminium,

magnez, cynk) w połączeniu z silnie al-

kalicznymi i kwasowymi środkami

czyszczącymi

– Nierozcieńczone silne kwasy i ługi

– Rozpuszczalniki organiczne (np. ben-

zyna, rozcieńczalniki do farb, aceton,

olej opałowy).

Substancje te mogą ponadto reagować z

materiałami zastosowanymi w urządzeniu.

Utylizacja filtra i worka filtra

Wskazówki bezpieczeństwa

84 PL

– 7

Ilustracje, patrz strony rozkła-

dane!

Podczas rozpakowywania urządzenia na-

leży sprawdzić, czy w opakowaniu znajdują

się wszystkie elementy i czy nic nie jest

uszkodzone. W przypadku stwierdzenia

uszkodzeń w transporcie należy zwrócić

się do dystrybutora.

Do podłączenia wężyka do zasysania.

Wskazówka: W celu jego wyjęcia nacisnąć

zatrzask kciukiem i wyjąć wężyk do zasysa-

nia.

Do noszenia urządzenia wzgl. do zdjęcia

głowicy urządzenia po odryglowaniu.

Do odstawiania dyszy do podłóg podczas

krótkich przerw w pracy.

Ten schowek na akcesoria umożliwia prze-

chowywanie rur ssących przy urządzeniu

lub innych akcesoriów.

W celu otwarcia, pociągnąć na zewnątrz, w

celu zaryglowania, docisnąć do wewnątrz.

몇 Uwaga

W trakcie użytkowania urządzenia filtr i

przynależną ramę należy zawsze założyć.

몇 Uwaga: Nie wyrzucać!

Zawiesza się wewnątrz zbiornika i służy do

przechowywania worka filtracyjnego.

Zalecenie: Worek filtracyjny używany jest

do odkurzania drobnego pyłu.

Wskazówka: Do odkurzania na mokro nie

można używać worka filtracyjnego!

Do odkurzania twardych nawierzchni i wy-

kładzin dywanowych należy użyć odpo-

wiedniego wkładu.

Twarde nawierzchnie, odkurzanie na

mokro: Użyć wkładki z 2 ściągaczami.

Twarde nawierzchnie, odkurzanie na su-

cho: Użyć wkładki z 2 paskami szczeciny.

Wykładziny dywanowe, odkurzanie na

mokro i na sucho: Pracować bez użycia

wkładki.

Opis urządzenia

Przyłącze węża ssącego

Przełącznik obrotowy (ZAŁ./WYŁ.)

Uchwyt do noszenia

Przycisk odblokowujący klapę filtra

Pozycja parkowania

Schowek na akcesoria - Zbiornik

Klamra pojemnika

Kółka skrętne

Płaski filtr falisty z ramą

(już znajduje się w urządzeniu)

Oprawa worka filtracyjnego

Worek filtracyjny

Wężyk do zasysania z uchwytem

Rury ssące 2 x 0,5 m

Ssawka podłogowa

(z wkładami)

Ssawka szczelinowa

85PL

– 8

몇 Pracować zawsze z założonym pła-

skim filtrem falistym, zarówno pod-

czas odkurzania na mokro, jak i na

sucho!

Rysunek

 Zdjąć głowicę urządzenia i wyjąć za-

wartość ze zbiornika.

Rysunek

 Obrócić zbiornik, wcisnąć kołki kółek

skrętnych do otworów w dnie zbiornika

aż do oporu.

Rysunek

 Nałożyć i zaryglować głowicę urządze-

nia.

Rysunek

 Podłączyć akcesoria.

Rysunek

 Podłączyć urządzenie do zasilania.

Rysunek

 Włączyć urządzenie.

Położenie I: Urządzenie jest włączone.

Położenie 0

: Sprzęt jest wyłączony.

몇 Pracować tylko przy użyciu suchego

płaskiego filtra falistego!

Rysunek

 Zalecenie: Worek filtracyjny używany

jest do odkurzania drobnego pyłu.

 Stopień napełnienia worka filtracyjnego

zależy od rodzaju zasysanych śmieci.

Założone worki filtra mogą pęknąć, z

tego względu należy na czas wymienić

worek filtra!

W przypadku drobnego pyłu, piasku

itp., worek filtracyjny należy zmieniać

częściej.

 W celu odessania wilgoci założyć odpo-

wiednie akcesoria na rury ssące wzgl.

bezpośrednio na rękojeść.

몇 Uwaga:

Nie stosować worków filtrujących!

W przypadku wytworzenia piany lub wypływu

cieczy natychmiast wyłączyć urządzenie!

Wskazówka: Gdy zbiornik jest pełny, pły-

wak zamyka otwór ssący, a turbina ssąca

pracuje na zwiększonych obrotach. W tym

przypadku natychmiast wyłączyć urządze-

nie i opróżnić zbiornik.

 Wyłączyć urządzenie.

Rysunek

 Zawiesić dyszę podłogową w pozycji

parkowania.

 Wyłączyć urządzenie i wyjąć wtyczkę

z gniazdka sieciowego.

Rysunek

 Zdjąć głowicę urządzenia i opróżnić

zbiornik wypełniony brudem z odkurza-

nia na mokro lub na sucho.

Rysunek

 Akcesoria przechowywać przy urzą

dzeniu, a urządzenie w suchych po-

mieszczeniach.

Obsługa

Przed uruchomieniem

Uruchomienie

Odkurzanie na sucho

Odkurzanie na mokro

Przerwanie pracy

Zakończenie pracy

Opróżnić zbiornik

Przechowywanie urządzenia

86 PL

– 9

 Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac

pielęgnacyjnych i konserwacyjnych urzą-

dzenie wyłączyć i wyjąć wtyczkę z gniazd-

ka sieciowego.

Do wszelkich napraw i prac na podzespo-

łach elektrycznych uprawniony jest jedynie

autoryzowany serwis.

몇 Uwaga

Nie stosować mleczka do szorowania,

środka do czyszczenia szkła ani uniwersal-

nego środka czyszczącego! Nigdy nie za-

nurzać urządzenia w wodzie.

 Urządzenie i akcesoria z tworzywa

sztucznego należy czyścić zwykłym

środkiem do czyszczenia tworzyw

sztucznych.

 W razie potrzeby wypłukać zbiornik i

akcesoria wodą i osuszyć przed ponow-

nym użyciem.

Rysunek

 Odryglować i otworzyć klapę filtra. Wy-

jąć ramę i filtr i wytrzepać filtr. W razie

potrzeby wyczyścić filtr pod wodą bie-

żącą. Nie ścierać ani nie szczotkować

filtra.

Całkowicie osuszyć przed zamontowa-

niem.

Rysunek

 Następnie najpierw założyć filtr, a po-

tem ramę

 Natychmiast wyłączyć urządzenie.

Rysunek

 Czyszczenie systemu pływaka:

Zdjąć głowicę urządzenia, nakręcić

kosz pływaka (A) w kierunku strzałki i

zdjąć. Następnie wyjąć pływaka (B) i

obydwie części wypłukać pod bieżącą

wodą.

W celu dokonania montażu należy naj-

pierw wprowadzić pływaka, potem zało-

żyć kosz pływaka i zaryglować.

Jeżeli spada moc ssania urządzenia, nale-

ży sprawdzić następujące funkcje.

 Akcesoria, wąż lub rury ssące są zatka-

ne; należy je udrożni

ć.

 Płaski filtr falisty jest zanieczyszczony:

Wymontować i wyczyścić filtr (patrz roz-

dział „Czyszczenie płaskiego filtra fali-

stego“).

 Wymienić uszkodzony płaski filtr falisty.

 Worek filtra jest pełen: Wstawić nowy wo-

rek filtra (nr katalogowy, patrz Lista części

zamiennych na końcu tej instrukcji).

몇 Uwaga

Nie wyrzucać opraw worków filtracyjnych!

Zmiany techniczne zastrzeżone!

Czyszczenie i konserwacja

Czyszczenie płaskiego filtra

falistego

Usuwanie usterek

Wydostaje się woda

Spadek siły ssania

Dane techniczne

Napięcie

1~50/60 Hz

220 - 240 V

Moc P

znam.

1000 W

Moc P

maks.

1200 W

Bezpiecznik sieciowy

(zwłoczny)

10 A

Pojemność zbiornika 18 l

Pochłanianie wody przy

użyciu rękojeści

12 l

Pochłanianie wody przy

użyciu dyszy do podłóg

Poziom ciśnienia akustycz-

nego (EN 60704-2-1)

73 dB(A

)

Ciężar (bez akcesoriów) 8,3 kg

87PL

– 5

Mult stimate client,

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţi-

uni original, respectaţi instrucţiunile

cuprinse în acesta şi păstraţi-l pentru între-

buinţarea ulterioară sau pentru următorii

posesori.

Aparatul este adecvat pentru utilizarea ca

aspirator umed şi uscat, în conformitate cu

descrierile cuprinse în acest manual şi cu

indicaţiile privind securitatea.

Acest aparat este prevăzut pentru uzul cas-

nic şi nu este conceput pentru solicitările

aferente utilizării în scop comercial.

– Feriţi aparatul de ploaie. Nu îl depozitaţi

în spaţii deschise.

– Atenţie: Când aspiraţi cenuşă şi funin-

gine, folosiţi un prefiltru (nr. de coman-

dă 2.863-139).

Utilizaţi aspiratorul umed/uscat numai cu:

– saci de filtrare originali;

– piese de schimb, accesorii sau acceso-

rii opţionale originale .

Producătorul nu răspunde pentru eventua-

lele daune rezultate în urma utilizării neco-

respunzătoare sau a manipulării incorecte.

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de reţeaua noastră de des-

facere. Eventuale defecţiuni ale aparatului

dumneavoastră, care survin în perioada de

garanţie şi care sunt cauzate de defecte de

fabricaţie sau de material, se repară în mod

gratuit. În cazul producerii unei defecţiuni

care se încadrează în garanţie, prezentaţi

aparatul, accesoriile şi chitanţa de cumpă-

rare la centrul de desfacere sau cea mai

apropiată unitate de reparaţii autorizată.

(Pentru adresă vedeţi pagina din spate)

Dacă aveţi întrebări sau în caz de defecţuni

reprezentanţa noastră KÄRCHER vă stă la

dispoziţie cu plăcere în continuare.

(Pentru adresă vedeţi pagina din spate)

O selecţie a pieselor de schimb utilizate cel

mai des se găseşte la sfârşitul instrucţiuni-

lor de utilizare.

Piese de schimb şi accesorii puteţi procura de

la comerciant sau de la filiala KÄRCHER.

(Pentru adresă vedeţi pagina din spate)

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşe-

urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Cuprins

Observaţii generale . . . . . . RO . . .5

Măsuri de siguranţă . . . . . . RO . . .6

Descrierea aparatului . . . . . RO . . .6

Utilizarea . . . . . . . . . . . . . . RO . . .7

Îngrijirea şi întreţinerea. . . . RO . . .8

Remedierea defecţiunilor . . RO . . .8

Date tehnice . . . . . . . . . . . . RO . . .9

Observaţii generale

Utilizarea corectă

Condiţii de garanţie

Service-ul autorizat

Comandarea pieselor de schimb şi

a accesoriilor speciale

Protecţia mediului înconjurător

88 RO

– 6

Filtrul si sacul de filtrare sunt fabricate din

materiale care nu dăunează mediului.

Dacă nu conţin substanţe care nu pot fi

aruncate în gunoiul menajer, atunci ei pot fi

aruncaţi la gunoi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

– Acest aparat nu este destinat pentru a fi

utilizat de către persoane (inclusiv co-

pii) cu capacităţi psihice, senzoriale sau

mintale limitate sau de către persoane-

le, care nu dispun de experienţa şi/sau

cunoştinţa necesară, cu excepţia acelor

cazuri, în care ele sunt supravegheate

de o persoană responsabilă de siguran-

ţa lorsau au fost instruite de către

aceasta în privinţa utilizării. Nu lăsaţi

copii nesupravegheaţi, pentru a vă asi-

gura, că nu se joacă cu aparatul.

– Ţineţi foliile de ambalaj departe de co-

pii, pentru a evita pericolul de sufocare!

– Opriţi aparatul după fiecare utilizare sau

înainte de curăţarea/întreţinerea acestuia.

– Pericol de incendiu. Nu aspiraţi obiecte

aprinse sau incandescente.

– Este interzisă funcţionarea în zone cu

pericol de explozie.

몇 Racordul electric

Aparatul se conectează numai la curent al-

ternativ. Tensiunea trebuie să corespundă

celei de pe plăcuţa aparatului.

 Pericol de electrocutare

Nu apucaţi niciodată cablul de alimentare şi

priza cu mâinile ude.

Cablul de alimentare se va apuca direct de

ştecher şi echipamentul nu se va scoate din

priză trăgând de cablu.

Înainte de fiecare utilizare, verificaţi cablul

de alimentare, pentru a constata dacă pre-

zintă deteriorări. Cablul de alimentare dete-

riorat trebuie înlocuit imediat la un atelier

electric / service autorizat.

Pentru evitarea accidentelor electrice reco-

mandăm utilizarea prizei cu întrerupător de

protecţie preconectat (max 30 mA intensi-

tate nominală curent de deconectare).

몇 Atenţie

Prin turbionare, anumite substanţe pot for-

ma, împreună cu aerul aspirat, aburi sau

amestecuri explozive!

Niciodată să nu aspiraţi următoarele sub-

stanţe:

– gaze, lichide şi pulberi explozive sau in-

flamabile (pulberi reactive)

– pulberi metalice reactive (ex. aluminiu,

magneziu, zinc) împreună cu soluţii de

curăţat puternic alcaline sau acide

– acizi sau soluţii alcaline puternice, nedi-

luate

– solvenţi organici (ex. benzină, diluant,

acetonă, păcură).

Suplimentar, aceste substanţe pot coroda ma-

terialele utilizate în construcţia aparatului.

Pentru imagini vezi pagina in-

terioară!

La despachetare verificaţi conţinutul pa-

chetului în privinţa existenţei tuturor acce-

soriilor sau a deteriorărilor. În cazul în care

constataţi deteriorări cauzate de un trans-

port necorespunzător, vă rugăm să anun-

ţaţi imediat comerciantul dvs.

Pentru conectarea furtunului de aspirare.

Indicaţie: Pentru a îndepărta furtunul apă-

saţi cu degetul elementul de prindere şi tra-

geţi-l afară.

Pentru transportul aparatului sau pentru

scoaterea capacului aparatului după deblo-

care.

Eliminarea filtrului şi a sacului de filtrare

Măsuri de siguranţă

Descrierea aparatului

Racord pentru aspirare

Comutator rotativ (PORNIRE/

OPRIRE)

Mâner pentru transport

Buton de deblocare clapetă de filtru

89RO

– 7

Pentru oprirea duzei de podea în timpul pa-

uzelor de lucru.

În acest suport pentru accesorii puteţi păs-

tra furtunurile de aspiraţie şi alte accesorii.

Pentru deschidere trageţi în afară, iar pen-

tru închidere împingeţi înăuntru.

몇 Atenţie

Filtrul şi cadrul acestuia trebuie să fie întot-

deauna introduse în timpul utilizării.

몇 Atenţie: Vă rugăm să nu aruncaţi!

Se agaţă în interiorul rezervorului şi serveş-

te ca suport pentru sacul de filtrare.

Recomandare: Pentru aspirarea prafului

fin introduceţi sacul de filtrare.

Indicaţie: În cazul aspirării umede nu tre-

buie să folosiţi sacul de filtrare!

Pentru aspirarea suprafeţelor dure şi a mo-

chetelor utilizaţi accesoriile adecvate.

Suprafeţe dure, aspirare umedă: Utilizaţi

o inserţie cu două lamele de cauciuc.

Suprafeţe dure, aspirare uscată: Utilizaţi

o inserţie cu două benzi cu perii.

Mochete, aspirare umedă şi uscată: Lu-

craţi fără accesorii.

몇 Asiguraţi-vă că filtrul cu pliuri plate

se foloseşte la toate lucrările, atât la

cele de aspirare umedă cât şi la cele

de aspirare uscată!

Figura

 Detaşaţi capacul aparatului şi conţinutul

rezervorului.

Figura

 Întoarceţi rezervorul şi introduceţi rolele

de ghidare în orificiile de pe fundul re-

zervorului, până intră în locaş.

Figură

 Puneţi capacul aparatului la loc şi blo-

caţi-l.

Figura

 Montaţi accesoriile

Figura

 Introduceţi ştecherul în priză.

Figura

 Porniţi aparatul.

Poziţia I: Aparatul este pornit.

Poziţia 0: aparatul este oprit.

몇 Lucraţi numai cu filtrul cu pliuri plate

uscat!

Figura

 Recomandare: Pentru aspirarea prafu-

lui fin introduceţi sacul de filtrare.

 Gradul de umplere al sacului de filtrare

depinde de mizeria care se aspiră.

Sacii de filtrare pot plesni, de aceea în-

locuiţi-le întotdeauna în timp util!

În cazul pulberilor fine, al nisipului etc.,

sacul de filtrare trebuie înlocuit mai des.

Poziţia de parcare

Suport accesorii rezervor

Închizătoare rezervor

Role de ghidare

Filtru cu pliuri plate cu cadru

(montat deja în aparat)

Suport sac de filtrare

Sac filtrant

Furtun de absorbţie cu mâner

Ţeavă de aspirare 2 x 0,5 m

Duză pentru podea

(cu accesorii)

Duză pentru rosturi

Utilizarea

Înainte de punerea în funcţiune

Punerea în funcţiune

Aspirarea uscată

90 RO

– 8

 Pentru aspirarea murdăriei umede şi a

lichidelor montaţi accesoriul dorit pe

ţeava de aspirare sau direct pe mâner.

몇 Atenţie:

Nu utilizaţi sac filtrant !

Dacă se formează spumă sau se constată

scurgeri de lichid opriţi imediat aparatul !

Notă: Dacă rezervorul este plin, un plutitor

închide orificiul de aspiraţie, iar aparatul

funcţionează cu turaţie mărită. Opriţi imedi-

at aparatul şi goliţi rezervorul.

 Opriţi aparatul.

Figura

 Agăţaţi duza pentru podea în poziţia de

parcare.

 Opriţi aparatul şi scoateţi ştecărul de

alimentare din priză.

Figura

 Scoateţi capacul aparatului şi goliţi re-

zervorul umplut cu murdărie umedă sau

uscată.

Figura

 Depozitaţi accesoriile împreună cu apa-

ratul ş

i păstraţi-l într-o încăpere uscată.

 Pericol

Înainte de orice lucrare de îngrijire şi între-

ţinere decuplaţi aparatul şi scoateţi fişa ca-

blului de alimentare din priză.

Efectuarea lucrărilor de reparaţii precum şi

a celor la ansamblurile electrice este permi-

să numai service-ului autorizat pentru cli-

enţi.

몇 Atenţie

Nu utilizaţi detergenţi pentru vase, pentru

sticle sau universali ! Nu scufundaţi nicio-

dată aparatul în apă.

 Curăţaţi aparatul şi accesoriile din ma-

terial plastic cu o substanţă din comerţ

pentru curăţarea suprafeţelor din mate-

rial plastic.

 Se recomandă spălarea după caz a re-

zervorului şi a accesoriilor cu apă şi us-

carea lor înainte de reutilizare.

Figura

 Deblocaţi clapeta filtrului şi deschideţi-

o. Scoateţi cadrul şi filtrul şi scuturaţi-l.

Spălaţi filtrul sub apă curentă, dacă

este nevoie. Nu frecaţi sau periaţi filtrul.

Înainte de montare lăsaţi-le să se usuce

în totalitate.

Figura

 Apoi introduceţi mai întâi filtrul, apoi ca-

drul.

 Opri

ţi aparatul imediat.

Figura

 Curăţarea sistemului de plutitor:

Scoateţi capacul aparatului, rotiţi coşul

plutitorului (A) în direcţia săgeţii şi scoa-

teţi-l. Apoi scoateţi plutitorul (B) şi spă-

laţi ambele componente sub apă

curentă.

La montare introduceţi mai întâi plutito-

rul, apoi aplicaţi coşul şi blocaţi-l.

Aspirarea umedă

Întreruperea utilizării

Încheierea utilizării

Golirea rezervorului

Depozitarea aparatului

Îngrijirea şi întreţinerea

Curăţarea filtrului cu pliuri plate

Remedierea defecţiunilor

Apa iese afară

91RO

– 9

Dacă puterea de aspirare a aparatului sca-

de, verificaţi următoarele:

 Accesoriile, furtunul sau ţevile de aspi-

raţie sunt înfundate, în acest caz vă ru-

găm să le desfundaţi.

 Filtrul cu pliuri plate este murdar: Scoa-

teţi şi curăţaţi filtrul (consultaţi capitolul

„Curăţarea filtrului”).

 Înlocuiţi filtrul cu pliuri plate deteriorat.

 Sacul de filtrare este plin: Introduceţi

sacul de filtrare nou (pt. nr. de comandă

vezi lista pieselor de schimb de la sfâr-

şitul acestui manual).

몇 Atenţie

Nu aruncaţi cadrul sacului de filtrare!

Ne rezervăm dreptul de a efectua modi-

ficări tehnice !

Puterea de aspirare redusă

Date tehnice

Tensiunea

1~50/60 Hz

220 - 240 V

Puterea P

nominal

1000 W

Puterea P

max

1200 W

Siguranţă pentru reţea

(temporizată)

10 A

Volumul rezervorului 18 l

Consumul de apă cu

mâner

12 l

Consumul de apă cu

duză de podea

Nivelul de zgomot (EN

60704-2-1)

73 dB(A)

Masa (fără accesorii) 8,3 kg

92 RO

– 5

Vážený zákazník,

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Prístroj je určený, zhodne s popismi a bez-

pečnostnými pokynmi na použitie uvedené

v tomto návode na obsluhu, ako prístroj na

vysávanie za mokra a za sucha.

Tento prístroj bol vyvinutý na súkromné

účely a nie je určený znášať nároky priemy-

selného používania.

– Prístroj chráňte pred dažďom. Neskla-

dujte ho vo vonkajších priestoroch.

– Pozor: Vysávanie popola a sadzí len s

predradeným odlučovačom (objedná-

vacie číslo 2.863-139).

Vysávač za vlhka alebo za sucha používaj-

te len s:

– Originálnym filtračným vreckom.

– Originálnymi náhradnými dielmi, príslu-

šenstvom alebo špeciálnym príslušen-

stvom.

Výrobca neručí za prípadné škody, ktoré

boli spôsobené nesprávnym používaním

alebo chybnou obsluhou.

V každej krajine platia záručné podmienky

vydané našou príslušnou distribučnou or-

ganizáciou. Počas záručnej lehoty bezplat-

ne odstránime akékoľvek poruchy

zariadenia zapríčinené chybou materiálu

alebo výrobnou chybou. Pri uplatňovaní zá-

ruky sa láskavo obráťte spolu so zariade-

ním a dokladom o kúpe na svojho predajcu

alebo na najbližšie autorizované stredisko

servisnej služby.

(Adresu nájdete na zadnej strane)

V prípade otázok alebo porúch Vám rada

pomôže naša pobočka KÄRCHER.

(Adresu nájdete na zadnej strane)

Výber najčastejšie potrebných náhradnych

dielov nájdete na konci prevádzkového ná-

vodu.

Náhradné diely a príslušenstvo získate u pre-

dajcu alebo v pobočke firmy KÄRCHER.

(Adresu nájdete na zadnej strane)

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Filter a filtračné vrecko sú vyrobené z ma-

teriálov, ktoré šetria životné prostredie.

Pokiaľ neobsahujú žiadne nasaté substan-

cie, ktoré sú zakázané likvidovať do domo-

vého odpadu, môžete ich zlikvidovať do

normálneho domového odpadu.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

Obsah

Všeobecné pokyny. . . . . . . SK . . .5

Bezpečnostné pokyny . . . . SK . . .6

Popis prístroja . . . . . . . . . . SK . . .6

Obsluha . . . . . . . . . . . . . . . SK . . .7

Starostlivosť a údržba . . . . SK . . .8

Pomoc pri poruchách . . . . . SK . . .8

Technické údaje . . . . . . . . . SK . . .9

Všeobecné pokyny

Používanie výrobku v súlade s jeho

určením

Záruka

Servisná služba

Objednávka náhradných dielov a

špeciálneho príslušenstva

Ochrana životného prostredia

Likvidácia filtra a filtračného vrecka

93SK

– 6

– Toto zariadenie nie je určené na to, aby

ho používali osoby (vrátane detí) s ob-

medzenými fyzickými, zmysloými alebo

duševnými schopnosťami resp. nedos-

tatkom skúseností a znalostí, musia byť

pod dozorom osôb zodpovedných za

ich bezpečnosť alebo musia od nich ob-

držať pokyny, ako zariadenie používať.

Deti musia byť pod dozorom, aby sa za-

bezpečilo, že sa so zariadením nehrajú.

– Obalové fólie uchovávajte mimo dosahu

detí. Vzniká nebezpečenstvo udusenia!

– Prístroj po každom použití a pred kaž-

dým čistením alebo údržbou vypnite.

– Nebezpečie vzniku požiaru. Nevysávaj-

te horiace alebo tlejúce predmety.

– Používanie v priestoroch so zvýšením

nebezpečenstvom výbuchu je zakázané.

몇 Elektrické pripojenie

Zariadenie pripájajte iba na striedavý prúd.

Napätie musí zodpovedať údajom na typo-

vom štítku zariadenia.

 Nebezpečenstvo úrazu elektrickým

prúdom

Nikdy sa nedotýkajte sieťovej zásuvky a

vidlice vlhkými rukami.

Sieťový kábel nikdy neťahajte zo zásuvky

za kábel ale za teleso vidlice.

Pred každým použitím skontrolujte, či nie je

poškodený prívodný kábel alebo sieťová

vidlica. Poškodený prívodný kábel dajte be-

zodkladne vymeniť autorizovanej servisnej

službe alebo kvalifikovanému elektrotech-

nikovi.

Na predchádzanie úrazom spôsobeným

elektrickým prúdom odporúčame používať

sieťové zásuvky s predradeným ochran-

ným ističom proti zvodovým prúdom (me-

novitý spínací prúd max. 30 mA).

몇 Pozor

Určité látky môžu v dôsledku rozvírenia na-

sávaného vzduchu vytvoriť výbušné pary

alebo zmesi!

Nikdy nevysávajte nasledovné látky:

– Výbušné alebo horľavé plyny, kvapaliny

a prach (reaktívny prach)

– Reaktívny kovový prach (naopr. hliník,

magnézium, zinok) v spojení so silne alka-

lickými a kyslými čistiacimi prostriedkami

– Neriedené silné kyseliny a lúhy

– Organické rozpúšťadlá (napr. benzín,

riedidlo na farbu, acetón, vykurovací

olej).

Tieto látky môžu dodatočne naleptať mate-

riály použité vo vysávači.

Obrázky nájdete na vyklápajú-

cej sa strane!

Pri vybalení skontrolujte, či z obsahu obalu

nechýba príslušenstvo alebo či obsah nie

je poškodený. Akékoľvek poškodenia po-

čas prepravy láskavo oznámte predajcovi.

Pre pripojenie vysávacej hadice pri vysávaní.

Upozornenie: Pri odoberaní stlačte západ-

ku palcom a vysávaciu hadicu vytiahnite.

Na prenášanie prístroja alebo odstránenie

hlavy prístroja po odblokovaní.

Pre odloženie trysky na podlahu pri preru-

šení práce.

Bezpečnostné pokyny

Popis prístroja

Prípojka sacej hadice

Otočný vypínač (ZAP/VYP)

Rukovät' na prenášanie

Tlačidlo na odblokovanie klapky

filtra

Parkovacia poloha

94 SK

– 7

Tento priestor na uloženie príslušenstva

umožňuje uloženie vysávacích rúrok a os-

tatného príslušenstva.

Pri otváraní potiahnite smerom von. Pri za-

tváraní stlačte smerom dovnútra.

몇 Pozor

Filter a príslušný rám sa musia vždy použiť

pri aplikácii.

몇 Pozor: Neodhadzovať!

Ak sa zavesí do vnútra nádoby, slúži na

upevnenie vrecka s filtrom.

Odporúčanie: Pri vysávaní jemného pra-

chu nasaďte filtračné vrecko.

Upozornenie: Pri mokrom vysávaní sa ne-

smie nasadiť filtračné vrecko!

Pri vysávaní tvrdých plôch a kobercov pou-

žite vhodnú násadu.

Tvrdé plochy, mokré vysávanie: Použite

násadu s 2 gumovými stierkami.

Tvrdé plochy, suché vysávanie: Použite

nadstavec s 2 štetinami.

Koberce, mokré a suché vysávanie: Pra-

cujte bez násady.

몇 Pri vlhkom čistení ako aj suchom vy-

sávaní pracujte vždy s nasadeným

filtrom s plochými záhybmi!

Obrázok

 Odstráňte hlavu prístroja, vyberte ob-

sah z nádoby.

Obrázok

 Nádrž otočte, vodiace kolieska zatlačte

do otvorov v dne nádrže až po doraz.

Obrázok

 Nasaďte a zablokujte hlavu prístroja.

Obrázok

 Pripojte príslušenstvo.

Obrázok

 Zastrčte siet'ovú zástrčku.

Obrázok

 Zapnite spotrebič.

Poloha I: Prístroj je zapnutý.

Poloha 0: Prístroj je vypnutý.

몇 Pracujte len so suchým filtrom s plo-

chými záhybmi!

Obrázok

 Odporúčanie: Pri vysávaní jemného

prachu nasaďte filtračné vrecko.

 Stupeň naplnenia filtračného vrecka je

závislý od nečistoty, ktorá sa vysáva.

Nasadené filtračné vrecko môže splas-

núť. Preto filtračné vrecko včas vymeň-

te!

Pri jemnom prachu, piesku atď. sa musí

filtračné vrecko častejšie vymieňať.

Priestor na uloženie príslušenstva

nádrže

Uzáver nádrže

Otočné kolieska

Filter s plochými záhybmi s rámom

(už zabudovaný v prístroji)

Upevnenie filtračného vrecka

Filtračný vak

Nasávacia hadica s rukoväťou

Vysávacia rúrka 2 x 0,5 m

Tryska na podlahu

(s násadami)

Hubica na škáry

Obsluha

Pred uvedením do prevádzky

Uvedenie do prevádzky

Suché vysávanie

95SK

– 8

 Pri vysávaní kvapaliny resp. vlhkosti

nasaďte na vysávaciu rúrku resp. pria-

mo na ručný držiak požadované príslu-

šenstvo.

몇 Pozor:

Nepoužívajte vrecko s filtrom!

Ak sa začne tvoriť pena alebo vychádzať

tekutina, spotrebič okamžite vypnite!

Poznámka: Ak je nádrž plná, plavák uzat-

vorí sací otvor a spotrebič pracuje so zvý-

šenou rýchlosťou otáčania. Zariadenie

okamžite vypnite a vyprázdnite nádrž.

 Prístroj vypnite.

Obrázok

 Trysku na podlahu zaveste do parkova-

cej polohy.

 Spotrebič vypnite a vytiahnite sieťovú

vidlicu.

Obrázok

 Odoberte hlavu zariadenia, z nádoby

odstráňte vlhkú a suchú nečistotu.

Obrázok

 Príslušenstvo položte na prístroj a uscho-

vajte prístroj v suchých priestoroch.

 Nebezpečenstvo

Pred každým ošetrením a údržbou zariade-

nie vypnite a vytiahnite zástrčku.

Opravy a práce na elektrických konštrukč-

ných dielcoch môže vykonávať výhradne

autorizovaná servisná služba.

몇 Pozor

Nepoužívajte žiadne abrazívne pôsobiace

prípravky, prípravky na sklo ani univerzálne

čističe! Spotrebič nikdy neponárajte do vody.

 Spotrebič a diely príslušenstva vyrobe-

né z umelej hmoty ošetrujte použitím

bežne dostupných čistiacich prostried-

kov na plasty.

 Nádobu a príslušenstvo v prípade po-

treby vypláchnite vodou a pred opätov-

ným použitím nechajte vysušiť.

Obrázok

 Odblokujte a otvorte klapku filtra. Od-

stráňte rám a filter a vyklepte filter. Filter

v prípade potreby vyčistite pod tečúcou

vodou. Nečistite filter škriabaním alebo

kefovaním.

Pred nasadením ho nechajte úplne vy-

sušiť.

Obrázok

 Potom vložte späť najskôr filter a potom

rám.

 Vypnite okažite prístroj.

Obrázok

 Čistenie plavákového systému:

Odstráňte hlavu prístroja, kôš plaváka

(A) vyskrutkujte v smere šípky a od-

stráňte ho. Potom odstráňte plaváky (B)

a opláchnite ich pod tečúcou vodou.

Najskôr namontujte filter, potom vložte

a zablokujte kôš plaváka.

Vlhké vysávanie

Prerušenie prevádzky

Ukončenie práce

Vyprázdnenie nádoby

Uskladnenie prístroja

Starostlivosť a údržba

Vyčistite plochý skladaný filter

Pomoc pri poruchách

Uniká voda

96 SK

– 9

Ak sa zníži výkon vysávania prístroja, skon-

trolujte nasledovné body:

 Príslušenstvo, vysávacia hadica alebo

vysávacia rúrka sú upchaté. Upchatie

odstráňte.

 Filter s plochými záhybmi je znečistený: De-

montujte a vyčistite filter (pozri kapitola „Čis-

tenie filtra s plochými záhybmi“).

 Vymeňte poškodený filter s plochými

záhybmi.

 Filtračné vrecko je plné: Vložte nové fil-

tračné vrecko (Objednávacie číslo náj-

dete v zozname náhradných dielov na

konci tohto návodu).

몇 Pozor

Neodhadzujte upevnenie filtračného vrecka!

Technické zmeny vyhradené!

Pokles sacieho výkonu

Technické údaje

Napätie

1~50/60 Hz

220 - 240 V

Výkon P

men

. 1000 W

Výkon P

max

1200 W

Sieťový istič (pomalý) 10 A

Objem nádrže 18 l

Nádoba na vodu s ruko-

väťou

12 l

Nádoba na vodu s

tryskou na podlahu

Hladina akustického tla-

ku (EN 60704-1)

73 dB(A)

Hmotnost' (bez príslu-

šenstva)

8,3 kg

97SK

– 5

Poštovani kupče,

Prije prve uporabe Vašeg uređa-

ja pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte

ih za kasniju uporabu ili za sljedećeg vlasni-

ka.

Uređaj se smije koristiti za mokro i suho

usisavanje uz poštivanje opisa i sigurno-

snih naputaka ovih radnih uputa.

Ovaj uređaj je konstruiran za privatnu upo-

rabu i nije predviđen za opterećenja profe-

sionalne primjene.

– Aparat zaštitite od kiše. Nekada ga ne

čuvajte na otvorenom.

– Pažnja: Usisavanje pepela i čađi samo

s predodvajačem (kataloški br. 2.863-

139).

Usisavač za mokro/suho usisavanje smije

se koristiti samo s:

– originalnom filtarskom vrećicom.

– originalnim pričuvnim dijelovima, pribo-

rom i posebnim priborom.

Proizvođač ne preuzima odgovornost za

eventualne štete nastale nenamjenskim

korištenjem ili pogrešnim opsluživanjem

aparata.

U svakoj zemlji vrijede uvjeti jamstva koje

je izdala naša zadužena udruga za marke-

ting. Sve smetnje nastale unutar jamstve-

nog roka otklanjamo besplatno ukoliko je

uzrok smetnje greška u materijalu ili se radi

o greški proizvođača. U slučaju jamstva s

priborom i računom se obratite svome pro-

davaču ili sljedećoj ovlaštenoj servisnoj

službi.

(Adresu ćete naći na poleđini)

U slučaju pitanja ili smetnji rado će Vam po-

moći naša podružnica KÄRCHER.

(Adresu ćete naći na poleđini)

Pregled najčešće potrebnih pričuvnih dije-

lova naći ćete na kraju ovih radnih uputa.

Pričuvne dijelove i pribor možete nabaviti

kod Vašeg prodavača ili u Vašoj KÄR-

CHER podružnici.

(Adresu ćete naći na poleđini)

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih su-

stava.

Filtar i filtarska vrećica su izrađeni od mate-

rijala koji ne štete okolišu.

Ako ne sadrže nikakve usisane tvari, koje se ne

smiju odlagati u kućanski otpad, može ih se

zbrinuti kao obi

čan kućanski otpad.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

Pregled sadržaja

Opće napomene. . . . . . . . . HR . . .5

Sigurnosni napuci. . . . . . . . HR . . .6

Opis uređaja. . . . . . . . . . . . HR . . .6

Rukovanje . . . . . . . . . . . . . HR . . .7

Njega i održavanje . . . . . . . HR . . .8

Otklanjanje smetnji. . . . . . . HR . . .8

Tehnički podaci. . . . . . . . . . HR . . .8

Opće napomene

Namjensko korištenje

Jamstvo

Servisna služba

Naručivanje pričuvnih dijelova i

posebnog pribora

Zaštita okoliša

Zbrinjavanje filtra i filtarske vrećice

98 HR

– 6

– Ovaj uređaj nije predviđen da njime ru-

kuju osobe (uključujući i djecu) sa sma-

njenim tjelesnim, senzornim ili

mentalnim sposobnostima opažanja ili

s ograničenim iskustvom i znanjem,

osim ako ih osoba koja je za njih odgo-

vorna ne nadzire ili upućuje u rad s ure-

đajem. Djeca se moraju nadzirati kako

bi se spriječilo da se igraju s uređajem.

– Folije za pakiranje čuvajte van dosega

djece, jer postoji opasnost od gušenja!

– Uređaj isključite nakon svake primjene

te prije svakog čišćenja/održavanja.

– Opasnost od požara. Nemojte usisavati

zapaljene ili užarene predmete.

– Zabranjen je rad u područjima ugrože-

nim eksplozijom.

몇 Električni priključak

Uređaj priključujte samo na izmjeničnu

struju. Napon se mora podudarati s označ-

nom pločicom uređaja.

 Opasnost od strujnog udara

Strujni kabel i utičnicu nikada ne dodirujte

vlažnim rukama.

Primite kabel direktno na utikaču, ne vucite

za kabel kako biste ga izvadili iz utičnice.

Prije svake upotrebe provjerite ima li ošte-

ćenja na strujnom kablu s utikačem. Ošte-

ćen strujni kabel odmah dajte na zamjenu

ovlaštenoj servisnoj službi/električaru.

Za izbjegavanje električnih nezgoda prepo-

ručujemo uporabu utičnica s predspojenom

sklopkom za zaštitu od struje kvara (maks.

30 mA nazivne jačine okidne struje).

몇 Pažnja

Kovitlanjem i miješanjem određenih tvari s

usisnim zrakom mogu se formirati eksplo-

zivna isparenja i smjese!

Nikada nemojte usisavati sljedeće:

– Eksplozivne ili zapaljive plinove, tekući-

ne i prašinu (reaktivnu prašinu)

– Reaktivnu metalnu prašinu (od npr. alu-

minija, magnezija, cinka) u spoju s jako

alkalnim i kiselim sredstvima za čišće-

nje

– Nerazrijeđene jake kiseline i lužine

– Organska otapala (npr. benzin, razrjeđi-

vače za boje, aceton, lož ulje).

Ove tvari dodatno mogu nagristi materijale

od kojih je sačinjen uređaj.

Slike pogledajte na preklo-

pnoj stranici!

Kod vađenja iz ambalaže provjerite manjka

li u sadržaju paketa pribor i ima li oštećenja.

U slučaju transportnih oštećenja odmah se

obratite svome prodavaču.

Za priključivanje usisnog crijeva prilikom

usisavanja.

Napomena: Kako biste ga izvadili, rezu pri-

tisnite palčevima i izvucite usisno crijevo.

Za nošenje uređaja ili za skidanje bloka

uređaja nakon deblokiranja.

Za odlaganje podnog nastavka pri prekidi-

ma rada.

Ovaj odjeljak za odlaganje pribora omogu-

ćuje držanje usisnih cijevi ili drugog pribora.

Za otvaranje povucite prema van, a za za-

bravljivanje pritisnite prema unutra.

Sigurnosni napuci

Opis uređaja

Priključak usisnog crijeva

Okretni prekidač za uključivanje/is-

ključivanje uređaja

Rukohvat

Tipka za deblokadu poklopca filtra

Položaj za odlaganje

Odjeljak za odlaganje pribora,

spremnik

Bravica spremnika

Upravljački valjci

Plosnati naborani filtar s okvirom

(već postoji u uređaju)

99HR

– 7

몇 Pažnja

Prilikom uporabe uvijek koristite filtar i pri-

padajući okvir.

몇 Pozor: Ne bacajte!

Kvači se unutar spremnika i služi za drža-

nje filtarske vrećice.

Preporuka: Za usisavanje fine prašine

umetnite filtarsku vrećicu.

Napomena: Za mokro usisavanje ne smije

biti umetnuta filtarska vrećica!

Za usisavanje tvrdih površina i tekstilnih po-

dova koristite odgovarajuće uglavke.

Tvrde površine, mokro usisavanje: Kori-

stite nastavak s 2 gumene trake.

Tvrde površine, suho usisavanje: Koristi-

te nastavak s 2 trake sa četkama.

Tekstilni podovi, mokro i suho usisava-

nje: Radite bez uglavaka.

몇 Uvijek radite s umetnutim plosnatim

naboranim filtrom, kako pri mokrom

tako i pri suhom usisavanju!

Slika

 Skinite blok uređaja i izvadite sadržaj iz

spremnika.

Slika

 Okrenite spremnik i u otvore na njegovu

dnu ugurajte kotačiće do kraja.

Slika

 Postavite i pričvrstite blok uređaja.

Slika

 Priključite pribor.

Slika

 Utaknite strujni utikač.

Slika

 Uključite uređaj.

Položaj I: Uređaj je uključen.

Položaj 0: Uređaj je isključen.

몇 Radite samo sa suhim plosnatim na-

boranim filtrom!

Slika

 Preporuka: Za usisavanje fine prašine

umetnite filtarsku vrećicu.

 Napunjenost filtarske vrećice ovisi o vr-

sti usisane prljavštine.

Začepljena filtarska vrećica može pući

pa je stoga pravovremeno zamijenite!

Kod fine prašine, pijeska i sličnog filtar-

ska se vrećica mora češće mijenjati.

 Za usisavanje vlage odnosno tekućina

nataknite željeni pribor na usisnu cijev

odnosno direktno na rukohvat.

몇 Pozor:

Nemojte rabiti filtarsku vrećicu!

Počne li se stvarati pjena ili tekućina počne

istjecati, odmah isključite uređaj!

Napomena: Kad se posuda napuni, plovak

će zatvoriti usisni otvor i uređaj će raditi uz

povećani broj okretaja. Odmah isključite

uređaj i ispraznite posudu.

 Isključite uređaj.

Slika

 Objesite podni nastavak u položaj za

odlaganje.

Prihvatnik filtarske vrećice

Filtarska vrećica

Usisno crijevo s rukohvatom

Usisne cijevi 2 x 0,5 m

Podni nastavak

(s uglavcima)

Mlaznica za fuge

Rukovanje

Prije stavljanja u pogon

Stavljanje u pogon

Suho usisavanje

Mokro usisavanje

Prekid rada

100 HR

– 8

 Isključite uređaj i izvadite utikač.

Slika

 Skinite blok uređaja i ispraznite spre-

mnik napunjen mokrom ili suhom prljav-

štinom.

Slika

 Odložite pribor uz uređaj, a uređaj ču-

vajte u suhim prostorijama.

 Opasnost

Prije svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim sastav-

nim dijelovima smije izvoditi samo ovlašte-

na servisna služba.

몇 Pozor

Nemojte rabiti nagrizajuća sredstva, sred-

stva za čišćenje stakla ni univerzalna sred-

stva za čišćenje! Uređaj nikad ne uranjajte

u vodu.

 Uređaj i plastične dijelove pribora čistite

uobičajenim sredstvom za čišćenje pla-

stike.

 Spremnik i pribor po potrebi isperite vo-

dom i osušite prije ponovne uporabe.

Slika

 Otkvačite i otvorite poklopac filtra. Izva-

dite okvir i filtar pa isprašite filtar. Po po-

trebi filtar operite u tekućoj vodi.

Nemojte ga ribati niti četkati.

Prije ugradnje ostavite neka se potpuno

osuši.

Slika

 Zatim ponovo postavite najprije filtar, a

zatim i okvir.

 Smjesta isključite uređaj.

Slika

 Čišćenje sustava plovka:

Skinite blok uređaja, okrenite košaru

plovka (A) u smjeru strelice pa je skini-

te. Zatim skinite plovak (B) i oba dijela

operite u tekućoj vodi.

Pri montaži najprije uvedite plovak, a

nakon toga postavite košaru plovka pa

zabravite.

Pri smanjenju usisne snage uređaja treba

provjeriti sljedeće:

 Pribor, usisno crijevo ili usisne cijevi su

začepljene, uklonite začepljenje.

 Plosnati naborani filtar je prljav: Izvadite

i očistite filtar (vidi poglavlje "Čišćenje

plosnatog naboranog filtra").

 Oštećen plosnati naborani filtar zamije-

nite novim.



Filtarska vrećica je puna: Postavite

novu filtarsku vrećicu (kataloški broj po-

tražite u popisu pričuvnih dijelova na

kraju ovih uputa).

몇 Pažnja

Prihvatnik filtarske vrećice nemojte bacati!

Pridržavamo pravo na tehničke izmjene!

Završetak rada

Pražnjenje spremnika

Čuvanje uređaja

Njega i održavanje

Čišćenje plosnatog naboranog filtra

Otklanjanje smetnji

Izlazi voda

Smanjena usisna snaga

Tehnički podaci

Napon

1~50/60 Hz

220 - 240 V

Snaga P

nazivna

1000 W

Snaga P

maks

1200 W

Strujna zaštita (inertna) 10 A

Zapremina posude 18 l

Vodozahvat s rukohvatom 12 l

Vodozahvat s podnim

nastavkom

Razina zvučnog tlaka

(EN 60704-2-1)

73 dB(A)

Težina (bez pribora) 8,3 kg

101HR

– 5

Poštovani kupče,

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Uređaj sme da se koristi za mokro i suvo

usisavanje uz uvažavanje opisa i

sigurnosnih napomena ovog radnog

uputstva.

Ovaj uređaj je konstruisan za privatnu

uptrebu i nije predviđen za opterećenja

profesionalne primene.

– Uređaj zaštitite od kiše. Nikada ga ne

čuvajte na otvorenom.

– Pažnja: Usisavanje pepela i čađi samo sa

predodvajačem (kataloški br. 2.863-139).

Usisivač za mokro/suvo usisavanje sme da

se koristi samo sa:

– originalnom filterskom vrećicom.

– originalnim rezervnim delovima,

priborom i posebnim priborom.

Proizvođač ne preuzima odgovornost za

eventualne štete nastale nenamenskim

korišćenjem ili pogrešnim opsluživanjem

aparata.

U svakoj zemlji važe uslovi garancije koje je

objavila naša prodajna služba. U garantnom

roku besplatno otklanjamo sve smetnje na

uređaju ako se radi o grešci materijala ili

proizvodnim manama. U slučaju ostvarivanja

garantnih prava obratite se svom prodavcu ili

ovlašćenoj servisnoj službi; priložite pribor i

originalni račun.

(Adresu ćete naći na poleđini)

U slučaju pitanja ili smetnji rado će Vam

pomoći naša podružnica KÄRCHER.

(Adresu ćete naći na poleđini)

Pregled najčešće potrebnih rezervnih

delova naći ćete na kraju ovog radnog

uputstva.

Rezervne delove i pribor možete nabaviti

kod Vašeg prodavca ili u Vašoj KÄRCHER

poslovnici.

(Adresu ćete naći na poleđini)

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Filter i filterska vrećica su izrađeni od

materijala koji ne štete čovekovoj okolini.

Ako ne sadrže nikakve usisane supstance

koje se ne smeju bacati u kućni otpad,

mogu se tretirati kao običan kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

Pregled sadržaja

Opšte napomene . . . . . . . . SR . . .5

Sigurnosne napomene . . . . SR . . .6

Opis uređaja. . . . . . . . . . . . SR . . .6

Rukovanje . . . . . . . . . . . . . SR . . .7

Nega i održavanje . . . . . . . SR . . .8

Otklanjanje smetnji. . . . . . . SR . . .8

Tehnički podaci. . . . . . . . . . SR . . .9

Opšte napomene

Namensko korišćenje

Garancija

Servisna služba

Naručivanje rezervnih delova i

posebnog pribora

Zaštita čovekove okoline

Otklanjanje filtera i filterske vrećice u

otpad

102 SR

– 6

– Ovaj uređaj nije predviđen da njime

rukuju osobe (uključujući i decu) sa

smanjenim fizičkim, senzornim ili

mentalnim mogućnostima opažanja ili s

ograničenim iskustvom i znanjem, osim

ukoliko ih lice koje je za njih odgovorno

ne nadgleda ili upućuje u rad sa

uređajem. Deca se moraju nadgledati

kako bi se sprečilo da se igraju s

uređajem.

– Ambalažne folije čuvajte van dohvata

dece, jer postoji opasnost od gušenja!

– Isključite uređaj posle svake upotrebe i

pre svakog čišćenja/održavanja.

– Opasnost od požara. Ne usisavajte

zapaljene ili užarene predmete.

– Zabranjen je rad u područjima

ugroženim eksplozijom.

몇 Električni priključak

Uređaj priključujte samo na izmeničnu

struju. Napon se mora podudarati sa

tipskom pločicom uređaja.

 Opasnost od strujnog udara

Strujni kabl i utičnicu nikada ne dodirujte

vlažnim rukama.

Kabl držite direktno za utikač i ne vucite za

kabl kako biste ga izvadili iz utičnice.

Pre svake upotrebe proverite da li na

strujnom kablu sa utikačem ima oštećenja.

Oštećen strujni kabl odmah dajte na

zamenu ovlašćenoj servisnoj službi/

električaru.

Za izbegavanje električnih nesreća

preporučujemo da upotrebljavate utičnice

sa prethodno spojenim nadstrujnim

zaštitnim prekidačem (maks. 30 mA

nazivne jačine okidne struje).

몇 Pažnja

Kovitlanjem i mešanjem izvesnih materija

sa usisnim vazduhom mogu se formirati

eksplozivna isparenja i smese!

Nikada nemojte usisavati sledeće:

– Eksplozivne ili zapaljive gasove,

tečnosti i prašinu (reaktivnu prašinu)

– Reaktivnu metalnu prašinu (od npr.

aluminijuma, magnezijuma, cinka) u

spoju sa jako alkalnim i kiselim

sredstvima za čišćenje

– Nerazređene jake kiseline i baze

– Organske rastvarače (npr. benzin,

razređivače za boje, aceton, lož ulje).

Ove supstance mogu takođe nagristi

materijale od kojih je sačinjen uređaj.

Slike pogledajte na

preklopnoj stranici!

Pre vađenja iz ambalaža proverite ima li u

sadržini paketa delova koji nedostaju ili

oštećenja. U slučaju transportnih oštećenja

obavestite Vašeg prodavca.

Za priključivanje usisnog creva prilikom

usisavanja.

Napomena: Kako biste ga izvadili, rezu

pritisnite palčevima i izvucite usisno crevo.

Za nošenje uređaja ili za skidanje bloka

uređaja nakon deblokiranja.

Za odlaganje podnog nastavka pri

prekidima rada.

Ovaj odeljak za odlaganje pribora

omogućava čuvanje usisnih cevi ili drugog

pribora.

Za otvaranje povucite prema spolja, a za

zaključavanje pritisnite na unutra.

Sigurnosne napomene

Opis uređaja

Priključak usisnog creva

Obrtni prekidač za uključivanje/

isključivanje uređaja

Ručka za nošenje

Taster za deblokadu poklopca

filtera

Položaj za odlaganje

Odeljak za odlaganje pribora,

posuda

Bravica posude

103SR

– 7

몇 Pažnja

Uvek koristite filter i pripadajući okvir.

몇 Pažnja: Ne bacajte!

Kači se unutar posude i služi za držanje

filterske vrećice.

Preporuka: Za usisavanje fine prašine

koristite filtersku vrećicu.

Napomena: Za mokro usisavanje se ne

sme koristiti filterska vrećica!

Za usisavanje tvrdih površina i tekstilnih

podova koristite odgovarajuće umetke.

Tvrde površine, mokro usisavanje:

Koristite nastavak sa 2 gumene trake.

Tvrde površine, suvo usisavanje:

Koristite nastavak sa 2 trake sa četkama.

Tekstilni podovi, mokro i suvo

usisavanje: Radite bez umetaka.

몇 Uvek radite sa umetnutim pljosnatim

naboranim filterom, kako pri

mokrom tako i pri suvom usisavanju!

Slika

 Skinite blok uređaja i izvadite sadržaj iz

posude.

Slika

 Okrenite posudu pa u otvore na njenom

dnu ugurajte točkiće do kraja.

Slika

 Postavite i pričvrstite blok uređaja.

Slika

 Priključite pribor.

Slika

 Utaknite strujni utikač.

Slika

 Uključite uređaj.

Položaj I: Uređaj je uključen.

Položaj 0: Uređaj je isključen.

몇 Radite samo sa suvim pljosnatim

naboranim filterom!

Slika

 Preporuka: Za usisavanje fine prašine

koristite filtersku vrećicu.

 Napunjenost filterske vrećice zavisi od

vrste usisane prljavštine.

Začepljena filterska vrećica može pući,

pa je stoga pravovremeno zamenite!

Kod fine prašine, peska i sličnog

filterska vrećica se mora češće menjati.

Upravljački valjci

Pljosnati naborani filter sa okvirom

(već postoji u uređaju)

Prihvatnik filterske vrećice

Filter-kesa

Usisno crevo s drškom

Usisne cevi 2 x 0,5 m

Podni nastavak

(sa umecima)

Mlaznica za fuge

Rukovanje

Pre upotrebe

Stavljanje u pogon

Suvo usisavanje

104 SR

– 8

 Za usisavanje vlage odnosno tečnosti

nataknite željeni pribor na usisnu cev

odnosno direktno na dršku.

몇 Pažnja:

Nemojte da koristite filter-kesu!

Kod stvaranja pene ili izlaženja tečnosti

odmah isključite uređaj!

Uputa: Kad se spremnik napuni, plovak će

da zatvori usisni otvor i uređaj će da radi sa

povećanim brojem obrtaja. Odmah

isključite uređaj i ispraznite spremnik.

 Isključite uređaj.

Slika

 Obesite podni nastavak u položaj za

odlaganje.

 Isključite uređaj i izvadite utikač.

Slika

 Skinite blok uređaja i ispraznite posudu

napunjenu mokrom ili suvom

prljavštinom.

Slika

 Odložite pribor uz uređaj, a uređaj

čuvajte u suvim prostorijama.

 Opasnost

Pre svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim

sastavnim delovima sme da izvodi samo

ovlašćena servisna služba.

몇 Pažnja

Nemojte da koristite nagrizajuća sredstva,

sredstva za čišćenje stakla ili univerzalna

sredstva za čišćenje! Uređaj nikada ne

uranjajte u vodu.

 Uređaj i plastične komade pribora

čistite normalnim sredstvom za čišćenje

plastike.

 Posudu i pribor po potrebi isperite

vodom i osušite pre ponovne upotrebe.

Slika

 Otkočite i otvorite poklopac filtera.

Izvadite okvir i filter, pa isprašite filter.

Po potrebi filter isperite pod mlazom

vode. Nemojte ga ribati niti četkati.

Pre ugradnje ostavite da se potpuno

osuši.

Slika

 Potom ponovo postavite najpre filter pa

onda i okvir.

 Odmah isključite uređaj.

Slika

 Čišćenje sistema plovka:

Skinite blok uređaja, okrenite korpu

plovka (A) u smeru strelice pa je skinite.

Potom skinite plovak (B) i oba isperite

pod mlazom vode.

Pri montaži najpre uvedite plovak,

potom postavite korpu plovka, pa

zabravite.

Pri smanjenju usisne snage uređaja treba

proveriti sledeće:

 Pribor, usisno crevo ili usisne cevi su

začepljene, uklonite začepljenje.

 Pljosnati naborani filter je zaprljan:

Izvadite i očistite filter (vidi poglavlje

"Čišćenje pljosnatog naboranog

filtera").

 Oštećen pljosnati naborani filter

zamenite novim.

 Filterska vrećica je puna: Postavite

novu filtersku vrećicu (kataloški broj

potražite u spisku rezervnih delova na

kraju ovog uputstva).

몇 Pažnja

Prihvatnik filterske vrećice nemojte bacati!

Mokro usisavanje

Prekid rada

Završetak rada

Pražnjenje posude

Skladištenje uređaja

Nega i održavanje

Čišćenje pljosnatog naboranog

filtera

Otklanjanje smetnji

Izlazi voda

Smanjivanje usisne snage

105SR

– 9

Zadržavamo pravo na tehničke

promene!

Tehnički podaci

Napon

1~50/60 Hz

220 - 240 V

Snaga P

nominalna

1000 W

Snaga P

maks

1200 W

Mrežni osigurač (inertan) 10 A

Volumen spremnika 18 l

Vodozahvat sa drškom 12 l

Vodozahvat sa podnim

nastavkom

Nivo zvučnog pritiska

(EN 60704-2-1)

73 dB(A)

Težina (bez pribora) 8,3 kg

106 SR

– 5

Уважаеми клиенти,

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя упътване за ра-

бота, действайте според него и го запа-

зете за по-късно използване или за

следващия притежател.

Настоящият уред е предназначен за

употреба като прахосмукачка за сухо и

мокро почистване съгласно цитираните

в настоящото упътване за

експлоатация

описания и изисквания за безопасност.

Този уред е разработен за частна упо-

треба и не е предвиден за натоварвани-

ята на промишлената употреба.

– Пазете уреда от дъжд. Не го съхра-

нявайте на открито.

– Внимание: Изсмукване на пепел и

сажди само с филтър за грубо пре-

чистване (№ за поръчка 2.863-139).

Прахосмукачката за мокро/ сухо почист-

ване да се използва само с:

– Оригинална филтърна торбичка.

– Оригинални резервни части, принад-

лежности или специални принадлеж-

ности.

Производителят не поема гаранция за

евентуални повреди, които са причине-

ни поради използване не по предназна-

чението или неправилно обслужване.

Във всяка страна са валидни издадени-

те условия за гаранция от страна на

наше оторизирано дружество за раз-

пространение на продуктите ни

. Евенту-

ални повреди в уреда в рамките на

срока на гаранцията се отстраняват без-

платно, ако причината за тях е в матери-

ала или при производството. В случай

на използване на правото на гаранция

се обръщайте, моля, към Вашия търго-

вец или най-близкия оторизиран сервиз,

като представите борудването и

доку-

мента за покупка.

(Адресите ще намерите на задната стра-

ница)

При въпроси и повреди Вашият дистри-

бутор на KÄRCHER ще Ви помогне с

удоволствие.

(Адресите ще намерите на задната стра-

ница)

Списък на най-често необходимите ре-

зервни части ще намерите в края на

упътването за експлоатация.

Резервни части и

принадлежности це

получите от Вашия търговец или във

филиала на KÄRCHER.

(Адресите ще намерите на задната стра-

ница)

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни ма-

териали, подлежащи на рецикли-

ране

, които могат да бъдат

употребени повторно. Поради това моля

отстранявайте старите уреди, използ-

вайки подходящи за целта системи за

събиране.

Съдържание

Общи указания . . . . . . . . . BG . . .5

Указания за безопасност . BG . . .6

Описание на уреда. . . . . . BG . . .7

Обслужване . . . . . . . . . . . BG . . .8

Грижи и поддръжка. . . . . . BG . . .9

Помощ при неизправности BG . . .9

Технически данни . . . . . . . BG . . .9

Общи указания

Употреба по предназначение

Гаранция

Служба за работа с клиенти

Поръчка на резервни части и

специални принадлежности

Опазване на околната среда

107BG

– 6

Филтърът и филтърната торба са произ-

ведени от материали, които не са опас-

ни за околната среда.

Ако те не съдържат засмукани субстан-

ции, които са забранени за домакински-

те отпадъци, могат да бъдат отстранени

заедно с нормалните домакински отпа-

дъци.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите

на:

www.kaercher.com/REACH

– Този уред не е предназначен за упо-

треба от лица (включително деца)

с ограничени психически, сензорни и

умствени способности или с недос-

татъчен опит и/или с недостатъч-

ни познания, освен ако не се

контролират от отговорно за тях-

ната сигурност лице или са получи-

ли от него инструкции, как да

използват уреда. Децата би тряб-

вало да се наблюдават, за да се га-

рантира, че не си играят с уреда.

– Дръжте опаковъчното фолио дале-

че от деца, съществува опасност

от задушаване!

– Уредът да се изключва след всяко

използване или преди всяко почист-

ване/ поддръжка.

– Опасност от пожар. Не засмуквай-

те горящи или тлеещи предмети.

– Забранена е работата във взривоо-

пасни помещения.

몇 Електрическо захранване

Свръзвайте уреда само към променлив

ток. Напрежението трябва да съот-

ветства на цитираното върху табел-

ката на уреда напрежение.

 Опасност от токов удар

Никога не докосвайте мрежовия кабел

и щепсела с влажни ръце.

Мрежовия кабел да се хваща само за

щепсела, да не се дърпа от контакта

за кабела.

Преди всяка употреба проверявайте

мрежовия кабел с щепсела за повреди.

Повреден мрежови кабел трябва неза-

бавно да се замени от оторизиран

сер-

виз/специалист – електротехник.

За да избегнете аварии с тока, Ви пре-

поръчваме да използвате контакти,

преди които е монтиран предпазител

(максимално 30 mA номинална сила на

тока за задействане).

몇 Внимание

При завихряне с въздуха за всмукване

определени вещества могат да обра-

зуват експлозивни пари или смеси!

Никога не изсмуквайте следните ве-

щества:

– Експлозивни или горими газове,

течности и прахове (реактивни

прахове)

– Реактивните метални прахови (на-

пр. алуминий, магнезий, цинк) във

връзка със силно активни и кисели

почистващи препарати

– Неразредени силни киселини и осно-

ви

– органични разтворители (напр.

бензин, разредители за бои, аце-

тон, нафта).

Освен това тези вещества могат да

повредят материалите, използвани

при изработката на уреда.

Отстраняване като отпадък на филтъ-

ра и филтърната торба

Указания за безопасност

108 BG

– 7

Вижте схемите на разгъна-

тата страница!

При разопаковане проверете дали в

опаковката липсват принадлежности от

окомплектовката или има повредени

елементи. При повреди при транспорта

уведомете търговеца, от когото сте заку-

пили уреда.

За свързване на маркуча за засмукване

при изсмукване.

Указание: За сваляне натиснете фикса-

тора с палец и изтеглете

всмукателния

маркуч.

За носене на уреда или за сваляне на

главата на уреда след деблокиране.

За сваляне на подовата дюза при пре-

късване на работа.

Това място за съхранение на принад-

лежности позволява съхранение на

всмукателни тръби или други принад-

лежности.

За отваряне изтеглете навън, за блоки-

ране натиснете навътре.

몇 Внимание

Филтърът и принадлежащата рамка

трябва да се поставят винаги при из-

ползване.

몇 Внимание: Моля не изхвърляйте!

Ако се окачи във вътрешността на ре-

зервоара, служи за закрепване на фил-

търната торбичка.

Препоръка: За засмукване на фин прах

поставете филтърната торбичка.

Указание: За мокро изсмукване не бива

да се поставя филтърна торбичка!

За изсмукване на твърди повърхности и

подове с килими използвайте подходя-

щата

вложка.

Твърди повърхности, мокро изсмук-

ване: Използвайте с 2 гумени фаски.

Твърди повърхности, сухо изсмуква-

не: Използвайте с ленти с 2 четки.

Подове с килими, мокро и сухо из-

смукване: Работете без вложка.

Описание на уреда

Връзка за всмукателния маркуч

Въртящ се прекъсвач (ВКЛ/ИЗКЛ)

Дръжка за носене

Деблокиращ бутон клапа на фил-

търа

Позиция за паркиране

Място за съхранение на принад-

лежности резервоар

Тапи на резервоара

Водещи колела за придвижване

Плосък филтър с рамка

(вече е поставена в уреда)

Закрепване на филтърната тор-

бичка

Филтърна торбичка

Всмукателен маркуч с ръкохватка

Всмукателни тръби 2 х 0,5 м

Подова дюза

(с вложки)

Дюза за почистване на фуги

109BG

– 8

몇 Работете винаги с поставения

плосък филтър, както при мокро,

така и при сухо изсмукване!

Фигура

 Свалете главата на уреда, извадете

съдържанието от резервоара.

Фигура

 Завъртете резервоара, водещите ко-

лела притиснете в отворите на пода

на резервоара до упор.

Фигура

 Поставете и блокирайте главата на

уреда.

Фигура

 Прикрепване на принадлежности

Фигура

 Включете щепсела в електрическата

мрежа.

Фигура

 Да се включи уреда.

Положение I: Уредът е включен.

Положение 0: Уредът е изключен.

몇 Работете само със сух плосък

филтър!

Фигура

 Препоръка: За засмукване на фин

прах поставете филтърната торбич-

ка.

 Степента на пълнене на филтърната

торбичка е зависима от мръсотията,

която се изсмуква.

Поставените допълнително филтър-

ни торбички могат да се спукат, пора-

ди това сменяйте своевременно

филтърната торбичка!

При фин прах, пясък

и т.н. ... филтър-

ната торбичка трябва да се сменя по-

често.

 За изсмукване на влага респ. мокри

места поставете желаните принад-

лежности на всмукателните тръби

респ. директно на дръжката.

몇 Внимание:

Не използвайте филтърна торбичка!

Ако се образува пяна или изтича теч-

ност, изключете уреда веднага!!

Забележка: Ако резервоарът е пълен,

поплавък затваря всмукателния отвор

и уредът работи с повишени обороти.

Веднага изключете уреда и изпразне-

те резервоара.

 Изключете уреда.

Фигура

 Закачете дюзата за под в позицията

за паркиране.



Изключете уреда и изтеглете щепсе-

ла от контакта.

Фигура

 Свалете главата на уреда, изпразне-

те напълнения с мокра или суха мръ-

сотия резервоар.

Фигура

 Приберете принадлежностите на

уреда и съхранявайте уреда в сухи

помещения.

Обслужване

Преди пускане в експлоатация

Пускане в експлоатация

Сухо изсмукване

Мокро изсмукване

Прекъсване на работа

Край на работата

Изпразване на резервоара

Съхранение на уреда

110 BG

– 9

 Опасност

Преди всякакви работи по поддръжка-

та уредът да се изключва и щепселът

да се изважда от контакта.

Ремонтни работи и работи по елек-

трическите елементи могат да се из-

вършват само от оторизиран сервиз.

몇 Внимание

Не използвайте абразивни средства,

препарати за почистване на стъкло или

универсални почистващи препарати!

Никога не потапяйте уреда във вода.

 Поддържайте уреда и пирнадлеж-

ностите му от пластмаса с обичайни-

те, намиращи се в търговската

мрежа препарати за почистване на

пластмаса.

 резервоаро и принадлежностите при

необх. да се изплакнат с

вода и да се

подсушат преди да се употребят от-

ново.

Фигура

 Деблокирайте капака на филтъра и

го отворете. Свалете рамката и фил-

търа и изтупайте филтъра. При нуж-

да почистете филтъра под течаща

вода. Не търкайте филтъра и не го

четкайте.

Преди да го монтирате го оставете

да изсъхне

напълно.

Фигура

 Накрая първо поставете филтъра и

след това рамката.

 Веднага изключете уреда.

Фигура

 Почистете системата на поплавъка:

Свалете главата на уреда, завъртете

кошничката на поплавъка (A) по по-

сока на стрелката и я свалете. След

това свалете поплавъка (B) и измий-

те и двете под течаща вода.

За монтажа първо

вкарайте поплавъ-

ка, след това поставете кошничката

на поплавъка и я блокирайте.

Ако мощността на всмукване на уреда

се понижи, моля проверете следните

точки:

 Принадлежностите, всмукателният

маркуч или всмукателните тръби са

запушени, отстранете запушването.

 Плоският филтър е замърсен: Де-

монтирайте и почистете филтъра

(вижте глава "Почистване на плоския

филтър“).

 Подменете повредения плосък фил-

тър.

 Филтърната торбичка е пълна: По-

ставете нова филтърна торбичка

(Номера за поръчки вижте от спи-

съка на резервни части в края на

тази инструкция).

몇 Внимание

Не изхвърляйте филтърната торбичка!

Запазваме си правото на техниче-

ски изменения!

Грижи и поддръжка

Почистване на плоския филтър

Помощ при неизправности

Излиза вода

Недостатъчен ефект от

изсмукването

Технически данни

Напрежение

1~50/60 Hz

220 - 240 V

Мощност Р

ном.

1000 W

Мощност Р

макс.

1200 W

Предпазител (инертен)10A

Обем на резервоара 18 л

Поемане на вода с ръ-

кохватката

12 л

Поемане на вода с по-

довата дюза

9 л

Допустимо ниво на шум

(EN 60704-2-1)

73 dB(A)

Тегло (без принадлеж-

ности)

8,3 кг

111BG

– 5

Väga austatud klient,

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema kasutami-

se või uue omaniku tarbeks alles.

Seade on vastavalt käesolevas kasutusju-

hendis toodud kirjeldustele ja ohutusnõue-

tele ette nähtud kasutamiseks märg-/

kuivimurina.

See seade töötati välja erakasutuseks ega

ole ette nähtud professionaalse kasutami-

sega kaasnevaks koormuseks.

– Kaitske seadet vihma eest. Ärge ladus-

tage seadet väljas.

– Tähelepanu: Tuha ja nõe puhastamisel

kasutage alati eelseparaatorit (tell-nr.

2.863-139).

Kasutage märg-/kuivimurit ainult:

– originaalfiltrikotiga.

– originaal-varuosadega, -tarvikute või -

erivarustusega.

Tootja ei vastuta võimalike kahjude eest,

mis on tingitud seadme mittesihipärasest

kasutamisest või valest käitamisest.

Igas riigis kehtivad vastava volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad tõrked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või valmistusviga. Garantiijuhtumi kor-

ral palun pöörduda müüja või lähima

volitatud hooldustöökoja poole, esitades

ostu tõendava dokumendi.

(Aadressi vt tagaküljelt)

Küsimuste ja rikete korral aitab teid KÄRC-

HER’i filiaal.

(Aadressi vt tagaküljelt)

Valiku kõige sagedamini vajaminevatest va-

ruosadest leiate te kasutusjuhendi lõpust.

Varuosi ja lisaseadmeid saate seadme

müüjalt või oma piirkonna KÄRCHERi fi-

liaalist.

(Aadressi vt tagaküljelt)

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vas-

tavate kogumissüsteemide kaudu.

Filter ja filtrikott on valmistatud keskkonna-

sõbralikest materjalidest.

Kui need ei sisalda sisseimetud aineid,

mida on keelatud panna majapidamisjäät-

mete hulka, võib need utiliseerida tavaliste

majapidamisjäätmetena.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Sisukord

Üldmärkusi . . . . . . . . . . . . . ET . . .5

Ohutusalased märkused . . ET . . .6

Seadme osad . . . . . . . . . . . ET . . .6

Käsitsemine . . . . . . . . . . . . ET . . .7

Korrashoid ja tehnohooldus ET . . .8

Abi häirete korral . . . . . . . . ET . . .8

Tehnilised andmed . . . . . . . ET . . .8

Üldmärkusi

Sihipärane kasutamine

Garantii

Klienditeenindus

Varuosade ja lisaseadmete

tellimine

Keskkonnakaitse

Filtri ja filtrikoti utiliseerimine

112 ET

– 6

– Masinat ei tohi kasutada isikud (sh lap-

sed), kelle füüsilised, sensoorsed või

vaimsed võimed on piiratud või kellel

puuduvad vajalikud kogemused ja/või

teadmised, v.a. mõne nende turvlisuse

eest vastutava isiku järelvalve all või ju-

hul, kui see isik on neid masina kasuta-

mise osas juhendanud. Laste üle peab

olema järelvalve tagamaks, et nad ma-

sinaga ei mängi.

– Hoidke pakendikiled lastele kättesaa-

matuna - lämbumisoht!

– Lülitage masin pärast iga kasutamists

ja enne iga puhastamist/hooldust välja.

– Tuleoht. Ärge imege masinasse põle-

vaid ega hõõguvaid esemeid.

– Plahvatusohtlikes piirkondades kasuta-

mine on keelatud.

몇 Elektriühendus

Seadet tohib ühendada ainult vahelduv-

voolutoitega. Pinge peab vastama seadme

tüübisildil esitatud pingele.

 Elektrilöögi oht

Ärge kunagi puudutage toitekaablit ja pisti-

kupesa märgade kätega.

Võtke toitekaablist kinni ainult pistiku juu-

rest, ärge tõmmake kaablit sellest kinni hoi-

des pistikupesast välja.

Enne igakordset kasutamist tuleb toite-

kaablit ja pistikut vigastuste osas kontrolli-

da. Kahjustatud toitekaabel tuleb lasta

viivitamatult volitatud klienditeenindusel/

elektrikul välja vahetada.

Elektriõnnetuste vältimiseks soovitame ka-

sutada ettelülitatud rikkevoolu-kaitselülitiga

(max 30 mA rakendumise nimivoolutuge-

vusega) pistikupesi.

몇 NB!

Mõned ained võivad imiõhu keerises moo-

dustada plahvatusohtliku auru või gaasisegu!

Ärge kunagi kasutage imurit järgmiste aine-

te eemaldamiseks:

– Plahvatusohtlikud või kergestisüttivad

gaasid, vedelikud ja tolm (reaktiivne

tolm)

– Reaktiivne metallitolm (nt alumiinium,

magneesium, tsink) ühenduses tuge-

vasti leeliseliste ja happeliste puhastus-

vahenditega

– Lahjendamata kanged happed ja alused

– Orgaanilised lahused (nt bensiin, värvi-

lahustid, atsetoon, kütteõli).

Lisaks võivad need ained kahjustada sead-

me valmistamisel kasutatud materjale.

Jooniseid vt volditaval lehe-

küljel!

Pakendi lahtipakkimisel kontrollida, kas

kõik osad on olemas ning kahjustamata.

Transportimisel tekkinud kahjustuste korral

palun teavitada toote müüjat.

Imivooliku ühendamiseks puhastamisel.

Märkus: Väljavõtmiseks vajutage pöidlaga

riivile ja tõmmake imivoolik välja.

Seadme kandmiseks või seadme pea ära-

võtmiseks pärast lukustusest vabastamist.

Põrandaotsaku toetamiseks töökatkestus-

te ajal.

Selles tarvikute hoiukohas saab hoida imi-

torusid või muid tarvikuid.

Avamiseks tõmmake välja, lukustamiseks

suruge sisse.

몇 NB!

Kasutamisel peavad filter ja juurdekuuluv

raam olema alati paigaldatud.

Ohutusalased märkused

Seadme osad

Imemisvooliku ühendus

Pöördlüliti (SISSE/VÄLJA)

Kandekäepide

Filtriklapi vabastusklahv

Parkimispositsioon

Tarvikute hoiukoht mahuti

Mahuti lukk

Juhtrullid

Raamiga lamevoltfiter

(juba masinas)

113ET

– 7

몇 Tähelepanu: Palun mitte ära visata!

Kinnitatakse mahuti sisemusse ja kasuta-

takse filtrikoti paigutamiseks.

Soovitus: Peentolmu imemiseks paigalda-

ge filtrikott.

Märkus: Märgpuhastuse korral ei tohi ka-

sutada filtrikotti!

Kõvade pindade ja vaipkatete puhastami-

seks kasutage sobivaid sisendeid.

Kõvad pinnad, märgpuhastus: Kasutage

2 kummihuulgega sisendit.

Kõvad pinnad, kuivpuhastus: Kasutage

2 ritta paigutatud harjastega sisendit.

Vaipkatted, märgpuhastus ja kuivpu-

hastus: Töötage ilma sisendita.

몇 Töötades, nii märg- kui kuivpuhasta-

mise puhul, peab lamevoltfilter ole-

ma alati paigaldatud!

Joonis

 Võtke seadme pea ära ja eemaldage

sisu mahutist.

Joonis

 Keerake mahuti ümber, suruge juhtrulli-

kud lõpuni mahuti põhjas olevatesse

avadesse.

Joonis

 Pange seadme pea peale ja lukustage

see.

Joonis

 Tarvikute ühendamine.

Joonis

 Ühendadage võrgupistik.

Joonis

 Lülitage seade sisse.

Positsioon I: Seade on sisse lülitatud.

Positsioon 0: Masin on välja lülitatud.

몇 Töötage ainult kuiva lamevoltfiltriga!

Joonis

 Soovitus: Peentolmu imemiseks pai-

galdage filtrikott.

 Filtrikoti täituvus sõltub imetud mustu-

sest.

Liiga täis filtrikotid võivad lõhki minna.

Vahetage filtrikott õigeaegselt välja!

Peene tolmu, liiva jne puhul tuleb filtri-

kotti sagedamini vahetada.

 Niiskuse või vedeliku masinasse imemi-

seks ühendage vajalikud tarvikud imito-

rudele või otse käepidemele.

몇 Tähelepanu:

Mitte kasutada filterkotti!

Vahu tekkimisel või vedeliku väljumisel lüli-

tage seade koheselt välja!

Märkus: Kui anum saab täis, sulgeb ujuk

imemisava ja seade töötab kõrgematel

pööretel. Lülitage seade koheselt välja ja

tühjendage mahuti.

 Lülitage seade välja.

Joonis

 Riputage põrandaotsak parkimishoidi-

kusse.

Filtrikoti koht

Filterkott

Käepidemega imivoolik

Imemistorud 2 x 0,5 m

Põrandadüüs

(sisendosadega)

Ühendusdüüs

Käsitsemine

Enne seadme kasutuselevõttu

Kasutuselevõtt

Kuivimemine

Märgimemine

Töö katkestamine

114 ET

– 8

 Lülitage seade välja ja tõmmake võrgu-

pistik välja.

Joonis

 Võtke seadme pea ära, tühjendage märja

või kuiva mustusega täidetud mahuti.

Joonis

 Paigutage tarvikud seadmesse ja hoid-

ke seadet kuivas ruumis.

 Oht

Lülitage enne kõiki hooldustöid masin välja

ja tõmmake võrgupistik välja.

Remonditöid ja töid elektriliste komponenti-

de juures tohib teha ainult volitatud hool-

dustöökoda.

몇 NB!

Ärge kasutage küürimisvahendeid ega

klaasi- või universaalpuhastusvahendeid!

Ärge sukeldage seadet kunagi vette.

 Puhastage seadet ja plastmassist tarvi-

kuid tavalise plastmassipuhastusva-

hendiga.

 Vajaduse korral loputage paaki ja tarvi-

kuid veega ja kuivatage enne uuesti ka-

sutuselevõtmist.

Joonis

 Vabastage filtri klapp ja tehke lahti. Ee-

maldage raam ja filter ning raputage fil-

ter puhtaks. Puhastage filtrit vajadusel

voolava vee all. Ärge hõõruge ega har-

jake filtrit.

Enne paigaldamist laske korralikult kui-

vada.

Joonis

 Seejärel pange uuesti kohale esmalt

filtr ja seejärel raam.

 Lülitage seade kohe välja.

Joonis

 Puhastage ujuki süsteemi:

Võtke seadme pea ära, keerake ujuki-

korv (A) noole suunas lahti ja võtke ära.

Seejärel eemaldage ujuk (B) ja puhas-

tage mõlemat voolava vee all.

Paigaldamiseks sisestage kõigepealt

ujuk, seejärel pange peale ujukikorv ja

lukustage.

Kui seadme imivõimsus muutub nõrge-

maks, tuleb kontrollida järgmisi punkte:

 Tarvikud, imivoolik või imitorud on um-

mistunud, kõrvaldage ummistus.

 Lamevoltfilter on must: Monteerige filter

maha ja puhastage (vt osa „Lamevolt-

filtri puhastamine“).

 Vahetage defektne lamevoltfilter välja.

 Filtrikott on täis: Pange kohale uus filtri-

kott (tell-nr vt selle kasutusjuhendi lõ-

pus olevast varuosade nimekirjast).

몇 NB!

Filtrikoti pesa mitte ära visata!

Tehniliste muudatuste õigused reser-

veeritud!

Töö lõpetamine

Tühjendage paak

Seadme ladustamine

Korrashoid ja tehnohooldus

Madalvoltfiltri puhastamine

Abi häirete korral

Vett tuleb välja

Kahanev imemisvõimsus

Tehnilised andmed

Pinge

1~50/60 Hz

220 - 240 V

Võimsus P

nimi

1000 W

Võimsus P

maks

1200 W

Võrgukaitse (inertne) 10 A

Mahuti maht 18 l

Käepidemega veevõtmine 12 l

Põrandaotsakuga vee-

võtmine

Helirõhupeel

(EN 60704-2-1)

73 dB(A)

Kaal (ilma tarvikuteta) 8,3 kg

115ET

– 5

Godājamais klient,

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Atbilstoši šajā lietošanas instrukcijā dota-

jam aprakstam un drošības norādījumiem,

aparāts ir paredzēts izmantošanai kā mit-

rās un sausās putekļu sūkšanas putekļusū-

cējs.

Šis aparāts tika izstrādāts privātai lietoša-

nai un nav paredzēts profesionālās lietoša-

nas prasībām.

– Aizsargājiet ierīci no lietus iedarbības.

Neuzglabājiet ierīci ārpus telpām.

– Uzmanību: Pelnus un kvēpus sūciet ti-

kai ar separatoru (Pasūtījuma Nr.

2.863-139).

Lietot mitro/sauso putekļusūcēju tikai ar:

– oriģinālo filtra maisu.

– oriģinālajām rezerves daļām, piederu-

miem vai sevišķo aprīkojumu.

Ražotājs neatbild par iespējamiem bojāju-

miem, kas radušies noteikumiem neatbils-

tošas izmantošanas vai nepareizas

lietošanas rezultātā.

Mūsu pilnvarotās tirdzniecības sabiedrības

izsniegtās garantijas saistības ir spēkā kat-

rā valstī. Garantijas perioda laikā mēs bez

maksas novērsīsim iespējamos darbības

traucējumus Jūsu aparātā, ja to cēlonis ir

materiāla vai ražošanas defekts. Ja nepie-

ciešams garantijas remonts, lūdzam grie-

zieties pie Jūsu pārdevēja vai tuvākajā

pilnvarotajā klientu apkalpošanas dienesta

iestādē, uzrādot pirkumu apliecinošu doku-

mentu.

(Adresi skatīt aizmugurē)

Jautājumu un aparāta darbības traucējumu

gadījumā Jums labprāt sniegs padomu fir-

mas KÄRCHER filiāles darbinieki.

(Adresi skatīt aizmugurē)

Visbiežāk pieprasīto rezerves daļu klāstu

Jūs atradīsiet lietošanas rokasgrāmatas

galā.

Rezerves detaļas un piederumus Jūs varat

iegādāties pie sava tirdzniecības pārstāvja

vai savā firmas KÄRCHER filiālē.

(Adresi skatīt aizmugurē)

Iepakojuma materiālus ir iespējams at-

kārtoti pārstrādāt. Lūdzu, neizmetiet ie-

pakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā, kur tiek

veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ierīces ar atbilstošu

savākšanas sistēmu starpniecību.

Satura rādītājs

Vispārējas piezīmes . . . . . . LV . . .5

Drošības norādījumi . . . . . . LV . . .6

Aparāta apraksts . . . . . . . . LV . . .6

Apkalpošana . . . . . . . . . . . LV . . .7

Kopšana un tehniskā apkope LV . . .8

Palīdzība darbības traucējumu

gadījumā . . . . . . . . . . . . . . LV . . .8

Tehniskie dati . . . . . . . . . . . LV . . .9

Vispārējas piezīmes

Noteikumiem atbilstoša lietošana

Garantija

Klientu apkalpošanas centrs

Rezerves detaļu un speciālo

piederumu pasūtīšana

Vides aizsardzība

116 LV

– 6

Filtri un to maisiņi ir izgatavoti no videi ne-

kaitīgām izejvielām.

Ja filtrā un tā maisiņā nav iesūktas vielas,

kuru klātbūtne mājsaimniecības atkritumos

ir aizliegta, tos var utilizēt kopā ar parasta-

jiem mājsaimniecības atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

– Šī ierīce nav paredzēta tam, lai to lietotu

personas (tai skaitā bērni) ar ierobežotām

fiziskām, sensoriskām vai garīgām spējām

vai ar nepietiekamu pieredzi un/vai zināša-

nām, ja vien viņus uzrauga par viņu drošību

atbildīga persona vai viņi ir saņēmuši ins-

trukcijas par ierīces lietošanu.Bērni ir jāpie-

skata, lai nodrošinātu, ka viņi nespēlējas ar

ierīci.

– Nelaidiet bērnus iepakojuma plēvju tu-

vumā, pastāv nosmakšanas risks!

– Izslēdziet aparātu pēc katras lietošanas

reizes un ikreiz pirms tīrīšanas/apkopes.

– Uzliesmošanas risks. Neuzsūciet dego-

šus vai kvēlojošus priekšmetus.

– Aparāta lietošana aizliegta sprādzien-

bīstamās zonās.

몇 Elektropadeve

Aparātu pieslēdziet tikai maiņstrāvai. Sprie-

gumam jāatbilst uz aparāta rūpnīcas plāk-

snītes norādītajam.

 Strāvas triecienu bīstamība

Nekādā gadījumā neskarieties klāt tīkla ka-

belim un kontaktligzdai ar mitrām rokām.

Tīkla kabeli satveriet tikai aiz kon-

taktspraudņa, neatvienojiet ierīci no strā-

vas padeves, velkot kontaktspraudni aiz

kabeļa.

Pirms katras lietošanas reizes pārbaudiet,

vai nav bojāts tīkla kabelis un tā kon-

taktspraudnis. Bojātu tīkla kabeli nekavējo-

ties nododiet apmaiņai pret jaunu kabeli

pilnvarotā klientu apkalpošanas centrā/

elektrospeciālistam.

Lai izvairītos no elektrotraumām, mēs iesa-

kām kontaktligzdas aprīkot ar iepriekš ie-

slēdzamu noplūdes strāvas

drošinātājslēdzi (nominālais nostrādes

strāvas stiprums maks. 30 mA).

몇 Uzmanību

Sajaucoties ar iesūcamo gaisu, dažas vie-

las var veidot sprādzienbīstamus tvaikus

vai maisījumus!

Nekad neiesūkt sekojošas vielas:

– Sprādzienbīstamas vai viegli uzliesmo-

jošas gāzes, šķidrumus un putekļus (re-

aktīvie putekļi)

– Reaktīvie metāla putekļi (piemēram,

alumīnijs, magnijs, cinks) savienojumos

ar stipriem sārmainiem un skābiem

mazgāšanas līdzekļiem

– Neatšķaidītas stipras skābes un sārmi

– Organiskie atšķaidītāji (piemēram, benzīns,

krāsu atšķaidītājs, acetons, mazuts).

Bez tam, šīs vielas var saēst aparātā iz-

mantotos materiālus.

Attēlus skatīt atlokāmajā lapā!

Izsaiņojot pārbaudiet, vai iesai-

ņojumā esošais saturs ir pilnīgs un nebo-

jāts. Pārvadāšanas laikā radušos bojājumu

gadījumā lūdzam par to informēt tirgotāju.

Lai sūkšanas gadījumā pieslēgtu sūkšanas

šļūteni.

Norāde: Lai to izņemtu, ar īkšķi nospiediet

fiksatoru un izvelciet s

ūkšanas šļūteni.

Lai aparātu varētu pārnest vai lai pēc atbrī-

vošanas noņemtu aparāta augšdaļu.

Grīdas tīrīšanas sprauslas novietošanai

darba pārtraukumos.

Filtru un filtra maisiņu utilizācija

Drošības norādījumi

Aparāta apraksts

Sūkšanas šļūtenes pieslēgums

Grozāms slēdzis (IESL./IZSL.)

Rokturis aparāta pārnēsāšanai

Filtra vāciņa atbloķēšanas poga

Stāvēšanas pozīcija

117LV

– 7

Šī piederumu novietne ļauj uzglabāt sūkša-

nas caurules vai citus piederumus.

Lai atvērtu, pavelciet uz āru, lai noslēgtu -

paspiediet uz iekšu.

몇 Uzmanību

Izmantošanas gadījumā vienmēr jābūt ie-

liktam filtram un tam piederīgajam rāmim.

몇 Uzmanību: Lūdzu, neizmest!

To iekarina tvertnes iekšpusē un tas kalpo

filtra maisa nostiprināšanai.

Ieteikums: Lai uzsūktu sīkus putekļus, ie-

vietojiet filtra maisu.

Norāde: Lai veiktu mitro sūkšanu, nedrīkst

būt ievietots filtra maiss!

Cietu virsmu un paklāju sūkšanai izmanto-

jiet atbilstošo ieliktni.

Cietas virsmas, mitrā sūkšana: izmanto-

jiet ieliktni ar 2 gumijas mēlītēm.

Cietas virsmas, sausā sūkšana: izmanto-

jiet ieliktni ar 2 suku strēmelēm.

Paklāji, mitrā un sausā sūkšana: Strādā-

jiet bez ieliktņa.

몇 Vienmēr strādājiet ar ievietotu plaka-

ni salocīto filtru, gan mitrās, gan sau-

sās sūkšanas laikā!

Attēls

 Noņemiet aparāta korpusu un izņemiet

no tvertnes tās saturu.

Attēls

 Apgrieziet tvertni, vadāmos skrituļus ie-

spiediet līdz galam atverēs, kas atrodas

tvertnes pamatnē.

Attēls

 Uzlieciet un nofiksējiet aparāta augšdaļu.

Attēls

 Pievienojiet piederumus.

Attēls

 Pievienojiet kontaktspraudni kontakt-

ligzdai.

Attēls

 Ieslēdziet ierīci.

Pozīcija I: aparāts ir ieslēgts.

Pozīcija 0: Aparāts ir izslēgts.

몇 Strādāt tikai ar sausu plakani salocī-

to filtru!

Attēls

 Ieteikums: Lai uzsūktu sīkus putekļus,

ievietojiet filtra maisu.

 Filtra maisa uzpildes pakāpe ir atkarīga

no iesūcamiem netīrumiem.

Pārpildīti filtra maisi var pārplīst, tādēļ

laicīgi nomainiet filtra maisu!

Iesūcot smalkos putekļus, smiltis utt.,

filtra maiss jāmaina biežāk.

Piederumu novietne-tvertne

Tvertnes aizspiedņi

Vadāmie skrituļi

Plakani salocītais filtrs ar rāmi

(jau ievietots aparātā)

Filtra maisa turētājs

Filtra maisiņš

Sūkšanas šļūtene ar rokturi

Sūcējcaurules 2 x 0,5 m

Sprausla grīdas tīrī

šanai

(ar ieliktņiem)

Saduru sprausla

Apkalpošana

Pirms ekspluatācijas sākšanas

Ekspluatācijas sākums

Sausā sūkšana

118 LV

– 8

 Lai uzsūktu šķidrumu jeb mitrumu, uz-

lieciet vajadzīgos piederumus uz sūk-

šanas caurulēm jeb uzreiz uz roktura.

몇 Uzmanību:

Neizmantojiet filtra maisiņu!

Veidojoties putām vai izplūstot šķidrumam,

aparātu nekavējoties izslēdziet!

Norādījums: Ja tvertne ir pilna, pludiņš no-

slēdz iesūkšanas atveri un aparāts darbo-

jas ar palielinātu apgriezienu skaitu.

Aparātu nekavējoties izslēdziet un iztukšo-

jiet tvertni.

 Izslēdziet ierīci.

Attēls

 Iekabiniet grīdas tīrīšanas sprauslu stā-

vēšanas pozīcijā.

 Izslēdziet aparātu un izņemiet tīkla kon-

taktdakšu.

Attēls

 Noņemiet aparāta augšdaļu, iztukšojiet

ar mitriem vai sausiem putekļiem piepil-

dīto tvertni.

Attēls

 Novietojiet piederumus pie aparāta un

uzglabājiet aparātu sausās telpās.

 Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu

veikšanas aparātu izslēdziet un atvienojiet

kontaktdakšu.

Jebkurus elektrisko sastāvdaļu remontus

drīkst veikt tikai pilnvarots klientu apkalpo-

šanas dienests.

몇 Uzmanību

Neizmantojiet tīrīšanas līdzekļus, stikla vai

universālus tīrīšanas līdzekļus! Aparātu ne-

kad neiegremdējiet ūdenī.

 Aparātu un piederumu daļas no plast-

masas kopjiet ar standarta plastmasas

tīrīšanas līdzekli.

 Tvertni un piederumus vajadzības gadī-

jumā izskalojiet ar ūdeni un pirms atkār-

totas lietošanas nožāvējiet.

Attēls

 Atbloķējiet un atveriet filtra vāciņu. Izņe-

miet rāmi ar filtru un izdauziet filtru. Vaja-

dzības gadījumā izskalojiet filtru zem

ūdens strūklas. Filtru nedrīkst berzt vai tī-

rīt ar suku.

Pirms montāžas ļ

aujiet tam pilnībā izžūt.

Attēls

 Pēc tam vispirms ielieciet filtru un pēc

tam rāmi.

 Nekavējoties izslēdziet aparātu.

Attēls

 Iztīriet pludiņa sistēmu:

noņemiet aparāta korpusu, atgrieziet

pludiņa trauku (A) un noņemiet. Pēc

tam izņemiet pludiņu (B) un abus izska-

lojiet zem zem ūdens strūklas.

Veicot montāžu, vispirms ievietojiet plu-

diņu, tad uzlieciet un nofiksējiet pludiņa

trauku.

Ja aparāta sūkšanas jauda samazinās, jā-

pārbauda šādi punkti:

 Aizsērējuši piederumi, sūkšanas šļūte-

ne vai sūkšanas caurules, likvidējiet

aizs

ērējumus.

 Netīrs plakani salocītais filtrs: Demontē-

jiet un iztīriet filtru (skat. nodaļu "Plakani

salocītā filtra tīrīšana").

 Nomainiet bojātu plakani salocīto filtru.

 Filtra maiss ir pilns Ievietojiet jaunu filtra

maisu (pasūt. Nr. skatīt rezerves daļu

sarakstā šīs instrukcijas beigās).

몇 Uzmanību

Neizmetiet filtra maisa turētāju!

Mitrā sūkšana

Darba pārtraukšana

Darba beigšana

Tvertnes iztukšošana

Aparāta uzglabāšana

Kopšana un tehniskā apkope

Plakani salocītā filtra tīrīšana

Palīdzība darbības

traucējumu gadījumā

Iztek ūdens

Vāja sūkšana

119LV

– 9

Rezervētas tiesības veikt tehniskas iz-

maiņas!

Tehniskie dati

Spriegums

1~50/60 Hz

220 - 240 V

Jauda P

nom

1000 W

Jauda P

maks

1200 W

Tīkla drošinātājs

(kūstošais)

10 A

Tvertnes tilpums 18 l

Ar rokturi uzņemamais

ūdens daudzums

12 l

Ar grīdas tīrīšanas

sprauslu uzņemamais

ūdens daudzums

Skaņas spiediena

līmenis (EN 60704-2-1)

73 dB(A)

Svars (bez pierīcēm) 8,3 kg

120 LV

– 5

Gerbiamas kliente,

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų

naudotis vėliau arba perduoti naujam savi-

ninkui.

Remiantis šioje naudojimo instrukcijoje pa-

teiktais aprašymais ir saugumo nurodymais

prietaisas gali būti naudojamas kaip drėgno

ir sauso valymo siurblys.

Šis prietaisas skirtas naudoti namų ūkyje ir

nėra pritaikytas pramoniniam naudojimui.

– Saugokite prietaisą nuo lietaus. Nelai-

kykite jo lauke.

– Dėmesio: Siurbdami pelenus ir suo-

džius, naudokite atskyriklį (užsakymo

Nr. 2.863-139).

Drėgno ir sauso valymo siurblį naudokite tik

su:

– originaliais dulkių maišeliais;

– originaliais priedais, atsarginėmis dali-

mis ir specialiais priedais.

Gamintojas neprisiima atsakomybės už ga-

limą žalą, atsiradusią naudojant prietaisą

ne pagal paskirtį ar netinkamai jį valdant.

Kiekvienoje šalyje galioja tos garantijos są-

lygos, kurias nustato įgalioti pardavėjai.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinio gedimų pašalinimo kreipkitės į

pardavėją arba artimiausią klientų aptarna-

vimo tarnybą. Visuomet pateikite pirkimą

patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Iškilus klausimams arba prietaisui suge-

dus, Jums padės mūsų KÄRCHER filialo

darbuotojai.

(Adresą rasite kitoje pusėje)

Dažniausia naudojamų atsarginių dalių są-

rašas pateiktas naudojimo instrukcijos pa-

baigoje.

Atsargines dalis ir priedus gausite iš parda-

vėjo arba Jūsų KÄRCHER filiale.

(Adresą rasite kitoje pusėje)

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl naudo-

tus prietaisus šalinkite pagal atitinkamą an-

trinių žaliavų surinkimo sistemą.

Filtrai ir filtrų maišeliai pagaminti iš ekolo-

giškų medžiagų

Juos galite šalinti kartu su buitinėmis atlie-

komis, jei į juos nėra įsiurbti medžiagų, ku-

rias šalinti su buitinėmis atliekomis yra

draudžiama.

Turinys

Bendrieji nurodymai . . . . . . LT . . .5

Saugos reikalavimai . . . . . . LT . . .6

Prietaiso aprašymas. . . . . . LT . . .6

Valdymas . . . . . . . . . . . . . . LT . . .7

Priežiūra ir aptarnavimas . . LT . . .8

Pagalba gedimų atveju. . . . LT . . .8

Techniniai duomenys . . . . . LT . . .9

Bendrieji nurodymai

Naudojimas pagal paskirtį

Garantija

Klientų aptarnavimo tarnyba

Atsarginių dalių ir specialių priedų

užsakymas

Aplinkos apsauga

Filtrų ir filtrų maišelių atliekų tvarkymas

121LT

– 6

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

– Šis prietaisas nepritaikytas naudoti as-

menims (taip pat vaikams) su fizine,

sensorine arba dvasine negalia arba

asmenims, neturintiems pakankamai

reikiamos patirties ir (arba) žinių, ne-

bent prižiūrint už saugą atsakingam as-

meniui arba gavus šio asmens

nurodymus, kaip naudoti prietaisą. Pri-

žiūrėkite vaikus siekdami užtikrinti, kad

jie nežaistų su prietaisu.

– Saugokite pakuotės plėveles nuo vaikų,

galimas uždusimo pavojus!

– Išjunkite prietaisą prieš kiekvieną nau-

dojimą ir valymą/techninę priežiūrą.

– Gaisro pavojus. Nesiurbkite degančių

arba smilkstančių daiktų.

– Draudžiama naudoti prietaisą sprogioje

aplinkoje.

몇 Jungimas į elektros tinklą

Prietaisą galima jungti tik į kintamosios sro-

vės tinklą. Įtampa turi atitikti prietaiso sky-

delyje nurodytą įtampą.

 Elektros smūgio pavojus

Niekada nelieskite elektros laido ir tinklo liz-

do šlapiomis rankomis.

Laidą iš elektros tinklo lizdo visada traukite

tik už kištuko, o ne už paties laido.

Kiekvieną kartą prieš pradėdami naudoti

prietaisą patikrinkite, ar nepažeistas elek-

tros laidas ir tinklo kištukas. Pažeistą elek-

tros laidą nedelsdami pakeiskite oficialioje

klientų aptarnavimo tarnyboje (elektros

prietaisų remonto dirbtuvėse).

Kad išvengtumėte nelaimingų atsitikimų su

elektra, rekomenduojame naudoti rozetes

su jau įmontuotu apsauginiu laikinosios

srovės jungikliu (maks. 30 mA vardinis pra-

dinis srovės stiprumas).

몇 Dėmesio

Susimaišiusios su įtraukiamu oru tam tikros

medžiagos gali sudaryti sprogius garus

arba mišinius.

Jokiu būdu nesiurbkite šių medžiagų:

– Sprogių arba degių dujų, skysčių ir dul-

kių (reaktyvių dulkių)

– Reaktyvių metalo dulkių (pvz., aliumi-

nio, magnio, cinko) kartu su stipriai šar-

miniais arba rūgštiniais valikliais

– Neskiestų rūgščių ir šarmų

– Organinių tirpiklių (pvz., benzino, skie-

diklio, acetono, mazuto).

Be to, šios medžiagos gali pažeisti medžia-

gas, iš kurių pagamintas prietaisas.

Paveikslus rasite išlanksto-

mame puslapyje!

Išpakuodami prietaisą patikrinkite, ar ne-

trūksta priedų ir ar nėra pažeidimų. Jei prie-

taisas pažeistas gabenimo metu,

praneškite apie tai pardavėjui.

Siurbimo žarnai prijungti siurbiant.

Pastaba: norėdami išimti siurbimo žarną,

nykščiu paspauskite fiksatorių ir ištraukite

siurbimo žarną.

Prietaisui nešti arba prietaiso galvai nuimti

atfiksavus.

Antgaliui grindims pastatyti, nutraukiant

darbą.

Šiame laikiklyje galima laikyti siurbimo

vamzdžius arba kitus priedus.

Saugos reikalavimai

Prietaiso aprašymas

Siurbimo žarnos prijungimas

Sukamasis jungiklis (ĮJ./IŠJ.)

Rankena

Filtro sklendės atblokavimo myg-

tukas

Stovėjimo padėtis

Bako laikiklis (priedas)

122 LT

– 7

Norėdami atidaryti, traukite į išorę, norėda-

mi užblokuoti, spauskite į vidų.

몇 Dėmesio

Naudojant filtras ir rėmas turi būti visada

įdėti.

몇 Dėmesio! Neišmeskite!

Įkabinamas talpykloje ir skirtas filtro maiše-

liui laikyti.

Patarimas: smulkioms dulkėms siurbti įdė-

kite filtro maišelį.

Pastaba: drėgnam valymui negalima nau-

doti filtro maišelių!

Kietiems paviršiams ir kiliminei dangai si-

urbti naudokite tinkamą įmontuojamą ele-

mentą.

Kietiems paviršiams, šlapiam siurbimui:

antgalis su 2 guminiais apvadėliais.

Kietiems paviršiams, sausai valyti: ant-

galis su 2 šerių juostelėmis.

Kiliminėms dangoms, drėgnam ir sau-

sam valymui: dirbkite be įmontuojamo ele-

mento.

몇 Dirbkite tik su įdėtu plokščiuoju

klostuotu filtru, tiek drėgnam, tiek

sausam valymui!

Paveikslas

 Nuimkite prietaiso galvą ir talpyklos turinį.

Paveikslas

 Apsukite kamerą, iki galo įsukite ratu-

kus į angas kameros apačioje.

Paveikslas

 Uždėkite ir užfiksuokite įrenginio galvą.

Paveikslas

 Pritvirtinkite priedus.

Paveikslas

 Įkiškite elektros laido kištuką.

Paveikslas

 Įjunkite prietaisą.

I padėtis: prietaisas įjungtas.

0 padėtis: prietaisas išjungtas.

몇 Naudokite tik plokščiuoju klostuotu

filtru!

Paveikslas

 Patarimas:: smulkioms dulkėms siurbti

įdėkite filtro maišelį.

 Filtro maišelio užpildymo lygis priklauso

nuo to, kokie nešvarumai siurbiami.

Užsikimšę filtro maišeliai gali sutrūkti,

todėl laiku keiskite filtro maišelį!

Siurbiant smulkias dulkes, smėlį ir pan.,

filtro maišelis turi būti keičiamas daž-

niau.

Kameros fiksatorius

Varantieji ratai

Plokščiasis klostuotas filtras rėme

(jau sumontuotas prietaise)

Filtro maišelio laikiklis

Filtro maišelis

Siurbimo žarna su rankena

Siurbimo vamzdžiai - 2 vnt. x 0,5 m

Grindų antgalis

(su priedais)

Siaurasis antgalis

Valdymas

Prieš pradedant naudoti

Naudojimo pradžia

Sausas valymas

123LT

– 8

 Drėgnam arba skysčių siurbimui pagei-

daujamą priedą užmaukite ant siurbimo

vamzdžio arba tiesiai ant rankenos.

몇 Dėmesio:

Nenaudokite filtro maišelio!

Jei išsiskiria putos arba skystis, tuoj pat iš-

junkite prietaisą!

Patarimas: kai maišelis užsipildo, rodiklis

uždaro siurbimo angą, todėl padidėja vari-

klio sūkių skaičius. Prietaisą tuoj pat išjun-

kite ir ištuštinkite maišelį.

 Išjunkite prietaisą.

Paveikslas

 Grindų antgalį pakabinkite į stovėjimo

padėtį.

 Prietaisą išjunkite ir ištraukite kištuką.

Paveikslas

 Nuimkite prietaiso galvą, ištuštinkite

baką su šlapiu ir sausu purvu užpildytą

baką.

Paveikslas

 Pritvirtinkite prie prietaiso priedus ir lai-

kykite jį sausoje patalpoje.

 Pavojus

Prieš pradėdami įprastinės ir techninės

priežiūros darbus, išjunkite prietaisą ir iš-

traukite iš lizdo tinklo kištuką.

Remonto darbus ir elektros įrangos darbus

tinkamai atlikti gali tik įgaliota klientų aptar-

navimo tarnyba.

몇 Dėmesio!

Nenaudokite šveitiklių, stiklo ar universalių

valiklių! Prietaiso niekada nenardinkite į

vandenį.

 Prietaisą ir sintetines priedų dalis valy-

kite paprastu sintetikos valikliu.

 Jei reikia, kamerą ir priedus išplaukite

vandeniu ir prieš vėl naudodami išdžio-

vinkite.

Paveikslas

 atblokuokite ir atidarykite filtro sklendę.

Išimkite rėmą ir filtrą ir išpurtykite filtrą.

Filtrą, jei reikia, nuplaukite tekančiu

vandeniu. Filtro neskuskite ir nevalykite

šepečiu.

Prieš sumontuodami, palaukite, kol iš-

džius.

Paveikslėlis

 Tada sumontuokite filtrą, o po to – rėmą.

 Nedelsdami išjunkite prietaisą.

Paveikslas

 Išvalykite plūdės sistemą:

nuimkite prietaiso galvą, plūdės korpu-

są išsukite rodyklės kryptimi ir nuimkite.

Po to išimkite plūdę (B) ir išplaukite ją

bei korpusą tekan

čiu vandeniu.

Montuodami iš pradžių įstatykite plūdę,

o po to uždėkite ir užsklęskite plūdės

korpusą.

Sumažėjus siurbiamajai galiai, patikrinkite

pagal šiuos punktus:

 Užsikišę priedai, siurblio žarna arba

vamzdžiai. Pašalinkite kamštį.

 Užsiteršęs plokščiasis klostuotas filtras:

išmontuokite ir išvalykite filtrą (žr. skyrių

„Plokščiojo klostuoto filtro valymas“).

 Jei plokščiasis klostuotas filtras pažeis-

tas, pakeiskite jį.

 Užsipildęs filtro maišelis: įdėkite naują

filtro maišelį (užsakymo Nr. žr. atsargi-

nių dalių sąrašą šios instrukcijos pabai-

goje).

몇 Dėmesio

Neišmeskite filtro maišelio laikiklio!

Drėgnas valymas

Darbo nutraukimas

Darbo pabaiga

Ištuštinkite rezervuarą.

Prietaiso laikymas

Priežiūra ir aptarnavimas

Plokščiojo klostuotojo filtro

valymas

Pagalba gedimų atveju

Išbėga vanduo

Sumažėjęs siurbimo galingumas

124 LT

– 9

Gamintojas pasilieka teisę keisti techni-

nius duomenis!

Techniniai duomenys

Įtampa

1~50/60 Hz

220 - 240 V

Galingumas, P

nenn

(nominalus)

1000 W

Galingumas, P

max

(maksimalus)

1200 W

Elektros tinklo saugiklis

(inercinis)

10 A

Maišelio talpa 18 l

Vandens ėmimas su

rankena

12 l

Vandens ėmimas su

antgaliu grindims.

Triukšmo lygis

(EN 60704-2-1)

73 dB(A)

Svoris (be priedų) 8,3 kg

125LT

– 5

Шановний покупець!

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з

експлуатації, після цього дійте

відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

Пристрій придатний до використання як

пилосос для сухої та вологої очистки у

відповідності до даної інструкції з

експлуатації та вказівок щодо безпеки.

Цей пристрій призначається для

приватного використання і не

пристосований до навантажень

промислового використання.

– Необхідно захищати прилад від

дощу. Не зберігати поза

приміщенням.

– Увага: При всмоктуванні попелу та

сажі використовувати лише

попередній відсікач (№ замовлення

2.863-139).

Використовувати для вологого/сухого

прибирання тільки з:

– оригінальним фільтрувальним мішком.

– Оригінальними запасними частинами,

аксесуарами та додатковим

обладнанням.

Виробник не несе відповідальності за

збитки, завдані невідповідним або

неправильним застосуванням пристрою.

У кожній країні діють умови гарантії,

видані нашими компетентними

товариствами зі збуту. Неполадки в

роботі пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи

помилками виготовлення. У

гарантійному випадку звертайтесь, будь

ласка, з обладнанням та документами,

що підтверджують покупку пристрою, до

Вашого торгового агента або до

приведених нижче пунктів гарантійного

обслуговування клієнтів.

(Адреси див. на звороті)

З різних питань та в разі поломок Вам

допоможуть наші представники філіалу

KÄRCHER.

(Адреси див. на звороті)

Асортимент запасних частин, що

часто

необхідні, можна знайти в кінці інструкції

по експлуатації.

Запасні частини та спеціальне

обладнання Ви зможете отримати у

Вашего дилера або у філіалі фірми

KÄRCHER.

(Адреси див. на звороті)

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно.

Тому, будь ласка, утилізуйте старі

пристрої за допомогою спеціальних

систем збору сміття.

Зміст

Загальні вказівки. . . . . . . . UK . . .5

Правила безпеки. . . . . . . . UK . . .6

Опис пристрою . . . . . . . . . UK . . .7

Експлуатація . . . . . . . . . . . UK . . .8

Догляд та технічне

обслуговування. . . . . . . . . UK . . .9

Допомога у випадку

неполадок . . . . . . . . . . . . . UK . . .9

Технічні характеристики. . UK . .10

Загальні вказівки

Правильне застосування

Гарантія

Служба підтримки користувачів

Замовлення запасних частин та

спеціального обладнання

Охорона довкілля

126 UK

– 6

Фільтр та фільтрувальний мішок

виготовлені з екологічно безпечних

матеріалів.

Якщо вони не містять речовин, що

заборонені для утилізації домашнього

сміття, Ви можете утилізувати їх зі

звичайним домашнім сміттям.

Інструкції із застосування

компонентів (REACH)

Актуальні відомості про компоненти

наведені на веб-вузлі за адресою:

www.kaercher.com/REACH

– Цей пристрій не призначено для

використання людьми (у тому числі

й дітей) з обмеженими фізичними,

сенсорними або розумовими

здатностями або особами з

відсутністю досвіду й/або знань, за

винятком випадків, якщо за

забезпеченням безпеки їхньої

роботи спостерігають спеціально

підготовлені особи або вони

одержують від них вказівки, що

стосуються використання

пристрою. Необхідно

стежити за

дітьми, не дозволяти їм грати із

пристроєм.

– Пакувальну плівку тримайте подалі

від дітей, існує небезпека

задушення!

– Пристрій слід відключати після

кожного використання і перед

проведенням очищення/технічного

обслуговування.

– Небезпека пожежі. Не допускати

всмоктування палаючих або

тліючих предметів.

– Робота у вибухонебезпечних умовах

не дозволяється.

몇 Електричне з’єднання

Пристрій слід вмикати лише до

змінного струму. Напруга повинна

відповідати вказаним на фірмовій

табличці пристрою даним щодо

напруги.

 Небезпека враження струмом

Заборонено доторкатися до

мережевого кабелю і розетки вологими

руками.

Мережевий кабель дозволяється

брати тільки за виделку, не можна

виключати прилад, витягаючи виделку

з розетки за шнур.

Мережевий кабель із виделкою перед

кожним уживанням слід перевіряти на

предмет пошкоджень. Ушкоджений

мережевий кабель має негайно бути

замінений професіоналами в

уповноваженому

сервісному центрі.

Щоб уникнути нещасних випадків під

час використання електроприладів, ми

рекомендуємо використовувати

розетки з попередньо увімкненим

автоматом захисту від току витоку

(макс. 30 мА сили току номінальної дії).

몇 Увага

Певні речовини можуть створювати

вибухонебезпечні гази або суміші,

змішуючись зі всмоктуваним повітрям.

Ніколи не всмоктувати пилососом

наступні речовини:

– Вибухонебезпечні або горючі гази,

рідини або пил (реактивний пил)

– Реактивний металевий пил

(наприклад, алюміній, магній, цинк) у

сполуці з сильнолужними та

кислотними засобами для чищення

– Нерозведені сильні кислоти та луги

– Органічні розчинники (наприклад,

бензин, розріджувач фарби, ацетон,

мазут).

До того ж, ці речовини можуть

пошодити матеріали, що

використовуються у пристрої.

Утилізація фільтра та

фільтрувального мішка

Правила безпеки

127UK

– 7

Зображення див. на

розвороті!

При розпакуванні перевірте вміст

упаковки на наявність додаткового

обладнання чи пошкоджень. У випадку

пошкоджень при транспортуванні

повідомте про це своєму продавцю.

Для підключення всмоктувального

шлангу під час роботи.

Примітка: Для витягання шлангу слід

натиснути пальцями на стопор і

витягнути всмоктувальний шланг.

Для перенесення пристрою або

видалення

кришки пристрою після

розблокування.

Для вимкнення насадки для підлоги під

час перерви в роботі.

Це місце для зберігання додаткового

обладнання призначене для зберігання

всмоктувальних трубок та іншого

додаткового обладнання.

Витягнути назовні для того, щоб відкрити

та натиснути всередину, щоб закрити.

몇 Увага

Під час роботи завжди

використовувати фільтр і відповідну

рамку.

몇 Увага: Не викидати!

Підвішується у внутрішній частині

резервуару, служить для кріплення

фільтрувального мішка.

Рекомендація: Для всмоктування

дрібного пилу слід застосовувати

фільтрувальний мішок.

Примітка: Для чищення у вологому

режимі не слід застосовувати

фільтрувальний мішок.

Для чищення твердих і килимових

покриттів застосовуються відповідні

вставки.

Тверді поверхні, вологе прибирання:

Використовувати вставку з 2 гумовими

губками

Тверді поверхні, сухе прибирання:

Використання 2 стрічок з щетиною.

Килимове покриття, вологе та сухе

прибирання: Працювати без

застосування вставок.

Опис пристрою

Місце під'єднання шлангу

Поворотний перемикач (ВКЛ./

ВИКЛ.)

Ручка

Клавіша розблокування кришки

фільтру

Паркувальнє положення

Місце для додаткового

обладнання на ємності

Замок бака

Коліщата

Складчастий фільтр з рамкою

(вже встановлений в пристрій)

Приймальний пристрій для

фільтрувального мішка

Фільтрувальный мішок

Всмоктувальний шланг з ручкою

Всмоктуючі трубки 2 x 0,5 м

Насадка для підлоги

(зі вставками)

Сопло для заповнення

128 UK

– 8

몇 Працювати завжди лише зі

встановленим складчастим

фільтром, як при вологому, так і

при сухому прибиранні.

Малюнок

 Зняти кришку пристрою та видалити

вміст з резервуару.

Малюнок

 Повернути резервуар, вставити до

упору поворотні коліщата в отвори на

підставі резервуара.

Малюнок

 Встановіть та зафіксуйте голівку

приладу.

Малюнок

 Під'єднати аксесуари.

Малюнок



Вставте штепсельну вилку.

Малюнок

 Включіть пристрій.

Позиція I: Пристрій включений.

Положення 0: Пристрій вимкнений.

몇 Працювати тільки з сухим

складчастим фільтром!

Малюнок

 Рекомендація: Для всмоктування

дрібного пилу слід застосовувати

мішки для збору пилу.

 Ступінь заповнення фільтрувального

мішку залежить від всмоктуваного

забруднення.

Встановленій мішок для збору пилу

може лопнути, тому його слід

своєчасно замініть.

При всмоктуванні пилу, піску та ін.

слід частіше змінювати

фільтрувальний мішок.



Для усмоктування вологи або

вологого прибирання надягти бажане

додаткове обладнання на

усмоктувальні трубки або прямо на

ручку.

몇 Увага:

Не використовуйте фільтрувальний

мішок!

Негайно вимкнути пристрій, якщо

з'явилася піна або проступає рідина!

Примітка: Якщо резервуар повний,

поплавок закриває отвір для

всмоктування і пристрій працює з

більшим числом обертів! Негайно

вимкнути пристрій та випорожнити

резервуар.

 Виключіть пристрій.

Малюнок

 Встановити насадку для підлоги в

паркувальнє положення.

 Вимкнути пристрій

та витягнути

штекер.

Малюнок

 Зняти головку пристрою, спорожнити

резервуар з вологим або сухим

брудом.

Малюнок

 Покладіть додаткове обладнання у

пристрій та зберігайте пилосос у

сухому приміщенні.

Експлуатація

Перед введенням в експлуатацію

Введення в експлуатацію

Пилосос для сухої очистки

Вологе прибирання

Переривання роботи

Закінчення роботи

Спорожнити резервуар

Зберігання пристрою

129UK

– 9

 Обережно!

Під час проведення будь-яких робіт з

догляду та технічного обслуговування

апарат слід вимкнути, а мережевий

шнур - витягти з розетки.

Ремонтні роботи та роботи з

електричними вузлами може

виконувати тільки уповноважена

служба сервісного обслуговування.

몇 Увага

Не використовувати засоби для

чищення для скла або універсальні

засоби для чищення! Забороняється

занурювати пристрій у воду.

 Очищувати пристрій та аксесуари з

пластмаси за допомогою

стандартних засобів для чищення

виробів з пластмаси.

 Бак та приладдя в разі необхідності

промити водою та просушити перед

наступним використанням.

Малюнок

 Розблоковувати кришку фільтру

відкрити її. Витягнути рамку і фільтр,

витрусити з фільтру вміст. При

необхідності промити під струменем

води. Не витирати фільтр і не

чистити із застосуванням щітки.

Перед встановленням повністю

висушити.

Малюнок

 Знову вставити фільтр, а потім –

рамку.

 Негайно вимкнути пристрій.

Малюнок

 Очищення поплавцевої системи:

Зняти кришку пристрою, обернути за

годинниковою стрілкою корпус

поплавця (А) і зняти його. Після цього

витягнути поплавець (B) і промити

його разом з корпусом під проточною

водою.

При монтажі спочатку слід вставити

поплавець, потім надіти і зафіксувати

корпус поплавця.

У випадку зниження сили всмоктування

перевірте наступне:

 Забруднені приналежності,

всмоктувальний шланг або

всмоктувальна труба - видалити

забруднення.



Складчастий фільтр забруднений:

Зняти і очистити фільтр (див. главу

«Очищення складчастого фільтру») .

 Замінити пошкоджений складчастий

фільтр.

 Фільтрувальний мішок заповнений:

Встановити новий фільтрувальний

мішок (номер замовлення див. у

переліку запасних частин у кінці цієї

інструкції)).

몇 Увага

Не викидати приймальний пристрій для

фільтрувального мішка!

Догляд та технічне

обслуговування

Прочистити плоский складчастий

фільтр

Допомога у випадку

неполадок

Виступає вода

Зниження сили всмоктування

130 UK

– 10

Можливі зміни у конструкції

пристрою!

Технічні характеристики

напруга

1~50/60 Hz

220 - 240 V

Потужність P

номінальна

1000 Вт

Потужність P

максимальна

1200 Вт

Запобіжник (інерційний)10A

Місткість резервуару 18 л

Вжиток води рукояткою 12 л

Вжиток води насадкою

для підлоги

9 л

Рівень звукового тиску

(EN 60704-2-1)

73 дБ(А)

вага (без обладнання) 8,3 кг

131UK

ﺢﻄﺴﻤﻟا يﻮﻄﻤﻟا ﺮﺘﻠﻔﻟا ﻒﻴﻈﻨﺗ

ةرﻮﺻ

 عﺰﻧا .ﻪﺤﺘﻓو ﺮﺘﻠﻔﻟا ءﺎﻄﻏ ﺮﻳﺮﺤﺘﺑ ﻢﻗ

ﻢﻗ .ﺮﺘﻠﻔﻟا ﻰﻠﻋ قﺮﻃاو ﺮﺘﻠﻔﻟاو تارﺎﻃﻹا

ﻓﺪﺘﻤﻟا ءﺎﻤﻟا ﺖﺤﺗ ﺮﺘﻠﻔﻟا ﻒﻴﻈﻨﺘﺑ ﺪﻨﻋ ﻖ

ﻪﻔﻴﻈﻨﺗ وأ ﺮﺘﻠﻔﻟا ﻚﺤﺑ ﻢﻘﺗ ﻻ .ﺔﺟﺎﺤﻟا

.ةﺎﺷﺮﻔﻟﺎﺑ

.ﺐﻴﻛﺮﺘﻟا ﻞﺒﻗ ﺎًﻣﺎﻤﺗ ﻒﺠﻳ ﻰﺘﺣ ﻪﻛﺮﺗ ﺐﺠﻳ

ةرﻮﺻ

 ﺐﻴﻛﺮﺘﺑ ﻢﻗ ﻢﺛ ،ًﻻوأ ﺮﺘﻠﻔﻟا ﺐﻴﻛﺮﺘﺑ ﻢﻗ

.ىﺮﺧأ ًةﺮﻣ تارﺎﻃﻹا

لﺎﻄﻋأ ثوﺪﺣ ﺪﻨﻋ ةﺪﻋﺎﺴﻤﻟا

بﺮﺴﺘﻳ ءﺎﻤﻟا جرﺎﺨﻠﻟ

 .اًرﻮﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ ﻢﻗ

ةرﻮﺻ

 :ﺔﻣاﻮﻌﻟا مﺎﻈﻧ ﻒﻴﻈﻨﺗ

) ﺔﻣاﻮﻌﻟا ﺔﻠﺳ ﻒﻟو زﺎﻬﺠﻟا سأر عﺰﻧاA ﻲﻓ (

) ﺔﻣاﻮﻌﻟا عﺰﻧا ﻢﺛ .ﺎﻬﻋﺰﻧاو ﻢﻬﺴﻟا هﺎﺠﺗاB (

.ﻖﻓﺪﺘﻤﻟا ءﺎﻤﻟا ﻞﻔﺳأ ﺎﻤﻬﻔﻴﻈﻨﺘﺑ ﻢﻗو

ﺈﺑ ﻢﻗ ﺐﻴﻛﺮﺘﻠﻟ ﺐﻴﻛﺮﺘﺑ ﻢﻗ ﻢﺛ ًﻻوأ ﺔﻣاﻮﻌﻟا لﺎﺧد

.مﺎﻜﺣﺈﺑ ﺎﻬﻗﻼﻏإ ﻢﻗو ﺔﻣاﻮﻌﻟا ﺔﻠﺳ

ﺔﻴﻟﺪﺘﻤﻟا ﻂﻔﺸﻟا ﺔﺑﻮﺒﻧأ

،زﺎﻬﺠﻟﺎﺑ ﺔﺻﺎﺨﻟا ﻂﻔﺸﻟا ةرﺪﻗ ﻞﻴﻠﻘﺘﺑ ﻢﻘﺗ ﻻ

.ﺔﻴﻟﺎﺘﻟا طﺎﻘﻨﻟا ﻦﻣ ﻚﻠﻀﻓ ﻦﻣ ﺪﻛﺄﺗو

 وأ تﺎﻘﺤﻠﻤﻟﺎﺑ داﺪﺴﻧا كﺎﻨﻫ نﻮﻜﻳ ﻻأ ﺐﺠﻳ

:ﻂﻔﺸﻟا ةرﻮﺳﺎﻣ وأ ﻂﻔﺸﻟا مﻮﻃﺮﺧ

.داﺪﺴﻧﻻا ﻦﻣ ﺺﻠﺨﺗ

 ﻟا ﺮﺘﻠﻔﻟا ﻚﻔﺑ ﻢﻗ :ﺦﺴﺘﻣ ﺢﻄﺴﻤﻟا يﻮﻄﻤ

ﺮﺘﻠﻔﻟا ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا) ﻪﻔﻴﻈﻨﺗو ﺮﺘﻠﻔﻟا

.("ﺢﻄﺴﻤﻟا يﻮﻄﻤﻟا

 ﺢﻄﺴﻤﻟا يﻮﻄﻤﻟا ﺮﺘﻠﻔﻟا لاﺪﺒﺘﺳﺎﺑ ﻢﻗ

.ﻒﻟﺎﺘﻟا

 ﺲﻴﻛ ماﺪﺨﺘﺳﺎﺑ ﻢﻗ :ﺊﻠﺘﻤﻣ ﺮﺘﻠﻔﻟا ﺲﻴﻛ

) ﺪﻳﺪﺟ ﺮﺘﻠﻓ

ﻊﻄﻗ ﺔﻤﺋﺎﻗ ﺮﻈﻧا .ﺐﻠﻄﻟا ﻢﻗر

ﻞﻴﻟﺪﻟا اﺬﻫ ﺔﻳﺎﻬﻧ ﻲﻓ رﺎﻴﻐﻟا

(

ﻪﺒﺘﻧا

!ﺮﺘﻠﻔﻟا ﺲﻴﻛ ﻞﻣﺎﺣ ﻦﻣ ﺺﻠﺨﺘﺗ ﻻ

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا

ﺪﻬﺠﻟا

1~50/60 Hz

220 - 240

ﺔﻴﻤﺳﻻا ةرﺪﻘﻟا

1000 طاو

ةرﺪﻘﻠﻟ

ﻰ

ﺼﻗﻷا ﺪﺤﻟا

1200 طاو

ﺔﻳﺬﻐﺘﻟا تاﺮﻬﺼﻨﻣ

ﺔﻴﺴﻴﺋﺮﻟا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

(ﻦﻛﺎﺴﻟا

ﻊ

ﺿﻮﻟا)

ناﺰﺨﻟا ﺔﻌﺳ 18

ﺮ

ﺘﻟ

هﺎﻴﻤﻟا ﺐﺤﺳ ﺾﺒﻘﻤﻟﺎﺑ

يوﺪﻴﻟا

ﺮ

ﺘﻟ

ﺔﻫﻮﻔﺑ هﺎﻴﻤﻟا ﺐﺤﺳ

.ﺔﻴﺿرﻷا

ﺮ

ﺘﻟ

تﻮﺼﻟا ﻂﻐﺿ ىﻮﺘﺴﻣ

)EN 60704-2-1(

73 (أ) ﻞﺒﻴﺴﻳد

نزﻮﻟا

(تﺎﻘﺤﻠﻤﻟا نوﺪﺑ)

8,3 ﻢﺠ

ﻛ

!ﺔﻇﻮﻔﺤﻣ ﺔﻴﻨﻓ تﻼﻳﺪﻌﺗ لﺎﺧدإ قﻮﻘﺣ ﻊﻴﻤﺟ

132 AR

ﻞﻴﻐﺸﺘﻟا

ةرﻮﺻ

 .تﺎﻘﺤﻠﻤﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ

ةرﻮﺻ

 .ءﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻗ ﻞﻴﺻﻮﺘﺑ ﻢﻗ

ةرﻮﺻ

 .زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻗ

ﻊﺿﻮﻟاI .ﻞﻴﻐﺸﺘﻟا ﺪﻴﻗ زﺎﻬﺠﻟا :

ﺮﻔﺻ ﻊﺿﻮﻟاﻞﻤﻌﻟا ﻦﻋ ﻒﻗﻮﺘﻣ زﺎﻬﺠﻟا :

فﺎﺠﻟا ﻒﻴﻈﻨﺘﻟا

!فﺎﺟ ﺢﻄﺴﻣ ٍﻮﻄﻣ ﺮﺘﻠﻓ ىﻮﺳ مﺪﺨﺘﺴﺗ ﻻ

ةرﻮﺻ

 تادﺎﺷرإ مﺪﺨﺘﺳا ،ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﻂﻔﺸﻟ :

.ﺮﺘﻠﻓ ﺲﻴﻛ

 تاروذﺎﻘﻟﺎﺑ ﺮﺘﻠﻔﻟا ﺲﻴﻛ ءﻞﻣ ﺔﺟرد ﻂﺒﺗﺮﺗ

.ﺎﻬﻄﻔﺷ ﻢﺗ ﻲﺘﻟا

،ﺔﻳﺎﻐﻠﻟ ﺔﺌﻠﺘﻤﻤﻟا ﺮﺘﻠﻔﻟا سﺎﻴﻛأ ﺮﺠﻔﻨﺗ ﺪﻘﻓ

ﺖﻗﻮﻟا ﻲﻓ ﺮﺘﻠﻔﻟا ﺲﻴﻛ ﺮﻴﻴﻐﺗ ﺐﺠﻳ ،ﻲﻟﺎﺘﻟﺎﺑو

ﺳﺎﻨﻤﻟاﺐ

،ﻚﻟذ ﻰﻟإ ﺎﻣو ﻞﻣﺮﻟاو ﻢﻋﺎﻨﻟا رﺎﺒﻐﻠﻟ ﺔﺒﺴﻨﻟﺎﺑ

.ةرﺮﻜﺘﻣ ةرﻮﺼﺑ ﺮﺘﻠﻔﻟا ﺲﻴﻛ ﺮﻴﻴﻐﺗ ﺐﺠﻳ

ءﺎﻤﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا

 ﺐﻴﻛﺮﺗ ﺐﺠﻳ ،ﻞﻠﺒﻟاو ﺔﺑﻮﻃﺮﻟا ﻂﻔﺸﻟ

وأ ﻂﻔﺸﻟا ﺔﺑﻮﺒﻧﺄﺑ ﺔﻣزﻼﻟا تﺎﻘﺤﻠﻤﻟا

.ًةﺮﺷﺎﺒﻣ يوﺪﻴﻟا ﺾﺒﻘﻤﻟا

:ﻪﺒﺘﻧا

ﺗ ﻻ !ﺮﺘﻠﻓ ﺲﻴﻛ مﺪﺨﺘﺴ

ﻦﻣ ﻞﺋﺎﺳ جوﺮﺧ ﺪﻨﻋ وأ ةﻮﻏر نﻮﻜﺗ ﺔﻟﺎﺣ ﻲﻓ

.رﻮﻔﻟا ﻰﻠﻋ زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ ﻢﻗ ،زﺎﻬﺠﻟا

:ﺔﻇﻮﺤﻠﻣ ﺔﻣاﻮﻋ مﻮﻘﺗ ،ناﺰﺨﻟا ءﻼﺘﻣا ﺔﻟﺎﺣ ﻲﻓ

.زﺎﻬﺠﻟا ﺔﻋﺮﺳ ﺪﻳﺰﺗو ﻂﻔﺸﻟا ﺔﺤﺘﻓ قﻼﻏﺈﺑ

ناﺰﺨﻟا ﻎﻳﺮﻔﺗو زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ ﺐﺠﻳ

.رﻮﻔﻟا ﻰﻠﻋ

ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ

 .زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ ﻢﻗ

ﺻةرﻮ

 ﻊﺿو ﻲﻓ ﺔﻴﺿرﻷا ﺔﻫﻮﻓ ﻊﺿﻮﺑ ﻢﻗ

.فﺎﻘﻳﻹا

ﻞﻴﻐﺸﺘﻟا ءﺎﻬﻧإ

 .ﺔﻜﺒﺸﻟا ﺲﺑﺎﻗ ﺐﺤﺳاو زﺎﻬﺠﻟا ﻒﻗوأ

ناﺰﺨﻟا ﻎﻳﺮﻔﺗ

ةرﻮﺻ

 ﻢﻗو زﺎﻬﺠﻟا سأر ﺐﺤﺳا ناﺰﺨﻟا ﻎﻳﺮﻔﺘﺑ

.ﺔﻓﺎﺠﻟا وأ ﺔﺒﻃﺮﻟا تاروذﺎﻘﻟﺎﺑ ﺊﻠﺘﻤﻤﻟا

زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ

ةرﻮﺻ

 ﻆﻔﺣاو ،زﺎﻬﺠﻟا ﻲﻓ تﺎﻘﺤﻠﻤﻟا ﻦﻳﺰﺨﺘﺑ ﻢﻗ

.فﺎﺟ نﺎﻜﻣ ﻲﻓ زﺎﻬﺠﻟا

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا

ﺮﻄﺧ

ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا ﺐﺤﺳو زﺎﻬﺠﻟا ﻖﻠﻏ ﺐﺠﻳ

ﺔﻳﺎﻨﻌﻟا لﺎﻤﻋﺄﺑ مﺎﻴﻘﻟا ﻞﺒﻗ ةﺮﻣ ﻞﻛ ﻲﻓ

.ﺔﻧﺎﻴﺼﻟاو

ماﺪﺨﺘﺳاو تﺎﺣﻼﺻﻹا ءاﺮﺟﺈﺑ حﻮﻤﺴﻣ ﺮﻴﻏ

ﺔﻣﺪﺧ ﺰﻛﺮﻤﻟ ﻻإ زﺎﻬﺠﻟﺎﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا تﺎﻧﻮﻜﻤﻟا

.ﺪﻤﺘﻌﻤﻟا ءﻼﻤﻌﻟا

:ﻪﻴﺒﻨﺗ

ﻒﻈﻨﻣ وأ جﺎﺟز وأ ﺔﻄﺷﺎﻛ ةادأ ﺔﻳأ مﺪﺨﺘﺴﺗ ﻻ

ءﺎﻤﻟا ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﻐﺗ ﻻ .ماﺪﺨﺘﺳﻻا دﺪﻌﺘﻣ

.ﺎًﻘﻠﻄﻣ ءﺎﻤﻟا ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﻐﺗ ﻻ.ﴽﺪﺑأ

 تﺎﻘﺤﻠﻤﻟا ءاﺰﺟأو زﺎﻬﺠﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ

ﻚﻴﺘﺳﻼﺒﻟا ﻒﻈﻨﻣ ماﺪﺨﺘﺳﺎﺑ ﺔﻴﻜﻴﺘﺳﻼﺒﻟا

.لواﺪﺘﻤﻟا

 تﺎﻘﺤﻠﻤﻟاو تﺎﺧﺎﺴﺗﻻا ناﺰﺧ ﻞﺴﻏ ﻦﻜﻤﻳ

ﻋ ءﺎﻤﻟﺎﺑ ﺎﻬﻔﻴﻔﺠﺗ ﻲﻐﺒﻨﻳ ﻪﻧأ ﻻإ ،ةروﺮﻀﻟا ﺪﻨ

.ماﺪﺨﺘﺳﻻا ةدﺎﻋإ ﻞﺒﻗ

133AR

ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﺔﻠﻴﺻﻮﺗ

ﺔﻴﻠﻤﻌﺑ مﺎﻴﻘﻟا ﺪﻨﻋ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﻴﺻﻮﺘﻟ

.ﻂﻔﺸﻟا

ﺔﻇﻮﺤﻠﻣ ﻰﻠﻋ ﻂﻐﺿا ،ﺐﺤﺴﻟا ﺔﻴﻠﻤﻌﺑ مﺎﻴﻘﻠﻟ :

مﻮﻃﺮﺧ ﺐﺤﺳاو مﺎﻬﺑﻹا ﻊﺒﺻﺈﺑ ﺔﻃﺎﻘﺴﻟا

.جرﺎﺨﻟا ﻮﺤﻧ ﻂﻔﺸﻟا

(فﺎﻘﻳإ /ﻞﻴﻐﺸﺗ) راود حﺎﺘﻔﻣ

ﻞﻤﺤﻟا ﺾﺒﻘﻣ

.ﻪﻜﻓ ﺪﻌﺑ زﺎﻬﺠﻟا سأر ﺐﺤﺴﻟ وأ زﺎﻬﺠﻟا ﻞﻤﺤﻟ

ﻟا ءﺎﻄﻏ ﺮﻳﺮﺤﺗ رزﺮﺘﻠﻔ

فﺎﻘﻳﻹا ﻊﺿو

ﻒﻗﻮﺗ ﺪﻨﻋ ﺔﻴﺿرﻷا ﺔﻫﻮﻓ ﻞﻴﻐﺸﺗ فﺎﻘﻳﻹ

.ﻞﻤﻌﻟا

تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ- ناﺰﺨﻟا

ﺐﻴﺑﺎﻧأ ﻦﻳﺰﺨﺘﺑ هﺬﻫ تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ ﺢﻤﺴﺗ

ﺸﻟا.ىﺮﺧﻷا تﺎﻘﺤﻠﻤﻟا وأ ﻂﻔ

ناﺰﺨﻟا ةداﺪﺳ

.ﻞﺧاﺪﻠﻟ ﻂﻐﺿا قﻼﻏﻺﻟو ،جرﺎﺨﻠﻟ ﺐﺤﺳا ﺢﺘﻔﻠﻟ

ﻪﻴﺟﻮﺘﻟا تاﺮﻜﺑ

تارﺎﻃﺈﺑ دوﺰﻤﻟا ﺢﻄﺴﻤﻟا يﻮﻄﻤﻟا ﺮﺘﻠﻔﻟا

(ﻞﻌﻔﻟﺎﺑ زﺎﻬﺠﻟﺎﺑ مﺪﺨﺘﺴﻣ)

ﻪﺒﺘﻧا

ﺔﺻﺎﺨﻟا تارﺎﻃﻹاو ﺮﺘﻠﻔﻟا ماﺪﺨﺘﺳا ﺎًﻤﺋاد ﺐﺠﻳ

.زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﺪﻨﻋ ﻪﺑ

ﺮﺘﻠﻔﻟا ﺲﻴﻛ ﻞﻣﺎﺣ

!ﻪﻨﻣ ﺺﻠﺨﺘﻟا مﺪﻋ ﻰﺟﺮﻳ :ﻪﻴﺒﻨﺗ

ﻞﻣﺎﺤﻛ مﺪﺨﺘﺴﻳ ناﺰﺨﻟا ﻞﺧاد ﻪﻘﻴﻠﻌﺗ ﺔﻟﺎﺣ ﻲﻓ

.ﺮﺘﻠﻔﻟا ﺲﻴﻜﻟ

ﺮﺘﻠﻔﻟا ﺲﻴﻛ

تادﺎﺷرإ ﺐﻴﻛﺮﺘﺑ ﻢﻗ ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﻂﻔﺸﻟ :

.ﺮﺘﻠﻔﻟا ﺲﻴﻛ

ﺔﻇﻮﺤﻠﻣ ماﺪﺨﺘﺳﺎﺑ ﺢﻤﺴﻳ ﻻ ﺐﻃﺮﻟا ﻂﻔﺸﻠﻟ :

!ﺮﺘﻠﻓ ﺲﻴﻛ

يوﺪﻳ ﺾﺒﻘﻤﺑ ﻂﻔﺷ مﻮﻃﺮﺧ

ﻂﻔﺸﻟا ةرﻮﺳﺎﻣ2 ×0.5 م

ﺔﻴﺿرﻷا ﺔﻫﻮﻓ

(ﺔﻴﻠﺧاد تاﺪﺣﻮﺑ)

تﺎﻴﺿرﻷا وأ ﺔﺒﻠﺼﻟا ﺢﻄﺳﻷا ﻦﻣ ﺔﺑﺮﺗﻷا ﻂﻔﺸﻟ

ﺔﻴﺒﻴﻛﺮﺘﻟا ةﺪﺣﻮﻟا مﺪﺨﺘﺳا ،دﺎﺠﺴﻟﺎﺑ ةﺎﻄﻐﻤﻟا

.ﺔﺒﺳﺎﻨﻤﻟا

ﻃﺮﻟا ﻂﻔﺸﻟا ،ﺔﺒﻠﺼﻟا ﺢﻄﺳﻷا ﺐ مﺪﺨﺘﺳا :

.ﻦﻴﺘﻴﻃﺎﻄﻣ ﻦﻴﺘﻓﺎﺤﺑ ﺔﻴﺒﻴﻛﺮﺗ ةﺪﺣو

فﺎﺠﻟا ﻂﻔﺸﻟا ،ﺔﺒﻠﺼﻟا ﺢﻄﺳﻷا مﺪﺨﺘﺳا :

.ﻦﻴﺘﺷﺮﻔﺑ ةدوﺰﻣ ﺔﻴﺒﻴﻛﺮﺗ ةﺪﺣو

ﺐﻃﺮﻟا ﻂﻔﺸﻟا ،دﺎﺠﺴﻟﺎﺑ ةﺎﻄﻐﻤﻟا تﺎﻴﺿرﻷا

فﺎﺠﻟا ﻂﻔﺸﻟاو تاﺪﺣو نوﺪﺑ ماﺪﺨﺘﺳﻻا :

.ﺔﻴﺒﻴﻛﺮﺗ

ﻓقﻮﻘﺸﻟا ﺔﻫﻮ

ماﺪﺨﺘﺳﻻا

يﻮﻄﻤﻟا ﺮﺘﻠﻔﻟاو ﻞﻤﻌﻟا ﻰﻠﻋ ﺎًﻤﺋاد صﺮﺣا

ﻒﻴﻈﻨﺘﻟا ﺔﻟﺎﺣ ﻲﻓ ًءاﻮﺳ ،ﺐﻛﺮﻣ ﺢﻄﺴﻤﻟا

!ﺐﻃﺮﻟا وأ فﺎﺠﻟا

ﻞﻴﻐﺸﺘﻟا ءﺪﺑ ﻞﺒﻗ

ةرﻮﺻ

 ﻦﻣ تﺎﻳﻮﺘﺤﻤﻟا جﺮﺧأو زﺎﻬﺠﻟا سأر عﺰﻧا

.ناﺰﺨﻟا

ةرﻮﺻ

 ﻪﻴﺟﻮﺘﻟا تاﺮﻜﺑ ﻰﻠﻋ ﻂﻐﺿاو ناﺰﺨﻟا ﻒﻟ

ناﺰﺨﻟا ﺔﻴﺿرﺄﺑ ةدﻮﺟﻮﻤﻟا تﺎﺤﺘﻔﻟا ﻲﻓ

.ﴼﻣﺎﻤﺗ ﻒﻗﻮﺘﺗ ﻰﺘﺣ

ةرﻮﺻ

 .ﺎﻬﻠﻔﻗ ﻦﻴﻣﺄﺗو زﺎﻬﺠﻟا سأر ﺐﻴﻛﺮﺘﺑ ﻢﻗ

134 AR

ﺮﺘﻠﻔﻟا ﺲﻴﻛو ﺮﺘﻠﻔﻟا ﻦﻣ ﺺﻠﺨﺘﻟا

ﺔﻘﻳﺪﺻ داﻮﻣ ﻦﻣ ﺮﺘﻠﻔﻟا ﺲﻴﻛو ﺮﺘﻠﻔﻟا ﻊﻴﻨﺼﺗ ﻢﺘﻳ

ﺔﺌﻴﺒﻠﻟ.

ﺔﻠﺑﺎﻗ داﻮﻣ ﺔﻳأ ﻰﻠﻋ يﻮﺘﺤﺗ ﻻ ﺎﻬﻧأ ﺎﻤﻟﺎﻃ

ﺔﻠﺳ ﻲﻓ ﺎﻬﺋﺎﻘﻟإ ﺮﻈﺤﻳ ﻲﺘﻟاو صﺎﺼﺘﻣﻼﻟ

ﺔﻠﺳ ﻲﻓ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا ﻚﻨﻜﻤﻳ ،ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا

.ﺔﻳدﺎﻌﻟا ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا

ﺔﻣﻼﺴﻟا تادﺎﺷرإ



يأ ﻞﺒﻗ ﻦﻣ زﺎﻬﺠﻟا اﺬﻫ ماﺪﺨﺘﺳا زﻮﺠﻳ ﻻ

نﻮﻧﺎﻌﻳ (لﺎﻔﻃﻷا ﻚﻟذ ﻲﻓ ﺎﻤﺑ) صﺎﺨﺷأ

ﺔﻴﻧﺪﺑ تﺎﻗﺎﻋإ ﺔﻳأ ﻦﻣ وأ ﺔﻴﻨﻫذ وأ ﺔﻴﺴﺣ وأ

ﻻإ ،ﺎﻤﻬﻴﻠﻛ وأ ﺔﻓﺮﻌﻤﻟا وأ ةﺮﺒﺨﻟا ﻢﻫزﻮﻌﺗ

ﺺﺨﺸﻟا ﻞﺒﻗ ﻦﻣ ﻢﻬﻴﻠﻋ فاﺮﺷﻹا ﻢﺗ اذإ

ﻰﻠﻋ اﻮﻠﺼﺣ اذإ ﻻإ وأ ﻢﻬﺘﻣﻼﺴﺑ ﺺﺘﺨﻤﻟا

ﺔﻴﻔﻴﻛ نﺄﺸﺑ ﺺﺨﺸﻟا اﺬﻫ ﻦﻣ تﺎﻤﻴﻠﻌﺗ

،ﻚﻟذ ﻦﻋ ًﻼﻀﻓ .زﺎﻬﺠﻟا اﺬﻫ ماﺪﺨﺘﺳا

مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻠﻟ لﺎﻔﻃﻷا ﺔﺒﻗاﺮﻣ ﻦﻴﻌﺘﻳ

.زﺎﻬﺠﻟﺎﺑ ﻢﻬﺜﺒﻋ



ﺎﻔﻟ ﻆﻔﺤﺗ ﺔﺻﺎﺨﻟا ﺮﻳﺪﺼﻘﻟا قرو ﺔﻓ

ﺚﻴﺣ ،لﺎﻔﻃﻷا لوﺎﻨﺘﻣ ﻦﻋ ﴽﺪﻴﻌﺑ ﻒﻴﻠﻐﺘﻟﺎﺑ

! قﺎﻨﺘﺧﻻا ﺮﻄﺧ ﻦﻤﻜﻳ



ﻞﻛ ﺪﻌﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ ﻦﻴﻌﺘﻳ

وأ ﻒﻴﻈﻨﺗ ﺔﻴﻠﻤﻋ ﻞﻜﺑ مﺎﻴﻘﻟا ﻞﺒﻗو ماﺪﺨﺘﺳا

.ﺔﻧﺎﻴﺻ



ﺔﻳأ ﻂﻔﺷ ﺐﺠﻳ ﻻ .ﻖﻳﺮﺤﻟا ﺮﻄﺧ ﺎﻨﻫ ﻦﻤﻜﻳ

.ﺔﺠﻫﻮﺘﻣ وأ ﺔﻠﻌﺘﺸﻣ ءﺎﻴﺷأ



ﻦﻛﺎﻣأ ﻲﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﴼﻣﺎﻤﺗ ﺮﻈﺤﻳ

.رﺎﺠﻔﻧﻻا ﺮﻄﺨﻟ ﺔﺿﺮﻌﻣ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻠﺻﻮﻟا

ﺐﺠﻳ .ددﺮﺘﻣ ﻲﺋﺎﺑﺮﻬﻛ رﺎﻴﺘﺑ زﺎﻬﺠﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ

رﻮﻛﺬﻤﻟا ﺪﻬﺠﻟا ﻊﻣ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺪﻬﺠﻟا ﻖﻓاﻮﺘﻳ نأ

.زﺎﻬﺠﻟا ﻰﻠﻋ دﻮﺟﻮﻤﻟا ﻖﺼﻠﻤﻟا ﻰﻠﻋ

ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺻ ثوﺪﺣ ﺮﻄﺧ

ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا ﻚﻠﺴﺑ كﺎﺴﻣﻹا ﻢﺘﻳ ﻻأ ﺐﺠﻳ

.ﴼﻴﺋﺎﻬﻧ ﺔﻠﺘﺒﻣ يﺪﻳﺄﺑ ﺲﺒﻘﻤﻟاو

ﺪﻨﻋ ﻦﻣ ﻻإ ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا ﻚﻠﺳ ﻚﺴﻤﺗ ﻻ

.ﺲﺒﻘﻤﻟا ﻦﻣ ﻪﺒﺤﺴﺗ ﻻو ﺲﺑﺎﻘﻟا

ﻚﻠﺴﺑ تﺎﻴﻔﻠﺗ دﻮﺟو مﺪﻋ ﻦﻣ ﻖﻘﺤﺘﻟا ﺐﺠﻳ

ﻞﺒﻗ ﻚﻟذو ﺲﺑﺎﻘﺑ دوﺰﻤﻟا ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا

ﻚﻠﺳ لاﺪﺒﺘﺳا ﺐﺠﻳ .ةﺮﻣ ﻞﻛ ﻲﻓ ﻞﻴﻐﺸﺘﻟا

ﻖﻳﺮﻃ ﻦﻋ اًرﻮﻓ ﻒﻟﺎﺘﻟا ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا

.ﺺﺘﺨﻣ ﻲﺋﺎﺑﺮﻬﻛ/ةﺪﻤﺘﻌﻤﻟا ءﻼﻤﻌﻟا ﺔﻣﺪﺧ

ماﺪﺨﺘﺳﺎﺑ ﺢﺼﻨﻧ ﺔﻴﺋﺎﺑﺮﻬﻛ ثداﻮﺣ عﻮﻗﻮﻟ ﺎﺒﻨﺠﺗ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺮﺋاﺪﻟا ﻊﻄﻗ ﺢﻴﺗﺎﻔﻣ تاذ ﺲﺑﺎﻘﻣ

ﻰﺼﻗﻷا ﺪﺤﻟا) رﺎﻴﺘﻠﻟ ةدﺎﻀﻣ ﻞﻠﺨﻟا رﺎﻴﺘﻟ30

ﺘﻟا رﺎﻴﺗ ةﺪﺸﻟ ﺮﻴﺒﻣأ ﻲﻠﻠﻣ .(ﻲﻤﺳﻻا ﺮﻳﺮﺤ

ﻪﺒﺘﻧا

ﻂﻴﻠﺧ وأ ةﺮﺨﺑأ نﻮﻜُﺗ نأ ﻦﻜﻤﻳ داﻮﻤﻟا ﺾﻌﺑ

ءاﻮﻬﻟا ﻊﻣ ﺎﻫدﺎﺤﺗا ﺪﻨﻋ رﺎﺠﻔﻧﻼﻟ ﻞﺑﺎﻗ

!ﺺﺘﻤﻤﻟا

:ﺎًﻘﻠﻄﻣ ﺔﻴﻟﺎﺘﻟا ءﺎﻴﺷﻷا ﻂﻔﺸﺑ ﻢﻘﺗ ﻻ



،قاﺮﺘﺣﻻا وأ رﺎﺠﻔﻧﻼﻟ ﺔﻠﺑﺎﻘﻟا تازﺎﻐﻟا

ﺑﺮﺗﻷاو ﻞﺋاﻮﺴﻟا (ﺔﻴﻠﻋﺎﻔﺘﻟا ﺔﺑﺮﺗﻷا) ﺔ



ﻞﺜﻣ) ﻞﻋﺎﻔﺘﻠﻟ ﻞﺑﺎﻘﻟا ندﺎﻌﻤﻟا رﺎﺒﻏ

ﺪﻨﻋ (ﻚﻧﺰﻟاو ،مﻮﻴﺴﻨﻏﺎﻤﻟاو ،مﻮﻴﻧﻮﻣﻮﻟﻷا

ﺔﻳﻮﻠﻘﻟا ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺳو ﻊﻣ ﺎﻫدﺎﺤﺗا

.ﺔﻳﻮﻘﻟا ﺔﻴﻀﻤﺤﻟاو



ةﺰﻛﺮﻤﻟاو ﺔﻳﻮﻘﻟا ﺮﺻﺎﻨﻌﻟاو ضﺎﻤﺣﻷا



،ﻦﻳﺰﻨﺒﻟا ﻞﺜﻣ) ﺔﺒﻳﺬﻤﻟا ﺔﻳﻮﻀﻌﻟا داﻮﻤﻟا

ﺖﻳﺰﻟاو ،نﻮﺘﻴﺳﻵاو ،ناﻮﻟﻷا ﻞﻳﺰﻣو

(ﻦﺧﺎﺴﻟا .

داﻮﻤﻟا هﺬﻫ يدﺆﺗ نأ ﻦﻜﻤﻳ ﻚﻟذ ﻰﻟإ ﺔﻓﺎﺿﻹﺎﺑ

ﻊﻨﺻ ﻲﻓ ﺔﻣﺪﺨﺘﺴﻤﻟا تﺎﻣﺎﺨﻟا ﻞﻛﺂﺗ ﻰﻟإ

.زﺎﻬﺠﻟا

زﺎﻬﺠﻟا ﻒﺻو

!ﺔﻳﻮﻄﻤﻟا ﺔﺤﻔﺼﻟا ﺮﻈﻧا ،رﻮﺼﻟا

ﺪﻛﺄﺘﻟﺎﺑ ﻢﻗ ةﻮﺒﻌﻟا تﺎﻳﻮﺘﺤﻣ ﺾﻓ ﺪﻨﻋ

.راﺮﺿأ دﻮﺟو وأ تﺎﻘﺤﻠﻣ يأ ﺺﻘﻧ مﺪﻋ ﻦﻣ

زﺎﻬﺠﻟا ضﺮﻌﺗ ﺪﻨﻋ عزﻮﻤﻟا رﺎﻄﺧإ ﻰﺟﺮﻳ

.ﻞﻘﻨﻟا ﺐﺒﺴﺑ راﺮﺿﻷ

135AR

ﺔﻣﺎﻋ تادﺎﺷرإ

ﻞﻴﻤﻌﻟا يﺰﻳﺰﻋ

ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ةءاﺮﻗ ﻰﺟﺮﻳ

ماﺪﺨﺘﺳا لوأ ﻞﺒﻗ اﺬﻫ ﻲﻠﺻﻷا

ﴼﻘﻓو زﺎﻬﺠﻟا ﻊﻣ ﻞﻣﺎﻌﺘﻟا ﻢﺛ ،ﻢﻛزﺎﻬﺠﻟ

ﻰﺟﺮﻳ ﺎﻤﻛ .ﻞﻴﻟﺪﻟا اﺬﻬﺑ ةدراﻮﻟا تﺎﻤﻴﻠﻌﺘﻠﻟ

تﺎﻣاﺪﺨﺘﺳا يﻷ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟﺪﺑ ظﺎﻔﺘﺣﻻا

زﺎﻬﺠﻟا ﻢﻴﻠﺴﺗ ﺔﻟﺎﺣ ﻲﻓ وأ ﺪﻌﺑ ﺎﻤﻴﻓ ىﺮﺧأ

.ﻦﻳﺮﺧآ ﻦﻴﻣﺪﺨﺘﺴﻤﻟ

ﺨﺘﺳﻻاتﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪ

ﻲﻓ ةدراﻮﻟا تﺎﻔﺻاﻮﻤﻠﻟ ﴼﻘﻓو زﺎﻬﺠﻟا ﻢﻴﻤﺼﺗ ﻢﺗ

ﺔﺻﺎﺨﻟا ﺔﻣﻼﺴﻟا تادﺎﺷرﻹو اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد

ﺔﺒﻃﺮﻟا تﺎﻴﺿرﻸﻟ ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﺴﻨﻜﻤﻛ ﻪﻣاﺪﺨﺘﺳﺎﺑ

.ﺔﻓﺎﺠﻟاو

ماﺪﺨﺘﺳﻻا ﻞﺟأ ﻦﻣ زﺎﻬﺠﻟا اﺬﻫ ﺮﻳﻮﻄﺗ ﻢﺗ

تﺎﺒﻠﻄﺘﻣ ﺔﻴﺒﻠﺘﻟ ﻢﻤﺼﻣ ﺮﻴﻏ ﻪﻧأ ﺎﻤﻛ ﻲﺼﺨﺸﻟا

.يرﺎﺠﺘﻟا ماﺪﺨﺘﺳﻻا

 ﺠﻳ زﻮﺠﻳ ﻻ .رﺎﻄﻣﻷا ﻦﻣ زﺎﻬﺠﻟا ﺔﻳﺎﻤﺣ ﺐ

.ﺔﺣﻮﺘﻔﻤﻟا ﺔﻴﺟرﺎﺨﻟا ﻦﻛﺎﻣﻷا ﻲﻓ ﻪﻨﻳﺰﺨﺗ

 ﻪﺒﺘﻧا ﺐﺠﻳ ،مﺎﺨﺴﻟاو دﺎﻣﺮﻟا ﻂﻔﺸﻟ :

:ﺐﻠﻄﻟا ﻢﻗر) ﻂﻘﻓ ﻲﻟوأ ﺮﺘﻠﻓ ماﺪﺨﺘﺳا

2.863139.(

تﺎﻴﺿرﻸﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﺴﻨﻜﻤﻟا ماﺪﺨﺘﺳا زﻮﺠﻳ ﻻ

:ﺔﻴﻟﺎﺘﻟا تﺎﻧﻮﻜﻤﻟا ﻊﻣ ﻻإ ﺔﺒﻃﺮﻟاو ﺔﻓﺎﺠﻟا

 .ﻲﻠﺻﻷا ﺮﺘﻠﻔﻟا ﺲﻴﻛ

 ﻄﻗ وأ ﺔﻴﻠﺻﻷا تﺎﻘﺤﻠﻤﻟا وأ ﺔﻴﻠﺻﻷا رﺎﻴﻐﻟا ﻊ

.ﺔﻴﻠﺻﻷا ﺔﻴﻓﺎﺿﻹا تﺎﻘﺤﻠﻤﻟا

راﺮﺿأ ﺔﻳأ ﺔﻴﻟﻮﺌﺴﻣ ﺔﺠﺘﻨﻤﻟا ﺔﻛﺮﺸﻟا ﻞﻤﺤﺘﺗ ﻦﻟ

ﺮﻴﻏ ماﺪﺨﺘﺳﻼﻟ ﺔﺠﻴﺘﻧ ثﺪﺤﺗ ﺪﻗ ﺔﻠﻤﺘﺤﻣ

.ﺊﻃﺎﺨﻟا ﻞﻴﻐﺸﺘﻟا وأ تﺎﻔﺻاﻮﻤﻠﻟ ﻖﺑﺎﻄﻤﻟا

نﺎﻤﻀﻟا

ﻲﺘﻟا نﺎﻤﻀﻟا طوﺮﺷ يﺮﺴﺗ ﺔﻟود ﻞﻛ ﻲﻓ

ﻌﺑﺎﺘﻟا ﺔﺼﺘﺨﻤﻟا ﻖﻳﻮﺴﺘﻟا ﺔﻛﺮﺷ ﺎﻬﻌﻀﺗ .ﺎﻨﻟ ﺔ

ﻰﻠﻋ أﺮﻄﺗ ﺪﻗ ﻲﺘﻟا لﺎﻄﻋﻷا جﻼﻋ ﻰﻟﻮﺘﻧ ﻦﺤﻧ

ﺎﻤﻟﺎﻃ نﺎﻤﻀﻟا ةﺮﺘﻓ لﻼﺧ ﻞﺑﺎﻘﻣ نوﺪﺑ كزﺎﻬﺟ

دﻮﺟو ﻦﻋ ﻢﺟﺎﻧ لﺎﻄﻋﻷا هﺬﻫ ﻲﻓ ﺐﺒﺴﻟا نأ

ﺔﻟﺎﺣ ﻲﻓ .ﻊﻨﺼﻟا ﻲﻓ وأ داﻮﻤﻟا ﻲﻓ ﺐﻴﻋ

ﺔﻤﻴﺴﻘﺑ ﻚﻠﻀﻓ ﻦﻣ ﻪﺟﻮﺗ ،نﺎﻤﻀﻟا قﺎﻘﺤﺘﺳا

ءﻼﻤﻋ ﺔﻣﺪﺧ ﺰﻛﺮﻣ وأ عزﻮﻣ بﺮﻗأ ﻰﻟإ ءاﺮﺸﻟا

.ﺪﻤﺘﻌﻣ

دﻮﺟﻮﻣ ناﻮﻨﻌﻟا) (ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ

ءﻼﻤﻌﻟا ﺔﻣﺪﺧ

ﺔﺴﺳﺆﻣ عﺮﻓ ﺮﺴﻳKÄRCHER ﻚﻟ مﺪﻘﻳ نأ

دﻮﺟو ﺔﻟﺎﺣ ﻲﻓ ةﺪﻋﺎﺴﻤﻟا لﺎﻜﺷأ ﺔﻓﺎﻛ

.لﺎﻄﻋأ وأ تارﺎﺴﻔﺘﺳا

(ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟا)

ﺔﻴﻓﺎﺿإ تﺎﻘﺤﻠﻣو رﺎﻴﻏ ﻊﻄﻗ ﺐﻠﻃ

ﻊﻄﻘﻟ جذﺎﻤﻧ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﺔﻳﺎﻬﻧ ﻲﻓ ﺪﺠﺘﺳ

.ﺎﻣاﺪﺨﺘﺳا ﺮﺜﻛﻷا رﺎﻴﻐﻟا

ﺤﻟا ﻚﻨﻜﻤﻳ تﺎﻘﺤﻠﻤﻟاو رﺎﻴﻐﻟا ﻊﻄﻗ ﻰﻠﻋ لﻮﺼ

ﺔﺴﺳﺆﻣ عﺮﻓ ﻦﻣ وأ عزﻮﻤﻟا ﻦﻣKÄRCHER.

(ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟا)

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ

ةدﺎﻋإو ﺮﻳوﺪﺘﻠﻟ ﺔﻠﺑﺎﻗ ﻒﻴﻠﻐﺘﻟا داﻮﻣ

ﻦﻣ ﺺﻠﺨﺘﻟا مﺪﻋ ﻰﺟﺮﻳ .ماﺪﺨﺘﺳﻻا

ﻚﻴﻠﻋ ﻦﻜﻟو ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا ﺔﻠﺳ ﻲﻓ ةﻮﺒﻌﻟا

ﺮﻳوﺪﺗ ةدﺎﻋﺈﺑ ﺔﺼﺘﺨﻤﻟا تﺎﻬﺠﻠﻟ ﺎﻬﻤﻳﺪﻘﺘﺑ

.ﺔﻣﺎﻤﻘﻟا

ﺔﻤﻴﻗ داﻮﻣ ﻰﻠﻋ ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟﻷا يﻮﺘﺤﺗ

ﻲﺘﻟاو ماﺪﺨﺘﺳﻻاو ﺮﻳوﺪﺘﻟا ةدﺎﻋﻹ ﺔﻠﺑﺎﻗ

ﺺﻠﺨﺘﻟﺎﺑ ﻢﻗ ،اﺬﻟ .ﺎﻬﻨﻣ ةدﺎﻔﺘﺳﻻا ﺐﺠﻳ

ﻢﻈﻧ ﻊﻣ ﻖﻓاﻮﺘﻳ ﺎﻤﺑ ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟﻷا ﻦﻣ

.ﺔﺒﺳﺎﻨﻤﻟا ﻊﻴﻤﺠﺘﻟا

136 AR

2012-07



AE Karcher FZE, P.O. Box 17416, Jebel Ali Free Zone, Dubai,

United Arab Emirates,

 4 8861177 Ɣ www.karcher.ae

AT Alfred Kärcher Ges.m.b.H., Lichtblaustraße 7, 1220 Wien,

 01 250 600 Ɣ www.kaercher.at

AU Karcher Pty. Ltd., 40 Koornang Road, Scoresby 3179,

Victoria, Australia,

 1800 675 714 Ɣ www.karcher.com.au

BE Kärcher N.V., Industrieweg 12, 2320 Hoogstraten,

 0900 10027 Ɣ www.karcher.be

CH Kärcher AG, Industriestrasse 16, 8108 Dällikon,

Kärcher SA, Croix-du-Péage, 1029 Villars-Ste-Croix,

 0844 850 863 Ɣ www.kaercher.ch

CN Kärcher (Shanghai) Cleaning Systems Co. Ltd., East Part,

Building 20, No. 1000, Jinhai Road, Pudong, Shanghai,

201206

 021 5076 8018 Ɣ www.karcher.cn

CZ Kärcher spol. s r.o., Modletice 141, 251 01 Ricany,

 0323 606 014 Ɣ www.kaercher.cz

DE Alfred Kärcher GmbH &Co. KG, Service-Center Gissig-

heim, Im Gewerbegebiet 2, 97953 Königheim-Gissigheim,

 07195 903 2065 Ɣ www.kaercher.de

DK Kärcher A/S, Slotsherrensvej 411 C, 2610 Rødovre,

 70 206 667 Ɣ www.karcher.dk

EE Kärcher OÜ, Pirita tee 102, 12011 Tallinn,

 600 5831 Ɣ www.karcher.com

ES Kärcher, S.A., Pol. Industrial Font del Radium, Josep

Trueta, 6-7, 08403 Granollers (Barcelona),

 902 170 068 Ɣ www.karcher.es

FI Kärcher OY, Yrittäjäntie 17, 01800 Klaukkala,

 0207 413 600 Ɣ www.karcher.fi

FR Kärcher S.A.S., Z.A. des Petits Carreaux, 5, avenue des

Coquelicots, 94865 Bonneuil-sur-Marne,

 01 43 99 67 70 Ɣ www.karcher.fr

GB Kärcher (U.K.) Ltd., Kärcher House, Beaumont Road, Ban-

bury, Oxon OX16 1TB,

 01295 752 000 Ɣ www.karcher.co.uk

GR Kärcher Cleaning Systems A.E., 31-33, Nikitara str. & Kon-

stantinoupoleos str., 13671 Aharnes,

 210 2316 153 Ɣ www.karcher.gr

HK Kärcher Limited, Unit 10, 17/F., Apec Plaza, 49 Hoi Yuen

Road, Kwun Tong, Kowloon,

 2357 5863 Ɣ www.karcher.hk

HU Kärcher Hungaria KFT, Tormásrét ut 2. (Vendelpark),

2051 Biatorbagy,

 23 530 640 Ɣ www.kaercher.hu

IE Kärcher Limited (Ireland), C1 Centrepoint Business Park,

Oak Road, Dublin 12,

 01 409 7777 Ɣ www.kaercher.ie

IN Karcher Cleaning Systems Pvt. Ltd., Plot No. D-120,

Sector-63, Noida 201307,Uttar Pradesh,

 0120 466 1800 Ɣ www.karcher.in

IT Kärcher S.p.A., Via A. Vespucci 19, 21013 Gallarate (VA),

 848 99 88 77 Ɣ www.karcher.it

JP Kärcher (Japan) Co., Ltd., Irene Kärcher Building, No. 2,

Matsusaka-Daira 3-chome, Taiwa-cho, Kurokawa-gun,

Miyagi 981-3408,

 022 344 3140 Ɣ www.karcher.co.jp

KR Karcher Co. Ltd. (South Korea), 872-2 Sinjeong-Dong,

Yangcheon-Gu, Seoul, Korea Zip code 158-856

 02-322 6588, A/S. 1544-6577 Ɣ www.karcher.co.kr

KZ TOO Karcher, pr. Raimbeka, ug. ul. Kommunalnaja 169/1,

Zhetysujskij Rajon 050050 Almaty,

 8777 227 6565 Ɣ www.karcher.kz

LT UAB Karcher, Ukmergès 285, LT - 06313 Vilnius,

 85 2031690 Ɣ www.karcher.lt

LU Kärcher N.V., Industrieweg 12, 2320 Hoogstraten,

 0032 0900 10027 Ɣ www.karcher.be

LV Karcher SIA, MƗrupes nov., MƗrupe, KƗrƺa UlmaƼa gatve

101, RƯga, LV-1046,

 867 808 707 Ɣ www.karcher.com

MDI.M. Karcher S.R.L., Bogdan Voievod Str. 7,

2068 Chisinau

 022 806 300 Ɣ www.kaercher.md

MY Karcher Cleaning Systems Sdn. Bhd., 71 & 73 Jalan TPK

2/8, Taman Perindustrian Kinrara, 47100 Puchong,

Selangor Darul Ehsan, Malaysia,

 03 8073 3000 Ɣ www.karcher.com.my

NL Kärcher B.V., Postbus 474, 4870 AL Etten-Leur,

 0900 33 444 33 Ɣ www.karcher.nl

NO Kärcher AS, Stanseveien 31, 0976 Oslo,

 24 17 77 00 Ɣ www.karcher.no

NZ Karcher Limited, 12 Ron Driver Place, East Tamaki,

Auckland, New Zealand,

 09 274 4603 Ɣ www.karcher.co.nz

PL Kärcher Sp. z o.o., Ul. Stawowa 140, 31-346 Kraków,

 012 6397 222 Ɣ www.karcher.pl

PT Neoparts S.A., Av. Infante D. Henrique, Lote 35, 1800-218

Lisboa,

 218 558 300 Ɣ www.karcher.pt

RO Karcher Romania s.r.l., Sos. Odaii 439 Sector 1,

RO-013606 Bucureúti,

 0372 709 001, www.kaercher.ro

RU ɈɈɈ "Ʉɟɪɯɟɪ", ɭɥ., ɗɥɟɤɬɪɨɡɚɜɨɞɫɤɚɹ, ɞ.27, ɫɬɪ.2,

107023 ɝ.Ɇɨɫɤɜɚ,

 495 228 39 45 Ɣ www.karcher.ru

SE Kärcher AB, Tagenevägen 31, 42537 Hisings-Kärra,

 031 577 300 Ɣ www.karcher.se

SG Karcher South East Asia Pte. Ltd., 5 Toh Guan Road East,

#01-00 Freight Links Express Distripark, Singapore

608831,

 6897-1811 Ɣ www.karcher.com.sg

SK Kärcher Slovakia, s.r.o., Bratislavská 25, 94901 Nitra,

 037 6555 798 Ɣ www.kaercher.sk

TR Kärcher Servis Ticaret A.S., Mahmutbey Mahallesi østoç,

Petrol Plaza C-Blok Kat: 2-3, Ba÷clar, 34218 Istanbul

 0212 659 43 69 Ɣ www.karcher.com.tr

TWKarcher Limited, 7/F, No. 66, Jhongijheng Rd., Sinjhuang

City, Taipei County 24243,

 2 2991 5533 Ɣ www.karcher.tw

UA Kärcher Ltd., Petropavlivska Str., 4, Petropavlivska

Borschagivka, Kyiv region, 08130,

 0800 500 48 90 Ɣ www.karcher.ua

ZA Kärcher (Pty) Ltd., 144 Kuschke Street, Meadowdale,

Edenvale, 1614,

 011 574 5360 Ɣ www.karcher.co.za

Karcher 1.347-500.0 WD 7.000

Product's Documents

Bedienungsanleitung

Specifications

Karcher 1.347-500.0 Questions and Answers
