Makita 4114X 14" SJS Electric Angle Cutter, 14" Diamond User Manual

INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

DOUBLE INSULATION

DOUBLE ISOLATION

DOBLE AISLAMIENTO

IMPORTANT: Read Before Using.

IMPORTANT: Lire avant usage.

IMPORTANTE: Leer antes de usar.

Angle Cutter

Tronçonneuse pour Beton

Cortadora Angular

4112H

4114

007130

ENGLISH (Original instructions)

SPECIFICATIONS

Model 4112H 4114

Wheel diameter 305 mm (12") 355 mm (14")

Max. wheel thickness 3.2 mm (1/8") 3.2 mm (1/8")

Max. cutting capacity 100 mm (4") 125 mm (5")

Rated speed (n) / No load speed (RPM) 5,000 /min 3,800 /min

Overall length 648 mm (25-1/2") 673 mm (26-1/2")

Net weight 11.4 kg (25.2 lbs) 12.8 kg (28.2 lbs)

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Specifications may differ from country to country.

• Weight according to EPTA-Procedure 01/2003

GEA008-2

General Power Tool Safety Warnings

WARNING Read all safety warnings and all

instructions.

Failure to follow the warnings and instructions

may result in electric shock, fire and/or serious injury.

Save all warnings and

instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical safety

4. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electric shock.

5. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of

electric shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

7. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords

increase the risk of electric shock.

8. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use

of a cord suitable for outdoor use reduces the risk

of electric shock.

9. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of an

GFCI reduces the risk of electric shock.

Personal safety

10.

Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication.

moment of inattention while operating power tools

may result in serious personal injury.

11. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

12. Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. . Carrying power tools

with your finger on the switch or energising power

tools that have the switch on invites accidents.

13. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key

left attached to a rotating part of the power tool

may result in personal injury.

14. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

15.

Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing, and gloves

away from moving parts.

Loose clothes, jewellery

or long hair can be caught in moving parts.

16.

If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used.

Use of dust

collection can reduce dust-related hazards.

Power tool use and care

17. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

18. Do not use the power tool if the switch does

not turn it on and off. Any power tool that

cannot be controlled with the switch is dangerous

and must be repaired.

19. Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

20. Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

21.

Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and

any other condition that may affect the power

tool’s operation. If damaged, have the power tool

repaired before use.

Many accidents are caused by

poorly maintained power tools.

22. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

23. Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from those

intended could result in a hazardous situation.

Service

24. Have your power tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

25. Follow instruction for lubricating and

changing accessories.

26. Keep handles dry, clean and free from oil and

grease.

USE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. When using an extension

cord, be sure to use one heavy enough to carry the current

your product will draw. An undersized cord will cause a drop in

line voltage resulting in loss of power and overheating. Table 1

shows the correct size to use depending on cord length and

nameplate ampere rating. If in doubt, use the next heavier

gage. The smaller the gage number, the heavier the cord.

Table 1: Minimum gage for cord

Ampere Rating

Volts

Total length of cord in feet

More Than Not More Than

120V 25 ft. 50 ft. 100 ft. 150 ft.

AWG

16 16 14

1416

Not Recommended

220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.

000300

GEB042-6

ANGLE CUTTER SAFETY

WARNINGS

The guard provided with the tool must be

securely attached to the power tool and

positioned for maximum safety, so the least

amount of wheel is exposed towards the operator.

Position yourself and bystanders away from the

plane of the rotating wheel.

The guard helps to

protect operator from broken wheel fragments and

accidental contact with wheel.

2. Use only bonded reinforced or diamond cut-

off wheels for your power tool. Just because

an accessory can be attached to your power tool,

it does not assure safe operation.

3. The rated speed of the accessory must be at

least equal to the maximum speed marked on

the power tool. Accessories running faster than

their rated speed can break and fly apart.

Wheels must be used only for recommended

applications. For example: do not grind with the

side of cut-off wheel.

Abrasive cut-off wheels are

intended for peripheral grinding, side forces applied

to these wheels may cause them to shatter.

5. Always use undamaged wheel flanges that are

of correct diameter for your selected wheel.

Proper wheel flanges support the wheel thus

reducing the possibility of wheel breakage.

6. Do not use worn down reinforced wheels from

larger power tools. Wheels intended for a larger

power tool are not suitable for the higher speed of

a smaller tool and may burst.

The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool.

Incorrectly sized accessories

cannot be adequately guarded or controlled.

8. The arbour size of wheels and flanges must

properly fit the spindle of the power tool.

Wheels and flanges with arbour holes that do not

match the mounting hardware of the power tool

will run out of balance, vibrate excessively and

may cause loss of control.

Do not use damaged wheels. Before each use,

inspect the wheels for chips and cracks. If power

tool or wheel is dropped, inspect for damage or

install an undamaged wheel. After inspecting and

installing the wheel, position yourself and

bystanders away from the plane of the rotating

wheel and run the power tool at maximum no

load speed for one minute.

Damaged wheels will

normally break apart during this test time.

10.

Wear personal protective equipment. Depending

on application, use face shield, safety goggles or

safety glasses. As appropriate, wear dust mask,

hearing protectors, gloves and shop apron

capable of stopping small abrasive or workpiece

fragments.

The eye protection must be capable of

stopping flying debris generated by various

operations. The dust mask or respirator must be

capable of filtrating particles generated by your

operation. Prolonged exposure to high intensity noise

may cause hearing loss.

11.

Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment.

Fragments of

workpiece or of a broken wheel may fly away and

cause injury beyond immediate area of operation.

12. Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact

hidden wiring or its own cord. Cutting

accessory contacting a "live" wire may make

exposed metal parts of the power tool "live" and

could give the operator an electric shock.

13. Position the cord clear of the spinning

accessory. If you lose control, the cord may be

cut or snagged and your hand or arm may be

pulled into the spinning wheel.

14. Never lay the power tool down until the

accessory has come to a complete stop. The

spinning wheel may grab the surface and pull the

power tool out of your control.

15. Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into your body.

16. Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing

and excessive accumulation of powdered metal

may cause electrical hazards.

17. Do not operate the power tool near flammable

materials. Sparks could ignite these materials.

18. Do not use accessories that require liquid

coolants. Using water or other liquid coolants

may result in electrocution or shock.

Kickback and related warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel. Pinching or snagging causes rapid stalling of

the rotating wheel which in turn causes the uncontrolled

power tool to be forced in the direction opposite of the

wheel’s rotation at the point of the binding.

For example, if an abrasive wheel is snagged or pinched by

the workpiece, the edge of the wheel that is entering into the

pinch point can dig into the surface of the material causing

the wheel to climb out or kick out. The wheel may either

jump toward or away from the operator, depending on

direction of the wheel’s movement at the point of pinching.

Abrasive wheels may also break under these conditions.

Kickback is the result of power tool misuse and/or

incorrect operating procedures or conditions and can be

avoided by taking proper precautions as given below.

a) Maintain a firm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use auxiliary

handle, if provided, for maximum control over

kickback or torque reaction during start-up.

The operator can control torque reactions or

kickback forces, if proper precautions are taken.

Never place your hand near the rotating

accessory.

Accessory may kickback over your hand.

Do not position your body in line with the rotating

wheel.

Kickback will propel the tool in direction opposite

to the wheel’s movement at the point of snagging.

d) Use special care when working corners,

sharp edges etc. Avoid bouncing and snagging

the accessory. Corners, sharp edges or bouncing

have a tendency to snag the rotating accessory

and cause loss of control or kickback.

e) Do not attach a saw chain, woodcarving

blade, segmented diamond wheel with a

peripheral gap greater than 10 mm or toothed

saw blade. Such blades create frequent kickback

and loss of control.

f) Do not “jam” the wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases

the loading and susceptibility to twisting or binding

of the wheel in the cut and the possibility of

kickback or wheel breakage.

g) When wheel is binding or when interrupting

a cut for any reason, switch off the power tool

and hold the power tool motionless until the

wheel comes to a complete stop. Never

attempt to remove the wheel from the cut while

the wheel is in motion otherwise kickback may

occur. Investigate and take corrective action to

eliminate the cause of wheel binding.

h) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully re-enter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

the workpiece.

i) Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed under

the workpiece near the line of cut and near the

edge of the workpiece on both sides of the wheel.

j) Use extra caution when making a “pocket

cut” into existing walls or other blind areas.

The protruding wheel may cut gas or water pipes,

electrical wiring or objects that can cause kickback.

19. Before using a segmented diamond wheel,

make sure that the diamond wheel has the

peripheral gap between segments of 10 mm or

less, only with a negative rake angle.

Additional safety warnings:

20. Use only flat cutting-off (Type 41) bonded

abrasive wheels.

21. Be careful not to damage the spindle, the

flange (especially the installing surface) or the

lock nut. Damage to these parts could result

in wheel breakage.

22. Make sure the wheel is not contacting the

workpiece before the switch is turned on.

23. Before using the tool on an actual workpiece,

let it run for a while. Watch for vibration or

wobbling that could indicate poor installation

or a poorly balanced wheel.

24. Watch out for flying sparks. Hold the tool so

that sparks fly away from you and other

persons or flammable materials.

25. Do not leave the tool running. Operate the tool

only when hand-held.

26. Do not touch the workpiece immediately after

operation; it may be extremely hot and could

burn your skin.

27.

Always be sure that the tool is switched off and

unplugged or that the battery cartridge is

removed before carrying out any work on the tool.

28. Observe the instructions of the manufacturer

for correct mounting and use of wheels.

Handle and store wheels with care.

29. Do not use separate reducing bushings or

adaptors to adapt large hole abrasive wheels.

30. Use only flanges specified for this tool.

31. Check that the workpiece is properly

supported.

32. Pay attention that the wheel continues to

rotate after the tool is switched off.

33. If working place is extremely hot and humid,

or badly polluted by conductive dust, use a

short-circuit breaker (30 mA) to assure

operator safety.

34. Do not use the tool on any materials

containing asbestos.

35. Do not use water or grinding lubricant.

36. Ensure that ventilation openings are kept

clear when working in dusty conditions. If it

should become necessary to clear dust, first

disconnect the tool from the mains supply

( use non metallic objects ) and avoid

damaging internal parts.

37. Cutting discs must not be subjected to any

lateral pressure.

SAVE THESE INSTRUCTIONS.

WARNING:

DO NOT let comfort or familiarity with product (gained

from repeated use) replace strict adherence to safety

rules for the subject product. MISUSE or failure to

follow the safety rules stated in this instruction manual

may cause serious personal injury.

USD291-3

Symbols

The followings show the symbols used for tool.

･ volts

･ amperes

･ alternating or direct current

･ rated speed

･ no load speed

･ Class II Construction

･ revolutions or reciprocation per minute

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and

unplugged before adjusting or checking function

on the tool.

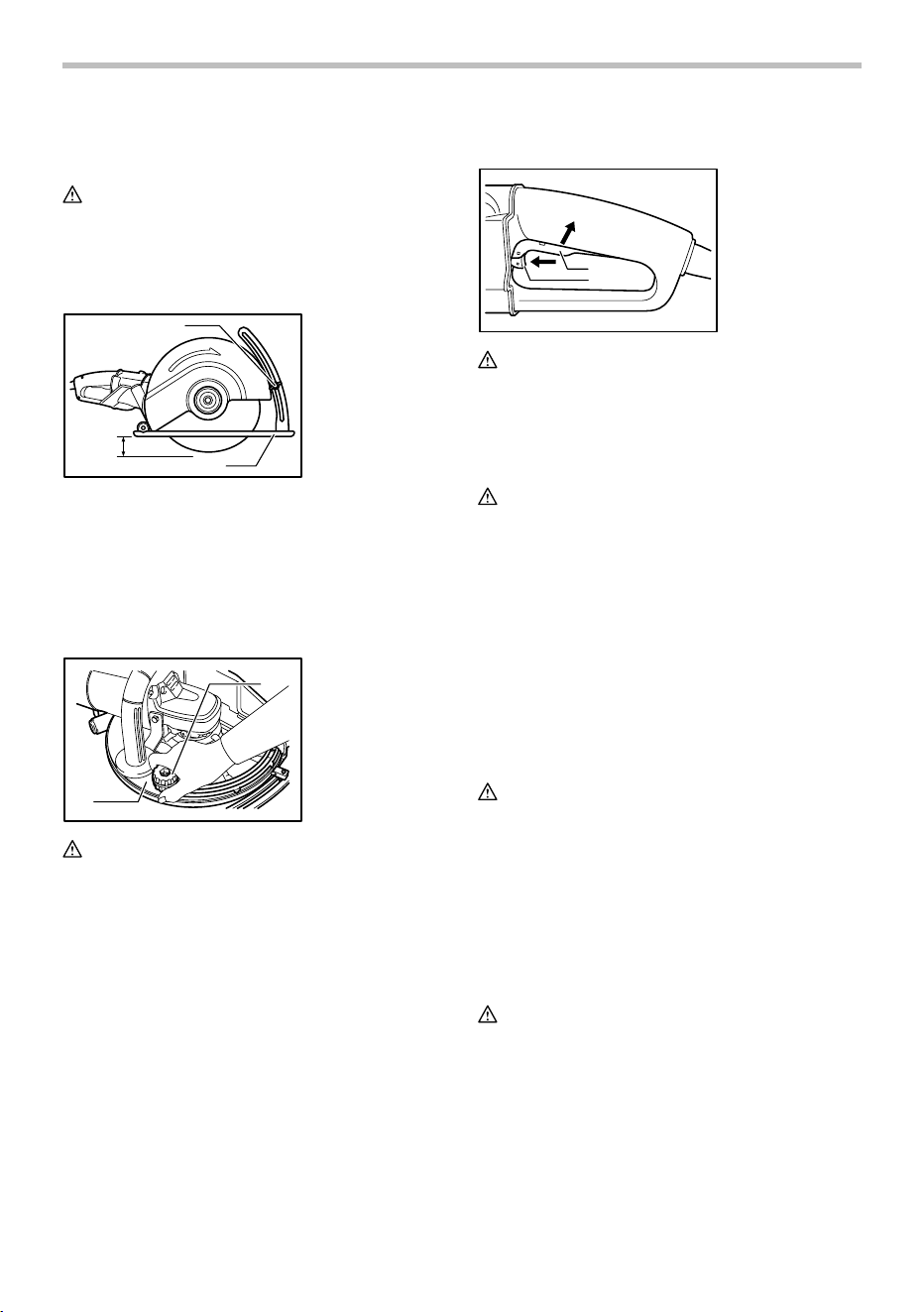

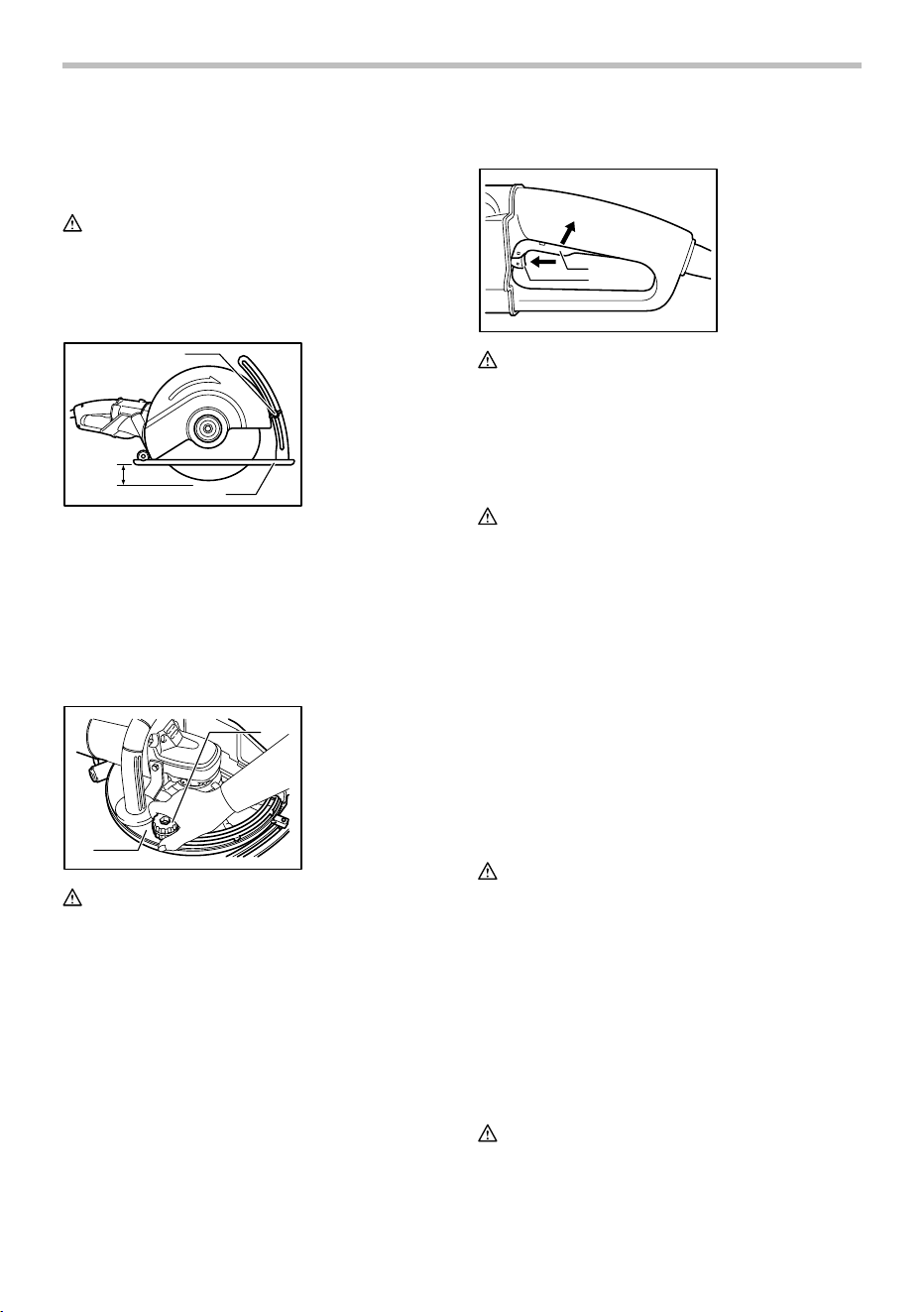

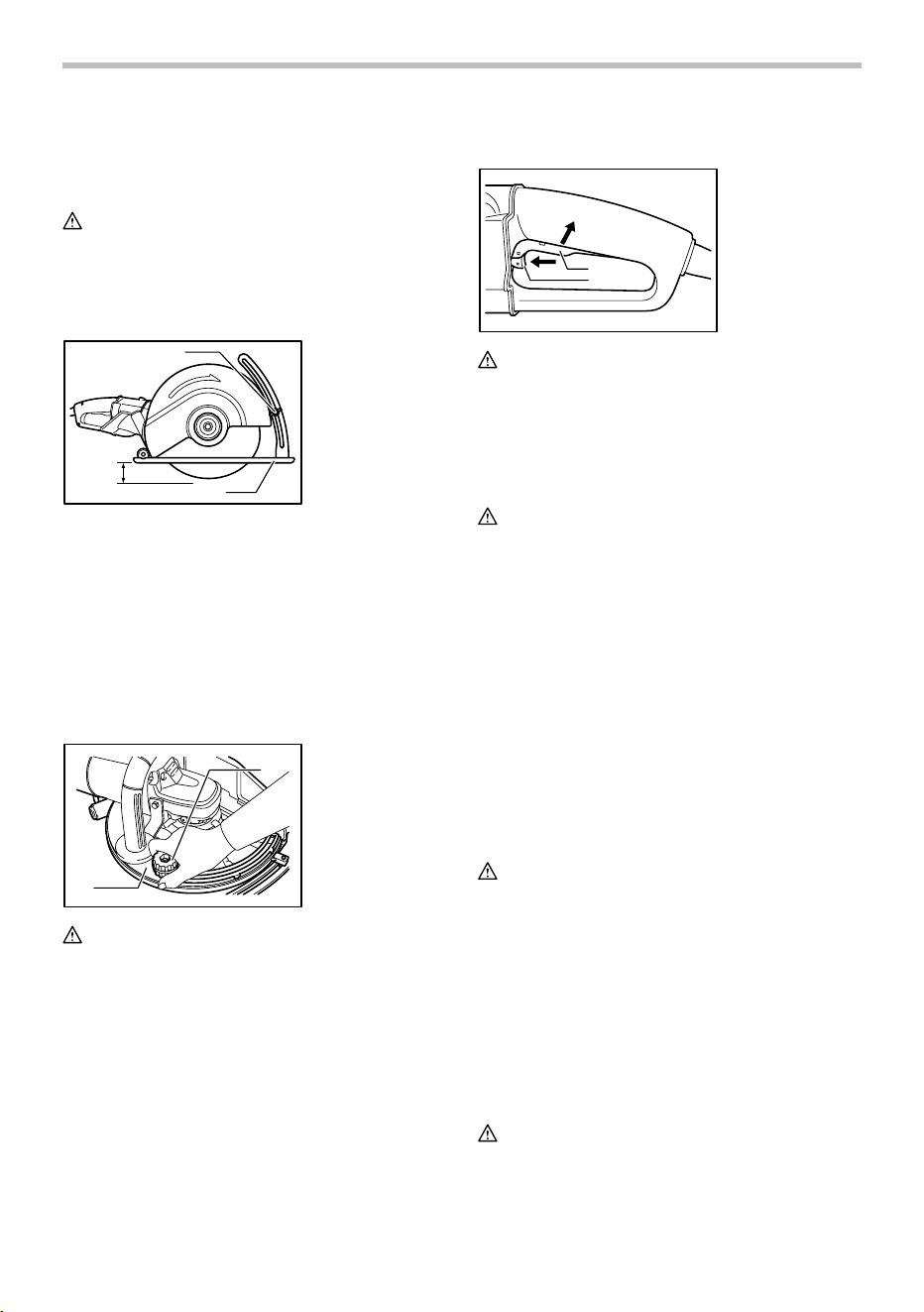

Adjusting the depth of cut

004377

Loosen the wing bolt on the depth guide and move the

base up or down. At the desired depth of cut, secure the

base by tightening the wing bolt.

Only case you adjust the cutting depth to the maximum

one, always be sure to do the adjustment after

adjustment of the wheel guard.

Securing wheel guard

004014

CAUTION:

• The wheel guard must be adjusted on the tool so

that the closed side of the guard always points

toward the operator.

The wheel guard can be adjusted about 80 degrees,

after you loosen the clamping nut. Adjust to the desired

angle, then secure the clamping nut.

Switch action

004015

CAUTION:

• Before plugging in the tool, always check to see

that the switch trigger actuates properly and

returns to the "OFF" position when released.

For tool with the lock-on switch (for other than US

and Canada model)

CAUTION:

• Switch can be locked in "ON" position for ease of

operator comfort during extended use. Apply

caution when locking tool in "ON" position and

maintain firm grasp on tool.

To start the tool, simply pull the switch trigger. (A

direction) Release the switch trigger to stop.

For continuous operation, pull the switch trigger (A

direction), push in the lock lever(B direction) and then

release the switch trigger.

To stop the tool from the locked position, pull the switch

trigger (A direction) fully, then release it.

For tool with the lock-off switch (for US and Canada

model)

CAUTION:

• Do not pull the switch trigger hard without pressing

the lock lever. This can cause switch breakage.

To prevent the switch trigger from accidentally pulled, a

lock lever is provided.

To start the tool, push in the lock lever (in the B

direction) and then pull the switch trigger (in the A

direction). Release the switch trigger to stop.

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and

unplugged before carrying out any work on the

tool.

1. Switch trigger

2. Lock lever

1. Clamping nut

2. Wheel guard

1. Wing bolt

2. Base

3. Cutting depth

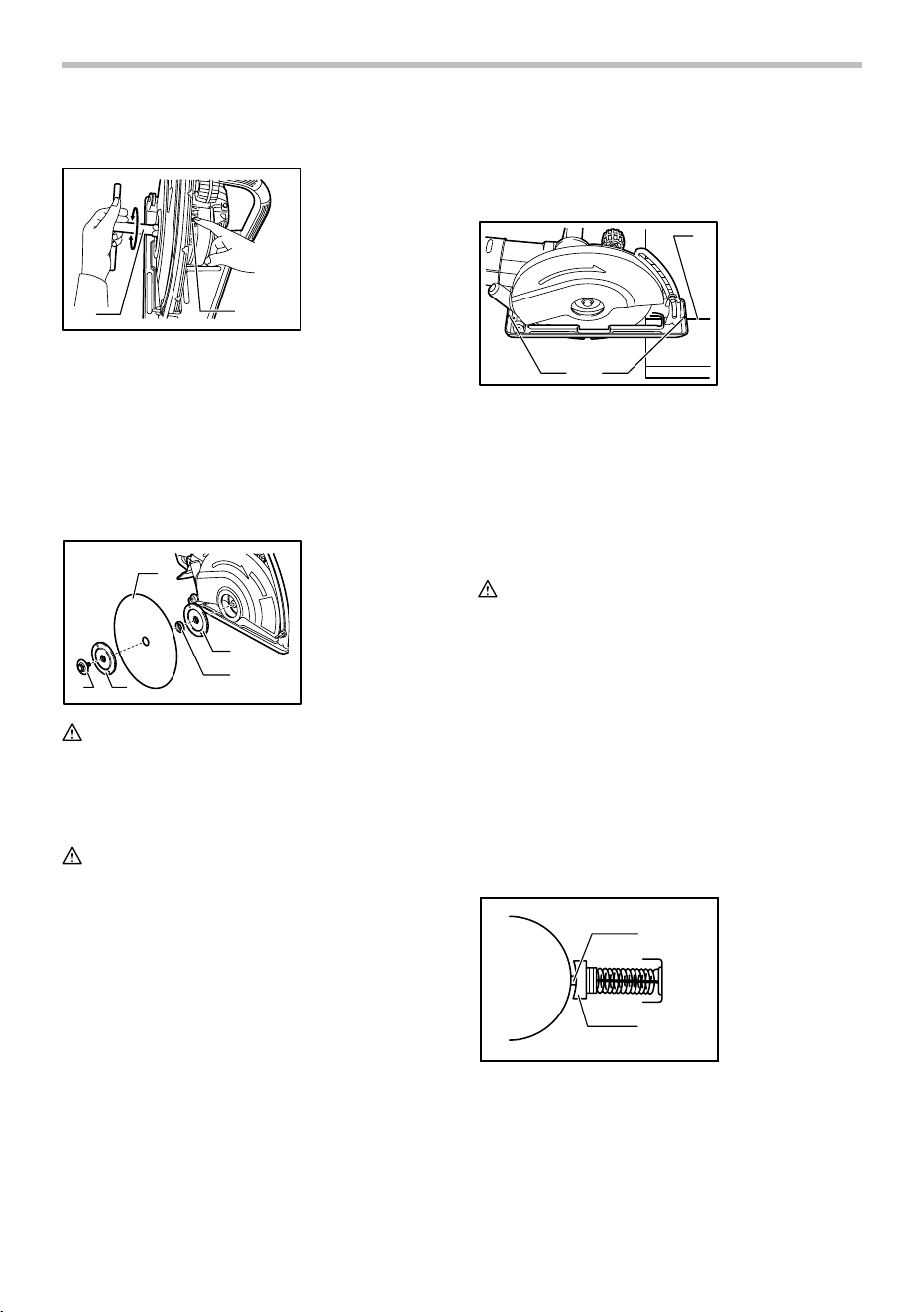

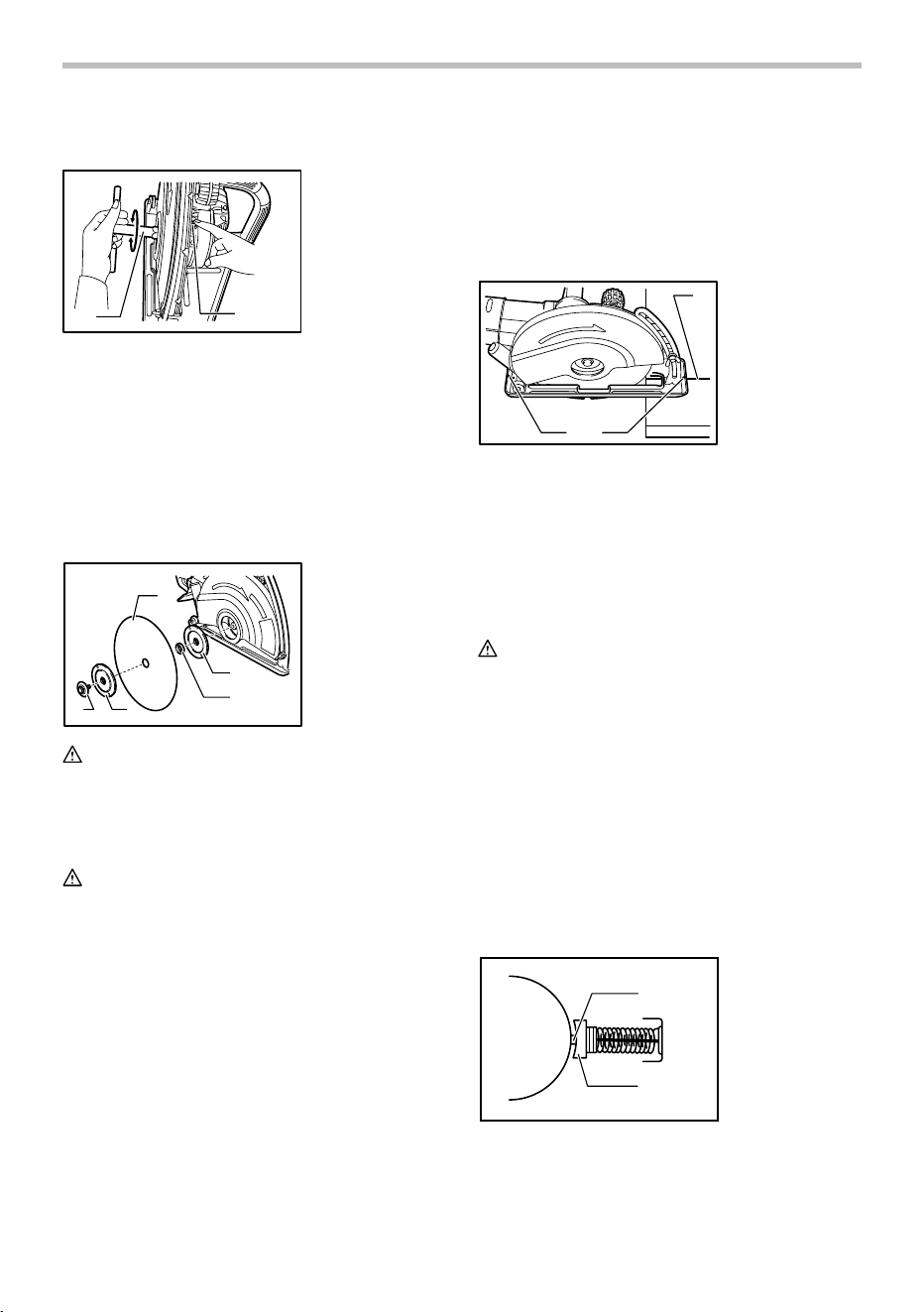

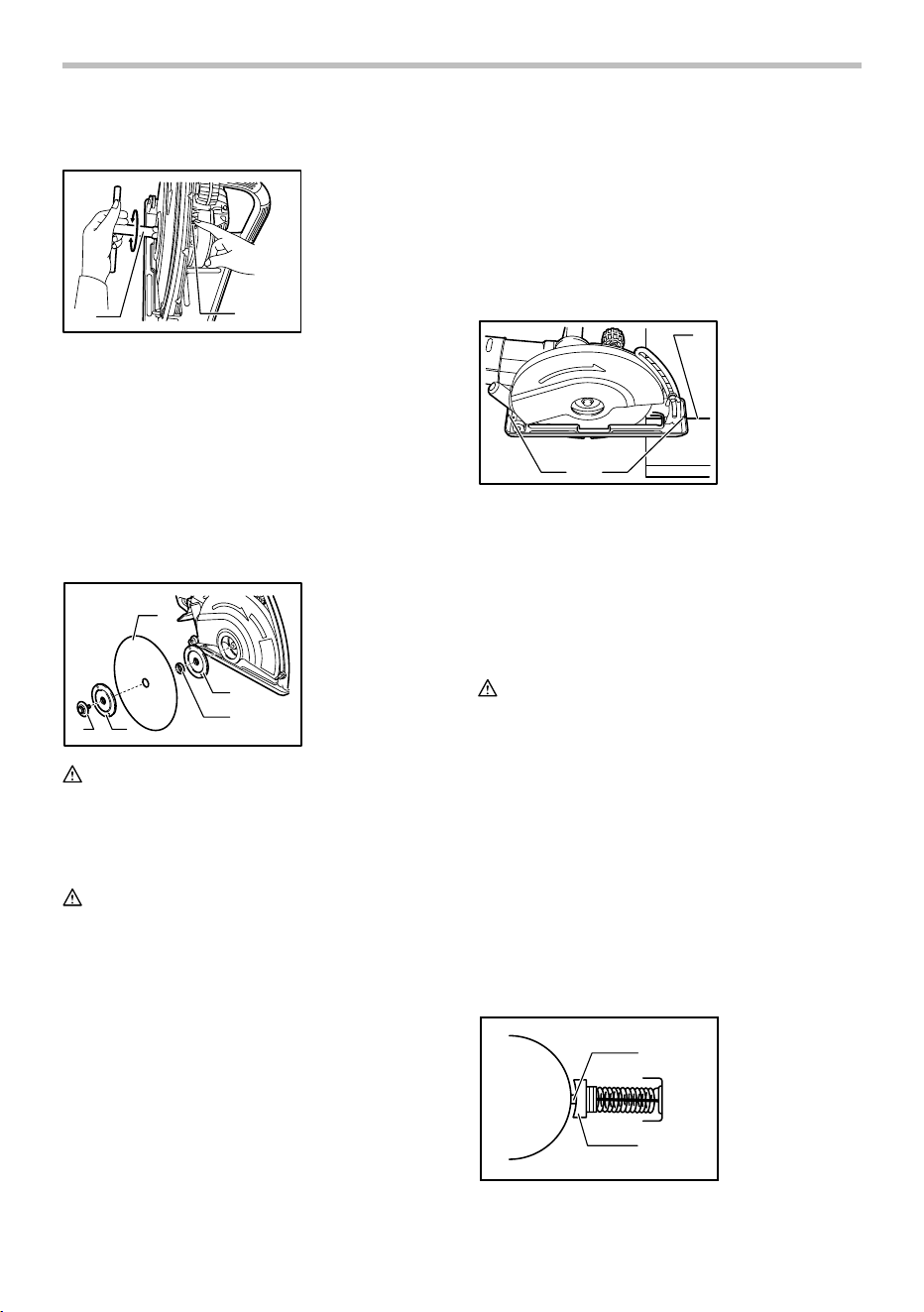

Installing or removing the wheel

004016

To remove the wheel, depress the shaft lock to hold the

shaft stationary, then loosen the hex bolt clockwise with

the socket wrench.

To install a wheel, place flange with its partly elevated

side facing the tool, and then place ring before installing

a wheel onto the spindle (shaft) and another flange with

partly elevated side facing outward.

Be sure to fully tighten the hex bolt counterclockwise after

mounting the new wheel, or operation will be dangerous.

004378

CAUTION:

• Use only the Makita wrench to install or remove

the wheel.

OPERATION

CAUTION:

Be sure to pull the tool when cutting a workpiece.

• Tthis tool should only be used on horizontal

surfaces.

• Use this tool for straight line cutting only. Cutting

curves can cause stress cracks or fragmentation

of the diamond wheel and abrasive cut-off wheel

resulting in possible injury to persons in the vicinity.

• After operation, always switch off the tool and wait

until the wheel has come to a complete stop

before putting the tool down.

• When cutting concrete blocks, tiles or masonry

materials, do not make a cut in depth more than

60 mm (2-3/8"). When you need to cut a

workpiece over 60 mm (2-3/8") up to 100 mm (4"),

make more than two passes of cuts. The depth of

the most efficient cut is about 40 mm (1-9/16").

Hold the tool firmly with both hands. First keep the

wheel without making any contact with a workpiece to

be cut. Then turn the tool on and wait until the wheel

attains full speed.

004380

The cut is made by pulling the tool toward you (not by

pushing away from you). Align the notch on the base

with your cutting line when performing a cut.

Switch off the tool on the position posed when finishing

a cut. Raise the tool after the wheel comes to a

complete stop.

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and

unplugged before attempting to perform inspection

or maintenance.

• Never use gasoline, benzine, thinner, alcohol or

the like. Discoloration, deformation or cracks may

result.

Dressing diamond wheel

If the cutting action of the diamond wheel begins to

diminish, use an old discarded coarse grit bench grinder

wheel or concrete block to dress the diamond wheel. To

do this, tightly secure the bench grinder wheel or

concrete block and cut in it.

Replacing carbon brushes

001146

When the resin insulating tip inside the carbon brush is

exposed to contact the commutator, it will automatically

shut off the motor. When this occurs, both carbon

brushes should be replaced. Keep the carbon brushes

clean and free to slip in the holders. Both carbon

brushes should be replaced at the same time. Use only

identical carbon brushes.

1. Commutator

2. Insulating tip

3. Carbon brush

1. Notch

2. Cutting line

1. Flange

2. Ring

3. Wheel

4. Flange

5. Hex bolt

1. Shaft lock

2. Socket wrench

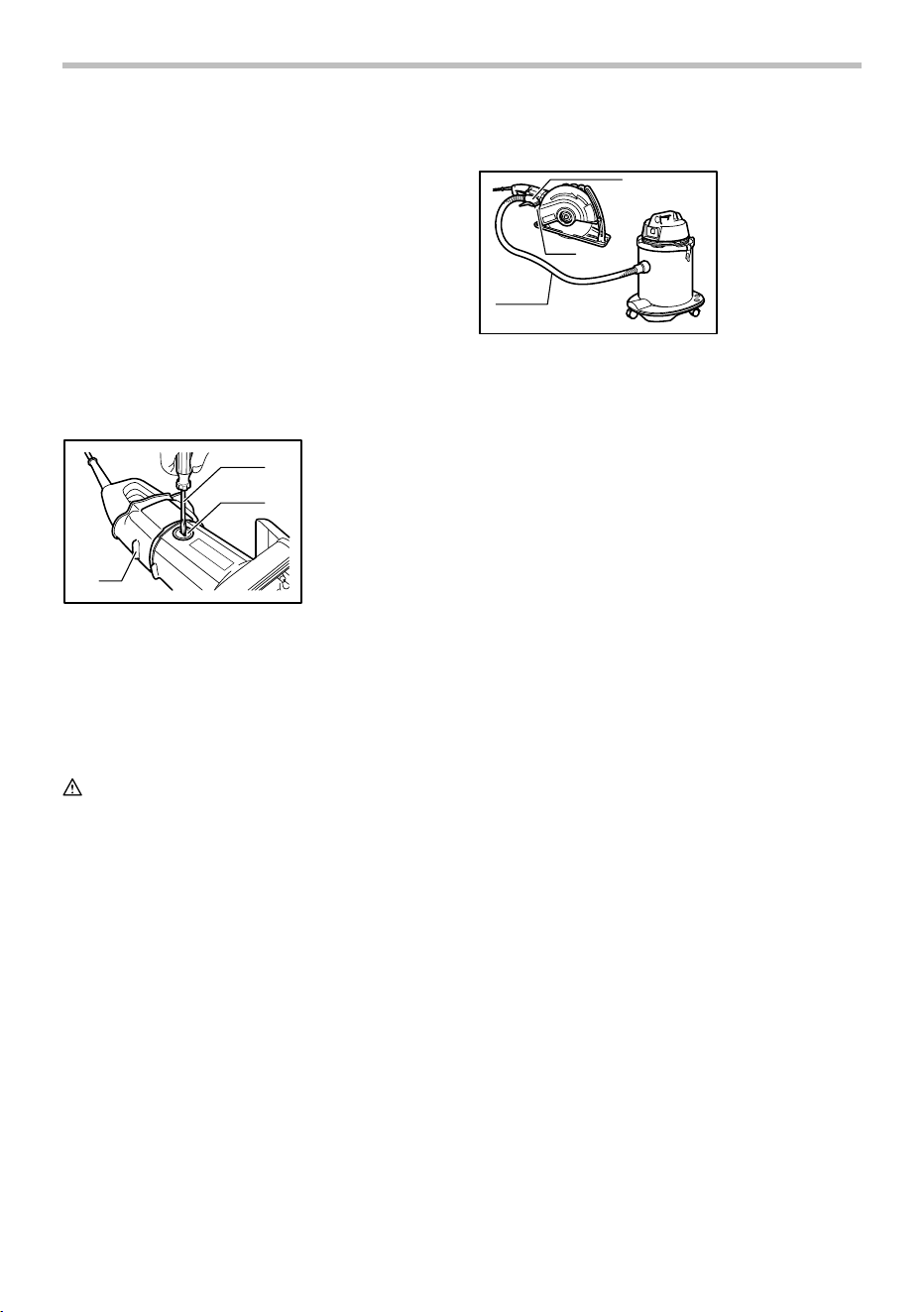

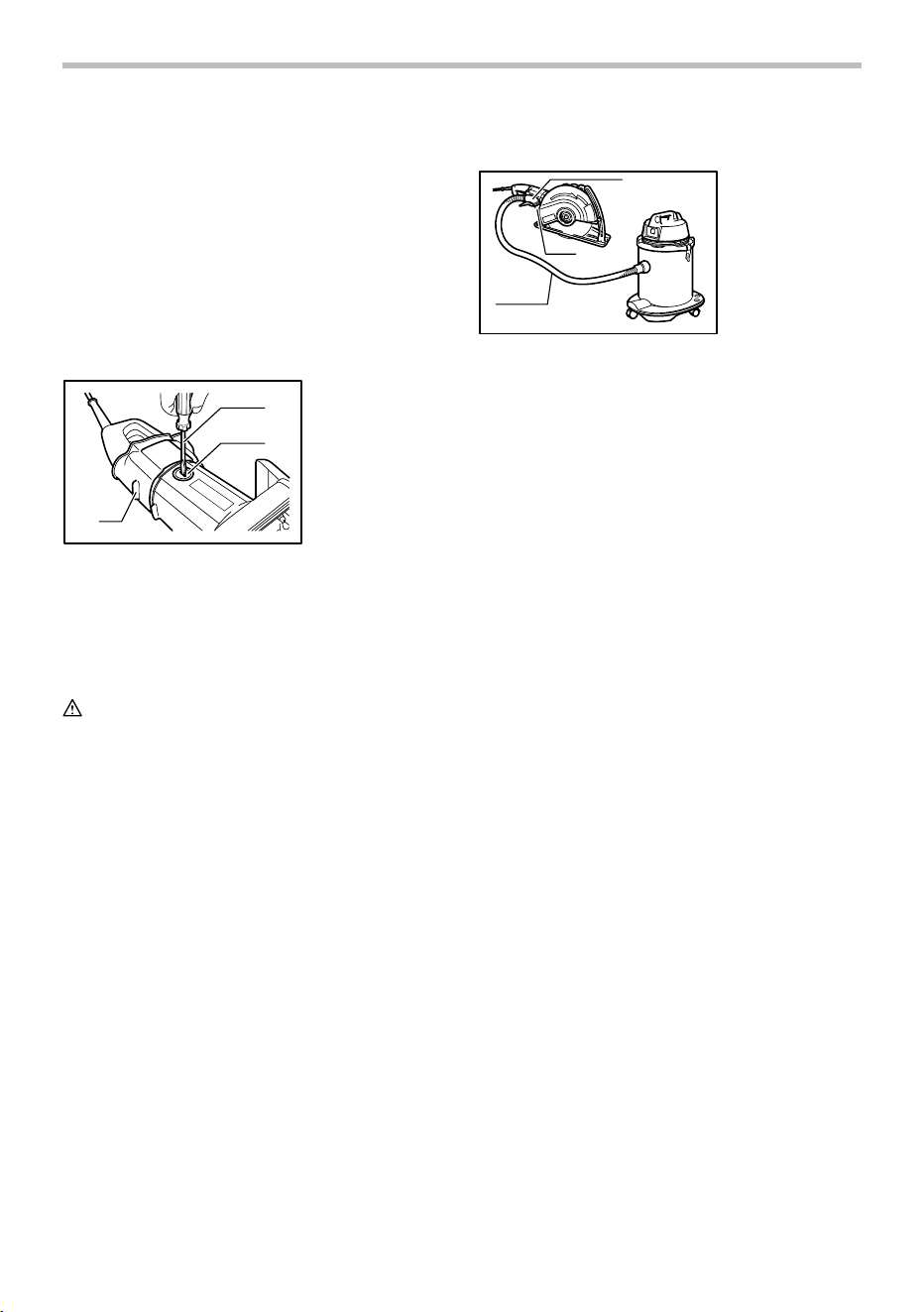

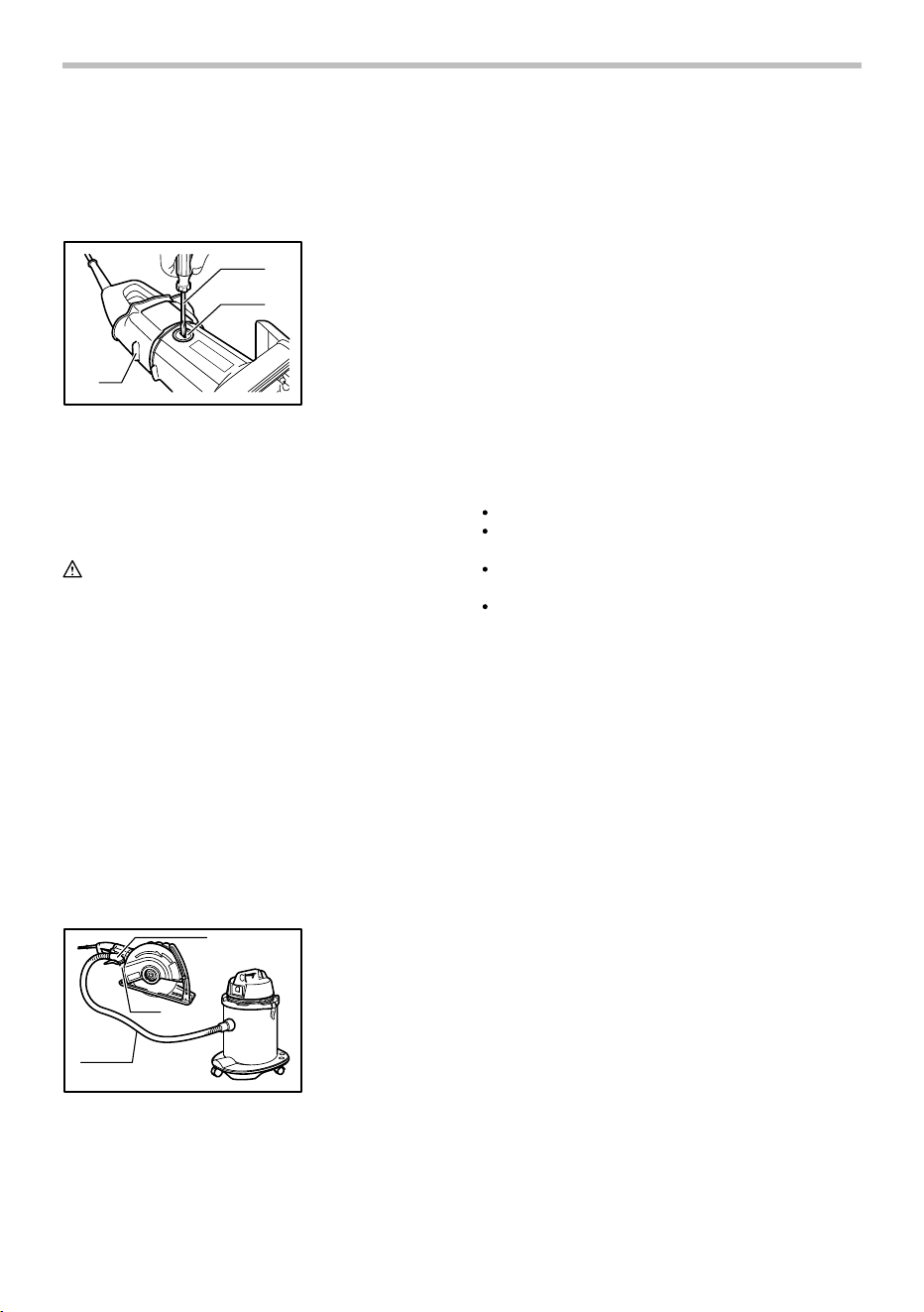

Pick up an end of the dust cover slightly with hands so

that brush holder cap appears.

Use a screwdriver to remove the brush holder caps.

Take out the worn carbon brushes, insert the new ones

and secure the brush holder caps.

004020

To maintain product SAFETY and RELIABILITY, repairs,

any other maintenance or adjustment should be

performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are

recommended for use with your Makita tool

specified in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or

attachment for its stated purpose.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

• Abrasive cut-off wheels

• 12" diamond wheels (for Model 4112H)

• 14" diamond wheels (for Model 4114)

• Socket wrench 17

• Safety goggle

• Ring 20

• Elbow joint

Connecting to vacuum cleaner

004379

When you wish to perform cleaner operation, connect a

vacuum cleaner to your tool. Connect a hose of vacuum

cleaner to the dust nozzle via an elbow joint (accessory).

NOTE:

• Some items in the list may be included in the tool

package as standard accessories. They may differ

from country to country.

MAKITA LIMITED ONE YEAR WARRANTY

Warranty Policy

Every Makita tool is thoroughly inspected and tested

before leaving the factory. It is warranted to be free of

defects from workmanship and materials for the period

of ONE YEAR from the date of original purchase.

Should any trouble develop during this one year period,

return the COMPLETE tool, freight prepaid, to one of

Makita’s Factory or Authorized Service Centers. If

inspection shows the trouble is caused by defective

workmanship or material, Makita will repair (or at our

option, replace) without charge.

This Warranty does not apply where:

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY

INDIRECT, INCIDENTAL OR CONSEQUENTIAL

DAMAGES FROM THE SALE OR USE OF THE

PRODUCT. THIS DISCLAIMER APPLIES BOTH

DURING AND AFTER THE TERM OF THIS

WARRANTY.

MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED

WARRANTIES, INCLUDING IMPLIED WARRANTIES

OF "MERCHANTABILITY" AND "FITNESS FOR A

SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM

OF THIS WARRANTY.

This Warranty gives you specific legal rights, and you

may also have other rights which vary from state to

state. Some states do not allow the exclusion or

limitation of incidental or consequential damages, so

the above limitation or exclusion may not apply to you.

Some states do not allow limitation on how long an

implied warranty lasts, so the above limitation may not

apply to you.

repairs have been made or attempted by others:

repairs are required because of normal wear and

tear:

the tool has been abused, misused or improperly

maintained:

alterations have been made to the tool.

EN0006-1

1. Dust nozzle

2. Elbow joint

3. Hose

1. Dust cover

2. Screwdriver

3. Brush holder

cap

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle 4112H 4114

Diamètre de la meule 305 mm (12") 355 mm (14")

Épaisseur max. meule 3,2 mm (1/8") 3,2 mm (1/8")

Capacité de coupe max. 100 mm (4") 125 mm (5")

Vitesse nominale (n) / Vitesse à vide (RPM) 5 000 /min 3 800 /min

Longueur totale 648 mm (25-1/2") 673 mm (26-1/2")

Poids net 11,4 kg (25,2 lbs) 12,8 kg (28,2 lbs)

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce

manuel sont sujettes à modification sans préavis.

• Les spécifications peuvent varier suivant les pays.

• Poids conforme à la procédure EPTA du 01/2003

GEA008-2

Consignes de sécurité générales

pour outils électriques

MISE EN GARDE Veuillez lire toutes les mises

en garde de sécurité et toutes les instructions.

L'ignorance des mises en garde et des instructions

comporte un risque de choc électrique, d'incendie et/ou

de blessure grave.

Conservez toutes les mises en

garde et instructions pour

référence future.

Le terme ≪ outil électrique ≫ qui figure dans les

avertissements fait référence à un outil électrique

branché sur une prise de courant (par un cordon

d'alimentation) ou alimenté par batterie (sans fil).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien

éclairée. Les zones de travail encombrées ou

sombres ouvrent grande la porte aux accidents.

2. N'utilisez pas les outils électriques dans les

atmosphères explosives, par exemple en

présence de liquides, gaz ou poussières

inflammables. Les outils électriques produisent

des étincelles au contact desquelles la poussière

ou les vapeurs peuvent s'enflammer.

3. Assurez-vous qu'aucun enfant ou curieux ne

s'approche pendant que vous utilisez un outil

électrique. Vous risquez de perdre la maîtrise de

l'outil si votre attention est détournée.

Sécurité en matière d'électricité

4. Les fiches d'outil électrique sont conçues

pour s'adapter parfaitement aux prises de

courant. Ne modifiez jamais la fiche de

quelque façon que ce soit. N'utilisez aucun

adaptateur de fiche sur les outils électriques

avec mise à la terre. En ne modifiant pas les

fiches et en les insérant dans des prises de

courant pour lesquelles elles ont été conçues

vous réduirez les risques de choc électrique.

5. Évitez tout contact corporel avec les surfaces

mises à la terre, telles que les tuyaux,

radiateurs, cuisinières et réfrigérateurs. Le

risque de choc électrique est plus élevé si votre

corps se trouve mis à la terre.

6. N'exposez pas les outils électriques à la pluie

ou à l'eau. La présence d'eau dans un outil

électrique augmente le risque de choc électrique.

7. Ne maltraitez pas le cordon. N'utilisez jamais

le cordon pour transporter, tirer ou

débrancher l'outil électrique. Maintenez le

cordon à l'écart des sources de chaleur, de

l'huile, des objets à bords tranchants et des

pièces en mouvement. Le risque de choc

électrique est plus élevé lorsque les cordons sont

endommagés ou enchevêtrés.

8. Lorsque vous utilisez un outil électrique à

l'extérieur, utilisez un cordon prolongateur

prévu à cette fin. Les risques de choc électrique

sont moindres lorsqu'un cordon conçu pour

l'extérieur est utilisé.

9. Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une source

d'alimentation protégée par un disjoncteur de

fuite à la terre. L'utilisation d'un disjoncteur de

fuite à la terre réduit le risque de choc électrique.

Sécurité personnelle

10.

Restez alerte, attentif à vos mouvements et

faites preuve de bon sens lorsque vous utilisez

un outil électrique. Évitez d'utiliser un outil

électrique si vous êtes fatigué ou si vous avez

pris une drogue, de l'alcool ou un médicament.

Un moment d'inattention pendant l'utilisation d'un

outil électrique peut entraîner une grave blessure.

11. Portez des dispositifs de protection

personnelle. Portez toujours un protecteur

pour la vue. Les risques de blessure seront

moins élevés si vous utilisez des dispositifs de

protection tels qu'un masque antipoussières, des

chaussures à semelle antidérapante, une coiffure

résistante ou une protection d'oreilles.

12.

Évitez les démarrages accidentels. Assurez-vous

que l'interrupteur est en position d'arrêt avant de

brancher l'outil et/ou d'insérer la batterie, ainsi

qu'avant de saisir ou de transporter l'outil.

Vous

ouvrez la porte aux accidents si vous transportez les

outils électriques avec le doigt sur l'interrupteur ou

laissez l'interrupteur en position de marche avant de

mettre l'outil sous tension.

13. Retirez toute clé de réglage ou de serrage

avant de mettre l'outil sous tension. Toute clé

laissée en place sur une pièce rotative de l'outil

électrique peut entraîner une blessure.

14. Maintenez une bonne position. Assurez-vous

d'une bonne prise au sol et d'une bonne

position d'équilibre en tout temps. Cela vous

permettra d'avoir une meilleure maîtrise de l'outil

dans les situations imprévues.

15. Portez des vêtements adéquats. Ne portez ni

vêtements amples ni bijoux. Vous devez

maintenir cheveux, vêtements et gants à

l'écart des pièces en mouvement. Les pièces

en mouvement peuvent happer les vêtements

amples, les bijoux et les cheveux longs.

16. Si des accessoires sont fournis pour

raccorder un appareil d'aspiration et de

collecte de la poussière, assurez-vous qu'ils

sont correctement raccordés et qu'ils sont

utilisés de manière adéquate. L'utilisation d'un

appareil d'aspiration permet de réduire les

risques liés à la présence de poussière dans l'air.

Utilisation et entretien des outils électriques

17. Ne forcez pas l'outil électrique. Utilisez l'outil

électrique adéquat suivant le type de travail à

effectuer. Si vous utilisez l'outil électrique

adéquat et respectez le régime pour lequel il a

été conçu, il effectuera un travail de meilleure

qualité et de façon plus sécuritaire.

18. N'utilisez pas l'outil électrique s'il n'est pas

possible de mettre sa gâchette en position de

marche et d'arrêt. Un outil électrique dont

l'interrupteur est défectueux représente un

danger et doit être réparé.

19.

Débranchez la fiche de la source d'alimentation

et/ou retirez le bloc-piles de l'outil électrique

avant d'effectuer tout réglage, de changer un

accessoire ou de ranger l'outil électrique.

telles mesures préventives réduisent les risques de

démarrage accidentel de l'outil électrique.

20. Après l'utilisation d'un outil électrique,

rangez-le hors de portée des enfants et ne

laissez aucune personne l'utiliser si elle n'est

pas familiarisée avec l'outil électrique ou les

présentes instructions d'utilisation. Les outils

électriques représentent un danger entre les

mains de personnes qui n'en connaissent pas le

mode d'utilisation.

21. Veillez à l’entretien des outils électriques.

Assurez-vous que les pièces mobiles ne sont

pas désalignées ou coincées, qu’aucune

pièce n’est cassée et que l’outil électrique n’a

subi aucun dommage affectant son bon

fonctionnement. Le cas échéant, faites

réparer l'outil électrique avant de l'utiliser. De

nombreux accidents sont causés par des outils

électriques mal entretenus.

22. Maintenez les outils tranchants bien aiguisés

et propres. Un outil tranchant dont l'entretien est

effectué correctement et dont les bords sont bien

aiguisés risquera moins de se coincer et sera

plus facile à maîtriser.

23. Utilisez l'outil électrique, ses accessoires, ses

embouts, etc., en respectant les présentes

instructions, en tenant compte des conditions

de travail et du type de travail à effectuer.

L'utilisation d'un outil électrique à des fins autres

que celles prévues peut entraîner une situation

dangereuse.

Réparation

24. Faites réparer votre outil électrique par un

réparateur qualifié qui utilise des pièces de

rechange identiques aux pièces d'origine. Le

maintien de la sûreté de l'outil électrique sera

ainsi assuré.

25. Suivez les instructions de lubrification et de

changement des accessoires.

26. Maintenez les poignées de l'outil sèches,

propres et exemptes d'huile ou de graisse.

UTILISEZ UN CORDON PROLONGATEUR

APPROPRIÉ. Assurez-vous que votre cordon

prolongateur est en bonne condition. Lorsque vous

utilisez un cordon prolongateur, assurez-vous qu'il est

assez robuste pour transporter le courant exigé par le

produit. Un cordon qui est trop petit entraînera une

baisse dans la tension composée, ce qui causera une

perte d'énergie et un surchauffage. Le tableau 1 indique

la dimension de cordon à utiliser, en fonction de la

longueur du cordon et de l'intensité nominale figurant

sur la plaque signalétique. En cas de doute, utilisez un

cordon plus robuste. Plus le numéro de calibre est bas,

plus le cordon est robuste.

Tableau 1. Gabarit minimum du cordon

Intensité nominale

Volts

Longueur totale du cordon en pieds

Plus de Pas plus de

120V 25 pi 50 pi 100 pi 150 pi

Calibre américain des fils

16 16 14

1416

Non recommandé

220V - 240V 50 pi 100 pi 200 pi 300 pi

000300

GEB042-6

CONSIGNES DE SÉCURITÉ

POUR LA TRONÇONNEUSE

POUR BÉTON

La protection fournie avec l'outil doit être

solidement attachée à l'outil électrique et

positionnée pour un maximum de sécurité, afin

qu'un minimum de disque soit exposé vers

l'utilisateur. Positionnez-vous et les passants loin

de la surface du disque en rotation.

La protection

permet de protéger l'utilisateur des fragments cassés

de disque et d'un contact accidentel avec le disque.

N’utilisez que des disques à couper renforcés ou

diamantés pour votre outil électrique.

Ce n’est pas

parce qu'un accessoire peut être attaché à votre outil

électrique qu’un fonctionnement sûr est assuré.

La vitesse nominale de l'accessoire doit être au

moins égale à la vitesse maximale marquée sur

l'outil.

Les accessoires fonctionnant à une vitesse

supérieure à leur vitesse nominale peuvent se briser

et voler en morceau.

4. Les disques ne doivent être utilisés que pour

des applications recommandées. Par

exemple : ne meulez pas avec le côté du

disque à couper. Les disques à couper abrasifs

sont conçus pour le meulage périphérique. Ils

peuvent être brisés par l’application d’une force

latérale.

5. Utilisez toujours des flasques de disque en

parfait état et dont le diamètre correspond au

disque sélectionné. Les flasques adéquats, en

soutenant le disque, réduisent les risques de

rupture du disque.

6. N’utilisez pas de disques renforcés usés

d’outils électriques plus grands Les disques

pour outils électriques plus grands ne

conviennent pas pour la vitesse plus élevée d’un

outil plus petit et ils peuvent éclater.

7. Le diamètre extérieur et l'épaisseur de votre

accessoire doivent respecter la capacité

nominale de votre outil. Il est impossible de

protéger ou de contrôler adéquatement les

accessoires d'une dimension inappropriée.

La taille de l'alésage des disques et des flasques

doit être bien adaptée à l'axe de l'outil

électrique.

Les disques et flasques dont l'alésage ne

correspond pas au support de montage de l'outil

électrique se déséquilibreront, vibreront trop et

risqueront de causer une perte de maîtrise de l'outil.

9. N'utilisez pas de disques endommagés. Avant

chaque utilisation, vérifiez l'absence de

copeaux et fissures sur le disque. Si vous

échappez l'outil électrique ou le disque,

assurez-vous que le disque n'a subi aucun

dommage ou remplacez-le par un disque en

bon état. Après avoir vérifié et installé le

disque, tenez l'outil de façon que le disque en

rotation se trouve loin de vous et de toute

personne présente, et faites tourner l'outil à

vide pendant une minute à vitesse maximale.

Si le disque est endommagé il devrait

normalement se casser lors de ce test.

10. Portez des dispositifs de sécurité personnelle.

Suivant le type de travail à effectuer, portez un

masque de protection ou des lunettes

étanches ou des lunettes de sécurité. Au

besoin, portez un masque antipoussières, des

protections d'oreilles, des gants et un tablier

de travail résistant aux petites pièces

abrasives et aux fragments de pièce. La

protection oculaire utilisée doit pouvoir protéger

contre les débris projetés lors des diverses

opérations. Le masque antipoussières ou le

respirateur doit pouvoir filtrer les poussières

générées par votre travail. L'exposition trop

longue à un bruit très intense peut entraîner des

lésions de l'ouïe.

11.

Tenez les curieux à distance de votre zone de

travail. Toute personne pénétrant dans votre zone

de travail doit porter des dispositifs de protection

personnelle.

Des fragments de pièce ou un disque

cassé peuvent être projetés et blesser quelqu'un

même s'il ne se trouve pas tout prêt de vous.

12.

Tenez l'outil électrique uniquement par ses

surfaces de prise isolées pendant toute opération

où l'accessoire de coupe pourrait venir en contact

avec un câblage dissimulé ou avec son propre

cordon.

En cas de contact de l'accessoire de coupe

avec un conducteur sous tension, les pièces

métalliques à découvert de l'outil électrique

risqueraient de transmettre une décharge à l'utilisateur.

13. Positionnez le cordon loin de l’accessoire

rotatif. Si vous perdez le contrôle, le cordon

pourrait être sectionné ou accroché et il est

possible que votre main ou votre bras soit tiré

dans le disque rotatif.

14. Ne reposez jamais l’outil tant que l’accessoire

ne s'est pas complètement immobilisé. Le

disque rotatif pourrait s’agripper à la surface et

rendre l’outil incontrôlable.

15.

Ne faites pas fonctionner l'outil lorsque vous le

transportez.

Un contact accidentel avec l'accessoire

rotatif pourrait accrocher vos vêtements et entraîner

l'accessoire vers votre corps.

16.

Nettoyez régulièrement les fentes d’aération.

ventilateur du moteur attirera la poussière à l’intérieur

du boîtier et une accumulation excessive de métal

fritté pourrait provoquer des dangers électriques.

17.

N'utilisez pas l'outil électrique près de matériaux

inflammables.

Les étincelles qui jaillissent de l'outil

risqueraient de faire prendre en feu ces matériaux.

18. N'utilisez pas d'accessoires nécessitant de

réfrigérants fluides. L'utilisation d'eau ou d'autre

réfrigérants fluides pourrait provoquer

l'électrocution ou une décharge électrique.

Recul et avertissements connexes

Le recul est une réaction brusque qui se produit lorsqu’un

disque en rotation est accroché ou pincé. Le pincement ou

l’accrochage provoque un décrochage rapide du disque en

rotation qui force l’outil électrique dans la direction opposée

de la rotation du disque au point de coincement.

Par exemple, si un disque abrasif est accroché ou pincé par la

pièce, le bord du disque qui entre dans le point de pincement

peut pénétrer dans la surface du matériau et faire détacher la

meule ou provoquer un recul. Le disque peut s’éjecter en

direction de l’utilisateur ou au loin, selon la direction du

mouvement du disque au point de pincement. Les disques

abrasifs peuvent aussi se casser dans de telles conditions.

Le recul est le résultat d'une utilisation inadéquate de

l’outil électrique et/ou de procédures ou conditions

d'utilisation incorrectes; on peut l'éviter en prenant des

précautions adéquates, indiquées ci-dessous.

Maintenez une bonne prise sur l'outil et

positionnez votre corps afin de vous permettre de

résister aux forces de recul. Utilisez toujours la

poignée latérale, le cas échéant, pour contrôler au

maximum le recul ou la réaction de couple durant

le démarrage.

Si les précautions adéquates ont été

prises, l'opérateur peut contrôler les réactions de

couple ou les forces de recul.

b) Ne placez jamais votre main près de

l'accessoire en rotation. L'accessoire pourrait

reculer sur votre main.

c) Ne vous positionnez pas parallèlement au

disque en rotation Le recul propulsera l'outil dans

la direction opposée au mouvement du disque sur

le point d'accroc.

Soyez particulièrement prudent lorsque vous

travaillez sur des coins, des bords pointus, etc.

Évitez que l'accessoire ne rebondisse et ne

s'accroche.

Les coins, les bords pointus ou les

rebondissements, ont tendance à générer un

accrochage de l'accessoire rotatif et à provoquer une

perte de contrôle ou un recul.

N'attachez pas de chaîne coupante, de lame de

sculpture, de disque diamanté segmenté avec un

espace périphérique de plus de 10 mm ou une

lame en dents de scie.

De telles lames créent

fréquemment un recul et une perte de contrôle.

Ne « bloquez » pas le disque et n’appliquez pas

de pression excessive. N’essayez pas de faire une

découpe trop profonde.

Une surcharge du disque

augmente la charge et la susceptibilité de torsion ou

de coincement du disque dans la coupe et la

possibilité de recul ou de cassure du disque.

Lorsque le disque se coince ou que vous

interrompez une coupe pour une raison quelconque,

éteignez l'outil électrique et maintenez-le immobile

jusqu'à ce que le disque s'arrête complètement. Ne

cherchez jamais à sortir le disque de la coupe

pendant que le disque est encore en mouvement,

car vous vous exposeriez à un recul.

Si le disque a

tendance à se coincer, recherchez-en la cause et

apportez les correctifs appropriés.

h) Ne redémarrez pas le découpage dans la

pièce. Laissez le disque atteindre sa pleine

vitesse et replacez avec précaution l’outil dans

la coupe. Le disque peut se coincer, se

rapprocher ou provoquer un recul si l’outil

électrique est redémarré dans la pièce.

i) Assurez un soutien aux panneaux ou à toute

pièce surdimensionnée pour réduire le risque

de pincement du disque ou de recul. Les

grandes pièces ont tendance à s’affaisser sous

leur propre poids. Placez des points d'appui sous

la pièce près de la ligne de coupe et près des

bords de la pièce des deux côtés du disque.

j) Soyez particulièrement prudent lorsque vous

découpez une ouverture dans une cloison

existante ou tout autre matériau dont l'arrière

n'est pas visible. Le disque pourrait couper une

conduite de gaz ou d’eau, des fils électriques ou

des objets qui risquent de provoquer un recul.

19. Avant d’utiliser un disque diamanté segmenté,

assurez-vous que le disque diamanté

présente un espace périphérique de 10 mm ou

moins, avec un angle de coupe négatif

seulement.

Consignes de sécurité supplémentaire :

20. Utilisez seulement les disques abrasifs plats

de découpage (Type 41) renforcés.

21. Prenez garde d'endommager l'axe, le flasque

(tout particulièrement sa surface de pose) ou

le contre-écrou. La meule risque de casser si

ces pièces sont endommagées.

22. Assurez-vous que la meule n'entre pas en

contact avec la pièce avant de mettre l'outil

sous tension.

23. Avant d'utiliser l'outil sur la pièce elle-même,

laissez-le tourner un instant. Soyez attentif à

toute vibration ou sautillement pouvant

indiquer que la meule n'est pas bien installée

ou qu'elle est mal équilibrée.

24. Prenez garde aux étincelles qui jaillissent.

Tenez l'outil de sorte que les étincelles ne

jaillissent pas vers vous, vers une personne

présente ou vers un matériau inflammable.

25. N'abandonnez pas l'outil alors qu'il tourne. Ne

faites fonctionner l'outil qu'une fois que vous

l'avez bien en main.

26. Ne touchez pas la pièce immédiatement après

l'utilisation ; elle peut être très chaude et

brûler votre peau.

27. Avant d'effectuer des modifications sur l'outil,

assurez-vous toujours que ce dernier est hors

tension et débranché ou que la cartouche de

batterie est retirée.

28. Lisez les instructions du fabricant sur le

montage correct et l'utilisation des meules.

Manipulez et conservez les meules avec

précaution.

29. N'utilisez pas de bagues de réduction ou

d'adaptateurs séparés pour adapter des

meules abrasives de gros diamètre.

30. Utilisez exclusivement les flasques spécifiés

pour cet outil.

31. Vérifiez que la pièce est correctement

soutenue.

32. Soyez conscient que la meule continue de

tourner une fois l'outil mis hors tension.

33. Si le lieu de travail est extrêmement chaud et

humide, ou très pollué par de la poussière

conductrice, utilisez un disjoncteur de court-

circuit (30 mA) afin d'assurer que l'opérateur

est protégé adéquatement.

34. N'utilisez pas l'outil sur des matériaux

contenant de l'amiante.

35. N'utilisez pas d'eau ou de lubrifiant à meulage.

36. Assurez-vous que les fentes d'aération sont

dégagées lorsque vous fonctionnez dans des

conditions poussiéreuses. S'il devient

nécessaire de nettoyer la poussière,

commencez par déconnecter l'alimentation

principale (utilisez des objets non

métalliques) et évitez d'endommager les

pièces internes.

37. Aucune pression latérale ne doit être exercée

sur les disques de découpe.

CONSERVEZ CE MODE

D'EMPLOI.

AVERTISSEMENT:

NE VOUS LAISSEZ PAS tromper (au fil d'une

utilisation répétée) par un sentiment d'aisance ou

de familiarité avec le produit en négligeant les

consignes de sécurité qui accompagnent le produit.

L'utilisation non sécuritaire ou incorrecte de cet

outil comporte un risque de blessure grave.

USD291-3

Symboles

Les symboles utilisés pour l'outil sont indiqués ci-

dessous.

･ volts

･ ampères

･ courant alternatif ou continu

･ vitesse nominale

･ vitesse à vide

･ construction, catégorie II

･ tours ou alternances par minute

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et débranché avant de l'ajuster ou de vérifier son

fonctionnement.

Réglage de la profondeur de coupe

004377

Desserrez le boulon à oreilles sur le guide de

profondeur et déplacez l'embase vers le haut ou vers le

bas. Une fois atteinte la profondeur de coupe désirée,

assurez l'embase en place en serrant le boulon à

oreilles.

Lorsque vous réglez la profondeur sur la valeur

maximale, et dans ce cas uniquement, vous devez

toujours effectuer le réglage de la profondeur après

avoir réglé le carter de disque.

Fixation du carter de disque

004014

ATTENTION:

• Le carter de disque doit être placé sur l'outil de

sorte que la partie du disque qui se trouve du côté

de l'utilisateur soit recouverte.

Après avoir desserré l'écrou de serrage, vous pouvez

ajuster le carter de disque sur une plage d'environ 80

degrés. Ajustez le carter sur l'angle désiré, puis serrez

l'écrou de serrage.

Interrupteur

004015

ATTENTION:

• Avant de brancher l'outil, assurez-vous toujours

que la gâchette fonctionne correctement et revient

en position d'arrêt une fois relâchée.

Pour les outils dotés de l’interrupteur de

verrouillage marche (modèles pour autres pays que

les É.-U. et le Canada)

ATTENTION:

• Pour rendre le travail de l'utilisateur plus

confortable lors d'une utilisation prolongée,

l'interrupteur peut être verrouillé en position de

marche. Soyez prudent lorsque vous verrouillez

l'outil en position de marche, et maintenez une

poigne solide sur l'outil.

Pour démarrer l’outil, tirez simplement la gâchette (sens

A). Relâchez la gâchette pour l’arrêter.

Pour un fonctionnement en continu, tirez la gâchette

(sens A), poussez le levier de verrouillage (sens B), puis

relâchez la gâchette.

Pour arrêter l’outil lorsqu’il est verrouillé, tirez

complètement la gâchette (sens A) avant de la relâcher.

Pour les outils dotés de l’interrupteur de

verrouillage arrêt (pour les modèles des É.-U. et du

Canada)

ATTENTION:

• Ne tirez pas fortement sur la gâchette sans avoir

enfoncé le levier de verrouillage. Cela risque de

briser l’interrupteur.

L’outil est doté d’un levier de verrouillage pour éviter

l’activation accidentelle de la gâchette.

Pour faire démarrer l’outil, enfoncez le levier de

verrouillage (dans le sens B), puis appuyez sur la

gâchette (dans le sens A). Pour arrêter l'outil, relâchez

la gâchette.

ASSEMBLAGE

ATTENTION:

• Avant d'effectuer toute intervention sur l'outil,

assurez-vous toujours qu'il est hors tension et

débranché.

1. Gâchette

2. Levier de

verrouillage

1. Écrou de

serrage

2. Carter de meule

1. Boulon à oreilles

2. Base

3. Profondeur de

coupe

Installation et retrait du disque

004016

Pour retirer le disque, appuyez sur le blocage de l'arbre

pour empêcher ce dernier de tourner, puis desserrez le

boulon hexagonal avec la clé à douille, en tournant

dans le sens des aiguilles d'une montre.

Pour installer un disque, placez le flasque en orientant sa

face partiellement élevée vers l'outil, plus placez l'anneau

avant d'installer un disque sur l'axe (arbre) puis l'autre

flasque, en orientant sa face élevée vers l'extérieur.

Après avoir monté le nouveau disque, vous devez serrer à

fond le boulon hexagonal en sens inverse des aiguilles

d'une montre, sinon l'utilisation de l'outil sera dangereuse.

004378

ATTENTION:

• Ne vous servez que de la clé Makita pour installer

ou retirer le disque.

UTILISATION

ATTENTION:

Vous devez tirer sur l'outil pour procéder à la coupe de

la pièce.

• Cet outil ne peut être utilisé que sur des surfaces

horizontales.

•

Utilisez cet outil uniquement pour les coupes rectilignes.

La coupe de courbes peut causer des fissures de

contrainte ou le morcellement du disque diamant et du

disque à tronçonner abrasif qui risqueraient de blesser

les personnes qui se trouvent à proximité.

• Après l'utilisation, mettez toujours l'outil hors

tension et attendez l'arrêt complet de la meule

avant de déposer l'outil.

• Lorsque vous coupez des blocs de béton, des

carreaux ou des matériaux de maçonnerie, la

profondeur de coupe ne doit pas être supérieure à

60 mm (2-3/8"). Pour couper une pièce d'une

profondeur située entre 60 mm (2-3/8") et 100 mm

(4"), vous devez faire deux passes. La plus grande

efficacité de coupe est obtenue avec des passes

d'une profondeur d'environ 40 mm (1-9/16").

Tenez votre outil fermement à deux mains. En vous

assurant d'abord que le disque n'entre aucunement en

contact avec la pièce à couper, allumez l'outil et

attendez qu'il ait atteint sa pleine vitesse.

004380

La coupe s'effectue en tirant l'outil vers soi (et non en

poussant en sens inverse). Pour effectuer une coupe,

alignez l'entaille de l'embase sur votre ligne de coupe.

Éteignez l'outil après l'avoir immobilisé lorsque vous

avez terminé la coupe. Ne soulevez l'outil qu'une fois la

rotation du disque parfaitement arrêtée.

ENTRETIEN

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et débranché avant d'y effectuer tout travail

d'inspection ou d'entretien.

• N'utilisez jamais d'essence, de benzine, de solvant,

d'alcool ou d'autres produits similaires. Une

décoloration, une déformation, ou la formation de

fissures peuvent en découler.

Rectification du disque diamant

Si la capacité de coupe du disque diamanté commence

à diminuer, utilisez un vieux touret à gros grain ou un

bloc en béton pour dresser le disque diamanté. Fixez

solidement le touret ou le bloc en béton et coupez

dedans.

Remplacement des charbons

001146

1. Commutateur

2. Bout isolateur

3. Charbon

1. Entaille

2. Ligne de coupe

1. Flasque

2. Bague

3. Meule

4. Flasque

5. Boulon

hexagonal

1. Verrouillage de

l'arbre

2. Clé à douille

Lorsque le bout isolateur en résine qui se trouve à

l'intérieur du charbon entre en contact avec le

commutateur, il coupe automatiquement l'alimentation

du moteur. Lorsque cela se produit, les deux charbons

doivent être changés. Maintenez les charbons propres

et en état de glisser aisément dans les porte-charbon.

Les deux charbons doivent être remplacés en même

temps. N'utilisez que des charbons identiques.

Soulevez légèrement une extrémité du capuchon anti-

poussière avec les mains pour faire sortir le bouchon de

porte-charbon.

Utilisez un tournevis pour retirer les bouchons de porte-

charbon. Enlevez les charbons usés, insérez-en de

nouveaux et revissez solidement les bouchons de

porte-charbon.

004020

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,

les réparations, tout autre travail d'entretien ou de

réglage doivent être effectués dans un centre de service

Makita agréé ou un centre de service de l'usine Makita,

exclusivement avec des pièces de rechange Makita.

ACCESSOIRES EN OPTION

ATTENTION:

• Ces accessoires ou pièces complémentaires sont

recommandés pour l'utilisation avec l'outil Makita

spécifié dans ce mode d'emploi. L'utilisation de

tout autre accessoire ou pièce complémentaire

peut comporter un risque de blessure. N'utilisez

les accessoires ou pièces qu'aux fins auxquelles

ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces

accessoires, veuillez contacter le centre de service

après-vente Makita le plus près.

• Disques à tronçonner abrasifs

• 12" lame diamantées (pour le modèle 4112H)

• 14" lame diamantées (pour le modèle 4114)

• Clé à douille 17

• Lunettes de sécurité

• Anneau 20

• Coude de raccord

Raccordement à l'aspirateur

004379

Si vous désirez effectuer un travail plus propre,

raccordez un aspirateur à votre outil. Utilisez un coude

de raccord (accessoire) pour fixer le tuyau de

l'aspirateur au raccord à poussières.

NOTE:

• Certains éléments de la liste peuvent être inclus

avec l'outil comme accessoires standard. Ils

peuvent varier suivant les pays.

1. Raccord à

poussières

2. Coude de

raccord

3. Tuyau

1. Capuchon anti-

poussière

2. Tournevis

3. Bouchon de

porte-charbon

GARANTIE LIMITÉE D’UN AN MAKITA

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et

testé avant sa sortie d’usine. Nous garantissons qu’il

sera exempt de défaut de fabrication et de vice de

matériau pour une période d’UN AN à partir de la date

de son achat initial. Si un problème quelconque devait

survenir au cours de cette période d’un an, veuillez

retourner l’outil COMPLET, port payé, à une usine ou à

un centre de service après-vente Makita. Makita

réparera l’outil gratuitement (ou le remplacera, à sa

discrétion) si un défaut de fabrication ou un vice de

matériau est découvert lors de l’inspection.

Cette garantie ne s’applique pas dans les cas où:

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR

TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À

LA VENTE OU À L’UTILISATION DU PRODUIT. CET

VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA

FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE

PAR CETTE GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT

TOUTE GARANTIE TACITE, INCLUANT LES

GARANTIES TACITES DE “QUALITÉ MARCHANDE”

ET “ADÉQUATION À UN USAGE PARTICULIER”

PRÈS LA PÉRIODE D’UN AN COUVERTE PAR

CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques

reconnus par la loi, et possiblement d’autres droits, qui

varient d’un État à l’autre. Certains États ne permettant

pas l’exclusion ou la limitation des dommages

accessoires ou indirects, il se peut que la limitation ou

exclusion ci-dessus ne s’applique pas à vous. Certains

États ne permettant pas la limitation de la durée

d’application d’une garantie tacite, il se peut que la

limitation ci-dessus ne s’applique pas à vous.

des réparations ont été effectuées ou tentées par

un tiers:

des réparations s’imposent suite à une usure

normale:

l’outil a été malmené, mal utilisé ou mal entretenu:

l’outil a subi des modifications.

EN0006-1

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo 4112H 4114

Especificaciones eléctricas en México 120 V 15 A 50/60 Hz

Diámetro de disco 305 mm (12") 355 mm (14")

Grosor máximo del disco 3,2 mm (1/8") 3,2 mm (1/8")

Capacidad máxima de corte 100 mm (4") 125 mm (5")

Velocidad reportada (n) / Velocidad sin carga (RPM) 5 000 r/min 3 800 r/min

Longitud total 648 mm (25-1/2") 673 mm (26-1/2")

Peso neto 11,4 kg (25,2 lbs) 12,8 kg (28,2 lbs)

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin

previo aviso.

• Las especificaciones pueden ser diferentes de país a país.

• Peso de acuerdo al procedimiento de EPTA-01/2003

GEA008-2

Advertencias de seguridad

generales para herramientas

eléctricas

ADVERTENCIA: lea todas las advertencias de

seguridad e instrucciones. Si no sigue todas las

advertencias e instrucciones indicadas a continuación,

podrá ocasionar una descarga eléctrica, un incendio y/o

lesiones graves.

Guarde todas las advertencias e

instrucciones para su futura

referencia.

El término "herramienta eléctrica" se refiere, en todas

las advertencias que aparecen a continuación, a su

herramienta eléctrica de funcionamiento con conexión a

la red eléctrica (con cableado eléctrico) o herramienta

eléctrica de funcionamiento a batería (inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien

iluminada. Las áreas oscuras o desordenadas

son propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la

presencia de líquidos, gases o polvo

inflamables. Las herramientas eléctricas crean

chispas que pueden prender fuego al polvo o los

humos.

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

Las clavijas de conexión de las herramientas

eléctricas deberán encajar perfectamente en la

toma de corriente. No modifique nunca la clavija

de conexión de ninguna forma. No utilice ninguna

clavija adaptadora con herramientas eléctricas

que tengan conexión a tierra (puesta a tierra).

utilización de clavijas no modificadas y que encajen

perfectamente en la toma de corriente reducirá el

riesgo de que se produzca una descarga eléctrica.

5. Evite tocar con el cuerpo superficies

conectadas a tierra o puestas a tierra tales

como tubos, radiadores, cocinas y

refrigeradores. Si su cuerpo es puesto a tierra o

conectado a tierra existirá un mayor riesgo de

que sufra una descarga eléctrica.

No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas.

La entrada de agua en

una herramienta eléctrica aumentará el riesgo de que

se produzca una descarga eléctrica.

7. No jale el cable. Nunca utilice el cable para

transportar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

aceite, objetos cortantes o piezas móviles.

Los cables dañados o atrapados aumentan el

riesgo de sufrir una descarga eléctrica.

8. Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión

apropiado para uso en exteriores. La

utilización de un cable apropiado para uso en

exteriores reducirá el riesgo de que se produzca

una descarga eléctrica.

9. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de

circuito de falla en tierra (ICFT). El uso de un

ICFT reduce el riesgo de descarga eléctrica.

Seguridad personal

10. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice la herramienta eléctrica cuando esté

cansado o bajo la influencia de drogas,

alcohol o medicamentos. Un momento de

distracción mientras opera la máquina puede dar

como resultado heridas personales graves.

11.

Use equipo de protección personal. Póngase

siempre protección para los ojos.

El equipo

protector tal como máscara contra el polvo, zapatos

de seguridad antiderrapantes, casco rígido y

protección para oídos utilizado en las condiciones

apropiadas reducirá las heridas personales.

12.

Impida el encendido accidental. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectar a la alimentación eléctrica y/o

de colocar el cartucho de la batería, así como al

levantar o cargar la herramienta.

Cargar las

herramientas eléctricas con su dedo en el interruptor

o conectarlas con el interruptor encendido hace que

los accidentes sean propensos.

13.

Retire cualquier llave de ajuste o llave de apriete

antes de encender la herramienta.

Una llave de

ajuste o llave de apriete que haya sido dejada puesta

en una parte giratoria de la herramienta eléctrica

podrá resultar en heridas personales.

14. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo firme y el

equilibrio en todo momento. Esto permite un

mejor control de la herramienta eléctrica en

situaciones inesperadas.

15. Use vestimenta apropiada. No use ropas

sueltas ni joyas. Mantenga el cabello, la ropa

y los guantes alejados de las piezas móviles.

Las prendas de vestir holgadas, las joyas y el

cabello suelto podrían engancharse en estas

piezas móviles.

16. Si dispone de dispositivos para la conexión

de equipos de extracción y recolección de

polvo, asegúrese de conectarlos y utilizarlos

debidamente. La utilización de estos dispositivos

reduce los riesgos relacionados con el polvo.

Mantenimiento y uso de la herramienta eléctrica

17. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su

aplicación. La herramienta eléctrica adecuada

hará un trabajo mejor a la velocidad para la que

ha sido fabricada.

18. No utilice la herramienta eléctrica si el

interruptor no la enciende y apaga. Cualquier

herramienta eléctrica que no pueda ser

controlada con el interruptor es peligrosa y debe

ser reemplazada.

19.

Desconecte la clavija de la fuente de energía y/o

la batería de la herramienta eléctrica antes de

realizar ajustes, cambiar accesorios o guardar las

herramientas eléctricas.

Dichas medidas de

seguridad preventivas reducen el riesgo de que la

herramienta se inicie accidentalmente.

20. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas.

21.

Realice el mantenimiento a las herramientas

eléctricas. Compruebe que no haya partes

móviles desalineadas o estancadas, piezas rotas

y cualquier otra condición que pueda afectar al

funcionamiento de la herramienta eléctrica. Si la

herramienta eléctrica está dañada, haga que se la

reparen antes de utilizarla.

Muchos accidentes son

ocasionados por herramientas eléctricas con un mal

mantenimiento.

22.

Mantenga las herramientas de corte limpias y

filosas.

Si recibe un mantenimiento adecuado y tiene

los bordes afilados, es probable que la herramienta

se atasque menos y sea más fácil controlarla.

23.

Utilice la herramienta eléctrica, así como

accesorios, piezas, brocas, etc. de acuerdo con

estas instrucciones y de la manera establecida

para cada tipo de unidad en particular; tenga en

cuenta las condiciones laborales y el trabajo a

realizar.

Si utiliza la herramienta eléctrica para

realizar operaciones distintas de las indicadas, podrá

presentarse una situación peligrosa.

Servicio de mantenimiento

24.

Haga que una persona calificada repare la

herramienta utilizando sólo piezas de repuesto

idénticas.

Esto asegura que se mantenga la

seguridad de la herramienta eléctrica.

25. Siga las instrucciones para la lubricación y

cambio de accesorios.

26. Mantenga las agarraderas secas, limpias y sin

aceite o grasa.

UTILICE CABLES DE EXTENSIÓN APROPIADOS.

Asegúrese de que su cable de extensión esté en

buenas condiciones. Cuando utilice un cable de

extensión, asegúrese de utilizar uno del calibre

suficiente para conducir la corriente que demande el

producto. Un cable de calibre inferior ocasionará una

caída en la tensión de línea y a su vez en una pérdida

de potencia y sobrecalentamiento. La Tabla 1 muestra

la medida correcta a utilizar dependiendo de la longitud

del cable y el amperaje nominal indicado en la placa de

características. Si no está seguro, utilice el siguiente

calibre más alto. Cuanto menor sea el número de

calibre, más corriente podrá conducir el cable.

Tabla 1. Calibre mínimo para el cable

Amperaje nominal

Volts

Longitud total del cable en metros

Más de No más de

120V

7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)

Calibre del cable (AWG)

0 A 6 A

6 A

10 A

12 A

10 A

12 A

16 A

16 16 14

1416

No se recomienda

220V

- 240V

15,2 m (50 ft) 30,4 m (100 ft) 60,8 m (200 ft) 91,2 m (300 ft)

000300

GEB042-6

ADVERTENCIAS DE SEGURIDAD

DE CORTADORA ANGULAR

El protector que se incluye con la herramienta

debe quedar firmemente colocado en la

herramienta eléctrica a una posición de seguridad

máxima, de tal forma que quede en lo posible con

la menor área del disco expuesta al operador.

Usted y las personas alrededor deberán

posicionarse de tal forma que queden alejados del

plano del disco cortador giratorio.

El protector

ayuda a proteger al operador de fragmentos rotos y de

contacto accidental con el disco.

2. Use solamente discos cortadores de diamante

de afianzado reforzado para su herramienta

eléctrica. Solo porque un aditamento pueda

ensamblarse en su herramienta eléctrica no

garantiza una operación segura.

La velocidad que se indica con el accesorio debe

ser por lo menos la misma a la velocidad máxima

marcada en la herramienta eléctrica.

Los

accesorios que se ejecuten a mayor velocidad que la

velocidad que indiquen pueden desintegrarse.

Los discos deben sólo usarse para las

aplicaciones recomendadas. Por ejemplo: no

haga operaciones de esmerilado con la parte

plana del disco de corte.

Los discos abrasivos de

corte están diseñados para el corte periférico; puede

que las fuerzas aplicadas lateralmente a estos discos

ocasionen su rompimiento en pedazos.

Siempre utilice bridas de disco sin daño que sean

del diámetro correcto para el disco seleccionado.

Las bridas de disco adecuadas soportan el disco

reduciendo así la posibilidad de rotura del disco.

Evite el uso de discos mayores reforzados que

estén desgastados de otras herramientas

eléctricas.

Los discos de mayor tamaño diseñados

para otras herramientas no son adecuados para una

herramienta de discos más veloces de menor

tamaño, y puede que se revienten.

7. El diámetro externo y el grosor de su

accesorio debe estar dentro de la capacidad

indicada de su herramienta eléctrica. Los

accesorios de tamaño que no corresponda para

usarse con la herramienta no podrán ser

controlados o protegidos adecuadamente.

El tamaño de eje de discos y bridas se debe

ajustar adecuadamente al eje de la herramienta

motorizada.

Los discos y bridas con orificios para

los ejes que no se ajustan a los accesorios de

montaje de la herramienta motorizada, se saldrán de

balance vibrando excesivamente y pueden ocasionar

pérdida del control.

9. No use discos dañados. Antes de cada uso,

inspeccione si los discos tienen esquirlas y

grietas. Si la herramienta motorizada o el

disco se dejan caer, inspeccione si se dañó o

instale un disco sin daños. Después de

inspeccionar e instalar el disco, colóquense

usted y los transeúntes lejos del plano del

disco en rotación y arranque la herramienta

motorizada a velocidad máxima sin carga

durante 1 minuto. Los discos dañados

normalmente se despedazan durante este tiempo.

10.

Use equipo de protección personal. Dependiendo

de la aplicación, use careta protectora, goggles

de seguridad o lentes de seguridad. Según sea

apropiado, use mascarilla contra polvo,

protección auditiva, guantes y mandil para taller

capaces de detener pequeños fragmentos

abrasivos o de la pieza de trabajo.

La protección

para los ojos debe ser capaz de detener desperdicios

que vuelan generados por varias operaciones. La

mascarilla contra polvo o respirador debe ser capaz

de filtrar partículas generadas por su operación. La

exposición prolongada a ruido de intensidad alta

puede causar pérdida auditiva.

11.

Mantenga a los transeúntes a una distancia segura

lejos del área de trabajo. Cualquiera que entre al

área de trabajo debe usar equipo de protección

personal.

Fragmentos de la pieza de trabajo o de un

disco roto pueden salir volando y causar lesiones más

allá del área de operación inmediata.

12. Cuando realice una operación donde el

accesorio de corte pueda entrar en contacto

con cableado oculto o con su propio cable,

sujete la herramienta eléctrica sólo por las

superficies de asimiento aisladas. Si el

accesorio giratorio hace contacto con un cable

con corriente, las piezas metálicas expuestas de

la herramienta eléctrica se electrificarán también

y el operador puede recibir una descarga.

13.

Coloque el cable de forma que esté despejado del

disco que esté girando.

Si llegara a perder el

control, puede que el cable se corte o enrede y que

su mano o brazo se jale hacia el disco girando.

14. Nunca coloque la herramienta eléctrica en el

suelo hasta que el accesorio se haya detenido

por completo. Puede que el disco que esté

girando haga tracción con la superficie y que jale

la herramienta eléctrica quitándole el control.

15.

No ejecute la herramienta eléctrica cuando la esté

cargando a su costado.

El contacto accidental con

un accesorio giratorio pudiera engancharse en su

ropa jalando la herramienta hacia su cuerpo.

16.

Limpie periódicamente las aberturas de

ventilación de la herramienta eléctrica.

ventilador del motor atraerá polvo hacia adentro de la

carcasa y puede que la acumulación excesiva de

polvo metálico ocasione daños eléctricos.

17. No opere la herramienta motorizada cerca de

materiales inflamables. Las chispas podrían

inflamar estos materiales.

18. No utilice accesorios que requieran de

líquidos enfriadores. El uso de agua o de

cualquier otro líquido enfriador puede que resulte

en descargas eléctricas o electrocución.

Retrocesos bruscos y advertencias relacionadas

El retroceso brusco es una reacción repentina que se

genera con un disco que se atasca o traba al estar girando.

El trabado genera una rápido detenimiento del disco al estar

girando, lo cual a su vez genera que la herramienta eléctrica

no controlada se fuerce en la dirección opuesta a la rotación

del disco en el punto de atascamiento.

Por ejemplo, si un disco abrasivo se traba o atasca debido a la

pieza de trabajo, el borde del disco que está ingresando hacia

el punto de atascamiento puede introducirse hacia la superficie

del material ocasionando que el disco se salga bruscamente.

Puede que el disco salte hacia el operador o hacia dirección

opuesta de él, dependiendo de la dirección del movimiento del

disco al momento del atascamiento. Puede que los discos

abrasivos también se rompan bajo estas condiciones.

El retroceso es el resultado de un mal uso de la herramienta

eléctrica o de condiciones o procedimientos de uso

incorrectos y se puede evitar tomando las precauciones que

se indican a continuación.

Mantenga una sujeción firme de la herramienta

eléctrica y coloque su cuerpo y brazo de tal forma

que pueda contener la fuerza de un retroceso

brusco. De estar disponible, utilice siempre el

mango auxiliar para un control máximo durante un

retroceso brusco o reacción de torsión durante el

inicio de la herramienta.

El operador puede

controlar las reacciones de torsión o fuerzas del

retroceso brusco siempre y cuando se lleven a cabo

las precauciones adecuadas.

b) Nunca coloque su mano detrás del

accesorio giratorio. Puede que el accesorio

genere un retroceso brusco sobre su mano.

c) Evite colocar su cuerpo en línea directa del

disco al estar girando. El retroceso brusco

proyectará la herramienta en dirección opuesta al

movimiento del disco en el punto de trabado.

d) Tenga especial cuidado al trabajar con

esquinas, bordes afilados, etc. Evite el

tambaleo y trabado del accesorio. Las

esquinas, bordes afilados o los rebotes tienen la

tendencia de trabar el accesorio giratorio y causar

una pérdida del control o un retroceso brusco.

e) No coloque una cadena de sierra, accesorio

para labrar madera, disco de diamante

segmentado con un espacio periférico de

separación mayor a 10 mm, ni disco dentado.

Dichos discos generan retroceso bruscos y

pérdida del control con frecuencia.

f) Evite trabar el disco al aplicar presión

excesiva. No intente hacer un corte de

profundidad excesiva. Aplicar presión excesiva

al disco incrementa la carga y susceptibilidad a

que se tuerza o atasque durante el corte, y de que

se genere un retroceso brusco o rotura del disco.

Cuando el disco se atasque o interrumpa el

corte por cualquier razón, apague la herramienta

eléctrica y sosténgala sin mover hasta que el

disco se detenga por completo. No intente nunca

retirar el disco del corte mientras el disco esté

moviéndose porque podrá ocasionar un retroceso

brusco.

Investigue y tome medidas correctivas para

eliminar la causa del estancamiento del disco.

h) Evite reiniciar la operación de corte en la

pieza de trabajo. Permita que el disco adquiera

velocidad completa y luego con cuidado

reintroduzca el disco en el corte. Puede que el

disco se atasque, se salga del camino o que

genere un retroceso brusco si se reinicia estando

insertado en la pieza de trabajo.

Proporcione apoyo a los paneles grandes o

cualquier pieza de trabajo de mayor tamaño para

minimizar el riesgo de que el disco se estanque y de

retroceso.

Los paneles grandes tienden a hundirse

bajo su propio peso. Deben colocarse soportes bajo la

pieza de trabajo a ambos lados del disco, cerca de la

línea de corte y del borde de la misma.

j) Proceda con extremada precaución al

realizar un corte de cavidad en paredes

existentes u otras áreas ciegas. La parte

saliente del disco puede cortar tubería de gas o

agua, así como cableado eléctrico u objetos que

produzcan un retroceso brusco.

19. Antes de usar un disco de diamante

segmentado, asegúrese de que el disco de

diamante cuente con una separación a su

alrededor entre los segmentos de 10 mm o

menos, solo con un ángulo de corte negativo.

Advertencias de seguridad adicionales:

20. Use solamente discos abrasivos cortadores

planos de tipo reforzado (Tipo 41).

21. Tenga cuidado de no dañar el eje, las bridas

(especialmente la superficie de instalación) o

la contratuerca. Si se dañan estas partes se

podría romper el disco.

22. Asegúrese de que el disco no esté haciendo

contacto con la pieza de trabajo antes de

activar el interruptor.

23. Antes de utilizar la herramienta en una pieza

de trabajo definitiva, déjala funcionar durante

un rato. Observe para ver si hay vibración o

bamboleo que pueda indicar una incorrecta

instalación o un disco mal equilibrado.

24. Tenga cuidado con las chispas volantes.

Sujete la herramienta de forma que las

chispas salgan volando en dirección contraria

a usted y otras personas o materiales

inflamables.

25. No deje la herramienta en marcha. Tenga en

marcha la herramienta solamente cuando la

tenga en la mano.

26. No toque la pieza de trabajo inmediatamente

después de operar la herramienta, puesto que

puede estar extremadamente caliente y

quemarle la piel.

27. Asegúrese siempre de que la herramienta

esté apagada y desenchufada, o que el

cartucho de batería se haya extraído antes de

realizar cualquier trabajo en la herramienta.

28.

Observe las instrucciones del fabricante sobre el

montaje y uso correcto de los discos. Manipule y

almacene cuidadosamente los discos.

29. No utilice reductores o adaptadores para

adaptar discos abrasivos con orificios

grandes.

30. Utilice solamente las bridas especificadas

para esta herramienta.

31. Verifique que la pieza de trabajo esté

correctamente sostenida.

32. Tenga cuidado, puesto que el disco continúa

girando después de apagada la herramienta.

33. Si el lugar de trabajo es extremadamente

caliente y húmedo, o muy contaminado con

polvo conductor, utilice un interruptor de

corto circuito de (30 mA) para garantizar la

seguridad del operario.

34. No utilice la herramienta con materiales que

contengan asbesto.

35. No utilice agua o lubricante para rectificar.

36. Asegúrese que se mantienen limpias las

aberturas de ventilación cuando se trabaja en

condiciones polvorientas. Si se necesita

limpiar el polvo, primero desconecte la

herramienta del cable principal (utilice objetos

no metálicos) y evite dañar piezas internas.

37. Los discos de corte no se deben someter a

ninguna presión lateral.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA:

NO DEJE que la comodidad o familiaridad con el

producto (a base de utilizarlo repetidamente)

sustituya la estricta observancia de las normas de

seguridad para dicho producto. El MAL USO o el no

seguir las normas de seguridad establecidas en

este manual de instrucciones puede ocasionar

graves lesiones personales.

USD291-3

Símbolos

A continuación se muestran los símbolos utilizados para

la herramienta.

･ volts o voltios

･ ampere o ampério

･ corriente alterna o directa

･ velocidad indicada

･ velocidad en vacío o sin carga

･ Construcción clase II

･ revoluciones o alternaciones por

minuto, frecuencia de rotación.

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de ajustar o

comprobar cualquier función en la misma.

Ajuste de la profundidad de corte

004377

Afloje el tornillo de mariposa de la guía de profundidad

y mueva la base hacia arriba o hacia abajo. A la

profundidad de corte deseada, asegure la base

apretando el tornillo de mariposa.

Solamente en el caso que ajuste la profundidad de

corte al máximo, siempre asegúrese de hacer el ajuste

después de ajustar la protección del disco.

Cómo asegurar la protección del disco

004014

PRECAUCIÓN:

• La protección del disco se debe ajustar en la

herramienta de modo que el lado cerrado de la

protección siempre apunte hacia el operador.

La protección del disco se puede ajustar en alrededor

de 80 grados, después que se haya aflojado la tuerca

de inmovilización. Ajuste al ángulo deseado, después

fije la tuerca de inmovilización.

Accionamiento del interruptor

004015

PRECAUCIÓN:

• Antes de conectar la herramienta, compruebe

siempre que el gatillo interruptor se acciona

debidamente y que vuelve a la posición "OFF"

(apagado) cuando lo suelta.

Para herramienta con interruptor de bloqueo (para

modelos que no sean de EE.UU. ni Canadá).

PRECAUCIÓN:

•

El interruptor puede ser bloqueado en la posición

"ON" (encendido) para mayor comodidad del operario

durante una utilización prolongada. Tenga precaución

cuando bloquee la herramienta en la posición "ON"

(encendido) y sujete la herramienta firmemente.

Para encender la herramienta, simplemente jale el

gatillo interruptor (dirección A). Suelte el gatillo

interruptor para detenerla.

Para una operación continua, jale el gatillo interruptor

(dirección A), presione la palanca de bloqueo (dirección

B) y luego suelte el gatillo interruptor.

Para detener la herramienta de la posición de bloqueo,

jale completamente el gatillo interruptor (dirección A),

luego suéltelo.

Para herramienta con interruptor de desbloqueo

(para modelos que sean de EE.UU. y Canadá).

PRECAUCIÓN:

• No jale fuertemente el gatillo interruptor sin

presionar la palanca de bloqueo. Esto podría

dañar el interruptor.

Para evitar que el gatillo interruptor se accione por

accidente, se cuenta con una palanca de bloqueo.

Para encender la herramienta, presione la palanca de

bloqueo (en la dirección B) y luego, jale el gatillo

interruptor (en la dirección A). Suelte el gatillo

interruptor para parar la herramienta.

ENSAMBLE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de realizar

cualquier trabajo en la misma.

1. Gatillo

interruptor

2. Palanca de

bloqueo

1. Tuerca de

fijación

2. Protector

(guarda) de

disco

1. Tornillo de

mariposa

2. Base

3. Profundidad de

corte

Cómo instalar y quitar el disco

004016

Para quitar el disco, baje el bloqueo del eje para mantener

estacionario el eje, después afloje el tornillo hexagonal en

dirección de las manecillas del reloj con la llave de dados.

Para instalar un disco, coloque la brida con el lado

parcialmente elevado de frente a la herramienta y después

coloque el anillo antes de instalar un disco en el eje y otra

brida con el lado parcialmente elevado dando hacia fuera.

Asegúrese de apretar totalmente el tornillo hexagonal en

sentido contrario a las manecillas del reloj después de

instalar el disco nuevo, o el funcionamiento será peligroso.

004378

PRECAUCIÓN:

• Utilice solamente la llave Makita para instalar o

quitar el disco.

OPERACIÓN

PRECAUCIÓN:

Asegúrese de jalar la herramienta cuando corte una

pieza de trabajo.

• Esta herramienta se debe utilizar solamente en

superficies horizontales.

•

Utilice esta herramienta solamente para cortes en

línea recta. Cortar curvas puede ocasionar grietas de

esfuerzo o fragmentación del disco de diamante y del

disco abrasivo para recortar resultando en posibles

lesiones a las personas cercanas.

•

Después de la operación, apague siempre la

herramienta y espere hasta que el disco se haya

parado completamente antes de dejar la herramienta.

•

Al cortar bloques de concreto, losetas o materiales de

albañilería, no haga cortes de profundidad mayor que

60 mm (2-3/8 pulgadas). Cuando necesite cortar una

pieza de trabajo de más de 60 mm (2-3/8 pulgadas) y

hsta 100 mm (4 pulgadas) haga cortes de más de dos

pasadas. La profundidad del corte más eficiente es de

alrededor de 40 mm (1-9/16 pulgadas).

Sostenga la herramienta firmemente con ambas manos.

Primero mantenga la herramienta sin hacer contacto con la

pieza de trabajo que se va a cortar. Después encienda la

herramienta y espere hasta que alcance la velocidad máxima.

004380

El corte se hace jalando la herramienta hacia usted (no

empujándola lejos de usted). Al hacer un corte alinee la

muesca de la base con su línea de corte.

Apague la herramienta en la posición en que quedó al

terminar un corte. Levante la herramienta después de

que el disco se pare completamente.

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre que la herramienta esté

apagada y desconectada antes de intentar realizar

una inspección o mantenimiento.

• Nunca use gasolina, bencina, diluyente (tíner),

alcohol o sustancias similares. Puede que esto

ocasione grietas o descoloramiento.

Cómo afilar el disco de diamante

Si la acción de corte del disco de diamante empieza a

disminuir, use un disco viejo desechado de grano grueso para

esmeril de banco o un bloque de concreto para afilar el disco

de diamante. Para hacer esto, asegure firmemente el disco

para esmeril de banco o el bloque de concreto y corte en él.

Reemplazamiento de las escobillas de carbón

001146

Cuando la punta de resina aislante del interior de la

escobilla de carbón se gaste y haga contacto con el

conmutador, detendrá automáticamente el motor.

1. Conmutador

2. Punta de

aislante

3. Escobilla de

carbón

1. Ranura

2. Línea de corte

1. Brida

2. Anillo

3. Disco

4. Brida

5. Tornillo

hexagonal

1. Bloqueo del eje

2. Llave de cubo

Cuando ocurra esto, ambas escobillas de carbón

deberán ser sustituidas. Mantenga las escobillas de

carbón limpias y de forma que entren libremente en los

portaescobillas. Ambas escobillas de carbón deberán

ser sustituidas al mismo tiempo. Utilice únicamente

escobillas de carbón idénticas.

Levante ligeramente con las manos un extremo de la

cubierta contra polvo de modo qu aparezca la tapa del

soporte del cepillo.

Utilice un destornillador para quitar Tapa del carbón.

Extraiga las escobillas gastadas, inserte las nuevas y

vuelva a colocar las tapas.

004020

Para mantener la SEGURIDAD y FIABILIDAD del producto,

las reparaciones, y cualquier otra tarea de mantenimiento o

ajuste deberán ser realizadas en Centros de Servicio

Autorizados por Makita, empleando siempre repuestos Makita.

ACCESORIOS OPCIONALES

PRECAUCIÓN:

• Estos accesorios o aditamentos (incluidos o no)

están recomendados para utilizar con su

herramienta Makita especificada en este manual.

El empleo de cualesquiera otros accesorios o

acoplamientos conllevará un riesgo de sufrir

heridas personales. Utilice los accesorios o

acoplamientos solamente para su fin establecido.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio Makita local.

• Discos de corte abrasivo

• Discos de diamante de 12" (para modelo 4112H)

• Discos de diamante de 14" (para modelo 4114)

• Llave tubo 17

• Gafas de protección

• Anillo 20

• Articulación de codo

Conexión de la aspiradora

004379

Cuando desee realizar un funcionamiento más limpio,

conecte una aspiradora a su herramienta. Conecte la

manguera de la aspiradora a la boquilla de polvo

mediante una articulación de codo (accesorio).

NOTA:

• Algunos de los artículos en la lista puede que

vengan junto con el paquete de la herramienta

como accesorios incluidos. Puede que estos

accesorios varíen de país a país.

1. Boquilla para

polvo

2. Articulación de

codo

3. Manguera

1. Cubierta contra

el polvo

2. Destornillador

3. Tapa del carbón

GARANTÍA LIMITADA MAKITA DE UN AÑO

Ésta Garantía no aplica para México

Política de garantía

Cada herramienta Makita es inspeccionada y probada

exhaustivamente antes de salir de fábrica. Se

garantiza que va a estar libre de defectos de mano de

obra y materiales por el periodo de UN AÑO a partir de

la fecha de adquisición original. Si durante este

periodo de un año se desarrollase algún problema,

retorne la herramienta COMPLETA, porte pagado con

antelación, a una de las fábricas o centros de servicio

autorizados Makita. Si la inspección muestra que el

problema ha sido causado por mano de obra o

material defectuoso, Makita la reparará (o a nuestra

opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

EN NINGÚN CASO MAKITA SE HARÁ

RESPONSABLE DE NINGÚN DAÑO INDIRECTO,

FORTUITO O CONSECUENCIAL DERIVADO DE LA

VENTA O USO DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO

DURANTE COMO DESPUÉS DEL TÉRMINO DE

ESTA GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR

CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO

GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E

“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS

DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales

específicos, y usted podrá tener también otros

derechos que varían de un estado a otro. Algunos

estados no permiten la exclusión o limitación de daños

fortuitos o consecuenciales, por lo que es posible que

la antedicha limitación o exclusión no le sea de

aplicación a usted. Algunos estados no permiten

limitación sobre la duración de una garantía implícita,

por lo que es posible que la antedicha limitación no le

sea de aplicación a usted.

se hayan hecho o intentado hacer reparaciones

por otros:

se requieran reparaciones debido al desgaste

normal:

la herramienta haya sido abusada, mal usada o

mantenido indebidamente:

se hayan hecho alteraciones a la herramienta.

EN0006-1

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending o n how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscó

picas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

884493B944

Makita 4114X 14" SJS Electric Angle Cutter, 14" Diamond Blade

Product's Documents

Makita 4114X Instruction Manual

Specifications

Makita 4114X Questions and Answers
