Vevor GQKJPN1/2-18PC Tube Notcher Kit 60 Degree User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

Tube Notcher

MODEL: PN-1/2A、PN-1/2A-18、PN-1/2A-13、PN-1/2A-9

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

MODEL: PN-1/2A、PN-1/2A-18、PN-1/2A-13、PN-1/2A-9

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Tube Notcher

Warning-To reduce the risk of injury, user must read instructions

manual carefully.

SAFETY WARNINGS AND PRECAUTIONS

Thank you for using this product. In order to make sure that you can operate the

machine correctly, read this instruction carefully before operation and keep it

properly for future reference. Please be sure to read the precautions and safety

rules in this page to ensure your safe use. This manual will outline safety warnings

and precautions, operating, maintenance. The warnings and instructions reviewed

in this manual cannot cover all possible conditions and situations that may occur.

Caution and common sense are not built into this product, since we believe that

the uses will comply with these codes.

Please read ALL the instructions before using your machine.

1. Assemble needs to follow these instructions. Incorrect assembly can be a

hazard.

2. Do not assemble when tired or when under the influence of alcohol, drugs or

medication.

3.Weight and elastic and other product properties are only applicable to correctly

and completely assembled products.

4. Keep the assembly area clean and well-lit.

5. Keep bystanders out of the area during assembly.

6. This is a equipment, not a toy, it needs to be used under the guidance of a

professional. Do not allow children and pets to play alone or approach this item.

7. Use as intended only. Do not sit or stand on the product.

8. Inspect before every use. Do not use it if parts are loose or damaged.

9. Do not apply this unit to any other purposes than the indicated usage.

10. Do not use it for commercial purposes.

11. Do not clean it with any abrasive material.

12. Never leave it unattended while in use.

13. Pet urine and feces can damage the product, please keep away.

14. Do not place the product on or near hot air, electric burners or heaters.

WARNING:

15. Young children should be supervised to ensure that they do not play with the

product. Pets should stay away from the product.

Do not use outdoors in rainy and cloudy days, avoid lightning strikes and falls.

People or pets hanging on the product will cause injury or death.

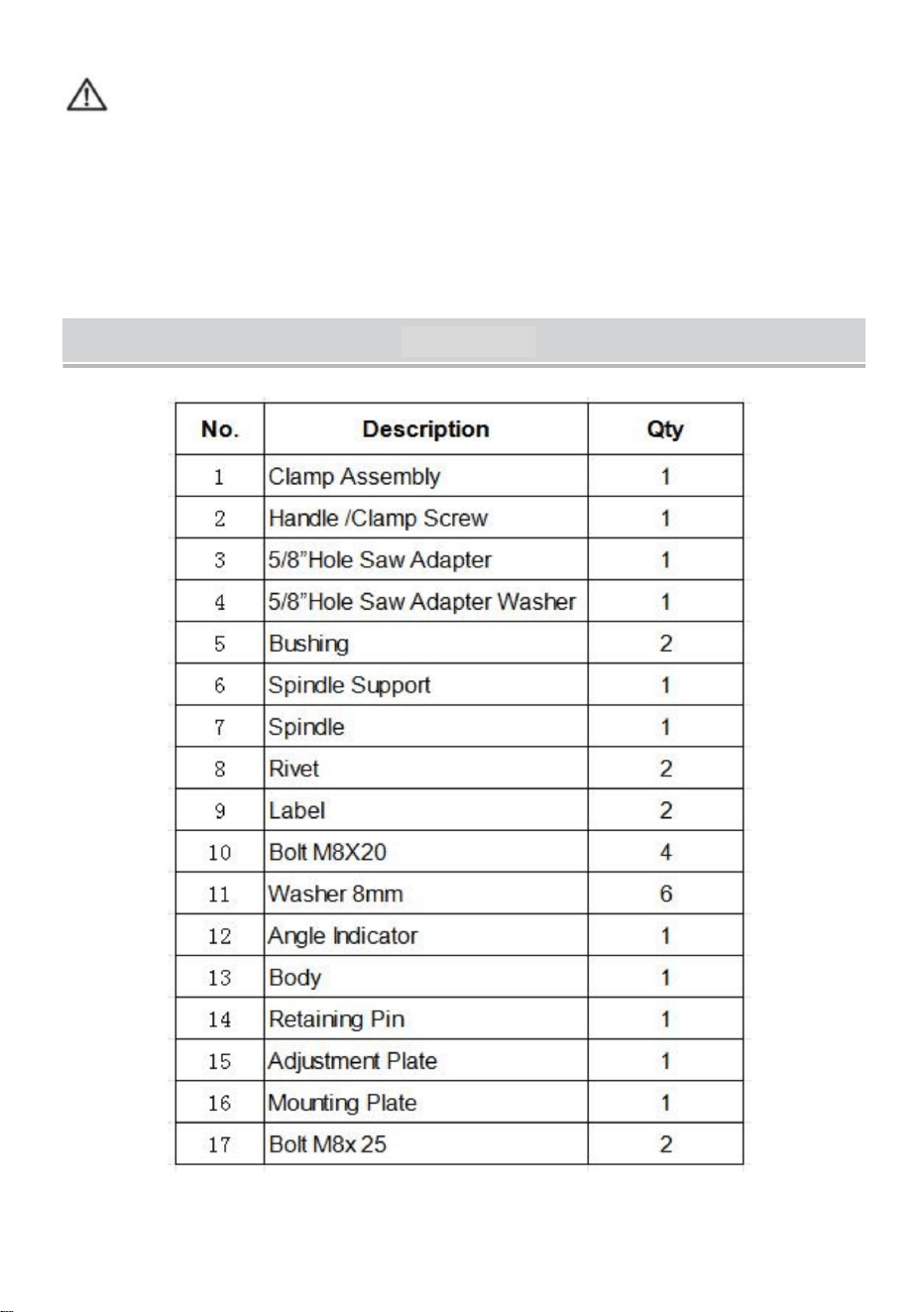

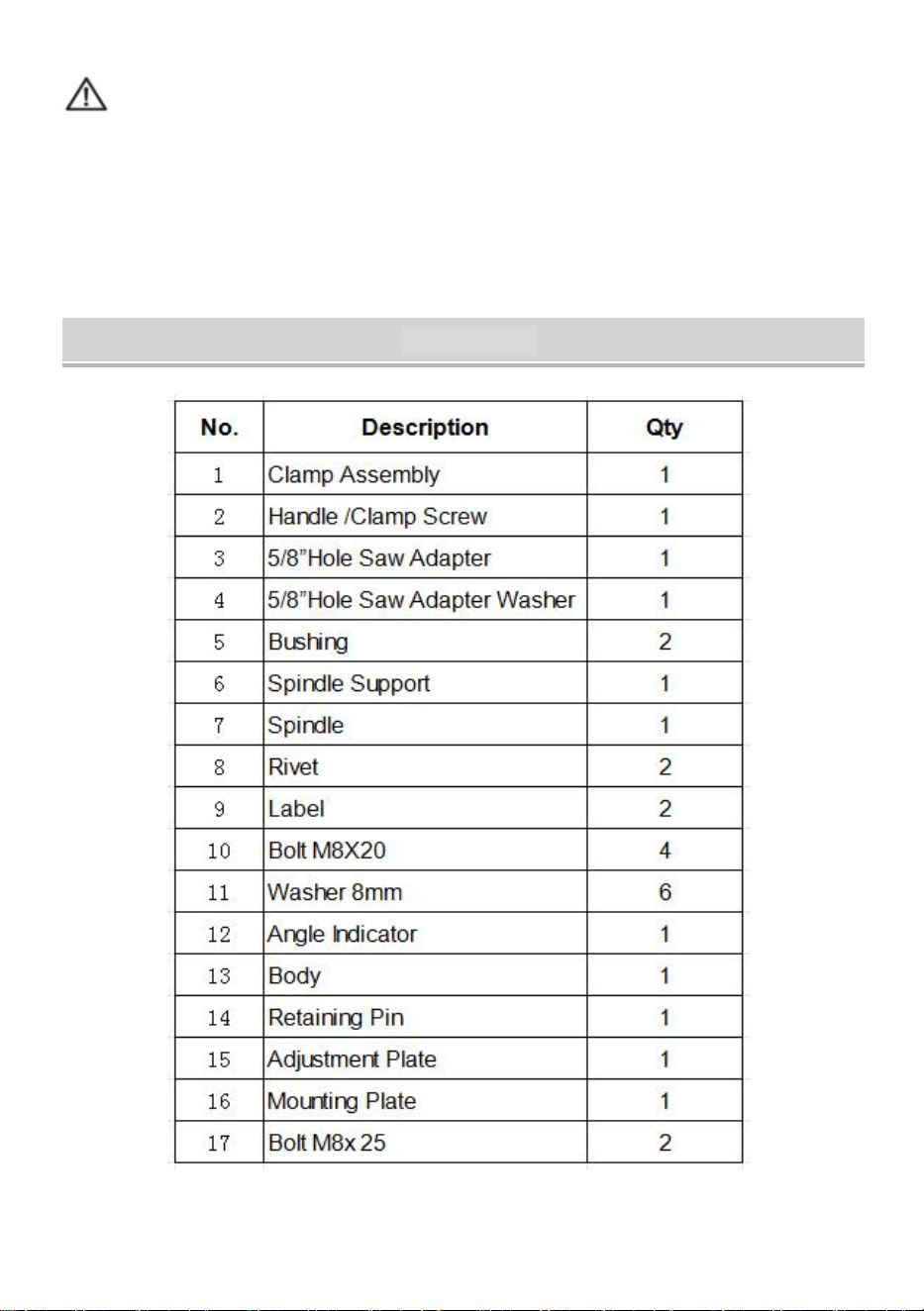

PART LIST

ASSEMBLY

After unpacking the notcher it will need final assembly.The Bearing Block and

V-Bracket assemblies shown in figure 2 and 3 have been pre-assembled at the

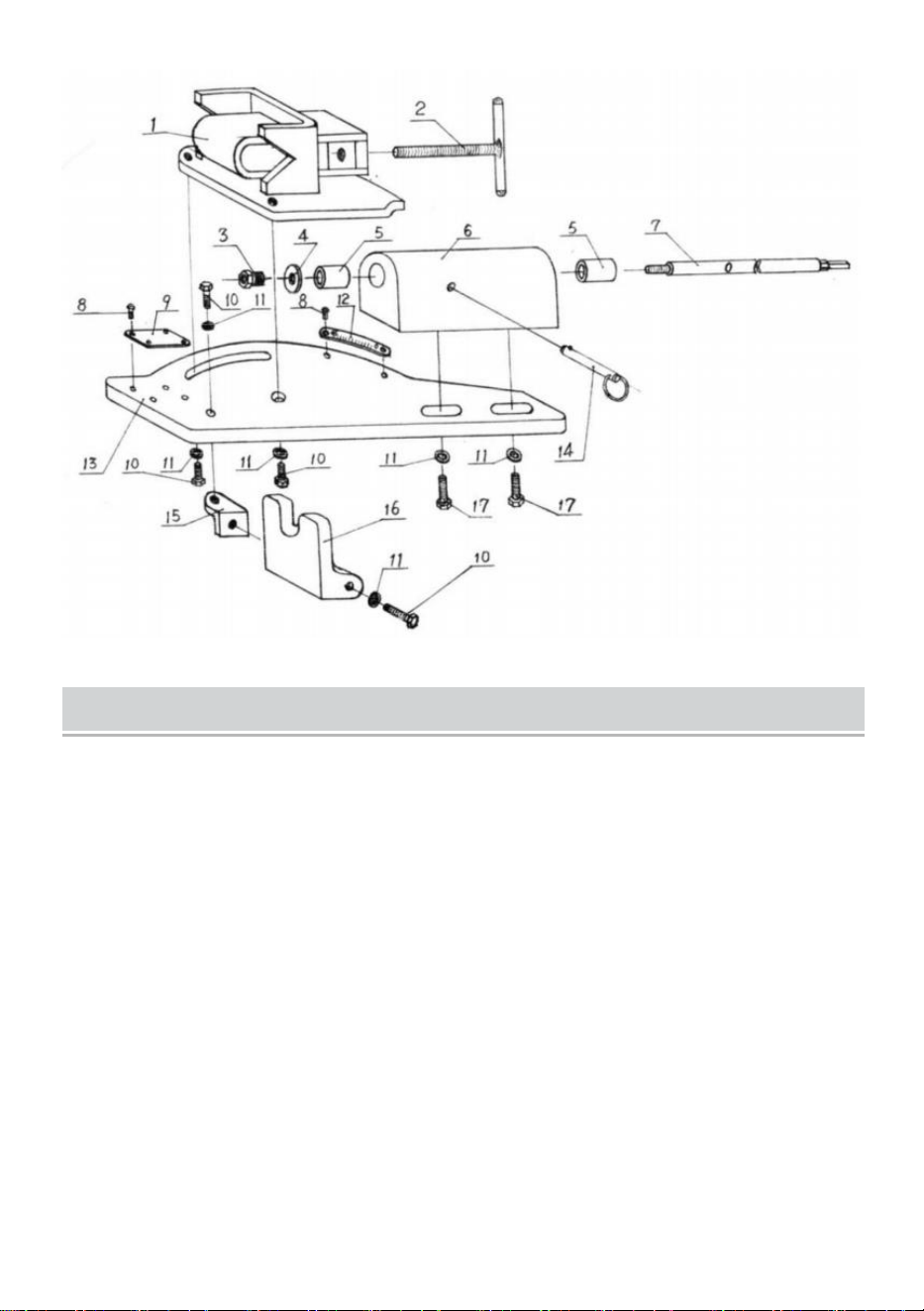

factory. Refer to figures 1-3 for part identification. The completely assembled

notcher is shown on the front cover.

1) Using two 3/8"x1" bolts and washers, attach the V-Bracket assembly onto the

frame.

2) Using two 3/8"x1" bolts and washers, attach the Bearing Block assembly onto

the frame.

3) Place the Tube Clamp Bracket onto the Tube Clamp and using two 3/8"x1 1/2"

bolts only fasten it to the V-Bracket assembly.

4) Screw the T-Handle into the Tube Clamp as shown in figure 1.

5) Using one 3/8"x1" bolt and washer,attach the Swivel onto the Base as shown in

figure 1. Next using one 3/8"x1" bolt and washer install this Base assembly onto

the frame. Note: The Base and swivel are for operation of the notcher in the

vertical position. Since this is NOT the recommended way to operate the notcher

you may omit this step and leave the Base assembly off the notcher if desired. The

advantages and operation of the notcher horizontally is explained later.

6) The notcher comes with a hole saw adapter and spacer. This adapter will

generally need to be used for hole saws over1" in diameter. To use, screw the

adapter onto the shaft. Next place the spacer onto the adapter. Lastly, install the

hole saw onto the adapter. The spacer must be installed between the adapter and

the hole saw. Its purpose is to space the hole saw away from the adapter's base so

as to prevent the threads from being stripped off during operation.

Note:Use only Bi-Metal hole saws for maximum blade life.

MOUNTING

Generally we do not recommend the notcher to mounted vertically, such as in a

drill press. The reason is simple, when you need to make an angled notch, 45

degrees for example, the tubing will be angled down towards the floor. Obviously,

this will drastically restrict the length of tube you can notch without contacting the

floor.

Mounting in a drill is also not recommended. The main problem is that every time

you need to notch some tubing you must accurately install it on the drill press. This

is not as easy as you would think. If the alignment of the drill press shaft and

notcher shaft is not perfect, during operation the shaft's 1/2" tang will experience a

bending force during rotation. Eventually, the tang may actually break off due to

metal fatigue. If once installed in the drill press you decide to leave it there always,

you have essentially tied up a piece of equipment that could be used for other

operations. So in short, don't use a drill press.

So what do you do? First remove the Base assembly from the notcher if it has

been installed. Position the notcher so that its face is pointing straight up and its

shaft is toward you. Using a C-Clamp fasten it to your work surface making sure

that the bolt heads on the rear of the notcher are over hanging the work surface's

top. Now using the cheapest 1/2" drill money can buy, preferably one with a

keyless chuck, attach the drill to the shaft's tang. Three flats have been milled into

the shaft's tang to prevent drill slippage. You're done.

So what are the advantages of mounting the notcher horizontally?

1) You haven't dedicated a drill press to notching.

2) You can easily notch long pieces of tubing at any angle the notcher allows

because the tubing always remains parallel to the floor.

3) As you feed the hole saw into the tubing you have a better feel of what the hole

saw is doing.

OPERATION

Adjust the notcher to the angle desired.Place the tube into the notcher. As a

general rule, try not to notch through the whole tube at one time. Place the tube

into the notcher so that as the hole saw cuts through the tubing it barely misses the

middle of the tube's end when cutting. This is shown in figure 4. This allows the

first half to break off before the hole saw cuts the second half. If you must cut

through the entire tube you will probably bottom out the hole saw. This occurs

when you notch angles. Simply retract the hole saw and using a pair of pliers bend

back the cut piece so the saw may continue cutting. Don't worry, it's easier then it

sounds. If the notcher is cutting slightly off center, you can loosen the V-Bracket

bolts and adjust them to center the blade. Keep in mind that as you change blade

sizes, the cutting forces change usually resulting in a very slight alignment error.

However, once welded you will never notice it. Use a spray lubricant while cutting

and feed the drill with a steady but unforced feed. Usually a notch can be made in

7-11 seconds

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Imported to AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250,9166 Anaheim

Place,Rancho Cucamonga,CA91730

Made In China
