INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

Dustless Cutter

Scie Diamant

Cortadora Antipolvo de Mármol

4100KB

IMPORTANT: Read Before Using.

IMPORTANT : Lire avant usage.

IMPORTANTE: Lea antes de usar.

DOUBLE INSULATION

DOUBLE ISOLATION

DOBLE AISLAMIENTO

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: 4100KB

Wheel diameter 125 mm (5″)

Max. wheel thickness 2.1 mm (5/64″)

Max. cutting capacities 40 mm (1-9/16″)

Rated speed (n) 12,200 /min

Overall length 231 mm (9-1/8″)

Net weight 3.0 kg (6.6 lbs)

Safety class

/II

• Due to our continuing program of research and development, the specications herein are subject to change

without notice.

• Specications may differ from country to country.

• Weight according to EPTA-Procedure 01/2014

SAFETY WARNINGS

General power tool safety warnings

WARNING: Read all safety warnings, instruc-

tions, illustrations and specications provided

with this power tool. Failure to follow all instructions

listed below may result in electric shock, re and/or

serious injury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or BATTERY-

operated (cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical Safety

1. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

3. Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

5. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a Residual Current Device

(RCD) protected supply. Use of an RCD reduces

the risk of electric shock.

7. Power tools can produce electromagnetic

elds (EMF) that are not harmful to the user.

However, users of pacemakers and other similar

medical devices should contact the maker of their

device and/or doctor for advice before operating

this power tool.

8. Do not touch the power plug with wet hands.

9. If the cord is damaged, have it replaced by the

manufacturer or his agent in order to avoid a

safety hazard.

Personal Safety

1. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inuence of drugs, alcohol or med-

ication. A moment of inattention while operating

power tools may result in serious personal injury.

2. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

3. Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or BATTERY pack, pick-

ing up or carrying the tool. Carrying power tools

with your nger on the switch or energising power

tools that have the switch on invites accidents.

3 ENGLISH

4. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

5. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

7. If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

Always wear protective goggles to protect your

eyes from injury when using power tools.The

goggles must comply with ANSI Z87.1 in the USA.

It is an employer's responsibility to enforce

the use of appropriate safety protective equip-

ments by the tool operators and by other per-

sons in the immediate working area.

Power tool use and care

1. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

2. Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

3. Disconnect the plug from the power source

and/or remove the BATTERY pack, if detach-

able, from the power tool before making any

adjustments, changing accessories, or stor-

ing power tools. Such preventive safety mea-

sures reduce the risk of starting the power tool

accidentally.

4. Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

Maintain power tools and accessories. Check for

misalignment or binding of moving parts, break-

age of parts and any other condition that may

affect the power tool’s operation. If damaged, have

the power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

6. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

7. Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

for operations different from those intended could

result in a hazardous situation.

Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

9. When using the tool, do not wear cloth work

gloves which may be entangled. The entangle-

ment of cloth work gloves in the moving parts may

result in personal injury.

Service

Have your power tool serviced by a qualied repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

2. Follow instruction for lubricating and chang-

ing accessories.

USE PROPER EXTENSION CORD. Make sure your exten-

sion cord is in good condition. When using an extension cord,

be sure to use one heavy enough to carry the current your

product will draw. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating. Table 1

shows the correct size to use depending on cord length and

nameplate ampere rating. If in doubt, use the next heavier

gage. The smaller the gage number, the heavier the cord.

Table 1: Minimum gage for cord

Ampere Rating Volts Total length of cord in feet

120V 25 ft. 50 ft. 100 ft. 150 ft.

220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.

More Than Not More Than AWG

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 Not Recommended

Cutter safety warnings

1. The guard provided with the tool must be

securely attached to the power tool and

positioned for maximum safety, so the least

amount of wheel is exposed towards the oper-

ator. Position yourself and bystanders away

from the plane of the rotating wheel. The guard

helps to protect operator from broken wheel frag-

ments and accidental contact with wheel.

2. Use only diamond cut-off wheels for your

power tool. Just because an accessory can be

attached to your power tool, it does not assure

safe operation.

3. The rated speed of the accessory must be at

least equal to the maximum speed marked on

the power tool. Accessories running faster than

their rated speed can break and y apart.

4 ENGLISH

4. Wheels must be used only for recommended

applications. For example: do not grind with

the side of cut-off wheel. Abrasive cut-off wheels

are intended for peripheral grinding, side forces

applied to these wheels may cause them to

shatter.

5. Always use undamaged wheel anges that are

of correct diameter for your selected wheel.

Proper wheel anges support the wheel thus

reducing the possibility of wheel breakage.

6. The outside diameter and the thickness of your

accessory must be within the capacity rating

of your power tool. Incorrectly sized accessories

cannot be adequately guarded or controlled.

7. The arbour size of wheels and anges must

properly t the spindle of the power tool.

Wheels and anges with arbour holes that do not

match the mounting hardware of the power tool

will run out of balance, vibrate excessively and

may cause loss of control.

8. Do not use damaged wheels. Before each

use, inspect the wheels for chips and cracks.

If power tool or wheel is dropped, inspect for

damage or install an undamaged wheel. After

inspecting and installing the wheel, position

yourself and bystanders away from the plane

of the rotating wheel and run the power tool

at maximum no load speed for one minute.

Damaged wheels will normally break apart during

this test time.

Wear personal protective equipment.

Depending on application, use face shield,

safety goggles or safety glasses. As appropri-

ate, wear dust mask, hearing protectors, gloves

and shop apron capable of stopping small

abrasive or workpiece fragments. The eye pro-

tection must be capable of stopping ying debris

generated by various operations. The dust mask

or respirator must be capable of ltrating particles

generated by your operation. Prolonged exposure

to high intensity noise may cause hearing loss.

10. Keep bystanders a safe distance away from

work area. Anyone entering the work area

must wear personal protective equipment.

Fragments of workpiece or of a broken wheel may

y away and cause injury beyond immediate area

of operation.

11. Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact hid-

den wiring or its own cord. Cutting accessory

contacting a “live” wire may make exposed metal

parts of the power tool “live” and could give the

operator an electric shock.

12. Position the cord clear of the spinning acces-

sory. If you lose control, the cord may be cut or

snagged and your hand or arm may be pulled into

the spinning wheel.

13. Never lay the power tool down until the acces-

sory has come to a complete stop. The spinning

wheel may grab the surface and pull the power

tool out of your control.

14. Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into your body.

15. Regularly clean the power tool’s air vents. The

motorʼs fan will draw the dust inside the housing

and excessive accumulation of powdered metal

may cause electrical hazards.

16. Do not operate the power tool near ammable

materials. Sparks could ignite these materials.

17. Do not use accessories that require liquid

coolants. Using water or other liquid coolants

may result in electrocution or shock.

Kickback and related warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel. Pinching or snagging causes rapid

stalling of the rotating wheel which in turn causes the

uncontrolled power tool to be forced in the direction

opposite of the wheel’s rotation at the point of the

binding.

For example, if an abrasive wheel is snagged or

pinched by the workpiece, the edge of the wheel that is

entering into the pinch point can dig into the surface of

the material causing the wheel to climb out or kick out.

The wheel may either jump toward or away from the

operator, depending on direction of the wheel’s move-

ment at the point of pinching. Abrasive wheels may also

break under these conditions.

Kickback is the result of power tool misuse and/or

incorrect operating procedures or conditions and can be

avoided by taking proper precautions as given below.

1. Maintain a rm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use auxiliary

handle, if provided, for maximum control over

kickback or torque reaction during start-up.

The operator can control torque reactions or kick-

back forces, if proper precautions are taken.

2. Never place your hand near the rotating acces-

sory. Accessory may kickback over your hand.

3. Do not position your body in line with the

rotating wheel. Kickback will propel the tool in

direction opposite to the wheel’s movement at the

point of snagging.

4. Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing

have a tendency to snag the rotating accessory

and cause loss of control or kickback.

5. Do not attach a saw chain, woodcarving blade,

segmented diamond wheel with a peripheral

gap greater than 10 mm or toothed saw blade.

Such blades create frequent kickback and loss of

control.

6. Do not “jam” the wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases

the loading and susceptibility to twisting or binding

of the wheel in the cut and the possibility of kick-

back or wheel breakage.

7. When wheel is binding or when interrupting

a cut for any reason, switch off the power

tool and hold the power tool motionless until

the wheel comes to a complete stop. Never

attempt to remove the wheel from the cut while

the wheel is in motion otherwise kickback may

occur. Investigate and take corrective action to

eliminate the cause of wheel binding.

5 ENGLISH

8. Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully re-enter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

the workpiece.

9. Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kick-

back. Large workpieces tend to sag under their

own weight. Supports must be placed under the

workpiece near the line of cut and near the edge

of the workpiece on both sides of the wheel.

10. Use extra caution when making a “pocket cut”

into existing walls or other blind areas. The

protruding wheel may cut gas or water pipes, elec-

trical wiring or objects that can cause kickback.

11. Before using a segmented diamond wheel,

make sure that the diamond wheel has the

peripheral gap between segments of 10 mm or

less, only with a negative rake angle.

Additional Safety Warnings:

1. Never attempt to cut with the tool held upside

down in a vise. This can lead to serious acci-

dents, because it is extremely dangerous.

2. Some material contains chemicals which may

be toxic. Take caution to prevent dust inhala-

tion and skin contact. Follow material supplier

safety data.

3. Store wheels as per manufacturer recom-

mendations. Improper storage may damage the

wheels.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product. MISUSE or failure to follow the safety

rules stated in this instruction manual may cause

serious personal injury.

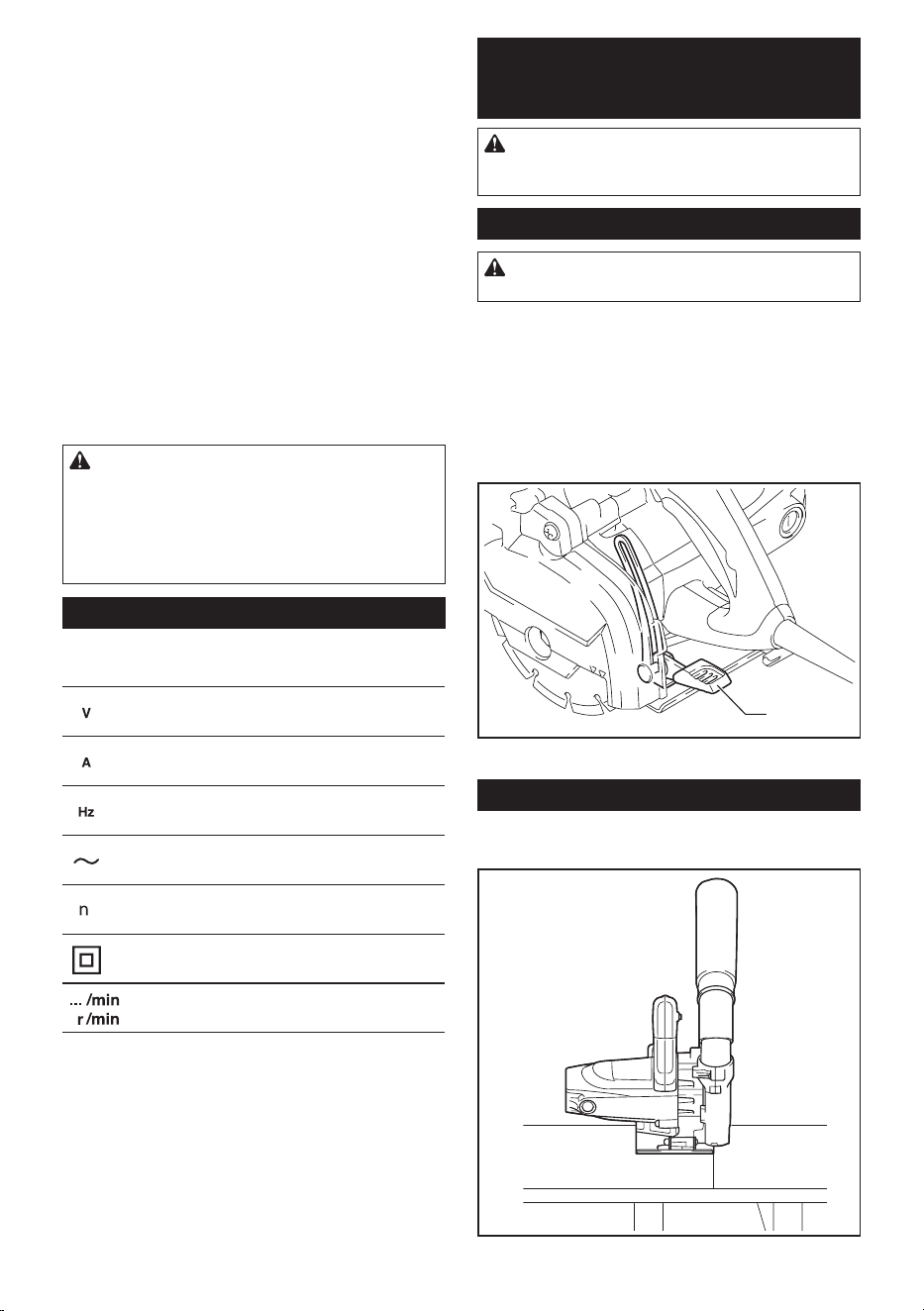

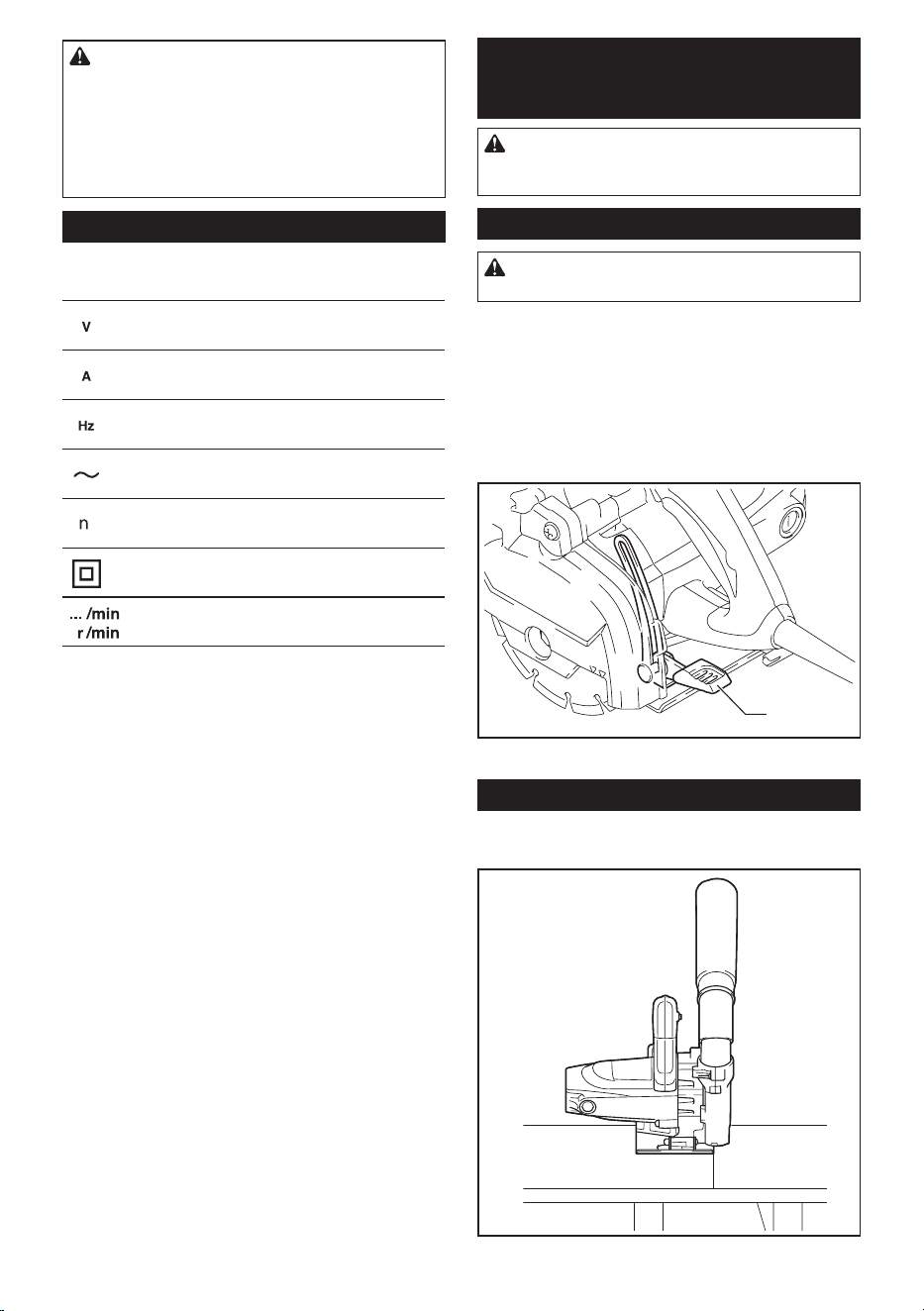

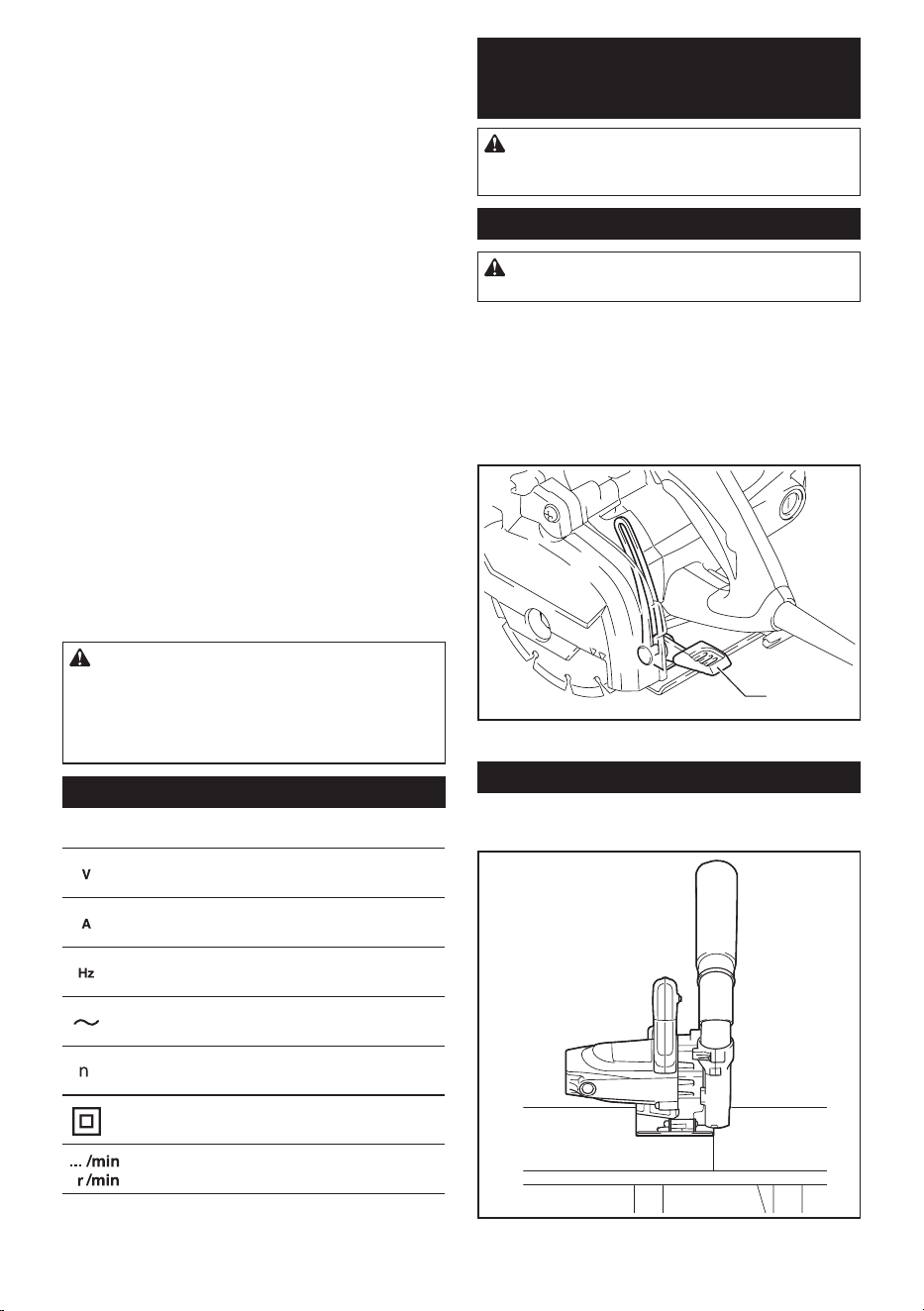

Symbols

The followings show the symbols used for tool.

volts

amperes

hertz

alternating current

rated speed

Class II Construction

revolutions or reciprocation per minute

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched off and unplugged before adjusting or

checking function on the tool.

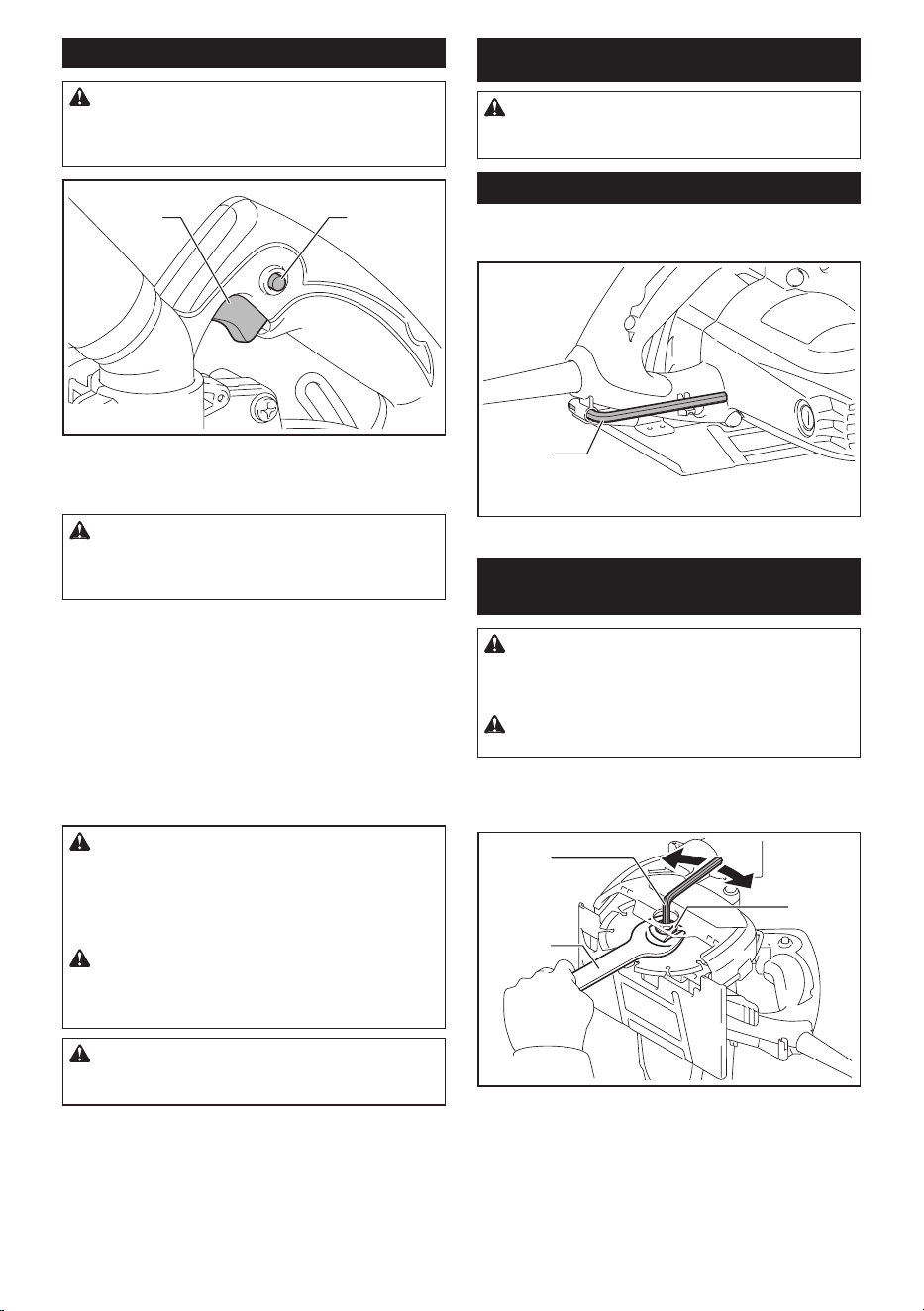

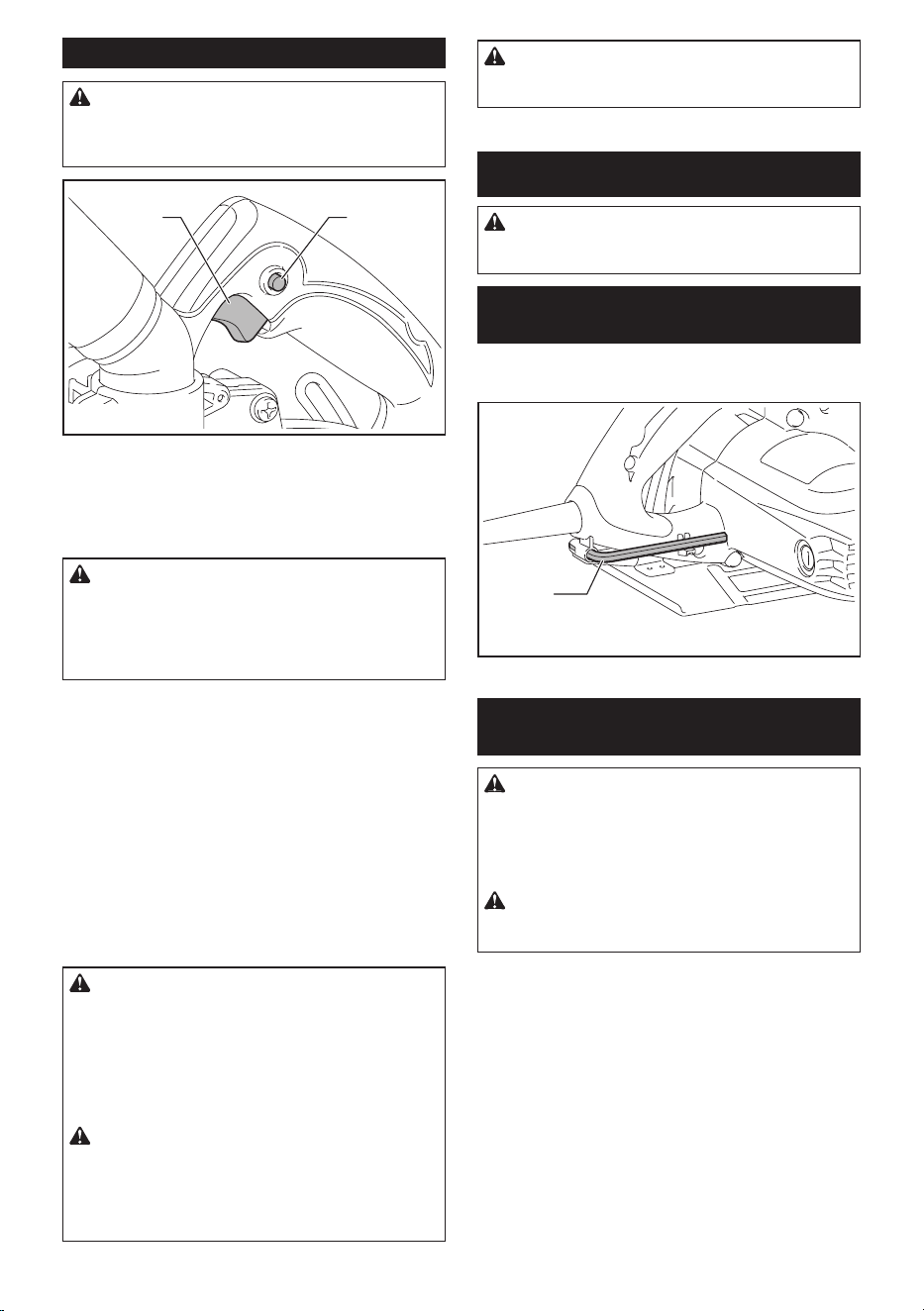

Adjusting depth of cut

CAUTION: After adjusting the depth of cut,

always tighten the lever securely.

Loosen the lever on the depth guide and move the base

up or down. At the desired depth of cut, secure the base

by tightening the lever.

For cleaner, safer cuts, set cut depth so that the dia-

mond wheel projects 2 mm (1/16″) or less below work-

piece. Using proper cut depth helps to reduce potential

for dangerous KICKBACKS which can cause personal

injury.

► 1. Lever

Sighting

Align the edge of the front of the base with your cutting

line on the workpiece.

6 ENGLISH

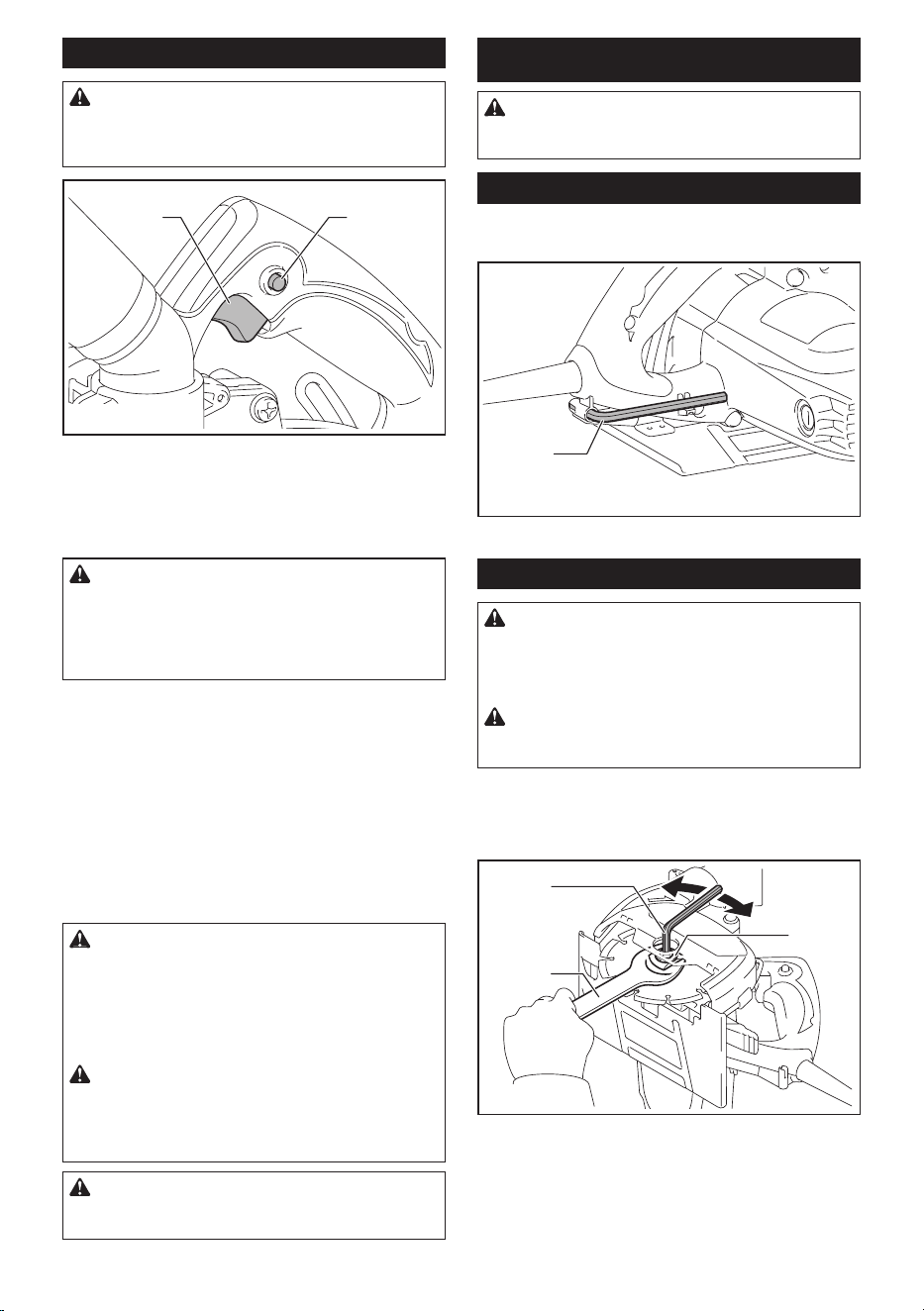

Switch action

CAUTION: Before plugging in the tool, always

check to see that the switch trigger actuates

properly and returns to the "OFF" position when

released.

► 1. Switch trigger 2. Lock button / Lock-off button

For tool with lock button

CAUTION: Switch can be locked in "ON" posi-

tion for ease of operator comfort during extended

use. Apply caution when locking tool in "ON"

position and maintain rm grasp on tool.

To start the tool, simply pull the switch trigger. Release

the switch trigger to stop. For continuous operation,

pull the switch trigger, push in the lock button and then

release the switch trigger. To stop the tool from the

locked position, pull the trigger fully, then release it.

For tool with lock-off button

To prevent the switch trigger from being accidentally

pulled, a lock-off button is provided. To start the tool,

press the lock-off button and pull the switch trigger.

Release the switch trigger to stop.

WARNING: NEVER use the tool if it runs when

you simply pull the switch trigger without press-

ing the lock-off button. A switch in need of repair

may result in unintentional operation and serious

personal injury. Return tool to a Makita service center

for proper repairs BEFORE further usage.

WARNING: NEVER defeat the lock-off button

by taping down or some other means. A switch with

a negated lock-off button may result in unintentional

operation and serious personal injury.

CAUTION: Do not pull the switch trigger hard

without pressing in the lock-off button. This can

cause switch breakage.

ASSEMBLY

CAUTION: Always be sure that the tool is

switched off and unplugged before carrying out

any work on the tool.

Hex wrench storage

When not in use, store the hex wrench as shown in the

gure to keep it from being lost.

► 1. Hex wrench

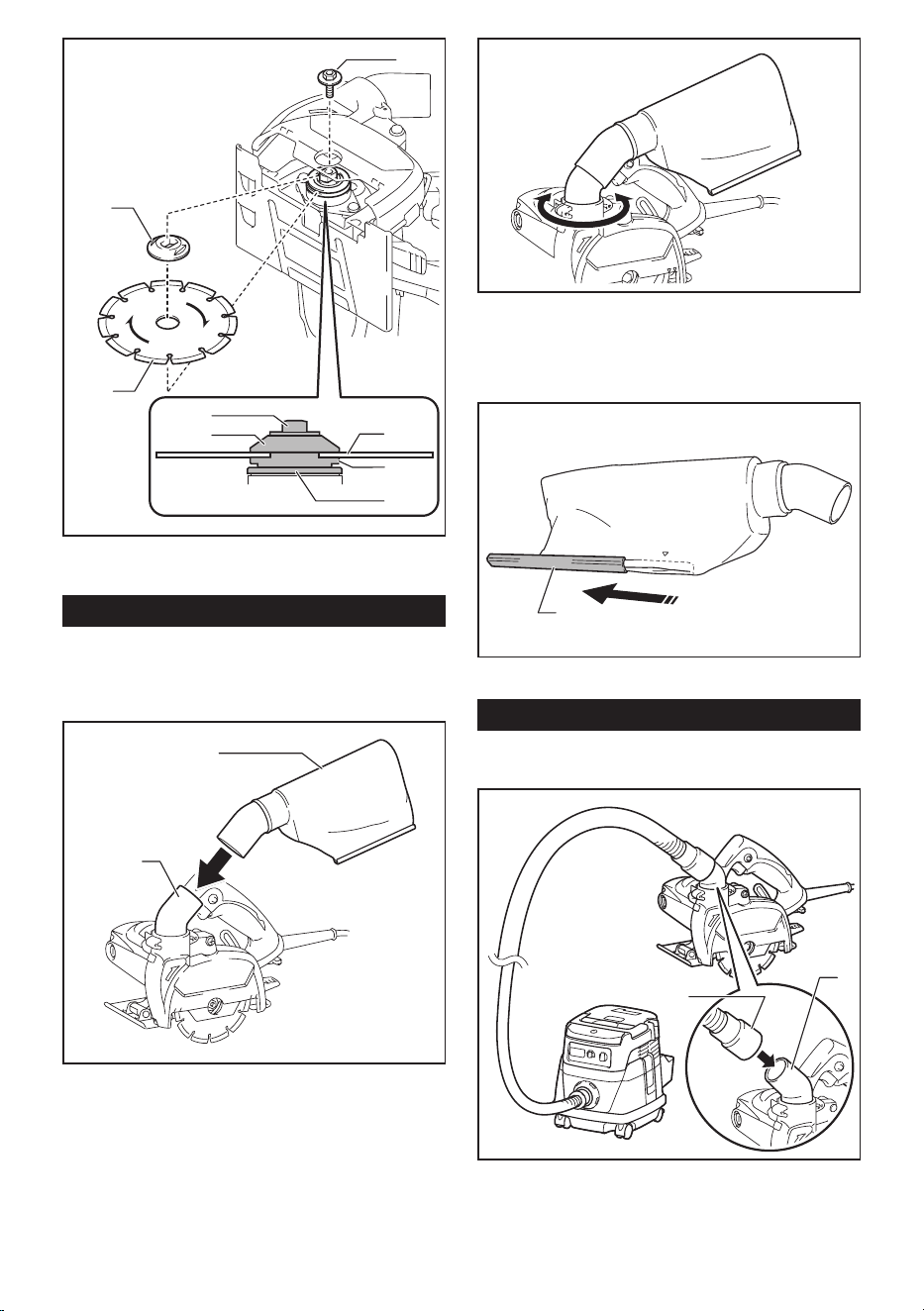

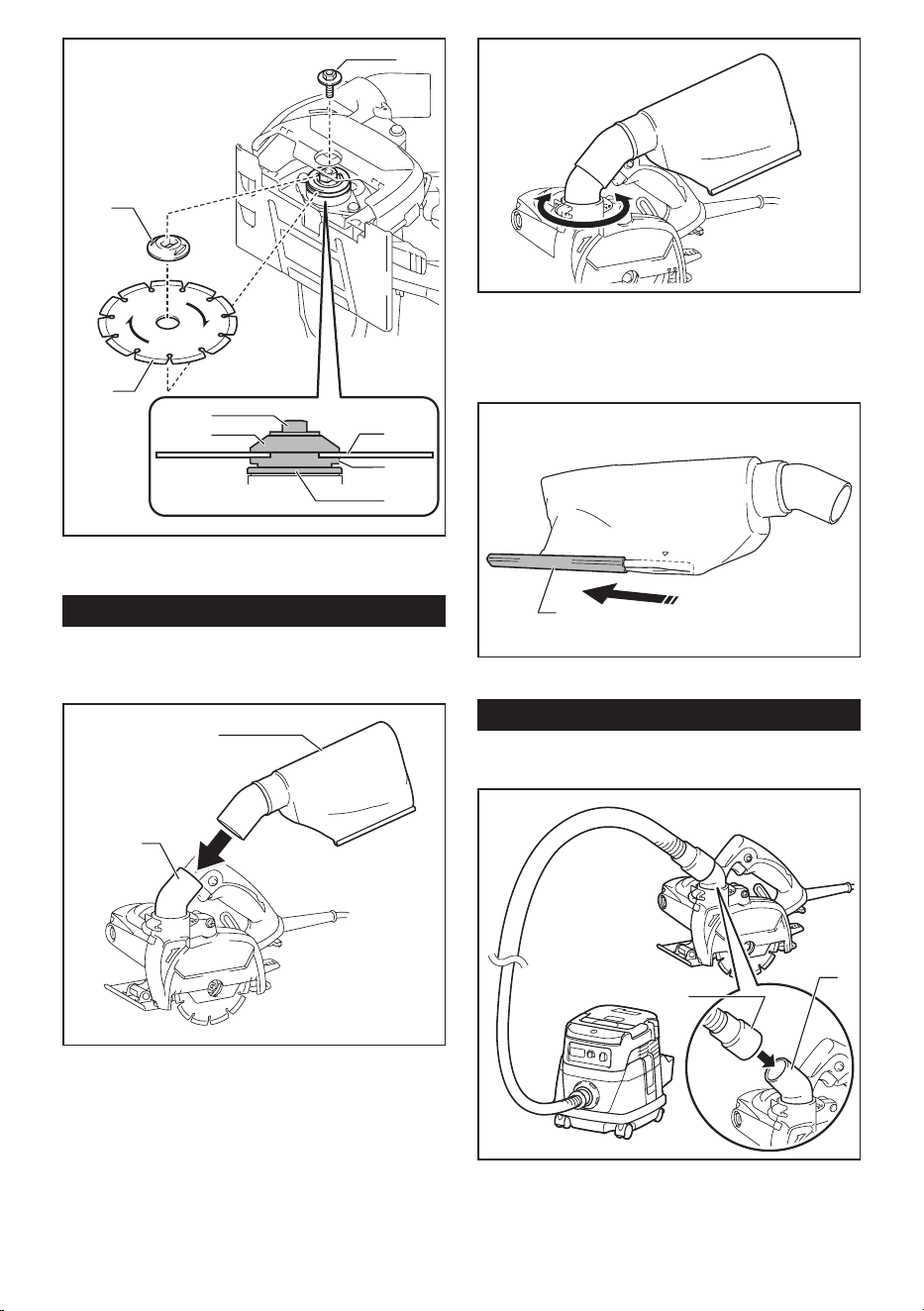

Removing or installing diamond

wheel

CAUTION: BE SURE TO TIGHTEN THE HEX

BOLT SECURELY. Also be careful not to tighten

the bolt forcibly. Slipping your hand from the hex

wrench can cause a personal injury.

CAUTION: Use only the Makita wrench and

hex wrench to install or remove the wheel.

Hold the outer ange with the wrench and loosen the

hex bolt with the hex wrench. Then remove the hex bolt,

outer ange and diamond wheel.

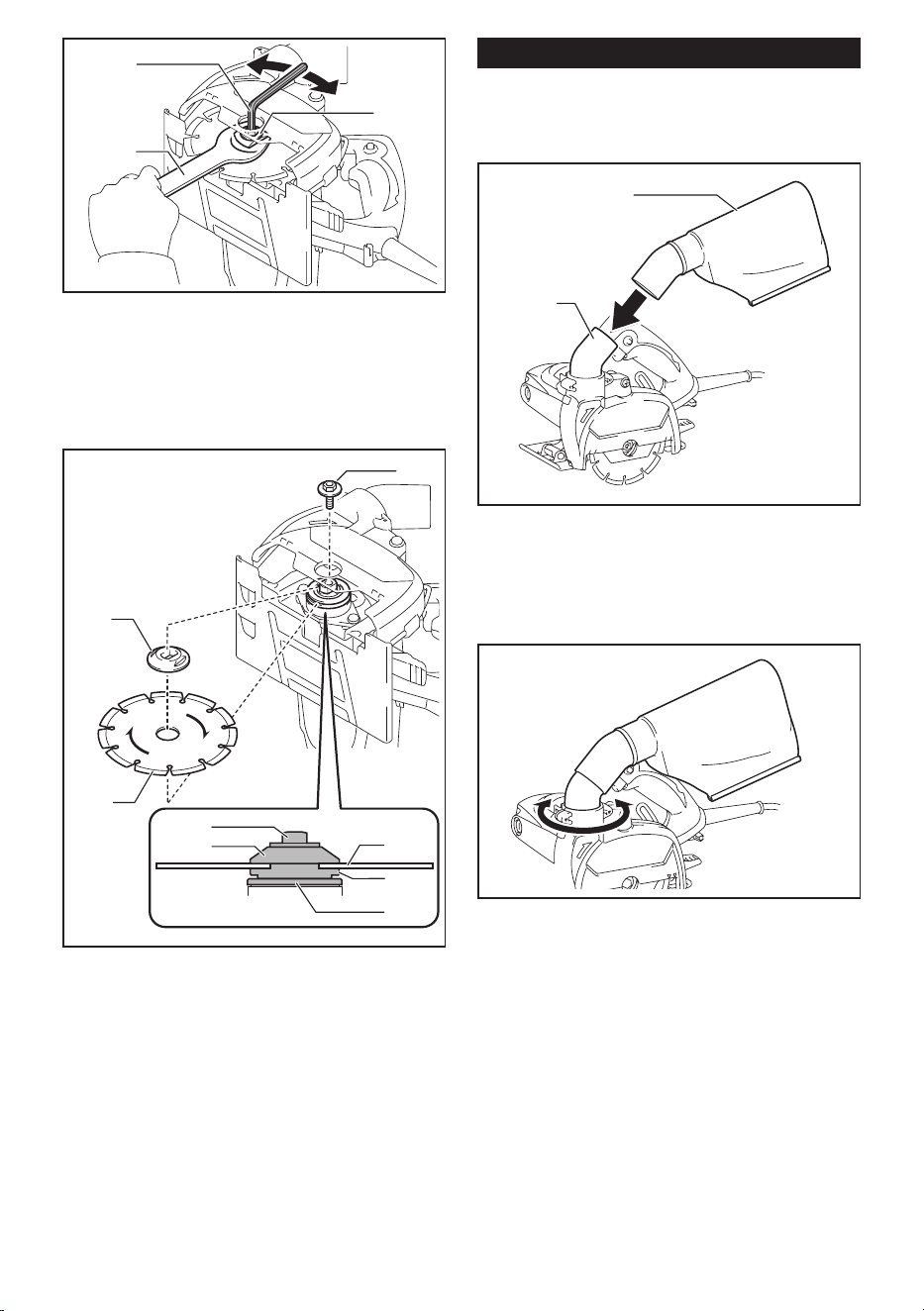

► 1. Hex wrench 2. Hex bolt 3. Wrench 22 4. Loosen

5. Tighten

To install the diamond wheel, follow the removal pro-

cedure in reverse. Always install the wheel so that the

arrow on the diamond wheel points in the same direc-

tion as the arrow on the gear housing.

7 ENGLISH

► 1. Hex bolt 2. Outer ange 3. Diamond wheel

4. Inner ange 5. Cup washer

Dust bag

The use of the dust bag makes cutting operations clean

and dust collection easy. To attach the dust bag, t it

onto the dust spout.

► 1. Dust bag 2. Dust spout

The neck of the dust spout rotates freely. Position the

dust bag so that you can operate the tool comfortably.

When the dust bag is about one-third full, remove the

dust bag from the tool and pull the fastener out. Empty

the dust bag of its contents, tapping it lightly so as to

remove particles adhering to the insides which might

hamper collection.

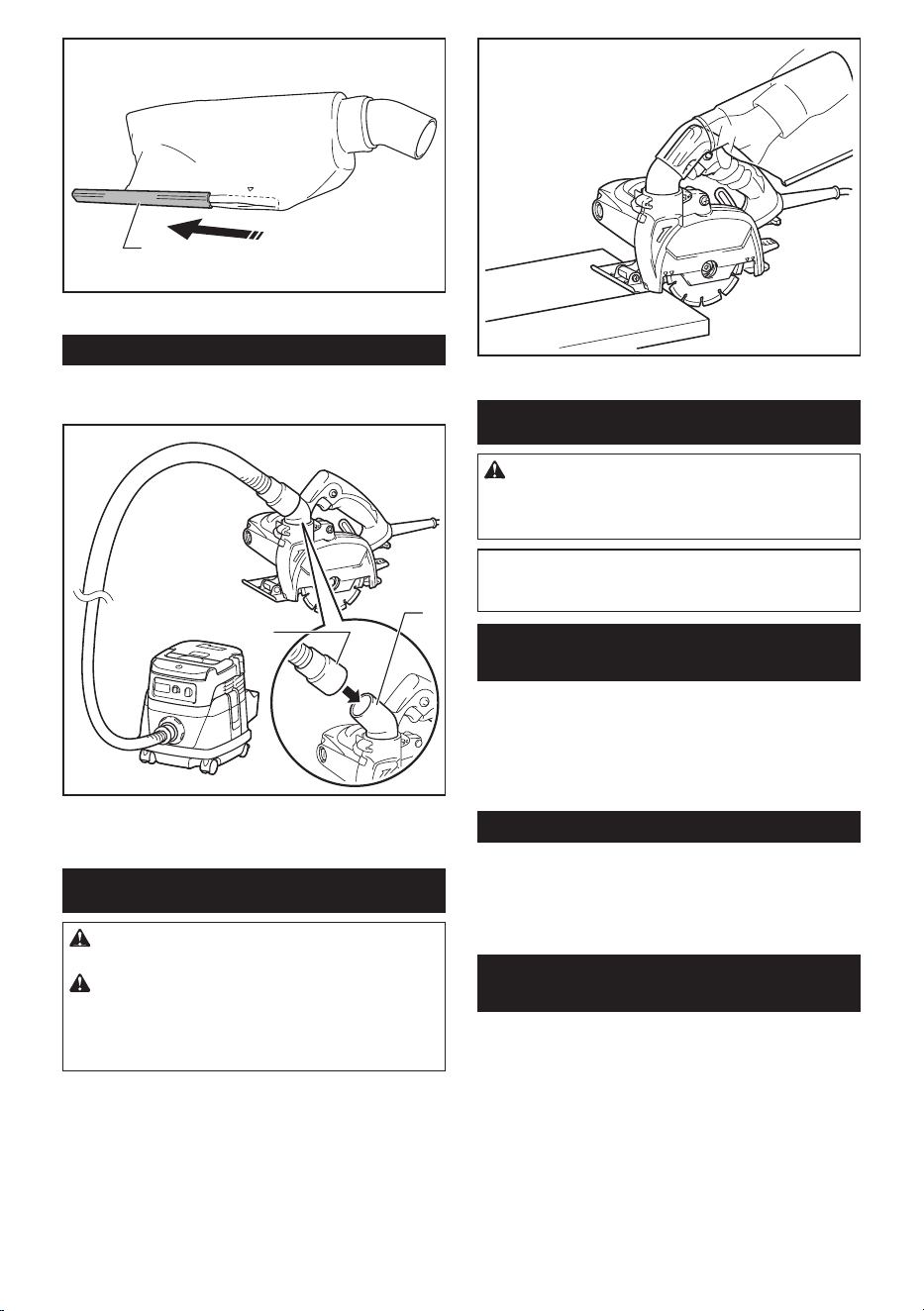

► 1. Fastener

Connecting the vacuum cleaner

When you wish to perform clean cutting operation,

connect a Makita vacuum cleaner to your tool.

► 1. Hose of the vacuum cleaner 2. Dust spout

8 ENGLISH

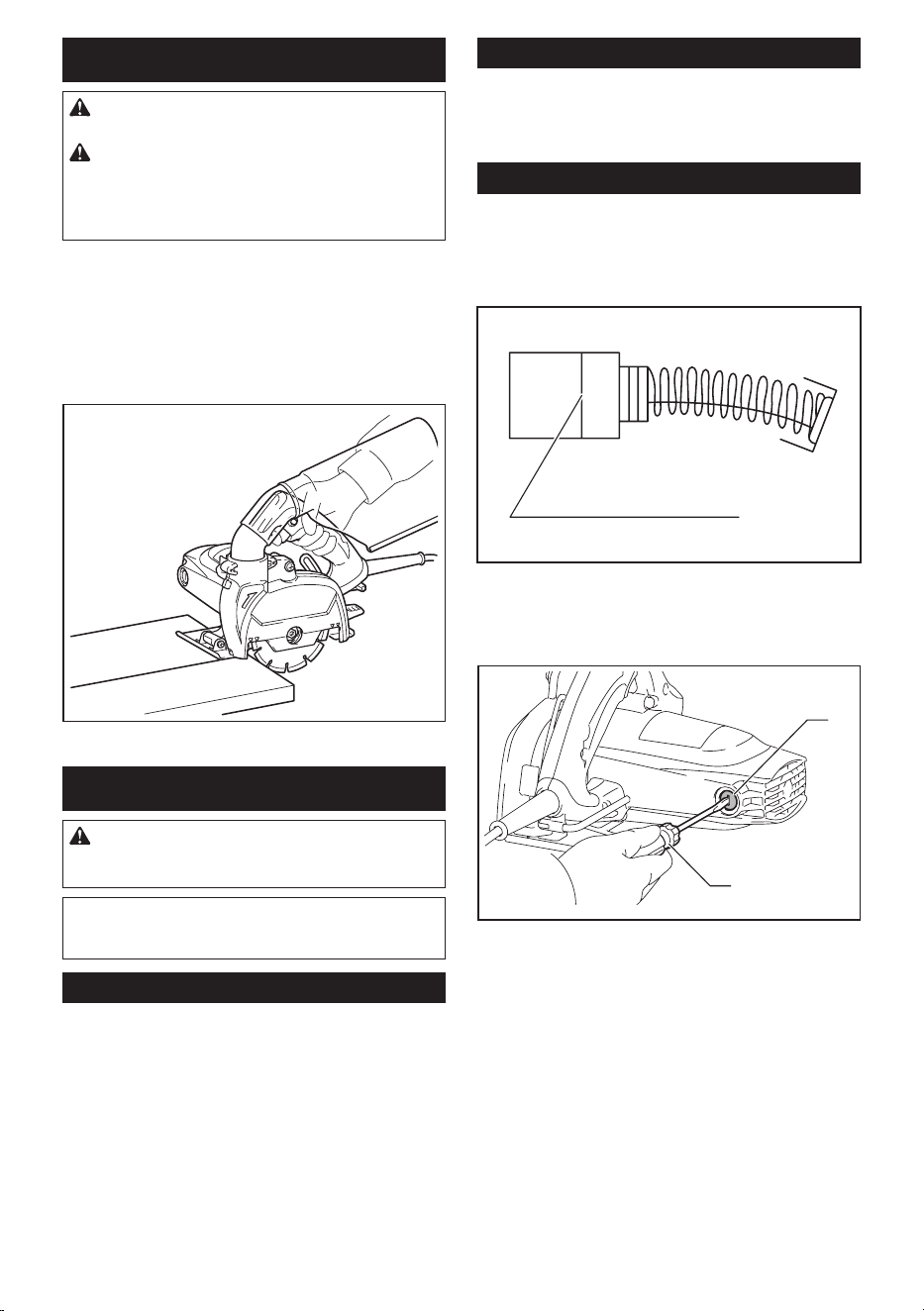

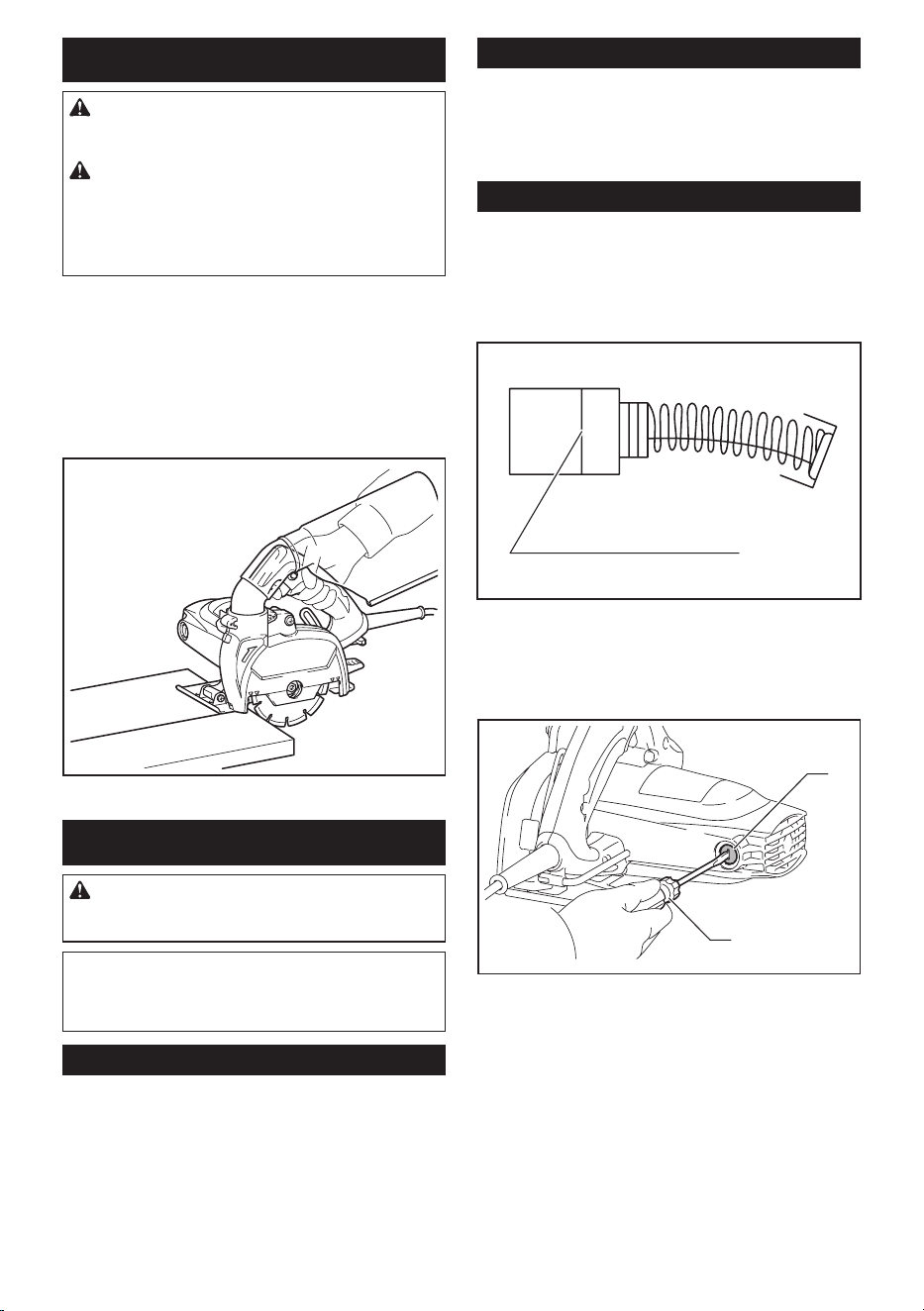

OPERATION

CAUTION: THIS TOOL SHOULD ONLY BE

USED ON HORIZONTAL SURFACES.

CAUTION: Be sure to move the tool forward

in a straight line and gently. Forcing and exerting

excessive pressure or allowing the wheel to bend,

pinch or twist in the cut can cause overheating of the

motor and dangerous kickback of the tool.

Hold the tool rmly. Set the base plate on the workpiece

to be cut without the diamond wheel making any con-

tact. Then turn the tool on and wait until the diamond

wheel attains full speed. Now simply move the tool

forward over the workpiece surface, keeping it at and

advancing smoothly until the cutting is completed. Keep

your cutting line straight and your speed of advance

uniform.

MAINTENANCE

CAUTION: Always be sure that the tool is

switched off and unplugged before attempting to

perform inspection or maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

Dressing diamond wheel

If the cutting action of the diamond wheel begins to

diminish, use an old discarded coarse grit bench grinder

wheel or concrete block to dress the diamond wheel. To

do this, tightly secure the bench grinder wheel or con-

crete block and cut in it.

After use

Clean the dust inside of the tool by running the tool at

an idle for a while. Brush off accumulation of dust on the

base. Accumulation of dust in the motor or on the base

may cause a malfunction of the tool.

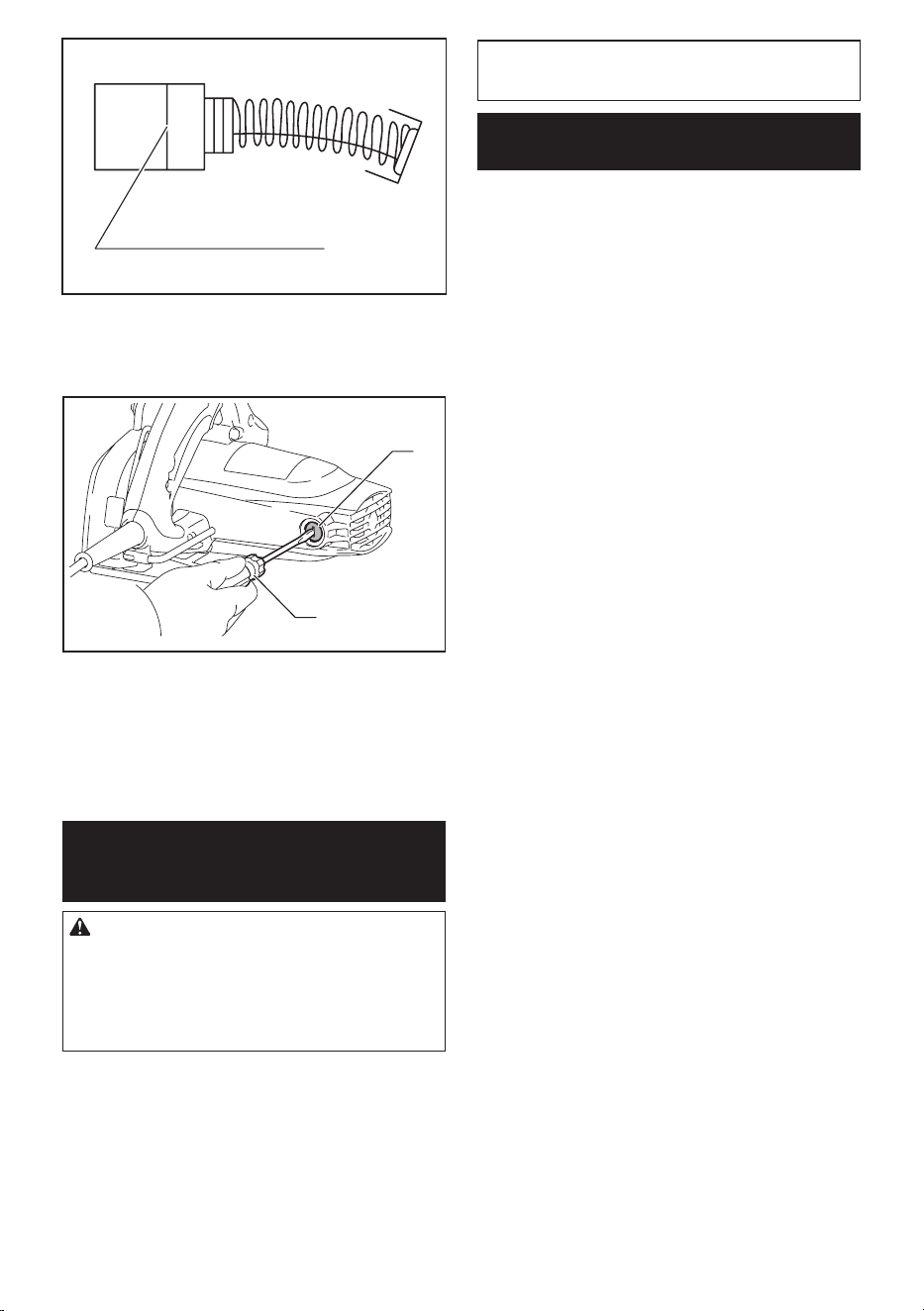

Replacing carbon brushes

Check the carbon brushes regularly.

Replace them when they wear down to the limit mark.

Keep the carbon brushes clean and free to slip in the

holders. Both carbon brushes should be replaced at the

same time. Use only identical carbon brushes.

► 1. Limit mark

Use a screwdriver to remove the brush holder caps.

Take out the worn carbon brushes, insert the new ones

and secure the brush holder caps.

► 1. Screwdriver 2. Brush holder cap

To maintain product SAFETY and RELIABILITY,

repairs, any other maintenance or adjustment should

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

9 ENGLISH

OPTIONAL

ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita tool

specied in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or attachment

for its stated purpose.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

• Diamond wheels (Dry type)

• Wrench 22

• Hex wrench

• Guide rail

• Guide rail adapter

• Safety goggles

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

differ from country to country.

MAKITA LIMITED ONE YEAR

WARRANTY

Warranty Policy

Every Makita tool is thoroughly inspected and tested

before leaving the factory. It is warranted to be free of

defects from workmanship and materials for the period

of ONE YEAR from the date of original purchase.

Should any trouble develop during this one year period,

return the COMPLETE tool, freight prepaid, to one

of Makita’s Factory or Authorized Service Centers. If

inspection shows the trouble is caused by defective

workmanship or material, Makita will repair (or at our

option, replace) without charge.

This Warranty does not apply where:

• repairs have been made or attempted by others:

• repairs are required because of normal wear and

tear:

• the tool has been abused, misused or improperly

maintained:

• alterations have been made to the tool.

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY

INDIRECT, INCIDENTAL OR CONSEQUENTIAL

DAMAGES FROM THE SALE OR USE OF THE

PRODUCT. THIS DISCLAIMER APPLIES BOTH

DURING AND AFTER THE TERM OF THIS WARRANTY.

MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED

WARRANTIES, INCLUDING IMPLIED WARRANTIES

OF "MERCHANTABILITY" AND "FITNESS FOR A

SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM

OF THIS WARRANTY.

This Warranty gives you specic legal rights, and you

may also have other rights which vary from state to

state. Some states do not allow the exclusion or lim-

itation of incidental or consequential damages, so the

above limitation or exclusion may not apply to you.

Some states do not allow limitation on how long an

implied warranty lasts, so the above limitation may not

apply to you.

10 FRANÇAIS

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle : 4100KB

Diamètre de la meule 125 mm (5″)

Épaisseur max. de la meule 2,1 mm (5/64″)

Capacités de coupe max. 40 mm (1-9/16″)

Vitesse nominale (n) 12 200 /min

Longueur totale 231 mm (9-1/8″)

Poids net 3,0 kg (6,6 lbs)

Classe de sécurité

/II

• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécications

contenues dans ce manuel sont sujettes à modication sans préavis.

• Les spécications peuvent varier suivant les pays.

• Poids selon la procédure EPTA 01/2014

CONSIGNES DE

SÉCURITÉ

Consignes de sécurité générales

pour outils électriques

MISE EN GARDE : Veuillez lire toutes les

mises en garde, instructions, illustrations et

spécications qui accompagnent cet outil élec-

trique. Ne pas suivre toutes les instructions de la liste

ci-dessous peut entraîner une décharge électrique,

un incendie et/ou une grave blessure.

Conservez toutes les mises en

garde et instructions pour réfé-

rence future.

Le terme « outil électrique » qui gure dans les avertis-

sements fait référence à un outil électrique branché sur

une prise de courant (par un cordon d’alimentation) ou

alimenté par batterie (sans l).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien

éclairée. Les zones de travail encombrées

ou sombres ouvrent toute grande la porte aux

accidents.

2. N’utilisez pas les outils électriques dans les

atmosphères explosives, telles que celles où

sont présents des liquides, gaz ou poussières

inammables. Les outils électriques génèrent

des étincelles qui peuvent allumer les poussières

ou les vapeurs.

3. Gardez les enfants et personnes présentes

à l’écart pendant l’utilisation d’un outil élec-

trique. Toute distraction peut vous faire perdre la

maîtrise de l’outil.

Sécurité en matière d’électricité

Les ches d’outil électrique doivent corres-

pondre à la prise de courant. Ne modiez jamais

la che, de quelque façon que ce soit. N’utilisez

aucune che d’adaptation avec les outils élec-

triques mis à la terre (à la masse). Les ches non

modiées et les prises de courant correspondantes

réduisent le risque de décharge électrique.

2. Évitez tout contact avec les surfaces mises

à la terre ou à la masse, telles que celles des

tuyaux, radiateurs, cuisinières et réfrigéra-

teurs. Le risque de décharge électrique augmente

si votre corps est mis à la terre ou à la masse.

3. N’exposez pas les outils électriques à la pluie

ou à des surfaces mouillées. La pénétration

d’eau dans un outil électrique augmente le risque

de décharge électrique.

4. Ne maltraitez pas le cordon. N’utilisez jamais

le cordon pour transporter, tirer sur ou débran-

cher l’outil électrique. Gardez le cordon à

l’écart de la chaleur, de l’huile, des bords

tranchants ou des pièces en mouvement. Les

cordons endommagés ou enchevêtrés augmen-

tent le risque de décharge électrique.

5. Lorsque vous utilisez un outil électrique à l’ex-

térieur, faites-le avec un cordon prolongateur

conçu pour l’usage extérieur. Utiliser un cordon

conçu pour l’usage extérieur réduit le risque de

décharge électrique.

Si l’utilisation d’un outil électrique dans un

emplacement humide est inévitable, utilisez une

source d’alimentation protégée par un disjonc-

teur différentiel de fuite à la terre (DDFT). Utiliser

un DDFT réduit le risque de décharge électrique.

7. Les outils électriques peuvent produire des

champs électromagnétiques (CEM) qui ne sont

pas préjudiciables à l’utilisateur. Les utilisa-

teurs de stimulateur cardiaque ou autres appareils

médicaux similaires doivent toutefois demander

conseil au fabricant et/ou à leur médecin avant

d’utiliser cet outil électrique.

11 FRANÇAIS

8. Ne touchez pas la che d’alimentation avec les

mains mouillées.

9. Si le cordon est endommagé, faites-le rempla-

cer par le fabricant ou son représentant, pour

éviter les risques d’accident.

Sécurité personnelle

1. Restez vigilant, attentif à vos gestes et faites

preuve de bon sens pendant l’utilisation

d’un outil électrique. N’utilisez pas un outil

électrique lorsque vous êtes fatigué ou sous

l’inuence d’une drogue, de l’alcool ou d’un

médicament. Tout moment d’inattention pendant

l’utilisation des outils électriques peut entraîner

une grave blessure.

Utilisez l’équipement de protection individuel.

Portez toujours un protecteur pour la vue.

Utilisé dans les conditions adéquates, l’équipement

de protection - masque antipoussière, chaussures

de sécurité antidérapantes, casque de protection

ou protecteur auditif - réduit le risque de blessures.

Évitez le démarrage accidentel. Assurez-vous

que l’interrupteur est sur la position d’arrêt avant

de connecter la source d’alimentation et/ou la

batterie, de saisir l’outil ou de le transporter.

Transporter les outils électriques avec le doigt sur

l’interrupteur, ou les connecter à une source d’ali-

mentation alors que l’interrupteur est en position de

marche ouvre toute grande la porte aux accidents.

4. Retirez toute clé de serrage ou de réglage

avant de mettre l’outil électrique en marche.

Une clé laissée en place sur une pièce rotative de

l’outil électrique peut entraîner une blessure.

Ne vous étirez pas trop. Assurez-vous d’une bonne

prise au sol et d’une bonne position d’équilibre

en tout temps. Cela procure une meilleur maîtrise de

l’outil électrique dans les situations imprévues.

6. Portez des vêtements adéquats. Ne portez ni

vêtements amples ni bijoux. Gardez vos che-

veux, vêtements et gants à l’écart des pièces

en mouvement. Les vêtements amples, bijoux ou

cheveux longs peuvent être happés par les pièces

en mouvement.

7. Si des accessoires sont fournis pour raccor-

der un appareil d’aspiration et de collecte

des poussières, assurez-vous qu’ils sont

correctement raccordés et qu’ils sont utilisés

de manière adéquate. L’utilisation d’un appareil

de collecte des poussières permet de réduire les

risques liés à la présence de poussières dans l’air.

8. Ne vous laissez pas abuser, au point d’être sûr

de vous et d’ignorer les principes de sécurité,

par un sentiment de familiarité acquis par l’uti-

lisation fréquente des outils électriques. Un

geste irrééchi peut entraîner une grave blessure

en une fraction de seconde.

9. Portez toujours des lunettes à coques de pro-

tection pour protéger vos yeux contre les bles-

sures lors de l’utilisation d’outils électriques.

Les lunettes à coques doivent être conformes

à ANSI Z87.1 aux États-Unis.

L’employeur a la responsabilité d’imposer

l’utilisation d’équipements de protection de

sécurité adéquats aux utilisateurs des outils

électriques et à toute autre personne se trou-

vant dans la zone de travail immédiate.

Utilisation et entretien des outils électriques

1. Ne forcez pas l’outil électrique. Utilisez l’outil

électrique qui convient à votre application. Si

vous utilisez l’outil électrique adéquat et respectez

le régime pour lequel il a été conçu, il effectuera

un travail de meilleure qualité et plus sécuritaire.

2. N’utilisez pas l’outil électrique s’il n’est pas

possible de l’allumer et de l’éteindre avec son

interrupteur. Tout outil électrique dont l’interrup-

teur est défectueux représente un danger et doit

être réparé.

3. Débranchez la che de la source d’alimenta-

tion et/ou retirez la BATTERIE de l’outil élec-

trique, si elle est amovible, avant d’effectuer

tout réglage, de remplacer les accessoires

ou de ranger les outils électriques. De telles

mesures de sécurité préventives réduisent

le risque de démarrage accidentel de l’outil

électrique.

4. Mettez les outils électriques sous tension

hors de la portée des enfants et ne laissez

aucune personne les utiliser si elle n’est pas

familiarisée avec l’outil électrique ou avec les

présentes instructions d’utilisation. Les outils

électriques représentent un danger entre les

mains de personnes qui n’en connaissent pas le

mode d’utilisation.

5. Veillez à l’entretien des outils électriques et

des accessoires. Assurez-vous que les pièces

mobiles ne sont pas désalignées ou coincées,

qu’aucune pièce n’est cassée et que l’outil

électrique n’a subi aucun dommage affectant

son bon fonctionnement. Si un outil électrique

est endommagé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés par

des outils électriques mal entretenus.

6. Maintenez les outils tranchants bien aiguisés

et propres. Les outils tranchants dont l’entretien

est effectué correctement et dont les bords sont

bien aiguisés risquent moins de se coincer et sont

plus faciles à maîtriser.

7. Utilisez l’outil électrique, ses accessoires, ses

embouts, etc., en respectant les présentes

instructions et en tenant compte des condi-

tions de travail et du type de travail à effectuer.

L’utilisation d’un outil électrique pour d’autres

usages que ceux prévus peut entraîner une situa-

tion dangereuse.

8. Gardez les poignées et surfaces de saisie

sèches, propres et exemptes d’huile et de

graisse. Les poignées et surfaces de saisie glis-

santes ne permettent pas la manipulation sécu-

ritaire et une bonne maîtrise de l’outil dans les

situations imprévues.

9. Lors de l’utilisation de l’outil, ne portez pas

de gants de travail en tissu qui risquent de

s’enchevêtrer dans l’outil. L’enchevêtrement de

gants de travail en tissu dans les pièces en mou-

vement peut entraîner une blessure.

Réparation

1. Faites réparer votre outil électrique par un

réparateur qualié qui utilise des pièces de

rechange identiques aux pièces d’origine. Le

maintien de la sûreté de l’outil électrique sera ainsi

assuré.

12 FRANÇAIS

2. Suivez les instructions de lubrication et de

remplacement des accessoires.

UTILISEZ UN CORDON PROLONGATEUR

APPROPRIÉ. Assurez-vous que votre cordon prolon-

gateur est en bonne condition. Lorsque vous utilisez

un cordon prolongateur, assurez-vous qu’il est assez

robuste pour transporter le courant exigé par le produit.

Un cordon trop petit entraînera une baisse dans la

tension composée, ce qui causera une perte d’énergie

et une surchauffe. Le tableau 1 indique la dimension de

cordon à utiliser, en fonction de la longueur du cordon

et de l’intensité nominale gurant sur la plaque signalé-

tique. En cas de doute, utilisez un calibre plus robuste.

Plus le numéro de calibre est bas, plus le cordon est

robuste.

Tableau 1 : Calibre minimum du cordon

Intensité nominale Volts Longueur totale du cordon en pieds

120 V 25 ft. 50 ft. 100 ft. 150 ft.

220 V - 240 V 50 ft. 100 ft. 200 ft. 300 ft.

Plus de Pas plus de Calibre américain des ls

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 Non recommandé

Consignes de sécurité pour scie

diamant

1. La protection fournie avec l’outil doit être

solidement attachée à l’outil électrique et

positionnée pour un maximum de sécurité,

an qu’un minimum de meule soit exposé

vers l’utilisateur. Tenez l’outil de façon que la

meule en rotation se trouve loin de vous et de

toute personne présente. La protection permet

de protéger l’utilisateur des fragments cassés de

meule et d’un contact accidentel avec la meule.

2. N’utilisez que les meules tronçonneuses

diamant conçues pour votre outil électrique.

Même si un accessoire peut être xé à votre outil

électrique, cela ne garantit pas son fonctionne-

ment sécuritaire.

3. La vitesse nominale de l’accessoire doit

être au moins égale à la vitesse maximale

inscrite sur l’outil électrique. Les accessoires

qui tournent plus vite que leur vitesse nominale

peuvent casser et voler en éclats.

Les meules ne doivent être utilisées que pour des

applications recommandées. Exemple : ne meu-

lez pas avec le côté de la meule tronçonneuse.

Les meules tronçonneuses abrasives sont conçues

pour le meulage périphérique. Elles peuvent voler en

éclats sous l’effet d’une force latérale.

5. Utilisez toujours des asques de meule en

parfait état et dont le diamètre correspond à la

meule sélectionnée. Les asques adéquats, en

soutenant la meule, réduisent les risques de rup-

ture de la meule.

Le diamètre extérieur et l’épaisseur de votre

accessoire ne doivent pas dépasser la capacité

nominale de votre outil électrique. Il est impos-

sible de protéger ou de contrôler adéquatement les

accessoires d’une dimension inappropriée.

Le diamètre intérieur des meules et des

asques doit être bien adapté à l’axe de l’outil

électrique. Les meules et asques dont l’alésage

ne correspond pas au support de montage de l’outil

électrique se déséquilibreront, vibreront trop et ris

queront de causer une perte de maîtrise de l’outil.

8. N’utilisez pas de meules endommagées.

Avant chaque utilisation, vériez l’absence

de copeaux et ssures sur la meule. Si vous

échappez l’outil électrique ou la meule, assu-

rez-vous que la meule n’a subi aucun dom-

mage ou remplacez-la par une meule en bon

état. Après avoir vérié et installé la meule,

tenez l’outil de façon que la meule en rotation

se trouve loin de vous et de toute personne

présente, et faites tourner l’outil électrique à

vide pendant une minute à vitesse maximale.

Si la meule est endommagée, elle devrait norma-

lement se casser lors de ce test.

9. Portez des dispositifs de sécurité personnelle.

Suivant le type d’utilisation, portez un écran

facial, des lunettes à coques ou des lunettes

de sécurité. Au besoin, portez un masque

antipoussières, des protections d’oreilles,

des gants et un tablier de travail résistant aux

petites pièces abrasives et aux fragments de

pièce. La protection oculaire utilisée doit pou-

voir protéger contre les débris projetés lors des

diverses opérations. Le masque antipoussières

ou le respirateur doit pouvoir ltrer les particules

générées par votre travail. L’exposition trop

longue à un bruit très intense peut entraîner des

lésions de l’ouïe.

10. Tenez toutes les personnes présentes à une

distance sécuritaire de votre zone de travail.

Toute personne pénétrant dans votre zone de

travail doit porter des dispositifs de protection

personnelle. Des fragments de pièce ou une

meule cassée peuvent être projetés et blesser

quelqu’un même s’il ne se trouve pas tout près de

vous.

11. Tenez l’outil électrique uniquement par ses

surfaces de prise isolées pendant toute opé-

ration où l’accessoire de coupe pourrait venir

en contact avec un câblage dissimulé ou avec

son propre cordon. En cas de contact de l’ac-

cessoire de coupe avec un conducteur sous ten-

sion, les pièces métalliques à découvert de l’outil

électrique risqueraient de transmettre un choc

électrique à l’utilisateur.

13 FRANÇAIS

12. Positionnez le cordon loin de l’accessoire

en rotation. Si vous perdez le contrôle, vous

risquez de sectionner ou d’accrocher le cordon,

et il est possible que votre main ou votre bras soit

entraîné vers la meule en rotation.

13. Ne reposez jamais l’outil électrique tant que

l’accessoire ne s’est pas complètement immo-

bilisé. La meule en rotation pourrait s’agripper à

la surface et rendre l’outil électrique incontrôlable.

14.

Ne faites pas fonctionner l’outil électrique

lorsque vous le transportez. Un contact accidentel

avec l’accessoire en rotation pourrait accrocher vos

vêtements et entraîner l’accessoire vers votre corps.

15. Nettoyez régulièrement les orices d’aération

de l’outil électrique. Le ventilateur du moteur

aspire les poussières à l’intérieur du boîtier, et

l’accumulation excessive de métal en poudre peut

entraîner un risque électrique.

16. N’utilisez pas l’outil électrique près de maté-

riaux inammables. Les étincelles risqueraient

de faire prendre en feu ces matériaux.

17. N’utilisez pas d’accessoires qui nécessitent

des liquides de refroidissement. L’utilisation

d’eau ou autres liquides de refroidissement peut

entraîner l’électrocution ou un choc électrique.

Recul et mises en gardes connexes

Le recul est une réaction brusque qui se produit lors-

qu’une meule en rotation se coince ou accroche. Le

coincement ou l’accrochage provoque un arrêt soudain

de la meule en rotation qui, à son tour, propulse l’outil

électrique hors de contrôle, dans le sens opposé à celui

de la rotation de la meule au point de grippage.

Par exemple, si une meule abrasive accroche dans la

pièce ou s’y coince, le bord de la meule, au point où elle

se coince, plongera dans le matériau, faisant du même

coup remonter ou reculer la meule hors de la pièce.

La meule peut alors bondir vers l’utilisateur ou dans

le sens opposé, selon la direction du mouvement de

la meule au point de coinçage. Les meules abrasives

peuvent également se casser dans ces conditions.

Le recul est le résultat d’une mauvaise utilisation de

l’outil électrique et/ou de mauvaises méthodes ou

conditions d’utilisation ; on peut l’éviter en prenant les

précautions adéquates indiquées ci-dessous.

Maintenez une prise ferme sur l’outil électrique,

et placez votre corps et votre bras de manière à

pouvoir résister aux forces de recul. Utilisez tou-

jours la poignée auxiliaire, le cas échéant, pour

contrôler au maximum le recul ou la réaction de

couple durant le démarrage. Si les précautions

adéquates sont prises, l’utilisateur peut contrôler les

réactions de couple ou les forces de recul.

2. Ne mettez jamais votre main près de l’acces-

soire en rotation. L’accessoire pourrait reculer

sur votre main.

Ne vous placez pas droit derrière la meule en rota-

tion. Le recul propulsera l’outil dans le sens opposé au

mouvement de la meule au point d’accrochage.

4. Soyez tout particulièrement prudent lorsque

vous travaillez dans les coins, sur les rebords

aigus, etc. Évitez de faire bondir ou accrocher

l’accessoire. Les coins, les rebords aigus ou les

rebondissements ont tendance à provoquer un

accrochage de l’accessoire en rotation et à causer

une perte de contrôle ou un recul.

5. N’attachez pas de chaîne de scie, de lame de

sculpture, de meule diamant segmentée avec

un espace périphérique de plus de 10 mm

ou une lame en dents de scie. De telles lames

créent fréquemment un recul et une perte de

contrôle.

6. Ne « bloquez » pas la meule et n’appliquez pas

de pression excessive. N’essayez pas de faire

une coupe trop profonde. Une surcharge de la

meule augmente la charge et le risque de torsion

ou coincement de la meule dans la coupe et la

possibilité de recul ou de cassure de la meule.

7. Lorsque la meule se coince ou que vous

interrompez une coupe pour une raison quel-

conque, éteignez l’outil électrique et mainte-

nez-le immobile jusqu’à ce que la meule s’ar-

rête complètement. Ne cherchez jamais à sortir

la meule de l’entaille pendant que la meule est

encore en mouvement, car vous vous expo-

seriez à un recul. Si la meule a tendance à se

coincer, recherchez-en la cause et apportez les

correctifs appropriés.

8. Ne redémarrez pas le travail de coupe dans

la pièce. Laissez la meule atteindre sa pleine

vitesse et replacez avec précaution l’outil dans

l’entaille. La meule peut se coincer, remonter ou

provoquer un recul si l’outil électrique est redé-

marré dans la pièce.

9. Assurez un soutien aux panneaux ou à toute

pièce surdimensionnée pour réduire le risque

de coincement de la meule ou de recul. Les

grandes pièces ont tendance à s’affaisser sous

leur propre poids. Placez des points d’appui sous

la pièce près de la ligne de coupe et près des

bords de la pièce des deux côtés de la meule.

10. Soyez particulièrement prudent lorsque vous

découpez une ouverture dans une cloison

existante ou tout autre matériau dont l’arrière

n’est pas visible. En dépassant, la meule pourrait

couper une conduite de gaz ou d’eau, des ls

électriques ou des objets qui risquent de provo-

quer un recul.

11. Avant d’utiliser une meule diamant segmentée,

assurez-vous que la meule diamant présente

un espace périphérique de 10 mm ou moins,

avec un angle de coupe négatif seulement.

Consignes de sécurité additionnelles :

1. Ne tentez jamais de couper en bloquant l’outil

la tête en bas dans un étau. Cela est très dange-

reux et peut entraîner de graves accidents.

2. Certains matériaux contiennent des produits

chimiques qui peuvent être toxiques. Prenez

les précautions nécessaires pour éviter l’inha-

lation de ces poussières ou leur contact avec

la peau. Conformez-vous aux consignes de

sécurité du fournisseur du matériau.

3. Rangez les meules conformément aux recom-

mandations du fabricant. Un rangement inadé-

quat peut endommager les meules.

CONSERVEZ CE MODE

D’EMPLOI.

14 FRANÇAIS

MISE EN GARDE : NE VOUS LAISSEZ PAS

tromper (au l d’une utilisation répétée) par un

sentiment d’aisance ou de familiarité avec le

produit en négligeant les consignes de sécurité

qui accompagnent le produit. L’UTILISATION

INCORRECTE ou l’ignorance des consignes de

sécurité du présent manuel d’instructions com-

porte un risque de blessure grave.

Symboles

Les symboles utilisés pour l’outil sont indiqués

ci-dessous.

volts

ampères

hertz

courant alternatif

vitesse nominale

construction, catégorie II

tours ou alternances par minute

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION : Assurez-vous toujours que

l’outil est hors tension et débranché avant de

l’ajuster ou de vérier son fonctionnement.

Réglage de la profondeur de coupe

ATTENTION

: Après avoir ajusté la profondeur

de coupe, serrez toujours fermement le levier.

Desserrez le levier du guide de profondeur puis dépla-

cez la base vers le haut ou le bas. À la profondeur de

coupe désirée, xez la base en serrant le levier.

Pour des coupes plus propres et plus sûres, réglez la

profondeur de coupe de sorte que la meule diamant ne

dépasse que de 2 mm (1/16″) ou moins sous la pièce

à travailler. L’utilisation d’une profondeur de coupe

adéquate contribue à réduire le risque de dangereux

RECULS, qui comportent un risque de blessure.

► 1. Levier

Visée

Alignez le bord de l’avant de la base sur votre ligne de

coupe sur la pièce à travailler.

15 FRANÇAIS

Interrupteur

ATTENTION : Avant de brancher l’outil,

assurez-vous toujours que la gâchette fonctionne

correctement et revient en position d’arrêt une

fois relâchée.

► 1. Gâchette 2. Bouton de verrouillage / Bouton de

sécurité

Pour outil avec bouton de

verrouillage

ATTENTION : Il est possible de verrouiller

la gâchette en position de marche pour un plus

grand confort de l’utilisateur lors d’une utilisation

prolongée. Lorsque vous verrouillez l’outil en

position de marche, soyez prudent et maintenez

une prise ferme sur l’outil.

Pour démarrer l’outil, appuyez simplement sur la

gâchette. Pour l’arrêter, relâchez la gâchette. Pour un

fonctionnement en continu, appuyez sur la gâchette,

enfoncez le bouton de verrouillage et relâchez la

gâchette. Pour arrêter l’outil à partir de la position ver-

rouillée, pressez à fond sur la gâchette, puis relâchez-la.

Pour outil avec bouton de sécurité

Un bouton de sécurité est fourni pour prévenir la

pression accidentelle sur la gâchette. Pour démarrer

l’outil, enfoncez le bouton de sécurité et appuyez sur la

gâchette. Pour l’arrêter, relâchez la gâchette.

MISE EN GARDE : N’utilisez JAMAIS l’ou-

til s’il s’active simplement en appuyant sur la

gâchette sans enfoncer le bouton de sécurité.

Une gâchette défectueuse peut causer la mise en

marche accidentelle et une grave blessure. AVANT de

poursuivre l’utilisation, retournez l’outil à un centre de

service après-vente Makita pour le faire réparer.

MISE EN GARDE : Ne neutralisez JAMAIS

le bouton de sécurité en le xant avec du ruban

adhésif ou de toute autre manière. Une gâchette

dont le bouton de sécurité est neutralisé peut causer

la mise en marche accidentelle et une grave blessure.

ATTENTION : N’appuyez pas fortement sur la

gâchette sans avoir d’abord enfoncé le bouton de

sécurité. Vous risqueriez de briser la gâchette.

ASSEMBLAGE

ATTENTION : Avant d’effectuer toute inter-

vention sur l’outil, assurez-vous toujours qu’il est

hors tension et débranché.

Rangement de la clé hexagonale

Lorsque vous n’utilisez pas la clé hexagonale, rangez-la

de la façon indiquée sur la gure pour éviter de l’égarer.

► 1. Clé hexagonale

Retrait ou pose de la meule diamant

ATTENTION : VOUS DEVEZ SERRER LE

BOULON HEXAGONAL FERMEMENT. Évitez

toutefois de trop forcer en serrant le boulon. Il

y a risque de blessure si votre main glisse de la clé

hexagonale.

ATTENTION : Utilisez uniquement la clé et la

clé hexagonale Makita pour installer ou retirer la

meule.

Tenez le asque externe avec la clé et desserrez le

boulon hexagonal avec la clé hexagonale. Retirez

ensuite le boulon hexagonal, le asque externe et la

meule diamant.

► 1. Clé hexagonale 2. Boulon hexagonal 3. Clé 22

4. Desserrer 5. Serrer

Pour installer la meule diamant, suivez la procédure de

retrait en sens inverse. Installez toujours la meule dia-

mant de sorte que la èche de la meule pointe dans le

même sens que celle du boîtier d’engrenage.

16 FRANÇAIS

► 1. Boulon hexagonal 2. Flasque externe 3. Meule

diamant 4. Flasque interne 5. Rondelle à collerette

Sac à poussières

L’utilisation du sac à poussières permet un travail de

coupe propre et facilite la collecte des poussières.

Pour poser le sac à poussières, xez-le à la buse à

poussières.

► 1. Sac à poussières 2. Buse à poussières

Le cou de la buse à poussières pivote librement. Placez

le sac à poussières de manière à pouvoir utiliser l’outil

confortablement.

Lorsque le sac à poussières est rempli à peu près du

tiers, retirez-le de l’outil et dégagez le fermoir. Videz le

contenu du sac à poussières, en le tapotant pour retirer

les particules qui adhèrent à l’intérieur et peuvent entra-

ver la collecte des poussières.

► 1. Fermoir

Raccordement de l’aspirateur

Lorsque vous souhaitez effectuer un travail de coupe

propre, raccordez un aspirateur Makita à votre outil.

► 1. Tuyau de l’aspirateur 2. Buse à poussières

17 FRANÇAIS

UTILISATION

ATTENTION : CET OUTIL NE DOIT

ÊTRE UTILISÉ QUE SUR DES SURFACES

HORIZONTALES.

ATTENTION : Veillez à bien déplacer l’outil

vers l’avant, en ligne droite et en douceur. Si vous

forcez dessus ou exercez une pression excessive,

ou si vous courbez, coincez ou tordez la meule dans

l’entaille, vous risquez de surchauffer le moteur et de

provoquer un dangereux recul de l’outil.

Tenez l’outil fermement. Posez la plaque de base sur

la pièce à couper, sans que la meule diamant n’entre

en contact avec quoi que ce soit. Allumez ensuite l’outil

et attendez que la meule diamant atteigne sa pleine

vitesse. Déplacez ensuite simplement l’outil vers l’avant

sur la surface de la pièce à travailler, en le gardant

bien à plat et en avançant doucement jusqu’à ce que

la coupe soit terminée. Gardez la ligne de coupe bien

droite et la vitesse de progression uniforme.

ENTRETIEN

ATTENTION : Assurez-vous toujours que

l’outil est hors tension et débranché avant d’y

effectuer tout travail d’inspection ou d’entretien.

AVIS : N’utilisez jamais d’essence, de benzine,

de solvant, d’alcool ou autres produits similaires.

Une décoloration, une déformation ou la forma-

tion de ssures peuvent en découler.

Dressage de la meule diamant

Si l’efcacité de coupe de la meule diamant commence

à diminuer, utilisez un vieux touret à gros grain ou un

bloc de béton pour la dresser. Pour cela, xez solide-

ment le touret ou le bloc de béton et coupez dedans.

Après l’utilisation

Enlevez les poussières à l’intérieur de l’outil en le fai-

sant tourner un instant à vide. Brossez les poussières

accumulées sur la base. Toute accumulation de pous-

sières dans le moteur ou sur la base risque d’entraîner

un dysfonctionnement de l’outil.

Remplacement des charbons

Vériez les charbons régulièrement.

Remplacez-les lorsqu’ils sont usés jusqu’au trait de

limite d’usure. Maintenez les charbons propres et en

état de glisser aisément dans les porte-charbon. Les

deux charbons doivent être remplacés en même temps.

N’utilisez que des charbons identiques.

► 1. Trait de limite d’usure

Utilisez un tournevis pour retirer les capuchons de

porte-charbon. Enlevez les charbons usés, insérez-en

de nouveaux et xez solidement les capuchons de

porte-charbon.

► 1. Tournevis 2. Capuchon de porte-charbon

Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro-

duit, les réparations et tout autre travail d’entretien

ou de réglage doivent être effectués dans un centre

de service après-vente autorisé ou une usine Makita,

exclusivement avec des pièces de rechange Makita.

18 FRANÇAIS

ACCESSOIRES EN

OPTION

ATTENTION : Ces accessoires ou pièces

complémentaires sont recommandés pour l’utili-

sation avec l’outil Makita spécié dans ce manuel.

L’utilisation de tout autre accessoire ou pièce com-

plémentaire peut comporter un risque de blessure.

N’utilisez les accessoires ou pièces complémentaires

qu’aux ns auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails sur ces acces-

soires, veuillez contacter le centre de service après-

vente Makita le plus près.

• Meules diamant (type à sec)

• Clé 22

• Clé hexagonale

• Rail-guide

• Adaptateur de rail-guide

• Lunettes de sécurité

NOTE : Certains éléments de la liste peuvent être

inclus avec l’outil comme accessoires standards. Ils

peuvent varier suivant les pays.

GARANTIE LIMITÉE D’UN AN DE

MAKITA

Politique de garantie

Tous les outils Makita sont soigneusement inspectés et

mis à l’essai avant de quitter l’usine. Ils sont garantis

contre les vices de fabrication et de matériau pour une

période d’UN AN suivant la date de l’achat original. Si

un problème survient pendant cette période d’un an,

retournez l’outil COMPLET, fret payé d’avance, à une

usine ou un centre de service après-vente autorisé

Makita. S’il ressort de l’inspection que le problème est

dû à un vice de fabrication ou de matériau, Makita répa-

rera (ou remplacera, à son gré) l’outil gratuitement.

Cette garantie ne s’applique pas dans les cas où :

• des réparations ont été effectuées ou tentées par

un tiers;

• des réparations sont nécessaires en raison de

l’usure normale;

• l’outil a été malmené, mal utilisé ou non adéquate-

ment entretenu;

• l’outil a subi des modications.

MAKITA NE SERA EN AUCUN CAS RESPONSABLE

DE TOUS DOMMAGES INDIRECTS, ACCESSOIRES

OU CONSÉCUTIFS DE LA VENTE OU DE

L’UTILISATION DU PRODUIT. CET AVIS DE NON-

RESPONSABILITÉ S’APPLIQUE PENDANT ET

APRÈS LA PÉRIODE COUVERTE PAR CETTE

GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT

À TOUTES GARANTIES IMPLICITES, Y COMPRIS

LES GARANTIES DE « QUALITÉ MARCHANDE »

OU D’« ADAPTATION À UN USAGE PARTICULIER »

APRÈS LA PÉRIODE DE GARANTIE D’UN AN.

Cette garantie vous donne des droits légaux spéci-

ques, et vous pouvez également avoir d’autres droits

qui varient d’une province à l’autre. Certaines provinces

n’autorisant pas l’exclusion ou la restriction des dom-

mages accessoires ou consécutifs, il se peut que la

restriction ou l’exclusion ci-dessus ne s’applique pas à

vous. Certaines provinces n’autorisant pas de restric-

tion quant à la durée des garanties implicites, il se peut

que la restriction ci-dessus ne s’applique pas à vous.

19 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: 4100KB

Especicaciones eléctricas en México

120 V

10 A 50-60 Hz

Diámetro de la rueda 125 mm (5″)

Grosor máx. de la rueda 2,1 mm (5/64″)

Capacidad máx. de corte 40 mm (1-9/16″)

Velocidad especicada (n) 12 200 r/min

Longitud total 231 mm (9-1/8″)

Peso neto 3,0 kg (6,6 lbs)

Clase de seguridad

/II

• Debido a nuestro programa continuo de investigación y desarrollo, las especicaciones aquí dadas están

sujetas a cambios sin previo aviso.

• Las especicaciones pueden variar de país a país.

• Peso de acuerdo con el procedimiento 01/2014 de EPTA

ADVERTENCIAS DE

SEGURIDAD

Advertencias generales de

seguridad para herramientas

eléctricas

ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y espe-

cicaciones suministradas con esta herramienta

eléctrica. El no seguir todas las instrucciones indi-

cadas a continuación podría ocasionar una descarga

eléctrica, incendio y/o lesiones graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

En las advertencias, el término “herramienta eléctrica”

se reere a su herramienta eléctrica de funcionamiento

con conexión a la red eléctrica (con cableado eléctrico)

o herramienta eléctrica de funcionamiento a batería

(inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas oscuras o desordenadas son

propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la presen-

cia de líquidos, gases o polvo inamables. Las

herramientas eléctricas crean chispas que pueden

prender fuego al polvo o los humos.

3. Mantenga a los niños y espectadores alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

1. Las clavijas de las herramientas eléctricas

deben encajar perfectamente en la toma de

corriente. Nunca modique la clavija en nin-

guna forma. No utilice ninguna clavija adapta-

dora con herramientas eléctricas que tengan

conexión a tierra (puesta a tierra). El uso de

clavijas no modicadas y que encajen perfecta-

mente en la toma de corriente reducirá el riesgo

de que se produzca una descarga eléctrica.

2. Evite el contacto del cuerpo con supercies

conectadas a tierra o puestas a tierra tales

como tubos, radiadores, cocinas y refrigerado-

res. Si su cuerpo es puesto a tierra o conectado

a tierra existirá un mayor riesgo de que sufra una

descarga eléctrica.

3. No exponga las herramientas eléctricas a la

lluvia ni a condiciones de humedad. La entrada

de agua en una herramienta eléctrica aumen-

tará el riesgo de que se produzca una descarga

eléctrica.

4. No maltrate el cable. Nunca utilice el cable

para transportar, jalar o desconectar la herra-

mienta eléctrica. Mantenga el cable alejado

del calor, el aceite, los bordes losos o las

piezas móviles. Los cables dañados o enredados

aumentan el riesgo de que se produzca una des-

carga eléctrica.

5. Cuando use una herramienta eléctrica en exte-

riores, utilice un cable de extensión apropiado

para uso en exteriores. El uso de un cable apro-

piado para uso en exteriores reducirá el riesgo de

que se produzca una descarga eléctrica.

6. Si no es posible evitar usar una herramienta

eléctrica en condiciones de humedad, utilice

un suministro protegido con dispositivo de

corriente residual (DCR). El uso de un DCR

reduce el riesgo de una descarga eléctrica.

20 ESPAÑOL

7. Las herramientas eléctricas pueden producir

campos electromagnéticos (CEM) que no son

dañinos para el usuario. Sin embargo, si los

usuarios tienen marcapasos y otros dispositivos

médicos similares, deberán consultar al fabricante

de su dispositivo y/o a su médico antes de operar

esta herramienta eléctrica.

8. No toque la clavija de conexión con las manos

húmedas.

9. Si el cable está dañado, solicite al fabricante

o a su representante que lo reemplace para

evitar un riesgo relacionado con la seguridad.

Seguridad personal

1. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice la herramienta eléctrica cuando esté

cansado o bajo la inuencia de drogas, alco-

hol o medicamentos. Un momento de distracción

mientras opera las herramientas eléctricas podría

ocasionar lesiones personales graves.

2. Use equipo de protección personal. Utilice

siempre protección para los ojos. Un equipo

protector tal como máscara contra el polvo, zapa-

tos de seguridad antiderrapantes, casco rígido y

protección para oídos utilizado en las condiciones

apropiadas reducirá las lesiones personales.

3. Evite un arranque accidental. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectar a la alimentación

eléctrica y/o colocar el paquete de baterías, así

como al levantar o transportar la herramienta.

Transportar las herramientas eléctricas con su

dedo en el interruptor o enchufarlas con el inte-

rruptor encendido podría ocasionar accidentes.

4. Retire cualquier llave de ajuste o llave de

apriete antes de encender la herramienta.

Una llave de ajuste o llave de apriete que se

haya dejado puesta en una pieza giratoria de la

herramienta eléctrica podría ocasionar lesiones

personales.

5. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo rme y el equi-

librio en todo momento. Esto permitirá tener un

mejor control sobre la herramienta eléctrica en

situaciones inesperadas.

6. Use una vestimenta apropiada. No use ropa

suelta ni alhajas. Mantenga el cabello, la ropa

y los guantes alejados de las piezas móviles.

Las prendas de vestir holgadas, las alhajas y

el cabello largo suelto podrían engancharse en

estas piezas móviles.

7. Si dispone de dispositivos para la conexión de

equipos de extracción y recolección de polvo,

asegúrese de conectarlos y utilizarlos debi-

damente. El uso de estos dispositivos reduce los

riesgos relacionados con el polvo.

8. No permita que la familiaridad adquirida

debido al uso frecuente de las herramientas

haga que se sienta conado e ignore los prin-

cipios de seguridad de las herramientas. Un

descuido podría ocasionar una lesión grave en

una fracción de segundo.

9. Utilice siempre gafas protectoras para prote-

ger sus ojos de lesiones al usar herramientas

eléctricas. Las gafas deben cumplir con la

Norma ANSI Z87.1 en EUA.

Es responsabilidad del empleador imponer

el uso de equipos protectores de seguridad

apropiados a los operadores de la herramienta

y demás personas cerca del área de trabajo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplica-

ción. La herramienta eléctrica correcta hará un

mejor trabajo de manera más segura a la veloci-

dad para la que fue diseñada.

2. No utilice la herramienta eléctrica si el inte-

rruptor no la enciende ni apaga. Cualquier

herramienta eléctrica que no pueda ser contro-

lada con el interruptor es peligrosa y deberá ser

reparada.

3. Desconecte la clavija de la fuente de alimen-

tación y/o retire la BATERÍA de la herramienta

eléctrica, en caso de ser removible, antes de

realizar ajustes, cambiar accesorios o almace-

nar las herramientas eléctricas. Tales medidas

de seguridad preventivas reducirán el riesgo

de poner en marcha la herramienta eléctrica de

forma accidental.

4. Almacene las herramientas eléctricas cuando

no se vayan a utilizar fuera del alcance de

los niños y no permita que las personas que

no estén familiarizadas con ellas o con las

instrucciones las operen. Las herramientas

eléctricas son peligrosas en manos de usuarios

inexpertos.

5. Dé mantenimiento a las herramientas eléctri-

cas y los accesorios. Compruebe que no haya

piezas móviles desalineadas o estancadas,

piezas rotas y cualquier otra condición que

pueda afectar al funcionamiento de la herra-

mienta eléctrica. Si la herramienta eléctrica

está dañada, haga que la reparen antes de

utilizarla. Muchos de los accidentes son ocasio-

nados por herramientas eléctricas que no han

recibido un mantenimiento adecuado.

6. Mantenga las herramientas de corte limpias y

aladas. Las herramientas de corte que reciben

un mantenimiento adecuado y tienen los bordes

alados tienen una menor probabilidad de quedar

atascadas y son más fáciles de controlar.

7. Utilice la herramienta eléctrica, así como los

accesorios y puntas, etc. de acuerdo con estas

instrucciones, tomando en cuenta las condi-

ciones laborales y el trabajo a realizar. Si utiliza

la herramienta eléctrica para realizar operaciones

distintas de las indicadas, podría presentarse una

situación peligrosa.

8. Mantenga las empuñaduras y supercies de

asimiento secas, limpias y libres de aceite o

grasa. Las empuñaduras y supercies de asi-

miento resbalosas no permiten una manipulación

segura ni el control de la herramienta en situacio-

nes inesperadas.

21 ESPAÑOL

9. Cuando vaya a utilizar esta herramienta, evite

usar guantes de trabajo de tela ya que éstos

podrían atorarse. Si los guantes de trabajo de

tela llegaran a atorarse en las piezas móviles,

esto podría ocasionar lesiones personales.

Servicio

1. Haga que una persona calicada repare la

herramienta utilizando sólo piezas de repuesto

idénticas. Esto garantizará que se mantenga la

seguridad de la herramienta eléctrica.

2. Siga las instrucciones para la lubricación y

cambio de accesorios.

UTILICE CABLES DE EXTENSIÓN APROPIADOS.

Asegúrese de que su cable de extensión esté en bue-

nas condiciones. Cuando utilice un cable de extensión,

asegúrese de utilizar uno del calibre suciente para

conducir la corriente que demande el producto. Un

cable de calibre inferior ocasionará una caída en la

tensión de línea y a su vez una pérdida de potencia

y sobrecalentamiento. La tabla 1 muestra la medida

correcta a utilizar dependiendo de la longitud del cable

y el amperaje nominal indicado en la placa de carac-

terísticas. Si no está seguro, utilice el siguiente calibre

más alto. Cuanto menor sea el número de calibre, más

corriente podrá conducir el cable.

Tabla 1: Calibre mínimo para el cable

Amperaje nominal Voltios Longitud total del cable en metros

120 V

7 m (25 ft.) 15 m (50 ft.) 30 m (100 ft.) 45,7 m (150 ft.)

220 V

240 V

15 m (50 ft.) 30 m (100 ft.) 60,9 m (200 ft.) 91,4 m (300 ft.)

Más de No más de Calibre del cable (AWG)

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 No se recomienda

Advertencias de seguridad para la

cortadora

1. El protector que se incluye con la herramienta

debe quedar bien instalado y colocado en

la herramienta eléctrica para garantizar la

máxima seguridad, de tal manera que el opera-

dor esté lo menos expuesto posible a la rueda.

Usted y las personas alrededor deberán man-

tenerse alejados del plano de la rueda girato-

ria. El protector ayuda a proteger al operador de

los fragmentos rotos de la rueda y del contacto

accidental con la misma.

2. Use solamente ruedas de corte de diamante

para su herramienta eléctrica. El que un acce-

sorio pueda ensamblarse en su herramienta

eléctrica no garantiza una operación segura.

3. La velocidad especicada para el accesorio

debe ser por lo menos la misma que la veloci-

dad máxima marcada en la herramienta eléc-

trica. Los accesorios que vayan a una velocidad

mayor que su velocidad especicada pueden

romperse y desintegrase.

4. Las ruedas deben usarse únicamente para las

aplicaciones recomendadas. Por ejemplo, no

haga operaciones de esmerilado con la parte

plana de la rueda cortadora. Las ruedas abrasi-

vas de corte están diseñadas para el esmerilado

periférico; las fuerzas aplicadas lateralmente a

estas ruedas pueden ocasionar que se rompan en

pedazos.

5. Siempre utilice bridas de rueda sin daños

que sean del diámetro correcto para la rueda

seleccionada. Las bridas de rueda adecuadas

soportan la rueda reduciendo así la posibilidad de

rotura de la rueda.

6. El diámetro externo y el grosor de su acceso-

rio debe estar dentro de la capacidad indicada

de su herramienta eléctrica. Los accesorios de

tamaño incorrecto no podrán ser protegidos ni

controlados adecuadamente.

7. El tamaño del oricio del eje de las ruedas y

bridas se debe ajustar adecuadamente al eje

de la herramienta eléctrica. Las ruedas y bridas

con del oricios para ejes que no se ajusten al

equipo de montaje de la herramienta eléctrica se

desequilibrarán, vibrarán excesivamente y podrán

causar pérdida de control.

8. No use ruedas dañadas. Antes de cada uso,

inspeccione las ruedas para vericar que no

haya grietas ni astillas. Si la herramienta eléc-

trica o la rueda llegan a caerse, inspeccione

que no haya daños o instale una rueda que no

esté dañada. Después de inspeccionar e insta-

lar la rueda, colóquense usted y las personas

alrededor lejos del plano de la rueda giratoria

y haga funcionar la herramienta eléctrica a

la velocidad máxima sin carga durante un

minuto. Las ruedas dañadas por lo general se

romperán durante este tiempo de prueba.

9. Use equipo de protección personal.

Dependiendo de la aplicación, use careta

y gafas protectoras o de seguridad. Según

resulte apropiado, use máscara contra polvo,

protectores para oídos, guantes y mandil de

trabajo que puedan detener pequeños frag-

mentos abrasivos o de la pieza de trabajo.

La protección para los ojos deberá ser capaz de

detener los residuos que salgan volando a causa

de las distintas operaciones. La máscara contra

polvo o respirador deberá ser capaz de ltrar las

partículas generadas durante su operación. La

exposición prolongada al ruido de alta intensidad

podrá provocar pérdida auditiva.

22 ESPAÑOL

10. Mantenga a las personas alrededor a una

distancia segura del área de trabajo. Cualquier

persona que ingrese al área de trabajo deberá

usar equipo de protección personal. Los frag-

mentos de la pieza de trabajo o de una rueda rota

podrán salir proyectados más allá del área inme-

diata de operación y causar lesiones.

11. Cuando realice una operación en la que el

accesorio de corte pueda entrar en contacto

con cableado oculto o con su propio cable,

sujete la herramienta eléctrica únicamente

por las supercies de sujeción aisladas. Si el

accesorio de corte entra en contacto con un cable

con corriente, las piezas metálicas expuestas de

la herramienta eléctrica se cargarán también de

corriente y esto podría ocasionar una descarga

eléctrica al operador.

12. Coloque el cable lejos del accesorio giratorio.

Si pierde el control, el cable podrá ser cortado o

enredarse y jalar su mano o brazo hacia la rueda

giratoria.

13. Nunca deje la herramienta eléctrica hasta que

el accesorio se haya detenido completamente.

La rueda giratoria puede agarrar la supercie y

jalar la herramienta eléctrica haciendo que usted

pierda el control sobre ella.

14. No tenga encendida la herramienta eléctrica

mientras la lleva cargando a un costado. El

contacto accidental con el accesorio giratorio

podría enganchar su ropa y jalar el accesorio

hacia su cuerpo.

15. Limpie regularmente los oricios de ventila-

ción de la herramienta eléctrica. El ventilador

del motor atraerá el polvo hacia el interior de la

carcasa y la acumulación excesiva de polvo metá-

lico podría ocasionar riesgos eléctricos.

16. No utilice la herramienta eléctrica cerca de

materiales inamables. Las chispas pueden

prender fuego a estos materiales.

17. No utilice accesorios que requieran refrigeran-

tes líquidos. El uso de agua u otros refrigerantes

líquidos podrían provocar una electrocución o

descarga eléctrica.

Retrocesos bruscos y advertencias relacionadas

El retroceso brusco es una reacción repentina a un

atoramiento o enganchamiento de la rueda giratoria.

El atoramiento o enganchamiento ocasiona un rápido

atascamiento de la rueda giratoria que a su vez causa

que la herramienta eléctrica descontrolada sea forzada

en la dirección opuesta al giro de la rueda en el punto

de atascamiento.

Por ejemplo, si una rueda abrasiva queda enganchada

o atorada por la pieza de trabajo, el borde de la rueda

que está entrando en el punto de atoramiento puede

hundirse en la supercie del material haciendo que la

rueda se salga o salte. La rueda podrá saltar hacia el

operador o en dirección contraria a él, dependiendo

de la dirección del movimiento de la rueda en el punto

de atoramiento. Las ruedas abrasivas también pueden

romperse en estas condiciones.

El retroceso brusco es el resultado de un mal uso de

la herramienta eléctrica y/o de procedimientos o con-

diciones de operación incorrectos y pueden evitarse

tomando las precauciones adecuadas tal como se

indica a continuación.

1. Mantenga sujetada rmemente la herramienta

eléctrica y posicione su cuerpo y brazo de

manera que pueda resistir las fuerzas del

retroceso brusco. De estar disponible, utilice

siempre el mango auxiliar para un control

máximo durante un retroceso brusco o reac-

ción de torsión durante la puesta en marcha

de la herramienta. El operador puede controlar

las reacciones de torsión o fuerzas del retroceso

brusco siempre y cuando se tomen las precaucio-

nes adecuadas.

2. Nunca coloque su mano cerca del accesorio

giratorio. El accesorio puede tener un retroceso

brusco sobre su mano.

3. No coloque su cuerpo en línea con la rueda

giratoria. El retroceso brusco proyectará la herra-

mienta en dirección opuesta al movimiento de la

rueda en el punto de enganchamiento.

4. Tenga especial cuidado al trabajar en esqui-

nas, bordes losos, etc. Evite que el accesorio

rebote o se enganche. Las esquinas, bordes

losos o rebotes tienden a enganchar el accesorio

giratorio y ocasionar la pérdida de control o un

retroceso brusco.

5. No coloque una cadena de sierra, disco para

labrar madera, rueda de diamante segmentada

con un espacio periférico de separación mayor

a 10 mm, ni disco de sierra dentado. Dichos

discos generan un retroceso brusco y pérdida del

control con frecuencia.

6. Evite trabar la rueda o aplicar presión exce-

siva. No intente hacer un corte de profundidad

excesiva. Aplicar presión excesiva a la rueda

incrementa la carga y susceptibilidad a que

se tuerza o atore durante el corte, y de que se

genere un retroceso brusco o rotura de la rueda.

7. Cuando la rueda se atore o se interrumpa el

corte por cualquier razón, apague la herra-

mienta eléctrica y sosténgala sin moverla

hasta que la rueda se detenga por completo.

No intente nunca retirar la rueda del corte

mientras la rueda esté moviéndose por-

que podría ocasionar un retroceso brusco.

Investigue y tome medidas correctivas para elimi-

nar la causa del atoramiento de la rueda.

8. Evite reiniciar la operación de corte en la pieza

de trabajo. Permita que la rueda alcance su

velocidad completa y se reintroduzca con

cuidado en el corte. La rueda puede atorarse,

salirse del camino o generar un retroceso brusco

si la herramienta eléctrica es reiniciada estando

en la pieza de trabajo.

9. Proporcione apoyo a los paneles o cualquier

pieza de trabajo de gran tamaño para minimi-

zar el riesgo de que la rueda se atore y dé un

retroceso brusco. Las piezas de trabajo grandes

tienden a hundirse bajo su propio peso. Deben

colocarse soportes bajo la pieza de trabajo a

ambos lados de la rueda, cerca de la línea de

corte y del borde de la pieza de trabajo.

10. Tenga especial cuidado cuando realice un

“corte de penetración” en las paredes existen-

tes u otras áreas ciegas. La parte saliente de la

rueda puede cortar tuberías de gas o agua, así

como cableado eléctrico u objetos que produzcan

un retroceso brusco.

23 ESPAÑOL

11. Antes de usar una rueda de diamante segmen-

tada, asegúrese de que la rueda de diamante

cuente con espacio periférico de separación

entre los segmentos de 10 mm o menos, solo

con un ángulo de corte negativo.

Advertencias de seguridad adicionales:

1. Nunca intente cortar con la herramienta sos-

tenida de cabeza en un tornillo de banco. Esto

puede provocar accidentes graves, ya que es

extremadamente peligroso.

2. Algunos materiales contienen sustancias quí-

micas que pueden ser tóxicas. Tome precau-

ciones para evitar la inhalación de polvo o que

éste tenga contacto con la piel. Consulte la

hoja de seguridad de materiales del proveedor.

3. Almacene las ruedas de acuerdo con las

recomendaciones del fabricante. Un almacena-

miento inadecuado podría dañar las ruedas.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: NO DEJE que la comodidad

o familiaridad con el producto (a base de utilizarlo

repetidamente) sustituya la estricta observancia

de las normas de seguridad para dicho producto.

El MAL USO o el no seguir las normas de seguri-

dad establecidas en este manual de instrucciones

puede ocasionar lesiones personales graves.

Símbolos

A continuación se muestran los símbolos utilizados

para la herramienta.

volts o voltios

amperes

hertz

corriente alterna

velocidad especicada

Construcción clase II

revoluciones o alternaciones por minuto,

frecuencia de rotación

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN:

Asegúrese siempre de que la

herramienta esté apagada y desconectada antes de

ajustar o comprobar cualquier función en la herramienta.

Ajuste de la profundidad de corte

PRECAUCIÓN:

Después de ajustar la profundi-

dad de corte, siempre apriete la palanca rmemente.

Aoje la palanca en la guía de profundidad y mueva la

base hacia arriba o hacia abajo. En la profundidad de

corte deseada, je la base apretando la palanca.

Para cortes más limpios y seguros, ajuste la profundidad

de corte de manera que la rueda de diamante se proyecte

2 mm (1/16″) o menos por debajo de la pieza de trabajo.

El usar una profundidad de corte adecuada ayuda a redu-

cir la posibilidad de peligrosos RETROCESOS BRUSCOS

que podrían ocasionar lesiones personales.

► 1. Palanca

Alienación

Alinee el borde de la parte delantera de la base con su

línea de corte en la pieza de trabajo.

24 ESPAÑOL

Accionamiento del interruptor

PRECAUCIÓN: Antes de conectar la herra-

mienta, compruebe siempre que el gatillo inte-

rruptor se accione debidamente y que regrese a la

posición de apagado (OFF) cuando se libere.

► 1. Gatillo interruptor 2. Botón de bloqueo / botón de

desbloqueo

Para herramienta con botón de

bloqueo

PRECAUCIÓN: El interruptor puede blo-

quearse en la posición de encendido para la

comodidad del operador durante el uso prolon-

gado. Tenga cuidado al bloquear la herramienta

en la posición de encendido y mantenga bien

sujetada la herramienta.

Para poner en marcha la herramienta, simplemente jale el

gatillo interruptor. Para detenerla, suelte el gatillo interrup-

tor. Para una operación continua, jale el gatillo interruptor,

presione el botón de bloqueo y luego libere el gatillo inte-

rruptor. Para detener la herramienta desde la posición de

bloqueo, jale el gatillo por completo y luego suéltelo.

Para herramienta con botón de

desbloqueo

El botón de desbloqueo es suministrado para evitar

jalar accidentalmente el gatillo interruptor. Para encen-

der la herramienta, presione el botón de desbloqueo y

jale el gatillo interruptor. Para detenerla, suelte el gatillo

interruptor.

ADVERTENCIA: NUNCA use la herramienta

si se activa simplemente al jalar el gatillo inte-

rruptor sin que haya presionado el botón de des-

bloqueo. El uso de un interruptor que requiere repa-

ración puede ocasionar una activación no intencional

y provocar lesiones personales graves. Regrese la

herramienta al centro de servicio Makita para las

reparaciones apropiadas ANTES de continuar su uso.

ADVERTENCIA: NUNCA inhabilite el botón

de desbloqueo manteniéndolo presionado con

cinta adhesiva o mediante otro método. El uso de

un botón de desbloqueo inhabilitado puede ocasio-

nar una operación accidental y lesiones personales

graves.

PRECAUCIÓN: No jale fuertemente el gatillo

interruptor sin presionar el botón de desbloqueo.

Esto podría dañar el interruptor.

MONTAJE

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y desconectada antes

de realizar cualquier trabajo en la misma.

Almacenamiento de la llave Allen

(hexagonal)

Cuando no la utilice, guarde la llave hexagonal como se

muestra en la gura para evitar que se pierda.

► 1. Llave Allen (hexagonal)

Extracción o instalación de la rueda

de diamante

PRECAUCIÓN: ASEGÚRESE DE APRETAR

EL PERNO HEXAGONAL CON FIRMEZA.

Asimismo, tenga cuidado de no apretar el perno

con demasiada fuerza. Si su mano llega a resba-

larse de la llave hexagonal podría ocasionarle una

lesión.

PRECAUCIÓN: Use solamente la llave hexa-

gonal y la llave Makita proporcionada para insta-

lar o extraer la rueda.

Sujete la brida exterior con la llave y aoje el perno

hexagonal con la llave hexagonal. Luego retire el perno

hexagonal, la brida exterior y la rueda de diamante.

25 ESPAÑOL

► 1. Llave hexagonal 2. Perno hexagonal 3. Llave 22

4. Aojar 5. Apretar

Para instalar la rueda de diamante, siga el procedi-

miento de extracción en orden inverso. Siempre instale

la rueda de tal forma que la echa en la rueda de dia-

mante apunte hacia la misma dirección que la echa en

la carcasa de engranajes.

► 1. Perno hexagonal 2. Brida exterior 3. Rueda de

diamante 4. Brida interior 5. Arandela cóncava

Bolsa recolectora de polvo

El uso de la bolsa recolectora de polvo permite realizar

operaciones de corte limpias y facilita la recolección de

polvo. Para colocar la bolsa recolectora de polvo, encá-

jela en el tubo de descarga de polvo.

► 1. Bolsa recolectora de polvo 2. Tubo de descarga

de polvo

El cuello del tubo de descarga de polvo puede

girarse libremente. Coloque la bolsa recolectora de

polvo de manera que pueda manejar la herramienta

cómodamente.

Cuando la bolsa recolectora de polvo se haya llenado

casi una tercera parte, retírela de la herramienta y jale

el cierre hacia afuera. Vacíe el contenido de la bolsa

recolectora de polvo golpeándola ligeramente a n

de remover las partículas adheridas en el interior que

pudieran dicultar la recolección más adelante.

26 ESPAÑOL

► 1. Cierre

Conexión de la aspiradora

Cuando desee realizar una operación de corte limpia,

conecte una aspiradora Makita a su herramienta.

►

1. Manguera de la aspiradora 2. Tubo de descarga de polvo

OPERACIÓN

PRECAUCIÓN:

ESTA HERRAMIENTA SE DEBE

UTILIZAR SOLAMENTE EN SUPERFICIES HORIZONTALES.

PRECAUCIÓN:

Asegúrese de mover la herra-

mienta hacia adelante en línea recta y suavemente. Forzar y

ejercer presión excesiva o permitir que la rueda se doble, pelliz-

que o tuerza en el corte puede causar el sobrecalentamiento

del motor y un retroceso brusco peligroso de la herramienta.

Sostenga la herramienta con rmeza. Coloque la placa

de la base sobre la pieza de trabajo que va a cortar sin

que la rueda de diamante haga contacto alguno. Luego

encienda la herramienta y espere hasta que la rueda de

diamante alcance plena velocidad. Ahora simplemente

mueva la herramienta hacia adelante sobre la supercie

de la pieza de trabajo, manteniéndola plana y avanzando

suavemente hasta completar el corte. Mantenga su línea

de corte recta y la velocidad de avance uniforme.

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que

la herramienta esté apagada y desconectada

antes de intentar realizar una inspección o

mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Reacondicionamiento de la rueda de

diamante

Si la acción de corte de la rueda de diamante empieza

a disminuir, reacondicione la rueda de diamante usando

una rueda vieja para esmeriladora de banco de grano

grueso que ya no utilice o un bloque de concreto. Para

hacer esto, asegure rmemente la rueda para esmerila-

dora de banco o el bloque de concreto y corte en ellos.

Luego del uso

Limpie el polvo del interior de la herramienta haciéndola

funcionar sin carga por un rato. Cepille la acumulación

de polvo en la base. La acumulación de polvo en el

motor o la base puede causar descompostura de la

herramienta.

Reemplazo de las escobillas de

carbón

Inspeccione regularmente las escobillas de carbón.

Reemplácelas una vez que se hayan desgastado

hasta la marca límite. Mantenga las escobillas de

carbón limpias de forma que entren libremente en los

portaescobillas. Ambas escobillas de carbón deberán

ser reemplazadas al mismo tiempo. Utilice únicamente

escobillas de carbón idénticas.

27 ESPAÑOL

► 1. Marca límite

Utilice un destornillador para quitar las tapas del portaesco-

billas. Extraiga las escobillas de carbón gastadas, inserte

las nuevas y vuelva a colocar las tapas del portaescobillas.

► 1. Destornillador 2. Tapa del portaescobillas

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimiento o ajuste deberán ser realizadas en centros

de servicio autorizados o de fábrica Makita, empleando

siempre repuestos Makita.

ACCESORIOS

OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamen-

tos están recomendados para utilizarse con su

herramienta Makita especicada en este manual.

El empleo de cualquier otro accesorio o aditamento

puede conllevar el riesgo de lesiones personales.

Utilice los accesorios o aditamentos solamente para

su n establecido.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

• Ruedas de diamante (tipo seco)

• Llave 22

• Llave hexagonal

• Carril guía

• Adaptador de carril guía

• Gafas de seguridad

NOTA: Algunos de los artículos en la lista pueden

incluirse en el paquete de la herramienta como acce-

sorios estándar. Éstos pueden variar de país a país.

GARANTÍA LIMITADA DE UN AÑO

DE MAKITA

Ésta Garantía no aplica para México

Política de garantía

Cada herramienta Makita es inspeccionada y probada

exhaustivamente antes de salir de la fábrica. Se garan-

tiza que está libre de defectos de mano de obra y mate-

riales por el período de UN AÑO a partir de la fecha ori-

ginal de compra. Si durante este período de un año se

desarrollara algún problema, devuelva la herramienta

COMPLETA, con el envío prepagado, a un centro de

servicio autorizado o de fábrica Makita. Si la inspección

muestra que el problema ha sido a causa de un defecto

de mano de obra o material, Makita hará la reparación

(o a su discreción, el reemplazo) sin ningún cargo.

Esta garantía no aplica cuando:

• las reparaciones se hayan hecho o intentado

hacer por otros;

• se requieran reparaciones debido al desgaste

normal;

• la herramienta haya sido maltratada, recibido

un mal uso o haya recibido un mantenimiento

inapropiado;

• se hayan hecho modicaciones a la herramienta.

EN NINGÚN CASO MAKITA SE HARÁ

RESPONSABLE DE NINGÚN DAÑO INDIRECTO,

INCIDENTAL, O DERIVADO DE LA VENTA O

USO DEL PRODUCTO. ESTE DESCARGO DE

RESPONSABILIDAD APLICA DURANTE Y DESPUÉS

DEL PLAZO DE ESTA GARANTÍA.

MAKITA RENUNCIA A LA RESPONSABILIDAD POR

CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO

GARANTÍAS DE “COMERCIABILIDAD” Y

“ADECUACIÓN PARA UN PROPÓSITO ESPECÍFICO”,

DESPUÉS DEL PLAZO DE UN AÑO DE ESTA

GARANTÍA.

Esta garantía le concede derechos legales especícos

y usted podrá tener también otros derechos que varían

de un estado a otro. Algunos estados no permiten la

exclusión o limitación de daños incidentales o con-

secuentes, por lo que la limitación o exclusión arriba

mencionada podría no aplicar para usted. Algunos

estados no permiten la limitación sobre la duración de

una garantía implícita, por lo que la limitación arriba

mencionada podría no aplicar para usted.

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885607A948

4100KB-1

EN, FRCA, ESMX

20170904

Makita 4100KB 5" Dry Masonry Saw, Dust Extraction

Product's Documents

4100KB Instruction Manual

Specifications

Makita 4100KB Questions and Answers
