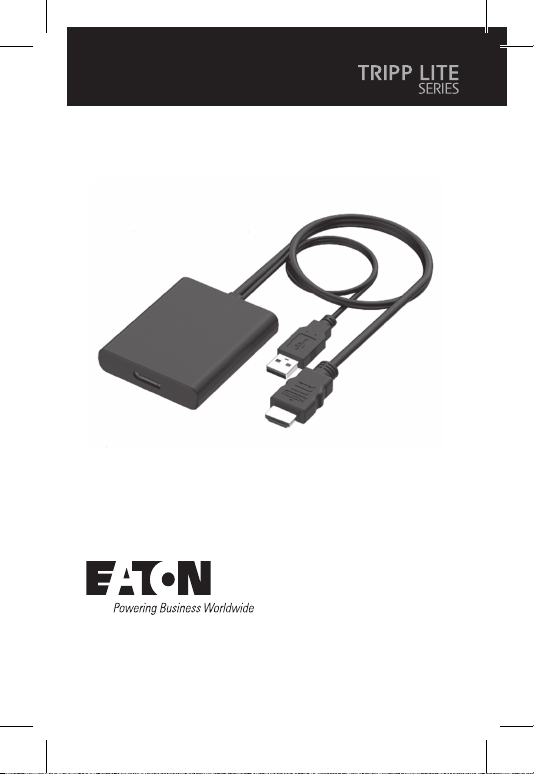

1
Owner’s Manual
Español 9
Français 17
Deutsch 25
Italiano 33
Purchased product
may differ from image.
Models:
P130-06N-DP-4K6
P130-06N-DP-8K
HDMI to DisplayPort Active
Adapter Video Converters
2
Introduction
Product Features
These video adapters convert an HDMI audio/video signal
for display on a DisplayPort monitor. The P130-06N-DP-4K6
may be powered through the HDMI source device and
USB-A cable. The P130-06N-DP-8K is powered by the built-
in USB-A cable.
The P130-06N-DP-4K6 supports DisplayPort 1.2
specifications with resolutions up to 4096 x 2160 at 60 Hz.
The P130-06N-DP-8K supports DisplayPort 1.4
specifications with resolutions up to 7680 x 4320 at 30 Hz
or 4096 x 2160 at 120 Hz.
P130-06N-DP-4K6
• Supports HDMI input and DisplayPort output with USB-A
cable for extra power supply
• HDMI specs:
o 8/10/12-bit Deep Color
o Resolution up to 4096 x 2160 at 60 Hz
o HDCP 1.4/2.2
o HDR (High Dynamic Range)
o Status and Control Data Channel (SCDC)
• DisplayPort specs:
o DP 1.2a compliant
o Resolution up to 4096 x 2160 at 60 Hz
o Four lanes with 1.62 Gbps (RBR), 2.7 Gbps (HBR) or
5.4 Gbps (HBR2) data rate
3
Product Features
o 8/10/12-bit Deep Color
o Hot-plug detection
P130-06N-DP-8K
• Supports HDMI input and DisplayPort output with USB-A
cable for extra power supply
• HDMI specs:
o 8/10/12-bit Deep Color
o Resolution up to 8K at 30 Hz with 4:4:4 chroma
subsampling
o HDCP 1.4/2.2
o HDR (High Dynamic Range)
o Status and Control Data Channel (SCDC)
• DisplayPort specs:
o DP 1.4 compliant
o Resolution up to 8K at 30 Hz or 4K at 120 Hz
o Four lanes with 1.62 Gbps (RBR), 2.7 Gbps (HBR) or
5.4 Gbps (HBR2) data rate
o 8.1 Gbps per lane
o 8/10/12-bit Deep Color
o Hot-plug detection
4
Package Contents
Installation
• 4K or 8K HDMI to DisplayPort Active Adapter Video
Converter
• Installation Instructions
1. Connect the HDMI end to the HDMI source device.
2. Connect the DisplayPort end to a DisplayPort monitor
with a user-supplied DisplayPort cable.
3. (Optional) The HDMI source device provides the power
needed for the video converter to operate. If additional
power is needed, connect the USB-A cable to an AC
power source with a user-supplied USB power adapter.
5
Specifications
P130-06N-DP-4K6
Input/Output Connector
Input HDMI (Male)
Output DisplayPort (Female)
Power Supply (Optional) USB-A (Male)
Resolution
DisplayPort 4096 x 2160 @ 60 Hz
Mechanical
Size 0.8 x 0.4 x 9.6 in. /
20.8 x 11 x 245 mm
Weight 1.5 oz. / 42 g
Environmental
Operating Temperature 32°F to 113°F / 0° to 45°C
Operating Humidity 10% to 85% RH
(no condensation)
Storage Temperature 14°F to 176°F / -10° to 80°C
Storage Humidity 5% to 90 % RH
(no condensation)
Power
Bus-Powered HDMI Source
(P130-06N-DP-4K6 only)
External Power Supply
(Optional)
USB-A
Warranty
Limited Warranty 1 Year
Regulatory Approvals
Certications FCC, CE
6
Specifications
P130-06N-DP-8K
Input/Output Connector
Input HDMI (Male)
Output DisplayPort (Female)
Power Supply (Optional) USB-A (Male)
Resolution
DisplayPort 8K @ 30 Hz, 4K @ 120 Hz
Physical
Weight 3.2 oz. / 92 g
Environmental
Operating Temperature 32°F to 113°F / 0° to 45°C
Operating Humidity 10% to 85% RH
(no condensation)
Storage Temperature 14°F to 158°F / -10° to 70°C
Storage Humidity 5% to 90 % RH
(no condensation)
Power
External Power Supply USB-A
Warranty
Limited Warranty 1 Year
Regulatory Approvals
Certications FCC, CE
7
Warranty
2-YEAR LIMITED WARRANTY
We warrant our products to be free from defects in
materials and workmanship for a period of two (2) years
from the date of initial purchase. Our obligation under this
warranty is limited to repairing or replacing (at its sole
option) any such defective products. Visit Tripplite.Eaton.
com/support/product-returns before sending any
equipment back for repair. This warranty does not apply to
equipment which has been damaged by accident,
negligence or misapplication or has been altered or
modified in any way.
EXCEPT AS PROVIDED HEREIN, WE MAKE NO WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE. Some states do not permit limitation or
exclusion of implied warranties; therefore, the aforesaid
limitation(s) or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL WE BE
LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF
THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF
SUCH DAMAGE. Specifically, we are not liable for any costs,
such as lost profits or revenue, loss of equipment, loss of
use of equipment, loss of software, loss of data, costs of
substitutes, claims by third parties, or otherwise.
FCC Notice, Class B
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this
device must accept any interference received, including
interference that may cause undesired operation.
Note: This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to part
15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
8
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
© 2024 Eaton
All Rights Reserved
Publication No.
24-03-126 /
93-4A77_RevA
June 2024
Eaton is a registered
trademark.
All trademarks are
property of their
respective owners.
Warranty
residential installation. This equipment generates, uses and
can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause
harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or
more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and
receiver.
• Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician
for help.
Any changes or modifications to this equipment not
expressly approved by Eaton could void the user’s authority
to operate this equipment.
Eaton has a policy of continuous improvement.
Specifications are subject to change without notice.
9
Manual del Propietario
English 1
Français 17
Deutsch 25
Italiano 33
El producto comprado
puede ser diferente al de
la imagen.
Modelos:
P130-06N-DP-4K6
P130-06N-DP-8K
Convertidores de Video con
Adaptador Activo de HDMI a
DisplayPort
10
Introducción
Características del Producto
Estos adaptadores convierten una señal de audio/video
HDMI para visualizar en un monitor DisplayPort. El modelo
P130-06N-DP-4K6 puede alimentarse a través del
dispositivo fuente HDMI y un cable USB-A. El modelo
P130-06N-DP-8K se alimenta con el cable USB-A
incorporado.
El modelo P130-06N-DP-4K6 es compatible con las
especificaciones DisplayPort 1.2 y resoluciones de hasta
4096 x 2160 a 60 Hz. El modelo P130-06N-DP-8K es
compatible con las especificaciones DisplayPort 1.4 y
resoluciones de hasta 7680 x 4320 a 30 Hz o 4096 x
2160 a 120 Hz.
P130-06N-DP-4K6
• Admite entrada HDMI y salida DisplayPort con cable
USB-A para fuente de alimentación adicional
• Especificaciones HDMI:
o Color verdadero de 8/10/12 bits
o Resolución de hasta 4096 x 2160 a 60 Hz
o HDCP (High Definition Copy Protocol) 1.4/2.2
o HDR (High Dynamic Range)
o SCDC (Status and Control Data Channel)
• Especificaciones de DisplayPort:
o Compatible con DP 1.2a
o Resolución de hasta 4096 x 2160 a 60 Hz
o Cuatro carriles con velocidad de transmisión de
datos 1.62 Gbps (RBR), 2.7 Gbps (HBR) o 5.4 Gbps
(HBR2)
11
Características del Producto
o Color verdadero de 8/10/12 bits
o Detección de conexión en caliente
P130-06N-DP-8K
• Admite entrada HDMI y salida DisplayPort con cable
USB-A para fuente de alimentación adicional
• Especificaciones HDMI:
o Color verdadero de 8/10/12 bits
o Resolución de hasta 8 K a 30 Hz con submuestreo
cromático 4:4:4
o HDCP (High Definition Copy Protocol) 1.4/2.2
o HDR (High Dynamic Range)
o SCDC (Status and Control Data Channel)
• Especificaciones de DisplayPort:
o Compatible con DP 1.4
o Resolución de hasta 8 K a 30 Hz o 4 K a 120 Hz
o Cuatro carriles con velocidad de transmisión de
datos 1.62 Gbps (RBR), 2.7 Gbps (HBR) o 5.4 Gbps
(HBR2)
o 8.1 Gbps por carril
o Color verdadero de 8/10/12 bits
o Detección de conexión en caliente
12
Contenido del Empaque
Instalación
• Convertidor de video con adaptador activo de HDMI a
DisplayPort de 4 K o 8 K
• Instrucciones de Instalación
1. Conecte el extremo HDMI al dispositivo fuente HDMI.
2. Conecte el extremo DisplayPort a un monitor
DisplayPort con el cable respectivo suministrado por el
usuario.
3. (Opcional) El dispositivo fuente HDMI proporciona la
alimentación necesaria para que funcione el convertidor
de video. Si se necesita más alimentación, conecte el
cable USB-A a una fuente de alimentación de CA con un
adaptador USB suministrado por el usuario.
13
Especificaciones
P130-06N-DP-4K6
Conector de Entrada/Salida
Entrada HDMI (Macho)
Salida DisplayPort (Hembra)
Fuente de alimentación
(opcional)
USB-A (Macho)
Resolución
DisplayPort 4096 x 2160 @60 Hz
Mecánicas
Tamaño 0.8" x 0.4" x 9.6" / 20.8 x
11x 245 mm
Peso 42 g / 1.5 oz
Ambientales
Temperatura de Operación 0 ° a 45 °C / 32 a 113 °F
Humedad en Funcionamiento De 10 % a 85 % de HR
(sin condensación)
Temperatura de
Almacenamiento
-10 a 80 °C / 14 a 176 °F
Humedad de Almacenamiento De 5 % a 90 % de HR
(sin condensación)
Alimentación
Alimentación por bus Fuente HDMI
(solo P130-06N-DP-4K6)
Fuente de alimentación
externa (opcional)
USB-A
Garantía
Garantía Limitada 1 Año
Aprobaciones Regulatorias
Certicaciones FCC / CE
14
Especificaciones
P130-06N-DP-8K
Conector de Entrada/Salida
Entrada HDMI (Macho)
Salida DisplayPort (Hembra)
Fuente de alimentación
(opcional)
USB-A (Macho)
Resolución
DisplayPort 8 K @ 30 Hz, 4 K @ 120 Hz
Físicas
Peso 92 g / 3.2 oz
Ambientales
Temperatura de Operación 0 a 45 °C / 32 a 113 °F
Humedad en Funcionamiento De 10 % a 85 % de HR
(sin condensación)
Temperatura de
Almacenamiento
-10 a 70 °C / 14 a 158 °F
Humedad de
Almacenamiento
De 5 % a 90 % de HR
(sin condensación)
Alimentación
Fuente de alimentación
externa
USB-A
Garantía
Garantía Limitada 1 Año
Aprobaciones Regulatorias
Certicaciones FCC / CE
15
Garantía
GARANTÍA LIMITADA POR 2 AÑOS
Garantizamos por dos (2) años a partir de la fecha de compra
inicial que nuestros productos no presentan defectos de
materiales ni de mano de obra. Nuestra obligación bajo esta
garantía se limita a la reparación o el reemplazo (a nuestra
entera discreción) de cualquier producto defectuoso. Visite
Tripplite.Eaton.com/support/product-returns antes de
devolver cualquier equipo para reparación. Esta garantía no
se aplica a equipos que hayan sufrido daños por accidente,
negligencia o uso incorrecto, o hayan sido alterados o
modificados de alguna manera.
SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS
GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS
DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO
PARTICULAR. Algunos estados no permiten la limitación o
exclusión de garantías implícitas; por lo tanto, las limitaciones
o exclusiones antes mencionadas pueden no aplicarse al
comprador.
SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN
NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS
DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O
CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO,
INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL
DAÑO. Específicamente, no nos hacemos responsables por
ningún costo, como pérdidas de utilidades o ingresos,
pérdidas de equipos, pérdidas de uso de equipos, pérdidas
de software, pérdidas de datos, costos de sustituciones,
reclamos de terceros o de cualquier otro tipo.
Eaton implementa una política de mejora continua. Las
especificaciones están sujetas a cambio sin previo aviso.
17
Manuel d'utilisation
English 1
Español 9
Deutsch 25
Italiano 33
Le produit acheté
peut différer de l'image.
Modèles:
P130-06N-DP-4K6
P130-06N-DP-8K
Adaptateurs de
convertisseurs vidéo actif
HDMI vers DisplayPort
18
Introduction
Caractéristiques du produit
Ces adaptateurs vidéo convertissent un signal audio/vidéo
HDMI pour l'afficher sur un moniteur DisplayPort. Le P130-
06N-DP-4K6 peut être alimenté par un dispositif source
HDMI et le câble USB-A. Le P130-06N-DP-8K est alimenté
par le câble USB-A intégré.
Le P130-06N-DP-4K6 prend en charge les spécifications
DisplayPort 1.2 avec des résolutions allant jusqu'à
4096x2160 à 60 Hz. Le P130-06N-DP-8K prend en charge
les spécifications DisplayPort 1.4 avec des résolutions allant
jusqu'à 7680 x 4320 à 30 Hz ou 4096 x 2160 à 120 Hz.
P130-06N-DP-4K6
• Prend en charge l'entrée HDMI et la sortie DisplayPort
avec un câble USB-A pour une alimentation
supplémentaire
• Spécifications HDMI :
o Couleur profonde 8/10/12 bits
o Résolution jusqu'à 4096 x 2160 à 60 Hz
o HDCP 1.4/2.2
o HDR, haute gamme dynamique (High Dynamic Range)
o Canal de données d'état et de contrôle (SCDC)
• Spécifications du DisplayPort :
o Compatible DP 1.2a
o Résolution jusqu'à 4096 x 2160 à 60 Hz
o Quatre voies avec un débit de 1,62 Gbit/s (RBR),
2,7Gbit/s (HBR) ou 5,4 Gbit/s (HBR2).
19
Caractéristiques du produit
o 8/10/12 bits Couleur profonde
o Détection d'un branchement à chaud
P130-06N-DP-8K
• Prend en charge l'entrée HDMI et la sortie DisplayPort
avec un câble USB-A pour une alimentation
supplémentaire
• Spécifications HDMI :
o Couleur profonde 8/10/12 bits
o Résolution jusqu'à 8 K à 30 Hz avec un sous-
échantillonnage de chrominance 4:4:4
o HDCP 1.4/2.2
o HDR, haute gamme dynamique (High Dynamic Range)
o Canal de données d'état et de contrôle (SCDC)
• Spécifications DisplayPort :
o Conforme DP 1.4
o Résolution jusqu'à 8K à 30 Hz ou 4K à 120 Hz
o Quatre voies avec un débit de 1,62 Gbit/s (RBR),
2,7Gbit/s (HBR) ou 5,4 Gbit/s (HBR2).
o 8,1 Gbit/s par voie
o Couleur profonde 8/10/12 bits
o Détection des branchements à chaud
20
Contenu de l'emballage
Installation
• Adaptateur vidéo actif 4K ou 8K HDMI vers DisplayPort
• Instructions d'installation
1. Connectez l'extrémité HDMI à l'appareil source HDMI.
2. Connectez l'extrémité DisplayPort à un moniteur
DisplayPort à l'aide d'un câble DisplayPort fourni par
l'utilisateur.
3. (en option) L'appareil source HDMI fournit
l'alimentation nécessaire au fonctionnement du
convertisseur vidéo. Si vous avez besoin d'une
alimentation supplémentaire, connectez le câble USB-A
à une source d'alimentation CA à l'aide d'un adaptateur
secteur USB fourni par l'utilisateur.
21
Caractéristiques
P130-06N-DP-4K6
Connecteur d'entrée/de sortie
Entrée HDMI (Mâle)
Sortie DisplayPort (Femelle)
Alimentation électrique (en
option)
USB A (Mâle)
Résolution
DisplayPort 4096 x 2160 @ 60 Hz
Mécanique
Dimensions 20,8 x 11 x 245 mm (0,8 x 0,4
x 9,6 po)
Poids 42 g / 1,5 oz
Environnement
Température de
fonctionnement
0 °C à 45 °C (32 °F à 113 °F)
Taux d'humidité en
fonctionnement
10 % jusqu'à 85 % RH
(sans condensation)
Température de stockage -10 °C à 80 °C (14 °F à 176 °F)
Humidité de stockage 5 % jusqu'à 90 % RH
(sans condensation)
Alimentation
Alimenté par bus Source HDMI (P130-06N-DP-
4K6 uniquement)
Alimentation externe (en
option)
USB-A
Garantie
Garantie limitée 1 an
Approbations réglementaires
Certications FCC, CE
22
Caractéristiques
P130-06N-DP-8K
Connecteur d'entrée/de sortie
Entrée HDMI (Mâle)
Sortie DisplayPort (Femelle)
Alimentation électrique
(en option)
USB A (Mâle)
Résolution
DisplayPort 8K @ 30 Hz, 4K @ 120 Hz
Caractéristiques physiques
Poids 92 g / 3,2 oz
Environnement
Température de
fonctionnement
0 °C à 45 °C (32 °F à 113 °F)
Taux d'humidité en
fonctionnement
10 % jusqu'à 85 % RH
(sans condensation)
Température de stockage -10 °C à 70 °C (14 °F à 158 °F)
Humidité de stockage 5 % jusqu'à 90 % RH
(sans condensation)
Alimentation
Alimentation externe USB-A
Garantie
Garantie limitée 1 an
Approbations réglementaires
Certications FCC, CE
23
Garantie
GARANTIE LIMITÉE DE DEUX ANS
Nous garantissons que nos produits sont exempts de défauts
de matériaux et de fabrication pendant une période deux (2)
ans à compter de la date d'achat initiale. Notre obligation au
titre de cette garantie est limitée à la réparation ou au
remplacement (à notre seule discrétion) de tout produit
défectueux. VisitezTripplite.Eaton.com/support/product-returns
avant de renvoyer tout équipement pour réparation. Cette
garantie ne s'applique pas aux équipements qui ont été
endommagés par accident, négligence ou par une mauvaise
utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon
quelconque.
SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT,
NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU
IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ
MARCHANDE ET DE VOCATION À UN BUT PARTICULIER.
Certains états ne permettent ni la limitation ni l'exclusion de
garanties implicites; ainsi, la/les limitation(s) ou exclusion(s)
mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à
l'acquéreur.
SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN
AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS,
INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS
RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS
AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES.
En particulier, nous ne sommes pas responsables des coûts tels
que les pertes de profits ou de revenus, les pertes
d'équipement, les pertes d'utilisation de l'équipement, les pertes
de logiciels, les pertes de données, les coûts des produits de
remplacement, les réclamations de tiers ou autres.
Eaton mène une politique d'amélioration continue. Les
caractéristiques peuvent être modifiées sans préavis.
25
Betriebsanleitung
English 1
Español9
Français17
Italiano 33
Das gekaufte Produkt
kann von der Abbildung
abweichen.
Modelle:
P130-06N-DP-4K6
P130-06N-DP-8K
HDMI zu DisplayPort Aktiv
Adapter Videokonverter
26
Einführung
Produktmerkmale
Diese Videoadapter wandeln ein HDMI-Audio-/Videosignal
für die Anzeige auf einem DisplayPort-Monitor um. Der
P130-06N-DP-4K6 kann über das HDMI Quellgerät und das
USB-A Kabel mit Strom versorgt werden. Der P130-06N-DP-
8K wird über das eingebaute USB-A-Kabel mit Strom
versorgt.
Der P130-06N-DP-4K6 unterstützt DisplayPort 1.2
Spezifikationen mit Auflösungen bis zu 4096 x 2160 bei
60Hz. Der P130-06N-DP-8K unterstützt DisplayPort 1.4
Spezifikationen mit Auflösungen bis zu 7680 x 4320 bei
30Hz oder 4096 x 2160 bei 120 Hz.
P130-06N-DP-4K6
• Unterstützt HDMI-Eingang und DisplayPort-Ausgang mit
USB-A-Kabel für zusätzliche Stromversorgung
• HDMI-Spezifikationen:
o 8/10/12-Bit Dunkle Farbe
o Auflösung bis zu 4096 x 2160 bei 60 Hz
o HDCP 1.4/2.2
o HDR (Hoher Dynamikbereich)
o Status- und Kontrolldatenkanal (SCDC)
• DisplayPort-Spezifikationen:
o DP 1.2a-kompatibel
o Auflösung bis zu 4096 x 2160 bei 60 Hz
o Vier Lanes mit 1,62 Gbit/s (RBR), 2,7 Gbit/s (HBR)
oder 5,4 Gbit/s (HBR2) Datenrate
27
Produktmerkmale
o 8/10/12-Bit Dunkle Farbe
o Hot-Plug-Erkennung
P130-06N-DP-8K
• Unterstützt HDMI-Eingang und DisplayPort-Ausgang mit
USB-A-Kabel für zusätzliche Stromversorgung
• HDMI-Spezifikationen:
o 8/10/12-Bit Dunkle Farbe
o Auflösung bis zu 8 K bei 30 Hz mit 4:4:4 Chroma-
Unterabtastung
o HDCP 1.4/2.2
o HDR (Hoher Dynamikbereich)
o Status- und Kontrolldatenkanal (SCDC)
• DisplayPort-Spezifikationen:
o DP 1.4-kompatibel
o Auflösung bis zu 8 K unter 30 Hz oder 4 K unter
120Hz
o Vier Lanes mit 1,62 Gbit/s (RBR), 2,7 Gbit/s (HBR)
oder 5,4 Gbit/s (HBR2) Datenrate
o 8,1 Gbit/s pro Lane
o 8/10/12-Bit Dunkle Farbe
o Hot-Plug-Erkennung
28
Lieferumfang
Installation
• 4 K oder 8 K HDMI zu DisplayPort Aktiv Adapter Video
Konverter
• Installationsanleitung
1. Schließen Sie das HDMI-Ende an das HDMI-Quellgerät
an.
2. Schließen Sie das DisplayPort-Ende mit einem vom
Benutzer gelieferten DisplayPort-Kabel an einen
DisplayPort-Monitor an.
3. (Optional) Das HDMI-Quellgerät liefert den für den
Betrieb des Videokonverters erforderlichen Strom.
Wenn Sie zusätzliche Energie benötigen, schließen Sie
das USB-A-Kabel mit einem vom Benutzer
bereitgestellten USB-Netzadapter an eine
Wechselstromquelle an.
29
Spezifikationen
P130-06N-DP-4K6
Eingangs-/Ausgangsanschlüsse
Eingang HDMI (Stecker)
Ausgang DisplayPort(Buchse)
Stromversorgung (optional) USB-A (Stecker)
Auösung
DisplayPort 4096x2160 @ 60 Hz
Mechanisch
Größe 0,8 x 0,4 x 9,6 Zoll /
20,8 x 11 x 245 mm
Gewicht 1,5 Unzen 42 g
Umgebungsbedingte
Betriebstemperatur 32 °F bis 113 °F / 0 °C bis 45 °C
Luftfeuchtigkeit bei Betrieb 10 % bis 85 % RH
(keine Kondensation)
Lagertemperatur 14 °F bis 176 °F / -10 °C bis
80 °C
Luftfeuchtigkeit bei Lagerung 5 % bis 90 % RH
(keine Kondensation)
LEISTUNG
Bus-betrieben HDMI-Quelle
(nur P130-06N-DP-4K6)
Externe Stromversorgung
(optional)
USB-A
Garantie
Beschränkte Garantie 1 Jahr
Behördliche Zulassungen
Zertizierungen FCC, CE
30
Spezifikationen
P130-06N-DP-8K
Eingangs-/Ausgangsanschlüsse
Eingang HDMI (Stecker)
Ausgang DisplayPort(Buchse)
Stromversorgung
(optional)
USB-A (Stecker)
Auösung
DisplayPort 8 K @ 30 Hz, 4 K @ 120 Hz
Physisch
Gewicht 3,2 Unzen / 92 g
Umgebungsbedingte
Betriebstemperatur 32 °F bis 113 °F /
0 °C bis 45 °C
Luftfeuchtigkeit bei
Betrieb
10 % bis 85 % RH
(keine Kondensation)
Lagertemperatur
14 °F bis 158 °F / -10 °C bis 70 °C
Luftfeuchtigkeit bei
Lagerung
5 % bis 90 % RH
(keine Kondensation)
LEISTUNG
Externe Stromversorgung USB-A
Garantie
Beschränkte Garantie 1 Jahr
Behördliche Zulassungen
Zertizierungen FCC, CE
31
Garantie
2 JAHR EINGESCHRÄNKTE GARANTIE
Wir garantieren, dass unsere Produkte für einen Zeitraum
von zwei (2) Jahre ab dem Datum des Erstkaufs frei von
Material- und Verarbeitungsfehlern sind. Unsere
Verpflichtung im Rahmen dieser Garantie beschränkt sich
auf die Reparatur oder den Ersatz (nach eigenem
Ermessen) der fehlerhaften Produkte. Besuchen Sie
Tripplite.Eaton.com/support/product-returns bevor Sie ein
Gerät zur Reparatur zurückschicken. Diese Garantie gilt
nicht für Geräte, die durch Unfall, Fahrlässigkeit oder
falsche Anwendung beschädigt wurden oder in irgendeiner
Weise geändert oder modifiziert wurden.
MIT AUSNAHME DER HIERIN ENTHALTENEN
BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER
AUSDRÜCKLICH NOCH STILLSCHWEIGEND,
EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT
UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige
Staaten gestatten keine Beschränkung oder keinen
Ausschluss stillschweigender Gewährleistungen; daher kann
es sein, dass die oben genannten Beschränkungen oder
Ausschlüsse auf den Käufer nicht zutreffen.
MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND
WIRUNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE,
INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN,
DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES
ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER
SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir
nicht für Kosten, wie entgangene Gewinne oder Einnahmen,
Verlust von Geräten, Verlust der Nutzung von Geräten,
Verlust von Software, Datenverlust, Kosten für
Ersatzprodukte, Ansprüche Dritter oder anderes.
Eaton verfolgt eine Politik der kontinuierlichen
Verbesserung. Spezifikationen können ohne Ankündigung
geändert werden.
33
Manuale d'uso
English 1
Español 9
Français 17
Deutsch 25
Il prodotto acquistato
potrebbe differire
dall'immagine.
Modelli:
P130-06N-DP-4K6
P130-06N-DP-8K
Convertitori video con
adattatore attivo da HDMI
a DisplayPort
34
Introduzione
Caratteristiche del prodotto
Questi adattatori video convertono un segnale audio/video
HDMI per la visualizzazione su un monitor DisplayPort. Il
P130-06N-DP-4K6 può essere alimentato attraverso il
dispositivo sorgente HDMI e il cavo USB-A. Il P130-06N-DP-
8K è alimentato dal cavo USB-A incorporato.
Il P130-06N-DP-4K6 supporta le specifiche DisplayPort 1.2
con risoluzioni fino a 4096 x 2160 a 60 Hz. Il P130-06N-DP-
8K supporta le specifiche DisplayPort 1.4 con risoluzioni
fino a 7680 x 4320 a 30 Hz o 4096 x 2160 a 120 Hz.
P130-06N-DP-4K6
• Supporta l'ingresso HDMI e l'uscita DisplayPort con cavo
USB-A per l'alimentazione supplementare.
• Specifiche HDMI:
o Deep Color a 8/10/12 bit
o Risoluzione fino a 4096 x 2160 a 60 Hz
o HDCP 1.4/2.2
o HDR (High Dynamic Range)
o Canale dati di stato e controllo (SCDC)
• Specifiche DisplayPort:
o Conforme a DP 1.2a
o Risoluzione fino a 4096 x 2160 a 60 Hz
o Quattro corsie con velocità dati di 1,62 Gbps (RBR),
2,7 Gbps (HBR) o 5,4 Gbps (HBR2)
35
Caratteristiche del prodotto
o Deep Color a 8/10/12 bit
o Rilevamento hot-plug
P130-06N-DP-8K
• Supporta l'ingresso HDMI e l'uscita DisplayPort con cavo
USB-A per l'alimentazione supplementare
• Specifiche HDMI:
o Deep Color a 8/10/12 bit
o Risoluzione fino a 8K a 30 Hz con
sottocampionamento della crominanza 4:4:4
o HDCP 1.4/2.2
o HDR (High Dynamic Range)
o Canale dati di stato e controllo (SCDC)
• Specifiche DisplayPort:
o Conforme a DP 1.4
o Risoluzione fino a 8K a 30 Hz o 4K a 120 Hz
o Quattro corsie con velocità dati di 1,62 Gbps (RBR),
2,7 Gbps (HBR) o 5,4 Gbps (HBR2)
o 8.1 Gbps per corsia
o Deep Color a 8/10/12 bit
o Rilevamento hot-plug
36
Contenuto della confezione
Installazione
• Convertitore video adattatore attivo da HDMI a
DisplayPort 4K o 8K
• Istruzioni per l'installazione
1. Collegare l'estremità HDMI al dispositivo sorgente HDMI.
2. Collegare l'estremità DisplayPort a un monitor
DisplayPort con un cavo DisplayPort fornito dall'utente.
3. (Opzionale) Il dispositivo sorgente HDMI fornisce
l'alimentazione necessaria per il funzionamento del
convertitore video. Se è necessaria un'alimentazione
supplementare, collegare il cavo USB-A a una sorgente
di alimentazione CA con un adattatore di alimentazione
USB fornito dall'utente
37
Specifiche
P130-06N-DP-4K6
Connettore di ingresso/uscita
Ingresso HDMI (maschio)
Uscita DisplayPort (femmina)
Alimentazione (opzionale) USB-A (maschio)
Risoluzione
DisplayPort 4096 x 2160 a 60 Hz
Meccanico
Dimensioni 0,8 x 0,4 x 9,6 in. /
20,8 x 11 x 245 mm
Peso 1,5 oz. / 42 g
Condizioni ambientali
Temperatura di
funzionamento
da 32°F a 113°F (da 0° a 45°)
Umidità di funzionamento da 10% a 85% UR
(senza condensa)
Temperatura di conservazione da 14°F a 176°F (da -10° a 80°)
Umidità di conservazione da 5% a 90% UR
(senza condensa)
Potenza
Alimentato dal bus Sorgente HDMI
(solo P130-06N-DP-4K6)
Alimentazione esterna
(opzionale)
USB-A
Garanzia
Garanzia limitata 1 Anno
Approvazioni normative
Certicazioni FCC, CE
38
Specifiche
P130-06N-DP-8K
Connettore di ingresso/uscita
Ingresso HDMI (maschio)
Uscita DisplayPort (femmina)
Alimentazione (opzionale) USB-A (maschio)
Risoluzione
DisplayPort 8 K @ 30 Hz, 4 K @ 120 Hz
Fisico
Peso 3,2 oz. / 92 g
Condizioni ambientali
Temperatura di
funzionamento
da 32°F a 113°F
(da 0° a 45°)
Umidità di funzionamento da 10% a 85% UR
(senza condensa)
Temperatura di
conservazione
da 14°F a 158°F
(da -10° a 70°)
Umidità di conservazione da 5% a 90% UR
(senza condensa)
Potenza
Alimentazione esterna USB-A
Garanzia
Garanzia limitata 1 Anno
Approvazioni normative
Certicazioni FCC, CE
39
Garanzia
GARANZIA LIMITATA DI 2 ANNOS
Garantiamo che i nostri prodotti sono privi di difetti nei
materiali e di fabbricazione per un periodo di due anni (2) da
data di acquisto iniziale. I nostri obblighi ai sensi della
presente garanzia sono limitati alla riparazione o sostituzione
(a nostra esclusiva discrezione) di eventuali prodotti che
presentino tali difetti. Visiti Tripplite.Eaton.com/support/
product-returns prima di rispedire qualsiasi apparecchiatura
per la riparazione. La presente garanzia non si applica alle
unità danneggiate accidentalmente, a causa di negligenza o di
un'errata applicazione, o che siano state in qualsiasi modo
alterate o modificate.
AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE
DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA,
ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI
COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO
PARTICOLARE. Alcuni stati non consentono la limitazione o
l'esclusione delle garanzie implicite; pertanto, le suddette
limitazioni o esclusioni potrebbero non essere applicabili
all'acquirente.
AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN
CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI,
SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI
DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA
POSSIBILITÀ DI TALI DANNI. In particolare, non siamo
responsabili di alcun costo, come la perdita di profitti o ricavi,
la perdita di attrezzature, la perdita di utilizzo di attrezzature,
la perdita di software, la perdita di dati, i costi dei sostituti, i
reclami di terzi o altro.
Eaton persegue una politica di miglioramento continuo. Le
specifiche sono soggette a modifiche senza preavviso.
