IMPORTANT SAFETY INSTRUCTIONS
1) SAVE THESE INSTRUCTIONS – This manual contains important safety and operating
instructions for battery charger model P/N 022-0185G.
2) Do not expose charger to rain or snow.
3) Use of an attachment not recommended or sold by the battery charger manufacturer may
result in a risk of fire, electric shock, or injury to persons.
4) To reduce risk of damage to electric plug and cord, pull by plug rather than cord when
disconnecting charger.
5) An extension cord should not be used unless absolutely necessary. Use of improper
extension cord could result in a risk of fire and electric shock. If an extension cord must
be used, make sure:
a) That pins on plug of extension cord are the same number, size, and shape as those
of plug on charger;
b) That extension cord is properly wired and in good electrical condition; and
c) That wire size is large enough for ac ampere rating of charger as specified in Table
1.
6) Do not operate charger with damaged cord or plug – replace the cord or plug
immediately.
7) Do not operate charger if it has received a sharp blow, been dropped, or otherwise
damaged in any way; take it to a qualified serviceman.
8) Do not disassemble charger; take it to a qualified serviceman when service or repair is
required. Incorrect reassembly may result in a risk of electric shock or fire.
9) To reduce risk of electric shock, unplug charger from outlet before attempting any
maintenance or cleaning. Turning off controls will not reduce this risk.
10) WARNING – RISK OF EXPLOSIVE GASES.
a) WORKING IN VICINITY OF A LEAD-ACID BATTERY IS DANGEROUS.
BATTERIES GENERATE EXPLOSIVE GASES DURING NORMAL BATTERY
OPERATION. FOR THIS REASON, IT IS OF UTMOST IMPORTANCE THAT YOU
FOLLOW THE INSTRUCTIONS EACH TIME YOU USE THE CHARGER.
b) To reduce risk of battery explosion, follow these instructions and those published by
battery manufacturer and manufacturer of any equipment you intend to use in
vicinity of battery. Review cautionary marking on these products and on engine.
11) PERSONAL PRECAUTIONS
a) Consider having someone close enough by to come to your aid when you work near
a lead-acid battery.
b) Have plenty of fresh water and soap nearby in case battery acid contacts skin,
clothing, or eyes.
c) Wear complete eye protection and clothing protection. Avoid touching eyes while
working near battery.
Deltran Battery Tender
Designed for six-cell lead-acid batteries
TABLE 1
Length of Cord, Feet /Meters 25/7.6 50/15.2 100/30.5 150/45.7
AWG Size of Cord 18 18 18 16
P/N 392-0334-RB
2
d) If battery acid contacts skin or clothing, wash immediately with soap and water. If
acid enters eye, immediately flood eye with running cold water for at least 10
minutes and get medical attention immediately.
e) NEVER smoke or allow a spark or flame in vicinity of battery or engine.
f) Be extra cautious to reduce risk of dropping a metal tool onto battery. It might spark
or short-circuit battery or other electrical part that may cause explosion.
g) Remove personal metal items such as rings, bracelets, necklaces, and watches
when working with a lead-acid battery. A lead-acid battery can produce a short-
circuit current high enough to weld a ring or the like to metal, causing a severe burn.
h) Use charger for charging a LEAD-ACID battery only. It is not intended to supply
power to a low voltage electrical system other than in a starter-motor application. Do
not use battery charger for charging non-rechargable batteries that are commonly
used with home appliances. These batteries may burst and cause injury to persons
and damage to property.
i) NEVER charge a frozen battery.
12) PREPARING TO CHARGE
a) If necessary to remove battery from vehicle to charge, always remove grounded
terminal from battery first. Make sure all accessories in the vehicle are off, so as not
to cause an arc.
b) Be sure area around battery is well ventilated while battery is being charged.
c) Clean battery terminals. Be careful to keep corrosion from coming in contact with
eyes.
d) Add distilled water in each cell until battery acid reaches level specified by battery
manufacturer. Do not overfill. For a battery without removable cell caps, such as
valve regulated lead acid batteries, carefully follow manufacturer’s recharging
instructions.
e) Study all battery manufacturers specific precautions such as removing or not
removing cell caps while charging and recommended rates of charge.
f) Determine voltage of battery by referring to car owner’s manual and make sure that
output voltage selector switch is set at correct voltage. Do not use the battery
charger unless battery voltage matches the output voltage rating of the charger.
13) CHARGER LOCATION
a) Locate charger as far away from battery as dc cables permit.
b) Never place charger directly above battery being charged; gases from battery will
corrode and damage charger.
c) Never allow battery acid to drip on charger when reading electrolyte specific gravity
or filling battery.
d) Do not operate charger in a closed-in area or restrict ventilation in any way.
e) Do not set a battery on top of charger.
14) DC CONNECTION PRECAUTIONS
a) Connect and disconnect dc output clips only after setting any charger switches to
offposition and removing ac cord from electric outlet. Never allow clips to touch
each other.
b) Attach clips to battery and chassis as indicated in 15(e), 15(f), and 16(b) through
16(d).
15) FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE. A SPARK
NEAR BATTERY MAY CAUSE BATTERY EXPLOSION. TO REDUCE RISK OF A
SPARK NEAR BATTERY:
a) Position ac and dc cords to reduce risk of damage by hood, door, or moving engine
part.
b) Stay clear of fan blades, belts, pulleys, and other parts that can cause injury to
persons.
c) Check polarity of battery posts. POSITIVE (POS, P, +) battery post usually has
larger diameter than NEGATIVE (NEG, N,–) post.
d) Determine which post of battery is grounded (connected) to the chassis. If negative
post is grounded to chassis (as in most vehicles), see (e). If positive post is
grounded to the chassis, see (f).
3
e) For negative-grounded vehicle, connect POSITIVE (RED) clip from battery charger
to POSITIVE (POS, P, +) ungrounded post of battery first. Then connect NEGATIVE
(BLACK) clip to vehicle chassis or engine block away from battery. Do not connect
clip to carburetor, fuel lines, or sheet-metal body parts. Connect to a heavy gage
metal part of the frame or engine block.
f) For positive-grounded vehicle, connect NEGATIVE (BLACK) clip from battery
charger to NEGATIVE (NEG, N, –) ungrounded post of battery first. Then connect
POSITIVE (RED) clip to vehicle chassis or engine block away from battery. Do not
connect clip to carburetor, fuel lines, or sheet-metal body parts. Connect to a heavy
gage metal part of the frame or engine block.
g) Connect charger AC cord to electrical outlet.
h) When disconnecting charger, turn switches to off, disconnect AC cord, remove clip
from vehicle chassis, and then remove clip from battery terminal.
i) See operating instructions for length of charge information.
16) FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE. A SPARK NEAR
THE BATTERY MAY CAUSE BATTERY EXPLOSION. TO REDUCE RISK OF A
SPARK NEAR BATTERY:
a) Check polarity of battery posts. POSITIVE (POS, P, +) battery post usually has a
larger diameter than NEGATIVE (NEG, N, –) post.
b) Attach at least a 60cm (24-inch) long 6-gauge (AWG) insulated battery cable to
NEGATIVE (NEG, N, –) battery post.
c) Connect POSITIVE (RED) charger clip to POSITIVE (POS, P, +) post of battery.
d) Position yourself and free end of cable as far away from battery as possible – then
connect NEGATIVE (BLACK) charger clip to free end of cable.
e) Do not face battery when making final connection.
f) Connect charger AC cord to electrical outlet.
g) When disconnecting charger, always do so in reverse sequence of connecting
procedure and break first connection while as far away from battery as practical.
h) A marine (boat) battery must be removed and charged on shore. To charge it on
board requires equipment specially designed for marine use.
This appliance can be used by children aged from 8 years and above and
persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand
the hazard involved.
Children shall not play with the appliance. Cleaning and user maintenance
shall not be done by children without supervision.
The supply cord cannot be replaced. If the cord is damaged the appliance
should be scrapped.
Examine the battery charger regularly for damage, especially the cord,
plug and enclosure; if the battery charger is damaged, it must not be used
until it has been repaired.
This symbol indicates separate collection for electrical and electronic
equipment
4
USER INSTRUCTIONS
AUTOMATIC CHARGING AND BATTERY STATUS MONITORING:
Battery Tender® chargers are completely automatic and may be left
connected to both AC power and to the battery that it is charging for long
periods of time. The charger output power, voltage, and current depends
on the condition of the battery it is charging. Battery Tender
®
chargers have
several status LED indicators that provide a visual means to determine the
operating mode of the charger and hence the condition of the battery
connected to the charger.
When AC power is first applied to the charger all of the LEDs will illuminate
for two to three seconds before starting the charge sequence listed below.

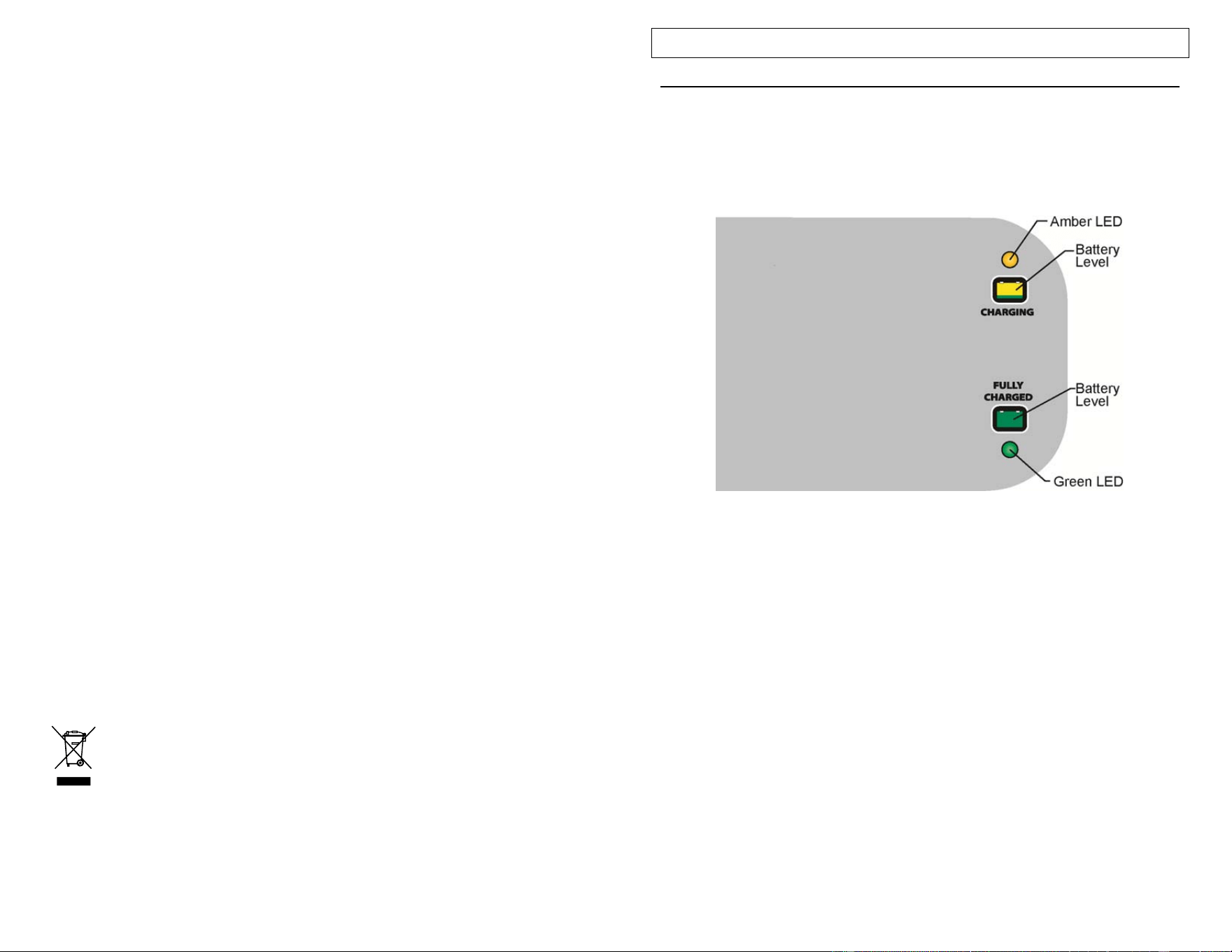

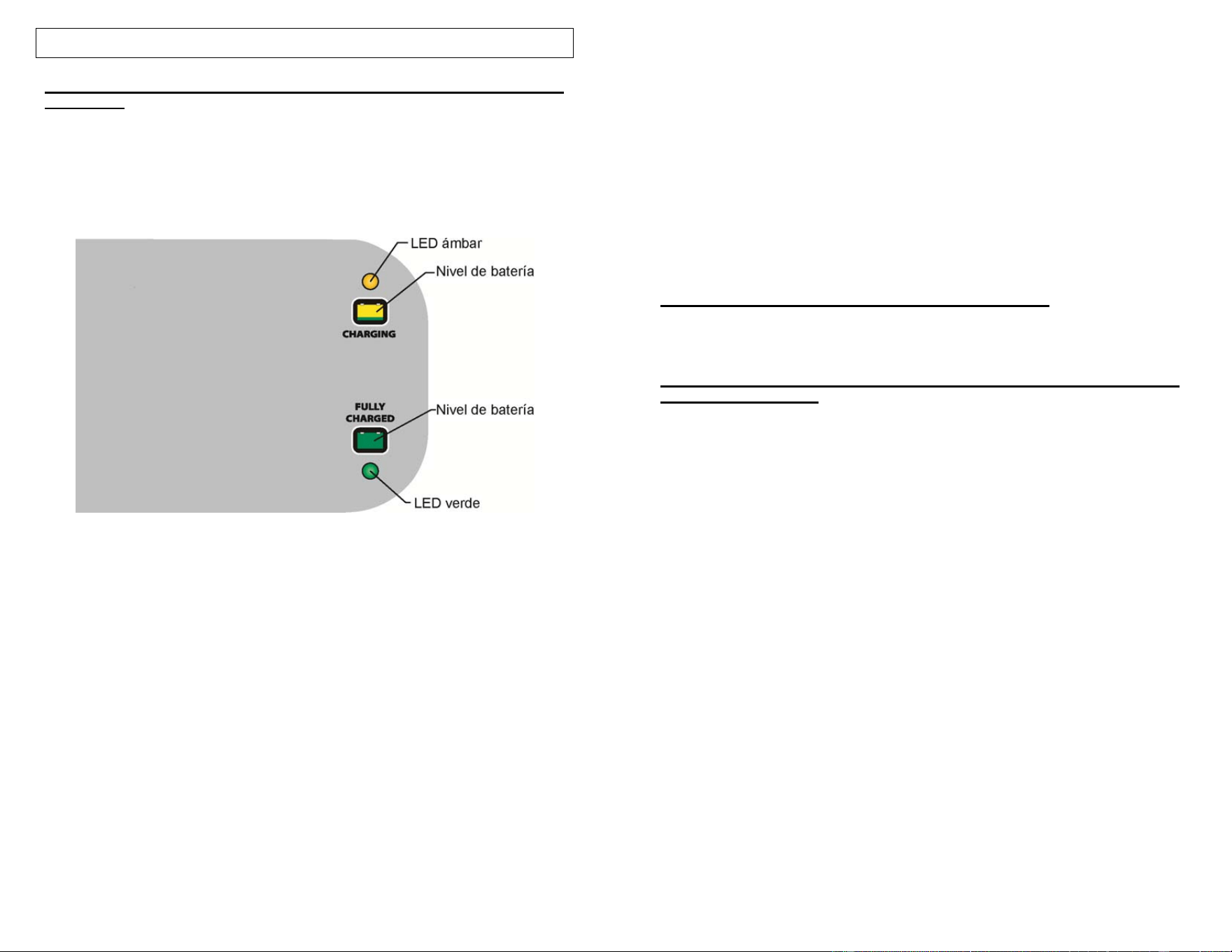

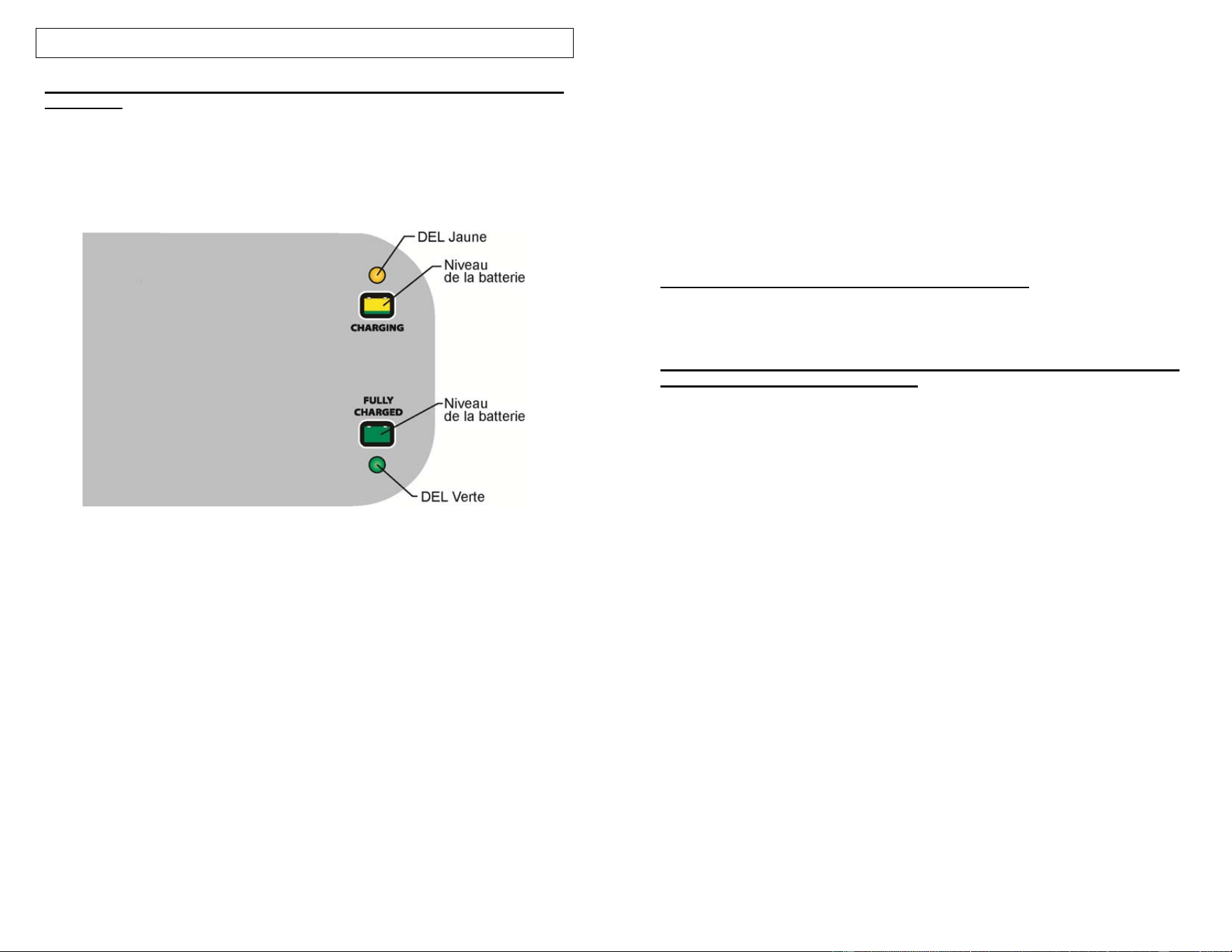

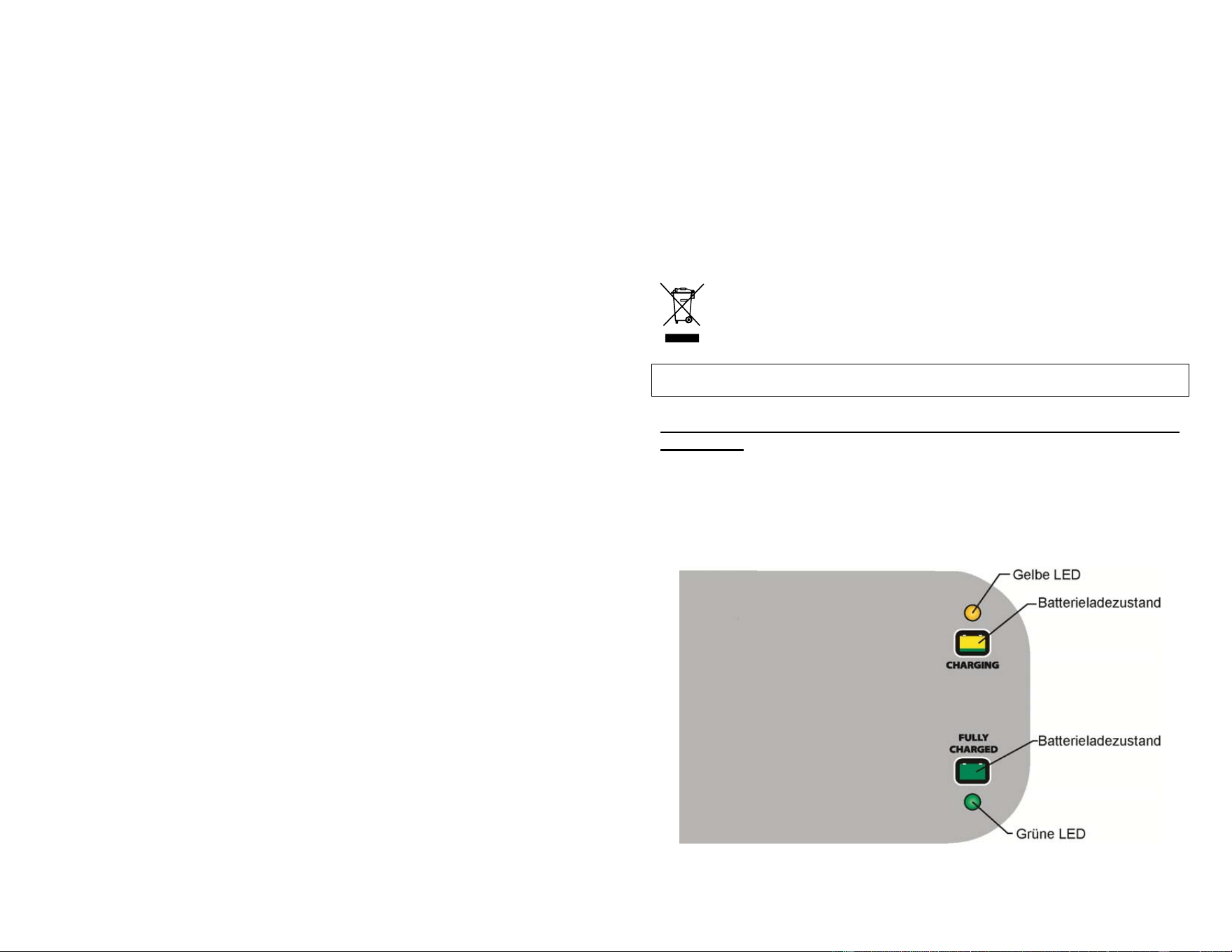

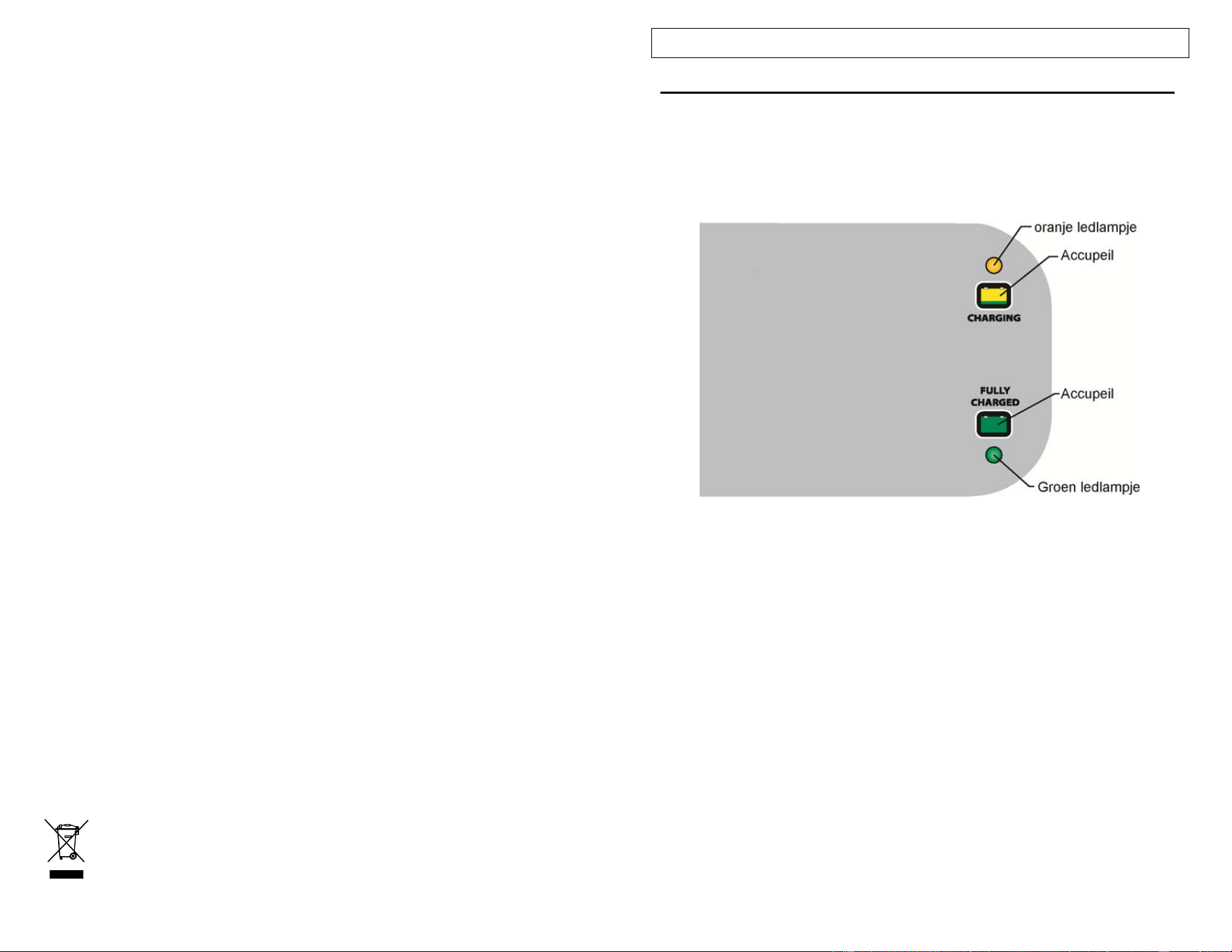

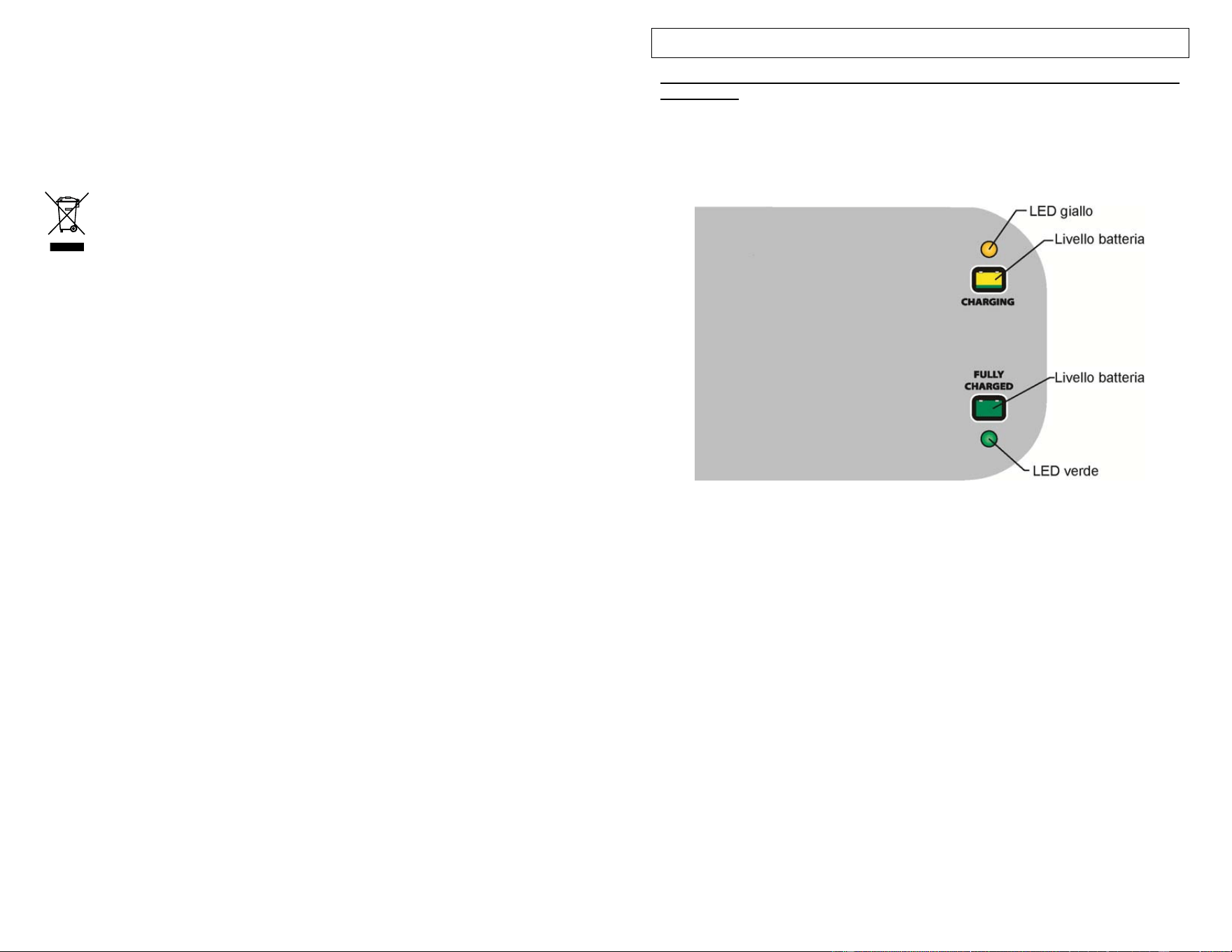

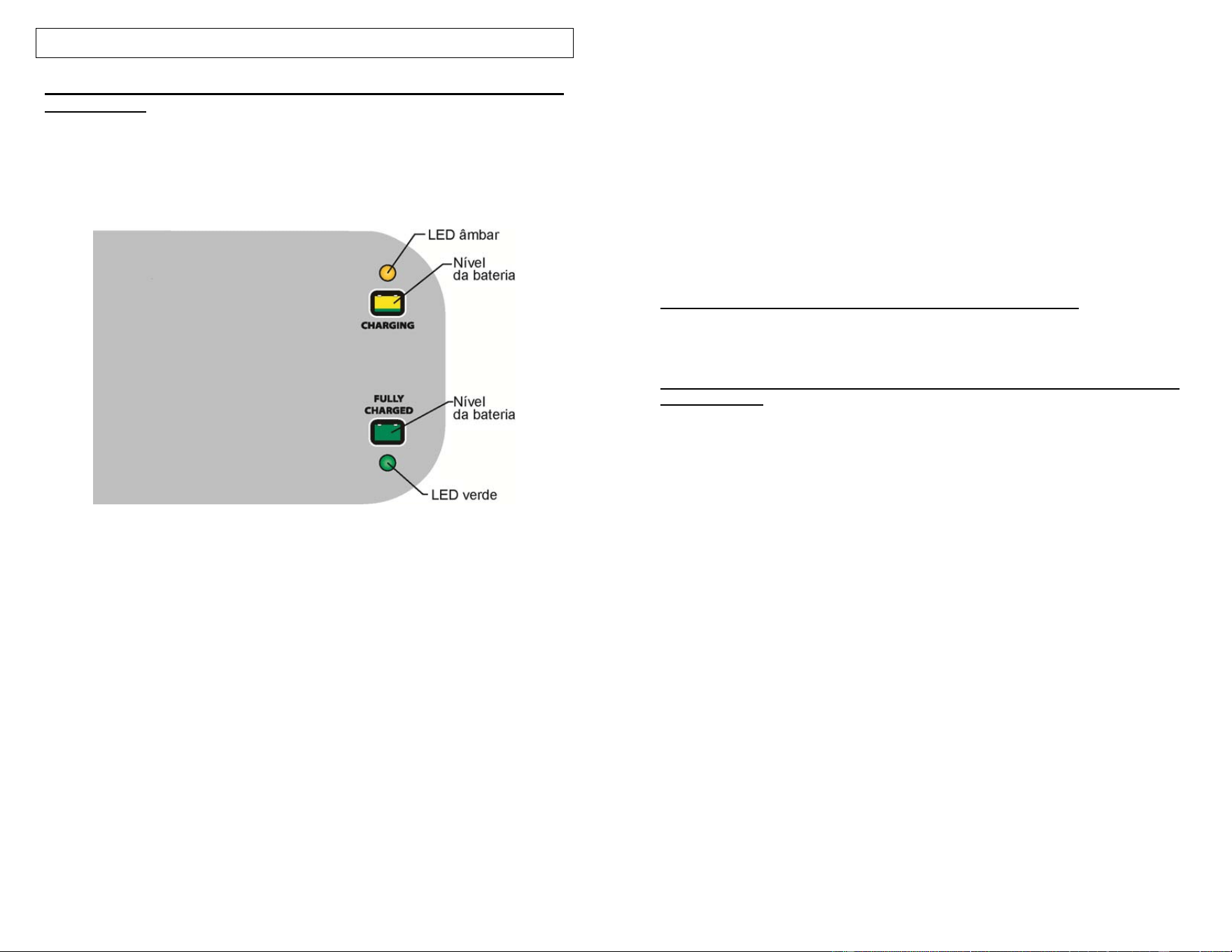

The two battery level status LED indicator lights (Amber LED, Green LED)
are available to determine whether the charger is operating in one of the
four primary charge modes:
1) Qualification/Initialization mode: The Monitor Circuit verifies
appropriate battery voltage levels and good electrical continuity
between the battery and the charger DC output.
2) Bulk mode (full charge, constant current, battery is 0% to 80%
charged)
3) Absorption mode (high constant voltage, battery is 80% to 100%
charged).
4) Storage/float maintenance mode (low constant voltage, battery is
100% to 103% charged).
When the battery is fully charged, the battery level status Green LED
indicator will turn solid green and the charger will switch to a storage/float
maintenance charge mode. The Battery Tender
®
charger will automatically
monitor and maintain the battery at full charge.
5
ATTENTION: The Battery Tender
®
CHARGER HAS A SPARK FREE
CIRCUITRY. The output alligator clips or ring terminals will not spark when
they are touched together. The Battery Tender
®
charger will not produce an
output voltage until it senses at least 3 volts from the battery. It must be
connected to a battery with the correct polarity before it will start charging a
battery. Therefore, if you plug the AC power cord into an AC power outlet,
and if the output alligator clips or ring terminals are not connected to a
battery, and if you touch the alligator clips or ring terminals together, there
will be no electrical spark.
NOTE:
THE OUTPUT CLIPS OR RING TERMINALS MUST BE CONNECTED TO
A BATTERY BEFORE THE CHARGER CAN PRODUCE AN OUTPUT
VOLTAGE.
TIME REQUIRED TO CHARGE A BATTERY:
The Battery Tender
®
charges at a rate of 1.25 Amps or 1¼ Amp-hours per
hour. Therefore, a fully discharged 15 Amp-Hour battery will take
approximately 9½ hours to recharge to 80% capacity.
WORKING WITH A DEAD BATTERY OR A BATTERY WITH A VERY
LOW VOLTAGE:
If you try to charge a dead battery having a voltage below 3 volts, the
Battery Tender
®
charger will not start. An internal safety circuit prevents the
charger from generating any output voltage unless it senses at least 3 volts
at the charger output. In this situation, the amber LED will continue to flash,
indicating that a charge has not been initiated.
NOTE:
If a 12-volt, lead-Acid battery has an output voltage of less than 9 volts
when it is at rest, when it is neither being charged nor supplying electrical
current to an external load, there is a good chance that the battery is
defective. As a frame of reference, a fully charged 12-volt, lead-Acid
battery will have a rest-state, no-load voltage of approximately 12.9 volts.
A fully discharged 12-volt, lead-acid battery will have a rest-state, no-load
voltage of approximately 11.4 volts. That means that a voltage change of
only 1.5 volts represents the full range of charge 0% to 100% on a 12-Volt,
lead-acid battery. Depending on the manufacturer, and the age of the
battery, the specific voltages will vary by a few tenths of a volt, but the 1.5-
volt range will still be a good indicator of the battery charge %.
6
STATUS INDICATING LIGHT: If the light is not lit, then the battery is
not properly connected and/or the charger is not plugged into AC
power. The following describes light operation:
AMBER LIGHT FLASHING – The amber LED flashing indicates that the
battery charger has AC power available and that the
microprocessor is functioning properly. If the amber LED continues
to flash, then either the battery voltage is too low (less than 3 volts)
or the output alligator clips or ring terminals are not connected
correctly.
AMBER LIGHT ON STEADY – Whenever the amber LED is on
steady, a battery is connected properly and the charger is charging
the battery. The amber LED will remain on until the charger
completes the charging stage.
GREEN LIGHT FLASHING – When the green LED is flashing and
the amber LED is solid the battery is greater than 80% charged
and may be removed from the charger and used if necessary.
Whenever possible, leave the battery on charge until the green
light is solid.
GREEN LIGHT ON STEADY – When the green LED burns steady,
the charge is complete and the battery can be returned to service if
necessary. It can also stay connected to maintain the battery for an
indefinite period of time.
TROUBLESHOOTING
1) If the charger does not turn on and none of the LEDs illuminate.
a. Check to make sure the AC outlet is supplying power by plugging in a
lamp, an appliance, or a voltage meter.
2) The green LED) comes on immediately when charging a discharged battery.
a. The battery is probably defective, take the battery to the dealer to be
tested.
3) When charging a battery the green LED never comes on.
a. The battery may be defective, take the battery to the dealer to be tested.
b. The battery has an excessive current draw, remove or disconnect the
battery from the equipment.
4) The amber LED continues to flash even with a connection to the battery:
a. Check the fuse in the accessory cable.
5) Amber and Green LED are toggling.
a. Reverse polarity connection to the battery.
b. The chargers safety timer has activated due to the battery not reaching its
optimal voltage. The battery may be defective, take the battery to the
dealer to be tested.
7
FCC Warning
Title 47 Subpart, 15.105(b)
Note: This equipment has been tested and found to comply with the limits for a
class B digital device, pursuant to part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in
residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio television reception, which can be
determined by tuning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for help.
ICES-001: Industrial, Scientific, and Medical (ISM) Radio
Frequency Generators
This product has been tested with the listed standards and found to be compliant
with the Code of Industry Canada ES-001 and the measurement Procedure
according to CISPR 11.
CAN ICES-1/NMB-1
8
INSTRUCTIONS IMPORTANTES CONCERNANT LA
SÉCURITÉ
CONSERVER CES INSTRUCTIONS. CE MANUEL
CONTIENT DES INSTRUCTIONS IMPORTANTES
CONCERNANT LA SÉCURITÉ ET LE FONCTIONNEMENT.
1) IL EST DANGEREUX DE TRAVAILLER A PROXIMITÉ D’UNE BATTERIE AU
PLOMB. LES BATTERIES PRODUISENT DES GAZ EXPLOSIFS EN
SERVICE NORMAL. IL EST AUSSI IMPORTANT DE TOUJOURS RELIRE
LES INSTRUCTIONS AVANT D’UTILISER LE CHARGEUR ET DE LES
SUIVRE À LA LETTRE.
2) POUR RÉDUIRE LE RISQUE D’EXPLOSION, LIRE CES INSTRUCTIONS ET
CELLES QUI FIGURENT SUR LA BATTERIE.
3) NE JAMAIS FUMER PRÈS DE LA BATTERIE OU DU MOTEUR ET ÉVITER
TOUTE ÉTINCELLE OU FLAMME NUE À PROXIMITÉ DE CES DERNIERS.
4) UTILISER LE CHARGEUR POUR CHARGER UNE BATTERIE AU PLOMB
UNIQUEMENT. CE CHARGEUR N’EST PAS CONÇU POUR ALIMENTER UN
RÉSEAU ÉLECTRIQUE TRÈS BASSE TENSION NI POUR CHARGER DES
PILES SÈCHES. LE FAIT D’UTILISER LE CHARGEUR POUR CHARGER
DES PILES SÈCHES POURRAIT ENTRAÎNER L’ÉCLATEMENT DES PILES
ET CAUSER DES BLESSURES OU DES DOMMAGES;
5) NE JAMAIS CHARGER UNE BATTERIE GELÉE.
6) S’IL EST NÉCESSAIRE DE RETIRER LA BATTERIE DU VÉHICULE POUR
LA CHARGER, TOUJOURS DÉBRANCHER LA BORNE DE MISE À LA
MASSE EN PREMIER. S’ASSURER QUE LE COURANT AUX
ACCESSOIRES DU VÉHICULE EST COUPÉ AFIN D’ÉVITER LA
FORMATION D’UN ARC.
7) PRENDRE CONNAISSANCE DES MESURES DE PRÉCAUTION
SPÉCIFIÉES PAR LE FABRICANT DE LA BATTERIE, P. EX., VÉRIFIER S‘IL
FAUT ENLEVER LES BOUCHONS DES CELLULES LORS DU
CHARGEMENT DE LA BATTERIE, ET LES TAUX DE CHARGEMENT
RECOMMANDÉS.
8) SI LE CHARGEUR COMPORTE UN SÉLECTEUR DE TENSION DE SORTIE,
CONSULTER LE MANUEL DE L’USAGER DE LA VOITURE POUR
DÉTERMINER LA TENSION DE LA BATTERIE ET POUR S’ASSURER QUE
LA TENSION DE SORTIE EST APPROPRIÉE. SI LE CHARGEUR N’EST PAS
MUNI D’UN SÉLECTEUR, NE PAS UTILISER LE CHARGEUR À MOINS QUE
LA TENSION DE LA BATTERIE NE SOIT IDENTIQUE À LA TENSION DE
SORTIE NOMINALE DU CHARGEUR.
9) NE JAMAIS PLACER LE CHARGEUR DIRECTEMENT SOUS LA BATTERIE
À CHARGER OU AU-DESSUS DE CETTE DERNIÈRE. LES GAZ OU LES
FLUIDES QUI S’ÉCHAPPENT DE LA BATTERIE PEUVENT ENTRAÎNER LA
CORROSION DU CHARGEUR OU L’ENDOMMAGER. PLACER LE
CHARGEUR AUSSI LOIN DE LA BATTERIE QUE LES CABLES C.C. LE
PERMETTENT.
Deltran Battery Tender
Développé pour des batteries acide-plomb à six
cellules
9
10) NE PAS FAIRE FONCTIONNER LE CHARGEUR DANS UN ESPACE CLOS
ET/OU NE PAS GÊNER LA VENTILATION.METTRE LES INTERRUPTEURS
DU CHARGEUR HORS CIRCUIT ET RETIRER LE CORDON C.A. DE LA
PRISE AVANT DE METTRE ET D’ENLEVER LES PINCES DU CORDON C.C.
S’ASSURER QUE LES PINCES NE SE TOUCHENT PAS.
11) SUIVRE LES ÉTAPES SUIVANTES LORSQUE LA BATTERIE SE TROUVE
DANS LE VÉHICULE. UNE ÉTINCELLE PRÈS DE LA BATTERIE POURRAIT
PROVOQUER L’EXPLOSION DE CETTE DERNIÈRE. POUR RÉDUIRE LE
RISQUE D’ÉTINCELLE À PROXIMITÉ DE LA BATTERIE :
a. PLACER LES CORDONS C.A. ET C.C. DE MANIÈRE À ÉVITER
QU’ILS SOIENT ENDOMMAGÉS PAR LE CAPOT, UNE PORTIÈRE
OU LES PIÈCES EN MOUVEMENT DU MOTEUR ;
b. FAIRE ATTENTION AUX PALES, AUX COURROIES ET AUX
POULIES DU VENTILATEUR AINSI QU’À TOUTE AUTRE PIÈCE
SUSCEPTIBLE DE CAUSER DES BLESSURES ;
c. VÉRIFIER LA POLARITÉ DES BORNES DE LA BATTERIE. LE
DIAMÈTRE DE LA BORNE POSITIVE (POS, P, +) EST
GÉNÉRALEMENT SUPÉRIEUR À CELUI DE LA BORNE
NÉGATIVE (NÉG, N, –) ;
d. DÉTERMINER QUELLE BORNE EST MISE À LA MASSE
(RACCORDÉE AU CHÂSSIS). SI LA BORNE NÉGATIVE EST
RACCORDÉE AU CHÂSSIS (COMME DANS LA PLUPART DES
CAS), VOIR LE POINT (v). SI LA BORNE POSITIVE EST
RACCORDÉE AU CHÂSSIS, VOIR LE POINT (vi) ;
e. SI LA BORNE NÉGATIVE EST MISE À LA MASSE, RACCORDER
LA PINCE POSITIVE (ROUGE) DU CHARGEUR À LA BORNE
POSITIVE (POS, P, +) NON MISE À LA MASSE DE LA BATTERIE.
RACCORDER LA PINCE NÉGATIVE (NOIRE) AU CHÂSSIS DU
VÉHICULE OU AU MOTEUR, LOIN DE LA BATTERIE. NE PAS
RACCORDER LA PINCE AU CARBURATEUR, AUX
CANALISATIONS D’ESSENCE NI AUX PIÈCES DE LA
CARROSSERIE EN TÔLE. RACCORDER À UNE PIÈCE DU
CADRE OU DU MOTEUR EN TÔLE DE FORTE ÉPAISSEUR ;
f. SI LA BORNE POSITIVE EST MISE À LA MASSE, RACCORDER
LA PINCE NÉGATIVE (NOIRE) DU CHARGEUR À LA BORNE
NÉGATIVE (NÉG, N, –) NON MISE À LA MASSE DE LA BATTERIE.
RACCORDER LA PINCE POSITIVE (ROUGE) AU CHÂSSIS DU
VÉHICULE OU AU MOTEUR, LOIN DE LA BATTERIE. NE PAS
RACCORDER LA PINCE AU CARBURATEUR, AUX
CANALISATIONS D’ESSENCE NI AUX PIÈCES DE LA
CARROSSERIE EN TÔLE. RACCORDER À UNE PIÈCE DU
CADRE OU DU MOTEUR EN TÔLE DE FORTE ÉPAISSEUR ;
g. BRANCHER LE CORDON D’ALIMENTATION C.A. DU CHARGEUR;
h. POUR INTERROMPRE L’ALIMENTATION DU CHARGEUR,
METTRE LES INTERRUPTEURS HORS CIRCUIT, RETIRER LE
CORDON C.A. DE LA PRISE, ENLEVER LA PINCE RACCORDÉE
AU CHÂSSIS ET EN DERNIER LIEU CELLE RACCORDÉE À LA
BATTERIE.
12) SUIVRE LES ÉTAPES SUIVANTES LORSQUE LA BATTERIE EST À
L’EXTÉRIEUR DU VÉHICULE. UNE ÉTINCELLE PRÈS DE LA BATTERIE
POURRAIT PROVOQUER L’EXPLOSION DE CETTE DERNIÈRE. POUR
RÉDUIRE LE RISQUE D’ÉTINCELLE À PROXIMITÉ DE LA BATTERIE :
a. VÉRIFIER LA POLARITÉ DES BORNES DE LA BATTERIE. LE
DIAMÈTRE DE LA BORNE POSITIVE (POS, P, +) EST
GÉNÉRALEMENT SUPÉRIEUR À CELUI DE LA BORNE
NÉGATIVE (NÉG, N, –) ;
10
b. RACCORDER UN CÂBLE DE BATTERIE ISOLÉ No 6 AWG
MESURANT AU MOINS 60 CM DE LONGUEUR À LA BORNE
NÉGATIVE (NÉG, N, –) ;
c. RACCORDER LA PINCE POSITIVE (ROUGE) À LA BORNE
POSITIVE (POS, P, +) DE LA BATTERIE ;
d. SE PLACER ET TENIR L’EXTRÉMITÉ LIBRE DU CÂBLE AUSSI
LOIN QUE POSSIBLE DE LA BATTERIE, PUIS RACCORDER LA
PINCE NÉGATIVE (NOIRE) DU CHARGEUR À L’EXTRÉMITÉ
LIBRE DU CÂBLE ;
e. NE PAS SE PLACER FACE À LA BATTERIE POUR EFFECTUER
LE DERNIER RACCORDEMENT ;
f. RACCORDER LE CORDON D’ALIMENTATION C.A. DU
CHARGEUR À LA PRISE ;
g. POUR INTERROMPRE L’ALIMENTATION DU CHARGEUR,
METTRE LES INTERRUPTEURS HORS CIRCUIT, RETIRER LE
CORDON C.A. DE LA PRISE, ENLEVER LA PINCE RACCORDÉE
AU CHÂSSIS ET EN DERNIER LIEU CELLE RACCORDÉE À LA
BATTERIE. SE PLACER AUSSI LOIN QUE POSSIBLE DE LA
BATTERIE POUR DÉFAIRE LA PREMIÈRE CONNEXION.
13) L’UTILISATION D’UN ADAPTATEUR EST INTERDITE AU CANADA. SI UNE
PRISE DE COURANT AVEC MISE À LA TERRE N’EST PAS DISPONIBLE
EN FAIRE INSTALLER UNE PAR UN ÉLECTRICIEN QUALIFIÉ AVANT
D’UTILISER CET APPAREIL.
Cet appareil peut être utilisé par les enfants de 8 ans et au-dessus et par
des personnes à capacités physiques, sensorielles ou intellectuelles
réduites ou qui manquent d'expérience et de connaissances, si elles ont
reçu des instructions quant à l'utilisation de l'appareil d'une façon sûre et si
elles comprennent les dangers impliqués.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien
ne doivent pas être faits par des enfants sans surveillance.
Le cordon d'alimentation ne peut pas être remplacé. Si le cordon est
endommagé l'appareil doit être mis au rebut.
Examinez le chargeur de batterie régulièrement pour les dommages
éventuels, en particulier le cordon, la fiche et le boîtier, si le chargeur de la
batterie est endommagé, il ne doit pas être utilisé jusqu'à ce qu'il soit
réparé.
Ce symbole indique une collecte séparée pour les équipements
électriques et électroniques
11
MANUEL DE L'UTILISATEUR
CHARGEMENT AUTOMATIQUE ET SURVEILLANCE DE L'ÉTAT DE LA
BATTERIE : Les chargeurs Battery Tender® sont entièrement
automatiques et peuvent être laissés connectés à la fois au courant
alternatif et à la batterie qui est en charge pendant de longues périodes de
temps. La puissance de sortie, la tension et le courant dépendent de l'état
de la batterie qui est en charge. Les chargeurs Battery Tender® ont
plusieurs indicateurs DEL d'état, qui fournissent un moyen visuel afin de
déterminer le mode de fonctionnement du chargeur et donc l'état de la
batterie connectée au chargeur.
Quand le courant alternatif est appliqué au chargeur la première fois,
toutes les DEL s'allument pendant deux ou trois secondes avant de
démarrer la séquence de charge énumérée ci-dessous.
Les deux indicateurs DEL d'état de niveau de batterie (DEL Jaune, DEL
Verte) sont disponibles pour déterminer si le chargeur fonctionne dans l'un
des quatre modes de charge primaires :
1) Mode de qualification/initialisation : Le circuit de surveillance
vérifie les niveaux de tension appropriés de batterie et la bonne
continuité électrique entre la batterie et la sortie CC du chargeur.
2) Mode en vrac (pleine charge, courant constant, la batterie est
chargée de 0 % à 80 %)
3) Mode absorption (tension constante élevée, la batterie est
chargée de 80 % à 100 %).
4) Mode maintenance stockage/flottant (tension constante basse,
la batterie est chargée de 100 % à 103 %).
Quand la batterie est entièrement chargée, la DEL Verte d'état de niveau
de la batterie s'allume en vert de manière constante et le chargeur passe
en mode de charge de maintenance stockage/flottant. Le chargeur Battery
Tender® va surveiller et maintenir automatiquement la batterie à pleine
charge.
12
ATTENTION : LE CHARGEUR Battery Tender
®
A UN CIRCUIT SANS
ÉTINCELLE. Les pinces crocodiles de sortie ou les cosses ne produiront
pas d'étincelles quand elles se touchent. Le chargeur Battery Tender
®
ne
produira pas une tension de sortie jusqu'à ce qu'il détecte au moins 3 V de
la batterie. Il doit être raccordé à une batterie en respectant la bonne
polarité avant qu'il commence à charger une batterie. Ainsi, si vous
branchez le cordon d'alimentation sur une prise électrique CA, et si les
pinces crocodiles de sortie ou les cosses ne sont pas connectées à une
batterie, et si vous faites se toucher les pinces crocodiles ou cosses, il y
n'aura aucune étincelle électrique.
REMARQUE :
LES PINCES DE SORTIE OU LES COSSES DOIVENT ÊTRE
RACCORDÉES À UNE BATTERIE AVANT QUE LE CHARGEUR
PUISSE PRODUIRE UNE TENSION DE SORTIE.
TEMPS REQUIS POUR CHARGER UNE BATTERIE :
Le chargeur Battery Tender
®
charge à raison de 1¼ ampères-heures ou
1.25 Ah Ainsi, une batterie entièrement déchargée de 15 Ah prendra
environ 9½ heures pour se recharger à 80 % de sa capacité.
TRAVAILLER AVEC UNE BATTERIE À PLAT OU UNE BATTERIE
AVEC UNE TRÈS BASSE TENSION :
Si vous essayez de charger une batterie à plat ayant une tension inférieure
à 3 Volts, le chargeur Battery Tender
®
ne démarrera pas. Un circuit interne
de sécurité empêche le chargeur de générer n'importe quelle tension de
sortie à moins qu'il détecte au moins 3 V à la sortie du chargeur. Dans
cette situation, la DEL jaune va continuer à clignoter, indiquant qu'aucune
charge n'a été initiée.
REMARQUE :
Si une batterie d'accumulateurs au plomb de 12 V a une tension de sortie
de moins de 9 V lorsqu'elle est au repos, quand elle n'est pas en charge ni
ne fournit du courant électrique à une charge extérieure, il y a de bonnes
chances pour que la batterie soit défectueuse. Comme cadre de
référence, une batterie à accumulateur au plomb de 12 V complètement
chargée aura un état de repos, tension sans charge d'environ 12,9 V. Une
batterie d'accumulateurs au plomb de 12 V complètement déchargée aura
un état de repos, tension sans charge d'environ 11,4 V. Cela signifie qu'un
changement de tension de seulement 1,5 V représente l'ensemble de la
charge de 0 % à 100 % sur une batterie d'accumulateur au plomb de 12 V.
Selon le fabricant et l'âge de la batterie, les tensions spécifiques peuvent
varier de quelques dixièmes de volt, mais la gamme de 1,5 V sera toujours
un bon indicateur du % de charge de la batterie.
13
TÉMOIN LUMINEUX D'ÉTAT : Si le voyant ne s'allume pas, alors la
batterie n'est pas correctement connectée et/ou le chargeur n'est pas
relié au secteur. Ce qui suit décrit le fonctionnement des témoins
lumineux :
CLIGNOTEMENT TÉMOIN JAUNE – Le clignotement de la DEL
jaune indique que le chargeur de batterie dispose de courant
alternatif et que le microprocesseur fonctionne correctement. Si la
DEL jaune continue de clignoter, alors soit la tension de la batterie
est trop faible (moins de 3 V) soit les pinces crocodile ou les
cosses ne sont pas connectées correctement.
TÉMOIN JAUNE ALLUMÉ CONSTANT – Quand la DEL jaune est
allumée en permanence, une batterie est correctement connectée
et le chargeur est en train de charger la batterie. La DEL jaune
restera allumée jusqu'à ce que le chargeur termine la phase de
chargement.
CLIGNOTEMENT TÉMOIN VERT – Lorsque la DEL verte clignote
et que la DEL jaune est allumée de manière constante, la batterie
est chargée à plus de 80 % et peut être enlevée du chargeur et
utilisée si nécessaire. Quand cela est possible, laissez la batterie
en charge jusqu'à ce que le témoin vert soit allumé de manière
constante.
TÉMOIN VERT CONSTANT – Quand le témoin vert est allumé de manière
constante, la charge est terminée et la batterie peut être remise en
service si nécessaire. Elle peut également rester connectée pour
maintenir la batterie pour une durée indéterminée
DÉPANNAGE
1) Si le chargeur ne s'allume pas et qu'aucune DEL ne s'illumine.
a. Vérifiez que la prise secteur transmet le courant en branchant
une lampe, un appareil ou un voltmètre.
2) La DEL verte (3) s'allume immédiatement lors de la charge d'une batterie
déchargée.
a. La batterie est probablement défectueuse, amenez-la au
concessionnaire pour la faire tester.
3) Lors de la charge d'une batterie, la DEL Verte ne s'allume jamais.
a. La batterie peut être défectueuse, amenez-la au concessionnaire
pour la faire tester.
b. La batterie a un appel de courant excessif, retirez ou débranchez
la batterie de l'équipement.
4) La DEL verte 6 V clignote.
a. La batterie est endommagée ou la tension de la batterie qui a été
sélectionnée n'est pas correcte.
5) Les DEL Jaune et Verte basculent.
a. Inversez la polarité de la connexion à la batterie.
b. La minuterie de sécurité des chargeurs s'est activée du fait que la
batterie n'atteint pas sa tension optimale. La batterie peut être
défectueuse, amenez-la au concessionnaire pour la faire tester.
14
Avertissement de la FCC
Titre 47 Sous-partie, 15.105(b)
Remarque : Cet équipement a été testé et déclaré conforme aux limites d'un
appareil numérique de classe B, selon la partie 15 des règles FCC. Ces limites sont
conçues pour fournir une protection raisonnable contre les interférences nuisibles
dans une installation résidentielle. Cet équipement génère, utilise et peut émettre
de l'énergie radio fréquence et, s'il n'est pas installé et utilisé conformément aux
instructions, peut provoquer des interférences nuisibles à la réception de la radio ou
de la télévision, ce qui peut être déterminé par l'arrêt et la marche de l'appareil,
l'utilisateur est encouragé à essayer de corriger les interférences avec une ou
plusieurs des mesures suivantes :
- Réorientez/déplacez l'antenne de réception.
- Augmentez la distance entre l'équipement et le récepteur.
- Connectez l'équipement à une sortie sur un circuit différent de celui sur
lequel le récepteur est branché.
Consultez le revendeur ou un technicien radio/télévision pour obtenir de
l'aide.
ICES-001 : Générateurs de fréquence radio industriels,
scientifiques et médicaux (ISM)
Ce produit a été testé par rapport aux normes indiquées et jugé conforme au Code
de l'Industrie Canada ES-001 et la procédure de mesure selon la norme CISPR 11.
CAN ICES-1/NMB-1
15
WICHTIGE SICHERHEITSANWEISUNGEN
1) BEWAHREN SIE DIESE ANWEISUNGEN AUF – Dieses Handbuch enthält wichtige
Sicherheits- und Bedienungsanweisungen für das Batterieladegerät-Modell
P/N 022-0185G.
2) Das Ladegerät darf weder Regen noch Schnee ausgesetzt werden.
3) Die Verwendung eines Zusatzgerätes, das vom Ladegeräthersteller weder empfohlen
noch verkauft wird, kann Brandgefahr bedeuten oder zu Stromschlägen oder
Verletzungen führen.
4) Ziehen Sie stets am Stecker, wenn Sie das Ladegerät von der Stromversorgung trennen
wollen, um Beschädigungen von Netzkabel und Stecker zu vermeiden.
5) Verwenden Sie nur ein Verlängerungskabel, wenn es unbedingt erforderlich ist. Die
Verwendung eines nicht geeigneten Verlängerungskabels kann zu Brand- und
Stromschlaggefahr bedeuten. Falls ein Verlängerungskabel erforderlich ist, achten Sie
darauf:
a) Dass die Stifte am Stecker des Verlängerungskabels die gleiche Anzahl, Größe und Form
aufweisen wie die Stifte am Ladegerät;
b) Dass das Verlängerungskabel ordnungsgemäß verdrahtet ist und sich in einem guten
elektrischen Zustand befindet; und
c) Dass die Drahtgröße für den Wechselstrom-Ampere-Wert des Ladegerätes ausreicht, wie
in Tabelle 1 festgelegt.
TABELLE 1
Kabellänge, Fuß 25 50 100 150
AWG-Kabelgröße 18 18 18 16
6) Bei beschädigtem Kabel bzw. Stecker darf das Ladegerät nicht betrieben werden -
ersetzen Sie in einem solchen Fall sofort das Kabel bzw. den Stecker.
7) Falls das Ladegerät einen schweren Stoß erlitten hat, fallen gelassen oder auf andere
Weise beschädigt wurde, darf es nicht verwendet werden. Bringen Sie es zu einem
qualifizierten Reparaturbetrieb.
8) Nehmen Sie das Ladegerät nicht auseinander, sondern bringen Sie es zu einem
qualifizierten Reparaturdienst, wenn eine Wartung oder Reparatur erforderlich ist. Wird
das Gerät nicht ordnungsgemäß wieder zusammengebaut, kann dies zu Stromschlägen
oder Brandgefahr führen.
9) Zur Reduzierung der Stromschlaggefahr muss das Ladegerät vor jeder Wartung oder
Reinigung vom Stromnetz getrennt werden. Einfaches Ausschalten der Schalter reicht
nicht aus.
10) WARNUNG – EXPLOSIONSFÄHIGE GASE.
a) DAS ARBEITEN IN DER UMGEBUNG VON BLEI-SÄURE-BATTERIEN IST
GEFÄHRLICH. WÄHREND DES NORMALEN BATTERIEBETRIEBS WERDEN
EXPLOSIONSFÄHIGE GASE ERZEUGT. AUS DIESEM GRUND MÜSSEN SIE
BEI JEDER VERWENDUNG DES LADEGERÄTS DIE ANWEISUNGEN
UNBEDINGT BEFOLGEN.
b) Zur Verringerung der Explosionsgefahr von Batterien befolgen Sie diese Vorgaben
und alle Anweisungen des Batterieherstellers sowie die Herstelleranweisungen aller
Geräte, die Sie im Umfeld der Batterie verwenden möchten. Achten Sie auf die
Vorsichtshinweise auf diesen Produkten und am Motor.
Deltran Battery Tender
Konzipiert für sechs Zell-Blei-Säure-Batterien
16
11) PERSÖNLICHE VORSICHTSMASSNAHMEN
a) Achten Sie bei Arbeiten in der Nähe einer Blei-Säure-Batterie darauf, dass sich eine
andere Person in Ihrer Nähe befindet, die Ihnen gegebenenfalls zur Hilfe kommen
kann.
b) Sie sollten ausreichend frisches Wasser und Seife in Reichweite haben, falls die
Batteriesäure in Kontakt mit Ihrer Haut, Kleidung oder in Ihre Augen kommt;
c) Tragen Sie vollständigen Schutz für Ihre Augen und Kleidung. Bei Arbeiten in der
Nähe der Batterie sollten Sie nach Möglichkeit Ihre Augen nicht berühren.
d) Falls Batteriesäure an Ihre Haut oder Ihre Kleidung gelangt, ist diese umgehend mit
Wasser und Seife abzuwaschen. Sollte Säure in Ihre Augen gelangen, das
betroffene Auge sofort mindestens 10 Minuten lang unter kaltem, fließendem
Wasser abspülen und umgehend einen Arzt aufsuchen;
e) In der Nähe der Batterie oder des Motors dürfen Sie NIEMALS rauchen oder eine
Flamme oder einen Funken zünden.
f) Arbeiten Sie besonders vorsichtig, um zu verhindern, dass ein Metallwerkzeug auf die
Batterie fällt. Dies könnte zu Funkenbildung führen oder die Batterie bzw. ein anderes
elektrisches Teil kurzschließen, was eine Explosion zur Folge haben könnte.
g) Legen Sie persönliche Gegenstände wie Ringe, Armbänder, Halsketten und Uhren
ab, wenn Sie an einer Blei-Säure-Batterie arbeiten. Eine Blei-Säure-Batterie kann
einen Kurzschlussstrom erzeugen, der stark genug ist, einen Ring oder ähnliches
an Metall zu schweißen und auf diese Weise schwere Verbrennungen zu
verursachen.
h) Verwenden Sie das Ladegerät ausschließlich zum Aufladen von BLEI-SÄURE-
Batterien. Das Gerät ist ausschließlich zur Stromversorgung eines elektrischen
Niedrigspannungssystems zum Anlassen eines Motors vorgesehen. Verwenden Sie
das Ladegerät nicht zum Aufladen von Trockenbatterien, die im Allgemeinen in
Haushaltsgeräten verwendet werden. Diese Batterien könnten bersten und zu
Verletzungen bzw. Beschädigungen führen.
i) Laden Sie NIEMALS eine gefrorene Batterie.
12) LADEVORBEREITUNGEN
a) Falls es erforderlich ist, die Batterie zum Aufladen aus dem Fahrzeug zu entfernen,
müssen Sie zuerst den Erdungsanschluss von der Batterie entfernen. Achten Sie
darauf, dass jegliches Zubehör im Fahrzeug ausgeschaltet ist, damit kein
Lichtbogen entsteht.
b) Achten Sie während des Ladevorgangs auf eine ausreichende Luftzufuhr rund um
die Batterie.
c) Säubern Sie die Batterieklemmen. Achten Sie darauf, dass eventuell vorhandene
Korrosionsrückstände nicht in Ihre Augen gelangen.
d) Geben Sie destilliertes Wasser in jede Zelle hinein, bis die Batteriesäure den vom
Batteriehersteller vorgegebenen Pegel erreicht hat. Füllen Sie nicht zu viel hinein.
Bei Batterien ohne abnehmbare Zellendeckel, wie z. B. ventilgeregelte Blei-Säure-
Batterien, müssen Sie die Aufladeanweisungen des Herstellers sorgfältig befolgen.
e) Lesen Sie sich alle besonderen Vorsichtsmaßnahmen des Batterieherstellers
sorgfältig durch, wie etwa Entfernen oder Nicht-Entfernen der Zellendeckel sowie
die empfohlene Ladegeschwindigkeit.
f) Stellen Sie die Batteriespannung mithilfe des Fahrzeughandbuchs fest und achten
Sie darauf, dass der Wählschalter der Ausgabespannung auf die korrekte
Spannung eingestellt ist. Verwenden Sie das Ladegerät nur, wenn die
Batteriespannung mit der Ausgangsspannung des Ladegerätes übereinstimmt.
13) AUFSTELLUNGSORT DES LADEGERÄTS
a) Stellen Sie das Ladegerät so weit von der Batterie entfernt auf, wie es die
Gleichstromkabel zulassen.
b) Stellen Sie das Ladegerät niemals direkt über die aufzuladende Batterie, da die
Gase von der Batterie das Ladegerät korrodieren und beschädigen.
c) Beim Messen der relativen Elektrolytdichte oder Auffüllen der Batterie darf keine
Batteriesäure auf das Ladegerät tropfen.
d) Verwenden Sie das Ladegerät niemals in einer abgeschlossenen Umgebung oder
bei eingeschränkter Luftzufuhr.
e) Stellen Sie die Batterie niemals auf das Ladegerät.
17
14) VORSICHTSMASSNAHMEN ZUM GLEICHSTROMANSCHLUSS
a) Anschluss und Trennung der Gleichstrom-Ausgabeklemmen dürfen nur erfolgen,
wenn sich alle Ladegerätschalter in der Stellung „Aus (off)“ befinden und das
Wechselstromkabel von der Stromversorgung getrennt ist. Die Klemmen dürfen sich
niemals berühren.
b) Befestigen Sie die Klemmen an Batterie und Fahrgestell wie in 15 (e), 15 (f) sowie
16 (b) bis 16 (d) angegeben.
15) BEFOLGEN SIE DIESE SCHRITTE, WENN DIE BATTERIE SICH IM FAHRZEUG
BEFINDET. EIN FUNKEN IN DER NÄHE DER BATTERIE KANN ZUR EXPLOSION
DER BATTERIE FÜHREN. SO VERHINDERN SIE MÖGLICHE FUNKENBILDUNG IN
DER NÄHE DER BATTERIE:
a) Platzieren Sie die Wechselstrom- und Gleichstromkabel so, dass sie möglichst nicht
durch die Motorhaube, Türen oder bewegliche Teile des Motors beschädigt werden
können.
b) Halten Sie sich von Lüfterflügeln, Riemen, Riemenscheiben und anderen Teilen
fern, die Personen Schaden zufügen können.
c) Prüfen Sie die Polarität der Batteriepole. POSITIVE (POS, P, +) Batteriepole weisen
im Allgemeinen einen größeren Durchmesser auf als NEGATIVE (NEG, N, –) Pole.
d) Stellen Sie fest, welcher Batteriepol am Fahrgestell geerdet (verbunden) ist. Ist der
negative Pol am Fahrgestell geerdet (wie bei den meisten Fahrzeugen), siehe (e).
Ist der positive Pol am Fahrgestell geerdet, siehe (f).
e) Bei negativ geerdeten Fahrzeugen verbinden Sie die POSITIVE Klemme (ROT) des
Ladegerätes mit dem POSITIVEN (POS, P, +), nicht geerdeten Batteriepol.
Verbinden Sie die NEGATIVE Klemme (SCHWARZ) mit dem von der Batterie
entfernt liegenden Fahrzeuggestell oder Motorblock. Verbinden Sie die Klemme
nicht mit Vergaser, Kraftstoffleitungen oder Karosserie-Blechteilen. Verbinden Sie
die Klemme mit einem dickwandigen Metallteil des Rahmens oder des Motorblocks.
f) Bei positiv geerdeten Fahrzeugen verbinden Sie die NEGATIVE Klemme
(SCHWARZ) des Ladegerätes mit dem NEGATIVEN (NEG, N, –), nicht geerdeten
Batteriepol. Verbinden Sie die POSITIVE Klemme (ROT) mit dem von der Batterie
entfernt liegenden Fahrzeuggestell oder Motorblock. Verbinden Sie die Klemme
nicht mit Vergaser, Kraftstoffleitungen oder Karosserie-Blechteilen. Verbinden Sie
die Klemme mit einem dickwandigen Metallteil des Rahmens oder des Motorblocks.
g) Zum Abtrennen des Ladegerätes schalten Sie alle Schalter aus, trennen das
Wechselstromkabel, entfernen dann die Klemme am Fahrzeuggestell und
anschließend die Klemme von der Batterie.
h) Die Aufladedauer entnehmen Sie bitte der Betriebsanleitung.
16) BEFOLGEN SIE DIESE SCHRITTE, WENN DIE BATTERIE SICH AUSSERHALB DES
FAHRZEUGS BEFINDET. EIN FUNKEN IN DER NÄHE DER BATTERIE KANN ZUR
EXPLOSION DER BATTERIE FÜHREN. SO VERHINDERN SIE MÖGLICHE
FUNKENBILDUNG IN DER NÄHE DER BATTERIE:
a) Prüfen Sie die Polarität der Batteriepole. POSITIVE (POS, P, +) Batteriepole weisen
im Allgemeinen einen größeren Durchmesser auf als NEGATIVE (NEG, N, –) Pole.
b) Befestigen Sie ein mindestens 60 cm langes isoliertes Kabel (4,11 mm
Durchmesser, AWG 6) am NEGATIVEN (NEG, N, –) Batteriepol.
c) Verbinden Sie die POSITIVE Klemme (ROT) des Ladegerätes mit dem POSITIVEN
(POS, P, +) Batteriepol.
d) Stellen Sie sich mit dem freien Kabelende so weit entfernt wie möglich von der
Batterie auf – verbinden Sie dann die NEGATIVE Ladeklemme (SCHWARZ) mit
dem freien Kabelende.
e) Beim Anlegen der letzten Verbindung sollten Sie nicht in Richtung Batterie stehen.
f) Das Abtrennen des Ladegerätes erfolgt stets in umgekehrter Reihenfolge des
Anschlussvorgangs; beim Trennen der ersten Verbindung sollten Sie so weit wie
möglich von der Batterie entfernt stehen.
g) Eine seefeste (Boots-) Batterie muss entnommen und an Land geladen werden.
Zum Laden an Bord ist eine Ausrüstung erforderlich, die speziell für die
Verwendung auf See konzipiert wurde.
18
Dieses Gerät kann von Kindern ab einem Alter von 8 Jahren und
Personen mit eingeschränkten körperlichen, sensorischen oder mentalen
Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet
werden, sofern sie beaufsichtigt werden oder in der sicheren Verwendung
des Gerätes unterwiesen wurden und die damit verbundenen Gefahren
kennen und verstehen.
Dieses Gerät ist kein Kinderspielzeug. Kinder dürfen das Gerät nicht
unbeaufsichtigt reinigen oder warten.
Das Netzkabel kann nicht ausgetauscht werden. Falls das Kabel
beschädigt ist, muss das Gerät entsorgt werden.
Untersuchen Sie das Ladegerät regelmäßig auf Beschädigungen,
insbesondere das Kabel, den Stecker und die Ummantelung. Bei
Beschädigung darf das Gerät erst nach erfolgter Reparatur erneut
verwendet werden.
Dieses Symbol weist auf die gesonderte Entsorgung von Elektro- und
Elektronikgeräten hin.
BEDIENUNGSANLEITUNG
AUTOMATISCHES AUFLADEN UND BATTERIEZUSTANDSÜBER-
WACHUNG: Battery Tender®-Ladegeräte arbeiten vollständig automatisch
und können über längere Zeit an der Stromzufuhr und der aufzuladenden
Batterie angeschlossen bleiben. Ausgangsleistung, Spannung und
Stromstärke des Ladegeräts hängen vom Zustand der aufzuladenden
Batterie ab. Battery Tender
®
-Ladegeräte verfügen über mehrere LED-
Statusanzeigen, die den Betriebsmodus des Ladegeräts anzeigen und
entsprechend den Zustand der am Ladegerät angeschlossenen Batterie.
19
Wird das Ladegerät das erste Mal mit Wechselstrom versorgt, leuchten alle
LEDs für zwei bis drei Sekunden auf, bevor die unten aufgeführte
Ladesequenz gestartet wird.
Die beiden Batterieladestatus-LED-Anzeigen (GELBE LED, GRÜNE LED)
werden verwendet, um festzustellen, ob das Ladegerät in einem der vier
primären Lademodi arbeitet:
1) Qualifikations-/Initialisierungsmodus: Der Überwachungskreislauf
überprüft die entsprechenden Batteriespannungswerte und eine
gute elektrische Leitfähigkeit zwischen Batterie und der
Gleichstromausgabe des Ladegeräts.
2) Grundladungs-Modus (vollständiges Aufladen, Dauerstrom,
Batterie ist zu 0 % bis 80 % aufgeladen)
3) Absorbierungsmodus (hohe Dauerspannung, Batterie ist zu 80 %
bis 100 % aufgeladen).
4) Speicher-/Erhaltungsmodus (geringe Dauerspannung, Batterie
ist zu 100 % bis 103 % aufgeladen).
Wenn die Batterie vollständig aufgeladen ist, leuchtet die GRÜNE LED
Batterieladestatus-Anzeige auf und das Ladegerät wechselt in den
Speicher-/Erhaltungs-Auflademodus. Eine vollständig aufgeladene Batterie
wird automatisch vom Battery Tender
®
-Ladegerät überwacht; die Ladung
bleibt automatisch erhalten.
ACHTUNG: Das Battery Tender
®
-LADEGERÄT IST MIT EINEM
FUNKENFREIEN SCHALTKREIS AUSGESTATTET. Die Ausgangs-
Krokodilklemmen oder Ringkabelschuhe erzeugen keine Funken, wenn sie
miteinander in Kontakt kommen. Das Battery Tender
®
-Ladegerät erzeugt
keine Ausgangsspannung, wenn es nicht mindestens 3 Volt von der
Batterie erfasst. Es muss mit der korrekten Polarität an die Batterie
angeschlossen sein, bevor es mit dem Ladevorgang beginnt. Wenn Sie
also das Netzkabel an einer Steckdose anschließen und die
Ausgangskrokodilklemmen bzw. Ringkabelschuhe nicht an eine Batterie
angeschlossen sind und Sie anschließend die Krokodilklemmen oder
Kabelschuhe zusammenführen, entsteht kein elektrischer Zündfunke.
HINWEIS:
DIE AUSGABEKLEMMEN ODER RINGKABELSCHUHE MÜSSEN AN
DER BATTERIE ANGESCHLOSSEN SEIN, BEVOR DAS LADEGERÄT
EINE AUSGABESPANNUNG ERZEUGEN KANN.
ZUM LADEN EINER BATTERIE ERFORDERLICHER ZEITRAUM:
Der Battery Tender
®
lädt mit einer Geschwindigkeit von 1.25A oder 1¼
Amperestunden je Stunde. Dementsprechend benötigt eine vollständig
entladene 15 Amperestunden-Batterie bis zum Aufladen auf 80 % ihrer
Kapazität etwa 9½ Stunden.
20
UMGANG MIT VOLLSTÄNDIG ENTLEERTEN BATTERIEN ODER
BATTERIEN MIT SEHR GERINGER SPANNUNG
Wenn Sie versuchen, eine vollständig entleerte Batterie mit einer
Spannung von weniger als 3 Volt aufzuladen, wird das Battery Tender
®
-
Ladegerät den Ladevorgang nicht beginnen. Ein interner
Sicherheitsschaltkreis verhindert, dass das Ladegerät eine
Ausgabespannung erzeugt, wenn an der Ladegerätausgabe weniger als
3 Volt erfasst wird. In diesem Fall wird die gelbe LED weiterhin blinken, um
anzuzeigen, dass der Ladevorgang nicht initiiert wurde.
HINWEIS:
Besitzt eine 12 Volt-Blei-Säure-Batterie eine Ruhespannung von unter
9 Volt, wenn sie weder aufgeladen wird, noch eine externe Last mit Strom
versorgt, ist sie wahrscheinlich defekt. Zu Referenzzwecken: Eine
vollständig aufgeladene 12 Volt-Bleisäurebatterie besitzt eine lastfreie
Ruhespannung von ca. 12,9 Volt. Eine vollständig entladene 12 Volt-
Bleisäurebatterie besitzt eine lastfreie Ruhespannung von ca. 11,4 Volt.
Das bedeutet, dass bei einer 12 Volt-Bleisäurebatterie eine
Spannungsänderung von nur 1,5 Volt die gesamte Reichweite vom
vollständig entladenen (0 %) bis zum vollständig aufgeladenen (100 %)
Zustand abdeckt. Je nach Hersteller und Alter der Batterie kann die
spezifische Spannung um einige Zehntel Volt schwanken, aber dieser
Bereich von 1,5 Volt ist immer ein gutes Anzeichen des
Batterieladezustands.
STATUSANZEIGE: Wenn die Anzeige nicht aufleuchtet, ist die Batterie
nicht korrekt angeschlossen, und/oder das Ladegerät ist nicht an der
Netzversorgung angeschlossen. Nachfolgend werden die
Anzeigenzustände beschrieben:
GELBE ANZEIGE BLINKT – Eine blinkende gelbe Anzeige weist
darauf hin, dass das Ladegerät mit Wechselstrom versorgt wird
und der Mikroprozessor ordnungsgemäß funktioniert.. Wenn die
gelbe Anzeige weiterhin blinkt, ist entweder die Batteriespannung
zu gering (weniger als 3 Volt) oder die Ausgabe-Krokodilklemmen
bzw. die Ringkabelschuhe sind nicht korrekt befestigt.
GELBE ANZEIGE LEUCHTET DAUERHAFT – Leuchtet die gelbe
Anzeige ununterbrochen, ist die Batterie ordnungsgemäß
angeschlossen und wird durch das Ladegerät aufgeladen. Die
gelbe Anzeige leuchtet so lange auf, bis das Ladegerät die
Ladephase abgeschlossen hat.
21
GRÜNE ANZEIGE BLINKT – Blinkt die grüne LED und leuchtet
die gelbe LED dauerhaft, ist die Batterie zu mehr als 80 % geladen
und kann gegebenenfalls vom Ladegerät getrennt und verwendet
werden. So weit möglich, sollte die Batterie am Ladegerät
angeschlossen bleiben, bis die grüne Anzeige dauerhaft leuchtet.
GRÜNE ANZEIGE LEUCHTET DAUERHAFT – Bei dauerhaft grün
leuchtender Anzeige ist der Ladevorgang abgeschlossen und die
Batterie kann gegebenenfalls wieder eingesetzt werden. Sie kann
jedoch auch für eine unbestimmte Zeit am Ladegerät verbleiben.
FEHLERBEHEBUNG
1) Das Ladegerät geht nicht an und keine der LED-Anzeigen leuchtet auf.
a. Vergewissern Sie sich, dass die Netzsteckdose Strom führt, indem Sie
eine Lampe, ein anderes Gerät oder einen Spannungsmesser
anschließen.
2) Die grüne LED leuchtet bei Aufladen einer entladenen Batterie sofort auf.
a. Die Batterie ist möglicherweise beschädigt. Bringen Sie die Batterie zur
Überprüfung zu einem Fachhändler.
3) Beim Laden einer Batterie leuchtet die grüne LED gar nicht auf.
a. Die Batterie ist möglicherweise beschädigt. Bringen Sie die Batterie zur
Überprüfung zu einem Fachhändler.
b. Die Batterie hat eine übermäßige Stromaufnahme. Trennen Sie die
Batterie vom Gerät.
4) Die gelbe LED blinkt auch nach Anschluss der Batterie weiterhin:
a. Überprüfen Sie die Sicherung in dem Zubehörkabel.
5) Die GELBE und GRÜNE LED leuchten abwechselnd auf.
a. Kehren Sie die Polarität der Verbindung zur Batterie um.
b. Der Sicherheitszeitgeber des Ladegeräts hat sich aktiviert, weil die
Batterie nicht ihre optimale Spannung erreicht. Die Batterie ist
möglicherweise beschädigt. Bringen Sie die Batterie zur Überprüfung zu
einem Fachhändler.
FCC-Warnung
Titel 47 Subpart, 15.105(b)
Hinweis: Dieses Gerät wurde überprüft und entspricht den Grenzwerten eines digitalen Geräts
der Klasse B, gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte wurden konzipiert, um
angemessenen Schutz vor gefährlichen Interferenzen in Wohnanlagen zu bieten. Dieses
Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen und, sofern
es nicht gemäß den Anweisungen installiert und verwendet wird, gefährliche Interferenzen
beim Radio- und Fernsehempfang verursachen. Diese lassen sich durch Ein- und
Ausschalten des Geräts feststellen. Es wird empfohlen, dass der Benutzer versucht, die
Interferenzen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen
:
- Richten Sie die Empfangsantenne neu aus oder stellen Sie sie um.
- Erhöhen Sie die Entfernung zwischen Gerät und Empfänger.
- Verbinden Sie das Gerät mit einer anderen Stromquelle oder Stromkreis als den
Empfänger.
Lassen Sie sich vom Händler oder einem erfahrenen Funk-
/Fernsehtechniker beraten und gegebenenfalls helfen.
22
IMPORTANTI ISTRUZIONI DI SICUREZZA
1) CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti
istruzioni per l'uso e la sicurezza del modello di caricabatterie P/N 022-0185G.
2) Non esporre il caricabatterie a pioggia o neve.
3) L'utilizzo di adattatori diversi da quelli raccomandati o forniti dal produttore del
caricabatterie può comportare il rischio di incendio, scossa elettrica o lesioni a persone.
4) Quando si scollega il caricabatterie dalla rete elettrica, afferrarlo in corrispondenza dello
spinotto anziché del cavo, per ridurre il rischio di danneggiamento dei due componenti.
5) Evitare di utilizzare prolunghe se non sono strettamente necessarie. L'uso di prolunghe
non appropriate potrebbe comportare il rischio di incendio o scossa elettrica. Se si rende
necessario l'utilizzo di una prolunga, verificare che:
a) I pin sullo spinotto della prolunga siano uguali per numero, dimensioni e forma a
quelli dello spinotto del caricabatterie.
b) La prolunga sia collegata correttamente e sia in buone condizioni.
c) Il cavo sia di dimensioni sufficienti per l'amperaggio CA del caricabatterie specificato
nella Tabella 1.
TABELLA 1
Lunghezza del cavo (in piedi) 25 50 100 150
Dimensione del cavo (AWG) 18 18 18 16
6) Non utilizzare il caricabatterie in caso di danneggiamento del cavo o dello spinotto. Se
necessario, sostituire immediatamente il cavo o lo spinotto.
7) Non utilizzare il caricabatterie se ha subito un urto violento o danni di altro tipo o se è
caduto accidentalmente. Contattare un tecnico qualificato.
8) Non smontare il caricabatterie autonomamente, ma rivolgersi a un tecnico qualificato per
gli interventi di manutenzione e riparazione. Il riassemblaggio non corretto può
comportare il rischio di scossa elettrica o incendio.
9) Per ridurre il rischio di scossa elettrica, scollegare il caricabatterie dalla presa di corrente
prima di eseguire qualsiasi intervento di manutenzione o pulizia. La disattivazione dei
comandi non riduce tale rischio.
10) AVVERTENZA – RISCHIO DOVUTO A GAS ESPLOSIVI.
a) LAVORARE IN PROSSIMITÀ DI BATTERIE AL PIOMBO-ACIDO È PERICOLOSO.
LE BATTERIE GENERANO GAS ESPLOSIVI DURANTE IL LORO NORMALE
FUNZIONAMENTO. PER QUESTO MOTIVO, È ESTREMAMENTE IMPORTANTE
ATTENERSI ALLE ISTRUZIONI OGNI VOLTA CHE SI UTILIZZA IL
CARICABATTERIE.
b) Per ridurre il rischio di esplosione della batteria, seguire le presenti istruzioni e
quelle pubblicate dai produttori della batteria e di tutte le apparecchiature che si
intendono utilizzare nelle sue vicinanze. Controllare le avvertenze sulla sicurezza
collocate sulle suddette apparecchiature o sui rispettivi motori.
11) PRECAUZIONI PERSONALI
a) Quando si lavora in prossimità di una batteria al piombo-acido chiedere a un
secondo operatore di rimanere nelle vicinanze per poter eventualmente intervenire.
b) Tenere a disposizione abbondante acqua e sapone in caso di contatto dell'acido
della batteria con pelle, occhi o abiti.
c) Indossare occhiali di protezione integrali e indumenti protettivi. Evitare di toccarsi gli
occhi mentre si opera in prossimità della batteria.
Deltran Battery Tender
Studiato per batterie al piombo-acido a sei celle
23
d) Se l'acido della batteria entra in contatto con la pelle o gli indumenti, lavare
immediatamente con acqua e sapone. Se l'acido entra in un occhio, sciacquarlo
immediatamente con acqua corrente fredda per almeno 10 minuti e consultare
immediatamente un medico.
e) MAI fumare, né accendere fiamme o provocare scintille, in prossimità della batteria
o del motore.
f) Prestare la massima attenzione per evitare di far cadere oggetti di metallo sulla
batteria poiché potrebbero causare l'innesco di scintille o un cortocircuito sulla
batteria o su altri componenti elettrici che possono essere causa di esplosioni.
g) Quando si utilizza una batteria al piombo-acido togliere tutti gli oggetti metallici
personali, come anelli, braccialetti, catenine e orologi. Una batteria al piombo-acido
può produrre una corrente di cortocircuito sufficientemente elevata da saldare un
anello, o un oggetto simile, a un'altra superficie metallica, provocando gravi ustioni.
h) Il caricabatterie deve essere utilizzato unicamente per ricaricare una batteria al
PIOMBO-ACIDO. Il caricabatterie non è stato progettato per alimentare sistemi
elettrici a basso voltaggio diversi da quelli utilizzati dai motorini di avviamento. Non
utilizzare il caricabatterie per ricaricare le batterie a secco comunemente utilizzate
negli elettrodomestici. Queste batterie possono esplodere e provocare lesioni a
persone e danni materiali.
i) MAI ricaricare una batteria congelata.
12) OPERAZIONI PRELIMINARI ALLA RICARICA
a) Se è necessario rimuovere la batteria dal veicolo per la ricarica, scollegare sempre
per primo dalla batteria il terminale di messa a terra. Assicurarsi che tutti gli
accessori nel veicolo siano spenti per evitare che si generi un arco elettrico.
b) Verificare che l'area circostante la batteria sia ben ventilata mentre la batteria è in
carica.
c) Pulire i terminali della batteria. Fare in modo che le sostanze corrosive non entrino
in contatto con gli occhi.
d) Aggiungere acqua distillata a ciascuna cella finché l'acido della batteria raggiunge il
livello specificato dal produttore. Non riempire eccessivamente. Per una batteria
dotata di celle con tappi non rimovibili, come le batterie al piombo-acido regolate da
valvole, seguire attentamente le istruzioni di ricarica del produttore.
e) Consultare tutte le precauzioni specifiche fornite dal produttore della batteria, come
la rimozione o la non rimozione dei tappi delle celle durante la ricarica, e le
indicazioni sulla sua velocità di ricarica.
f) Determinare la tensione della batteria facendo riferimento al manuale utente
dell'auto e assicurarsi che il commutatore della tensione di uscita sia impostato sulla
tensione corretta. Non utilizzare il caricabatterie a meno che la tensione della
batteria non corrisponda alla tensione di uscita del caricatore.
13) POSIZIONE DEL CARICABATTERIE
a) Posizionare il caricabatterie il più lontano possibile dalla batteria, per quanto
consentito dai cavi CC.
b) Non posizionare mai il caricabatterie direttamente sopra la batteria in carica; i gas
della batteria possono corrodere e danneggiare il caricabatterie.
c) Impedire che l'acido della batteria goccioli sul caricabatterie quando viene letto il
peso specifico dell'elettrolito o quando si riempie la batteria.
d) Non utilizzare il caricabatterie in ambienti chiusi e non limitare in alcun modo la
ventilazione.
e) Non posizionare la batteria sulla parte superiore del caricabatterie.
14) PRECAUZIONI PER I COLLEGAMENTI CC
a) Collegare e scollegare i morsetti di uscita CC della batteria solo dopo aver
impostato gli interruttori del caricabatterie su “off” e scollegato il cavo CA dalla presa
elettrica. Non consentire mai ai morsetti di toccarsi tra di loro.
b) Collegare i morsetti alla batteria e all'autotelaio come descritto in 15(e), 15(f), e da
16(b) a 16(d).
24
15) ATTENERSI A QUESTA PROCEDURA SE LA BATTERIA È INSTALLATA NEL
VEICOLO. LA BATTERIA PUÒ ESPLODERE SE SI FORMA UNA SCINTILLA NELLE
SUE VICINANZE. PER RIDURRE IL RISCHIO DI FORMAZIONE DI SCINTILLE IN
PROSSIMITÀ DELLA BATTERIA:
a) Posizionare i cavi CA e CC in modo da ridurre il rischio di danneggiamento dovuto
al cofano, alla portiera o a componenti in moto del motore.
b) Mantenere una distanza adeguata dalle pale della ventola, dalle cinghie, dalle
pulegge e da altri componenti pericolosi.
c) Controllare la polarità dei poli della batteria. In genere il diametro del polo POSITIVO
(POS, P, +) è maggiore rispetto a quello del polo NEGATIVO (NEG, N, –).
d) Determinare quale polo della batteria deve essere collegato a massa con
l’autotelaio. Se il polo negativo è collegato a massa sull’autotelaio (come nella
maggior parte dei veicoli), vedere (e). Se il polo positivo è collegato a massa
sull’autotelaio, vedere (f).
e) Per i veicoli collegati a massa sul polo negativo, collegare il morsetto di carica
POSITIVO (ROSSO) del caricabatterie al polo POSITIVO (POS, P, +) non a massa
della batteria. Collegare il morsetto NEGATIVO (NERO) all’autotelaio o al blocco
motore a una distanza adeguata rispetto alla batteria. Non collegare il morsetto a
carburatore, tubazioni del carburante o altre parti in lamiera. Collegarlo a una parte
metallica del telaio o del blocco motore di adeguato spessore.
f) Per i veicoli collegati a massa sul polo positivo, collegare il morsetto di carica
NEGATIVO (NERO) del caricabatterie al polo NEGATIVO (NEG, N, –) non a massa
della batteria. Collegare il morsetto POSITIVO (ROSSO) all’autotelaio o al blocco
motore a una distanza adeguata rispetto alla batteria. Non collegare il morsetto a
carburatore, tubazioni del carburante o altre parti in lamiera. Collegarlo a una parte
metallica del telaio o del blocco motore di adeguato spessore.
g) Per scollegare il caricabatterie, posizionare gli interruttori su OFF, scollegare il cavo
CA, quindi rimuovere il morsetto dall’autotelaio e dai terminali della batteria.
h) Consultare il manuale d'istruzioni per informazioni sulla durata della ricarica.
16) ATTENERSI A QUESTA PROCEDURA SE LA BATTERIA NON È INSTALLATA
ALL'INTERNO DEL VEICOLO. LA BATTERIA PUÒ ESPLODERE SE SI FORMA UNA
SCINTILLA NELLE SUE VICINANZE. PER RIDURRE IL RISCHIO DI FORMAZIONE DI
SCINTILLE IN PROSSIMITÀ DELLA BATTERIA:
a) Controllare la polarità dei poli della batteria. In genere il diametro del polo POSITIVO
(POS, P, +) è maggiore rispetto a quello del polo NEGATIVO (NEG, N, –).
b) Collegare un cavo isolato lungo almeno 24 pollici (AWG 6) al polo NEGATIVO
(NEG, N, –).
c) Collegare il morsetto di carica POSITIVO (ROSSO) al polo POSITIVO (POS, P, +)
della batteria.
d) Posizionarsi e sistemare l’estremità libera del cavo il più lontano possibile dalla
batteria, quindi collegare il morsetto di carica NEGATIVO (NERO) all'estremità
libera del cavo.
e) Non avvicinarsi troppo alla batteria mentre si realizza l'ultimo collegamento.
f) Per scollegare il caricabatterie, procedere sempre in ordine inverso rispetto
all’operazione di collegamento e interrompere il primo collegamento mantenendo
una distanza di sicurezza adeguata rispetto alla batteria.
g) Le batterie per uso nautico (barche) devono essere smontate e ricaricate a riva. Per
poter ricaricare le batterie a bordo occorre disporre di strumenti progettati
specificatamente per l'uso nautico.
25
Questa apparecchiatura può essere utilizzata da bambini di età superiore a 8 anni,
da persone con ridotte capacità fisiche, sensoriali o mentali, nonché da persone
senza esperienza e conoscenze specifiche, a condizione che esse siano
supervisionate e istruite sull'utilizzo sicuro dell'apparecchiatura e sui rischi connessi.
Non consentire ai bambini di giocare con l'apparecchiatura. Le operazioni di pulizia
e manutenzione non possono essere eseguite da bambini senza supervisione.
Il cavo di alimentazione non può essere sostituito. Se il cavo è danneggiato,
l'apparecchiatura deve essere dismessa.
Verificare regolarmente che il caricabatterie non sia danneggiato, in particolare il
cavo, lo spinotto e l'involucro; se il caricabatterie è danneggiato, non deve essere
utilizzato finché non è stato riparato.
Questo simbolo indica che le apparecchiature elettriche ed
elettroniche devono essere smaltite separatamente
26
ISTRUZIONI PER L'USO
RICARICA AUTOMATICA E MONITORAGGIO DELLO STATO DELLA
BATTERIA: i caricabatterie Battery Tender® sono completamente
automatici e possono rimanere collegati a lungo sia all'alimentazione CA
sia alla batteria in ricarica. Potenza d'uscita, tensione e corrente del
caricabatterie dipendono dalle condizioni della batteria in ricarica. I
caricabatterie Battery Tender
®
presentano diversi indicatori di stato a LED
per segnalare visivamente la propria modalità operativa e quindi la
condizione della batteria collegata.
Quando l'alimentazione CA viene applicata per la prima volta al
caricabatterie, tutti i LED si accendono per due o tre secondi prima di
iniziare la sequenza di ricarica elencata di seguito.
Le due spie a LED del livello di carica della batteria (LED giallo, LED verde)
consentono di verificare quale sia la modalità di funzionamento del
caricabatterie, tra le quattro modalità di ricarica primarie di seguito
descritte.
1) Modalità Qualifica/inizializzazione: il circuito di monitoraggio
verifica l'adeguatezza dei livelli di tensione della batteria e la
presenza di una buona continuità elettrica tra la batteria e l'uscita
CC del caricabatterie.
2) Modalità di ricarica principale (bulk) (piena carica, corrente
costante, percentuale di carica della batteria dallo 0% all'80%)
3) Modalità assorbimento (alta tensione costante, percentuale di
carica della batteria dall'80% al 100%).
4) Modalità accumulo/mantenimento (bassa tensione costante,
percentuale di carica della batteria dal 100% al 103%).
Quando la batteria è completamente carica, il LED verde indicante il livello
di carica della batteria si accende a luce fissa e il caricabatterie passa in
modalità di ricarica accumulo/mantenimento. Il caricabatterie Battery
Tender
®
monitorerà e manterrà la batteria in regime di piena carica.
27
ATTENZIONE: il CARICABATTERIE Battery Tender
®
DISPONE DI UN
SISTEMA DI CIRCUITI CHE NON PRODUCE SCINTILLE. I morsetti a
coccodrillo o i terminali ad anello non emettono scintille in caso di contatto.
Il caricabatterie Battery Tender
®
non produrrà una tensione di uscita fino a
quando non rileverà almeno 3 V dalla batteria. Il caricabatterie deve essere
collegato a una batteria con la corretta polarità per poter avviare la carica.
Pertanto, qualora si collegasse il cavo di alimentazione CA ad una presa
CA con i morsetti a coccodrillo o i terminali ad anello non collegati ad una
batteria, questi non produrrebbero scintille in caso di contatto.
NOTA:
PRIMA CHE IL CARICABATTERIE POSSA GENERARE UNA
TENSIONE DI USCITA, I MORSETTI A COCCODRILLO O I MORSETTI
AD ANELLO DEVONO ESSERE COLLEGATI ALLA BATTERIA.
TEMPO NECESSARIO PER RICARICARE LA BATTERIA:
Il Battery Tender
®
ricarica ad una velocità di 1.5 A o 1¼ Ah all'ora.
Pertanto, una batteria da 15 Ah completamente scarica impiegherà circa
9½ ore per ricaricarsi all' 80%.
OPERAZIONI CON UNA BATTERIA SCARICA O CON UNA BATTERIA
A TENSIONE BASSISSIMA:
Se si tenta di ricaricare una batteria scarica con una tensione inferiore a
3 V, il caricabatterie Battery Tender
®
non avvierà la ricarica. Un circuito
interno di sicurezza impedisce al caricabatterie di generare una tensione
d'uscita fino a quando non rileverà almeno 3 V in uscita dal caricabatterie.
In questa situazione, il LED giallo continuerà a lampeggiare per indicare
che la ricarica non è stata avviata.
NOTA:
Se una batteria al piombo-acido da 12 V presenta una tensione d'uscita
inferiore a 9 V a riposo, vale a dire quando non è in carica o non sta
alimentando un carico esterno, è molto probabile che sia difettosa. Come
riferimento, una batteria al piombo-acido da 12 V completamente carica
avrà una tensione a vuoto e a riposo di circa 12,9 V. Una batteria al
piombo-acido da 12 Volt completamente scarica avrà una tensione a vuoto
e a riposo di circa 11,4 V. Ciò significa che una variazione di tensione di
soli 1,5 V rappresenta l'intero range di ricarica da 0% a 100% di una
batteria al piombo-acido da 12 V. A seconda del produttore e dell'età della
batteria, le tensioni specifiche varieranno di pochi decimi di volt, ma il range
di 1,5 V sarà comunque un buon indicatore della percentuale di carica della
batteria.
28
SPIA DI STATO: se la spia è spenta, la batteria non è collegata
correttamente e/o il caricabatterie non è collegato all'alimentazione
CA. Di seguito è descritto il funzionamento della spia:
SPIA GIALLA LAMPEGGIANTE – Il LED giallo lampeggiante
indica che l'alimentazione CA del caricabatterie è disponibile e che
il microprocessore funziona correttamente. Se il LED giallo
continua a lampeggiare, è possibile che la tensione della batteria
sia troppo bassa (meno di 3 V) o che i morsetti a coccodrillo o i
terminali ad anello non siano collegati correttamente.
SPIA GIALLA FISSA – Il LED giallo fisso indica che la batteria è
collegata correttamente e che il caricabatterie la sta caricando. Il
LED giallo resterà acceso fino alla fine del ciclo di ricarica.
SPIA VERDE LAMPEGGIANTE – Il LED verde lampeggiante e il
LED giallo fisso indicano che la percentuale di carica della batteria
supera l'80%; la batteria può pertanto essere scollegata dal
caricabatterie e, se necessario, essere rimessa in funzione. Se
possibile, lasciare la batteria sotto carica fino a quando la spia
verde non diventerà fissa.
SPIA VERDE FISSA – Il LED verde fisso indica che la ricarica è
completa e, se necessario, la batteria può essere rimessa in
funzione. La batteria può anche rimanere collegata per un certo
periodo di tempo mantenendo la percentuale di carica.
29
RISOLUZIONE DEI PROBLEMI
1) Se il caricabatterie non si accende e nessuno dei LED si illumina.
a. Verificare che la presa CA fornisca alimentazione, provando a
collegare una lampada, un apparecchio o un misuratore di
tensione.
2) Il LED verde si accende immediatamente quando si ricarica una batteria
scarica.
a. La batteria potrebbe essere difettosa; riconsegnarla al rivenditore
affinché possa essere testata.
3) Quando si ricarica una batteria il LED verde non si accende.
a. La batteria potrebbe essere difettosa; riconsegnarla al rivenditore
affinché possa essere testata.
b. La batteria assorbe troppa corrente; rimuoverla o scollegarla dal
caricabatterie.
4) Il LED giallo continua a lampeggiare anche se la batteria è collegata:
a. Controllare il fusibile nel cavo ausiliario.
5) Il LED verde e il LED giallo si accendono alternativamente.
a. Invertire la polarità dei collegamenti alla batteria.
b. Il timer di sicurezza del caricabatterie si è attivato poiché la
batteria non raggiunge la sua tensione ottimale. La batteria
potrebbe essere difettosa; riconsegnarla al rivenditore affinché
possa essere testata.
Avvertenza FCC
Titolo 47 Sottoparte, 15.105(b)
Nota: questo apparecchio è stato testato ed è risultato conforme ai limiti per i
dispositivi digitali di classe B, secondo la parte 15 delle norme FCC. Tali limiti sono
studiati per fornire un'adeguata protezione contro le interferenze dannose nelle
installazioni residenziali. Questo apparecchio genera, utilizza e può emettere
energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni,
può causare gravi interferenze alla ricezione radiotelevisiva, determinabili
spegnendo e riaccendendo l'apparecchio. L'utente è invitato a correggere
l'interferenza adottando una o più delle seguenti misure:
- Riorientare o riposizionare l'antenna di ricezione.
- Aumentare la distanza tra l'apparecchio e il ricevitore.
- Collegare l'apparecchio a una presa di un circuito diverso da quello a cui è
collegato il ricevitore.
In caso di necessità di assistenza contattare il rivenditore o un tecnico
radio/TV esperto.
30
INSTRUÇÕES IMPORTANTES DE SEGURANÇA
1) GUARDE ESTAS INSTRUÇÕES – Este manual contém instruções importantes de
segurança e operação para o carregador de baterias modelo P/N 022-0185G.
2) Não exponha o carregador à chuva ou à neve.
3) O uso de acessórios que não sejam recomendados ou vendidos pelo fabricante do
carregador de baterias pode resultar em incêndio, choque elétrico ou ferimentos.
4) Para reduzir o risco de danos ao terminal e ao fio, puxar pelo terminal em vez do fio ao
desligar o carregador.
5) Não devem ser usadas extensões a menos que seja absolutamente necessário. O uso
de uma extensão inadequada pode resultar em incêndio ou choque elétrico. Se for
necessário usar uma extensão, certifique-se de que:
a) A tomada da extensão tem o mesmo número de pinos da mesma dimensão e formato
dos do terminal do carregador;
b) A extensão está devidamente ligada e em bom estado; e
c) A medida dos condutores tem capacidade suficiente para a amperagem CA do
carregador, tal como especificado na Tabela 1
TABELA 1
Comprimento da extensão, em pés 25 50 100 150
Dimensão AWG da extensão 18 18 18 16
6) Não operar o carregador com um fio ou terminal danificados – trocá-los imediatamente.
7) Não operar o carregador se este tiver sofrido uma pancada forte, caído ou estiver
danificado. Levá-lo a um técnico qualificado.
8) Não desmontar o carregador. Levá-lo a um técnico qualificado quando for necessária
uma revisão ou reparação. A montagem incorreta pode resultar no risco de choque
elétrico ou num incêndio.
9) Para reduzir o risco de choque elétrico, desligue o carregador da tomada antes de
efetuar qualquer trabalho de manutenção ou limpeza. Desligar os interruptores não
reduz esse risco.
10) AVISO – RISCO DE GASES EXPLOSIVOS.
a) OPERAR NA PROXIMIDADE DE BATERIAS DE ÁCIDO-CHUMBO É PERIGOSO.
AS BATERIAS GERAM GASES EXPLOSIVOS DURANTE O SEU NORMAL
FUNCIONAMENTO. POR ESTA RAZÃO, É DA MAIOR IMPORTÂNCIA SEGUIR
AS INSTRUÇÕES SEMPRE QUE SE USA O CARREGADOR.
b) Para reduzir o risco de explosão da bateria, siga estas instruções assim como as
instruções do fabricante da bateria e do fabricante de qualquer equipamento que
tencione usar próximo da bateria. Leia as etiquetas de aviso que existam nestes
produtos e no motor.
11) CUIDADOS PESSOAIS
a) Considere ter alguém suficientemente perto para o ajudar enquanto operar perto de
uma bateria de ácido-chumbo.
b) Tenha bastante água fresca e sabão por perto para o caso de o ácido entrar em
contacto com a pele, a roupa ou os olhos.
c) Use proteção ocular total e roupa de proteção. Evite mexer nos olhos enquanto
trabalha próximo de uma bateria.
Deltran Battery Tender
Desenvolvido para baterias ácido-chumbo de seis células
31
d) Se o ácido da bateria entrar em contacto com a pele ou a roupa, lave
imediatamente com água e sabão. Se o ácido saltar para os olhos, lave-os
imediatamente com água fria corrente durante pelo menos 10 minutos e procure
assistência médica assim que possível.
e) NUNCA fume nem permita faíscas ou chamas próximo da bateria ou do motor.
f) Tenha especial atenção para evitar deixar cair ferramentas metálicas na bateria.
Podem provocar uma faísca ou criar um curto-circuito na bateria ou noutra parte
metálica, o que pode provocar uma explosão.
g) Retire todos os artigos pessoais metálicos como anéis, pulseiras, fios e relógios
quando trabalhar com baterias de ácido-chumbo. Uma bateria de ácido-chumbo
pode criar uma corrente de curto-circuito suficientemente elevada para soldar um
anel ou objetos semelhantes ao metal, provocando queimaduras graves.
h) Utilize o carregador apenas para carregar baterias de ÁCIDO-CHUMBO. Não se
destina a fornecer alimentação a um sistema elétrico de baixa tensão, para além da
aplicação num motor de arranque. Não use o carregador para carregar as baterias
secas que são normalmente usadas nos aparelhos domésticos. Estas baterias
podem rebentar e provocar ferimentos em pessoas ou danos materiais.
i) NUNCA carregue uma bateria congelada.
12) PREPARAÇÃO PARA CARREGAR
a) Se for necessário tirar a bateria do veículo para a carregar, desligar sempre o
terminal de massa primeiro. Certifique-se de que todos os acessórios no veículo
estão desligados, para não provocar um arco.
b) Certifique-se de que a zona circundante da bateria está bem ventilada enquanto a
bateria estiver a carregar.
c) Limpe os bornes da bateria. Tenha cuidado para evitar que a corrosão entre em
contacto com os olhos.
d) Adicione água destilada em cada célula até que a bateria atinja o nível especificado
pelo fabricante. Não encha acima do limite. Para baterias sem coberturas das
células amovíveis, tais como baterias de ácido-chumbo reguladas por ácido, siga
cuidadosamente as instruções de recarregamento do fabricante.
e) Estude todas as precauções específicas do fabricante da bateria tais como remover
ou não remover as tampas das células ao carregar e ritmos de carregamento
recomendados.
f) Determine a voltagem da bateria consultando o manual do veículo e garanta que o
interruptor seletor da voltagem de saída está na voltagem correta. Não use o
carregador de baterias a menos que a tensão da bateria seja compatível com a
tensão de saída do carregador.
13) LOCALIZAÇÃO DO CARREGADOR
a) Coloque o carregador o mais longe possível da bateria que os cabos CC permitam.
b) Nunca coloque o carregador diretamente por cima da bateria a ser carregada; os
gases da bateria corroerão e danificarão o carregador.
c) Nunca deixe ácido da bateria pingar para o carregador ao ler a gravidade
eletrolítica específica ou ao encher a bateria.
d) Nunca use o carregador numa zona fechada ou com pouca ventilação.
e) Não coloque a bateria em cima do carregador.
14) CUIDADOS COM AS LIGAÇÕES DE CORRENTE CONTÍNUA (CC)
a) Ligar e desligar as pinças de saída CC apenas depois de ter colocado todos os
interruptores do carregador na posição OFFe removido o fio CA da tomada
elétrica. Nunca deixar que as pinças se toquem.
b) Ligue as pinças à bateria e ao chassis como indicado em 15(e), 15(f) e 16(b) a
16(d).
15) SIGA ESTES PASSOS QUANDO A BATERIA ESTIVER INSTALADA NUM VEÍCULO.
UMA FAÍSCA PERTO DA BATERIA PODE PROVOCAR UMA EXPLOSÃO. PARA
REDUZIR O RISCO DE FAÍSCAS PERTO DA BATERIA:
a) Posicionar os cabos de alimentação CA e CC de forma a reduzir o risco de serem
danificados pelo capot, portas ou peças móveis do motor.
b) Mantenha-se afastado de ventoinhas, correias, polias e de outras peças que
possam provocar ferimentos.
32
c) Verifique a polaridade dos bornes da bateria. Normalmente, o borne POSITIVO
(POS, P, +) da bateria tem um diâmetro superior ao do borne NEGATIVO (NEG, N,
–).
d) Verifique qual é o borne da bateria que está ligado ao chassis (massa). Se o borne
negativo estiver ligado à massa do chassis (como na maioria dos veículos),
consulte (e). Se o borne positivo estiver ligado à massa do chassis, consulte (f).
e) Para veículos com o negativo à massa, ligue a pinça POSITIVA (VERMELHA) do
carregador ao borne POSITIVO (POS, P, +) sem massa da bateria. Ligue a pinça
NEGATIVA (PRETA) ao chassis ou à cabeça do motor, longe da bateria. Não ligue
a pinça ao carburador, às linhas de combustível nem a peças de chapa fina da
carroçaria. Faça a ligação à cabeça do motor ou numa parte maciça do quadro.
f) Para veículos com o positivo à massa, ligue a pinça NEGATIVA (PRETA) do
carregador ao borne NEGATIVO (NEG, N, –) sem massa da bateria. Ligue a pinça
POSITIVA (VERMELHA) ao chassis ou à cabeça do motor, longe da bateria. Não
ligue a pinça ao carburador, às linhas de combustível nem a peças de chapa fina
da carroçaria. Faça a ligação à cabeça do motor ou numa parte maciça do quadro.
g) Ao desligar o carregador, desligue todos os interruptores, desligue o cabo CA, retire
a pinça do chassis do veículo e depois retire a pinça do borne da bateria.
h) Consulte as instruções para informações sobre o tempo de carregamento.
16) SIGA ESTES PASSOS QUANDO A BATERIA ESTIVER FORA DO VEÍCULO. UMA
FAÍSCA PERTO DA BATERIA PODE PROVOCAR UMA EXPLOSÃO. PARA
REDUZIR O RISCO DE FAÍSCAS PERTO DA BATERIA:
a) Verifique a polaridade dos bornes da bateria. Normalmente, o borne POSITIVO
(POS, P, +) da bateria tem um diâmetro superior ao do borne NEGATIVO (NEG, N,
–).
b) Ligue um cabo de bateria isolado de 6 (AWG) com pelo menos 60 centímetros de
comprimento, ao borne NEGATIVO (NEG, N, –) da bateria.
c) Ligue a pinça POSITIVA (VERMELHA) do carregador ao borne POSITIVO (POS, P,
+) da bateria.
d) Coloque-se ao pé da ponta livre do cabo, o mais afastado possível da bateria, e
ligue a pinça NEGATIVA (NEG, N, –) à ponta do cabo.
e) Não esteja de frente para a bateria ao executar a ligação final.
f) Ao desligar o carregador, faça-o sempre na ordem inversa ao procedimento de
ligação e desligue a primeira ligação enquanto estiver o mais afastado possível da
bateria.
g) Baterias marítimas (de barco) devem ser retiradas e carregadas em terra. O
carregamento a bordo requer equipamento especialmente concebido para uso
marítimo.
Este aparelho pode ser utilizado por crianças com idade superior a 8 anos e por
pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de
experiência, desde que lhes tenham sido dadas instruções e supervisão em relação
à utilização segura do aparelho e que compreendam os riscos envolvidos.
As crianças não devem brincar com este aparelho. A limpeza e manutenção por
parte do utilizador não devem ser efetuadas por crianças sem supervisão.
O cabo de alimentação não pode ser substituído. Se o cabo for danificado, o
aparelho deve ser descartado.
Examine o carregador regularmente para encontrar danos, especificamente no
cabo, tomada e na caixa; se o carregador estiver danificado, não deverá ser usado
até ter sido reparado.
Este símbolo indica a recolha separada de equipamento elétrico e eletrónico
33
INSTRUÇÕES DE UTILIZAÇÃO
CARREGAMENTO AUTOMÁTICO E MONITORIZAÇÃO DO ESTADO
DA BATERIA: Os carregadores Battery Tender® são completamente
automáticos e podem ficar ligados tanto à energia CA como à bateria a
carregar por longos períodos de tempo. A voltagem, corrente e potência de
saída do carregador dependem do estado da bateria a carregar. Os
carregadores Battery Tender
®
têm vários LED indicadores que
providenciam um meio visual para determinar o modo de operação do
carregador e também o estado da bateria ligada ao carregador.
Quando é aplicada energia CA no carregador, todos os LED ligam-se entre
dois e três segundos antes de começar a sequência de carregamento
listada abaixo.
Os dois LED indicadores do estado da bateria (LED âmbar, LED verde)
estão disponíveis para determinar se o carregador está a operar em um de
quatro modos de carregamento primários:
1) Modo de Qualificação/Inicialização: O circuito de monitorização
verifica os níveis de voltagem da bateria adequados e a boa
continuidade elétrica entre a bateria e a saída CC do carregador.
2) Modo de carga (carregamento completo, corrente constante,
bateria carregada entre 0% e 80%)
3) Modo de absorção (corrente elevada constante, bateria
carregada entre 80% e 100%).
4) Modo de armazenamento/flutuação (corrente baixa constante,
bateria carregada entre 100% e 103%).
Quando a bateria estiver totalmente carregada, o LED verde indicador do
estado do nível da bateria ficará verde e o carregador mudará para o modo
de carga de armazenamento/manutenção. O carregador Battery Tender
®
monitorizará e manterá automaticamente a bateria com a carga total.
34
ATENÇÃO: O CARREGADOR Battery Tender
®
TEM UM CIRCUITO
ISENTO DE FAÍSCAS. Nem as pinças de crocodilo nem os terminais
provocarão faísca se tocarem um no outro. O carregador Battery Tender
®
não produzirá qualquer tensão à saída enquanto não detetar pelo menos
3V na bateria. Deverá estar corretamente ligado a uma bateria com a
polaridade correta antes de começar a carregá-la. Por isso, se ligar o cabo
de energia CA a uma tomada CA e as pinças de crocodilo ou terminais não
estiverem ligados a uma bateria, e se ligar as pinças aos terminais, não
haverá uma faísca elétrica.
NOTA:
AS PINÇAS OU OS TERMINAIS DE SAÍDA TÊM DE ESTAR LIGADOS À
BATERIA ANTES DE O CARREGADOR GERAR QUALQUER TENSÃO
DE SAÍDA.
TEMPO NECESSÁRIO PARA CARREGAR UMA BATERIA:
O Battery Tender
®
carrega a um ritmo de 1.25 Amp ou 1¼ Ah por hora.
Assim, uma bateria de 15 Ah totalmente descarregada demorará cerca de
9½ horas a carregar até 80% da sua capacidade.
TRABALHAR COM UMA BATERIA MORTA OU COM UMA VOLTAGEM
MUITO BAIXA:
Se tentar carregar uma bateria morta com uma voltagem inferior a 3V, o
carregador Battery Tender
®
não arrancará. Um circuito interno de
segurança previne o carregador de produzir qualquer tensão à saída
enquanto não detetar pelo menos 3V na bateria. Nesta situação, o LED
âmbar continuará a lampejar, indicando que o carregamento não foi
iniciado.
NOTA:
Se uma bateria de chumbo-ácido de 12V tiver uma voltagem de saída
inferior a 9V em repouso, quando não estiver a ser carregada nem a
fornecer corrente elétrica a uma carga externa, existe uma grande
probabilidade de a bateria estar defeituosa. Como ponto de referência,
uma bateria de ácido-chumbo de 12V totalmente carregada terá, no seu
estado de repouso, uma voltagem de cerca de 12,9V sem carga. Uma
bateria de ácido-chumbo de 12V totalmente descarregada terá, no seu
estado de repouso, uma voltagem de cerca de 11,4V sem carga. Isto
significa que uma alteração de voltagem de apenas 1,5V representa a
gama total de carga de 0% a 100% numa bateria de ácido-chumbo de
12V. Dependendo do fabricante e da idade da bateria, as voltagens
específicas variarão em poucas décimas de Volt, mas a gama de 1,5V
continuará a ser um bom indicador da percentagem de carga da bateria.
35
LUZ INDICADORA DE ESTADO: Se a luz estiver apagada, a bateria
não está corretamente ligada e/ou o carregador não está ligado à
energia CA. Segue-se a descrição do funcionamento da luz:
LUZ ÂMBAR INTERMITENTE – O LED âmbar intermitente indica
que o carregador da bateria tem energia CA disponível e que o
microprocessador funciona corretamente. Se o LED âmbar
continuar intermitente, ou a voltagem da bateria é demasiado
baixa (inferior a 3V) ou as pinças de crocodilo ou os terminais de
saída não estão corretamente ligados.
LUZ ÂMBAR FIXA – Quando o LED âmbar está fixo, a bateria
está ligada corretamente e o carregador está a carregá-la. O LED
âmbar manter-se-á aceso até o carregador terminar a fase de
carregamento.
LUZ VERDE INTERMITENTE – Quando o LED verde está
intermitente e o LED âmbar (LED âmbar 1) está fixo, a bateria tem
uma carga superior a 80% e, se necessário, pode ser desligada do
carregador e usada. Sempre que possível, deixe a bateria a
carregar até a luz verde se manter acesa.
LUZ VERDE FIXA – Quando o LED verde está fixo, o
carregamento terminou e, se necessário, a bateria pode regressar
ao serviço. Também pode continuar ligada para manutenção por
um período indeterminado de tempo.
36
RESOLUÇÃO DE PROBLEMAS
1) Se o carregador não se ligar e nenhum dos LED se acender.
a. Verifique se a tomada CA tem tensão ligando um candeeiro, um
eletrodoméstico ou um voltímetro.
2) O LED verde liga-se imediatamente ao ligar uma bateria descarregada.
a. Provavelmente a bateria está defeituosa, leve-a a um revendedor
para ser testada.
3) Ao carregar uma bateria o LED verde nunca se liga.
a. A bateria pode ter um defeito, leve-a a um revendedor para ser
testada.
b. A bateria tem um consumo de corrente excessivo. Desligue-a ou
remova-a do equipamento.
4) O LED âmbar continua intermitente mesmo com uma ligação à bateria:
a. Verifique o fusível no cabo de acessórios.
5) Os LED âmbar e verde alternam entre si.
a. Troque a polaridade da ligação à bateria.
b. O temporizador de segurança do carregador foi ativado por a
bateria não ter atingido a sua voltagem ideal. A bateria pode ter
um defeito, leve-a a um revendedor para ser testada.
Aviso FCC
Secção 47, Parágrafo 15.105(b)
Nota: Este equipamento foi testado e aprovado segundo os limites para um
equipamento digital classe B, de acordo com o parágrafo 15 das regras da FCC.
Estes limites foram desenhados para garantir proteção razoável contra
interferências nocivas em instalações residenciais. Este equipamento gera, usa e
pode radiar energia de frequências rádio e, se não for instalado e usado de acordo
com as instruções, pode causar interferências nocivas na receção de
radiotelevisão, o que pode ser determinado desligando e ligando o equipamento;
aconselha-se o utilizador a tentar corrigir a interferência com uma ou mais das
seguintes medidas:
- Reorientar ou mover a antena recetora.
- Aumentar a separação entre o equipamento e o recetor.
- Ligar o equipamento a uma tomada ou um circuito diferentes do recetor.
Consulte o revendedor ou um técnico de rádio/TV experiente para
aconselhamento.
37
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
1) BEWAAR DEZE VEILIGHEIDSINSTRUCTIES - Deze handleiding bevat belangrijke
veiligheids- en bedieningsinstructies voor de accu-oplader met onderdeelnummer
P/N 022-0185G.
2) Stel de oplader niet bloot aan regen of sneeuw.
3) Wanneer u onderdelen gebruikt die niet door de fabrikant van de acculader worden
aanbevolen of verkocht, kan dat leiden tot brand, een elektrische schok of persoonlijk
letsel.
4) Verwijder de oplader door aan de stekker trekken in plaats van aan het snoer: zo
voorkomt u schade aan stekker en snoer.
5) Gebruik alleen verlengsnoeren wanneer dat echt niet anders kan. Het gebruik van een
verkeerd verlengsnoer kan brand of een elektrische schok tot gevolg hebben. Moet er
toch een verlengsnoer worden gebruikt? Let dan op het volgende:
a) De stekker van het verlengsnoer moet net zoveel pennen hebben als de stekker van de
adapter. De maat en vorm van de pennen moet gelijk zijn;
b) Het verlengsnoer moet naar behoren zijn aangesloten en in goede staat verkeren;
c) Het snoer moet aders hebben met een diameter die groot genoeg is voor de door de
adapter afgenomen stroom (zie Tabel 1).
TABEL 1
Lengte van het snoer, in voet 25 50 100 150
AWG-waarde van het snoer 18 18 18 16
6) Gebruik de oplader niet wanneer het snoer of de stekker beschadigd is. Vervang het
snoer of de stekker in dat geval onmiddellijk.
7) Gebruik de oplader niet als deze een harde klap heeft gehad, is gevallen of op een
andere manier is beschadigd. Ga er in dat geval mee naar een erkend servicebedrijf.
8) Demonteer de oplader niet. Ga ermee naar een erkend servicebedrijf als service of
reparatie nodig is. Verkeerde hermontage kan leiden tot een elektrische schok of brand.
9) Trek de stekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden
aan de oplader uitvoert: zo verkleint u het risico op een elektrische schok. Dit risico wordt
niet weggenomen door de lader alleen uit te schakelen.
10) WAARSCHUWING – GEVAAR VAN EXPLOSIEVE GASSEN.
a) WERKEN IN DE BUURT VAN LOODZWAVELZUURACCU'S IS GEVAARLIJK. BIJ
NORMAAL BEDRIJF PRODUCEREN DEZE ACCU'S EXPLOSIEVE GASSEN.
DAAROM IS HET UITERST BELANGRIJK DAT U STEEDS DE INSTRUCTIES
NAUWGEZET OPVOLGT WANNEER U DE OPLADER GEBRUIKT.
b) Om het risico van een exploderende accu te voorkomen, moet u zowel deze
instructies opvolgen, als die van de accufabrikant en de fabrikant van de apparatuur
die in de buurt van de accu wordt gebruikt. Raadpleeg de waarschuwingen op deze
producten en op de motor.
11) PERSOONLIJKE VOORZORGSMAATREGELEN
a) Het is verstandig om iemand in de buurt te hebben die hulp kan verlenen wanneer u
bij een loodzwavelzuuraccu werkt.
b) Zorg dat er voldoende schoon water en zeep binnen handbereik is, voor het geval u
accuzuur op uw huid of kleding of in uw ogen krijgt.
c) Draag beschermende kleding en een veiligheidsbril die de ogen volledig afschermt.
Raak uw ogen niet aan wanneer u bij een accu werkt.
Deltran Battery Tender
Ontworpen voor zes loodzuuraccu's
38
d) Was accuzuur dat op uw huid of kleding komt direct af met water en zeep. Wanneer
u zuur in uw ogen krijgt, dient u de ogen direct en gedurende ten minste 10 minuten
uit te spoelen met koud stromend water. Neem onmiddellijk contact op met een arts.
e) Rook NOOIT in de buurt van een accu of motor en houd vonken en open vuur bij de
accu of de motor weg.
f) Voorkom dat metalen gereedschap op de accu valt: hierdoor kan een vonk of
kortsluiting in de accu of in andere elektrische onderdelen ontstaan, waardoor er
explosies kunnen optreden.
g) Verwijder op het lichaam gedragen metalen voorwerpen, zoals ringen, armbanden,
halskettingen en horloges, als u met een loodzwavelzuuraccu werkt. Een
loodzwavelzuuraccu kan bij kortsluiting een stroom opwekken die sterk genoeg is
om een ring of iets dergelijks aan metaal vast te lassen. Daardoor kunnen ernstige
brandwonden ontstaan.
h) Gebruik de oplader alleen voor het opladen van LOOD-ZUURACCU'S. De oplader
is uitsluitend bedoeld voor toepassingen met een startmotor en mag voor geen
enkele andere laagspanningstoepassing gebruikt worden. Gebruik de oplader niet
voor het opladen van drogecelaccu's die normaal voor huishoudelijke apparaten
worden gebruikt. Dergelijke accu's kunnen barsten en persoonlijk letsel en schade
aan eigendommen veroorzaken.
i) Laad NOOIT een bevroren accu op.
12) VOORBEREIDING VOOR HET OPLADEN
a) Wanneer u de accu uit het op te laden voertuig moet verwijderen, moet u altijd eerst
de massaklem van de accu halen. Zorg dat alle accessoires in het voertuig zijn
uitgeschakeld, zodat geen vonkboog kan ontstaan.
b) Zorg dat de omgeving rondom de accu goed is geventileerd terwijl de accu wordt
opgeladen.
c) Reinig de accupolen. Zorg dat u geen roest in uw ogen krijgt.
d) Vul elke cel bij met gedestilleerd water tot de zuuroplossing van de accu op het door
de accufabrikant voorgeschreven peil is. Vul nooit teveel bij. Wanneer u een accu
zonder verwijderbare celdoppen gebruikt, zoals loodzuuraccu's met kleppen, dient u
de instructies van de fabrikant voor het opladen zorgvuldig te volgen.
e) Raadpleeg alle specifieke voorzorgsmaatregelen van de accuproducten, zoals
maatregelen voor het al dan niet verwijderen van de celdoppen tijdens het opladen
en de aanbevolen laadspanning.
f) Stel de spanning van de accu vast aan de hand van de gegevens in het handboek
van uw auto. Zorg dat de keuzeschakelaar voor de uitgangsspanning op de juiste
stand staat. Gebruik de oplader alleen als de accuspanning overeenkomt met de
uitgangsspanning van de lader.
13) PLAATS VAN DE OPLADER
a) Plaats de oplader zo ver mogelijk bij de accu vandaan.
b) Plaats de oplader nooit recht boven de accu die wordt opgeladen: de gassen die
vrijkomen zullen leiden tot corrosie en beschadiging van de oplader.
c) Voorkom dat het accuzuur op de oplader kan druppelen terwijl u het soortelijk
gewicht van het elektrolyt leest of de accu oplaadt.
d) Gebruik de oplader niet in een gesloten ruimte en hinder nooit de ventilatie.
e) Plaats een accu nooit bovenop een lader.
14) VOORZORGSMAATREGELEN VOOR LAADAANSLUITINGEN
a) Zorg dat de schakelaars van de oplader in de stand off staan en dat het netsnoer
niet in het stopcontact zit voor u de aansluitklemmen van de laadsnoeren aansluit.
De klemmen mogen elkaar nooit raken.
b) Bevestig de klemmen aan de accu en het chassis. Raadpleeg de rubrieken 15(e),
15(f) en 16(b) tot en met 16(d) voor meer informatie.
15) VOLG DE ONDERSTAANDE STAPPEN ALS DE ACCU IN HET VOERTUIG IS
GEÏNSTALLEERD. DE ACCU KAN EXPLODEREN WANNEER ER VONKEN IN DE
BUURT VRIJKOMEN. U KUNT HET RISICO OP VONKEN BIJ DE ACCU ALS VOLGT
VERMINDEREN:
a) Plaats de laadsnoeren en het netsnoer zo dat er zo min mogelijk risico op
beschadiging bestaat door de motorkap, portieren of bewegende motoronderdelen.
39
b) Blijf uit de buurt van ventilatorschoepen, riemen, poelies en andere onderdelen die
persoonlijk letsel kunnen veroorzaken.
c) Controleer de polariteit van de accupolen. De PLUS-pool (POS, P, +) heeft meestal
een grotere diameter dan de MIN-pool (NEG, N, -).
d) Ga na welke accupool met het chassis verbonden is (massa). Raadpleeg (e)
wanneer de minpool de massapool is. Dit is bij de meeste voertuigen het geval.
Raadpleeg (f) wanneer de pluspool de massapool is.
e) Bij een voertuig met min aan massa moet de PLUS-klem (ROOD) van de acculader
worden verbonden met de PLUS-pool (POS, P, +) van de accu. Verbind de MIN-
klem (ZWART) met het voertuigchassis of het motorblok, op enige afstand van de
accu. Verbind de klem niet met de carburateur, brandstofleidingen of
carrosserieonderdelen van plaatstaal. Verbind de klem met een dik metalen
onderdeel van het chassis of motorblok.
f) Bij een voertuig met plus aan massa moet de MIN-klem (ZWART) van de acculader
worden verbonden met de MIN-pool (NEG, N, –) van de accu. Verbind de PLUS-
klem (ROOD) met het voertuigchassis of het motorblok, op enige afstand van de
accu. Verbind de klem niet met de carburateur, brandstofleidingen of
carrosserieonderdelen van plaatstaal. Verbind de klem met een dik metalen
onderdeel van het chassis of motorblok.
g) Koppel de lader als volgt los: zet de schakelaars van de lader op "off" en haal het
netsnoer uit het stopcontact. Maak daarna de klem van het voertuigchassis los en
ontkoppel tenslotte de klem van de accupool.
h) Zie de gebruiksinstructies voor informatie over de laadduur.
16) VOLG DEZE STAPPEN ALS DE ACCU ZICH BUITEN HET VOERTUIG BEVINDT.
DOOR VONKEN NABIJ DE ACCU KAN DIE EXPLODEREN. U KUNT HET RISICO OP
VONKEN BIJ DE ACCU ALS VOLGT VERMINDEREN:
a) Controleer de polariteit van de accupolen. De PLUS-pool (POS, P, +) heeft meestal
een grotere diameter dan de MIN-pool (NEG, N, -).
b) Sluit een geïsoleerde accukabel van minimaal 60 cm en een aderdiameter van 16
mm aan op de MIN-pool (NEG, N, –) van de accu.
c) Verbind de PLUS-klem (ROOD) van de lader met de PLUS-pool (POS, P, +) van de
accu.
d) Neem het vrije uiteinde van de kabel en plaats deze zo ver mogelijk van de accu.
Verbind vervolgens de MIN-klem (ZWART) van de lader met het vrije uiteinde van
de kabel.
e) Keer uzelf niet naar de accu toe wanneer u de definitieve verbinding maakt.
f) Ontkoppel de lader altijd in de omgekeerde volgorde en onderbreek de eerste
verbinding terwijl u zich zo ver mogelijk van de accu bevindt.
g) Accu's voor scheepvaarttoepassingen moeten aan de wal worden verwijderd en
opgeladen. Om accu's aan boord op te laden, is speciale, voor
scheepvaarttoepassingen ontworpen, apparatuur nodig.
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar oud en personen met
verminderde lichamelijke, zintuigelijke of verstandelijke mogelijkheden of zonder
ervaring en kennis, mits er sprake is van toezicht of instructies over het veilige
gebruik van het apparaat en mits ze de mogelijke gevaren van het gebruik ervan
hebben begrepen.
Laat kinderen niet met het apparaat spelen. Laat kinderen het apparaat niet zonder
toezicht reinigen en onderhouden.
Het netsnoer kan niet worden vervangen. Het apparaat moet worden weggegooid
als het netsnoer is beschadigd.
Controleer de oplader regelmatig op beschadigingen. Kijk daarbij vooral naar het
snoer, de stekker en de behuizing. Gebruik beschadigde opladers niet voor ze
volledig zijn gerepareerd.
Dit symbool geeft aan dat elektrische en elektronische apparatuur gescheiden
moet worden ingezameld.
40
GEBRUIKSAANWIJZINGEN
AUTOMATISCH OPLADEN EN DE ACCUSTATUS CONTROLEREN:
Battery Tender®-opladers werken volautomatisch en kunnen aangesloten
blijven op zowel de wisselstroomvoeding als de accu, ook wanneer deze
langdurig moet worden opgeladen. Het uitgangsvermogen, de spanning en
de stroom van de lader hangen af van de toestand van de op te laden
accu. Battery Tender
®
-opladers hebben verschillende controlelampjes.
Deze lampjes tonen in één oogopslag in welke modus de oplader actief is
en wat de status van de aangesloten oplader is.
Wanneer u voor het eerst de wisselspanning voor de oplader inschakelt,
gaan alle ledlampjes twee of drie seconden branden. Daarna start de
hieronder beschreven oplaadcyclus.
U kunt aan de twee controlelampjes voor het accupeil (het oranje ledlampje
en het groene ledlampje) zien of de oplader actief is in één van de vier
primaire oplaadmodi:
1) Kwalificatie-/initialisatiemodus: het monitorcircuit controleert de
accuspanning en kijkt of er goede continuïteit is tussen de accu en
de gelijkstroomuitgang van de oplader.
2) Bulkmodus (volledig opladen, constante stroom, de accu is 0% tot
80% opgeladen).
3) Absorptiemodus (hoge constante stroom, de accu is 80% tot
100% opgeladen).
4) Opslag-/druppelmodus (lage constante stroom, de accu is 100%
tot 103% opgeladen).
Als de accu volledig is opgeladen, zal het ledlampje van de accustatus
groen gaan branden. De oplader schakelt vervolgens over naar de opslag-
/druppelmodus. De Battery Tender
®
-oplader controleert automatisch de
accu en zorgt dat deze volledig opgeladen blijft.
41
LET OP: de Battery Tender
®
-OPLADER HEEFT EEN VONKVRIJ
SCHAKELCIRCUIT. De uitgaande krokodillenklemmen of contactringen
zullen niet vonken als zij elkaar raken. De Battery Tender
®
-lader zal geen
uitgangsspanning genereren tot hij ten minste 3 volt van de accu krijgt. De
lader moet met de juiste polariteit op een accu worden aangesloten voordat
een accu kan worden opgeladen. Er ontstaat dus geen elektrische vonk
wanneer u het netsnoer in een stopcontact stopt en de uitgaande
krokodillenklemmen of contactringen tegen elkaar houdt terwijl ze niet op
een accu zijn aangesloten.
NB:
DE UITGANGSKLEMMEN OF CONTACTRINGEN MOETEN OP EEN
ACCU WORDEN AANGESLOTEN VOORDAT DE LADER EEN
UITGANGSSPANNING KAN GENEREREN.
ACCUOPLAADTIJD:
De Battery Tender
®
laadt accu's op met een snelheid van 1.25 ampère of
1¼ ampère-uur. Een volledig ontladen accu van 15 ampère-uur heeft dus
circa 9½ uur nodig om tot 80% van zijn capaciteit te worden opgeladen.
WERKEN MET EEN LEGE ACCU OF EEN ACCU MET EEN ZEER LAGE
SPANNING:
De Battery Tender
®
-oplader zal niet worden ingeschakeld wanneer u een
lege accu met een spanning van minder dan 3 volt probeert op te laden.
Het interne veiligheidscircuit voorkomt dat de oplader spanning genereert
tenzij er een spanning van minimaal 3 volt wordt gemeten. Wanneer de
lege accu niet kan worden opgeladen, zal het oranje ledlampje blijven
knipperen.
NB:
wanneer een loodzuuraccu van 12 volt een uitgangsspanning van minder
dan 9 volt heeft in ruststand en niet wordt opgeladen en geen stroom levert
aan een externe verbruiker, dan is het aannemelijk dat de accu defect is.
Ter referentie: een volledig opgeladen loodzuuraccu van 12 volt heeft een
rusttoestand/nullastspanning van circa 12,9 volt. Een volledig ontladen
loodzuuraccu van 12 volt heeft een rusttoestand/nullastspanning van circa
11,4 volt. Dit betekent dat een spanningsverschil van slechts 1,5 volt het
gehele oplaadbereik van 0% tot 100% dekt bij 12 volt loodaccu's.
Afhankelijk van de fabrikant en de leeftijd van de accu, zullen de specifieke
voltwaarden met enkele tienden variëren. Het bereik van 1,5 volt is
desondanks een goede indicator voor de mate waarin de accu is
opgeladen.
42
CONTROLELAMPJE VOOR DE OPLAADSTATUS: als dit lampje niet
brandt, dan is de accu niet goed aangesloten en/of ontvangt de lader
geen stroom van het lichtnet. Het lampje werkt als volgt:
HET ORANJE LAMPJE KNIPPERT – Wanneer het lampje
ORANJE knippert, is de acculader op netvoeding aangesloten en
werkt de microprocessor naar behoren. Blijft het ORANJE lampje
langdurig knipperen, dan is de accuspanning te laag (minder dan 3
volt) of zijn de uitgaande krokodillenklemmen of contactringen niet
goed aangesloten.
HET ORANJE LAMPJE BRANDT CONTINU – Als het ORANJE
lampje continu brandt, is een accu op de juiste wijze aangesloten
en laadt de oplader de accu op. Het oranje lampje blijft branden tot
de accu helemaal is opgeladen.
HET GROENE LAMPJE KNIPPERT – Als het groene lampje
knippert en het oranje ledlampje brandt, is de accu voor meer dan
80% opgeladen en kan hij van de lader worden losgemaakt en
worden gebruikt. Indien mogelijk moet worden doorgegaan met het
opladen van de accu tot het groene lampje continu brandt.
HET GROENE LAMPJE BRANDT CONTINUE – Als het groene
lampje continu brandt, is het opladen voltooid en kan de accu
eventueel weer in gebruik worden genomen. De lader kan ook
aangesloten blijven om het laadniveau van de accu langdurig op
peil te houden.
43
PROBLEMEN OPLOSSEN
1) De oplader kan niet worden ingeschakeld en de ledlampjes branden niet.
a. Controleer of het stopcontact goed werkt door een lamp, een
elektrisch apparaat of een spanningsmeter aan te sluiten.
2) Het groene ledlampje gaat direct branden wanneer u een lege accu
aansluit.
a. De accu kan defect zijn. Laat de accu door de dealer testen.
3) Het groene ledlampje gaat niet branden wanneer u de accu oplaadt.
a. De accu kan defect zijn. Laat de accu door de dealer testen.
b. De accu trekt teveel stroom. Verwijder de accu uit de oplader.
4) Het oranje ledlampje blijft knipperen, ook als de accu is aangesloten:
a. Controleer de zekering in de hulpkabel.
5) De groene en oranje ledlampjes branden om de beurt.
a. U hebt de accupolen verkeerd aangesloten.
b. De veiligheidstimer van de oplader is geactiveerd omdat de
optimale accuspanning niet wordt bereikt. De accu kan defect
zijn. Laat de accu door de dealer testen.
FCC-waarschuwing
Hoofdstuk 47, subonderdeel 15.105(b)
NB: Deze apparatuur is getest op grond van Deel 15 van de FCC-regels. Daaruit is
gebleken dat het voldoet aan de beperkingen voor digitale apparaten van Klasse B.
Deze beperkingen zijn opgesteld om redelijke bescherming tegen schadelijke
storing in huisinstallaties te bieden. De apparatuur genereert en gebruikt
radiofrequentie-energie en kan deze energie uitstralen. Wanneer de apparatuur niet
overeenkomstig de instructies geïnstalleerd en gebruikt wordt, kan het schadelijke
storing aan radiocommunicatie teweegbrengen. U kunt dit vaststellen door de
apparatuur in en uit te schakelen. We raden u aan om de storing middels een of
meer van de volgende maatregelen op te lossen wanneer de apparatuur
schadelijke storing voor de ontvangst van radio- of televisie-uitzendingen
veroorzaakt:
- Stel de ontvangstantenne opnieuw af of verplaats hem;
- Vergroot de afstand tussen de apparatuur en de ontvanger;
- Sluit de apparatuur aan op een stopcontact of circuit waarop de ontvanger
niet is aangesloten;
Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
44
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
1) CONSERVE ESTAS INSTRUCCIONES – Este manual contiene importantes
instrucciones de seguridad y de manejo para el cargador de baterías modelo
P/N 022-0185G.
2) No exponga el cargador a la lluvia ni a la nieve.
3) El uso de accesorios que no hayan sido recomendados o vendidos por el fabricante del
cargador de baterías puede ocasionar riesgo de incendio, descarga eléctrica o daños
personales.
4) Para reducir el riesgo de dañar los enchufes y el cable al desconectar el cargador, se
recomienda tirar del enchufe y no del cable.
5) No se debe utilizar un cable alargador si no es absolutamente necesario. El uso de un
alargador inadecuado puede ocasionar riesgo de incendio o descarga eléctrica. Si
precisa usar un alargador, asegúrese de que:
a) El enchufe del cable alargador tiene el mismo número de pines, son del mismo tamaño y
de la misma forma que el del enchufe del cargador.
b) Ese alargador tiene los hilos adecuados y está en buenas condiciones de uso; y que
c) Los hilos son de suficiente grosor para el amperaje del cargador según especificado en la
tabla 1.
TABLA 1
Longitud del cable, metros 7,5 15 30,5 46
Diámetro del cable, AWG 18 18 18 16
6) No maneje el cargador con un cable o una clavija estropeados, sustitúyalos
inmediatamente.
7) No maneje el cargador si ha recibido un golpe punzante, se ha caído o se ha dañado de
alguna manera; llévelo a un técnico cualificado.
8) No desmonte el cargador; llévelo a un técnico cualificado cuando se necesite cualquier
servicio o reparación. Un nuevo montaje inadecuado puede ocasionar descarga eléctrica
o incendio.
9) Para reducir el riesgo de descarga eléctrica, desenchufe el cargador antes de cualquier
operación de mantenimiento o limpieza. Apagar los interruptores no reduce este riesgo.
10) CUIDADO – RIESGO DE EXPLOSIÓN DE GASES.
a) ES PELIGROSO TRABAJAR CERCA DE UNA BATERÍA DE PLOMO ÁCIDO. LAS
BATERÍAS GENERAN GASES EXPLOSIVOS DURANTE SU NORMAL
FUNCIONAMIENTO. POR ESTE MOTIVO ES DE SUMA IMPORTANCIA QUE
SIGA LAS INSTRUCCIONES CADA VEZ QUE UTILICE ESTE CARGADOR.
b) Para reducir el riesgo de explosión de las baterías, siga estas instrucciones y las de
su fabricante o de cualquier otro equipo que vaya a utilizar cerca de la batería.
Revise las indicaciones de advertencia que lleven estos productos o el propio
motor.
11) PRECAUCIONES PERSONALES
a) Intente tener a alguien cerca que pueda acudir en su ayuda cuando esté trabajando
con una batería de plomo ácido.
b) Tenga cerca abundante agua fresca y jabón para el caso en que los ácidos de la
batería entren en contacto con la piel, la ropa o los ojos.
c) Protéjase los ojos y la ropa. Evite tocarse los ojos mientras esté trabajando cerca
de la batería.
Deltran Battery Tender
Diseñado para seis baterías de plomo ácido
45
d) Si el ácido de la batería entra en contacto con la piel o la ropa, límpielos
inmediatamente con agua y jabón. Si el ácido entra en los ojos, eche abundante
agua corriente sobre los mismos, al menos durante diez minutos y acuda
inmediatamente al médico.
e) NUNCA fume ni deje que haya chispas o llamas cerca de la batería o del motor.
f) Tenga mayor cuidado del habitual para no dejar caer herramientas metálicas sobre
la batería. Ello puede hacer que salten chispas o que se genere un corto circuito en
la batería o en cualquier otro componente eléctrico y que se produzca una
explosión.
g) Quítese los objetos personales metálicos como anillos, pulseras, collares y relojes
cuando esté trabajando cerca de una batería de plomo ácido. Las baterías de
plomo ácido pueden producir un cortocircuito que llegue a soldar un anillo u otro
elemento con el metal, causando graves quemaduras.
h) Utilice el cargador únicamente para baterías de plomo ácido. No es adecuado para
cargar un sistema eléctrico de baja potencia excepto cuando se use como motor de
arranque. No utilice el cargador de baterías para cargar baterías secas
normalmente de uso doméstico. Estas baterías pueden estallar y causar daños
personales y materiales.
i) NUNCA cargue una batería congelada.
12) PREPARAR LA CARGA
a) Si es necesario, quite la batería del vehículo que quiera cargar, desconectando
siempre antes el terminal a tierra de la batería. Apague todos los accesorios del
vehículo para que no se pueda formar un arco eléctrico.
b) Asegúrese de que la zona alrededor de la batería está bien ventilada mientras se
carga la batería.
c) Limpie los terminales de la batería. Tenga cuidado de que la corrosión no entre en
contacto con sus ojos.
d) Añada agua destilada a cada celda hasta que el ácido alcance el nivel indicado por
el fabricante. No rellene por encima de lo indicado. En el caso de baterías de
celdas con tapones extraíbles, como las baterías de plomo ácido reguladas por
válvula, siga cuidadosamente las instrucciones del fabricante para recargarlas.
e) Estudie todas las precauciones concretas que indica el fabricante de la batería,
como quitar o no, el tapón de las celdas durante la carga así como los índices de
carga recomendados.
f) Busque la potencia de la batería en el manual de instrucciones del carro y
asegúrese de que el interruptor selector de la potencia de salida coincide con el
voltaje correcto. No use el cargador de baterías si no coincide el voltaje de la
batería con la potencia de salida del cargador.
13) UBICACIÓN DEL CARGADOR
a) Sitúe el cargador tan lejos de la batería como permitan los cables de alimentación.
b) No sitúe nunca el cargador directamente sobre la batería mientras se está
cargando; los gases de la batería corroerían y dañarían el cargador.
c) No permita nunca que el ácido de la batería gotee sobre el cargador cuando esté
leyendo la gravedad electrolítica o al rellenar la batería.
d) No maneje el cargador en una zona cerrada o con poca ventilación.
e) No coloque la batería sobre el cargador.
14) PRECAUCIONES CON EL CABLE DE ALIMENTACIÓN
a) Conecte y desconecte las pinzas de salida solo después de poner en posición
offtodos los interruptores del cargador y de haber desenchufado el cable de
salida. Nunca deje que las pinzas entren en contacto entre ellas.
b) Conecte las pinzas a la batería y al chasis como se indica en 15(e), 15(f), 16(b) y
16(d).
15) SIGA ESTOS PASOS CUANDO SE INSTALE LA BATERÍA EN EL VEHÍCULO. UNA
CHISPA CERCA DE LA BATERÍA PUEDE HACER QUE EXPLOTE. PARA REDUCIR
EL RIESGO DE CHISPAS CERCA DE LA BATERÍA:
a) Para reducir el riesgo de daños, coloque los cables de CC y CA sobre el capó,
puerta o cualquier otra pieza del vehículo.
b) Apártese de las palas del ventilador, correas, poleas o cualquier otra pieza que
pueda causar daños personales.
46
c) Compruebe la polaridad de los bornes de la batería. Los bornes POSITIVOS (POS,
P, +) de la batería normalmente tienen un diámetro mayor que los NEGATIVOS,
(NEG, N, –).
d) Determine qué borne de la batería está conectado al chasis. Si el borne negativo es
el que está conectado al chasis (como en la mayor parte de los vehículos), vaya a
(e). Si el borne positivo es el que está conectado al chasis, vaya a (f).
e) Si es un vehículo con conexión negativa, conecte la pinza POSITIVA (ROJA) del
cargador de baterías al borne no conectado POSITIVO (POS, P, +) de la batería.
Conecte la pinza NEGATIVA (NEGRA) al chasis del vehículo o al bloque del motor,
lejos de la batería. No conecte la pinza al carburador, tubos de gasolina o piezas de
chapa metálica de la carrocería. Conéctela a una pieza metálica del bastidor de
sección ancha o al bloque del motor.
f) Si es un vehículo con conexión positiva, conecte la pinza NEGATIVA (NEGRA) del
cargador de baterías al borne no conectado NEGATIVO (NEG, N, +) de la batería.
Conecte la pinza POSITIVA (ROJA) al chasis del vehículo o bloque de motor lejos
de la batería. No conecte la pinza al carburador, tubos de gasolina o piezas de
chapa metálica de la carrocería. Conéctela a una pieza metálica del bastidor de
sección ancha o al bloque del motor.
g) Cuando desconecte el cargador, apague los interruptores, desconecte el cable de
alimentación CA y quite la pinza del chasis del vehículo; luego quite la pinza del
terminal de la batería.
h) Vea las instrucciones de funcionamiento para más información sobre la duración de
la carga.
16) SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ FUERA DEL VEHÍCULO. UNA
CHISPA CERCA DE LA BATERÍA PUEDE CAUSAR SU EXPLOSIÓN. PARA
REDUCIR EL RIESGO DE CHISPAS CERCA DE LA BATERÍA:
a) Compruebe la polaridad de los bornes de la batería. Los bornes POSITIVOS (POS,
P, +) de la batería normalmente tienen un diámetro mayor que los NEGATIVOS,
(NEG, N, –).
b) Conecte un cable aislado de al menos 60 cms de largo y de calibre 6 AWG al
terminal de la batería.
c) Conecte la pinza del cargador POSITIVA (ROJA) al borne POSITIVO (POS, P, +)
de la batería.
d) Colóquese tan lejos como sea posible de la batería y haga lo mismo con el extremo
libre del cable; conecte la pinza del cargador NEGATIVA (NEGRA) al extremo libre
del cable.
e) No esté de cara a la batería cuando realice la conexión final.
f) Cuando desconecte el cargador, hágalo siempre de forma inversa a la secuencia
de conexión e interrumpa la primera conexión manteniéndose tan lejos como pueda
de la batería.
g) Las baterías marinas, de barcos, deben sacarse y cargarse en tierra. Para
cargarlas a bordo se requiere un equipo especialmente diseñado para el marino.
Este aparato lo pueden utilizar niños desde ocho años en adelante y
personas con minusvalía física o mental, con falta de experiencia o
conocimiento si han sido supervisados o han recibido instrucciones sobre
el uso del aparato de forma segura y si entienden el riesgo que conlleva.
Los niños no deben jugar con este aparato. Los niños no deben realizar
labores de limpieza o mantenimiento sin supervisión.
No se puede reemplazar el cable de suministro. Si el cable está
estropeado, se debe desechar el aparato.
Compruebe regularmente que el cargador de baterías no tiene daños,
sobre todo el cable, el enchufe y carcasa; no se puede volver a utilizar
hasta que no se haya reparado.
Este símbolo indica que se deben recoger de forma separada el
equipo eléctrico y el electrónico.
47
INSTRUCCIONES DE USO
MONITOREO DE LA CARGA AUTOMÁTICA Y DEL ESTADO DE LAS
BATERÍAS: Los cargadores Battery Tender® son totalmente automáticos
y se pueden dejar conectados tanto a la red de alimentación de CA como a
la batería que se está cargando durante mucho tiempo. Tanto la potencia
de salida como el voltaje y la corriente del cargador dependen de las
condiciones de la batería que se está cargando. Los cargadores Battery
Tender
®
tienen varios LED luminosos de estado que permiten determinar el
modo operativo del cargador y el estado de la batería conectada al
cargador.
Cuando se conecta por primera vez la corriente alterna CA al cargador,
todos los LEDS luminosos se encienden durante dos o tres segundos
antes de iniciar la secuencia abajo descrita.
Los dos LEDS luminosos del nivel de la batería (LED ámbar y LED verde)
señalan si el cargador está operando en uno de los cuatro estados de
carga:
1) Modo habilitación/inicialización: El circuito del monitor verifica
los niveles de potencia apropiados para la batería y la continuidad
eléctrica entre la batería y la salida de CC del cargador.
2) Modo carga (carga completa, corriente constante, la batería está
cargada entre el 0 % y el 80 %).
3) Modo absorción (tensión alta constante, la batería está cargada
entre el 80 % y el 100 %).
4) Modo almacenamiento/mantenimiento (baja tensión constante, la
batería está cargada entre el 100 % y el 103 %).
Cuando la batería está totalmente cargada, el LED verde que indica el
nivel de la batería se pondrá verde y el cargador cambiará al modo de
almacenamiento/mantenimiento. El cargador Battery Tender
®
monitoreará
y mantendrá automáticamente la carga completa la batería.
48
ATENCIÓN: EL CARGADOR The Battery Tender
®
TIENE UN CIRCUITO
ANTI CHISPAS No saltarán chispas cuando las pinzas caimán de salida o
los terminales de anillo se toquen. El cargador The Battery Tender
®
no
producirá potencia de salida hasta que detecte al menos 3 voltios en
la batería. Tiene que estar conectado a una batería con la polaridad
correcta antes de empezar a cargarla. Por ello, cuando enchufe el
cable de alimentación de CA a un enchufe de alimentación de CA, y
las pinzas caimán de salida o los terminales de anillo no estén
conectados a la batería y las pinzas caimán o los terminales de anillo
se toquen, no saltarán chispas.
NOTA:
LAS PINZAS DE SALIDA O LOS TERMINALES DE ANILLO DEBEN
ESTAR CONECTADOS A LA BATERÍA ANTES DE QUE EL
CARGADOR PUEDA PRODUCIR VOLTAJE DE SALIDA
TIEMPO NECESARIO PARA CARGAR UNA BATERÍA:
The Battery Tender
®
se carga a una velocidad de 1.25 A o 1¼ A-h por
hora. Por ello, una batería totalmente descargada de 15 A-h tardará unas
9½ horas hasta recargarse al 80 % de su capacidad.
TRABAJAR CON UNA BATERÍA MUERTA O UNA BATERÍA DE
VOLTAJE MUY BAJO:
Si intenta cargar una batería descargada teniendo un voltaje inferior a 3
voltios, el cargador Battery Tender
®
no empezará a funcionar. Un circuito
interno de seguridad impide que el cargador genere potencia de salida a
no ser que detecte al menos 3 voltios en la salida del cargador. En esta
situación, el LED ámbar seguirá parpadeando, indicando que no se ha
empezado a cargar.
NOTA:
Si una batería de plomo ácido de 12 voltios tiene una potencia de salida de
9 voltios cuando está en descanso, cuando no está en carga ni
suministrando corriente eléctrica a una carga externa, hay una alta
probabilidad de que esté defectuosa. Como marco de referencia, una
batería de plomo ácido de 12 voltios totalmente cargada, tendrá una
potencia de descanso aproximadamente de 12,9 voltios. Una batería de
plomo ácido de 12 voltios tendrá una potencia en descanso y sin carga de
unos 11,4 voltios. Esto significa, en una batería de plomo ácido, que un
cambio de potencia de tan solo 1,5 voltios representa una gama completa
de valores del 0 al 100 %. Dependiendo del fabricante, y de la edad de la
batería, las potencias específicas variarán por unas pocas décimas, pero la
gama de 1,5 voltios sigue siendo un buen indicador del porcentaje de
carga de la batería.
49
LUZ INDICADORA DE ESTADO Si la luz no está encendida, la batería
no está correctamente conectada y/o el cargador no está enchufado a
la alimentación de CA. A continuación se describe la operación de
encendido:
LA LUZ ÁMBAR PARPADEA – Cuando el LED ámbar parpadea,
está indicando que el cargador de baterías dispone de corriente y
que el microprocesador está funcionando adecuadamente.
Cuando el LED ámbar sigue parpadeando, está indicando que la
potencia de la batería es demasiado baja (menos de 3 voltios) o
que las pinzas caimán de salida no están conectadas
adecuadamente.
EL LED ÁMBAR ESTÁ ENCENDIDO DE FORMA PERMANENTE
– Cuando el LED ámbar está encendido de forma permanente,
indica que la batería está conectada de forma adecuada y que el
cargador está cargando. El LED ámbar permanecerá encendido
hasta que el cargador complete la fase de carga.
LA LUZ VERDE PARPADEA – Cuando el LED verde parpadea y
el LED ámbar está fijo, la batería está cargada a más del 80 % y
se puede desconectar del cargador y utilizarla si fuera necesario.
Cuando sea posible, deje la batería cargando hasta que la luz
verde esté fija.
LA LUZ VERDE ESTÁ ENCENDIDA DE FORMA PERMANENTE
– Cuando la luz verde está fija, indica que se ha completado la
carga y que la batería puede volver a dar servicio si es necesario.
También puede permanecer conectada para mantener a la batería,
durante un periodo de tiempo ilimitado.
50
RESOLUCIÓN DE PROBLEMAS
1) Si el cargador no se enciende y ninguno de los LEDS ilumina.
a. Compruebe que hay suministro de corriente enchufando una
lámpara, un aparato o un medidor de corriente.
2) El LED verde (3) se enciende inmediatamente al cargar una batería.
a. Probablemente la batería esté defectuosa, lleve la batería al
distribuidor para que la compruebe.
3) Cuando no se enciende nunca el LED verde al cargar una batería.
a. La batería puede que esté defectuosa, llévela al distribuidor para
que la compruebe.
b. La batería consume excesiva corriente, quítela o desconéctela
del equipo.
4) El LED ámbar sigue parpadeando incluso cuando hay conexión con la
batería.
a. Compruebe el fusible en el cable accesorio.
5) Los LED ámbar y verde se iluminan alternativamente.
a. Invierta la polaridad en la conexión a la batería.
b. Se ha activado el temporizador de seguridad del cargador debido
a que la batería no alcanza el voltaje óptimo. La batería puede
que esté defectuosa, llévela al distribuidor para que la
compruebe.
Advertencia FCC
Capítulo 47, apartado 15.105(b)
Nota: Se ha comprobado el equipo y su cumplimiento de los límites establecidos
para los aparatos de clase B conforme a la sección 15 de las normas FCC. Estos
límites están establecidos para ofrecer una protección adecuada contra cualquier
interferencia perjudicial en las instalaciones residenciales. El equipo genera, utiliza
y puede irradiar energía de radio frecuencia y si no se instala y usa de acuerdo con
las instrucciones, puede causar interferencias en la recepción de la señal de
televisión, que se pueden resolver encendiendo y apagando el equipo. El usuario
puedo tratar de corregir estas interferencias mediante una o varias de las
siguientes medidas:
- Vuelva a orientar o a colocar la antena de recepción.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a un enchufe en un circuito diferente del que esté
conectado el receptor de televisión.
Consulte y pida ayuda al distribuidor o a un técnico experto en radio o
televisión.
