USE AND CARE GUIDE
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
THANK YOU
We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
Item #
1003 977 419
Model #59206
UL Model #52-SHAN
SHANAHAN 52-INCH CEILING FAN
To view an instructional video on how to install this product:
1. Go to www.homedepot.com and enter either the Item or Model number, found in the top
right corner of the cover of this instruction manual, in the search eld.
2. Click on your product from the list of search results and click on the video link in the
“Product Overview” section.
2
Table of Contents ................................................................ 2
Safety Information ...............................................................2
Warranty ............................................................................... 3
Pre-Installation ....................................................................3
Installation ............................................................................6
Assembly ..............................................................................7
Operation ...........................................................................12
Care and Cleaning ............................................................. 13
Troubleshooting .................................................................13
1. To reduce the risk of electric shock, ensure the electricity has been
turned off at the circuit breaker or fuse box before you begin.
2. All wiring must be in accordance with the National Electrical Code
ANSI/NFPA 70 and local electrical codes. Electrical installation
should be performed by a qualified licensed electrician.
3. The outlet box and support structure must be securely mounted
and capable of reliably supporting 35 lbs. (15.9 kg). Use only UL
Listed outlet boxes marked ”Acceptable for Fan Support of 35 lbs.
(15.9 kg) or less”.
4. The fan must be mounted with a minimum of 7 ft. (2.1 m) clearance
from the trailing edge of the blades to the oor.
5. Do not operate the reversing switch while the fan blades are in
motion. You must turn the fan off and stop the blades before you
reverse the blade direction.
6. Do not place objects in the path of the blades.
7. To avoid personal injury or damage to the fan and other items, use
caution when working around or cleaning the fan.
8. Electrical diagrams are for reference only. Light kits that are not
packed with the fan must be UL-listed and marked suitable for use
with the model fan you are installing. Switches must be UL General
Use Switches. Refer to the instructions packaged with the light kits
and switches for proper assembly.
9. After making electrical connections, spliced conductors should be
turned upward and pushed carefully up into the outlet box. The
wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on one side of the outlet box.
10. All setscrews must be checked and retightened where
necessary before installation.
11. Suitable for use in damp locations. Use only with light kits marked
“Suitable for use in damp locations”.
WARNING: To reduce the risk of personal injury,
do not bend the blade brackets (also referred to as
anges) during assembly or after installation. Do not
insert objects in the path of the blades.
WARNING: To avoid possible electrical shock,
turn the electricity off at the main fuse box before
wiring. If you feel you do not have enough electrical
wiring knowledge or experience, contact a licensed
electrician.
WARNING: Electrical diagrams are for reference
only. Optional use of any light kit shall be UL-listed
and marked suitable for use with this fan.
Safety Information
Table of Contents
CAUTION: To reduce the risk of personal injury,
use only the screws provided with the outlet box.
READ AND SAVE THESE INSTRUCTIONS.
WARNING: To reduce the risk of re or electric
shock, do not use this fan with any solid-state speed
control device.
3
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Pre-Installation
Warranty
The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a
lifetime after the date of purchase by the original purchaser. The supplier also warrants that all other fan parts, excluding any glass or acrylic
blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of two years after the date
of purchase by the original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or superior
model if the product is returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All costs of removing
and reinstalling the product are your responsibility. Damage to any part such as by accident, misuse, improper installation, or by afxing any
accessories, is not covered by this warranty. Because of varying climatic conditions this warranty does not cover any changes in brass nish,
including rusting, pitting, corroding, tarnishing, or peeling. Brass nishes of this type give their longest useful life when protected from varying
weather conditions. A certain amount of “wobble” is normal and should not be considered a defect. Servicing performed by unauthorized persons
shall render the warranty invalid. There is no other express warranty. Home Decorators Collection hereby disclaims any and all warranties,
including but not limited to those of merchantability and tness for a particular purpose to the extent permitted by law. The duration of any
implied warranty which cannot be disclaimed is limited to the time period as specied in the express warranty. Some states do not allow a
limitation on how long an implied warranty lasts, so the above limitation may not apply to you. The retailer shall not be liable for incidental,
consequential, or special damages arising out of or in connection with product use or performance except as may otherwise be accorded by
law. Some states do not allow the exclusion of incidental or consequential damages, so the above exclusion or limitation may not apply to you.
This warranty gives specic legal rights, and you may also have other rights which vary from state to state. This warranty supersedes all prior
warranties. Shipping costs for any return of product as part of a claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-800-986-3460 or visit www.HomeDepot.com/homedecorators.

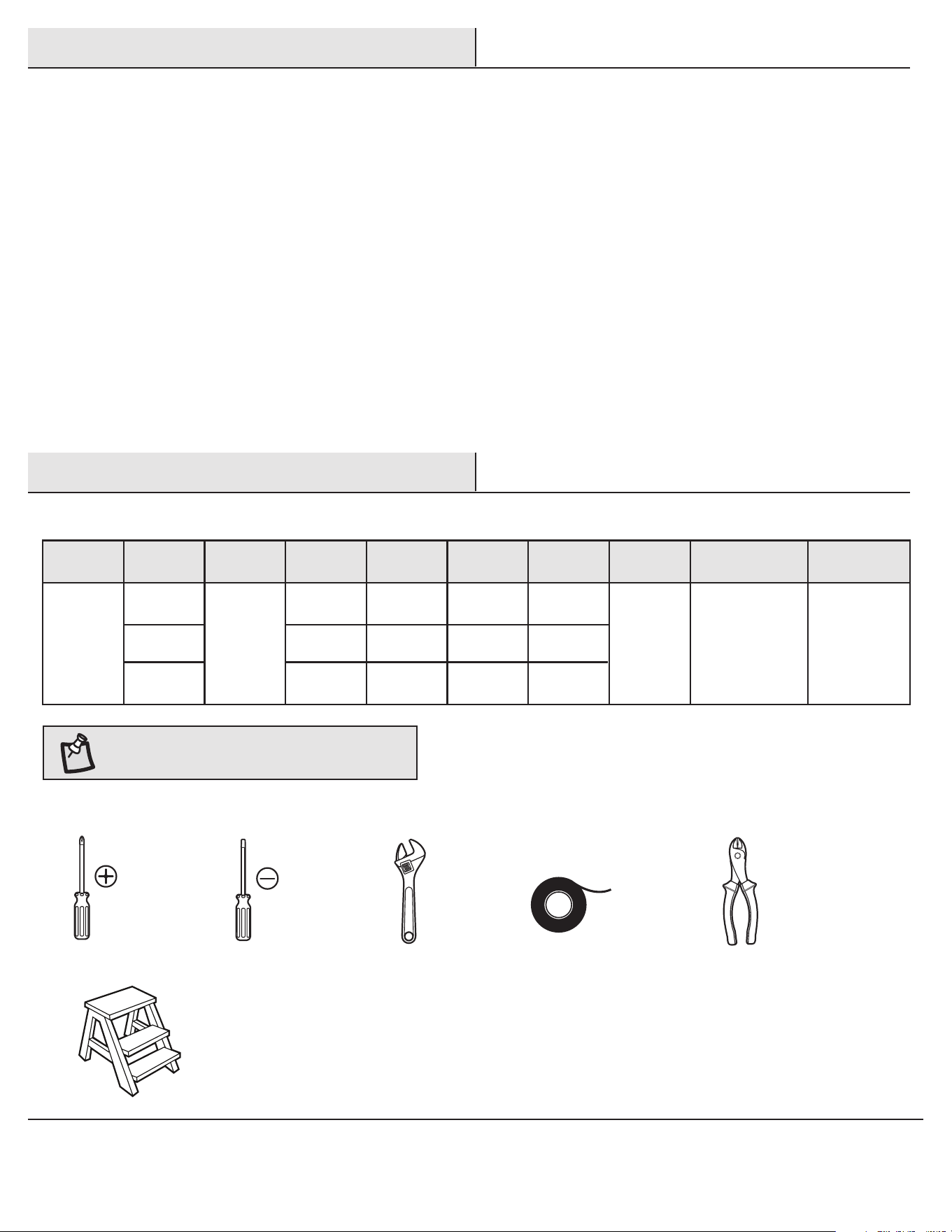

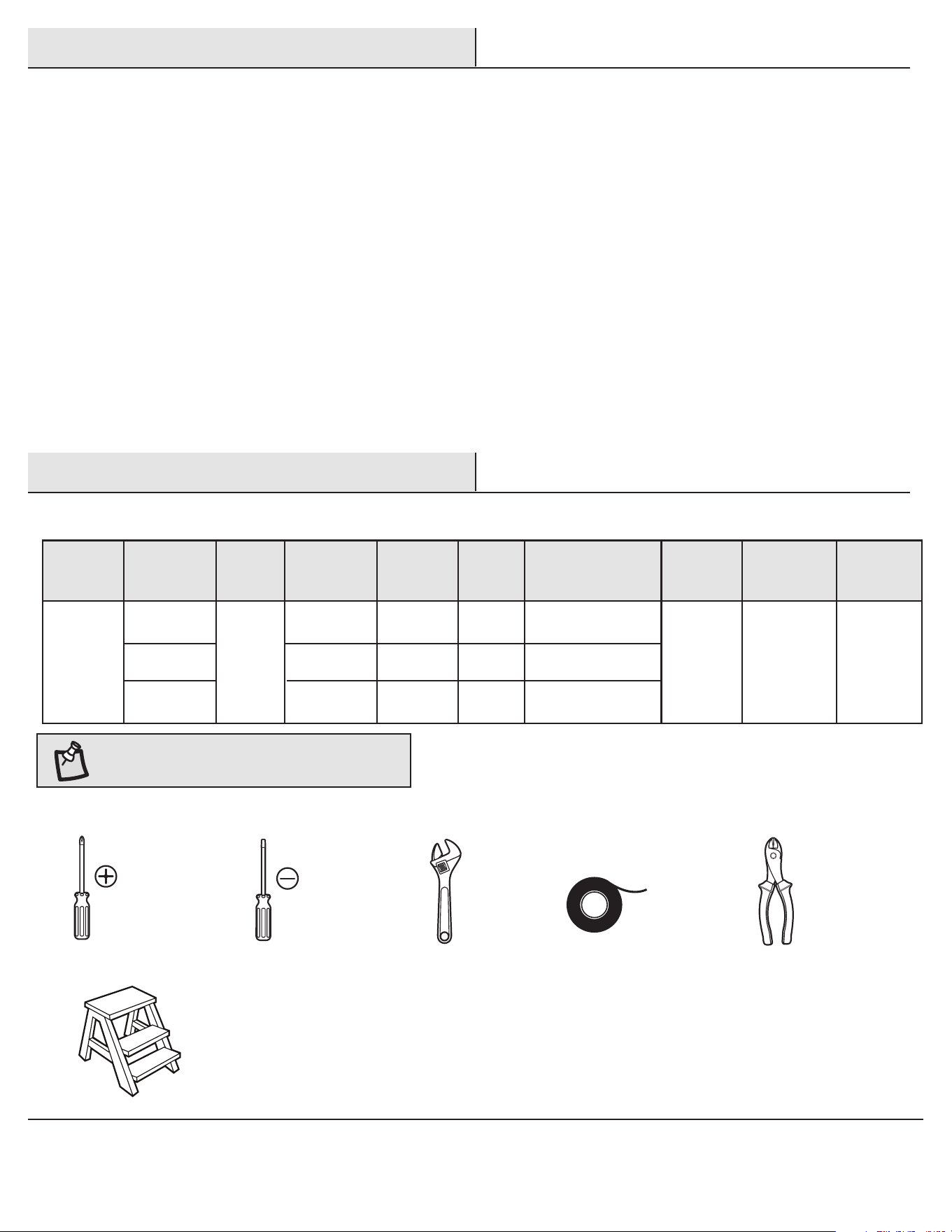

SPECIFICATIONS
TOOLS REQUIRED
NOTE: These are approximate measures. They do not
include the Amps and Wattage used by the light kit.
Phillips
screwdriver
Flat blade
screwdriver
Adjustable
wrench
Electrical
tape
Wire
cutter
Step ladder
Size Speed Volts Amps Watts RPM CFM
Net
Weight
Gross
Weight
Cube Feet
52 in.
Low
Medium
High
120
0.26
0.38
0.53
15
32
64
75
120
160
2139
3423
5031
19.40 lbs.
(8.8 kg)
22.7 lbs.
(10.3 kg)
2.073 cu.ft.
4
Part Description Quantity
AA Blade attachment screws 16
BB Plastic wire connector 3
CC Extra blade bracket screw 1
DD Pull chain 2
Pre-Installation (continued)

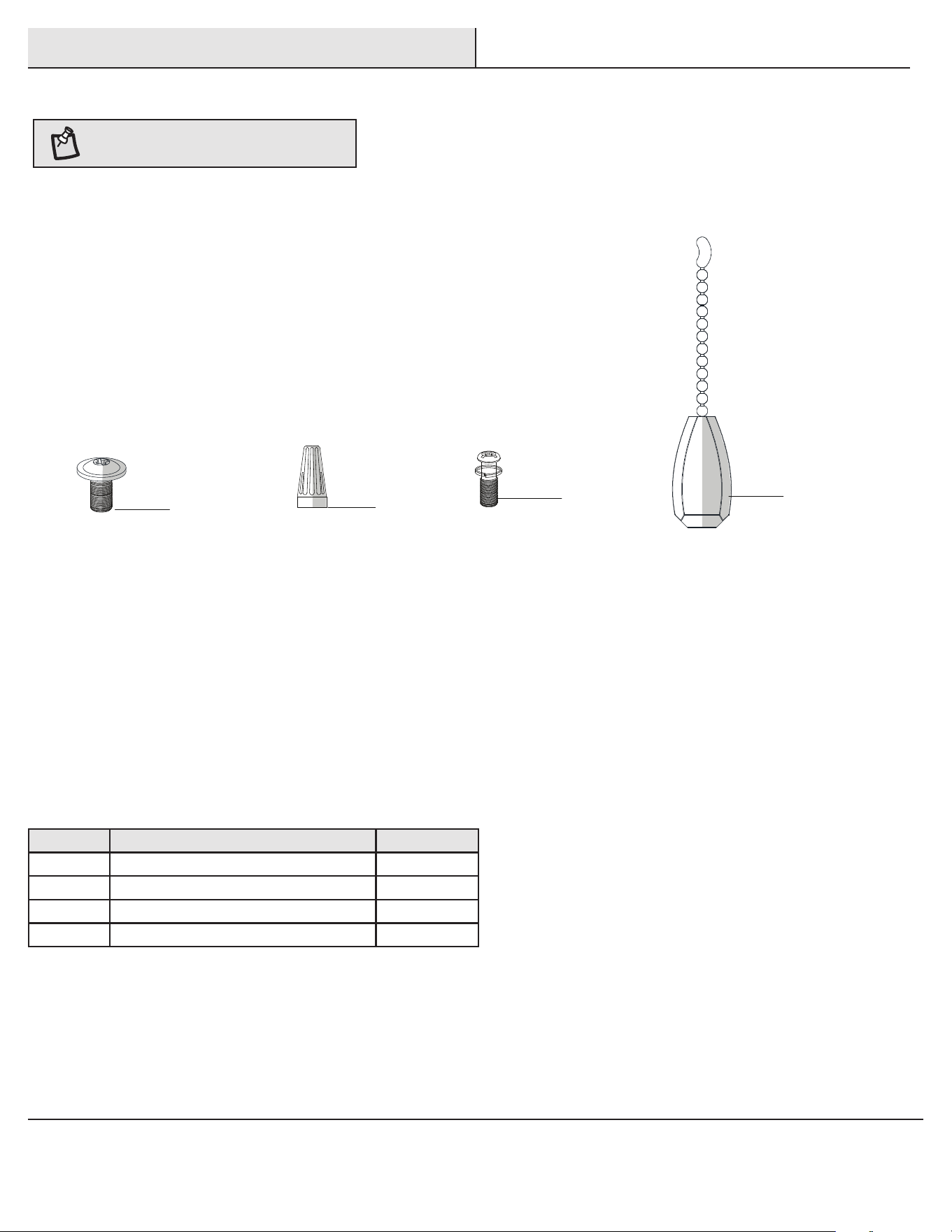

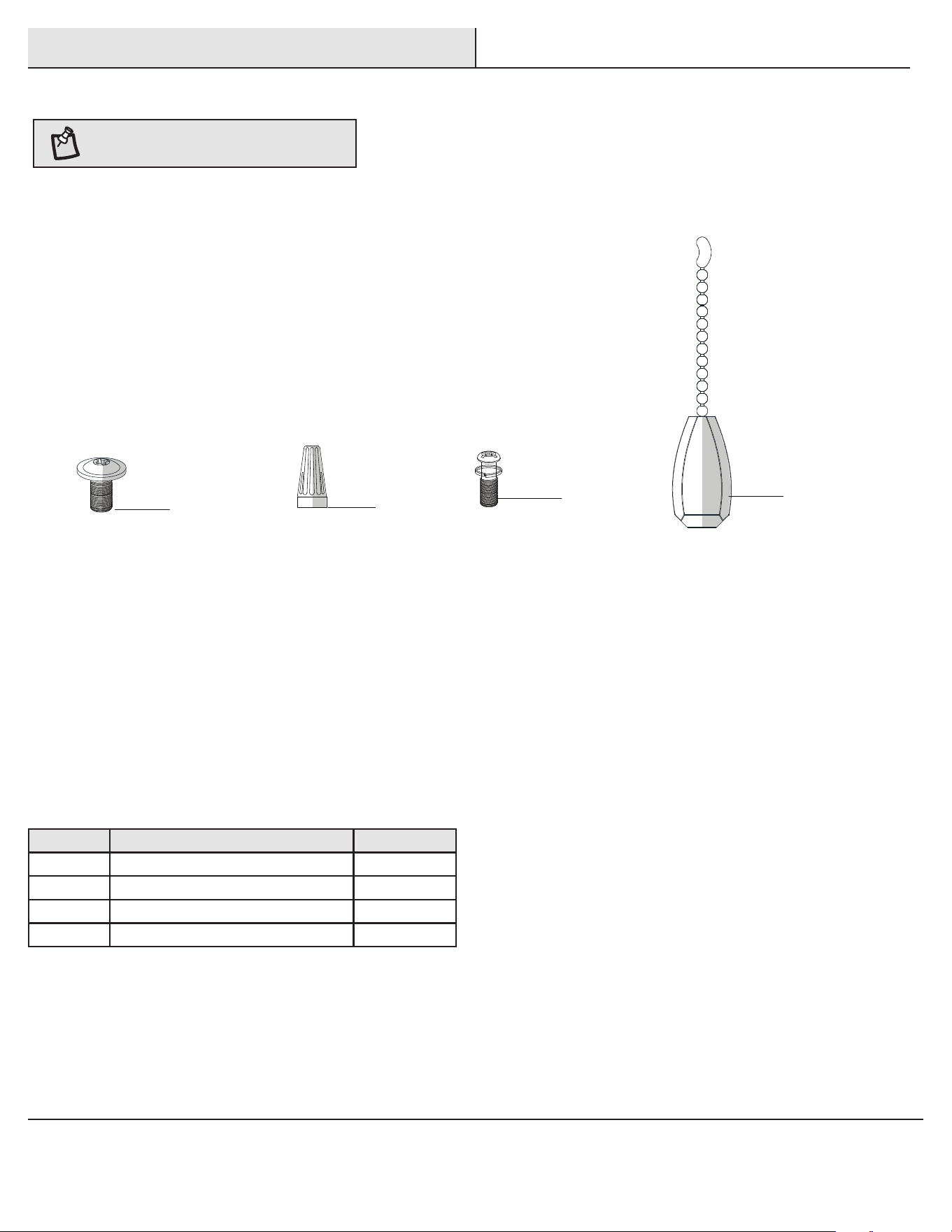

HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
AA
BB
DD
CC
5
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

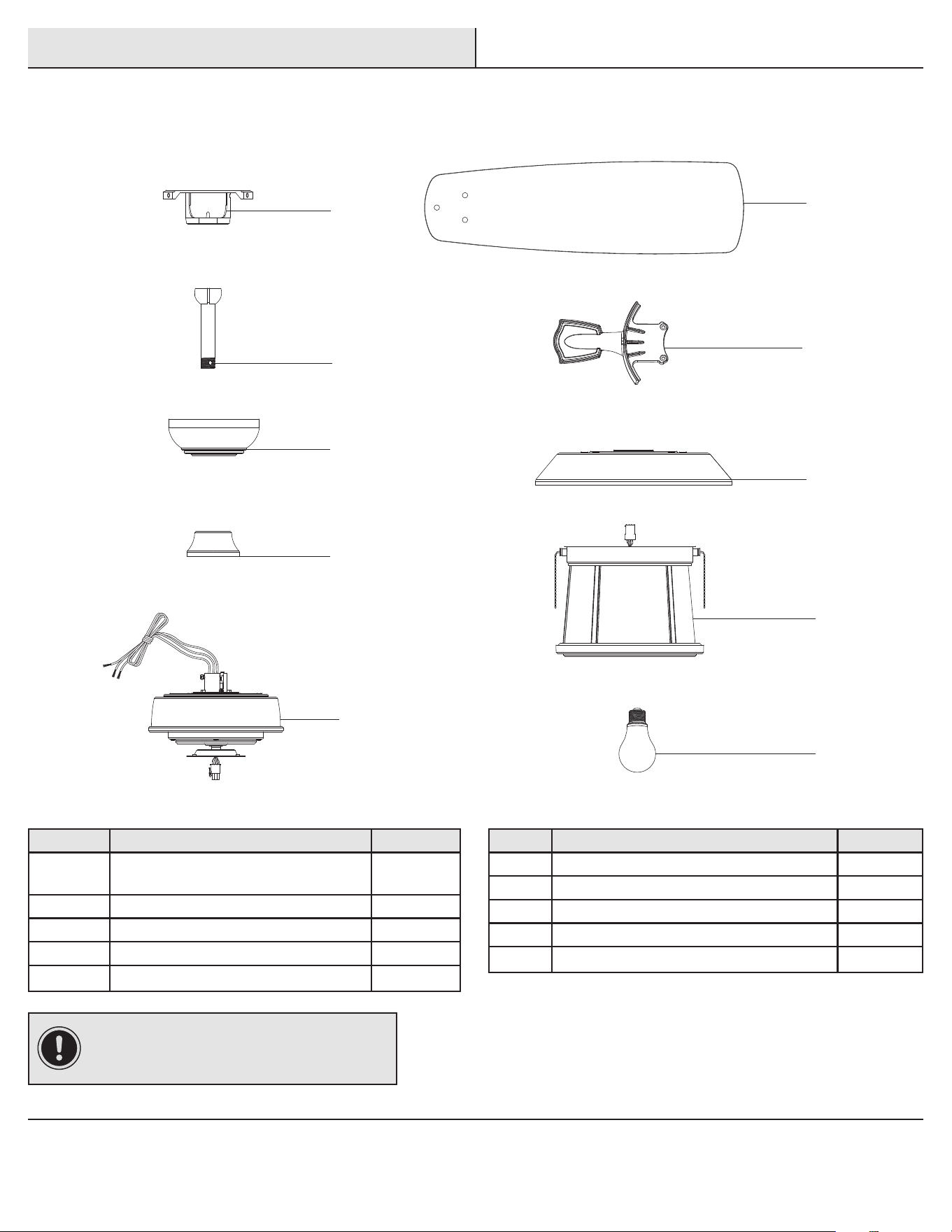

Part Description Quantity
A Slide-on mounting bracket
(inside canopy)
1
B Ball/downrod assembly 1
C Canopy 1
D Decorative motor collar cover 1
E Fan-motor assembly 1
Part Description Quantity
F Blade 5
G Blade arm 5
H Light kit pan 1
I Glass shade assembly 1
J LED bulb 1
IMPORTANT: This product and/or components are
governed by one or more of the following U.S. Patents:
5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117
and other patents pending.
Pre-Installation (continued)

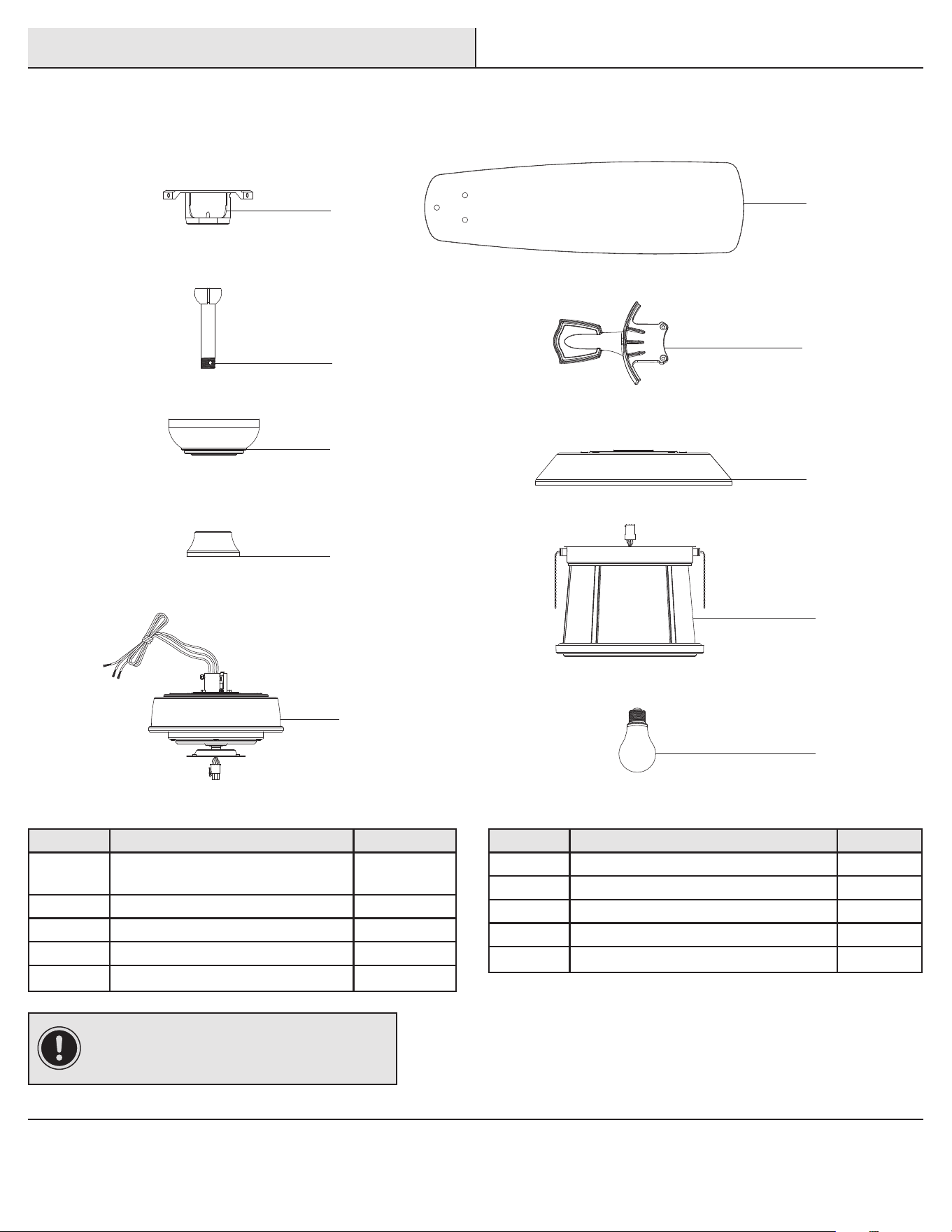

PACKAGE CONTENTS
A
B
C
D
E
J
I
H
G
F
6
Installation
MOUNTING OPTIONS
WARNING: To reduce the risk of re, electric shock,
or personal injury, mount the fan to an outlet box
marked “Acceptable for fan support of 35 lbs. (15.9
kg) or less” and use the screws provided with the
outlet box. An outlet box commonly used for the
support of lighting xtures may not be acceptable for
fan support and may need to be replaced. If in doubt,
consult a qualied electrician.
If your ceiling fan does not have an existing UL-listed mounting
box, then install one using the following instructions:
□ Disconnect the power by removing the fuses or turning off
the circuit breakers.
□ Secure the outlet box directly to the building structure.
Use the appropriate fasteners and materials. The outlet box
and its bracing must be able to fully support the weight
of the moving fan (at least 35 lbs.). Do not use a plastic
outlet box.

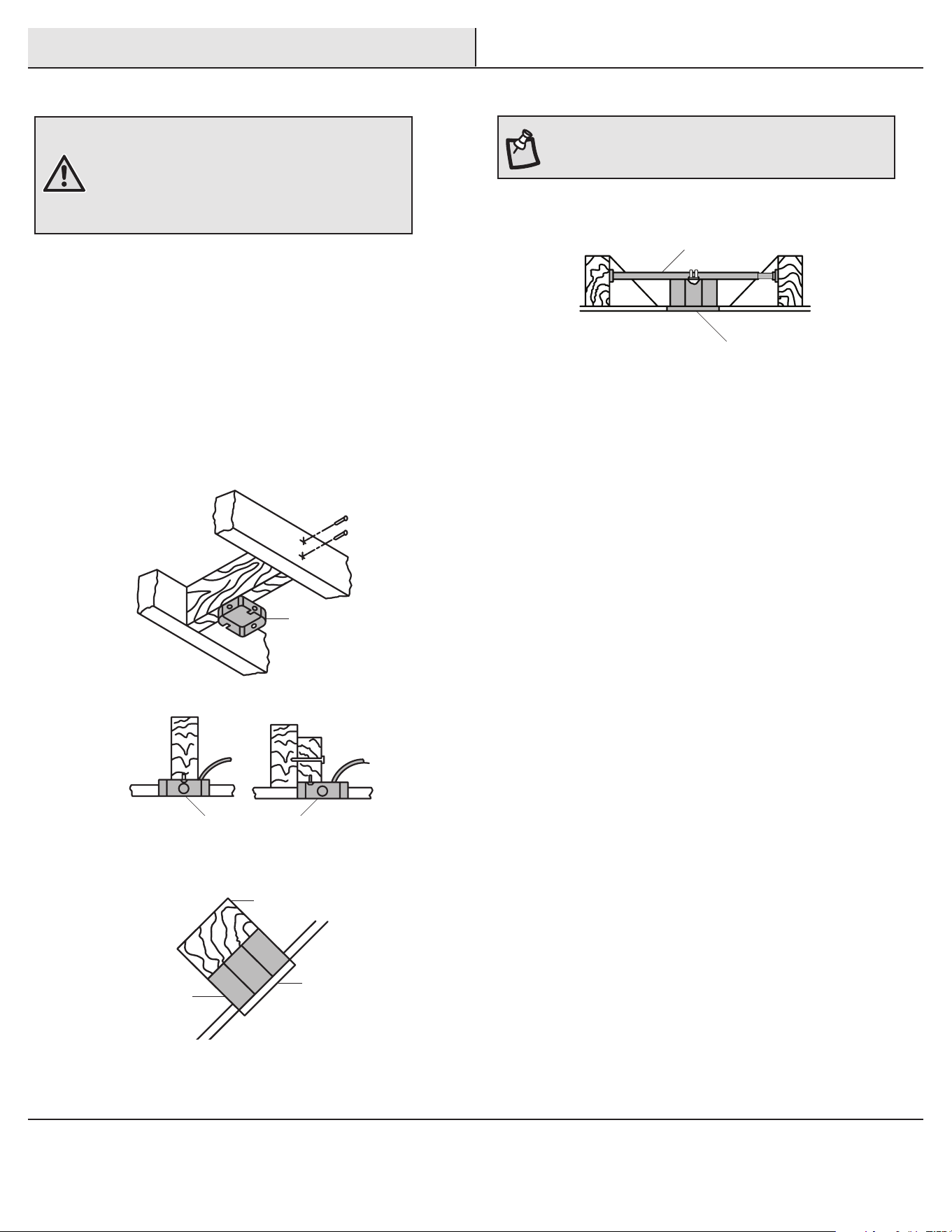

The illustrations below show three different ways to mount the
outlet box.
If the canopy (C) touches the ball/downrod assembly (B), then remove
the decorative canopy bottom cover and turn the canopy (C) 180°
before attaching the canopy (C) to the mounting plate.
To hang your fan where there is an existing xture but no ceiling joist,
you may need an installation hanger bar as shown above
(available at any Home Depot store).
NOTE: You may need a longer downrod to maintain
proper blade clearance when installing on a steep, sloped
ceiling. The maximum angle allowable is 20° away from
horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
7
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

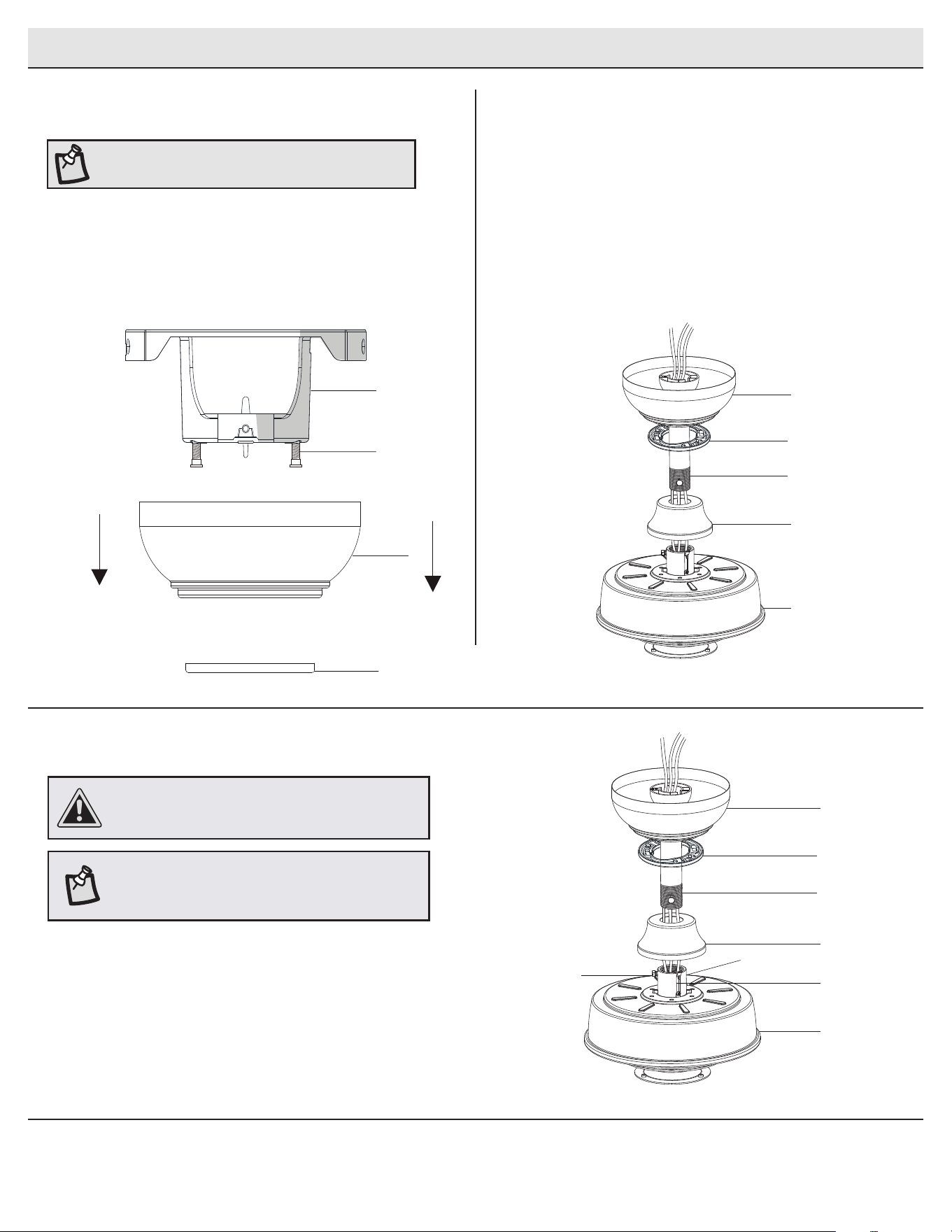

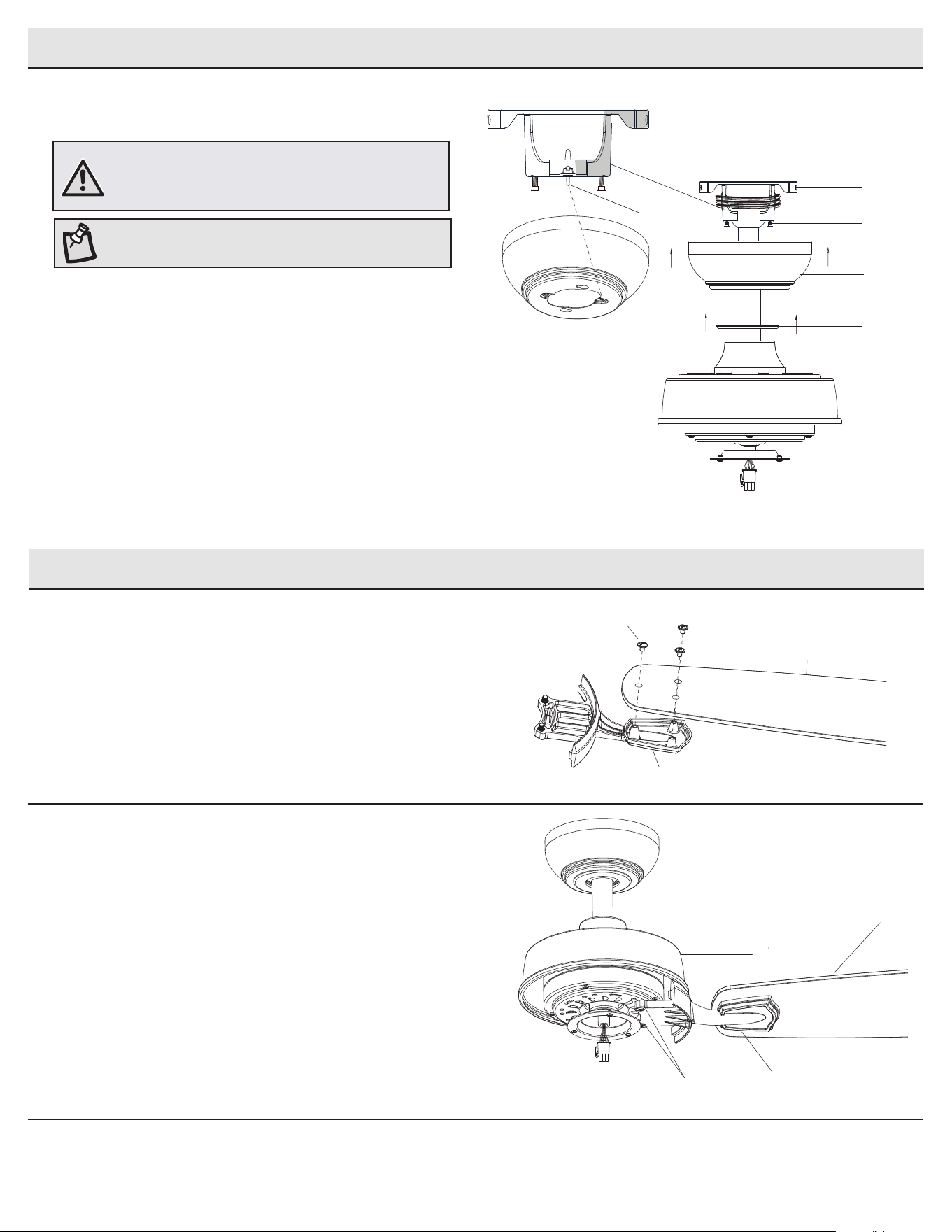

Assembly - Standard Ceiling Mount
Routing the wiresPreparing for standard mounting
□ Route the wires exiting the top of the fan motor assembly
(E) through the decorative motor collar cover (D) and then
the center of the canopy bottom cover (FF).
□ Make sure the opening of canopy (C) is on top and insert
the ball/downrod (B) through the canopy (C).
□ Route the wires exiting the top of the fan motor assembly
(E) through the downrod as shown.
21
□ Pull off the canopy bottom cover (FF) from the canopy (C).
□ Loosen the two canopy screws (EE) located in the bottom of the
mounting bracket (A), and turn the canopy counterclockwise to
remove the mounting bracket (A) from the canopy (C).
Assembling the fan
□ Loosen, but do not remove, the setscrew (GG) on the collar
(II) on top of the fan-motor assembly (E).
□ Install the downrod (B) by inserting it into the motor collar
(II), and turning it clockwise until it is tight.
□ Re-tighten the setscrew (GG) on the collar (II) on top of the
fan motor assembly (E).
3
NOTE: This fan is equipped with a safety tab (HH).
Should the setscrew (GG) ever become loose while
the fan is running in reverse, the safety tab (HH) will
engage and stop the fan from falling.
CAUTION: To ensure wobble-free operation and to avoid
damage to the fan, the downrod (B) and the setscrew
(GG) must be completely tightened.
NOTE: The magnet is pre-attached on the canopy bottom
cover for you to remove and install easily.
C
A
EE
FF
C
B
E
D
FF
C
B
E
D
FF
II
HH
GG
8

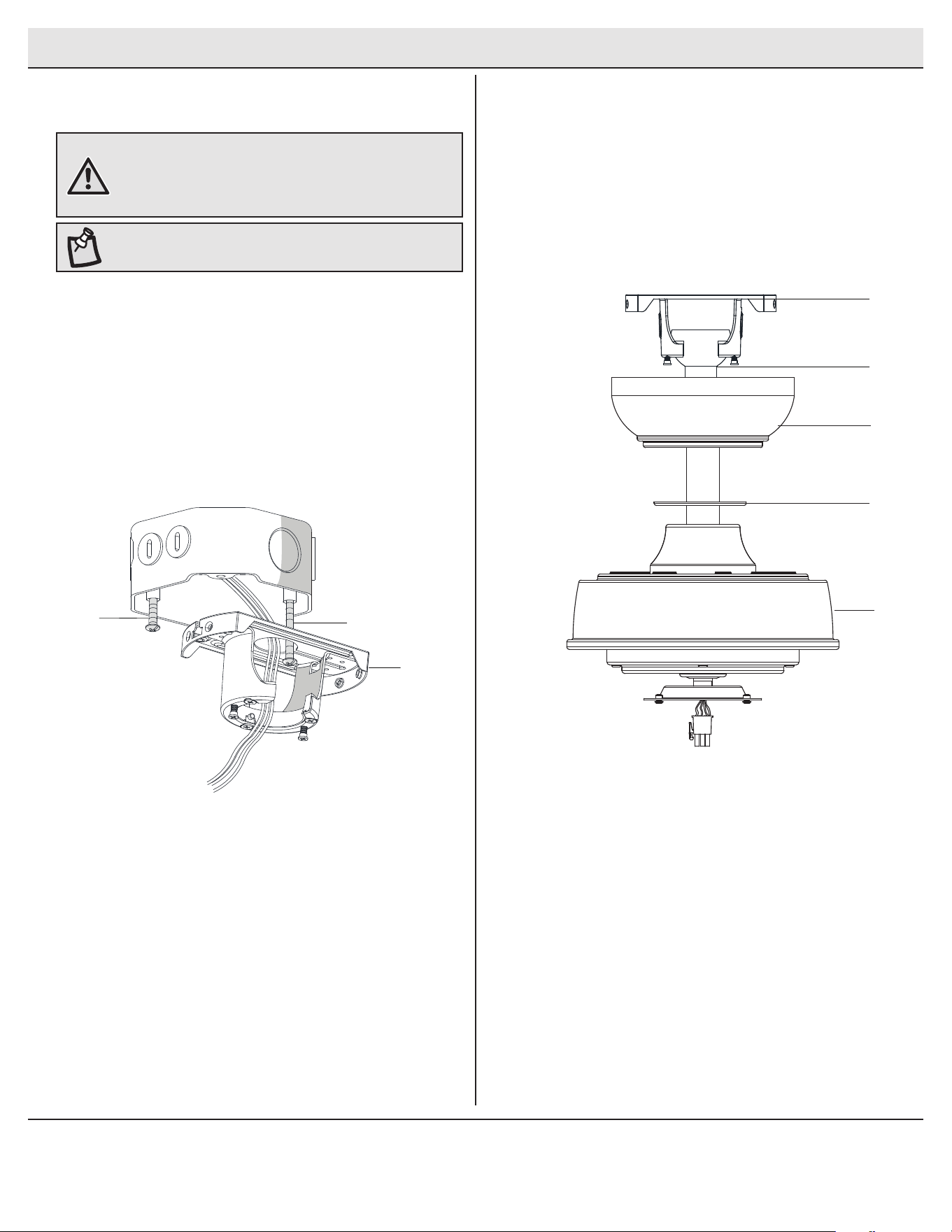

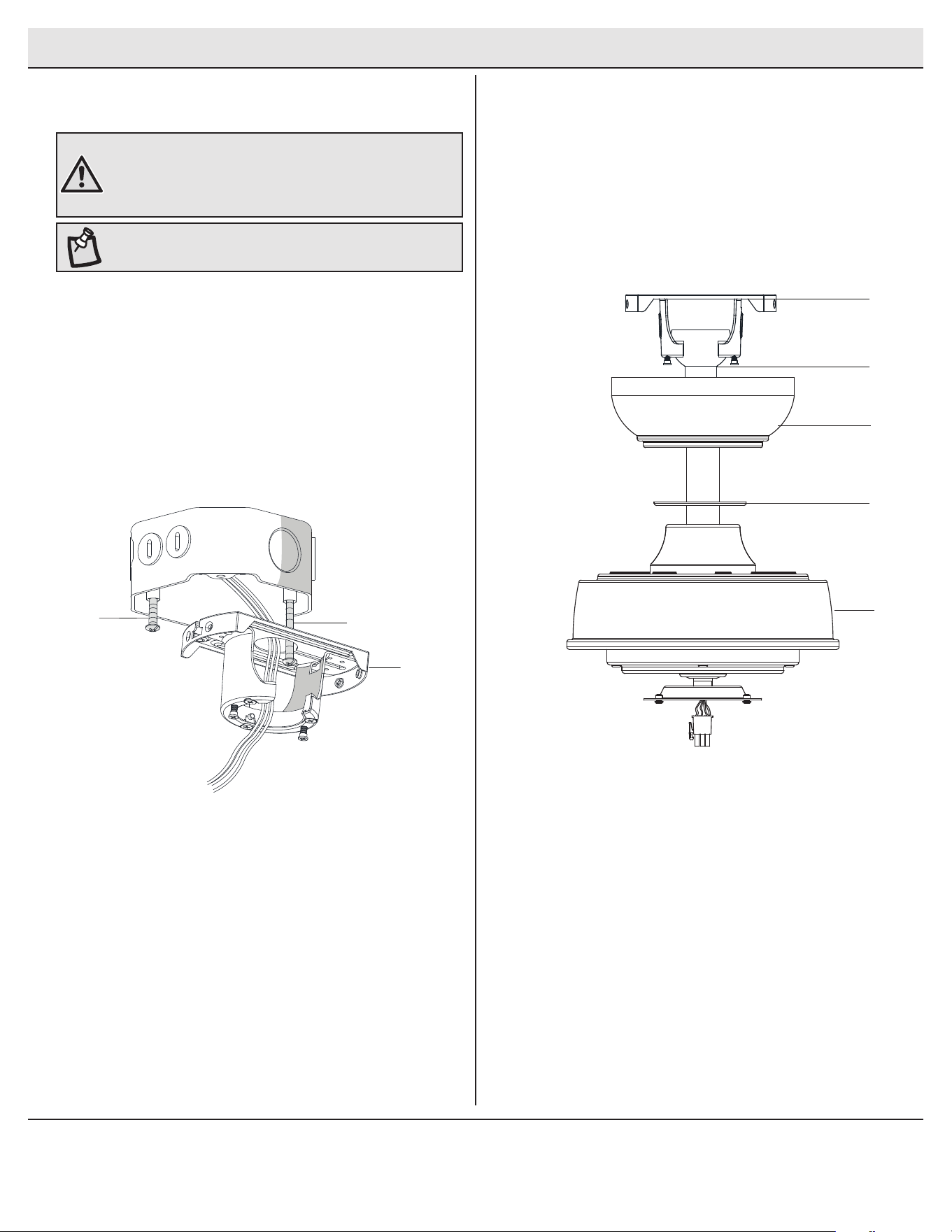

Assembly - Hanging the Fan
Attaching the fan to the electrical
box
Hanging the fan
□ Pass the 120-Volt supply wires through the center hole in the
slide-on mounting bracket (A).
□ Install the ceiling slide-on mounting bracket (A) on the outlet
box by sliding the slide-on mounting bracket (A) over the two
screws (JJ) provided with the outlet box. If necessary, use leveling
washers (not included) between the slide-on mounting bracket
(A) and the outlet box. Note that the at side of the slide-on
mounting bracket (A) is toward the outlet box.
□ Securely tighten the two mounting screws (JJ).
□ Carefully lift the fan-motor assembly (E) up to the slide-on
mounting bracket (A).
□ Seat the hanger ball portion of the ball/downrod assembly (B)
in the mounting bracket socket. Ensure that the tab on the
slide-on mounting bracket (A) socket is properly seated in the
groove in the hanger ball.
1 2
WARNING: To reduce the risk of re, electric shock, or other
personal injury, mount the fan to an outlet box or supporting
system marked “Acceptable for fan support of 35 lbs. (15.9
kg) or less” and use the mounting screws provided with the
outlet box.
NOTE: The mounting bracket (A) is designed to slide into place
on an outlet box with the outlet box screws (JJ).
A
JJ
JJ
A
B
C
FF
E
9
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Assembly - Hanging the Fan (continued)

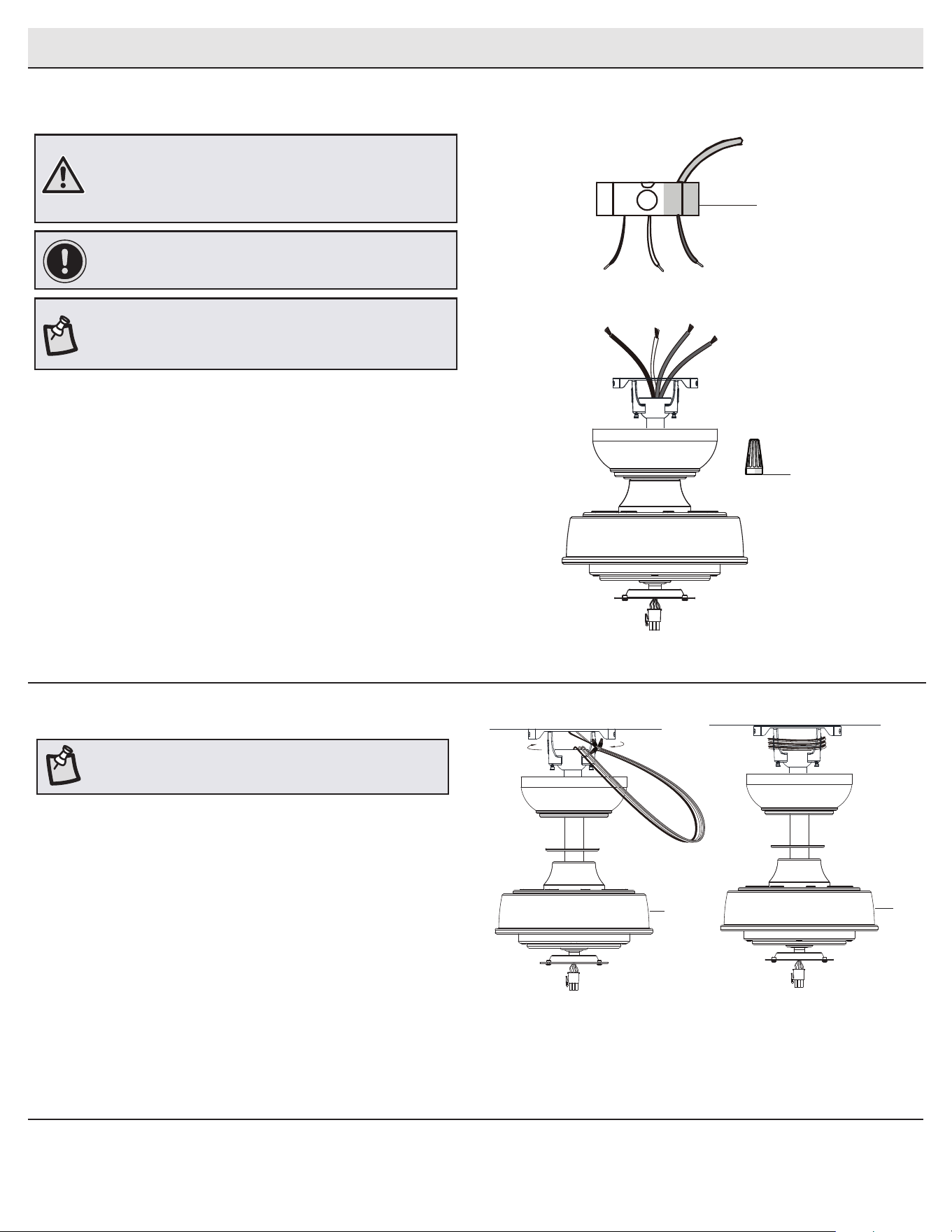

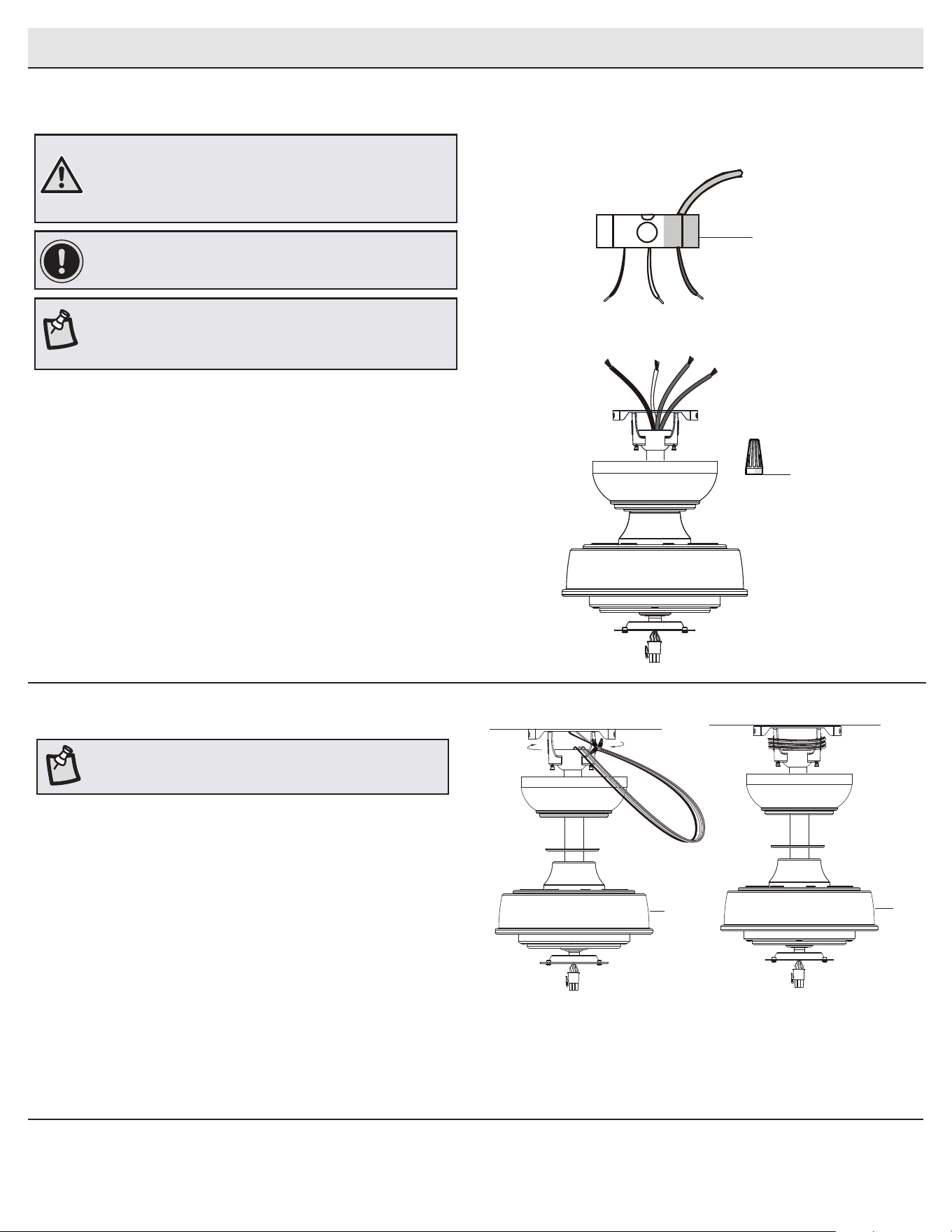

Making the electrical connections
3
IMPORTANT: Use the plastic wire connectors (BB) supplied with
your fan. Secure the connectors with electrical tape and ensure
there are no loose strands or connections.
WARNING: Each wire nut supplied with this fan is designed to
accept up to one 12-gauge house wire and two wires from the
fan. If you have larger than 12-gauge house wiring or more
than one house wire to connect to the fan wiring, consult an
electrician for the proper size wire nuts to use.
□ The fan comes with 54 in. lead wires for use with an extended
ball/downrod assembly. If using the 6 in. ball/downrod
assembly (B) provided, you can cut the lead wires to your
desired length (no shorter than 12 in.) This will make extra
room in the canopy (C), if you do not wish to cut the wires,
you will need to neatly wrap them.
□ Connect the fan motor green wires to the household green or
bare wire using a wire connecting nut (BB).
□ Connect the fan motor white wire to the household white wire
using a wire connecting nut (BB).
□ Connect the fan motor black and blue wires to the household
black wire using a wire connecting nut (BB).
□ Secure each wire connecting nut using electrical tape.
□ Turn the wire connecting nut (BB) upward and push the wiring
into the outlet box.
NOTE: The fan comes with 54 in. lead wires for use with an
extended ball/downrod assembly. If using the 6 in. ball/downrod
assembly (B) provided, you can cut the lead wires to your desired
length (no shorter than 12 in.).
4
Wrapping the extra wire
NOTE: Follow this step ONLY if you did not cut the extra length
from the wires coming from the ceiling fan.
□ Gently wrap the excess wire around the mounting bracket (A).
□ Secure the wires with electrical tape.
BB
Green or bare wire
Black
White
Green
Blue
Outlet box
in the ceiling(NN)
E
E
10
Assembly - Attaching the Blades
Attaching the blades
to the blade brackets
1
□ Attach a blade (F) to the blade bracket (G) by inserting the
screws (AA) into the holes in the blade (F) and through the
blade bracket (G).
□ Tighten each screw securely.
□ Repeat this step for each blade and blade bracket.
Assembly - Hanging the Fan (continued)

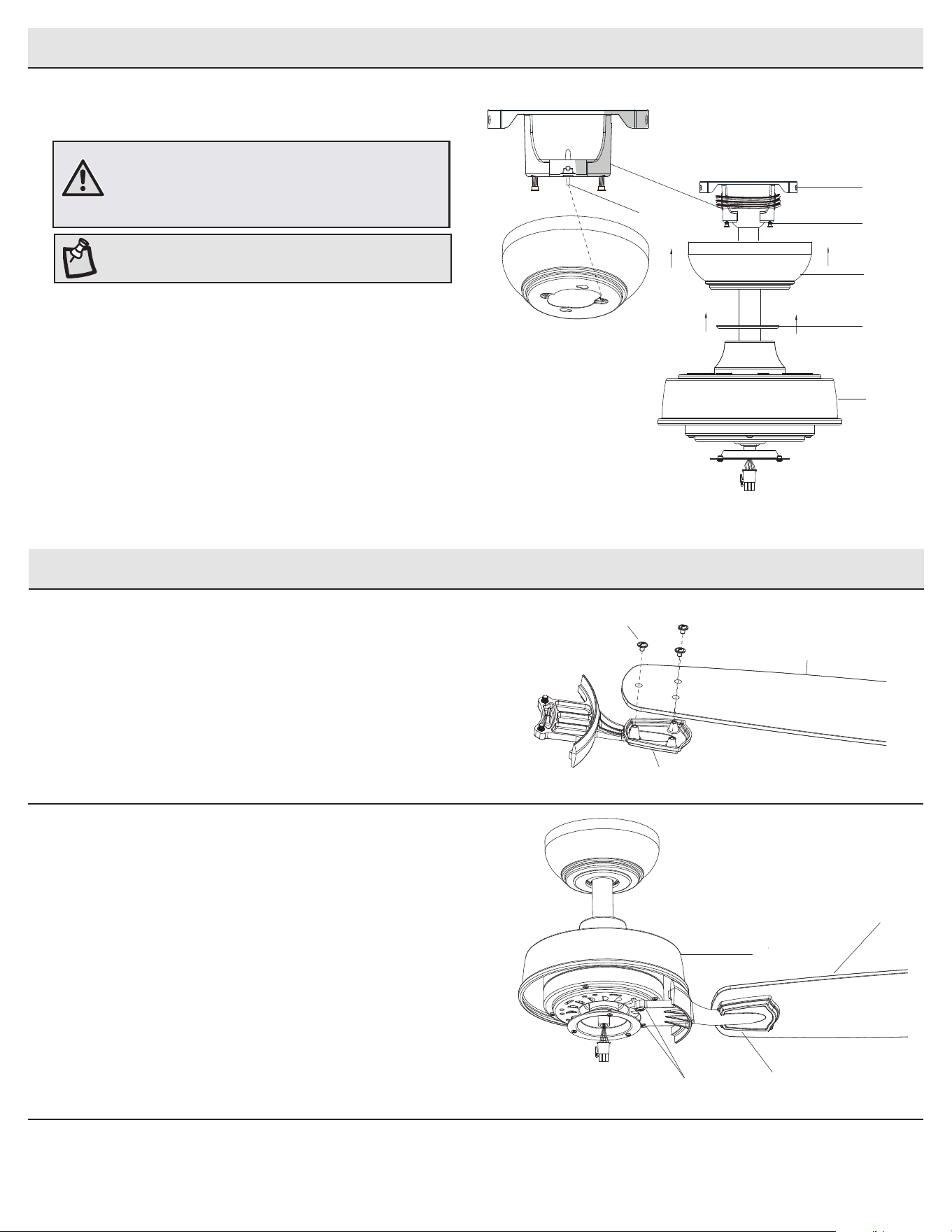

Mounting the fan-motor assembly
(standard mount)
□ Align the locking slots of the canopy (C) with the two screws
(EE) and alignment post (QQ) in the mounting bracket (A).
□ Push up the canopy (C) and turn clockwise until the
alignment post (QQ) engage to the round hole and the
screws (EE) engage to the key slots.
□ Firmly tighten the two mounting screws (EE).
□ Align the oval shape on the canopy (C) with canopy bottom
cover (FF), Push up the canopy bottom cover (FF) until the
screw (EE) heads engage to the slots on the canopy bottom
cover (FF) so that the magnetic canopy bottom cover (FF)
can be attached to the bottom of the canopy (C) properly.
5
WARNING: When using the standard ball/downrod mounting,
the tab in the ring at the bottom of the mounting bracket
must rest in the groove of the hanger ball. Failure to properly
seat the tab in the groove could cause damage to the wiring.
NOTE: The magnet is pre-attached on the canopy bottom
cover for you to remove and install easily.
QQ
A
EE
C
FF
E
G
F
AA
Fastening the blade assemblies to
the motor
2
□ Fasten the blade/blade bracket assembly to the fan motor
assembly (E) by inserting the alignment into the slot on the
bottom of the motor and tightening the pre-installed blade
bracket screws (PP).
□ Repeat this step for the remaining blade assemblies.
E
PP
G
H
11
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

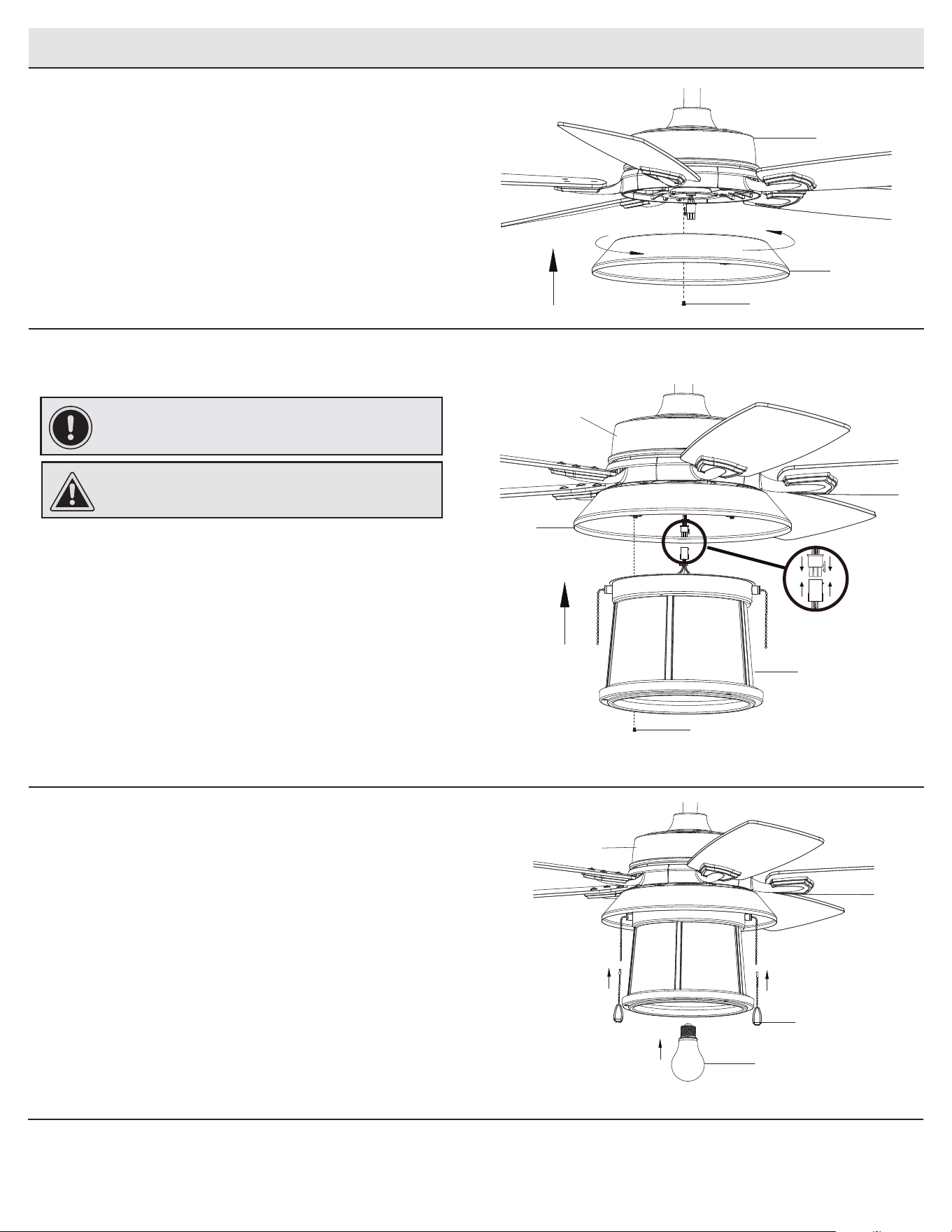

Assembly - Attaching the Light
Attaching the glass shade assembly
2
□ Remove one screw (LL) from the light kit pan (H), and loosen,
but do not remove the other two screws.
□ Connect the wires from the glass shade assembly (I) to the
wires from the fan motor assembly (E) by connecting the
molded adaptor plugs together. Carefully tuck all wires and
splices into the switch cup.
□ Push the glass shade assembly (I) up to the light kit pan (H) so
that the two loosened screw heads t into the keyhole slots.
Turn the light kit tter assembly (H) clockwise to secure.
□ Re-install the screw (LL) that was removed from the glass
shade assembly (I).
□ Make sure all the screws are rmly tightened.
CAUTION: To reduce the risk of electric shock, disconnect
the electrical supply circuit to the fan before installing the
light xture.
Installing the light bulbs
3
□ With power off, install the light bulbs by screwing it into the
light bulb socket.
□ Attach the pull chain extensions (DD) provided to the light pull
chain and fan pull chain.
Attaching the light kit pan
1
□ Remove one screw (OO) from the black bracket below fan
motor assembly (E), and loosen, but do not remove the other
two screws.
□ Push the light kit pan (H) up to the black bracket so that the
two loosened screw heads t into the keyhole slots. Turn the
light kit pan (H) clockwise to secure.
□ Re-install the screw (OO) that was removed in step 1.
□ Make sure all the screws are rmly tightened.
H
E
OO
E
DD
J
IMPORTANT: It is critical to attach the light kit pan using the
quick connector. The fan will not operate unless the light kit
pan is connected to the fan.
I
E
LL
H
12
YY
YY

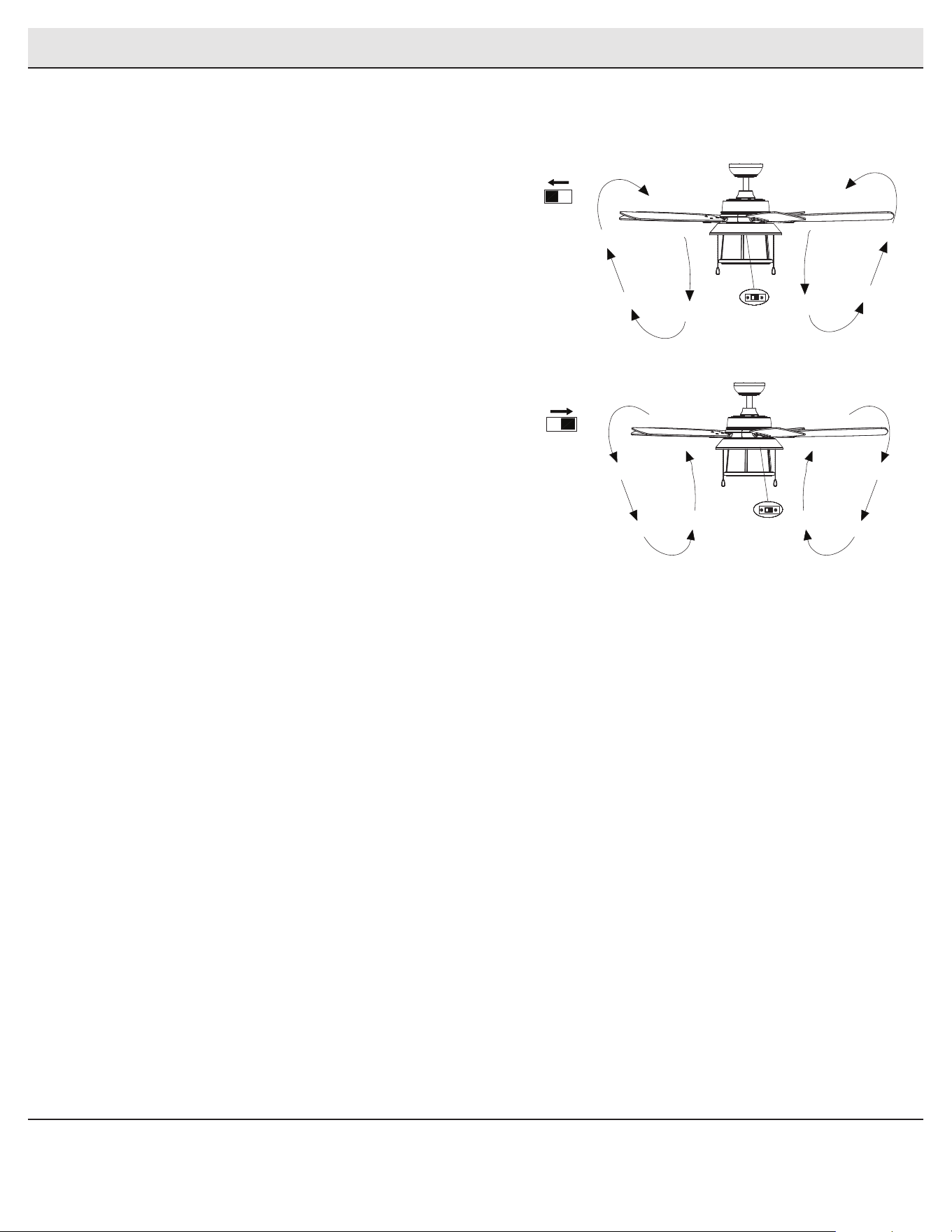

Operating Your Fan
Turn on the power and check the operation of the fan. The fan pull
chain controls the fan speed as follows:
1 pull- High; 2 pulls- Medium, 3 pulls-Low, 4 pulls-off.
Speed setting for warm or cool weather depends on factors such as
the room size, ceiling height, number of fans and so on.
The fan is shipped from the factory with the reversing switch (YY)
positioned to circulate air downward. If airow is desired in the
opposite direction, turn your fan off and wait for the blades to stop
turning, then slide the reversing switch (located on the underside of
the light kit mpan) to the opposite position, and turn the fan on again.
The fan blades will turn in the opposite direction and reverse airow.
Warm weather - (Forward) A downward airow creates a cooling effect.
This allows you to set your air conditioner on a higher setting without
affecting your comfort.
Cool weather - (Reverse) An upward airow moves warm air off of
the ceiling. This allows you to set your heating unit on a lower setting
without affecting your comfort.
A. Warm weather
B. Cool weather
13
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Troubleshooting
Problem Solution
The fan will not start. □ Check the main and branch circuit fuses or breakers.
□ Check to make sure the wall switch is in the on position if applicable.
□ Check the line wire connections to the fan and switch wire connections in the switch housing.
□ Check the battery in the transmitter.
□ Ensure you are in the normal range of 10-20 feet.
□ Ensure the dip switch settings are the same on the transmitter and receiver.
□ Remember to turn off the power supply before checking the dip switches settings.
The fan is noisy. □ Ensure all motor housing screws are snug.
□ Ensure the screws that attach the fan blade bracket to the motor hub are tight.
□ Ensure the wire nut connections are not rattling against each other or the interior wall of the switch housing.
□ Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.
□ If you are using the ceiling fan light kit, ensure the screws securing the glassware are tight. Check that the light
bulbs are also secure.
□ Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling.
□ Ensure your outlet box is secure and rubber isolator pads were used between the mounting plate and outlet box.
The fan wobbles. □ Check that all blade and blade arm screws are secure.
□ Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on the
ceiling above the tip of one of the blades. Measure from a point on the center of each blade to the point on the
ceiling. Rotate the fan until the next blade is positioned for measurement. Repeat for each blade. Any measure-
ment deviation should be within 1/8”. Run the fan for ten minutes. If the fan continues to wobble please contact
Customer Service and a balancing kit will be sent to you at no charge.
□ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.
□ Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage
the motor, or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish. The
plating is sealed with a lacquer to minimize discoloration or tarnishing.
□ You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a
light application of shoe polish.
□ You do not need to oil your fan. The motor has permanently-lubricated sealed ball bearings.
WARNING: Make sure the power is off before cleaning
your fan.
Care and Cleaning
Questions, problems, missing parts? Before returning to the store,
call Home Depot Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
GUÍA DE USO Y MANTENIMIENTO
¿Preguntas, problemas o piezas en falta? Antes de devolver a la tienda,
llamar al servicio al cliente de Home Decorators Collection,
De lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (hora del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (hora del Este).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
GRACIAS POR TU COMPRA
Apreciamos la plena conanza depositada en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos en crear
continuamente productos de calidad diseñados para mejoras del hogar. Visítanos por Internet para ver nuestra línea completa de productos
disponibles a n de satisfacer la necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!
Artículo #1003 977 419
Modelo #59206
Modelo #52-SHAN
aprobado por UL
SHANAHAN VENTILADOR DE TECHO DE 52 PLG [1.32 M]
Para ver un video instructivo sobre cómo instalar este producto:
1. Visita www.homedepot.com e ingresa en el campo de búsqueda el número del modelo o artículo,
que aparece en la esquina superior derecha de la portada de este manual de instrucciones.
2. Haz clic sobre tu producto, en la lista de resultados de la búsqueda, y sobre el enlace de video en
la sección “Product Overview” [Información general del producto].
2
Tabla de contenidos ............................................................ 2
Información de seguridad...................................................2
Garantía ................................................................................3
Preinstalación ......................................................................3
Instalación ............................................................................6
Ensamblaje ...........................................................................7
Operación ...........................................................................12
Mantenimiento y limpieza .................................................13
Solución de problemas .....................................................13
1. Para disminuir el riesgo de descarga eléctrica, asegura cortar la
electricidad en el cortacircuitos o en la caja de fusibles antes de
comenzar.
2. Todo el cableado tiene que cumplir con el Código Nacional de
Electricidad ANSI/NFPA 70 y con los códigos eléctricos locales.
La instalación eléctrica debe hacerse por un electricista calicado
con licencia.
3. La caja eléctrica y estructura de soporte tienen que montarse de forma
segura para poder sostener con conanza 35 lb (15.9 kg). Usa solo
cajas eléctricas aprobadas por UL y marcadas como “apropiadas para
sostener ventiladores de 35 lb (15.9 kg) o menos”.
4. El ventilador tiene que montarse con separación mínima de 7 pies (2.1 m)
entre sus bordes de salida y el piso.
5. No uses el interruptor de reversa mientras las aspas del ventilador estén
en movimiento. Tienes que apagar el ventilador y detener las aspas ante
s
de invertir su sentido de giro.
6. No colocar objetos en la trayectoria de las aspas.
7. Para evitar lesiones personales o daños al ventilador y otros artículos,
hay que tener cuidado al limpiarlo o al trabajar cerca de él.
8. Los diagramas eléctricos son sólo para referencia. Los kits de luces
no empaquetados con el ventilador tienen que estar aprobados por UL
y marcados como apropiados para usar con el modelo de ventilador
que se instala. Los interruptores tienen que estar clasicados de uso
general por UL. Para ensamblar bien hay que consultar las instrucciones
adjuntas a los kits de luces e interruptores.
9. Después de hacer las conexiones eléctricas, los conductores empalmados
deben voltearse hacia arriba y empujarse con cuidado hacia dentro de
la caja eléctrica. Los cables deben quedar separados, con el cable y el
conductor a tierra del equipo hacia uno de los lados de la caja eléctrica,
y el conductor sin conexión a tierra hacia el lado opuesto.
10. Antes de instalar, todos los tornillos de jación tienen que comprobarse
y reajustarse donde sea necesario.
11. Adecuado para uso en lugares húmedos. Usar solamente con kits de
luces marcados como “Adecuados para uso en lugares húmedos”.
ADVERTENCIA: Para reducir el riesgo de lesiones personales, no
dobles los soportes de las aspas (también llamados “bridas”)
durante o después de la instalación. No coloques objetos en la
trayectoria de las aspas.
ADVERTENCIA:
Para evitar una posible descarga eléctrica, corta la
energía eléctrica en la caja principal de fusibles antes de cablear.
Si crees que no tienes suciente experiencia o conocimientos
sobre cableado eléctrico, contrata a un electricista con licencia.
ADVERTENCIA: Los diagramas eléctricos son sólo para referencia.
Cualquier juego de luces opcional deberá estar aprobado por UL
y marcado como adecuado para usar con este ventilador.
Información de seguridad
Tabla de contenidos
PRECAUCIÓN:
Para reducir el riesgo de lesiones personales, usa
solo los tornillos incluidos con la caja eléctrica.
LEE Y GUARDA ESTAS INSTRUCCIONES.
ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica, no utilices este ventilador con ningún
dispositivo de control de velocidad de estado sólido.
3
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llamar al 1-800-986-3460.
Tamaño Velocidad Voltios Amperios Vatios RPM
CFM
(pies cúbicos
por minuto)
Peso
neto
Peso
bruto
Pies
cúbicos
52 plg
(1.32 m)
Baja
Media
Alta
120
0.26
0.38
0.53
15
32
64
75
120
160
2139
3423
5031
19.40 lbs.
(8.8 kg)
22.7 lbs.
(10.3 kg)
2.073 pies
3
Preinstalación
Garantía
El proveedor garantiza de por vida, a partir de la fecha de adquisición por el comprador original, que el motor del ventilador no presenta defectos de fabricación ni
de materiales al momento del envío desde la fábrica. El proveedor también garantiza, por dos años a partir de la fecha de adquisición por el comprador original,
que todas las demás piezas del ventilador, excepto las aspas de vidrio o acrílicas, no presentarán ningún defecto de fabricación ni de material al momento del
envío desde la fábrica. Si el producto es devuelto, aceptamos reparar sus defectos sin cargo alguno o, a nuestra entera discreción, reemplazarlo por modelo
similar o superior. Para obtener servicio de garantía tiene que presentarse una copia del recibo como comprobante de compra. Todos los costos de retiro y
reinstalación del producto correrán por cuenta del cliente. Los daños a cualquier pieza por accidente, instalación o uso inadecuado, o por montar cualquier
accesorio, no están cubiertos por esta garantía. Puesto que las condiciones climáticas pueden variar, esta garantía no cubre ningún cambio del acabado en
latón, como óxido, perforación, corrosión, manchas o descascaramiento. Este tipo de acabados en latón alargan la vida útil al proteger contra las condiciones
climáticas cambiantes. Cierta “oscilación” es normal y no debe considerase un defecto. Cualquier servicio prestado por personal no autorizado invalidará la
garantía. No hay ninguna otra garantía expresa. Por este medio Home Depot Decorators Collection queda exonerado de todas y cada una de las demás garantías
en el alcance permitido por la ley incluso, pero sin limitarse a, aquellas de comercialización e idoneidad para determinado propósito. La duración de cualquier
garantía implícita que no pueda exonerarse se limita al plazo especicado en la garantía explícita. Algunos estados no permiten limitar la duración de la garantía,
así que la limitación anterior pudiera no aplicarse a su caso. El minorista no será responsable por daños directos, indirectos ni especiales que resulten o deriven
del uso o funcionamiento del producto, excepto en los casos que pudieran estar estipulados de otro modo por ley. Algunos estados no permiten excluir ni limitar
daños directos o indirectos, así que la limitación o exclusión anterior pudiera no aplicarse a su caso. Esta garantía otorga derechos legales especícos y es
posible que usted tenga también otros derechos, que varían de un estado a otro. Esta garantía sustituye todas las anteriores. Los costos de envío en cualquier
devolución de productos como parte de una reclamación de garantía corren por cuenta del cliente.
Comuníquese con el equipo de servicio al cliente por el 1-800-986-3460 o visite www.HomeDepot.com/homedecorators.
ESPECIFICACIONES
HERRAMIENTAS NECESARIAS
NOTA:
Estas medidas son aproximadas. No incluyen ni el
amperaje ni el vataje consumido por el kit de luces.
Phillips
destornillador
Destornillador
plano
Llave
ajustable
Cinta de
electricista
Cortacables
Escalera de tijera
4
Pieza Descripción Cantidad
AA Tornillos para jar las aspas 16
BB Conector plástico para cables 3
CC Tornillo adicional para soporte de aspas 1
DD Interruptor de cadena 2
Preinstalación (continuación)
HERRAJES INCLUIDOS
NOTA: No se muestra el tamaño real de los herrajes.
AA
BB
DD
CC
5
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llamar al 1-800-986-3460.
Pieza Descripción Cantidad
A Soporte de montaje deslizante
(dentro de la cubierta)
1
B Conjunto del tubo bajante/esfera 1
C Cubierta 1
D Cubierta decorativa del collarín del motor 1
E Conjunto motor-ventilador 1
Pieza Descripción Cantidad
F Aspa 5
G Brazo del aspa 5
H Carcasa del kit de luces 1
I Conjunto ensamblado de la pantalla de vidrio 1
J Bombilla LED 1
IMPORTANTE:
Este producto y/o sus componentes están
protegidos por una o más de las siguientes patentes de los
EE. UU.: 5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117,
así como otras patentes pendientes.
Preinstalación (continuación)
CONTENIDOS DEL PAQUETE
A
B
C
D
E
J
I
H
G
F
6
Instalación
OPCIONES DE MONTAJE
ADVERTENCIA: Para reducir el riesgo de incendio, descarga
eléctrica o lesiones personales, instalar en una caja eléctrica
clasicada como “apropiada para sostener ventiladores de 35 lb
(15.9 kg) o menos” y usar los tornillos que vienen con ella. Una caja
eléctrica utilizada comúnmente para soporte de lámparas puede no
servir como soporte de ventilador y tal vez deba reemplazarse. En
caso de duda, consultar a un electricista calicado.
Si tu ventilador de techo no tiene una caja de montaje aprobada
por UL, instala una conforme a las instrucciones siguientes:
□ Desconectar la energía retirando los fusibles o apagando
los cortacircuitos.
□ Asegura la caja eléctrica directamente a la estructura de la
edicación. Usar los sujetadores y materiales apropiados.
La caja eléctrica y su soporte tienen que ser aptos para
sostener completamente el peso en movimiento del
ventilador (al menos 35 lb = 15.9 kg). No usar una caja
eléctrica de plástico.
Las ilustraciones más abajo muestran tres formas distintas de
montar la caja eléctrica.
Si la cubierta (C) toca el conjunto del tubo bajante/esfera (B), retira
la tapa inferior decorativa de la cubierta y gira esta (C) 180º antes de
jarla a la placa de montaje.
Para colgar el ventilador donde hay una lámpara, pero ninguna viga
de techo, tal vez se necesite una barra colgante como se muestra más
arriba (disponible en cualquier tienda de The Home Depot).
NOTA:
Tal vez necesites un tubo bajante más largo para mantener la
altura mínima adecuada de las aspas al instalar el ventilador en un
techo inclinado. El ángulo máximo permitido es 20º desde la horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
Barra para colgar
Caja eléctrica
Caja eléctrica
Caja eléctrica
Provee
un soporte fuerte
Caja
eléctrica
empotrada
Placa
de montaje
en cielo raso
7
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llamar al 1-800-986-3460.
Ensamblaje - Montaje estándar en cielo raso
Disposición de los cablesPreparación para montaje estándar
□ Inserta los cables que salen por la parte superior del conjunto
motor-ventilador (E) a través de la cubierta decorativa del collarín
del motor (D) y enseguida a través del centro de la tapa inferior
de la cubierta (FF).
□ Asegúrate de que la abertura de la cubierta (C) esté arriba e
inserta el tubo bajante/esfera (B) a través de ella (C).
□ Insertar los cables que salen por la parte superior del conjunto
motor-ventilador (E) a través del tubo bajante, como se muestra.
21
□ Retira de la cubierta (C) su tapa inferior (FF).
□ Aoja los dos tornillos de la cubierta (EE) en la parte inferior del
soporte de montaje (A) y gira la cubierta hacia la izquierda para
quitar de ella (C) el soporte de montaje (A).
Cómo ensamblar el ventilador
□ Aoja, sin quitarlo, el tornillo de jación (GG) del collarín (II)
ubicado en la parte superior del conjunto motor- ventilador (E).
□ Instala el tubo bajante (B) insertándolo en el collarín del
motor (II) y girándolo hacia la derecha hasta quedar jo.
□ Vuelve a apretar el tornillo de jación (GG) del collarín (II)
en la parte superior del conjunto motor-ventilador (E).
3
NOTA:
Este ventilador está equipado con una pestaña de
seguridad (HH). Si el tornillo de jación (GG) se aoja mientras el
ventilador está funcionando en reversa, la pestaña de seguridad
(HH) se enganchará y evitará que el ventilador se caiga.
PRECAUCIÓN
: P
ara asegurarte de que no hay oscilación y
evitar daños al ventilador, el tubo bajante (B) y el tornillo del
jación (GG) tienen que quedar completamente ajustados.
NOTA: El imán viene prejado en la tapa inferior de la cubierta
para quitar e instalar fácilmente.
C
A
EE
FF
C
B
E
D
FF
C
B
E
D
FF
II
HH
GG
8
Ensamblaje - Cómo colgar el ventilador
Cómo jar el ventilador a la caja
eléctrica
Cómo colgar el ventilador
□ Pasar los cables de suministro de 120 V a través del oricio
central en el soporte de montaje deslizante (A).
□ Instalar el soporte de montaje de techo deslizante (A) sobre la
caja eléctrica deslizando aquel (A) sobre los dos tornillos (JJ)
incluidos con la caja. Si es necesario, usar arandelas niveladoras
(no incluidas) entre el soporte de montaje deslizante (A) y la caja
eléctrica. El lado plano del soporte de montaje deslizante (A)
tiene que quedar apuntando hacia la caja eléctrica.
□ Ajustar rmemente los dos tornillos de montaje (JJ).
□ Hay que levantar con cuidado el conjunto motor-ventilador (E)
hasta el soporte de montaje deslizante (A).
□ Coloca la esfera de soporte del conjunto del tubo bajante/
esfera (B) en el soporte de montaje. Asegurar que la pestaña en
el casquillo del soporte de montaje deslizante (A) encaje bien
dentro de la ranura de la esfera de soporte.
1 2
ADVERTENCIA:
Para reducir el riesgo de incendio, descarga eléctrica
o lesiones personales, instala sólo en una caja eléctrica o sistema de
soporte marcado como “apropiado para sostener ventiladores de 35 lb
(15.9 kg) o menos”, y usa sólo los tornillos de montaje incluidos con la
caja eléctrica.
NOTA: El soporte de montaje (A) está diseñado para deslizarse en su
lugar sobre una caja eléctrica con los tornillos de esta (JJ).
A
JJ
JJ
A
B
C
FF
E
9
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llamar al 1-800-986-3460.
Ensamblaje - Cómo colgar el ventilador (continuación)
Cómo hacer las conexiones eléctricas
3
IMPORTANTE:
Usa los conectores de cables plásticos (BB) incluidos con tu
ventilador. Sujeta los conectores con cinta de electricista y asegúrate de que
no haya conexiones ni cables sueltos.
ADVERTENCIA:
Cada tuerca para cable suministrada con este ventilador está
diseñada para aceptar hasta un cable doméstico de calibre 12 y dos cables
del ventilador. Si tu cableado doméstico tiene calibre mayor de 12 o más de
un cable para conectar al cableado del ventilador, consulta a un electricista
para saber el tamaño adecuado de las tuercas a usar para los cables.
□ El ventilador viene con cables terminales de 54 plg (1.32 m) para
usar con un conjunto extendido de tubo bajante/esfera.
Si usas el conjunto de tubo bajante/esfera (B) de 6 plg (15.2 cm)
incluido, puedes recortar los cables terminales al largo deseado
(no menos de 12 plg = 30.5 cm). Esto dejará más espacio en la
cubierta (C). Si no quieres cortar los cables, deberás enrollarlos
cuidadosamente.
□ Conecta los cables verdes del motor del ventilador a los cables
verde o pelado del hogar usando una tuerca de conexión de
cables (BB).
□ Conecta el cable blanco del motor del ventilador al cable blanco
del hogar usando una tuerca de conexión de cables (BB).
□ Conecta los cables negro o azul del motor del ventilador al cable
negro del hogar usando una tuerca de conexión de cables (BB).
NOTA:
El ventilador viene con cables terminales de 54 plg (1.32 m) para
usar con un conjunto extendido de tubo bajante/esfera. Si usas el conjunto
de tubo bajante/esfera (B) de 6 plg (15.2 cm) incluido, puedes recortar los
cables terminales al largo deseado (no menos de 12 plg = 30.5 cm).
□ Asegura cada tuerca de conexión de cables con cinta de electricista.
□ Gira la tuerca de conexión de cables (BB) hacia arriba y empuja el
cableado dentro de la caja eléctrica.
4
Cómo enroscar el cable sobrante
NOTA:
Sigue estos pasos SÓLO si no cortaste el cable sobrante del
ventilador de techo.
□ Con cuidado, enrolla el exceso de cable alrededor del soporte
de montaje (A).
□ Asegura los cables con cinta de electricista.
BB
Green or bare wire
Black
White
Green
Blue
Outlet box
in the ceiling(NN)
E
E
Cable verde o pelado
Verde
Azul
Blanco
Negro
Caja eléctrica
en el cielo raso (NN)
10
Ensamblaje — Cómo montar las aspas
Cómo jar las aspas a sus soportes
1
□ Monta un aspa (F) en su soporte (G) insertando los tornillos
(AA) en los oricios del aspa (F) y a través del soporte (G).
□ Aprieta rmemente todos los tornillos.
□ Repite este paso para cada aspa y soporte.
Ensamblaje - Cómo colgar el ventilador (continuación)
Cómo montar el conjunto motor-ventilador
(montaje estándar)
□ Alinea las ranuras de cierre de la cubierta (C) con los dos tornillos
(EE) y el poste de alineación (QQ) en el soporte de montaje (A).
□ Empuja hacia arriba la cubierta (C) y gírala hacia la derecha hasta
que el poste de alineación (QQ) se enganche en el oricio redondo
y los tornillos (EE), en las ranuras tipo ojo de cerradura.
□ Aprieta rmemente los dos tornillos de montaje (EE).
□ Alinea la forma ovalada de la cubierta (C) con su tapa inferior
(FF). Empuja esta (FF) hasta que las cabezas de tornillos (EE) se
enganchen en las ranuras de la tapa (FF) de forma tal que esta
última (FF) pueda jarse bien a la parte inferior de la cubierta (C).
5
ADVERTENCIA:
Cuando uses el conjunto del tubo bajante/esfera
estándar, la pestaña en el aro en la parte inferior del soporte de
montaje tiene que encajar en la ranura de la esfera de soporte. Si la
pestaña no se asienta correctamente en la ranura, se puede dañar
el cableado.
NOTA: El imán viene prejado en la tapa inferior de la cubierta para
quitar e instalar fácilmente.
QQ
A
EE
C
FF
E
G
F
AA
Cómo jar los ensamblajes de las
aspas al motor
2
□ Fija el conjunto del aspa y su soporte al conjunto motor-ventilador
(E) insertando el poste de alineación dentro de la ranura de la parte
inferior del motor y apretando los tornillos del soporte del aspa (RR)
preinstalados.
□ Repite este paso para ensamblar las aspas restantes.
E
PP
G
H
11
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llamar al 1-800-986-3460.
Ensamblaje - Cómo montar la luz
Cómo montar la pantalla de vidrio ensamblada
2
□ Quita un tornillo (LL) de la carcasa del kit de luces (H) y aoja los otros
dos, pero sin quitarlos.
□ Conecta los cables del ensamblaje de la pantalla de vidrio (I) a los
cables del conjunto motor-ventilador (E) conectando juntos los enchufes
del adaptador moldeado. Coloca con cuidado todos los cables y
empalmes dentro de la caja del interruptor.
□ Empuja el ensamblaje de la pantalla de vidrio (I) hacia la carcasa del kit
(H) de manera que los dos tornillos aojados encajen en las ranuras tipo
ojo de cerradura. Gira el conjunto del soporte del kit de luces (H) hacia
la derecha para asegurarlo.
□ Reinstala el tornillo (LL) que retiraste de la pantalla de vidrio
ensamblada (I).
□ Asegura que todos los tornillos están rmemente apretados.
PRECAUCIÓN:
Para disminuir el riesgo de descarga eléctrica,
desconecta el circuito eléctrico del ventilador antes de instalar la
lámpara.
Cómo instalar las bombillas
3
□ Con la electricidad apagada, instala las bombillas (I) enroscándolas
en sus portabombillas.
□ Instala las extensiones de las cadenas de interruptores (DD)
suministradas en los interruptores de cadena de la lámpara y del
ventilador.
Cómo instalar la carcasa del kit de luces
1
□ Quita un tornillo (OO) del soporte negro bajo el conjunto
motor-ventilador (E) y aoja los otros dos, pero sin quitarlos.
□ Empuja hacia arriba la carcasa del kit de luces (H) hasta el
soporte negro, de manera que las cabezas de los dos tornillos
aojados encajen en las ranuras tipo ojo de cerradura. Gira la
carcasa del kit de luces (H) hacia la derecha para asegurar.
□ Reinstala el tornillo (OO) que retiraste en el paso 1.
□ Asegura que todos los tornillos están rmemente apretados.
H
E
OO
E
DD
J
IMPORTANTE: Es fundamental instalar el kit de luces usando el
conector rápido. El ventilador no funcionará a menos que el kit de
luces está conectado a él.
I
E
LL
H
12
YY
YY
Cómo usar el ventilador
Suministra corriente eléctrica y verica el funcionamiento del ventilador.
El interruptor de cadena del ventilador controla sus velocidades al halarse
de las siguientes maneras:
1 vez: alto, 2 veces: medio, 3 veces: bajo y 4 veces: apagado.
Las conguraciones de velocidad para clima cálido o frío dependen de
factores tales como tamaño de la habitación, altura del techo, cantidad de
ventiladores y otros.
Este ventilador se envía desde la fábrica con el interruptor de reversa (YY)
en posición de circular el aire hacia abajo. Si deseas ujo de aire en sentido
contrario, apaga el ventilador y espera a que las aspas se detengan. Enseguida
desliza el interruptor de reversa (ubicado sobre la carcasa del motor) en el
sentido opuesto y vuelve a encender el ventilador. Las aspas del ventilador
girarán en sentido contrario e invertirán el ujo del aire.
Clima cálido: (Hacia adelante) Un ujo de aire hacia abajo crea un
efecto refrescante. Esto te permite jar tu aire acondicionado en una
conguración más alta sin afectar tu comodidad.
Clima fresco: (Reversa) Un ujo de aire ascendente mueve el aire cálido
del techo. Esto permite jar tu unidad de calefacción en conguración
más baja sin afectar tu comodidad.
A. Clima cálido
B. Clima frío
13
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llamar al 1-800-986-3460.
Solución de problemas
Problema Solución
El ventilador
no enciende.
□ Verica los fusibles o cortacircuitos principales y secundarios.
□ Asegura que el interruptor de pared esté en posición de encendido (ON), si corresponde.
□ Vericar las conexiones de cables en línea al ventilador y de cables del interruptor en la caja correspondiente.
□ Revisa la batería del transmisor.
□ Asegura que estén en el rango normal de 10-20 pies (3-6 metros).
□ Asegura que las conguraciones del interruptor en línea sean idénticas en el transmisor y en el receptor.
□ Recuerda cortar la electricidad antes de vericar las conguraciones de los interruptores en línea.
El ventilador
hace ruido.
□ Garantiza que todos los tornillos de la carcasa del motor estén ajustados.
□ Garantiza que los tornillos que unen el soporte de aspa al cuerpo del motor estén bien apretados.
□ Garantiza que las conexiones de tuerca de cable no choquen unas con otras ni con la pared interior de la caja del
interruptor.
□ Dejar que pasen 24 horas como período de “adaptación”. La mayoría de los ruidos asociados a un ventilador
nuevo desaparecen en ese lapso.
□ Al usar el kit de luces de ventilador de techo, asegurar que los tornillos que sujetan el vidrio estén bien ajusta-
dos. Verica que también las bombillas estén seguras.
□ Garantiza que la cubierta esté a corta distancia del cielo raso. No debe tocar el cielo raso.
□ Asegura que la caja eléctrica quede bien ajustada y que se hayan instalado almohadillas aislantes de goma entre
la placa de montaje y la caja eléctrica.
El ventilador oscila. □ Verica que todas las aspas y los tornillos de sus brazos estén bien ajustados.
□ La mayoría de los problemas de oscilación del ventilador se deben a que las aspas no están al mismo nivel.
Verica este nivel seleccionando un punto en el cielo raso sobre la punta de una de las aspas. Medir desde un
punto en el centro de cada aspa al punto en el cielo raso. Girar el ventilador hasta que la siguiente aspa quede
en posición para medir. Repite el procedimiento para cada aspa. Las desviaciones de la medición no deben pasar
de 1/8” (0.3 cm). Deja que el ventilador funcione durante diez minutos. Si continúa oscilando, comunícate con el
servicio al cliente y te enviarán un kit de compensación de aspas sin costo alguno.
□ Por causa del movimiento natural del ventilador, algunas conexiones pueden aojarse. Revisa dos veces al año las conexiones de soporte,
los soportes y los accesorios de las aspas. Comprobar que estén seguros. No es necesario desmontar el ventilador del cielo raso.
□ Hay que limpiar el ventilador con frecuencia para que luzca como nuevo al paso de los años. No usar agua al limpiarlo. Esto puede dañar el
motor o la madera e incluso provocar descarga eléctrica. Usar sólo un cepillo suave o un paño sin pelusas para evitar arañar el acabado.
El revestimiento está sellado con laca para minimizar la decoloración u opacidad.
□ Puedes aplicar a la madera una na capa de pulimento para muebles y asegurar así mayor protección y superior belleza. Cubre los
arañazos diminutos con una ligera aplicación de lustrador para calzado.
□ No necesitas lubricar tu ventilador. El motor tiene cojinetes de bola sellados y permanentemente lubricados.
ADVERTENCIA: Antes de limpiar el ventilador hay que asegurar
que la electricidad esté cortada.
Mantenimiento y limpieza
¿Preguntas, problemas o piezas en falta? Antes de devolver a la tienda, llama al Servicio al Cliente de Home Depot,
de lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (hora del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (hora del Este).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para uso futuro.
