Monument Grills 77352 6-Burner Propane Gas Grill User Manual

Liquid Propane Gas Grill

Note to Consumer

Leave this Owner’s Manual in a convenient

place for future reference.

Customer Service Helpline:

For parts ordering, call:

1-888-980-4933

MFG No.: 77352

UPC No.: 856597007102

Please make sure the cylinder valve

connection device shall properly and safely

mate with the connection device attached to

the inlet of the pressure regulator.

WARNING:

Read this Owner’s manual carefully and be

sure your gas grill is properly assembled,

installed and maintained. Failure to follow these

instructions could result in serious injury and/or

property damage. This gas grill is intended for

outdoor use only and is not intended to be

installed in or on recreational vehicles or boats.

Note to Installer

Leave this Owner’s Manual with the customer

after delivery and/or installation.

• Parts

• Assembly

• Safety Rules

• Use and Care

• Troubleshooting

ASSEMBLY & OPERATING INSTRUCTIONS

C042363

WARNING

Your grill will get very hot. Never lean over the

cooking area while using your grill. Do not touch

cooking surfaces, grill housing, lid or any other

grill parts while the grill is in operation, or until the

gas grill has cooled down after use.

Failure to comply with these instructions may

result in serious bodily injury.

One-Year Full Warranty on Grill

If this grill fails due to defective material or

workmanship within one year from the date of

purchase, call 1-888-980-4933 to arrange for a free

repair (or replacement if repair proves impossible).

8-Year Limited Warranty on Stainless Steel

Burners

For eight years from the date of purchase, any

stainless steel burner that rusts through will be

replaced free of charge. After the first year from the

date of purchase, you pay for labor if you wish to have

it installed.

All warranty coverage excludes ignitor batteries and

grill part paint loss, discoloration or rusting, which are

either expendable parts that can wear out from normal

use within the warranty period, or are conditions that

can be the result or normal use, accident or improper

maintenance,

All warranty coverage is void if this grill is ever used

for commercial or rental purposes.

All warranty coverage applies only if this grill is used in

the North America.

This warranty gives you specific legal rights, and you

may have other right which vary from state to state.

The warranty is only valid for original purchasers with

proof of purchase from authorized retailers. Any

product bought second hand or through an

unauthorized retailer, will not be covered by

warranty. It is the duty of the purchaser to verify that a

retailer is authorized. A purchase on Amazon or other

marketplace internet retailer from any entity other than

Monument Grills is not an original purchase and will

not qualify for a warranty

WARNING

Combustion by products produced when using

this product contain chemicals known to the

State of California to cause cancer, birth defects,

or other reproductive harm.

WARNING

Failure to comply with these instructions could

result in a fire or explosion that could cause

serious bodily injury, death, or property damage.

WARNING

1. Do not store or use gasoline or

other flammable liquids or

vapors in the vicinity of this or

any other appliance.

2. An LP cylinder not connected for

use shall not be stored in the

vicinity of this or any other

appliance.

DANGER

If you smell gas:

1. Shut off gas to the appliance.

2. Extinguish any open flame.

3. Open lid.

4. If odor continues, keep away

from the appliance and

immediately call your gas

supplier or your fire department.

Grill Installation Codes

The installation must conform with local codes or, in

the absence of local codes, with either the national fuel

gas code, ANSI Z 223.1/NFPA S4, Natural gas and

propane installation code, CSA B149.1, or propane

storage and handling code, B149.2, or the standard for

Recreational vehicles, ANSI A 119.2, and CSA Z240

RV series recreational vehicle code, as applicable.

LP gas grill models are designed for use with a

standard 20 lb. Liquid Propane Gas tank, not included

with grill. Never connect your gas grill to an LP gas

tank that exceeds this capacity.

Grill Warranty

Safety Precautions

Table of Contents

Warranty------------------------------------------------2

Safety Precautions--------------------------------2~4

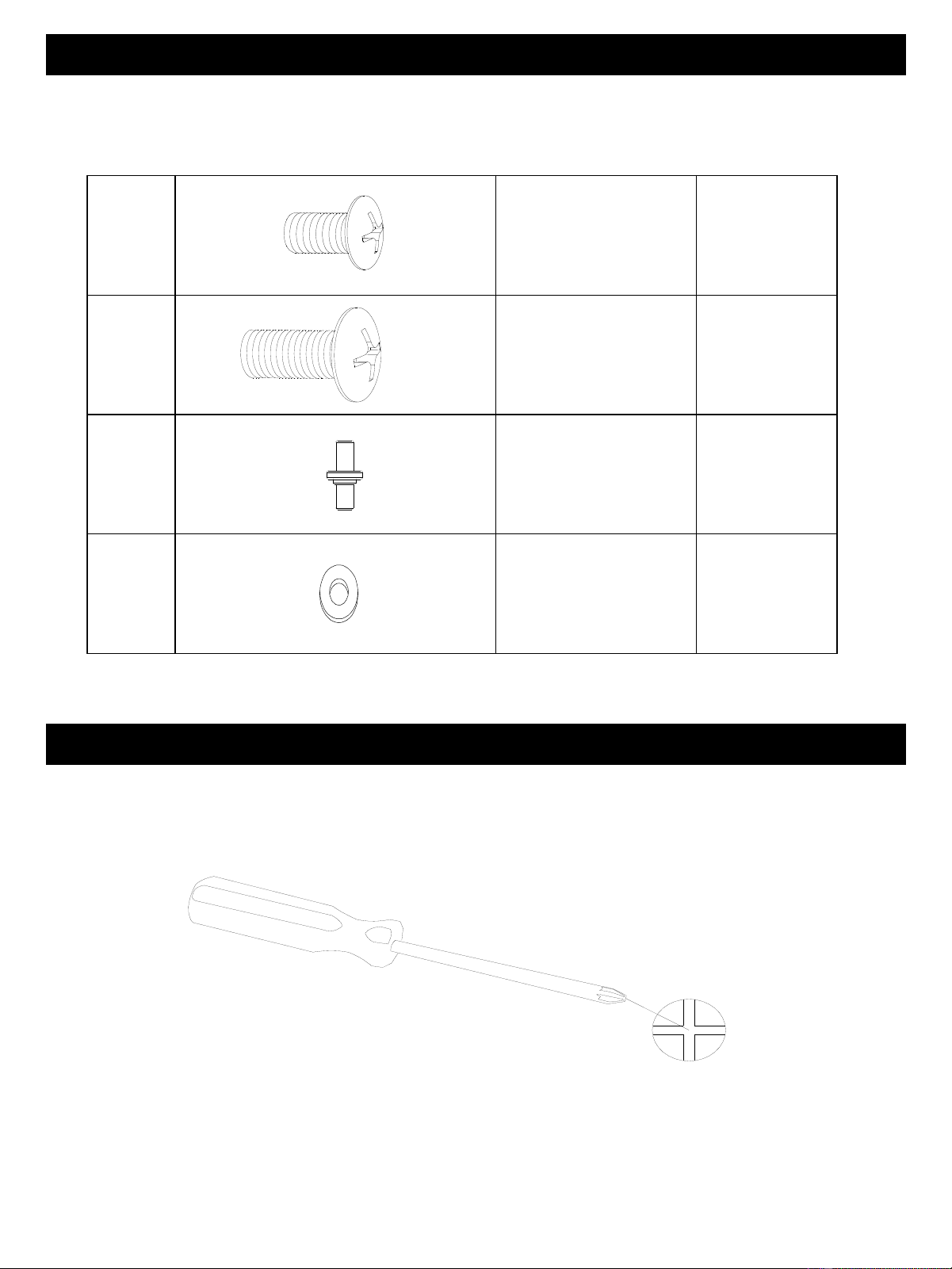

Hardware List------------------------------------------5

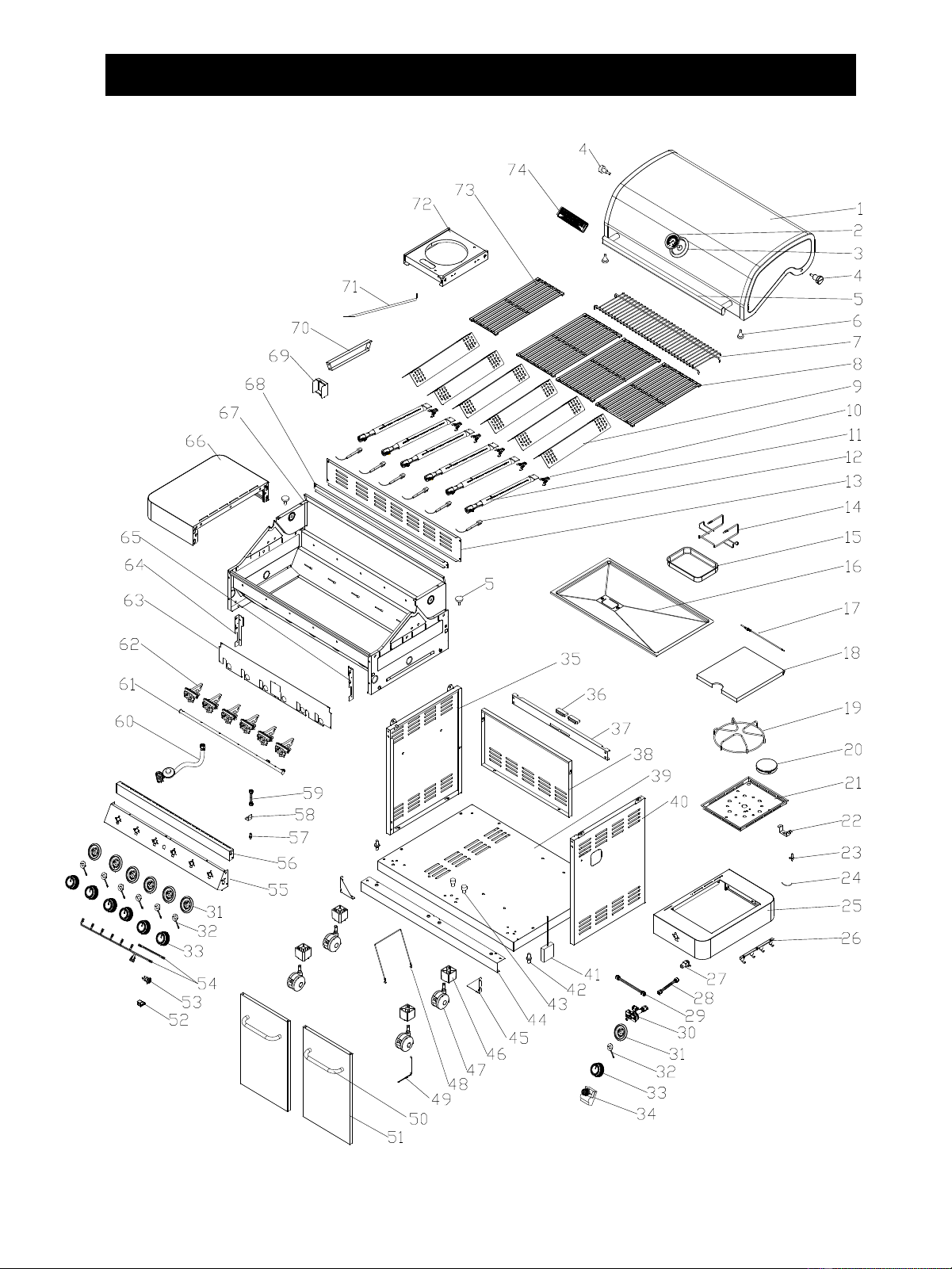

Parts Diagram -----------------------------------------6

Parts List------------------------------------------------7

Assembly Instructions---------------------------8~17

Lighting Instructions----------------------------17~19

Cleaning and Maintenance-------------------20~21

Troubleshooting--------------------------------------21

Cooking Instruction----------------------------------22

Cooking Chart----------------------------------------23

• Have your LP gas tank filled by a reputable

propane gas dealer and visually inspected and re-

qualified at each filling.

• Do not store a spare LP gas tank under or

• Never fill the tank beyond 80 percent full . If this

information is not followed exactly a fire causing

death or serious injury may occur.

• Always keep LP gas tanks in an upright position.

• Do not store (or) or use gasoline or other

flammable vapors and liquids in the vicinity of this

gas grill.

• Do not subject the LP gas tank to excessive heat.

• Never store an LP gas tank indoors. If you store

your gas grill in the garage or other indoor

location, always disconnect the LP gas tank first

and store it safely outside.

• Place dust cap on cylinder valve outlet whenever

the cylinder is not in use. Only install the type of

dust cap on the cylinder valve outlet that is

provided with the cylinder valve. Other types of

caps or plugs may result in leakage of propane.

• LP gas tanks must be stored outdoors in a well-

ventilated area and out of reach of children.

Disconnected LP gas tanks must not be stored in

a building, garage or any other enclosed area.

• When your gas grill is not in use the gas must be

turned off at the LP gas tank.

• The pressure regulator and hose assembly must

be inspected before each use of the grill. If there

is excessive abrasion or wear or if the hose is cut,

it must be replaced prior to the grill being used

again.

• Keep the gas regulator hose away from hot grill

surfaces and dripping grease. Avoid unnecessary

twisting of hose. Visually inspect the hose prior to

each use for cuts, cracks, excessive wear or

other damage. If the hose appears damaged do

not use the gas grill. Call 1-888-980-4933 for

assistance.

• Never light your gas grill with the lid closed or

before checking to ensure the burner tubes are

fully seated over the gas valve orifices.

• Never allow children to operate your grill.

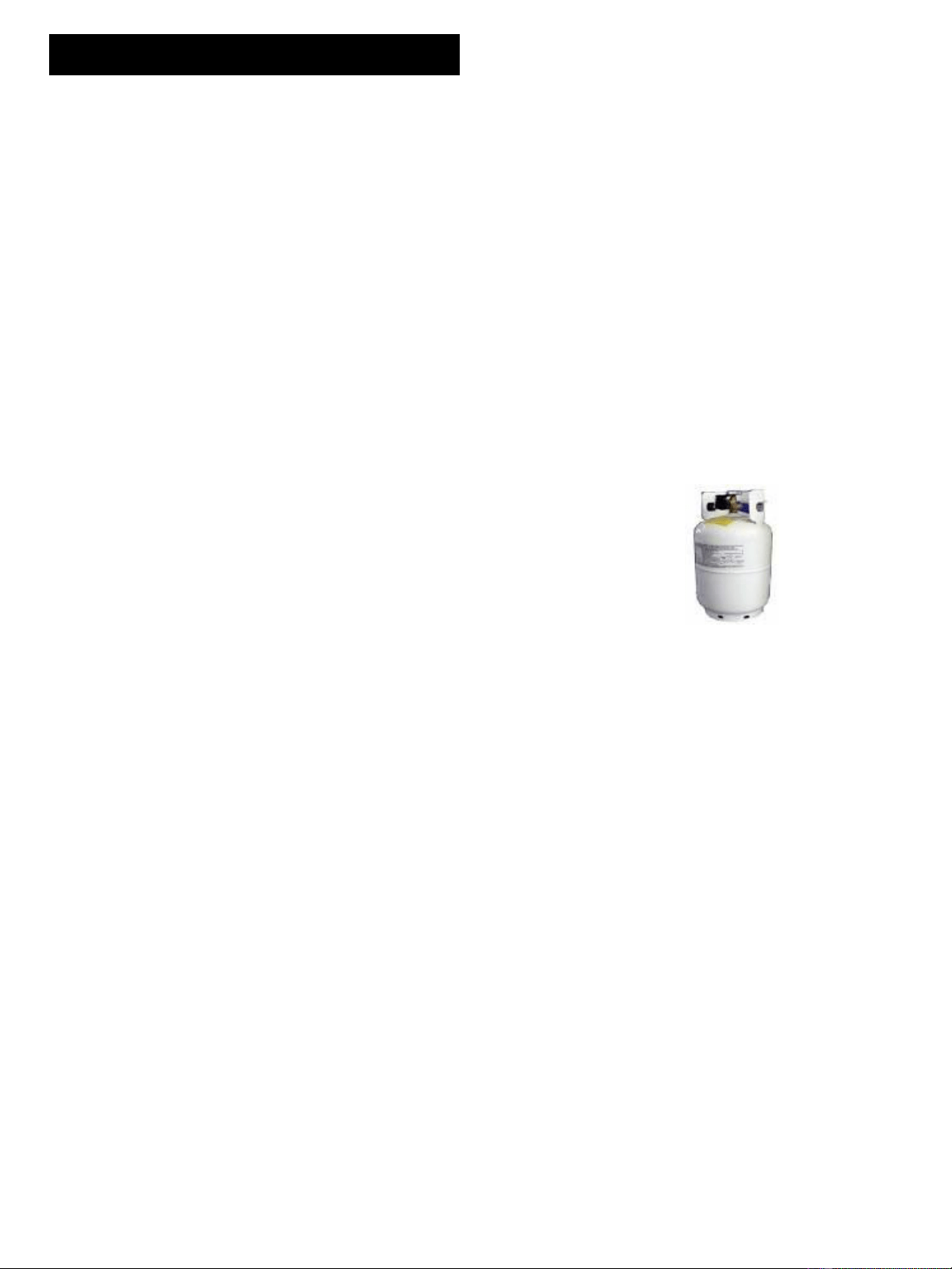

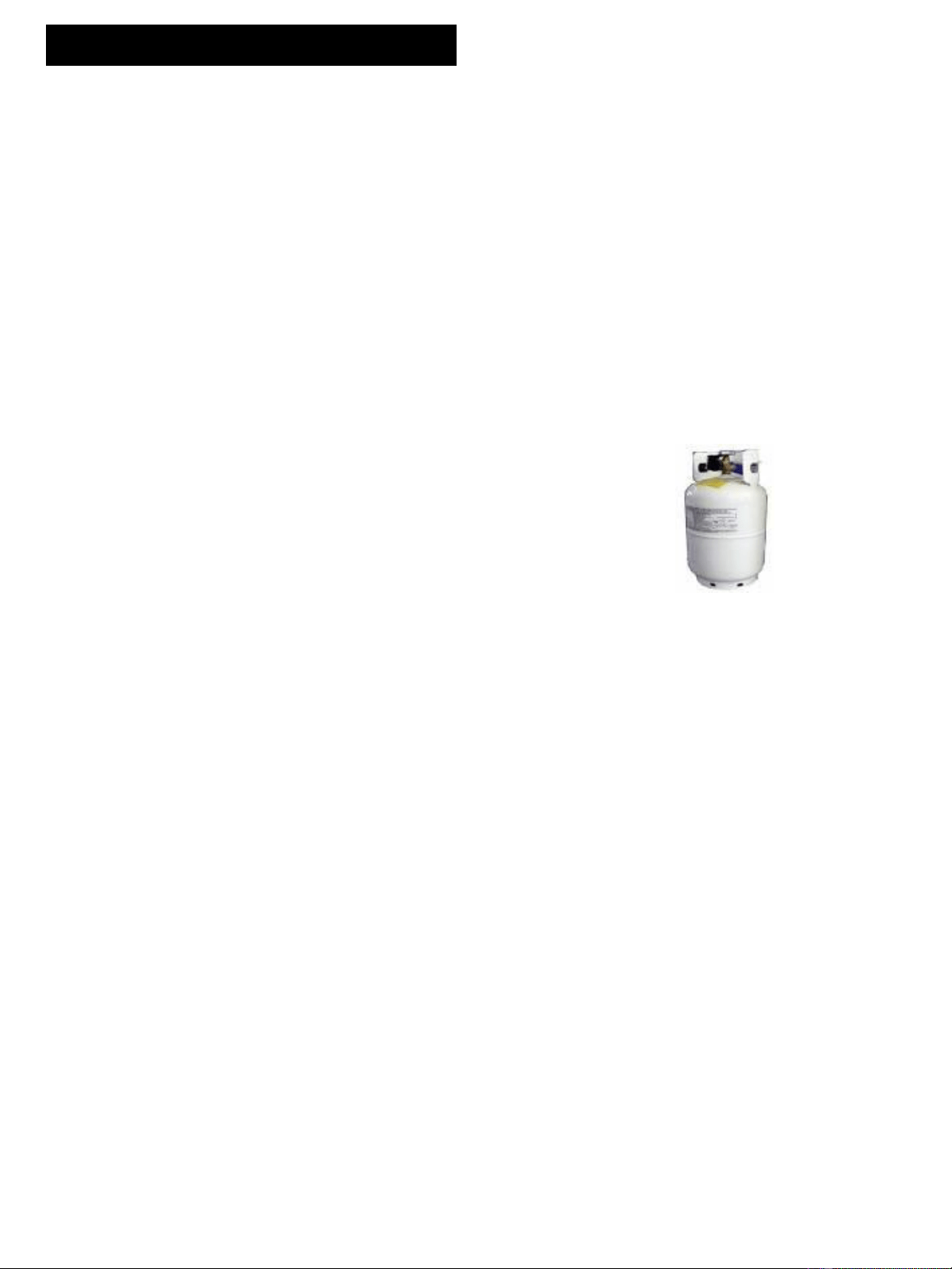

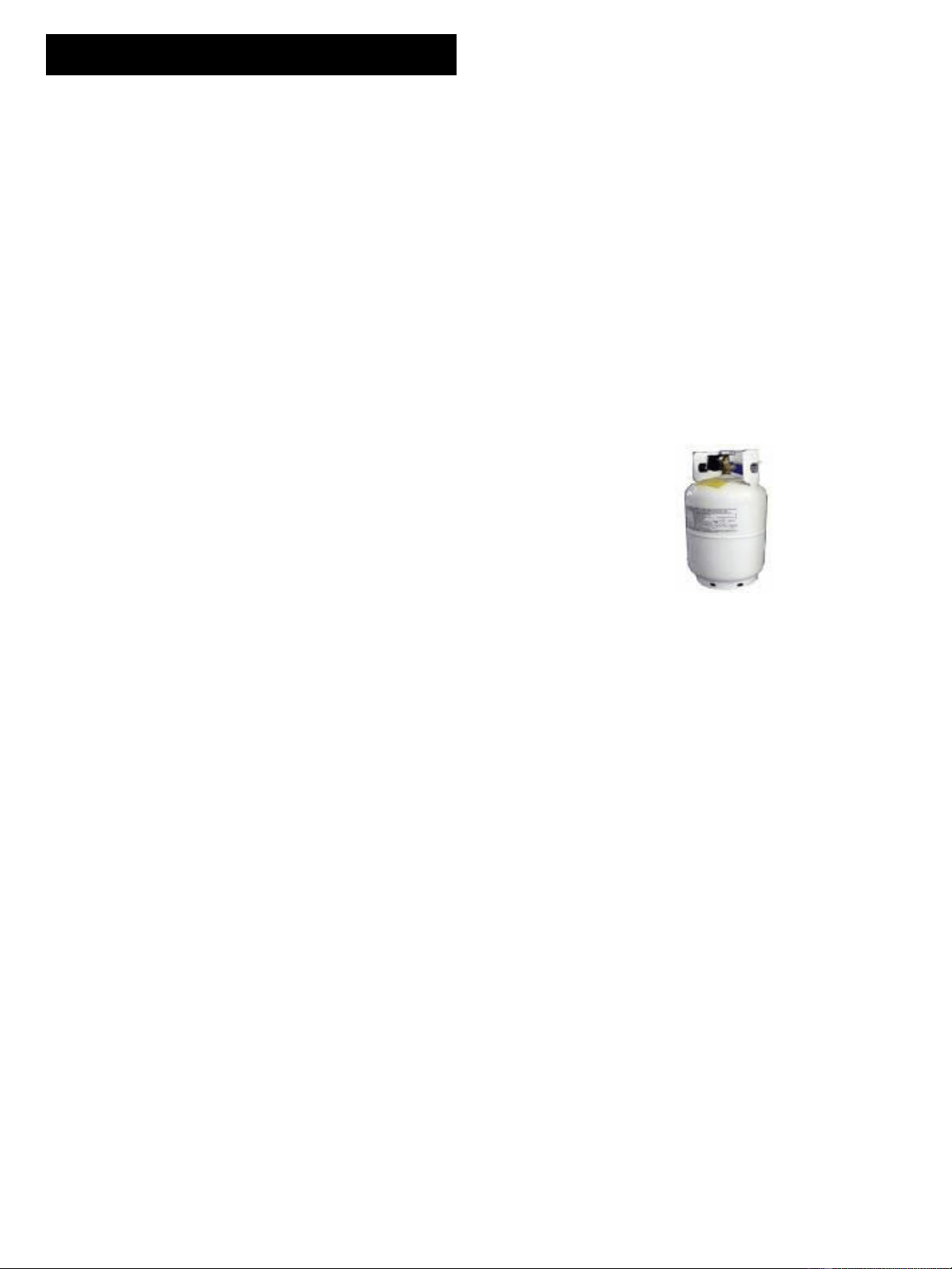

A tank of approximately 12 inches in diameter by 18-

1/2 inches high is the maximum size LP gas tank to

use. You must use an OPD gas tank which offers

an Overfill Prevention Device.

This safety feature prevents the tank from being

overfilled which can cause malfunction of the LP gas

tank, regulator and/or grill.

The LP gas tank must be constructed and marked in

accordance with specifications of the U.S. Dept. of

Transportation (DOT). In Canada, the LP gas tank

must meet the National Standard of Canada ,Can

CSA –B339 , Cylinders , spheres and Tubes for

Transportation of Dangerous Goods and

Commission .

1. The LP gas tank must have a shutoff valve,

terminating in an LP gas supply tank valve outlet,

that is compatible with a Type 1 tank connection

device. The LP gas tank must also have a safety

relief device that has a direct connection with the

vapor space of the tank.

2. Always keep LP gas tanks in an upright position.

The tank supply system must be arranged for vapor

withdraw.

3. The LP gas tank used must have a collar to

protect the tank valve.

Proper Placement and Clearance of Grill

Never use your gas grill in a garage, porch, shed,

breezeway or any other enclosed area. Your gas grill

is to be used outdoors only, at least 24 inches from

the back and side of any combustible surface. Your

gas grill should not be used under overhead

combustible construction . Do not obstruct the flow of

ventilation air around the gas grill housing.

• Do not install this outdoor gas grill in or on

recreational vehicles or boats

• Keep outdoor gas grill area clear and free from

combustible materials, gasoline and other flammable

vapors and liquids

• Do not obstruct the flow of combustion and

ventilation air. Check for this each time prior to using

grill.

• Never connect an unregulated LP gas tank to your

gas grill. The gas regulator assembly supplied with

your gas grill is adjusted to have an outlet pressure

of 11” water column (W.C.) for connection to an LP

gas tank.

• Only use the regulator and the hose assembly

supplied with your gas grill. Replacement regulators

and hose assemblies must be those specified in this

manual.

Safety Precautions

WARNING

A strong gas smell, or the hissing sound of gas

indicates a serious problem with your gas grill or

the LP gas tank. Failure to immediately follow the

steps listed below could result in a fire or

explosion that could cause serious bodily injury,

death, or property damage.

• Shut off gas supply to the gas grill.

• Turn the control knobs to OFF position.

• Put out any flame with a proper fire extinguisher.

• Open Grill Lid.

• Get away from the LP gas tank.

• Do not try to fix the problem yourself.

• If odor continues or you have a fire you can not

extinguish, call your fire department. Do not call

near the LP gas tank because your telephone is

a form of electrical device and could create a

spark resulting in fire and/or explosion.

CAUTION: Spiders and small insects occasionally

spin webs or make nests in the grill burner tubes

during transit and warehousing. These webs can lead

to gas flow obstruction which could result in a fire in

and around burner tubes. This type of fire is known as

“FLASH-BACK” and can cause serious damage to

your grill and create an unsafe operating condition for

the user.

Although an obstructed burner tube is not the only

cause of “FLASH-BACK”, it is the most common

cause.

To reduce the chance of “FLASH-BACK”, you must

clean the burner tubes before assembling your grill,

and at least once a month in late summer or early fall

when spiders are most active. Also perform this burner

tube cleaning procedure if your grill has not been used

for an extended period of time.

See Cleaning Burner Tubes and Ports on page # 15

NOTE: The normal flow of gas through the

regulator and hose assembly can create a

humming noise. A low volume of noise is perfectly

normal and will not interfere with operation of the

grill. If humming noise is loud and excessive you

may need to purge air from the gas line or reset

the regulator excess gas flow device. This purging

procedure should be done every time a new LP

gas tank is connected to your grill. For help with

this procedure refer to page 14, Item 4 of “If Grill

Still Fails To Light”, or call the Customer Service

Helpline 8 AM to 5 PM PST at: 1-888-980-4933.

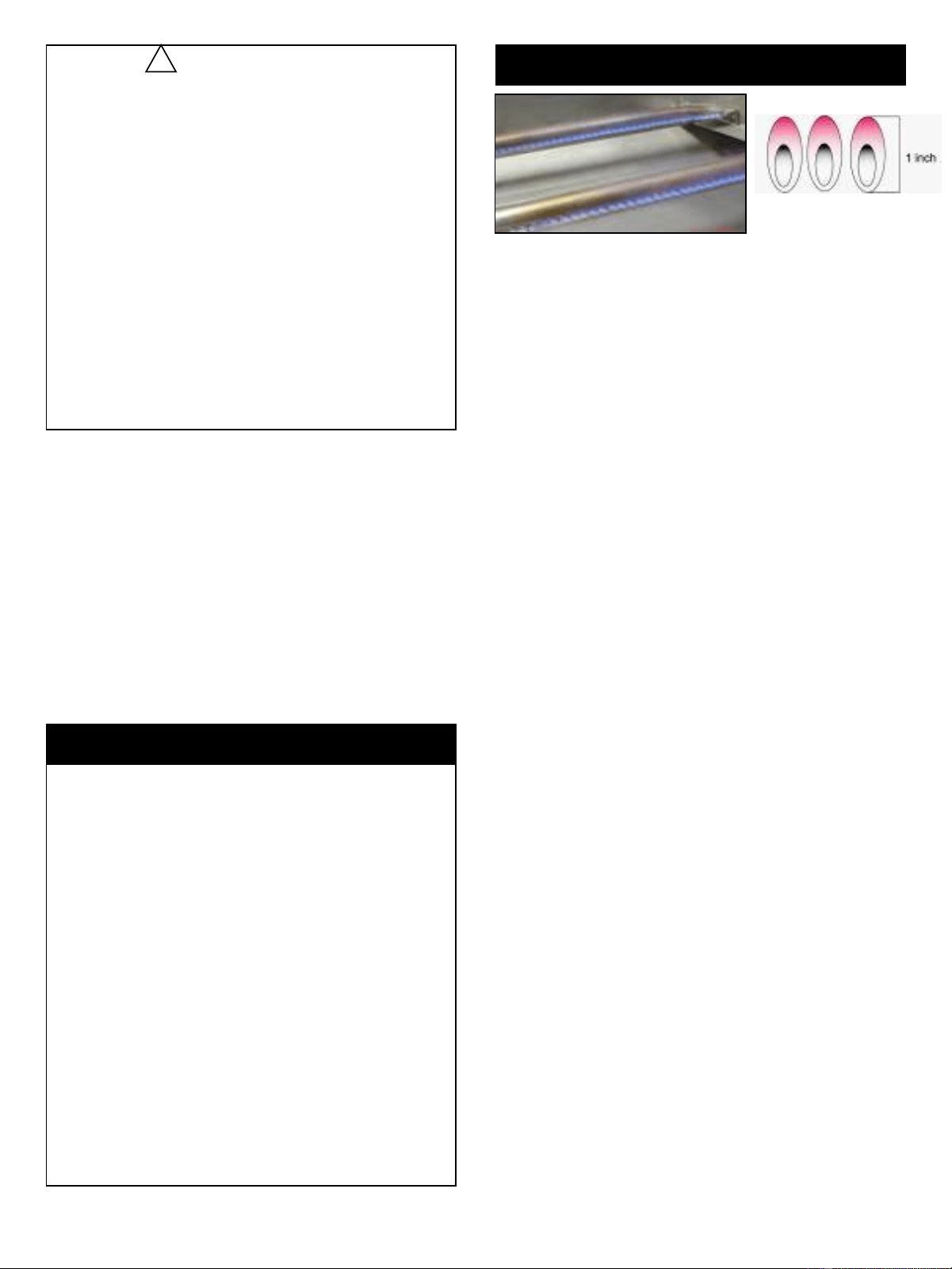

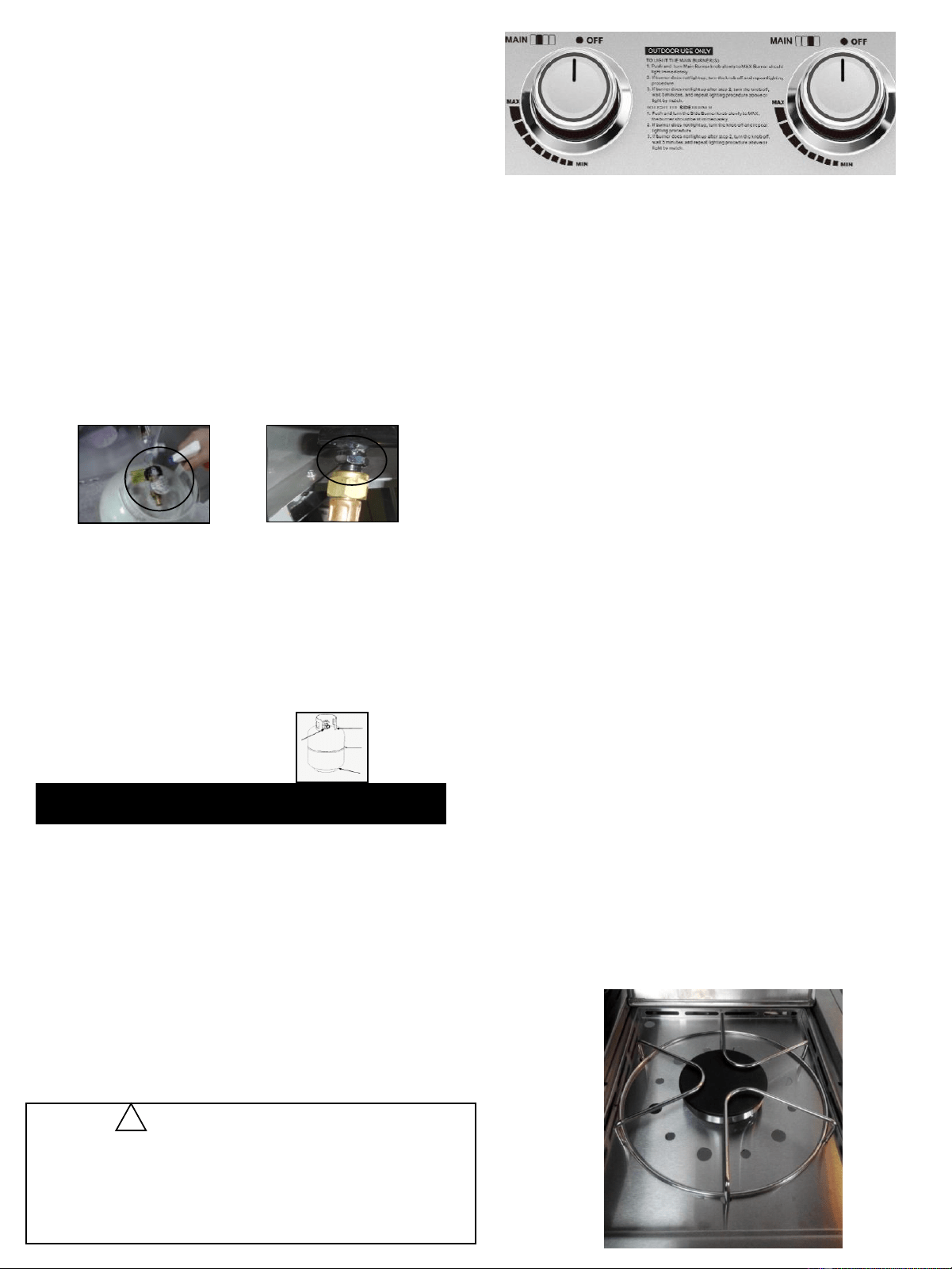

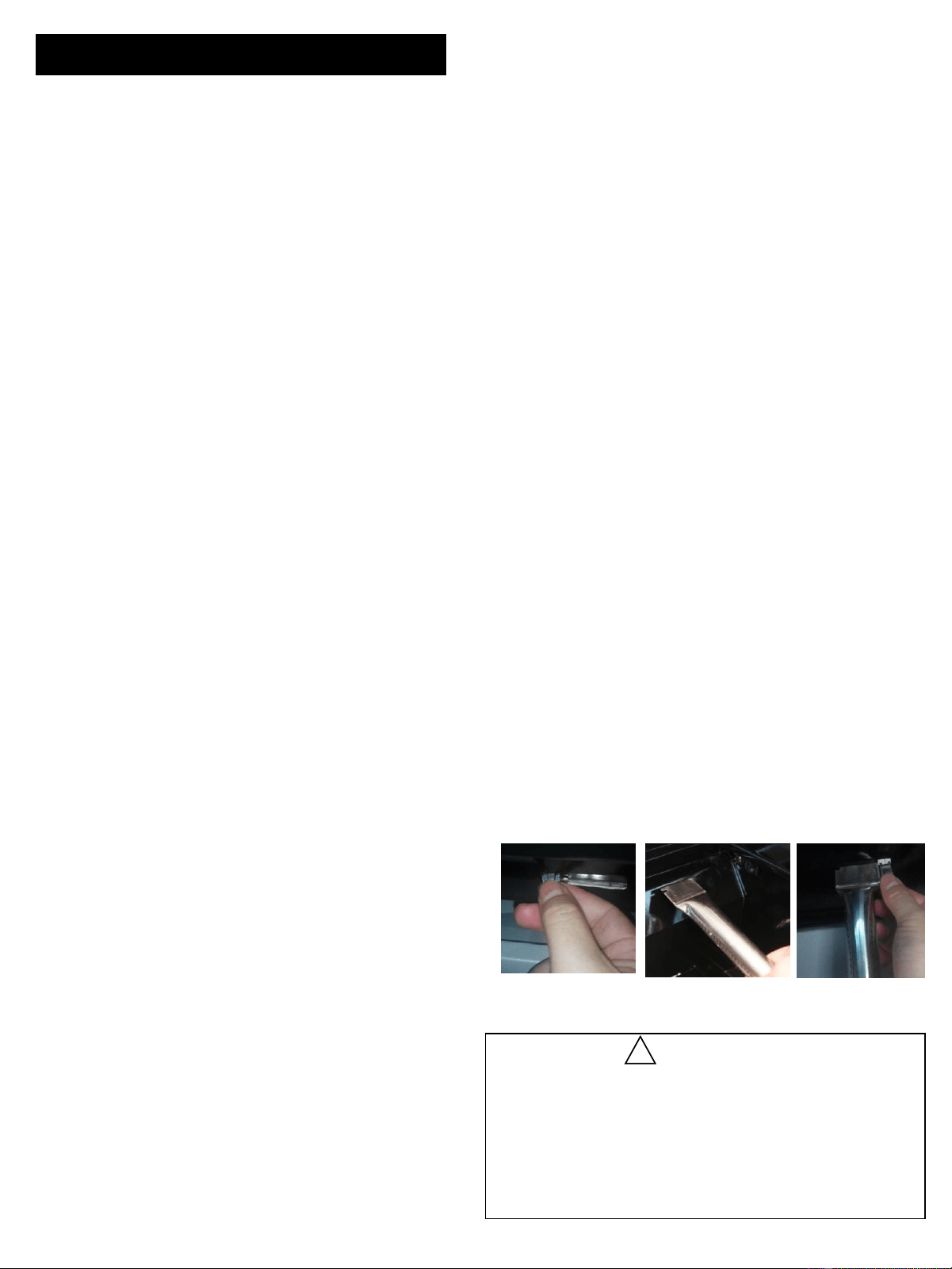

Visually check the burner flames prior to each use. The

flames should look like picture, if they do not, refer to the

cleaning burner tubes and ports, see page 15 of this

manual.

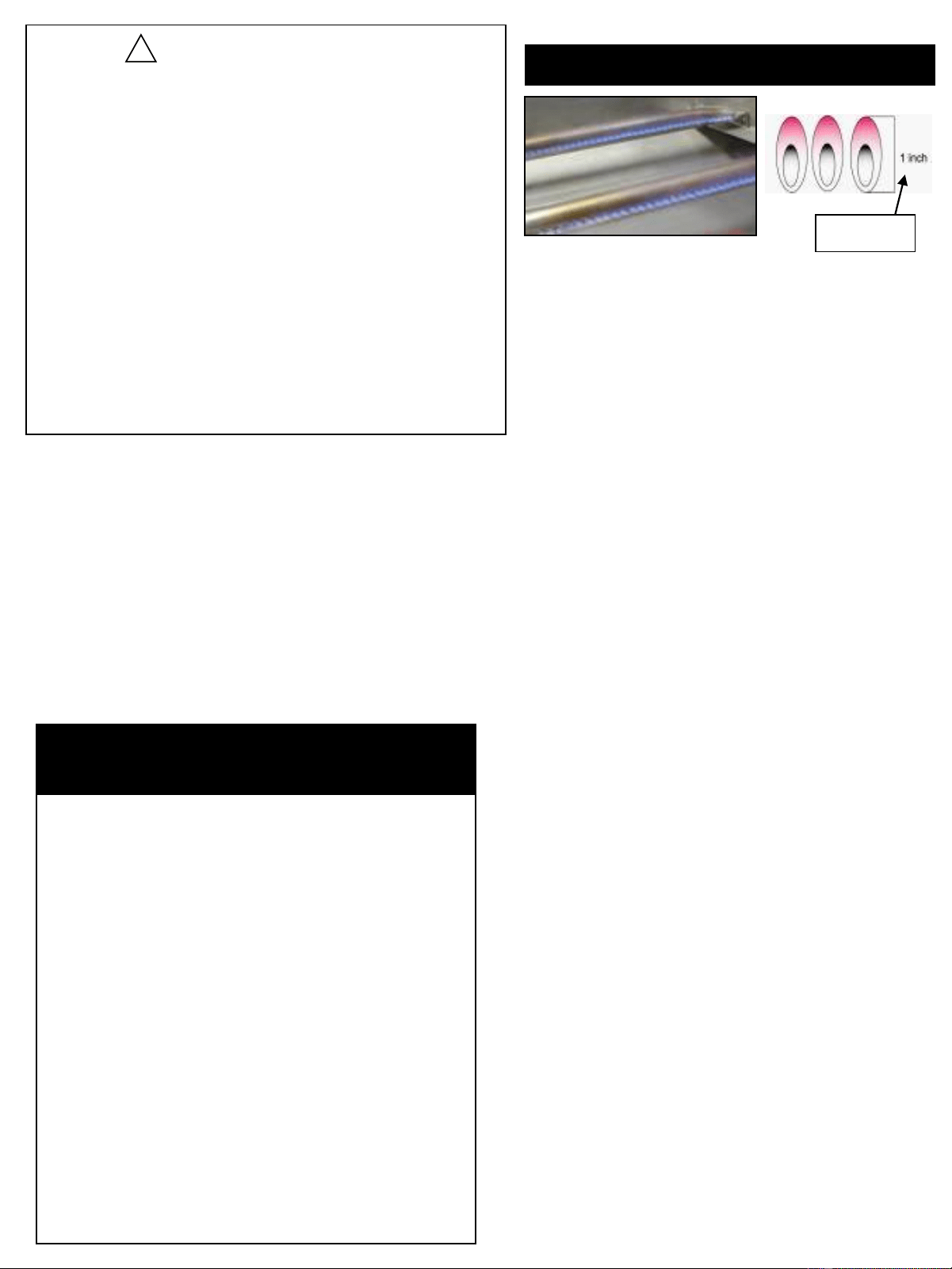

CAUTION: Beware of Flash-Back

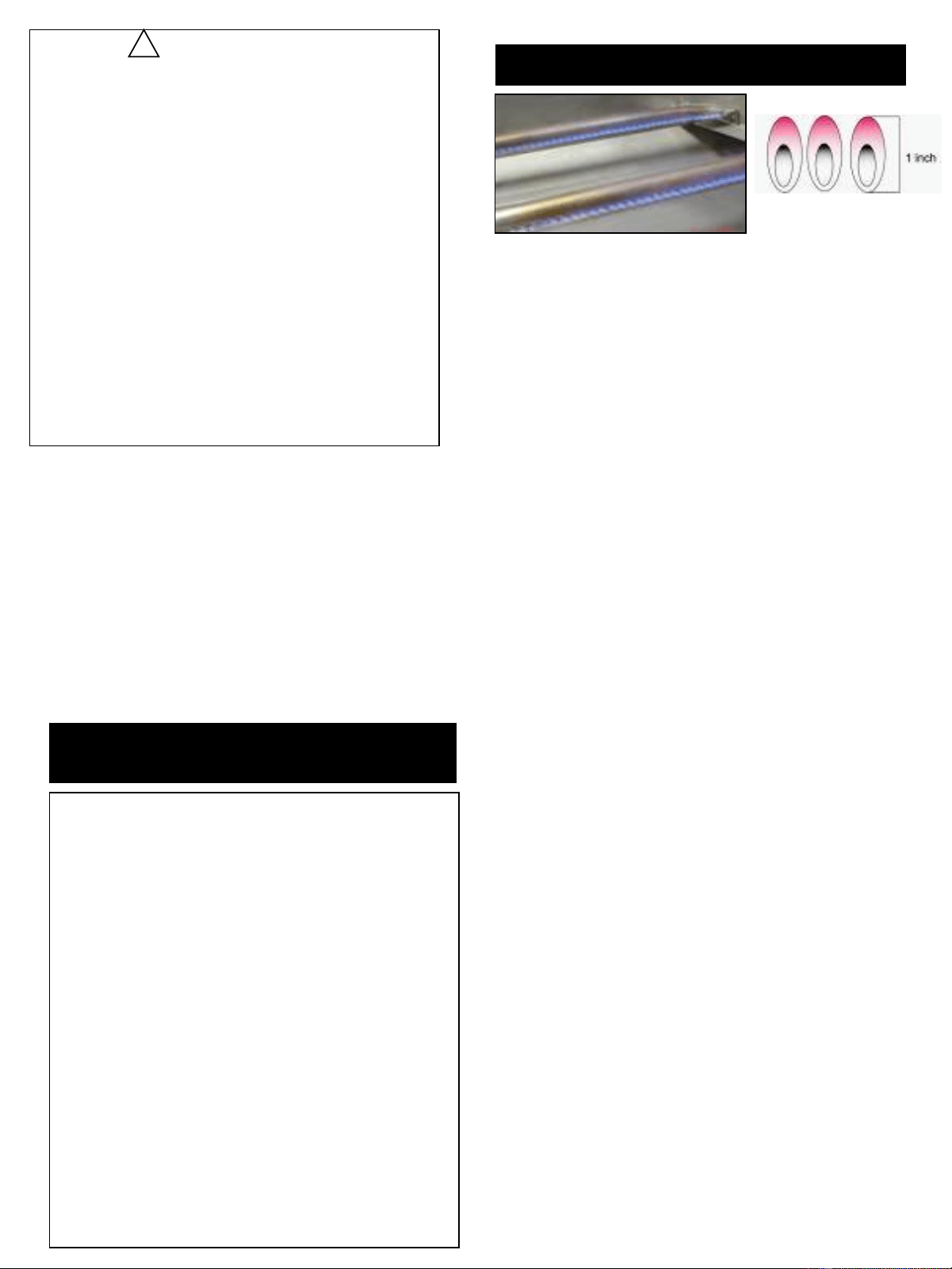

Burner Flame Check

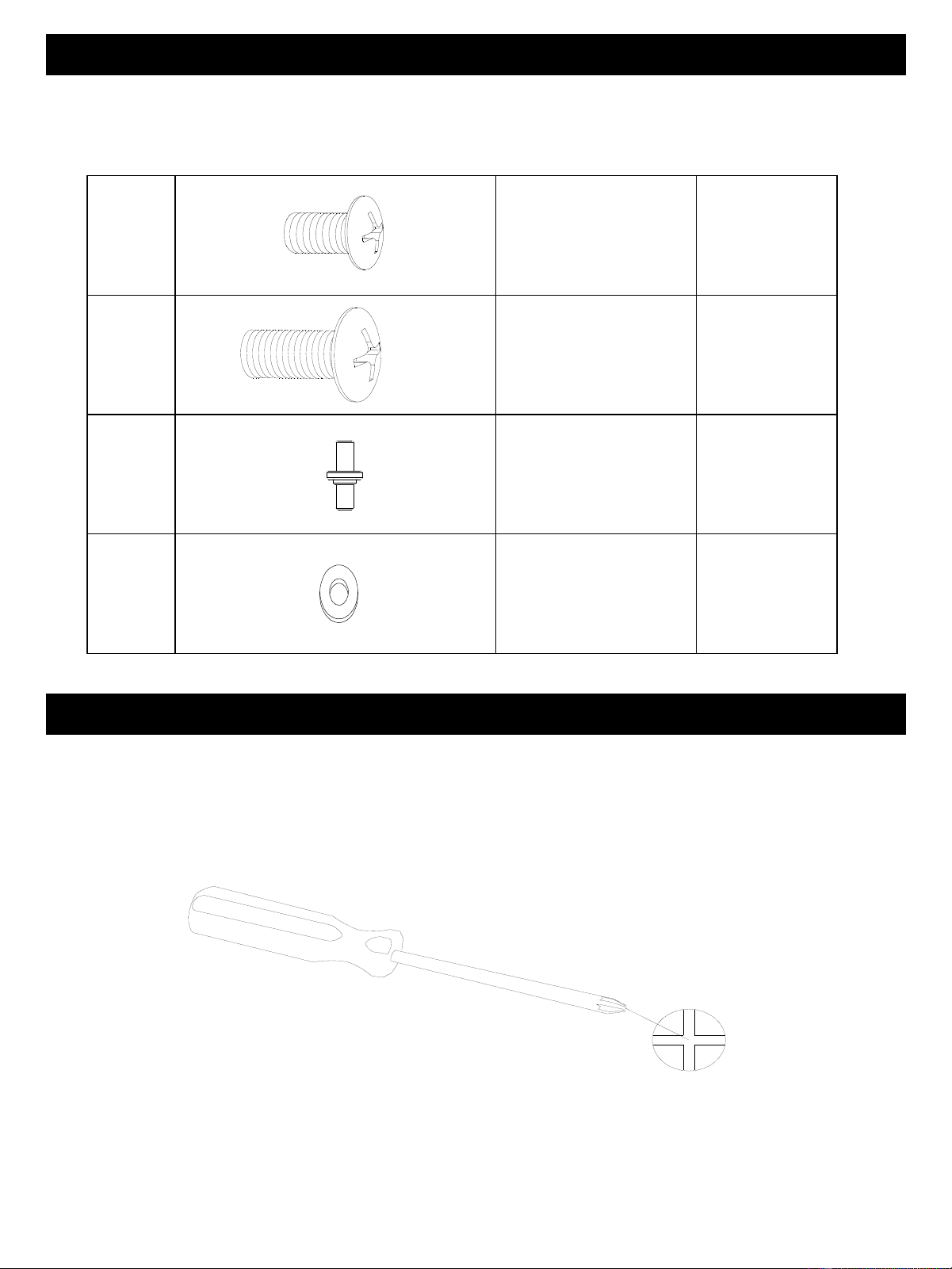

The following table illustrates a breakdown of the hardware pack. It highlights what components are used in

the various stages of assembly.

Contents for Hardware Pack

Tools required for assembly

Philips Head Screwdriver (not included).

Note: The left and right sides of the grill are on your left and right as you face the front of the grill.

Philips Head Screwdriver

5/32"x12mm 13 pcs

1/4"x15mm 17 pcs

2 pcs

1/4'' 4 pcs

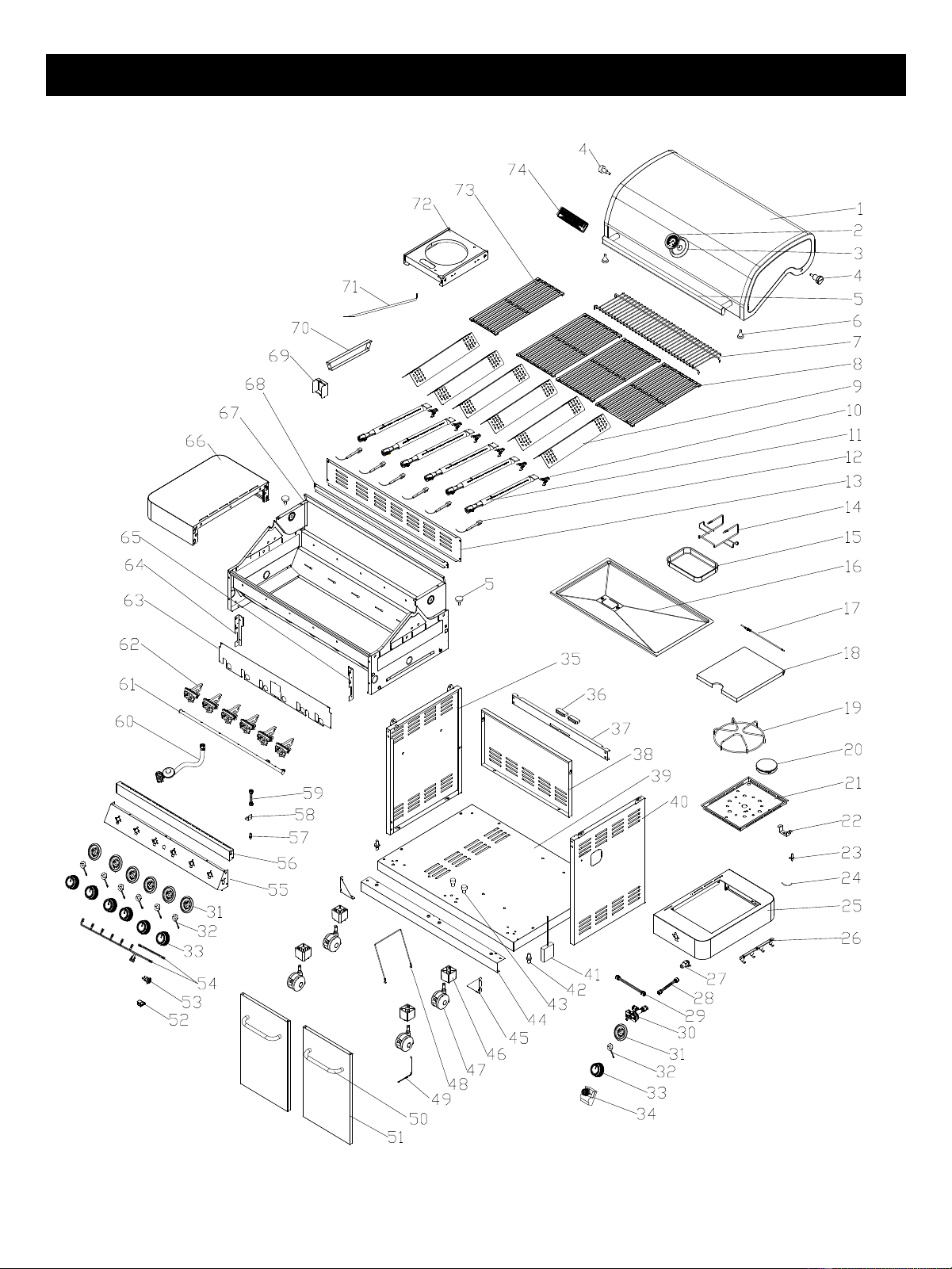

Model 77352 Parts Diagram

For assembly questions, call:

1-888-980-4933

To make sure you obtain the correct replacement

parts for your gas grill, please refer to the part

numbers on this page.

Important: Use only parts listed above. When ordering

parts, providing the following information:

1. Model #

2. Part Number (see PART# in chart)

3. Part Description

4. Quantity of parts needed

Model 77352 Parts List

Important: Keep this Owner’s Manual for

convenient reference and for part replacement.

seq.

NO.

appellation qty Material code

seq.

NO.

appellation qty

Material

code

1 Main Lid 1 D010015902 39 Bottom Panel 1 D010015792

2 Temperature Gauge 1 A0212824 40 Side Panel, Right 1 D010012903

3 Temperature Gauge Seat 1 A0212825 41 Battery Box 1 A0212663

4 Main Lid Screw 2 A0407131 42 Spindle Below Door Panel 2 A0212557

5 Main Lid Handle 1 D010011245 43 Spacing Screw Below Door Panel 2 A02120079

6 Hood Buffer 4 A0201340 44

Cart Bottom Panel Front

Cummerbund Strip

1 D010013610

7 Warming Rack 1 A02120163 45 Triangle Bracket, Left 2 D010012745

8 Cooking Grid With Hole, A 3 A02120164 46 Swivel Caster Fixing Plug 4 A0212805

9 Flame Tamer 6 D010012307 47 Swivel Caster 4 A0211004

10 Clamp Spring 6 A0212873 48 Gas-jar Fixing Line 1 A0212837

11 Main Burner 6 A0212926 49 Lighting Rod 1 A0212835

12 Main Burner Igniter Wire 6 D010015903 50 Door Handle 2 D010012747

13 Back Panel, Top 1 D010015746 51 Front Door 2 D010013998

14 Grease Box Bracket 1 A0212838 52 LED Lamp Seat-USB2.0 1 A02120032

15 Grease Box 1 D010012705 53 LED Lamp Switch 1 A0212627

16 Grease Tray 1 D010013589 54 LED Lamp Circuit 1 D010015910

17 Side Burner Lid Hinge Rod 1 A0212534 55 Main Control Panel 1 D010013625

18 Side Burner Lid 1 D010007598 56 Main Control Panel Frame 1 D010013594

19 Side Burner Cooking Grid, Right 1 A0212248 57 Gas Connector 1 A0212830

20 Side Burner, Right 1 A0212533 58 Gas Connector Fixing Panel 1 D010012298

21 Side Burner Tray 1 D011006420 59 Main Burner Flex Gas Line 1 A0212829

22 Side Burner Orifice Bracket 1 D019706920 60 Regulator, LP 1 A0212831

23 Side Burner Igniter, Right 1 A0212436 61 Main Manifold 1 A02120158

24 Side Burner Igniter Wire, Right 1 A0212890 62 Main Gas Valve 6 A0212862

25 Side Shelf, Right 1 D010014389 63 Front Baffle 1 D010014626

26 Hook 1 D010015802 64 Control Panel Fixing Panel, Left 1 D010012050

27 Side Burner Orifice 1 A0212828 65 Control Panel Fixing Panel, Right 1 D010012051

28 Side Burner Flex Gas Line, 250 1 A020021 66 Side Shelf, Left 1 D010012770

29 Side Burner Flex Gas Line, 480 1 A02120090 67 Firebox 1 D010013634

30 Side Burner Gas Vavle, Right 1 A02120088 68 Back Panel, A 1 D010015754

31 Control Knob Base 7 D010015906 69

Pulsating adiabatic box 1 D010014628

32 LED Lamp Panel 7 A02120213 70

Firebox fixing panel，middle 1 D010013617

33 Control Knob 7 A02120298 71

Gas cylinder baffler 1 D010015102

34 Pulse Igniter Module 1 A02120161 72

Gas cylinder bottom base 1 D010015798

35 Side Panel,Left 1 D010012742 73

Cooking Grid With Hole, B 1 A02120165

36 Door Magnet 2 A0201249 74 Logo 1 A0212808

37 Cart Frame, Front 1 D010015794 Manual 1 C042363

38 Back Panel, Bottom 1 D010015796 Hardware Pack 1 D010015797

Figure 2

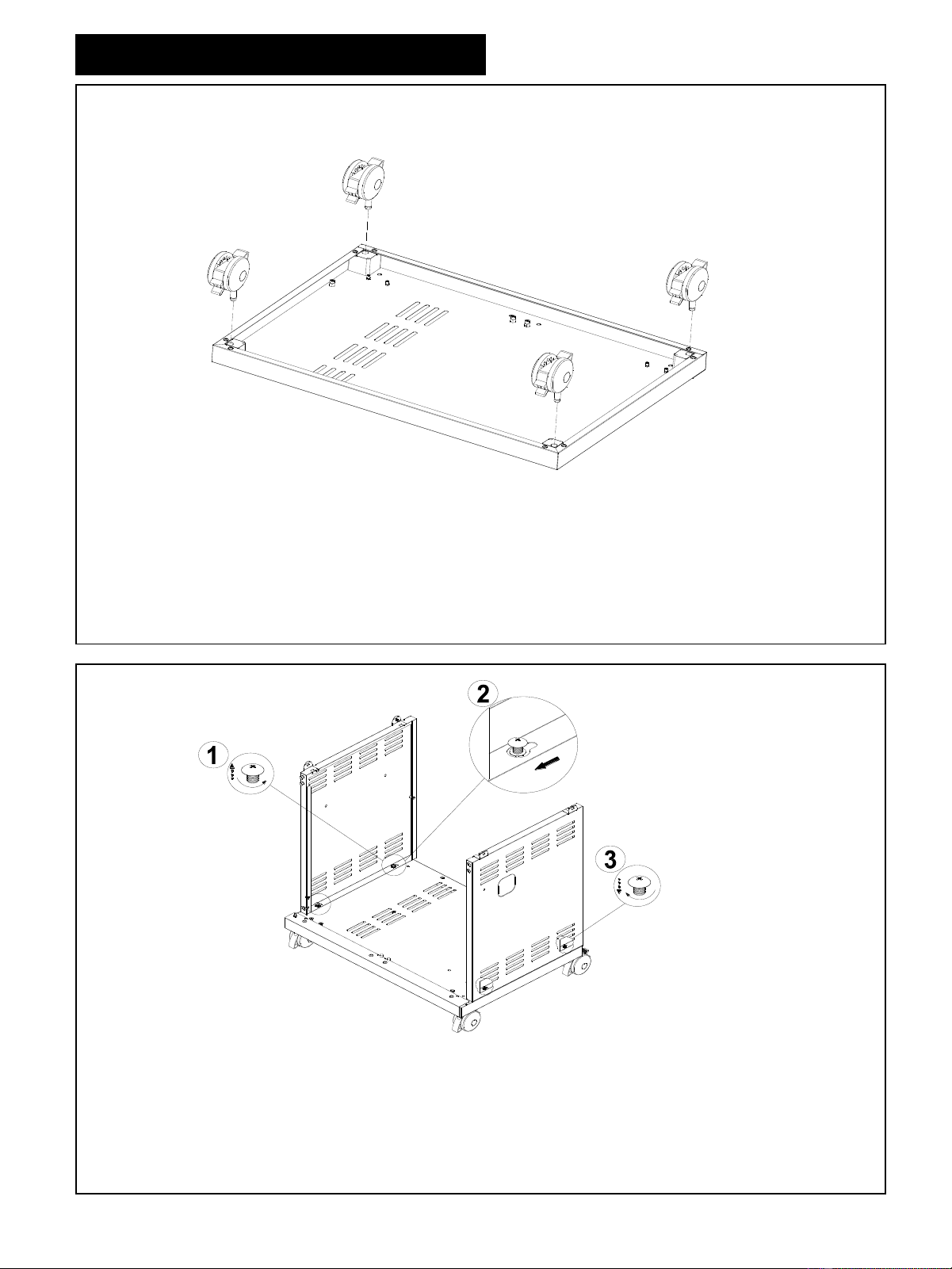

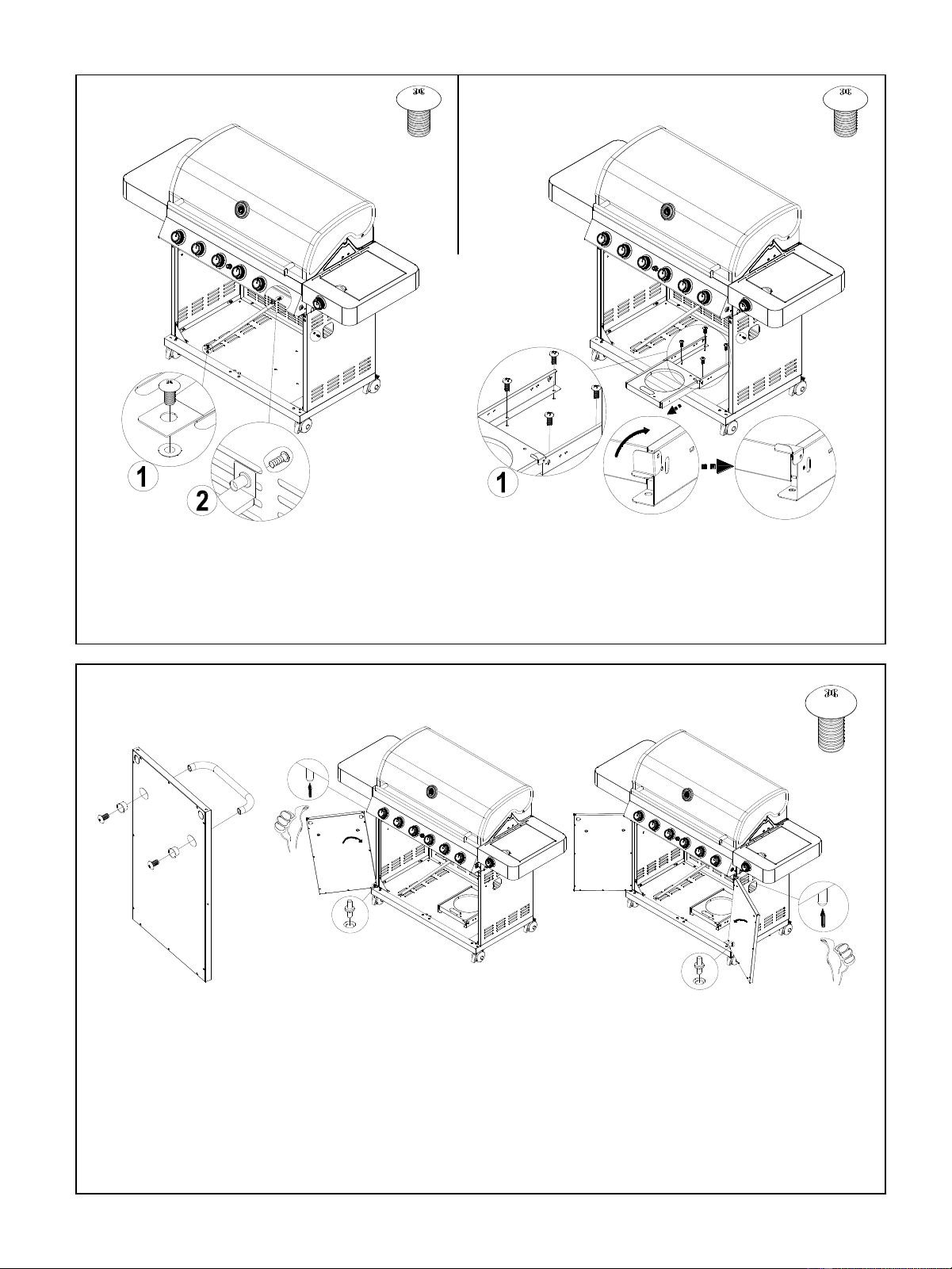

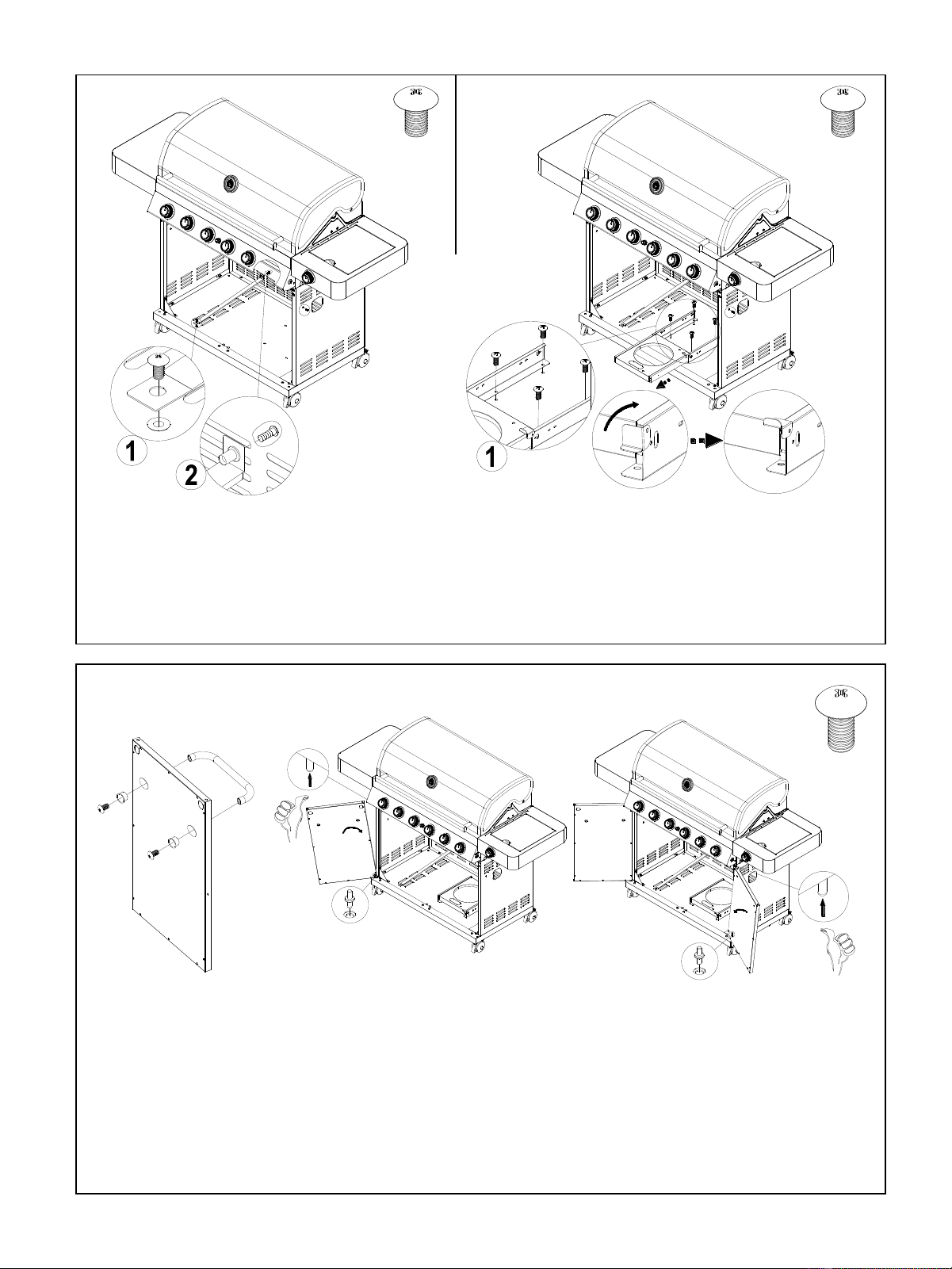

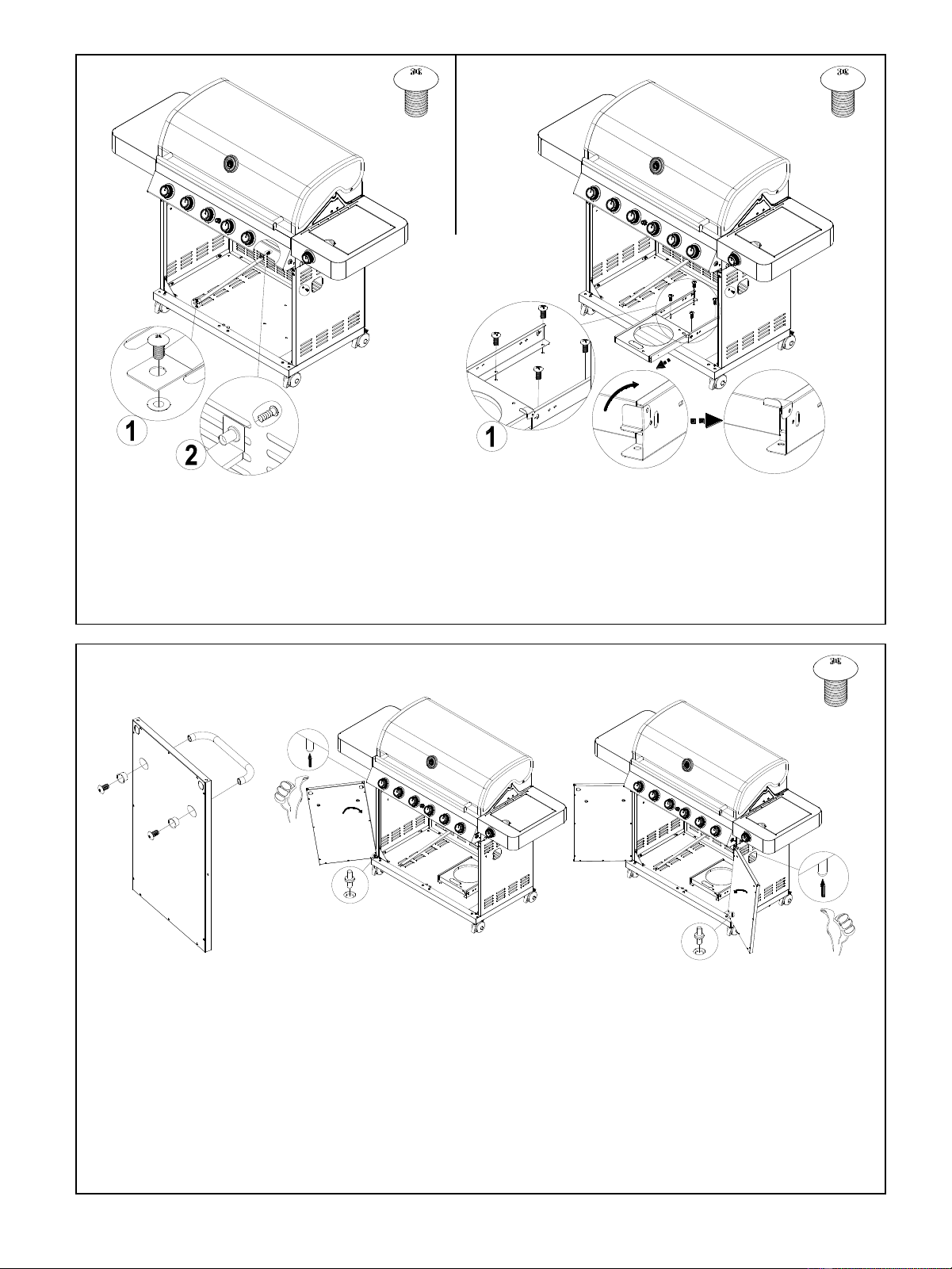

Assembly Instructions

Figure 1

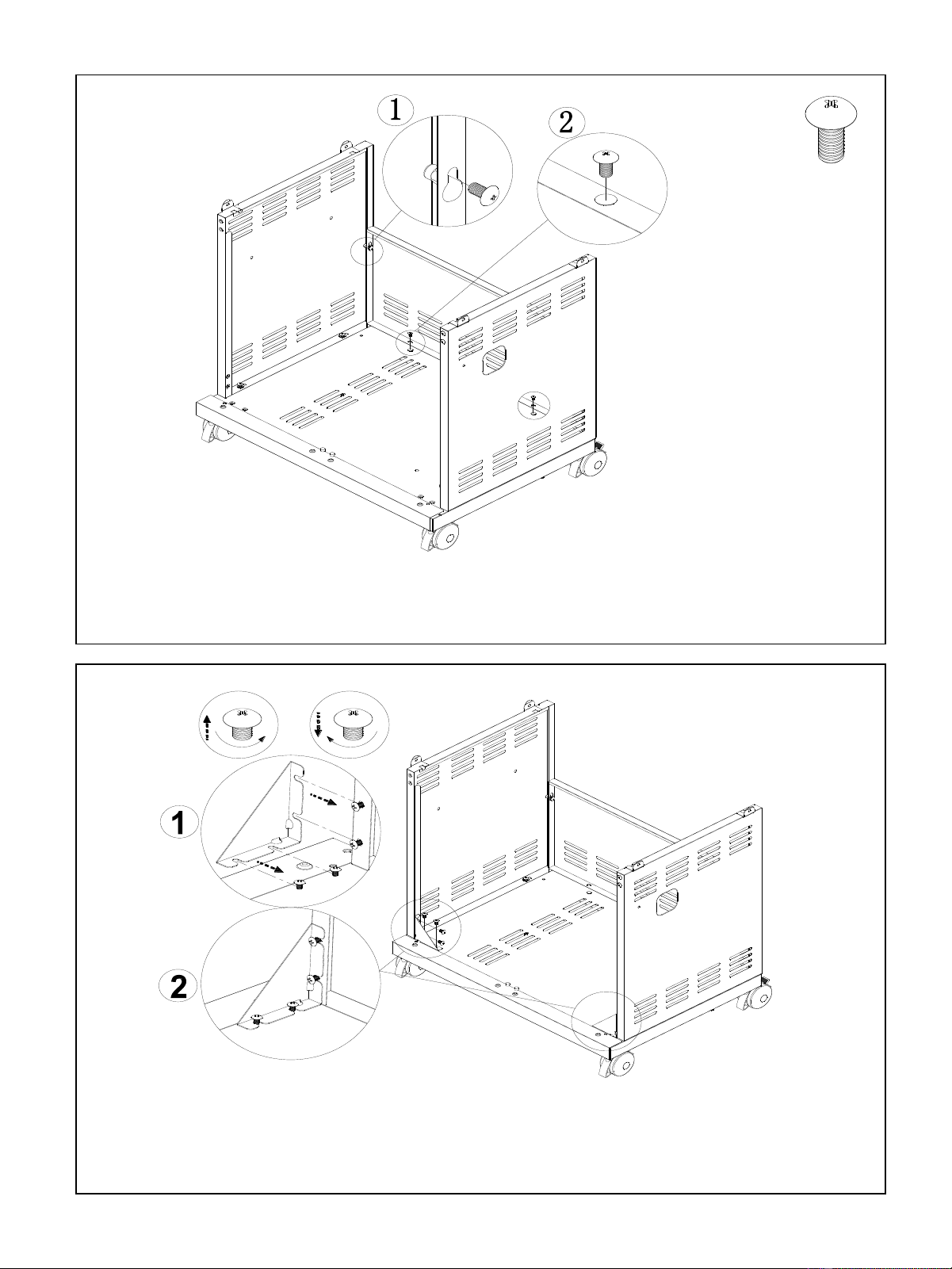

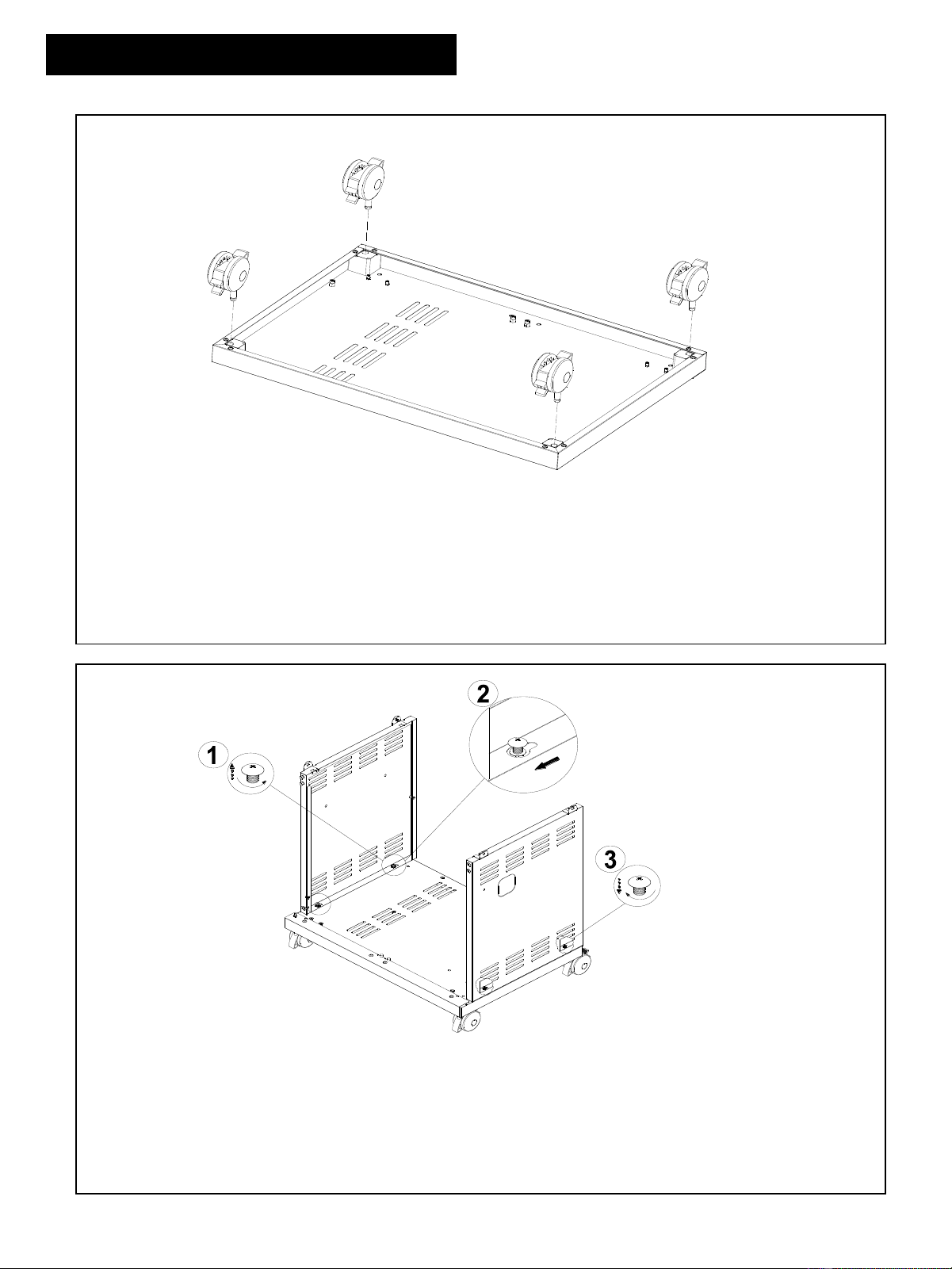

Please insert Part No.47 into the bottom plate.

Half screw out the screws in the

bottom plate, then put Part No.35 and

Part No.40 onto the relevant screw

holes and screw tightly.

Figure 4

Figure 3

4 x

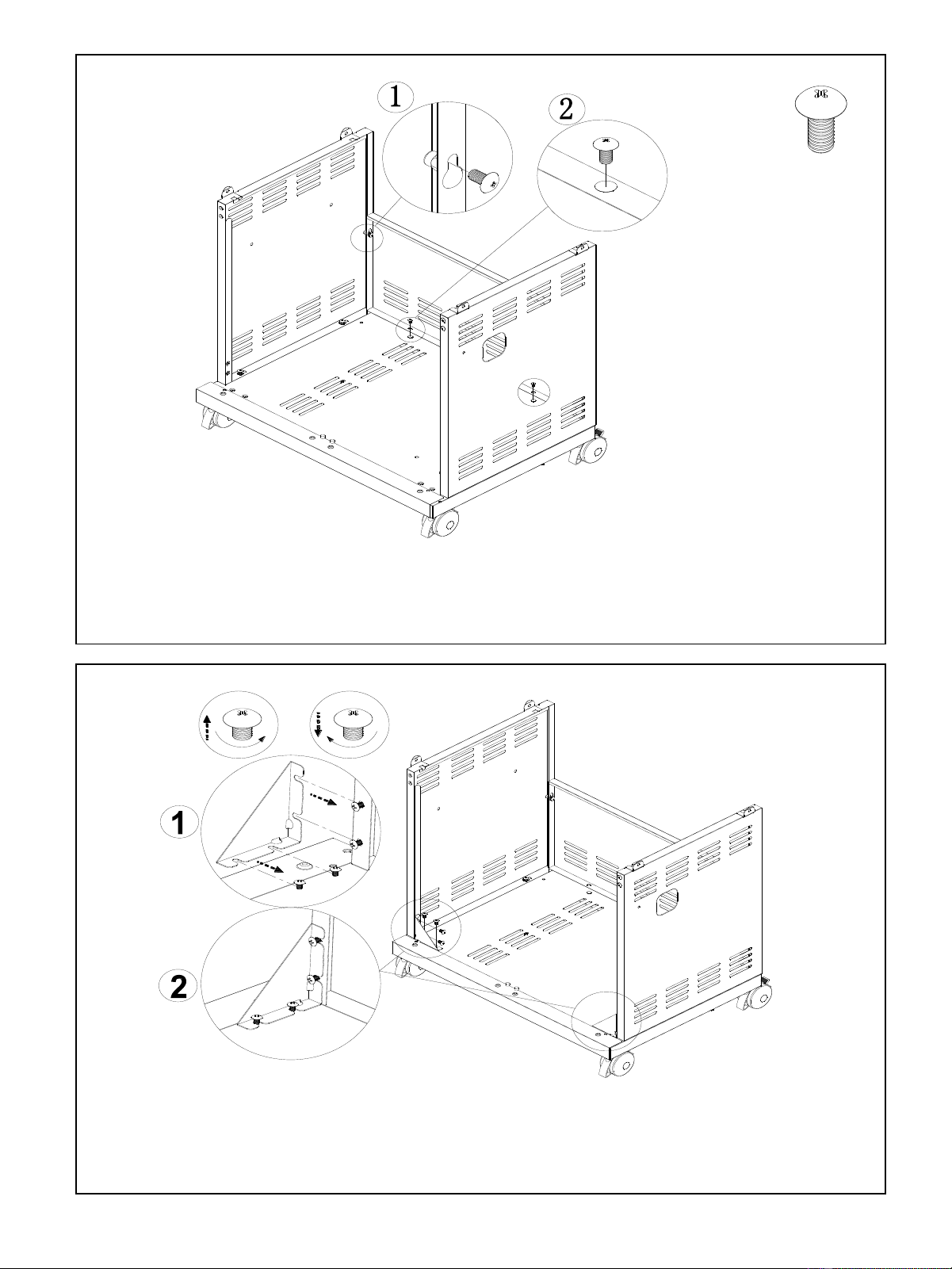

Install Part No.38 onto the relevant place

with four B screws.

Half screw out the screws in the bottom

and side plates, then put Part No.45 onto the relevant

screw holes and screw tightly.

Figure 5

Figure 6

4 x

Install Part No.37 onto the relevant place with

four A screws shown in Figure 5.

Attention: magnet downward.

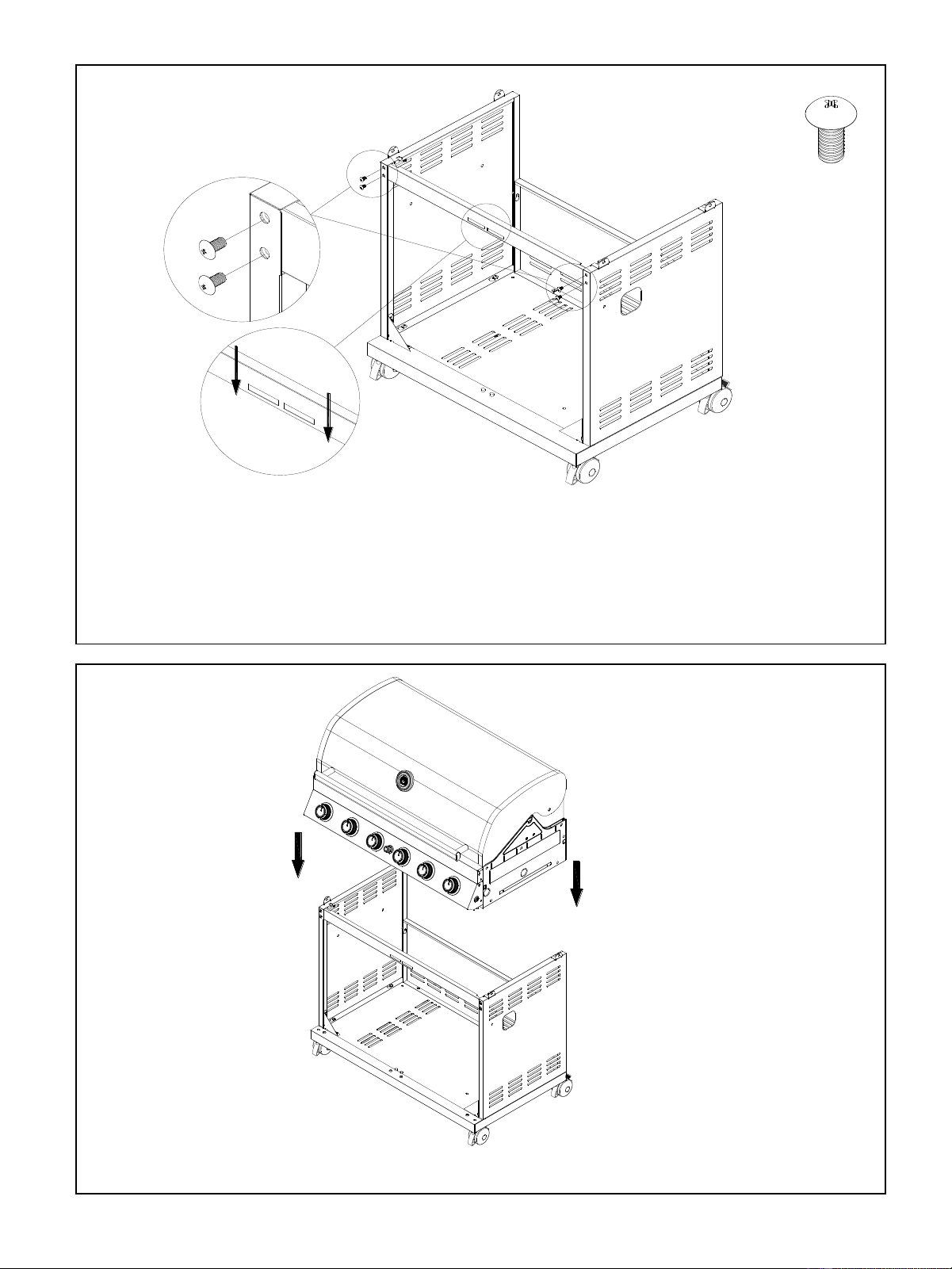

Figure 7

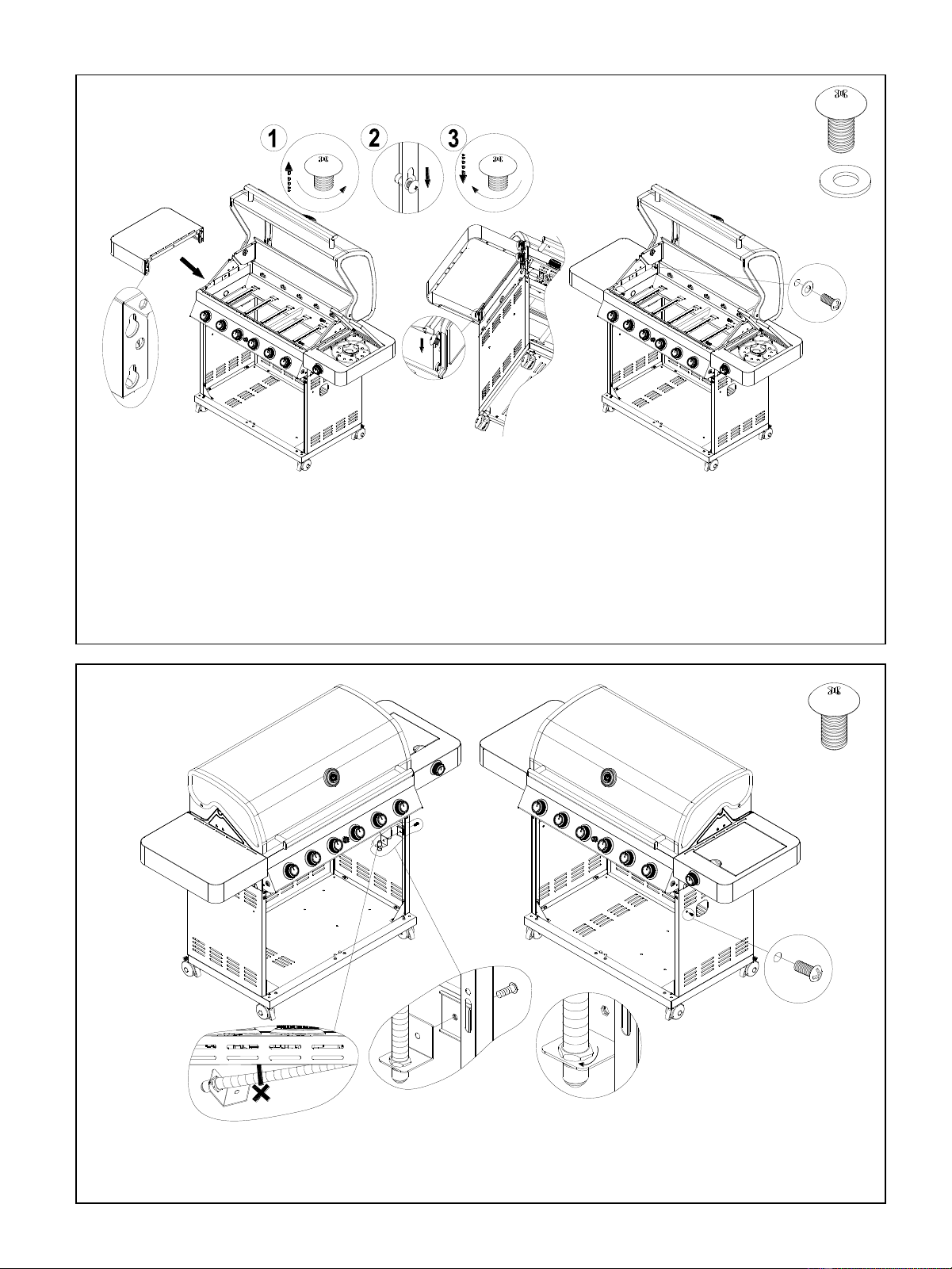

Figure 8.1 Figure 8.2

2 x B

2 x D

4 x

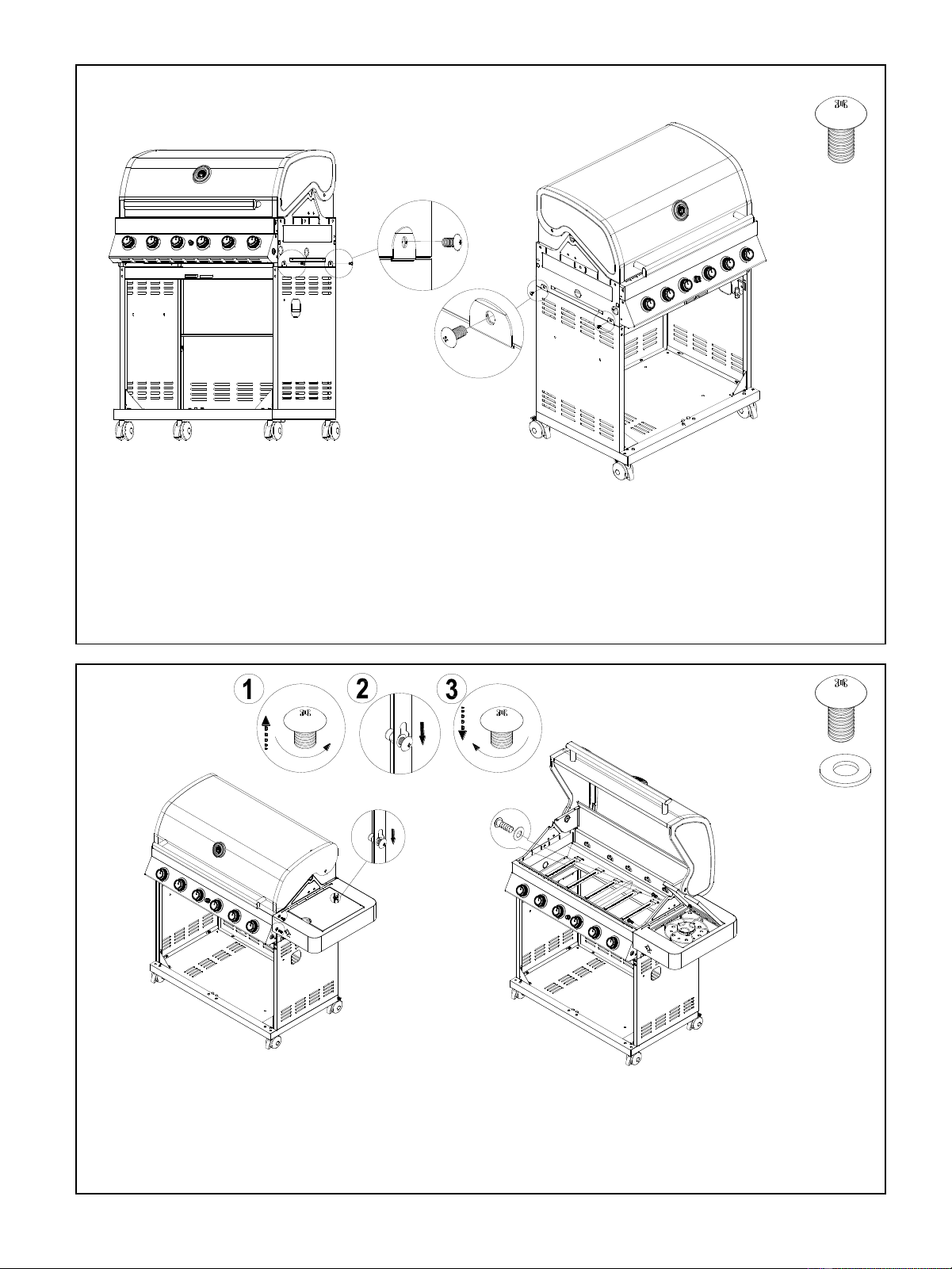

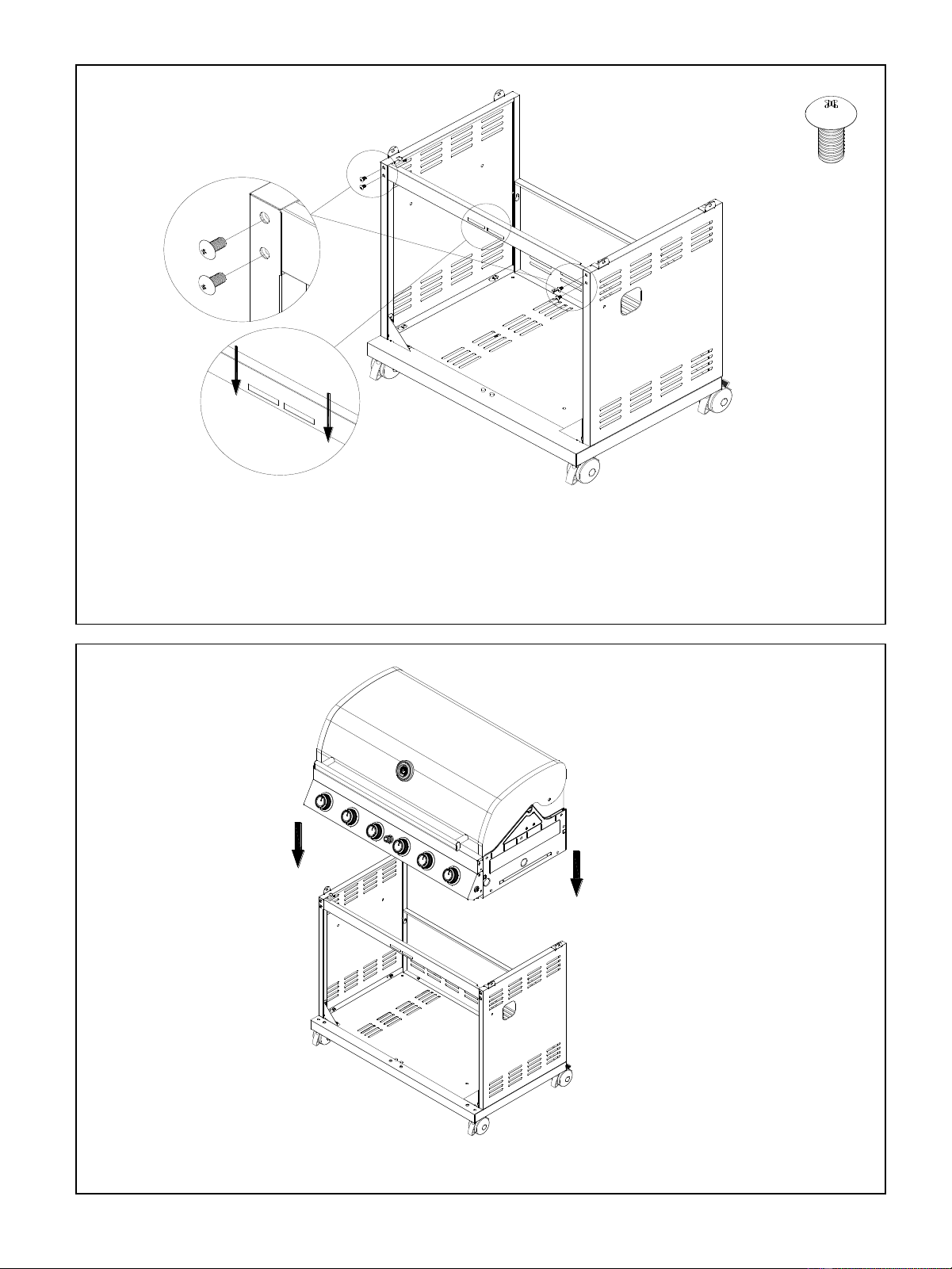

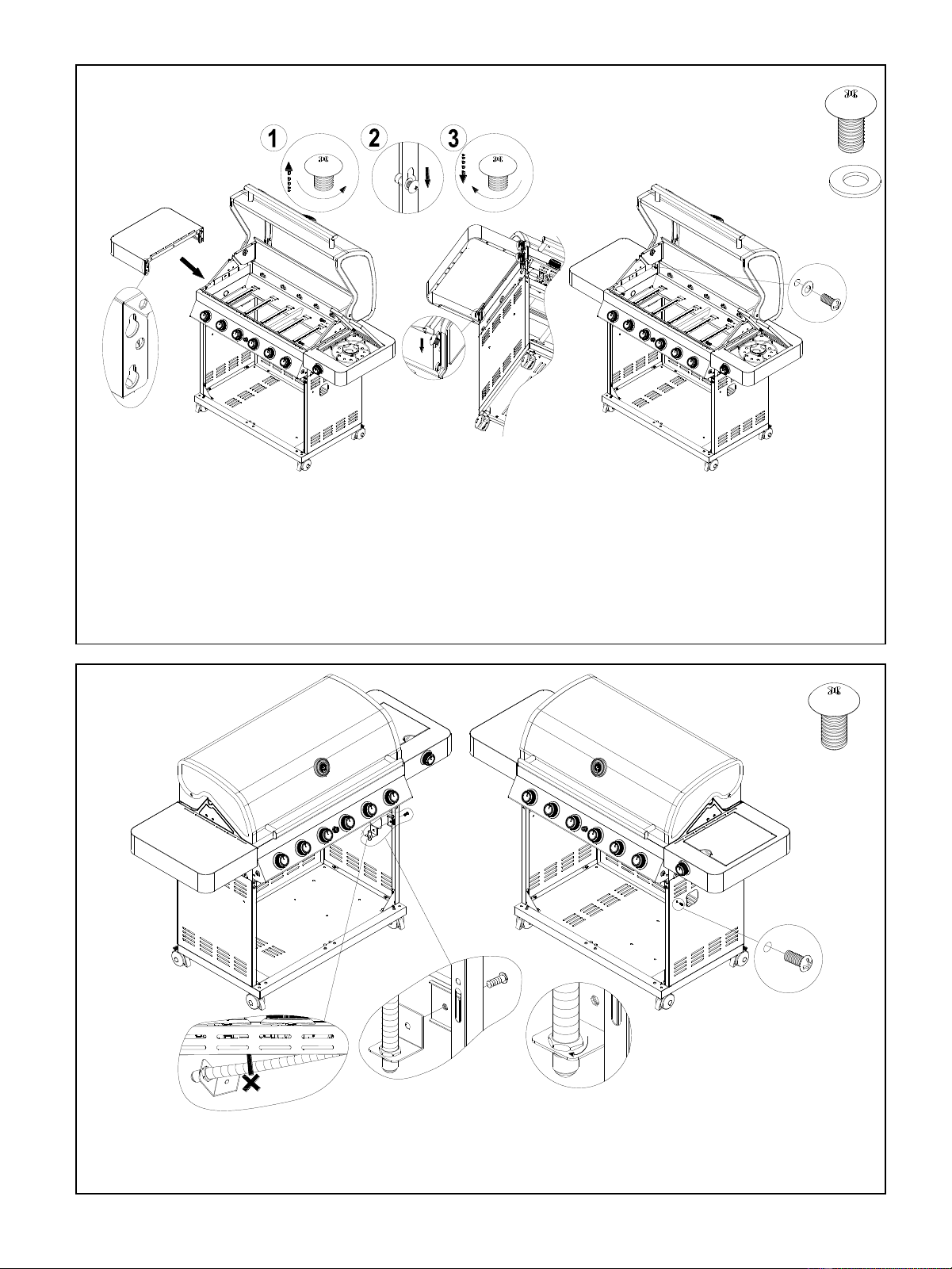

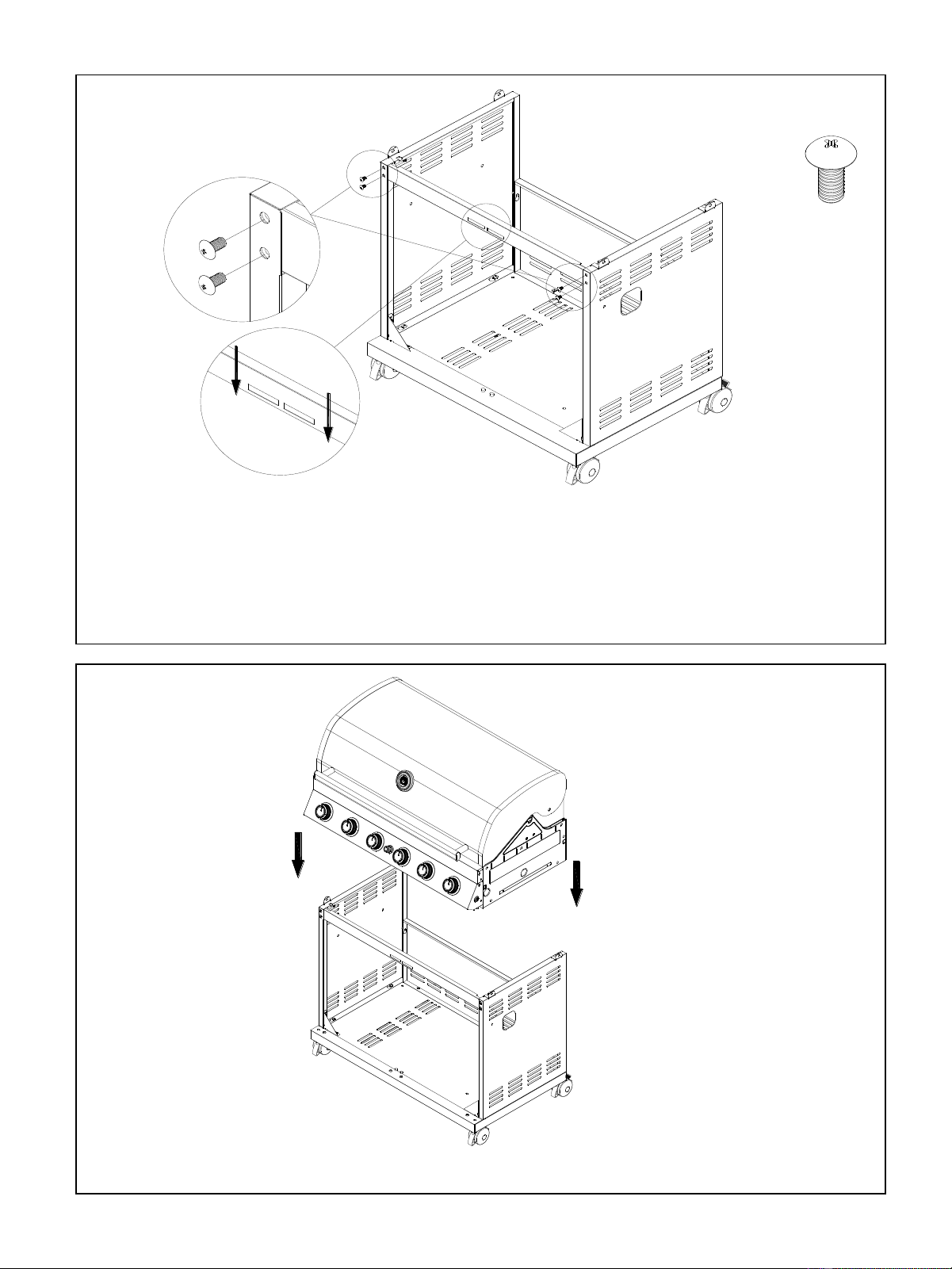

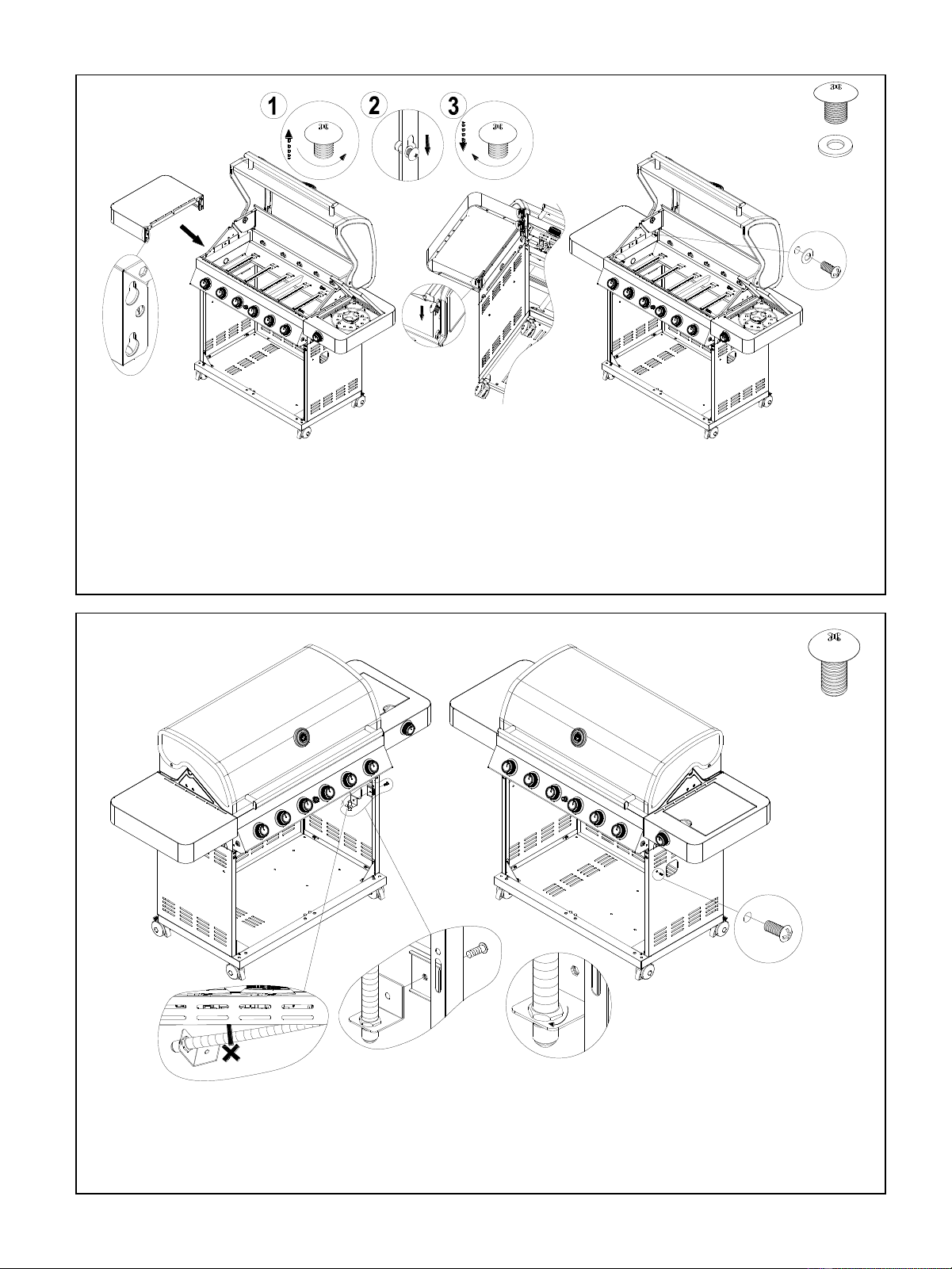

Screw the grill body and the

cart tightly with four B screws.

1.Half screw out the three big screws outside the grill body,

then put Part No.25 onto the relevant screw holes and screw tightly.

2.Screw Part No.25 tightly with B screw and D spacer inside the grill body.

Figure 9

Figure 10

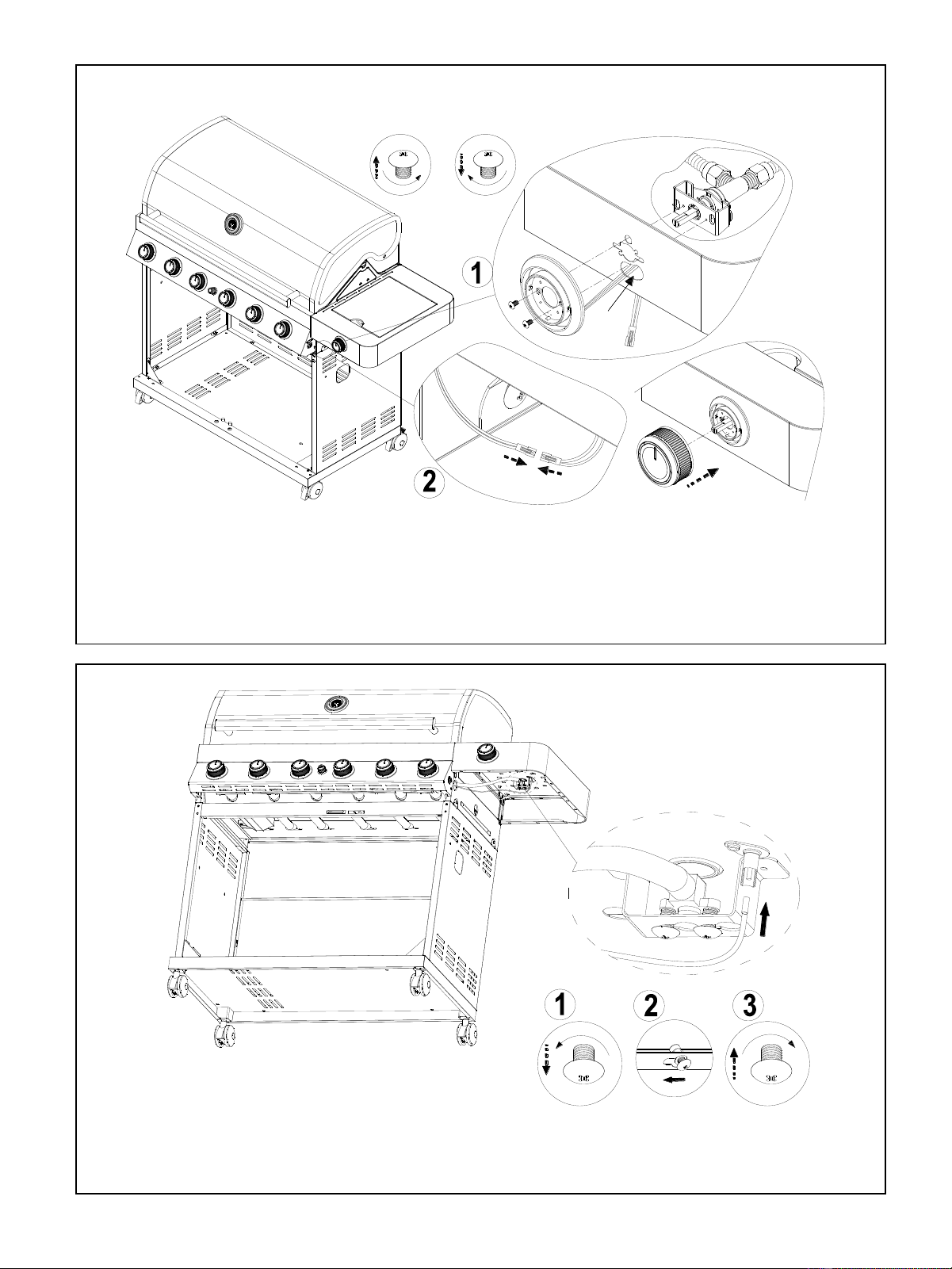

1. Insert Part No.30, Part No.31, Part No.32 and Part No.33 as the figure shows.

2. Insert the wire as the figure shows.

Half screw out the screw in Part No.27,

then put it into the hole of Part No.22

and screw tightly.

Figure 11.1

Figure 12

2 x B

2 x D

1.Half screw out the three big screws on the grill body,

then put Part No.66 onto the relevant screw holes and screw tightly.

2.Screw Part No.66 tightly with B screw and D spacer inside the grill body.

1 x

Fixed Part No.58 onto the right plate with one A screw.

Figure 11.2 Figure 11.3

Figure 13.1

Figure 14.1

Figure 14.2 Figure 14.3

Figure 13.2

1.Install Part No. 50 onto Part No.51 with A screws. (Figure 14.1)

2.Put the C part into the relevant hole in the bottom plate. (Figure 14.2)

3.Put Part No.51 into the C part. (Figure 14.2)

4.Then put the door into by pressing the flexible axis upward.

2 x

4 x

Install Part No. 71 onto Part

No.38,No.39 with A screws.

Install Part No. 72 onto Part

No.39 with B screws.

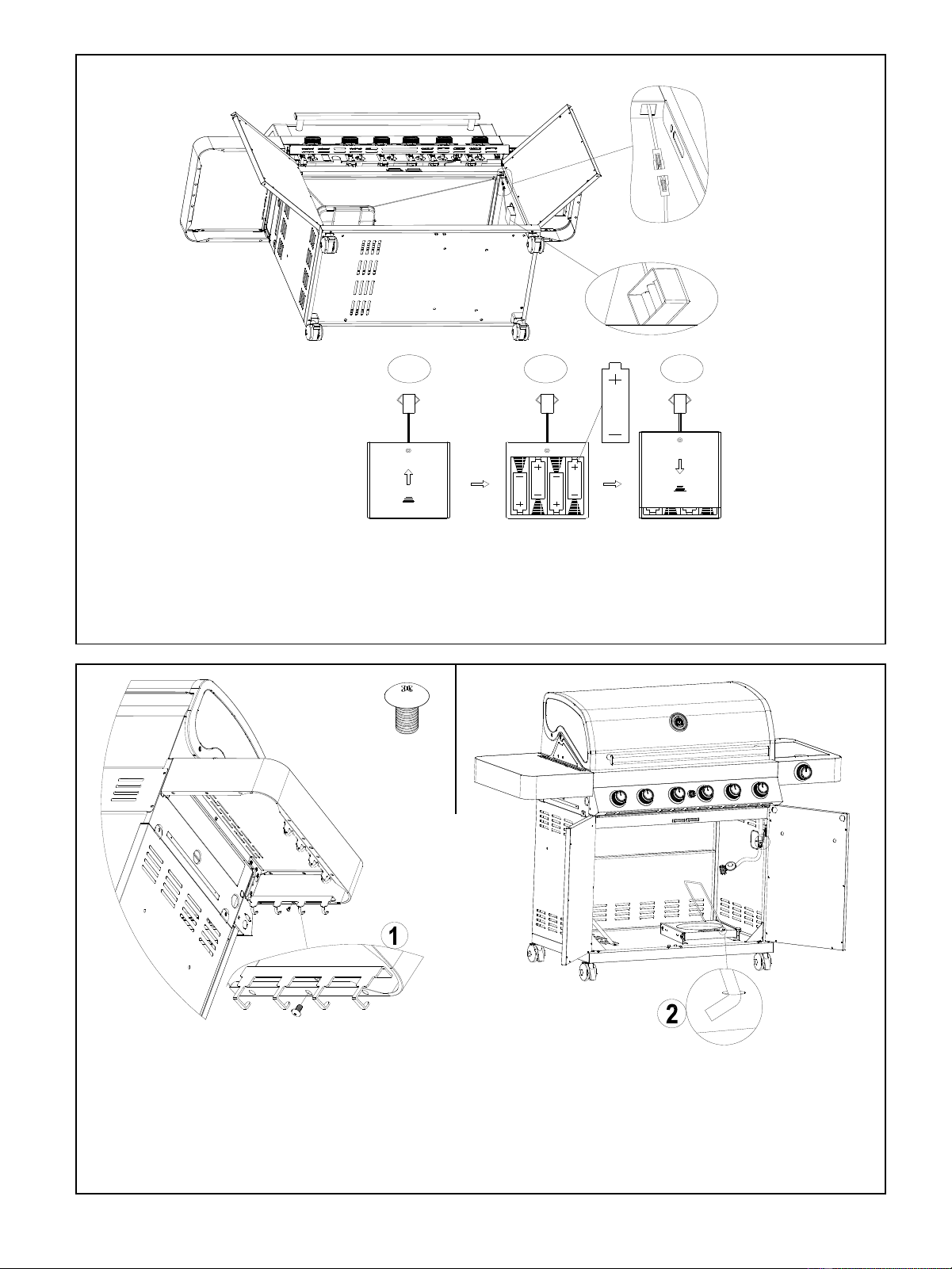

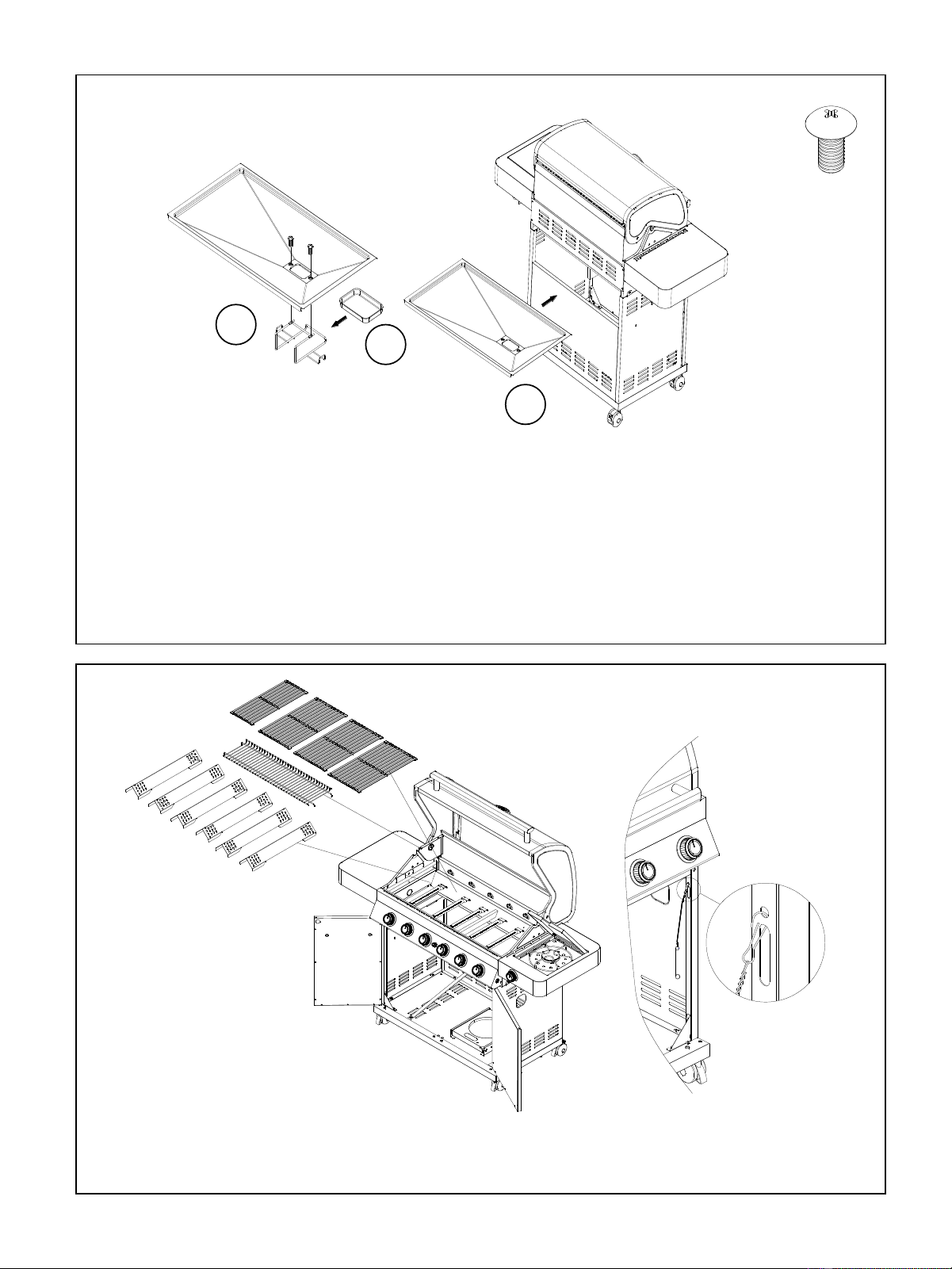

Figure 15

Figure 16

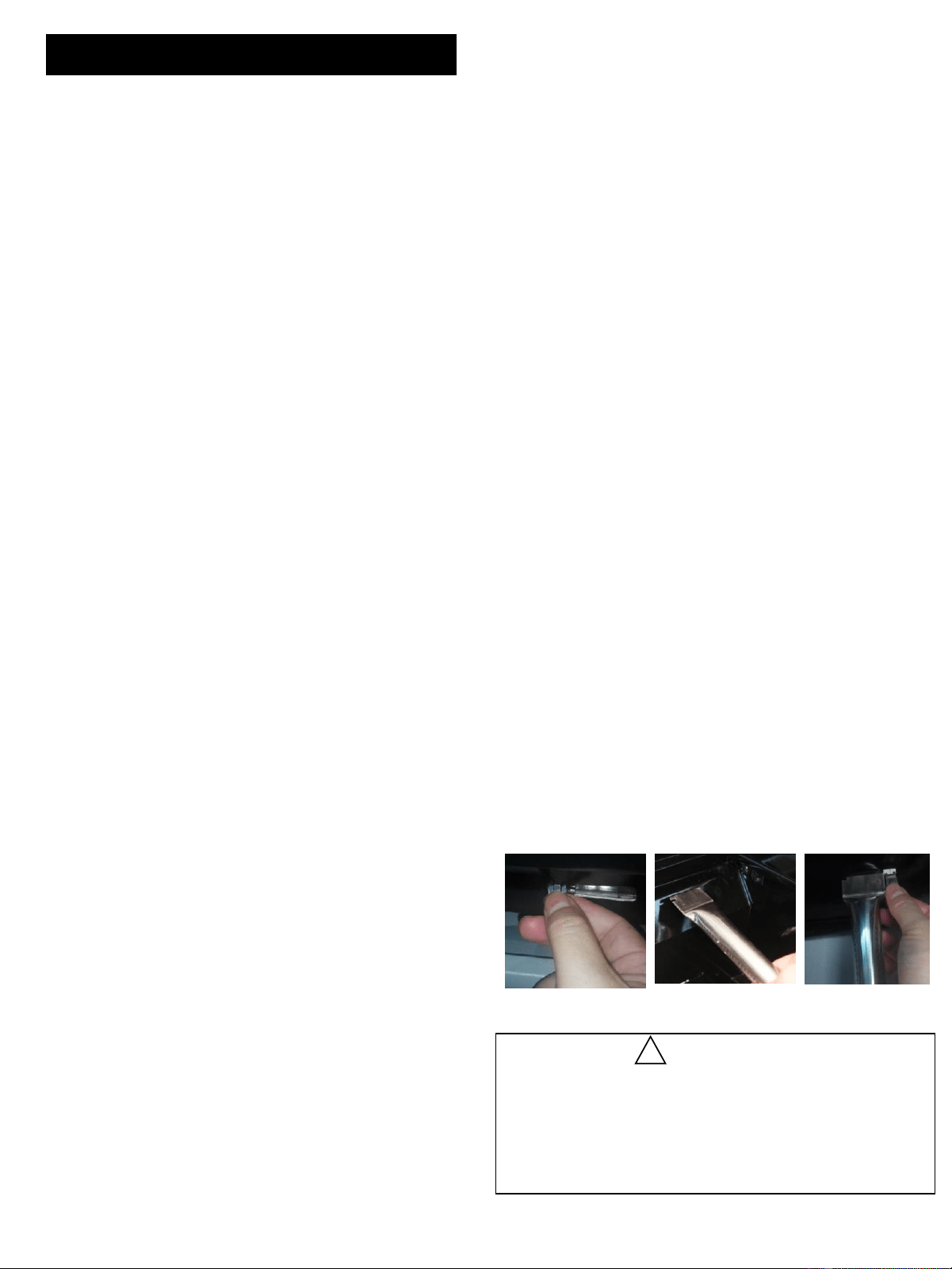

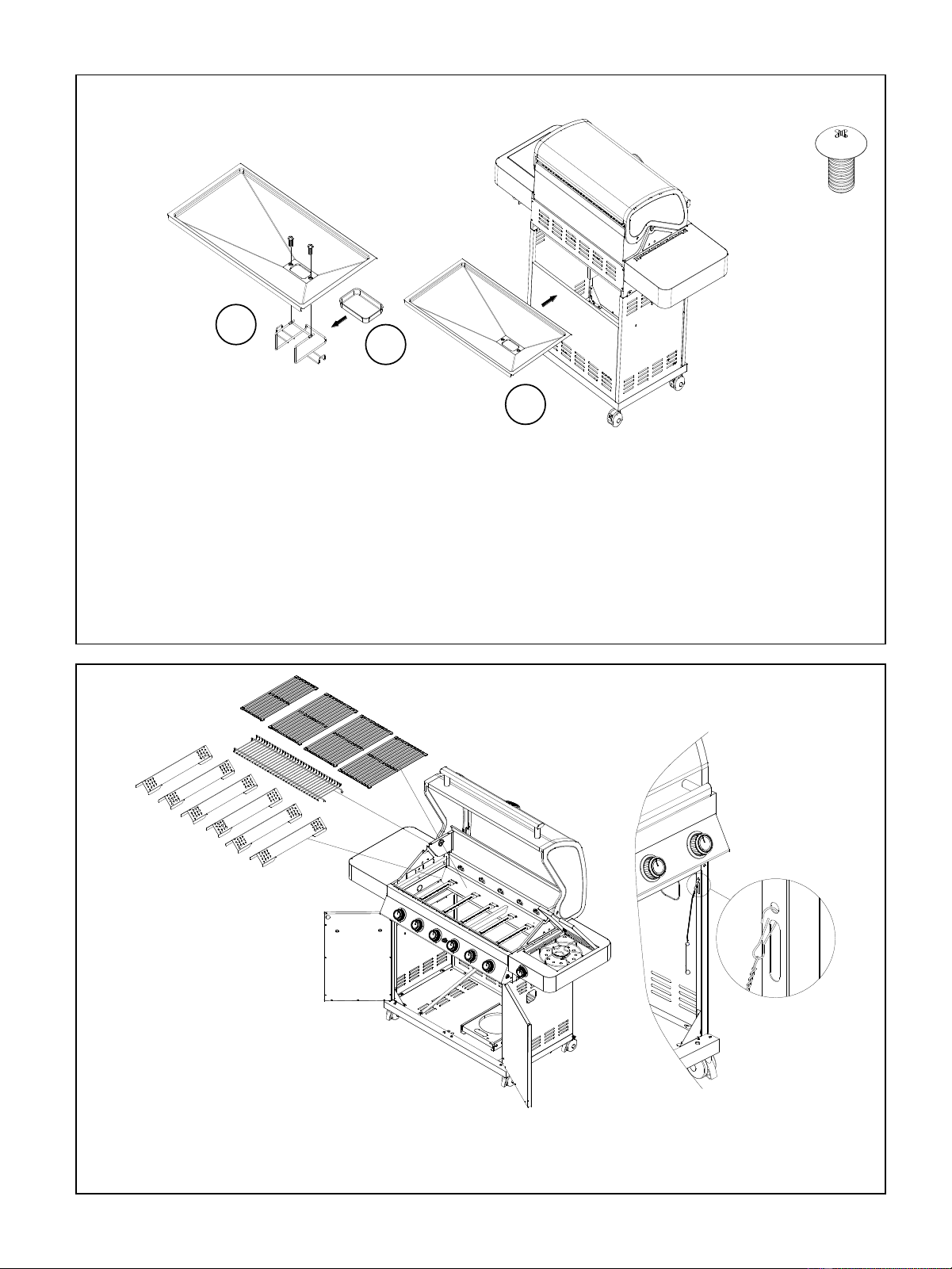

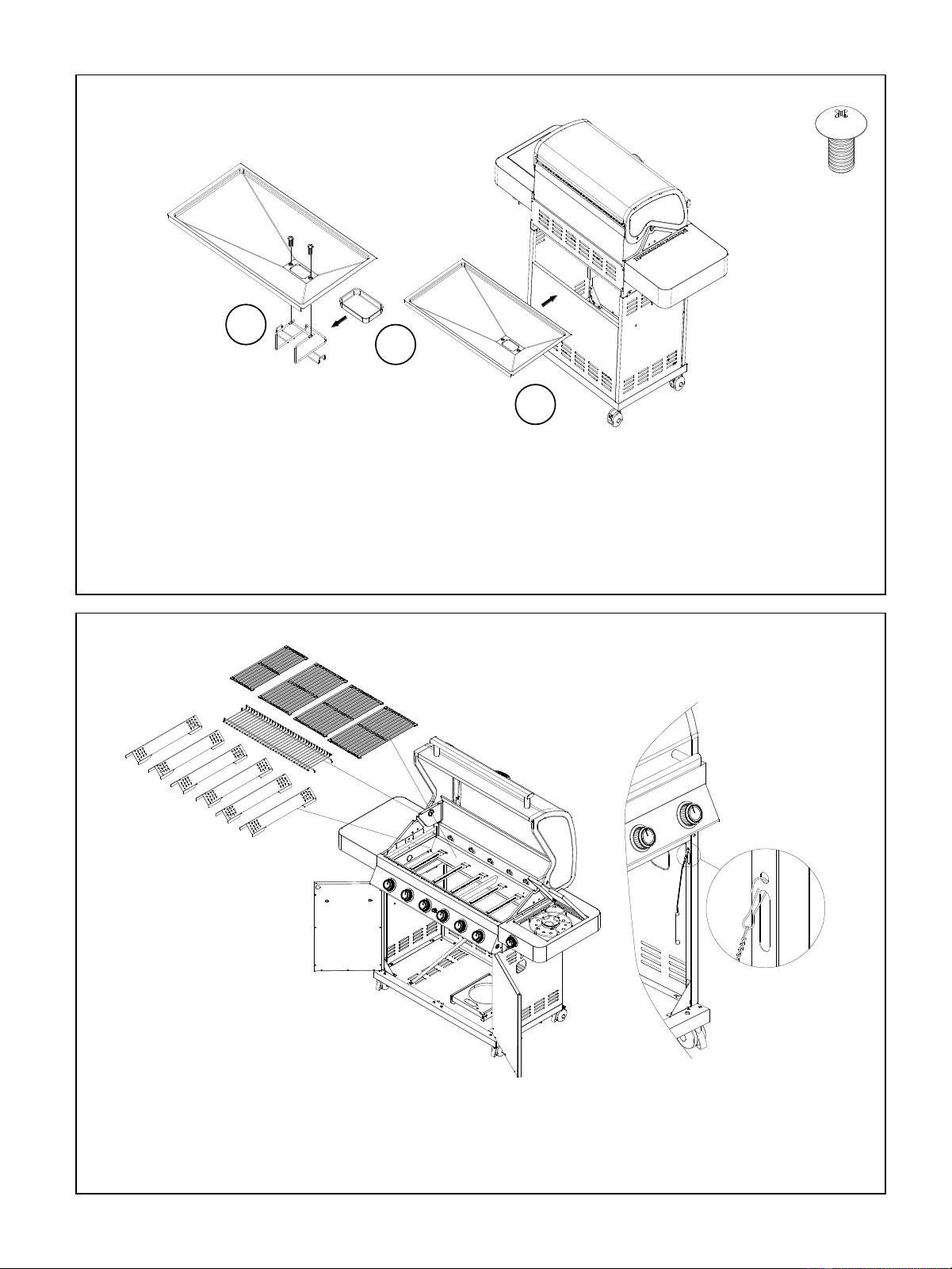

Put Part No. 7, Part No. 8 , Part No. 9 , Part No. 73 and Part No. 49 into the relevant place.

2 x

1.Install Part No.14 onto Part No.16 with two A screws.

2.Put Part No.15 into Part No.14.

3.Put the grease tray into the grill body.

Figure 17

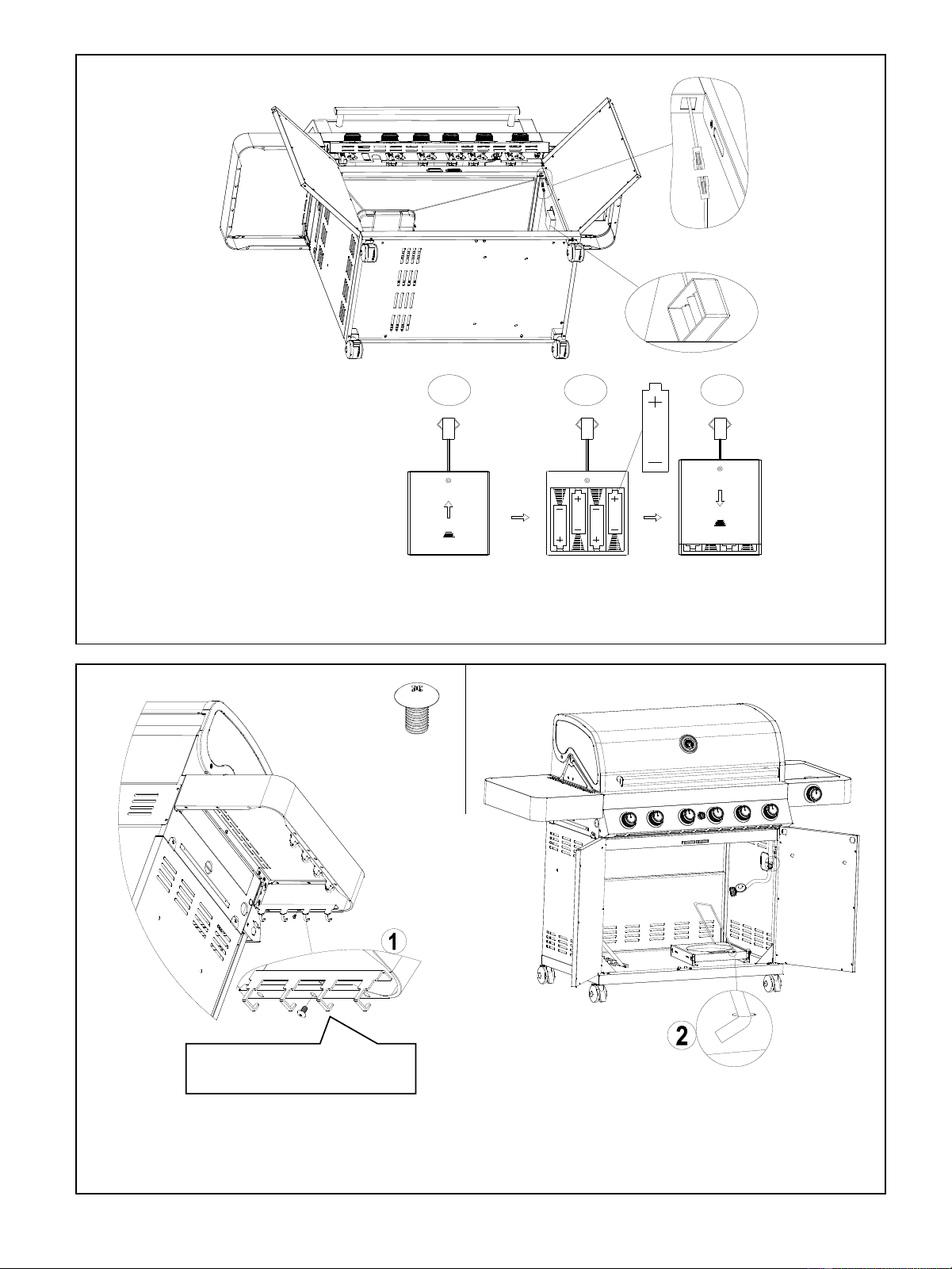

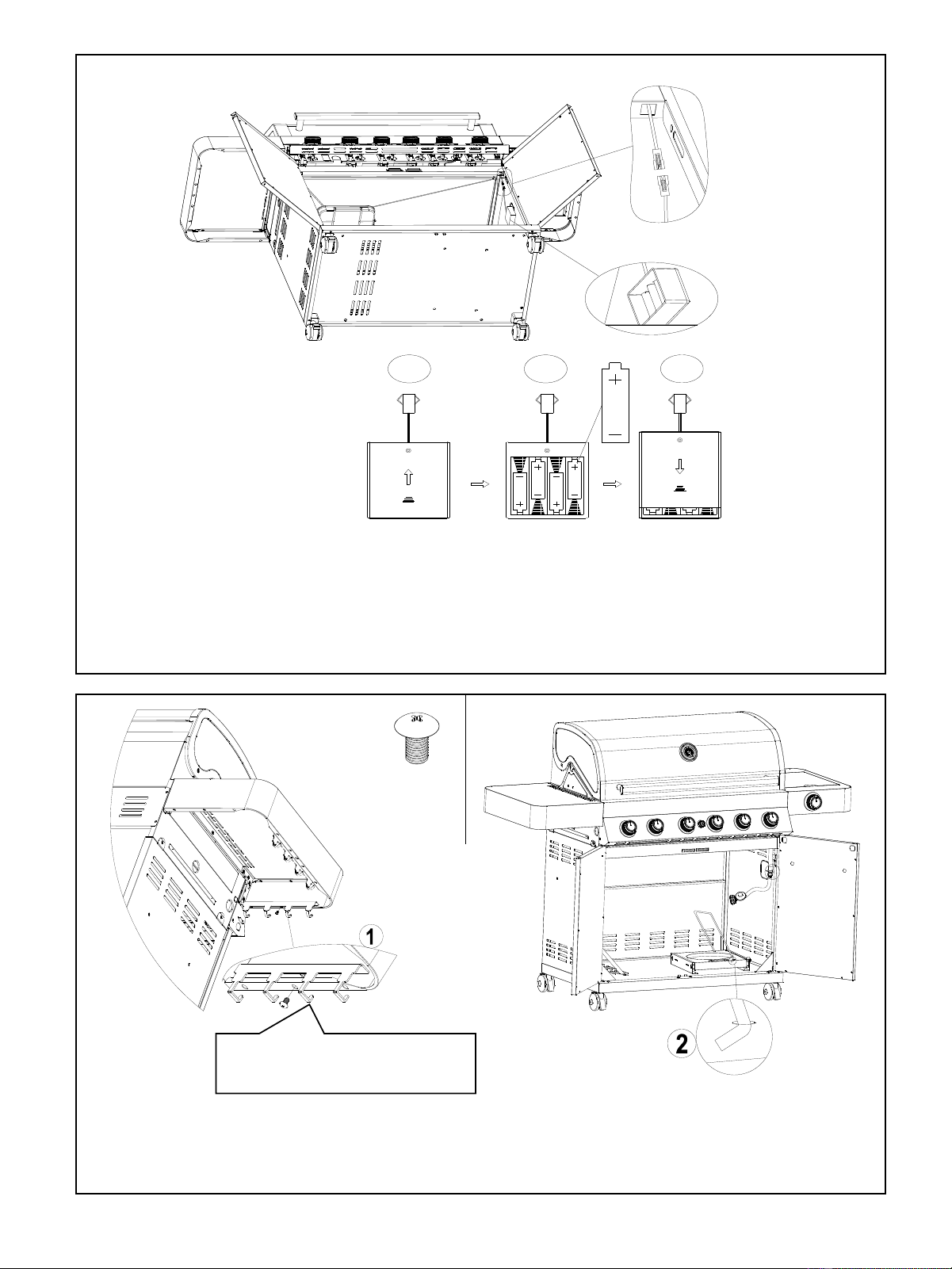

Connect Part No.54 to Part No.41.

Figure 18.1 Figure 18.2

Install Part No. 26 onto the side plate.

1 x

Install Part No. 48 onto Part No.72.

assemble it on the side or fro

nt of the left/right side table

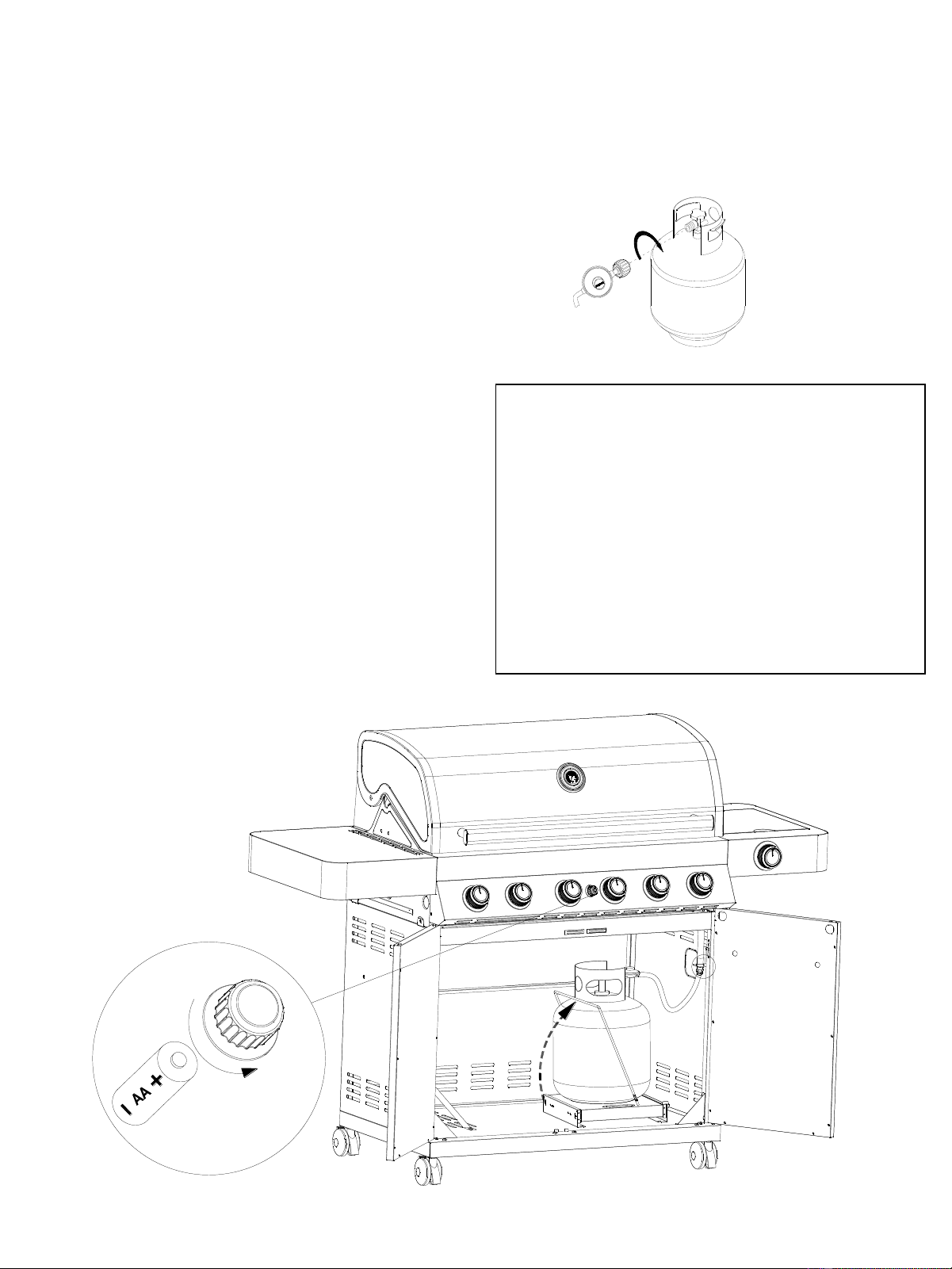

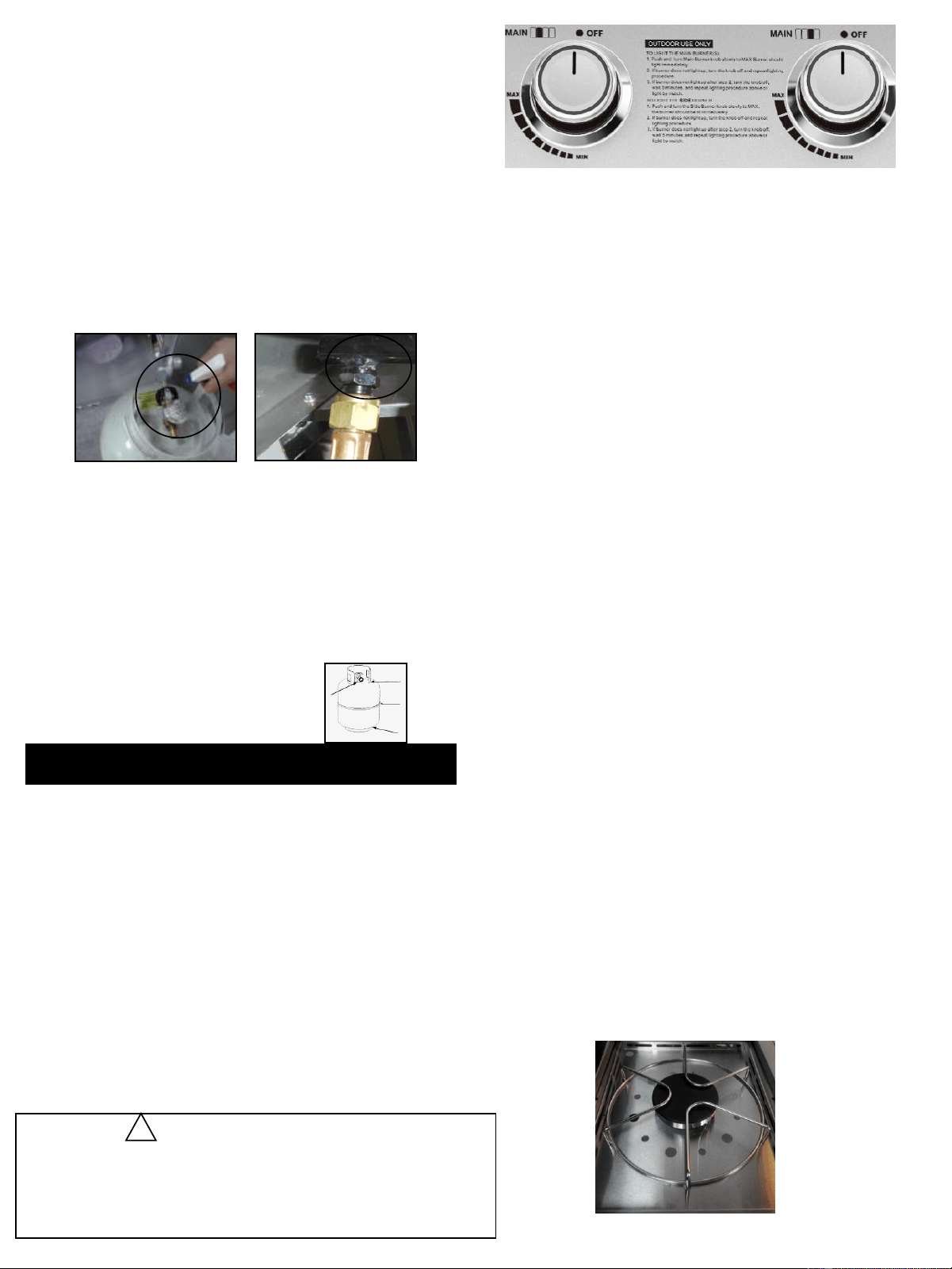

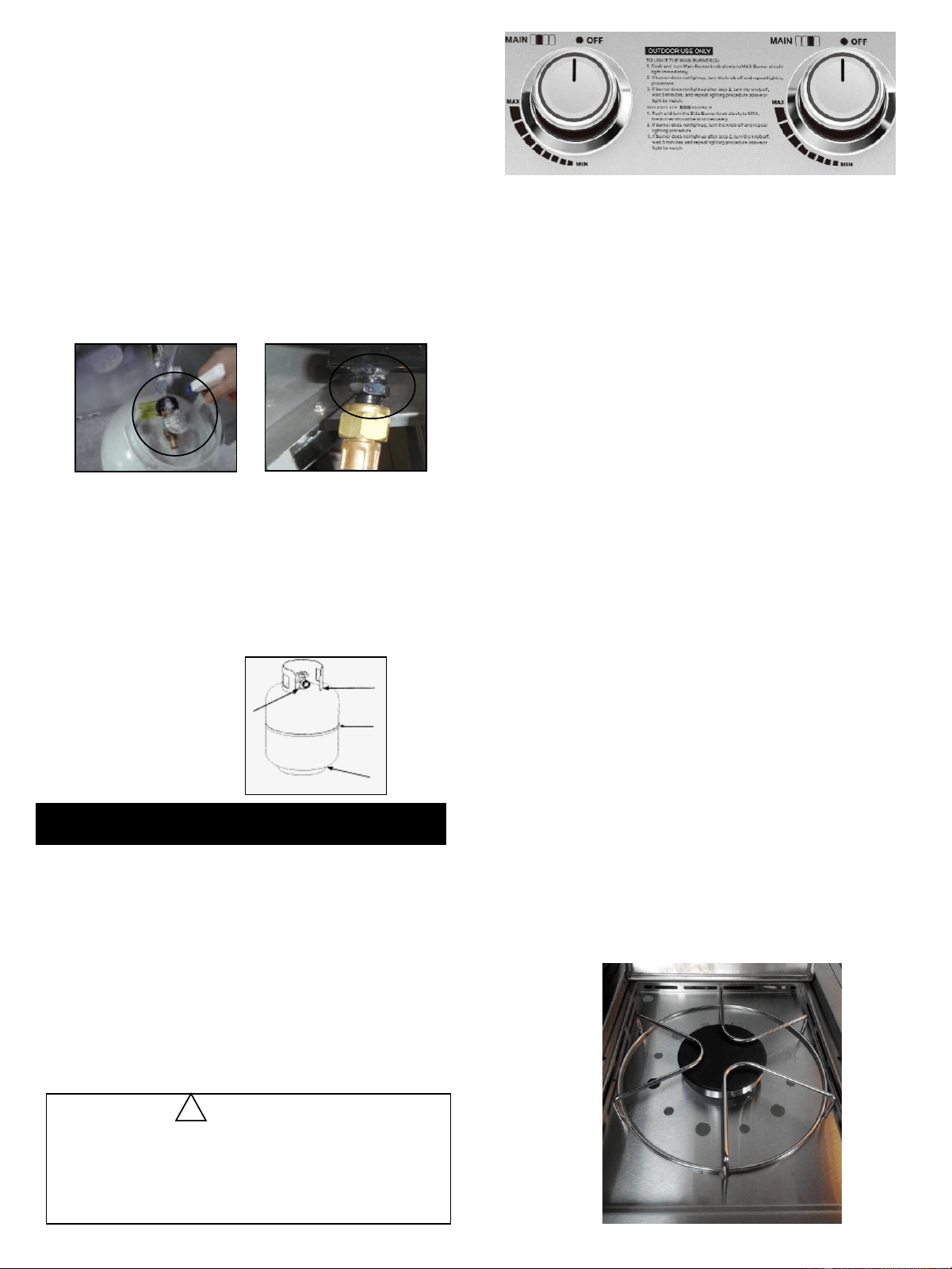

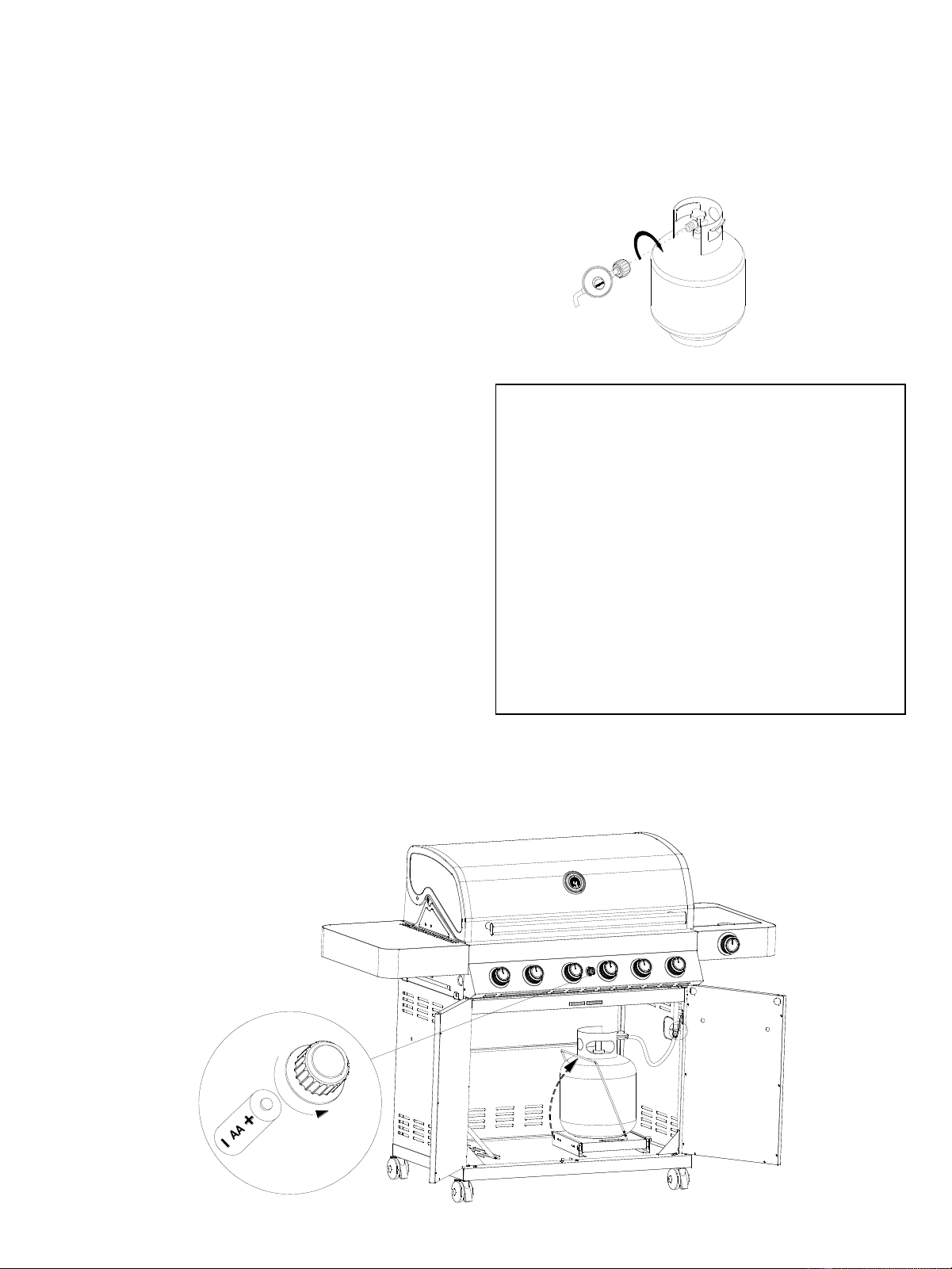

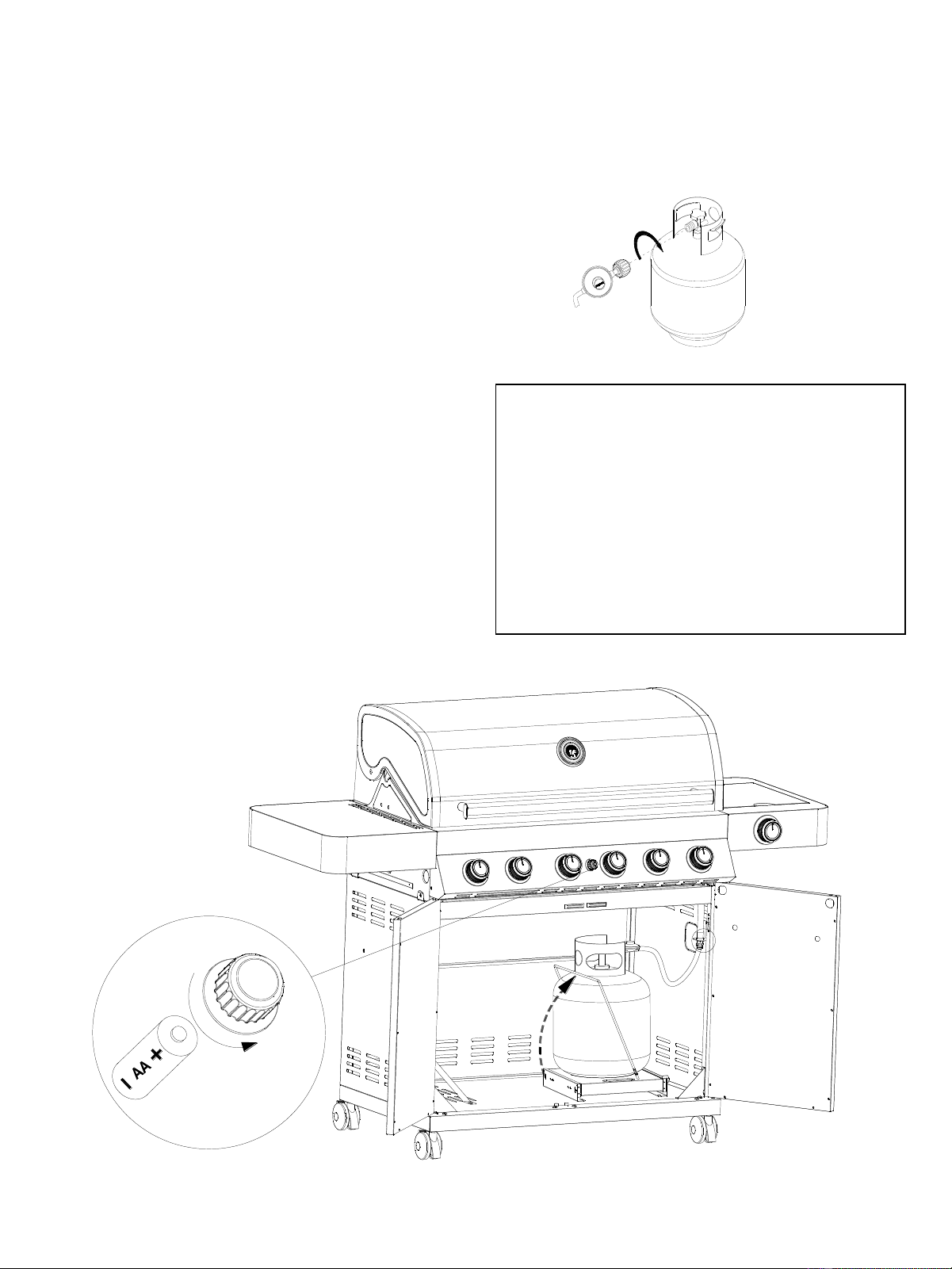

Connecting LP Gas Tank to LP Grill

1. Place foot ring of 20 lb tank into the hole in bottom

panel. Make sure the tank valve is in OFF

position.(Fig.20).

2. Check the tank valve to ensure it has proper

external mating threads to fit the hose and regulator

assembly provided.

3. Make sure all burner valves are in OFF position.

4. Inspect the valve connection port and regulator

assembly. Look for damage or debris. Remove any

debris. Inspect hose for damage. Never use

damaged or plugged equipment.

5. When connecting regulator and hose assembly to

tank valve hand tighten quick coupling nut clockwise

to a full stop (Fig.19) Do not use a wrench to tighten

because it could damage the quick coupling nut and

result in a hazardous condition.

6. Open tank valve fully (counterclockwise). Use a

soapy water solution to check all connections for

leaks before attempting to light your grill. If a leak is

found, turn tank valve off and do not use your grill

until the leak is repaired.

CAUTION: When the appliance is not in use, gas

must be turned off at the supply tank.

Figure 20

Regulator Connection

Figure 19

Congratulations

Your gas grill is now ready for use. Before the

first use and at the beginning of each season

(and whenever the LP gas tank has been

changed):

1. Read all safety, lighting and operating

instructions.

2. Check gas valve orifices, burner tubes and

burner ports for any obstructions.

3. Perform gas leak check according to

instructions found on next page of the manual.

LIGHTING INSTRUCTIONS FOR SIDE BURNER

1. Open side burner lid fully.

2. Push and turn side burner knob to IGNITE/HI

position. At the same time, press and hold

electronic ignition button for 3 to 5 seconds to

light burner.

3. If the side burner does not light after 5 seconds,

turn knob to OFF. Turn gas OFF at LP tank and

wait 5 minutes for gas to clear. Then turn gas

ON at tank and repeat step 2.

4. If burner still does not light, see Match Lighting

section and If Grill Still Fails to Light section on

following page.

Grill Lighting Instructions for Main Burners

1. Do not smoke while lighting grill or checking gas

supply connections.

2. Be sure that LP gas tank is sufficiently full.

3. Be sure all gas connections are securely tightened.

4. Turn on gas supply

5. Open the grill main lid and side burner lid.

6. Push and turn any main burner knob to IGNITE/HI

position, at the same time, press and hold

electronic ignition button for 3 to 5 seconds to light burner.

7. To light burners, push and turn burner knob (s)

to IGNITE/HI. At the same time, press and hold

electronic ignition button for 3 to 5 seconds to light

burner. Adjust knob (s) to desired setting.

8. If the burner does not light after 5 seconds, turn

knob to OFF. Turn gas OFF at LP tank and wait 5

minutes for gas to clear. Then turn gas ON at tank

and repeat step 6.

9. If burner still does not light, see Match Lighting

section and If Grill Still Fails to Light section on

following page.

1. Make a 50/50 (soap/water) mild soap solution.

2. Turn the control knobs to full OFF position; then

turn gas ON at supply tank.

3. Apply the soap solution with a clean brush to all

gas connections. See below. If growing bubbles

appear in the solution the connections are not

properly sealed. Check each fitting and tighten or

repair as necessary.

4. If you have a gas connection leak you cannot

repair, turn gas OFF at supply tank, disconnect

fuel line from your grill and call 1-888-980-4933 or

your gas supplier for repair assistance.

5. Also apply soapy solution to the tank seams. See

below. If growing bubbles appear, shut tank OFF

and do not use or move it! Contact an LP gas

supplier or your fire department for assistance.

WARNING

Failure to open grill lid during the lighting

procedure could result in a fire or explosion

that could cause serious bodily injury, death,

or property damage.

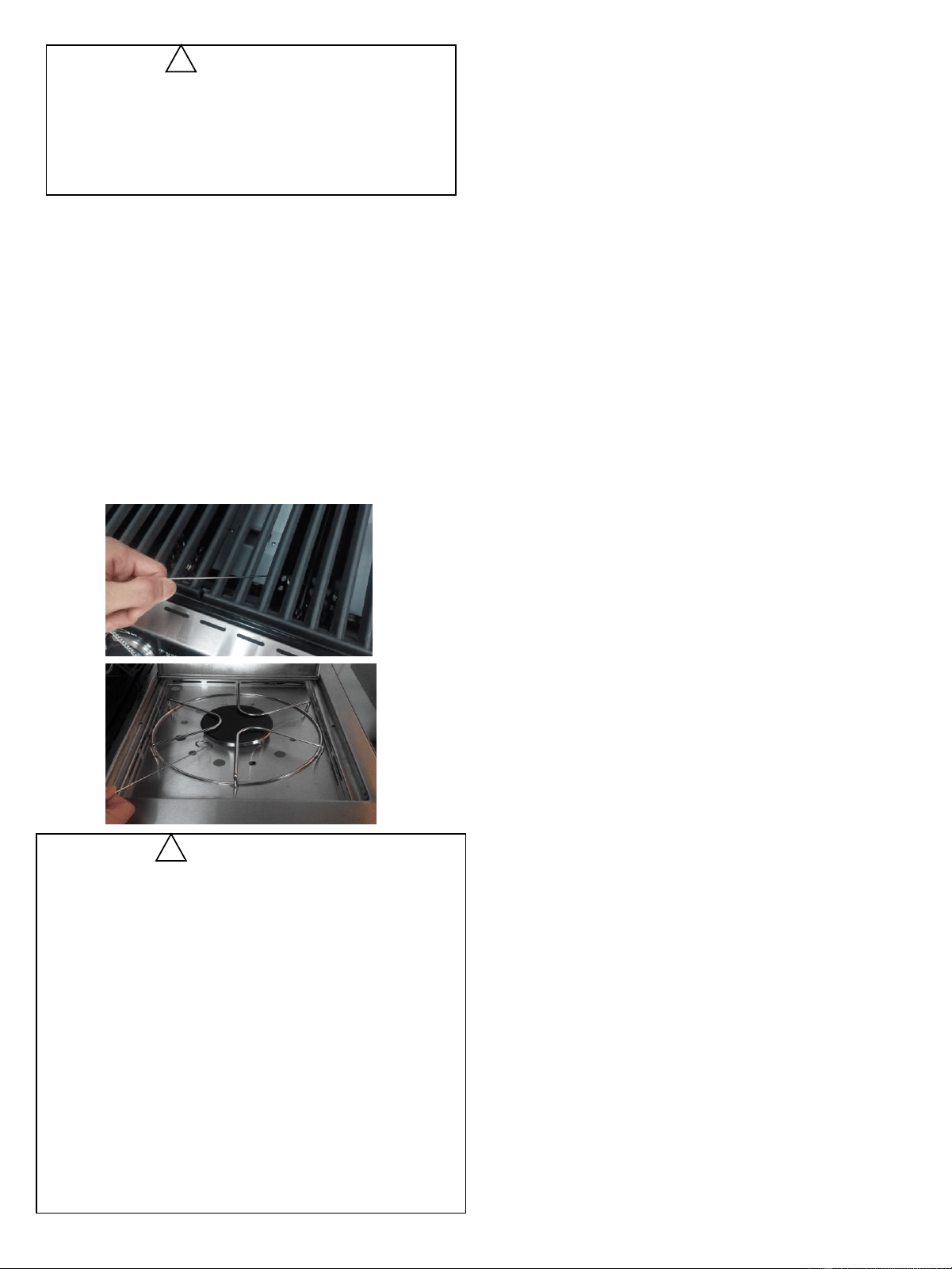

USING THE SIDE BURNER

Inspect the gas supply hose prior to turning the gas

“ON”. If there is evidence of cuts, wear or abrasion,

it must be replaced prior to use. Do not use the

side burner if the odor of gas is present.

WARNING: Always keep your face and body as

far away from the burner as possible when

lighting.

Gas Connection Leak Check

Gas Tank Leak Check

Checking for LP gas leaks

Never test for leaks with a flame. Prior to first use, at

the beginning of each season, or every time your LP

gas tank is changed, you must check for gas leaks.

Grill Lighting Instruction

WARNING

Never lean over the grill cooking area while

lighting your gas grill. Keep your face and body a

safe distance (at least 18 inches) from the

cooking grid surface when lighting your grill by

match.

If Grill Still Fails To Light

1. Check gas supply and connections for leaks. Check

that all wire connections are secure.

2. Repeat basic lighting procedure. If your grill still fails

to operate, turn the gas off at source, turn the control

knobs to OFF, then check the following:

• Misalignment of burner tubes over orifices

Correction: Reposition burner tubes over orifices.

•Obstruction in gas line

Correction: Remove fuel line from grill. Do not smoke!

Open gas supply for 1 second to clear any obstruction

from fuel line. Close off gas supply at source and

reconnect fuel line to grill.

• Plugged orifice

Correction: Remove burners from grill, carefully lift

each burner up and away from gas valve orifice.

Remove the orifice from gas valve and gently clear any

obstruction with a fine wire. Then reinstall all orifices,

burners, and cooking components.

3. If an obstruction is suspected in gas valves, please

call for repair service at 1-888-980-4933 .

4. If the grill still does not light you may need to purge air

from the gas line or reset the regulator excess gas flow

device. Note: This procedure should be done every time

a new LP gas tank is connected to your grill.

To purge air from your gas line and/or reset the

regulator excess gas flow device:

• Turn the control knob to OFF position.

• Turn off the gas at the tank valve.

• Disconnect regulator from LP gas tank.

• Let unit stand for 5 minutes.

• Reconnect regulator to the LP gas tank.

• Turn the tank valve on slowly until ¼ to ½ open.

• Open the grill lid.

• Set control knobs to OFF. Push and turn any control

knob to HIGH.

• Turn control knobs to HIGH until all the burners are lit

• You may start to use the grill

5. If all checks or corrections have been made and you

still have questions about operating your gas grill, call

the Customer Service Helpline 8 AM – 5 PM PST,

Monday through Friday at 1-888-980-4933

WARNING

Should a “FLASH-BACK” fire occur in/or

around the burner tubes, follow the instructions

below. Failure to comply with these instructions

could result in a fire or explosion that could

cause serious bodily injury, death, or property

damage.

• Shut off gas supply to the gas grill.

• Turn the control knobs to OFF position.

• Put out any flame with a proper fire extinguisher.

• Open grill lid.

• Once the grill has cooled down, clean the burner

tubes and burners according to the cleaning

instructions found on page 15.

Manually Lighting Your Grill by Match

1. Take the manual lighting stick

2. Insert a match into the lighting stick.

3. Follow steps 1 through 5 of the Basic Lighting

Procedure.

4. Light the match and extend the lighting stick to

cooking grid surface.

5. Turn the desired control knob to the HI/position

setting to release gas. The burner should light

immediately.

To ensure a proper working unit the following proper

care and maintenance is suggested.

Cleaning Cooking Grids

We suggest you wash your cooking grids in a mild soap

and warm water solution. You can use a wash cloth or

soft brush to clean your cooking grids.

Cleaning Heat diffusers

Periodically you should wash the heat diffusers in a

soap and warm water solution. Use a soft brush to

remove stubborn burnt-on cooking residue. The heat

diffusers should be dry before you reinstall them.

Cleaning Grease Tray

The grease tray should be emptied and wiped

down periodically and washed in a mild

detergent and warm water solution. A small

amount of sand or cat litter may be placed in

bottom of grease tray to absorb the grease.

Check the grease tray frequently, don’t allow

excess grease to accumulate and overflow out of the

grease tray.

Annual Cleaning of Grill Interior

Burning-off the grill after every use will keep it ready for

your next use. However, once a year you should give

the entire grill a thorough cleaning to keep it in top

operating condition. Follow these steps.

1. Turn all burner valves to full OFF position.

2. Turn LP gas tank valve to full OFF position.

3. Detach LP gas hose and regulator assembly from

your gas grill. Inspect for any damage and replace as

necessary with manufacturer replacement part number

found on parts list.

4. Remove and clean heat diffusers, cooking grids and

grill burners.

5. Cover each gas valve orifice with aluminum foil.

6. Brush inside and bottom of grill with a nylon brush,

and wash with a mild soap and warm water solution.

Rinse thoroughly and let dry.

7. Remove the aluminum foil, then reinstall heat

diffusers, and cooking grids.

8. Reconnect gas source and observe burner flame for

correct operation.

Cleaning Exterior Surface

•We suggest you wash your grill using a mild soap and

warm water solution. You can use a wash cloth or

sponge for this process. Do not use abrasives or a

brush that might remove finish during the cleaning

process.

Cleaning Exterior Stainless Steel Surfaces

•Weathering and extreme heat can cause exterior

stainless steel surfaces to turn tan in color. Machine

oils used in manufacturing process of stainless steel

can also cause this tanning color. Use a stainless

steel cleaner to polish stainless steel surfaces of

your grill. Never use abrasive cleaners or scrubbers

because they will scratch and damage your grill.

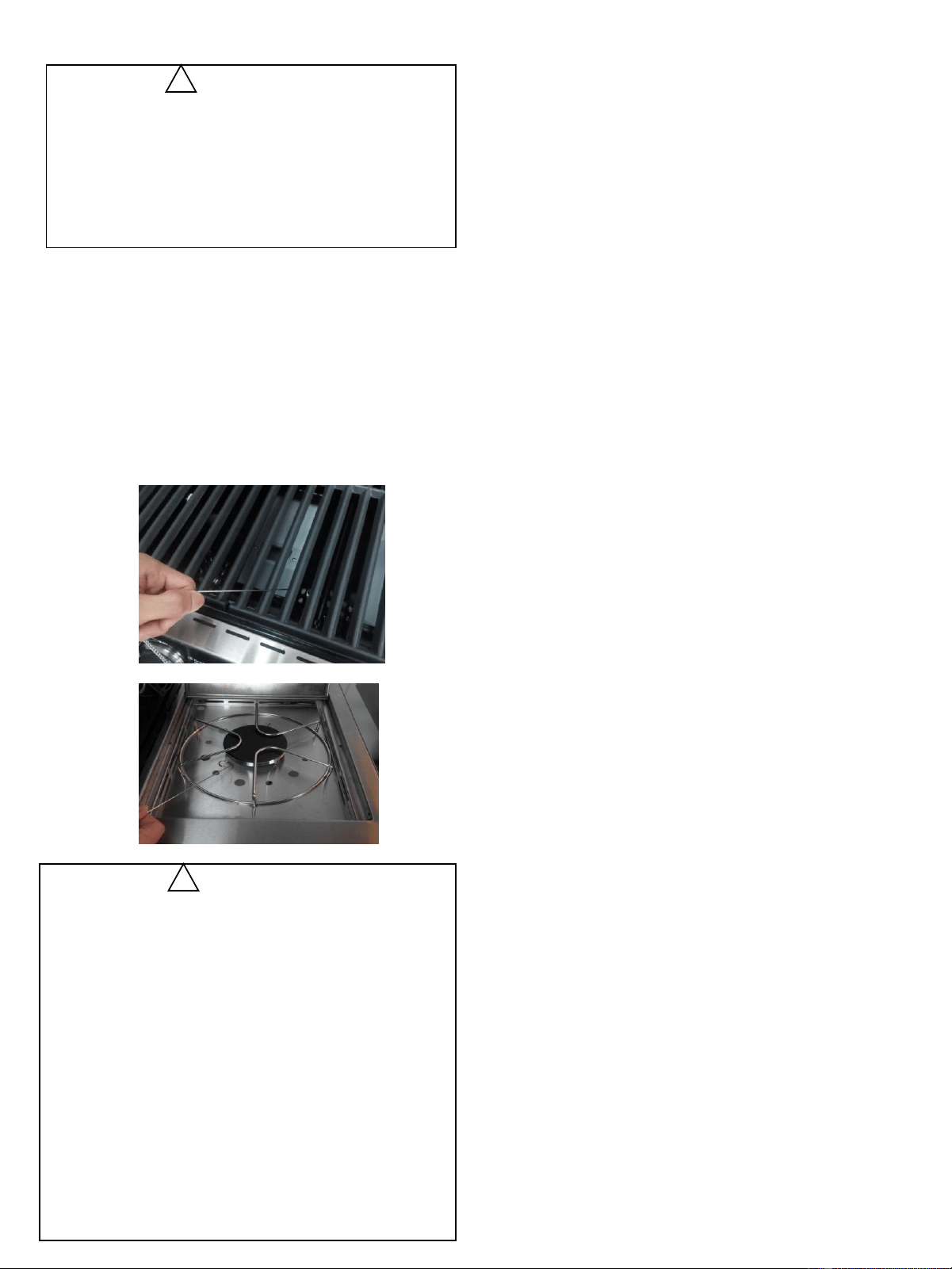

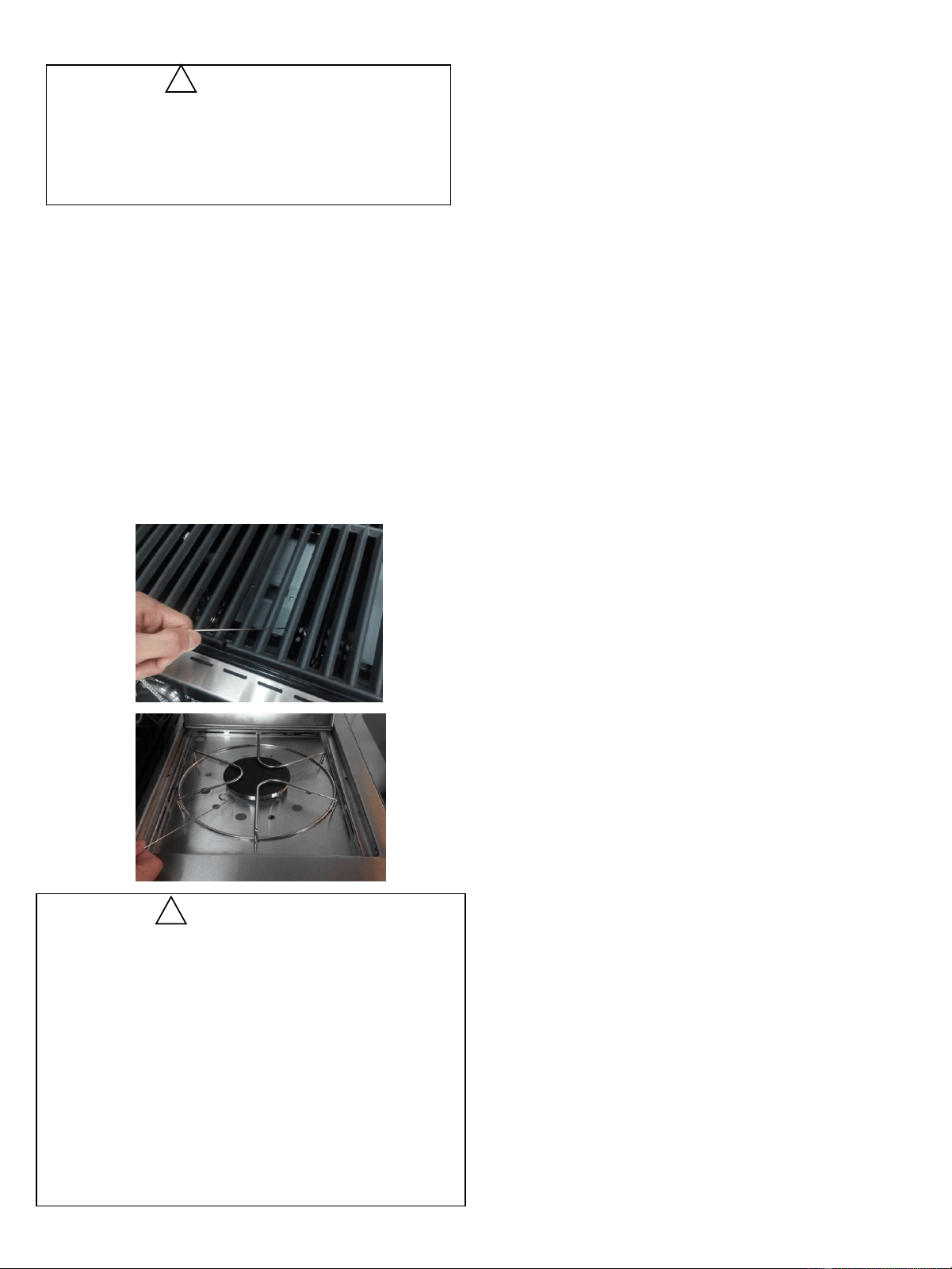

Cleaning Burner Tubes and Burner Ports

To reduce the chance of “FLASH-BACK” the procedure

below should be followed at least once a month in late

summer or early fall when spiders are most active or

when your grill has not been used for a period of time.

1. Turn all burner valves and gas tank valve to off

position.

2. Detach the LP gas regulator assembly from your gas

grill.

3. Remove cooking grids, heat diffusers, and grease

tray from the grill.

4. Remove the screws from the underside of each

burner and lift the burners up and away from the gas

valve orifice.

5. Using a bent stiff wire in the shape of a hook , air

hose or a bottle brush, run it through the burner tube

and inside several times to remove any debris.

6. Replace burners, see illustration below.

WARNING

The location of the burner tube with respect to the

orifice is vital for safe operation. Check to ensure the

orifice is inside the burner tube before using the gas

grill. If the burner tube does not fit over the valve

orifice, lighting the burner may cause explosion

and/or fire.

Cleaning and Maintenance

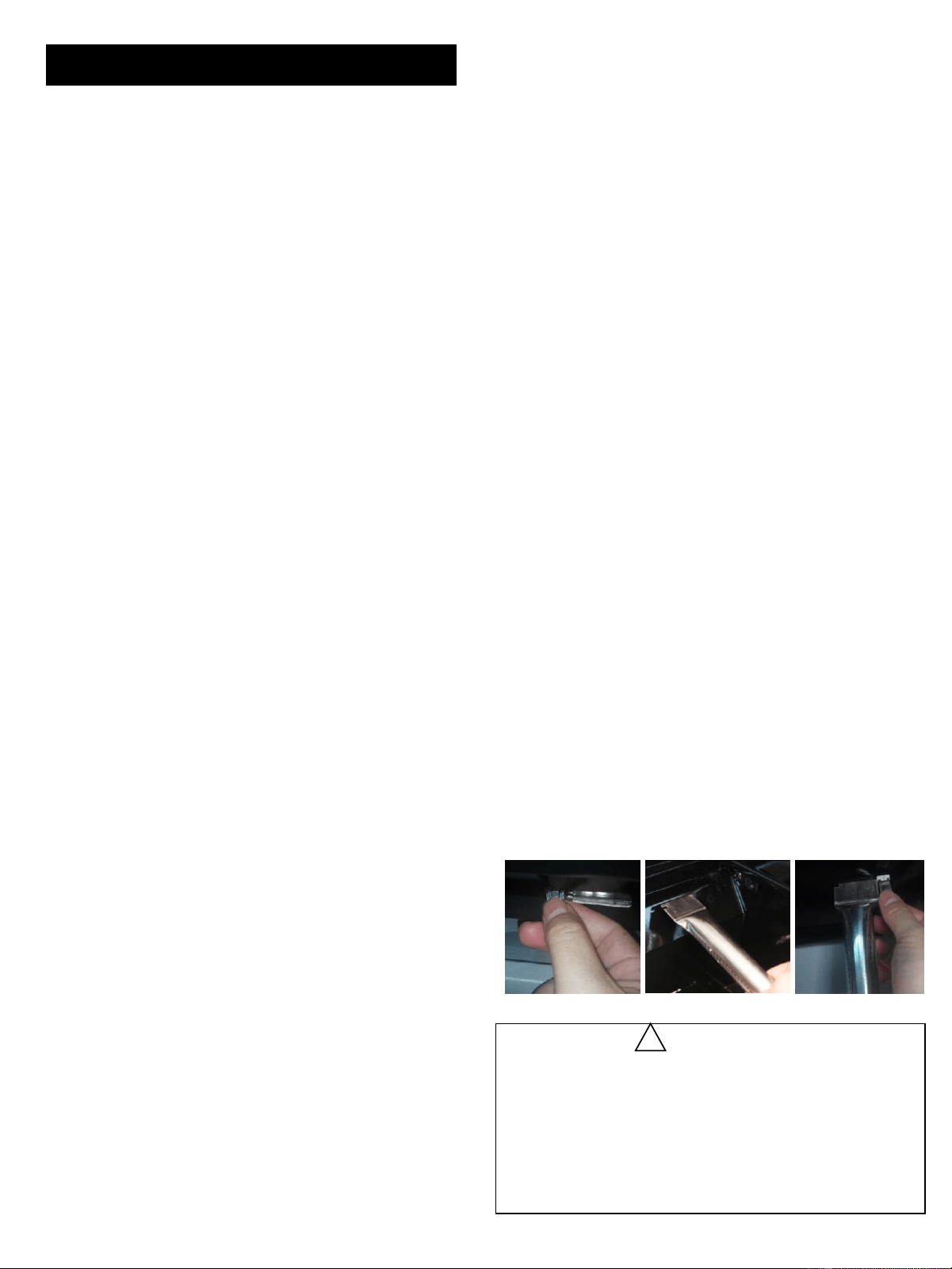

Step 1 Step 2 Step 3

BEFORE CALLING FOR SERVICE

If the grill does not function properly, use the following check list before calling for service.

You should inspect the burners at least once a year or immediately after any of the following

conditions occur:

PROBLEMS WHAT TO DO

Check to see if LP tank is empty.

Clean wires and/or electrode by rubbing

with alcohol and clean swab.

Wipe with dry cloth.

Make sure the wire is connected to

electrode assembly.

Do other burners on the unit operate?

Check to see if other burners operate. If

so, check the gas orifice on the

malfunctioning burner for an obstruction.

Burner flame is yellow or orange, in

combination with the odor of gas.

Refer to Clean Burner Tubes and Burner

Ports on page 15. If problem still exists,

please call 1-888-980-4933.

Low heat with knob in “HI” position. Is the fuel hose bent or kinked?

Is the grill in a dusty area?

Is there adequate gas supply available?

If it is only one burner that appears low,

does the orifice or burner need cleaning?

Is the gas supply or gas pressure low?

Grill won’t light when the control knob is

rotated.

Regardless of which burner cleaning procedure you

use, we recommend you also complete the following

steps to help prolong burner life.

1. Use a fiber pad or nylon brush to clean the entire

outer surface of each burner until free of food residue

and dirt.

2. Clean any clogged ports with a stiff wire, such as

an open paper clip.

WARNING

Spiders and insects can nest inside the burners of

the grill and disrupt gas flow. This very dangerous

condition could cause a fire behind the valve panel,

thereby damaging the grill and making it unsafe for

operation. Inspect the grill at least twice a year.

3. Inspect each burner for damage (cracks or holes)

and if such damage is found, order and install a new

burner. After installation check to ensure that gas

valve orifices are correctly placed inside the ends of

the burner tubes.

Troubleshooting

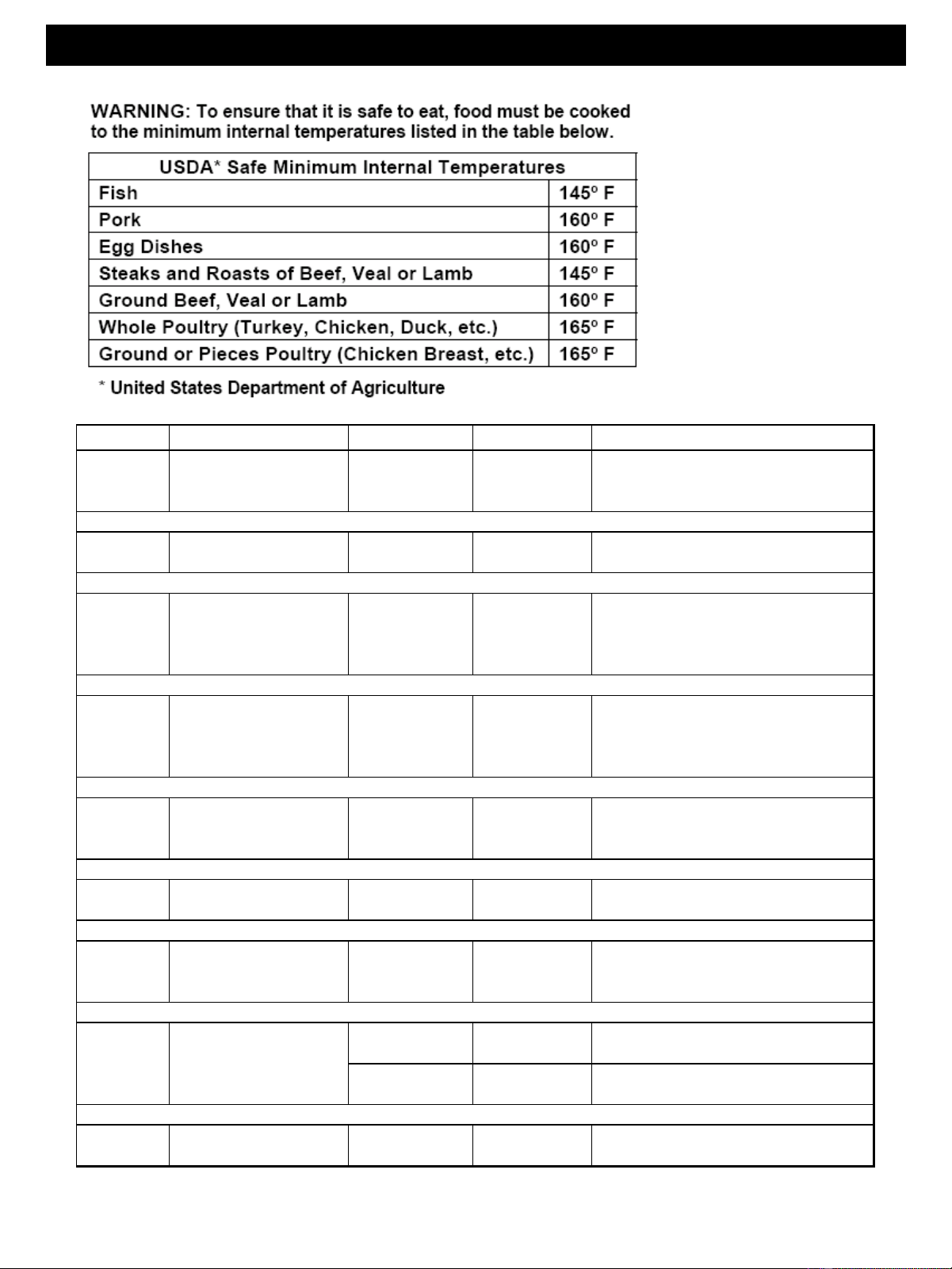

Cooking Instructions

WARNING

Do not leave the grill unattended.

Your grill will get very hot. Never lean over

the cooking area while using your grill. Do not

touch cooking surfaces, grill housing. Grill Lid

or any other grill parts while the grill is in

operation, or until the grill has cooled down

after use. Failure to comply with these

instructions may result in serious bodily injury.

Burn-off

Before cooking on your gas grill for the first time,

you will want to “burn off” the grill to eliminate any

odor or foreign matter. Just ignite the

burners,lower the Lid, and operate grill on the

HIGH setting for 3 to 5 minutes.

Cooking Temperatures

High setting: Only use this setting for fast

warm-up,searing steaks or chops and for burning

food residue off the grill after cooking is complete.

Never use the HIGH setting for extended cooking.

Medium to Low Settings: Most recipes specify

medium to low settings, including all smoking,

rotisserie cooking and for cooking lean cuts such

as fish.

NOTE: Temperature settings will vary with the

temperature and the amount of wind outside your

home.

Direct Cooking

The direct cooking method can be used with the

supplied cooking grids and food placed directly

over the lit grill Burners. Direct cooking requires

the grill lid to be up.The method is ideal for

searing and whenever you want meat, poultry or

fish to have and open-flame barbecued taste.

Deep frying and smoking are also best cooked in

this manner because they require direct heat.

Indirect Cooking

To cook indirectly, the food should be placed on

the left or right side of your grill with the burner lit

on the opposite side. Indirect cooking must be

done with the Lid down.

Flare-ups

The fats and juices dripping from grilled food can

cause flare-ups. Since flare-ups impart a

favorably,distinctive taste and color to food cooked

cover an open flame, they should be accepted up

to a point. Nevertheless, uncontrolled flaring can

result in a ruined meal.

WARNING

Do not line the bottom of the grill housing with

aluminum foil, sand or any substance that will

restrict the flow of grease into the grease tray.

Failure to comply with these instructions could

result in a fire or explosion which could cause

serious bodily injury, death, or property

damage.

CAUTION

To prevent damage to adjacent burner(s), the

fire box heat shield must be securely inserted

in place when operating the Searing burner.

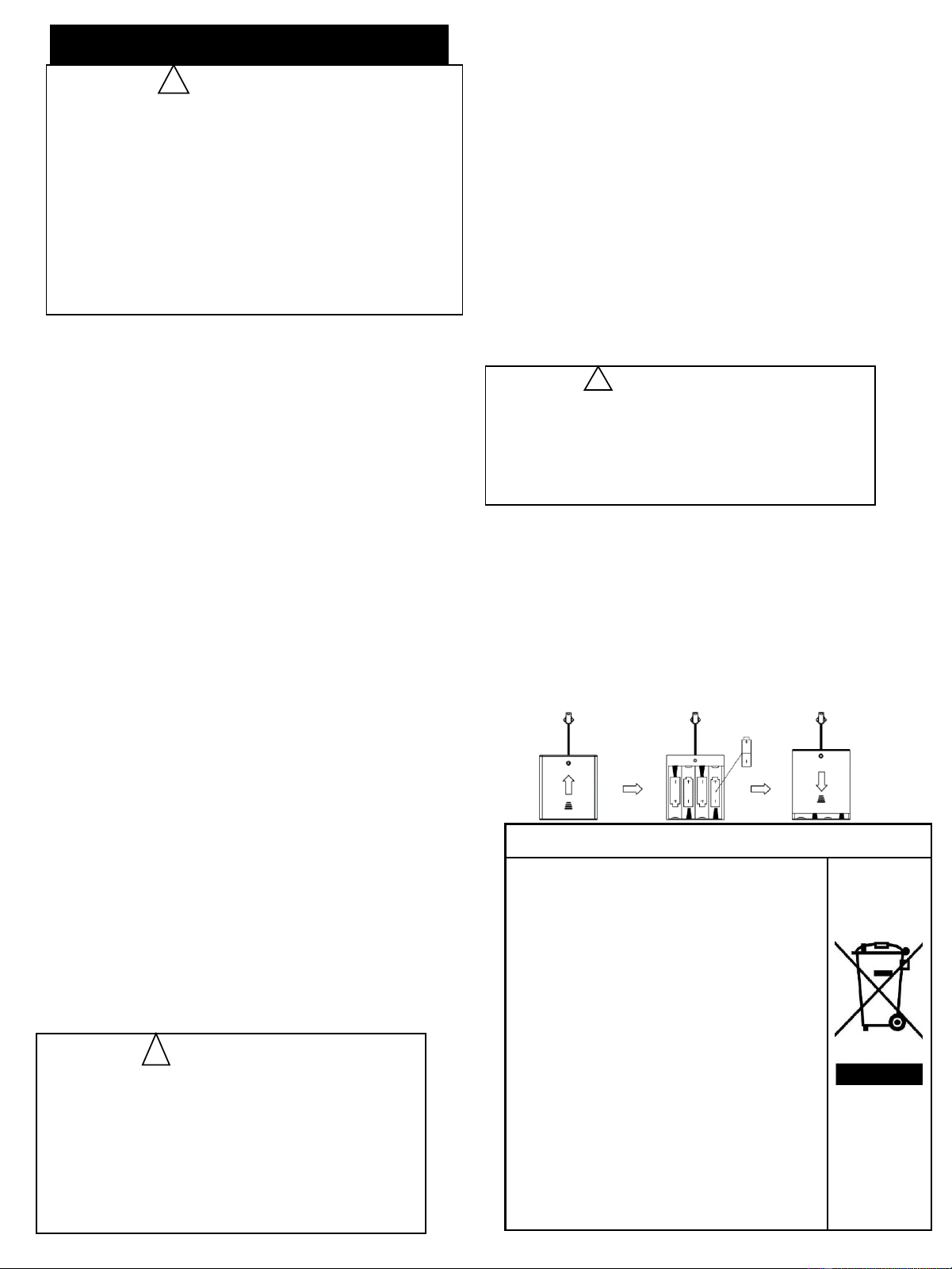

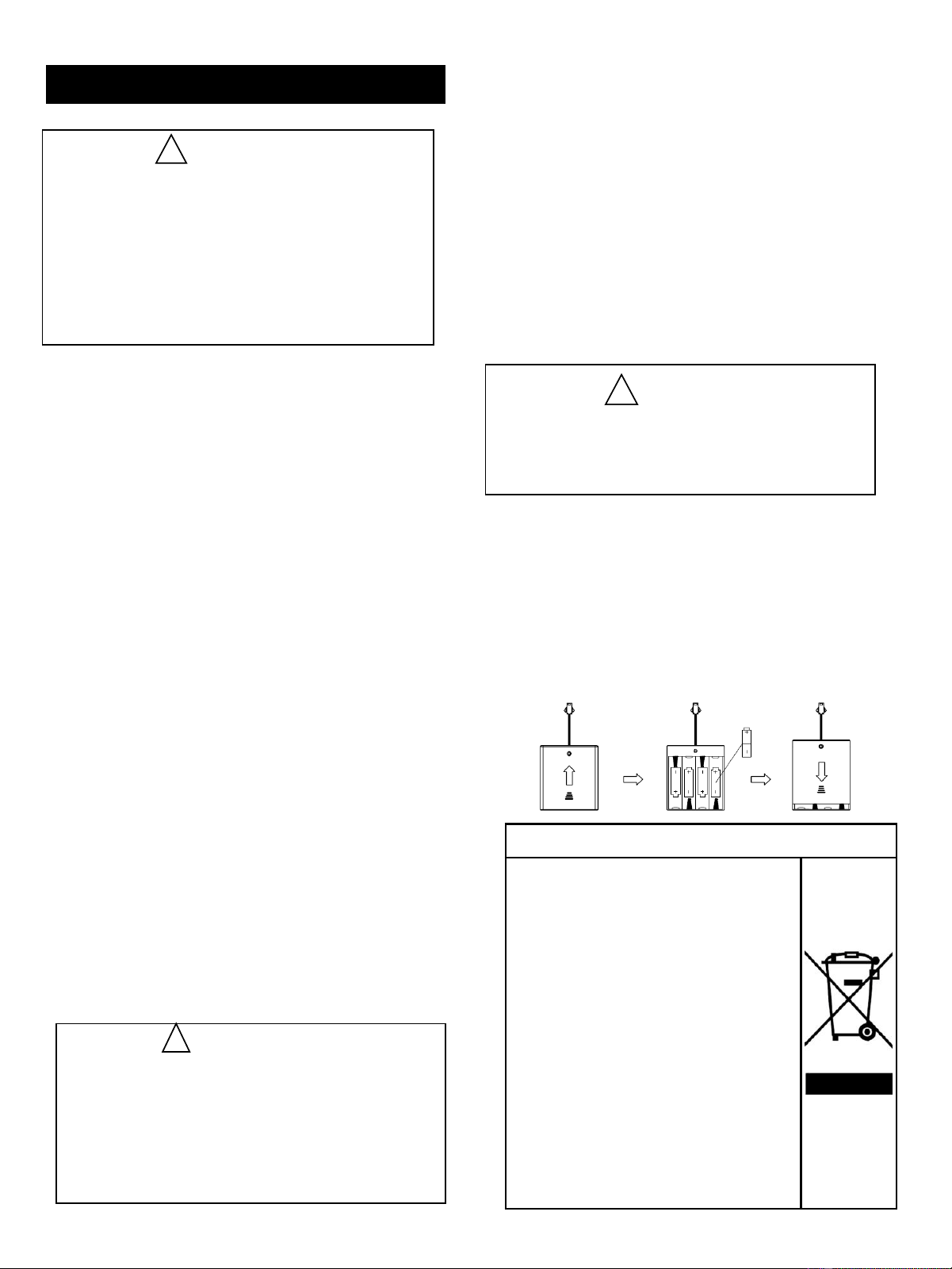

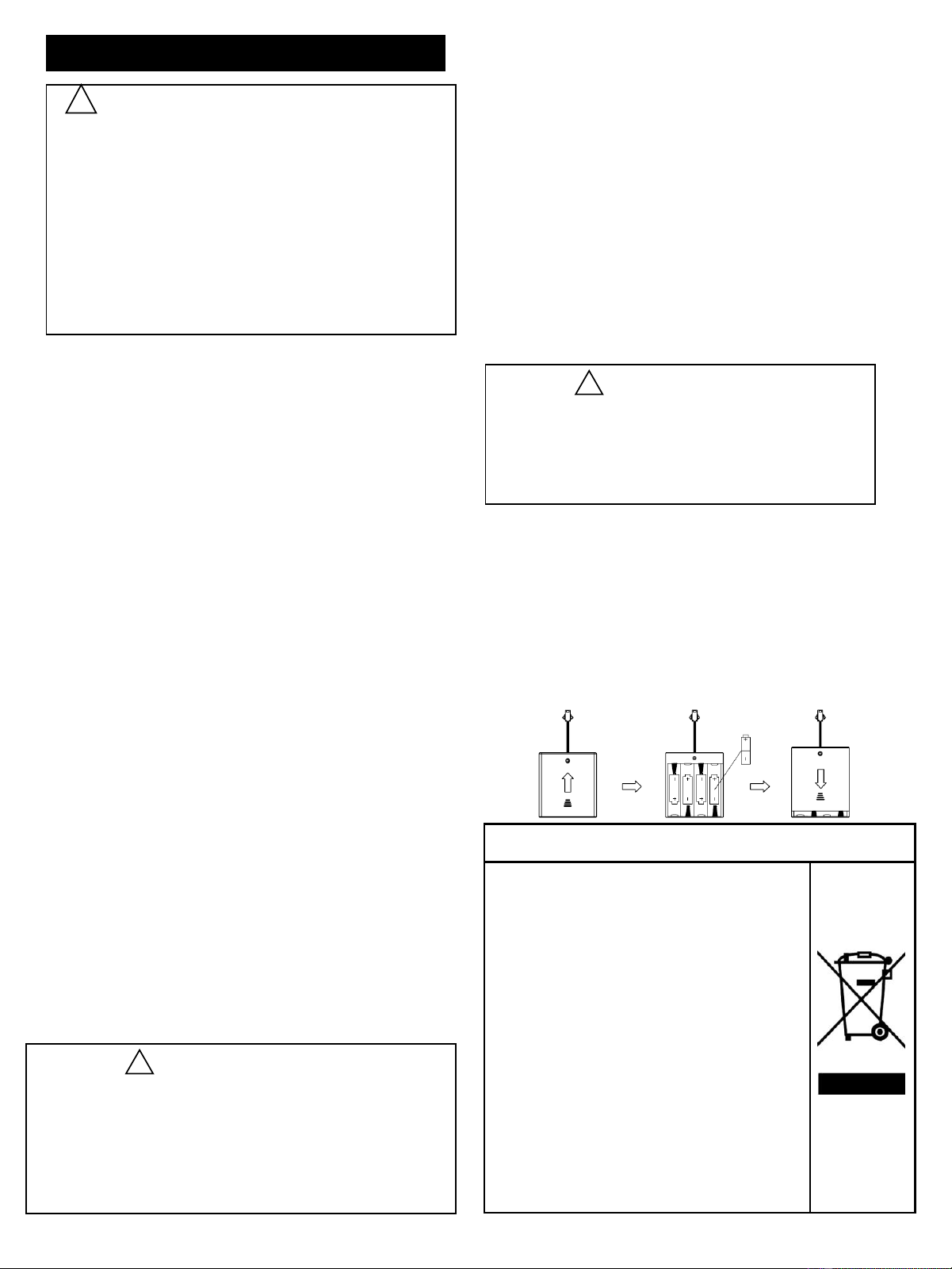

Replacing the Battery

If the LED do not light, the battery should be replaced.

Change the led battery

1.Find the battery box，open the lid.

2. Put 4pcs “AA” size battery,the positive and

negative pole of the battery should keep the same as

the pole in box.

3.Close the lid.

Correct Disposal of this product

This marking indicates that this

product should not be disposed

with other household wastes

throughout the EU. To prevent

possible harm to the environment

or human health from uncontrolled

waste disposal, recycle it

responsibly to promote the

sustainable reuse of material

resources. To return your used

device, please use the return and

collection systems or contact the

retailer where the product was

purchased. They can take this

product for environmental safe

recycling.

FOOD Weight or thickness Temperature Time Special instructions and tips

Vegetables NA Medium 8 to 20 minutes

Slice or chop vegetables and dot with butter or

margarine. Wrap tightly in heavy duty foil. Grill

turning occassionally.

Potatoes Whole Medium 40 to 60 minutes

Wrap individually in heavy duty foil. Cook

rotating occassionally.

Meat/Steaks 1/2 to 3/4 inches High-Medium 4 to 15 minutes

Pre heat grill for 15-20 minutes then sear

steaks on each side for two minutes. Next

grill 3 to 5 minutes on each side or until

desired doneness.

Ground Meats 1/2 to 3/4 inches Medium 8 to 15 minutes

Grill turning once when juices rise to the

surface or until desired amount of doneness.

Do not leave hamburgers unattended since a

flare-up could occur quickly.

Ribs 1/2 or full rack Medium 20 to 40 minutes

Grill turning occassionally. During last few

minutes brush with barbecue sauce, turn

several times.

Hot dogs NA Medium 5 to 10 minutes

Grill turning four times. 2-4 minutes on each of

four sides.

Poultry-Cut 1/4 to 1/2 pounds Low or Medium 20 to 40 minutes

Grill turning occassionally. During last few

minutes brush with barbecue sauce if desired,

turn several times.

Low or 1 to 1-1/2 hours

Use poultry stand and brush frequently as

desired

Medium 40 to 60 minutes

Use poultry stand and brush frequently as

desired

Fish 3/4 to 1 inch Medium 8 to 15 minutes

Grill turning once to desired doneness. Brush

with melted butter, margarine or oil.

Poultry Whole

2 to 3 pounds

Grill Cooking Chart

Asador de Gas Propano Líquido

Nota al Cliente

Deje este Manual del Propietario en un lugar

conveniente para futuras referencias.

Línea de ayuda de servicio al cliente:

Para pedir partes, llamar al:

1-888-980-4933

ADVERTENCIA:

Lea este Manual del Propietario con cuidado y

asegúrese de que su asador de gas esté

correctamente ensamblado, instalado y que

tenga el mantenimiento apropiado. El

incumplimiento de estas instrucciones puede

ocasionar lesiones graves y/o daños a la

propiedad. Este asador de gas está diseñado

sólo para uso al aire libre y no está diseñado

para instalarse en vehículos recreativos o barcos.

Nota para el Instalador

Deje este Manual del Propietario con el cliente

después de realizar la entrega e/o instalación.

• Piezas

• Ensamblaje

• Reglas de Seguridad

• Uso y Cuidado

• Solución de problemas

INSTRUCCIONES DE ENSAMBLAJE Y OPERACIÓN

Número de Fabricación: 77352

Código Universal del Producto: 856597007102

Asegúrese de que el dispositivo de conexión de la

válvula del cilindro se acople de manera correcta y

segura con el dispositivo de conexión conectado a

la entrada del regulador de presión.

ADVERTENCIA

Su parrilla se pondrá muy caliente. Nunca se incline

sobre el área de cocción mientras usa su parrilla. No

toque las superficies de cocción, la carcasa de la parrilla,

la tapa ni ninguna otra parte de la parrilla mientras la

parrilla esté en funcionamiento, o hasta que la parrilla de

gas se haya enfriado después de su uso.

El incumplimiento de estas instrucciones puede

ocasionar lesiones corporales graves.

Garantía Completa de un Año de la Parrilla

Si esta parrilla falla debido a material defectuoso o mano de

obra dentro de un año a partir de la fecha de compra, llame

al 1-888-980-4933 para programar una reparación gratuita (o

reemplazo si la reparación resulta imposible).

Garantía Limitada de 8 Años de los Quemadores de

Acero Inoxidable

Durante ocho años a partir de la fecha de compra, cualquier

quemador de acero inoxidable que se oxide será

reemplazado sin cargo. Después del primer año desde la

fecha de compra, usted paga la mano de obra si desea que

se lo(s) instalen.

Toda la cobertura de la garantía excluye la pérdida de

pintura, decoloración u oxidación de las piezas del

quemador, las cuales son piezas desechables que

pueden desgastarse por el uso normal dentro del

período de garantía o son condiciones que pueden ser

el resultado del uso normal, accidentes o

mantenimiento incorrecto.

Toda la cobertura de la garantía quedará anulada si

esta parrilla se usa alguna vez con fines comerciales o

de alquiler.

Toda la cobertura de la garantía se aplica sólo si esta

parrilla se usa en los Norteamérica.

Esta garantía le otorga derechos legales específicos, y

usted puede tener otros derechos que varían de estado

a estado.

La garantía sólo es válida para los compradores

originales con prueba de compra de minoristas

autorizados. Cualquier producto comprado de segunda

mano o a través de un distribuidor no autorizado no

estará cubierto por la garantía. Es deber del comprador

verificar que un minorista esté autorizado. Una compra

en Amazon u otro minorista de Internet del mercado de

cualquier entidad que no sea Monument Grills no es

una compra original y no califica para una garantía.

ADVERTENCIA

La combustión por productos producidos al usar

este producto contiene sustancias químicas que el

Estado de California considera que causan cáncer,

defectos de nacimiento u otros daños reproductivos.

ADVERTENCIA

El incumplimiento de estas instrucciones puede provocar

un incendio o explosión que podría causar lesiones

corporales graves, la muerte o daños a la propiedad.

ADVERTENCIA

1. No almacene ni use gasolina u otros

líquidos o vapores inflamables cerca

de este o cualquier otro

electrodoméstico.

2. Un cilindro de gas LP no conectado

para su uso no debe almacenarse

cerca de este o cualquier otro

electrodoméstico.

PELIGRO

Si usted percibe el olor a gas:

1. Desconéctele el gas al electrodoméstico.

2. Apague cualquier llama abierta.

3. Abra la tapa.

4. Si el olor continúa, manténgase alejado

del electrodoméstico e inmediatamente

llame a su proveedor de gas o a su

departamento de bomberos.

Códigos de Instalación de la Parrilla

La instalación debe cumplir con los códigos locales o, a

falta de códigos locales, con el código nacional de gas

combustible, ANSI Z 223.1/NFPA S4, código de

instalación de gas natural y propano, CSA B149.1 o

código de almacenamiento y manejo de propano, B149.2,

o el estándar para vehículos recreativos, ANSI A 119.2, y

código de vehículo recreativo CSA Z240, serie de RV,

según corresponda.

Los modelos de parrilla de gas LP están diseñados para

usarse con un tanque de Gas Propano Líquido estándar

de 20 libras, no incluido con la parrilla. Nunca conecte su

parrilla de gas a un tanque de gas LP que exceda esta

capacidad.

Tabla de Contenidos

Garantía del Asador de Gas

Precauciones de seguridad

Garantía -----------------------------------------------2

Precauciones de Seguridad -------------------2~4

Lista de Hardware ----------------------------------5

Diagrama de Piezas --------------------------------6

Lista de Piezas ---------------------------------------7

Instrucciones de Ensamblaje ----------------8~17

Instrucciones de Encendido ----------------17~19

Limpieza y Mantenimiento ------------------20~21

Solución de Problemas -------------------------- 21

Instrucciones de Cocción ----------------------- 22

Tabla de Cocción ----------------------------------23

• Asegúrese de que un distribuidor acreditado de

gas propano llene su tanque de gas LP y lo

inspeccione visualmente y recalibre en cada

llenado.

• No guarde un tanque de gas LP de repuesto

debajo del asador.

• Nunca llene el tanque por encima del 80 por

ciento de su capacidad. Si no se sigue esta

información, puede ocurrir un incendio que cause

la muerte o lesiones graves.

• Siempre mantenga los tanques de gas LP en

posición vertical.

• No almacene (o) use gasolina u otros vapores y

líquidos inflamables cerca de este asador de gas.

• No someta el tanque de gas LP a un calor

excesivo.

• Nunca almacene un tanque de gas LP en el

interior. Si almacena su asador de gas en la

cochera u otra ubicación interior, siempre

desconecte primero el tanque de gas LP y

guárdelo afuera de manera segura.

• Coloque la tapa contra el polvo en la salida de la

válvula del cilindro siempre que el cilindro no esté

en uso. Instale únicamente el tipo de tapa

protectora contra el polvo en la salida de la

válvula del cilindro que se proporciona con la

válvula del cilindro. Otros tipos de tapas o

conexiones pueden provocar fugas de propano.

• Los tanques de gas LP deben almacenarse al

aire libre en un área bien ventilada y fuera del

alcance de los niños. Los tanques de gas LP

desconectados no deben almacenarse en un

edificio, cochera o cualquier otra área cerrada.

• Cuando su asador de gas no está en uso, el

suministro de gas debe cerrarse en el tanque de

gas LP.

• El conjunto del regulador de presión y la

manguera debe inspeccionarse antes de cada

uso del asador. Si hay una abrasión excesiva o

desgaste o si la manguera se corta, debe ser

reemplazada antes de volver a usar el asador.

• Mantenga la manguera del regulador de gas

alejada de las superficies calientes del asador y

de la grasa que gotea. Evite retorcimientos

innecesarios de la manguera. Inspeccione

visualmente la manguera antes de cada uso en

busca de cortes, grietas, desgaste excesivo u

otros daños. Si la manguera parece dañada, no

use el asador de gas. Llame al 1-888-980-4933

para obtener ayuda.

• Nunca encienda su asador de gas con la tapa

cerrada o antes de verificar que los tubos del

quemador estén completamente asentados sobre

los orificios de la válvula de gas.

• Nunca permita que los niños operen su parrilla.

Un tanque de aproximadamente 12 pulgadas de

diámetro por 18 ½ pulgadas de alto es el tanque de gas

LP de tamaño máximo para usar con este asador.

Usted debe usar un tanque de gas OPD que ofrezca un

Dispositivo de Prevención de Sobrellenado. Esta

característica de seguridad evita que el tanque se llene

demasiado, lo que puede causar un mal

funcionamiento del tanque de gas LP, el regulador y/o

la parrilla.

El tanque de gas LP debe construirse y marcarse de

acuerdo con las especificaciones del Departamento de

Transporte de los Estados Unidos (DOT). En Canadá,

el tanque de gas LP debe cumplir con el Estándar

Nacional de Canadá, Can CSA -B339, Cilindros,

Esferas y Tubos para el Transporte de Mercancías

Peligrosas y con el estándar aplicable de la Comisión

que corresponda .

1.El tanque de gas LP debe tener una válvula de cierre,

que termine en una salida de válvula de tanque de

suministro de gas LP, que sea compatible con un

dispositivo de conexión de tanque Tipo 1. El tanque de

gas LP también debe tener un dispositivo de alivio de

seguridad que tenga una conexión directa con el

espacio de vapor del tanque.

2. Siempre mantenga los tanques de gas LP en

posición vertical. El sistema de suministro del tanque

debe estar debidamente preparado para la extracción

de vapor.

3. El tanque de gas LP debe tener un collar para

proteger la válvula del tanque.

Colocación Correcta y Despeje de la Parrilla

Nunca use su asador de gas en una cochera, porche,

cobertizo, corredor o cualquier otra área cerrada. Su

asador de gas debe usarse al aire libre solamente, al

menos a 24 pulgadas de la parte posterior y lateral de

cualquier superficie combustible. Su asador de gas no

debe usarse debajo de una construcción superior

combustible. No obstruya el flujo de aire de ventilación

alrededor de la carcasa del asador de gas.

• No instale este asador de gas al aire libre en o sobre

vehículos recreativos o barcos.

• Mantenga el área del asador de gas al aire libre y

alejado de materiales combustibles, gasolina y otros

vapores y líquidos inflamables.

• No obstruya el flujo de aire de combustión y

ventilación. Verifique esto cada vez antes de usar el

asador.

• Nunca conecte un tanque de gas LP no regulado a su

asador de gas. El conjunto del regulador de gas

suministrado con su asador de gas se ajusta para tener

una presión de salida de 11 pulgadas de columna de

agua (W.C., por sus siglas en inglés) para la conexión

a un tanque de gas LP.

• Utilice únicamente el regulador y el conjunto de

manguera suministrado con su asador de gas. Los

reguladores de repuesto y los ensambles de

mangueras deben ser los especificados en este manual.

Precauciones de seguridad

ADVERTENCIA

Un fuerte olor a gas, o el silbido del gas indica un

problema grave con su asador con parrilla de gas o el

tanque de gas LP. Si no sigue los pasos que se detallan a

continuación, podría producirse un incendio o explosión

que podría causar lesiones corporales graves, la muerte o

daños a la propiedad.

• Cierre el suministro de gas al asador con parrilla de gas.

• Gire los mandos de control a la posición de APAGADO.

• Apague cualquier llama con un extintor de fuego

adecuado.

• Abra la tapa del asador.

• Aléjese del tanque de gas LP.

• No trate de arreglar el problema usted mismo.

• Si el olor continúa o si tiene un incendio que no puede

extinguir, llame a su departamento de bomberos. No

llame estando cerca del tanque de gas LP porque su

teléfono es una forma de dispositivo eléctrico y podría

provocar una chispa que podría provocar un incendio y/o

PRECAUCIÓN: Las arañas y los insectos pequeños

ocasionalmente hilan telarañas o hacen nidos en los

tubos del quemador de la parrilla durante el tránsito y

el almacenamiento. Estas redes pueden provocar

obstrucciones en el flujo de gas que podrían

provocar un incendio dentro y alrededor de los tubos

del quemador. Este tipo de fuego se conoce como

“RETROCESO DE LLAMAS (Flash-Back, en inglés)”

y puede causar daños graves a su asador y crear

condiciones de operación inseguras para el usuario.

Aunque un tubo de quemador obstruido no es la

única causa del “RETROCESO DE LLAMAS”, es la

causa más común.

Para reducir la posibilidad del “RETROCESO DE

LLAMAS”, debe limpiar los tubos del quemador

antes de armar su asador, y al menos una vez al

mes a fines del verano o principios del otoño cuando

las arañas están más activas. Realice también este

procedimiento de limpieza del tubo del quemador si

su asador no se ha utilizado durante un período

prolongado.

NOTA: El flujo normal de gas a través del conjunto del

regulador y la manguera puede generar un zumbido.

Un volumen bajo de ruido es perfectamente normal y

no interferirá con el funcionamiento de la parrilla. Si el

ruido del zumbido es fuerte y excesivo, es posible que

deba purgar el aire de la línea de gas o restablecer el

dispositivo de flujo de gas en exceso del regulador.

Este procedimiento de purga debe hacerse cada vez

que se conecta un nuevo tanque de gas LP a su

parrilla. Para obtener ayuda con este procedimiento,

consulte la página 14, artículo 4 de “Si la Parrilla Aún

No Enciende”, o llame a la línea de atención al cliente

de 8 AM a 5 PM Hora del Pacífico al: 1-888-980-4933.

Revise visualmente las llamas del quemador

antes de cada uso. Las llamas deben

parecerse a las imágenes, si no es así,

consulte la sección de limpieza de los tubos y

los puertos del quemador, página 15 de este

manual.

PRECAUCIÓN: Cuidado con el Retroceso de

Llamas

Comprobación de Llama del Quemador

1 Pulgada

La siguiente tabla ilustra un desglose del paquete de hardware. Resalta cuáles componentes se

usan en las diversas etapas de ensamblaje.

Contenidos del Paquete de Hardware

Herramientas Necesarias para el Ensamblaje

Destornillador Phillips (no incluido).

Nota: Los lados izquierdos y derechos del asador están a su izquierda y derecha cuando usted mira el

asador de frente.

Destornillador Phillips

5/32"x12mm 13 piezas

1/4"x15mm 17 piezas

2 piezas

1/4'' 4 piezas

Diagrama de Piezas del Modelo 77352

Para preguntas sobre el ensamblaje, llame al:

1-888-980-4933

Para asegurarse de obtener las piezas de

repuesto correctas para su asador de gas,

consulte los números de pieza en esta página.

Importante: use solo las piezas enumeradas arriba.

Al hacer un pedido de piezas, proporcione la

siguiente información:

1.Número de Modelo

2.Número de Pieza (vea # de Pieza en la tabla)

3.Descripción de la Pieza

4.Cantidad de Piezas que Necesita

Lista de Piezas del Modelo Nº 77352

Importante: Guarde este Manual del propietario

para una referencia conveniente y para el

reemplazo de piezas.

seq.

NO.

appellation qty Material code

seq.

NO.

appellation qty

Material

code

Tapa Principal

1 D010015902 39

Panel Inferior

1 D010015792

Indicador de Temperatura

1 A0212824 40

Panel Lateral, Derecha

1 D010012903

Asiento del Indicador de Temperatura

1 A0212825 41

Caja de Batería

1 A0212663

Tornillo de la Tapa Principal

2 A0407131 42

Eje Debajo del Panel de la Puerta

2 A0212557

Manija Principal de la Tapa

1 D010011245 43

Tornillo de Separación debajo del

panel de la puerta

2 A02120079

Parachoques de la Cubierta

4 A0201340 44

Borde Inferior del Panel Frontal

del Carrito

1 D010013610

Parrilla

1 A02120163 45

Soporte triangular, izquierdo

2 D010012745

Rejilla de Cocción con Orificio-A

3 A02120164 46

Enchufe de fijación de la rueda

giratoria

4 A0212805

Difusor de Calor

6 D010012307 47

Ruedita giratoria

4 A0211004

Resorte de Pinza

6 A0212873 48

Línea de fijación del contenedor de

gas

1 A0212837

Quemador Principal

6 A0212926 49

Pararrayos

1 A0212835

Alambre del Encendedor del Quemador

Principal

6 D010015903 50

Manija de la Puerta

2 D010012747

Panel Trasero, Parte Superior

1 D010015746 51

Puerta Frontal

2 D010013998

Soporte de la Caja de Grasa

1 A0212838 52

Entrada para Lámpara LED -USB2.0

1 A02120032

Caja de Grasa

1 D010012705 53

Interruptor de Lámpara LED

1 A0212627

Bandeja de Grasa

1 D010013589 54

Circuito de la Lámpara LED

1 D010015910

Varilla de la bisagra de la Tapa del Quemador

Lateral

1 A0212534 55

Panel de Control Principal

1 D010013625

Tapa del Quemador Lateral

1 D010007598 56

Marco del Panel de Control Principal

1 D010013594

Rejilla de cocción del quemador lateral,

derecha

1 A0212248 57

Conector de Gas

1 A0212830

Quemador lateral, derecha

1 A0212533 58

Panel de Fijación del conector de

gas

1 D010012298

Bandeja Lateral del Quemador

1 D011006420 59

Línea de Gas del Quemador

Principal FLEX

1 A0212829

Soporte del orificio del quemador lateral

1 D019706920 60

Regulador de gas LP

1 A0212831

Encendedor de quemador lateral, derecho

1 A0212436 61

Distribuidor de Gas Principal

1 A02120158

Alambre del encendedor del quemador lateral,

derecha

1 A0212890 62

Válvula de Gas Principal

6 A0212862

Estante Lateral, derecho

1 D010014389 63

Deflector frontal

1 D010014626

Gancho

1 D010015802 64

Panel de Fijación del Panel de

Control, Izquierdo

1 D010012050

Orificio Lateral del Quemador

1 A0212828 65

Panel de Fijación del Panel de

Control, Derecho

1 D010012051

Línea del Gas del Quemador Lateral FLEX, 250

1 A020021 66

Estante Lateral, Izquierda

1 D010012770

Línea del Gas del Quemador Lateral FLEX, 480

1 A02120090 67

Caja de Fuego

1 D010013634

Válvula de Gas del Quemador Lateral,

Derecha

1 A02120088 68

Panel Trasero, A

1 D010015754

Base de la Perilla de Control

7 D010015906 69

Caja Adiabática Pulsante

1 D010014628

Panel de Lámpara LED

7 A02120213 70

Panel de Fijación de la Caja de

Fuego, medio

1 D010013617

Perilla de Control

7 A02120298 71

Parachoques del Cilindro de Gas

1 D010015102

Módulo de Encendedor de Pulso

1 A02120161 72

Base Inferior del Cilindro de Gas

1 D010015798

Panel Lateral, Izquierda

1 D010012742 73

Rejilla de Cocción con Orificio-B

1 A02120165

Imán de Puerta

2 A0201249 74

Logotipo

1 A0212808

Marco del Carro, Delantero

1 D010015794

Manual

1 C042363

Panel Trasero, Parte Inferior

1 D010015796

Paquete de Hardw are

1 D010015797

Figura 2

Instrucciones de Ensamblaje

Figura 1

Por favor, inserte la Pieza No.47 en la placa inferior.

Atornille a la mitad los tornillos en la placa

inferior, luego coloque la Pieza No.35 y la

Pieza No. 40 en los orificios para tornillos

correspondientes y atornille con fuerza.

Figura 4

Figura 3

4 x

Instale la Pieza No.38 en el lugar

correspondiente con cuatro tornillos B.

Atornille a la mitad los tornillos en la parte inferior

y en las placas laterales, luego coloque la Pieza No.45 en los

orificios de los tornillos correspondientes y atorníllelos con fuerza.

Figura 5

Figura 6

4 x

Instale la Pieza No.37 en el lugar que corresponde con cuatro tornillos A

Atención: El imán hacia abajo.

Figura 7

Figura 8.1 Figura 8.2

4 x

2 x B

2 x D

Atornille con fuerza el cuerpo de la parrilla y

el carro con cuatro tornillos B.

1. Atornille a la mitad los tres tornillos grandes fuera

del cuerpo de la parrilla, luego coloque la Pieza

No.25 en los orificios para tornillos

correspondientes y atornille con fuerza.

2. Atornille con fuerza la pieza No.25

con el tornillo B y el espaciador D

dentro del cuerpo de la parrilla.

1.Inserte la Pieza No.30, Pieza No.31, Pieza No.32 y

Pieza No.33 como lo muestra la figura.

2.Inserte el cable como lo muestra la figura.

Figura 9

Figura 10

Atornille a la mitad el tornillo en la Pieza

No.27, luego póngalo en el orificio de la

Pieza No.22 y atorníllelo firmemente.

Figura 11.1

Figura 12

2 x B

2 x D

1. Atornille a la mitad los tres tornillos

grandes en el cuerpo de la parrilla,

luego coloque la Pieza No.66 en los orificios

para tornillos correspondientes y atornille con fuerza.

2. Atornille con fuerza la Pieza No. 66

apretadamente con el tornillo B y el

espaciador D dentro del cuerpo

de la parrilla.

Fijar la Pieza No. 58 en la placa derecha con un tornillo A.

1 x

Figura 11.2 Figura 11.3

Figura 13.1 Figura 13.2

Figura 14.1

Figura 14.2 Figura 14.3

1. Instale la Pieza No. 50 en la Pieza No. 51 con tornillos A. (Figura 14.1)

2. Coloque la Pieza C en el orificio correspondiente en la placa inferior. (Figura 14.2)

3. Ponga la Pieza No.51 en la Pieza C. (Figura 14.2)

4. Luego introduzca la puerta presionando el eje flexible hacia arriba.

4 x

2 x

4 x

Inserte la Pieza No.71 en el panel inferior y

el panel trasero con dos tornillos A.

Inserte la pieza No.72 en el pan

el inferior con cuatro tornillos B.

Figura 15

Figura 16

1. Instale la Pieza No. 14 en la Pieza No. 16 con dos tornillos A.

2. Ponga la Pieza No.15 en la Pieza No.14.

3. Coloque la bandeja de grasa en el cuerpo de la parrilla.

Ponga la Pieza No. 7, Pieza No. 8, Pieza

No. 9, Pieza No. 73 y Pieza No. 49 en

los lugares correspondientes

2 x

Figura 17

Conecte la Pieza No. 54 a la Pieza No. 41.

Figura 18.1 Figura 18.2

1 x

PASO 18.2

Instale la Pieza No. 48 en la placa inferior.

Se puede instalar en la

parte delantera o lateral.

Instale la Pieza No. 26 en la placa lateral.

Conexión del tanque de gas LP a LP Grill

1.Coloque el anillo de soporte del tanque de 20 lb. en el

orificio del panel inferior. Asegúrese de que la válvula

del tanque esté en la posición de APAGADO. (Fig.20).

2. Revise la válvula del tanque para asegurarse de que

tenga las roscas de acoplamiento externas adecuadas

para ajustarse al conjunto de la manguera y el

regulador que se le proporcionan.

3. Asegúrese de que todas las válvulas del quemador

estén en posición de APAGADO.

4. Inspeccione el puerto de conexión de la válvula y el

conjunto del regulador. Busque daños o escombros.

Retire cualquier suciedad. Inspeccione la manguera

para asegurarse que no tenga daños. Nunca use

equipo dañado o tapado.

5. Al conectar el conjunto del regulador y la manguera a

la válvula del tanque, apriete la tuerca de acoplamiento

rápido en el sentido de las manecillas del reloj hasta el

tope (Fig.19). No use una llave para apretar, ya que

podría dañar la tuerca de acoplamiento rápido y

provocar una situación peligrosa.

6. Abra la válvula del tanque por completo (en contra

de las manecillas del reloj). Use una solución de agua

jabonosa para verificar si hay fugas en todas las

conexiones antes de intentar encender su parrilla. Si se

encuentra una fuga, apague la válvula del tanque y no

use su asador hasta que se repare la fuga.

PRECAUCIÓN: cuando el electrodoméstico no esté

en uso, el gas debe estar apagado en el tanque de

suministro.

Figura 20

Conexión del Regulador

Figura 19

Felicitaciones

Su asador con parrilla de gas ahora está listo para

usare. Antes del primer uso y al comienzo de cada

temporada (y siempre que el tanque de gas LP

haya sido cambiado):

1. Lea todas las instrucciones de seguridad,

encendido y operación.

2. Revise los orificios de las válvulas de gas, los

tubos del quemador y los orificios del quemador en

busca de obstrucciones.

3. Realice la verificación de fugas de gas de

acuerdo con las instrucciones que se encuentran

en la página siguiente del manual.

INSTRUCCIONES PARA ENCENDER EL

QUEMADOR LATERAL

1. Abra completamente la tapa del quemador lateral.

2. Empuje y gire la perilla del quemador lateral a

la posición ENCENDER/MÁXIMO. Al mismo

tiempo, mantenga presionado el botón

de encendido electrónico durante 3 a 5

segundos para encender el quemador.

3. Si el quemador lateral no se enciende después

de 5 segundos, gire la perilla a la posición

de APAGADO. Apague el gas en el tanque de LP

y espere 5 minutos para que el gas se disipe.

Luego encienda el gas en el tanque y repita

el paso 2.

4. Si el quemador aún no se enciende, consulte

las secciones de “Encendido con

Cerillos/Fósforos” y “Si la Parrilla Aún

No Enciende” en la página siguiente.

Instrucciones de Encendido de la Parrilla

para Quemadores Principales

1. No fume mientras enciende la parrilla o revisa

las conexiones de suministro de gas.

2. Asegúrese de que el tanque de gas LP

esté suficientemente lleno.

3. Asegúrese de que todas las conexiones de

gas estén bien ajustadas.

4. Encienda el suministro de gas

5. Abra la tapa principal de la parrilla y la tapa

del quemador lateral.

6. Presione y gire la perilla del quemador principal a la

posición ENCENDER/MÁXIMO (IGNITE/HI), al mismo

tiempo, presione y mantenga presionado el botón de

encendido electrónico durante 3 a 5 segundos

para encender el quemador.

7. Para encender los quemadores, presione y gire la(s)

perilla(s) del quemador hasta ENCENDER/MÁXIMO.

Al mismo tiempo, presione y mantenga el botón de

encendido electrónico de 3 a 5 segundos para

encender el quemador. Ajuste la(s) perilla(s) al nivel

deseado.

8. Si el quemador no se enciende después de 5 segundos,

gire la perilla a la posición de ENCENDIDO. Apague

el gas en el tanque de LP y espere 5 minutos para

que el gas se disipe. Luego, encienda el gas en el

tanque y repita el paso

9. Si el quemador aún no se enciende, consulte la sección

Encendido con Cerillos/Fósforos y la sección “Si la

Parrilla Aún No Enciende” en la página siguiente.

1. Haga una solución de jabón suave 50/50 (jabón/agua).

2. Gire las perillas de control a la posición de APAGADO

total; luego encienda el gas en el tanque de

suministro.

3. Aplique la solución de jabón con un cepillo limpio a

todas las conexiones de gas. Vea abajo. Si aparecen

burbujas crecientes en la solución, las conexiones no

están selladas adecuadamente. Revise cada

accesorio y apriete o repare según sea necesario.

4. Si tiene una fuga en la conexión de gas que usted no

pueda reparar, apague el gas en el tanque de

suministro, desconecte la línea de combustible de su

asador y llame al 1-888-980-4933 ó a su proveedor

de gas para asistencia de reparación.

5. También aplique una solución jabonosa a las costuras

del tanque. Vea abajo. Si aparecen burbujas

crecientes, cierre el tanque y ¡no lo use ni lo mueva!

Póngase en contacto con un proveedor de gas LP o

con su departamento de bomberos para obtener

asistencia.

ADVERTENCIA

Si no se abre la tapa de la parrilla durante el proceso

de encendido, podría producirse un incendio o

explosión que podría causar lesiones corporales

graves, la muerte o daños a la propiedad.

USO DEL QUEMADOR LATERAL

Inspeccione la manguera de suministro de gas antes

de encender el gas. Si hay evidencia de cortes,

desgaste o abrasión, debe reemplazarse antes de su

uso. No use el quemador lateral si el olor a gas está

presente.

ADVERTENCIA: Mantenga siempre la cara y el

cuerpo lo más lejos posible del quemador

cuando lo esté encendiendo

Revisión de Fugas de Conexión de Gas

Revisión de Fugas

del Tanque de Gas

Revisión de fugas de gas LP

Nunca revise las fugas con una llama. Antes del

primer uso, al comienzo de cada temporada o cada

vez que cambie el tanque de gas LP, debe verificar si

hay fugas de gas.

Instrucciones de Encendido de Parrilla

ADVERTENCIA

Nunca se incline sobre el área de cocción de la

parrilla mientras enciende su asador con parrilla

de gas. Mantenga la cara y el cuerpo a una

distancia segura (al menos 18 pulgadas) de la

superficie de la parrilla de cocción cuando

encienda la parrilla con cerillos/fósforos.

Si la Parrilla Aún No Enciende

1. Revise el suministro de gas y las conexiones en

busca de fugas. Asegúrese de que todas las

conexiones de cables sean seguras.

2. Repita el procedimiento básico de encendido. Si su

parrilla aún no funciona, apague el gas en la fuente,

gire las perillas de control a la posición de APAGADO,

luego verifique lo siguiente:

• Desalineación de los tubos del quemador sobre los

orificios

Corrección: vuelva a colocar los tubos del quemador

sobre los orificios.

•Obstrucción en la línea de gas

Corrección: Retire la línea de combustible de la parrilla.

¡No fume! Abra el suministro de gas durante 1 segundo

para despejar cualquier obstrucción de la línea de

combustible. Cierre el suministro de gas en la fuente y

vuelva a conectar la línea de combustible a la parrilla.

• Orificio tapado

Corrección: retire los quemadores de la parrilla,

levante con cuidado cada quemador y retírelos del

orificio de la válvula de gas. Retire el orificio de la

válvula de gas y limpie suavemente cualquier

obstrucción con un alambre fino. Luego vuelva a instalar

todos los orificios, quemadores y componentes de

cocción.

3. Si se sospecha de una obstrucción en las válvulas de

gas, llame al servicio de reparación al 1-888-980-4933.

4. Si la parrilla todavía no se enciende, es posible que

deba purgar el aire de la línea de gas o restablecer el

dispositivo de exceso de flujo de gas del regulador.

Nota: Este procedimiento debe realizarse cada vez que

conecte un nuevo tanque de gas LP a su parrilla.

Para purgar el aire de su línea de gas y/o restablecer el

dispositivo de flujo de gas en exceso del regulador:

•Gire la perilla de control a la posición de APAGADO.

•Apague el gas en la válvula del tanque.

•Desconecte el regulador del tanque de gas LP.

•Deje reposar la unidad durante 5 minutos.

•Vuelva a conectar el regulador al tanque de gas LP.

• Abra la válvula del tanque lentamente a una apertura

de ¼ a ½.

•Abra la tapa del asador.

•Coloque las perillas de control en la posición de

APAGADO. Presione y gire cualquier perilla de control a

ALTO.

•Gire las perillas de control a ALTO hasta que todos los

quemadores estén encendidos.

•Puede comenzar a usar el asador

5. Si se han realizado todos los controles o

correcciones y usted aún tiene preguntas sobre el

funcionamiento de su asador de gas, llame a la Línea

de Atención al Cliente de 8 AM a 5 PM Hora del

Pacífico, de lunes a viernes al 1-888-980-4933.

ADVERTENCIA

Si se produce un incendio de “RETROCESO DE

LLAMAS” dentro o alrededor de los tubos del

quemador, siga las instrucciones que se

presentan a continuación. El incumplimiento de

estas instrucciones puede provocar un incendio

o explosión que podría causar lesiones

corporales graves, la muerte o daños a la

propiedad.

• Cierre el suministro de gas a la parrilla de gas.

• Gire los mandos de control a la posición de

APAGADO.

• Apague cualquier llama con un extintor de fuego

adecuado.

• Abra la tapa del asador.

• Una vez que el asador se haya enfriado, limpie los

tubos del quemador y los quemadores de acuerdo

con las instrucciones de limpieza que se

encuentran en la página 15.

Encender Manualmente Su Parrilla con

Cerillos/Fósforos

1. Tome la palanca de encendido manual.

2. Inserte un cerillo/fósforo en el palo de encendido.

3. Siga los pasos 1 a 5 del Procedimiento básico de

encendido.

4. Encienda el cerillo y extienda la varilla de

encendido a la superficie de la rejilla de cocción.

5. Gire la perilla de control a la posición MÁXIMO/

esta es la posición para liberar el gas. El quemador

debe encenderse inmediatamente.

Para garantizar una unidad de trabajo adecuada, se

sugiere el siguiente cuidado y mantenimiento.

Limpieza de las parrillas de cocinar

Le sugerimos que lave sus rejillas de cocción en una

solución de jabón suave y agua tibia. Puede usar un

paño o un cepillo suave para limpiar sus rejillas de

cocción.

Limpieza de Difusores de Calor

Usted debe lavar de manera periódica los difusores

de calor en una solución de jabón y agua tibia. Use un

cepillo suave para eliminar los residuos de cocción

quemados difíciles de remover. Los difusores de calor

deben estar secos antes de volver a instalarse.

Limpieza de la Bandeja de Grasa

La bandeja de grasa debe vaciarse y limpiarse

periódicamente y lavarse con un detergente suave y

una solución de agua tibia. Se puede colocar una

pequeña cantidad de arena o arena para gatos en el

fondo de la bandeja de grasa para absorber la grasa.

Revise la bandeja de grasa con frecuencia, no permita

que se acumule exceso de grasa y se desborde fuera

de la bandeja de grasa.

Limpieza Anual del Interior del Asador

Quemar el asador después de cada uso lo mantendrá

listo para su próximo uso. Sin embargo, una vez al

año, debe darle una limpieza completa a todo el

asador para mantenerlo en las mejores condiciones

de funcionamiento. Siga estos pasos.

1. Gire todas las válvulas del quemador a la posición

de APAGADO total.

2. Gire la válvula del tanque de gas LP a la posición

de APAGADO total.

3. Separe la manguera de gas LP y el conjunto del

regulador de su asador de gas. Inspeccione si hay

daños y reemplace según sea necesario con el

número de pieza de repuesto del fabricante que se

encuentra en la lista de piezas.

4. Retire y limpie los difusores de calor, las rejillas de

cocción y los quemadores de la parrilla.

5. Cubra cada orificio de la válvula de gas con papel

de aluminio.

6. Cepille el interior y la parte inferior del asador con

un cepillo de nylon y lave con un jabón suave y una

solución de agua tibia. Enjuague bien y deje secar.

7. Retire el papel de aluminio, luego vuelva a instalar

los difusores de calor y las rejillas de cocina.

8. Vuelva a conectar la fuente de gas y observe la

llama del quemador para un funcionamiento correcto.

Limpieza de la Superficie Exterior

•Le sugerimos que lave el asador con un jabón suave

y una solución de agua tibia. Puede usar un paño o

una esponja para este proceso. No use abrasivos o un

cepillo que pueda eliminar el acabado durante el

proceso de limpieza.

Limpieza Exterior de las Superficies de Acero

Inoxidable

•La intemperie y el calor extremo pueden hacer que

las superficies exteriores de acero inoxidable se

vuelvan de color tostado. Los aceites de máquina

utilizados en el proceso de fabricación de acero

inoxidable también pueden causar este color

bronceador. Use un limpiador de acero inoxidable

para pulir las superficies de acero inoxidable de su

parrilla. Nunca use limpiadores o depuradores

abrasivos porque rayarán y dañarán su asador.

Limpieza de los Tubos del Quemador y los Puertos

del Quemador

Para reducir la posibilidad de “RETROCESO DE

LLAMAS”, se debe seguir el siguiente

procedimiento al menos una vez al mes a fines del

verano o principios del otoño cuando las arañas

están más activas o cuando la parrilla no se ha

utilizado por un período.

1. Gire todas las válvulas del quemador y la válvula

del tanque de gas a la posición de apagado.

2. Separe el conjunto del regulador de gas LP de su

parrilla a gas.

3. Retire las parrillas de cocción, los difusores de

calor y la bandeja de grasa de la parrilla.

4. Retire los tornillos de la parte inferior de cada

quemador y levante los quemadores y aléjelos del

orificio de la válvula de gas.

5. Con un alambre rígido doblado en forma de gancho,

manguera de aire o un cepillo para botellas, hágalo

pasar a través del tubo del quemador y adentro

varias veces para eliminar cualquier residuo.

6. Reemplace los quemadores, vea la ilustración a

continuación.

ADVERTENCIA

La ubicación del tubo del quemador con respecto al

orificio es vital para una operación segura. Verifique

que el orificio esté dentro del tubo del quemador

antes de usar el asador con parrilla de gas. Si el

tubo del quemador no cabe sobre el orificio de la

válvula, encender el quemador puede causar una

explosión y/o un incendio.

Limpieza y Mantenimiento

Step 1 Step 2 Step 3

ANTES DE LLAMAR AL DEPARTAMENTO SERVICIO

Si el asador no funciona correctamente, use la siguiente lista de verificación antes de llamar al

servicio técnico.

Usted debe inspeccionar los quemadores por lo menos una vez al año o inmediatamente después

de que ocurra cualquiera de las siguientes condiciones:

Independientemente del procedimiento de limpieza

del quemador que usted utilice, le recomendamos

que también complete los siguientes pasos para

ayudar a prolongar la vida útil del quemador.

1. Use una almohadilla de fibra o un cepillo de nylon

para limpiar toda la superficie exterior de cada

quemador hasta que quede libre de residuos de

comida y suciedad.

2. Limpie cualquier puerto obstruido con un cable

rígido, como un clip de papel abierto.

ADVERTENCIA

Las arañas y los insectos pueden anidar dentro de

los quemadores de la parrilla e interrumpir el flujo

de gas. Esta condición muy peligrosa podría

provocar un incendio detrás del panel de la válvula,

lo que dañaría al asador y lo haría inseguro para el

funcionamiento.

3. Inspeccione cada quemador para detectar daños

(grietas o agujeros) y, si se encuentran dichos daños,

solicite e instale un nuevo quemador. Después de la

instalación, verifique que los orificios de las válvulas

de gas estén colocados correctamente dentro de los

extremos de los tubos del quemador.

Solución de Problemas

PROBLEMAS QUÉ HACER

La parrilla no se enciende cuando se gira la perilla de

control.

Verifique si el tanque de LP está vacío.

Limpie los cables y/o el electrodo frotando con alcohol

y un hisopo limpio.

Limpie con un paño seco.

Asegúrese de que el cable esté conectado al

ensamblaje del electrodo.

¿Funcionan otros quemadores en la unidad?

Verifique si otros quemadores operan. Si es así, revise

el orificio de gas en el quemador que no funciona bien

para ver si existe alguna obstrucción.

La llama del quemador es amarilla o naranja, en

combinación con el olor a gas.

Consulte la sección de Limpieza de los Tubos del

Quemador y los Puertos del Quemador en la página

15. Si el problema persiste, llame al 1-888-980-4933.

Baja temperatura con la perilla en la posición “HI”. ¿La manguera de combustible está doblada o

retorcida?

¿Está el asador en un área polvorienta?

¿Hay suficiente suministro de gas disponible?

Si sólo hay un quemador que parece estar bajo,

¿Es necesario limpiar el orificio o el quemador?

¿Está bajo el suministro de gas o la presión por debajo

de los niveles adecuados?

ADVERTENCIA

No deje el asador desatendido.

Su asador se pondrá muy caliente. Nunca se

incline sobre el área de cocción mientras usa su

parrilla. No toque las superficies de cocción, la

carcasa del asador. La tapa del asador o

cualquier otra parte del asador mientras el

asador esté en funcionamiento, o hasta que el

asador se haya enfriado después de su uso. El

incumplimiento de estas instrucciones puede

ocasionar lesiones corporales graves.

Instrucciones de Cocción

Quemar el Asador

Antes de cocinar en su asador de gas por

primera vez, usted querrá “quemar” el asador

para eliminar cualquier olor o materia extraña.

Simplemente encienda los quemadores, baje la

tapa y opere el asador en el ajuste ALTO durante

3 a 5 minutos.

Temperaturas de Cocción

Ajuste Alto: Sólo use esta configuración para

calentamiento rápido, dorar filetes o chuletas a fuego

vivo y para quemar y eliminar restos de comida de la

parrilla después de que se complete la cocción.

Nunca use el ajuste ALTO para cocción extendida.

Ajustes Medios-Bajos: La mayoría de las recetas

especifican ajustes medianos a bajos, incluidos todos

los procedimientos de ahumado, rostizado y cocción

de cortes magros como el pescado.

NOTA: Los ajustes de temperatura variarán con la

temperatura y la cantidad de viento fuera de su hogar.

Cocción Directa

El método de cocción directa se puede utilizar con las

rejillas de cocción suministradas y colocando los

alimentos directamente sobre los quemadores de la

parrilla encendidos. La cocción directa requiere que

la tapa de la parrilla esté arriba. El método es ideal

para dorar a fuego vivo y siempre que quiera que la

carne, las aves de corral o el pescado tengan sabor a

barbacoa a fuego abierto. La fritura profunda y el

ahumado también se cocinan mejor de esta manera

porque requieren calor directo.

Cocción Indirecta

Para cocinar de forma indirecta, los alimentos deben

colocarse en el lado izquierdo o derecho de la parrilla

con el quemador encendido en el lado opuesto. La

cocción indirecta debe hacerse con la tapa hacia

abajo.

Llamaradas

Las grasas y los jugos que gotean de los alimentos a

la parrilla pueden causar llamaradas. Dado que las

llamaradas imparten un sabor y un color favorables y

distintivos a la comida cocida, cubren una llama

abierta. Estas llamaradas son aceptables hasta cierto

punto. Sin embargo, las llamaradas incontroladas

pueden resultar en una comida arruinada.

ADVERTENCIA

No forre la parte inferior de la carcasa del asador

con papel de aluminio, arena o cualquier sustancia

que restrinja el flujo de grasa en la bandeja de la

grasa. El incumplimiento de estas instrucciones

puede provocar un incendio o una explosión que

podría causar lesiones corporales graves, la muerte

o daños a la propiedad.

PRECAUCIÓN

Para evitarles daños a los quemadores

adyacentes, la protección térmica de la caja

de fuego debe insertarse con seguridad en su

lugar cuando se opera el quemador para dorar

los alimentos al fuego vivo.

Eliminación Apropiada de este Producto

Esta marca indica que este producto

no debe eliminarse junto con otros

desechos domésticos en toda la

Unión Europea. Para evitar posibles

daños al medioambiente o a la salud

humana debido a la eliminación

incontrolada de residuos, recíclelo

responsablemente para promover la

reutilización sustentable de los

recursos materiales. Para devolver su

dispositivo usado, use los sistemas de

devolución y recolección o

comuníquese con el vendedor donde

compró el producto. Ellos pueden

tomar este producto para un reciclaje

ambiental seguro.

Reemplazar las Baterías

Si la luz LED no se enciende, las baterías deben

ser reemplazadas. Para cambiar las baterías de

la luz LED siga los siguientes pasos:

1. Abra la tapa para encontrar la caja de la batería.

2. Ponga 4 baterías “tamaño AA”, los polos positivos y

negativos de la batería deben mantenerse en la

misma posición que la que indica en la caja.

3. Cierre la tapa.

Tabla de Cocción del Asador

Temperaturas Internas Mínimas Seguras, según el Departamento de

Agricultura de los Estados Unidos (USDA, por sus siglas en inglés)

Pescado

145 °F

Cerdo

160 °F

Platillos Preparados con Huevo

160° F

Filetes y Asados de Carne de Res, Ternera o Cordero

145° F

Carne Molida de Res, Ternera o Cordero

160° F

Aves Enteras (Pavo, Pollo, Pato, etc.)

165° F

Carne Molida o Piezas de Carne de Aves de Corral (Pechuga de Pollo, etc.)

165° F

ADVERTENCIA: Para garantizar que el consumo de los alimentos sea seguro, éstos deben

cocinarse a las temperaturas internas mínimas detalladas en la tabla a continuación.

ALIME

NTO

Peso o Grosor Temperatur

Tiempo de

Cocción

Instrucciones especiales y

consejos

Vegetales No Corresponde Media 8 a 20 minutos

Rebanar o cortar verduras y salpicar con mantequilla o

margarina. Envuelva bien en papel de aluminio de alta

resistencia. Cocine a la parrilla girando ocasionalmente.

Papas Toda la Pieza Media 40 a 60 minutos

Envuelva individualmente en papel de aluminio de

alta resistencia. Cocine girando ocasionalmente.

Carne/Filete

1/2 a 3/4 pulgadas Alta-Media 4 a 15 minutos

Precaliente la parrilla por 15-20 minutos y luego

dore los filetes a fuego vivo en cada lado por dos

minutos. Después, cocine a la parrilla de 3 a 5

minutos en cada lado o hasta el punto de cocción

deseado.

Carnes

Molidas

1/2 a 3/4 pulgadas Media 8 a 15 minutos

Cocine a la parrilla girando una vez cuando los

jugos suben a la superficie o hasta el punto de

cocción deseado. No deje desatendidas las

hamburguesas ya que podrían producirse

llamaradas.

Costillas 1/2 o costillar completo Media 20 a 40 minutos

Cocine a la parrilla girando ocasionalmente.

Durante los últimos minutos cepille con salsa de

barbacoa, gírelas varias veces.

Hot Dogs No Corresponde Media 5 a 10 minutos

Cocine a la parrilla girando cuatro veces. 2-4

minutos en cada uno de los cuatro lados.

Cortes de

Aves de

Corral

1/4 a 1/2 libras Baja o Media 20 a 40 minutos

Cocine a la parrilla girando ocasionalmente.

Durante los últimos minutos cepille con salsa de

barbacoa si lo desea, gírelas varias veces.

Aves de

Corral,

Enteras

2 a 3 libras Baja o 1 a 1 ½ horas

Use soporte para aves de corral y cepíllelas

frecuentemente según lo desee

Media 40 a 60 minutos

Use soporte para aves de corral y cepíllelas

frecuentemente según lo desee

Pescado 3/4 a 1 pulgada Media 8 a 15 minutos

Cocine a la parrilla girando una vez hasta obtener la

cocción deseada. Cepille con mantequilla derretida,

margarina o aceite.

Barbecue à gaz propane

liquide

Remarque à l’intention du consommateur

Ranger ce manuel du propriétaire dans un

endroit commode pour consultation future.

Service après-vente :

Pour commander des pièces, composer le :

1-888-980-4933

de fabrication : 77352

CUP : 856597007102

Vérifier que le dispositif de raccordement de la

soupape de la bonbonne s’adapte

correctement au dispositif de raccordement fixé

au tuyau d’arrivée du régulateur de pression.

AVERTISSEMENT

Lire attentivement ce manuel de l’utilisateur et

s’assurer que le barbecue à gaz est

correctement assemblé, installé et entretenu.

Le non-respect de ces consignes de sécurité

peut provoquer des blessures et/ou des

dommages matériels. Ce barbecue à gaz doit

ne doit être utilisé qu’à l’extérieur et non pas

dans des autocaravanes ou sur des bateaux..

Remarque à l’intention de l’installateur

Laisser ce manuel du propriétaire auprès du

consommateur après la livraison et/ou

l’installation.

• Pièces

• Assemblage

• Règles de sécurité

• Utilisation et entretien

• Dépannage

MODE D’ASSEMBLAGE ET D’EMPLOI

AVERTISSEMENT

Le barbecue chauffe rapidement. Ne jamais se

pencher au-dessus de la surface de cuisson d’un

barbecue pendant son utilisation. Ne pas toucher

les surfaces de cuisson, le caisson, le couvercle

ou les autres pièces du barbecue pendant son

utilisation ou jusqu’à ce que le barbecue à gaz ait

refroidi après utilisation.

Le non-respect de ces instructions peut

causer des blessures corporelles graves.

AVERTISSEMENT

Cette garantie vous confère des droits

particuliers ainsi que d’autres droits qui peuvent

varier d’un État à l’autre.

AVERTISSEMENT

Le non-respect des ces instructions peut causer

un incendie ou une explosion pouvant entraîner

des blessures graves, voire mortelles, ou des

dommages matériels.

AVERTISSEMENT

1. Ne pas entreposer ou utiliser de

l’essence ou d’autres liquides ou gaz

inflammables à proximité de cet

appareil ou de tout autre équipement.

2. Une bonbonne de GPL non raccordée

pour un usage ultérieur ne doit pas être

entreposée à proximité de cet appareil

ou de tout autre équipement.

DANGER

Si -une odeur de gaz est perçue :

1. Fermer le gaz au niveau de l’appareil.

2. Éteindre toute flame nue.

3. Ouvrir le couvercle.

4. Si l’odeur persiste, rester à l’écart de

l’appareil et appeler immédiatement

votre fournisseur de gaz ou les

pompiers.

Codes d’installation du barbecue

L’installation doit être conforme aux règlements locaux

ou, en l’absence de règlements locaux, au code

national relatif aux gaz combustibles, ANSI Z

223.1/NFPA S4 le code d’installation des gaz naturel et

propane, CSA B149.1 ou le code relatif à l’entreposage

et la manipulation du gaz propane, B149.2, ou le code

relatif aux autocaravanes, ANSI A 119.2 et pour

autocaravanes de série CSA Z240 RV, tels

qu’applicables.

Les modèles de barbecue à GPL sont conçus pour être

utilisés avec une bonbonne standard de 9 kg (20 lb).

La bonbonne de GPL n’est pas fournie avec le

barbecue. Ne jamais raccorder votre barbecue à gaz à

une

bonbonne de GPL d’une capacité supérieure.

Sommaire

Garantie du barbecue

Consignes de sécurité

Garantie-----------------------------------------------2

Consignes de sécurité ---------------------------2~4

Liste du matériel --------------------------------------5

Schéma des pièces ----------------------------------6

Liste des pièces ---------------------------------------7

Instructions d’assemblage----------------------8~17

Instructions d’allumage------------------------17~19

Nettoyage et entretien ------------------------20~21

Dépannage--------------------------------------------21

Instruction de cuisson-------------------------------22

Tableau de cuisson ---------------------------------23

Garantie totale d’un an du barbecue

Pour tout défaut matériel ou de fabrication du

barbecue dans une période d’un an à compter de la

date d’achat, appeler au 1 888 980-4933 pour prendre

des arrangements concernant la réparation gratuite

(ou le remplacement si la réparation s’avère

impossible).

Garantie limitée de 8 ans sur les brûleurs en acier

inoxydable

Tout brûleur en acier inoxydable rouillé sera remplacé

gratuitement pendant 3 ans à compter de la date

d’achat. Après la première année suivant la date

d’achat, l’acheteur devra assumer les frais de main-

d’œuvre s’il souhaite faire installer les brûleurs.

La garantie n’inclut pas le remplacement des piles des

allumeurs, la peinture, la décoloration ou la rouille des

pièces qui sont des consommables pouvant s’user

normalement pendant la période de garantie ou sous

des conditions résultant d’une usure normale, d’un

accident ou d’un entretien inapproprié.

La garantie sera annulée en cas d’utilisation

commerciale ou locative du barbecue.

La garantie est applicable seulement si le barbecue

est utilisé aux Amérique du Nord.

Cette garantie vous confère des droits particuliers

ainsi que d’autres droits pouvant varier d’un État à

l’autre.

La garantie n’est valable que pour l’acheteur original

avec preuve d’achat de détaillants autorisés. Tout

produit acheté d’occasion ou par le biais d’un

détaillant non autorisé ne seront pas couverts par la

garantie. Il incombe à l’acheteur de s’assurer que le

détaillant est autorisé. Un achat sur Amazon ou autre

détaillant du marché d’Internet de toute autre entité

que Monument Grills

• Faire remplir et inspecter à l’œil nu votre bonbonne de

GPL par un fournisseur de gaz propane professionnel

et - la faire certifier à chaque remplissage.

• Ne pas entreposer une bonbonne de GPL de rechange

sous ou à proximité de l’appareil.

• Ne jamais remplir la bonbonne au-delà de 80 % de

capacité. Le non-respect de ces consignes risque

d’entraîner des blessures graves ou mortelles.

• Placer toujours la bonbonne de GPL en position

verticale.

• Ne pas entreposer ou utiliser de l’essence ou d’autres

gaz et liquides inflammables à proximité de ce -

barbecue à gaz.

• Ne pas exposer la bonbonne de GPL à une chaleur

excessive.

• Ne jamais entreposer une bonbonne de GPL à

l’intérieur. Si votre barbecue à gaz est rangé

dans un garage ou dans un lieu confiné,

débrancher toujours la bonbonne de GPL et

l’entreposer à l’extérieur dans un lieu- sûr.

• Placer le bouchon anti-poussière sur la soupape

d’évacuation de la bonbonne quand elle n’est pas

utilisée. Installer uniquement le type de protège-

poussière fourni avec la soupape de la bonbonne. Les

autres types de bouchons peuvent provoquer une fuite

de propane.

• Les bonbonnes de GPL doivent être entreposées à

l’extérieur dans un lieu bien ventilé et hors de portée

des enfants. Les bonbonnes de GPL débranchées ne

doivent pas être entreposées dans un immeuble, un

garage ou n’importe quel autre lieu- fermé.

• Le gaz doit être fermé au niveau de la bonbonne

d’approvisionnement chaque fois que votre barbecue à

gaz n’est pas utilisé.

• Le régulateur de pression et les éléments du tuyau

doivent être inspectés avant chaque utilisation du

barbecue. En cas d’abrasion excessive, d’usure ou de

coupure du tuyau, celui-ci doit être remplacé avant

toute nouvelle utilisation du barbecue.

• Mettre le régulateur de gaz à l’écart des surfaces

chaudes et de la graisse. Éviter de tortiller inutilement

le tuyau. Inspectez à l’œil nu la présence d’éventuelles

coupures, craquelures, usure excessive ou autres

avaries sur le tuyau avant chaque utilisation. Si le

tuyau semble endommagé, ne pas utiliser pas le

barbecue à gaz. Composer le 1 888 980-4933 pour

obtenir de l’aide.

• Ne jamais allumer votre barbecue à gaz avec le

couvercle rabattu ou avant d’avoir vérifié que les

brûleurs sont bien installés sur leur orifice.

• Ne jamais laisser des enfants utiliser le barbecue.

La taille maximale d’une bonbonne de gaz PL doit être

d’environ 30,5 cm (12 po) de diamètre par 47 cm (18,5 po)

de haut.

La bonbonne de GPL doit être équipée d’un dispositif

de trop-plein (D.T.P.).

Cette caractéristique de sécurité empêche le débordement

de la bonbonne lors de son remplissage, ce qui peut

causer un mauvais fonctionnement de la bonbonne de

GPL, du régulateur et/ou du barbecue.

La bonbonne de GPL doit être construite et marquée selon

les spécifications du Département américain des

transports (DOT). Au Canada, la bonbonne de GPL doit

être conforme à la norme national canadienne CAN/CSA –

B339 pour le transport des cylindres, sphères et tubes de

la Direction générale du transport des marchandises

dangereuses.

1. La bonbonne de GPL doit être équipée d’une soupape

de fermeture sécurisée avec une extrémité dotée d’une

sortie de soupape pour bonbonne d’approvisionnement de

GPL compatible avec un dispositif raccordement de type 1.

La bonbonne de GPL doit également posséder un

dispositif de sécurité doté d’un raccordement direct avec

l’espace d’évacuation de la bonbonne.

2 Placer toujours la bonbonne de GPL en position verticale.

Le système d’arrivée de la bonbonne doit permettre

l’évacuation des gaz.

3. La bonbonne de GPL utilisée doit être pourvue d’une

bague pour protéger la soupape de la bonbonne.

Emplacement adéquat et distance de sécurité du

barbecue

Ne jamais utiliser votre barbecue à gaz dans un garage,

sous un porche, un abri, un passage couvert ou n’importe

quel autre lieu fermé. Votre barbecue à gaz doit être utilisé

uniquement à l’extérieur, en respectant un dégagement

d’au moins 61 cm (24 po) depuis les côtés et l’arrière de

toute surface combustible.

NE PAS utiliser cet appareil sous une surface combustible

suspendue.

Ne pas bloquer la circulation de l’air ventilé autour du

caisson du barbecue à gaz.

• Cet appareil de cuisson à gaz d’extérieur n’est pas

destiné à être installé sur ou dans des autocaravanes

et/ou des bateaux.

•Ne pas entreposer ou utiliser de l’essence, d’autres gaz

ou liquides inflammables à proximité du barbecue à gaz

d’extérieur.

• Ne pas bloquer la circulation de l’air en combustion et

d’aération. Effectuer cette vérification avant chaque

utilisation_du barbecue.

•Ne jamais raccorder une bonbonne de GPL non

homologuée à votre barbecue à gaz. Les éléments du

régulateur de gaz fourni avec votre barbecue à gaz sont

réglés pour une pression de sortie de 279 mm (11 po) de

colonne d’eau (C.E.) pour un raccordement à une

bonbonne de GPL.

Utiliser uniquement le régulateur et les éléments du

tuyau fournis avec votre barbecue à gaz. Les régulateurs

et les éléments du tuyau remplacés doivent être identiques

à ceux précisés dans ce manuel.

Consignes de sécurité

AVERTISSEMENT

Une forte odeur ou un son sifflant de gaz indique la

présence d’un problème grave avec le barbecue à gaz

ou la bonbonne de GPL. Le non-respect des

consignes ci-dessous peut causer un incendie ou une

explosion -pouvant -entraîner -des -blessures -graves,

voire mortelles, ou des dommages matériels.

• Fermer le gaz au niveau du barbecue.

• Mettre les boutons de commande à la position

d’arrêt.

• Éteindre les flammes avec un extincteur d’incendie

adéquat.

•Ouvrir le couvercle du barbecue.

• Se éloigner de la bonbonne de GPL.

• ne pas tenter de régler le problème soi-même.

•Si l’odeur persiste ou si un feu se déclenche qui ne

peut être éteint rapidement, appeler les pompiers. Ne

pas appeler à côté de la bonbonne de gaz, car le

téléphone est un type d’appareil électrique et peut

créer une étincelle pouvant causer un incendie et/ou

une explosion.

PRÉCAUTION : Des araignées et de petits insectes

peuvent faire parfois leurs toiles ou leurs nids dans les

tubes des brûleurs de ce barbecue lors de son

transport et de son entreposage. Ces toiles peuvent

obstruer la circulation du gaz. ce qui peut causer un

incendie dans et autour des tubes des brûleurs. Ce

type d’incendie est connu sous le nom de « RETOUR

DE FLAMME »et peut endommager gravement le

barbecue et créer une condition d’utilisation

dangereuse pour l’utilisateur. Bien qu’un tuyau de

brûleur obstrué ne soit pas la cause principale d’un « -

”RETOUR DE FLAMME »- ”, elle- est la plus

courante.

Pour réduire les risques de « RETOUR DE

FLAMME », “il faut nettoyer les tubes des brûleurs

avant d’assembler le barbecue et au moins une fois

par mois vers la fin de l’été ou au début de l’automne-

lorsque les araignées sont plus actives. Procéder

aussi au nettoyage du tube du brûleur si le- barbecue

n’a pas été utilisé depuis très- longtemps.

Voir le chapitre Nettoyage des tubes et orifices des

brûleurs à la page 15

REMARQUE: La circulation normale du gaz par le

régulateur et les éléments du tuyau peut créer un

ronronnement. Un bruit faible est parfaitement normal et

n’interfèrera pas avec l’utilisation du barbecue. Si __ le

ronronnement est fort et excessif, il sera peut-être

nécessaire de purger l’air dans la ligne de gaz ou de

réinitialiser le dispositif de régulation du gaz. Cette

méthode de purge doit être effectuée chaque fois qu’une

nouvelle bonbonne de GPL est raccordée au barbecue.

Pour obtenir des renseignements concernant cette

méthode, consulter la page -14, chapitre- 4 « -Si le

barbecue ne s’allume pas » -ou composer le numéro du

service à la clientèle au- 1 -888 -980-4933 entre 8 h 00

et 17 h 00, heure du Pacifique.

Vérifier à l’œil nu les flammes du brûleur avant chaque

utilisation. Les flammes doivent ressembler à l’image, dans

le cas contraire. consulter le chapitre sur le nettoyage des

tubes et orifices du brûleur à la page 15 de ce manuel.

MISE EN GARDE : Attention au retour

de flamme

Vérification de la flamme du brûleur

Le tableau suivant est une description du matériel. Il décrit les composants utilisés aux différentes étapes

de l’assemblage.

Liste du matériel

Outils nécessaires à l”-assemblage

Tournevis cruciforme (non inclus).

Remarque : Les côtés gauche et droit de la grille sont à gauche et à droite en vous tenant face à l’avant du

gril.

Tournevis cruciforme

5/32po-"x12mm 13 -pces

¼ po"x15 mm 17 -pces

2 -pces

1/4' po' 4 -pces

Schéma des pièces du modèle 77352

Pour toute question concernant l’assemblage,

composer le

1-888-980-4933

Pour s’assurer d’obtenir les bonnes pièces de

rechange pour le barbecue à gaz, consulter les

numéros de pièce sur cette page.

Important: Utiliser uniquement les pièces de la liste ci-

dessus. Lors de la commande des pièces, fournir les

renseignements suivants :

1. Numéro du modèle

2. Numéro de la pièce (voir le tableau à cet effet)

3. Description de la pièce.

4. Quantité de pièces nécessaires.

Liste des pièces du modèle 77352

Important: Conserver ce manuel de l’utilisateur

pour consultation future et pour le remplacement

des pièces.

seq.

NO.

appellation qty Material code

seq.

NO.

appellation qty

Material

code

Couv ercle principal

1 D010015902 39

Panneau inf érieur

1 D010015792

Jauge de température

1 A0212824 40

Panneau latéral, droit

1 D010012903

Siège de jauge de température

1 A0212825 41

Réceptable à batterie

1 A0212663

Vis du couv ercle principal

2 A0407131 42

Broche sous le panneau de porte

2 A0212557

Poignée du couv ercle principal

1 D010011245 43

Vis d’écartement sous le panneau de porte

2 A02120079

Tampon pour capot

4 A0201340 44

Bandeau cummerbund av ant pour panneau inf é

rieur du chariot

1 D010013610

Grille chauf f ante

1 A02120163 45

Support triangulaire, gauche

2 D010012745

Grille de cuisson av ec trous, A

3 A02120164 46

Chev ille pour roulette piv otante

4 A0212805

Dispositif de contrôle des f lammes

6 D010012307 47

Roulette piv otante

4 A0211004

Ressort de serrage

6 A0212873 48

de f ixation pour contenant de gaz

1 A0212837

Brûleur principal

6 A0212926 49

Bâtonnet d’allumage

1 A0212835

Fil d’allumage du brûleur principal

6 D010015903 50

Poignée de porte

2 D010012747

Panneau arrière, supérieur

1 D010015746 51

Porte av ant

2 D010013998

Support du réceptacle à graisse

1 A0212838 52

Siège pour lampe à DEL-USB2.0

1 A02120032

Boîte à graisse

1 D010012705 53

Interrupteur de lampe à DEL

1 A0212627

Plateau à graisse

1 D010013589 54

Circuit pour lampe à DEL

1 D010015910

Tige de charnière du couv ercle du brûleur laté

ral

1 A0212534 55

Panneau de commande principale

1 D010013625

Couv ercle du brûleur latéral

1 D010007598 56

Cadre du panneau de commande principal

1 D010013594

Grille de cuisson du brûleur latéral, droit

1 A0212248 57

Connecteur de gaz

1 A0212830

Brûleur latéral, droit

1 A0212533 58

Panneau de f ixation pour connecteur de gaz

1 D010012298

Plateau du brûleur latéral

1 D011006420 59

Conduite de gaz f lexible du brûleur principal

1 A0212829

Support à orif ice du brûleur latéral

1 D019706920 60

Régulateur, GPL

1 A0212831

L'allumeur du brûleur latéral, droit

1 A0212436 61

Collecteur principal

1 A02120158

Fil d’allumage du brûleur latéral, droit

1 A0212890 62

Soupape principale du gaz

6 A0212862

Tablette latérale, droit

1 D010014389 63

Déf lecteur av ant

1 D010014626

Crochet

1 D010015802 64

Panneau de f ixation pour panneau de

commande, gauche

1 D010012050

Orif ice du brûleur latéral

1 A0212828 65

Panneau de f ixation pour panneau de

commande, droit

1 D010012051

Conduite de gaz f lexible du brûleur latéral, 250

1 A020021 66

Tablette latérale, gauche

1 D010012770

Conduite de gaz f lexible du brûleur latéral, 480

1 A02120090 67

Foy er

1 D010013634

Valv e du brûleur lateral, droit

1 A02120088 68

Panneau arrière, A

1 D010015754

Bouton de commande base

7 D010015906 69

Allumeuse boîtes

1 D010014628

Panneau à lampe DEL

7 A02120213 70

Panneaux reliant

1 D010013617

Bouton de commande

7 A02120298 71

Bouteilles à gaz tablier

1 D010015102

Module pour allumage à impulsions

1 A02120161 72

Bouteilles à gaz soubassement

1 D010015798

Panneau latéral, gauche

1 D010012742 73

Grille de cuisson av ec trous, B

1 A02120165

Aimant de porte

2 A0201249 74

Logo

1 A0212808

Cadre du chariot, av ant

1 D010015794

Manuel

1 C042363

Panneau arrière inf érieur

1 D010015796

Quincaillerie

1 D010015797

Instructions d’assemblage

Insérer la pièce n

47 dans la plaque inférieure.

Figure 1

Dévisser à moitié les vis dans la

plaque inférieure, puis placer les

pièces n

35 et 40 sur les trous de vis

correspondants et serrer fermement.

Figure 2

4 x

Installer la pièce N

.38 sur l'endroit approprié avec quatre vis B.

Figure 3

Dévisser à moitié les vis de la plaque inférieure et des

plaques latérales, puis mettre la pièce n

45 sur les

trous de vis correspondants et serrer fermement.

Figure 4

4 x

Installer la pièce n

37 à l’endroit appropriée avec quatre vis A. Attention : aimant vers le bas.

Figure 5

Figure 6

Serrer fermement la caisse du barbecue et le chariot avec quatre vis B.

Figure 7

4 x

2 x B

2 x D

1. Dévisser à moitié les trois grandes vis à l’extérieur de la caisse du barbecue, puis installer

la pièce n

25 sur les trous de vis correspondants et serrer fermement.

2. Serrer fermement la pièce n

25 avec une vis B et une entretoise D dans la caisse du

barbecue.

Figure 8.1 Figure 8.2

Figure 9

1. Insérer la pièce n

30, la pièce n

31, la pièce n

32 et la pièce n

33 comme

indiqué dans la figure.

2. Insérer le fil comme indiqué dans la figure.

Figure 10

Dévissez à moitié la vis dans la pièce n

27,

puis placez la pièce n

27 dans le trou de la

pièce n

22. Vissez bien.

1. Dévisser à moitié les trois grandes vis sur la caisse du barbecue, puis placer la pièce

66 sur les trous de vis correspondants et serrer fermement.

2. Serrer fermement la pièce n

66 avec une vis- B et une entretoise à l’-intérieur de la

caisse du barbecue.

Figure 11.1

2 x B

2 x D

Figure 12

1 x

Installer la pièce n

58 sur la plaque droite avec une vis A.

Figure 11.2 Figure 11.3

Figure 13.1 Figure 13.2

4 x

1. Installer la pièce n

50 sur la pièce n

51 avec des vis A. (Figure 14.1)

2. Placer la pièce C dans le trou correspondant à l”-intérieur de la plaque inférieure. (Figure14.2)

3. Placer la pièce n

51 dans la pièce C. (Figure 14.2)

4. Ensuite, placer la porte en appuyant vers le haut sur l”-axe flexible.

Figure 14.1

Figure 14.2 Figure 14.3

2 x

4 x

Installer la pièce No.71 sur la pièce

No.38, No.39 avec deux vis A.

Installer la pièce No.69 sur la

pièce No.39 avec des vis B.

1.Installer la pièce n

14 sur la pièce n

16 avec deux vis A.

2.Mettre la pièce n

15 dans la pièce n

14.

3.Placer le plateau à graisse dans la caisse.

Figure 15

Placer les pièces n

7, 8, 9,73 et 49 à leur emplacement approprié.

Figure 16

2 x

Raccorder la pièce n

54 à la pièce n

Figure 17

Figure 18.1

Figure 18.2

1 x

Installer la pièce n

26 sur la pièce

25 avec une vis B

Installer la pièce n

48 sur la pièce n

72.

Connexion de la bonbonne de GPL au barbecue

à GPL

1. Enlever la vis sur le boulon de la bonbonne et ôter

la rondelle. Insérer le boulon de la bonbonne depuis

l’arrière du barbecue et réinstaller la rondelle et la vis.

Depuis l’arrière du chariot, installer l’anneau du pied

de la bonbonne de 9 kg (20 lb) dans le trou du

panneau inférieur. Vérifier que la soupape de la

bonbonne est sur la position d’arrêt. Utiliser le boulon

de la bonbonne pour retenir la bonbonne dans une

position fixe (Fig. 20).

2. érifier que la soupape de la bonbonne possède les

filetages externes adéquats s’adaptant aux éléments

du tube et au régulateur fournis.

3. Vérifier que toutes les soupapes du brûleur sont

sur la position d’arrêt.

4. Inspecter le port de raccordement de la soupape

et les éléments du régulateur. Inspecter l’appareil

pour détecter la présence d’avaries ou de saleté.

Éliminer la saleté. Inspecter le tuyau. Ne jamais

utiliser un équipement endommagé ou obstrué.

5. Lors du raccordement du régulateur et des

éléments du tuyau à la soupape de la bonbonne,

serrer à fond à la main l’écrou de serrage rapide

dans le sens horaire (Fig.19). Ne pas utiliser une clé

pour éviter d’abîmer l’écrou de serrage rapide et

provoquer une condition dangereuse.

6. Ouvrir entièrement la soupape de la bonbonne

(dans le sens antihoraire). Utiliser une solution

savonneuse pour vérifier les fuites sur tous les

raccords avant de tenter d’allumer le barbecue. Si

une fuite est détectée, fermer la soupape de la

bonbonne et ne pas utiliser le barbecue jusqu’à ce

que la fuite soit réparée.

MISE EN GARDE : Le gaz doit être fermé au

niveau de la bonbonne d’alimentation quand

l’appareil n’est pas utilisé.

Raccordement du

régulateur

Félicitations !

Votre barbecue à gaz est maintenant prêt à

l’emploi. Avant la première utilisation et au début

de chaque saison (et chaque fois que la

bonbonne de GPL a été remplacée) :

1. Lire toutes les consignes de sécurité,

d’allumage et d’utilisation.

2. Inspecter l’appareil pour détecter la présence

d’obstruction au niveau des orifices de la

soupape de gaz, des tubes des brûleurs et des

orifices des brûleurs.

3. Effectuer la méthode sur la page suivante pour

rechercher les fuites de gaz..

Figure 19

Figure 20

INSTRUCTIONS D’ALLUMAGE POUR LE BRÛLEUR

LATÉRAL

1. Ouvrir entièrement le couvercle du brûleur latéral.

2. Appuyer et tourner le bouton du brûleur sur la

position ALLUMAGE/ HAUTE FLAMME. Enfoncer

simultanément le bouton d’allumage électronique

sans le relâcher pendant 3 à 5 secondes pour

allumer le brûleur.

3. Si le brûleur latéral ne s’allume pas au bout de

5 secondes, mettre le bouton à la position d’arrêt.

Fermer le gaz au niveau de la bonbonne de GPL et

patienter 5 minutes pour laisser le gaz se dissiper.

Rouvrir

ensuite le gaz au niveau de la bonbonne et répéter

l’’étape 2.

4. Si le brûleur ne s’allume toujours pas, voir les

chapitres « Allumer votre barbecue avec une

allumette » et « Si le barbecue ne s’allume toujours

pas » à la page suivante.

Allumage des brûleurs principaux du barbecue

1. Ne pas fumer lors de l’allumage du barbecue ou de la

vérification des raccordements d’arrivée du gaz.

2. Vérifier que la bonbonne de GPL est suffisamment

pleine.

3. Vérifier que les raccordements de gaz sont bien

resserrés.

4. Ouvrir l’arrivée du gaz.

5. Ouvrir le couvercle principal du barbecue et le couvercle

du brûleur latéral.

6. Appuyer et tourner l’un des boutons du brûleur principal

sur la position ALLUMAGE/ HAUTE FLAMME. Enfoncer

simultanément le bouton d’allumage électronique sans le

relâcher pendant 3 à 5 secondes pour allumer le brûleur.

7. Pour allumer des brûleurs supplémentaires, enfoncer et

tourner le(s) bouton(s) du brûleur sur ALLUMAGE/ HAUTE

FLAMME. Appuyer simultanément sur le bouton

d’allumage électronique sans le relâcher pendant 3 à

5 secondes pour allumer le brûleur. Régler le(s) bouton(s)

comme souhaité.

8. Si le brûleur ne s’allume pas au bout de 5 secondes,

mettre le bouton sur la position d’arrêt. Fermer le gaz au

niveau de la bonbonne et patienter 5 minutes pour laisser

le gaz se dissiper. Ouvrir ensuite le gaz au niveau e la

bonbonne et répéter l’étape 6.

9. Si le brûleur ne s’allume toujours pas, consulter les

chapitres« Allumer votre barbecue avec une allumette » et

« Si le barbecue ne s’allume toujours pas » à la page

suivante.

1. Préparer une solution savonneuse à parts égales

d’eau et de détergent liquide.

2. Tourner entièrement les boutons de commande à

la position d’arrêt puis ouvrir le gaz au niveau de la

bonbonne.

3. Appliquer la solution savonneuse sur tous les

raccordements de gaz avec une brosse propre. Voir

ci-dessous. Si des bulles apparaissent de plus en

plus dans la solution, cela signifie que les

raccordements ne sont pas étanches. Vérifier chaque

élément et effectuer les serrages ou réparations

nécessaires.

4. S’il n’est pas possible de réparer une fuite de

raccordement de gaz, fermer le gaz au niveau de la

bonbonne, déconnecter la conduite de gaz sur le

barbecue et composer le 1 888 980-4933 ou votre

fournisseur de gaz pour demander de l’aide.

5. Appliquer également de la solution savonneuse sur

les soudures de la bonbonne. Voir ci-dessous. Si des

bulles apparaissent de plus en plus, fermer la

bonbonne. Ne pas l’utiliser et ne pas la déplacer!

Contacter un fournisseur de GPL ou les pompiers

AVERTISSEMENT

Si le couvercle du barbecue n’est pas ouvert lors

de l’allumage, un incendie ou une explosion

risque de se produire pouvant causer des

blessures graves, voire mortelles, ou des

dommages matériels.

UTILISATION DU BRÛLEUR LATERAL

Inspecter le tuyau d’arrivée du gaz avant d’ouvrir le gaz.

En cas de coupure ou d’usure du tuyau, celui-ci doit être

remplacé avant utilisation. Ne pas utiliser le brûleur latéral

en présence d’une odeur de gaz.

AVERTISSEMENT : Tenir le visage et le corps aussi

loin que possible du brûleur lors de l’allumage.

Vérification des fuites sur les raccordements de gaz

Vérification de fuites sur la

bonbonne de gaz

Vérification des fuites de GPL

Ne jamais tester les fuites avec une flamme nue. Avant

la première utilisation et au début de chaque saison ou

chaque fois que la bonbonne de GPL est remplacée, il

faut vérifier l’absence de fuites de gaz.

Instruction d’allumage du- barbecue

AVERTISSEMENT

Ne jamais se pencher pau-dessus de la surface

de cuisson lors de l’allumage du barbecue à gaz.

Tenir le visage et le corps à une distance

sécuritaire (45 cm ou 18 po au minimum) de la

surface des grilles de cuisson lors de l’allumage

du barbecue avec une allumette.

Si le barbecue ne s’allume toujours pas

1.Vérifier les fuites au niveau de l’arrivée du gaz et

des raccordements. Vérifier que tous les

raccordements sont étanches.

2. Répéter la méthode d’allumage élémentaire. Si le

barbecue à gaz ne s’allume toujours pas, fermer le gaz

à la source, mettre les boutons de commande sur la

position d’arrêt, puis vérifier les points suivants :

• Mauvais alignement des tubes du brûleur sur les

orifices.

Correction: Repositionner les tubes du brûleur sur les

orifices.

• Obstruction dans la conduite de gaz.

Correction : Déconnecter la conduite de gaz du

barbecue. Ne pas fumer! Ouvrir l’arrivée du gaz pendant

1 seconde pour éliminer toute obstruction dans la

conduite. Fermer l’arrivée du gaz à sa source et

reconnecter la conduite de gaz au barbecue.

• Orifice bouché

Correction : Enlever les brûleurs du barbecue en

soulevant avec précaution chaque brûleur hors de

l’orifice de la soupape de gaz. Enlever l’orifice de la

soupape de gaz et nettoyer délicatement toute

obstruction avec un fil métallique mince. Puis réinstaller

tous les orifices, brûleurs et composants de cuisson.

3. Si l’on soupçonne une obstruction dans les soupapes

de gaz, appeler le service de réparation au 1 888 980-

4933.

4. Si le barbecue ne s’allume toujours pas, il sera

nécessaire de purger l’air dans la conduite de gaz ou de

réinitialiser le mécanisme de régulation d’excès de gaz.

Remarque : Cette méthode doit être effectuée chaque

fois qu’une nouvelle bonbonne de GPL est raccordée au

barbecue.

Pour purger l’air dans la conduite de gaz et/ou

réinitialiser le mécanisme de régulation de surdébit

de gaz :

• Mettre le bouton de commande sur la position d’arrêt..

• Fermer le gaz au niveau de la soupape de la

bonbonne.

• Déconnecter le régulateur de la bonbonne de GPL.

• Mettre l’unité en position verticale pendant 5- minutes.

• Reconnecter le régulateur à la bonbonne de GPL.

• Ouvrir lentement la soupape de la bonbonne jusqu’au

quart ou la moitié.

• Ouvrir le couvercle du barbecue.

• Mettre les boutons de commande sur la position

d’arrêt. Appuyer et tourner l’un des boutons de

commande sur HAUTE FLAMME.

• Tourner les boutons de commande sur HAUTE

FLAMME jusqu’à ce que tous les brûleurs s’allument.

• Le barbecue est maintenant prêt à l’emploi.

5. Si toutes les vérifications ou corrections ont été faites

et que des questions sur le fonctionnement de votre

barbecue à gaz restent encore sans réponse, appeler la

ligne d’assistance du Service à la clientèle au

1 -888 -980- 4933, du lundi au vendredi, de 8 h 00 à

17 h 00, heure du Pacifique.

AVERTISSEMENT

Si un incendie causé par un « RETOUR DE

FLAMME »” se produit dans ou autour des

tubes du brûleur, suivre les instructions ci-

dessous. Le non-respect de ces consignes

peut entraîner un incendie ou une explosion

pouvant causer des blessures graves, voire

mortelles, ou des dommages matériels.

• Fermer l’arrivée du gaz vers le barbecue à gaz.

• Mettre les boutons de commande sur la position

d’arrêt

• Éteindre les flammes avec un extincteur de

flamme adéquat.

• Ouvrir le couvercle du barbecue.

• Une fois que le barbecue a refroidi, nettoyer les

tubes du brûleur et les brûleurs en suivant les

instructions de nettoyage à la page 15.

Allumer votre barbecue avec une allumette

1. Prendre la tige d’allumage manuel.

2. Insérer une allumette dans la tige d’allumage.

3. Suivre les étapes 1 à 5 de la méthode

élémentaire d’allumage.

4. Allumer l’allumette et diriger la tige d’allumage

vers la surface des grilles de cuisson.

5. Tourner le bouton de commande souhaité sur la

position HAUTE FLAMME pour libérer le gaz.

Le brûleur devrait s’allumer immédiatement.

Pour garantir un fonctionnement adéquat de l’appareil,

les soins et l’entretien suivants sont recommandés.

Nettoyage des grilles de cuisson

Il est conseillé de laver les grilles de cuisson avec une

solution d’eau chaude et de savon doux. Se servir

d’une éponge ou d’une brosse douce pour nettoyer les

grilles de cuisson.

Nettoyage des diffuseurs de chaleur

Les diffuseurs de chaleur doivent aussi être nettoyés

régulièrement avec une solution d’eau chaude et de

savon. Utiliser une brosse douce pour ôter les résidus

de cuisson tenaces. Les diffuseurs de chaleur doivent

secs avant d’être réinstallés.

Nettoyage du plateau à graisse

Le plateau à graisse doit être vidé et essuyé de façon

régulière, et nettoyé dans une solution d’eau chaude et

de savon. Une petite quantité de sable ou de litière pour

chat peut être placée dans le plateau à graisse pour

absorber celle-ci.

Vérifier fréquemment le plateau à graisse Ne pas

laisser la graisse s’accumuler ni déborder du plateau.

Nettoyage annuel de l’intérieur du barbecue

Le décapage du barbecue après chaque utilisation le

préparera à la prochaine utilisation.

Nettoyer toutefois à fond le barbecue une fois par an

afin de le maintenir dans des conditions optimales de

fonctionnement. Suivre ces étapes.

1. Tourner entièrement toutes les soupapes des

brûleurs à la position d’arrêt.

2. Tourner entièrement la soupape de la bonbonne de

GPL à la position d’arrêt.

3. Détacher le tuyau de GPL et les éléments du

régulateur du barbecue à gaz. Inspecter pour détecter

toute avarie et remplacer les pièces au besoin en

utilisant les numéros de pièces de rechange du

fabricant qui figurent sur la liste des pièces.

4. Enlever et nettoyer les diffuseurs de chaleur, les

grilles de cuisson et les brûleurs du barbecue.

5. Couvrir chaque orifice de la soupape de gaz avec du

papier aluminium.

6. Brosser l’intérieur et le fond du barbecue avec une

brosse en nylon et laver avec de l’eau chaude et un

savon doux. Rincer soigneusement et laisser sécher.

7. Enlever le papier aluminium puis réinstaller les

diffuseurs de chaleur et les grilles de cuisson.

8. Reconnecter l’arrivée du gaz et observer la flamme

du brûleur pour s’assurer d’un fonctionnement adéquat.

Nettoyage de la surface externe

•Il est recommandé de laver le barbecue avec une

solution d’eau chaude et de savon doux. Utiliser un

chiffon ou une éponge pour nettoyer. Ne pas se servir

d’ustensiles abrasifs ou d’une brosse pour éviter de

rayer la surface lors du nettoyage.

Nettoyage des surfaces externes en acier

inoxydable

•Le mauvais temps et une chaleur intense peuvent

décolorer les surfaces externes en acier inoxydable.

Les huiles des machines servant à fabriquer l’acier

inoxydable peuvent également provoquer cette

décoloration. Utiliser un nettoyant pour acier

inoxydable pour polir les surfaces en acier

inoxydable du barbecue. Ne jamais utiliser de

nettoyants abrasifs ou de tampon à récurer pour

éviter de rayer et d’abîmer le barbecue.

Nettoyage des tubes et orifices du brûleur

Pour minimiser les risques de « RETOUR DE FLAMME »,

suivre la méthode ci-dessous au moins une fois par mois

à la fin de l’été ou au début de l’automne lorsque les

araignées sont plus actives ou lorsque le barbecue n’a

pas été utilisé depuis longtemps.

1. Fermer les soupapes de tous les brûleurs et celle de la

bonbonne de gaz.

2. Détacher les éléments d’assemblage du régulateur de

GPL sur le barbecue.

3. Enlever les grilles de cuisson, les diffuseurs de chaleur

et le plateau à graisse du barbecue.

4. Enlever les vis sous chaque brûleur et soulever les

brûleurs hors de l’orifice de la soupape de gaz.

5. Utiliser un fil métallique dur en forme de crochet, un

tuyau à air ou une brosse pour bouteille et le passer

plusieurs fois dans le tube du brûleur et à l’intérieur pour

éliminer la saleté.

6. Remettre les brûleurs en place. Voir l’illustration ci-

dessous.

AVERTISSEMENT

La position du tube du brûleur par rapport à l’orifice

est primordiale pour assurer un fonctionnement

sécuritaire. Vérifier que l’orifice est à l’intérieur du

tube du brûleur avant d’utiliser le barbecue à gaz. Si

le tube du brûleur ne s’adapte pas sur l’orifice de la

soupape, une explosion et/ou un incendie peut se

produire lors de l’allumage du brûleur.

Nettoyage et entretien

Étape 1 Étape 2 Étape 3

AVANT D'APPELER POUR UNE RÉPARATION

Si le barbecue ne fonctionne pas correctement, utiliser la liste de vérification suivante avant

d’appeler le service de réparation.

Inspecter les brûleurs au moins une fois par an ou immédiatement après que l’une des conditions

suivantes se soit produite:

PROBLÈMES QUE FAIRE

Vérifier si la bonbonne de GPL est vide.

Nettoyer le(s) fil(s) et/ou l’électrode en frottant

avec de l’alcool et un chiffon propre.

Essuyer avec un chiffon propre.

Vérifier que le fil est raccordé aux éléments d

’assemblage de l’électrode.

Vérifier le fonctionnement des autres brû

leurs de l’unité .

Vérifier le fonctionnement des autres brû

leurs. Si oui, vérifier

l’orifice de gaz brûleur défectueux pour dé

tecter toute obstruction.

La flamme du brûleur est jaune ou orange et une

odeur de gaz est présente.

Consulter le chapitre portant sur le nettoyage

des tubes et orifices du brûleur page 15. Si

le problè me persiste, appeler au 1 -800 -

913-8999.

Faible chaleur alors que le bouton de commande

.est sur « ALLUMAGE/HAUTE FLAMME ».

Vérifier si le tuyau de combustible est tortillé

ou coudé.

Vérifier que le barbecue ne se trouve pas

dans un endroit poussiéreux.

Est-ce qu’un approvisionnement en gaz adé

quat est disponible?

Si un seul brûleur ne fonctionne , test-il né

cessaire de nettoyer l’

orifice ou le brûleur?

Est-ce que l’arrivée ou la pression du gaz est

faible?

Le barbecue ne s’allume pas quand on tourne le

bouton de commande.

Quelque soit la méthode de nettoyage du brûleur

employée, il est conseillé d’adopter les étapes

suivantes pour prolonger la vie utile du brûleur.

1. Utiliser une éponge en microfibre ou une brosse

en nylon pour nettoyer toute la surface externe de

chaque brûleur jusqu’à ce que tous les résidus

alimentaires et la saleté aient disparu.

2. Nettoyer les orifices obstrués avec un fil métallique

dur, par exemple un trombone à papier déplié.

AVERTISSEMENT

Des araignées et des insectes peuvent faire

leurs nids à l’intérieur des brûleurs et

perturber la circulation du gaz. C’est une

condition très dangereuse pouvant causer un

incendie derrière le panneau de la soupape,

endommageant ainsi le barbecue et rendant son

utilisation dangereuse.

3. Inspecter chaque brûleur pour détecter toute avarie

(craquelures ou trous) et le cas échéant, commander

et installer un nouveau brûleur. Après l’installation,

vérifier que les orifices des soupapes de gaz sont

correctement installés à l’intérieur des extrémités des

tubes des brûleurs.

Dépannage

Instructions de cuisson

AVERTISSEMENT

Ne pas laisser le barbecue sans surveillance.

Votre barbecue chauffe rapidement. Ne jamais

vous pencher au-dessus de la surface de cuisson

pendant l’utilisation du barbecue. Ne pas toucher

les surfaces de cuisson, le caisson du barbecue,

le couvercle ou les autres pièces du barbecue

pendant son fonctionnement, ou jusqu’à ce qu’il

ait refroidi après utilisation. Le non-respect de ces

consignes risque d’entraîner des blessures graves.

Décapage

Avant de cuisiner avec votre barbecue à gaz pour la

première fois, il est recommandé de le «”-décaper»-”

afin d’éliminer toute odeur ou corps étranger.

Allumer simplement les brûleurs, ôter le couvercle

et faire fonctionner le barbecue sur le réglage élevé

pendant 3 à 5 -minutes.

Températures de cuisson

Réglage élevé: Utiliser uniquement ce réglage pour

réchauffer rapidement, saisir des steaks ou des

côtelettes et pour brûler les résidus alimentaires sur

le barbecue une fois la cuisson terminée. Ne jamais

utiliser le réglage ÉLEVÉ pour une cuisson

prolongée.

Réglages moyen à faible: La plupart des recettes

nécessite un réglage moyen à faible, dont toutes les

cuissons par fumaison, la cuisson à la rôtissoire et

la cuisson des viandes maigres ou du poisson.

REMARQUE: Les réglages varient en fonction de la

température et de la force du vent.

Cuisson directe

La méthode de cuisson directe peut être utilisée

avec les grilles de cuisson fournies et en plaçant les

aliments directement au-dessus des brûleurs du

barbecue.

Le couvercle du barbecue doit être ouvert pour

la cuisson directe. La méthode est idéale pour

saisir les viandes et donner aux viandes, à la

volaille et au un goût grillé. Les fritures et les

fumaisons sont également meilleures par cette

méthode parce qu’elles nécessitent une chaleur

directe.

Cuisson indirecte

Pour cuire de façon indirecte les aliments doivent

être placés du côté droit ou gauche du barbecue

avec le brûleur allumé sur le côté opposé. La

cuisson indirecte doit être effectuée avec le

couvercle rabattu.

Flambées soudaines

Les graisses et les jus produits par les aliments

grillés peuvent causer des flambées soudaines.

Les flambées soudaines donnent un bon goût

distinct ainsi que de la couleur aux aliments. Elles

sont donc acceptables jusqu’à un certain point.

Néanmoins, les flambées soudaines non

contrôlées peuvent ruiner un repas.

AVERTISSEMENT

Ne pas couvrir le fond du caisson du barbecue

avec du papier aluminium, du sable et d’autres

produits qui limiteront l’écoulement des

graisses dans la lèchefrite.

Le non-respect de ces consignes peut

provoquer un incendie ou une explosion

pouvant causer des blessures corporelles

graves, mortelles ou des dégâts matériels.

MISE EN GARDE

Pour éviter d’abîmer le(s) brûleur(s)

adjacent(s), l’écran thermique du fourneau doit

être correctement mis en place lors de

l’utilisation du brûleur marquant.

Remplacement de la pile

Si la DEL ne s’allume pas, la pile doit être remplacée.

Pour remplacer la pile de la DEL.

1. Ouvrir le couvercle du logement des piles.

2. Insérer 4 piles AA dans le logement des piles. La

polarité des piles dans le logement doit être respectée.

3. Remettre le couvercle en place.

Élimination correcte de ce produit

La présence de ce symbole indique

que ce produit ne peut être mis au

rebut avec les ordures ménagères.

Par mesure de prévention pour

l’environnement et pour la santé

humaine, séparer ces composants

des autres types de déchets et les

recycler conformément au principe de

réutilisation des ressources

matérielles.

Pour retourner votre appareil usagé,

utiliser les systèmes de retour et de

collecte ou contacter le revendeur où

le produit a été acheté. Ceux-ci

peuvent procéder au recyclage du

produit en toute sécurité.

ALIMENT Poids ou épaisseur Température Durée Instructions spéciales et conseils

Légumes Sans objet Moyen 8 à 20 minutes

Trancher ou couper les légumes et

badigeonner avec du beurre ou de la

margarine. Envelopper de façon serrée dans

du papier aluminium. Griller en tournant de

temps en temps.

Pommes de

terre

Entières Moyenne 40 à 60 minutes

Envelopper individuellement dans du papier

aluminium. Cuire en tournant de temps en

temps.

Viande/Steak 12,7 à 19 mm Élevée-Moyenne 4 à 15 minutes

Préchauffer le barbecue pendant 15 à 20

minutes, puis faire griller les steaks de

chaque côté pendant 2 minutes. Faire griller

ensuite pendant 3 à 5 minutes sur chaque

face ou jusqu’au degré de cuisson souhaité.

Viande haché

12,7 à 19 mm Moyenne 8 à 15 minutes

Faire griller en tournant une fois lorsque les

jus apparaissent à la surface ou jusqu’à

obtention de la cuisson désirée. Ne pas

laisser les croquettes de viande sans

surveillance pour éviter les flambées

soudaines.

Côte 1/2 ou entière Moyenne 20 à 40 minutes

Faire griller en tournant de temps en temps.

Badigeonner pendant les dernières minutes

avec de la sauce barbecue. Tourner plusieurs

fois.

Hot dogs Sans objet Moyenne 5 à 10 minutes

Faire griller en tournant quatre fois. 2 à -4

minutes de chaque côté.

Morceaux de

volaille

113 à 227 g Faible ou moyenne 20 à 40 minutes

Faire griller en tournant de temps en temps.

Badigeonner pendant les dernières minutes

avec de la sauce barbecue si désiré. Tourner

plusieurs fois.

Volaille entiè

0.9 à 1,3 kg Faible ou 1 à 1-1/2 heures

Utiliser la broche pour volaille et badigeonner

souvent comme désiré.

moyenne 40 à 60 minutes

Utiliser la broche à volaille et badigeonner

souvent comme désiré.

Poisson 19 à 25,4 mm Moyen 8 à 15 minutes

Faire griller en tournant une seule fois jusqu’à

obtention du degré de cuisson désiré.

Badigeonner avec du beurre, de la margarine

ou de l’huile.

TABLEAU DE CUISSON AU— BARBECUE

AVERTISSEMENT: Pour garantir votre sécurité alimentaire, les aliments doivent

être cuits aux températures minimales internes qui figurent dans le tableau ci-

dessous.

Températures internes minimales de sécurité recommandées par l’USDA

Poisson 62,7 ⁰C (145⁰-F)

Porc 71,7 ⁰C (160 ⁰F)

Plats aux œufs 71,7 ⁰C (160 ⁰F)

Steaks et rôtis de bœuf, de veau ou d’agneau 62,7 ⁰C (145 ⁰F)

Bœuf, veau ou agneau haché 71,7 ⁰C (160 ⁰F)

Volaille entière (dinde, poulet, canard .etc.) 73,8 ⁰C (165 ⁰F)

Volaille hachée ou en morceaux (blanc de poulet. etc.) 73,8 ⁰C (165 ⁰F)

*Département d’Agriculture des États-Unis

Monument Grills 77352 6-Burner Propane Gas Grill in Stainless with LED Controls, Side Burner and Rotisserie Kit

Product's Documents

Full Product Manual

Specifications

Monument Grills 77352 Questions and Answers

Related Products

Sharper Image 211378 Monument Tabletop Propane Gas Grill

Sharper Image 211378 Monument Tabletop Propane Gas Grill

Char-Broil 463229521 Performance Series 6-Burner Gas Grill

Char-Broil 463286125 Char Broil Performance Series 6-Burner Gas Grill

Royal Gourmet GA5404H 6 Burner Propane Gas Grill with Sear Burner and Side Burner

Royal Gourmet GD601Y 6-Burner Propane Gas Grill and Griddle Combo, Grill and Griddle 2-in-1, Bronze, 78,000 BTU Output
