Use and Care Manual.

This is the main product document for model FNMAS36W6SS1.

The file format is pdf, 32 pages, you can download this manual here .

background
INSTRUCTIONS BOOKLET
Silence NRS
Massimo Pro NRS
FNMAS28W6SS-1 / FNMAS34W6SS-1
INSTRUCTIONS BOOKLET
EN
MODE D'EMPLOI
FR
MANUAL DE INSTRUCCIONES
ES
LIBRETTO ISTRUZIONI
IT
background
2
13
1/16"
(331 mm)
24
1/8"
(612 mm)
11"
(279 mm)
1
3/8"
(34 mm)
18
1/8"
(460 mm)
16
5/16"
(415 mm)
3/8"
(10 mm)
25
13/16"
(656 mm)
4
5/8"
(118 mm)
28
3/8"
(720 mm)
18
1/2"
(470 mm)
Power cord
position
(150 mm)
Ø
5
15/16"
5
1/2"
(139 mm)
5
7/16"
(138 mm)
18
1/4"
(464 mm)
EN - cable length 5,0ft (1,5m)
FR - longueur de câble 5,0ft (1,5m)
ES - longueur de câble 5,0ft (1,5m)
IT - lunghezza cavo 5,0ft (1,5m)

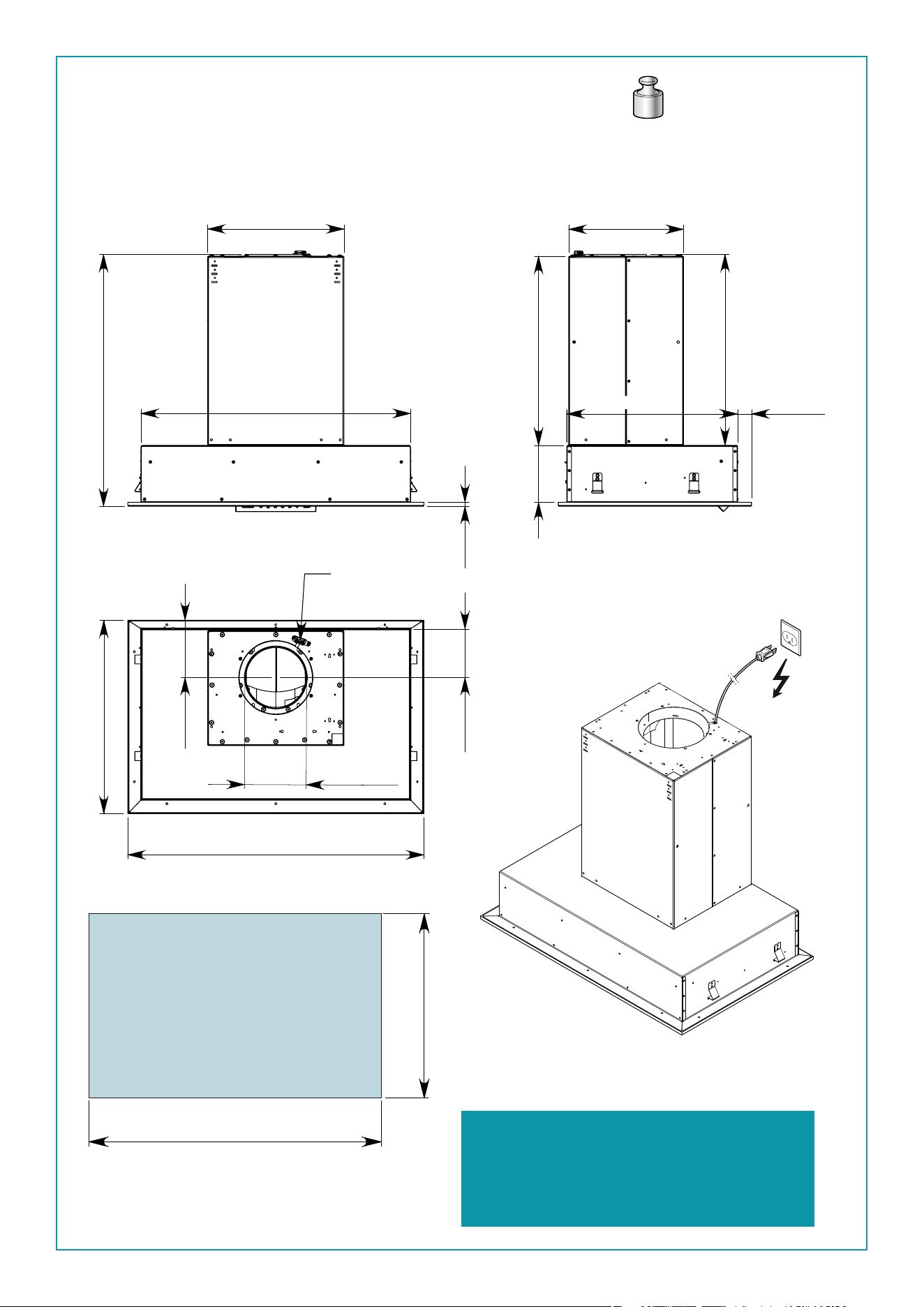

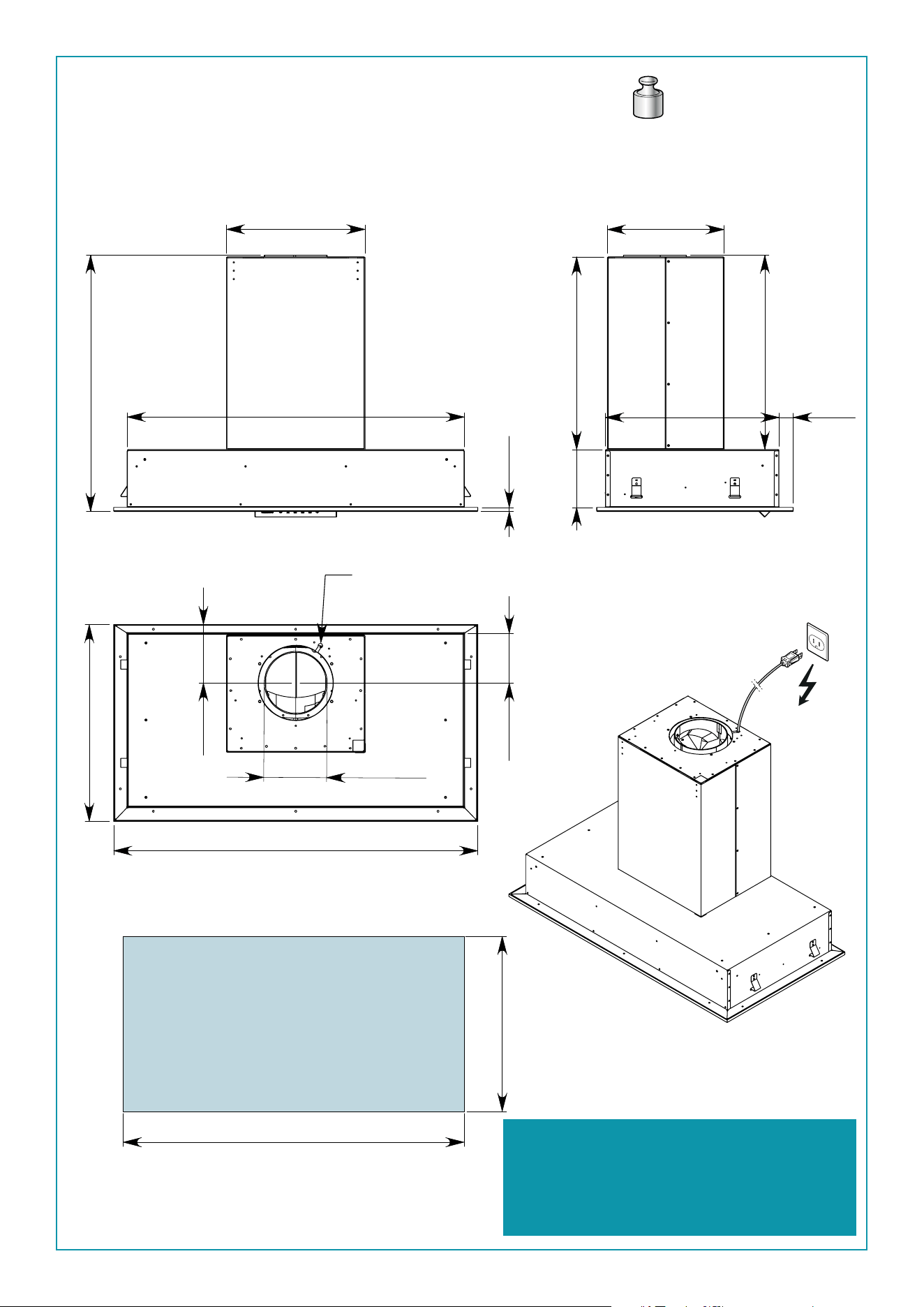

EN -
CUTOUT MEASUREMENTS FOR INSTALLATION
FR - MESURES DU TROU POUR ENCASTREMENT
ES - MEDIDAS DEL ORIFICIO PARA EMPOTRADO
IT - MISURE FORO PER INCASSO
56 lb
25,4 kg
MASSIMO PRO NRS 28"
Cod: FNMAS28W6SS-1
120Vac, 60Hz 340W
16
1/2"
(419 mm)
26
3/16"
(665 mm)
background
3
16
1/2"
(419 mm)
32
1/16"
(815 mm)
31
11/16"
(806 mm)
13
1/16"
(331 mm)
3/8"
(10 mm)
24
1/16"
(611 mm)
5
7/16"
(138 mm)
18
1/8"
(460 mm)
18
1/4"
(464 mm)
16
5/16"
(415 mm)
11"
(279 mm)
1
3/8"
(34 mm)
34
1/4"
(870 mm)
18
1/2"
(470 mm)
Ø
5
15/16"
(
Ø
150 mm)
4
5/8"
(118 mm)
5
1/2"
(139 mm)
Power cord
position
EN -
CUTOUT MEASUREMENTS FOR INSTALLATION
FR - MESURES DU TROU POUR ENCASTREMENT
ES - MEDIDAS DEL ORIFICIO PARA EMPOTRADO
IT - MISURE FORO PER INCASSO
59,7 lb
27 kg
MASSIMO PRO NRS 34"
Cod: FNMAS34W6SS-1
120Vac, 60Hz 430W
EN - cable length 5,0ft (1,5m)
FR - longueur de câble 5,0ft (1,5m)
ES - longueur de câble 5,0ft (1,5m)
IT - lunghezza cavo 5,0ft (1,5m)
background
4

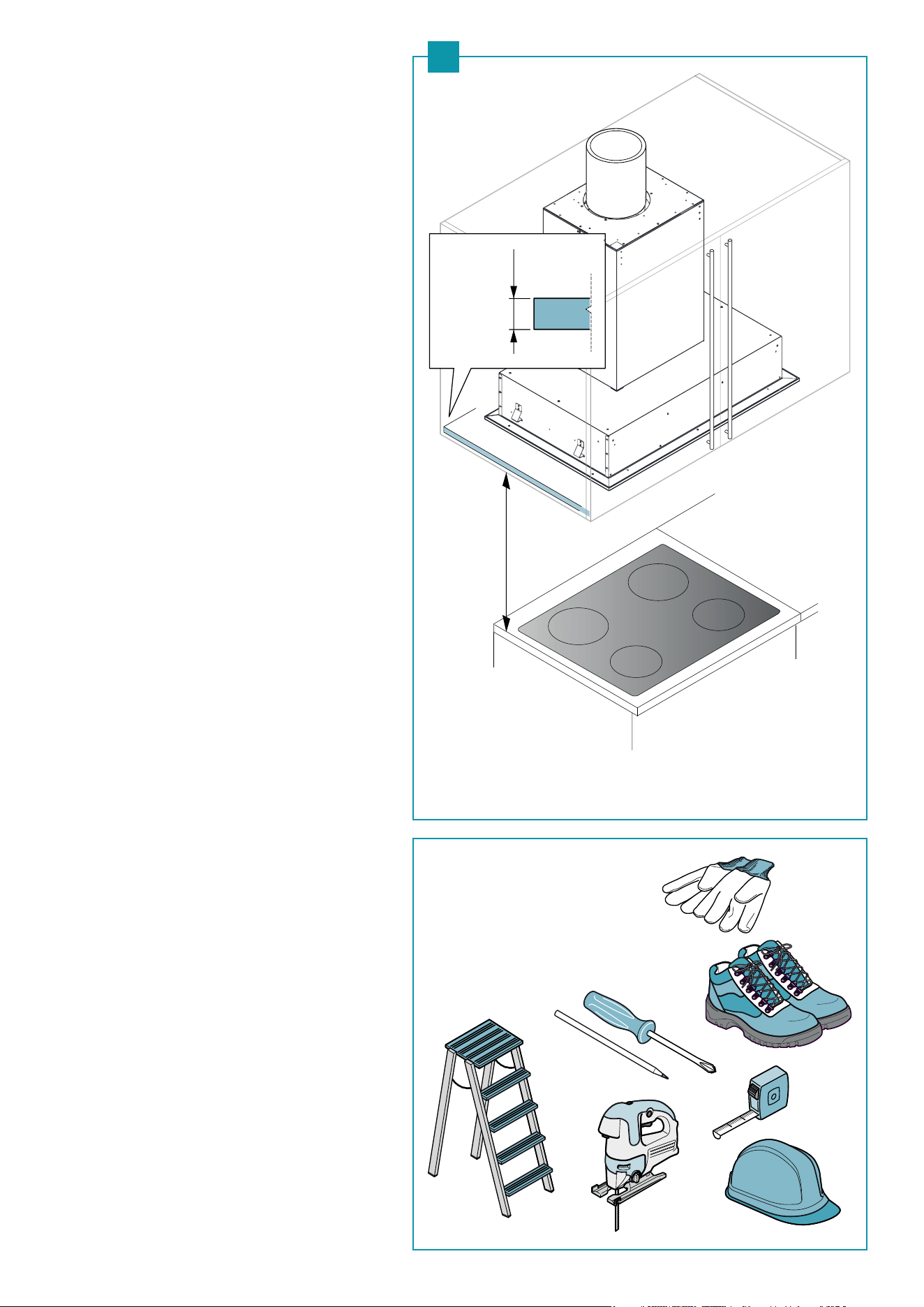

EN - Tool required
FR - Outil requis
ES - Herramienta requerida
IT - Attrezzi necessari
max.
0,94”
(24 mm)
min.
0,47”
(12 mm)
A
1
EN - Installation measurements (1)
Recommended mounting height from cooking surface to
hood bottom is indicated by "A" in the drawing below. It is
recommended to install the hood in this range to optimize
performance. It is recommended to not exceed 36” (910mm)
for dimension A as hoods mounted above this may be
difficult to reach for average height users and performance
and efficiency will degrade. Hoods mounted below the
lower measurement in the A recommendation could result
in damage due to heat and present a fire hazard and would
avoid any warranty claims attributable to the lower mounting
position. If available, also refer to the cooking appliance man-
ufacturers height clearance recommendations and adhere to
national and local building and fire codes which supersede
any recommendations stipulated herein.
FR - Mesures pour installation (1)
La hauteur de montage recommandée entre la surface de
cuisson et la partie inférieure de la hotte est indiquée par le «
A » dans le dessin ci-dessous. Il est recommandé d’installer la
hotte dans cette plage pour optimiser sa performance. Il est
recommandé de ne pas dépasser les 910 mm (36 po) pour la di-
mension « A », car les hottes montées à une distance au-dessus
peuvent être difficiles à atteindre pour les utilisateurs de hau-
teur moyenne, et cela diminuera leur performance et efficacité.
Les hottes montées en-dessous de la mesure inférieure de la
recommandation « A » pourraient s’abîmer par la chaleur et pré-
senter un risque d’incendie, ce qui annulerait toute réclamation
de garantie attribuable à la position de montage inférieure. Le
cas échéant, reportez-vous également aux recommandations
du fabricant de l’appareil de cuisson en ce qui a trait au déga-
gement en hauteur et respectez les codes du bâtiment et de
prévention des incendies nationaux et locaux qui remplacent
toutes les recommandations stipulées dans le présent docu-
ment.
ES - Medidas instalación (1)
La altura de montaje recomendada desde la superficie de coc-
ción hasta el fondo de la campana se indica con una "A" en el di-
bujo siguiente. Se recomienda instalar la campana en este ran-
go para optimizar el rendimiento. Se recomienda no exceder
36" (910mm) para la dimensión "A" ya que las campanas mon-
tadas por encima de ésta pueden ser difíciles de alcanzar para
los usuarios de altura media y el rendimiento y la eficiencia se
degradarán. Las campanas montadas por debajo de la medida
inferior de la recomendación "A" podrían resultar dañadas por
el calor y presentar un riesgo de incendio, y evitarían cualquier
reclamación de garantía atribuible a la posición de montaje in-
ferior. Si está disponible, consulte también las recomendacio-
nes de altura del fabricante del equipo de cocina y respete los
códigos de construcción y contra incendios, nacionales y loca-
les, que sustituyen cualquier recomendación estipulada en el
presente documento.
IT - Misure per l'installazione (1)
L’altezza di montaggio consigliata tra il piano cottura e la parte
inferiore della cappa è indicata dalla lettera A nella figura sot-
tostante. Per ottenere prestazioni ottimali, si raccomanda di in-
stallare la cappa entro i limiti, massimo e minimo, mostrati nella
figura. È consigliabile che le dimensioni di A” non superino i 36”
(910mm) in quanto le cappe montate più in alto potrebbero
presentare un livello ridotto di rendimento ed efficienza, oltre a
risultare difficili da raggiungere da parte degli utenti di altezza
media. Al contrario, le cappe montate al di sotto dell’altezza
minima consigliata in A” potrebbero danneggiarsi per il calore
proveniente dal piano cottura e presentare un rischio di incen-
dio. Si ricorda che la garanzia non risponde di eventuali danni
derivanti da un montaggio in posizione troppo bassa. Se dispo-
nibile, fare riferimento anche all’altezza libera raccomandata dal
produttore del piano cottura. In ogni caso, è sempre necessario
rispettare le norme edilizie e antincendio in vigore, a livello sia
nazionale sia locale, le quali prevalgono su qualsiasi raccoman-
dazione contenuta nel presente.
(RECOMMENDED
FOR OPTIMAL
PERFORMANCE)
A = 24" - 36"
(610mm - 910mm)
background
5
3
2
1
2
2
1
1
1
x2
ONLY FOR
MASSIMO PRO
NRS 34”

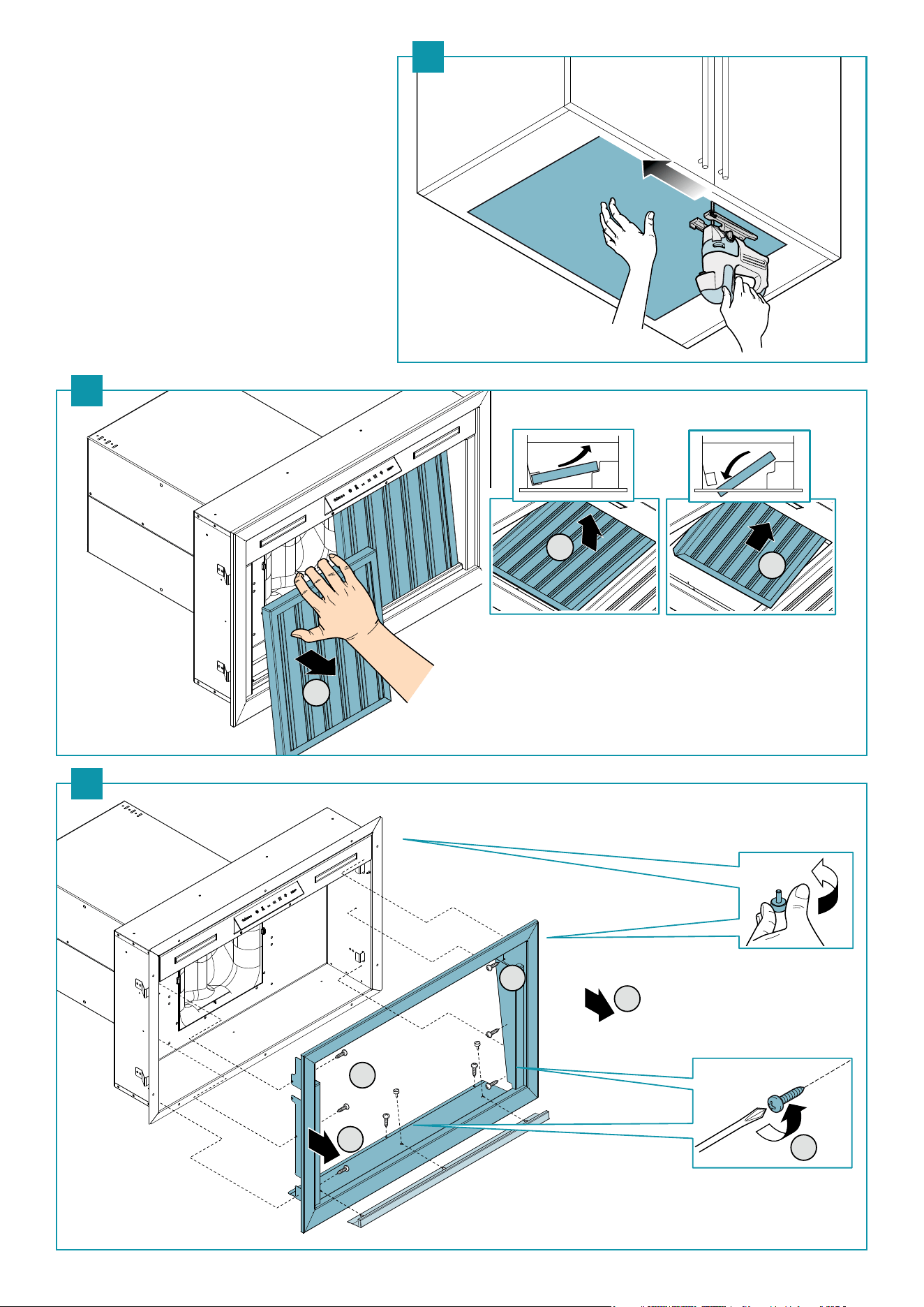

EN - Wall cabinet cutout (2), remove lters from
hood (3), remove the side elements and the
frame from hood body (4).
FR - Perçage meuble (2), retirer les ltres de la hotte
(3), retirer les éléments latéraux et le cadre du
corps de la hotte (4).
ES - Oricio armario de pared (2), retire los ltros de
la campana (3), retire los elementos laterales y
el bastidor del cuerpo de la campana (4).
IT - Foratura pensile (2), togliere i ltri (3),
gli elementi laterali e la cornice (4).
2
3
4
background
6
1
2
x10
5

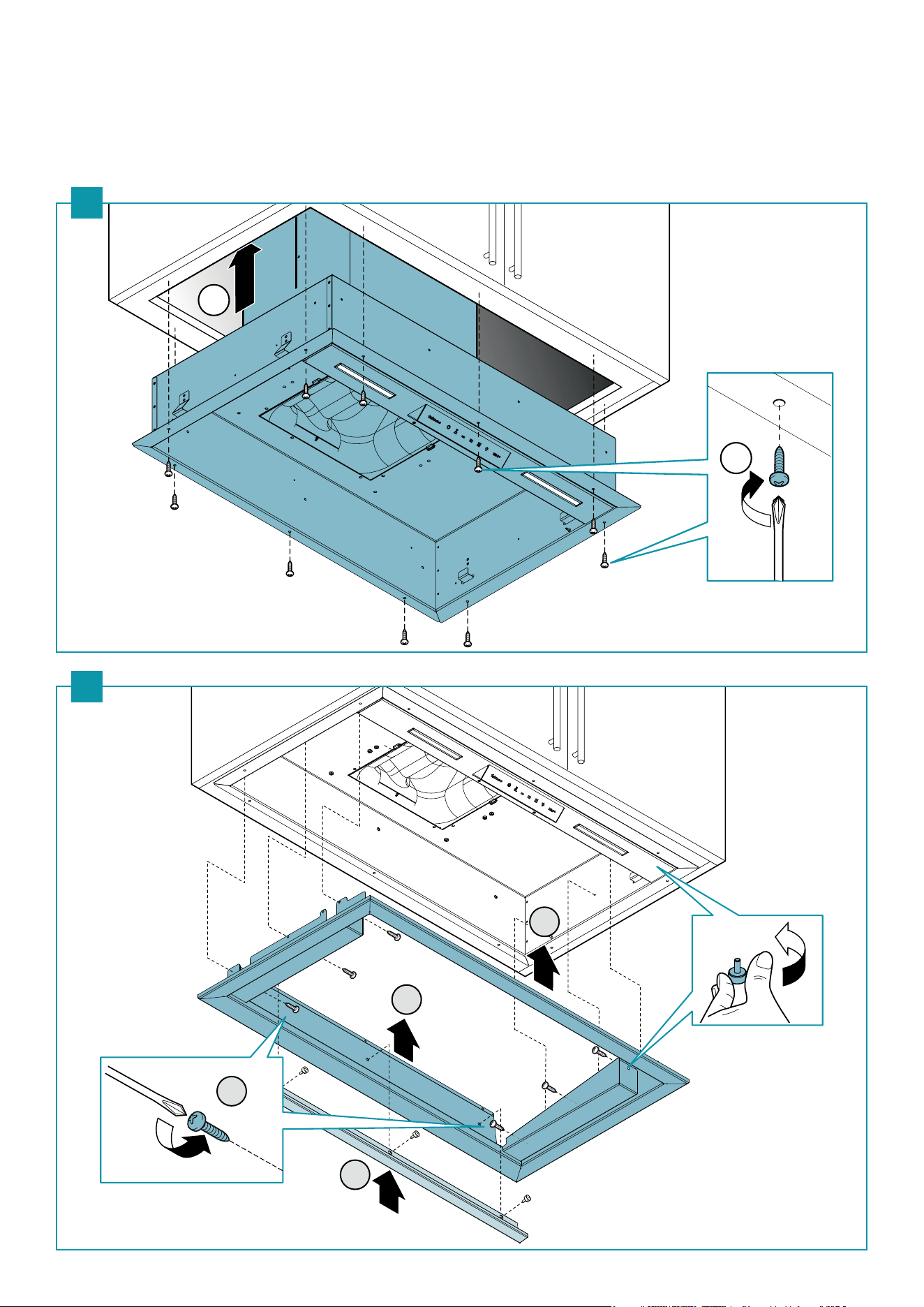

EN - Insert and secure hood into cabinet cutout (5).
Secure frame and side panels to hood body (6).
FR -
Enler et xer solidement la hotte dans la découpe du meuble (5).
Fixer solidement le cadre et les panneaux sur le corps de la
hotte (6).
1
2
1
3
x2
ONLY FOR
MASSIMO PRO
NRS 34”
6
ES - Inserte y je la campana en la marca del armario de pared (5).
Fije el bastidor y elementos laterales al cuerpo de la campana (6).
IT - Inserimento cappa nel pensile (5).
Fissare cornice ed elementi laterali (6).
background
7
1
3
2

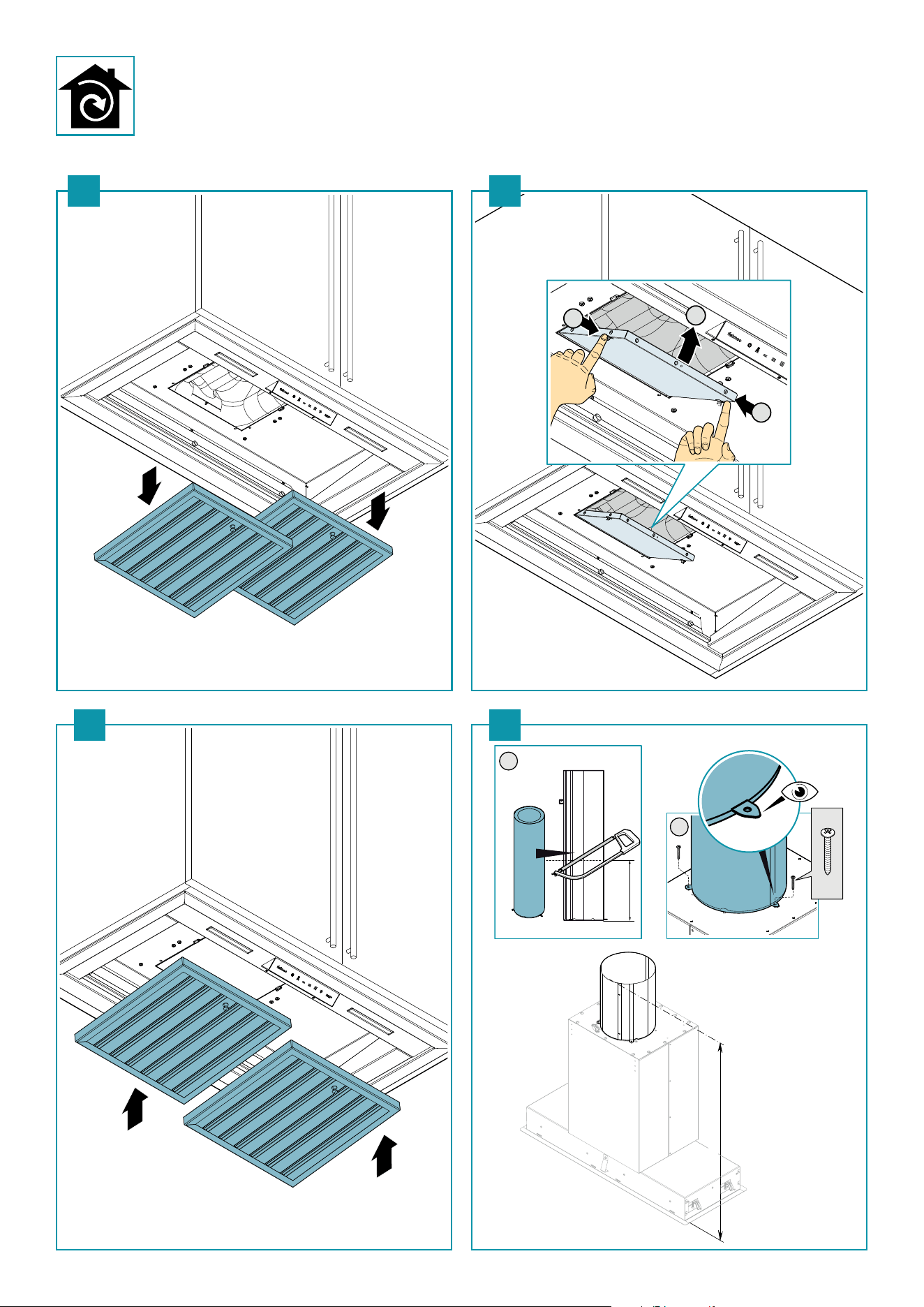

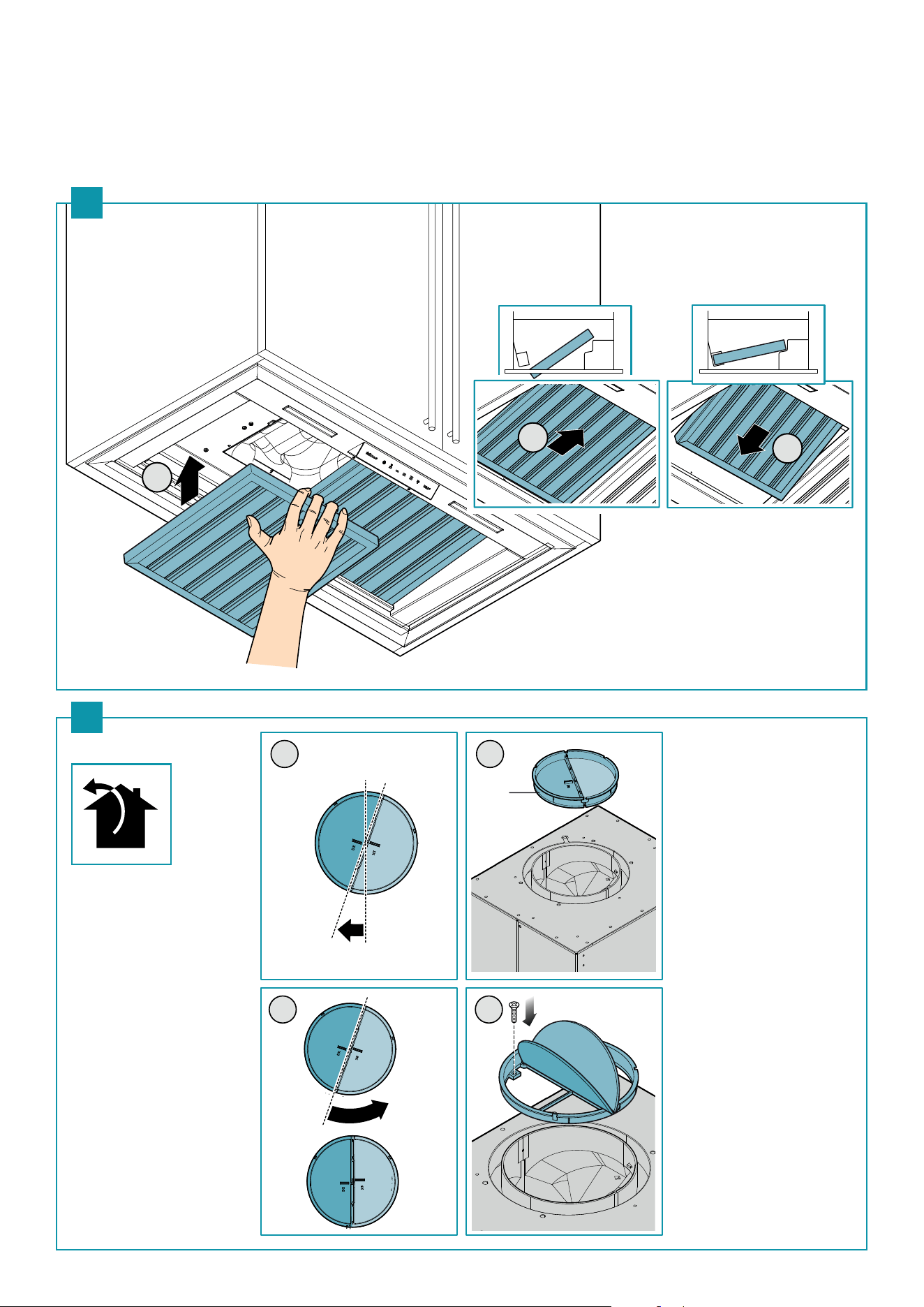

EN - Insert lters (7). Installation of check valve (8).
FR - Enler les ltres (7). Installation clapet de non retour (8).
ES - Inserte los ltros (7).
Instalación de la válvula de no-retorno (8).
IT - Rimettere ltri (7). Installazione valvola di non ritorno (8).
7
8
M
3 4
1 2
background
8
H = X - 4
3/8
(110 mm)
A
NRS
1
A
X: min 8” - min 204 mm

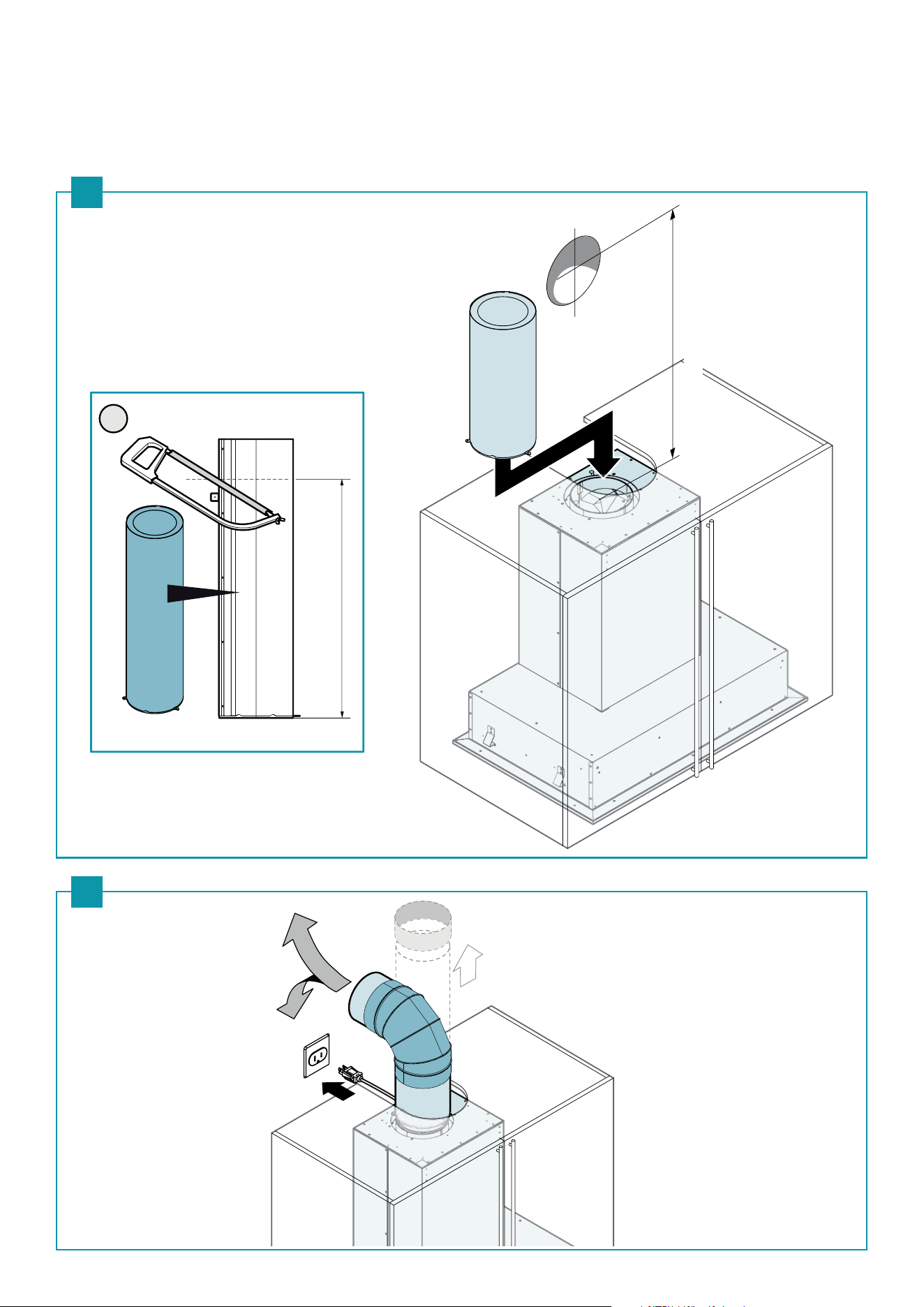

EN - Fastening of NRS pipe and bend (9). Suction pipe and electrical connection (10).
FR - Fixation du tube NRS et du coude (9). Tuyau d'aspiration et branchement électrique (10).
ES - Fijación del tubo NRS y la curva (9). Tubo de aspiración y conexión eléctrica (10).
IT - Installazione tubo NRS e curve (9). Tubo di aspirazione e collegamento elettrico (10).
10
9
background
9
11
EN - Installing the carbon-zeolite lter
(optional)
FR - Installation du iltre charbon-zeolite
(en option)
ES - Instalacion de iltro de carbon-zeolita
(opcional)
IT - Installazione ltro carbone-zeolite
(opzionale)
OPTIONAL
1
1
2
min 39
1/2
- 1003 mm
H = 9
7/8
- 250 mm
A
NRS
1
V3
x 3
2
13 14
12
background
10
SAFETY INSTRUCTIONS
AND WARNINGS
READ AND SAVE THESE INSTRUCTIONS
Installation operations are to be carried
out by skilled and qualied installers in ac-
cordance with the instructions in this booklet and
in compliance with the regulations in force.
DO NOT use the hood if the power supply cable
or other components are damaged: disconnect
the hood from the electrical power supply and con-
tact the Dealer or an authorised Servicing Dealer for
repairs.
Do not modify the electrical, mechanical or func-
tional structure of the equipment.
Do not personally try to carry out repairs or re-
placements. Interventions carried out by incompe-
tent and unauthorised persons can cause serious
damage to the unit or physical and personal harm,
not covered by the Manufacturer's warranty.
WARNING: TO REDUCE THE RISK OF FIRE, ELEC-
TRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
a) Use this unit only in the manner intended by
the manufacturer. If you have questions, contact
the manufacturer.
b) Before servicing or cleaning unit, switch pow-
er o at service panel and lock the service dis-
connecting means to prevent power from being
switched on accidentally.
When the service disconnecting means cannot
be locked, securely fasten a prominent warning
device, such as a tag, to the service panel.
CAUTION: For General Ventilating Use Only. Do
Not Use To Exhaust Hazardous Or Explosive Ma-
terials And Vapors.
WARNINGS FOR THE INSTALLER
TECHNICAL SAFETY
Before installing the hood, check the integ-
rity and function of each part. Should
anomalies be noted, do not proceed with installa-
tion and contact the Dealer.
Do NOT install the hood if an aesthetic (or cos-
metic) defect has been detected. Put it back into
its original package and contact the dealer.
No claim can be made for aesthetic (or cosmetic)
defects once it has been installed.
During installation, always use personal protective
equipment (e.g.: Safety shoes) and adopt prudent
and proper conduct.
The installation kit (screws and plugs) supplied with
the hood is only to be used on masonry walls: in case
of installation on walls of a different material, assess
other installation options keeping in mind the type of
wall surface and the weight of the hood.
Keep in mind that installations with different types of
fastening systems from those supplied, or which are
not compliant, can cause electrical and mechanical
seal danger.
Do not install the hood outdoors and do not expose
it to atmospheric elements (rain, wind, etc.).
All set screws must be checked, and retightened
where necessary, before installation.
CAUTION: To Reduce The Risk Of Fire And Electric
Shock, Install This Rangehood Only With Remote
Blower Or Integral Blowers Manufactured by FAL-
MEC S.p.A. Models “Remote in-roof Blower.
ELECTRICAL SAFETY
The installation has to be in accordance with the
National Electrical Code, ANSI/NFPA 70 and local
codes. Making sure the power is o before at-
tempting installation.
The electrical system to which the hood is
to be connected must be in accordance
with local standards and supplied with earthed
connection in compliance with safety regulations
in the country of use. It must also comply with Eu-
ropean standards regarding radio antistatic prop-
erties.
WARNING: GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event of
an electrical short circuit, grounding reduces the
risk of electric shock by providing an escape wire
for the electric current. This appliance is equipped
with a cord having a grounding wire with a
grounding plug. The plug must be plugged into
an outlet that is properly installed and grounded.
WARNING: Improper grounding can result in a risk
of electric shock. Consult a qualied electrician if
the grounding instructions are not completely
understood, or if doubt exists as to whether the
appliance is properly grounded.
Do not use an extension cord. If the power supply
cord is too short, have a qualied electrician in-
stall an outlet near the appliance.
Before installing the hood, check that the electrical
mains power supply corresponds with what is report-
ed on the identification plate located inside the hood.
background
11
ENGLISH
The socket used to connect the installed equipment
to the electrical power supply must be within reach:
otherwise, install a mains switch to disconnect the
hood when required.
Any changes to the electrical system must be carried
out by a qualified electrician.
The maximum length of the flue fastening screws
(supplied by the manufacturer) must be 1/2" (13 mm).
Use of non-compliant screws with these instructions
can lead to danger of an electrical nature.
Do not try to solve the problem yourself in the event
of equipment malfunction, but contact the Dealer or
an authorised Servicing Department for repairs.
When installing the hood, disconnect the
equipment by removing the plug or switch-
ing o the main switch.
WARNING: To Reduce The Risk Of Fire Or Electric
Shock, Do Not Use This Fan With Any Solid-State
Speed Control Device
WARNING: NOT SUITABLE FOR USE WITH SOL-
ID-STATE SPEED CONTROLS
FUMES DISCHARGE SAFETY
Do no connect the equipment to discharge
pipes of fumes produced from combustion
(for example boilers, replaces, etc.).
Before installing the hood, ensure that all standards in
force regarding discharge of air out of the room have
been complied with.
To reduce risk of re and to properly exhaust air,
be sure to duct air outside – Do not vent exhaust
air into spaces within walls or ceilings or into at-
tics, crawl spaces, or garages.
WARNING: TO REDUCE THE RISK OF FIRE, USE
ONLY METAL DUCTWORK.
USER WARNINGS
These warnings have been drawn up for
your personal safety and those of others.
You are therefore kindly asked to read the book-
let carefully in its entirety before using or clean-
ing the equipment.
The Manufacturer declines all responsibility for
any damage caused directly, or indirectly, to per-
sons, things and pets as a consequence of failing
to comply with the safety warnings indicated in
this booklet.
It is imperative that this instruction booklet is
kept together with the equipment for any future
consultation.
If the equipment is sold or transferred to another per-
son, make sure that the booklet is also supplied so
that the new user can be made aware of the hood's
operation and relative warnings.
After the stainless steel hood has been installed, it
will need to be cleaned to remove any residue re-
maining from the protection adhesive as well as any
grease and oil stains which, if not removed, can cause
irreversible damage to the hood surface. To properly
clean the unit, the manufacturer recommends using
the supplied moist wipes, which are also available
sold separately.
Insist on original spare parts.
State of California Proposition 65 Warning
(US only)
WARNING
This product contains chemicals known to the State
of California to cause cancer and birth defects or oth-
er reproductive harm.
For more information go to www.P65Warnings.ca.gov
INTENDED USE
The equipment is solely intended to be used to
extract fumes generated from cooking food in
non-professional domestic kitchens: any other
use is improper. Improper use can cause damage
to persons, things, pets and exempts the Manu-
facturer from any liability.
The equipment can be used by children over the age
of 8 and by persons with reduced physical, sensory
and mental abilities, or with no experience or knowl-
edge, as long as they do so under supervision or after
having received relative instructions regarding safe
use of the equipment and understanding of the dan-
gers connected to it.
Children are not to play with the equipment. Clean-
ing and maintenance by the user must not be carried
out by children without supervision.
USE AND CLEANING WARNINGS
WARNING: TO REDUCE THE RISK OF A RANGE TOP
GREASE FIRE:
a) Never leave surface units unattended at high
settings. Boilovers cause smoking and greasy
spillovers that may ignite. Heat oils slowly on low
or medium settings.
b) Always turn hood ON when cooking at high
heat or when ambeing food (i.e. Crepes Suzette,
Cherries Jubilee, Peppercorn Beef Flambe').
c) Clean ventilating fans frequently. Grease should
background
12
not be allowed to accumulate on fan or lter.
d) Use proper pan size. Always use cookware ap-
propriate for the size of the surface element.
WARNING:TO REDUCE THE RISK OF INJURY TO
PERSONS IN THE EVENT OF A RANGE TOP GREASE
FIRE, OBSERVE THE FOLLOWING
a
:
a) SMOTHER FLAMES with a close-tting lid, cook-
ie sheet, or metal tray, then turn o the burner.
BE CAREFUL TO PREVENT BURNS. If the ames
do not go out immediately, EVACUATE AND CALL
THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN – You may be
burned.
c) DO NOT USE WATER, including wet dishcloths
or towels – a violent steam explosion will result.
d) Use an extinguisher ONLY if:
1) You know you have a Class ABC extinguisher,
and you already know how to operate it.
2) The re is small and contained in the area
where it started.
3) The re department is being called.
4) You can ght the re with your back to an exit.
a
Based on "Kitchen Firesafety Tips" published by
NFPA.
Before cleaning or carrying out mainte-
nance operations, disconnect the equip-
ment by removing the plug or switching o the
main switch.
Do not use the hood with wet hands or bare feet.
Always check that all electrical parts (lights, extractor
fan) are off when the equipment is not being used.
The maximum overall weight of any objects placed
or hung (if applicable) on the hood must not exceed
3.3 lb (1.5 Kg).
Always supervise cooking process during the use of
deep-fryers: Overheated oil can catch fire.
Do not leave open, unattended flames under the
hood.
Do not prepare food over an open flame under the
hood.
Never use the hood without the metal anti-grease
filters: in this case, grease and dirt will deposit in the
equipment and compromise its operation.
Accessible parts of the hood can be hot when used at
the same time as the cooking appliances.
Do not carry out any cleaning operations when parts
of the hood are still hot.
There can be a risk of fire if cleaning is not carried out
according to the instructions and products indicated
in this booklet.
Disconnect the main switch when the equipment is
not used for long periods of time.
If other appliances that use gas or other fu-
els are being used at the same time (boiler,
stove, replaces, etc.), make sure the room where
the fumes are discharged is well-ventilated, in
compliance with the local regulations.
INSTALLATION
intended only for qualied personnel
Before installing the hood, carefully read the section 'SAFETY IN-
STRUCTIONS AND WARNINGS'.
TECHNICAL FEATURES
The technical specifications are exhibited on the labels located inside the hood.
POSITIONING
The minimum distance between the highest part of the cooking equip-
ment and the lowest part of the hood is indicated in the installation in-
structions.
Do not install the hood outdoors and do not expose it to outdoor environment
(rain, wind, etc.).
ELECTRICAL CONNECTION
(intended only for qualied personnel)
Disconnect the equipment from electrical mains power supply be-
fore carrying out any operations on the hood.
Ensure that the wires inside the hood are not disconnected or cut:
in the event of damage, contact your nearest Servicing Department.
Refer to qualied personnel for electrical connections.
Connection must be carried out in compliance with the provisions of law
in force.
Before connecting the hood to the electrical mains power supply, check that:
voltage supply corresponds with what is reported on the data plate located
inside the hood;
the electrical system is compliant and can withstand the load (see the techni-
cal specifications located inside the hood);
the power supply plug and cable do not come into contact with tempera-
tures exceeding 158°F (70°C);
the power supply system is effectively and properly connected to earth in
compliance with regulations in force;
the socket used to connect the hood is within reach.
In case of:
devices fitted with cables without a plug: the type of plug to use is a ''stand-
ardised'' one. The wires must be connected as follows: yellow-green for
grounding, blue for neutral and brown for the live. The plug must be con-
nected to an adequate safety socket.
fixed equipment not provided with a power supply cable and plug, or any
other device that ensures disconnection from the electrical mains, with an
opening gap of the contacts that enables total disconnection in overvoltage
category III conditions.
Said disconnection devices must be provided in the mains power supply in
compliance with installation regulations.
The Ground cable must not be cut off by the switch.
The Manufacturer declines all responsibility for failure to comply with the safety
regulations.
FUMES DISCHARGE
EXTERNAL EXHAUST HOOD (SUCTION)
In this version the fumes and vapours are discharged outside
through the exhaust pipe.
To this end, the hood outlet fitting must be connected via a
pipe, to an external output.
The outlet pipe must have:
a diameter not less than that of the hood fitting.
a slight slope downwards (drop) in the horizontal sections to prevent conden-
sation from flowing back into the motor.
the minimum required number of bends.
the minimum required length to avoid vibrations and reduce the suction per-
formance of the hood.
You are required to insulate the pipes if it passes through cold environments.
In the presence of motors with 500 CFM or higher, a check valve is present to
prevent external air flowing back.
background
13
ENGLISH
HOOD WITH INTERNAL RECIRCULATION (FILTERING) (OPTIONAL)
In this model, air passes through the carbon and zeolite filters
(optional) to be purified and is then recycled into the environ-
ment.
Ensure that the zeolite filters are assembled into the hood, if
not, install them as indicated in the assembly instructions.
In this version the check valve must not be assembled: remove it if it is
on the air outlet fitting of the motor.
ASSEMBLY INSTRUCTIONS
intended only for qualied personnel
The hood can be installed in various congurations.
The generic assembly steps apply to all installations; for each case,
follow the specic steps provided for the required installation.
OPERATION
WHEN TO TURN ON THE HOOD?
Switch on the hood at least one minute before starting to cook to direct fumes
and vapours towards the suction surface.
After cooking, leave the hood operating until complete extraction of all vapours
and odours. By means of the Timer function, it is possible to set auto switch-off
function which will allow the hood to turn off automatically after 15 minutes of
operation.
WHICH SPEED IS TO BE SELECTED?
1st speed: maintains the circulation of clean air with low electricity consump-
tion.
2nd speed: normal conditions of use.
3rd speed: presence of strong odours and vapours.
4th speed: rapid disposal of odours and vapours.
With a view to reducing environmental impact, it is suggested to always set the
minimum speed suitable for the required suction level.
WHEN SHOULD THE FILTERS BE WASHED OR REPLACED?
The metal filters must be cleaned every 30 hours of operation.
For further details see the “MAINTENANCE” chap.

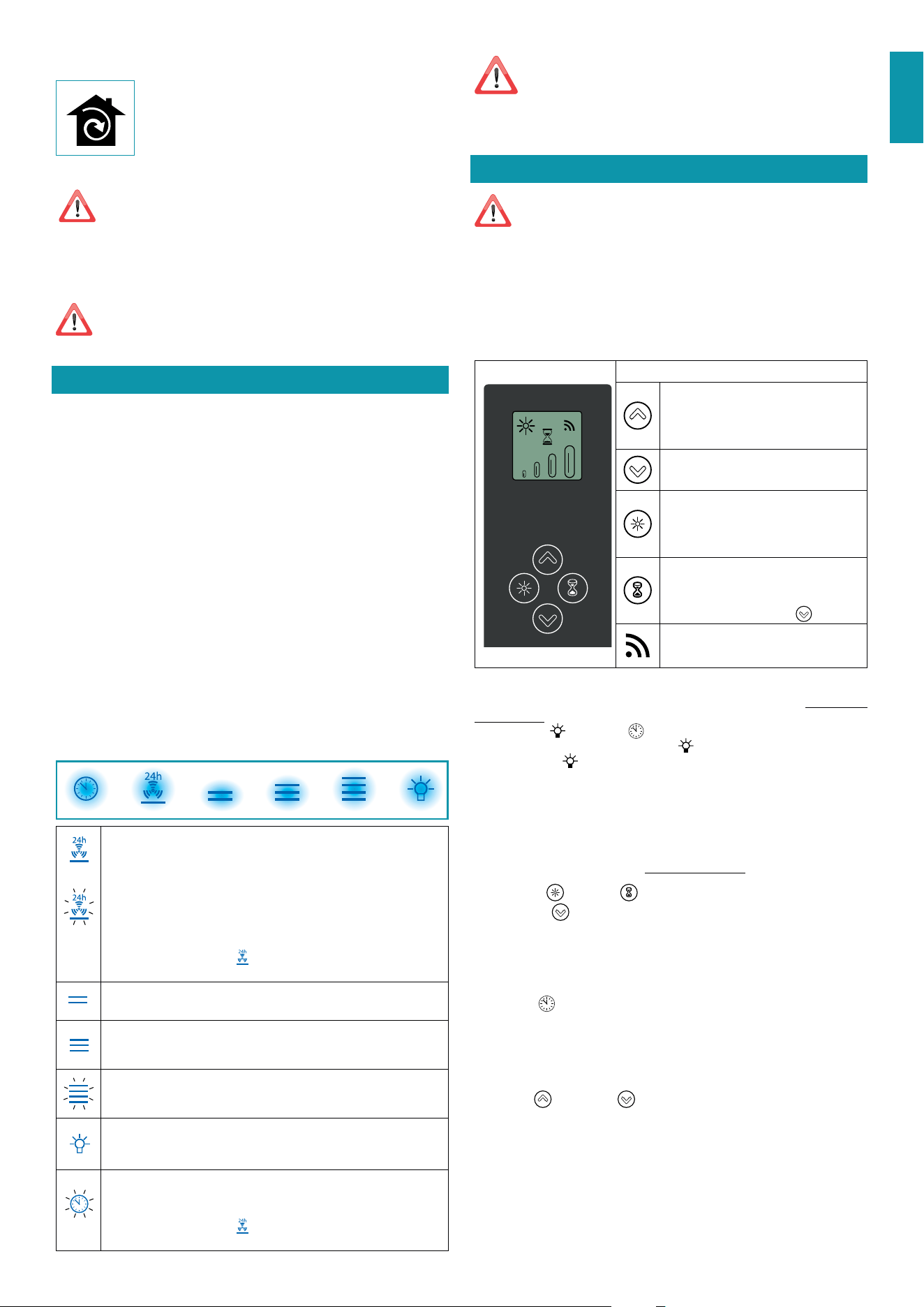

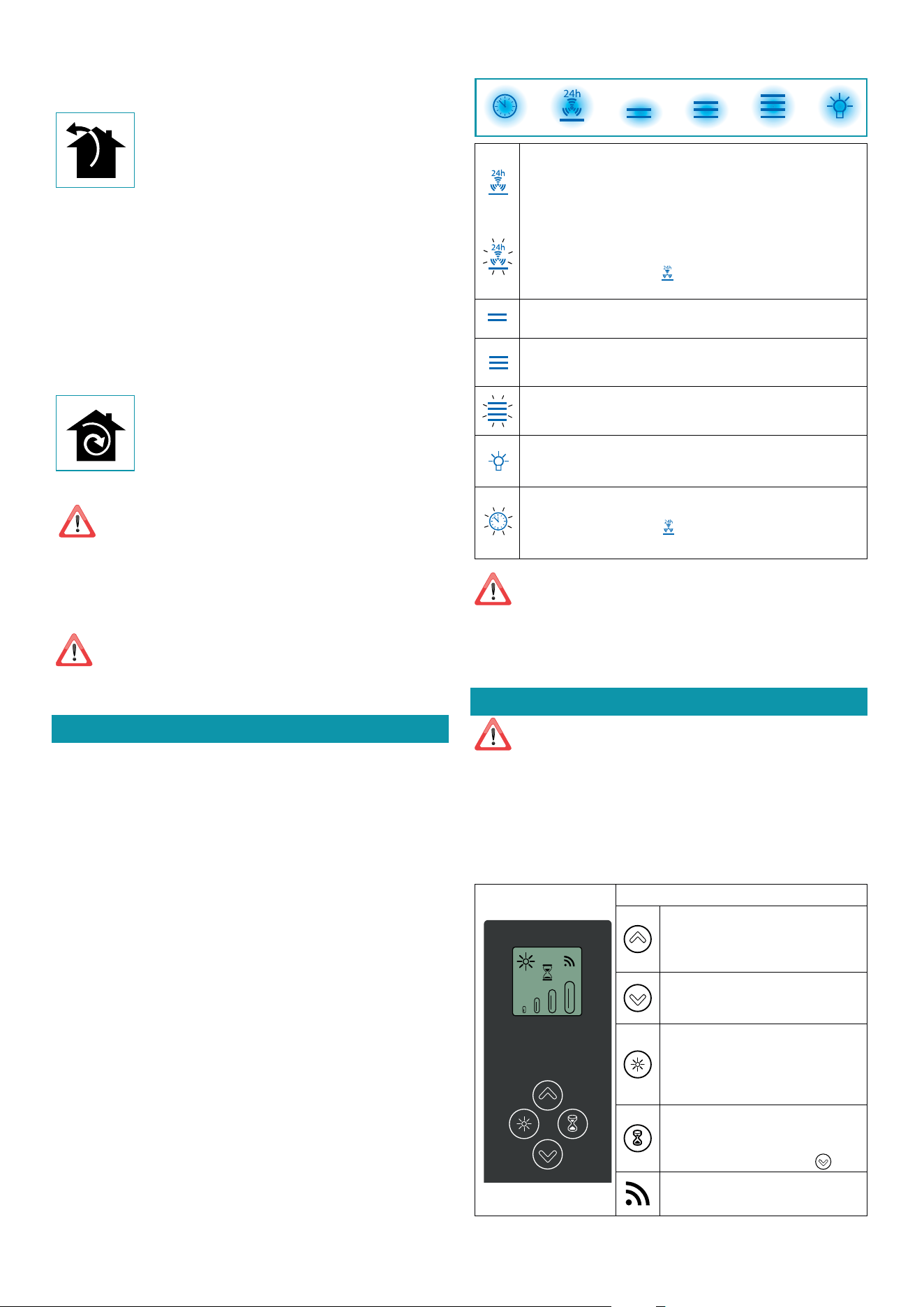

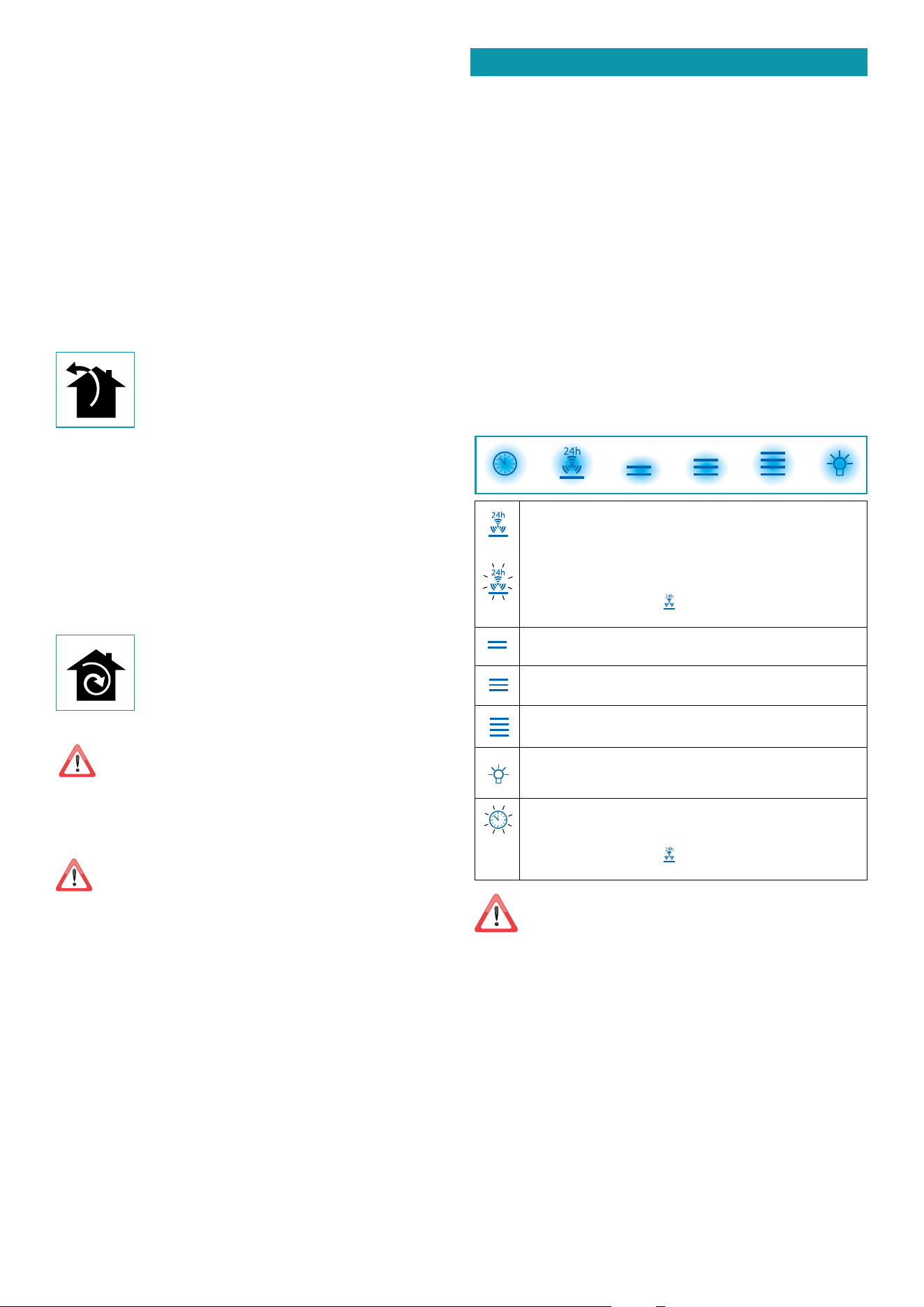

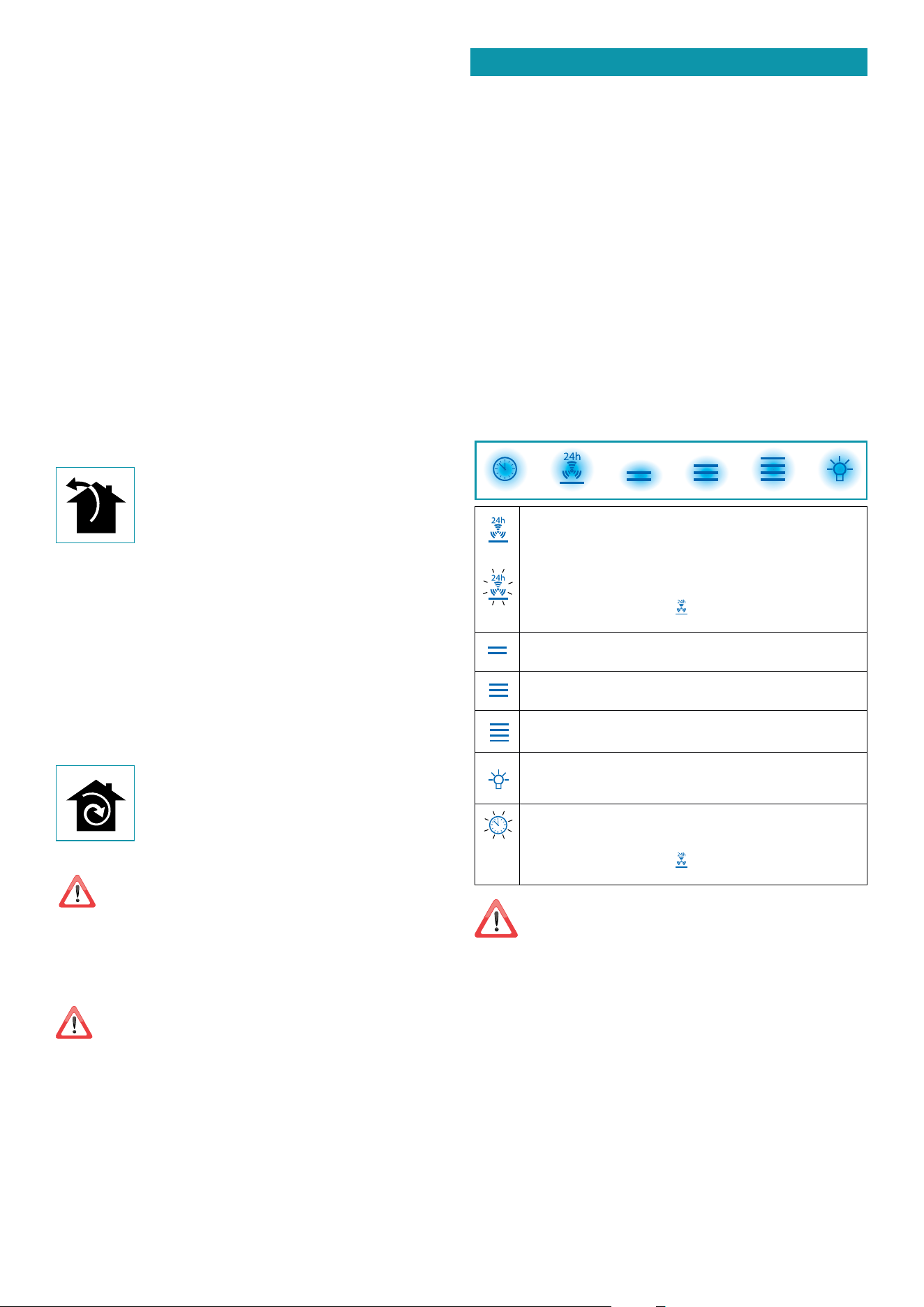

TOUCH PUSHBUTTON PANEL
ON/OFF (Blue led steady on)
Motor on/off and Speed 1
ON/OFF (blue led ashing)
If pressed for more than 3 seconds, it activates the 24h cycle (1h ON
-> 3h
OFF -> 1h ON)
the function deactivates if:
- The motor turns off (key
)
- After 24h
Speed 2 activation
Speed 3 activation
Speed 4 is only active for a few minutes, then speed 3 activates.
Light on/o
Short impulse: turn light on and off
Long impulse: change light tone from 2700K to 5600K
TIMER (red LED flashing)
Auto switch-off after 15 min.
The function deactivates (red LED off) if:
- The motor turns off (key ).
- The speed is changed.
If the pushbutton panel is completely inactive, before contacting the
Technical assistance service, disconnect power temporarily to the ap-
pliance (about 5“), possibly by acting on the main switch, to restore
normal operation.
If this measure has no effect, contact the Technical assistance service.

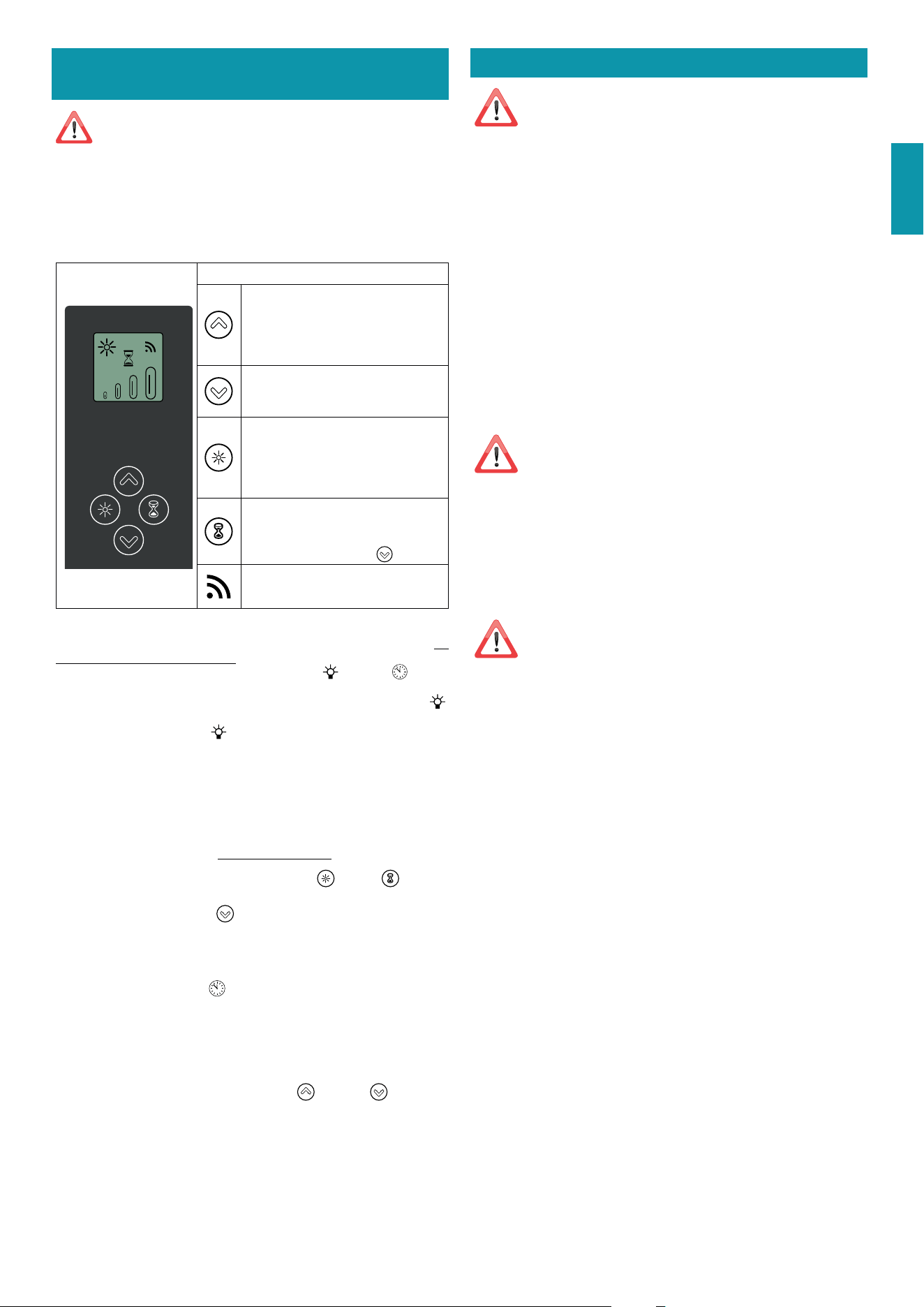

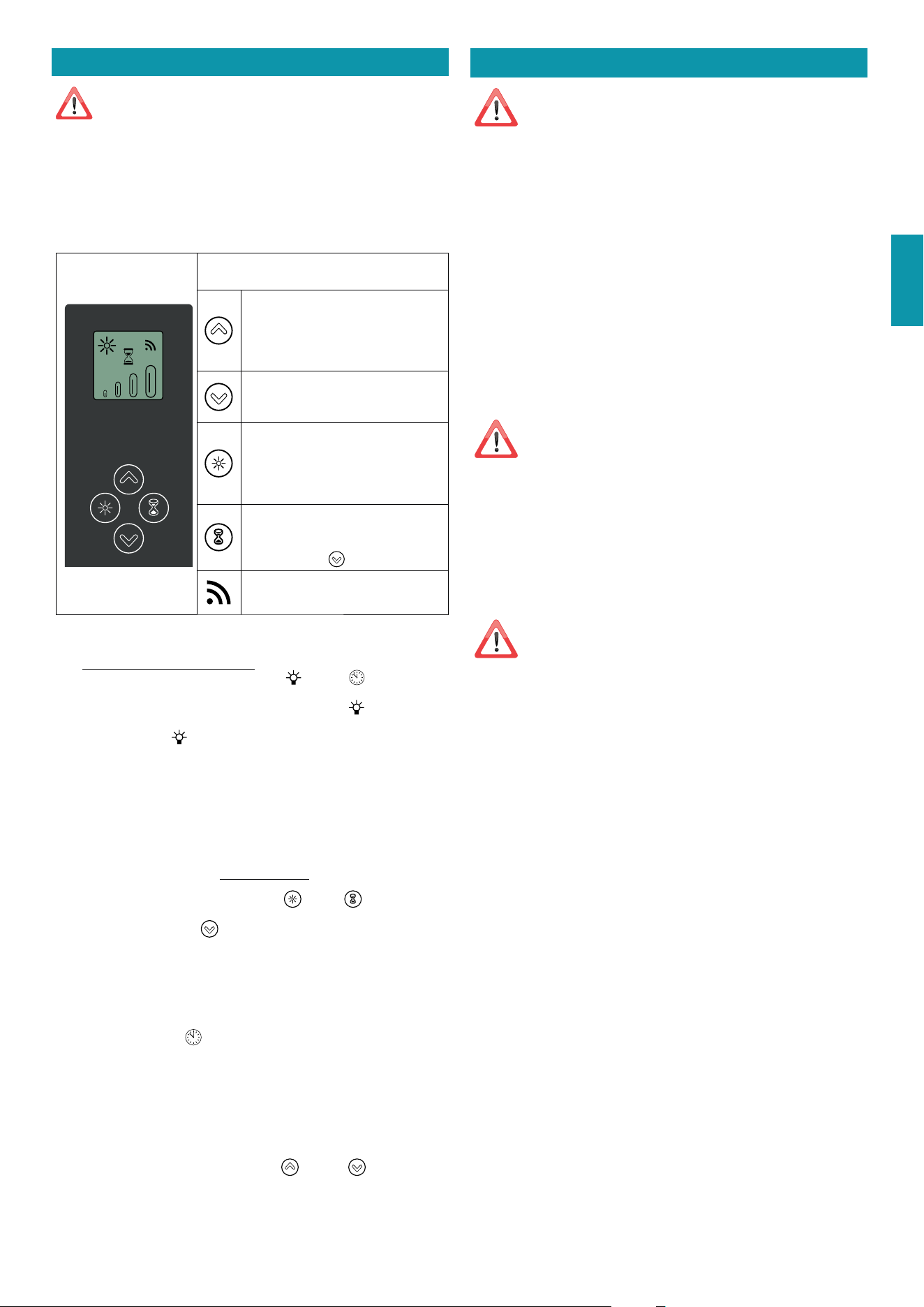

USING THE RADIO CONTROL (OPTIONAL)
WARNINGS!:
Place the hood away from sources of electromagnetic waves (e.g.
microwave ovens), which could interfere with the radio control
and with the hood electronics.
The maximum operating distance is 5 metres, that may vary according to
the presence of electromagnetic interferences.
Radio control operated at 433.92MHz.
The radio control consists of two parts:
- the receiver built into the hood;
- the transmitter shown here in the gure.
DESCRIPTION OF TRANSMITTING COMMANDS
UP
Motor switch-on and speed increase
from 1 to 4. Speed 4 is only active for a
few minutes.
DOWN
Speed decrease and motor switch-off.
Light on/o
Short impulse: turn light on and off
Long impulse: change light tone from
2700K to 5600K
TIMER ON: The motor automatically
switches off after 15 min.
The function is automatically disabled if
the motor is switched off (
key)
Command transmission active
ACTIVATION PROCEDURE
Before using the radio control, follow the procedure below on the hood push-
button panel:
Press LIGHT (
) and TIMER ( ) simultaneously until all LEDs start flashing.
Release the two keys and press LIGHT (
) again until all LEDs are lit up.
Release LIGHT ( ): now the receiver is active.
This procedure is also used to deactivate the receiver.
RADIO CONTROL CODE CHANGE
If there is electromagnetic interference or more than one radio control in the
vicinity, a new code can be generated using the following procedure:
1) - CREATE A NEW CODE
The procedure is to be carried out on the radio control.
• Press LIGHT and TIMER simultaneously until the display starts flashing.
• Press DOWN
on the radio control: saving is confirmed by three brief flash-
es of the display. The new code cancels and replaces the previous default code.
2) - ASSOCIATION OF RADIO CONTROL TO THE HOOD
VIA PUSHBUTTON PANEL
press TIMER ( ) on the hood pushbutton panel for 2 seconds:
the LED lights up.
press any key on the radio control within 5 seconds.
RESTORING DEFAULT CODE
the procedure is to be carried out if the hood is disposed of, sold or transferred.
• Press UP and DOWN simultaneously on the radio control for more
than 5 seconds: reset is confirmed by three brief flashes of the display.
Proceed with associating the hood and the radio control, as described in point 2.
background
14
MAINTENANCE
Before cleaning or carrying out maintenance operations, discon-
nect the equipment by removing the plug or switching o the
main switch.
Do not use detergents containing abrasive, acidic or corrosive substances
or abrasive cloths.
Regular maintenance guarantees proper operation and performance over time.
Special attention is to be paid to the metal anti-grease lters : frequent clean-
ing of the filters and their supports ensures that no flammable grease is accu-
mulated.
CLEANING OF EXTERNAL SURFACES
You are advised to clean the external surfaces of the hood at least once every
15 days to prevent oily substances and grease from sticking to them. To clean
the brushed stainless steel hood, the Manufacturer recommends using "Magic
Steel" wipes.
Alternatively and for all the other types of surfaces, it can be cleaned using a
damp cloth, slightly moistened with mild, liquid detergent or denatured alcohol.
Complete cleaning by rinsing well and drying with soft cloths.
Do not use too much moisture or water around the push button
control panel and lighting devices in order to prevent humidity
from reaching electronic parts.
The glass panels can only be cleaned with specific, non-corrosive or non-abra-
sive detergents using a soft cloth.
The Manufacturer declines all responsibility for failure to comply with these in-
structions.
CLEANING OF INTERNAL SURFACES
Do not clean electrical parts, or parts related to the motor inside
the hood, with liquids or solvents.
For the internal metal parts, see the previous paragraph.
METAL ANTI-GREASE FILTERS
It is advised to frequently wash the metal filters (at least once a month) leaving
them to soak in boiling water and cleaning solution for 1 hour, taking care not
to bend them.
Do not use corrosive, acid or alkaline detergents.
Rinse them well and wait for them to be completely dry before reassembling
them.
Washing in a dishwasher is permitted, however, it may cause the filter materi-
al to darken: to reduce this, use washes at low temperatures (140°F/60°C max.)
without detergent.
To extract and insert the metal anti-grease filters see the assembly instructions.
CARBON AND ZEOLITE FILTERS (OPTIONAL)
For the service life and regeneration of filters, refer to the specific instructions
supplied with their packaging.
Wait until the filter cools before reassembling it.
LIGHTING
The range hood is equipped with high efficiency, low consumption LED lighting
with extremely long duration under normal use conditions.
In case of failure, contact the Dealer or an authorised Servicing Department for
repairs.
DISPOSAL AFTER END OF USEFUL LIFE
The crossed-out trash or refuse bin symbol on the appliance means
that the product is WEEE, i.e. Waste electrical and electronic equip-
ment'', accordingly it must not be disposed of with regular unsort-
ed waste (i.e. with ''mixed household waste''), but it must be disposed of sepa-
rately so that it can undergo specific processing for its re-use, or a specific
treatment, to remove and safely dispose of any substances that may be harmful
to the environment and remove the raw materials that can be recycled. Proper
disposal of these products contributes to saving valuable resources and avoid
potential negative effects on personal health and the environment, which may
be caused by inappropriate disposal of waste.
You are kindly asked to contact your local authorities for further information
regarding the designated waste collection points nearest to you. Penalties for
improper disposal of such waste can be applied in compliance with national
regulations.
INFORMATION ON DISPOSAL IN NON-EUROPEAN UNION COUNTRIES
The crossed-out trash or refuse bin symbol is only valid in the European Union: if
you wish to dispose of this appliance in other countries, we suggest contacting
your local authorities or dealer to find out what the correct method of disposal is.
WARNING!
The Manufacturer reserves the right to make changes to the equipment at any
time and without prior notice. Printing, translation and reproduction, even par-
tial, of this manual are bound by the Manufacturer's authorisation.
Technical information, graphic representations and specifications in this manual
are for information purposes and cannot be divulged.
This manual is written in Italian. The Manufacturer is not responsible for any tran-
scription or translation errors.
background
15
FRANÇAIS
CONSIGNES DE SÉCURITÉ
ET MISES EN GARDE
LIRE ET CONSERVER CES INSTRUCTIONS
Le travail d'installation doit être eectué
par des installateurs compétents et quali-
és, conformément aux indications du présent
manuel et en respectant les normes en vigueur.
Si le câble d'alimentation ou d’autres composants
sont endommagés, la hotte NE doit PAS être utili-
sée: débrancher la hotte de l'alimentation électrique
et contacter le revendeur ou un Centre d’Assistance
technique agréé pour la réparation.
Ne pas modier la structure électrique, méca-
nique et fonctionnelle de l'appareil.
Ne pas tenter d'eectuer soi-même des répara-
tions ou des remplacements : les interventions
eectuées par des personnes non compétentes
et non qualiées peuvent provoquer des dom-
mages, éventuellement très graves, à des choses
et/ou à des personnes, non couverts par la garan-
tie du Fabricant.
AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE
D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLES-
SURE, RESPECTER CE QUI SUIT :
a) N’utiliser cet appareil que de la manière pré-
vue par le fabricant. Si vous avez des questions,
contactez le fabricant.
b) Avant de procéder à l’entretien ou au net-
toyage de l’appareil, couper l’alimentation sur le
panneau de service et verrouiller le système de
déconnexion du service pour éviter toute mise
sous tension accidentelle.
Lorsquil n’est pas possible de verrouiller le sys-
tème de déconnexion du service, xer solide-
ment un un dispositif d’avertissement bien vi-
sible, comme par exemple une étiquette, sur le
panneau de service.
ATTENTION : Pour un usage général de ventilation
uniquement. Ne pas utiliser pour évacuer des ma-
tières et des vapeurs dangereuses ou explosives.
MISES EN GARDE POUR L’INSTALLATEUR
SÉCURITÉ TECHNIQUE
Avant d'installer la hotte, contrôler l'inté-
grité et la fonctionnalité de chaque partie:
en cas de constatation d'anomalies, ne pas procé-
der à l'installation et contacter le Revendeur.
En cas de constatation d'un défaut esthétique, la
hotte NE doit PAS être installée; la remettre dans
son emballage d’origine et contacter le Revendeur.
Après son installation, aucune réclamation ne
sera acceptée pour des défauts esthétiques.
Pendant l'installation, toujours utiliser des équipements
de protection individuelle (ex. : des chaussures de sécu-
rité) et adopter un comportement prudent et correct.
Le kit de fixation (vis et chevilles) fourni avec la hotte
est utilisable uniquement sur des murs en maçonne-
rie : s'il faut installer la hotte sur des murs de maté-
riau différent, évaluer d’autres systèmes de fixation en
tenant compte de la résistance du mur et du poids de
la hotte (indiqué à la page 2).
Tenir compte du fait que l'installation avec des sys-
tèmes de fixation différents de ceux fournis ou non
conformes peut comporter des risques de nature
électrique et de tenue mécanique.
Ne pas installer la hotte à l’extérieur et ne pas l’expo-
ser à des agents atmosphériques (pluie, vent, etc.).
Toutes les vis de réglage doivent être vérifiées, et res-
serrées si nécessaire, avant l’installation.
ATTENTION : An de réduire les risques d’incen-
die et de chocs électriques, installer cette hotte
de cuisine uniquement avec un ventilateur à di-
stance ou des ventilateurs intégrés fabriqués par
FALMEC S.p.A. Modèles « Ventilateur de toit à di-
stance ».
SÉCURITÉ ÉLECTRIQUE
Linstallation doit être conforme au Code national
de l’électricité, ANSI/NFPA 70 et aux codes locaux.
Assurez-vous que l’alimentation soit coupée
avant de procéder à l’installation.
Le circuit électrique, auquel est reliée la
hotte, doit être aux normes et muni d’un
raccordement à la terre, conformément aux
normes de sécurité du pays d’utilisation; il doit
en outre être conforme aux normes européennes
sur l'antiparasite radio.
AVERTISSEMENT : INSTRUCTIONS DE MISE À LA
TERRE
Cet appareil doit être mis à la terre. Dans le cas
d’un court-circuit électrique, la mise à la terre
réduit le risque de choc électrique en fournissant
un l d’évacuation pour le courant électrique.
Cet appareil est équipé d’un cordon comportant
un l de mise à la terre avec une che de mise à
la terre.
La che doit être branchée dans une prise de cou-
rant correctement installée et mise à la terre.
AVERTISSEMENT : Une mise à la terre incorrecte
peut entraîner un risque de choc électrique.
Consulter un électricien qualié si les instructions
de mise à la terre ne sont pas entièrement com-
prises, ou en cas de doute sur la mise à la terre
correcte de l’appareil.
background
16
Avant d'installer la hotte, s'assurer que la tension du
secteur correspond à celle reportée sur la plaque qui
se trouve à l'intérieur de la hotte.
La prise utilisée pour le branchement électrique doit
être facilement accessible avec l'appareil installé : si
cela n'était pas possible, prévoir un interrupteur gé-
néral pour déconnecter la hotte en cas de besoin.
Toute modification de l'installation électrique devra
être uniquement effectuée par un électricien qualifié.
La longueur maximum de la vis de fixation de la che-
minée (fournie par le fabricant) est de 1/2" (13 mm).
L'utilisation de vis non conformes avec les présentes
instructions peut comporter des risques de nature
électrique.
En cas de dysfonctionnements de l'appareil, ne pas
tenter de résoudre personnellement le problème,
mais contacter le revendeur ou un Centre d'Assis-
tance agréé pour la réparation.
Pendant l'installation de la hotte, débran-
cher l'appareil en retirant la prise ou en
agissant sur l'interrupteur général.
AVERTISSEMENT : An de réduire le risque d’in-
cendie ou de choc électrique, ne pas utiliser ce
ventilateur avec tout régulateur de vitesse à se-
mi-conducteur
AVERTISSEMENT: NE CONVIENT PAS À DES RÉGU-
LATEURS DE VITESSE À SEMICONDUCTEURS.
SÉCURITÉ ÉVACUATION DES FUMÉES
Ne pas raccorder l'appareil aux conduits
d'évacuation des fumées produites par la
combustion (par ex. chaudières, cheminées, etc.)
Avant l'installation de la hotte, s'assurer que toutes
les normes en vigueur sur l’évacuation de l'air à l'exté-
rieur de la pièce sont respectées.
An de réduire le risque d’incendie et d’évacuer
correctement l’air, assurez-vous de faire circuler
l’air à l’extérieur – Ne pas faire entrer l’air évacué
dans des espaces clos entre des murs, des pla-
fonds ou dans des greniers, des vides sanitaires
ou des garages.
AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE
D’INCENDIE, UTILISER UNIQUEMENT DES
CONDUITS MÉTALLIQUES.
MISES EN GARDE POUR L'UTILISATEUR
Ces mises en garde ont été rédigées pour
votre sécurité et pour celle d'autrui, nous
vous prions donc de lire attentivement toutes les
parties de ce manuel avant d'utiliser l'appareil ou
de le nettoyer.
Le fabricant décline toute responsabilité pour d’éven-
tuels dommages, directs ou indirects, pouvant être
causés aux personnes, aux choses et aux animaux
domestiques, suite au non-respect des mises en
garde de sécurité indiquées dans ce manuel.
Il est très important que ce manuel d'instructions
soit conservé avec l'appareil pour toute consulta-
tion future.
Si l'appareil devait être vendu ou transféré à une autre
personne, s'assurer que le manuel soit remis avec ce-
lui-ci, de manière à ce que le nouvel utilisateur puisse
connaître le fonctionnement de la hotte et des mises
en garde relatives. Après l'installation des hottes en
acier inox, il est nécessaire d'effectuer le nettoyage de
celles-ci pour retirer les résidus de colle de la protec-
tion et les taches éventuelles de graisse et d'huile qui,
si on ne les enlève pas, peuvent être cause de détério-
ration irréversible de la surface de la hotte. Pour cette
opération, le fabricant conseille d'utiliser les serviettes
fournies, disponibles même à l'achat.
Exiger des pièces de rechange originales.
Avertissement de la proposition 65 de l'État de
Californie (US seulement)
ATTENTION
Ce produit contient des produits chimiques connus
de l'État de Californie pour causer le cancer et des
malformations congénitales ou d'autres problèmes
de reproduction.
Pour plus d'informations, visitez www.P65Warnings.
ca.gov
DESTINATION D'UTILISATION
L'appareil est destiné, seulement et exclusivement,
pour l'aspiration de fumées générées par la cuisson
d'aliments en milieu domestique, non profession
-
nel: toute autre utilisation diérente de celle-ci est
impropre et peut provoquer des dommages à des
personnes, choses et animaux domestiques, et dé
-
gage le Fabricant de toute responsabilité.
L'appareil peut être utilisé par des enfants de plus
de 8 ans et des personnes ayant des capacités phy-
siques, sensorielles ou mentales réduites, ou dépour-
vues d'expérience ou de connaissances nécessaires,
pourvu quils soient sous surveillance ou bien après
qu’ils aient reçu les instructions relatives à une utili-
sation sûre de l'appareil et qu’ils aient compris les
dangers correspondants. Les enfants ne doivent pas
jouer avec l'appareil. Le nettoyage et la maintenance
background
17
FRANÇAIS
destinés à être effectués par l'utilisateur ne doivent
pas être effectués par des enfants sans surveillance.
MISES EN GARDE POUR L'UTILISATION ET LE
NETTOYAGE
AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE
D’INCENDIE DE GRAISSE SUR UNE CUISINIÈRE :
a) Ne jamais laisser les unités de surface sans sur-
veillance lorsqu’elles sont à haute température.
Les débordements provoquent de la fumée et
des débordements graisseux qui peuvent s’en-
ammer. Faire chauer les huiles lentement à feu
doux ou moyen.
b) Toujours mettre la hotte EN MARCHE lorsque
vous cuisinez à haute température ou lorsque
les aliments s’enamment (par exemple pour les
crêpes Suzette, les cerises Jubilé ou le steak au
poivre ambé).
c) Nettoyer fréquemment les ventilateurs. Il ne
faut pas laisser la graisse s’accumuler sur le venti-
lateur ou le ltre.
d) Utiliser une poêle de taille appropriée. Tou-
jours utiliser des ustensiles de cuisine adaptés à
la taille de la surface de travail.
AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE
DE BLESSURE EN CAS D’UN INCENDIE DE GRAISSE
SUR UNE CUISINIÈRE, RESPECTER CE QUI SUIT
a
:
a) ÉTOUFFER LES FLAMMES avec un couvercle
bien ajusté, une plaque à biscuits ou un plateau
métallique, puis éteindre le brûleur. SOYEZ PRU-
DENT POUR ÉVITER LES BRÛLURES. Si les ammes
ne s’éteignent pas immédiatement, ÉVACUER ET
APPELER LES POMPIERS.
b) NE JAMAIS SAISIR UNE POÊLE ENFLAMMÉE –
Vous pourriez vous brûler.
c) NE PAS UTILISER D’EAU, y compris des torchons
ou des serviettes mouillés – une violente explo-
sion de vapeur en résulterait.
d) Utiliser un extincteur UNIQUEMENT si :
1) Vous savez que vous avez un extincteur de
classe ABC et vous savez déjà comment l’utiliser.
2) Le feu est petit et contenu dans la zone où il a
démarré.
3) Les pompiers ont été appelés.
4) Vous pouvez vous défendre contre le feu en
tournant le dos à une sortie.
a
D’après le guide « Kitchen Firesafety Tips » pu-
blié par la NFPA.
Avant de procéder à toute opération de
nettoyage ou d'entretien, désactiver l'ap-
pareil en enlevant la che ou en agissant sur l'in-
terrupteur général.
Ne pas utiliser la hotte avec les mains mouillées ou
les pieds nus. Contrôler toujours que toutes les par-
ties électriques (lumières, aspirateur) soient éteintes
lorsque l'appareil n'est pas utilisé.
Le poids maximum total d'éventuels objets position-
nées ou suspendus (où c'est prévu) sur la hotte ne
doit pas dépasser 3.3 lb (1.5 Kg).
Contrôler les friteuses pendant l'utilisation : l'huile sur-
chauffée pourrait s'enflammer.
Ne pas allumer de flammes nues sous la hotte.
Ne pas cuisiner avec une flamme nue sous la hotte.
Ne jamais utiliser la hotte sans les filtres métalliques anti-
graisse ; dans ce cas, la graisse et la saleté se déposeraient
dans l'appareil et compromettrait son fonctionnement.
Des parties accessibles de la hotte peuvent être chaudes
si elles sont utilisées avec des appareils de cuisson.
Ne pas effectuer d’opérations de nettoyage si des
parties de la hotte sont encore chaudes.
Si le nettoyage n'est pas mené conformément aux
modalités et avec les produits indiqués dans le pré-
sent manuel, un risque d’incendie est possible.
Couper l'interrupteur général si l'appareil n'est pas
utilisé pendant de longues périodes.
En cas d'utilisation simultanée avec
d'autres éléments (chaudières, poêles, che-
minées, etc.) alimentés au gaz ou avec d'autres
combustibles, pourvoir à une ventilation adé-
quate du local où s'eectue l'aspiration de la fu-
mée, conformément aux normes en vigueur.
INSTALLATION
partie réservée uniquement à un personnel qualié
Avant d’eectuer l'installation de la hotte, lire attentivement le
chap. «CONSIGNES DE SÉCURITÉ ET MISES EN GARDE».
CARACTÉRISTIQUES TECHNIQUES
Les données techniques de l'appareil sont reportées sur des étiquettes placées
à l'intérieur de la hotte.
POSITIONNEMENT
La distance minimum entre la partie la plus haute de l'appareil de cuisson
et la partie la plus basse de la hotte de cuisine est indiquée dans les ins-
tructions de montage.
Ne pas installer la hotte à l’extérieur et ne pas l’exposer à des agents atmosphé-
riques (pluie, vent, etc.).
BRANCHEMENT ÉLECTRIQUE
(partie réservée uniquement à un personnel qualié)
Avant d'eectuer toute opération sur la hotte, débrancher l'appa-
reil du réseau électrique.
Veiller à ce que les ls électriques à l'intérieur de la hotte ne soient
pas débranchés ou coupés:
dans le cas contraire, contacter le Centre d'Assistance le plus proche.
Pour le raccordement électrique contacter un personnel qualié.
Le raccordement doit être eectué conformément aux dispositions de lois
en vigueur.
Avant de raccorder la hotte au réseau électrique, contrôler que :
la tension du secteur corresponde à celle reportée sur la plaque des données
qui se trouve à l'intérieur de la hotte ;
le circuit électrique soit aux normes et puisse supporter la charge de l'appa-
reil (voir la plaque des caractéristiques techniques située à l'intérieur de la
hotte) ;
background
18
la fiche et le câble d'alimentation ne rentrent pas en contact avec des tempé-
ratures supérieures à 158°F (70°C);
l’installation d'alimentation soit munie d'un raccordement à la terre efficace
et correct, conformément aux normes en vigueur;
la prise utilisée pour le branchement soit facilement accessible, une fois la
hotte installée.
En cas d' :
appareils équipés d'un câble sans fiche : la fiche à utiliser doit être
du type « normalisé ». Les fils doivent être raccordés de la ma-
nière suivante : le fil jaune-vert doit pour la mise à la terre, le fil bleu
pour le neutre et le fil marron pour la phase.
La fiche doit être raccordée à une prise de sécurité adéquate.
appareil fixe dépourvu de câble d'alimentation et de fiche ou d'un autre dis-
positif qui assure la déconnexion du réseau, avec une distance d'ouverture
des contacts permettant la déconnexion complète dans les conditions de la
catégorie de surtension III.
Ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimen-
tation conformément aux règles d'installation.
Le câble de terre vert ne doit pas être interrompu par l'interrupteur.
Le Fabricant décline toute responsabilité si les normes de sécurité ne sont pas
respectées.
ÉVACUATION DES FUMÉES
HOTTE À ÉVACUATION EXTÉRIEURE (ASPIRANTE)
Dans cette version, les fumées et les vapeurs sont envoyées
vers l'extérieur à travers un tuyau d'évacuation.
À cette fin, le raccord de sortie de la hotte doit être raccordé
par un tuyau à une sortie extérieure.
Le tuyau de sortie doit avoir :
un diamètre égal ou supérieur à celui du raccord de la hotte.
une légère inclinaison vers le bas (chute) dans les tronçons horizontaux pour
éviter que la condensation ne reflue dans le moteur.
un nombre de coudes réduit au minimum (pas plus de 3).
une longueur de conduit réduite au minimum pour éviter toute vibration et
réduire la capacité aspirante de la hotte.
Il est nécessaire d'isoler la tuyauterie si elle passe par des endroits non chauf-
fés.
Pour empêcher les retours d'air de l'extérieur, un clapet de non retour est ins-
tallé en présence des moteurs avec 500 CFM ou supérieurs.
HOTTE À RECIRCULATION INTÉRIEURE (FILTRANTE) (EN OPTION)
Dans cette version, l’air passe à travers les filtres au charbon-
zéolite (optionelle) pour être purifié et est recyclé dans la pièce.
Contrôler que les filtres au charbon-zeolite soient montés
sur la hotte, sinon les appliquer comme indiqué dans les in-
structions de montage.
Dans cette version, le clapet de non retour ne doit pas être monté : le
retirer s'il est présent sur le raccord de sortie de d'air du moteur.
INSTRUCTIONS DE MONTAGE
partie réservée uniquement à un personnel qualié
La hotte peut être installée selon diverses congurations.
Les phases de montage génériques valent pour toutes les installa-
tions; par contre, là où il est spécié, suivre les phases correspon-
dant à la conguration désirée.
FONCTIONNEMENT
QUAND FAUT-IL ALLUMER LA HOTTE?
Allumer la hotte au moins une minute avant de commencer à cuisiner pour
canaliser les fumées et les vapeurs vers la surface d'aspiration.
Au terme de la cuisson, laisser la hotte en fonction jusqu'à l’aspiration complète
de toutes les vapeurs et odeurs : grâce à la fonction Timer, il est possible de
programmer l'arrêt automatique de la hotte au bout de 15 minutes de fonc-
tionnement.
QUELLE VITESSE CHOISIR ?
I vitesse : maintient l'air pur avec de faibles consommations d'électricité.
II vitesse: conditions normales d'utilisation.
III vitesse: présence de fortes odeurs et vapeurs.
IV vitesse: élimination rapide des odeurs et vapeurs.
Afin de réduire l'impact sur l'environnement, il est conseillé de toujours régler la
vitesse minimale appropriée au niveau d'aspiration requis.
QUAND LAVER OU CHANGER LES FILTRES ?
Les filtres métalliques doivent être lavés après 30 heures d'utilisation.
Pour toute information supplémentaire, voir le chap. « ENTRETIEN ».
TABLEAU TACTILE DES COMMANDES
ON/OFF (LED xe)
Marche/arrêt moteur et Vit1.
ON/OFF (LED clignotante)
Appuyer pendant plus de 3 secondes pour activer le cycle 24h (1h
ON -> 3h OFF -> 1h ON) La fonction se désactive si :
- On éteint le moteur (touche ).
- Après 24h
Activation Vitesse 2
Activation Vitesse 3
Activation Vitesse 4 seulement pendant quelques minutes, puis
la vitesse 3 s'active.
Allumage / extinction lumière
Pression brève: allume et éteint la lumière
Pression longue : changement couleur de lumière de 2700 K à 5600 K
TIMER (LED rouge clignotante)
Arrêt automatique après 15 min.
La fonction se désactive (LED rouge éteinte) si :
- On éteint le moteur (touche
).
- On fait varier la vitesse (touches +/-).
Si le boîtier de commande est totalement inactif, avant de contacter le
service dAssistance technique, couper momentanément (environ 5”)
l’alimentation électrique de l’appareil électroménager, de préférence
au moyen de l’interrupteur général, pour rétablir le fonctionnement normal.
Si cette opération ne s’avère pas efficace, contacter le service d’Assistance tech-
nique.
background
19
FRANÇAIS
UTILISATION DE LA RADIOCOMMANDE
(EN OPTION)
MISES EN GARDE :
Placer la hotte loin de toute source d'ondes électromagnétiques
(ex. fours à micro-ondes) susceptible d'interférer avec la radiocom-
mande et avec l'électronique de la hotte.
La distance maximum de fonctionnement est de 5 mètres, qui peut varier
par défaut en présence d'interférences électromagnétiques.
Radiocommande fonctionnant à 433,92MHz.
La radiocommande est composée de deux parties :
- le récepteur intégré à la hotte ;
- l'émetteur représenté ici sur la gure.
DESCRIPTION DES COMMANDES ÉMETTEUR
UP
Démarrage du moteur et augmenta-
tion de la vitesse de 1 à 4 La vitesse 4
n'est activée que pendant quelques
minutes.
DOWN
Diminution de la vitesse et arrêt du
moteur.
Allumage / extinction lumière
Pression brève : allume et éteint la
lumière
Pression longue: changement couleur
de lumière de 2700 K à 5600 K
TIMER ON: Arrêt automatique du
moteur après 15 minutes. La fonction
se désactive automatiquement si le
moteur est arrêté (touche
).
Transmission commande activée
PROCÉDURE D'ACTIVATION
Avant d'utiliser la radiocommande, effectuer la procédure suivante sur le ta-
bleau des commandes de la hotte :
Appuyer en même temps sur les touches LUMIÈRE (
) et TIMER ( ) jusqu'à
ce que toutes les LED commencent à clignoter.
Relâcher les deux touches et appuyer encore sur la touche LUMIÈRE (
)
jusqu'à ce que toutes les LED s'allument.
Relâcher la touche LUMIÈRE ( ) : maintenant le récepteur est activé.
La procédure est également utilisée pour désactiver le récepteur.
MODIFICATION DU CODE DE LA RADIOCOMMANDE
En cas d'interférences électromagnétiques ou si plusieurs radiocommandes se
trouvent à proximité, un nouveau code peut être généré selon la procédure sui-
vante :
1) - CRÉER UN NOUVEAU CODE
La procédure doit être effectuée sur la radiocommande.
Appuyer en même temps sur les touches LUMIÈRE et TIMER jusqu'à ce
que l'écran commence à clignoter.
Appuyer sur la touche DOWN de la radiocommande : la mémorisation du
nouveau code est confirmée par 3 brefs clignotements de l'écran. Le nouveau
code annule et remplace le précédent code effectué en usine.
2) - ASSOCIATION DE LA RADIOCOMMANDE À LA HOTTE VIA
LE BOÎTIER DE COMMANDE
appuyer sur la touche TIMER ( ) du tableau des commandes de la hotte
pendant 2 secondes : la LED s'allume.
appuyer sur n'importe quelle touche de la radiocommande dans un délai de 5
secondes.
RÉTABLISSEMENT DU CODE EFFECTUÉ EN USINE
la procédure doit être effectuée en cas de cession de la hotte.
Appuyer en même temps sur les touches UP et DOWN de la radio-
commande pendant plus de 5 secondes : le rétablissement est confirmé par
trois brefs clignotements de l'écran.
Procéder à l'association entre la hotte et la radiocommande comme décrit au
point 2.
ENTRETIEN
Avant de procéder à toute opération de nettoyage ou d'entre-
tien, désactiver l'appareil en enlevant la che ou en agissant sur
l'interrupteur général.
Il ne faut pas utiliser de détergents contenant des substances abrasives,
acides ou corrosives, ni de chions ayant des surfaces rêches.
Un entretien constant garantit un bon fonctionnement et un bon rendement
dans le temps.
Il faut accorder une attention particulière aux filtres métalliques anti-graisse :
le nettoyage fréquent des filtres et de leurs supports fait en sorte que les graisses
inflammables ne s'accumulent pas.
NETTOYAGE DES SURFACES EXTERNES
Il est conseillé de nettoyer les surfaces externes de la hotte au moins tous les
15 jours afin d'éviter que les substances huileuses ou grasses ne puissent les
attaquer. Pour le nettoyage de la hotte, réalisée en acier inox brossé, le Fabricant
conseille l'utilisation des serviettes « Magic Steel ».
Sinon, pour tous les autres types de surface, le nettoyage doit être effectué en
utilisant un chiffon humide légèrement imprégné d'un détergent liquide neutre
ou avec de l'alcool dénaturé.
Terminer le nettoyage en rinçant et en essuyant soigneusement avec des chif-
fons doux.
Ne pas utiliser trop d'eau à proximité du tableau de commande
et des dispositifs d'éclairage pour éviter que l'humidité atteigne
des parties électroniques.
Le nettoyage des panneaux en verre doit être effectué uniquement avec des
détergents spécifiques non corrosifs ni abrasifs avec un chiffon doux.
Le Fabricant décline toute responsabilité si ces instructions ne sont pas respec-
tées.
NETTOYAGE DES SURFACES INTERNES
Il est interdit de nettoyer les parties électriques ou celles rela-
tives au moteur à l'intérieur de la hotte, avec des liquides ou des
solvants.
Pour les parties métalliques internes, consulter le paragraphe précédent.
FILTRES MÉTALLIQUES ANTI-GRAISSE
Il est conseillé de laver souvent les filtres métalliques (au moins tous les mois)
en les laissant tremper pendant une heure environ dans de l'eau bouillante avec
du produit vaisselle, en évitant de les plier.
Ne pas utiliser de détergents corrosifs, acides ou alcalins.
Les rincer soigneusement et attendre qu'ils soient bien secs avant de les remon-
ter.
Le lavage en lave-vaisselle est permis, mais il pourrait ternir le matériau des filtres :
pour réduire cet inconvénient, laver à basse température (140°F/60°C max.) sans
utiliser de détergents.
Pour l'extraction et l'introduction des filtres métalliques anti-graisse, voir les ins-
tructions de montage.
FILTRES AU CHARBON-ZEOLITE (EN OPTION)
Pour la durée de vie et la régénération des filtres, veuillez vous référer aux instruc-
tions spécifiques fournies avec leur emballage.
Attendre que le filtre se soit refroidi avant de le remonter.
ÉCLAIRAGE
a hotte est équipée d'un éclairage à led à haute efficacité, à basse consomma-
tion et à durée très élevée en conditions d'utilisation normales.
En cas de panne, contacter le revendeur ou un Centre d'Assistance agréé pour
la réparation.
background
20
ÉLIMINATION EN FIN DE VIE
Le symbole de la poubelle barrée reporté sur l'appareil en votre pos-
session indique que le produit est un DEEE, c'est-à-dire un « Déchet
dérivant d'Équipements Électriques et Électroniques » et, par consé-
quent, il ne doit pas être jeté dans la poubelle non sélective (c'est-à-dire avec
les « déchets urbains mixtes »), mais il doit être géré séparément afin d'être sou-
mis aux opérations spécifiques pour sa réutilisation ou bien à un traitement spé-
cifique, pour enlever et éliminer en toute sécurité toute substance néfaste pour
l'environnement et extraire les matières premières pouvant être recyclées. L'éli-
mination correcte de ce produit contribuera à sauvegarder de précieuses res-
sources et à éviter de potentiels effets négatifs pour la santé de l’homme et pour
l'environnement, qui pourraient être causés par une élimination inappropriée
des déchets.
Nous vous prions de contacter les autorités locales pour de plus amples détails
sur le point d'élimination désigné le plus proche. Des amendes pourraient être
appliquées pour l'élimination incorrecte de ces déchets, conformément à la
législation nationale.
INFORMATIONS SUR L'ÉLIMINATION DANS LES PAYS QUI N'APPARTIEN-
NENT PAS À L'UNION EUROPÉENNE
Le symbole de la poubelle barrée est valable seulement dans l'Union Euro-
péenne : si l'on souhaite éliminer cet appareil dans d’autres pays, nous conseil-
lons de contacter les autorités locales ou le revendeur pour demander la mé-
thode d'élimination correcte.
ATTENTION!
Le Fabriquant se réserve le droit d'apporter des modifications aux appareils
à tout moment et sans préavis. L’impression, la traduction et la reproduction,
même partielle, du présent manuel doivent être autorisées par le Fabricant.
Les informations techniques, les représentations graphiques et les spécifications
présentes dans ce manuel sont indicatives et non divulguables.
La langue de rédaction du manuel est l'italien, le Fabricant n’est pas responsable
d’éventuelles erreurs de transcription ou de traduction.
background
21
ESPAÑOL
INSTRUCCIONES DE SEGURIDAD
Y ADVERTENCIAS
LEA Y GUARDE ESTAS INSTRUCCIONES
Las operaciones de instalación deben efec-
tuarlas instaladores competentes y cuali-
cados, siguiendo cuanto se indica en este manual
y respetando las normas en vigor.
Si el cable de alimentación u otros componentes
están dañados, NO utilice la campana. Desconecte
la campana de la alimentación eléctrica y póngase en
contacto con el vendedor o con un centro de asisten-
cia técnica autorizado para la reparación.
No cambie la estructura eléctrica, mecánica y de
funcionamiento del equipo.
No trate de realizar por sí solo reparaciones o sus-
tituciones: las intervenciones realizadas por perso-
nas no competentes y cualicadas pueden provo-
car daños, incluso graves, a cosas y/o personas que
no están cubiertos por la garantía del fabricante.
ATENCIÓN: PARA REDUCIR EL RIESGO DE INCEN-
DIOS, DESCARGAS ELÉCTRICAS O LESIONES A
PERSONAS, CUMPLA LO SIGUIENTE:
a) Utilice esta unidad solo según la forma prevista
por el fabricante. Si tiene dudas, contacte con el
fabricante.
b) Antes de someter a mantenimiento o limpiar la
unidad, desconecte la alimentación intervinien-
do en el panel de servicio y bloquee el sistema
de desconexión del servicio para evitar que la ali-
mentación se active accidentalmente.
Si no se puede bloquear el sistema de desco-
nexión del servicio, je bien un elemento de ad-
vertencia visible, como un cartel, en el panel de
servicio.
ADVERTENCIA: Solo para uso de ventilación ge-
neral. No lo use para extraer materiales explosi-
vos o peligrosos ni vapores.
ADVERTENCIAS PARA EL INSTALADOR
SEGURIDAD TÉCNICA
Antes de instalar la campana controle la in-
tegridad y funcionalidad de cada una de sus
partes: si se notan anomalías no realice la instala-
ción y póngase en contacto con el revendedor.
NO instale la campana si detecta un defecto esté-
tico; vuélvala a colocar en su embalaje original y
póngase en contacto con el revendedor.
Una vez instalada, no se aceptará ninguna recla-
mación por defectos estéticos.
Durante la instalación, utilice siempre equipos de
protección personal (ej. calzado de protección contra
accidentes) y adopte comportamientos prudentes y
correctos.
El kit de fijación (tornillos, tacos y abrazaderas) que se
entrega con la campana se puede usar solo en paredes
de mampostería; si es necesario instalar la campana en
paredes de material diferente, evalúe otros sistemas de
fijación teniendo en cuenta la resistencia de la pared y
el peso de la campana (indicado en la pág. 2).
Tenga en cuenta que la instalación con sistemas de
fijación diferentes a los suministrados o no conformes
puede conllevar riesgos de tipo eléctrico y mecánico.
No instale la campana en exteriores ni la exponga a
agentes atmosféricos (lluvia, viento, etc.).
Se debe comprobar todos los tornillos de fijación y
volverlos a apretar, si fuera necesario, antes de la ins-
talación.
ADVERTENCIA: Para reducir el riesgo de incen-
dios y descargas eléctricas, instale esta campana
extractora solo con un soplador remoto o sopla-
dores integrales fabricados por FALMEC S.p.A.
Modelos «Soplador de techo remoto».
SEGURIDAD ELÉCTRICA
La instalación debe realizarse de acuerdo con el
Código Eléctrico Nacional,
ANSI/NFPA 70 y con los códigos locales.
Asegúrese de que la fuente de alimentación esté
apagada antes de realizar la instalación.
La instalación eléctrica a la cual se conecta
la campana debe respetar las normas co-
rrespondientes y tener obligatoriamente una co-
nexión a tierra según las normas de seguridad del
país de uso; además debe respetar las normativas
europeas sobre la protección contra interferen-
cias radio.
ATENCIÓN: INSTRUCCIONES PARA LA PUESTA A
TIERRA
Este aparato debe estar conectado a tierra. En
caso de un cortocircuito eléctrico, la conexión a
tierra educe el riesgo de descargas eléctricas pro-
porcionando un cable de escape para la corriente
eléctrica.
Este aparato dispone de un cable que tiene una
toma de conexión a tierra con un enchufe de co-
nexión a tierra.
El enchufe debe conectarse a una toma de co-
rriente que esté correctamente instalada y conec-
tada a tierra.
ATENCIÓN: Una puesta a tierra inapropiada pue-
de derivar en un riesgo de electrocución.
Consulte a un electricista cualicado si no entien-
de completamente la instrucciones para la pues-
ta a tierra, o si tiene dudas sobre si el aparato está
background
22
correctamente conectado a tierra.
No utilice alargaderas. Si el cable de alimentación
eléctrica es demasiado corto, encargue a un elec-
tricista cualicado la instalación de una toma de
corriente cerca del aparato.
Antes de instalar la campana, controle que la tensión
de red coincida con la indicada en la placa colocada
en el interior de la campana.
La toma usada para la conexión eléctrica debe ser fá-
cilmente accesible con el aparato instalado; en caso
contrario, prevea un interruptor general para desco-
nectar la campana.
Cualquier modificación en la instalación eléctrica de-
berá ser realizada sólo por un electricista cualificado.
La longitud máxima del tornillo de fijación de la chi-
menea (proporcionado por el fabricante) es de 1/2" (13
mm). El uso de tornillos que no sean conformes con
estas instrucciones comporta riesgos de tipo eléctrico.
En caso de problemas de funcionamiento del equi-
po, no intente solucionar el problema por sí solo y
póngase en contacto con el vendedor o un centro de
asistencia autorizado para la reparación.
Durante la instalación de la campana, de-
sconecte el equipo quitando el enchufe o
accionando el interruptor general.
ATENCIÓN: Para reducir el riesgo de incendios o
descargas eléctricas, no utilice este ventilador
con ningún dispositivo de control de velocidad
de estado sólido.
ADVERTENCIA: NO APTO PARA USO CON CON-
TROLES DE VELOCIDAD DE ESTADO SÓLIDO
SEGURIDAD DESCARGA DE HUMOS
No conecte el aparato a conductos de des-
carga de los humos producidos por la com-
bustión (por ejemplo, calderas, chimeneas, etc.).
Antes de instalar la campana asegúrese de que se res-
peten todas las normativas vigentes sobre la descar-
ga del aire en el exterior del local.
Para reducir el riesgo de incendio y extraer el aire
adecuadamente, asegúrese de canalizar el aire al
exterior – No ventile el aire de escape hacia otras
zonas a través de paredes o techos, o hacia áticos,
sótanos o garajes.
ATENCIÓN: PARA REDUCIR EL RIESGO DE INCEN-
DIOS, UTILICE ÚNICAMENTE CONDUCTOS METÁ-
LICOS.
ADVERTENCIAS PARA EL USUARIO
Estas advertencias se han redactado para
su seguridad y la del resto de personas; le
rogamos que lea atentamente este manual antes
de instalar o de usar el aparato o realizar opera-
ciones de limpieza en el mismo.
El Fabricante declina toda responsabilidad por
posibles daños que puedan ser provocados direc-
ta o indirectamente a personas, animales o cosas
debido al incumplimiento de las advertencias de
seguridad indicadas en este manual.
Es muy importante que conserve este libro de
instrucciones del equipo para consultas futuras.
Si el equipo debe venderse o cederse a otra persona,
compruebe que se adjunte el manual, de manera que
el nuevo usuario pueda estar informado sobre el fun-
cionamiento de la campana y sobre las advertencias
correspondientes.
Después de instalar las campanas de acero inoxidable
es necesario limpiarlas para eliminar los residuos de cola
del protector y las posibles manchas de grasa o y aceites
que, de no eliminarse, pueden causar un deterioro irre-
parable en la superficie de la campana. Para esta opera-
ción, el fabricante recomienda usar las toallitas suminis-
tradas de serie, disponibles también a la venta.
Exija piezas de recambio originales.
Advertencia de la Propuesta 65 del Estado de Ca-
lifornia (solo EE. UU.)
ATENCIÓN
Este producto contiene productos químicos que el
estado de California reconoce como causantes de
cáncer y defectos de nacimiento u otros daños repro-
ductivos.
Para obtener más información, visite www.P65War-
nings.ca.gov
DESTINO DE USO
El aparato se puede usar única y exclusivamen-
te para la aspiración de humos generados por la
cocción de alimentos en cocinas domésticas, no
profesionales; cualquier otro uso es inapropiado,
puede provocar daños a personas, cosas y anima-
les domésticos y exime al fabricante de toda res-
ponsabilidad.
Los niños cuya edad no sea inferior a los 8 años y las
personas con capacidades físicas, sensoriales o men-
tales reducidas y sin experiencia ni los conocimientos
necesarios, pueden usar el equipo siempre que estén
bajo supervisión o hayan recibido las correspondien-
tes instrucciones para el uso seguro del equipo y para
la comprensión de los peligros relacionados con este.
Los niños no deben jugar con el equipo. Los niños no
deben realizar sin vigilancia la limpieza y el manteni-
miento destinados al usuario.
background
23
ESPAÑOL
ADVERTENCIAS PARA EL USO Y LA LIMPIEZA
ATENCIÓN: PARA REDUCIR EL RIESGO DE UN IN-
CENDIO POR GRASA EN LA PLACA:
a) Nunca deje las encimeras desatendidas con
programaciones altas. Los rebosamientos por
ebullición provocan humo y derrames de grasa
que pueden incendiarse. Caliente los aceites len-
tamente con programaciones bajas o medias.
b) Encienda siempre la campana al cocinar a fue-
go alto o al amear alimentos (por ejemplo, cre-
pas Suzette, cerezas ameadas, ternera ameada
a la pimienta).
c) Limpie con frecuencia los ventiladores. No per-
mita que la grasa se acumule en el ventilador ni el
ltro.
d) Utilice un tamaño de olla adecuado. Utilice
siempre utensilios de cocina apropiados para el
tamaño de la placa.
ATENCIÓN: PARA REDUCIR EL RIESGO DE LESIO-
NES A PERSONAS EN EL CASO DE UN INCENDIO
POR GRASA EN LA PLACA, RESPETE LO SIGUIENTE
a
:
a) SOFOQUE LAS LLAMAS con una tapa ajustada,
una bandeja para hornear o una bandeja metáli-
ca; después, apague el quemador. TENGA CUIDA-
DO PARA EVITAR QUEMADURAS. Si no se apagan
las llamas inmediatamente, EVACÚE LA ZONA Y
LLAME A LOS BOMBEROS.
b) NUNCA AGARRE UNA SARTÉN EN LLAMAS –
Podría quemarse.
c) NO UTILICE AGUA ni paños de cocina ni toallas
mojadas: se produciría una violenta explosión de
vapor.
d) Utilice un extintor SOLO si:
1) Tiene uno de Clase ABC y sabé cómo
utilizarlo.
2) El fuego es pequeño y está contenido en la
zona donde se produjo.
3) Se ha llamado a los bomberos.
4) Puede sofocar el incendio teniendo a sus espal-
das una salida.
a
Basado en «Kitchen Firesafety Tips» publicado
por NFPA.
Antes de realizar cualquier tipo de limpieza
o de mantenimiento, desconecte el equipo
desenchufándolo o usando el interruptor general.
No use la campana con las manos mojadas o los pies
descalzos.
Controle siempre que todas las partes eléctricas, (lu-
ces, aspirador), estén apagadas cuando no se use el
equipo.
El peso máximo total de los posibles objetos coloca-
dos o colgados (cuando esté previsto) en la campana
no debe superar los 3.3 lb (1.5 Kg).
Controle las freidoras mientras las está usando: El
aceite recalentado podría inflamarse.
No encienda llamas libres debajo de la campana.
No cocine con llamas "libres" debajo de la campana.
No use nunca la campana sin los filtros metálicos an-
tigrasa; en este caso la grasa y la suciedad se deposi-
tarían en el equipo perjudicando su funcionamiento.
Las partes accesibles de la campana pueden estar ca-
lientes cuando se usan con equipos de cocción.
No realice operaciones de limpieza con las partes de
la campana aún calientes.
Si no se realiza la limpieza según las modalidades y
los productos indicados en este manual, esto puede
conllevar un riesgo de incendio.
Desconecte el interruptor general, si no va a usar el
equipo durante un periodo de tiempo prolongado.
En caso de utilizar simultáneamente otros
equipos (calderas, estufas, hogares, etc.)
alimentados con gas o con otros combustibles,
prevea una adecuada ventilación del ambiente
donde se realiza la aspiración de humos, según
las normas vigentes.
INSTALACIÓN
parte reservada al personal cualicado
Antes de instalar la campana, lea atentamente el cap. "INSTRUC-
CIONES DE SEGURIDAD Y ADVERTENCIAS".
CARACTERÍSTICAS TÉCNICAS
Los datos técnicos del aparato se encuentran en unas etiquetas colocadas den-
tro de la campana.
POSICIONAMIENTO
La distancia mínima entre la parte más alta del aparato para la cocción y
la parte más baja de la campana de cocina se indica en las instrucciones
de montaje.
No instale la campana en exteriores ni la exponga a agentes atmosféricos (lluvia,
viento, etc.).
CONEXIÓN ELÉCTRICA
(parte reservada solo a personal cualicado)
Antes de efectuar cualquier tipo de operación en la campana, des-
conecte el equipo de la corriente eléctrica.
Asegúrese de que no estén desconectados o cortados los hilos
eléctricos montados dentro de la campana:
en caso contrario, póngase en contacto con el Centro de Asistencia más
cercano.
Para la conexión eléctrica consulte con el personal cualicado.
La conexión debe realizarla conforme a las disposiciones de ley en vigor.
Antes de conectar la campana a la red eléctrica, controle que:
la tensión de red corresponda a la referida en los datos de la placa situada
dentro de la campana;
la instalación eléctrica cumpla la normativa y pueda soportar la carga (véanse
las características técnicas presentes dentro de la campana);
el enchufe y el cable de alimentación no entren en contacto con temperatu-
ras superiores a los 158°F (70°C);
la instalación de alimentación disponga de una conexión de tierra eficaz y
correcta según las normas vigentes;
la toma usada para la conexión sea fácilmente accesible una vez instalada la
campana.
background
24
En caso de:
aparatos equipados con cable sin enchufe: el enchufe debe ser de tipo “nor-
malizado. Los cables deben conectarse de la siguiente forma: amarillo-verde
para la puesta a tierra, azul para el neutro y el hilo marrón para la fase. El
enchufe ha de conectarse a una adecuada toma de seguridad.
aparato fijo sin cable de alimentación ni enchufe, ni de otro dispositivo que
asegure la desconexión de la red, con una distancia de apertura de los con-
tactos que permita la desconexión completa en las condiciones de la catego-
ría de sobretensión III.
Estos dispositivos de desconexión deben preverse en la red de alimentación
en conformidad con las reglas de instalación.
El cable de tierra verde no debe ser interrumpido por el interruptor.
El fabricante se exime de toda responsabilidad en caso de que se incumplan las
normas de seguridad.
DESCARGA DE HUMOS
CAMPANA DE EVACUACIÓN EXTERNA (EXTRACTORA)
En esta versión, los humos y vapores son canalizados hacia el
ambiente exterior a través del tubo de descarga.
Para ello, el racor de salida de la campana debe conectarse.
mediante un tubo, a una salida externa.
El tubo de salida debe tener:
un diámetro no inferior al del racor de la campana.
una ligera inclinación hacia abajo (caída) en los tramos horizontales para evi-
tar que la condensación fluya hacia el motor.
el número mínimo indispensable de codos.
la longitud mínima indispensable para evitar vibraciones y reducir la capaci-
dad aspirante de la campana.
Es necesario aislar la tubería si pasa a través de ambientes fríos.
Para impedir retornos de aire desde el exterior, hay una válvula de no-retorno
en presencia de motores con 800 m3/h o superiores.
CAMPANA DE RECIRCULACIÓN INTERNA (FILTRANTE) (OPCIONALES)
En esta versión, el aire pasa a través de los filtros carbón y zeo-
lita (opcionales) para ser purificado y reciclado en el ambiente.
Controle que los filtros de carbón y zeolita estén montados
en la campana; si no es así, móntelos tal como se indica en las
instrucciones de montaje.
En esta versión, la válvula de no-retorno no debe estar montada; des-
móntela si está presente en el racor de salida del aire del motor.
INSTRUCCIONES DE MONTAJE
parte reservada al personal cualicado
La campana puede instalarse en diferentes conguraciones.
Las fases de montaje generales valen para todas las instalaciones,
mientras que para la instalación especíca deben seguirse las indi-
caciones precisas correspondientes.
FUNCIONAMIENTO
¿CUÁNDO HAY QUE ENCENDER LA CAMPANA?
Encienda la campana al menos un minuto antes de comenzar a cocinar para
transportar los humos y vapores hacia la superficie de aspiración.
Cuando finalice la cocción, deje en funcionamiento la campana hasta que se
aspiren todos los vapores y los olores; con la función Temporizador, es posible
configurar el apagado automático de la campana después de 15 minutos de
funcionamiento.
¿QUÉ VELOCIDAD SELECCIONAR?
I velocidad: mantiene el aire limpio con bajos consumos de energía eléctrica.
II velocidad: condiciones normales de uso.
III velocidad: presencia de olores fuertes y de vapores.
IV velocidad: eliminación rápida de olores y vapores.
Con el fin de reducir el impacto medioambiental, se sugiere ajustar siempre la
velocidad mínima adecuada para el nivel de aspiración requerido.
¿CUÁNDO LAVAR O CAMBIAR LOS FILTROS?
Los filtros metálicos deben lavarse cada 30 horas de uso.
Para más detalles, consulte el cap. “MANTENIMIENTO”.
PANEL DE MANDOS TÁCTIL
ON/OFF (led blu jo)
Encendido/apagado del motor y Vel1
ON/OFF (led blu intermittente)
Si se presiona durante más de 3 segundos, activa el ciclo de 24 h (1h
ON -> 3h OFF -> 1h ON) La función se desactiva si:
- Se apaga el motor (botón ).
- Después 24h
Activación de la Velocidad 2
Activación de la Velocidad 3
Activación de la Velocidad 4 solo durante unos minutos, des-
pués de activa la velocidad 3
Encendido / Apagado luz
Impulso breve: encendido y apagado de la luz
Impulso largo: cambio de tono de la luz de 2700K - 5600K
TIMER (Led rojo intermitente)
Apagado automático tras 15 min.
La función se desactiva (Led rojo apagado) si:
- Se apaga el motor (botón ).
- Si cambia la velocidad.
Si el panel de mandos está totalmente inactivo, antes de contactar
con el servicio de asistencia técnica, corte temporalmente (unos 5”) la
alimentación eléctrica al electrodoméstico, en lo posible, a través del
interruptor general, para restablecer el funcionamiento normal.
Si este procedimiento no resulta eficaz, póngase en contacto con el servicio de
asistencia técnica.
background
25
ESPAÑOL
USO DEL RADIOMANDO (OPCIONALES)
¡ADVERTENCIAS!:
Coloque la campana lejos de fuentes de ondas electromagnéticas
(p. ej. hornos-microondas) que pudieran interferir con el radio-
mando y, por lo tanto, con la electrónica de la campana.
La distancia máxima de funcionamiento es de 5 metros; dicha distancia
podría ser menor si hay interferencias electromagnéticas.
Radiomando con frecuencia de 433,92 MHz.
El radiomando se compone de dos partes:
- la unidad receptora integrada en la campana;
- la unidad transmisora mostrada en la gura.
DESCRIPCIÓN DE LOS MANDOS DE LA
TRANSMISORA
UP
Puesta en marcha del motor e incre-
mento de la velocidad de 1 a 4. La cuar-
ta velocidad solo está activa durante
unos minutos.
DOWN
Disminución de la velocidad y apagado
del motor.
Encendido / Apagado luz
Impulso breve: encendido y apagado
de la luz
Impulso largo: cambio de tono de la
luz de 2700K - 5600K
TIMER ON: Apagado automático del
motor tras 15 minutos. La función se
desactiva automáticamente si se apaga
el motor (botón
).
Transmisión de mando activa
PROCEDIMIENTO DE ACTIVACIÓN
Antes de utilizar el radiomando, realice el siguiente procedimiento interviniendo
en el panel de mandos de la campana:
Presione simultáneamente los botones LUZ (
) y TIMER ( ) hasta que todos
los led empiecen a parpadear.
Suelte los dos botones y vuelva a presionar el botón LUZ ( ) hasta que todos
los led se enciendan.
Suelte el botón LUZ (
): ahora la receptora está activa.
El procedimiento sirve también para desactivar la unidad receptora.
CAMBIO DEL CÓDIGO DEL RADIOMANDO
Si hay interferencias electromagnéticas o más de un radiomando en las proxi-
midades, se puede generar un nuevo código siguiendo el siguiente procedi-
miento:
1) - GENERAR UN NUEVO CÓDIGO
El procedimiento debe realizarse en el radiomando.
Presione simultáneamente los botones LUZ y TIMER hasta que la pan-
talla empiece a parpadear.
Presione el botón DOWN del radiomando: la memorización del nuevo
código se confirma a través de 3 intermitencias breves de la pantalla. El nuevo
código anula y sustituye el código de fábrica.
2) - ASOCIACIÓN DEL RADIOMANDO A LA CAMPANA MEDIANTE
PANEL DE MANDOS
presione el botón TIMER ( ) del panel de mandos de la campana durante
2 segundos:
El led se enciende.
presione un botón cualquiera del radiomando en 5 segundos.
RESTABLECIMIENTO DEL CÓDIGO DE FÁBRICA
el procedimiento debe efectuarse en caso de cesión de la campana.
Presione simultáneamente los botones UP y DOWN del radiomando
durante más de 5 segundos: el restablecimiento efectivo se confirma a través
de tres intermitencias breves de la pantalla.
Asocie la campana con el radiomando tal como se describe en el punto 2.
MANTENIMIENTO
Antes de realizar cualquier tipo de limpieza o de mantenimiento,
desconecte el equipo desenchufándolo o usando el interruptor
general.
No deben utilizarse detergentes que contengan sustancias abrasivas, áci-
das o corrosivas ni paños con supercies rugosas.
Un mantenimiento constante asegura un buen funcionamiento y un óptimo
rendimiento a lo largo del tiempo.
Preste especial atención a los filtros metálicos antigrasa: la limpieza frecuente
de los filtros y de sus soportes asegura que en la campana no se acumulen gra-
sas inflamables.
LIMPIEZA DE LAS SUPERFICIES EXTERNAS
Se recomienda limpiar las superficies externas de la campana al menos cada 15
días, para evitar que las sustancias aceitosas o grasosas puedan dañarlas. Para
limpiar la campana, fabricada en acero inoxidable cepillado, el fabricante reco-
mienda el uso de las toallitas "Magic Steel".
Como alternativa, y para todos los otros tipos de supercies, la limpieza de la
campana se realiza con un paño húmedo ligeramente embebido en detergente
líquido neutro o alcohol desnaturalizado.
Termine la limpieza enjuagando bien y secando con paños suaves.
No utilice demasiada agua cerca del panel de mandos y de los
dispositivos de iluminación, para evitar que la humedad alcance
partes electrónicas.
La limpieza de los paneles de vidrio debe efectuarse únicamente con detergen-
tes específicos no corrosivos o abrasivos y con un paño suave.
El fabricante se exime de toda responsabilidad en caso de que se incumplan
dichas instrucciones.
LIMPIEZA DE LAS SUPERFICIES INTERNAS
Se prohíbe limpiar las partes eléctricas o las partes del motor si-
tuadas dentro de la campana con líquidos o solventes.
Para las partes metálicas internas, consulte el apartado anterior.
FILTROS METÁLICOS ANTIGRASA
Se aconseja lavar frecuentemente los filtros metálicos (al menos cada mes)
dejándolos en remojo durante 1 hora en agua hirviendo con detergente para
platos, evitando doblarlos.
No use detergentes corrosivos, ácidos o alcalinos.
Enjuáguelos con cuidado y espere a que estén secos para volver a montarlos.
Es posible lavar los filtros en el lavavajillas, pero este tipo de lavado podría oscu-
recer el material de los filtros; para reducir este problema, utilice lavados a baja
temperatura (140°F/60°C como máximo) sin utilizar detergentes.
Para extraer y montar los filtros metálicos, consulte las instrucciones de montaje.
FILTROS CARBÓN Y ZEOLITA (OPCIONAL)
Para la vida útil y la regeneración de los filtros, consulte las instrucciones especí-
ficas suministradas con su embalaje.
Esperar a que el filtro se haya enfriado antes de volver a montarlo.
ILUMINACIÓN
La campana cuenta con iluminación de led de elevada eficiencia, un bajo consu-
mo y una vida útil prolongada, en condiciones de uso normales.
En caso de rotura, póngase en contacto con el Vendedor o con un Centro de
Asistencia Técnica autorizado para la reparación.
background
26
ELIMINACIÓN AL FINAL DE LA VIDA ÚTIL
El símbolo del contenedor tachado que se encuentra en su equipo
indica que el producto es un RAEE, es decir, un “Residuo de Aparatos
Eléctricos y Electrónicos” y, por tanto, no se puede eliminar en la ba-
sura indiferenciada (o sea, junto con los “residuos urbanos mixtos”), sino que se
tiene que eliminar por separado siguiendo las operaciones correspondientes
para su reciclaje, o someterse a un tratamiento específico para eliminar de forma
segura las sustancias dañinas para el medio ambiente y extraer las materias pri-
mas que se pueden reciclar. La eliminación correcta de este producto contribu-
ye a salvar importantes recursos y evitar potenciales efectos negativos para la
salud humana y para el medio ambiente, que podrían ser causados por una eli-
minación inapropiada de los residuos.
Por favor, póngase en contacto con las autoridades locales para obtener mayor
información acerca del punto de eliminación más cercano. Se podrían aplicar
sanciones por la eliminación incorrecta de estos residuos, según la legislación
nacional.
INFORMACIÓN ACERCA DE LA ELIMINACIÓN EN LOS PAÍSES QUE NO
PERTENECEN A LA UNIÓN EUROPEA
El símbolo del contenedor tachado es válido solo en la Unión Europea: si quiere
eliminar este equipo en otros países, le sugerimos que se ponga en contacto
con las autoridades locales o el revendedor para obtener información sobre el
método de eliminación correcto.
¡ATENCIÓN!
El fabricante se reserva el derecho a realizar cualquier cambio a los equipos en
cualquier momento y sin previo aviso. La impresión, traducción y reproducción
de este manual, incluso parcial, se deben realizar con la autorización del fabri-
cante.
La información técnica, las representaciones gráficas y las indicaciones presentes
en este manual son indicativas y no se pueden divulgar.
El idioma original del manual es el italiano, y el fabricante se exime de toda res-
ponsabilidad por posibles daños de transcripción o traducción.
background
ITALIANO
27
ISTRUZIONI DI SICUREZZA
E AVVERTENZE
LEGGERE E CONSERVARE LE PRESENTI ISTRUZIONI
Il lavoro d’installazione deve essere esegui-
to da installatori competenti e qualicati,
secondo quanto indicato nel presente libretto e
rispettando le norme in vigore.
Se il cavo di alimentazione o altri componenti
sono danneggiati, la cappa NON deve essere uti-
lizzata: staccare la cappa dall'alimentazione elettrica
e contattare il Rivenditore o un Centro Assistenza Tec-
nica autorizzato per la riparazione.
Non modicare la struttura elettrica, meccanica e
funzionale dell'apparecchiatura.
Non tentare di eettuare da soli riparazioni o so-
stituzioni: gli interventi eettuati da persone non
competenti e qualicate possono provocare dan-
ni, anche molto gravi, a cose e/o persone non co-
perti da garanzia del Costruttore.
AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOS-
SE ELETTRICHE O DI LESIONI, RISPETTARE QUAN-
TO INDICATO DI SEGUITO:
a) Usare l’unità solo secondo le modalità indicate
dal costruttore. In caso di dubbi, contattare il co-
struttore.
b) Prima di procedere con la manutenzione o la
pulizia, spegnere l’unità dal pannello di controllo
e bloccare gli strumenti di disconnessione dell’a-
limentazione in modo da evitare accensioni invo-
lontarie.
Qualora ciò non fosse possibile, ssare saldamen-
te un dispositivo di avvertenza ben visibile, come
unetichetta, al pannello di controllo.
ATTENZIONE: Solo per ventilazione generale. Non
usare per eliminare materiali e vapori pericolosi o
esplosivi.
AVVERTENZE PER L'INSTALLATORE
SICUREZZA TECNICA
Prima di installare la cappa controllare l'in-
tegrità e funzionalità di ogni sua parte: se
si notano anomalie non procedere nell'installa-
zione e contattare il Rivenditore.
Nel caso sia stato riscontrato un difetto estetico la
cappa NON deve essere installata; riporla nel suo
imballo originale e contattare il Rivenditore.
Una volta installata non sarà accettato alcun re-
clamo per difetti estetici.
Durante l'installazione utilizzare sempre mezzi di pro-
tezione personale (es.: scarpe antiinfortunistiche) ed
adottare comportamenti prudenti e corretti.
Il kit di fissaggio (viti e tasselli) fornito con la cappa è
utilizzabile unicamente su pareti in muratura: in caso
di installazione su pareti di materiale diverso, valutare
altri sistemi di fissaggio tenendo conto della resisten-
za del muro e del peso della cappa (indicato a pag. 2).
Tenere presente che l’installazione con sistemi di fis-
saggio diversi da quelli forniti o non conformi può
comportare rischi di natura elettrica e di tenuta mec-
canica.
Non installare la cappa in ambienti esterni e non
esporla ad agenti atmosferici (pioggia, vento, ecc...).
Prima dellinstallazione, controllare tutte le viti e, se
necessario, stringerle nuovamente.
ATTENZIONE: Per ridurre il rischio di incendio e
scosse elettriche, installare questa cappa solo
con un soatore remoto o con soatori integrati
prodotti da FALMEC S.p.A. Modelli “Soatore re-
moto per tetto.
SICUREZZA ELETTRICA
Linstallazione deve essere conforme al National
Electrical Code, ANSI/NFPA 70 e alle norme locali.
Vericare che l’alimentazione sia scollegata pri-
ma di procedere con l’installazione.
Limpianto elettrico al quale viene collega-
ta la cappa deve essere a norma e munito
di collegamento a terra secondo le norme di sicu-
rezza del Paese di utilizzo; deve essere inoltre
conforme alle normative Europee sull’antidistur-
bo radio.
AVVERTENZA: ISTRUZIONI DI MESSA A TERRA
Questo apparecchio deve essere collegato a terra.
In caso di cortocircuito elettrico, la messa a terra
riduce il rischio di scosse garantendo lo scarico
della corrente elettrica a terra.
Questo apparecchio è dotato di un cavo con cavo
e spina di messa a terra.
Inserire la spina in una presa correttamente in-
stallata e collegata a terra.
AVVERTENZA: Una messa a terra errata può gene-
rare il rischio di scosse elettriche.
Consultare un elettricista qualicato laddove le
istruzioni di messa a terra non risultino chiare o in
caso di dubbi sulla corretta messa a terra dell’ap-
parecchio.
Non usare prolunghe. Se il cavo di alimentazio-
ne è troppo corto, contattare un elettricista qua-
licato per far installare una presa in prossimità
dell’apparecchio.
Prima di installare la cappa verificare che la tensione
di rete corrisponda a quella riportata dalla targhetta
posta all’interno della cappa.
La presa usata per il collegamento elettrico deve es-
background
28
sere facilmente raggiungibile con l’apparecchiatura
installata: in caso contrario, prevedere un interruttore
generale per disconnettere la cappa al bisogno.
Ogni eventuale modifica all’impianto elettrico dovrà
essere eseguita solo da un elettricista qualificato.
La lunghezza massima della vite di fissaggio del cami-
no (fornita dal fabbricante) è di 1/2" (13 mm). L'utiliz-
zo di viti non conformi con le presenti istruzioni può
comportare rischi di natura elettrica.
In caso di malfunzionamenti dell’apparecchio, non
tentare di risolvere da soli il problema, ma contatta-
re il Rivenditore o un Centro di Assistenza autorizzato
per la riparazione.
Durante l'installazione della cappa, disin-
serire l’apparecchio togliendo la spina o
agendo sull’interruttore generale.
AVVERTENZA: Per ridurre il rischio di incendio o
scosse elettriche, non usare questa ventola con
dispositivi di controllo della velocità
ATTENZIONE: NON ADATTO ALL'USO CON RE-
GOLATORI DI VELOCITÀ A STATO SOLIDO
SICUREZZA SCARICO FUMI
Non collegare l’apparecchio a condotti di
scarico dei fumi prodotti dalla combustio-
ne (ad es. caldaie, caminetti, ecc...)
Prima dell'installazione della cappa assicurarsi che si-
ano rispettate tutte le normative vigenti sullo scarico
dell’aria all’esterno del locale.
Per ridurre il rischio di incendio ed eliminare cor-
rettamente l’aria, assicurarsi di convogliare l’aria
verso l’esterno - Non eliminare l’aria all’interno
degli spazi tra le pareti o nei sotti, nei sottotetti,
in spazi ristretti o nei garage.
AVVERTENZA: PER RIDURRE IL RISCHIO DI INCEN-
DIO, UTILIZZARE SOLO CONDOTTI METALLICI.
AVVERTENZE PER L'UTILIZZATORE
Queste avvertenze sono state redatte per
la vostra sicurezza e per quella degli altri, Vi
preghiamo, dunque, di leggere attentamente
questo libretto in tutte le sue parti prima di utiliz-
zare l’apparecchio o di eettuare operazioni di
pulizia sullo stesso.
Il Costruttore declina ogni responsabilità per
eventuali danni che possano, direttamente o in-
direttamente, essere causati a persone, cose ed
animali domestici conseguenti alla mancata os-
servanza delle avvertenze di sicurezza indicate in
questo libretto.
È molto importante che questo libretto istruzio-
ni sia conservato insieme allapparecchiatura per
qualsiasi futura consultazione.
Se l’apparecchio dovesse essere venduto o trasferito
ad un’altra persona, assicurarsi che anche il libretto
venga fornito, in modo che il nuovo utente possa es-
sere messo al corrente del funzionamento della cap-
pa e delle avvertenze relative.
Dopo l’installazione delle cappe in acciaio inox è ne-
cessario eseguire la pulizia della stessa per rimuove-
re i residui di collante del protettivo e le eventuali
macchie di grasso e oli, che, se non rimosse, possono
causare il deterioramento irreversibile della superficie
della cappa. Per questa operazione il costruttore rac-
comanda l’utilizzo delle salviette in dotazione, dispo-
nibili anche in acquisto.
Esigere parti di ricambio originali.
Avvertimento sulla Proposta 65 dello Stato della
California (solo Stati Uniti)
ATTENZIONE:
Questo prodotto contiene sostanze chimiche che lo
Stato della California riconosce come causa di cancro,
difetti alla nascita o altri danni riproduttivi.
Per maggiori informazioni,
visitare www.P65Warnings.ca.gov
DESTINAZIONE D'USO
L’apparecchio è destinato solo ed esclusivamente
per l'aspirazione di fumi generati dalla cottura di
alimenti in ambito domestico, non professionale:
qualsiasi utilizzo diverso da questo è improprio,
può provocare danni a persone, cose ed animali
domestici e solleva il Costruttore da qualsiasi re-
sponsabilità.
L’apparecchio può essere utilizzato da bambini di età
non inferiore a 8 anni e da persone con ridotte capa-
cità fisiche, sensoriali o mentali, o prive di esperienza
o della necessaria conoscenza, purché sotto sorve-
glianza oppure dopo che le stesse abbiano ricevuto
istruzioni relative all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso inerenti.
I bambini non devono giocare con l’apparecchio. La
pulizia e la manutenzione a cura dell’utilizzatore non
deve essere effettuata da bambini senza sorveglianza.
AVVERTENZE PER L'UTILIZZO E LA PULIZIA
AVVERTENZA: PER RIDURRE IL RISCHIO DI INCEN-
DIO DA GRASSI:
a) Non lasciare le unità superciali incustodite ad
alta temperatura. Eventuali tentativi di boilover
possono generare fumo e sversamenti di grasso,
background
ITALIANO
29
che potrebbero incendiarsi. Riscaldare gli oli len-
tamente a bassa o media temperatura.
b) Accendere sempre la cappa durante la cottura
ad alta temperatura o in caso di cottura ambé
(es., Crepes Suzette, Cherries Jubilee, letto am-
bé al pepe).
c) Pulire spesso le ventole di sato. Evitare che il
grasso si accumuli sulla ventola o sul ltro.
d) Usare pentole di dimensioni adatte. Utilizzare
sempre utensili adatti alla supercie.
AVVERTENZA: PER RIDURRE IL RISCHIO DI LESIO-
NI IN CASO DI INCENDIO DA GRASSI, OSSERVARE
QUANTO INDICATO DI SEGUITO
a
:
a) DOMARE LE FIAMME con un coperchio, una te-
glia da forno o un vassoio in metallo e spegnere
il bruciatore. ATTENZIONE: RISCHIO DI USTIONI.
Se le amme non si estinguono immediatamen-
te, EVACUARE LAREA E CHIAMARE I VIGILI DEL
FUOCO.
b) NON TOCCARE UNA PENTOLA IN FIAMME - Ri-
schio di ustioni.
c) NON USARE ACQUA, inclusi panni o asciuga-
mani - potrebbero causare violente esplosioni di
vapore.
d) Usare un estintore SOLO se:
1) Si dispone di un estintore di classe ABC e delle
conoscenze necessarie al suo utilizzo.
2) Lincendio è di piccola entità e contenuto nell’a-
rea in cui ha avuto inizio.
3) I vigili del fuoco sono stati avvertiti.
4) È possibile contrastare l’incendio tenendo la
schiena rivolta verso un’uscita.
a
Basato su “Kitchen Fires afety Tips pubblicato
da NFPA.
Prima di procedere a qualsiasi operazione
di pulizia o di manutenzione, disinserire
l’apparecchio togliendo la spina o agendo sull’in-
terruttore generale.
Non utilizzare la cappa con le mani bagnate o piedi
scalzi.
Quando l’apparecchio non viene usato, controllare
sempre che tutte le parti elettriche, (luci, aspiratore),
siano spente.
Il peso massimo complessivo di eventuali oggetti po-
sizionati o appesi (ove previsto) sulla cappa non deve
superare 3.3 lb (1.5 Kg).
Controllare le friggitrici durante l’uso: I’olio surriscal-
dato potrebbe infiammarsi.
Non accendere fiamme libere sotto la cappa.
Non preparare cibi alla fiamma sotto la cappa.
Non utilizzare mai la cappa senza i filtri metallici antigras-
so; grasso e sporco in questo caso si depositerebbero
nell'apparecchio compromettendone il funzionamento.
Parti accessibili della cappa possono essere calde se
utilizzate insieme con apparecchi di cottura.
Non effettuare operazioni di pulizia quando parti del-
la cappa sono ancora calde.
Se la pulizia non è condotta secondo le modalità e i
prodotti indicati nel presente libretto è possibile un
rischio di incendio.
Disinserire l’interruttore generale quando l’apparec-
chio non viene utilizzato per periodi prolungati di
tempo.
In caso di utilizzo contemporaneo di altre
utenze (caldaie, stufe, caminetti, ecc.) alimen-
tate a gas o con altri combustibili, provvedere ad
una adeguata ventilazione del locale in cui avviene
l’aspirazione dei fumi, secondo le norme vigenti.
INSTALLAZIONE
parte riservata solo a personale qualicato
Prima di eettuare l'installazione della cappa, leggere attenta-
mente il cap. "ISTRUZIONI DI SICUREZZA E AVVERTENZE".
CARATTERISTICHE TECNICHE
I dati tecnici dell'apparecchio sono riportati su etichette posizionate all’interno
della cappa.
POSIZIONAMENTO
La distanza minima fra la parte più alta dell'apparecchiatura per la cottura
e la parte più bassa della cappa da cucina viene indicata nelle istruzioni di
montaggio.
Non installare la cappa in ambienti esterni e non esporla ad agenti atmosferici
(pioggia, vento, ecc...).
COLLEGAMENTO ELETTRICO
(parte riservata solo a personale qualicato)
Prima di eettuare qualsiasi operazione sulla cappa scollegare
l’apparecchio dalla rete elettrica.
Assicurarsi che non vengano scollegati o tagliati li elettrici all’in-
terno della cappa:
in caso contrario contattare il Centro Assistenza più vicino.
Per l’allacciamento elettrico rivolgersi a personale qualicato.
Il collegamento deve essere eseguito in conformità con le disposizioni di
legge in vigore.
Prima di collegare la cappa alla rete elettrica, controllare che:
la tensione di rete corrisponda a quella riportata sui dati di targa posti all’in-
terno della cappa;
l’impianto elettrico sia a norma e possa sopportare il carico (vedi caratteristi-
che tecniche posizionate all’interno della cappa);
la spina e il cavo, di alimentazione, non devono entrare in contatto con tem-
perature superiori a 158°F (70°C);
l’impianto di alimentazione sia munito di efficace e corretto collegamento di
terra secondo le norme vigenti;
la presa usata per il collegamento sia facilmente raggiungibile una volta in-
stallata la cappa.
In caso di :
apparecchi dotati di cavo senza spina: la spina da utilizzare deve essere di tipo
“normalizzato. Il fili devono essere collegati come segue: giallo-verde per
la messa a terra, blu per il neutro e il filo marrone per la fase. La spina deve
essere collegata ad un'adeguata presa di sicurezza.
apparecchio fisso non provvisto di cavo di alimentazione e di spina, o di altro
dispositivo che assicuri la disconnessione dalla rete, con una distanza di aper-
tura dei contatti che consenta la disconnessione completa nelle condizioni
della categoria di sovratensione III.
Tali dispositivi di disconnessione devono essere previsti nella rete di alimen-
tazione conformemente alle regole di installazione.
Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.
Il Costruttore declina ogni responsabilità nel caso le norme di sicurezza non ven-
gano rispettate.
background
30
SCARICO FUMI
CAPPA AD EVACUAZIONE ESTERNA (ASPIRANTE)
In questa versione, fumi e vapori vengono convogliati verso
l'esterno attraverso il tubo di scarico.
A tal fine, il raccordo d'uscita della cappa, deve essere collega-
to tramite un tubo, ad un'uscita esterna.
Il tubo d'uscita deve avere:
un diametro non inferiore a quello di raccordo della cappa.
una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per evitare
che la condensa refluisca nel motore.
il numero minimo indispensabile di curve.
la lunghezza minima indispensabile per evitare vibrazioni e di ridurre la capa-
cità aspirante della cappa.
E' necessario isolare la tubazione se passa attraverso ambienti freddi.
Per impedire ritorni d'aria dall'esterno, una valvola di non ritorno è presente in
presenza di motori con 500 CFM o superiori.
CAPPA A RICICLO INTERNO (FILTRANTE) OPZIONALE
In questa versione l’aria passa attraverso i filtri al carbone e ze-
olite (opzionali) per essere purificata e riciclata nell’ambiente.
Controllare che i filtri al carbone zeolite siano montati sulla
cappa, in caso negativo applicarli come indicato nelle istruzio-
ni di montaggio.
In questa versione valvola di non ritorno non deve essere montata: ri-
muoverla se presente sul raccordo di uscita aria del motore.
ISTRUZIONI DI MONTAGGIO
parte riservata solo a personale qualicato
La cappa ha la possibilità di essere installata in varie congurazio-
ni. Le fasi di montaggio generiche valgono per tutte le installazio-
ni; seguire invece dove specicato le fasi corrispondenti all’instal-
lazione desiderata.
FUNZIONAMENTO
QUANDO ACCENDERE LA CAPPA?
Accendere la cappa almeno un minuto prima di iniziare a cucinare per convo-
gliare fumi e vapori verso la superficie di aspirazione.
Al termine della cottura lasciare in funzione la cappa fino a completa aspirazione
di tutti i vapori e odori: con la funzione Timer, è possibile impostare l'autospegni-
mento della cappa dopo 15 minuti di funzionamento.
QUALE VELOCITÀ SCEGLIERE?
I velocità: mantiene l’aria pulita con bassi consumi di energia elettrica.
II velocità: condizioni normali di utilizzo.
III velocità: presenza di forti odori e vapori.
IV velocità: rapidi smaltimenti di odori e vapori.
Nell’ottica della riduzione dell’impatto ambientale, si suggerisce di impostare
sempre la velocità minima adeguata al livello di aspirazione richiesto.
QUANDO LAVARE O CAMBIARE I FILTRI?
I filtri metallici devono essere lavati ogni 30 ore di utilizzo.
Per ulteriori dettagli vedere cap “MANUTENZIONE”.
PULSANTIERA TOUCH
ON/OFF (led blu sso)
Accensione/spegnimento motore e Vel1
ON/OFF (led blu lampeggiante)
Premuto per più di 3 secondi attiva il ciclo 24h (1h ON -> 3h OFF ->
1h ON)
La funzione si disattiva se:
- si spegne il motore (tasto
)
- Dopo 24h
Attivazione Velocità 2
Attivazione Velocità 3
Attivazione Velocità 4 solo per alcuni minuti, poi velocità 3
Accensione / spegnimento luce
Impulso breve: accensione e spegnimento luce
Impulso lungo: cambio tonalità di luce da 2700K-5600K
TIMER (Led rosso lampeggiante) Autospegnimento dopo 15min.
La funzione si disattiva (Led rosso spento) se:
- Si spegne il motore (tasto ).
- Si varia la velocità.
Se la pulsantiera è completamente inattiva, prima di contattare il servi-
zio di Assistenza tecnica, togliere temporaneamente (circa 5”) l'alimen-
tazione elettrica all'elettrodomestico, possibilmente agendo sull'inter-
ruttore generale, per ripristinare il normale funzionamento.
Se questo accorgimento non risultasse efficace, contattare il servizio di Assisten-
za tecnica.
UTILIZZO DEL RADIOCOMANDO (OPZIONALE)
AVVERTENZE!:
Posizionare la cappa lontano da sorgenti di onde elettromagneti-
che (es. forni a microonde) che potrebbero interferire con il radio-
comando e con l’elettronica della cappa.
La distanza massima di funzionamento è di 5 metri che può variare in di-
fetto in presenza di interferenze elettromagnetiche.
Radiocomando operante a 433,92MHz.
Il radiocomando è composto da due parti:
- la ricevente integrata nella cappa;
- la trasmittente mostrata qui in gura.
DESCRIZIONE COMANDI TRASMITTENTE
UP
Accensione motore e incremento velo-
cità da 1 a 4. La quarta velocità è attiva
solo per alcuni minuti.
DOWN
Decremento velocità e spegnimento
motore
Accensione / spegnimento luce
Impulso breve: accensione e spegni-
mento luce
Impulso lungo: cambio tonalità di luce
da 2700K-5600K
TIMER ON: Autospegnimento del mo-
tore dopo 15min.
La funzione si disattiva automaticamen-
te se si spegne il motore (tasto
)
Trasmissione comando attiva
background
ITALIANO
31
PROCEDURA DI ATTIVAZIONE
Prima di utilizzare il radiocomando, eseguire la seguente procedura sulla pul-
santiera della cappa:
Premere contemporaneamente i tasti LUCE (
) e TIMER ( ) fino a che tutti
i led iniziano a lampeggiare.
Rilasciare i due tasti e premere ancora il tasto LUCE (
) fino a quando tutti i
led saranno accesi.
Rilasciare il tasto LUCE (
): adesso la ricevente è attiva.
La procedura serve anche per la disattivazione della ricevente.
CAMBIO CODICE RADIOCOMANDO
In presenza di interferenze elettromagnetiche o più radiocomandi nelle vicinan-
ze, è possibile generare un nuovo codice con la seguente procedura:
1) - GENERARE UN NUOVO CODICE
La procedura va eseguita sul radiocomando.
Premere contemporaneamente i tasti LUCE
e TIMER fino a che il di-
splay incomincia a lampeggiare.
Premere il tasto DOWN
del radiocomando: la memorizzazione del nuovo
codice è confermata da 3 brevi lampeggi del display. Il nuovo codice annulla
e sostituisce il precedente codice di fabbrica.
2) - ASSOCIAZIONE DEL RADIOCOMANDO ALLA CAPPA
TRAMITE PULSANTIERA
premere il tasto TIMER ( ) della pulsantiera della cappa per 2 secondi:
il led si accende.
premere un tasto qualsiasi del radiocomando entro 5 secondi.
RIPRISTINO CODICE DI FABBRICA
la procedura è da effettuarsi in caso di cessione della cappa.
Premere contemporaneamente i tasti UP
e DOWN del radiocomando
per più di 5 secondi: l'avvenuto ripristino viene confermato da tre brevi lam-
peggi del display.
Procedere con l’associazione tra cappa e radiocomando come descritto nel
punto 2.
MANUTENZIONE
Prima di procedere a qualsiasi operazione di pulizia o di manu-
tenzione, disinserire l’apparecchio togliendo la spina o agendo
sull’interruttore generale.
Non si devono utilizzare detergenti contenenti sostanze abrasive, acide o
corrosive e panni con superci ruvide.
Una costante manutenzione garantisce un buon funzionamento e rendimento
nel tempo. Particolari attenzioni vanno rivolte ai filtri metallici antigrasso: la
pulizia frequente dei filtri e dei loro supporti garantisce che non si accumulino
grassi infiammabili.
PULIZIA SUPERFICI ESTERNE
Si raccomanda di pulire le superfici esterne della cappa almeno ogni 15 giorni
per evitare che le sostanze oleose o grasse possano intaccarle. Per la pulizia della
cappa, realizzata in acciaio inox spazzolato, il Costruttore consiglia l'utilizzo delle
salviette "Magic Steel" che si possono anche ordinare on-line sul sito www.e-fal-
mec.com.
In alternativa e per tutti gli altri tipi di superci, la pulizia va eseguita usando
un panno umido leggermente imbevuto di detersivo neutro liquido o con alcool
denaturato. Terminare la pulizia con un accurato risciacquo e asciugatura con
panni morbidi.
Non utilizzare troppa acqua in prossimità della pulsantiera e dei
dispositivi di illuminazione per evitare che l'umidità raggiunga
parti elettroniche.
La pulizia dei pannelli in vetro va eseguita solo con detergenti specifici non cor-
rosivi o abrasivi utilizzando un panno morbido.
Il Costruttore declina ogni responsabilità qualora non vengano rispettate tali
istruzioni.
PULIZIA SUPERFICI INTERNE
E’ vietata la pulizia di parti elettriche o parti relative al motore
all’interno della cappa, con liquidi o solventi.
Per le parti metalliche interne vedi paragrafo precedente.
FILTRI METALLICI ANTIGRASSO
Si consiglia di lavare frequentemente i filtri metallici (almeno ogni mese) la-
sciandoli in ammollo per circa 1 ora in acqua bollente con detersivo per piatti,
evitando di piegarli.
Non usare detergenti corrosivi, acidi o alcalini.
Risciacquarli con cura ed attendere che siano ben asciutti prima di rimontarli.
Il lavaggio in lavastoviglie è permesso, ma potrebbe creare imbrunimenti al ma-
teriale dei filtri: per ridurre questo inconveniente utilizzare lavaggi a basse tem-
perature. Per ridurre questo inconveniente utilizzare lavaggi a basse temperature
(140°F/60°CC max.) senza l'impiego di detergenti.
Per l’estrazione e l'inserimento dei filtri metallici antigrasso vedi istruzioni di
montaggio.
FILTRI AL CARBONE E ZEOLITE (OPZIONALE)
Per la durata e la rigenerazione dei filtri fare riferimento alle istruzioni specifiche
fornite con la loro confezione.
Attendere che il filtro si sia raffreddato prima di rimontarlo.
ILLUMINAZIONE
La cappa è dotata di illuminazione a led ad alta efficienza, basso consumo e
durata molto elevata in condizioni di normale utilizzo.
In caso di rottura contattare il Rivenditore o un Centro Assistenza Tecnica auto-
rizzato per la riparazione.
SMALTIMENTO A FINE VITA
Il simbolo del cestino barrato riportato sull’apparecchiatura in suo pos-
sesso indica che il prodotto è un RAEE, cioè un “Rifiuto derivante dal-
le Apparecchiature Elettriche ed Elettroniche e pertanto non deve
essere gettato nella spazzatura indierenziata (cioè insieme ai “rifiuti urbani
misti”), ma deve essere gestito separatamente così da essere sottoposto ad ap-
posite operazioni per il suo riutilizzo, oppure a uno specifico trattamento, per ri-
muovere e smaltire in modo sicuro le eventuali sostanze dannose per l’ambiente
ed estrarre le materie prime che possono essere riciclate. Lo smaltimento corret-
to di questo prodotto contribuirà a salvare preziose risorse ed evitare potenziali
effetti negativi per la salute umana e per l’ambiente, che potrebbero essere cau-
sati da uno smaltimento inappropriato dei rifiuti.
Vi preghiamo di contattare le autorità locali per ulteriori dettagli sul punto di
smaltimento designato più vicino. Potrebbero venire applicate delle penali per
lo smaltimento scorretto di questi rifiuti in conformità alla legislazione nazionale.
INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI NON APPARTENENTI
ALL'UNIONE EUROPEA
Il simbolo del cestino barrato è valido solamente nell’Unione Europea: se si de-
sidera smaltire questa apparecchiatura in altri Paesi suggeriamo di contattare le
autorità locali o il Rivenditore per chiedere il metodo corretto di smaltimento.
ATTENZIONE!
Il Costruttore si riserva il diritto di apportare modifiche alle apparecchiature in
qualsiasi momento e senza preavviso. La stampa, la traduzione e la riproduzione
anche parziale del presente manuale s’intendono vincolate dall’autorizzazione
del Costruttore.
Le informazioni tecniche, le rappresentazioni grafiche e le specifiche presenti in
questo manuale sono indicative e non divulgabili.
La lingua di stesura del manuale è l’italiano, il Costruttore non si rende responsa-
bile per eventuali errori di trascrizione o traduzione.
background
Code 110033107 Ed. 01/2025
Codice / Code
Matricola / Serial Number
Falmec S.p.A
via dell’Artigianato, 42 z.i.
31029 Vittorio Veneto
Treviso — Italy
info@falmec.com
falmec.com

Specifications

Falmec FNMAS36W6SS1 Questions and Answers

Questions and Answers

Related Products
