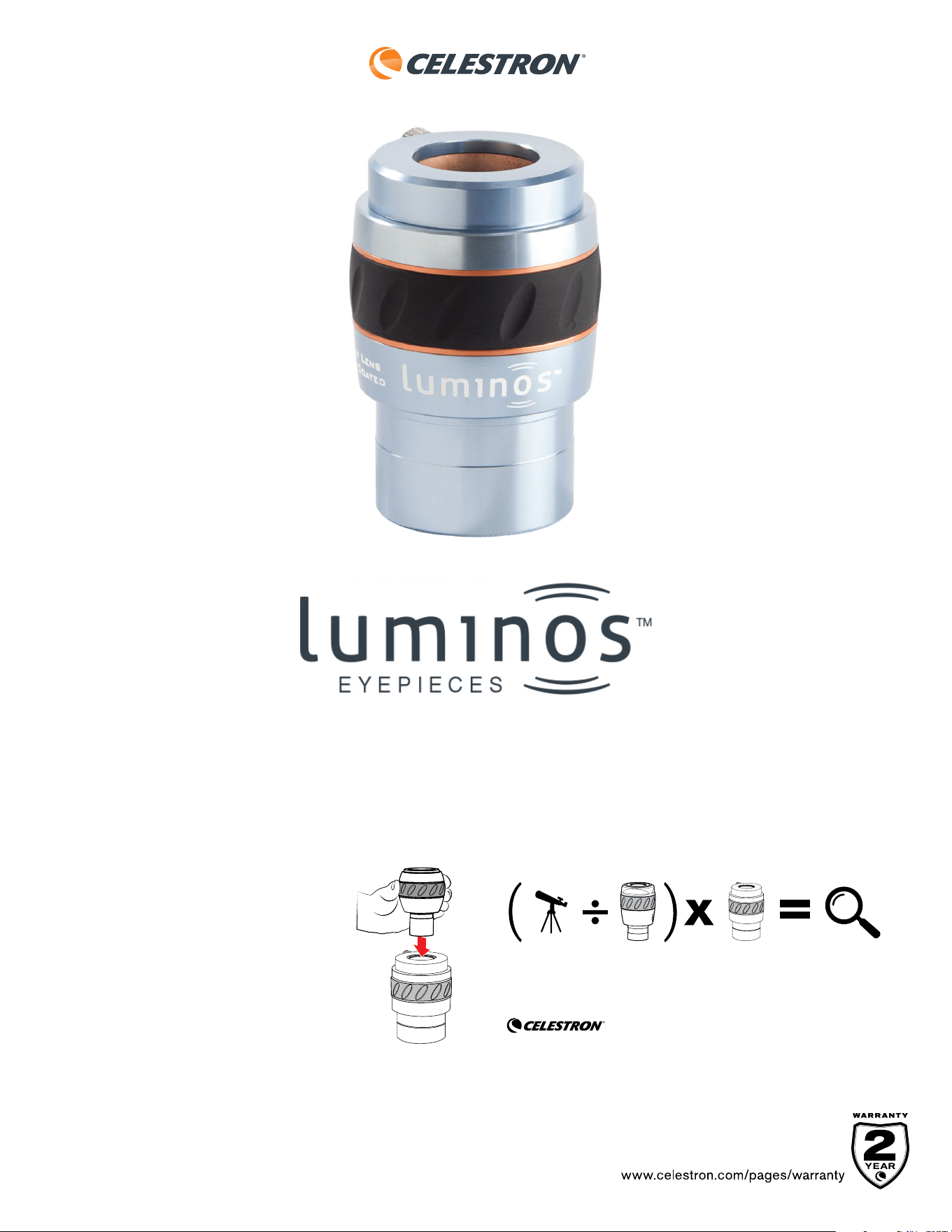

QUICK SETUP GUIDE
BARLOW LENS
#93436
Installing Your Barlow
For Refractors & Cassegrains
1. Remove the dust caps from the eyepiece holder at the back
of the telescope, the diagonal, the Barlow, and the eyepiece.
2. Insert the diagonal into the eyepiece holder. Secure with
the thumbscrew.
3. Insert the Barlow into the diagonal and secure it.
4. Insert the eyepiece into the Barlow and secure it.
For Reflectors
1. Remove the dust caps from the focuser, Barlow, and eyepiece.
2. Insert the Barlow directly into the focuser. Secure with the thumbscrew.
3. Insert the eyepiece into the Barlow and secure it.
Calculating Magnification with a Barlow Lens
The magnification you’ll get depends on your telescope, eyepiece, and Barlow lens. To find it,
divide the telescope’s focal length (in mm) by the eyepiece’s focal length (in mm), then
multiply your answer by the Barlow’s power (2x, 3x, etc.).
Focal Length
of Telescope
Focal Length
of Eyepiece
Barlow Lens Magnification
©2025 Celestron. Celestron and Symbol are trademarks of Celestron, LLC. • All rights reserved.
Celestron.com • US: 2835 Columbia Street, Torrance, CA 90503 USA • UK: Unit 2 Transigo, Gables Way,
Thatcham RG19 4JZ, United Kingdom • This product is designed and intended for use by those 14 years of
age and older. • Made in China | 10-25
Installazione della lente di Barlow
Per telescopi rifrattori e Cassegrain
1. Rimuovere i coperchi antipolvere dal
supporto per oculare sul retro del
telescopio, la diagonale, la lente di
Barlow e l’oculare.
2. Inserire la diagonale nel supporto per
oculare. Fissare con l’apposita vite.
3. Inserire la lente di Barlow nella
diagonale e fissarla.
4. Inserire l’oculare nella lente di Barlow e fissarlo.
Per telescopi riflettori
1. Rimuovere i coperchi antipolvere dal focheggiatore, la lente di
Barlow e l’oculare.
2. Inserire la lente di Barlow direttamente nel focheggiatore.
Fissare con l’apposita vite.
3. Inserire l’oculare nella lente di Barlow e fissarlo.
Calcolo dell’ingrandimento con lente
di Barlow
L’ingrandimento che si può ottenere dipende dal telescopio,
dall’oculare e dalla lente di Barlow. Per calcolare l’ingrandimento,
dividere la lunghezza focale del telescopio (in mm) per la lung-
hezza focale dell’oculare (in mm), quindi moltiplicare il risultato
ottenuto per la potenza della lente di Barlow (2x, 3x, ecc.)
QUICK SETUP GUIDE
Distance focale
du télescope
Longueur focale
de l’oculaire
Lentille de
Barlow
Grossissement
Brennweite
des Teleskops
Brennweite
des Okulars
Barlowlinse Vergrößerung
Lunghezza
focale
del telescopio
Lunghezza
focale
dell’oculare
Lente di Barlow Ingrandimento
Longitud focal
del telescopio
Longitud focal
del ocular
Lente Barlow Aumento
FRANÇAIS
DEUTSCH
ITALIANO
ESPAÑOL
©2025 Celestron. Celestron et le Symbol sont des marques déposées de
Celestron, LLC. • Tous droits réservés • Celestron.com • US: Celestron •
2835 Columbia Street, Torrance, CA 90503 USA • UK: Celestron Global
Ltd., Unit 2 Transigo, Gables Way, Thatcham RG19 4JZ, Royaume-Uni • Le
design et les spécifications du produit sont sujettes à modification sans
préavis. Ce produit est conçu et prévu pour être utilisé par des personnes
âgées de 14 ans et plus • Fabriqué en Chine | 10-25
©2025 Celestron. Celestron et le Symbol sont des marques déposées de
Celestron, LLC. • Tous droits réservés • Celestron.com • US: Celestron •
2835 Columbia Street, Torrance, CA 90503 USA • UK: Celestron Global
Ltd., Unit 2 Transigo, Gables Way, Thatcham RG19 4JZ, Royaume-Uni •
Le design et les spécifications du produit sont sujettes à modification
sans préavis. Ce produit est conçu et prévu pour être utilisé par des
personnes âgées de 14 ans et plus • Fabriqué en Chine | 10-25
©2025 Celestron. Celetron e Symbol sono marchi di Celestron, LLC.
Tutti i diritti riservati. • Celestron.com • Stati Uniti: Celestron, 2835
Columbia Street, Torrance, CA 90503 Stati Uniti • Regno Unito: Celestron
Global Ltd., Unit 2 Transigo, Gables Way, Thatcham RG18 4JZ Regno
Unito • Il design del prodotto e le specifiche sono soggetti a modifiche
senza previa notifica. • Questo prodotto è progettato per essere utilizzato
da persone di età pari o superiore ai 14 anni. • Prodotto in Cina | 10-25
©2025 Celestron. Celestron y su símbolo son marcas comerciales de
Celestron, LLC. • Todos los derechos reservados. • Celestron.com
EE.UU.: Celestron, 2835 Columbia Street, Torrance, CA 90503 EE.UU. •
GB: Celestron Global Ltd., Unit 2 Transigo, Gables Way, Thatcham RG19
4JZ, Reino Unido • El diseño y las especificaciones del producto están
sujetos a cambios sin notificación previa. Este producto ha sido diseñado
y está pensado para ser usado por personas de 14 años o más de edad.
Fabricado en China | 10-25
Installation de votre lentille de Barlow
Pour les télescopes de type réfracteur et Cassegrain
1. Retirez les capuchons anti-poussière du
support d’oculaire à l’arrière du téle-
scope, la diagonale, la lentille de Barlow
et l’oculaire.
2. Insérez la diagonale dans le support
d’oculaire. Fixez-la avec la vis à main.
3. Insérez la lentille de Barlow dans la
diagonale et fixez-la.
4. Insérez l'oculaire dans la lentille de
Barlow et fixez-le.
Pour réflecteurs
1. Retirez les capuchons anti-poussière du système de mise au
point, de la lentille de Barlow et de l’oculaire.
2. Insérez la lentille de Barlow du système de mise au point.
Fixez-la avec la vis à main.
3. Insérez l'oculaire dans la lentille de Barlow et fixez-le.
Calculer le grossissement avec une lentille
de Barlow
Le grossissement obtenu dépend de votre télescope, de votre
oculaire et de votre lentille de Barlow. Pour le calculer, divisez la
distance focale du télescope (en mm) par la distance focale de
l'oculaire (en mm), puis multipliez le résultat par la puissance de
la lentille de Barlow (2x, 3x, etc.).
Anbringen Ihrer Barlowlinse
Für Refraktor- und Cassegrain-Teleskope
1. Entfernen Sie die Staubschutzkappen
von der Okularaufnahme an der Rück-
seite des Teleskops, dem Zenitspiegel
(Diagonal), der Barlowlinse und dem
Okular.
2. Setzen Sie die Barlowlinse in den
Zenitspiegel ein. Sichern Sie diese mit
der Rändelschraube.
3. Setzen Sie das Okular in den Zenitspiegel
ein und sichern Sie es.
4. Setzen Sie das Okular in die Barlowlinse ein und sichern Sie es.
Für Reflektoren
1. Entfernen Sie die Staubschutzkappen vom Okularauszug, der
Barlowlinse und dem Okular.
2. Setzen Sie die Barlowlinse direkt in den Okularauszug ein.
Sichern Sie diese mit der Rändelschraube.
3. Setzen Sie das Okular in die Barlowlinse ein und sichern Sie es.
Die Vergrößerung mit einer Barlowlinse berechnen
Die Vergrößerung, die Sie erhalten, hängt von Ihrem Teleskop,
Ihrem Okular und der Barlowlinse ab. Um sie zu berechnen,
teilen Sie die Brennweite des Teleskops (in mm) durch die
Brennweite des Okulars (in mm) und multiplizieren Sie Ihr
Ergebnis dann mit dem Vergrößerungsfaktor der Barlowlinse
(2x, 3x usw.).
Instalación de su Barlow
Para refractores y Cassegrains
1. Retire las tapas para polvo del soporte
del ocular en la parte posterior del
telescopio, la diagonal, la Barlow y el
ocular.
2. Inserte la diagonal en el soporte del
ocular. Asegúrela con el tornillo manual.
3. Inserte la Barlow en la diagonal y
asegúrela.
4. Inserte el ocular en la Barlow y
asegúrelo.
Para reflectores
1. Retire las tapas para polvo del enfoque, Barlow y ocular.
2. Inserte la Barlow directamente en el enfoque. Asegúrela con
el tornillo manual.
3. Inserte el ocular en la Barlow y asegúrelo.
Calcular el aumento con una lente Barlow
El aumento que obtendrá depende del telescopio, ocular y lente
Barlow. Para averiguarlo, divida la longitud focal del telescopio
(en mm) por la longitud focal del ocular (en mm), y multiplique
el resultado por la potencia de la Barlow (2x, 3x, etc.).
