RETRACTABLE

TONNEAU COVER

- 2 -

Warning-To reduce the risk of injury, user must read instructions

manual carefully.

INTRODUCTION

WARNING:

ASSEMBLY PRECAUTIONS

1. Keep children and pets away during assembly.

2. Please assemble the product in strict accordance with the instructions.

Incorrect assembly could be hazardous.

3. Separate and count all parts and hardware.

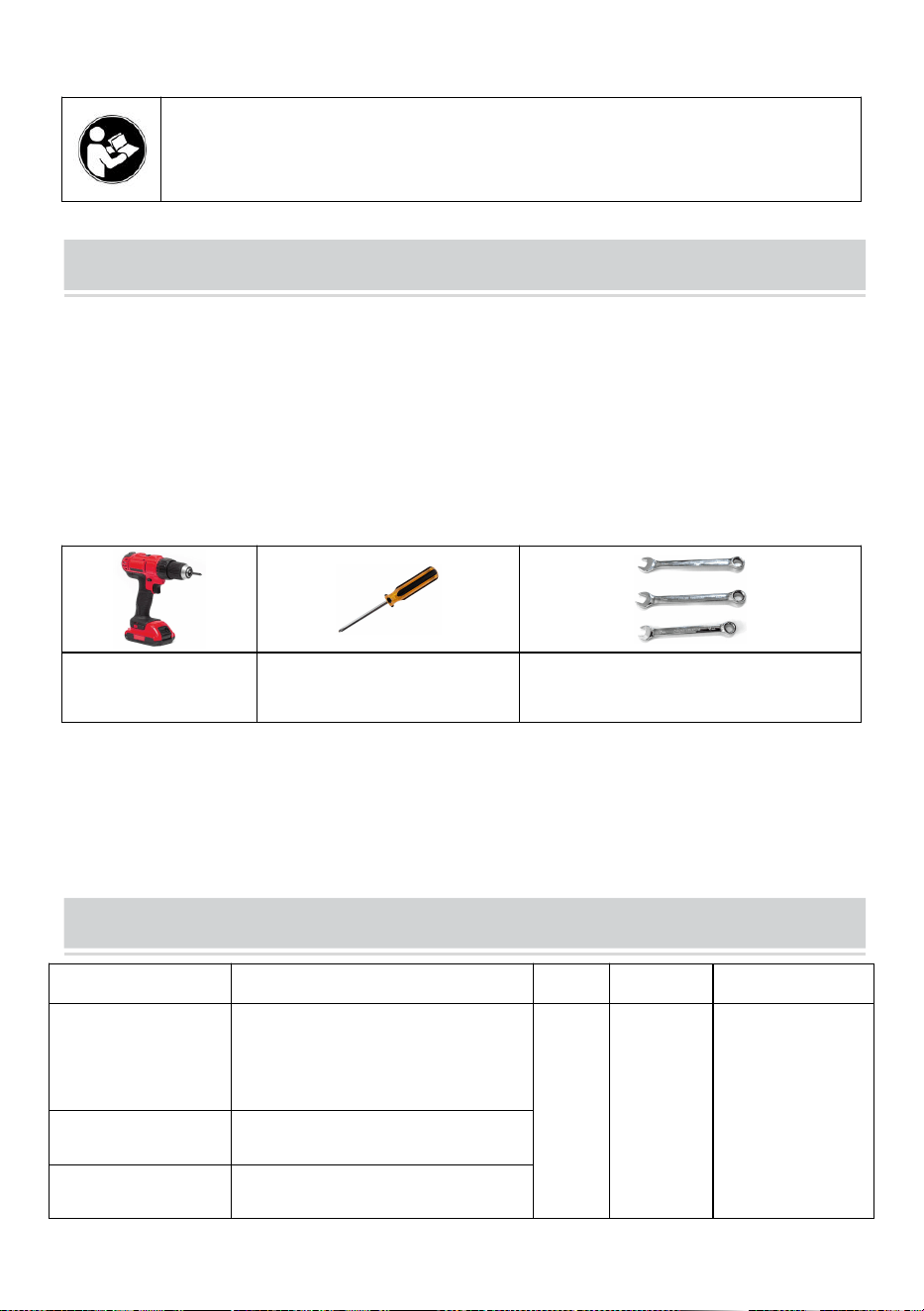

4. Prepare the following tool:

Electric

screwdriver

Philips Screwdriver

Wrench M6 (10mm)

M8(13mm or 14mm)

5. Highly recommend installing with 2-3 people, be attention to the red-marked

sections.

6. The installation images below are for reference only.

Save the instruction.

PRODUCT PARAMETERS

Model

VEHICLE COMPATIBILITY

Color

Material

Max load

KA17-RM-BC001

2009-2024 Dodge Ram 1500

5.7ft crew cab Exclusions:

Multi-Function (Split) Tailgate or

RamBox

Black

Rubber,

Aluminu

500 lbs

(Static Load,

Overall non-local

location)

KA17-FD-BC001

2009-2024Ford F-150 5.5ft crew

cab

（

incl. Raptor/Lightning)

KA22-TY-DC001

2022 - 2024 Toyota Tundra 5.5ft

crew cab w/ Deck Rail System

- 3 -

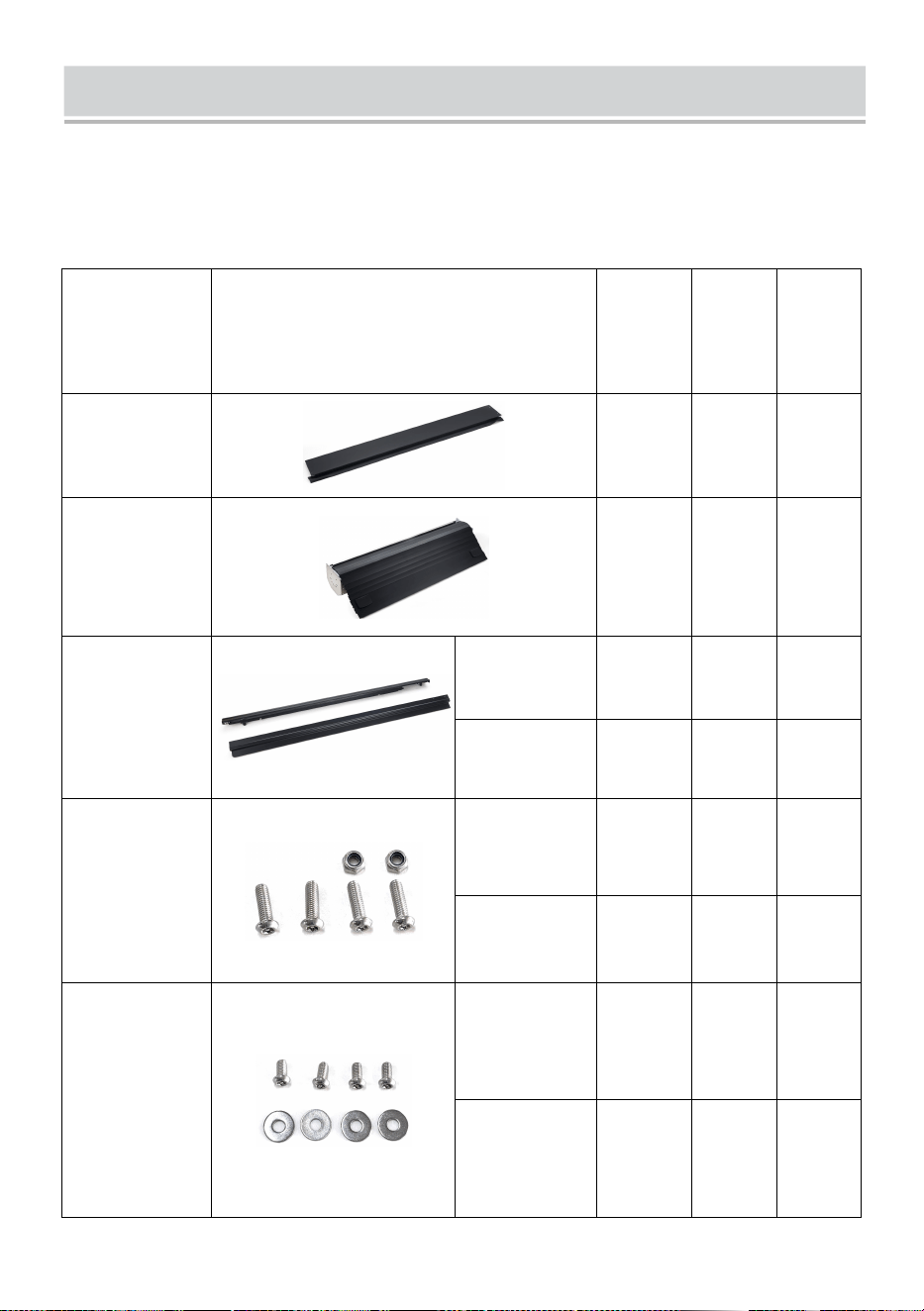

PART LIST

When unpacking this product, check to make sure the parts listed below are

included and carefully inspect for any damage that may have occurred during

transit. If any part is missing or damaged, do not attempt to assemble or use the

product.

NAME


KA17-R

M-BC00

KA17-

FD-BC

001

KA22-

TY-DC

001

Lid

1pcs

Housing

1pcs

Slide Rail

Left

1pcs

Right

1pcs

Housing+

Slide Rail

Installation

Accessories

M6*20

Screw

4pcs

M6 Lock Nut

2pcs

Lid+Housing

Installation

Accessories

M6*12

Screw

4pcs

Φ6 Gasket

4pcs

- 4 -

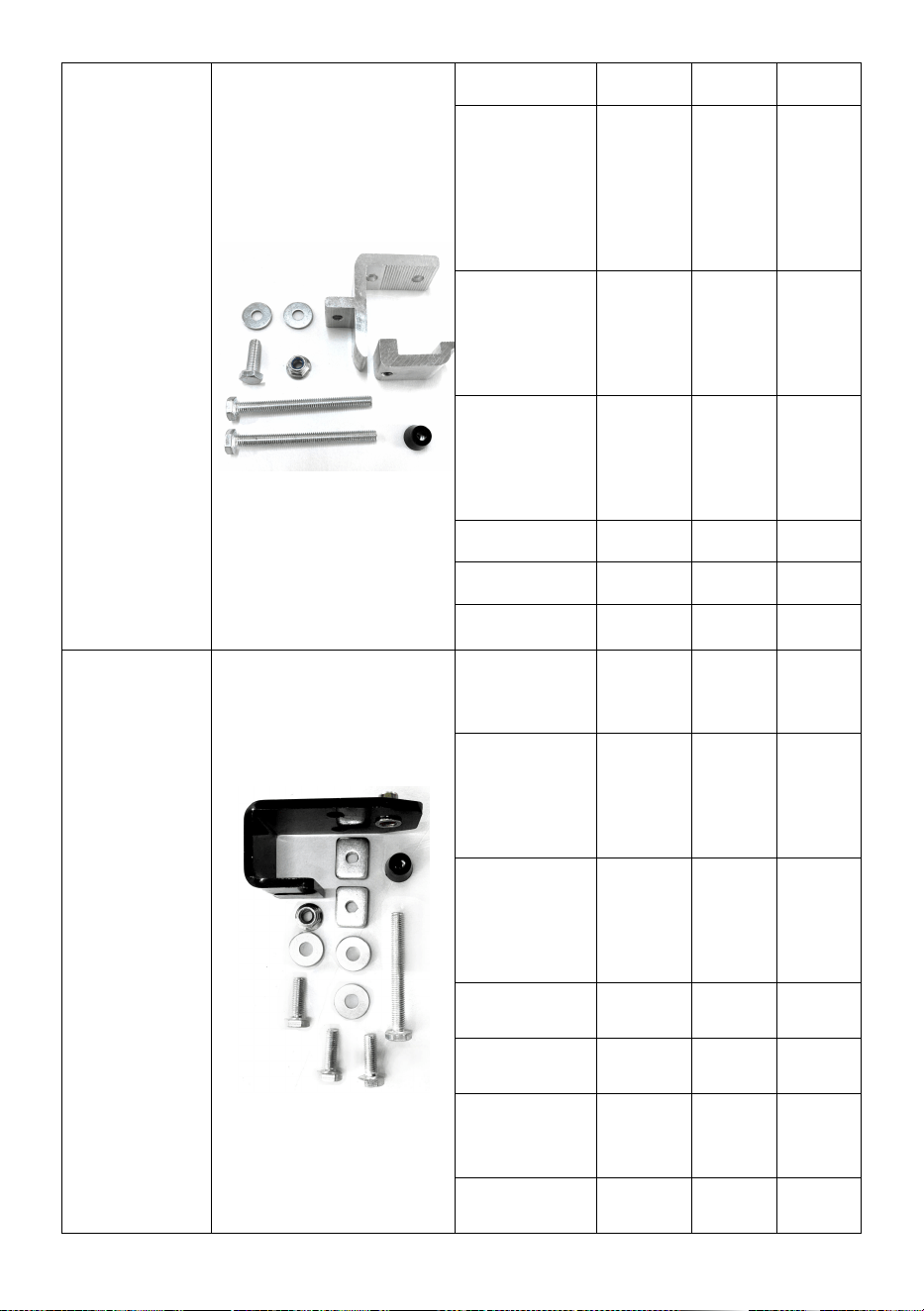

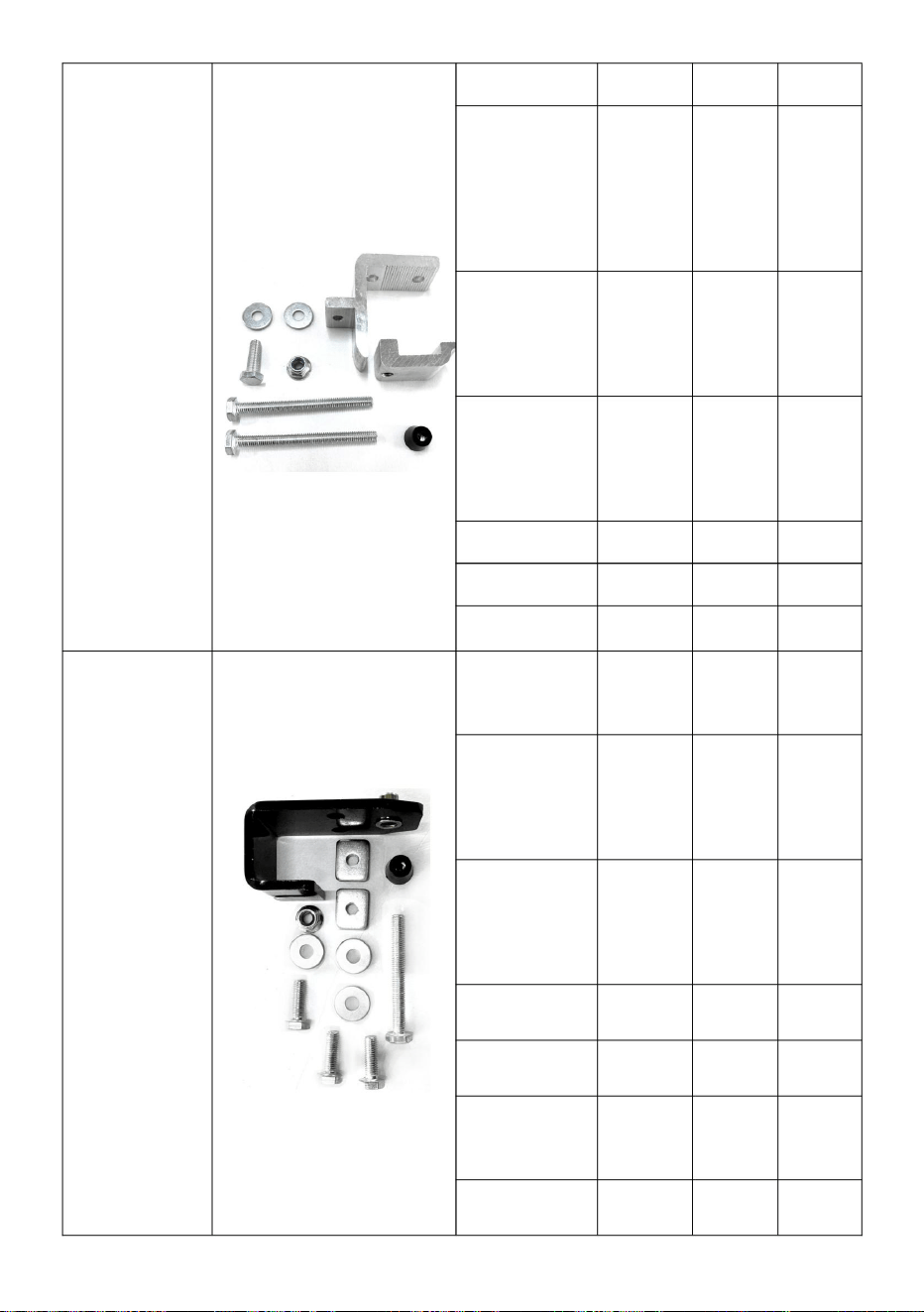

Mounting

Clamp

Installation

Accessories

Up Clamps

4pcs

Down

Clamps

4pcs

M8*90 Outer

Hexagon

Bolt

8pcs

M8*25 Outer

Hexagon

Bolt

4pcs

Φ8 Gasket

8pcs

M8 Lock Nut

4pcs

Rubber Cap

4pcs

Mounting

Clamp

Installation

Accessories

J Shape

Clamp

4pcs

M8*70 Outer

Hexagon

Bolt

4pcs

M8*25 Outer

Hexagon

Bolt

12pcs

Φ8 Gasket

12pcs

M8 Lock Nut

4pcs

M8 Square

Nut

8pcs

Rubber Cap

4pcs

- 5 -

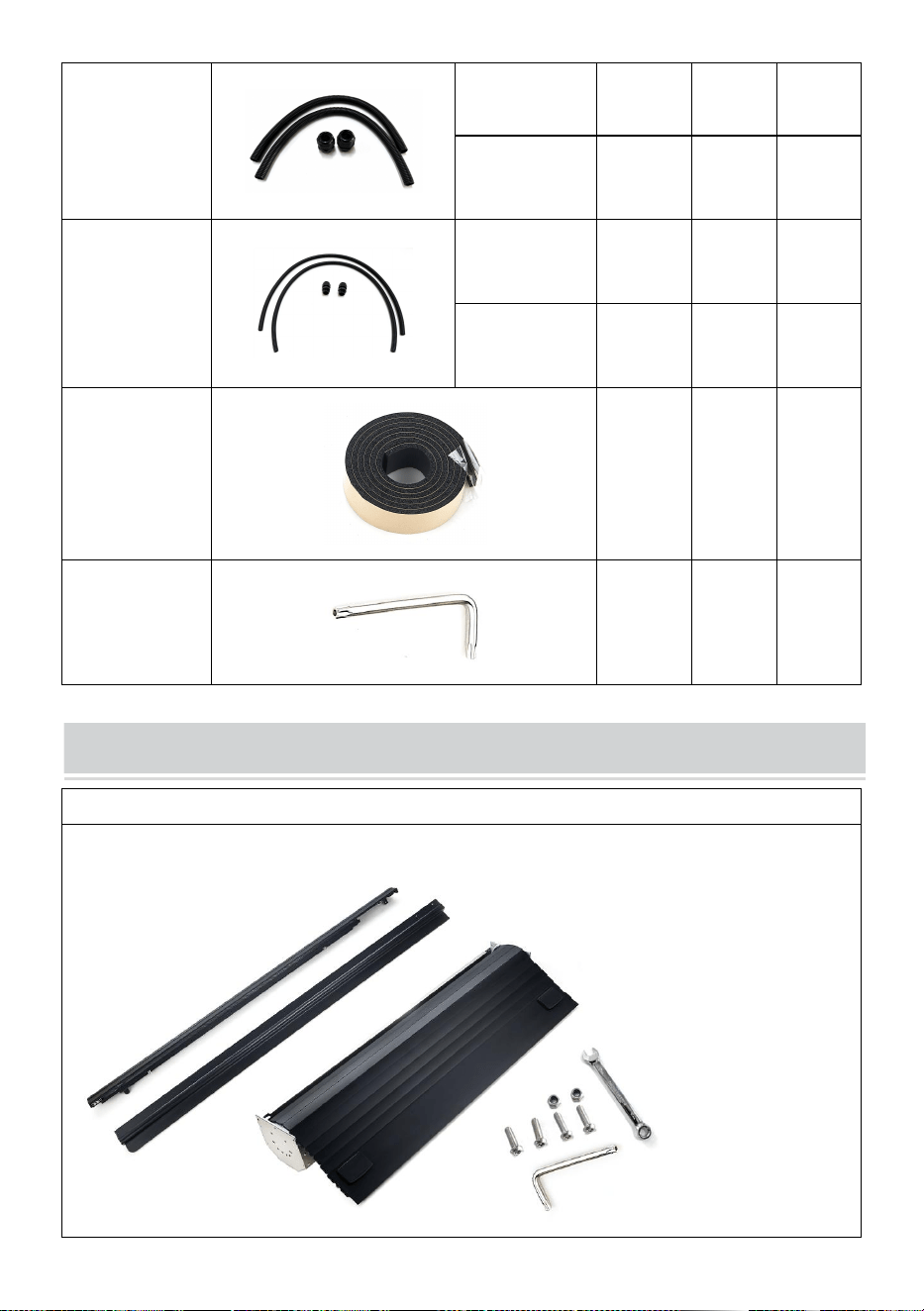

Housing

Drain Tube

Φ18.5 Tube

2pcs

M30 Tube

Joint

2pcs

Slide Rail

Drain Tube

Φ10 Tube

2pcs

M18 Tube

Joint

2pcs

Weather

Stripping

1pcs

L-Type

Hexagon

Screwdriver

1pcs

INSTALLATION METHODS

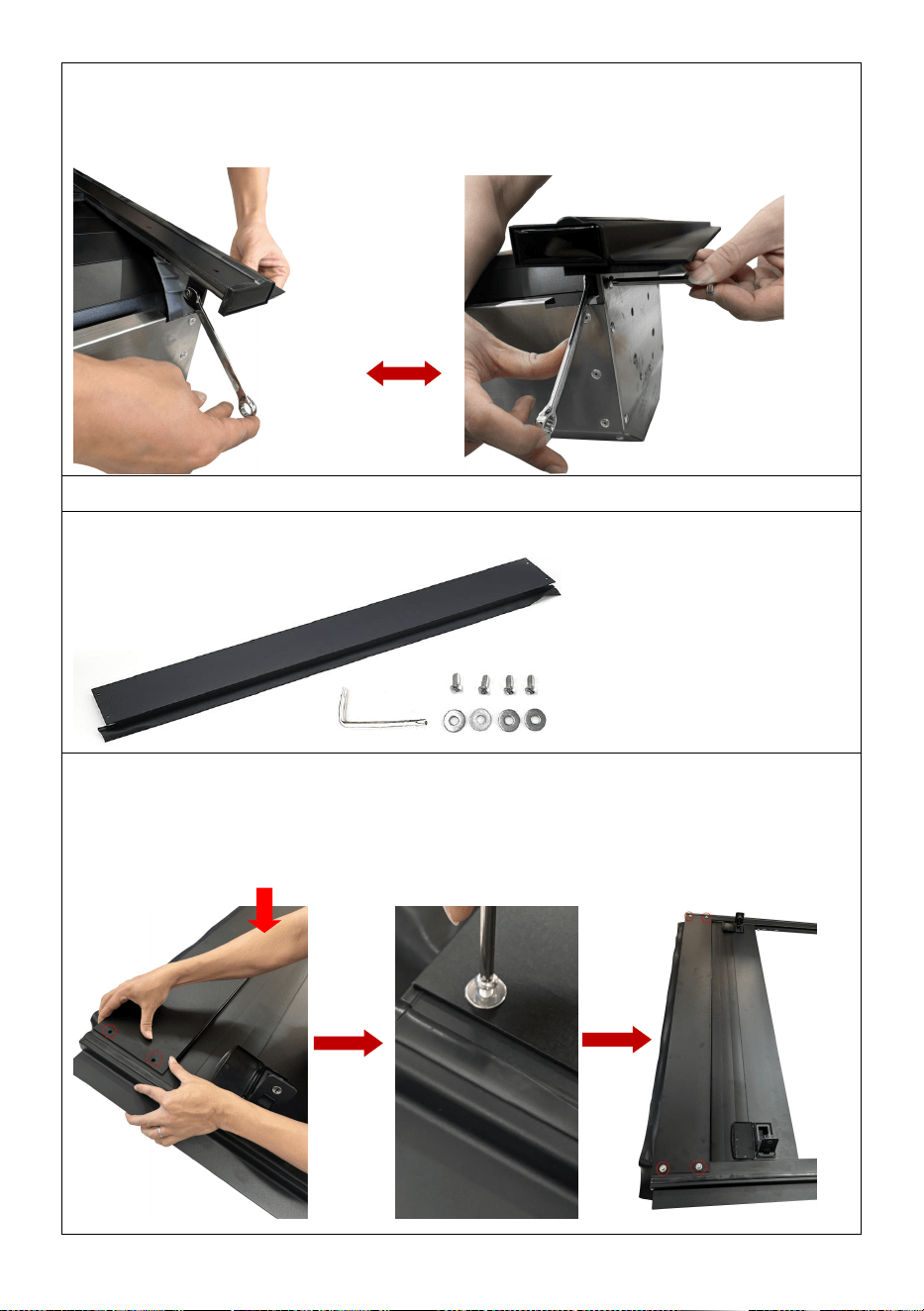

Step1: Assemble Housing & Slide Rail(need 2 or 3 people)

Installation accessories:

- 6 -

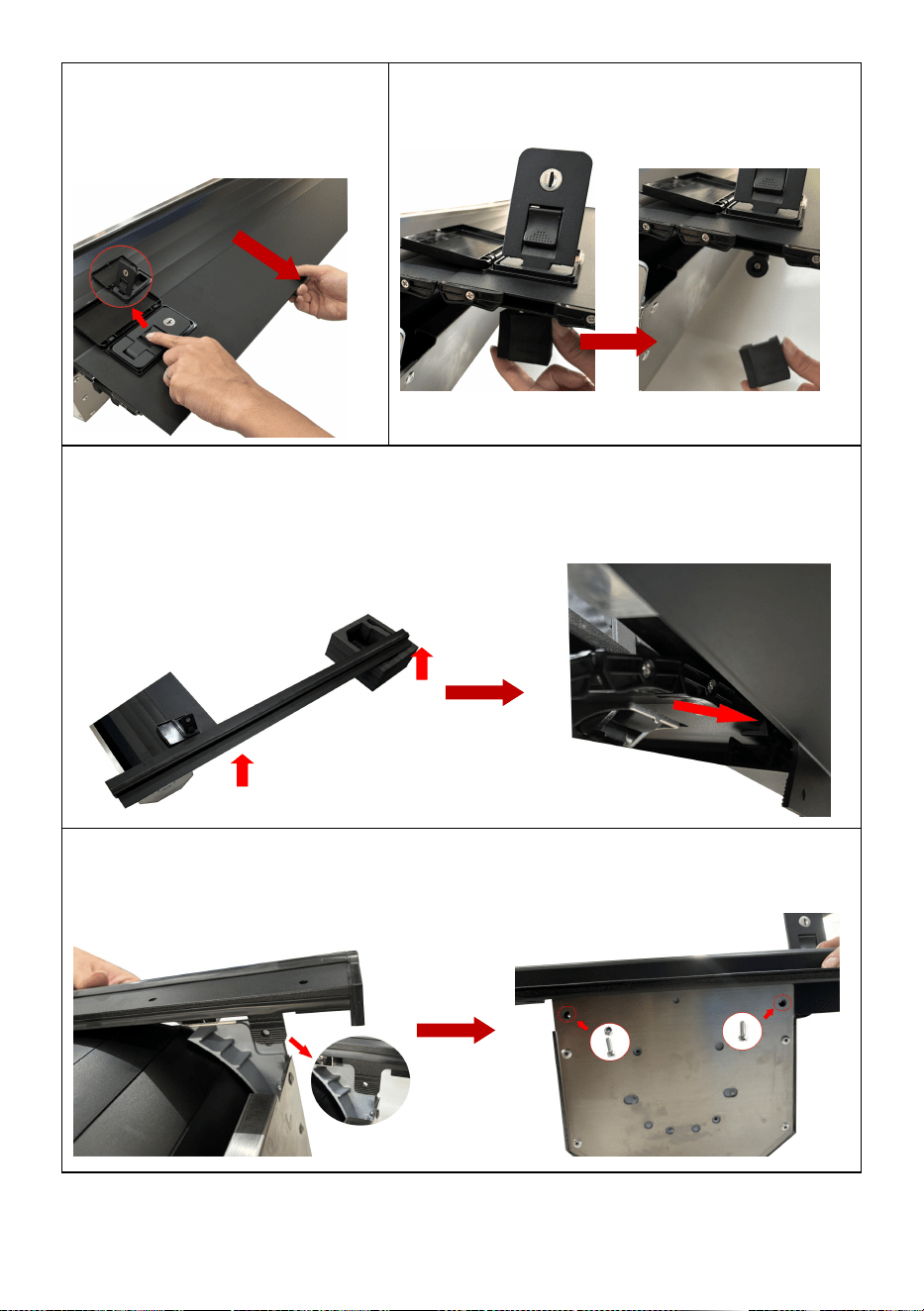

Step 1-1:

Person A: Open the lock of

both side, then pull out into the

appropriate position.

Step 1-2:

Person A: Remove the sponge under the lock.

Step 1-3:

Person B assists Person A to lift the end of the slide rail or place the slide rail on

an object to keep the slide rail in a horizontal position, so that Person A can

easily insert the roller shutter cover plate into the slide rail chute.

Step 1-4:

Person B: Align the hole positions, insert and hold it.

- 7 -

Step 1-5:

Person A/C: Secure both side with screws+nut by Allen wrench & L-type

hexagon screwdriver.

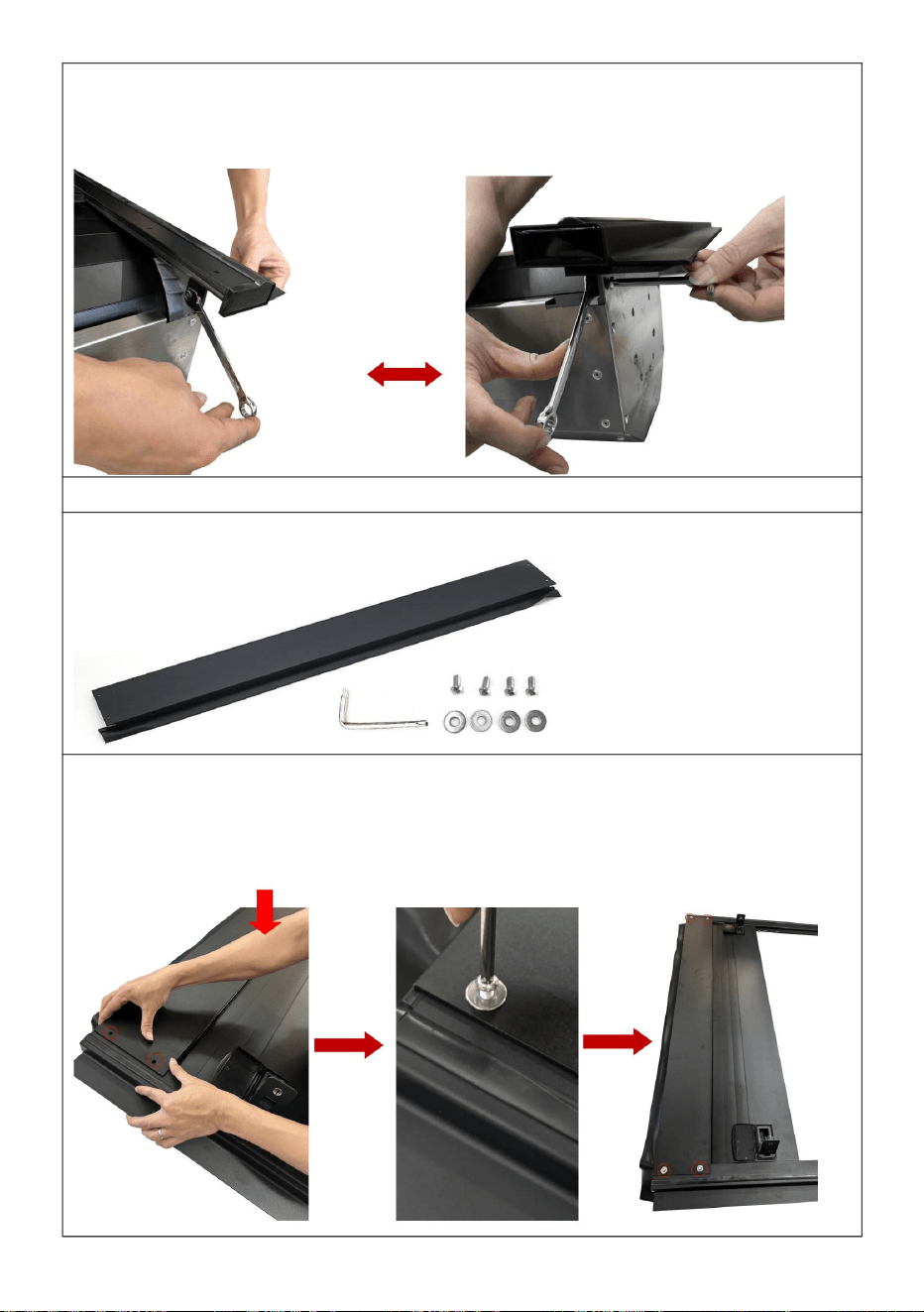

Step 2: Assemble Housing & Lid

Installation accessories:

Step 2-1:

Person A: Put lid on the housing, and align the hole positions.

Person B/C: Secure 4 positions with screws+gaskets & L-type hexagon

screwdriver

- 8 -

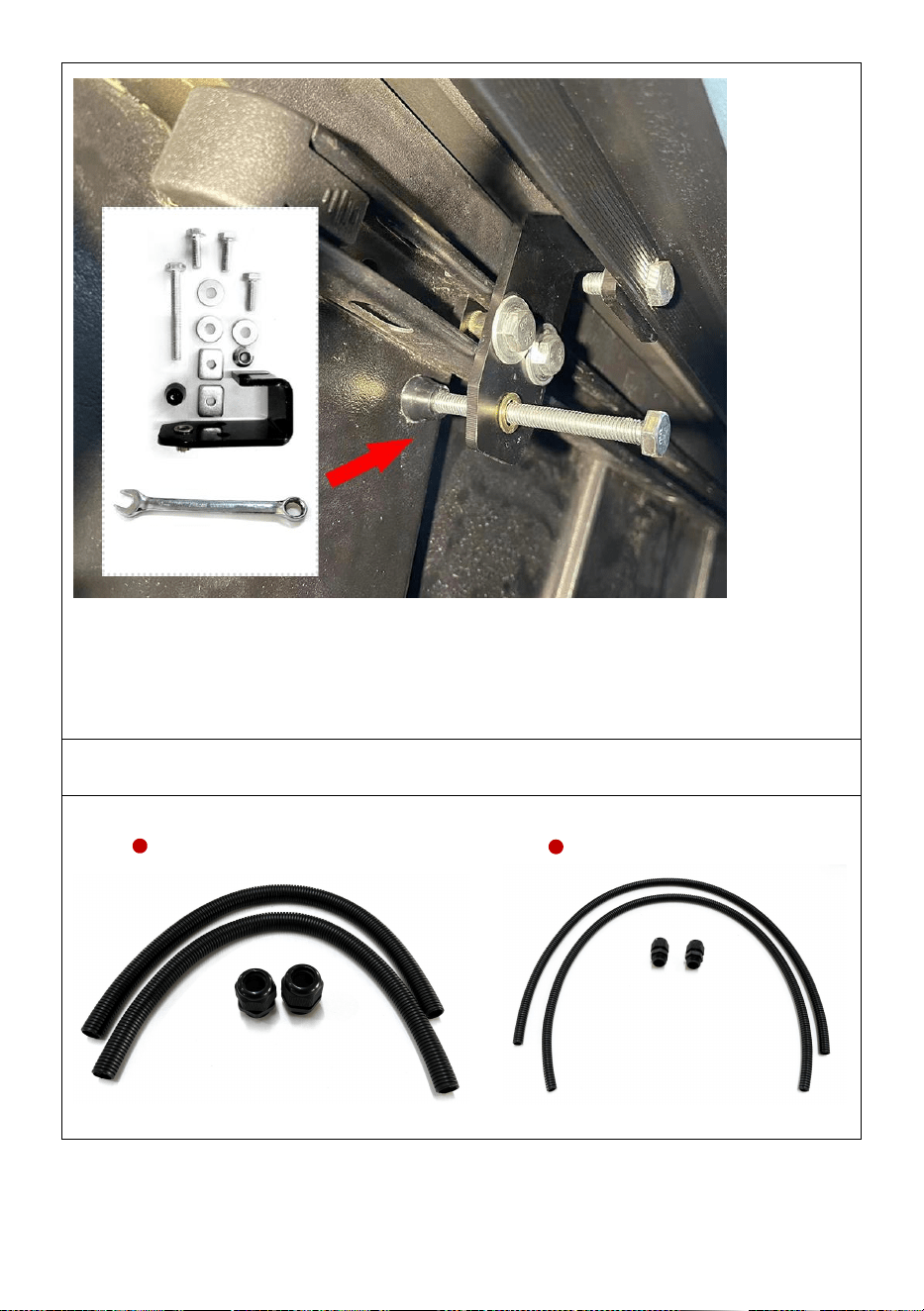

Step 3: Install the tonneau cover on the vehicle.

Installation accessories:

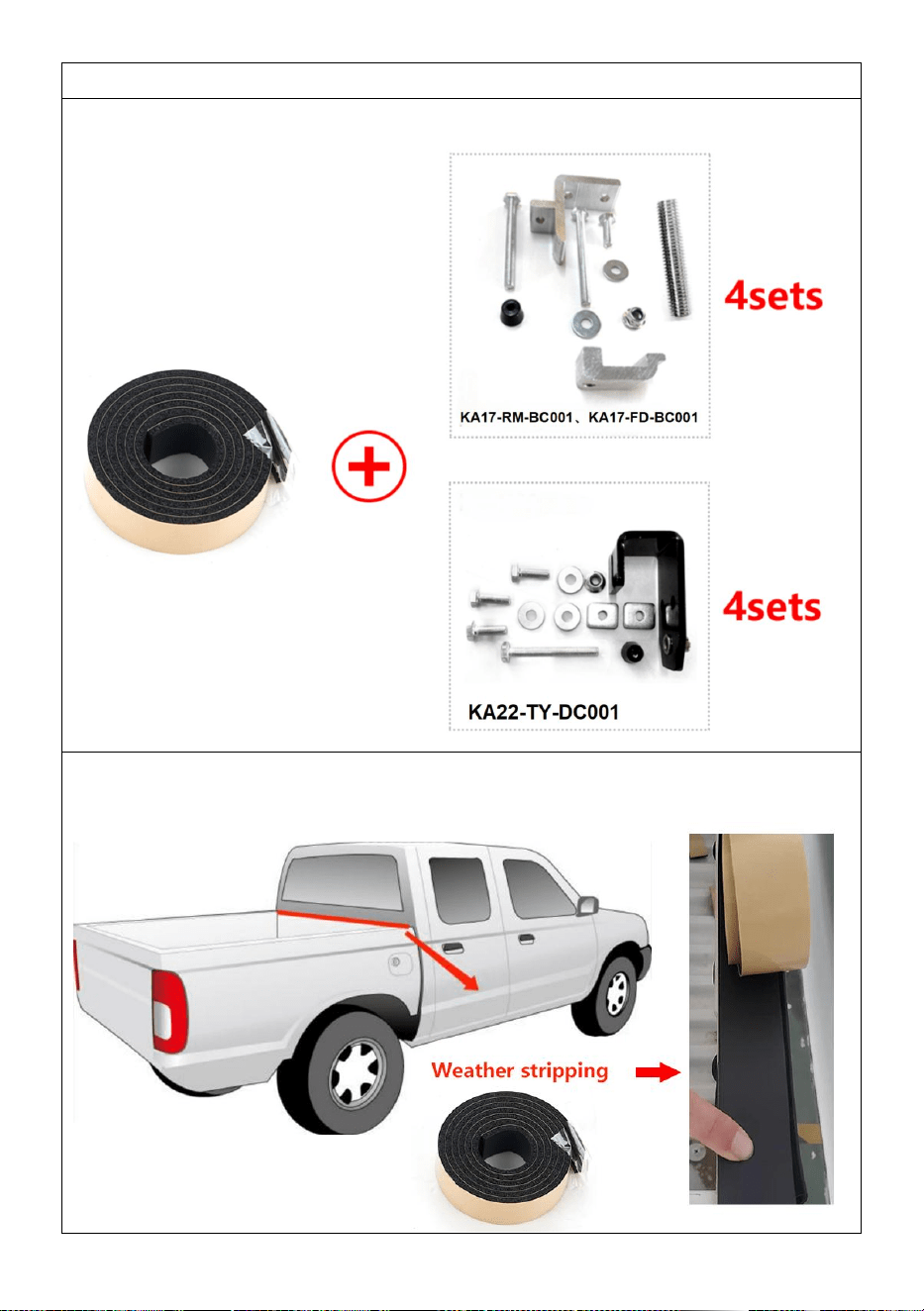

Step 3-1:

Person A: Adhesive weather stripping to the truck bed edge.

- 9 -

Step 3-2:

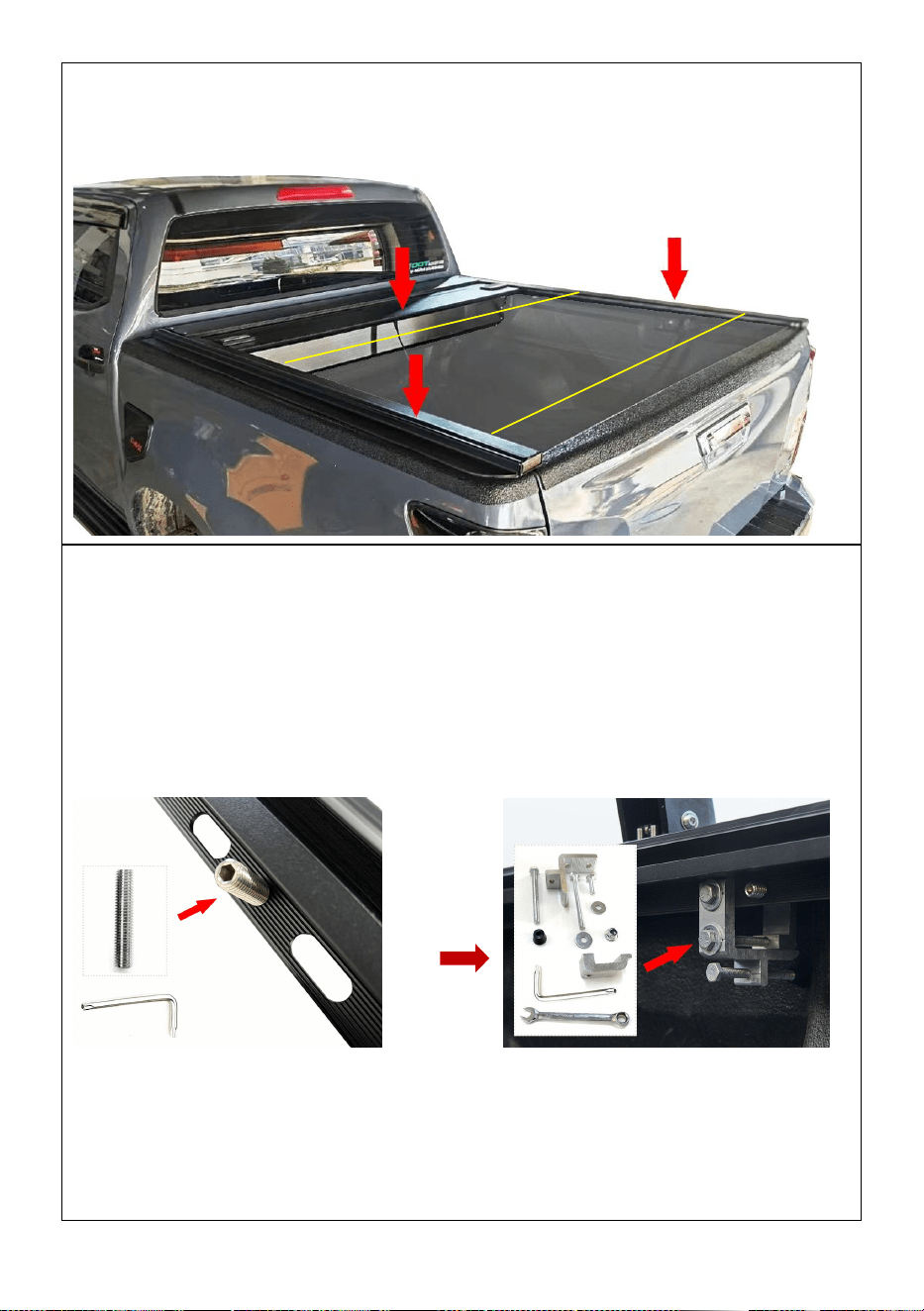

Person A & B: Put and adjust the tonneau cover at the center of the truck bed.

Note: Adjust to ensure that the distance between A and B is roughly the same.

Step 3-3: (KA17-RM-BC001、KA17-FD-BC001)

Person A: Use the L-type hexagon screwdriver to install the screws into the

appropriate holes in the slide rail, then tighten the screw to the truck bed rail by

screwdriver.

Person A: Use the L-type hexagon screwdriver and M8 wrench to install the

mounting clamps.

Step 3-3: (KA22-TY-DC001)

Person A: Use the L-type hexagon screwdriver and M8 wrench to install the

mounting clamps.

- 10 -

Note: Open and close the roller shutter cover to ensure it is rolling without

rubbing or binding. Be sure that all clamps and/or bolts are tighten.

Clamps must be periodically checked for tightness.

Step 4: Install Drain Tubes

Installation accessories:

Housing drain tubes(Front) Slide rail drain tubes(Rear)

- 11 -

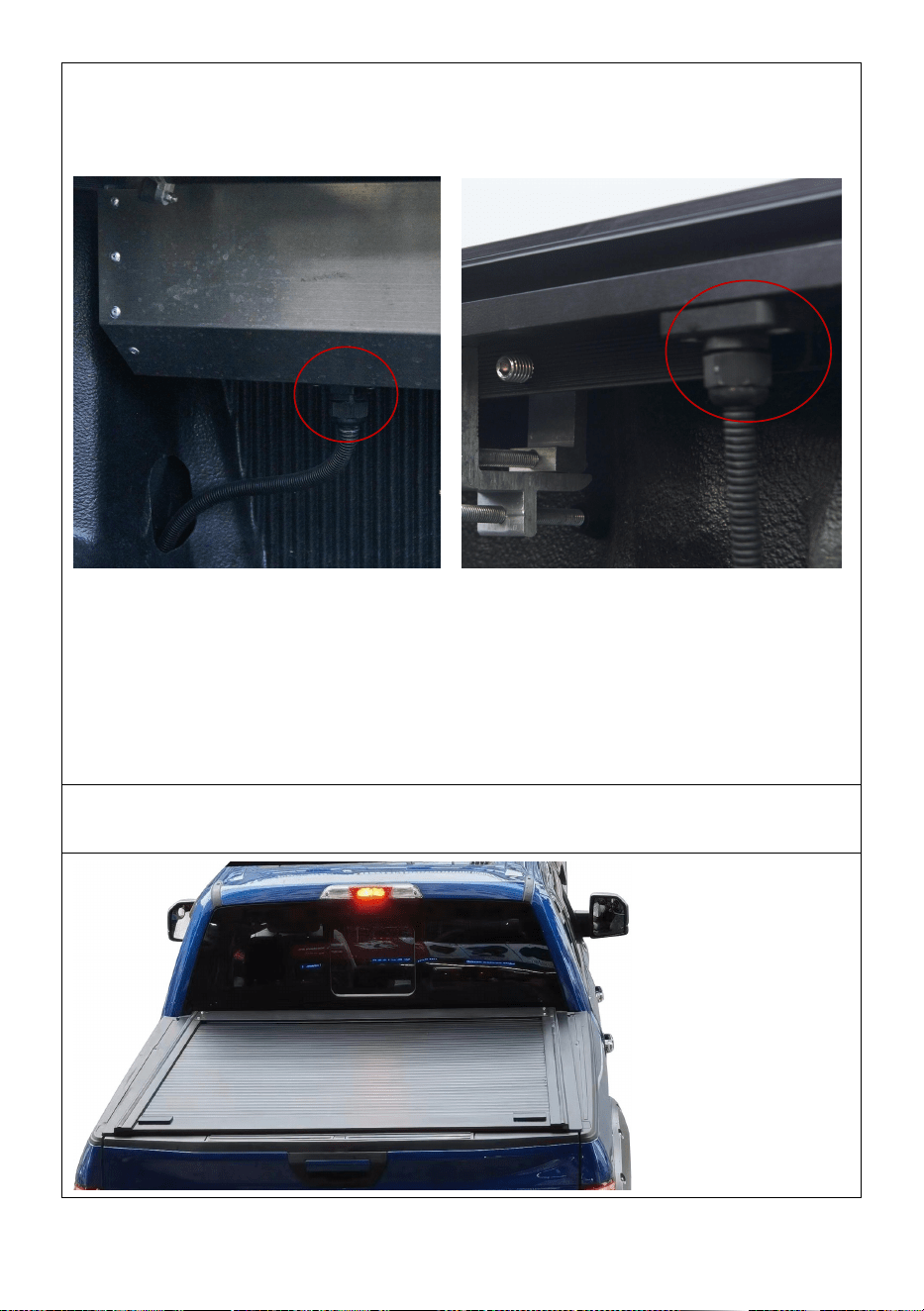

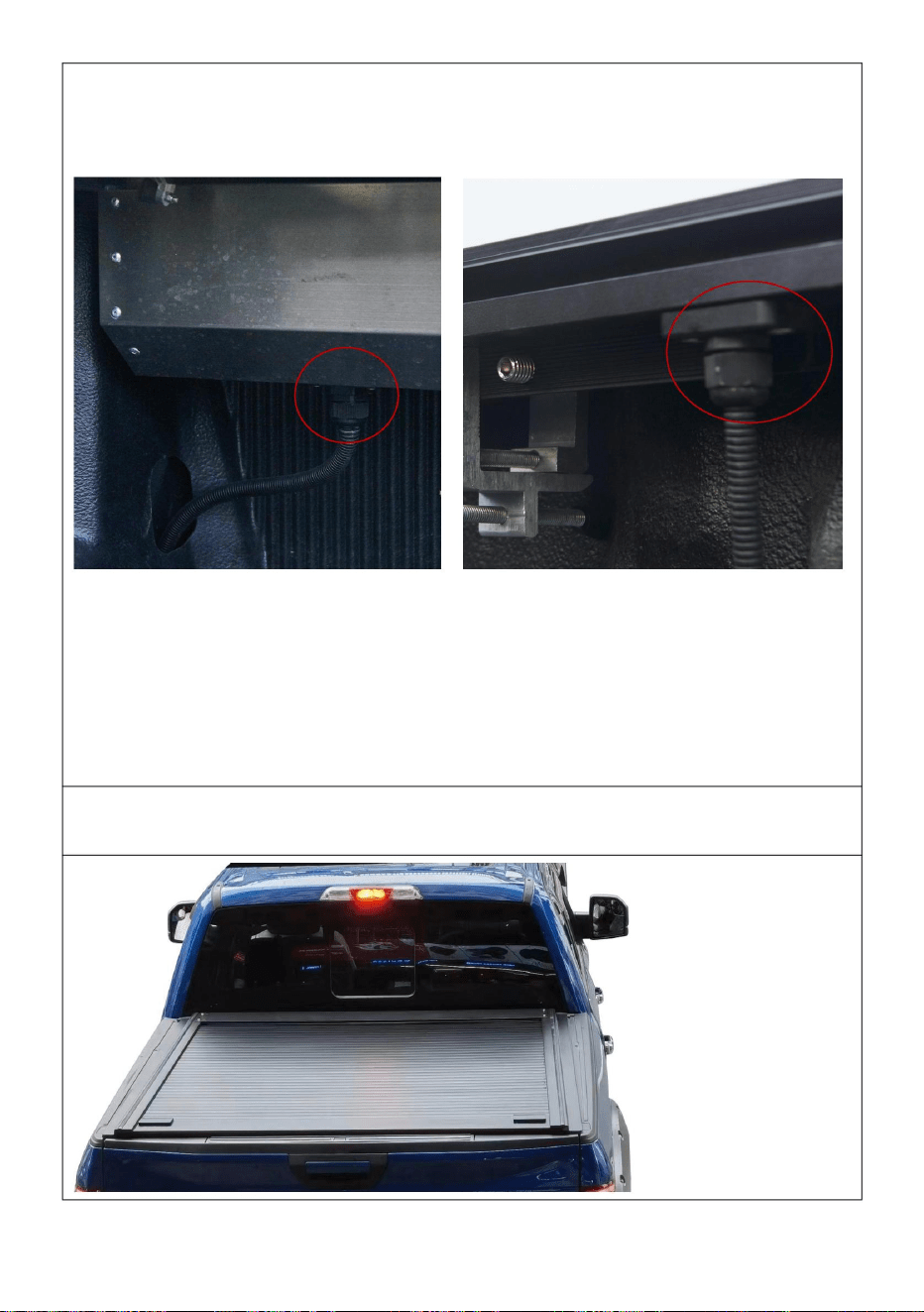

Step 4-1:

Person A: Insert the drain tube into the hole and tighten the plastic tube joint.

(1) Housing drain tubes(Front) (2) Slide rail drain tubes(Rear)

Note: On some trucks there are factory drain holes in both front corners, on

others there are plastic plugs that can be drilled out for the tubes. You can

enlarge existing holes or drill new holes in the front wall or floor if needed. Be

careful of what is behind when you drill. If using a plastic bed liner, then holes

can be drilled through the liner only. Cut the tube's length to fit in desired

locations.

Step 5: Installation Completed

- 12 -

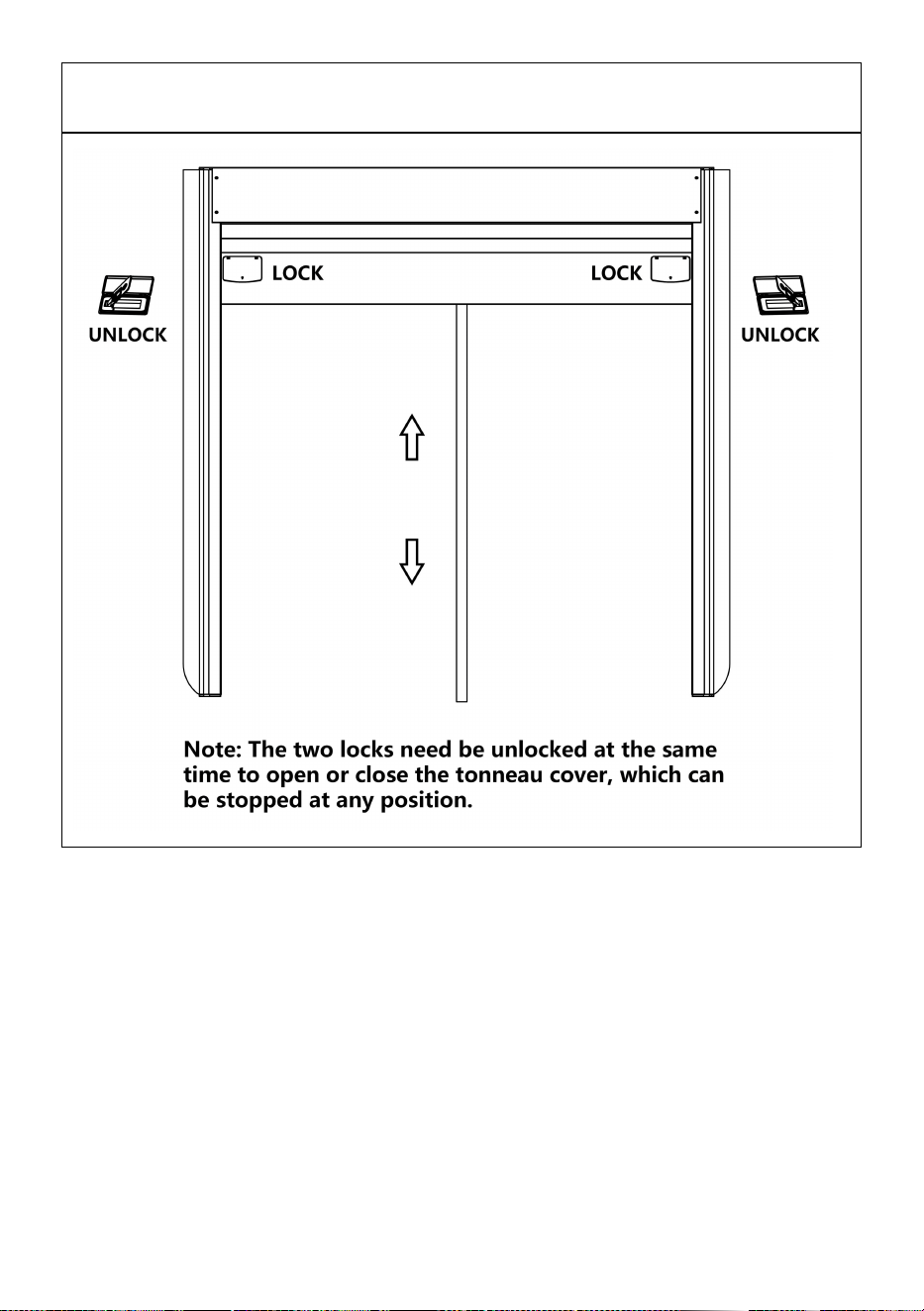

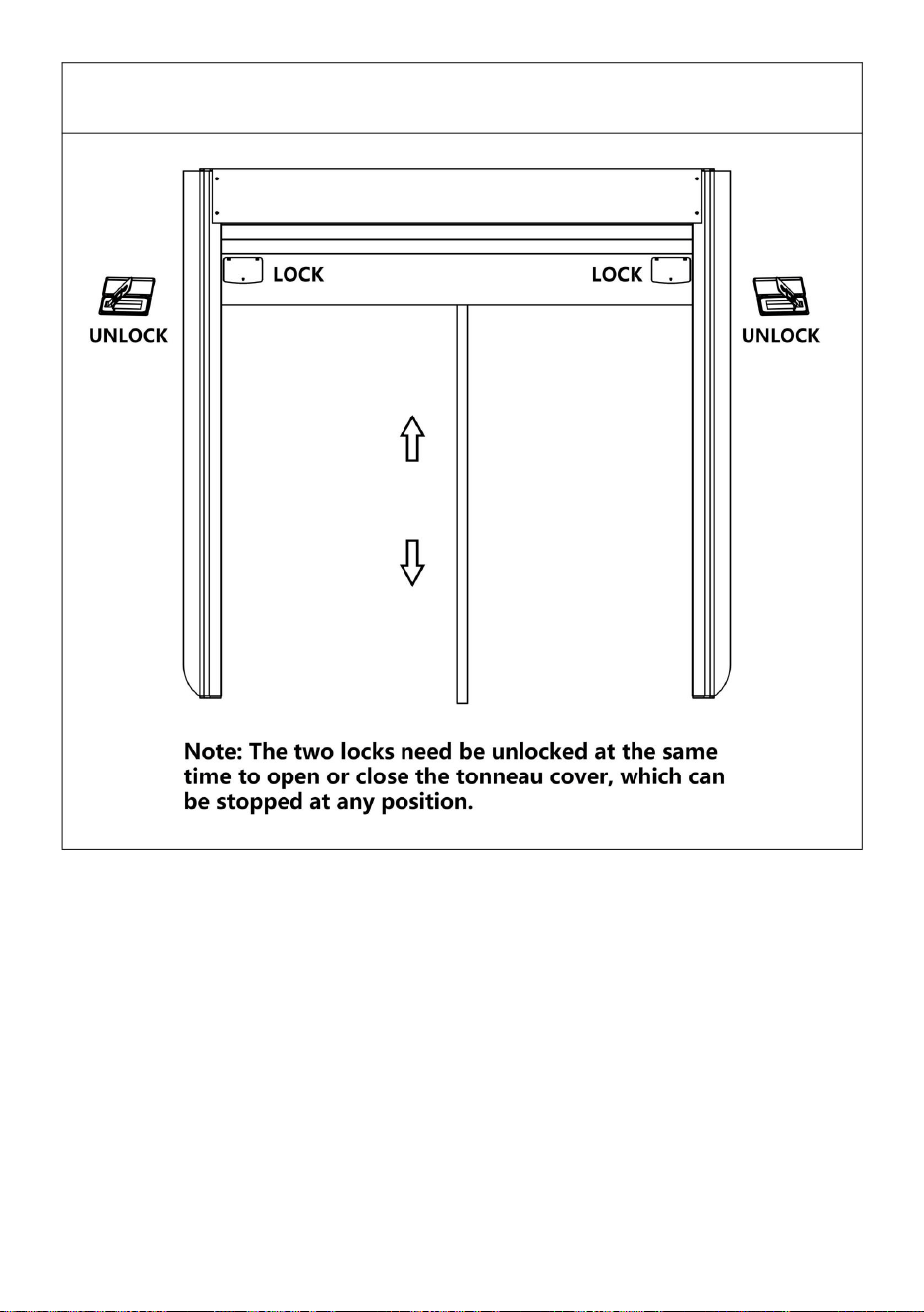

Use Method

- 13 -

MAINTENANCE

The tonneau cover was designed for ease of operation, low maintenance, and

minimal service requirements. To ensure a long, trouble free life of the tonneau

cover, it is important to follow the instructions below:

1. Leaves, Dirt, Debris, etc. should be removed from the top of the cover if evident

before opening. Use only mild soap and water to wash the cover. Never use any

chemicals, polishes or waxes on any part of tonneau cover.

2. If curtain does not roll freely- you may check for obstruction and remove any

found.

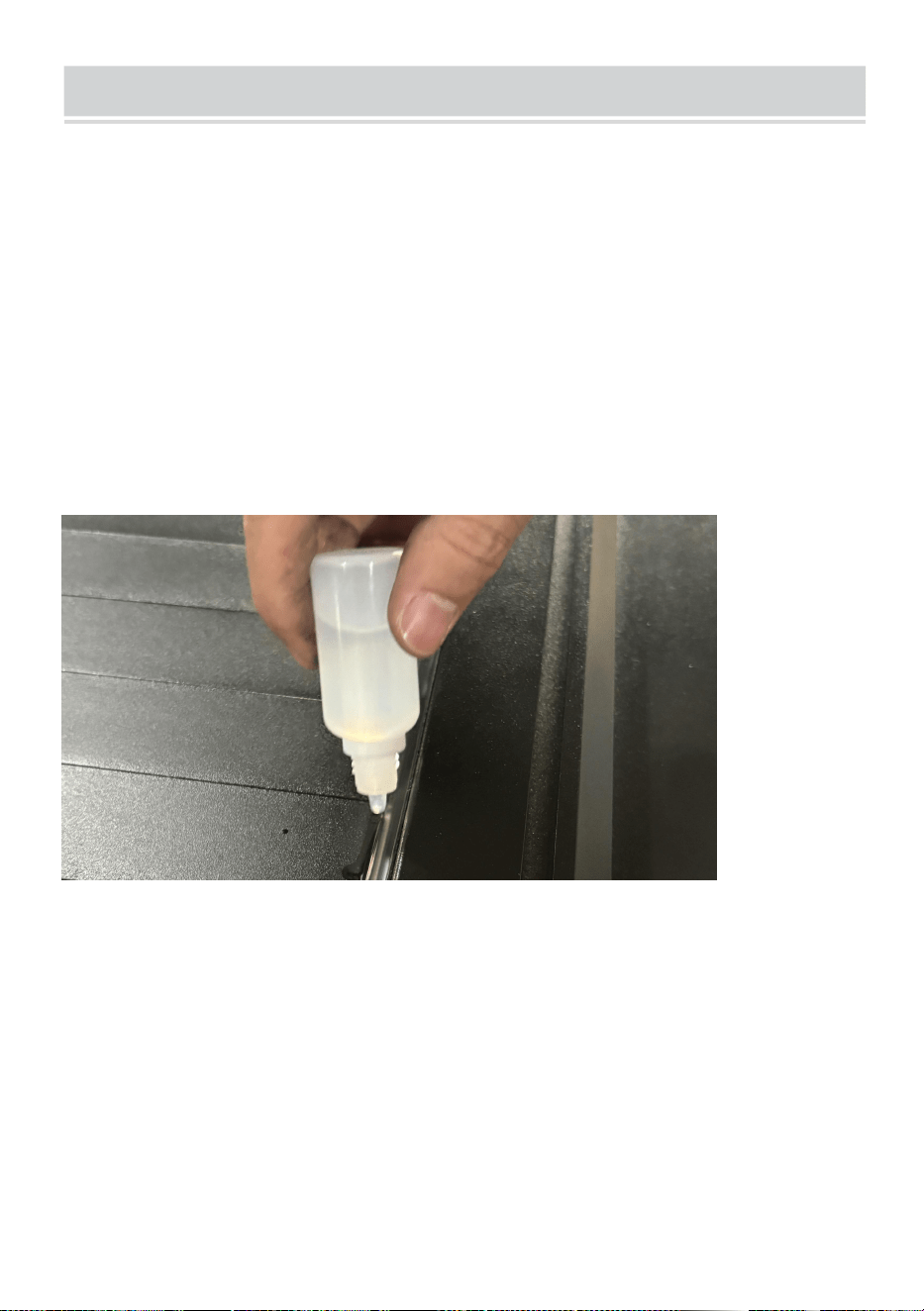

3. A grease Lubricating Oil(Prepare by yourself) may be used from time to time to

spray into the slide rail and canister to help the cover slide & operate more

smoothly.

- 14 -
