OWNER’S
MANUAL
Built-In Dishwashers
ENGLISH/FRANÇAIS/ESPAÑOL
In the United States - monogram.com
In Canada - monogram.ca
Elevate Everything
™
The Art of After
™
2
WRITE DOWN THE MODEL AND SERIAL NUMBERS
You can locate your model and serial numbers on the tub
wall just inside the door.
Use these numbers in any correspondence or service calls
concerning your appliance.
Please write these numbers here:
Model Number
Serial Number
TABLE OF CONTENTS
CONSUMER SUPPORT .....................................................................................3
SAFETY INFORMATION ....................................................................................4
USING THE DISHWASHER
Getting Started .........................................................................................6
Appliance Communication ................................................................................9
Leak Protection ........................................................................................10
Interior lights ..........................................................................................10
Dispensers ...........................................................................................11

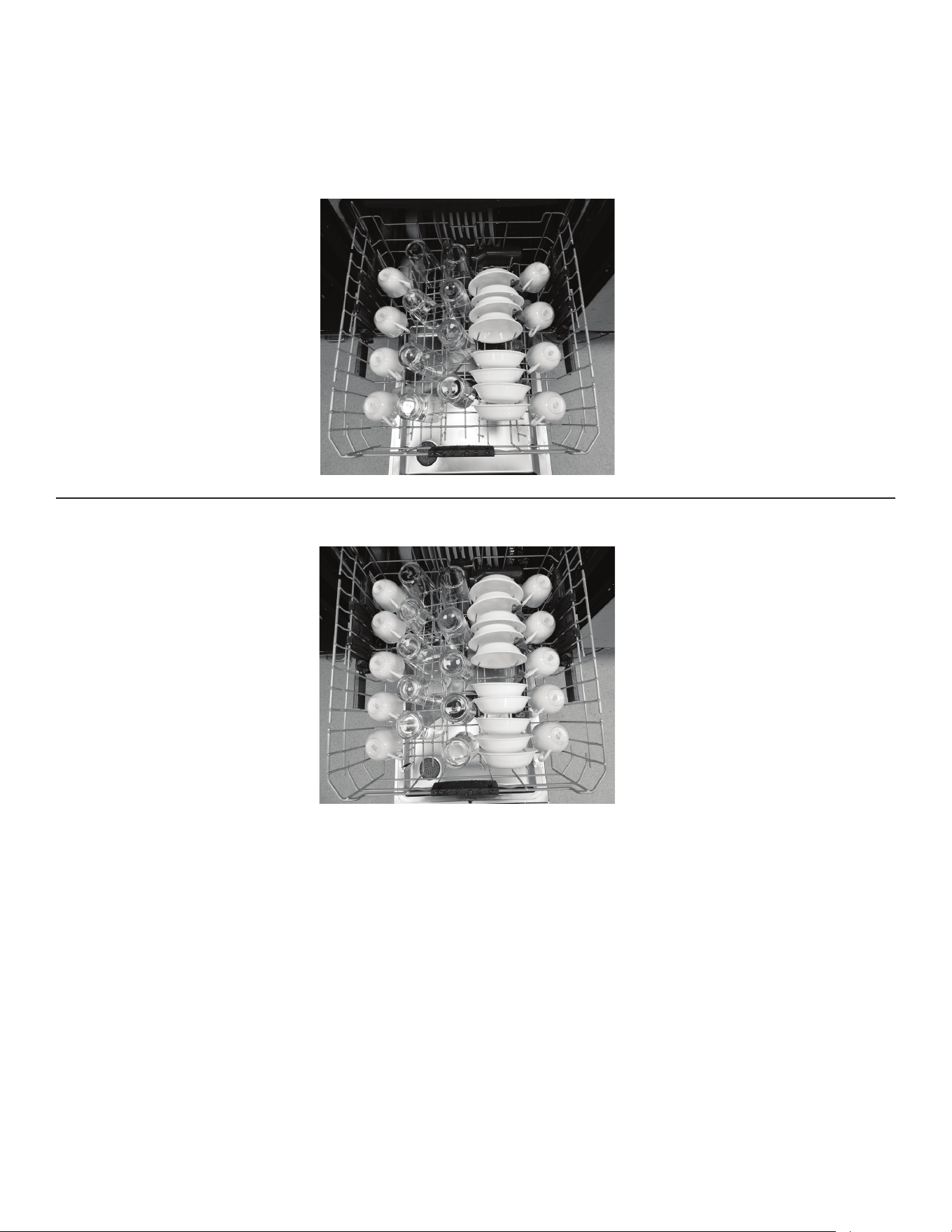

Loading ..............................................................................................13
CARE AND CLEANING ....................................................................................20
TROUBLESHOOTING .....................................................................................22
WARRANTY .............................................................................................26
IF YOU RECEIVED A DAMAGED DISHWASHER
Immediately contact the dealer (or builder) that sold you
the dishwasher.
SAVE TIME & MONEY
Before you request service, check the Problem Solver in
the back of this manual.
It lists causes of minor operating problems that you can
correct yourself.
IF YOU NEED SERVICE
To obtain service, see the CONSUMER SUPPORT page.
We’re proud of our service and want you to be pleased. If
for some reason you are not happy with the service you
receive, here are steps to follow for further help.
For customers in the USA:
FIRST, contact the people who serviced your
appliance.
Explain why you are not pleased.
In most cases, this will solve the problem.
NEXT, if you are still not pleased, contact us on our
website, write all the details—including your phone
number—or write to:
Manager, Customer Relations - Monogram
Appliance Park
Louisville, KY 40225
For customers in Canada:
FIRST, contact the people who serviced your
appliance.
Explain why you are not pleased.
In most cases, this will solve the problem.
NEXT, if you are still not pleased, write all the details—
including your phone number—to:
Manager, Consumer Relations
MC Commercial Inc.
1100 Burloak Dr. Suite 601
Burlington, ON L7L 6B2
49-4000323 Rev 1
3
CONSUMER SUPPORT
MONOGRAM WEBSITE
Have a question or need assistance with your appliance? Try the Monogram website 24 hours a day, any day of the
year! You can also shop for more great Monogram products and take advantage of all our on-line support services
designed for your convenience.
In the US: monogram.com
In Canada: monogram.ca/
REGISTER YOUR APPLIANCE
Register your new appliance on-line at your convenience! Timely product registration will allow for enhanced
communication and prompt service under the terms of your warranty, should the need arise. You may also mail in the
pre-printed registration card included in the packing material.
In the US: ge.appliancesaccount.io/MyAccount/register-appliance
In Canada: service.geappliances.ca/servicio
SCHEDULE SERVICE
Expert Monogram repair service is only one step away from your door. Get on-line and schedule your service at
your convenience any day of the year.
In the US: geappliances.com/ge/service-and-support/service.htm or call 800-444-1845 during normal business hours.
In Canada: service.geappliances.ca/servicio or call 888-880-3030 during normal business hours.
REMOTE CONNECTIVITY
For assistance with wireless network connectivity visit us at monogram.com/ownership/how-to-guides/using-wifi.htm.
In Canada: Visit us at monogram.ca/en/connected-kitchen
PARTS AND ACCESSORIES
Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes
(VISA, MasterCard and Discover cards are accepted). Order on-line today 24 hours every day.
In the US: monogram.com/ownership/parts or call 800-444-1845 during normal business hours.
In Canada: Consult the nearest MC COMMERCIAL INC. service center, visit us at service.geappliances.ca/servicio or call
800-661-1616 during normal business hours.
Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally
should be referred to qualified service personnel. Caution must be exercised, since improper servicing may
cause unsafe operation.
CONTACT US
If you are not satisfied with the service you receive from Monogram, contact us on our website with all the details
including your phone number at monogram.com/contact or call 800-444-1845 during normal business hours.
In Canada: Visit us at monogram.ca/en/contact or call 888-880-3030 during normal business hours.
49-4000323 Rev 1
4
READ AND SAVE THESE INSTRUCTIONS
IMPORTANT SAFETY INFORMATION
READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE
WARNING
For your safety, the information in this manual must be followed to minimize
the risk of fire, explosion, electric shock, and to prevent property damage, personal injury,
or death.
WARNING
PROPER INSTALLATION AND MAINTENANCE
This dishwasher must be properly installed and located in accordance with the Installation Instructions before
it is used. If you did not receive an Installation Instructions sheet with your dishwasher, you can receive one by
visiting our Website at monogram.com. In Canada, visit monogram.ca/en.
Ŷ
Connect the dishwasher/appliance to a grounded
metal, permanent wiring system; or run an
equipment-grounding conductor with the circuit
conductors and connect to the equipment-grounding
terminal or lead of the appliance.
Ŷ
Improper connection of the equipment-grounding
conductor can result in a risk of electric shock.
Check with a qualified electrician or service
representative if you are in doubt whether the
appliance is properly grounded.
Ŷ
Detailed grounding instructions can be found in the
“PREPARE ELECTRICAL WIRING” section of the
Installation Instructions.
Ŷ
Dispose of discarded appliances and shipping or
packing material properly.
Ŷ
Do not attempt to repair or replace any part of your
dishwasher unless it is specifically recommended in
this manual. All other servicing should be referred to
a qualified technician.
Ŷ
Use only cord kit WX09X70910 (64”) or WX09X70911
(93”), or hard-wire to building electrical. Failure to
follow this instruction, could result in risk of fire and
personal injury.
Ŷ
To minimize the possibility of electric shock,
disconnect this appliance from the power supply
before attempting any maintenance.
NOTE: Turning the dishwasher off does not disconnect
the appliance from the power supply. We recommend
having a qualified technician service your appliance.
WARNING
WHEN USING YOUR DISHWASHER, FOLLOW BASIC PRECAUTIONS,
INCLUDING THE FOLLOWING:
Ŷ
Use this appliance only for its intended purpose as
described in this Owner’s Manual.
Ŷ
Use only detergents or wetting agents
recommended for use in a dishwasher and keep
them out of reach of children. Using a detergent
that is not specifically designed for dishwashers will
cause the dishwasher to fill with suds.
Ŷ
Locate sharp items so that they are not likely to
damage the door seal.
Ŷ
Load sharp knives with the handles up to reduce
the risk of cut-type injuries.
Ŷ
Do not wash plastic items unless marked
dishwasher safe or the equivalent. For plastic
items not so marked, check the manufacturer’s
recommendations.
Ŷ
Do not touch the heating element during or
immediately after use.
Ŷ
Do not operate your dishwasher unless all
enclosure panels are properly in place.
Ŷ
Do not tamper with controls.
Ŷ
Do not abuse, sit on or stand on the door or dish
rack of the dishwasher.
Ŷ
To reduce the risk of injury, do not allow children to
play with, on or inside this appliance at any time.
Ŷ
Do not store or use combustible materials including
gasoline or other flammable liquids or vapors in the
vicinity of this or any other appliance.
Ŷ
Small parts, such as rack clips and filter retaining
posts, can be a choke hazard to small children if
removed from the dishwasher. Keep out of reach of
small children.
49-4000323 Rev 1
5
IMPORTANT SAFETY INFORMATION
READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE
READ AND SAVE THESE INSTRUCTIONS
WARNING
WATER HEATER SAFETY
Under certain conditions, hydrogen gas may be produced in a water heater that has not been used for two or more weeks.
HYDROGEN GAS IS EXPLOSIVE.
If the hot water has not been used for two or more weeks, prevent the possibility of damage or injury by turning
on all hot water faucets and allowing them to run for several minutes. Do this before using any electrical
appliance connected to the hot water system. This simple procedure will allow any built-up hydrogen gas to
escape. Since the gas is flammable, do not smoke, use an open flame, or use the appliance during this process.
TO PREVENT MINOR INJURY AND PROPERTY DAMAGE
Ŷ
During or after wash cycle, contents may be hot to
the touch. Use care before handling.
Ŷ
Close supervision is necessary if this appliance is used
by or near children. Do not allow children to play around
the dishwasher when closing the door, closing the upper
rack, or while vertically adjusting the upper rack due to
the possibility of small fingers being pinched.
Ŷ
Non-dishware Items: Do not wash items such as
electronic air cleaner filters, furnace filters and
paint brushes in your dishwasher. Damage to the
dishwasher and discoloration or staining of the
dishwasher may result.
Ŷ
Load light-weight, plastic items so they do not
become dislodged and drop to the bottom of the
dishwasher—they might come into contact with the
heating element and be damaged.
WARNING
RISK OF CHILD ENTRAPMENT
PROPER DISPOSAL OF THE DISHWASHER
Junked or abandoned dishwashers are dangerous…even if they will sit for “just a few days.” If you are getting
rid of your dishwasher, please follow the instructions below to help prevent accidents.
Ŷ
Do not allow children to play with, on, or inside this or any discarded appliance.
Ŷ
Take off the door of the washing compartment.
Ŷ
Dispose of or recycle your appliance in accordance with Federal and Local Regulations. Contact your local
authorities for the environmentally safe disposal or recycling of your appliance.
Ŷ
Consider recycling options for your appliance packaging material.
CAUTION
NOTICE
Ŷ ,I\RXUGLVKZDVKHULVFRQQHFWHGWRDZDOOVZLWFK
ensure that the switch is on prior to use.
Ŷ ,I\RXFKRRVHWRWXUQWKHZDOOVZLWFKRIIEHWZHHQ
wash cycles, allow 5-10 seconds after turning the
switch on before touching START/CANCEL to allow
the control to initialize.
Ŷ 8VHRQO\SRZGHUCascade
®
Platinum™ ActionPacs™
or
Bodewell Dishwasher Detergent
,
liquid detergents
or rinse agents recommended for use in a
dishwasher and keep them out of the reach of
children. Cascade
®
Platinum™ ActionPacs™
or
Bodewell Dishwasher Detergent, and Cascade
®
Platinum™ Power Dry™ Rinse Aid or Finish
®
Jet-Dry
®
Rinse Aid rinse agents have
been
approved
for use in all Monogram dishwashers.
ELECTRICAL REQUIREMENTS
Be sure that the electrical connection and wire size are
adequate and in conformance with the National Electric
Code, ANSI/NFPA 70 – latest edition, and all local
codes and ordinances.
This appliance must have:
Ŷ9+]$&RQO\DPSHUHRUDPSHUHIXVHG
electrical supply.
Ŷ
Wiring must be 2 wire with ground and rated for 75°C
(167°F).
Ŷ
If the electrical supply does not meet the above
requirements, call a licensed electrician before
proceeding.
It is recommended to have:
Ŷ
A circuit breaker or time-delay fuse.
Ŷ
A properly grounded individual branch circuit.
49-4000323 Rev 1
6
Load Dishwasher
For best dishwashing results, follow the loading guidelines found in the Loading the dishwasher section.
No pre-rinsing of normal food soil is required. Scrape off hard soils, including bones, toothpicks, skins, and seeds.
Remove leafy vegetables, meat trimmings, and excessive amounts of grease or oil.
Add Detergent
Add needed amount of detergent to the detergent dispenser. Use high quality detergents such as Cascade
®
Platinum™ ActionPacs™ or Bodewell Dishwasher Detergent found on bodewell.com. See Dispensers section.
Add Rinse Agent
Add high quality rinse agents such as
Cascade
®
Platinum™ Power Dry™ Rinse Aid or
Finish
®
Jet-Dry
®
Rinse
Aid to the rinse agent dispenser. See Dispensers section. NOTE: The use of rinse aid can further enhance the
dishwasher’s drying performance.
Select Cycle
Press the ON pad to activate the dishwasher controls. Press the corresponding pads to select the desired wash
cycle and options. The selected wash cycle, options and total cycle time will be shown in the display.
NOTE: Actual cycle times vary based on soil level, water temperature, and options selected.
The cycle may be selected with the door in the open position. The cycle will not start until the START/CANCEL
pad is pushed and the door is closed within 4 seconds.
AUTO This cycle automatically senses the soil level and adjusts the wash cycle accordingly. *Time range:
1 hour 50 minutes - 5 hours 24 minutes.
INTENSE This cycle is meant for heavily soiled dishes, cookware, pots, or pans with dried-on or baked-on
soils. Everyday dishes are safe to be used in this cycle. *Time range: 2 hours 31 minutes - 5 hours
40 minutes.
NORMAL This cycle is meant for daily, regular, or typical use to completely wash a full load of normally soiled
dishes and is designed to conserve both water and energy. *Time range: 1 hour 47 minutes - 5
hours 37 minutes. NOTE: NORMAL was used to rate the energy efficiency of this dishwasher.
ONE
HOUR
Quick and convenient cleaning and drying. (Cycle time may increase with custom settings.)
*Time range: 1 hour - 3 hours 11 minutes.
CRYSTAL Safely cleans delicate crystal and fine glassware. This cycle uses lower temperatures to prevent
etching and clouding, ensuring your precious items stay sparkling.
*Time range: 57 minutes - 3 hours 10 minutes.
CYCLES
PLUS** -
Press pad
to cycle
through
settings
PREPRINSE™ - A quick water rinse that loosens food and prevents it from hardening on dishes,
making them easier to clean in a later wash. Do not use detergent. Detergent is not dispensed
during the rinse cycle. *Time range: 16 minutes - 29 minutes.
HYDROSAVE™ - Save water with this efficient cycle. Perfect for lightly soiled loads. *Time range: 1
hour 44 minutes - 5 hours 29 minutes.
CASCADE PP - Specifically engineered to work in harmony with the formulation of Cascade Platinum
Plus pods to ensure dishes are cleaned effectively. *Time range: 2 hours 37 minutes - 4 hours 4 minutes.
QUIET -Enjoy a peaceful home with this ultra-quiet wash cycle capable of 37 dBA. *Time range: 3
hours 8 minutes - 6 hours 52 minutes.
CLEANING CYCLE - Keep your dishwasher running its best. This cycle removes buildup,
improving cleaning performance. *Time range: 2 hours 26 minutes - 5 hours 45 minutes.
*
Times vary based on selected wash and dry options. NOTE: If the incoming water temperature is too low, the
Cold Water Detect feature may add up to 11 minutes of additional time.
**Available on all models but may only be accessible via a connected appliance through the SmartHQ App.
GETTING STARTED
Features and appearance will vary throughout this manual
USING THE DISHWASHER
1
2
3
4
49-4000323 Rev 1
7
GETTING STARTED
USING THE DISHWASHER
Select Options
DELAY
HOURS
Delays the start of a wash cycle up to 1 to 12 hours. Press DELAY HOURS, to select the number of
hours, then press START/CANCEL one time and close door to begin countdown. The cycle will start
once allotted time has expired.
PRE
SOAK
Use this option to improve wash performance with heavy or dried-on soils.
NOTE: This option may
add up to 30 minutes of time to most cycles. However, it will reduce time for the INTENSE cycle.
WASH
TEMP
NORMAL - This option is for normally soiled dishes, optimizes wash performance while conserving
energy.
BOOST - This option increases the temperature to help clean heavily soiled dishes and will
increase the cycle time by 20 to 50 minutes. Option may be turned On or Off during the wash
cycle. This option will also improve dry performance on some cycles.
SANITIZE - This option raises the water temperature in the final rinse to sanitize your dishware but
may increase cycle time by 60 minutes. The cycle length will vary depending on the temperature of
your inlet water.
NOTE: This option is monitored for sanitization requirements. If the cycle is interrupted during or
after the main wash portion or if the incoming water temperature is so low that adequate water
heating cannot be achieved, the sanitizing conditions may not be met. In these cases, the Sanitized
light will not illuminate at the end of the cycle. Utilizing this option will modify the cycle to meet the
requirements of Section 6, of the NSF 184 Standard for soil removal and sanitization efficacy.
NOTE: Certified residential dishwashers are not intended for licensed food establishments.
BOTTLE
JETS
This option increases the time that the bottle jets are on and may add up to 23 minutes to the cycle
time. Use this to wash difficult to clean, dishwasher safe baby bottles, sport bottles, tall coffee cups,
etc. See use recommendations in the Loading the Dishwasher section.
DRY
OPTIONS
OFF - Shuts off the drying option. Dishes air dry naturally and energy is saved. Open the
dishwasher door to speed drying.
FAST - A quick dry option available only with the ONE HOUR cycle.
NORMAL - Turns on the option for drying everyday dishware. This option may extend the
cycle time 50 to 90 minutes. NOTE: NORMAL dry was used to rate the energy efficiency of this
dishwasher.
MAX - This option will enhance the dishwasher’s performance for difficult to dry items. Adds up to 1
hour 45 minutes.
WASH
ZONES
Selecting either the Upper or Lower Wash Zones will target dishwashing of just one rack. This will
shorten the cycle time and conserve energy. This option should be used when dishes are placed in
only one rack.
NOTE: Option only available with a connected appliance via the SmartHQ App.
CONTROL
LOCK
You can lock the controls to prevent selections from being made. You can also lock the controls
after you have started a cycle to prevent cycle changes. For example, children cannot accidentally
start the dishwasher by pressing pads with this option selected.
NOTE: Option only available with a connected appliance via the SmartHQ App.
5
49-4000323 Rev 1
8
Start Dishwasher
Start Open door to select the desired options. Press the START/CANCEL pad and close the door within
4 seconds to start the cycle or begin the DELAY HOURS countdown. The wash cycle will begin
shortly after closing the door. The display will turn off if the door remains open for two minutes. To
activate the display, close and open the door or press any pad.
Interrupt
or Pause
To interrupt or pause a dish cycle, slowly open the door. Opening the door will cause the wash
cycle to pause. The dishwasher will beep every minute to remind you to close the door. To restart or
resume the cycle, press START/CANCEL, and close the door within 4 seconds.
Cancel To cancel a wash cycle, press and hold the START/CANCEL pad for 3 seconds and close door.
The dishwasher will drain, emit a beep sound, and the wash cycle light will turn OFF.
Cycle Indicator Lights and Sounds
Cycle
Sanitized
Displayed at end of the cycle when Sanitize Temp has been selected and dishwasher has met
requirements for sanitization. See Sanitize Temp, for complete description. Closing door or
pressing any pad will turn off light.
Cycle
Complete
Displayed when a wash cycle is complete. The light stays ON as a reminder that the dishes are
clean. The light will turn off when the door is opened.
Low Rinse
Aid
Displayed when rinse agent is low or empty. See Use a Rinse Agent section. To turn indicator off,
press the Pre-Soak pad 5 times within 5 seconds. Repeat this process to turn the Low Rinse Aid
indicator back on.
Cycle
Status
The indicator light on the door front will change color to indicate the wash status. During the wash
cycle, the indicator light will be amber. When the wash cycle is complete, the light will change to
white.
Sounds The dishwasher will emit a sound to indicate cycle completion, pad presses, and door ajar. Sounds
can be muted via the SmartHQ App under product settings.
NOTE: Option only available if the dishwasher is connected to WiFi and paired to the SmartHQ App.
Sabbath/
Door
Wake Up
Mode
To turn this option on, press and hold the AUTO and WASH TEMP pads for 5 seconds, a count
down will show on the display. When this mode is on, the control display, control sounds, and
interior lights will not respond to the door opening/closing. This mode can be used when observing
certain religious holidays such as the Sabbath.
To turn this option off, press and hold any pad for 5 seconds, SABBATH MODE DISABLED will be
displayed.
GETTING STARTED (CONT)
USING THE DISHWASHER
6
7
49-4000323 Rev 1
9
APPLIANCE COMMUNICATION - WiFi Connect
USING THE DISHWASHER
Your dishwasher is Monogram WiFi Connect capable.
A WiFi communication card is built into the product
allowing it to communicate with your smartphone for
remote monitoring, control and notifications.
1) Use the QR code to download and access the SmartHQ
App or visit:
monogram.com/ownership/how-to-guides/using-wifi.htm
2) Follow the instructions in the App to connect your
dishwasher.
Please visit
monogram.com/ownership/how-to-guides/
using-wifi.htm
to connect your appliance, learn more about
connected appliance features and learn what connected
appliance app’s will work with your smartphone.
In Canada, visit monogram.ca/en/connected-kitchen
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may cause undesired operation.
NOTICE: Any changes or modifications not expressly approved by Monogram could void the user’s authority to operate
the equipment.
49-4000323 Rev 1
10
USING THE DISHWASHER
INTERIOR LIGHTS
The interior LED lights provide better visibility for loading
and unloading. Do not look directly into the LED lights.
They turn on when the door is opened and turn off when
the door is closed. The lights will turn off after 15 minutes
if the door remains open. To turn the lights back on, close
and open the door.
Do not attempt to replace the lights. If light replacement
is necessary, please contact Monogram Preferred by
calling 800-444-1845. In Canada, call 888-880-3030.
WATER TEMPERATURE
The entering water must be at least 120°F (49°C) and
not more than 150°F (66°C), for effective cleaning and to
prevent dish damage.
Check the water temperature with a candy or meat
thermometer. Turn on the hot water faucet nearest
the dishwasher, place the thermometer in a glass and
let the water run continuously into the glass until the
temperature stops rising.
RECOMMENDED DISHWASHER PRODUCTS
Monogram recommends the following high quality products
for use in its dishwashers:
For your manual detergent dispenser, Cascade®
Platinum™ ActionPacs™ or Bodewell Dishwasher
Detergent is recommended. Powders, liquids, and gels
may also be used but may not work as effectively.
For your rinse agent dispenser, Cascade® Platinum™
Power Dry™ Rinse Aid or Finish® Jet-Dry® Rinse Aid.
LEAK PROTECTION
If a leak is detected, the dishwasher will drain and the
cycle will stop. The display will show “LEAK DETECTED”.
Contact us for service.
49-4000323 Rev 1
11
USING THE DISHWASHER
USE A RINSE AGENT
High quality rinse agents such as Cascade
®
Platinum™
Power Dry™ Rinse Aid or Finish
®
Jet-Dry
®
Rinse Aid
are designed for great drying action and to protect against
spots and film build-up on your dishes, glasses, flatware,
cookware, and plastic.
Filling the Dispenser
The rinse agent dispenser holds 3.5 oz. (104 ml) of rinse
agent. Under normal conditions, this will last approximately
one month - depending on setting.
1
Make sure the dishwasher door is fully open.
2
Open the Rinse Agent dispenser door.
3
Slowly add rinse agent until the cup is full. You may need
to pause several times to allow rinse aid to settle.
NOTE: Indicator window does not light up.
4
Clean up any spilled rinse agent with a damp cloth to prevent
foam from forming inside the dishwasher.
5
Close the Rinse Agent dispenser door.
Rinse Aid Setting
The amount of rinse agent released into the final wash can
be adjusted. If water drops or hard water spots remain on
dishes after the dry cycle, increase the setting.
To adjust the setting
Open the
Rinse Agent
dispenser door; then turn the
adjuster clockwise to increase the amount of rinse agent,
counterclockwise to reduce the amount of rinse agent.
Indicator
window
Rinse
agent
adjuster
Clockwise to
reduce water
drops and hard
water spots
Counterclockwise
to reduce foaming
49-4000323 Rev 1
12
DETERGENT DISPENSER
The detergent dispenser is located in the center of the
dishwasher door. It has two compartments. The main wash
compartment is found inside the detergent dispenser.
To open, press the button on the side of the dispenser.
The pre-wash compartment is on the lid of the detergent
dispenser. Use the pre-wash compartment only when your
water is extremely hard or when you have a heavy soiled
load. The pre-wash compartment is not used when tablet
or packet detergents are used.
NOTE: Do not block detergent dispenser with large or tall
dishware.
You may use tablet, packet, powder, liquid or gel automatic
dishwasher detergent. Make sure you use only detergents
specifically labeled for use in automatic dishwashers. Never
use liquid hand dish detergent in an automatic dishwasher.
Sudsing and poor wash performance will result with the use
of improper detergents.
Detergents should be stored in a dry location and in their
original container to prevent loss of effectiveness. Place
detergent in the cup just prior to starting the dishwasher
and then close the cover. The cover will open during the
wash cycle.
FILLING THE DETERGENT DISPENSER
Monogram recommends using high quality detergent in
tablet or packet form. Independent testing has shown
this form of detergent is very effective in the dishwasher.
Cascade
®
Platinum™ ActionPacs™ or
Bodewell Dishwasher
Detergent tablets are examples of this type of detergent.
However, some single dose detergents are not designed
for shorter cycles. If you experience wash-out issues with
these tablets or packets, follow the instructions below:
Rinsing cycles - DO NOT use detergents. (These cycles
are designed for rinsing dishes only, not soil removal.)
Washing cycles - Put a tablet or packet into the main wash
compartment of the detergent cup and close the detergent
cup cover. (These cycles are designed for tougher soils and
will likely have more fills/drains than the shorter cycles. If
the tablet or packet is placed in the pre-wash compartment
or tossed in the bottom of the dishwasher, the detergent will
be flushed down the drain in a very short period of time and
will thus be wasted. Wash performance will be very poor
as a result.)
If you choose to use detergent in powder, liquid or gel form,
the amount of detergent you use will be determined by the
hardness of your water, the temperature of your water, and
the food soil load inside the dishwasher. Contact your water
company to get information about the hardness of the water
in your area. Water hardness is measured in grains per
gallon. Use this information and the table below to determine
the amount of detergent to use. Call Monogram Preferred
at 800-444-1845 and ask for part number WD01X10295.
In Canada, call 800-661-1616.
Use the table as a starting point and then adjust the
amount of detergent you use. Use just enough to get
good wash performance. Using just the right amount of
detergent will provide great wash performance without
wasting detergent or etching glassware.
Using too much detergent with very soft and/or very
hot water may cause a condition called etching on your
glassware. Etching is a permanent cloudiness in your
glassware. This condition is irreversible. However, using
too little detergent will cause poor wash performance.
DO NOT USE HAND
DISH DETERGENT
NOTE: Using a detergent that is not specifically designed
for dishwashers will cause the dishwasher to fill with suds.
During operation, these suds will spill out of the dishwasher
vents, covering the kitchen floor and making the floor wet.
Because so many detergent containers look alike, store
the dishwasher detergent in a separate space from all
other cleaners. Show anyone who may use the dishwasher
the correct detergent and where it is stored.
While there will be no lasting damage to the dishwasher,
your dishes will not get clean using a dishwashing
detergent that is not formulated for automatic dishwashers.
Number of
Grains/Gal.
Detergent Cup(s) to Fill
Less than 4 Fill cup to 1/3 full
4 to 8 Fill cup to 2/3 full
8 to 12 Fill cup completely full
Greater than 12
Fill both main wash cup and
pre-wash cup
Detergent
Dispenser
Pre-Wash
Main
Wash
Rinse Agent
Push/Slide
to Close
USING THE DISHWASHER
49-4000323 Rev 1
13
LOADING THE DISHWASHER
UPPER RACK
The upper rack is primarily for glasses, cups, and saucers.
For best wash performance, tilt cup and glass openings
toward the center of the rack. Other items such as pots,
pans, and plates may be placed in the upper rack. This is
also a secure place for dishwasher-safe plastic items. The
upper rack can be used for odd sized utensils. Sauce pans,
mixing bowls, and other similarly shaped items should
be placed face down for best wash performance. The
dishwasher has a hidden heater, so dishwasher safe plastic
items can be placed in the lower rack.
IMPORTANT: Ensure items in the upper rack do not
interfere with the Third Rack when loading
and unloading.
IMPORTANT: Ensure that items do not protrude through
the bottom of the rack or silverware basket where they will
block the rotation of the middle spray arm. This could result
in noise during operation and/or poor wash performance.
Bottle Jets
The Bottle Jets system is the ideal location to
position baby bottles, tall sports bottles, or other
tall items with narrow openings. The Bottle Jets
clips hold bottles with small openings in place so
water jets are directed inside the bottles to clean
hard to reach areas. Clips can be installed or
removed by simply slipping the clip opening over
the top of the nozzle.
For best dishwashing results, follow these loading guidelines. Features and appearance of racks and silverware baskets
may vary from your model.
Push
Push
Upper
Rack
Adjustment
The upper rack allows 2” of adjustment up or
down to accommodate large items. The upper
rack may be lowered by pushing the long flaps on
each side of the rack. This will allow you to lower
the rack (see fig. Upper Rack). To raise the rack,
lift up on the rack until the rack locks in place.
Clip
Nozzle
Bottle Jets
Sports bottle held in
place over a Bottle
Jets clip
Baby bottle held in
place under a Bottle
Jets clip
A loaded upper rack
may be heavier than
anticipated. To prevent minor injury
or damage to the contents, do not
raise or lower the upper rack after
the rack is loaded.
CAUTION
Lid Station
To add flexibility in loading, the Lid Station may
be placed in the up or down position.
The Lid Station is designed to secure difficult
to fit items such as lids, blender blades, and/or
small sauce/dip bowls.
Fold Down Tines
The fold down tines provide flexibility for extra-
large and hard-to-fit items. The tine rows can
be adjusted to a vertical or lay-down position.
49-4000323 Rev 1
14

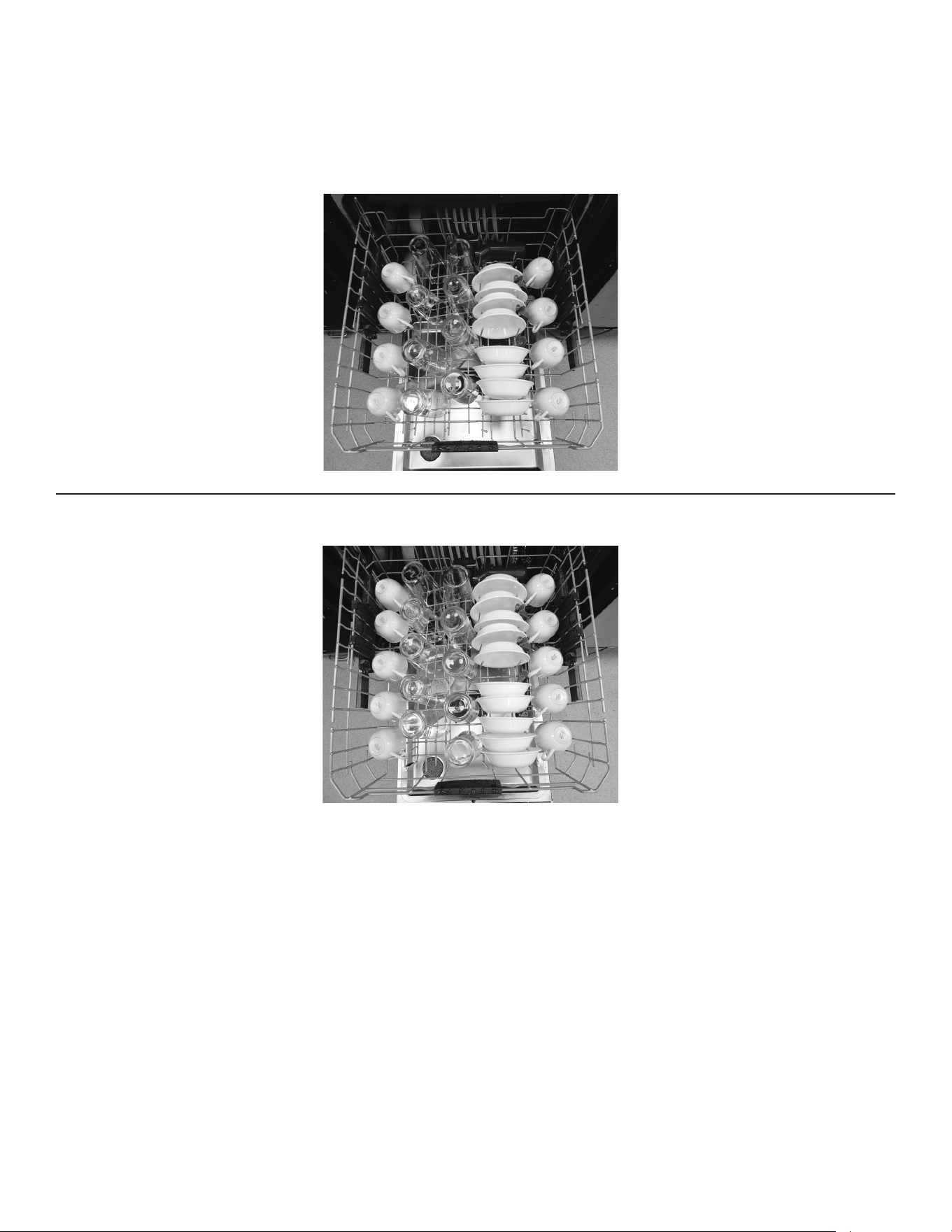

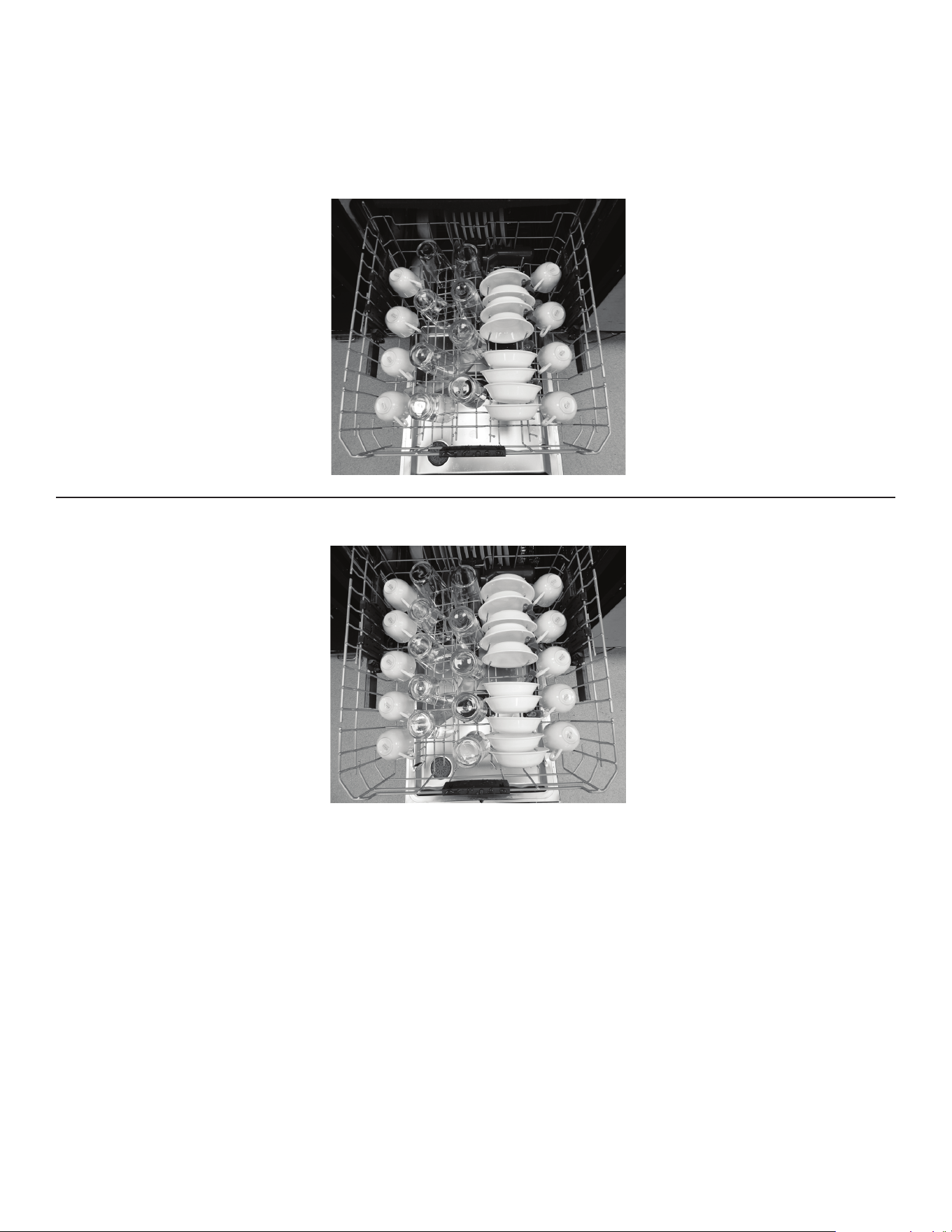

8 Place Settings - Upper Rack
10 Place Settings - Upper Rack
LOADING THE DISHWASHER
For best dishwashing results, follow these loading guidelines.
UPPER RACK (CONT.)
49-4000323 Rev 1
15
LOADING THE DISHWASHER
3 Angled
Positions
Available
or Folded
Down
The clips can be a choke
hazard for small children if
removed from the dishwasher. Keep out of
reach of children.
WARNING
8 Place Settings - Lower Rack
10 Place Settings - Lower Rack
LOWER RACK
The lower rack is best used for plates, saucers and
cookware items. Large items, such as broiler pans and
baking racks should be placed along the sides of the rack.
If necessary, oversized glasses and mugs can be placed
in the lower rack to maximize loading flexibility. Plates,
saucers and similar items should be placed between the
tines in the direction that allows the item to remain secure
in the rack.
NOTE: Do not load large items in the lower rack where
they may block the wash jets from rinsing out the detergent
dispenser.
The lower rack fold down tines can be adjusted to different
upright angles or placed flat to provide flexibility for hard-to-
fit or extra-large items.
For best dishwashing results, follow these loading guidelines.
49-4000323 Rev 1
16
Take care when loading,
unloading, or transporting
the silverware or utensil tray. The tray may
contain sharp or heavy items. If items are
dropped from the tray or the tray is dropped,
injury could occur.
CAUTION
To remove the Third Rack (Model ZDT800):
1
With the rack fully extended, lift the front of the rack so
that the rack roller wheels clear the retaining hook.
2
Continue to pull the rack until the remaining rack roller
wheels clear the retaining hook.
3
Replace the rack by aligning the rack roller wheels on
the retaining hook and rack rails – Ensure all roller
wheels are located on top of the rack rails.
LOADING THE DISHWASHER
For best dishwashing results, follow these loading guidelines.
REMOVABLE THIRD RACK (MODEL ZDT800)
The Third Rack is the recommended location for silverware
and large utensils.
IMPORTANT NOTES:
Ŷ
Do not allow cutlery of different materials to touch
each other in the Third Rack. Doing so may cause
discoloration of the cutlery.
Ŷ
The trays are only meant to be used with a Monogram
Third Rack dishwasher to hold silverware, cooking
utensils, and other small items. Using the trays for any
other purpose could result in damage to the trays or
damage to anything interacting with the trays.
Ŷ
Ensure that the Third Rack is fully closed before
shutting the dishwasher door. Shutting the door with
the rack partially extended could cause damage to the
dishwasher.
The Third Rack is also removable to allow extra large items to be placed in the upper rack:
Optional Loading Patterns (Model ZDT800)
49-4000323 Rev 1
17
LOADING THE DISHWASHER
For best dishwashing results, follow these loading guidelines. Features and appearance of racks, caddies, trays and
silverware baskets may vary from your model.
THIRD RACK WITH WASH MANIFOLD (MODEL ZDT900)
The Third Rack is the recommended location for silverware
and utensils, and has an integrated flatware rack, a removable
silverware caddy and a removable silverware tray.
The integrated flatware rack with wash manifold is not
removable from the Third Rack and holds serving spoons,
chop sticks, spatulas, cutlery, whisks, etc. Be sure not to
overlap the utensil heads.
The silverware caddy is removable and holds silverware
individually in its slots. When in use in the dishwasher, it
should be placed onto the integrated flatware rack.
The silverware tray is removable and holds silverware
individually in its slots. When in use in the dishwasher, it
should be placed into the right side of the Third Rack.
It may also be removed to create extra space for tall items
in the upper rack. To remove it, fully extend the Third Rack,
grasp both sides and gently lift it out of the rack. To replace
it, grasp both sides and securely seat it into the rack so
that the angled front is facing toward the front.
IMPORTANT NOTES:
Ŷ Do not allow cutlery of different materials to touch each
other in the Third Rack. Doing so may cause discoloration
of the cutlery.
Ŷ The integrated flatware rack, the silverware caddy and
the silverware tray are only meant to be used with this
Monogram Third Rack dishwasher to hold flatware
silverware, cooking utensils, and other small items.
Using them for any other purpose could result in damage
to them or damage to anything interacting with them.
Ŷ Ensure that the Third Rack is fully closed before
shutting the dishwasher door. Shutting the door with
the rack partially extended could cause damage to the
dishwasher.
Take care when loading, unloading,
or transporting the silverware caddy
and the silverware tray. They may contain sharp or
heavy items. If items are dropped from them or they
are dropped, injury could occur.
CAUTION
Removable
Silverware
Caddy
Removable
Silverware
Tray
Integrated Flatware
Rack
(not removable
from the frame)
Optional Loading Patterns (Model ZDT900)
49-4000323 Rev 1
18
To remove the Third Rack (Model ZDT900):
1
Pull the Third Rack out until it stops. Remove the silverware
caddy and right silverware tray. (See the IMPORTANT
NOTES in this Loading the Dishwasher section.)
2
Hold the side rail. Pull the inner rack up, push it back and
pull it up (front and back) to free the two rack brackets
from the two rail posts.
3
Continuing to hold the rack in the lifted position, repeat
on the other side.
4
Once the rack is removed, push the side rails all the way
back into the dishwasher.
LOADING THE DISHWASHER
The Third Rack is also removable to allow extra large items to be placed in the upper rack.
To replace the Third Rack (Model ZDT900):
1
Extend both side rails fully out of the dishwasher.
2
Hold the side rail. Orient the rack so that the slots in the
rail brackets are aligned over the posts on the rail (front
and back) and push the rack brackets down onto the rail
posts.
3
Pull the rack forward and push it down to secure the two
rack brackets onto the two rail posts.
4
Continuing to hold the rack in the lifted position, repeat
on the other side. Make sure all posts are secure within
their final slot positions in the back top of the brackets.
5
Replace the silverware caddy and right silverware tray.
Remove
Silverware
Caddy
Remove
Silverware
Tray
Integrated Flatware
Rack
(not removable
from the frame)
Hold side rail.
Pull inner rack up, push
it back and pull it up.
Rail
Post
Rack
Rail
Rack Rail
Rack
Slot
Bracket
Make sure all posts are secure
within their final slot positions in
the back top of the brackets.
Hold side rail.
Push inner rack down, pull it
forward and push it down.
49-4000323 Rev 1
19
LOADING THE DISHWASHER
FLATWARE BASKET
Place flatware in the flatware basket. Sharp objects, such
as forks and knives, may be placed with the handles facing
up, in order to protect your hands. For the best wash
performance, place other items such as spoons with the
handles facing down. Avoid allowing items to nest together,
which may keep them from being properly washed. When
loading, distribute items evenly in the basket.
The flatware basket may also be used for small items,
such as measuring spoons, baby bottle nipples, plastic
lids, or corn cob holders.
The flatware basket covers can be closed
to contain small items.
IMPORTANT: Do not load large or
tall utensils where they may block the
detergent dispenser, mid spray arm, or
become trapped between the door and the
gasket when the door is closed.
Utensil Jet Spray System
The Utensil Jet Spray System targets stubborn, stuck-on
food and helps separate nested spoons and forks to keep
your flatware spotless no matter how you load the flatware.
For optimal flatware cleaning, the use of the flatware
basket lids is always recommended.
Do not remove the Utensil Jet Spray System from the
dishwasher rack.
Silverware/flatware is loaded using the flatware basket lids. This ensures great wash performance of the flatware.
Loading in this manner prevents nesting and makes sure all items are washed uniformly.
Flatware Basket - 8 Place Settings Flatware Basket - 10 Place Settings
Utensil
Jet Spray
System
Ensure tabs
on back
of flatware
basket are
hooked on
top wire of
lower rack
Flatware
basket lids
49-4000323 Rev 1
20
EXTERIOR DOOR PANEL
Before cleaning the front panel, make sure you know what
type of panel you have. Refer to the last two letters of
your model number. You can locate your model number
on the left-hand tub wall just inside the door. If your model
number ends with SS, then you have a Stainless Steel
door panel. If your model number ends with II, then you
have an Integrated door panel.
Follow the instructions below for cleaning the door panel
for your specific model.
Stainless Steel Door Panel (model numbers ending in SS)
For cleaning rust and tarnish, cleaners with oxalic acid
such as Bar Keepers Friend Soft Cleanser™ will remove
rust, tarnish and small blemishes. Use only a liquid
cleanser free of grit and rub in the direction of the brush
lines with a damp soft sponge. Do not use appliance wax
or polish on the stainless steel.
For other blemishes and marks, use Stainless Steel
Magic or a similar product using a clean soft cloth. Do not
use appliance wax, polish, bleach or products containing
chlorine on Stainless Steel. You can order stainless steel
cleaner through GE Appliances Parts or your SmartHQ App.
Integrated Door Panel (model numbers ending in II)
This is a custom installed door panel, and you will need to
refer to the cabinet manufacturers recommendations for
proper cleaning.
CARE AND CLEANING
CONTROL PANEL
To clean the control panel, use a lightly dampened cloth. Then
dry thoroughly.
INTERIOR
To clean and de-odorize your dishwasher, use citric acid or
purchase a high quality dishwasher cleaner.
STAINLESS STEEL INNER DOOR AND TUB
The stainless steel used to make the dishwasher tub and
inner door provides the highest reliability available in a
Monogram dishwasher.
If the dishwasher tub or inner door should be scratched
or dented during normal use, they will not rust or corrode.
These surface blemishes will not affect their function or
durability.
DOES YOUR DISHWASHER HAVE AN AIR GAP?
An air gap protects your dishwasher against water backing up
into it if a drain clogs. The air gap is not a part of the dishwasher.
It is not covered by your warranty. Not all plumbing codes
require air gaps, so you may not have one.
The air gap is easy to clean.
1
Turn off the dishwasher and lift off the air gap cover.
2
Remove the plastic cap under the cover and clean with a
toothpick.
3
Replace the cap and cover when the air gap is clean.
If local codes do not require an air gap, the high drain loop
bracket is provided as an alternative air gap solution to
route and securely mount a high drain loop without kinking
inside the cabinet. See the drain sections in the Installation
Instructions.
Check the air gap
any time your
dishwasher isn’t
draining well.
Air gap
Mounting Keyhole
Thread Hose into
Bracket
High Drain
Loop Bracket
49-4000323 Rev 1
21
Fine
Filter
Spray
Arm
Retaining
Posts
Ultra-Fine
Filter
CARE AND CLEANING
FILTERS
Inspect and clean the filters periodically. This should be done every other month or more depending on usage. If there is
a decrease in wash performance or dishes feel gritty, this is also an indication the filters need to be cleaned.
Ultra-Fine Filter Assembly
To clean the Ultra-Fine Filter assembly, remove the bottom
rack. Twist the Ultra-Fine Filter assembly counterclockwise
and lift to remove for cleaning. Rinse filter with warm soapy
water and use a sponge to carefully remove any stubborn
particles.
For models with a 2-piece Ultra-Fine Filter assembly with
an additional Filter Basket for food particles, twist the Filter
Basket in the counterclockwise direction to unlock it from
the Ultra-Fine Filter assembly. See directional arrows on
the bottom of the Filter Basket. Pull the Filter Basket to
remove from the assembly, throw away any food particles,
rinse with warm soapy water, and use a sponge to remove
any stubborn particles.
Once cleaned, replace Filter Basket back into the
Ultra-Fine Filter assembly and twist it clockwise to lock into
place.
Fine Filter
To clean the Fine Filter (mesh plate), remove the bottom rack.
Remove the Ultra-Fine Filter.
Twist each of the two retaining posts located toward the back
bottom of the tub counterclockwise, and remove the Fine Filter.
Rinse filter with warm soapy water. Scouring pads or brushes
can scratch the filter surface but a soft brush or sponge may be
needed to remove stubborn soils or calcium deposits caused
by hard water. Once cleaned, replace the Fine Filter and the
Ultra-Fine Filter. Twist the two retaining posts clockwise to
lock in place.
The retaining posts can be a choke hazard for small children if removed from the dishwasher.
Keep out of reach of children.
WARNING
2-piece - Ultra-fine Filter assembly with additional
Filter Basket (on some models)
PROTECT AGAINST FREEZING
If your dishwasher is left in an unheated place during the
winter, ask a service technician to:
1
Turn off electrical power to the dishwasher. Remove
fuses or trip circuit breaker.
2
Turn off the water supply and disconnect the water inlet
line from the water valve.
3
Drain water from the water inlet line and water valve.
(Use a pan to catch the water.)
4
Reconnect the water inlet line to the water valve.
49-4000323 Rev 1
22
Problem Possible Cause What To Do
Start status
indicator
light flashing
The door was opened or
the cycle
was interrupted.
Press the START/CANCEL pad once and close the door within 4 seconds to
start the dishwasher.
Press the START/CANCEL pad a second time when the dishwasher is
running only if you wish to cancel the cycle.
Dishwasher
BEEPS once
every minute
This is a reminder that
your dishwasher door
has been left open during
operation. It will continue
beeping until you press
START/CANCEL and
close
the door
.
Press START/CANCEL and close the door.
Display
shows
“LEAK
DETECTED”
Possible leak is detected
Some models are equipped with leak detection and the cycle will be cancelled
if a leak is detected. The display will show “LEAK DETECTED”. Contact us for
service.
Beeping at
the end of
the cycle
This is normal. The
dishwasher will beep twice
at the end of the cycle.
Sounds can be muted via the SmartHQ App under product settings.
NOTE: Option only available if the dishwasher is connected to WiFi and paired
to the SmartHQ App.
Dishes and
flatware not
clean
Ultra Fine or Fine filter is
clogged
See the Care and Cleaning section.
Low inlet water
temperature
Make sure inlet water temperature is correct (see the Using the Dishwasher
section). Turn on the hot water faucet nearest the dishwasher, let run until
the water temperature stops rising. Then start the dishwasher and turn off the
faucet. This ensures the entering water is hot. Select WASH TEMP - BOOST
or SANITIZE.
Water pressure is
temporarily low
Turn on a faucet. Is water coming out more slowly than usual? If so, wait until
pressure is normal before using your dishwasher. Normal water pressure to
the dishwasher should be 20-120 psi.
Air gap or disposer is
clogged
Clean the air gap or flush the disposer.
Improper rack loading
Make sure large dishware does not block the detergent dispenser or the wash
arms. See the Loading the Dishwasher section.
Poor performing detergent Use high quality detergents such as Cascade
®
Platinum™ ActionPacs™ or
Bodewell Dishwasher Detergent.
Leak detected
Some models are equipped with leak detection and the cycle will be cancelled
if a leak is detected. The display will show “LEAK DETECTED”. Contact us for
service.
Spots and
filming on
glasses and
flatware
Extremely hard water
Use high quality rinse agents such as Cascade
®
Platinum™ Power Dry™
Rinse Aid or
Finish
®
Jet-Dry
®
Rinse Aid to prevent spots and prevent new
film build-up.
If water is extremely hard, a softener may be required.
Low inlet water
temperature
Make sure water temperature is at least 120°F (49°C).
Overloading or improper
loading of the dishwasher
Load dishwasher as shown in the Loading Place Settings section.
Old or damp powder
detergent
Make sure detergent is fresh. Use high quality detergents such as Cascade
®
Platinum™ ActionPacs™ or
Bodewell Dishwasher Detergent.
Rinse agent dispenser
empty
Refill with high quality rinse agents such as Cascade
®
Platinum™ Power
Dry™ Rinse Aid or
Finish
®
Jet-Dry
®
Rinse Aid.
Too little or low
performing detergent
Make sure you use the proper amount of highly rated detergent.
Save time and money! Review the charts on the following pages first and you may not need to call for service.
TROUBLESHOOTING TIPS
49-4000323 Rev 1
23
Save time and money! Review the charts on the following pages first and you may not need to call for service.
TROUBLESHOOTING TIPS
Problem Possible Cause What To Do
Cloudiness
on glassware
Combination of soft water
and too much detergent
This is called etching and is permanent. To prevent this from happening, use
less detergent if you have soft water. Wash glassware in the shortest cycle
that will get it clean.
Low performing
phosphate free detergent
See A white film on glassware, dishware and the interior in this
Troubleshooting section.
Water temperature
entering the dishwasher
exceeds 150°F (66°C)
This could be etching. Lower the water heater temperature.
Suds in the
tub
Wrong detergent
Use only high quality automatic dishwasher detergents to
avoid sudsing. Cascade
®
Platinum™ ActionPacs™ or Bodewell Dishwasher Detergent have been
approved for use in all
Monogram dishwashers.
To remove suds from the tub, open the dishwasher and let suds dissipate.
Open the door, press and hold START/CANCEL for 3 seconds, and close the
door.
Rinse agent was spilled
Always wipe up rinse agent spills immediately.
Detergent
left in
dispenser
cups
Dishes or utensils are
blocking the detergent cup
Reposition the dishes, so the water from the lower spray arm can flush the
detergent cup. See Loading the Dishwasher section.
Reposition the tall utensils or heavy silverware that may be keeping the
dispenser cup door from opening. See the Loading the Dishwasher section.
Don’t place large bowls or pots directly under detergent dispenser.
Black or
gray marks
on dishes
Aluminum utensils have
rubbed against dishes
Remove marks with a mild, abrasive cleaner.
Dishes don’t
dry
Low inlet water
temperature
Make sure inlet water temperature is at least 120°F.
Select DRY OPTIONS - NORMAL dry or DRY OPTIONS - MAX dry.
Use WASH TEMP - BOOST or SANITIZE option.
Select a higher temp wash cycle, such as INTENSE.
Rinse agent dispenser is
empty
Check the rinse agent dispenser and fill as required.
Max Dry option not selected
Select the DRY OPTIONS - MAX dry option to improve dry performance.
Additional drying time is
needed
Allow the fan to run an additional 90 minutes after the Clean light appears.
NOTE: If you open the door, this fan extension will be cancelled.
Control
panel
responded
to inputs but
dishwasher
never filled
with water
Door may not be completely
closed
Make sure the door is firmly closed.
Water valve may be turned
off
Make sure water valve (usually located under the sink) is turned on.
Flood float may be stuck
Remove Ultra-Fine filter and lightly tap the piece under the ultra fine filter that
looks like a salt shaker. Replace the filter.
Stained tub
interior
White film on inside
surface— hard water
minerals
Monogram recommends high quality rinse agents such as Cascade
®
Platinum™
Power Dry™ Rinse Aid or
Finish
®
Jet-Dry
®
Rinse
Aid to help prevent hard water
mineral deposits from forming.
Alternatively, to clean your dishwasher, you can use citric acid or purchase a
high quality dishwasher cleaner.
Dishwasher
won’t run
Fuse is blown or circuit
breaker is tripped
Replace fuse or reset circuit breaker. Remove any other appliances from the
circuit.
Power is turned off
In some installations, the power to the dishwasher is provided through a wall
switch, often located next to the disposer switch. Make sure it is on.
Control panel is locked
Unlock control panel. See the Getting Started section.
Possible leak is detected
Models are equipped with leak detection and the cycle will be cancelled if a leak
is detected. The display will show “LEAK DETECTED”. Contact us for service.
Proper Start sequence
was not followed
See the Using the Dishwasher section.
49-4000323 Rev 1
24
Problem Possible Cause
What To Do
Control panel
lights go off
when setting
controls
Time too long between
touching of selected pads
Each pad must be touched within 30 seconds of the others. To relight,
touch any pad again or open the door and unlock (top control).
Water standing
in the bottom of
the tub
Air gap is clogged
Clean the air gap. See the Care and Cleaning section.
High drain loop or air gap
not installed
Refer to the Installation Instructions for proper drain line installation.
Water won’t
pump out of the
tub
Drain is clogged
If you have an air gap, clean it. See the Care and cleaning section.
If the dishwasher drains into a disposer, run disposer clear.
Check to see if your kitchen sink is draining well. If not, you may need a
plumber.
Steam This is normal
Warm, moist air comes through the vent during drying and when water is
being pumped out. This is necessary for drying.
Cycle Sanitized
light does not
illuminate at
end of cycle
The door was opened and
the cycle was interrupted
during final rinse
Do not interrupt the cycle by opening the door during the wash cycle.
The incoming water
temperature was too low
Raise the water heater temperature to between 120°F and 150°F.
Noise Normal operating
sounds: Detergent cup
opening; Water entering
dishwasher; The motor
stops and starts at
various times during the
cycle; Spray arms start
and stop at various times;
Drain pump sounds; Drain
pump starts and stops
several times during each
drain;
Max Dry Fan
These are all normal. No action is required.
Rattling dishes when the
spray arm rotates
Make sure dishes are properly loaded. See the Loading the Dishwasher
section.
Rattling silverware
against door during wash
Tall utensils may be placed in the upper rack to avoid bumping against
inner door during wash cycle.
A white film
on glassware,
dishware and
the interior
This problem is likely
caused by a low
quality phosphate-free
Dishwasher detergent
To remove the white film, run your dishes through a dishwasher cycle with
citric acid or a high quality dishwasher cleaner. Place the filmed but otherwise
clean glassware and dishware in the dishwasher. Leave silverware and other
metal items out of the dishwasher. Turn the dishwasher on and let it run
through a complete cycle without detergent. The glassware, dishware, and
dishwasher should come out film free. Alternatively, a vinegar rinse may be
used. Pour 1 cup of vinegar into dishwasher just after the detergent cup
opens and let the dishwasher complete its cycle.
This may be repeated several times a year as needed.
The use of high quality rinse agents such as Cascade
®
Platinum™ Power
Dry™ Rinse Aid or
Finish
®
Jet-Dry
®
Rinse Aid may help minimize a
repeat build up of film. Also, the use of high quality detergents such as
Cascade
®
Platinum™ ActionPacs™ or Bodewell Dishwasher Detergent
will help prevent film build-up.
Feel air on
your legs when
standing in
front of the
dishwasher
during cycle
This is normal. Do not interrupt the cycle. No action is required.
Save time and money! Review the charts on the following pages first and you may not need to call for service.
TROUBLESHOOTING TIPS
49-4000323 Rev 1
25
NOTES
49-4000323 Rev 1
26
MONOGRAM DISHWASHER WARRANTY
Staple sales slip or cancelled check here. Proof of original purchase date is needed to obtain service under warranty.
WHAT IS COVERED - From the Date of the Original Purchase
Two Years
Any part of the dishwasher which fails due to a defect in materials or workmanship. During this limited two year warranty,
Monogram will also provide, free of charge, all labor and in-home service to replace the defective part.
Three to Five Years
The dishwasher rack, if it should rust, or the electronic control module, if it should fail due to a defect in materials or workmanship.
During this three to five year limited warranty, you will be responsible for any labor or in-home service costs.
Lifetime
The stainless steel tub or door liner, if it fails to contain water due to a defect in materials or workmanship. During this limited
lifetime
warranty, Monogram will also provide, free of charge, all labor and in-home service to replace the defective part.
Warrantor in the USA: GE Appliances, a Haier company, Louisville, KY 40225
Warrantor in Canada: MC Commercial Inc., Burlington, ON, L7L 6B2
In the USA
This warranty is extended to the original purchaser and any succeeding owner for the products purchased for ordinary home use in the
48 mainland states, Hawaii or Washington, D.C.
If the product is located in an area where service by a Monogram Authorized Servicer is not available, you may be responsible for
a trip charge or you may be required to bring the product to an Authorized Monogram Service location for service. In Alaska the
warranty is the same except that it is LIMITED because you must pay to ship the product to the service shop or for the service
technician’s travel cost to your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you specific legal
rights, and you may also have other rights which vary from state to state. To know what your legal rights are in your state, consult
your local or state consumer affairs office or your state’s Attorney General.
In Canada (including the province of Québec):
This limited warranty is extended to the original purchaser and any succeeding owner for products purchased in Canada including
Québec for home use within Canada including Québec. If the product is located in an area where service by a Monogram Authorized
Servicer is not available, you may be responsible for a trip charge or you may be required to bring the product to an Authorized
Monogram Service location.
Some provinces including Québec do not allow the exclusion or limitation of incidental or consequential damages. This limited warranty
gives you specific legal rights, and you may also have other rights which vary from province to province including Québec. To know what
your legal rights are, consult your local or provincial consumer affairs office.
For Québec consumers only - Notice on the warranty of availability of spare parts, repair services
and information necessary for repair or maintenance (s. 39 of the Consumer Protection Act):
Please be advised that MC Commercial Inc. (“MC Commercial”) does not guarantee, within the meaning of section 39 of the Consumer
Protection Act, CQLR, c. P-40.1 and sections 79.18 to 79.20 of the Regulation respecting the application of the Consumer Protection Act,
CQLR, c P-40.1, r. 3, the availability of replacement parts, repair services, or the information
necessary for the maintenance or repair of
goods manufactured, imported, advertised, or sold by MC Commercial.
Please note that MC Commercial Inc. continues to offer the manufacturer’s limited warranty as stated in the Owner’s Manual or Quick
Guide, and that this limited warranty is distinct from the statutory warranty of availability provided for under section 39 of the Consumer
Protection Act.
• Service trips to your home to teach you how to use the
product.
• Improper installation, delivery or maintenance.
• Replacement of house fuses or resetting of circuit breakers.
• Failure of the product if it is abused, misused, or used for
other than the intended purpose or used commercially.
• Damage to the product caused by accident, fire, floods or
acts of God.
• Incidental or consequential damage caused by possible
defects with this appliance.
• Cleaning or servicing of the air gap device in the drain line.
• Damage caused after delivery, including damage from
items dropped on the door.
• Product not accessible to provide required service.
• Damage to finish, such as surface rust, tarnish, or small
blemishes not reported within 48 hours of delivery.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this Limited
Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose,
are limited to one year or the shortest period allowed by law.
WHAT IS NOT COVERED
49-4000323 Rev 1
MANUEL DU
PROPRIÉTAIRE
Lave-vaisselle encastré
FRANÇAIS
Au Canada - monogram.ca
Aux États-Unis - monogram.com
Elevate Everything
™
The Art of After
™
2
ÉCRIVEZ LES NUMÉROS DE MODÈLE ET DE SÉRIE
Vous trouverez vos numéros de modèle et de série sur la paroi
de la cuve juste à l’intérieur de la porte.
Utilisez ces numéros dans toute correspondance ou dans tous
vos appels de service relatifs à votre appareil.
Veuillez écrire ces numéros ici :
Numéro du modèle
Numéro de série
TABLE DES MATIÈRES
SOUTIEN AU CONSOMMATEUR .............................................................................3
CONSIGNES DE SÉCURITÉ .................................................................................4
UTILISER LE LAVE-VAISSELLE
Comment démarrer .....................................................................................6
Communication avec l’appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Protection contre les fuites ...............................................................................10
Lampes intérieures .....................................................................................10
Distributeurs ..........................................................................................11
Chargement ..........................................................................................13
ENTRETIEN ET NETTOYAGE ...............................................................................20
CONSEILS DE DÉPANNAGE ...............................................................................22
GARANTIE ..............................................................................................26
SI VOUS AVEZ REÇU UN LAVE-VAISSELLE ENDOMMAGÉ
Appelez immédiatement le revendeur (ou le constructeur) qui
vous a vendu le lave-vaisselle.
ÉCONOMISEZ VOTRE TEMPS ET VOTRE ARGENT
Avant d’appeler le service, vérifiez la section de résolution des
problèmes à la fin de ce manuel.
Vous y trouverez les causes de problèmes mineurs de
fonctionnement que vous pourrez régler vous-même.
SI VOUS DEVEZ APPELER LE SERVICE
Pour obtenir le service, consultez la page de SOUTIEN AU
CONSOMMATEUR.
Nous sommes fiers de notre service et tenons à ce que vous
soyez satisfaits. Si, pour quelque raison que ce soit, vous
n’êtes pas heureux du service que vous recevez, voici quelques
mesures à prendre pour obtenir davantage d’aide.
Pour les clients au Canada :
PREMIÈREMENT, appelez les gens qui ont entretenu votre
appareil électroménager. Dites-leur pourquoi vous n’êtes pas
satisfaits. Dans la plupart des cas, cela suffira à régler votre
problème.
ENSUITE, si vous n’êtes toujours pas satisfaits, écrivez tous les
détails, y compris votre numéro de téléphone, à l’adresse suivante :
Directeur, Relations avec les consommateurs
MC Commercial Inc.
1100 Burloak Dr. Suite 601
Burlington, ON L7L 6B2
Pour les clients aux États-Unis :
D’ABORD, communiquez avec les personnes qui ont effectué
l’entretien de votre appareil. Expliquez la raison de votre
insatisfaction.
Dans la plupart des cas, cela résoudra le problème.
ENSUITE, si vous n’êtes toujours pas satisfait, communiquez
avec nous sur notre site Web, indiquez tous les détails—
including your phone number (y compris votre numéro de
téléphone)—ou écrivez à :
Gestionnaire, Relations avec la clientèle – Monogram
Appliance Park
Louisville, KY 40225
49-4000323 Rev 1
3
SOUTIEN AU CONSOMMATEUR
SITE WEB DE MONOGRAM
Vous avez des questions ou besoin d’aide avec votre réfrigérateur? Essayez le site Web de Monogram. Ce site est
disponible 24 heures par jour, et tous les jours de l’année! Vous pouvez aussi magasiner d’autres magnifiques produits
Monogram et profiter de tous les services de soutien en ligne conçus pour votre commodité.
Au Canada : monogram.ca/fr
Aux États-Unis : monogram.com
ENREGISTREZ VOTRE ÉLECTROMÉNAGER
Enregistrez votre nouvel appareil en ligne au moment qui vous convient le mieux! L’enregistrement de votre produit dans
les délais prescrits permet une meilleure communication et un service rapide, selon les modalités de votre garantie,
si besoin est. Vous pouvez également envoyer par courrier la carte d’enregistrement pré-imprimée qui se trouve dans
l’emballage de votre appareil.
Au Canada : service.geappliances.ca/servicio
Aux États-Unis : ge.appliancesaccount.io/MyAccount/register-appliance
SERVICE DE RÉPARATION
Un service de réparation expert Monogram se trouve à quelques pas de chez vous. Rendez-vous sur notre site et
programmez, à votre convenance, une visite de réparation à n’importe quel jour de l’année.
Au Canada : service.geappliances.ca/servicio ou composez le 888-880-3030 pendant les heures normales d’ouverture.
Aux États-Unis : geappliances.com/ge/service-and-support/service.htm ou composez le 800-444-1845 pendant les
heures normales d’ouverture.
CONNEXION À DISTANCE
Pour de l’assistance concernant la connexion à un réseau sans fil, visitez monogram.ca/fr/connectez-votre-cuisine
Aux États-Unis : monogram.com/ownership/how-to-guides/using-wifi.htm
PIÈCES ET ACCESSOIRES
Les personnes qualifiées pour réparer leurs propres appareils peuvent commander des pièces détachées et des
accessoires et les faire envoyer directement à leur domicile (les cartes VISA, MasterCard et Discover sont acceptées).
Commandez en ligne 24 heures par jour.
Au Canada : Consulter le centre de service MC COMMERCIAL INC. le plus proche, visiter notre site Web sur
service.geappliances.ca/servicio ou composez le 800-661-1616 pendant les heures normales d’ouverture.
Aux États-Unis : monogram.com/ownership/parts ou composez le 800-444-1845 pendant les heures normales
d’ouverture.
Les instructions contenues dans le présent manuel comportent des procédures que tout utilisateur peut
effectuer. Les autres types de réparation doivent généralement être confiés à un technicien qualifié. Usez de
prudence : une réparation ou un entretien mal effectués peuvent rendre l’utilisation de l’appareil dangereuse.
COMMUNIQUEZ AVEC NOUS
Si vous êtes insatisfait du service reçu par Monogram, communiquez avec nous par l’entremise de notre site Web en
mentionnant tous les détails y compris votre numéro de téléphone, ou écrivez : monogram.ca/fr/contactez-nous ou
composez le 888-880-3030 pendant les heures normales d’ouverture.
Aux États-Unis : monogram.com/contact ou composez le 800-444-1845 pendant les heures normales d’ouverture.
49-4000323 Rev 1
4
LIRE ET
CONSERVEZ CES DIRECTIVES
CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE TOUTES LES CONSIGNES AVANT D’UTILISER L’APPAREIL
AVERTISSEMENT
Pour votre sécurité, veuillez suivre les directives données dans le
présent manuel afin de réduire au minimum les risques d’incendie, d’explosion et de
chocs électriques et prévenir tout dommage et blessure grave ou mortelle.
AVERTISSEMENT
INSTALLATION ET ENTRETIEN APPROPRIÉS
Ce lave-vaisselle doit être correctement installé, en conformité avec les directives d’installation fournies, avant
d’être utilisé. Si vous n’avez pas reçu les directives d’installation avec votre appareil, vous pouvez vous les
procurer en visitant notre site Web à l’adresse electromenagersge.ca. Aux États-Unis : monogram.com.
Ŷ &HWDSSDUHLOGRLWrWUHUHOLpjXQV\VWqPHGHFkEODJH
électrique permanent en métal, mis à la terre.
Sinon, un fil de mise à la terre pour appareillage
doit être installé et raccordé à la borne ou au fil de
mise à la terre de l’appareil.
Ŷ 8QUDFFRUGHPHQWLQFRUUHFWGXILOGHPLVHjODWHUUH
peut présenter un risque d’électrocution. Consultez
un électricien ou un technicien qualifié si vous
n’êtes pas certain que l’appareil est correctement
mis à la terre.
Ŷ
Vous trouverez des instructions détaillées sur la
mise à la terre dans la section « PRÉPARATION
DU CÂBLAGE ÉLECTRIQUE » des Instructions
d’installation.
Ŷ 9HXLOOH]YRXVGpEDUUDVVHUGHODIDoRQDSSURSULpH
de vos vieux électroménagers et des matériaux
d’emballage ou d’expédition.
Ŷ 1HWHQWH]SDVGHUpSDUHURXGHUHPSODFHUXQH
pièce quelconque de votre lave-vaisselle, à moins
que cela ne soit spécifiquement recommandé
dans le présent manuel. Confiez toutes les autres
réparations à un technicien qualifié.
Ŷ
Utilisez uniquement un nécessaire de cordon électrique
WX09X70910 (64 po) ou WX09X70911 (93 po), ou
FkEOH]GLUHFWHPHQWVXUOHFLUFXLWpOHFWULTXHGXGRPLFLOH
L’omission d’observer cette instruction peut causer
un risque d’incendie ou de blessure.
Ŷ 3RXUUpGXLUHDXPLQLPXPOHVULVTXHV
d’électrocution, débranchez l’appareil de sa source
d’alimentation avant d’en effectuer l’entretien.
REMARQUE : Le fait d’arrêter le lave-vaisselle ne
coupe l’alimentation électrique de l’appareil. Nous
vous recommandons de confier la réparation de
votre électroménager à un technicien qualifié.
AVERTISSEMENT
LORS DU FONCTIONNEMENT DE VOTRE LAVE-VAISSELLE, PRENEZ
LES PRÉCAUTIONS DE BASE, NOTAMMENT LES SUIVANTES :
Ŷ 1¶XWLOLVH]FHWDSSDUHLOTXHSRXUO¶XVDJHSRXUOHTXHOLOD
été conçu, comme expliqué dans le présent manuel.
Ŷ 8WLOLVH]XQLTXHPHQWXQGpWHUJHQWRXXQDJHQW
mouillant recommandés pour utilisation dans un
lave-vaisselle et tenez-les à l’écart des enfants.
L’utilisation d’un détergent non conçu pour les lave-
vaisselles peut provoquer la formation de mousse.
Ŷ
Placez les articles coupants de manière à ce qu’ils
n’endommagent pas le joint d’étanchéité de la porte.
Ŷ 3ODFH]GDQVOHSDQLHUjFRXYHUWVOHVFRXWHDX[
tranchants le manche vers le haut afin de réduire
les risques de coupures.
Ŷ 1HODYH]SDVOHVDUWLFOHVHQSODVWLTXHjPRLQVTX¶LOV
ne portent la mention « Lavable au lave-vaisselle
» ou l’équivalent. Si certains articles en plastique
ne portent pas cette mention, reportez-vous aux
recommandations du fabricant.
Ŷ 1HWRXFKH]SDVjO¶pOpPHQWFKDXIIDQWSHQGDQW
ou immédiatement après le fonctionnement de
l’appareil.
Ŷ 1HIDLWHSDVIRQFWLRQQHUOHODYHYDLVVHOOHVLWRXV
les panneaux de la carrosserie n’ont pas été
correctement réinstallés.
Ŷ 1HPRGLILH]SDVOHIRQFWLRQQHPHQWGHV
commandes.
Ŷ $EVWHQH]YRXVGHYRXVDVVHRLUGHYRXVDFFURFKHU
ou de vous tenir sur la porte ou le panier du lave-
vaisselle, ou d’en faire un emploi abusif de toute
autre manière.
Ŷ 3RXUUpGXLUHOHULVTXHGHEOHVVXUHQHODLVVH]SDV
les enfants jouer avec l’électroménager, grimper
dessus ou s’y introduire.
Ŷ 1HUDQJH]QLQ¶XWLOLVH]GHVPDWLqUHVFRPEXVWLEOHV
y compris de l’essence ou d’autres liquides ou
vapeurs inflammables, à proximité de cet appareil
ou de tout autre.
Ŷ /HVSHWLWHVSLqFHVWHOOHVTX¶DWWDFKHVGHSDQLHUHW
tiges de retenue de filtre, représentent un risque
d’étouffement pour les jeunes enfants si elles sont
retirées du lave-vaisselle. Gardez-les à l’écart des
jeunes enfants.
49-4000323 Rev 1
5
LIRE ET CONSERVEZ CES DIRECTIVES
CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE TOUTES LES CONSIGNES AVANT D’UTILISER L’APPAREIL
AVERTISSEMENT
SÉCURITÉ DU CHAUFFE-EAU
Dans certaines conditions, il peut se former de l’hydrogène dans un chauffe-eau qui n’a pas été utilisé pendant deux
semaines ou plus. L’HYDROGÈNE EST UN GAZ EXPLOSIF.
Si vous n’avez pas utilisé votre chauffe-eau pendant deux semaines ou plus, ouvrez tous les robinets d’eau
chaude et laissez couler l’eau pendant plusieurs minutes afin de réduire les risques de dommages matériels ou
de blessures. Prenez cette précaution avant même d’utiliser un électroménager raccordé au chauffe-eau pour
éliminer l’hydrogène qui pourrait s’y être accumuléé. Puisqu’il s’agit d’un gaz inflammable, ne fumez pas ou
n’utilisez pas une flamme nue ou un électroménager au cours de ce processus.
ATTENTION
POUR ÉVITER LES BLESSURES MINEURES OU LES DOMMAGES MATÉRIELS
Ŷ 3HQGDQWRXDSUqVOHF\FOHGHODYDJHOHFRQWHQXSHXW
s’avérer très chaud au toucher. Manipulez-le avec soin.
Ŷ 8QHVXUYHLOODQFHDWWHQWLYHHVWQpFHVVDLUHORUVTXH
cet appareil est utilisé par ou près des enfants. Ne
laissez pas les enfants jouer à proximité du lave-
vaisselle lorsque vous la fermeture de la porte,
la fermeture de la crémaillère supérieure, ou tout
réglage en hauteur du panier supérieur afin d’éviter
que leurs petits doigts se coincent.
Ŷ $UWLFOHVDXWUHVTXHODYDLVVHOOHQHODYH]SDV
dans le lave-vaisselle des articles comme des
filtres de purificateur d’air, des filtres de systèmes
de chauffage ou des pinceaux. Vous pourriez
endommager le lave-vaisselle et provoquer une
décoloration ou des taches dans l’appareil.
Ŷ 3ODFH]OHVDUWLFOHVOpJHUVHQSODVWLTXHGHPDQLqUH
qu’ils ne se déplacent pas ou ne tombent pas au fond
de l’appareil—ils pourraient entrer en contact avec
l’élément chauffant, ce qui pourrait les endommager.
AVERTISSEMENT
RISQUE DE SUFFOCATION POUR UN ENFANT COINCÉ À
L’INT RIEUR DE L’APPAREIL
ÉLIMINATION APPROPRIÉE DU LAVE-VAISSELLE
Les lave-vaisselle jetés ou abandonnés sont dangereux… même si vous ne les laissez là que pour quelques
jours. Si vous voulez jeter votre lave-vaisselle, veuillez suivre les directives ci-dessous pour éviter les accidents.
Ŷ 1HODLVVH]SDVOHVHQIDQWVMRXHUDYHFVXUOHODYHYDLVVHOOHRXjO¶LQWpULHXUGHFHOXLFLRXGHWRXWDXWUH
électroménager mis aux rebuts.
Ŷ (QOHYH]ODSRUWHGXFRPSDUWLPHQWGHODYDJH
Ŷ 9HXLOOH]MHWHURXUHF\FOHUYRWUHpOHFWURPpQDJHUFRQIRUPpPHQWDX[UqJOHPHQWVIpGpUDX[RXORFDX[&RPPXQLTXH]
avec les instances locales pour en savoir plus sur la mise au rebut ou le recyclage de votre électroménager.
Ŷ &RQVLGpUH]OHVRSWLRQVGHUHF\FODJHGHVPDWpULDX[G¶HPEDOODJHGHYRWUHpOHFWURPpQDJHU
EXIGENCES ÉLECTRIQUES
Assurez-vous que les connexions électriques et le
calibre des fils sont adéquats et en conformité avec le
National Electric Code, ANSI/NFPA 70, dernière édition,
et tous les codes et règlements locaux.
Cet électroménager doit comporter :
Ŷ Une alimentation électrique à fusibles de 120 V, 60 Hz,
C.A. seulement, 15 ou 20 ampères.
Ŷ/HFkEOHGRLWFRPSRUWHUILOVDYHFWHUUHHWrWUHFHUWLILp
pour une température de 75 °C (167 °F).
Ŷ Si l’alimentation ne satisfait pas aux exigences ci-dessus,
appelez un électricien agréé avant de procéder.
Il est recommandé d’avoir :
Ŷ Un disjoncteur ou un fusible temporisé.
Ŷ Un circuit de dérivation particulier correctement mis à la terre.
Ŷ 6LYRWUHODYHYDLVVHOOHHVWEUDQFKpVXUXQFLUFXLWUHOLp
à un interrupteur mural, assurez-vous d’actionner
celui-ci avant d’utiliser votre appareil.
Ŷ 6LYRXVIHUPH]O¶LQWHUUXSWHXUPXUDOHQWUHOHVF\FOHV
de lavage, attendez de 5 à 10 secondes après avoir
ramené l’interrupteur à marche avant d’appuyer
sur la touche Start (Marche) pour permettre aux
commandes de se réinitialiser.
Ŷ
N’utilisez que les détergents et agents de rinçage liquides,
en poudre ou en tablette ou les Cascade
®
Platinum™
ActionPacs™ ou
Finish
®
Quantum
®
Automatic
Dishwashing Detergent (détergent à vaisselle
automatique) recommandés pour les lave-vaisselle et
gardez-les hors de la portée des enfants. Les détergents
pour lave-vaisselle Cascade
®
Platinum™ ActionPacs™ ou
Finish
®
Quantum
®
Automatic Dishwashing Detergent
et les agents de rinçage Cascade
®
Platinum™ Power
Dry™ Rinse Aid ou Finish
®
Jet-Dry
®
Rinse Aid sont
approuvés avec les lave-vaisselle Monogram.
AVIS
49-4000323 Rev 1
6
Charger le lave-vaisselle
Pour de meilleurs résultats de lavage, suivez les directives de chargement dans la section Chargement. Aucun
pré-rinçage des dépôts alimentaires normaux n’est nécessaire. Enlevez les dépôts durs, notamment les os, les
cure-dents, la peau et les graines. Enlevez les légumes-feuilles, les parties non comestibles de la viande et les
quantités excédentaires de graisse ou d’huile.
Ajouter le détergent
Ajoutez la quantité de détergent requise dans le distributeur à détergent. Utilisez des détergents de haute qualité
tels que Cascade
®
Platinum™ ActionPacs™ ou Finish
®
Quantum
®
Automatic Dishwashing Detergent
(détergent à vaisselle automatique). Consultez la section Distributeurs.
Ajouter le produit de rinçage
Ajoutez des agents de rinçage de haute qualité tels que le produit de rinçage Cascade
®
Platinum™ Power Dry™
Rinse Aid ou Finish
®
Jet-Dry
®
Rinse Aid
dans le distributeur. Consultez la section Distributeurs. REMARQUE :
L’utilisation d’un agent de rinçage peut améliorer l’efficacité de séchage du lave-vaisselle.
Sélectionner le cycle
Appuyez sur la touche ON pour activer les commandes du lave-vaisselle. Appuyez sur les touches
correspondantes pour sélectionner le cycle de lavage et les options désirés. Le cycle de lavage sélectionné, les
options et la durée totale du cycle s’afficheront à l’écran.
REMARQUE : La durée effective des cycles dépend du degré de saleté, de la température de l’eau et des options sélectionnées.
Le cycle peut être sélectionné même si la porte est ouverte. Pour démarrer le cycle, il faut absolument appuyer
sur le bouton START/CANCEL et fermer la porte en moins de 4 secondes.
AUTO Ce cycle détecte automatiquement le degré de saleté et règle le cycle de lavage en conséquence.
*Plage de temps : 1 heure 50 minutes - 5 heures 24 minutes.
INTENSE Ce cycle est destiné à la vaisselle et batterie de cuisine très sale, avec dépôts alimentaires séchés
ou cuits. Ce cycle convient aussi à la vaisselle de tous les jours. *Plage de temps : 2 heures 31
minutes - 5 heures 40 minutes.
NORMAL Ce cycle, destiné à un lavage quotidien, régulier et typique d’une pleine charge de vaisselle normalement
sale, est aussi économeen eau et en énergie. *Plage de temps : 1 heure 47 minutes - 5 heures 37
minutes. REMARQUE : Le cycle NORMAL a servi à évaluer l’efficacité énergétique de ce lave-vaisselle.
ONE
HOUR
Nettoyage et séchage rapides et pratiques. (La durée du cycle peut augmenter selon les réglages
personnalisés.) *Plage de temps : 1 heure – 3 heures 11 minutes.
CRYSTAL
Nettoie en toute sécurité les articles délicats en cristal et la verrerie fine. Ce cycle utilise des
températures plus basses pour éviter la corrosion et l’opacification, assurant ainsi que vos objets
précieux restent étincelants. *Plage de temps : 57 minutes – 3 heures 10 minutes.
CYCLES
PLUS** -
Appuyez
sur la
touche
pour faire
défiler les
réglages
PREPRINSE™ - Un rinçage rapide à l’eau qui déloge les résidus alimentaires et empêche qu’ils ne
durcissent sur la vaisselle, ce qui facilite leur nettoyage lors d’un lavage ultérieur. NE PAS utiliser
de détergent. Aucun détergent n’est distribué pendant le cycle de rinçage. *Plage de temps : 16 minutes
– 29 minutes.
HYDROSAVE™ - eFRQRPLVH]O¶HDXJUkFHjFHF\FOHHIILFDFH3DUIDLWSRXUOHVFKDUJHVOpJqUHPHQW
sales. *Plage de temps : 1 heure 44 minutes – 5 heures 29 minutes.
CASCADE PP - Conçu spécialement pour fonctionner en harmonie avec la formulation des
capsules Cascade Platinum Plus afin d’assurer un nettoyage efficace de la vaisselle. *Plage de
temps : 2 heures 37 minutes à 4 heures 4 minutes.
QUIET - 3URILWH]G¶XQIR\HUSDLVLEOHJUkFHjFHF\FOHGHODYDJHXOWUDVLOHQFLHX[SRXYDQWDWWHLQGUH
37 dBA. *Plage de temps : 3 heures 8 minutes – 6 heures 52 minutes.
CLEANING CYCLE - Gardez votre lave-vaisselle à son meilleur rendement. Ce cycle élimine
les accumulations, ce qui améliore la performance de nettoyage. *Plage de temps : 2 heures 26
minutes – 5 heures 45 minutes.
*
Les durées varient selon les options de lavage et de séchage sélectionnées. REMARQUE : Si la température
de l’eau entrante est trop basse, la fonction Détection d’eau Froide peut ajouter jusqu’à 11 minutes de
temps supplémentaire.
**
Disponible sur tous les modèles, mais peut être accessible uniquement par l’entremise d’un appareil connecté via
l’application SmartHQ.
COMMENT DÉMARRER
Les caractéristiques et l’apparence des appareils varient tout au long de ce manuel selon les modèles
UTILISER LE LAVE-VAISSELLE
1
2
3
4
49-4000323 Rev 1
7
COMMENT DÉMARRER
UTILISER LE LAVE-VAISSELLE
5
Sélectionner les options
DELAY HOURS Retarde le démarrage d’un cycle de lavage d’une durée allant de 1 à 12 heures. Touchez
la commande DELAY HOURS, sélectionnez le nombre d’heures, touchez une fois la
commande START/CANCEL (Démarrer) et fermez la porte pour lancer le décompte. Le lave-
vaisselle commencera à fonctionner une fois le délai expiré.
PRE SOAK
(Prétrempage)
Utilisez cette option pour améliorer la performance de lavage en présence de saletés
tenaces ou incrustées. REMARQUE : Cette option peut ajouter jusqu’à 30 minutes à la
plupart des cycles. Cependant, elle réduira la durée du cycle INTENSE.
WASH TEMP NORMAL - Cette option (certains modèles) sert pour la vaisselle normalement sale et
optimise la performance du lavage tout en économisant l’énergie.
BOOST (Lavez boost temp) - Cette option augmente la température pour faciliter le lavage
de la vaisselle très sale et augmentera la durée du cycle de 20 à 50 minutes. L’option peut
être activée ou désactivée pendant le cycle de lavage. Cette option améliorera également la
performance de séchage sur certains cycles.
SANITIZE (Lavez désinfecter temp) - Cette option augmente la température de l’eau lors
du rinçage final afin de désinfecter la vaisselle et peut augmenter la durée du cycle de 60
minutes. La durée du cycle variera selon la température de l’eau d’admission.
REMARQUE : Cette option est contrôlée en fonction de critères de désinfection. Si le cycle
est interrompu pendant ou après l’étape du lavage principal, ou si la température de l’eau
d’admission est si basse qu’un lavage adéquat ne peut être obtenu, il se peut que les critères
de désinfection ne soient pas atteints. Dans ce cas, le voyant Sanitized ne s’allumera pas à la
fin du cycle. L’utilisation de cette option modifiera le cycle pour satisfaire à la Section 6 de la
Norme NSF 184 relative au délogement de la saleté et à l’efficacité de la désinfection.
REMARQUE : Les lave-vaisselle domestiques homologués ne sont pas destinés aux
établissements alimentaires du commerce.
BOTTLE
JETS (Jets de
bouteille)
Cette option augmente la durée d’activation des jets pour bouteilles et peut ajouter jusqu’à
23 minutes de la durée du cycle. Utilisez cette option pour laver les bouteilles pour bébé qui
vont au lave-vaisselle mais s’avèrent difficiles à nettoyer, les bouteilles de sports, les tasses
à café hautes, etc. Consultez les recommandations d’utilisation dans la section Chargement
du lave-vaisselle.
DRY OPTIONS
(OPTIONS DE
SÉCHAGE)
OFF - Désactive l’option de séchage. La vaisselle sèche naturellement à l’air et l’énergie est
économisée. Ouvrez la porte du lave-vaisselle pour accélérer le séchage.
FAST (Rapide) - Une option de séchage rapide offerte uniquement avec le cycle ONE
HOUR (Une heure).
NORMAL - Active l’option de séchage pour la vaisselle de tous les jours. Cette option peut
prolonger la durée du cycle de 50 à 90 minutes. REMARQUE : La fonction NORMAL dry
(Séchage normale) a été utilisée pour évaluer l’efficacité énergétique de ce lave-vaisselle.
MAX - Cette option améliorera le rendement du lave-vaisselle pour les articles difficiles à
sécher. Ajoute jusqu’à 1 heure 45 minutes.
WASH ZONES
(Zones de lavage)
La sélection de la zone de lavage supérieure ou inférieure dirigera le lavage sur un panier
seulement. La durée du cycle sera ainsi raccourcie et l’énergie sera économisée. Cette
option doit être utilisée lorsque la vaisselle est placée sur un seul panier.
REMARQUE : Option disponible uniquement avec un appareil connecté via l’application
SmartHQ.
CONTROL LOCK
(Commande de
verrouillage)
Vous pouvez verrouiller les commandes pour empêcher que des sélections ne soient
effectuées. Vous pouvez aussi verrouiller les commandes après le démarrage d’un cycle
pour empêcher une modification. Par exemple, cette option empêchera le démarrage
accidentel du lave-vaisselle lorsqu’un enfant appuie sur des touches par inadvertance.
REMARQUE : Option disponible uniquement avec un appareil connecté via l’application
SmartHQ.
49-4000323 Rev 1
8
Démarrer le lave-vaisselle
Start (Démarrer)
Ouverte la porte pour sélectionner les options désirées. Appuyez sur la touche START/CANCEL
et et fermez la porte en moins de 4 secondes pour démarrer le cycle
ou débuter le décompte de
l’option DELAY HOURS. Le cycle de lavage
commencera peu de temps après la fermeture de
la porte. L’affichage s’éteindra
si la porte demeure ouverte plus de deux minutes. Pour activer
l’affichage, fermer ou ouvrir la porte, ou encore toucher à n’importe quelle touche.
Interrupt
ou Pause
(Interruption ou
pause)
Pour interrompre un cycle ou faire une pause, ouvrez la porte lentement. L’ouverture de
la porte occasionnera une pause dans le cycle. Le lave-vaisselle émettra un bip à chaque
minute pour vous rappeler de fermer la porte. Pour redémarrer ou poursuivre le cycle,
appuyez sur START/CANCEL puis fermez la porte dans les 4 secondes.
Cancel (Annuler) Pour annuler un cycle de lavage, maintenir une pression sur la touche START/CANCEL
bouton 3 secondes puis fermer la porte. Le lave-vaisselle se vidangera, émettra un bip, et le
voyant du cycle de lavage s’éteindra.
Voyants et sonorités des indicateurs de cycle
Cycle Sanitized
(Hygiénique)
Voyant allumé à la fin du cycle lorsque Sanitize Temp a été sélectionné et que le lave-
vaisselle a satisfait aux critères de désinfection. Consultez la rubrique Sanitize Temp pour
une description complète de l’option.Fermer la porte ou appuyer sur n’importe quelle touche
éteindra le voyant.
Cycle Complete
(Cycle Terminé)
Ce voyant s’allume lorsque le cycle de lavage est terminé. Il reste allumé pour rappeler que
la vaisselle est propre. Le voyant s’éteindra dès l’ouverture de la porte.
Low Rinse Aid
(Faible niveau
du produit de
rinçage)
Ce voyant s’allume lorsque la quantité de produit de rinçage est faible ou nulle. Consultez la
rubrique Utilisation d’un produit de rinçage. Pour éteindre le voyant, touchez la commande
Pre-Soak 5 fois bouton 5 secondes. Répétez cette manoeuvre pour rallumer le voyant Low
Rinse Aid.
Cycle Status
(Statut du cycle)
Le voyant sur le devant de la porte changera de couleur pour indiquer l’état d’avancement du
lavage. Durant le cycle de lavage, le voyant sera de couleur ambre jaune. Une fois le cycle de
lavage terminé, le voyant passe au blanc.
Sounds (Sons) Le lave-vaisselle émettra un bip pour indiquer la fin d’un cycle, une pression de touche ou
l’ouverture de la porte. Les sons peuvent être coupés dans l’application SmartHQ sous les
paramètres du produit.
REMARQUE : Cette option est offerte uniquement si le lave-vaisselle est connecté au WiFi
et jumelé à l’application SmartHQ.
Sabbat/Door
Wake Up
Mode (Mode
d’activation de la
porte)
Pour activer cette option, maintenez enfoncées les touches AUTO et WASH TEMP (Température
de lavage) pendant 5 secondes; un compte à rebours s’affichera à l’écran. En mode activé,
l’affichage de commande, les sons de commande et les lumières intérieures ne réagiront
pas à l’ouverture ou à la fermeture de la porte. Ce mode peut être utilisé lors de certaines
fêtes religieuses, telles que le sabbat.
Pour désactiver cette option, maintenez n’importe quelle touche enfoncée pendant 5
secondes; le message SABBATH MODE DISABLED (mode sabbat désactivé) s’affichera.
COMMENT DÉMARRER (SUITE)
UTILISER LE LAVE-VAISSELLE
6
7
49-4000323 Rev 1
9
COMMUNICATION AVEC L’APPAREIL - WiFi Connect
UTILISER LE LAVE-VAISSELLE
Votre lave-vaisselle est doté de la technologie Monogram
WiFi Connect. Une carte de communication pour
réseau WiFi est intégrée au produit afin d’établir une
communication à distance avec votre téléphone intelligent
afin de surveiller, commander et recevoir des notifications.
1) Utilisez le code QR pour télécharger l’application
SmartHQ et y accéder, ou rendez-vous sur :
monogram.ca/fr/connectez-votre-cuisine.htm
2) Suivez les instructions de l’application pour connecter
votre lave-vaisselle
Visitez le site monogram.ca/fr/connectez-votre-cuisine.htm
pour en savoir plus au sujet des caractéristiques de
connectivité de votre appareil et pour déterminer la
compatibilité des applications avec votre téléphone
intelligent.
Aux États-Unis, visitez monogram.com/ownership/how-
to-guides/using-wifi.
Cet appareil est conforme à la Partie 15 des Règlements de la FCC. Son utilisation est soumise aux deux conditions
suivantes :
1. Cet appareil ne peut pas provoquer des interférences nuisibles, et
2. Cet appareil doit accepter toutes interférences reçues, y compris des interférences pouvant provoquer des opérations
non souhaitées.
AVIS : Tout changement ou modification non expressément approuvés par Monogram peut annuler le droit de
l’utilisateur à utiliser l’équipement.
49-4000323 Rev 1
10
UTILISER LE LAVE-VAISSELLE
LAMPES INTÉRIEURES
Les LED lampes intérieures procurent une meilleure
visibilité lors du chargement et du déchargement. Ne
regardez pas directement dans les voyants lumineux. Elles
s’allument lorsque la porte s’ouvre et s’éteignent lorsqu’elle
est fermé. Les lampes s’éteignent au bout de 15 minutes
si la porte demeure ouvrir. Pour allumer les lampes de
nouveau, fermer puis réouvrir la porte.
Ne tentez pas de remplacer les lampes. S’il est
nécessaire de le faire, veuillez communiquer avec le
Monogram Preferred en composant le 888-880-3030.
TEMPÉRATURE DE L’EAU
La température de l’eau qui entre doit être supérieure à
120ºF (49ºC) et inférieure à 150ºF (66ºC) pour bien laver et
éviter tout dommage à votre vaisselle.
Vérifiez la température de l’eau à l’aide d’un
WKHUPRPqWUHjYLDQGHRXjSkWLVVHULH2XYUH]OHURELQHW
d’eau chaude le plus proche de votre lave-vaisselle,
placez le thermomètre dans un verre et laissez l’eau
couler dans le verre jusqu’à ce que la température
s’arrête de monter.
PRODUITS DE LAVAGE DE VAISSELLE RECOMMANDÉS
Monogram recommande les produits de haute qualité
suivants à utiliser dans ses lave-vaisselle :
L’utilisation de détergent Cascade® Platinum™
ActionPacs™ ou Finish® Quantum® Automatic
Dishwashing Detergent (détergent à vaisselle
automatique) est recommandé pour votre distributeur de
détergent manuel. Vous pouvez également utiliser les
détergents en poudre, liquide et gel, mais ils ne seront
peut-être pas aussi efficaces.
Pour votre distributeur d’agent de rinçage, Cascade®
Platinum™ Power Dry™ Rinse Aid ou Finish® Jet-Dry®
Rinse Aid.
PROTECTION CONTRE LES FUITES
Si une fuite est détectée, le lave-vaisselle se vidangera
et arrêtera le cycle. L’affichage indiquera « LEAK
DETECTED » (fuite détectée). Appelez un technicien.
49-4000323 Rev 1
11
UTILISER LE LAVE-VAISSELLE
UTILISATION D’UN PRODUIT DE RINÇAGE
Les agents de rinçage de haute qualité tels que le produit
de rinçage Cascade
®
Platinum™ Power Dry™ Rinse
Aid ou
Finish
®
Jet-Dry
®
Rinse Aid sont conçus pour une
meilleure efficacité au séchage et une protection contre
les taches et le film susceptibles de se former sur la
vaisselle, la verrerie, la coutellerie, la batterie de cuisine et
le plastique.
Remplissage du distributeur
Le distributeur de produit de rinÁage contient 104
ml
(3,5 oz) de produit de rinçage. Dans des conditions
normales de fonctionnement, cette quantité est suffisante
pour environ un mois - selon le réglage.
1
Assurez-vous que la porte du lave-vaisselle est
entièrement ouverte.
2
Ouvrez le couvercle du distributeur de produit de
rinçage.
3
Ajoutez lentement le produit de rinçage jusqu’à remplir
le contenant. Il se peut que vous deviez vous arrêter à
quelques reprises pour permettre la décantation.
REMARQUE : La fenêtre indicatrice ne s’allume pas.
4
Nettoyez le produit de rinçage renversé avec un linge
humide afin de prévenir la formation de mousse à
l’intérieur du lave-vaisselle
.
5
Fermez le couvercle du distributeur de produit de
rinçage
.
Dosage du produit de rinçage
Vous pouvez régler la quantité de produit de rinçage versée
au rinçage final. Si des taches de gouttes d’eau ou d’eau
dure subsistent sur la vaisselle après le cycle de séchage,
augmentez ce dosage.
Pour régler le dosage
Ouvrez le couvercle du distributeur de produit de rinçage ;
puis tournez le doseur dans le sens des aiguilles d’une
montre pour augmenter la quantité du produit de rinçage, et
dans le sens inverse des aiguilles pour réduire la quantité.
Indicator
window
Rinse
agent
adjuster
Clockwise to
reduce water
drops and hard
water spots
Counterclockwise
to reduce foaming
49-4000323 Rev 1
12
DISTRIBUTEUR DE DÉTERGENT
Le distributeur de détergent est situé au centre de la porte
du lave-vaisselle. Il comporte deux compartiments. Le
compartiment de lavage principal se trouve à l’intérieur
du distributeur de détergent. Pour l’ouvrir, appuyez sur
le bouton sur le côté du distributeur. Le compartiment
de pré-lavage se situe sur le couvercle du distributeur
de détergent. Utilisez le compartiment de pré-lavage
uniquement lorsque l’eau est extrêmement dure ou que
la vaisselle est très sale. Le compartiment de pré-lavage
n’est pas utilisé lorsque du détergent en pastille ou en
sachet est employé.
REMARQUE : N’obstruez pas le distributeur de détergent
en plaçant des vaisselle trop larges ou longs à proximité.
Vous pouvez utiliser un détergent pour lave-vaisselle
automatique en tablette, en sachet, en poudre, en
liquide ou en gel. Assurez-vous d’utiliser uniquement des
détergents spécifiquement étiquetés pour une utilisation
dans les lave-vaisselle automatiques. NE PAS utiliser de
détergent à vaisselle liquide pour lavage à la main dans
un lave-vaisselle automatique. L’utilisation de détergents
inappropriés entraînera la formation de mousse et un
lavage inefficace.
Les détergents doivent être entreposés dans un endroit
sec et dans leur contenant d’origine afin de prévenir la
perte d’efficacité. Placez le détergent dans le compartiment
juste avant de démarrer le lave-vaisselle, puis refermez
le couvercle. Le couvercle s’ouvrira pendant le cycle de
lavage.
REMPLISSAGE DU DISTRIBUTEUR DE DÉTERGENT
Nous vous recommandons d’utiliser un détergent de haute
qualité sous forme de tablette ou de sachet. Des essais
indépendants ont démontré que ce type de détergent est
très efficace dans le lave-vaisselle. Cascade
®
Platinum™
ActionPacs™ ou Finish
®
Quantum
®
Powerball
®
est un
exemple de ce type de détergent
. Cependant, certains détergents
à dose unique ne sont pas conçus pour des cycles plus
courts. Si vous rencontrez des problèmes de lavage avec ces
comprimés ou ces paquets, suivez les instructions ci-dessous :
Cycles de rinçage - NE PAS utiliser de détergents.
(Ces cycles sont conçus pour le rinçage de la vaisselle
uniquement, pas pour enlever la saleté.)
Cycles de lavage - Placez un
comprimé ou un paquet dans
le compartiment de lavage principal du gobelet à détergent
et fermez le couvercle du gobelet à détergent. (Ces
cycles sont conçus pour des sols plus difficiles et auront
probablement plus de remplissages / de drains que les
cycles plus courts. Si la tablette ou la dose est déposée
dans le compartiment de prélavage ou au fond du lave-
vaisselle, le détergent sera éliminé très rapidement et sera
donc inutilisé. Les performances de lavage seront alors
très mauvaises.
Si vous choisissez d’utiliser un détergent en poudre,
liquide
ou en gel, la quantité utilisée sera fonction de la
dureté et de la
température de votre eau ainsi que de
degré de salissure de vitre
vaisselle. Contactez votre
compagnie distributrice des eaux pour
obtenir des
informations sur la dureté de l’eau dans votre région.
La dureté de l’eau se mesure en grains par gallon.
Utilisez
cette information et le tableau ci-dessous
pour déterminer la
quantité de détergent à utiliser.
Appelez Monogram Preferred
le 800-661-1616 et demandez le numéro de pièces
WD01X10295.
Utilisez le tableau comme point de départ puis
ajustez la
quantité de détergent que vous utilisez. Utilisez juste assez
de détergent pour obtenir une
qualité de lavage adéquate.
L’utilisation de la quantité appropriée procurera une excellente
qualité de lavage
sans gaspiller de détergent ou attaquer la
verrerie.
L’utilisation de trop de détergent avec une eau trop douce
et/ ou trop chaude peut attaquer chimiquement votre
verrerie. Le « voile » qui en résulte affectera votre verrerie
en permanence. Cette situation est irréversible. Toutefois,
trop peu de détergent peut affecter les performances de
lavage.
N’UTILISEZ PAS DE
DÉTERGENT LIQUIDE
POUR LE LAVAGE DE
LA VAISSELLE À LA MAIN
REMARQUE : Si vous utilisez un détergent qui n’est pas
conçu pour les lave-vaisselle, il se formera de la mousse
à l’intérieur de l’appareil. Pendant le fonctionnement, cette
mousse sortira par les évents de l’appareil et s’écoulera sur
le plancher de cuisine.
Comme bon nombre de contenants de détergent se
ressemblent, rangez le détergent pour lave-vaisselle à part
de vos autres produits nettoyants. Montrez le bon détergent
à toute personne susceptible d’utiliser le lave-vaisselle, ainsi
que l’endroit où vous le gardez.
Même si l’utilisation d’un détergent non conçu pour les lave-
vaisselle automatiques ne risque pas de causer
des dommages
permanents à votre appareil, votre vaisselle ne sera pas
aussi propre.
Pré-lavage
Lavage
principal
Produit de
rinçage
Push /
coulisser
pour
fermer
Nombre de
grains/gal.
Niveau de compartiment(s) de
détergent à remplir
Moins de 4 Remplir le compartiment au 1/3
4 à 8 Remplir le compartiment au 2/3
8 à 12 Remplir le compartiment complètement
Plus de 12 Remplissez le compartiment de lavage
principal et celui du pré-lavage
UTILISER LE LAVE-VAISSELLE
Distributeur
de détergent
49-4000323 Rev 1
13
CHARGEMENT DU LAVE-VAISSELLE
PANIER SUPÉRIEUR
Le panier supérieur est principalement destiné
aux verres, aux
tasses et aux soucoupes. Pour de meilleures performances
de lavage, inclinez tasse et ouvertures vitrées vers le
centre de la panier. Otros ítems tales como ollas, cacerolas y
platos pueden être placés
dans le panier supérieur. C’est
aussi un
endroit sûr pour les articles de plastique qui vont au
lave-vaisselle. Le panier supérieur peut être utilisé pour les
ustensiles aux dimensions spéciales. Les poêlons, les bols
à mélanger et d’autres articles de taille similaire doivent être
placés à l’envers pour un meilleur
résultat de lavage. Le
lave-vaisselle a un
dispositif de chauffage caché, de sorte que
les
éléments de vaisselle en plastique sécurité peut être
placée dans le panier inférieur.
IMPORTANT : Assurez-vous que les articles dans le panier
supérieur ne gênent pas le Troisième panier lors du
chargement ou déchargement.
IMPORTANT : Il est important de faire en sorte que les
articles ne dépassent pas du bas du panier ou du panier
à couverts pour ne pas gêner la rotation du bras gicleur
intermédiaire. Cette situation pourrait causer du bruit
pendant le fonctionnement et/ou un lavage de piètre
qualité.
Bottle Jets (Jets de bouteilles)
Le système Bottle Jets (Jets de bouteilles) est
l’endroit idéal pour placer les bouteilles pour
bébé, les bouteilles de sports allongées ou
d’autres articles allongés munis d’un orifice étroit.
Les pinces du système Bottle Jets maintiennent
les bouteilles dotées de petits orifices en place
de façon que les jets d’eau puissent atteindre
l’intérieur des bouteilles afin de nettoyer les zones
d’accès difficile. Les pinces peuvent être placées
ou retirées simplement en glissant l’orifice de la
pince sur le dessus de la buse.
Pour un lavage optimal, veuillez suivre les lignes directrices ci-dessous pour le chargement des paniers. Les
caractéristiques et l’apparence des paniers et du panier à couverts peuvent être différentes de celles de votre modèle.
Bouteille de sports
maintenu en place sur
un pince de Bottle Jets
(jets de bouteilles)
Bouteille de bébé
maintenu en place sous
pince de Bottle Jets (jets de
bouteilles)
Pince
Buse
Jets de bouteille
Push
Push
Panier
supérieur
Ajustement
Le panier supérieur permet un ajustement de 5
cm vers le haut ou le bas pour recevoir les gros
articles. Le panier supérieur peut être abaissé
en poussant les longs rabats de chaque côté du
panier. Cela vous permettra d’abaisser le panier
(voir l’illustration du panier supérieur). Pour
monter le panier, soulevez-le jusqu’à ce que le
panier se verrouille ene place.
Un panier supérieur
chargé peut être
plus lourd qu’il ne semble. Évitez de
soulever ou d’abaisser ce panier s’il
est chargé afin d’éviter les blessures
et d’endommager son contenu.
ATTENTION
Lid Station (Panier à couvercle)
Pour une plus grande souplesse de chargement,
le panier à couvercle peut être positionné en
haut ou en bas.
Le panier à couvercles est conçu pour fixer
les articles difficiles à placer tels que les
couvercles, les lames de mélangeur ou les
petits bols à sauce ou à trempette.
Tiges rabattables
Les tiges rabattables ajoutent de la flexibilité
supplémentaire pour le chargement des articles
de grande
taille ou difficiles à placer. Ces tiges
rabattables peuvent être
positionnées à la
verticale ou en position couchée.
49-4000323 Rev 1
14
8 couverts
-
Panier supérieur
10 couverts
-
Panier supérieur
CHARGEMENT DU LAVE-VAISSELLE
Pour un lavage optimal, veuillez suivre les lignes directrices ci-dessous pour le chargement des paniers.
PANIER SUPÉRIEUR (SUITE)
49-4000323 Rev 1
15
CHARGEMENT DU LAVE-VAISSELLE
Pour un lavage optimal, veuillez suivre les lignes directrices ci-dessous pour le chargement des paniers.
PANIER INFÉRIEUR
Le panier inférieur est destiné aux assiettes, aux
soucoupes et aux articles de batterie de cuisine. Les gros
DUWLFOHVWHOVTXHOHVOqFKHIULWHVHWOHVSODTXHVjSkWLVVHULH
doivent allser sur les côtés du panier. Si nécessaire, les
verres et les tasses de grande taille peuvent être placés
dans le panier inférieur pour optimaliser le chargement. Les
assiettes, les soucoupes et les articles similaires doivent
être placés entre les tiges dans la direction qui permet un
appui sûr.
REMARQUE : Ne placez pas les gros articles dans le panier
inférieur où ils risquent de bloquer les jets qui rincent le
distributeur de détergent.
Les tiges rabattables du panier inférieur peuvent être
placées à différents angles ou à plat afin de permettre
le chargement des articles de grande taille ou difficiles à
placer. L’orientation de la vaisselle dans le panier inférieur
peut être configurée selon vos préférences.
3 positions
d’angle ou
rabattement
complet
Les attaches
peuvent constituer
un risque d’étouffement pour les enfants
en bas âge si elles sont retirées du lave-
vaisselle. Gardez-les à l’écart des enfants.
AVERTISSEMENT
8 couverts
-
Panier inférieur
10 couverts
-
Panier inférieur
49-4000323 Rev 1
16
CHARGEMENT DU LAVE-VAISSELLE
Pour un lavage optimal, veuillez suivre les lignes directrices ci-dessous pour le chargement des paniers.
1
Sortez complètement le panier, soulevez la partie avant
du panier de manière à ce que les galets de roulement
du panier dépassent les crochets de blocage.
2
Continuez de tirer le panier jusqu’à ce que les galets de
roulement du panier dépassent les crochets de blocage.
3
Replacez le panier en alignant les galets de roulement
du panier sur les crochets de blocage et les rails du
panier – assurez-vous que les galets de roulement sont
bloqués sur le dessus des rails du panier.
TROISIÈME PANIER AMOVIBLE (MODÈLE ZDT800)
Le Troisième panier est l’endroit recommandé pour y
déposer l’argenterie et les ustensiles de plus grande taille.
REMARQUES IMPORTANTES :
Ŷ Évitez que la coutellerie faite de matériaux différents ne se
touche dans le Troisième panier. Autrement, cela pourrait
causer une décoloration de la coutellerie.
Ŷ Les plateau ne sont conçus que pour
servir dans le
Troisième panier
Monogram pour organiser
l’argenterie,
les ustensiles de cuisson et d’autres petits articles.
L’utilisation des plateau à d’autres fins risque de les
endommager ou
d’endommager des objets à leur contact.
Ŷ
Assurez-vous de fermer totalement le
Troisième panier
avant de pousser la porte du lave-vaisselle.
Pousser la
porte avec le panier partiellement
tiré peut endommager
le lave-vaisselle.
Le Troisième panier est aussi amovible pour permettre le placement de gros articles dans le panier supérieur :
Usez de prudence
lors du chargement, du
déchargement ou du transport des plateau à
argenterie ou à ustensiles. Les plateau peuvent
contenir des articles coupants ou lourds. La
chute d’articles ou d’un plateau peut causer des
blessures.
ATTENTION
Motifs de chargement facultatifs (Modèle ZDT800)
Pour retirer le Troisième panier à plateau
(Modèle ZDT800)
:
49-4000323 Rev 1
17
CHARGEMENT DU LAVE-VAISSELLE
Pour un lavage optimal, veuillez suivre les lignes directrices ci-dessous pour le chargement des paniers. Les caractéristiques
et l’apparence des supports, paniers, plateaux et paniers à ustensiles peuvent différer de votre modèle.
TROISIÈME PANIER AVEC COLLECTEUR DE LAVAGE (MODÈLE ZDT900)
Le troisième panier est l’emplacement recommandé pour
les ustensiles de table et les couverts, et comprend un
support à couverts intégré, un panier à ustensiles amovible
et un plateau à couverts amovible.
Le support à ustensiles intégré avec collecteur de
lavage n’est pas amovible du Troisième panier et sert
à contenir des cuillères de service, baguettes, spatules,
couverts, fouets, etc. Assurez-vous de ne pas superposer
les têtes des ustensiles.
Le panier à couverts est amovible et permet de placer
chaque couvert individuellement dans ses fentes. Lorsqu’il
est utilisé dans le lave-vaisselle, il doit être déposé sur le
support à ustensiles intégré.
Le plateau à couverts est amovible et permet de placer
chaque couvert individuellement dans ses fentes. Lorsqu’il est
utilisé dans le lave-vaisselle, il doit être inséré du côté droit du
Troisième panier. Il peut également être retiré pour créer un
espace supplémentaire pour les articles hauts dans le panier
supérieur. Pour le retirer, tirez complètement le Troisième
panier, saisissez les deux côtés et soulevez-le doucement
hors du panier. Pour le remettre en place, saisissez les deux
côtés et insérez-le fermement dans le panier en vous assurant
que la partie avant inclinée est orientée vers l’avant.
NOTES IMPORTANTES :
Ŷ Ne laissez pas des couverts de matériaux différents se
toucher dans le Troisième panier. Cela pourrait entraîner
une décoloration des couverts.
Ŷ Le support à ustensiles intégré, le panier à couverts et
le plateau à couverts doivent uniquement être utilisés
avec ce lave-vaisselle Monogram Troisième panier pour
contenir des ustensiles, couverts, ustensiles de cuisine
et autres petits articles. Toute autre utilisation pourrait
causer des dommages à ces accessoires ou à tout objet
en contact avec eux.
Ŷ Assurez-vous que le Troisième panier est complètement
fermé avant de fermer la porte du lave-vaisselle. Fermer
la porte alors que le panier est partiellement sorti pourrait
endommager le lave-vaisselle.
Faites attention lors du chargement,
du déchargement ou du transport
du panier à ustensiles et du plateau à ustensiles.
Ceux-ci peuvent contenir des objets tranchants ou
lourds. Si des objets tombent de ceux-ci ou si ceux-ci
sont échappés, des blessures pourraient survenir.
Contenant
de couverts
amovible
Plateau
amovible
pour
ustensiles
Support à
ustensiles intégré
(non amovible du
cadre)
Configurations de chargement optionnelles (modèle ZDT900)
ATTENTION
49-4000323 Rev 1
18
CHARGEMENT DU LAVE-VAISSELLE
Le Troisième panier est aussi amovible pour permettre le placement de gros articles dans le panier supérieur :
Pour retirer le Troisième panier (modèle ZDT900) :
1
Tirez le Troisième panier jusqu’à ce qu’il s’arrête. Retirez le
panier à ustensiles et le plateau à ustensiles droit. (Voir les
NOTES IMPORTANTES dans cette section Chargement
du lave-vaisselle.)
2
Tenez le rail latéral. Soulevez le panier intérieur,
poussez-le vers l’arrière, puis tirez-le vers le haut (à
l’avant et à l’arrière) afin de dégager les deux supports
du panier des deux montants du rail.
3
En maintenant le panier en position surélevée, répétez
l’opération de l’autre côté.
4
Une fois le panier retiré, poussez complètement les rails
latéraux vers l’arrière à l’intérieur du lave-vaisselle.
Pour remettre en place le troisième panier (modèle ZDT900) :
1
Tirez complètement les deux rails latéraux hors du lave-
vaisselle.
2
Tenez le rail latéral. Orientez le panier de façon à ce que
les fentes des supports de rail soient alignées au-dessus
des tiges du rail (avant et arrière), puis poussez les
supports du panier vers le bas sur les tiges du rail.
3
Tirez le panier vers l’avant et poussez-le vers le bas
pour fixer les deux supports du panier sur les deux
montants des rails.
4
En maintenant le panier en position surélevée, répétez
l’opération de l’autre côté. Assurez-vous que tous les montants
sont bien fixés dans leur emplacement final à l’arrière, en haut
des supports.
5
Remettez le panier à ustensiles et le plateau à ustensiles droit.
Retirez le
panier à
ustensiles
Retirez le
plateau à
ustensiles
Support à
ustensiles intégré
(non amovible du
cadre)
Tenez le rail latéral.
Soulevez le panier
intérieur, repoussez-
le vers l’arrière, puis
relevez-le.
Montant
de rail
Panier
Rail
Panier Rail
Assurez-vous que tous les
montants sont bien fixés dans
leur position finale à l’arrière
supérieur des supports.
Tenez le rail latéral.
Abaissez le panier intérieur,
tirez-le vers l’avant et poussez-le
vers le bas.
Support
de fente
de panier
49-4000323 Rev 1
19
CHARGEMENT DU LAVE-VAISSELLE
PANIER À USTENSILES
Placez les ustensiles dans les panier à ustensiles. Les objets
pointus, comme les fourchettes et les
couteaux,
peuvent être placés
avec les poignées vers le haut de façon à protéger vos mains. Pour
les meilleurs résultats
de lavage, placez les autres articles comme les
cuillères avec la poignée vers le bas. Évitez de regrouper les articles
afin de favoriser un lavage optimal. Lors du
chargement, répartissez
les articles uniformément dans le panier.
Les panier à ustensiles peuvent aussi servir pour les petits
articles, tels que cuillères à mesurer, suces de bouteille pour bébé,
capuchons de plastique ou porte-épis de maïs.
Les panier à ustensiles amovibles peuvent être fermés
pour contenir les petits articles.
IMPORTANT : Il est important de faire en sorte que les
articles ne dépassent pas du bas du panier ou du
panier à couverts pour ne pas gêner la rotation
du bras gicleur intermédiaire. Cette situation
pourrait causer du bruit pendant le fonctionnement
et/ou un lavage de piètre qualité.
Système de jets de pulvérisation
pour ustensiles
Le système de jets pour ustensiles cible les résidus
tenaces et incrustés et aide à séparer les cuillères et
les fourchettes imbriquées afin de garder vos ustensiles
impeccables, peu importe la façon dont vous chargez la
coutellerie. Pour un nettoyage optimal de la coutellerie,
l’utilisation des couvercles du panier à coutellerie est
toujours recommandée.
Ne retirez pas le système de jet d’eau pour ustensiles du panier
du lave-vaisselle.
Les ustensiles sont chargés à l’aide des couvercles du panier à ustensiles. Cela assure une excellente performance de lavage
des ustensiles. Ce mode de chargement empêche l’emboîtement et garantit que tous les articles sont lavés uniformément.
8 couverts - Panier à ustensiles 10 couverts - Panier à ustensiles
Système
de jets de
pulvérisation
pour
ustensiles
Assurez-
vous que les
languettes
à l’arrière
du panier à
ustensiles sont
accrochées au
fil supérieur du
panier inférieur
Couvercles
du panier à
ustensiles
49-4000323 Rev 1
20
PANNEAU DE LA PORTE
Avant de nettoyer le panneau avant de la porte, vérifiez de
quel type de panneau il s’agit. Vérifiez les deux dernières
lettres de votre numéro de modèle. Vous trouverez le
numéro de votre modèle sur la paroi gauche de la cuve,
tout juste à l’intérieur de la porte. Si votre numéro de
modèle se termine par les lettres SS, votre appareil est
doté d’un panneau de porte en acier inoxydable.
Si votre
numéro de modèle se termine par « II », alors il est doté
d’un panneau de porte intégré.
Veuillez suivre les directives ci-dessous pour nettoyer le
panneau de porte de votre modèle.
Panneau de porte en acier inoxydable (numéro de
modèle se terminant par SS)
Pour faire disparaître la rouille, le ternissement et les
petites imperfections, utilisez des nettoyants à l’acide
oxalique tels que Bar Keepers Friend Soft Cleanser™.
Utilisez uniquement un nettoyant liquide exempt d’abrasif
et frottez dans la direction des lignes de brosse à l’aide
d’une éponge douce humide. N’utilisez pas de cire ou de
produit à polir pour électroménagers sur l’acier inoxydable.
Pour faire disparaître d’autres imperfections ou
marques, utilisez le nettoyant Stainless Steel Magic ou
un produit similaire avec un linge doux humide. N’utilisez
pas de cire pour électroménagers, d’agents polissants, de
javellisants ni de produits chlorés sur l’acier inoxydable.
Vous pouvez commander le nettoyant pour acier
inoxydable auprès de GE Appliances Parts ou via votre
application SmartHQ.
Panneau de porte intégré (numéros de modèle se
terminant par II)
Il s’agit d’un panneau de porte personnalisé et vous
devez vous reporter aux recommandations du fabricant
d’armoires pour le nettoyage approprié.
ENTRETIEN ET NETTOYAGE
TABLEAU DE COMMANDE
Pour nettoyer le tableau de commande, utilisez un chiffon doux légèrement humide, puis asséchez-le.
L’INTÉRIEUR
Pour nettoyer et désodoriser votre lave-vaisselle, utilisez de l’acide citrique ou procurez-vous un nettoyant pour lave-
vaisselle de haute qualité.
PORTE INTÉRIEURE EN ACIER INOXYDABLE ET D’UN BAIN
L’acier inoxydable utilisé pour fabriquer la cuve et la porte
intérieure du lave-vaisselle procure la plus haute fiabilité
dans la gamme des lave-vaisselle Monogram.
Si la cuve et la porte intérieure du lave-vaisselle devaient
être rayées ou ébréchées dans le cours d’un usage normal,
elles ne rouilleront pas pour autant. Les dommages en
surface n’affecteront pas leur fonction et leur durabilité.
Votre lave-vaisselle est-il doté d’une coupure antirefoulement?
Une coupure antirefoulement protège votre lavevaisselle
contre les refoulements d’eau lors d’un blocage du renvoi.
Ce dispositif ne fait pas partie du lave-vaisselle. Il n’est
pas couvert par votre garantie. Puisque tous les codes de
plomberie n’exigent pas de coupures antirefoulement, il est
possible que vous n’ayez pas un tel dispositif.
Il est facile de nettoyer la coupure ntirefoulement.
1
Arrêtez le lave-vaisselle et enlevez le couvercle de la
coupure antirefoulement.
2
Enlevez le capuchon en plastique sous le couvercle et
nettoyez-le à l’aide d’un cure-dents.
3
Replacez le capuchon et le couvercle une fois la coupure
antirefoulement nettoyée.
Si les codes locaux n’exigent pas d’espace d’air, le support
de boucle de drainage élevée est fourni comme solution de
rechange pour créer un espace d’air, permettant d’acheminer et
de fixer solidement une boucle de drainage élevée sans la plier
à l’intérieur de l’armoire. Consultez les sections sur le drainage
dans les Instructions d’installation.
Vérifiez la coupure
antirefoulement dès que
votre lave-vaisselle ne se
vide pas bien.
Coupure
antirefoulement
Trou de montage
en trou de serrure
Enfilez le tuyau
dans le support
support de
boucle de
vidange
haute
49-4000323 Rev 1
21
ENTRETIEN ET NETTOYAGE
FILTRES
Inspectez et nettoyez les filtres régulièrement. Il importe de le faire tous les deux mois ou plus souvent selon l’usage. Le
besoin de nettoyer les filtres se remarque par une performance moindre de lavage ou lorsque la vaisselle semble rugueuse.
Assemblage de filtre ultra-fin
Pour nettoyer l’ensemble de Filtre Ultra-Fin, retirez le
panier inférieur. Tournez l’ensemble de Filtre Ultra-Fin
dans le sens antihoraire et le soulever pour le retirer pour
le nettoyer. Rincez le filtre à l’aide d’eau tiède savonneuse
et utilisez une éponge pour essuyer les particules
résistantes.
Pour les modèles avec un ensemble l’ensemble de
Filtre Ultra-Fin en 2 pièces avec un panier de filtre
supplémentaire pour les particules d’aliments, tournez le
panier de filtre dans le sens inverse des aiguilles d’une
montre pour le déverrouiller de l’ensemble de filtre Ultra-fin.
Voir les flèches directionnelles au bas du panier-filtre.
Tirez sur le panier-filtre pour le retirer de l’ensemble, jetez
toutes les particules d’aliments, rincez-le à l’eau chaude
savonneuse et utilisez une éponge pour éliminer les
particules tenaces.
Une fois nettoyé, replacez le filtre dans l’assemblage de
Filtre Ultra-Fin et tournez-le dans le sens des aiguilles
d’une montre pour le verrouiller.
Filtre fin
Pour nettoyer le Filtre fin (plaque grillagée plate), retirez le
panier inférieur. Retirez le Filtre ultra-fin.
Tournez chacune des deux tiges de retenue situées vers
le fond arrière de la cuve, et retirez le Filtre fin. Rincez le
filtre dans l’eau tiède savonneuse. L’utilisation de tampons
à récurer ou de brosses peut rayer le filtre. Utiliser une
brosse douce ou une éponge pour enlever la saleté rebelle
ou les dépôts de calcium laissés par l’eau dure. Une fois
nettoyé, replacez le filtre fin ou ultra-fin. Tournez les deux
tiges de retenue dans le sens horaire pour verrouiller en
place.
PROTECTION CONTRE LE GEL
Si vous laissez votre lave-vaisselle dans un endroit
non chauffé pendant l’hiver, demandez à un technicien
G¶HIIHFWXHUOHVWkFKHVTXLVXLYHQW
1
Enlever l’alimentation électrique du lave-vaisselle.
Enlever les fusibles ou déclencher les disjoncteurs.
2
Couper l’alimentation en eau et débrancher la conduite
d’alimentation en eau de l’électrovanne.
3
Vidanger l’eau de la conduite d’alimentation et de
l’électrovanne (utiliser un récipient pour recueillir l’eau).
4
Rebrancher la conduite d’alimentation en eau à
l’électrovanne de l’appareil.
Les tiges de retenue peuvent constituer un risque d’étouffement pour les enfants en
bas âge si elles sont retirées du lave-vaisselle. Gardez-les à l’écart des enfants.
AVERTISSEMENT
L’ensemble de Filtre Ultra-Fin en 2 pièces avec panier
de filtre supplémentaire (sur certains modèles)
Filtro
Fino
Brazo
Rociador
Pivotes de
Retención
Filtro
Ultra Fino
49-4000323 Rev 1
22
Problème Causes Possibles Correctifs
Le voyant
d’état Start
clignote
La porte a été ouverte ou le
cycle a été interrompu.
Appuyez sur le bouton START/CANCEL une fois puis fermez la porte en moins
de 4 secondes pour démarrer le lave-vaisselle.
Appuyez une deuxième fois sur la touche START/CANCEL bouton que le lave-
vaisselle est en marche pour annuler le programme.
Le lave-
vaisselle fait
entendre
un signal
sonore (BIP)
toutes les 60
secondes
Ce signal vous rappelle que
vous avez ouvert la porte
du lave-vaisselle pendant le
fonctionnement. Le signal
se fera entendre usqu’à ce
que vous fermiez la porte
et
appuyez sur START/CANCEL.
Appuyez sur START/CANCEL et fermer la porte.
L’écran affiche
<< LEAK
DETECTED
>> (FUITE
DÉTECTÉE)
Éventuelle fuite est détectée Voir la section Utilisation du lave-vaisselle. Certains modèles sont équipés
de la détection des fuites et le cycle seront annulées si une fuite est détectée.
L’écran affichera << LEAK DETECTED >> (FUITE DÉTECTÉE). Contactez-nous
pour le service.
Un signal
sonore se
fait entendre
à la fin du
programme
Ce phènomène est normal.
Le lave-vaisselle fait
entendre deux signaux
sonores à la fin du.
Les sons peuvent être coupés dans l’application SmartHQ sous les paramètres
du produit.
REMARQUE : Cette option est offerte uniquement si le lave-vaisselle est
connecté au WiFi et jumelé à l’application SmartHQ.
La vaisselle et
les couverts
ne sont pas
propres
Filtre ultra-fin ou fin est
obstrué
Voir la section Entretien et nettoyage.
La tempèrature de l’eau est
trop basse
Assurez-vous que la tempèrature de l’eau qui alimente le lave-vaisselle est
correcte (Voir la section Utilisation du lave-vaisselle). Ouvrez le robinet d’eau
chaude situè le plus près du lave-vaisselle, puis laissez couler l’eau jusqu’à ce
que la tempèrature cesse de grimper. Mettez ensuite le lave-vaisselle en marche
et fermez le robinet. Vous aurez ainsi la certitude que l’eau qui alimente le lave-
vaisselle est chaude
Sélectionnez l’option WASH TEMP - BOOST ou SANITIZE
(Température de lavage – Boost ou Désinfection).
Faible pression d’eau
temporaire
Ouvrez un robinet. Le dèbit d’eau est-il plus faible que d’habitude? Si tel est le cas,
attendez que la pression revienne à la normale avant d’utiliser votre lave-vaisselle.
La pression d’eau normale du lave-vaisselle doit se situer en 20 et 120 lb/po2.
Coupure anti-refoulement ou
broyeur
Nettoyez la coupure anti-refoulement ou rincez le broyeur à dèchets
.
Chargement incorrect des
paniers
Assurez-vous que les articles de grande dimension ne bloquent pas le
distributeur dedètergent ou les bras gicleurs. Reportez-vous à la section
Chargement des paniers du lave-vaisselle.
Détergent donnant de
mauvais résultats
Utilisez des détergents de haute qualité tels que Cascade
®
Platinum™
ActionPacs™ ou
Finish
®
Quantum
®
Automatic Dishwashing Detergent
(détergent à vaisselle automatique)
.
Fuite détectée
Voir la section Utilisation du lave-vaisselle. Certains modèles sont équipés
de la détection des fuites et le cycle seront annulées si une fuite est détectée.
L’écran affichera << LEAK DETECTED >> (FUITE DÉTECTÉE). Contactez-nous
pour le service.
Taches et
pellicule sur
les verres et
les couverts
Eau extrêmement dure Utilisez des agents de rinçage de haute qualité tels que l’agent de rinçage
Cascade
®
Platinum™ Power Dry™ Rinse Aid ou Finish
®
Jet-Dry
®
Rinse Aid
pour faire prévenir les taches et prèvenir la formation d’une pellicule.
Si l’eau est très dure, un adoucisseur peut s’avérer nécessaire.
Basse température de l’eau Assurez-vous que la tempèrature de l’eau atteint au moins 49 °C (120 °F).
Le lave-vaisselle est mal ou
trop chargé
Placez la vaisselle dans l’appareil de la façon indiquèe à la section Chargement
des paniers du lave-vaisselle.
Détergent en poudre trop
vieux ou humide
Utilisez du dètergent frais. UUtilisez des détergents de haute qualité tels que
Cascade
®
Platinum™ ActionPacs™ ou Finish
®
Quantum
®
Automatic
Dishwashing Detergent (détergent à vaisselle automatique)
.
Distributeur de produit de
rinçage vide
Remplissez avec des agents de rinçage de haute qualité tels que l’agent de rinçage
Cascade
®
Platinum™ Power Dry™ Rinse Aid ou Finish
®
Jet-Dry
®
Rinse Aid.
Trop peu de détergent
ou détergent donnant de
mauvais résultats.
Assurez-vous d’utiliser une quantité correcte de détergent reconnu.
Économisez du temps et de l’argent! Consultez les tableaux des pages suivantes, et vous n’aurez peut-être pas à appeler le service à la clientèle.
CONSEILS DE DÉPANNAGE
49-4000323 Rev 1
23
Économisez du temps et de l’argent! Consultez les tableaux des pages suivantes, et vous n’aurez peut-être pas à appeler le service à la clientèle.
CONSEILS DE DÉPANNAGE
Problème Causes Possibles Correctifs
Voile sur la
verrerie
Combinaison d’une eau
trop douce et de trop de
détergent
Ceci est une « attaque chimique » et est irréversible. Pour éviter ce phénomène,
utilisez moins de détergent si votre eau est douce. Lavez la verrerie sur le
programme le plus court possible.
Détergent sans phosphate
peu efficace
Voir Une pellicule blanche sur la verrerie, la vaisselle en et les surfaces
internes du lave-vaisselle en dans la section Dépannage.
Température de l’eau entrant
dans le lave-vaisselle est
supérieure à 150°F (66°C)
Ceci pour être une « attaque chimique ». Abaissez la température de l’eau.
Mousse dans
la cuve
Mauvais détergent Utilisez uniquement des détergents pour lave-vaisselle automatiques de haute
qualité pour éviter la formation de mousse. L’utilisation des Cascade
®
Platinum™
ActionPacs™ ou
Finish
®
Quantum
®
Automatic Dishwashing Detergent (détergent
à vaisselle automatique)
est approuvée dans tous les lave-vaisselles Monogram.
Pour faire disparaître la mousse de la cuve, ouvrez le lave-vaisselle et laissez-la
se
dissiper. Ouvrez la porte, appuyez sur START/CANCEL bouton 3 secondes, puis
fermez la porte
.
Renversement de produit de
rinçage
Essuyez immédiatement le produit de rinçage renversé.
Il reste du
détergent
dans les
distri-buteurs
La vaisselle ou des
ustensiles empêche l’accès
au compartiment à détergent
Repositionnez la vaisselle afin que l’eau provenant du bras inférieur puisse
atteindre le distributeur de détergent. Reportez-vous à la section Chargement
des paniers du lave-vaisselle.
Repositionnez les ustensiles longs ou l’argenterie lourde susceptible de bloquer
l’ouverture du couvercle du distributeur. Consultez la section Chargement du
panier à argenterie.
Ne pas placer de grands bols ou des pots directement dans le distributeur de
détergent.
Marques
noires ou gris
tres sur la
vaisselle
Frottement d’ustensiles en
aluminium sur la vaisselle
Faites dispara ces marques à l’aide d’un produit nettoyant abrasif doux.
La vaisselle
ne sèche pas
Basse température de l’eau Assurez-vous que la température de l’eau qui alimente le lave-vaisselle atteint au
moins 49 °C (120 °F).
Sélectionnez l’option
DRY OPTIONS - NORMAL (séchage normal) ou DRY
OPTIONS -
MAX (séchage maximal).
Sélectionnez les options
WASH TEMP - BOOST ou SANITIZE (Température de
lavage – Boost ou Désinfection).
Sélectionnez un cycle de lavage à température plus élevée, comme INTENSE
(Intense).
Le robinet d’eau chaude est
peut-être fermé
Assurez-vous que le robinet d’eau chaude (habituellement situé sous l’évier) est
ouvert.
L’option Max Dry (Séchage
maximal) n’a pas été
sélectionnée
Sélectionnez l’option DRY OPTIONS - MAX (séchage maximal) pour améliorer le
rendement du séchage.
Du temps de séchage
supplémentaire est requis
Laissez la porte fermée une fois le voyant Clean (Propre) allumé pour laisser
le ventilateur fonctionner durant un délai supplémentaire de 90 minutes.
REMARQUE : Si vous ouvrez la porte, ce délai supplémentaire sera annulé.
Le panneau
de
commande
a réagi
aux
entrées,
mais le lave-
vaisselle ne
s’est jamais
rempli d’eau
La porte n’est peut-être pas
totalement fermée
Assurez-vous que le robinet d’eau (normalement sous l’évier) soit ouvert.
Le robinet d’eau est
peut-être fermé
Assurez-vous que le robinet d’eau (normalement sous l’évier) soit ouvert.
Flotteur d’inondation peut
être coincé
Retirez le filtre ultra-fin et tapoter sur la pièce sous le filtre ultra fine qui ressemble
à une salière. Remplacez le filtre.
49-4000323 Rev 1
24
Problème Causes Possibles Correctifs
Taches à
l’intérieur de la
cuve
Pellicule blanch tre sur les
surfaces internes – dépùts
de minéraux causés par
l’eau dure
Monogram recommande des agents de rinçage de haute qualité tels que
l’agent de rinçage Cascade
®
Platinum™ Power Dry™ Rinse Aid ou Finish
®
Jet-Dry
®
Rinse Aid pour empêcher la formation de dépùts de minéraux
causés par l’eau dure.
De façon alternative, pour nettoyer votre lave-vaisselle, vous pouvez utiliser de
l’acide citrique ou acheter un nettoyant pour lave-vaisselle de haute qualité.
Le lave-vaisselle
ne fonctionne
pas
Un fusible est grillé ou le
disjoncteur est déclenché
Remplacez le fusible ou réenclenchez le disjoncteur. Débranchez tous les
autres électroménagers du circuit
.
L’alimentation électrique est
coupée
Dans certaines installations, l’alimentation électrique du lave-vaisselle est
commandée par un interrupteur mural, souvent placé à cùté de l’interrupteur du
broyeur à déchets. Assurez-vous que l’interrupteur est à ON (Marche).
Les commandes sont
verrouillées
Déverrouillez les commandes. Voir la section Pour démarrer
.
Éventuelle fuite est détectée
Modèles sont équipés de la détection des fuites et le cycle seront annulées
si une fuite est détectée. L’écran affichera << LEAK DETECTED >> (FUITE
DÉTECTÉE). Contactez-nous pour le service.
La séquence de Start
appropriée n’a pas été suivie
Voir la section Utilisation du lave-vaisselle.
Les voyants
du tableau de
commande
s’éteignent
lorsque vous
réglez les
commandes
Délai trop long entre les
choix des touches
Vous avez un délai de 30 secondes pour appuyer sur chaque touche. Pour
allumer à nouveau le tableau de commande, appuyez sur une touche ou
déverrouillez, puis verrouillez la porte.
Il reste de l’eau
propre au fond
de la cuve
La coupure anti-refoulement
est obstruée.
Nettoyez la coupure anti-refoulement. Voir la section Entretien et nettoyage
Boucle de drainage
secondaires ou la coupure
anti-refoulement n’est pas
installé
Reportez-vous aux instructions d’installation pour l’installation du tuyau
d’évacuation adéquat.
Il reste de l’eau
au fond
de la
cuve
Le renvoi est bloqué Si vous avez une coupure anti-refoulement, nettoyez-la. Voir la section
Entretien et nettoyage.
Si l’eau du lave-vaisselle se vide dans un broyeur à déchets, faites fonctionner
le broyeur pour le dégager.
Vérifiez si l’évier de votre cuisine se vide correctement. S’il ne se vide pas,
vous aurez peut-être besoin d’un plombier.
Vapeur Ceci est normal De la vapeur s’échappe de l’évent pendant le lavage, le séchage et la vidange
de l’eau. Elle est nécessaire pour le séchage.
Le voyant
Cycle Sanitized
(Hygiénique)
ne s’allume
pas à la fin du
programme
(programme
Sanitize Temp
seulement)
Vous avez ouvert la porte
et le programme a été
interrompu pendant lou
après le cycle de lavage
principal
Il ne faut pas interrompre le programme pendant ou après le cycle de lavage
principal.
La température de l’eau qui
alimente le lave-vaisselle est
trop basse
Augmentez le réglage du chauffe-eau pour que la température de l’eau varie
entre
. 49 °C (120 °F) et 66°C (150 °F).
Économisez du temps et de l’argent! Consultez les tableaux des pages suivantes, et vous n’aurez peut-être pas à appeler le service à la clientèle.
CONSEILS DE DÉPANNAGE
49-4000323 Rev 1
25
Économisez du temps et de l’argent! Consultez les tableaux des pages suivantes, et vous n’aurez peut-être pas à appeler le service à la clientèle.
CONSEILS DE DÉPANNAGE
Problème Causes Possibles Correctifs
Bruit Bruits de fonctionnement
normaux:
Ouverture du distributeur de
détergent
Entrée de l’eau dans le lave-
vaisselle
Arrêt et mise en marche du
moteur à différents moments
pendant le programme
Les bras gicleurs démarrent
et s’arrêtent à différents
moments.
Bruit de la pompe pendant la
vidange de l’eau
La pompe de vidange
démarre et s’arrête à
différents moments
Max Dry Fan (Ventilateur de
séchage maximal)
Tous ces bruits sont normaux. Aucun correctif n’est requis.
Bruit causé par la vaisselle
lorsque le bras gicleur
tourne
Assurez-vous que les articles sont bien placés dans les paniers. Reportez-
vous à la section Chargement des paniers du lave-vaisselle.
Les ustensiles frottent
bruyamment contre la porte
pendant le lavage.
Les ustensiles de grande taille peuvent être placés dans le panier supérieur
pour éviter qu’ils percutent contre la porte intérieure durant le cycle de lavage.
Une pellicule
blanche sur
la verrerie, la
vaisselle et les
surfaces internes
du lave-vaisselle
Ce problème est
probablement par une
qualité détergent lave-
vaisselle sans phosphate
bas
Pour éliminer le film blanc, faites passer votre vaisselle dans un cycle de
lave-vaisselle avec de l’acide citrique ou un nettoyant pour lave-vaisselle de
haute qualité. Placez dans le lave-vaisselle, la verrerie et la vaisselle propres
mais recouvertes de la pellicule blanche. Ne mettez pas l’argenterie et les
autres articles métalliques dans le lave-vaisselle. Faites fonctionner le lave-
vaisselle sans détergent. La verrerie, la vaisselle et les surfaces intérieures
du lave-vaisselle devraient ressortir propres. Un rinçage au vinaigre peut
également être utilisé. Versez 1 tasse de vinaigre dans le lave-vaisselle aprés
ouverture du compartiment à détergent et laissez le lave-vaisselle terminer le
programme.
L’utilisation d’agents de rinçage de haute qualité tels que l’agent de rinçage
Cascade
®
Platinum™ Power Dry™ Rinse Aid ou Finish
®
Jet-Dry
®
Rinse
Aid
peut aider à minimiser la formation de cette pellicule. De plus, l’utilisation
de détergents de haute qualité tels que Cascade
®
Platinum™ ActionPacs™
ou
Finish
®
Quantum
®
Automatic Dishwashing Detergent (détergent à
vaisselle automatique) qui peut éviter la formation de cette pellicule.
De l’air se fait
sentir sur mes
jambes lorsque je
me tiens devant
le lave-vaisselle
pendant un cycle
Ceci est normal. N’interrompez pas le cycle. Aucune action n’est requise.
49-4000323 Rev 1
26
GARANTIE DE LAVE-VAISSELLE MONOGRAM
Agrafez votre facture ou votre chèque annulé ici. Vous avez besoin d’une preuve d’achat original pour obtenir du service sous garantie.
QU’EST-CE QUI EST COUVERT - Depuis la date d’achat original
Deux Ans
Toute pièce du lave-vaisselle qui tombe en panne à cause d’un vice de matériau ou de main-d’œuvre. Pendant cette deux ans de garantie
limitée, Monogram fournira, gratuitement, toute la main-d’œuvre et le service à la maison pour remplacer une pièce défectueuse.
Trois à Cinq Ans
La clayette du lave-vaisselle, si elle se rouille, ou le module de contrôle électronique, s’il tombe en panne à la suite d’un vice de
matériau ou de main-d’œuvre. Pendant cette trois à cinq ans de garantie limitée, vous serez responsable de tous les frais de main-
d’œuvre et de service à la maison.
À Vie
La cuve en acier inoxydable ou le joint de porte, s’il n’arrête pas l’eau à cause d’un vice de matériau ou de main-d’œuvre.
Pendant cette garantie limitée à vie, Monogram fournira également, gratuitement, toute la main-d’œuvre et le service à la maison
pour remplacer la pièce défectueuse.
Garante au Canada : MC Commercial Inc., Burlington, ON, L7L 6B2
Garante aux É.-U. : GE Appliances, a Haier company, Louisville, KY 40225
EXCLUSION DE GARANTIES IMPLICITES – Votre seul et unique recours est la réparation du produit selon les dispositions
de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de commercialité et d’adéquation à un
usage spécifique, sont limitées à une année ou à la période la plus courte autorisée par la législation.
CE QUI N’EST PAS COUVERT
• Les déplacements de service à votre maison pour vous
apprendre à utiliser ce produit.
• Une mauvaise installation, livraison ou un mauvais entretien.
• Le remplacement de fusibles ou le rebranchement de
disjoncteurs chez vous.
• Une panne du produit si vous l’avez mal utilisé, maltraité ou
utilisé à d’autres fins que celles auxquelles il est destiné, ou
si vous l’avez utilisé à des fins commerciales.
•
Tout dommage au produit occasionné par un accident, un
incendie, une inondation ou un acte indépendant de votre volonté.
• Tout dommage indirect ou consécutif occasionné par une
panne possible de cet appareil électroménager.
• Tout nettoyage ou entretien de l’appareil d’écart anti-retour
dans la conduite d’écoulement d’eau.
• Tout dommage occasionné après livraison, y compris tout
dommage occasionné par des articles tombant à terre.
•
Le service s’il est impossible d’avoir accès au produit pour ce faire.
• Les dommages au fini tels que la rouille ou les imperfections
de surface non signalées dans les 48 heures suivant la
livraison.
Au Canada (incluant la province de Québec) :
Cette garantie limitée s’étend à l’acheteur initial et à tous les propriétaires ultérieurs pour les produits achetés au Canada, y compris
au Québec, et qui sont destinés à un usage domestique au Canada, y compris au Québec. Toutefois, si le produit se trouve dans
une région où un réparateur agréé Monogram n’est pas disponible, vous pourriez être tenu de payer des frais de déplacement ou
de vous rendre dans un centre de service agréé Monogram.
Certains territoires, comme le Québec, interdisent l’exclusion ou la restriction des dommages collatéraux ou indirects. Cette garantie
limitée vous confère des droits légaux spécifiques ; vous pouvez également bénéficier d’autres droits qui varient d’une province
à l’autre, y compris au Québec. Pour en savoir plus sur vos droits légaux, adressez-vous à votre bureau régional ou provincial de
protection des consommateurs.
À l’intention des consommateurs québécois uniquement - Avis sur la garantie de disponibilité des pièces de
rechange, des services de réparation et des renseignements nécessaires à la réparation ou à l’entretien (art. 39
de la Loi sur la protection du consommateur) :
Veuillez noter que MC Commercial Inc. (« MC Commercial ») ne garantit pas, au sens de l’article 39 de la Loi sur la protection
du consommateur, RLRQ, c. P -40.1, et des articles 79.18 à 79.20 du Règlement d’application de la Loi sur la protection du
consommateur, RLRQ, c. P -40.1, r. 3, la disponibilité des pièces de rechange, des services de réparation ou des renseignements
nécessaires à l’entretien ou à la réparation des biens fabriqués, importés, annoncés ou vendus par MC Commercial.
Veuillez noter que MC Commercial Inc. continue d’offrir la garantie limitée du fabricant, telle qu’énoncée dans le manuel du propriétaire ou le guide
rapide. Cette garantie limitée diffère de la garantie légale de disponibilité énoncée à l’article 39 de la Loi sur la protection du consommateur.
Aux États-Unis :
Cette garantie est offerte à l’acheteur initial ainsi qu’à tout propriétaire subséquent pour les produits achetés pour un usage
domestique ordinaire dans les 48 états continentaux, à Hawaï ou à Washington, D.C.
Si le produit se trouve dans une région où le service par un réparateur autorisé Monogram n’est pas disponible, vous pourriez devoir
assumer des frais de déplacement ou être tenu d’apporter le produit à un centre de service autorisé Monogram pour l’entretien. En
Alaska, la garantie est identique, sauf qu’elle est LIMITÉE, car vous devez payer les frais d’expédition du produit vers l’atelier de
service ou les frais de déplacement du technicien à votre domicile.
Certains états n’autorisent pas l’exclusion ou la limitation des dommages accessoires ou indirects. Cette garantie vous accorde des droits
légaux spécifiques, et il se peut que vous ayez également d’autres droits qui varient d’un état à l’autre. Pour connaître vos droits légaux
dans votre état, consultez le bureau local ou d’état des affaires de la consommation ou le bureau du procureur général de votre état.
49-4000323 Rev 1
MANUAL DEL
PROPIETARIO
Lavaplatos empotrable
ESPAÑOL
En Estados Unidos - monogram.com
En Canadá - monogram.ca
Elevate Everything
™
The Art of After
™
2
ANOTE LOS NÚMEROS DE MODELO Y SERIE
Usted puede encontrar el número de modelo y de serie en la
pared de la bañera junto a la puerta.
Use estos números en cualquier correspondencia o llamadas al
servicio técnico relacionadas con su horno de pared.
Antes de enviar esta tarjeta, escriba estos números aquí:
Número de Modelo
Número de Serie
TABLE DES MATIÈRES
SOPORTE AL CLIENTE .....................................................................................3
INFORMACIÓN DE SEGURIDAD .............................................................................4
USAR EL LAVAVAJILLAS
Puesta en marcha ......................................................................................6
Comunicación del Electrodoméstico ........................................................................9
Protección contra pérdidas ...............................................................................10
Luces internas ........................................................................................10
Dispensadores ........................................................................................11
Carga del lavavajillas ...................................................................................13
CUIDADO Y LIMPIEZA ....................................................................................20
CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS ............................................................22
GARANTÍA ..............................................................................................28
SI RECIBE UNA LAVAPLATOS DAÑADO
Comuníquese inmediatamente con el distribuidor (o fabricante)
que le vendió el producto.
AHORRE TIEMPO Y DINERO
Antes de solicitar servicio técnico, consulte la sección Solución
de problemas al final de este manual.
Se enumeran causas de problemas menores de funcionamiento
que puede corregir usted mismo.
SI NECESITA SERVICIO TÉCNICO
Para obtener servicio técnico, consulte la página de SOPORTE
AL CLIENTE.
Estamos orgullosos de nuestro servicio y queremos que se
sienta satisfecho. Si por alguna razón no está conforme con el
servicio que recibe, puede seguir los dos pasos siguientes para
obtener ayuda adicional.
Para clientes en los EE. UU.:
EN PRIMER LUGAR, comuníquese con la gente que revisó su
aparato. Explique la razón de su disconformidad. En la mayoría
de los casos, esto solucionará el problema.
LUEGO, si aún no está conforme, escriba todos los detalles,
incluyendo su número de teléfono, a:
Gerente, Relaciones con Clientes
Monogram
Appliance Park
Louisville, KY 40225
Para clientes en Canadá:
PRIMERO, comuníquese con las personas que realizaron
el servicio a su electrodoméstico. Explique por qué no está
satisfecho. En la mayoría de los casos, esto resolverá el
problema.
A CONTINUACIÓN, si aún no está satisfecho, escriba todos los
detalles—including your phone number—a:
Gerente, Relaciones con el Consumidor
MC Commercial Inc.
1100 Burloak Dr. Suite 601
Burlington, ON L7L 6B2
49-4000323 Rev 1
3
SOPORTE AL CLIENTE
SITIO WEB DE MONOGRAM
¿Desea realizar una consulta o necesita ayuda con su electrodoméstico? ¡Intente a través del sitio Web de Monogram
las 24 horas del día, cualquier día del año! También puede comprar más grandiosos productos de Monogram y sacar
ventaja de todos nuestros servicios de soporte a través de Internet, diseñados para su conveniencia.
En los EE. UU.: monogram.com
En Canadá: monogram.ca/en
REGISTRE SU ELECTRODOMÉSTICO
¡Registre su electrodoméstico nuevo a través de Internet, según su conveniencia! Un registro puntual de su producto
permitirá una mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso de
surgir la necesidad. También puede enviar una carta en la tarjeta de inscripción pre impresa que se incluye con el
material embalado.
En los EE. UU.: ge.appliancesaccount.io/MyAccount/register-appliance
En Canadá: service.geappliances.ca/servicio
SERVICIO PROGRAMADO
El servicio de reparación de expertos de Monogram está a sólo un paso de su puerta. Conéctese a través de Internet y
programe el servicio a su conveniencia cualquier día del año.
En los EE. UU.: geappliances.com/ge/service-and-support/service.htm o llame al 800-444-1845 durante el horario de
atención comercial.
En Canadá: service.geappliances.ca/servicio o llame al 888-880-3030 durante el horario de atención comercial
CONECTIVIDAD REMOTA
Para recibir asistencia en relación a la conectividad de su red inalámbrica, visite nuestro sitio web en monogram.com/
ownership/how-to-guides/using-wifi.htm
En Canadá: Visite nuestro sitio web en monogram.ca/en/connected-kitchen
PIEZAS Y ACCESORIOS
Individuos calificados para realizar el servicio técnico de sus propios electrodomésticos podrán solicitar el envío de
piezas o accesorios directamente a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Ordene a través
de Internet durante las 24 horas del día.
En los EE. UU.: monogram.com/ownership/parts o llame al 800-444-1845 durante el horario de atención comercial.
En Canadá: Consulte el centro de servicio de MC COMMERCIAL INC. más cercano, visite nuestro sitio web en
service.geappliances.ca/servicio o llame al 800-661-1616 durante el horario de atención comercial.
Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier
usuario. Otros servicios técnicos generalmente deberán ser derivados a personal calificado del servicio técnico.
Se deberá tener cuidado, ya que una reparación indebida podrá hacer que el funcionamiento no sea seguro.
CONTÁCTENOS
Si no se encuentra satisfecho con el servicio que recibió de Monogram, comuníquese con nosotros a través de nuestro
sitio Web con todos los detalles, incluyendo su número telefónico, o escriba a: monogram.com/contact o llame al
800-444-1845 durante el horario de atención comercial.
En Canadá: Visite nuestro sitio web en monogram.ca/en/contact o llame al 888-880-3030 durante el horario de
atención comercial.
49-4000323 Rev 1
4
LEA Y GUARDE ESTAS INSTRUCCIONES
INFORMACIÓN IMPORTANTE DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR
ADVERTENCIA
Para su seguridad, siga las instrucciones de este manual a fin de
minimizar riesgos de incendio, explosión, descargas eléctricas, y para evitar daños en
su propiedad, lesiones personales o la muerte.
ADVERTENCIA
INSTALACIÓN Y MANTENIMIENTO ADECUADOS
Esta lavadora se deberá instalar y ubicar de acuerdo con las Instrucciones de Instalación antes de ser usada. Si
no recibió una ficha de Instrucciones de Instalación con su lavavajillas, podrá acceder a una visitando nuestro sitio
web en monogram.com. En Canadá, visite monogram.ca/en.
Ŷ &RQHFWHHOODYDYDMLOODVHOHFWURGRPpVWLFRDXQ
sistema de cableado de metal permanente con
conexión a tierra o se debe tender un conducto
para la conexión a tierra del equipo con los
conductores del circuito y conectado al terminal de
tierra del equipo o al conductor de suministro del
electrodoméstico.
Ŷ 8QDFRQH[LyQLQDSURSLDGDGHOFRQGXFWRUGHFRQH[LyQ
a tierra del equipo puede provocar riesgos de
descargas eléctricas. Consulte a un electricista
calificado o personal del servicio técnico si tiene
dudas de que el electrodoméstico se encuentre
conectado a tierra apropiadamente.
Ŷ /DVLQVWUXFFLRQHVGHWDOODGDVGHFRQH[LyQDWLHUUDVH
pueden encontrar en la sección “PREPARACIÓN
DEL CABLEADO ELÉCTRICO” de las Instrucciones
de instalación.
Ŷ 'HVKiJDVHGHIRUPDFRUUHFWDGHHOHFWURGRPpVWLFRV
y materiales de envío o embalajes descargados.
Ŷ 1RLQWHQWHUHSDUDURUHHPSOD]DUQLQJXQDSDUWHGHOD
cocina, a menos que se lo recomiende específicamente
en este manual. Cualquier otra reparación deberá ser
realizada por un técnico calificado.
Ŷ 8VHVyORHONLWGHFDEOHV:;;´R
:;;´RFDEOHVGXURVSDUDODFRQH[LyQ
eléctrica. Si no se siguen estas instrucciones, se
pueden producir riesgos de incendio y lesiones
personales.
Ŷ $ILQGHPLQLPL]DUODSRVLELOLGDGGHGHVFDUJDV
eléctricas, desconecte este electrodoméstico del
suministro de corriente antes de intentar cualquier
mantenimiento.
NOTA: Apagar el lavavajillas no desconecta el
electrodoméstico del suministro de corriente.
Le recomendamos que el servicio técnico de su
electrodoméstico sea realizado por un técnico calificado.
ADVERTENCIA
AL USAR SU LAVAVAJILLAS, SIGA LAS PRECAUCIONES
BÁSICAS, INCLUYENDO LO SIGUIENTE:
Ŷ 8VHHVWHHOHFWURGRPpVWLFRVyORSDUDVXSURSyVLWR
original, como se describe en el Manual del
Propietario.
Ŷ 8VHVyORGHWHUJHQWHVRDJHQWHVKXPHFWDQWHV
recomendados para use con un lavavajillas y
mantenga los mismos fuera del alcance de los
niños. El uso de un detergente que no esté diseñado
específicamente para lavavajillas hará que este
último se llene de agua con jabón.
Ŷ 8ELTXHDUWtFXORVSXQWLDJXGRVGHPRGRTXHQRKD\D
posibilidades de daños sobre el sellador de la puertal.
Ŷ &DUJXHORVFXFKLOORVSXQWLDJXGRVFRQORVPDQJRV
hacia arriba, a fin de reducir el riesgo de lesiones
por cortes.
Ŷ 1RODYHSURGXFWRVGHSOiVWLFRDPHQRVTXH
contengan una marca de seguridad en lavavajillas
o su equivalente. Cuando se trate de productos de
plástico que no estén marcados de esta manera,
consulte las recomendaciones del fabricante.
Ŷ 1RWRTXHHOHOHPHQWRGHFDOHIDFFLyQGXUDQWHR
inmediatamente después del uso.
Ŷ 1RXVHVXODYDYDMLOODVDPHQRVTXHWRGRVORVSDQHOHV
de cercamiento estén correctamente en sus lugares.
Ŷ 1RPDQLSXOHLQGHELGDPHQWHORVFRQWUROHV
Ŷ 1RDEXVHQRVHVLHQWHQRVHVRVWHQJDQLVHSDUH
sobre la puerta o la bandeja del plato del lavavajillas.
Ŷ $ILQGHUHGXFLUHOULHVJRGHLQFHQGLRVQRSHUPLWD
que los niños jueguen con, sobre o dentro de este
electrodoméstico en cualquier momento.
Ŷ 1RJXDUGHQLXVHPDWHULDOHVFRPEXVWLEOHV
incluyendo gasolina u otros líquidos o
vapores inflamables cerca de éste o de otros
electrodomésticos.
Ŷ /DVSLH]DVSHTXHxDVWDOHVFRPRORVVXMHWDGRUHVGH
estantes y los pivotes de retención de filtros, pueden
generar riesgos de asfixia en niños pequeños si son
retirados del lavavajillas. Mantenga los mismos fuera
del alcance de los niños pequeños.
49-4000323 Rev 1
5
LEA Y GUARDE ESTAS INSTRUCCIONES
INFORMACIÓN IMPORTANTE DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR
ADVERTENCIA
SEGURIDAD DEL CALENTADOR DE AGUA
Bajo ciertas condiciones, se podrá producir gas de hidrógeno en un calentador de agua que no fue usado por dos
semanas o más. EL GAS DE HIDRÓGENO ES UN EXPLOSIVO.
If the hot water has not been used for two or more weeks, prevent the possibility of damage or injury by turning
on all hot water faucets and allowing them to run for several minutes. Do this before using any electrical
appliance connected to the hot water system. This simple procedure will allow any built-up hydrogen gas to
escape. Since the gas is flammable, do not smoke, use an open flame, or use the appliance during this process.
PRECAUCIÓN
A FIN DE EVITAR LESIONES MENORES Y DAÑOS SOBRE LA
PROPIEDAD
Ŷ 'XUDQWHRGHVSXpVGHOFLFORGHODYDGRHVSRVLEOH
que los contenidos estén calientes al tacto. Tenga
cuidado antes de tomar los mismos.
Ŷ 6HGHEHUiHVWDUHVSHFLDOPHQWHDWHQWRVLHO
electrodoméstico es usado por niños o se encuentra
cerca de los mismos. No permita que los niños
jueguen alrededor del lavavajillas cerrar la puerta,
cerrar la bandeja superior, o mientras verticalmente
ajustando la rejilla superior debido a la posibilidad de
que sus dedos pequeños sean presionados.
Ŷ 3URGXFWRVTXHQRVHDQXWHQVLOLRVQRODYH
artículos tales como filtros electrónicos de limpieza
con aire, filtros de horno y brochas de pintura
en su lavavajillas. Se podrán producir daños,
descoloración o manchas sobre el lavavajillas.
Ŷ &DUJXHDUWtFXORVGHSOiVWLFROLYLDQRVGHPRGR
que no sean desplazados ni caigan al fondo del
lavavajillas – es posible que entren en contacto con
el calentador y sean dañados.
ADVERTENCIA
RIESGO DE QUE UN NIÑO QUEDE ATRAPADO
FORMA ADECUADA DE DESCARTAR EL LAVAVAJILLAS
Los lavavajillas tirados o abandonados son peligrosos…incluso aunque se conserven por “sólo unos pocos
días”. Si se deshará de su lavavajilla, siga las siguientes instrucciones a fin de evitar accidentes.
Ŷ 1RSHUPLWDTXHORVQLxRVMXHJXHQFRQHQRGHQWURGHpVWHRFXDOTXLHUHOHFWURGRPpVWLFRTXHKD\DGHVFDUWDGR
Ŷ 5HWLUHODSXHUWDGHOFRPSDUWLPLHQWRGHODYDGR
Ŷ 'HVFDUWHRUHFLFOHVXHOHFWURGRPpVWLFRGHDFXHUGRFRQODV5HJXODFLRQHV)HGHUDOHV\/RFDOHV&RPXQtTXHVH
con las autoridades locales para descartar o reciclar su electrodoméstico de forma ambientalmente segura.
Ŷ 7HQJDHQFXHQWDODVRSFLRQHVGHUHFLFODMHGHOPDWHULDOGHHPEDODMHGHVXHOHFWURGRPpVWLFR
AVISO
Ŷ Si el lavavajillas está conectado a un tomacorriente
de pared, asegúrese de que el interruptor esté
encendido antes del uso.
Ŷ 6LGHFLGHDSDJDUHOLQWHUUXSWRUHQWUHFLFORVGH
lavado, espere entre 5 y 10 segundos luego de
encender el interruptor antes de presionar Start
(Iniciar) para permitir que el control se inicie.
Ŷ 8VHVyORSROYRCascade
®
Platinum™ ActionPacs™
o
el detergente para lavavajillas Bodewell
,
detergentes
líquidos o agentes de enjuague recomendados
para uso
con un lavavajillas y mantenga los mismos fuera del
alcance de los niños. El Detergente para Lavavajillas
Automáticos Cascade
®
Platinum™ ActionPacs™
o
el
detergente para lavavajillas Bodewell
, y los
agentes de
enjuagues Cascade
®
Platinum™ Power Dry™
Rinse Aid
o Finish
®
Jet-Dry
®
Rinse Aid fueron aprobados
para su
uso en todos los lavavajillas de Monogram.
REQUISITOS ELÉCTRICOS
Asegúrese de que la conexión eléctrica y el tamaño
del cable sean los adecuados y que cumplan con el
&yGLJR1DFLRQDOGH(OHFWULFLGDG$16,1)3$±~OWLPD
edición, y con todos los códigos y ordenanzas locales.
Este electrodoméstico deberá contar con:
Ŷ 120V, 60Hz, CA - únicamente, 15 amperes o 20
amperes, suministro eléctrico con fusible.
Ŷ
El cableado deberá constar de 2 cables con tierra y
UHVLVWHQWHD))
Ŷ Si el suministro eléctrico provisto no cumple con
los requisitos anteriores, llame a un electricista
matriculado antes de proceder.
Se recomienda contar con:
Ŷ Un disyuntor y un fusible de retardo.
Ŷ Un circuito de empalmes individual correctamente
conectado a tierra.
49-4000323 Rev 1
6
Cargue el Lavavajillas
Para obtener mejores resultados con el lavavajillas, siga las pautas para la carga de los estantes que figuran
en la sección Carga de los estantes del lavavajillas. No se requiere enjuague previo sobre la suciedad normal
de comida. Raspe las suciedades duras, incluyendo huesos, palillos, pieles y semillas. Retire las verduras con
muchas hojas, restos de carne, y cantidades excesivas de grasa o aceite.
Agregue Detergente
Agregue la cantidad necesaria de detergente al dispensador de detergente. Utilice detergentes de alta calidad
como Cascade
®
Platinum™ ActionPacs™ o el detergente para lavavajillas Bodewell que se encuentra en
bodewell.com. Lea sobre el Dispensadores sección.
Agregue el Agente de Enjuague
Agregue agentes de enjuague de alta calidad como el agente de enjuague Cascade
®
Platinum™ Power Dry™
Rinse Aid o Finish
®
Jet-Dry
®
Rinse Aid
en el dispensador del agente de enjuague. Lea sobre el Dispensadores
sección. NOTA: El uso del abrillantador puede mejorar aún más el rendimiento del secado del lavavajillas.
Seleccione el Ciclo
Presione la tecla ON (Encendido) para activar los controles del lavavajillas. Presione las teclas correspondientes
para seleccionar el ciclo de lavado y las opciones deseadas. El ciclo de lavado seleccionado, las opciones y el
tiempo total del ciclo se mostrarán en la pantalla.
NOTA: Los tiempos del ciclo actual varían de acuerdo con el nivel de suciedad, la temperatura del agua, y las
opciones seleccionadas.
El ciclo puede ser seleccionado con la puerta en la posición abierta. Este ciclo no se iniciará hasta que el botón
START/CANCEL (Iniciar) sea presionado y la puerta sea cerrada dentro de los 4 segundos.
AUTO Este ciclo cuenta con un sensor automático del nivel de suciedad y ajusta el ciclo de lavado de
forma proporcional. *Rango de tiempo: 1 hora y 50 minutos – 5 horas y 24 minutos.
INTENSE
(Intenso)
Este ciclo se utiliza con platos, utensilios, cacerolas u ollas muy sucios y con suciedad seca u
horneada. Es seguro usar los platos que utiliza a diario con este ciclo. *Rango de tiempo: 2 horas y
31 minutos – 5 horas y 40 minutos.
NORMAL Este ciclo es para uso diario, regular o típico a fin de lavar totalmente una carga completa de
platos normalmente sucios y fue diseñado para ahorrar tanto agua como corriente. *Rango de
tiempo: 1 hora y 47 minutos – 5 horas y 37 minutos. NOTA: La función NORMAL se usó para
medir el nivel de eficiencia de la corriente de este lavavajillas.
ONE
HOUR
Limpieza y secado rápidos y convenientes. (El tiempo del ciclo puede aumentar con
configuraciones personalizadas.) *Rango de tiempo: 1 hora - 3 horas 11 minutos.
CRYSTAL
Limpia de manera segura el cristal delicado y la cristalería fina. Este ciclo utiliza temperaturas
más bajas para evitar el grabado y el empañamiento, asegurando que sus artículos valiosos
permanezcan relucientes. *Rango de tiempo: 57 minutos - 3 horas 10 minutos.
CYCLES
PLUS** -
Presione
la tecla
para
recorrer
las config-
uracione
PREPRINSE™ - Un enjuague rápido con agua que afloja los restos de comida y evita que se
endurezcan en los platos, facilitando su limpieza en un lavado posterior. No utilice detergente. El
detergente no se dispensa durante el ciclo de enjuague. *Intervalo de tiempo: 16 minutos - 29 minutos.
HYDROSAVE™ - Ahorre agua con este ciclo eficiente. Perfecto para cargas con suciedad ligera.
*Intervalo de tiempo: 1 hora 44 minutos - 5 horas 29 minutos.
CASCADE PP - Diseñado específicamente para funcionar en armonía con la formulación de
las cápsulas Cascade Platinum Plus para garantizar que la vajilla se limpie de manera eficaz.
*Intervalo de tiempo: 2 horas 37 minutos - 4 horas 4 minutos.
QUIET - Disfrute de un hogar tranquilo con este ciclo de lavado ultrasilencioso capaz de alcanzar
37 dBA. *Intervalo de tiempo: 3 horas 8 minutos - 6 horas 52 minutos.
CLEANING CYCLE - Mantenga su lavavajillas funcionando de la mejor manera. Este ciclo elimina
la acumulación, mejorando el rendimiento de limpieza. *Rango de tiempo: 2 horas 26 minutos - 5
horas 45 minutos.
* Los tiempos varían según las opciones de lavado y secado seleccionadas. NOTA: Si la temperatura del agua de
HQWUDGDHVGHPDVLDGREDMDODIXQFLyQ'HWHFFLyQGH$JXD)UtDSXHGHDxDGLUKDVWDPLQXWRVGHWLHPSRDGLFLRQDO
** Disponible en todos los modelos, pero puede estar accesible únicamente a través de un electrodoméstico
conectado mediante la aplicación SmartHQ.
PUESTA EN MARCHA
Las funciones y la apariencia variarán a través de este manual.
USAR EL LAVAVAJILLAS
1
2
3
4
49-4000323 Rev 1
7
PUESTA EN MARCHA
USAR EL LAVAVAJILLAS
5
Seleccione Opciones
DELAY HOURS
(Horas de
Retraso)
Retrasa el comienzo de un ciclo de lavado hasta entre 1 y 12 horas. Presione DELAY HOURS
(Horas de Retraso), para seleccionar la cantidad de horas, y luego presione START/CANCEL
(Iniciar) una vez y cierre la puerta para comenzar la cuenta regresiva. El ciclo comenzará
una vez que el tiempo asignado haya inalizado.
PRE SOAK
(Preremojo)
Utilice esta opción para mejorar el rendimiento de lavado con suciedad difícil o seca.
NOTA: Esta opción puede añadir hasta 30 minutos al tiempo de la mayoría de los ciclos.
Sin embargo, reducirá el tiempo para el ciclo INTENSE (Intenso).
WASH TEMP NORMAL - Esta opción (en algunos modelos) es para platos con suciedad normal, y
optimiza el rendimiento del lavado mientras se ahorra energía.
Boost (Aumento de la Temperatura de Lavado) - Esta opción incrementa la temperatura
para ayudar a lavar los platos con alto nivel de suciedad y incrementará el ciclo de tiempo
entre 20 y 50 minutos. Esta opción puede estar en On (Encendido) o Off (Apagado) durante
el ciclo de lavado. Esta opción también mejorará el rendimiento del secado en algunos ciclos.
SANITIZE (Temperatura de Lavado para Desinfectar) - Esta opción incrementa la
temperatura del agua en el enjuague final a fin de desinfectar su juego de platos pero puede
incrementar el ciclo de tiempo en 60 minutos. La duración del ciclo variará dependiendo de
la temperatura del agua entrante.
NOTA: Esta opción es monitoreada con relación a los requisitos de desinfección. Si el ciclo
es interrumpido durante o después de la parte del lavado principal o si la temperatura del
agua entrante es tan baja que no se puede lograr un nivel de calor adecuado del agua, es
posible que no se cumpla con las condiciones de desinfección. En estos casos, la luz de
Sanitized (Desinfectado) no se iluminará al final del ciclo. Utilizar esta opción modificará el
FLFORSDUDFXEULUORVUHTXLVLWRVGHOD6HFFLyQGHOD1RUPD16)SDUDODHOLPLQDFLyQGH
suciedad y eficiencia de la desinfección.
NOTA: Los lavavajillas residenciales certificados no podrán ser usados en establecimientos
de comidas con licencia.
BOTTLE JETS
(Jets de Botellas)
Esta opción incrementa el tiempo en que los chorros de la botella están activados y
puede añadir un máximo de 23 minutos para el tiempo de ciclo. Use esta opción para lavar
de forma segura en el lavavajillas objetos difíciles como biberones, botellas para deportistas,
tazas de café altas, etc. Consulte las recomendaciones de uso en la sección de Carga del
Lavavajillas.
DRY OPTIONS
(OPCIONES DE
SECADO)
OFF (Apagado) - Apaga la opción de secado. Los platos se secan con el aire en forma
natural y se ahorra energía. Abra la puerta del lavavajillas para acelerar el secado.
FAST (Rápido) - una opción de secado rápido disponible solo con el ciclo ONE HOUR (Una
hora).
NORMAL - Activa la opción para secar la vajilla de uso diario. Esta opción puede prolongar
la duración del ciclo de 50 a 90 minutos. NOTA: Se utilizó NORMAL dry (Secado normal)
para calificar la eficiencia energética de este lavavajillas.
MAX - Esta opción mejorará el rendimiento del lavavajillas para los artículos difíciles de
secar. Agrega hasta 1 hora 45 minutos.
WASH ZONES
(Áreas de
Lavado)
Seleccionar las Áreas de Lavado Superior o Inferior apuntará al lavado de un solo estante. Esto
acortará el tiempo del ciclo y ahorrará energía. Esta opción debería ser usada cuando los
platos sean colocados en un solo estante.
NOTA: Opción disponible únicamente con un electrodoméstico conectado a través de la
aplicación SmartHQ.
CONTROL LOCK
(Bloqueo del
Control)
Puede bloquear los controles para evitar que se haga cualquier selección. También puede
bloquear los controles luego de haber comenzado un ciclo, a fin de evitar cambios en el ciclo.
Por ejemplo: los niños no podrán iniciar de forma accidental el lavavajillas presionando los
botones cuando esta opción haya sido seleccionada.
NOTA: Opción disponible únicamente con un electrodoméstico conectado a través de la
aplicación SmartHQ.
49-4000323 Rev 1
8
Inicio del Lavavajillas
Start (Iniciar) Abierta la puerta para seleccionar las opciones deseadas. Presione el botón START/CANCEL
(Iniciar) y cierre la puerta dentro de los 4 segundos para iniciar el ciclo o comenzar la cuenta
regresiva de DELAY HOURS (Horas de Retraso). El ciclo de lavado comenzará en breve
luego de cerrar la puerta. La pantalla se apagará si la puerta permanece abierta durante
más de dos minutos. Para activar a pantalla, cierra y abra la puerta o presione cualquier
botón.
Interrupt
or Pause
(Interrupción o
Pausa)
Para interrumpir o pausar un ciclo de lavado, abra la puerta lentamente. Abrir la puerta hará
que el ciclo de lavado quede pausado. El lavavajillas emitirá pitidos cada un minuto para
recordarle que debe cerrar la puerta. Para reiniciar o
reactivar el ciclo, presione START/CANCEL
(Iniciar), y cierre la puerta dentro 4 segundos.
Cancel
(Cancelar)
Para cancelar un ciclo de lavado, mantenga presionado el botón START/CANCEL (Iniciar)
por 3 segundos y cierre la puerta. El lavavajillas se drenará, emitirá un pitido, y la luz del
FLFORGHODYDGRTXHGDUiHQ2))$SDJDGR
Luces y Sonidos del Ciclo Indicador
Cycle
Sanitized
(Desinfectado)
Se muestra al final del ciclo cuando la función
Sanitize Temp
(Temperatura de Lavado para
Desinfectar) haya sido seleccionada y el lavavajillas haya cumplido con los requisitos de
desinfección. Para una descripción completa de esta opción, lea
Sanitize Temp
(Temperatura
de Lavado para Desinfectar). Cerrar la puerta o presionar cualquier botón apagará la luz.
Cycle Complete
(Ciclo
completado)
Se muestra cuando un ciclo de lavado fue completado. La luz permanece en encendido
como recordatorio de que los platos están limpios. La luz se apagará cuando la puerta sea
abierta.
Low Rinse Aid
(Ayuda para
Enjuague Bajo)
Exhibido cuando el agente de enjuague esté en un nivel bajo o vacío. Consulte el Uso de un
Agente de Enjuague. Para apagar el indicador, presione el botón Pre-Soak (Preremojo) 5
veces dentro de los 5 segundos. Repita este proceso para volver a encender el indicador Low
Rinse Aid (Ayuda de Enjuague Bajo).
Cycle Status
(Estado del
Ciclo)
La luz indicadora sobre el frente de la puerta cambiará de color para indicar el estado del
lavado. Durante el ciclo de lavado, la luz indicadora será de color ámbar. Cuando el ciclo de
lavado esté completo, la luz cambiará a blanco.
Sounds
(Sonidos) El lavavajillas emitirá un sonido para indicar las finalizaciones de ciclos, presiones de
botones y la puerta entreabierta. Los sonidos pueden silenciarse mediante la aplicación
SmartHQ (SmartHQ) en la configuración del producto.
NOTA:2SFLyQGLVSRQLEOH~QLFDPHQWHVLHOODYDYDMLOODVHVWiFRQHFWDGRD:L)L\YLQFXODGRD
la aplicación SmartHQ.
Sabático/Modo
de Puerta
Activada
Para activar esta opción, mantenga presionadas las teclas AUTO y WASH TEMP
(Temperatura de lavado) durante 5 segundos; una cuenta regresiva aparecerá en la pantalla.
En el modo activado, la pantalla de control, los sonidos de control y las luces interiores no
UHVSRQGHUiQDODDSHUWXUDFLHUUHGHODSXHUWD(VWHPRGRSXHGHXWLOL]DUVHDOREVHUYDUFLHUWRV
días festivos religiosos, como el Sabbath.
Para desactivar esta opción, mantenga presionada cualquier tecla durante 5 segundos; se
mostrará SABBATH MODE DISABLED (Modo Sabbath desactivado).
PUESTA EN MARCHA (CONT)
USAR EL LAVAVAJILLAS
6
7
49-4000323 Rev 1
9
COMUNICACIÓN DEL ELECTRODOMÉSTICO - Conexión WiFi
USAR EL LAVAVAJILLAS
Su lavavajillas es apto para con Monogram WiFi Connect.
Una tarjeta de comunicación incorporada en el producto
permite la comunicación del mismo con su teléfono
inteligente para un monitoreo remoto, control y recepción
de notificaciones.
1) Utilice el código QR para descargar y acceder a la
aplicación SmartHQ o visite:
monogram.com/ownership/how-to-guides/using-wifi.htm.
2) Siga las instrucciones de la aplicación para conectar el
lavavajillas.
Para aprender más sobre las funciones del
electrodoméstico conectado y para saber qué aplicaciones
del electrodoméstico conectado funcionarán con su teléfono
inteligente, visite
monogram.com/ownership/how-to-guides/
using-wifi.htm
.
En Canadá, visite monogram.ca/en/connected-kitchen.
Este dispositivo cumple con la Parte 15 de la Normativa de la FCC. Su funcionamiento está sujeto a las dos condiciones
siguientes:
1. Este dispositivo no causa interferencias perjudiciales, y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan provocar un
funcionamiento no deseado.
AVISO: Cualquier cambio o modificación no aprobado explícitamente por Monogram podría anular la autorización del
usuario para operar el equipo.
49-4000323 Rev 1
10
USO DEL LAVAVAJILLAS
LUCES INTERNAS
Las luces LED internas brindan una mejor visibilidad para
la carga y descarga. No mire directamente las luces LED.
Se encienden cuando la puerta es abierta y se apagan
cuando la puerta es cerrada. Las luces se apagarán luego
de 15 minutos, si la puerta permanece abierta. Para volver
a encender las luces, cierre y abra la puerta.
No intente reemplazar la lámparas. Si es necesario
realizar el reemplazo de lámpara, comuníquese con
Monogram Preferred para solicitar el servicio llamando al
800-444-1845.
TEMPERATURA DEL AGUA
(ODJXDHQWUDQWHGHEHUiHVWDUDSRUORPHQRV)&
\DQRPiVGH)&SDUDXQDOLPSLH]DHIHFWLYD\
para evitar daños sobre los platos.
Controle la temperatura del agua con un termómetro
para caramelos o para carne. Abra el grifo de agua
caliente más cercano al lavavajillas, coloque el
termómetro en un vaso y deje que el agua corra de
forma continua en el vaso hasta que la temperatura deje
de subir.
PRODUCTOS RECOMENDADOS PARA LAVAVAJILLAS
Monogram recomienda los siguientes productos de alta
calidad para usar en sus lavavajillas:
Para su dispensador manual de detergente, se recomienda
Cascade® Platinum™ ActionPacs™ o Bodewell Detergente
para lavavajillas. También se podrán usar polvos, líquidos y
geles, pero es posible que su rendimiento no sea tan efectivo.
Para el dispensador del agente de enjuague, Cascade®
Platinum™ Power Dry™ Rinse Aid o Finish® Jet-Dry®
Rinse Aid.
PROTECCIÓN CONTRA PÉRDIDAS
Si se detecta una pérdida, el lavavajillas se drenará
y el ciclo se detendrá. La pantalla mostrará “LEAK
DETECTED” (Gotera Detectada). Llame al servicio
técnico
.
49-4000323 Rev 1
11
USO DEL LAVAVAJILLAS
USE UN AGENTE DE ENJUAGUE
Los agentes de enjuague de alta calidad como Cascade
®
Platinum™ Power Dry™ Rinse Aid o Finish
®
Jet-Dry
®
Rinse Aid están diseñados para una gran acción de
secado y para brindar protección contra manchas y
acumulación de películas en sus platos, vasos, cubiertos,
utensilios y plástico.
Llenado del Dispensador
El dispensador del agente de enjuague tiene una
capacidad de 3.5 oz. (104 ml) de agente de enjuague.
Bajo condiciones normales, esto durará aproximadamente
un mes - dependiendo de la ubicación.
1
Asegúrese de que la puerta del lavavajillas esté
completamente abierta
.
2
Abra la puerta del dispensador del Agente de
Enjuague
.
3
Lentamente agregue el agente de enjuague hasta
que la taza esté llena. Es posible que se deba pausar
varias veces para permitir que la ayuda para el
enjuague se asiente. NOTA: La ventana indicadora no
se enciende.
4
Limpie cualquier derrame producido por el agente de
enjuague con una tela seca, a fin de evitar que haya
espuma dentro del lavavajillas.
5
Cierre la puerta del dispensador de Agente de
Enjuague.
Configuración de la Ayuda para el Enjuague
La cantidad del agente de enjuague liberado en el lavado
final se puede ajustar. Si las manchas con gotas de agua
o agua dura permanecen en los platos luego del ciclo de
lavado, incremente la configuración.
Para ajustar la configuración
Abra la puerta del dispensador del Agente de Enjuague;
luego gire el ajuste en dirección de las agujas del reloj
para incrementar la cantidad de agente de enjuague, y en
dirección contraria a las agujas del reloj para reducir la
cantidad de agente de enjuague.
Ventana
indicadora
Ajuste del
agente de
enjuague
En dirección de
las agujas del
reloj para reducir
las manchas con
gotas de agua y
agua dura
En dirección
contraria a las
agujas del reloj
para reducir la
espuma
49-4000323 Rev 1
12
DISPENSADOR DE DETERGENTE
El dispensador de detergente está ubicado en el centro de
la puerta del lavavajillas. Cuenta con dos compartimientos.
El compartimiento de lavado principal se encuentra dentro
del dispensador de detergente. Para abrirlo, presione
el botón al costado del dispensador. El compartimiento
de prelavado se encuentra en la tapa del dispensador
de detergente. Use el compartimiento de prelavado sólo
cuando el agua sea extremadamente dura o cuando
la carga contenga un nivel de suciedad pesada. El
compartimiento de prelavado no será utilizado cuando se
usen detergentes en tableta o paquete.
NOTA: No bloquee el dispensador de detergente con
vajilla grande o alta.
Puede utilizar detergente automático para lavavajillas en
pastilla, sobre, polvo, líquido o gel. Asegúrese de usar
únicamente detergentes específicamente etiquetados para
uso en lavavajillas automáticos. Nunca utilice detergente
líquido para lavado de vajilla a mano en un lavavajillas
automático. El uso de detergentes inadecuados provocará
formación de espuma y un lavado deficiente.
Los detergentes deben almacenarse en un lugar seco y
en su envase original para evitar la pérdida de eficacia.
Coloque el detergente en el compartimento justo antes
de iniciar el lavavajillas y luego cierre la tapa. La tapa se
abrirá durante el ciclo de lavado.
LLENADO DEL DISPENSADOR DE
DETERGENTE
Recomendamos usar detergente de alta calidad en forma de
tableta o paquete. Pruebas independientes demostraron
que esta forma de detergente es muy efectiva en el
lavavajillas. Cascade
®
Platinum™ ActionPacs™ o
pastillas de detergente para lavavajillas Bodewell es
un
ejemplo de este tipo de
detergente.
Sin embargo, algunos
detergentes de dosis única no están diseñados
para ciclos
más cortos. Si experimenta
problemas de lavado con estas
tabletas o paquetes, siga las instrucciones a continuación:
Ciclos de enjuague - NO use detergentes. (Estos ciclos
están diseñados para enjuagar platos solamente, no para
eliminar la suciedad).
Ciclos de lavado - Coloque una tableta
o paquete en el
compartimento de lavado principal de la taza
de detergente
y cierre la tapa de la taza de detergente.
(Estos ciclos están
diseñados para suelos más duros y probablemente tendrán
PiVUHOOHQRVGUHQDMHVTXHORVFLFORVPiVFRUWRVSi la
pastilla o paquete son colocados
en el compartimiento de
prelavado o arrojados al fondo del lavavajillas, el
detergente
será descartado por el drenaje en un período muy corto de
tiempo y será de este modo desperdiciado. Como resultado
de esto, el rendimiento del lavado será muy deficiente.)
Si decide usar detergente en polvo, líquido o en gel, la
cantidad de detergente que use será determinada por la
dureza del agua, la temperatura del agua, y la carga de
suciedad de comida dentro del lavavajillas. Para acceder
a información sobre la dureza del agua en su área,
comuníquese con su compañía proveedora de agua. La
dureza del agua se mide en granos
por galón. Use esta
información y la tabla a continuación para determinar
la cantidad de detergente que se debe usar. Llame
Monogram Preferred al 800-444-1845 y solicite el número
de pieza
WD01X10295.
Use la tabla como punto inicial y luego ajuste la
cantidad
de detergente que usará. Use sólo la
cantidad suficiente
para un buen rendimiento del
lavado. Usar sólo la cantidad
correcta de detergente
proveerá un gran rendimiento del
lavado sin
desperdiciar detergente ni enturbiar su cristalería.
El uso de demasiado detergente con agua muy
VXDYH\RPX\FDOLHQWHSRGUiRFDVLRQDUXQDFRQGLFLyQ
llamada grabado sobre su cristalería. El grabado es un
enturbiamiento permanente sobre su cristalería. Esta
condición es irreversible. Sin embargo, el uso de muy
poco detergente ocasionará un rendimiento deficiente del
lavado.
NO USE DETERGENTE
PARA LAVADO MANUAL
NOTA: El uso de un detergente que no esté diseñado
específicamente para lavavajillas hará que este último se llene
de agua con jabón. Durante el funcionamiento, esta agua
con jabón
se esparcirá por las ventilaciones del lavavajillas,
cubriendo el piso de la cocina y mojando el mismo.
Debido a que muchos envases de detergente son
parecidos, guarde el detergente para lavavajillas en
un espacio aparte de los demás limpiadores. Muestre
a cualquier persona que pueda usar el lavavajillas el
detergente correcto y dónde se guarda.
Mientras que no habrá daños duraderos sobre el lavavajillas,
sus platos no se limpiarán si usa un detergente para platos
cuya fórmula no haya sido diseñada para funcionar en
lavavajillas automáticos.
Cantidad de
Granos/Gal.
Galon(es) a Llenar
Menos de 4 /OHQHODWD]DKDVWD
4 a 8 /OHQHODWD]DKDVWD
8 a 12 Llene la taza completamente
Superior a 12 Llene tanto la taza principal de
lavado como la taza de prelavado
Prelavado
Lavado
Principal
Agente de
Enjuague
(PSXMH
Deslice para
Cerrar
USO DEL LAVAVAJILLAS
Dispensador
de detergente
49-4000323 Rev 1
13
CARGA DEL LAVAVAJILLAS
ESTANTE SUPERIOR
El estante superior es principalmente para
vasos, tazas
y platitos. Para obtener el mejor rendimiento de lavado,
incline la
taza y aberturas de vidrio hacia el centro
de la
parrilla. Otros ítems tales como ollas, cacerolas y platos
pueden ser ubicados en
el estante superior. Éste es también
un lugar seguro para colocar ítems de plástico de uso
seguro
en lavavajillas. El estante superior se puede usar con
utensilios de tamaños
atípicos. Las cacerolas, recipientes
de mezcla
y otros ítems con forma similar deberían ser
colocados boca abajo para un mejor
rendimiento del lavado.
El lavavajillas cuenta
con un calentador oculto, de modo que
los
ítems plásticos de uso seguro en el lavavajillas
puedan ser
ubicados en el estante inferior.
IMPORTANTE: Asegúrese de que los ítems en el estante
superior no interfieran con el tercer estante al hacer cargas
y descargas.
IMPORTANTE: Asegúrese de que los productos no
sobresalgan más allá del fondo del estante o la canasta de
plata donde bloquearán la rotación del brazo intermedio
de rociado. Esto podría ocasionar ruidos durante el
IXQFLRQDPLHQWR \R XQ ODYDGR GHILFLHQWH
Bottle Jets (Jets de Botellas)
El sistema Bottle Jets (Jets de Botellas) es la
ubicación ideal para posiciona bamaderas,
botellas deportivas altas, u otros productos con
aberturas estrechas. Los sujetadores para Bottle
Jets (Jets de Botellas) sostienen las botellas
con pequeñas aberturas propias, de modo que los
chorros de agua estén dirigidos hacia adentro
de las botellas a fin de limpiar áreas difíciles de
alcanzar. Los sujetadores pueden ser instalados o
retirados, simplemente deslizando la abertura de los
sujetadores sobre la parte superior de la boquilla.
Para obtener mejores resultados con el lavavajillas, siga estas pautas de carga. Las funciones y apariencia de los
estantes y canastas de cubiertos pueden variar con relación a su modelo.
Botella de deportistas
mantiene en su lugar
sobre un sujetador Bottle
Jets (Jets de Botellas)
Biberón
mantiene en su lugar
debajo de un sujetador
Bottle Jets (Jets de Botellas)
Sujetador
Boquilla
Jets de Botellas
Push
Push
Estante
Superior
Ajuste
El estante superior permite un ajuste de 2” hacia
arriba o abajo, a fin de ubicar ítems grandes.
El estante superior se podrá bajar empujando
las solapas alagadas sobre cada lado del
estante. Esto le permitirá bajar el estante
(consulte la figura del Estante Superior). Para
elevar el estante, levante el mismo hasta que
quede bloqueado en su posición.
Un estante
superior cargado
puede ser más pesado de lo previsto.
Para evitar lesiones leves o daños
en el contenido, no levante ni baje
el estante superior luego de que el
mismo esté cargado con platos.
PRECAUCIÓN
Lid Station (Tapa del contenedor)
Para mayor flexibilidad en la carga, la tapa del
contenedor puede colocarse en posición alta o
baja.
La tapa del contenedor está diseñada para
sujetar objetos difíciles de colocar, como tapas,
cuchillas de batidora o pequeños recipientes
para salsas.
Los brazos plegables
Los brazos plegables brindan flexibilidad para
ítems extra grandes o difíciles de sostener. Las
filas de brazos pueden ser ajustadas en una
posición vertical o recostadas.
49-4000323 Rev 1
14
Configuraciones de 8 lugares
-
Estante Superior
Configuraciones de 10 lugares
-
Estante Superior
CARGA DEL LAVAVAJILLAS
ESTANTE SUPERIOR (CONT.)
Para obtener mejores resultados con el lavavajillas, siga estas pautas de carga.
49-4000323 Rev 1
15
CARGA DEL LAVAVAJILLAS
Para obtener mejores resultados con el lavavajillas, siga estas pautas de carga.
El estante inferior es más conveniente para platos, platitos
y utensilios. Los productos grandes, tales como cacerolas
para asar y estantes para hornear deberán estar a los
costados del estante. De ser necesario, los vasos y
tazones de tamaños muy grandes podrán ser ubicados en
el estante inferior, a fin de maximizar la flexibilidad de la
carga. Los platos, platitos y productos similares deberían
ser colocados entre los brazos en la dirección que permita
que el producto permanezca seguro en el estante.
NOTA:
No cargue ítems grandes en el estante inferior, de
modo que no se bloquee la salida de los chorros de agua
hacia el dispensador de detergente.
Los brazos plegables del estante inferior pueden ser
ajustados a diferentes ángulos erguidos o ser colocados
de forma plana para brindar flexibilidad sobre ítems
difíciles de ubicar o extra grandes.
Posiciones
de 3 Ángulos
Disponibles o
Plegadas
Los sujetadores
pueden presentar
riesgos de asfixia para niños pequeños si
son retirados del lavavajillas. Mantenga los
mismos fuera del alcance de los niños.
ADVERTENCIA
Configuraciones de 8 lugares - Estante inférieur
Configuraciones de 10 lugares - Estante inférieur
ESTANTE INFERIOR
49-4000323 Rev 1
16
CARGA DEL LAVAVAJILLAS
Para obtener mejores resultados con el lavavajillas, siga estas pautas de carga.
Para retirar el Tercer estante
(Modelo ZDT800)
:
1
Con el estante completamente extendido, levante el
frente del estante de modo que sus ruedas despejen el
gancho de retención.
2
Continúe empujando el estante hasta que sus ruedas
restantes despejen el gancho de retención.
3
Reemplace el estante alineando las ruedas del estante
sobre el gancho de retención y los rieles – Asegúrese
de que todas las ruedas estén ubicadas en la parte
superior de los rieles de los estantes.
TERCER ESTANTE EXTRAÍBLE (MODELO ZDT800)
El Tercer estante es la ubicación recomendada para los
utensilios de plata y los utensilios grandes.
NOTAS IMPORTANTES:
Ŷ1RSHUPLWDTXHFXFKLOOHUtDVGHGLIHUHQWHVPDWHULDOHV
tengan contacto una con otra en el Tercer estante. Hacer
esto podrá ocasionar la descoloración de la cuchillería.
Ŷ/DVEDQGHMDVVyORGHEHQVHUXVDGDVFRQXQODYDYDMLOODV
para el Tercer estante de Monogram para usar con la vajilla
de plata, utensilios de cocción y otros ítems pequeños.
El uso de las bandejas para cualquier otro propósito
podría ocasionar daños sobre las bandejas o daños sobre
cualquier cosa que interactúe con las bandejas.
Ŷ$VHJ~UHVHGHTXHHO7HUFHUHVWDQWHHVWpFRPSOHWDPHQWH
cerrado antes de cerrar la puerta del lavavajillas. Cerrar
la puerta con el estante parcialmente extendido podría
ocasionar daños sobre el lavavajillas.
El Tercer estante se puede retirar, a fin de que se puedan colocar ítems muy grandes en el estante superior:
Tenga cuidado al
cargar, descargar
o transportar las bandeja de la vajilla de
plata o de los utensilios. Es posible que las
bandeja contengan ítems filosos o pesados.
Si se caen ítems de las bandeja o si se caen
bandeja, se podrán producir lesiones.
PRECAUCIÓN
Patrones de carga opcionales (Modelo ZDT800)
49-4000323 Rev 1
17
CARGA DEL LAVAVAJILLAS
Para obtener mejores resultados con el lavavajillas, siga estas pautas de carga. Las características y la apariencia de los
estantes, caddies, bandejas y cestas para cubiertos pueden variar respecto a su modelo.
TERCER ESTANTE CON COLECTOR DE LAVADO (MODELO ZDT900)
El tercer estante es el lugar recomendado para los
cubiertos y utensilios, y cuenta con un estante integrado
para cubiertos, un recipiente extraíble para cubiertos y una
bandeja extraíble para cubiertos.
La rejilla integrada para cubiertos con colector de lavado
no es extraíble del Tercer estante y sostiene cucharas de
servir, palillos, espátulas, cubiertos, batidores, etc. Asegúrese
de no superponer las cabezas de los utensilios.
El recipiente para cubiertos es extraíble y sostiene los
cubiertos individualmente en sus ranuras. Cuando se
utilice en el lavavajillas, debe colocarse sobre la rejilla
integrada para cubiertos.
La bandeja para cubiertos es extraíble y sostiene
los cubiertos individualmente en sus ranuras. Cuando
se utilice en el lavavajillas, debe colocarse en el lado
derecho del Tercer estante. También puede retirarse para
crear espacio adicional para artículos altos en el estante
superior. Para retirarla, extienda completamente el Tercer
estante, sujete ambos lados y levántela suavemente fuera
del estante. Para volver a colocarla, sujete ambos lados y
colóquela firmemente en el estante de modo que la parte
frontal inclinada quede orientada hacia el frente.
NOTAS IMPORTANTES:
Ŷ No permita que cubiertos de diferentes materiales se
toquen entre sí en el Tercer estante. Hacerlo puede
causar decoloración de los cubiertos.
Ŷ La rejilla integrada para cubiertos, el recipiente para
cubiertos y la bandeja para cubiertos están diseñados
únicamente para usarse con este lavavajillas Monogram
Tercer estante para sostener cubiertos, utensilios de
cocina y otros artículos pequeños. Utilizarlos para
cualquier otro propósito podría causar daños a los mismos
o a cualquier objeto que entre en contacto con ellos.
Ŷ $VHJ~UHVH GH TXH HO Tercer estante esté completamente
cerrado antes de cerrar la puerta del lavavajillas. Cerrar
la puerta con el estante parcialmente extendido podría
causar daños al lavavajillas.
Tenga cuidado al cargar,
descargar o transportar el
recipiente para cubiertos y la bandeja para cubiertos.
Estos pueden contener artículos filosos o pesados.
Si se caen artículos de ellos o si se caen, podría
producirse una lesión.
Cesta de
cubiertos
extraíble
Bandeja
extraíble
para
cubiertos
Parrilla integrada
para cubiertos
(no extraíble del
marco)
Patrones de carga opcionales (Modelo ZDT900)
PRECAUCIÓN
49-4000323 Rev 1
18
CARGA DEL LAVAVAJILLAS
El Tercer estante también se puede retirar, a fin de que se puedan colocar ítems muy grandes en el estante superior:
Para retirar el tercer estante (Modelo ZDT900):
1
Extraiga el tercer estante hasta que se detenga. Retire
el recipiente para cubiertos y la bandeja derecha para
cubiertos. (Consulte las NOTAS IMPORTANTES en
esta sección de Carga del lavavajillas.)
2
Sujete el riel lateral. Tire del estante interior hacia arriba,
empújelo hacia atrás y luego tire de él hacia arriba (delante y
detrás) para liberar los dos soportes del estante de los dos
postes del riel.
3
Mientras sigue sosteniendo el estante en la posición elevada,
repita el procedimiento en el otro lado.
4
Una vez que se haya retirado el estante, empuje los
rieles laterales completamente hacia el fondo del
lavavajillas.
Para volver a colocar el tercer estante (Modelo ZDT900):
1
Extienda completamente ambos rieles laterales fuera
del lavavajillas.
2
Sujete el riel lateral. Oriente el estante de modo que las
ranuras en los soportes del estante queden alineadas
sobre los postes del riel (delantero y trasero) y empuje
los soportes del estante hacia abajo sobre los postes
del riel.
3
Tire del estante hacia adelante y presiónelo hacia abajo
para asegurar los dos soportes del estante en los dos
postes de la guía.
4
Mientras sigue sosteniendo el estante en la posición elevada,
repita el procedimiento en el otro lado. Asegúrese de que
todos los postes estén bien sujetos dentro de sus posiciones
finales en las ranuras traseras superiores de los soportes.
5
Vuelva a colocar el recipiente para cubiertos y la bandeja
derecha para cubiertos.
Retire el
recipiente
para
cubiertos
Retire la
bandeja
para
cubiertos
Parrilla integrada
para cubiertos
(no extraíble del
marco)
Sujete el riel lateral.
Tire del estante interior
hacia arriba, empújelo
hacia atrás y luego
levántelo.
Rail
Post
Estante
Riel
Estante Riel
Asegúrese de que todos los
postes estén asegurados dentro
de sus posiciones finales en las
ranuras traseras superiores de
los soportes.
Sujete el riel lateral. Empuje
el estante interior hacia abajo,
jálelo hacia adelante y empújelo
hacia abajo.
Soporte de
ranura para
estante
49-4000323 Rev 1
19
CARGA DEL LAVAVAJILLAS
CESTA PARA CUBIERTOS
Coloque la vajilla plana en las cesta para cubiertos. Los objetos puntiagudos, tales como
tenedores y cuchillos, podrán ser colocados con los mangos hacia arriba, a fin de proteger sus
manos. Para el mejor rendimiento del lavado, coloque otros utensilios tales como cucharas con
los mangos hacia abajo. Evite que los utensilios queden ubicados juntos, lo cual podría evitar
que se laven de forma adecuada. Al realizar la carga, distribuya los utensilios de forma pareja
en la canasta.
Las cesta para cubiertos podrán también ser usadas para utensilios pequeños, tales como cucharas
de medición, tetinas de biberones, tapas de plástico, o recipientes de maíz.
Las cesta para cubiertos (en algunos modelos) se pueden cerrar con utensilios pequeños dentro.
IMPORTANTE: Asegúrese de que los productos no
sobresalgan más allá del fondo del estante o la canasta
de plata donde bloquearán la rotación del brazo
intermedio de rociado. Esto podría ocasionar ruidos
GXUDQWHHOIXQFLRQDPLHQWR\RXQODYDGRGHILFLHQWH
Sistema de rociado por chorro para
utensilios
El sistema de rociado por chorro para utensilios está
diseñado para eliminar restos de comida difíciles
y ayuda a separar cucharas y tenedores apilados,
manteniendo su cubertería impecable sin importar cómo
cargue los utensilios. Para una limpieza óptima de los
cubiertos, siempre se recomienda el uso de las tapas
del cesto para cubiertos.
No retire el Sistema de Rociado por Chorro para
Utensilios del estante del lavavajillas.
La cubertería se carga utilizando las tapas del cesto para cubiertos. Esto garantiza un excelente rendimiento de lavado
de la cubertería. Cargar de esta manera evita que los utensilios se encajen entre sí y asegura que todos los artículos se
laven de manera uniforme.
Configuraciones de 8 lugares - Cesta para cubiertos Configuraciones de 10 lugares - Cesta para cubiertos
Asegúrese
de que las
lengüetas
en la parte
posterior de la
canasta para
cubiertos estén
enganchadas
en el alambre
superior del
estante inferior
Tapas del cesto
para cubiertos
Sistema de
rociado por
chorro para
utensilios
49-4000323 Rev 1
20
PANEL DE LA PUERTA EXTERIOR
Antes de limpiar el panel frontal, asegúrese de saber qué
tipo de panel posee. Consulte las últimas dos letras de su
número de modelo. Puede ubicar su número de modelo en la
pared de la tina del lado izquierdo, justo dentro de la puerta.
Si su número de modelo termina en SS, entonces el panel
de su puerta es de acero inoxidable. Si su número de modelo
termina en II, entonces el panel de su puerta es integrado.
Siga las siguientes instrucciones para la limpieza del panel
de la puerta correspondientes a su modelo específico.
Panel de la Puerta de Acero Inoxidable (número de
modelo con terminación en SS)
Para limpiar óxido y deslustres, los limpiadores con ácido
R[iOLFRWDOHVFRPR%DU.HHSHUV)ULHQG6RIW&OHDQVHU
eliminarán el óxido, deslustres y pequeñas manchas. Use
sólo un limpiador líquido libre de material abrasivo y frote en
la dirección de las líneas del cepillo con una esponja suave
y húmeda. No use cera para electrodomésticos ni pula
sobre el acero inoxidable.
Para otras manchas y marcas, use Stainless Steel Magic
o un producto similar, con una tela limpia y suave. Para
limpiar su electrodoméstico, no use cera, limpia metales,
blanqueadores ni productos que contengan cloro sobre
el acero inoxidable. Puede solicitar el limpiador para acero
inoxidable a través de GE Appliances Parts o de su aplicación
SmartHQ.
Panel de la Puerta Integrado (números de modelo con
terminación en II)
Se trata de un panel de la puerta con instalación
normal, y será necesario consultar las recomendaciones
de los fabricantes de gabinetes para una limpieza
adecuada.
CUIDADO Y LIMPIEZA
PANEL DE CONTROL
A fin de limpiar el panel de control, use una tela levemente suave y húmeda. Luego seque totalmente.
INTERIOR
Para limpiar y desodorizar su lavavajillas, utilice ácido cítrico o adquiera un limpiador de lavavajillas de alta calidad.
PUERTA INTERNA Y LA TINA DE ACERO INOXIDABLE
El acero inoxidable usado para fabricar la tina del lavavajillas
y la puerta interna brinda la mayor confiabilidad disponible
en un lavavajillas de Monogram.
Si la tina del lavavajillas o la puerta interna fueran rayados
o abollados durante el uso normal, los mismos no se
oxidarán ni corroerán. Estas imperfecciones sobre la
superficie no afectarán su funcionamiento o durabilidad.
¿POSEE SU LAVA-VAJILLAS UN ESPACIO DE AIRE?
Un espacio de aire protege su lavavajillas contra la
acumulación de agua en éste si un drenaje se atasca. El
espacio de aire no es una parte del lavavajillas. No está
cubierto por su garantía. No todos los códigos de plomería
requieren espacios de aire; por lo tanto, es posible que
usted no tenga uno.
El espacio de aire es fácil de limpiar.
1
Apague el lavavajillas y levante la tapa del espacio de aire.
2
Retire el tapón de plástico debajo de la tapa y limpie con
un palillo.
3
Reemplace el tapón y la tapa cuando el espacio de aire
esté limpio.
Si los códigos locales no requieren un separador de aire, se
proporciona el soporte para bucle de desagüe alto como una
solución alternativa de separador de aire para encaminar y
montar de forma segura un bucle de desagüe alto sin doblarlo
dentro del gabinete. Consulte las secciones de desagüe en
las Instrucciones de instalación.
Controle el
espacio de aire
en cualquier
momento en que
su lavavajillas no
esté drenando de
forma correcta.
Espacio de aire
Orificio de montaje en
forma de ojo de cerradura
Enrosque la manguera
en el soporte
Soporte de
bucle de
drenaje alto
49-4000323 Rev 1
21
CUIDADO Y LIMPIEZA
FILTROS
Inspeccione y limpie los filtros en forma periódica. Esto debería ser realizado cada dos meses o más, dependiendo del
uso. Si hay una reducción en el rendimiento del lavado o los platos están arenosos, también hay una indicación de que
es necesario lavar los filtros.
Conjunto de filtro ultrafino
3DUDOLPSLDUHOHQVDPEOHGH)LOWUR8OWUD)LQRUHWLUHODUHMLOOD
LQIHULRU*LUHHOHQVDPEOHGH)LOWUR8OWUD)LQRHQVHQWLGR
antihorario y levántelo para retirarlo para limpiarlo. Enjuague
el filtro con agua jabonosa tibia y use una esponja para
eliminar con cuidado las partículas rebeldes.
3DUDODVXQLGDGHVFRQXQHOHQVDPEOHGH)LOWUR8OWUD
)LQRGHSLH]DVFRQXQDFDQDVWDGHILOWURDGLFLRQDOSDUD
partículas de alimentos, gire la canasta de filtro en sentido
DQWLKRUDULRSDUDGHVEORTXHDUODGHOHQVDPEOHGH)LOWUR8OWUD
)LQR9HDODGLUHFFLyQGHODVIOHFKDVHQODSDUWHLQIHULRUGH
la canasta del filtro. Tire de la canasta del filtro para retirarla
del conjunto, deseche las partículas de alimentos, enjuague
con agua jabonosa tibia y use una esponja para eliminar las
partículas rebeldes.
Una vez limpiada, vuelva a colocar la canasta del filtro en
HOHQVDPEOHGH)LOWUR8OWUD)LQR\JtUHODHQHOVHQWLGRGH
las agujas del reloj para que encaje en su lugar.
Filtro Fino
3DUDOLPSLDUHO)LOWUR)LQRSODFDGHPDOODUHWLUHHOHVWDQWH
LQIHULRU5HWLUHHO)LOWUR8OWUD)LQR
Gire en dirección contraria a las agujas del reloj cada uno
de los dos pivotes de retención ubicados hacia la parte
LQIHULRUWUDVHUDGHODWLQD\UHWLUHHO)LOWUR)LQR(QMXDJXHHO
filtro con agua caliente y jabón. Los estropajos o cepillos
pueden dañar la superficie del filtro, pero es posible que sea
necesario usar un cepillo suave o esponja para retirar la
suciedad difícil o los depósitos de calcio ocasionados por el
DJXDGXUD8QDYH]OLPSLRUHHPSODFHHO)LOWUR)LQR\HO)LOWUR
8OWUD)LQR7XHU]DODVGRVWUDEDVGHUHWHQFLyQHQGLUHFFLyQ
de las agujas del reloj para bloquearlas en su posición.
PROTECCIÓN CONTRA CONGELAMIENTOS
Si su lavavajillas se deja en un lugar sin calefacción
durante el invierno, solicité a un técnico del servicio que:
1
Corte la corriente eléctrica al lavavajillas. Retire
fusibles quemados o disyuntores desactivados.
2
Corte el suministro de agua y desconecte la línea de
entrada de agua desde la válvula de agua.
3
Drene el agua desde la línea de entrada de agua y la
válvula de agua. (Use una olla para atrapar el agua.)
4
Vuelva a conectar la línea de entrada de agua a la
válvula de agua.
)LOWUR
)LQR
Brazo
Rociador
Pivotes de
Retención
)LOWUR
8OWUD)LQR
Los pivotes de retención pueden presentar riesgos de asfixia para niños pequeños
si son retirados del lavavajillas. Mantenga los mismos fuera del alcance de los niños.
ADVERTENCIA
(OHQVDPEOHGH)LOWUR8OWUD)LQRGHSLH]DVFRQFHVWD
de filtro adicional (en algunos modelos)
49-4000323 Rev 1
22
Problema Causas Posibles Qué Hacer
Luz titilante
del indicador
del estado de
Inicio
La puerta fue abierta o el
ciclo fue interrumpido.
Presione el botón START/CANCEL (Iniciar) una vez y cierre la puerta dentro de
los 4 segundos para iniciar el lavavajillas.
Presione la tecla START/CANCEL (Iniciar) una segunda vez cuando el lavavajillas
esté funcionando únicamente si desea cancelar el ciclo.
El lavavajillas
emite un
PITIDO una
vez por
minuto
Esto es un recordatorio de
que la puerta de su lavavajillas
se dejó abierta durante el
funcionamiento. Continuará
emitiendo pitidos hasta que
presione START/CANCEL
(Iniciar) y cierre la puerta.
Presione START/CANCEL (Iniciar) y cierre la puerta.
La pantalla
muestra
“LEAK
DETECTED”
Se detecta una fuga posible
Consulte la sección Uso del lavavajillas. Algunos modelos están equipados con
la detección de fugas y el ciclo se cancelarán si se detecta una fuga. La pantalla
mostrará “LEAK DETECTED” )8*$'(7(&7$'$/ODPHDOVHUYLFLRWpFQLFR
Pitidos al
final del ciclo
Esto es normal. El
lavavajillas emitirá dos
pitidos al final del ciclo.
Los sonidos pueden silenciarse mediante la aplicación SmartHQ (SmartHQ) en la
FRQ¿JXUDFLyQGHOSURGXFWR
NOTA:2SFLyQGLVSRQLEOH~QLFDPHQWHVLHOODYDYDMLOODVHVWiFRQHFWDGRD:L)L\
vinculado a la aplicación SmartHQ.
Los platos y
los cubiertos
no están
limpios
El filtro ultra-fino o fino está
atascado
Lea la sección de Cuidado y limpieza.
Temperatura baja del agua
entrante
Asegúrese de que la temperatura del agua entrante sea la correcta (consulte la
sección Uso del lavavajillas). Encienda el grifo de agua caliente más cercano al
lavavajillas, deje correr hasta que la temperatura del agua deje de subir. Luego
inicie el lavavajillas y apague el grifo. Esto asegura que el agua entrante está
caliente. Seleccione WASH TEMP - BOOST o SANITIZE (Temp. de lavado -
Aumentar o Desinfectar).
La presión del agua está
temporariamente baja
Abra el grifo. ¿Sale el agua de forma más lenta que lo normal? Si es así, espere
hasta que la presión sea normal antes de usar el lavavajillas.
La presión normal
de agua hasta el lavavajillas debe ser de entre 20 y 120 psi.
El espacio de aire o la salida
de residuos están atascados
Limpie el espacio de aire o despeje la salida de residuos.
Carga inadecuada del
estante
Asegúrese de que los utensilios grandes no bloqueen el dispensador de
detergente o los brazos de lavado. Lea la sección de Carga de los estantes del
lavavajillas.
Detergente de bajo
rendimiento
Utilice detergentes de alta calidad como Cascade
®
Platinum™ ActionPacs™ o
Bodewell
Detergente para lavavajillas
.
Se detecta fuga
Consulte la sección Uso del lavavajillas. Algunos modelos están equipados con
la detección de fugas y el ciclo se cancelarán si se detecta una fuga. La pantalla
mostrará “LEAK DETECTED” )8*$'(7(&7$'$/ODPHDOVHUYLFLRWpFQLFR
Manchas y
películas
en vasos y
utensilios
Agua extremadamente dura
Use agentes de enjuague de alta calidad como Cascade
®
Platinum™ Power
Dry™ Rinse Aid o
Finish
®
Jet-Dry
®
Rinse Aid para evitar manchas y evitar una
nueva acumulación de películas.
Si sólo cuando el agua sea extremadamente dura, un ablandador puede ser
necesario
.
Temperatura baja del agua
entrante
$VHJ~UHVHGHTXHODWHPSHUDWXUDGHODJXDVHDGHSRUORPHQRV)&.
Sobrecarga o carga
inadecuada del lavavajillas
Cargue el lavavajillas como se muestra en la sección Configuraciones del Lugar
de Carga.
Detergente en polvo viejo o
húmedo
Asegúrese de que el detergente esté fresco. Utilice detergentes de alta calidad como
Cascade
®
Platinum™ ActionPacs™ o Bodewell Detergente para lavavajillas.
El dispensador del agente de
enjuague está vacío
Rellene con agentes de enjuague de alta calidad como el abrillantador Cascade
®
Platinum™ Power Dry™ Rinse Aid o
Finish
®
Jet-Dry
®
Rinse Aid.
Demasiado poco o bajo
rendimiento del detergente
Asegúrese de usar la cantidad correcta de detergente con alta calificación.
¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar reparaciones.
CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS
49-4000323 Rev 1
23
¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar reparaciones.
CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS
Problema Causas Posibles Qué Hacer
Enturbia-
miento de la
cristalería
Combinación de agua suave
y demasiado detergente
Esto se llama aguafuerte y es permanente. Para evitar que esto suceda, use
menos detergente si cuenta con agua suave. Lave la cristalería en el ciclo más
corto en que pueda quedar limpia.
Detergente libre de fosfato
con bajo rendimiento
Lea sobre Una película blanca sobre la cristalería, utensilios y su parte
interna en esta sección de Solución de Problemas.
La temperatura del agua
que ingresa al lavavajillas
supera los 150°F (66°C)
Esto podría ser aguafuerte. Baje la temperatura del agua caliente.
Agua con
jabón en la
tina
Detergente equivocado
Utilice únicamente detergentes para lavavajillas automáticos de alta calidad
para evitar la formación de espuma. Se probó que los Cascade
®
Platinum™
ActionPacs™ o
Bodewell
Detergente para lavavajillas
fueron aprobados para su
uso en todos los lavavajillas de
Monogram.
Para eliminar el agua con jabón en la tina, abra el lavavajillas y permita que el
agua con jabón se disipe. Abra la puerta, mantenga presionado START/CANCEL
(Iniciar) por 3 segundos y cierre la puerta.
El agente de enjuague se
derramó
Siempre limpie los derrames del agente de enjuague de forma inmediata.
Se dejó
detergente en
las tazas del
dispensador
Los platos o utensilios
están bloqueando la taza de
detergente
Reposicione los platos, de modo que el agua del brazo rociador inferior pueda
despejar el detergente de la taza. Lea la sección Carga de los estantes del
lavavajillas.
Reposiciones los utensilios o la vajilla pesada que pudiera estar impidiendo que
la puerta de la taza del dispensador se abra. Lea la sección Carga de la canasta
de la vajilla.
No coloque recipientes ni ollas grandes directamente debajo del dispensador de
detergente
.
Marcas
negras o
grises en los
platos
Utensilios de aluminio
fueron frotados contra los
platos
Retire las marcas con un limpiador suave y abrasivo.
Los platos no
se secan
Temperatura baja del agua
entrante
$VHJ~UHVHGHTXHODWHPSHUDWXUDGHODJXDHQWUDQWHVHDGHSRUORPHQRV).
Seleccione DRY OPTIONS - NORMAL (Secado Normal) o DRY OPTIONS - MAX
(Secado Máx.)
.
Use la opción WASH TEMP - BOOST o SANITIZE (Temp. de lavado - Aumentar
o Desinfectar).
Seleccione un ciclo de lavado a mayor temperatura, como INTENSE (Intenso).
El dispensador del agente
de enjuague está vacío
Controle el dispensador del agente de enjuague y llene como se requiere.
La opción Max Dry (Secado
Máx.) no fue seleccionada
Seleccione la opción
DRY OPTIONS - MAX (Secado Máx.) para mejorar el
rendimiento del secado.
Es necesario tiempo de
secado adicional
Deje la puerta cerrada cuando se encienda la luz de Clean (Limpio), para permitir
que el ventilador funcione durante 90 minutos adicionales. NOTA: Si abre la
puerta, esta extensión del ventilador será cancelada.
El panel
de control
respondió a
las instruc-
ciones pero
el
lavavajil-
las nunca se
llenó de agua
Es posible que la puerta no
esté completamente cerrada
Asegúrese de que la puerta esté firmemente cerrada.
Es posible que la válvula de
agua esté cerrada
Asegúrese de que la válvula de agua (normalmente ubicada debajo del lavabo)
esté abierta.
Los elementos flotantes
podrán quedar atascados
5HWLUHHOILOWUR8OWUD)LQR\VXDYHPHQWHJROSHHODSLH]DTXHVHHQFXHQWUDGHEDMR
del filtro ultra fino, el cual parece un salero. Reemplace el filtro.
49-4000323 Rev 1
24
Problema Causas Posibles Qué Hacer
Interior de la
tina
Película blanca en la
superficie interna —
minerales de agua dura
Monogram recomienda agentes de enjuague de alta calidad como el abrillantador
Cascade
®
Platinum™ Power Dry™ Rinse Aid o Finish
®
Jet-Dry
®
Rinse Aid
para evitar la formación de depósitos minerales de agua dura.
Alternativamente, para limpiar su lavavajillas, puede usar ácido cítrico o adquirir
un limpiador de lavavajillas de alta calidad.
El lavavajillas
no funciona
Se quemó el fusible o el
disyuntor está desactivado
Reemplace el fusible o reinicie el disyuntor. Retire cualquier otro electrodoméstico
del circuito.
El encendido está apagado
En algunas instalaciones, el encendido del lavavajillas es provisto a través de
un interruptor de pared, con frecuencia ubicado junto al interruptor de desechos.
Asegúrese de que esté encendido
El panel de control está
bloqueado
Desbloquee el panel de control. Consulte la sección Puesta en marcha.
Se detecta fuga
Algunos modelos están equipados con la detección de fugas y el ciclo se
cancelarán si se detecta una fuga. La pantalla mostrará “LEAK DETECTED”
)8*$'(7(&7$'$/ODPHDOVHUYLFLRWpFQLFR
No se siguió la secuencia
de proper Start (Inicio)
adecuado
Consulte la sección Uso del lavavajillas.
Las luces
del panel
de control
se apagan
cuando está
los controles
Demasiado tiempo para
presionar las teclas
seleccionadas
Cada tecla deberá ser presionada dentro de los 30 segundos con relación a las
demás. Para volver a iluminarlas, presione cualquier tecla nuevamente o abra la
puerta y desbloquee (control superior).
Agua en el
fondo de la
tina
El espacio de aire está
atascado
Limpie el espacio de aire. Lea la sección de Cuidado y limpieza.
El bucle de drenaje alto o
Consulte las Instrucciones de Instalación para instalar una línea de drenaje
adecuada.
El agua no
es bombeada
fuera de la
tina
El drenaje está atascado
Si hay un espacio de aire, limpie el mismo. Lea la sección de Cuidado y
limpieza.
Si el lavavajillas drena hacia la salida de residuos, despeje esta última.
Controle que el lavabo de su cocina esté realizando un drenaje correcto. De no
ser así, es posible que deba llamar a un plomero
.
Vapor Esto es normal Aparece aire caliente y húmero a través de la ventilación durante el secado y
cuando el agua es bombeada hacia afuera. Esto es necesario para el secado
.
La luz de
desinfección
no se ilumina
al finalizar el
ciclo
La puerta fue abierta y
el ciclo fue interrumpido
durante el enjuague final
Il ne faut pas interrompre le programme pendant ou après le cycle de lavage
principal.
La temperatura del agua
entrante era demasiado baja
(OHYHODWHPSHUDWXUDGHOFDOHQWDGRUGHDJXDDHQWUH)\)
¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar reparaciones.
CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS
49-4000323 Rev 1
25
¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar reparaciones.
CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS
Problema Causas Posibles Qué Hacer
Ruido Sonidos de funcionamiento
normal:
Apertura de la taza de
detergente
Entra agua al lavavajillas
El motor se detiene y activa
en diferentes momentos
durante el ciclo
Los brazos rociadores
se activan y detienen en
diferentes momentos
Sonidos de bombeo del
drenaje durante el vaciado
El bombeo del drenaje
se activa y detiene varias
veces durante cada drenaje
Ventilador en Secado Máx
Todos estos son normales. Ninguna acción es requerida.
Sonido ruidoso de los
platos cuando el brazo
rociador gira
Asegúrese de que los platos hayan sido cargados de forma adecuada. Lea la
sección Carga de los estantes del lavavajillas.
Sonido ruidoso de los
utensilios contra la puerta
durante el lavado
Los utensilios altos podrán ser colocados en el estante superior a fin de evitar el
bombeo contra la puerta interna durante el ciclo de lavado.
Una película
blanca en la
cristalería,
utensilios y el
interior
Es posible que este
problema sea ocasionado
por un libre de fosfato de
baja calidad
Para eliminar la película blanca, lave sus platos en un ciclo del lavavajillas con
ácido cítrico o un limpiador de lavavajillas de alta calidad. Coloque la cristalería
y utensilios con la película o de otro modo limpia en el lavavajillas. Deje los
utensilios de plata y otros artículos metálicos fuera del lavavajillas. Encienda el
lavavajillas y haga que funcione un ciclo completo sin detergente. La cristalería,
los utensilios y el lavavajillas deberían finalizar sin la película sobre éstos. De
forma alternativa, se podrá usar un enjuague con vinagre. Vierta una taza de
vinagre en el lavavajillas justo después de que la taza de detergente se abra y
deje que el lavavajillas complete su ciclo.
Esto se podrá repetir varias veces al año, de ser necesario.
El uso de agentes de enjuague de alta calidad como Cascade
®
Platinum™
Power Dry™ Rinse Aid o
Finish
®
Jet-Dry
®
Rinse Aid podrá ayudar a minimizar
una nueva acumulación de la película. Además, el uso de detergentes de alta
calidad como Cascade
®
Platinum™ ActionPacs™ o Bodewell
Detergente para
lavavajillas
ayudará a evitar la acumulación de la película.
Sienta el
aire en sus
piernas al
pararse frente
al lavavajillas
durante el
ciclo
Esto es normal
. No interrumpa el ciclo. Ninguna acción es requerida.
49-4000323 Rev 1
26
NOTAS
49-4000323 Rev 1
27
NOTAS
49-4000323 Rev 1
28
LA GARANTÍA
LAVAPLATOS
MONOGRAM
Abroche su recibo aquí. Para acceder al servicio técnico de acuerdo con la garantía deberá contar con la prueba de la fecha original de compra.
QUÉ CUBRIRÁ - Desde la fecha de compra original
Dos Años
Cualquier parte del lavavajillas que falle debido a un defecto en los materiales o la fabricación. Durante esta garantía limitada de
dos años, Monogram también proveerá, sin costo, todo el trabajo y el servicio en el shogar relacionado con el reemplazo de la pieza
que presente defectos.
Tres a Cinco Años
El estante del lavavajillas\Rel módulo de control electrónico, en caso de que fallen debido a un defecto en los materiales o
la fabricación. Durante esta garantía limitada de tres a cinco años, usted será responsable por el costo de cualquier trabajo o
reparación en el hogar.
Vida Útil
La tina de acero inoxidable o el revestimiento de la puerta, si deja de contener el agua debido a un defecto en los materiales o
la fabricación. Durante esta garantía de vida útil limitada, Monogram también proveerá, sin costo, todo el trabajo y el servicio en el
hogar relacionado con el reemplazo de la pieza que presente defectos.
Garante en los EE. UU.: Garante: GE Appliances, a Haier company, Louisville, KY 40225
Garante en Canadá: MC Commercial Inc., Burlington, ON, L7L 6B2
En los Estados Unidos
Esta garantía se extiende al comprador original y a cualquier propietario posterior para los productos adquiridos para uso doméstico
ordinario en los 48 estados continentales, Hawái o Washington, D.C.
Si el producto se encuentra en una zona donde no hay disponible servicio por parte de un Centro de Servicio Autorizado Monogram,
usted puede ser responsable del cargo por desplazamiento o puede que deba llevar el producto a un Centro de Servicio Autorizado
Monogram para su reparación. En Alaska la garantía es la misma, excepto que es LIMITADA porque usted debe pagar el envío del
producto al taller de servicio o el costo de desplazamiento del técnico de servicio a su domicilio.
Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes. Esta garantía le otorga derechos legales
específicos, y usted puede tener también otros derechos que varían de un estado a otro. Para conocer cuáles son sus derechos
legales en su estado, consulte la oficina local o estatal de asuntos del consumidor o la Procuraduría General de su estado.
En Canadá (incluida la provincia de Quebec):
Esta garantía limitada se entrega al comprador original y a cualquier dueño futuro para cubrir productos comprados en Canadá,
incluido Quebec, para su uso doméstico dentro de Canadá e incluso Quebec. Si el producto se encuentra en una zona donde no haya
servicio disponible por parte de un Reparador Autorizado de Monogram, es posible que deba asumir los costos de traslado o llevar el
producto a un Centro de Servicio Autorizado de Monogram.
En algunas provincias, entre las que se incluye Quebec, no se permite la exclusión o limitación de daños incidentales o consecuentes.
Esta garantía le otorga derechos legales específicos, y usted puede tener otros derechos que varían según la jurisdicción, incluida la
provincia de Quebec. Consulte la oficina de defensa al consumidor de su ciudad o provincia para conocer sus derechos.
Solo para consumidores de Quebec. Aviso de la garantía de disponibilidad de repuestos, servicios
de reparación e información necesaria para reparaciones o mantenimiento (sección 39 de la Ley de
Defensa al Consumidor):
Recuerde que MC Commercial Inc. («MC Commercial») no garantiza, de acuerdo con el contenido de la sección 39 de la Ley de Defensa al
Consumidor, CQLR, c. P-40.1 y las secciones 79.18 a 79.20 de la Regulación respecto de la aplicación de la Ley de Defensa al Consumidor,
CQLR, c P-40.1, r. 3, la disponibilidad de repuestos, servicios de reparación o la información necesaria para el mantenimiento o la reparación de
bienes manufacturados, importados, publicitados o vendidos por MC Commercial.
MC Commercial Inc. ofrece la garantía limitada del fabricante tal como se expresa en el Manual o la Guía Rápida del Propietario, que es distinta
de la garantía legal de disponibilidad provista de acuerdo con la sección 39 de la Ley de Defensa al Consumidor.
• Viajes del técnico del servicio a su hogar para enseñarle
sobre cómo usar el producto.
• Instalación, entrega o mantenimiento inadecuados.
• Reemplazo de fusibles de la casa o reinicio de disyuntores.
• Fallas del producto en caso de abuso, mal uso, o uso para
propósitos diferentes al original o uso comercial.
• Daños ocasionados sobre el producto por accidente,
incendio, inundaciones o catástrofes naturales.
• Daños incidentales o consecuentes causados por posibles
defectos sobre este producto.
• Limpieza o servicio técnico del dispositivo de espacio de
aire en la línea de drenaje.
• Daño ocasionado luego de la entrega, incluyendo daños
sobre productos que sufrieron caídas al suelo.
• Producto no accesible para brindar el servicio requerido.
• Daños sobre el acabado, tales como superficie oxidada,
deslustre o manchas pequeñas no informadas dentro de
las 48 horas luego de la entrega.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su única y exclusiva alternativa es la reparación del producto, como se indica
en la Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad o conveniencia
sobre un propósito particular, se limitan a un año o al período más corto permitido por la ley.
QUÉ NO CUBRIRÁ
49-4000323 Rev 1
03-26
49-4000323 Rev 1
