Serial Number
Purchase Date
SG241425
Español p. 21
BRACKENRIDGE FAN
ITEM #5249295
MODEL #HTE22025
ATTACH YOUR RECEIPT HERE
1
HARBOR BREEZE and logo design are
trademarks or registered trademarks of
LF, LLC. All rights reserved.
2
TABLE OF CONTENTS
Package Contents..................................................................................................................................
Hardware Contents................................................................................................................................
Safety Information..................................................................................................................................
Preparation ............................................................................................................................................
Initial Installation Instructions ................................................................................................................
Standard/Angle-Mounting Instructions...................................................................................................
Wiring Instructions .................................................................................................................................
Final Installation Instructions ...............................................................................................................
Operating Instructions .........................................................................................................................
Care and Maintenance ........................................................................................................................
Troubleshooting....................................................................................................................................
Limited Lifetime Warranty.....................................................................................................................
Replacement Part List .........................................................................................................................
3
4
4
5
6
7
9
11
14
15
16
18
FCC Warning........................................................................................................................................
19
20
3

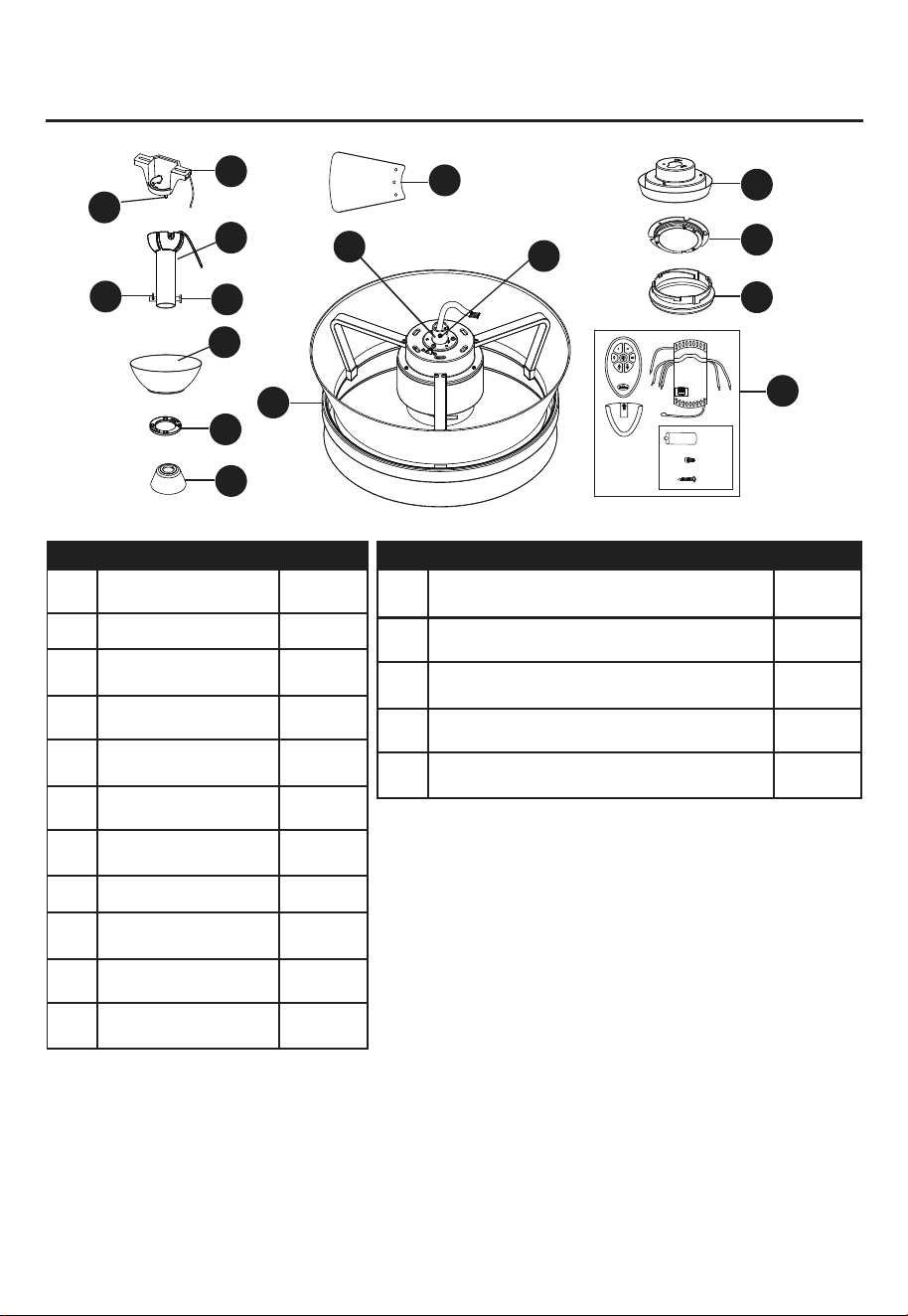

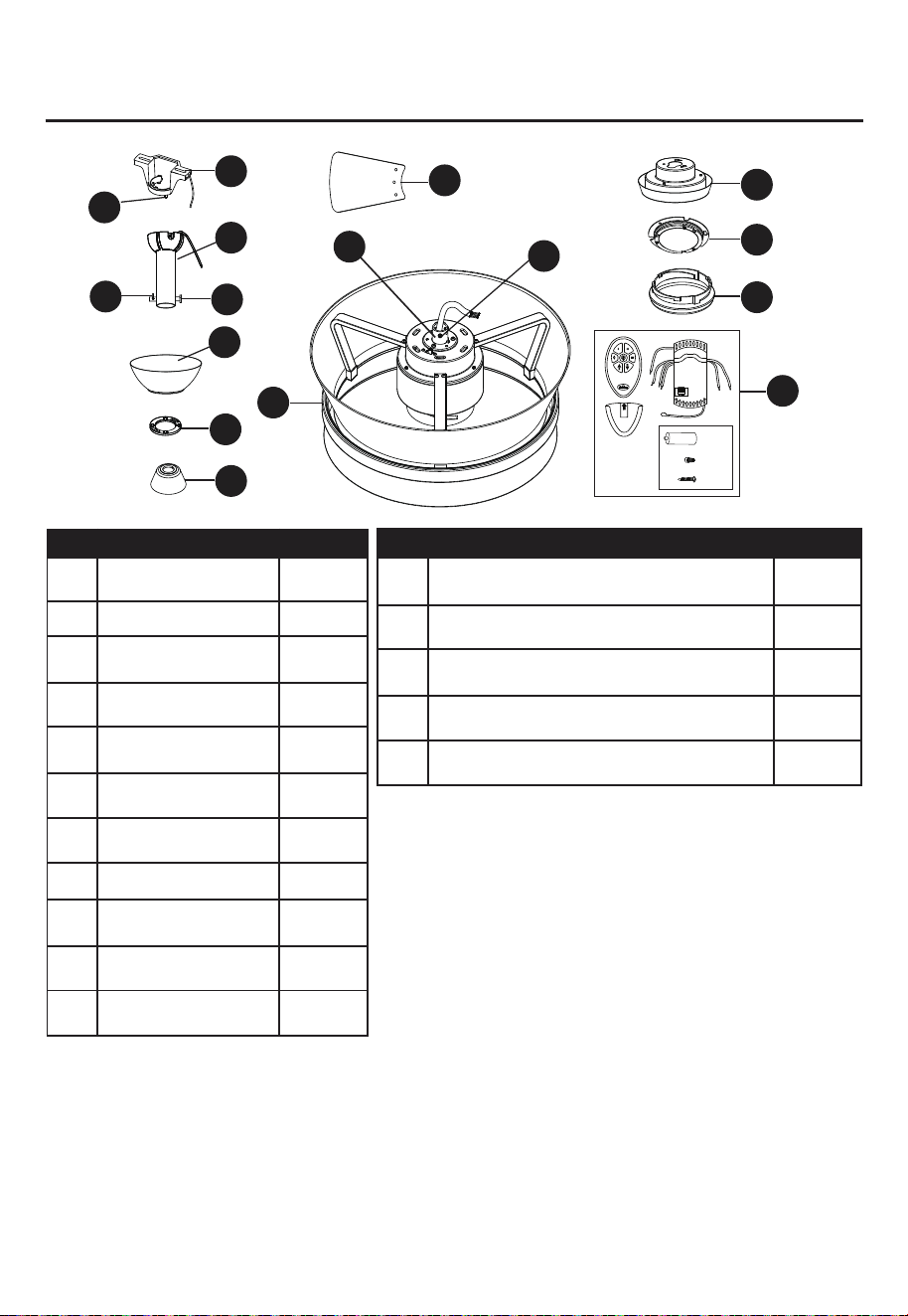

PACKAGE CONTENTS
K
P
A
H
I
J
D
E
M
F
G
L
N
B
O
C
x2
x7
x1
1
1
C
A
B
Canopy
Mounting Bracket
Downrod Assembly
1
1
D
E
Canopy Cover
Coupling Cover
1
2
1
2
F 3
1
G
Motor Assembly
1
H
1
I Light Kit 1
J Shade 1
K
Blade
Switch Housing
Remote Unit
1
O
P
M
1
Coupling
(preassembled on Motor Assembly (G))
Coupling Screw
(preassembled on Coupling (L))
Clevis Pin
(preassembled on Downrod Assembly (B))
Hairpin Clip
(preassembled on Downrod Assembly (B))
Mounting Bracket Screw
(preassembled on Mounting Bracket (A))
L
N
PART
DESCRIPTION
QUANTITY
PART
DESCRIPTION
QUANTITY
4
HARDWARE CONTENTS
SAFETY INFORMATION
(not shown actual size)
READ AND SAVE THESE INSTRUCTIONS
DANGER
AA
Qty. 9 +1 extra
Blade Screw
Please read and understand this entire manual before attempting to assemble, operate or install the product.
All electrical connections must comply with local codes, ordinances or the National Electric Code (NEC).
Contact your municipal building department to inquire about your local codes, permits and/or inspections.
Turn off electricity at main fuse box (or circuit breaker box) before beginning installation by removing fuse
or by switching off circuit breaker.
Do not connect this fixture to an electrical system that does not provide a means for equipment grounding.
Never use a fixture in a two-wire system that is not grounded.
If you are not sure your lighting system has a grounding means, do not attempt to install this fixture.
Contact a qualified, licensed electrician for information regarding proper grounding methods as required by
the local electrical code in your area.
Make sure the installation site you choose allows a minimum clearance of 7 ft. from the blades to the floor
and at least 30 in. from the ends of the blades to any obstruction.
If a dimmer control switch is used with this fixture, obtain professional advice to determine the correct type
and electrical rating required.
The lighting fixture must be positioned so there is at least 1.64 ft. between the bulb and any illuminated
surface.
For supply connections, if the conductor of a fan is identified as a grounded conductor, then it should be
connected to a grounded conductor power supply. If the conductor of a fan is identified as an ungrounded
conductor, then it should be connected to an ungrounded conductor power supply. If the conductor of a fan
is identified for equipment grounding, then it should be connected to an equipment-grounding conductor.
Installing a fixture into an electrical system without a proper grounding means could allow metal parts of the
fixture to carry electrical currents. If any of the fixture wires, wire connections or splices are broken, cut or
loose during the mounting or normal operation of the fixture, under such condition, anyone coming in
contact with the fixture is subject to electrical shock, which could cause serious injury or death.
Connection of the bare or green fixture ground wire to the black or white house wires may allow metal parts
of the fixture to carry electrical currents. Under this condition anyone coming in contact with the fixture will
receive electrical shock, which could cause serious injury or death.
Be careful not to damage or cut the wire insulation (covering) during fixture installation. Do not permit wires
to have contact with any surface having a sharp edge. Doing so may damage or cut the wire insulation,
which could cause serious injury or death from electric shock.
5
WARNING
CAUTION
PREPARATION
Risk of fire. Most dwellings built before 1985 have supply wire rated for 140°F. Consult a qualified
electrician before installation.
To reduce the risk of fire or electric shock, do not use this fan with any solid state fan speed device
or variable speed control.
To reduce the risk of personal injury, do not bend the blade brackets when installing the brackets,
balancing or cleaning the fan.
Do not insert foreign objects in between rotating fan blades.
Do not install or use the fan if any part is damaged or missing.
To reduce the risk of fire, electric shock or personal injury, mount to metal outlet box marked
'ACCEPTABLE FOR FAN SUPPORT OF 35 LBS OR LESS' and use mounting screws provided
with the outlet box and/or support directly from building structure. Most outlet boxes commonly
used for the support of luminaries are not acceptable for fan support and may need to be replaced.
Consult a qualified electrician if in doubt.
Before servicing or cleaning the unit, switch power off at the service panel and lock the service
disconnecting means to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag,
to the service panel.
Do not use bulbs having a wattage greater than the maximum value stated on the fixture and in this
manual. Using a higher wattage bulb than specified will increase fixture temperature and increase
risk of fire.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble
the product.
Estimated Assembly Time: 45 minutes
Tools Required for Assembly (not included): Phillips Screwdriver, Step Ladder, Tape, Pliers and Wire
Cutters.
6

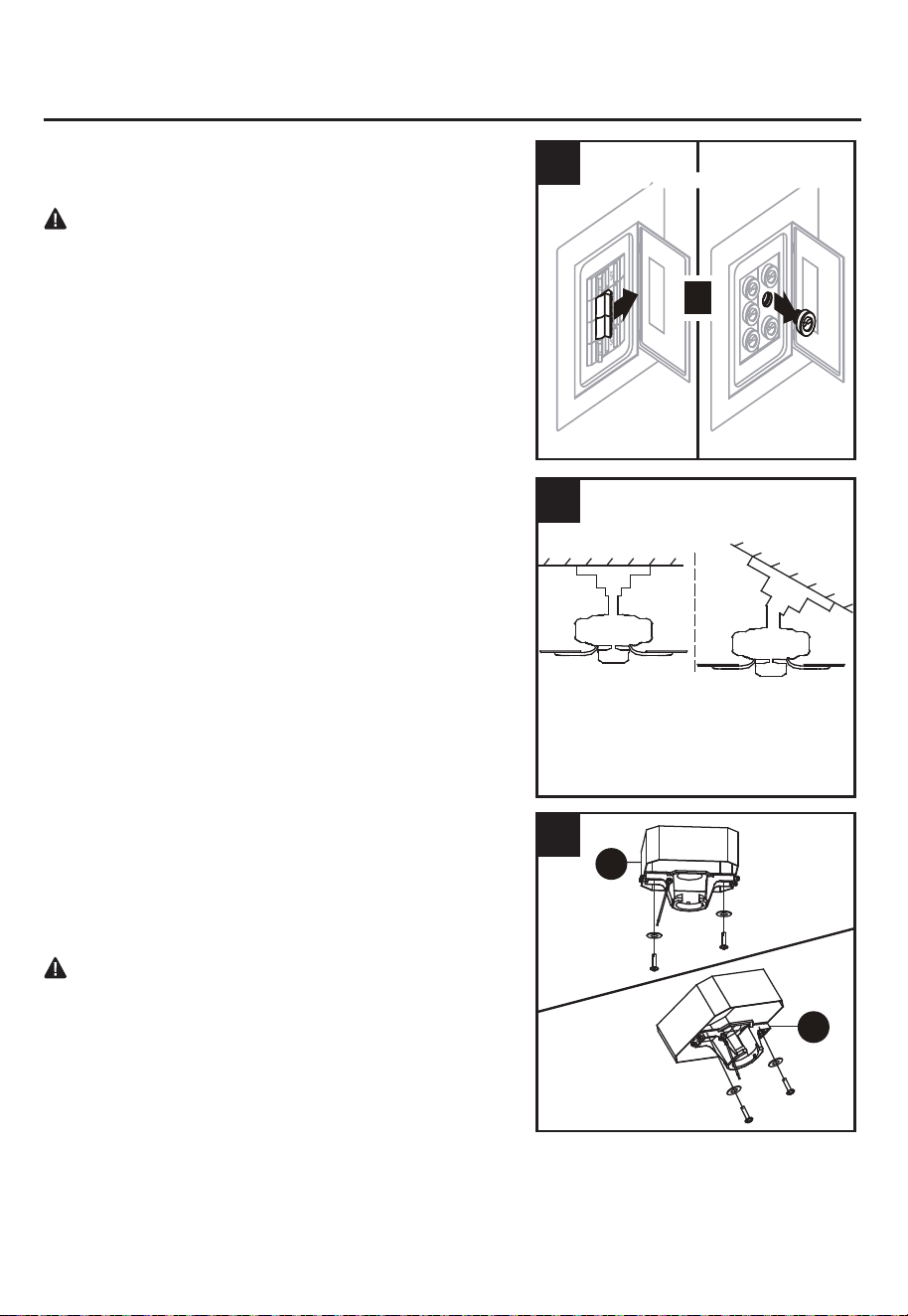

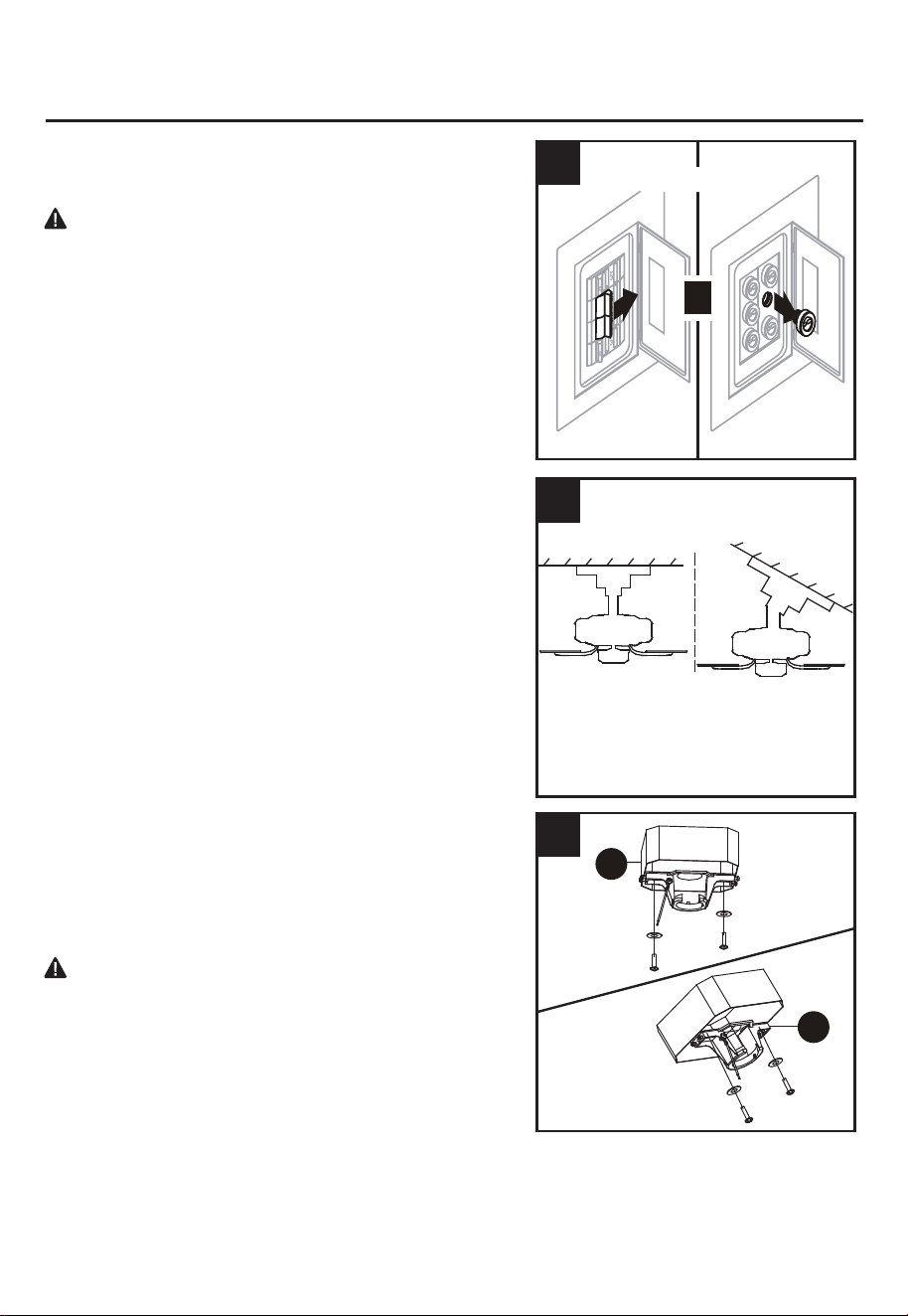

INITIAL INSTALLATION INSTRUCTIONS
DANGER:
Failure to disconnect power supply prior to
1.
Turn off circuit breakers and wall switch to the fan supply
line leads.
2. Choose the desired mounting method:
Standard mounting is best suited for ceilings 8 feet. or
higher. For taller ceilings you may want to use a longer
downrod (not included).
Angle-style mounting is best suited for angled or vaulted
ceilings. A longer downrod is sometimes necessary to
ensure proper blade clearance. If using the angle mount,
make sure the ceiling angle is not steeper than 20°.
3. Check existing outlet box (not included) to ensure it is
securely fastened to at least two points in a structural
ceiling member and can support the full weight of the fan.
Once verified, install mounting bracket (A) to the outlet
box using the screws and washers provided with the
outlet box.
installation may result in serious injury or death.
DANGER:
A loose outlet box can cause the fan to
Note:
If using the angle mount, make sure open end of
wobble and increase the fan’s potential to fall, which
mounting bracket (A) points toward the ceiling.
could result in serious injury or death.
For ALL mounting options, there must be at least 30 inches
from the blade tip to nearest wall. Also, ensure there is 7
feet from the bottom edge of the blade to the floor.
A. Standard Mounting:
B. Angle Mounting:
or
T
Turn Off Power Source
1
A
B
2
Standard
Mounting
A
Angle
Mounting
A
3
INITIAL INSTALLATION INSTRUCTIONS

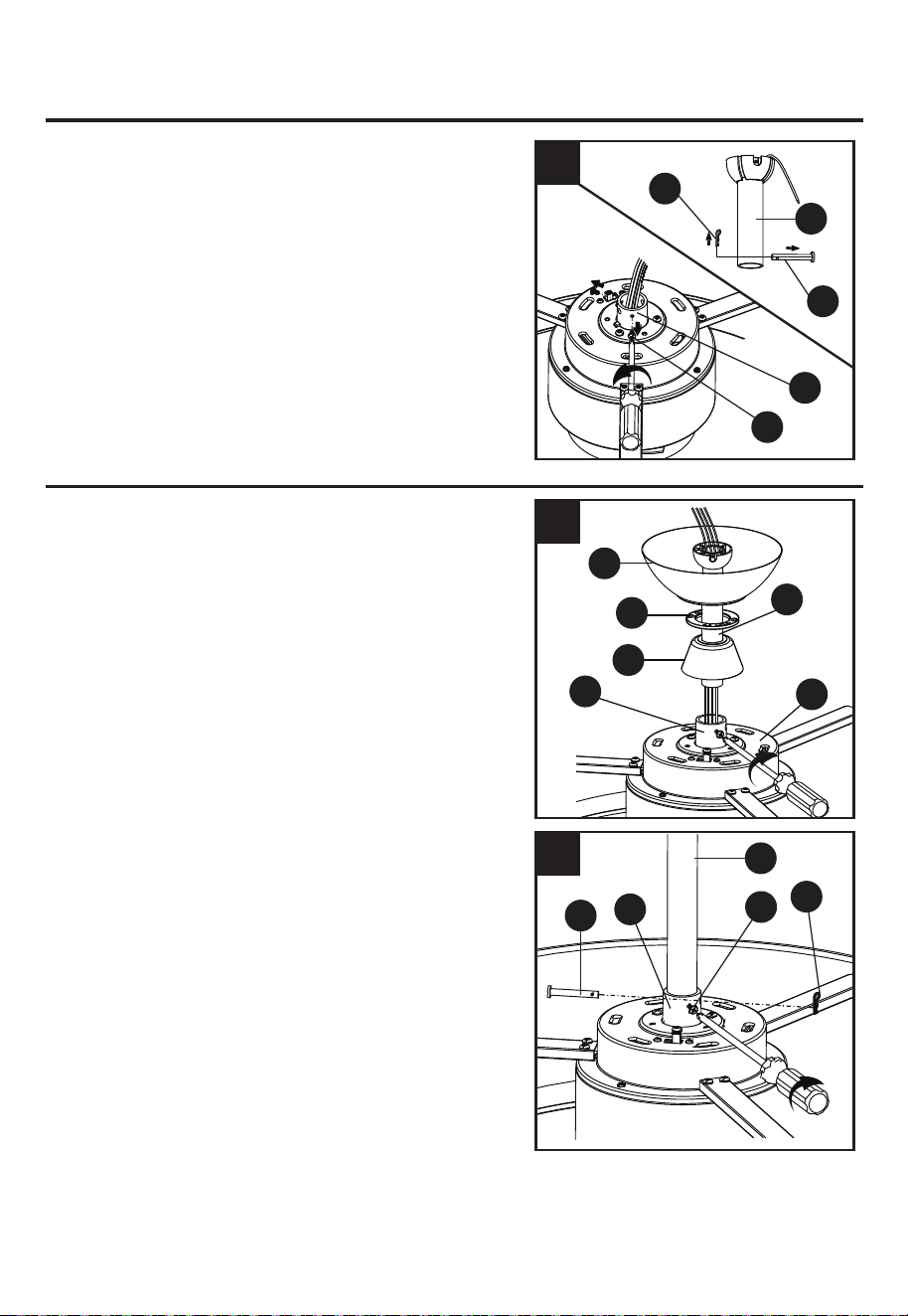

4. Loosen the two coupling screws (M) preassembled in
coupling (L), but do not remove them.
Remove the hairpin clip (O) and clevis pin (N) from the
downrod assembly (B). Retain for later use.
Note: Make sure to keep loose hardware separate to
avoid confusion during installation.
STANDARD/ANGLE-MOUNTING INSTRUCTIONS
1. Place downrod assembly (B) through canopy (C),
canopy cover (D) and coupling cover (E).
Feed power wires from motor housing (G) through
downrod assembly (B), then insert downrod assembly
(B) into the coupling (L) on motor housing (G).
2.
Align the hole on downrod assembly (B) to hole on
coupling (L), then re-install clevis pin (N). Re-attach
hairpin clip (O) into clevis pin (N) until it snaps into
place, then tighten the two previously loosened
coupling screws (M).
7
B
N
O
L
M
4
L
C
D
E
B
G
1
M
B
N
L
O
2
8
CAUTION:
Ensure all screws are tight before moving
onto the next step.
STANDARD/ANGLE-MOUNTING INSTRUCTIONS

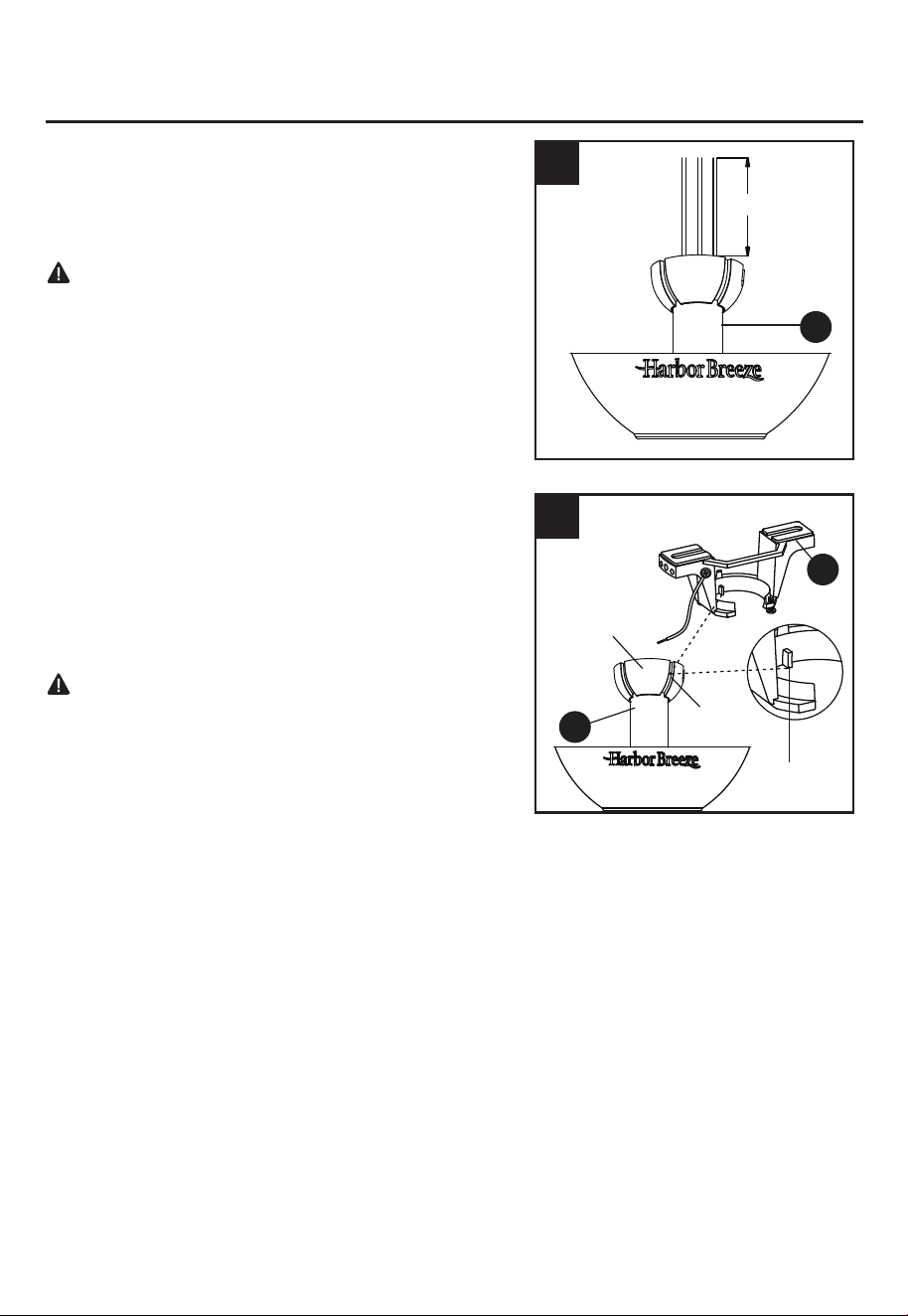

3. Cut off excess fixture wires, leaving approximately 6 to
9 inches above the top of the downrod assembly (B).
Strip 1/2 inch of insulation from the end of each fixture
wire.
4. Carefully lift the assembly and rest the hanger ball of
downrod assembly (B) on the mounting bracket (A)
attached to the outlet box. Be sure the groove in the
hanger ball is lined up with the tab on the mounting
bracket (A). This will allow for hands-free wiring.
Proceed to
WIRING on page 9.
DANGER: Be careful when aligning the tab to the
groove ! If not fully engaged, there is a possibility of the
fan falling, which may result in serious injury or death.
6 to 9in
B
A
B
Hanger Ball
Groove
Tab
3
4
9

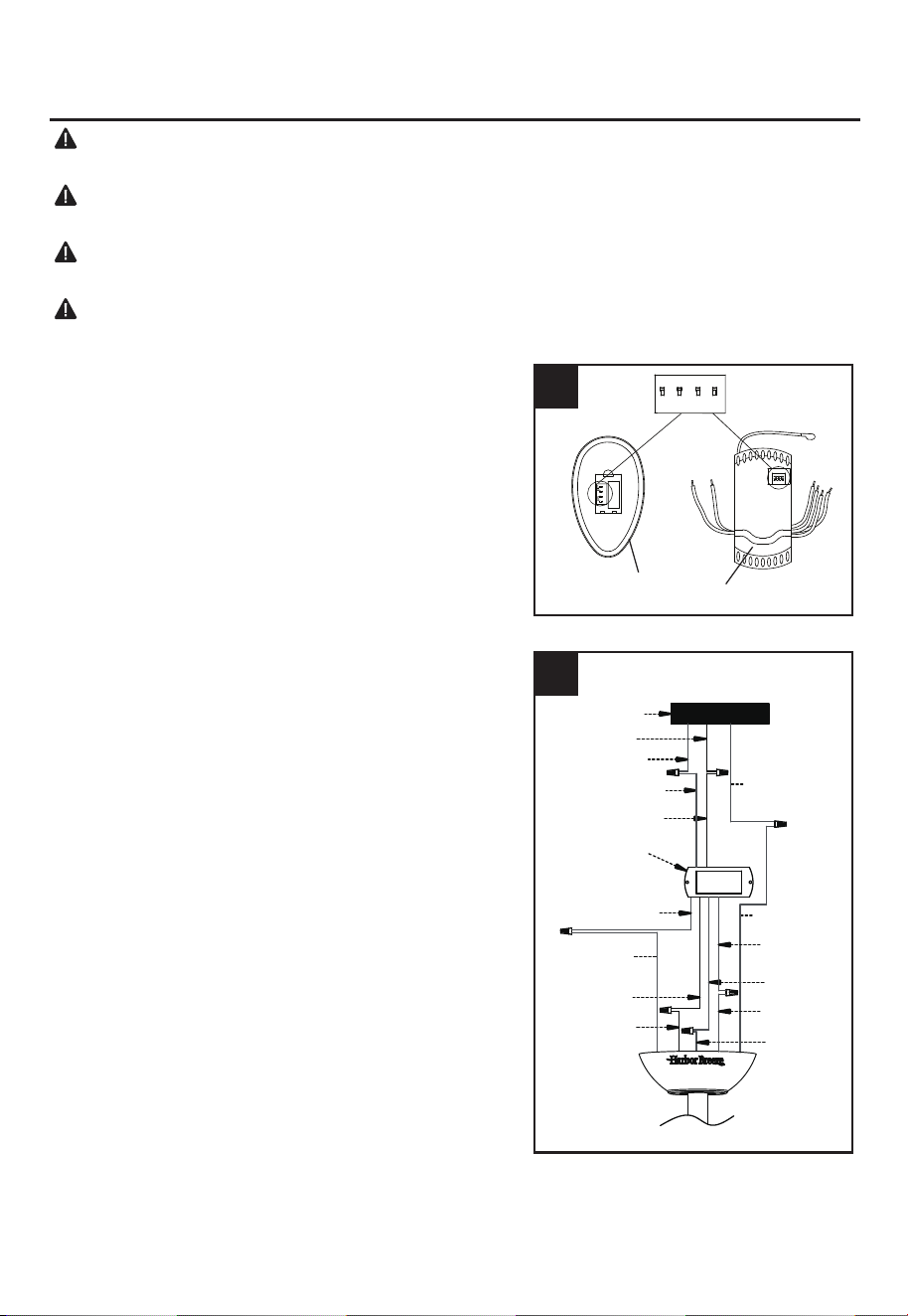

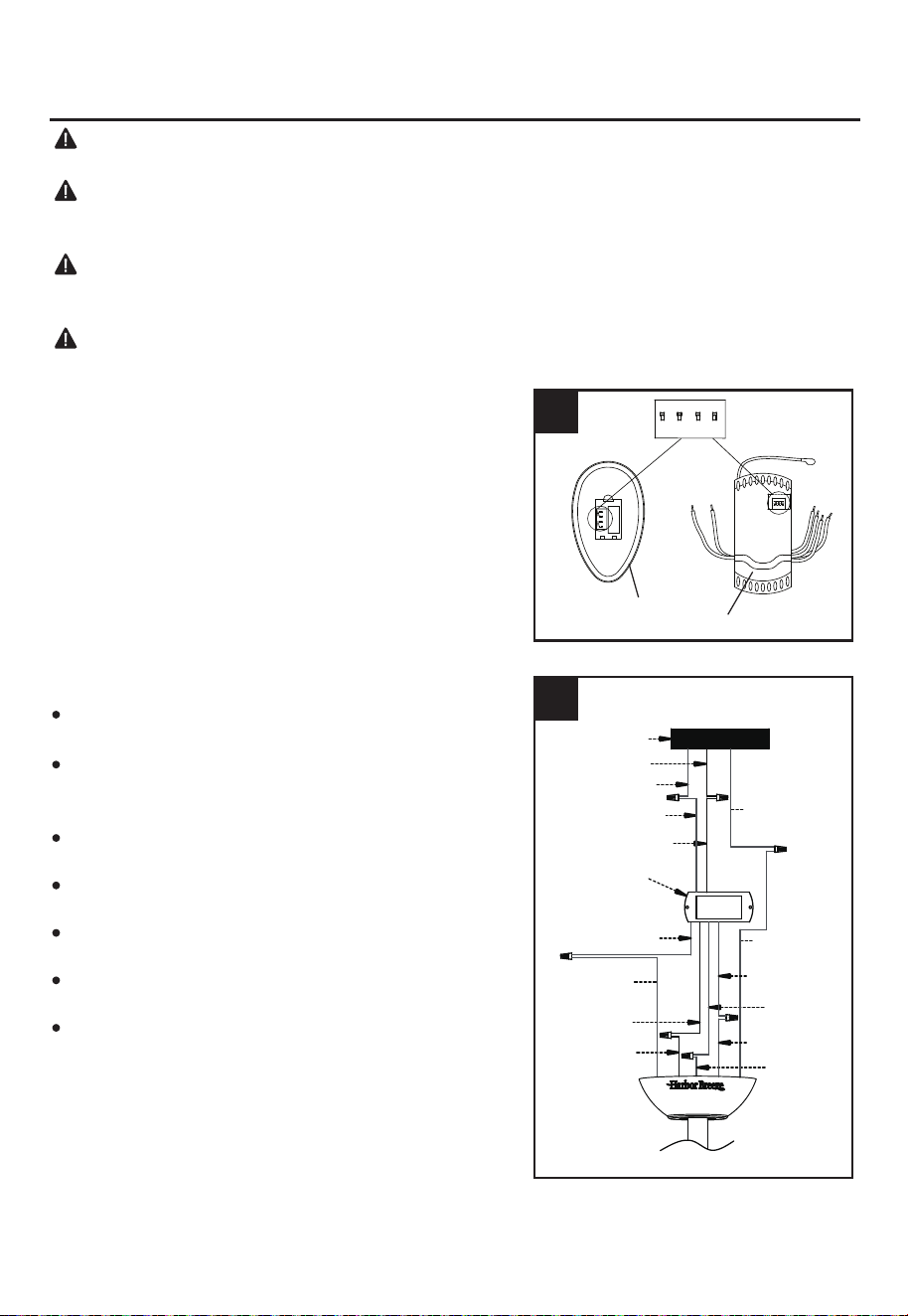

WIRING INSTRUCTIONS
2. Follow steps below to wiring your fan:
● Connect WHITE wire from the fan to WHITE wire marked
TO MOTOR N from the receiver.
● Connect ORANGE wire from the fan to ORANGE wire
Marked
UP LIGHT from the receiver.
● Connect BLUE wire from the fan to BLUE wire marked
DOWN LIGHT from the receiver.
● Connect BLACK wire from the fan to BLACK wire marked
TO MOTOR L from the receiver.
● Connect BLACK wire from the outlet box to BLACK wire
marked AC IN L from the receiver.
● Connect
WHITE wire from the outlet box to WHITE wire
marked
AC IN N from the receiver.
● Connect GROUND (GREEN) wires from mounting
bracket and downrod ball, to GROUND (GREEN or
BARE COPPER)
from house.
WARNING: To avoid possible electrical shock, be sure electricity is turned off at the main fuse
box before hanging.
WARNING:
If you are not sure if the outlet box is grounded, contact a licensed electrician for
advice, as it must be grounded for safe operation.
WARNING:
If house wires are different colors than referred to in the following steps, stop
immediately. A professional electrician is recommended to determine proper wiring.
WARNING: If you feel that you do not have enough electrical wiring knowledge or experience,
have your fan installed by a licensed electrician.
1. To sync the remote from remote unit (K) to the receiver
also in remote unit (K), first remove the battery cover from
the remote and slide code switches to your choice of up or
down position using a small screwdriver or ballpoint pen
(neither included).Replace battery cover on remote. Then,
slide the code switches on the receiver to the same
positions as set on the remote.
Note: Factory setting is all up; do not use this position.
2
Outlex box
White
White
White
Black
Black(AC IN L)
White (AC IN N)
Ground wire
Black
Ground wire
Orange
(UP LIGHT)
Orange
(UP LIGHT)
Black
Receiver
Blue
(DOWN LIGHT)
Blue
(DOWN LIGHT)
ON
1 2 3 4
DIP
Remote
Receiver
1
10
WIRING INSTRUCTIONS

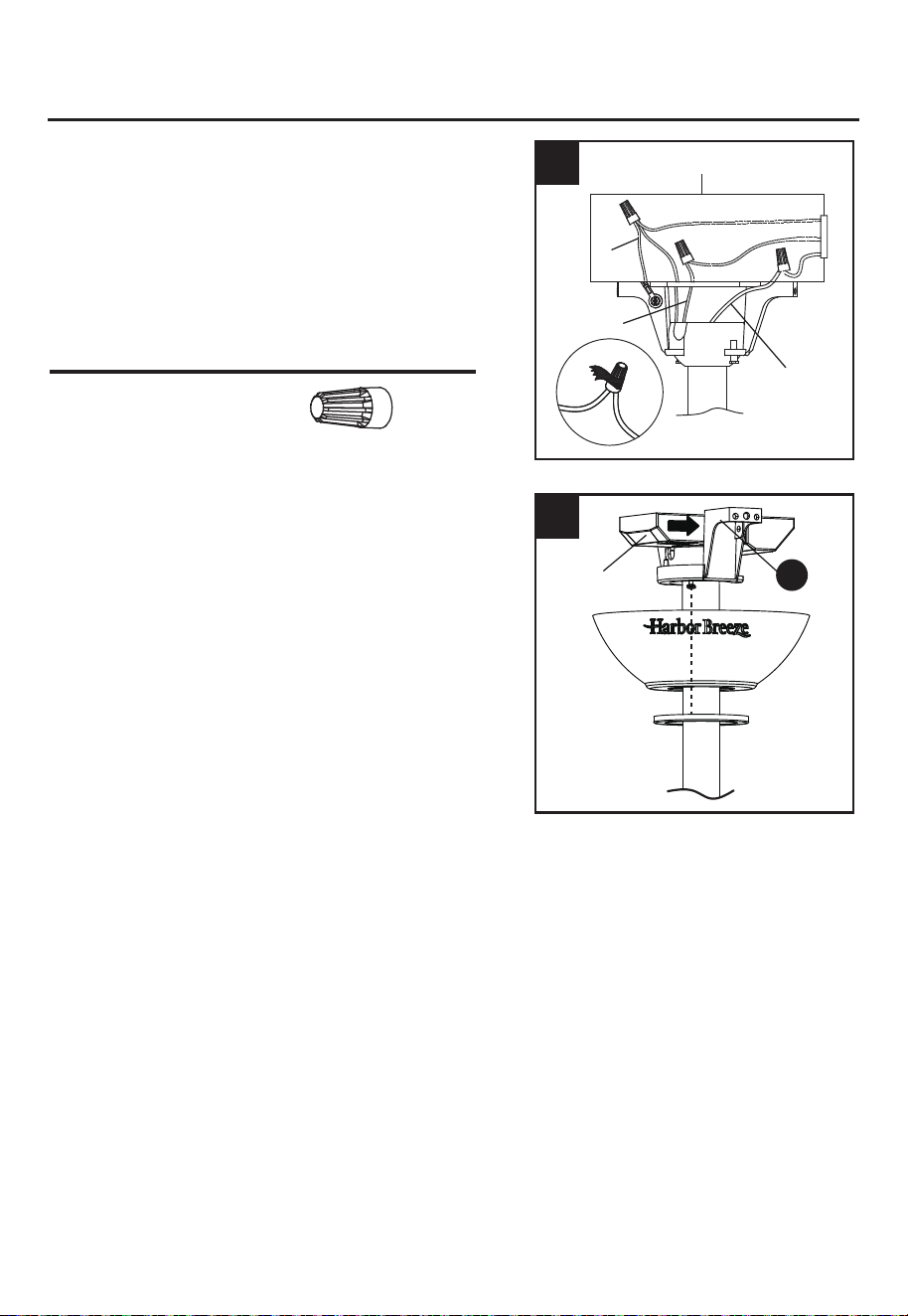

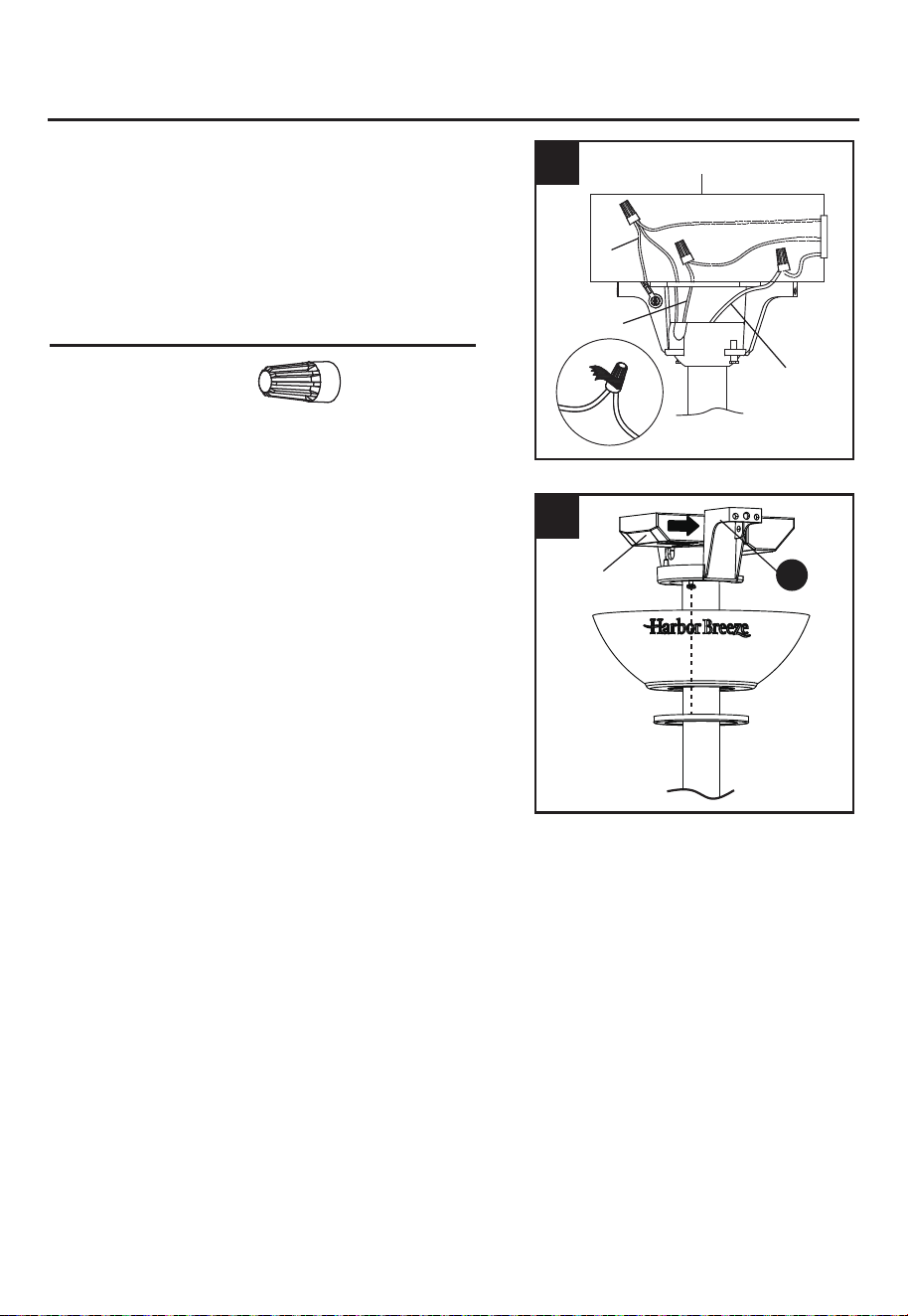

3. Wrap electrical tape (not included) around each wire
connector and make sure no bare wire or wire strands
are visible after making connections. Then, turn wires
upward and carefully push them into the outlet box;
make sure the WHITE and GREEN connections are on
one side and the BLACK connections are on the other
side.
4. Once wiring step has been completed, slide the
wired receiver in between the mounting bracket (A)
and the top of the downrod assembly (B) with the
flat side of the receiver facing the ceiling.
Hardware Used
Wire Connector x 7
BLACK
WHITE
GREEN
Outlet Box
3
Receiver
A
4
11

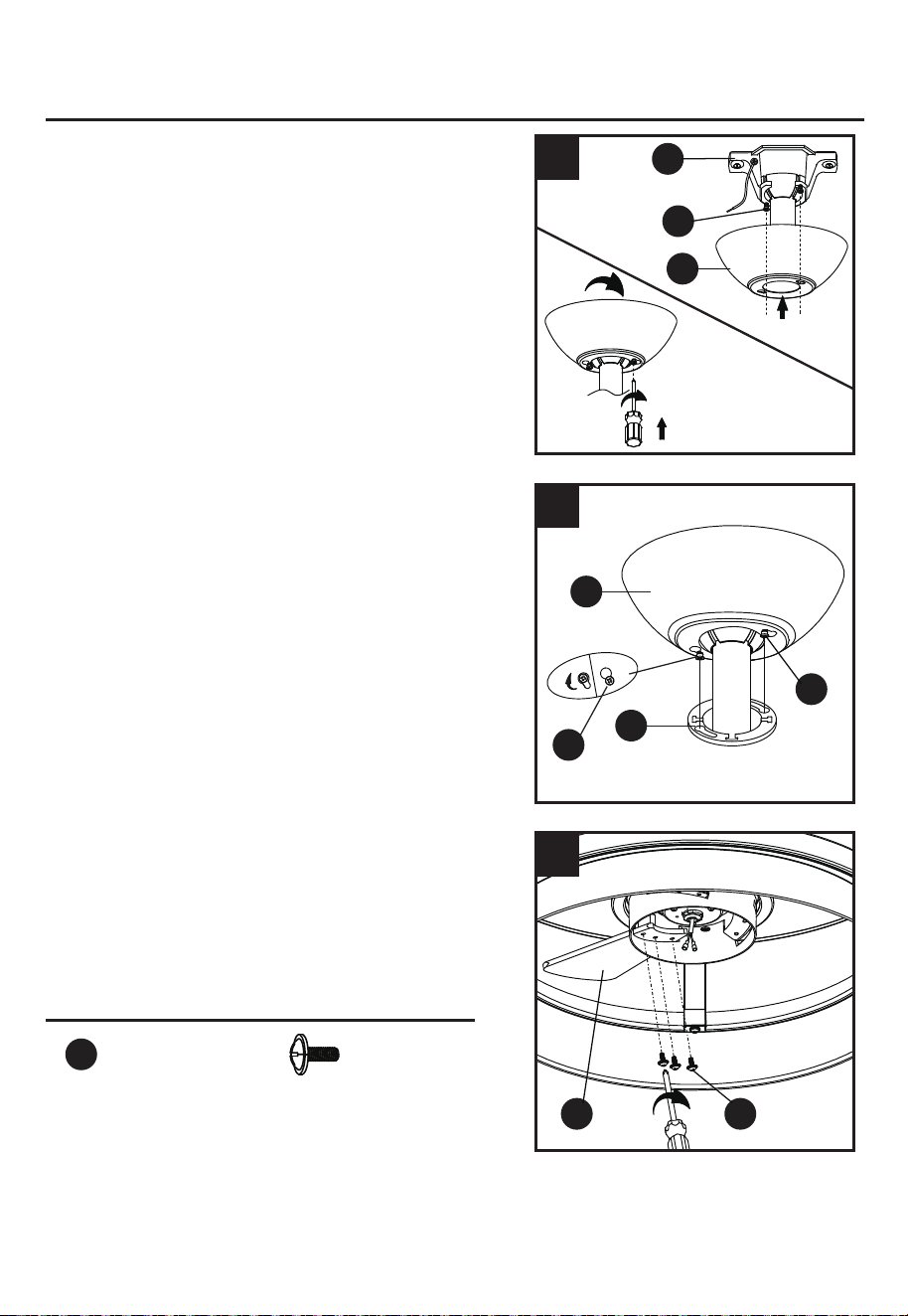

FINAL INSTALLATION INSTRUCTIONS

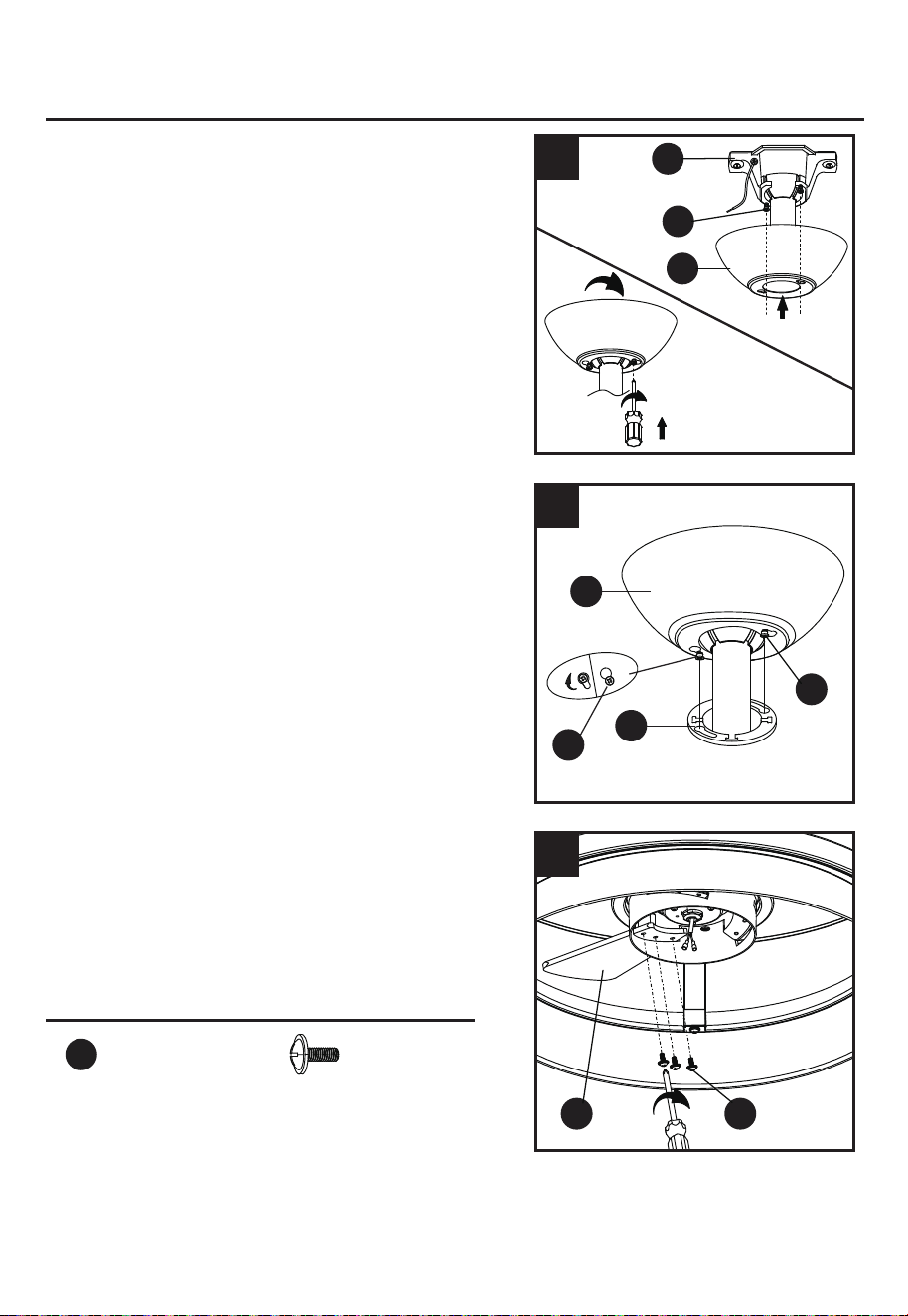

1. Loosen (but do not remove) the two preassembled
mounting screws (P) on mounting bracket (A) that align
with the slotted holes on canopy (C). Lift canopy (C) up
so slotted holes engage loosened screw heads on
mounting bracket (A), then twist canopy (C) clockwise,
then tighten all screws securely.
2. Raise canopy cover (D) over the mounting screws (P)
visible in canopy (C). Rotate canopy cover (D) clockwise
until it locks into place. You may need to adjust the
mounting screws (P) until the canopy (C) and canopy
cover (D) have a snug fit.
3.
Slide blades (F) through slots in the flywheel and attach to
the motor hub using the blade screws (AA). Make sure
the screws securing the blades (F) to the motor hub are
tight and are properly seated.
Noted:
Periodically check blade hardware and resecure
if necessary.
Hardware Used
Blade Screw x 9
AA
A
P
C
1
C
D
P
P
2
F
AA
3
12

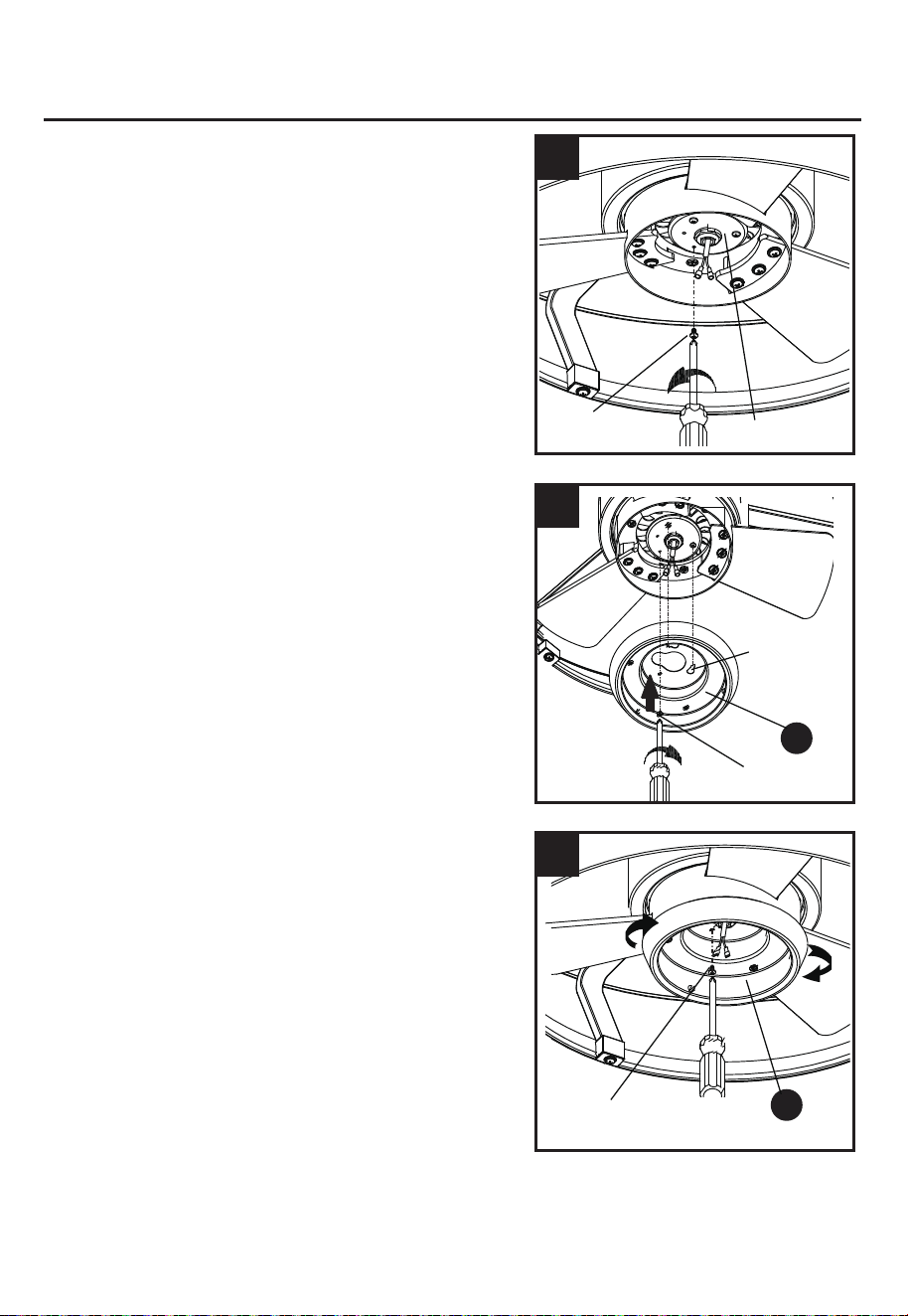

FINAL INSTALLATION INSTRUCTIONS
5. Insert the wires from the motor housing (G) through the
center hole in the switch housing (H). Attach the switch
housing (H) to the mounting plate on motor housing (G)
by placing the keyslot holes from the switch housing (H)
onto the two protruding mounting screw heads.
4. Remove one of the mounting screws on mounting
plate of motor housing , then loosen the other two.
6. Adjust the switch housing (H) until the screw heads are
aligned with the keyholes, then re-insert mounting
screw previously removed on step 4. Tighten all
mounting screws securely.
Mounting Screws
Mounting Plate
4
Keyslot
Hole
H
Mounting Screw
5
H
Mounting Screws
6
13

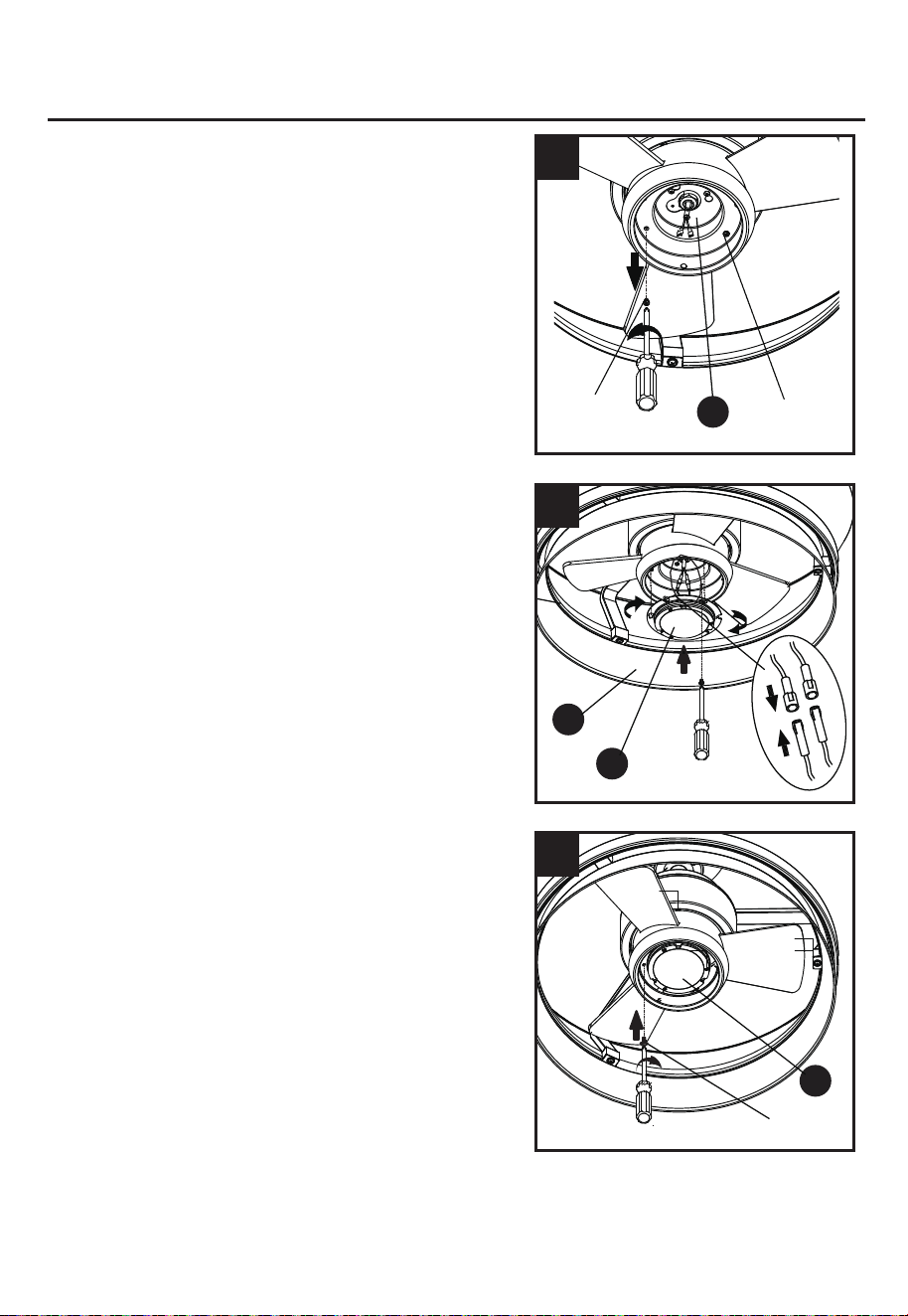

FINAL INSTALLATION INSTRUCTIONS
8. Connect the 2 single pin connectors from the light kit (I)
to the 2 single pin connectors from motor
assembly (G). Connect the black wire to black wire, and
white wire to white wire.
7. Remove one of the screws on switch housing (H),
then loosen the other two.
9.
Attach the light kit (I) to the switch housing (H) using
the two key slots in the light kit (I). Replace the screw
previously removed on step 7. Tighten all mounting
screws securely.
Screws
(loosen only)
Screw
(remove)
H
7
I
G
8
I
Mounting Screws
9
14

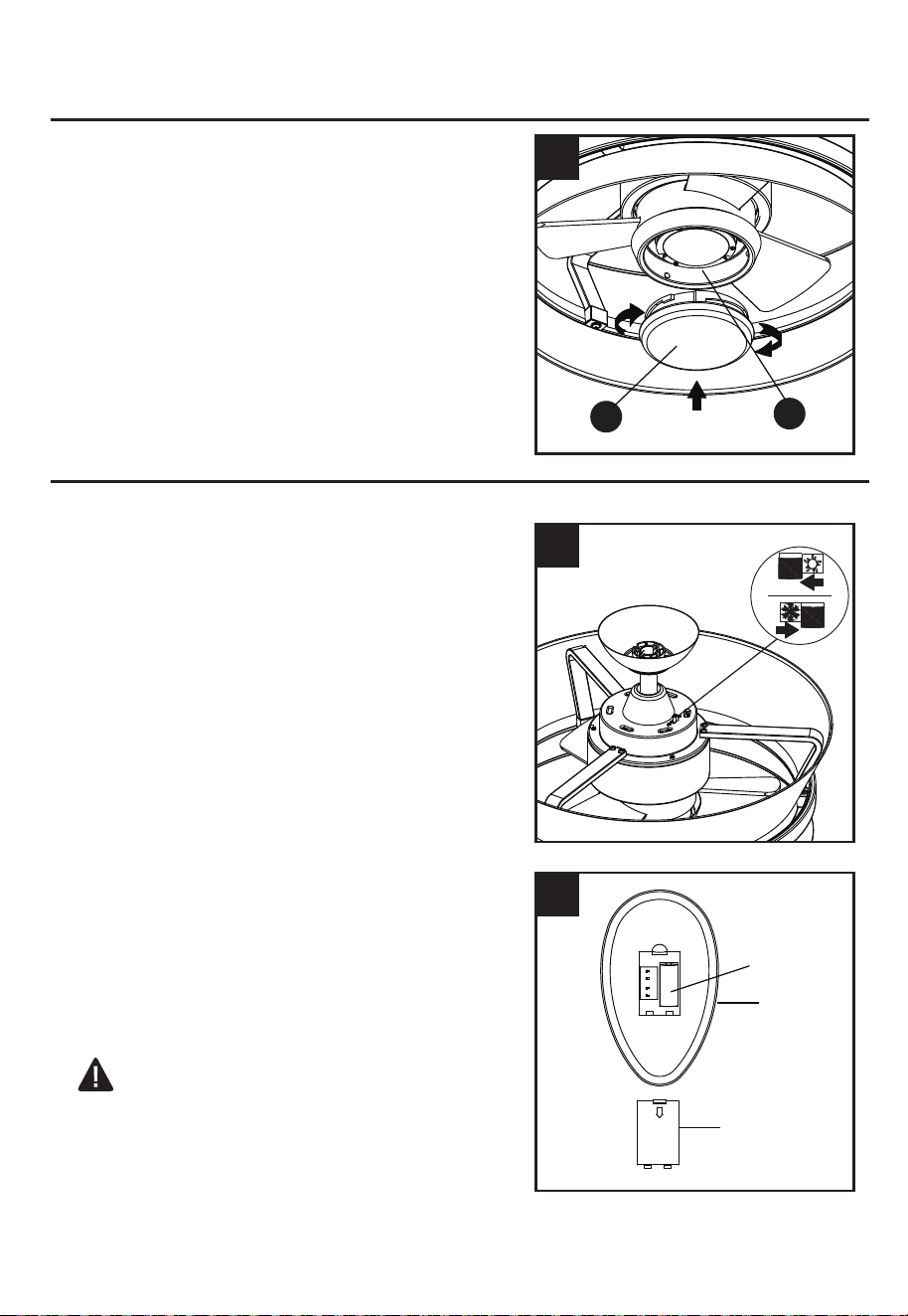

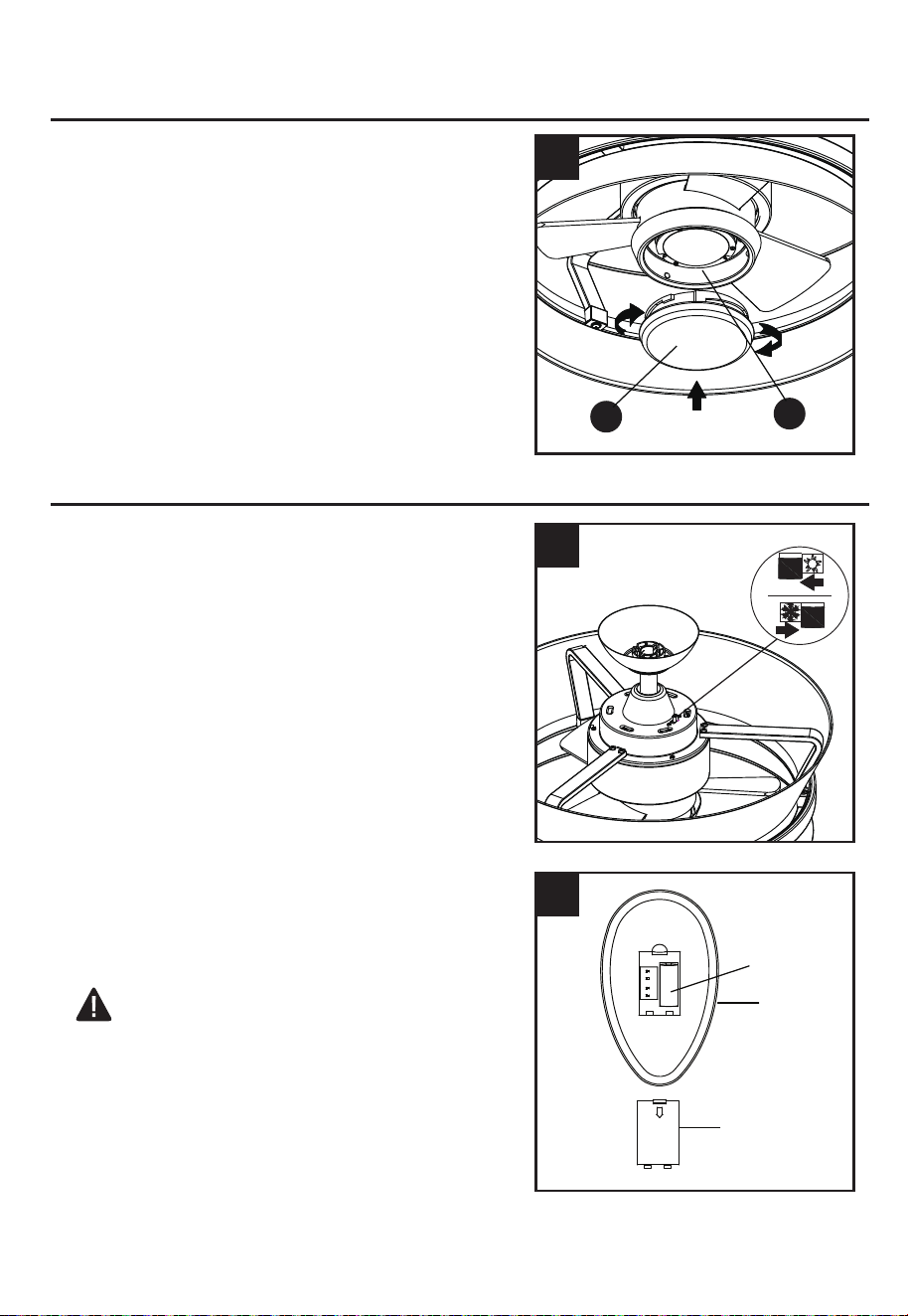

FINAL INSTALLATION INSTRUCTIONS
10. Secure the shade (J) to switch housing (H) by twisting
in clockwise direction. Do not over-tighten.
OPERATING INSTRUCTIONS
1. When the season changes, you may want to change
the direction in which the fan spins.
In warmer weather, counterclockwise rotation creates a
downward airflow, which cools the air. Push the switch
LEFT and see a SUN icon.
In cooler weather, clockwise rotation creates an upward
airflow,which moves hot air from the ceiling. Push the
switch
RIGHT and see a SNOWFLAKE icon.
WARNING: Turn off and wait for fan to stop before
flipping the reverse switch.
Note: Use a small screwdriver or ballpoint pen to move
the reverse switch if you have difficulty doing so by
hand.
2.
Remove battery door from the remote in the remote
unit (K) and insert one 12V battery also from remote
unit (K).
Ensure the polarity of the battery matches
the polarity indicated in the battery compartment of
remote, then replace battery door.
CAUTION: If you are not expecting to use the
remote for a long period of time, remove the battery
to prevent damage to the remote. Be sure to store the
remote away from excess heat or humidity.
J
H
10
1
1 2 3 4
Battery Door
Remote
Battery
2
15

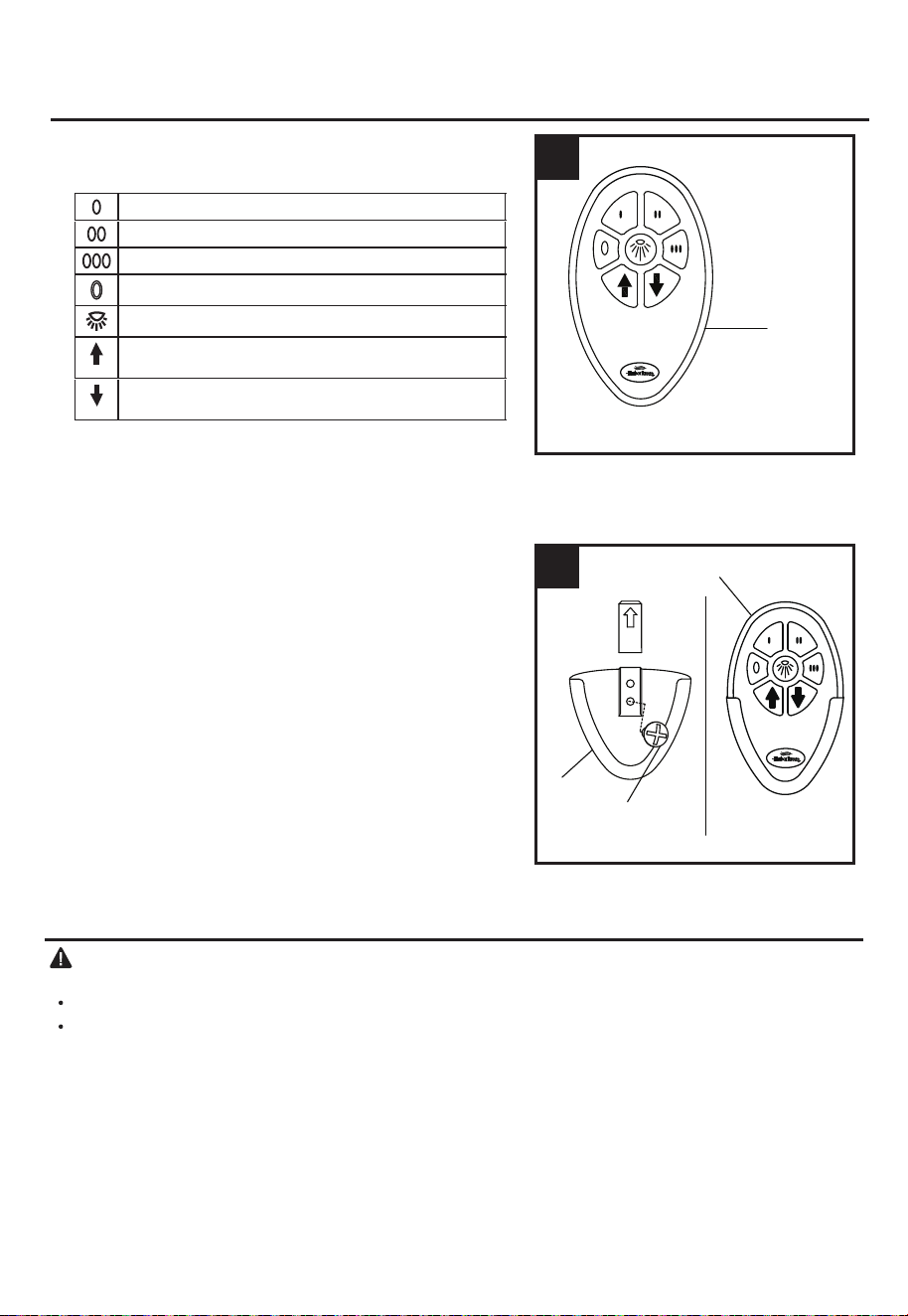

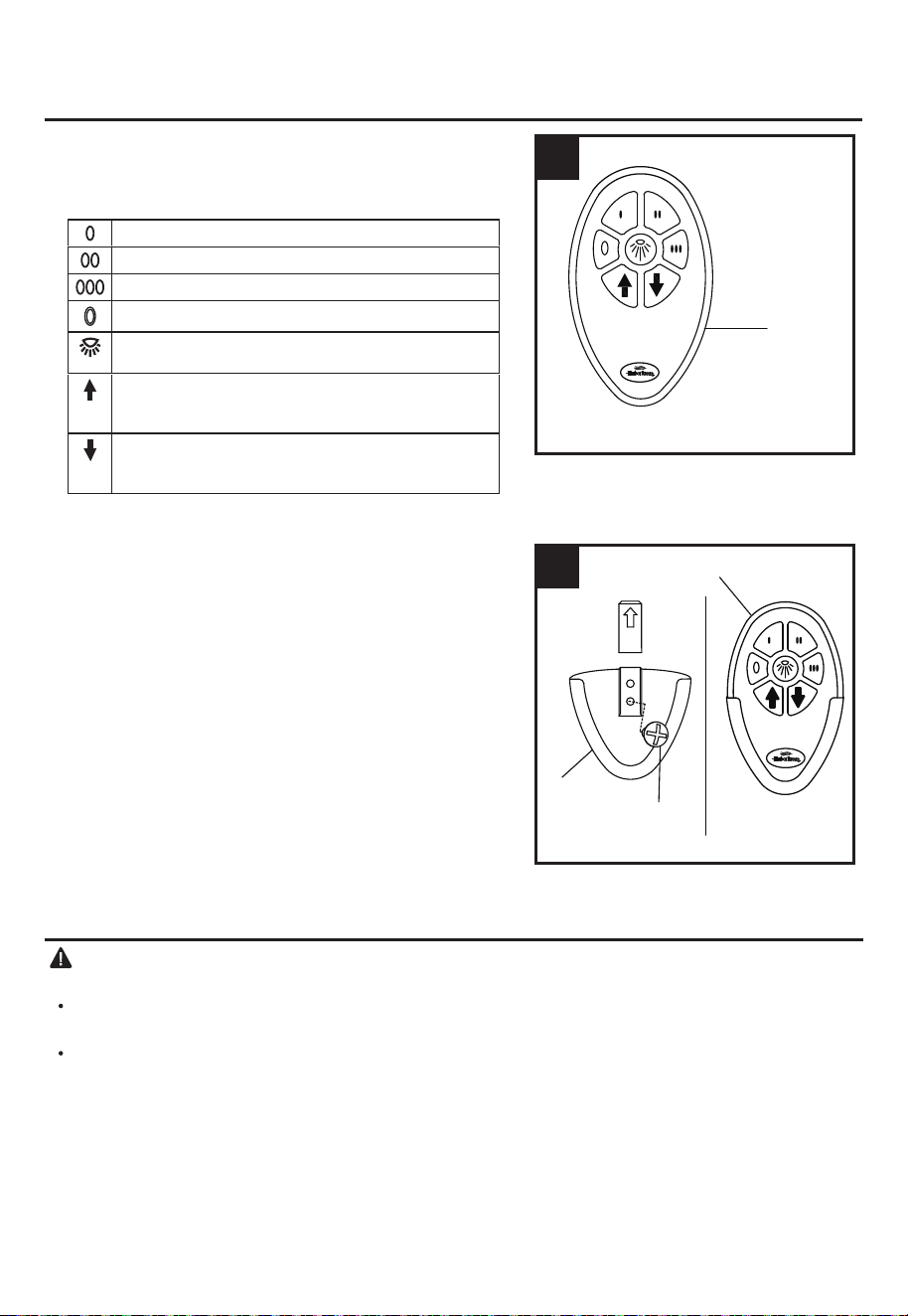

3. The buttons on the remote from the remote unit (K)
control the fan speed and light as follows:
Low speed
Medium speed
High speed
Turn the fan off
Turns both uplight and downlight on/off.
Press and hold to achieve desired dimming
setting for uplight.
Press and hold to achieve desired dimming
setting for downlight.
CARE AND MAINTENANCE
Important:
Shut off main power supply before beginning any maintenance. Do not use water or
a damp cloth to clean the ceiling fan.
At least twice each year, tighten all screws and lower canopy to check mounting plate screws.
Clean fan housing with only a soft brush or lint-free cloth to avoid scratching the finish. Clean
blades with a lint-free cloth. You may occasionally apply a light coat of furniture polish to wood
blades for added protection.
OPERATING INSTRUCTIONS
Remote
3
Screw
Remote
Wall
bracket
4
4.
Note: This receiver has a preset memory function;
when the switch is turned OFF, the control will
remember the light intensity and fan speed. When
the switch is turned back ON, the light and fan
will resume operation as they were prior to the switch
being turned OFF.
OPTIONAL: A wall bracket for the remote is included
with remote unit (K) . Use the screws provided in the
remote unit (K) to attach the wall bracket to the desired
installation site. Once secure, store the remote inside
the wall bracket.
1. Set screws are loose.
2. Using non-approved speed
control.
3. Normal noise.
4. Wire connectors inside switch
housing rattling.
5. Cracked blade.
6. The distance from canopy to
ceiling is too great.
7.Glass is not secure.
1. Tighten all set screws.
2. Some fan motors are sensitive to signals
from solid-state varible speed controls.
DO NOT USE a solid-state variable speed
control.
3. Allow "break-in" period of 24 hours. Most
noises associated with a new fan will
disappear after this period.
4. Check to make sure wire connectors in switch
housing are not rattling against each other or
against the interior wall of the switch housing.
5. Replace blades.
6. Make sure upper canopy is a short distance
from ceiling. It should not touch the ceiling.
7. Secure the glass.
Fan sounds
noisy.
TROUBLESHOOTING
PROBABLE CAUSE CORRECTIVE ACTION
PROBLEM
1. Tighten the hanger bracket screws to the
outlet box, and/or secure outlet box.
2. Tighten the set screw in the downrod
assembly.
3. Turn power off, support the fan very
carefully, and check that the hanger ball is
properly seated.
4. Raise motor coupling up and tighten set
screws securely.
5. Check that all blades are screwed firmly into
blade holders.
6. Check to be sure the fan blade irons seat
firmly and uniformly on the surface of the
motor. If flanges are seated incorrectly,
loosen the flange screws and retighten.
7. Interchange two adjacent blades; this will
redistribute the weight and possibly result in
smoother operation.
8. Lower or move fan. Extension downrods
may be ordered.
9. When switching from medium to low speed,
you may notice some fan wobble in the fan.
When the fan stabilizes at low speed,
wobble should disappear.
10. Make sure canopy and mounting bracket
are tightened securely to ceiling joist.
1. Hanger bracket and/or ceiling
outlet box is not securely
fastened.
2. Set screw in downrod assembly
is loose.
3. Fan hanger ball is not properly
seated in canopy tabs.
4. Set screw in motor coupling is
loose.
5. Blade is loose.
6. Blade holders are loose.
7. Blade out of balance.
8. Fan too close to vaulted ceiling.
9. Transition to different speed.
10. Fan not securely mounted.
Fan wobbles.
16
1. Power turned off, fuse blown
or circuit breaker tripped.
2. Loose wire connections or
wrong connections.
3. Motor reversing switch not
engaged.
1.Turn power on, replace fuse or reset breaker.
2a. Turn power off and loosen canopy; check
all connections according to section
WIRING INSTRUCTIONS on page 9.
2b. Check the plug connection in the switch
housing.
3. Push switch firmly right or left. Fan will not
operate when switch is in the middle.
Fan does not
start.
TROUBLESHOOTING
PROBABLE CAUSE CORRECTIVE ACTION
PROBLEM
1. Wrong wire connection.
1. Refer to Step 8, page 13 to ensure all wire
connections were done correctly.
Light does not
work.
17
18
LIMITED LIFETIME WARRANTY
NOTE:
The manufacturer warrants this fan to be free from defects in workmanship and material present at
time of shipment from the factory for life (with limitations) from the date of purchase. This warranty
applies only to the original purchaser. The manufacturer agrees to correct such defect at no charge
or, at our option, replace the ceiling fan with a comparable or superior model.
To obtain warranty service, present a copy of your sales receipt as proof of purchase. All cost of
removal and reinstallation are the expressed responsibility of the purchaser. Any damage to the
ceiling fan by accident, misuse or improper installation, or by affixing accessories not produced by
this warranty, are at the purchaser’s own responsibility. The manufacturer assumes no responsibility
whatsoever for fan installation during the limited lifetime warranty. Any service performed by an
unauthorized person will render the warranty invalid.
Due to varying climatic conditions, this warranty does not cover changes in brass finish, rusting,
pitting, tarnishing, corroding or peeling. Brass finish fans maintain their beauty when protected from
varying weather conditions.
The duration of any implied warranty which can not be disclaimed is limited to the lifetime limited
period as specified in our warranty. The manufacturer shall not be liable for incidental, consequential
or special damages arising at or in connection with product use or performance except as may other
wise be accorded by law. This warranty gives you specific legal rights, and you also have other rights
which vary from state to state. This warranty supersedes all prior warranties.
A small amount of “ wobble ” is normal and should not be considered a defect.
Any replacement of defective parts for the ceiling fan must be reported within the first year from
the date of purchase. For the balance of the warranty, call our customer service department at
888-251-1003 for return authorization and shipping instruc tions so that we may repair or replace the
ceiling fan. Any fan or parts returned improperly packaged is the sole responsibility of the purchaser.
There is no further expressed warranty. The manufacturer disclaims any and all implied warranties.
19
FCC WARNING
This device (including remote control and LED module) complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation. Please note that changes or
modifications not expressly approved by the party responsible for compliance could void the user's
authority to operate the equipment.
Note: Both the remote control and LED module have been tested and found to comply with the limits
for Class B digital device,pursuant to part 15 of the FCC Rules. These limits are designed to provide
reasonable protectionagainst harmful interference in a residential installation.
The remote control generates, uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is encouraged to
try to correct the interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and the receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
Consult the dealer or an experienced radio/TV technician for help.
20
Printed in China
REPLACEMENT PART LIST
For replacement parts, call our customer service department at
888-251-1003
, 8 a.m. -8 p.m., EST,
Monday – Sunday. You could also contact us at
H
I
J
F
A
D
E
B
C
AA
K
x2
x7
x1
PART DESCRIPTION PART# COVERED UNDER WARRANTY
Mounting Bracket
Downrod Assembly
Canopy
Canopy Cover
Coupling Cover
Blade
Switch Housing
Light Kit
Shade
Remote Unit
Blade Screw
A
B
C
D
E
F
H
I
J
K
AA
A102-0084184
A103-0328084
A101-0137036
A108-0013084
A106-0482084
A141-0737001
A188-0466084
A187-0580036
A182-0686001
A137-0861001
B166-1326018
YES
YES
YES
YES
YES
YES
YES
YES
YES
YES
YES
21
Número de serie
Fecha de compra
VENTILADOR
BRACKENRIDGE
ARTÍCULO #5249295
MODELO #HTE22025
ADJUNTE SU RECIBO AQUÍ
HARBOR BREEZE y el diseño del
logotipo son marcas comerciales o
marcas registradas de LF, LLC.
Todos los derechos reservados.
22
ÍNDICE
Contenido del paquete.........................................................................................................................
Aditamentos.........................................................................................................................................
Información de seguridad....................................................................................................................
Preparación .........................................................................................................................................
Instrucciones de instalación iniciales ..................................................................................................
Instrucciones estándar o de montaje en ángulo..................................................................................
Instrucciones de cableado...................................................................................................................
Instrucciones de instalación finales.....................................................................................................
Instrucciones de funcionamiento.........................................................................................................
Cuidado y mantenimiento....................................................................................................................
Solución de problemas .......................................................................................................................
Garantía limitada de por vida ..............................................................................................................
Lista de piezas de repuesto ................................................................................................................
23
24
24
25
26
27
29
31
34
35
36
38
Advertencia de la FCC.........................................................................................................................
39
40
23

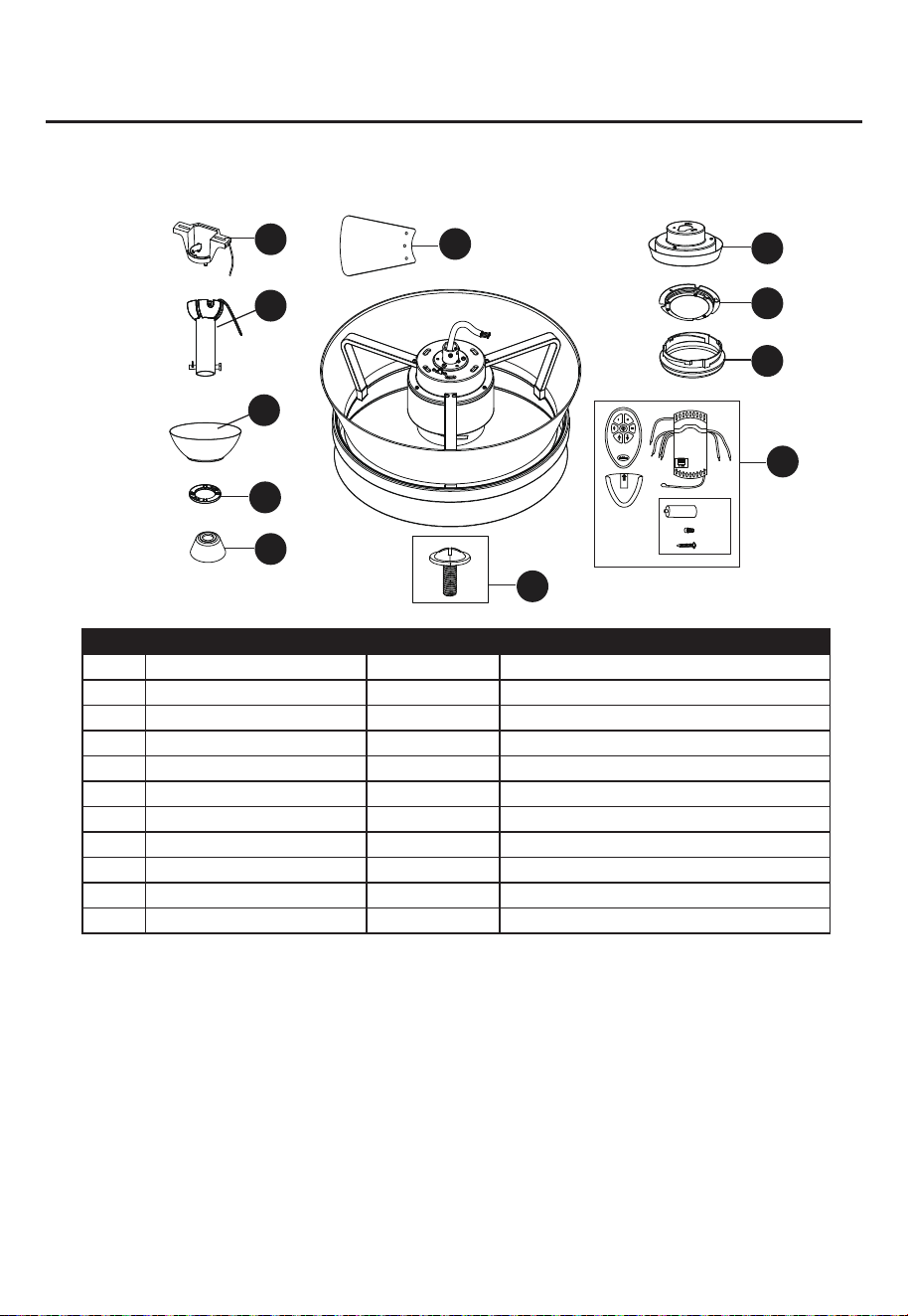

CONTENIDO DEL PAQUETE
K
P
A
H
I
J
D
E
M
F
G
L
N
B
O
C
x2
x7
x1
1
1
C
A
B
Soporte de montaje
Ensamble de la varilla
Base
Cubierta de la base
Cubierta del acoplador
Aspa
Ensamble del motor
Carcasa del interruptor
Kit de iluminación
Pantalla
Unidad de control remoto
1
1
D
E
1
2
1
2
F 3
1
G 1
H
1
I 1
J 1
K
1
O
P
M
1
L
N
Acoplador
(preensamblado en el ensamble del motor (G))
Tornillo para el acoplador
(preensamblado en el acoplador (L))
Pasador de horquilla
(preensamblado en el ensamble de la varilla (B))
Sujetador de horquilla
(preensamblado en el ensamble de la varilla (B))
Tornillo para soporte de montaje
(preensamblado en el soporte de montaje (A))
PART
DESCRIPTION
QUANTITY
PIEZA
DESCRIPCIÓN
CANTIDAD
24
AA
Cantidad: 9 +1 adicional
Tornillo para aspa

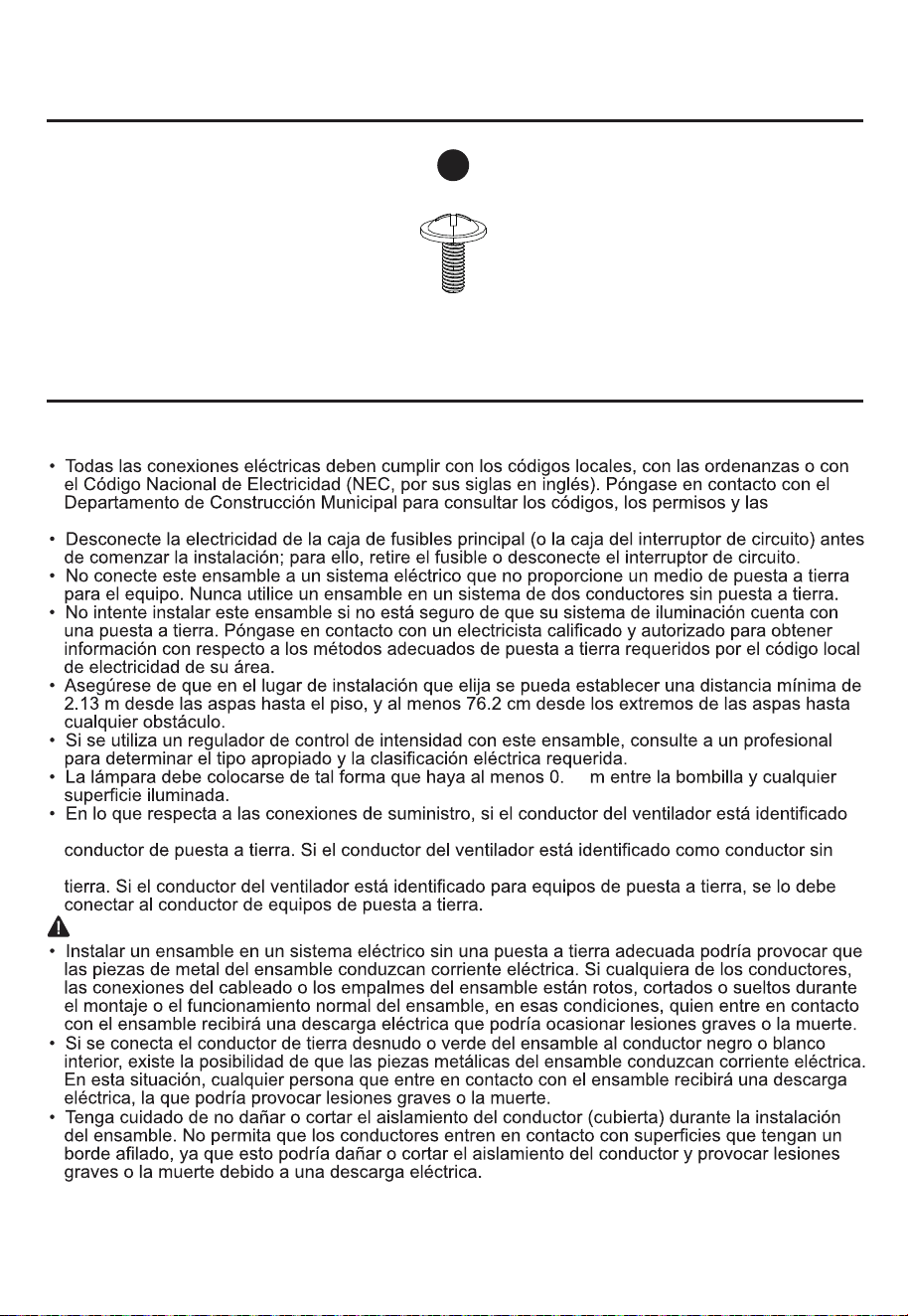

INFORMACIÓN DE SEGURIDAD
LEA Y GUARDE ESTAS INSTRUCCIONES
Lea y comprenda por completo este manual antes de intentar ensamblar, usar o instalar el producto.
inspecciones locales.
como conductor con puesta a tierra, se lo debe conectar a un suministro de electricidad con
puesta a tierra, se lo debe conectar a un suministro de electricidad con un conductor sin puesta a
PELIGRO
49
ADITAMENTOS (no se muestran en tamaño real)
25

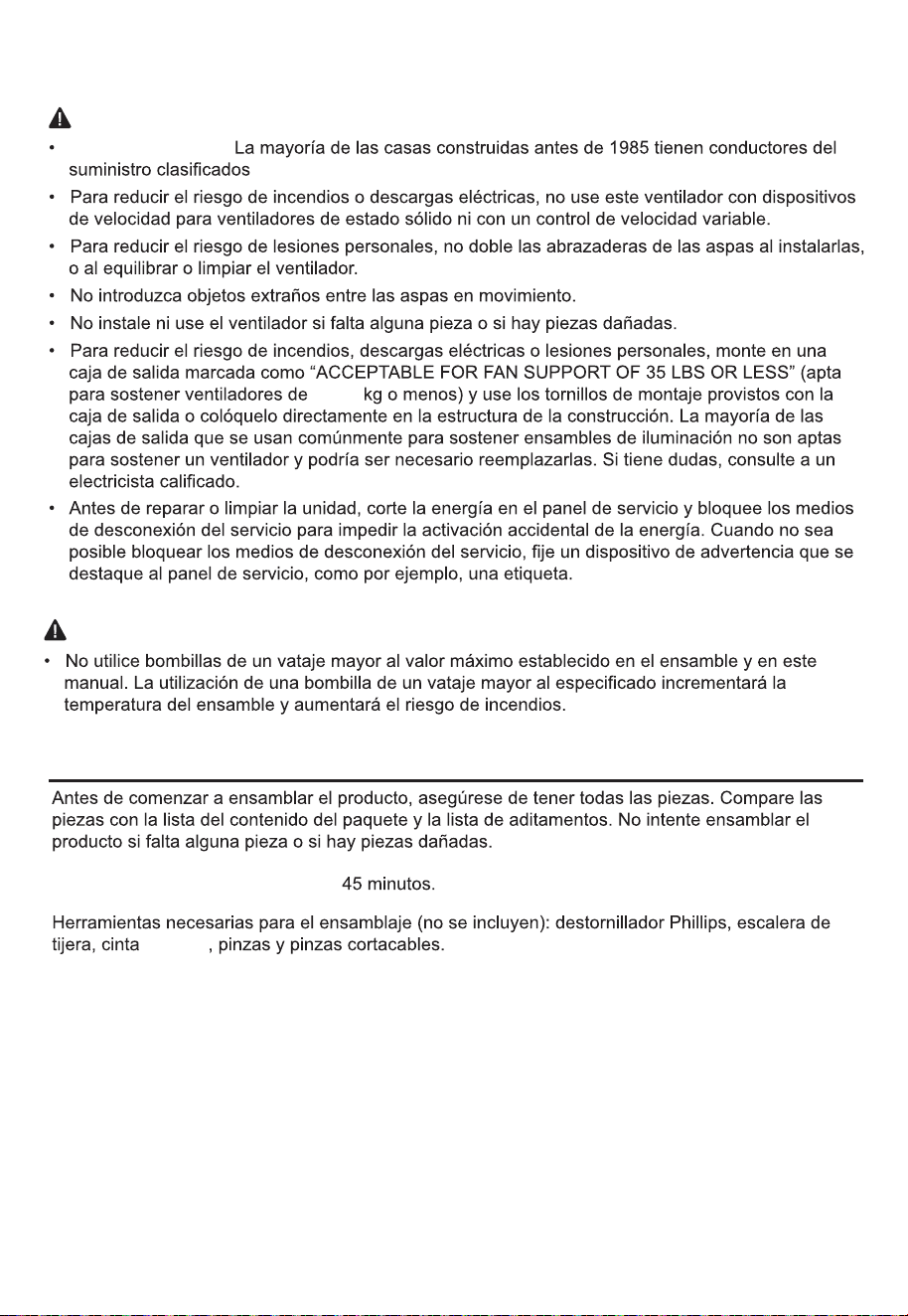

PRECAUCIÓN
ADVERTENCIA
PREPARACIÓN
Riesgo de incendio.
para 60 °C. Consulte a un electricista calificado antes de la instalación.
Tiempo estimado de ensamblaje:
15.87
aislante
26
INSTRUCCIONES DE INSTALACIÓN INICIALES
A
B
2
Montaje
Estándar
A
Montaje en
ángulo
A
3
or
1
Apague la fuente de alimentaciónApague la fuente de alimentación
PELIGRO:
si no desconecta el suministro de la
instalación, pueden producirse lesiones graves o la
muerte.
1. Interrumpa el suministro de energía del ventilador
apagando los interruptores de circuito y el interruptor
de pared.
A. Montaje estándar:
2. Elija el método de montaje deseado:
El montaje estándar es más adecuado para techos con
una altura de 2.44 m o superior. Para techos más altos,
se recomienda utilizar una varilla más larga (no incluida).
B. Montaje en ángulo:
El montaje en ángulo es mejor para los techos en
ángulo o de bóveda. En ocasiones, es necesaria una
varilla más larga para asegurar una adecuada
separación de las aspas. Si realiza la instalación en
ángulo, verifique que el ángulo del techo no tenga una
inclinación superior a los 20°.
3.
Verifique la caja de salida existente (no incluida) para
asegurarse de que se encuentre firmemente sujetada a,
al menos, dos puntos de un miembro estructural del
techo y que pueda soportar el peso total del ventilador.
Una vez que la haya verificado, instale el soporte de
montaje (A) en la caja de salida con los tornillos
PELIGRO: una caja de salida suelta puede hacer que
el ventilador se tambalee y que aumenten las
posibilidades de que el ventilador se caiga, lo que puede
causar lesiones graves o la muerte.
Nota: si realiza el montaje en ángulo, asegúrese de
que el extremo abierto del soporte de montaje (A) esté
instalado en dirección hacia el punto más alto del techo.
Para todas las opciones de montaje, es necesario que las
puntas de las aspas estén al menos a 76.2 cm de la pared
más cercana. Además, asegúrese de que haya al menos
2.13 metros desde el borde inferior del aspa hasta el piso.
INSTRUCCIONES DE INSTALACIÓN INICIALES
4.
INSTRUCCIONES ESTÁNDAR O DE MONTAJE EN ÁNGULO
1.
2.
27
Afloje los dos tornillos (M) preensamblados del
acoplador (L), pero no los retire. Retire el sujetador de
horquilla (O) y el pasador de horquilla (N) del ensamble
de la varilla (B). Guárdelos para su posterior uso.
asegúrese de mantener los aditamentos sueltos
separados para evitar confundirlos durante la instalación.
Pase el ensamble de la varilla (B) a través de la base (C),
de la cubierta de la base (D) y de la cubierta del
acoplador (E).
Pase los conductores de fuerza del ensamble del
motor (G) a través del ensamble de la varilla (B). Luego,
inserte el ensamble de la varilla (B) en el acoplador (L)
del ensamble del motor (G).
Alinee el orificio del ensamble de la varilla (B) con el
orificio del acoplador (L) y luego vuelva a instalar el
pasador de horquilla (N). Vuelva a fijar el sujetador de
horquilla (O) en el pasador de horquilla (N) hasta que
encaje en su lugar. Luego, apriete los dos tornillos del
acoplador (M) que aflojó anteriormente.
B
N
O
L
M
4
L
C
D
E
B
G
1
M
B
N
L
O
2
Nota:
28
PRECAUCIÓN:
asegúrese de que todos los tornillos
estén apretados antes de avanzar al siguiente paso.
INSTRUCCIONES ESTÁNDAR O DE MONTAJE EN ÁNGULO
3. Corte el excedente de conductores del ensamble a unos
15.24 cm a 22.86 cm aproximadamente por sobre la
parte superior del ensamble de la varilla (B). Pele 12.7
mm del aislamiento del extremo de cada conductor del
ensamble.
4. Levante cuidadosamente el ensamble y coloque la bola
de gancho del ensamble de la varilla (B) sobre el soporte
de montaje (A) que se encuentra fijado a la caja de
salida. Asegúrese de que la ranura de la bola de gancho
esté alineada con la lengüeta del soporte de montaje (A).
Esto permite tener las manos libres para conectar el
cableado.
Vaya al tema
CABLEADO , en la página 29.
PELIGRO: tenga cuidado cuando alinee la lengüeta
con la muesca. Si no calza bien, es posible que el
ventilador se caiga, lo que podría provocar lesiones
graves o la muerte.
De 15.24 cm
a 22.86 cm
B
A
B
Bola de gancho
Ranura
Lengüeta
3
4
29
INSTRUCCIONES DE CABLEADO
ADVERTENCIA:
para evitar una posible descarga eléctrica, asegúrese de cortar la
alimentación eléctrica de la caja de fusibles principal antes de colgar el ventilador.
ADVERTENCIA: si no está seguro de si la caja de salida tiene puesta a tierra, póngase en
contacto con un electricista certificado para solicitar asesoramiento, ya que debe tener puesta a
tierra para un funcionamiento seguro.
ADVERTENCIA: si los conductores de la casa no tienen los mismos colores que se
mencionan en los siguientes pasos, deténgase de inmediato. Recomendamos que un electricista
profesional determine el cableado adecuado.
ADVERTENCIA: si considera que no tiene suficiente conocimiento o experiencia en cableados
eléctricos, es recomendable que un electricista autorizado instale el ventilador.
Para sincronizar el control remoto del kit de alimentación
(K) al receptor, también del kit de alimentación (K),
primero retire la tapa de la batería del control remoto
y deslice los interruptores de código a su elección hacia
arriba o hacia abajo con un destornillador o un bolígrafo
pequeño (no se incluye ninguno). Reemplace la cubierta
de la batería en el control remoto. Luego, deslice los
interruptores de código del receptor a la misma posición
que la del control remoto.
Nota: la configuración de fábrica es la de más arriba;
no utilice esta posición.
2.
1.
Siga los pasos a continuación para cablear el ventilador.
Conecte el conductor del ventilador al conductor
marcado " " del receptor.
Conecte el conductor del ventilador al
conductor
marcado " " del
receptor.
Conecte el conductor del ventilador al conductor
marcado " " del receptor.
Conecte el conductor del ventilador al conductor
marcado " " del receptor.
Conecte el conductor de la caja de salida al
conductor marcado "
" del receptor.
Conecte el conductor de la caja de salida al
conductor marcado "
" del receptor.
Conecte el conductor
de la abrazadera para colgar la bola de la varilla al
conductor
BLANCO
BLANCO TO MOTOR N
ANARANJADO
ANARANJADO
UP LIGHT
AZUL
AZUL DOWN LIGHT
NEGRO
NEGRO AC IN L
NEGRO
NEGRO AC IN L
BLANCO
BLANCO AC IN N
DE PUESTA A TIERRA (VERDE)
DE PUESTA A TIERRA (VERDE o de COBRE
DESNUDO)
de la casa.
ON
1 2 3 4
DIP
Control remoto
Receptor
1
2
Caja de salida
Blanco
Blanco
Blanco
Negro
Negro(AC IN L)
Blanco(AC IN N)
Verde
Negro
Verde
ANARANJADO
(UP LIGHT)
ANARANJADO
(UP LIGHT)
Negro
Receptor
Azul
(DOWN LIGHT)
Azul
(DOWN LIGHT)
30
INSTRUCCIONES DE CABLEADO
3. Coloque cinta aislante (no se incluye) alrededor de cada
conector de conductores y asegúrese de que no haya
conductores desnudos ni filamentos de conductores
visibles después de hacer las conexiones. Luego, gire
los conductores hacia arriba y, con cuidado, colóquelos
dentro de la caja de salida. Asegúrese de que las
conexiones BLANCAS y VERDES estén de un lado y
de que las conexiones NEGRAS estén del otro.
4 Una vez que complete el paso de cableado, deslice el
receptor cableado entre el soporte de montaje (A) y la
parte superior del ensamble de la varilla (B) con el lado
plano del receptor apuntando hacia el techo.
Aditamentos utilizados
Conector de conductores x 7
NEGRO
BLANCO
VERDE
Caja de salida
3
Receptor
A
4
31
INSTRUCCIONES DE INSTALACIÓN FINALES
1. Afloje (pero no retire) los dos tornillos del soporte de
montaje (P) preensamblados en el soporte de
montaje (A) que se alinean con los orificios ranurados
en la base (C). Levante la base (C) para que los
orificios ranurados calcen con las cabezas de los
tornillos flojos en el soporte de montaje (A). Luego, gire
la base (C) en dirección de las manecillas del reloj,
apriete bien todos los tornillos.
2. Levante la cubierta de la base (D) sobre los tornillos del
soporte de montaje (P) visibles en la base (C). Gire la
cubierta de la base (D) en dirección de las manecillas
del reloj hasta fijarla en su lugar. Es posible que
necesite ajustar los tornillos del soporte de montaje (P)
hasta que la base (C) y su cubierta (D) estén ajustadas.
3.
Deslice las aspas (F) a través de las ranuras del volante y
fíjelas al eje del motor con los tornillos de las aspas (AA).
Asegúrese de que los tornillos que sujetan las aspas (F) al
eje del motor estén apretados y asentados correctamente.
Nota:
revise periódicamente los aditamentos de las aspas
y vuelva a asegurarlos si es necesario.
Aditamentos utilizados
Tornillo para aspa x 9
AA
A
P
C
1
C
D
P
P
2
F
AA
3
32
INSTRUCCIONES DE INSTALACIÓN FINALES
5.
Inserte los conductores de la carcasa del motor (G) a
través del orificio central en la carcasa del interruptor (H).
Fije la carcasa del interruptor (H) a la placa de montaje
en la carcasa del motor (G). Para ello, coloque los
orificios del chavetero de la carcasa del interruptor (H)
en las dos cabezas sobresalientes del tornillo de
montaje.
4. Retire uno de los tornillos de montaje preinstalados en
la placa de montaje de la carcasa del motor y luego
suelta los otros dos (sin sacarlos).
6. Ajuste la carcasa del interruptor (H) hasta que las
cabezas del tornillo estén alineadas con los chaveteros.
A continuación, vuelva a insertar el tornillo de montaje
que retiró anteriormente en el paso 5. Apriete firmemente
todos los tornillos de montaje.
Tornillos de
montaje
Placa de montaje
4
Orificios del
chavetero
H
Tornillos de montaje
5
H
Tornillos de montaje
6
33
INSTRUCCIONES DE INSTALACIÓN FINALES
8. Conecte los 2 conectores de un solo pasador del kit de
iluminación (I) a los 2 conectores de un solo pasador
del ensamble del motor (G). Conecte el conductor negro
al conductor negro de la lámpara y conecte también los
conductores blancos.
7.
Retire uno de los tornillos de la carcasa del interruptor
preensamblados de la carcasa del interruptor (H) y
suelte los otros dos.
9.
Fije el kit de iluminación (I) a la caja del interruptor (H)
con las dos ranuras con forma de cerradura del kit de
iluminación (I). Vuelva a colocar el tornillo que quitó
previamente en el paso 7. Apriete firmemente todos
los tornillos.
Tornillos
(Solo aflojar)
Tornillo
(Retire)
H
7
I
G
8
I
Tornillos de montaje
9
si el producto no se usará por un
período prolongado, retire la batería para evitar que se
dañe el control remoto. Asegúrese de almacenar el
control remoto alejado del calor y humedad extremos.
34
INSTRUCCIONES DE INSTALACIÓN FINALES
10.
Asegure la pantalla (J) a la carcasa del interruptor (H)
y gire en dirección de las manecillas del reloj.
No apriete demasiado.
INSTRUCCIONES DE FUNCIONAMIENTO
1. Cuando cambie la estación, quizá desee cambiar la
dirección en la que gira su ventilador.
En climas más cálidos, la rotación en dirección contraria
a las manecillas del reloj crea un flujo de aire
descendente que enfría el aire. Presione el interruptor
hacia la
IZQUIERDA y verá un icono de SOL.
En climas más fríos, la rotación en dirección de las
manecillas del reloj crea un flujo de aire ascendente,
que mueve el aire caliente del techo. Presione el
interruptor hacia la
DERECHA y verá un icono de
COPO DE NIEVE.
ADVERTENCIA: apague y espere a que el ventilador
se detenga antes de colocar el interruptor de reversa.
Nota: si tiene dificultades para hacerlo manualmente,
use un destornillador o un bolígrafo pequeño para
mover el interruptor de reversa.
2.
Retire la tapa de la batería de la unidad remota (K) e
inserte una batería de 12 V también desde la unidad
remota (K). Asegúrese de que la polaridad de la batería
sea igual a la polaridad que se indica en el
compartimiento de la batería del control remoto y luego
reemplace la tapa de la batería.
PRECAUCIÓN:
J
H
10
1
1 2 3 4
Tapa de
la batería
Control
remoto
Batería
2
35
4.
3.
CUIDADO Y MANTENIMIENTO
INSTRUCCIONES DE FUNCIONAMIENTO
IMPORTANTE:
antes de realizar cualquier trabajo de mantenimiento, desconecte el suministro
de electricidad principal. No utilice agua ni un paño húmedo para limpiar el ventilador de techo.
Al menos dos veces por año, apriete todos los tornillos y baje la base para inspeccionar los
tornillos de la placa de montaje.
Limpie el ventilador solo con un cepillo suave o un paño sin pelusas para evitar rayar el acabado.
Limpie las aspas con un paño sin pelusas. De vez en cuando puede aplicar una fina capa de cera
para muebles en las aspas de madera para darles más protección.
Nota: este receptor tiene una función de memoria
preestablecida. Cuando se APAGA el interruptor, el
control remoto recordará la intensidad de la luz y la
velocidad del ventilador. Cuando se ENCIENDE
nuevamente el interruptor, la luz y el ventilador
reanudarán su funcionamiento del mismo modo
en el que lo hacía antes de APAGARLO.
OPCIONAL: se incluye un soporte de pared
para el control remoto junto con el kit de alimentación
(K). Use los tornillos que se incluyen en el kit de
alimentación (K) para sujetar el soporte de
pared en el sitio de instalación que se desee. Una
vez que lo haya asegurado, almacene el control
remoto dentro del soporte de pared.
Los botones en el control remoto del kit de
alimentación (K) controlan la velocidad del
ventilador como se indica a continuación:
Velocidad baja
Velocidad media
Velocidad alta
Apagar el ventilador
Encienda o apague la iluminación hacia arriba
o hacia abajo.
Presione y mantenga presionado para alcanzar
la configuración de intensidad que desea para
la iluminación hacia arriba.
Presione y mantenga presionado para alcanzar
la confiquraci'n de intensidad que desea para
la iluminación hacia abajo.
Control
remoto
3
Tornillo
Control remoto
Soporte
de pared
4
SOLUCIÓN DE PROBLEMAS
PROBLEMA
CAUSA POSIBLE
ACCIÓN CORRECTIVA
1. Los tornillos de fijación están
sueltos.
2. Se está usando un control de
velocidad no aprobado.
3.Ruido normal.
4. Los conectores de cables de
la carcasa del interruptor
repiquetean.
5. Hay un aspa partida.
6. La distancia de la base al
techo es demasiado grande.
7.La pantalla de vidrio no está
asegurada.
1. Apriete todos los tornillos de fijación.
2. Algunos motores de ventilador son sensibles
a las señales de los controles de velocidad
variable de estado sólido. NO USE un control
de velocidad variable de estado sólido.
3. Permita un período de “asentamiento” de 24
horas. La mayoría de los ruidos asociados
con un ventilador nuevo desaparecerán
después de este período.
4. Compruebe que los conectores de cable de
la carcasa del interruptor no repiqueteen
unos contra otros o contra las paredes
interiores de la carcasa del interruptor.
5. Reemplace las aspas.
6. Asegúrese de que la base superior esté a
una distancia corta del techo. No debería
tocar el techo.
7. Asegure el pantalla de vidrio.
El ventilador
emite mucho
ruido.
1. La abrazadera para colgar o
la caja de salida del techo no
están bien fijadas.
2. El tornillo de fijación del
ensamble de la varilla está
suelto.
3. La bola de gancho del
ventilador no está
correctamente asentada en
las lengüetas de la base.
4. El tornillo de fijación del
acoplador del motor está
suelto.
5.El aspa está suelta.
1. Fije los tornillos de la abrazadera para colgar
a la caja de salida o asegure la caja de salida.
2. Apriete el tornillo de fijación del ensamble de
la varilla.
3. Corte el suministro de alimentación, sujete el
ventilador con cuidado y verifique que la bola
para colgar esté instalada correctamente.
4. Levante el acoplador del motor y apriete
bien los tornillos de fijación.
5. Compruebe que todas las aspas estén
firmemente atornilladas en los soportes de
las aspas.
El ventilador
se tambalea.
36
SOLUCIÓN DE PROBLEMAS
PROBLEMA
CAUSA POSIBLE
ACCIÓN CORRECTIVA
6. Los soportes de las aspas
están sueltos.
7. Las aspas están desequilibradas.
8. El ventilador está demasiado
cerca del techo de bóveda.
9. Cambie a una velocidad
diferente.
10. El ventilador no está bien
colocado.
6. Compruebe que los soportes de hierro del
aspa del ventilador estén bien y
uniformemente asentados en la superficie
del motor. Si los rebordes no están bien
asentados, afloje los tornillos para los
rebordes y vuelva a apretarlos.
7. Intercambie dos aspas adyacentes; esto
redistribuirá el peso y podría hacer que
funcione más suavemente.
8. Baje o mueva el ventilador. Puede pedir
varillas de extensión.
9. Cuando cambie de velocidad media a baja,
puede notar que el ventilador tambalea un
poco. Cuando el ventilador se estabilice a
velocidad baja, el tambaleo debería
desaparecer.
10. Asegúrese de que la base y el soporte de
montaje estén bien apretados a la vigueta
del techo.
El ventilador
se tambalea.
1. El ventilador está apagado, se
quemó un fusible o el
interruptor de circuito se
desconectó.
2. Las conexiones de cableado
están sueltas o son incorrectas.
3. El interruptor de reversa del
motor no está activado.
1. Conecte el suministro de electricidad,
reemplace el fusible o reinicie el interruptor
de circuito.
2a. Corte el suministro de electricidad y afloje
la base. Revise todas las conexiones
según la sección INSTRUCCIONES DE
CABLEADO en la página 29.
2b. Revise la conexión del enchufe en la
carcasa del interruptor.
3. Mueva firmemente el interruptor hacia la
derecha o hacia la izquierda. El ventilador no
funciona cuando el interruptor está en el centro.
El ventilador
no arranca.
1. La conexión de los
conductores no es la
adecuada.
1. Consulte el paso 8, en la página 33, para
asegurarse de que se hayan realizado
correctamente todas las conexiones de los
conductores.
La luz no
funciona.
37
38
GARANTÍA LIMITADA DE POR VIDA
El fabricante garantiza que este ventilador no presenta defectos en los materiales ni en la mano de
obra presentes en el momento del transporte desde la fábrica, por un período de por vida (con
limitaciones) a partir de la fecha de compra. Esta garantía es válida solo para el comprador original.
El fabricante acepta reparar dichos defectos sin cargo o, según nuestro criterio, reemplazar el
ventilador de techo por un modelo comparable o superior.
Para obtener el servicio de garantía, presente una copia del recibo de venta como comprobante de la
compra. Todos los costos de extracción y reinstalación son responsabilidad explícita del comprador.
Cualquier daño al ventilador de techo producido por accidente, uso indebido o instalación incorrecta,
o a causa de accesorios de fijación, que no esté cubierto por esta garantía, será responsabilidad del
comprador. El fabricante no asume ningún tipo de responsabilidad por la instalación del ventilador
durante la garantía limitada de por vida. Cualquier servicio realizado por una persona no autorizada
invalidará la garantía.
Debido a las cambiantes condiciones climáticas, esta garantía no cubre cambios en el acabado de
latón, óxido, picaduras, deslustre, corrosión o descascarado. Los ventiladores con acabado mantienen
su belleza cuando se los protege de las condiciones climáticas cambiantes.
Cualquier reemplazo de piezas defectuosas para el ventilador de techo debe informarse dentro del
primer año a partir de la fecha de compra. Para conocer el saldo de la garantía, llame a nuestro
Departamento de Servicio al Cliente al 888-251-1003 para obtener la autorización para la
devolución y las instrucciones de envío, de modo que podamos reparar o reemplazar el ventilador de
techo. Cualquier ventilador o pieza devueltos con un embalaje incorrecto son responsabilidad única
del comprador. No existe otro tipo de garantía explícita. El fabricante rechaza cualquiera y todas las
garantías implícitas.
La duración de cualquier garantía implícita que no pueda rechazarse se limita al período limitado de
por vida especificado en nuestra garantía. El fabricante no será responsable por daños incidentales,
resultantes o especiales que surjan en relación con el uso o el funcionamiento del producto, excepto
que la ley indique lo contrario. Esta garantía le otorga derechos legales específicos, y usted tiene
también otros derechos que varían según el estado. Esta garantía sustituye cualquier garantía previa.
Nota: una pequeña cantidad de "tambaleo" es normal y no se debe considerar como un defecto.
39
ADVERTENCIA DE LA FCC
Este dispositivo (incluye control remoto y módulo LED) cumple con la sección 15 de las reglas de la
FCC. El funcionamiento está sujeto a las siguientes dos condiciones:
(1) Este dispositivo no debe causar interferencia perjudicial y (2) deberá aceptar cualquier
interferencia recibida, incluida la interferencia que pudiese causar la operación no deseada. Tenga
presente que cualquier cambio o modificación que no esté expresamente aprobado por la parte
responsable del cumplimiento podría anular la autorización del usuario para utilizar el equipo.
NOTA: tanto el control remoto como el módulo LED han sido probados y se ha verificado que cumplen
con los límites para un dispositivo digital Clase B, conforme a la parte 15 de las reglas de la FCC.
Estos límites están diseñados para proporcionar protección razonable contra interferencia perjudicial
en una instalación residencial. El control remoto genera, usa y puede irradiar energía de
radiofrecuencia y, si no se instala y usa de.
acuerdo con las instrucciones, puede causar interferencia perjudicial a la recepción de radio o
televisión, lo que se puede determinar al apagar y encender el equipo. Se recomienda al usuario que
intente corregir la interferencia con una o más de las siguientes medidas:
- Reorientar o reubicar la antena de recepción.
- Aumentar la separación entre el equipo y el receptor.
- Conectar el equipo a un tomacorriente de un circuito distinto al que usa el receptor.
Solicite ayuda al distribuidor o a un técnico con experiencia en radio/TV.
40
Impreso en China
H
I
J
F
A
D
E
B
C
AA
K
x2
x7
x1
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
888-251-1003
,
de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede ponerse en contacto
con nosotros en
PIEZA DESCRIPCIÓN PIEZA# CUBIERTO POR LA GARANTÍA
Soporte de montaje
Ensamble de la varilla
Base
Cubierta de la base
Cubierta del acoplador
Aspa
Carcasa del interruptor
Kit de iluminación
Pantalla
Unidad de control remoto
Tornillo para aspa
A102-0084184
A103-0328084
A101-0137036
A108-0013084
A106-0482084
A141-0737001
A188-0466084
A187-0580036
A182-0686001
A137-0861001
B166-1326018
SÍ
SÍ
SÍ
SÍ
SÍ
SÍ
SÍ
SÍ
SÍ
SÍ
SÍ
A
B
C
D
E
F
H
I
J
K
AA
