Owner’s Manual
English: Page 1
Mode d’emploi
Français : Page 6
Manual de Uso
Español: Página 11
CT30 Series
Low-Voltage Thermostat
M37781
69-2338EFS-08 4/26
M23786
Is there a sealed tube containing mercury?
If so, see mercury notice.
Leave wallplate in place.
Old thermostat
Cover
Getting started
Remove your old thermostat
Check package contents:
• Thermostat
• Coverplate
• Wall anchors & screws (2 each)
• Caution card
• Wire labels
Before you begin, make sure you have:
• No. 2 Phillips & small pocket screwdrivers
• Hammer
• Level (optional)
• Pencil
• Drill and bit (3/16” for drywall, 7/32” for
plaster)
CAUTION
MERCURY NOTICE
If your old thermostat contains mercury, contact your local waste management authority for proper disposal instructions.
CAUTION
ELECTRICAL HAZARD
!
TURN OFF POWER at heating/cooling system (or fuse/circuit-breaker panel). Remove cover and thermostat, but leave
wallplate with wires attached.
!
CT30 Series • Owner's Manual
69-2338EFS—08 2
0
0
0
M23787
Wrap supplied labels securely around each wire. Do not let wires fall into wall opening!
IGNORE WIRE COLORS: Use only letter
designations to identify wire types.
For CT31: If your old thermostat
has 5 or more wires (not counting
terminals C or C1), you may have
purchased the wrong replacement
thermostat. Stop now and call
1-800-633-3991 for advice.

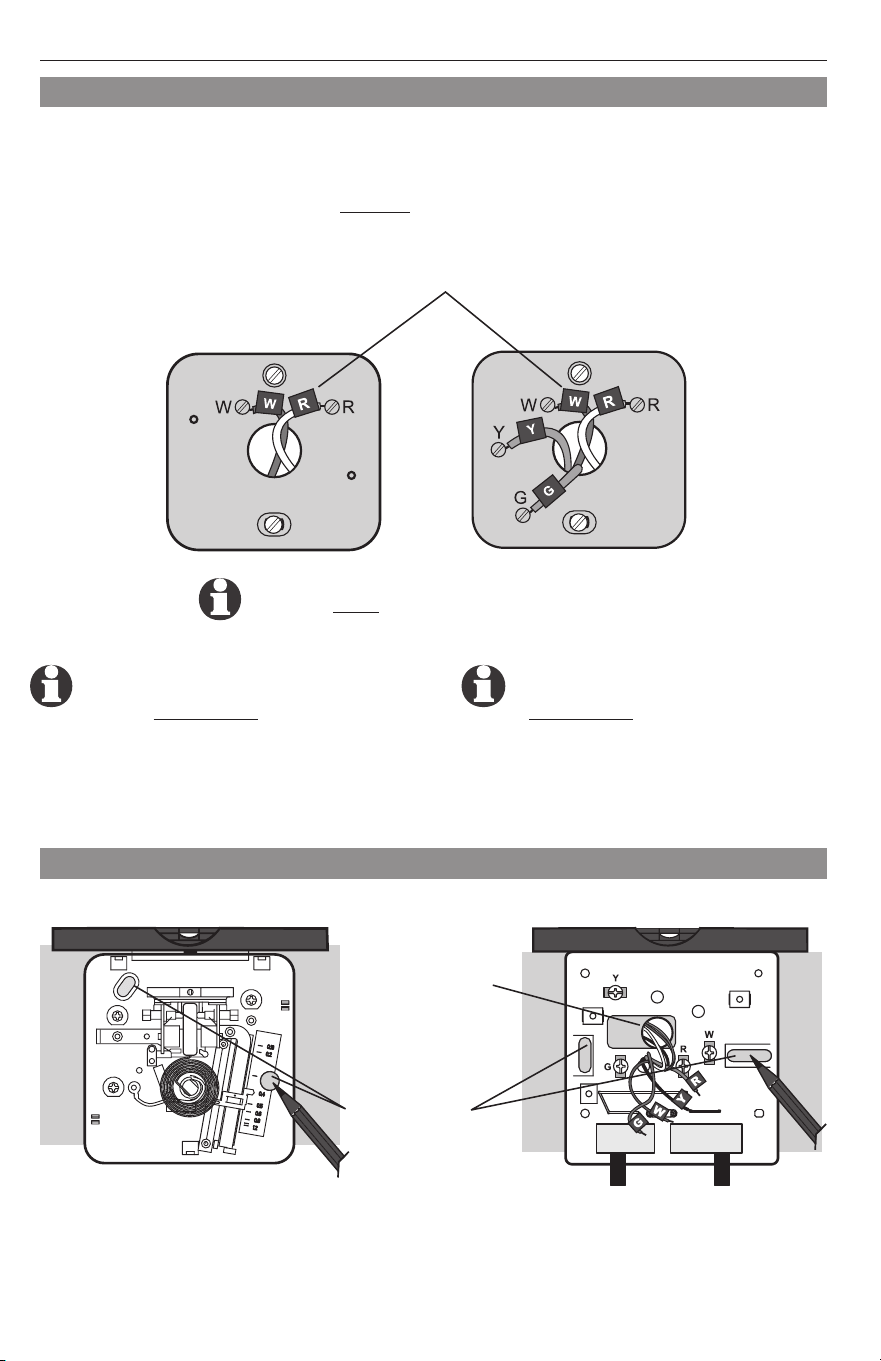

1. Pull wires
through base
(CT31 only).
2. Level base if
desired.
3. Mark positions
of both screw
holes.
For CT30/CT33: If your old
thermostat has 3 or more wires
(not counting terminals C or C1),
you may have purchased the wrong
replacement thermostat. Stop
now and call 1-800-633-3991 for
advice.
Use a screwdriver to disconnect wires one by one. As you disconnect each wire, wrap it with
the label matching the letter on your old thermostat. (Adhesive labels are supplied in your
thermostat package.)
Remove the old wallplate only after all wires are labeled. Be careful not to let loose wires fall into
the wall opening.
Label wires and remove old wallplate
Mark mounting position
CT30/CT33 CT31
English: Page 1 • Français : Page 6 • Español: Página 11
3 69-2338EFS—08
M29583
M29582
1. Drill holes at pencil-marked
locations (3/16” holes for
drywall, 7/32” holes for
plaster).
2. Use hammer to tap anchors
into holes until flush with wall.
3. Optional: Pull wires through
cover plate (if needed to cover
marks left by your old thermo-
stat).
4. Connect wires first (see page
4), then insert screws. Check
level if desired, then tighten
screws.
1. Drill holes at pencil-marked
locations (3/16” holes for
drywall, 7/32” holes for
plaster).
2. Use hammer to tap anchors
into holes until flush with wall.
3. Optional: Pull wires through
cover plate (if needed to cover
marks left by your old thermo-
stat).
4. Pull wires through thermostat
base and insert screws.
Check level if desired, then
tighten screws.

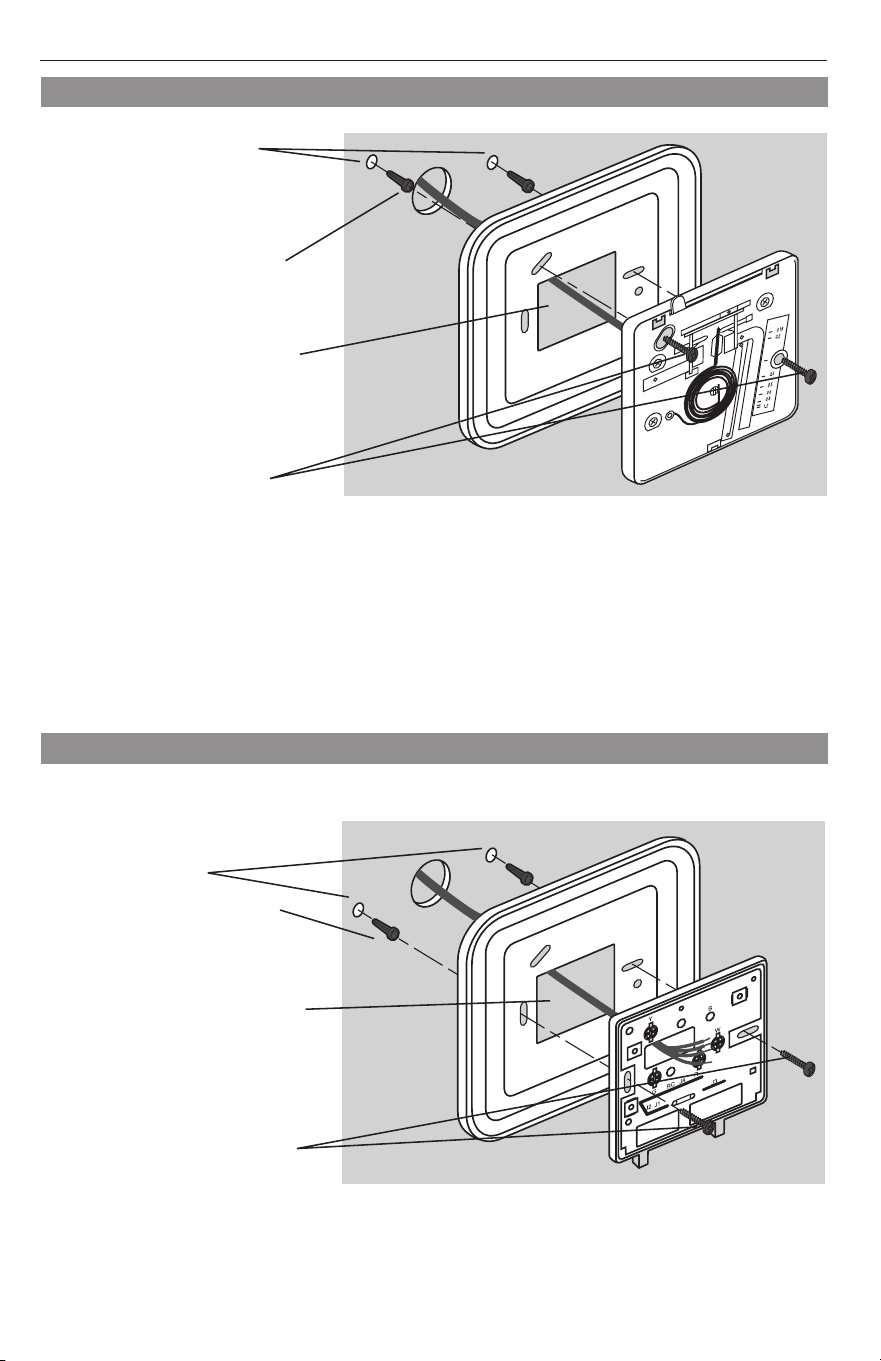

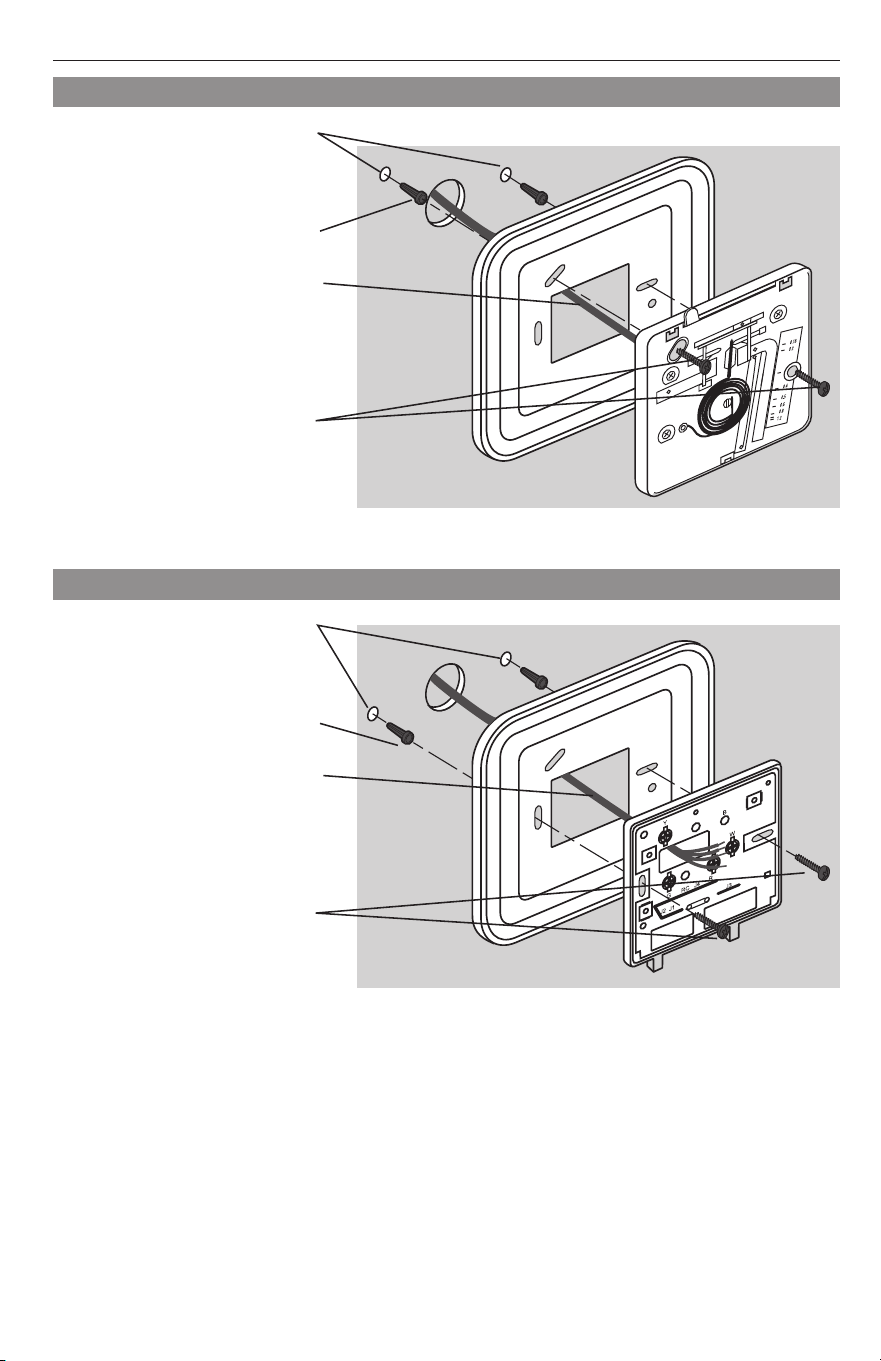

Mount thermostat base - CT30/CT33
Mount thermostat base - CT31
Optional cover plate
Optional cover plate
Thermostat base
Thermostat base
CT30 Series • Owner's Manual
69-2338EFS—08 4
M29587A
M29586
1. Mount thermostat on base and tighten
three mounting screws (CT31 only).
2. Align the 3 tabs on the cover with slots on
the thermostat, then push gently until the
cover snaps into place.
3. Restore power at the heating/cooling
system, or at the fuse/circuit-breaker
panel.

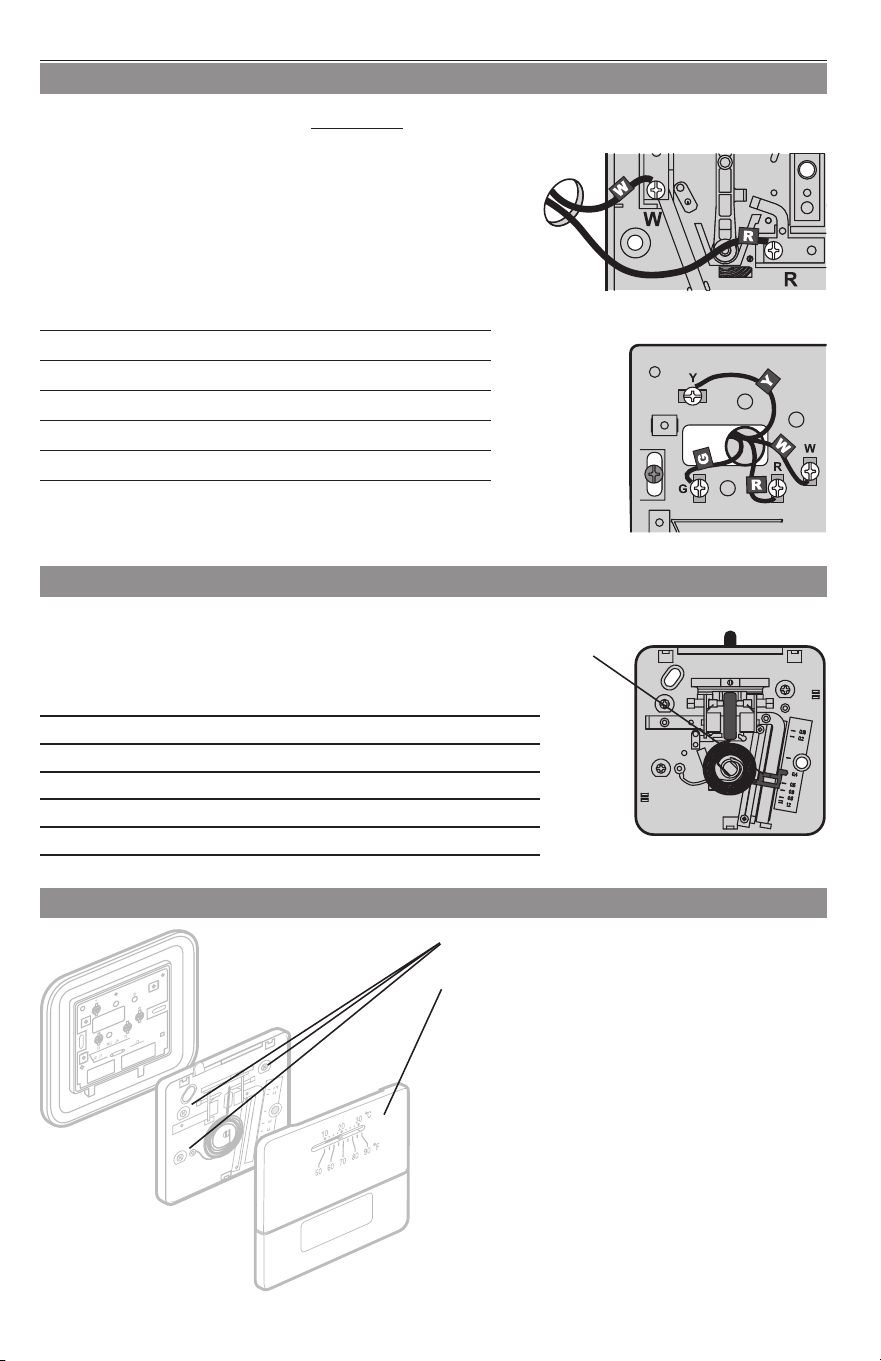

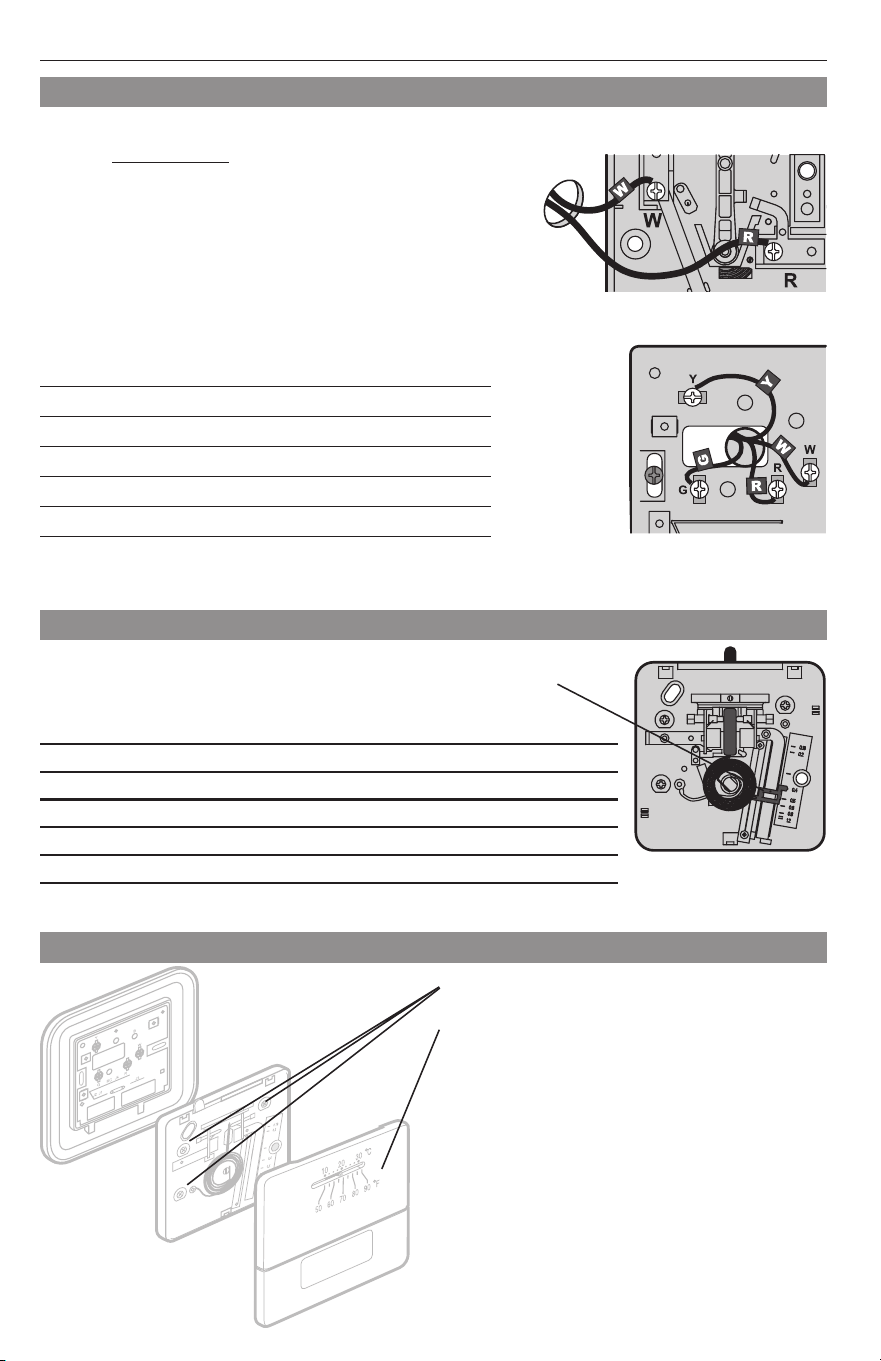

Set adjustment lever (CT30/CT31 only)
Finish installation
1. Separate cover from thermostat, and remove the insert.
2. Use a pencil to move the adjustment lever to the proper setting
for your system (see table below).

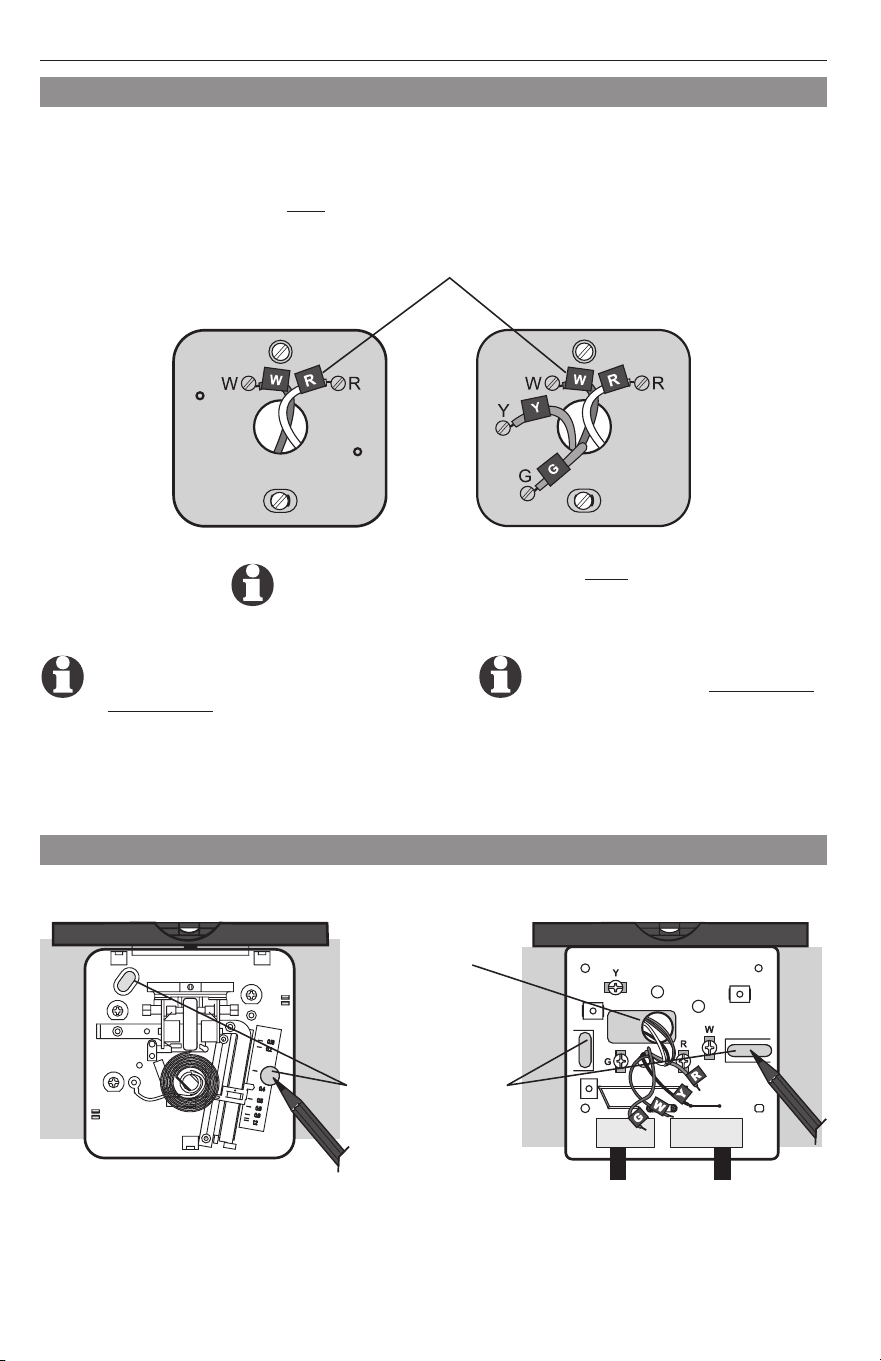

1. Match each labeled wire with same letter on terminal.
2. Use a screwdriver to loosen screw terminals, insert
bare wires beneath screws, then tighten screws.
3. Push any excess wire back into the wall opening.
CT31
CT30/CT33
Connect wires
Labels don't match?
If labels do not match letters on thermostat, see table below.
Connect to
Existing wires CT30/CT33 CT31
R • RH • 5 • V Terminal “R” Terminal “R”
W • W1 • H Terminal “W” Terminal “W”
Y • Y1 • M [1] Terminal “Y"
G • F [1] Terminal “G”
Rc [1] [1]
Your system Setting
Gas or oil furnace (less than 90% efficiency) 0.4
Electric furnace (any type)* 0.3
High efficiency furnace (more than 90% efficiency) 0.8
Hot water system 0.8
Gas/oil steam or gravity system 1.2
[1] If this wire is present, you may have purchased the
wrong thermostat. Call 1-800-633-3991 for help.
M29584
0
CT33 model is for 750 MV heat only
* not compatible with electric heaters that need thermostat to turn on fan
English: Page 1 • Français : Page 6 • Español: Página 11
5 69-2338EFS—08
M29588A

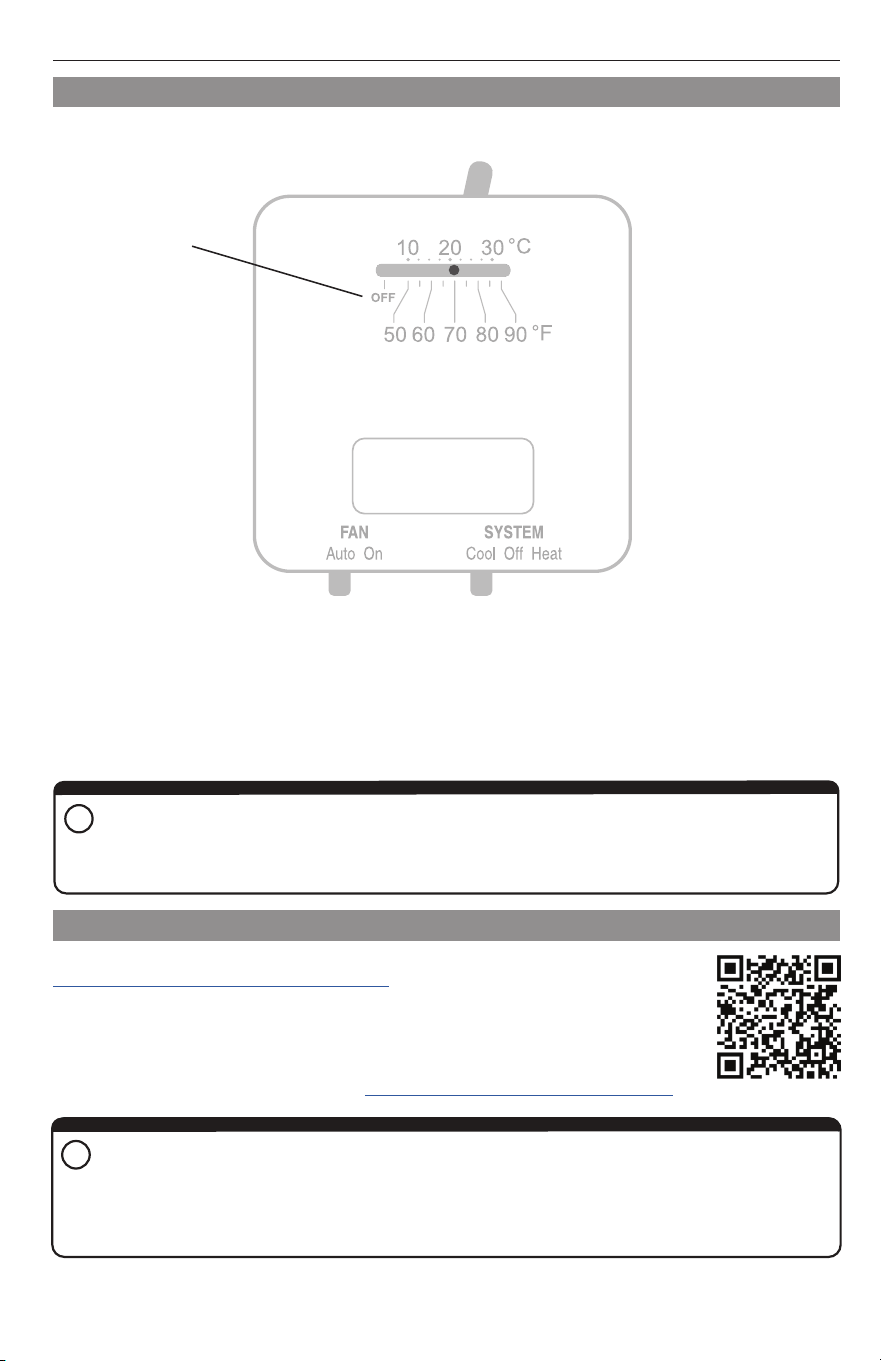

Operation
1-year limited warranty
Fan switch (CT31)
• Auto: Fan runs only when heating
or cooling system is on.
• On: Fan runs continuously.
System switch (CT31)
• Cool: Controls the cooling system.
• Heat: Controls the heating system.
• Off: All systems are off.

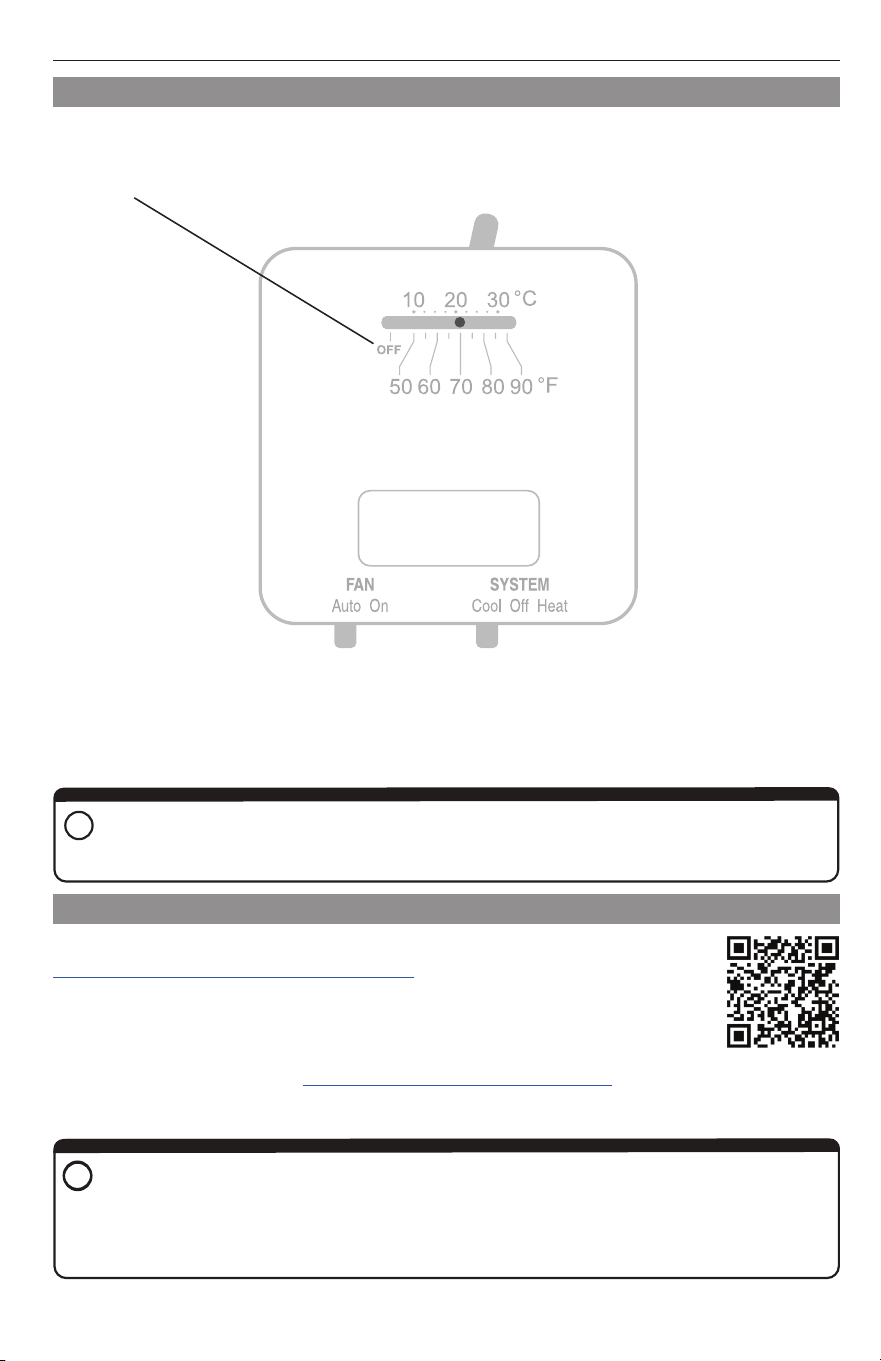

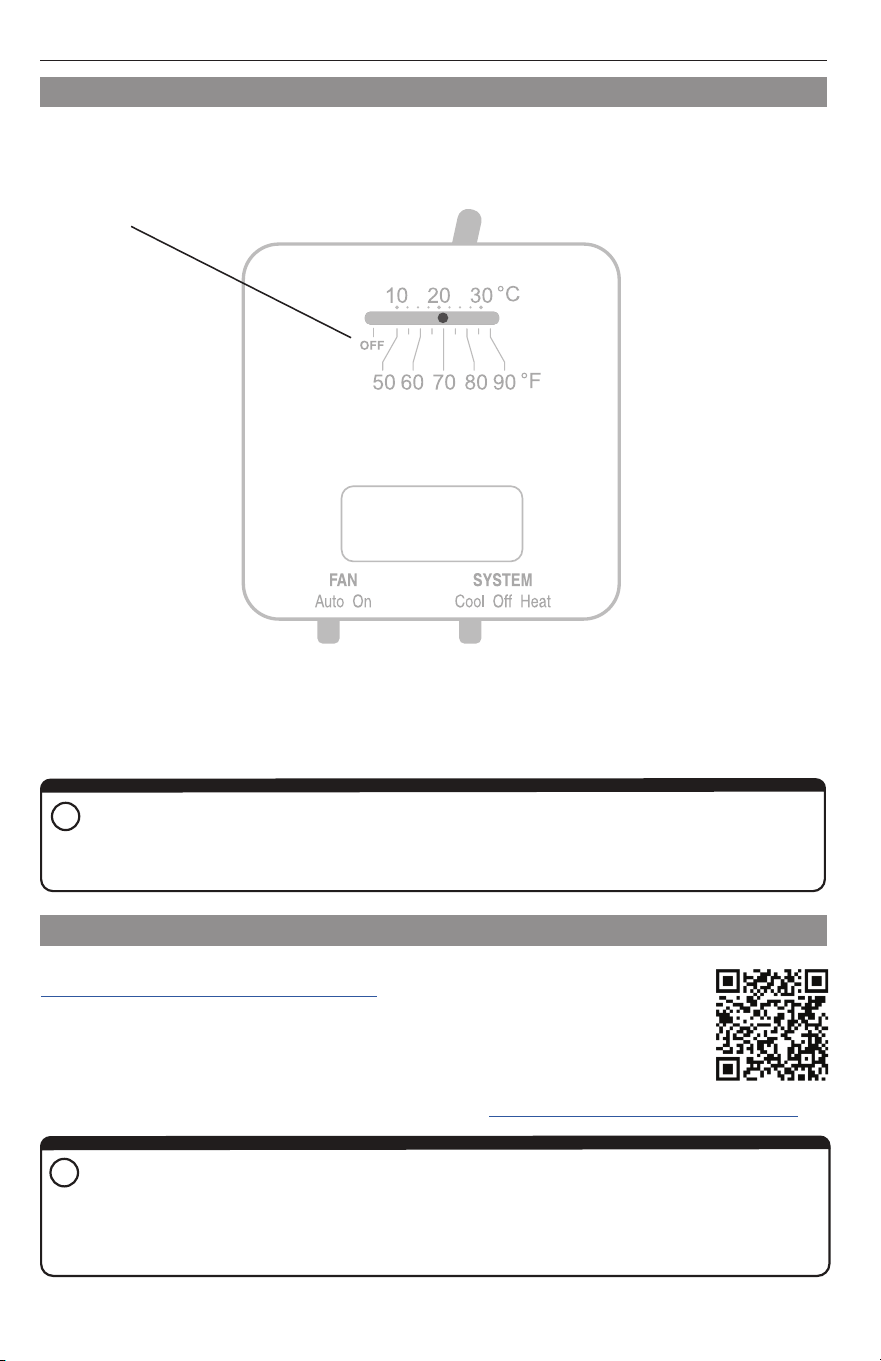

Temperature setting
Adjust to set desired indoor temperature.
System off (select models)
Move lever to far left to turn off heating
system.
For Warranty information go to
resideo.info/US-Warranty-THERMOSTAT
To receive a printed version of the warranty, call Resideo Customer Care
toll-free at 1-800-633-3991 and a copy will be mailed free of charge.
FCC statement available at: https://resideo.info/fcc-statement
CAUTION
ELECTRONIC WASTE NOTICE
The product should not be disposed of with other household waste. Check for the nearest authorized
collection centers or authorized recyclers. The correct
disposal of end-of-life equipment will help prevent
negative consequences for the environment and human health.
!
CAUTION
EQUIPMENT DAMAGE HAZARD
Do not operate cooling system when outdoor temperature is below 50°F (10°C).
!
M37781
69-2338EFS-08 4/26

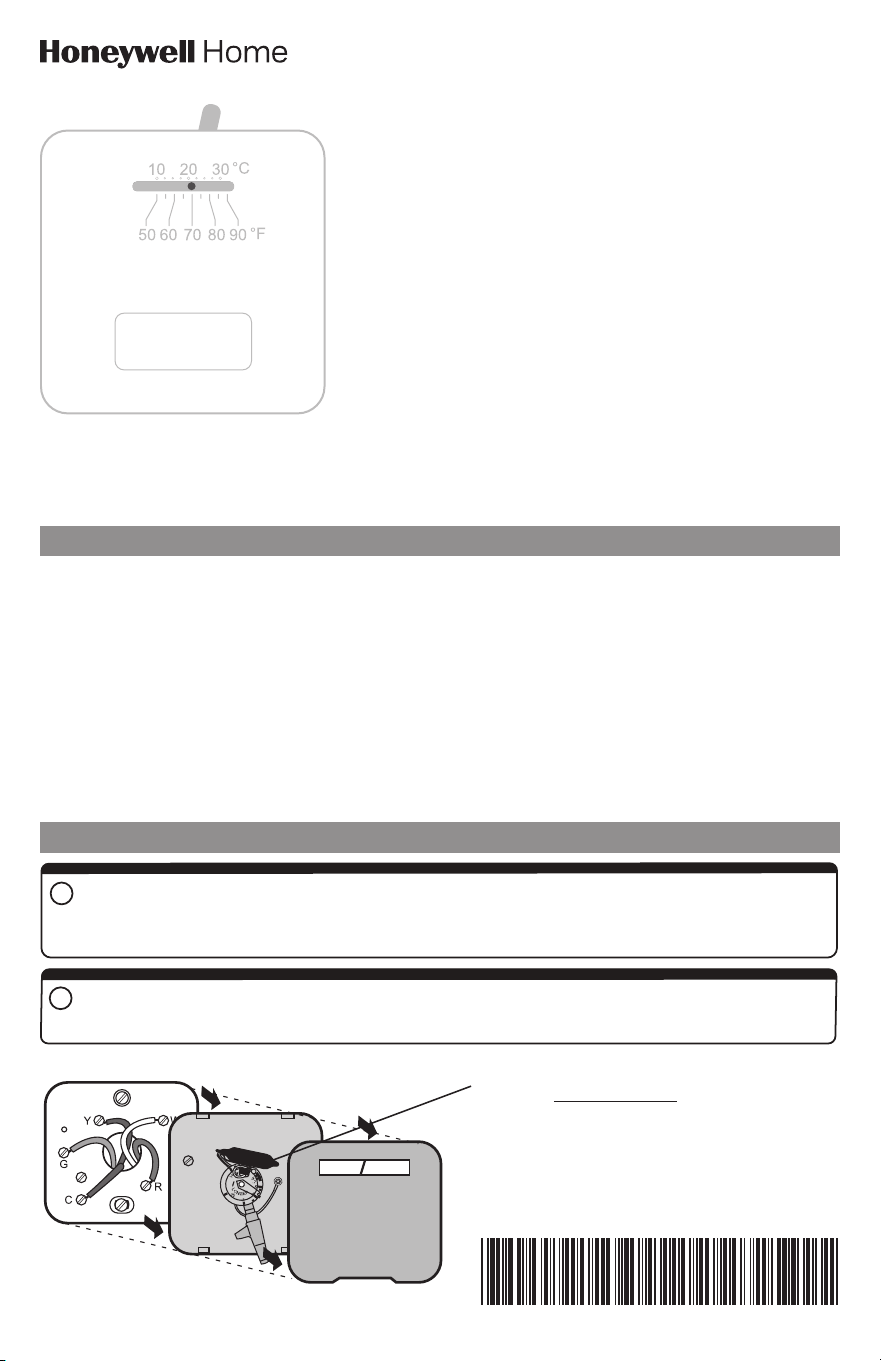

Série CT30
Thermostat basse tension
Owner’s Manual
English: Page 1
Mode d’emploi
Français : Page 6
Manual de Uso
Español: Página 11
M23786
Ancien
thermostat
Laisser la plaque de montage en place. Le thermostat comporte-t-il un tube scellé
contenant du mercure? Si c’est le cas, se reporter à
l’avis concernant le mercure ci-dessous.
Boîtier

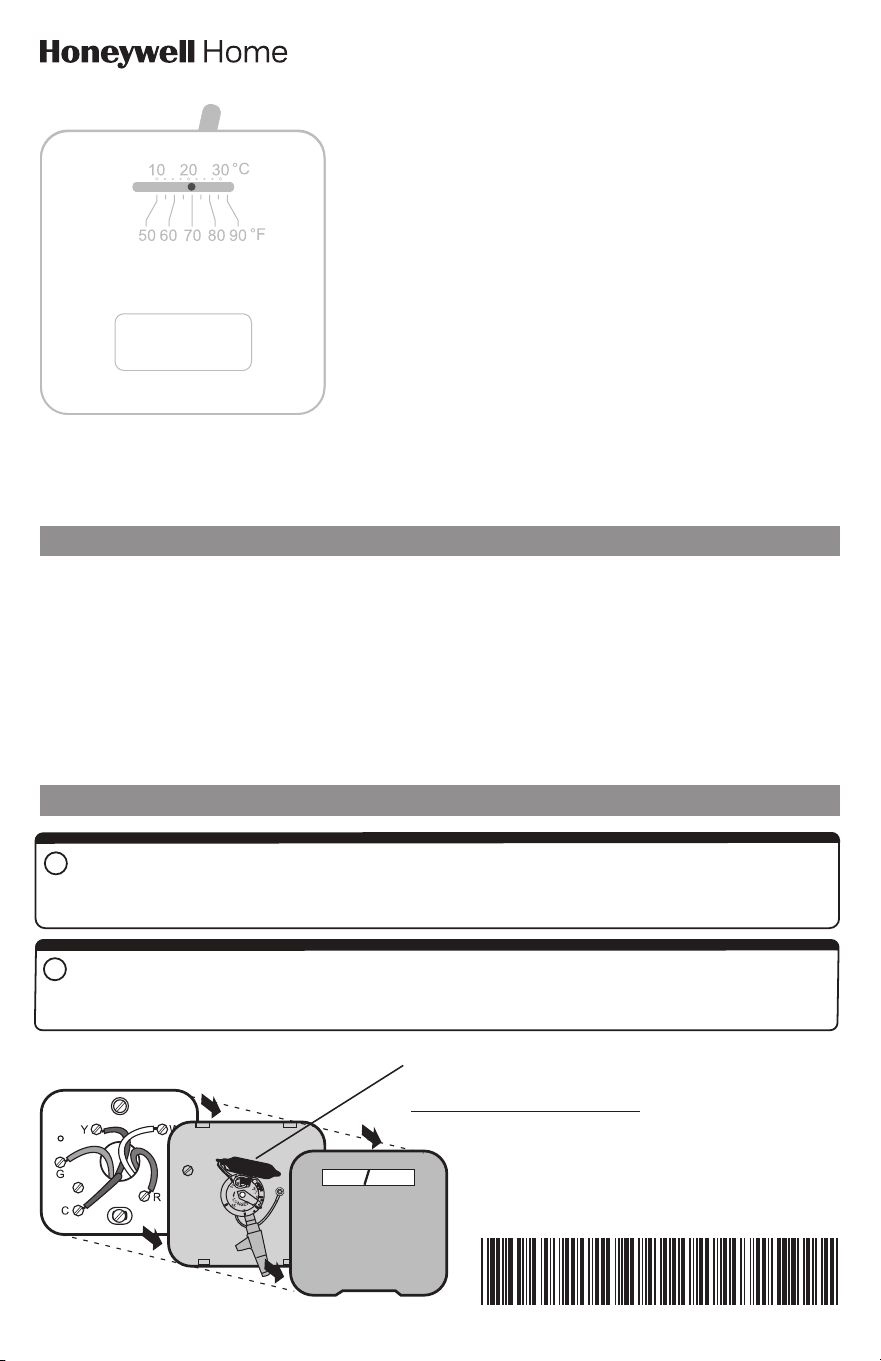

Retrait de l’ancien thermostat
Éléments nécessaires à l’installation
Vérifier le contenu du paquet :
• Thermostat
• Plaque de recouvrement
• Chevilles et vis de montage (2 de chaque)
• Carte de mise en garde
• Étiquettes de fils
Outillage et matériel nécessaires :
• Deux tournevis (un petit, un cruciforme n° 2)
• Marteau
• Niveau (facultatif)
• Crayon
• Mèche (3/16 po pour cloisons sèches,
7/32 po pour cloisons plâtre)
M37781
ATTENTION
AVIS CONCERNANT LE MERCURE
Ne pas placer l'ancien thermostat dans les ordures s’il contient une ampoule de mercure. Contacter l'agence de gestion
des déchets de la localité pour connaître les règlements concernant le recyclage et la mise au rebut.
ATTENTION
RISQUE ÉLECTRIQUE
!
COUPER LE COURANT au niveau du système de chauffage/de refroidissement (ou du panneau de fusibles ou de
disjoncteurs). Retirer le boîtier et le thermostat. Laisser la plaque de montage et les fils qui y sont fixés.
!
English: Page 1 • Français : Page 6 • Español: Página 11
7 69-2338EFS—08
0
Étiquetage des fils et retrait de la plaque de montage
Fixer soigneusement les étiquettes fournies à chaque fil. Ne pas laisser les fils tomber dans
l’ouverture du mur!
Repérage de la position de montage
Débrancher les fils un par un à l’aide d’un tournevis. À mesure que les fils sont débranchés,
fixer les étiquettes ci-jointes portant la lettre correspondant à l’ancienne borne. (Des
étiquettes adhésives sont fournies dans l'emballage du thermostat.)
Ne retirer l’ancienne plaque qu’après avoir étiqueté tous les fils. Veiller à ne pas laisser des
fils détachés tomber dans l’ouverture du mur.
NE PAS TENIR COMPTE DE LA COULEUR DES FILS :
Tenir compte seulement de la lettre qui identifie le type de fil.
CT31 : Si l'ancien thermostat a 5 fils
ou plus (sans compter C ou C1), le
thermostat de rechange ne convient
peu-être pas à l'application. Arrêter
l'installation et demander conseil au
1-800-633-3991.
CT30/CT33 : Si l'ancien thermostat
a 3 fils ou plus (sans compter C ou
C1), le thermostat de rechange ne
convient peu-être pas à l'application.
Arrêter l'installation et demander
conseil au 1-800-633-3991..
M23787
CT30/CT33 CT31
0
0
1. Tirer les fils par
la base (CT31
seulement).
2. Mettre la base
de niveau
(facultatif).
3. Marquer la
position des
deux trous de vis
Série CT30 • Mode d’emploi
69-2338EFS—08 8
M29583
M29582
1. Percer des trous aux
emplacements repérés
au crayon (3/16 po pour les
cloisons sèches, 7/32 po
pour le plâtre).
2. Entrer les chevilles dans
les trous avec un marteau
jusqu’à ce qu’elles soient de
niveau avec le mur.
3. Optionnel : tirer les fils par
la plaque de recouvrement
(s’il y a lieu pour couvrir
les marques laissées par
l’ancien thermostat).
4. Raccorder les fils en
premier (voir page 9), puis
insérer les vis. Vérifier le
niveau au besoin puis serrer
les vis.

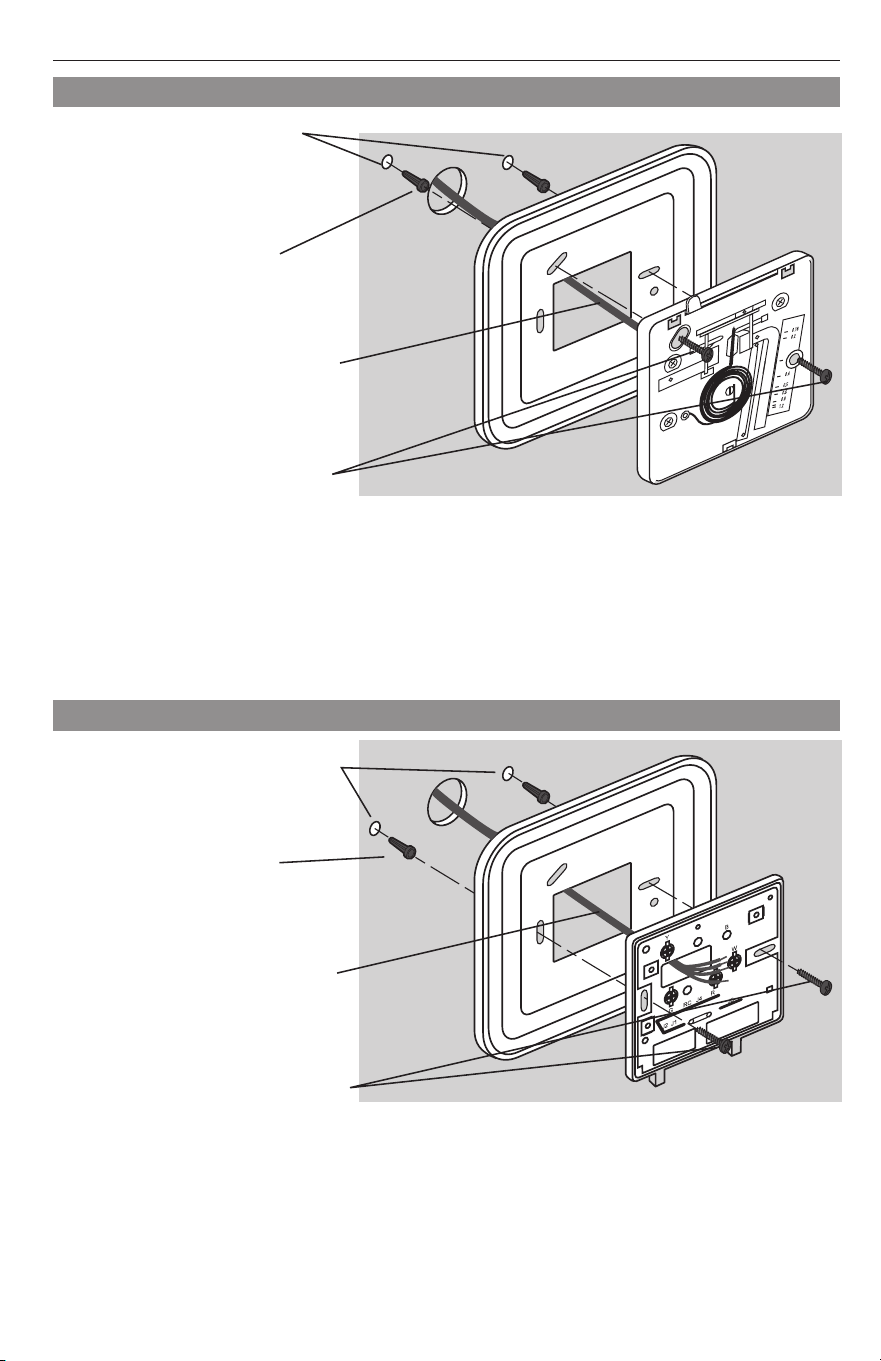

Installation du thermostat - CT30/CT33
1. Percer des trous aux
emplacements repérés
au crayon (3/16 po pour
les cloisons sèches, 7/32
po pour le plâtre).
2. Entrer les chevilles dans
les trous avec un marteau
jusqu’à ce qu’elles soient
de niveau avec le mur.
3. Optionnel : tirer les fils par
la plaque de recouvrement
(s’il y a lieu pour couvrir
les marques laissées par
l’ancien thermostat).
4. Tirer les fils par la base du
thermostat et insérer les
vis. Vérifier le niveau au
besoin puis serrer les vis.
Installation du thermostat - CT31
Plaque de recouvrement
en option
Plaque de recouvrement
en option
Thermostat
Thermostat
English: Page 1 • Français : Page 6 • Español: Página 11
9 69-2338EFS—08
M29587A
M29586

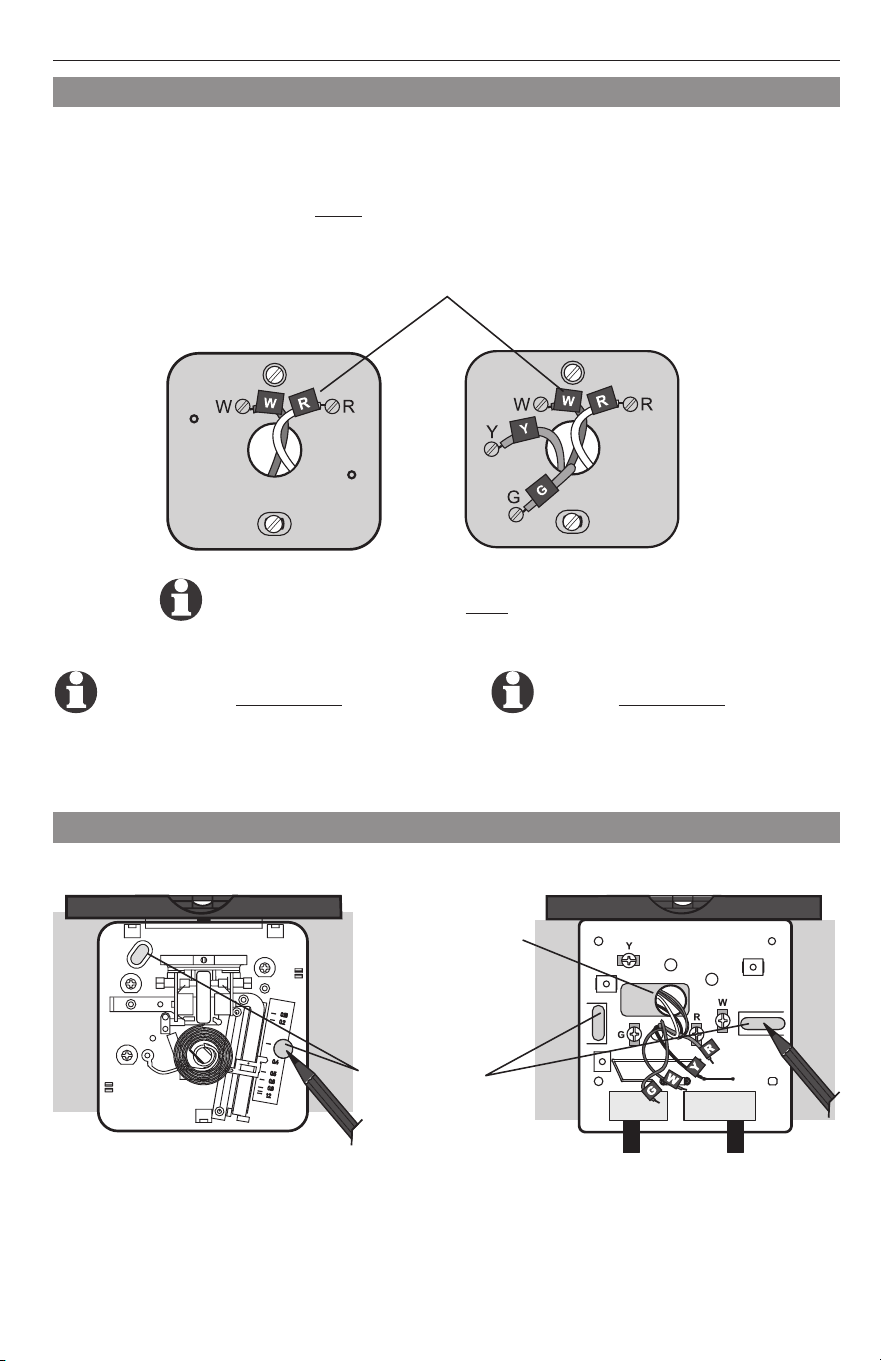

1. Faire correspondre fil et borne portant la même lettre.
2. Desserrer les bornes à vis à l’aide d’un tournevis,
insérer les fils nus sous des vis et serrer les vis.
3. Repousser le fil en trop dans l'ouverture du mur.
Les étiquettes ne correspondent pas?
Si les étiquettes ne correspondent pas aux lettres
marquées sur le thermostat, voir le tableau ci-dessous.
Raccordement des fils
Raccorder à :
Fils existants CT30/CT33 CT31
R • RH • 5 • V Borne R Borne R
W • W1 • H Borne W Borne W
Y • Y1 • M [1] Borne Y
G • F [1] Borne G
Rc [1] [1]
[1] Si ce fil est présent, il est possible que vous ayez acheté le mauvais
thermostat. Veuillez appeler au 1-800-633-3991 pour obtenir de l’assistance.

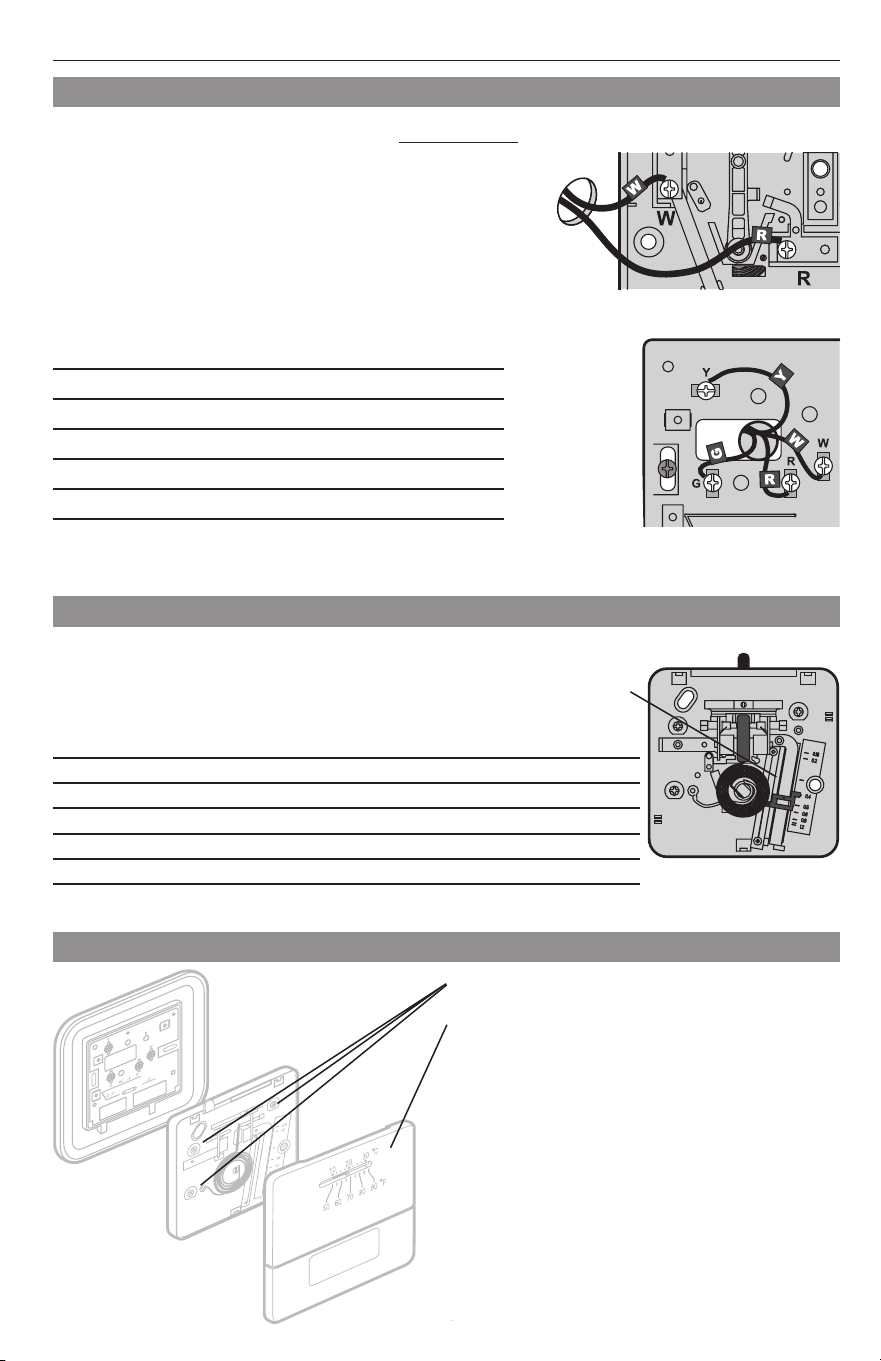

Positionnement du levier de réglage (CT30/CT31)
1. Monter le thermostat sur la base et serrer
trois vis de montage (CT31 seulement).
2. Aligner les 3 languettes du couvercle avec
les fentes du thermostat, puis pousser
doucement jusqu’à ce que le couvercle
s’emboîte en place.
3. Rétablir le courant électrique au niveau de
l’installation de chauffage/refroidissement
ou du panneau de fusible ou du
disjoncteur.
Fin de l’installation
1. Séparer le couvercle du thermostat et retirer la plaquette en
plastique.
2. À l’aide d’un crayon, amener le levier de réglage à l'emplacement
convenant à votre installation (voir le tableau ci-dessous).
Votre système Réglage
Appareil de chauffage au gaz ou au mazout (de rendement inférieur à 90 %) 0.4
Appareil de chauffage électrique (tous les types)* 0.3
Appareil de chauffage à haut rendement (rendement supérieur à 90 %) 0.8
Système de chauffage à eau chaude 0.8
Système au gaz ou mazout, ou à la vapeur, ou par gravité 1.2
CT31
CT30/CT33
M29584
0
Le modèle CT33 est destiné exclusivement au chauffage 750 MV
* non compatible avec les radiateurs électriques qui nécessitent un thermostat pour mettre le
ventilateur en marche
Série CT30 • Mode d’emploi
69-2338EFS—08 10
M29588A
Garantie limitée de un an
Arrêt du système
(Certains modèles)
Amener le levier à l’extrême gauche pour
arrêter du système de chauffage.
Sélecteur du
ventilateur (CT31)
• Auto : Le ventilateur ne fonctionne
que lorsque le chauffage ou le
refroidissement est en marche.
• On : Le ventilateur fonctionne en
permanence.
Sélecteur du système (CT31)
• Cool : Commande le système de refroidissement.
• Heat : Commande le système de chauffage.
• Off : Tous les systèmes sont hors tension.
Réglage de la
température
Ajuster pour obtenir la température
intérieure désirée.
Fonctionnement
Pour plus d’informations sur la garantie, consultez :
resideo.info/US-Warranty-THERMOSTAT
Pour recevoir une version imprimée de la garantie, appelez gratuitement le ser-
vice client de Resideo au 1-800-633-3991 ; une copie vous sera envoyée gratu-
itement par courrier.
Déclaration de la FCC disponible à l'adresse suivante : https://resideo.info/fcc-statement
ATTENTION
AVIS SUR LES DÉCHETS ÉLECTRONIQUES
Le produit et les piles ne doivent pas être jetés avec les autres déchets ménagers. Vérifiez les centres de
collecte agréés les plus proches ou les recycleurs agréés. L'élimination correcte des équipements en fin de vie
contribuera à prévenir les conséquences négatives pour l'environnement et la santé humaine.
!
ATTENTION
MISE EN GARDE : RISQUE DE DOMMAGES À L'ÉQUIPEMENT
Ne pas faire fonctionner le système de refroidissement lorsque la température extérieure est
inférieure à 10 °C (50 °F).
!
M37781
69-2338EFS-08 4/26
Compruebe el contenido del paquete:
• Termostato
• Placa de cubierta
• Soportes de pared y tornillos de montaje
(2 cada uno)
• Tarjeta de advertencia
• Rótulos para los cables
Herramientas y materiales necesarios:
• Destornillador Phillips N.º 2
• Destornillador pequeño de bolsillo
• Martillo
• Nivel (optativo)
• Lápiz
• Mecha de taladro (3/16" para
mampostería en seco, 7/32" para yeso)
Lista de comprobación previa a la instalación
CT30 Serie
Termostato de bajo voltaje
Owner’s Manual
English: Page 1
Mode d’emploi
Français : Page 6
Manual de Uso
Español: Página 11
M23786
Termostato
viejo
Deje la placa de montaje en su lugar.
¿Existe algún tubo sellado que contenga mercurio?
Si es así, consulte el aviso sobre mercurio que figura
abajo.
Cubierta
Remueva su viejo termostato
M37781
PRECAUCIÓN
AVISO DE MERCURIO
Si este producto reemplaza un control que contiene mercurio en un tubo sellado, no arroje el control antiguo a la basura.
Póngase en contacto con la autoridad local de gestión de residuos para obtener instrucciones sobre el reciclaje y la
eliminación adecuada.
PRECAUCIÓN
PELIGRO POR DESCARGA ELÉCTRICA
!
DESCONECTE LA ALIMENTACIÓN en el sistema de calefacción/refrigeración (o en el panel de fusibles/disyuntor).
Retire la cubierta y el termostato, pero deje los cables unidos a la placa de montaje.
!
CT30 Serie • Manual de Uso
69-2338EFS—08 12
0
Rotule los cables y retire la vieja placa de montaje
Use un destornillador para desconectar los cables uno a uno. A medida que desconecte cada
cable, péguele alrededor el rótulo con la misma letra que figura en su viejo termostato. (En el
paquete de su termostato se incluyen rótulos autoadhesivos).
Retire la vieja placa de montaje sólo después de haber rotulado todos los cables. Tenga
cuidado de no dejar que los cables sueltos caigan en el hueco de la pared.
Envuelva firmemente los rótulos provistos alrededor de cada cable ¡No permita que los cables
caigan en el hueco de la pared!
IGNORE LOS COLORES DE LOS CABLES:
Use sólo letras para identificar los tipos de cable.
Para el modelo CT31: Si su viejo
termóstato tiene 5 o más cables
(no contando los terminales C o
C1), usted pudo haber comprado el
termóstato incorrecto del reemplazo.
Interrumpa la instalación y llame al
1-800-633-3991 para pedir consejo.
Ubicación de los puntos de montaje
Para el modelo CT30/CT33: Si
su viejo termóstato tiene 3 o más
cables (no contando los terminales
C o C1), usted pudo haber comprado
el termóstato incorrecto del
reemplazo. Interrumpa la instalación
y llame al
1-800-633-3991 para pedir consejo.
M23787
CT30/CT33 CT31
0
0
1. Tire de los cables
a través de la
base (CT31
sólo).
2. Nivele la base
si lo desea.
3. Marque las
posiciones de
ambos orificios.
English: Page 1 • Français : Page 6 • Español: Página 11
13 69-2338EFS—08
M29583
M29582
1. Taladre orificios en las
posiciones marcadas. Orificios
de 3/16” para mampostería en
seco. Orificios de 7/32” para
yeso.
2. Con un martillo golpee
suavemente los soportes de
pared e introdúzcalos en los
orificios hasta que queden al ras
de la pared.
3. Opcional: Coloque los cables a
través de la placa de cubierta (si
fuese necesario cubrir las marcas
que dejó el termostato anterior.
4. Conecte los cables primero
(ver página 14), luego inserte
los tornillos. Revise el nivel si lo
desea, luego apriete los tornillos.
Instalación de placa de montaje - CT30/CT33
Instalación de placa de montaje - CT31
1. Taladre orificios en las
posiciones marcadas. Orificios
de 3/16” para mampostería en
seco. Orificios de 7/32” para
yeso.
2. Con un martillo golpee
suavemente los soportes de
pared e introdúzcalos en los
orificios hasta que queden al ras
de la pared.
3. Opcional: Coloque los cables a
través de la placa de cubierta (si
fuese necesario cubrir las marcas
que dejó el termostato anterior.
4. Tire de los cables a través de la
base del termostato e inserte los
tornillos. Nivélela si lo desea y
luego ajuste los tornillos.
Cubierta opcional
Cubierta opcional
Termostato
Termostato
CT30 Serie • Manual de Uso
69-2338EFS—08 14
M29586
1. Haga coincidir cada cable rotulado con el terminal que
tiene la misma letra.
2. Utilice un destornillador para aflojar los terminales
atornillados, inserte los alambres pelados debajo de los
tornillos, luego ajuste los tornillos.
3. Empuje el cable sobrante dentro del orificio de la pared.
¿Los rótulos no coinciden?
Si los rótulos no coinciden con las letras de los terminales
en el termostato, consulte la tabla abajo.
Connecte los cables
Cables Conecte a:
existentes CT30/CT33 CT31
R • RH • 5 • V Terminal “R” Terminal “R”
W • W1 • H Terminal “W” Terminal “W”
Y • Y1 • M
[1] Terminal “Y"
G • F [1] Terminal “G”
Rc [1] [1]
[1] Si este cable está presente, puede haber comprado el termostato
equivocado. Llame al 1-800-633-3991 para recibir ayuda.
Coloque la palanca de ajuste en posición (CT30/CT31)
1. Separe la cubierta del termostato y retire la lámina de plástico.
2. Con un lápiz mueva la palanca de ajuste hasta la posición
apropiada para su sistema. (Ver tabla a continuación).
Su sistema Ajuste
Estufa de gas o petróleo (menos del 90% de eficiencia) 0.4
Estufa eléctrica (cualquier tipo)* 0.3
Estufa de alta eficiencia (más del 90% de eficiencia) 0.8
Sistema de agua caliente 0.8
Sistema de vapor a petróleo o de gravedad/gas 1.2
CT31
CT30/CT33
M29584
0
El modelo CT33 es para 750 MV, solo calefacción
M29587A
1. Monte el termostato en la base y ajuste los
tres tornillos de montaje (CT31 sólo).
2. Alinee las ranuras de la cubierta con las
lengüetas del termostato, luego empuje
con suavidad hasta que la cubierta calce
en su lugar.
3. Vuelva a conectar la corriente eléctrica en
el sistema de calefacción/refrigeración, o
en el panel de fusibles/disyuntor.
Finalice la instalación
* No es compatible con calefactores eléctricos que necesitan un termostato para encender el
ventilador
English: Page 1 • Français : Page 6 • Español: Página 11
15 69-2338EFS—08
M29588A
Garantía limitada de un 1 año
Instrucciones de manejo
Sistema apagado
(Modelos seleccionados)
Mueva la palanca hacia
el extremo izquierdo
para apagar el sistema
de calefacción.
Interruptor del
ventilador (CT31)
• Auto: Funciona sólo cuando
está encendido el sistema de
refrigeración o calefacción.
• On: El ventilador funciona
continuamente.
Interruptor del sistema (CT31)
• Cool: Termostato controla sólo el sistema de
refrigeración.
• Heat: Termostato controla sólo el sistema de
calefacción.
• Off: Sistemas de calefacción y refrigeración
apagados.
Ajuste de temperatura
Resbale para fijar temperatura
deseada.
Para obtener información sobre la garantía visite:
resideo.info/US-Warranty-THERMOSTAT
Declaración de la FCC disponible en: https://resideo.info/fcc-statement
Para recibir una versión impresa de la garantía, llame al servicio de atención al
cliente de Resideo al 1-800-633-3991 y le enviarán una copia por correo sin
cargo.
PRECAUCIÓN
AVISO SOBRE RESIDUOS ELECTRÓNICOS
El producto no debe desecharse con otros residuos domésticos. Consultar los centros de acopio o
recicladores autorizados más cercanos. La correcta eliminación de los equipos al final de su vida útil ayudará
a evitar consecuencias negativas para el medio ambiente y la salud humana.
!
PRECAUCIÓN
PELIGRO DE DAÑOS AL EQUIPO
No haga funcionar el sistema de refrigeración cuando la temperatura exterior sea inferior a
50 °F (10 °C).
!
CT30 Series • Owner's Manual
Resideo Technologies Inc.
Scottsdale, AZ 85254
1-480-573-5340
www.resideo.com
69-2338EFS—08 04/26
This product is manufactured by Resideo Technologies, Inc., and its affiliates.
© 2026 Resideo Technologies, Inc. The Honeywell Home trademark is used under license from Honeywell International Inc.
All rights reserved.
Ce produit est fabriqué par Resideo Technologies, Inc. et ses filiales.
© 2026 Resideo Technologies, Inc. La marque Honeywell Home est utilisée sous licence par Honeywell International Inc.
Tous droits réservés.
Este producto es fabricado por Resideo Technologies, Inc. y sus filiales.
© 2026 Resideo Technologies, Inc. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International Inc.
Todos los derechos reservados.
Need Help?
For assistance with this product please visit honeywellhome.com
or call Resideo Customer Care toll-free at 1-800-633-3991
Besoin d’aide?
Pour obtenir de l’aide et apprendre à faire fonctionner votre produit
Honeywell, veuillez consulter le site Web honeywellhome.com ou vous
adresser aux Services à la clientèle de Resideo en composant le
1-800-633-3991
¿Necesita ayuda?
Consulte sobre este producto en honeywellhome.com
o llamando sin cargo a atención al cliente de Resideo 1-800-633-3991
