Vevor AA70000303 Gate Building Kit for 36 to 60 in Wide User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

FRAME GATE BUILDING KIT

USER MANUAL

MODEL:AA70000301 & AA70000302 & AA70000303 &

AA70000304

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major top

brands and does not necessarily mean to cover all categories of tools offered by us. You are

kindly reminded to verify carefully when you are placing an order with us if you are actually saving

half in comparison with the top major brands.

- 1 -

MODEL:AA70000301 & AA70000302 & AA70000303 & AA70000304

(Excluding wood)

Note: The actual product you receive determines its look.

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to contact us:

Technical Support and E-Warranty Certificate www.vevor.com/support

This is the original instruction, please read all manual instructions carefully before

operating. VEVOR reserves a clear interpretation of our user manual. The

appearance of the product shall be subject to the product you received. Please

forgive us that we won't inform you again if there are any technology or software

updates on our product.

FRAME GATE

BUILDING KIT

- 2 -

Important safety instructions

Warning - To reduce the risk of injury, the user must read the

instructions manual carefully.

Warning- Be sure to wear ear protectors when using this product.

Warning- Be sure to wear eye protectors when using this product.

Warning- Be sure to wear dust masks when using this product.

Warning- Be sure to wear gloves when using this product.

WARNING!

1. Please read the instructions carefully.

2. After receiving the goods, please check whether the accessories

are complete.

3. Products can be applied to small shed doors, such as garden

doors, driveway doors, corral doors, barn doors, sundry doors, etc.

4. The assembled door can only bear its own weight, and can not

stand people or hang heavy objects.

PRODUCT DESCRIPTION

Garden doors, fences, fences, etc. are usually composed of wooden

doors, wooden doors in the outdoor long-term sun and rain, easy to

appear aging, sagging, shaking and other phenomena, so you can

repair the wooden door through the door frame support to extend its

service life.

- 3 -

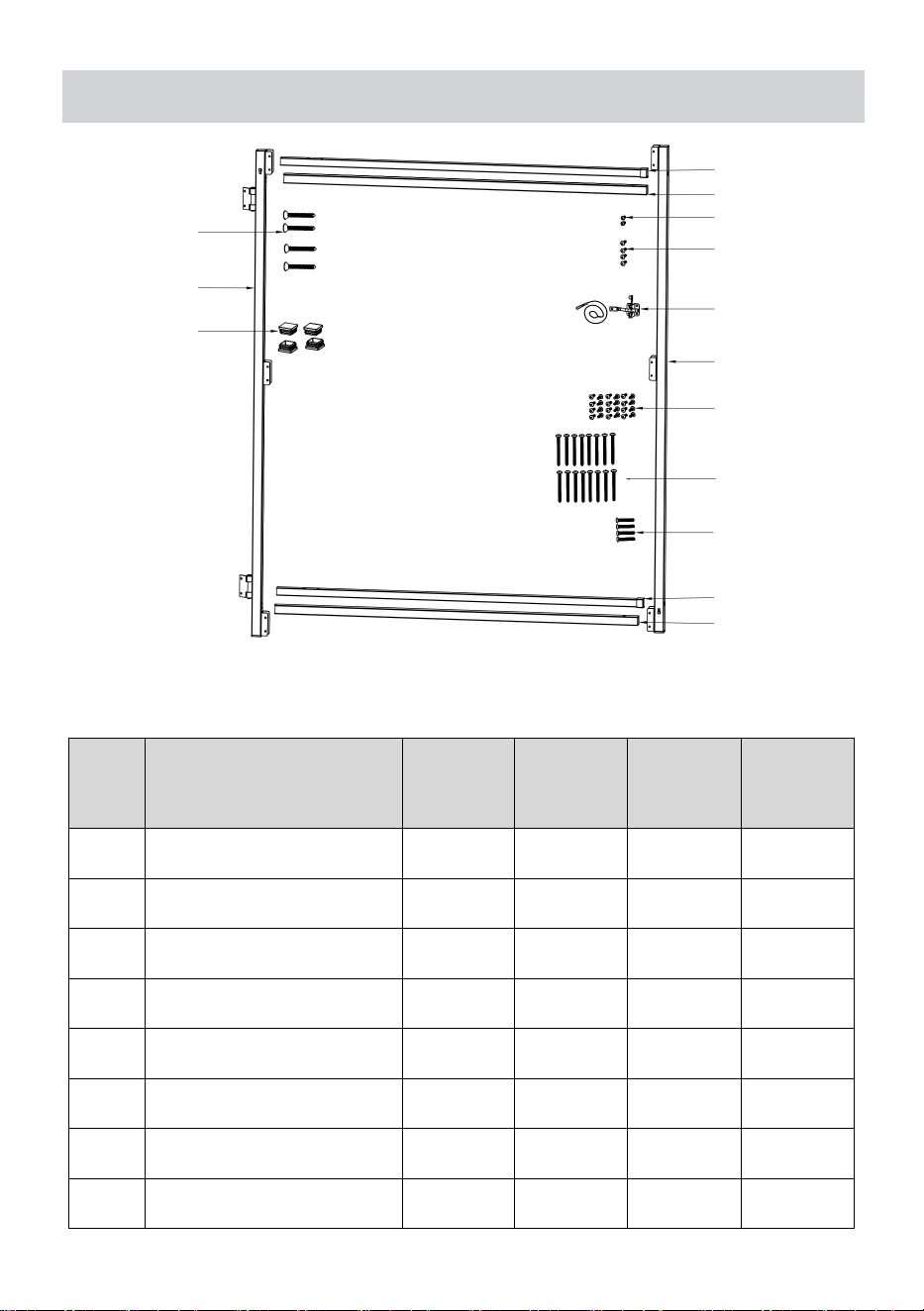

PRODUCT STRUCTURE

Item

Description

AA70000

301

AA70000

302

AA70000

303

AA70000

304

①

Column Ⅰ

1pcs

②

Column Ⅱ

1pcs

③

Small Tube

2pcs

④

Large Tube

2pcs

⑤

Tube Plug

4pcs

⑥

Latch Fitting

1pcs

M6*50 countersunk screw

4pcs

S4 hex wrench

1pcs

①

②

③

④

③

④

⑤

⑥

- 4 -

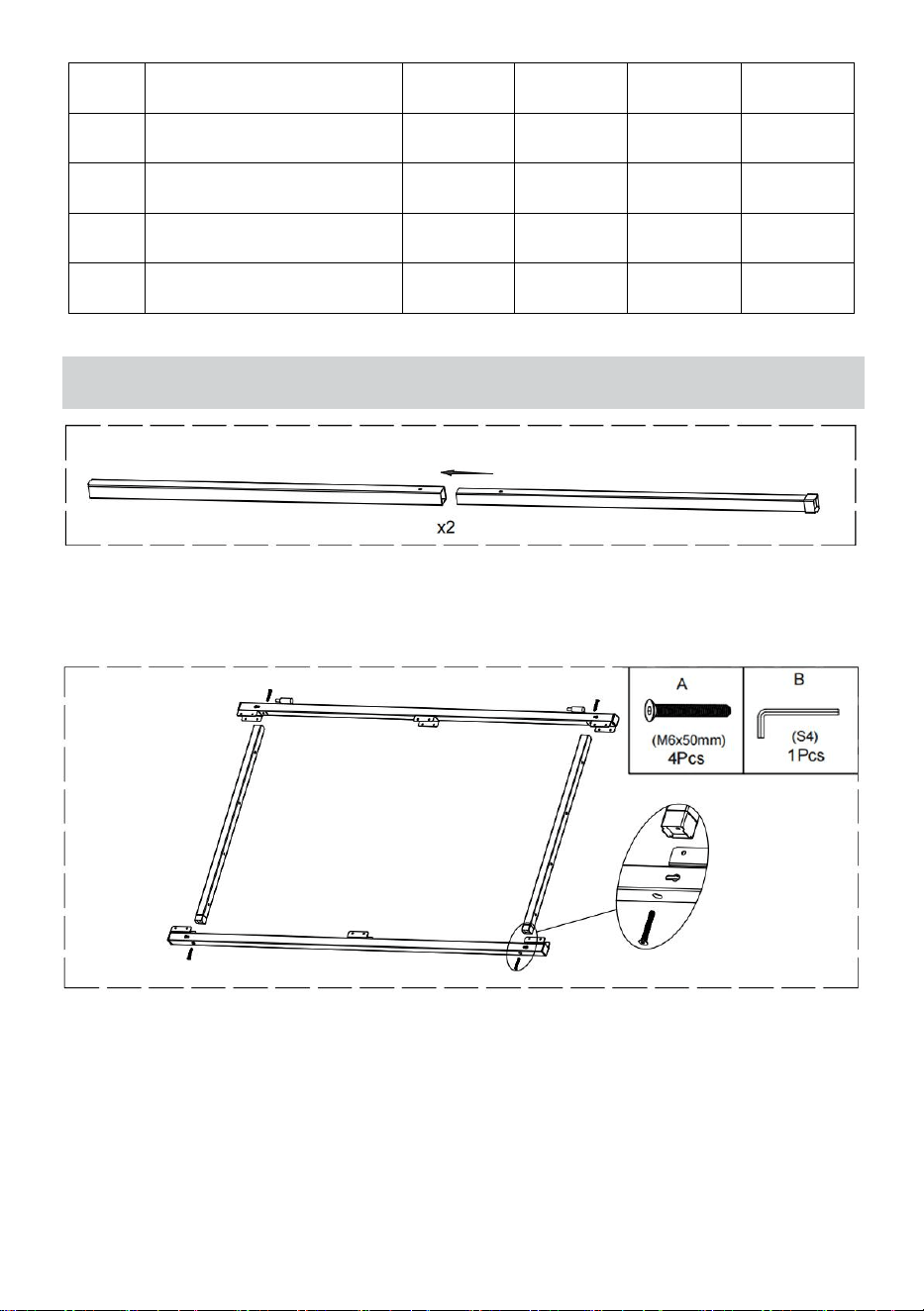

INSTALLATION PROCEDURES

Insert the small tube into the large tube, and adjust the insertion distance

according to the required length. The upper and lower sets of tubes are the

same.

Insert the assembled horizontal pipe into the column according to the

position of the small convex at both ends, and connect it firmly with screws,

and install the upper and lower two groups of pipes as well.

M5*18 round head screw

24pcs

M5*65 round head screw

16pcs

M6*40 countersunk screw

4pcs

M5*10 round head screw

2pcs

M5*30 round head screw

4pcs

Step1

Insert into the tube

Step2

- 5 -

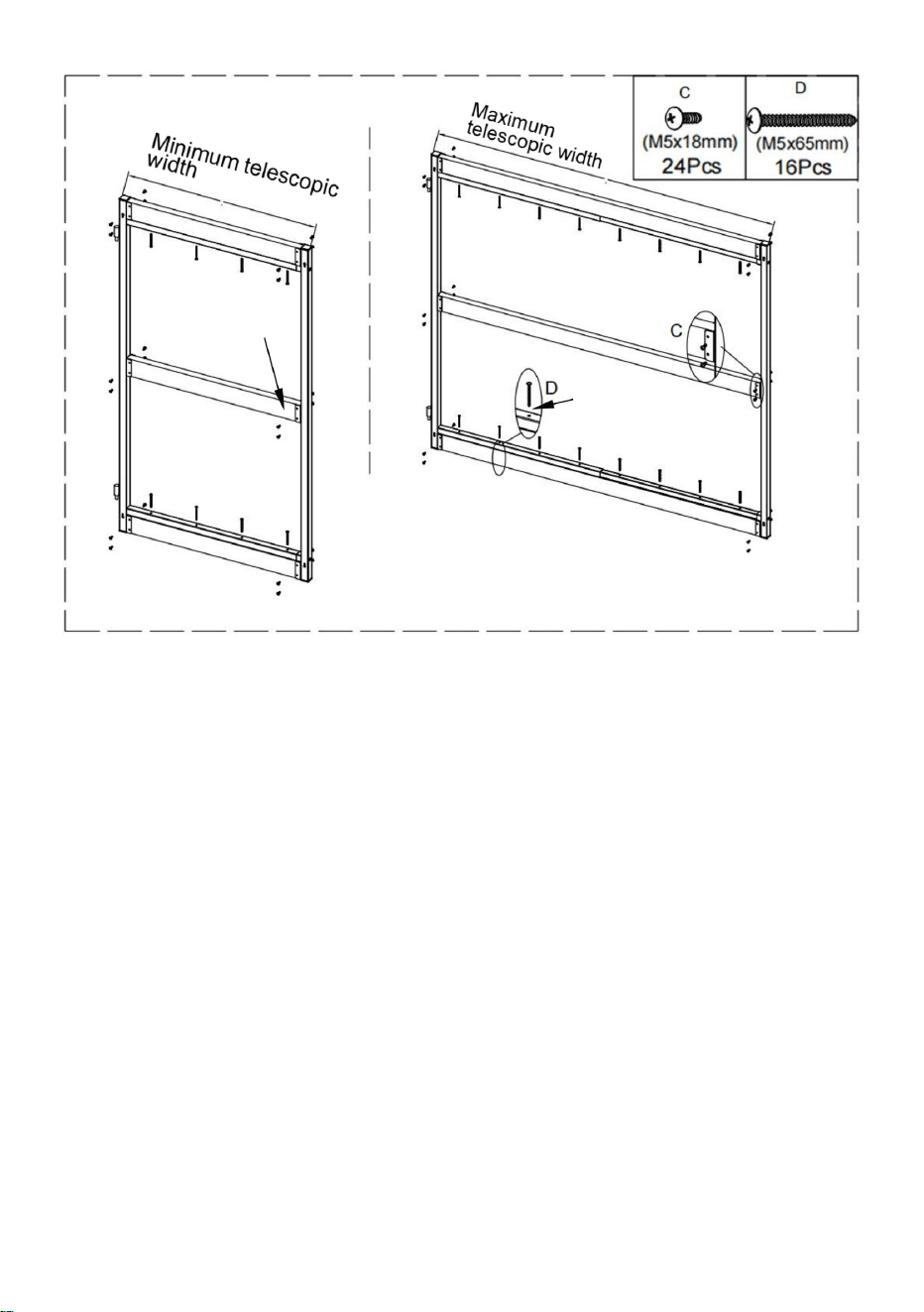

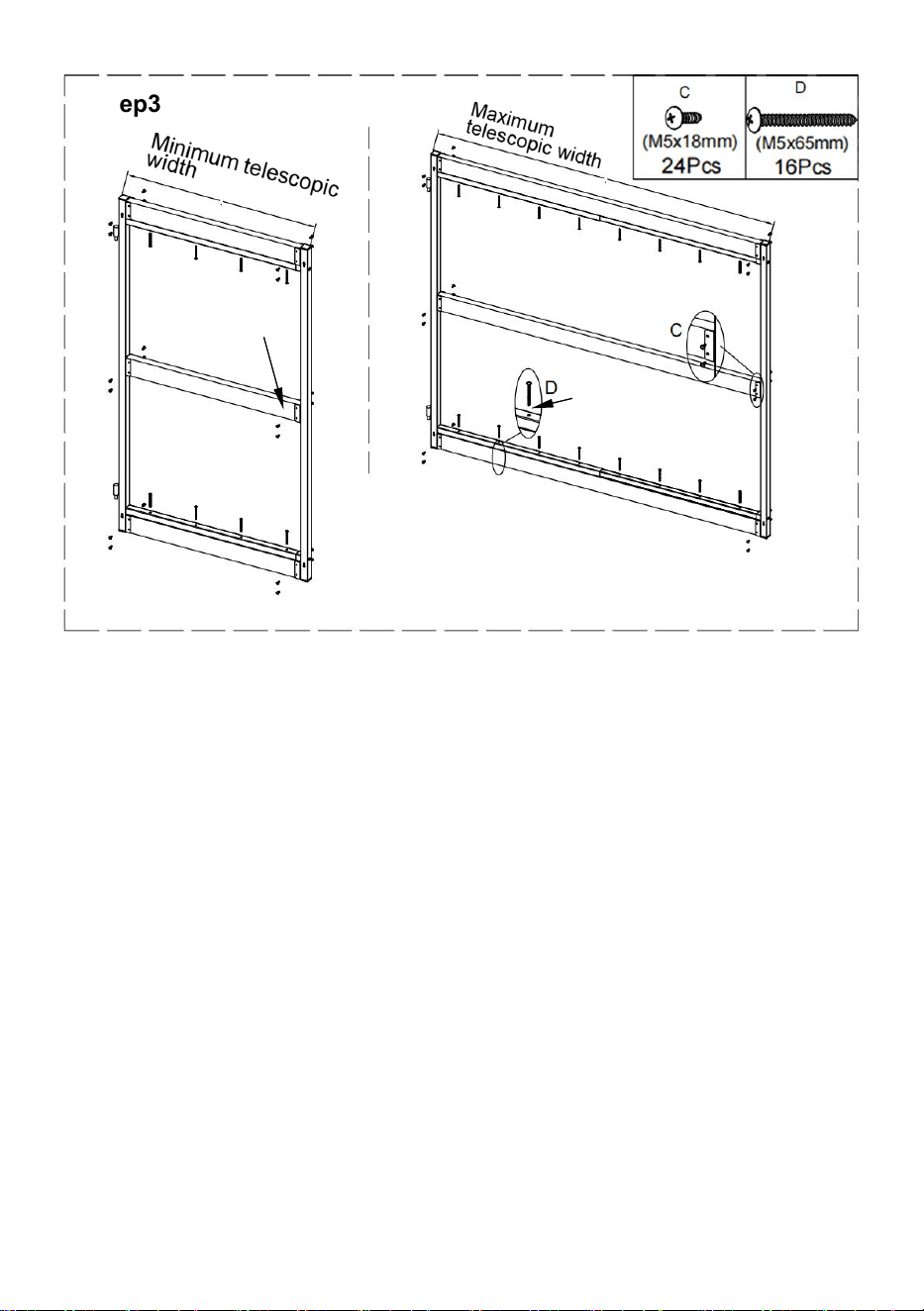

The width of the upper and lower horizontal pipes can be adjusted to fit the

different lengths of the wooden bars. As shown in the figure, put the

wooden bars of the appropriate length into the clamping position, press the

wooden bars in the middle of the two columns, and adjust the door frame to

become square. First fasten the two ends of the wooden bars with screw C,

and then securely connect the wooden bars with the horizontal pipes with

screw D.

Step3

Width adjustment range:

① 36″- 60″

② 40″- 72″

③ 60″- 96″

Drill prefabricated

holes

Wood thickness 1.5″

- 6 -

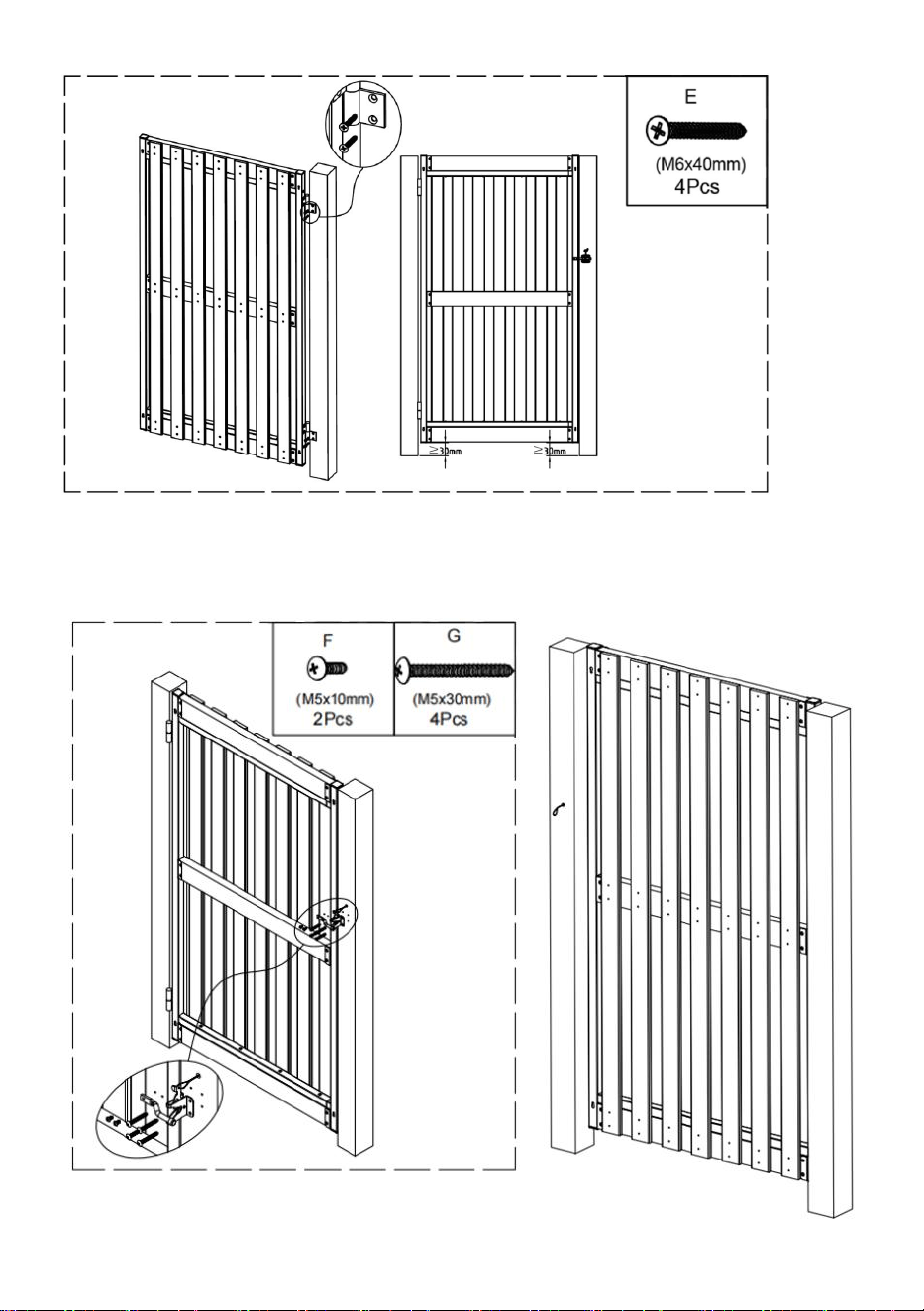

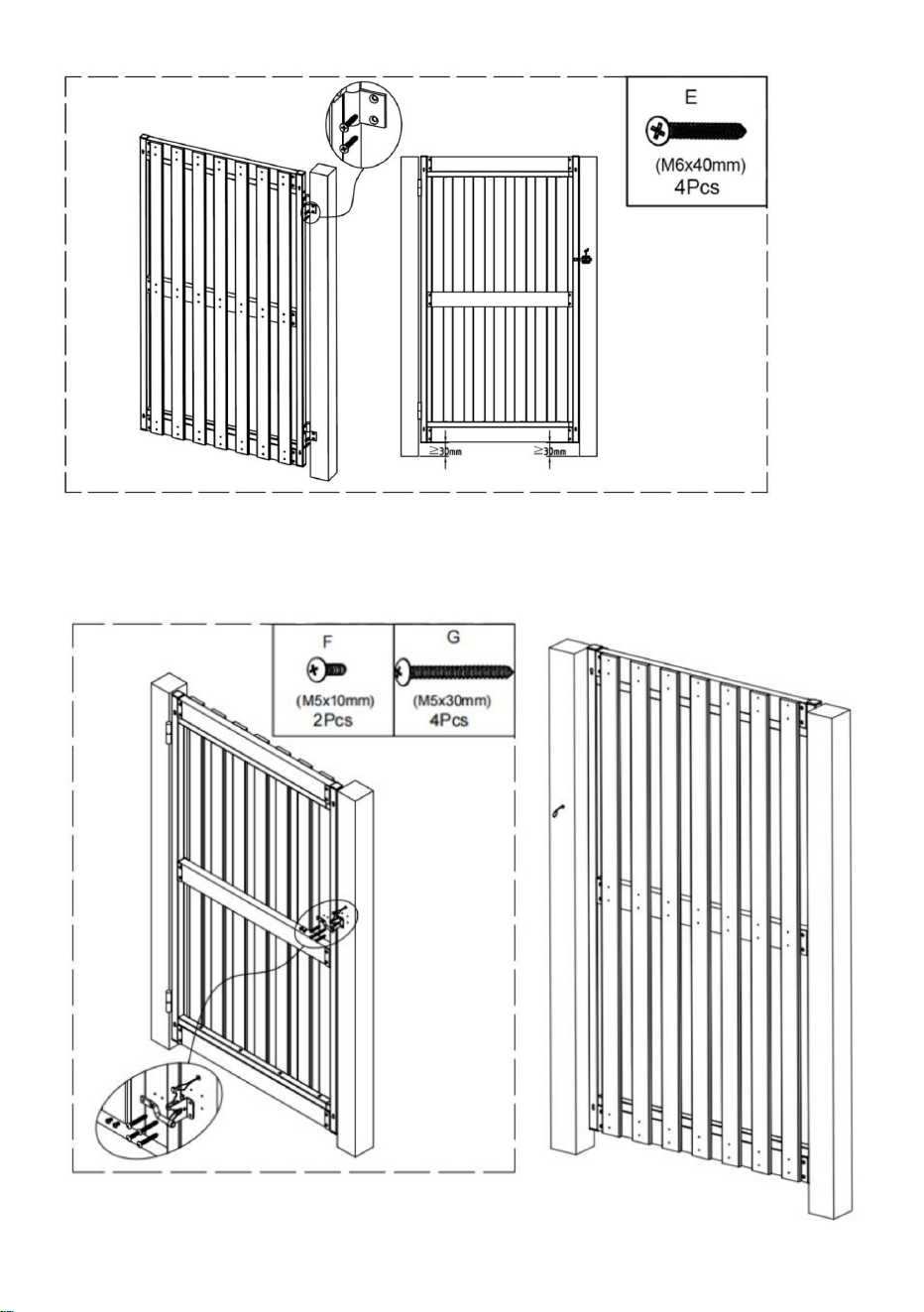

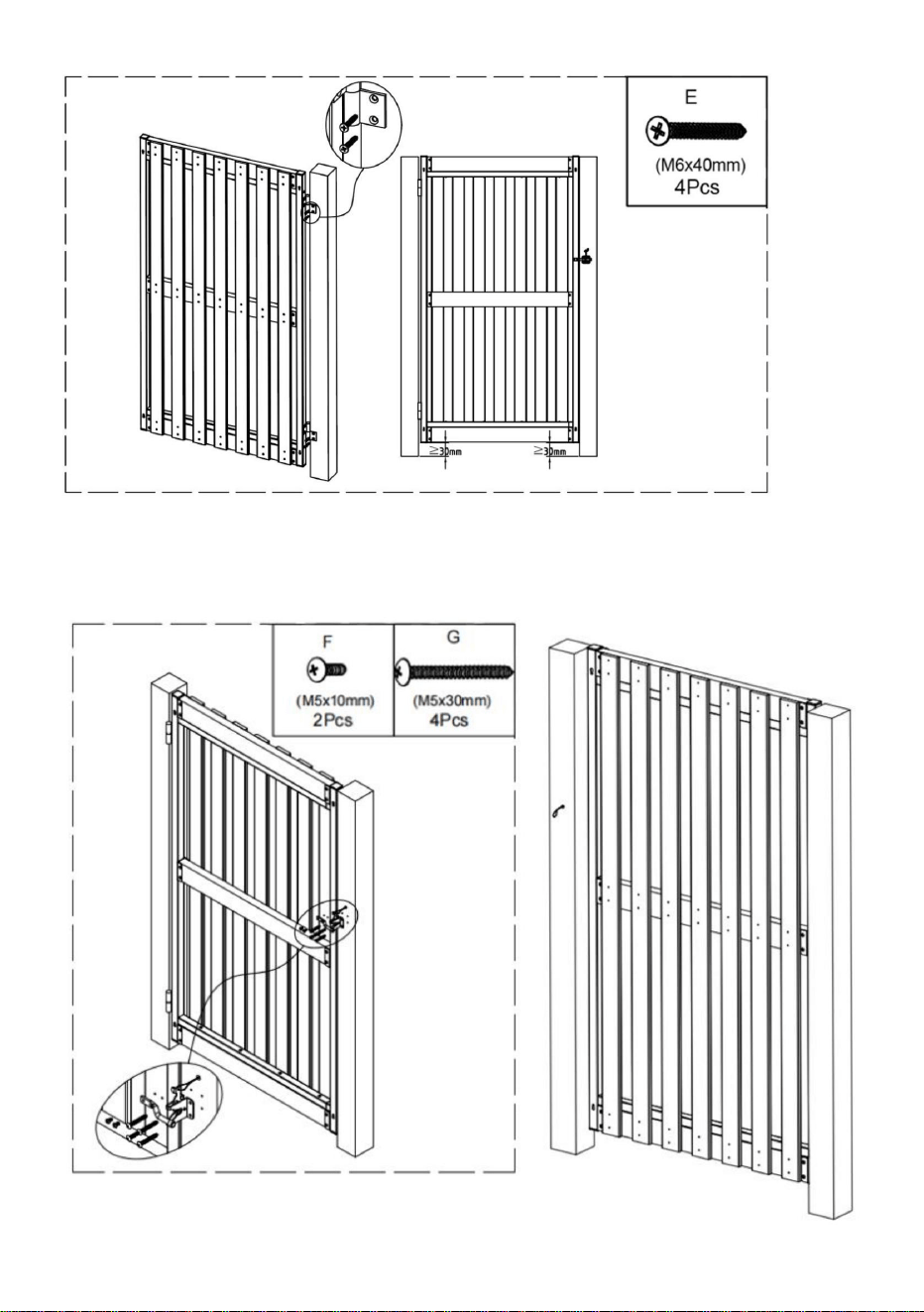

Attach the hinges to the door post as shown, then attach the assembled

door to the hinges.

Step4

Step5

- 7 -

PARAMETER

AA70000301

AA70000302

AA70000303

AA70000304

Material

Q235A

Width

60-96inch

36-60inch

40-72inch

Height

65inch

47inch

65inch

47inch

Color

Black

Model

SPEC.

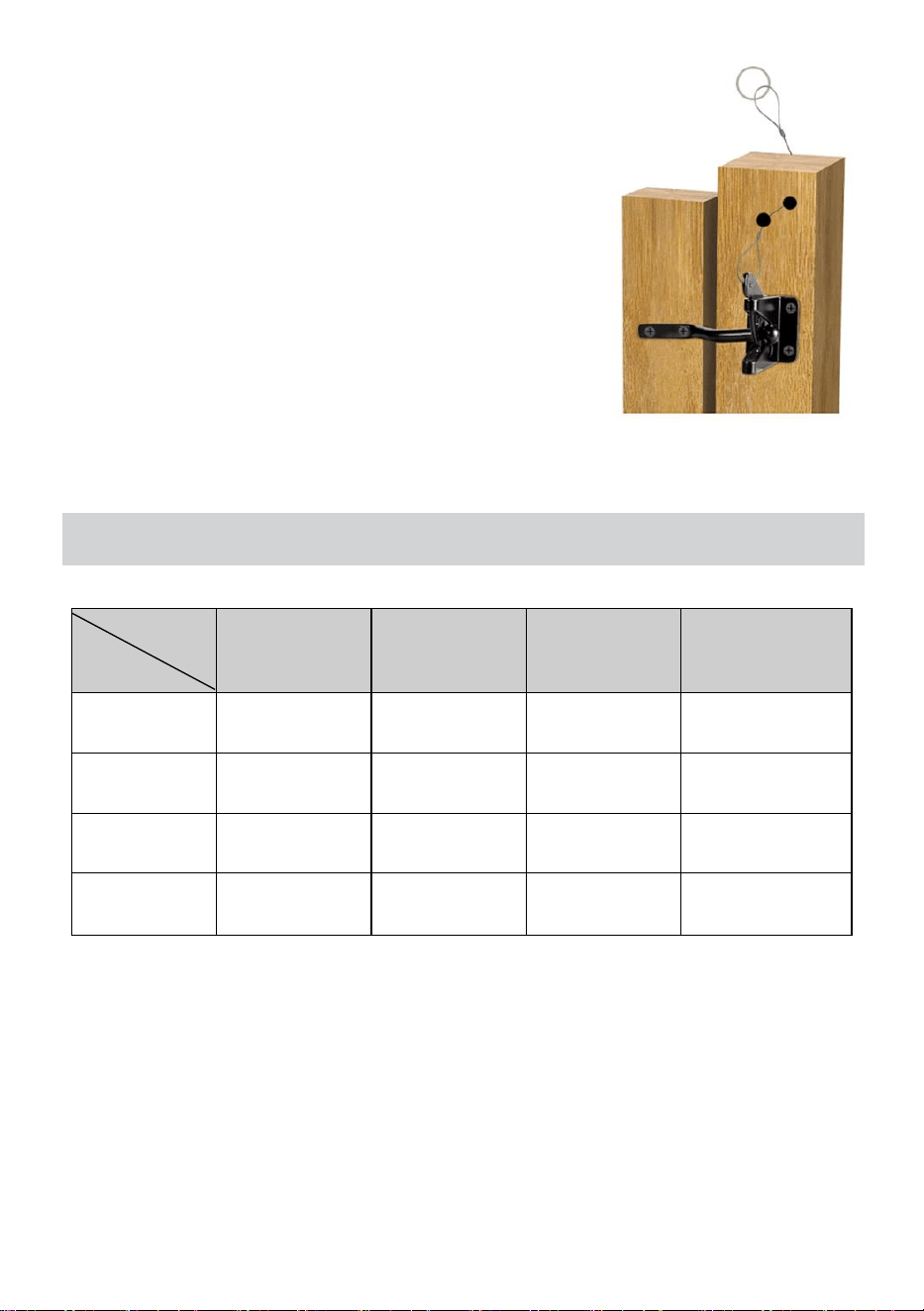

Install the latch fitting to the gate with screws.

1. Close the gate and center the latch.

2. Mark the screw holes, drill four pilot holes for

the latch and two holes for the bar.

3.Install latch bar with screw F, install latch with

screw G.

4. Drill a hole in the post and attach a wire from

the latch to the ring, as shown on the right.

- 8 -

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

EC REP: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP: YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Imported to AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Imported to USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Technical Support and E-Warranty Certificate

www.vevor.com/support
