LASER POWER SUPPLY
USER MANUAL
MODEL:MYJG40W, MYJG60W, MYJG80W,
MYJG100W, MYJG150W,
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
- 1 -

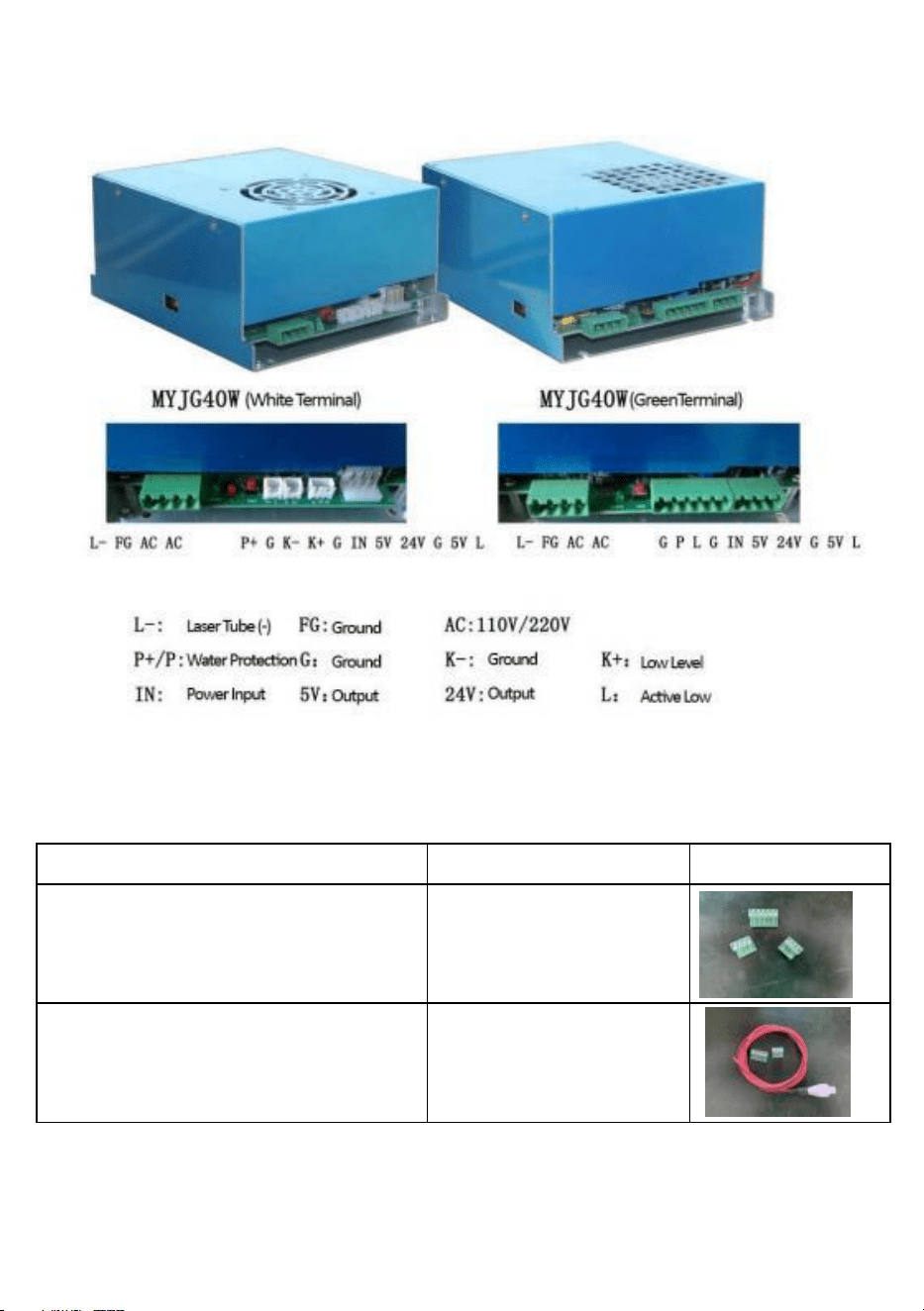

MYJG40W
MYJG60W/80W/100W/150W
(The picture is for reference only, please refer to the actual object)
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
LASER POWER SUPPLY
- 2 -
Key features:
The product is a successful high-efficiency, high-frequency, high-speed
CO2 laser supported power supply, small size, light weight, easy to operate,
with good matching performance for lasers. It can be directly connected
with the laser, saving the bulky, and severe heating of resistance. This
power supply can make the CO2 laser lighting easy, taking advantage of
the full performance of CO2 laser, improving conversion efficiency, and
extending the life of the laser.
Key Technical Parameters:
1. Input voltage: AC 110V
2. Response speed: ≤ 1mS.
3. TTL level switch control: effective level can be high and low selection.
4. Protection switch: can be used for the detection of water, protection
of lasers, or protection when opening the housing, etc.
5. Laser power regulation: (1) The output current of the laser power
supply is regulated by the power meter. (2) controlled by PWM (TTL
level).
6. Feedback Interface: The power supply itself can have a feedback
interface and can be used for closed-loop control to verify the actual
working current of the laser.
7. Environment of use: Temperature (-10 to 40 degrees C), humidity: ≤
85%.
- 3 -
Instructions For Use:

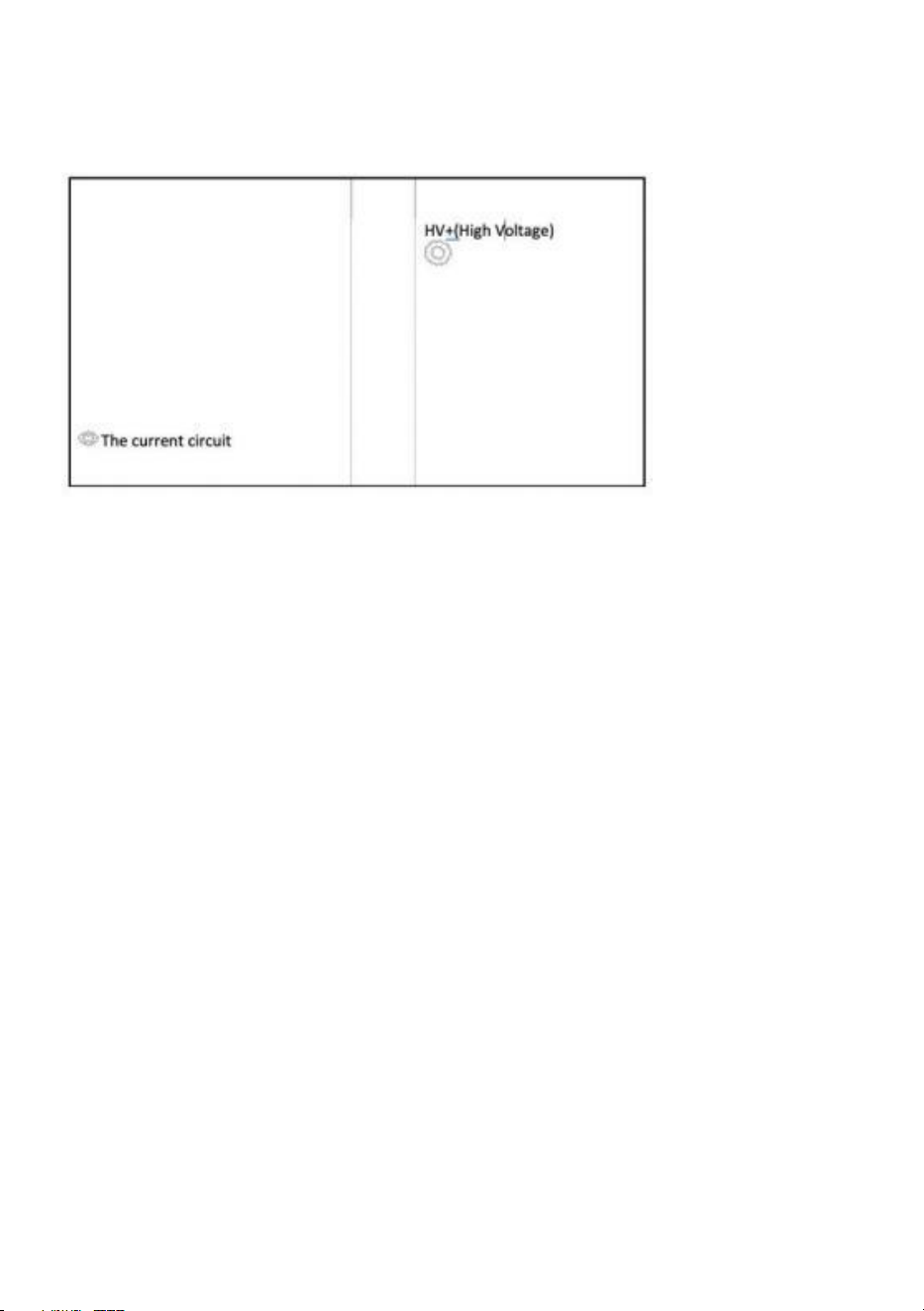

1. Connection of the Laser Tube: The high-voltage (HV-plus) of the laser
power supply must be
connected to the anode (full reflector) of the CO2 laser tube. The
current circuit of the laser power supply is connected to the cathode
(laser output) of the CO2 laser tube via a current meter (or
directly)

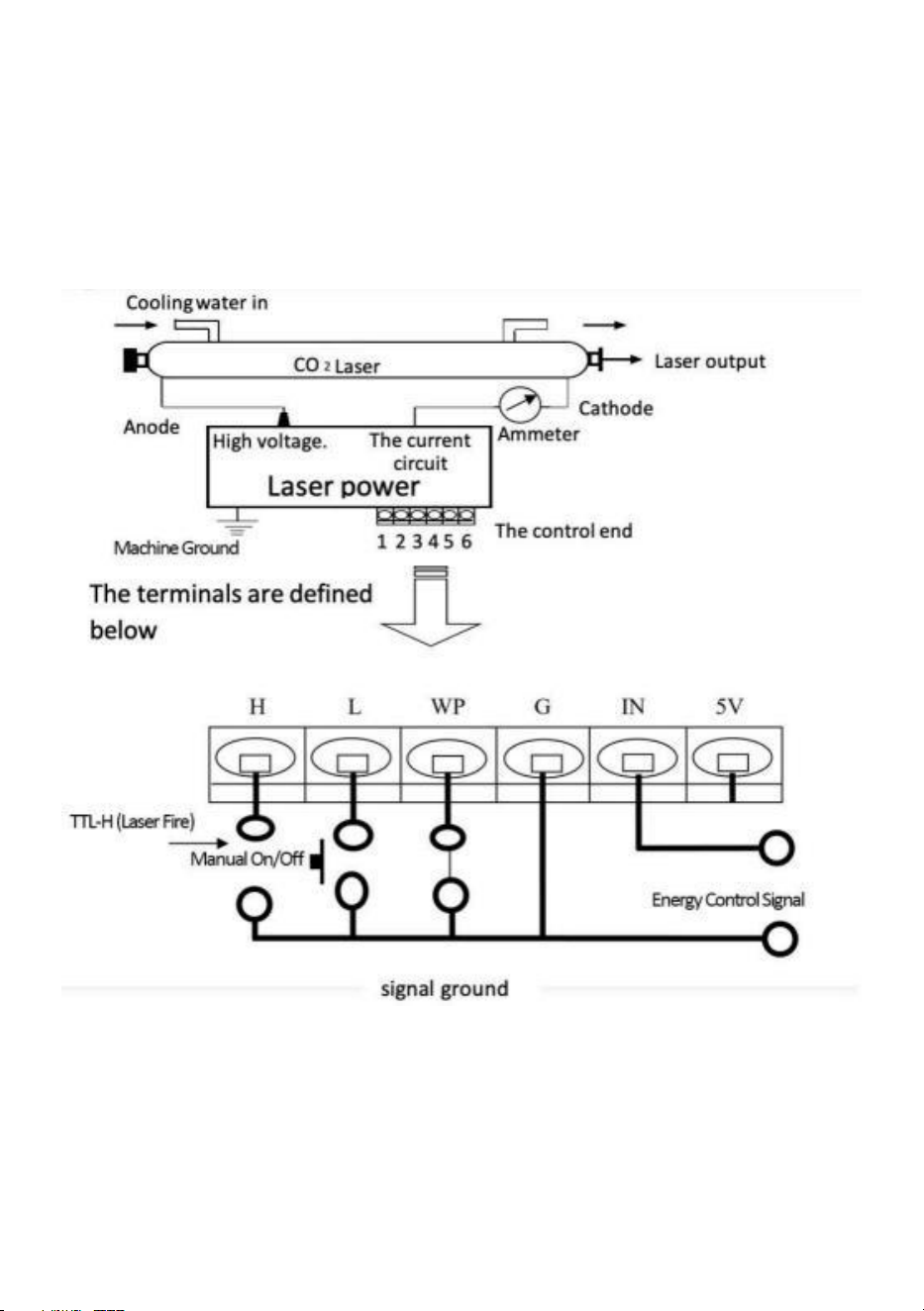

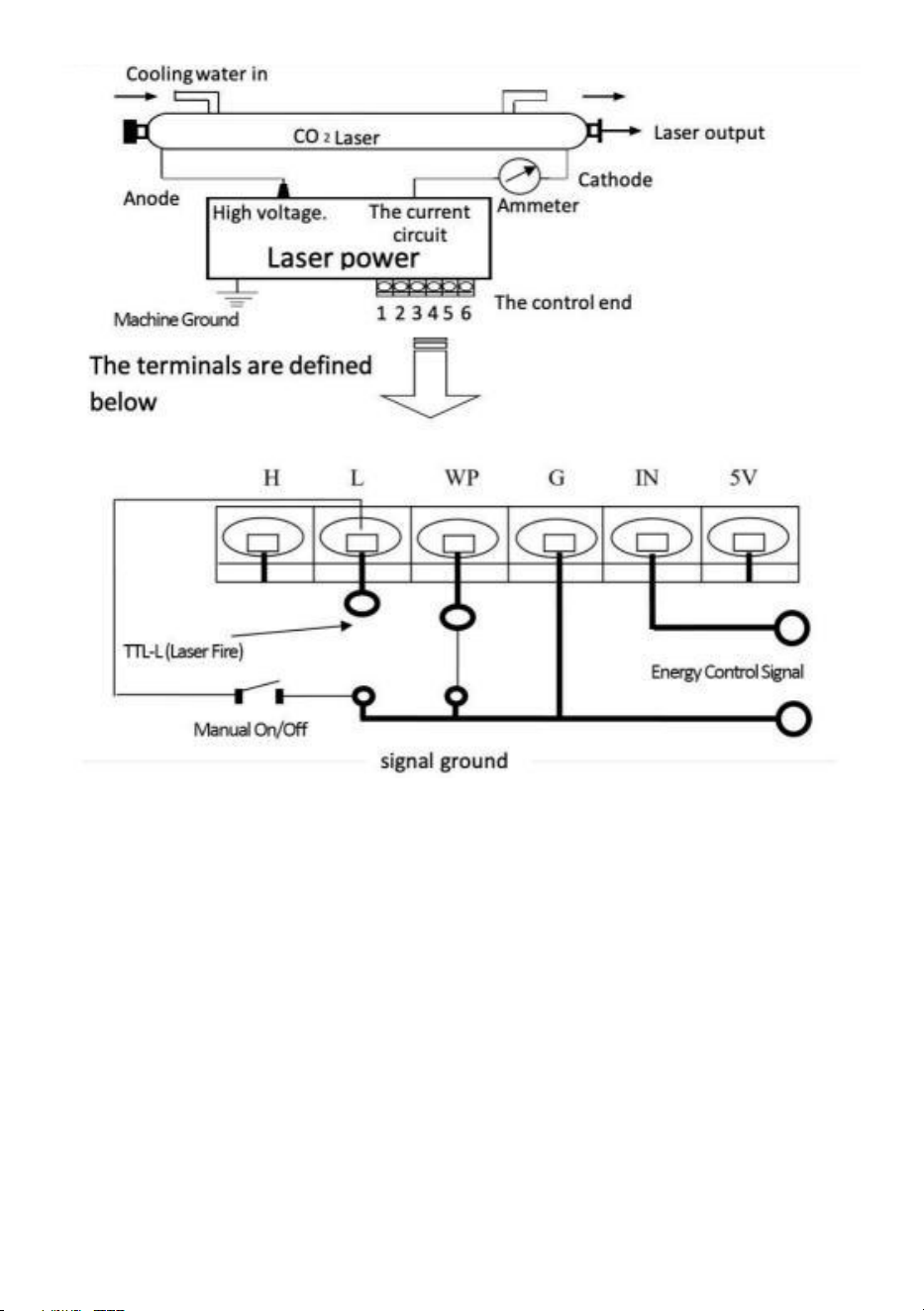

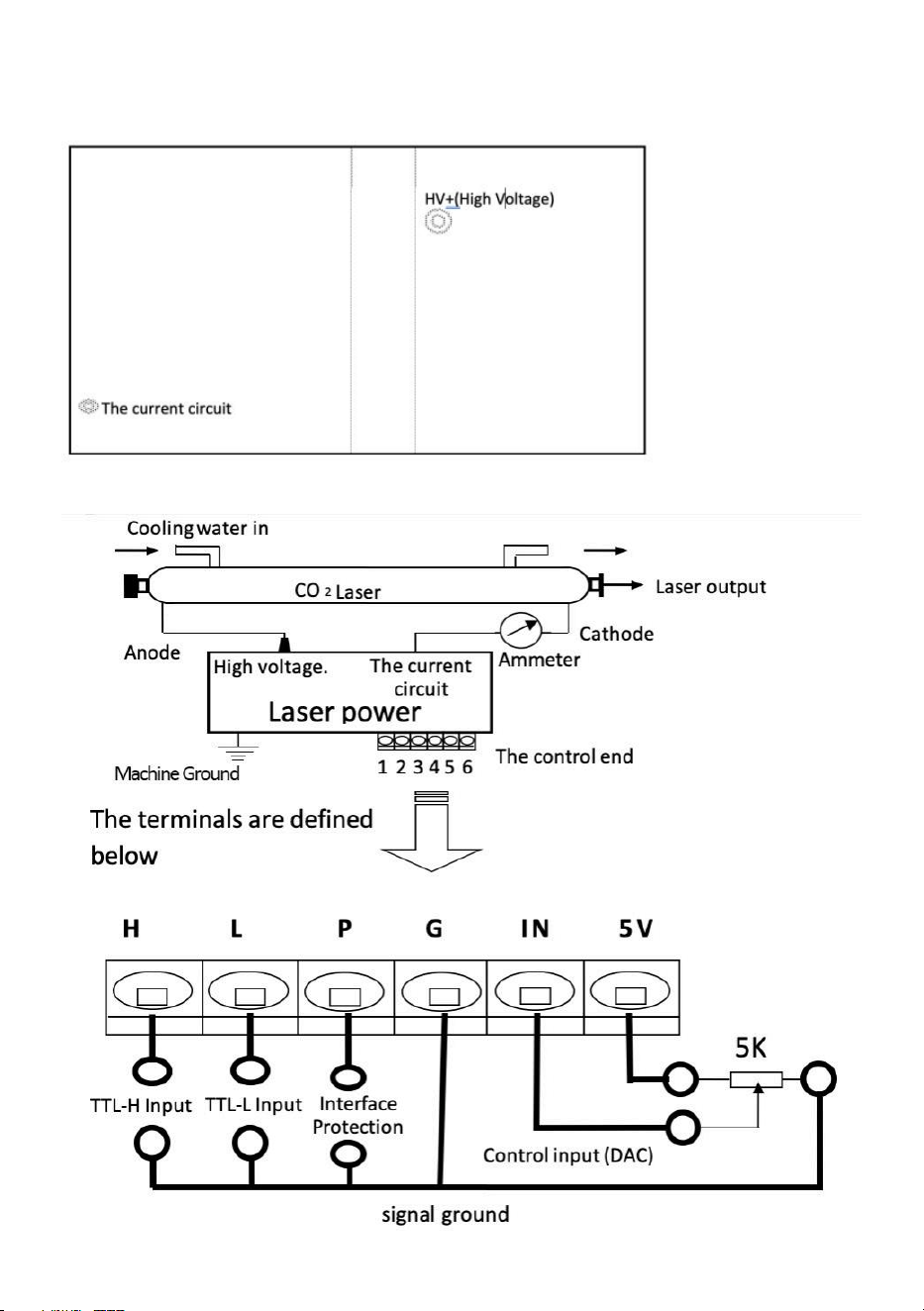

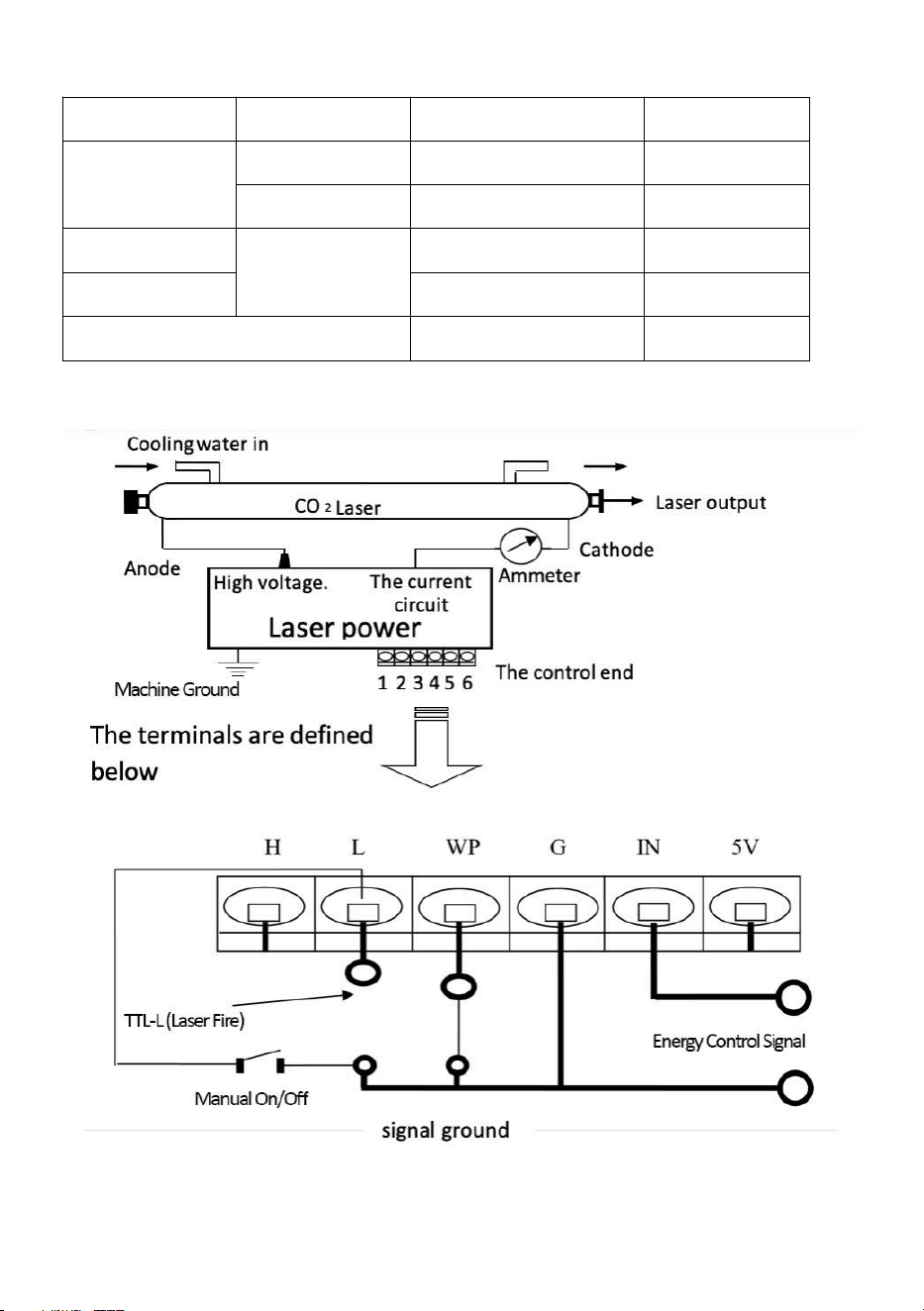

2. Connection of the Control Signal: In Figure 1 (or Figure 2), the control
signal line is reliably connected to the control end of the laser power
supply.

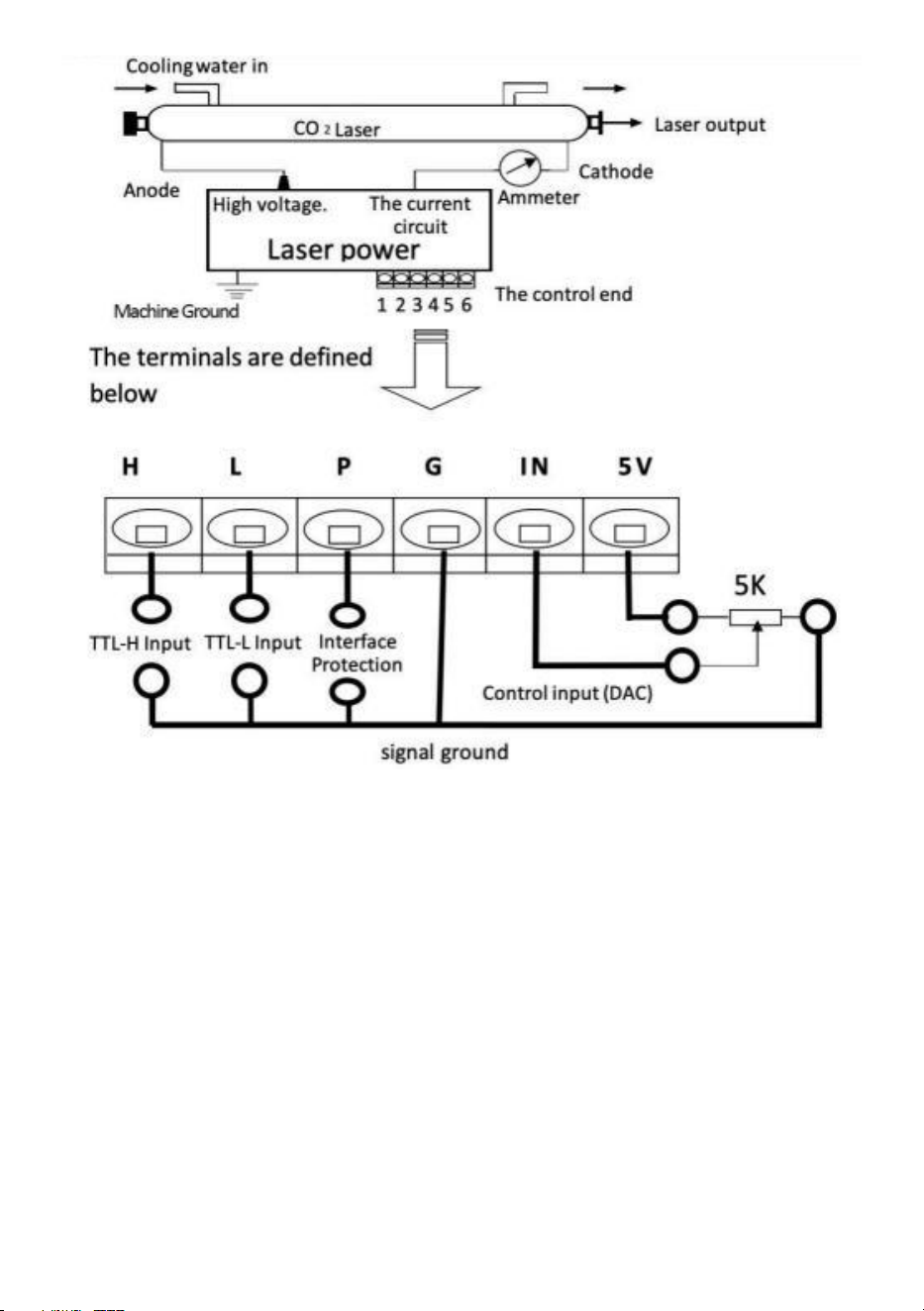

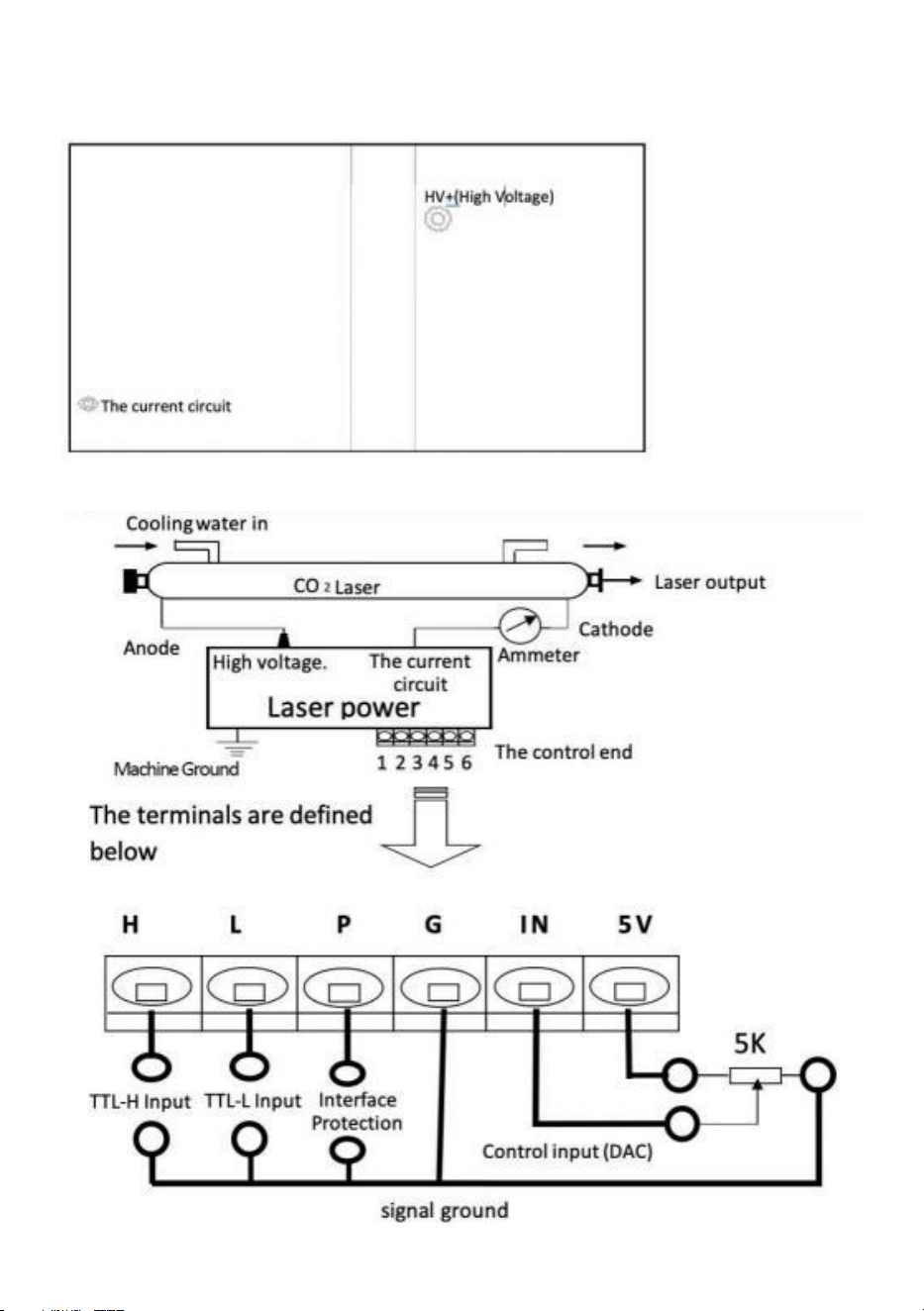

3. Control Signal Input: As shown in Figure 3, the DAC signal or TTL
signal output from the external computer are connected to the laser
power supply as required, and to control laser tube output power.
4. Voltage Selection: The laser power supply requires inputs of AC 110V
60Hz.
5. Additional Features: The laser power supply has a set of protective
switches for protection for water flow, when the housing is opened, etc.
Important Notes:
1. The laser tube must be cooled with water when working!
2. High-voltage output must not be open! (The high-voltage output positive
and negative ends must be properly connected to the laser positive and
negative ends).
3. The internal power supply has been designed to discharge any residual
charge at shutdown, but can generally take up to two seconds. But
for safety reasons you should still be careful of electric shocks! (The
insulation safety requirements of the suspended 40KV high voltage
must be guaranteed at both ends of the high-voltage output).
- 4 -
4. The laser power supply must use a three-hole socket with a grounding
end. The case must be strictly grounded to avoid electric shock.

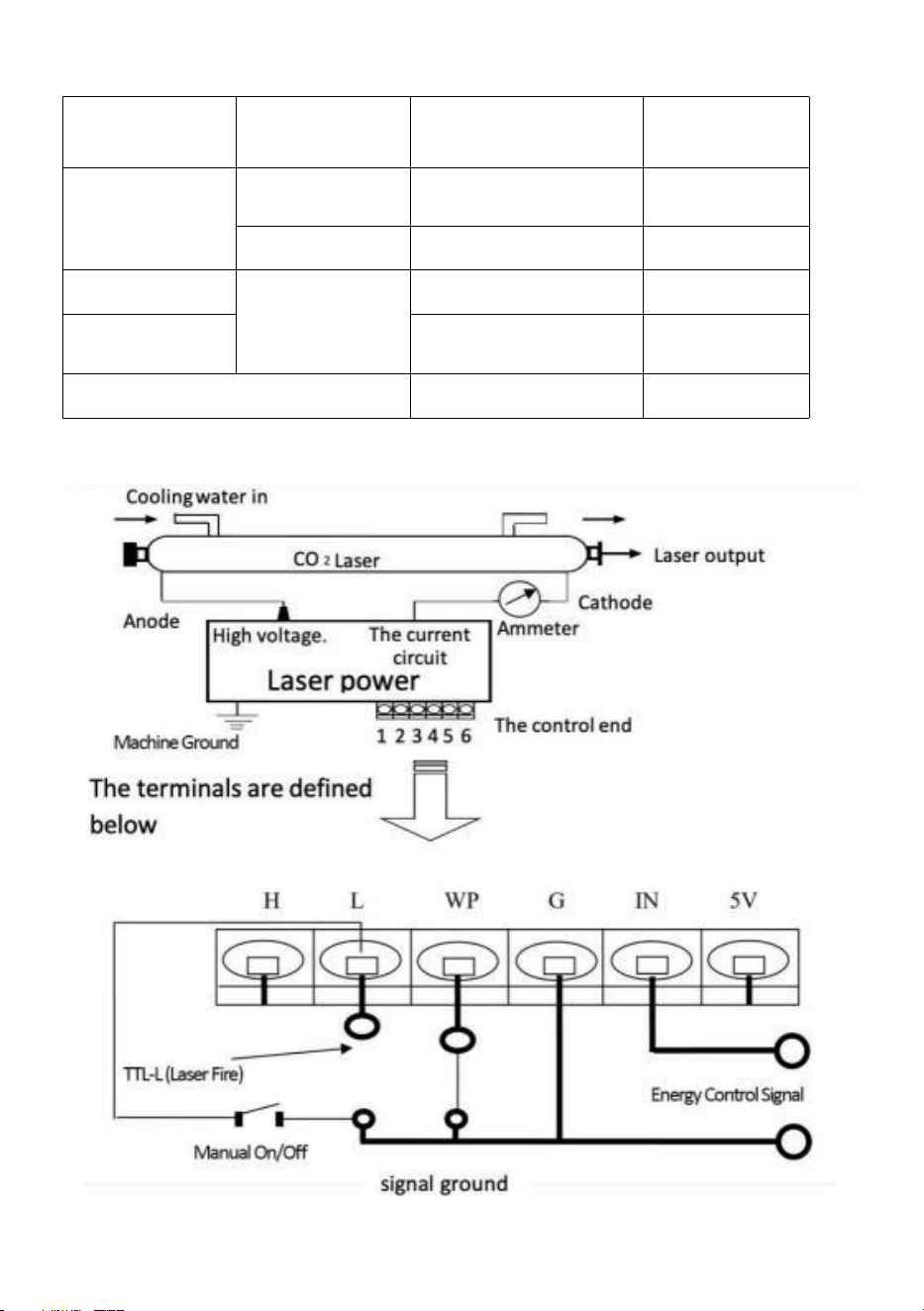

Wiring Diagrams for Laser Power Supplies and Lasers:
- 5 -

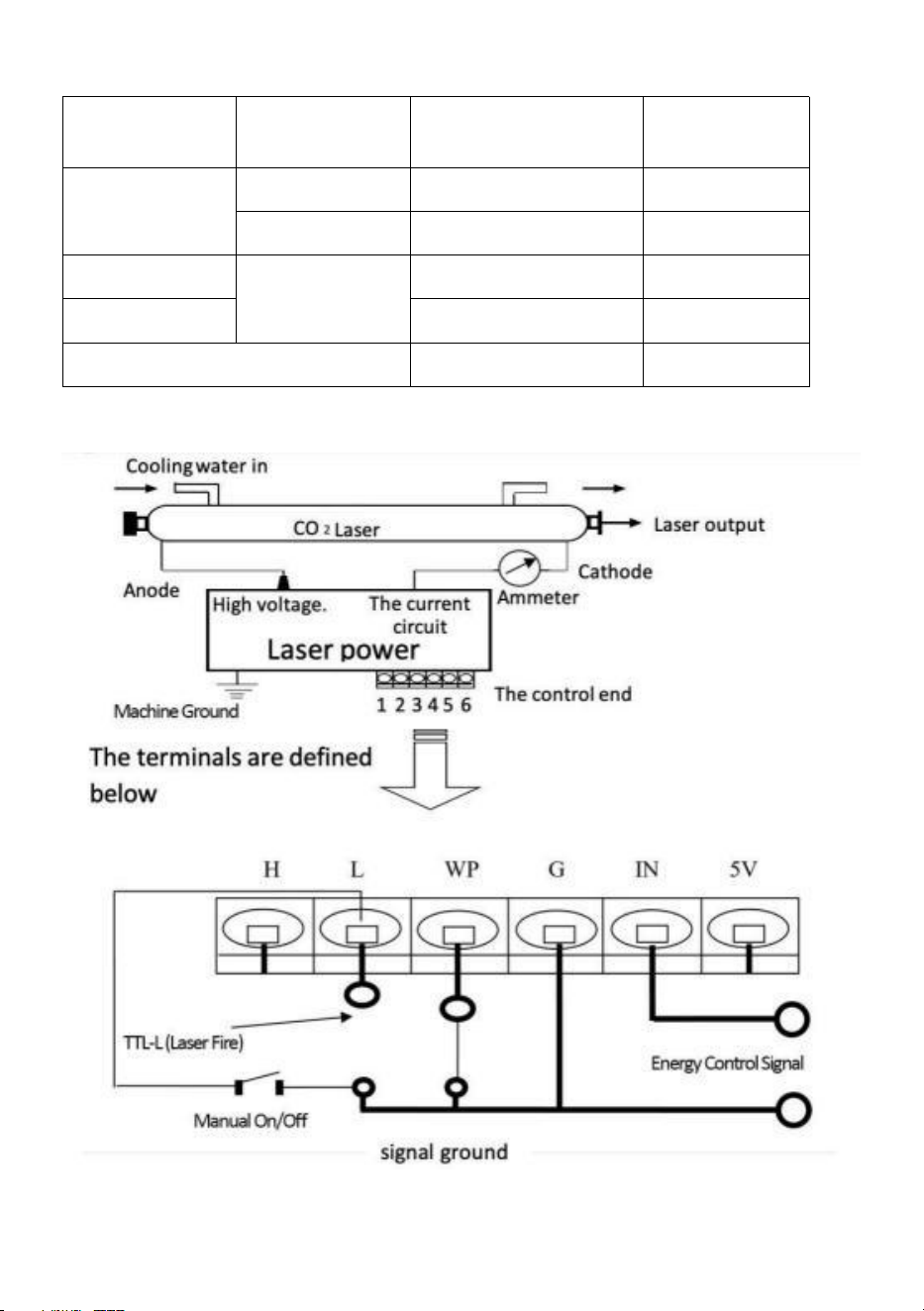

Control terminal meaning and function:
TTL-H Input
TTL-L Input
Control Input (DAC)
Laser output
Open
Low (<0.3V)
0-5V
Pmin - Pmax
High (>3V)
0-5V
0
Low (<0.3V)
Open
0-5V
0
High (>3V)
0-5V
Pmin - Pmax
Protection Interface
0-5V
0

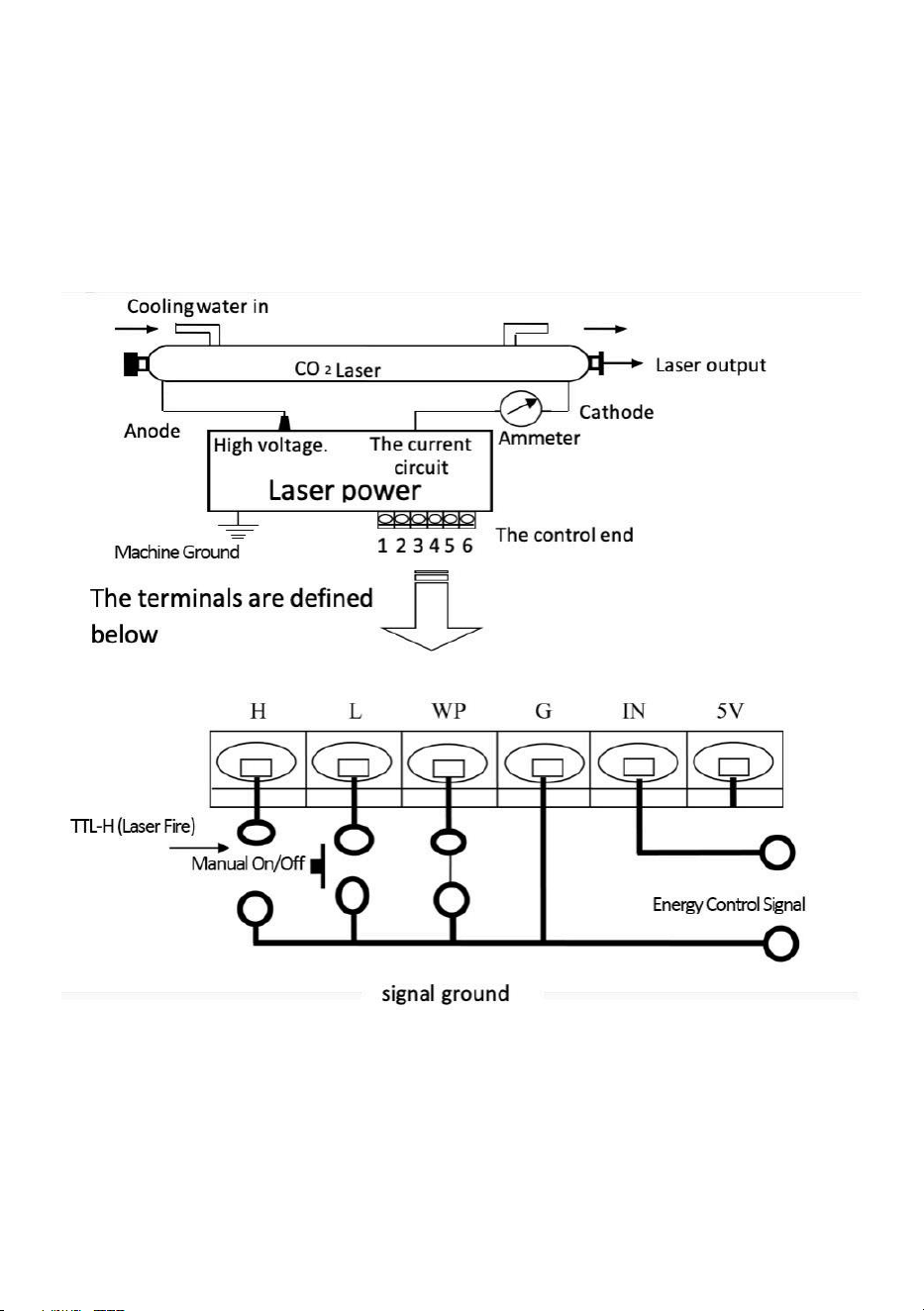

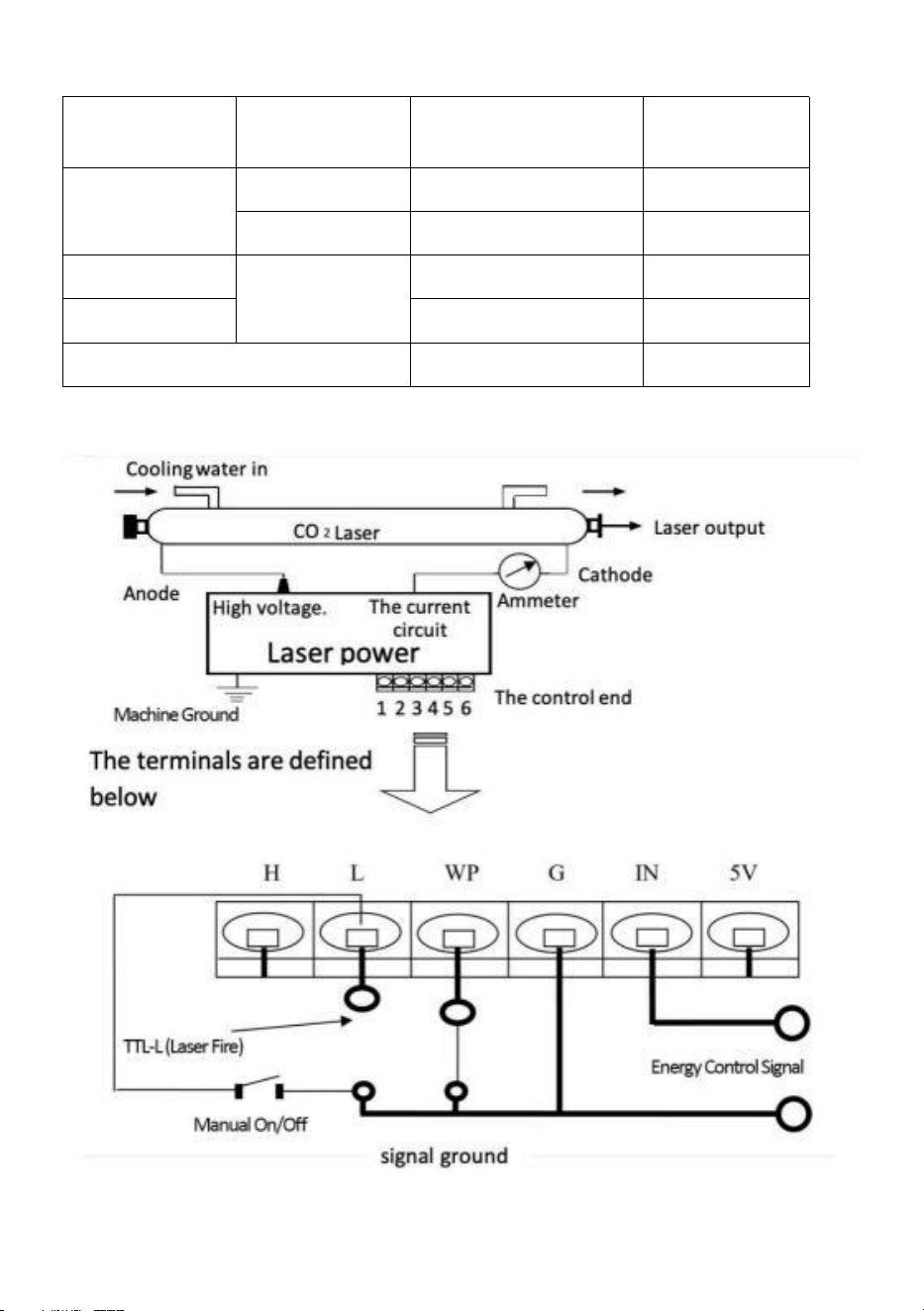

Low-level TTL Signal Connection Diagram
- 6 -
Note: There are two ways to control energy signals:
1. PWM Pulse Generator: (frequency laser) intensity from 20kHz to 50kHz,
5V air-to-air ratio.
2. 0-5V Analog

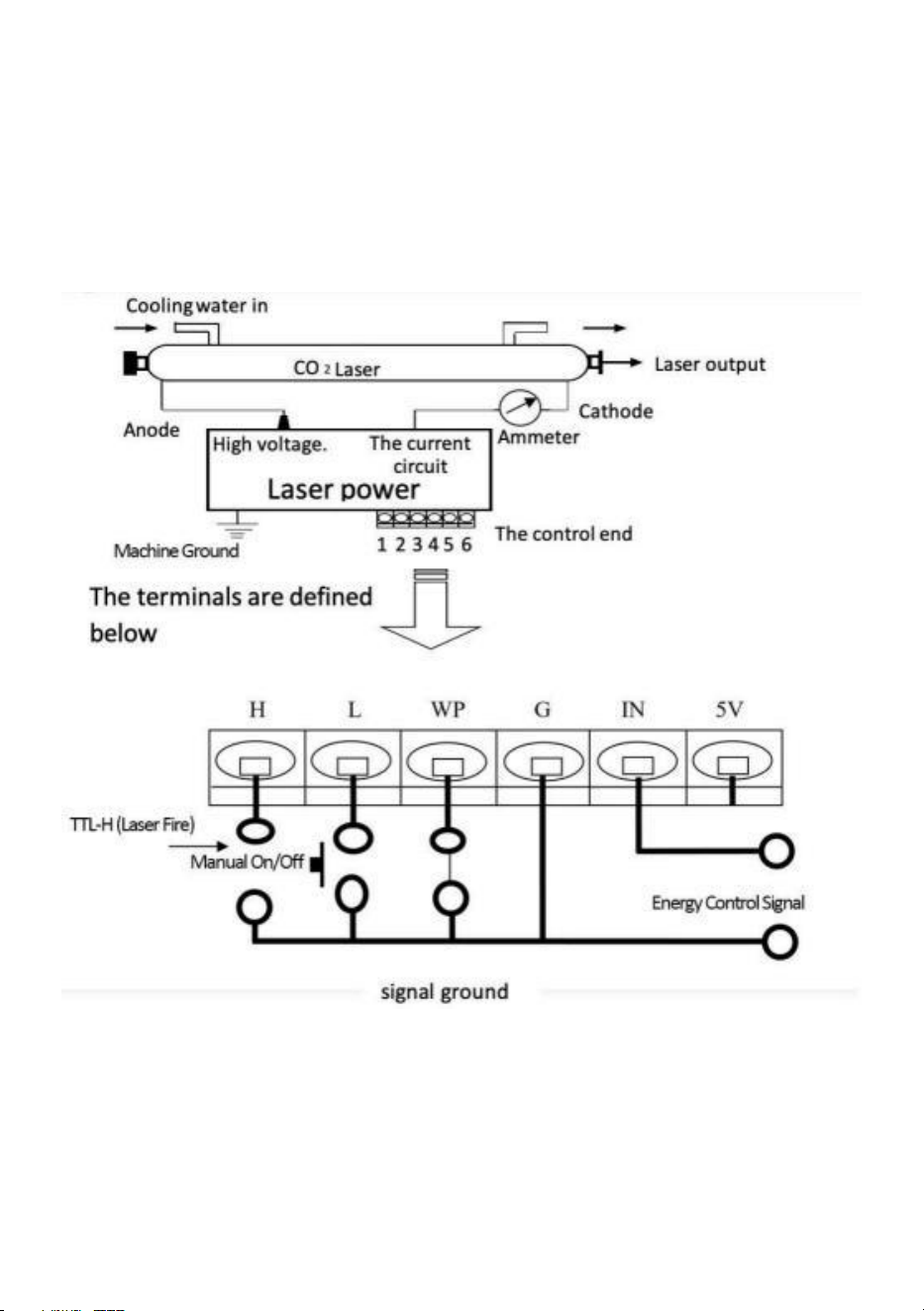

High-level TTL Signal Connection Diagram:
Note: There are two ways to control energy signals:
1. PWM pulse generator: (frequency laser)intensity from 20kHz to 50kHz,
5V air-to-air ratio.
2. 0-5V Analog
- 7 -

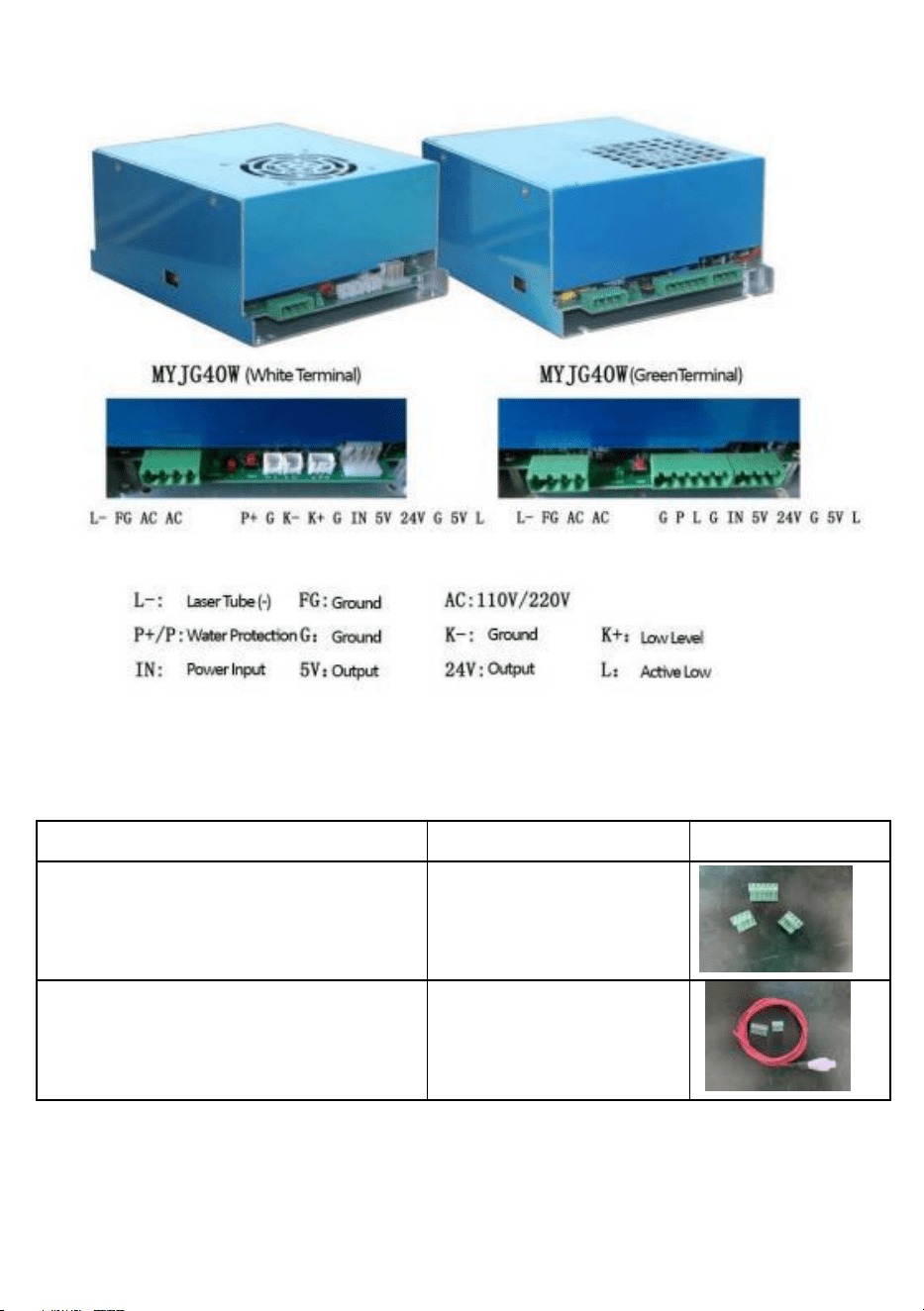

MINGYU LASER POWER SUPPLY MODELS
Model Parts list picture
MYJG40W
connection terminal*3
MYJG60W/80W/100W/150W
connection terminal*2
high-volta
ge power
lines*1
- 8 -

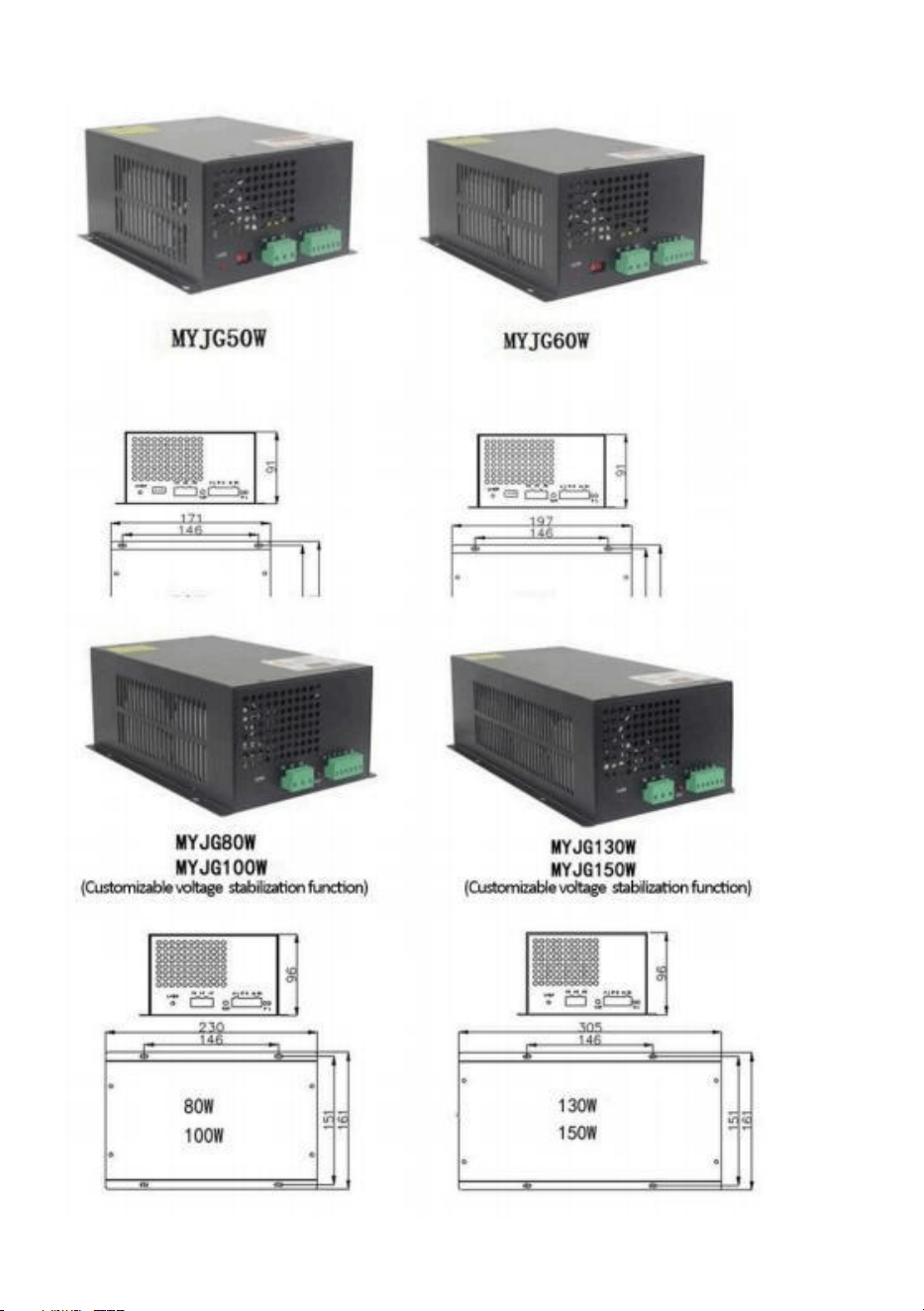

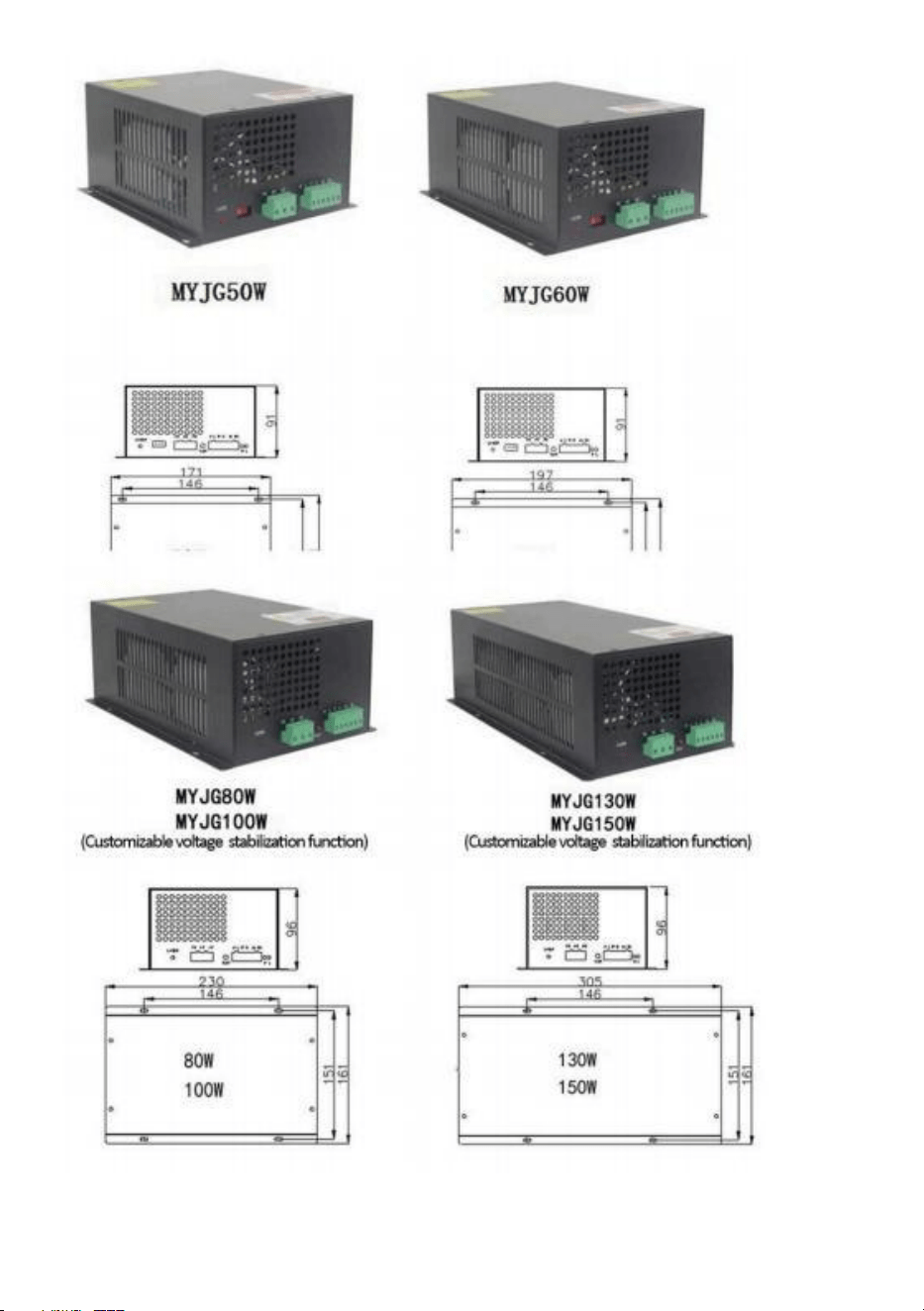

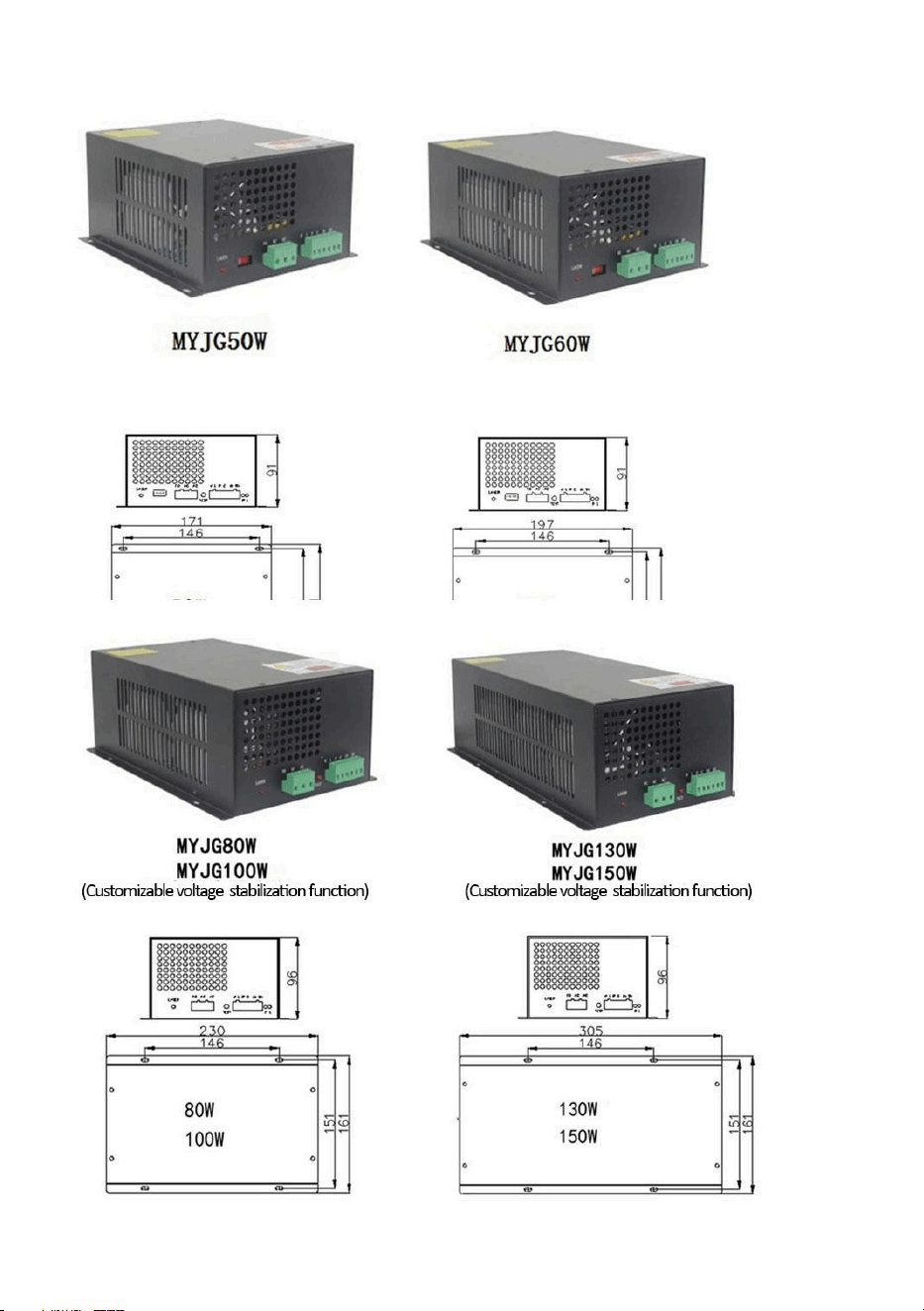

New stable laser power supply picture and mounting (size in mm)
- 9 -
Laser Power Supply Main Features:
New stable laser power supply, the biggest features: the use of modular
design automatic detection of laser power signal, automatic detection of
water protection!
The mounting holes are all consistent and suitable for plant line installation.
The use of zero-current half-bridge soft switch circuit, so that the power
supply has high efficiency, fast response speed, and is easy to integrate.
Supports Laser tubes from various manufacturers.
Port control is simple, can use either high or low level signals. TTL level
can control the laser start, stop,
At the same time, there is an abnormal protection switch, to detect whether
the outside water, ventilation and so on are functioning.
Laser power regulation can be controlled between0 and 5V analog signals
or PWM signals
The size of the laser power.
The power supply has an open-circuit protection function: the power supply
can work on the open circuit for a short time when the protection is well
grounded state, which avoids damage to the laser power supply due to the
bursting of the laser tube.
Factory aging test: Each power supply is tested under a full load at a high
temperature of60 degrees, 12 hours aging test,7 seconds, and is powered
on and off 500 times.

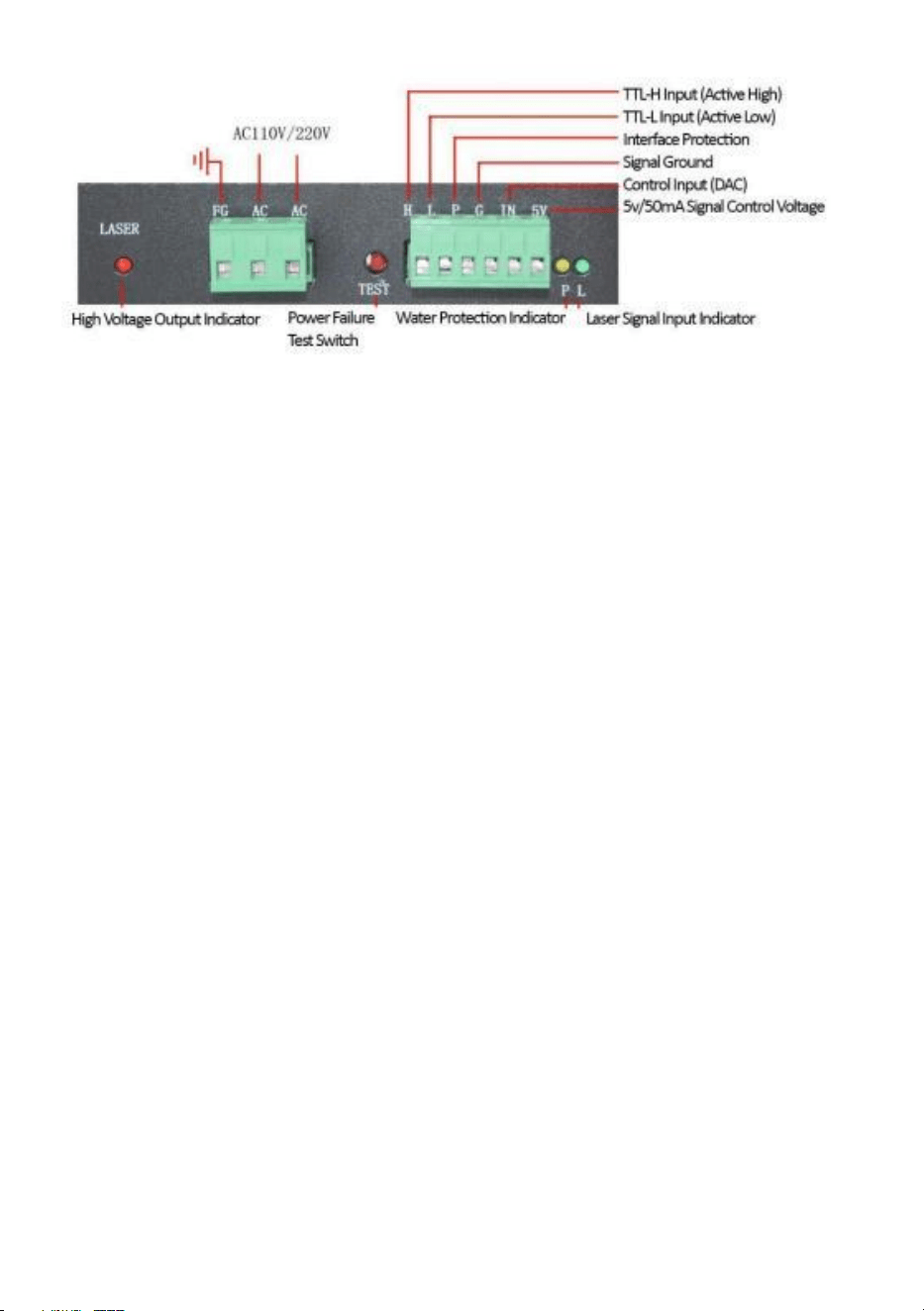

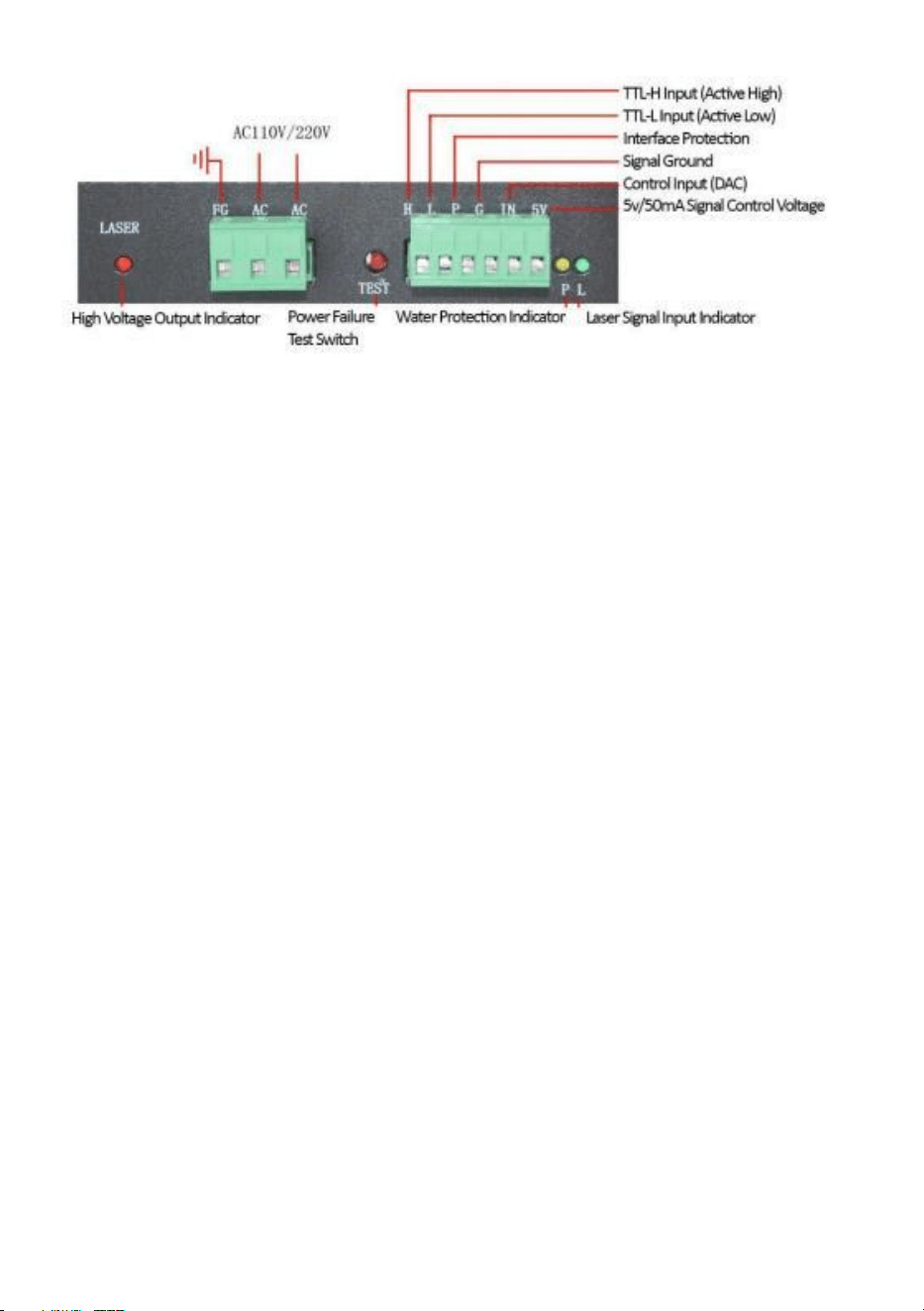

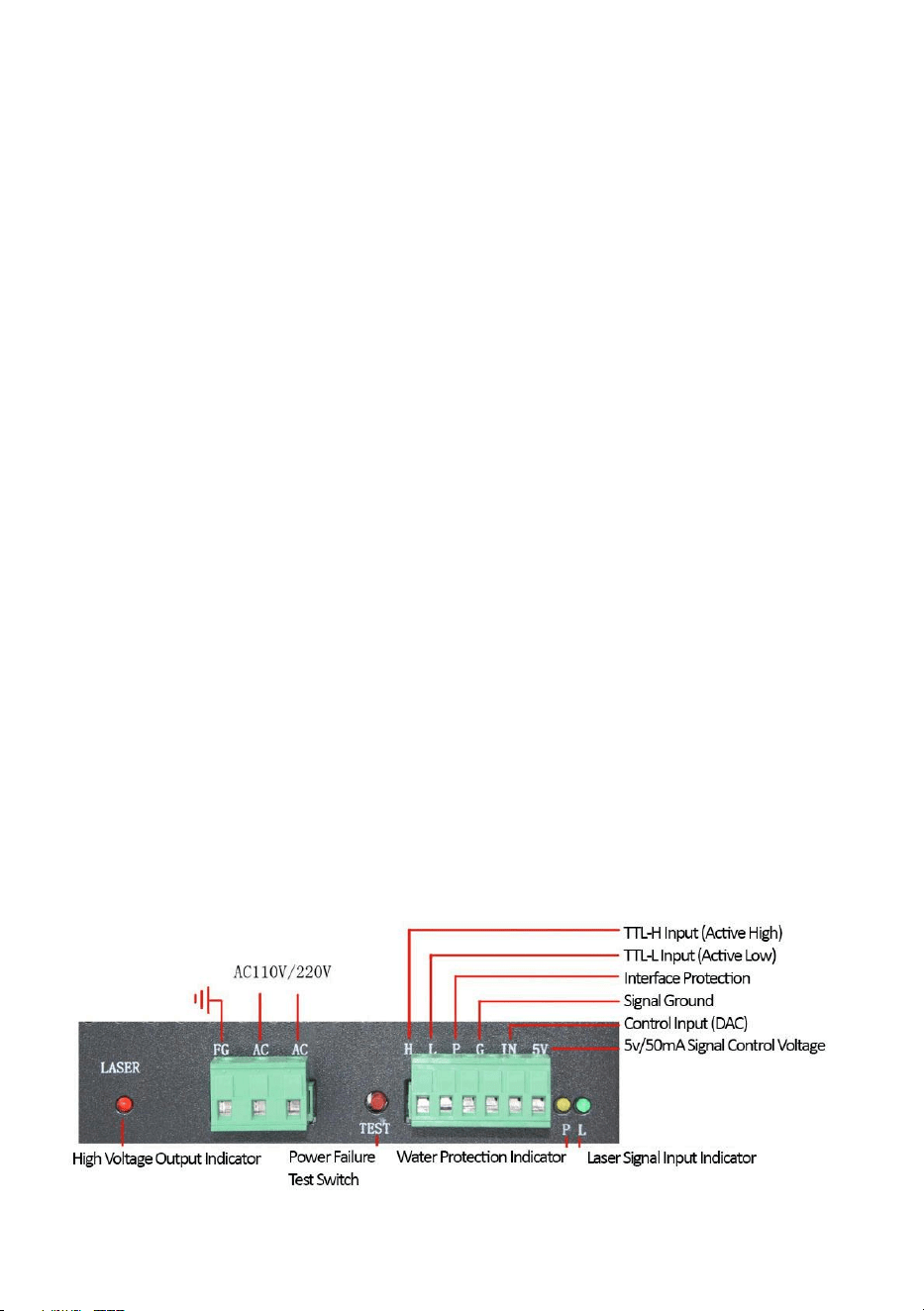

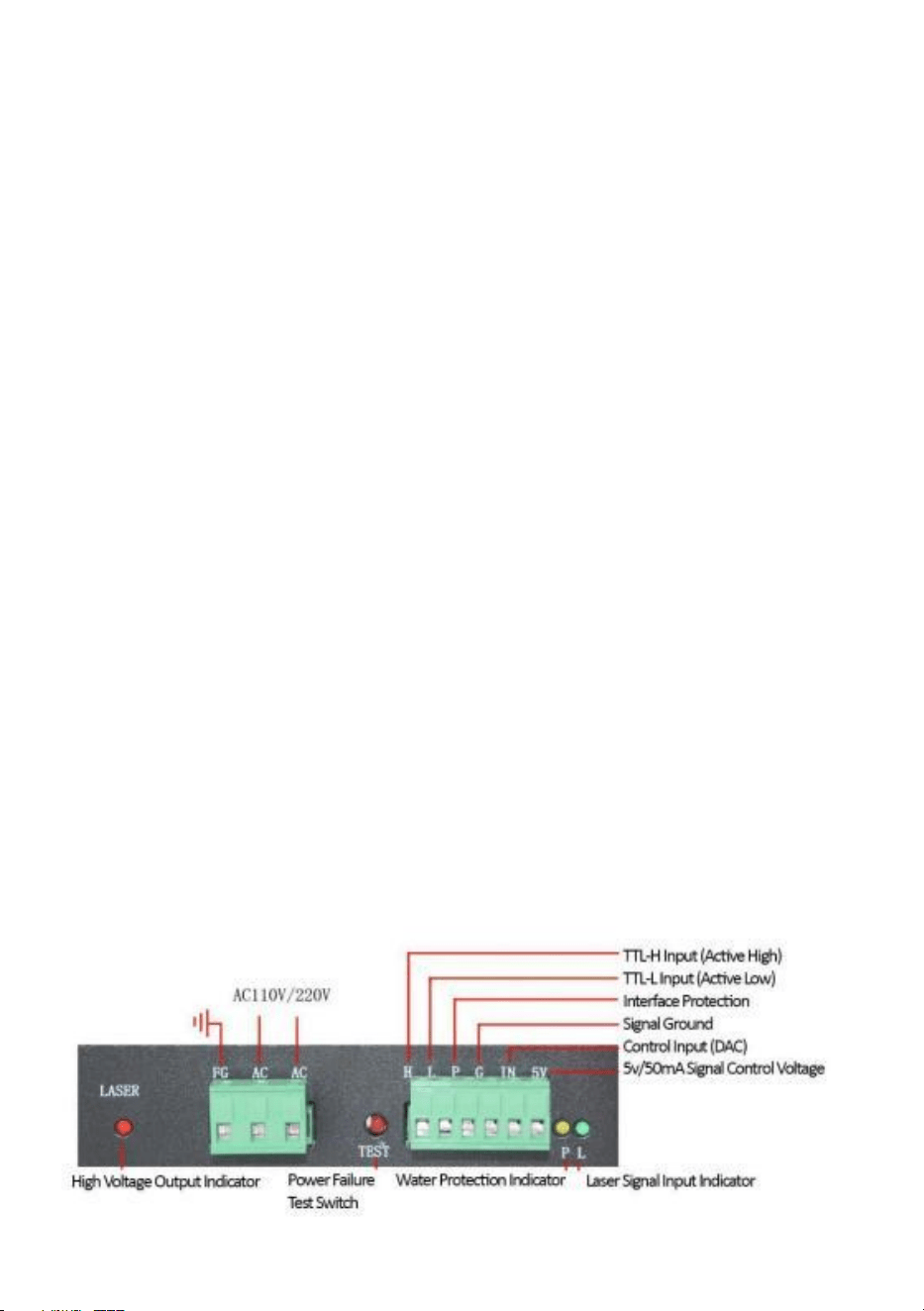

Terminal definitions, LEDs and power detection instructions:
- 10 -
Power supply status Lights:
(LASER) Lights when Laser is Firing: If light is on and Laser Tube does not
fire, then laser tube is broken. If laser tube is firing, then laser power supply
is normal.
(P)Lights when Protection circuit is functioning
(L)Lights when Test Switch is Pressed or TTL Signal is present
Technical parameters:
Model
MYJG40W
MYJG60W
MYJG80W
MYJG100W
MYJG150W
Input
AC110V 60Hz
Maximum current output
20mA
23mA
25mA
28mA
36mA
Efficiency.
91%
Overflow protection
130% of maximum current
Open road protection
Yes (short time)
Structure.
Fan Cooled
Operating temperature
-30℃+65℃
Relative humidity.
20 to 85% RH (no dew)
Insulation resistance
≥50MΩ（DC500V）
Vibration resistance
Amplitude 0.5mm frequency 10 to 55Hz 3D direction for 2 hours
No downtime MTBF
≥30,000hours
Turn off the
power test for 7
seconds
500 times
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX

Technical Support and E-Warranty Certificate
www.vevor.com/support
Support technique et Garantie électronique
Certificat www.vevor.com/support
LASER ALIMENTATION
ÉLECTRIQUE
UTILISATEUR
MANUEL
MODÈLE : MYJG 40W, MYJG 60W, MYJG
80W, MYJG 100W, MYJG 150W,
Nous continuons à nous engager à vous fournir des outils compétitifs prix.
"Sauvegarder Moitié", "Moitié Prix" ou toute autre expression similaire utilisé
par nous seulement
représente une estimation des économies que vous pourrait bénéficier de
l'achat certains outils
avec nous par rapport à la grandes marques et ne fait pas nécessairement
signifier à couverture
toutes catégories d'outils proposées par nous. Vous êtes veuillez nous rappeler
de vérifier soigneusement
quand tu es passer une commande chez nous si vous sont en fait
Économie
La moitié par rapport au top grandes marques.
- 1 -
LASER POWER SUPPLY
MYJG 40 W MYJG 60W/80W /100W/150W
(L'image est à titre indicatif seulement, s'il te plaît se référer à la réel
objet)
BESOIN DE L'AIDE? CONTACT NOUS!
Avoir produit Des questions ? Besoin technique soutien? S'il te
plaît sentir gratuit à contact nous:
Assistance technique et certificat de garantie
électronique
www.vevor.com/support
C'est l'original instruction, s'il vous plaît lisez tout manuel instructions
soigneusement avant de l'utiliser. VEVOR se réserve une interprétation
claire de notre manuel d'utilisation. L'apparence du produit doit être
soumis à la
produit vous reçu. S'il te plaît, pardonne nous que nous ne le ferons pas
je vous informe à nouveau s'il existe une technologie ou un logiciel
- 1 -
mises à jour sur notre produit.
- 2 -
Caractéristiques principales :
Le produit est un système à haut rendement, haute fréquence et haute
vitesse performant
Alimentation prise en charge du laser CO2, de petite taille, légère , facile à
utiliser, avec de bonnes performances d'adaptation pour les lasers. Ça peut
être directement connecté
avec le laser, en économisant les encombrants et sévères chauffage de
résistance. Cette alimentation peut faire fonctionner le laser CO2
éclairage facile, prenant avantage de le plein performances du laser
CO2, améliorant l'efficacité de conversion, et prolonger la vie de la
laser.
Clé technique Paramètres :
1. Tension d'entrée : CA 110V
2. Vitesse de réponse : ≤ 1 mS.
3. Contrôle du commutateur de niveau TTL : niveau effectif peut être haut
et faible sélection.
4. Interrupteur de protection : peut être utilisé pour la détection de eau,
protection de lasers, ou protection lors de l'ouverture du ho
utilisant, etc.
5. Laser pouvoir règlement: (1) Le courant de sortie du laser
pouvoir fournir est réglementé par le wattmètre. (2) suite roulée
par Modulation de largeur d'impulsion (PWM) (TTL
niveau).
6. Interface de rétroaction : La alimentation électrique elle-même
peut avoir un retour d'expérience interface et peut être utilisé pour
le contrôle en boucle fermée pour vérifier le courant de travail réel
du le ser.
- 2 -
7. Environnement de utilisation : Température (-10 à 40 degrés C),
humidité : ≤ 85%.
- 3 -
Instructions À utiliser :
1. Connexion de le laser Tube : Le haute tension (HV-plus) du laser
alimentation électrique doit être
connecté à l'anode (complet réflecteur) du CO2 tube laser. Le
actuel circuit de la laser alimentation électrique est connecté à la
cathode (sortie laser) de la CO2 tube laser via un actuel mètre (ou
directement)
2. Connexion de le Signal de contrôle : Dans Chiffre 1 (ou Figure 2),
le contrôle signal doubler est connecté de manière fiable au contrôle
fin de la laser pouvoir fournir.
3. Entrée du signal de commande : comme indiqué dans Chiffre 3, le
Signal DAC ou la sortie du signal TTL de l'ordinateur externe sont
connectées au laser alimentation électrique comme requis et pour
contrôler tube laser sortir pouvoir.
4. Tension Sélection : Le laser alimentation électrique nécessite entrées
deCA 110V 60 Hz.
5. Fonctionnalités supplémentaires : Le laser alimentation électrique a un
ensemble de protecteur
commutateurs pour protection du débit d'eau, lorsque le logement est
ouvert, etc.
Important Remarques :
1. Le tube laser doit être refroidi avec de l'eau pendant le travail !
2. Sortie haute tension doit pas sois ouvert ! (Le sortie haute tension
positive et les extrémités négatives doivent être correctement connecté
au laser positif et extrémités négatives).
3. Le interne alimentation électrique a a été conçu pour décharger tout
Rési double charger à l'arrêt, mais peut prendre généralement
- 3 -
jusqu'à deux secondes . Mais pour la sécurité raisons pour lesquelles
vous devriez toujours attention à l'électricité des chocs ! ( Le
sécurité de l'isolation exigences du 40KV suspendu haute tension
doit être garanti à les deux extrémités de la sortie haute tension).
- 4 -
4. Le laser alimentation électrique doit utiliser une prise à trois trous
avec mise à la terre fin. L'affaire doit être strictement mis à la terre
pour éviter l'électricité choc.
Câblage Diagrammes pour les alimentations laser et Lasers :
- 4 -
- 5 -
et fonction du terminal de commande :
TTL-H Saisir
TTL - L Saisir
Contrôle Saisir ( CAD
)
Laser sortir
Ouvrir
Faible (<0,3 V)
0-5 V
Pmin- Pmax
Haut (>3V)
0-5 V
0
Faible (<0,3 V)
Ouvrir
0-5 V
0
Haut (>3V)
0-5 V
Pmin- Pmax
Protection Interface
0-5 V
0
Schéma de connexion du signal TTL de bas niveau
- 6 -
Remarque : il existe deux façons de contrôler les signaux énergétiques :
1. Modulation de largeur d'impulsion (PWM) Générateur d'impulsions :
(fréquence laser) intensité de 20 kHz à 50 kHz, Air-air 5V rapport.
2. 0-5 V Analogique
Connexion du signal TTL de haut niveau Diagramme:
Remarque : il existe deux façons de contrôler les signaux énergétiques :
1. Générateur d'impulsions PWM : (fréquence laser) intensité de 20 kHz
à 50 kHz, Air-air 5V rapport.
2. 0-5 V analogique
- 7 -
MINGYU LASER MODÈLES D'ALIMENTATION
ÉLECTRIQUE
Modèle
Parties liste
MYJG40W
connexion terminal *3
MYJG60W/80W/100W/150W
connexion terminal *2
haute tension pouvoir
lignes*1
- 8 -
Nouvelle écurie image et montage de l'alimentation laser (taille
dans mm)
- 8 -
- 9 -
Alimentation laser Principal Caractéristiques:
Nouvelle alimentation laser stable, les plus grandes caractéristiques : le
utiliser de conception modulaire détection automatique du signal de
puissance laser, détection automatique détection de protection de l'eau
!
Les trous de montage sont tous cohérents et adaptés à la ligne de plantes
installation. Le utilisation d'un circuit de commutation souple en demi-pont
à courant nul , de sorte que le pouvoir
fournir a une efficacité élevée, une vitesse de réponse rapide et est
facile à intégré . Prend en charge les tubes laser de différents fabricants
.
Le contrôle des ports est simple, peut être utilisé soit haut ou faible
niveau Signaux. TTL niveau peut contrôler le laser commencer, arrêt,
En même temps, il existe un interrupteur de protection contre les
anomalies, pour détecter si l' eau extérieure, la ventilation, etc.
fonctionnent.
La régulation de la puissance laser peut être contrôlée entre0 et 5V
analogique Signaux ou Signaux PWM
La taille de la laser pouvoir.
L'alimentation dispose d'une fonction de protection contre les circuits
ouverts : l'alimentation peut fonctionner en circuit ouvert pendant une
courte période lorsque le protection c'est bien
état de mise à la terre, ce qui évite d'endommager la puissance du laser
fournir en raison de le éclatement du tube laser.
Test de vieillissement en usine : Chaque l'alimentation est testée sous un
plein charger à un haut température de 60 degrés, Test de vieillissement
de 12 heures, 7 secondes et est alimenté marche/arrêt 500 fois.
Définitions des terminaux, LED et détection de puissance
instructions:
- 9 -
- 10 -
État de l'alimentation électrique Lumières:
(LASER) S'allume quand Le laser est Cuisson: Si la lumière est allumée et
Le tube laser fait pas incendie, puis le tube laser est cassé. Si le tube laser
est déclenché, alors la puissance du laser fournir est normale.
(P)S'allume lorsque Le circuit de protection fonctionne
(L)S'allume lorsque l'interrupteur de test est Le signal TTL ou pressé est
présent
Paramètres techniques :
Modèle
MYJG40W
MYJG60W
MYJG80W
MYJG100W
MYJG150W
Saisir
CA 110 V 60 Hz
Courant de sortie maximal
20 mA
23 mA
25 mA
28 mA
36 mA
Efficacité.
91%
Débordement
protection
130% du courant maximum
Route ouverte protection
Oui (courte durée)
Structure.
Refroidi par ventilateur
Opérationnel
température
-30 ℃ +65 ℃
Humidité relative.
20 à 85% RH (Non rosée)
Résistance d'isolement
≥50MΩ （ DC500V ）
Vibration résistance
Amplitude 0,5 mm fréquence 10 à 5 5 Hz direction 3D pour 2 heures
Pas de temps d'arrêt
MTBF
≥30 000 heures
Éteignez le
Test de puissance
pour 7
secondes
500 fois
- 10 -
Fabricant : Shanghaimuxinmuyeyou xiangongsi
Adresse : Shuangchenglu 803 nong 11 hao 1602A-1609 shi ,
Baoshanqu , Shanghai 200000 CN .
Importé en AUS : SIHAO SARL PTY, 1 RUE ROKEVA, ESTWOOD
Nouvelle-Galles du Sud 2122 Australie
Importé à États-Unis : Sanven Technologie SARL ., Suite 250, 9166
Anaheim Lieu , Rancho Cucamonga , Californie 91730
E- CrossStu GmbH
Mayence Landstrasse .69, 60329 Francfort sur Principal .
YH CONSULTANT LIMITÉ.
C/ O Oui Consultant Limité Bureau 147, Centurion
Maison , Londres Route , Staines - upon - Thames ,
Surrey , TW 18 4 AX
Support technique et Certificat de garantie
électronique www.vevor.com/support
UK
REP
EC
REP
- 10 -
Technischer Support und E-Garantie Zertifikat
www.vevor.com/support
LASER
STROMVERSORGUNG
BENUTZER
HANDBUCH
MODELL : MYJG 40W, MYJG 60W, MYJG 80W,
MYJG 100W, MYJG 150W,
Wir sind weiterhin bestrebt, bieten Ihnen Werkzeuge mit wettbewerbsfähigen Preis.
"Speichern Halb", "Halber Preis" oder andere ähnliche Ausdrücke gebraucht von
uns nur
stellt eine Schätzung der Einsparungen dar, die Sie könnte vom Kauf profitieren
bestimmte Werkzeuge
mit uns im Vergleich zu den großen Top-Marken und nicht unbedingt bedeuten Zu
Abdeckung
alle angebotenen Werkzeugkategorien von uns. Sie sind Bitte überprüfen Sie sorgfältig
- 10 -
wenn Sie eine Bestellung bei uns aufgeben, wenn Sie Sind Genau genommen
Speichern
Die Hälfte im Vergleich zur Spitze große Marken.
- 1 -
LASER POWER SUPPLY
MYJG 40 W MYJG 60W/80W /100W/150W
(Das Bild dient nur als Referenz, Bitte siehe die tatsächlich Objekt)
BRAUCHEN HILFE? KONTAKT UNS!
Haben Produkt Fragen? Brauchen technisch Unterstützung? Bitte
fühlen frei Zu Kontakt uns:
Technischer Support und E-Garantie-
Zertifikat www.vevor.com/support
Dies ist das Original Anweisung, bitte alles lesen Handbuch
Anweisungen
sorgfältig vor dem Betrieb. VEVOR behält sich eine klare Auslegung
unserer Bedienungsanleitung vor. Das Aussehen des Produkts soll
unterliegen dem
Produkt Sie erhalten. Bitte verzeihen Sie uns, dass wir nicht informiere
euch nochmal wenn es Technologien oder Software gibt Updates auf
- 1 -
unserer Produkt.
- 2 -
Hauptmerkmale:
Der Produkt ist ein erfolgreicher hocheffizienter, hochfrequenter,
hochgeschwindigkeits
Von CO2-Lasern unterstützte Stromversorgung, kleine Größe, geringes
Gewicht , einfach zu bedienen, mit guter Anpassungsleistung für Laser. Es
kann Sei direkt verbunden
mit dem Laser, wodurch die sperrigen und schweren Heizung
Widerstand. Mit diesem Netzteil kann der CO2-Laser Beleuchtung
einfach, nehmend Vorteil von die volle Leistung des CO2-Lasers,
Verbesserung der Umwandlungseffizienz, Und Verlängerung der
Lebensdauer der Laser.
Wichtige technische Parameter :
1. Eingangsspannung: AC 110 V
2. Reaktionsgeschwindigkeit: ≤ 1 mS.
3. TTL-Pegelschaltersteuerung: Effektiver Pegel dürfen Sei hoch Und
geringe Auswahl.
4. Schutzschalter: kann Sei dient zur Erkennung von Wasser,
Schutz von Laser oder Schutz beim Öffnen der ho verwenden usw.
5. Laser Leistung Verordnung: (1) Der Ausgangsstrom des Laser
Leistung liefern Ist geregelt durch die Leistungsmesser. (2)
kontrolliert gerollt von PWM (TTL
Ebene).
6. Feedback-Schnittstelle: Die Stromversorgung selbst kann habe
eine Rückmeldung Schnittstelle und kann Sei Wird zur Regelung
des geschlossenen Regelkreises verwendet, um den tatsächlichen
Betriebsstrom des es ist so.
- 2 -
7. Umgebung von Verwendung: Temperatur (-10 bis 40 Grad C),
Luftfeuchtigkeit : ≤ 85 %.
- 3 -
Anweisungen Zur Verwendung:
1. Anschluss von der Laser Tube: Die Hochspannung (HV-plus) der
Laser Stromversorgung muss Sei
mit der Anode verbunden (voll Reflektor) des CO2 Laserröhre. Die
aktuell Schaltung des Laser Stromversorgung ist mit der Kathode
verbunden (Laserleistung) der CO2 Laserröhre über A aktuell Meter
(oder
direkt)
2. Anschluss von Die Steuersignal: In Figur 1 (oder Abbildung 2), die
Steuerung Signal Linie Ist zuverlässig an die Steuerung angebunden
Ende des Laser Leistung liefern.
3. Steuersignaleingang: Wie gezeigt In Figur 3, die DAC-Signal oder
TTL- Signalausgang vom externen Computer werden an den Laser
Stromversorgung als erforderlich, und zu kontrollieren
Laserröhre Ausgabe Leistung.
4. Stromspannung Auswahl : Die Laser Stromversorgung erfordert
Eingänge vonKlimaanlage 110 V 60 Hz.
5. Zusätzliche Funktionen: Die Laser Stromversorgung hat eine Satz von
Schutz
Schalter für Schutz vor Wasserdurchfluss , wenn die Gehäuse geöffnet
wird usw.
Wichtig Hinweise:
1. Die Laserröhre muss Beim Arbeiten mit Wasser kühlen !
2. Hochspannungsausgang muss nicht sei offen! (Der
Hochspannungsausgang positiv und negative Enden müssen
ordnungsgemäß mit dem Laserpositiv und negative Enden).
3. Die intern Stromversorgung hat wurde so konzipiert, dass es alle
residual Ladung beim Herunterfahren, Aber dürfen nehmen im
- 3 -
Allgemeinen bis zu zwei Sekunden . Aber zur Sicherheit Gründe,
warum Sie trotzdem seien Sie vorsichtig mit elektrischen Schocks! ( De
r
Isolationssicherheit Anforderungen an die aufgehängte 40KV
Hochspannungszeit muss garantiert werden bei beide Enden
des Hochspannungsausgang).
- 4 -
4. Die Laser Stromversorgung muss Verwenden Sie eine
Dreilochsteckdose mit Erdungsstecker Ende. Der Fall muss müssen
unbedingt geerdet werden, um elektrische Schock.
Verdrahtung Diagramme für Laserstromversorgungen und
Laser:
- 4 -
- 5 -
und Funktion der Steuerklemmen :
TTL-H Eingang
TTL - L Eingang
Kontrolle Eingang ( D
AC )
Laser Ausgabe
Offen
Niedrig (<0,3 V)
0-5V
Pmin - Pmax
Hoch (>3V)
0-5V
0
Niedrig (<0,3 V)
Offen
0-5V
0
Hoch (>3V)
0-5V
Pmin - Pmax
Schutz Schnittstelle
0-5V
0
Anschlussdiagramm für Low-Level-TTL-Signale
- 6 -
Hinweis: Es gibt zwei Möglichkeiten, Energiesignale zu steuern:
1. PWM Impulsgenerator: (Frequenz Laser) Intensität von 20kHz bis
50kHz, 5V Luft-Luft Verhältnis.
2. 0-5 V Analog
Hochrangiger TTL-Signalanschluss Diagramm:
Hinweis: Es gibt zwei Möglichkeiten, Energiesignale zu steuern:
1. PWM-Impulsgenerator: (Frequenzlaser) Intensität von 20kHz bis
50kHz, 5V Luft-Luft Verhältnis.
2. 0-5 V Analog
- 7 -
MINGYU LASER STROMVERSORGUNGSMODELLE
Modell
Ersatzteile Liste
MYJG40W
Verbindung
Anschlussklemme *3
MYJG60W/80W/100W/150W
Verbindung
Anschlussklemme *2
Hochspannung
Leistung
Zeilen*1
- 8 -
Neuer Stall Bild der Laserstromversorgung und Montage (Größe In
mm)
- 8 -
- 9 -
Laser-Stromversorgung Hauptsächlich Merkmale:
Neue stabile Laserstromversorgung, die größten Features: die
verwenden von modularer Aufbau automatische Erkennung des
Laserleistungssignals, automatische Erkennung des
Gewässerschutzes!
Die Befestigungslöcher sind alle einheitlich und für die Anlagenleitung
geeignet Installation. Die Verwendung von Nullstrom-Halbbrücken-
Softswitch -Schaltungen, so dass die Leistung
liefern hat eine hohe Effizienz, schnelle Reaktionsgeschwindigkeit und
Ist einfach zu integriert . Unterstützt Laserröhren verschiedener
Hersteller .
Die Portsteuerung ist einfach, kann entweder hoch oder niedrig Ebene
Signale. TTL Ebene kann den Laser steuern Start, stoppen,
Gleichzeitig ist ein Störschutzschalter vorhanden , der erkennt, ob
Außenwasser , Lüftung etc. funktionieren.
Die Regelung der Laserleistung kann gesteuert werden zwischen0 Und 5
V analog Signale oder PWM-Signale
Die Größe des Laser Leistung.
Das Netzteil verfügt über eine Leerlaufschutzfunktion: Das Netzteil kann
für kurze Zeit im Leerlauf arbeiten, wenn der Schutz ist gut
geerdeter Zustand, der eine Beschädigung der Laserleistung vermeidet
liefern wegen Die zum Platzen der Laserröhre.
Alterungstest im Werk: Jede Die Stromversorgung wird unter eine volle
laden bei A hoch Temperatur von 60 Grad, 12 Stunden Alterungstest, 7
Sekunden und Ist angetrieben an und aus 500 mal.
Terminaldefinitionen, LEDs und Leistungserkennung
Anweisungen:
- 9 -
- 10 -
Status der Stromversorgung Lichter:
(LASER) Leuchtet, wenn Laser ist Brennen: Wenn das Licht an ist und
Laserröhre nicht Feuer, dann ist die Laserröhre kaputt. Wenn das
Laserrohr feuert, dann Laserleistung liefern Ist Normal.
(P)Leuchtet wenn Schutzschaltung funktioniert
(L)Leuchtet, wenn der Testschalter Gedrückt oder TTL Signal ist
gegenwärtig
Technische Parameter:
Modell
MYJG40W
MYJG60W
MYJG80W
MYJG100W
MYJG150W
Eingang
Wechselstrom 110 V, 60 Hz
Maximale Stromabgabe
20 mA
23 mA
25 mA
28 mA
36 mA
Effizienz.
91 %
Überlauf Schutz
130 % des Maximalstroms
Offene Straße Schutz
Ja (kurze Zeit)
Struktur.
Lüftergekühlt
Betrieb Temperatur
-30 ℃ +65 ℃
Relative
Luftfeuchtigkeit.
20 bis 85 % ABSCHNITT HR-V (NEIN Tau)
Isolationswiderstand
≥50 MΩ ( DC 500 V )
Vibration Widerstand
Amplitude 0,5 mm Frequenz 10 bis 5 5Hz 3D Richtung für 2 Std.
Keine Ausfallzeiten
MTBF
≥30.000 Stunden
Schalten Sie das
aus
Leistungstest für 7
Sekunden
500 Mal
- 10 -
Hersteller: Shanghaimuxinmuyeyou xiangongsi
Adresse : Shuangchenglu 803 Nong 11 Hao 1602A-1609 Shi ,
Baoshanqu , Shanghai 200000 CN .
Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STRASSE
EASTWOOD NSW 2122 Australien
Importiert Zu Vereinigte Staaten : Sanven Technologie GmbH , Suite 250,
9166 Anaheim Ort , Rancho Cucamonga , Kalifornien 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
YH CONSULTING LIMITED.
C/ O YH Beratung Beschränkt Büro 147, Zenturio Haus ,
London Road , Staines - upon - Thames , Surrey , TW
18 4 AX
Technischer Support und E-Garantie-
Zertifikat ate www.vevor.com/support
UK
REP
EC
REP
- 10 -
Supporto tecnico e Garanzia elettronica Certificato
www.vevor.com/support
LASER ALIMENTAZIONE
ELETTRICA UTENTE
MANUALE
MODELLO : MYJG 40W, Potenza : 60W, Potenza
massima 80W, Potenza massima 100W,
Potenza : 150W,
Continuiamo ad impegnarci per fornirti strumenti competitivi prezzo.
"Salva Metà", "Metà prezzo" o altre espressioni simili usato di solo noi
rappresenta una stima dei risparmi che puoi ottenere potrebbe trarre beneficio
dall'acquisto certi strumenti
con noi rispetto al grandi marchi top e non necessariamente Significare A copertina
tutte le categorie di strumenti offerti da noi. Tu sei si prega di ricordare di verificare
accuratamente
quando sei effettuare un ordine con noi se Sono In realtà Risparmio
Metà rispetto alla cima grandi marchi.
- 1 -
LASER POWER SUPPLY
MYJG 40 W Potenza 60W/80W /100W/150W
(L'immagine è solo di riferimento, Per favore fare riferimento al attuale
oggetto)
BISOGNO AIUTO? CONTATTO NOI!
Avere prodotto domande? Bisogno tecnico supporto? Per favore
Tatto gratuito A contatto noi:
Supporto tecnico e certificato di garanzia
elettronica
www.vevor.com/support
Questo è l'originale istruzione, per favore leggi tutto manuale istruzioni
accuratamente prima di operare. VEVOR si riserva una chiara
interpretazione del nostro manuale utente. L'aspetto del prodotto deve
essere soggetto al
prodotto tu ricevuto. Per favore perdonami noi che non lo faremo
informarti di nuovo se ci sono tecnologie o software aggiornamenti sul
- 1 -
nostro prodotto.
- 2 -
Caratteristiche principali:
IL prodotto è un sistema di successo ad alta efficienza, alta frequenza e
alta velocità
Alimentatore supportato da laser CO2, di piccole dimensioni, leggero ,
facile da usare, con buone prestazioni di adattamento per i laser. Può
Essere direttamente collegato
con il laser, risparmiando l'ingombrante e grave riscaldamento di
resistenza. Questo alimentatore può rendere il laser CO2 illuminazione
facile, prendendo vantaggio Di il pieno prestazioni del laser CO2,
migliorando l'efficienza di conversione, E prolungare la vita del laser.
Chiave tecnica Parametri :
1. Tensione di ingresso: CA 110V
2. Velocità di risposta: ≤ 1mS.
3. Controllo dell'interruttore di livello TTL: livello effettivo Potere Essere alto
E bassa selezione.
4. Interruttore di protezione: può Essere utilizzato per la rilevazione di
acqua, protezione Di laser, o protezione all'apertura del ho
usando, ecc.
5. Laser energia regolamento: (1) La corrente di uscita del laser
energia fornitura È regolamentato dal misuratore di potenza. (2)
cont rotolato di Movimentazione continua (Verifica
livello).
6. Interfaccia di feedback: l' Alimentazione elettrica può da solo
avere un feedback interfaccia e può Essere utilizzato per il
controllo a circuito chiuso per verificare la corrente di lavoro effettiva
del il essere.
- 2 -
7. Ambiente di uso: Temperatura (da -10 a 40 gradi C), umidità : ≤
85%.
- 3 -
Istruzioni Per l'uso:
1. Collegamento di il laser Tubo: Il alta tensione (HV-plus) del laser
Alimentazione elettrica dovere Essere
collegato all'anodo (pieno riflettore) della CO2 tubo laser. Il
attuale circuito del laser Alimentazione elettrica è collegato al
catodo (uscita laser) del CO2 tubo laser tramite UN attuale metro
(O
direttamente)
2. Collegamento di IL Segnale di controllo: In Figura 1 (O Figura 2), il
controllo segnale linea È collegato in modo affidabile al controllo fine
del laser energia fornitura.
3. Ingresso segnale di controllo: come mostrato In Figura 3, il Segnale
DAC o l'uscita del segnale TTL dal computer esterno è collegata al
laser alimentazione come richiesto e per controllare tubo laser
produzione energia.
4. Voltaggio Selezione : La laser Alimentazione elettrica richiede input di
Corrente alternata 110V Frequenza: 60 Hz.
5. Caratteristiche aggiuntive: Il laser Alimentazione elettrica ha un
insieme di protettivo
interruttori per protezione per il flusso dell'acqua , quando il alloggio è
aperto, ecc.
Importante Note:
1. Il tubo laser dovere essere raffreddato con acqua durante il lavoro!
2. Uscita ad alta tensione dovere non sii aperto! (IL uscita ad alta tensione
positiva e gli estremi negativi devono essere correttamente collegato al
laser positivo e estremità negative).
3. Il interno Alimentazione elettrica ha è stato progettato per scaricare
qualsiasi resi dual carica allo spegnimento, Ma Potere generalmente
- 3 -
prendono fino a due secondi . Ma per sicurezza motivi per cui
dovresti ancora fai attenzione all'elettricità shock! ( IL
sicurezza dell'isolamento requisiti della sospensione 40KV alta
tensione dovere essere garantito a entrambe le estremità del
uscita ad alta tensione).
- 4 -
4. Il laser Alimentazione elettrica dovere utilizzare una presa a tre fori
con messa a terra fine. Il caso dovere essere rigorosamente messo a
terra per evitare scariche elettriche shock.
Cablaggio Diagrammi per alimentatori laser e Laser:
- 4 -
- 5 -
Significato e funzione del terminale di controllo :
TTL-H Ingresso
Tempo di
risposta - L
Ingresso
Controllare Ingresso (
DAC )
Laser
produzione
Aprire
Basso (<0,3 V)
0-5V
Pmin-
Pressione
massima
Alto (>3V)
0-5V
0
Basso (<0,3 V)
Aprire
0-5V
0
Alto (>3V)
0-5V
Pmin-
Pressione
massima
Protezione Interfaccia
0-5V
0
Diagramma di collegamento del segnale TTL di basso livello
- 5 -
- 6 -
Nota: Esistono due modi per controllare i segnali energetici:
1. Movimentazione continua Generatore di impulsi: (frequenza laser)
intensità da 20kHz a 50kHz, 5V aria-aria rapporto.
2. 0-5 V Analogico
Collegamento del segnale TTL ad alto livello Diagramma:
Nota: Esistono due modi per controllare i segnali energetici:
1. Generatore di impulsi PWM: (laser di frequenza) intensità da 20 kHz a
50 kHz, 5V aria-aria rapporto.
2. Analogico 0-5V
- 7 -
MINGYU LASER MODELLI DI ALIMENTAZIONE
Modello
Parti lista
immagine
Modello MYJG40W
connessione terminale
*3
MYJG60W/80W/100W/150W
connessione terminale
*2
alta tensione energia
linee*1
- 8 -
Nuova stalla alimentazione laser immagine e montaggio (misurare
In mm)
- 8 -
- 9 -
Alimentazione laser Principale Caratteristiche:
Nuovo alimentatore laser stabile, le caratteristiche più importanti: il
utilizzo Di design modulare rilevamento automatico del segnale di
potenza laser, automatico rilevamento della protezione dell'acqua!
I fori di montaggio sono tutti coerenti e adatti alla linea di impianto
installazione. L' utilizzo di un circuito soft switch a semiponte a corrente
zero , in modo che il energia
fornitura ha un'elevata efficienza, una velocità di risposta rapida e È
facile da in tegrate. Supporta tubi laser di vari produttori .
Il controllo della porta è semplice, può essere utilizzato O alto O Basso
livello segnali. Tempo di esecuzione livello può controllare il laser inizio,
fermare,
Allo stesso tempo, è presente un interruttore di protezione anomalo, per
rilevare se l' acqua esterna, la ventilazione e così via funzionano.
La regolazione della potenza laser può essere controllata tra0 E 5V
analogico segnali O Segnali PWM
La dimensione del laser energia.
L'alimentatore ha una funzione di protezione da circuito aperto:
l'alimentatore può funzionare a circuito aperto per un breve periodo
quando il protezione sta bene
stato di messa a terra, che evita danni alla potenza del laser fornitura a
causa di IL rottura del tubo laser.
Test di invecchiamento in fabbrica: Ogni l'alimentazione è testata sotto un
pieno carico A UN alto temperatura di 60 gradi, Test di invecchiamento di
12 ore, 7 secondi e È alimentato acceso e spento 500 volte.
Definizioni terminali, LED e rilevamento della potenza istruzioni:
- 9 -
- 10 -
Stato dell'alimentazione Luci:
(LASER) Luci quando Il laser è Licenziamento: Se la luce è accesa e Il
tubo laser fa non fuoco, quindi il tubo laser è rotto. Se il tubo laser sta
sparando, allora la potenza del laser fornitura È normale.
(P)Si accende quando Il circuito di protezione funziona
(L)Si accende quando l'interruttore di prova è Il segnale premuto o TTL è
presente
Parametri tecnici:
Modello
Modello
MYJG40W
Modello
MYJG60W
Modello
MYJG80W
Modello
MYJG100W
Modello
MYJG150W
Ingresso
CA 110 V 60 Hz
Corrente massima in
uscita
20mA
23mA
25mA
28mA
36mA
Efficienza.
91%
Traboccare protezione
130% della corrente massima
Strada aperta protezione
Sì (breve periodo)
Struttura.
Raffreddato a ventola
Operativo temperatura
: -30 ℃ +65 ℃
Umidità relativa.
Dal 20 all'85% RH (NO rugiada)
Resistenza di
isolamento
≥50 MΩ ( DC500 V )
Vibrazione resistenza
Ampiezza 0,5mm frequenza Da 10 a 5 5Hz direzione 3D per 2 ore
Nessun tempo morto
MTBF
≥30.000 ore
Spegni il
Prova di potenza per
7
secondi
500 volte
- 10 -
Produttore: Shanghaimuxinmuyeyou xiangongsi
Indirizzo : Shuangchenglu 803 nong 11 hao 1602A-1609 shi ,
baoshanqu , shanghai 200000 CN .
Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STRADA ESTWOOD
Nuovo Galles del Sud 2122 Australia
Importato A Stati Uniti d'America : Sanven Tecnologia Società a
responsabilità limitata , Suite 250, 9166 Anaheim Luogo , Rancho
Cucamonga , CA 91730
E- CrossStu GmbH
Magonza Landstraße .69, 60329 Francoforte SU
Principale .
YH CONSULENZA LIMITATO.
C/ O YH Consulenza Limitato Ufficio 147, Centurione
Casa , Londra Strada , Staines - upon - Thames , Surrey ,
TW 18 4 AX
UK
REP
EC
REP
- 10 -
Soporte técnico y Garantía electrónica Certificado
www.vevor.com/support
LÁSER FUENTE DE
ALIMENTACIÓN
USUARIO MANUAL
MODELO : MYJG 40W, Mi JG 60W, MYJG 80W,
MYJG 100W, Mi JG 150W,
Seguimos comprometidos con Proporcionarle herramientas competitivas. precio.
"Ahorrar Mitad", "mitad de precio" o cualquier otra expresión similar usado por Sólo
nosotros
representa una estimación de los ahorros que usted Podría beneficiarse de la compra
ciertas herramientas
con nosotros comparados con el principales marcas líderes y no necesariamente
significar a cubrir
Todas las categorías de herramientas ofrecidas por nosotros. tu eres Se le recuerda
amablemente que verifique con cuidado
Cuando tu estas Realizar un pedido con nosotros si son de hecho Ahorro
La mitad en comparación con la cima Grandes marcas.
- 1 -
LASER POWER SUPPLY
MYJG 40W MYJG 60W/80W /100W/150W
(La imagen es sólo de referencia, por favor referirse a la actual objeto)
NECESIDAD ¿AYUDA? CONTACTO ¡A
NOSOTROS!
Tener producto ¿preguntas? Necesidad técnico ¿apoyo? Por favor
sentir gratis a contacto a nosotros:
Soporte técnico y certificado de garantía
electrónica
www.vevor.com/support
Este es el original instrucción, Por favor lea todo manual instrucciones
con cuidado antes de operar. VEVOR se reserva una interpretación
clara de nuestro manual de usuario. La apariencia del producto debe
estar sujeto a la
producto tu recibió. Por favor perdona nosotros que no lo haremos
informarle nuevamente Si hay alguna tecnología o software
actualizaciones sobre nuestro producto.
- 1 -
- 2 -
Características principales:
El producto es un exitoso motor de alta eficiencia, alta frecuencia y alta
velocidad .
Fuente de alimentación compatible con láser de CO2, tamaño pequeño,
peso ligero , fácil de operar, con buen rendimiento de adaptación para
láseres. Puede ser directamente conectado
Con el láser, ahorrando los voluminosos y severos calefacción de
resistencia. Esta fuente de alimentación puede hacer que el láser de
CO2 iluminación Fácil, tomando ventaja de el completo Rendimiento del
láser de CO2, mejorando la eficiencia de conversión, y alargando la
vida del láser.
Clave técnica Parámetros :
1. Voltaje de entrada: CA 110 V
2. Velocidad de respuesta: ≤ 1mS.
3. Control del interruptor de nivel TTL: nivel efectivo poder ser alto y baja
selección.
4. Interruptor de protección: puede ser Se utiliza para la detección de
agua, protección de láseres, o protección al abrir el ho usando,
etc.
5. Láser fuerza regulación: (1) La corriente de salida del láser
fuerza suministrar es regulado por el medidor de potencia (2)
controlado por Modulación por ancho de pulso (PWM)
(TITULARIDAD DEL SERVICIO
nivel).
6. Interfaz de retroalimentación: La fuente de alimentación por sí
mismo puede Tengo una retroalimentación interfaz y puede ser Se
- 2 -
utiliza para el control de bucle cerrado para verificar la corriente de
trabajo real del el ser.
7. Medio ambiente de uso: Temperatura (-10 a 40 grados C),
humedad : ≤ 85%.
- 3 -
Instrucciones Para uso:
1. Conexión de El láser Tubo: El de alta tensión (HV-plus) de la láser
fuente de alimentación debe ser
conectado al ánodo (lleno reflector) del CO2 tubo láser. El
actual circuito de la láser fuente de alimentación está conectado al
cátodo (salida láser) del CO2 tubo láser vía a actual metro (o
directamente)
2. Conexión de el Señal de control: En Cifra 1 (o Figura 2), el control
señal línea es conectado de forma fiable al control fin de la láser
fuerza suministrar.
3. Entrada de señal de control: como se muestra en Cifra 3, el Señal
DAC o la salida de señal TTL de la computadora externa se
conectan a la láser fuente de alimentación como requerido, y para
controlar tubo láser producción fuerza.
4. Voltaje Selección : La láser fuente de alimentación requiere entradas
deC.A. 110 V 60Hz.
5. Características adicionales: La láser fuente de alimentación tiene un
conjunto de protector
interruptores para protección para el flujo de agua, cuando el alojamiento
se abre, etc.
Importante Notas:
1. El tubo láser debe ¡Refresqúese con agua mientras trabaja!
2. Salida de alto voltaje debe no ¡Esté abierto! (El salida de alto voltaje
positiva y los fines negativos deben estar correctamente conectado a
la láser positivo y extremos negativos).
3. El interno fuente de alimentación tiene ha sido diseñado para
descargar cualquier resi dual carga al apagarse, pero poder
generalmente toman hasta dos segundos . Pero Por seguridad
- 3 -
Razones por las que aún deberías Ten cuidado con la electricidad
¡Choques! ( El
seguridad del aislamiento Requisitos de la suspensión de 40KV
edad de alto voltaje debe estar garantizado en Ambos extremos
de la salida de alto voltaje).
- 4 -
4. El láser fuente de alimentación debe Utilice un enchufe de tres
orificios con toma de tierra. Fin. El caso debe estar estrictamente
conectado a tierra para evitar descargas eléctricas choque.
Alambrado Diagramas para fuentes de alimentación láser y
Láseres:
- 4 -
- 5 -
Significado y función del terminal de control :
TTL-H Aporte
TTL - L Aporte
Control Aporte ( CAD
)
Láser
producción
Abierto
Bajo (<0,3 V)
0-5 V
Pmín - Pmáx.
Alto (>3 V)
0-5 V
0
Bajo (<0,3 V)
Abierto
0-5 V
0
Alto (>3 V)
0-5 V
Pmín - Pmáx.
Protección Interfaz
0-5 V
0
Diagrama de conexión de señal TTL de bajo nivel
- 6 -
Nota: Hay dos formas de controlar las señales de energía:
1. Modulación por ancho de pulso (PWM) Generador de pulsos:
(frecuencia láser) intensidad de 20 kHz a 50 kHz, 5 V aire-aire relación.
2.0-5 V Cosa análoga
Conexión de señal TTL de alto nivel Diagrama:
Nota: Hay dos formas de controlar las señales de energía:
1. Generador de pulsos PWM: (láser de frecuencia) intensidad de 20
kHz a 50 kHz, 5 V aire-aire relación.
2. 0-5 V analógico
- 7 -
MINGYU LÁSER MODELOS DE FUENTE DE
ALIMENTACIÓN
Modelo
Regiones lista
imagen
MYJG40W
conexión terminal *3
MYJG60W/80W/100W/150W
conexión terminal *2
de alta tensión fuerza
líneas*1
- 8 -
Nuevo establo Imagen y montaje de la fuente de alimentación láser
(tamaño en mm)
- 8 -
- 9 -
Fuente de alimentación láser Principal Características:
Nueva fuente de alimentación láser estable, las mayores características:
usar de Diseño modular , detección automática de la señal de potencia
del láser, automático ¡Detección de protección del agua!
Los orificios de montaje son todos consistentes y adecuados para la línea
de plantas. Instalación. La uso de un circuito de conmutación suave de
medio puente de corriente cero , de modo que fuerza
suministrar Tiene alta eficiencia, velocidad de respuesta rápida y es
Fácil de Integrado . Admite tubos láser de varios fabricantes.
El control del puerto es sencillo, se puede utilizar cualquiera alto o bajo
nivel señales. Tiempo de vida nivel Puede controlar el láser comenzar,
detener,
Al mismo tiempo, hay un interruptor de protección anormal, para detectar
si el agua exterior, la ventilación, etc., están funcionando.
La regulación de la potencia del láser se puede controlar entre0 y 5 V
cosa análoga señales o Señales PWM
El tamaño de la láser fuerza.
La fuente de alimentación tiene una función de protección de circuito
abierto: la fuente de alimentación puede funcionar en circuito abierto
durante un breve período de tiempo cuando protección esta bien
estado conectado a tierra, lo que evita daños a la potencia del láser
suministrar debido a el Ruptura del tubo láser.
Prueba de envejecimiento en fábrica: Cada La fuente de alimentación se
prueba bajo Un completo carga en a alto temperatura de 60 grados,
Prueba de envejecimiento de 12 horas, 7 segundos y es motorizado
encendido y apagado 500 veces.
Definiciones de terminales, LED y detección de potencia
instrucciones:
- 9 -
- 10 -
Estado de la fuente de alimentación Luces:
(LÁSER) Luces cuando El láser es Disparo: Si la luz está encendida y El
tubo láser hace no fuego, luego el tubo láser se rompe. Si el tubo láser
está disparando, entonces la potencia del láser suministrar es normal.
(P)Luces cuando El circuito de protección está funcionando
(L)Se enciende cuando el interruptor de prueba está La señal
presionada o TTL es presente
Parámetros técnicos:
Modelo
MYJG40W
MYJG60W
MYJG80W
MYJG100W
MYJG150W
Aporte
CA 110 V 60 Hz
Corriente máxima de
salida
20 mA
23 mA
25 mA
28 mA
36 mA
Eficiencia.
91%
Rebosar protección
130% de la corriente máxima
Camino abierto
protección
Sí (tiempo corto)
Estructura.
Enfriado por ventilador
Operante temperatura
-30 ℃ +65 ℃
Humedad relativa.
20 a 85% RH (No rocío)
Resistencia de
aislamiento
≥50 MΩ ( CC 500 V )
Vibración resistencia
Amplitud 0,5 mm frecuencia 10 a 5 5Hz dirección 3D para 2 horas
Sin tiempo de inactividad
MTBF
≥30.000 horas
Apague el
Prueba de potencia
para 7
artículos de
segunda clase
500 veces
- 10 -
Fabricante: Shanghaimuxinmuyeyou xiangongsi
Dirección : Shuangchenglu 803 nong 11 hao 1602A-1609 shi ,
baoshanqu , shanghái 200000 CN .
Importado a AUS: Sihao Compañía de responsabilidad limitada, 1 CALLE
ROKEVA EASTWOOD Nueva Gales del Sur 2122 Australia
Importado a EE.UU : Sanven Tecnología Limitada ., Suite 250, 9166
Anaheim Lugar , Rancho Cucamonga , CA 91730
E- CrossStu GmbH
Maguncia Landstrasse .69, 60329 Francfort en Principal .
YH CONSULTANTE LIMITADO.
C/ O Sí Consultante Limitado Oficina 147, Centurión
Casa , Londres Carretera , Staines - upon - Thames ,
Surrey , TW 18 4 AX
Soporte técnico y Certificado de garantía
electrónica www.vevor.com/support
UK
REP
EC
REP
- 10 -
Wsparcie techniczne i E-gwarancja Certyfikat
www.vevor.com/support
LASER ZASILANIE
UŻYTKOWNIK
PODRĘCZNIK
MODEL : MYJG 40W, MYJG 60W, MYJG 80W,
MYJG 100W, MYJG 150W,
Nadal jesteśmy zaangażowani w zapewniamy Ci narzędzia konkurencyjne cena.
"Ratować Połowa", "Połowa ceny" lub inne podobne wyrażenia używany przez tylko
my
przedstawia szacunkowe oszczędności, jakie możesz uzyskać możesz skorzystać z
zakupu pewne narzędzia
z nas w porównaniu do główne najlepsze marki i nie koniecznie mieć na myśli Do
okładka
wszystkie kategorie oferowanych narzędzi przez nas. Jesteś uprzejmie przypominam o
sprawdzeniu ostrożnie
kiedy jesteś składając u nas zamówienie, jeśli Czy Właściwie Oszczędność
Połowa w porównaniu z górą główne marki.
- 1 -
LASER POWER SUPPLY
MYJG 40 W MYJG 60W/80W /100W/150W
(Zdjęcie ma charakter poglądowy, Proszę odnieść się do rzeczywisty
obiekt)
POTRZEBOWAĆ POMOCY? KONTAKT NAS!
Mieć produkt pytania? Potrzebować techniczny wsparcie? Proszę
czuć bezpłatny Do kontakt nas:
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
To jest oryginał instrukcja, proszę przeczytać wszystko podręcznik
instrukcje
ostrożnie przed uruchomieniem. VEVOR zastrzega sobie prawo do
jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu
powinien podlegać
produkt ty otrzymane. Proszę wybaczyć nas, że nie będziemy
- 1 -
poinformuję cię ponownie jeśli istnieje jakaś technologia lub
oprogramowanie Aktualizacje na naszym produkt.
- 2 -
Najważniejsze cechy:
Ten produkt jest udanym, wysoko wydajnym, wysokoczęstotliwościowym i
szybkim
Zasilacz wspomagający laser CO2, niewielki rozmiar, lekka waga , łatwy w
obsłudze, o dobrych parametrach odpowiadających laserom. To może Być
bezpośrednio połączony
z laserem, oszczędzając nieporęczne i poważne ogrzewanie oporu. Ten
zasilacz może sprawić, że laser CO2 oświetlenie łatwy, biorący korzyść
z Pełny wydajność lasera CO2, poprawa efektywności konwersji, I
przedłużanie życia z laser.
Kluczowe informacje techniczne Parametry :
1. Napięcie wejściowe: AC 110 V
2. Szybkość reakcji: ≤ 1mS.
3. Sterowanie przełącznikiem poziomu TTL: efektywny poziom Móc Być
wysoki I niski wybór.
4. Wyłącznik zabezpieczający: może Być używany do wykrywania
woda, ochrona z lasery lub ochrona podczas otwierania jak
korzystam itp.
5. Laser moc regulacja: (1) Prąd wyjściowy laser moc dostarczać
Jest regulowany przez miernik mocy. (2) ciąg dalszy przez PWM
(Czas trwania
poziom).
6. Interfejs sprzężenia zwrotnego: zasilacz samo może mieć
opinię interfejs i może Być stosowany do sterowania w pętli
zamkniętej w celu sprawdzenia rzeczywistego prądu roboczego
proszę pana.
- 2 -
7. Środowisko użycie: Temperatura (-10 do 40 stopni C), wilgotność :
≤ 85%.
- 3 -
Instrukcje Do użytku:
1. Połączenie Laser Rura : Wysokie napięcie (HV-plus) laser Zasilacz
musieć Być
podłączony do anody (pełny reflektor) CO2 rura laserowa.
aktualny obwód laser Zasilacz jest podłączony do katody (moc
lasera) z CO2 rura laserowa przez A aktualny metr (Lub
bezpośrednio)
2. Połączenie ten Sygnał sterujący: W Postać 1 (Lub Rysunek 2),
kontrola sygnał linia Jest niezawodnie połączony ze sterowaniem
koniec laser moc dostarczać.
3. Wejście sygnału sterującego: Jak pokazano W Postać 3, ten
Sygnał DAC lub wyjście sygnału TTL z komputera zewnętrznego
są podłączone do laser zasilanie jako wymagane i kontrolowane
rura laserowa wyjście moc.
4. Woltaż Wybór : laser Zasilacz wymaga wejścia klimatyzacja 110 V
60Hz.
5. Dodatkowe funkcje : laser Zasilacz ma zestaw ochronny
przełączniki dla ochrona przepływu wody , gdy mieszkania jest otwarty itp.
Ważny Uwagi:
1. Ten rura laserowa musieć Podczas pracy należy chłodzić ją wodą!
2. Wyjście wysokiego napięcia musieć nie bądź otwarty! (Ten wyjście
wysokiego napięcia dodatnie i negatywne cele muszą być prawidłowo
podłączonym do laser pozytywny i (końce negatywne).
3. Ten wewnętrzny Zasilacz ma został zaprojektowany tak, aby
rozładować wszelkie pozostały ładowanie przy wyłączaniu, Ale Móc
ogólnie rzecz biorąc do dwóch sekund ds. Ale dla bezpieczeństwa
powody, dla których nadal powinieneś uważaj na prąd wstrząsy! ( Ten
- 3 -
izolacja bezpieczeństwa wymagania zawieszonego 40KV Wysokie
napięcie musieć być gwarantowanym w oba końce wyjście
wysokiego napięcia).
- 4 -
4. Ten laser Zasilacz musieć użyj gniazda trzyotworowego z
uziemieniem koniec. Sprawa musieć być ściśle uziemiony, aby
uniknąć porażenia prądem zaszokować.
Okablowanie Schematy zasilaczy laserowych i Lasery:
- 4 -
- 5 -
Znaczenie i funkcja terminala sterującego :
TTL-H Wejście
TTL - L Wejście
Kontrola Wejście ( DA
C )
Laser wyjście
Otwarte
Niski (<0,3 V)
0-5V
Pmin-
Pmaks.
Wysoki (>3V)
0-5V
0
Niski (<0,3 V)
Otwarte
0-5V
0
Wysoki (>3V)
0-5V
Pmin-
Pmaks.
Ochrona Interfejs
0-5V
0
Schemat połączeń sygnału TTL niskiego poziomu
- 6 -
Uwaga: Istnieją dwa sposoby kontrolowania sygnałów energetycznych:
1. PWM Generator impulsów: (częstotliwość laser) intensywność od
20kHz do 50kHz, 5V powietrze-powietrze stosunek.
2. 0-5V Analog
Połączenie sygnału TTL wysokiego poziomu Diagram:
Uwaga: Istnieją dwa sposoby kontrolowania sygnałów energetycznych:
1. Generator impulsów PWM: (laser częstotliwości) intensywność od
20kHz do 50kHz, 5V powietrze-powietrze stosunek.
2. 0-5V analogowe
- 7 -
MINGYU LASER MODELE ZASILACZA
Model
Strony lista
zdjęcie
MYJG40W
połączenie terminal *3
MYJG60W/80W/100W/150W
połączenie zacisk *2
Wysokie napięcie moc
linie*1
- 8 -
Nowa stajnia zasilacz laserowy zdjęcie i montaż (rozmiar W mm)
- 9 -
Zasilacz laserowy Główny Cechy:
Nowy stabilny zasilacz laserowy, największe cechy: używać z
modułowa konstrukcja automatyczne wykrywanie sygnału mocy lasera,
automatyczne wykrywanie ochrony przed wodą!
Otwory montażowe są wszystkie takie same i pasują do linii roślin
instalacja . zastosowanie układu przełączającego półmostkowego o
zerowym prądzie , dzięki czemu moc
dostarczać ma wysoką wydajność, szybką szybkość reakcji i Jest łatwy
do w integrate. Obsługuje tuby laserowe różnych producentów.
Sterowanie portem jest proste, można używać albo wysoki Lub Niski
poziom sygnały. TTL poziom może kontrolować laser start,
zatrzymywać się,
Jednocześnie zainstalowany jest wyłącznik zabezpieczający przed
nieprawidłowym działaniem, wykrywający, czy zewnętrzne systemy wodne,
wentylacja itp. działają prawidłowo.
Możliwość kontrolowania regulacji mocy lasera pomiędzy0 I 5V analog
sygnały Lub Sygnały PWM
Rozmiar laser moc.
Zasilacz posiada funkcję zabezpieczenia przed rozwarciem obwodu:
zasilacz może pracować przez krótki czas w obwodzie otwartym, gdy:
ochrona jest dobrze
stan uziemienia, który zapobiega uszkodzeniu mocy lasera dostarczać
wskutek ten pęknięcie tuby laserowej.
Test starzenia fabrycznego: Każdy zasilacz jest testowany pod Pełny
obciążenie Na A wysoki temperatura 60 stopni, 12-godzinny test
starzenia, 7 sekund i Jest napędzany włączony i wyłączony 500 czasy.
Definicje terminali, Diody LED i wykrywanie mocy instrukcje:
- 9 -
- 10 -
Stan zasilania Ślepia:
(LASER) Światła, gdy Laser jest Ostrzał: Jeśli światło jest włączone i Laser
Tube tak nie pożaru, wówczas pęka tuba laserowa. Jeśli lampa laserowa
jest wystrzeliwana, to moc lasera dostarczać Jest normalna.
(P)Światła, gdy Obwód zabezpieczający działa
(L) Świeci się, gdy przełącznik testowy jest włączony Wciśnięty lub sygnał
TTL jest obecny
Parametry techniczne:
Model
MYJG40W
MYJG60W
MYJG80W
MYJG100W
MYJG150W
Wejście
Prąd zmienny 110 V 60 Hz
Maksymalny prąd
wyjściowy
20mA
23mA
25mA
28mA
36mA
Efektywność.
91%
Przelewowy ochrona
130% maksymalnego prądu
Otwarta droga ochrona
Tak (krótki czas)
Struktura.
Chłodzony wentylatorem
Operacyjny temperatura
-30 ℃ +65 ℃
Wilgotność względna.
20 do 85% Prawidłowy (NIE rosa)
Rezystancja izolacji
≥50MΩ ( prąd stały 500 V )
Wibracja opór
Amplituda 0,5 mm częstotliwość 10 do 5 5Hz kierunek 3D dla 2
godziny
Brak przestojów MTBF
≥30 000 godzin
Wyłącz
Test mocy dla 7
towary drugiej
jakości
500 razy
- 10 -
Producent: Shanghaimuxinmuyeyou xiangongsi
Adres : Shuangchenglu 803 nong 11 hao 1602A-1609 shi ,
Baoshanqu , Szanghaj 200000 CN .
Importowane do AUS: SHAOO PTY LTD., 1 ULICA ROKEVA W
TEASTWOOD Nowa Południowa Walia 2122 Australia
Importowany Do Stany Zjednoczone : Sanven Technologia Sp . z o.o. ,
Apartament 250, 9166 Anaheim Miejsce , Rancho Cucamonga , Kalifornia
91730
E- CrossStu GmbH
Moguncja Landstrasse .69, 60329 Frankfurt NA Główny .
YH ORDYNACYJNY OGRANICZONY.
C/ O YH Ordynacyjny Ograniczony Biuro 147, Centurion
Dom , Londyn Droga , Staines - upon - Thames , Surrey ,
TW 18 4 AX
Wsparcie techniczne i Certyfikat gwarancji
elektronicznej www.vevor.com/support
UK
REP
EC
REP
- 10 -
Technische ondersteuning en E-Garantie Certificaat
www.vevor.com/support
LASER
STROOMVOORZIENIN
G GEBRUIKER
HANDMATIG
MODEL : MYJG 40W, MIJNJG 60W, MYJG 80W,
MYJG 100W, MIJNJG 150W,
Wij blijven ons inzetten voor u voorzien van hulpmiddelen met concurrerende prijs.
"Redden Half", "halve prijs" of andere soortgelijke uitdrukkingen gebruikt door alleen
wij
vertegenwoordigt een schatting van de besparingen die u kunt behalen zou kunnen
profiteren van het kopen bepaalde gereedschappen
met ons vergeleken met de grote topmerken en niet noodzakelijkerwijs gemeen naar
omslag
alle categorieën van aangeboden gereedschappen door ons. Je bent vriendelijk
herinnerd om te verifiëren voorzichtig
- 10 -
wanneer je bent een bestelling bij ons plaatsen als u Zijn Eigenlijk Besparing
De helft in vergelijking met de bovenkant grote merken.
- 1 -
LASER POWER SUPPLY
MIJNJG 40 W MIJNJG 60W/80W
/100W/150W
(De afbeelding is alleen ter referentie, Alsjeblieft verwijzen naar de
actueel voorwerp)
BEHOEFTE HULP? CONTACT ONS!
Hebben product vragen? Behoefte technisch steun? Alsjeblieft
gevoel vrij naar contact ons:
Technische ondersteuning en e-
garantiecertificaat
www.vevor.com/support
Dit is het origineel instructie, lees alles alstublieft handmatig instructies
voorzichtig voor gebruik. VEVOR behoudt zich een duidelijke
interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het
product moet onderworpen zijn aan de
product jij ontvangen. Vergeef me alsjeblieft ons dat we niet zullen u
- 1 -
opnieuw informeren als er technologie of software is updates over onze
product.
- 2 -
Belangrijkste kenmerken:
De product is een succesvolle, hoogefficiënte, hoogfrequente en
hogesnelheids-
CO2-laserondersteunde voeding, klein formaat, lichtgewicht , eenvoudig te
bedienen, met goede prestaties die passen bij lasers. Het kan zijn direct
aangesloten
met de laser, het opslaan van de omvangrijke en ernstige verwarming
van weerstand. Deze voeding kan de CO2-laser verlichting gemakkelijk,
nemen voordeel van de volledige prestaties van CO2-laser, verbetering
van de conversie-efficiëntie, En het verlengen van het leven van de
laser.
Belangrijkste technische informatie Parameters :
1. Ingangsspanning: AC 110V
2. Reactiesnelheid: ≤ 1mS.
3. TTL-niveau-schakelregeling: effectief niveau kan zijn hoog En lage
selectie.
4. Beschermingsschakelaar: kan zijn gebruikt voor de detectie van
water, bescherming van lasers, of bescherming bij het openen van
de ho gebruiken, enz.
5. Laser stroom verordening: (1) De uitgangsstroom van de laser
stroom levering is gereguleerd door de vermogensmeter. (2)
vervolg gerold door PWM (TTL
niveau).
6. Feedbackinterface: De stroomvoorziening zelf kan heb een
feedback interface en kan zijn wordt gebruikt voor gesloten-
lusregeling om de werkelijke werkstroom van de zij is.
- 2 -
7. Omgeving van gebruik: Temperatuur (-10 tot 40 graden C),
vochtigheid : ≤ 85%.
- 3 -
Instructies Voor gebruik:
1. Verbinding van de laser Buis: De hoogspanning (HV-plus) van de
laser voeding moeten zijn
verbonden met de anode (vol reflector) van de CO2 laserbuis. De
huidig circuit van de laser voeding is verbonden met de kathode
(laseruitvoer) van de CO2 laserbuis via A huidig meter (of
direct)
2. Verbinding van de Stuursignaal: In Figuur 1 (of Figuur 2), de
controle signaal lijn is betrouwbaar verbonden met de besturing
einde van de laser stroom levering.
3. Stuursignaalingang: Zoals afgebeeld in Figuur 3, de DAC-signaal of
TTL- signaaluitvoer van de externe computer zijn aangesloten op
de laser voeding als vereist, en om te controleren laserbuis
uitvoer stroom.
4. Spanning Selectie : De laser voeding vereist ingangen van
Wisselstroom 110V 60 Hz.
5. Extra functies: De laser voeding heeft een set van beschermend
schakelaars voor bescherming voor waterstroom , wanneer de
huisvesting wordt geopend, enz.
Belangrijk Opmerkingen:
1. De laserbuis moeten Tijdens het werk moet u gekoeld worden
met water!
2. Hoogspanningsuitgang moeten niet wees open! (De
hoogspanningsuitgang positief en negatieve uiteinden moeten goed
aangesloten zijn op de laser positief en negatieve uiteinden).
3. De intern voeding heeft is ontworpen om alle woon dubbel opladen bij
afsluiten, Maar kan over het algemeen nemen tot twee seconden .
- 3 -
Maar voor de veiligheid redenen waarom je nog steeds zou moeten
wees voorzichtig met elektriciteit schokken! ( De
isolatieveiligheid eisen van de hangende 40KV
hoogspanningstijdperk moeten gegarandeerd zijn op beide
uiteinden van de hoogspanningsuitgang).
- 4 -
4. De laser voeding moeten Gebruik een stopcontact met drie gaten en
een aarding einde. De zaak moeten strikt geaard zijn om elektrische
schokken te voorkomen schok.
Bedrading Diagrammen voor laservoedingen en Laser:
- 4 -
- 5 -
Betekenis en functie van de besturingsklem:
TTL-H Invoer
TTL - L Invoer
Controle Invoer ( DAC
)
Laser uitvoer
Open
Laag (<0,3 V)
0-5V
Pmin- Pmax
Hoog (>3V)
0-5V
0
Laag (<0,3 V)
Open
0-5V
0
Hoog (>3V)
0-5V
Pmin- Pmax
Bescherming Interface
0-5V
0
Laag-niveau TTL-signaalverbindingsdiagram
- 6 -
Let op: Er zijn twee manieren om energiesignalen te regelen:
1. PWM Pulsgenerator: (frequentie laser) intensiteit van 20 kHz tot 50 kHz,
5V lucht-lucht verhouding.
2. 0-5V Analoog
Hoogwaardige TTL-signaalverbinding Diagram:
Let op: Er zijn twee manieren om energiesignalen te regelen:
1. PWM-pulsgenerator: (frequentielaser)intensiteit van 20 kHz tot 50 kHz,
5V lucht-lucht verhouding.
2. 0-5V analoog
- 7 -
MINGYU LASER VOEDINGSMODELLEN
Model
Onderdelen lijst
afbeelding
MIJNJG40W
verbinding eindpunt
*3
MYJG60W/80W/100W/150W
verbinding eindpunt *2
hoogspanning stroom
lijnen*1
- 8 -
Nieuwe stal laservoeding afbeelding en montage (maat in mm)
- 9 -
Laservoeding Voornaamst Functies:
Nieuwe stabiele laservoeding, de grootste kenmerken: de gebruik van
modulair ontwerp automatische detectie van laservermogensignaal,
automatische detectie van waterbescherming!
De bevestigingsgaten zijn allemaal consistent en geschikt voor de
plantenlijn installatie. De gebruik van een halfbrug-softswitchcircuit met
nulstroom , zodat de stroom
levering heeft een hoge efficiëntie, snelle reactiesnelheid en is
gemakkelijk te in tegrate. Ondersteunt laserbuizen van verschillende
fabrikanten .
Havencontrole is eenvoudig, kan worden gebruikt of hoog of laag
niveau signalen. TTL niveau kan de laser besturen begin, stop,
Tegelijkertijd is er een schakelaar voor bescherming tegen abnormale
omstandigheden, die detecteert of het buitenwater, de ventilatie en
dergelijke functioneren.
De laservermogensregeling kan worden aangestuurd tussen0 En 5V
analoog signalen of PWM-signalen
De grootte van de laser stroom.
De voeding heeft een open circuit-beveiligingsfunctie: de voeding kan
gedurende korte tijd op het open circuit werken wanneer de bescherming
is goed
geaarde toestand, waardoor schade aan het laservermogen wordt
voorkomen levering vanwege de barsten van de laserbuis.
Fabrieksverouderingstest: Elk voeding wordt getest onder een volledige
laden bij A hoog temperatuur van 60 graden, 12 uur verouderingstest, 7
seconden en is aangedreven aan en uit 500 keer.
Terminale definities, LED's en vermogensdetectie instructies:
- 9 -
- 10 -
Status van de stroomvoorziening Lichten:
(LASER) Lichten wanneer Laser is Vuren: Als het licht aan is en Laserbuis
doet niet vuur, dan is de laserbuis kapot. Als de laserbuis vuurt, dan is het
laservermogen levering is normaal.
(P)Licht wanneer Beschermingscircuit functioneert
(L) Brandt als de testschakelaar is ingeschakeld Pers- of TTL-signaal is
cadeau
Technische parameters:
Model
MIJNJG40
W
MIJNJG60
W
MIJNJG80
W
MIJNJG100
W
MIJNJG150
W
Invoer
AC110V 60Hz
Maximale stroomuitgang
20mA
23mA
25mA
28mA
36mA
Efficiëntie.
91%
Overloop bescherming
130% van de maximale stroom
Open weg bescherming
Ja (korte tijd)
Structuur.
Ventilator gekoeld
Bediening temperatuur
-30 ℃ +65 ℃
Relatieve vochtigheid.
20 tot 85% rechts (Nee dauw)
Isolatieweerstand
≥50MΩ ( DC500V )
Trilling weerstand
Amplitude 0,5 mm frequentie 10 tot 5 5Hz 3D-richting voor 2 uren
Geen stilstand MTBF
≥30.000 uur
Schakel de uit
Vermogenstest voor 7
seconden
500 keer
- 10 -
Fabrikant: Shanghaimuxinmuyeyou xiangongsi
Adres : Shuangchenglu 803 nong 11 hao 1602A-1609 shi ,
baoshanqu , sjanghai 200000 CN .
Geïmporteerd naar AUS: SIHAO PTY BV, 1 ROKEVA STRAAT
EASTWOOD Nieuw-Zuid-Wales 2122 Australië
Geïmporteerd naar Verenigde Staten : Sanven Technologie BV , Kamer 250,
9166 Anaheim Plaats , Rancho Cucamonga , CA 91730
E- CrossStu GmbH
Mainz Landstraße .69, 60329 Frankfurt op Voornaamst .
JH RAADPLEGING BEPERKT.
C/ O JH Advies Beperkt Kantoor 147, Centurio Huis ,
Londen Weg , Staines - upon - Thames , Surrey , TW 18
4 AX
Technische ondersteuning en E-garantie
certificaat ate www.vevor.com/support
UK
REP
EC
REP
- 10 -
Teknisk support och E-garanti Certifikat
www.vevor.com/support
LASER
STRÖMFÖRSÖRJNING
ANVÄNDARE
MANUELL
MODELL : MYJG 40W, MYJG 60W, MYJG 80W,
MYJG 100W, MYJG 150W,
Vi fortsätter att vara engagerade i förse dig med konkurrenskraftiga verktyg pris.
"Spara Halva, "Halva Priset" eller andra liknande uttryck begagnad av bara oss
representerar en uppskattning av dina besparingar kan ha nytta av att köpa vissa
verktyg
medveten h oss jämfört med stora toppmärken och gör det inte nödvändigtvis betyda till
täcka r
alla kategorier av verktyg som erbjuds av oss. Du är vänligen påmind om att verifiera
försiktigt
när du är lägga en beställning hos oss om du är faktiskt Sparande
- 10 -
Hälften i jämförelse med toppen stora varumärken.
- 1 -
LASER POWER SUPPLY
MYJG 40 W MYJG 60W/80W /100W/150W
(Bilden är endast för referens, behaga hänvisa till faktisk objekt)
BEHOV HJÄLP? KONTAKTA USA!
Ha produkt frågor? Behov tekniskt stöd? Behaga känsla gratis till
kontakta oss:
Teknisk support och e-garanticertifikat
www.vevor.com/support
Detta är originalet instruktion, snälla läs allt manuell instruktioner
försiktigt före drift. VEVOR reserverar sig för en tydlig tolkning av vår
användarmanual. Produktens utseende ska vara föremål för
produkt dig mottagen. Snälla förlåt oss att vi inte gör det informera dig
igen om det finns någon teknik eller programvara uppdateringar på vår
produkt.
- 2 -
Nyckelfunktioner:
De produkt är en framgångsrik högeffektiv, hög frekvens, hög hastighet
CO2-laserstödd strömförsörjning, liten storlek, lätt vikt , lätt att använda,
med bra matchande prestanda för lasrar. Det kan det vara direkt ansluten
med lasern, vilket sparar den skrymmande och svåra uppvärmning av
motstånd. Denna strömförsörjning kan göra CO2-laser belysning lätt, tar
fördel av hela prestanda för CO2-laser, förbättra
konverteringseffektiviteten, och förlänga livet av laser.
Nyckel teknisk Parametrar :
1. Ingångsspänning: AC 110V
2. Svarshastighet: ≤ 1 mS.
3. TTL-nivåomkopplarkontroll: effektiv nivå burk vara hög och lågt urval.
4. Skyddsbrytare: kan vara används för att upptäcka vatten, skydd
av lasrar, eller skydd när du öppnar ho använder osv.
5. Laser driva förordning: (1) Utströmmen för laser p ower förse är
reglerad av effektmätare. (2) forts rullad av PWM (TTL
nivå).
6. Feedback-gränssnitt: The strömförsörjning själv kan har en
feedback gränssnitt och kan vara används för sluten kretsstyrning
för att verifiera den faktiska arbetsströmmen för la ser.
7. Miljö av användning: Temperatur (-10 till 40 grader C), fuktighet : ≤
85 %.
- 3 -
Instruktioner För användning:
1. Anslutning av lasern Rör: The högspänd (HV-plus) av laser
strömförsörjning måste vara
ansluten till anoden (full reflektor) av CO2 laserrör. De
nuvarande krets av laser strömförsörjning är ansluten till c atoden
(laserutgång) av CO2 laserrör via a nuvarande meter (eller
direkt)
2. Anslutning av de Styrsignal: I n Figur 1 (eller Figur 2), kontrollen
signal linje är tillförlitligt ansluten till kontrollen slutet av laser driva
förse.
3. Styrsignalingång: Som visas i Figur 3, den DAC-signal eller TTL-
signaler som matas ut från den externa datorn är anslutna till laser
strömförsörjning som krävs och att kontrollera laserrör
produktion driva.
4. Spänning Urval: Th e laser strömförsörjning kräver ingångar avAC
110V 60 Hz.
5. Ytterligare funktioner: Den laser strömförsörjning har en uppsättning av
skyddande
växlar för skydd för vattenflöde , när hus öppnas osv.
Viktig Anmärkningar:
1. Den laserrör måste kyl dig med vatten när du arbetar!
2. Högspänningsutgång måste inte var öppen! (De högspänningsutgång
positiv och negativa ändar måste vara korrekt ansluten till laser positiv
och negativa ändar).
3. Den inre strömförsörjning har utformats för att släppa ut eventuella resi
dubbel ladda vid avstängning, men burk i allmänhet ta upp till två
sekunders ds. Men för säkerheten skäl du borde fortfarande var
försiktig med el stötar! ( Den
- 3 -
isoleringssäkerhet kraven för den suspenderade 40KV
högspänningsålder måste garanteras kl båda ändarna av
högspänningsutgång).
- 4 -
4. Den laser strömförsörjning måste använd en trehålssocka t med
jordning avsluta. Fallet måste vara strikt jordad för att undvika el chock.
Kabeldragning Diagram för laserströmförsörjning och Lasrar:
- 5 -
Kontrollterminalens betydelse och funktion:
TTL-H Input
TTL - L Input
Kontrollera Input ( DA
C )
Laser
produktion
Öppna
Låg (<0,3V)
0-5V
Pmin - Pmax
Hög (>3V)
0-5V
0
Låg (<0,3V)
Öppna
0-5V
0
Hög (>3V)
0-5V
Pmin - Pmax
Skydd Gränssnitt
0-5V
0
Lågnivå TTL-signalanslutningsdiagram
- 6 -
Obs: Det finns två sätt att styra energisignaler:
1. PWM Pulsgenerator: (frekvens laser) intensitet från 20kHz till 50kHz, 5V
luft-till-luft förhållande.
2. 0-5V Analog
Högnivå TTL-signalanslutning Diagram:
Obs: Det finns två sätt att styra energisignaler:
1. PWM-pulsgenerator: (frekvenslaser)intensitet från 20kHz till 50kHz, 5V
luft-till-luft förhållande.
2. 0-5V Analog
- 7 -
MINGYU LASER STRÖMFÖRSÖRJNINGSMODELLER
Modell
Delar lista
MYJG40W
förbindelse terminal *3
MYJG60W/80W/100W/150W
förbindelse terminal *2
högspänd driva
rader*1
- 8 -
Nytt stall laser strömförsörjning bild och montering (storlek i mm)
- 9 -
Laser strömförsörjning Main Drag:
Ny stabil laserströmförsörjning, de största funktionerna: den använda
av modulär design automatisk detektering av lasereffektsignal,
automatisk upptäckt av vattenskydd!
Monteringshålen är alla konsekventa och lämpliga för växtlinje installation.
De användning av nollström halvbro mjuk switch krets, så att driva
förse har hög effektivitet, snabb svarshastighet och är lätt att integreras .
Stöder laserrör från olika tillverkare.
Hamnkontroll är enkel, kan användas antingen hög eller låg nivå
signaler. TTL nivå kan styra lasern start, stopp,
Samtidigt finns det en onormal skyddsbrytare för att upptäcka om
utevattnet , ventilationen och så vidare fungerar.
Lasereffektreglering kan styras mellan 0 och 5V analog signaler eller
PWM-signaler
Storleken på laser driva.
Strömförsörjningen har en öppen kretsskyddsfunktion: strömförsörjningen
kan arbeta på den öppna kretsen under en kort tid när skydd är bra
jordat tillstånd, vilket undviker skador på laserströmmen förse på grund av
de sprängning av laserröret.
Åldringstest från fabrik: Varje strömförsörjning är t estad under en full
ladda på a hög temperatur på 60 grader, 12 timmars åldringstest, 7
sekunder och är drivs av och på 500 gånger.
Terminaldefinitioner, lysdioder och kraftdetektering
instruktioner:
- 10 -
Strömförsörjningsstatus Lampor:
(LASER) Lyser när Laser är Bränning: Om lampan lyser och Laser Tube
gör det inte eld, då är laserröret trasigt. Om laserröret avfyras, då laserkraft
förse är normal.
(P) Lyser när Skyddskretsen fungerar
(L) Lyser när testbrytaren är Tryck eller TTL-signal är presentera
Tekniska parametrar:
Modell
MYJG40W
MYJG60W
MYJG80W
MYJG100W
MYJG150W
Input
AC110V 60Hz
Maximal strömutgång
20mA
23mA
25mA
28mA
36mA
Effektivitet.
91 %
Svämma över skydd
130 % av maximal ström
Öppen väg skydd
Ja (kort tid)
Strukturera.
Fläktkyld
Drift temperatur
-30 ℃ +65 ℃
Relativ luftfuktighet.
20 till 85 % RH (inga dagg)
Isolationsmotstånd
≥50MΩ （ DC500V ）
Vibration motstånd
Amplitud 0,5 mm frekvens 10 till 5 5Hz 3D-riktning för 2 timmar
Ingen stilleståndstid
MTBF
≥30 000 timmar
Stäng av
Effekttest för 7
sekunder
500 gånger
