Royal Gourmet GA6402L 6-Burner BBQ Liquid Propane Gas Grill User Manual

FOR YOUR SAFETY!

POUR VOTRE SÉCURITÉ!

¡PARA SU SEGURIDAD!

¡PÓNGASE EN CONTACTO CON NOSOTROS PRIMERO!

Use outdoors only!

Read the instructions before

assembling and using the appliance.

If you have any questions that are

not addressed, please contact us first.

Si tiene alguna pregunta que no se

aborde en este Manual del Usuario,

póngase en ontacto con nosotros primero.

Si vous avez des questions qui ne

sont pas traitées dans ce manuel de

l'utilisateur, contactes-nous d‘abord.

¡Solo usa al aire libre!

Lea las instrucciones antes

de montar y utilizar el aparato.

Utilisez uniquement à l'extérieur!

Lisez lesinstructions avant

d'assembler et d'utiliser l'appareil.

PARRILLA DE GAS DE LUJO DE 6 QUEMADORES EN VERDE OLIVA

GRIL À GAZ DELUXE AVEC 6 BRÛLEURS EN VERT OLIVE

OWNER’S MANUAL MANUEL DE L'UTILISATEURMANUAL DEL USUARIO

DELUXE 6-BURNER GAS GRILL IN OLIVE GREEN

www.royalgourmetusa.com

Learn more at / Obtener más información en / Pour en savoir plus:

Customer Service / Servicio al Aliente / Service de Clientèle

1-800-618-6798

[email protected]

ModèleModeloModel

GA6402L

Serial No.: 1222-M

DANGER

If you smell gas:

1. Shut off gas supply to the grill.

2. Extinguish any open flame.

3. Open the lid.

4. If odor remains, keep away from the grill and immediately call your fire department.

NOTE: Read all instructions prior to assembly and use. Failure to follow the instructions in

this manual could result in bodily injury and/or property damage.

1. The installation must conform with local codes or, in the absence of local codes, with either

the National Fuel Gas Code, ANSI Z223.1/NFPA 54.

2. Do not store or use gasoline or other flammable liquids or vapors in the vicinity of this or

any other appliance.

3. An LP cylinder not connected for use shall not be stored in the vicinity of this or any other

appliance.

WARNING

! !

For Your Safety

General Information and Instructions

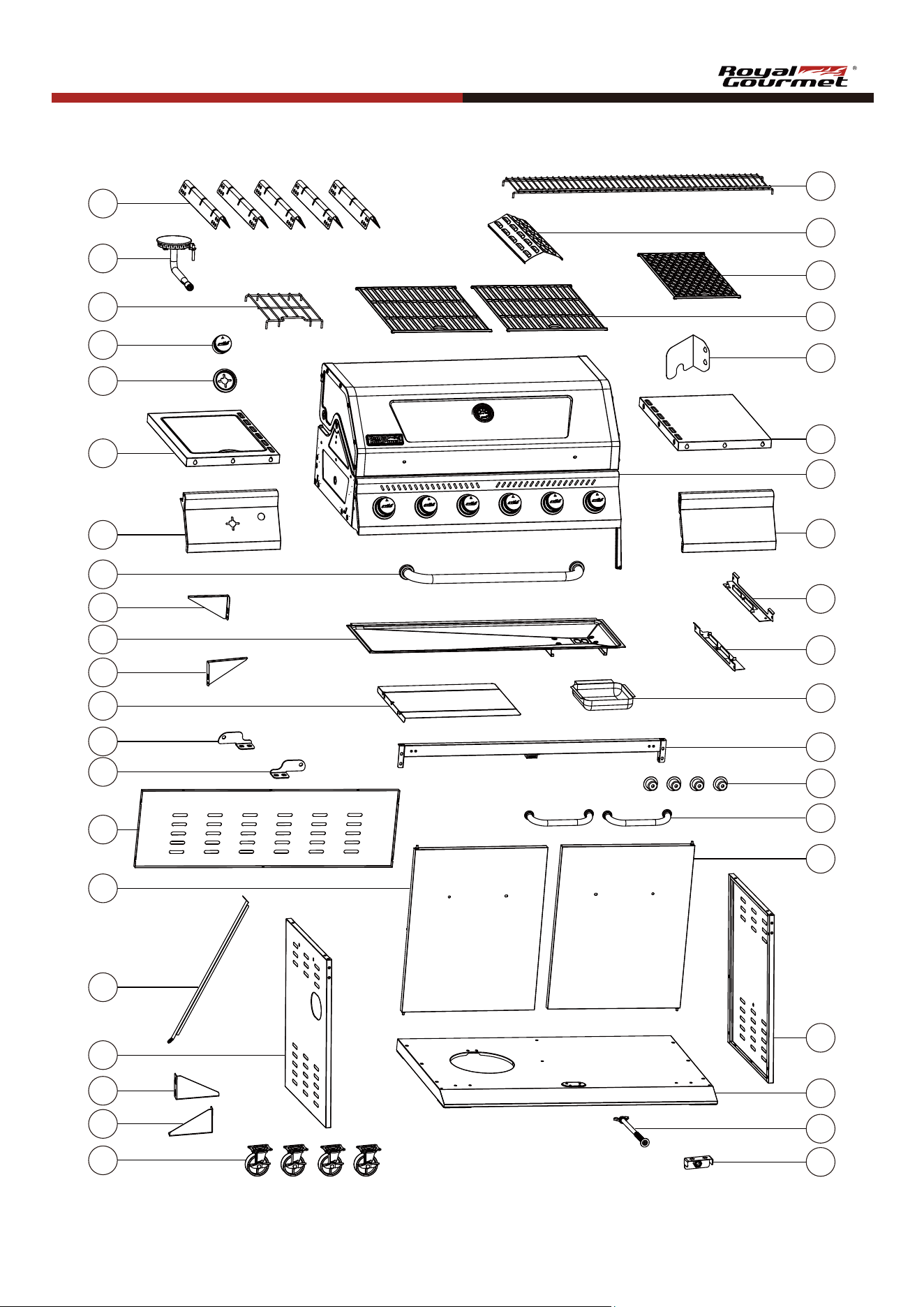

Parts Diagram

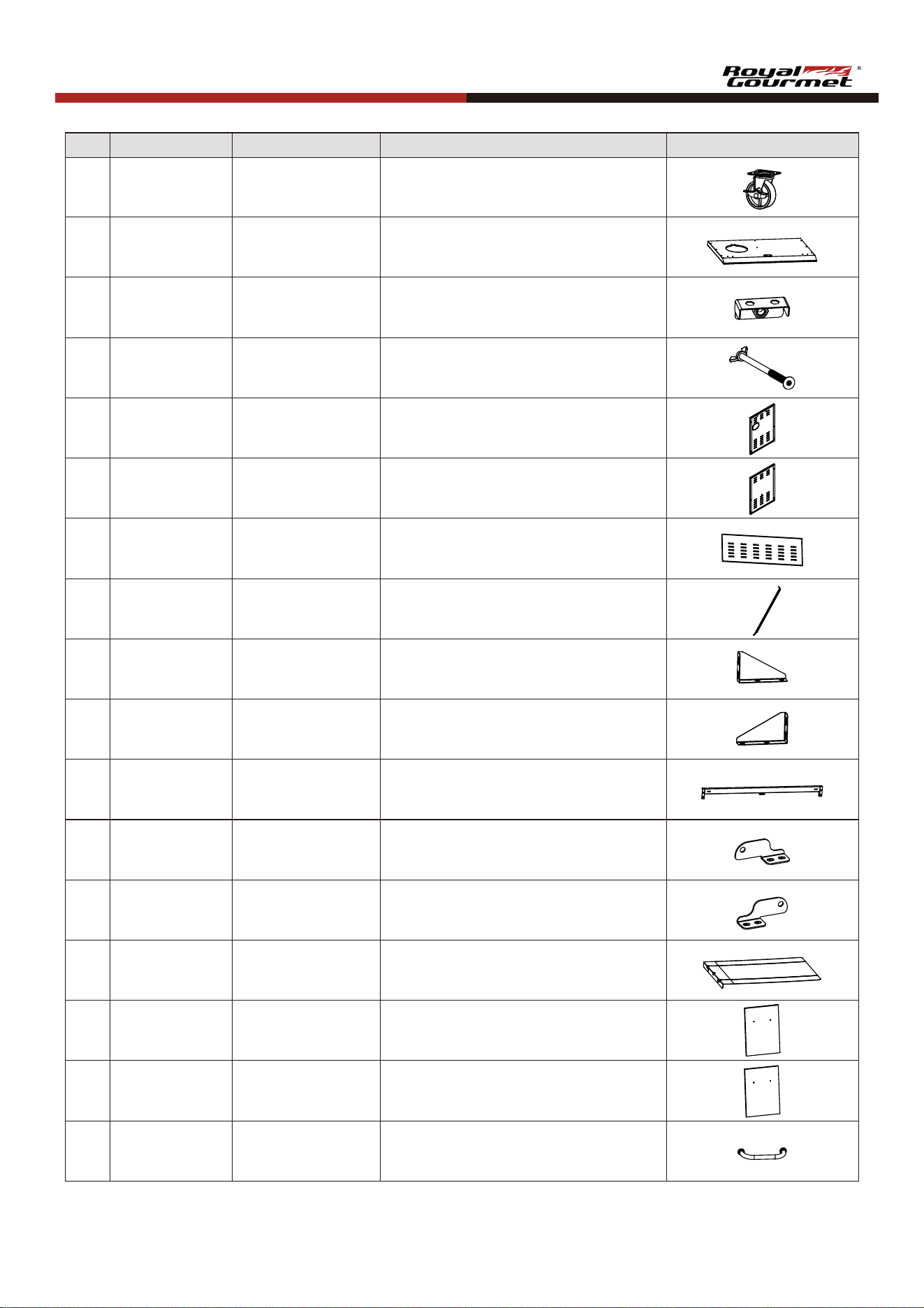

Parts List

Hardware List

Assembly

Cleaning and Maintenance

Troubleshooting Guide

Meat Temperature Guide

Warranty and Customer Service

2-3

4-6

44-46

48-55

9-10

11-12

..............................................................................................................

.................................................................................................................

...................................................................................................................

....................................................................................................................

...............................................................................................

...................................................................................

.............................................................................................

..........................................................................................

..........................................................................

Operating Instructions

7-8

..................................................................................................

....................................................................................................................

CONTENTS

For Your Safety

In case of any issue, call us first! DO NOT return the grill to the retailer. This grill has been made to high quality

standards. If you have any questions not addressed in this user’s manual, or you need parts, please call our

customer service hotline.

1. The gas grill is meant for use with propane gas only (propane gas cylinder not included).

2. Never use charcoal or lighter fluid with gas grill.

3. Never attempt to attach this grill to the self-contained propane system of a camper trailer, motor home, or house.

4. DO NOT use gasoline, kerosene, or alcohol for lighting. This grill is not intended to be used in or on recreational

vehicles or boats. This appliance is not intended for commercial use.

5. Children should never use your grill. Keep children and pets away when in use.

6. DO NOT attempt to move the grill while it is lit or hot. DO NOT alter the grill in any manner.

7. DO NOT use the grill unless it is completely assembled, and all parts are securely fastened and tightened.

8. DO NOT use the grill or any gas products near unprotected combustible buildings and materials.

9. DO NOT use in the presence of gases or vapors. Keep the grill area clear and free from combustible materials,

gasoline, and other flammable vapors and liquids.

10. DO NOT touch metal parts of the grill until it has completely cooled (about 45 minutes) to avoid burns, unless

you are wearing protective gear (oven mitts, potholders, etc.).

11. Keep the grill at least 91 cm (36 inches) from any wall or surface at all times. Maintain at least 10 feet clearance

to combustible objects that can catch fire.

12. Do not operate this appliance under any overhead roof construction or foliage.

13. Clean and inspect the hose before each use. If there is evidence of abrasion, wear, cuts, or leaks, the hose

must be replaced before operating the grill. The replacement hose assembly must be as per the manufacturer

specifications specified by the manufacturer.

14. Move the gas hose as far away as possible from hot surfaces and dripping hot grease.

15. Never keep a filled LP gas cylinder in a hot car or truck. Heat may cause the gas pressure to increase, which

may cause the relief valve to open and allow the gas to escape.

16. Keep the grill's valve compartment, burners, and circulating air passages clean. Inspect the grill before each

use. When cooking with oil/grease, do not allow the oil/grease to exceed 177 °C (350 °F).

17. Do not obstruct the air flow for combustion and ventilation.

18. Keep the ventilation openings of the cylinder enclosure free and clear from debris.

19. Please keep this Owner’s Manual for future reference.

CAUTION

! !

For more information, go to: www.P65Warnings.ca.gov

1. Fuels used in gas burning appliances and the combustion byproducts of such fuels, can expose you to chemicals

including carbon monoxide, which is known to the State of California to cause birth defects or other reproductive

harm.

2. This product contains Nickel (Metallic) known to the State of California to cause cancer.

3. This product contains Lead and Lead Compounds known to the State of California to cause cancer and

birth defects or other reproductive harm.

CALIFORNIA PROPOSITION 65 WARNINGS

Liquid propane gas is flammable and hazardous if handled improperly. Understand the characteristics before using

any propane product.

1. Propane characteristics: Flammable, explosive under pressure, heavier than air, settles in pools and low areas.

2. In its natural state, propane has no odor. For your safety, an odorant has been added.

3. Contact with propane can cause freeze burns to the skin.

4. This grill is shipped from the factory for use with propane gas only.

5. Never use a propane cylinder with a damaged body, valve, collar, or footing.

6. Dented or rusted propane cylinders may be hazardous and should be checked by your propane gas supplier.

WARNING

! !

DANGER: LP CYLINDER RISK

! !

FOR YOUR SAFETY

! !

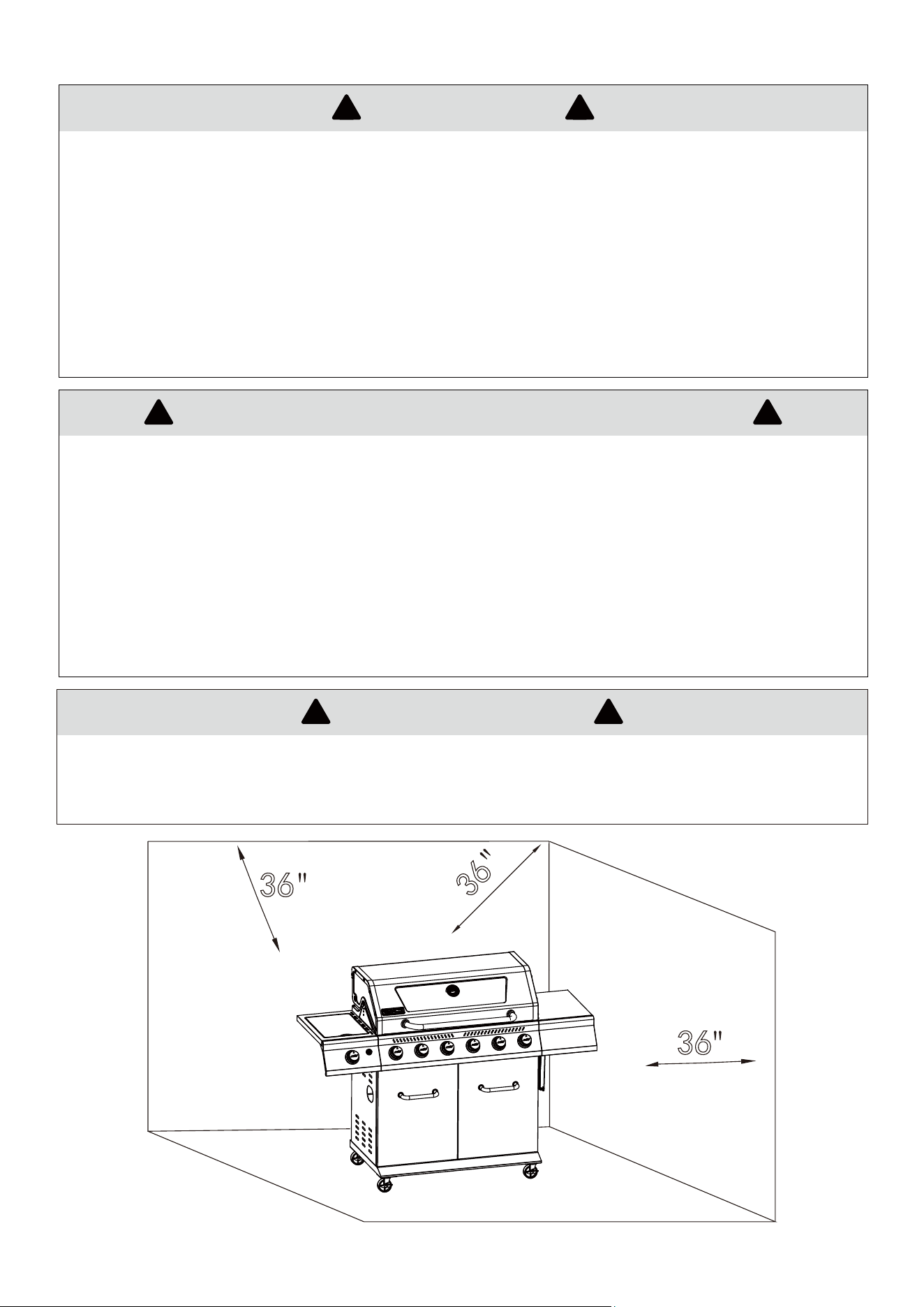

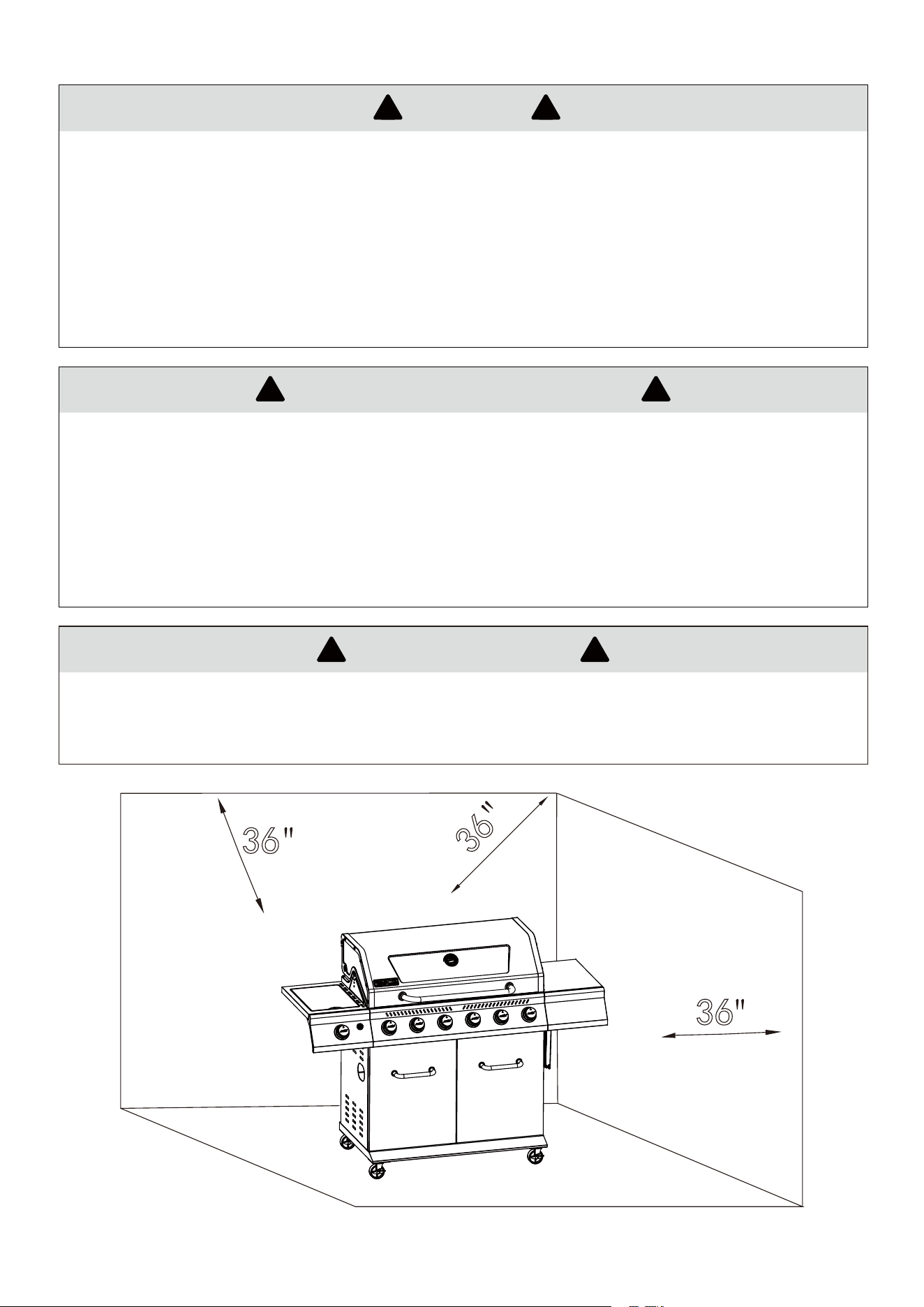

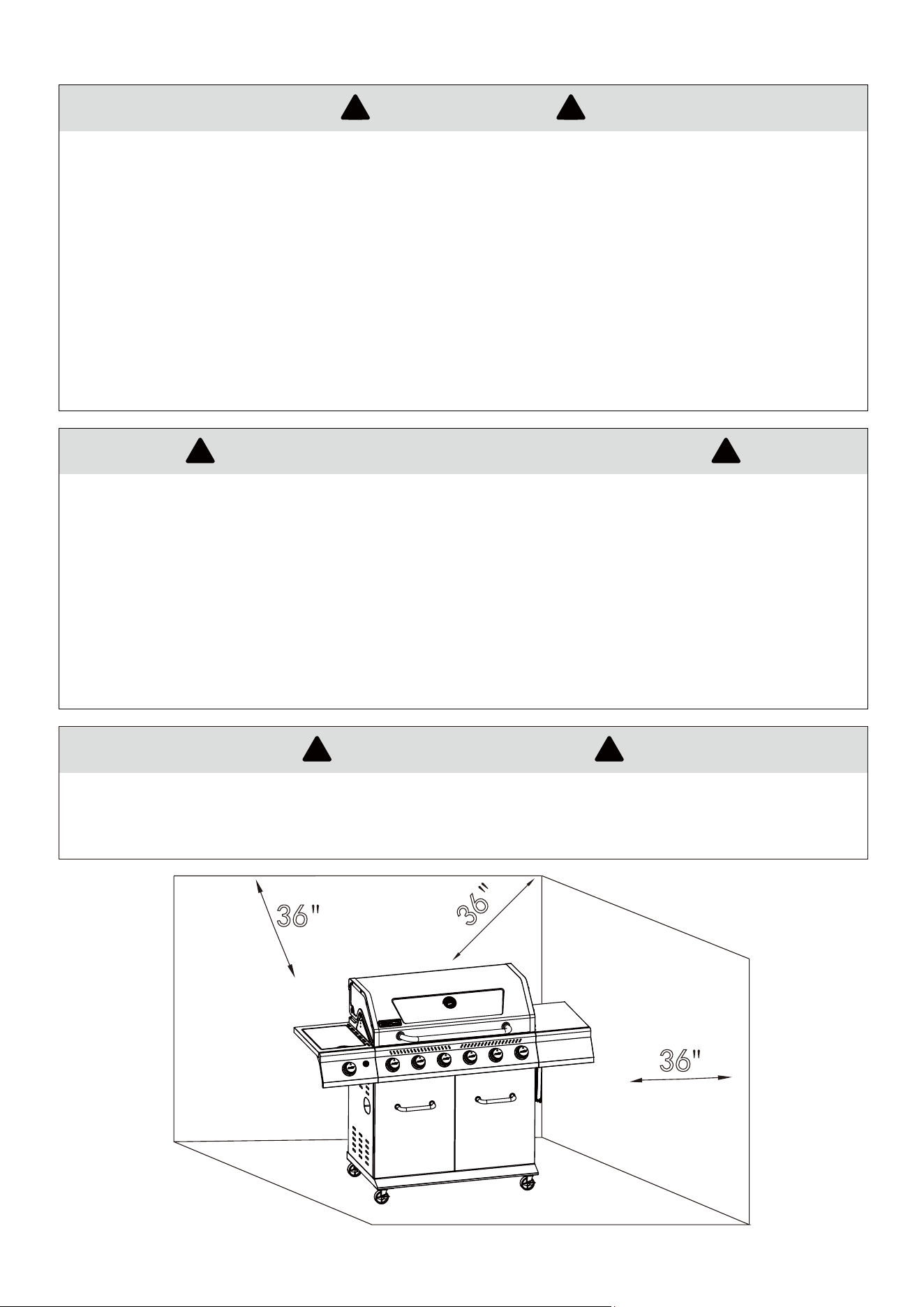

1. Keep the grill at least 91 cm (36 inches) from any wall or surface at all times. Maintain at least 10 feet clearance

to combustible objects that can catch fire.

2. Do not place the grill where there are combustible surfaces overhead.

1. This grill is for Outdoor Use Only and should not be used inside a building, garage, or any other enclosed space.

2. The consumption of alcohol, prescription, or non-prescription drugs may impair the operators’ ability to properly

assemble or safely operate the grill.

3. Always open the grill lid slowly and carefully as heat and steam trapped within the grill can cause severe burns.

4. Always place your grill on a hard and level surface far away from combustibles.

5. Do not leave a lit grill unattended. ALWAYS keep children and pets away from the grill.

6. Do not place the grill on any type of tabletop surface.

7. Do not use the grill in high winds.

8. Do not use the grill to cook excessively fatty meat or other fatty or greasy food where there is risk of flare-ups.

*Model may vary from picture.

General Information and Instructions

Your new gas grill operates on LP (Liquified Petroleum) Gas. It is odorless, colorless, and non-toxic when produced.

You can smell LP gas as it has been given an odor similar to rotten eggs for your safety.

Follow the instructions carefully to avoid seriously damaging your grill and causing injury to yourself and to property.

1. Assemble the grill as per the assembly instructions carefully.

2. Connect the LP cylinder to the grill (LP cylinder not included).

3. Turn all control knobs to the "OFF" position before turning on the gas supply to the grill.

4. Operate the regulator in accordance with the instructions supplied with the regulator.

LP GAS AND CYLINDER INFORMATION

TRANSPORTATION AND STORAGE

INSTRUCTIONS FOR USE

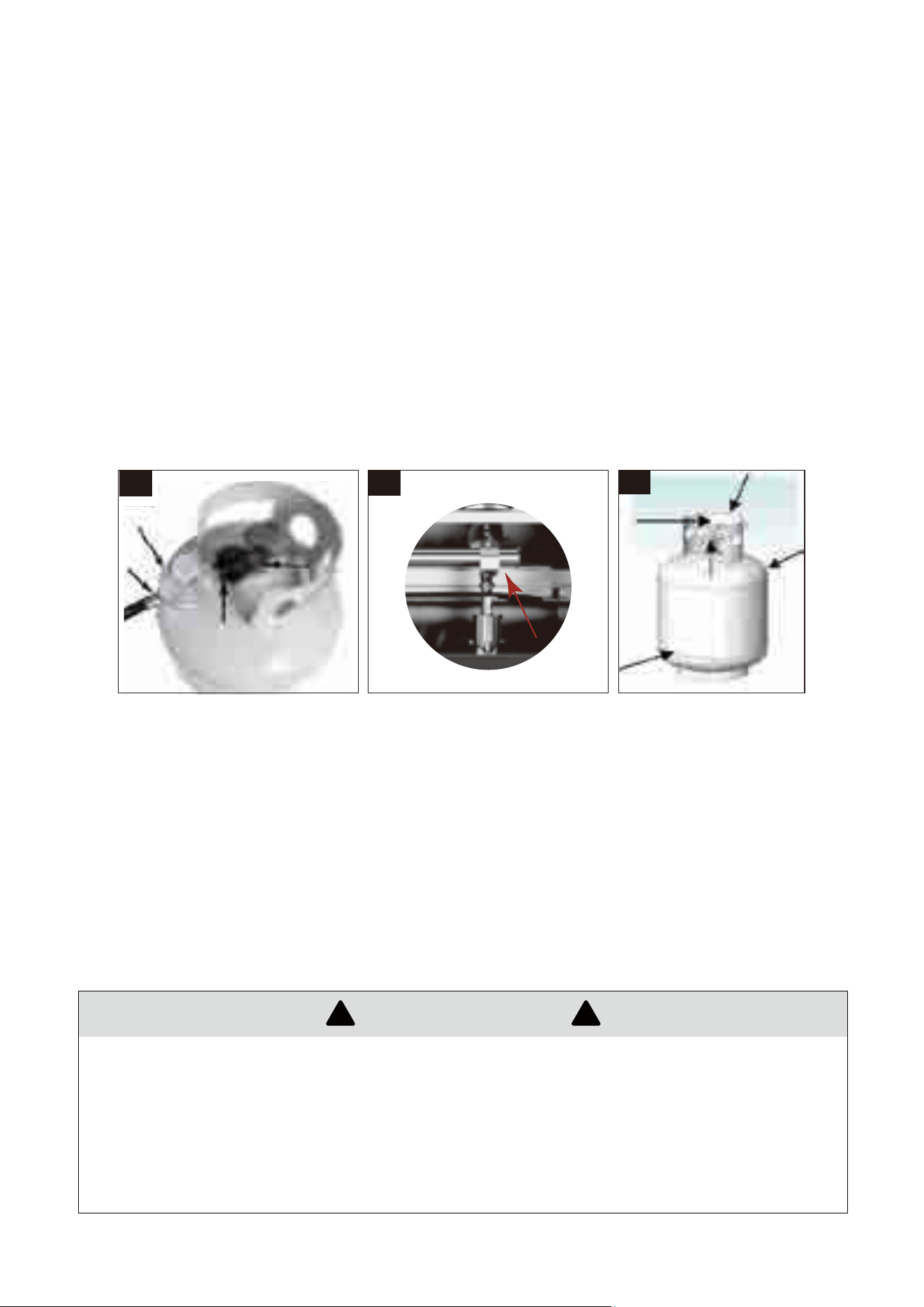

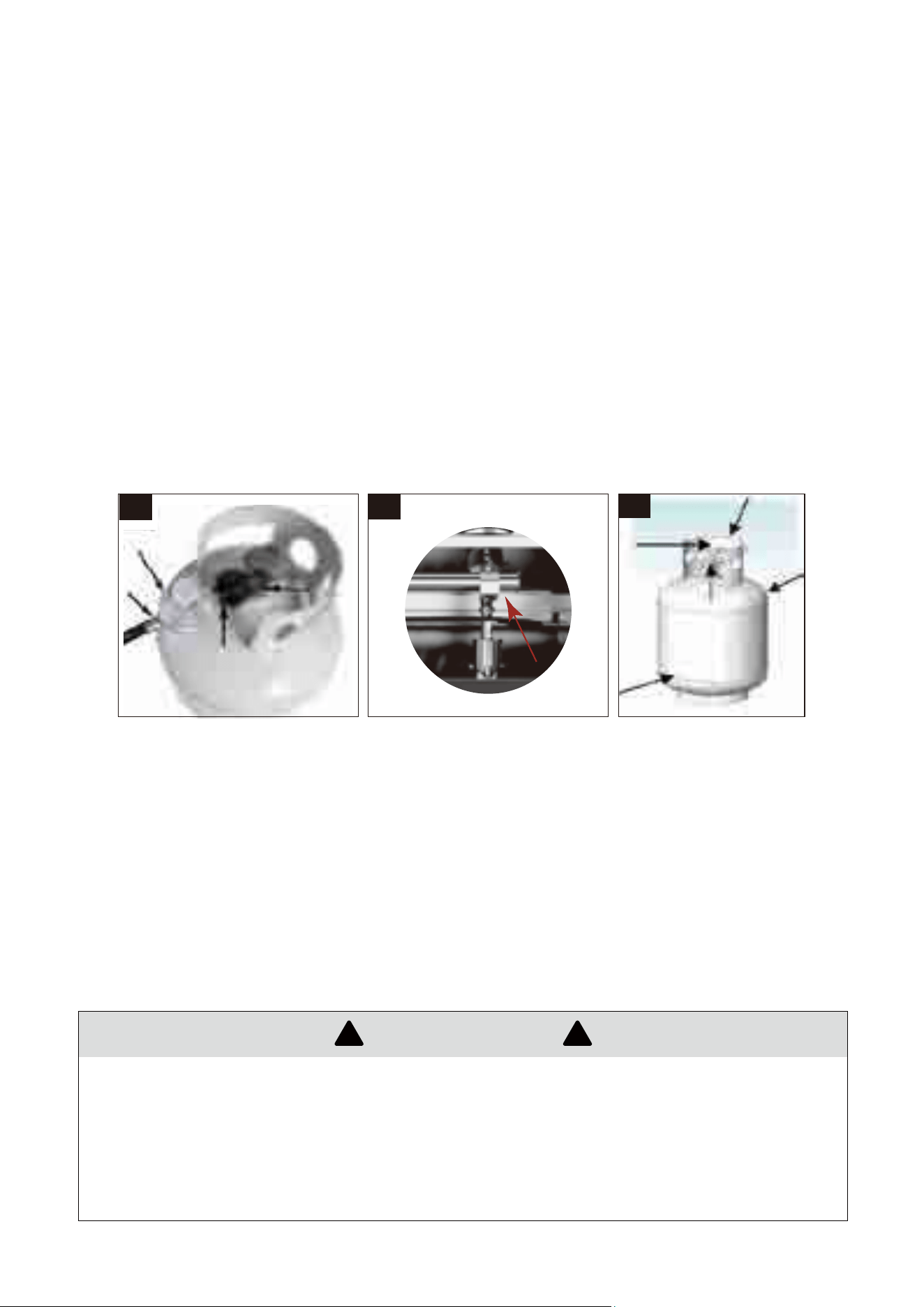

The LP cylinder used with your grill must have two features:

1. An OPD (Overfill Protection Device) that prevents accidental gas leaks caused

by overfilling of the cylinder. Each cylinder contains a float that closes the input

value when the cylinder is 80% full. This allows room or the propane gas to

expand in hot temperatures. A triangular hand wheel distinguishes this

type of cylinder.

2. An QCC1 Type1 Quick Connect Valve that provides fast cylinder hook-ups and requires only to be tightened by hand.

1. The LP cylinder must include a collar to protect the gas supply valve.

2. Do not store a spare LP cylinder under or near the grill.

3. Never fill the LP cylinder beyond 80% capacity.

4. If the warnings 2 and 3 above are not heeded exactly, a fire causing

death or serious injury may occur.

5. Always transport in an upright position.

6. Do not smoke when transporting your LP cylinder.

7. Place a dust cap on the cylinder gas valve outlet whenever the cylinder is not in use. Use only the type of dust

cap that is provided with the cylinder valve when purchased. Other types of cap or plugs may result in leakage

of propane.

1. Cylinder purchased or exchanged for your gas grill must be manufactured and marked in accordance with the

specifications for LP Gas cylinder of the U.S. Department of Transportation (DOT) or the National Standard of

Canada, CAN/CSA-B339, Cylinders, Spheres and Tubes for Transportation of Dangerous Goods and

Commission, be equipped with a listed over-filling prevention device (OPD), and be equipped with a cylinder

connection device compatible with connection for outdoor cooking appliances.

2. The LP gas cylinder used for this appliance must not have a capacity exceeding 20 lb. (9.1 kg). Approximately

18” (45.7 cm) high and 12” (30.5 cm) diameter.

3. This grill is designed to fit Worthington, Manchester, or SMPC brand 20 lb. (9.1 kg) cylinders. Other brands

may fit this grill if the top collar and bottom support ring have similar dimensions.

CYLINDER SPECIFICATIONS

THE CYLINDER MUST ALSO BE EQUIPPED WITH:

1. A shut-off valve terminating in a Type 1 gas cylinder valve outlet

2. A Type 1 valve that prevents gas flow until a positive seal is made

3. A collar to protect the cylinder shut-off valve

4. A safety relief device that is directly linked with the vapor space of the cylinder

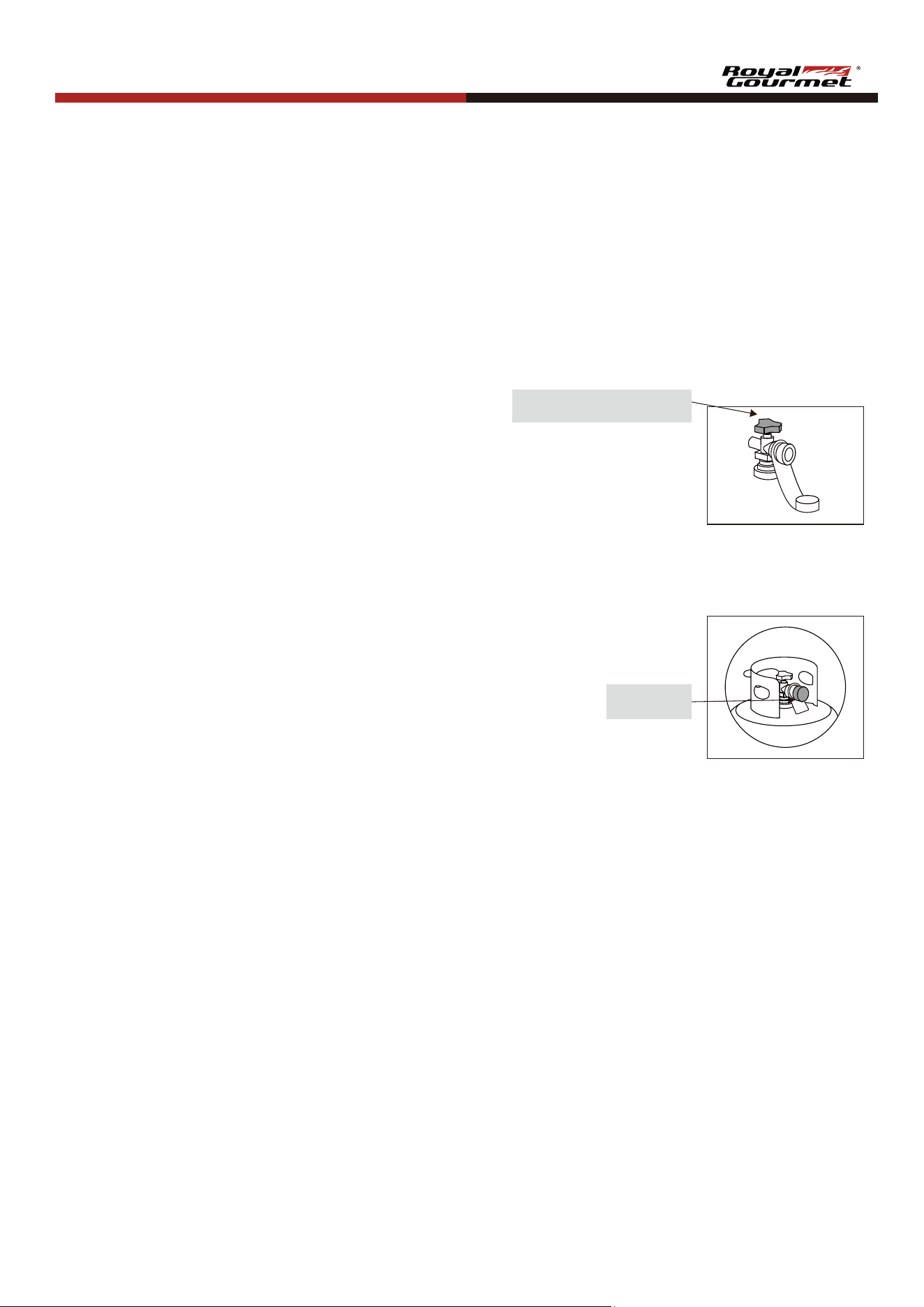

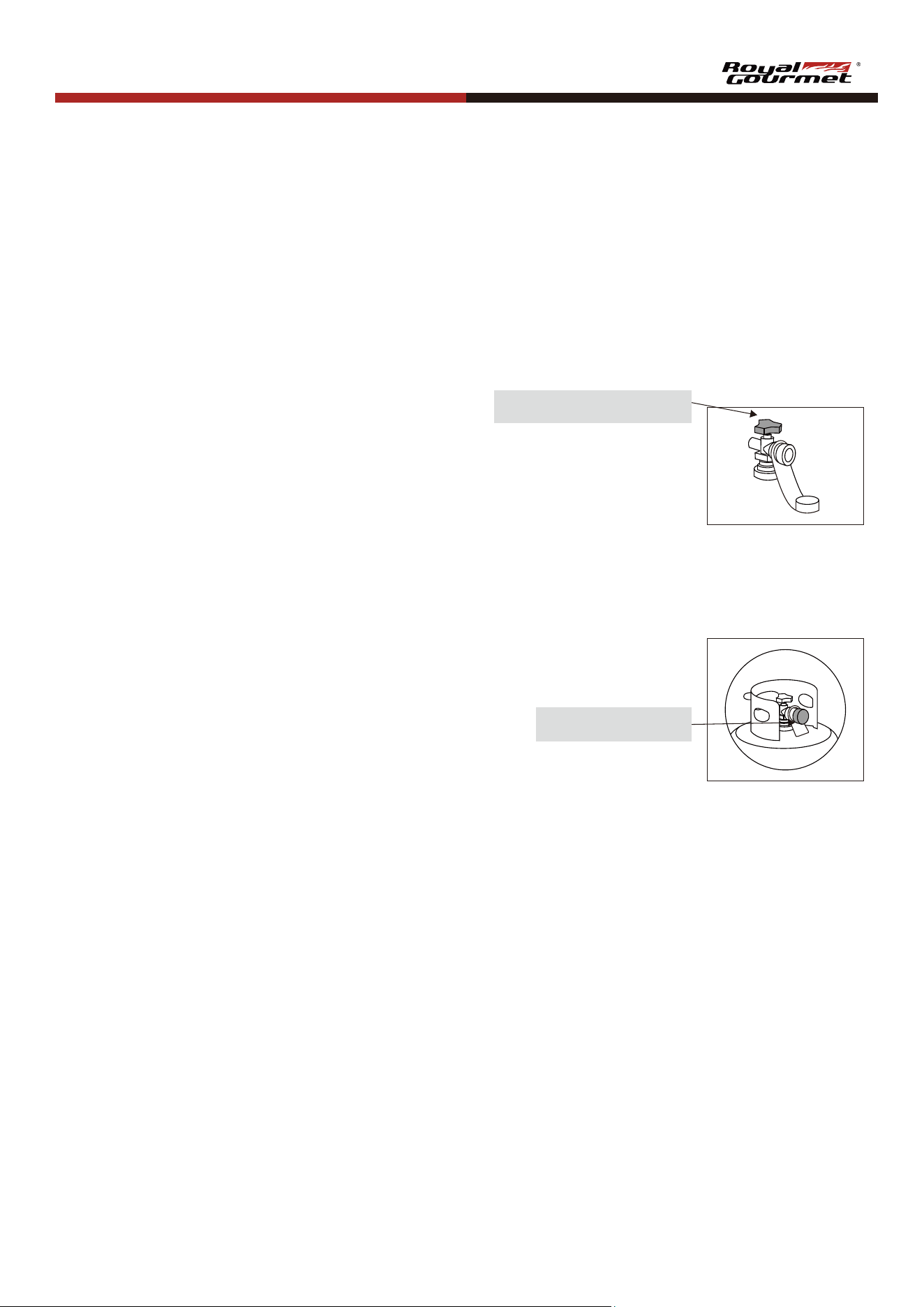

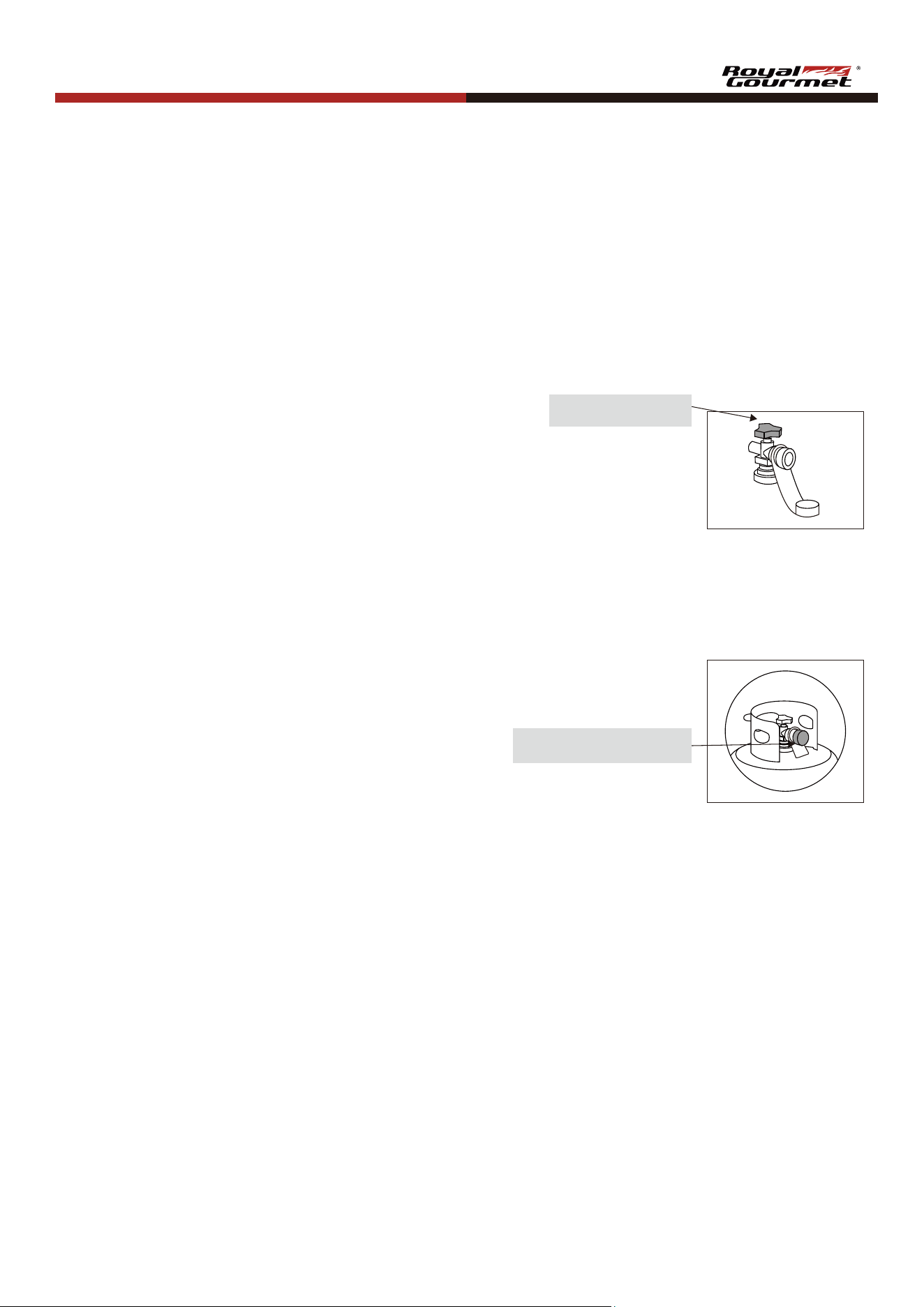

Triangular Hand Wheel

Dust Cap

A frosty cylinder valve indicates possible gas overfill. Close the LP valve and call your LP dealer immediately.

1. DO NOT connect this grill to an existing #510 POL cylinder valve with left-hand threads. The Type 1 valve

can be identified by the large external threads on the valve outlet.

2. DO NOT connect to a propane cylinder exceeding this capacity.

3. DO NOT connect to a cylinder that uses any other type of valve connection device.

Only use the gas pressure regulator provided with this outdoor cooking appliance. This regulator is set for

an outlet pressure of 11 inches water column.

Your regulator is equipped with a QCC Type 1 quick connect system. It does not allow gas to flow until a positive

seal has been made. It has a thermal element that will shut off the gas flow if the temperature reaches

115 °C (240 °F). It also has a flow-limiting device that restricts the flow of gas to 0.28 cubic metrics per hour

(10 cubic feet per hour).

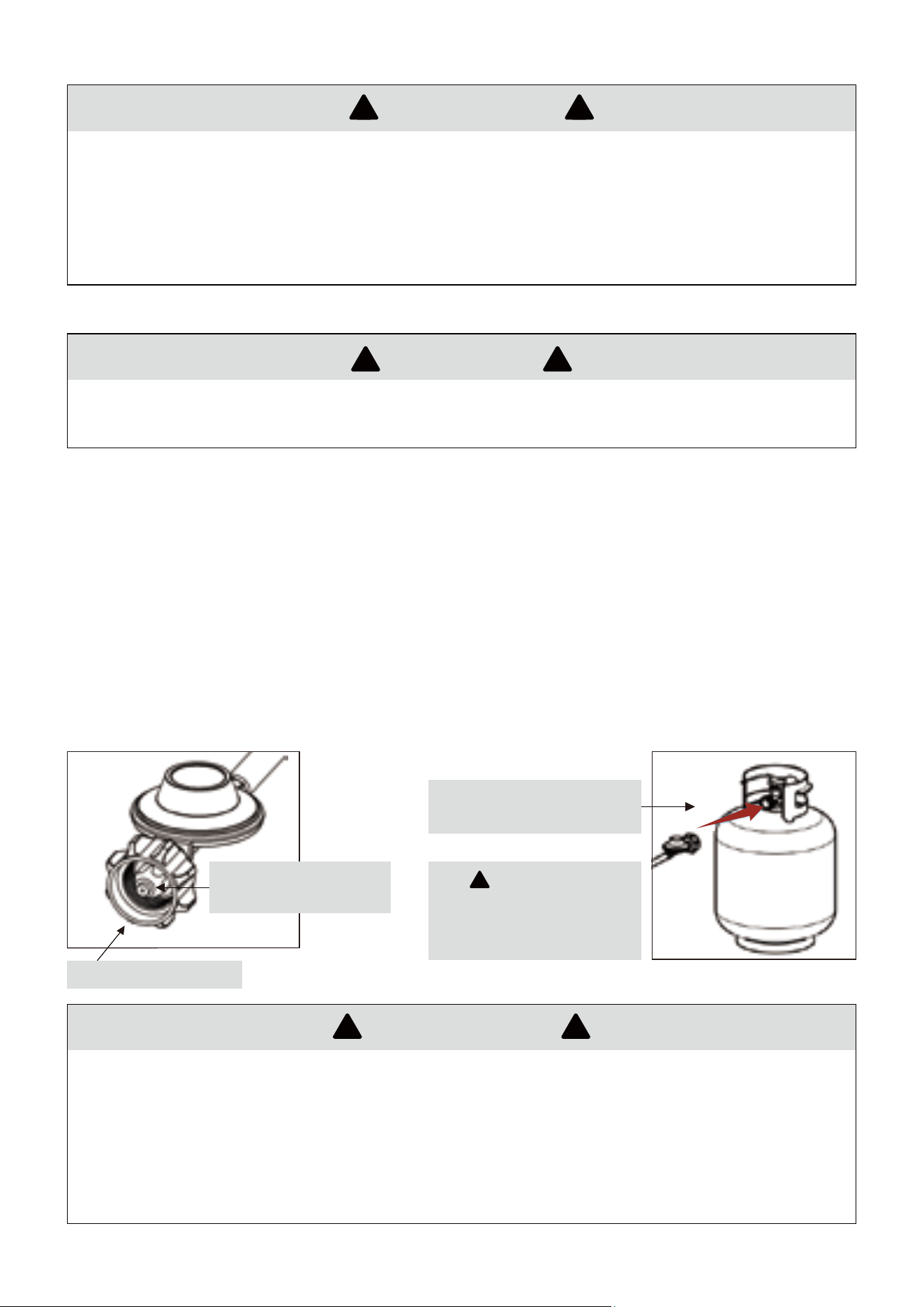

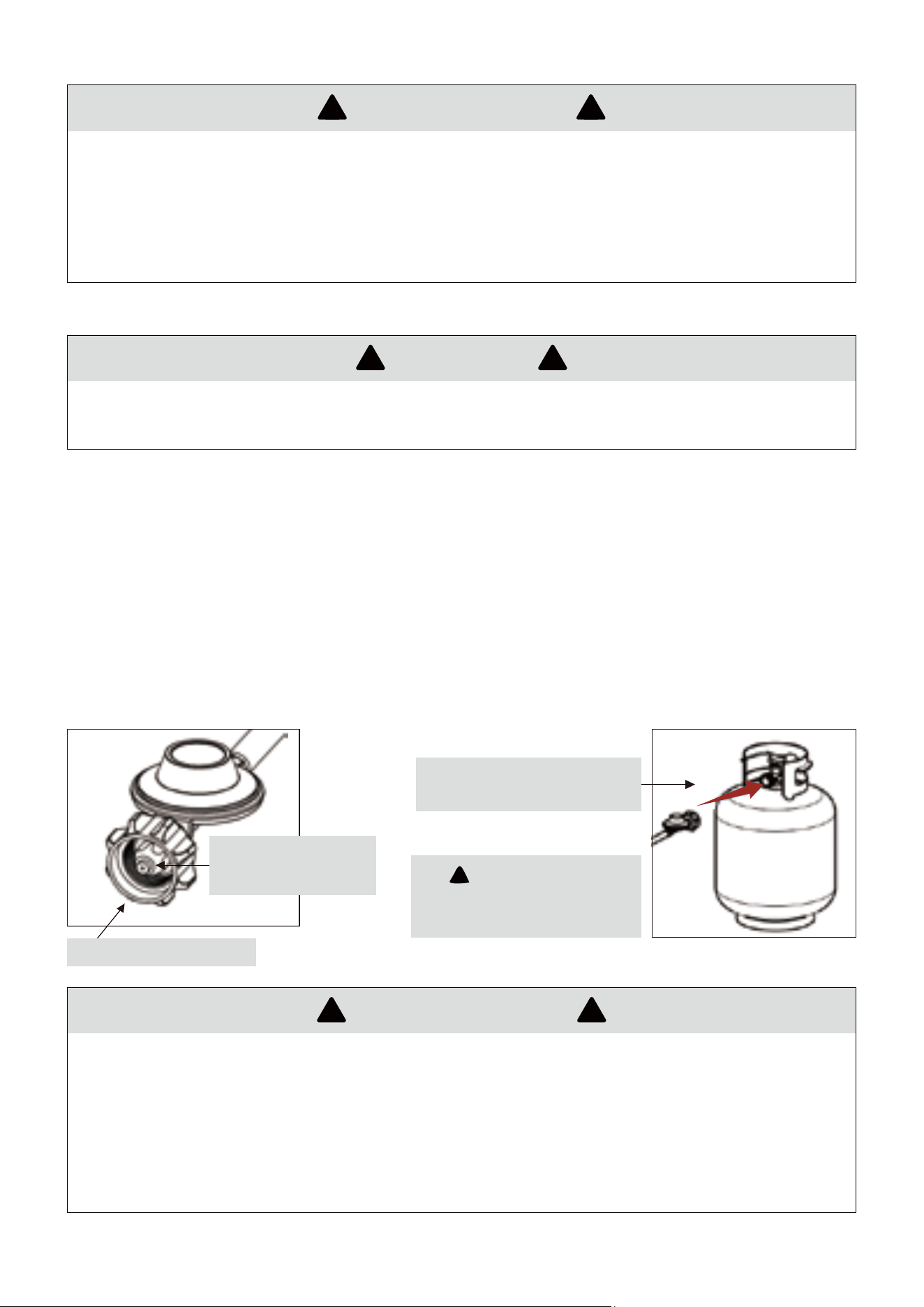

CONNECTING REGULATOR TO LP CYLINDER

1. Make sure the LP cylinder is "OFF" by turning the hand wheel clockwise until it stops.

2. Place the cylinder under the gas grill body with the valve facing outward. See Assembly instructions to secure

the cylinder into the nesting hole located in the bottom shelf of the gas grill body.

3. Be sure all burner controls are turned to the "OFF" position.

4. Remove the safety cap from the cylinder valve.

5. Center the regulator nipple into the cylinder valve.

6. Turn the coupling nut clockwise until it stops. Hand tighten Only. Do not use a wrench.

CAUTION

! !

WARNING

! !

1. Do not connect this grill to any unregulated sources of propane.

2. Before each use, check the gas hose for excessive abrasion, wear, or cuts. Replace a damaged hose

assembly with the one specified in the parts list before using the grill.

3. Always perform the Leak Test listed below before using your grill for the first time, if the cylinder has

been changed, if any gas supply components have been changed, if the regulator flow--limiting device

has been activated, or after a long period of non-use.

4. Do not attempt to connect this grill to the LP system of a motor home or trailer.

WARNING

! !

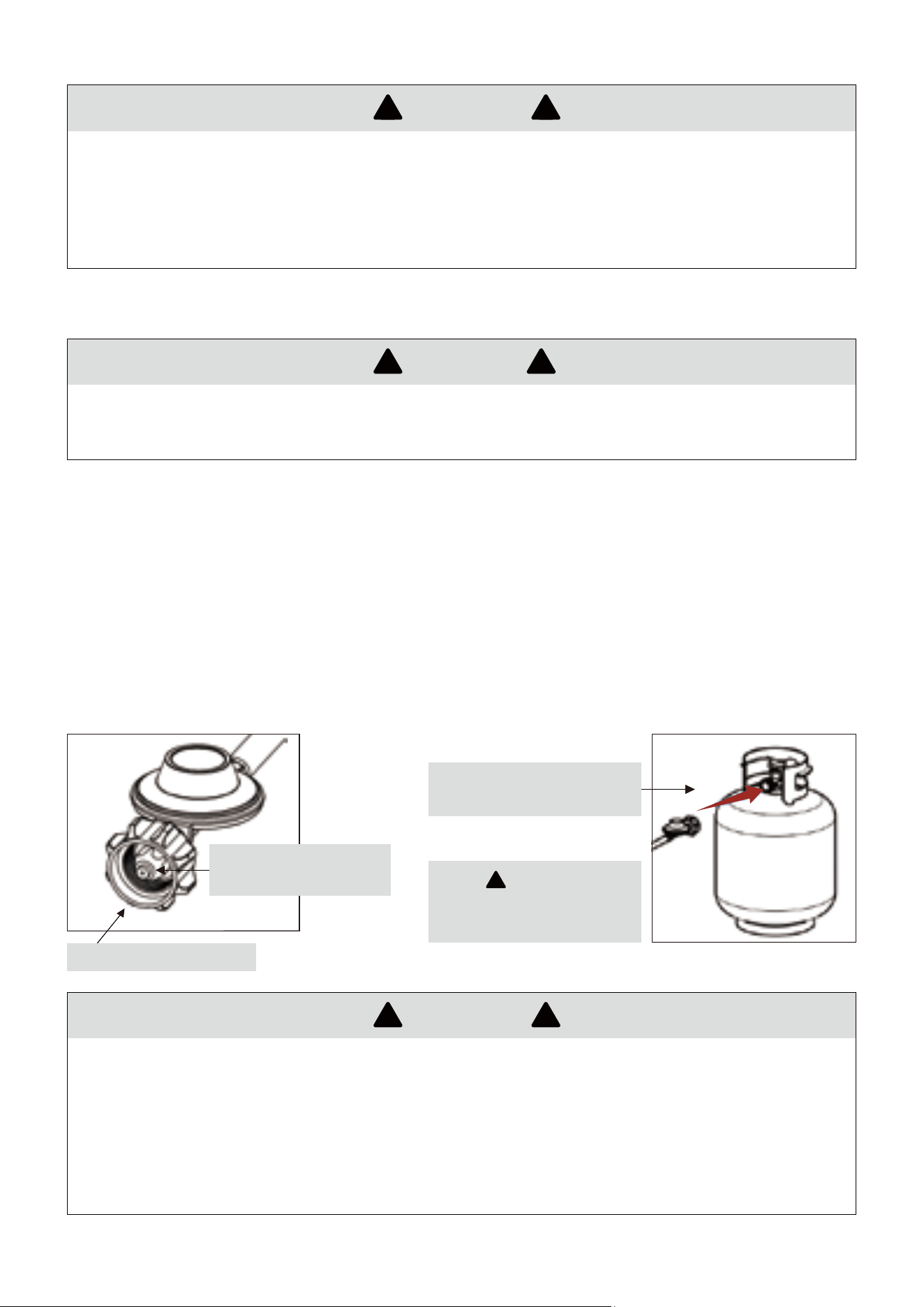

QCC 1 Type 1 Connector

The regulator must enter the

cylinder valve in a straight line.

Always keep the gas cylinder in

the upright position at all times.

WARNING

Center the regulator nipple

into the cylinder valve.

WARNING

! !

Failure to comply with these instructions may result in serious bodily injury.

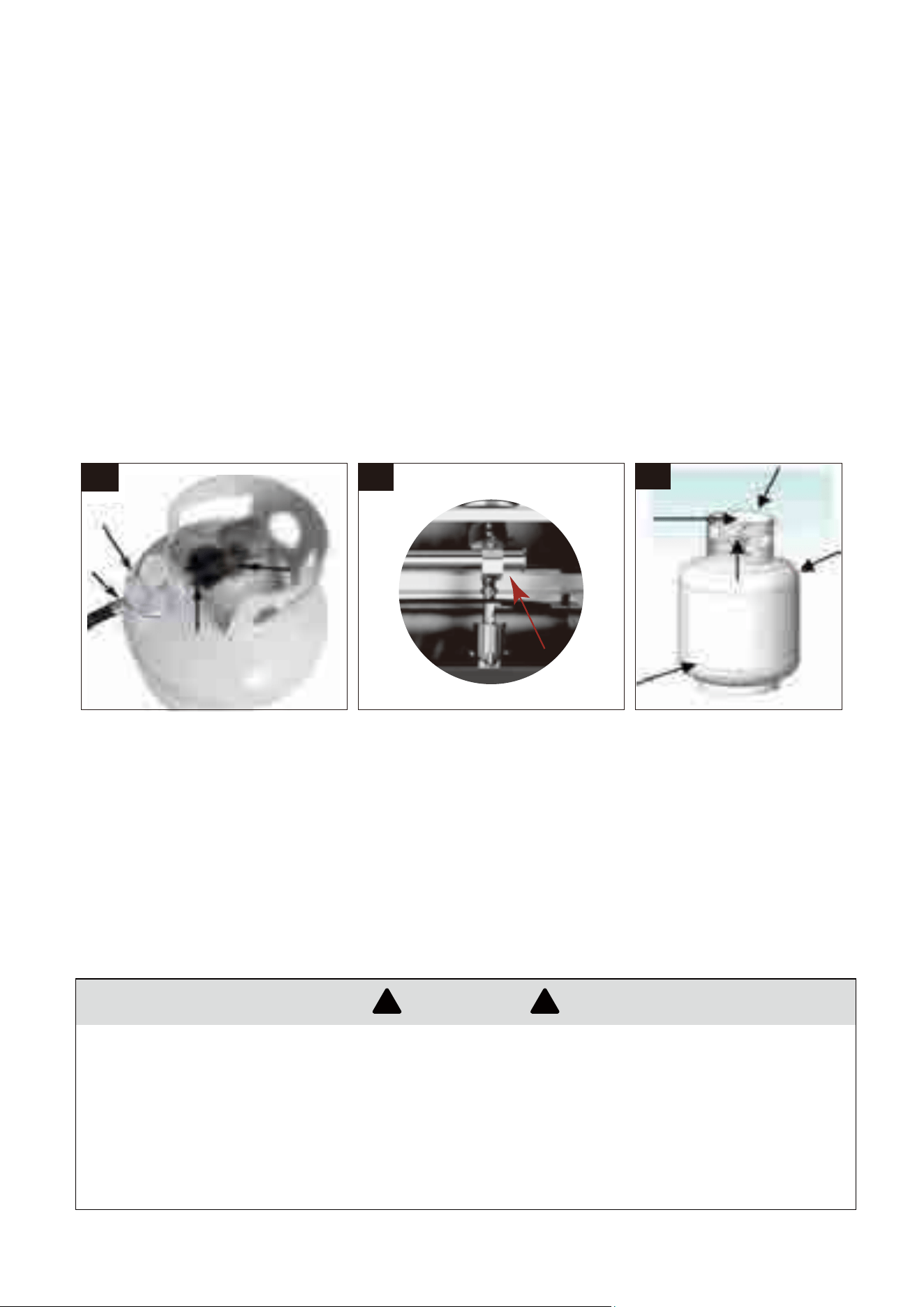

1. DO NOT USE THE GRILL if there are leaks. Be sure the LP cylinder valve is closed. If the LP cylinder

is still leaking, contact your LP dealer or call 911.

2. Do not use any matches, open flames, or smoke during leak testing.

3. Do not light any burners during leak testing.

4. Replacement parts, including a replacement hose assembly, must be as per the specifications in the

parts list.

5. Slowly turn the LP cylinder valve counterclockwise to the open position.

6. A leak is identified by a flow of bubbles from the area of the leak. Close LP cylinder valve immediately and

retighten connections.

7. If leaks cannot be stopped, do not try to repair, contact your gas grill dealer for assistance. Do not attempt

to operate appliance if a leak is present.

8. Always examine the hose for any damage. If damage is observed, do not attempt to patch the hose.

Replacing the hose is the only safe option.

9. For assistance with any malfunction related to the LP cylinder, regulator or hose, contact customer service.

10. Always close LP cylinder valve after performing leak test by turning hand wheel clockwise.

UNDER NO CIRCUMSTANCE SHOULD THE VALVE REMAIN IN THE ON POSITION FOR MORE THAN

12 SECONDS.

LP CYLINDER LEAK TEST

1. Leak test must be repeated each time the LP cylinder is exchanged or refilled.

2. DO NOT smoke or have anything nearby that can easily ignite, such as lighters or matches.

3. DO NOT use an open flame to check for gas leaks.

4. The appliance must be leak checked outdoors in a well-ventilated area away from open flames or sparks.

5. REMOVE any pots or other cookware from the burner before beginning the test.

STEPS FOR LEAK TEST:

Use a clean paint brush and 50/50 soap and water solution.

NOTE: Use a mild soap and water. DO NOT use household cleaning agents, which could damage the gas

component.

1. Turn all burner control knobs, regulator and cylinder valves OFF.

2. Be sure regulator is tightly connected to LP cylinder.

3. Completely open LP cylinder valve by turning hand wheel counterclockwise. If you hear a rushing sound, turn

gas off immediately. There is a major leak at the connection. Correct before proceeding.

4. Brush the soapy solution onto all metal seams and the entire valve area as shown in figures below.

B C

Each grill burner is tested and calibrated at the factory prior to shipment; however, variations in the local gas supply

may make it necessary to adjust the burners. Please visually check the flames of the burners. Always visually

inspect your grill before lighting. Replace any hose that is frayed or cracked. Look for anything that could block

ventilation and remove such a blockage or move the grill. After lighting, check the flame pattern to ensure you

have even heat distribution for each burner. If burners don’t light up, or if the flame pattern is uneven, see the

Troubleshooting section.

LIGHTING THE BURNERS USING ELECTRONIC IGNITION

1. Open lid before lighting.

2. Turn ALL control knobs to "OFF" position.

3. Turn gas supply on at LP cylinder valve or at regulator.

4. Push in control knob and turn it anti-clockwise to “HI” position. Push and

hold ignitor button to light the burner.

5. If the burner does not ignite, turn control knob to "OFF" position, wait for

5 minutes before attempting to relight the burner.

6. If the burner ignites, repeat for other burners, and turn the control knobs

to the temperature setting required for your food.

* Should the burners still fail to ignite, check the gas supply.

MANUALLY LIGHTING THE BURNERS WITH MATCH STICK

1. Open lid before lighting.

2. Turn ALL control knobs to "OFF" position.

3. Turn gas supply on at LP cylinder valve or at regulator.

4. Put a match in the match holder. Match holder is attached to side panel.

5. Place the lit match through the match lighting hole on side panel. Make sure the lit match is close to the burner

ports.

6. Push in control knob and turn it anti-clockwise to "HI" position. The burner should light immediately.

7. If the burner does not ignite, turn control knob to "OFF" position, wait for 5 minutes before attempting to relight

the burner.

8. If the burner ignites, repeat for other burners, and turn control knobs to the temperature setting required for

your food.

* Should the burners still fail to ignite, check the gas supply.

TURNING OFF YOUR GRILL

1. Turn off the gas supply at the LP cylinder by turning the valve clockwise to a full stop.

2. Turn all burner control knobs to "OFF" position.

Operating Instructions

1. Read the instructions before lighting.

2. If the burner does not ignite in 5 seconds, turn the burner control knob(s) off, wait 5 minutes and repeat the

lighting procedure.

3. Inspect the gas supply hose prior to turning the gas "ON". If there is evidence of cuts, wear, or abrasion, it must

be replaced prior to use. Do not use the grill if the odor of gas is present. Only use the pressure regulator and

hose assembly supplied with the unit.

4. Never use regulators and hose assemblies other than those supplied with the grill. If a replacement is necessary,

contact the manufacturer to get the proper replacement. The replacement must be as per the specifications in

the Owner’s Manual. DO NOT LEAVE THE GRILL UNATTENDED WHILE COOKING.

WARNING: BEFORE LIGHTING

! !

FIRST TIME USE

PREHEATING

Before cooking on your gas grill for the first time, burn it off to rid it of any odors or shipping oil in the following

manner:

1. With cooking grates installed in position, turn on the gas grill and operate on HI position for 10 to 15 minutes.

Then, turn all control knobs and gas supply to "OFF" position.

2. When gas grill is cool, remove cooking grates and wash off the cooking grates by using soapy water and a

towel or paper towels. Rinse off the soap and air dry. Next, thoroughly season cooking grates by spraying or

wiping olive or vegetable oil on them. Ensure that the entire surface is generously coated including the corners.

For cast iron cooking grates, light seasoning should be done before every usage.

3. Your grill is ready to cook. Proceed to "PREHEATING".

It is necessary to preheat the grill before cooking, depending on the type of food and the cooking temperature.

Preheat the gas grill on MEDIUM/HIGH with the lid closed for 5 to 10 minutes. Reduce heat as appropriate for

what you are grilling. Next, brush or spray the cooking grates with olive or vegetable oil to prevent food from

sticking.

LID POSITION:

Open or close the lid during grilling in accordance with your personal preference, but the gas grill cooks faster by

using less fuel with the lid closed. Get a smokier flavor to meat cooked directly on the cooking grates with lid closed,

and the closed lid position is also essential for smoking and indirect convection cooking methods.

COOKING WITH INDIRECT HEAT:

You can cook poultry and large cuts of meat slowly to perfection on one side of the

grill by the indirect heat from

the burner on the other side. Heat from the lighted burner circulates gently throughout

the grill, thereby cooking the

meat or poultry without any direct flame touching it. This method greatly reduces risk of flare-ups when cooking

extra fatty cuts as there is no direct flame to burn the fat and juices that drip down while cooking.

WARNING

! !

Do not use spirit or petrol for lighting or re-lighting!

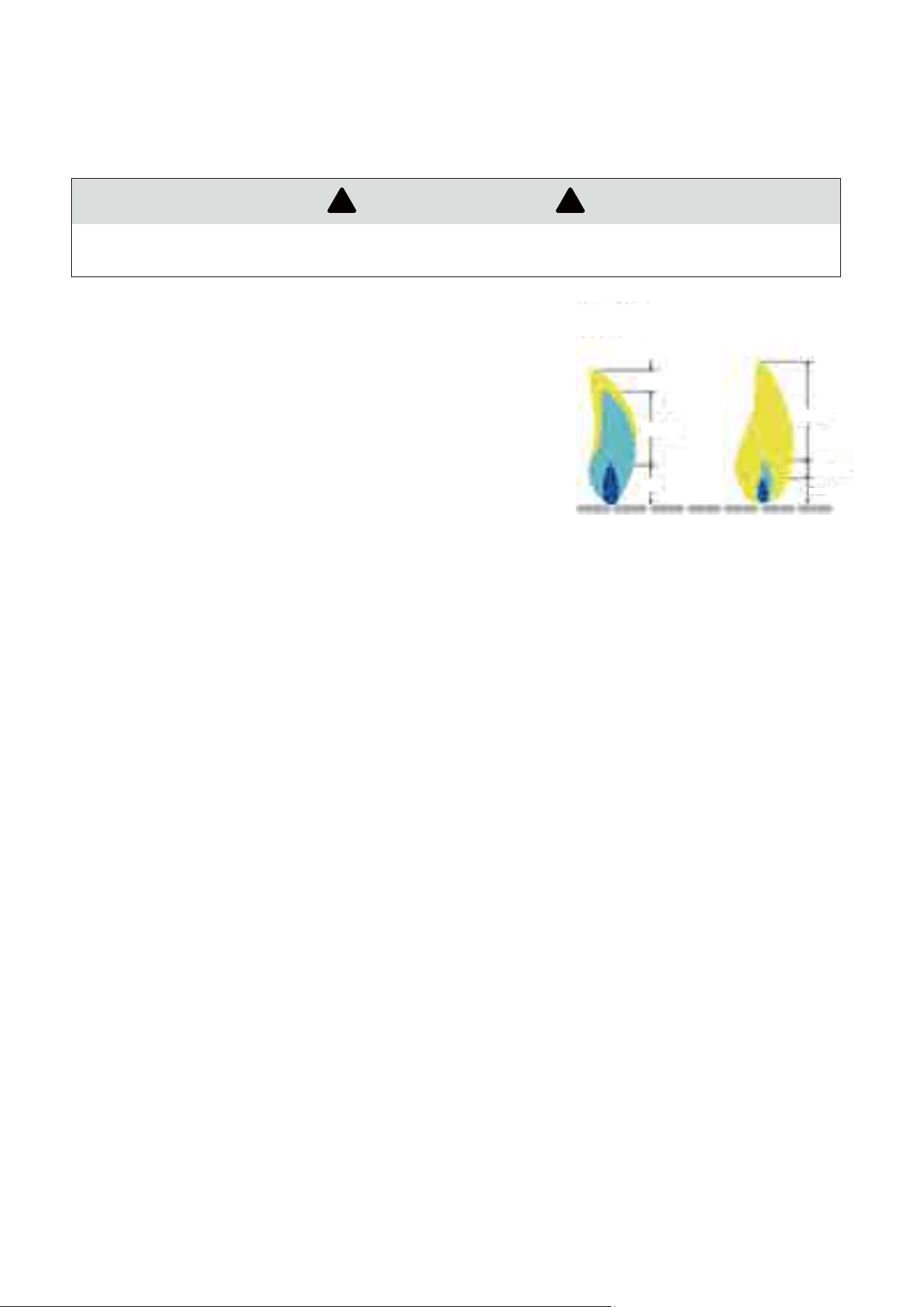

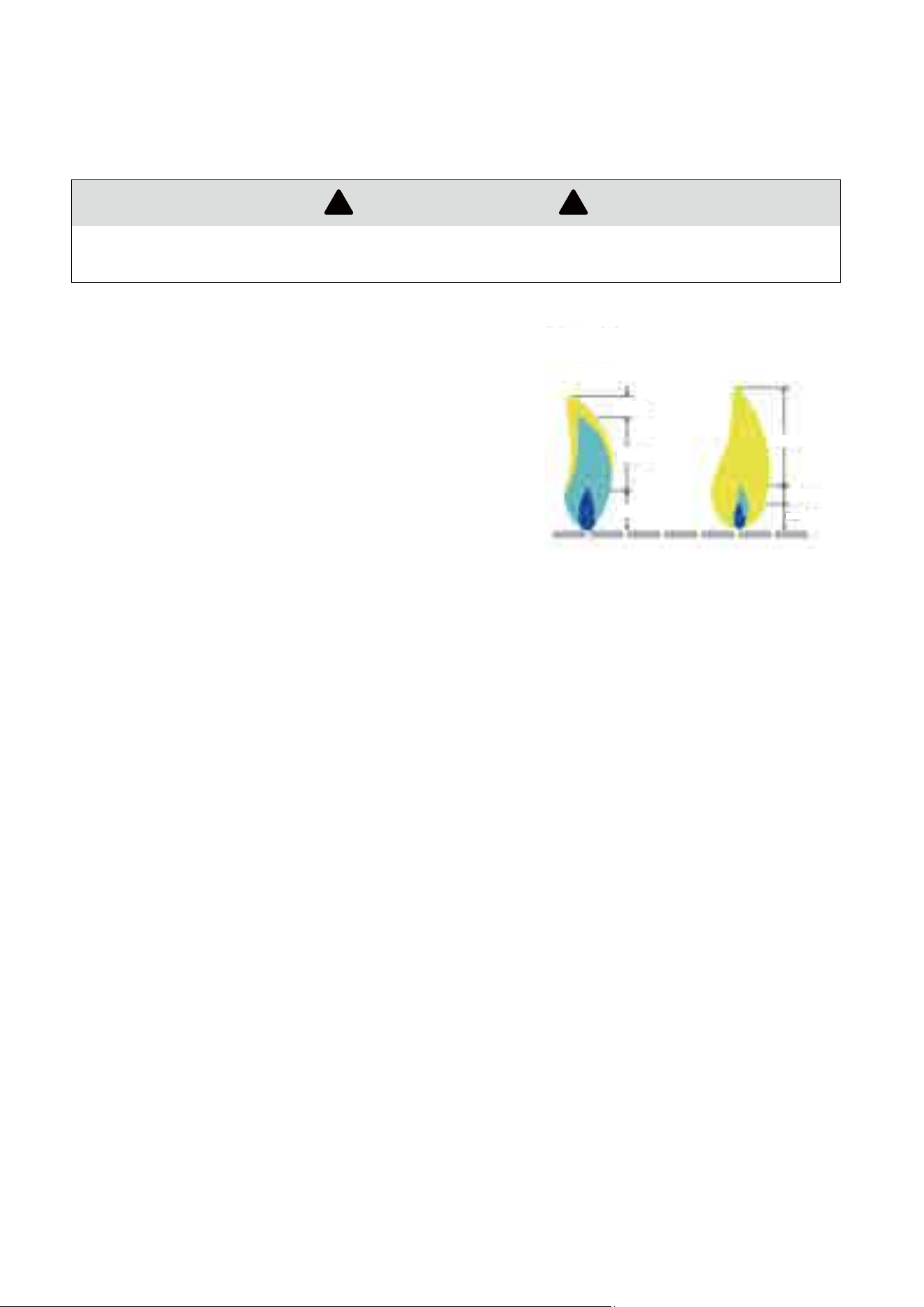

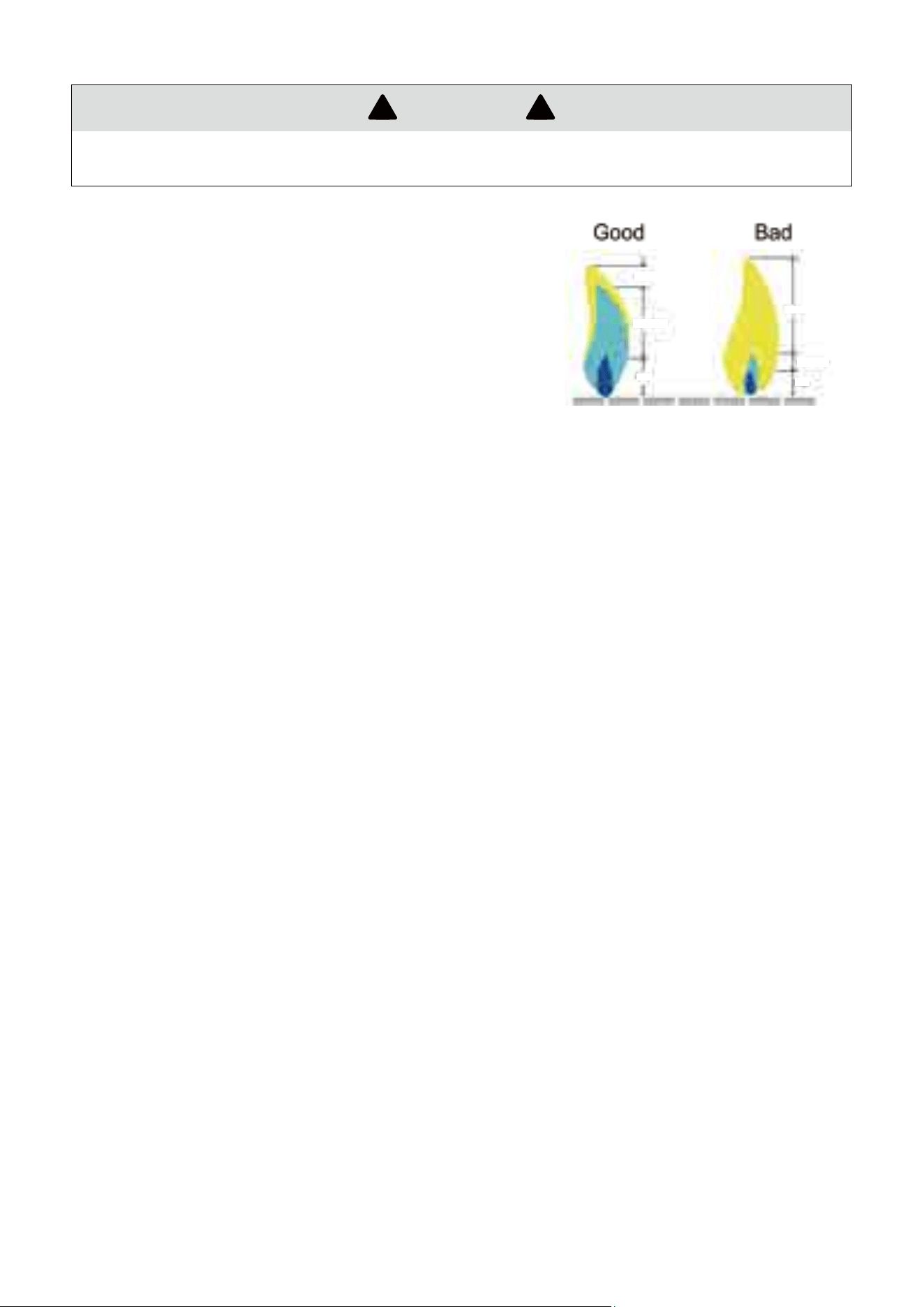

BURNER FLAMES

Always check the burner flame patterns after lighting. A good flame

should be primarily blue with a yellow tip and have a minimal amount

of flicker. Some yellow tips are OK if they are smaller than 2.5 cm (1").

New burners sometimes have oil residue, which will cause yellow flame

when burning off. Variations in gas supply, altitude, weather, and other

factors can all impact burner performance. Older grills can also show

more yellow flame due to food deposit, oil, and fat buildup.

Yellow

Light Blue

Blue

Yellow

Light Blue

Blue

Cleaning and Maintenance

WARNING

! !

Your new grill has been designed and manufactured to high quality standards. It will provide you with many years

of fun grilling time, however, it requires a minimal amount of maintenance.

Clean grill often, preferably after each cookout. If a bristle brush is used to clean any of the grill cooking surfaces,

ensure no loose bristles remain on cooking surfaces prior to grilling.

Grease is flammable. Let hot grease cool down before attempting to handle it. Avoid letting grease deposits

collect in the bottom of the firebox and the grease tray at the bottom of the grill’s firebox. Remove the grease

from the bottom of the firebox and grease tray regularly.

1. Do not clean any part of your grill in a self-cleaning oven.

2. Do not use oven cleaners, abrasive kitchen cleaners, cleaners that contain citrus products, or mineral spirits.

3. Clean your grill regularly to prevent grease buildup, grease fires or excessive flare-ups.

4. Always allow the grill to cool down prior to cleaning.

STAINLESS STEEL

Clean with multipurpose, low-abrasion, non-phosphorous metal or stainless steel polish and a soft cloth. Always

polish in the direction of the finish. Do not allow grease and dirt to accumulate. In addition, several products and

naturally occurring substances can damage all stainless-steel finishes. These include, but are not limited to,

swimming pool chemicals (chlorine and bromine), lawn and garden fertilizers, ice-melting products, sea or other

salt water, urine, bird droppings, and tree sap. Upon contact with these substances, immediately wash and dry

the stainless-steel surface and be careful to avoid burns.

OTHER EXTERIOR SURFACES

Wash with a mild dishwashing detergent and warm water. You can use a cloth, soft brush (non-metallic), or plastic

cleaning pad. Rinse thoroughly and wipe dry.

COOKING GRATES AND FLAME TAMERS

Use a stiff brass brush. Wash with warm water and mild dishwashing detergent, rinse and dry.

GREASE CUP/TRAY

Check after each use. Remove and empty the grease cup when half full. Remove and clean the grease tray as

grease builds up. Both can be washed with warm water and mild dishwashing detergent.

BURNERS

We recommend you clean your burners at least twice a year, or before use if the grill has not been used in over

one month.

WARNING

! !

Small insects and spiders may enter the burner tubes. Sometimes they will build nests or spin webs that

can block or reduce the amount of gas flowing through the burner. You will usually see a smaller flame,

or a flame that is mostly yellow rather than blue, coming from the burner when this happens. Other signs

include the grill generating uneven or low heat, or difficulty in igniting the burners. In cases of severe

blockage, this can cause the flame to burn backwards, and outside of the burner tubes, which can damage

your grill and/or cause personal injury. IMMEDIATELY SHUT OFF THE FLOW OF PROPANE GAS AT THE

CYLINDER BY TURNING THE HAND WHEEL CLOCKWISE SHOULD THIS HAPPEN. Wait for the grill to

cool down and then clean all burners.

CLEANING THE BURNERS

1. Ensure the gas is turned off at the LP cylinder.

2. Remove the cooking grates and flame tamers.

3. Lift each burner up and out.

4. Clean the inside of the burner using a stiff wire. A straightened coat hanger will work.

An alternative is to use compressed air. Always wear protective gear for your eyes when using this method.

Never enlarge the burner ports during cleaning.

5. Brush the outer surface of the burner.

6. Ensure all ports (holes) are free of debris.

7. Inspect the burners. Replace any that have cracks or enlarged ports.

8. Replace flame tamers and cooking grates.

9. Perform the Leak Test described earlier in this Owner’s Manual.

1. Clean your grill before storage. Store at a cool dry place.

2. Storage of a gas grill indoors is permissible only if the LP cylinder is disconnected and removed from the gas grill.

3. A cover is highly recommended to protect your grill. Choose from a variety of grill covers offered by the

manufacturers.

4. Perform a Leak Test before using the grill after it has been kept in storage for some time.

GRILL STORAGE

WARNING

! !

1. Proper placement of the burner and valve is vital to ensure safety.

2. Do not use any strong or grinding solvents or abrasive pads, as they can damage surfaces and leave

behind scratch marks.

Troubleshooting Guide

Mechanical failure due to aging or

mishandling

Emergencies Possible cause Prevention/Solution

Troubleshooting: Problem Possible cause Prevention/Solution

Gas leaking from

cracked/cut/burned hose

Grease fire or continuous

excessive flame above

cooking surface

Too much grease buildup in burner

area

Turn off LP cylinder. Leave lid open to allow the flames

to die down. After cooling, clean food particles and

excess grease from inside the firebox area, grease

cup/pan/tray, and other surfaces.

Burner will not light when

using the ignitor

Gas issues:

1. Trying to light wrong burner

2. Burner not engaged with control

valve

3. Obstruction in burner

4. No gas flow

5. Vapor lock at coupling nut to LP

cylinder

6. Coupling nut and LP cylinder

valve not fully connected

Electrical issues:

1. Electrode cracked or broken;

sparks at crack

2. Electrode tip not in proper position

3. Wire and/or electrode covered

with cooking residue

4. Wires are loose or disconnected

5. Wires are short-circuited between

ignitor and electrode.

6. Push button sticks at bottom

sparking between ignitor and

electrode.

Ignitor issues:

1. Dead ignitor battery

2. Battery/ignitor cap not installed

correctly

NOTE: Try manually lighting burner

with a match. If burner lights

successfully, it is an ignitor issue.

1. Replace electrode.

2. Tip of electrode should be pointing toward the port

hole in the burner. The distance should be 1/8” to

3/16”. Adjust if necessary.

3. Clean wire and or electrode with rubbing alcohol

and clean swab.

4. Reconnect wires or replace electrode/wire assembly.

5. Replace ignitor wire.

6. Replace ignitor.

7. Inspect wire insulation and proper connection.

Replace wires if insulation is broken.

1. Replace battery.

2. Make sure 2 ends of the battery are oriented properly.

The "+" end should be toward the ignitor cap.

Rescrew the ignitor cap and make sure threads

are aligned fully.

1. See instructions on control panel.

2. Make sure valve are positioned inside the burner

tubes.

3. Ensure burner tubes are not obstructed with spider

webs or other material; see cleaning section in

Cleaning and Maintenance.

4. Make sure LP cylinder is not empty. If LP cylinder

is not empty, check sudden drop in gas flow.

5. Turn off knobs and disconnect coupling nut from

LP cylinder. Reconnect and retry.

6. Turn the coupling nut approximately one-half to

three-quarters.

Damaged hose

Turn off gas at LP cylinder, if hose is cut or cracked,

replace hose. Conduct LP cylinder leak test and

check regulator connection to the LP cylinder.

Gas leaking from LP cylinder

Turn off LP cylinder valve. Contact your LP dealer or

call 911.

Failure of cylinder valve due to

mishandling or mechanical failure

Turn off LP cylinder valve. Return LP cylinder to gas

supplier.

Improper installation, loose

connection, failure of rubber seal

Turn off LP cylinder valve, remove regulator from

cylinder and visually inspect the rubber seal for

damage. Conduct LP cylinder leak test and check

regulator connection to the LP cylinder.

Turn off control knobs and LP cylinder valve.

After

the fire is out and grill is cold, remove the burner and

inspect for spider nests or rust. See natural hazards

and cleaning the burner assembly pages.

Fire in burner tube section of the

burner due to partial blockage

Gas leaking from LP

cylinder

valve

Gas leaking between LP

cylinder and regulator

connection

Fire coming through

control panel

1. See “gas issues” on previous page.

2. Improper method of lighting using a

matchstick

Troubleshooting: Problem

Burner will not light with

matchstick

Sudden drop in gas flow or low

flame

Flame blows out

Persistent grease fire

Flashback…

(fire in burner tube(s))

Flare-up

Unable to fill LP cylinder

One burner does not light from

other burner(s)

1. Grease buildup

2. Excessive fat in meat

3. Excessive cooking temperature

High or gusting winds/Low LP

gas/Excess flow valve tripped

Grease trapped by food buildup around

the burner system

Burner and burner tubes are blocked.

1. Grease buildup

2. Excessive fat in meat

3. Excessive cooking temperature

Some dealers have older fill nozzles with

worn threads.

Grease buildup or food particles in end of

carryover tube

Turn knobs to OFF. Turn gas off at the LP

cylinder. Leave lid in position and let the

fire burn out. After the grill cools, remove

and clean all parts.

Turn knobs to OFF. Clean burner

and/or burner tubes. See burner cleaning

section in Cleaning and Maintenance.

1. Clean burners and inside of grill/firebox.

2. Trim fat from meat before grilling.

3. Adjust (lower) temperature.

When turning worn nozzles, they don’t

have enough “bite” to engage the valve.

Try a different LP dealer.

Clean carry-over tube with wire brush.

Turn front of grill to face wind or increase

flame height.

Refill LP cylinder.

See

“MANUALLY LIGHTING THE BURNERS

WITH MATCH STICK”

section in Operation

Instructions.

1. Clean burners and inside of grill/firebox.

2. Trim fat from meat before grilling.

Possible cause Prevention/Solution

If your problem is not resolved using the troubleshooting information above, please contact your

local gas dealer.

CAUTION: If the burners go out during use, close the gas supply at cylinder, and turn off all gas valves. Wait for five

minutes before attempting to re-light (this allows accumulated gas fumes to clear).

CAUTION: In case of a grease fire, close the gas supply at cylinder, turn off all burners until the fire is out.

CAUTION: DO NOT attempt to disconnect any gas fitting while the grill is being used. As with all appliances,

proper care and maintenance will ensure your grill is in top operating condition and will prolong its life.

Meat Temperature Guide

DIRECT HEAT

INDIRECT HEAT

BEEF INTERNAL TEMPERATURE CHART

POULTRY INTERNAL TEMPERATURE CHART

PORK INTERNAL TEMPERATURE CHART

Internal Core

Temperature

Internal Description Firmness

INDIRECT HEAT COOKING GUIDE

Beef Roast

Pork Roast

Turkey or Chicken

3~6 lb.

6-11 lb.

2~6 lb.

6~11 lb.

2~5 lb.

Med/Low

2~4 hrs

3~5 hrs

2~4 hrs

3~5 hrs

2~4 hrs

Turkey or Chicken 5~11 lb. Med/Low

3~5 hrs

Food

Weight Heat Control Time

125 °F

130-135 °F

140-145 °F

150-155 °F

165 °F

150 °F

140 °F

160 °F and above

180-200 °F

160 °F

155 °F and above

Center is bright red, pinkish toward the

outer portion, and warm throughout

Center is very pink, slightly brown

toward the outer portion and slightly hot

Center is light pink, outer portion is

brown and hot throughout

Mostly brownish gray throughout with

a hint of pink in the center

Steak is brownish gray throughout

Soft to the touch

Yields only slightly to the touch

Beginning to firm to the touch

Firm to the touch

Firm or hard to the touch

Cooking Degree

Rare

Medium Rare

Medium

Medium Well

Well Done

Whole Chicken

Medium

Well Done

Pork Ribs

Raw Sausage

Sausage

(Pre-cooked)

Dark Meat

Breast Meat

Thigh, Wings

and Legs

Firm to the touch

Cook until the juices run clear

Cook until white throughout but still moist

Mostly brownish gray throughout with

a hint of pink in the center

Pink in the center

Pork is uniformly white/brown throughout

Pale white. Cook medium to well done

No longer pink

Warranty and Customer Service

Thanks for purchasing this Royal Gourmet

Deluxe 6-Burner Gas Grill in Blue.

Royal Gourmet warrants its products to be free from defects in materials and workmanship under proper assembly, normal

residential use and recommended care for 1-Year Full Warranty from the date of original retail purchase. The warranty does not

cover paint finish as it may burn off during normal use. RUST is not considered a manufacturing or materials defect.

For 5 Years from the date of purchase, any stainless steel burner that rusts through will be replaced free of charge.

Within the stated warranty period, Royal Gourmet, at its discretion, shall replace defective components free of charge, with the

owner being responsible for shipping. Royal Gourmet reserves the right to require that defective parts be returned, postage and/or

freight pre-paid by the consumer for review and examination. In the event of parts availability issues, Royal Gourmet reserves the

right to substitute like or similar parts that are equally functional. Upon the expiration of such warranty, all such liability shall terminate.

Note: A dated sales receipt along with Model Number and Serial Number will be required for the warranty service.

The limited warranty will not reimburse you for the cost of any inconvenience, food, personal injury or property damage. All warranty

coverage is void if this grill is ever used for commercial or rental purposes. And this limited warranty applies to the functionality of the

product ONLY and does not cover cosmetic issues such as scratches, dents, corrosions or discoloring by heat, abrasive and chemical

cleaners or any tools used in the assembly or installation of the appliance, surface rust, or the discoloration of stainless steel surfaces.

ITEMS NOT COVERED IN THE WARRANTY SERVICE

Any failures or operating difficulties due to accident, abuse, misuse, alteration, misapplication, vandalism, improper installation or

improper maintenance or service, or failure to perform normal and routine maintenance, including but not limited to damage

caused by insects within the burner tubes, as set out in the owner’s manual.

Deterioration or damage due to severe weather conditions such as hail, hurricanes, earthquakes or tornadoes, discoloration due

to exposure to chemicals either directly or in the atmosphere.

Cost of service calls to your home.

Costs of removal or re-installation.

Pickup and delivery of your product.

Shipping or transportation costs.

Labor costs for installation and repair.

Liability for indirect, or consequential damages.

This limited warranty is the sole warranty given by Royal Gourmet and is in lieu of all other warranties, expressed or implied including

implied warranty, merchantability, or fitness for a particular purpose. Neither Royal Gourmet nor the retail establishment selling this

product has authority to make any warranties or to promise any remedies in addition to or inconsistent with those stated above.

Royal Gourmet’s maximum liability, in any event, shall not exceed the purchase price of the product paid by the original

consumer purchaser. Some states do not allow the exclusion or limitation of incidental or consequential damages. In such a case,

the above limitations or exclusions may not be applicable.

Do not return parts without prior to obtaining return authorization from our customer service department.

Please do not hesitate to contact our customer service when you have any questions regrading assembly, warranty, or accessories.

We will be happy to offer any replacement parts you need during the warranty period.

[email protected]

Mon-Fri, 8:30 AM-5:00 PM, EST

1-800-618-6798

Para su seguridad

Información e instrucciones generales

Diagrama de partes

Lista de piezas

Lista de hardware

Montaje

Limpieza y mantenimiento

Guía de solución de problemas

Guía de temperatura

Garantía y servicio al cliente

16-17

18-20

44-46

48-55

23-24

25-26

......................................................................................................

........................................................................................................

.............................................................................................................

.......................................................................................................................

.......................................................................................................

.........................................................................................

................................................................................

........................................................................................

....................................................................

Instrucciones de funcionamiento

21-22

.............................................................................

............................................................................................................

ÍNDICE

PELIGRO

Si huele gas:

1. Apague el suministro de gas a la parrilla.

2. Extinga cualquier llama abierta.

3. Abra la tapa.

4. Si el olor permanece, manténgase alejado de la parrilla y llame inmediatamente a su

departamento de bomberos.

NOTA: El incumplimiento de estas instrucciones podría provocar un incendio, una explosión

o quemaduras, que podrían causar daños a la propiedad, lesiones personales o la muerte.

1. La instalación debe cumplir con los códigos locales o, en ausencia de códigos locales,

con el Código Nacional de Gas Combustible, ANSI Z223.1/NFPA 54.

2. No almacene ni utilice gasolina u otros líquidos o vapores inflamables cerca de este o

cualquier otro aparato.

3. No se debe almacenar un bombona de gas licuado que no esté conectado para su uso

en las proximidades de este o cualquier otro aparato.

ADVERTENCIA

! !

Para su seguridad

En caso de cualquier problema, ¡llámenos primero! NO devuelva la parrilla al minorista. Esta parrilla ha sido hecha

con altos estándares de calidad. Si tiene alguna pregunta que no figure en este manual del usuario, o necesita

piezas, llame a nuestra línea directa de atención al cliente.

PRECAUCIÓN

! !

1. Esta parrilla está diseñada para su uso con gas propano solamente (excluidos los bombona de propano).

2. Nunca use carbón o líquido encendedor con parrillas de gas.

3. Nunca intente conectar esta parrilla al sistema autónomo de propano de una caravana, casa rodante o casa.

4. NO use gasolina, queroseno o alcohol para la iluminación. Esta parrilla no está diseñada para usarse en

vehículos o botes recreativos. Este aparato no está destinado a un uso comercial.

5. Los niños no deben utilizar la parrilla. Mantenga a los niños y a los animales domésticos alejados cuando esté en uso.

6. NO intente mover la parrilla mientras está encendida o caliente. NO altere la parrilla de ninguna manera.

7. NO utilice la parrilla a menos que esté completamente montada, y todas las piezas estén bien sujetas y apretadas.

8. NO utilice la parrilla ni ningún producto de gas cerca de edificios y materiales combustibles sin protección.

9. NO la utilice en presencia de gases o vapores. Mantenga el área de la parrilla libre de materiales combustibles,

gasolina y otros vapores y líquidos inflamables.

10. NO toque las partes metálicas de la parrilla hasta que se haya enfriado completamente (aproximadamente 45

minutos) para evitar quemaduras, a menos que esté usando equipo de protección (guantes de cocina,

agarraderas, etc.).

11. Use la parrilla al menos a 91 cm (36 pulgadas) de distancia de cualquier pared o superficie. Deje un espacio de

10 pies entre la parrilla y los objetos que puedan incendiarse.

12. No utilice este artefacto dentro de ninguna construcción techada ni debajo de follaje.

13. Limpie e inspeccione la manguera antes de cada uso. Si hay evidencia de abrasión, desgaste, cortes o fugas,

la manguera debe reemplazarse antes de operar la parrilla. El conjunto de manguera de repuesto debe ser

según las especificaciones del fabricante especificadas por el fabricante.

14. Mueva la manguera de gas lo más lejos posible de las superficies calientes y la grasa caliente que gotea.

15. Nunca guarde un bombona de gas GLP lleno en un coche o camión caliente. El calor puede hacer que la presión

del gas aumente, que puede abrirse, lo que puede hacer que la válvula de alivio se abra y permita que el gas escape.

16. Mantenga el compartimento de válvulas de la parrilla, los quemadores y los conductos de aire circulante limpios.

Compruebe la parrilla antes de cada uso. Al cocinar con aceite/grasa, no permita que el aceite/grasa supere la

temperatura 177 °C (350 °F).

17. No obstruya el flujo de aire para la combustión y la ventilación.

18. Mantenga las aberturas de ventilación de la carcasa del bombona libres de escombros.

19. Por favor, guarde este Manual del Usuario para futuras referencias.

Para más información, visite: www.P65Warnings.ca.gov

1. Los combustibles utilizados en los aparatos que queman gas y los subproductos de la combustión de dichos

combustibles pueden exponerlo a sustancias químicas, incluido el monóxido de carbono, que según el Estado

de California causa defectos de nacimiento u otros daños reproductivos.

2. Este producto contiene Níquel (Metálico) conocido en el Estado de California como causante de cáncer.

3. Este producto contiene Plomo y Compuestos de Plomo que el Estado de California reconoce como causantes

de cáncer y defectos de nacimiento u otros daños reproductivos.

ADVERTENCIAS DE LA PROPOSICIÓN 65 DE CALIFORNIA

El gas propano líquido es inflamable y peligroso si se manipula incorrectamente. Comprender las características

antes de utilizar cualquier producto de propano.

1. Características de propano: inflamable, explosivo bajo presión, más pesado que el aire, se asienta en piscinas

y áreas bajas.

2. En su estado natural, el propano no tiene olor. Para su seguridad, se ha añadido un olor.

3. El contacto con el propano puede provocar quemaduras de congelación en la piel.

4. Esta parrilla se envía desde la fábrica para su uso con gas propano solamente.

5. Nunca utilice un bombona de gas con un cuerpo, válvula, anillo o base dañados.

6. Los cilindros de propano abollados u oxidados pueden ser peligrosos y deben ser revisados por su proveedor

de gas propano.

1. Use la parrilla al menos a 91 cm (36 pulgadas) de distancia de cualquier pared o superficie. Deje un espacio

de 10 pies entre la parrilla y los objetos que puedan incendiarse.

2. No coloque la parrilla donde haya superficies combustibles por encima.

ADVERTENCIA

! !

PELIGRO: RIESGO DE BOMBONA DE GAS

! !

PARA SU SEGURIDAD

! !

1. Esta parrilla es sólo para uso al aire libre y no debe utilizarse dentro de un edificio, garaje, o cualquier otro

espacio cerrado.

2. El consumo de alcohol, medicamentos recetados o de venta libre puede afectar la capacidad de los operadores

para ensamblar correctamente o operar la parrilla de manera segura.

3. La tapa de la parrilla siempre se abre lenta y cuidadosamente, ya que el calor y el vapor que contiene pueden

causar quemaduras graves.

4. Coloque siempre la parrilla en una superficie dura y nivelada lejos de los combustibles.

5. No dejar una parrilla iluminada desatendida. SIEMPRE mantenga a los niños y mascotas lejos de la parrilla.

6. No coloque la parrilla sobre ningún tipo de superficie de mesa.

7. No utilice la parrilla con vientos fuertes.

8. No utilice la parrilla para cocinar carne excesivamente grasa u otros alimentos grasos o grasosos donde hay

riesgo de brotes.

*El modelo puede variar con respecto a la imagen.

Información e instrucciones generales

Su nueva parrilla de gas funciona con gas GLP (petróleo licuado). Es inodoro, incoloro y no tóxico cuando se produce.

Puede oler gas GLP, ya que se le ha dado un olor similar al de huevos podridos por su seguridad.

INSTRUCCIONES DE USO

Siga estas instrucciones cuidadosamente para evitar dañar seriamente su barbacoa y causar lesiones personales y

a la propiedad.

1. Ensamble la parrilla siguiendo cuidadosamente las siguientes instrucciones de montaje.

2. Conecte el bombona de gas a la parrilla (bombona de gas no incluido).

3. Gire todas las perillas a la posición "apagado" (OFF) antes de abrir el paso de gas al artefacto.

4. Maneje el regulador de acuerdo a las instrucciones provistas con el mismo.

INFORMACIÓN DE BOMBONA Y GAS GLP

La parrilla utiliza el bombona de gas GLP más nuevo y

seguro (tanque) que incluye dos características:

1. Un OPD (dispositivo de protección contra sobrellenado) - evita fugas accidentales de gas

causadas por el sobrellenado del bombona. Cada bombona contiene un flotador que

cierra la válvula de entrada cuando el bombona está 80% lleno. Esto deja espacio para

que el gas propano se expanda en temperaturas altas. Una rueda de mano triangular

distingue este tipo de bombona.

2. Una válvula de conexión rápida QCC1 Tipo 1 que proporciona conexiones rápidas al bombona y solo requiere ser

apretada a mano.

TRANSPORTE Y ALMACENAMIENTO

1. El bombona comprado o intercambiado por su parrilla de gas debe ser fabricado y marcado de acuerdo con

las especificaciones para bombonas de gas GLP del Departamento de Transporte (DDT) de EE. UU. o el

Estándar Nacional de Canadá, CAN/CSA-B339, Cilindros, Esferas y Tubos para Transporte de mercancías

peligrosas y comisión, Estar equipado con un dispositivo de prevención de sobrellenado (OPD) listado y

estar equipado con un dispositivo de conexión de cilindro compatible con la conexión para aparatos de cocina

al aire libre.

2. El bombona de gas GLP que se utiliza con este artefacto no debe sobrepasar las 20 libras (9,1 kg) de capacidad.

Aproximadamente 18 pulgadas (45,7 cm) de alto y 12 pulgadas (30,5 cm) de diámetro.

3. Esta parrilla está diseñada para adaptarse a los cilindros de 20 libras (9,1 kg) de las marcas Worthington,

Manchester o SMPC. Otras marcas pueden ajustarse a esta parrilla si el cuello superior y el anillo de soporte

inferior tienen dimensiones similares.

EL BOMBONA TAMBIÉN DEBE ESTAR EQUIPADO CON:

1. Una válvula de cierre que termina en una salida de la válvula del bombona de gas tipo 1

2. Una válvula tipo 1 que evita el flujo de gas hasta que se hace un sello positivo

3. Un collar para proteger la válvula de cierre del bombona

4. Un dispositivo de alivio de seguridad que está directamente relacionado con el espacio de vapor del bombona

ESPECIFICACIONES DEL BOMBONA

1. El bombona de gas debe incluir un collar para proteger la válvula de suministro de gas.

2. No almacene un bombona de gas de repuesto cerca de la parrilla.

3. Nunca llene el bombona de gas más allá del 80% de su capacidad.

4. Si la advertencia en 2 y 3 anteriores no se hace caso exactamente, puede ocurrir un

incendio que cause la muerte o lesiones graves.

5. Transporte siempre en posición vertical.

6. No fume al transportar su bombona de gas.

7. Coloque una tapa contra el polvo en la salida de la válvula de gas del bombona siempre

que el bombona no esté en uso. Use solo el tipo de tapa guardapolvo que se proporciona

con la válvula del

bombona cuando se compra. Otros tipos de tapones o tapones pueden provocar fugas de propano.

Rueda triangular de mano

Tapa contra el polvo

ADVERTENCIA

! !

PRECAUCIÓN

! !

Si se congela la válvula del bombona bombona de gas, puede haber una sobredosis de gas. Cierre la

válvula de baja presión y llame inmediatamente al distribuidor de GLP.

1. NO conecte esta parrilla a una válvula de bombona POL #510 existente con roscas a la izquierda.

La válvula Tipo 1 se puede identificar mediante las grandes roscas externas de la salida de la válvula.

2. NO conecte a un bombona de gas que exceda esta capacidad.

3. NO conecte a un bombona que utilice ningún otro tipo de dispositivo de conexión de válvula.

CONECTANDO EL REGULADOR A LA BOMBONA DE GAS

Su regulador está equipado con un sistema de conexión rápida QCC Tipo 1. No permite que el gas fluya hasta

que se haya hecho un sello positivo. Tiene un elemento térmico que apaga el flujo de gas si la temperatura

alcanza los 115 °C (240 °F). También tiene un dispositivo de limitación de flujo que restringe el flujo de gas a

0,28 métricas cúbicas por hora (10 pies cúbicos por hora).

1. Asegúrese de que el bombona de gas esté apagado girando la rueda de mano en el sentido de las agujas del

reloj hasta que se detenga.

2. Coloque la bombona debajo del cuerpo de la parrilla de gas con la válvula hacia afuera. Consulte las instrucciones

de montaje para fijar la bombona en el orificio de encaje situado en el estante inferior del cuerpo de la parrilla de gas.

3. Asegúrese de que todos los controles del quemador estén girado a la posición "OFF" (apagado).

4. Retire la tapa de seguridad de la válvula del bombona.

5. Centre la boquilla del regulador en la válvula del bombona.

6. Gire la tuerca negra en el sentido de las agujas del reloj hasta que se detenga. Apriete a mano solamente.

No utilice una llave inglesa.

Utilice únicamente el regulador de presión de gas suministrado con este aparato de cocción al aire libre.

Este regulador está configurado para una presión de salida de 11 pulgadas columna de agua.

Conector QCC 1 Tipo 1

El regulador debe entrar en la

válvula del cilindro en línea.

Mantenga siempre el bombona

de gas en posición vertical en

todo momento.

ADVERTENCIA

1. No conecte esta parrilla a ninguna fuente no regulada de propano.

2. Antes de cada uso, compruebe si la manguera de gas es excesiva abrasión, desgaste o cortes. Reemplace

un conjunto de manguera dañado por el especificado en la lista de piezas antes de usar la parrilla.

3. Si el bombona ha sido sustituido, se han sustituido las partes de gas, se ha activado la unidad de caudal

limitado del regulador o se ha dejado de usar durante un período prolongado, deberán realizarse las

siguientes pruebas de fuga antes de que se utilice por primera vez la reja.

4. No intente conectar esta parrilla al sistema de GLP de una autocaravana o remolque.

Centre la boquilla del

regulador en la válvula del.

ADVERTENCIA

El incumplimiento de esas instrucciones puede dar lugar a graves lesiones personales.

PRUEBA DE ESTANQUEIDAD DE LA BOMBONA DE GAS

1. La prueba de estanqueidad debe repetirse cada vez que se cambia o se vuelve a llenar la bombona de gas.

2. NO fume ni tenga nada cerca que pueda prender fácilmente, como encendedores o fósforos.

3. NO use una llama viva para verificar si hay fugas de gas.

4. Debe comprobarse si hay fugas en el aparato al aire libre, en un área bien ventilada y lejos de llamas vivas o

chispas.

5. RETIRE las ollas u otros utensilios de cocina del quemador antes de comenzar la prueba.

PASOS DE LA PRUEBA DE ESTANQUEIDAD:

Use una brocha de pintura limpia y una solución de 50/50 de agua y jabón suave.

No use productos de limpieza del hogar. Esto puede dañar los componentes del de gas.

1. Asegúrese todos los mandos de control de los quemadores, el regulador y las válvulas de las bombonas estén

cerradas.

2. Cerciórese de que el regulador esté bien conectado al bombona de gas.

3. Abra por completo la válvula del bombona de gas, girando la manilla en sentido contrario a las agujas del reloj.

Si escucha un sonido de ráfaga, cierre de inmediato el paso de gas. La conexión tiene una fuga considerable.

Corrija esta situación antes de continuar.

4. Cepille la solución jabonosa en todas las uniones del metal y en toda el área de la válvula, como se muestra

en las figuras.

5. Gire lentamente la válvula de la bombona de gas en sentido contrario a las agujas del reloj hasta la posición

de abierta.

6. Las fugas pueden identificarse mediante la formación. Cierre de inmediato la válvula del bombona de gas y

vuelva a apretar las conexiones.

7. Si no puede eliminar las fugas, no intente repararlas, contacte a su proveedor de la parrilla de gas para

obtener ayuda. No intente utilizar la aparato si hay una fuga.

8. Examine siempre la manguera en busca de daños. Si observa algún daño, no intente reparar la manguera.

Reemplazar la manguera es la única opción segura.

9. Para obtener ayuda con cualquier funcionamiento defectuoso relacionado con la bombona de gas, el

regulador o la manguera, contacte con el servicio de atención al cliente.

10. Después de hacer una prueba para detectar fugas, cierre siempre la válvula del bombona de gas, girando

la manilla en el sentido de las agujas del reloj.

BAJO NINGUNA CIRCUNSTANCIA, LA VÁLVULA DEBE PERMANECER EN LA POSICIÓN DE ENCENDIDO

MÁS DE 12 SEGUNDOS.

1. NO UTILICE LA PARRILLA si hay fugas. Asegúrese de que la válvula del bombona de gas esté cerrada.

Si el bombona de gas sigue teniendo fugas, póngase en contacto con su distribuidor de GLP o llame al 911.

2. No utilice fósforos, llamas abiertas ni humo durante las pruebas de fugas.

3. No encienda ningún quemador durante las pruebas de fugas.

4. Las piezas de repuesto, incluido un conjunto de manguera de repuesto debe ajustarse a las

especificaciones de la lista de piezas de repuesto.

B C

Cada quemador de parrilla se prueba y calibra en la fábrica antes del envío; sin embargo, los cambios en el

suministro local de gas natural pueden requerir un ajuste del quemador. Por favor, compruebe visualmente

las llamas de los quemadores. Compruebe siempre visualmente la parrilla antes de encenderlo. Reemplace

cualquier manguera que esté deshilachada o agrietada. Busque cualquier cosa que pueda bloquear la ventilación

y eliminar tal obstrucción o mover la parrilla. Después de la iluminación comprueba el modo de fuego para

asegurarse de que el calor de cada quemador se distribuye uniformemente. Si los quemadores no se encienden

o si el patrón de llama es desigual, consulte la sección Solución de problemas.

Instrucciones de funcionamiento

ILUMINACIÓN DE LOS QUEMADORES MEDIANTE IGNICIÓN

ELECTRÓNICO

1. Abrir la tapa antes de encenderla.

2. Gire TODAS las perillas de control a la posición "OFF" (apagado).

3. Abra el suministro de gas en la válvula del bombona de gas o en el regulador.

4. Presione la perilla de control y gírela en sentido contrario a las agujas del

reloj hasta la posición HI. Mantenga pulsado el botón de encendido para

encender los quemadore.

5. Si el quemador no se enciende, gire la perilla de control a la posición "OFF" (apagado),

espere 5 minutos antes de intentar volver a encender el quemador.

6. Si el quemador se enciende, repita el procedimiento para los demás quemadores y gire las perillas de control

para obtener el ajuste de temperatura requerido para sus alimentos.

* Si los quemadores siguen sin encenderse, compruebe el suministro de gas.

ILUMINACIÓN MANUAL DE LOS QUEMADORES CON FÓSFORO

1. Abrir la tapa antes de encenderla.

2. Gire TODAS las perillas de control a la posición "OFF" (apagado).

3. Abra el suministro de gas en la válvula del bombona de gas o en el regulador.

4. Ponga un fósforo en el portafósforos. El soporte de fósforos está unido al panel lateral.

5. Colocar el fósforo encendido a través del agujero de encendido del fósforo en el lado de la parrila. Asegúrese

de que el fósforo encendido esté cerca de los puertos de los quemadores.

6. Presione la perilla de control y gírela en sentido contrario a las agujas del reloj hasta la posición HI. El quemador

debería encenderse inmediatamente.

7. Si el quemador no se enciende, gire la perilla de control a la posición "OFF" (apagado), espere 5 minutos

antes de intentar volver a encender el quemador.

8. Si el quemador se enciende, repita el procedimiento para los demás quemadores y gire las perillas de control

para obtener el ajuste de temperatura requerido para sus alimentos.

* Si los quemadores siguen sin encenderse, compruebe el suministro de gas.

ADVERTENCIA: ANTES DE LA ILUMINACIÓN

1. Lea las instrucciones antes de la iluminación.

2. Si el encendido no se produce en 5 segundos, apague los controles del quemador, espere 5 minutos y repita

el procedimiento de iluminación.

3. Inspeccione la manguera de suministro de gas antes de encender el gas. Si hay evidencia de cortes, desgaste

o abrasión, debe reemplazarse antes de su uso. No utilice la parrilla si hay olor a gas. Utilice únicamente el

regulador de presión y el conjunto de manguera suministrados con la unidad.

4. Nunca utilice reguladores y conjuntos de mangueras que no sean los suministrados con la parrilla. Si es necesario

un reemplazo, comuníquese con el fabricante para obtener el reemplazo adecuado. El reemplazo debe realizarse

según las especificaciones del Manual del Usuario. NO DEJE LA PARRILLA DESATENDIDA MIENTRAS COCINA.

Encendido

USO POR PRIMERA VEZ

PRECALENTAMIENTO

Antes de cocinar por primera vez en su parrilla a gas, enciéndala para deshacerse de cualquier olor o materia

extraña de la siguiente forma:

1. Con las rejillas de cocción colocadas en su lugar, encienda la parrilla a gas y déjela funcionar en "ALTA (HI)"

entre 10 y 15 minutos. A continuación, cierre el suministro de la fuente de gas y haga girar todas las perillas

de control a la posición de "APAGADO (OFF)".

2. Cuando la parrilla se haya enfriado, retire las rejillas de cocción y lave con un agua jabonosa tibia y seque con

una tela suave no abrasiva. A continuación, acondicione bien las rejillas de cocción rociándolas o untándolas

con aceite de oliva o aceite vegetal. Asegúrese de que toda la superficie esté abundantemente cubierta

incluyendo las esquinas. En el caso de las rejillas de cocción de hierro fundido, el acondicionamiento debe

realizarse cada vez que vaya a usar la parrilla.

3. Ya está todo listo para asar. Proceda a realizar el "PRECALENTAMIENTO".

Es necesario precalentar el parrilla antes de cocinar determinados alimentos, según el tipo de alimento y la

temperatura de cocción. Precaliente la parrilla a gas en MEDIA/ALTA con la cubierta cerrada durante diez minutos.

Reduzca la temperatura hasta un punto adecuado para lo que vaya a asar. A continuación, unte o rocíe las rejillas

con aceite vegetal o con aceite de oliva para evitar que los alimentos se peguen.

POSICIÓN DE LA CUBIERTA:

La posición de la cubierta durante la cocción es una cuestión de preferencia personal, pero la parrilla a gas cocina

más rápido, consume menos gas y controla mejor la temperatura cuando la cubierta está cerrada. Mantener la

cubierta cerrada también le infunde a la carne asada directamente sobre la rejilla un sabor más ahumado, y es

esencial para asados ahumados o por cocción por convección indirecta.

COCINAR CON CALOR INDIRECTO:

Puede cocinar aves de corral y grandes cortes de carne lentamente a la perfección en un lado de la parrilla por el

calor indirecto del quemador en el otro lado. El calor del quemador

encendido circula suavemente por la parrilla,

cocinando así la carne o el ave sin que ninguna llama directa la toque.

Este método reduce en gran medida el

riesgo de brotes al cocinar cortes grasos adicionales, ya que no hay llama directa para quemar la grasa y los

jugos que gotean durante la cocción.

LLAMAS DE QUEMADOR

Compruebe siempre los patrones de llama del quemador después de

encenderlo. Una buena llama debe ser principalmente azul con una

punta amarilla y tener una cantidad mínima de parpadeo. Algunas

puntas amarillas están bien si son menores de 2,5 cm (1"). Los nuevos

quemadores a veces tienen residuos de aceite, que causarán llama

amarilla cuando se queman. Los cambios en el suministro de gas, la

altitud del mar, el tiempo y otros factores influyen en el rendimiento de

los quemadores. Las parrillas más viejas también pueden mostrar

más llama amarilla debido al depósito de alimentos, aceite y

acumulación de grasa.

Amarillo

Luz azul

Azul

Bueno Malo

ADVERTENCIA

¡No utilice alcohol o gasolina para encender o volver a encender!

APAGAR LA PARRILLA

1. Apague el suministro de gas en el bombona de gas girando la válvula en el sentido horario.

2. Gire todas las perillas de control del quemador a la posición "OFF" (apagado).

Limpieza y mantenimiento

Su nueva parrilla ha sido diseñada y fabricada con altos estándares de calidad. Le dará muchos años de tiempo

de parrillas divertido, sin embargo, necesita un mínimo de mantenimiento.

Limpie la parrilla de cocina con frecuencia, de preferencia después de cada uso. Si usa un cepillo de cerdas duras

para limpiar alguna de las superficies para cocinar del asador, asegúrese de que no queden cerdas sueltas sobre

las superficies antes de cocinar.

Limpie con un pulidor para metales o acero inoxidable multiusos, de baja abrasión, sin fósforo y un paño suave.

Siempre pula en la dirección del acabado. No permita que se acumule grasa ni suciedad. Además, varios

productos y sustancias de origen natural pueden dañar todos los acabados de acero inoxidable.Estos incluyen,

pero no se limitan a, productos químicos de la piscina (cloro y bromo), fertilizantes de césped y jardín, productos

que se derriten al hielo, agua salada de mar u otra, orina, excrementos de aves y savia de árboles. Al ponerse en

contacto con estas sustancias, lave y seque inmediatamente la superficie de acero inoxidable y tenga cuidado de

evitar quemaduras.

ACERO INOXIDABLE

ADVERTENCIA

La grasa es inflamable. Deje que la grasa caliente se enfríe antes de intentar manejarla. Evite que los depósitos

de grasa se acumulen en el fondo del ensamble del recipiente de la parrilla y la bandeja de grasa en la parte inferior

de la caja de fuego de la parrilla.

Retire la grasa de la parte inferior del conjunto del recipiente de la

parrilla y de la bandeja de grasa con regularidad.

1. No limpie ninguna parte de la parrilla en un horno autolimpiante.

2. No utilice limpiadores de horno, limpiadores de cocina abrasivos, limpiadores que contengan productos

cítricos o alcoholes minerales.

3. Limpie su parrilla regularmente para evitar la acumulación de grasa, incendios de grasa o brotes excesivos.

4. Siempre deje que la parrilla se enfríe antes de la limpieza.

OTRAS SUPERFICIES EXTERIORES

Lave con un detergente suave para lavar platos y agua tibia. Puede usar un paño, un cepillo suave (no metálico)

o una almohadilla de limpieza de plástico. Enjuague bien y seque.

BANDEJA/DEPÓSITO DE RECOGIDA DE GRASA

Compruebe después de cada uso. Retire y vacíe la bandeja de grasa cuando esté medio llena.Retire y limpie la

depósito de recogida de grasa a medida que se acumula grasa. Ambos pueden lavarse con agua tibia y un

detergente lavavajillas suave.

QUEMADORES

Le recomendamos que limpie sus quemadores al menos dos veces al año, o antes de su uso si la parrilla no se

ha utilizado en más de un mes.

REJILLAS PARA ASAR Y REGULADOR DE LLAMA

Utilice un cepillo de latón rígido. Lavar con agua tibia y detergente lavavajillas suave, enjuagar y secar.

1. Limpie la parrilla antes de almacenarla. Almacenar en un lugar seco.

2. El almacenamiento de una parrilla de gas en el interior sólo es permisible si el bombona de gas se desconecta

y se retira de la parrilla de gas.

3. Se recomienda una cubierta para proteger su parrilla. Puede elegir entre una variedad de cubiertas para parrilla

de cocina ofrecidas por fabricantes.

4. Realice una prueba de fugas antes de usar la parrilla después de que se ha mantenido en el almacenamiento

durante algún tiempo.

ALMACENAMIENTO DE PARRILLA

ADVERTENCIA

Pequeños insectos y arañas pueden entrar en los tubos de los quemadores. A veces, construirán nidos o

tejerán redes que pueden bloquear o reducir la cantidad de gas que fluye a través del quemador. Por lo

general, verá una llama más pequeña, o una llama que es principalmente amarilla en lugar de azul, que

sale del quemador cuando esto sucede. Otros signos incluyen que la parrilla genera calor poco uniforme

o desigual, o dificultad para encender los quemadores. En casos de bloqueo severo, esto puede dar lugar

a la combustión de las llamas hacia atrás y fuera del tubo de combustión, lo que dañaría la parilla y/o

causaría lesiones corporales. CIERRE INMEDIATAMENTE EL FLUJO DE GAS PROPANO EN EL BOMBONA

GIRANDO EL VOLANTE EN EL SENTIDO DE LAS AGUJAS DEL RELOJ SI ESTO SUCEDIERA.

Espere a que la parrilla se enfríe y luego limpie todos los quemadores.

LIMPIEZA DE LOS QUEMADORES

1. Asegúrese de que el gas esté apagado en el bombona de gas.

2. Retire las rejillas de cocción y los domadores de llama.

3. Levante cada quemador hacia arriba y hacia fuera.

4. Limpie el interior del quemador con un cable rígido. Una percha enderezada funcionará. Una alternativa es

utilizar aire comprimido. Siempre use equipo protector para sus ojos cuando use este método.

Nunca agrande los puertos del quemador durante la limpieza.

5. Cepille la superficie exterior del quemador.

6. Asegúrese de que todos los puertos (agujeros) estén libres de escombros.

7. Inspeccione los quemadores. Reemplace cualquiera que tenga grietas o puertos agrandados.

8. Reemplace domadores de llama y rejillas de cocción.

9. Realice la prueba de fugas descrita anteriormente en este Manual del Usuario.

ADVERTENCIA

1. La ubicación adecuada del quemador y la válvula es vital para garantizar la seguridad.

2. No utilice disolventes fuertes o estropajos abrasivos ya que pueden dañar las superficies y dejar marcas

de arañazos.

Guía de solución de problemas

Emergencias Causa posible Prevención/solución

Fuga de gas de manguera

agrietada/cortada/quemada

Manguera dañada

Apague el gas en el bombona de gas, si la manguera

está cortada o agrietada, reemplace la manguera.

Realice una prueba de fuga del bombona de gas y

compruebe la conexión del regulador al bombona de gas.

Fuga de gas del bombona

de gas

Falla mecánica debido al

envejecimiento o mal manejo

Apague la válvula del bombona de gas. Póngase en

contacto con su distribuidor de GLP o llame al 911.

Fuga de gas de la válvula

del bombona de gas

Falla de la válvula del bombona debido

a un mal manejo o falla mecánica

Fuga de gas entre el

bombona

de gas y la

conexión del regulador

Fuego que viene a través

del panel de control

Instalación incorrecta, conexión suelta,

falla del sello de goma

Fuego en la sección del tubo del

quemador debido a un bloqueo parcial

Cierre la válvula del bombona de gas. Devuelva

bombona de gas al proveedor de gas.

Cierre la válvula del bombona de gas líquido, retire el

regulador del cilindro e inspeccione visualmente el

sello de goma en busca de daños. Realice una prueba

de fugas en el bombona de gas y verifique la conexión

del regulador al bombona de gas.

Apague las perillas de control y la válvula del tanque

GLP. Después de que el fuego se apague y la parrilla

esté fría, retire el quemador e inspeccione si hay nidos

de arañas u óxido. Consulte los peligros naturales y la

limpieza de las páginas de montaje del quemador.

Resolución de problemas:

problema

Posible causa

Prevención/Solución

Fuego de grasa o llama

excesiva continua por

encima de la superficie

de cocción

Demasiada acumulación de grasa

en el área del quemador

Apague el bombona de gas. Deje la tapa abierta para

permitir que las llamas se apaguen. Una vez enfriado,

limpie las partículas de alimentos y el exceso de grasa

del interior del área de la caja de fuego, la taza de

grasa/pan/bandeja y otras superficies.

El quemador no se

enciende con el

encendedor

Problemas con el gas:

1. Tratando de encender el quemador

equivocado

2. Quemador no conectado con la

válvula de control

3. Obstrucción en el quemador

4. Sin flujo de gas

5. Bloqueo de vapor en la tuerca de

acoplamiento al bombona de gas

6. La tuerca de acoplamiento y la

válvula del bombona de gas no

están completamente conectadas.

1. Consulte las instrucciones en el panel de control.

2. Asegúrese de que la válvula esté colocada dentro

de los tubos del quemador.

3. Asegúrese de que los tubos del quemador no

estén obstruidos con telarañas u otro material;

ver sección de limpieza y mantenimiento.

4. Asegúrese de que el bombona de gas no esté vacío.

Si el bombona de gas no está vacío, compruebe

caída repentina en el flujo de gas.

5. Apague las perillas y desconecte la tuerca de

acoplamiento del bombona de gas. Vuelva a

conectar y vuelva a intentarlo.

6. Gire la tuerca de acoplamiento aproximadamente

de la mitad a tres cuartas partes.

Problemas eléctricos:

1. Electrodo agrietado o roto;

chispas en la grieta.

2. Punta del electrodo no en la

posición adecuada.

3. Alambre y/o electrodo cubierto

con residuos de cocción.

4. Los cables están sueltos o

desconectados.

5. Los cables están cortocirciendoentre

el encendidor y el electrodo.

6. El botón pulsador se pega en la

parte inferior y genera chispas

entre el encendedor y el electrodo.

Problema del encendedor:

1. Pila de encendido agotada

2. Revise la orientación de la pila

NOTA: Intente encender el quemador

manualmente con un fósforo. Si el

quemador se enciende

correctamente,

se trata de un problema del encendedor.

1. Reemplace el electrodo.

2. La punta del electrodo debe apuntar hacia el orificio

del puerto en el quemador. La distancia debe ser

de 1/8" a 3/16". Ajuste si es necesario.

3. Limpie el alambre y o el electrodo con alcohol de

frotar y un hisopo limpio.

4. Reconecte los cables o reemplace el conjunto de

electrodos/cables.

5. Reemplazar el cable del encendido.

6. Reemplace el encendidor.

7. Inspeccione el aislamiento del cable y la conexión

adecuada. Reemplace los cables si el aislamiento

está roto.

1. Reemplace la pila.

2. Instale la pila (verifique que los conectores "+" y "-"

estén orientados correctamente, con el extremo "+"

de la tapa.) Vuelva a atornillar la tapa del encendedor

y asegúrese de que las roscas estén bien alineadas.

Si no puede resolver su problema con la información de desactivación antes mencionada,

póngase en contacto con su distribuidor de gas local.

ADVERTENCIA: Si los quemadores se apagan durante el uso, cierre el suministro de gas en la fuente y apague

todas las válvulas de gas. Espere cinco minutos antes de intentar volver a encender (esto permite que los humos

de gas acumulados se despejen).

ADVERTENCIA: En caso de incendio de grasa, cierre el suministro de gas en la fuente, apague todos los

quemadores hasta que se apague el fuego.

ADVERTENCIA: NO intente desconectar ningún accesorio de gas mientras se está utilizando la parrilla. Al igual

que con todos los electrodomésticos, el cuidado y el mantenimiento adecuados asegurarán que su parrilla esté

en las mejores condiciones de funcionamiento y prolongará su vida útil.

Resolución de problemas:

problema

Posible causa Prevención/Solución

El quemador no se encenderá

con fósforo

1. Consulte "problemas de gas" en la

página anterior.

2. Método inadecuado de iluminación

con una cerilla.

Consulte la sección

“ILUMINACIÓN MANUAL DE

LOS QUEMADORES CON FÓSFORO”

instrucciones de funcionamiento.

Caída repentina del flujo de

gas o baja llama

1. Acumulación de grasa.

2. Grasa excesiva en la carne.

3. Temperatura de cocción excesiva

1. Limpie los quemadores y el interior de la

parrilla/caja de fuego.

2. Recorte la grasa de la carne antes de asar a la

parrilla.

La llama se apaga

Vientos altos o ráfagas. Gas bajo en

GLP.

Válvula de flujo excesivo

disparado.

Gire la parte delantera de la parrilla para enfrentar

el viento o aumentar la altura de la llama.

Rellene el bombona de gas.

Fuego persistente de grasa

Grasa atrapada por la acumulación de

alimentos alrededor del sistema del

quemador

Gire las perillas a OFF. Apague el gas en el

bombona de gas. Deje la tapa en su posición y

deje que el fuego se queme. Después de que la

parrilla se enfríe, retire y limpie todas las piezas.

Escena retrospectiva...

(fuego en el(los) tubo(s) del

quemador)

El quemador y los tubos del quemador

están bloqueados

Gire las perillas a la posición OFF. Limpie el

quemador y/o los tubos del quemador. Consulte

la sección de limpieza del quemador en limpieza

y mantenimiento.

Estalla

1. Acumulación de grasa.

2. Grasa excesiva en la carne.

3. Temperatura de cocción excesiva.

1. Limpie los quemadores y el interior de la

parrilla/caja de fuego.

2. Recorte la grasa de la carne antes de asar a

la parrilla.

3. Ajuste la temperatura (baja).

No se puede llenar el bombona

de gas

Algunos distribuidores tienen boquillas

de relleno más antiguas con hilos

desgastados.

Al girar las boquillas gastadas, no tienen suficiente

"mordida" para activar la válvula. Pruebe con un

distribuidor de GLP diferente.

Un quemador no se enciende

desde otro (s) quemador (s)

Acumulación de grasa o partículas de

comida en el extremo del tubo de

arrastre

Limpie el tubo de transporte con cepillo de alambre.

Guía de temperatura

ASADO DE RES

ASADO DE CERDO

PAVO O POLLO

GUÍA DE COCINA PARA CONVECCIÓN INDIRECTA

3~6 lb.

6-11 lb.

2~6 lb.

6~11 lb.

2~5 lb.

MEDIA/BAJA

2~4 hrs

3~5 hrs

2~4 hrs

3~5 hrs

2~4 hrs

5~11 lb. MEDIA/BAJA

3~5 hrs

CALOR INDIRECTO

Alimentos

Peso Control térmico Tiempo

CALOR DIRECTO

TABLA DE TEMPERATURA INTERNA DE CARNE

TABLA DE TEMPERATURA INTERNA DE AVES

GRÁFICO DE TEMPERATURA INTERNA DE LA CARNE DE CERDO

Grado de Cocina

Temperatura

Interna del Núcleo

Descripción Interna Firmeza

Raro

Medio raro

Medio

Medio bien

Bien hecho

El centro es rojo brillante, rosado hacia

la parte exterior y cálido en todo

El centro es muy rosado, ligeramente marrón

hacia la parte exterior y ligeramente caliente

El centro es de color rosa claro, la porción

exterior es marrón y caliente en todo

Mayormente de color gris parduzco en

todo con un toque de rosa en el centro

El filete es de color gris parduzco en todas

partes

Suave al tacto

Cede solo ligeramente al tacto

Comenzando a endurecerse

al tacto

Firme al tacto

Firme o duro al tacto

Pollo Entero

Medio

Bien Hecho

Costillas de Cerdo

Salchicha Cruda

Salchicha

(Precocinada)

Carne Oscura

Carne de Pechuga

Muslo, Alas y

Piernas

Firme al tacto

Cocine hasta que los jugos salgan claros

Cocine hasta que quede blanco en todas

partes, pero aún húmedo

Cocine hasta que quede blanco en todas

partes, pero aún húmedo

Mayormente de color gris parduzco en todo

con un toque de rosa en el centro

Rosa en el centro

El cerdo es uniformemente blanco/marrón en todas partes

Blanco pálido. Cocine medio a bien hecho

Ya no es rosa

y más

150-155

155 y más

140-145

130-135

125

Garantía y servicio al cliente

1-800-618-6798

[email protected]

Lun.–Vie. 8:30 AM-5:00 PM, EST

Gracias por adquirir la Parrilla de gas de lujo de 6 quemadores en azul de Royal Gourmet

Royal Gourmet garantiza que sus productos no presentan defectos de fabricación, ni de material ni de la mano de obra, si se los

ensambla correctamente, se los utiliza de forma normal y se los cuida según las recomendaciones, durante un período de 1 año

a partir de la fecha de compra original. La garantía no cubre el acabado de la pintura ya que puede salirse durante el uso normal.

RUST no se considera una de fabricación o materiales defecto.

Durante cinco años a partir de la fecha de compra, cualquier quemador de acero inoxidable que se oxide será reemplazado sin cargo.

Durante el período de vigencia establecido de la garantía, Royal Gourmet, a su criterio, reemplazará los componentes defectuosos

sin costo alguno, debiendo hacerse responsable el propietario de los gastos de envío. Royal Gourmet se reserva el derecho de

exigir que las piezas defectuosas sean devueltas por el consumidor, abonando los gastos de envío y/o el flete, por adelantado

para su revisión y examen. En cas de problèmes de disponibilité des pièces, Royal Gourmet se réserve le droit de remplacer des

pièces similaires qui sont également fonctionnels.

Después de la fecha de vencimiento de la garantía, fifinalizarán todas las

responsabilidades.

*Nota: A

fecha de recibo con el número de modelo y el número de serie de compra serán necesarios para el servicio de garantía.

Esta garantía limitada no ampara el costo en el que se incurra por inconvenientes, alimentos, lesiones ni daños a la propiedad.

Cualquier cobertura de garantía será nula si esta parrilla se utiliza con fines comerciales o de alquiler. Esta garantía limitada atañe

ÚNICAMENTE al funcionamiento del producto y no ampara rayones, abolladuras, corrosión ni decoloración ocasionada por el calor,

los productos de limpieza abrasivos y químicos, ni por las herramientas usadas en el armado o en la instalación del aparato,

oxidación de las superficies ni decoloración de las superficies de acero inoxidable.

LO QUE NO ESTÁ CUBIERTO EN EL SERVICIO DE GARANTÍA

Cualquier falla o problema de funcionamiento debido a un accidente, uso indebido o incorrecto, alteración, uso para otros fines,

vandalismo, instalación incorrecta o mantenimiento o reparación inadecuados, o el incumplimiento del mantenimiento de rutina,

incluyendo, pero sin limitarse a, daños causados por insectos dentro de los tubos del quemador, como se especifica en el manual

del propietario.

Deterioro o daños debidos a condiciones meteorológicas severas, como granizo, huracanes, terremotos o tornados, decoloración

debido a exposición a productos químicos ya sea directamente o en el ambiente.

Costo de llamadas de servicios.

Costos de envío o transportación.

La recogida y el envío de su producto.

Costos de devolución o reinstalación.

Costo de mano de obra por reinstalación o reparaciones.

Responsabilidad por daños indirectos o consiguientes.

Esta garantía Limitada es la única garantía entregada por Royal Gourmet y eemplaza a todas las demás garantías, expresas o

implícitas, incluidas las garantías implícitas de comercialización o idoneidad para cualquier fifin en particular. Ni Royal Gourmet

ni el establecimiento minorista que ofrece este producto, tienen autoridad alguna para otorgar garantías o prometer otros recursos

que sean adicionales o inconsistentes con los establecidos previamente.

La responsabilidad máxima de Royal Gourmet, en todos los casos, no superará el precio de compra del producto que el cliente o

comprador original pagó. Algunos estados no permiten la exclusión o limitación de daños accidentales o resultantes. En dicho caso,

no se aplicarán las exclusiones o limitaciones anteriores.

No devuelva piezas sin antes obtener la autorización de devolución de nuestro departamento de servicio al cliente.

Si tiene alguna duda sobre el nuevo montaje, la garantía o el anexo, por favor póngase en contacto con nuestro servicio al cliente.

Estaremos encantados de ofrecer cualquier pieza de repuesto que necesite durante el período de garantía.

Pour votre sécurité

Informations et instructions générales

Schéma des pièces

Liste des pièces

Liste du matériel

Assemblage

Nettoyage et entretien

Guide de dépannage

Guide de température

Garantie et service de clientèle

30-31

32-34

44-46

48-55

37-38

39-40

.....................................................................................................

........................................................................................................

..............................................................................................................

................................................................................................................

....................................................................................................

.....................................................................................

.................................................................................................

...............................................................................................

....................................................................

Instructions d'utilisation

35-36

...........................................................................................

.........................................................................................................

CONTENU

DANGER

Si vous sentez du gaz:

1. Coupez l'alimentation en gaz du gril.

2. Éteignez toute flamme nue.

3. Ouvrez le couvercle.

4. Si une odeur persiste, éloignez-vous du gril et appelez immédiatement les pompiers.

REMARQUE: Le non-respect de ces instructions peut entraîner un incendie, une explosion ou

des brûlures pouvant entraîner des dommages matériels, des blessures corporelles ou la mort.

1. L'installation doit être conforme aux codes locaux ou, en l'absence de codes locaux, au

Code national du gaz combustible, ANSI Z223.1/NFPA 54.

2. Ne pas stocker ou utiliser d'essence ou d'autres liquides ou vapeurs inflammables à

proximité de cet appareil ou de tout autre appareil.

. Une bouteille de GPL non raccordée ne doit pas être entreposée à proximité de cet appareil

ou de tout autre appareil.

AVERTISSEMENT

! !

Pour votre sécurité

En cas de problème, appelez-nous d'abord! NE renvoyez PAS le gril au détaillant. Ce gril a été conçu selon des

normes de qualité élevées. Si vous avez des questions qui ne sont pas traitées dans ce manuel de l’utilisateur ou

si vous avez besoin de pièces détachées, veuillez appeler notre service de clientèle.

ATTENTION

! !

1. Ce gril est conçu pour être utilisé avec du gaz propane uniquement (bouteille de gaz propane non incluse).

2. N'utilisez jamais de charbon ou de liquide à briquet avec des grils à gaz.

3. N'essayez jamais de fixer ce gril au système autonome de propane d'une remorque de camping, d'un camping-car

ou d'une maison.

4. N'UTILISEZ PAS d'essence, de kérosène ou d'alcool pour l'éclairage. Ce gril n'est pas destiné à être utilisé dans

ou sur des véhicules ou des bateaux de plaisance. Cet appareil n'est pas destiné à un usage commercial.

5. Les enfants ne doivent jamais utiliser votre gril. Gardez les enfants et les animaux domestiques à l'écart lorsqu'elle

est utilisée.

6. N'essayez PAS de déplacer le gril lorsqu'il est allumé ou chaud. NE PAS modifier le gril.

7. N'UTILISEZ PAS le gril s'il n'est pas complètement assemblé et que toutes les pièces sont solidement fixées et serrées.

8. N'UTILISEZ PAS le gril ou tout autre produit à gaz à proximité de bâtiments et de matériaux combustibles non protégés.

9. N'UTILISEZ PAS en présence de gaz ou de vapeurs. Gardez l'endroit du gril dégagé et exempte de matériaux

combustibles, d'essence et d'autres vapeurs et liquides inflammables.

10. NE touchez PAS les parties métalliques du gril avant qu’elles ne soient complètement refroidies (environ 45 minutes)

pour éviter les brûlures, sauf si vous portez un équipement de protection (les gants de cuisine, les maniques, etc.).

11. Utilisez le gril à au moins 91 cm (36 pouces) de tout mur ou surface. Laissez un espace de 10 pieds entre le

gril et les objets qui peuvent prendre feu.

12. Ne pas utiliser cet appareil sous une toiture ou un feuillage.

13. Nettoyez et inspectez le tuyau avant chaque utilisation. S'il y a des signes d'abrasion, d'usure, de coupure ou

de fuite, le tuyau doit être remplacé avant d'utiliser le gril. Le tuyau de remplacement doit être conforme aux

spécifications du fabricant spécifiées par le fabricant.

14. Éloignez le plus possible le tuyau de gaz des surfaces chaudes et des gouttes de graisse chaude.

15. Ne gardez jamais une bouteille de GPL remplie dans une voiture ou un camion chaud. La chaleur peut entraîner

une augmentation de la pression du gaz, ce qui peut ouvrir la vanne de décharge et permettre le gaz de s'échapper.

16. Gardez le compartiment de la vanne du gril, les brûleurs et les passages d'air de circulation propres. Inspectez

le gril avant chaque utilisation. Lorsque vous cuisinez avec de l'huile/de la graisse, ne laissez pas l'huile/la

graisse dépasser 177 °C (350 °F).

17. N'obstruez pas le flux d'air pour la combustion et la ventilation.

18. Gardez les ouvertures de ventilation de l'enceinte de la bouteille exempts de débris.

19. Veuillez conserver ce manuel de l'utilisateur pour référence ultérieure.

Pour plus d'informations, visitez: www.P65Warnings.ca.gov

1. Les carburants utilisés dans les appareils à gaz et les sous-produits qui appliquent ces carburants peuvent

vous exposer à des produits chimiques, y compris le monoxyde de carbone, qui est considérés comme les

sources d'anomalie congénitale ou d'autres troubles de la reproduction par l'État de Californie.

2. Ce produit contient du Nickel (Métallique) reconnu par l'État de Californie comme la source de cancer.

3. Ce produit contient du Plomb et des Composés de plomb reconnu par l'État de Californie qui provoque le

cancer, des anomalies congénitales ou d'autres troubles de la reproduction.

PROPOSITION 65 DE CALIFORNIE AVERTISSEMENTS

1. Utilisez le gril à au moins 91 cm (36 pouces) de tout mur ou surface. Laissez un espace de 10 pieds entre le gril

et les objets qui peuvent prendre feu.

2. Ne placez pas le gril dans l'endroit où il y a des surfaces combustibles au-dessus de la tête.

Le gaz propane liquide est inflammable et dangereux s'il est manipulé incorrectement. Comprenez les caractéristiques

avant d'utiliser tout produit au propane.

1. Caractéristiques du propane: Inflammable, explosif sous pression, plus lourd que l'air, se dépose dans les

piscines et les zones basses.

2. À l'état naturel, le propane n'a pas d'odeur. Pour votre sécurité, un odorant a été ajouté.

3. Le contact avec le propane peut causer des brûlures de gel sur la peau.

4. Ce gril est expédié de l'usine pour une utilisation avec du gaz propane uniquement.

5. N'utilisez jamais une bouteille de propane avec un corps, une vanne, un collier ou des pieds endommagés.

6. Les bouteilles de propane bosselées ou rouillées peuvent être dangereuses et doivent être vérifiées par votre

fournisseur de gaz propane.

AVERTISSEMENT

! !

DANGER: RISQUE LI

AUX BOUTEILLES DE GPL

! !

POUR VOTRE SÉCURITÉ

! !

1. Ce gril est destiné à un usage extérieur uniquement et ne doit pas être utilisé à l'intérieur d'un bâtiment, d'un

garage ou de tout autre espace fermé.

2. La consommation d’alcool, de médicaments sur ordonnance ou en vente libre peut nuire à la capacité des

opérateurs d’assembler correctement ou de faire fonctionner le gril en toute sécurité.

3. Ouvrez toujours le couvercle du gril lentement et avec précaution, car la chaleur et la vapeur dans le gril

peuvent provoquer de graves brûlures.

4. Placez toujours votre gril sur une surface dure et plane loin des combustibles.

5. Ne laissez pas un gril allumé sans surveillance. Tenez TOUJOURS les enfants et les animaux éloignés du gril.

6. Ne placez le gril sur aucun type de surface de table.

7. N'utilisez pas le gril en cas du vent fort.

8. N'utilisez pas le gril pour cuire de la viande trop grasse ou d'autres aliments gras où il y a des risques de flambées.

*Le modèle peut varier d'une photo à l'autre.

Informations et instructions générales

1. Le bouteille de gaz acheté ou échangé pour votre gril à gaz doit être fabriqué et marqué conformément aux

spécifications pour les bouteilles de GPL du ministère des Transports des États-Unis (DOT) ou à la norme

nationale du Canada, CAN/CSA-B339, Bouteilles, Sphères et Tubes pour le Transport des Marchandises

Dangereuses, être équipé d'un dispositif anti- sur-remplissage (OPD) répertorié et être équipé d'un dispositif

de connexion de bouteille compatible avec une connexion pour appareils de cuisson extérieurs.

2. La capacité de la bonbonne utilisée avec cet appareil ne doit pas dépasser 9,1 kg (20 lb.). Taille approximative:

45,7cm (18 pouces) de hauteur et 30,5 cm (12 pouces) de diamètre.

3. Ce gril est conçu pour s'adapter aux bouteilles de 9,1 kg (20 lb.) de marque Worthington, Manchester ou SMPC.

D'autres marques peuvent s'adapter à ce gril si le collier supérieur et l'anneau de support inférieur ont des

dimensions similaires.

LA BOUTEILLE DOIT ÉGALEMENT ÊTRE ÉQUIPÉE DE:

1. Une vanne d'arrêt se terminant par une sortie de vanne de bouteille de gaz de type 1

2. Une vanne de type 1 qui empêche l'écoulement du gaz jusqu'à ce qu'un joint positif soit réalisé

3. Un collier pour protéger la vanne d'arrêt de la bouteille

4. Un dispositif de décharge de sécurité directement lié à l'espace de vapeur de la bouteille

SPÉCIFICATIONS DE BOUTEILLE

Votre nouveau gril à gaz fonctionne au gaz PL (pétrole liquéfié). Il est inodore, incolore et non toxique une fois

produit. Vous pouvez sentir le gaz de pétrole liquéfié car il a reçu une odeur semblable à celle des œufs pourris

pour votre sécurité.

INSTRUCTIONS POUR L'USAGE

Suivre correctement ce mode d'emploi afin d'éviter de sérieux dommages corporels ou matériels ainsi que pour

préserver l'appareil.

1. Suivre soigneusement les instructions de montage de l'appareil.

2. Connectez la bouteille de propane à la gril (bouteille de propane non incluse).

3. Tournez tous les boutons de contrôle en position « Arrêt » (éteinte) avant d'ouvrir l'arrivée de gaz.

4. Utiliser le régulateur en fonction des instructions données.

INFORMATIONS SUR LE GPL ET LES BOUTEILLES

Votre gril utilise la bouteille (réservoir) de GPL la plus

récente et la plus sûre qui comprend deux caractéristiques:

1. Un OPD (dispositif de protection contre le sur-remplissage) - empêche les fuites de gaz

accidentelles causées par un remplissage excessif du bouteille. Chaque réservoir contient

un flotteur qui ferme la vanne d'entrée lorsque le bouteille est plein à 80%. Cela permet au

gaz propane de se dilater aux températures élevées. Un volant triangulaire distingue ce

type de bouteille.

2. Une vanne à connexion rapide QCC1 de type 1 qui fournit des branchements rapides du bouteille et ne nécessite

qu'un serrage manuel.

TRANSPORT ET STOCKAGE

1. Le bouteille de gaz doit comprendre un collier pour protéger la vanne d'alimentation en gaz.

2. Ne stockez pas de bouteille de gaz de rechange sous ou à proximité du gril.

3. Ne remplissez jamais le bouteille de gaz au-delà de 80% de sa capacité.

4. Si les avertissements en 2 et 3 ci-dessus ne sont pas exactement respectés, un incendie

provoquant la mort ou des blessures graves peut se produire.

5. Transportez toujours en position verticale.

6. Ne fumez pas lors du transport de votre bouteille de gaz.

7. Placez un capuchon anti-poussière sur la sortie de la vanne de gaz du bouteille chaque

fois que le bouteille n'est pas utilisé. Utilisez uniquement le type de capuchon anti-poussière fourni lors de l'achat

de la vanne du bouteille. D'autres types de capuchons ou de bouchons peuvent entraîner une fuite de propane.

Volant triangulaire

Bouchon anti-poussière

AVERTISSEMENT

! !

ATTENTION

! !

Une vanne de bouteille givrée indique un débordement possible de gaz. Fermez la vanne de GPL et appelez

immédiatement votre revendeur de GPL.

1. NE PAS connecter ce gril à une vanne de bouteille # 510 POL existante avec des filetages à gauche.

La vanne de type 1 peut être identifiée par les grands filetages externes sur la sortie de la vanne.

2. NE PAS connecter à une bouteille de propane dépassant cette capacité.

3. NE PAS connecter à une bouteille qui utilise un autre type de dispositif de connexion de vanne.

RACCORDEMENT DU RÉGULATEUR AU BOUTEILLE DE GAZ

Votre régulateur est équipé d'un système de connexion rapide QCC de Type 1. Il ne permet pas au gaz de s'écouler

tant qu'un joint positif n'a pas été réalisé. Il est doté d'un élément thermique qui coupe le débit de gaz si la température

atteint 115 °C (240 °F). Il dispose également d'un dispositif limiteur de débit lequel limite le débit de gaz à 0,28 mètre

cube par heure (10 pieds cubes par heure).

1. Assurez-vous que le bouteille de gaz est éteint en tournant le volant dans le sens horaire jusqu'à ce qu'il s'arrête.

2. Placez le bouteille de gaz sous le corps du gril à gaz avec la vanne tournée vers l'extérieur. Consultez les

instructions d'assemblage pour fixer le bouteille au corps du gril à gaz.

3. Assurez-vous que toutes les commandes du brûleur sont en position "OFF" (éteinte).

4. Retirez le capuchon de sécurité de la vanne de bouteille.

5. Centrez le mamelon du régulateur dans la vanne de bouteille.

6. Tournez l'écrou noir dans le sens horaire jusqu'à ce qu'il s'arrête. Serrez à la main uniquement. N'utilisez pas de clé.

Utilisez uniquement le régulateur de pression de gaz fourni avec cet appareil de cuisson à l'extérieur.

Ce régulateur est réglé pour une pression de sortie de 11 pouces de colonne d'eau.

AVERTISSEMENT

1. Ne connectez pas ce gril à des sources de propane non réglementées.

2. Avant chaque utilisation, vérifiez le tuyau de gaz pour une abrasion excessive, une usure ou des coupures.

Remplacez un tuyau endommagé par celui spécifié dans la liste des pièces avant d'utiliser le gril.

3. Effectuez toujours l'essai de fuite ci-dessous avant d'utiliser votre gril pour la première fois, lorsque la

bouteille a été changée, lorsque des composants d'alimentation en gaz ont été changés, lorsque le

dispositif de limitation de débit du régulateur a été activé, ou après une longue période de non-utilisation.

4. N'essayez pas de connecter ce gril au système de GPL d'un camping-car ou d'une remorque.

Connecteur QCC 1 Type 1

Le régulateur doit entrer dans la

vanne de bouteille en ligne droite.

Gardez toujours la bouteille de gaz

en position verticale à tout moment.

AVERTISSEMENT

Centrez le mamelon du

régulateur dans la vanne

de bouteille.

AVERTISSEMENT

Le non-respect de ces instructions peut entraîner des blessures graves.

TEST D'ÉTANCHÉITÉ DU BOUTEILLE DE GAZ

1. Le test d'étanchéité doit être répété chaque fois que le bouteille de gaz est remplacé ou rempli.

2. Ne fumez pas et n'ayez rien à proximité qui puisse s'allumer facilement, comme des briquets ou des allumettes.

3. N'utilisez pas de flamme nue pour vérifier s'il y a des fuites de gaz.

4. L'appareil doit être vérifié à l'extérieur dans un endroit bien ventilé, loin des flammes nues ou des étincelles.

5. RETIREZ les casseroles ou autres ustensiles de cuisine du brûleur avant de commencer le test.

TEST D'ÉTANCHÉITÉ DU BOUTEILLE DE GAZ:

Utilisez un pinceau propre et une solution 50/50 d'eau et de savon doux.

N'utilisez pas de produits de nettoyage ménagers. Cela peut endommager les composants du de gaz.

1. Fermez tous les boutons de commande du brûleur, le régulateur et les robinets de la bouteille.

2. Assurez-vous que le régulateur est correctement connecté au bouteille de gaz.

3. Ouvrez complètement la vanne du bouteille de gaz en tournant le bouton dans le sens antihoraire. Si vous

entendez un bruit sec, éteignez immédiatement le gaz. La connexion a une fuite considérable. Veuillez corriger

cette situation avant de continuer.

4. Brossez la solution savonneuse sur toutes les coutures métalliques et sur toute la zone de la valve, comme

indiqué sur les chiffres ci-dessous.

5. Tournez lentement le robinet de la bouteille de GPL dans le sens inverse des aiguilles d'une montre jusqu'à

la position ouverte.

6. Ouvrez complètement la vanne du réservoir en tournant le bouton dans le sens antihoraire. Si vous entendez

un bruit sec, éteignez immédiatement le gaz. La connexion a une fuite considérable.

7. Veuillez corriger cette situation avant de continuer, communiquez avec votre détaillant. Ne pas faire fonctionner

l'appareil s'il y a une fuite.

8. Examinez toujours le tuyau pour voir s'il n'est pas endommagé. Si vous constatez un dommage, n'essayez

pas de réparer le tuyau. Remplacer le tuyau est la seule option sécurisée.

9. Pour toute assistance concernant un dysfonctionnement lié au bouteille de gaz, au régulateur ou au tuyau,

contactez le service clientèle.

10. Après avoir testé les fuites, fermez toujours le robinet du bouteille de gaz, en tournant le bouton dans le

dans le sens des aiguilles d'une montre.

EN AUCUN CAS, LA VANNE NE DOIT RESTER EN POSITION OUVERTE PENDANT PLUS DE 12 SECONDES.

1. N'UTILISEZ PAS LE GRIL s'il y a des fuites. Assurez-vous que la vanne de bouteille de GPL est fermée.

Si la bouteille de GPL fuit toujours, contactez votre revendeur de GPL ou appelez le 911.

2. N'utilisez pas d'allumettes, de flammes nues ou de fumée pendant l'essai de fuite.

3. N'allumez aucun brûleur pendant l'essai de fuite.

4. Les pièces de rechange, y compris un ensemble de tuyau de remplacement, doivent être conformes aux

spécifications de la liste des pièces.

B C

Chaque brûleur du gril est testé et étalonné en usine avant expédition; cependant, des variations de

l'approvisionnement local en gaz peuvent rendre nécessaire le réglage des brûleurs. Veuillez vérifier visuellement

les flammes des brûleurs. Inspectez toujours visuellement votre gril avant de l'allumer. Remplacez tout tuyau

effiloché ou fissuré. Recherchez tout ce qui pourrait bloquer la ventilation et éliminez un tel blocage ou déplacez le

gril. Après l'allumage, vérifiez le modèle de flamme pour vous assurer d'avoir une répartition uniforme de la chaleur

pour chaque brûleur. Si les brûleurs ne s'allument pas ou si le motif de flamme est irrégulier, consultez la section

de Dépannage.

1. Lisez les instructions avant d'allumer.

2. Si l'allumage ne se produit pas dans les 5 secondes, fermez la (les) commande (s) du brûleur, attendez 5

minutes

et répétez la procédure d'allumage.

3. Inspectez le tuyau d'alimentation en gaz avant de mettre le gaz sur «ON». S'il y a des signes de coupures,

d'usure ou d'abrasion, il doit être remplacé avant utilisation. N'utilisez pas le gril si une odeur de gaz est

présente. Utilisez uniquement le régulateur de pression et le tuyau fournis avec l'appareil.

4. N'utilisez jamais de régulateurs et de tuyaux autres que ceux fournis avec le gril. Si un remplacement est

nécessaire, contactez le fabricant pour obtenir le remplacement approprié. Le remplacement doit être conforme

aux spécifications du Manuel de l'Utilisateur. NE LAISSEZ PAS LE GRIL SANS SURVEILLANCE PENDANT

LA CUISSON.

ALLUMER LES BRÛLEURS AVEC L'ALLUMAGE ÉLECTRONIQUE

1. Ouvrez le couvercle avant d'allumer.

2. Tournez TOUS les boutons de commande en position "OFF" (éteinte).

3. Ouvrez l'alimentation en gaz au niveau de la vanne du bouteille de gaz

ou du régulateur.

4. Enfoncez le bouton de commande et tournez-le dans le sens inverse

des aiguilles d'une montre jusqu'à la position HI. Appuyez sur le bouton

de l'allumeur et maintenez-le enfoncé pour allumer les brûleur.

5. Si le brûleur ne s'allume pas, tournez le bouton de commande en

position "OFF" (éteinte), attendez 5 minutes avant d'essayer de rallumer le brûleur.

6. Si le brûleur s'allume, répétez l'opération pour les autres brûleurs, et tournez les boutons de commandee à la

température requise pour votre nourriture.

* Si les brûleurs ne s'allument toujours pas, vérifiez l'alimentation en gaz.

ALLUMER MANUELLEMENT LES BRÛLEURS AVEC ALLUMETTE

1. Ouvrez le couvercle avant d'allumer.

2. Tournez TOUS les boutons de commande en position "OFF" (éteinte).

3. Ouvrez l'alimentation en gaz au niveau de la vanne du bouteille de gaz ou du régulateur.

4. Mettez une allumette dans le porte-allumette. Le porte-allumette est fixé au panneau latéral.

5. Placez l'allumette allumée dans le trou d'allumage de l'allumette sur le côté du gril. Assurez-vous que l'allumette

allumée se trouve à proximité des orifices du brûleur.

6. Enfoncez le bouton de commande et tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à la

position HI. Le brûleur doit s'allumer immédiatement.

7. Si le brûleur ne s'allume pas, tournez le bouton de commande en position "OFF" (éteinte), attendez

5 minutes avant d'essayer de rallumer le brûleur.

8. Si le brûleur s'allume, répétez l'opération pour les autres brûleurs, et tournez les boutons de commandee à la

température requise pour votre nourriture.

* Si les brûleurs ne s'allument toujours pas, vérifiez l'alimentation en gaz.

Instructions d'utilisation

AVERTISSEMENT

: AVANT D'ALLUMER

Allumeur

FLAMMES DU BRÛLEUR

Vérifiez toujours le motif de flamme du brûleur après l'allumage.

Une bonne flamme doit être principalement bleue avec une

pointe jaune et avoir un minimum de scintillement. Certaines

pointes jaunes conviennent si elles sont inférieures à 2,5 cm (1").

Les nouveaux brûleurs ont parfois des résidus d'huile, ce qui

provoquera une flamme jaune lors de la combustion. Les

variations de l'alimentation en gaz, de l'altitude, des conditions

météorologiques et d'autres facteurs peuvent avoir un impact

sur les performances du brûleur. Les grilles plus anciennes

peuvent également montrer plus de flammes jaunes en raison

des dépôts de nourriture, de l'huile et de l'accumulation de graisse.

Jaune

Bleu clair

Bleu

Bon Mauvais

PREMIÈRE UTILISATION

PRÉCHAUFFAGE

Avant de cuisiner avec votre barbecue pour la première fois, allumez-le pour brûler toute odeur ou corps étranger,

comme suit:

1. Les grilles de cuisson en place, allumez le barbecue au gaz et faire fonctionner le barbecue à "HI" de 10 à 15

minutes. Ensuite, fermer l’alimentation en gaz et tourner tous les boutons de contrôle à "ARRÊT (OFF)".

2. Quand le gril est refroidi, retirez les grilles de cuisson et nettoyer avec de l’eau savonneuse. Rincez-la bien et

séchez-la. Ensuite, vaporiser ou enduire généreusement toute la surface et les coins des grilles de cuisson

d’huile d’olive ou végétale. Les grilles en fonte devraient être légèrement enduites à chaque utilisation.

3. Vous êtes prêt pour la cuisson. Passez au "PRÉCHAUFFAGE".

Il est nécessaire de préchauffer le gril avant de cuire certains aliments, selon le type d'aliment et la température

de cuisson. Préchauffer le gril à MEDIUM/HIGH pendant 10 minutes, le couvercle fermé. Réduire la température

selon ce que vous allez griller. Ensuite, enduire ou vaporiser les grilles d’huile d’olive ou végétale pour éviter que

les aliments ne collent aux grilles.

POSITION DU COUVERCLE:

La position du couvercle pendant la cuisson est une question de préférence personnelle mais le gril cuit plus

rapidement, utilise moins de propane et contrôle mieux la température lorsque le couvercle est fermé. Un couvercle

fermé donne aussi un goût plus fumé aux viandes cuites directement sur les grilles et est aussi indispensable pour

la fumaison ou la cuisson indirecte à la convection.

CUISSON À LA CHALEUR INDIRECTE:

Vous pouvez cuire la volaille et les gros morceaux de viande lentement à la perfection d'un côté du gril grâce à la

chaleur indirecte du brûleur de l'autre côté. La chaleur du brûleur allumé

circule doucement dans tout le gril, cuisant

ainsi la viande ou la volaille sans qu'aucune flamme directe ne la touche.

Cette méthode réduit considérablement le

risque de flambées lors de la cuisson de coupes très grasses car il n'y a pas de flamme directe pour brûler la graisse

et les jus qui s'égouttent pendant la cuisson.

AVERTISSEMENT

N'utilisez pas d'alcool ou d'essence pour allumer ou rallumer!

ÉTEINDRE VOTRE GRIL

1. Fermez l'alimentation en gaz du bouteille de gaz en tournant la vanne dans le sens horaire.

2. Tournez tous les boutons de commande du brûleur en position "OFF" (éteinte).

Votre nouveau gril a été conçu et fabriqué selon des normes de qualité élevées. Il vous procurera de nombreuses

années de plaisir à griller, mais il nécessite un minimum d'entretien.

Nettoyez fréquemment le gril, de préférence

après chaque cuisson. Si une brosse à poils est utilisée pour nettoyer

l'une des surfaces du gril destinées à la

cuisson, assurez-vous qu'aucun poil ne reste sur les surfaces de cuisson avant toute utilisation du gril.

AVERTISSEMENT

Nettoyage et entretien

La graisse est inflammable. Laisser refroidir la graisse chaude avant d'essayer de la manipuler. Évitez de

laisser les dépôts de graisse s'accumuler dans le bas de l'assemblage de la cuve du gril et dans le plateau

à graisse au bas de la chambre à feu du gril.

Retirez régulièrement la graisse du bas de l'assemblage

de la cuve du gril et du plateau à graisse.

1. Ne nettoyez aucune pièce de la gril dans un four autonettoyant.

2. N'utilisez pas de nettoyants pour fours, de nettoyants abrasifs pour la cuisine, de nettoyants contenant des

agrumes ou d'essence minérale.

3. Nettoyez votre gril régulièrement pour éviter l'accumulation de graisse, les feux de graisse ou les flambées

excessives.

4. Laissez toujours le gril refroidir avant de le nettoyer.

ACIER INOXYDABLE

Nettoyez avec un produit à polir polyvalent, à faible abrasion, pour métal ou acier inoxydable sans phosphore et

un chiffon doux. Polissez toujours dans le sens de la finition. Ne laissez pas la graisse et la saleté s'accumuler.

De plus, plusieurs produits et substances d'origine naturelle peuvent endommager toutes les finitions en acier

inoxydable. Ceux-ci incluent, mais sans s'y limiter, les produits chimiques pour piscines (chlore et brome), les

engrais pour pelouse et jardin, les produits de fonte des glaces, l'eau de mer ou autre eau salée, l'urine, les

excréments d'oiseaux et la sève des arbres. Au contact de ces substances, lavez et séchez immédiatement la

surface en acier inoxydable et faites attention à éviter les brûlures.

AUTRES SURFACES EXTÉRIEURES

Lavez avec un détergent à vaisselle doux et de l'eau tiède. Vous pouvez utiliser un chiffon, une brosse douce

(non métallique) ou un tampon de nettoyage en plastique. Rincez abondamment et essuyez.

GRILLES DE CUISSON ET ATTÉNUATEUR DE FLAMME

Utilisez une brosse en laiton rigide. Lavez avec de l'eau tiède et un détergent à vaisselle doux, rincez et séchez.

LÉCHEFRITE/BAC À GRAISSE

Vérifiez après chaque utilisation. Retirez et videz le bac à moitié plein. Retirez et nettoyez le lèchefrite lorsque

la graisse s'accumule. Les deux peuvent être lavés avec de l'eau tiède et un détergent à vaisselle doux.

BRÛLEURS

Nous vous recommandons de nettoyer vos brûleurs au moins deux fois par an, ou avant utilisation si le gril n'a

pas été utilisé depuis plus d'un mois.

1. Nettoyez votre gril avant de le ranger. Stockez le gril dans un emplacement sec.

2. Le stockage d'un gril à gaz à l'intérieur n'est permis qu'après que le bouteille de gaz est débranché et retiré du

gril à gaz.

3. Une housse est hautement recommandée pour protéger votre gril. Faites votre choix parmi un large choix de

housses de gril proposés par les fabricants.

4. Effectuez un essai de fuite avant d'utiliser le gril après qu'il a été entreposé pendant un certain temps.

STOCKAGE DU GRIL

AVERTISSEMENT

De petits insectes et araignées peuvent pénétrer dans les tubes du brûleur. Parfois, ils construisent des nids

ou des toiles qui peuvent bloquer ou réduire la quantité de gaz circulant à travers le brûleur. Vous verrez

généralement une flamme plus petite, ou une flamme qui est principalement jaune plutôt que bleue,

provenant du brûleur lorsque cela se produit. D'autres signes incluent le gril générant une chaleur inégale

ou faible, ou la difficulté d'allumer les brûleurs. En cas de blocage grave, cela peut provoquer une

combustion de la flamme vers l'arrière et à l'extérieur des tubes du brûleur, ce qui peut endommager votre

gril et/ou provoquer des blessures. ARRÊTEZ IMMÉDIATEMENT LE DÉBIT DE GAZ PROPANE AU

NIVEAU DU BOUTEILLE EN TOURNANT LE VOLANT DANS LE SENS DES HORAIRES, SI CELA SE

PRODUIT. Attendez que le gril refroidisse, puis nettoyez tous les brûleurs.

NETTOYAGE DES BRÛLEURS

1. Assurez-vous que le gaz est éteint au niveau du bouteille de gaz.

2. Retirez les grilles de cuisson et les atténuateurs de flamme.

3. Soulevez chaque brûleur et sortez-le.

4. Nettoyez l'intérieur du brûleur à l'aide d'un fil rigide. Un cintre redressé fonctionnera. Une alternative consiste à

utiliser de l'air comprimé. Portez toujours un équipement de protection pour vos yeux lorsque vous utilisez cette

méthode. N'agrandissez jamais les orifices du brûleur pendant le nettoyage.

5. Brossez la surface extérieure du brûleur.

6. Assurez-vous que tous les ports (trous) sont exempts de débris.

7. Inspectez les brûleurs. Remplacez ceux qui ont des fissures ou des ports élargis.

8. Remplacez les atténuateurs de flamme et les grilles de cuisson.

9. Effectuez l'essai de fuite décrit plus haut dans ce Manuel de l'Utilisateur.

AVERTISSEMENT

1. Un emplacement approprié du brûleur et de la vanne est essentiel pour assurer la sécurité.

2. N'utilisez pas de solvants puissants ou abrasifs, ni de tampons abrasifs, car ils pourraient attaquer les

surfaces et laisser des traces de rayures.

Guide de dépannage

Urgences Cause possible Prévention/Solution

Dépannage: Problème Cause possible Prévention/Solution

Fuite de gaz d'un tuyau

fissuré/coupé/brûlé

Tuyau endommagé

Coupez le gaz au niveau du bouteille de gaz, si le

tuyau est coupé ou fissuré, remplacez le tuyau.

Effectuez un essai de fuite du bouteille de gaz et

vérifiez la connexion du régulateur au bouteille de gaz.

Fuite de gaz du bouteille

de gaz

Panne mécanique due au vieillissement

ou à une mauvaise manipulation

Fermez la vanne du bouteille de gaz. Contactez votre

revendeur de GPL ou appelez le 911.

Fuite de gaz de la vanne

du bouteille de gaz

Défaillance de la vanne du bouteille en

raison d'une mauvaise manipulation ou

d'une défaillance mécanique

Fermez la vanne du bouteille de gaz.

Renvoyez le bouteille de gaz au fournisseur de gaz.

Le feu passe par le

panneau de commande

Fuite de gaz entre le

bouteille de gaz et la

connexion du régulateur

Mauvaise installation, connexion

desserrée, défaillance du joint en

caoutchouc

Fermez la vanne du bouteille de gaz, retirez le

régulateur de la bouteille et inspectez visuellement

le joint en caoutchouc pour détecter tout dommage.

Effectuez un essai de fuite du bouteille de gaz et

vérifiez la connexion du régulateur au bouteille de gaz.

Incendie dans la section du tube de

brûleur en raison d'un blocage partiel

Fermez les boutons de commande et la vanne du

bouteille de gaz. Lorsque le feu est éteint et que le

gril est froid, retirez le brûleur et inspectez les nids

d'araignées ou la rouille. Consultez les pages sur

les dangers naturels et le nettoyage de l'ensemble

du brûleur.

Feu de graisse ou

flamme excessive

continue au-dessus

de la surface de cuisson

Trop d'accumulation de graisse dans la

zone du brûleur

Fermez le bouteille de gaz. Laissez le couvercle ouvert

pour permettre aux flammes de s'éteindre. Après

refroidissement, nettoyez les particules d'aliments et

l'excès de graisse à l'intérieur de la chambre à feu, de

la cuve/bac/plateau de graisse et d'autres surfaces.

Le brûleur ne s'allume

pas lors de l'utilisation

de l'allumeur

Problèmes de gaz:

1. Essayant d'allumer le mauvais brûleur

2. Brûleur non engagé avec la vanne de

commande

3. Obstruction dans le brûleur

4. Aucun débit de gaz

5. Verrouillage de vapeur au niveau de

l'écrou d'accouplement au bouteille de

gaz

6. L'écrou d'accouplement et la vanne

du bouteille de gaz ne sont pas

entièrement connectés.

1. Consultez les instructions sur le panneau de

commande.

2. Assurez-vous que la vanne est positionnée à

l'intérieur des tubes du brûleur.

3. Assurez-vous que les tubes du brûleur ne sont pas

obstrués par des toiles d'araignées ou d'autres

matériaux; voir la section de nettoyage pour

l'nettoyage et entretien.

4. Assurez-vous que le bouteille de gaz n'est pas vide.

Si le bouteille de gaz n'est pas vide, vérifiez «chute

soudaine du débit de gaz».

5. Fermez les boutons et déconnectez l'écrou

d'accouplement du bouteille de gaz. Reconnectez-le

et réessayez.

6. Tournez l'écrou d'accouplement d'environ un demi

à trois quarts.

Problèmes électriques:

1. Électrode fissurée ou cassée; des

étincelles à la fissure.

2. La pointe de l'électrode n'est pas dans

la bonne position.

3. Le fil et/ou l'électrode sont recouverts

de résidus de cuisson.

4. Les fils sont desserrés ou déconnectés.

5. Les fils sont en court-circuitée entre

l'allumeur et l'électrode.

6. Le bouton-poussoir reste en bas,

faisant des étincelles entre l'allumeur

et l'électrode.

Problème avec le bouton d'allumage:

1. Se agotó la pile del encendedor

2. Vérifiez l'orientation de la pile

REMARQUE: Tenter d'allumer

manuellement le brûleur avec une

allumette. Si le brûleur s'allume,

le bouton d'allumage fait défaut.

1. Remplacez l'électrode.

2. La pointe de l'électrode doit être dirigée vers l'orifice

du port du brûleur. La distance doit être de 1/8" à

3/16". Ajustez si nécessaire.

3. Nettoyez le fil et/ou l'électrode avec de l'alcool à

friction et un écouvillon propre.

4. Rebranchez les fils ou remplacez l'ensemble

d'électrode/fil.

5. Remplacez le fil de l'allumeur.

6. Remplacez l'allumeur.

7. Inspectez l'isolation des fils et la bonne connexion.

Remplacez les fils si l'isolation est cassée.

1. Remplacer la pile.

2. Installez la pile (Vérifiez que les connecteurs « + »

et « - » sont orientés correctement, avec l'extrémité

« + » du couvercle.) Revissez le capuchon de

l'allumeur et assurez-vous que les filets sont

parfaitement alignés.

Si votre problème n'est pas résolu à l'aide des informations de dépannage ci-dessus, veuillez

contacter votre revendeur local de gaz.

ATTENTION: Si les brûleurs s'éteignent pendant l'utilisation, fermez l'alimentation en gaz à la source et fermez

toutes les vannes de gaz. Attendez cinq minutes avant d'essayer de rallumer (cela permet aux vapeurs de gaz

accumulées de se dissiper).

ATTENTION: En cas de feu de graisse, fermez l'alimentation en gaz à la source, éteignez tous les brûleurs jusqu'à

ce que le feu soit éteint.

ATTENTION: N'essayez PAS de débrancher un raccord de gaz pendant que le gril est utilisé. Comme pour tous

les appareils, des soins et des entretiens appropriés garantissent que votre gril est en parfait état de

fonctionnement et prolongera sa durée de vie.

Dépannage: Problème

Le brûleur ne s'allume pas

avec une allumette

Cause possible Prévention/Solution

1. Consultez «problèmes de gaz» à la

page précédente.

2. Mauvaise méthode d'allumage à

l'aide d'une allumette

Consultez la section «

ALLUMAGE MANUEL DES

BRÛLEURS AVEC UNE ALLUMETTE» pour l'instructions

d'utilisation.

Chute soudaine du débit

de gaz ou flamme faible

1. Accumulation de graisse.

2. Excès de graisse dans la viande.

3. Température de cuisson excessive

1. Nettoyez les brûleurs et l'intérieur du gril/de la

chambre à feu.

2. Coupez le gras de la viande avant de la griller.

La flamme est éteinte

Vents forts ou en rafales/faible GPL gaz.

La vanne d'excès de débit s'est

déclenchée.

Tournez l'avant du gril pour faire face au vent ou

augmentez la hauteur de la flamme. Remplissez le

bouteille de gaz.

Feu de graisse persistant

Graisse emprisonnée par l'accumulation

de nourriture autour du système de

brûleur.

Mettez les boutons sur OFF. Coupez le gaz au bouteille

de gaz. Laissez le couvercle en place et laissez le feu

s'éteindre. Une fois le gril refroidi, retirez et nettoyez

toutes les pièces.

Retour en arrière…

(feu dans le (s) tube (s)

du brûleur)

Le brûleur et les tubes du brûleur sont

bloqués.

Mettez les boutons sur OFF. Nettoyer le brûleur et/ou

les tubes de brûleur. Reportez-vous à la section de

nettoyage du brûleur sur l'nettoyage et entretien.

Flambées

1. Accumulation de graisse.

2. Excès de graisse dans la viande.

3. Température de cuisson excessive

1. Nettoyez les brûleurs et l'intérieur du gril/de la

chambre à feu.

2. Coupez le gras de la viande avant de la griller.

3. Ajustez (abaissez) la température.

Impossible de remplir le

bouteille de gaz

Certains revendeurs ont des buses de

remplissage plus anciennes avec des

filets usés.

Lorsque vous tournez des buses usées, elles n’ont

pas assez de «morsure» pour engager la vanne.

Essayez un autre revendeur de GPL.

Un brûleur ne s'allume pas

à partir d'autres brûleurs

Accumulation de graisse ou particules

alimentaires à l'extrémité du tube de

transfert

Nettoyer le tube de transfert avec une brosse métallique.

Guide de température

RÔTI DE BOEUF

RÔTI DE PORC

DINDE OU POULET

GUIDE POUR LA CUISSON À CONVECTION

3~6 lb.

6-11 lb.

2~6 lb.

6~11 lb.

2~5 lb.

MOYEN/BAS

2~4 hrs

3~5 hrs

2~4 hrs

3~5 hrs

2~4 hrs

5~11 lb. MOYEN/BAS

3~5 hrs

CHALEUR INDIRECTE

Nourriture

Poids Contrôle de chaleur Temps

CHALEUR DIRECTE

TABLEAU DE TEMPÉRATURE INTERNE DU BŒUF

TABLEAU DE TEMPÉRATURE INTERNE DE LA VOLAILLE

TABLEAU DE TEMPÉRATURE INTERNE DU PORC

Degré de cuisine

Température

interne au cœur

Description interne Fermeté

Cru

Saignant

À moitié cuit

Bien cuit

Le centre est rouge vif, rosâtre vers la partie

extérieure et le steak est chaud partout

Le centre est très rose, légèrement brun vers

la partie extérieure et le steak légèrement chaud

Le centre est rose clair, la partie extérieure est

brune et le steak est chaude partout

Surtout gris brunâtre avec un soupçon de

rose au centre

Le steak est gris brunâtre partout

Doux au toucher

Ne cède que légèrement

au toucher

Commence à se raffermir

au toucher

Dur au toucher

Dur ou rigide au toucher

Poulet entier

À moitié mûr

Bien cuit

Côtes de porc

Saucisse crue

Saucisse

(précuite)

Viande sombre

Poitrine de poulet

Cuisse, ailes et

jambes

Dur au toucher

Cuire jusqu'à ce que le jus soit clair

Cuire jusqu'à ce que tout soit blanc mais

encore humide

Cuire jusqu'à ce que tout soit blanc mais

encore humide

Surtout gris brunâtre avec un soupçon de

rose au centre

Rose au centre

Le porc est uniformément blanc/brun partout

Blanc pâle. Cuire jusqu'à moyen à bien cuit

Non plus rose

125 °F

130-135 °F

140-145 °F

150-155 °F

165 °F

150 °F

140 °F

160 °F et plus

180-200 °F

160 °F

155 °F et plus

Garantie et service de clientèle

Merci d'avoir acheté ce Gril à gaz de luxe avec 6 brûleurs en bleu de Royal Gourmet

Royal Gourmet garantit que ses produits sont exempts de défauts de matériel et de fabrication pendant un an à partir de la date

d’achat d’origine s’ils sont assemblés de la manière appropriée, utilisés normalement et entretenus de la façon recommandée. La

garantie ne couvre pas la fifinition de peinture, car elle peut brûler au cours d’un usage normal. La rouille n'est pas considérée

comme un défaut de fabrication ou de matériaux.

Pendant cinq ans à compter de la date d'achat, tout brûleur en acier inoxydable qui rouille sera remplacé gratuitement.

Durant la période de garantie déclarée, Royal Gourmet, à sa discrétion, remplacera gratuitement tout composant défectueux, le

propriétaire étant responsable des frais de transport. Royal Gourmet se réserve le droit d'exiger que les pièces défectueuses soient

retournées, en port et/ou en fret prépayé par le consommateur pour examen et examen. En cas de problèmes de disponibilité des

pièces, Royal Gourmet se réserve le droit de remplacer des pièces similaires qui sont également fonctionnels. À l’expiration de la

garantie, toute responsabilité et obligation en découlant cessera.

Remarque: Un reçu de vente daté avec le numéro de modèle et le numéro de série sera nécessaire pour le service de garantie.

Cette garantie limitée ne vous remboursera pas le coût des inconvénients, de la nourriture, des blessures corporelles ou des

dommages matériels. Toute couverture de garantie est nulle si ce gril est utilisé à des fins commerciales ou de location. Cette

garantie limitée s'applique UNIQUEMENT au fonctionnement du produit et ne couvre pas les rayures, les bosses, la corrosion ou

la décoloration causées par la chaleur, les nettoyants abrasifs et chimiques, ou par les outils utilisés dans l'assemblage ou

l'installation de l'appareil, l'oxydation du surfaces ou décoloration des surfaces en acier inoxydable.

CE QUI N’EST PAS COUVERT PAR LA GARANTIE

Toutes défaillances ou difficultés au niveau du fonctionnement causées par un accident, l’abus, une mauvaise utilisation, une

modification, une mauvaise application, le vandalisme, une mauvaise installation, l’entretien/le service incorrect, ou un manquement

à fournir l’entretien régulier, y compris sans limitations les dommages causés par les insectes dans les brûleurs, tel qu’indiqué

dans le guide de l’utilisateur.

La détérioration ou les dommages causés par les intempéries telles que la grêle, les ouragans, les tremblements de terre ou les

tornades, la décoloration suite à l’exposition directe ou indirecte aux produits chimiques.

Coûts d’expédition ou de transport.

Coûts des appels de service.

Coûts d’enlèvement ou de réinstallation.

La collecte et la livraison de votre produit.

Coûts de main d’œuvre pour l’installation et les réparations.

Responsabilité pour les dommages indirects ou consécutifs.

Cette garantie limitée tient lieu de garantie unique offerte par Royal Gourmet et remplace toute autre garantie expresse ou implicite,

y compris toute garantie implicite d’aptitude à la commercialisation ou d’adaptation à un usage particulier. Ni Royal Gourmet ni le

détaillant qui vend ce produit ne sont autorisés à fournir des garanties ou à promettre quoi que ce soit qui dépasse ou qui contredit

ce qui est énoncé ci-dessus.

La responsabilité maximale de Royal Gourmet, dans tous les cas, ne peut dépasser le prix d’achat de l’article payé par le

consommateur ou l’acheteur d’origine. Certains États et certaines provinces ne permettent pas l’exclusion ni la limitation de

dommages directs ou indirects. Par conséquent, les exclusions ou limitations indiquées ci-dessus peuvent ne pas vous être

applicables.

Ne retournez aucune pièces sans avoir préalablement obtenu l'autorisation de retour de notre service clientèle.

N'hésitez pas à contacter notre service de clientèle si vous avez des questions concernant l'assemblage, la garantie ou les

accessoires. Nous serons heureux de vous proposer les pièces de rechange dont vous avez besoin pendant la période de garantie.

1-800-618-6798

[email protected]

Du lundi au vendredi, de 8 h 30 à 17 h 00, HNE

Parts Diagram / Diagrama de partes / Schéma des pièces

Parts List / Lista de piezas / Liste des pièces

Caster

Rueda

Roulette

No. #

QYT / CANT. / QTÉ Description / Descripción / Description Image / Imagen / lmage

1 4

AJDB03H6B

05-WXL-20

Bottom shelf

Estante inferior

Etagere inferieure

2 1

AJQPGDZ01

Screw bushing

Buje del perno de fijación de la bombona

Douille de vis

3 1

07-QPG-05-SI

LP cylinder screw

Perno de fijación de la bombona

Vis de bouteille de gaz

4 1

AJCBL02

Left panel

Panel izquierdo

Panneau gauche

5 1

AJCBR02

Right panel

Panel derecho

Panneau droit

6 1

AJHB026B

Rear panel

Panel trasero

Panneau arrière

7 1

AJQPDG016B

LP cylinder barrier bar

Barra de seguridad para la bombona de gas

Barre de barrière de bouteille de gaz

8 1

AJSJJQPL02

Triangle support plate (L)

Placa de soporte triangular (I)

Plaque de support triangulaire (G)

9 1

AJSJJQPR02

Triangle support plate (R)

Placa de soporte triangular (D)

Plaque de support triangulaire (D)

10 1

AJQHL02H6B

Cart front beam

Barra frontal del carro

Poutre avant du chariot

11 1

EJMGDPL01

Beam connector (L)

Unión de la barra (I)

Connecteur de faisceau (G)

12 1

EJMGDPR01

Beam connector (R)

Unión de la barra (D)

Connecteur de faisceau (D)

13 1

AJQPGB01-DS1

Thermal baffle

Deflector térmico

Panneau isolant

14 1

AJML026B

Cabinet door (L)

Puerta del armario (I)

Porte d'armoire (G)

15 1

AJMR026B

Cabinet door (R)

Puerta del armario (D)

Porte d'armoire (D)

16 1

04-GBS-2-02-

200-PG

Door handle

Tirador de la puerta

Poignée de la porte

17 2

06-XNL-6-06-BK-

RGC

Knob

Mando de regulación de llama

Bouton

28 1

01-LTL-4-10-234-

F-SS4

Side burner

Quemador lateral

Bruleur d'appoint

29 1

ALJYP016B-DS2

Grease tray

Bandeja de recogida de grasa

Lèchefrite

30 1

TY-YB01-LS4

Grease cup

Depósito de recogida de grasa

Bac à graisse

31 1

ALFHB01-SS4

Flame tamer

Regulador de llama

Atténuateur de flamme

32 5

ALFHB02-SS4

Flame tamer (big)

Regulador de llama (grande)

Gros atténuateur de flamme

33 1

03-ZTW-A-01-TC4

Cooking grate

Rejilla para asar

Grille de cuisson

34 2

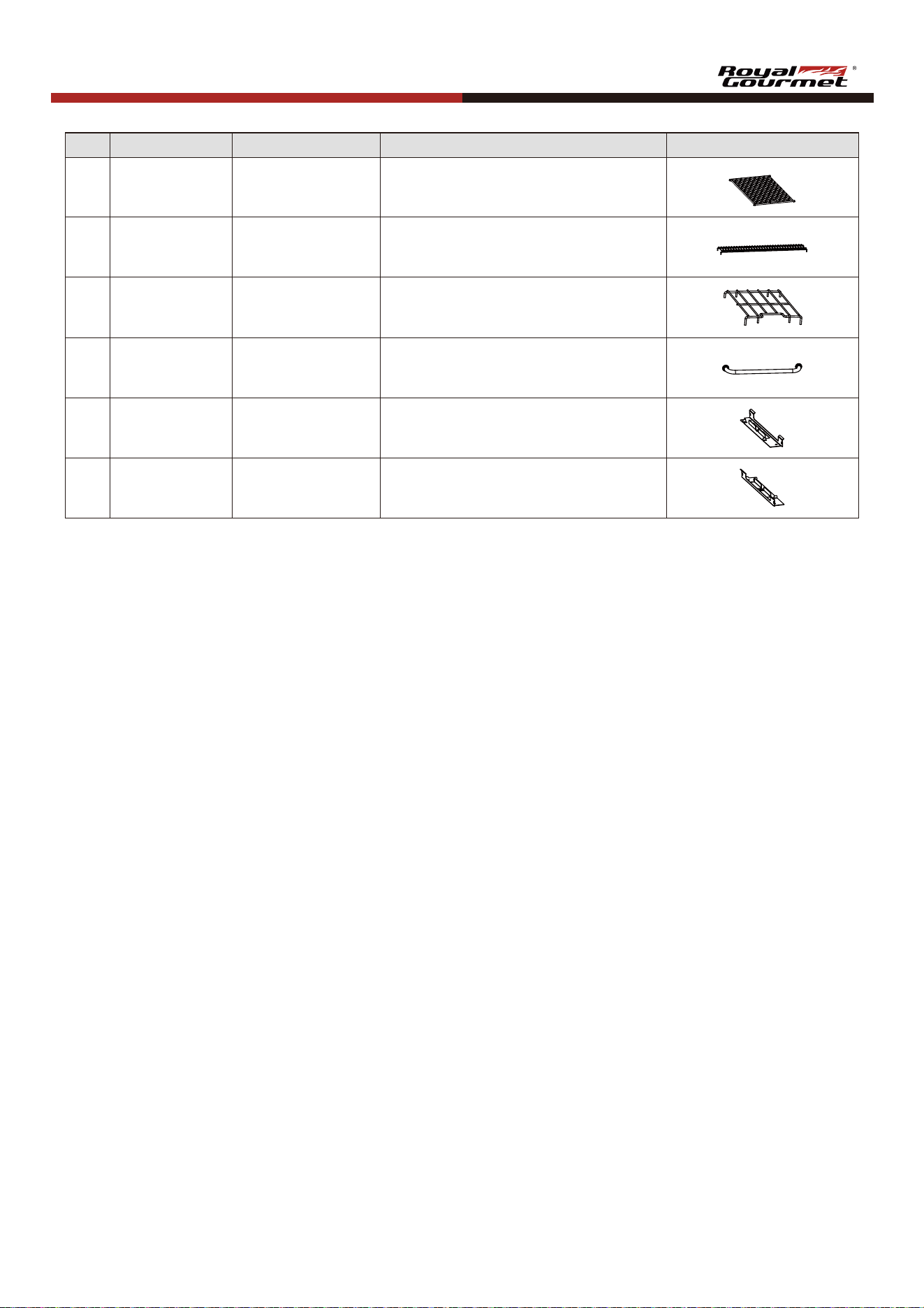

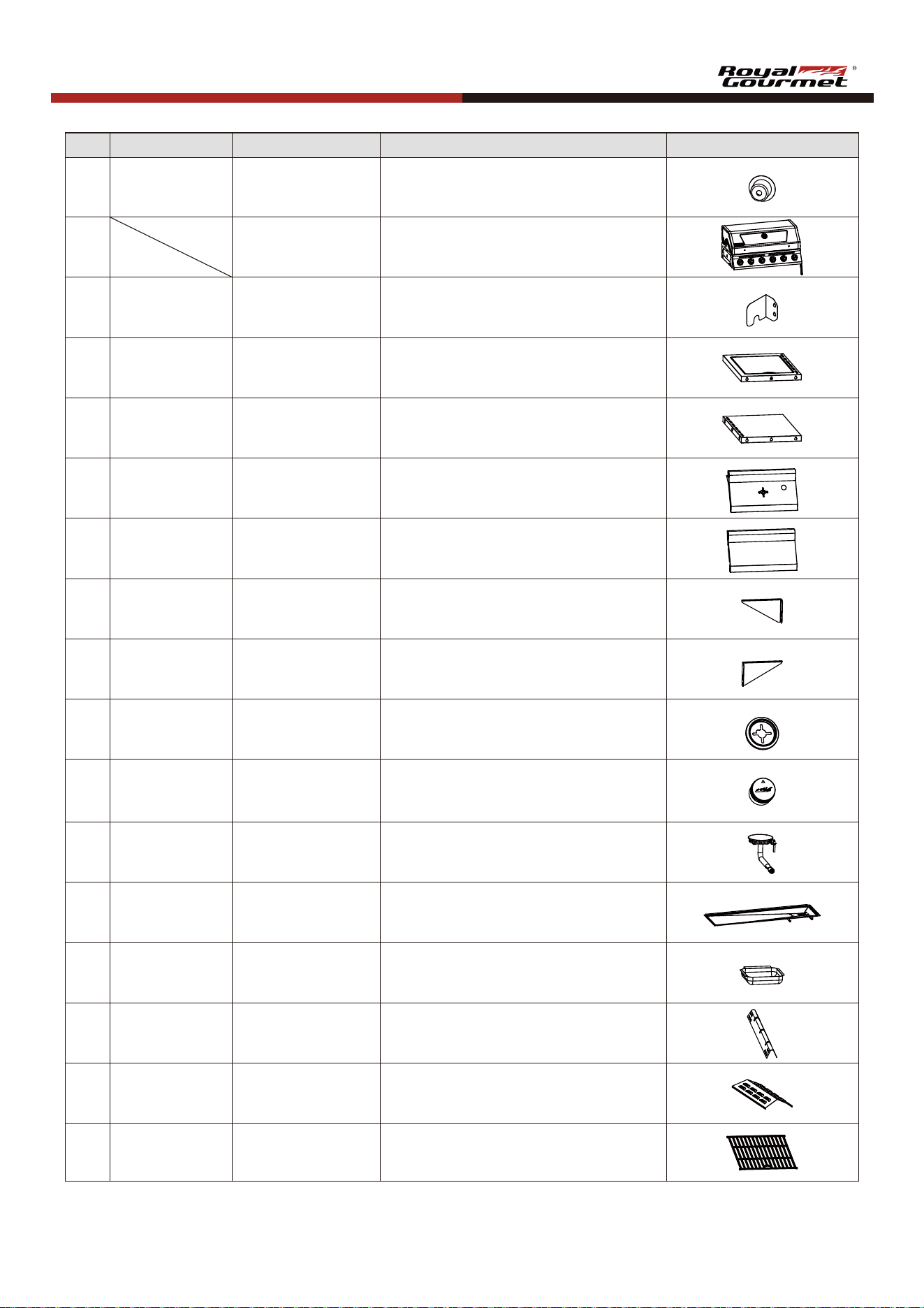

Parts List / Lista de piezas / Liste des pièces

Handle sleeve

Base de encastre del tirador

Manche de poignée

No. #

QYT / CANT. / QTÉ Description / Descripción / Description Image / Imagen / lmage

18 4

04-BSZ-03-BK

Main body

Cuerpo principal

Corps principal

19 1

AB30GRB

Side burner thermal baffle

Deflector térmico de quemador lateral

Panneau isolant de bruleur d'appoint

20 1

AB30BLL01

Side burner shelf

Base del quemador lateral

Etagère du bruleur d'appoint

21 1

AT30CTR01

Side table

Mesa lateral

Table d'appoint

22 1

AB30ZSJ02H-SS4

Side burner decoration board

Panel decorativo del quemador lateral

Panneau de décoration du bruleur d'appoint

23 1

AT30ZSJR02H-

SS4

Side table decoration board

Panel decorativo de la mesa lateral

Panneau de décoration de la table d'appoint

24 1

Side burner support plate

Placa de sujeción del quemador lateral

Plaque de support du bruleur d'appoint

25 1

ATZJR01

Side table support plate

Placa de sujeción de la mesa lateral

Plaque de support de table d'appoint

26 1

06-XNZ-6-01

Knob base

Base de mando de regulación de llama

Base du bouton

27 1

ATZJL01

Parts List / Lista de piezas / Liste des pièces

Sear grate

Rejilla para marcar la carne

Grille de marquage de la viande

No. #

QYT / CANT. / QTÉ Description / Descripción / Description Image / Imagen / lmage

35 1

03-BWW-A-01-

6B-DD1

03-ZTW-A-03-TC4

Warming rack

Rejilla para calentar

Grille de réchauffement

36 1

03-GJL-04-TC3

04-GBS-2-54-

600-PG

ALYPZJR02

ALYPZJL02

Side burner grate

Rejilla del quemador lateral

Grille du bruleur d'appoint

Grease tray bracket (R)

Fijación de Bandeja de recojida de grasa (D)

Support du Lèchefrite (D)

Grease tray bracket (L)

Fijación de Bandeja de recojida de grasa (I)

Support du Lèchefrite (G)

Lid handle

Manija de la tapa

Poignée du couvercle

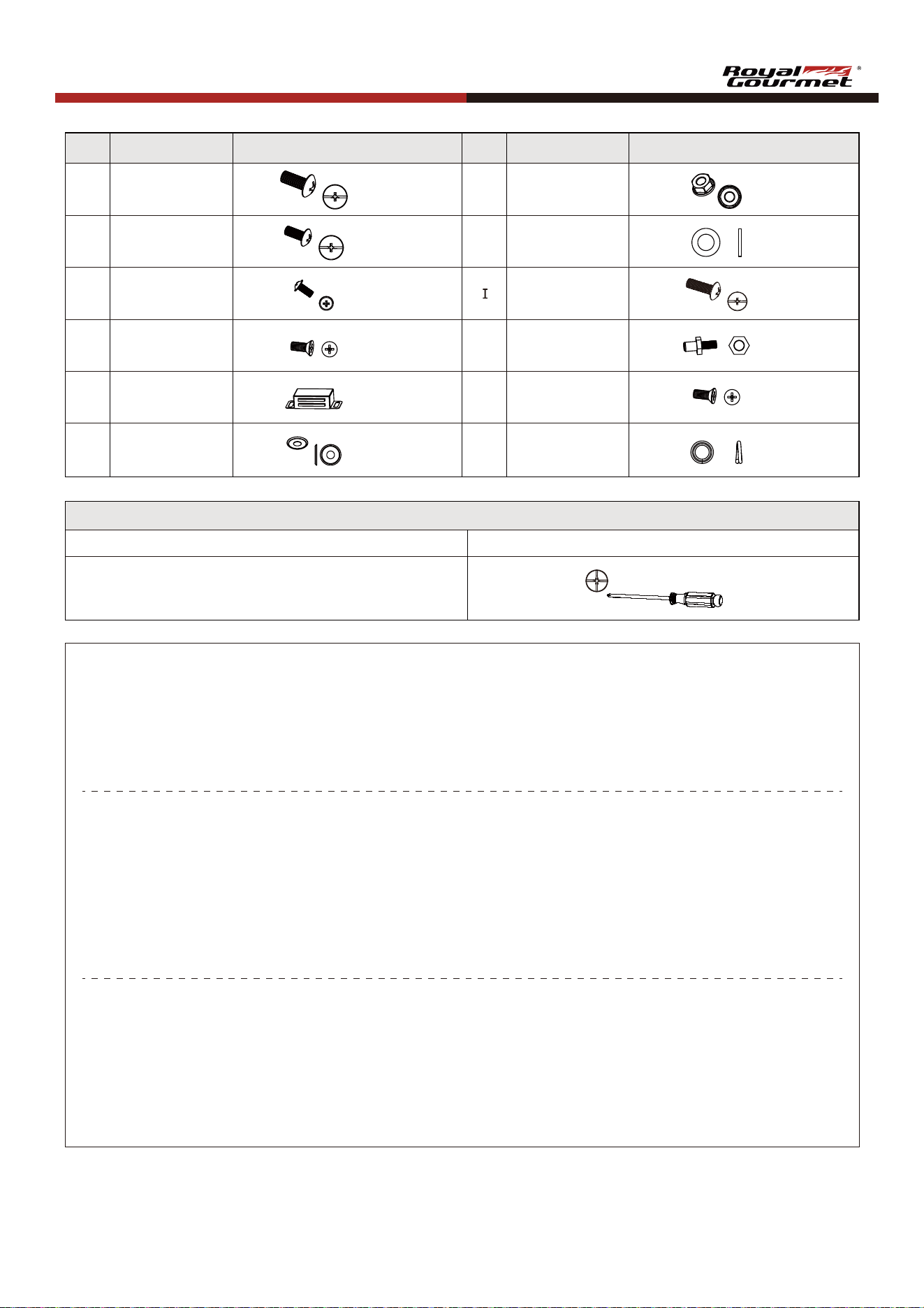

Hardware List / Lista de hardware / Liste du matériel

Phillips screwdriver

Destornillador phillips

Tournevis phillips

TOOLS REQUIRED / HERRAMIENTAS REQUERIDAS / OUTILS REQUIS

Description / Descripción / Description Image / Imagen / Image

Before beginning assembly, make sure all parts are present. If any parts are missing or damaged, do not

attempt to assemble the products. Contact customer service for replacement parts via telephone or email.

• Tools needed (not included): Phillips screwdriver

• Approximate assembly time: 70 minutes

• Note: 1. The right and left sides of the grill are designed as if you are facing the front of the grill.

2. Model shown for illustration purpose only, specific please in kind prevail.

Antes de comenzar el montaje, asegúrese de que todas las piezas estén presentes. Si falta alguna pieza

o está dañada, no intente ensamblar los productos. Póngase en contacto con el servicio de atención al

cliente para obtener piezas de repuesto por teléfono o correo electrónico.

• Herramienta necesaria (no incluido): Destornillador phillips

• Tiempo aproximado de ensamblaje: 70 minutos

• Nota: 1. Los lados derecho e izquierdo de la parrilla están diseñados como si estuvieras frente a la parte

delantera de la parrilla.

2. El modelo que se muestra es sólo para fines ilustrativos, prevalecen los específicos en especie.

Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes. Si des pièces sont

manquantes

ou endommagées, n'essayez pas d'assembler les produits. Contactez le service de clientèle

pour les pièces de rechange par téléphone ou par e-mail.

• Outils nécessaires (non inclus): Tournevis phillips

• Temps nécessaire pour l’assemblage: 70 minutes

• Remarque: 1. Les côtés droit et gauche du gril sont concus comme si vous faisiez face à l'avant du gril.

2. Le modèle est présenté à des fins d'illustration uniquement, spécifiques en nature prévalent.

Magnet

Imán

Aimant

Washer

Arandela

Rondelle

M6x12

M6x20

M5x46

x31

M5x10

M4x8

M4x10

x12

No. # Image / Imagen / lmage Image / Imagen / lmageNo. #

Washer

Arandela

Rondelle

Washer

Arandela

Rondelle

Stud with nut

Espárrago con

tuerca integrada

Goujon avec écrou

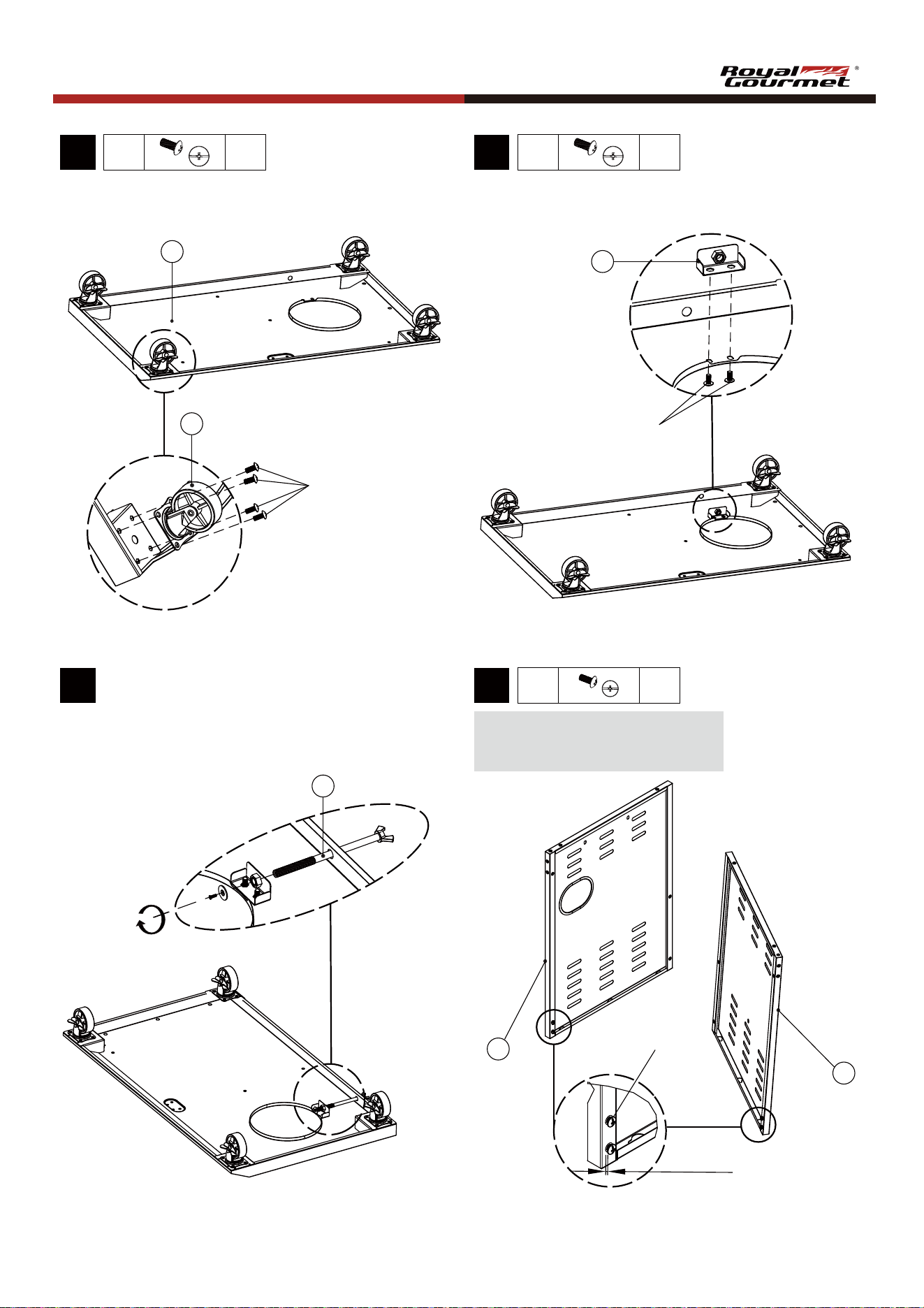

Assembly / Montaje / Assemblage

×4

×2

×16

5mm

• Do not secure the bolts until step 7.

• No apretar las tornillos hasta el paso 7.

• Ne pas fixez les boulons avant l'étape 7.

×6

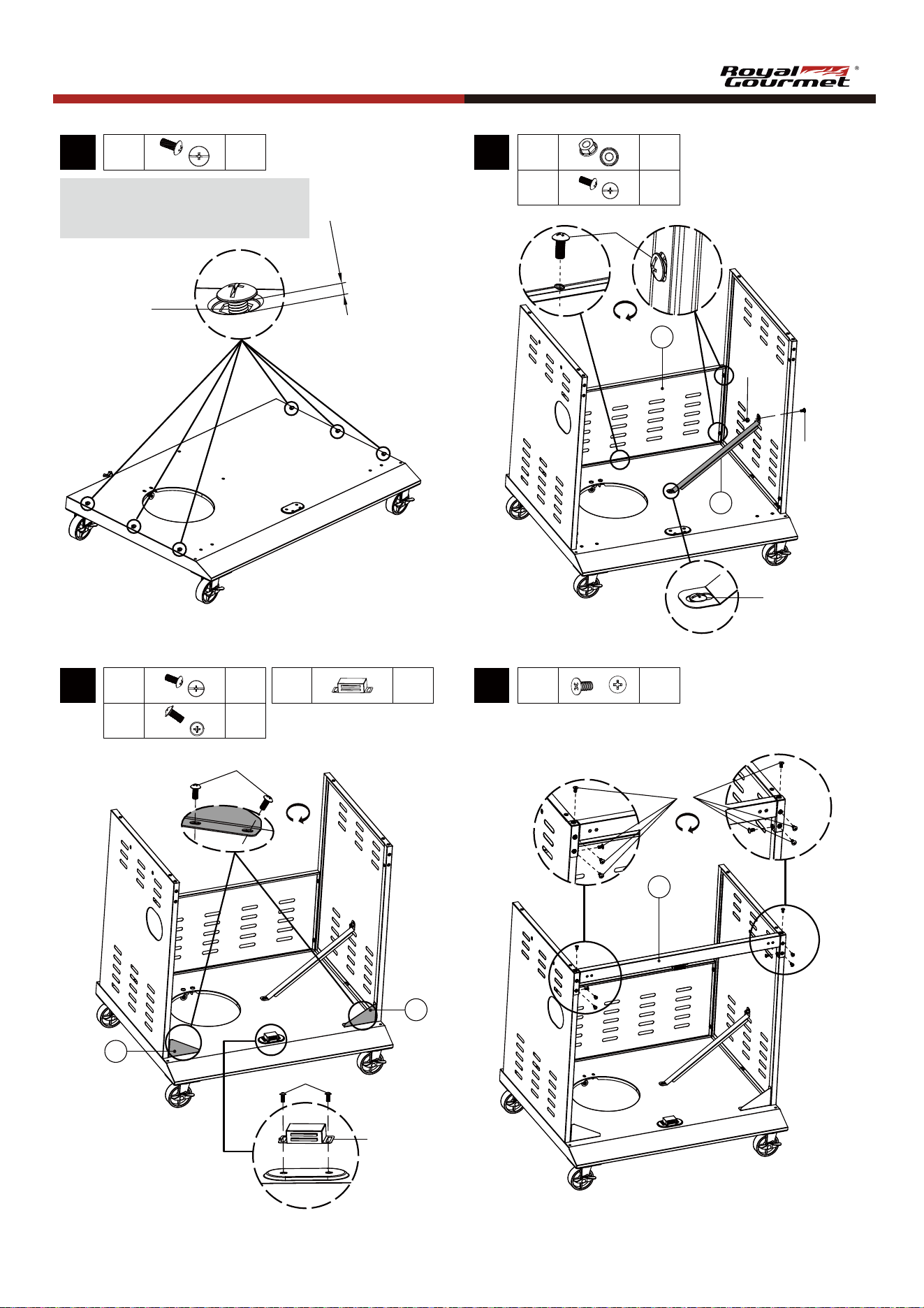

Assembly / Montaje / Assemblage

7 8

5mm

×1

×7

×4

×2

×1

×8

• Do not secure the bolts until step 7.

• No apretar las tornillos hasta el paso 7.

• Ne pas fixez les boulons avant l'étape 7.

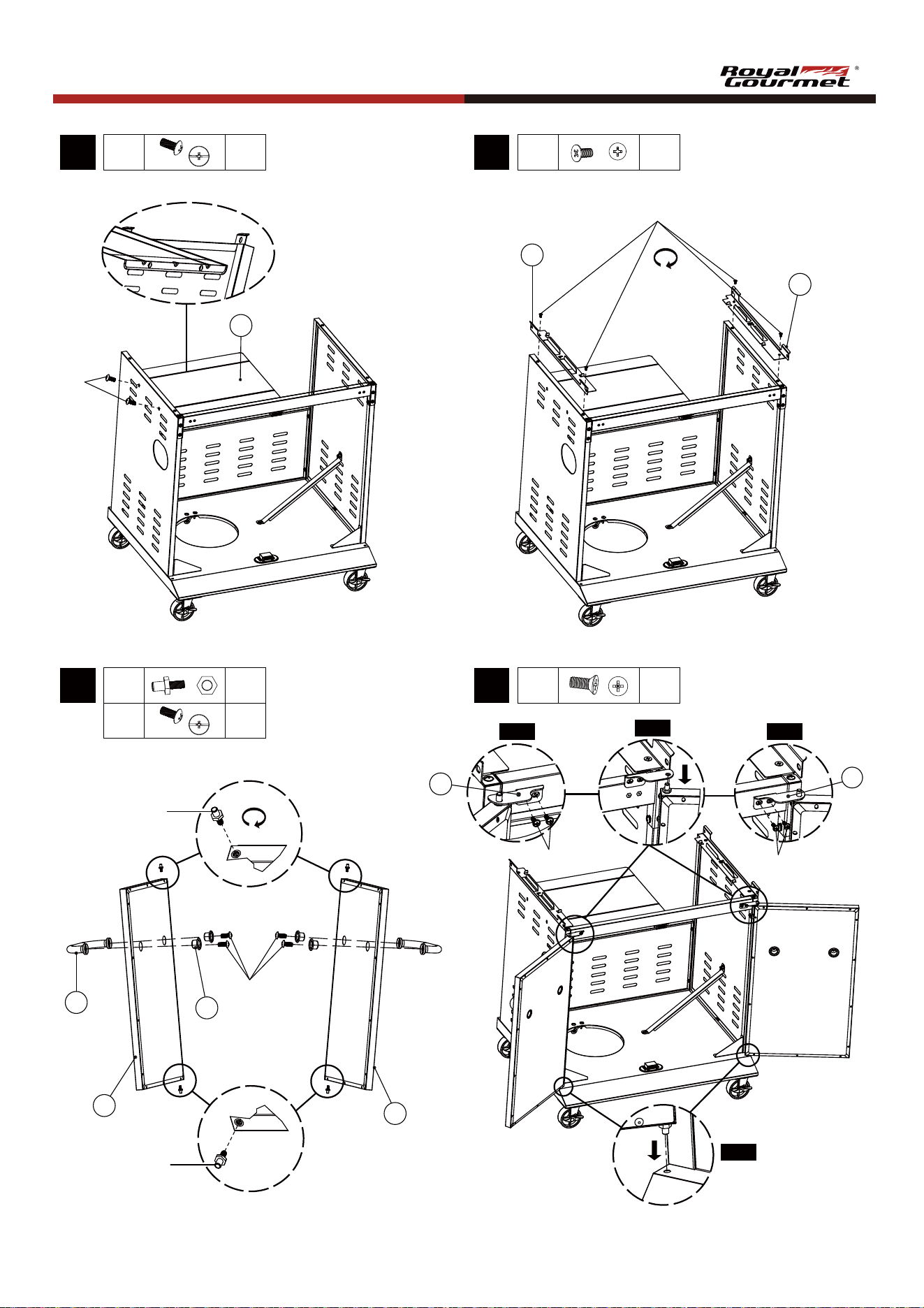

Assembly / Montaje / Assemblage

11 12

×2

×4

1ST

2ND

3RD3RD

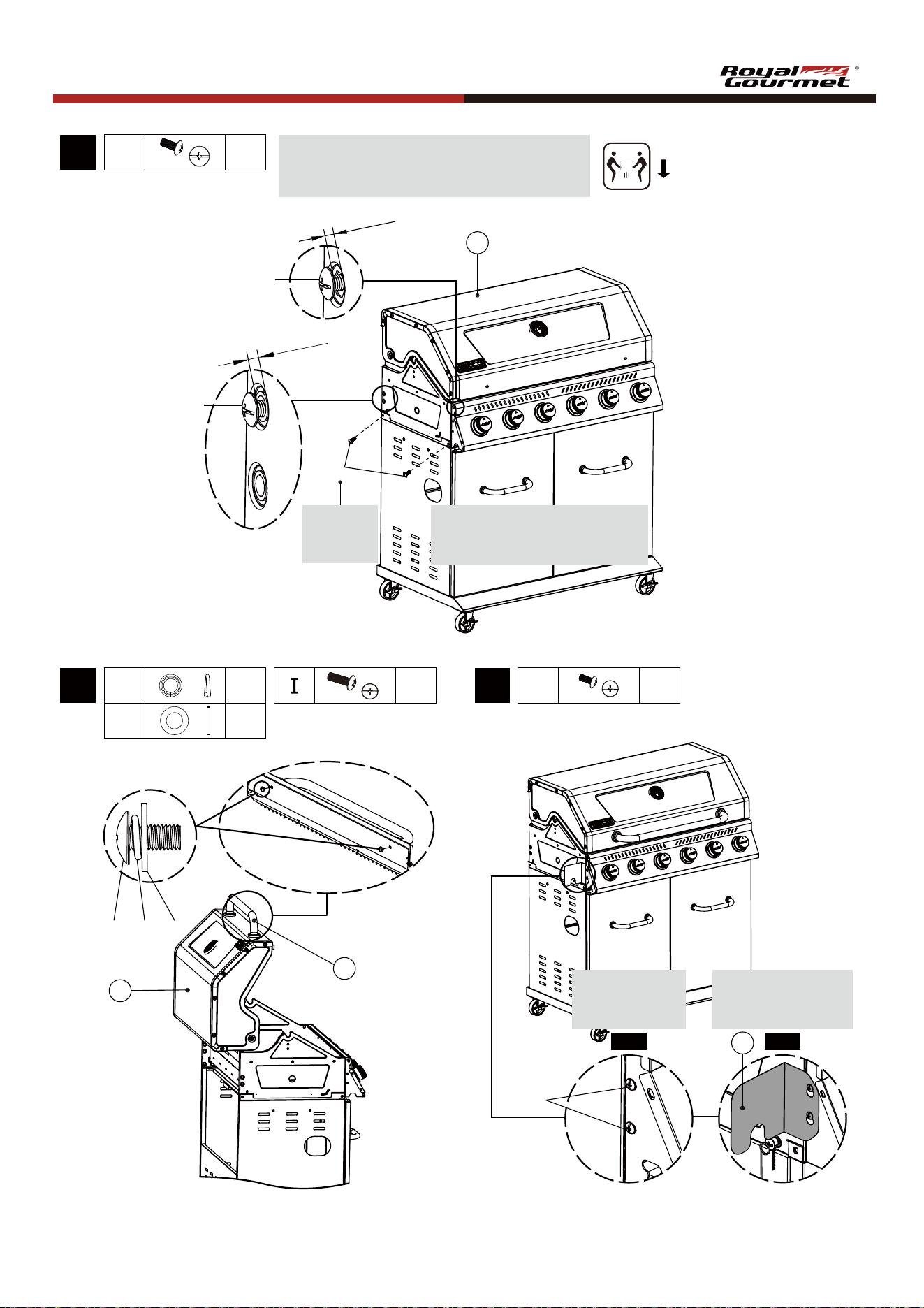

Assembly / Montaje / Assemblage

14 15

• Release the ignitor and regulator in advance.

• Libere el encendedor y regulador por adelantado.

• Déverrouillez l'allumeur et le régulateur à l'avance.

×8

5mm

×2

• Secure

• Asegure

• Fixez

×2

1ST 2ND

• Repeat for the other side.

• Repita esto paso para el otro lado.

• Répéter le étape pour l'autre côté.

• Hook&tighten

• Enganche y apretar

• Accrochez et serrez

• Half screw

• Medio tornillo

• Vissez à moitié

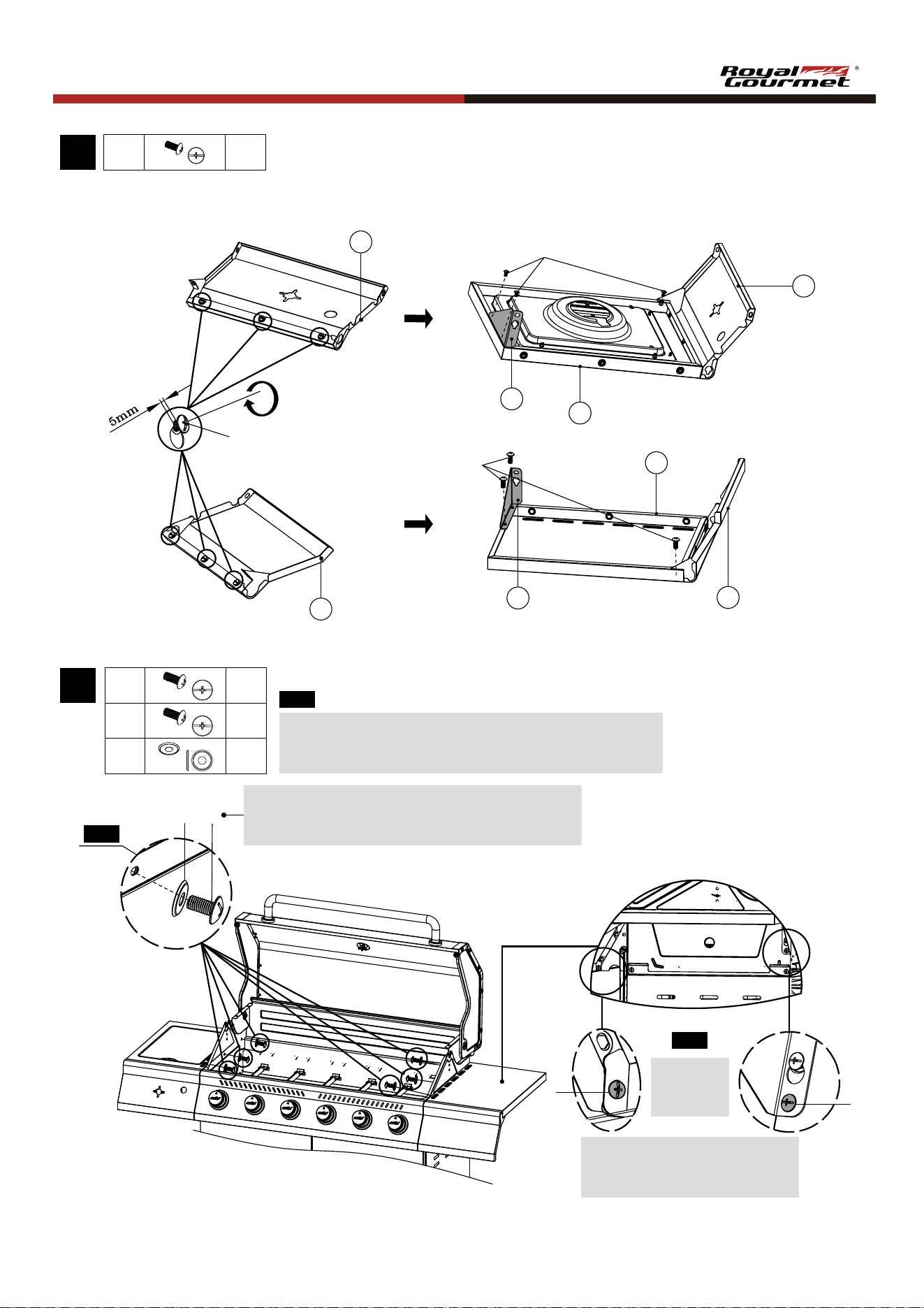

Assembly / Montaje / Assemblage

×8

×2

1ST

• Hook side tables to half-screwed bolts, then tighten.

• Engancha las mesas auxiliares a los pernos medio atornillados.

• Accrochez des tables d'appoint à des boulons à moitié dévissés.

• Secure

• Asegure

• Fixez

3RD

×6

2ND

• Half screw first, secure after 3RD step.

• Medio tornillo primero, asegurar después del 3RD paso.

• Demi-vis d'abord, sécuriser après la 3RD étape.

×12

• Repeat for the other side.

• Repita esto paso para el otro lado.

• Répéter le étape pour l'autre côté.

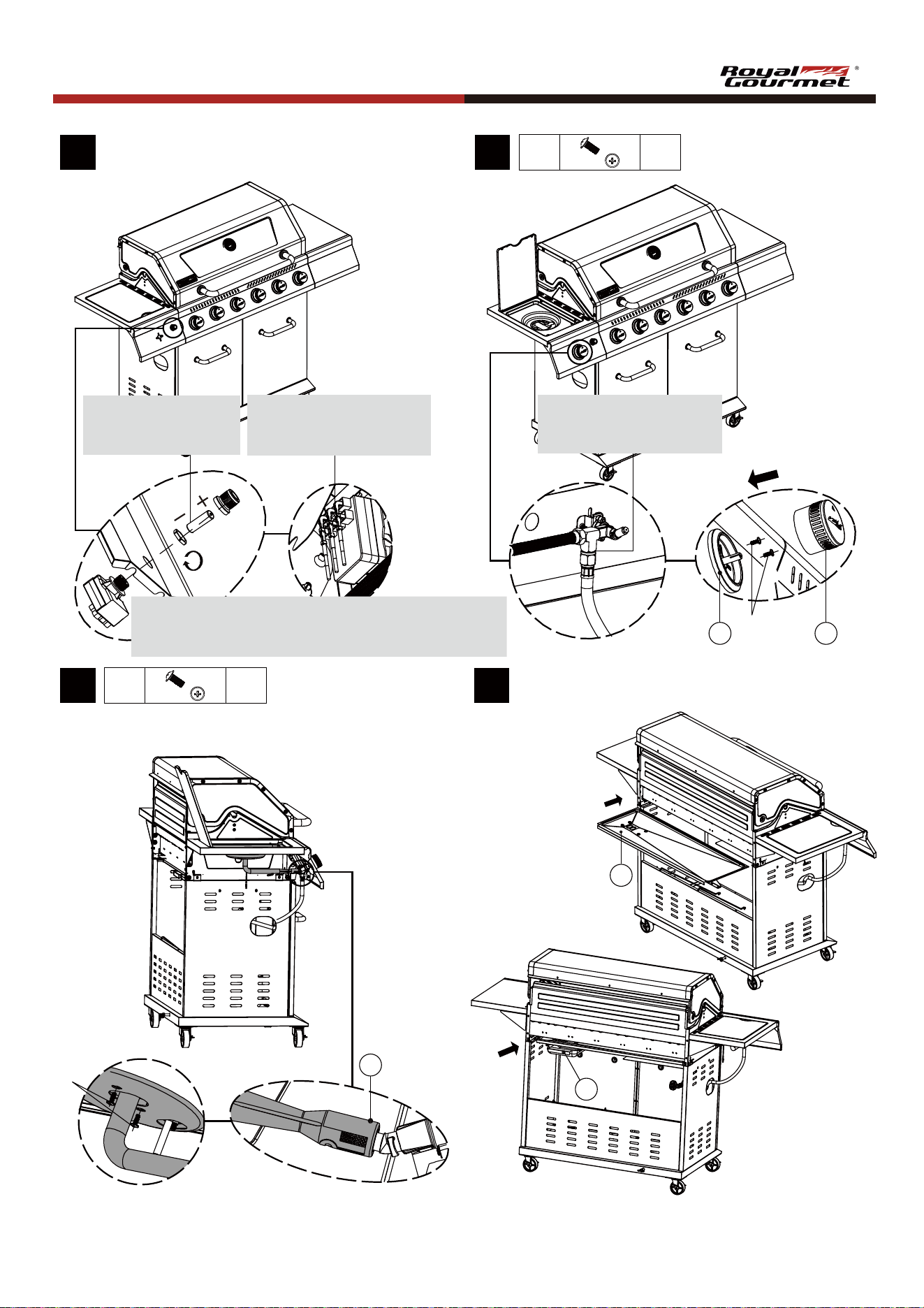

Assembly / Montaje / Assemblage

27 28

18 19

20 21

×2

• AA battery not included.

• Pila AA no incluida.

• Pile AA non incluse.

• With ports upward

• Con los puertos hacia arriba

• Avec les ports à la hausse

• Side burner valve

• Válvula del quemador lateral

• Valve de brûleur latéral

• The ignitor box is fixed under the control panel.

• La caja del encendedor está fijada debajo del panel de control.

• Le boîtier d'allumage est fixé sous le panneau de commande.

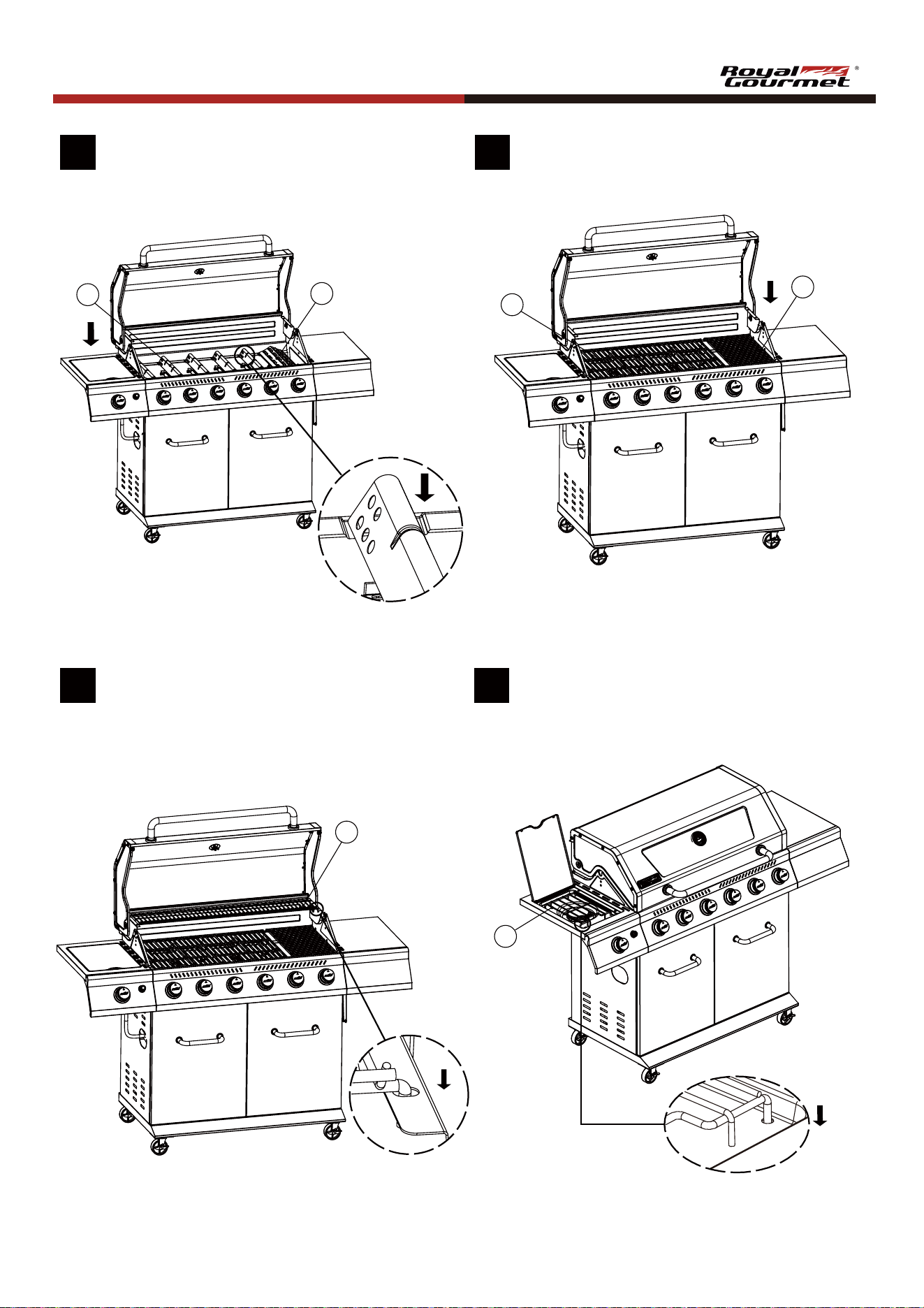

Assembly / Montaje / Assemblage

22 23

24 25

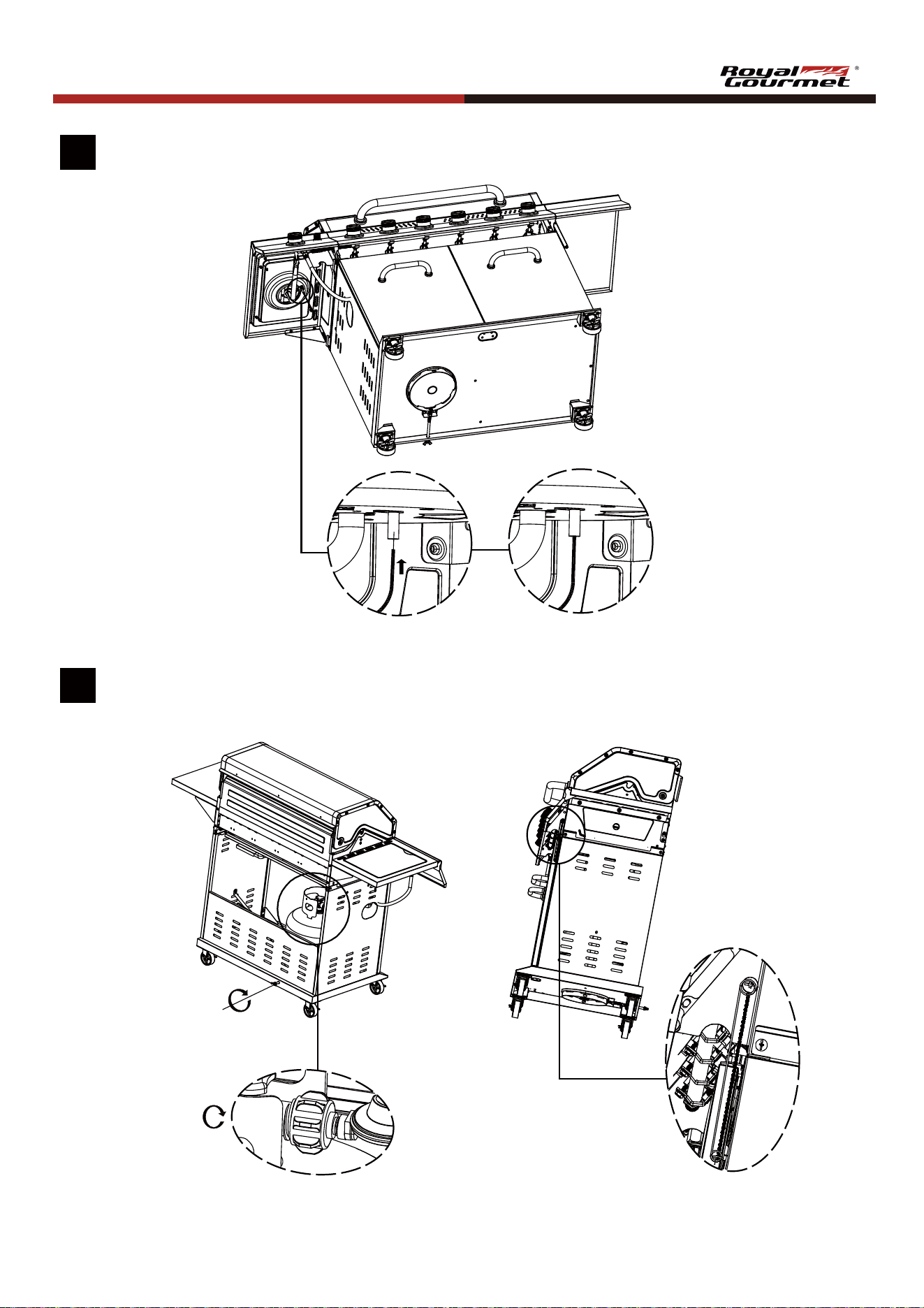

Assembly / Montaje / Assemblage

Royal Gourmet GA6402L 6-Burner BBQ Liquid Propane Gas Grill in Olive Green with Sear Burner and Side Burner, 74,000 BTU, Cabinet Style Grill

Product's Documents

Instructions / Assembly

Specifications

Royal Gourmet GA6402L Questions and Answers

Related Products

Royal Gourmet GA5401T 5-Burner BBQ Liquid Propane Gas Grill

Royal Gourmet GB8000C 8-Burner Propane Gas Grill

Royal Gourmet GT1001 10000 BTU BBQ Tabletop Gas Grill

Royal Gourmet PD1202R Portable Table Top Propane Gas Grill Griddle, 12,000-BTU,

Royal Gourmet GA5401T 5-Burner BBQ Liquid Propane Gas Grill

Royal Gourmet GA4400T 4-Burner Stainless Steel Propane Gas Grill, 40,000 BTU Cart-Style BBQ for Patio, Garden, Picnic, and Backyard
