Dewalt DCG402B 20V MAX Cordless 4-1/2 in. Angle Grinder User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DeWALT

Instruction Manual

Guide D’utilisation

Manual de instrucciones

DCG400, DCG402

20V MAX* Paddle Switch Small Angle Grinder

Meuleuse à petit angle avec interrupteur à palette 20V MAX*

Esmeriladora de ángulo pequeño de interruptor de paleta 20V MÁX*

final page size: 8.5 x 5.5 in

English (original instructions) 6

Français (traduction de la notice d’instructions originale) 19

Español (traducido de las instrucciones originales) 33

AVERTISSEMENT: lire tous les

avertissements de sécurité, les

instructions, les illustrations

et les caractéristiques de ce

manuel, y compris les sections

sur les piles et les chargeurs fournies

dans un manuel d’origine de l’outil

ou dans le manuel séparé sur les

piles et les chargeurs. Les manuels

peuvent être obtenus en contactant le

service à la clientèle comme indiqué

ailleurs dans ce manuel. Le fait de ne pas

suivre les avertissements et les

instructions peut entraîner un choc

électrique, un incendie et/ou des

blessuresgraves.

ADVERTENCIA: Lea todas las

advertencias de seguridad,

instrucciones, ilustraciones y

especificaciones de este

manual, incluyendo las

secciones sobre la batería y el

cargador proporcionadas en un

manual original de la herramienta o

en el manual de Baterías y

Cargadores por separado. Los

manuales se pueden obtener poniéndose

en contacto con el Servicio de atención

al cliente como se describe en otra parte

de este manual. La falla en seguir las

advertencias e instrucciones puede

resultar en descarga eléctrica, incendio

y/o lesionesserias.

WARNING: Read all safety

warnings, instructions,

illustrations, and

specifications in this manual,

including the battery and

charger sections provided in an

original tool manual or the separate

Batteries and Chargers manual.

Manuals can be obtained by contacting

Customer Service as described elsewhere

in this manual. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or seriousinjury.

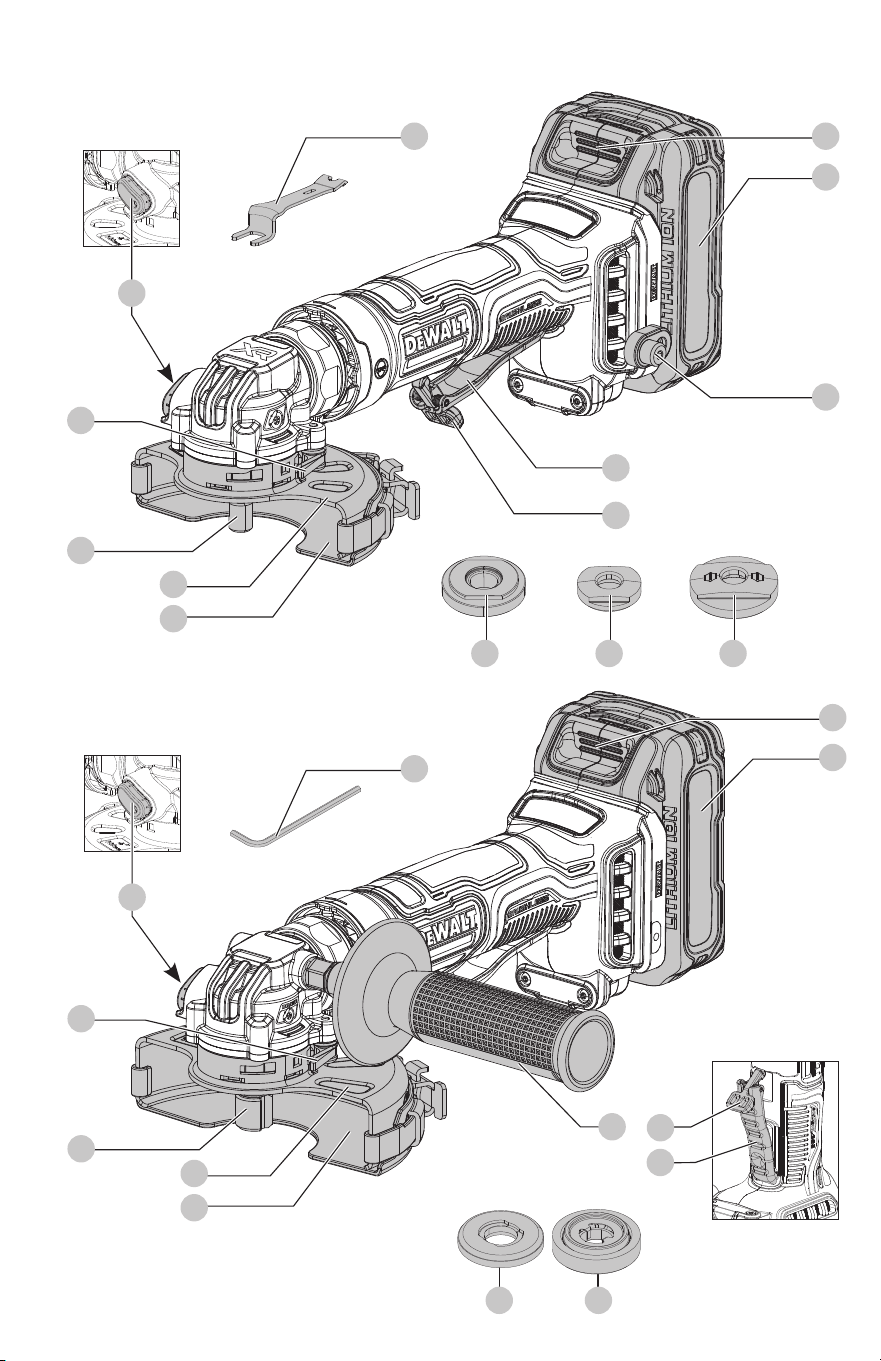

Paddle switch

Lock‑off lever

Spindle lock button

Spindle

Side handle (DCG402)

3/8" & 5/8" arbor reversible

backing flange (DCG400)

3/8" arbor locking flange

(DCG400)

5/8" arbor locking flange

(DCG400)

Backing flange (DCG402)

Locking flange (DCG402)

Type B guard

Type A Clip‑on guard

Guard release lever

Battery pack

Battery release button

DCG400 wrench

DCG402 wrench

Threaded flange holder

Interrupteur à palette

Levier de verrouillage

Bouton de verrouillage de la tige

Tige

Poignée latérale (DCG402)

Bride tournante réversible

pour arbre de 3/8po et 5/8po

(DCG400)

Bride de verrouillage pour arbre de

3/8po (DCG400)

Bride de verrouillage pour arbre de

5/8po (DCG400)

Bride tournante (DCG402)

Bride de verrouillage (DCG402)

Protection de typeB

Protection à clip de typeA

Levier de libération de la

protection

Bloc‑piles

Bouton de libération de la pile

Clé DCG400

Clé DCG402

Support de bride fileté

Interruptor de paleta

Palanca de bloqueo de apagado

Botón de bloqueo de husillo

Husillo

Manija lateral (DCG402)

Brida de respaldo reversible de eje de

3/8" y 5/8" (DCG400)

Brida de bloqueo de eje de 3/8"

(DCG400)

Brida de bloqueo de eje de 5/8"

(DCG400)

Brida de respaldo (DCG402)

Brida de bloqueo (DCG402)

Protección Tipo B

Protección de clip Tipo A

Palanca de liberación de protección

Paquete de batería

Botón de liberación de batería

Llave DCG400

Llave DCG402

Soporte de brida roscada

Fig. A

DCG400

DCG402

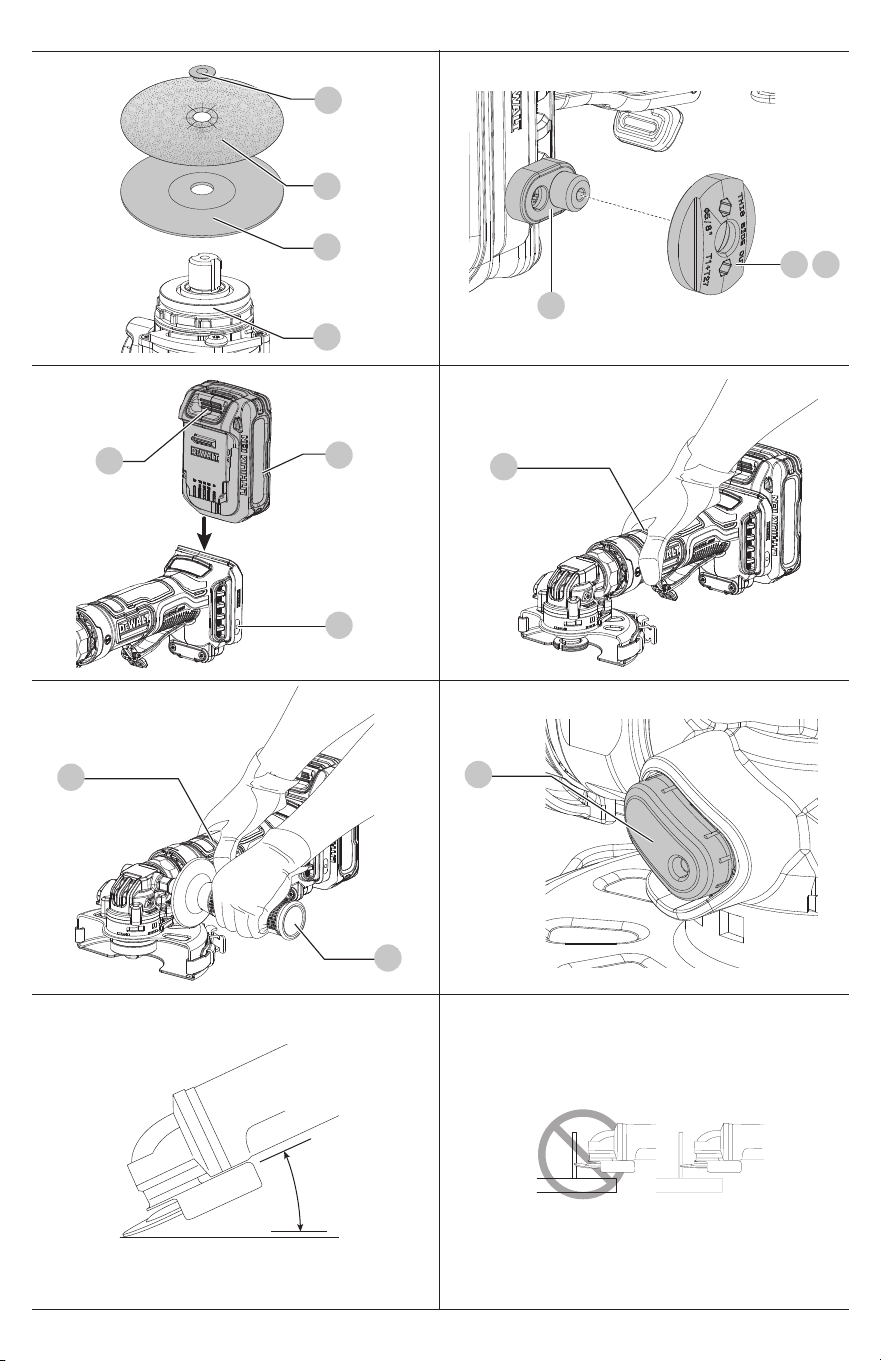

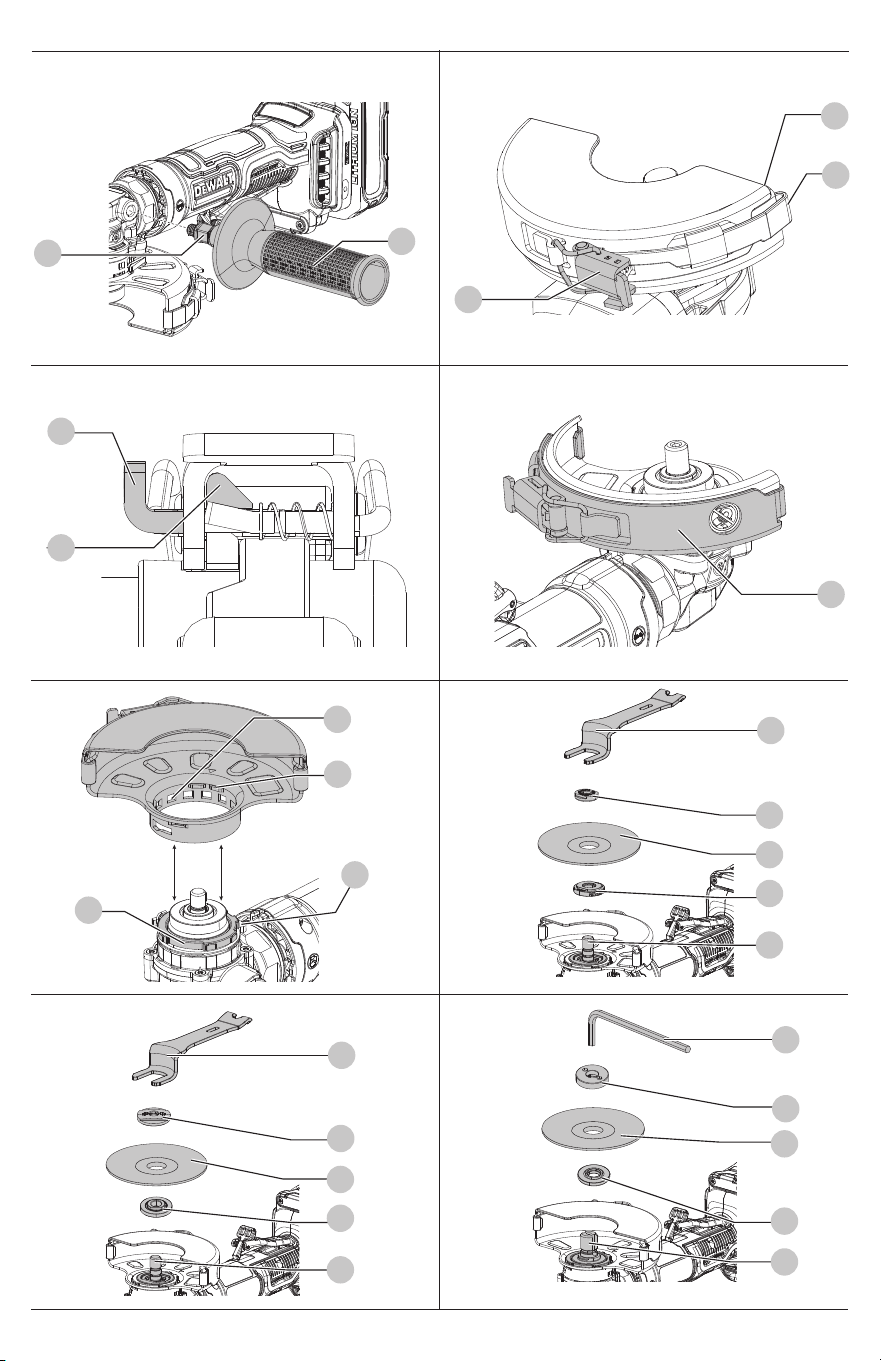

Fig. F Fig. G1

Fig. D Fig. E

Fig. G2 Fig. H

Fig. B Fig. C

DCG402

DCG400

3/8"

DCG402

DCG400

5/8"

Fig. M

Fig. O Fig. P

Fig. N

Fig. K Fig. L

Fig. I Fig. J

DCG400

DCG402

7 8

English

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this power

tool. Failure to follow all instructions listed below may result in

electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FORFUTUREREFERENCE.

The term "power tool" in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Power tools create sparks which may

ignite the dust orfumes.

c ) Keep children and bystanders away while operating

a power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Unmodified

plugs and matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if

your body is earthed orgrounded.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous situation

which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous

situation which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous

situation which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety relatedmessage.

NOTICE: Indicates a practice not related to personal injury

which, if not avoided, may result in propertydamage.

English (original instructions)

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of a GFCI reduces the risk of

electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious

personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust mask,

non‑skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch on

invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in

unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or jewelry.

Keep your hair, clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair can be caught in

movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool

safety principles. A careless action can cause severe injury

within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do the

job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with

the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

Intended Use

Your heavy‑duty small angle grinder has been designed

for professional grinding, sanding, wire brush, and cut‑off

applications at various work sites (i.e., constructionsites).

DO nOT use under wet conditions or in presence of

flammable liquids orgases.



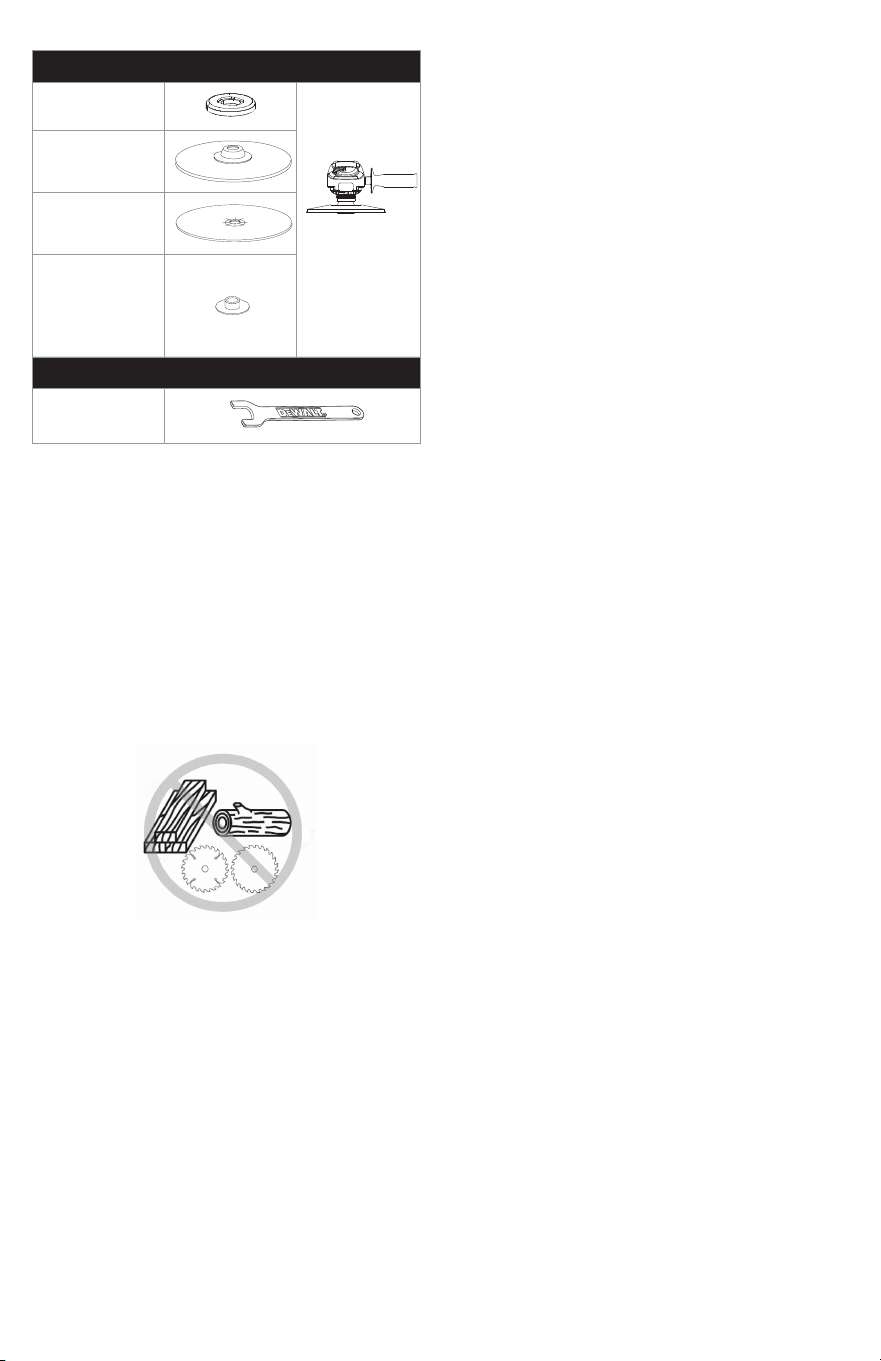

DANGER: Do not use for wood cutting or woodcarving.

Do not use toothed blades of any kind. Serious injury

canresult.

Your heavy‑duty small angle grinder is a professional power

tool. DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English

SAFETY INSTRUCTIONS FOR ALL OPERATIONS

Safety Warnings Common for Grinding, Sanding,

Wire Brushing or Abrasive Cutting‑Off Operations

a ) This power tool is intended to function as a grinder,

sander, wire brush or cut‑off tool. Read all safety

warnings, instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock, fire and/

or seriousinjury.

b ) Operations such as polishing are not recommended

to be performed with this power tool. Operations for

which the power tool was not designed may create a hazard

and cause personalinjury.

c ) Do not convert this power tool to operate in a way

which is not specifically designed and specified by the

tool manufacturer. Such a conversion may result in a loss of

control and cause serious personalinjury.

d ) Do not use accessories which are not specifically

designed and recommended by the tool manufacturer.

Just because the accessory can be attached to your power

tool, it does not assure safeoperation.

e ) The rated speed of the accessory must be at least

equal to the maximum speed marked on the power tool.

Accessories running faster than their rated speed can break

and flyapart.

f ) The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool. Incorrectly sized accessories cannot be

adequately guarded orcontrolled.

g ) Threaded mounting of accessories must match the

grinder spindle thread. For accessories mounted by

flanges, the arbor hole of the accessory must fit the

locating diameter of the flange. Accessories that do not

match the mounting hardware of the power tool will run out

of balance, vibrate excessively and may cause loss ofcontrol.

h ) The dimensions of the accessory mounting must fit

the dimensions of the mounting hardware of the power

tool. Accessories that do not match the mounting hardware

of the power tool will run out of balance, vibrate excessively

and may cause loss ofcontrol.

i ) Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for chips

and cracks, backing pad for cracks, tear or excess wear,

wire brush for loose or cracked wires. If power tool or

accessory is dropped, inspect for damage or install an

undamaged accessory. After inspecting and installing

an accessory, position yourself and bystanders away

from the plane of the rotating accessory and run the

power tool at maximum no‑load speed for one minute.

Damaged accessories will normally break apart during this

testtime.

j ) Wear personal protective equipment. Depending on

application, use face shield, safety goggles or safety

glasses. As appropriate, wear dust mask, hearing

protectors, gloves and workshop apron capable of

stopping small abrasive or workpiece fragments. The

accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power

toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool

or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrainedusers.

e ) Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool’s operation. If damaged, have the power tool

repaired before use. Many accidents are caused by poorly

maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less

likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc. in

accordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the tool

in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with another

batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a

risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the battery may cause

irritation orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk

ofinjury.

f ) Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temperature

above 265°F (130°C) may causeexplosion.

g ) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range

specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage the

battery and increase the risk offire.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool ismaintained.

b ) Never service damaged battery packs. Service of

battery packs should only be performed by the manufacturer

or authorized serviceproviders.

English

eye protection must be capable of stopping flying

debris generated by various operations. The dust mask

or respirator must be capable of filtrating particles

generated by your operation. Prolonged exposure to high

intensity noise may cause hearingloss.

k ) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment. Fragments of workpiece or

of a broken accessory may fly away and cause injury beyond

immediate area ofoperation.

l ) Hold the power tool by insulated gripping surfaces

only, when performing an operation where the cutting

tool may contact hidden wiring. Contact with a “live” wire

will also make exposed metal parts of the power tool “live” and

could give the operator an electricshock.

m ) Never lay the power tool down until the accessory

has come to a complete stop. The spinning accessory may

grab the surface and pull the power tool out of yourcontrol.

n ) Do not run the power tool while carrying it at your

side. Accidental contact with the spinning accessory could

snag your clothing, pulling the accessory into yourbody.

o ) Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing and

excessive accumulation of powdered metal may cause

electricalhazards.

p ) Do not operate the power tool near flammable

materials. Sparks could ignite thesematerials.

q ) Do not use accessories that require liquid

coolants. Using water or other liquid coolants may result in

electrocution orshock.

r ) Do not use Type 11(flaring cup) wheels on this tool.

Using inappropriate accessories can result ininjury.

s ) Always use side handle. Tighten the handle securely.

The side handle should always be used to maintain control of

the tool at alltimes.

t ) When starting the tool with a new or replacement

wheel, or a new or replacement wire brush installed,

hold the tool in a well protected area and let it run for

one minute. If the wheel has an undetected crack or

flaw, it should burst in less than one minute. If the wire

brush has loose wires, they will be detected. Never start

the tool with a person in line with the wheel. This includes

theoperator.

u ) Use of accessories not specified in this manual is

not recommended and may be hazardous. Use of power

boosters that would cause the tool to be driven at speeds

greater than its rated speed constitutesmisuse.

v ) Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body leaves it unstable and may

lead to loss ofcontrol.

w ) Avoid bouncing the wheel or giving it rough

treatment. If this occurs, stop the tool and inspect the wheel

for cracks orflaws.

x ) Always handle and store wheels in a carefulmanner.

y ) Do not operate this tool for long periods of time.

Vibration caused by the operating action of this tool

may cause permanent injury to fingers, hands, and

arms. Use gloves to provide extra cushion, take frequent rest

periods, and limit daily time ofuse.

z ) Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught in

movingparts.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other accessory.

Pinching or snagging causes rapid stalling of the rotating

accessory which in turn causes the uncontrolled power tool to

be forced in the direction opposite of the accessory’s rotation

at the point of thebinding.

For example, if an abrasive wheel is snagged or pinched by

the workpiece, the edge of the wheel that is entering into the

pinch point can dig into the surface of the material causing

the wheel to climb out or kick out. The wheel may either jump

toward or away from the operator, depending on direction

of the wheel’s movement at the point of pinching. Abrasive

wheels may also break under theseconditions.

Kickback is the result of tool misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip on the power tool and position

your body and arm to allow you to resist kickback

forces. Always use auxiliary handle, if provided, for

maximum control over kickback or torque reaction

during start up. The operator can control torque reaction or

kickback forces, if proper precautions aretaken.

b ) Never place your hand near the rotating accessory.

Accessory may kickback over yourhand.

c ) Do not position your body in the area where power

tool will move if kickback occurs. Kickback will propel the

tool in direction opposite to the wheel’s movement at the

point ofsnagging.

d ) Use special care when working corners, sharp edges

etc. Avoid bouncing and snagging the accessory. Corners,

sharp edges or bouncing have a tendency to snag the rotating

accessory and cause loss of control orkickback.

e ) Do not attach a saw chain woodcarving blade or

toothed saw blade. Such blades create frequent kickback

and loss ofcontrol.

Safety Warnings Specific for Grinding and Abrasive

Cutting‑Off Operations

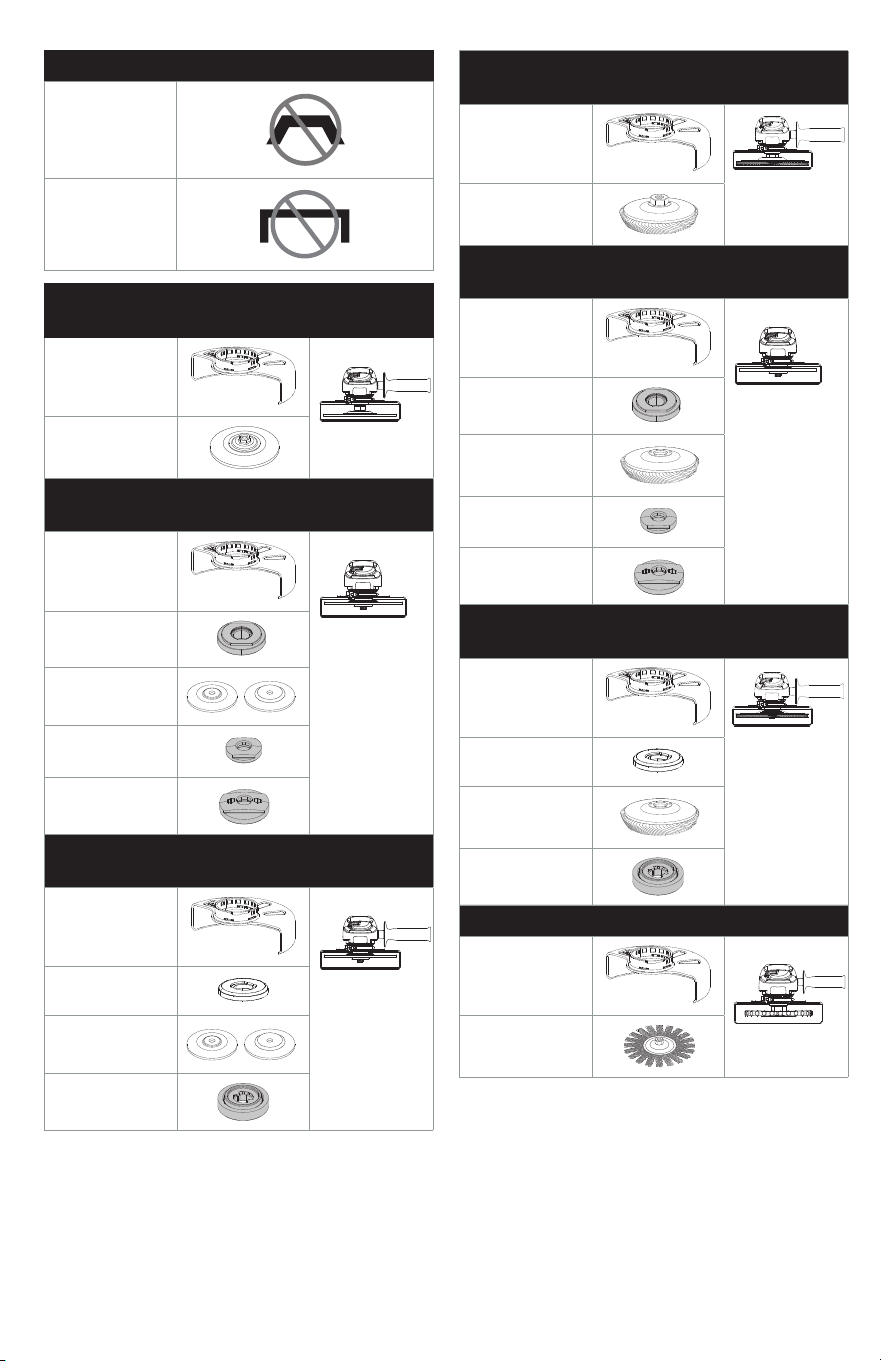

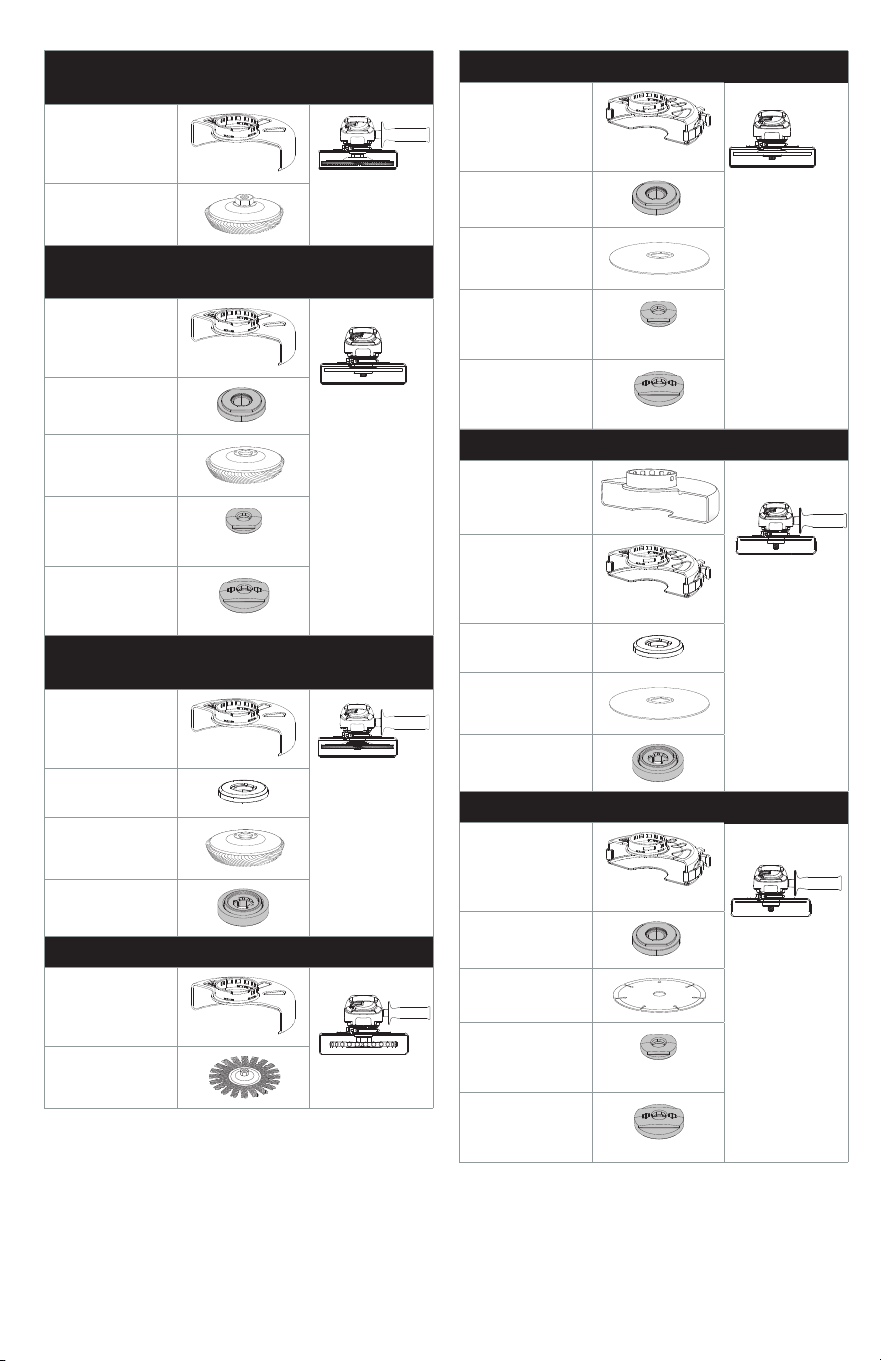

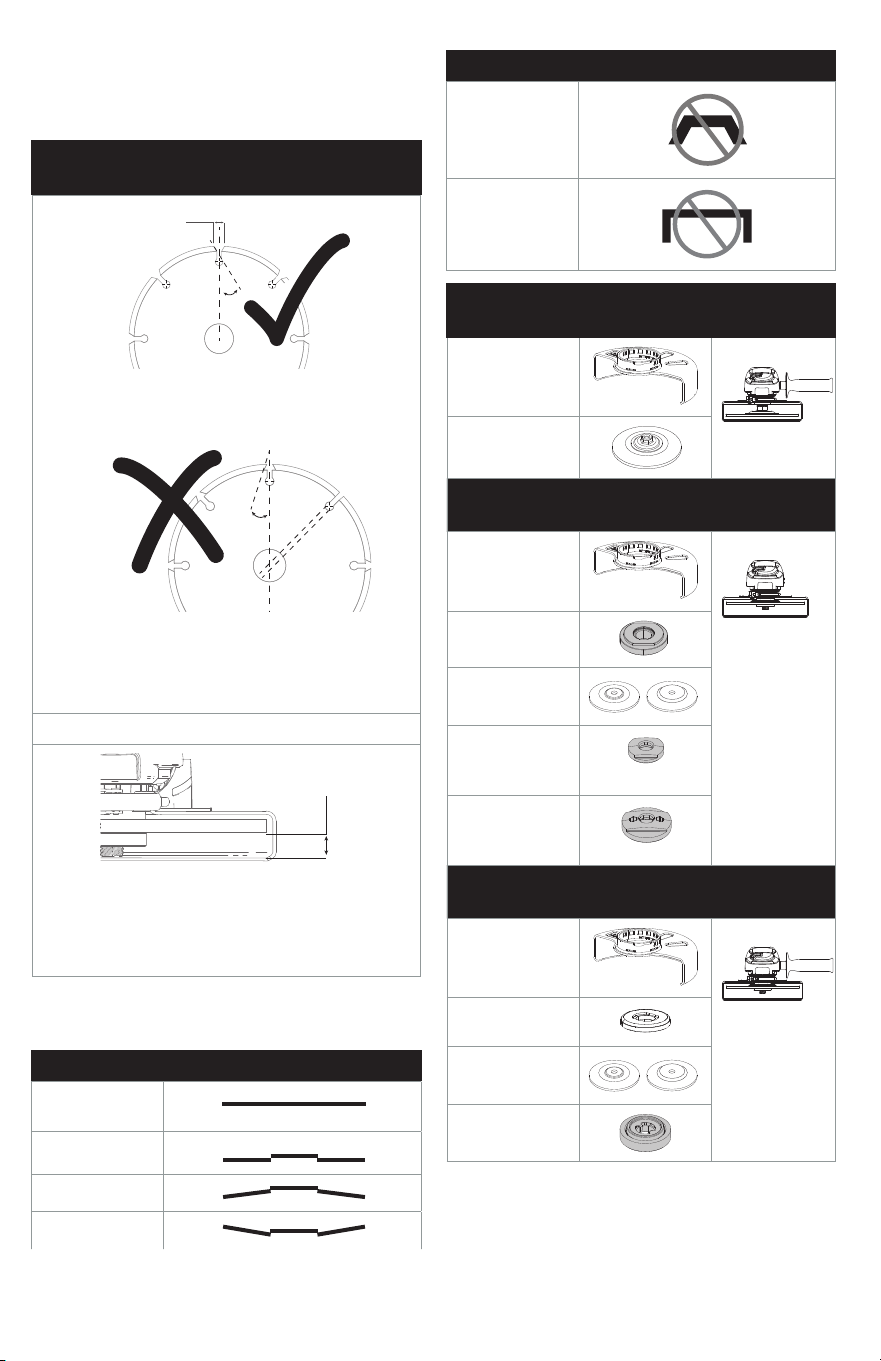

a ) Use only wheel types that are recommended for

your power tool and the specific guard designed for the

selected wheel. Wheels for which the power tool was not

designed cannot be adequately guarded and areunsafe.

b ) The grinding surface of center depressed wheels

must be mounted below the plane of the guard lip. An

improperly mounted wheel that projects through the plane of

the guard lip cannot be adequatelyprotected.

c ) The guard must be securely attached to the power

tool and positioned for maximum safety, so the least

amount of wheel is exposed towards the operator.

The guard helps to protect the operator from broken wheel

fragments, accidental contact with wheel and sparks that

could igniteclothing.

d ) Wheels must be used only for recommended

applications. For example: do not grind with the side

of cut‑off wheel. Abrasive cut‑off wheels are intended for

peripheral grinding, side forces applied to these wheels may

cause them toshatter.

e ) Always use undamaged wheel flanges that are of

correct size and shape for your selected wheel. Proper

wheel flanges support the wheel thus reducing the

English

possibility of wheel breakage. Flanges for cut‑off wheels

may be different from grinding wheelflanges.

f ) Do not use worn down wheels from larger power

tools. Wheel intended for larger power tool is not suitable for

the higher speed of a smaller tool and mayburst.

g ) When using dual purpose wheels always use the

correct guard for the application being performed.

Failure to use the correct guard may not provide the desired

level of guarding, which could lead to seriousinjury.

Additional Safety Warnings Specific for Abrasive

Cutting‑Off Operations

a ) Do not “jam” the cut‑off wheel or apply excessive

pressure. Do not attempt to make an excessive depth

of cut. Overstressing the wheel increases the loading and

susceptibility to twisting or binding of the wheel in the cut and

the possibility of kickback or wheelbreakage.

b ) Do not position your body in line with and behind

the rotating wheel. When the wheel, at the point of

operation, is moving away from your body, the possible

kickback may propel the spinning wheel and the power tool

directly atyou.

c ) When wheel is binding or when interrupting a cut

for any reason, switch off the power tool and hold

the power tool motionless until the wheel comes to a

complete stop. Never attempt to remove the cut‑off

wheel from the cut while the wheel is in motion

otherwise kickback may occur. Investigate and take

corrective action to eliminate the cause of wheelbinding.

d ) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and carefully

reenter the cut. The wheel may bind, walk up or kickback if

the power tool is restarted in theworkpiece.

e ) Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kickback. Large

workpieces tend to sag under their own weight. Supports

must be placed under the workpiece near the line of cut and

near the edge of the workpiece on both sides of thewheel.

f ) Use extra caution when making a “pocket cut” into

existing walls or other blind areas. The protruding wheel

may cut gas or water pipes, electrical wiring or objects that

can causekickback.

g ) Do not attempt to do curved cutting. Overstressing the

wheel increases the loading and susceptibility to twisting or

binding of the wheel in the cut and the possibility of kickback

or wheel breakage, which can lead to seriousinjury.

Safety Warnings Specific for Sanding Operations

a ) Do not use excessively oversized sanding disc

paper. Follow manufacturer's recommendations when

selecting sanding paper. Larger sanding paper extending

beyond the sanding pad presents a laceration hazard and

may cause snagging, tearing of the disc orkickback.

Safety Warnings Specific for Wire Brushing

Operations

a ) Be aware that wire bristles are thrown by the brush

even during ordinary operation. Do not overstress the

wires by applying excessive load to the brush. The wire

bristles can easily penetrate light clothing and/orskin.

b ) Guard must be used for wire brushing, do not allow

any interference of the wire wheel or brush with the

guard. Wire wheel or brush may expand in diameter due to

work and centrifugalforces.

c ) Safety goggles or safety glasses with side shields

and a full face shield compliant with ANSI Z87.1 MUST

be worn by the operator and others that are within 50'

(15.2 m) of the use of thisproduct.

Additional Safety Information



WARNING: Never modify the power tool or any part of it.

Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains

chemicals known to the State of California to cause cancer,

birth defects or other reproductive harm. Some examples of

these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically‑treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing dust

to get into your mouth, eyes, or lay on the skin may promote

absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/or disperse

dust, which may cause serious and permanent respiratory or

other injury. Always use NIOSH/OSHA approved respiratory

protection appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19) during

use. Under some conditions and duration of use, noise from

this product may contribute to hearingloss.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a tripping

or falling hazard. Some tools with large battery packs

will stand upright on the battery pack but may be easily

knockedover.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

English

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

Lanyard Connection (Fig.K)

Optional Accessory

safety Warnings specific for Use At height



WARNING:

• If the tool is dropped for any reason the lanyard connection

must be inspected and properly serviced prior to reuse. The

lanyard connection is designed to stretch to absorb the

shock of a drop. Any permanent stretch to the connection

exposing the red marked internal coils indicates it has been

compromised and must be serviced prior toreuse.

• Do not use hang hook as lanyard attachmentpoint.

• Only use batteries that contain the integral battery strap.

Do not use unsecured batteries while the tool is tethered.

Unsecured batteries may detach from the tool ifdropped.

• Always keep the tool and accessories tethered when

working "at height". (Maximum lanyard length: 6.5 ft [2m].)

• Use only with lanyards appropriate for this tool type and

rated for at least the weight identified on the tool lanyard

attachment pointlabel.

• Crush, cut or entanglement hazard. Do not use near moving

parts, mechanisms or runningmachinery.

• Do not anchor the tool lanyard to anything on your body.

Anchor to a rigid structure that can withstand the forces of a

droppedtool.

• Make sure the lanyard is properly secure at each end prior

touse.

• Inspect tool and lanyard before each use for damage and

proper function (including fabric and stitching). Do not use if

damaged or not functioningproperly.

• Do not alter the lanyard attachment point or use in a

manner other than as instructed in thismanual.

• Only attach tool to a lanyard with a locking carabiner. Do

not attach by looping or knotting the lanyard. Do not use rope

orcord.

• Electrical shock hazard. Be sure power is off when working in

high voltage areas. Some lanyards areconductive.

• Dropped tools will swing on the lanyard, which could cause

injury or loss ofbalance.

• Do not carry the tool by the attachment point, the battery

strap or thelanyard.

• Do not attach more than one tool to eachlanyard.

• Only use appropriate DeWALT brand lanyard‑ready

attachment kit. NEVER modify tools to create

attachmentpoints.

• Only transfer the tool between hands while properly

balanced in a stableorientation.

• Do not attach lanyards to tool in a way that keeps guards,

switches or lock‑offs from operatingproperly.

• Avoid getting tangled in thelanyard.

• Keep lanyard away from the cutting area of thetool.

• Do not use lanyards or attachment devices to get additional

leverage from thetool.

• Do not use for personal fallprotection.

• Falling object hazard! Only change batteries, accessories

and attachments where a dropped object won't cause a

hazard below you. Consult your Authority Having Jurisdiction

(AHJ) or site supervisor for procedures for working atheight.

• Do not use the charger or contractor bag atheight.

• Use multi‑action or screw gate type carabiners. Do not use

single action spring clipcarabiners.

The bracket

33

is for mounting the DeWALT Lanyard Ready

Attachment Point, available at a DeWALT servicecenter.

The lanyard‑ready attachment kit is intended for use by

competent personnel who are trained and knowledgeable

regarding working with tools in and around machinery

and "at height". A lanyard‑ready attachment kit may only

be added to certain models and must be installed by an

authorized servicecenter.

Features

E‑Switch Protection™

The ON/OFF paddle switch has a no‑volt release function. In

the event of an unexpected shut down, the paddle switch

will need to be released then depressed to restarttool.

DeWALT ANTI‑ROTATION System

This feature quickly stops the accessory when a pinch, stall,

or bind‑up event is sensed, reducing reactionary torque.

The switch needs to be cycled (turned on and off) to restart

thetool.

Power‑OFF™ Overload Protection

The power supply to the motor will be reduced in case of

motor overload. With continued motor overload, the tool

will shut off. The paddle switch will need to be released

then depressed to restarttool. The tool will power off each

time the current load reaches the overload current value

(motor burn‑up point). If continued overload shutdowns

occur, apply less force/weight on the tool until the tool will

function without the overloadengaging.

Electronic Soft Start

This feature limits the initial start‑up momentum, allowing

the speed to build up gradually over a 1secondperiod.

ASSEMBLY AND ADJUSTMENT



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Attaching Side Handle (Fig. B)

DCG402



WARNING: Side handle must be used on DCG402 at all

times to maintain control of thetool.



WARNING: Before using the tool, check that the handle is

tightenedsecurely.

Screw the side handle extension piece

31

tightly into

one of the holes on either side of the gear case. The side

handle

5

should always be used to maintain control of the

tool at alltimes.

Guards



CAUTION: Guards must be used with all grinding

wheels, cutting wheels, sanding flap discs, wire brushes,

and wire wheels. The tool may be used without a guard

only when sanding with conventional sanding discs. Refer to

the Accessories Chart to see guards provided with the unit.

English

Some applications may require purchasing the correct guard

from your local dealer or authorized servicecenter.

nOTE: Edge grinding and cutting can be performed with

4" (100mm) Type 27wheels designed and specified for

this purpose; 1/4" (6.35 mm) thick wheels are designed

for surface grinding while thinner 1/8" (3.1 mm) Type

27wheels need to be examined for the manufacturer's label

to see if they can be used for surface grinding or only edge

grinding/cutting. A Type B guard with assembled Type A

Clip‑On guard must be used for any wheel where surface

grinding is forbidden. Cutting can also be performed by

using a Type B guard with assembled Type A Clip‑Onguard.

1/4" (6.35 mm) wire wheels with a 5/8" maximum thickness

can be used with Type Bguard.

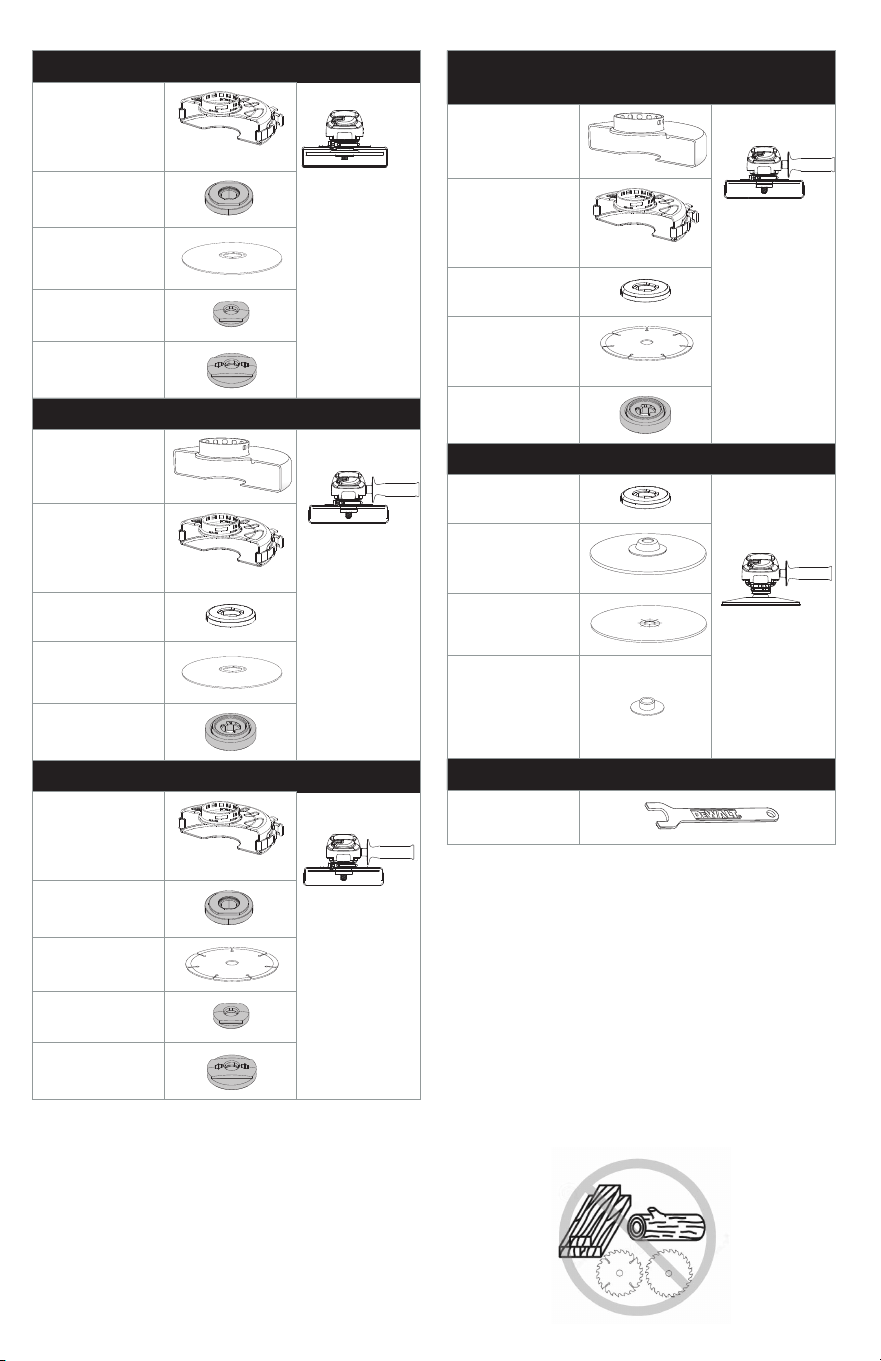

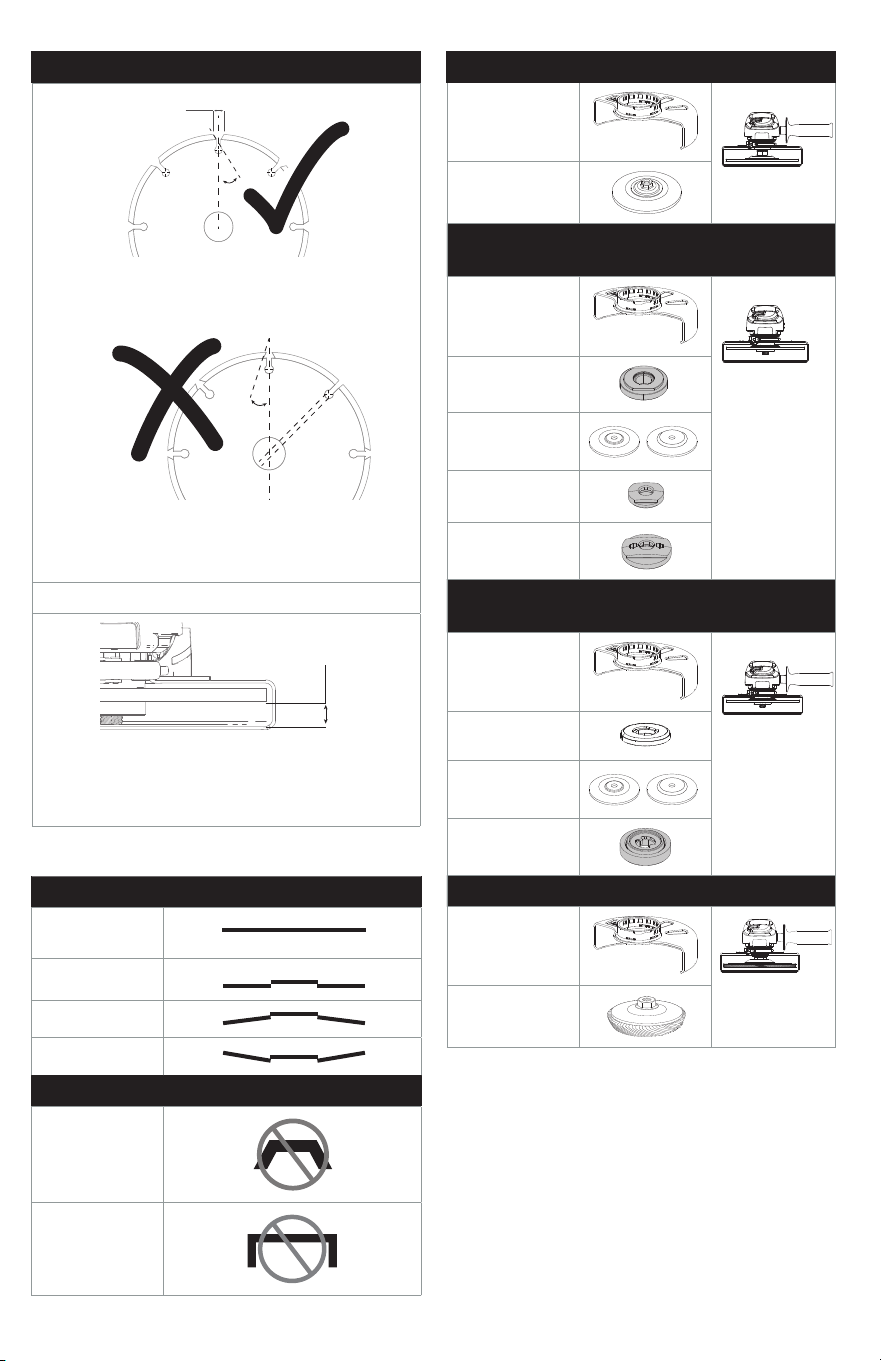

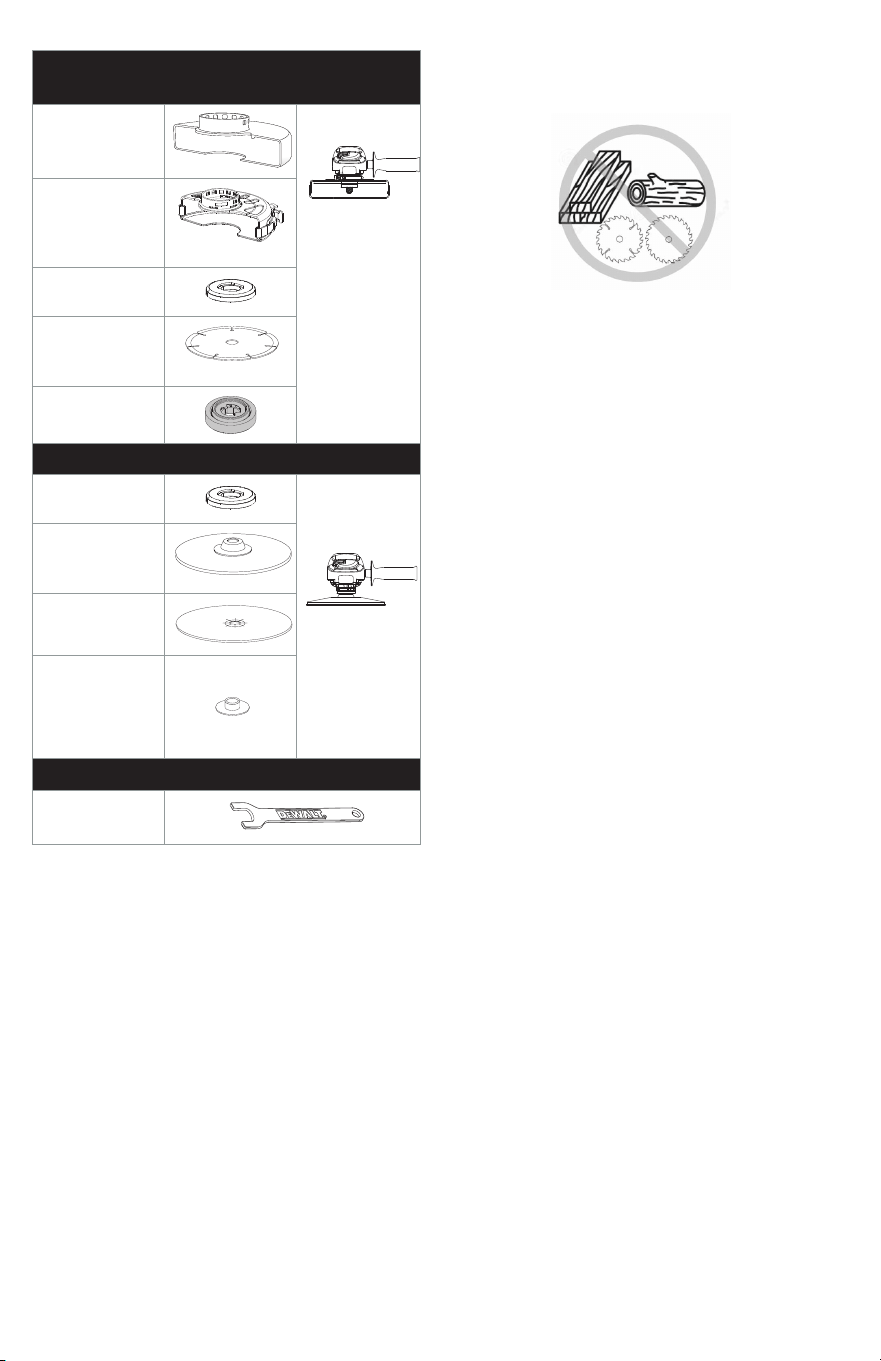

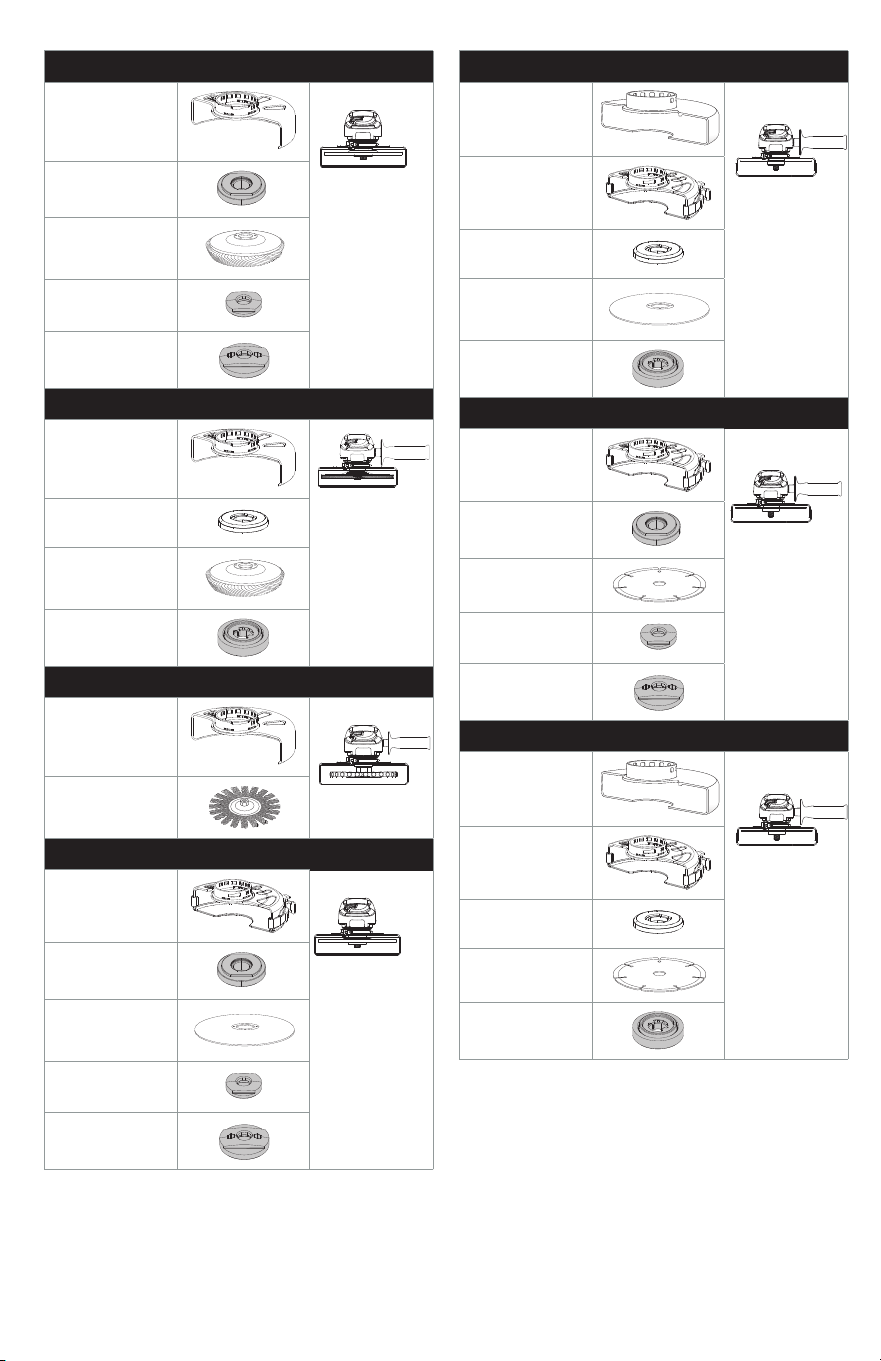

nOTE: Refer to the Accessories Chart to select the proper

guard/accessorycombination.

Mounting the Clip‑on Guard (Fig. A, C–E)



WARNING: The Type A Clip‑On guard must be assembled

to the Type B Guard for all cuttingoperations.

The Type A Clip‑on guard converts a Type B guard into a

Type Aguard.

1. Place the Type A Clip‑on guard onto the Type B guard so

the hook

19

on the end of the Type A Clip‑on guard aligns

with the edge

20

of the Type Bguard.

2. Press down on the Type A Clip‑on guard lever

21

until

the lock button

22

engages with the locking hook

23

. The

Type A Clip‑on guard is now locked inplace.

3. To remove the Type A Clip‑on guard, press the lock

button

22

toward the Type A Clip‑on guard lever and the

Type A Clip‑on lever will release. The Type A Clip‑on lever

can now be lifted, and the Type A Clip‑on guard can be

removed from the Type Bguard.

nOTE: The Type A Clip on guard can be stored on the back

of the guard such that the NO CUTTING icon can be seen

through the opening in the Type A Clip on guard (Fig.E).

Adjusting and Mounting Guard(Fig.F)



WARNING: To reduce the risk of serious personal

injury, turn tool off and disconnect battery pack before

making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.



CAUTION: BEFORE operating the tool, identify which

guard adjustment option your tool is setto.

Adjustment Options

For guard adjustment, press the guard release lever

13

and adjust the guard until it engages one of the alignment

holes

24

on the guardcollar.

Mounting guard



CAUTION: Prior to mounting guard, ensure the screw,

lever, and spring of release lever are fitted correctly before

mounting theguard.

1. With the spindle facing the operator, press and hold the

guard release lever

13

2. Align the lugs

25

on the guard with the slots

26

on the

gearcasecover.

3. Push the guard down until the guard lugs engage and

rotate them in the groove on the gear case cover. Release

the guard releaselever.

4. To position the guard, rotate the guard clockwise

into the desired working position. Press and hold the

guard release lever

13

to rotate the guard in the

counter‑clockwisedirection.

nOTE: The guard body should be positioned between

the spindle and the operator to provide maximum

operatorprotection.

The guard release lever should snap into one of the

alignment holes

24

on the guard collar. This ensures that

the guard issecure.

5. To remove the guard, follow steps 1–3 of these

instructions inreverse.

Flanges and Wheels



CAUTION: Turn unit off and remove battery from the

tool before making any adjustments or removing or installing

attachments oraccessories.

Mounting Non‑Hubbed Wheels (Fig.G1, G2, H)



WARNING: Failure to properly seat the flanges and/or

wheel could result in serious injury (or damage to the tool

orwheel).



CAUTION: Included flanges must be used with depressed

center Type 27/42 grinding wheels and Type1/41 cutting

wheels. Refer to the Accessories Chart for moreinformation.



WARNING: A closed, two‑sided cutting wheel guard

(utilizing the Type A Clip‑On guard) is required when using

abrasive cutting wheels or diamond‑coated cuttingwheels

(Type A Clip‑On guard must be assembled over thewheel).



WARNING: To prevent wheel from coming off, always

fully tighten the locking flange with providedwrench.



WARNING: Use of a damaged flange or guard or failure

to use proper flange and guard can re sult in injury due to

wheel breakage and wheel contact. Refer to the Accessories

Chart for moreinformation.

DCG400 (Fig.G1, G2)

1. Place the tool on a table, guardup.

2. Install the reversible backing flange

6

on spindle

4

with the appropriate side facing up for either 5/8" arbor or

3/8" arbor accessories. Press the backing flange intoplace,

ensuring it is fully seated. When fully seated, the backing

flange should not be able to rotate independently of

thespindle.

3. Place wheel

27

against the backingflange.

a. For 3/8" arbor accessories, Ensure the backing flange side

labeled "3/8" is facing out. Place wheel against the backing

flange, centering the wheel directly on the spindle (Fig. G1).

b. For 5/8" arbor accessories, Ensure the backing flange side

labeled "5/8" is facing out. Place wheel against the backing

flange, centering the wheel on the raised center (pilot) of

the backing flange (Fig. G2).

4. While depressing the spindle lock button, and with the

text "THIS SIDE OUT" on the locking flange facing away from

the wheel, thread the 3/8" arbor locking flange

7

or the

5/8" arbor locking flange

8

onspindle.

5. While depressing the spindle lock button, tighten the

locking flange,

7

or

8

, using the wrench

supplied.

(Only use a locking flange if it is in perfect condition.) Refer

to the Accessories Chart to see flangedetails.

6. To remove the wheel, reverse the aboveprocedure.

DCG402 (Fig.H)

1. Place the tool on a table, guardup.

English

2. Install the backing flange

9

on spindle

4

with the raised

center (pilot) facing thewheel. Press the backing flange

intoplace.

3. Place wheel

27

against the backing flange, centering

the wheel on the raised center (pilot) of the backingflange.

4. While depressing the spindle lock button and with the

hex depressions facing away from the wheel, thread the

locking flange

10

on spindle so that the lugs engage the

two slots in thespindle.

5. While depressing the spindle lock button, tighten the

locking flange

10

using the wrench

supplied. (Only

use a locking flange if it is in perfect condition.) Refer to the

Accessories Chart to see flangedetails.

6. To remove the wheel, reverse the aboveprocedure.

Mounting Sanding Backing Pads (Fig.A, I)

nOTE: Use of a guard with sanding discs that use backing

pads, often called fiber resin discs, is not required. Since a

guard is not required for these accessories, the guard may or

may not fit correctly ifused.



WARNING: Use only backing pads that are rated for at

least equal to the rated speed marked on thetool.



WARNING: Failure to properly seat the clamp nut and/

or pad using the supplied wrench could result in serious injury

(or damage to the tool orwheel).



WARNING: Proper guard must be reinstalled for grinding

wheel, cutting wheel, sanding flap disc, wire brush or wire

wheel applications after sanding applications arecomplete.

1. Place the tool on a table, spindleup.

2. Install the backing flange

6

on spindle

4

with the raised

centre (pilot) facing the wheel. Press the backing flange

intoplace.

3. Place or appropriately thread backing pad

28

thespindle.

4. Place the sanding disc

29

on the backing pad

28

5. While depressing spindle lock button

3

, thread the

sanding clamp nut

30

on spindle, piloting the raised

hub on the clamp nut into the center of san ding disc and

backingpad.

6. Tighten the clamp nut by hand. Then depress the spindle

lock button while turning the sanding disc until the sanding

disc and clamp nut aresnug.

7. To remove the wheel, grasp and turn the backing pad

and sanding pad while depressing the spindle lockbutton.

Mounting and Removing Hubbed Wheels (Fig.A)

Hubbed wheels install directly on the spindle. Thread of

accessory must match thread ofspindle.

1. If it is not needed, remove the backing flange by pulling

it away fromtool.

iMPORTAnT: Removing the backing flange should only be

done if the hubbed accessory has recessed portion of the

threads that clear the unthreaded portion of thespindle.

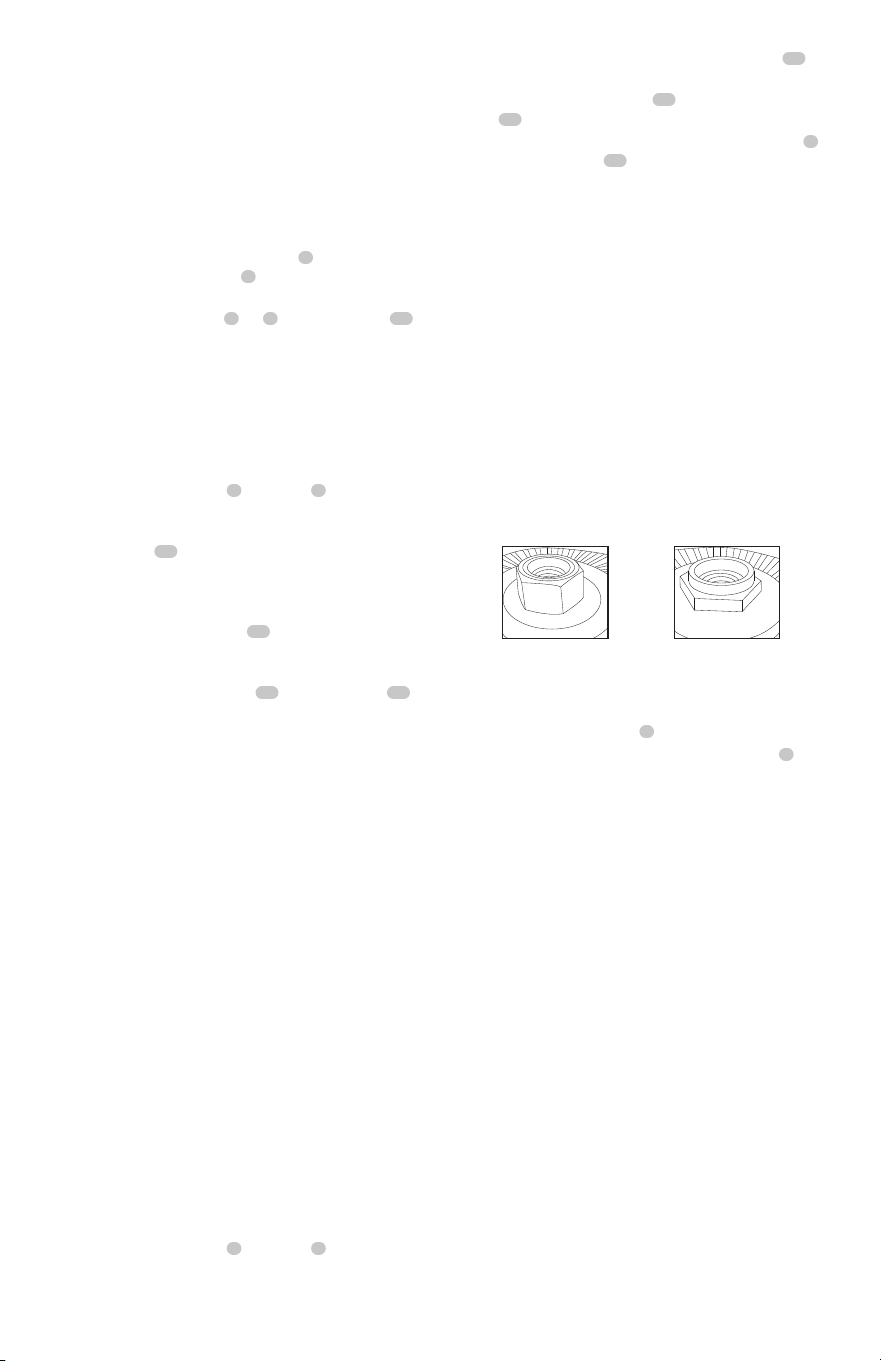

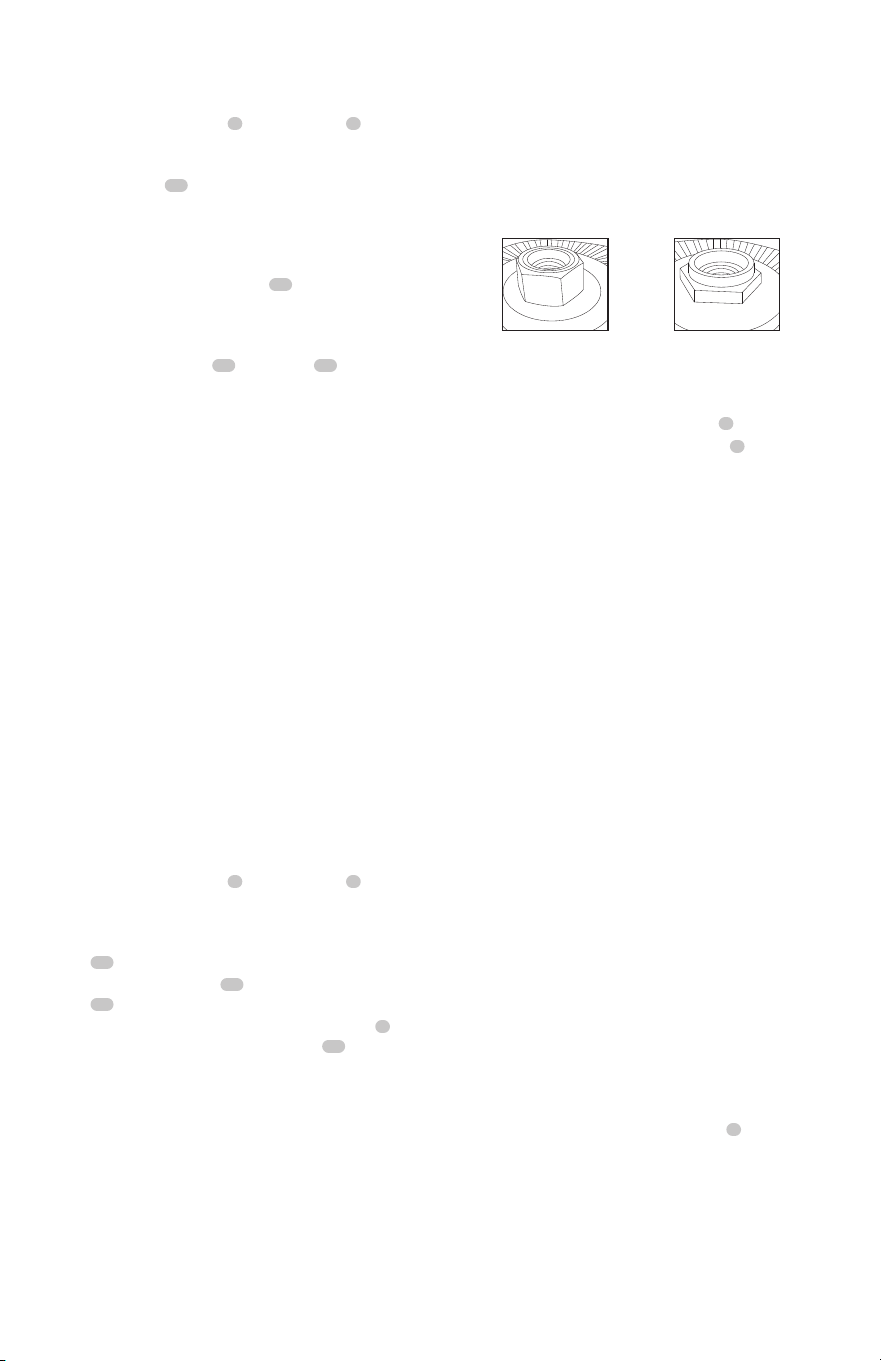

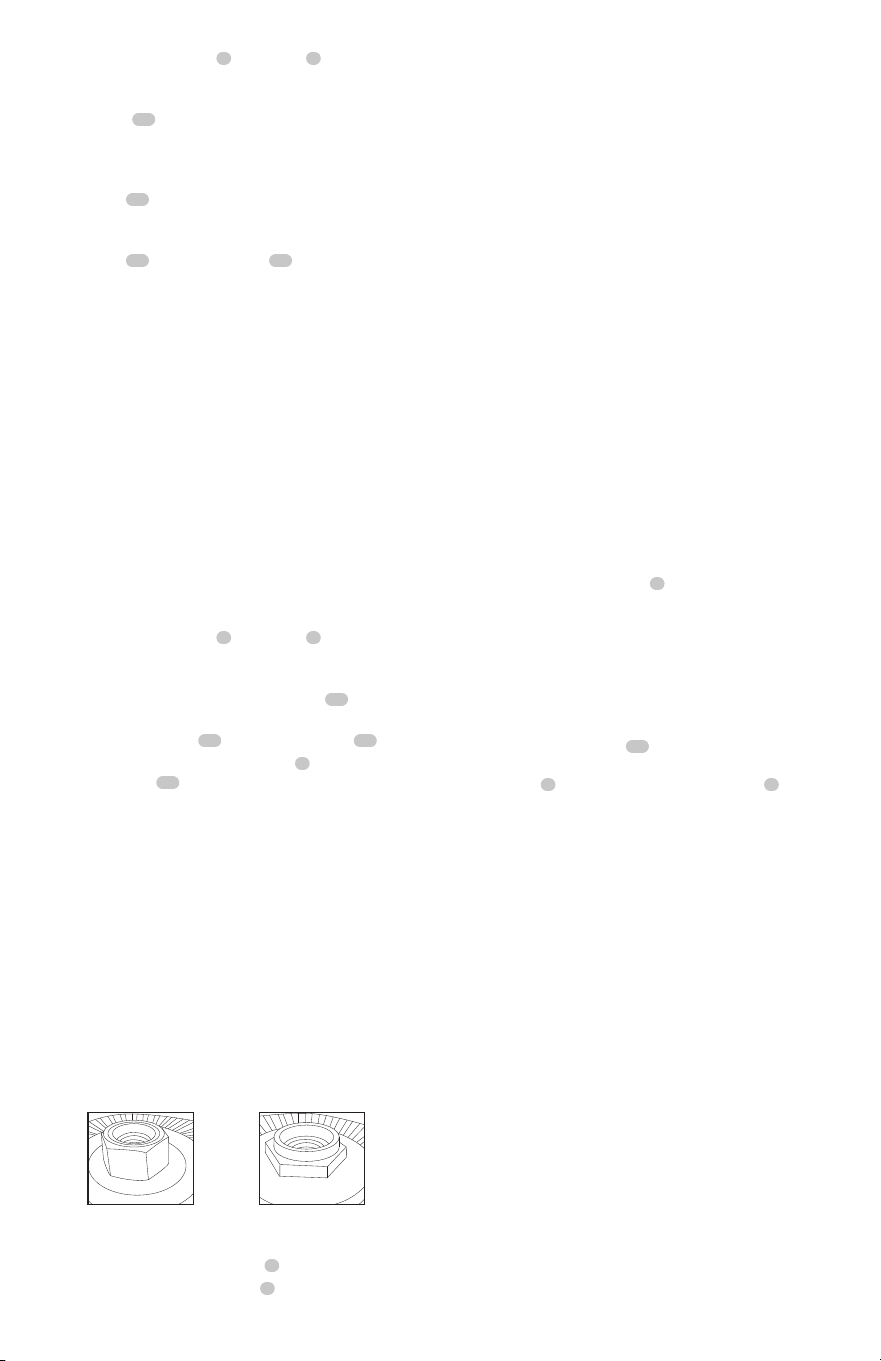

non‑recessed threads

Use with backing flange

Recessed threads

Remove backing flange

2. Thread the wheel on the spindle

4

byhand.

3. Depress the spindle lock button

3

and use a wrench to

tighten the hub of thewheel.

4. Reverse the above procedure to remove thewheel.

NOTICE: Failure to properly seat the wheel before turning the

tool on may result in damage to the tool or thewheel.

Mounting Wire Cup Brushes and WireWheels

(Fig.A)



WARNING: Failure to properly seat the brush/wheel could

result in serious injury (or damage to the tool orwheel).



CAUTION: To reduce the risk of personal injury, wear

work gloves when handling wire brushes and wheels.

They can becomesharp.



CAUTION: To reduce the risk of damage to the tool,

wheel or brush must not touch guard when mounted

or while in use. Undetectable damage could occur to the

accessory, causing wires to fragment from accessory wheel

orcup.

Wire cup brushes or wire wheels install directly on the

threaded spindle. Use only wire brushes or wheels provided

with a threaded hub. These accessories are available at extra

cost from your local dealer or authorized servicecenter.

1. Place the tool on a table, guardup.

2. If it is not needed, remove the backing flange by pulling

it away fromtool (Refer to the illustration in Mounting and

Removing Hubbed Wheels to determine if the backing

flange isneeded).

3. Thread the wheel on the spindle byhand.

4. Depress spindle lock button

3

and use a wrench on the

hub of the wire wheel or brush to tighten thewheel.

5. To remove the wheel, reverse the aboveprocedure.

NOTICE: To reduce the risk of damage to the tool, properly

seat the wheel hub before turning the toolon.

Threaded Flange Holder (Fig. J)

DCG400

The threaded flange holder

18

comes installed on some

models, and is designed to hold the unused 3/8" arbor

locking flange

7

or the 5/8" arbor locking flange

8

Prior to Operation

• Install the guard and appropriate disc or wheel. Do not

use excessively worn discs orwheels.

• Be sure the backing flange and locking flange are

mounted correctly. Follow the instructions given in the

AccessoriesChart.

• Make sure the disc or wheel rotates in the direction of the

arrows on the accessory and thetool.

• Do not use a damaged accessory. Before each use inspect

the accessory such as abrasive wheels for chips and cracks,

backing pad for cracks, tear or excess wear, wire brush for

loose or cracked wires. If power tool or accessory is dropped,

inspect for damage or install an undamaged accessory. After

inspecting and installing an accessory, position yourself and

bystanders away from the plane of the rotating accessory

and run the power tool at maximum no‑load speed for one

minute. Damaged accessories will normally break apart

during this testtime.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

English

Installing and Removing the Battery Pack (Fig. K)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

14

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

15

and firmly pull the battery pack out of the tool

handle. Insert it into thecharger.

Proper Hand Position (Fig. L, M)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a suddenreaction.

DCG400

Proper hand position requires one hand on the body of the

tool

32

, as shown in FigureL.

DCG402

Proper hand position requires one hand on the side

handle

5

, with the other hand on the body of the tool

32

as shown in FigureM.

Paddle Switch (Fig. A)



CAUTION: Hold the side handle (DCG402) and body of

the tool firmly to maintain control of the tool at start‑up and

during use and until the wheel or accessory stops rotating.

Make sure the wheel has come to a complete stop be fore

laying the tooldown.



CAUTION: Before inserting the battery, depress and

release the paddle switch

1

once to ensure that the switch

is off. Depress and release the paddle switch as described

below after any interruption in power supply to the tool, such

as motor overload, pinch, stall or bind‑up event, or any other

unexpected toolshutdown.

nOTE: To reduce unexpected tool movement, do not

switch the tool on or off while under load conditions. Allow

the grinder to run up to full speed before touching the work

surface. Lift the tool from the surface before turning the tool

off. Allow the tool to stop rotating before putting itdown.

1. To turn the tool on, push the lock‑off lever

2

toward

the front (gear case) of the tool, then depress the paddle

switch

1

. The tool will run while the switch isdepressed.

2. Turn the tool off by releasing the paddleswitch.

Spindle Lock Button (Fig. N)

The spindle lock button

3

is provided to prevent the

spindle from rotating when installing or removing wheels.

Operate the spindle lock only when the tool is turned off,

when the battery has been removed, and has come to a

completestop.

NOTICE: To reduce the risk of damage to the tool, do not

engage the spindle lock while the tool is operating. Damage

to the tool will result and attached accessory may spin off

possibly resulting ininjury.

To engage the lock, depress the spindle lock button

3

and rotate the spindle until you are unable to rotate the

spindlefurther.

Surface Grinding, Sanding and Wire Brushing

(Fig. O)



CAUTION: Always use the correct guard per the

instructions in thismanual.

To perform work on the surface of a workpiece:

1. Allow the tool to reach full speed before touching the

tool to the worksurface.

2. Apply minimum pressure to the work surface, allowing

the tool to operate at high speed. Material removal rate is

greatest when the tool operates at highspeed.

3. Maintain an appropriate angle between the tool

and work surface. Refer to the chart according to

particularfunction.

Function Angle

Grinding 20˚-30˚

Sanding with Flap Disc 5˚-10˚

Sanding with Backing Pad 5˚-15˚

Wire Brushing 5˚-10˚

4. Maintain contact between the edge of the wheel and

the worksurface.

‑ If grinding, sanding with flap discs or wire brushing move

the tool continuously in a forward and back motion to avoid

creating gouges in the worksurface.

‑ If sanding with a backing pad, move the tool constantly

in a straight line to prevent burning and swirling of

worksurface.

nOTE: Allowing the tool to rest on the work surface without

moving will damage the workpiece.

5. Remove the tool from work surface before turning tool

off. Allow the tool to stop rotating before laying itdown.



CAUTION: Use extra care when working over an edge, as

a sudden sharp movement of grinder may beexperienced.

Precautions To Take When Working on a

Painted Workpiece

1. Sanding or wire brushing of lead‑based paint is NOT

RECOMMENDED due to the difficulty of controlling the

contaminated dust. The greatest danger of lead poisoning is

to children and pregnantwomen.

2. Since it is difficult to identify whether or not a paint

contains lead without a chemical analysis, we recommend

the following precautions when sanding any paint:

Personal safety

1. No children or pregnant women should enter the work

area where the paint sanding or wire brushing is being

done until all clean up iscompleted.

2. A dust mask or respirator should be worn by all persons

entering the work area. The filter should be replaced daily or

whenever the wearer has difficultybreathing.

nOTE: Only those dust masks suitable for working with lead

paint dust and fumes should be used. Ordinary painting

masks do not offer this protection. See your local hardware

dealer for the proper NIOSH‑approvedmask.

3. NO EATING, DRINKING or SMOKING should be done in

the work area to prevent ingesting contaminated paint

particles. Workers should wash and clean up BEFORE eating,

drinking or smoking. Articles of food, drink, or smoking

should not be left in the work area where dust would settle

onthem.

English

Environmental safety

1. Paint should be removed in such a manner as to

minimize the amount of dustgenerated.

2. Areas where paint removal is occurring should be sealed

with plastic sheeting of 4milsthickness.

3. Sanding should be done in a manner to reduce tracking

of paint dust outside the workarea.

Cleaning and Disposal

1. All surfaces in the work area should be vacuumed and

thoroughly cleaned daily for the duration of the sanding

project. Vacuum filter bags should be changedfrequently.

2. Plastic drop cloths should be gathered up and disposed

of along with any dust chips or other removal debris. They

should be placed in sealed refuse receptacles and disposed

of through regular trash pick‑upprocedures.

During clean up, children and pregnant women should be

kept away from the immediate workarea.

3. All toys, washable furniture and utensils used by children

should be washed thoroughly before being usedagain.

Edge Grinding and Cutting (Fig. P)



WARNING: Do not use edge grinding/cutting wheels for

surface grinding applications because these wheels are not

designed for side pressures encountered with surface grinding.

Wheel breakage and injury mayresult.



CAUTION: Wheels used for edge grinding and cutting

may break or kick back if they bend or twist while the tool is

being used. In all edge grinding/cutting operations, the open

side of the guard must be positioned away from theoperator.

NOTICE: Edge grinding/cutting with a Type27wheel must

be limited to shallow cutting and notching—less than 1/2"

(13mm) in depth when the wheel is new. Reduce the depth of

cutting/notching equal to the reduction of the wheel radius

as it wears down. Refer to the Accessories Chart for more

information. Edge grinding/cutting with a Type 41wheel

requires usage of a Type 1guard.

1. Allow the tool to reach full speed before touching the

tool to the worksurface.

2. Apply minimum pressure to the work surface, allowing

the tool to operate at high speed. Grinding/cutting rate is

greatest when the tool operates at highspeed.

3. Position yourself so that the open‑underside of the

wheel is facing away fromyou.

4. Once a cut is begun and a notch is established in the

workpiece, do not change the angle of the cut. Changing

the angle will cause the wheel to bend and may cause

wheel breakage. Edge grinding wheels are not designed to

withstand side pressures caused bybending.

5. Remove the tool from the work surface before turning

the tool off. Allow the tool to stop rotating before laying

itdown.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Your DeWALT power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper

tool care and regularcleaning.

Cleaning



WARNING: Blo

w dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk of eye

injury, always wear ANSI Z87.1 approved eye protection when

perform

ing thisprocedure.



WARNING:

Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These chemicals

may weaken the plastic materials used in these parts. Use a

cloth dampened only with water and mild soap. Never let any

liquid get inside the tool; never immerse any part of the tool

into aliquid.

Accessories



WARNING: Since accessories, other than those offered by

DeWALT, have not been tested with this product, use of such

accessories with this product could be hazardous. To reduce

the risk of injury, only DeWALT recommended accessories

should be used with thisproduct.



WARNING: Do not use a bonded abrasive wheel that is

past its expiration (EXP) date as marked near center of wheel,

if provided. Expired wheels are more likely to burst and cause

serious injury. Store bonded abrasive wheels in dry location

without temperature or humidity extremes. Destroy expired or

damaged wheels so they cannot beused.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact DeWALT. Call 1‑800‑4‑DeWALT

(1‑800‑433‑9258) or visit our website: www.dewalt.com.



WARNING: Accessories must be rated for at least the

speed recom mended on the tool warning label. Wheels

and other accessories running over their rated accessory

speed may fly apart and cause injury. Threaded accessories

must have a 5/8"‑11 hub. Every unthreaded accessory must

have a 7/8" (22.2 mm) arbor hole. If it does not, it may have

been designed for a circular saw. Use only the accessories

shown in the Accessories Chart of this manual. Accessory

ratings must always be above tool speed as shown on

toolnameplate.

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should be

performed by a factory service center or an authorized service

center. Always use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is a

problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your registration of

ownership will serve as your proof ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification is

required under the Federal Consumer SafetyAct.

English

Three‑Year Limited Warranty

For warranty terms, go to

www.dewalt.com/support/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at DeWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1‑800‑4‑DeWALT

(1‑800‑433‑9258).

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country‑specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑800‑4‑DeWALT

(1‑800‑433‑9258) for a freereplacement.

English

Type 27hubbed grinding Wheels (DCg402 only)

4.5" Type 27/Type B

guard (NA568029)

Type 27 hubbed wheel

Type 27, 28Depressed Center grinding Wheels

(DCg400 only)

4" Type 27/Type B

guard (NA568026)

Reversible backing

flange (NA734316)

Type 27, 28 depressed

center wheel

3/8" arbor locking

flange (NA376069)

5/8" arbor locking

flange (NA736101)

Type 27, 28Depressed Center grinding Wheels

(DCg402 only)

Type 27/Type B guard

NA568029 (4.5")

Backing flange:

N115381

Type 27, 28 depressed

center wheel

Locking flange: N452728

hubbed sanding Flap Discs (DCg402 only)

4.5" Type 27/Type B

guard (NA568029)

Hubbed sanding

flap disc

DCG400, DCG402 ACCESSORIES CHART

Approved wheels for (DCg400, DCg402)

Type 1 / T1

Type 41 / T41

Type 27 / T27

Type 28 / T28

†

Type 29 / T29

non‑approved wheels for (DCg400, DCg402)

Type 11 / T11

Type 6 / T6

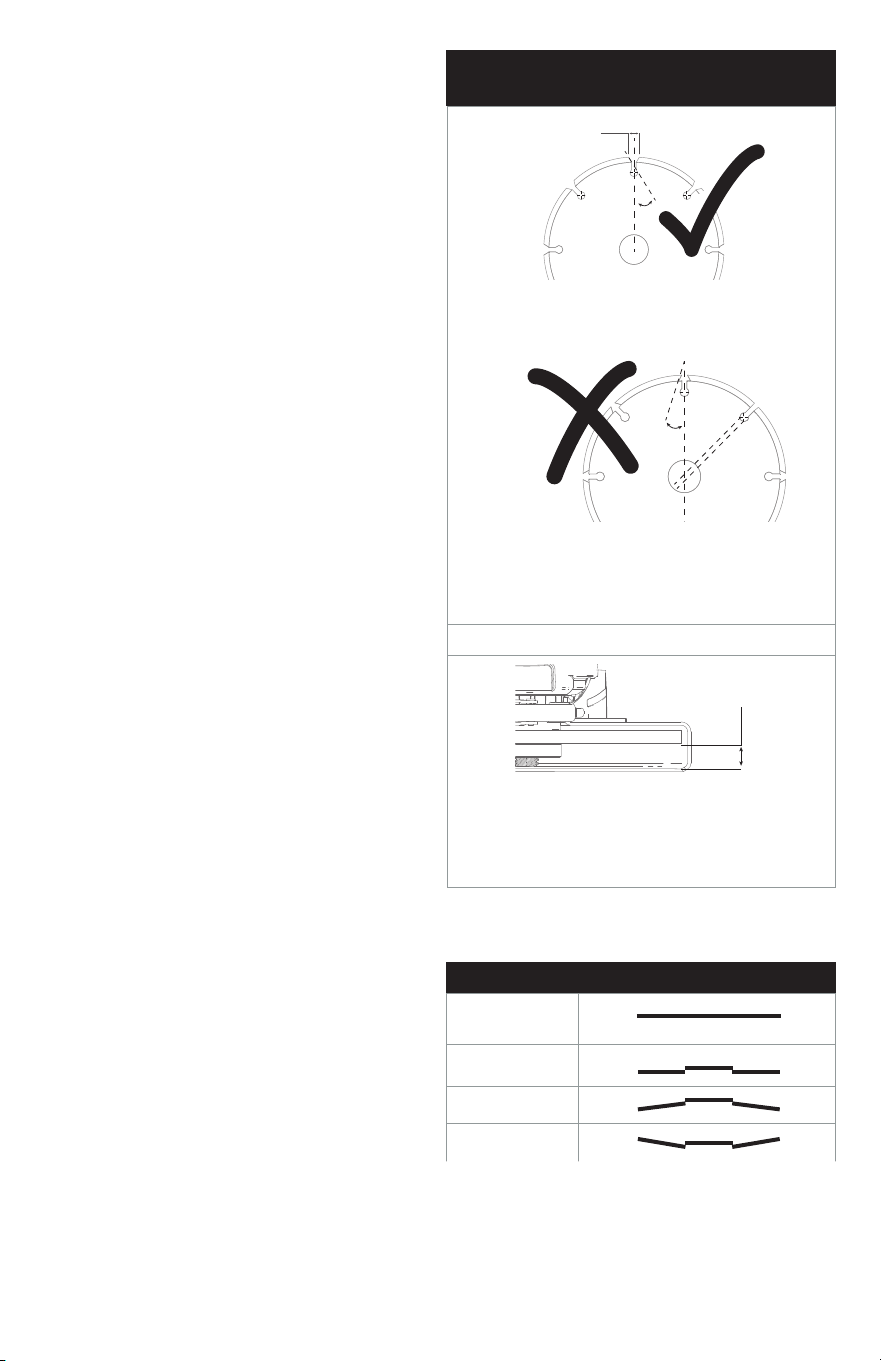

Additional information for guards and Accessories

≤10 mm

When using segmented diamond wheels, use only

diamond wheels with a peripheral gap not greater than

10mm and negative rakeangle.

DO NOT USE

segmented diamond wheels with a peripheral gap

greater than 10mm and/or a positive rakeangle.

≥2 mm

For all grinding, sanding, and wheel type wire brushing

accessories, the lowest portion of the accessory must

be contained within the guard enclosure with 2mm or

greater clearance to the bottom lip ofguard.

English

non‑hubbed sanding Flap Discs (DCg400 only)

4" Type 27/Type B

guard (NA568026)

Reversible backing

flange (NA734316)

Non-Hubbed sanding

flap disc

3/8" arbor locking

flange (NA736069)

5/8" arbor locking

flange (NA736101)

non‑hubbed sanding Flap Discs (DCg402 only)

4.5" Type 27/Type B

guard (NA568029)

Backing flange

(N115381)

Non-Hubbed sanding

flap disc

Locking flange

(N452728)

hubbed Wire Wheels (DCg402 only)

4.5" Type 27/Type B

guard (NA568029)

Hubbed wire wheel

Type 1/41 Cutting Wheels (DCg400)

4" Type B guard with

Type A Clip-On guard

(NA724847)

Reversible backing

flange (NA734316)

Type 1/41 abrasive

cutting wheel

3/8" arbor locking

flange (NA736069)

5/8" arbor locking

flange (NA736101)

Type 1/41 Cutting Wheels (DCg402)

4.5" Type 1/41/

Type A guard

(N311419**)

4.5" Type B guard

with Type A Clip-On

guard (NA766918)

Backing flange

(N115381)

Type 1/41 abrasive

cutting wheel

Locking flange

(N452728)

Diamond Cutting Wheels (metal) (DCg400)

4" Type B guard with

Type A Clip-On guard

(NA724847)

Reversible backing

flange (NA734316)

Diamond cutting wheel

3/8" arbor locking

flange (NA736069)

5/8" arbor locking

flange (NA736101)

Diamond Cutting Wheels (metalcutting) (DCg402)

4.5" Type 1/41/

Type A guard

(N311419**)

4.5" Type B guard

with Type A Clip-On

guard (NA766918)

Backing flange

(N115381)

Diamond cutting wheel

(metal cutting)

Locking flange

(N452728)

English



DANGER: Do not use for wood cutting or woodcarving.

Do not use toothed blades of any kind. Serious injury

canresult.

sanding Discs (DCg402only)

Backing flange

(N115381)

4.5" rubber backing

pad (DABP4RR58**)

Sanding disc

Sanding clamp nut

(Included with

rubber backing pad

DABP4RR58**)

hubbed Wheel Wrench

Hubbed wheel

wrench (N541784**)



Type 1/41/Type A guards or Type B guard with Clip‑on

guard are intended for use with Type 1/41 cutting wheels

and Type 27wheels marked for cutting only. Grinding with

wheels other than Type 27and Type 29require different

accessory gurds. Always use the smallest proper guard

possible that does not contact theaccessory.

** nOTE: Available at extra cost from your local dealer or

authorized servicecenter.

† nOTE: Type 28depressed center wheelsonly.

FRAnçAis

AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ

DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique. Ne

pas suivre toutes les instructions comprises aux présentes

peut conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avecfil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux

encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques dans

un milieu déflagrant, tel qu’en présence de liquides, de

gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui pourraient enflammer la

poussière ou lesvapeurs.

Définitions : symboles et termes d'alarmes

sécurité

Ces guides d'utilisation utilisent les symboles et termes

d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels

oumatériels.



DANGER: indique une situation dangereuse imminente

qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre

à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Français (traduction de la notice d’instructions originale)

Usage Prévu

Votre petite meuleuse angulaire industrielle a été conçue

pour le meulage, le ponçage, le brossage métallique et le

tronçonnage professionnels sur divers chantiers de travail

(ex. chantiers deconstruction).

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.



DANGER: ne pas utiliser pour couper ou sculpter du bois.

N’utiliser aucune sorte de lame dentée. Des blessures graves

pourraient êtrecausées.

Votre petite meuleuse angulaire industrielle est un outil

électrique de professionnels. nE PAs le laisser à la portée

des enfants. Une supervision est nécessaire auprès de tout

utilisateur nonexpérimenté.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une distraction

pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la fiche

d’aucune façon. Ne jamais utiliser de fiche d’adaptation

avec un outil électrique mis à la terre. Le risque de choc

électrique sera réduit par l’utilisation de fiches non modifiées

correspondant àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de choc

électrique est plus élevé si votre corps est mis àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou à

l’humidité. La pénétration de l’eau dans un outil électrique

augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher

un outil électrique. Tenir le cordon éloigné de la chaleur,

de l’huile, des bords tranchants et des pièces mobiles.

Les cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette application.

L’utilisation d’une rallonge conçue pour l’extérieur réduira les

risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un outil

électrique dans un endroit humide, brancher l’outil

dans une prise ou sur un circuit d’alimentation dotés

d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de

ce type de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est utilisé.

Ne pas utiliser d’outil électrique en cas de fatigue ou

sous l’influence de drogues, d’alcool ou de médicaments.

Un simple moment d’inattention en utilisant un outil

électrique peut entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection individuelle.

Toujours porter une protection oculaire. L’utilisation

d’équipements de protection comme un masque antipoussière,

des chaussures antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert réduira les

risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt avant

de relier l’outil à une source d’alimentation et/ou

d’insérer un bloc‑piles, de ramasser ou de transporter

l’outil. Transporter un outil électrique alors que le doigt

repose sur l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de provoquer

unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à

une partie pivotante de l’outil électrique peut provoquer des

blessurescorporelles.

FRAnçAis

CONSIGNES DE SÉCURITÉ POUR TOUTES LES

OPÉRATIONS

Avertissements de sécurité communs pour les

opérations de meulage, de sablage, de nettoyage

avec une brosse ou un abrasif, de coupure

a ) Cet outil électrique est conçu pour fonctionner

comme une meuleuse, une sableuse, une brosse

métallique ou un outil de coupe. Lisez tous les

avertissements de sécurité, les instructions, les

illustrations et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions indiquées

ci‑dessous peut conduire à un choc électrique, un incendie et/

ou des blessuresgraves.

b ) Les opérations comme le polissage ne sont pas

recommandées avec cet outil électrique. Les opérations

pour lesquelles l’outil n’a pas été conçu peuvent créer un

danger et causer une blessurecorporelle.

e ) Ne pas trop tendre les bras. Conserver son équilibre

en tout temps. Cela permet de mieux maîtriser l’outil

électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter de

vêtements amples ni de bijoux. Garder les cheveux, les

vêtements et les gants à l’écart des pièces mobiles. Les

vêtements amples, les bijoux ou les cheveux longs risquent de

rester coincés dans les piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage et de

ramassage, s’assurer que ceux‑ci sont bien raccordés

et utilisés. L’utilisation d’un dispositif de dépoussiérage peut

réduire les dangers engendrés par lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité de

l’outil. Un acte irréfléchi peut causer une blessure grave en

une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil électrique

approprié effectuera un meilleur travail, de façon plus sûre et à

la vitesse pour laquelle il aétéconçu.

b ) Ne pas utiliser un outil électrique dont l’interrupteur

est défectueux. Tout outil électrique dont l’interrupteur est

défectueux est dangereux et doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant d’effectuer

tout ajustement, changement et entreposage de celui‑ci.

Ces mesures préventives réduisent les risques de démarrage

accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée des

enfants et ne permettre à aucune personne n’étant pas

familière avec un outil électrique ou son mode d’emploi

d’utiliser cet outil. Les outils électriques deviennent

dangereux entre les mains d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les pièces

mobiles sont mal alignées ou coincées, si des pièces sont

brisées ou présentent toute autre condition susceptible

de nuire au bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents sont

causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont

moins susceptibles de se coincer et sont plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en tenant

compte des conditions de travail et du travail à effectuer.

L’utilisation d’un outil électrique pour toute opération autre

que celle pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les mains

et les surfaces de prise glissante ne permettent pas la

manutention et le contrôle sécuritaires de l’outil dans les

situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur qui

convient à un type de bloc‑piles risque de provoquer un

incendie s’il est utilisé avec un autre type de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec les

blocs‑piles conçus à cet effet. L’utilisation de tout autre

bloc‑piles risque de causer des blessures ou unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir éloigné

des objets métalliques, notamment des trombones, de

la monnaie, des clés, des clous, des vis ou autres petits

objets métalliques qui peuvent établir une connexion

entre les deux bornes. Le court‑circuit des bornes du

bloc‑piles risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce liquide.

Si un contact accidentel se produit, laver à grande

eau. Si le liquide entre en contact avec les yeux, obtenir

également des soins médicaux. Le liquide qui gicle hors du

bloc‑piles peut provoquer des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées ou

modifiées peuvent avoir une réaction imprévisible résultant en

un incendie, une explosion ou un potentiel deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C (265°F)

pourrait causer uneexplosion.

g ) Suivre toutes les instructions de recharge et ne

rechargez pas le bloc‑piles ou l’outil à des températures

hors de la plage de température indiquée dans les

instructions. Une recharge non conforme ou à une

température hors des limites spécifiées peut endommager les

piles et augmenter le risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange

identiques. Cela permettra de maintenir une utilisation

sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés. La

réparation de blocs‑piles doit seulement être effectuée par le

fabricant ou les fournisseurs de serviceautorisé.

FRAnçAis

c ) Ne pas convertir cet outil électrique pour qu’il

fonctionne d’une manière qui n’est pas spécifiquement

conçue et spécifiée par le fabricant de l’outil. Une telle

conversion peut entraîner une perte de contrôle et causer des

blessuresgraves.

d ) Ne pas utiliser des accessoires qui n’ont pas été

spécifiquement conçus et recommandés par le fabricant

de l’outil. Le fait que l’accessoire peut être fixé à votre outil

n’assure pas une utilisationsécuritaire.

e ) La vitesse nominale de l’accessoire doit être au

moins égale à la vitesse maximale indiquée sur l’outil

électrique. Les accessoires qui fonctionnent plus rapidement

que leur vitesse nominale peuvent se briser et voler enéclats.

f ) Le diamètre extérieur et l’épaisseur de votre

accessoire doivent être conformes à la capacité

nominale de votre outil. Les accessoires mal

dimensionnés ne peuvent pas être protégés ou contrôlés de

manièreadéquate.

g ) Le montage fileté des accessoires doit correspondre

au filet de tige de la meuleuse. Pour les accessoires fixés

par des brides, l’alésage central de l’accessoire doit

correspondre au diamètre de repérage de la bride. Les

accessoires qui ne correspondent pas au matériel de montage

de l’outil électrique manqueront d’équilibre, vibreront de façon

excessive ou peuvent entraîner une perte decontrôle.

h ) Les dimensions de la fixation de l’accessoire doivent

correspondre aux dimensions du matériel de fixation

de l’outil électrique. Les accessoires qui ne correspondent

pas au matériel de montage de l’outil électrique manqueront

d’équilibre, vibreront de façon excessive ou peuvent entraîner

une perte decontrôle.

i ) Ne pas utiliser un accessoire endommagé. Avant

chaque utilisation, inspectez les accessoires comme les

meules abrasives en termes de copeaux et de fissures,

la plaque d’appui en termes de fissures, de déchirure

ou d’usure excessive, la brosse métallique en termes de

fils détachés ou cassés. Si vous échappez l’outil ou un

accessoire, inspectez‑le pour des dommages ou installez

un accessoire non endommagé. Après avoir inspecté

et installé un accessoire, placez‑vous et les passants

à distance de la zone de rotation de l’accessoire et

faites fonctionner l’outil électrique à une vitesse à vide

pendant une minute. Les accessoires endommagés se

brisent normalement durant la durée dutest.

j ) Portez un équipement de protection individuelle.

Selon l’application, utilisez un masque de protection

ou des lunettes de sécurité. Selon les besoins, portez

un masque anti‑poussière, une protection auditive,

des gants et un tablier d’atelier pouvant arrêter de

petits fragments de la pièce de travail ou abrasifs. La

protection des yeuxdoit être en mesure d’arrêter les débris

volants générés par diverses opérations. Le masque

antipoussière ou le respirateur doit être en mesure

de filtrer les particules générées par votre utilisation.

L’exposition prolongée à du bruit d’intensité élevée peut causer

une perteauditive.

k ) Gardez les passants à une distance sécuritaire de

l’aire de travail. Toute personne entrant dans l’aire

de travail doit porter un équipement de protection

individuel. Les fragments de la pièce à travailler ou d’un

accessoire brisé peuvent s’envoler et peuvent causer une

blessure au‑delà de l’aire immédiate del’opération.

l ) Tenez l’outil électrique par les surfaces de prise isolées

seulement, lorsque vous effectuez une tâche où l’outil de

coupe peut entrer en contact avec le câblage dissimulé.

Entrer en contact avec un câble «sous tension» exposera aussi

les pièces métalliques de l’outil électrique «sous tension» et

pourrait donner un choc électrique àl’utilisateur.

m ) Ne jamais déposer l’outil électrique avant que

l’accessoire soit complètement arrêté. L’accessoire en

rotation peut accrocher la surface et vous faire perdre le

contrôle de votre outilélectrique.

n ) Ne pas faire fonctionner l’outil électrique pendant

que vous le transportez à vos côtés. Un contact accidentel

avec l’accessoire en rotation pourrait accrocher vos vêtements,

tirant l’accessoire dans votrecorps.

o ) Nettoyez régulièrement les évents de l’outil

électrique. Le ventilateur du moteur produit de la poussière à

l’intérieur du boîtier et l’accumulation excessive de métal fritté

peut causer des chocsélectriques.

p ) Ne pas utiliser l’outil électrique près de matières

inflammables. Des étincelles pourraient enflammer

cesmatières.

q ) Ne pas utiliser des accessoires qui nécessitent

des liquides réfrigérants. Utiliser de l’eau ou d’autres

liquides réfrigérants peut entraîner une électrocution ou un

chocélectrique.

r ) N’utilisez pas les meules de type 11(soucoupe) sur

cet outil. L’utilisation d’accessoire inadaptés peut provoquer

desblessures.

s ) Utilisez toujours la poignée latérale. Serrez la

poignée de façon sécuritaire. La poignée latérale doit

toujours être utilisée pour maintenir le contrôle de l’outil en

touttemps.

t ) Avant de démarrer l’outil avec un nouveau disque

installé ou un remplacement de la brosse métallique

installée, tenez l’outil dans un endroit bien protégé et

laissez‑le fonctionner durant une minute. Si le disque

présente une fissure ou un défaut non détecté, elle

devrait éclater en moins d’une minute. Si la brosse

métallique a des fils desserrés, ils seront détectés. Ne

démarrez jamais l’outil avec une personne en ligne avec

la meule. Cela comprendl’utilisateur.

u ) L’utilisation d’accessoires non spécifiés dans ce

manuel est déconseillée et peut être dangereuse.

L’utilisation d’amplificateurs de puissance pour faire tourner

l’outil à des vitesses supérieures à sa vitesse nominale constitue

un mauvaisemploi.

v ) Utilisez des pinces ou une autre façon pratique

de sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou contre

votre corps le laisse instable et peut mener à une perte

decontrôle.

w ) Évitez de faire rebondir le disque ou de le traiter

durement. Dans ce cas, arrêtez l’outil et inspectez le disque en

termes de fissures oudéfauts.

x ) Manipulez et rangez toujours les meules avecsoin.

y ) N’utilisez pas cet outil durant de longues périodes.

La vibration causée par l’action du fonctionnement de

cet outil peut causer des blessures permanentes aux

doigts, aux mains et aux bras. Utilisez des gants pour offrir

FRAnçAis

un coussin supplémentaire, prenez des pauses fréquentes et

limitez la durée d’utilisationquotidienne.

z ) Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples, les

bijoux ou les cheveux longs peuvent se coincer dans des pièces

quidéplacent.

Rebond et avertissements associés

Le rebond est une réaction soudaine d’une meule, d’un

tampon, d’une brosse ou tout autre accessoire en rotation

coincée ou accrochée. Le coinçage ou l’accrochage entraîne

un blocage rapide de l’accessoire en rotation qui à son tour

fait en sorte que l’outil électrique non contrôlé soit forcé dans

la direction opposée de la rotation de l’accessoire au point

depincement.

Par exemple, si une meule abrasive est accrochée ou coincée

dans la pièce de travail, le bord de la meule qui est entré dans

le point de coincement peut creuser la surface du matériau

causant la chute ou l’éjection de la meule. La meule peut

bondir vers ou loin de l’utilisateur, selon la direction du

mouvement de la meule au point de pincement. Les meules

abrasives peuvent aussi se briser dans cesconditions.

Le rebond est le résultat d’une mauvaise utilisation de l’outil

et/ou de procédures ou de conditions de fonctionnement

incorrectes et il peut être évité prenant les précautions

appropriées définies ci‑dessous :

a ) Maintenez solidement l’outil électrique et placez

votre corps et votre bras pour vous permettre de résister

aux forces de rebond. Utilisez la poignée auxiliaire, si

fournie, pour un contrôle maximum sur le rebond ou la

réaction de couple durant le démarrage. L’utilisateur peut

contrôler les forces du rebond ou la réaction de couple si les

précautions appropriées sontprises.

b ) Ne jamais placer votre main près de l’accessoire en

rotation. L’accessoire peut rebondir sur votremain.

c ) Ne pas placer votre corps dans la zone où l’outil

électrique se déplacera si un rebond se produit. Un

rebond projettera l’outil dans la direction opposée du

mouvement de la meule au pointd’accrochage.

d ) Faites attention lorsque vous travaillez dans les

coins, les bords coupants, etc. Évitez le rebondissement

ou l’accrochage de l’accessoire. Les coins, les bords

coupants ou le rebondissement ont tendance à accrocher

l’accessoire en rotation et causer une perte de contrôle ou

unrebond.

e ) Ne fixez pas une chaîne coupante, une lame pour

sculpture sur bois ou une lame de scie dentée. Ces lames

créent des rebonds fréquents et une perte decontrôle.

Avertissements de sécurité spécifiques pour les

opérations de meulage et de coupe abrasive

a ) Utilisez seulement les meules recommandées

pour votre outil électrique et la protection conçue

pour la meule sélectionnée. Les meules qui ne sont pas

conçues pour l’outil électrique ne peuvent être protégées

convenablement et ne sont passécuritaires.

b ) La surface de meulage des meules à moyeu

déporté doit être installée dessous le rabot du bord

du protecteur. Une meule mal installée qui projette à

travers le rabot de la lèvre de la protection ne peut pas bien

êtreprotégée.

c ) La protection doit être fixée de façon sécuritaire à

l’outil électrique et placée pour une sécurité maximale

afin que le moins de la meule possible soit exposé

à l’utilisateur. La protection aide à protéger l’utilisateur

des fragments de la meule brisée, du contact accidentel

avec la meule et des étincelles qui pourraient enflammer

vosvêtements.

d ) Les meules doivent être utilisées seulement pour

les applications recommandées. Par exemple: ne pas

meuler avec le côté de la meule de coupe. Les meules de

coupe sont conçues pour le meulage périphérique, les forces

latérales appliquées sur ces meules peuvent faire en sorte

qu’elleséclatent.

e ) Utilisez toujours des brides de meules non

endommagées ayant la bonne taille et la bonne forme

pour la meule sélectionnée. Les brides de meules

appropriées soutiennent la meule réduisant ainsi

la possibilité d’un bris de la meule. Les brides pour les

meules de coupe peuvent être différentes des brides de meules

demeulage.

f ) Ne pas utiliser des meules usées d’outils électriques

plus gros. La meule conçue pour les outils électriques plus

gros ne convient pas pour la vitesse plus élevée d’un petit outil

et peutéclater.

g ) Lorsque vous utilisez des meules à double

usage, utilisez toujours le protecteur approprié

pour l’application en cours. Si vous n’utilisez pas la

protection appropriée, vous risquez de ne pas obtenir le

niveau de protection souhaité, ce qui pourrait entraîner des

blessuresgraves.

Avertissements de sécurité spécifiques

supplémentaires pour les opérations de coupe

abrasive

a ) Ne pas «bloquer» la meule de coupe ou appliquer

une pression excessive. Ne tentez pas de faire une coupe

de profondeur excessive. Surcharger le disque augmente la

charge et la prédisposition à la torsion ou au coincement du

disque dans la coupe et la possibilité de rebond ou de rupture

dudisque.

b ) Ne pas placer votre corps en ligne avec et derrière

la meule en rotation. Lorsque la meule, au point de

fonctionnement, se déplace loin de votre corps, le possible

rebond peut projeter la meule en rotation et l’outil électrique

directement survous.

c ) Lorsque la meule se coince ou si vous cessez une

coupe pour quelque raison que ce soit, éteignez l’outil

électrique et tenez l’outil électrique sans bouger jusqu’à

ce que la meule s’arrête complètement. Ne jamais tenter

de retirer la meule de coupe de la coupe pendant que

la meule est en mouvement sinon un rebond peut se

produire. Examinez‑la et prenez des mesures correctives pour

éliminer la cause du blocage de lameule.

d ) Ne pas redémarrer la coupe dans la pièce à travailler.

Laissez la meule atteindre sa pleine vitesse et entrez

à nouveau dans la coupe. La meule peut se coincer,

s’approcher ou rebondir si l’outil électrique est redémarré dans

la pièce àtravailler.

e ) Soutenez les panneaux ou toute pièce à travailler

surdimensionnée afin de réduire le risque de coincement

ou de rebond de la meule. Les grosses pièces à travailler

ont tendance à s’affaisser sous leur propre poids. Des

supports doivent être placés sous la pièce de travail près de la

ligne de coupe et près du bord de la pièce de travail des deux

côtés de lameule.

f ) Soyez très prudent lorsque vous faites une

«encoche» dans les parois actuelles ou d’autres zones

aveugles. La meule qui dépasse peut couper les conduites

FRAnçAis

d’eau ou de gaz, les câbles électriques ou des objets qui

peuvent causer unrebond.

g ) N’essayez pas de faire des coupes courbes. Surcharger

la meule augmente la charge et la prédisposition à la torsion

ou au coinçage de la meule dans la coupe et la possibilité

de rebond ou de bris de la meule, ce qui peut entraîner des

blessuresgraves.

Avertissements de sécurité spécifiques pour les

opérations de ponçage

a ) Ne pas utiliser des disques en papier abrasif

excessivement grands. Suivez les recommandations du

fabricant lorsque vous sélectionnez le papier abrasif. Le

papier abrasif dépassant le tampon de ponçage présente un

risque de lacération et peut causer l’accrochage, la déchirure

du disque ou lerebond.

Avertissements de sécurité spécifiques pour les

opérations de nettoyage avec une brosse

a ) Sachez que des poils métalliques peuvent être

projetés par la brosse même en utilisation ordinaire.

Ne pas trop forcer les poils en appliquant une charge

excessive sur la brosse. Les poils métalliques peuvent

facilement pénétrer dans les vêtements légers et/ou lapeau.

b ) Si l’utilisation d’une protection est recommandée

pour la brosse métallique, ne pas permettre

d’interférence de la meule ou de la brosse métallique

avec la protection. La meule ou de la brosse métallique peut

s’élargir en raison du travail et des forcescentrifuges.

c ) Les lunettes de sécurité avec des parois latérales et

un masque protecteur complet conformes à la norme

ANSI Z87.1 DOIVENT être portées par l’utilisateur et les

autres personnes qui se situent à moins de 50pi (15,2 m)

de l’utilisation de ceproduit.

Renseignements de sécurité supplémentaires



AVERTISSEMENT: ne modifiez jamais l’outil électrique

ou toute pièce de celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes ordinaires NE SONT PAS des

lunettes de sécurité. Utilisez également un masque facial

ou anti‑poussière si l’opération de coupe est poussiéreuse.

PORTEZ TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• protection oculaire ANSIZ87.1 (CAN/CSAZ94.3),

• protection auditive ANSIS12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et autres

activités de construction contiennent des produits chimiques

reconnus dans l’État de la Californie pour causer le cancer et

des anomalies congénitales ou autres effets nuisibles sur la

reproduction. Certains exemples de ces produits chimiques

sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment et

d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de construction

traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence dont

vous effectuez ce type de travail. Pour réduire votre exposition

à ces produits chimiques: travaillez dans un endroit bien aéré

et avec un équipement de sécurité homologué, comme les

masques anti‑poussière spécialement conçus pour filtrer les

particulesmicroscopiques.

• Évitez le contact prolongé avec la poussière provenant

du ponçage mécanique, du sciage, de l’aiguisage, du

perçage et d’autres activités de construction. Portez des

vêtements protecteurs et lavez vos zones exposées avec

du savon et de l’eau. Permettre à la poussière d’entrer dans

votre bouche, vos yeux ou la laisser sur la peau peut favoriser

l’absorption des produits chimiquesdangereux.



AVERTISSEMENT: l’utilisation de cet outil peut générer

et/ou disperser de la poussière qui peut causer des lésions

respiratoires graves et permanentes ou d’autres blessures.

Utilisez toujours une protection respiratoire approuvée par

NIOSH/OSHA appropriée pour l’exposition à la poussière.

Dirigez les particules loin du visage et ducorps.



AVERTISSEMENT: portez toujours une protection

auditive personnelle appropriée conforme à ANSI S12.6

(S3.19) durant l’utilisation. Dans certaines conditions et

selon la durée d’utilisation, le bruit provenant de ce produit

peut contribuer à la perte del’audition.



ATTENTION: lorsqu’il n’est pas utilisé, placez l’outil

sur une surface stable où il ne risque pas de basculer

ou de tomber. Certains outils avec de gros blocs‑piles se

tiendront debout sur le bloc‑piles, mais ils peuvent facilement

êtrerenversés.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

v .......................... volts

Hz .......................hertz

min ..................... minutes

ou CC .....courant continu

...................... Construction de

classe I (mise à la

terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

Tr/min ................. tours par minute

Plpm ................... pieds linéaires par

minute

CPM .................... coups par minute

A ......................... ampères

W ........................watts

ou ............... CA courant

alternatif

ou CC ......... courant alternatif

ou continu

...................... Construction de

classe II (à isolation

double)

..................... vitesse à vide

n .........................vitesse nominale

......................borne de terre

..................... symbole d’alertes

de sécurité

..................... rayonnement

visible

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

..................... portez une

protection auditive

..................... lisez toute la

documentation

Connexion de la dragonne (Fig.K)

Accessoire optionnel

Avertissements spécifiques de sécurité pour

l’utilisation en hauteur



AVERTISSEMENT:

• En cas de chute au sol de l’outil, le point d’attache de la

longe devra être inspecté et adéquatement entretenu ou

réparé avant d’être réutilisé. Le connecteur de la longe est

muni d’un amortisseur de choc et se déforme pour absorber

l’impact de la chute. Toute déformation permanente exposant

les ressorts intérieurs rouges indique un endommagement

irréversible et que le point d’attache doit être remplacé

avantréutilisation.

FRAnçAis

• N’utilisez pas le crochet de suspension comme point de

fixation de ladragonne.

• Utilisez seulement des piles qui comportent une sangle

intégrale. Ne pas utiliser des piles non sécurisées pendant que

l’outil est attaché. Les pile non sécurisées peuvent se détacher

de l’outil si celui‑ci estéchappé.

• Gardez toujours l’outil et les accessoires attachés lorsque

vous travaillez «en hauteur». (Longueur maximum de la

longe: 6,5 pi [2 m].)

• Utilisez seulement les longes appropriées pour ce type d’outil

et conçues pour au moins le poids identifié sur l’étiquette du

point de fixation des longes del’outil.

• Risque d’emmêlement, de coupure ou d’écrasement. Ne

pas utiliser près de pièces mobiles, de mécanismes ou de

machinerie enmarche.

• Ne pas fixer la longe de l’outil à quelque chose sur votre

corps. Fixez‑la à une structure rigide qui peut résister à un

outiléchappé.

• Assurez‑vous que la longe est bien sécurisée à chaque

extrémité avant del’utiliser.

• Vérifiez l’outil et la longe avant chaque utilisation pour

des dommages et un fonctionnement approprié (incluant le

tissu et les coutures). Ne pas utiliser si endommagée ou si le

fonctionnement n’est pasapproprié.

• N’altérez pas le point de fixation de la dragonne et ne

l’utilisez pas d’une autre façon que celle indiquée dans

cemanuel.

• Fixez seulement l’outil à la longe avec un mousqueton de

sécurité. Ne pas fixer en faisant une boucle ou un nœud avec la

longe. Ne pas utiliser une corde ou uncordon.

• Risque de choc électrique. Assurez‑vous que le courant

est coupé lorsque vous travaillez dans zone à haute tension.

Certaines longes sontconductives.

• Les outils échappés balanceront sur la longe ce qui pourrait

entre une blessure ou une perted’équilibre.

• Ne pas transporter l’outil par le point de fixation, la sangle

des piles ou lalonge.

• Ne pas fixer plus d’un outil à chaquelonge.

• Utilisez seulement le bon ensemble de fixations pour longes

de sécurité de la marque DeWALT. NE JAMAIS utiliser les outils

pour créer des points defixation.

• Transférez seulement l’outil entre les mains lorsqu’il est bien

équilibré dans une orientationstable.

• Ne fixez pas les dragonnes à l’outil de façon à empêcher les

protections, les interrupteurs ou les dispositifs de verrouillage

de bienfonctionner.

• Évitez de vous emmêler dans lalonge.

• Gardez la longe hors de portée de la zone coupante del’outil.

• N’utilisez pas les dragonnes ou les dispositifs de fixation pour

obtenir plus de force del’outil.

• Ne pas utiliser pour de la protection personnelle en cas

dechute.

• Risque de chute d’objets! Changez seulement les piles,

les accessoires et les fixations dans un endroit où un objet

échappé ne causera pas un risque sous vous. Consultez

l’autorité compétente ou votre superviseur de site pour les

procédures concernant le travail enhauteur.

• N’utilisez pas le chargeur ou la sacoche de travail

enhauteur.

• Utilisez un mousqueton à vis ou à action multiple de type

mousqueton d’escalade. Ne pas utiliser de mousquetons avec

attache à effet deressort.

Le support

33

est destiné à monter le point de fixation

pour longes de sécurité DeWALT, disponible dans un centre

de serviceDeWALT.

L’ensemble de fixation pour dragonne est conçu pour être

utilisé par du personnel compétent qui est formé et qui sait

comment travailler avec ces outils près de la machinerie et

en hauteur. L’ensemble de fixation pour dragonnes peut

seulement être ajouté à certains modèles et doit être installé

par un centre de servicesautorisé.

Caractéristiques

E‑Switch Protection™

Le commutateur à palette MARCHE/ARRÊT a une fonction

de déclenchement en cas de manque de tension. Si l’outil

s’éteint de façon inattendue, vous devrez relâcher et

appuyer sur l’interrupteur à palette pour leredémarrer.

Système DeWALT anti‑rotation

Cette fonction arrête rapidement l’accessoire lorsqu’un

événement de pincement, de blocage ou d’adhérence est

détecté, réduisant le couple réactionnel. Pour redémarrer

l’outil, une séquence (arrêt/marche) doit être effectuée sur

le commutateur.

Protection de surcharge Power‑OFF™

L’alimentation électrique du moteur sera réduite en

cas de surcharge du moteur. Si la surcharge du moteur

persiste, l’outil s’éteint. Vous devrez relâcher et appuyer sur

l’interrupteur à palette pour le redémarrer. L’outil s’éteint

chaque fois que la charge de courant atteint la valeur de

surcharge de courant (point de combustion du moteur).

Lorsque des arrêts pour surcharge répétitifs se produisent,

appliquez moins de force/poids sur l’outil jusqu’à ce qu’il

fonctionne sans déclencher desurcharge.

Démarrage progressif électronique

Cette caractéristique limite l’élan initial au démarrage,

permettant à la vitesse d’augmenter progressivement

pendant une période d’uneseconde.

MONTAGE ET RÉGLAGE



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Fixer la poignée latérale (Fig. B)

DCG402



AVERTISSEMENT: la poignée latérale doit être utilisée

sur le DCG402 à tout moment pour garder le contrôle del’outil.



AVERTISSEMENT: avant d’utiliser l’outil, vérifiez si la

poignée est serrée de façonsécuritaire.

Vissez fermement la pièce d’extension de la poignée

latérale

31

dans l’un des trous situés de part et d’autre du

boîtier d’engrenage. La poignée latérale

5

doit toujours être

utilisée pour maintenir le contrôle de l’outil en touttemps.

Protections



ATTENTION: les protections doivent être utilisées

avec les meules de meulage, les meules de coupe, les

meules de ponçage à lamelles, les brosses métalliques

et les meules métalliques. L’outil peut être utilisé sans

protection seulement lors du ponçage avec des meules

de ponçage conventionnels. Consultez le Tableau des

accessoires pour connaître les protections fournies avec

l’appareil. Certaines applications peuvent nécessiter d’acheter

FRAnçAis

la protection adaptée chez votre détaillant local ou dans un

centre de servicesautorisé.

REMARQUE: le meulage et la coupe de bords peuvent être

effectués avec des meules de type 27de 4po (100mm)

conçus et prévus à cet effet; les meules d’une épaisseur de

1/4po (6,35mm) sont conçues pour meuler une surface

alors que les meules de type27de 1/8po (3,1mm) plus

minces doivent être examinées en fonction de l’étiquette du

fabricant pour voir si elles peuvent être utilisées pour meuler

la surface ou seulement pour meuler/couper des bords. Une

protection de typeB avec une protection à clip de typeA

assemblée doit être utilisée pour toute meule où le meulage

de surface est interdit. La coupe peut également être rendue

possible par l’utilisation d’une protection de typeB avec une

protection à clip de typeAassemblée.

Les meules à fil de 1/4po (6,35mm) d’une épaisseur

maximale de 5/8 » peuvent être utilisées avec une

protection de typeB.

REMARQUE: consultez le Tableau des accessoires

pour sélectionner la combinaison de protections/

accessoiresappropriée.

Installer la protection à clip (Fig. A, C–E)



AVERTISSEMENT: la protection à clip de type A doit être

assemblée à la protection de type B pour toutes les opérations

decoupe.

La protection à clip de type A permet de transformer une

protection de type B en une protection de typeA.

1. Placez la protection à clip de type A sur la protection de

type B de manière à ce que le crochet

19

de l’extrémité de

la protection à clip de type A soit aligné sur le bord

20

de la

protection de typeB.

2. Appuyez sur le levier de la protection à clip de type A

21

jusqu’à ce que le bouton de verrouillage

22

s’engage dans

le crochet de verrouillage

23

. La protection à clip de type A

est maintenant verrouillée enplace.

3. Pour retirer la protection à clip de type A, appuyez sur le

bouton de verrouillage

22

vers le levier de la protection à

clip de type A et le levier de la protection à clip se débloque.

Le levier de la protection à clip de type A peut maintenant

être soulevé et la protection à clip de type A peut être

retirée de la protection de type B.

REMARQUE: la protection à clip de type A peut être

rangée au dos de la protection de manière à ce que l’icône

NO CUTTING soit visible à travers l’ouverture de la protection

à clip de type A (Fig.E).

Réglage et montage de la protection(Fig.F)



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’outil et déconnectez le

bloc‑piles avant d’effectuer tout ajustement ou retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer desblessures.



ATTENTION: AVANT d’utiliser l’outil, identifiez l’option de

réglage de la protection sur laquelle votre outil estréglé.

Options de réglage

Pour régler la protection, appuyez sur le levier de

déverrouillage de la protection

13

et réglez la

protection jusqu’à ce qu’elle s’engage dans l’un des trous

d’alignement

24

du collet de laprotection.

installation du protecteur



ATTENTION: avant de monter la protection,

assurez‑vous que la vis, le levier et le ressort du levier de

déverrouillage sont correctementmontés.

1. La tige faisant face à l’utilisateur, appuyez et maintenez le

levier de libération de la protection

13

2. Alignez les pattes

25

de la protection avec les fentes

26

sur couvercle du boîtierd’engrenage.

3. Poussez la protection vers le bas jusqu’à ce que les pattes

s’engagent et tournez‑les dans la rainure sur le couvercle

du boîtier d’engrenage. Relâchez le levier de libération de

laprotection.

4. Pour positionner la protection, tournez‑la dans le

sens des aiguilles d’une montre jusqu’à la position de

travail souhaitée. Appuyez sur le levier de libération de la

protection

13

et maintenez‑le enfoncé pour faire pivoter la

protection dans le sens inverse des aiguilles d’une montre.

REMARQUE: le corps de la protection doit être placé

entre la tige et l’utilisateur pour fournir une protection de

l’utilisateur maximale. Le levier de libération de la protection

doit cliquer dans un des trous d’alignement

24

sur le collier

de la protection. Cela assure que la protection estsécuritaire.

5. Pour retirer la protection, suivez les étapes 1à 3de ces

directives en sensinverse.

Brides et disques



ATTENTION: éteignez l’appareil et retirez le bloc‑piles

avant d’effectuer des réglages ou de retirer ou d’installer des

pièces ou desaccessoires.

Montage de disques sans moyeu

(Fig.G1, G2, H)



AVERTISSEMENT: un mauvais placement de la bride

ou de la meule peut ou entraîner des blessures graves (ou

endommager l’outil ou lameule).



ATTENTION: les brides comprises doivent être utilisées

avec les meules à dépression centrale de type27/42 ainsi

qu’avec les disques de découpage de type1/41. Pour

de plus amples renseignements, consultez le tableau

desaccessoires.



AVERTISSEMENT: une protection fermée et bilatérale

des meules de coupe (utilisant la protection à clip de type A)

est nécessaire lors de l’utilisation de meules de coupe abrasives

ou diamantées (la protection à clip de type A doit être montée

sur lameule).



AVERTISSEMENT: pour éviter que la meule ne se

détache, serrez toujours à fond la bride de verrouillage à l’aide

de la cléfournie.



AVERTISSEMENT: l’utilisation d’une bride ou d’une

protection endommagée ou ne pas utiliser de bride ou de

protection peut entraîner une blessure en raison d’un bris de

la meule et/ou un contact avec celle‑ci. Pour de plus amples

renseignements, consultez le tableau desaccessoires.

DCG400 (Fig.G1, G2)

1. Placez l’outil sur une table, protectionrelevée.

2. Installez la bride tournante réversible

6

sur la tige

4

avec le côté approprié vers le haut pour les accessoires

à arbre de 5/8po ou à arbre de 3/8po. Appuyez sur la

bride tournante pour la mettre en place, en veillant à ce

qu’elle soit bien en place. Lorsqu’elle est complètement

en place, la bride tournante ne doit pas pouvoir tourner

indépendamment de latige.

3. Placez la meule

27

contre la bridetournante.

a. Pour les accessoires à arbre de 3/8po, assurez‑vous que

le côté de la bride tournante marqué «3/8» est orienté vers

FRAnçAis

l’extérieur. Placez la meule contre la bride tournante, en

centrant la meule directement sur la tige (Fig. G1).

b. Pour les accessoires à arbre de 5/8po, assurez‑vous que

le côté de la bride tournante marqué «5/8» est orienté vers

l’extérieur. Placez la meule contre la bride tournante en la

centrant sur le centre élevé (guide) de la bride tournante

(Fig. G2).

4. Tout en appuyant sur le bouton de verrouillage de

la tige, et avec le texte «THIS SIDE OUT» sur la bride de

verrouillage tourné vers l’extérieur de la meule, vissez la

bride de verrouillage de l’arbre de 3/8po

7

ou la bride de

verrouillage de l’arbre de 5/8po

8

sur latige.

5. Tout en appuyant sur le bouton de verrouillage de la tige,

serrez la bride de verrouillage

7

ou

8

à l’aide de la clé

fournie. (Utilisez seulement la bride de verrouillage si elle est

en parfait état.) Consultez le Tableau des accessoires pour

voir les détails sur labride.

6. Pour retirer la meule, procédez à l’inverse de la

procédureprécédente.

DCG402 (Fig.H)

1. Placez l’outil sur une table, protectionrelevée.

2. Installez la bride tournante

9

sur la tige

4

avec le centre

(guide) élevé face à la meule. Mettez la bride tournante

enplace.

3. Placez la meule

27

contre la bride tournante en la

centrant sur le centre élevé (guide) de la bridetournante.

4. En appuyant sur le bouton de blocage de la tige, et en

plaçant l’encastrement hexagonal face à l’opposé de la

meule, vissez la bride de blocage

10

jusqu’à ce que les

pattes entrent dans les deux fentes de latige.

5. Tout en appuyant sur le bouton de verrouillage de la

tige, serrez la bride de verrouillage

10

à l’aide de la clé

fournie. (Utilisez seulement la bride de verrouillage si elle est

en parfait état.) Consultez le Tableau des accessoires pour

voir les détails sur labride.

6. Pour retirer la meule, procédez à l’inverse de la

procédureprécédente.

Installer les plaques de presse de ponçage

(Fig.A, I)

REMARQUE: l’utilisation d’une protection avec les disques

abrasifs qui emploient des plaques d’appui, souvent

appelés disques en fibres de résine, n’est pas nécessaire.

Une protection n’étant pas nécessaire pour ces accessoires,

la protection peut s’ajuster correctement ou non si elle

estutilisée.



AVERTISSEMENT: n’utilisez que des plaques de presse

dont la vitesse nominale est au moins égale à celle indiquée

surl’outil.



AVERTISSEMENT: un mauvais placement de l’écrou

de serrage et/ou de la plaque à l’aide de la clé fournie peut

entraîner des blessures graves (ou endommager l’outil ou

ledisque).



AVERTISSEMENT: une protection appropriée doit être

réinstallée pour les applications du disque de meulage, le

disque de coupe, le disque de ponçage à lamelles, la brosse

métallique ou le disque métallique une fois que applications

de ponçageterminées.

1. Placez l’outil sur une table, tige vers lehaut.

2. Installez la bride tournante

6

sur la tige

4

avec le centre

(guide) élevé face à la meule. Mettez la bride tournante

enplace.

3. Placez ou enfilez correctement la plaque d’appui

28

sur

latige.

4. Placez le disque de ponçage

29

sur la plaque

d’appui

28

5. En appuyant sur le bouton de verrouillage de la tige

3

vissez l’écrou de serrage

30

de ponçage sur la tige en

guidant le centre surélevé sur l’écrou de serrage au centre

du disque de ponçage et de la plaqued’appui.

6. Serrez l’écrou de serrage à la main. Ensuite, appuyez

sur le bouton de verrouillage de la tige tout en tournant le

disque de ponçage jusqu’à ce que le disque de ponçage et

l’écrou de serrage soientserrés.

7. Pour retirer le disque, saisissez et tournez la plaque

d’appui et le patin de ponçage tout en appuyant sur le

bouton de verrouillage de latige.

Montage et démontage des meules avec

moyeu (Fig.A)

Les disques avec moyeu s’installent directement sur la tige.

Le filet de l’accessoire doit correspondre au filet de latige.

1. Si elle n’est pas nécessaire, retirez la bride tournante en

l’éloignant de l’outil.

iMPORTAnT: la bride tournante ne doit être enlevée que si

l’accessoire à moyeu possède une partie en retrait des filets

qui dégage la partie non filetée de latige.

Filets non encastrés

Utiliser avec une bride

tournante de soutien

Filets encastrés

Retirer la bride

tournante

2. Enfilez le disque sur la tige

4

à lamain.

3. Appuyez sur le bouton de verrouillage de la tige

3

utilisez une clé pour serrer le moyeu dudisque.

4. Inversez la procédure ci‑dessus pour retirer ledisque.

AVIS: un mauvais placement du disque avant de mettre

l’outil en marche peut endommager l’outil ou lameule.

Montage des brosses à coupelle et des brosses

métalliques circulaires (Fig.A)



AVERTISSEMENT: ne pas bien placer la brosse/meule

peut entraîner des blessures graves (ou endommager l’outil

ou lameule).



ATTENTION: afin de réduire le risque de blessures

corporelles, portez des gants de travail lorsque vous

manipulez des brosses et des meules métalliques. Ils

peuvent devenircoupants.



ATTENTION: afin de réduire le risque

d’endommager l’outil, la meule ou la brosse ne doit

ne pas toucher la protection lorsqu’elle est installée

ou pendant l’utilisation. Des dommages indétectables à

l’accessoire pourraient se produire, entraînant le détachement

des poils de la brosse ou de la coupelle del’accessoire.

Les brosses coupes métalliques ou les meules métalliques

s’installent directement sur la tige filetée. Utilisez seulement

les brosses ou les meules métalliques offertes avec un

moyeu fileté. Ces accessoires sont disponibles à un coût

supplémentaire chez votre détaillant local ou dans un centre

de servicesautorisé.

1. Placez l’outil sur une table, protectionrelevée.

FRAnçAis

2. Si elle n’est pas nécessaire, retirez la bride tournante

en l’éloignant de l’outil (reportez‑vous à l’illustration de la

section Montage et démontage des meules avec moyeu

pour déterminer si la bride tournante estnécessaire).

3. Enfilez la meule sur la tige à lamain.

4. Appuyez sur le bouton de blocage e de la tige

3

utilisez une clé sur le moyeu disque de la brosse métallique

pour serrer celle‑ci.

5. Pour retirer la meule, procédez à l’inverse de la

procédureprécédente.

AVIS: afin de réduire le risque d’endommager l’outil, placez

correctement le moyeu de la meule avant de mettre l’outil

enmarche.

Porte‑bride fileté (Fig. J)

DCG400

Le support de bride filetée

18

est installé sur certains

modèles et est conçu pour maintenir la bride de verrouillage

de l’arbre 3/8po non utilisée

7

ou la bride de verrouillage

de l’arbre 5/8po

8

Avant d’utiliser

• Installez la protection et le disque ou la meule appropriés.

Ne pas utiliser les disques ou les meules excessivementusés.

• Assurez‑vous que la bride tournante et la bride de

verrouillage sont installées correctement. Suivez les

instructions fournies dans le Tableau desaccessoires.

• Assurez‑vous que le disque ou la meule tourne dans le

sens des flèches sur l’accessoire etl’outil.

• Ne pas utiliser un accessoire endommagé. Avant chaque

utilisation, inspectez les accessoires comme les meules

abrasives en termes de copeaux et de fissures, la plaque

d’appui en termes de fissures, de déchirure ou d’usure

excessive, la brosse métallique en termes de fils détachés

ou cassés. Si vous échappez l’outil ou un accessoire,

inspectez‑le pour des dommages ou installez un accessoire

non endommagé. Après avoir inspecté et installé un

accessoire, placez‑vous et les passants à distance de la

zone de rotation de l’accessoire et faites fonctionner l’outil

électrique à une vitesse à vide pendant une minute. Les

accessoires endommagés se brisent normalement durant la

durée dutest.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Installer et retirer le bloc‑piles (Fig. K)

REMARQUE: pour de meilleurs résultats, assurez‑vous que

le bloc‑piles est entièrementchargé.

Pour installer le bloc‑piles

14

dans l’outil, alignez le

bloc‑piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez‑le dans la poignée jusqu’à ce que le

bloc‑piles soit bien placé dans l’outil et assurez‑vous qu’il

estenclenché.

Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton de

libération

15

et tirez‑le fermement hors de la poignée de

l’outil. Insérez‑le dans lechargeur.

Position appropriée des mains (Fig. L, M)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des mains

appropriée commeillustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS fermement l’outil en prévision d’une

réactionsoudaine.

DCG400

La position correcte de la main exige qu’une main soit

placée sur le corps de l’outil

32

, comme indiqué dans la

Fig.L.

DCG402

La position correcte de la main nécessite une main sur la

poignée latérale

5

, et l’autre main sur le corps de l’outil

32

acomme indiqué dans la Fig.M.

Interrupteur à palette (Fig. A)



ATTENTION: tenez fermement la poignée latérale

(DCG402) et le corps de l’outil pour garder le contrôle de

l’outil au démarrage et pendant l’utilisation, et jusqu’à ce

que la meule ou l’accessoire s’arrête de tourner. Assurez‑vous

que la meule a complètement cessé de tourner avant de

déposerl’outil.



ATTENTION: avant d’insérer la pile, appuyez et

relâchez une fois l’interrupteur à palette

1

pour assurer que

l’interrupteur est éteint. Appuyez et relâchez l’interrupteur à

palette tel que décrit ci‑dessous après toute interruption de

l’alimentation électrique de l’outil, comme une surcharge du

moteur, un pincement, un décrochage ou un blocage ou tout

autre arrêt inattendu del’outil.

REMARQUE: afin de réduire un mouvement inattendu

de l’outil, ne pas allumer ou éteindre l’outil durant un

chargement. Laissez fonctionner la meuleuse à pleine

vitesse avant toucher la surface de travail. Levez l’outil de la

surface avant de l’éteindre. Laissez l’outil cesser de tourner

avant de ledéposer.

1. Pour mettre l’outil en marche, poussez le levier de

verrouillage

2

vers l’avant (boîtier d’engrenage) de

l’outil, puis appuyez sur l’interrupteur à palette

1

. L’outil

fonctionnera tant que vous appuierez surl’interrupteur.

2. Éteignez l’outil en relâchant l’ interrupteur àpalette.

Bouton de verrouillage de la tige (Fig. N)

Le bouton de verrouillage de la tige

3

est fourni afin de

prévenir la rotation de la tige pendant l’installation ou

le retrait des disques. Utilisez le verrouillage de la tige

seulement lorsque l’outil est éteint, lorsque la pile a été

retirée et lorsque l’outil s’est complètementarrêté.

AVIS: afin de réduire le risque d’endommager l’outil, ne

pas enclencher le verrouillage de la tige pendant que

l’outil fonctionne. Des dommages à l’outil se produiront et

l’accessoire fixé peut se détacher entraînant possiblement

uneblessure.

Pour enclencher le verrouillage, appuyez sur le bouton de

verrouillage de la tige

et tournez la tige jusqu’à ce que

vous soyez incapable de la tournerdavantage.

FRAnçAis

Meulage, ponçage et brossage de la surface

(Fig. O)



ATTENTION: utilisez toujours le bon protecteur selon

les instructions dans ce moded’emploi.

Pour travailler sur la surface de la pièce de travail:

1. laissez l’outil atteindre sa pleine vitesse avant que celui‑ci

touche la surface detravail.

2. Appliquez une pression minimale sur la surface de travail

en laissant l’outil fonctionner à vitesse élevée. Le taux de

retrait de la matière est meilleur lorsque l’outil fonctionne à

vitesseélevée.

3. Maintenez un angle approprié entre l’outil et la surface

de travail. Consultez le tableau selon la fonction particulière.

Fonction Angle

Meulage 20˚ à 30˚

Ponçage avec disque à lamelles 5˚ à 10˚

Ponçage avec la plaque de presse 5˚ à 15˚

Brossage métallique 5˚ à 10˚

4. Maintenez le contact entre le bord de la meule et la

surface detravail.

‑ Si vous meulez ou poncez avec des disques à lamelles

ou la brosse métallique, déplacez constamment l’outil dans

mouvement vers l’avant et l’arrière afin d’éviter la création

de rainures sur la surface detravail.

‑ Si vous poncez avec la plaque de presse, déplacez

constamment l’outil en ligne droite afin d’empêcher de

brûler et de faire pivoter la surface detravail.

REMARQUE: laisser l’outil déposé sur la surface de travail

sans déplacer endommagera la pièce detravail.

5. Retirez l’outil de la surface de travail avant de l’éteindre.

Laissez l’outil cesser de tourner avant de ledéposer.



ATTENTION: soyez très prudent lorsque vous travaillez

sur un bord puisqu’un mouvement brusque soudain de la

meuleuse peut seproduire.

Précautions à prendre lorsque vous travaillez

sur une pièce de travail peinte

1. Le ponçage ou le brossage métallique de peinture à base

de plomb N’EST PAS RECOMMANDÉ en raison de difficulté

de contrôler la poussière contaminée. Le plus grand danger

de l’empoisonnement au plomb est pour les enfants et les

femmesenceintes.

2. Étant donné qu’il est difficile d’identifier la peinture qui

contient ou non du plomb sans une analyse chimique, nous

recommandons les précautions suivantes lorsque vous

poncez toute peinture:

sécurité personnelle

1. Aucun enfant ou aucune femme enceinte ne doit

entrer dans la zone de travail où le ponçage ou le brossage

métallique de la peinture est effectué jusqu’à ce que le

nettoyage soitterminé.

2. Un masque anti‑poussière ou respiratoire doit être

porté par toutes les personnes entrant dans la zone de

travail. Le filtre doit être remplacé quotidiennement ou

lorsque la personne qui le porte a de la difficulté à respirer.

REMARQUE: seulement les masques anti‑poussière

appropriés pour le travail avec la poussière et les vapeurs

de peinture au plomb doivent être utilisés. Les masques de

peinture ordinaires n’offrent pas cette protection. Consultez

votre quincaillerie locale pour le masque approuvé

NIOSHadapté.

3. Vous NE DEVEZ PAS MANGER, BOIRE ou FUMER dans la

zone de travail afin d’empêcher l’ingestion de particules

de peinture contaminées. Les travailleurs doivent se

laver AVANT de manger, boire ou fumer. Les aliments, les

breuvages et les articles liés au tabagisme ne doivent pas

être laissés dans la zone de travail où la zone de travail

pourrait se déposer sureux.

sécurité environnementale

1. La peinture doit être retirée de façon à minimiser la

quantité de poussièregénérée.

2. Les zones où le retrait de la peinture se produit doivent

être scellées avec une bâche en plastique d’une épaisseur

de 4millièmes depouce.

3. Le ponçage doit être fait de façon à réduire la trajectoire

de la poussière de la peinture à l’extérieur de la zone

detravail.

nettoyage et élimination

1. On doit passer l’aspirateur et nettoyer en profondeur

toutes les surfaces de la zone de travail quotidiennement

pendant la durée du projet de ponçage. Les sacs filtrants de

l’aspirateur doivent être changésfréquemment.

2. Les toiles de protection en plastique doivent être

ramassées et éliminées ainsi que tout copeau de poussière

ou autres débris. Ils doivent être placés dans des contenants

pour déchets scellés et éliminés selon les procédures de

ramassage de déchets régulières. Durant le nettoyage, les

enfants et les femmes enceintes doivent être tenus à l’écart

de la zone de travailimmédiate.

3. Tous les jouets, les meubles lavables et les ustensiles

utilisés par les enfants doivent être lavés en profondeur

avant de lesréutiliser.

Meulage et coupe du bord (Fig. P)



AVERTISSEMENT: ne pas utiliser les meules de meulage/

coupe de bordure pour des applications de meulage de la

surface puisque ces meules ne sont pas conçues pour les

pressions latérales rencontrées lors du meulage de la surface.

Cela peut entraîner le bris de la meule et desblessures.



ATTENTION: les meules utilisées pour le meulage et

la coupe de bordure peuvent se briser ou rebondir si elles

se plient ou se tordent pendant que l’outil est utilisé. Dans

toutes les opérations de meulage/coupe, le côté ouvert de la

protection doit être placé à l’écart del’utilisateur.

AVIS: la coupe/le meulage du bord avec une meule de type

27doit être limité à la coupe et à l’entaillage peu profonds

de moins de 1/2po (13mm) de profondeur lorsque la meule

est neuve. Réduisez la profondeur de la coupe/l’entaille

équivalente à la réduction du rayon de la meule au fur et à

mesure qu’elle s’use. Pour de plus amples renseignements,

consultez le Tableau des accessoires. La coupe/le meulage

du bord avec une meule de type 41nécessite l’utilisation d’un

protecteur de type1.

1. Laissez l’outil atteindre sa pleine vitesse avant que celui‑ci

touche la surface detravail.

2. Appliquez une pression minimale sur la surface de travail

en laissant l’outil fonctionner à vitesse élevée. Le taux de

meulage/coupe est meilleur lorsque l’outil fonctionne à

vitesseélevée.

3. Placez‑vous de façon à ce que la face inférieure ouverte

de la meule soit à l’opposé devous.

FRAnçAis

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site

www.dewalt.com/support/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: service à la clientèle chez DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286ou appelez le 1‑800‑4‑DeWALT (1‑800‑433‑9258).

AMÉRiQUE lATinE: la présente garantie ne s’applique pas

aux produits vendus en Amérique Latine. Pour les produits

vendus en Amérique Latine, consultez les renseignements

sur la garantie particulière au pays comprise dans

l’emballage, appelez l’entreprise locale ou consultez le site

Web pour les renseignements complets sur lagarantie.

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace au

cas où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation ou un

vol, votre enregistrement de propriété servira de preuve de

votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

Inscrivez‑vous en ligne sur

www.dewalt.com

/account‑login.

4. Une fois qu’une coupe est commencée et qu’une

encoche est effectuée dans la pièce à travailler, ne pas

changer l’angle de la coupe. Changer l’angle fera plier la

meule et cela peut causer le bris de la meule. Les meules

de meulage du bord ne sont pas conçues pour résister aux

pressions causées par lepliage.

5. Retirez l’outil de la surface de travail avant de l’éteindre.

Laissez l’outil cesser de tourner avant de ledéposer.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’appareil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Votre outil électrique DeWALT est conçu pour fonctionner

sur une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

Nettoyage



AVERTISSEMENT: sou

fflez la saleté et la poussière de

tous les évents avec de l’air sec et propre au moins une fois

par semaine. Afin de minimiser le risque de blessure aux yeux,

portez toujours une protection oculaire ANSIZ87.1 lorsque

vous effectuez cetteprocédure.



AVERTISSEMENT:

n’utilisez jamais de solvant ou

d’autres produits chimiques forts pour le nettoyage des pièces

non métalliques de l’outil. Ces produits chimiques peuvent

affaiblir les matériaux plastiques utilisés dans ces pièces.

Utilisez un linge trempé seulement dans de l’eau et du savon

doux. Ne laissez jamais un liquide pénétrer à l’intérieur de

l’outil; n’immergez jamais une partie quelconque de l’outil

dans unliquide.

Accessoires



AVERTISSEMENT: étant donné que les accessoires,

autres que ceux offerts par DeWALT, n’ont pas été testés

avec ce produit, utiliser de tels accessoires avec ce produit

pourrait être dangereux. Afin de réduire le risque de blessures,

seulement les accessoires recommandés DeWALT doivent être

utilisés avec ceproduit.



AVERTISSEMENT: n’utilisez pas une meule abrasive

collée dont la date d’expiration (EXP) est dépassée, comme

indiqué près du centre de la meule, si elle est fournie. Les

meules périmées sont plus susceptibles d’éclater et de

provoquer des blessures graves. Entreposez les meules

abrasives agglomérées dans un endroit sec, sans température

ni humidité extrêmes. Détruisez les meules périmées ou

endommagées afin qu’elles ne puissent pas êtreutilisées.

Les accessoires recommandés pour utilisation avec votre

produit sont disponibles à un coût supplémentaire chez

votre détaillant local ou dans un centre de services autorisé.

Si vous avez besoin d’aide pour trouver un accessoire,

veuillez contacter DeWALT. Appelez le 1‑800‑4‑DeWALT

(1‑800‑433‑9258) ou visitez notre site Web:

www.dewalt.com.



AVERTISSEMENT: la capacité des accessoires doit

être d’au moins la vitesse recommandée sur l’étiquette

d’avertissement de l’outil. Les disques et autres accessoires

utilisés au‑delà de leur vitesse nominale peuvent voler

en éclat et provoquer des blessures. Les accessoires filetés

doivent avoir un moyeu de 5/8 po ‑11. Tous les accessoires

non filetés doivent avoir un trou de mandrin de 7/8 po (22,2

mm). Sinon, ils peuvent être conçus pour une scie circulaire.

Utilisez uniquement les accessoires présentés dans le Tableau

des accessoires de ce manuel. La capacité nominale de

l’accessoire doit toujours être supérieure à la vitesse de l’outil,

indiquée sur la plaquesignalétique.

Réparations

Le chargeur et la pile ne peuvent pas être réparés.

Le chargeur et le bloc‑piles ne contiennent aucune

pièceréparable.



AVERTISSEMENT: pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et l’ajustement

(incluant l’inspection et le remplacement de la brosse, s’il y a

lieu) doivent être effectués par un centre de services de l’usine

ou un centre de services autorisé. Utilisez toujours des pièces

de remplacementidentiques.

S’enregistrer en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre

produit en ligne vous aide à obtenir un service de

garantie efficace au cas où vous auriez un problème avec

votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation ou un

vol, votre enregistrement de propriété servira de preuve de

votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

Inscrivez‑vous en ligne à www.dewalt.com/

account‑login.

FRAnçAis

DCG400, DCG402TABLEAU DES

ACCESSOIRES

Meules approuvées pour (DCg400, DCg402)

Type 1 / T1 Type

41 / T41

Type 27 / T27

Type 28 / T28

†

Type 29 / T29

Renseignements complémentaires concernant les

protections et les accessoires

≤10 mm

Lorsque vous utilisez des disques au diamant segmentés

employez uniquement ceux dont l’espace périphérique

ne dépasse pas 10mm avec un angle incliné négatif.

NE PAS UTILISER

les meules diamantées segmentées dont l’écart

périphérique est supérieur à 10mm et/ou dont l’angle

d’inclinaison estpositif.

≥2 mm

Pour tous les accessoires de meulage, de ponçage et

de brossage métallique à meule, la partie la plus basse

de l’accessoire doit être contenue dans le carter de

protection avec un espace de 2mm ou plus par rapport

à la lèvre inférieure du carter deprotection.

non‑approved wheels for (DCg400, DCg402)

Type 11 / T11

Type 6 / T6

TMeules de meulage à moyeu de type 27(DCg402

uniquement)

Protection de type 27/

type B de 4,5 po

(NA568029)

Meule avec moyeu de

type 27

Meule de meulage à moyeu déporté de Type 27,

28(DCg400 uniquement)

Protection de type 27/

type B de 4 po

(NA568026)

Bride tournante

réversible (NA734316)

Meule à moyeu

déporté de Type 27, 28

Bride de verrouillage

pour arbre de 3/8 po

(NA376069)

Bride de verrouillage

pour arbre de 5/8 po

(NA736101)

Meule de meulage à moyeu déporté de Type 27,

28(DCg402 uniquement)

Protection de type 27/

type B

NA568029 (4,5 po)

Bride tournante :

N115381

Meule à moyeu

déporté de Type 27, 28

Bride de verrouillage :

N452728

REMPlACEMEnT DEs ÉTiQUETTEs D’AVERTissEMEnT

gRATUiT: si vos étiquettes d’avertissement deviennent

illisibles ou sont manquantes, appelez au 1‑800‑4‑DeWALT

(1‑800‑433‑9258) pour un remplacementgratuit.

FRAnçAis

Meules à lamelles de ponçage avec moyeu

(DCg402 uniquement)

Protection de type 27/

type B de 4,5 po

(NA568029)

Meule à lamelles de

ponçage avec moyeu

Meules à lamelles de ponçage sans moyeu

(DCg400 uniquement)

Protection de type 27/

type B de 4 po

(NA568026)

Bride tournante

réversible (NA734316)

Meule à lamelles de

ponçage sans moyeu

Bride de verrouillage

pour arbre de 3/8 po

(NA736069)

Bride de verrouillage

pour arbre de 5/8 po

(NA736101)

Meules à lamelles de ponçage sans moyeu

(DCg402 uniquement)

Protection de type 27/

type B de 4,5 po

(NA568029)

Bride tournante

(N115381)

Meule à lamelles de

ponçage sans moyeu

Bride de verrouillage

(N452728)

Brosse métallique avec moyeu (DCg402 only)

Protection de type 27/

type B de 4,5 po

(NA568029)

Brosse métallique

circulaire à moyeu

Meules de coupe de type 1/41 (DCg400)

Protection de type

B de 4 po avec

protection à clip de

type A (NA724847)

Bride tournante

réversible (NA734316)

Meule de coupe

abrasive de type 1/41

Bride de verrouillage

pour arbre de 3/8 po

(NA736069)

Bride de verrouillage

pour arbre de 5/8 po

(NA736101)

Meules de coupe de type 1/41 (DCg402)

Protection de

type 1/41/type A de

4,5 po (N311419**)

Protection de type

B de 4,5 po avec

protection à clip de

type A (NA766918)

Bride tournante

(N115381)

Meule de coupe

abrasive de type 1/41

Bride de verrouillage

(N452728)

Disque de coupe diamanté (métal) (DCg400)

Protection de type

B de 4 po avec

protection à clip de

type A (NA724847)

Bride tournante

réversible (NA734316)

Meule de coupe

diamantée

Bride de verrouillage

pour arbre de 3/8 po

(NA736069)

Bride de verrouillage

pour arbre de 5/8 po

(NA736101)

FRAnçAis

Disque de coupe diamanté (coupede métal)

(DCg402)

Protection de

type 1/41/type A de

4,5 po (N311419**)

Protection de type

B de 4,5 po avec

protection à clip de

type A (NA766918)

Bride tournante

(N115381)

Disque de coupe

diamanté (coupe de

métal)

Bride de verrouillage

(N452728)

Meules de ponçage (DCg402uniquement)

Bride tournante

(N115381)

Plaque d’appui en

caoutchouc de 4,5 po

(DABP4RR58**)

Meule de ponçage

Écrou de fixation de

ponçage (Inclus avec

la plaque d’appui

en caoutchouc

DABP4RR58**)

Clé pour meule à moyeu

Clé pour meule à

moyeu (N541784**)



Les protecteurs de type 1/41/type A ou de type B avec

protection à clip sont destinés à être utilisés avec les meules

de coupe de type 1/41 et les meules de type 27marquées

pour la coupe uniquement. Poncer avec une meule autre

que les types27et 29exigent une garde d’accessoire

différente. Utilisez toujours la protection la plus petite

possible qui n’entre pas en contact avecl’accessoire.

** REMARQUE: disponible à un coût supplémentaire

chez votre détaillant local ou dans un centre de

serviceagréé.

† REMARQUE: meules à centre déporté de type

28seulement.



DANGER: ne pas utiliser pour couper ou sculpter du bois.

N’utiliser aucune sorte de lame dentée. Des blessures graves

pourraient êtrecausées.

EsPAñOl

ADVERTENCIAS GENERALES DE SEGURIDAD PARA

HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica, incendio y/o

lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y

bien iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en atmósferas

explosivas, como ambientes donde haya polvo, gases o

líquidos inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los espectadores

de la herramienta eléctrica en funcionamiento. Las

distracciones pueden provocar la pérdida decontrol.

Definiciones: Símbolos y Palabras de Alerta de

Seguridad

Este manual de instrucciones utiliza los siguientes símbolos

y palabras de alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de lesiones corporales o

daños materiales.



PELIGRO: Indica una situación de peligro inminente que,

si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad

relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones

corporales que de no evitarse puede resultar en daños a

lapropiedad.

Español (traducido de las instrucciones originales)

Uso Debido

Su esmeriladora angular pequeña para trabajos pesados

está diseñada para aplicaciones profesionales de esmerilado,

lijado, cepillado metálico y corte en diversos lugares de

trabajo (por ejemplo, sitios deconstrucción).

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.



PELIGRO: No la use para cortar madera o tallar madera.

No use cuchillas aserradas de ningún tipo. Puede resultar en

lesionesserias.

Su esmeriladora angular pequeña para trabajos pesados

es una herramienta eléctrica profesional. nO permita que

los niños toquen la herramienta. Si el operador no tiene

experiencia operando esta herramienta, su uso deberá

sersupervisado.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún enchufe

adaptador con herramientas eléctricas con conexión a

tierra. Los enchufes no modificados y que se adaptan a los

tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores. Existe

mayor riesgo de descarga eléctrica si su cuerpo está puesto

atierra.

c ) No exponga las herramientas eléctricas a la lluvia o a

condiciones de humedad. Si entra agua a una herramienta

eléctrica, aumentará el riesgo de descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el aceite,

los bordes filosos y las piezas móviles. Los cables dañados

o enredados aumentan el riesgo de descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal uso.

Utilice un cable adecuado para uso en exteriores a fin de

reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un lugar

húmedo es imposible de evitar, utilice un suministro

protegido con un interruptor de circuito por falla

a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de drogas,

alcohol o medicamentos. Un momento de descuido

mientras se opera una herramienta eléctrica puede provocar

lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección, como máscaras

para polvo, calzado de seguridad antideslizante, cascos o

protección auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía o paquete

de baterías, o antes de levantar o transportar la

herramienta. Transportar herramientas eléctricas con el

dedo apoyado en el interruptor o enchufar herramientas

eléctricas con el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas antes

de encender la herramienta eléctrica. Una llave de

tuercas o una clavija de ajuste que quede conectada a una

pieza giratoria de la herramienta eléctrica puede provocar

lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas holgadas

ni joyas. Mantenga el cabello, la ropa y los guantes

alejados de las piezas en movimiento. Las ropas holgadas,

las joyas o el cabello largo pueden quedar atrapados en las

piezas enmovimiento.

EsPAñOl

INSTRUCCIONES DE SEGURIDAD PARA TODAS LAS

OPERACIONES

Advertencias de seguridad comunes para

Esmerilado, Lijado, Pulido con Alambre u

Operaciones abrasivas o de corte

a ) Esta herramienta eléctrica está diseñada para

funcionar como una esmeriladora, lijadora, cepillo

de alambre, o herramienta de corte. Lea todas las

advertencias de seguridad, instrucciones, ilustraciones

y especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica, incendio y/o

lesionesserias.

b ) No se recomienda realizar operaciones como el

pulido con esta herramienta eléctrica. Las operaciones

para las que la herramienta eléctrica no fue diseñada pueden

crear un peligro y causar lesionespersonales.

c ) No convierta esta herramienta eléctrica para que

funcione de una manera que no esté específicamente

diseñada y especificada por el fabricante de la

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción de

polvo, asegúrese de que estén conectados y que se

utilicen correctamente. El uso de dispositivos de recolección

de polvo puede reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan volverse

descuidado e ignorar los principios de seguridad de la

herramienta. Una acción descuidada puede causar lesiones

severas en una fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite trabajar

mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada mediante

el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de alimentación

y/o retire la batería, o paquete si es desmontable, de

la herramienta eléctrica antes de realizar cualquier

ajuste, cambiar accesorios o almacenar herramientas

eléctricas. Estas medidas de seguridad preventivas

reducen el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que

otras personas no familiarizadas con ella o con estas

instrucciones operen la herramienta. Las herramientas

eléctricas son peligrosas si son operadas por usuarios

nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas y

accesorios. Revise que no haya piezas en movimiento

mal alineadas o trabadas, piezas rotas o cualquier otra

situación que pueda afectar el funcionamiento de la

herramienta eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla. Se producen

muchos accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones

de trabajo y el trabajo que debe realizarse. El uso de

la herramienta eléctrica para operaciones diferentes de

aquéllas para las que fue diseñada podría originar una

situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las manijas y

superficies de sujeción resbalosas no permiten el manejo y

control seguros de la herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta

conBaterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un tipo de

paquete de baterías puede originar riesgo de incendio si se

utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes de

baterías específicamente diseñados. El uso de cualquier

otro paquete de baterías puede producir riesgo de incendio

ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos como

sujetapapeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan realizar una

conexión desde un terminal al otro. Los cortocircuitos en

los terminales de la batería pueden provocar quemaduras

oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en

contacto accidentalmente, enjuague con agua. Si el

líquido entra en contacto con los ojos, busque atención

médica. El líquido expulsado de la batería puede provocar

irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o riesgo

delesiones.

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C (265 °F)

pueden causar unaexplosión.

g ) Siga todas las instrucciones de carga y no cargue

el paquete de batería o la herramienta fuera del rango

de temperatura especificado en las instrucciones.

Cargar inadecuadamente o en una temperatura fuera del

rango de temperatura especificado puede dañar la batería e

incrementar el riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto idénticas.

Esto garantizará la seguridad de la herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería dañados. El

servicio de paquetes de batería sólo debe ser realizado por el

fabricante o proveedores de servicioautorizados.

EsPAñOl

herramienta. Tal conversión puede resultar en una pérdida

de control y causar lesiones personalesgraves.

d ) No use accesorios que no hayan sido diseñados y

recomendados específicamente por el fabricante de la

herramienta. Sólo porque el accesorio se puede conectar a su

herramienta eléctrica, no garantiza una operaciónsegura.

e ) La velocidad nominal del accesorio debe ser por

lo menos igual a la velocidad máxima marcada en

la herramienta eléctrica. Los accesorios que operen

más rápido que su velocidad nominal pueden romperse y

salirexpulsados.

f ) El diámetro exterior y el espesor de su accesorio

deben estar dentro de la capacidad nominal de su

herramienta eléctrica. Los accesorios de tamaño incorrecto

no pueden guardarse o controlarseadecuadamente.

g ) El montaje con rosca de los accesorios debe

coincidir con la rosca del husillo de la esmeriladora.

Para los accesorios montados con bridas, el orificio

del eje del accesorio debe ajustarse al diámetro de

ubicación de la brida. Los accesorios que no coincidan con

el hardware de montaje de la herramienta eléctrica quedarán

desequilibrados, vibrarán excesivamente y pueden provocar la

pérdida decontrol.

h ) Las dimensiones del montaje de accesorios deben

coincidir con las dimensiones del hardware de montaje

de la herramienta eléctrica. Los accesorios que no

coincidan con el hardware de montaje de la herramienta

eléctrica quedarán desequilibrados, vibrarán excesivamente y

pueden provocar la pérdida decontrol.

i ) No use un accesorio dañado. Antes de cada uso,

revise el accesorio tales como las ruedas abrasivas

respecto a astillas y grietas, la almohadilla de respaldo

respecto a grietas, ruptura o desgaste excesivo o el

cepillo de alambre respecto a alambres sueltos o

agrietados. Si se deja caer la herramienta eléctrica o el

accesorio, revise respecto a daño o instale un accesorio

que no esté dañado. Después de revisar e instalar un

accesorio, colóquese usted y a los transeúntes lejos del

plano del accesorio giratorio y opere la herramienta

eléctrica en la velocidad sin carga máxima durante un

minuto. Los accesorios dañados por lo general se romperán

durante este tiempo deprueba.

j ) Use equipo de protección personal. Dependiendo

de la aplicación, use una protección facial, gafas

de seguridad o gafas de seguridad. Conforme sea

apropiado, use máscara contra polvo, protectores

auditivos, guantes y un delantal de taller capaz de

detener pequeños fragmentos abrasivos o piezas de

trabajo. La protección de los ojos debe ser capaz de

detener los desechos que sean expulsados generados

por diversas operaciones. La máscara contra polvo o

el respirador deben ser capaces de filtrar partículas

generadas por su operación. La exposición prolongada al

ruido de alta intensidad puede causar pérdidaauditiva.

k ) Mantenga a los espectadores a una distancia segura

del área de trabajo. Cualquier persona que ingrese

al área de trabajo debe usar equipo de protección

personal. Los fragmentos de la pieza de trabajo o de un

accesorio roto pueden ser expulsados y causar lesiones más

allá del área inmediata deoperación.

l ) Sostenga la herramienta eléctrica por las superficies

de sujeción aisladas únicamente, cuando realice una

operación en la que la herramienta de corte pueda

hacer contacto con cableado oculto. El contacto con un

cable “vivo” también hará que las partes de metal expuestas

de la herramienta eléctrica estén “vivas” y podrían dar al

operador una descargaeléctrica.

m ) Nunca coloque la herramienta eléctrica hacia

abajo hasta que el accesorio se detenga por completo.

El accesorio giratorio puede agarrar la superficie y extraer la

herramienta eléctrica salga de sucontrol.

n ) No opere la herramienta eléctrica mientras la lleva

a su lado. El contacto accidental con el accesorio giratorio

podría sujetar su ropa, tirando del accesorio en sucuerpo.

o ) Limpie regularmente las rejillas de ventilación de

la herramienta eléctrica. El ventilador del motor extraerá

el polvo dentro del alojamiento y la acumulación excesiva de

metal en polvo puede causar peligroseléctricos.

p ) No opere la herramienta eléctrica cerca de

materiales inflamables. Las chispas podrían encender

estosmateriales.

q ) No use accesorios que requieran refrigerantes

líquidos. El uso de agua u otros líquidos refrigerantes puede

provocar electrocución o descargaeléctrica.

r ) No use discos Tipo 11(copa cónica) en esta

herramienta. Usar accesorios inadecuados puede resultar

enlesiones.

s ) Siempre use la manija lateral. Apriete la manija

firmemente. La manija lateral siempre se debe usar para

mantener el control de la herramienta en todomomento.

t ) Cuando arranque la herramienta con una rueda

instalada nueva o de reemplazo, o un cepillo de alambre

nuevo o de reemplazo, sostenga la herramienta en una

área bien protegida y déjela operar por un minuto. Si la

rueda tiene una grieta o defecto no detectados, debería

romperse en menos de un minuto. Si el cepillo de

alambre tiene alambres sueltos, se detectarán. Nunca

arranque la herramienta con una persona al frente de la

rueda. Esto incluye aloperador.

u ) No se recomienda el uso de accesorios no

especificados en este manual y puede ser peligroso. El

uso de reforzadores de energía que harían que la herramienta

se accionara a velocidades superiores a su velocidad nominal

constituye un maluso.

v ) Use abrazaderas u otra manera práctica para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra su

cuerpo lo hace inestable y puede guiar a la pérdida decontrol.

w ) Evite hacer rebotar la rueda o darle un tratamiento

rudo. Si esto ocurre, detenga la herramienta y revise la rueda

en busca de grietas odefectos.

x ) Manipule y guarde siempre las ruedas concuidado.

y ) No opere esta herramienta por largos períodos de

tiempo. La vibración causada por la acción de operación

de esta herramienta puede causar lesiones permanentes

en los dedos, las manos y los brazos. Use guantes para

proporcionar un acojinamiento adicional, tome descansos

frecuentes y limite el tiempo de usodiario.

z ) Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o cabello

largo podrían quedar atrapados en las partesmóviles.

EsPAñOl

Advertencias de retroceso y relacionadas

El retroceso es una reacción repentina a una rueda giratoria,

almohadilla abrasiva, cepillo u otro accesorio atrapados o

atorados. El atrapamiento o atoramiento causa el paro rápido

del accesorio giratorio que a su vez causa que la herramienta

eléctrica descontrolada se fuerce en la dirección opuesta a la

rotación del accesorio en el punto de laadherencia.

Por ejemplo, si una rueda abrasiva se atasca o atora por la

pieza de trabajo, el borde de la rueda que entra en el punto de

atrapamiento puede introducirse en la superficie del material

causando que la rueda suba o retroceda. La rueda puede

saltar hacia o lejos del operador, dependiendo de la dirección

del movimiento de la rueda en el punto de atrapamiento.

Las ruedas abrasivas también pueden romperse bajo

estascondiciones.

El retroceso es el resultado de un mal uso de la herramienta

y/o procedimientos o condiciones de operación incorrectos y

se puede evitar tomando las precauciones adecuadas que se

detallan a continuación:

a ) Mantenga un agarre firme sobre la herramienta

eléctrica y coloque su cuerpo y brazo para permitirle

resistir las fuerzas de retroceso. Siempre use la manija

auxiliar, si está incluida, para obtener un control

máximo sobre el retroceso o la reacción de torque

durante el arranque. El operador puede controlar las

fuerzas de reacción de torque o retroceso, si se toman las

precaucionesadecuadas.

b ) Nunca coloque su mano cerca del accesorio

giratorio. El accesorio puede retroceder sobre sumano.

c ) No coloque su cuerpo en el área donde la

herramienta eléctrica se moverá si ocurre retroceso. El

retroceso impulsará la herramienta en la dirección opuesta al

movimiento de la rueda en el punto deatrapamiento.

d ) Tenga especial cuidado cuando trabaje en esquinas,

bordes filosos, etc. Evite hacer rebotar y atorar el

accesorio. Las esquinas, bordes filosos o rebote tienen la

tendencia de atorar el accesorio giratorio y causar pérdida de

control oretroceso.

e ) No conecte una cadena de sierra, hoja para tallar en

madera ni hoja de sierra dentada. Tales cuchillas crean

retrocesos frecuentes y pérdida decontrol.

Advertencias de seguridad específicas para pulido

y Operaciones de corte abrasivo

a ) Utilice sólo los tipos de ruedas recomendados para

su herramienta eléctrica y la protección específica

diseñada para la rueda seleccionada. Las ruedas que no

estén diseñadas para la herramienta eléctrica no se pueden

proteger adecuadamente y no sonseguras.

b ) La superficie de pulido de las ruedas deprimidas en

el centro debe montarse debajo del plano del borde de

la protección. Una rueda instalada incorrectamente que

sobresalga a través del plano del labio de protección no se

puede protegeradecuadamente.

c ) La protección debe estar firmemente sujeta a

la herramienta eléctrica y colocada para máxima

seguridad, de modo que la menor cantidad de la rueda

quede expuesta hacia el operador. La protección ayuda

a proteger al operador contra fragmentos rotos de la rueda,

contacto accidental con la rueda y chispas que podrían

encender laropa.

d ) Las ruedas se deben usar sólo para las aplicaciones

recomendadas. Por ejemplo: no pula con el lado de

la rueda de corte. Las ruedas de corte abrasivas están

diseñadas para pulido periférico, las fuerzas laterales

aplicadas a estas ruedas pueden causar que seastillen.

e ) Siempre use bridas de rueda sin daños que sean del

tamaño y forma correctos para su rueda seleccionada.

Las bridas de rueda adecuadas soportan la rueda

reduciendo así la posibilidad de ruptura de la rueda. Las

bridas para las ruedas de corte pueden ser diferentes de las

bridas de las ruedasabrasivas.

f ) No utilice ruedas desgastadas de herramientas

eléctricas más grandes. La rueda diseñada para

herramientas eléctricas más grandes no es adecuada para

la velocidad más alta de una herramienta más pequeña y

puedeestallar.

g ) Cuando use ruedas de doble propósito, use siempre

la protección correcta para la aplicación que se está

realizando. Si no se utiliza la protección correcta, es posible

que no se proporcione el nivel deseado de protección, lo que

podría provocar lesionesgraves.

Advertencias de seguridad adicionales específicas

para Operaciones de corte abrasivo

a ) No “atasque” la rueda de corte o aplique una presión

excesiva. No intente hacer una profundidad de corte

excesiva. El exceso de esfuerzo de la rueda aumenta la carga

y la susceptibilidad a la torsión o adhesión de la rueda en el

corte y la posibilidad de retroceso o rotura de larueda.

b ) No coloque su cuerpo en línea con y detrás de la

rueda giratoria. Cuando la rueda, en el punto de operación,

se aleja de su cuerpo, el posible retroceso puede impulsar

la rueda giratoria y la herramienta eléctrica directamente

haciausted.

c ) Cuando la rueda está adherida o al interrumpir un

corte por cualquier motivo, apague la herramienta

eléctrica y sostenga la unidad inmóvil de la herramienta

eléctrica hasta que la rueda se detenga por completo.

Nunca intente retirar la rueda de corte del corte

mientras la rueda está en movimiento, de lo contrario,

podría producirse un retroceso. Investigue y tome medidas

correctivas para eliminar la causa de la adhesión de larueda.

d ) No reinicie la operación de corte en la pieza de

trabajo. Deje que la rueda alcance la velocidad máxima

y vuelva a ingresar cuidadosamente al corte. La rueda se

puede adherir, subir o retroceder si la herramienta eléctrica se

reinicia dentro de la pieza detrabajo.

e ) Apoye los paneles o cualquier pieza de trabajo de

gran tamaño para minimizar el riesgo de atrapamiento

y retrocesos. Las piezas grandes tienden a hundirse por

su propio peso. Los soportes deben colocarse debajo de la

pieza de trabajo cerca de la línea de corte y cerca del borde de

la pieza de trabajo en ambos lados de larueda.

f ) Tenga mucho cuidado al hacer un “corte de bolsillo”

en paredes existentes u otras áreas ciegas. Ruedas que

sobresales puede cortar tuberías de gas o agua, cableado

eléctrico u objetos que pueden causarretroceso.

g ) No intente hacer un corte curvo. Sobrecargar la rueda

aumenta la carga y la susceptibilidad a torcer o trabar la

rueda en el corte y la posibilidad de contragolpe o rotura de

la rueda, lo que puede provocar lesiones graves, que puede

conducir a lesionesserias.

Advertencias de seguridad específicas para

operaciones de pulido

a ) No utilice papel de disco de pulido demasiado

grande. Siga las recomendaciones del fabricante al

EsPAñOl

seleccionar el papel de lija. Papel de lija más grande que

se extienda más allá de la almohadilla de lijar presenta un

peligro de laceración y puede causar enganches, desgarros del

disco oretroceso.

Advertencias de seguridad específicas para

operaciones de cepillado de alambre

a ) Tenga en cuenta que el cepillo lanza las cerdas de

alambre incluso durante el funcionamiento normal. No

presione demasiado los alambres aplicando una carga

excesiva al cepillo. Las cerdas de alambre pueden penetrar

fácilmente la ropa liviana y/o lapiel.

b ) Se debe usar una protección para el cepillado de

alambre, no permita ninguna interferencia de la rueda

de alambre o el cepillo con la protección. La rueda de

alambre o el cepillo pueden expandirse en diámetro debido al

trabajo y las fuerzascentrífugas.

c ) El operador y otros que se encuentren dentro de

los 50pies (15.2 m) del uso de este producto DEBEN

usar gafas de seguridad o anteojos de seguridad con

protectores laterales y un protector facial completo que

cumpla con la norma ANSI Z87.1.

Información de seguridad adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica ni ninguna parte de ella. Podrían producirse daños o

lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad. Las

gafas de uso diario NO son gafas de seguridad. También

use una careta o máscara de polvo si la operación de

corte produce polvo. SIEMPRE USE EQUIPO DE SEGURIDAD

CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras actividades de

construcción contienen químicos conocidos por el Estado de

California como causantes de cáncer, defectos de nacimiento

u otros daños reproductivos. Algunos ejemplos de estos

químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de

mampostería, y

• arsénico y cromo a partir de madera tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía, dependiendo de

qué tan a menudo realice este tipo de trabajo. Para reducir su

exposición a estos químicos: trabaje en un área bien ventilada,

y trabaje con equipo de seguridad aprobado, tal como

máscaras de polvo que estén diseñadas específicamente para

filtrar partículasmicroscópicas.

• Evite el contacto prolongado con el polvo a partir de

lijado, aserrado, pulido, perforación eléctricos y otras

actividades de construcción. Use ropa de protección y

lave las áreas expuestas con agua y jabón. Permitir que el

polvo entre en su boca, ojos, o que quede sobre la piel puede

promover la absorción de químicospeligrosos.



ADVERTENCIA: El uso de esta herramienta puede

generar y/o dispersar polvo, que puede causar lesiones

respiratorias serías y permanentes u otras lesiones. Siempre

use protección respiratoria aprobada por NIOSH/OSHA

apropiada para la exposición de polvo. Dirija las partículas

lejos de la cara y elcuerpo.



ADVERTENCIA: Siempre use protección auditiva

personal adecuada que cumpla con ANSI S12.6 (S3.19)

durante el uso. Bajo algunas condiciones y duración

de uso, el ruido de este producto puede contribuir con la

pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie estable

donde no cause un peligro de tropiezo o caída. Algunas

herramientas con paquetes de batería grandes pueden

quedar verticales sobre el paquete de batería pero se pueden

voltearfácilmente.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase

I (conectada a

tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... ampéres

W ........................watts

o CA ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase

II (aislamiento

doble)

.......................sin carga velocidad

n .........................velocidad nominal

...................... terminal de

conexión a tierra

..................... símbolo de alerta

de seguridad

.....................radiación visible

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... use protección

auditiva

..................... lea toda la

documentación

Conexión de cordón (Fig.K)

Accesorio opcional

Advertencias de seguridad específicas para uso en

lugares elevados



ADVERTENCIA:

• Si se deja caer la herramienta por cualquier razón,

se debe revisar la conexión del cordón y recibir servicio

adecuadamente antes de volver a usarla. La conexión de

cordón está diseñada para estirarse para absorber el impacto

de una caída. Cualquier estiramiento permanente a la

conexión que exponga las bobinas internas marcadas en rojo

indica que se ha comprometido y se debe dar servicio antes de

volver ausarlo.

• No use el gancho para colgar como punto de conexión

decordón.

• Sólo use baterías que contengan la correa de batería

integral. No use baterías sin asegurar mientras la herramienta

está anclada. Las baterías no aseguradas pueden

desconectarse de la herramienta si se dejancaer.

• Siempre mantenga la herramienta y los accesorios sujetos

cuando trabaje “en ubicaciones elevadas”. (Longitud máxima

de cordón: 6,5 pies [2 m].)

• Sólo use con cordones apropiados para este tipo de

herramienta y clasificados por lo menos para el peso

identificado en la etiqueta del punto de conexión del cordón

de laherramienta.

• Peligro de aplastamiento, corte o enredo. No use cerca de

partes móviles, mecanismos o maquinaria enoperación.

EsPAñOl

• No ancle el cordón de la herramienta a nada en su cuerpo.

Ancle a una estructura rígida que pueda soportar las fuerzas

dejar caer laherramienta.

• Asegúrese que el cordón esté seguro adecuadamente en

cada extremo antes deluso.

• Revise la herramienta y el cordón antes de cada uso respecto

a daño y función adecuada (incluyendo la tela y costuras). No

use si está dañado o no funcionaadecuadamente.

• No altere el punto de conexión del cordón o lo use de una

manera diferente a la indicada en estemanual.

• Sólo conecte la herramienta a un cordón con un mosquetón

de bloqueo. No la sujete enredando o haciendo un nudo en el

cordón. No use cuerda ocable.

• Peligro de descarga eléctrica. Asegúrese que la energía esté

apagada cuando trabaje en áreas de alto voltaje. Algunos

cordones sonconductivos.

• Las herramientas que se dejen caer se balancearán en el

cordón, lo que podría causar lesiones o pérdida deequilibrio.

• No transporte la herramienta por el punto de conexión, la

correa de la batería o elcordón.

• No sujete más de una herramienta a cadacordón.

• Sólo use la marca DeWA LT apropiada de juego de conexión

listo para cordón. NUNCA modifique las herramientas para

crear puntos deconexión.

• Sólo transfiera la herramienta entre manos mientras está

equilibrada apropiadamente en una orientaciónestable.

• No conecte cordones a la herramienta de manera

que evite que las protecciones, interruptores o bloqueos

operenadecuadamente.

• Evite quedar enredado en elcordón.

• Mantenga el cordón lejos del área de corte de

laherramienta.

• No use cordones o dispositivos de conexión para obtener

apoyo adicional de laherramienta.

• No lo use para protección personal contracaídas.

• ¡Peligro de caída de objetos! Sólo cambie las baterías,

los accesorios y conexiones donde un objeto que caiga no

cause un peligro debajo de usted. Consulte a su Autoridad

con Jurisdicción (AHJ) o supervisor del sitio respecto a los

procedimientos para trabajar en lugareselevados.

• No use el cargador o bolsa de contratista en lugaresaltos.

• Use mosquetones tipo multi‑acción o de abertura de

tornillo. No use mosquetones de sujetador de resorte de

acciónsencilla.

El soporte

33

es para montaje del Punto de conexión

listo para cordón DeWALT, disponible en un centro de

servicioDeWALT.

El juego de conexión lista para cordón está diseñado para

uso por personal competente, que esté capacitado y tenga

conocimiento respecto a trabajo con herramientas en y

alrededor de maquinaria y “en ubicaciones elevadas”. Sólo

se puede agregar un juego de conexión listo para cordón a

ciertos modelos y se debe instalar por medio de un centro

de servicioautorizado.

Características

E‑Switch Protection™

El interruptor de paleta ON/OFF (encendido/apagado) tiene

una función de liberación sin voltaje. En el caso de un paro

inesperado, el interruptor de paleta necesitará liberarse y

presionarse para reiniciar laherramienta.

Sistema ANTI‑ROTACIÓN DeWALT

Esta función detiene rápidamente el accesorio cuando se

detecta un evento de perforación, ahogamiento o adhesión,

al reducir el torque de reacción. El interruptor se necesita

activar (encender y apagar) para reiniciar la herramienta.

Protección de sobrecarga Power‑ OFF™

El suministro de energía al motor se reducirá en caso

de sobrecarga del motor. La herramienta se apagará

con sobrecarga continua del motor. El interruptor de

paleta necesitará liberarse y presionarse para reiniciar la

herramienta. La herramienta se apagará cada vez que

la carga de corriente alcance el valor de corriente de

sobrecarga (punto de quemado de motor). Si ocurren paros

continuos de sobrecarga, aplique menos fuerza/peso sobre

la herramienta hasta que funcione sin activar lasobrecarga.

Arranque Suave Electrónico

Esta característica limita el momento de arranque inicial,

permitiendo que la velocidad se acumule gradualmente

durante un periodo de 1segundo.

ENSAMBLE Y AJUSTE



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete de

batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

Conexión de manija lateral (Fig. B)

DCG402



ADVERTENCIA: Esta manija se debe utilizar en

DCG402 en todo momento para mantener el control de

laherramienta.



ADVERTENCIA: Antes de usar la herramienta, revise que

la manija esté apretadafirmemente.

Atornille la pieza de extensión de manija lateral

31

firmemente en uno de los orificios en cualquier lado

de la caja de engranes. La manija lateral

5

siempre se

debe usar para mantener el control de la herramienta en

todomomento.

Protecciones



ATENCIÓN: Las protecciones deben usarse con todas

las ruedas de pulido, ruedas de corte, discos de aleta

de lijado, cepillos de alambre, y ruedas de alambre. La

herramienta se puede usar sin protección sólo cuando se lije

con discos de lijado convencionales. Consulte la Tabla de

accesorios para ver las protecciones provistas con la unidad.

Algunas aplicaciones pueden requerir adquirir la protección

correcta a partir de su distribuidor o centro de servicio

autorizadolocal.

nOTA: El pulido y corte de borde se puede realizar con

ruedas Tipo 27de 4" (100 mm) diseñadas y especificadas

para este propósito; las ruedas de 1/4" (6,35 mm) de espesor

están diseñadas para pulido de superficie mientras que las

ruedas Tipo 27de 1/8" (3,1 mm) más delgadas se necesitan

revisar respecto a la etiqueta del fabricante para ver si

se pueden usar para pulido de superficie o sólo pulido/

corte de borde. Se debe utilizar una protección Tipo B con

protección de clip Tipo A ensamblada para cualquier disco

donde esté prohibido el rectificado de superficies. También

se puede cortar utilizando una protección Tipo B con

protección de clip Tipo Aensamblada.

Con la protección Tipo B se pueden utilizar ruedas de

alambre de 1/4" (6,35 mm) con un grosor máximo de 5/8"

(16mm).

EsPAñOl

nOTA: Consulte la Tabla de accesorios para seleccionar la

combinación de protección/accesorioadecuada.

Instalación de protección con clip (Fig. A, C–E)



ADVERTENCIA: La protección con clip Tipo A debe

ensamblarse a la protección Tipo B para todas las operaciones

decorte.

La protección con clip Tipo A convierte una protección tipo

B en una protección tipoA.

1. Coloque la protección con clip Tipo A en la protección

tipo B de modo que el gancho

19

en el extremo de la

protección con clip Tipo A quede alineada con el borde

20

de la protección tipoB.

2. Presione hacia abajo la palanca de la protección con clip

Tipo A

21

hasta que el botón de bloqueo

22

se conecte

con el gancho de bloqueo

23

. La protección con clip Tipo A

ahora está bloqueada en sulugar.

3. Para quitar la protección con clip Tipo A, presione el

botón de bloqueo

22

hacia la palanca de la protección con

clip Tipo A y la palanca con clip se soltará. Ahora se puede

levantar la palanca con clip Tipo A y retirar la protección con

clip Tipo A de la protección tipo B.

nOTA: La protección con clip tipo A se puede almacenar en

la parte posterior de la protección de manera que el icono

de NO CORTAR se pueda ver a través de la abertura en la

protección con clip tipo A (Fig.E).

Ajuste y montaje de protección (Fig.F)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la herramienta y desconecte el

paquete de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios. Un arranque

accidental puede causarlesiones.



ATENCIÓN: ANTES de operar la herramienta, identifique

en qué opción de ajuste de protección está configurada

suherramienta.

Opciones de ajuste

Para ajustar la protección, presione la palanca de

liberación

13

y ajuste la protección hasta que encaje

en uno de los orificios de alineación

24

del collarín de

laprotección.

Montaje de Protección



ATENCIÓN: Antes de montar la protección, asegúrese

que el tornillo, palanca, y resorte de la palanca de liberación

estén instalados correctamente antes de colocar laprotección.

1. Con el eje orientado hacia el operador, presione y

sostenga la palanca de liberación de la protección

13

2. Alinee las orejas

25

en la protección con las ranuras

26

en la cubierta de la caja deengranes.

3. Empuje la protección hacia abajo hasta que las orejas de

protección se conecten y gírelas en la ranura de la cubierta

de la caja de engranes. Libere la palanca de liberación de

laprotección.

4. Para colocar la protección, gire la protección en sentido

de las manecillas del reloj en la posición de operación

deseada. Presione y sostenga la palanca de liberación de la

protección

13

palanca de liberación para girar la protección

en el sentido contrario a las manecillas del reloj.

nOTA: El cuerpo de la protección se debe colocar entre el

husillo y el operador para proporcionar protección máxima

al operador. La palanca de liberación de la protección

debe conectarse en uno de los orificios de alineación

24

en el collar de protección. Esto asegura que la protección

estéfirme.

5. Para quitar la protección, siga los pasos 1–3 de estas

instrucciones en sentidoinverso.

Bridas y ruedas



ATENCIÓN: Apague la unidad y retire la batería de

la herramienta antes de realizar ajustes o retirar o instalar

conexiones oaccesorios.

Montaje de ruedas sin cubo (Fig.G1, G2, H)



ADVERTENCIA: La falla en asentar adecuadamente las

bridas y/o la rueda podría resultar en lesiones serias (o daño a

la herramienta o larueda).



ATENCIÓN: Las bridas incluidas se deben usar con las

ruedas de pulido Tipo 27/42 y ruedas de corte Tipo1/41 de

centro rebajado. Consulte la Tabla de accesorios para

informaciónadicional.



ADVERTENCIA: Se requiere una protección de rueda de

corte cerrada de dos lados (que utiliza la protección con clip

tipo A) cuando se utilizan ruedas de corte abrasivas o ruedas

de corte revestidas de diamante (la protección con clip tipo A

se debe ensamblar sobre larueda).



ADVERTENCIA: Para evitar que la rueda se separe,

siempre apriete la brida de bloqueo completamente con la

llaveincluida.



ADVERTENCIA: El uso de una brida o protección dañada

o la falla en usar una brida y protección adecuadas puede

resultar en lesiones debidas a la ruptura de la rueda y/o

contacto con la misma. Consulte la Tabla de accesorios

para informaciónadicional.

DCG400 (Fig.G1, G2)

1. Coloque la herramienta sobre una mesa, con la

protección haciaarriba.

2. Instale la brida de soporte reversible

6

en el husillo

4

con el lado correspondiente hacia arriba para accesorios

de husillo de 5/8" o 3/8". Presione la brida de soporte en

su lugar, asegurándose que esté completamente asentada.

Una vez asentada, la brida de soporte no debe poder girar

independientemente delhusillo.

3. Coloque la rueda

27

contra la brida desoporte.

a. Para accesorios de eje de 3/8", asegúrese que el lado de

la brida de respaldo etiquetado como “3/8" esté orientado

hacia afuera. Coloque la rueda contra la brida de soporte,

centrándola directamente en el husillo (Fig. G1).

b. Para accesorios de eje de 5/8", asegúrese que el lado de

la brida de respaldo etiquetado como “5/8" esté orientado

hacia afuera. Coloque la ruedacontra la brida de respaldo,

centrando la rueda sobre el centro levantado (piloto) de la

brida de respaldo (Fig.G2).

4. Mientras presiona el botón de bloqueo del husillo y con

el texto “THIS SIDE OUT” (este lado hacia afuera) en la brida

de bloqueo orientado en dirección opuesta a la rueda,

enrosque la brida de bloqueo del eje de 3/8"

7

o la brida de

bloqueo del eje de 5/8"

8

en elhusillo.

5. Mientras presiona el botón de bloqueo del husillo,

apriete la brida de bloqueo,

7

o

8

, con la llave

incluida.

(Sólo use una brida de bloqueo si está en condiciones

perfectas.) Consulte la Tabla de Accesorios para ver los

detalles de labrida.

6. Para retirar la rueda, invierta el procedimientoanterior.

EsPAñOl

DCG402 (Fig.H)

1. Coloque la herramienta sobre una mesa, con la

protección haciaarriba.

2. Instale la brida de respaldo

9

sobre el husillo

4

con el

centro levantado (piloto) viendo hacia la rueda. Presione la

brida de respaldo en sulugar.

3. Coloque la rueda

27

contra la brida de respaldo,

centrando la rueda sobre el centro levantado (piloto) de la

brida derespaldo.

4. Mientras presiona el botón de bloqueo del husillo y con

las depresiones hexagonales viendo al lado contrario de la

rueda, enrosque la brida de bloqueo

10

sobre el husillo

de forma que las orejas se conecten con dos ranuras en

elhusillo.

5. Mientras presiona el botón de bloqueo del husillo,

apriete la brida de bloqueo,

10

con la llave

incluida.

(Sólo use una brida de bloqueo si está en condiciones

perfectas.) Consulte la Tabla de Accesorios para ver los

detalles de labrida.

6. Para retirar la rueda, invierta el procedimientoanterior.

Montaje de almohadillas de respaldo de lijado

(Fig.A, I)

nOTA: No se requiere el uso de una protección con discos

de lijado que usan almohadillas de respaldo, a menudo

llamadas discos de resina de fibra. Ya que no se requiere una

protección para estos accesorios, la protección puede o no

ajustarse correctamente si seusa.



ADVERTENCIA: Sólo use almohadillas de respaldo que

tengan la clasificación por lo menos igual a la velocidad

nominal marcada en laherramienta.



ADVERTENCIA: La falla en asentar adecuadamente la

tuerca de sujeción y/o la almohadilla con la llave incluida

podría resultar en lesiones serias (o daño a la herramienta o

larueda).



ADVERTENCIA: Se debe volver a instalar la protección

adecuada para aplicaciones de rueda de pulido, rueda de

corte, disco de aleta de lijado, cepillo de alambre y rueda de

alambre, después que se completen las aplicaciones delijado.

1. Coloque la herramienta sobre una mesa, con el husillo

haciaarriba.

2. Instale la brida de respaldo

6

sobre el husillo

4

con el

centro levantado (piloto) viendo hacia la rueda. Presione la

brida de respaldo en sulugar.

3. Coloque o enrosque adecuadamente la almohadilla de

respaldo

28

sobre elhusillo.

4. Coloque el disco de lijado

29

sobre la almohadilla de

respaldo

28

5. Mientras presiona el botón de bloqueo del husillo

3

enrosque la tuerca de la abrazadera de lijado

30

en el

husillo, pilotando el cubo elevado en la tuerca de sujeción

en el centro del disco de lijado y la almohadilla derespaldo.

6. Apriete la tuerca de sujeción con la mano. Luego

presione el botón de bloqueo del husillo mientras gira el

disco de lijado hasta que el disco de lijado y la tuerca de

sujeción esténajustados.

7. Para retirar la rueda, sujete y gire la almohadilla de

respaldo y la almohadilla de lijado mientras presiona el

botón de bloqueo deleje.

Montaje y desmontaje de ruedas con cubo

(Fig.A)

Las ruedas con cubo se instalan directamente en el husillo.

La rosca del accesorio debe coincidir con la rosca delhusillo.

1. Si no es necesario, retire la brida de soporte tirando de

ella hacia afuera de la herramienta.

iMPORTAnTE: Sólo se debe quitar la brida de respaldo si

el accesorio con cubo tiene una parte hundida de las roscas

que libera la parte sin rosca delhusillo.

Roscas sin rebaje

Usar con brida de

respaldo

Roscas con rebaje

Retirar la brida de

respaldo

2. Enrosque a mano la rueda en el husillo

4

3. Presione el botón de bloqueo del husillo

3

y use una

llave para apretar el cubo de larueda.

4. Invierta el procedimiento anterior para retirar larueda.

AVISO: Si no se asienta correctamente la rueda antes

de encender la herramienta, puede resultar en daño a la

herramienta o larueda.

Montaje de cepillos de alambre y ruedas de

alambre (Fig.A)



ADVERTENCIA: La falla en asentar adecuadamente el

cepillo/rueda podría resultar en lesiones serias (o daño a la

herramienta o larueda).



ATENCIÓN: Para reducir el riesgo de lesiones

personales, use guantes de trabajo cuando maneje

cepillos de alambre y ruedas. Pueden volverseafilados.



ATENCIÓN: Para reducir el riesgo de daños a la

herramienta, la rueda o el cepillo no deben tocar la

protección cuando estén montados o mientras esté en

uso. Se podrían producir daños no detectables en el accesorio,

haciendo que los alambres se fragmenten de la rueda o la

copa delaccesorio.

Los cepillos de copa de alambre o ruedas de alambre

se instalan directamente en el husillo roscado. Utilice

únicamente cepillos de alambre o ruedas provistas de

un cubo roscado. Estos accesorios están disponibles a

un costo adicional en su distribuidor o centro de servicio

autorizadolocal.

1. Coloque la herramienta sobre una mesa, con la

protección haciaarriba.

2. Si no es necesario, retire la brida de respaldo jalándola

hacia afuera de la herramienta (consulte la ilustración en

Montaje y extracción de ruedas con cubo para determinar

si se necesita la brida derespaldo).

3. Enrosque a mano la rueda en elhusillo.

4. Presione el botón de bloqueo de husillo

3

y use una

llave en el cubo de la rueda de alambre o cepillo para

apretar larueda.

5. Para retirar la rueda, invierta el procedimientoanterior.

AVISO: Para reducir el riesgo de dañar la herramienta,

coloque correctamente el cubo de la rueda antes

deencenderla.

EsPAñOl

Soporte de brida roscada (Fig. J)

DCG400

El soporte de brida roscada

18

viene instalado en algunos

modelos, y está diseñado para sostener la brida de bloqueo

de eje de 3/8”

7

o la brida de bloqueo de eje de 5/8”

8

sin

usar.

Antes de la Operación

• Instale la protección y el disco o rueda apropiados. No

utilice discos o ruedas excesivamentedesgastados.

• Asegúrese que la brida de respaldo y la brida de bloqueo

estén instaladas correctamente. Siga las instrucciones

provistas en la Tabla deAccesorios.

• Asegúrese que el disco o la rueda gire en la dirección de

las flechas del accesorio y laherramienta.

• No use un accesorio dañado. Antes de cada uso, revise

el accesorio tales como las ruedas abrasivas respecto a

astillas y grietas, la almohadilla de respaldo respecto a

grietas, ruptura o desgaste excesivo o el cepillo de alambre

respecto a alambres sueltos o agrietados. Si se deja caer

la herramienta eléctrica o el accesorio, revise respecto a

daño o instale un accesorio que no esté dañado. Después

de revisar e instalar un accesorio, colóquese usted y a los

transeúntes lejos del plano del accesorio giratorio y opere

la herramienta eléctrica en la velocidad sin carga máxima

durante un minuto. Los accesorios dañados por lo general

se romperán durante este tiempo deprueba.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete de

batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

Instalación y desinstalación de paquete de batería

(Fig. K)

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

Para instalar el paquete de batería

14

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la

manija hasta que el paquete de batería esté asentado

firmemente en la herramienta y asegúrese que no

sedesconecte.

Para retirar el paquete de batería de la herramienta, presione

el botón de liberación

15

y jale firmemente el paquete de

batería fuera de la manija de la herramienta. Insértelo en

elcargador.

Colocación adecuada de manos (Fig. L, M)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las manos

adecuada como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente para

anticipar una acciónrepentina.

DCG400

La posición adecuada de las manos requiere una mano

sobre el cuerpo de la herramienta

32

, como se muestra en

la Fig.L.

DCG402

La posición adecuada de las manos requiere una mano en

la manija lateral

5

, con la otra mano en el cuerpo de la

herramienta

32

, como se muestra en la Fig. M.

Interruptor de paleta (Fig. A)



ATENCIÓN: Sostenga la manija lateral (DCG402) y el

cuerpo de la herramienta firmemente para mantener el

control de la herramienta en el arranque y durante el uso

y hasta que la rueda o el accesorio deje de girar. Asegúrese

que la rueda se haya detenido por completo antes de bajar

laherramienta.



ATENCIÓN: Antes de insertar la batería, presione y libere

el interruptor de paleta

1

una vez para asegurarse que el

interruptor esté apagado. Presione y libere el interruptor de

paleta como se describe a continuación después de cualquier

interrupción en el suministro de energía a la herramienta,

tal como un evento de sobrecarga del motor, atrapamiento,

ahogamiento, o atascamiento, o cualquier otro paro

inesperado de laherramienta.

nOTA: Para reducir el movimiento inesperado de la

herramienta, no encienda o apague la herramienta mientras

esté bajo condiciones de carga. Permita que la pulidora

opere a velocidad completa antes de tocar la superficie de

trabajo. Levante la herramienta de la superficie antes de

apagar la herramienta. Permita que la herramienta deje de

girar antes desoltarla.

1. Para encender la herramienta, presione la palanca de

bloqueo de apagado

2

hacia el frente (caja de engranes)

de la herramienta, y después presione el interruptor de

paleta

1

. La herramienta funcionará mientras el interruptor

estépresionado.

2. Apague la herramienta liberando el interruptor depaleta.

Botón de bloqueo de husillo (Fig. N)

El botón de bloqueo de husillo

3

se proporciona para

prevenir que el husillo gire cuando instale o retire las

ruedas. Opere el bloqueo de husillo únicamente cuando

la herramienta esté apagada, cuando se haya retirado la

batería, y se haya detenido porcompleto.

AVISO: Para reducir el riesgo de daños en la herramienta,

no active el bloqueo del husillo mientras la herramienta

está funcionando. Se dañará la herramienta y el accesorio

conectado puede salirse y causarlesiones.

Para activar el seguro, presione el botón de bloqueo del

husillo

3

y gire el husillo hasta que no pueda girar más

elhusillo.

Esmerilado, lijado y cepillado de superficie (Fig. O)



ATENCIÓN: Utilice siempre la protección correcta

conforme a las instrucciones de estemanual.

Para realizar trabajos en la superficie de una pieza de trabajo:

1. Permita que la herramienta alcance su velocidad máxima

antes de tocar la herramienta con la superficie detrabajo.

2. Aplique una presión mínima sobre la superficie de

trabajo, permitiendo que la herramienta funcione a alta

velocidad. La tasa de eliminación de material es mayor

cuando la herramienta funciona a altavelocidad.

3. Mantenga un ángulo apropiado entre la herramienta y

la superficie de trabajo. Consulte la tabla de acuerdo con la

función particular.

EsPAñOl

Función Ángulo

Pulido 20˚-30˚

Lijado con disco de aleta 5˚-10˚

Lijado con almohadilla de respaldo 5˚-15˚

Cepillado de alambre 5˚-10˚

4. Mantenga el contacto entre el borde de la rueda y la

superficie detrabajo.

‑ Si pule, lija con discos de aletas o cepilla con alambres,

mueva la herramienta continuamente hacia adelante y

hacia atrás para evitar que se formen marcas en la superficie

detrabajo.

‑ Si está lijando con una almohadilla de respaldo, mueva la

herramienta constantemente en línea recta para evitar que

la superficie de trabajo se queme y formenremolinos.

nOTA: Si deja que la herramienta descanse sobre la

superficie de trabajo sin moverse, dañará la pieza detrabajo.

5. Retire la herramienta de la superficie de trabajo antes

de apagarla. Deje que la herramienta deje de girar antes

desoltarla.



ATENCIÓN: Tenga especial cuidado al trabajar sobre

un borde, ya que puede experimentar un movimiento brusco

repentino de lalijadora.

Precauciones a tomar cuando se trabaja en

una pieza de trabajo pintada

1. NO SE RECOMIENDA el lijado o el cepillado con

alambre de pintura a base de plomo debido a la

dificultad de controlar el polvo contaminado. El mayor

peligro de envenenamiento por plomo es para niños y

mujeresembarazadas.

2. Ya que es difícil identificar si una pintura contiene plomo

o no sin un análisis químico, recomendamos las siguientes

precauciones al lijar cualquier pintura:

seguridad Personal

1. Ningún niño o mujer embarazada debe ingresar al área

de trabajo donde se realiza el lijado de pintura o el cepillado

con alambre hasta que se complete lalimpieza.

2. Todas las personas que entren en el área de trabajo

deben usar una máscara contra el polvo o un respirador.

El filtro debe reemplazarse diariamente o siempre que el

usuario tenga dificultad para respirar.

nOTA: Sólo deben utilizarse las máscaras contra el polvo

adecuadas para trabajar con polvo y humo de pintura con

plomo. Las máscaras de pintura ordinaria no ofrecen esta

protección. Consulte a su distribuidor de herramientas local

para obtener una máscara adecuada aprobada porNIOSH.

3. NO SE DEBE COMER, BEBER o FUMAR en el área de

trabajo para evitar la ingestión de partículas de pintura

contaminadas. Los trabajadores deben lavarse y limpiar

ANTES de comer, beber o fumar. Los artículos de comida,

bebida o para fumar no se deben dejar en el área de trabajo

donde el polvo se acumularía sobreellos.

seguridad ambiental

1. La pintura debe eliminarse de tal manera que se

minimice la cantidad de polvogenerado.

2. Las áreas donde se produce la remoción de pintura

deben sellarse con láminas de plástico de 4milésimas

deespesor.

3. El lijado debe realizarse de manera que se reduzca el

rastro de polvo de pintura fuera del área detrabajo.

limpieza y Desecho

1. Todas las superficies en el área de trabajo deben aspirarse

y limpiarse de forma minuciosa diariamente durante la

duración del proyecto de lijado. Las bolsas de filtro de

aspirado deben cambiarse confrecuencia.

2. Los paños de plástico deben recogerse y desecharse

junto con las virutas de polvo u otros desechos de desecho.

Deben colocarse en recipientes de basura sellados y

desecharse mediante procedimientos regulares de

recolección de basura. Durante la limpieza, los niños y

mujeres embarazadas deben mantenerse alejados del área

de trabajoinmediata.

3. Todos los juguetes, muebles lavables y utensilios

utilizados por los niños deben lavarse bien antes de volver

ausarlos.

Rectificado y corte de bordes (Fig. P)



ADVERTENCIA: No use ruedas de pulido/corte de bordes

para aplicaciones de rectificado de superficies, ya que estas

ruedas no están diseñadas para presiones laterales que se

encuentran con el rectificado de superficies. Puede resultar en

ruptura de la rueda ylesiones.



ATENCIÓN: Las ruedas utilizadas para el pulido o corte

de borde pueden romperse o retroceder si se doblan o giran

mientras la herramienta se utiliza. En todas las operaciones de

pulido/corte de bordes, el lado abierto de la protección debe

colocarse lejos deloperador.

AVISO: El lijado/corte de bordes con una rueda tipo 27debe

limitarse a cortes superficiales y muescas —menor de 1/2”

(13mm) de profundidad cuando la rueda es nueva. Reduzca

la profundidad de corte/muesca igual a la reducción del

radio de la rueda a medida que se desgasta. Consulte la

Tabla de accesorios para información adicional. El pulido/

corte de bordes con una rueda Tipo 41requiere el uso de una

protección Tipo1.

1. Permita que la herramienta alcance su velocidad máxima

antes de tocar la herramienta con la superficie detrabajo.

2. Aplique una presión mínima sobre la superficie de

trabajo, permitiendo que la herramienta funcione a alta

velocidad. La velocidad de pulido/corte es mayor cuando la

herramienta funciona a altavelocidad.

3. Colóquese de manera que la parte inferior abierta de la

rueda quede haciausted.

4. Una vez que comience un corte y se establezca una

ranura en la pieza de trabajo, no cambie el ángulo de corte.

Cambiar el ángulo hará que la rueda se doble y puede

romperla. Las ruedas abrasivas de borde no están diseñadas

para soportar presiones laterales causadas por laflexión.

5. Retire la herramienta de la superficie de trabajo antes de

apagar la herramienta. Deje que la herramienta deje de girar

antes desoltarla.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

Su herramienta eléctrica DeWALT ha sido diseñada para

operar durante un periodo prolongado de tiempo con

un mínimo de mantenimiento. La operación satisfactoria

continua depende del cuidado adecuado y limpieza regular

de laherramienta.

EsPAñOl

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DeWALT u en un centro de mantenimiento autorizado

DeWALT. Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

Limpieza



ADVERTENCIA: Sop

le la suciedad y polvo de todas las

ventilas de aire con aire limpio y seco por lo menos una vez

a la semana. Para minimizar el riesgo de lesiones de los ojos,

siempre use protección para los ojos aprobada por ANSI Z87.1

cuando rea

lice esteprocedimiento.



ADVERTENCIA:

Nunca use solventes u otros químicos

fuertes para limpiar las partes no metálicas de la herramienta.

Estos químicos pueden debilitar los materiales plásticos

usados en estas partes. Use una tela humedecida únicamente

con agua y jabón suave. Nunca permita que entre líquido a la

herramienta; nunca sumerja ninguna parte de la herramienta

enlíquido.

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a los

ofrecidos por DeWALT, no se han probado con este producto, el

uso de tales accesorios con este producto podría ser peligroso.

Para reducir el riesgo de lesiones, sólo se deben usar accesorios

recomendados por DeWALT con esteproducto.



ADVERTENCIA: No use una rueda abrasiva adherida

que haya pasado su fecha de caducidad (EXP) como se indica

cerca del centro de la rueda, si se proporciona. Las ruedas

caducadas tienen más probabilidades de reventar y causar

lesiones graves. Almacene las ruedas abrasivas adheridas

en un lugar seco sin temperaturas extremas ni humedad.

Destruya las ruedas caducadas o dañadas para que no

puedanusarse.

Los accesorios recomendados para uso con su producto

están disponibles por un costo adicional a partir de

su distribuidor local o centro de servicio autorizado. Si

necesita asistencia para localizar cualquier accesorio,

por favor póngase en contacto con DeWALT. Llame al

1‑800‑4‑DeWALT (1‑800‑433‑9258) o visite nuestro sitio

web: www.dewalt.com.



ADVERTENCIA: Los accesorios deben tener capacidad

por lo menos para la velocidad recomendada en la etiqueta

de advertencia de la herramienta. Las ruedas y otros

accesorios que operen sobre su velocidad nominal para

el accesorio pueden ser expulsados y causar lesiones. Los

accesorios roscados deben tener un cubo de por lo menos

5/8”‑11. Cada accesorio sin rosca debe tener un orificio de eje

de 7/8” (22,2 mm). De lo contrario, se puede haber diseñado

para una sierra circular. Use únicamente los accesorios

mostrados en la Tabla de accesorios de este manual. Las

clasificaciones de accesorios siempre debe ser superior a la

velocidad de la herramienta como se muestra en la placa de

información de laherramienta.

CUliACAn, sin

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame

al(55)53267100

si se encuentra en U.s., por favor llame al

1‑800‑4‑DeWALT (1‑800‑433‑9258) o visite nuestro

sitio web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

EsPAñOl

Garantía Limitada de Tres Años

Para los términos de garantía, visite www.dewalt.com/

support/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al Cliente en DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286o llame al 1‑800‑4‑DeWALT (1‑800‑433‑9258).

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPlAZO gRATUiTO DE ETiQUETA DE ADVERTEnCiA:

Si sus etiquetas de advertencia se vuelven ilegibles o

faltan, llame al 1‑800‑4‑DeWALT (1‑800‑433‑9258) para

reemplazogratuito.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá como

comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se deba

enviar una notificación de seguridad conforme a la Federal

Consumer Safety Act (Ley Federal de Seguridad de Productos

para elConsumidor).

Registro en línea en www.dewalt.com/account‑login.

información adicional para protecciones y

accesorios

≤10 mm

Cuando use ruedas de diamante segmentadas, sólo use

ruedas de diamante con un espacio periférico mayor a

10mm y ángulo de rastrillo negativo.

NO UTILICE

ruedas de diamante segmentadas con un espacio

periférico mayor a 10mm y/o un ángulo de

inclinaciónpositivo.

≥2 mm

Para todos los accesorios de pulido, lijado y cepillado

de alambre tipo rueda, la parte más baja del accesorio

debe estar contenida dentro del encerramiento de la

protección con un espacio libre de 2mm o más hasta el

borde inferior de laprotección.

DCG400, DCG402 TABLA DE ACCESORIOS

Ruedas aprobadas para (DCg400, DCg402)

Tipo 1 / T1 Tipo

41 / T41

Tipo 27 / T27

Tipo 28 / T28

†

Tipo 29 / T29

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: DeWALT S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

EsPAñOl

Ruedas no aprobadas para (DCg400, DCg402)

Tipo 11 / T11

Tipo 6 / T6

Rueda de esmeriladora con cubo tipo 27(DCg402

únicamente)

Protección Tipo

27/Tipo B de 4,5"

(NA568029)

Rueda con cubo

tipo 27

Ruedas esmeriladoras centrales hundidas Tipo 27,

28(DCg400 únicamente)

Protección Tipo

27/Tipo B de 4"

(NA568026)

Brida de respaldo

reversible (NA734316)

Rueda central hundida

Tipo 27, 28

Brida de bloqueo de eje

de 3/8" (NA376069)

Brida de bloqueo de eje

de 5/8" (NA736101)

Ruedas esmeriladoras centrales hundidas Tipo 27,

28(DCg402 únicamente)

Protección Tipo 27/

Tipo B

NA568029 (4,5")

Brida de respaldo:

N115381

Rueda central hundida

Tipo 27, 28

Brida de bloqueo:

N452728

Discos de aleta de lijado con cubo (DCg402

únicamente)

Protección Tipo

27/Tipo B de 4,5”

(NA568029)

Disco de aleta de lijado

con cubo

Disco de aleta de lijado sin cubo (DCg400

únicamente)

Protección Tipo

27/Tipo B de 4"

(NA568026)

Brida de respaldo

reversible (NA734316)

Disco de aleta de lijado

sin cubo

Brida de bloqueo de eje

de 3/8" (NA736069)

Brida de bloqueo de eje

de 5/8" (NA736101)

Disco de aleta de lijado sin cubo (DCg402

únicamente)

Protección Tipo

27/Tipo B de 4,5"

(NA568029)

Brida de respaldo

(N115381)

Disco de aleta de lijado

sin cubo

Brida de bloqueo

(N452728)

Ruedas de alambre con cubo (DCg402 únicamente)

Protección Tipo

27/Tipo B de 4,5"

(NA568029)

Rueda de alambre

con cubo

EsPAñOl

Ruedas de corte Tipo 1/41 (DCg400)

Protección Tipo B de

4" con protección

Tipo B con clip

(NA724847)

Brida de respaldo

reversible (NA734316)

Rueda de corte

abrasiva Tipo 1/41

Brida de bloqueo de eje

de 3/8" (NA736069)

Brida de bloqueo de eje

de 5/8" (NA736101)

Ruedas de corte Tipo 1/41 (DCg402)

Protección Tipo 1/

41/Tipo A de 4,5"

(N311419**)

Protección Tipo B de

4,5" con protección

Tipo B con clip

(NA766918)

Brida de respaldo

(N115381)

Rueda de corte

abrasiva Tipo 1/41

Brida de bloqueo

(N452728)

Ruedas de corte de diamante (metal) (DCg400)

Protección Tipo B de

4" con protección

Tipo B con clip

(NA724847)

Brida de respaldo

reversible (NA734316)

Rueda de corte de

diamante

Brida de bloqueo de eje

de 3/8" (NA736069)

Brida de bloqueo de eje

de 5/8" (NA736101)

Ruedas de corte de diamante (cortede metal)

(DCg402)

Protección Tipo 1/

41/Tipo A de 4,5"

(N311419**)

Protección Tipo B de

4,5" con protección

Tipo B con clip

(NA766918)

Brida de respaldo

(N115381)

Rueda de corte de

diamante (corte de

metal)

Brida de bloqueo

(N452728)

Discos de lijado (DCg402únicamente)

Brida de respaldo

(N115381)

Almohadilla de

respaldo de hule de

4,5" (DABP4RR58**)

Disco de lijado

Tuerca de sujeción

de lijado (Incluida

con almohadilla de

respaldo de hule

DABP4RR58**)

llave de rueda con cubo

Llave de rueda con

cubo (N541784**)



Las protecciones tipo 1/41/Tipo A o protección Tipo

B con protección con clip están diseñadas para uso con

ruedas de corte Tipo 1/41 y ruedas Tipo 27marcadas sólo

para corte. Pulir con ruedas diferentes al Tipo 27y Tipo

29requiere diferentes protecciones de accesorios. Siempre

use la menor protección adecuada posible que no haga

contacto con losaccesorios.

** nOTA: Disponible por un costo adicional en su

distribuidor o centro de servicio autorizadolocal.

† nOTA: Sólo ruedas centrales hundidas Tipo28.



PELIGRO: No la use para cortar madera o tallar madera.

No use cuchillas aserradas de ningún tipo. Puede resultar en

lesionesserias.

NA556885 07/25

DeWALT Industrial Tool Co., 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

Battery Packs

Blocs-piles

Baterías

DCB201, DCB203, DCB203G, DCB204, DCB204BT, DCB205, DCB205G, DCB205BT, DCB205BTLR, DCB206, DCB208, DCB210,

DCB230, DCB240, DCBP034, DCBP034G, DCBP320, DCBP520, DCBP520G, DCB520LR

Chargers

Chargeurs

Cargadores

DCB094, DCB102, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104, DCB1106,

DCB1112, DWST08050



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool

and battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc‑piles est en dessous de 4,5° C (40° F) ou au‑dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni

use la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using 2DeWALT 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion DeWALT de 60Vmax*.)

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120voltios. El voltaje nominal es de 18, 54o

108V. (120V Máx* se basan en el uso de 2baterías de iones de litio DeWALT de 60V Máx* combinadas.)

Dewalt DCG402B 20V MAX Cordless 4-1/2 in. Angle Grinder with Paddle Switch Tool Only

Product's Documents

User Manual

Specifications

Dewalt DCG402B Questions and Answers

Related Products

Dewalt DCG400B ATOMIC 20V MAX Cordless 4 in. Angle Grinder with Paddle Switch Tool Only

Dewalt DW840 Angle Grinder, 7-Inch, 13-Amp, 8,000 RPM

Dewalt DWMT70782L Angle Die Grinder Kit

Dewalt DWE4212 5" Angle Grinder 125mm

Dewalt DWE4517 TYPE 3 angle grinder

Dewalt DWE4597N TYPE 1 angle grinder
