ARCHED PERGOLA
USER MANUAL
MODEL:L10FT*W10FT /L12FT*W10FT
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
1
MODEL:L10FT*W10FT /L12FT*W10FT
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate www.vevor.com/support
This is the original instruction, please read all manual instructions carefully
before operating. VEVOR reserves a clear interpretation of our user
manual. The appearance of the product shall be subject to the product you
received. Please forgive us that we won't inform you again if there are any
technology or software updates on our product.
ARCHED PERGOLA
background
2
SAFETY INSTRUCTIONS
WARNING:
Read this material before using this product. Failure to do so can
result in serious injury.
Assembly precautions
1. Assemble only according to these instructions. Improper assembly can
create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves
during assembly.
3. Keep the assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble if tired or when under the influence of alcohol, drugs
or medication.
6. The product capabilities apply to properly and completely assembled
products only.
7. Assemble on a flat, level, hard and smooth surface capable of safely
supporting the Arched pergola.
8. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap
and separate all parts in a clean work area.
Use precautions
1. DO NOT SIT OR STAND ON THIS ITEM.
2. The roof is made of cloth and has a limited load-bearing capacity.
When it snows, store the tarpaulin to prevent it from collapsing from
being crushed by the snow..
3. Do not exceed specified weight capacities.
4. Use only on a flat, level, hard, and smooth surface that can safely
support a fully Arched pergola.
5. Use as intended only.
6. Inspect before every use; do not use if parts are loose or damaged.
SAVE THIS MANUAL
background
3

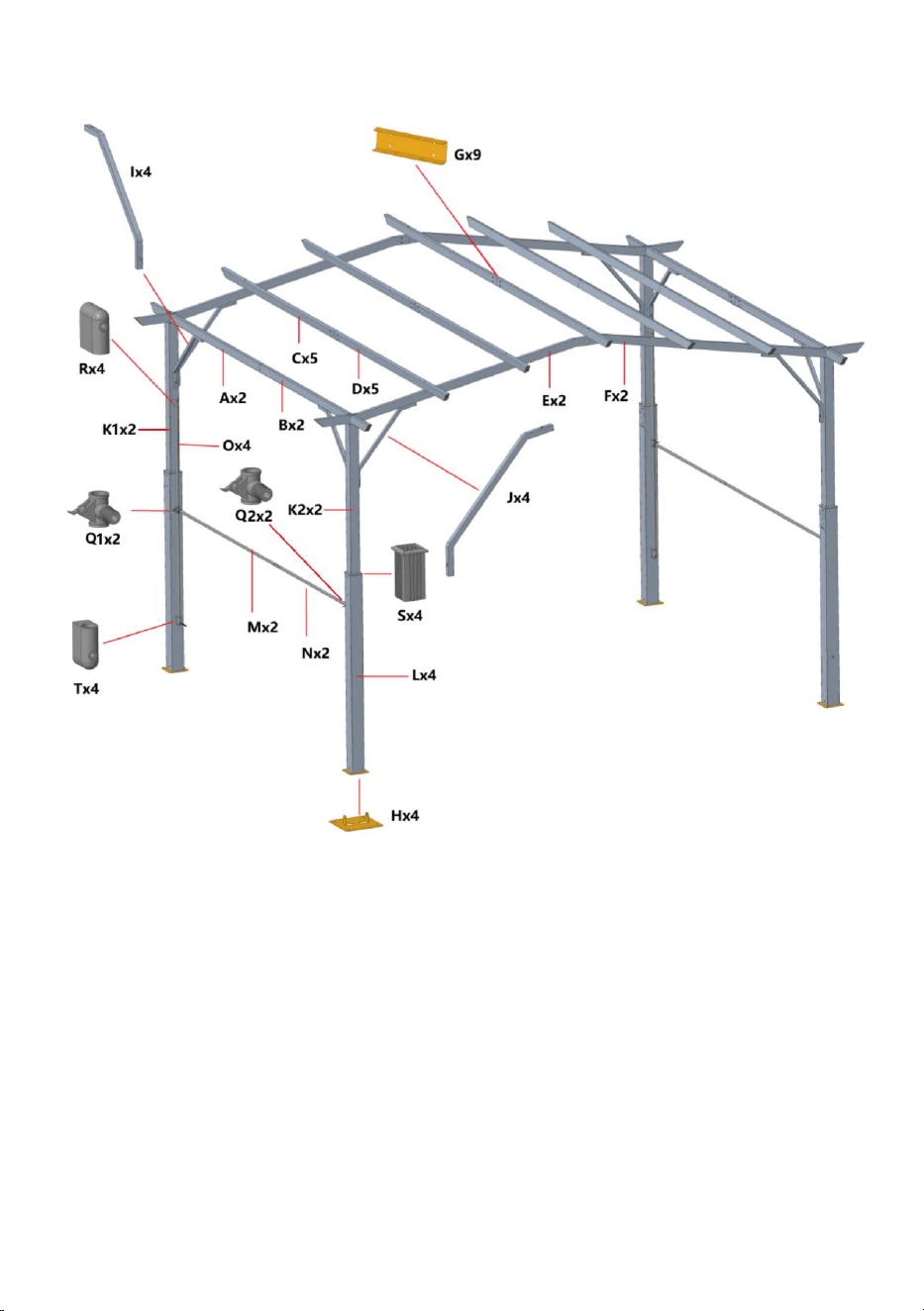

PARTS LIST
Ax2 (Crossbar)
Bx2 (Crossbar)
Cx5 (Crossbar)
Dx5 (Crossbar)
Ex2 (Top bar)
Fx2 (Top bar)
Gx9 (Internal connector)
Hx4 (Base)
Ix4 (Reinforcement rod)
Jx4 (Reinforcement rod)
K1x2 K2x2 (Upper column)
Lx4 (Lower column)
Mx2 (Round tube)
Nx2 (Round tube)
background
4
Ox4 (Round tube)
Px1 (Tarpaulin)
Q1x2 Q2x2 (Sliding plastic parts)
Rx4 (Sliding plug)
Sx4 (Plastic sleeve)
Tx4 (Sliding plug)
Ux62+1 (Screw M6*16mm)
Vx8 (Ground nails)
Wx32+1 (Screw M6*30mm)
Xx34+1 (Screw M6*60mm)
Yx8 (Expansion screws)
Zx4 (Sandbag)
background
5
background
6
ASSEMBLY STEP

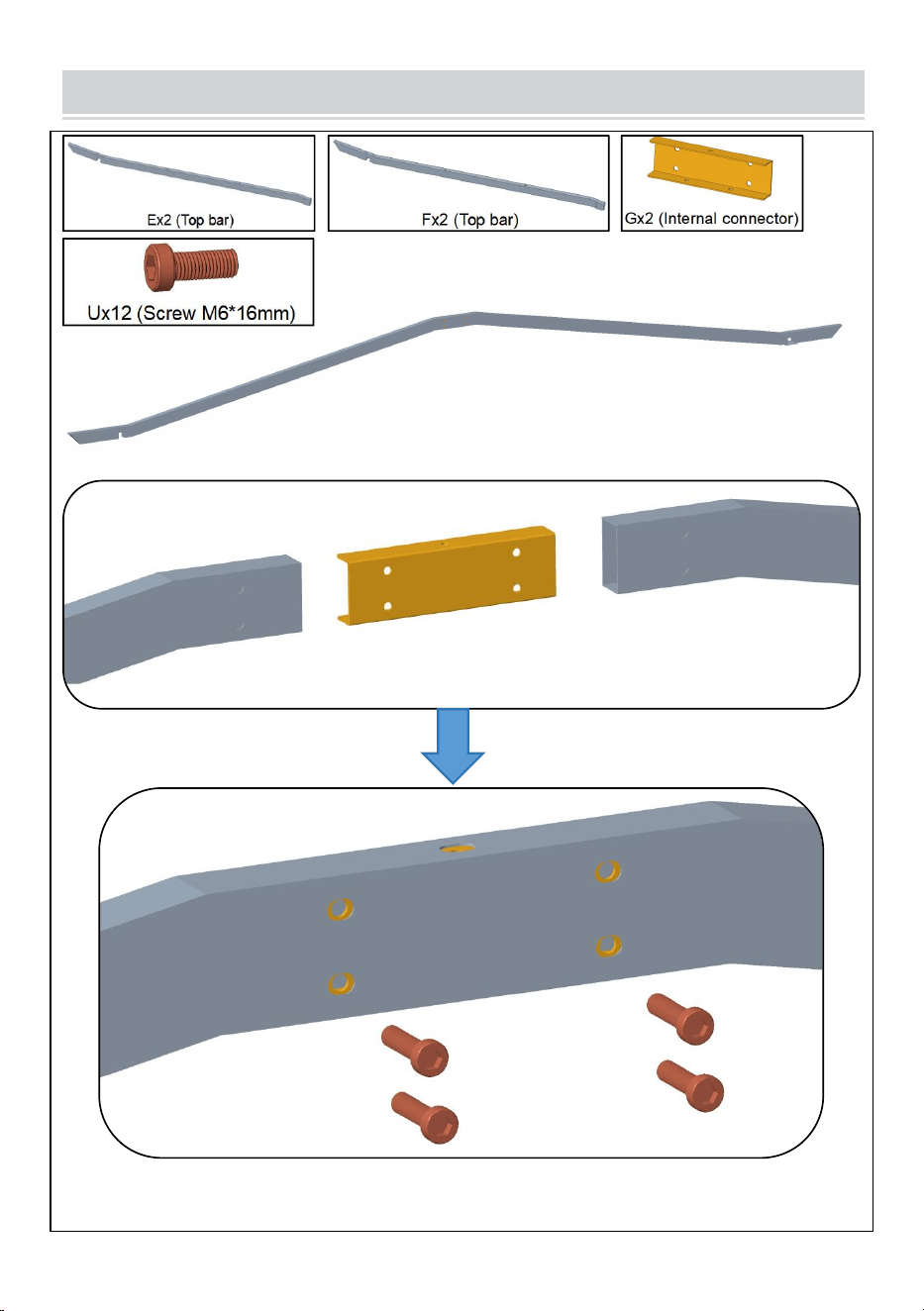

Install the top bar(x2).
E
F
G
U
background
7

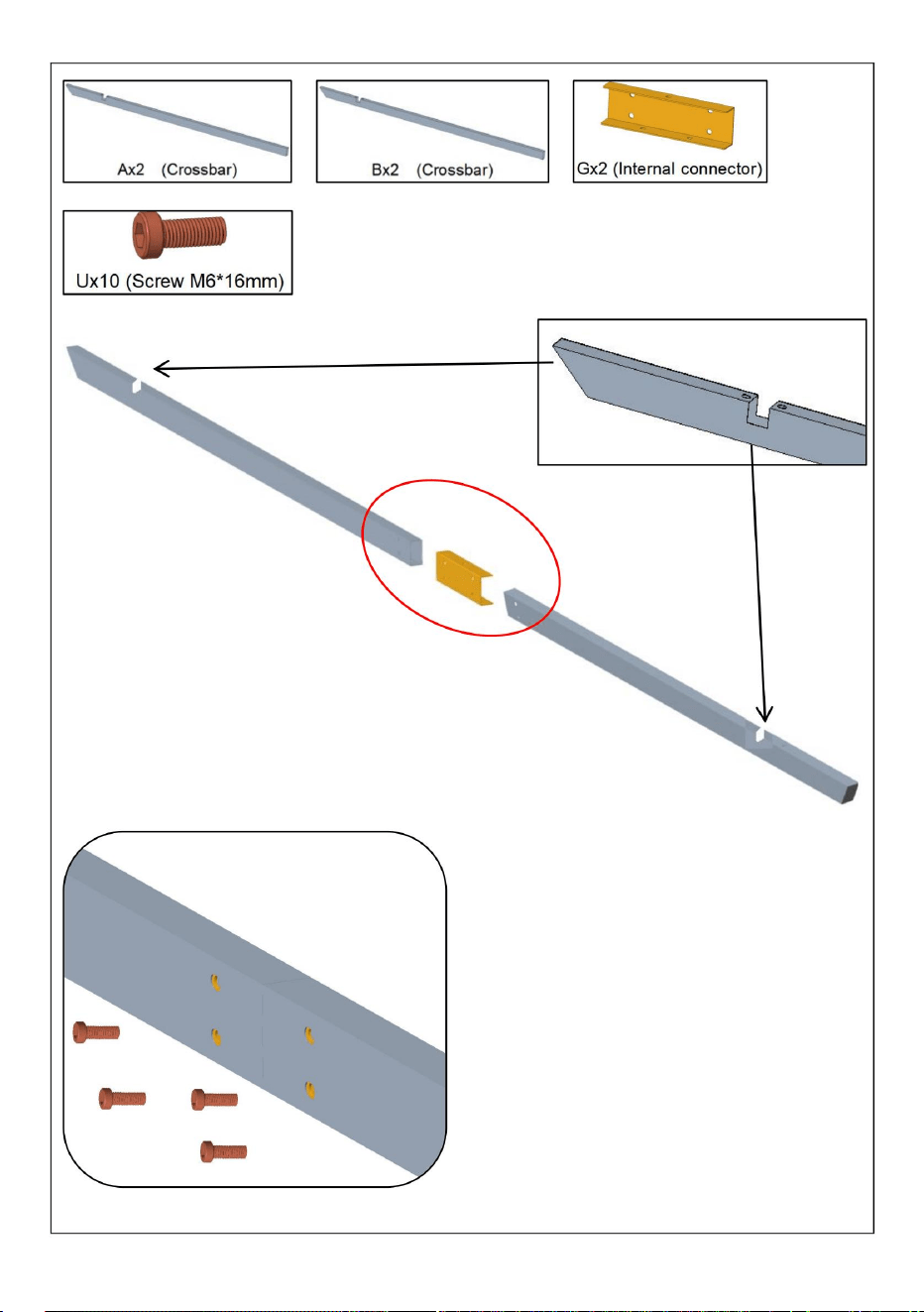

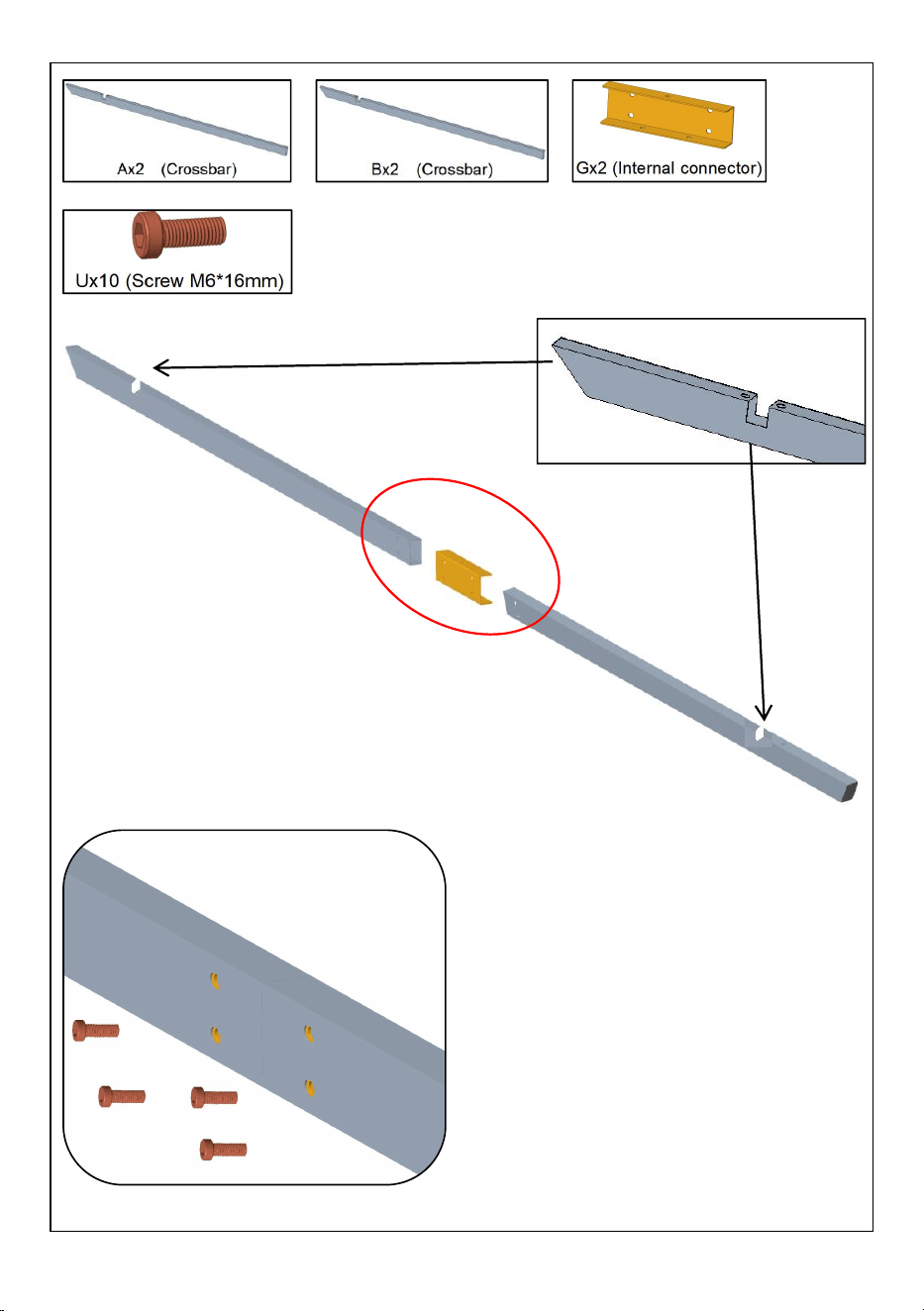

Install the crossbar(x2).
G
A
B
U
background
8

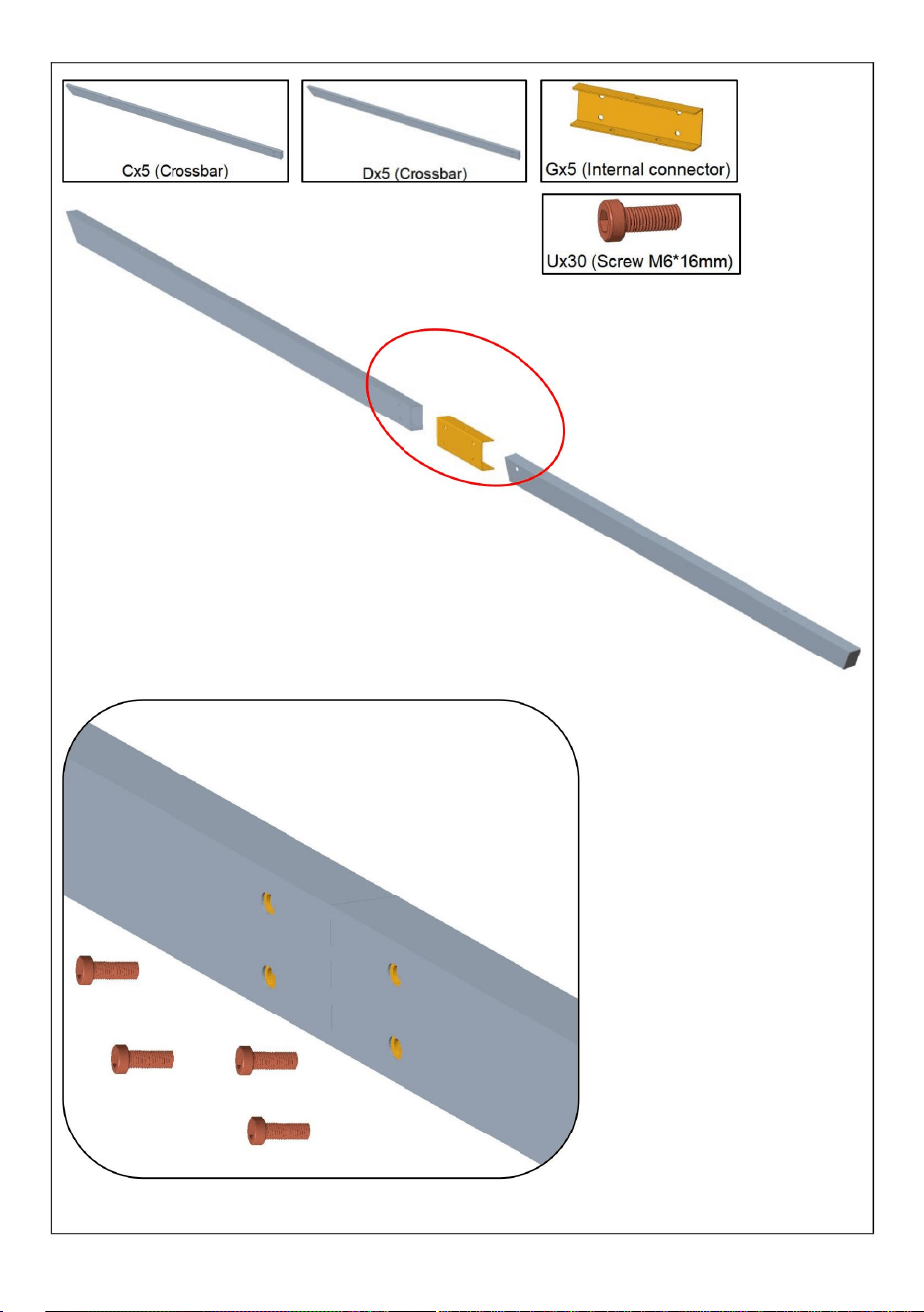

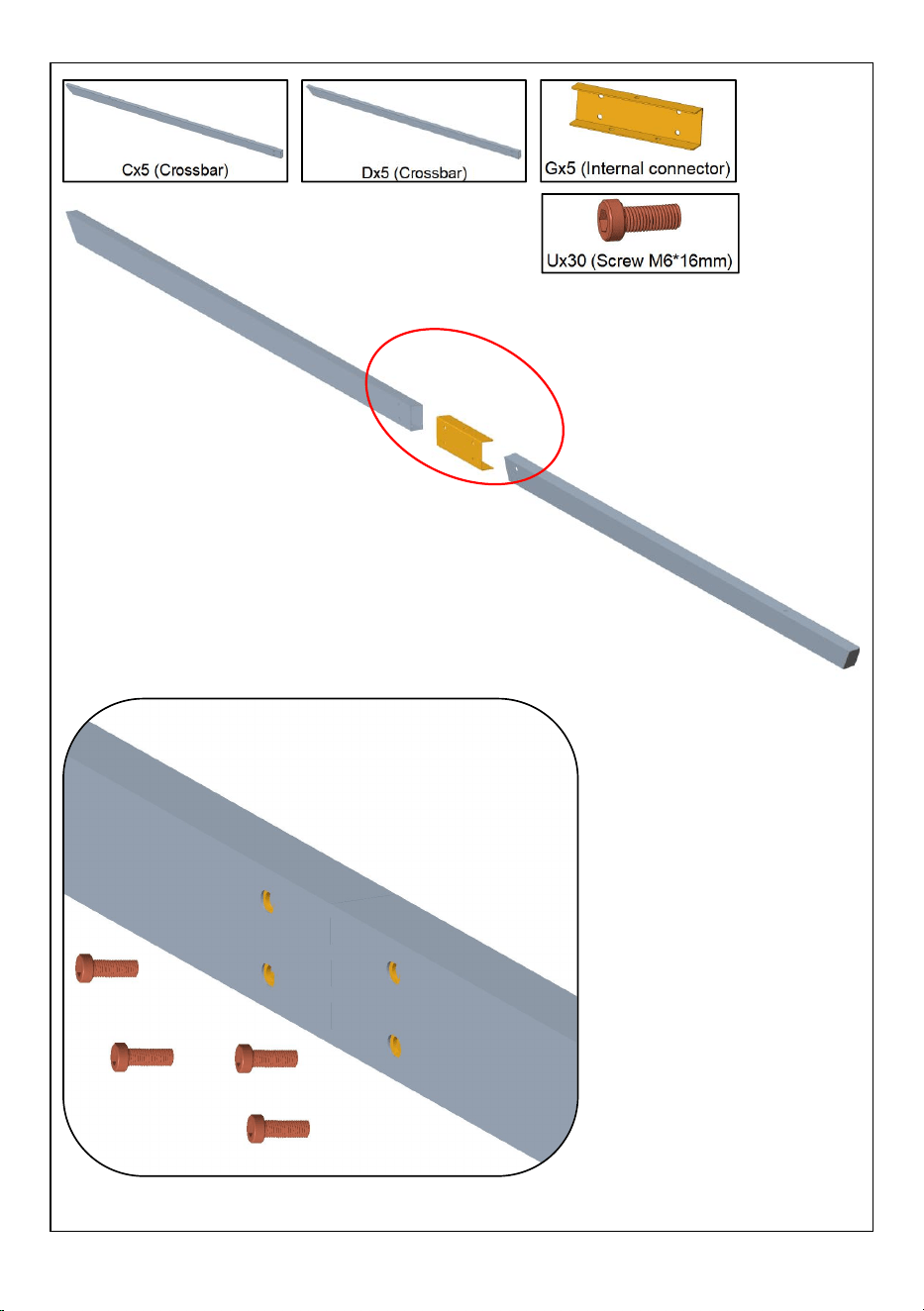

Install the crossbar(x5).
G
U
C
D
background
9

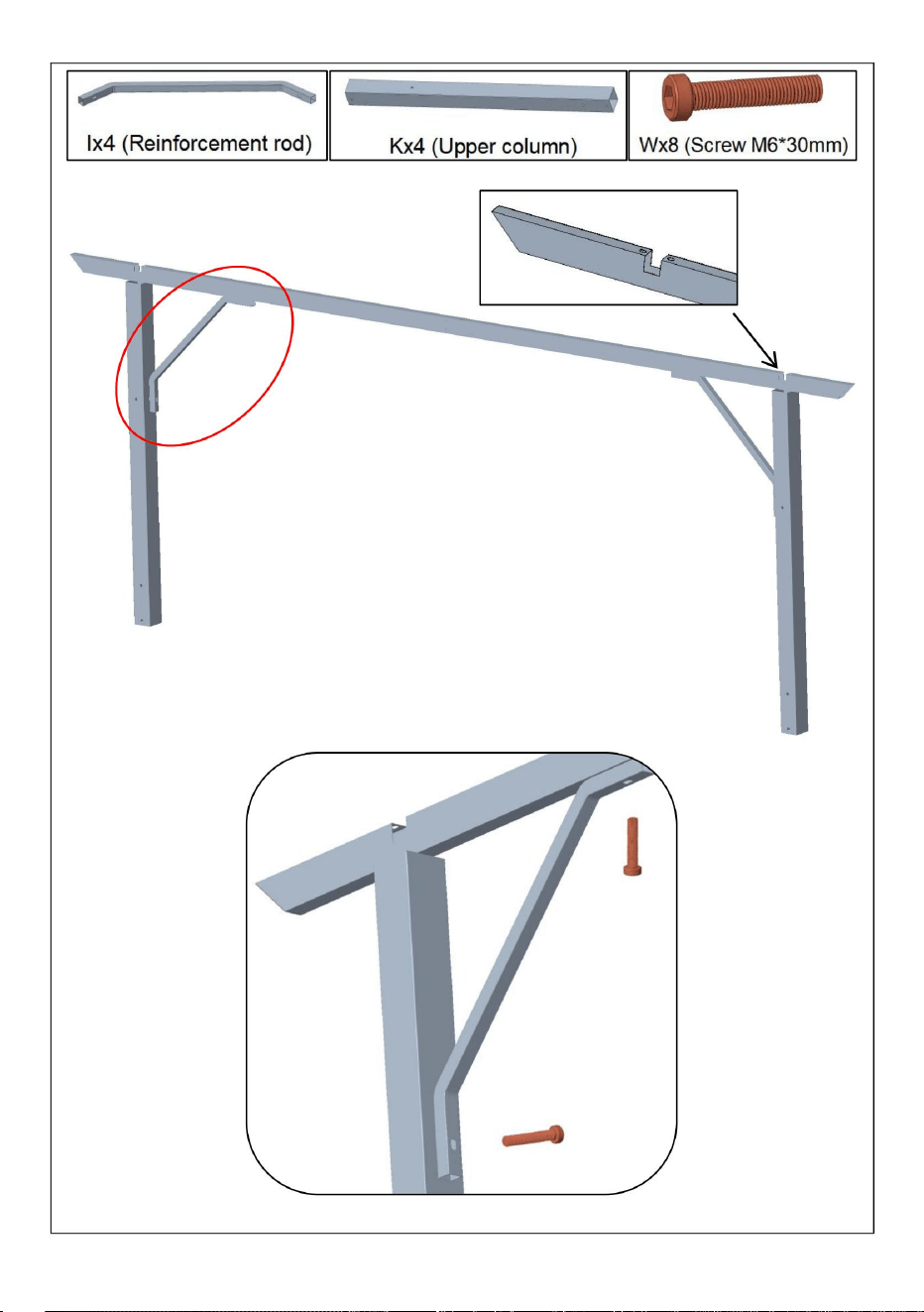

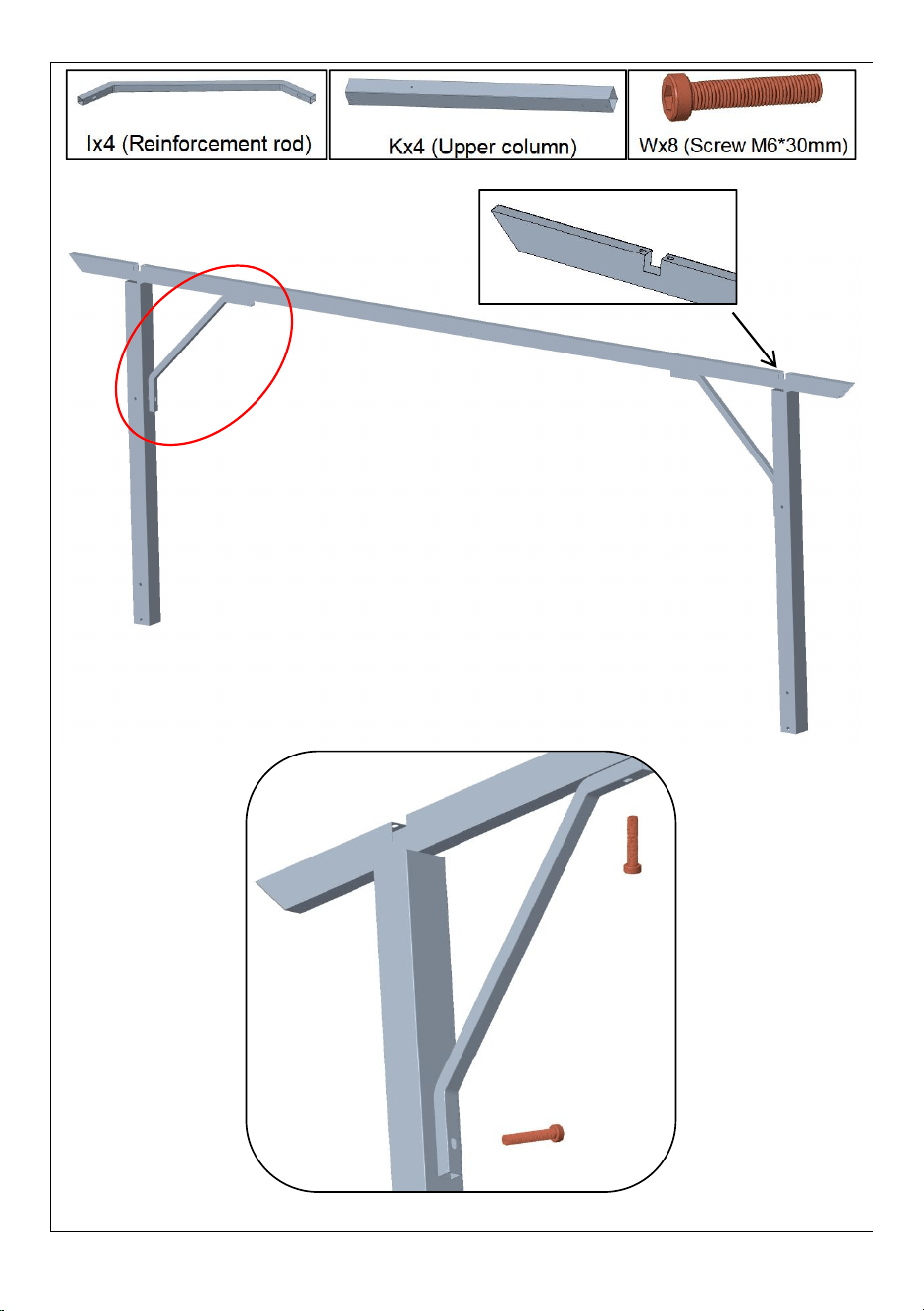

Install the crossbar onto the Upper column(x2).
W
I
K
background
10
Install the Top bar onto the Upper column(x2).
X
background

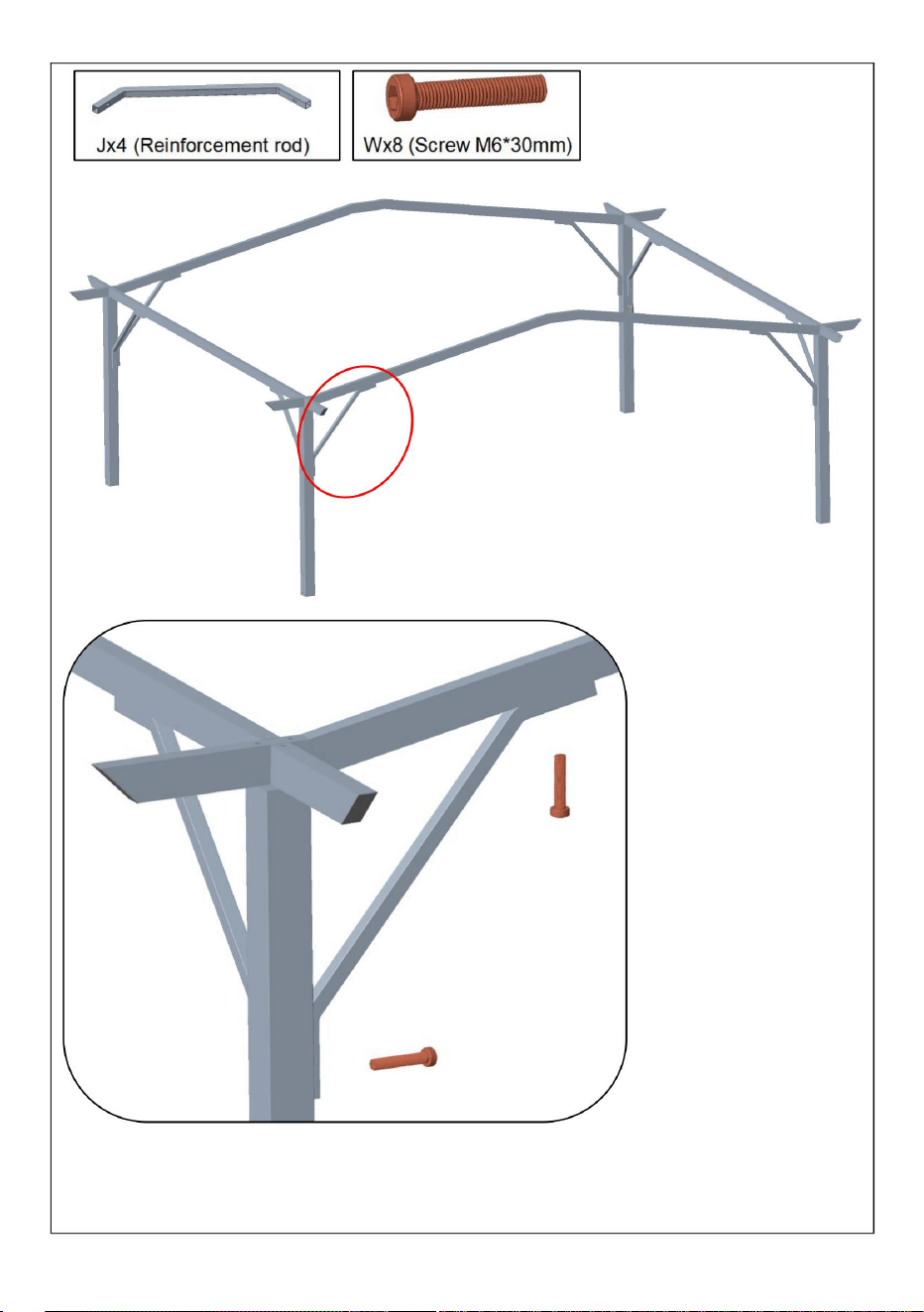

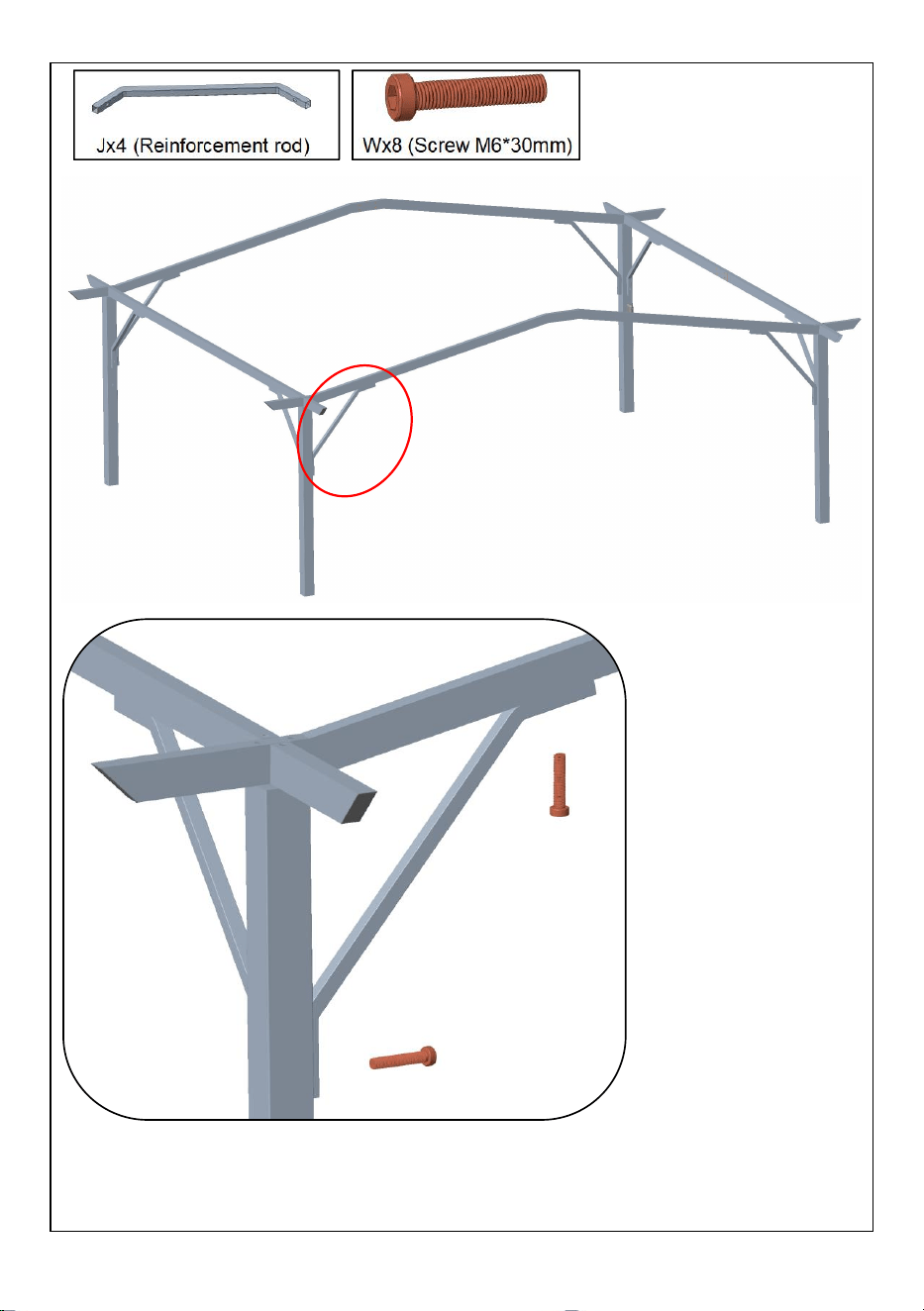

Install Reinforcement rod(x4).
W
J
background
12

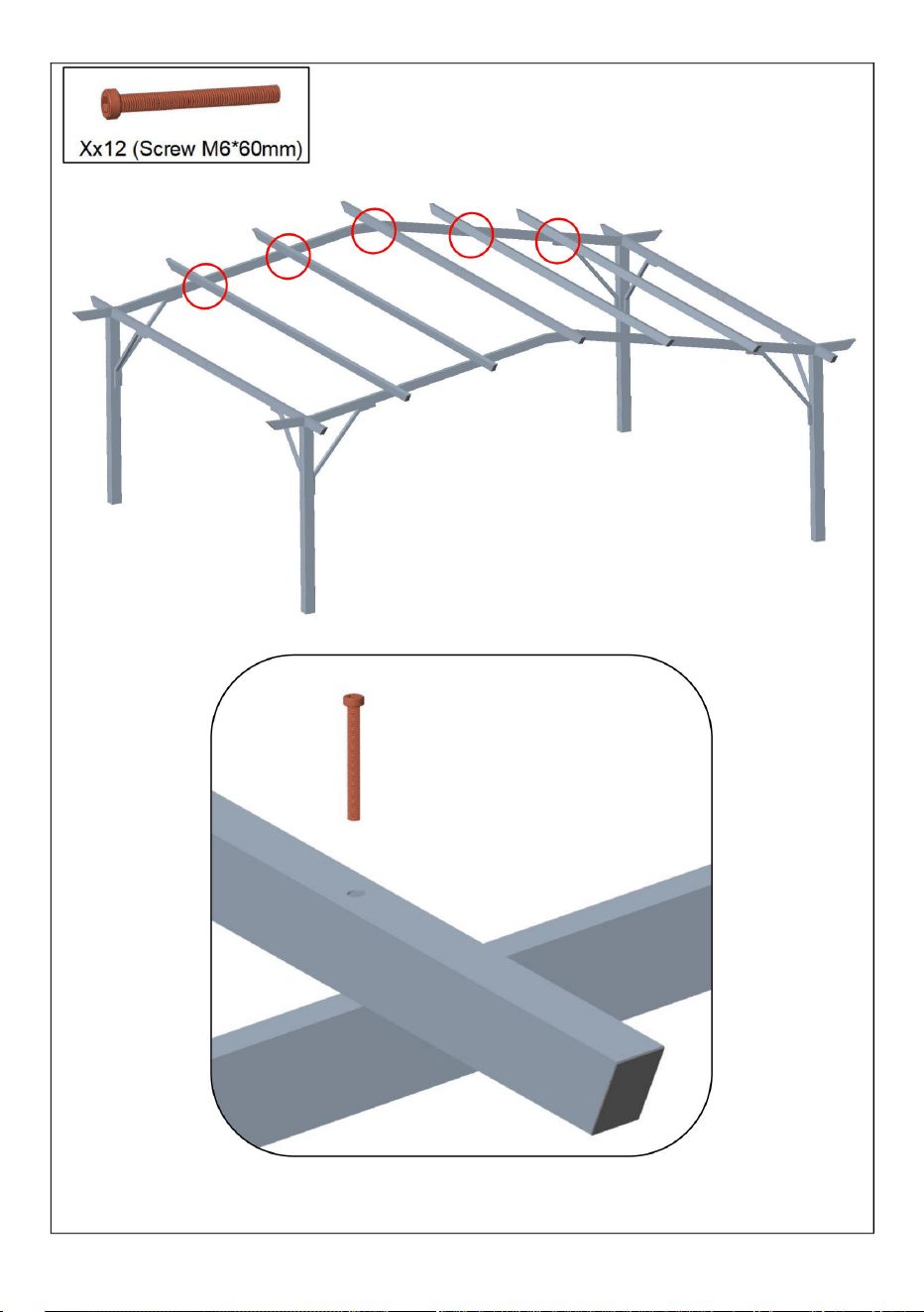

Install the Crossbar to the rack(x5).
X
background
13

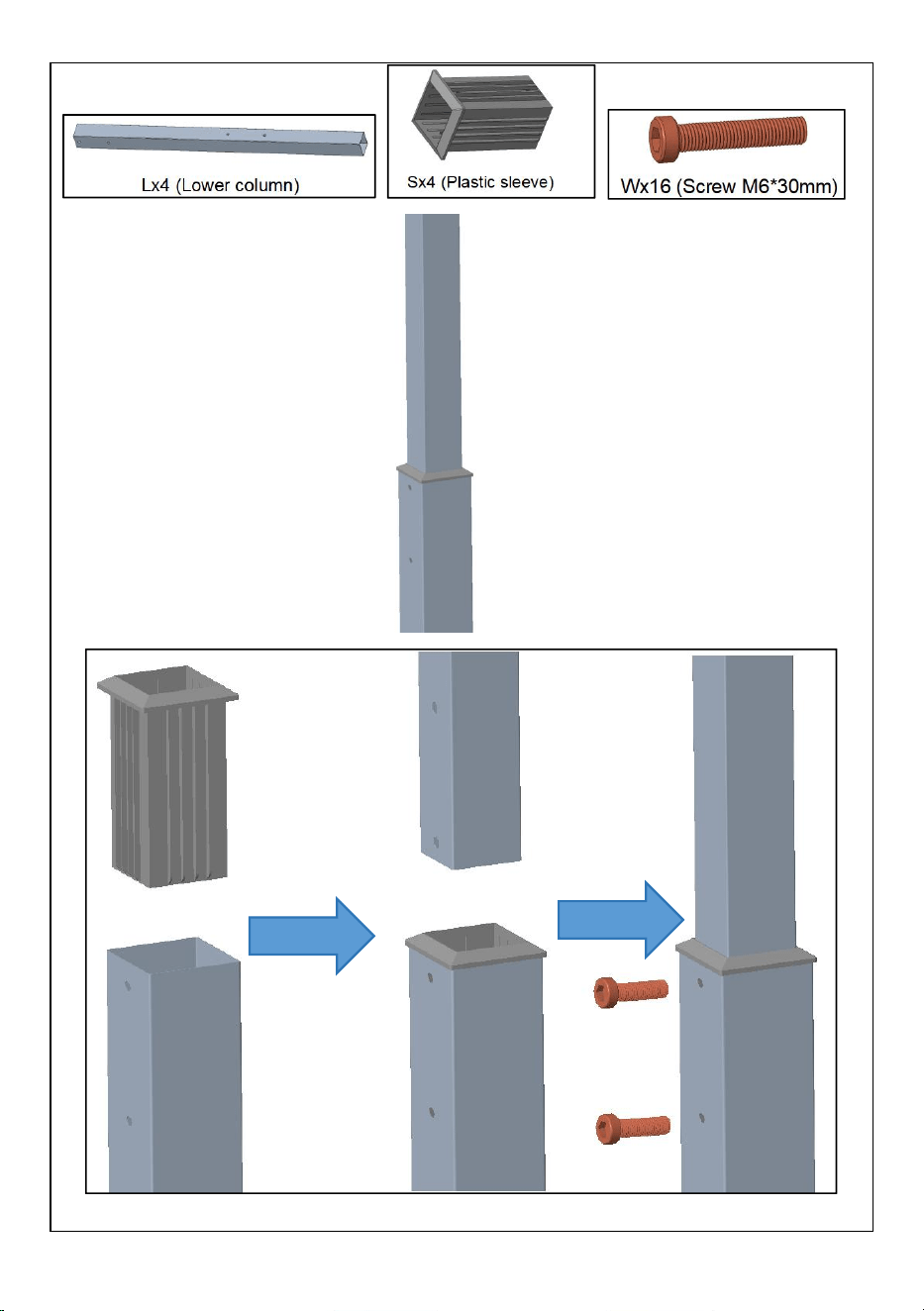

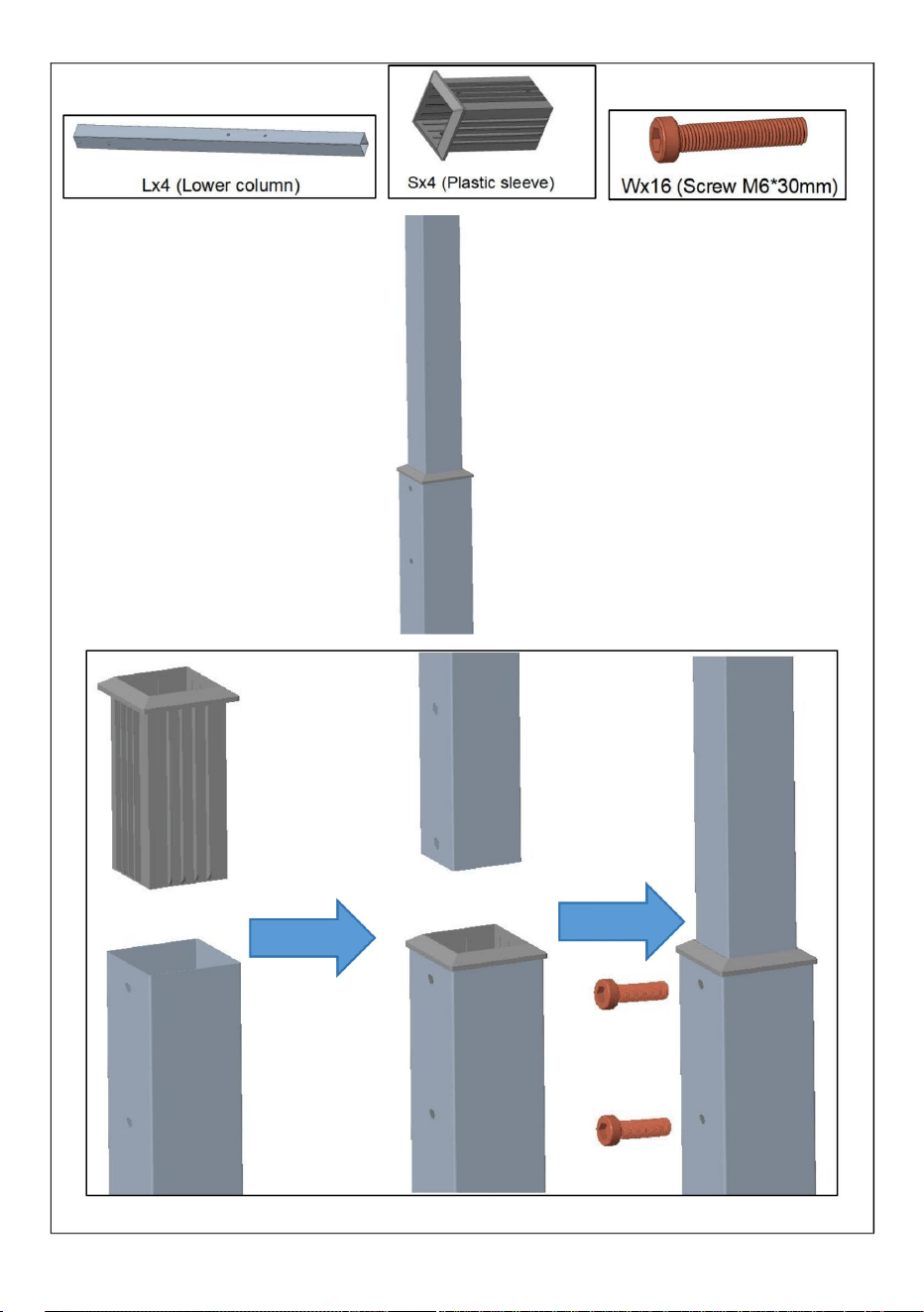

Install the Lower column to the rack (x4).
W
L
S
L
K1
K2
background
14

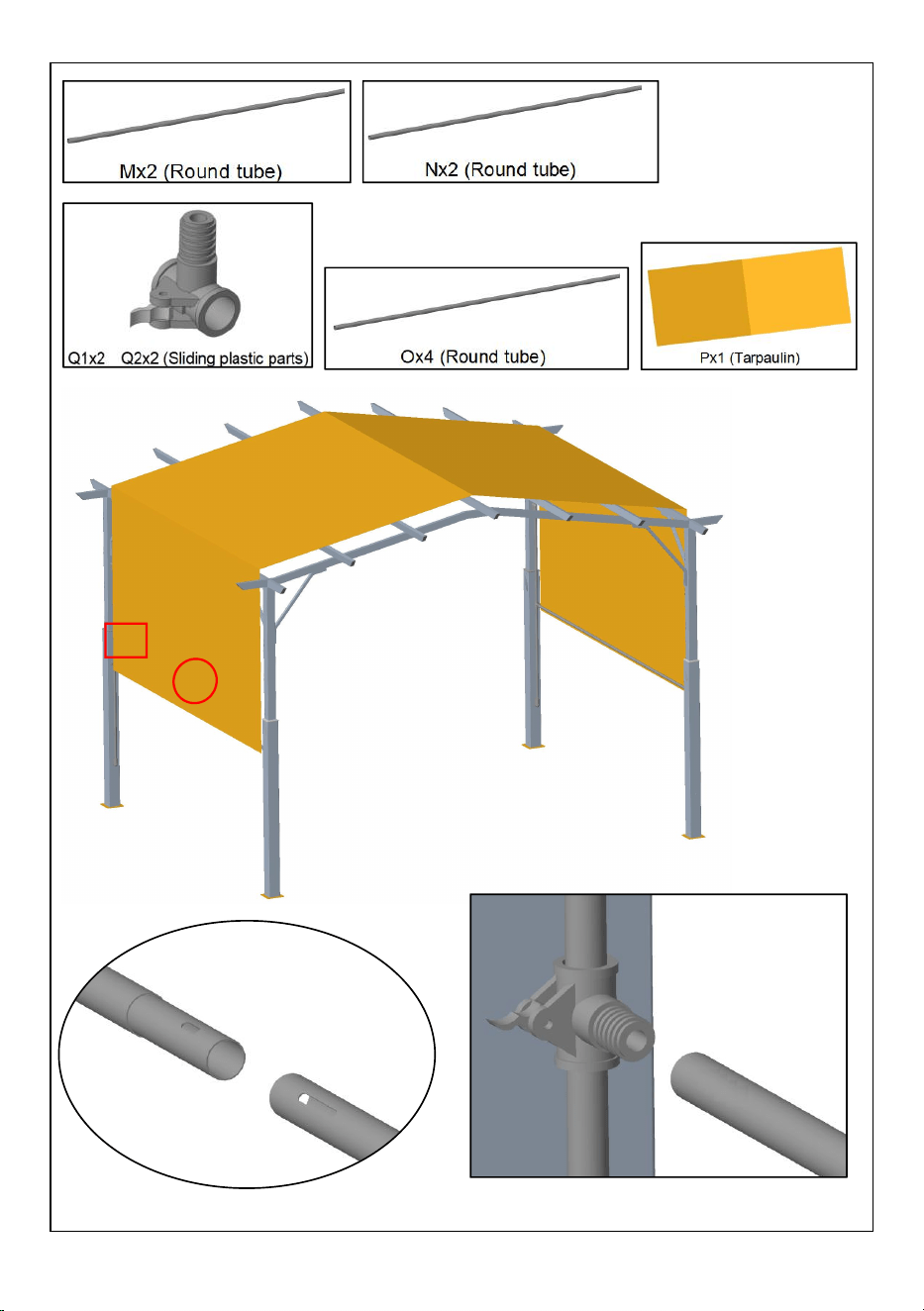

Mount the Tarpaulin to the rack.
Q1/Q2
M
N
background
15

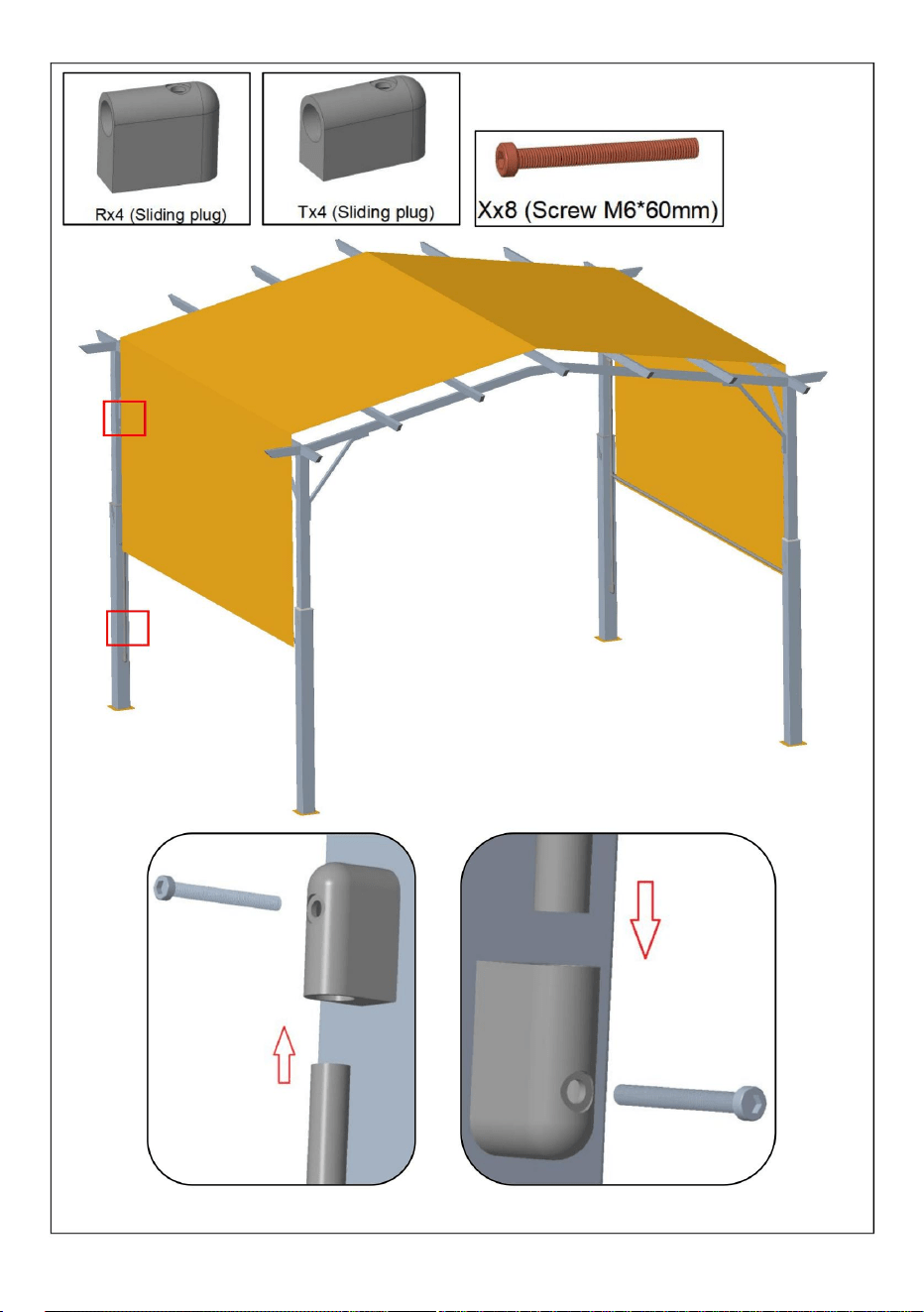

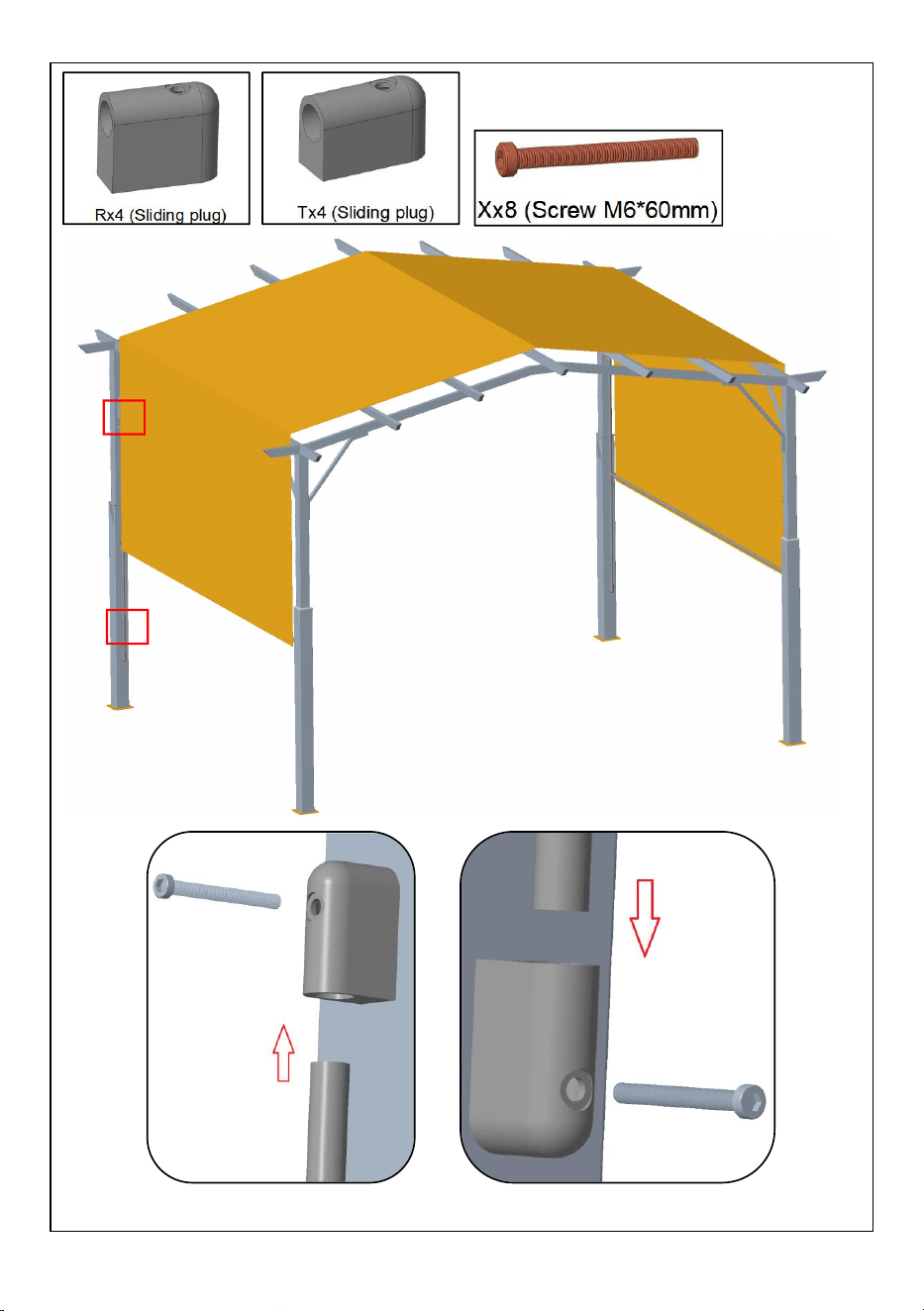

Install the Round tube on the rack.
X
R
X
O
O
T
background
16

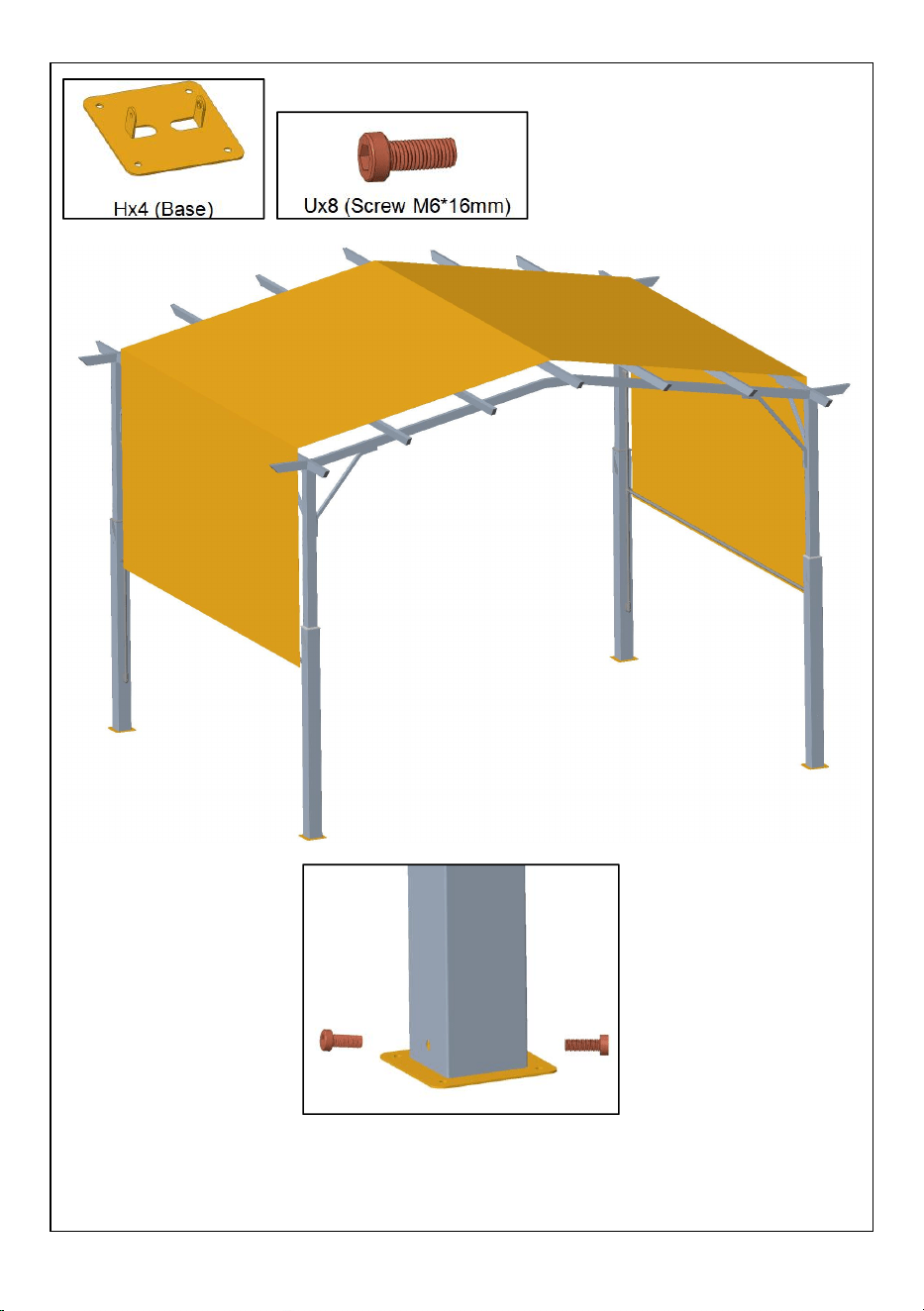

Install the base(H) on the rack.
L
U
H
background
17
Installation method A: Expansion screw is suitable for
installation on cement floor.
Installation method B: Ground nails are suitable for installation
on grass and soft land
NOTE: Please make sure to secure the Arched
pergola to the ground to prevent it from being
blown away by the wind.
V
Y
H
L
H
L
background
18
PRODUCT PARAMETER
Manufacturer:Shanghaimuxinmuyeyouxiangongsi
Address:Shuangchenglu803nong11hao1602A-1609shi,baoshanqu,
shanghai200000CN.
ECREP:E-CrossStuGmbH.
MainzerLandstr.69,60329FrankfurtamMain.
UKREP:YHCONSULTINGLIMITED.
C/OYHConsultingLimitedOffice147,CenturionHouse,LondonRoad,
Staines-upon-Thames,Surrey,TW184AX
ImportedtoAUS:SIHAOPTYLTD.
1ROKEVASTREETEASTWOODNSW2122Australia
ImportedtoUSA:SanvenTechnologyLtd.
Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730
Model
L10ft*W10ft
Colour
Frame:Black ; Tarpaulin:Brown
Product Size
L10*W10*H8ft
(L3048*W3048*H2438mm)
Model
L20ft*W10ft
Colour
Frame:Black ; Tarpaulin:Brown
Product Size
L10*W10*H8ft
(L3650*W3048*H2438mm)
