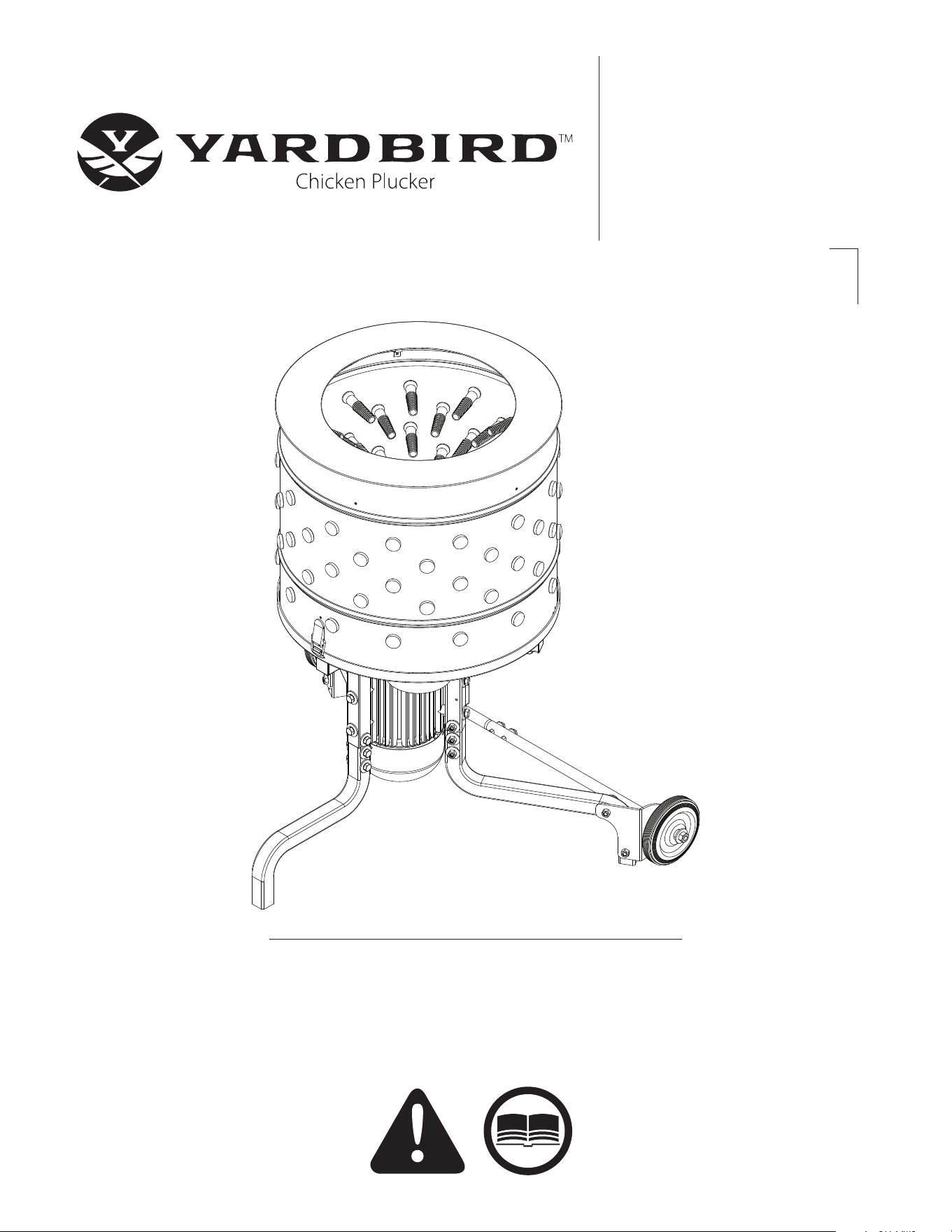

Earthquake 21833 – YARDBIRD User Manual

Operator’s Manual

Original Operating Instructions

Manuel de l’utilisateur

Manual del operador

Chicken Plucker

Plumeuse à volaille

Desplumadora de pollos

P/N: 24671

ECN: 11127

REV1: 04/01/2016

Get parts online at

Pièces détachées en ligne à

Obtenga piezas en línea en

www.yardbirdpluckers.com

GAS/OIL

RATIO

50:1

Includes Model - Inclut le modèle - Incluye el modelo:

21833

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

INTRODUCTION

Thank you for purchasing a plucker from Yardbird. We have worked to ensure that this plucker meets the highest standards for

usability and durability. With proper care, your plucker will provide many years of service.

Please read this entire manual before installation and use. Yardbird reserves the right to change, alter or improve the product and

this document at any time without prior notice.

CONTENTS

Introduction/Registration and Service .................................................................................................................................................................................2

Features ...........................................................................................................................................................................................................................................3

Specications .................................................................................................................................................................................................................................4

Wiring Diagram ............................................................................................................................................................................................................................. 4

Warnings and Safety Precautions ...........................................................................................................................................................................................5

Safety Decals ..................................................................................................................................................................................................................................6

General Operating Safety ......................................................................................................................................................................................................7-8

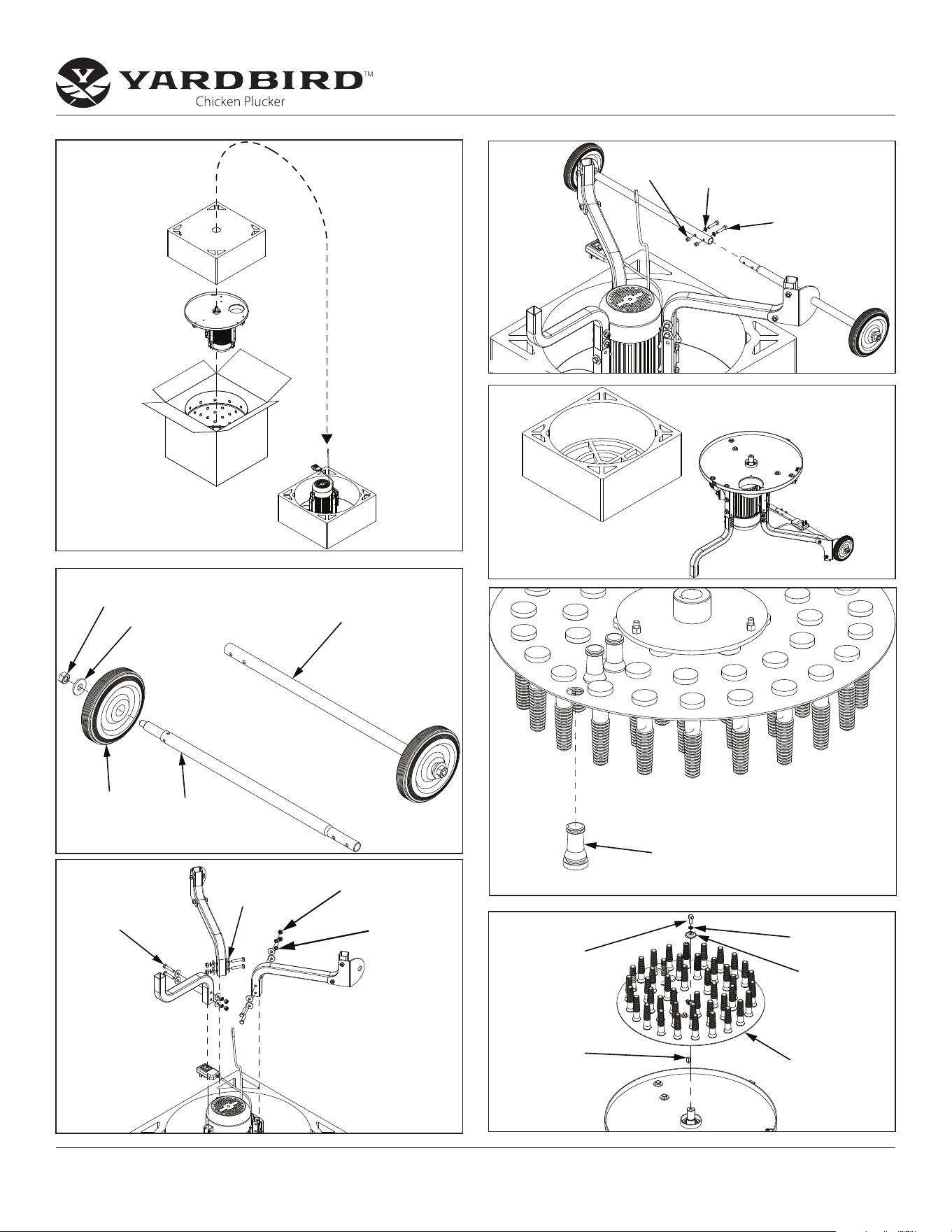

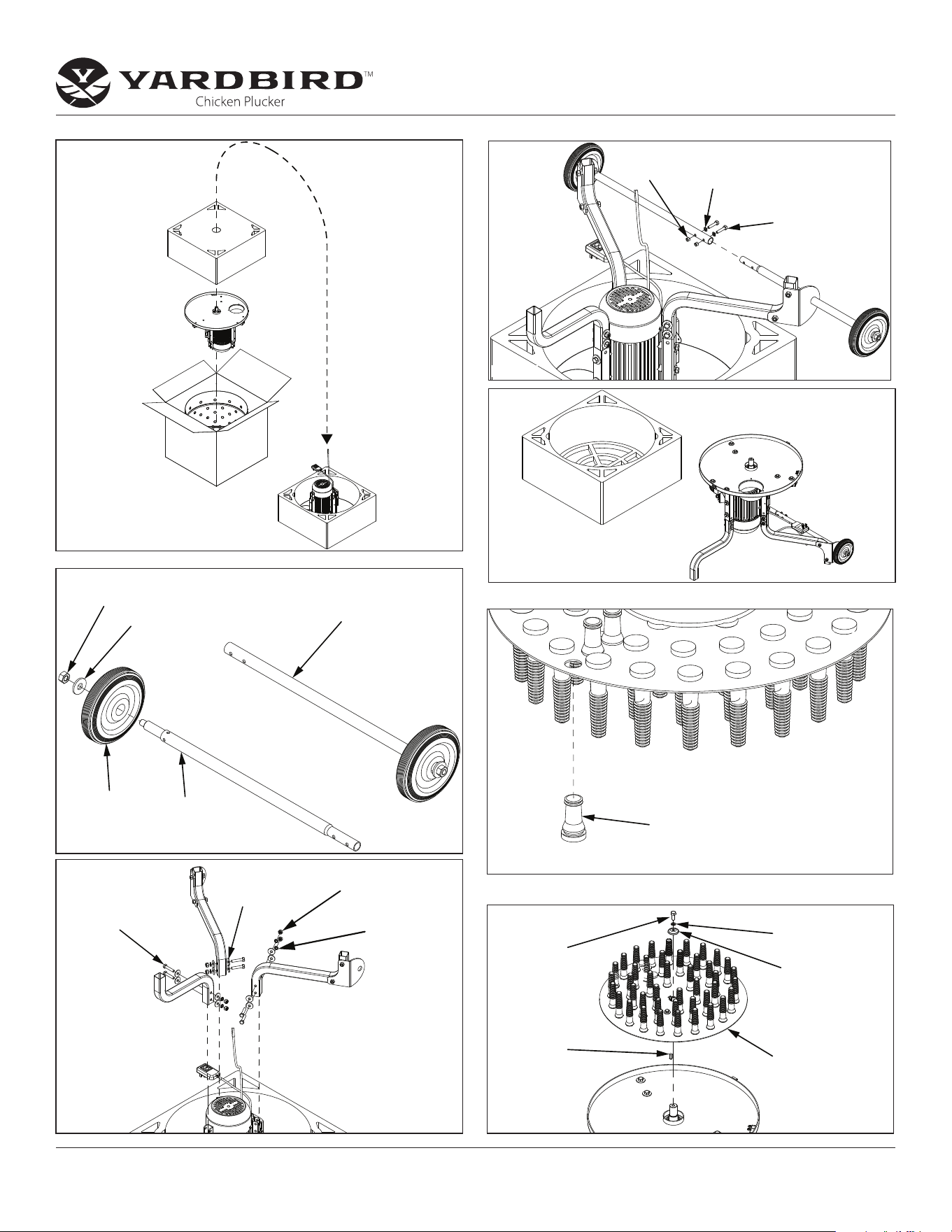

Assembly.................................................................................................................................................................................................................................... 8-9

Operation ......................................................................................................................................................................................................................................10

Tips and Recommendations ............................................................................................................................................................................................10-11

Maintenance ................................................................................................................................................................................................................................11

Troubleshooting Chart .............................................................................................................................................................................................................11

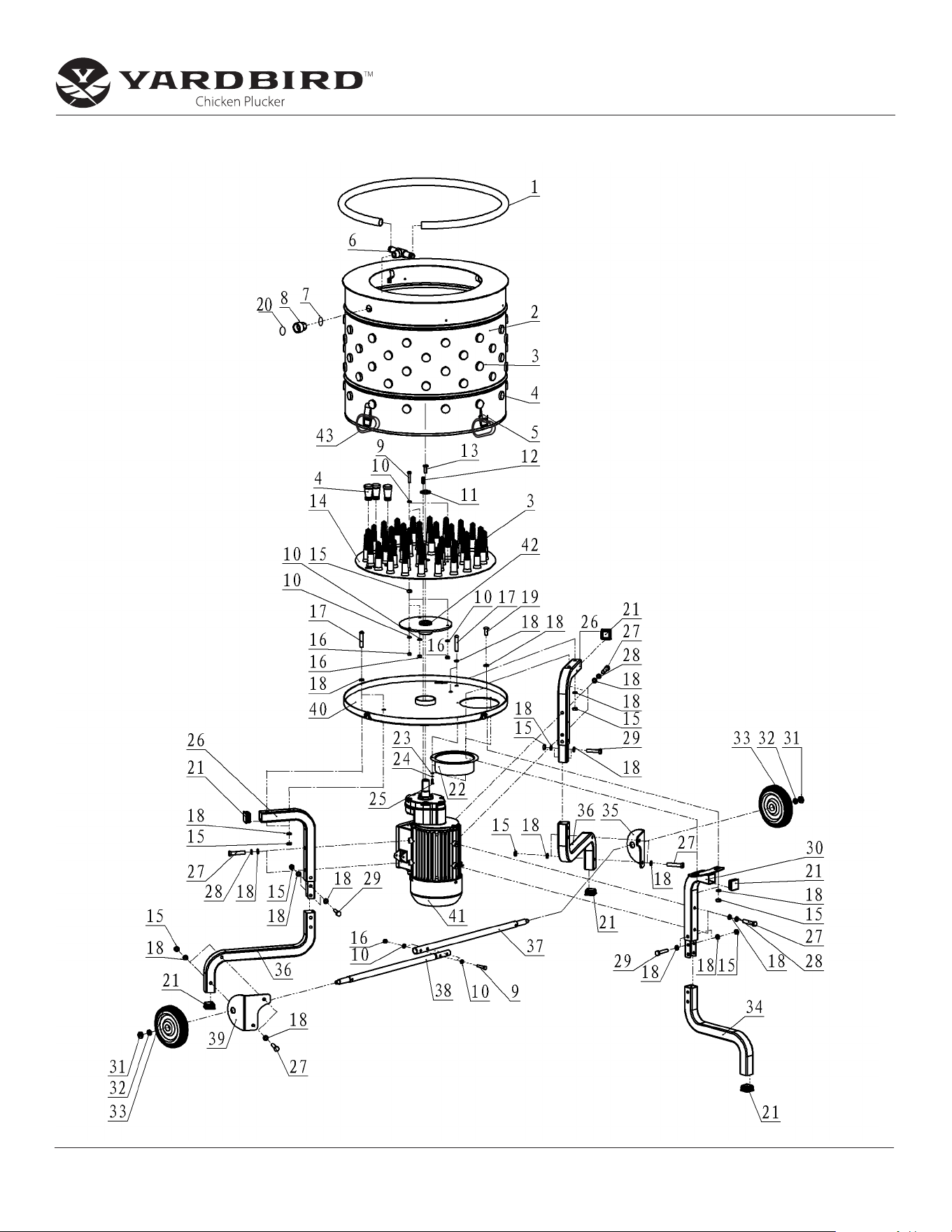

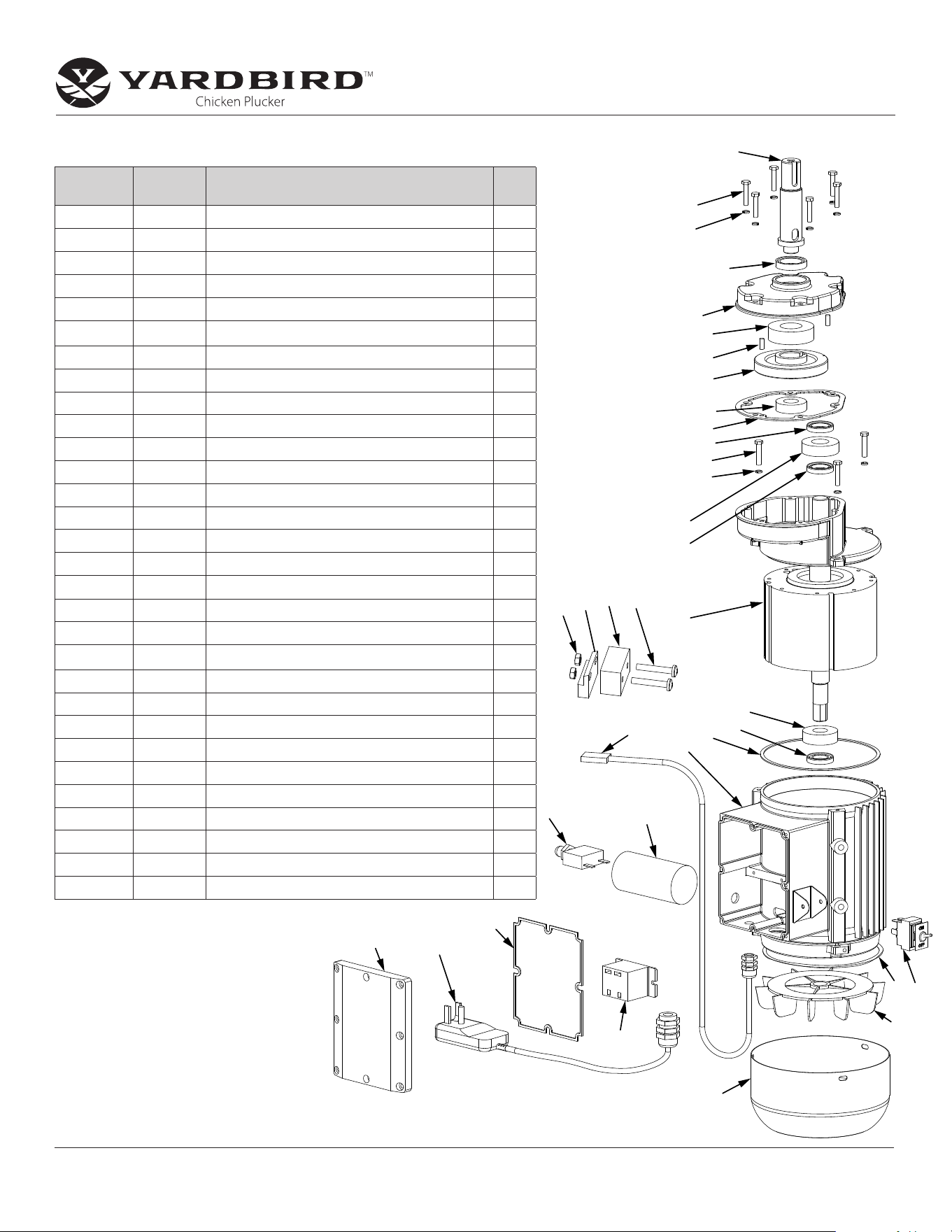

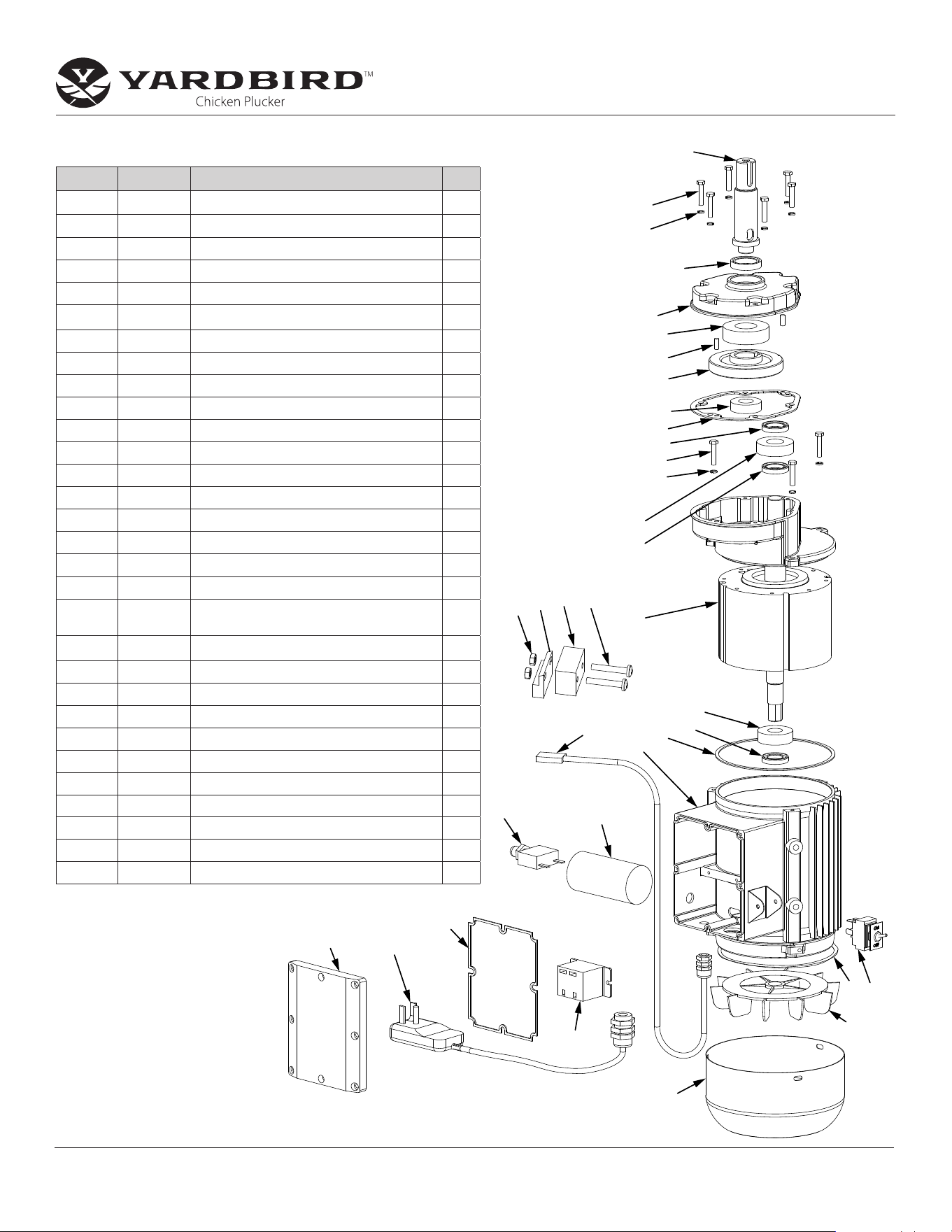

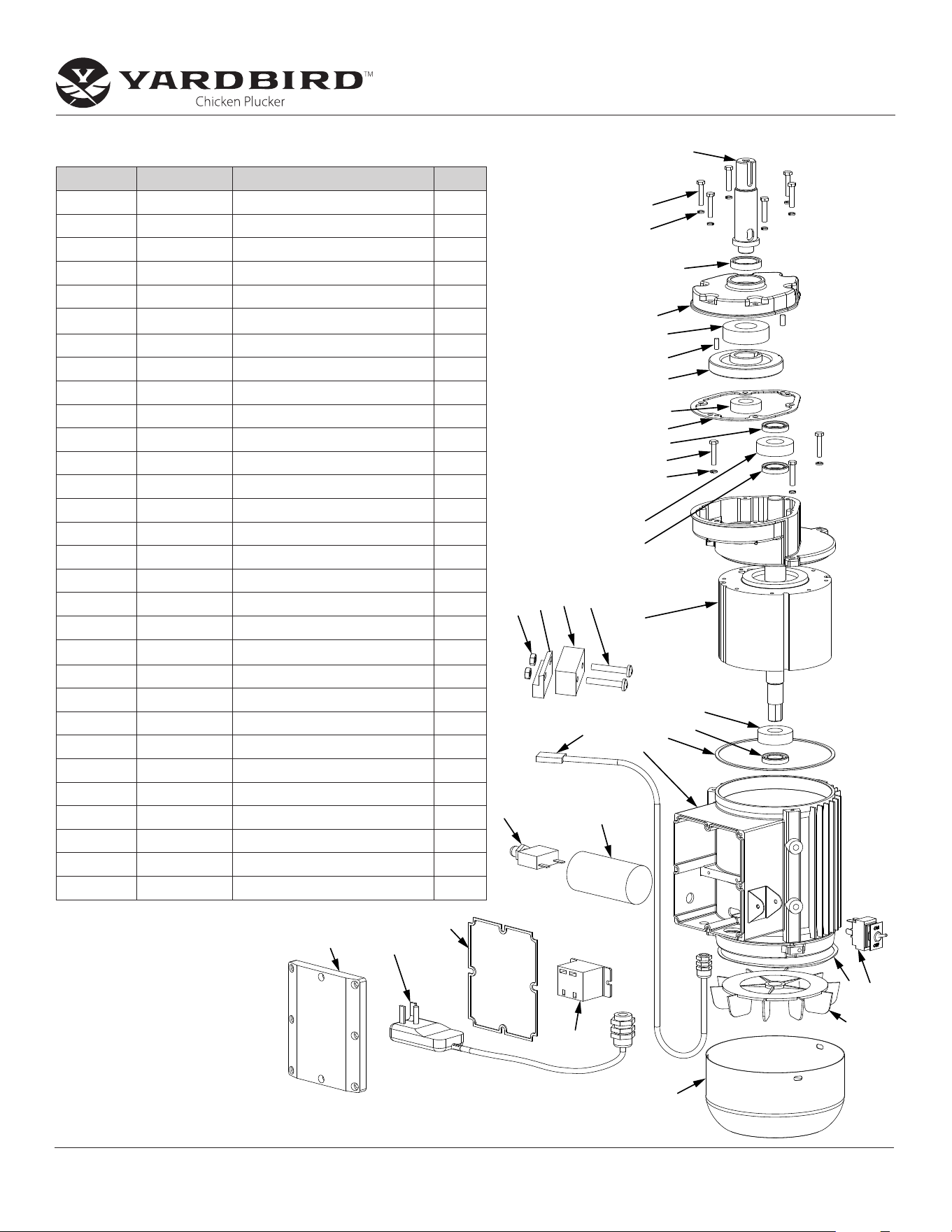

Illustrated Parts Breakdown............................................................................................................................................................................................. 12-14

Warranty ........................................................................................................................................................................................................................................15

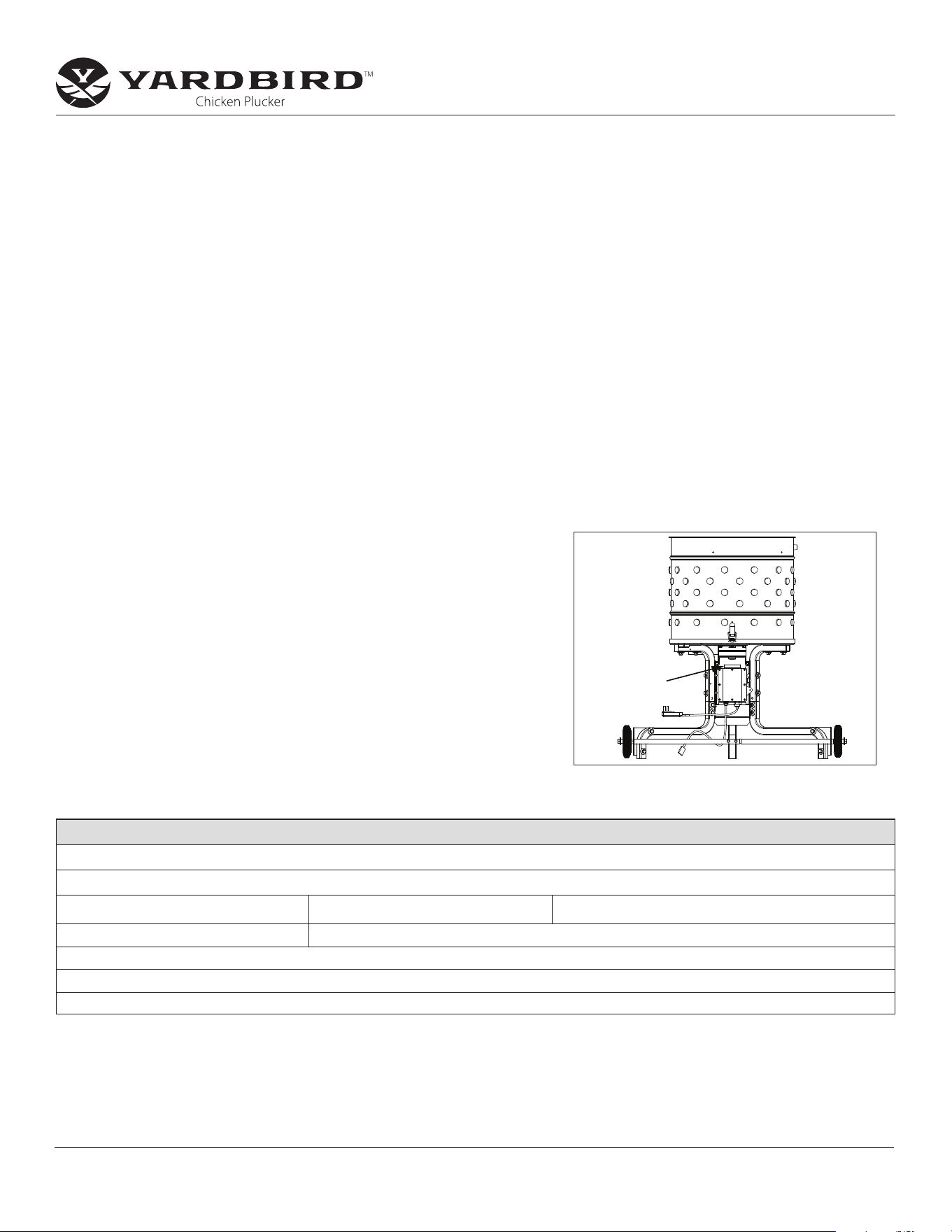

Registration and Service

Record the product model number and serial number in the space provided for

easy reference when ordering parts or requesting technical support. The war-

ranty is valid only if the completed registration is received by Yardbird within

30 days of purchase. (SEE WARRANTY SECTION FOR MORE INFORMATION)

You can register your warranty online by visiting www.yardbirdpluckers.com,

or by mailing it to: Yardbird, 1160 8th Avenue, Cumberland, WI 54829. You may

also call our customer service department at (800) 345-6007 Mondays through

Fridays from 8 a.m. to 5 p.m. CST.

SERIAL

NUMBER

DECAL

OWNERSHIP RECORDS

Owner’s Name:

Owner’s Address:

City: State/Province: Zip Code/Postal Code:

Model Number: Serial Number:

Date of Purchase:

Notes:

Read and keep this manual for future reference. This manual contains important information on SAFETY, ASSEMBLY, OP-

ERATION, AND MAINTENANCE. The owner must be certain that all the product information is included with the unit. This

information includes the MANUAL, the REPLACEMENT PARTS and the WARRANTIES. This information must be included to

make sure state laws and other laws are followed. All persons to whom rent/loan this unit must have access to and under-

stand this information. This manual should remain with the product even if it is resold.

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

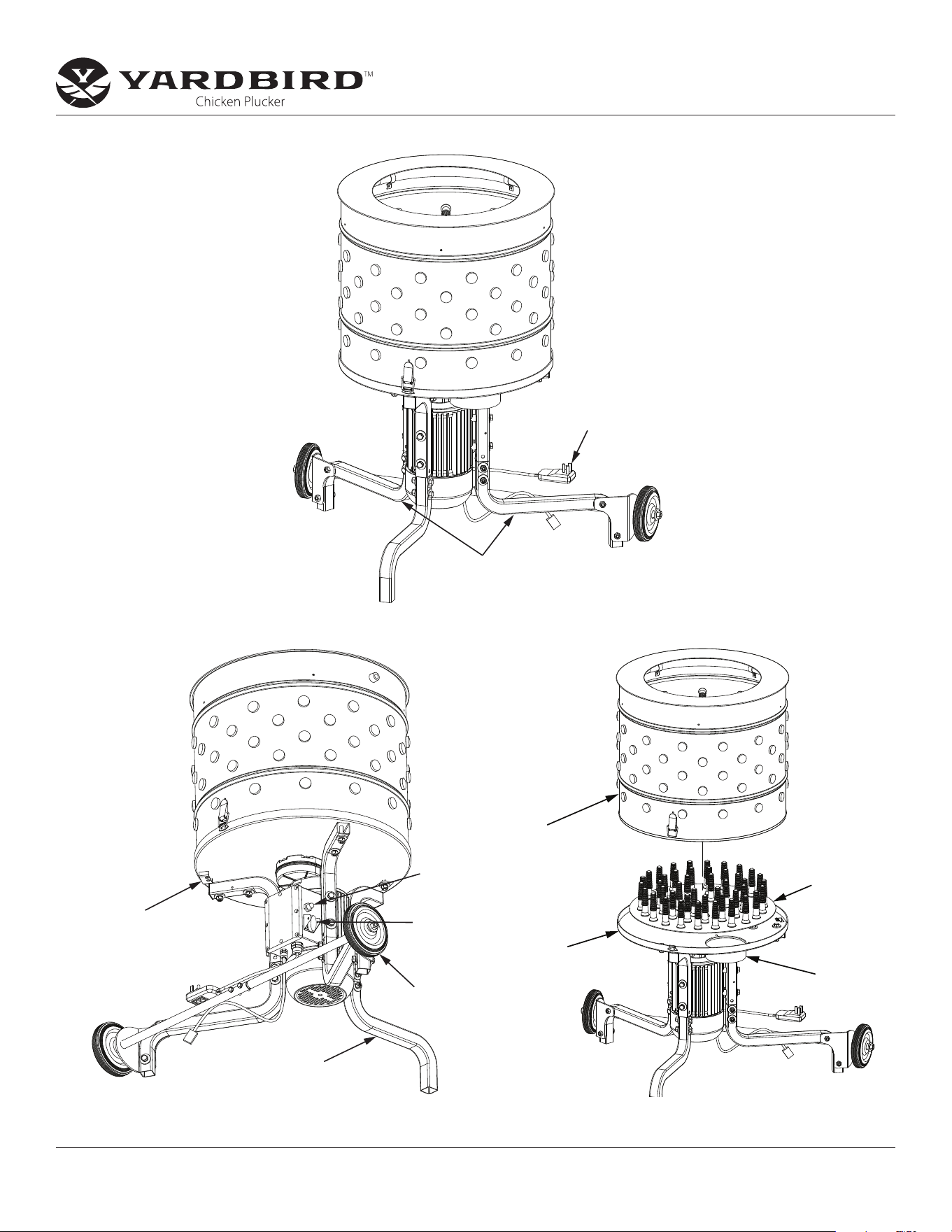

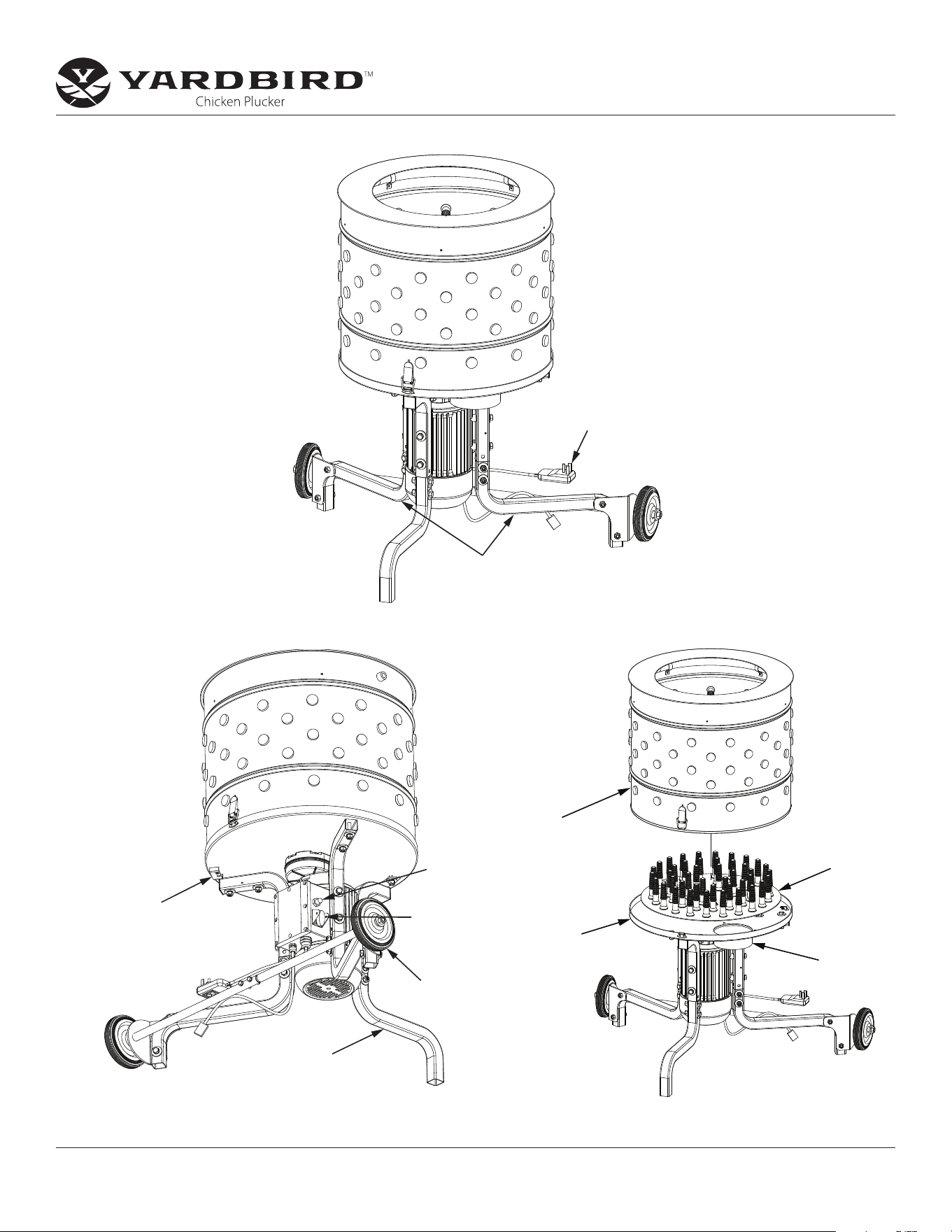

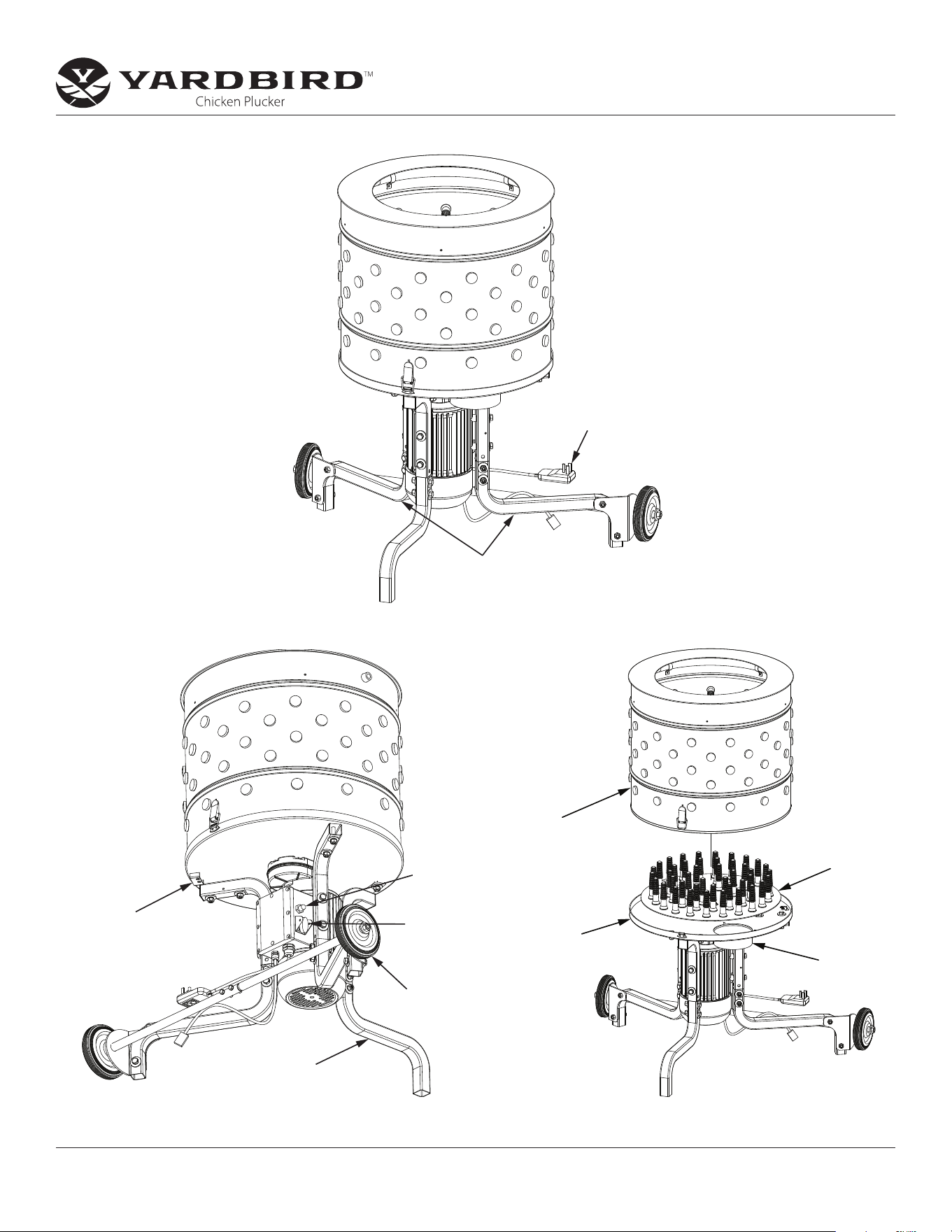

FEATURES

GFCI PLUG

LONG LEGS

SAFETY

PROXIMITY

SWITCH

SHORT LEG

TRANSPORT

WHEELS

CIRCUIT

BREAKER

ON/OFF

SWITCH

TUB

FEATHER

PLATE

FEATHER

CHUTE

FEATHER

PAN

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

POWER TYPE 120V SINGLE PHASE

WHEELS INCLUDED YES, 2

HORSEPOWER 1.5

ROTATIONAL SPEED (RPM) 300

FINGERS 110

CARTON HEIGHT - TOP TO BOTTOM (INCHES) 20.7

CARTON WIDTH - SIDE TO SIDE (INCHES) 21.6

CARTON DEPTH - FRONT TO BACK (INCHES) 21.6

ASSEMBLED HEIGHT - TOP TO BOTTOM (INCHES) 36

ASSEMBLED WIDTH - SIDE TO SIDE (INCHES) 30.6

ASSEMBLED DEPTH - FRONT TO BACK (INCHES) 26.7

VOLTAGE (VOLTS) 120

WATTAGE (WATTS) 1100

MINIMUM CIRCUIT RATING (AMPS) 15

GROSS WEIGHT (POUNDS) 88

NET WEIGHT (POUNDS) 83

REMOVABLE TUB YES

DRIVE TYPE GEAR

DRIVE DETAILS HELICAL CUT ALLOY STEEL GEARS

IRRIGATION RING YES

FINISH STAINLESS STEEL AND POWDER COAT

SPECIFICATIONS

HARDWARE FINISH CLEAR ZINC

PRIMARY MATERIAL STAINLESS STEEL

PIECES INCLUDED (1) TUB, (1) FEATHERPLATE, (1) WARRANTY

CARD, (1) SET HARDWARE, (1) DRIVE ASSEMBLY, (3) LEGS,

(2) WHEELS, (1) OWNER’S MANUAL, (2) AXLES

WEATHER RESISTANT YES

CORROSION RESISTANT YES

UV RESISTANT YES

ANTIMICROBIAL YES

HEAVY DUTY YES

CORD INCLUDED YES

TUB PROXIMITY SAFETY SWITCH YES

OUTDOOR USE YES

COMMERCIAL USE NO

CORD LENGTH (INCHES) 72

GFCI YES

ASSEMBLY REQUIRED YES

TOOLS NEEDED FOR ASSEMBLY WRENCHES

PRODUCT WARRANTY ONE YEAR

CSA CERTIFIED YES

Leakage Protection

1 2 1 2

Green

Grounding

1 2 1 2

Toggle Switch

Relay

Magnetic Switch

Start Winding

Run Winding

Capacitor

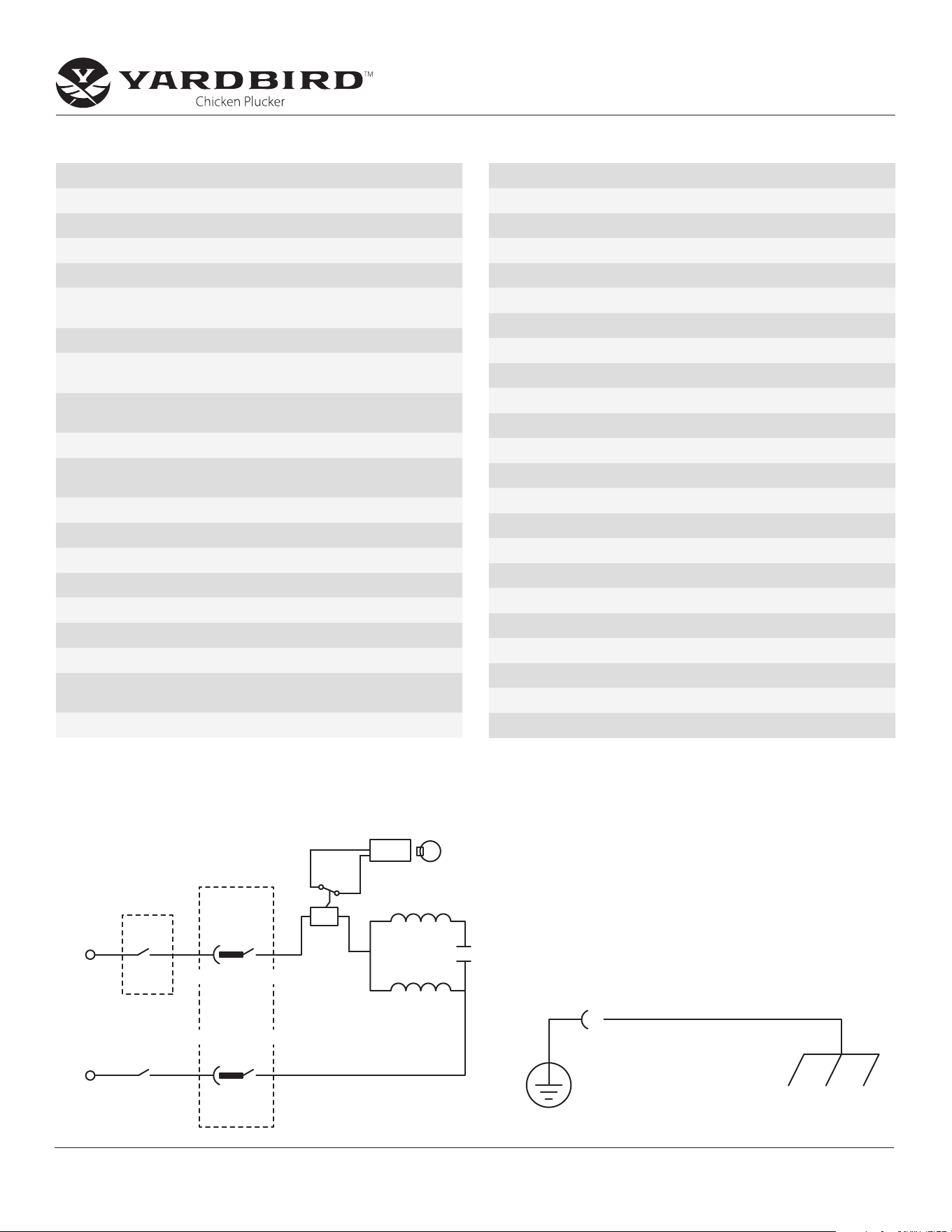

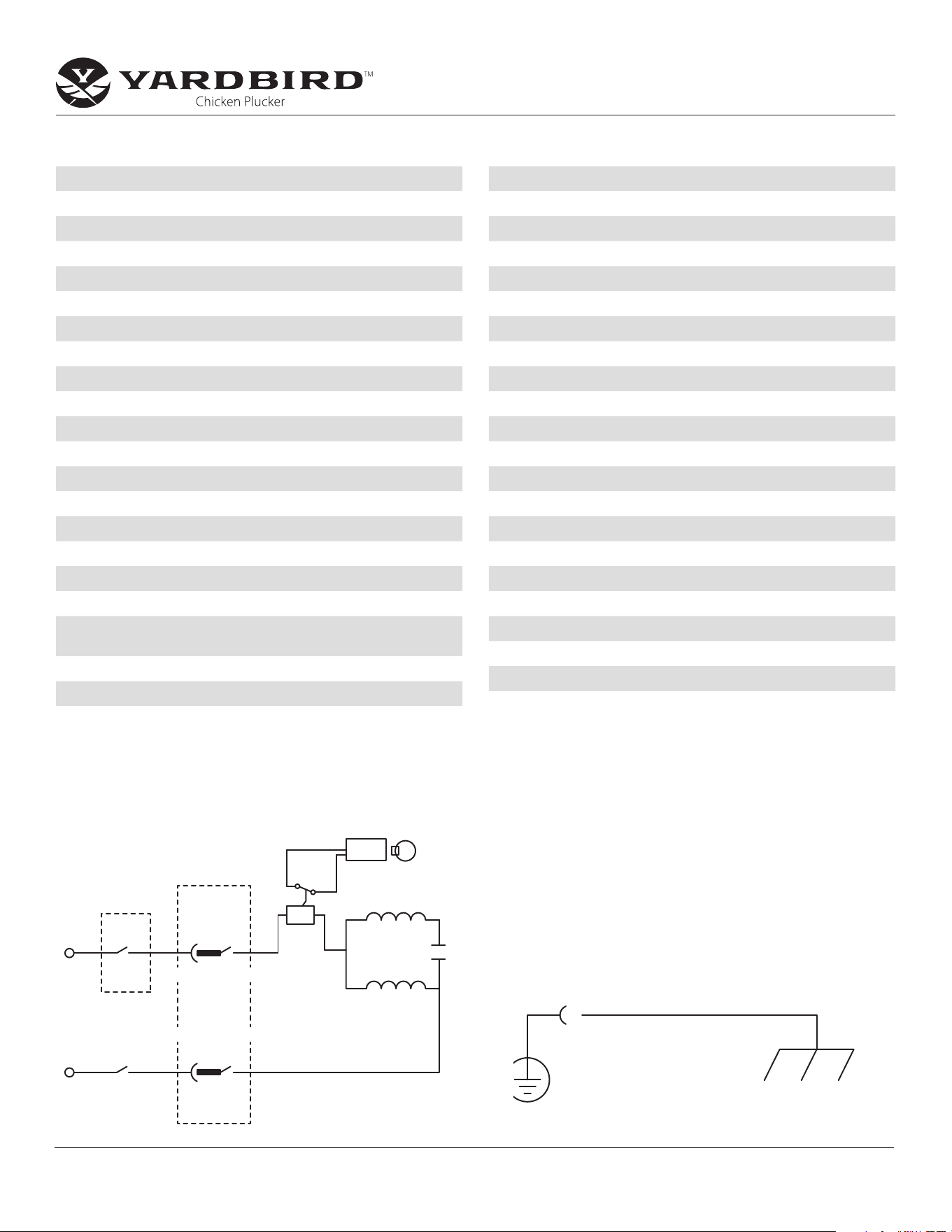

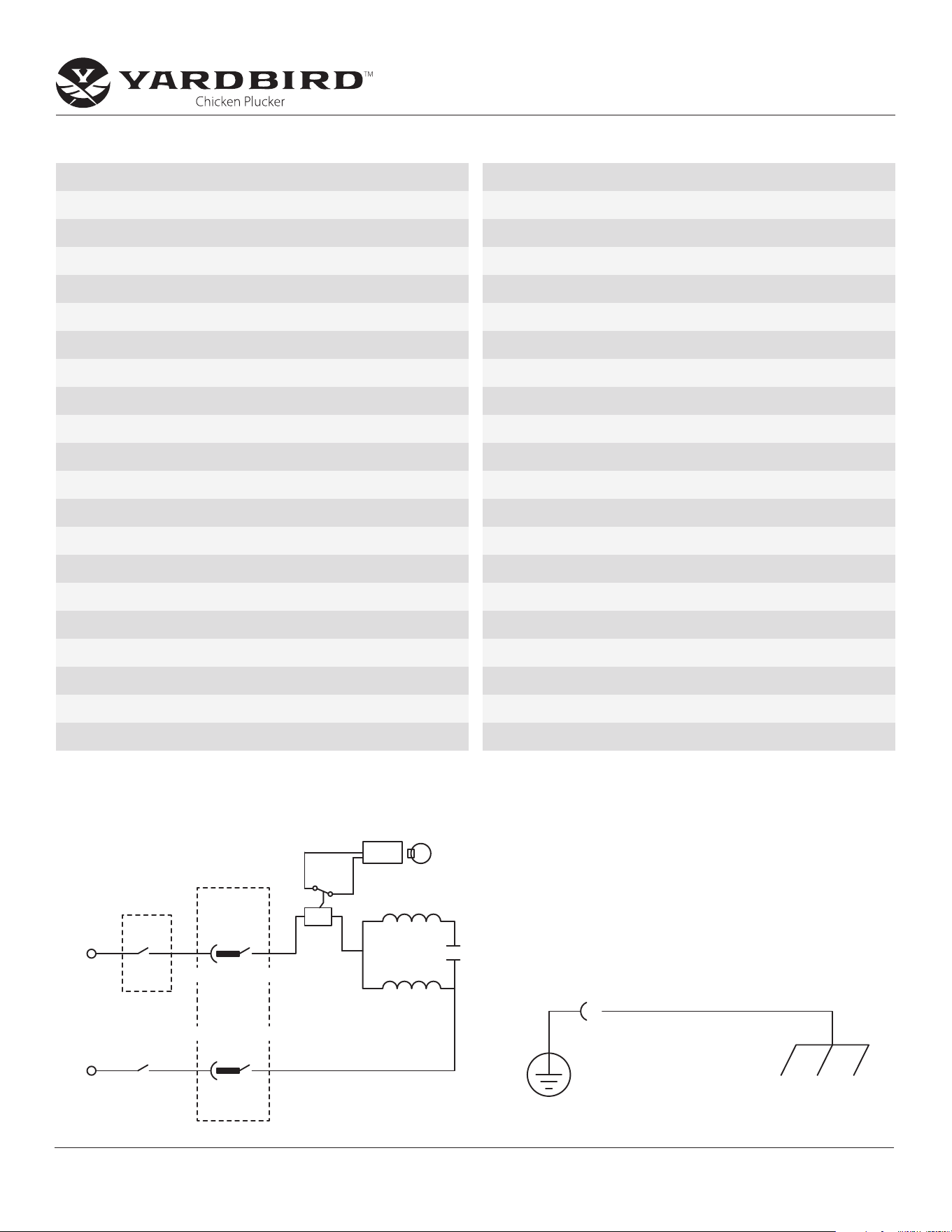

WIRING DIAGRAM

Leakage Protection

1 2 1 2

Green

Grounding

1 2 1 2

Toggle Switch

Relay

Magnetic Switch

Start Winding

Run Winding

Capacitor

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

WARNINGS AND SAFETY PRECAUTIONS

Owner’s Responsibility

Accurate assembly, and safe and eective use of the plucker is

the owner’s responsibility.

• Read and follow all safety instructions.

• Carefully follow all assembly instructions.

• Maintain the plucker according to directions and

schedule included in this Yardbird operator’s manual.

• Ensure that anyone who uses the plucker is familiar

with all controls and safety precautions.

Special Messages

Your manual contains special messages to bring attention to

potential safety concerns, machine damage as well as helpful

operating and servicing information. Please read all the infor-

mation carefully to avoid injury and machine damage.

NOTE: General information is given throughout the

manual that may help the operator in the

operation or service of the machine.

Important Safety Precautions

Please read this section carefully. Operate the plucker accord-

ing to the safety instructions and recommendations outlined

here and inserted throughout the text. Anyone who uses this

plucker must read the instructions and be familiar with the

controls. Learn how to control the chicken plucker at all times.

This symbol points out important safety

instructions which if not followed could endan-

ger your personal safety. Read and follow all

instructions in this manual before attempting

to operate this equipment.

• Do not allow children to operate this chicken plucker. Keep

small children away from the area while chicken plucker is

in use. Do not allow adults to operate the chicken plucker

without proper instruction.

DANGER

DANGER INDICATES A SERIOUS INJURY OR FATALITY

WILL RESULT IF THE SAFETY INSTRUCTIONS THAT

FOLLOW THIS SIGNAL WORD ARE NOT OBEYED.

WARNING

WARNING INDICATES A HAZARD WHICH, IF NOT

AVOIDED, COULD RESULT IN DEATH OR SERIOUS

INJURY AND/OR PROPERTY DAMAGE.

CAUTION

CAUTION INDICATES YOU OR YOUR EQUIPMENT

CAN BE HURT IF THE SAFETY INSTRUCTIONS THAT

FOLLOW THIS SIGNAL WORD ARE NOT OBEYED.

WARNING

YOU MUST READ, UNDERSTAND AND COMPLY WITH

ALL SAFETY AND OPERATING INSTRUCTIONS IN

THIS MANUAL BEFORE ATTEMPTING TO SETUP AND

OPERATE YOUR PLUCKER.

FAILURE TO COMPLY WITH ALL SAFETY AND

OPERATING INSTRUCTIONS CAN RESULT IN LOSS OF

MACHINE CONTROL, SERIOUS PERSONAL INJURY TO

YOU AND/OR BYSTANDERS, AND RISK OF EQUIPMENT

AND PROPERTY DAMAGE. THE TRIANGLE IN THE TEXT

SIGNIFIES IMPORTANT CAUTIONS OR WARNINGS

WHICH MUST BE FOLLOWED.

IMPORTANT

IMPORTANT INDICATES HELPFUL INFORMATION

FOR PROPER ASSEMBLY, OPERATION, OR

MAINTENANCE OF YOUR EQUIPMENT.

WARNING

CALIFORNIA PROPOSITION 65 WARNING

THIS PRODUCT CONTAINS CHEMICALS KNOWN

TO THE STATE OF CALIFORNIA TO CAUSE CANCER,

BIRTH DEFECTS, OR OTHER REPRODUCTIVE HARM.

Intended Use /

Foreseeable Misuse

This is a plucker designed to remove feathers

from poultry. It shall not be used for any other purpose.

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

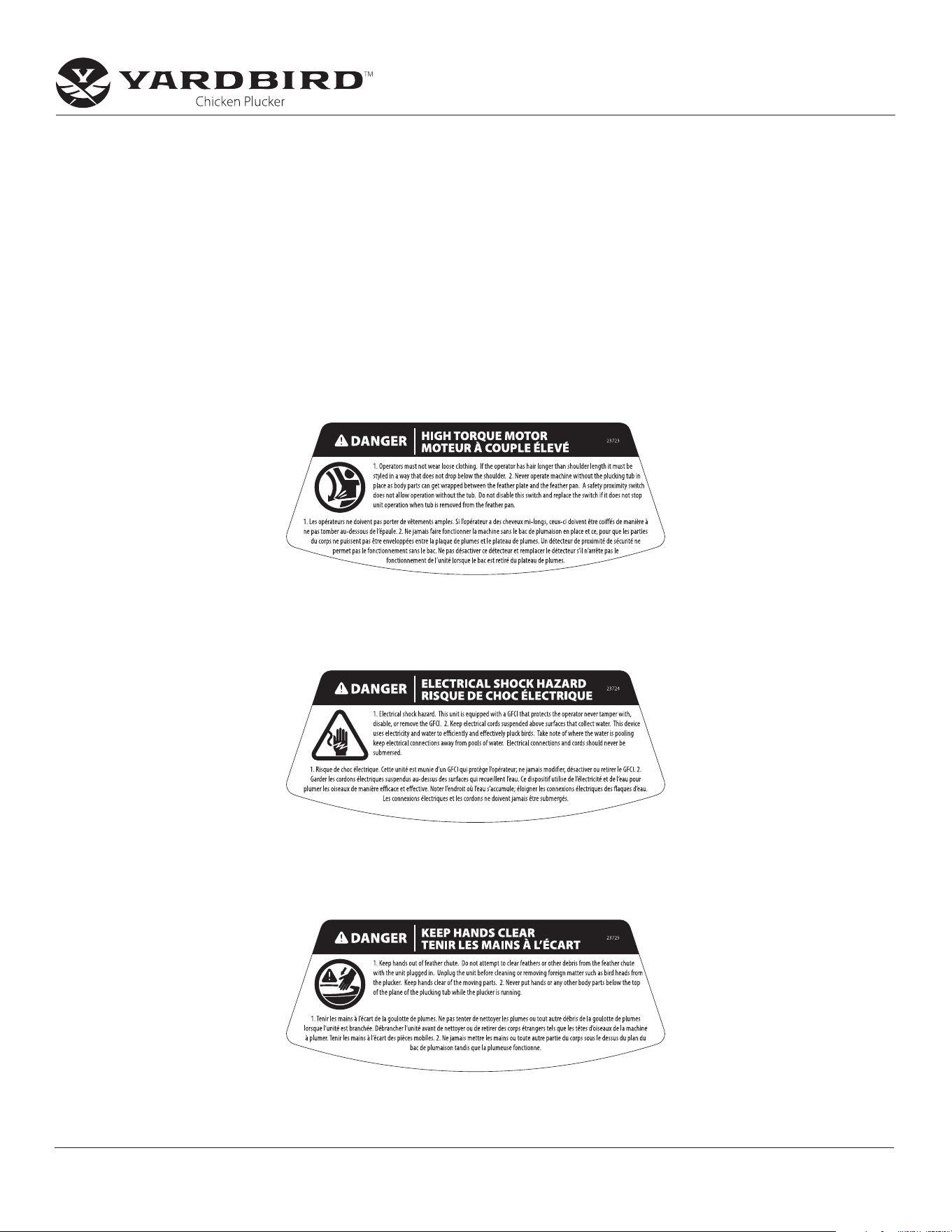

SAFETY DECALS

This unit has been designed and manufactured to provide you with the safety and reliability you would expect from an industry

leader in outdoor power equipment manufacturing.

Although reading this manual and the safety instructions it contains will provide you with the necessary basic knowledge to oper-

ate this equipment safely and eectively, we have placed several safety labels on the unit to remind you of this important infor-

mation while you are operating your unit.

All DANGER, WARNING, CAUTION and instructional messages on your unit should be carefully read and obeyed. Personal

bodily injury can result when these instructions are not followed. The information is for your safety and it is important! The safety

decals below are on your unit.

If any of these decals are lost or damaged, replace them at once. See your local dealer or contact Yardbird directly for replace-

ments.

These labels are easily applied and will act as a constant visual reminder to you, and others who may use the equipment, to follow

the safety instructions necessary for safe, eective operation.

Part No. 23723

HIGH TORQUE MOTOR

Tub Decal

Part No. 23724

ELECTRICAL SHOCK HAZARD

Tub Decal

Part No. 23725

KEEP HANDS CLEAR

Tub Decal

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

GENERAL OPERATING SAFETY

• Read, understand, and follow all instructions in the

manual and on the unit before starting

• Dress appropriately when operating the machine.

Always wear sturdy footwear and safety goggles. Never

wear sandals, sneakers or open shoes, and never operate

the plucker with bare feet. Do not wear loose clothing

that might get caught in moving parts.

• Only allow responsible adults, who are familiar with the

instructions, to operate the unit.

• Do not allow children to operate this machine. Adults

should not operate the machine without proper

instruction.

• Always maintain secure footing and solid balance while

starting or operating the chicken plucker.

• Operate the machine only in daylight or good articial

light.

• Do not operate the unit while under the inuence of

alcohol or drugs.

• Always wear eye protection when operating this unit.

• Keep in mind the operator is responsible for accidents

occurring to other people or property.

• Never operate the machine without proper guards,

plates, or other safety protective devices in place.

PRODUCT-SPECIFIC SAFETY

• Do not put hands or feet near rotating parts or under

the machine. Keep clear of the discharge openings at all

times.

• Keep all screws, nuts and bolts tight.

• Never leave the machine running unattended. Always

move the unit to a safe storage area when not in use.

• Unplug the unit before performing any maintenance,

repairs, or adjustments while the unit is running.

• Never put live birds in the plucker. All birds must be

properly killed and scalded before processed in the

plucker.

• Turn o machine and wait for plucker to come to a

complete stop before removing birds or feathers from

the machine. Do not place arms, hands, or other body

parts inside machine while processing or spinning.

• Keep hands out of feather chute. Do not attempt to clear

feathers or other debris from feather chute with the unit

plugged in. Unplug unit before cleaning or removing

foreign matter, such as bird heads, from the plucker.

• Never tamper with, disable, or remove the GFCI (Ground-

Fault Circuit Interupter).

DANGER

ELECTRICAL SHOCK HAZARD. THIS UNIT IS EQUIPPED

WITH A GFCI (GROUND-FAULT CIRCUIT INTERUPTER)

THAT PRTOECTS THE OPERATOR. NEVER TAMPER

WITH, DISABLE, OR REMOVE THE GFCI.

DANGER

THIS PRODUCT HAS A HIGH TORQUE MORTOR. TO

PREVENT SERIOUS PERSONAL INJURY DO NOT WEAR

LOOSE CLOTHING. HAIR MUST BE PULLED BACK.

DANGER

NEVER OPERATE MACHINE WITHOUT THE PLUCKING

TUB IN PLACE, AS BODY PARTS CAN GET WRAPPED

BETWEEN THE FEATHER PLATE AND THE FEATHER

PAN. A SAFETY PROXIMITY SWTICH DOES NOT ALLOW

OPERATION WITHOUT THE TUB. DO NOT DISABLE

THIS SWITCH.

IF SWTICH DOES NOT STOP UNIT OPERATION WHEN

TUB IS REMOVED FROM FEATHER PAN, REPLACE

SWITCH.

WARNING

KEEP HANDS CLEAR OF THE MOVING PARTS. NEVER

PUT HANDS OR ANY OTHER BODY PARTS BELOW THE

TOP OF THE PLANE OF THE PLUCKING TUB WHILE THE

PLUCKER IS RUNNING.

DANGER

KEEP HANDS OUT OF FEATHER CHUTE. DO NOT

ATTEMPT TO CLEAR FEATHERS OR OTHER DEBRIS

FROM FEATHER CHUTE WITH THE UNIT PLUGGED IN.

UNPLUG THE UNIT BEFORE CLEANING OR REMOVING

FOREIGN MATTER, SUCH AS BIRD HEADS, FROM THE

PLUCKER.

DANGER

KEEP ELECTRICAL CORDS SUSPENDED ABOVE

SURFACES THAT COLLECT WATER. THIS DEVICE USES

ELECTRICITY AND WATER TO EFFICIENTLY AND

EFFECTIVELY PLUCK BIRDS. TAKE NOTE OF WHERE

THE WATER IS POOLING AND KEEP ELECTRICAL

CONNECTIONS AWAY FROM POOLS OF WATER.

ELECTRICAL CONNECTIONS AND CORDS SHOULD

NEVER BE SUBMERGED.

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

• Keep all electrical cords and connections away from

pools of water. Electrical cords and connections should

never be submerged in water.

UNPACKING AND ASSEMBLY

Tools Required for Assembly:

• 10mm wrench (2)

• 13mm wrench (2)

• 16mm wrench (2)

ASSEMBLY

1. Open top of carton and remove the Styrofoam inner

pack with the hole in the middle. SEE FIGURE 1

2. Place Styrofoam on a level surface in your assembly

area. Remove the gear-motor/feather pan assembly and

place it shaft down (motor up) through the hole in the

Styrofoam.

3. Remove the remaining contents of the package and

verty that you have received:

a. Carton contents:

• Axle (2)

• Feather plate

• Feather tub

• Long Legs (2)

• Short leg

• Wheel (2)

b. One parts bag containing:

• Bolt M8 x 1.25 x 40 (6)

• Bolt M8 x 1.25 x 20 LEFT HAND THREAD (1)

• Bolt M6 x 1.0 x 28 (2)

• Washer M8 x 24 x 2.2 Flat (12)

• Washer M8 Spring Lock (7)

• Washer M8 x 30 Domed (1)

• Washer M6 Spring Lock (2)

• Washer M10 Flat (2)

• Nut M6 x 1.0 Nylock (2)

• Nut M10 Nylock (2)

• Carabiner (4)

• Plucker Finger 46 mm (1)

4. Assemble wheel to axle (SEE FIGURE 2). For each axle

component:

a. Install wheel onto threaded end of axle component.

b. Install M10 washer against outside of wheel,

then a M10 nut against the washer. Use a 16mm

wrench to tighten the wheel nut until it bottoms out

on the washer and the nylon locking feature on the

nut is fully engaged by the axle thread.

5. Assemble legs to gear-motor/feather pan assembly.

(SEE FIGURE 3)

a. Assemble two long legs on either side of the motor

junction box and align holes. Insert short leg in the

remaining leg post.

NOTE: Each leg is unique and not interchangeable. The

long legs with the axle brackets attached should be

assembled so that the axle brackets are parallel with

each other. (SEE FIGURE 3)

b. For each leg, install two M8x40 bolts and two M8 at

washers through one side of the leg, and insert two M8

at washers, two M8 spring lock washers, and two M8

nylock nuts on the opposite side. Tighten using a 13mm

wrench.

6. Assemble axle to legs. (SEE FIGURE 4 & 5)

a. Slide axle components through each axel bracket and

align holes. Assemble two axle components together

using two M6 bolts, two M6 spring lock washers, and

two M6 nylock nuts.

b. Flip gear-motor/feather pan right side up so it stands

on the legs.

7. Remove feather plate from tub.

NOTE: Removal of feather plate is easiest if plate is

turned on its side and lifted out at an angle.

8. Insert 46 mm plucker nger into opening on underside of

feather plate. (SEE FIGURE 6)

NOTE: Finger must be installed in the same direction as

the other two 46 mm ngers for proper operation.

9. Insert key in output shaft. (SEE FIGURE 7)

10. Apply grease to motor shaft.

11. Align keyway in feather plate with key in shaft and push

down into place.

NOTE: Notch in feather plate does not always align with

the keyway in the feather plate hub.

12. Assemble M8 bolt, M8 lock washer, and 8mm domed

spacer over shaft. Tighten with 13mm wrench.

(SEE FIGURE 7)

NOTE: Bolt has left hand thread.

13. a. Place tub in feather pan.

NOTE: Magnetic read switch in feather pan MUST align

with magnet in tub. Align arrow label on tub to arrow

on feather pan. (SEE FIGURE 8)

b. Lock latches into place. Carabiners are included for

secure locking.

c. Place bucket (not included) under feather chute.

d. Attach garden hose (not included).

NOTE: It is recommended that you attach a valve to tub

and then attach a garden hose. This allows the operator

to shut the water o locally and not at the spigot.

If a “Y” valve is used, a second hose can be used for

washdown and scalder lling.

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

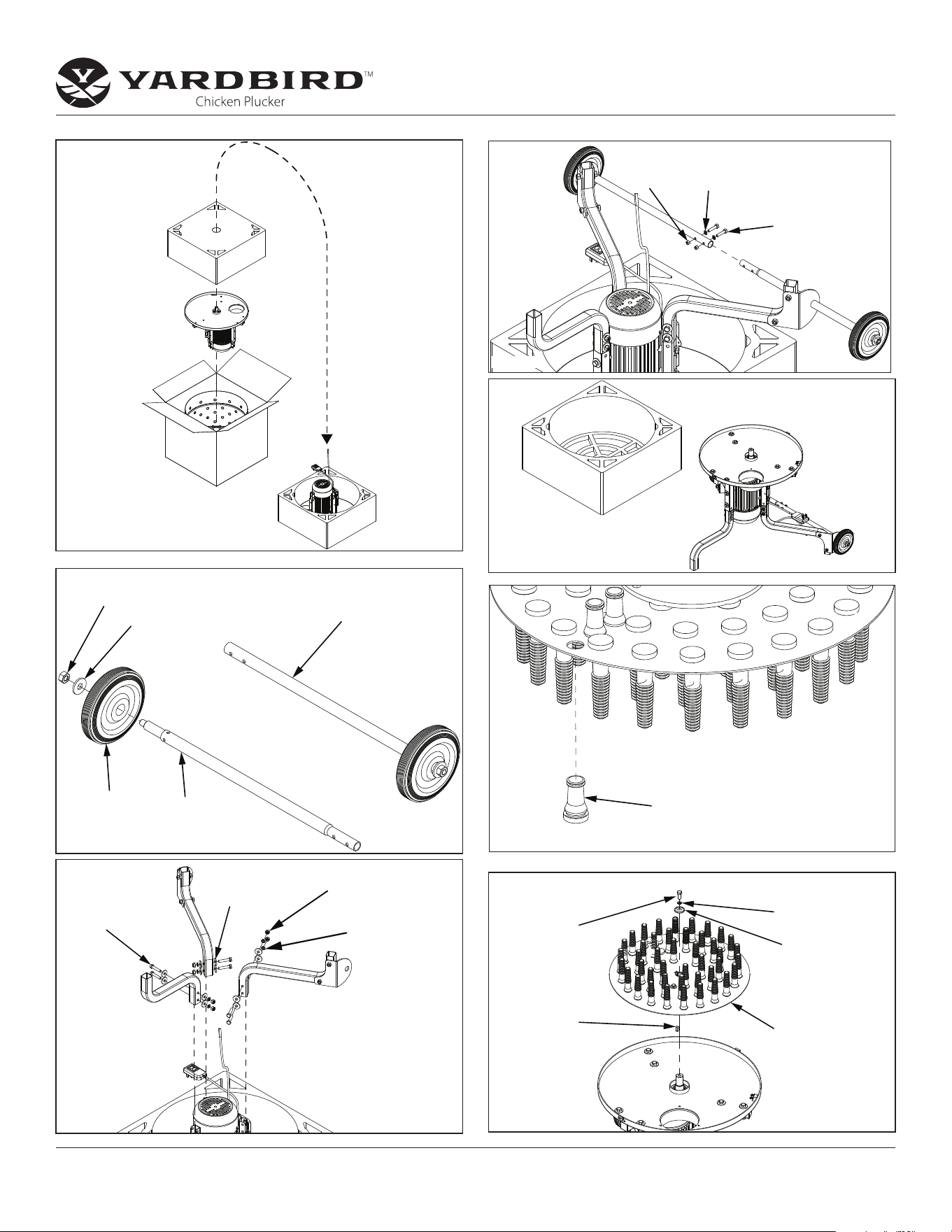

FIGURE 1

M8 NYLOCK

NUT

WASHER

WHEEL

AXLE

ASSEMBLED WHEEL

AND AXLE SET

FIGURE 2

M8 X 40 BOLT

M8 WASHER

M8 NYLOCK

NUT

M8 SPRING

LOCK WASHER

FIGURE 3

M6 BOLT

M6 SPRING

LOCK WASHER

M6 NYLOCK

NUT

FIGURE 4

FIGURE 5

KEY

FEATHER

PLATE

DOMED

SPACER

M8 LOCK

WASHER

M8 X 20 BOLT

LEFT HAND

THREAD

FIGURE 6

46 MM

PLUCKER

FINGER

FIGURE 7

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

OPERATION

Pre-Start Inspection

1. Make sure all safety features are opeartional, including

the GFCI and tub proximity switch.

2. Check that all nuts and bolts are secure.

NOTE: All hardware (nuts, bolts, etc) should be checked

for tightness before each use. Vibration of machine

can cause them to loosen.

3. Keep electrical connections out of areas where water can

pool.

Start Up

1. Each time the chicken plucker is plugged in, you must

press the reset button on the GFCI. The machine will not

start without this step.

NOTE: Never disable the GFCI. The operator is often

standing in a pool of water while operating this

electrical device. The GFCI ensures that all of the power

is used by the motor and none of the power becomes a

shock hazard.

2. Flip the toggle switch to the ON position before putting

the birds into the plucker. Starting the plucker with

birds in contact with the feather plate add to the current

draw of the machine and lessen the life of the electrical

components.

3. Turn irrigation ring on.

4. Drop one or two properly scalded birds into plucker and

let machine process until feathers are removed.

Tips and Recommendations

1. Yardbird recommends handling birds by the feet and slit-

ting the carotid artery while the bird is contained in a kill

cone to limit bruising and trauma. The birds will also pluck

better if they are not stressed.

2. Scalding water should be approximately 140-150 degrees

Fahrenheit. Scald water is hot enough to burn the opera-

tor. Using thick rubber gloves is recommended. Plunging

the birds in and out of the water while wearing thick

rubber gloves allows the water to penetrate to the skin of

WARNING

KEEP HANDS CLEAR OF THE MOVING PARTS. NEVER

PUT HANDS OR ANY OTHER BODY PARTS BELOW THE

TOP OF THE PLANE OF THE PLUCKING TUB WHILE THE

PLUCKER IS RUNNING.

DANGER

KEEP ELECTRICAL CORDS SUSPENDED ABOVE

SURFACES THAT COLLECT WATER. THIS DEVICE USES

ELECTRICITY AND WATER TO EFFICIENTLY AND

EFFECTIVELY PLUCK BIRDS. TAKE NOTE OF WHERE

THE WATER IS POOLING AND KEEP ELECTRICAL

CONNECTIONS AWAY FROM POOLS OF WATER.

ELECTRICAL CONNECTIONS AND CORDS SHOULD

NEVER BE SUBMERGED.

DANGER

ELECTRICAL SHOCK HAZARD. THIS UNIT IS EQUIPPED

WITH A GFCI (GROUND-FAULT CIRCUIT INTERUPTER)

THAT PRTOECTS THE OPERATOR. NEVER TAMPER

WITH, DISABLE, OR REMOVE THE GFCI.

DANGER

NEVER OPERATE MACHINE WITHOUT THE PLUCKING

TUB IN PLACE, AS BODY PARTS CAN GET WRAPPED

BETWEEN THE FEATHER PLATE AND THE FEATHER

PAN. A SAFETY PROXIMITY SWTICH DOES NOT ALLOW

OPERATION WITHOUT THE TUB. DO NOT DISABLE

THIS SWITCH.

IF SWITCH DOES NOT STOP UNIT OPERATION WHEN

TUB IS REMOVED FROM FEATHER PAN, REPLACE

SWITCH.

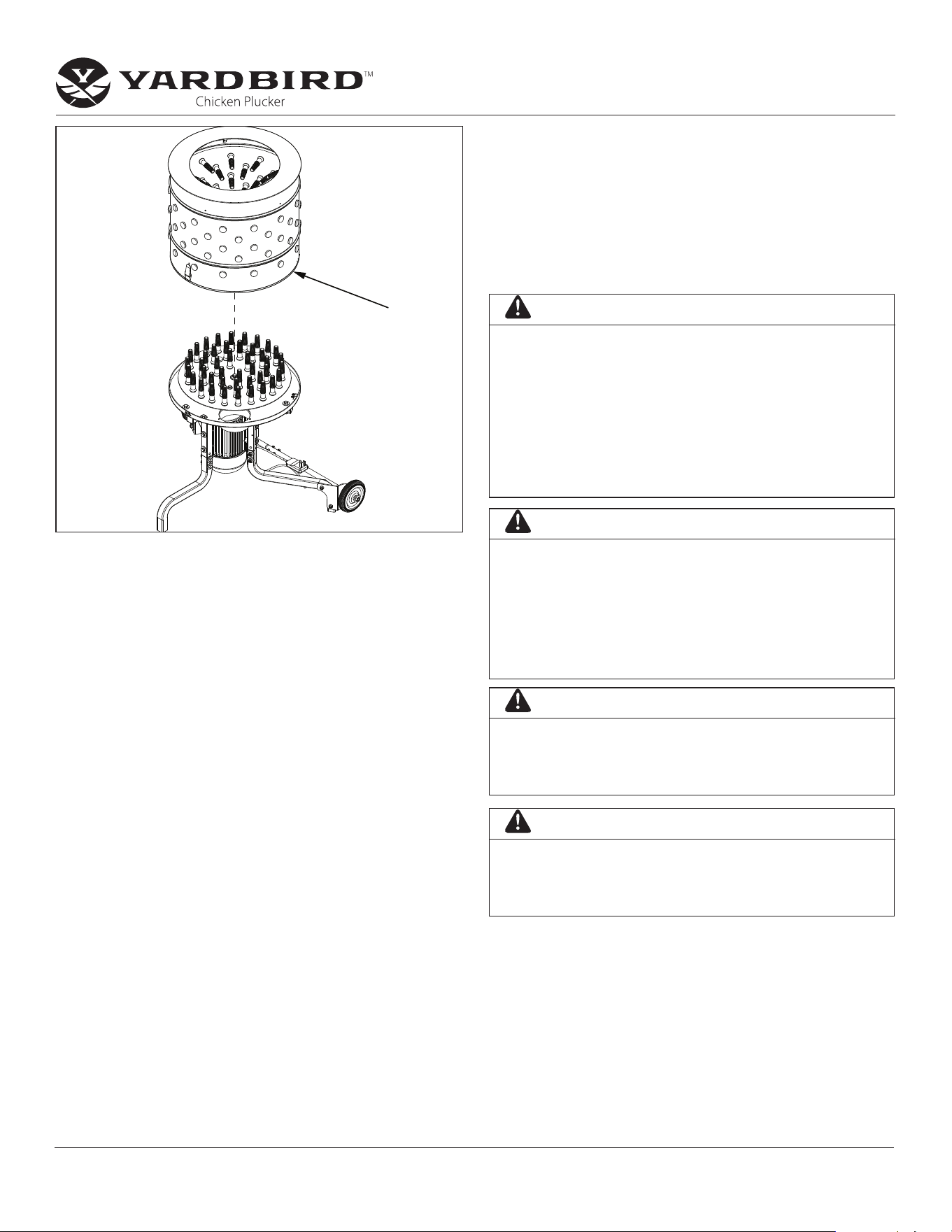

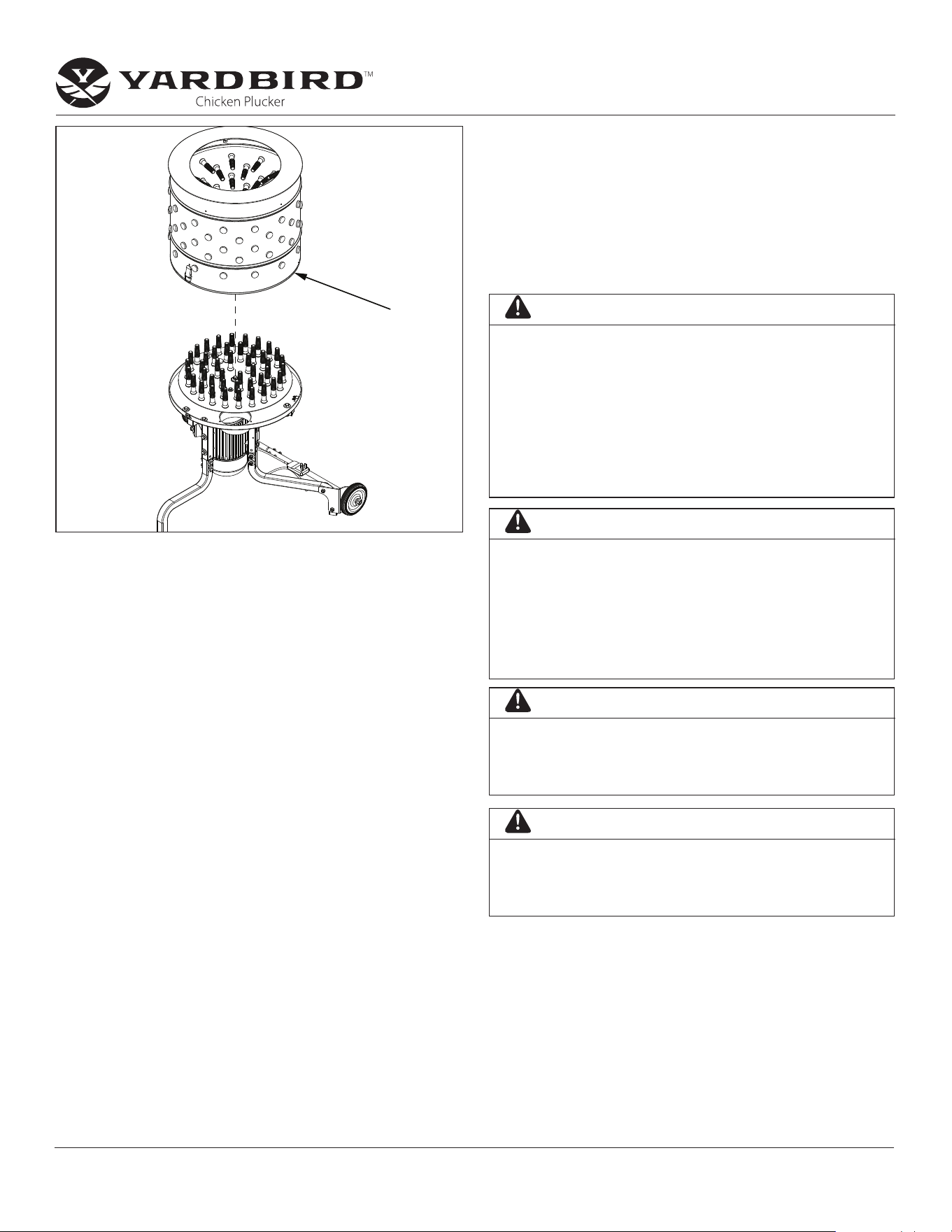

TUB

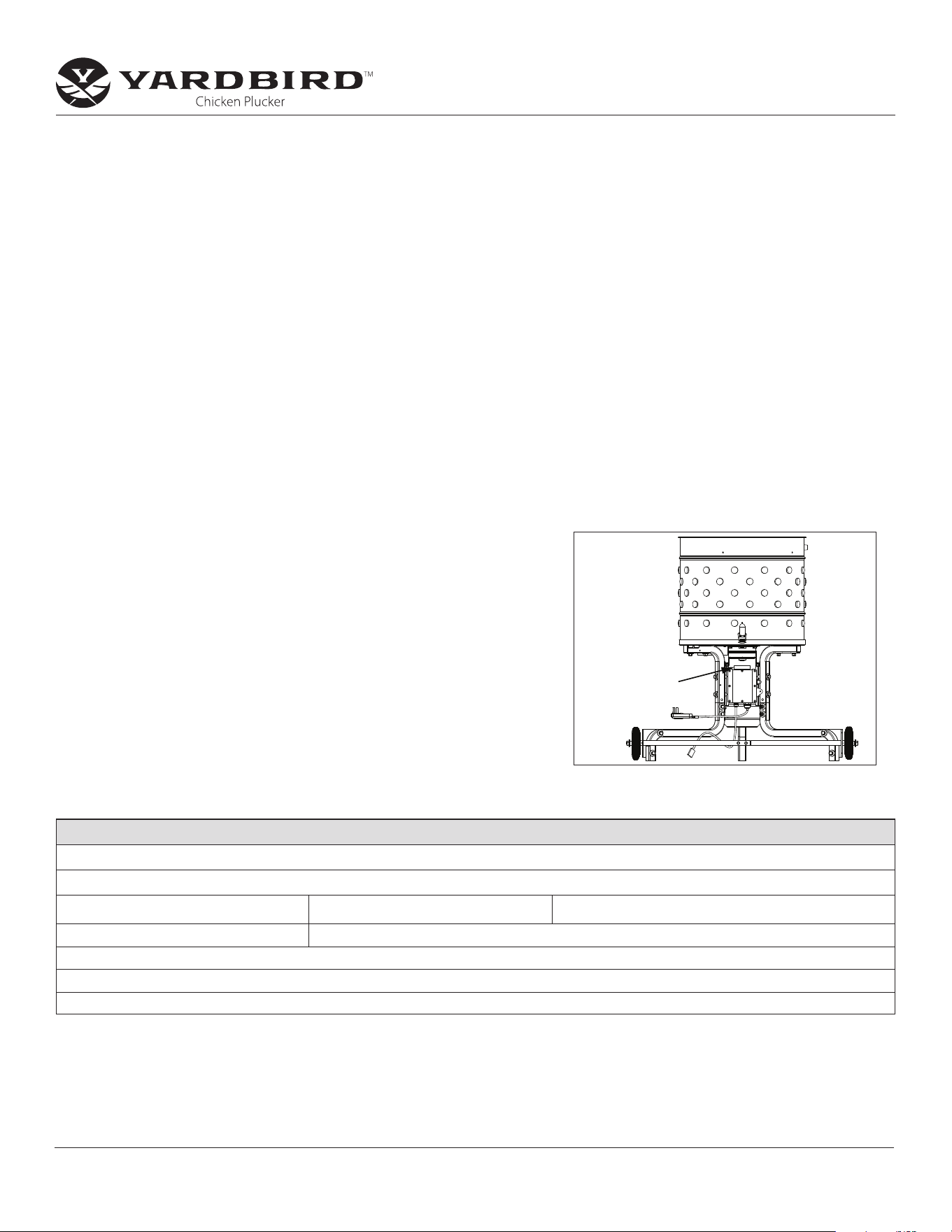

FIGURE 8

A properly scalded bird will pluck in about 15 seconds.

Shut Down

1. To shut down the chicken plucker, ip the toggle switch

to the OFF position.

NOTE: Do NOT retrieve bird unless unit has come to a

complete stop.

2. Unplug GFCI when you are done using the machine.

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

the bird and keeps hands cool.

3. Mixing dish soap with the scald water allows the hot water

to penetrate to the skin. Birds have oil on their feathers

and breaking down the oil allows the hot water to get to

the skin. The hot water relaxes the muscles holding the

feathers in place.

4. Change the scald water when it gets dirty and/or oily.

5. The birds should go directly from the scalder to the pluck-

er. The more time between the two steps allows rigor to

set in and the wings and legs will shield portions of the

bird if they get too sti.

6. For poultry, use the largest feathers to test the scalding

process. Once the largeset feather can be pulled out easily

by hand, the plucker will rapidly remove all of the feathers.

Large feathers are on the wings and tail.

7. If the plucker is ripping the skin of bird, the bird was scald-

ed too long or the scald water is too hot.

8. The Yardbird can handle up to two eight pound birds at

the same time.

9. There are many resources for killing, scalding, and evis-

cerating on the internet. One technique does not t the

needs of every user and over time you will hone the pro-

cess to your needs.

10. Waterfowl are much more dicult to pluck than poultry.

However, waterfowl have been plucked successfully with

the Yardbird plucker.

Waterfowl are extremely oily and require more soap in

the scald water to break down the oil. Unlike poultry, test

feathers on waterfowl should be pulled from the regions

that hold feathers fast (breast and pelvis).

When plucking waterfowl, monitor the build up of oil

in the scald water. Change the water or add dish soap

accordingly.

MAINTENANCE

Cleaning

Clean chicken plucker after every use.

To clean chicken plucker:

1. Run the plucker for two minutes with the irrigation ring

on. This will ush most of the feathers on the plate and in

the feather pan out of the unit through the feather chute.

2. Disassemble tub from feather pan. Remove feathers and

debris.

NOTE: Water and bleach are recommended as cleaning

agents.

3. Tip remainder of unit away from user and spray water

under feather plate to remove any feathers or debris be-

tween the feather plate and the feather pan.

4. Disassemble feather plate, inspect area around shaft and

clean out feathers and debris.

NOTE: This step only needs to be done once a year.

• The Yardbird has no belts and the motor and the gearbox

are sealed and maintenance free.

• Whenever the feather plate is disassembled (once a year)

grease the shaft with a food grade grease so that the

feather plate can be disassembled with ease the next year.

• Inspect natural rubber plucker ngers for cracks and tears.

Replace with Yardbird plucker ngers.

• Even though the plucker is designed to run outdoors,

exposed to water and sunlight, it is best to keep the unit

stored indoors or covered. This will preserve the life of the

rubber ngers and motor components.

DANGER

KEEP HANDS OUT OF FEATHER CHUTE. DO NOT

ATTEMPT TO CLEAR FEATHERS OR OTHER DEBRIS

FROM FEATHER CHUTE WITH THE UNIT PLUGGED IN.

UNPLUG THE UNIT BEFORE CLEANING OR REMOVING

FOREIGN MATTER, SUCH AS BIRD HEADS, FROM THE

PLUCKER.

TROUBLESHOOTING AND REPAIR

In the event you experience trouble operating your plucker, follow the suggestions in the troubleshooting guide in this section. The guide

will help you pinpoint the causes of common problems and identify remedies.

In case of a service problem, DO NOT send unit back to retailer. Contact Yardbird, at 800-345-6007, Monday through Friday, 8am to 5pm.

PROBLEM REMEDY/ACTION

Unit will not start

• Reset GFCI

• Turn toggle switch to the ON position

• Be sure magnet in tub is poitioned over magnetic read

swtich on feather pan.

NOTE: Magnet must be adjusted close enough to mag-

netic read switch in order to function properly.

* Please contact 800-345-6007 for service parts

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

ILLUSTRATED PARTS BREAKDOWN: MAIN UNIT

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

ITEM

NO.

PART # DESCRIPTION QTY.

1 23632 HOSE TUB WATER SPRAYER 1

2 24018 ASSY DRUM W/HOSE CLIPS 1

3 22577 FINGER REPLACEMENT 98 MM 95

4 22697 FINGER REPLACEMENT 46 MM 13

5 23646 BUCKLE CLAMP 4

6 23649 FITTING TEE 3/4 NPT X BARB

X BARB

7 23924 O-RING 24 X 26 X 3.5 MM 1

8 23844 FITTING 3/4 FNPT X GARDEN

HOSE SWIVEL

9 10677 BOLT M6 X 1.0 X 30 HEX 2

10 18130 WASHER M6 SPRING LOCK 10

11 23840 WASHER M8 X 30 DOMED 1

12 24016 KEY SQUARE 6 X 6 X 17.4 1

13 24545 BOLT M8 X 1.25 X 20 HEX LEFT

HAND THREAD

14 23639 FEATHER PLATE 1

15 400023 NUT M8 NYLOCK 16

16 4650 NUT M6 X 1.0 NYLOCK 5

17 24032 BOLT M8 X 1.25 X 45 PHILIPS 4

18 3245 WASHER M8 X 24 X 2.2 FLAT 32

19 24033 BOLT M8 X 1.25 X 20 PHILIPS 2

20 23925 O-RING 26 X 21 X 3 MM 1

21 23636 PLUG SQUARE TUBE 30 MM 6

ITEM

NO.

PART # DESCRIPTION QTY.

22 23637 FEATHER CHUTE 1

23 4692 WASHER M4 FLAT 3

24 22024 WASHER M4 SPRING LOCK 3

25 12419 BOLT M4 X 0.7 X 8 PHILIPS 3

26 23104 AXLE LEG TOP 30 MM 2

27 18098 BOLT M8 X 1.25 X 45 HEX 8

28 21640 WASHER M8 SPRING LOCK 6

29 12770 BOLT M8 X 1.25 X 40 HEX 3

30 23089 SUPPORT LEG TOP 30 MM 1

31* W1265V0903 NUT M10 X 1.5 NYLOCK 2

32* 19905 WASHER M10 X 20 X 2 FLAT 2

33* 11919 WHEEL KIT WITH HARDWARE 1

34 23107 SUPPORT LEG BOTTOM 30 MM 1

35 23110 SUPPORT BRACKET AXLE FEM 1

36 23108 AXLE LEG BOTTOM 30 MM 2

37 23795 ASSY AXLE FEMALE PLUCKER 1

38 23864 ASSY AXLE MALE PLUCKER 1

39 23111 SUPPORT BRACKET AXLE

MALE

40 23638 FEATHER PAN 1

41** --- MOTOR ASSEMBLY 1

42 23112 WELDMENT FEATHER PLATE

HUB

43 24017 CARABINER PLUCKER 4

* PARTS W1265V0903 AND 19905 INCLUDED IN KIT 11919

**MOTOR ASSEMBLY PARTS LIST LOCATED ON PAGE 14.

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

ITEM NO. PART # DESCRIPTION QTY.

1 23119 OUTPUT SHAFT MOTOR 1

2 24004 BOLT M5 X 0.8 X 30 HEX 9

3 24005 WASHER M5 SPRING LOCK 9

4 23115 OIL SEAL RUBBER 35 MM OD 1

5 23120 FRONT MOTOR COVER 1

6 23128 BEARING 6205RS 1

7 24006 PIN 5MM X 12 GEAR BOX 2

8 23118 OUTPUT SHAFT GEAR 1

9 23129 BEARING 6003RS 1

10 23117 GASKET FRONT UPPER COVER 1

11 23122 OIL SEAL RUBBER 30 MM OD 3

12 23130 BEARING 6004RS 1

13* --- ASSY ROTOR ---

14 23131 BEARING 6203RS 1

15 23121 GASKET MOTOR HOUSING 2

16* --- ASSY MOTOR HOUSING ---

17 24014 REED SWITCH 1

18 24009 CAPACITOR MOTOR 1.5 HP 1

19 24008 SWITCH RESET MOTOR 1.5 HP 1

20 24012 GASKET TERMINAL BOX 1

21 24013 PLUG GFCI MOTOR 1

22 24015 COVER TERMINAL BOX 1

23 W1200202 FAN SHROUD MOTOR 1.5 HP 1

24 W1200236 FAN MOTOR 1.5 HP 1

25 24010 SWITCH ON/OFF MOTOR 1

26 24076 RELAY 120V X 120V 1

27 23866 NUT M4 X 0.7 X 3 HEX 2

28 23846 MAGNET SWITCH SHUT OFF 1

29 24082 SPACER PLASTIC SWITCH 1

30 24034 BOLT M4 X 0.7 X 25 PHILIPS 2

* PARTS ARE NOT SERVICABLE. ORDER PART 21833 FOR REPLACEMENT.

ILLUSTRATED PARTS BREAKDOWN: MOTOR GROUP

Operator’s Manual

Chicken Plucker

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

PRODUCT WARRANTY: 1-YEAR LIMITED WARRANTY

Ardisam, Inc. (Ardisam), a manufacturing company, warrants this product to be free from defects in the

material or workmanship for a period of one year from the date of purchase. If there is insucient evidence

of the purchase date, the eective date of this warranty will begin on the plucker’s date of manufacture.

During the one-year warranty of this product, Ardisam will furnish, at their discretion, parts and labor to

correct any defect caused by faulty material or workmanship. In no event shall recovery of any kind be

greater than the amount of the purchase price of the product sold. Ardisam reserves the right to inspect

any incoming units returned under warranty to determine if the warranty applies before performing any

warranty related work (including parts and components). Any unit used in a commercial application, or

producing income is covered for a period of 90 days after purchase. This warranty applies to the original

owner with a proof of purchase and is not transferable. For the warranty to be valid, the product must

be registered online, or the warranty card must be lled out and received by Ardisam, within 30 days of

purchase. This warranty excludes ngers due to normal wear, wear items such as o-rings, seals, and lubri-

cants. *These warranties apply only to products which have not been subjected to negligent use, abuse,

misuse, overload, improper installation, alteration, accident, lightning, acts of God (or other events beyond

Ardisam’s control), vandalism, unauthorized parts, failure to use proper power source, or if repairs have

been performed at a non-authorized service facility. These warranties shall not cover damage from nor-

mal wear and tear, normal maintenance parts and services; nor improper installation, operation, storage,

or maintenance; nor operating the equipment above recommended maximums as stated in this manual.

These warranties supersede all other warranties either expressed or implied and all other obligations or

liabilities on the part of Ardisam. Ardisam, does not assume, and does not authorize any other person to

assume for Ardisam, any liability in connection with the sale of Ardisam products. To be at “No Charge,”

warranty work must be sent directly to and performed by Ardisam or an Ardisam Authorized Warranty

Service Facility. To obtain warranty service and/or replacement instructions, contact the Ardisam Custom-

er Service Department at 800-345-6007. If you choose to ship your product to Ardisam for warranty repair,

you must rst have prior approval from Ardisam by calling the Ardisam Customer Service Department for

a return material authorization number (RMA#). Under these circumstances, all items must be shipped

prepaid. Ardisam will at no charge, repair or replace, at the discretion of Ardisam, any defective part which

falls under the conditions stated above. Ardisam retains the right to change models, specications and

price without notice. Ardisam shall not be obligated to ship any repair or replacement product to any lo-

cation outside of the United States of America or Canada. Some states and countries do not allow the lim-

itations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential

damages, so the above limitation may not apply to you. This warranty gives you specic legal rights, and

you may also have other rights which vary from state to state and country to country.

WARRANTY TERMS AND CONDITIONS

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

INTRODUCTION

Merci d’avoir acheté une plumeuse Yardbird. Nous nous sommes attachés à ce que cette plumeuse réponde aux plus hautes normes d’utilisation

et de durabilité. Moyennant des soins corrects, elle orira de nombreuses années de service able.

Lire ce manuel en entier avant installation et utilisation. Yardbird se réserve le droit de changer, modier ou améliorer ce produit et cette

documentation à tout moment sans préavis.

SOMMAIRE

Introduction / Enregistrement et service après-vente ..............................................................................................................................................................................16

Caractéristiques ......................................................................................................................................................................................................................................................17

Données techniques ............................................................................................................................................................................................................................................. 18

Schéma de câblage ...............................................................................................................................................................................................................................................18

Avertissements et mesures de précaution ....................................................................................................................................................................................................19

Autocollants de sécurité ...................................................................................................................................................................................................................................... 20

Consignes générales de sécurité ................................................................................................................................................................................................................21-22

Assemblage................................................................................................................................................................................................................................. ...................... 22-23

Utilisation .................................................................................................................................................................................................................................................................. 24

Conseils et recommandations .....................................................................................................................................................................................................................24-25

Entretien .................................................................................................................................................................................................................................................................... 25

Dépannage ............................................................................................................................................................................................................................................................... 25

Illustration des pièces détachées ...............................................................................................................................................................................................................26-28

Garantie .....................................................................................................................................................................................................................................................................29

Enregistrement et service après-vente

Consigner le numéro de modèle et le numéro de série du produit dans l’espace prévu

pour y accéder facilement lors des commandes de pièces détachées ou demandes

d’assistance technique. La garantie est valable uniquement si l’enregistrement

dûment rempli est reçu par Yardbird dans les 30 jours après l’achat. (POUR PLUS

DE RENSEIGNEMENTS, VOIR LA SECTION SUR LA GARANTIE.) L’enregistrement

de la garantie peut se faire en ligne à www.yardbirdpluckers.com ou par courrier à:

Yardbird, 1160 8th Avenue, Cumberland, WI 54829, États-Unis. Il est aussi possible

d’appeler notre service après-vente au (800) 345-6007 du lundi au vendredi de 8h00 à

17h00 HNC.

AUTOCOLLANT

DE NUMÉRO

DE SÉRIE

RENSEIGNEMENTS SUR LE PROPRIÉTAIRE

Nom du propriétaire:

Adresse du propriétaire:

Ville : État/Province: Code postal:

Numéro de modèle: Numéro de série:

Date d’achat:

Notes:

Lire ce manuel et le conserver pour toute consultation ultérieure. Ce manuel contient des renseignements importants sur la SÉCURITÉ,

l’ASSEMBLAGE, l’UTILISATION et l’ENTRETIEN. Le client doit s’assurer que toute la documentation sur le produit est fournie avec

l’appareil. Cette documentation comprend le MANUEL, la liste des PIÈCES DE RECHANGE et les GARANTIES. Cette documentation doit

être fournie en vertu de la réglementation en vigueur. Toutes les personnes à qui cette machine est louée/prêtée doivent avoir accès à

ces informations et les comprendre. Le présent manuel doit rester avec le produit, notamment s’il est revendu.

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

CARACTÉRISTIQUES

FICHE GFCI

PIEDS LONGS

CONTACTEUR

DE PROXIMITÉ

PIED COURT

ROUES DE

TRANSPORT

DISJONCTEUR

INTERRUPTEUR

MARCHE/ARRÊT

FÛT

PLATEAU DE

PLUMAISON

GOULOTTE

À PLUMES

BAC À

PLUMES

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

DONNÉES TECHNIQUES

Protection contre

les fuites

1 2 1 2

Vert

Mise à la terre

1 2 1 2

Interrupteur

à bascule

Relais

Contacteur magnétique

Enroulement de démarrage

Enroulement

de marche

Condensateur

SCHÉMA DE CÂBLAGE

Protection contre

les fuites

1 2 1 2

Vert

Mise à la terre

1 2 1 2

Interrupteur

à bascule

Relais

Contacteur magnétique

Enroulement de démarrage

Enroulement

de marche

Condensateur

TYPE D’ALIMENTATION 120V MONOPHASÉ

ROUES FOURNIES OUI, 2

PUISSANCE (HP) 1,5

VITESSE DE ROTATION (TR/MIN) 300

DOIGTS 110

HAUTEUR DE L’EMBALLAGE - MM (POUCES) 526 (20,7)

LARGEUR DE L’EMBALLAGE - MM (POUCES) 549 (21,6)

PROFONDEUR DE L’EMBALLAGE - MM (POUCES) 549 (21,6)

HAUTEUR ASSEMBLÉE - MM (POUCES) 914 (36)

LARGEUR ASSEMBLÉE - MM (POUCES) 777 (30,6)

PROFONDEUR ASSEMBLÉE - MM (POUCES) 678 (26,7)

TENSION (V) 120

PUISSANCE (W) 1100

INTENSITÉ NOMINALE MINIMALE (A) 15

POIDS BRUT - KG (LB) 39,9 (88)

POIDS NET - KG (LB) 37,6 (83)

FÛT AMOVIBLE OUI

TYPE DE TRANSMISSION ENGRENAGES

DÉTAILS DE LA TRANSMISSION ENGRENAGES HÉLICOÏDAUX

EN ACIER ALLIÉ

COURONNE D’ARROSAGE OUI

FINITION ACIER INOXYDABLE ET REVÊTEMENT POUDRE

FINITION DE LA VISSERIE ZINGUÉE

MATIÈRE PREMIÈRE ACIER INOXYDABLE

PIÈCES INCLUSES (1) FÛT, (1) PLATEAU DE PLUMAISON, (1) CARTE DE

GARANTIE, (1) VISSERIE DE FIXATION, (1) GROUPE MOTEUR, (3) PIEDS,

(2) ROUES, (1) MANUEL DE L’UTILISATEUR, (2) ÉLÉMENTS D’AXE

RÉSISTE AUX INTEMPÉRIES OUI

RÉSISTE À LA CORROSION OUI

RÉSISTE AUX UV OUI

ANTIMICROBIEN OUI

SERVICE INTENSIF OUI

CORDON ÉLECTRIQUE FOURNI OUI

CONTACTEUR DE PROXIMITÉ DE SÉCURITÉ DU FÛT OUI

UTILISATION À L’EXTÉRIEUR OUI

UTILISATION COMMERCIALE NON

LONGUEUR DU CORDON - MM (POUCES) 1829 (72)

DISJONCTEUR DIFFÉRENTIEL (GFCI) OUI

ASSEMBLAGE REQUIS OUI

OUTILLAGE NÉCESSAIRE POUR L’ASSEMBLAGE CLÉS

GARANTIE PRODUIT UN AN

CERTIFIÉ CSA OUI

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

AVERTISSEMENTS ET MESURES DE PRÉCAUTION

Responsabilité du propriétaire

L’assemblage correct et l’utilisation sûre et ecace de la plumeuse

relèvent de la responsabilité de l’utilisateur.

• Lire et suivre toutes les instructions de sécurité.

• Suivre avec attention toutes les instructions d’assemblage.

• Entretenir la plumeuse conformément aux instructions et au

calendrier gurant dans le manuel de l’utilisateur Yardbird.

• S’assurer que quiconque utilise la plumeuse est bien

familiarisé avec toutes les commandes et mesures de

précaution.

Messages spéciaux

Ce manuel contient des messages spéciaux attirant l’attention sur des

problèmes de sécurité et dommages potentiels à la machine, ainsi

que des informations utiles sur l’utilisation et l’entretien. Veiller à lire

toutes ces informations avec attention pour éviter les blessures et les

dommages à la machine.

REMARQUE: Des informations générales sont fournies à

travers ce manuel pouvant aider l’opérateur dans

l’utilisation ou l’entretien de la machine.

Mesures de précaution importantes

Veiller à lire cette section avec attention. Utiliser la plumeuse

conformément aux instructions et conseils de sécurité fournis ici

et tout au long du manuel. Quiconque utilise cette plumeuse doit

lire les instructions et être familiarisé avec les commandes. Veiller

à apprendre à contrôler la plumeuse à volaille dans toutes les

situations.

Ce symbole signale des instructions de sécurité

importantes qui doivent être respectées pour ne pas

mettre en danger la sécurité des personnes. Lire et

respecter toutes les instructions du manuel avant de

tenter de faire fonctionner cet appareil.

• Ne pas laisser d’enfant utiliser cette plumeuse à volaille. Tenir

les jeunes enfants à l’écart durant la marche de la plumeuse à

volaille. Ne pas laisser d’adulte utiliser cette plumeuse à volaille

sans instruction appropriée.

DANGER

DANGER INDIQUE QUE DES BLESSURES GRAVES OU

LA MORT RÉSULTERAIENT SI LES INSTRUCTIONS DE

SÉCURITÉ QUI SUIVENT CE MOT-INDICATEUR NE SONT PAS

RESPECTÉES.

AVERTISSEMENT

AVERTISSEMENT INDIQUE UN DANGER QUI, S’IL N’EST PAS

ÉVITÉ, PEUT PROVOQUER LA MORT OU DES BLESSURES

CORPORELLES ET/OU DÉGÂTS MATÉRIELS GRAVES.

ATTENTION

ATTENTION INDIQUE LE RISQUE DE BLESSURES OU

DE DOMMAGES MATÉRIELS SI LES INSTRUCTIONS DE

SÉCURITÉ QUI SUIVENT CE MOT-INDICATEUR NE SONT PAS

RESPECTÉES.

AVERTISSEMENT

VEILLER À LIRE, À COMPRENDRE ET À RESPECTER TOUTES

LES INSTRUCTIONS DE SÉCURITÉ ET D’UTILISATION

FIGURANT DANS CE MANUEL AVANT DE TENTER

D’INSTALLER ET DE FAIRE FONCTIONNER LA PLUMEUSE.

TOUT MANQUEMENT À OBSERVER LES INSTRUCTIONS

DE SÉCURITÉ ET D’UTILISATION PEUT PROVOQUER DES

BLESSURES CORPORELLES GRAVES POUR L’UTILISATEUR

ET D’AUTRES PERSONNES PRÉSENTES ET DES DÉGÂTS

MATÉRIELS. LE TRIANGLE DANS LE TEXTE SIGNIFIE QUE

DES MISES EN GARDES ET AVERTISSEMENT IMPORTANTS

DOIVENT ÊTRE SUIVIS.

AVERTISSEMENT

AVERTISSEMENT PROPOSITION 65 DE CALIFORNIE

CE PRODUIT CONTIENT DES SUBSTANCES

CHIMIQUES DÉCLARÉES RESPONSABLES DE CANCER,

MALFORMATIONS CONGÉNITALES OU AUTRES

ANOMALIES DE LA REPRODUCTION PAR L’ÉTAT DE

CALIFORNIE.

Emploi prévu /

Emploi détourné prévisible

Ceci est une plumeuse conçue pour enlever les

plumes de la volaille. Elle ne doit être utilisée à aucune autre n.

IMPORTANT

IMPORTANT SIGNALE DES INFORMATIONS UTILES

CONCERNANT L’ASSEMBLAGE, L’UTILISATION OU

L’ENTRETIEN DU MATÉRIEL.

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

AUTOCOLLANTS DE SÉCURITÉ

Cette machine est conçue et fabriquée pour orir toute la sécurité et la abilité qu’on est en droit d’attendre d’un leader du marché de l’outillage

motorisé pour travaux extérieurs.

Bien que le présent manuel et les instructions de sécurité qu’il contient fournissent les connaissances de base nécessaires pour utiliser ce

matériel ecacement et en toute sécurité, nous avons apposé plusieurs autocollants de sécurité sur la machine pour rappeler certaines

informations importantes à l’opérateur durant l’utilisation de la machine.

Tous les messages DANGER, AVERTISSEMENT, ATTENTION et d’instructions gurant sur la machine devront être lus avec attention et obéis.

Tout manquement à respecter ces instructions peuvent provoquer des blessures corporelles. Ces informations de sécurité sont importantes! Les

autocollants de sécurité ci-dessous sont apposés sur la machine.

Si certains manquent ou sont endommagés, veiller à les remplacer sans délai. Pour obtenir des autocollants de rechange, s’adresser au

concessionnaire local ou directement à Yardbird.

Ces autocollants sont faciles à appliquer et constituent pour les utilisateurs un rappel visuel constant à respecter les mesures de précaution

nécessaires à une exploitation sécuritaire et ecace de la machine.

N° réf. 23723

MOTEUR DE COUPLE ÉLEVÉ

Autocollant sur le fût

N° réf. 23724

DANGER DE CHOC ÉLECTRIQUE

Autocollant sur le fût

N° réf. 23725

TENIR LES MAINS À L’ÉCART

Autocollant sur le fût

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

CONSIGNES GÉNÉRALES DE SÉCURITÉ

• Lire, comprendre et respecter toutes les instructions gurant

dans le manuel et sur la machine avant de la démarrer.

• Porter une tenue adaptée à l’utilisation de la machine. Toujours

porter des chaussures robustes et des lunettes de sécurité.

Ne jamais porter de sandales, de chaussures de sport ni de

chaussures ouvertes et ne jamais utiliser la plumeuse pieds

nus. Ne pas porter de vêtements amples susceptibles d’être

happés dans les pièces en mouvement.

• Permettre l’utilisation de la machine uniquement à des adultes

responsables familiarisés avec les instructions.

• Ne pas laisser d’enfant utiliser cette machine. Les adultes ne

doivent pas utiliser cette machine sans instruction appropriée.

• Toujours garder le pied ferme et un solide équilibre lors du

démarrage et de l’utilisation de la plumeuse à volaille.

• Utiliser la machine uniquement durant la journée ou sous une

bonne lumière articielle.

• Ne pas utiliser la machine alors qu’on est sous l’emprise

d’alcool ou de drogue.

• Toujours porter une protection oculaire durant l’utilisation de

cette machine.

• Garder à l’esprit que l’opérateur est responsable des

dommages subis par d’autres personnes ou matériels.

• Ne jamais utiliser la machine si tous les carters de protection,

plaques et autres dispositifs de sécurité ne sont pas en place.

SÉCURITÉ PROPRE AU PRODUIT

• Ne pas placer les mains ni les pieds près des pièces en rotation

ou sous la machine. Se tenir en permanence à l’écart des

ouvertures de décharge.

• Maintenir tous les boulons, vis et écrous bien serrés.

• Ne jamais laisser la machine en marche sans surveillance.

Toujours ranger la machine dans un lieu d’entreposage

sécuritaire lorsqu’elle n’est pas utilisée.

• Débrancher la machine avant toute opération d’entretien, de

réparation ou de réglage lorsque la machine est utilisée.

• Ne jamais placer de volaille vivante dans la plumeuse. La

volaille devra avoir été tuée et échaudée comme il se doit

avant de passer dans la plumeuse.

• Éteindre la plumeuse et attendre son arrêt complet avant d’en

sortir la volaille ou les plumes. Ne pas placer les bras, les mains

ni aucune autre partie du corps à l’intérieur de la machine

durant la plumaison ou la rotation.

• Tenir les mains hors de la goulotte à plumes. Ne pas tenter

d’enlever des plumes ou autres débris de la goulotte alors que

la machine est branchée. Débrancher la machine avant de la

nettoyer ou d’éliminer les matières étrangères, telles que les

têtes de volaille.

• Ne jamais altérer, neutraliser ni retirer le disjoncteur diérentiel

(GFCI).

DANGER

DANGER DE CHOC ÉLECTRIQUE. CETTE MACHINE EST

ÉQUIPÉE D’UN DISJONCTEUR DIFFÉRENTIEL (GFCI)

QUI PROTÈGE L’UTILISATEUR. NE JAMAIS ALTÉRER,

NEUTRALISER NI RETIRER CE DISJONCTEUR.

DANGER

CE PRODUIT EST ÉQUIPÉ D’UN MOTEUR DE COUPLE ÉLEVÉ.

POUR ÉVITER LES BLESSURES CORPORELLES GRAVES, NE

PAS PORTER DES VÊTEMENTS AMPLES. ATTACHER LES

CHEVEUX EN ARRIÈRE.

DANGER

NE JAMAIS FAIRE FONCTIONNER LA MACHINE ALORS QUE LE

FÛT DE PLUMAISON N’EST PAS EN PLACE, CAR DES PARTIES

DU CORPS POURRAIENT ÊTRE HAPPÉES ENTRE LE PLATEAU

DE PLUMAISON ET LE BAC À PLUMES. UN CONTACTEUR DE

PROXIMITÉ EMPÊCHE LA MACHINE DE FONCTIONNER SANS

LE FÛT. NE PAS NEUTRALISER CE CONTACTEUR.

SI LE CONTACTEUR N’INTERROMPT PAS LE

FONCTIONNEMENT DE LA MACHINE LORSQUE LE FÛT EST

DÉPOSÉ DU BAC À PLUMES, CHANGER LE CONTACTEUR.

AVERTISSEMENT

TENIR LES MAINS À L’ÉCART DES PIÈCES EN MOUVEMENT.

NE JAMAIS PLACER LES MAINS NI AUCUNE AUTRE PARTIE

DU CORPS PLUS BAS QUE LE HAUT DU FÛT DE PLUMAISON

DURANT LA MARCHE DE LA PLUMEUSE.

DANGER

TENIR LES MAINS HORS DE GOULOTTE À PLUMES. NE PAS

TENTER D’ENLEVER DES PLUMES OU AUTRES DÉBRIS DE

LA GOULOTTE ALORS QUE LA MACHINE EST BRANCHÉE.

DÉBRANCHER LA MACHINE AVANT DE LA NETTOYER OU

D’ÉLIMINER LES MATIÈRES ÉTRANGÈRES, TELLES QUE LES

TÊTES DE VOLAILLE.

DANGER

TENIR LES CORDONS ÉLECTRIQUES SUSPENDUS AU-

DESSUS DES SURFACES OÙ L’EAU S’ACCUMULE. CETTE

MACHINE UTILISE DE L’ÉLECTRICITÉ ET DE L’EAU POUR

PLUMER EFFICACEMENT LA VOLAILLE. OBSERVER À

QUELS ENDROITS L’EAU S’ACCUMULE ET TENIR LES

RACCORDEMENTS ÉLECTRIQUES À L’ÉCART DES FLAQUES

D’EAU. LES CORDONS ET RACCORDEMENTS ÉLECTRIQUES

NE DOIVENT JAMAIS ÊTRE IMMERGÉS.

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

• Tenir tous les cordons et raccordements électriques à l’écart

des aques d’eau. Les cordons et raccordements électriques ne

doivent jamais être immergés dans l’eau.

DÉBALLAGE ET ASSEMBLAGE

Outillage nécessaire pour l’assemblage:

• Clé de 10mm (2)

• Clé de 13mm (2)

• Clé de 16mm (2)

ASSEMBLAGE

1. Ouvrir le dessus du carton d’emballage et retirer le bloc de

calage en polystyrène expansé avec le trou au centre. VOIR

FIGURE 1

2. Placer le bloc en polystyrène sur une surface plane à l’endroit

prévu pour l’assemblage. Retirer l’ensemble motoréducteur et

bac à plumes du carton et le poser avec l’arbre en bas (moteur

en haut) à travers le trou dans le bloc en polystyrène.

3. Sortir le contenu restant de l’emballage et vérier qu’il ne

manque rien:

a. Contenu du carton d’emballage:

• Élément d’axe (2)

• Plateau de plumaison

• Fût de plumaison

• Pied long (2)

• Pied court

• Roue (2)

b. Un sachet de visserie contenant:

• Vis M8 x 1,25 x 40 (6)

• Vis M8 x 1,25 x 20 (1)

• Vis M6 x 1,0 x 28 (2)

• Rondelle plate M8 x 24 x 2,2 (12)

• Rondelle-frein élastique M8 (7)

• Rondelle bombée M8 x 30 (1)

• Rondelle-frein élastique M6 (2)

• Rondelle plate M10 (2)

• Écrou-frein à bague nylon M6 x 1,0 (2)

• Écrou-frein à bague nylon M10 (2)

• Mousqueton (4)

• Doigt de rechange 46 mm (1)

4. Monter les roues sur l’axe (VOIR FIGURE 2). Pour chaque

élément d’axe:

a. Poser la roue sur le bout leté de l’élément d’axe.

b. Poser une rondelle M10 contre l’extérieur de la roue, puis

un écrou M10 contre la rondelle. Utiliser une clé de 16mm

pour serrer l’écrou de roue jusqu’à ce qu’il appuie contre

la rondelle et que la bague de freinage en nylon de soit

complètement engagée sur le letage d’axe.

5. Monter les pieds sur l’ensemble motoréducteur et bac à plumes.

(VOIR FIGURE 3)

a. Placer les deux longs pieds de part et d’autre de la boîte de

jonction du moteur et aligner les trous de vis. Enler le pied

court dans le logement de pied restant.

REMARQUE: Chaque pied est unique et non interchangeable.

Les longs pieds comportent des supports d’axe de roue et

doivent être montés de telle façon que les supports d’axe

soient parallèles l’un à l’autre. (VOIR FIGURE 3)

b. Pour chaque pied, poser deux vis M8 x 40 et deux rondelles

plates M8 à travers l’un des côtés du pied, puis deux

rondelles plates M8, deux rondelles-freins élastiques M8 et

deux écrous-freins à bague nylon M8 sur le côté opposé.

Serrer à l’aide d’une clé de 13mm.

6. Monter l’axe sur les pieds. (VOIR FIGURE 4 ET 5)

a. Enler les éléments d’axe à travers chaque support d’axe

et aligner les trous. Assembler les deux éléments d’axe

l’un à l’autre à l’aide de deux vis M6, deux rondelles-freins

élastiques M6 et deux écrous-freins à disque nylon M6.

b. Retourner l’ensemble motoréducteur et bac à plumes pour

le poser à l’endroit sur les pieds.

7. Déposer le plateau de plumaison du fût.

REMARQUE: Pour faciliter l’enlèvement du plateau de

plumaison, le poser sur le côté et le soulever en diagonale.

8. Insérez 46 mm plumeuse doigt dans l’ouverture sur le dessous

de plaque de plumes. (VOIR FIGURE 6)

REMARQUE: Le doigt doit être installé dans la même direction

que les deux 46 autres doigts mm pour un fonctionnement

correct.

9. Enler la clavette dans l’arbre de sortie. (VOIR FIGURE 7)

10. Appliquer de la graisse sur l'arbre moteur.

11. Aligner la rainure du plateau de plumaison et la clavette dans

l’arbre et mettre le plateau en place.

REMARQUE: L’encoche du plateau de plumaison n’est pas

toujours alignée avec la rainure de clavette du moyeu de

plateau de plumaison.

12. Poser une vis de 8mm, une rondelle-frein M8 et une rondelle

d’espacement bombée de 8mm sur l’arbre. Serrer à l’aide d’une

clé de 13mm. (VOIR FIGURE 7)

REMARQUE : Bolt a laissé l de la main.

13. a. Placer le fût dans le bac à plumes.

REMARQUE: Le contacteur magnétique à lames dans le bac à

plumes doit IMPÉRATIVEMENT être aligné avec l’aimant dans

le fût. Aligner l’étiquette de èche sur le fût et la èche sur le

bac à plumes. (VOIR FIGURE 8)

b. Fermer les loquets. Des mousquetons sont fournis pour

verrouiller les loquets.

c. Placer un seau (non fourni) sous la goulotte à plumes.

d. Raccorder un tuyau d’arrosage (non fourni).

REMARQUE: Il est conseillé de monter une vanne sur le

fût puis d’y raccorder le tuyau d’arrosage. Cela permet de

couper l’eau sur la machine plutôt qu’au niveau du robinet

d’alimentation. Si une vanne en Y est utilisée, un second

tuyau peut être raccordé pour le lavage et le remplissage de

l’échaudoir.

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

FIGURE 1

ÉCROU-FREIN À

BAGUE NYLON M8

RONDELLE M8

ROUE

AXE

ENSEMBLE ROUE ET

AXE ASSEMBLÉ

FIGURE 2

VIS M8 X 40

RONDELLE M8

ÉCROU-FREIN À

BAGUE NYLON M8

RONDELLE-FREIN

ÉLASTIQUE M8

FIGURE 3

VIS M6

RONDELLE-FREIN

ÉLASTIQUE M6

ÉCROU-FREIN

À BAGUE

NYLON M6

FIGURE 4

FIGURE 5

CLAVETTE

PLATEAU DE

PLUMAISON

ENTRETOISE

BOMBÉE

ÉCROU-FREIN À

BAGUE NYLON M8

VIS M8 X 20

FIGURE 7

DOIGT DE

RECHANGE 46 MM

FIGURE 6

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

UTILISATION

Contrôle avant démarrage

1. Vérier le bon fonctionnement de tous les mécanismes

de sécurité, notamment du disjoncteur diérentiel et du

contacteur de proximité du fût.

2. Vérier le bon serrage de tous les écrous et vis.

REMARQUE: Il est conseillé de vérier le serrage de toute

la visserie (écrous, vis, etc.) avant chaque utilisation. Les

vibrations de la machine peuvent les desserrer.

3. Tenir les raccordements électriques hors des endroits où l’eau

peut s’accumuler.

Démarrage

1. Après avoir branché la plumeuse à volaille, toujours appuyer sur

le bouton de réarmement du disjoncteur diérentiel. Sans cela,

la machine ne démarre pas.

REMARQUE: Ne jamais désactiver le disjoncteur diérentiel.

L’opérateur est souvent debout dans une aque d’eau

durant l’utilisation de cet appareil électrique. Le disjoncteur

diérentiel assure que tout le courant électrique est

consommé par le moteur et qu’aucun courant ne peut

provoquer de choc électrique.

2. Mettre l’interrupteur à bascule en position Marche avant de

placer les volailles dans la plumeuse. Le fait de démarrer la

plumeuse avec les volailles au contact du plateau de plumaison

accroît l’appel de courant de la machine et réduit la durabilité

des composants électriques.

3. Ouvrir la couronne d’arrosage.

4. Mettre une ou deux volailles échaudées comme il se doit dans

la plumeuse et laisser faire la machine jusqu’à ce que toutes les

plumes soient détachées.

Une volaille convenablement échaudée se plume en

15secondes environ.

Conseils et recommandations

Yardbird conseille de manipuler les volailles par les pattes et de

trancher l’artère carotide alors que la volaille est immobilisée

dans un cône d’abattage an de limiter les contusions et les

lésions. Par ailleurs, les volailles se plument mieux si elles sont

moins tendues.

2. L’eau d’échaudage doit être de 60à 66 degrés Celsius (140 à 150

degrés Fahrenheit) environ. L’eau d’échaudage est susamment

chaude pour ébouillanter l’opérateur. Il est conseillé de porter

d’épais gants en caoutchouc. Le port d’épais gants en caoutchouc

pour plonger les volailles dans l’eau permet à l’eau de pénétrer la

peau de la volaille tout en gardant les mains au

frais.

AVERTISSEMENT

TENIR LES MAINS À L’ÉCART DES PIÈCES EN MOUVEMENT.

NE JAMAIS PLACER LES MAINS NI AUCUNE AUTRE PARTIE

DU CORPS PLUS BAS QUE LE HAUT DU FÛT DE PLUMAISON

DURANT LA MARCHE DE LA PLUMEUSE.

DANGER

TENIR LES CORDONS ÉLECTRIQUES SUSPENDUS

AU-DESSUS DES SURFACES OÙ L’EAU S’ACCUMULE.

CETTE MACHINE UTILISE DE L’ÉLECTRICITÉ ET DE L’EAU

POUR PLUMER EFFICACEMENT LA VOLAILLE. OBSERVER

À QUELS ENDROITS L’EAU S’ACCUMULE ET TENIR LES

RACCORDEMENTS ÉLECTRIQUES À L’ÉCART DES FLAQUES

D’EAU. LES CORDONS ET RACCORDEMENTS ÉLECTRIQUES

NE DOIVENT JAMAIS ÊTRE IMMERGÉS.

DANGER

DANGER DE CHOC ÉLECTRIQUE. CETTE MACHINE EST

ÉQUIPÉE D’UN DISJONCTEUR DIFFÉRENTIEL (GFCI)

QUI PROTÈGE L’UTILISATEUR. NE JAMAIS ALTÉRER,

NEUTRALISER NI RETIRER CE DISJONCTEUR.

DANGER

NE JAMAIS FAIRE FONCTIONNER LA MACHINE ALORS QUE LE

FÛT DE PLUMAISON N’EST PAS EN PLACE, CAR DES PARTIES

DU CORPS POURRAIENT ÊTRE HAPPÉES ENTRE LE PLATEAU

DE PLUMAISON ET LE BAC À PLUMES. UN CONTACTEUR DE

PROXIMITÉ EMPÊCHE LA MACHINE DE FONCTIONNER SANS

LE FÛT. NE PAS NEUTRALISER CE CONTACTEUR.

SI LE CONTACTEUR N’INTERROMPT PAS LE

FONCTIONNEMENT DE LA MACHINE LORSQUE LE FÛT EST

DÉPOSÉ DU BAC À PLUMES, CHANGER LE CONTACTEUR.

FÛT

FIGURE 8

Mise à l’arrêt

1. Pour mettre la plumeuse à volaille à l’arrêt, mettre l’interrupteur

à bascule en position Arrêt.

REMARQUE: Ne PAS saisir la volaille avant l’arrêt complet de

la machine.

2. Débrancher le disjoncteur diérentiel lorsqu’on a ni d’utiliser la

machine.

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

3. L’ajout de détergent à vaisselle dans l’eau d’échaudage facilite

la pénétration de l’eau chaude dans la peau. Le plumage des

volailles ont couvertes d’huile et la dissolution de cette huile

permet à l’eau chaude d’atteindre la peau. L’eau chaude détend

les muscles qui maintiennent les plumes en place.

4. Changer l’eau d’échaudage lorsqu’elle est sale ou grasse.

5. Passer les volailles directement de l’échaudoir à la plumeuse.

Un délai entre ces deux étapes permet à la rigidité de s’installer

et il est possible que les ailes et les pattes protègent certaines

parties de la volaille si elles deviennent trop raides.

6. Pour la volaille, vérier l’échaudage sur les plumes les plus

grandes. Une fois que les plus grandes plumes se détachent

facilement à la main, la plumeuse arrachera rapidement toutes

les plumes. Les plus grandes plumes se trouvent sur les ailes et

la queue.

7. Si la plumeuse déchire la peau de la volaille, c’est que celle-ci a

été échaudée trop longtemps ou que l’eau d’échaudage est trop

chaude.

8. La plumeuse Yardbird accepte jusqu’à deux volailles de 3,6kg

(8 lb) à la fois.

9. L’Internet comprend de nombreuses ressources sur l’abattage,

l’échaudage et l’éviscération. Une même technique ne répondra

pas aux besoins de chaque utilisateur et, avec le temps, chacun

ajustera le processus à ses besoins particuliers.

10. Le gibier d’eau est beaucoup plus dicile à plumer que la

volaille. Toutefois, il est possible de bien plumer du gibier d’eau

avec la plumeuse Yardbird.

Ces oiseaux sont extrêmement huileux et nécessitent plus

de détergent dans l’eau d’échaudage pour dissoudre l’huile.

Contrairement à la volaille, les plumes de vérication sur le

gibier d’eau devront être arrachées des zones où les plumes

sont fortement attachées (poitrine et pelvis).

Lors du plumage de gibier d’eau, surveiller l’accumulation

d’huile dans l’eau d’échaudage. Changer l’eau ou ajouter du

détergent à vaisselle comme il se doit.

ENTRETIEN

Nettoyage

Nettoyer la plumeuse à volaille après chaque utilisation.

Pour nettoyer la plumeuse à volaille:

1. Faire fonctionner la plumeuse pendant deux minutes avec la

couronne d’arrosage ouverte. Cela entraîne la majorité des

plumes du plateau de plumaison et du bac à plumes hors de la

machine par la goulotte à plumes.

2. Démonter le fût du bac à plumes. Rincer les plumes et autres

débris.

REMARQUE: Il est conseillé de nettoyer avec de l’eau et de

l’eau de Javel.

3. Basculer la machine à l’écart de l’utilisateur et arroser au jet

d’eau le dessous du plateau de plumaison pour éliminer les

plumes et débris qui se trouvent entre le plateau de plumaison

et le bac à plumes.

4. Démonter le plateau de plumaison, contrôler la zone qui

entoure l’arbre et éliminer les plumes et débris.

REMARQUE: Cette opération n’est à faire qu’une fois par an.

• La Yardbird ne comporte pas de courroie et le groupe

motoréducteur est étanche et sans entretien.

• Chaque fois que le plateau de plumaison est démonté (une fois

par an), graisser l’arbre avec une graisse de qualité alimentaire

an que le plateau de plumaison puisse être facile à démonter

l’année suivante.

• Vérier que les doigts de plumeuse en caoutchouc naturel ne

sont pas fendillés ni déchirés. Utiliser des doigts de rechange de

marque Yardbird.

• Bien que la plumeuse soit conçue pour fonctionner à l’extérieur

et être exposée à l’eau et au soleil, il est conseillé de l’entreposer

à l’intérieur et couverte. Cela prolonge la durée de service des

doigts en caoutchouc et des composants du moteur.

DANGER

TENIR LES MAINS HORS DE GOULOTTE À PLUMES. NE PAS

TENTER D’ENLEVER DES PLUMES OU AUTRES DÉBRIS DE

LA GOULOTTE ALORS QUE LA MACHINE EST BRANCHÉE.

DÉBRANCHER LA MACHINE AVANT DE LA NETTOYER OU

D’ÉLIMINER LES MATIÈRES ÉTRANGÈRES, TELLES QUE LES

TÊTES DE VOLAILLE.

DÉPANNAGE ET RÉPARATION

En cas de problèmes de fonctionnement de la plumeuse, suivre les suggestions gurant dans le guide de dépannage dans cette section. Ce guide aide à

diagnostiquer les causes des problèmes les plus courants et à identier leurs solutions.

Pour recourir au service après-vente, NE PAS renvoyer la machine au revendeur. Communiquer avec Yardbird au 800-345-6007, du lundi au vendredi, de

8h00 à 17h00.

PROBLÈME SOLUTION/ACTION

La machine ne démarre pas • Réarmer le disjoncteur diérentiel

• Mettre l’interrupteur à bascule en position Marche

• Vérier que l’aimant dans le fût est placé au-dessus du

contacteur magnétique à lames du bac à plumes.

REMARQUE: L’aimant doit être placé susamment près

du contacteur magnétique à lames pour fonctionner

correctement.

* Appeler le 800-345-6007 pour commander des pièces de rechange

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

ILLUSTRATION DES PIÈCES DÉTACHÉES: APPAREIL PRINCIPAL

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

REPÈRE # RÉF. DESCRIPTION QTÉ

1 23632 TUYAU D’ARROSAGE D’EAU DU FÛT 1

2 24018 FÛT AVEC PINCES À TUYAU 1

3 22577 DOIGT DE RECHANGE 98 MM 95

4 22697 DOIGT DE RECHANGE 46 MM 13

5 23646 LOQUET À BOUCLE 4

6 23649 RACCORD EN TÉ 3/4 NPT X CANNELÉ

X CANNELÉ

7 23924 JOINT TORIQUE 24 X 26 X 3,5 MM 1

8 23844 RACCORD 3/4 FNPT X PIVOT TUYAU

D’ARROSAGE

9 10677 VIS TÊTE HEXA M6 X 1,0 X 30 2

10 18130 RONDELLE-FREIN ÉLASTIQUE M6 10

11 23840 RONDELLE BOMBÉE M8 X 30 1

12 24016 CLAVETTE CARRÉE 6 X 6 X 17,4 1

13 24545 VIS TÊTE HEXA M8 X 1,25 X 20 A

LAISSÉ FIL DE LA MAIN

14 23639 PLATEAU DE PLUMAISON 1

15 400023 ÉCROU-FREIN BAGUE NYLON M8 16

16 4650 ÉCROU-FREIN BAGUE NYLON M6 X

1,0

17 24032 VIS TÊTE PHILIPS M8 X 1,25 X 45 4

18 3245 RONDELLE PLATE M8 X 24 X 2,2 32

19 24033 VIS TÊTE PHILIPS M8 X 1,25 X 20 2

20 23925 JOINT TORIQUE 26 X 21 X 3 MM 1

21 23636 BOUCHON TUBE CARRÉ 30 MM 6

REPÈRE # RÉF. DESCRIPTION QTÉ

22 23637 GOULOTTE À PLUMES 1

23 4692 RONDELLE PLATE M4 3

24 22024 RONDELLE-FREIN ÉLASTIQUE M4 3

25 12419 VIS TÊTE PHILIPS M4 X 0,7 X 8 3

26 23104 PIED D’AXE HAUT 30 MM 2

27 18098 VIS TÊTE HEXA M8 X 1,25 X 45 8

28 21640 RONDELLE-FREIN ÉLASTIQUE M8 6

29 12770 VIS TÊTE HEXA M8 X 1,25 X 40 3

30 23089 PIED D’APPUI HAUT 30 MM 1

31* W1265V0903 ÉCROU-FREIN BAGUE NYLON M10

X 1,5

32* 19905 RONDELLE PLATE M10 X 20 X 2 2

33* 11919 NÉCESSAIRE ROUE AVEC VISSERIE 1

34 23107 PIED D’APPUI BAS 30 MM 1

35 23110 SUPPORT D’AXE FEMELLE 1

36 23108 PIED D’AXE BAS 30 MM 2

37 23795 ÉLÉMENT D’AXE FEMELLE 1

38 23864 ÉLÉMENT D’AXE MÂLE 1

39 23111 SUPPORT D’AXE MÂLE 1

40 23638 BAC À PLUMES 1

41 --- BLOC MOTEUR 1

42 23112 MOYEU MÉCANOSOUDÉ PLATEAU

PLUM

43 24017 MOUSQUETON 4

* PIÈCES W1265V0903 ET 19905 COMPRISES DANS LE NÉCESSAIRE 11919

** LA LISTE DES PIÈCES DU BLOC MOTEUR EST À LA PAGE 28.

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

REPÈRE # RÉF. DESCRIPTION QTÉ

1 23119 ARBRE DE SORTIE DU MOTEUR 1

2 24004 VIS TÊTE HEXA M5 X 0,8 X 30 9

3 24005 RONDELLE-FREIN ÉLASTIQUE M5 9

4 23115 JOINT HUILE CAOUTCHC DIA. EXT. 35 MM 1

5 23120 CAPOT MOTEUR AVANT 1

6 23128 ROULEMENT 6205RS 1

7 24006 GOUPILLE 5 MM X 12 DE RÉDUCTEUR 2

8 23118 ARBRE DE SORTIE RÉDUCTEUR 1

9 23129 ROULEMENT 6003RS 1

10 23117 JOINT CAPOT SUPÉRIEUR AVANT 1

11 23122 JOINT HUILE CAOUTCHC DIA. EXT. 30 MM 3

12 23130 ROULEMENT 6004RS 1

13* --- ROTOR ---

14 23131 ROULEMENT 6203RS 1

15 23121 JOINT DE CARTER DE MOTEUR 2

16* --- CARTER DE MOTEUR ---

17 24014 CONTACTEUR À LAMES 1

18 24009 CONDENSATEUR MOTEUR 1,5 HP 1

19 24008 INTERRUPTEUR RÉARMEMENT MOTEUR

1,5 HP

20 24012 JOINT BOÎTE DE RACCORDEMENT 1

21 24013 FICHE GFCI DU MOTEUR 1

22 24015 COUVERCLE BOÎTE RACCORDMT 1

23 W1200202 CAPOT DE VENTILATEUR MOTEUR 1,5 HP 1

24 W1200236 VENTILATEUR MOTEUR 1,5 HP 1

25 24010 INTERRUPTEUR M/A MOTEUR 1

26 24076 RELAIS 120 V X 120 V 1

27 23866 ÉCROU HEXA M4 X 0,7 X 3 2

28 23846 AIMANT CONTACTEUR D’ARRÊT 1

29 24082 ENTRETOISE PLASTIQUE DE CONTACTEUR 1

30 24034 VIS TÊTE PHILIPS M4 X 0,7 X 25 2

* PIÈCES NON RÉPARABLES. COMMANDER LA PIÈCE DE RECHANGE RÉF. 21833.

ILLUSTRATION DES PIÈCES DÉTACHÉES: GROUPE MOTEUR

Manuel de l’utilisateur

Plumeuse à volaille

Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h

GARANTIE PRODUIT : GARANTIE LIMITÉE 1 ANS

Ardisam, Inc. (Ardisam) une entreprise de fabrication, garantit ce produit pièces et main-d’œuvre pendant une durée

d’un an à compter de la date d’achat. En cas de preuve insusante de la date d’achat, le début de la période de garantie

sera la date de fabrication de la plumeuse. Durant la période de garantie d’un an de ce produit, Ardisam fournira, à

son entière discrétion, les pièces et la main-d’œuvre nécessaires pour corriger toute défaillance résultant de défauts

de matériel ou de fabrication. La réparation, quelle qu’en soit la nature, ne saurait en aucun cas être supérieure au

montant du prix d’achat du produit. Ardisam se réserve le droit de contrôler à la réception tous les articles renvoyés

sous garantie pour déterminer si la garantie s’applique avant de procéder à toute intervention en rapport avec

la garantie (y compris les pièces et composants). Tout article utilisé dans le cadre d’une activité commerciale ou

générant du revenu est couvert pendant une durée de 90 jours après l’achat. Cette garantie s’applique au propriétaire

initial disposant d’un justicatif d’achat et n’est pas transférable. Pour que la garantie soit valable, le produit doit être

enregistré en ligne ou la carte de garantie doit être remplie et reçue par Ardisam dans les 30 jours après l’achat. La

présente garantie exclut les doigts en raison de l’usure normale, les pièces d’usure telles que les joints toriques, les

joints d’étanchéité et les lubriants. *Ces garanties s’appliquent uniquement à des produits qui n’ont pas subi une

utilisation négligente, abusive ou détournée, une surcharge, une installation incorrecte, une altération, un accident,

la foudre, une catastrophe naturelle (ou autres événements échappant au contrôle d’Ardisam), du vandalisme, des

pièces non homologuées, l’utilisation d’une source d’alimentation incorrecte ou des réparations eectuées par un

service de réparation non agréé. Ces garanties ne couvrent pas les dommages liés à l’usure normale, aux pièces et

services d’entretien normaux; ni une installation, une exploitation, un entreposage ou un entretien incorrects; ni une

exploitation du matériel au-delà des maxima recommandés tels qu’ils gurent dans le présent manuel. Ces garanties

remplacent toutes les autres garanties expresses ou implicites et toutes les autres obligations ou responsabilités

de la part d’Ardisam. Ardisam n’assume aucune responsabilité, et n’autorise personne à assumer au nom d’Ardisam

une quelconque responsabilité, en rapport avec la vente des produits Ardisam. Pour être eectués «sans frais»,

les travaux sous garantie doivent être conés directement à Ardisam ou à un centre de service de garantie

Ardisam. Pour recourir aux services de réparation ou de remplacement sous garantie, s’adresser au service après-

vente d’Ardisam au 800-345-6007. Avant d’envoyer le produit à Ardisam pour une réparation sous garantie, l’accord

préalable d’Ardisam doit être obtenu en appelant notre service après-vente pour recevoir un numéro d’autorisation

de renvoi de matériel (RMA#). Sous ces circonstances, tous les articles doivent être envoyés en port payé. Ardisam, à

son entière discrétion, réparera ou remplacera sans frais toute pièce défectueuse qui remplit les conditions énoncées

ci-dessus. Ardisam se réserve le droit de modier les modèles, les spécications et les prix sans préavis. Ardisam

n’est sous aucune obligation d’expédier un produit réparé ou échangé à une quelconque adresse en dehors des

États-Unis d’Amérique et du Canada. Certains pays et provinces n’autorisent pas la limitation de la durée d’une

garantie implicite, ni l’exclusion ou la limitation des dommages indirects ou accessoires, par conséquent les limites

ci-dessus peuvent ne pas s’appliquer à vous. La présente garantie vous accorde des droits juridiques particuliers et

vous pouvez jouir d’autres droits susceptibles de varier d’une province ou d’un pays à l’autre.

MODALITÉS ET CONDITIONS DE LA GARANTIE

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

INTRODUCCIÓN

Gracias por adquirir una desplumadora de Yardbird. Hemos trabajado para garantizar que esta desplumadora cumpla con las normas más

exigentes de uso y durabilidad. Con el cuidado adecuado, su desplumadora le proporcionará muchos años de servicio.

Lea el manual completo antes de la instalación y uso. Yardbird se reserva el derecho de cambiar, alterar o mejorar el producto y este documento

en cualquier momento y sin previo aviso.

CONTENIDO

Introducción/registro y servicio ........................................................................................................................................................................................................................30

Características ..........................................................................................................................................................................................................................................................31

Especicaciones ......................................................................................................................................................................................................................................................32

Diagrama de cableado .........................................................................................................................................................................................................................................32

Advertencias y precauciones de seguridad ..................................................................................................................................................................................................33

Calcomanías de seguridad ..................................................................................................................................................................................................................................34

Seguridad operativa general........................................................................................................................................................................................................................35-36

Montaje.................................................................................................................................................................................................................................... ........................... 36-37

Funcionamiento ......................................................................................................................................................................................................................................................38

Sugerencias y recomendaciones ................................................................................................................................................................................................................38-39

Mantenimiento .......................................................................................................................................................................................................................................................39

Tabla de resolución de problemas ................................................................................................................................................................................................................... 39

Lista detallada e ilustrada de las piezas ...................................................................................................................................................................................................40-42

Garantía .....................................................................................................................................................................................................................................................................43

Registro y servicio

Registre el número de modelo y el número de serie del producto en el espacio que

se proporciona para facilitar su consulta cuando solicite piezas o asistencia técnica.

La garantía solo es válida si se registra el producto con Yardbird dentro de los 30

días posteriores a la compra. (CONSULTE LA SECCIÓN ACERCA DE LA GARANTÍA

PARA OBTENER MÁS INFORMACIÓN). Puede registrar su garantía en línea en www.

yardbirdpluckers.com o puede enviarla por correo a: Yardbird, 1160 8th Avenue,

Cumberland, WI 54829. También puede comunicarse con el departamento de servicio

al cliente al (800) 345-6007 de lunes a viernes de 8 a. m. a 5 p. m. CST.

CALCOMANÍA

DE NÚMERO

DE SERIE

REGISTROS DE PROPIEDAD

Nombre del propietario:

Dirección del propietario:

Ciudad: Estado o provincia: Código postal:

Número de modelo: Número de serie:

Fecha de adquisición:

Notas:

Lea y conserve este manual para futuras consultas. Este manual contiene información importante sobre SEGURIDAD, MONTAJE,

FUNCIONAMIENTO Y MANTENIMIENTO. El propietario debe asegurarse de que toda la información del producto venga incluida con

la unidad. Esta información incluye el MANUAL, las PIEZAS DE REPUESTO y las GARANTÍAS. Esta información debe estar incluida para

asegurarse de que se cumplan las leyes estatales y otras leyes. Todas las personas que arrienden o pidan la unidad en préstamo deben

tener acceso a esta información y comprenderla. Este manual debe permanecer con el producto, incluso si se revende.

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

CARACTERÍSTICAS

ENCHUFE GFCI

PATAS LARGAS

INTERRUPTOR DE

PROXIMIDAD DE

SEGURIDAD

PATA CORTA

RUEDAS DE

TRANSPORTE

DISYUNTOR

INTERRUPTOR DE

ENCENDIDO/

APAGADO

CUBO

PLACA DE

PLUMAS

VERTEDERO

DE PLUMAS

BANDEJA DE

PLUMAS

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

TIPO DE ENERGÍA 120 V MONOFÁSICA

RUEDAS INCLUIDAS SÍ, 2

CABALLOS DE FUERZA 1.5

VELOCIDAD DE ROTACIÓN (RPM) 300

DEDOS 110

ALTURA DEL EMBALAJE: DE ARRIBA HACIA

ABAJO [CM (PULG.)] 52.6 (20.7)

ANCHO DEL EMBALAJE: DE LADO A LADO [CM (PULG.)] 54.9 (21.6)

PROFUNDIDAD DEL EMBALAJE: DE LA PARTE

DELANTERA A LA PARTE POSTERIOR [CM (PULG.)] 54.9 (21.6)

ALTURA ENSAMBLADO: DE ARRIBA HACIA

ABAJO [CM (PULG.)] 91.4 (36)

ANCHO ENSAMBLADO: DE LADO A LADO [CM (PULG.)] 77.7 (30.6)

PROFUNDIDAD ENSAMBLADO: DE LA PARTE

DELANTERA A LA PARTE POSTERIOR [CM (PULG.)] 67.8 (26.7)

TENSIÓN (VOLTIOS) 120

VATIOS 1100

CALIFICACIÓN MÍNIMA DEL CIRCUITO (AMPERES) 15

PESO BRUTO (KG [LB]) 39.9 (88)

PESO NETO (KG [LB]) 37.6 (83)

CUBO EXTRAÍBLE SÍ

TIPO DE ACCIONAMIENTO ENGRANAJE

DETALLES DEL ACCIONAMIENTO ENGRANAJES DE ACERO DE

ALEACIÓN CON CORTE HELICOIDAL

ANILLO DE IRRIGACIÓN SÍ

ESPECIFICACIONES

TERMINACIÓN ACERO INOXIDABLE Y RECUBRIMIENTO DE POLVO

TERMINACIÓN DE LA TORNILLERÍA ZINC CLARO

MATERIAL PRINCIPAL ACERO INOXIDABLE

PIEZAS INCLUIDAS (1) CUBO, (1) PLACA DE PLUMAS,

(1) TARJETA DE GARANTÍA, (1) TORNILLERÍA DEL CONJUNTO,

(1) ENSAMBLE DEL ACCIONAMIENTO, (3) PATAS, (2) RUEDAS,

(1) MANUAL DEL PROPIETARIO, (2) EJES

RESISTENTE AL CLIMA SÍ

RESISTENTE A LA CORROSIÓN SÍ

RESISTENTE A UV SÍ

ANTIMICROBIANO SÍ

SERVICIO PESADO SÍ

CABLE INCLUIDO SÍ

INTERRUPTOR DE SEGURIDAD DE PROXIMIDAD DEL CUBO SÍ

USO AL AIRE LIBRE SÍ

USO COMERCIAL NO

LONGITUD DEL CABLE (M [PULG.]) 1,8 (72)

GFCI SÍ

ENSAMBLE REQUERIDO SÍ

HERRAMIENTAS NECESARIAS PARA EL ENSAMBLE LLAVES

GARANTÍA DEL PRODUCTO UN AÑO

CERTIFICACIÓN DE CSA SÍ

Protección contra fugas

1 2 1 2

Verde

Tierra

1 2 1 2

Interruptor de

alternancia

Relé

Interruptor magnético

Devanado de inicio

Devanado de

funcionamiento

Capacitor

DIAGRAMA DE CABLEADO

Protección contra fugas

1 2 1 2

Verde

Tierra

1 2 1 2

Interruptor de

alternancia

Relé

Interruptor magnético

Devanado de inicio

Devanado de

funcionamiento

Capacitor

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

ADVERTENCIAS Y PRECAUCIONES DE SEGURIDAD

Responsabilidad del propietario

Es responsabilidad del propietario realizar un ensamble preciso y

darle un uso ecaz y seguro a la desplumadora.

• Lea y siga todas las instrucciones de seguridad.

• Siga cuidadosamente todas las instrucciones de montaje.

• Mantenga la desplumadora de acuerdo con las indicaciones

y el programa que se incluye en este manual del operador

de Yardbird.

• Asegúrese de que las personas que usen la desplumadora

conozcan todos los controles y las precauciones de

seguridad.

Mensajes especiales

Su manual contiene mensajes especiales para llamar la atención

respecto de posibles problemas de seguridad o daños a la máquina,

al igual que información útil de operación y mantenimiento. Lea

cuidadosamente toda la información para evitar lesiones y daños a la

máquina.

NOTA: En el manual se proporciona información general que

puede ser útil para el operador en la operación o en el

servicio de la máquina.

Precauciones importantes de seguridad

Lea esta sección con detenimiento. Opere la desplumadora de

acuerdo con las instrucciones de seguridad y las recomendaciones

que se describen aquí y que se encuentran insertas en el texto. Toda

persona que use la desplumadora debe leer las instrucciones y estar

familiarizada con los controles. Aprenda a controlar la desplumadora

de pollos en todo momento.

Este símbolo indica instrucciones importantes de

seguridad que si no se siguen, podrían poner en

peligro su seguridad personal. Lea y siga todas las

instrucciones de este manual antes de intentar usar

este equipo.

• No permita que los niños usen esta desplumadora de pollos.

Mantenga alejados a los niños pequeños del área donde se está

usando la desplumadora de pollos. No permita que adultos

operen la desplumadora de pollos sin la instrucción adecuada.

PELIGRO

PELIGRO INDICA QUE SI NO SE SIGUEN LAS INSTRUCCIONES

DE SEGURIDAD QUE SE MUESTRAN A CONTINUACIÓN DE

ESTA PALABRA DE SEÑALIZACIÓN PUEDEN PRODUCIRSE

LESIONES GRAVES O LA MUERTE.

ADVERTENCIA

ADVERTENCIA INDICA UN PELIGRO QUE, SI NO SE EVITA,

PUEDE PROVOCAR LA MUERTE, LESIONES GRAVES Y

DAÑOS A LA PROPIEDAD.

PRECAUCIÓN

PRECAUCIÓN INDICA QUE SI NO SE SIGUEN LAS

INSTRUCCIONES DE SEGURIDAD A CONTINUACIÓN DE

ESTA PALABRA DE SEÑALIZACIÓN, USTED O EL EQUIPO

PUEDEN RESULTAR DAÑADOS.

ADVERTENCIA

DEBE LEER, COMPRENDER Y CUMPLIR TODAS LAS

INSTRUCCIONES DE SEGURIDAD Y OPERACIÓN DE ESTE

MANUAL ANTES DE INTENTAR INSTALAR Y OPERAR SU

DESPLUMADORA.

SI NO CUMPLE CON TODAS LAS INSTRUCCIONES DE

SEGURIDAD Y OPERACIÓN PUEDE PROVOCARSE LA

PÉRDIDA DE CONTROL DEL MECANISMO, LESIONES

PERSONALES GRAVES A USTED O A QUIENES SE

ENCUENTREN CERCA Y EL RIESGO DE PROVOCAR DAÑOS

AL EQUIPO O A LA PROPIEDAD. EL TRIÁNGULO EN EL

TEXTO SIGNIFICA QUE SE DEBEN SEGUIR PRECAUCIONES O

ADVERTENCIAS IMPORTANTES.

ADVERTENCIA

PROPUESTA DE ADVERTENCIA 65 DE CALIFORNIA

ESTE PRODUCTO CONTIENE QUÍMICOS QUE, SEGÚN

EL ESTADO DE CALIFORNIA, PUEDEN PROVOCAR

CÁNCER, DEFECTOS DE NACIMIENTO U OTROS DAÑOS

REPRODUCTIVOS.

Uso previsto o uso incorrecto previsible

Esta es una desplumadora diseñada para quitar las

plumas de las aves de corral. No se debe usar para

ningún otro propósito.

IMPORTANTE

IMPORTANTE INDICA INFORMACIÓN ÚTIL PARA

UN ENSAMBLE, OPERACIÓN O MANTENIMIENTO

ADECUADOS DE SU EQUIPO.

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

CALCOMANÍAS DE SEGURIDAD

Esta unidad está diseñada y fabricada para proporcionar seguridad y abilidad que esperaría de una empresa líder en la fabricación de equipos

eléctricos para exteriores.

Aunque la lectura de este manual y de las instrucciones de seguridad que contiene le proporcionará el conocimiento básico necesario para

manejar el equipo de manera segura y ecaz, colocamos etiquetas de seguridad en la unidad para recordarle esta información importante

mientras opera la unidad.

Deben leerse con detenimiento y obedecerse todos los mensajes de PELIGRO, ADVERTENCIA, PRECAUCIÓN y con instrucciones de su

unidad. Cuando no se siguen estas instrucciones, pueden producirse lesiones corporales personales. La información es para su seguridad y es

importante. Las calcomanías de seguridad que aparecen debajo están en su unidad.

Si se extravía o daña alguna de estas calcomanías, vuelva a colocarla de inmediato. Consulte con su distribuidor local o comuníquese

directamente con Yardbird para obtener las calcomanías de reemplazo.

Estas etiquetas se aplican fácilmente y actuarán como un recordatorio visual constante para usted y para otras personas que usen el equipo, a

n de que sigan las instrucciones de seguridad necesarias para una operación segura y ecaz.

N.° de pieza 23723

MOTOR DE ALTO PAR DE TORSIÓN

Calcomanía del cubo

N.° de pieza 23724

PELIGRO DE ELECTROCUCIÓN

Calcomanía del cubo

N.° de pieza 23725

MANTENGA LAS MANOS ALEJADAS

Calcomanía del cubo

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

SEGURIDAD OPERATIVA GENERAL

• Lea, comprenda y siga todas las instrucciones que aparecen en

el manual y en la unidad antes de comenzar.

• Use las prendas de vestir adecuadas al operar la máquina.

Use siempre calzado sólido y gafas de seguridad. Nunca use

sandalias, zapatillas ni zapatos abiertos y nunca opere la

máquina con los pies descalzos. No use prendas sueltas que

podrían quedar atrapadas en las piezas móviles.

• Solo permita que personas adultas responsables, que estén

familiarizadas con las instrucciones, operen la unidad.

• No permita que niños operen esta máquina. Los adultos no

deben operar la máquina sin la instrucción adecuada.

• Manténgase de pie de manera segura y mantenga un

equilibrio sólido al iniciar u operar la desplumadora de pollos.

• Solo opere la máquina con luz de día o con una buena

iluminación articial.

• No opere la unidad bajo la inuencia del alcohol o de drogas.

• Use protección ocular siempre que opere esta unidad.

• Recuerde que el operador es responsable por los accidentes

que les ocurran a otras personas o a la propiedad.

• Nunca opere la máquina sin las protecciones o las placas

adecuadas ni sin otros dispositivos protectores de seguridad

en su sitio.

SEGURIDAD ESPECÍFICA DEL PRODUCTO

• No coloque las manos ni los pies cerca de piezas giratorias ni

debajo de la máquina. Manténgase alejado de las aperturas de

descarga en todo momento.

• Mantenga apretados todos los tornillos, las tuercas y los

pernos.

• Nunca deje la máquina en funcionamiento sin prestarle

atención. Siempre mueva la unidad a un área de

almacenamiento segura cuando no la use.

• Desenchufe la unidad antes de llevar a cabo tareas de

mantenimiento, reparaciones o ajustes con la unidad en

funcionamiento.

• Nunca coloque aves vivas en la desplumadora. Todas las

aves deben sacricarse y escaldarse correctamente antes de

procesarse en la desplumadora.

• Apague la máquina y espere que la desplumadora se detenga

completamente antes de retirar las aves o las plumas de

la máquina. No coloque los brazos, las manos ni ninguna

otra parte del cuerpo dentro de la máquina mientras está

procesando o girando.

• Mantenga las manos fuera del vertedero de plumas. No intente

limpiar plumas ni otros residuos del vertedero de plumas

con la unidad enchufada. Desenchufe la unidad antes de

limpiar o retirar materia extraña, como cabezas de aves, de la

desplumadora.

• Nunca modique, inhabilite ni extraiga el GFCI (interruptor del

circuito por falla a tierra).

PELIGRO

PELIGRO DE ELECTROCUCIÓN. ESTA UNIDAD ESTÁ

EQUIPADA CON UN GFCI (INTERRUPTOR DEL CIRCUITO POR

FALLA A TIERRA) QUE PROTEGE AL OPERADOR. NUNCA

MODIFIQUE, INHABILITE NI EXTRAIGA EL GFCI.

PELIGRO

ESTE PRODUCTO TIENE UN MOTOR DE ALTO PAR DE

TORSIÓN. PARA EVITAR LESIONES PERSONALES GRAVES,

NO USE PRENDAS SUELTAS. EL CABELLO DEBE ESTAR

PEINADO HACIA ATRÁS.

PELIGRO

NUNCA OPERE LA MÁQUINA SIN EL CUBO DE LA

DESPLUMADORA EN SU LUGAR, YA QUE PUEDEN QUEDAR

AGARRADAS PARTES DEL CUERPO ENTRE LA PLACA DE

PLUMAS Y LA BANDEJA DE PLUMAS. UN INTERRUPTOR DE

PROXIMIDAD DE SEGURIDAD NO PERMITE LA OPERACIÓN

SIN EL CUBO. NO INHABILITE ESTE INTERRUPTOR.

SI EL INTERRUPTOR NO DETIENE EL FUNCIONAMIENTO DE

LA UNIDAD CUANDO SE QUITA EL CUBO DE LA BANDEJA DE

PLUMAS, REEMPLÁCELO.

ADVERTENCIA

MANTENGA LAS MANOS ALEJADAS DE LAS PIEZAS EN

MOVIMIENTO. NUNCA COLOQUE LAS MANOS NI NINGUNA

OTRA PARTE DEL CUERPO POR DEBAJO DE LA PARTE

SUPERIOR DEL PLANO DEL CUBO DE LA DESPLUMADORA

CUANDO LA DESPLUMADORA ESTÁ EN FUNCIONAMIENTO.

PELIGRO

MANTENGA LAS MANOS FUERA DEL VERTEDERO DE

PLUMAS. NO INTENTE LIMPIAR PLUMAS NI OTROS

RESIDUOS DEL VERTEDERO DE PLUMAS CON LA UNIDAD

ENCHUFADA. DESENCHUFE LA UNIDAD ANTES DE LIMPIAR

O RETIRAR MATERIA EXTRAÑA, COMO CABEZAS DE AVES,

DE LA DESPLUMADORA.

PELIGRO

MANTENGA LOS CABLES ELÉCTRICOS SUSPENDIDOS

ARRIBA DE LAS SUPERFICIES QUE RECOLECTAN AGUA. ESTE

DISPOSITIVO USA ELECTRICIDAD Y AGUA PARA DESPLUMAR

AVES CON EFICIENCIA Y EFICACIA. OBSERVE DÓNDE

SE ACUMULA EL AGUA Y MANTENGA LAS CONEXIONES

ELÉCTRICAS ALEJADAS DE LAS ACUMULACIONES DE AGUA.

LAS CONEXIONES Y LOS CABLES ELÉCTRICOS NO DEBEN

SUMERGIRSE NUNCA.

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

• Mantenga todos los cables y las conexiones eléctricos alejados

de las acumulaciones de agua. Nunca deben sumergirse en

agua los cables ni las conexiones eléctricos.

DESEMPAQUE Y MONTAJE

Herramientas necesarias para el montaje:

• Llave de 10 mm (2)

• Llave de 13 mm (2)

• Llave de 16 mm (2)

MONTAJE

1. Abra la parte superior del embalaje y extraiga el paquete

interno de gomaespuma con el oricio en el medio.

(CONSULTE LA FIGURA 1)

2. Coloque la gomaespuma en una supercie horizontal en el área

de montaje. Extraiga el conjunto de engranaje-motor y bandeja

de plumas y colóquelo con el eje hacia abajo (motor hacia

arriba) a través del oricio de la gomaespuma.

3. Extraiga el resto del contenido del paquete y verique que haya

recibido:

a. Contenido del embalaje:

• Eje (2)

• Placa de plumas

• Cubo de plumas

• Patas largas (2)

• Pata corta

• Rueda (2)

b. Una bolsa de piezas que contenga:

• Perno M8 x 1.25 x 40 (6)

• Perno M8 x 1.25 x 20 (1)

• Perno M6 x 1.0 x 28 (2)

• Arandela M8 x 24 x 2.2 plana (12)

• Arandela M8 de seguridad del resorte (7)

• Arandela M8 x 30 convexa (1)

• Arandela M6 de seguridad del resorte (2)

• Arandela M10 plana (2)

• Tuerca M6 x 1.0 Nylock (2)

• Tuerca M10 Nylock (2)

• Mosquetón (4)

• Reemplazo de dedos de 46 mm (1)

4. Monte la rueda en el eje (CONSULTE LA FIGURA 2). Para cada

componente del eje:

a. Instale la rueda en el extremo roscado del componente del

eje.

b. Instale una arandela M10 contra la parte externa de la

rueda y, a continuación, una tuerca M10 contra la arandela.

Use una llave de 16 mm para apretar la tuerca de la rueda

hasta que llegue a la arandela y hasta que la característica

de bloqueo de nylon de la tuerca esté en correspondencia

plena con la rosca del eje.

5. Monte las patas en el conjunto de engranaje-motor y bandeja

de plumas. (CONSULTE LA FIGURA 3)

a. Monte dos patas largas a cada uno de los lados de la caja de

conexiones del motor y alinee los oricios. Inserte la pata

corta en el lugar restante.

NOTA: Cada pata es única y no es intercambiable. Las patas

largas con los soportes del eje adjuntos deben montarse

de modo que los soportes del eje estén paralelos entre sí.

(CONSULTE LA FIGURA 3)

b. Para cada pata, instale dos pernos M8x40 y dos arandelas

planas M8 a través de un lado de la pata e inserte dos

arandelas planas M8, dos arandelas de seguridad del resorte

M8 y dos arandelas M8 nylock en el lado opuesto. Apriete

con una llave de 13 mm.

6. Monte el eje en las patas. (CONSULTE LAS FIGURAS 4 Y 5)

a. Deslice los componentes del eje a través de cada soporte

del eje y alinee los oricios. Monte los componentes del eje

con dos pernos M6, dos arandelas de seguridad del resorte

M6 y dos tuercas M6 nylock.

b. Dé vuelta el engranaje-motor y la bandeja de plumas para

que se soporten con las patas.

7. Quite la placa de plumas del cubo.

NOTA: Es más fácil quitar la placa de plumas si la placa se gira

de lado y se eleva en ángulo.

8. Inserte el dedo plucker 46 mm en la abertura en la parte inferior

de placa de la pluma. (CONSULTE LA FIGURA 6)

NOTA: Dedo debe estar instalado en la misma dirección que

los otros dos dedos 46 mm para su correcto funcionamiento.

9. Inserte la chaveta en el eje de salida. (CONSULTE LA FIGURA 7)

10. Aplique grasa al eje del motor.

11. Alinee la ranura de la chaveta de la placa de plumas con la

chaveta del eje y empuje hacia abajo para que quede en su

lugar.

NOTA: La ranura de la placa de plumas no siempre se alinea

con la ranura de la chaveta del cubo de la placa de plumas.

12. Monte la tuerca de 8 mm, la arandela de seguridad M8 y el

espaciador convexo de 8 mm sobre el eje. Apriete con una llave

de 13 mm. (CONSULTE LA FIGURA 7)

NOTA: Bolt ha dejado rosca a.

13. a. Coloque el cubo en la bandeja de plumas.

NOTA: El interruptor de lectura magnética de la bandeja

de plumas DEBE alinearse con el imán del cubo. Alinee la

etiqueta de la echa del cubo con la echa en la bandeja de

plumas. (CONSULTE LA FIGURA 8)

b. Bloquee las trabas en su lugar. Se incluyen mosquetones

para bloquear de manera segura.

c. Coloque un balde (no se incluye) debajo del vertedero de

plumas.

d. Adjunte una manguera de jardín (no se incluye).

NOTA: Se recomienda adjuntar una válvula al cubo y, a

continuación, adjuntar una manguera de jardín. Esto permite

que el operador cierre el agua localmente y no en el grifo. Si se

usa una válvula en Y, se puede usar una segunda manguera

para enjuagado y llenado de escaldador.

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

FIGURA 1

TUERCA

NYLOCK M8

ARANDELA M8

RUEDA

EJE

CONJUNTO ARMADO

DE RUEDA Y EJE

FIGURA 2

PERNO M8 X 40

ARANDELA M8

TUERCA

NYLOCK M8

ARANDELA DE

SEGURIDAD

DEL RESORTE

FIGURA 3

PERNO M6

ARANDELA DE

SEGURIDAD DEL

RESORTE M6

TUERCA

NYLOCK M6

FIGURA 4

FIGURA 5

CHAVETA

PLACA DE

PLUMAS

ESPACIADOR

CONVEXO

ARANDELA DE

SEGURIDAD DEL

RESORTE M8

PERNO

M8 X 20

FIGURA 7

REEMPLAZO DE

DEDOS DE 46 MM

FIGURA 6

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

FUNCIONAMIENTO

Inspección anterior al inicio

1. Asegúrese de que todas las características de seguridad

funcionen, incluidos el GFCI y el interruptor de proximidad.

2. Verique que todas las tuercas y todos los pernos estén jos.

NOTA: Debe vericarse toda la tornillería (tuercas, pernos,

etc.) para determinar que esté correctamente apretada antes

de cada uso. La vibración de la máquina puede hacer que se

aoje.

3. Mantenga las conexiones eléctricas fuera de las áreas donde

puede acumularse agua.

Inicio

1. Cada vez que se enchufa la desplumadora de pollos, debe

presionar el botón de restablecimiento del GFCI. La máquina no

se iniciará sin este paso.

NOTA: Nunca inhabilite el GFCI. El operador con frecuencia

se para sobre una acumulación de agua al operar este

dispositivo eléctrico. El GFCI asegura que toda la energía sea

utilizada por el motor y que nada de la energía se convierta en

peligro de electrocución.

2. Coloque el interruptor de alternancia en posición de

ENCENDIDO antes de colocar las aves en la desplumadora.

Iniciar la desplumadora con aves en contacto con la placa de

plumas agrega al uso de corriente de la máquina y reduce la

vida útil de los componentes eléctricos.

3. Encienda el anillo de irrigación.

4. Coloque una o dos aves escaldadas correctamente en la

desplumadora y permita que la máquina las procese hasta

que se quiten las plumas. Un ave escaldada correctamente se

desplumará en aproximadamente 15 segundos.

Sugerencias y recomendaciones

1. Yardbird recomienda manipular las aves por las patas y cortar la

carótida cuando el ave está contenida en un cono para limitar

los hematomas y el trauma. Las aves se desplumarán con mayor

facilidad si no están estresadas.

2. El agua para escaldar debe estar a aproximadamente 60-66

grados centígrados (140-150 grados Fahrenheit). El agua para

escaldar está muy caliente y puede quemar al operador. Se

recomienda el uso de guantes de caucho grueso. Sumergir

las aves en el agua y quitarlas, con guantes de caucho grueso,

permite que el agua penetre la piel del ave y mantiene frescas

ADVERTENCIA

MANTENGA LAS MANOS ALEJADAS DE LAS PIEZAS EN

MOVIMIENTO. NUNCA COLOQUE LAS MANOS NI NINGUNA

OTRA PARTE DEL CUERPO POR DEBAJO DE LA PARTE

SUPERIOR DEL PLANO DEL CUBO DE LA DESPLUMADORA

CUANDO LA DESPLUMADORA ESTÁ EN FUNCIONAMIENTO.

PELIGRO

MANTENGA LOS CABLES ELÉCTRICOS SUSPENDIDOS

ARRIBA DE LAS SUPERFICIES QUE RECOLECTAN AGUA. ESTE

DISPOSITIVO USA ELECTRICIDAD Y AGUA PARA DESPLUMAR

AVES CON EFICIENCIA Y EFICACIA. OBSERVE DÓNDE

SE ACUMULA EL AGUA Y MANTENGA LAS CONEXIONES

ELÉCTRICAS ALEJADAS DE LAS ACUMULACIONES DE AGUA.

LAS CONEXIONES Y LOS CABLES ELÉCTRICOS NO DEBEN

SUMERGIRSE NUNCA.

PELIGRO

PELIGRO DE ELECTROCUCIÓN. ESTA UNIDAD ESTÁ

EQUIPADA CON UN GFCI (INTERRUPTOR DEL CIRCUITO POR

FALLA A TIERRA) QUE PROTEGE AL OPERADOR. NUNCA

MODIFIQUE, INHABILITE NI EXTRAIGA EL GFCI.

PELIGRO

NUNCA OPERE LA MÁQUINA SIN EL CUBO DE LA

DESPLUMADORA EN SU LUGAR, YA QUE PUEDEN QUEDAR

AGARRADAS PARTES DEL CUERPO ENTRE LA PLACA DE

PLUMAS Y LA BANDEJA DE PLUMAS. UN INTERRUPTOR DE

PROXIMIDAD DE SEGURIDAD NO PERMITE LA OPERACIÓN

SIN EL CUBO. NO INHABILITE ESTE INTERRUPTOR.

SI EL INTERRUPTOR NO DETIENE EL FUNCIONAMIENTO DE

LA UNIDAD CUANDO SE QUITA EL CUBO DE LA BANDEJA DE

PLUMAS, REEMPLÁCELO.

CUBO

FIGURA 8

Apagar

1. Para apagar la desplumadora de pollos, coloque el interruptor

de alternancia en la posición APAGADO.

NOTA: NO retire el ave hasta que la unidad se haya detenido

completamente.

2. Desenchufe el GFCI cuando haya terminado de usar la máquina.

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

las manos.

3. Mezclar jabón para vajilla con el agua para escaldar permite

que el agua caliente penetre en la piel. Las aves tienen aceite

en las plumas y al descomponerse el aceite el agua caliente

puede acceder a la piel. El agua caliente relaja los músculos que

mantienen jas las plumas.

4. Cambie el agua para escaldar cuando esté sucia o aceitosa.

5. Las aves deben ir directamente de la escaldadora a la

desplumadora. Cuanto más tiempo pase entre ambos

pasos, más se establecerá el rigor mortis y las alas y las patas

descompondrán partes del ave si se ponen demasiado rígidas.

6. Para las aves de corral, use las plumas más grandes para probar

el proceso de escaldado. Cuando las plumas más grandes

pueden retirarse a mano fácilmente, la desplumadora eliminará

fácilmente todas las plumas. Las plumas grandes están en las

alas y en la cola.

7. Si la desplumadora está dañando la piel del ave, el ave se

escaldó demasiado tiempo o el agua para escaldar estaba

demasiado caliente.

8. La desplumadora Yardbird puede procesar hasta dos aves

de 3.6 kg (8 lb) al mismo tiempo.

9. En Internet hay muchos recursos para sacricar, escaldar

y eviscerar. Una técnica no se adapta a las necesidades de

todos los usuarios y, con el tiempo, ajustará el proceso a sus

necesidades.

10. Las aves acuáticas son mucho más difíciles de desplumar

que las aves de corral. Sin embargo, se han desplumado

correctamente aves acuáticas con la desplumadora Yardbird.

Las aves acuáticas son extremadamente aceitosas y requieren

más jabón en el agua de escaldar para descomponer el aceite. A

diferencia de las aves de corral, las plumas de prueba de las aves

acuáticas deben retirarse de las áreas que sostienen las plumas

rápidamente (el pecho y la pelvis).

Al desplumar aves acuáticas, preste atención a la acumulación

de aceite en el agua de escaldar. Cambie el agua o agregue

jabón para vajilla según corresponda.

MANTENIMIENTO

Limpieza

Limpie la desplumadora de pollos después de cada uso.

Para limpiar la desplumadora de pollos:

1. Haga funcionar la desplumadora durante dos minutos con el

anillo de irrigación. Esto eliminará la mayor parte de las plumas

de la placa y de la bandeja de plumas fuera de la unidad a través

del vertedero de plumas.

2. Desmonte el cubo de la bandeja de plumas. Elimine las plumas

y los residuos.

NOTA: Se recomiendan el agua y la lejía como agentes

limpiadores.

3. Gire el resto de la unidad en dirección contraria al usuario y

pulverice agua debajo de la placa de plumas para eliminar las

plumas o los residuos entre la placa de plumas y la bandeja de

plumas.

4. Desmonte la placa de plumas, inspeccione el área alrededor del

eje y limpie las plumas y los residuos.

NOTA: Este paso debe llevarse a cabo solo una vez al año.

• La desplumadora Yardbird no tiene correas y el motor y la

caja de engranajes son sellados y libres de mantenimiento.

• Cuando se desmonte la placa de plumas (una vez al año),

engrase el eje con grasa de grado alimenticio para poder

desmontar la placa de plumas fácilmente el año siguiente.

• Inspeccione los dedos de caucho natural de la

desplumadora para determinar que no haya grietas ni

roturas. Reemplace con dedos para la desplumadora

Yardbird.

• Aunque la desplumadora está diseñada para funcionar

al aire libre, expuesta al agua y a la luz solar, es mejor

mantener la unidad almacenada bajo techo o cubierta.

Esto conservará la vida útil de los dedos de caucho y de los

componentes del motor.

PELIGRO

MANTENGA LAS MANOS FUERA DEL VERTEDERO DE

PLUMAS. NO INTENTE LIMPIAR PLUMAS NI OTROS

RESIDUOS DEL VERTEDERO DE PLUMAS CON LA UNIDAD

ENCHUFADA. DESENCHUFE LA UNIDAD ANTES DE LIMPIAR

O RETIRAR MATERIA EXTRAÑA, COMO CABEZAS DE AVES,

DE LA DESPLUMADORA.

SOLUCIÓN DE PROBLEMAS Y REPARACIÓN

Si tiene problemas al operar la desplumadora, siga las sugerencias de la guía de resolución de problemas de esta sección. Esta guía le ayudará a

localizar las causas de problemas comunes y a identicar soluciones.

En caso de un problema de servicio, NO envíe la unidad de regreso al comerciante. Comuníquese con Yardbird, al 800-345-6007, de lunes a viernes

de 8 a. m. a 5 p. m.

PROBLEMA SOLUCIÓN O ACCIÓN

La unidad no se inicia • Restablezca el GFCI

• Gire el interruptor de alternancia a la posición ENCENDIDO

• Asegúrese de que el imán del cubo esté posicionado sobre el

interruptor de lectura magnética de la bandeja de plumas.

NOTA: El imán debe ajustarse lo sucientemente cerca

del interruptor de lectura magnético para funcionar

correctamente.

* Comuníquese con el 800-345-6007 para obtener repuestos

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

LISTA DETALLADA E ILUSTRADA DE LAS PIEZAS: UNIDAD PRINCIPAL

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

N.º DE

ELEMENTO

N.º DE

PIEZA

DESCRIPCIÓN CANT.

1 23632 PULVERIZADOR DE AGUA

DEL CUBO DE LA MANGUERA

2 24018 TAMBOR DE MONTAJE CON

CLIPS DE MANGUERA

3 22577 REEMPLAZO DE DEDOS DE

98 MM

4 22697 REEMPLAZO DE DEDOS DE

46 MM

5 23646 ABRAZADERA DE HEBILLA 4

6 23649 ACCESORIO TE 3/4 NPT X

REBABA X REBABA

7 23924 JUNTA TÓRICA 24 X 26 X

3.5MM

8 23844 ACCESORIO 3/4 FNPT X

OSCILADOR DE MANGUERA

DE JARDÍN

9 10677 PERNO M6 X 1.0 X 30 HEX 2

10 18130 ARANDELA M6 DE

SEGURIDAD DEL RESORTE

11 23840 ARANDELA M8 X 30

CONVEXA

12 24016 CHAVETA CUADRADA 6 X 6

X 17.4

13 24545 PERNO M8 X 1,25 X 20

HEXAGONAL ROSCA DE

LA CABEZA DE LA MANO

IZQUIERDA

14 23639 PLACA DE PLUMAS 1

15 400023 TUERCA M8 NYLOCK 16

16 4650 TUERCA M6 X 1.0 NYLOCK 5

17 24032 PERNO M8 X 1.25 X 45

PHILIPS

18 3245 ARANDELA PLANA M8 X 24

X 2.2

19 24033 PERNO M8 X 1.25 X 20

PHILIPS

20 23925 JUNTA TÓRICA 26 X 21 X

3MM

N.º DE

ELEMENTO

N.º DE

PIEZA

DESCRIPCIÓN CANT.

21 23636 TUBO CUADRADO DEL

TAPÓN 30 MM

22 23637 VERTEDERO DE PLUMAS 1

23 4692 ARANDELA M4 PLANA 3

24 22024 ARANDELA M4 DE

SEGURIDAD DEL RESORTE

25 12419 PERNO M4 X 0.7 X 8 PHILIPS 3

26 23104 PATA DEL EJE SUPERIOR

30MM

27 18098 PERNO M8 X 1.25 X 45 HEX 8

28 21640 ARANDELA M8 DE

SEGURIDAD DEL RESORTE

29 12770 PERNO M8 X 1.25 X 40 HEX 3

30 23089 PATA DE SOPORTE SUPERIOR

30 MM

31* W1265V0903 TUERCA M10 X 1.5 NYLOCK 2

32* 19905 ARANDELA PLANA M10 X

20 X 2

33* 11919 KIT DE RUEDA CON

TORNILLERÍA

34 23107 PATA DE SOPORTE INFERIOR

30 MM

35 23110 EJE DE SOPORTE HEMBRA 1

36 23108 PATA DEL EJE INFERIOR

30 MM

37 23795 MONT EJE DESPLUMADORA

HEMBRA

38 23864 MONT EJE DESPLUMADORA

MACHO

39 23111 EJE DE SOPORTE MACHO 1

40 23638 BANDEJA DE PLUMAS 1

41** --- MONTAJE DEL MOTOR 1

42 23112 SOLDADURA CUBO PLACA

DE PLUMAS

43 24017 MOSQUETÓN

DESPLUMADORA

* PIEZAS W1265V0903 Y 19905 INCLUIDAS EN EL KIT 11919

**LISTA DE PIEZAS DEL MONTAJE DEL MOTOR UBICADA EN LA PÁGINA 42.

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

N.º DE

ELEMENTO

N.º DE

PIEZA

DESCRIPCIÓN CANT.

1 23119 MOTOR DEL EJE DE SALIDA 1

2 24004 PERNO M5 X 0.8 X 30 HEX 9

3 24005 ARANDELA M5 DE SEGURIDAD DEL RESORTE 9

4 23115 SELLO DE ACEITE CAUCHO 35 MM DIÁM. EXT. 1

5 23120 CUBIERTA DELANTERA DEL MOTOR 1

6 23128 COJINETE 6205RS 1

7 24006 PASADOR 5 MM X 12 CAJA DE ENGRANAJES 2

8 23118 ENGRANAJE DEL EJE DE SALIDA 1

9 23129 COJINETE 6003RS 1

10 23117 CUBIERTA SUPERIOR DEL FRENTE DE LA JUNTA 1

11 23122 SELLO DE ACEITE CAUCHO 30 MM DIÁM. EXT. 3

12 23130 COJINETE 6004RS 1

13* --- MONT ROTOR ---

14 23131 COJINETE 6203RS 1

15 23121 JUNTA ALOJAMIENTO MOTOR 2

16* --- MONT ALOJAMIENTO MOTOR ---

17 24014 INTERRUPTOR LECTURA 1

18 24009 CAPACITOR MOTOR 1.5 HP 1

19 24008 MOTOR RESTABLECER INTERRUPTOR 1.5 HP 1

20 24012 JUNTA CAJA DE CONEXIONES 1

21 24013 MOTOR ENCHUFE GFCI 1

22 24015 CUBIERTA CAJA DE CONEXIONES 1

23 W1200202 CUBIERTA VENTILADOR MOTOR 1.5 HP 1

24 W1200236 VENTILADOR MOTOR 1.5 HP 1

25 24010 INTERRUPTOR ENCENDIDO/APAGADO MOTOR 1

26 24076 RELÉ 120 V X 120 V 1

27 23866 TUERCA M4 X 0.7 X 3 HEX 2

28 23846 IMÁN INTERRUPTOR APAGADO 1

29 24082 ESPACIADOR INTERRUPTOR PLÁSTICO 1

30 24034 PERNO M4 X 0.7 X 25 PHILIPS 2

* LAS PIEZAS NO PUEDEN RECIBIR SERVICIO. SOLICITE LA PIEZA 21833 PARA SU REEMPLAZO.

LISTA DETALLADA E ILUSTRADA DE LAS PIEZAS: GRUPO DEL MOTOR

Manual del operador

Desplumadora de pollos

Consulte sobre la disponibilidad de piezas en línea en www.yardbirdpluckers.com o llame al 800-345-6007 de lunes a viernes de 8:00 a. m. a 5:00 p. m.

GARANTÍA DEL PRODUCTO: GARANTÍA LIMITADA DE 1 AÑO

Ardisam, Inc. (Ardisam), una empresa de fabricación, garantiza que este producto está libre de defectos de

materiales o mano de obra durante un período de un año a partir de la fecha de compra. Si no existe evidencia

suciente de la fecha de compra, la fecha de vigencia de esta garantía comenzará en la fecha de fabricación de la

desplumadora. Durante la garantía de un año de este producto, Ardisam proporcionará, a su discreción, las piezas y

la mano de obra para corregir cualquier defecto provocado por materiales o mano de obra defectuosos. En ningún

caso será la recuperación mayor que el precio de compra del producto vendido. Ardisam se reserva el derecho de

inspeccionar cualquier unidad entrante devuelta bajo garantía para determinar si esta se aplica, antes de realizar

cualquier trabajo relacionado con la garantía (lo que incluye piezas y componentes). Toda unidad que se use en una

aplicación comercial o en una aplicación que produzca ingresos está cubierta por un período de 90 días después

de la compra. Esta garantía se aplica al dueño original con una prueba de compra y no es transferible. Para que

la garantía sea válida, se debe registrar en línea este producto, o bien, se debe completar la tarjeta de garantía y

Ardisam la puede recibir, dentro de 30 días desde la compra. Esta garantía excluye los dedos debido al desgaste

normal, los elementos con desgaste como juntas tóricas, sellos y lubricantes. *Estas garantías solo se aplican a los

productos que no se han sometido a un uso negligente, abuso, uso inadecuado, sobrecarga, instalación incorrecta,

alteración, accidentes, rayos, casos fortuitos (u otros eventos más allá del control de Ardisam), vandalismo, piezas

no autorizadas, no utilización del suministro eléctrico correcto, o si las reparaciones se realizaron en un centro de

servicio no autorizado. Estas garantías no cubrirán los daños derivados del desgaste y deterioro natural, servicios y

piezas de mantenimiento normales; como tampoco por instalación, operación, almacenamiento o mantenimiento

incorrectos, ni por la operación del equipo sobre los límites máximos recomendados según se indica en este manual.

Estas garantías sustituyen a todas las otras garantías expresadas o implícitas, y a todas las otras obligaciones o

responsabilidades de parte de Ardisam. Ardisam no asume ni autoriza a ninguna otra persona a asumir por Ardisam

ninguna responsabilidad vinculada con la venta de sus productos. Para ser “Gratuito“, el trabajo de garantía se

debe enviar directamente a Ardisam y debe ser realizado por esta o un centro de servicio de garantía autorizado

de Ardisam. Para obtener servicio de garantía o instrucciones de reemplazo, comuníquese con el Departamento de

Servicio al Cliente de Ardisam al 800-345-6007. Si decide enviar el producto a Ardisam para reparaciones de garantía,

debe contar primero con aprobación previa de Ardisam; para esto, llame al Departamento de Servicio al Cliente

de Ardisam para solicitar un número de autorización de devolución de material (RMA#). En estas circunstancias,

todos los elementos se deben enviar pagados previamente. Ardisam reparará o reemplazará, a su criterio y de

forma gratuita, todas las piezas defectuosas que coincidan con las condiciones indicadas anteriormente. Ardisam

se reserva el derecho a cambiar modelos, especicaciones y precios sin previo aviso. Ardisam no estará obligado

a enviar cualquier producto de reparación ni de repuesto a lugares fuera de los Estados Unidos de América o

Canadá. Algunos estados o países no permiten las limitaciones en cuanto a la duración de una garantía implícita, o

la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que la limitación anterior no se

aplique en su caso. Esta garantía le otorga derechos legales especícos y puede que además tenga otros derechos

que varían entre los estados y países.

TÉRMINOS Y CONDICIONES DE LA GARANTÍA

Check for parts online at www.yardbirdpluckers.com or call 800-345-6007 M-F 8-5

Yardbird®, Division of Ardisam, Inc.

1160 8th Avenue, PO Box 666

Cumberland, WI 54829

800-345-6007 | Fax 715-822-2223

E-mail/Courriel/Correo electrónico:

[email protected]

All weights, specications and features are approximate and are subject to change without notice. Due to continuous product improvements, product images may not

be exact. Items used for props not included. Some assembly may be required.

Tous les poids, spécications et caractéristiques indiqués sont approximatifs et sujets à modication sans préavis. En raison des constantes améliorations de nos produits,

les représentations du produit peuvent être inexactes. Les accessoires représentés ne sont pas compris. Un certain assemblage peut être requis.

Todos los pesos, las especicaciones y las características son aproximados y están sujetos a cambios sin previo aviso. Debido a las constantes mejoras en los productos,

las imágenes de estos podrían no ser exactas. Los elementos que se usan como accesorios no vienen incluidos. Es posible que se requiera montar algunas piezas.
