Warranty Registration and Inquiry
For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit
our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please con-
tact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260
(888) 295-8134 or (678) 466-1300 when calling from outside of U.S.A.
Installation Manual
Manual de Instrucciones
Manuel D’Installation

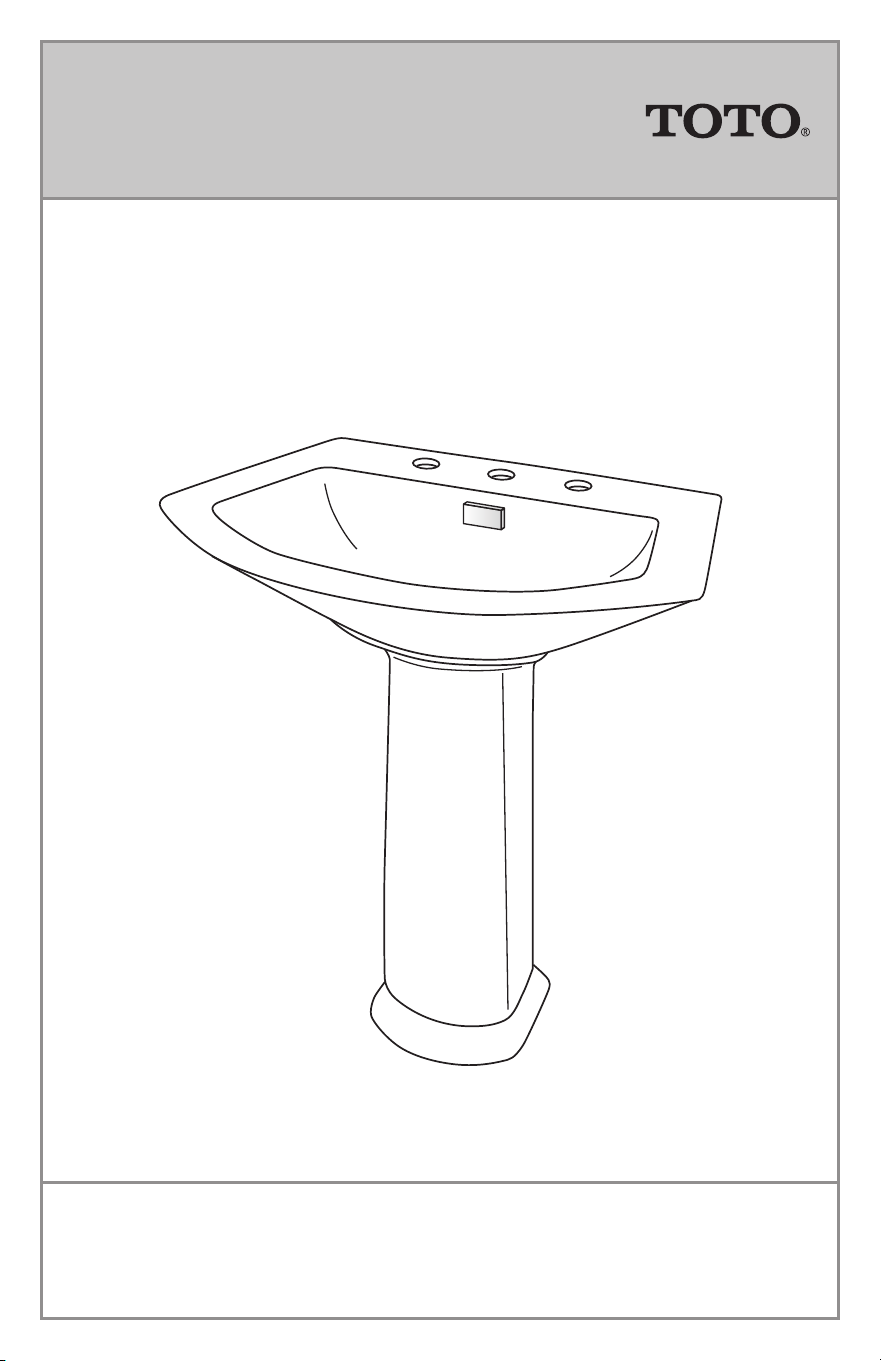

Pedestal Lavatory
Lavabo Bajo el Mostrador
Lavabo Sur Colonne

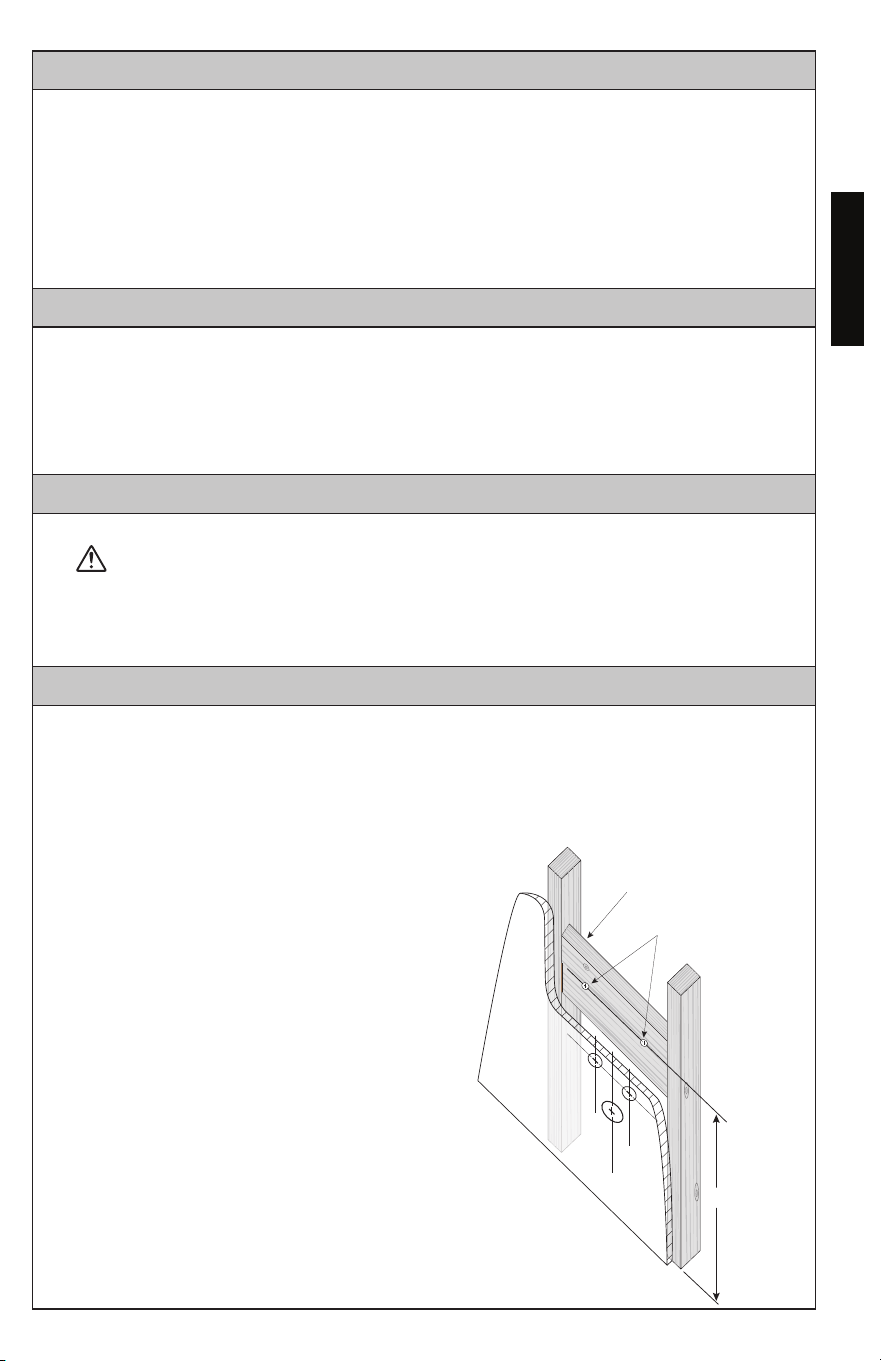

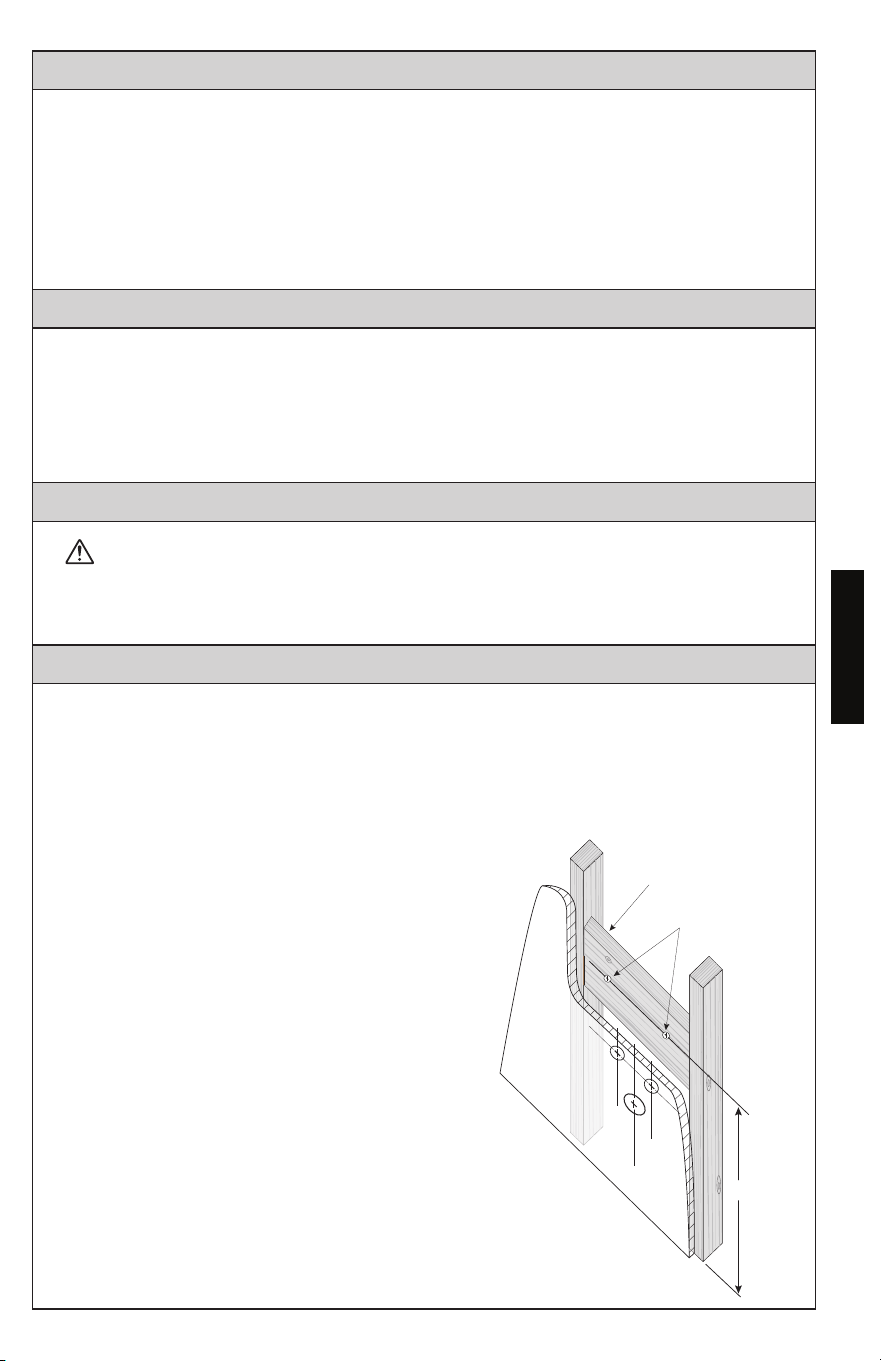

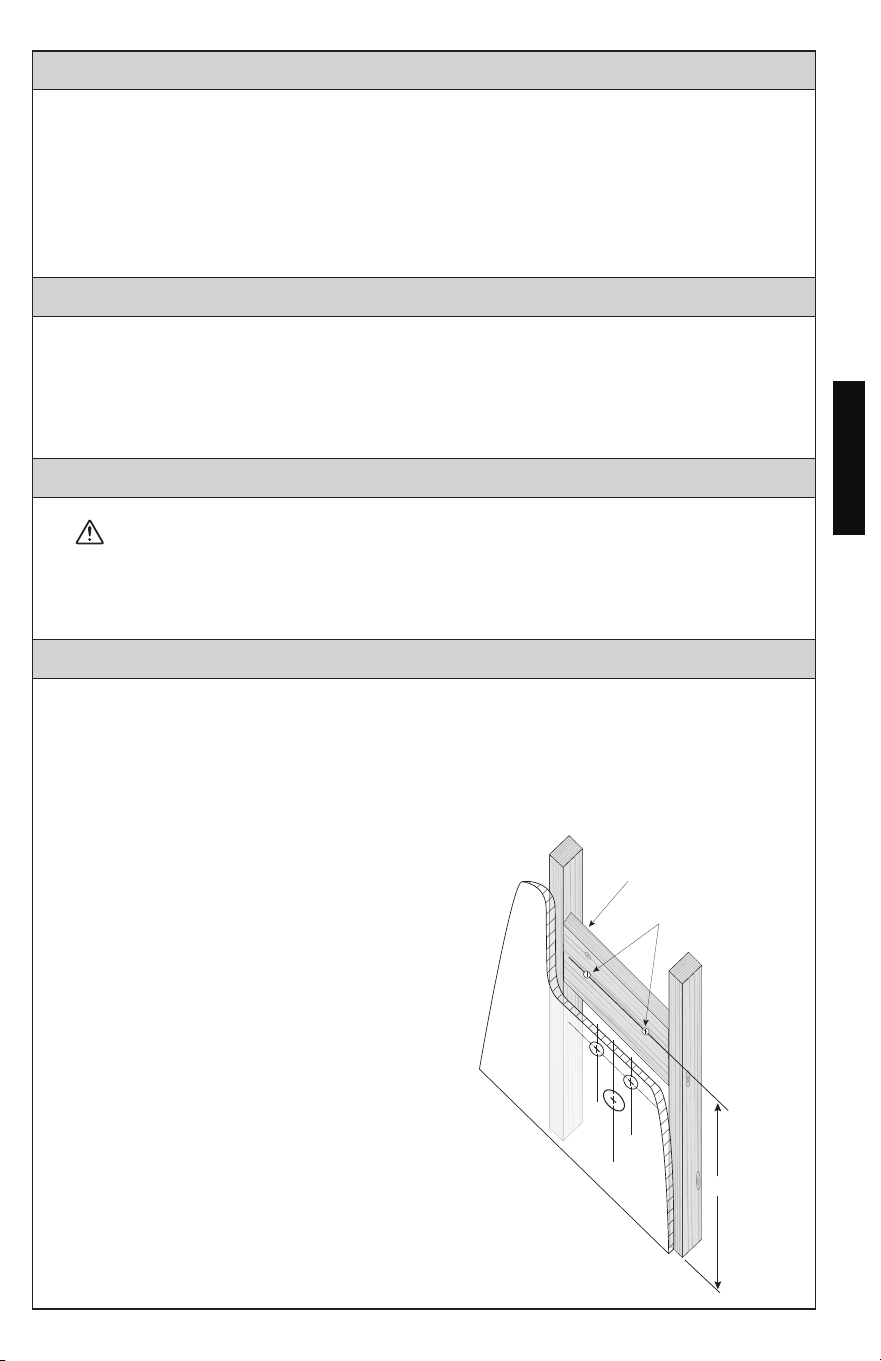

Provide proper reinforcement,
such as a brace, between the studs
of the wall to help support the
lavatory.
Install the brace at the proper
height (H), which corresponds to
the lavatory mounting hole loca-
tions.
For best results, the oor must be
level and the wall must be square
with the oor.
3
ENGLISH
TABLE OF CONTENTS
THANKS FOR CHOOSING TOTO!
The mission of TOTO is to provide the world with healthy, hygienic and more
comfortable lifestyles. We design every product with the balance of form and
function as a guiding principle. Congratulations on your choice.
Thanks for Choosing TOTO
®
! ............................................................................. 3
Warnings ............................................................................................................... 3
Before Installation ................................................................................................ 3
Installation Procedure .......................................................................................... 4
CEFIONTECT
®
Cleaning Instructions ................................................................ 5
Warranty................................................................................................................ 6
BEFORE INSTALLATION
If you are installing this product in a new construction or remodel, please
make sure you are following all local plumbing and building codes. Carefully
unpack and examine your new xture for damage. To help ensure that the
installation process will proceed smoothly and correctly, please read these
instructions carefully before you begin.
WARNINGS
When this symbol appears in the manual, it is alerting you of
potential misoperations that may cause personal injury and/or
property damage.
Provide proper reinforcement,
such as a brace, between the studs
of the wall to help support the
lavatory.
Install the brace at the proper
height (H), which corresponds to
the lavatory mounting hole loca-
tions.
For best results, the oor must be
level and the wall must be square
with the oor.
Reinforcement
Mounting Hole Location
WARNING
H
Cut-away Shown
4
ENGLISH
INSTALLATION PROCEDURE

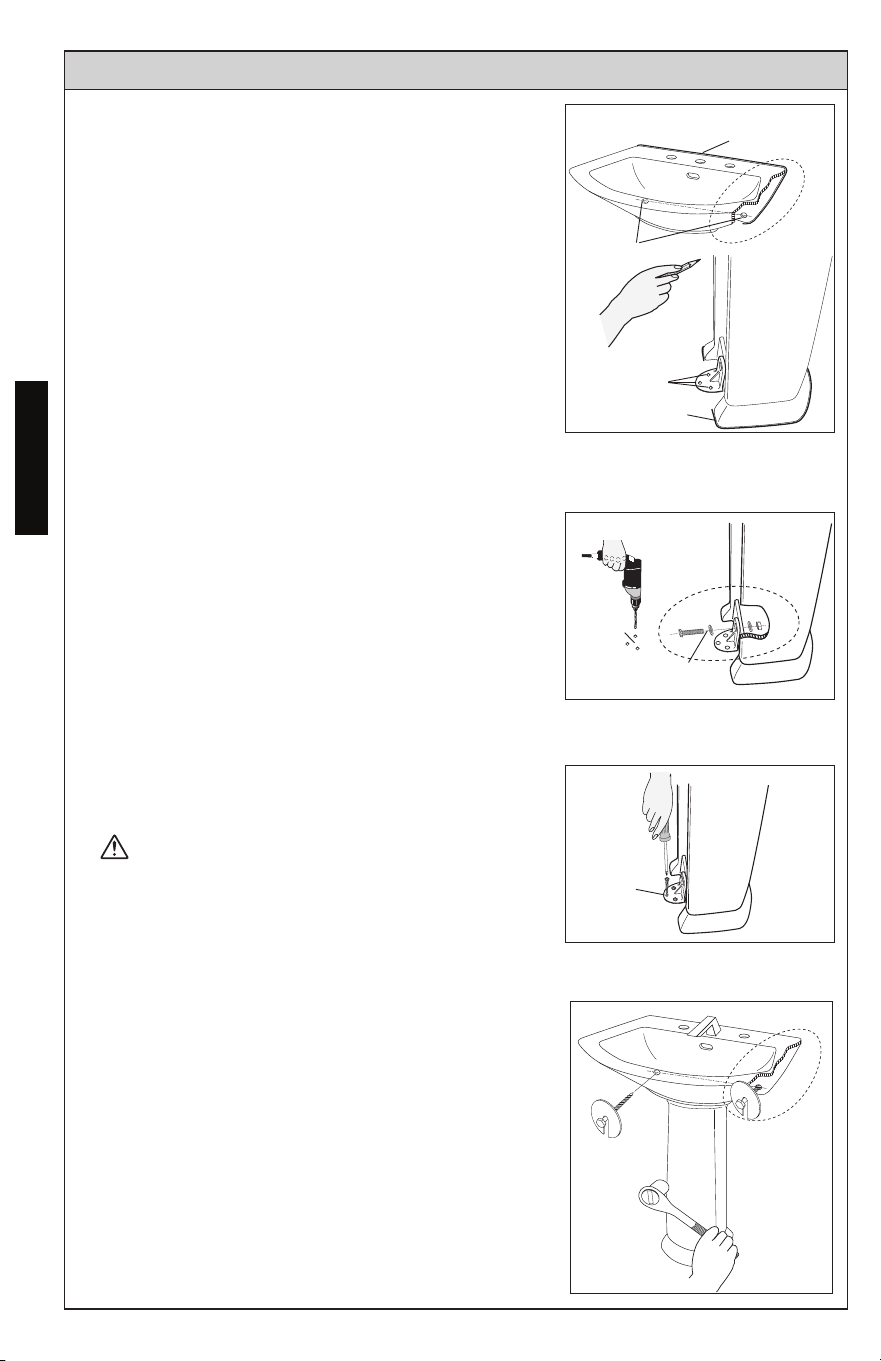

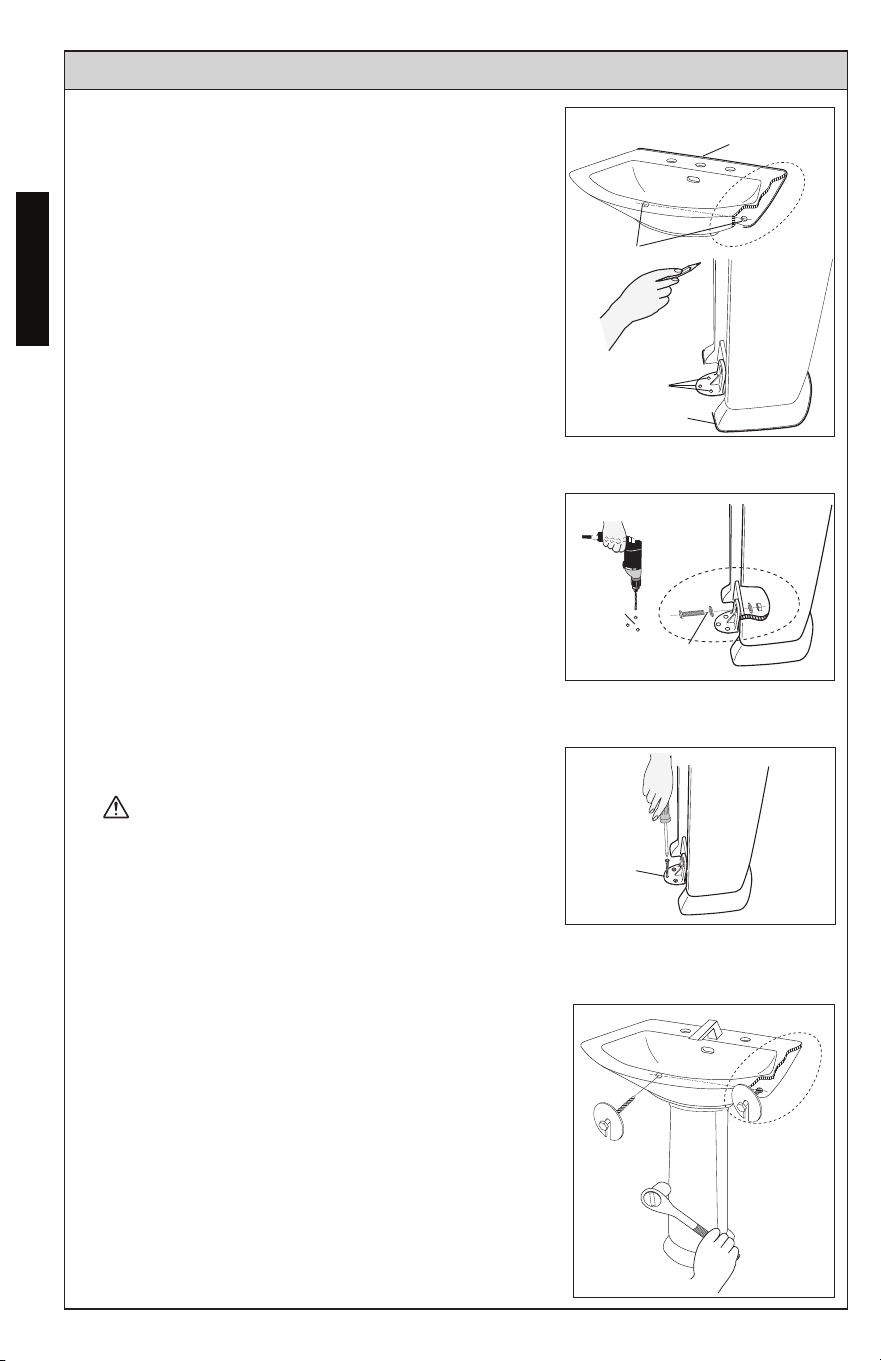

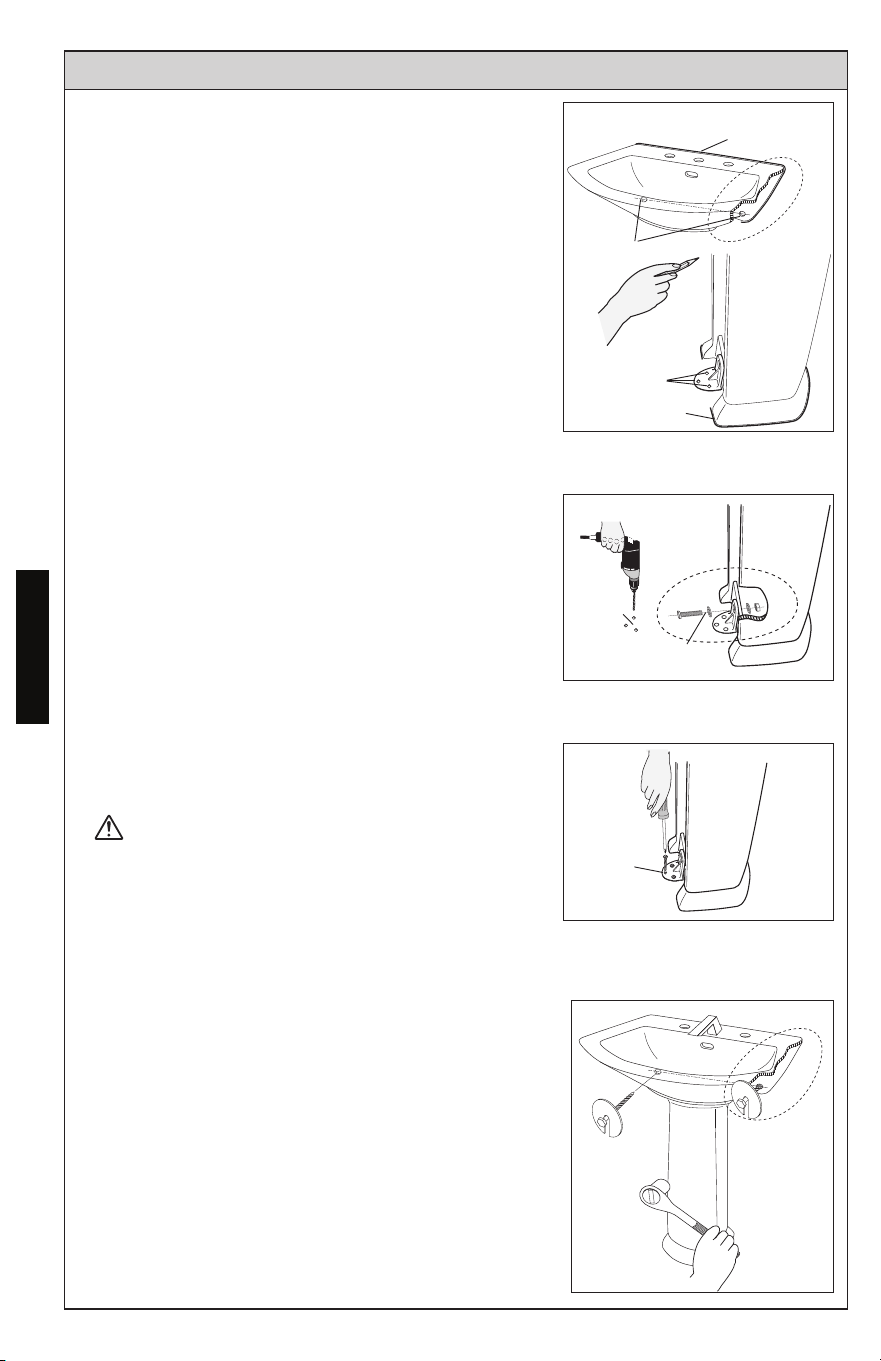

1) Place the lavatory and pedestal into the
installed position. Make sure the product is
level when placed against the wall. Carefully
mark the mounting hole locations for the lava-
tory and pedestal (see Illustration 1).
NO TE: To help recall the lavatory and pedes-
tal positions, trace a line along the sides
and top edge of the lavatory and along
the base of the pedestal (see Illustration
1).
Carefully remove the lavatory and then the
pedestal.
2) Drill the pilot holes for the lavatory and ped-
estal screw locations (see Illustration 2).
Install the pedestal mounting hardware. Place
a metal washer onto the bolt and insert the
bolt through the mounting bracket and the
pedestal brace. Install the other metal washer
onto the bolt and then the nut. Tighten this
connection securely.
Return the pedestal to the position marked
on the oor. Install the pedestal bracket to
the oor using the three supplied screws (see
Illustration 3).
DO NOT OVERTIGHTEN. Overtight-
ening may damage the products and
cause personal injury and/or property
damage.
WARNING
C
u
t
-
A
w
a
y
S
h
o
w
n
Mounting Holes
Top & Side Edge
of Lavatory
Mounting Holes
Base of Pedestal
Ill. 1
C
u
t
-
A
w
a
y
S
h
o
w
n
Ill. 2
Pilot
Holes
Pedestal Mounting
Hardware
Ill. 3
Pedestal
Bracket
3) Install the faucet and drains (not supplied) per
the manufacturer’s installation instructions.
NO TE: For 8” widespread faucet xtures, only
install the spout assembly at this time. The
hot & cold faucet valves can be installed
at a later time.
Screw the bolts to the pre-drilled holes in
the wall (see Illustration 4). Leave 1-1/4” of
the bolts protruding from the wall. Place the
lavatory into position on the pedestal with
the mounting holes sitting on the protruding
bolts, matching the marks on the wall. Place
a slotted at metal washer onto the bolts and
tighten the bolts to secure the lavatory to the
wall.
C
u
t
-
A
w
a
y
S
h
o
w
n
Ill. 4
WHAT IS CEFIONTECT®?
5
ENGLISH
DO NOT OVERTIGHTEN. Overtightening may damage the products
and cause personal injury and/or property damage.
NO TE: You may install the 8” widespread hot and cold facuet valves at
this time.
INSTALLATION PROCEDURE
WARNING
4) Connect the water supply to the faucet according to the faucet instruc-
tions. Connect and tighten the trap to the drain.
Turn on the water supplies to the faucet. Purge the air from the hot and
cold water by running the water for a few seconds.
Fill the lavatory with water. Check the leaks at the water supply and drain
connections.
No CEFIONTECT®
With
CEFIONTECT®
WHAT IS CEFIONTECT®?
CEFIONTECT® is TOTO’s super-smooth permanent glaze that prevents
debris from sticking to surfaces. Products with the letter “G” in the
number have the CEFIONTECT® glaze. This glaze, along with regular
cleaning, will help keep your TOTO product in pristine condition.
NOTE:
For best results to keep your TOTO product with CEFIONTECT® clean:
• Lavatory: Use a mild dish detergent with a clean, soft cloth.
• Toilet: Use a gel based cleaner with a soft bristled-plastic brush.
• Don’t use cleaners, polishing powders or detergents that have gritty
or coarse particles.
• Don’t use bleach, chemical thinners or products that have acid or
alkaline detergents listed as ingredients.
• Don’t use metal scrub brushes or steel wool.
Following these instructions will ensure that your TOTO product with
the CEFIONTECT® glaze will always stay intact, keeping your product
like new for years to come!
CEFIONTECT® CLEANING INSTRUCTIONS
6
ENGLISH
WARRANTY
1. TOTO
®
warrants its vitreous china products (“Product”) to be free from defects in materials
and workmanship during normal use when properly installed and serviced, for a period of one
(1) year from date of purchase. This limited warranty is extended only to the ORIGINAL PUR-
CHASER of the Product and is not transferable to any third party, including but not limited to
any subsequent purchaser or owner of the Product. This warranty applies only to TOTO Product
purchased and installed in North, Central and South America.
2. TOTO’s obligations under this warranty are limited to repair, replacement or other appropri-
ate adjustment, at TOTO’s option, of the Product or parts found to be defective in normal use,
provided that such Product was properly installed, used and serviced in accordance with in-
structions. TOTO reserves the right to make such inspections as may be necessary in order to
determine the cause of the defect. TOTO will not charge for labor or parts in connection with
warranty repairs or replacements. TOTO is not responsible for the cost of removal, return and/
or reinstallation of the Product.
3. This warranty does not apply to the following items:
a. Damage or loss sustained in a natural calamity such as re, earthquake, ood, thunder,
electrical storm, etc.
b. Damage or loss resulting from any accident, unreasonable use, misuse, abuse, negli-
gence, or improper care, cleaning, or maintenance of the Product.
c. Damage or loss resulting from sediments or foreign matter contained in a water system.
d. Damage or loss resulting from improper installation or from installation of the Product in
a harsh and/or hazardous environment, or improper removal, repair or modication of the
Product. (NOTE: Product model codes allow a maximum of 80 PSI. Check local codes or
standards for requirements).
e. Damage or loss resulting from electrical surges or lightning strikes or other acts which are
not the fault of TOTO or which the Product is not specied to tolerate.
f. Damage or loss resulting from normal and customary wear and tear, such as gloss reduc-
tion, scratching or fading over time due to use, cleaning practices or water or atmospher-
ic conditions.
g. Tank ushing mechanisms of plastic or rubber moving parts.
h. Toilet seats of plastic, wood or metal.
4. In order for this limited warranty to be valid, proof of purchase is required. TOTO encourages
warranty registration upon purchase to create a record of Product ownership at http://www.
totousa.com. Product registration is completely voluntary and failure to register will not diminish
your limited warranty rights.
5. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS. YOU MAY HAVE OTHER RIGHTS
WHICH VARY FROM STATE TO STATE, PROVINCE TO PROVINCE OR COUNTRY TO COUNTRY.
6. To obtain warranty repair service under this warranty, you must take the Product or deliver it
prepaid to a TOTO service facility together with proof of purchase (original sales receipt) and a
letter stating the problem, or contact a TOTO distributor or products service contractor, or write
directly to TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 (678) 466-1300 or (888)
295-8134, if outside the U.S.A. If, because of the size of the Product or nature of the defect, the
Product cannot be returned to TOTO, receipt by TOTO of written notice of the defect together
with proof of purchase (original sales receipt) shall constitute delivery. In such case, TOTO may
choose to repair the Product at the purchaser’s location or pay to transport the Product to a
service facility.
THIS WRITTEN WARRANTY IS THE ONLY WARRANTY MADE BY TOTO. REPAIR, REPLACEMENT
OR OTHER APPROPRIATE ADJUSTMENT AS PROVIDED UNDER THIS WARRANTY SHALL BE
THE EXCLUSIVE REMEDY AVAILABLE TO THE ORIGINAL PURCHASER. TOTO SHALL NOT BE
RESPONSIBLE FOR LOSS OF THE PRODUCT OR FOR OTHER INCIDENTAL, SPECIAL OR CON-
SEQUENTIAL DAMAGES OR EXPENSES INCURRED BY THE ORIGINAL PURCHASER, OR FOR
LABOR OR OTHER COSTS DUE TO INSTALLATION OR REMOVAL, OR COSTS OF REPAIRS BY
OTHERS, OR FOR ANY OTHER EXPENSE NOT SPECIFICALLY STATED ABOVE. IN NO EVENT
WILL TOTO’S RESPONSIBILITY EXCEED THE PURCHASE PRICE OF THE PRODUCT. EXCEPT TO
THE EXTENT PROHIBITED BY APPLICABLE LAW, ANY IMPLIED WARRANTIES, INCLUDING THAT
OF MERCHANTABILITY OR FITNESS FOR USE OR FOR A PARTICULAR PURPOSE, ARE EXPRESS-
LY DISCLAIMED. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED
WARRANTY LASTS, OR THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUEN-
TIAL DAMAGES, SO THE ABOVE LIMITATION AND EXCLUSION MAY NOT APPLY TO YOU.
WARNING! TOTO shall not be responsible or liable for any failure of, or damage to, this Prod-
uct caused by either chloramines in the treatment of public water supply or cleaners containing
chlorine (calcium hypochlorite). NOTE: The use of a high concentrate chlorine or chlorine related
products can seriously damage the ttings. This damage can cause leakage and serious property
damage. For information, please call TOTO at: (888) 295-8134.
7
ESPAÑOL
H
Se muestra el corte
ÍNDICE
¡GRACIAS POR ELEGIR TOTO!
PRECAUCIÓN
ANTES DE LA INSTALACIÓN
¡Gracias Por Elegir TOTO
®
! .................................................................................7
Advertencias ..........................................................................................................7
Antes de la Instalación .........................................................................................7
Procedimiento de Instalación ..............................................................................8
Instrucciones de Limpieza para CEFIONTECT
®
.................................................9
Garantía ...............................................................................................................10
La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos
y cómodos. Diseñamos cada producto guiándonos por el principio del
equilibrio entre forma y función. Felicitaciones por su elección.
Si está instalando este producto en una construcción nueva o en una
remodelación, asegúrese de cumplir con todos los reglamentos locales
de plomería y construcción. Retire con cuidado el nuevo accesorio de su
empaque y verique que no esté dañado. Para asegurarse de que el proceso
de instalación se realice de manera correcta, lea estas instrucciones con
atención antes de comenzar.
Cuando este símbolo aparece en el manual, es lo que alerta de
misoperations potencial que puede causar lesiones personales y /
o daños materiales.
Proporcione un refuerzo apro-
piado, como un puntal, entre los
postes de la pared para ayudar a
sostener el lavabo.
Coloque el puntal a la altura cor-
recta (H), que corresponde a las
ubicaciones de los oricios de
montaje del soporte y el lavabo.
Para obtener mejores resultados,
el piso debe estar nivelado y la
pared debe estar en ángulo recto
con el piso.
ADVERTENCIA
Puntal
Ubicaciones de los
Orios de Montaje
8
ESPAÑOL
PROCEDIMIENTO DE INSTALACIÓN
1) Ubique el lavabo y el pedestal en la posición
instalada. Asegúrese de que el producto esté
nivelado cuando lo coloque contra la pared.
Marque con cuidado las ubicaciones de los or-
icios de montaje para el lavabo y el pedestal
(ver Ilustración 1).
NO TA: Para recordar las posiciones del lavabo
y el pedestal, trace una línea a lo largo
de los costados y del borde superior del
lavabo y en la base del pedestal (ver Ilus-
tración 1).
Quite con cuidado el lavabo y luego el ped-
estal.
2) Perfore oricios piloto para las ubicaciones
de los tornillos del lavabo y el pedestal (ver
Ilustración 2).
Instale las piezas de montaje del pedestal.
Coloque una rondana de metal en el perno
e introduzca el perno a través del soporte de
montaje y el puntal del pedestal. Coloque las
demás rondanas de metal en el perno y luego
la tuerca. Ajuste rmemente esta conexión.
Vuelva a colocar el pedestal en su posición
con respecto a la marca en el piso. Fije el so-
porte del pedestal al piso con los tres tornillos
provistos (ver Ilustración 3).
NO AJUSTE DEMASIADO. Puede da-
ñar los productos y provocar lesiones
personales y/o el daño a la propiedad.
S
e
m
u
e
s
t
r
a
e
l
c
o
r
t
e
Ill. 2
Oricios
Piloto
Piezas de Montaje
del Pedestal
Ill. 3
Soporte del
Pedestal
S
e
m
u
e
s
t
r
a
e
l
c
o
r
t
e
Oricios de Montaje
Borde Superior y
Costados del Lavabo
Base de Pedestal
Ill. 1
Oricios de
Montaje
ADVERTENCIA
3) Instale el grifo y los desagües (no proporciona-
dos) siguiendo las instrucciones del fabricante.
NO TA: Para los accesorios con un grifo exten-
dido de 8”, solamente instale el montaje
del surtidor en este momento. Las válvulas
caliente y fría del grifo se pueden instalar
después en cualquier momento.
Atornille los pernos en los oricios pre-perfo-
rados en la pared (véase Ilustración 4). Deje
1-1/4” de los pernos salido de la pared. Colo-
que el lavamanos en su posición en el pedestal
con los oricios de montaje asentados en los
pernos salientes, empatando las marcas en la
pared. Coloque las arandelas metálicas planas
ranuradas en los pernos y apriete los pernos
para asegurar el lavamanos a la pared.
S
e
m
u
e
s
t
r
a
e
l
c
o
r
t
e
Ill. 4
¿QUÉ ES CEFIONTECT®?
9
ESPAÑOL
PROCEDIMIENTO DE INSTALACIÓN
4) Conecte el suministro de agua a la llave de agua según las instrucciones.
Conecte y ajuste el sifón al drenaje.
Encienda el suministro de agua a la llave. Deje correr el agua fría y el agua
caliente durante unos segundos para purgar el aire.
Llene el lavabo con agua. Verique que no haya pérdida en las conexiones
del suministro de agua y los drenajes.
ADVERTENCIA
NO APRIETE DE MÁS. Hacer lo anterior puede dañar los productos
y causar una lesión a las personas o daño a la propiedad.
NO TA: En este momento puede instalar las válvulas caliente y fría del grifo
extendido de 8”.
INSTRUCCIONES DE LIMPIEZA PARA CEFIONTECT
®
Sin
CEFIONTECT®
Con
CEFIONTECT®
BLANQUEAD
DILUYENTE
DE PINTURA
¿QUÉ ES CEFIONTECT®?
CEFIONTECT® es el esmalte permanente súper suave de TOTO que evita
que los desechos se peguen a las supercies. Los productos con la letra “G”
en el número tienen el esmalte CEFIONTECT®. Este esmalte, junto con
una limpieza regular, ayudará a mantener su producto TOTO en perfectas
condiciones.
NOTA:
Para la limpieza regular de su producto TOTO con CEFIONTECT®:
• Lavabo: Use detergente para platos y un paño suave.
• Inodoro: Use limpiador a base de gel y un cepillo plástico de
cerdas suaves.
• No use limpiadores, polvos pulidores o detergentes que tengan
partículas arenosas o gruesas.
• No use lejía, diluyentes químicos o productos que incluyan
detergentes ácidos o alcalinos en sus ingredientes.
• No use cepillos metálicos para fregar ni lana de acero.
Si sigue estas instrucciones de limpieza, se asegurará de que el esmalte
CEFIONTECT® de su producto TOTO permanezca intacto, manteniendolo
hermoso durante muchos años.
10
ESPAÑOL
GARANTÍA
1. TOTO
®
garantiza que su vitreos china producto no presenta defectos en sus materiales ni de fabri-
cación durante su uso normal cuando es instalado y mantenido adecuadamente, por un periodo de
uno (1) año(s) a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COM-
PRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limi-
tarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente
al Producto TOTO comprado e instalado en América del Norte, Central, Latina y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste,
a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que
dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se
reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del
defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios
garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del
Producto.
3. Esta garantía no aplica en los siguientes casos:
a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relám-
pago, tormenta eléctrica, etc.
b. Daño o pérdida resultado de cualquier accidente, uso inaceptable, mal uso, abuso, negligencia
o cuidado, limpieza o mantenimiento inadecuado del Producto.
c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de
agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambi-
ente duro y/o peligroso, o una remoción, reparación o modicación inadecuada del Producto.
(NOTA: Los códigos de modelo del producto permiten un máximo de 80 PSI. Revise los códi-
gos locales o las normas de requisitos.)
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sea respon-
sabilidad de TOTO o que el Producto no esté especicado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo,
rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del
agua o atmosféricas.
g. Mecanismos de funcionamiento del tanque de plástico o de goma piezas móviles.
h. Asientos del inodoro de plástico, madera o metal.
4. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de
la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.
com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas
de garantía limitada.
5. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS
DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE EN-
CUENTRE.
6. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado
a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta
en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de
servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow,
GA 30260 (678) 466-1300 o (888) 295-8134, si fuera de los E.E.U.U. Si, debido al tamaño del producto
o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso
escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío.
En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el
transporte del Producto a un módulo de servicio.
ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U
OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO
DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA
DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O
POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS
COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES
HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA
EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL
PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR
LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD
O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE
PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE
UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSE-
CUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.
ADVERTENCIA! TOTO no será responsable de fallas o daños ocasionados en este producto de plomería
o componente del producto causados por cloraminas en el tratamiento del suministro de agua público
o en los limpiadores en el recipiente del tanque que contengan cloro (hipoclorito de calcio). Nota: el uso
de cloro en alta concentración o productos derivados del cloro puede dañar seriamente los accesorios.
Este daño puede ocasionar fugas y daños graves en la propiedad. Para obtener más información, lláme-
nos al (888) 295-8134.
11
FRANÇAIS
H
Coupe transversale
TABLE DES MATIÈRES
MERCI D’AVOIR CHOISI TOTO!
AVERTISSEMENTS
AVANT DE COMMENCER
Merci d’Avoir Choisi TOTO
®
! ............................................................................11
Avertissements ....................................................................................................11
Avant de Commencer ........................................................................................11
Procédure d’Installation .....................................................................................12
Instructions de Nettoyage CEFIONTECT
®
.......................................................13
Garantie ...............................................................................................................14
La mission de TOTO est d’offrir au monde entier un style de vie sain,
hygiénique et plus confortable. comme principe de base, nous concevons
chaque produit avec un équilibre entre la forme et la fonction. félicitations
pour votre choix.
Si vous installez ce produit dans une nouvelle construction ou une rénovation,
vériez que les codes locaux de plomberie et de construction sont respectés.
Deballez l`appareil avec soin et rassurez-vous qu`il n`est pas endommagé.
Pour une installation facile et correcte, prendre soin de lire attentivement ces
instructions avant de commencer l`installation.
Lorsque ce symbole apparaît dans le manuel, il vous avertit
de misoperations potentiels qui peuvent causer des blessures
personnelles et / ou des dommages matériels.
Prévoyez un renforcement appro-
prié tel qu`un croisillon entre les
poteaux du mur, pour supporter le
lavabo.
Installez le croisillon à une hauteur
(H) adéquate, qui correspondra à
la zone de support et du trou de
montage du lavabo.
Pour de meilleurs résultats, la
surface doit être mise à niveau et le
mur doit être perpendiculaire à la
surface.
ATTENTION
Entretoise
Emplacements des
trous de montage
12
FRANÇAIS
PROCÉDURE D’INSTALLATION
1) Placez la cuve et le pied dans leur position
une fois installés. Assurez-vous que le produit
est horizontal quand il est placé contre le mur.
Marquez avec soin les emplacements des
trous de montage pour la cuve et le pied (voir
Illustration 1).
NO TE: Pour vous aider à vous rappeler les
emplacements de la cuve et du pied,
tracez une ligne le long des côtés et du
bord supérieur de la cuve et le long de la
base du pied (voir Illustration 1).
Retirez avec soin la cuve et ensuite le pied.
2) Percez des trous de guidage pour les em-
placements des vis pour la cuve et le pied
(voir Illustration 2).
Installez les ferrures de xation du pied.
Placez une rondelle métallique sur le boulon
et. insérez le boulon à travers les supports
de xation et le support du pied. Placez
l’autrerondelle métallique sur le boulon puis
l’écrou. Serrez fermement ce raccord.
Remettez le pied en place à l’aide du repère
tracé au sol. Installez le support de pied au sol
en utilisant les trois vis fournies (voir Illustra-
tion 3).
NE PAS SERRER EXCESSIVEMENT.
Serrer trop fort pourrait endommager
les produits et provoquer des préju-
dices corporels et/ou des dommages
matériels.
C
o
u
p
e
t
r
a
n
s
v
e
r
s
a
l
e
Ill. 2
Trous de
Guidage
Ferrures de Fixation
du Pied
Ill. 3
Support de
Pied
C
o
u
p
e
t
r
a
n
s
v
e
r
s
a
l
e
Trous de Montage
Bord Supérieur et
Côtés de la Cuve
Base du Pied
Ill. 1
Trous de
Montage
ATTENTION
3) Installez le robinet et les drains (non fourni)
selon les instructions du fabricant.
NO TE: Pour les robinets de taille répandue
8”, installez seulement le bec verseur pour
commencer. Les vannes d’eau chaude et
froide peuvent être installées à une date
ultérieure.
Vissez les boulons dans les trous préalablement
forés dans le mur (voir illustration 4). Laissez
1-1/4 “des boulons en saillie du mur. Placez le
lavabo en position sur le socle avec les trous
de montage assis sur les boulons en saillie, cor-
respondant aux marques sur le mur. Placez les
rondelles de métal plat fendu sur les boulons
et serrer les boulons pour xer le lavabo au
mur.
C
o
u
p
e
t
r
a
n
s
v
e
r
s
a
l
e
Ill. 4
QU'EST-CE QUE CEFIONTECT®?
13
FRANÇAIS
PROCÉDURE D’INSTALLATION
4) Raccordez l’alimentation en eau au robinet en suivant la notice
d’installation fournie avec le robinet. Raccordez et serrez le siphon à la
goulotte de vidange.
Ouvrez les alimentations en eau aux robinets. Purgez l’air des tuyaux d’eau
CHAUDE et FROIDE en faisant couler l’eau pendant quelques secondes.
Remplissez la cuve d’eau. Vériez qu’il n’y a pas de fuite au niveau des rac-
cords de l’alimentation en eau et de la goulotte de vidange.
ATTENTION
NE PAS TROP SERRER. Le serrage excessif peut endommager les
produits et causer des blessures ou des dommages matériels.
NO TE: Vous pouvez installer les vannes d’eau chaude et froide pour un
robinet de taille répandues 8 “ à ce moment.
INSTRUCTIONS DE NETTOYAGE CEFIONTECT®
Pas de CEFIONTECT®
Avec CEFIONTECT®
EAU DE
JAVEL
DILUANT À
PEINTURE
CEFIONTECT® est la glacer permanente ultra-lisse de TOTO qui
empêche les débris de coller aux surfaces. Les produits avec la lettre «G»
dans le numéro ont la glacer CEFIONTECT®. Cet émail, associé à un
nettoyage régulier, aidera à garder votre produit TOTO en parfait état.
QU'EST-CE QUE CEFIONTECT®?
REMARQUE:
Pour un nettoyage régulier de votre produit TOTO avec CEFIONTECT®:
• Lavabo: utilisez un détergent à vaisselle et un chiffon doux.
• Toilette: utilisez un nettoyant à base de gel et une brosse en
plastique à poils doux.
• N’utilisez pas de nettoyants, de poudres à polir ou de détergents
contenant des particules granuleuses ou grossières.
• N’utilisez pas d’eau de Javel, de diluants chimiques ou de produits
contenant des détergents acides ou alcalins dans leurs ingrédients.
• N’utilisez pas de brosses à récurer métalliques ou de laine d’acier.
Le respect de ces instructions de nettoyage, vous assurerez que le
glace CEFIONTECT® de votre produit TOTO reste intact, le gardant
beau pendant de nombreuses années.
14
FRANÇAIS
GARANTIE
1. TOTO
®
garantit sa vitreous china produits contre tout défaut de matériau et de fabrication pendant
l’utilisation normale, lorsqu`elle est correctement installée et maintenue pour une période de une (1)
ans à dater de l`achat. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR
D`ORIGINE de l`appareil et n`est pas transférable à un tiers, y compris mais pas limité à tout acheteur
ou propriétaire subséquent du produit. Cette garantie n’est applicable qu’aux produits achetés et
installés en Amérique du Nord, Centrale, Latine, et du Sud.
2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplace-
ment ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses
en service normal, pourvu qu’un tel produit ait été installé, utilisé et entretenu conformément aux
instructions. TOTO se réserve le droit d`effectuer ce genre de vérications en cas de nécessité an
de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la
réparation et au remplacement sous garantie. TOTO n`est pas responsable du coût de désinstallation,
de renvoi et/ou de réinstallation de l`appareil.
3. La garantie ne s`applique pas dans les cas suivants:
a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inon-
dation, tonnerre, orage etc.
b. Dommage ou perte causés par tout accident, utilisation non adaptée, un abus, une négligence
ou un mauvais traitement, nettoyage ou entretien de l`appareil.
c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un
réseau d`alimentation en eau.
d. Dommage ou perte suite à une mauvaise installation ou à l`installation de l`appareil dans un
environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou m. (RE-
MARQUE: Les codes de modèle du produit permet un maximum de 80 PSI. Vériez les codes
locaux ou des normes pour les besoins).
e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la
responsabilité de TOTO, ou actes stipulés non supportables par le produit.
f. Dommage ou perte résultant d`une usure normale et habituelle, telle que la diminution du lus-
tre, grattage ou décoloration avec le temps, habitude de nettoyage, l`eau, ou des conditions
atmosphériques.
g. Mécanismes de chasse d’eau du réservoir en plastique ou en caoutchouc pièces en mouve-
ment..
h. Les sièges des toilettes en plastique, en bois ou en métal.
4. Pour que la garantie limitée soit valable, la preuve d’achat est exigée. TOTO vous encourage à enregis-
trer votre produit après l’achat pour créer un record du propriété, cela peut être fait au site http://www.
totousa.com. L’enregistrement du produit est complètement volontaire et à défaut de l’enregistrement
ne va pas limiter votre droit au garantie limitée.
5. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L’ACHETEUR AIT
D’AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D’UNE PROVINCE À L’AUTRE.
6. Pour obtenir une réparation selon les termes de cette garantie, l’acheteur doit livrer à un centre de
réparation de TOTO port payé avec preuve d’achat (reçu de caisse original), et une lettre expliquant le
problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écri-
re directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, (678) 466-1300 ou appelé
(888) 295-8134, si en dehors de L’Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut,
il n’est pas possible de renvoyer le produit à TOTO, la réception par TOTO d’un avis écrit du défaut
avec preuve d’achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de
réparer le produit chez l’acheteur ou de payer le transport du produit à un centre de réparation.
ATTENTION! TOTO décline toute responsabilité quant aux panes ou aux dommages causés sur ce
produit de plomberie ou composant du produit par la chloramine contenue dans le traitement de
l’alimentation en eau publique ou dans les produits d’entretien pour réservoirs des toilettes contenant
du chlore (hypochlorite de calcium). Remarque : l’utilisation d’une forte concentration de chlore ou de
produits à base de chlore risque d’endommager sérieusement la tuyauterie. Ces dommages peuvent
provoquer des fuites et des dégâts des eaux. Pour plus d’informations, contactez-nous au (888) 295-8134.
CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO. LA RÉPARATION, LE REM-
PLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE
EST LE SEUL RECOURS DE L’ACHETEUR INITIAL. TOTO N’EST PAS RESPONSABLE DE LA PERTE DU
PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES
ENCOURUES PAR L’ACHETEUR INITIAL NI DE LA MAIN-D’OEUVRE OU AUTRES FRAIS ASSOCIÉS À
L’INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR
TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ
DE TOTO NE PEUT DÉPASSER LE PRIX D’ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE
LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU
D’APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS
NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D’UNE GARANTIE SOUS-ENTENDUE, OU
L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC
POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S’APPLIQUE PAS À VOTRE CAS.
TOTO
®
U.S.A., Inc. 1155 Southern Road,
Morrow, Georgia 30260
Tel: 888-295-8134 Fax: 800-699-4889
www.totousa.com
0GU037-4
Rev Date: 06/21
Warranty Registration and Inquiry
For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit
our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please con-
tact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260
(888) 295-8134 or (678) 466-1300 when calling from outside of U.S.A.
