Insinkerator C1300 Hot water dispenser with built-in design User Manual

InSinkErator LLC

1250 International Drive

Mount Pleasant, WI 53177

USA

Sales/Service Tel: 1-800-558-5700

www.insinkerator.com

InSinkErator LLC

Whirlpool Mexico, S. de R.L de C.V

Libramieto a Matamoros Lote 11

Reynosa, Tamaulpas, 88710 Mexico

Tel: (81) 8329 2000

Sevice Tel: (81)8329 2100

www.insinkerator.es

InSinkErator Canada Co.

200 - 6750 Century Avenue

Mississauga, ON

L5N 0B7

www.insinkerator.ca

InSinkErator may make improvements and/or changes in the specications at any time, in its sole discretion,

without notice or obligation and further reservesthe right to change or discontinue models.

InSinkErator puede realizar mejoras y/o cambios en las especicaciones en cualquier momento, bajo su exclusivo

criterio, sin previo aviso u obligación alguna, y se reserva el derecho de modicar o descontinuar los modelos.

InSinkErator se réserve le droit d’apporter n’importe quand des améliorations et des modications aux spécications, et ce,

à sa seule discrétion, sans préavis ni obligation, ainsi que le droit de changer des modèles ou d’en suspendre la production.

44872 REV G

www.insinkerator.com/foodservice

Installation Manual

English

Manual de instalación

Español

Manuel d’installation

Français

C1300-SS

HC1300-SS

H3350-SS

HC3350-SS

steaming

hot water

system

Installation

Manual

Do not pinch or break copper tubing. Do not distort the

last 1" (25mm) of tubing.

■■ Unpack hot water tap components.

■■ On a firm, flat surface, carefully

straighten the copper tubing.

■■ For your satisfaction and safety, read all instructions, WARNINGS, CAUTIONS and NOTICES including

Important Safety Information section, before installing or using this steaming hot water tap.

■■ Make sure that all electrical wiring and connections conform to local codes.

■■ A standard, earthed (grounded), ground fault circuit interrupter (GFCI) electrical outlet, with continuous

supplied power, is required under the sink for the tank.

■■ This ground fault circuit interrupter (GFCI) outlet must be fused and should not be controlled by the same

wall switch that operates the disposer, unless you have a SinkTop Switch™ from InSinkErator®. Fuse/

circuit breaker required is 15 amp for 120 volt.

■ Water supply lines must be flushed completely of debris before connecting the hot or cold connections

to this faucet. Failure to flush the lines may cause leakage, dripping, damage the faucet and will void

the warranty.

■■ To ensure proper operation, this unit is not intended to be flushed with chlorine. If you suspect elevated

levels of chlorine in your water, it is recommended to use our water filtration system.

■■ To prevent damage or unit not operating properly, the water pressure must be between 25 psi - 80 psi

(172 kPa - 552 kPa; 1.7 bar - 5.5 bar). Ambient (room) temperature between 50º F and 100º F (10º C and

38º C).

■■ Moving parts inside the tank causing a rattling noise is normal.

■■ If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly

qualified persons in order to avoid a hazard.

■■ Do not cut the copper faucet tubing. Doing so may cause shaving debris, damage the faucet and void

the warranty.

WHAT YOU SHOULD KNOW BEFORE YOU BEGIN

Equipment You May Need:

Equipment Required:

■ Drill

■ Compression fitting, T-fitting

or saddle valve

■ Adjustable spanner

■ ■ Anchors for plasterboard ■ ■ Hole saw

If you need to cut a mounting hole in the stainless steel sink, you may need a hole punch or a 1 3/8” (35mm) hole

saw made for cutting stainless steel.

*Filtration system is optional

Hole requirement is 1 3/8" (35mm).

Consult a professional before drilling into a surface other than stainless steel.

WHAT YOU NEED TO GET STARTED

■ Phillips and flat blade screwdrivers

■ Pencil

■ Tape Measure

■ Spirit level

These instructions are separated

into main sections, indicated by

numbers, and subsections,

indicated by capital letters. The

manual is set-up this way to

allow you to take a break at any

point after completing a section

or subsection without affecting

the installation process.

Provides a step-by-step narrative describing

the installation step, with tick boxes that can be

marked as you progress through the installation.

Contains simple illustrations that provide visual

instruction to support the narrative.

WARNINGS, CAUTIONS and NOTICES that will

require your attention during the step.

HOW TO USE THIS INSTRUCTION MANUAL HOW TO USE THIS INSTRUCTION MANUAL

A potentially hazardous situation, which, if not avoided, could result in death or serious injury.

Potentially hazardous situation which, if not avoided, could result in minor

or moderate injury.

Notice is used to address practices not related to personal injury.

NOTICE

3/4" (19mm)

Screws (2)

Semicircular

Mounting Plate

Rubber O-Ring

Hex Nut

Hex Tool

H1300

C1300

HW Tank

Y-Quick Connector

(HC1300)

3/8" (9.5mm) White Tubes (2)

Y-Quick Connector

Filter

Cartridge

Plug (1)

Brass Nut/Ferrule /

Tube Insert

Filter

Head

3/4" (19mm) Screws (2)

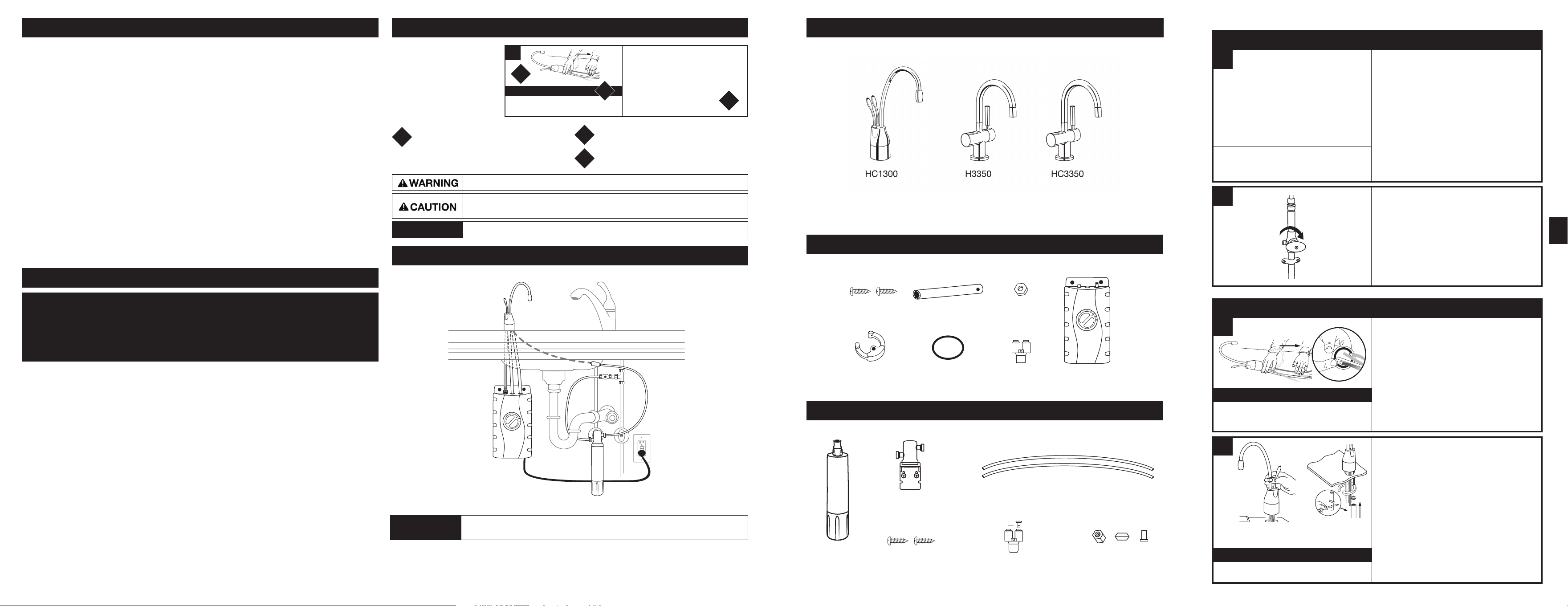

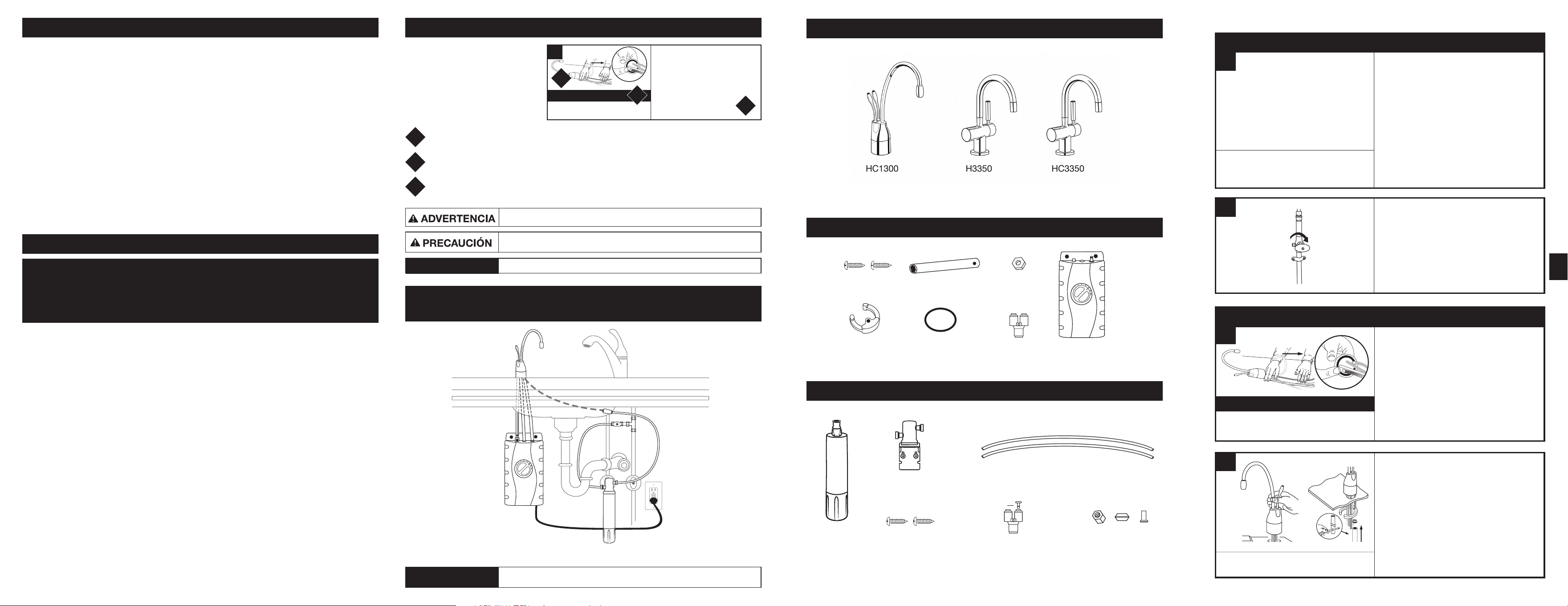

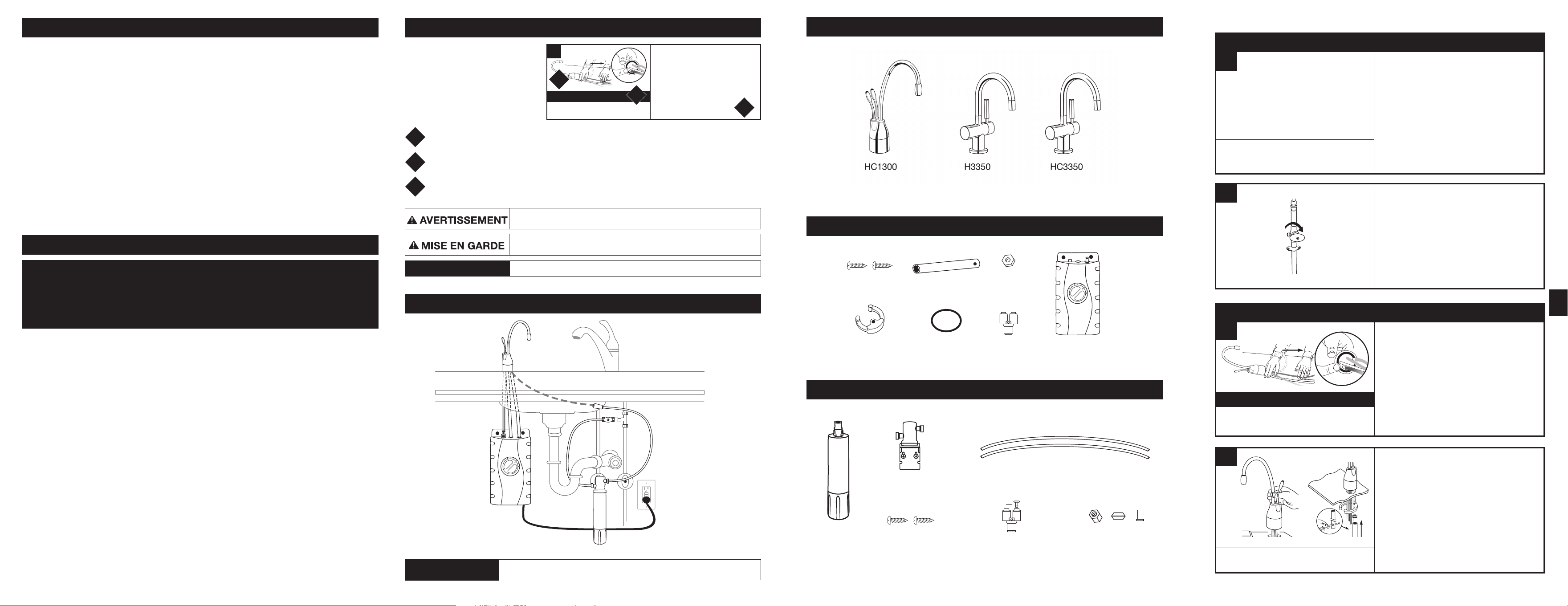

OVERVIEW OF A COMPLETED SET-UP

Do not plug in the hot water tank until step 7B. To avoid permanent damage to the product,

only operate the tank after it is filled with water.

NOTICE

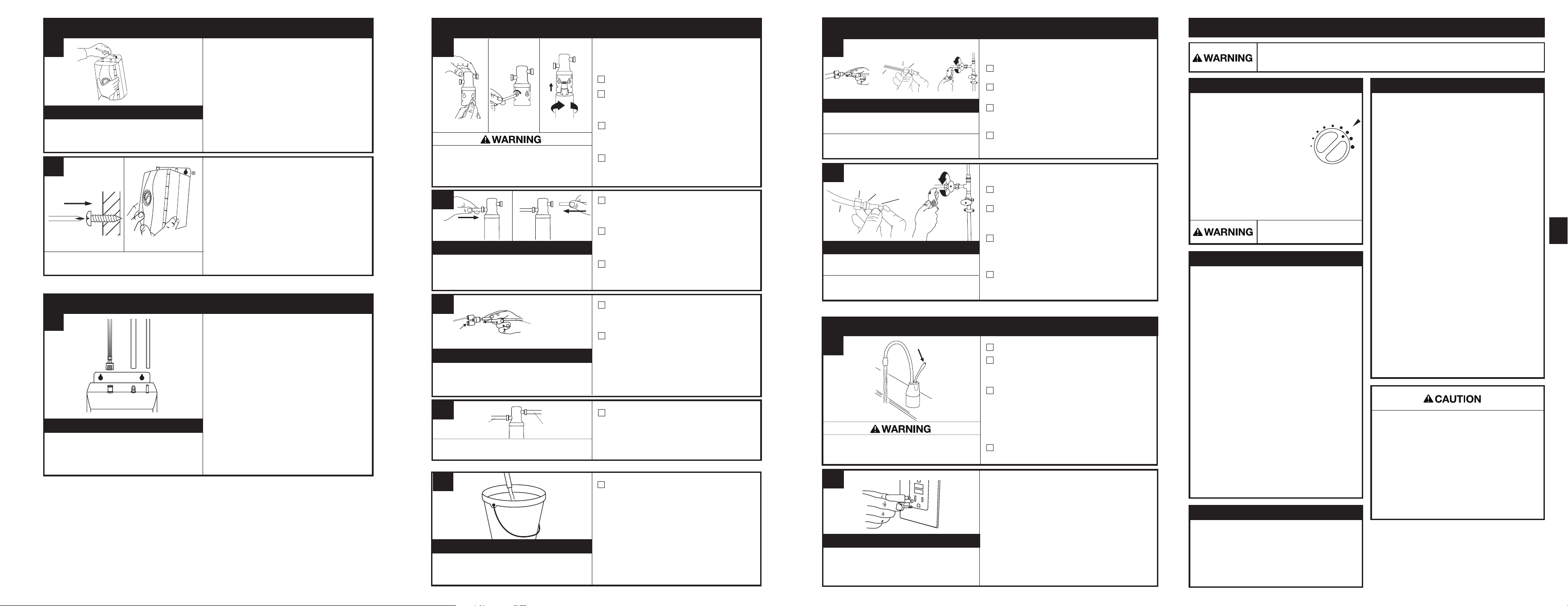

START HERE PROPER INSTALLATION SHOULD TAKE ABOUT 2-4 HOURS

■■ Turn off water supply.

Property Damage: Do not pinch or break copper tubing.

Do not distort the last 1" (25mm) of tubing.

■■ Unpack hot water tap components.

■■ On a firm, flat surface, carefully

straighten the copper tubing.

■■ Ensure that the black O-ring is properly

seated in the base of the tap head (the

groove on the underside of the tap).

INSTALLING THE TAP

■■ Feed tubes down through the hole

in the sink or countertop until the base

is at rest.

■■ From under the sink, place the

semi-circular mounting plate and hex

nut onto the threaded stud. Ensure tap

head is at desired angle.

■■ Insert screwdriver into hole on side of

hex tool (creating a “T”), and use tool

to tighten nut and secure tap.

An assistant may be needed to hold

the tap in place while securing.

NOTICE

INCLUDES ONE OF THE FOLLOWING

ALL PACKAGES INCLUDE

OPTIONAL FILTER SYSTEM & INSTALL KIT

Do not cut the copper faucet tubing. Doing so may cause

shaving debris, damage the faucet and void the warranty.

PREPARATION

■■ Identify locations for the tap, tank and

filter (if applicable).

■■ Check to make sure there is proper

clearance (see chart at left) for tap

handle to be fully opened.

■■ Check to make sure counter is not too

thick (see chart at left).

■■ Make sure there is an earth (grounded)

electrical outlet under the sink.

The wall outlet for the tap must have power

supplied to it continuously and must be fused.

It should not be controlled by the same wall

switch that operates the food waste disposer.

If you have to drill through sink or worktop, you may

need to rent or purchase the appropriate tools.

Required minimum from center of hole to wall

Maximum counter thickness is 3" (76mm).

Required Hole Size is 1 3/8” 35mm.

C1300..............................3 1/4” (83mm)

HC1300............................3 1/4” (83mm)

H3350..............................2 1/2” (64mm)

HC3350............................2 1/2” (64mm)

4 5

Electric Shock Hazard: To prevent electrical shock, disconnect power before servicing

unit. Use only a properly earthed (grounded) and polarized electric outlet.

Scalding Hazard: Do not allow water

to boil. May result in severe burns.

■■ Only use mild cleaners to clean the tap

and plastic components.

■■ Cleaners with acids, abrasives, alkaline,

and organic solvents will result in

deterioration of the plastic components

and void the warranty.

CLEANING THE TAP AND TANK

Anytime the steaming hot water tap is not used for

extended periods of time, unplug and drain unit. If

it is below freezing you will need to unplug the unit

and drain it.

■■ Disconnect power from unit (unplug unit).

■■ Push hot water tap lever and allow water

to flow until it is cool.

■■ Shut the cold water tap off at the valve.

■■ Disconnect tubes from the tank.

■■ Unhook tank from wall.

■■ Hold tank upside down and drain the

water into the sink.

■■ Towel dry any water drippings from

tank area.

■■ Reinstall tank to wall and

reconnect tubes.

■■ Remove and discard filter cartridge,

if applicable.

■■ To put back into working order, install

new filter cartridge (if applicable) and

turn on cold water supply at valve.

Depress the hot water dispenser faucet

lever and hold until water flows from the

spout. Reconnect the electrical cord.

Factory temperature pre-set is 200ºF (93ºC);

205˚F (96˚C) for the international tank.

To reset the thermostat to the

factory pre-set, turn the indicator

two notches to the right of vertical.

After adjusting, depress the tap handle

for 20 seconds for water to re-heat to

the new setting.

■■ To adjust water temperature, turn thermostat

dial on the front of the tank clockwise to

increase temperature or turn anticlockwise

to decrease temperature. Repeat if

necessary. All changes should be minimal.

Replace filter cartridge when there is an obvious

decrease in water flow to the tap or if there is an

objectionable taste or odor to the water.

When the inlet and outlet ports have been closed

and the filter’s internal pressure has been relieved,

water (about 2oz; 60ml) will discharge from vent line.

If the new filter cartridge cannot be inserted,

insert the old one and turn until it stops, remove it

and then retry the new cartridge.

The disposable filter cartridge MUST be replaced

every 6 months, at the rated capacity or sooner if a

noticeable reduction in flow rate occurs.

FILTER GUIDE AND REPLACEMENT

Filter replacement instructions:

■■ Replace with an InSinkErator

filter.

■■ Place pan or dish towel under the filter to

catch water drainage during change.

■■ Slowly turn the cartridge anticlockwise

completely until it stops (1/4 turn).

■■ Pull cartridge straight down and discard.

■■ Insert new cartridge into filter head.

■■ Top surface of cartridge will become

flush with the bottom of the filter head

when fully engaged.

■■ Turn the cartridge clockwise until it stops

(1/4 turn).

■■ Open tap to expel trapped air.

■■ Run water for 3 minutes before usage.

SEASONAL STORAGE/DRAINAGE

CARE AND USE

approx.

200°F (93°C)

ADJUSTING THE THERMOSTAT

Personal Injury:

• Regularly check for signs of corrosion by

examining the appearance of the dispensed water

every three (3) months.

• If there is any discoloration or rusty appearance,

unplug and drain unit as described in the Seasonal

Storage/Drainage section on this page of the

manual.

• If the water discoloration remains after draining

and reﬁlling unit, discontinue use and contact an

authorized InSinkErator service agent.

Property Damage: Tank must be located within 15.7”

(400 mm) of dispenser and within 30” (760 mm) or less of

a standard earth (grounded) GFCI outlet. DO NOT extend

plumbing or electrical lines.

FILL TANK & THEN CONNECT POWER

NOTICE

■■ Check all connections to ensure they

are tight and that there are no leaks.

Water will be cold at first.

Allow 12-15 minutes for water to reach target

temperature.

Gurgling or hissing is normal during the initial

heating cycle.

From water

supply line

To tap

From water

supply line

To tap

INSTALLING FILTRATION (OPTIONAL)

See Filtration System Installation Instructions for details and specifications

Plug

From filter or

water supply line

NOTICE

Mount tank vertically; DO NOT over-tighten screws.

■■ Pre-drill 1/8" (3mm) pilot holes at marks.

■■ Turn screws into pre-drilled holes,

leaving 1/4" (6.35mm) exposed.

■■ Hang the tank on the screws.

■■ Tighten the screws with only 1/2

turn clockwise.

Screws provided are for use in wood studs or

cabinets only. Use wall anchors (not supplied)

for installation into plasterboard.

CONNECTING TAP TO TANK

MOUNTING THE TANK

■■ Select a spot under the sink to mount

tank vertically within reach of both

plumbing and electrical connections.

The tank should be within 16" (400mm) or

less of tap water lines and within

30" (760mm) or less of a standard earth

(grounded) outlet.

■■ While holding tank in place on the spot

selected for installation, use a pencil to

mark locations for 2 hanging screws.

Property Damage: Tank must be located within

16" (400mm) of tap and within 30" (760mm) or

less of a standard earth (grounded) outlet. DO NOT

extend plumbing or electrical lines.

■■ Without depressing the grey button,

place the snap-connect fitting at the

end of the blue tube onto the left

plastic fitting on the tank, pushing until

it clicks into place. (1)

■■ Slip the large white tube over

barbed middle fitting and slide down

approximately 1/2" (13mm). (2)

■■ Slip the small white tube over the

far right smooth fitting and slide down

approximately 1/2" (13mm). (3)

■■ Visually check for pinched or

crimped tubes.

Hose clamps are not needed for any of the connections.

Tank must be

mounted level

to ensure

proper operation.

Leave 1/4" (6.4mm)

for hanging tank.

Property Damage: Pinched or blocked water lines

may cause damage to the water tank. Check to

make sure tubes are connected properly and are

pushed on as mentioned.

(1)(2) (3

)

NOTICE

Personal Injury: Do not locate filter above an

outlet or other electrical device. Install head and

bracket so that connections require no stretching,

kinking or pinching of tubing.

Separate cartridge from filter head.

Mark hole locations for filter head

and bracket in a spot that allows

for filter replacement.

Drill 1/8" (3mm) starter holes and attach

bracket to wall with wood screws, turning

until snug.

Insert cartridge into filter head. Top surface

of cartridge will become flush with bottom

of filter head when fully engaged.

Screws provided are for use in wood

studs or cabinets only. Use wall anchors

(not included) for installation into drywall.

Property Damage: Tube runs need to form to the

cabinet’s contours to allow storage space with no sharp

bends. Tubes need clean, perpendicular,

burr-free cuts to ensure a true fit.

Determine length of tubing required,

then cut to length making sure the cut is

perpendicular and burr-free.

Insert the filter tube into inlet side of filter

head until it stops.

Press in again to ensure a secure fit.

Insert the other filter tube into outlet side

of filter head until it stops. Press in again

to ensure a secure fit.

Property Damage: Do not extend the lines farther

than the 16" (40cm) provided. Ensure tube(s) and

“Y” connnector are securely fit.

Insert the copper tubes(s) from the

dispenser into “Y” quick-connector using

the plug for hot-only models.

Connect the filter tube from the right

outlet on the filter head into the quick-

connect fitting until it stops. Press in

again to ensure a secure fit.

To remove tube(s) or plug from quick-connector,

depress the release ring and gently pull away.

It is normal for approximately 2 oz. (60ml). of water

to discharge when filter is removed.

Failure to flush the water supply lines

may cause leaking, dripping, damage to the

faucet and will void the warranty.

Connect remaining filter tube to

incoming water supply line.

Before connecting the faucet, filter,

cold or hot water connections to the

water supply, flush all supply lines

completely of debris.

Scalding Hazard: The faucet dispenses near-boiling

(210ºF; 98ºC) water which can instantly cause scalds or

burns. Use care when operating this appliance.

Turn on the water supply.

Depress the dispenser’s HOT handle

and hold it until water flows from the

spout (approximately 1 to 2 minutes).

For the F-1000S and F-1000, flush

2.25 gallons (8.5L) through filter before

use (approximately 3 minutes). For

the F-2000S and F-2000, flush 3

gallons (11.4L) through filter before use

(approximately 4 minutes).

Check all connections to ensure they are

tight and that there are no leaks.

FINAL WATER CONNECTION

Property Damage: Join remaining tube

to cold water supply only.

Install a T-fitting (not included) onto the

cold water supply line.

Install a dedicated water control valve

(not included) with 1/4" (6.35mm)

compression fitting.

At the end of the white 1/4" (6.35mm) tube

from the quick-connector, slide the supplied

brass nut and ferrule over the tube and then

push in the brass tube insert.

Insert the white 1/4" (6.35mm) tube into

the 1/4" (6.35mm) compression fitting

and tighten.

With Filter System

1/4"

(6.35mm)

Plastic

Tube

Brass

Nut

Brass

Insert

Ferrule

Property Damage: Join remaining tube

to cold water supply only.

Do not cut the copper faucet tubing. Doing so may cause

shaving debris, damage the faucet and void the warranty.

Install a T-fitting (not included) onto the cold

water supply line.

Install a dedicated water control valve with

1/4" (6.35mm) compression fitting (not included).

At the end of the copper 1/4" (6.35mm) tube,

slide the brass nut and ferrule, provided with the

control valve, over the tube.

Insert the copper tube into the 1/4" (6.35mm)

compression fitting and tighten.

Without Filter System

NOTICE

Do not cut the copper faucet tubing. Doing so may cause

shaving debris, damage the faucet and void the warranty.

1/4"

(6.35mm)

Copper

Tub e

Brass

Nut

Ferrule

HC1300

6 7

TROUBLESHOOTING

WHAT TO DO

Water and steam

spits forcefully from

spout without turning

on the tap.

• Unit is boiling.

May be normal during initial set-up.

• Depress tap lever to release some water from the tank.

• Adjust water temperature using dial on tank front.

Remember that at higher altitudes, water boils at

lower temperatures.

Water is not hot. • The unit may not be plugged in.

• The electric outlet is inoperative.

• Make sure the unit is connected to a properly earthed

(grounded) electric outlet.

• Make sure the circuit breaker or fuses are

functioning properly.

• Check that the outlet is not switched off.

Water is too hot

or not hot enough.

• Thermostat is not adjusted to

your needs.

• Adjust the thermostat slowly, then depress or twist tap

handle for 20 seconds to bring in fresh water to be heated

at the new setting. Allow 5-7 minutes for water to reach

new temperature.

Water comes out of vent

instead of spout

• Outlet tube is blocked. • Check that outlet tube is not kinked, twisted or pinched.

• Unscrew spout end piece and clean out any debris.

Water is dripping

from the spout/vent

intermittently.

• The expansion chamber is not

draining properly due to low

water pressure.

• The spout is blocked.

• Unplug the unit. If the dripping does not stop after a few

minutes, check the supply valve to ensure it is fully open

and there are no obstructions in the water line reducing

the pressure below 25 psi (172 kPa; 1.7 bar). i.e., a poorly

mounted saddle valve, a clogged water filter, or a partially

opened shut-off valve.

• Unscrew spout end piece and clean out any debris.

Water is dripping

from the spout/vent

constantly.

• Debris in the water line may be

in the tap valve seat causing a

slow water leak.

• Unscrew spout end piece and clean out any debris.

• Depress or twist lever 7-10 times to flush tap & lines.

Divided stream.

• Debris in the end piece. • Unscrew spout end piece and clean out any debris.

PROBLEM POSSIBLE CAUSE

Water discoloration/

rusty appearance.

• Corrosion of unit. • Unplug and drain as described in the Seasonal Storage/

Drainage Section on page 5 of this manual. If the water

discoloration remains after draining and refilling unit,

discontinue use and contact an authorized InSinkErator

service agent.

FILTRATION ISSUES

Water taste or odor.

New filter does not fit.

The filter leaks.

No water flow or low

water flow.

• Filter water flow direction is wrong.

• Filter needs to be flushed out.

• Life of filter has expired.

• Head and bracket not fully rotated.

• Filter O-ring breach.

• Head and bracket not fully rotated.

• Filter O-ring breach.

• Life of filter has expired.

• Review filter tube connection instructions.

• Depress or twist the tap and run until the water is cold.

• If there is no change, replace filter cartridge.

• Take out the new filter, put in old filter.

• Remove, inspect, reinstall filter cartridge.

• Test unit by reinstalling old filter and rotating to full stop.

Check for leaks.

• Replace filter cartridge. See page 5.

C1300-SS, HC1300-SS, H3350-SS, HC3350-SS 1-year warranty

Hot Water Tank 1-year warranty

Filtration System (Excluding replacable filter cartridge) 1-year warranty

This limited warranty is provided by InSinkErator LLC (“InSinkErator” or “Manufacturer” or “we” or “our” or “us”) to

the original owner of the InSinkErator product with which this warranty is provided (the “InSinkErator Product”), and any

subsequent owner of the location in which the Product was originally installed (“Customer” or “you” or “your”).

InSinkErator warrants to Customer that your InSinkErator Product will be free from defects in materials and workmanship,

subject to the exclusions described below, for the “Warranty Period”, commencing on the later of: (a) the date your

InSinkErator Product is originally installed, (b) the date of purchase, or (c) the date of manufacture as identified by your

InSinkErator Product serial number. You will be required to show written documentation supporting (a) or (b). If you are

unable to provide documentation supporting either (a) or (b), the Warranty Period commencement date will be determined

by Manufacturer, in its sole and absolute discretion, based upon your InSinkErator Product serial number.

What is Covered

This limited warranty covers defects in materials or workmanship, subject to the exclusions below, in InSinkErator Products

used by a Customer, and includes all replacement parts and labor costs. YOUR SOLE AND EXCLUSIVE REMEDY UNDER

THIS LIMITED WARRANTY SHALL BE LIMITED TO REPAIR OR REPLACEMENT OF THE INSINKERATOR PRODUCT.

What is not Covered

This limited warranty does not extend to and expressly excludes:

• Losses or damages or the inability to operate your InSinkErator Product resulting from conditions beyond the

Manufacturer’s control including, without limitation, accident, alteration, misuse, abuse, neglect, negligence

(other than Manufacturer’s), failure to install, maintain, assemble, or mount the InSinkErator Product in accordance

with Manufacturer’s instructions or local electrical and plumbing codes.

• Wear and tear expected to occur during the normal course of use, including without limitation, cosmetic rust,

scratches, dents or comparable and reasonably expected losses or damages.

No Other Express Warranty Applies

This limited warranty is the sole and exclusive warranty provided to the Customer identified above. No other express

warranty, written or verbal, applies. No employee, agent, dealer, or other person is authorized to alter this limited warranty or

make any other warranty on behalf of Manufacturer. The terms of this warranty shall not be modified by the Manufacturer, the

original owner, or their respective successors or assigns.

What we will do to Correct Problems

If your InSinkErator Product does not operate in accordance with the documentation provided to you, or you have questions

concerning your InSinkErator Product or how to determine when service is needed, please see attached Service Agency List.

The following information must be provided as part of your warranty claim: your name, address, phone number, your

InSinkErator Product model and serial number, and if necessary, upon request, written confirmation of either: (a) the date

shown on your installation receipt, or (b) the date shown on your purchase receipt.

Manufacturer or its authorized service representative will determine, in its sole and absolute discretion, if your InSinkErator

Product is covered under this warranty. You will be given the contact information for your closest authorized InSinkErator

Service Center. Please contact your InSinkErator Service Center directly to receive warranty repair or replacement service.

Only an authorized InSinkErator service representative may provide warranty service. InSinkErator is not responsible for

warranty claims arising from work performed on your InSinkErator Product by anyone other than an authorized InSinkErator

service representative.

If a covered claim is made during the Warranty Period, Manufacturer will, through its authorized service representative, either

repair or replace your InSinkErator Product. Cost of replacement parts or a new InSinkErator Product, and cost of labor for

repair or installation of the replacement InSinkErator Product are provided at no cost to you. Repair or replacement shall be

determined by Manufacturer or its authorized service representative in their sole discretion. If Manufacturer determines that

your InSinkErator Product must be replaced rather than repaired, the warranty on the replacement InSinkErator Product will

be limited to the unexpired term remaining in the original Warranty Period.

Limitation of Liability

TO THE EXTENT PERMITTED BY LAW, IN NO EVENT SHALL MANUFACTURER OR ITS AUTHORIZED SERVICE

REPRESENTATIVES BE LIABLE FOR ANY INCIDENTAL, SPECIAL, INDIRECT, OR CONSEQUENTIAL DAMAGES, INCLUDING

ANY ECONOMIC LOSS, WHETHER RESULTING FROM NONPERFORMANCE, USE, MISUSE OR INABILITY TO USE THE

INSINKERATOR PRODUCT OR THE MANUFACTURER’S OR ITS AUTHORIZED SERVICE REPRESENTATIVE’S NEGLIGENCE.

MANUFACTURER SHALL NOT BE LIABLE FOR DAMAGES CAUSED BY DELAY IN PERFORMANCE AND IN NO EVENT,

REGARDLESS OF THE FORM OF THE CLAIM OR CAUSE OF ACTION (WHETHER BASED IN CONTRACT, INFRINGEMENT,

NEGLIGENCE, STRICT LIABILITY, OTHER SORT OR OTHERWISE), SHALL MANUFACTURER’S LIABILITY TO YOU EXCEED

THE PRICE PAID BY THE ORIGINAL OWNER FOR THE INSINKERATOR PRODUCT.

The term consequential damages shall include, but not be limited to, loss of anticipated profits, business interruption, loss of

use or revenue, cost of capital or loss or damage to property or equipment.

WARRANTY INFORMATION

IMPORTANT SAFETY INFORMATION

Property Damage: To reduce the risk associated with property damage due to water

leakage or flooding, and to ensure optimal performance:

• Read and follow Use Instructions before installation and use of this system.

• Installation and use MUST comply with all state and local plumbing codes.

System Requirements (Hot Water Tank, Filtration System and Dispenser):

• The ﬂexible vent and outlet tubes must be correctly connected to the tap supplied by

the manufacturer. They must not be obstructed or connected to a normal type tap or

any other type.

• Do not install on hot water supply lines. The maximum operating water temperature of

this system is 100° F (37.8° C). Attach to cold water supply only.

• Do not install if water pressure exceeds 80 psi (552 kPa). If your water pressure

exceeds 80 psi (552 kPa), you must install a pressure limiting valve. Contact a

plumbing professional if you are uncertain how to check your water pressure.

• Do not install where water hammer conditions may occur. If water hammer conditions

exist you must install a water hammer arrester. Contact a plumbing professional if you

are uncertain how to check for this condition.

• Where a backﬂow prevention device is installed on a water system, a device for

controlling pressure due to thermal expansion must be installed.

• Protect from freezing, shut off water supply, remove ﬁlter cartridge, drain hot water

tank and tubing when temperatures are expected to drop below 40° F (4.4° C); see

Seasonal Storage/Drainage section.

• Do not use a torch or other high temperature sources near system, cartridges, plastic

ﬁttings or plastic plumbing.

• Do not install near water pipes which will be in path of a drilling tool when selecting

the position to mount the bracket.

• Mount system in such a position as to prevent it from being struck by other items used

in the area of installation.

• Ensure that the location and fasteners will support the weight of the system when

installed and full of water.

• Ensure all tubing and ﬁttings are secure and free of leaks.

• Do not install using rigid piping. System intended for use with plastic water lines (such

as PEX tubing, PE tubing, PP tubing).

• Do not install this system if any of the quick connect collets are missing from the ﬁlter

head or Y-Quick Connector. Contact an authorized InSinkErator Service agent if collets

are missing from any ﬁttings.

• For systems using two handle HC model faucets, operate only one handle at a time.

• Important: Do not allow the unit to continuously boil.

• Regularly inspect the system. If there are signs of water leakage, turn off the water

supply and contact an authorized InSinkErator Service agent.

• A drain pan, plumbed to an appropriate drain or outﬁtted with a leak detector, should

be used in those applications where any leakage could cause property damage.

• For questions or concerns, please contact an authorized InSinkErator Service agent

(see back page for contact information).

Additional Consideration when Utilizing Filtration System:

• The disposable ﬁlter cartridge MUST be replaced every 6 months, at the rated capacity

or sooner if a noticeable reduction in ﬂow rate occurs.

• Failure to replace the disposable ﬁlter cartridge at recommended intervals may lead to

reduced ﬁlter performance and cracks in the ﬁlter housing, causing water leakage or

ﬂooding.

• Protect from freezing, remove ﬁlter cartridge when temperatures are expected to drop

below 40° F (4.4° C).

• Do not install systems in areas where ambient temperatures may go above

100° F (37.8° C).

• Do not install in direct sunlight or outdoors.

NOTICE

Fire Hazard: To minimize possibility of fire, DO NOT store flammable items such as rags,

paper or aerosol cans near the tank. DO NOT store or use petrol or other flammable

vapors and liquids in the vicinity of this or any other appliance.

Leak Hazard: Regularly inspect dispenser and plumbing fittings for leaks, which can

cause property damage and could result in personal injury.

A steaming hot water tap, like any water heater, has a limited life and will eventually fail. To avoid possible property

damage and personal injury, this steaming hot water tap should be regularly examined for leakage and/or corrosion

and replaced when necessary. A drain pan, plumbed to an appropriate drain or outfitted with a leak detector, should

be used in those applications where any leakage could cause property damage.

■■ Use this water heater only for its intended use as described in this manual.

■■ This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental

capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction

concerning use of appliance by a person responsible for their safety. Children should be supervised to ensure that

they do not play with hot water tap. To reduce the risk of injury, close supervision is required when an

appliance is used near children.

■■ Do not operate this product if it has been or appears to be damaged in any manner or after the product

malfunctions, or is dropped. Return the complete product immediately to your retail dealer for inspection, and

if necessary, adjustment or repair.

Important: Always arrange the power cord so that it cannot come in contact with hot surfaces.

■■ Do not disconnect the product from the power supply by pulling on the cord.

■■ Do not use the product for other than its intended use as described in these instructions. The use of accessory

attachments other than those recommended by the manufacturer may cause safety hazards.

■■ The recommended connection may be made to an existing cold water line with a branch terminating with a shutoff

valve, a pressure relief and dual check non-return valve sited adjacent to the product.

Electric Shock Hazard: To reduce the risk of electric shock, do not immerse or expose

the product, ﬂexible cord or plug to rain, moisture or any liquid or when standing in

or on damp or wet surfaces. If any electrical product falls into water, UNPLUG it

immediately. DO NOT REACH INTO THE WATER. Important: Prior to reconnecting to the

power supply, the product should be inspected by a qualiﬁed technician.

To reduce the risk associated with the ingestion of contaminants: Do not use with water

that is microbiologically unsafe or of unknown quality without adequate disinfection before

or after the system.

Personal Injury/Property Damage: To reduce the risk associated with hazardous

voltage due to an installer drilling through existing electric wiring in the area of

installation: Do not install near electric wiring which may be in path of a drilling tool

when selecting the position to mount the system bracket.

Also avoid the risk of drilling into water pipes which may result in property damage.

This appliance must be earthed (grounded). This hot water tank is equipped with a cord that has a grounding conductor

and earth ground pin. The plug must be connected to an appropriate ground fault circuit interrupter (GFCI) outlet that is

properly installed and earthed (grounded) in accordance with all local codes and ordinances. Do not modify the plug provided

with the appliance – if it will not fit the outlet, have a proper outlet installed by a qualified electrician. Check with a qualified

electrician or tradesman if you are in doubt as to whether the hot water tank is properly earthed (grounded).

Electric Shock Hazard: Using an ungrounded (no earth ground) or improperly

connected appliance can result in serious injury or death from electrical shock.

To reduce the risk associated with choking: Do not allow children under 3 years of age to

have access to small parts during the installation of this product.

Personal Injury/Property Damage: This tank is a non-pressurized tank. DO NOT modify

this system. DO NOT close vent tube or connect other types of taps or valves to the tank.

Use only the InSinkErator tap supplied. Use only parts provided. Contact an authorized

InSinkErator Service agent for repairs or replacement components.

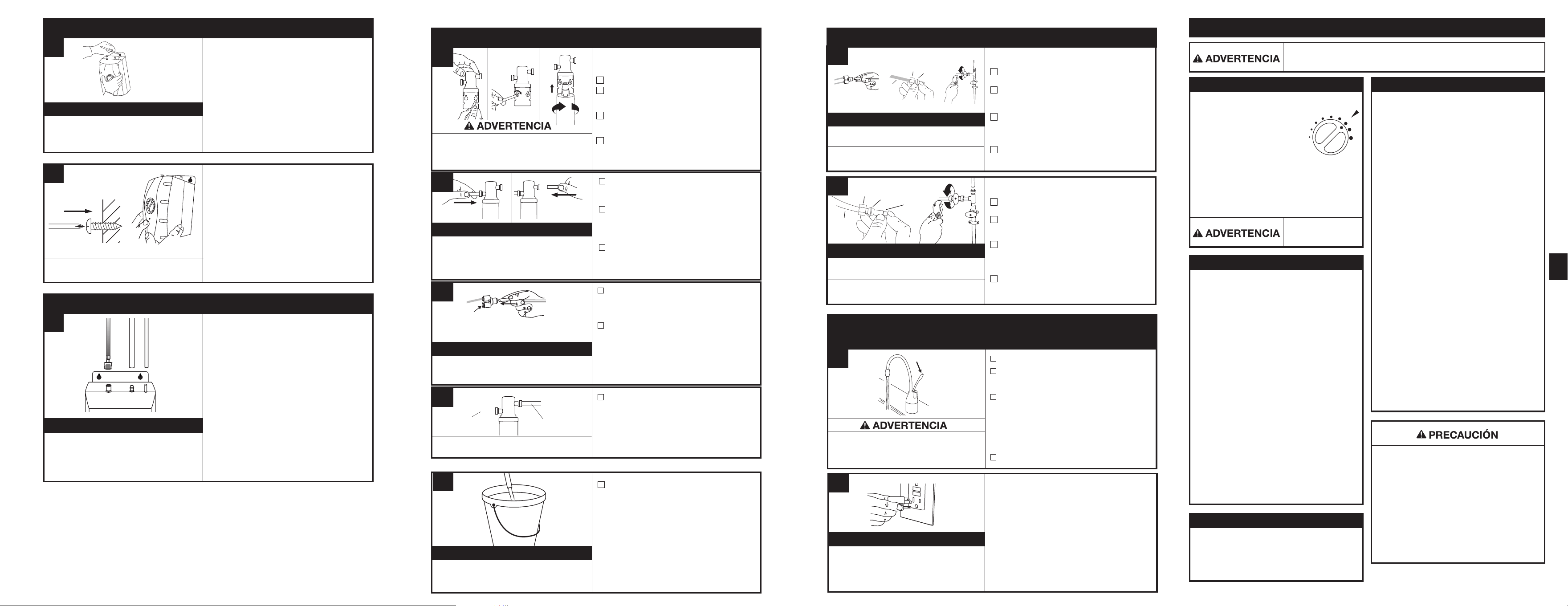

Daños materiales: No apriete o quiebre la

tubería de cobre. No deforme los últimos

25 mm (1 pulgada) de la tubería.

■■ Desempaquete los componentes del

dispensador de agua caliente.

■■ Coloque la tubería de cobre en un lugar

firme y plano, alineándola cuidadosamente.

■■ Cerciórese de que la junta tórica negra esté

correctamente asentada en la base de la

cabeza del dispensador (la ranura en la

parte interna del dispensador).

■■ Para su satisfacción y seguridad, lea todas las instrucciones ADVERTENCIAS, PRECAUCIONES Y AVISOS, incluida la sección

de Información importante de seguridad, antes de instalar o utilizar este dispensador de agua caliente.

■■ Cerciórese de que todo el cableado y conexiones eléctricas cumplen con los códigos locales.

■■ Debajo del fregadero, se debe instalar un tomacorriente GFCI estándar con conexión a tierra (descarga a tierra), con energía

continua, para conectar el tanque.

■■ Este tomacorriente GFCI debe estar conectado con fusibles y no debe controlarse con el mismo interruptor de pared que

opera el triturador, salvo que cuente con SinkTop Switch™ de InSinkErator®. El fusible/disyuntor requerido es de 15

amperios para 120 voltios.

■ Las líneas de suministro de agua deben estar libres de residuos en su totalidad antes de realizar las conexiones de agua

caliente o fría a este grifo. Si no se purgan las tuberías, pueden producirse filtraciones, goteos, daños en el grifo y se anulará

la garantía.

■■ Para asegurar una operación apropiada, esta unidad no fue proyectada para enjuagarse con cloro. Si usted sospecha de

elevados niveles de cloro en el agua, le recomendamos que use nuestro sistema de filtración de agua.

■■ Para prevenir daños o que la unidad no funcione correctamente, la presión del agua debe estar entre 172 kPa - 552 kPa

(1,7 bar - 5,5 bar; 25 psi - 80 psi). Temperatura ambiental (habitación) entre 10 ºC (50 °F) y 38 ºC (100,4 °F).

■■ El movimiento de partes dentro del depósito que causa un ruido que repiquetea es normal.

■■ Si el cordón de suministro está dañado, debe ser substituido por el fabricante, agente de servicio o personas calificadas

similares, de modo que se eviten riesgos.

■■ No corte el tubo de cobre para grifos. Si lo hace, puede provocar restos de virutas, daños en el grifo y la anulación de

la garantía.

QUÉ DEBE SABER ANTES DE EMPEZAR

Equipo que puede necesitar:

Equipo necesario:

■ Taladro

■ Accesorios de compresión,

Conexión-T o válvula de montaje

■ Llave ajustable

■■ Soportes para muro ■■ Sierra perforadora ■■ Llave de lavabo ■■ Perforador

Si usted necesita cortar un orificio de montaje en el fregadero de acero inoxidable, puede necesitar un perforador o una sierra

perforadora de 35 mm (1,38 pulgadas) para cortar acero inoxidable.

QUÉ NECESITA PARA COMENZAR

■ Destornilladores Phillips y de punta plana

■ Lápiz

■ Cinta métrica

■ Nivel

Las instrucciones están divididas en secciones

principales, que se indican con números, y

en subsecciones, que se indican con letras

mayúsculas. El manual está organizado de este

modo para que usted pueda tomar un descanso

en cualquier momento luego de finalizar una

sección o subsección sin que esto afecte al

proceso de instalación.

Proporciona una descripción paso a paso del proceso de instalación, con casillas de verificación que se pueden marcar

conforme a su progreso en la instalación.

Contiene ilustraciones sencillas que proporcionan instrucciones visuales y respaldan la descripción.

ADVERTENCIAS, PRECAUCIONES y AVISOS a los que deberá prestar atención durante este paso.

CÓMO UTILIZAR ESTE MANUAL DE INSTRUCCIONES

Se requiere un orificio de 35 mm (1,38 pulgadas).

Consultar a un profesional antes de perforar en una superficie que no sea de acero inoxidable.

DESCRIPCIÓN GENERAL DE UNA

CONFIGURACIÓN COMPLETA

Situación potencialmente peligrosa que, si no se evita, podría ocasionar lesiones leves o

moderadas.

Una situación potencialmente peligrosa que, si no se evita, puede ocasionar lesiones graves

o incluso la muerte.

Los avisos hacen referencia a prácticas que no presentan riesgos de generar lesiones personales.

No conecte el tanque de agua caliente hasta llegar al paso 7B. Para evitar que el producto se

dañe permanentemente, solo opere el tanque después de que esté lleno de agua.

AVISO

EMPIECE AQUÍ

■■ Cierre el suministro de agua.

Daños materiales: No apriete o quiebre la

tubería de cobre. No deforme los últimos

25 mm (1 pulgada) de la tubería.

■■ Desempaquete los componentes del

dispensador de agua caliente.

■■ Coloque la tubería de cobre en un lugar

firme y plano, alineándola cuidadosamente.

■■ Cerciórese de que la junta tórica negra esté

correctamente asentada en la base de la

cabeza del dispensador (la ranura en la

parte interna del dispensador).

INSTALACIÓN DEL DISPENSADOR

■■ Pase los tubos a través del orificio del

fregadero o del mesado hasta que la base

quede apoyada.

■■ Por debajo del fregadero, coloque la placa

de montaje semicircular y la tuerca hexagonal

sobre el perno roscado. Cerciórese de que

la cabeza del dispensador está en el ángulo

deseado.

■■ Introduzca el destornillador en el orificio del

lado de la llave hexagonal (formando una “T”)

y use dicha llave para ajustar la tuerca y fijar

el dispensador.

No corte el tubo de cobre para grifos. Si lo hace, puede provocar

restos de virutas, daños en el grifo y la anulación de la garantía.

LA INSTALACIÓN CORRECTA DEBE DURAR

APROXIMADAMENTE CERCA DE 2 A 4 HORAS

AVISO

*El sistema de filtración es opcional

Tornillos de 19 mm

(0,75 pulgadas) (2)

Placa de montaje

semicircular

Junta tórica

de goma

Tuerca

hexagonal

Llave

hexagonal

H1300

C1300

HW TankConector rápido

en “Y” (HC1300)

Tubo blanco de 9,5 mm

(0,37 pulgadas) (2)

Conector rápido en “Y”

Cartucho

del filtro

Tapón (1)

Brass Nut/Ferrule/

Tube Insert

Cabeza del filtro

Tornillos de 19 mm

(0,75 pulgadas) (2)

SISTEMA DE FILTRO OPCIONAL Y KIT DE INSTALACIÓN

INCLUYE UNA DE LAS SIGUIENTES OPCIONES

TODOS LOS PAQUETES INCLUYEN

PREPARACIÓN

■■ Identifique ubicaciones para el dispensador,

depósito y filtro (si corresponde).

■■ Verifique para cerciorarse de que hay espacio

adecuado (vea el gráfico a la izquierda) para

manipular el dispensador para ser abierto

completamente.

■■ Verifique para cerciorarse de que el espacio

no esté demasiado lleno (vea el gráfico a

la izquierda).

■■ Cerciórese de que haya un tomacorriente

eléctrico con conexión a tierra (con puesta

a tierra) debajo del fregadero.

El tomacorriente de la pared para el dispensador debe tener

suministro continuo de energía eléctrica y tener fusible. No

debe estar controlado por el mismo interruptor de pared que

opera el triturador de desperdicios de comida.

Si tiene que taladrar a través del fregadero o

el mesado, es posible que necesite alquilar o

comprar las herramientas apropiadas.

Mínimo requerido del centro del orificio a la pared

El espacio máximo disponible es de 76 mm (2,99 pulgadas).

Requisitos de tamaño del orificio:

35 mm (1 3/8)

C1300...................83mm (3,25 pulgadas)

HC1300.................83mm (3,25 pulgadas)

H3350...................64mm (2,5 pulgadas)

HC3350.................64mm (2,5 pulgadas)

■■ Utilice sólo limpiadores suaves para limpiar

el dispensador y los componentes plásticos.

■■ Los limpiadores con ácidos, abrasivos,

solventes alcalinos y orgánicos dañan los

componentes plásticos y anulan la garantía.

LIMPIEZA DEL DISPENSADOR Y DEL DEPÓSITO

Riesgo de descarga eléctrica: Para prevenir descargas eléctricas, desconecte la

corriente eléctrica antes de reparar la unidad. Utilice solamente un tomacorriente eléctrico

debidamente polarizado y con conexión a tierra (puesta a tierra).

10 11

■■ Pre-taladre orificios guía de 3 mm

(0,12 pulgadas) en las marcas.

■■ Gire los tornillos en los orificios previamente

taladrados, dejando expuestos 6,35 mm

(0,25 pulgadas).

■■ Cuelgue el depósito en los tornillos.

■■ Ajuste los tornillos con sólo 1/2 giro en

sentido horario.

Los tornillos proporcionados se deben usar solamente

en travesaños de madera o en gabinetes. Use soportes

de pared (no suministrados) para la instalación en

el muro.

MONTAJE DEL DEPÓSITO

■■ Seleccione un punto debajo del fregadero

para montar el depósito verticalmente dentro

del alcance de la tubería y de las conexiones

eléctricas. El depósito debe estar a 400 mm

(15,75 pulgadas) o menos de las líneas de agua

del dispensador y a 760 mm (29,92 pulgadas)

o menos de un tomacorriente estándar con

conexión a tierra (con puesta a tierra).

■■ Mientras sostiene el depósito en su lugar en el

punto seleccionado para la instalación, marque

con un lápiz la ubicación para los 2 tornillos

para colgar.

Daños materiales: El depósito se debe ubicar a 400 mm

3(15,75 pulgadas) del dispensador y a 760 mm (29,92 pulgadas)

o menos del tomacorriente estándar con conexión a tierra (con

puesta a tierra). NO extienda las tuberías ni las líneas eléctricas.

■■ Sin presionar el botón gris, coloque el

adaptador de encaje a presión en el extremo

del tubo azul sobre el ajuste de plástico

izquierdo en el depósito y empuje hasta que

haga clic en el lugar. (1)

■■ Deslice el tubo blanco largo sobre el acople

intermedio dentado y deslice hacia abajo

aproximadamente 13 mm (0,51 pulgadas).

■■ Deslice el tubo blanco pequeño sobre el

adaptador liso extremo derecho y deslice

hacia abajo aproximadamente 13 mm

(0,51 pulgadas). (3)

■■ Verifique visualmente si los tubos están

comprimidos o con pliegues.

Las abrazaderas de manguera no son necesarias

para ninguna de las conexiones.

El depósito se debe

montar nivelado para

asegurar una operación

correcta.

Deje 6,4 mm

(0,47pulgadas)

para colgar el

depósito.

Daños materiales: Las líneas de agua comprimidas

o bloqueadas pueden provocar daños en el depósito

de agua. Verifique que los tubos estén conectados

correctamente y estén presionados, tal como se

mencionó.

Riesgo de escaldado: No deje

que el agua hierva. Ello podría

ocasionar quemaduras graves.

Temperatura preestablecida de fábrica:

93 ºC (200 ºF); 96 ºC (205 ºF) para el

depósito internacional. Para reajustar el

termostato al valor preestablecido de

fábrica, gire el indicador dos marcas

a la derecha del vertical.

Después de

ajustar, presione la perilla del dispensador

durante 20 segundos para que el agua se

vuelva a calentar según el nuevo ajuste.

■■ Para ajustar la temperatura del agua, gire el dial del

termostato en el frente del depósito en sentido horario

para incrementar la temperatura o gire en sentido

antihorario para disminuir la temperatura. Repita si es

necesario. Todos los cambios deben ser mínimos.

Reemplace el cartucho del filtro cuando haya una disminución

evidente en el flujo de agua del dispensador o si hay un sabor

u olor desagradable en el agua.

Una vez que haya cerrado los orificios de entrada y

salida, y que la presión interna del filtro haya disminuido,

el agua (cerca de 60 ml [2 onzas]) fluirá desde la tubería

de ventilación.

Si no se puede colocar el nuevo cartucho del filtro,

introduzca el anterior y gírelo hasta que se asiente, a

continuación, retírelo y vuelva a insertar el cartucho nuevo.

El cartucho desechable del filtro se DEBE reemplazar

cada 6 meses, según la capacidad asignada o antes si se

presenta una reducción evidente del caudal de flujo.

GUÍA DE FILTRO Y REEMPLAZO

Instrucciones para reemplazo de filtro:

■■ Reemplace con un filtro InSinkErator

■■ Coloque una cacerola o un secador de platos

debajo del filtro para contener el drenaje del

agua durante el cambio.

■■ Gire lentamente el cartucho en sentido

antihorario completamente hasta que se

detenga (1/4 de giro).

■■ Jale del cartucho en línea recta y hacia abajo,

y deséchelo.

■■ Introduzca el nuevo cartucho en la cabeza

del filtro.

■■ Cuando el cartucho esté completamente

encajado, la superficie superior de éste

quedará a ras de la parte inferior de la cabeza

del filtro.

■■ Gire el cartucho en sentido horario hasta que

se detenga (1/4 de giro).

■■ Abra el dispensador para expulsar el

aire contenido.

■■ Deje correr el agua durante 3 minutos antes

de usarla.

CUIDADO Y USO

aprox. 93 °C (200 °F)

AJUSTE DEL TERMOSTATO

Del filtro o de la línea de

suministro de agua

De la línea de

suministro de agua

Al dispensador

INSTALACIÓN DE LA FILTRACIÓN (OPCIONAL)

Tapón

CONEXIÓN DEL DISPENSADOR AL DEPÓSITO

LLENADO DEL TANQUE Y CONEXIÓN

DEL SUMINISTRO ELÉCTRICO

ALMACENAMIENTO TEMPORAL/DRENAJE

(1)(2) (3

)

Cada vez que el dispensador de agua caliente no se utilice

por periodos prolongados, desenchufe y drene la unidad. Si

la temperatura está por debajo de los cero grados, deberá

desenchufar la unidad y drenarla.

■■ Desconecte la energía de la unidad

(desconecte la unidad).

■■ Empuje la palanca del dispensador de agua caliente

y deje que el agua fluya hasta que esté fría.

■■ Cierre el dispensador de agua fría en la válvula.

■■ Desconecte los tubos del depósito.

■■ Desenganche el depósito de la pared.

■■ Sostenga el depósito volteado hacia abajo y

drene el agua dentro del fregadero.

■■ Seque con una toalla los restos de agua del

área del depósito.

■ ■ Reinstale el depósito en la pared y reconecte

los tubos.

■ ■ Retire y deseche el cartucho del filtro, si corresponde.

■ ■ Para colocar nuevamente en perfecto

funcionamiento la unidad, instale el nuevo

cartucho del filtro (si corresponde) y abra el

suministro de agua fría en la válvula. Pulse

la palanca del grifo del dispensador de agua

caliente y manténgala así hasta que el flujo de

agua salga por el surtidor. Reconecte el cable

de alimentación eléctrico.

AVISO

■■ Verifique que los tubos estén conectados

correctamente y estén presionados, tal como

se mencionó.

El agua estará fría al inicio.

Deje transcurrir de 12 a 15 minutos para que

el agua alcance la temperatura deseada.

Es normal que se oigan ruidos sibilantes

o de borboteo durante el ciclo de

calentamiento inicial.

Lesiones personales:

• Veriﬁque cada tres (3) meses que no haya señales

de corrosión en el aspecto del agua que sale del

dispensador.

• Si hay decoloración o un aspecto ferroso,

desconecte y drene la unidad tal como se describe

en la sección Almacenamiento/Drenado de

temporada en esta página del manual.

• Si persiste la coloración del agua luego de drenar

y llenar la unidad, suspenda el uso y comuníquese

con un agente de servicio autorizado de

InSinkErator.

Daños materiales: El tanque se debe ubicar a 400

mm (15.7 pulgadas) del dispensador y a 760 mm (30

pulgadas) o menos del tomacorriente GFCI estándar

conconexión a tierra (descarga a tierra). NO extienda

tuberías o líneas eléctricas.

Instale el tanque en sentido vertical; NO apriete los

tornillos en exceso.

Consulte las instrucciones de instalación del sistema de filtración para conocer los

detalles y las especificaciones

Lesiones personales: No coloque el filtro por

encima de una toma eléctrica o de otro aparato.

Instale la cabeza y el soporte de tal forma que no sea

necesario estirar, torcer o estirar la tubería.

Separe el cartucho de la cabeza del filtro.

Marque la ubicación de los orificios para la

cabeza y el soporte en un lugar que permita

cambiar el filtro.

Haga orificios guía de 0,3 cm (1/8 pulgadas), fije

el soporte en la pared con tornillos de madera

y gire éstos hasta que queden apretados.

Introduzca el nuevo cartucho en la cabeza

del filtro. La superficie superior del cartucho

quedará rasante con el fondo de la cabeza del

filtro cuando esté completamente encajado.

Los tornillos incluidos sólo deben usarse en

montantes de madera o gabinetes. Para instalarse en

paneles de yeso utilice tarugos (no incluido).

Daños materiales: Los tramos de tubo necesitan

tener el mismo contorno del gabinete para dejar

espacio de almacenamiento sin curvas pronunciadas. Los

cortes de los tubos deben ser limpios, perpendiculares y no

tener rebabas para garantizar una conexión correcta.

De la línea de

suministro de agua

Hacia el

dispensador

Determine la longitud requerida del

tubo y corte el tubo en forma

perpendicular y sin dejar rebabas.

Introduzca el tubo del filtro del lado de la

entrada de la cabeza del filtro hasta que

se detenga. Oprima una vez más para

asegurar una conexión correcta.

Introduzca el otro tubo del filtro del lado de

la salida de la cabeza del filtro hasta que

se detenga. Oprima una vez más para

asegurar una conexión correcta.

Daños materiales: no estire las líneas más de las

40 cm (16 pugadas) proporcionadas. Verifique que el (los)

tubo(s) y el conector en “Y” estén bien ajustados.

Inserte el (los) tubo(s) de cobre del

dispensador en el conector rápido en “Y” y

utilice el tapón para los modelos que solo

suministran agua caliente.

Conecte el tubo del filtro de la boca de

salida derecha en la cabeza del filtro dentro

del conector rápido hasta que se detenga.

Oprima una vez más para asegurar una

conexión correcta.

Para quitar el tubo de cada conector rápido, oprima

el anillo de liberación y saque el tubo con cuidado.

La descarga de agua de aproximadamente 60 ml

(2 oz.) es normal, cuando el filtro es retirado.

Conecte el tubo del filtro restante a la línea

de suministro de agua de entrada.

Riesgo de quemadura: La llave suministra agua casi

en ebullición (100 °C [212 °F])) la cual puede producir

quemaduras instantáneas. Tenga cuidado cuando opere

este equipo.

Abra el suministro de agua.

Oprima la manija HOT (CALIENTE) del

dispensador hasta que salga el agua por

el grifo (aproximadamente 1 a 2 minutos).

Para los modelos F-1000S y F-1000, haga

correr 8,5 L (2.25 galones) por el filtro antes

de utilizarlos (durante aproximadamente

3 minutos. Para los modelos F-2000S and

F-2000, haga correr 11.35 L (3 galones)

s por el filtro antes de utilizarlos (durante

aproximadamente 4 minutos).

Revise todas las conexiones para

asegurarse de que estén apretadas

y que no presenten fugas.

Daños materiales: Conecte el tubo restante

al agua fría de entrada solamente.

Daños materiales: Conecte el tubo restante

al agua fría de entrada solamente.

Instale una “T” (no incluido) en la línea

de agua fría.

Instale la válvula de control de agua

dedicada con el accesorio de compresión

de 0,6 cm (1/4 pulgadas). (no incluido)

En el extremo del tubo blanco de 0,6 cm

(1/4 pulgadas) que sale del conector rápido,

deslice la tuerca de latón y el casquillo y

luego coloque el inserto para tubo.

Inserte el tubo blanco de 0,6 cm

(1/4 pulgadas) en la conexión de compresión

de 0,6 cm (1/4 pulgadas) y apriete.

Con sistema de filtro

CONEXIÓN FINAL DEL AGUA

AVISO

Tubo de

plástico

de 1/4"

(0.6 cm)

Tuerca

de latón

Inserto

de latón

Casquillo

Instale una “T” (no incluida) en la línea

de agua fría.

Instale la válvula de control de agua

dedicada con el accesorio de compresión

de 0,6 cm (1/4 pulgadas) (no incluido).

Deslice la tuerca de latón y el casquillo,

que se proporcionan, en el extremo del

tubo de cobre de 0,6 cm (1/4 pulgadas)

con la válvula de control sobre el tubo.

Inserte el tubo de cobre en el adaptador

de compresión de 0,6 cm (1/4 pulgadas)

y apriete.

Sin sistema de filtro

AVISO

Si no se purgan las líneas de suministro de agua,

pueden producirse filtraciones, goteos y daños en el

grifo, y se anulará la garantía.

Purgue las líneas de suministro en su

totalidad antes de conectar el grifo,

el filtro y las conexiones de agua fría

o caliente.

No corte el tubo de cobre para grifos. Si lo hace, puede

provocar restos de virutas, daños en el grifo y la anulación

de la garantía.

No corte el tubo de cobre para grifos. Si lo hace,

puede provocar restos de virutas, daños en el grifo y

la anulación de la garantía.

Tub o de

cobre de

0,6 cm

(1/4 pulgadas)

Tue rca

de latón

Casquillo

HC1300

SOLUCIÓN DE PROBLEMAS

SOLUCIÓN

El agua y el vapor escupen

enérgicamente del surtidor

sin conectar el dispensador.

• La unidad está en ebullición.

Puede ser normal durante la

configuración inicial.

• Presione la palanca del dispensador para liberar algo de agua

del depósito.

• Ajuste la temperatura del agua usando el dial en el frente

del depósito.

Recuerde que en altitudes elevadas, el agua hierve a bajas temperaturas.

El agua no está caliente. • Puede ser que la unidad no

esté enchufada.

• El tomacorriente no funciona.

• Cerciórese de que la unidad esté conectada adecuadamente

a un tomacorriente con conexión a tierra (con puesta a tierra).

• Cerciórese de que el disyuntor o los fusibles están

funcionando correctamente.

• Verifique que el tomacorriente no está desconectado.

El agua está muy caliente o

no calienta lo suficiente.

• El termostato no está ajustado a

sus necesidades.

• Ajuste el termostato lentamente, luego presione la palanca del

dispensador por 20 segundos para calentar agua fresca en la

nueva configuración. Deje de 5 a 7 minutos para que el agua

alcance la nueva temperatura.

El agua sale del respiradero

en vez del surtidor.

• El tubo de salida está bloqueado. • Verifique que el tubo de salida no esté deformado, doblado

ni apretado.

• Desatornille el extremo del surtidor y limpie los residuos.

El agua está goteando

del surtidor/respiradero

intermitentemente.

• La cámara de expansión no está

drenando correctamente debido

a la baja presión de agua.

• El surtidor está bloqueado.

• Desconecte la unidad. Si el goteo no se detiene después de algunos

minutos, verifique en la válvula de suministro para cerciorarse de

que está totalmente abierta y no hay obstrucciones en la línea de

agua que reduzcan la presión debajo de 172 kPa (1,7 bar; 25 psi);

esto es, una válvula de montaje deficientemente montada, un filtro

de agua obstruido o una válvula de cierre parcialmente abierta.

• Desatornille el extremo del surtidor y limpie los residuos.

El agua está goteando

del surtidor/respiradero

constantemente.

• Los desechos en la línea de agua

pueden estar asentados en la válvula

del dispensador, y provocar así una

fuga lenta de agua.

• Desatornille el extremo del surtidor y limpie los residuos.

• Pulse o gire la palanca del grifo de 7 a 10 veces para limpiar el grifo

y las tuberías.

El chorro de agua no

es uniforme.

• Desechos al extremo de la pieza. • Desatornille el extremo del surtidor y limpie los residuos.

PROBLEMA CAUSA POSIBLE

Decoloración del agua/

apariencia de oxidado.

• Corrosión de la unidad. • Desenchufe y drene hasta el momento indicado en la sección

Almacenamiento temporal/drenaje de la página 11 de este manual.

Si persiste la decoloración de agua luego del drenaje y el llenado

de la unidad, discontinúe el uso y comuníquese con un agente de

servicio autorizado de InSinkErator.

PROBLEMAS DE FILTRACIÓN

Gusto u olor del agua.

El nuevo filtro no cabe.

El filtro tiene fuga.

No hay flujo de agua o bajo

flujo de agua.

• La dirección del flujo de agua del filtro

es incorrecta.

• El filtro necesita ser enjuagado.

• La vida útil del filtro caducó.

• La cabeza y el soporte no giran

totalmente.

• Rotura de la junta tórica del filtro.

• La cabeza y el soporte no

giran totalmente.

• Rotura de la junta tórica del filtro.

• La vida útil del filtro caducó.

• Revise las instrucciones de conexión del tubo del filtro.

• Pulse o gire la palanca y deje correr el agua hasta que salga fría.

• Si no hay cambios, reemplace el cartucho del filtro.

• Saque el filtro nuevo y ponga el filtro antiguo.

• Retire, inspeccione, reinstale el cartucho del filtro.

• Vuelva a instalar el filtro anterior y gire hasta que se detenga por

completo. Verifique si hay fugas.

• Reemplace el cartucho del filtro. Vea la página 11.

InSinkErator LLC (“InSinkErator”, “el Fabricante”, “nosotros”, “nuestro” o “nos”) otorga esta garantía limitada al

consumidor propietario original del producto de InSinkErator por el cual se extiende esta garantía (el “Producto de

InSinkErator”), o a cualquier otro propietario posterior del lugar donde se instaló originalmente el Producto (“Cliente”,

“usted” o “su”).

InSinkErator le garantiza al Cliente que su Producto InSinkErator no tendrá defectos en el material o la mano de obra, sujetos

a las exclusiones descritas a continuación, durante el “Período de garantía”, que comienza luego de: (a) la fecha en la que

se instaló originalmente su Producto InSinkErator, (b) la fecha de compra o (c) la fecha de fabricación indicada por el número

de serie de su Producto InSinkErator. Deberá presentar la documentación escrita correspondiente para justificar (a) o (b). En

caso de que no pueda presentar la documentación para justificar (a) o (b), la fecha de inicio del Período de Garantía quedará

a consideración del Fabricante, bajo su único y absoluto criterio, basado en el número de serie del Producto InSinkErator.

Qué cubre la garantía

Esta garantía limitada cubre defectos en materiales y mano de obra, sujeto a las excepciones detalladas a continuación, en

Productos de InSinkErator utilizados por un Cliente e incluye el costo de todos los repuestos y servicios de mano de obra.

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ LA REPARACIÓN O EL

REEMPLAZO DEL PRODUCTO INSINKERATOR.

Qué no cubre la garantía

Esta garantía limitada no se extiende y excluye expresamente lo siguiente:

• Pérdidas, daños o incapacidad de operar el Producto InSinkErator, como resultado de circunstancias fuera del control

del Fabricante, sin limitaciones, tales como: accidente, alteración, mal uso, abuso, abandono, negligencia (de otra

persona que no sea el Fabricante), instalación, mantenimiento, ensamblaje o montaje inadecuados del Producto

InSinkErator que no respeten las instrucciones del Fabricante o los códigos eléctricos y/o de plomería locales.

• Desgaste como resultado del uso normal del producto, lo que incluye sin limitaciones, oxidación de la superficie,

rayones, abolladuras o pérdidas o daños similares y razonables.

No se aplica ninguna otra garantía expresa

Esta es la única y exclusiva garantía limitada que se le brinda al Cliente descrito anteriormente. No se aplica ninguna otra

garantía expresa, oral o escrita. No se autoriza a ningún empleado, agente, distribuidor u otra persona a alterar esta garantía

limitada o a brindar cualquier otra garantía en nombre del Fabricante. Ninguna persona podrá modificar los términos de

esta garantía, independientemente de si se trata del Fabricante, el propietario original o sus respectivos sucesores o

beneficiarios.

Qué haremos para solucionar los problemas

Si su Producto InSinkErator no funciona de acuerdo con la documentación que usted recibió, o si tiene dudas acerca de

su Producto InSinkErator o no sabe cómo determinar cuándo necesita servicio técnico, consulte el Listado de Agencias de

Servicio adjunto.

En el reclamo de garantía debe especificar la siguiente información: su nombre, dirección, número de teléfono, modelo y

número de serie de su Producto InSinkErator y, si es necesario o si se lo solicitan, una confirmación por escrito de: (a) la

fecha que figura en su recibo de instalación, o (b) la fecha que figura en su recibo de compra.

El Fabricante o el representante de servicio autorizado determinarán, bajo su único y absoluto criterio, si esta garantía cubre

su Producto InSinkErator. Se le proporcionará la información de contacto del Centro de Servicio Autorizado de InSinkErator

más cercano. Comuníquese directamente con el centro de servicio de InSinkErator para recibir el servicio de garantía de

reparación o reemplazo. El representante de servicio autorizado de InSinkErator es el único capaz de brindarle el servicio

de garantía. InSinkErator no se hace responsable por los reclamos de garantía que surjan como consecuencia de trabajos

realizados en su Producto InSinkErator por cualquier otra persona que no sea el representante de servicio autorizado de

InSinkErator.

Si un reclamo cubierto se realiza durante el Período de Garantía, el Fabricante reparará o reemplazará su Producto

InSinkErator por intermedio de su representante de servicio autorizado. Usted no deberá afrontar el costo de las piezas de

repuesto o de un nuevo Producto InSinkErator, ni el costo de mano de obra para la reparación o instalación del Producto

InSinkErator de reemplazo. El Fabricante o su representante de servicio autorizado, bajo su exclusivo criterio, determinarán

si es necesaria la reparación o el reemplazo del producto. Si el Fabricante determina que se debe reemplazar su Producto

InSinkErator en vez de repararlo, la garantía del Producto InSinkErator de reemplazo se limitará al plazo vigente de la

garantía original.

Limitación de responsabilidad

EN LA MEDIDA EN QUE LO PERMITA LA LEY, EL FABRICANTE O SUS REPRESENTANTES DE SERVICIO AUTORIZADOS

NO SERÁN RESPONSABLES POR DAÑOS INCIDENTALES, ESPECIALES, INDIRECTOS O CONSECUENTES, TALES COMO

DAÑOS PATRIMONIALES, YA SEA QUE SEAN CONSECUENCIA DEL INCUMPLIMIENTO, USO, MAL USO O INCAPACIDAD

DE USAR EL PRODUCTO INSINKERATOR, O DE LA NEGLIGENCIA DEL FABRICANTE O SUS REPRESENTANTES DE

SERVICIO AUTORIZADOS. EL FABRICANTE NO SERÁ RESPONSABLE POR LOS DAÑOS CAUSADOS POR EL RETRASO

EN EL RENDIMIENTO Y EN NINGÚN CASO, SIN IMPORTAR EL TIPO DE RECLAMO O LAS MEDIDAS IMPLEMENTADAS

(AUNQUE SE BASEN EN EL CONTRATO, UNA CONTRAVENCIÓN, LA NEGLIGENCIA, LA RESPONSABILIDAD ESTRICTA,

OTRO AGRAVIO, ETC.), SU RESPONSABILIDAD EXCEDERÁ EL PRECIO QUE EL PROPIETARIO ORIGINAL HAYA PAGADO

POR EL PRODUCTO INSINKERATOR.

El término “daños consecuentes” debe incluir, entre otros, la pérdida de ganancias anticipadas, la interrupción de los

negocios, la falta de uso o ingresos, el costo del capital, o la pérdida o daño a la propiedad o al equipo.

INFORMACIÓN DE GARANTÍA

Daños materiales: Para reducir el riesgo relacionado con daños materiales por fugas y

desbordes de agua y para garantizar un funcionamiento óptimo:

• Lea y siga las Instrucciones de uso antes de instalar y utilizar este sistema.

• La instalación y el uso DEBEN cumplir con todos los códigos estatales y locales de plomería.

Requisitos del sistema (tanque de agua caliente, sistema de filtración y dispensador):

• Los tubos ﬂexibles de ventilación y de salida se deben conectar de forma correcta al

dispensador que proporcione el fabricante. No deben tener obstrucciones ni deben

conectarse a un dispensador normal ni de otro tipo.

• No instale el sistema en líneas de suministro de agua caliente. La temperatura máxima

del agua de operación de este sistema es de 37,8 °C (100 °F). Fíjelo solamente a un

suministro de agua fria.

• No instale el sistema si la presión del agua supera los 80 psi (552 kPa). Si la presión

del agua supera los 80 psi (552 kPa), debe instalar una válvula reductora de presión.

Comuníquese con un plomero profesional si no está seguro sobre cómo revisar la

presión del agua.

• No instale en lugares donde se puedan presentar condiciones de golpe de ariete. Si se

dan estas condiciones, debe instalar un protector para golpe de ariete. Comuníquese con

un plomero profesional si no está seguro sobre cómo veriﬁcar esta condición.

• Donde se instale un dispositivo de prevención del contraﬂujo en un sistema de agua,

también se debe instalar un dispositivo para el control de la presión debido a la dilatación

térmica.

• Proteja la unidad del congelamiento, cierre el suministro de agua, retire el cartucho de

ﬁltro, drene el tanque de agua caliente y la tubería cuando prevea que las temperaturas

descenderán por debajo de los 4,4 °C (40 °F); consulte la sección Almacenamiento/

Drenado de temporada.

• No utilice antorchas ni otras fuentes de temperatura elevada cerca del sistema, los

cartuchos, los acoples plásticos o la tubería plástica.

• No realice la instalación cerca de tuberías de agua que estén en la trayectoria del taladro

cuando seleccione la ubicación de montaje del soporte.

• Instale el sistema en un lugar donde se evite que sea golpeado por otros objetos utilizados

en el área de instalación.

• Cerciórese de que el lugar y los sujetadores soporten el peso del sistema cuando esté

instalado y lleno de agua.

• Asegúrese de que toda la tubería y los acoples estén sujetados con ﬁrmeza y que no

tengan fugas.

• No realice la instalación con tubería rígida. El sistema es para utilizarlo con líneas plásticas

de agua (como tubería PEX, PE, PP).

• No instale este sistema si falta alguno de los collares de conexión rápida en el cabezal del

ﬁltro o el conector rápido en Y. Llame a un agente de servicio autorizado de InSinkErator

si faltan los collares de cualquiera de los acoples.

• En los sistemas que utilizan grifos modelo HC de dos manijas, opere solo una manija a la

vez.

• Importante: No permita que la unidad hierva el agua de forma continua.

• Inspeccione el sistema con regularidad. Si hay señales de fugas de agua, cierre el

suministro de agua y comuníquese con un agente de servicio autorizado de InSinkErator.

• Se recomienda instalar un depósito de desagüe conectado a un desagüe adecuado o

equipado con un detector de fugas en aquellos usos en los que las fugas puedan causar

daños materiales.

• Si tiene preguntas o inquietudes, comuníquese con un agente de servicio autorizado de

InSinkErator (en el reverso de la página encontrará la información de contacto).

Consideraciones adicionales cuando utilice el sistema de filtro:

• El cartucho desechable del ﬁltro se DEBE reemplazar cada 6 meses, según la capacidad

asignada o antes si se presenta una reducción evidente del caudal de ﬂujo.

• Si no se reemplaza el cartucho desechable según la frecuencia recomendada, se podrá

ver reducido el funcionamiento de ﬁltro y podrán producirse grietas en la caja del ﬁltro,

lo que causará fugas y desbordes de agua.

• Proteja el ﬁltro del congelamiento; retire el cartucho del ﬁltro cuando se prevea que las

temperaturas pueden descender por debajo de los 4,4 °C (40 °F).

• No instale el sistema en áreas donde la temperatura ambiente pueda superar los

43,3 °C (110 °F).

• No realice la instalación en la luz directa del sol o en exteriores.

AVISO

INFORMACIÓN IMPORTANTE PARA SU SEGURIDAD

Riesgo de incendio: Para disminuir las posibilidades de que se produzca un incendio, NO

guarde productos inflamables, tales como trapos, papel o aerosol enlatados, cerca del

tanque. NO almacene ni utilice petróleo u otros vapores y líquidos inflamables cerca de este

u otros dispositivos.

Riesgo de fugas: Revise periódicamente el dispensador y los acoples de plomería para ver

si hay fugas que puedan ocasionar daños materiales y provocar lesiones personales.

Un dispensador de agua caliente, como cualquier calentador de agua, tiene una vida limitada y eventualmente fallará.

Para evitar posibles daños materiales o lesiones personales, este dispensador de agua caliente debe ser regularmente

examinado por fugas y reemplazado cuando sea necesario. Se recomienda instalar un depósito de desagüe conectado

a un desagüe adecuado o equipado con un detector de fugas en aquellos usos en los que las fugas puedan causar

daños materiales.

■■ Utilice el calentador de agua solo según su uso previsto, como se describe en este manual.

■■ Este artefacto no está diseñado para que lo usen personas (incluidos niños) con capacidades físicas, sensoriales

o mentales disminuidas, o con falta de experiencia y conocimiento, a menos que una persona responsable de su

seguridad les haya brindado supervisión o instrucciones con respecto al uso del artefacto. Se debe supervisar a

los niños para garantizar que no jueguen con el dispensador de agua caliente. Para reducir el riesgo de lesiones,

se requiere estrecha supervisión cuando se usa un artefacto cerca de niños.

■■ No opere este producto si está dañado o si parece tener algún daño o si presenta fallas o se cae. Envie de regreso

el producto completo de inmediato a su distribuidor para que lo inspeccione y, si es necesario, lo ajuste y repare.

Importante: Siempre ubique el cable de alimentación donde no pueda entrar en contacto con superﬁcies calientes.

■■ No desconecte el producto de la fuente de alimentación halando el cable.

■■ No utilice el producto con ﬁnes diferentes a su uso previsto, según como se describe en estas instrucciones. Si a los

accesorios se les da un uso diferente al recomendado por el fabricante, podrán presentarse riesgos para la seguridad.

■■ La conexión recomendada se puede realizar a una línea de agua fría que ya esté instalada con una derivación que termine

con una válvula de cierre, una válvula de alivio de presión y una válvula doble antirretorno localizadas junto al producto.

Riesgo de descarga eléctrica: A ﬁn de reducir el riego de descarga eléctrica, no sumerja ni

exponga el producto, ni el cable ﬂexible ni el enchufe a la lluvia, la humedad ni a ningún líquido

ni se pare en charcos o superﬁcies húmedas. Si cualquier producto eléctrico cae al agua, DE-

SCONÉCTELO de inmediato. NO SE INTRODUZCA EN EL AGUA. Importante: Antes de volver

a conectar la fuente de alimentación, un técnico caliﬁcado debe inspeccionar el producto.

Para reducir el riesgo de ingestión de contaminantes: No use el producto con agua que sea

microbiológicamente insegura o de dudosa calidad sin realizar una desinfección adecuada

antes o después de utilizar el sistema.

Lesiones personales y daños materiales: Para reducir el riesgo de tensión peligrosa

debido a que el instalador perforó el cableado eléctrico en el área de la instalación: No

realice la instalación cerca de cableado eléctrico que pueda estar en la trayectoria del

taladro cuando seleccione la ubicación de montaje del soporte del sistema.

También evite el riesgo de taladrar tuberías de agua, pues podría causar daños materiales.

Este aparato debe tener conexión a tierra. Este tanque de agua caliente está equipado con un cable que tiene un

conductor a tierra y una espiga puesta a tierra. El enchufe debe estar conectado a un tomacorriente GFCI apropiado que

esté correctamente instalado y conectado a tierra de acuerdo con todos los reglamentos y códigos locales. No cambie

el enchufe que viene con el aparato. Si no coincide con el tipo de tomacorriente, pídale a un electricista calificado que

instale un tomacorriente adecuado. Consulte con un electricista calificado o con el comerciante si tiene dudas sobre la

conexión a tierra adecuada del tanque de agua caliente.

Riesgo de descarga eléctrica: Utilizar un aparato conectado incorrectamente o sin

conexión a tierra (ninguna puesta a tierra), puede ocasionar lesiones graves o incluso la

muerte por descarga eléctrica.

Para reducir el riesgo de asfixia: No permita que los niños menores de 3 años accedan a

piezas pequeñas durante la instalación de este producto.

Lesiones personales y daños materiales: Este tanque no es presurizado. NO modifique

este sistema. NO cierre el tubo de ventilación ni conecte otro tipo de dispensadores o

válvulas al tanque. Use sólo el dispensador InSinkErator suministrado. Use sólo las piezas

suministradas. Comuníquese con un agente de servicio InSinkErator autorizado para

reparar o reemplazar los componentes.

C1300-SS, HC1300-SS, H3350-SS, HC3350-SS 1-año de garantía

Hot Water Tank 1-año de garantía

Filtration System (Excluding replacable filter cartridge) 1-año de garantía

14 15

Dommage matériel: ne pincez pas et ne brisez pas le tube

en cuivre. Ne déformez pas les derniers 25 mm (1 po) du tube.

■■ Déballez les composants du robinet d’eau

bouillante.

■■ Sur une surface ferme et plate, redressez

soigneusement le tube en cuivre.

■■ Assurez-vous que le joint torique noir est

correctement assis dans la base de la tête

du robinet (cannelure sur la face inférieure

du robinet).

■■ Pour votre satisfaction et votre sécurité, lisez toutes les directives, LES MISES EN GARDE, LES AVERTISSEMENTS et LES AVIS, y

compris la section Renseignements importants sur la sécurité, avant d’installer ou d’utiliser ce robinet d’eau bouillante.

■■ Assurez-vous que le câblage et les raccordements électriques sont conformes aux codes locaux.

■■ Une prise électrique standard mise à la terre avec disjoncteur differentiel de fuite a la terre (DDFT) et constamment sous tension

doit être disponible sous l’évier pour alimenter le réservoir.

■■ Cette prise avec DDFT doit être protégée et ne doit pas être contrôlée par le même interrupteur mural qui actionne le broyeur, à

moins d’avoir un SinkTop Switch™ d’InSinkErator®. L’intensité du fusible/disjoncteur doit être de 15 A pour 120 volts.

■ Les conduites d’eau doivent être complètement purgées de tout débris avant de procéder au branchement de l’eau froide ou de

l’eau chaude pour ce robinet. Si les conduites ne sont pas purgées, des fuites, des égouttements et des dommages du robinet

pourraient se produire, et la garantie serait annulée.

■■ Pour un fonctionnement adéquat, cette unité ne doit pas être nettoyée au chlore. Si vous pensez que la teneur en chlore

de votre eau est élevée, nous vous recommandons d’utiliser notre système de filtration d’eau.

■■ Pour éviter d’endommager l’unité ou son mauvais fonctionnement, la pression d’eau doit se situer entre 172 et 862kPa

(1,7et 8,6bars; 25 et 125lb/po²). La température ambiante (de la pièce) doit se situer entre 10 ºC (50 °F) et 38 ºC (100,4 °F).

■■ Le cliquetis produit par les pièces mobiles à l’intérieur du réservoir est normal.

■■ Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de services ou des personnes

qualifiées similaires afin d’éviter tout danger.

■■ Ne coupez pas le tuyau en cuivre du robinet. Cela pourrait produire des copeaux, endommager le robinet et annuler

la garantie.

CE QUE VOUS DEVEZ SAVOIR AVANT DE COMMENCER

Outils dont vous pourriez avoir besoin :

Outils requis :

■ Perceuse

■ Raccord à compression, raccord en T ou

vanne à étrier

■ Clé à molette

■ ■ Dispositifs d’ancrage pour cloisons sèches ■ ■ Scie cylindrique ■■ Clé pour lavabo ■ ■ Emporte-pièce

Si vous devez découper un trou de montage dans un évier en acier inoxydable, vous aurez peut-être besoin d’un emporte-pièce ou

d’une scie cylindrique de 35 (1,38 po) pour couper l’acier inoxydable.

CE DONT VOUS AVEZ BESOIN POUR COMMENCER

■ Tournevis cruciforme et tournevis à pointe plate

■ Crayon

■ Ruban à mesurer

■ Niveau

Ces directives sont réparties dans des sections

principales numérotées et dans des sous-sections

désignées par des lettres majuscules. Le manuel

est établi ainsi pour vous permettre de faire une

pause à tout moment après avoir terminé une

section ou une sous-section, sans affecter le

processus d’installation.

Fournit une description étape par étape de l’étape d’installation avec des cases qui peuvent être cochées à mesure que vous

progressez dans le processus d’installation.

Des illustrations simples donnent une directive visuelle pour appuyer la description.

AVERTISSEMENTS, MISES EN GARDE et AVIS qui nécessiteront votre attention pendant l’étape.

COMMENT UTILISER CE MANUEL DE DIRECTIVES

Le trou doit mesurer de 35 (1,38 po).

Consultez un professionnel avant de percer un trou dans un matériau autre que de l’acier inoxydable.

APERÇU D’UNE INSTALLATION TERMINÉE

Situation susceptible d’être dangereuse qui, si elle n’est pas évitée, peut entraîner des

blessures graves, voire fatales.

Situation susceptible d’être dangereuse qui, si elle n’est pas évitée, peut entraîner des

blessures mineures ou modérées.

Les avis sont utilisés pour adresser les pratiques qui ne sont pas liées à des blessures.

AVIS

Ne branchez pas le réservoir d’eau chaude avant l’étape 7B. Pour éviter tout dommage

permanent au produit, ne faites pas fonctionner le réservoir avant qu’il ne soit rempli d’eau.

AVIS

*Le système de filtration n’est pas obligatoire

COMMENCEZ ICI

■■ Coupez l’alimentation en eau.

Dommage matériel: ne pincez pas et ne brisez pas le tube

en cuivre. Ne déformez pas les derniers 25 mm (1 po) du tube.

■■ Déballez les composants du robinet d’eau

bouillante.

■■ Sur une surface ferme et plate, redressez

soigneusement le tube en cuivre.

■■ Assurez-vous que le joint torique noir est

correctement assis dans la base de la tête

du robinet (cannelure sur la face inférieure du

robinet).

INSTALLATION DU ROBINET

■■ Faites passer les tubes par le trou de l’évier ou

du comptoir jusqu’à ce que la base soit bien

assise.

■■ De sous l’évier, placez la plaque de montage

semi-circulaire et l’écrou hexagonal sur le

goujon fileté. Assurez-vous que la tête du

robinet se trouve à l’angle souhaité.

■■ Insérez le tournevis dans le trou situé sur le

côté de l’outil hexagonal (en formant un « T »),

et servez-vous de cet outil pour serrer l’écrou

et fixer le robinet.

Ne coupez pas le tuyau en cuivre du robinet. Cela pourrait

produire des copeaux, endommager le robinet et annuler

la garantie.

UNE INSTALLATION ADÉQUATE DEVRAIT PRENDRE ENVIRON DE

DEUX À QUATRE HEURES.

AVIS

Vis de 19 mm (2)

aque de montage

semi-circulaire

Joint torique en

caoutchouc

Écrou

hexagonal

Outil

hexagonal

H1300

C1300

Réservoir d'eau chaudeRaccord rapide

en Y

(HC1300)

Tubes blancs de 9,5 mm (0,37 po) (2)

Raccord rapide

en Y

Cartouche

de filtre

Bouchon (1)

Écrou en laiton/bague/

pièce de tube

Tête de filtre

Vis de 19 mm (0,75 po) (2)

SYSTÈME DE FILTRAGE OPTIONNEL ET TROUSSE D’INSTALLATION

COMPREND UN DES ROBINETS SUIVANTS

ÉLÉMENTS INCLUS AVEC TOUS LES ROBINETS

PRÉPARATION

■■ Déterminez les emplacements pour le robinet,

le réservoir et le filtre (le cas échéant).

■■ Assurez-vous d’avoir suffisamment d’espace

(reportez-vous au tableau à la gauche) afin

de pouvoir ouvrir la poignée du robinet

complètement.

■■ Assurez-vous que le comptoir n’est pas trop

épais (reportez-vous au tableau à la gauche).

■■ Assurez-vous d’avoir une prise de courant mise

à la terre sous l’évier.

La prise murale utilisée pour le robinet doit être alimentée

continuellement en énergie électrique et comprendre un

fusible. Elle ne doit pas être contrôlée par l’interrupteur

mural qui contrôle la mise en marche du broyeur de déchets.

Si vous devez percer l’évier ou le comptoir, vous devrez

peut-être louer ou acheter les outils appropriés.

Minimum requis du centre du trou jusqu’au mur

L’épaisseur maximale du comptoir est de 76 mm (2,99 po).

Le diamètre du trou est d’entre 35 mm (1 3/8 po)

C130 0......................................83 mm (3, 25 po)

HC 13 00....................................8 3 mm (3,25 p o)

H3 350 ........................................65 mm (2,5 po)

HC 33 50......................................6 5 mm (2 ,5 po)

16 17

Jusqu’au

robinet

Du filtre ou

de la conduite d’eau

Jusqu’au robinet

INSTALLATION DU SYSTÈME DE FILTRATION (EN OPTION)

Fiche

AVIS

Reportez-vous aux directives d’installation du système de filtration pour obtenir des

détails et les spécifications

Risque de blessure: ne placez pas le filtre au-dessus

d’une prise de courant ou un autre dispositif électrique.

Installez la tête et le support de façon à ce que

les connexions ne nécessitent pas d’étirement, de

tortillement ou de pincement du tube.

Séparez la cartouche de la tête du filtre.

Marquez les emplacements des trous pour la tête

du filtre et le support à un endroit qui permet le

remplacement du filtre.

Percez des avant-trous de 3 mm (0,12 po) et fixez le

support au mur à l’aide de vis à bois en les serrant bien.

Insérez la cartouche dans la tête du filtre. La

surface supérieure de la cartouche arrivera

à égalité avec le fond de la tête du filtre

lorsqu’elle est complètement enclenchée.

Les vis fournies doivent être utilisées seulement sur des

montants ou des armoires en bois.

Utilisez des dispositifs d’ancrages au mur (non compris)

pour l’installation sur une cloison sèche.

Dommage matériel : le tube doit se conformer au

contour de l’armoire pour permettre un espace de

rangement sans courbures trop prononcées. Les tubes

ont besoin de coupes propres, perpendiculaires et sans

ébarbures pour assurer un bon ajustement.

Déterminez la longueur du tube nécessaire, puis

coupez à la longueur requise en vous assurant

que la coupe est perpendiculaire et ne comporte

pas d’ébarbures.

Insérez le tube du filtre dans la tête de filtre, côté

alimentation, jusqu’à ce qu’il s’arrête. Enfoncez-

le à nouveau pour obtenir un ajustement

précis.

Insérez l’autre tube du filtre dans la tête de filtre,

côté sortie, jusqu’à ce qu’il s’arrête. Enfoncez-le

à nouveau pour obtenir un ajustement précis.

Dommage matériel : n’allongez pas les conduites

au-delà des 40 cm (16 po) fournis. Assurez-vous

que le(s) tube(s) et le connecteur en «Y» sont

fixés solidement.

Insérez le(s) tube(s) en cuivre du

distributeur dans la connexion rapide en

«Y» à l’aide de la fiche pour modèles à

eau chaude seulement.

Raccordez le tube du filtre de la sortie de

droite de la tête de filtre au raccord rapide,

jusqu’à ce qu’il s’arrête. Enfoncez-le à nou-

veau pour obtenir un ajustement précis.

Pour enlever le(s) tube(s) ou la fiche de la

connexion rapide, appuyez sur la bague

de dégagement et tirez doucement.

Il est normal qu’une quantité d’eau d’environ 60 ml

s’écoule lorsque le filtre est retiré.

Raccordez le tube du filtre restant à la

conduite d’alimentation en eau d’entrée.

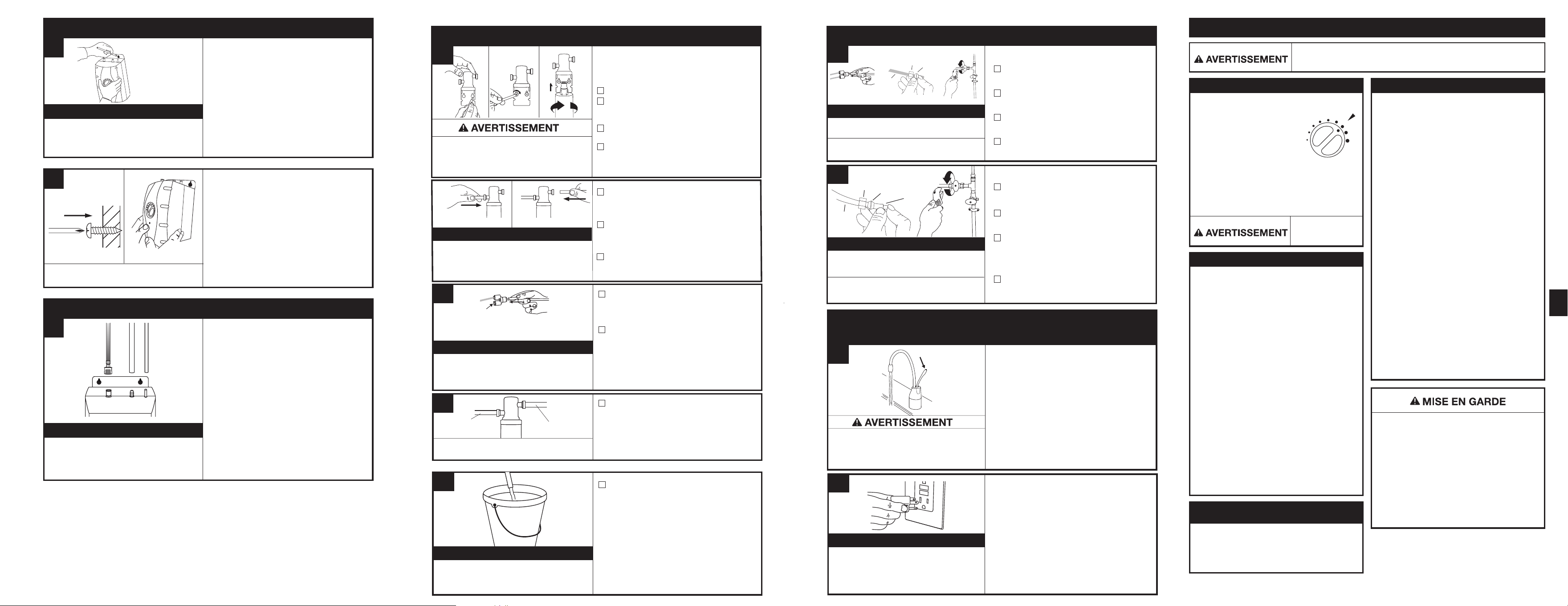

■■ Percez des avant-trous de 3 mm (0,12 po)

à l’endroit des marques.

■■ Tournez les vis dans les avant-trous en

laissant 6,35 mm (0,25 po) exposés.

■■ Suspendez le réservoir sur les vis.

■■ Serrez les vis d’un demi-tour seulement

dans le sens horaire.

Les vis fournies sont destinées à être utilisées

uniquement sur des montants ou des armoires en bois.

Utilisez des dispositifs d’ancrage au mur (non fournis)

pour l’installation sur des cloisons sèches.

RACCORDEMENT DU ROBINET AU RÉSERVOIR

MONTAGE DU RÉSERVOIR

■■ Sélectionnez un emplacement sous l’évier

pour monter le réservoir en position verticale

à proximité des connexions de plomberie et

d’électricité. Le réservoir doit se trouver à une

distance de 400 mm (15,75 po) ou moins des

conduites d’alimentation du robinet et à une

distance de 760 mm (29,9 po) ou moins d’une

prise de courant standard mise à la terre.

■■ Tout en tenant le réservoir en place à l’endroit

choisi pour l’installation, utilisez un crayon

pour marquer l’emplacement pour deux vis

de suspension.

Dommage matériel : le réservoir doit se trouver à une distance

de 4400 mm (15,75 po) ou moins des conduites d’alimentation

du robinet et à une distance de 760 mm (29,9 po) ou moins

d’une prise de courant standard mise à la terre. NE rallongez PAS

les conduites de plomberie ou les lignes électriques.

■■ Sans appuyer sur le bouton gris, placez le

raccord à pression à l’extrémité du tube bleu

sur le raccord en plastique gauche se trouvant

sur le réservoir, en poussant jusqu’à ce qu’il

s’enclenche en place. (1)

■■ Glissez le gros tube blanc sur le raccord

cannelé central et glissez d’environ 13 mm

(0,51 po) vers le bas. (2)

■■ Glissez le petit tube blanc sur le raccord lisse

de l’extrême droite et faites-le glisser d’environ

13 mm (0,51 po) vers le bas. (3)

■■ Vérifiez visuellement les tubes pour vous

assurer qu’ils ne sont pas pincés ou ondulés.

Aucun collier de serrage n’est requis pour les raccordements.

Le réservoir doit

être monté de

niveau pour assurer

un fonctionnement

adéquat.

Réservez 6,4 mm pour

suspendre le réservoir.

Dommage matériel: des conduites d’eau pincées

ou bloquées peuvent endommager le réservoir d’eau.

Assurez-vous que les tubes sont raccordés correctement

et enfoncés comme il est indiqué.

(1)(2) (3

)

AVIS

Montez le réservoir verticalement et NE serrez

PAS trop les vis.

Risque de choc électrique : pour éviter les risques de choc électrique, coupez

l’alimentation avant de procéder à l’entretien de l’unité. N’utilisez qu’une prise électrique

polarisée correctement mise à la terre.

Risque d’ébouillantage : ne

laissez pas l’eau atteindre le

point d’ébullition. Cela peut

causer de graves brûlures.

■■ Utilisez seulement des détergents doux pour

nettoyer le robinet et les composants en plastique.

■■ L’usage de détergents contenant des solvants

acides, abrasifs, alcalins et organiques détériore

les composants en plastique et annule la garantie.

NETTOYAGE DU ROBINET ET DU RÉSERVOIR

La température est préréglée à l’usine à

93 ºC (200 ºF); 96˚C (205˚F) pour le réservoir

international. Pour rétablir le réglage

de l’usine, tournez l’indicateur de

deux crans vers la droite à partir de

la verticale. Ensuite, appuyez sur la

poignée du robinet pendant 20secondes

pour que l’eau se réchauffe selon le

nouveau réglage.

■■ Pour régler la température de l’eau, tournez le cadran

du thermostat situé sur l’avant du réservoir dans le sens

horaire pour augmenter la température et dans le sens

antihoraire pour l’abaisser. Répétez l’opération au besoin.

Tous les changements de température devraient être

minimes.

Remplacez la cartouche du filtre lorsque le débit d’eau de la

fontaine diminue visiblement ou si le goût ou l’odeur de l’eau

devient désagréable.

Lorsque les orifices d’entrée et de sortie ont été fermés et

que la pression interne du filtre a été relâchée, de l’eau (environ

60 ml [2 oz.]) s’écoule de la conduite de mise à l’air libre.

Si la nouvelle cartouche du filtre ne peut pas être insérée,

insérez l’ancienne et tournez-la jusqu’à ce qu’elle s’arrête,

enlevez-la et réessayez d’insérer la nouvelle cartouche.

La cartouche jetable du filtre DOIT être remplacée tous les

six mois, à la capacité nominale ou plus tôt si une réduction

importante du débit se produit.

GUIDE DU FILTRE ET REMPLACEMENT

Directives de remplacement du filtre:

■■ Remplacez le filtre par un filtre InSinkErator

■■ Placez une cuvette ou un linge à vaisselle

sous le filtre pour récupérer l’eau qui s’écoule

pendant le remplacement.

■■ Tournez la cartouche lentement dans le sens

antihoraire complètement jusqu’à ce qu’elle

s’arrête (1/4 tour).

■■ Retirez la cartouche directement vers le bas et

mettez-la au rebut.

■■ Insérez la nouvelle cartouche dans la tête

du filtre.

■■ Lorsque la cartouche est complètement

engagée, sa face supérieure est affleurée avec

la base de la tête du filtre.

■■ Tournez la cartouche dans le sens horaire

jusqu’à ce qu’elle s’arrête (1/4 tour).

■■ Ouvrez le robinet pour évacuer l’air emprisonné.

■■ Faites couler l’eau pendant trois minutes avant

de l’utiliser.

ENTREPOSAGE ET DRAINAGE SAISONNIERS

ENTRETIEN ET UTILISATION

Environ

93 ºC (200 ºF)

RÉGLAGE DU THERMOSTAT

Risque d’ébouillantage : le robinet distribue de l’eau

presque bouillante (98 °C/210 °F) qui peut instantanément

causer des ébouillantages ou des brûlures. Faites attention

lorsque vous utilisez cet appareil.

■■ Ouvrez la source d’alimentation en eau.

■■ Appuyez sur la poignée d’eau HOT (CHAUDE)

du robinet jusqu’à ce que l’eau s’écoule du bec

(environ une ou deux minutes).

REMPLISSEZ LE RÉSERVOIR, PUIS

RACCORDEZ L’ALIMENTATION

Si le robinet d’eau bouillante ne sera pas utilisé pendant

une période prolongée, débranchez-le et vidangez-le. Si

la température descend en dessous de zéro, vous devrez

débrancher l’unité et la vidanger.

■■ Coupez l’alimentation électrique de l’unité

(débranchez l’unité).

■■ Poussez le levier d’eau chaude du robinet et

laissez couler l’eau jusqu’à ce qu’elle soit froide.

■■ Fermez le robinet d’eau froide au niveau de la

valve.

■■ Débranchez les tubes du réservoir.

■■ Décrochez le réservoir du mur.

■■ Renversez le réservoir au-dessus d’un évier

pour vidanger l’eau.

■■ Séchez les éclaboussures d’eau autour du

réservoir.

■ ■ Remettez le réservoir sur le mur et rebranchez

les tubes.

■ ■ Retirez et jetez la cartouche de filtre, s’il y en

a une.

■ ■ Pour remettre le dispositif en état de fonction-

nement, installez une nouvelle cartouche de

filtre (le cas échéant), puis ouvrez l’alimentation

en eau froide au niveau de la valve. Appuyez

sur le levier du robinet d’eau chaude et gardez-

le enfoncé jusqu’à ce que l’eau s’écoule du

bec. Rebranchez le cordon d’alimentation.

AVIS

■■ Vérifiez tous les raccordements pour vous

assurer qu’ils sont bien serrés et qu’il n’y a pas

de fuite.

Au début, l’eau sera froide.

Attendez de 12 à 15 minutes pour permettre à

l’eau d’atteindre la température souhaitée.

Il est normal d’entendre des gargouillements

ou des sifflements pendant le cycle de

chauffage initial.

Blessures :

• Vériﬁez régulièrement la présence de signes de

corrosion en examinant l’apparence de l’eau

distribuée tous les trois (3) mois.

• Si vous observez une décoloration ou la présence

de rouille, débranchez et videz l’unité comme il

est décrit dans la section Entreposage et drainage

saisonniers de ce manuel.

• Si le problème de décoloration persiste après

le drainage et le remplissage de l’unité, cessez

d’utiliser l’unité et communiquez avec un agent de

service InSinkErator autorisé.

Dommage matériel: Le réservoir doit se trouver à une

distance de 400 mm (15,7 po) ou moins du robinet et à une

distance de 760 mm (30 po) ou moins d’une prisestandard

mise à la terre avec DDFT. N’utilisez AUCUNE rallonge pour

les conduites de plomberie ou les fils électriques.

Dommage matériel : Joignez le reste du tube à

l’approvisionnement d’eau froide seulement.

Installez un raccord en T dans le conduit

(non compris) d’approvisionnement

d’eau froide.

Installez la soupape de contrôle d’eau

réservée avec le raccord à compression de

0,6 cm (1/4 po). (non compris)

À l’extrémité du tube blanc de 0,6 cm

(1/4 po) venant de la connexion rapide,

faites coulisser l’écrou en laiton et la virole

fournis sur le tube et poussez l’insertion

de tube en laiton.

Insérez le tube blanc de 1/4 po (0.6 cm)

dans le raccord à compression de

0,6 cm (1/4 po) et serrez.

Avec Système De Filtrage

CONNEXION FINALE DE L’EAU

AVIS

Tuyau de

plastique

de 0,6 cm

(1/4 po)

Écrou

en laiton

Insertion

en laiton

Virole

Dommage matériel : Joignez le reste du tube à

l’approvisionnement d’eau froide seulement.

Installez un raccord en T dans le conduit

(non compris) d’approvisionnement d’eau

froide.

Installez la soupape de contrôle d’eau

réservée avec le raccord à compression

de 0,6 cm (1/4 po) (non compris).

À l’extrémité du tube en cuivre de 0,6 cm

(1/4 po), glissez l’écrou en laiton et la ferrule

fournis avec le robinet par-dessus le tube.

Insérez le tube cuivre dans le raccord à

compression de 0,6 cm (1/4 po) et serrez.

Sans Système De Filtrage

AVIS

De la conduite

d’alimentation en eau

AVIS

Avant de brancher le robinet,

d’installer le filtre et d’effectuer le

branchement de l’eau froide ou de

l’eau chaude, rincez complètement

toutes les conduites d’eau pour

éliminer les débris.

De la conduite

d’alimentation en eau

Ne coupez pas le tuyau en cuivre du robinet. Cela pourrait

produire des copeaux, endommager le robinet et annuler

la garantie.

Ne coupez pas le tuyau en cuivre du robinet. Cela pourrait

produire des copeaux, endommager le robinet et annuler

la garantie.

Si les conduites d’eau ne sont pas purgées, des

fuites, des égouttements et des dommages du robinet

pourraient se produire, et la garantie serait annulée.

Tuyau de

cuivre de

0,6 cm

(1/4 po)

Écrou

en laiton

Virole

HC1300

1918

Blessures/dommages matériels: ce réservoir est un réservoir non pressurisé. NE modifiez

PAS ce système. NE fermez PAS le tube d’aération et NE branchez PAS d’autres types de

robinets ou de vannes au réservoir. N’utilisez que le robinet InSinkErator fourni. Utilisez

seulement les pièces fournies. Communiquez avec un agent de service InSinkErator autorisé

pour toute réparation ou pièce de rechange.

Risque de choc électrique : utiliser un appareil qui n’est pas mis à la terre ou qui n’est pas

correctement raccordé peut entraîner des blessures graves, voire fatales en cas de choc électrique.

Pour réduire le risque associé à une suffocation: ne laissez pas les enfants de moins de trois

ans accéder aux petites pièces durant l’installation de ce produit.

Dommage matériel: pour réduire le risque associé aux dommages matériels causés par

une fuite d’eau ou une inondation et afin d’assurer la performance optimale du produit:

• Lisez et suivez les directives d’utilisation avant d’installer et d’utiliser ce système.

• L’installation et l’utilisation de l’équipement DOIVENT se conformer à tous les codes de

plomberie locaux et provinciaux.

Exigences du système (réservoir d’eau chaude, système de filtration et distributeur):

• Le conduit ﬂexible de mise à l’air et les tubes de sortie doivent être correctement reliés

au robinet fourni par le fabricant. Ils ne doivent pas être obstrués ni reliés à un robinet

de type normal ou de tout autre type.

• N’installez pas sur des conduites d’alimentation en eau chaude. La température

maximale de l’eau lors du fonctionnement de ce système est de 37,8°C (100°F).

Reliez uniquement à de l’alimentation en eau froide.

• N’installez pas si la pression d’eau dépasse 552 kPa (80 lb/po²). Si votre pression

d’eau dépasse 552 kPa (80 lb/po²), vous devez installer un limiteur de pression.

Communiquez avec un plombier professionnel si vous n’êtes pas sûr(e) comment

vériﬁer votre pression d’eau.

• N’installez pas lorsque des coups de bélier risquent de se produire. Si de telles

conditions existent, vous devez installer un antibélier. Communiquez avec un plombier

professionnel si vous n’êtes pas sûr(e) comment vériﬁer cette condition.

• Lorsqu’un dispositif d’écoulement de retour est installé sur un système d’eau, un

dispositif de contrôle de pression causée par l’expansion thermique doit être installé.

• Protégez contre le gel, coupez l’alimentation en eau, retirez la cartouche du ﬁltre,

vidangez le réservoir d’eau chaude et la conduite lorsque des températures inférieures

à 4,4°C (40°F) sont prévues; reportez-vous à la section Entreposage et drainage

saisonniers.

• N’utilisez pas de chalumeau ou d’autres sources à température élevée près du

système, des cartouches, des raccords en plastique ou de la plomberie en plastique.

• N’installez pas à proximité de conduites d’eau qui risquent de se trouver sur la

trajectoire d’une perceuse lors du choix de l’emplacement de montage du support.

• Installez le système de manière à éviter qu’il ne soit heurté par d’autres éléments

utilisés dans la zone d’installation.

• Veillez à ce que son emplacement et ses ﬁxations supportent le poids du système

installé et rempli d’eau.

• Veillez à ce que les conduites et les raccords soient bien ﬁxés et exempts de fuites.

• N’installez pas avec des conduites rigides. Ce système doit être utilisé avec des

conduites d’eau en plastique (comme des conduites PEX, PE et PP).

• N’installez pas ce système si l’une des bagues de connexion rapide est manquante sur

la tête du ﬁltre ou de la connexion rapide en Y. Communiquez avec un agent de service

InSinkErator autorisé si des bagues manquent à l’un ou l’autre des raccords.

• Pour les systèmes qui utilisent les robinets modèle HC à deux poignées, n’utilisez

qu’une poignée à la fois.

• Important : ne laissez pas le système bouillir continuellement.

• Inspectez le système régulièrement. S’il présente des signes de fuite d’eau, fermez

l’alimentation en eau et communiquez avec un agent de service InSinkErator autorisé.

• Il est recommandé d’utiliser un bac de vidange raccordé à un drain approprié ou

équipé d’un détecteur de fuite dans tous les cas où une fuite d’eau pourrait causer des

dommages matériels.

• Pour toute question ou inquiétude, veuillez communiquer avec un agent de service

InSinkErator autorisé (reportez-vous à la couverture arrière pour obtenir les

renseignements de contact).

Autres considérations concernant l’utilisation du système de filtration:

• La cartouche jetable du ﬁltre DOIT être remplacée tous les six mois, à la capacité

nominale ou plus tôt si une réduction importante du débit se produit.

• Ne pas remplacer cette cartouche jetable aux intervalles recommandés risque de

réduire la performance du ﬁltre, de ﬁssurer le boîtier du ﬁltre et d’entraîner des fuites

d’eau ou une inondation.

• Protégez contre le gel,retirez la cartouche du ﬁltre lorsque des températures

inférieures à 4,4°C (40°F) sont prévues.

• N’installez pas les systèmes dans des zones où les températures ambiantes risquent

de dépasser 43,3°C (110°F).

• N’installez pas directement sous la lumière du soleil ou à l’extérieur.

AVIS

RENSEIGNEMENTS IMPORTANTS SUR LA SÉCURITÉ

Risque d’incendie : afin de réduire les risques d’incendie, n’entreposez PAS des articles

inflammables comme des chiffons, du papier ou des bombes aérosol à proximité du

réservoir. N’entreposez PAS et n’utilisez PAS de l’essence ou d’autres liquides ou gaz

inflammables à proximité de cet appareil ou de tout autre appareil.

Risque de fuite: examinez régulièrement le distributeur et les raccords de plomberie pour

y détecter des fuites qui peuvent entraîner des dommages matériels et des blessures.

Un robinet d’eau bouillante, tout comme n’importe quel chauffe-eau, a une durée de vie limitée et finit par tomber en

panne. Pour éviter les dommages matériels et les blessures, le robinet d’eau bouillante doit être inspecté régulièrement

pour déceler toute fuite éventuelle et corrosion et le remplacer au besoin. Il est recommandé d’utiliser un bac de

vidange raccordé à un drain approprié ou équipé d’un détecteur de fuite dans tous les cas où une fuite d’eau pourrait

causer des dommages matériels.

■■ N’utilisez ce chauffe-eau qu’aux ﬁns d’utilisation prévues, de la manière décrite dans ce manuel.

■■ Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques,

sensorielles ou mentales sont réduites ou dont l’expérience et les connaissances sont insufﬁsantes, sauf si elles

bénéﬁcient d’une supervision ou de directives sur l’utilisation de l’appareil de la part d’une personne responsable de leur

sécurité. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec le robinet d’eau chaude. Pour réduire

les risques de blessure, surveillez étroitement les enfants lorsqu’ils se trouvent à proximité d’un appareil en marche.

■■ N’utilisez pas ce produit s’il est ou s’il semble être endommagé de quelque manière que ce soit, ou suite à son

mauvais fonctionnement ou après l’avoir échappé. Retournez immédiatement le produit à votre détaillant pour qu’il

l’examine et si nécessaire, l’ajuste ou le répare.

Important : acheminez toujours le cordon d’alimentation de manière à ce qu’il ne puisse pas entrer en contact avec des

surfaces chaudes.

■■ Ne débranchez pas le produit de l’alimentation électrique en tirant sur le cordon.

■■ N’utilisez pas le produit à des ﬁns autres que celles prévues et décrites dans ces directives. L’utilisation de pièces

accessoires autres que celles recommandées par le fabricant risque d’entraîner des situations dangereuses.

■■ La connexion recommandée peut être effectuée à une conduite d’eau froide existante avec un raccord se terminant

par une vanne d’arrêt, un limiteur de pression et un clapet de non-retour à vériﬁcation double se trouvant à proximité

du produit.

Risque d’électrocution: pour réduire le risque d’électrocution, ne submergez pas et n’exposez

pas le produit, le cordon ﬂexible ou la ﬁche à la pluie, à l’humidité ou à tout liquide ou lorsque

vous vous tenez sur ou dans des surfaces humides ou mouillées. Si un produit électrique tombe

dans l’eau, DÉBRANCHEZ-LE immédiatement. NE TOUCHEZ PAS À L’EAU. Important : le produit

doit être inspecté par un technicien qualiﬁé avant de le rebrancher à la source d’alimentation.

Pour réduire le risque associé à un étouffement découlant de l’ingestion de contaminants:

n’utilisez pas avec de l’eau micro-biologiquement dangereuse ou de qualité inconnue sans

désinfection adéquate à l’entrée ou à la sortie du système.

Blessures/dommages matériels: pour réduire les risques associés à une tension dangereuse

présente lorsqu’un installateur perce une ligne électrique existante dans la zone d’installation:

n’installez pas à proximité de ﬁls électriques qui risquent de se trouver sur la trajectoire d’une

perceuse lors du choix de l’emplacement de montage du support du système.

Évitez aussi le risque de percer dans des tuyaux d’eau, ce qui pourrait entraîner des dommages

matériels.

Cet appareil doit être mis à la terre. Ce réservoir d’eau chaude est muni d’un cordon doté d’un conducteur de mise à

la terre et d’une broche de mise à la terre. La fiche doit être branchée à une prise appropriée, correctement installée et

mise à la terre avec DDFT conformément à tous les codes et règlements locaux. Ne modifiez pas la fiche fournie avec

l’appareil. Si la fiche ne s’adapte pas à la prise de courant, faites poser une prise adéquate par un électricien qualifié. Si

vous n’êtes pas sûr que la mise à la terre du réservoir d’eau chaude a été correctement effectuée, demandez l’avis d’un

électricien ou d’un réparateur qualifié.

DÉPANNAGE

CE QU’IL FAUT FAIRE

De l’eau et de la vapeur

s’écoulent du bec avec force

sans que le robinet ne soit

actionné.

• L’eau bout dans l’unité.

Cela peut être normal pendant le réglage

initial.

• Appuyez sur le levier du robinet pour laisser de l’eau s’écouler du

réservoir.

• Réglez la température de l’eau en utilisant le cadran à l’avant du

réservoir.

N’oubliez pas qu’à haute altitude, l’eau bout à plus basse température.

L’eau n’est pas chaude. • L’unité n’est peut-être pas branchée.

• La prise de courant ne fonctionne pas.

• Assurez-vous que l’unité est branchée à une prise de courant

correctement mise à la terre.

• Assurez-vous que le disjoncteur ou les fusibles fonctionnent

correctement.

• Assurez-vous que le courant n’est pas coupé à la prise.

L’eau est trop chaude ou pas

assez chaude.

• Le thermostat n’est pas réglé selon vos

besoins.

• Réglez le thermostat lentement, puis appuyez ou tournez la poignée

du robinet pendant 20secondes pour permettre à l’eau froide de se

réchauffer à la température que vous venez de définir. Patientez de

cinq à sept minutes pour permettre à l’eau d’atteindre la nouvelle

température.

L’eau s’écoule du conduit d’air

plutôt que du bec.

• Le tube de sortie est obstrué. • Assurez-vous que le tube de sortie n’est pas déformé, tordu ou pincé.

• Dévissez l’extrémité du bec et enlevez tous les débris.

De l’eau s’égoutte par

intermittence du bec ou de

l’orifice d’aération.

• La chambre d’expansion n’est pas

correctement vidangée en raison de la

basse pression de l’eau.

• Le bec est bloqué.

• Débranchez l’appareil. Si l’égouttement se poursuit après quelques

minutes, vérifiez la vanne d’alimentation pour vous assurer qu’elle

est complètement ouverte et que la conduite d’eau est exempte

d’obstructions réduisant la pression en dessous de 172kPa (1,7bar;

25lb/po²). C.-à-d., le robinet-vanne à étrier est incorrectement installé,

le filtre d’eau est bloqué, le robinet d’arrêt est partiellement ouvert.

• Dévissez l’extrémité du bec et enlevez tous les débris.

De l’eau s’égoutte

continuellement du bec ou de

l’orifice d’aération.

• Des débris se trouvent dans le siège du

robinet, ce qui entraîne une fuite d’eau

lente.

• Dévissez l’extrémité du bec et enlevez tous les débris.

• Appuyez ou tournez le levier de sept à dix fois pour rincer le robinet et

les conduites.

L’écoulement est divisé.

• Des débris se trouvent dans l’embout. • Dévissez l’extrémité du bec et enlevez tous les débris.

PROBLÈME CAUSE POSSIBLE

L’eau est décolorée ou a

une couleur de rouille.

• De la corrosion s’est formée sur l’unité. • Débranchez et videz l’unité comme il est décrit dans le paragraphe

Entreposage et drainage saisonniers à la page 17 de ce manuel. Si le

problème de décoloration persiste après le drainage et le remplissage

de l’unité, cessez d’utiliser l’unité et communiquez avec un agent de

service InSinkErator autorisé.

PROBLÈMES DE

FILTRATION

L’eau a un goût ou une odeur.

Le nouveau filtre ne convient

pas.

Le filtre fuit.

L’eau ne s’écoule pas ou

l’écoulement est faible.

• L’eau du filtre ne s’écoule pas dans la

bonne direction.

• Le filtre doit être rincé.

• La durée de vie du filtre est expirée.

• La tête et le support ne pivotent pas

complètement.

• Le joint torique est déplacé.

• La tête et le support ne pivotent pas

complètement.

• Le joint torique est déplacé.

• La durée de vie du filtre est expirée.

• Revoyez les directives de raccordement du tube du filtre.

• Appuyez ou tournez le robinet et faites couler de l’eau jusqu’à ce

qu’elle soit froide.

• Si le problème persiste, remplacez la cartouche du filtre.

• Retirez le nouveau filtre, insérez l’ancien.

• Retirez, examinez et réinstallez la cartouche du filtre.

• Testez l’unité en réinstallant l’ancien filtre et en le faisant pivoter

jusqu’à ce qu’il s’arrête complètement. Vérifiez s’il y a des fuites.

• Remplacez la cartouche du filtre. Reportez-vous à la page 17.

Cette garantie limitée est offerte par InSinkErator LLC («InSinkErator» ou le «Fabricant» ou «nous» ou «notre» ou «nos»)

au propriétaire original du produit InSinkErator avec lequel cette garantie est fournie (le «Produit InSinkErator»), et tout

propriétaire subséquent de l’endroit où le Produit a été originalement installé («Client» ou «« votre » ou « vos »).

InSinkErator garantit au Client que votre Produit InSinkErator sera exempt de tout défaut de matériau et de fabrication, sous

réserve des exclusions décrites ci-dessous, pendant la «Période de garantie», qui commence à la date la plus tardive entre:

(a) la date à laquelle votre produit InSinkErator a été originalement installé, (b) la date d’achat, ou (c) la date de fabrication telle

qu’elle est identifiée par votre numéro de série du produit InSinkErator. Vous devrez fournir un document écrit justifiant (a) ou

(b). Si vous ne pouvez pas fournir de justificatif pour (a) ou (b), la date de début de la Période de garantie sera déterminée par le

Fabricant, à sa seule et entière discrétion, selon le numéro de série du Produit InSinkErator.

Ce qui est couvert par la Garantie

Cette garantie limitée couvre les défauts de matériau ou de fabrication, sous réserve des exclusions ci-dessous dans les Produits

InSinkErator utilisés par un Client, et comprend toutes les pièces de rechange et les frais de main d’œuvre. VOTRE SEUL ET

UNIQUE REMÈDE EN VERTU DE CETTE GARANTIE LIMITÉE SE LIMITE À LA RÉPARATION OU AU REMPLACEMENT DU

PRODUIT INSINKERATOR.

Ce qui n’est pas couvert par la Garantie

Cette garantie limitée ne s’étend pas aux éléments suivants et exclut expressément:

• Les pertes et les dommages ou l’incapacité à faire fonctionner votre Produit InSinkErator en raison de conditions hors

du contrôle du Fabricant, y compris, sans s’y limiter, un accident, une altération, une utilisation abusive, de l’abus, le

délaissement, la négligence (autre que celle du Fabricant), le défaut d’installer, d’entretenir, d’assembler ou de monter le

Produit InSinkErator en conformité avec les directives du Fabricant ou avec les codes d’électricité et de plomberie locaux.

• L’usure qui se produira lors d’une utilisation normale, y compris, sans s’y limiter, la rouille cosmétique, les égratignures, les

bosses ou les autres pertes et dommages comparables et raisonnablement prévus.

Aucune autre garantie expresse ne s’applique

Cette garantie limitée est la seule et unique garantie offerte au Client identifié ci-dessus. Aucune autre garantie expresse, écrite

ou verbale, ne s’applique. Aucun employé, agent, distributeur ou autre personne n’est autorisé à modifier cette garantie limitée

ni à offrir d’autres garanties au nom du Fabricant. Les conditions de cette garantie ne seront pas modifiées par le Fabricant, le

propriétaire original ou ses successeurs respectifs ou ayant droit.

Ce que nous ferons pour corriger les problèmes

Si votre Produit InSinkErator ne fonctionne pas conformément à la documentation qui vous a été fournie ou si vous avez des

questions concernant votre Produit InSinkErator ou sur la manière de déterminer s’il a besoin d’un service, veuillez consulter la

Liste d’agences de service ci-jointe.

Les renseignements suivants doivent être fournis sur votre formulaire de réclamation de garantie: votre nom, adresse, numéro de

téléphone, numéro de modèle et numéro de série de votre Produit InSinkErator et, si nécessaire, sur demande, une confirmation

écrite de: (a) la date indiquée sur votre reçu d’installation ou (b) la date indiquée sur votre reçu d’achat.

Le Fabricant ou son représentant de service autorisé déterminera, à son entière discrétion, si votre Produit InSinkErator est

couvert par cette garantie. On vous remettra les renseignements de contact du centre de service InSinkErator autorisé le plus

près de chez vous. Veuillez communiquer avec votre centre de service InSinkErator directement pour obtenir une réparation de

garantie ou un service de remplacement. Seul un représentant de service InSinkErator autorisé peut fournir le service de garantie.

InSinkErator n’est pas responsable des réclamations de garantie découlant de travaux effectués sur votre Produit InSinkErator

par toute personne autre qu’un représentant de service InSinkErator autorisé.

Si une réclamation couverte est effectuée durant la Période de garantie, le Fabricant, par le biais de son représentant de service

autorisé, procèdera à la réparation ou au remplacement de votre Produit InSinkErator. Les frais des pièces de rechange ou d’un

nouveau Produit InSinkErator, ainsi que les frais de main d’œuvre découlant de la réparation ou de l’installation d’un Produit

InSinkErator de rechange seront couverts. Le choix d’une réparation ou d’un remplacement sera déterminé par le Fabricant

ou par son représentant de service autorisé à son entière discrétion. Si le Fabricant détermine que le Produit InSinkErator doit

être remplacé plutôt que réparé, la garantie du nouveau Produit InSinkErator sera limitée à la période restante de la Période de

garantie originale.

Limite de responsabilité

DANS LES LIMITES PERMISES PAR LA LOI, LE FABRICANT OU SES REPRÉSENTANTS DE SERVICE AUTORISÉS NE SERONT

EN AUCUN CAS TENUS RESPONSABLES DES DOMMAGES CONSÉCUTIFS, SPÉCIAUX, INDIRECT OU CORRÉLATIFS, Y

COMPRIS TOUTE PERTE FINANCIÈRE, QU’ELLE RÉSULTE DU NON FONCTIONNEMENT, DE L’UTILISATION, DE LA MAUVAISE

UTILISATION OU DE L’INCAPACITÉ À UTILISER LE PRODUIT INSINKERATOR OU QU’ELLE DÉCOULE DE LA NÉGLIGENCE

DU FABRICANT OU DE SON REPRÉSENTANT DE SERVICE AUTORISÉ. LE FABRICANT NE SERA PAS RESPONSABLE

DES DOMMAGES CAUSÉS PAR UN DÉLAI DE PERFORMANCE ET EN AUCUN CAS, QUELLE QUE SOIT LA FORME DE LA

RÉCLAMATION OU LA CAUSE D’UNE ACTION EN JUSTICE (QU’ELLE SE FONDE SUR LE CONTRAT, UNE INFRACTION, UNE

NÉGLIGENCE, UNE RESPONSABILITÉ STRICTE, UN AUTRE TYPE OU AUTREMENT), LA RESPONSABILITÉ DU FABRICANT NE

DÉPASSERA PAS LE PRIX PAYÉ PAR LE PROPRIÉTAIRE ORIGINAL POUR LE PRODUIT INSINKERATOR.

Le terme «dommages corrélatifs» comprendra, sans s’y limiter, la perte de profits anticipés, une interruption d’activités

professionnelles, la perte d’utilisation ou de revenus, le coût en capitaux ou la perte ou les dommage aux biens ou à

l’équipement.

RENSEIGNEMENTS SUR LA GARANTIE

C1300-SS, HC1300-SS, H3350-SS, HC3350-SS Garantie d’un an

Réservoir d’eau chaude Garantie d’un an

Système de filtration (sauf cartouche de filtre remplaçable) Garantie d’un an

Insinkerator C1300 Hot water dispenser with built-in design

Product's Documents

Installationmanual

Specifications

Insinkerator C1300 Questions and Answers

Related Products

Insinkerator HOT1 hot water dispenser

Insinkerator HWT00 Instant Hot Water Dispenser

Insinkerator FHC3300 Instant Hot Water Dispenser

Insinkerator FH3300SN Modern Instant Hot Water Dispenser wit

Insinkerator HCWAVESNSS HCWaveSS Instant Hot Water Dispenser

Insinkerator HCWAVECSS HCWaveSS Instant Hot Water Dispenser
