Lea este manual para aprovechar al máximo su lavadora.
Manual de Uso y Cuidado
LAVADORAS
233D1596P008
2
Precauciones ......................................................
Instalación adecuada.
Cuando use su lavadora ...............................
Advertencias ......................................................
Instalación ..........................................................
Requerimientos de instalación.
Accesorios y herramientas.
Ubicación.
Plomería.
Desagüe ........................................................
Espacios libres.
Presión de Agua
Desempaque su lavadora
Conexión de la manguera de desagüe ...
Conexión de la manguera de llenado.
Conexión al desagüe .....................................
Nivelación.
Conexión a la corriente.
Verificación de la Instalación.
Conociendo su lavadora ..................................
Seguro de tapa.
Nivel automático de agua.
Movimiento del agitador.
Paneles de Control .......................................
Tabla 1. Modelos y características ................
Operación ............................................................
Programas de lavado.
Selección del programa ................................
Selección del Nivel de Agua.
Selección de la Temperatura ........................
Intensidad de Lavado.
Centrifugado.
Selección de opciones ..................................
Selección de funciones.
Características ...................................................
Multidespachador Tecnoclean
Recomendaciones .............................................
Para el lavado de su ropa.
Cargas de Lavado Recomendadas .................
Consejos ..............................................................
Para quitar manchas difíciles.
Cuidado de la Lavadora....................................
Especificaciones ................................................
Solución a problemas .......................................
30
Serviplus/Servicio Mabe ...................................

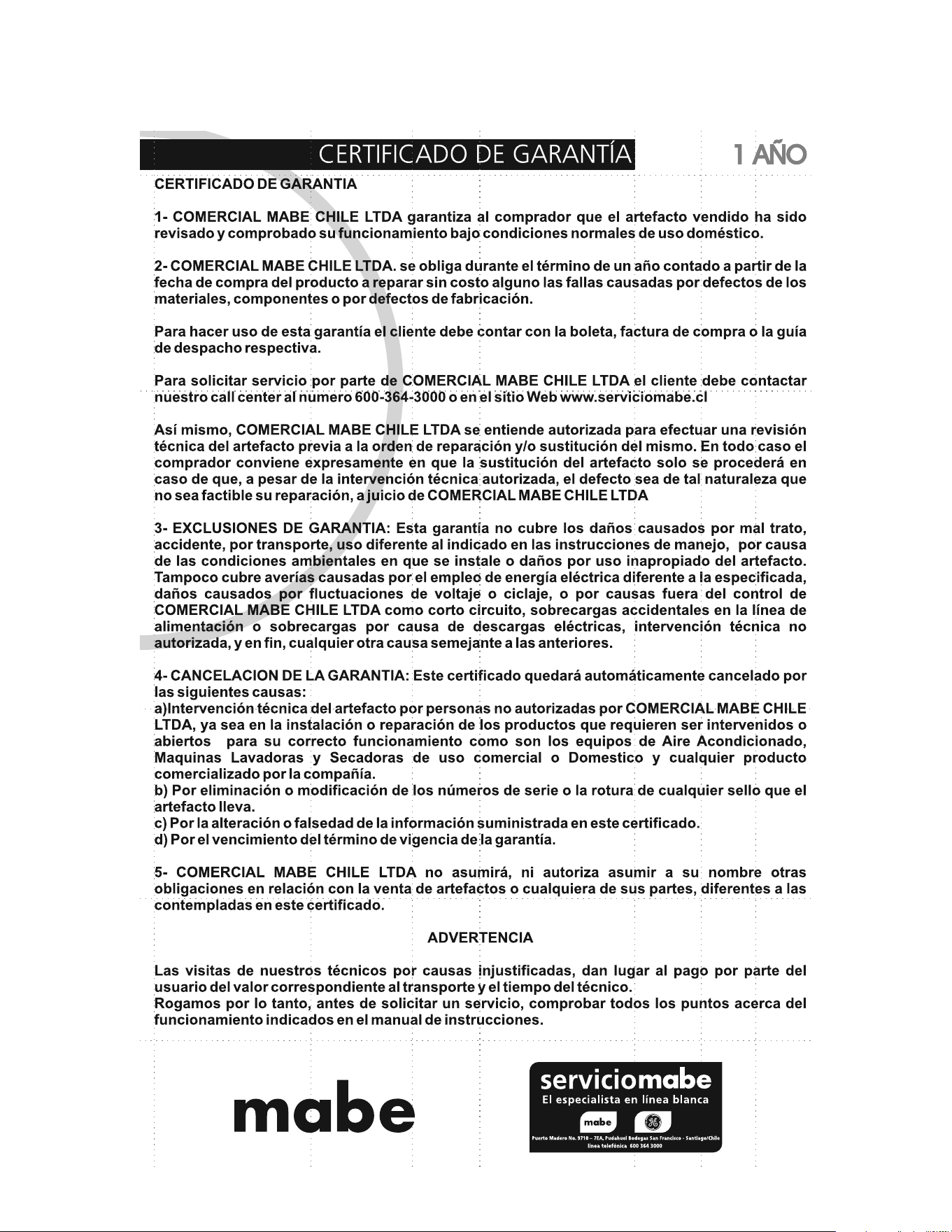

Garantías ...........................................................
Cupón de Servicio ..............................................
38
Indice
Usted acaba de adquirir una lavadora
especialmente diseñada, que por su moderna
tecnología y funcionamiento difiere de otras
lavadoras que haya tenido anteriormente;
cumpliendo con sus requerimientos de lavado y
cuidado de su ropa.
¡FELICIDADES!
El buen funcionamiento del aparato y su
satisfacción futura con los resultados de cuidado
y limpieza de su ropa, dependen del tiempo que
usted dedique a conocer su lavadora. Por favor
lea cuidadosamente este manual para conocer
los detalles de operación y programación, así
como las grandes ventajas que brinda su nueva
lavadora automática. Si después de leer su
manual sigue teniendo dudas llame a nuestro
servicio técnico y recibirá orientación telefónica.
MUY IMPORTANTE:
3
4
5
6
7
8
9
10
11
14
15
15
16
17
20
22
25
35
36
26
25
3
• Requisitos mínimos de la instalación eléctrica:
Características: 127 V~60 Hz (220 V~50 Hz para
Chile) de uso residencial.
La instalación eléctrica debe ser provista prefe-
rentemente con un interruptor general y circuitos
independientes balanceados protegidos por listón
fusible y/o pastilla termomagnética de 15 a 20
Amperes máximo. En caso de no contar con una
instalación eléctrica con estas características,
posiblemente usted observe una intermitencia o
parpadeo en los focos de iluminación de su casa
mientras su lavadora está en funcionamiento.
• Su lavadora está equipada con un cable
tomacorriente polarizado tipo "Y" con cable
a tierra integrado, por nin gún motivo lo
elimine colocando un adaptador, cortando
la terminal a tierra y/o reemplazándola por
una clavija/enchufe de dos terminales. POR
SU PROPIA SEGURIDAD esta instalación debe
"A"
*Exclusivo para el mercado Chileno: su lavadora
está equipada con un cable tomacorriente tipo I.
• Instale su lavadora en el contacto más cercano
y accesible a las válvulas de agua, en caso de
no ser así, evite al máximo usar extensiones
eléctricas y/o unir cables inadecuados para
la alimentación de su lavadora. *Si por alguna
razón tiene necesidad de utilizar una extensión
eléctrica consulte a un técnico especializado o
llame a su servicio técnico para que le indiquen
el tipo y características de la extensión eléctrica
que puede usar.
• Para evitar variaciones de voltaje y calentamien-
to en el interruptor, evite conectar otro aparato
eléctrico en el mismo contacto de su lavadora
mientras esté en funcionamiento.
• Par
a conectar y desconectar su lavadora sujete el
cordón tomacorriente por la clavija/enchufe y jale.
NUNCA JALE DEL CORDÓN.
• Si el cordón de alimentación es dañado, éste
debe ser reemplazado por el fabricante, su
agente de servicio o por un técnico especializado
para evitar algún riesgo. Si el tomacorriente se
dañó por mal uso o descarga eléctrica, esto no
lo cubre la garantía.
• Evite al máximo instalar su lavadora en lugares
en los que esté expuesta a fuentes de calor y
substancias corrosivas que puedan causar daños
a la misma.
Precauciones
Si instala la lavadora a la intemperie, cúbrala con
una funda para lavadoras o cualquier otro elemen-
to que la proteja del sol y del agua.
Por su propia seguridad, lea este manual, el cual
contiene información importante que debe se-
guirse al pie de la letra para minimizar el riesgo
de incendio, explosión, choques eléctricos, daños
a la propiedad, lesiones personales irreversibles o
incluso fallecimientos. Consérvelo cerca de usted
para resolver dudas acerca del USO, CUIDADO,
SEGURIDAD Y FUNCIONAMIENTO ÓPTIMO DE SU
NUEVA LAVADORA.
REQUERIMIENTOS PARA LA INSTALACIÓN:
Si su instalación eléctrica no cuenta con éste
tipo de contacto, adquiera uno, el cual debe ser
instalado por un técnico calificado, de no ser así
es ENTERA RESPONSABILIDAD DEL CLIENTE
CUALQUIER DAÑO PERSONAL Y/O MATERIAL
QUE PUEDA OCASIONAR EL PRODUCTO.
Cable negro
línea viva
Cable blanco
neutro
Cable verde
tierra
fig. A
Clavija Tipo I para Chile
ser realizada como se muestra en la figura
4
Precauciones
• No manipule los controles indebidamente ni
encienda su lavadora si está desarmada o
funcionando mal.
• Nunca meta las manos en la lavadora mientras
esté funcionando, espere a que se detenga
completamente y asegúrese de que la lavadora
esté apagada.
CUANDO USE SU LAVADORA:
• ADVERTENCIA: El aparato debe conectarse a las
llaves de suministro de agua usando mangueras
nuevas. No deben reusarse las mangueras del
aparato anterior.
• Nunca meta las manos en la lavadora mientras
esté funcionando, espere a que se detenga com-
pletamente y asegúrese de que la lavadora esté
apagada.
• Este aparato no ha sido diseñado para que lo
usen niños ni personas discapacitadas sin su-
pervisión.
• Debe supervisarse a los niños para asegurarse de
que no jueguen con el aparato.
ADVERTENCIAS:
5
Advertencias
CONSERVE ESTE INSTRUCTIVO

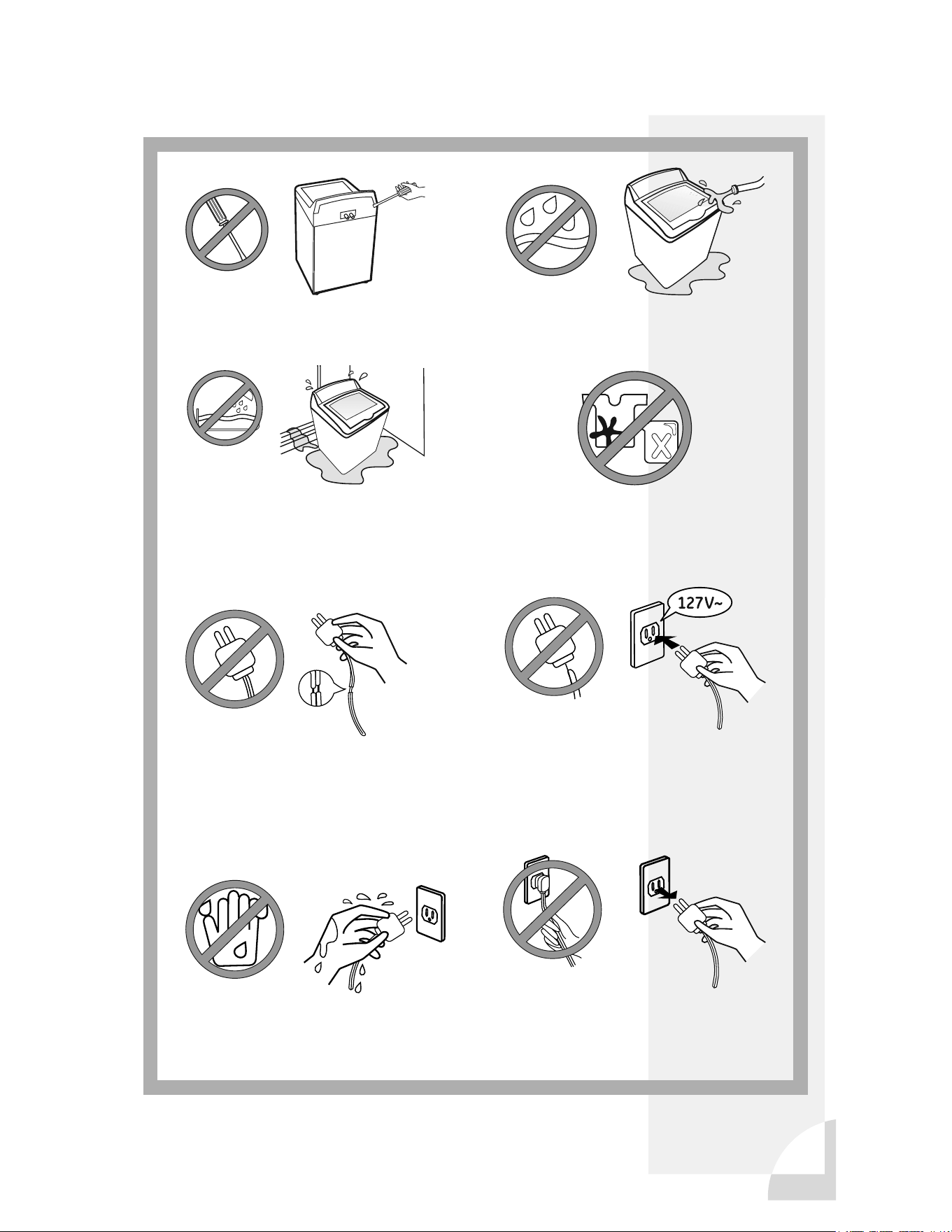

Al desconectar la lavadora de la corriente,
nunca lo haga jalando del cordón, sino
desde la clavija/enchufe. Evitará que pueda
dañarse el cordón.
Si el cordón de alimentación está dañado,
éste debe ser reemplazado por el fabricante,
su agente de servicio o por personal califi-
cado para evitar así algún riesgo.
Para evitar sufrir una descarga eléctrica, no
conecte o desconecte la clavija/enchufe con
las manos mojadas.
Para evitar descargas eléctricas, corto
circuito o que la lavadora se dañe, no modi-
fique el cordón eléctrico o la clavija/enchufe.
Le recomendamos que retire la clavija/
enchufe del contacto eléctrico cuando la
lavadora no esté en uso.
No desarme y arme la lavadora sin
autorización.
Está prohibido lavar ropa húmeda con
solventes o substancias flamables, ya que
pueden causar accidentes.
No lave la lavadora con agua: Utilice
únicamente un trapo húmedo y una
esponja.
Para evitar sufrir un choque eléctrico, fallas
o accidentes, no instale su lavadora en un
lugar donde esté expuesta a la humedad
o al sol, de ser necesario cúbrala con una
funda.
6
Instalación
Los accesorios los encontrará en el interior de su
lavadora, junto con el manual de uso y cuidado.
Estas son las herramientas necesarias para realizar
la instalación de su lavadora.
ACCESORIOS Y HERRAMIENTAS:
La instalación de su lavadora requiere de espacios y
servicios convencionales con los que seguramente
usted cuenta en su casa. A continuación lo detallamos
con objeto de que verifique si cuenta con todos ellos
o que solicite a su plomero la preparación de dicha
instalación.
REQUERIMIENTOS
Es recomendable colocar su lavadora en piso firme y
nivelado como el concreto para minimizar las vibra-
ciones durante el ciclo de exprimido.
No obstante usted podrá ajustar la altura de su lava-
dora mediante el ajuste de las patas niveladoras.
UBICACIÓN:
La alimentación de agua de su lavadora debe hacerse
mediante llaves estándar con rosca.
La lavadora cuenta con opciones de lavado que requie-
ren de agua caliente y fría, si su toma puede suministrar
las dos temperaturas usted podrá obtener mejores
resultados. El aparato tiene que conectarse a la red de
alimentación de agua usando tubos de alimentación
nuevos (mangueras). No se deben reutilizar tubos de
alimentación (mangueras) antigüos. Su lavadora está
diseñada para trabajar con presiones de suministro
doméstico que van desde 70 hasta 500 KPa (0.7 A 50
MPa). Sin embargo, en algu
nos lugares del país este
intervalo puede ser incluso menor, lo cual afecta el
tiempo de llenado de su lavadora.
PLOMERÍA:
ACCESORIOS:
Empaque con
filtro (2)
Empaque (2)
Manguera de
llenado (2)
Adaptador
conexión de agua Y (1)
(Aplica sólo a Chile y Perú)
Tapón
Viene preinstalado
desde fábrica
(Aplica sólo a Chile)
7
Requerimientos
Para garantizar una presión adecuada de llenado,
debe haber una altura mínima entre la base del
tanque de agua a la entrada de la lavadora de por
lo menos 2,20 m (fig. 1).
En caso de contar con cisterna o aljibe, es necesario
tener una bomba que garantice una buena presión,
(Presión mínima: 0.070 MPa / Presión Máxima: 0.50
MPa) Mientras menos vueltas o codos tenga la
tubería de suministro de agua, mejor será la presión
de llenado.
TIP:
Si el tiempo de llenado es mayor a 6-8 minutos al
nivel mínimo de agua, verificar si los filtros no están
tapados o puede tener problemas de presión, si es
así consulte a su plomero.
PRESIÓN DE AGUA:
Si desea instalar su lavadora en clóset o gabinete,
debe considerar los espacios libres adicionales a
las dimensiones de su lavadora y procurar una
ventilación adecuada dejando una apertura en
las puertas. En la parte inferior evite obstruirla con
alfombras o tapetes.
Para el desagüe se requiere de un tubo vertical de
3,8 cm de diámetro interior y con una altura mínima
de 90 cm, pero menor a 110 cm conectado a la línea
de drenaje de la casa.
DESAGÜE:
ESPACIOS LIBRES:
Instalación
La instalación adecuada de su lavadora es simple,
usted puede hacerla, o si lo prefiere, solicite a su
concesionario autorizado de SERVIPLUS éste servicio
(pregunte por el costo llamando a los teléfonos que
se encuentran en la póliza de garantía.
Asegúrese de retirar todos los aditamentos del em-
paque tanto de la parte superior como de la inferior
de su lavadora.
DESEMPAQUE SU LAVADORA:
1,5 cm 1,5 cm 12,0 cm 8,0 cm
8
Instalación
MANGUERAS DE LLENADO:
La manguera de desagüe se encuentra en el interior
de su lavadora, para extraerla siga estos pasos:
· La manguera se encuentra en la parte trasera de
su lavadora (parte inferior derecha), sujetar la por-
ción de manguera (fig. D) firmemente del extremo
salido y jale la parte superior hacia afuera (fig. E)
hasta extraerla en su totalidad (fig. F).
CONEXIONES:
MANGUERA DE DESAGÜE:
Fig. D
Fig. E
Fig. F
Antes de conectar su lavadora a las tomas de agua,
abra las llaves de alimentación y deje fluir el agua
durante unos minutos (lo suficiente para limpiar la
tubería y asegurarse de que no hay obstrucciones).
Instale las mangueras como se ilustra en las figuras.
Asegúrese de apretar las conexiones lo suficiente
para evitar fugas de agua.
Debido a las impurezas propias del agua y las
condiciones de las tuberías de la red de suministro
de la Comisión del agua de su localidad, recomenda-
mos limpiar los filtros de empaques una vez por mes.
Asegúrese de instalar las mangueras de llenado
provistas con su lavadora.
Evite usar mangueras usadas o deterioradas.
En último caso le recomendamos
mantenga el tapón ubicado
desde fabrica en la toma de
agua caliente de la lavadora.
(Solo Chile)
IMPORTANTE: Si selecciona esta opción debe
asegurarse que la temperatura del agua
seleccionada siempre este en Frío Frío, con esto
evitar que la válvulas de las toma de agua de su
lavad
ora se dañen por trabajar innecesariamente.
Manguera agua fría
Manguera agua caliente
Las mangueras de conexión tienen en sus extremos conectores,
uno de color negro y otro dorado. El conector negro debe
instalarse en la llave de agua de su domicilio y el dorado en la
toma de agua de su lavadora.
(Solo Chile)
En caso de solo contar con agua fría puede optar por una de
estas dos opciones:
9
Instalación
• Verifique la nivelación y verifique que se encuentre
firmemente apoyada sobre sus cuatro patas.
• Abra las llaves de agua y ponga a funcionar su
lavadora utilizando cualquier programa, seleccione
el nivel medio de agua y presione el botón inicio/
pausa para que efectúe un ciclo completo.
• Verifique que no existan fugas o ruidos extraños
(el movimiento del agitador es suave y se escucha
diferente a las lavadoras de agitador tradicionales
debido a que cuenta con un nuevo sistema de
lavado).
• Verifique el seguro de la tapa durante el centrifu-
gado; al hacerlo debe permanecer cerrada la tapa
sin permitir que se abra hasta que la tina esté
totalmente detenida para evitar accidentes. El se-
guro se desactivará aproximadamente dos minutos
después de terminar el centrifugado.
¡Felicidades, usted ha terminado exitosamente la
instalación!
VERIFICACIÓN DE LA INSTALACIÓN:
No presione ningún botón o mueva ninguna perilla
mientras conecta la lavadora. Asegúrese de que
la lavadora se encuentre apagada al conectar el
cordón eléctrico en el contacto.
CONEXIÓN A LA CORRIENTE:
Ajuste manualmente las cuatro patas niveladoras lo
necesario para que su lavadora quede firmemente
apoyada.
Para comprobar la correcta nivelación de la lava-
dora use el nivel.
Introduzca el extremo de la manguera dentro de
tubo de drenaje y asegúrela usando el cincho
plástico.
CONEXIÓN AL DESAGÜE:
NIVELACIÓN:
90 cm. mínimo
Verificar con un
nivel de burbuja
Nivele lado a lado usando
las patas delanteras
niveladoras
pinzas de mecánico
Utilice unas pinzas de
mecánico para ajustar
las patas niveladoras
10
Conociendo su lavadora
El lavado adecuado de su ropa se realiza mediante la selección apropiada del nivel de agua, de la
temperatura para el lavado y el enjuague, así como el programa o ciclo de lavado. En esta sección le
hacemos algunas recomendaciones para obtener resultados óptimos.
Los centrifugados en la lavadora están especial-
mente diseñados para extraer eficientemente la
mayor cantidad de agua de las prendas, por tal
motivo usted observará que al inicio del exprimido
la velocidad de giro de la tina irá aumentando
gradualmente hasta llegar a la velocidad máxima.
Esto es normal.
EXPRIMIDO:
Su lavadora cuenta con un nuevo sistema de
lavado el cual está diseñado para brindar un
excelente lavado sin maltratar sus prendas, por
eso el movimiento es y se escucha diferente.
Antes de colocar las prendas dentro de la
lavadora se recomienda revisar que los
bolsillos no contengan monedas o algún objeto
extraño que pudiera llegar a afectar el buen
funcionamiento de su lavadora
MOVIMIENTO DEL AGITADOR/INFUSOR:
Su lavadora cuenta con un nuevo sistema que
ajusta de manera automática la cantidad de
agua dependiendo de la cantidad de ropa que se
encuentre en la canasta. El sistema llena la lava-
dora a un nivel en el cual el agitador interactúa
con la ropa. A partir de ese nivel, el sistema agitará
por un breve lapso para verificar que el nivel de
agua es el adecuado. Si no es así, introducirá más
agua y repetirá la misma operación hasta llegar
al nivel óptimo.
NIVEL AUTOMÁTICO DE AGUA
(únicamente modelos id system. Consulte
la tabla de modelos y características
en la página 16)
Su lavadora cuenta con un Sistema de Seguridad
que impide abrir la tapa durante el centrifugado.
El seguro de la tapa evita que cualquier persona
(incluyendo niños) puedan meter la mano mien-
tras la lavadora está exprimiendo o centrifugan-
do. Este seguro tarda 2 minutos aproximadamen-
te en desactivarse, después de que el motor se ha
desenergizado. Se considera seguro accesar una
vez que el ciclo ha terminado, es decir cuando el
LED de seguro de tapa se apague.
SEGURO DE TAPA:
11
Conociendo su lavadora
PANELES DE CONTROL:
1. Selección de Programas
Gire la perilla a la izquierda para
seleccionar los programas de
lavado de acuerdo al tipo de
ropa.
2. Nivel de agua
Existen 4 niveles de agua. Gire
la perilla para cambiar a los
diferentes niveles de agua
disponibles.
3. Temperatura del agua
Durante el lavado, usted dispone
de 4 temperaturas. Puede
seleccionarlas dependiendo del
tipo de ropa, desde caliente, tibia
y fría. El enjuague siempre se
hará con agua fría para mayor
cuidado de sus prendas.
Nota: No aplica a los
modelos WGA13201PSBB,
WGA13201PSLL, WGT10201PSBB,
WGT10201PSLL, GJXE1065HWW.
Secuencia de operación para los modelos: TL1003PB, TL1240PBAXS,TL1241PBS,
TL1303PBAXS,WGA13201PSBB, WGA13201PSLL, WGA13301PSBB, WGA13402PSBB,
WGA15401MSBB, WGA15402XSBB, WGA16401XSBB, WGT10201PSBB, WGT10201PSLL,
WGA16401XSPB, WGA16406XSBB, WGI14406PSBB, WGI14405PBBX, WGA15402XSPB,
WGA10304PSBB, GJXE1065HWW, WGA17401XSBB, WGA17401XSPB.
Para iniciar, únicamente coloque el indicador de la perilla 1 en el programa deseado, seleccione
el nivel de agua y temperatura con las perillas 2 y 3, y presione el botón inicio pausa (botón 7).
4. Intensidad de Lavado o Nivel
de Lavado
Existen 4 niveles de lavado para
diferentes tipos de ropa. Gire
la perilla para cambiar a los
diferentes niveles disponibles.
Nota: No aplica a los modelos:
WGA13201PSBB,
WGA13201PSLL,
WGT10201PSBB,
WGT10201PSLL, TL1003PB,
TL1303PBAXS, WGA13301PSBB,
WGA10304PSBB.
5. Selección de Funciones
(opcional)
Presione repetidamente para
seleccionar las diferentes
etapas de los ciclos, solo lavar y
enjuagar, sólo lavar y secar, etc.
Las luces se encenderán según
lo seleccionado.
6. Selección
Botón de selección de funciones.
7. Inicio/Pausa
Este botón sirve para iniciar el
funcionamiento y hacer una
pausa, presione este botón
según lo requiera.
12
1. Selección de Programas
Gire la perilla a la izquierda para
seleccionar los programas de
lavado de acuerdo al tipo de
ropa.
2. Nivel de agua
Existen 4 niveles de agua. Gire
la perilla para cambiar a los
diferentes niveles de agua
disponibles.
3. Temperatura del agua
Durante el lavado, usted dispone
de 4 temperaturas. Puede
seleccionarlas dependiendo del
tipo de ropa, desde caliente, tibia
y fría. El enjuague siempre se
hará con agua fría para mayor
cuidado de sus prendas.
Nota:No aplica a los modelos
WGA12202PSBB,
WGA13305PBBX,
WGA13305PBBY,
WGA14405PBB,
Secuencia de operación para los modelos: WGA15402XSBB, WGA13402PSBB,WGA12202PSBB,
WGA14402PSBB, WGA14402MSBB WGA13305PBBX, WGA12405PBBX, WGA12404PSBB,
WGA17502XPB , WGA17502XPBY, WGA13305PBBY, WGA14405PBB, WGA15402XBBX,
Para iniciar, únicamente coloque el indicador de la perilla 1 en el programa deseado, seleccione
el nivel de agua, temperatura, e intensidad de lavado con las perillas 2, 3 y 4, y presione el botón
inicio pausa (botón 7).
4. Intensidad de lavado
Seleccione el nivel de intensidad
de lavado girando la perilla
para cambiar entre los 4 niveles
disponibles.
5.Smart Cycles
Presione repetidamente el botón
de selección para elegir las
funciones independientes del
ciclo de lavado, o la combinación
de funciones que necesita para
sólo lavar, sólo enjuagar, sólo
lavar y secar, etc. Las luces se
encenderán indicándole las
funciones seleccionadas.
6. Selección
Botón de selección de funciones.
7. Inicio/Pausa
Este botón sirve para iniciar el
funcionamiento de su lavadora
o hacer una pausa ya que está
operando, presione este botón
para iniciar o pausar según lo
requiera.
8. Niveles de Centrifugado
Existen 4 niveles de
centrifugado, los cuales
se programan según el
programa de lavado.
Nota:no aplica a los modelos
WGA13305PBBY, WGA14405PBB,
WGA15402XBBX, WGA14305PBB,
Conociendo su lavadora
PANELES DE CONTROL:
WGA14305PBB, WGA16402XPB, WGA13305PBB, WGA13305XBB, WGA13305XPBY, WGA16200PBB
WGA18402XSBB, WGA19502XPB, WGA16305XBB
WGA16402XPB, WGA13305PBB,
WGA13305XBB, WGA13305XPBY,
WGA16200PBB, WGA18402XSBB,
WGA16305XBB
WGA14305PBB,
WGA13305PBB,
WGA13305XBB,
WGA13305XPBY.
13
Conociendo su lavadora
1. Selección de Programas
Gire la perilla para elegir entre
los programas disponibles de
acuerdo al tipo de ropa.
2. Nivel de Agua
Existen 4 Niveles de Agua y un
Sensor Automático. Seleccione el
que necesite o permita al Sensor
Automático hacerlo por usted.
3. Temperaturas
Seleccione entre los 4 niveles de
temperatura del agua del lavado, o
permita que el Sensor Automático
lo decida de acuerdo al programa
seleccionado (posición Sensor
Automático).
El enjuague siempre se realizará
con agua fría para mayor cuidado
de su ropa.
4. Selección de Ciclos
Ecológicos
Presione repetidamente el botón de
Selección para elegir las funciones
independientes del ciclo de lavado
o la combinación de funciones
que necesite para sólo lavar, sólo
enjuagar, lavar y exprimir, etc. Las
luces se encenderán indicándole
las funciones seleccionadas.
5. Inicio Pausa
Con este botón usted podrá iniciar
el funcionamiento de su lavadora
o pausar una vez que esté en
operación.
Para reanudar sólo oprima el
botón una vez más.
6. Timer Programable
Este botón le permite programar
el momento en que usted necesite
que su lavadora comience el ciclo
de lavado. Oprima el botón Timer
Programado repetidas veces
hasta que la pantalla muestre
el tiempo de retraso en que la
lavadora comenzará a operar.
La cantidad se muestra en minutos
con intervalos de 30 minutos.
Nota: Sólo aplica a los modelos:
TD15123PBAYS, TD15123PBXP0
y TD14103PBYS
Secuencia de operación para los modelos TD11123PBXP0, TD15123PBXP0, LGF15385XBBY
LGF11380XBBY, D14103PBYS, TD1383PBYS, TD1123PBAYS, TD1183PBYS, WGI18300XBB
PANELES DE CONTROL:
14
Conociendo su lavadora
Secuencia de operación para los modelos: WGI14401PSBB, WGI14501PSPB, WGI15501MSBB,
WGA16501XSPB, WGI14501MSPB, WGI15501MSLL, WGI15502XSBB, WGI16501XSGG,
WGI16501XSPB, WGI16506XSPB0, WGI12404PSBB0, WGI10304PSBB0, WGI17501XSGG,
WGI17501XSPB, WGI15401PSBB, WGI15402PBB, WGI15501PSPB, WGA17501XSPB,
WGI17502XPB, TD1240PBS. Si desea operar en modo automático, es decir no va a cambiar
ninguna de las demás opciones (como el programa, nivel de agua etc.), únicamente seleccione
el programa de la perilla No. 1 y presione el botón No. 8, dejando las perillas en la posición
"Sensor id System" (se realizará la opción automáticamente).
1. Selección de Programas
Gire la perilla a la izquierda para
seleccionar los programas de
lavado de acuerdo al tipo de
ropa.
2. Nivel de agua
Existen 4 niveles de agua y uno
automático (id System), que
proporciona el nivel necesario
para la cantidad de ropa. Gire
la perilla para cambiar a los
diferentes niveles de agua
disponibles.
3. Temperatura del agua
Durante el lavado, existen 4
temperaturas de agua más uno
automático (Id System), puede
seleccionarlos dependiendo del
tipo de ropa, desde caliente, tibia
y fría.
El enjuague siempre se hará con
agua fría para mayor cuidado de
sus prendas.
4. Intensidad de lavado o Nivel
de Lavado
Existen 4 niveles de lavado más
un nivel automático (id System),
los cuales se programan según
el tipo de ropa. Gire la perilla
para cambiar a los diferentes
niveles disponibles.
5. Niveles de Centrifugado
Existen 4 niveles de centrifugado
más uno automático (id System)
los cuale
s se programan según
el programa de lavado. Si
requiere cambiarlo, gire la perilla
para cambiar a los diferentes
niveles disponibles.
Nota: No aplica a modelos:
WGI14401PSBB, WGI15401PSBB,
TD1240PBS.
6. Selección de Funciones
(opcional)
Presione repetidamente para
seleccionar las diferentes
etapas de los ciclos, solo lavar y
enjuagar, sólo lavar y secar, etc.
Las luces se encenderán según
lo seleccionado.
7. Selección
Botón de selección de funciones.
8. Inicio/Pausa
Este botón sirve para iniciar el
funcionamiento y hacer una
pausa, presione este botón
según lo requiera.
1
7
5
6
4
3
2
8
PANELES DE CONTROL:
15
1. Selección de Programas
Gire la perilla para elegir entre los pro-
gramas disponibles de acuerdo al tipo
de ropa.
2. Nivel de Agua
Existen 4 Niveles de Agua y un Sensor
Automático. Seleccione el que necesite
o permita al Sensor Automático hacerlo
por usted.
3. Temperaturas
Seleccione entre los 4 niveles de tem-
peratura del agua del lavado y enjuague,
o permita que el Sensor Automático lo
decida de acuerdo al programa selec-
cionado. (La opción de temperatura
automática no funciona si sólo tiene
conectada la toma de agua fría de su
grifo, en este caso le recomendamos
sólo utilice la opción Automático cuando
conecte las tomas de agua caliente
y fría.
4. Intensidad de Lavado/Nivel de
Suciedad (Sólo aplica a Chile)
Esta opción le permite ajustar el tiempo
de lavado en 4 niveles y un Automático,
selecciones el nivel que su ropa necesita,
o permita al Sensor Automático hacerlo
por usted.
Secuencia de operación para los modelos TD1355PB, TD1240PBAS, TD15655PMXS,
TD15655PMYS, WGI11432XSBB, WGI11435XSBBX,WGI16542XSPB, WGI16442XSBB0,
WGI16545XPBX, WGI13438XBBY, WGI15502XSPB, WGI11438XBBY, WGI14438XGGY,
WGF16589XGGY, WGF16589XBBY, WGF12480ZBBY, WGF12480ZGGY
5. Nivel de Centrifugado
Seleccione entre los 4 niveles de Cen-
trifugado (exprimido) el que más le
convenga, o permita que el Sensor
Automático lo haga por usted depen-
diendo del programa seleccionado.
Nota: No aplica a los modelos
TD1240PBAS, WGI11432XSBB,
WGI11435XSBBX, WGF12480ZBBY,
WGF12480ZGGY
6. Selección de Ciclos
Ecológicos / Toque Personal
Presione repetidamente el botón de
Selección para elegir las funciones
independientes del ciclo de lavado
o la combinación de funciones
que
necesite para sólo lavar, sólo enjua-
gar, lavar y exprimir, etc. Las luces
se encenderán indicándole las fun-
ciones seleccionadas.
7. Inicio Pausa
Usted podrá iniciar el funcionamiento
de su lavadora o pausarla una vez
que esté en operación. Para reanudar
sólo oprima el botón una vez más.
8. Timer Programado
Permite programar el momento en que
necesite que su lavadora comience
el ciclo de lavado. Oprima el botón
repetidas veces hasta que la pantalla
muestre el tiempo de retraso en que
la lavadora comenzará a operar. La
cantidad se muestra en intervalos de
30 minutos.
Nota: No aplica a los modelos
WGI11432XSBB, WGI13438XBBY,
WGI11435XSBBX, WGF12480ZBBY,
WGF12480ZGGY
9. Alarma de Fin de Ciclo
Permitirá con sólo presionarlo el activar
o desactivar la función de alarma que
consta de una señal audible al mo-
mento en que su lavadora termina el
ciclo de lavado. Al activarse la alarma
se encenderá un led de color rojo en el
display de su lavadora.
Nota: No aplica a los modelos
WGI11432XSBB, WGI13438XBBY,
WGI11438XBBY, WGI11435XSBBX,
WGF12480ZBBY, WGF12480ZGGY
Conociendo su lavadora
16
TABLA. MODELOS Y CARACTERÍSTICAS
Selección
de
Programas
Inicio /
Pausa
Nivel de
Agua
Funciones
Manuales Temp.
id
System
Automático
Cajón
Smartclean
Inicio
Programado
Sistema de
Lavado
TD1030PB
LGF15385XBBY
TD1183P
BYS
TD1240PBAXS
TD1240PBS
TD1383P
BYS
TD14103P
BYS
TD1455PBS
TD1495PBS
TD1495PBXS
LGF11380XBBY
TD15655PMXS
TD15655PM
YS
TL1003PB
TL1240PBAXS
TL1241PBS
TL1303PBAXS
TD11123PBX
PO
TD15123PBX
PO
TD1355PB
TD1240PBAS
WGA12202PSBB
WGA13201PSBB
WGA13201PS
LL
WGA13301PSBB
WGA13402PSBB
WGA15401MS
BB
WGA15402XSBB
WGA16401XSBB
WGI11432XSBB
WGI11435XSBBX
WGI14401PS
BB
WGI14501PSPB
WGI15501MSBB
WGI15501MSLL
WGI15502XSBB
WGI16501XSGG
WGI16501XSPB
WGI16542XSPB
W
GT10201PSBB
W
GT10201PSLL
WGA16401XSPB
WGI16506XSPB
WGI16442XSBB
WGA16406XSBB
WGI14406PS
BB
WGI14405PBBX
WGA14402PSBB
WGA13305PBBX
WGA12405PBBX
WGA12404PSBB
WGI12404PSBB
Infusor
Infusor
Infusor
Infusor
Conociendo su lavadora
WGA13305XBB X X X X X Agitador
X X X X X Agitador
WGA13305XPBY
WGA16305XBB Agitador
WGA18402XSBB Agitador
WGA19502XPB Agitador
WGA16200PBB Agitador
WGI18300XBB0 Agitador
17
TABLA. MODELOS Y CARACTERÍSTICAS
Selección
de
Programas
Inicio/
Pausa
Nivel de
Agua
Funciones
Manuales Temp.
Cajón
Smartclean
Inicio
Programado
Sistema de
Lavado
id
System
Automático
WGI10304PSBB
WGA10304PSBB
WGA15402XSPB
WGI16545XPBX
WGA16501XSPB
WGI15502XSPB
WGI14501MSPB
WGI14438XGGY
WGI13438XBBY
WGI11438XBBY
WGA14402MSBB
WGI15401PSBB
WGI15501PSPB
WGI17501XSGG
WGI17501XSPB
WGA17501XSPB
WGA17401XSBB
WGA17401XSPB
WGF16589XBBY
WGF16589XGGY
WGI17502XPB
WGA17502XPB
WGA17502XPBY
WGI15402PBB
WGA15402XBBX
WGA13305PBBY
WGA14405PBB
WGF12480ZGGY
WGF12480ZBBY
TD1240PBS
Conociendo su lavadora
Nota: El modelo de su lavadora puede venir acompañado de un dígito (entre 0 y 9) al final de la nomenclatura
WGA13305PBB
WGA16402XPB
WGA14305PBB
18
Operación
Tipo de Lavado
Ciclo diseñado para
brindar un lavado es-
pecial a sus prendas
delicadas.
Ciclo que realiza un
buen lavado con cui-
dado en sus prendas
de color o aquellas que
destiñen.
Este ciclo está dise-
ñado para dar un
lavado intenso a
prendas blancas o
colores claros que no
destiñen.
Lavado pesado como
ropa muy sucia o
prendas que requie-
ren mayor trabajo
para eliminar la su-
ciedad.
PROGRAMAS
Delicada
De colorBlancosManchas difíciles
Los programas de lavado dependen del modelo de su lavadora
PROGRAMAS DE LAVADO:
Niveles de agua
Prendas finas, tejidos
de punto, sedas,
lencería, pijamas de
franela y ropa que ge-
neralmente se lavaría
a mano.
Playeras, camisas de
algodón y de vestir,
pantalones de gabar-
dina, bermudas, pija-
mas y ropa interior.
Playeras, camisas de
algodón y de vestir,
pantalones de ga-
bardina, bermudas y
ropa interior.
Mezclilla, uniformes
chamarras, ropa
deportiva, mochilas
de tela, gabardinas
calcetines, manteles
muy sucios, jergas y
trapos.
Recomendaciones
Frío/Frío
Frío/Frío
Tibio/Frío
Caliente/Frío
Temperaturas
Lavado/Enjuague
Automático
Medio
Alto
Automático
Medio
Alto
Automático
Medio
Alto
PROGRAMAS
Prendas Voluminosas/
Cubrecamas
(Sólo aplica a Chile)
Lavado Express
Ciclo diseñado para
lavar rápido cargas
pequeñas, dando un
buen lavado y cuida-
do a sus prendas.
Ciclo diseñado es-
pecialmente para
blancos.
Recomendaciones
Temperaturas
Lavado/Enjuague
Tipo de lavado
Niveles de agua
Automático
Medio
Alto
Tibio/Frío
Tibio/Frío
Ropa poco sucia, ropa
de bebé, suéteres, ropa
con mal olor o ropa
nueva.
Edredones, sábanas
cubre colchones
(el tamaño de los
edredones que puede
lavar su lavadora,
depende de la capa-
cidad de la misma).
Nota: Solo modelos id
system
Nota: Solo modelos id
system
Nota: Solo modelos id
system
Nota: Solo modelos id
system
Automático
Medio
Alto
Nota: Solo modelos id
system
Automático
Medio
Alto
Nota: Solo modelos id
system
19
Operación
La velocidad y el tiempo normal para cada uno de los ciclos está preestablecido y depende del ciclo que
usted seleccione. Los ciclos fueron especialmente diseñados para usted en laboratorios de investigación
para brindarle el mejor trato y proporcionar el mejor lavado a sus prendas.
Para el ciclo Lavado Express, no exceder las siguientes cargas para lograr los resultados deseados: Ver
cuadro A
El ciclo de Centrifugado Extra está diseñado para dar un exprimido mayor a sus prendas, éste se debe
hacer cuando los ciclos automáticos hayan terminado por completo, cuando lo utilice debe de ser sin agua
en el interior de la lavadora, ya que puede desbordarse el agua de la tina y causar un corto circuito.
SELECCIÓN DEL PROGRAMA:
SELECCIÓN DEL NIVEL DE AGUA:
Cuadro A. Ciclo Lavado Express
Camisas
Camisetas
Pantalones
Sudaderas
Trusas
Sábanas individuales
Fundas de almohadas
Toallas de baño medianas
Carga Prendas Cant.
1 2
2
1
1
2
2 2
1
1
Modo Manual: Gire la perilla para seleccionar el nivel de
agua de acuerdo a la cantidad de ropa a lavar.
Modo Automático
(Función sólo aplica en algunos modelos)
Esta lavadora le ofrece su nuevo y único sistema de
nivel automático de agua (sensor id system), el cual
le permitirá lavar eficientemente y ahorrar grandes
cantidades de agua, al asignar la cantidad ideal para
cada carga de ropa.
El sensor id system comenzará a llenar su lavadora
hasta llegar a un mínimo nivel de agua, después iniciará
un periodo de agitación donde censará la cantidad de
ropa que usted colocó y determinará si la cantidad
es suficiente o requiere más, si es así, se detendrá y
seguirá llenando. Esta operación se repetirá hasta que
su lavadora tenga el agua necesaria para la cantidad de
ropa que se encuentre en la canasta. Si usted lo desea
puede seleccionar el nivel de agua manualmente de
acuerdo con la cantidad de ropa a lavar, ésta deberá
moverse libremente.
PRECAUCIÓN: No llene manualmente su lavadora
, ya que
esto puede ocasionar mal funcionamiento ocasionando
daño potencial en las válvulas por trabajo en seco o
sobrellenado. Su nueva lavadora tiene un sistema de
seguridad que no permite pasar del máximo nivel de
llenado, de modo que cuando se rebasa este nivel,
usted verá agua derramada en el piso, por lo cual no
es recomendable el llenado directo con la manguera
a la tina.
Según el modelo de su lavadora:
20
CENTRIFUGADO:
Modo Manual: Gire la perilla para seleccionar la
temperatura adecuada para el tipo de prendas que
va a lavar.
Modo Automático: La lavadora cuenta con una
posición sensor donde la lavadora de manera
automática según el programa seleccionará
la temperatura apropiada.
Si usted lo prefiere seleccione la temperatura de
acuerdo a sus necesidades. Para un mejor resultado
en el lavado y cuidado de la ropa le sugerimos que
use la posición de automático.
NOTA: No aplica para modelos
WGA12202PSBB, WGA13201PSBB, WGA13201PSLL,
WGT10201PSBB, WGT10201PSLL.
Operación
SELECCIÓN DE LA TEMPERATURA:
O bien, según el modelo de su lavadora:
O bien, según el modelo de su lavadora:
Los centrifugados están especialmente diseñados
para cada uno de los ciclos reduciendo el maltrato
y las arrugas de la ropa. La lavadora cuenta
con una posición id system donde de manera
automática según el programa, seleccionará el
nivel de centrifugado adecuado para la ropa.
Programe los centrifugados en la posición correcta
según sus necesidades.
NOTA: Si su lavadora no cuenta con esta función,
automáticamente se proporcionará la intensidad en
una condición Normal de secado o exprimido.
Sólo aplica para modelos: TD1455PBS,
TD1495PBS, TD1495PBXS, TD15655PMXS,
TD15655PMYS, TD1355PB, WGI14501PSPB,
WGI15501MSBB, WGI15501MSLL,
WGI15502XSBB, WGI16501XSGG,
WGI16501XSPB, WGI16542XSPB,
WGI16545XPBX, WGI15502XSPB,
WGI14501MSPB, WGI17501XSGG,
WGI17501XSPB, WGI15501PSPB, WGI17502X
PB,
WGA17502XPB,
WGA17502XPBY,
WGF16589XGGY, WGF16589XBBY,
WGF12480ZBBY, WGF12480ZGGY
Para seleccionar de manera adecuada la tempera-
tura que desea, lea las siguientes descripciones y se-
leccione la que más se ajuste a sus necesidades:
Tibio/Frío ó Manchas ligeras: utiliza agua tibia
para lavar y agua fría para enjuagar.
Caliente/Frío ó Manchas Difíciles: utiliza agua
caliente para lavar y agua fría para ejuagar.
Tibio/Tibio ó De Cama - Toallas: utiliza agua tibia
para lavar y agua tibia para enjuagar.
Frío/Frío ó Delicado: utiliza agua fría para lavar y
agua fría para enjuagar.
IMPORTANTE: Para utilizar las opciones con agua
caliente o tibia siempre debe tener conectadas ambas
temperaturas de agua.
IMPORTANTE:
La opción de temperatura automática
no funciona si sólo tiene conectada la toma de agua
fría de su grifo, para este caso deberá conectar
ambas tomas de agua, fría y caliente.
21
INTENSIDAD DE LAVADO/NIVEL DE
SUCIEDAD (sólo aplica a Chile):
Para efectuar el lavado adecuado según el nivel
de suciedad de la ropa, la intensidad del lavado
se refiere al tiempo de agitación que la lavadora
dará a sus prendas, según el nivel de suciedad de
la ropa, el cual lo puede aumentar o disminuir en
cada programa de lavado ya determinado.
El sensor id system ajusta automáticamente la
intensidad de lavado de acuerdo al programa
seleccionado. Si lo prefiere, puede girar la
perilla para seleccionar la intensidad de lavado
manualmente.
En el caso de los modelos sin id system, ajuste
manualmente la perilla a la intensidad de lavado
que requiera.
NOTA: Si su lavadora no cuenta con esta función,
la lavadora proporcionará la intensidad en una
condición de suciedad normal.
Operación
22
Operación
Realizará el drenado y centrifugado del agua; mien-
tras el indicador de Exprimir permanecerá encendido,
posteriormente se llenará la tina con agua limpia y
realizará la agitación de enjuague finalizando esta
etapa, sin hacer el drenado del agua al final, perma-
neciendo encendido el indicador de Enjuague.
SOLO ENJUAGAR:
Esta función realizará el llenado y posteriormente la
agitación de lavado. Al terminar esta etapa del lavado
se encenderá el indicador de Exprimir, sin efectuar el
drenado del agua.
SOLO LAVAR:
MODO AUTOMÁTICO
Para iniciar en Modo Automático después de haber
programado su lavadora, presione el botón Inicio/
Pausa. Si desea cambiar de programa cuando la
lavadora ya está funcionando, debe presionar el mis-
mo botón para detener el funcionamiento, cambie
al programa deseado y para iniciarla nuevamente
presione el botón Inicio/Pausa. El ciclo iniciará desde
el principio.
MODO MANUAL
El Modo Manual está diseñado para que usted pueda
realizar las etapas de lavado independiente y así
podrá aprovechar el agua de lavado o enjuague
para lavar otra carga de ropa. Después de haber
seleccionado el ciclo de lavado, presione el botón de
Funciones repetidamente hasta que encienda la luz
de la etapa o etapas de lavado deseada y finalmente
para iniciar el funcionamiento presione el botón de
Inicio/Pausa.
REMOJO:
Esta función previa al ciclo de lavado proporciona 15
minutos de agitación lenta.
SELECCIÓN DE OPCIONES:
FUNCIONES:
23
Operación
Asegúrese de girar la perilla a posición de apagado después de haber utilizado su lavadora de perillas,
de no ser así, la luz de Lavar se quedará parpadeando.
Realizará el drenado del agua, se encenderá el
indicador de Exprimir, llenará la tina con agua limpia
y realizará la agitación de enjuague, a continuación
se encargará del drenado de agua y exprimido de
la ropa.
SOLO ENJUAGAR Y EXPRIMIR:
Realizará el llenado y posteriormente la agitación
del lavado. Al terminar hará el drenado del agua y
el exprimido de la ropa, terminando así esta función.
Permaneciendo encendido el indicador de Exprimir.
SOLO LAVAR Y EXPRIMIR:
Realizará el llenado y posteriormente la agitación del
lavado. Al terminar hará el drenado del agua donde
se encenderá el indicador de Exprimir, posteriormente
llenará la tina con agua limpia y la agitación del
enjuague finalizando así, sin hacer el drenado del
agua al final, durante este proceso permanecerá
encendido el indicador de Enjuague.
SOLO LAVAR Y ENJUAGAR:
Realizará el drenado del agua y posteriormente el
exprimido de la ropa, finalizando así, permaneciendo
encendido el indicador de Exprimir.
SOLO EXPRIMIR:
24
Características
depósito del detergente.
Agregue el detergente en polvo de baja espuma o líquido en el depósito del detergente en la
cantidad recomendada por el fabricante de acuerdo al tamaño de la carga de ropa. Use
siempre este depósito, no ponga el detergente sobre la ropa en la lavadora.
Para detergente en polvo • coloque la compuerta azul de selección de detergente que se
encuentra al final de su despachador en la posición delantera, como se muestra en la
figura 1.
FIG. 1
compuerta de selección de detergente
en posición delantera
uso del despachador de aditivos de
lavado.
Su lavadora cuenta con un multidespachador
tecnoclean con tres compartimentos; cloro,
detergente y suavizante como se muestra:
compartimiento del cloro o blanqueador
líquido.
Use sólo cloro o blanqueador líquido cuando
lave ropa blanca (ciclo de “blancos”), viértalo
en el compartimiento del cloro sin sobrellenar
mas allá de la marca que indica el nivel
máximo.
Use menos para cargas menores. No diluya el cloro. El cloro será introducido diluido
automáticamente entre tina y canasta donde se terminará de mezclar evitando el contacto
directo con las prendas. Utilice únicamente este compartimiento, no vacíe cloro directamente
sobre su ropa.
25
Nota: Aplica únicamente a los modelos LGF15385XBBY, TD1183PBYS, TD1383PBYS, TD14103PBYS,
LGF11380XBBY, TD15655PMXS, TD15655PMYS, WGI11432XSBB, WGI11435XSBBX,WGI16542XSPB,
WGI16545XPBX, WGI14438XGGY, WGI13438XBBY, WGI11438XBBY, WGF16589XGGY, WGF16589XBBY,
WGF12480ZBBY, WGF12480ZGGY
Para detergente líquido coloque la compuerta azul de selección de detergente que se encuentra •
al final de su despachador en la posición trasera como se muestra en la figura 2.
Coloque la cantidad de detergente líquido sin sobrepasar el nivel máximo indicado.
FIG. 2
compuerta de selección de detergente
en posición trasera
Características
26
Recomendaciones
PARA EL LAVADO DE SU ROPA:
Presentamos una guía de las prendas que puede colocar en una carga máxima de ropa para lograr
excelentes resultados en el lavado:
Cargas de Lavado Recomendadas
• Lea las instrucciones del fabricante de cada una de las prendas, éste le indicará la temperatura
del agua que debe de emplear, si puede mezclarla con otros tipos de tela y si puede utilizar
blanqueador para su limpieza. Separe sus prendas por tipo de tela, por colores y tamaños.
• Para evitar que se enrede la ropa, coloque las prendas grandes al fondo de la tina de su lavadora,
luego las pequeñas y al final las medianas. No sobrecargue la tina
• Elija el ciclo de lavado más adecuado. Debe considerar el tipo de tela y el grado de suciedad.
• Utilice detergente de baja espuma. Siga las recomendaciones del fabricante, ya que el exceso
de detergente puede dañar su lavadora.
• Al acabar el ciclo de lavado, saque la ropa de la tina para evitar que se arrugue o genere mal
olor.
Considerando edredones con una composición 50% algodón y 50% poliéster.
Modelos WGA10304PSBB, WGI10304PSBB, WGT10201PSBB, WGT10201PSLL, GJXE1065HWW,
TD1030PB, TL1003PB
Carga Normal
Sábanas
Fundas
Toallas
Edredón Individual
(200 x 165 cm)
Camisas
Camisetas
Sudaderas
Ropa interior
Pantalón de Vestir
CantidadPrenda
6 piezas
4 piezas
4 piezas
1 pieza
5 piezas
5 piezas
3 piezas
9 piezas
5 piezas
Carga Blancos
Modelos TD1183PBYS, WGI11438XBBY, WGI11435XSBBX, WGI11438XSBB, TD11123PBXP0
Carga Normal
Sábanas
Fundas
Toallas
Edredón Individual
(200 x 165 cm)
Camisas
Camisetas
Sudaderas
Ropa interior
Pantalón de Vestir
Prenda
Cantidad
6 piezas
4 piezas
4 piezas
1 pieza
6 piezas
6 piezas
3 piezas
10 piezas
5 piezas
Carga Blancos
Carga Edredón
Carga Edredón
27
Cargas de Lavado Recomendadas
Modelos TD1383PBYS, TD1355PB, TL1303PBAXS, WGA13201PSBB, WGA13201PSLL,
WGA13301PSBB, WGA13305PBBX, WGI13438XBBY, WGA13402PSBB, WGA143305PBB,
WGA13305PBBY, WGA13305XBB, WGA13305XPBY.
Carga Normal
Sábanas
Fundas
Toallas
Edredón Queen Size
(200 x 200 cm)
Camisas
Camisetas
Sudaderas
Ropa interior
Pantalón de Vestir
CantidadPrenda
7 piezas
5 piezas
5 piezas
1 pieza
7 piezas
7 piezas
4 piezas
12 piezas
6 piezas
Carga Blancos
Modelos WGI14501MSPB, WGA14402MSBB, WGI14501PSPB, TD14103PBYS, TD1455PBS, TD1495PBS,
TD1495PBXS, WGI14401PSBB, WGI14438XGGY, WGI14406PSBB, WGI14405PBBX,
WGA14402PSBB, WGA14305PBB.
Carga Normal
Sábanas
Fundas
Toallas
Edredón King Size
(200 x 230 cm)
Camisas
Camisetas
Sudaderas
Ropa interior
Pantalón de Vestir
CantidadPrenda
8 piezas
5 piezas
5 piezas
1 pieza
8 piezas
8 piezas
4 piezas
13 piezas
6 piezas
Carga Blancos
Modelos WGA12405PBBX, TD1240PBAS, TD1240PBAXS, TD1240PBS, TL1240PBAXS, TL1241PBS
WGA12404PSBB, WGA12202PSBB, WGI12404PSBB, LGF11380XBBY, WGF12480ZBBY,
WGF12480ZGGY
Carga Normal
Sábanas
Fundas
Toallas
Edredón Matrimonial
(200 x 180 cm)
Camisas
Camisetas
Sudaderas
Ropa interior
Pantalón de Vestir
CantidadPrenda
7 piezas
4 piezas
4 piezas
1 pieza
7 piezas
7 piezas
3 piezas
11 piezas
5 piezas
Carga Blancos
Carga Edredón
Carga Edredón
Carga Edredón
28
Cargas de Lavado Recomendadas
Modelos WGA17401XSBB, WGA17401XSPB, WGI17501XSGG, WGI17501XSPB, WGA17501XSPB,
WGI17502XPB, WGA17502XPB, WGA17502XPBY
Carga Normal
Sábanas
Fundas
Toallas
Edredón King Size
(200 x 230
Camisas
Camisetas
Sudaderas
Ropa interior
Pantalón de Vestir
CantidadPrenda
9 piezas
6 piezas
6 piezas
1 pieza
9 piezas
9 piezas
5 piezas
15 piezas
8 piezas
Carga Blancos
Modelo WGA16401XSBB, WGI16501XSGG, WGI16501XSPB, WGI16542XSPB, WGA16401XSPB,
WGI16506XSPB, WGI16442XSBB0, WGA16406XSBB, WGI16545XPBX, WGA16501XSPB.
Carga Normal
Sábanas
Fundas
Toallas
Edredón King Size
(200 x 230 cm)
Camisas
Camisetas
Sudaderas
Ropa interior
Pantalón de Vestir
CantidadPrenda
9 piezas
6 piezas
6 piezas
1 pieza
9 piezas
9 piezas
4 piezas
15 piezas
7 piezas
Carga Blancos
Modelo TTD15123PBXPO, LGF15385XBBY,TD15655PMXS, TD15655PMYS, WGA15401MSBB,
WGA15402XSBB, WGI15501MSBB, WGI15501MSLL, WGI15502XSBB, WGA15402XSPB,
WGI15502XSPB, WGI15401PSBB, WGI15501PSPB, WGA15402XBBX, WGI15402PBB
Carga Normal
Sábanas
Fundas
Toallas
Edredón King Size
(200 x 230 cm)
Camisas
Camisetas
Sudaderas
Ropa interior
Pantalón de Vestir
CantidadPrenda
8 piezas
5 piezas
5 piezas
1 pieza
8 piezas
8 piezas
4 piezas
14 piezas
7 piezas
Carga Blancos
Carga Edredón
Carga Edredón
Carga Edredón
WGA16402XPB, WGA16200PBB, WGA16305XBB
29
Cargas de Lavado Recomendadas
Modelos:WGF16589XGGY, WGF16589XBBY
Carga Normal
Sábanas
Fundas
Toallas
Edredón King Size
(200 x 230 cm)
Camisas
Camisetas
Sudaderas
Ropa interior
Pantalón de Vestir
CantidadPrenda
9 piezas
6 piezas
6 piezas
1 pieza
9 piezas
9 piezas
4 piezas
15 piezas
7 piezas
Carga Blancos
Carga Edredón
nota: Considerando edredones con una composición de 50% algodón y 50% poliéster
Modelos:WGA18402XSBB, WGI18300XBB
Carga Normal
Sábanas
Fundas
Toallas
Edredón King Size
(200 x 230 cm)
Camisas
Camisetas
Sudaderas
Ropa interior
Pantalón de Vestir
CantidadPrenda
10 piezas
10 piezas
10 piezas
1 pieza
10 piezas
10 piezas
6 piezas
16 piezas
9 piezas
Carga Blancos
Carga Edredón
Modelos:WGA19502XPB
Carga Normal
Sábanas
Fundas
Toallas
Edredón King Size
(200 x 230 cm)
Camisas
Camisetas
Sudaderas
Ropa interior
Pantalón de Vestir
CantidadPrenda
Carga Blancos
Carga Edredón
10 piezas
10 piezas
10 piezas
1 pieza
10 piezas
10 piezas
6 piezas
16 piezas
9 piezas
30
Sangre:
Enjuague con abundante agua fría. Remoje con detergente durante 30 minutos y talle oca-
sionalmente, finalmente lave en ciclo normal y seque al sol.
Tomate y grasa de comida:
Aplique talco sobre la mancha y déjelo reposar por 10 minutos, después con un cuchillo sin
filo quite cuidadosamente todo el talco posible, ponga a remojar con un poco de detergente
30 minutos, y lave la prenda en ciclo normal.
Desodorante:
Frote en vinagre blanco, enjuague con agua fría. Si la mancha persiste aplique solvente de
lavado en seco como gasolina blanca (asegúrese de que la prenda no sea sensible a solventes).
Deje reposar y lave en ciclo normal.
Mugre de calcetines / cuellos y puños / percudido de camisas:
Remoje durante 30 minutos con detergente y lave de preferencia con agua caliente o tibia en
ciclo normal. Si
la mancha persiste utilice cloro y vuelva a lavar en ciclo normal.
Consejos
PARA QUITAR MANCHAS DIFÍCILES:
Siempre revise las instrucciones en las etiquetas de sus prendas para evitar así algún daño.
Cuidado de la lavadora
Como realizar la limpieza de la tapa:
Recomendamos que cada vez que termine de utilizar la lavadora limpie con un trapo
húmedo, eliminando las manchas de agua con jabón, para evitar que se acumule
sarro.
Cuidado y protección de la lavadora cuando no se utilice por largos periodos de
tiempo:
Ponga a funcionar la lavadora únicamente cuando esté en casa. Si no la va a utilizar
por mucho tiempo desconecte el cable tomacorriente o desconecte el suministro de
energía eléctrica, también cierre el suministro de agua de la lavadora.
A continuación enunciamos algunas recomendaciones para mantener su lavadora en las mejores
condiciones.
Como mantener su canasta de plástico:
Se recomienda que una vez al mes llene su lavadora al nivel máximo de agua caliente, vierta dos tazas de
detergente o una mezcla de cloro y vinagre, programe su lavadora en el ciclo más largo y deje funcionar el
ciclo completo, esto limpiará y eliminará los depósitos de sarro y detergente entre la tina y la canasta.
Como mantener su canasta de acero inoxidable:
Es recomendable que una vez al mes prepare una solución de agua con vinagre (aproximadamente 1 taza
de vinagre por litro de agua) y utilícela para frotar la canasta con un trapo o una esponja. NOTA: No utilice
artículos rugosos, como fibras, ni productos abrasivos, ya que éstos pueden dañarla.
Como mantener su lavadora:
Usted puede limpiar el exterior de su lavadora con cera para pulir autos y una franela limpia y seca. Ponga
una cantidad de cera para autos en la franela y frote la lámina de su lavadora hasta que se absorba. En caso
de que no tenga cera, puede limpiarla con una esponja o franela húmeda.
31
Especificaciones
Sistema
Capacidad (kg)
Tensión nominal en Volts
Consumo
Presión estática
Dimens. sin empaque
Alto
Ancho
Fondo
Peso aprox. (kg)
Modelos
Agitador
10,1 kg
127 V~60 Hz
6,0 A
Min: .070 MPa/Máx: .50 MPa
107,50 cm
60,96 cm
65,84 cm
44,80 kg
WGT10201PSBB
WGT10201PSLL
Agitador
12 kg
127 V~60 Hz
6,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
51,63 kg
WGA12202PSBB
Sistema
Capacidad (kg)
Tensión nominal en Volts
Consumo
Presión estática
Dimens. sin empaque
Alto
Ancho
Fondo
Peso aprox. (kg)
Modelos
Agitador
13 kg
127 V~60 Hz
8,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
51,63 kg
WGA13201PSBB
WGA13201PSLL
WGA13301PSBB
Agitador
13 kg
127 V~60 Hz
6,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
51,63 kg
WGA13402PSBB
Agitador
14 kg
127 V~60 Hz
8,0 A
Min: .070 MPa/Máx: .50 MPa
106,82 cm
67,82 cm
65,84 cm
53,63 kg
WGI14501PSPB
WGI14501MSPB
WGI14401PSBB
Sistema
Capacidad (kg)
Tensión nominal en Volts
Consumo
Presión estática
Dimens. sin empaque
Alto
Ancho
Fondo
Peso aprox. (kg)
Modelos
Agitador
15 kg
127 V~60 Hz
9,0 A
Min: .070 MPa/Máx: .50 MPa
110,10 cm
67,82 cm
65,84 cm
53,63 kg
WGA15401MSBB
Agitador
15 kg
127 V~60 Hz
8,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
WGI15401PSBB
WGI15501PSPB
WGI15501MSBB
WGI15501MSLL
Agitador
16 kg
127 V~60 Hz
7,5 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
WGA16402XPB
WGA16401XSBB
Agitador
16 kg
127 V~60 Hz
8,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
WGI16501XSGG
WGI16501XSPB
Agitador
17 kg
127 V~60 Hz
7,5 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
WGA17501XSPB
WGA17401XSBB
WGA17401XSPB
WGI17501XSGG
WGI17501XSPB
WGA16401XSPB
WGA16200PBB
WGA16305XBB
WGA18402XSBB
WGI18300XBB
WGA19502XPB
Agitador
18 kg
127 V~60 Hz
7,5 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
Agitador
19 kg
127 V
~60 Hz
7,5 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
32
Especificaciones
(modelos exclusivos paralaregión Andina: Chile, Colombia, Ecuador, Perú y Venezuela)
Sistema
Capacidad 11 kg 12 kg 11 kg 12 kg
Tensión nominal en Volts
Consumo
Presión estática
Dimens. sin empaque
Alto
Ancho
Fondo
Peso aprox. (kg)
Modelos
Infusor
220 V~50 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
103,50 cm
60,96 cm
65,84 cm
44,80 kg
LGF11380XBBY
Agitador
220 V~60 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
103,50 cm
67,82 cm
65,84 cm
51,63 kg
WGI12404PSBB0
TD1240PBS1
Agitador
220 V~50 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
107,00 cm
67,82 cm
65,84 cm
53,63 kg
TD1355PB
TD1383PBYS0
Agitador
127 V~60 Hz
8,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
51,63 kg
WGA17502XPB
Agitador
220 V~60 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
110,10 cm
67,82 cm
65,84 cm
51,63 kg
WGA13305PBBX
TL1303PBAXS
Agitador
220 V~50 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
60,96 cm
65,84 cm
41,55 kg
WGI11438XBBY
Infusor
220 V~50 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
107,50 cm
60,96 cm
68,43 cm
44,80 kg
WGA12480ZBBY
WGA12480ZGGY
Agitador
220 V~50 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
51,63 kg
WGA17502XPBY
Tensión nominal en Volts
Consumo
Presión estática
Dimens. sin empaque
Alto
Ancho
Fondo
Peso aprox. (kg)
Modelos
Sistema
Capacidad 13 kg 13 kg 17 kg 17 kg
33
Especificaciones
(modelos exclusivos paralaregión Andina: Chile, Colombia, Ecuador, Perú y Venezuela)
Tensión nominal en Volts
Consumo
Presión estática
Dimens. sin empaque
Alto
Ancho
Fondo
Peso aprox. (kg)
Modelos
Agitador
127 V
~60 Hz
8,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
Agitador
127 V~60 Hz
8,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
WGA15402XSBB
Agitador
220 V
~50 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
109,82 cm
67,82 cm
65,84 cm
49,33 kg
WGI15502XSBB
WGI15402PBB
Infusor
220 V
~50 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
109,82 cm
67,82 cm
65,84 cm
49,33 kg
LGF15385XBBY
Agitador
220 V~60 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
107,00 cm
67,82 cm
65,84 cm
53,63 kg
TD14103PBYS0
te
Tensión nominal en Volts
Consumo
Presión estática
Dimens. sin empaque
Alto
Ancho
Fondo
Peso aprox. (kg)
Modelos
Agitador
220 V~60 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
106,82 cm
67,82 cm
65,84 cm
53,63 kg
Agitador
220 V~50 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
107,00 cm
67,82 cm
65,84 cm
53,63 kg
Tensión nominal en Volts
Consumo
Presión estática
Dimens. sin empaque
Alto
Ancho
Fondo
Peso aprox. (kg)
WGA13305XPBY
WGA13305PBBY
WGI14438XGGY
Modelos
Agitador
127 V~60 Hz
7,5 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
WGA16406XSBB
WGA16401XSPB
WGA16401XSBB
Agitador
127 V~50 Hz
8,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
WGI16542XSPB
Agitador
127 V~60 Hz
8,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
WGI17502XPB
WGA13305XBB
WGA13305PBB
WGI16506XSPB0
WGI16442XSBB0
Agitador
220 V~60 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
WGI16545XPBX
Agitador
220 V~60 Hz
5,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
WGA15402XBBX
Sis ma
Capacidad 14 kg 13 kg 15 kg 16kg
Sistema
Capacidad 15 kg 15 kg 15 kg 16 kg 17 kg
Sistema
Capacidad 16 kg 13 kg 16 kg 16 kg 15 kg
WGF16589XGGY
Agitador
127 V
~60 Hz
8,0 A
Min: .070 MPa/Máx: .50 MPa
108,50 cm
67,82 cm
65,84 cm
53,63 kg
Agitador
127 V
~60 Hz
8,0 A
Min: .070 MPa/Máx: .50 MPa
106,82 cm
67,82 cm
65,84 cm
53,63 kg
34
Especificaciones
Tabla de Pesos Estándar por Prenda
Camisas
Camisetas
Pantalones de vestir
Sudaderas
Ropa interior
0.2
0.08
0.4
0.3
0.05
Kgs
35
Problemas de
Funcionamiento
Qué hacerCausa posible
La lavadora no
centrifuga.
• Revise los interruptores o fusibles de la casa.
• Restablezca el interruptor.
• Oprima el botón Inicio.
• Espere a que el flujo de agua regrese a su casa.
• El botón Inicio/Pausa no fue
oprimido.
• No hay suministro de agua.
• Se fundió el fusible o se botó el
interruptor general de la casa.
La lavadora no
tira el agua.
• Abra las llaves de agua fría y caliente por completo.• Suministro de agua cerrado.
• Vea que la clavija/enchufe esté enchufada en la
toma de corriente y que haya energía en la zona
donde vive.
• La lavadora está desconecta-
da o no hay energía eléctrica.
No funciona en el en-
juague.
• Cierre bien la tapa y presione el botón Inicio/Pau-
sa de nuevo.
• No cerró la tapa.
• Revise que la bomba esté sacando el agua de la
tina, de ser así espere un momento.
• Espere a que terminen estas etapas.
• No ha terminado de drenar
el agua o no ha exprimido
la ropa.
La lavadora no
funciona en lavado.
• Vea que la clavija/enchufe esté enchufada en la
toma de corriente y que haya energía en la zona
donde vive.
• La lavadora está desconectada o
no hay energía eléctrica.
• Revise los interruptores o fusibles de la casa.
Reemplace los fusibles o encienda de nuevo el
interruptor.
• La lavadora debe tener un enchufe individual.
• Restablezca el interruptor.
• Se fundió el fusible o se botó
el interruptor general de la
casa.
• El botón inicio no fue oprimido. • Oprima inicio.
• No hay suministro de agua. • Espere a que el flujo de agua regrese a su casa.
• Suministro de agua apagado. • Abra las llaves de agua fría y caliente por com-
pleto.
Agita muy lento en el
remojo.
• Esto es normal, el remojo, consiste en hacer agita-
ción muy lenta durante 15 minutos, mejorando los
resultados de lavado.
• Esta programada la opción de re-
mojo.
• Esperar 2 minutos después de que acabó el
centrifugado o detener el funcionamiento con
el botón de Inicio/Pausa y esperar 2 minutos
para que se desactive el seguro de la tapa.
• Es normal cuando la lavadora está
en la etapa de centrifugado, ya que
cuenta con un seguro en la tapa que
impide abrirla durante el centrifugado
de la ropa.
No puedo abrir la tapa
de la lavadora.
Se mueve lento el
agitador.
• El nuevo sistema de lavado está diseñado para
brindarle un excelente lavado reduciendo el
maltrato de la ropa.
• Es normal con este nuevo sistema de
lavado.
Hace un ruido diferente
a las lavadoras
tradicionales en lavado.
• El nuevo sistema de lavado está especialmente
diseñado para brindarle un excelente lavado
reduciendo el maltrato de la ropa.
• Es normal con este nuevo
sistema de lavado.
• Elegir el programa según el tipo de ropa.• Programa de lavado equivocado.
• Acomode bien la ropa.• Ropa atorada en el agitador.
Se baja la intensidad de
la luz.
• Procurar usar la lavadora cuando sea de día o
cuando estén encendidos el mínimo de apara-
tos electrodomésticos posibles.
• La instalación eléctrica de su casa no es
la adecuada.
• Solicitar a un técnico especializado revisar la
instalación.
• Hay varios aparatos instalados en el
mismo contacto.
Solución de Problemas
36
Problemas de
Rendimiento
Qué hacerCausa posible
Ropa demasiado
mojada.
• Separe las prendas blancas o de colores claros de
las prendas de color obscuro.
• Siga las instrucciones del fabricante y siga las ins-
trucciones del uso del despachador de suavizante.
Vuelva a lavar.
• Limpie ocasionalmente el depósito de suavizante.
• Traslape de tintes.
• Uso incorrecto del suavizante.Manchas de colores
• Puede utilizar la función de Centrifugado manual
(ver programación de ciclo manual) así volverá a
centrifugar por unos minutos.
• Interrupción de energía eléctrica
(momentáneamente)
• Algunas telas se sienten hú-
medas cuando se enjuagan en
agua fría.
Prendas grisáceas y
amarillentas.
• Clasifique los colores. Si la etiqueta de la ropa indi-
ca eso, significa que el tinte puede desteñir.
• Añada el detergente al mismo tiempo en que se
está llenando de agua la lavadora.
• Verifique que el selector de nivel de agua coincida
con el tamaño de la carga a lavar.
• Verifique el control del calentador.
• Use un ablandador de agua o instale un filtro
ablandador
• Use más detergente, en especial con cargas
grandes.
• Traslado de tinte.
• El detergente no se disuelve.
• Poca agua dentro de la tina.
• El agua no está lo suficiente-
mente caliente.
• Agua dura.
• No hay suficiente detergente.
Pelusa o residuos de
jabón en la ropa.
• Siga las instrucciones del fabricante y siga las ins-
trucciones del uso del despachador de detergente.
• Cargue las prendas no más alto que la última
línea de agujeros de la tina de lavado.
• Verifique que el nivel de agua corresponda a la
carga de la ropa.
• Retire prendas o agregue más agua.
• Añada el detergente al mismo tiempo que se
está llenando de agua, antes de cargar la ropa.
• Use detergente líquido.
• Use agua más caliente.
• Lave pequeñas cargas por menos tiempo que las
grandes.
• Separe la ropa que genera pelusa (pants, toallas)
de la que recoge (algodones y poliésteres).
• Uso incorrecto del detergente.
• Sobrecarga.
• El detergente no se disuelve.
• Tiempo de lavado demasiado
largo.
• Clasificación incorrecta de las
prendas.
Solución de problemas
37
Problemas de
Rendimiento
Qué hacerCausa posible
Desgaste • Aunque la lavadora no la causa, puede retardar el
proceso volteando al revés las prendas para lavar.
• Esto es normal con mezclas de
algodón-poliéster o prendas
vellosas.
Desgarres, agujeros,
costuras rotas o uso
excesivo.
• Enjuague las prendas que pueden tener estas
sustancias antes de lavarlas por separado.
• Químicos como tintes o decolo-
rantes para el cabello, soluciones
para ondulados permanentes.
• Vea las instrucciones del fabricante para usar las
cantidades correctas.
• Nunca use blanqueador sin diluir en el lavado ni
directamente en contacto con la ropa.
• Blanqueador sin diluir.
• Abroche los ganchillos, cierre las cremalleras y
botones afilados.
• Voltee al revés las prendas tejidas (porque se
desgarran fácilmente).
• Alfileres, broches de presión,
botones, hebillas de cinturones,
cremalleras, y objetos afilados
en bolsillos.
Arrugas.
• Lave en agua tibia o fría.• Lavados repetidos en agua
demasiado caliente.
• Ajuste el ciclo al tipo de tela que lave (especial-
mente para las prendas de cuidado o delicadas).
• Ciclos de lavado y secado
incorrectos.
• Cargue la lavadora de tal manera que la ropa se
mueva con facilidad.
• Sobrecarga o nivel de agua
incorrecto.
• Evite mezclar prendas pesadas (como ropa de
trabajo con prendas más ligeras).
• Use el suavizante para telas.
• Clasificación incorrecta.
Problemas
con el agua
Qué hacerCausa posible
Temperaturas de Lava-
do/Enjuague.
• Cierre el agua y quite las mangueras de conexión
en la parte trasera de la lavadora. Use un cepillo
o un palillo de dientes para limpiar los filtros en la
lavadora. Conecte de nuevo las mangueras a la
lavadora.
• Los filtros de las válvulas de
agua están tapados.
• Abra las llaves de agua fría y caliente y asegúrese
que las mangueras estén conectadas a las llaves
correctas.
• El suministro de agua está cerra-
do o mal conectado.
• Revisar la temperatura del calentador y esperar a
que se caliente el agua.
• El calentador de la casa no se
ajustó correctamente (tomas o
mangueras invertidas).
• Espere hasta que el calentador caliente de nuevo
más agua.
• Se usó toda el agua caliente del
calentador de agua.
• Seleccione la opción de temperatura según sus
necesidades y tipos de mancha.
• El selector no se encuentra en la
posición apropiada.
Solución de problemas
38
Problemas
con el agua
Qué hacerCausa posible
Solución de problemas
El agua no desagua. • Enderece la manguera y verifique que la lavadora
no la aplaste.
• La manguera de desagüe está
doblada.
Fugas de Agua.
• Verifique el estado de las mangueras de llenado;
puede ser necesario cambiarlas después de 5
años.
• Las mangueras de llenado
fugan.
• Verifique la plomería de la casa. Puede ser nece-
sario llamar a un plomero.
• El drenaje de la casa puede
estar tapado.
• Verifique que las conexiones de las mangueras
estén bien ajustadas en las llaves y que la
manguera de desagüe esté bien insertada y
asegurada. De ser necesario puede poner doble
empaque de caucho en las mangueras.
• Las mangueras de llenado y
desagüe están mal conectadas.
Demasiada espuma.
• Mida cuidadosamente su detergente, Use menos
jabón si tiene agua suave.
• Demasiado detergente.
• Use menos detergente, cuando el agua que llega
a la casa no es muy dura, genera más espuma.
• Agua muy suave.
• Use un detergente que haga menos espuma y
siga las instrucciones del fabricante. El contar con
mucha espuma no significa que lava más.
Ruido antes del centri-
fugado.
• El sistema de su lavadora hace un ruido de ajuste
antes de iniciar el exprimido. Esto es normal.
• Ruido normal de la lavadora.
La lavadora hace
ruido durante el
exprimido.
• Retire la lavadora de la pared por lo menos unos
11 cm de la pared.
• La lavadora está demasiado cer-
ca de la pared (golpea durante
el ciclo).
• Oprima el botón Inicio/Pausa para detener el
funcionamiento de la lavadora, abra la tapa y re-
distribuya la carga. Cierre y presione nuevamente
el botón Inicio/pausa.
• La carga de ropa no está equili-
brada.
• Para nivelar el frente de la lavadora, ajuste las
patas niveladoras girando cada una hacia arriba
o hacia abajo según corresponda. Para nivelar las
patas traseras de la lavadora, levante la máquina
10 cm y vuélvala a colocar.
• No está nivelada o el piso no
está uniforme.
• Solución igual que en Centrifugado.• Ver mismos que Centrifugado.
• Cierre la tapa y presione el botón Inicio/pausa
nuevamente.
• No está cerrada la tapa.
• Tipo de detergente.
Ruido Qué hacerCausa posible
póliza de garantía
datos de identificación del producto que deben ser llenados por el distribuidor:
Producto: Número de serie:
Marca: Modelo:
Nombre del distribuidor:
Firma o sello del establecimiento:
Fecha en la que el consumidor
recibe el producto (día, mes y año)
Mabe México S de R.L. de C.V. garantiza este producto, en todas sus piezas, componen
-
tes y mano de obra, contra cualquier defecto de fabricación y funcionamiento durante el
uso normal y doméstico de este producto. Incluye los gastos de transportación del
producto que se deriven del cumplimiento de esta póliza dentro de su red de servicio por
el tiempo de 1 año en su producto final - contados a partir de la fecha de recepción de
conformidad del consumidor final. Esta garantía ampara únicamente el modelo, marca y
serie referidos en la sección “datos de identificación de producto” ubicado en la parte
superior del presente documento.
Conceptos que cubre esta garantía:
Defectos de fabricación que impidan total o parcialmente el correcto funcionamiento del
aparato que se presenta dentro de los términos de vigencia de esta garantía.
Esta garantía ampara todas las piezas y componentes del producto e Incluye la mano de
obra, así como el reemplazo de cualquier pieza o componente defectuoso sin costo
adicional para el consumido
r. Se incluyen también los gastos de transportación del
producto que se deriven del cumplimiento de esta póliza, dentro de cualquiera de
nuestros centros de servicio técnico indicados en el listado que se incluye en ella.
La garantía no podrá hacerse efectiva en los siguientes casos:
a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales.
b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso
que se le acompaña.
c) Cuando el producto hubiese sido alterado o reparado por personas y/o talleres de
servicio no autorizado por Mabe.
Procedimiento para ha
cer efectiva la garantía:
Para hacer efectiva esta póliza de Garantía, usted deberá presentar este documento,
debidamente sellada por el establecimiento que le vendió el producto, o la factura, o
recibo, o comprobante, previo a la reparación del producto referido en la misma. Este
documento deberá ser llenado debidamente con los datos de identificación del
producto que se le requieren arriba y llamar, sin costo, a los teléfonos de cualquiera de
nuestros Centros de Servicio Técnico y lugares en México que se muestran en el anverso
de este documento. Usted también podrá obtener las partes, consumibles y accesorios
correspondientes.
Le recomendamos seguir los siguientes pasos.
a) Asegúrese de haber seguido las indicaciones de instalación, uso y cuidados que
menciona el instructivo.
b) Localice y tenga a la mano su garantía debidamente sellada o bien la factura, nota
o comprobante de compra.
c) Verifique que ha llenado los campos o espacios de identificación de producto que
se solicitan arriba
d) Localice en el directorio en la página siguiente, el Centro de Servicio Técnico más
cercano a su domicilio.
Fabricado por Mabe México S de RL de CV
Av. Productividad No. 125, Corredor Industrial
Saltillo, Coahuila C.P. 25169 tel. (844) 411.7500
Exclusivo para Chile
Servicio exclusivo para Chile
Garantía Chile
Recuerde que su producto está
respaldado por SERVIPLUS, la empresa
líder en Servicio para línea blanca,
donde siempre encontrará el trato
amable de profesionales dispuestos a
resolver cualquier falla en el
funcionamiento de su producto.
Además de respaldar la garantía de su
producto, Serviplus le ofrece los
siguientes servicios:
t Instalación de línea blanca
t Reparaciones con cargo para aparatos fuera de garantía
t Contratos de extensión de garantía
t Venta de refacciones originales
Tel. sin costo (dentro de México): 01.800.90.29.900
Internet: www.serviplus.com.mx
Atención al distribuidor (dentro de México): 01.800.50.91.600
Centros de servicio México
t"DBQVMDo
Av. Costera Miguel Alemán #68
Fracc. Las Playas
39390 Acapulco, Guerrero
(01.744) 482.9044, 45 y 46.
t"HuBTDBMJFntes
Av. Aguascalientes #1119
Jardines de Bugambilias
20200 Aguascalientes, Ags.
(01.449) 978.8870 y 8871
t$BODun
Calle 12 Ote., Manzana 31 lote 14,
Supermanzana 64
Centro
77500 Cancún, Quintana Roo
(01.998) 880.0760, 0820 y 0965
tCd.Juárez
Por
rio Díaz # 852
ExHipódromo
32330 Cd. Juárez, Chihuahua
(01.656) 616.0418, 0453 y 0454
tCd.VictoriB
José de Escando #1730
Zona Centro
89100 Cd. Victoria, Tamaulipas
(01.834) 314.4830
t$VMJBDÈO
Blvd. E. Zapata #1585 Pte.
Fracc. Los Pinos
80120 Culiacán, Sinaloa
(01.667) 717.0353, 0458 y 714.1366
t$IJIVBIVB
Av. de las Industrias # 3704
Nombre de Dios
31110 Chihuahua, Chihuahua
(01.614) 413.7901, 7012 y 3693
tGuBEBMBKBrB
Calzada de las Palmas #130-C
San Carlos
44460 Guadalajara, Jalisco
(01.33) 3669.3125
t-BPBz
Revolución #2125 entre
Allende y B. Juárez
Centro
23000 La Paz B.C. Sur
(01.612) 125.9978
tLeón
Prolongación Juárez #2830-B,
Plaza de Toros
37450 León, Guanajuato
(01.477) 770-0003, 06 y 07
t.BUBNPSPs
Por
rio Muñoz Ledo # 22
Magisterial Cebetis
87390 Matamoros, Tamaulipas
(01.868) 817.6673 Fax: 817.6959
t.ÏSJEB
Calle 22 #323 X 13 y 13a.
Ampliación Cd. Industrial
97288 Mérida, Yucatán
(01.999) 946.0275, 0916, 3090, 3428 y
3429
t.ÏYJDPD.F.
Prol. Ings. Militares #156
San Lorenzo Tlaltenango
11210 México, D.F.
(01.55) 5227.1000
t.POUFSSFy
Carretera Miguel Alemán km 5
Vista sol
67130 Cd. Guadalupe, N.L.
(01.81) 8369.7990
t/uFWP-Bredo
Guerrero # 2518 Local 3
Col. Juárez
88060 Nuevo Laredo, Tamaulipas
(01.867) 714.9464
t1JFESBT/FHSBT
Daniel Farías # 220 Nte.
Buenavista
26040 Piedras Negras, Coahuila
(01.878) 783.2890
tPueblB
Calle 24 Sur # 3532 (ent
re 35 y 37
Ote.)
Col. Santa Mónica
72540 Puebla, Puebla
(01.222) 264.3731, 3490 y 3596
tQuerÏtBro
Av. 5 de Febrero # 1325
Zona Industrial
Benito Juárez
76120 Querétaro, Qro.
(01.442) 211.4741, 4697 y 4731
tReynosB
Calle Dr. Puig # 406 entre Dr.
Calderón y Dr. Glz.
Col. Doctores
88690 Reynosa, Tamaulipas
(01.899) 924.2254 y 924.6220
t4BOLuisPotosí
Manzana 10, Eje 128 s.n.
Zona Industrial del Potosí
78395 San Luis Potosí, S.L.P.
(01.444) 826.5686
t5BNQJDo
Carranza # 502 Pte. Zona Centro
89400 Cd. Madero, Tamaulipas
(01.833) 215.4067, 216.4666 y
216.2169
t5JKuBOB
Calle 17 #217
Libertad Parte Alta
22300 Tijuana, B.C.
(01.664) 682.8217 y 19
tTorreón
Blvd. Torreón-Matamoros #6301 Ote.
Gustavo Díaz Ordaz
27080 Torreón, Coahuila
(01.871) 721.5010 y 5070
tVFSBDruz
Paseo de Las Americas #400 esq. Av.
Urano,
Centro comercial Plaza Santa Ana
Predio Collado Boticaria
94298 Boca del Río, Veracruz
(01.229) 921.1872, 2253, 9931 y 9934
tVJMMBhermosB
Calle Carlos Green #119-C casi esq.
con Av. Gregorio Méndez
ATASTA
86100 Villahermosa, Tabasco
(01.993) 354.7350, 7382, 7392 y 7397
.ÏYJDPD.F.
01-55-5227-1000
.POUFrrey
01-81-8369-7990
GuBdBMBKBrB
01-33-3669-3125
Servicio exclusivo para Argentina, Chile y Colombia
Dentro de Bogotá (571) 423.3177
Fuera de Bogotá 01900.555.6223
www.serviciomabe.com.co
$PMPNCJB
Chile:
600.364.3000
www.serviciomabe.cl
"rHentinB(5411) 4489.8900
CostBRicB
(506) 2277.2100
&DVBEor
1800.73.7847
El4BMWBEor
(503) 2527.9301
(503) 2208.1786
GuBtemBlB
(502) 6685.6769
(502) 6685.6771
HondurBs
(504) 221.0034
(504) 221.1285
/icBrBHuB
(505) 2249.7867
(505) 2249.6952
1BOBmá
(507) 261.3911
(507) 261.3397
Perú
080070630
Llamada gratuita a
nivel nacional
VenezuelB
(0501) 737.8475
póliza de garantia
Centros de servicio técnico y lugares en México dónde los consumidores
pueden hacer efectiva la garantía:
Servicios Posventa
Además de respaldar la garantía de su producto, SERVIPLUS le ofrece los siguientes servicios posventa:
Instalaciones de agua y gas (plomería) para la correcta operación de su lavadora. (sólo aplica para el área metropolitana del D.F.)
Pólizas de Extensión de garantía (la cobertura incluye mano de obra y refacciones)
Pólizas de Mantenimiento preventivo.
Reparación de Línea Blanca fuera de garantía.
Venta de accesorios originales para su Línea Blanca.
Venta de refacciones originales.
Procedimiento de Registro
Elija la opción que le parezca más conveniente:
CORREO: Escriba sus datos en el formato de registro anexo,
y deposítelo en el buzón más cercano. No requiere estampilla
postal.
TELÉFONO:
Llame a nuestra Línea de Atención al Cliente
018009029900 para que una de nuestras recepcionistas
registre sus datos.
INTERNET: Registre sus datos en nuestra página de
internet: www.serviplus.com.mx
NOTA: Al ingresar sus datos en nuestro sistema, programaremos
el servicio de mantenimiento preventivo para su lavador
Técnicos especializados
Registre sus datos
Nombre
Calle y Número
Colonia
Delegación / Municipio C.P.
Ciudad Estado
Teléfono Número de serie
Número de Modelo Fecha de compra
PRODUCTOS EN SU HOGAR MARCA AÑOS DE USO
Estufa
Refrigerador
Secadora
Lavavajillas
Refacciones Originales
Para mayor información, comuníquese con nosotros.
México, D.F: 52271000 Monterrey: 83697990 Guadalajara: 6693125 Resto del país: 01800.90.29.900
El Seguro Médico para su Línea Blanca
www.serviplus.com.mx
* Válido sólo en la República Mexicana
