Technical Support and E-Warranty Certificate www.vevor.com/support
PEX-AL-PEX ALUMINUM-PLASTIC COMPOSITE PIPE
MODEL:P49-1-X、P49-3-X
X is 25/50/100/200/500
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
PEX-AL-PEX ALUMINUM-PLASTIC COMPOSITE PIPE
MODEL:P49-1-X、P49-3-X
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
- 2 -
PRODUCT PAREMETERS
Model
P49-1-25
P49-1-100
P49-1-200
P49-1-300
P49-3-5
0
Exterior
Diameter
16mm
16mm
16mm
16mm
20mm
Overall
Thickness
2mm
2mm
2mm
2mm
2mm
Total
Length
25m
100m
200m
300m
50m
Color
White
White
White
White
White
Material
PEX - Aluminum Layer - PEX
PACKING LIST
Model
P49-1-
25
P49-1-1
00
P49-1-2
00
P49-1-3
00
P49-3-
50
COMPO
SITE
PIPE
1pcs
1pcs
1pcs
1pcs
1pcs
Roundin
g tool
1pcs
1pcs
1pcs
1pcs
1pcs
Pipe
Cutter
0pcs
0pcs
1pcs
1pcs
0pcs
Clamps
0pcs
10pcs
20pcs
30pcs
10pcs
- 3 -
Fifth floor structural section
INSTRUCTIONS
◎Long service life: under the working temperature of 70 ℃ and the
working pressure of 1.0MPa, the long-term continuous service life is more
than 50 years; the normal temperature 20c service life is more than 100
years;
◎The crosslinking degree is stable and even: the crosslinking degree is
stable, the inner and outer diameters of the pipes are unified, and the wall
thickness is even in the longitudinal and transverse directions;
◎High strength pressure resistance: it can withstand 85 ° water
temperature for a long time, because it contains seamless laser butt
welding and aluminum layer of lap welding process, it can withstand 10 kg
pressure range;
◎Good thermal conductivity: the coefficient of thermal conductivity is
0.45w/mk, 1.5 ~ 2 times of the coefficient of cross-linked polyethylene pipe,
which is more conducive to the heat transfer between the pipe and the floor,
and the heating system has higher thermal efficiency;
◎Installation is faster as bending without rebound : with the characteristics
- 4 -
of easy bending non-respringback, laying coil in construction, pipe
positioning and fixing are very easy, work efficiency can be greatly
improved;
◎ The coefficient of thermal expansion is small: the coefficient of thermal
expansion is 2.5×10-5 m/mk, to avoid large expansion or contraction
caused by ground rupture or pipe system damage;
◎The safety of oxygen protection system: the aluminum tube in the middle
layer can completely isolate the oxygen permeation, prevent the oxidation
corrosion of the corrosion-prone components, and ensure the normal
operation and service life of the system for a long time;
◎Smooth inner wall of pipe without scaling: streamlined design, low fluid
resistance, low flow noise, reduce scaling to avoid blockage;
◎Good heat resistance: Vicat softening point is 131.5℃, the maximum
working temperature up to 95℃, fully meet the building water supply and
drainage code in the use of hot water system requirements;
◎Don't damage on cold temperature: in winter-40℃ low temperature
conditions can be normal construction, easy to bend without damage, hot
melt and mechanical connection is convenient and simple;

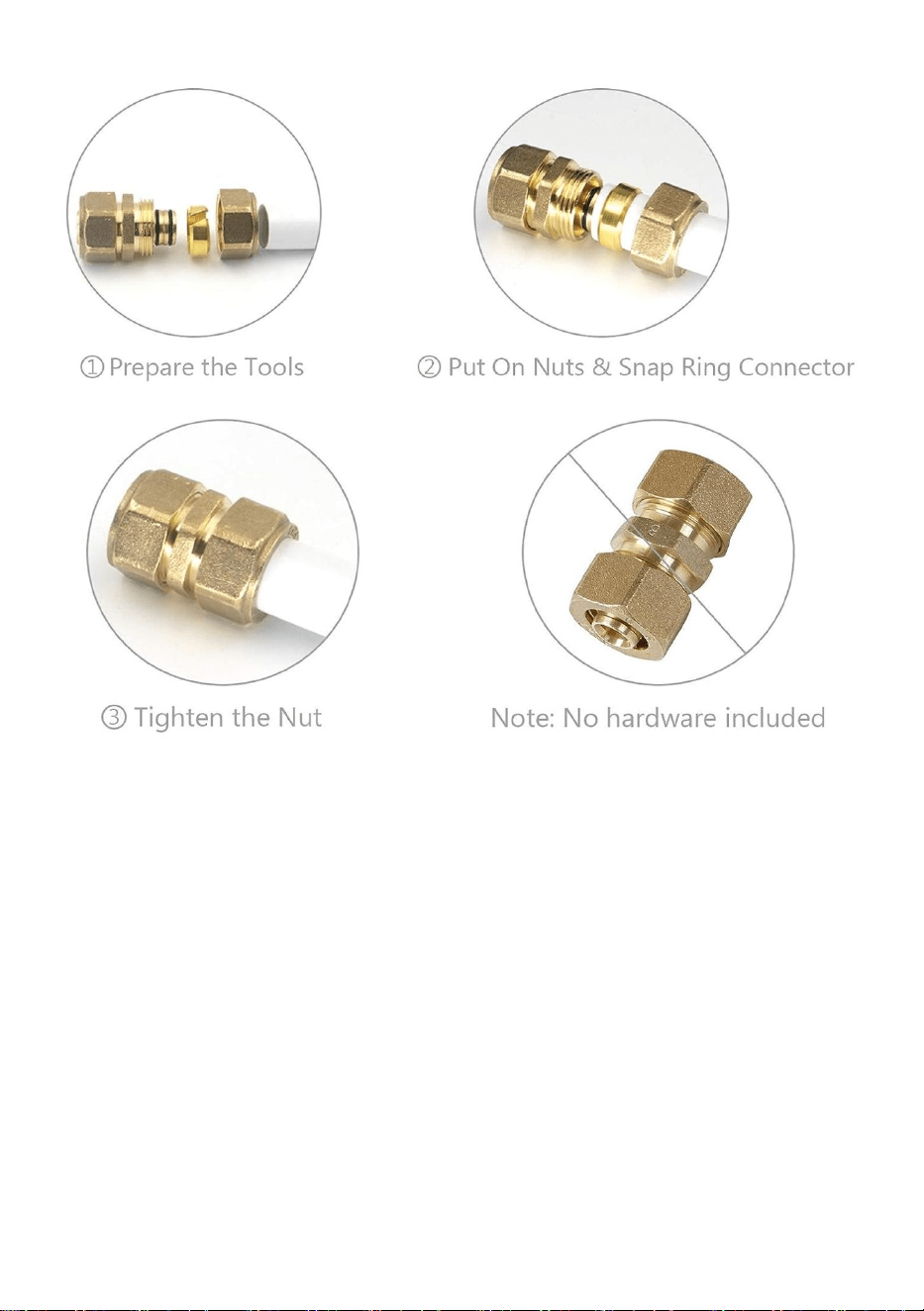

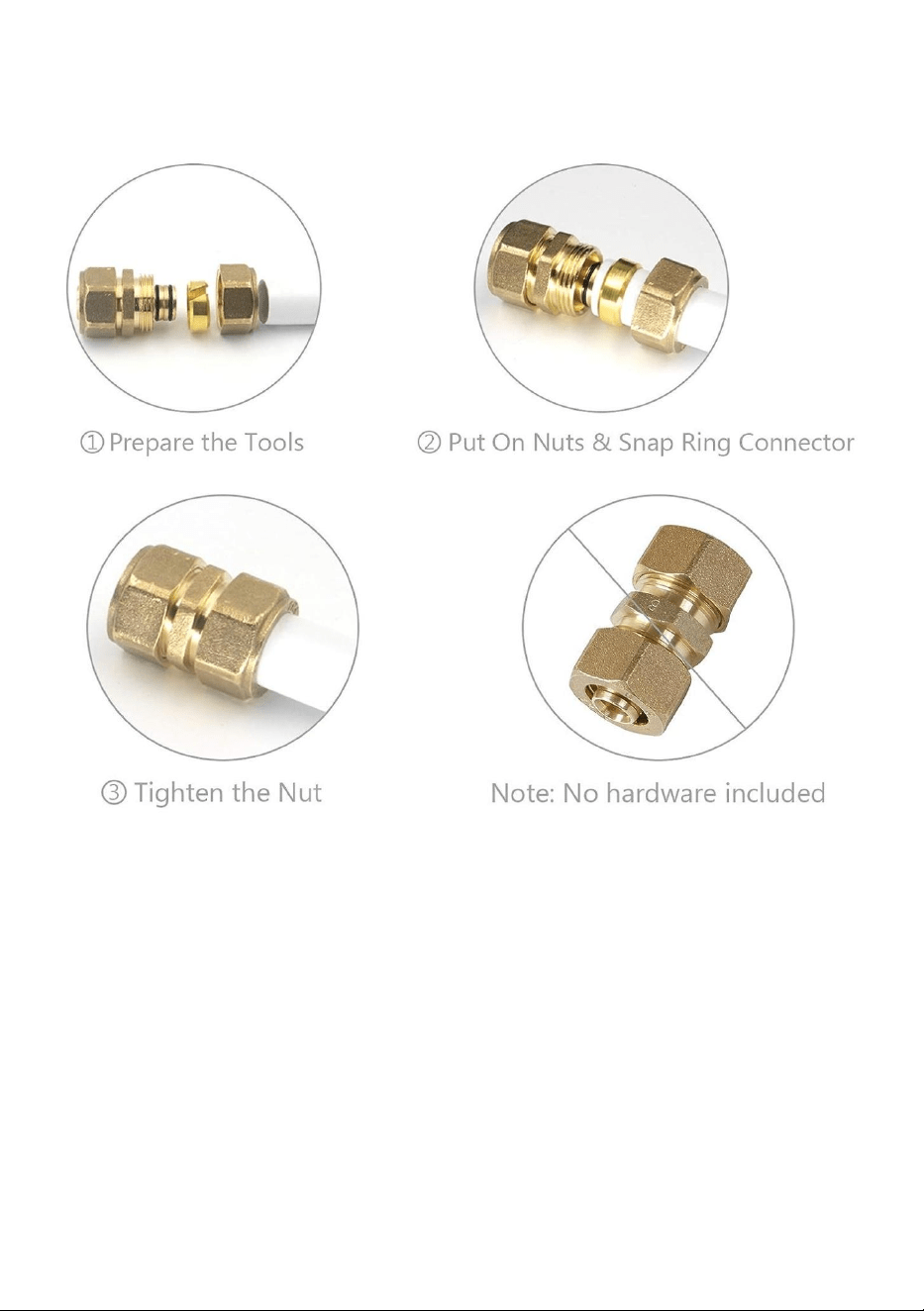

INSTRUCTIONS FOR USE

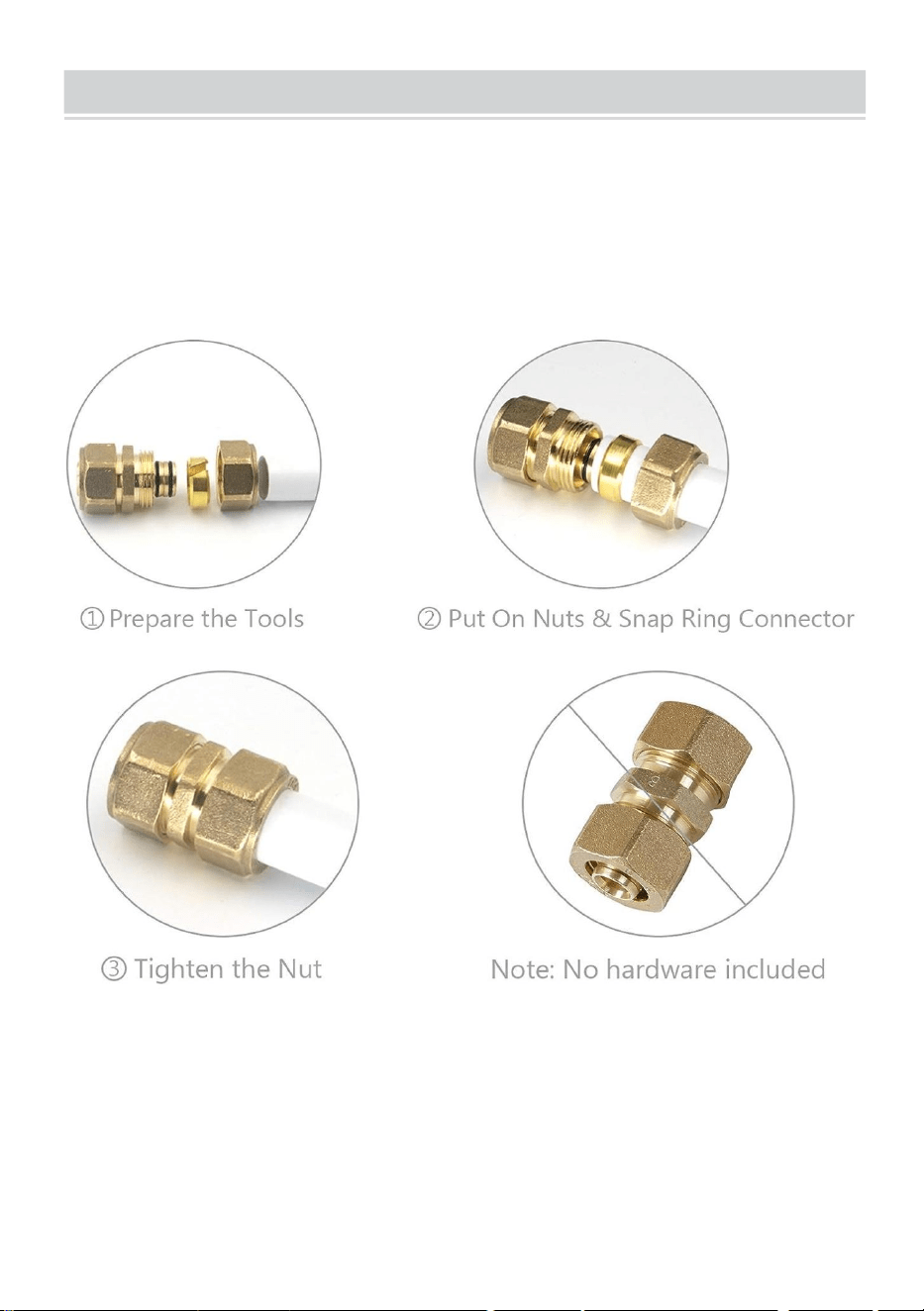

Easy Installation
The aluminum-plastic pipe can be cut with a special pipe cutter or other
cutting tools, without the need for a wire, and can be bent without
rebounding. The pipe bending operation is simple and the pipeline
connection is convenient.
- 5 -
Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
- 6 -
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
- 2 -
Technique Assistance et certificat de garantie électronique
www.vevor.com/support
COMPOSITE ALUMINIUM-PLASTIQUE PEX-AL-PEX
MODÈLE : P49-1 - X , P49-3- X
X vaut 25/50/100/200/500
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
COMPOSITE ALUMINIUM-PLASTIQUE PEX-AL-PEX
MODÈLE : P49-1 - X , P49-3- X
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
- 2 -
PRODUCT PAREMETERS
Modèle
P49-1-25
P49-1-100
P49-1-200
P49-1-300
P49-3-5
0
Extérieur
Diamètre
16mm
16mm
16mm
16mm
20mm
Épaisseur
totale
2mm
2mm
2mm
2mm
2mm
Longueur
totale
25m
100m
200m
300m
50m
Couleur
Blanc
Blanc
Blanc
Blanc
Blanc
Matériel
PEX - Couche d'aluminium - PEX
PACKING LIST
Modèle
P49-1-
25
P49-1-1
00
P49-1-2
00
P49-1-3
00
P49-3-
50
TUYAU
COMPO
SITE
1 PCS
1 PCS
1 PCS
1 PCS
1 PCS
Outil
d'arrondi
1 PCS
1 PCS
1 PCS
1 PCS
1 PCS
Coupe-t
uyau
0
pièces
0
pièces
1 PCS
1 PCS
0
pièces
Pinces
0
pièces
10
pièces
20
pièces
30
pièces
10
pièces
- 3 -
Section structurelle du cinquième étage
INSTRUCTIONS
◎Longue durée de vie : sous une température de fonctionnement de 70 ℃
et une pression de service de 1,0 MPa, la durée de vie continue à long
terme est supérieure à 50 ans ; la durée de vie à température normale de
20 °C est supérieure à 100 ans ;
◎Le degré de réticulation est stable et uniforme : le degré de réticulation
est stable, les diamètres intérieur et extérieur des tuyaux sont unifiés et
l'épaisseur de paroi est uniforme dans les directions longitudinale et
transversale ;
◎Résistance à la pression à haute résistance : il peut résister à une
température de l'eau de 85 ° pendant une longue période, car il contient un
soudage bout à bout au laser sans soudure et une couche d'aluminium de
processus de soudage par recouvrement, il peut résister à une plage de
pression de 10 kg ;
◎Bonne conductivité thermique : le coefficient de conductivité thermique
est de 0,45 W/mk, 1,5 ~ 2 fois le coefficient du tuyau en polyéthylène
réticulé, ce qui est plus propice au transfert de chaleur entre le tuyau et le
sol, et le système de chauffage a efficacité thermique plus élevée ;
- 4 -
◎ L'installation est plus rapide car le pliage sans rebond : avec les
caractéristiques de pliage facile sans retour élastique, la pose de la bobine
dans la construction, le positionnement et la fixation des tuyaux sont très
faciles, l'efficacité du travail peut être grandement améliorée ;
◎ Le coefficient de dilatation thermique est faible : le coefficient de
dilatation thermique est de 2,5 × 10-5 m/mk, pour éviter une dilatation ou
une contraction importante causée par une rupture du sol ou des
dommages au système de canalisations ;
◎La sécurité du système de protection contre l'oxygène : le tube en
aluminium dans la couche intermédiaire peut isoler complètement la
perméation de l'oxygène, empêcher la corrosion par oxydation des
composants sujets à la corrosion et assurer le fonctionnement normal et la
durée de vie du système pendant une longue période ;
◎ Paroi intérieure lisse du tuyau sans tartre : conception simplifiée, faible
résistance aux fluides, faible bruit d'écoulement, réduit le tartre pour éviter
le blocage ;
◎Bonne résistance à la chaleur : le point de ramollissement Vicat est de
131,5 ℃, la température de fonctionnement maximale jusqu'à 95 ℃,
répond pleinement au code d'approvisionnement en eau et de drainage du
bâtiment lors de l'utilisation des exigences du système d'eau chaude ;
◎Ne pas endommager par temps froid : en hiver, des conditions de basse
température de 40 ℃ peuvent être une construction normale, facile à plier
sans dommage, la fusion chaude et la connexion mécanique sont
pratiques et simples ;

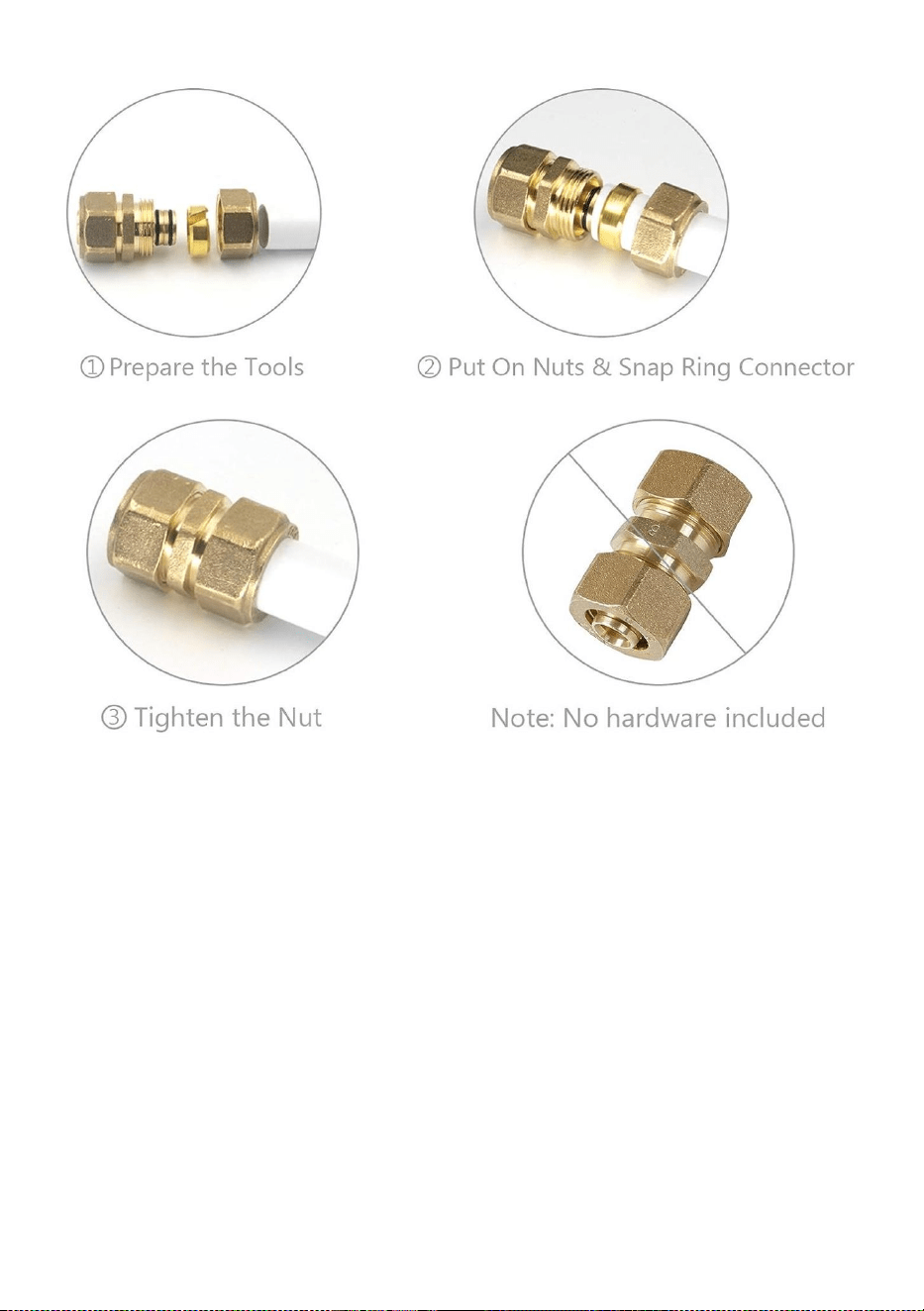

INSTRUCTIONS FOR USE
- 5 -

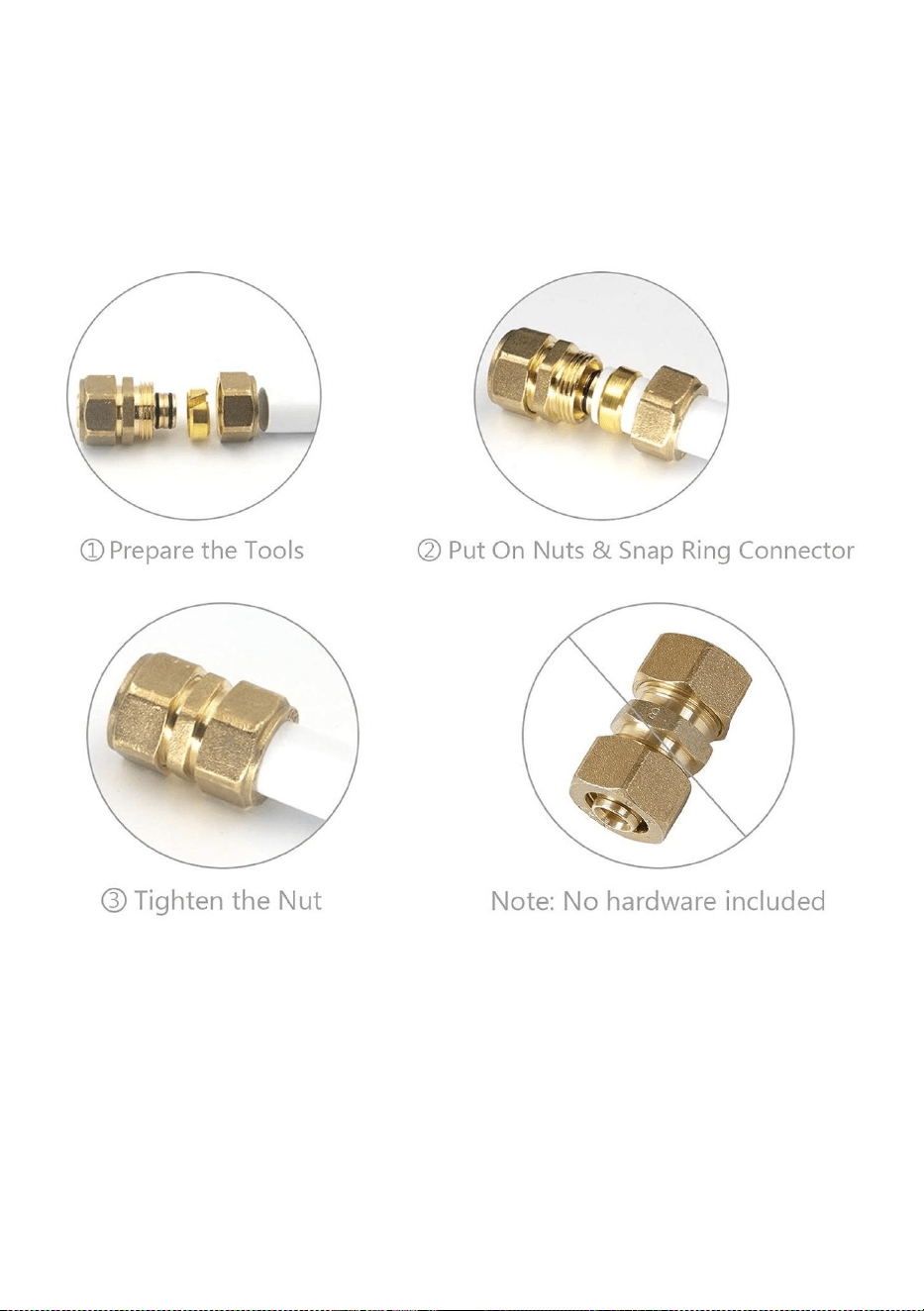

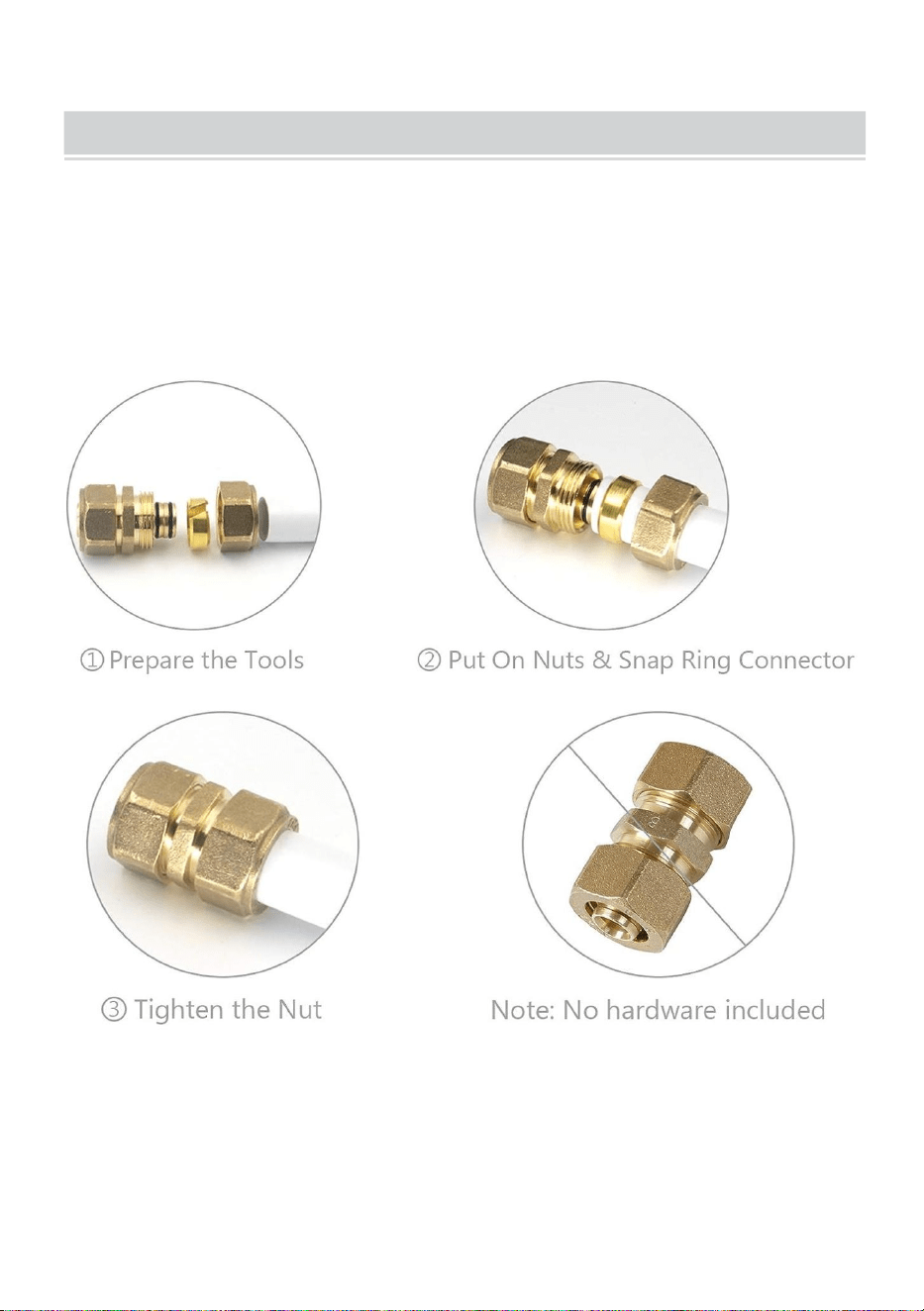

Installation facile
Le tuyau en aluminium-plastique peut être coupé avec un coupe-tube
spécial ou d'autres outils de coupe, sans avoir besoin de fil, et peut être
plié sans rebondir. L'opération de cintrage des tuyaux est simple et le
raccordement du pipeline est pratique.
- 6 -
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Importé en Australie : SIHAO PTY LTD . 1 ROKEVA STREETASTWOOD NSW
2122 Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
- 7 -
- 2 -
Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support
PEX-AL-PEX ALUMINIUM-KUNSTSTOFF-
VERBUNDROHR
MODELL: P49-1 - X , P49-3- X
X ist 25/50/100/200/500
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
PEX-AL-PEX ALUMINIUM-KUNSTSTOFF-
VERBUNDROHR
MODELL: P49-1 - X , P49-3- X
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
- 2 -
PRODUCT PAREMETERS
Modell
P49-1-25
P49-1-100
P49-1-200
P49-1-300
P49-3-5
0
Außen
Durchme
sser
16mm
16mm
16mm
16mm
20mm
Gesamtdi
cke
2mm
2mm
2mm
2mm
2mm
Gesamtlä
nge
25m
100m
200m
300m
50m
Farbe
Weiß
Weiß
Weiß
Weiß
Weiß
Material
PEX – Aluminiumschicht – PEX
PACKING LIST
Modell
P49-1-
25
P49-1-1
00
P49-1-2
00
P49-1-3
00
P49-3-
50
VERBU
NDROH
R
1 Stück
1 Stück
1 Stück
1 Stück
1
Stück
Rundun
gswerkz
eug
1 Stück
1 Stück
1 Stück
1 Stück
1
Stück
Rohrsch
neider
0Stk
0Stk
1 Stück
1 Stück
0Stk
- 3 -
Klemme
n
0Stk
10
Stück
20 Stück
30 Stück
10
Stück
Strukturabschnitt im fünften Stock
INSTRUCTIONS
◎Lange Lebensdauer: Bei einer Arbeitstemperatur von 70 °C und einem
Arbeitsdruck von 1,0 MPa beträgt die langfristige Dauerlebensdauer mehr
als 50 Jahre; Die Lebensdauer bei normaler Temperatur und 20 °C beträgt
mehr als 100 Jahre.
◎Der Vernetzungsgrad ist stabil und gleichmäßig: Der Vernetzungsgrad
ist stabil, die Innen- und Außendurchmesser der Rohre sind einheitlich und
die Wandstärke ist in Längs- und Querrichtung gleichmäßig;
◎Hochfeste Druckbeständigkeit: Es hält einer Wassertemperatur von 85 °
lange stand, da es ein nahtloses Laserstumpfschweißen und eine
Aluminiumschicht im Überlappschweißverfahren enthält und einem
Druckbereich von 10 kg standhält.
◎Gute Wärmeleitfähigkeit: Der Wärmeleitfähigkeitskoeffizient beträgt 0,45
W/mK, das 1,5- bis 2-fache des Koeffizienten von vernetzten
Polyethylenrohren, was die Wärmeübertragung zwischen Rohr und Boden
- 4 -
und das Heizsystem begünstigt höherer thermischer Wirkungsgrad;
◎Die Installation ist schneller als das Biegen ohne Rückfederung: Mit den
Eigenschaften des einfachen Biegens ohne Rückfederung sind das
Verlegen der Spule in der Konstruktion, die Rohrpositionierung und
-befestigung sehr einfach, die Arbeitseffizienz kann erheblich verbessert
werden;
◎ Der Wärmeausdehnungskoeffizient ist klein: Der
Wärmeausdehnungskoeffizient beträgt 2,5×10-5 m/mk, um große
Ausdehnungen oder Kontraktionen durch Bodenbrüche oder
Rohrsystemschäden zu vermeiden;
◎Die Sicherheit des Sauerstoffschutzsystems: Das Aluminiumrohr in der
mittleren Schicht kann die Sauerstoffpermeation vollständig isolieren, die
Oxidationskorrosion der korrosionsanfälligen Komponenten verhindern
und den normalen Betrieb und die Lebensdauer des Systems über einen
langen Zeitraum gewährleisten;
◎Glatte Rohrinnenwand ohne Ablagerungen: stromlinienförmiges Design,
geringer Flüssigkeitswiderstand, geringe Strömungsgeräusche,
Reduzierung von Ablagerungen zur Vermeidung von Verstopfungen;
◎Gute Hitzebeständigkeit: Der Vicat-Erweichungspunkt beträgt 131,5℃,
die maximale Arbeitstemperatur bis zu 95℃, erfüllt vollständig die
Gebäudewasserversorgungs- und Entwässerungsvorschriften für die
Verwendung von Warmwassersystemen.
◎ Keine Beschädigung bei kalten Temperaturen: Im Winter können
niedrige Temperaturen von bis zu 40 °C normal konstruiert werden, leicht
zu biegen ohne Beschädigung, Heißschmelzen und mechanische
Verbindung sind bequem und einfach;
- 5 -
INSTRUCTIONS FOR USE
Einfache Installation
Das Aluminium-Kunststoff-Rohr kann mit einem speziellen Rohrschneider
oder anderen Schneidwerkzeugen ohne Draht geschnitten und ohne
Rückprall gebogen werden. Der Rohrbiegevorgang ist einfach und der
Rohrleitungsanschluss bequem.
- 6 -
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Importiert nach AUS: SIHAO PTY LTD . 1 ROKEVA STREETEASTWOOD NSW
2122 Australien
In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
- 7 -
- 2 -
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
TUBO IN COMPOSITO ALLUMINIO-PLASTICA
PEX-AL-PEX
MODELLO: P49-1 - X
、
P49-3- X
X è 25/50/100/200/500
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
TUBO IN COMPOSITO ALLUMINIO-PLASTICA
PEX-AL-PEX
MODELLO: P49-1 - X
、
P49-3- X
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
- 2 -
PRODUCT PAREMETERS
Modello
P49-1-25
P49-1-100
P49-1-200
P49-1-300
P49-3-5
0
Esterno
Diametro
16 mm
16 mm
16mm
16mm
20 mm
Spessore
complessi
vo
2 mm
2 mm
2 mm
2 mm
2 mm
Lunghezz
a totale
25m
100 metri
200 metri
300 metri
50m
Colore
Bianco
Bianco
Bianco
Bianco
Bianco
Materiale
PEX - Strato di alluminio - PEX
PACKING LIST
Modello
P49-1-
25
P49-1-1
00
P49-1-2
00
P49-1-3
00
P49-3-
50
TUBO
COMPO
SITO
1 pz
1 pz
1 pz
1 pz
1 pz
Strumen
to di
arrotond
amento
1 pz
1 pz
1 pz
1 pz
1 pz
Tagliatu
bi
0 pezzi
0 pezzi
1 pz
1 pz
0 pezzi
- 3 -
Morsetti
0 pezzi
10
pezzi
20 pezzi
30 pezzi
10
pezzi
Sezione strutturale del quinto piano
INSTRUCTIONS
◎Lunga durata: alla temperatura di esercizio di 70 ℃ e alla pressione di
esercizio di 1,0 MPa, la durata di servizio continua a lungo termine è
superiore a 50 anni; la durata di servizio normale della temperatura 20c è
più di 100 anni;
◎Il grado di reticolazione è stabile e uniforme: il grado di reticolazione è
stabile, i diametri interno ed esterno dei tubi sono unificati e lo spessore
della parete è uniforme nelle direzioni longitudinale e trasversale;
◎Resistenza alla pressione ad alta resistenza: può resistere a lungo alla
temperatura dell'acqua di 85 °, poiché contiene saldatura di testa laser
senza soluzione di continuità e processo di saldatura a sovrapposizione di
strati di alluminio, può sopportare un intervallo di pressione di 10 kg;
◎Buona conduttività termica: il coefficiente di conduttività termica è 0,45
W/mk, 1,5 ~ 2 volte il coefficiente del tubo in polietilene reticolato, che è più
favorevole al trasferimento di calore tra il tubo e il pavimento, e il sistema di
- 4 -
riscaldamento ha maggiore efficienza termica;
◎L'installazione è più veloce poiché si piega senza rimbalzo: con le
caratteristiche di facile piegatura senza ritorno elastico, la posa della
bobina nella costruzione, il posizionamento e il fissaggio del tubo sono
molto facili, l'efficienza del lavoro può essere notevolmente migliorata;
◎ Il coefficiente di dilatazione termica è piccolo: il coefficiente di
dilatazione termica è 2,5×10-5 m/mk, per evitare grandi dilatazioni o
contrazioni causate dalla rottura del terreno o dal danneggiamento del
sistema di tubazioni;
◎La sicurezza del sistema di protezione dell'ossigeno: il tubo di alluminio
nello strato intermedio può isolare completamente la permeazione
dell'ossigeno, prevenire la corrosione ossidativa dei componenti soggetti a
corrosione e garantire a lungo il normale funzionamento e la durata del
sistema;
◎Parete interna liscia del tubo senza incrostazioni: design aerodinamico,
bassa resistenza ai fluidi, basso rumore di flusso, riduzione delle
incrostazioni per evitare blocchi;
◎Buona resistenza al calore: il punto di rammollimento Vicat è 131,5℃, la
temperatura massima di esercizio fino a 95℃, soddisfa pienamente il
codice di approvvigionamento idrico e di drenaggio dell'edificio nell'uso dei
requisiti del sistema di acqua calda;
◎Non danneggiare a basse temperature: in inverno -40℃ le condizioni di
bassa temperatura possono essere di costruzione normale, facili da
piegare senza danni, l'hot melt e il collegamento meccanico sono comodi e
semplici;
- 5 -
INSTRUCTIONS FOR USE
Installazione facile
Il tubo in alluminio-plastica può essere tagliato con uno speciale tagliatubi
o altri utensili da taglio, senza bisogno di filo, e può essere piegato senza
rimbalzare. L'operazione di piegatura del tubo è semplice e il collegamento
della tubazione è conveniente.
- 6 -
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Importato in AUS: SIHAO PTY LTD . 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
- 7 -
- 2 -
Técnico Soporte y certificado de garantía electrónica www.vevor.com/support
TUBO COMPUESTO DE ALUMINIO-PLÁSTICO
PEX-AL-PEX
MODELO: P49-1 - X
、
P49-3- X
X es 25/50/100/200/500
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
TUBO COMPUESTO DE ALUMINIO-PLÁSTICO
PEX-AL-PEX
MODELO: P49-1 - X
、
P49-3- X
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
- 2 -
PRODUCT PAREMETERS
Modelo
P49-1-25
P49-1-100
P49-1-200
P49-1-300
P49-3-5
0
Exterior
Diámetro
16mm
16mm
16mm
16mm
20mm
Espesor
total
2mm
2mm
2mm
2mm
2mm
Largo
total
25m
100m
200m
300m
50m
Color
Blanco
Blanco
Blanco
Blanco
Blanco
Material
PEX - Capa de Aluminio - PEX
PACKING LIST
Modelo
P49-1-
25
P49-1-1
00
P49-1-2
00
P49-1-3
00
P49-3-
50
TUBO
COMPU
ESTO
PC 1
PC 1
PC 1
PC 1
PC 1
herramie
nta de
redonde
o
PC 1
PC 1
PC 1
PC 1
PC 1
Cortador
de tubos
0
piezas
0
piezas
PC 1
PC 1
0
piezas
- 3 -
Abrazad
eras
0
piezas
10
piezas
20
piezas
30
piezas
10
piezas
Sección estructural del quinto piso.
INSTRUCTIONS
◎Larga vida útil: bajo una temperatura de trabajo de 70 ℃ y una presión
de trabajo de 1,0 MPa, la vida útil continua a largo plazo es de más de 50
años; la vida útil a temperatura normal de 20 °C es de más de 100 años;
◎El grado de reticulación es estable y uniforme: el grado de reticulación
es estable, los diámetros interior y exterior de las tuberías están unificados
y el espesor de la pared es uniforme en las direcciones longitudinal y
transversal;
◎Resistencia a la presión de alta resistencia: puede soportar una
temperatura del agua de 85 ° durante mucho tiempo, debido a que
contiene soldadura a tope láser sin costuras y una capa de aluminio del
proceso de soldadura por solape, puede soportar un rango de presión de
10 kg;
◎Buena conductividad térmica: el coeficiente de conductividad térmica es
0,45 w/mk, 1,5 ~ 2 veces el coeficiente de la tubería de polietileno
- 4 -
reticulado, que es más propicio para la transferencia de calor entre la
tubería y el piso, y el sistema de calefacción tiene mayor eficiencia
térmica;
◎La instalación es más rápida que el doblado sin rebote: con las
características de fácil doblado sin retorno, la colocación de la bobina en la
construcción, el posicionamiento y la fijación de la tubería son muy fáciles,
la eficiencia del trabajo se puede mejorar considerablemente;
◎ El coeficiente de expansión térmica es pequeño: el coeficiente de
expansión térmica es 2,5×10-5 m/mk, para evitar una gran expansión o
contracción causada por la ruptura del suelo o daños al sistema de
tuberías;
◎La seguridad del sistema de protección de oxígeno: el tubo de aluminio
en la capa intermedia puede aislar completamente la permeación de
oxígeno, prevenir la corrosión por oxidación de los componentes
propensos a la corrosión y garantizar el funcionamiento normal y la vida
útil del sistema durante mucho tiempo;
◎ Pared interior lisa de la tubería sin incrustaciones: diseño aerodinámico,
baja resistencia al fluido, bajo ruido de flujo, reduce la incrustación para
evitar obstrucciones;
◎Buena resistencia al calor: el punto de reblandecimiento Vicat es de
131,5 ℃, la temperatura máxima de trabajo de hasta 95 ℃, cumple
plenamente con el código de drenaje y suministro de agua de edificios en
el uso de los requisitos del sistema de agua caliente;
◎ No se dañe con temperaturas frías: en invierno, las condiciones de baja
temperatura de -40 ℃ pueden ser una construcción normal, fácil de doblar
sin daños, el termofusible y la conexión mecánica son convenientes y
simples;
- 5 -
INSTRUCTIONS FOR USE
Fácil instalación
El tubo de aluminio y plástico se puede cortar con un cortatubos especial u
otras herramientas de corte, sin necesidad de alambre, y se puede doblar
sin rebotar. La operación de doblado de tuberías es simple y la conexión
de tuberías es conveniente.
- 6 -
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Importado a AUS: SIHAO PTY LTD . 1 ROKEVA STREETASTWOOD NSW 2122
Australia
Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
- 7 -
- 2 -
Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support
RURA KOMPOZYTOWA ALUMINIOWO-PLASTIKOWA
PEX-AL-PEX
MODEL: P49-1 - X , P49-3- X
X wynosi 25/50/100/200/500
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
RURA KOMPOZYTOWA ALUMINIOWO-PLASTIKOWA
PEX-AL-PEX
MODEL: P49-1 - X , P49-3- X
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
- 2 -
PRODUCT PAREMETERS
Model
P49-1-25
P49-1-100
P49-1-200
P49-1-300
P49-3-5
0
Zewnętrz
ny
Średnica
16mm
16mm
16mm
16mm
20mm
Całkowita
grubość
2mm
2mm
2mm
2mm
2mm
Długość
całkowita
25 m
100 m
200 m
300 m
50 m
Kolor
Biały
Biały
Biały
Biały
Biały
Materiał
PEX - Warstwa Aluminiowa - PEX
PACKING LIST
Model
P49-1-
25
P49-1-1
00
P49-1-2
00
P49-1-3
00
P49-3-
50
RURA
KOMPO
ZYTOW
A
1 szt
1 szt
1 szt
1 szt
1 szt
Narzędzi
e do
zaokrągl
ania
1 szt
1 szt
1 szt
1 szt
1 szt
Obcinac
zka rur
0szt
0szt
1 szt
1 szt
0szt
- 3 -
Zaciski
0szt
10
sztuk
20szt
30szt
10
sztuk
Sekcja konstrukcyjna piątego piętra
INSTRUCTIONS
◎Długa żywotność: w temperaturze roboczej 70 ℃ i ciśnieniu roboczym
1,0 MPa długoterminowa ciągła żywotność wynosi ponad 50 lat;
żywotność w normalnej temperaturze 20 ° C wynosi ponad 100 lat;
◎Stopień usieciowania jest stabilny i równy: stopień usieciowania jest
stabilny, średnica wewnętrzna i zewnętrzna rur są ujednolicone, a grubość
ścianki jest równa w kierunku wzdłużnym i poprzecznym;
◎Wysoka wytrzymałość na ciśnienie: może wytrzymać temperaturę wody
85 ° przez długi czas, ponieważ zawiera bezszwowe laserowe zgrzewanie
doczołowe i aluminiową warstwę w procesie zgrzewania zakładkowego,
wytrzymuje zakres ciśnienia 10 kg;
◎Dobra przewodność cieplna: współczynnik przewodności cieplnej
wynosi 0,45 w/mk, 1,5 ~ 2 razy więcej niż współczynnik rury z
usieciowanego polietylenu, co lepiej sprzyja przenoszeniu ciepła między
rurą a podłogą, a system grzewczy ma wyższa sprawność cieplna;
- 4 -
◎Instalacja jest szybsza niż zginanie bez odbicia: dzięki właściwościom
łatwego zginania bez sprężynowania, układanie cewki w konstrukcji,
pozycjonowanie i mocowanie rur są bardzo łatwe, wydajność pracy można
znacznie poprawić;
◎ Współczynnik rozszerzalności cieplnej jest mały: współczynnik
rozszerzalności cieplnej wynosi 2,5 × 10-5 m/mk, aby uniknąć dużego
rozszerzania lub kurczenia się spowodowanego pęknięciem gruntu lub
uszkodzeniem systemu rur;
◎Bezpieczeństwo systemu ochrony przed tlenem: aluminiowa rura w
warstwie środkowej może całkowicie odizolować przenikanie tlenu,
zapobiec korozji oksydacyjnej elementów podatnych na korozję oraz
zapewnić normalne działanie i żywotność systemu przez długi czas;
◎Gładka wewnętrzna ściana rury bez kamienia: opływowa konstrukcja,
niski opór płynu, niski poziom hałasu przepływu, redukcja osadzania się
kamienia, aby uniknąć blokowania;
◎Dobra odporność na ciepło: temperatura mięknienia Vicata wynosi
131,5 ℃, maksymalna temperatura robocza do 95 ℃, w pełni spełniają
wymagania dotyczące zaopatrzenia i odprowadzania wody w budynku w
zakresie korzystania z systemu ciepłej wody;
◎Nie uszkadzaj pod wpływem niskiej temperatury: zimą - 40 ℃ w niskich
temperaturach konstrukcja może być normalna, łatwa do zginania bez
uszkodzeń, klej topliwy i połączenie mechaniczne są wygodne i proste;
INSTRUCTIONS FOR USE
Łatwa instalacja
Rura aluminiowo-plastikowa może być cięta specjalnym obcinakiem do rur
- 5 -
lub innym narzędziem tnącym bez użycia drutu, a także wyginana bez
odbicia. Operacja gięcia rur jest prosta, a połączenie rurociągu wygodne.
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj
Import do AUS: SIHAO PTY LTD . 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
- 6 -
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 91730
- 7 -
- 2 -
Technisch Ondersteuning en e-garantiecertificaat www.vevor.com/support
PEX-AL-PEX ALUMINIUM-KUNSTSTOF
COMPOSIETBUIS
MODEL: P49-1 - X
、
P49-3- X
X is 25/50/100/200/500
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
PEX-AL-PEX ALUMINIUM-KUNSTSTOF
COMPOSIETBUIS
MODEL: P49-1 - X
、
P49-3- X
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
- 2 -
PRODUCT PAREMETERS
Model
P49-1-25
P49-1-100
P49-1-200
P49-1-300
P49-3-5
0
Buitenkan
t
Diameter
16 mm
16 mm
16 mm
16 mm
20 mm
Totale
dikte
2 mm
2 mm
2 mm
2 mm
2 mm
Totale
lengte
25m
100m
200m
300m
50m
Kleur
Wit
Wit
Wit
Wit
Wit
Materiaal
PEX - Aluminiumlaag - PEX
PACKING LIST
Model
P49-1-
25
P49-1-1
00
P49-1-2
00
P49-1-3
00
P49-3-
50
COMPO
SIET
PIJP
1 stuk
1 stuk
1 stuk
1 stuk
1 stuk
Afrondin
gsgeree
dschap
1 stuk
1 stuk
1 stuk
1 stuk
1 stuk
Pijpsnijd
er
0 stuks
0 stuks
1 stuk
1 stuk
0 stuks
- 3 -
Klemme
n
0 stuks
10
stuks
20 stuks
30 stuks
10
stuks
Structureel gedeelte van de vijfde verdieping
INSTRUCTIONS
◎Lange levensduur: onder de werktemperatuur van 70 ℃ en de werkdruk
van 1,0 MPa bedraagt de ononderbroken levensduur op lange termijn
meer dan 50 jaar; de normale levensduur bij een temperatuur van 20
graden Celsius is meer dan 100 jaar;
◎De mate van verknoping is stabiel en gelijkmatig: de mate van
verknoping is stabiel, de binnen- en buitendiameters van de buizen zijn
uniform en de wanddikte is gelijkmatig in de lengte- en dwarsrichting;
◎ Drukweerstand met hoge sterkte: het is lange tijd bestand tegen een
watertemperatuur van 85 °, omdat het naadloos laserstomplaslassen en
een aluminiumlaag van het lasproces bevat, het is bestand tegen een
drukbereik van 10 kg;
◎Goede thermische geleidbaarheid: de thermische
geleidbaarheidscoëfficiënt is 0,45 w/mk, 1,5 ~ 2 keer de coëfficiënt van
verknoopte polyethyleen buizen, wat bevorderlijker is voor de
- 4 -
warmteoverdracht tussen de buis en de vloer, en het verwarmingssysteem
heeft hogere thermische efficiëntie;
◎De installatie is sneller omdat buigen zonder terugveren: met de
kenmerken van gemakkelijk buigen zonder terugvering, het leggen van de
spoel in de constructie, het positioneren en bevestigen van buizen zijn zeer
eenvoudig, de werkefficiëntie kan aanzienlijk worden verbeterd;
◎ De thermische uitzettingscoëfficiënt is klein: de thermische
uitzettingscoëfficiënt is 2,5×10-5 m/mk, om grote uitzetting of inkrimping
veroorzaakt door grondbreuk of schade aan het leidingsysteem te
voorkomen;
◎De veiligheid van het zuurstofbeschermingssysteem: de aluminium buis
in de middelste laag kan de zuurstofpermeatie volledig isoleren, de
oxidatiecorrosie van de corrosiegevoelige componenten voorkomen en de
normale werking en levensduur van het systeem lange tijd garanderen;
◎Gladde binnenwand van de buis zonder aanslag: gestroomlijnd ontwerp,
lage vloeistofweerstand, laag stromingsgeluid, vermindering van aanslag
om verstopping te voorkomen;
◎Goede hittebestendigheid: het verwekingspunt van Vicat is 131,5 ℃, de
maximale werktemperatuur tot 95 ℃, voldoet volledig aan de
watertoevoer- en afvoercode van het gebouw bij het gebruik van
warmwatersysteemvereisten;
◎Beschadig niet bij koude temperaturen: in de winter - 40℃ kunnen lage
temperaturen een normale constructie zijn, gemakkelijk te buigen zonder
schade, hotmelt en mechanische verbinding zijn handig en eenvoudig;
INSTRUCTIONS FOR USE
- 5 -
Makkelijke installatie
De aluminium-kunststofbuis kan worden afgesneden met een speciale
pijpsnijder of ander snijgereedschap, zonder dat er een draad nodig is, en
kan worden gebogen zonder terug te stuiteren. Het buigen van de pijp is
eenvoudig en de pijpleidingaansluiting is handig.
- 6 -
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Geïmporteerd naar AUS: SIHAO PTY LTD . 1 ROKEVA STREETEASTWOOD
NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
- 7 -
- 2 -
Teknisk Support och e-garanticertifikat www.vevor.com/support
PEX-AL-PEX ALUMINIUM- PLASTKOMPOSITRÖR
MODELL: P49-1 - X 、P49-3- X
X är 25/50/100/200/500
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
PEX-AL-PEX ALUMINIUM- PLASTKOMPOSITRÖR
MODELL: P49-1 - X 、P49-3- X
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
- 2 -
PRODUCT PAREMETERS
Modell
P49-1-25
P49-1-100
P49-1-200
P49-1-300
P49-3-5
0
Exteriör
Diameter
16 mm
16 mm
16 mm
16 mm
20 mm
Total
tjocklek
2 mm
2 mm
2 mm
2 mm
2 mm
Total
längd
25m
100m
200m
300m
50m
Färg
Vit
Vit
Vit
Vit
Vit
Material
PEX - Aluminiumlager - PEX
PACKING LIST
Modell
P49-1-
25
P49-1-1
00
P49-1-2
00
P49-1-3
00
P49-3-
50
KOMPO
SITRÖR
1 st
1 st
1 st
1 st
1 st
Avrundni
ngsverkt
yg
1 st
1 st
1 st
1 st
1 st
Rörskär
are
0 st
0 st
1 st
1 st
0 st
Klämmo
r
0 st
10 st
20 st
30 st
10 st
- 3 -
Strukturell sektion på femte våningen
INSTRUCTIONS
◎Lång livslängd: under en arbetstemperatur på 70 ℃ och ett arbetstryck
på 1,0 MPa är den långsiktiga kontinuerliga livslängden mer än 50 år; den
normala temperaturen 20c livslängd är mer än 100 år;
◎Tvärbindningsgraden är stabil och jämn: tvärbindningsgraden är stabil,
rörens inre och yttre diametrar är förenade och väggtjockleken är jämn i
längsgående och tvärgående riktningar;
◎ Höghållfast tryckbeständighet: den tål 85 ° vattentemperatur under lång
tid, eftersom den innehåller sömlös laserstumsvetsning och aluminiumskikt
av överlappssvetsningsprocessen, kan den motstå 10 kg tryckområde;
◎God värmeledningsförmåga: värmeledningskoefficienten är 0,45w/mk,
1,5 ~ 2 gånger koefficienten för tvärbundet polyetenrör, vilket är mer
gynnsamt för värmeöverföringen mellan röret och golvet, och
värmesystemet har högre termisk effektivitet;
◎Installationen går snabbare eftersom böjning utan återfjädring: med
egenskaperna för enkel böjning utan återfjädring, läggning av spolen i
konstruktionen, rörplacering och fixering är mycket lätt, arbetseffektiviteten
- 4 -
kan förbättras avsevärt;
◎ Termisk expansionskoefficient är liten: termisk expansionskoefficient är
2,5×10-5 m/mk, för att undvika stor expansion eller sammandragning
orsakad av jordbrott eller skador på rörsystemet;
◎Säkerheten för syreskyddssystem: aluminiumröret i mellanskiktet kan
helt isolera syregenomträngningen, förhindra oxidationskorrosion av de
korrosionsbenägna komponenterna och säkerställa systemets normala
drift och livslängd under lång tid;
◎ Slät inre vägg av röret utan skalning: strömlinjeformad design, lågt
vätskemotstånd, lågt flödesljud, reducera skalning för att undvika
blockering;
◎Bra värmebeständighet: Vicats mjukningspunkt är 131,5 ℃, den
maximala arbetstemperaturen upp till 95 ℃, uppfyller byggnadens
vattenförsörjnings- och dräneringskod vid användning av
varmvattensystemkraven;
◎ Skada inte vid kall temperatur: på vintern -40 ℃ låg temperatur kan vara
normal konstruktion, lätt att böja utan skador, smältlim och mekanisk
anslutning är bekväm och enkel;
INSTRUCTIONS FOR USE
Enkel installation
Aluminium-plaströret kan kapas med en speciell rörskärare eller andra
skärverktyg, utan behov av en vajer, och kan böjas utan att studsa.
Rörböjningsoperationen är enkel och rörledningsanslutningen är bekväm.
- 5 -
Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Importerad till AUS: SIHAO PTY LTD . 1 ROKEVA STREETEASTWOOD NSW
2122 Australien
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
- 6 -
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
