Dewalt DCG420XB 20V MAX Cordless Extended Reach Die Grinder User Manual

Fig. A

5 6

Paddle switch

Lock‑off switch

Spindle

Collet nut

Small spanner (13 mm)

Large spanner (17 mm)

Collet [1/4" (6.35 mm)]

Battery

Battery release button

Grinder body

LED Worklight

Speed selector button

Spindle lock button

Interrupteur à palette

Bouton de verrouillage

Tige

Écrou de la pince

Petite clé (13 mm)

Grosse clé (17 mm)

Pince [1/4po (6,35 mm)]

Bloc‑piles

Bouton de libération de la pile

Corps de la meuleuse

Lampe de travail DEL

Bouton du sélecteur de vitesse

Bouton de verrouillage de la tige

Interruptor de paleta

Interruptor de bloqueo de

apagado

Husillo

Tuerca de collarín

Llave pequeña (13 mm)

Llave grande (17 mm)

Collarín [1/4" (6,35 mm)]

Batería

Botón de liberación de batería

Cuerpo de esmeriladora

Linterna LED

Botón de selector de velocidad

Botón de bloqueo de husillo

Instruction Manual

Guide D’utilisation

Manual de instrucciones

If you have questions or comments, contactus.

Pour toute question ou tout commentaire, nouscontacter.

Si tiene dudas o comentarios,contáctenos.

1‑800‑4‑DeWALT

DCG420

20V MAX* Die Grinder

Meuleuse 20V MAX*

Esmeriladora 20V MÁX*

Définitions : symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les

symboles et termes d'alarmes sécurité

suivants pour vous prévenir de

situations dangereuses et de risques de

dommages corporels ou matériels.



DANGER: indique une situation

dangereuse imminente qui, si elle n’est

pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique

une situation potentiellement

dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des

blessuresgraves.



ATTENTION: indique une situation

potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique

un message propre à la sécurité.

AVIS : indique une pratique ne

posant aucun risque de dommages

corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser

des risques de dommages matériels.

Definiciones: Símbolos y

Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza

los siguientes símbolos y palabras de

alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de

lesiones corporales o daños materiales.



PELIGRO: Indica una situación

de peligro inminente que, si no

se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una

situación de peligro potencial que, si no

se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación

de peligro potencial que, si no se evita,

posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) Indica un

mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no

relacionada a lesiones corporales

que de no evitarse puede resultar en

daños a lapropiedad.

Definitions: Safety Alert Symbols

and Words

This instruction manual uses the

following safety alert symbols and

words to alert you to hazardous

situations and your risk of personal

injury or property damage.



DANGER: Indicates an imminently

hazardous situation which, if not

avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially

hazardous situation which, if not

avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a

safety related message.

NOTICE: Indicates a practice

not related to personal injury

which, if not avoided, may result in

propertydamage.

AVERTISSEMENT: lire tous les

avertissements de sécurité, les

instructions, les illustrations

et les caractéristiques de ce

manuel, y compris les sections

sur les piles et les chargeurs fournies

dans un manuel d’origine de l’outil

ou dans le manuel séparé sur les

piles et les chargeurs. Les manuels

peuvent être obtenus en contactant le

service à la clientèle. Le fait de ne pas

suivre les avertissements et les

instructions peut entraîner un choc

électrique, un incendie et/ou des

blessures graves.

ADVERTENCIA: Lea todas las

advertencias de seguridad,

instrucciones, ilustraciones y

especificaciones de este

manual, incluyendo las

secciones sobre la batería y el

cargador proporcionadas en un

manual original de la herramienta o

en el manual de Baterías y

Cargadores por separado. Los

manuales se pueden obtener poniéndose

en contacto con el Servicio de atención

al cliente. La falla en seguir las

advertencias e instrucciones puede

resultar en descarga eléctrica, incendio

y/o lesiones serias.

WARNING: Read all safety

warnings, instructions,

illustrations, and

specifications in this manual,

including the battery and

charger sections provided in an

original tool manual or the separate

Batteries and Chargers manual.

Manuals can be obtained by contacting

Customer Service. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or serious injury.

English (original instructions) 2

Français (traduction de la notice d’instructions originale) 8

Español (traducido de las instrucciones originales) 15

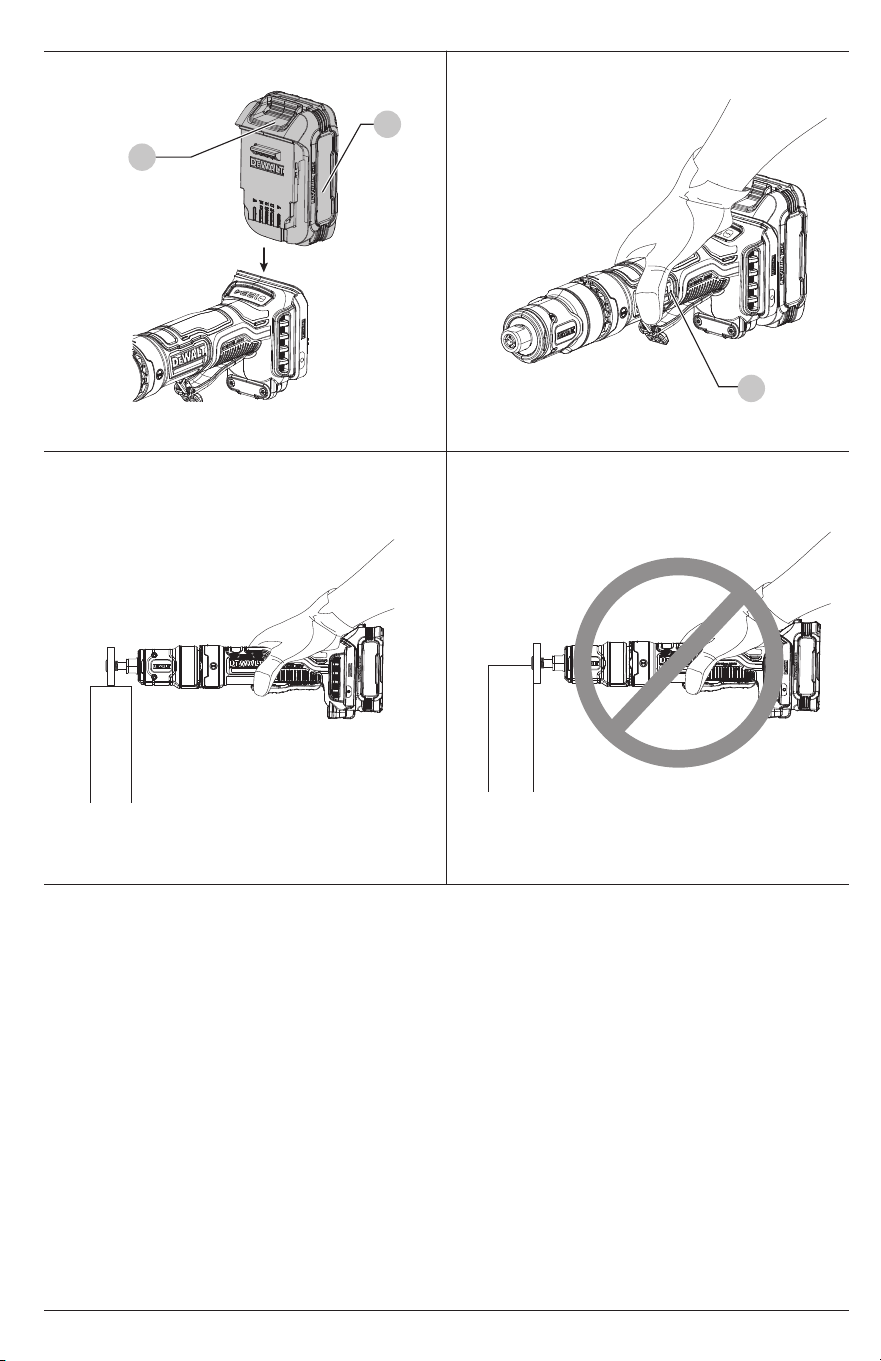

Fig.B Fig.C

Fig.D

Fig.E

English

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust mask,

non‑skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch is in

the off position before connecting to power source and/

or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energizing power

tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in

unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from moving

parts. Loose clothes, jewelry or long hair can be caught in

movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool

safety principles. A careless action can cause severe injury

within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do the

job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with

the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power tools

are dangerous in the hands of untrainedusers.

e ) Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool’s operation. If damaged, have the power tool

repaired before use. Many accidents are caused by poorly

maintained powertools.

f ) Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind and

are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc. in

accordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this power

tool. Failure to follow all instructions listed below may result in

electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FORFUTUREREFERENCE.

The term "power tool" in the warnings refers to your mains‑operated

(corded) power tool or battery‑operated (cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

orfumes.

c ) Keep children and bystanders away while operating a

power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Unmodified

plugs and matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your

body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter (GFCI)

protected supply. Use of a GFCI reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious

personalinjury.

Intended Use

Your die grinder has been designed for professional

grinding, sanding, wire brushing, polishing, carving, and

cutting‑offapplications. The tool can be used with a range of

DeWALT grinding accessories with a maximum diameter of

2" and minimum rated speed of 24500/min.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

This die grinder is a professional power tool. DO nOT let

children come into contact with the tool. Supervision is

required when inexperienced operators use thistool.

English (original instructions)

English

e ) The arbor size of wheels, sanding drums or any other

accessory must properly fit the spindle or collet of the

power tool. Accessories that do not match the mounting

hardware of the power tool will run out of balance, vibrate

excessively and may cause loss ofcontrol.

f ) Mandrel mounted wheels, sanding drums, cutters or

other accessories must be fully inserted into the collet or

chuck. If the mandrel is insufficiently held and/or the overhang

of the wheel is too long, the mounted wheel may become loose

and be ejected at highvelocity.

g ) Do not use a damaged accessory. Before each use,

inspect the accessory such as abrasive wheels for chips

and cracks, sanding drum for cracks, tear or excess wear,

wire brush for loose or cracked wires. If power tool or

accessory is dropped, inspect for damage or install an

undamaged accessory. After inspecting and installing

an accessory, position yourself and bystanders away

from the plane of the rotating accessory and run the

power tool at maximum no‑load speed for one minute.

Damaged accessories will normally break apart during this

testtime.

h ) Wear personal protective equipment. Depending

on application, use face shield, safety goggles or safety

glasses. As appropriate, wear dust mask, hearing

protectors, gloves and workshop apron capable of

stopping small abrasive or workpiece fragments. The

eye protection must be capable of stopping flying

debris generated by various operations. The dust mask

or respirator must be capable of filtrating particles

generated by your operation. Prolonged exposure to high

intensity noise may cause hearingloss.

i ) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear personal

protective equipment. Fragments of workpiece or of a broken

accessory may fly away and cause injury beyond immediate

area ofoperation.

j ) Hold power tool by insulated gripping surfaces

only, when performing an operation where the cutting

accessory may contact hidden wiring or its own cord.

Cutting accessory contacting a “live” wire may make exposed

metal parts of the power tool “live” and could give the operator

an electricshock.

k ) Always hold the tool firmly in your hand(s) during the

start‑up. The reaction torque of the motor, as it accelerates to

full speed, can cause the tool totwist.

l ) Use clamps to support workpiece whenever practical.

Never hold a small workpiece in one hand and the tool in

the other hand while in use. Clamping a small workpiece

allows you to use your hand(s) to control the tool. Round

material such as dowel rods, pipes or tubing have a tendency

to roll while being cut, and may cause the bit to bind or jump

towardyou.

m ) Position the cord clear of the spinning accessory.

If you lose control, the cord may be cut or snagged and your

hand or arm may be pulled into the spinningaccessory.

n ) Never lay the power tool down until the accessory has

come to a complete stop. The spinning accessory may grab

the surface and pull the power tool out of yourcontrol.

o ) After changing the bits or making any adjustments,

make sure the collet nut, chuck or any other adjustment

devices are securely tightened. Loose adjustment devices

can unexpectedly shift, causing loss of control, loose rotating

components will be violentlythrown.

SAFETY INSTRUCTIONS FOR ALL OPERATIONS

Safety Warnings Common for Grinding, Sanding,

Wire Brushing, Polishing, Carving or Abrasive

Cutting‑Off Operations

a ) This power tool is intended to function as a grinder,

sander, wire brush, polisher, carving or cut‑off tool.

Read all safety warnings, instructions, illustrations and

specifications provided with this power tool. Failure to

follow all instructions listed below may result in electric shock,

fire and/or seriousinjury.

b ) Do not use accessories which are not specifically

designed and recommended by the tool manufacturer.

Just because the accessory can be attached to your power tool,

it does not assure safeoperation.

c ) The rated speed of the accessories must be at least

equal to the maximum speed marked on the power tool.

Accessories running faster than their rated speed can break and

flyapart.

d ) The outside diameter and the thickness of your

accessory must be within the capacity rating of your

power tool. Incorrectly sized accessories cannot be adequately

guarded orcontrolled.

surfaces do not allow for safe handling and control of the tool

in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with another

batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a

risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the battery may cause

irritation orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to fire or excessive

temperature. Exposure to fire or temperature above 265°F

(130°C) may causeexplosion.

g ) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range

specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage the

battery and increase the risk offire.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool ismaintained.

b ) Never service damaged battery packs. Service of

battery packs should only be performed by the manufacturer or

authorized serviceproviders.

English

Additional Safety Information



WARNING: Never modify the power tool or any part of it.

Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.

Safety Warnings Specific for Wire Brushing

Operations

a ) Be aware that wire bristles are thrown by the brush

even during ordinary operation. Do not overstress the

wires by applying excessive load to the brush. The wire

bristles can easily penetrate light clothing and/orskin.

b ) Allow brushes to run at operating speed for at least

one minute before using them. During this time no one is

to stand in front or in line with the brush. Loose bristles or

wires will be discharged during the run‑intime.

c ) Direct the discharge of the spinning wire brush away

from you. Small particles and tiny wire fragments may be

discharged at high velocity during the use of these brushes and

may become imbedded in yourskin.

d ) Safety goggles or safety glasses with side shields

and a full face shield compliant with ANSI Z87.1 MUST

be worn by the operator and others that are within 50'

(15.2m) of the use of thisproduct.

b ) For threaded abrasive cones and plugs use only

undamaged wheel mandrels with an unrelieved shoulder

flange that are of correct size and length. Proper mandrels

will reduce the possibility ofbreakage.

c ) Do not “jam” the cut‑off wheel or apply excessive

pressure. Do not attempt to make an excessive depth

of cut. Overstressing the wheel increases the loading and

susceptibility to twisting or snagging of the wheel in the cut

and the possibility of kickback or wheelbreakage.

d ) Do not position your hand in line with and behind the

rotating wheel. When the wheel, at the point of operation,

is moving away from your hand, the possible kickback may

propel the spinning wheel and the power tool directly atyou.

e ) When wheel is pinched, snagged or when interrupting

a cut for any reason, switch off the power tool and

hold the power tool motionless until the wheel comes

to a complete stop. Never attempt to remove the

cut‑off wheel from the cut while the wheel is in motion,

otherwise kickback may occur. Investigate and take

corrective action to eliminate the cause of wheelbinding.

f ) Do not restart the cutting operation in the workpiece.

Let the wheel reach full speed and carefully reenter the

cut. The wheel may bind, walk up or kickback if the power tool

is restarted in theworkpiece.

g ) Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kickback. Large

workpieces tend to sag under their own weight. Supports

must be placed under the workpiece near the line of cut and

near the edge of the workpiece on both sides of thewheel.

h ) Use extra caution when making a “pocket cut” into

existing walls or other blind areas. The protruding wheel

may cut gas or water pipes, electrical wiring or objects that can

causekickback.

Safety Warnings Specific for Grinding and Abrasive

Cutting‑Off Operations

a ) Use only wheel types that are recommended for your

power tool and only for recommended applications. For

example: do not grind with the side of a cut‑off wheel.

Abrasive cut‑off wheels are intended for peripheral grinding,

side forces applied to these wheels may cause them toshatter.

FURTHER SAFETY INSTRUCTIONS FOR ALL

OPERATIONS

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged rotating

wheel, sanding pad, brush or any other accessory. Pinching or

snagging causes rapid stalling of the rotating accessory which

in turn causes the uncontrolled power tool to be forced in the

direction opposite of the accessory’srotation.

For example, if an abrasive wheel is snagged or pinched by the

workpiece, the edge of the wheel that is entering into the pinch

point can dig into the surface of the material causing the wheel

to climb out or kick out. The wheel may either jump toward or

away from the operator, depending on direction of the wheel’s

movement at the point of pinching. Abrasive wheels may also

break under theseconditions.

Kickback is the result of tool misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip on the power tool and position

your body and arm to allow you to resist kickback forces.

The operator can control kickback forces, if proper precautions

aretaken.

b ) Use special care when working corners, sharp edges

etc. Avoid bouncing and snagging the accessory. Corners,

sharp edges or bouncing have a tendency to snag the rotating

accessory and cause loss of control orkickback.

c ) Do not attach a toothed saw blade. Such blades create

frequent kickback and loss ofcontrol.

d ) Always feed the bit into the material in the same

direction as the cutting edge is exiting from the material

(which is the same direction as the chips are thrown).

Feeding the tool in the wrong direction causes the cutting

edge of the bit to climb out of the work and pull the tool in the

direction of thisfeed.

e ) When using rotary files, cut‑off wheels, high‑speed

cutters or tungsten carbide cutters, always have the work

securely clamped. These wheels will grab if they become

slightly canted in the groove, and can kickback. When

a cut‑off wheel grabs, the wheel itself usually breaks.

When a rotary file, high‑speed cutter or tungsten carbide cutter

grabs, it may jump from the groove and you could lose control

of thetool.

p ) Do not run the power tool while carrying it at your

side. Accidental contact with the spinning accessory could

snag your clothing, pulling the accessory into yourbody.

q ) Regularly clean the power tool’s air vents. The motor’s

fan will draw the dust inside the housing and excessive

accumulation of powdered metal may cause electricalhazards.

r ) Do not operate the power tool near flammable

materials. Sparks could ignite thesematerials.

s ) Do not use accessories that require liquid coolants.

Using water or other liquid coolants may result in electrocution

orshock.

English

Mounting an Accessory (Fig. A)



WARNING: Accessories must be rated at least equal to

the maximum speed marked on the tool. Accessories running

faster than their rated speed can break and flyapart.



WARNING: Accessories must be within the capacity rating

marked on the tool. Incorrectly sized accessories cannot be

adequatelycontrolled.



WARNING: Do not use accessories with a mandrel length

exceeding 2.0" (50 mm). Ensure that the exposed mandrel

length is no more than 1.0" (25 mm) after inserting accessory

intocollet.



WARNING: Projectile hazard. Only use accessories

with shanks that match the installed collet. Smaller

shanks will not be secure and could become loose

duringoperation.



CAUTION: Never tighten the collet without first installing

an accessory in it. Tightening an empty collet, even by hand,

can damage thecollet.

This tool comes with a 1/4" (6.35 mm) collet

7

1. Depress the spindle lock

13

2. Loosen the collet nut

4

by turning itcounterclockwise.

3. Insert the shank of the accessory into the collet

7

4. Securely tighten the collet using the larger

spanner

6

provided.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Features

E‑Switch Protection™

The ON/OFF paddle switch has a no‑volt release function. In

the event of an unexpected shut down, the paddle switch

will need to be released then depressed to restarttool.

DeWALT ANTI‑ROTATION System

This feature quickly stops the accessory when a pinch, stall,

or bind‑up event is sensed, reducing reactionary torque.

The switch needs to be cycled (turned on and off) to restart

thetool.

Power‑OFF™ Overload Protection

The power supply to the motor will be reduced in case of

motor overload. With continued motor overload, the tool

will shut off. The paddle switch will need to be released then

depressed to restarttool. The tool will power off each time

the current load reaches the overload current value (motor

burn‑up point). If continued overload shutdowns occur,

apply less force/weight on the tool until the tool will function

without the overloadengaging.

Electronic Soft Start

This feature limits the initial start up momentum, allowing

the speed to build up gradually over a 1secondperiod.

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

.....................

read all documentation

.....................

do not expose to rain

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V .......................... volts

Hz ........................hertz

min ...................... minutes

or DC ......direct current

....................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM ....................

oscillations per minute

RPM ....................

revolutions per minute

sfpm ...................

surface feet per minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation–

do not stare into

the light



WARNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains

chemicals known to the State of California to cause cancer,

birth defects or other reproductive harm. Some examples of

these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically‑treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.



WARNING: Use of this tool can generate and/or disperse

dust, which may cause serious and permanent respiratory or

other injury. Always use NIOSH/OSHA approved respiratory

protection appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19) during

use. Under some conditions and duration of use, noise from

this product may contribute to hearingloss.

• Wear protective clothing and wash exposed areas with

soap and water. Allowing dust to get into your mouth, eyes, or

lay on the skin may promote absorption of harmfulchemicals.

Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to the

operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body is unstable and may lead to

loss of control andinjury.

• Air vents often cover moving parts and should be avoided.

Loose clothes, jewelry or long hair can be caught in movingparts.



CAUTION: When not in use, place tool on its side on a

stable surface where it will not cause a tripping or falling

hazard. Some tools with large battery packs will stand upright

on the battery pack but may be easily knockedover.

English

Precautions To Take When Sanding Paint

1. Sanding of lead‑based paint is NOT RECOMMENDED

due to the difficulty of controlling the contaminated dust.

The greatest danger of lead poisoning is to children and

pregnantwomen.

2. Since it is difficult to identify whether or not a paint

contains lead without a chemical analysis, we recommend

the following precautions when sanding any paint:

Personal Safety

1. No children or pregnant women should enter the work

area where the paint sanding is being done until all clean up

iscompleted.

2. A dust mask or respirator should be worn by all persons

entering the work area. The filter should be replaced daily or

whenever the wearer has difficultybreathing.

nOTE: Only those dust masks suitable for working with lead

paint dust and fumes should be used. Ordinary painting

masks do not offer this protection. See your local hardware

dealer for the proper NIOSH‑approvedmask.

3. NO EATING, DRINKING or SMOKING should be done in the

work area to prevent ingesting contaminated paint particles.

Workers should wash and clean up BEFORE eating, drinking

Operating the Tool (Fig. D, E)

Put the work in a vise or clamp it securely. Wear proper

eye and hearing protection. Use a face mask over the nose

and mouth if the operation raises dust. Treat the wheel

with respect. Do not jam the wheel into the work or use

unnecessary pressure. Grind only on the edge of the wheel

(Fig.D), unless you have a wheel specifically made to permit

grinding on the face of thewheel (Fig. E).

LED Worklight (Fig. A)



CAUTION: Do not stare into worklight. Serious eye

injury couldresult.

The worklight

11

located around the collet is activated

when the paddle switch is depressed. When the switch

is released, the worklight will stay illuminated for up to

20seconds.

nOTE: The worklight is for lighting the immediate work

surface and is not intended to be used as aflashlight.

Four Speed Selector (Fig. A)



WARNING: Regardless of the speed setting, the rated

speed of the accessory must be at least equal to the maximum

speed marked on the powertool.

The four speed selector feature of your tool allows you to

select speed ranges based on the application and accessory

used. To select lowest speed setting, turn the tool off and

permit it to stop. Press the four speed selector button

12

to cycle through the four speeds, 1being the slowest and

4being thefastest.

nOTE: Speed ranges cannot be changed while in use.

Release the paddle switch and allow the tool to come

to a complete stop before switching to a new speed

rangeselection.

Mode Approximate Speed

Speed 1 10000 rpm

Speed 2 15000 rpm

Speed 3 20000 rpm

Speed 4 24500 rpm

Paddle Switch (Fig. A)



CAUTION: Hold the body of the tool firmly to maintain

control of the tool at start‑up and during use and until the

wheel or accessory stops rotating. Make sure the wheel has

come to a complete stop be fore laying the tooldown.



CAUTION: Before inserting the battery, depress and release

the paddle switch

1

once to ensure that the switch is off.

Depress and release the paddle switch as described below after

any interruption in power supply to the tool, such as motor

overload, pinch, stall or bind‑up event, or any other unexpected

toolshutdown.

nOTE: To reduce unexpected tool movement, do not switch

the tool on or off while under load conditions. Allow the die

grinder to run up to full speed before touching the work

surface. Lift the tool from the surface before turning the tool

off. Allow the tool to stop rotating before putting itdown.

1. To turn the tool on, push the lock‑off lever

2

toward

the front (gear case) of the tool, then depress the paddle

switch

1

. The tool will run while the switch isdepressed.

2. Turn the tool off by releasing the paddleswitch.

Proper Hand Position (Fig. C)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.



WARNING: Keep other hand far away from

spinningaccessory.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a suddenreaction.

Proper hand position requires one hand on the tool

body

10

Installing and Removing the Battery Pack (Fig. B)



WARNING: Ensure the tool/appliance is in the off position

before inserting the batterypack.

nOTE: For best results, make sure your battery pack is

fullycharged.

1. To install the battery pack

8

into the tool handle, align

the battery pack with the rails inside the tool’s handle and

slide it into the handle until the battery pack is firmly seated

in the tool and ensure that it does notdisengage.

2. To remove the battery pack from the tool, press the

battery pack release button

9

and firmly pull the battery

pack out of the toolhandle. Insert battery into thecharger.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

To remove the accessory

1. Depress the spindle lock.

2. Loosen the collet nut

4

by turning itcounterclockwise.

3. Remove the shank from collet

7

When starting the tool (with a new or replacement wheel

installed) hold the tool in a well protected area. If the wheel

has an undetected crack or flaw, it should burst in less than

one minute. Never start tool with a person in line with the

wheel. This includes theoperator.

English

Three‑Year Limited Warranty

For warranty terms, go to

www.dewalt.com/support/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at DeWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1‑800‑4‑DeWALT

(1‑800‑433‑9258).

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country‑specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑800‑4‑DeWALT

(1‑800‑433‑9258) for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is a

problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an insurance

loss, such as fire, flood or theft, your registration of ownership

will serve as your proof ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification is

required under the Federal Consumer SafetyAct.

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETYand RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should be

performed by a factory service center or an authorized service

center. Always use identical replacementparts.

Accessories



WARNING: Since accessories, other than those offered by

DeWALT, have not been tested with this product, use of such

accessories with this product could be hazardous. To reduce

the risk of injury, only DeWALT recommended accessories

should be used with thisproduct.



WARNING: Do not use a bonded abrasive wheel that is

past its expiration (EXP) date as marked near center of wheel,

if provided. Expired wheels are more likely to burst and cause

serious injury. Store bonded abrasive wheels in dry location

without temperature or humidity extremes. Destroy expired or

damaged wheels so they cannot beused.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact DeWALT. Call 1‑800‑4‑DeWALT

(1‑800‑433‑9258) or visit our website: www.dewalt.com.

Cleaning



WARNING: Blo

w dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk of eye

injury, always wear ANSI Z87.1 approved eye protection when

perform

ing thisprocedure.



WARNING: Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These chemicals

may weaken the plastic materials used in these parts. Use a cloth

dampened only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal injury,

turn unit off and remove the battery pack before making

any adjustments or removing/installing attachments or

accessories. An accidental start‑up can causeinjury.

Your DeWALT power tool has been designed to operate

over a long period of time with minimum maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

or smoking. Articles of food, drink, or smoking should not be

left in the work area where dust would settle onthem.

Environmental Safety

1. Paint should be removed in such a manner as to minimize

the amount of dustgenerated.

2. Areas where paint removal is occurring should be sealed

with plastic sheeting of 4milsthickness.

3. Sanding should be done in a manner to reduce tracking

of paint dust outside the workarea.

Cleaning And Disposal

1. All surfaces in the work area should be vacuumed and

thoroughly cleaned daily for the duration of the sanding

project. Vacuum filter bags should be changedfrequently.

2. Plastic drop cloths should be gathered up and disposed

of along with any dust chips or other removal debris. They

should be placed in sealed refuse receptacles and disposed

of through regular trash pick‑upprocedures.

During clean up, children and pregnant women should be

kept away from the immediate workarea.

3. All toys, washable furniture and utensils used by children

should be washed thoroughly before being usedagain.

FRAnçAis

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette application.

L’utilisation d’une rallonge conçue pour l’extérieur réduira les

risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un outil

électrique dans un endroit humide, brancher l’outil dans

une prise ou sur un circuit d’alimentation dotés d’un

disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type

de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est utilisé.

Ne pas utiliser d’outil électrique en cas de fatigue ou sous

l’influence de drogues, d’alcool ou de médicaments. Un

simple moment d’inattention en utilisant un outil électrique

peut entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection individuelle.

Toujours porter une protection oculaire. L’utilisation

d’équipements de protection comme un masque antipoussière,

des chaussures antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert réduira les

risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer que

l’interrupteur se trouve à la position d’arrêt avant de

relier l’outil à une source d’alimentation et/ou d’insérer

un bloc‑piles, de ramasser ou de transporter l’outil.

Transporter un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont l’interrupteur

est à la position de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à

une partie pivotante de l’outil électrique peut provoquer des

blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son équilibre

en tout temps. Cela permet de mieux maîtriser l’outil

électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter de

vêtements amples ni de bijoux. Garder les cheveux et

les vêtements à l’écart des pièces mobiles. Les vêtements

amples, les bijoux ou les cheveux longs risquent de rester

coincés dans les piècesmobiles.

g ) Si des composants sont fournis pour le raccordement

de dispositifs de dépoussiérage et de ramassage,

s’assurer que ceux‑ci sont bien raccordés et utilisés.

L’utilisation d’un dispositif de dépoussiérage peut réduire les

dangers engendrés par lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité de

l’outil. Un acte irréfléchi peut causer une blessure grave en une

fraction deseconde.

4) Utilisation et entretien d’un outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil électrique

approprié effectuera un meilleur travail, de façon plus sûre et à

la vitesse pour laquelle il aétéconçu.

b ) Ne pas utiliser un outil électrique dont l’interrupteur

est défectueux. Tout outil électrique dont l’interrupteur est

défectueux est dangereux et doit êtreréparé.

AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ

DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique. Ne

pas suivre toutes les instructions comprises aux présentes

peut conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avecfil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux

encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques dans

un milieu déflagrant, tel qu’en présence de liquides, de

gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui pourraient enflammer la poussière

ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une distraction

pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent correspondre

à la prise. Ne jamais modifier la fiche d’aucune façon.

Ne jamais utiliser de fiche d’adaptation avec un outil

électrique mis à la terre. Le risque de choc électrique sera

réduit par l’utilisation de fiches non modifiées correspondant

àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc électrique

est plus élevé si votre corps est mis àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou à

l’humidité. La pénétration de l’eau dans un outil électrique

augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher

un outil électrique. Tenir le cordon éloigné de la chaleur,

de l’huile, des bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

Utilisation prévue

Votre meuleuse à matrices a été conçue à des fins

professionnelles de meulage, de ponçage, de brossage

métallique, de polissage, de modelage, et detronçonnage.

L’outil peut être utilisé avec une gamme d’accessoires de

meulage DeWALT d’un diamètre maximum de 2po et d’une

vitesse nominale minimum de 24500tr/min.

nE PAs utiliser en conditions mouillées ou en présence de

liquides ou de gazinflammables.

Cette meuleuse à matrices est un outil électrique

professionnelle. nE PAs laisser les enfants entrer en

contact avec l’outil. Une supervision est requise lorsque des

utilisateurs inexpérimentés utilisent cetoutil.

Français (traduction de la notice d’instructions originale)

FRAnçAis

CONSIGNES DE SÉCURITÉ POUR TOUTES LES

OPÉRATIONS

Avertissements de sécurité communs pour les

opérations de meulage, de sablage, de nettoyage

avec une brosse, de polissage, de sculpture et de

coupe abrasive

a ) Cet outil électrique est conçu pour fonctionner

comme meuleuse, sableuse, brosse de nettoyage,

polisseuse, outil de sculpture et de coupe. Lisez tous les

avertissements de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions comprises aux

présentes peut conduire à un choc électrique, un incendie et/ou

des blessuresgraves.

b ) Ne pas utiliser des accessoires qui n’ont pas été

spécifiquement conçus et recommandés par le fabricant

de l’outil. Le fait que l’accessoire peut être fixé à votre outil

n’assure pas une utilisationsécuritaire.

c ) La vitesse nominale des accessoires doit être au

moins égale à la vitesse maximale indiquée sur l’outil

électrique. Les accessoires qui fonctionnent plus rapidement

que leur vitesse nominale peuvent se briser et voler enéclats.

d ) Le diamètre extérieur et l’épaisseur de votre

accessoire doivent être conformes à la capacité nominale

de votre outil. Les accessoires mal dimensionnés ne peuvent

pas être protégés ou contrôlés de manièreadéquate.

e ) Le diamètre de la tonnelle des meules, des rouleaux

à poncer ou de tout autre accessoire doit s’ajuster

correctement à la tige ou à la bague de serrage de

l’outil électrique. Les accessoires qui ne correspondent pas

au matériel de montage de l’outil électrique manqueront

d’équilibre, vibreront de façon excessive ou peuvent entraîner

une perte decontrôle.

f ) Les meules montées sur mandrin, les rouleaux à

poncer, les outils de coupe et autres accessoires doivent

être entièrement insérés dans la bague de serrage ou le

mandrin. Si le mandrin n’est pas suffisamment tenu et/ou

I’avancée de la meule est trop longue, la meule montée peut se

desserrer et être éjectée à hautevitesse.

g ) Ne pas utiliser un accessoire endommagé. Avant

chaque utilisation, inspectez l’accessoire tel que les

meules abrasives pour détecter les copeaux et les

fissures, le rouleau à poncer pour détecter les fissures,

les déchirures ou l’usure excessive, la brosse métallique

pour détecter les fils lâches ou fissurés. Si vous échappez

l’outil ou un accessoire, inspectez‑le pour des dommages

ou installez un accessoire non endommagé. Après avoir

g ) Suivre toutes les instructions de recharge et ne

rechargez pas le bloc‑piles ou l’outil à des températures

hors de la plage de température indiquée dans les

instructions. Une recharge non conforme ou à une

température hors des limites spécifiées peut endommager les

piles et augmenter le risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange

identiques. Cela permettra de maintenir une utilisation

sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés. La

réparation de blocs‑piles doit seulement être effectuée par le

fabricant ou les fournisseurs de serviceautorisé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant d’effectuer

tout ajustement, changement et entreposage de celui‑ci.

Ces mesures préventives réduisent les risques de démarrage

accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée des

enfants et ne permettre à aucune personne n’étant

pas familière avec un outil électrique ou son mode

d’emploi d’utiliser cet outil. Les outils électriques deviennent

dangereux entre les mains d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les pièces

mobiles sont mal alignées ou coincées, si des pièces sont

brisées ou présentent toute autre condition susceptible

de nuire au bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents sont causés

par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont

moins susceptibles de se coincer et sont plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en tenant

compte des conditions de travail et du travail à effectuer.

L’utilisation d’un outil électrique pour toute opération autre

que celle pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les mains et les

surfaces de prise glissante ne permettent pas la manutention

et le contrôle sécuritaires de l’outil dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur précisé

par le fabricant. L’utilisation d’un chargeur qui convient à un

type de bloc‑piles risque de provoquer un incendie s’il est utilisé

avec un autre type de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec les

blocs‑piles conçus à cet effet. L’utilisation de tout autre

bloc‑piles risque de causer des blessures ou unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir éloigné

des objets métalliques, notamment des trombones, de

la monnaie, des clés, des clous, des vis ou autres petits

objets métalliques qui peuvent établir une connexion

entre les deux bornes. Le court‑circuit des bornes du

bloc‑piles risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler hors

du bloc‑piles; éviter tout contact avec ce liquide. Si un

contact accidentel se produit, laver à grande eau. Si le

liquide entre en contact avec les yeux, obtenir également

des soins médicaux. Le liquide qui gicle hors du bloc‑piles

peut provoquer des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées ou

modifiées peuvent avoir une réaction imprévisible résultant en

un incendie, une explosion ou un potentiel deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux flammes ou

à des températures excessives. L’exposition aux flammes ou

à une température au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

FRAnçAis

CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES POUR

TOUTES LES UTILISATIONS

Rebond et avertissements associés

Le rebond est une réaction soudaine d’une meule, d’une bande

abrasive, d’une brosse ou de tout autre accessoire en rotation

coincée ou accrochée. Le coincement ou l’accrochage entraîne

un blocage rapide de l’accessoire en rotation qui à son tour

a pour effet que l’outil électrique non contrôlé soit forcé dans

la direction opposée de la rotation de l’accessoire au point

depincement.

Par exemple, si une meule abrasive est accrochée ou coincée

dans la pièce de travail, le bord de la meule qui est entré dans

le point de coincement peut creuser la surface du matériau

causant la chute ou l’éjection de la meule. La meule peut bondir

vers ou loin de l’utilisateur, selon la direction du mouvement de

la meule au point de pincement. Les meules abrasives peuvent

aussi se briser dans cesconditions.

Le rebond est le résultat d’une mauvaise utilisation de l’outil

et/ou de procédures ou de conditions de fonctionnement

incorrectes et il peut être évité prenant les précautions

appropriées définies ci‑dessous :

a ) Maintenez solidement l’outil électrique et placez

votre corps et votre bras pour vous permettre de résister

aux forces de rebond. L’utilisateur peut contrôler les forces de

rebond si les précautions appropriées sontprises.

b ) Faites attention lorsque vous travaillez dans les coins,

les bords coupants, etc. Évitez le rebondissement ou

l’accrochage de l’accessoire. Les coins, les bords coupants

ou le rebondissement ont tendance à accrocher l’accessoire en

rotation et causer une perte de contrôle ou unrebond.

c ) Ne fixez pas de lame de scie dentée. Ces lames créent

des rebonds fréquents et une perte decontrôle.

d ) Faites toujours avancer la mèche dans le matériaux

dans le même sens que la sortie du bord coupant du

matériau (la même direction que celle de l’éjection des

copeaux). Faire avancer l’outil dans le mauvais sens fait sortir

le bord coupant de la pièce à travailler et tire l’outil dans le sens

de sonavancée.

e ) Lorsque vous utilisez des limes rotatives, des outils

de coupe à haute vitesse ou au carbure de tungstène,

fixez toujours la pièce à travailler de façon sécuritaire.

Ces outils rotatifs accrochent s’ils sont légèrement inclinés

dans la rainure et peuvent rebondir. Lorsqu’une meule

de coupe accroche, la meule proprement dite se brise

généralement. Lorsqu’une lime rotative, un outil de coupe

à haute vitesse ou au carbure de tungstène accroche, il peut

sauter hors de la rainure et vous pouvez perdre le contrôle

del’outil.

l’intérieur du boîtier et l’accumulation excessive de métal fritté

peut causer des chocsélectriques.

r ) Ne pas utiliser l’outil électrique près de matières

inflammables. Des étincelles pourraient enflammer

cesmatières.

s ) Ne pas utiliser des accessoires qui nécessitent

des liquides réfrigérants. Utiliser de l’eau ou d’autres

liquides réfrigérants peut entraîner une électrocution ou un

chocélectrique.

inspecté et installé un accessoire, placez‑vous et les

passants à distance de la zone de rotation de l’accessoire

et faites fonctionner l’outil électrique à une vitesse à vide

pendant une minute. Les accessoires endommagés se brisent

normalement durant la durée dutest.

h ) Portez un équipement de protection individuelle.

Selon l’application, utilisez un masque de protection

ou des lunettes de sécurité. Selon les besoins, portez

un masque anti‑poussière, une protection auditive,

des gants et un tablier d’atelier pouvant arrêter de

petits fragments de la pièce de travail ou abrasifs. La

protection des yeuxdoit être en mesure d’arrêter les débris

volants générés par diverses opérations. Le masque

antipoussière ou le respirateur doit être en mesure

de filtrer les particules générées par votre utilisation.

L’exposition prolongée à du bruit d’intensité élevée peut causer

une perteauditive.

i ) Gardez les passants à une distance sécuritaire de l’aire

de travail. Toute personne entrant dans l’aire de travail

doit porter un équipement de protection individuel.

Les fragments de la pièce à travailler ou d’un accessoire brisé

peuvent s’envoler et peuvent causer une blessure au‑delà de

l’aire immédiate del’opération.

j ) Tenez l’outil électrique par les surfaces de prise

isolées seulement lorsque vous effectuez une tâche

où l’accessoire de coupe peut entrer en contact avec

le câblage dissimulé ou son propre cordon. L’accessoire

de coupe entrant un contact avec un câble «sous tension»

peut exposer les pièces métalliques de l’outil électrique «sous

tension» et pourrait donner un choc électrique àl’utilisateur.

k ) Tenez toujours l’outil fermement dans les mains

lors du démarrage. Le couple de réaction du moteur, alors

qu’il accélère jusqu’à pleine vitesse, peut provoquer la torsion

del’outil.

l ) Utilisez des serre‑joints pour soutenir les pièces de

travail lorsque c’est possible. Ne tenez jamais une petite

pièce à travailler d’une main et l’outil dans l’autre main

pour l’utiliser. Fixer une petite pièce à travailler vous permet

d’utiliser vos mains pour contrôler l’outil. Les matériaux ronds

comme les goujons, les tuyaux ou les tubes ont tendance à

rouler pendant la coupe et peuvent causer l’adhérence de la

mèche ou qu’elle saute versvous.

m ) Placez le cordon à l’écart de l’accessoire en rotation.

Si vous perdez le contrôle, le cordon peut être coupé ou

accroché et votre main ou votre bras peut être happé par

l’accessoire enrotation.

n ) Ne jamais déposer l’outil électrique avant que

l’accessoire soit complètement arrêté. L’accessoire en

rotation peut accrocher la surface et vous faire perdre le

contrôle de votre outilélectrique.

o ) Après changement des mèches ou réglages, vérifiez

que l’écrou de la bague de serrage, le mandrin ou tout

autre dispositif de réglage est serré de façon sécuritaire.

Les dispositifs dont le réglage est instable peuvent se décaler

de manière inattendue, causant une perte de contrôle et les

composants rotatifs desserrés sont violemmentéjectés.

p ) Ne pas faire fonctionner l’outil électrique pendant

que vous le transportez à vos côtés. Un contact accidentel

avec l’accessoire en rotation pourrait accrocher vos vêtements,

tirant l’accessoire dans votrecorps.

q ) Nettoyez régulièrement les évents de l’outil

électrique. Le ventilateur du moteur produit de la poussière à

FRAnçAis

Renseignements de sécurité supplémentaires



AVERTISSEMENT: ne modifiez jamais l’outil électrique ou

toute pièce de celui‑ci. Cela pourrait entraîner des dommages

matériels ou des blessurescorporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes de

sécurité. Les lunettes ordinaires NE SONT PAS des lunettes de

sécurité. Utilisez également un masque facial ou anti‑poussière

si l’opération de coupe est poussiéreuse. PORTEZ TOUJOURS UN

ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• protection oculaire ANSIZ87.1 (CAN/CSAZ94.3),

• protection auditive ANSIS12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières créées par le ponçage

mécanique, le sciage, l’aiguisage, le perçage et autres activités

de construction contiennent des produits chimiques reconnus

dans l’État de la Californie pour causer le cancer et des anomalies

congénitales ou autres effets nuisibles sur la reproduction. Certains

exemples de ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment et

d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de construction

traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence dont vous

effectuez ce type de travail. Pour réduire votre exposition à ces

produits chimiques: travaillez dans un endroit bien aéré et avec

un équipement de sécurité homologué, comme les masques

anti‑poussière spécialement conçus pour filtrer les particules

microscopiques



AVERTISSEMENT: l'utilisation de cet outil peut générer

et/ou disperser de la poussière, ce qui peut entraîner des

blessures respiratoires graves et permanentes, notamment

d'autres blessures. Utilisez toujours une protection respiratoire

homologuée NIOSH/OSHA adaptée à l’exposition à la

poussière. Gardez les particules loin du visage et du corps.



AVERTISSEMENT: portez toujours une protection

auditive individuelle appropriée, conforme à la norme

ANSI S12.6 (S3.19) pendant l’utilisation. Dans certaines

conditions et pendant certaines durées d’utilisation, le bruit

émis par ce produit peut contribuer à une perte auditive.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la poussière

d’entrer dans votre bouche, vos yeux ou la laisser sur la peau peut

favoriser l’absorption des produits chimiques dangereux. Dirigez

les particules loin du visage et ducorps.

• Utilisez l’extracteur de poussière approprié pour

enlever la grande majorité de la poussière statique et en

suspension dans l’air. Ne pas enlever la poussière statique et

en suspension dans l’air peut contaminer l’environnement de

travail ou présenter un risque accru pour la santé de l’utilisateur

et les personnes àproximité.

c ) Dirigez le rejet de la brosse métallique en rotation

loin de vous. Des petites particules et de minuscules fragments

métalliques peuvent être projetés à haute vitesse durant

l’utilisation de ces brosses et peuvent pénétrer dans votrepeau.

d ) Les lunettes de sécurité avec des parois latérales et un

masque protecteur complet conformes à la norme ANSI

Z87.1 DOIVENT être portées par l’utilisateur et les autres

personnes qui se situent à moins de 50pi (15,2 m) de

l’utilisation de ceproduit.

Avertissements de sécurité spécifiques pour les

opérations de nettoyage avec une brosse

a ) Sachez que des poils métalliques peuvent être

projetés par la brosse même en utilisation ordinaire.

Ne pas trop forcer les poils en appliquant une charge

excessive sur la brosse. Les poils métalliques peuvent

facilement pénétrer dans les vêtements légers et/ou lapeau.

b ) Laissez fonctionner les brosses à la vitesse de

fonctionnement pendant au moins une minute avant de

l’utiliser. Pendant ce temps, personne ne doit se tenir

debout devant ou dans la ligne de la brosse. Les poils

métalliques desserrés sont projetés pendant lefonctionnement.

Avertissements de sécurité spécifiques pour les

opérations de meulage et de coupe abrasive

a ) Utilisez uniquement les meules recommandées pour

votre outil électrique et seulement pour les applications

recommandées. Par exemple: ne pas meuler avec le côté

de la meule de coupe. Les meules de coupe sont conçues

pour le meulage périphérique, les forces latérales appliquées sur

ces meules peuvent faire en sorte qu’elleséclatent.

b ) Pour les cônes et bouchons abrasifs filetés, utilisez

uniquement des mandrins rotatifs non‑endommagés,

avec une bride d’épaulement non‑soutenue, de taille et

de longueur correctes. Les mandrins adaptés diminuent le

risque debris.

c ) Ne pas «bloquer» la meule de coupe ou appliquer

une pression excessive. Ne tentez pas de faire une coupe

de profondeur excessive. Surcharger la meule augmente la

charge et la prédisposition à la torsion ou au coincement de la

meule dans la coupe, ainsi que la possibilité de rebond ou de

bris de lameule.

d ) Ne pas placer votre main en ligne avec ni derrière

la meule en rotation. Lorsque la meule, au point de

fonctionnement, se déplace à l’écart de votre main, le possible

rebond peut projeter la meule en rotation et l’outil électrique

directement survous.

e ) Lorsque la meule est coincée ou si vous interrompez

une coupe pour une quelconque raison, débranchez

l’alimentation de l’outil électrique et tenez‑le immobile

jusqu’à ce que la meule s’arrête complètement. Ne

jamais tenter de retirer la meule de coupe de la coupe

pendant que la meule est en mouvement sinon un

rebond peut se produire. Examinez‑la et prenez des mesures

correctives pour éliminer la cause du blocage de lameule.

f ) Ne pas redémarrer la coupe dans la pièce à travailler.

Laissez la meule atteindre sa pleine vitesse et entrez

à nouveau dans la coupe. La meule peut se coincer,

s’approcher ou rebondir si l’outil électrique est redémarré dans

la pièce àtravailler.

g ) Soutenez les panneaux ou toute pièce à travailler

surdimensionnée afin de réduire le risque de coincement

ou de rebond de la meule. Les grosses pièces à travailler ont

tendance à s’affaisser sous leur propre poids. Des supports

doivent être placés sous la pièce de travail près de la ligne de

coupe et près du bord de la pièce de travail des deux côtés de

lameule.

h ) Soyez très prudent lorsque vous faites une

«encoche» dans les parois actuelles ou d’autres zones

aveugles. La meule qui dépasse peut couper les conduites

d’eau ou de gaz, les câbles électriques ou des objets qui peuvent

causer unrebond.

FRAnçAis

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et retirez

le bloc‑piles avant d’effectuer tout réglage ou de retirer/

installer des fixations ou des accessoires. Un démarrage

accidentel peut causer desblessures.

Montage d’un accessoire (Fig. A)



AVERTISSEMENT: les accessoires doivent avoir une

capacité au moins égale à la vitesse maximale indiquée sur

l’outil. Les accessoires qui fonctionnent plus rapidement que

leur vitesse nominale peuvent se briser et voler enéclats.



AVERTISSEMENT: les accessoires doivent être conformes

à la capacité nominale indiquée sur l’outil. Les accessoires

de taille incorrecte ne peuvent pas être contrôlés de

manièreadéquate.



AVERTISSEMENT: n’utilisez pas d’accessoires dont

la longueur du mandrin dépasse 2,0po (50mm). Veillez

à ce que la longueur exposée du mandrin ne dépasse pas

1,0po (25mm) après avoir inséré l’accessoire dans la bague

deserrage.



AVERTISSEMENT: risque de projectiles. Utilisez

seulement les accessoires ayant des tiges qui

correspondent à la pince installée. Des tiges plus

petites ne seront pas sécuritaires et peuvent se desserrer

durantl’utilisation.



ATTENTION: ne jamais serrer la pince sans d’abord

installer un accessoire à l’intérieur. Serrer une bague de serrage

vide, même à la main, peutl’endommager.

Cet outil est livré avec une pince de serrage de 1/4po

(6,35mm)

7

1. Appuyez sur le verrou de la tige

13

2. Desserrez l’écrou de pince de serrage

4

le tournant dans

le sens contraire des aiguilles d’unemontre.

3. Insérez la tige de l’accessoire dans la pince

7

4. Serrez fermement la pince de serrage à l’aide de la plus

grande clé

6

fournie.

Pour enlever l’accessoire

1. Appuyez sur le verrou de latige.

2. Desserrez l’écrou de pince de serrage

4

le tournant dans

le sens contraire des aiguilles d’unemontre.

3. Retirez la tige de la pince de serrage

7

Lors de la mise en marche de l’outil (avec une meule neuve

ou de remplacement installée), tenez l’outil dans un endroit

bien protégé. Si le disque présente une fissure ou un défaut

non détecté, elle devrait éclater en moins d’une minute. Ne

démarrez jamais l’outil si une personne se trouve dans le

champ de la meule. Cela comprendl’utilisateur.

ASSEMBLAGE ET RÉGLAGES



AVERTISSEMENT:

afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et

retirez

le blocs‑piles

avant d’effectuer tout réglage ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer desblessures.

Démarrage progressif électronique

Cette caractéristique limite l’élan initial au démarrage,

permettant à la vitesse d’augmenter progressivement

pendant une période d’uneseconde.

Caractéristiques

E‑Switch Protection™

Le commutateur à palette MARCHE/ARRÊT a une fonction

de déclenchement en cas de manque de tension. Si l’outil

s’éteint de façon inattendue, vous devrez relâcher et appuyer

sur l’interrupteur à palette pour leredémarrer.

Système DeWALT anti‑rotation

Cette fonction arrête rapidement l’accessoire lorsqu’un

événement de pincement, de blocage ou d’adhérence est

détecté, réduisant le couple réactionnel. Pour redémarrer

l’outil, une séquence (arrêt/marche) doit être effectuée sur

lecommutateur.

Protection de surcharge Power‑OFF™

L’alimentation électrique du moteur sera réduite en

cas de surcharge du moteur. Si la surcharge du moteur

persiste, l’outil s’éteint. Vous devrez relâcher et appuyer sur

l’interrupteur à palette pour le redémarrer. L’outil s’éteint

chaque fois que la charge de courant atteint la valeur de

surcharge de courant (point de combustion du moteur).

Lorsque des arrêts pour surcharge répétitifs se produisent,

appliquez moins de force/poids sur l’outil jusqu’à ce qu’il

fonctionne sans déclencher desurcharge.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

v .......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Structure de classe I

(mise à la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM ....................

oscillations par minute

Tr/min ................

tours par minute

sfpm ...................

pieds de surface

par minute

CPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................Wattheures

Ah ....................... ampères‑heures

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Structure de classe II

(doublement isolé)

.......................vitesse à vide

n .........................vitesse nominale

PSI.......................

livres par pouce carré

......................borne de terre

..................... symbole d’alertes

de sécurité

.....................

rayonnement visible

‑ ne regardez pas

directement la lampe

..................... p

ortez une protection

respiratoire

..................... portez une

protection oculaire

..................... portez une

protection auditive

.....................

lisez toute la

documentation

.....................

ne pas exposer à

la pluie

• Utilisez des pinces ou d’autres méthodes pratiques

pour sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail d’une main ou contre votre

corps est instable et peut mener à une perte de contrôle et

uneblessure.

• Les évents couvrent souvent des pièces qui se déplacent et

doivent être évités. Des vêtements amples, les bijoux ou les cheveux

longs peuvent se coincer dans des pièces quidéplacent.



ATTENTION:

lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou de chute.

Certains outils avec de gros blocs‑piles se tiendront debout sur

le bloc‑piles, mais ils peuvent facilement êtrerenversés.

FRAnçAis

Précautions à prendre lors du ponçage de la

peinture

1. Le ponçage de la peinture à base de plomb N’EST PAS

RECOMMANDÉ en raison de difficulté à contrôler la poussière

contaminée. Le plus grand danger de l’empoisonnement au

plomb est pour les enfants et les femmesenceintes.

2. Étant donné qu’il est difficile d’identifier la peinture qui

contient ou non du plomb sans une analyse chimique, nous

recommandons les précautions suivantes lorsque vous

poncez toute peinture:

Sécurité personnelle

1. Aucun enfant ou aucune femme enceinte ne doit entrer

dans la zone de travail où le ponçage de la peinture est

effectué jusqu’à ce que tout le nettoyage soitterminé.

2. Un masque anti‑poussière ou respiratoire doit être porté

par toutes les personnes entrant dans la zone de travail.

Le filtre doit être remplacé quotidiennement ou lorsque la

personne qui le porte a de la difficulté àrespirer.

REMARQUE: seulement les masques anti‑poussière

appropriés pour le travail avec la poussière et les vapeurs

de peinture au plomb doivent être utilisés. Les masques

de peinture ordinaires n’offrent pas cette protection.

Consultez votre quincaillerie locale pour le masque approuvé

NIOSHadapté.

3. Vous NE DEVEZ PAS MANGER, BOIRE ou FUMER dans la

zone de travail afin d’empêcher l’ingestion de particules

de peinture contaminées. Les travailleurs doivent se

Utilisation de l’outil (Fig. D, E)

Placez l’ouvrage dans un étau ou serrez‑le solidement. Portez

des protections oculaires et auditives appropriées. Utilisez un

masque facial sur le nez et la bouche si l’opération génère

de la poussière. Traitez la meule en respectant les règles de

l’art. Ne coincez pas la meule dans l’ouvrage et n’exercez

pas de pression inutile. Meulez uniquement sur le bord de la

meule (Fig.D), à moins que vous ne disposiez d’une meule

spécialement conçue pour permettre le meulage sur la face

de la meule (Fig.E).

Lampe de travail à DEL (Fig. A)



ATTENTION: ne pas fixer la lampe de travail. Cela peut

causer une grave blessureoculaire.

La lampe de travail

11

située autour de la pince est activée

lorsque vous appuyez sur l’interrupteur à palette. Lorsque

vous appuyez sur l’interrupteur, la lampe de travail demeure

allumée durant 20secondes.

REMARQUE: la lampe de travail sert à éclairer la surface

de travail immédiate et n’est pas conçue pour être utilisée

comme une lampe depoche.

bouton du sélecteur à quatre vitesses

12

pour passer d’une

vitesse à l’autre, 1étant la plus lente et 4la plusrapide.

REMARQUE: les plages de vitesses ne peuvent être

modifiées durant l’utilisation. Relâchez l’interrupteur à palette

et laissez l’outil s’arrêter complètement avant de passer à une

nouvelle sélection de plage devitesse.

Mode Vitesse approximative

Vitesse 1 10000 tr/min

Vitesse 2 15000 tr/min

Vitesse 3 20000 tr/min

Vitesse 4 24500 tr/min

Sélecteur à quatre vitesses (Fig. A)



AVERTISSEMENT: la vitesse nominale de l’accessoire

doit être au moins égale à la vitesse maximale indiquée sur

la plaque signalétique de l’outil, peu importe le réglage de

vitessesélectionné.

Le sélecteur à quatre vitesses de votre outil vous permet de

sélectionner les plages de vitesses basées sur l’application et

l’accessoire utilisés. Pour sélectionner le réglage de vitesse le

plus bas, éteignez l’outil et laissez‑le s’arrêter. Appuyez sur le

Interrupteur à palette (Fig. A)



ATTENTION: tenez solidement le corps de l’outil afin

de maintenir le contrôle de l’outil au démarrage et durant

l’utilisation jusqu’à ce que la meule ou l’accessoire cesse de

tourner. Assurez‑vous que la meule a complètement cessé de

tourner avant de déposerl’outil.



ATTENTION: avant d’insérer la pile, appuyez et

relâchez une fois l’interrupteur à palette

1

pour assurer que

l’interrupteur est éteint. Appuyez et relâchez l’interrupteur à

palette tel que décrit ci‑dessous après toute interruption de

l’alimentation électrique de l’outil, comme une surcharge du

moteur, un pincement, un décrochage ou un blocage ou tout

autre arrêt inattendu del’outil.

REMARQUE: afin de réduire un mouvement inattendu

de l’outil, ne pas allumer ou éteindre l’outil durant un

chargement. Laissez fonctionner la meuleuse à matrices à

pleine vitesse avant toucher la surface de travail. Levez l’outil

de la surface avant de l’éteindre. Laissez l’outil cesser de

tourner avant de ledéposer.

1. Pour mettre l’outil en marche, poussez le levier de

verrouillage

2

vers l’avant (boîtier d’engrenage) de

l’outil, puis appuyez sur l’interrupteur à palette

1

. L’outil

fonctionnera tant que vous appuierez surl’interrupteur.

2. Éteignez l’outil en relâchant l’interrupteur àpalette.

Position appropriée des mains (Fig. C)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des mains

appropriée commeillustré.



AVERTISSEMENT: gardez l’autre main éloignée de

l’accessoire enrotation.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS fermement l’outil en prévision d’une

réactionsoudaine.

Une position des mains appropriée nécessite une main sur le

corps de l’outil

10

Installation et retrait du bloc‑piles (Fig. B)



AVERTISSEMENT : assurez‑vous que l'outil/appareil est en

position d'arrêt avant d'insérer labatterie.

REMARQUE : pour une meilleure performance, assurez‑vous

que le bloc‑piles est complètementchargé.

1. Pour installer le bloc‑piles

8

dans l’outil, alignez le

bloc‑piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez‑le dans la poignée jusqu’à ce que le

bloc‑piles soit bien placé dans l’outil et assurez‑vous qu’il

estenclenché.

2. Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton

de libération

9

et tirez‑le fermement hors de la poignée de

l’outil. Insérez‑le dans lechargeur.

FRAnçAis

Garantie limitée de trois ans

Pour connaître les conditions de la garantie, consultez

www.dewalt.com/support/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: service à la clientèle chez DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286ou appelez le 1‑800‑4‑DeWALT (1‑800‑433‑9258).

AMÉRiQUE lATinE: la présente garantie ne s’applique

pas aux produits vendus en Amérique Latine. Pour les

produits vendus en Amérique Latine, consultez les

renseignements sur la garantie particulière au pays comprise

dans l’emballage, appelez l’entreprise locale ou consultez

le site Web pour les renseignements complets à propos de

lagarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT: si vos étiquettes d’avertissement

deviennent illisibles ou sont manquantes, appelez

le 1‑800‑4‑DeWALT (1‑800‑433‑9258) pour un

remplacementgratuit.

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit en

ligne vous aide à obtenir un service de garantie efficace au cas

où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation ou un

vol, votre enregistrement de propriété servira de preuve de

votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre produit

nous permet de vous contacter dans le cas peu probable

d’une notification de sécurité requise selon le Federal

Consumer SafetyAct.

Inscrivez‑vous en ligne sur

www.dewalt.com

/account‑login.

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la FIABILITÉ

du produit, les réparations, l’entretien et les réglages doivent

être réalisés (cela comprend l’inspection et le remplacement

du balai, le cas échéant) par un centre de réparation en usine

DeWALT ou un centre de réparation agréé DeWALT. Toujours

utiliser des pièces de rechangeidentiques.



AVERTISSEMENT: n’utilisez pas une meule abrasive collée

dont la date d’expiration (EXP) est dépassée, comme indiqué

près du centre de la meule, si elle est fournie. Les meules

périmées sont plus susceptibles d’éclater et de provoquer des

blessures graves. Entreposez les meules abrasives agglomérées

dans un endroit sec, sans température ni humidité extrêmes.

Détruisez les meules périmées ou endommagées afin qu’elles

ne puissent pas êtreutilisées.

Les accessoires recommandés pour utilisation avec

votre produit sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

autorisé. Si vous avez besoin d’aide pour trouver un

accessoire, veuillez contacter DeWALT en appelant au

1‑800‑4‑DeWALT (1‑800‑433‑9258) ou visitez notre site

Web: www.dewalt.com.

Accessoires



AVERTISSEMENT: étant donné que les accessoires,

autres que ceux offerts par DeWALT n’ont pas été testés avec

ce produit, utiliser de tels accessoires avec cet outil pourrait

être dangereux. Pour réduire les risques de blessures, seuls les

accessoires recommandés par DeWALT doivent être utilisés

avec ceproduit.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au moins une

fois par semaine. Pour minimiser le risque de blessure aux yeux,

toujours porter une protection oculaire conforme à la norme

ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces

non métalliques de l’outil. Ces produits chimiques peuvent

affaiblir les matériaux de plastique utilisés dans ces pièces.

Utiliser un chiffon humecté uniquement d’eau et de savon

doux. Ne jamais laisser de liquide pénétrer dans l’outil et

n’immerger aucune partie de l’outil dans unliquide.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et retirez

le blocs‑piles avant d’effectuer tout réglage ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer desblessures.

Votre chariot DeWALT a été conçu pour fonctionner sur

une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

laver AVANT de manger, boire ou fumer. Les aliments, les

breuvages et les articles liés au tabagisme ne doivent pas

être laissés dans la zone de travail où la zone de travail

pourrait se déposer sureux.

Sécurité environnementale

1. La peinture doit être retirée de façon à minimiser la

quantité de poussièregénérée.

2. Les zones où le retrait de la peinture se produit doivent

être scellées avec une bâche en plastique d’une épaisseur de

4millièmes depouce.

3. Le ponçage doit être fait de façon à réduire la trajectoire

de la poussière de la peinture à l’extérieur de la zone

detravail.

Nettoyage et élimination

1. On doit passer l’aspirateur et nettoyer en profondeur

toutes les surfaces de la zone de travail quotidiennement

pendant la durée du projet de ponçage. Les sacs filtrants de

l’aspirateur doivent être changésfréquemment.

2. Les toiles de protection en plastique doivent être

ramassées et éliminées ainsi que tout copeau de poussière

ou autres débris. Ils doivent être placés dans des contenants

pour déchets scellés et éliminés selon les procédures de

ramassage de déchetsrégulières.

Durant le nettoyage, les enfants et les femmes enceintes

doivent être tenus à l’écart de la zone de travailimmédiate.

3. Tous les jouets, les meubles lavables et les ustensiles

utilisés par les enfants doivent être lavés en profondeur avant

de lesréutiliser.

EsPAñOl

f ) Si el uso de una herramienta eléctrica en un lugar

húmedo es imposible de evitar, utilice un suministro

protegido con un interruptor de circuito por falla

a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo y

utilice el sentido común cuando emplee una herramienta

eléctrica. No utilice una herramienta eléctrica si

está cansado o bajo el efecto de drogas, alcohol o

medicamentos. Un momento de descuido mientras se

opera una herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección, como máscaras

para polvo, calzado de seguridad antideslizante, cascos o

protección auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía o paquete

de baterías, o antes de levantar o transportar la

herramienta. Transportar herramientas eléctricas con el

dedo apoyado en el interruptor o enchufar herramientas

eléctricas con el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas antes

de encender la herramienta eléctrica. Una llave de

tuercas o una clavija de ajuste que quede conectada a una

pieza giratoria de la herramienta eléctrica puede provocar

lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas holgadas

ni joyas. Mantenga el cabello y la ropa alejados de

las piezas en movimiento. Las ropas holgadas, las joyas

o el cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción de polvo,

asegúrese de que estén conectados y que se utilicen

correctamente. El uso de dispositivos de recolección de polvo

puede reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan volverse

descuidado e ignorar los principios de seguridad de la

herramienta. Una acción descuidada puede causar lesiones

severas en una fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite trabajar

mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada mediante el

interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de alimentación

y/o retire la batería, o paquete si es desmontable, de la

ADVERTENCIAS GENERALES DE SEGURIDAD PARA

HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones, ilustraciones y especificaciones

incluidas con esta herramienta eléctrica. La falla en seguir

todas las instrucciones siguientes puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien iluminada.

Las áreas abarrotadas y oscuras propicianaccidentes.

b ) No opere las herramientas eléctricas en atmósferas

explosivas, como ambientes donde haya polvo, gases o

líquidos inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los espectadores

de la herramienta eléctrica en funcionamiento. Las

distracciones pueden provocar la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún enchufe

adaptador con herramientas eléctricas con conexión a

tierra. Los enchufes no modificados y que se adaptan a los

tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores. Existe

mayor riesgo de descarga eléctrica si su cuerpo está puesto

atierra.

c ) No exponga las herramientas eléctricas a la lluvia o a

condiciones de humedad. Si entra agua a una herramienta

eléctrica, aumentará el riesgo de descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los bordes

filosos y las piezas móviles. Los cables dañados o enredados

aumentan el riesgo de descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal uso.

Utilice un cable adecuado para uso en exteriores a fin de

reducir el riesgo de descargaeléctrica.

Uso pretendido

Su esmeriladora recta fue diseñada para aplicaciones de

esmerilado, lijado, cepillado con alambre, pulido, tallado

ycorte. La herramienta se puede utilizar con una gama de

accesorios de pulido DeWALT con un diámetro máximo de 2"

y una velocidad nominal mínima de 24500/min.

nO utilizar en condiciones de humedad o en presencia de

líquidos o gasesinflamables.

Esta esmeriladora recta es una herramienta eléctrica

profesional. nO permita que niños estén en contacto con la

herramienta. Se requiere supervisión cuando operadores sin

experiencia operen estaherramienta.

Español (traducido de las instrucciones originales)

EsPAñOl

INSTRUCCIONES DE SEGURIDAD PARA TODAS LAS

OPERACIONES

Advertencias de seguridad comunes para

operaciones de amolado, lijado, cepillado con

alambre, pulido, tallado o corte abrasivo

a ) Esta herramienta eléctrica está diseñada para

funcionar como una esmeriladora, lijadora, cepillo de

alambre, pulidora, herramienta de talla o corte. Lea

todas las advertencias de seguridad, instrucciones,

ilustraciones y especificaciones provistas con esta

herramienta eléctrica. El incumplimiento de todas las

instrucciones que se enumeran a continuación puede provocar

descargas eléctricas, incendios y/o lesionesgraves.

b ) No use accesorios que no hayan sido diseñados y

recomendados específicamente por el fabricante de la

herramienta. Sólo porque el accesorio se puede conectar a su

herramienta eléctrica, no garantiza una operaciónsegura.

c ) La velocidad nominal de los accesorios debe ser por

lo menos igual a la velocidad máxima marcada en la

herramienta eléctrica. Los accesorios que operen más rápido

que su velocidad nominal pueden romperse y salirexpulsados.

d ) El diámetro exterior y el espesor de su accesorio

deben estar dentro de la capacidad nominal de su

herramienta eléctrica. Los accesorios de tamaño incorrecto

no pueden guardarse o controlarseadecuadamente.

e ) El tamaño del eje de las ruedas, tambores de lijado o

cualquier otro accesorio debe ajustarse correctamente

al husillo o collar de la herramienta eléctrica. Los

accesorios que no coincidan con el hardware de montaje de

la herramienta eléctrica quedarán desequilibrados, vibrarán

excesivamente y pueden provocar la pérdida decontrol.

f ) Las ruedas montadas en mandril, tambores de

lijado, cortadores u otros accesorios se deben insertar

completamente en el collar o portabrocas. Si el mandril

no está bien sujeto y/o el saliente de la rueda es demasiado

largo, la rueda montada puede aflojarse y salir expulsada a

granvelocidad.

g ) No use un accesorio dañado. Antes de cada uso,

revise el accesorio tales como las ruedas abrasivas

respecto a astillas y grietas, el tambor de lijado respecto

a grietas, ruptura o desgaste excesivo o el cepillo de

alambre respecto a alambres sueltos o agrietados. Si

se deja caer la herramienta eléctrica o el accesorio,

revise respecto a daño o instale un accesorio que no

esté dañado. Después de revisar e instalar un accesorio,

o temperaturas mayores a 130°C (265 °F) pueden causar

unaexplosión.

g ) Siga todas las instrucciones de carga y no cargue el

paquete de batería o la herramienta fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango de

temperatura especificado puede dañar la batería e incrementar

el riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones que

realice el mantenimiento de su herramienta eléctrica

y que sólo utilice piezas de repuesto idénticas. Esto

garantizará la seguridad de la herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería dañados. El

servicio de paquetes de batería sólo debe ser realizado por el

fabricante o proveedores de servicioautorizados.

herramienta eléctrica antes de realizar cualquier ajuste,

cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de

encender la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que

otras personas no familiarizadas con ella o con estas

instrucciones operen la herramienta. Las herramientas

eléctricas son peligrosas si son operadas por usuarios

nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas y

accesorios. Revise que no haya piezas en movimiento

mal alineadas o trabadas, piezas rotas o cualquier otra

situación que pueda afectar el funcionamiento de la

herramienta eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla. Se producen

muchos accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones

de trabajo y el trabajo que debe realizarse. El uso de

la herramienta eléctrica para operaciones diferentes de

aquéllas para las que fue diseñada podría originar una

situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción secas,

limpias y libres de aceite y grasa. Las manijas y superficies

de sujeción resbalosas no permiten el manejo y control seguros

de la herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta

conBaterías

a ) Recargue solamente con el cargador especificado por

el fabricante. Un cargador adecuado para un tipo de paquete

de baterías puede originar riesgo de incendio si se utiliza con

otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes de

baterías específicamente diseñados. El uso de cualquier

otro paquete de baterías puede producir riesgo de incendio

ylesiones.

c ) Cuando no utilice el paquete de baterías, manténgalo

lejos de otros objetos metálicos como sujetapapeles,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan realizar una conexión

desde un terminal al otro. Los cortocircuitos en los

terminales de la batería pueden provocar quemaduras

oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en

contacto accidentalmente, enjuague con agua. Si el

líquido entra en contacto con los ojos, busque atención

médica. El líquido expulsado de la batería puede provocar

irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o riesgo

delesiones.

f ) No exponga un paquete de batería o una herramienta

a fuego o temperatura excesiva. La exposición a fuego

EsPAñOl

Advertencias de seguridad específicas para pulido y

Operaciones de corte abrasivo

a ) Utilice sólo los tipos de disco recomendados para su

herramienta eléctrica y únicamente para las aplicaciones

recomendadas. Por ejemplo: no pula con el lado de una

rueda de corte. Las ruedas de corte abrasivas están diseñadas

para pulido periférico, las fuerzas laterales aplicadas a estas

ruedas pueden causar que seastillen.

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA

TODAS LAS OPERACIONES

Advertencias de retroceso y relacionadas

El retroceso es una reacción repentina a una rueda giratoria,

almohadilla de lijado, cepillo u cualquier otro accesorio

atrapados o atorados. El atrapamiento o atoramiento causa

el paro rápido del accesorio giratorio que a su vez causa que la

herramienta eléctrica descontrolada se fuerce en la dirección

opuesta a la rotación delaccesorio.

Por ejemplo, si una rueda abrasiva se atasca o atora por la

pieza de trabajo, el borde de la rueda que entra en el punto de

atrapamiento puede introducirse en la superficie del material

causando que la rueda suba o retroceda. La rueda puede

saltar hacia o lejos del operador, dependiendo de la dirección

del movimiento de la rueda en el punto de atrapamiento.

Las ruedas abrasivas también pueden romperse bajo

estascondiciones.

El retroceso es el resultado de un mal uso de la herramienta

y/o procedimientos o condiciones de operación incorrectos y

se puede evitar tomando las precauciones adecuadas que se

detallan a continuación:

a ) Mantenga un agarre firme sobre la herramienta

eléctrica y coloque su cuerpo y brazo para permitirle

resistir las fuerzas de retroceso. El operador puede

controlar las fuerzas de retroceso, si se toman las

precaucionesadecuadas.

b ) Tenga especial cuidado cuando trabaje en esquinas,

bordes filosos, etc. Evite hacer rebotar y atorar el

accesorio. Las esquinas, bordes filosos o rebote tienen la

tendencia de atorar el accesorio giratorio y causar pérdida de

control oretroceso.

c ) No conecte una cuchilla de sierra dentada. Tales

cuchillas crean retrocesos frecuentes y pérdida decontrol.

d ) Siempre alimente la broca en el material en la misma

dirección que el filo está saliendo del material (que es la

misma dirección en que se lanzan las virutas). Alimentar

la herramienta en la dirección incorrecta hace que el filo de la

broca salga del trabajo y jale de la herramienta en la dirección

de estaalimentación.

e ) Cuando utilice limas rotativas, ruedas de corte,

cortadores de alta velocidad o cortadores de carburo de

tungsteno, siempre tenga el trabajo bien sujeto. Estos

discos se agarrarán si se inclinan ligeramente en la

ranura y pueden retroceder. Cuando un disco de corte

se sujeta, la rueda en sí misma generalmente se rompe.

Cuando una lima rotativa, un cortador de alta velocidad o un

cortador de carburo de tungsteno se adhiere, puede saltar de la

ranura y podría perder el control de laherramienta.

r ) No opere la herramienta eléctrica cerca de materiales

inflamables. Las chispas podrían encender estosmateriales.

s ) No use accesorios que requieran refrigerantes

líquidos. El uso de agua u otros líquidos refrigerantes puede

provocar electrocución o descargaeléctrica.

colóquese usted y a los transeúntes lejos del plano del

accesorio giratorio y opere la herramienta eléctrica en

la velocidad sin carga máxima durante un minuto. Los

accesorios dañados por lo general se romperán durante este

tiempo deprueba.

h ) Use equipo de protección personal. Dependiendo

de la aplicación, use una protección facial, gafas

de seguridad o gafas de seguridad. Conforme sea

apropiado, use máscara contra polvo, protectores

auditivos, guantes y un delantal de taller capaz de

detener pequeños fragmentos abrasivos o piezas de

trabajo. La protección de los ojos debe ser capaz de

detener los desechos que sean expulsados generados

por diversas operaciones. La máscara contra polvo o

el respirador deben ser capaces de filtrar partículas

generadas por su operación. La exposición prolongada al

ruido de alta intensidad puede causar pérdidaauditiva.

i ) Mantenga a los espectadores a una distancia segura

del área de trabajo. Cualquier persona que ingrese al

área de trabajo debe usar equipo de protección personal.

Los fragmentos de la pieza de trabajo o de un accesorio roto

pueden ser expulsados y causar lesiones más allá del área

inmediata deoperación.

j ) Sostenga la herramienta eléctrica por las superficies

de sujeción aisladas únicamente, cuando realice

una operación en la que el accesorio de corte pueda

hacer contacto con cableado oculto o su propio

cable. Los accesorios de corte que hagan contacto con

cable "vivo" pueden tener partes de metal expuestas de la

herramienta eléctrica "viva" y podrían dar al operador una

descargaeléctrica.

k ) Siempre sostenga la herramienta firmemente en

sus manos durante el arranque. El torque de reacción del

motor, conforme acelera a toda velocidad, puede hacer que la

herramientagire.

l ) Use abrazaderas para sostener la pieza de trabajo

siempre que sea posible. Nunca sostenga una pieza de

trabajo pequeña con una mano y la herramienta con la

otra mientras está en uso. Sujetar una pieza de trabajo

pequeña le permite usar su(s) mano(s) para controlar

la herramienta. Los materiales redondos, como las varillas,

las tuberías o los tubos, tienden a rodar mientras se cortan y

pueden hacer que la broca se atasque o salte haciausted.

m ) Coloque el cable lejos del accesorio giratorio. Si pierde

el control, es posible que el cordón se corte o se enganche y que

su mano o brazo se pueda jalar dentro del accesoriogiratorio.

n ) Nunca coloque la herramienta eléctrica hacia abajo

hasta que el accesorio se detenga por completo. El

accesorio giratorio puede agarrar la superficie y extraer la

herramienta eléctrica salga de sucontrol.

o ) Después de cambiar las brocas o realizar cualquier

ajuste, asegúrese que la tuerca del collar, o cualquier

otro dispositivo de ajuste estén apretados firmemente.

Los dispositivos con ajuste suelto pueden cambiar

inesperadamente, causando la pérdida de control, y los

componentes giratorios sueltos se arrojaránviolentamente.

p ) No opere la herramienta eléctrica mientras la lleva

a su lado. El contacto accidental con el accesorio giratorio

podría sujetar su ropa, tirando del accesorio en sucuerpo.

q ) Limpie regularmente las rejillas de ventilación de

la herramienta eléctrica. El ventilador del motor extraerá

el polvo dentro del alojamiento y la acumulación excesiva de

metal en polvo puede causar peligroseléctricos.

EsPAñOl

Información de Seguridad Adicional



ADVERTENCIA: nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en daño o

lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE EQUIPO DE

SEGURIDADCERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: algún polvo creado por lijado, aserrado,

pulido, perforación eléctricos y otras actividades de

construcción contienen químicos conocidos por el Estado de

California como causantes de cáncer, defectos de nacimiento

u otros daños reproductivos. Algunos ejemplos de estos

químicosson:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de

mampostería, y

• arsénico y cromo a partir de madera tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía, dependiendo de

qué tan a menudo realice este tipo de trabajo. Para reducir su

exposición a estos químicos: trabaje en un área bien ventilada,

y trabaje con equipo de seguridad aprobado, tal como

máscaras de polvo que estén diseñadas específicamente para

filtrar partículasmicroscópicas.



ADVERTENCIA: El uso de esta herramienta puede generar

o dispersar polvo, lo que puede causar lesiones respiratorias

graves y permanentes, entre otras. Utilice siempre protección

respiratoria aprobada por NIOSH/OSHA y adecuada para la

exposición al polvo. Evite que las partículas entren en contacto

con la cara y el cuerpo.



ADVERTENCIA: Utilice siempre protección auditiva

personal adecuada que cumpla con la norma ANSI S12.6

(S3.19) durante su uso. En determinadas condiciones y

durante el tiempo de uso, el ruido de este producto puede

contribuir a la pérdida de audición.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su boca,

ojos, o que quede sobre la piel puede promover la absorción

de químicos peligrosos. Dirija las partículas lejos de la cara y

elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y transportado

por aire. La falla en retirar el polvo estático y transportado por

aire podría contaminar el ambiente de trabajo y presentar un

riesgo de salud mayor al operador y personas en lascercanías.

• Utilice abrazaderas u otra forma práctica para

asegurar y sostener la pieza de trabajo sobre una

plataforma estable. Utilice abrazaderas u otra forma

práctica para asegurar y sostener la pieza de trabajo en

una plataforma estable. Sostener el trabajo con la mano

o contra el cuerpo no brinda la estabilidad requerida y puede

llevar a la pérdida delcontrol.

• Las ventilas de aire a menudo cubren las partes móviles

y se deben evitar. La ropa suelta, joyería, o cabello largo

podrían quedar atrapados en las partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie estable

Advertencias de seguridad específicas para

operaciones de cepillado de alambre

a ) Tenga en cuenta que el cepillo lanza las cerdas de

alambre incluso durante el funcionamiento normal. No

presione demasiado los alambres aplicando una carga

excesiva al cepillo. Las cerdas de alambre pueden penetrar

fácilmente la ropa liviana y/o lapiel.

b ) Deje que los cepillos funcionen a la velocidad de

operación durante al menos un minuto antes de usarlos.

Durante este tiempo, nadie debe pararse delante o

en línea con el cepillo. Las cerdas sueltas o los cables se

descargarán durante el tiempo deoperación.

c ) Dirija la descarga del cepillo de alambre giratorio

lejos de usted. Las partículas pequeñas y los pequeños

fragmentos de alambre pueden descargarse a alta velocidad

durante el uso de estos cepillos y pueden quedar incrustados

en supiel.

d ) El operador y otros que se encuentren dentro de

los 50pies (15.2 m) del uso de este producto DEBEN

usar gafas de seguridad o anteojos de seguridad con

protectores laterales y un protector facial completo que

cumpla con la norma ANSI Z87.1.

b ) Para los conos y tapones abrasivos roscados, use sólo

mandriles de disco sin daños con una brida de hombro

sin alivio de tamaño y longitud correctos. Los mandriles

adecuados reducirán la posibilidad deruptura.

c ) No "atasque" la rueda de corte o aplique una presión

excesiva. No intente hacer una profundidad de corte

excesiva. El exceso de esfuerzo de la rueda aumenta la carga y

la susceptibilidad a la torsión o adhesión de la rueda en el corte

y la posibilidad de retroceso o ruptura de larueda.

d ) No coloque su mano en línea con y detrás de la rueda

giratoria. Cuando el disco, en el punto de operación, se aleja

de su cuerpo, el posible retroceso puede impulsar la rueda

giratoria y la herramienta eléctrica directamente haciausted.

e ) Cuando la rueda está adherida, o atascada o al

interrumpir un corte por cualquier motivo, apague la

herramienta eléctrica y sostenga la unidad inmóvil de

la herramienta eléctrica hasta que el disco se detenga

por completo. Nunca intente retirar la rueda de corte

del corte mientras la rueda está en movimiento, de lo

contrario, podría producirse un retroceso. Investigue

y tome medidas correctivas para eliminar la causa de la

adhesión de larueda.

f ) No reinicie la operación de corte en la pieza de

trabajo. Deje que la rueda alcance la velocidad máxima

y vuelva a ingresar cuidadosamente al corte. La rueda se

puede adherir, subir o retroceder si la herramienta eléctrica se

reinicia dentro de la pieza detrabajo.

g ) Apoye los paneles o cualquier pieza de trabajo de

gran tamaño para minimizar el riesgo de atrapamiento y

retrocesos. Las piezas grandes tienden a hundirse por su

propio peso. Los soportes deben colocarse debajo de la pieza

de trabajo cerca de la línea de corte y cerca del borde de la

pieza de trabajo en ambos lados de larueda.

h ) Tenga mucho cuidado al hacer un "corte de bolsillo"

en paredes existentes u otras áreas ciegas. Ruedas que

sobresales puede cortar tuberías de gas o agua, cableado

eléctrico u objetos que pueden causarretroceso.

EsPAñOl

Instalación y Desinstalación del Paquete de Batería

(Fig. B)



ADVERTENCIA: Asegúrese que la herramienta/aparato

esté en la posición apagada antes de insertar el paquete de

labatería.

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

1. Para instalar el paquete de batería

8

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

Instalación de accesorio (Fig. A)



ADVERTENCIA: Los accesorios deben tener una capacidad

nominal por lo menos igual a la velocidad máxima marcada

en la herramienta. Los accesorios que operen más rápido que

su velocidad nominal pueden romperse y salirexpulsados.



ADVERTENCIA: Los accesorios deben estar dentro de la

capacidad nominal marcada en la herramienta. Los accesorios

de tamaño incorrecto no se pueden controlaradecuadamente.



ADVERTENCIA: No use accesorios con una longitud de

mandril que exceda 2,0” (50 mm). Asegúrese que la longitud

expuesta del mandril no sea mayor a 1,0” (25 mm) después de

insertar el accesorio en elcollarín.



ADVERTENCIA: Peligro de proyectil. Sólo use los

accesorios con patas que empaten con el collarín

instalado. Patas más cortas no serán seguras y podrían

soltarse durante laoperación.



ATENCIÓN: Nunca apriete el collarín sin primer instalar

un accesorio en éste. Apretar un collarín vacío, incluso con la

mano, puede dañar elcollarín.

Esta herramienta incluye un collarín de 1/4" (6,35 mm)

7

1. Presione el bloqueo de husillo

13

2. Afloje la tuerca del collarín

4

girándola en sentido

contrario a las manecillas delreloj.

3. Inserte la pata del accesorio en el collarín

7

4. Apriete firmemente el collarín utilizando la llave más

grande

6

incluida.

Para retirar el accesorio

1. Presione el bloqueo de husillo.

2. Afloje la tuerca del collarín

4

girándola en sentido

contrario a las manecillas delreloj.

3. Retire la pata del collarín

7

Cuando arranque la herramienta (con una rueda nueva o

de repuesto instalada), sostenga la herramienta en un área

bien protegida. Si la rueda tiene una grieta o defecto no

detectados, debería romperse en menos de un minuto.

Nunca arranque la herramienta con una persona al frente de

la rueda. Esto incluye aloperador.

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

Características

E‑Switch Protection™

El interruptor de paleta ON/OFF (encendido/apagado) tiene

una función de liberación sin voltaje. En el caso de un paro

inesperado, el interruptor de paleta necesitará liberarse y

presionarse para reiniciar laherramienta.

Sistema ANTI‑ROTACIÓN DeWALT

Esta función detiene rápidamente el accesorio cuando se

detecta un evento de perforación, ahogamiento o adhesión,

al reducir el torque de reacción. El interruptor se necesita

activar (encender y apagar) para reiniciar laherramienta.

Protección de sobrecarga Power‑ OFF™

El suministro de energía al motor se reducirá en caso

de sobrecarga del motor. La herramienta se apagará

con sobrecarga continua del motor. El interruptor de

paleta necesitará liberarse y presionarse para reiniciar la

herramienta. La herramienta se apagará cada vez que

la carga de corriente alcance el valor de corriente de

sobrecarga (punto de quemado de motor). Si ocurren paros

continuos de sobrecarga, aplique menos fuerza/peso sobre

la herramienta hasta que funcione sin activar lasobrecarga.

Arranque Suave Electrónico

Esta característica limita el momento de arranque inicial,

permitiendo que la velocidad se acumule gradualmente

durante un periodo de 1segundo.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

OPM ....................

oscilaciones por

minuto

RPM ....................

revoluciones por

minuto

sfpm ...................

pies de superficie por

minuto

SPM .................... carreras por minuto

A ......................... ampéres

W ........................watts

Wh ......................Watt Horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase II

(aislamiento doble)

....................... velocidad sin carga

n .........................velocidad nominal

PSI.......................

libras por pulgada

cuadrada

......................terminal de tierra

.....................símbolo de alerta

............................de seguridad

..................... radiación visible–

no mirar

directamente a la luz

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... use protección

auditiva

.....................

lea toda la

documentación

.....................

no exponga a la lluvia

donde no cause un peligro de tropiezo o caída. Algunas

herramientas con paquetes de batería grandes pueden

quedar verticales sobre el paquete de batería pero se pueden

voltearfácilmente.

EsPAñOl

Precauciones a tomar al lijar pintura

1. NO SE RECOMIENDA el lijado de pintura a base de plomo

debido a la dificultad de controlar el polvo contaminado. El

mayor peligro de envenenamiento por plomo es para niños y

mujeresembarazadas.

2. Ya que es difícil identificar si una pintura contiene plomo

o no sin un análisis químico, recomendamos las siguientes

precauciones al lijar cualquier pintura:

Seguridad Personal

1. Ningún niño o mujer embarazada debe ingresar al área

de trabajo donde se realiza el lijado de pintura hasta que se

complete lalimpieza.

2. Todas las personas que entren en el área de trabajo deben

usar una máscara contra el polvo o un respirador. El filtro

debe reemplazarse diariamente o siempre que el usuario

tenga dificultad pararespirar.

nOTA: Sólo deben utilizarse las máscaras contra el polvo

adecuadas para trabajar con polvo y humo de pintura con

plomo. Las máscaras de pintura ordinaria no ofrecen esta

protección. Consulte a su distribuidor de herramientas local

para obtener una máscara adecuada aprobada porNIOSH.

3. NO SE DEBE COMER, BEBER o FUMAR en el área de

trabajo para evitar la ingestión de partículas de pintura

contaminadas. Los trabajadores deben lavarse y limpiar

ANTES de comer, beber o fumar. Los artículos de comida,

bebida o para fumar no se deben dejar en el área de trabajo

donde el polvo se acumularía sobreellos.

Seguridad ambiental

1. La pintura debe eliminarse de tal manera que se minimice

la cantidad de polvogenerado.

2. Las áreas donde se produce la remoción de pintura deben

sellarse con láminas de plástico de 4milésimas deespesor.

Operación de la herramienta (Fig. D, E)

Coloque la pieza en un tornillo de banco o sujétela

firmemente. Use protección ocular y auditiva adecuada. Use

una mascarilla que cubra la nariz y la boca si la operación

levanta polvo. Trate la rueda con cuidado. No presione la

rueda contra la pieza ni ejerza presión innecesaria. Rectifique

sólo en el borde de la rueda (Fig. D), a menos que tenga una

rueda diseñada específicamente para permitir el rectificado

en la cara de la rueda (Fig. E).

Luz de trabajo LED (Fig. A)



ATENCIÓN: No mire directamente la luz de trabajo.

Podría resultar en lesiones ocularesserias.

La luz de trabajo

11

ubicada alrededor del collarín se activa

cuando se presiona el interruptor de paleta. Cuando se libere

el interruptor, la luz de trabajo permanecerá iluminada por

hasta 20segundos.

nOTA: La luz de trabajo es para iluminar la superficie

de trabajo inmediata y no se pretende que se use como

unalinterna.

permita que la herramienta se detenga por completo antes

de cambiar a una nueva selección de rango develocidad.

Modo Velocidad aproximada

Velocidad 1 10000 rpm

Velocidad 2 15000 rpm

Velocidad 3 20000 rpm

Velocidad 4 24500 rpm

Selector de cuatro velocidades (Fig. A)



ADVERTENCIA: Sin importar el ajuste de velocidad, la

velocidad nominal del accesorio debe ser por lo menos igual a

la velocidad máxima marcada en la herramientaeléctrica.

La función de selector de cuatro velocidades de su

herramienta le permite seleccionar rangos de velocidad en

base a la aplicación y el accesorio usado. Para seleccionar el

ajuste de menor velocidad, apague la herramienta y permita

que se detenga. Presione el botón de selector de cuatro

velocidades

12

para cambiar entre las cuatro velocidades,

siendo 1la más lenta y 4la másrápida.

nOTA: Los rangos de velocidad no pueden cambiarse

mientras esté en uso. Libere el interruptor de paleta y

Interruptor de paleta (Fig. A)



ATENCIÓN: Sostenga firmemente el cuerpo de la

herramienta para mantener el control de la herramienta

durante el arranque y durante el uso y hasta que la rueda

o el accesorio deje de girar. Asegúrese que la rueda se haya

detenido por completo antes de bajar laherramienta.



ATENCIÓN: Antes de insertar la batería, presione y libere

el interruptor de paleta

1

una vez para asegurarse que el

interruptor esté apagado. Presione y libere el interruptor de

paleta como se describe a continuación después de cualquier

interrupción en el suministro de energía a la herramienta,

tal como un evento de sobrecarga del motor, atrapamiento,

ahogamiento, o atascamiento, o cualquier otro paro

inesperado de laherramienta.

nOTA: Para reducir el movimiento inesperado de la

herramienta, no encienda o apague la herramienta mientras

esté bajo condiciones de carga. Permita que la esmeriladora

opere a velocidad completa antes de tocar la superficie de

trabajo. Levante la herramienta de la superficie antes de

apagar la herramienta. Permita que la herramienta deje de

girar antes desoltarla.

1. Para encender la herramienta, empuje la palanca de

bloqueo de apagado

2

hacia la parte delantera de la

herramienta (caja de engranes), y después presione el

interruptor de paleta

1

. La herramienta funcionará mientras

el interruptor estépresionado.

2. Apague la herramienta liberando el interruptor depaleta.

Colocación adecuada de manos (Fig. C)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las manos

adecuada como semuestra.



ADVERTENCIA: Mantenga la otra mano alejada del

accesoriogiratorio.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

La posición de mano adecuada requiere una mano en el

cuerpo de la herramienta

10

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente

en la herramienta y asegúrese que no sedesconecte.

2. Para retirar el paquete de batería de la herramienta,

presione el botón de liberación del paquete de batería

9

jale firmemente el paquete de batería fuera de la manija de la

herramienta. Insértelo en elcargador.

EsPAñOl

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar

la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y el

cambio de las escobillas, cuando proceda) deben ser realizados

en un centro de mantenimiento en la fábrica DeWALT u en un

centro de mantenimiento autorizado DeWALT. Utilice siempre

piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779‑ Col. Americana Sector Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente ‑

Col.Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55)53267100

si se encuentra en U.s., por favor llame al

1‑800‑4‑DeWALT (1‑800‑433‑9258) o visite nuestro sitio

web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a los

ofrecidos por DeWALT no se han probado con este producto,

el uso de tales accesorios con esta herramienta podría ser

peligroso. Para reducir el riesgo de lesiones, sólo se deben usar

accesorios recomendados por DeWALT con esteproducto.



ADVERTENCIA: No use una rueda abrasiva adherida que

haya pasado su fecha de caducidad (EXP) como se indica cerca

del centro de la rueda, si se proporciona. Las ruedas caducadas

tienen más probabilidades de reventar y causar lesiones

graves. Almacene las ruedas abrasivas adheridas en un lugar

seco sin temperaturas extremas ni humedad. Destruya las

ruedas caducadas o dañadas para que no puedanusarse.

Los accesorios recomendados para uso con su producto

están disponibles por un costo adicional a partir de

su distribuidor local o centro de servicio autorizado. Si

necesita asistencia para localizar cualquier accesorio,

por favor póngase en contacto con DeWALT. Llame al

1‑800‑4‑DeWALT (1‑800‑433‑9258) o visite nuestro sitio

web: www.dewalt.com.

Limpieza



ADVERTENCIA: Sople la suciedadyel polvo de todos

los conductos de ventilación con aire seco, al menos una vez

por semana. Para reducir el riesgo de lesiones, utilice siempre

protección para los ojos aprobada ANSIZ87.1 al realizar

estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas de la

herramienta. Estos productos químicos pueden debilitar los

materiales plásticos utilizados en estas piezas. Utilice un paño

humedecido sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios o antes de la limpieza.

Un arranque accidental puede causarlesiones.

Su herramienta

DeWALT

ha sido diseñada para funcionar

durante un largo período de tiempo con un mínimo de

mantenimiento. La operación satisfactoria continua depende del

cuidado adecuado de la herramienta y la limpiezaregular.

3. El lijado debe realizarse de manera que se reduzca el

rastro de polvo de pintura fuera del área detrabajo.

Limpieza y Desecho

1. Todas las superficies en el área de trabajo deben aspirarse

y limpiarse de forma minuciosa diariamente durante la

duración del proyecto de lijado. Las bolsas de filtro de

aspirado deben cambiarse confrecuencia.

2. Los paños de plástico deben recogerse y desecharse junto

con las virutas de polvo u otros desechos de desecho. Deben

colocarse en recipientes de basura sellados y desecharse

mediante procedimientos regulares de recolección

debasura.

Durante la limpieza, los niños y mujeres embarazadas deben

mantenerse alejados del área de trabajoinmediata.

3. Todos los juguetes, muebles lavables y utensilios

utilizados por los niños deben lavarse bien antes de volver

ausarlos.

EsPAñOl

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286o llame al 1‑800‑4‑DeWALT (1‑800‑433‑9258).

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPlAZO gRATUiTO DE ETiQUETA DE gARAnTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles o se

pierden, llame al 1‑800‑4‑DeWALT (1‑800‑433‑9258) para

un reemplazogratuito.

Garantía limitada de tres años

Para las condiciones de garantía, visite www.dewalt.com/

support/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al cliente en DeWALT

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de que

exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una pérdida

que cubra el seguro, como un incendio, una inundacíon o

un robo, el registro de propiedad servirá como comprobante

decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se deba

enviar una notificación de seguridad conforme a la Federal

Consumer Safety Act (Ley Federal de Seguridad de Productos

para elConsumidor).

Registro en línea en www.dewalt.com/account‑login.

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con

el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: DeWALT S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

NA577999 07/25

DeWALT Industrial Tool Co., 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

Battery Packs

Blocs‑piles

Baterías

DCB201, DCB203, DCB203G, DCB204, DCB204BT, DCB205, DCB205G, DCB205BT, DCB206, DCB208, DCB210, DCB230, DCB240, DCBP034,

DCBP034G, DCBP320, DCBP520, DCBP520G, DCB2104, DCB2108

Chargers

Chargeurs

Cargadores

DCB094, DCB102, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104, DCB1106, DCB1112,

DWST08050



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool

and battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc‑piles est en dessous de 4,5° C (40° F) ou au‑dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni

use la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using 2DeWALT 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion DeWALT de 60Vmax*.)

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120voltios. El voltaje nominal es de 18, 54o

108V. (120V Máx* se basan en el uso de 2baterías de iones de litio DeWALT de 60V Máx* combinadas.)

Dewalt DCG420XB 20V MAX Cordless Extended Reach Die Grinder with Paddle Switch Tool Only

Product's Documents

User Manual

Specifications

Dewalt DCG420XB Questions and Answers

Related Products

HL-PS01CY Cordless Pole Saw Compatible with Dewalt 20V Max Battery, 14.8FT Reach Electric Pole Saw with 4-Angle Adjustable Head, 8" Tool-Free Tensioning Pole Chainsaw for Tree Trimming, Tool Only

Dewalt DCG413H1 20V MAX* XR® Brushless Cordless 4-1/2 in. Paddle Switch Small Angle Grinder Kit

Dewalt DCG416B 20V MAX Brushless Cordless 4-1/2 in. 5 in. Paddle Switch Angle Grinder

Dewalt DCGG571B 20V MAX* Cordless Grease Gun (Tool Only)

Dewalt DCE800B 20V MAX Cordless Drywall Sander Tool Only

Dewalt DCPR320BWPRB300 20V MAX Cordless Battery Powered Pruner Tool Only with Replacement Blade
