Vevor YK-GMD-SL-JL-4 Jeep Tube Doors for 2018-2024 Jeep Wrangler JL with Durability and Versatile Design

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
YK-GMD-SL-JL-4 photo

User Manual

This is the main product document for model YK-GMD-SL-JL-4.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
JEEP TUBE DOORS
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: YK-GMB-MX-JK-4, YK-GMB-SL-JK-4, YK-GMD-SL-JK-4,
YK-GMD-MX-JL-4, YK-GMD-SL-JL-4, YK-GMB-SL-JL-4,
YK-GMB-SL-JK-2, YK-GMD-SL-JL-2
<Picture Only For Reference >
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
JEEP TUBE DOORS
background
- 2 -
IMPORTANT SAFEGUARDS
WARNING: Read and understand this entire manual before operating
or servicing this product. Failure to follow these warnings and
instructions can cause personal injury or damage to valuable property.
Avoid children using the product. And this product is not a toy. Do not allow
children to play.
It is highly recommended to go to a professional auto repair shop for
replacement installation.
ASSEMBLY PRECAUTIONS
1. Assemble only according to these instructions. Improper assembly can create
hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly and use.
3. Keep the assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol, drugs or
medication.
6. Product capabilities apply to properly and completely assembled product only.
7. For additional information regarding the parts listed in the following pages,
please refer to the Assembly Diagram of this manual. Unwrap and separate all
parts in a clean work area. Please keep small spare parts out of children's reach.
SAVE THESE INSTRUCTIONS
background
- 3 -
SPECIFICATION
Model
YK-GMD-MX-JL-4,
YK-GMD-SL-JL-4,
YK-GMB-SL-JL-4,
YK-GMD-SL-JL-2
Material
Steel
Suitable vehicle
2018-2024 Jeep Wrangler JL
2020-2024 Jeep Gladiator JT
front door
rear door
front door
rear door
YK-GMB-MX-JK-4
YK-GMD-MX-JL-4
YK-GMB-SL-JK-4
YK-GMD-SL-JK-4
YK-GMD-SL-JL-4
YK-GMB-SL-JL-4
front door
YK-GMB-SL-JK-2
YK-GMB-SL-JK-2
background
- 4 -
PACKAGE LIST
Limit belt
Rear view Mirror
(L)
Rear view Mirror
(R)
mirror rubber
pad
The upper and
under hinge of
front door(L)
+Rear door's
under hinge(L)
The upper and
under hinge of
front door(R)
+Rear door's
under hinge(R)
Rear door's upper
hinge(L)
Rear door's
upper hinge(R)
No.
Name
QTY
Model
YK-GMB-MX-JK-4
YK-GMB-SL-JK-4
YK-GMB-SL-JL-4
YK-GMD-SL-JK-4
YK-GMD-MX-JL-4
YK-GMD-SL-JL-4
YK-GMB-S
L-JK-2
YK-GMD-
SL-JL-2
1
Front door(L)
1
1
1
1
2
Front door(R)
1
1
1
1
3
Rear door(L)
1
1
/
/
4
Rear door(R)
1
1
/
/
5
Limit belt
4
4
2
2
background
- 5 -
6
Rear view mirror(L)
/
1
/
1
7
Rear view mirror(R)
/
1
/
1
8
Rear view mirror
rubber pad
/
2
/
2
9
The upper and under
hinge of front door(L)
2
2
/
/
10
Rear door's under
hinge(L)
1
1
1
1
11
Rear door's upper
hinge(L)
1
1
1
1
12
The upper and under
hinge of front door(R)
2
2
/
/
14
Rear door's under
hinge(R)
1
1
1
1
15
Rear door's upper
hinge(R)
1
1
1
1
16
M8X20 hexagon bolt
with half round head
16
16
8
8
17
M8 gasket
16
16
8
8
18
M8 flange non-slip nut
16
16
8
8
19
M6x25 hexagon bolt
with half round head
/
8
/
8
20
M6 flange locking nut
/
8
/
8
21
M6 gasket
/
8
/
8
22
5mm hex wrench
1
1
1
1
23
4mm hex wrench
/
1
/
1
24
Manual
1
1
1
1
background
- 6 -
INSTALLATION

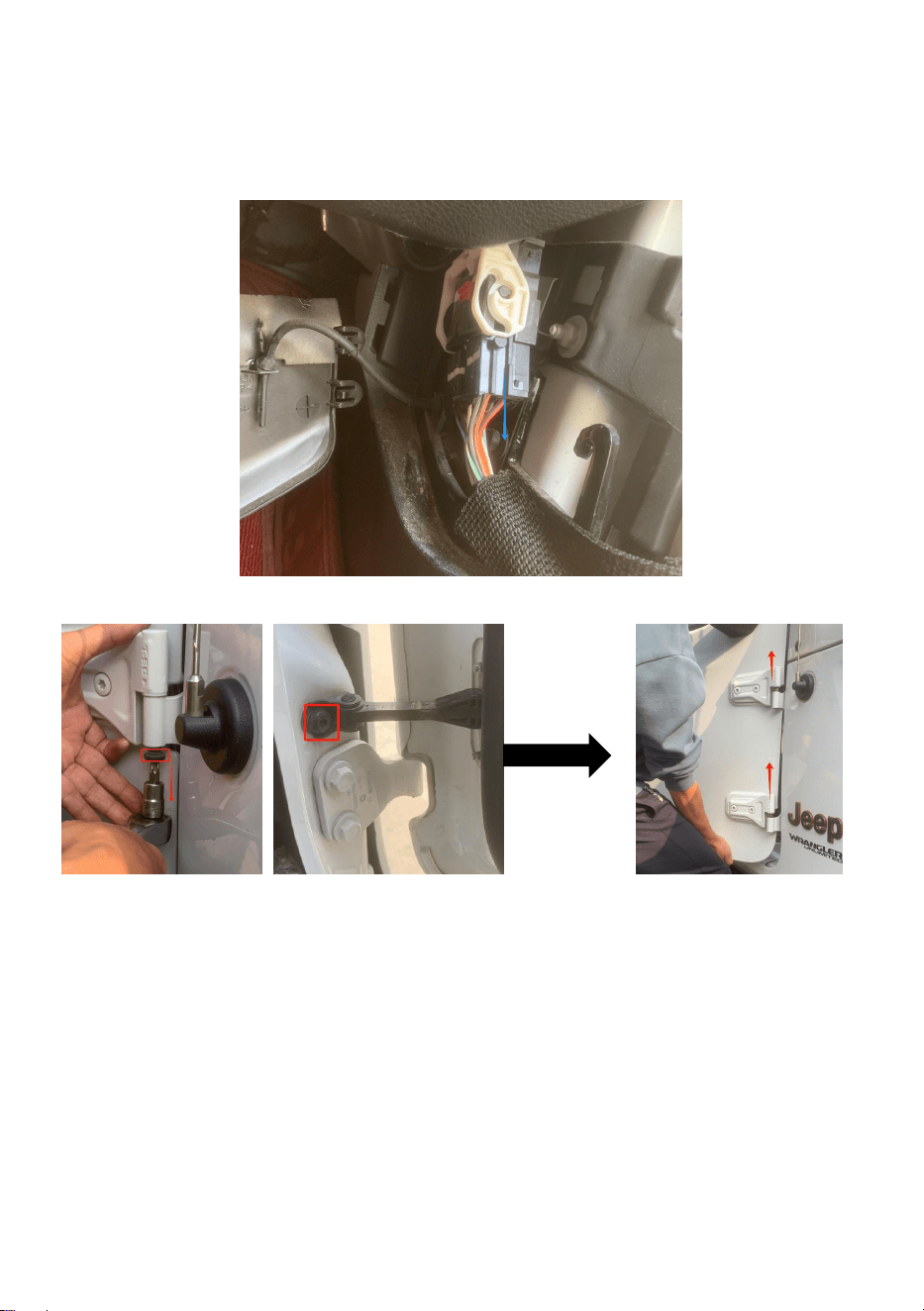

STEP 1: Remove the Jeep Tube Doors
1.1Remove the cable connection from the original door.
1.2Remove the screws and lift the door out.
background
- 7 -

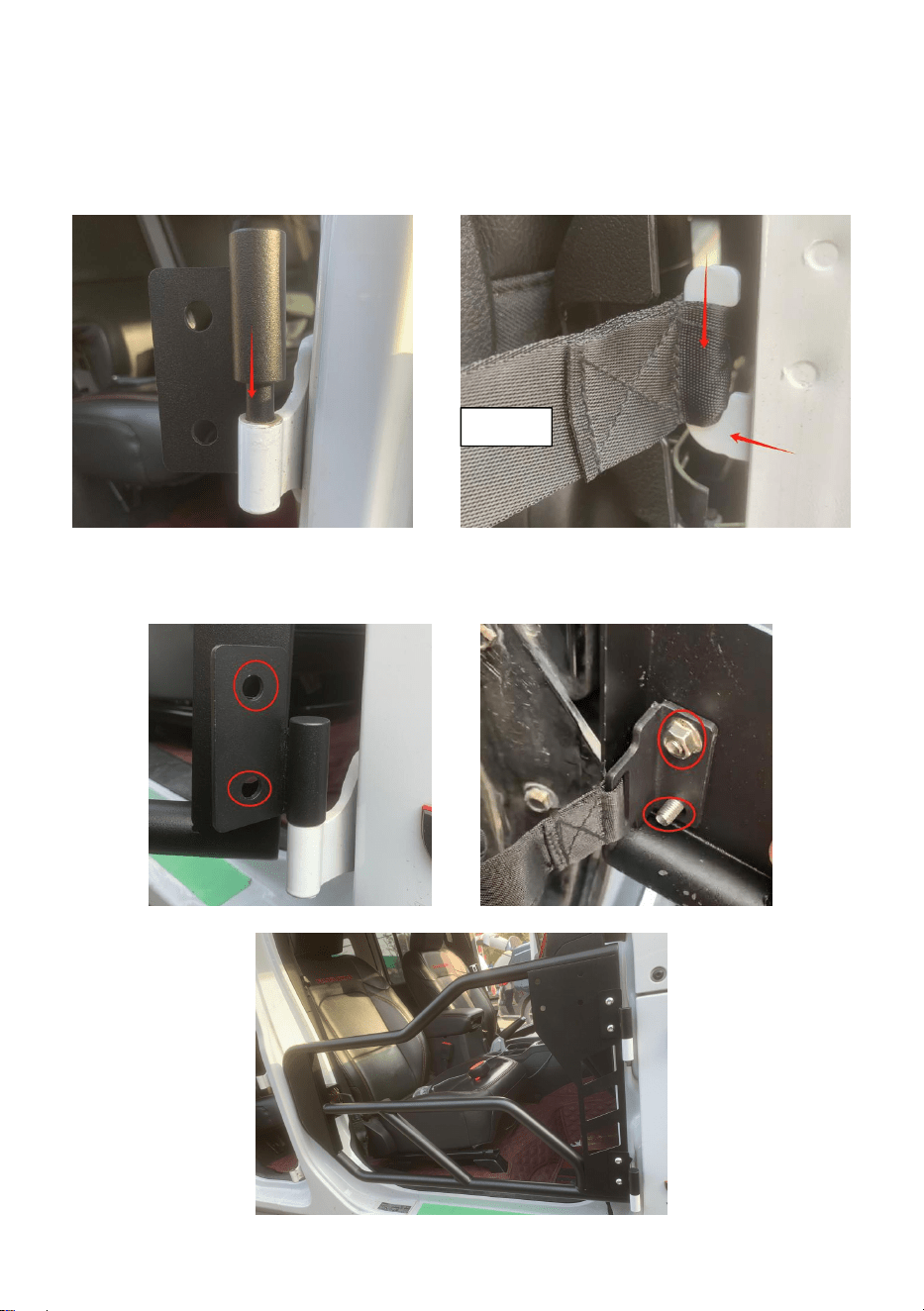

STEP 2: Install the tube door
2.1Insert the corresponding door hinge into the mounting holes. The limit
belt is inserted into the original car limit belt fixing bracket.
2.2 insert the screw through the mounting holes on the door hinge, door,
and limit belt, and secure the screw using a flange nut.
limit belt
background
- 8 -

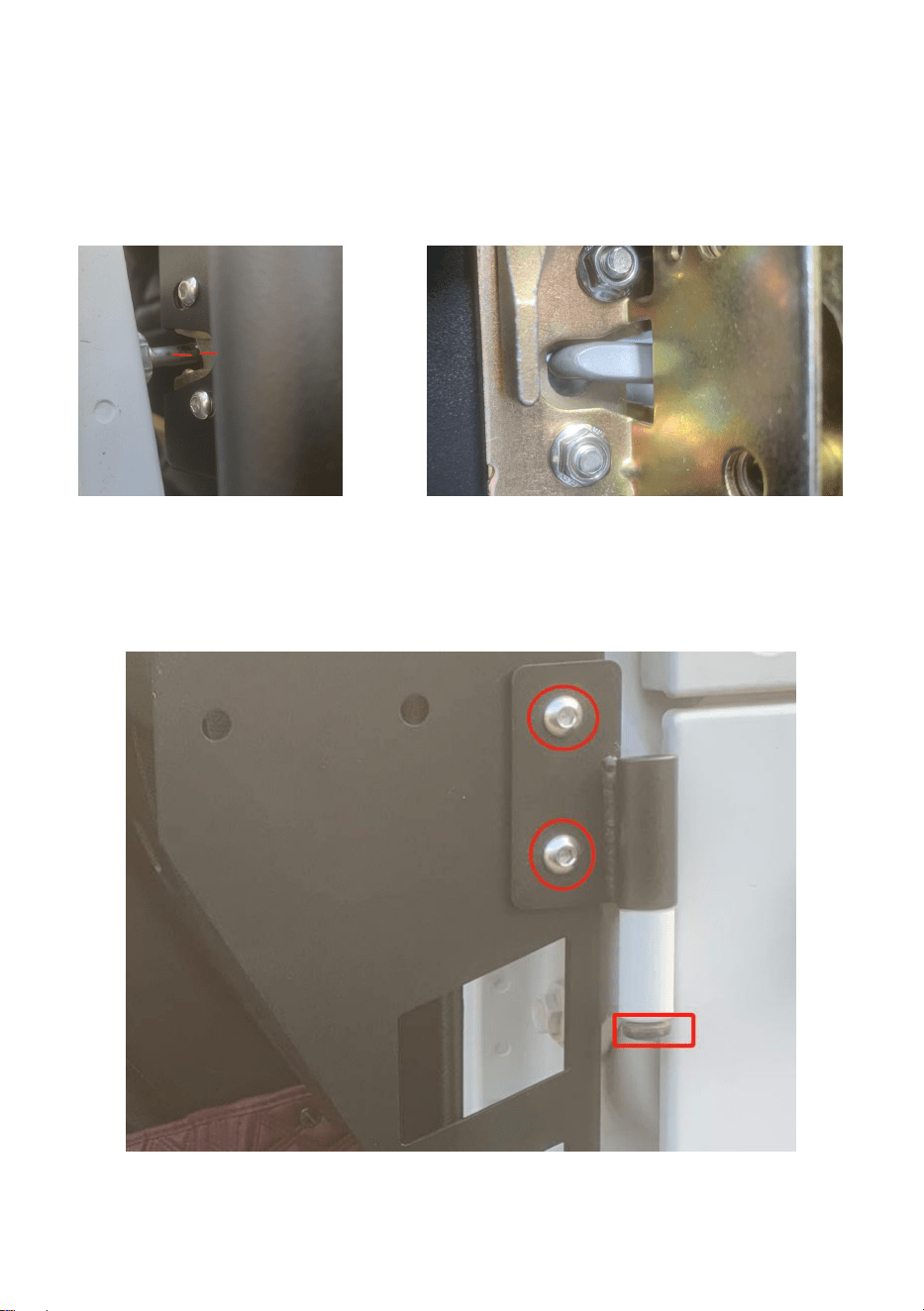

Note: This time the screw does not need to be too tight.
STEP 3: Adjust the door lock position.
Try to close the door, so that the lock and the car door frame of the buckle
is just in the center of the lock, when the entire closing process is no other
abnormal, tighten the screw at the door hinge.
STEP 4: Complete installation of the tube door.
Fix the hinge fixing screw, screw the hinge axial fixing nut removed from
the original vehicle (At the square).
background
- 9 -

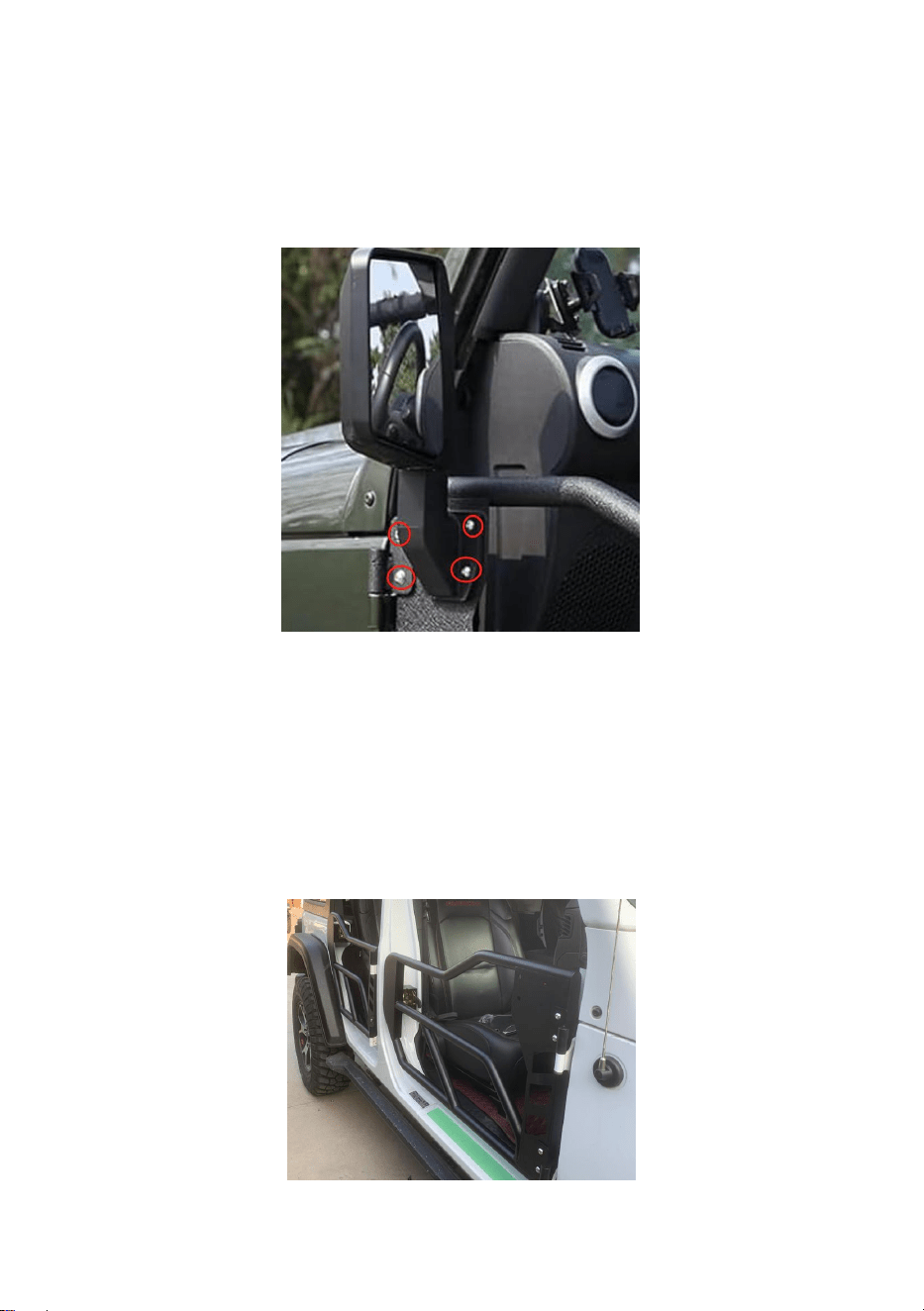

STEP 5: Install the rear view mirror.
Use M6x25 hexagon bolts and M6 flange nuts to secure the four mounting
holes of the rear view mirror to the mounting holes of the rear view mirror
on the front tube door.
Note: Some models (e.g. : YK-GMB-MX-JK-4, YK-GMB-SL-JK-4,
YK-GMB-SL-JL-4, YK-GMB-SL-JK-2) do not include the rear view mirror
and its mounting accessories. If the set you purchased does not have
mirror accessories, please purchase and measure the installation size to
confirm whether the installation is suitable.
Congratulations, you're here to enjoy your new Jeep Tube Doors.
background
- 10 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
