1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
Operating/Safety Instructions
Consignes d’utilisation/de sécurité
Instrucciones de funcionamiento y seguridad
IMPORTANT
Read Before Using
●
IMPORTANT
Lire avant usage
●
IMPORTANTE
Leer antes de usar
For English Version
See page 2
●
Version française
Voir page 28
●
Versión en español
Ver la página 55
Call Toll Free for Consumer Information and Service Locations
Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit
Llame gratis para obtener información para el consumidor y ubicaciones de servicio
GKS18V-25G
160992A9PY_GKS18V-25G_202405.indd 1160992A9PY_GKS18V-25G_202405.indd 1 14/05/2024 11:59:2214/05/2024 11:59:22
2
1. Work area safety
a. Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
b. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
c. Keep children and bystanders away while
operating a power tool. Distractions can cause you
to lose control.
2. Electrical safety
a. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
b. Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
c. Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electric shock.
d. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electric shock.
e. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
f. If operating a power tool in a damp location
is unavoidable, use a Ground Fault Circuit
Interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
3. Personal safety
a. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
b. Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will
reduce personal injuries.
c. Prevent unintentional starting. Ensure the switch
is in the off-position before connecting to power
source and / or battery pack, picking up or
Read all safety warnings, instructions, illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below may result in electric shock, fire and/or
serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless)
power tool.
General Power Tool Safety Warnings

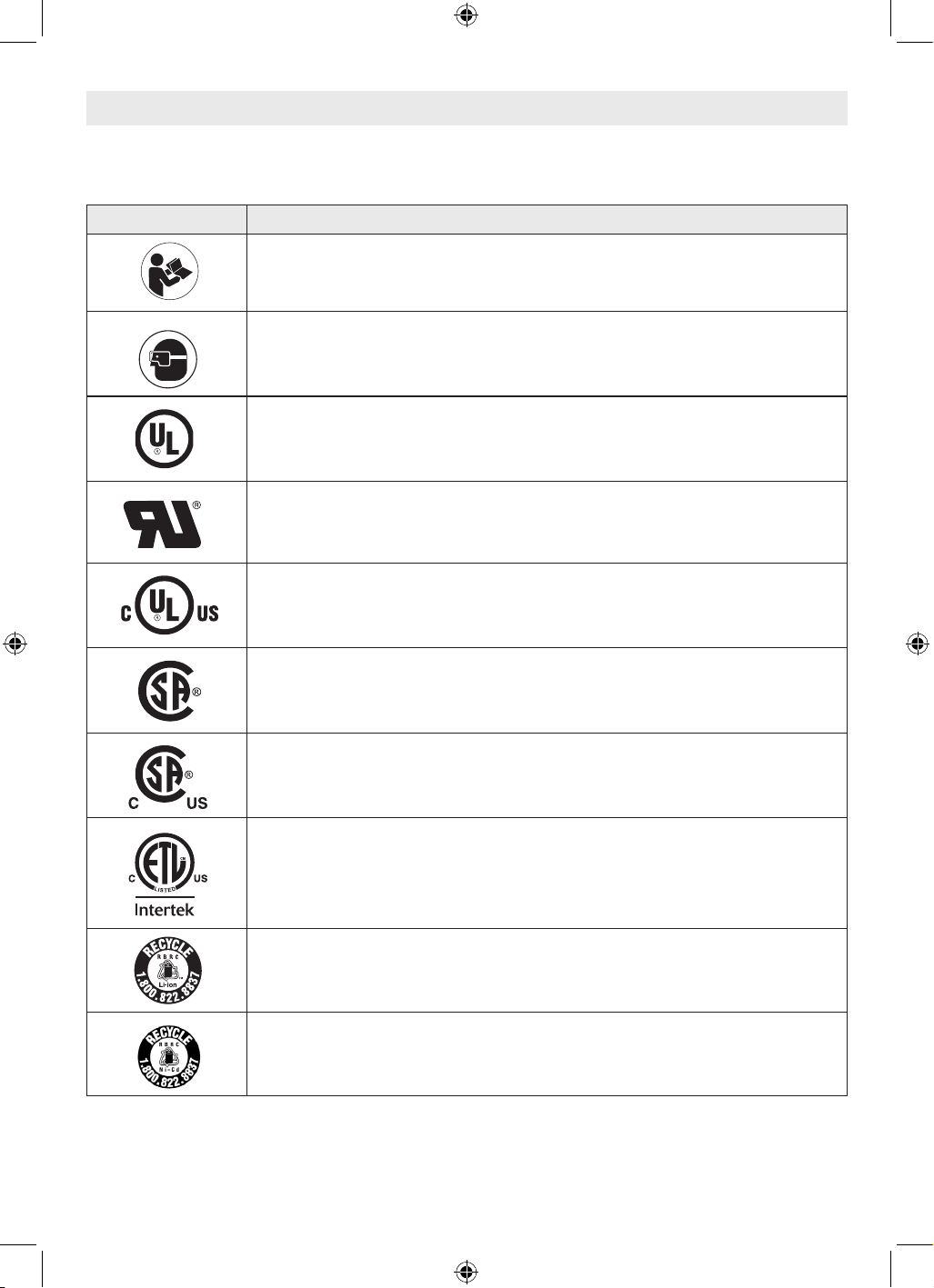

Safety Symbols
The definitions below describe the level of severity for each signal word.
Please read the manual and pay attention to these symbols.
This is the safety alert symbol. It is used to alert you to potential personal injury
hazards. Obey all safety messages that follow this symbol to avoid possible injury or
death.
DANGER indicates a hazardous situation which, if not avoided, will result in death or
serious injury.
WARNING indicates a hazardous situation which, if not avoided, could result in death
or serious injury.
CAUTION indicates a hazardous situation which, if not avoided, could result in minor
or moderate injury.
160992A9PY_GKS18V-25G_202405.indd 2160992A9PY_GKS18V-25G_202405.indd 2 14/05/2024 11:59:2714/05/2024 11:59:27
3
General Power Tool Safety Warnings
carrying the tool. Carrying power tools with your
finger on the switch or energizing power tools that
have the switch on invites accidents.
d. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
e. Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpected situations.
f. Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewelry or long
hair can be caught in moving parts.

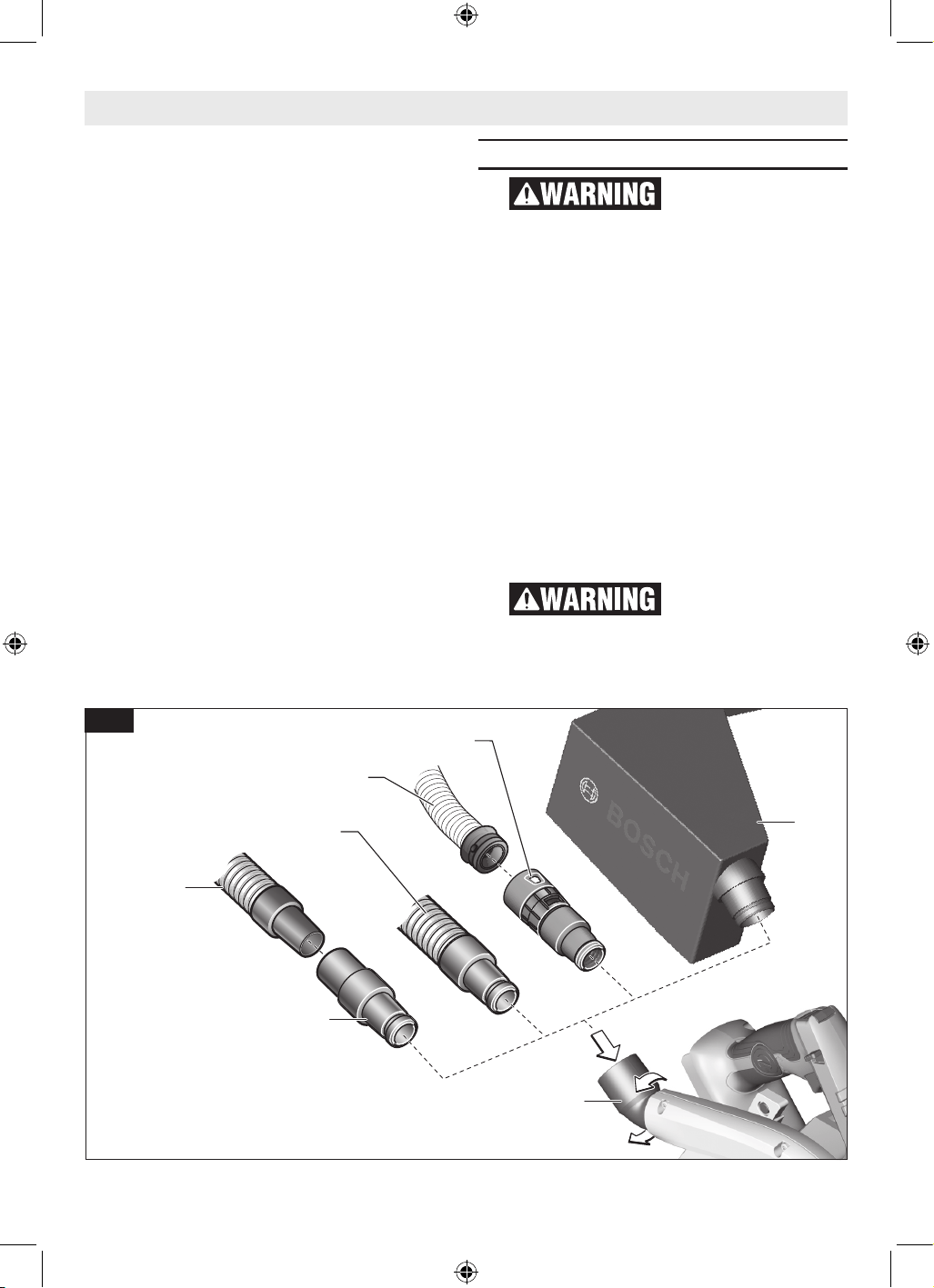

g. If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-related hazards.
h. Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles. A careless action can cause
severe injury within a fraction of a second.
4. Power tool use and care
a. Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.
b. Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
c. Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from
the power tool before making any adjustments,
changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of
starting the power tool accidentally.
d. Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrained users.
e. Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation. If
damaged, have the power tool repaired before
use. Many accidents are caused by poorly
maintained power tools.
f. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
g. Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to
be performed. Use of the power tool for operations
different from those intended could result in a
hazardous situation.
h. Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
5. Battery tool use and care
a. Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used
with another battery pack.
b. Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury and fire.
c. When battery pack is not in use, keep it away
from other metal objects like paper clips, coins,
keys, nails, screws, or other small metal objects
that can make a connection from one terminal to
another. Shorting the battery terminals together may
cause burns or a fire.
d. Under abusive conditions, liquid may be ejected
from the battery, avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help.
Liquid ejected from the battery may cause irritation
or burns.
e. Do not use a battery pack or tool that is damaged
or modified. Damaged or modified batteries may
exhibit unpredictable behaviour resulting in fire,
explosion or risk of injury.
f. Do not expose a battery pack or tool to fire or
excessive temperature. Exposure to fire or
temperature above 265 °F may cause explosion.
g. Follow all charging instructions and do not charge
the battery pack or tool outside the temperature
range specified in the instructions. Charging
improperly or at temperatures outside the specified
range may damage the battery and increase the risk
of fire.
6. Service
a. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
b. Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
160992A9PY_GKS18V-25G_202405.indd 3160992A9PY_GKS18V-25G_202405.indd 3 14/05/2024 11:59:2714/05/2024 11:59:27
4
Cutting procedures
a. Keep hands away from
cutting area and the blade.
Keep your second hand on auxiliary handle, or
motor housing. If both hands are holding the saw,
they cannot be cut by the blade.
b. Do not reach underneath the workpiece. The
guard cannot protect you from the blade below the
workpiece.
c. Adjust the cutting depth to the thickness of the
workpiece. Less than a full tooth of the blade teeth
should be visible below the workpiece.

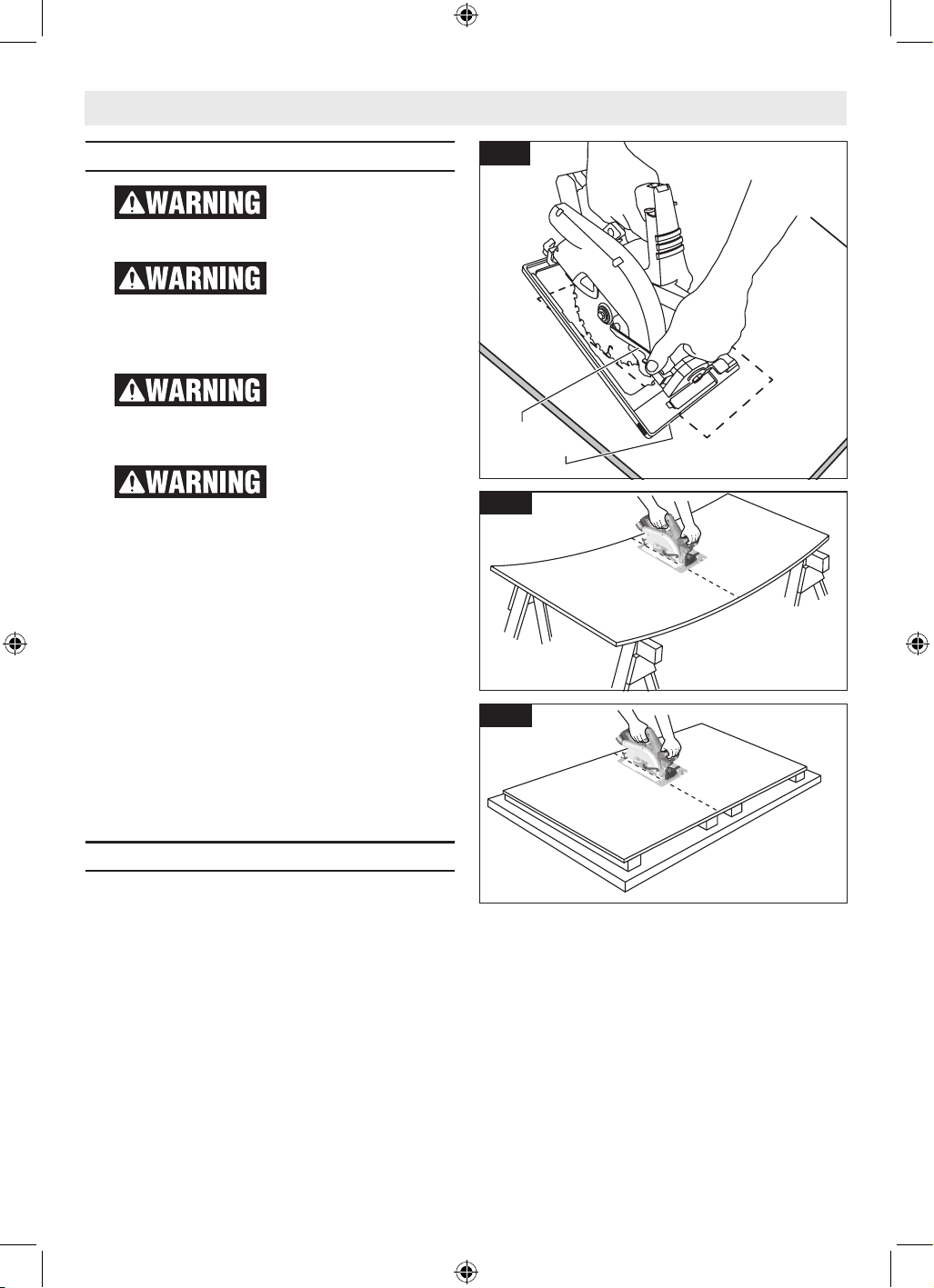

d. Never hold the workpiece in your hands or across
your leg while cutting. Secure the workpiece to a
stable platform. It is important to support the work
properly to minimize body exposure, blade binding,
or loss of control.
e. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting tool may contact hidden wiring.
Contact with a “live” wire will also make exposed
metal parts of the power tool “live” and could give
the operator an electric shock.

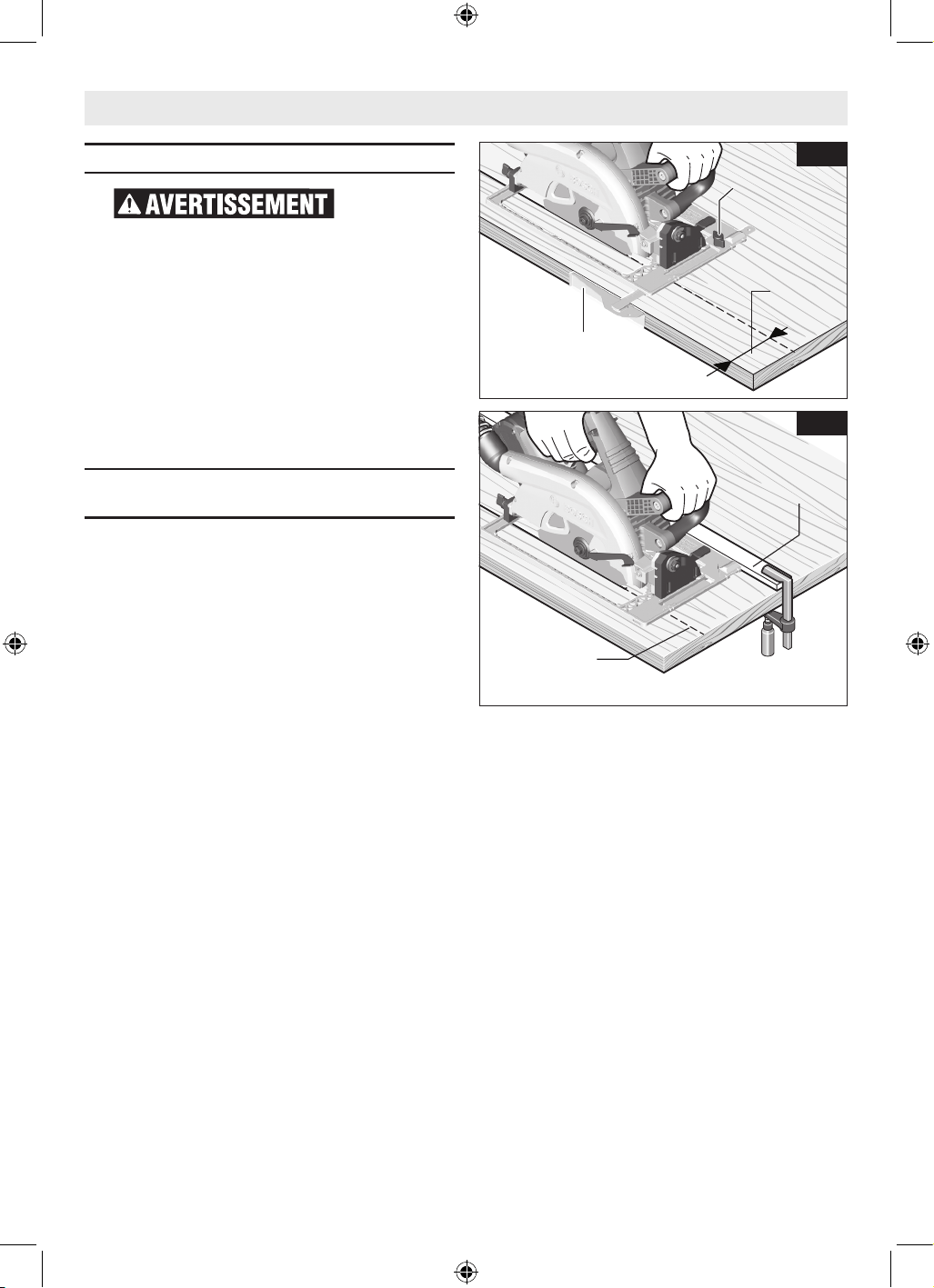

f. When ripping, always use a rip fence or straight
edge guide. This improves the accuracy of cut and
reduces the chance of blade binding.
g. Always use blades with correct size and shape
(diamond versus round) of arbor holes. Blades
that do not match the mounting hardware of the saw
will run off-center, causing loss of control.
h. Never use damaged or incorrect blade washers
or bolt. The blade washers and bolt were specially
designed for your saw, for optimum performance and
safety of operation.

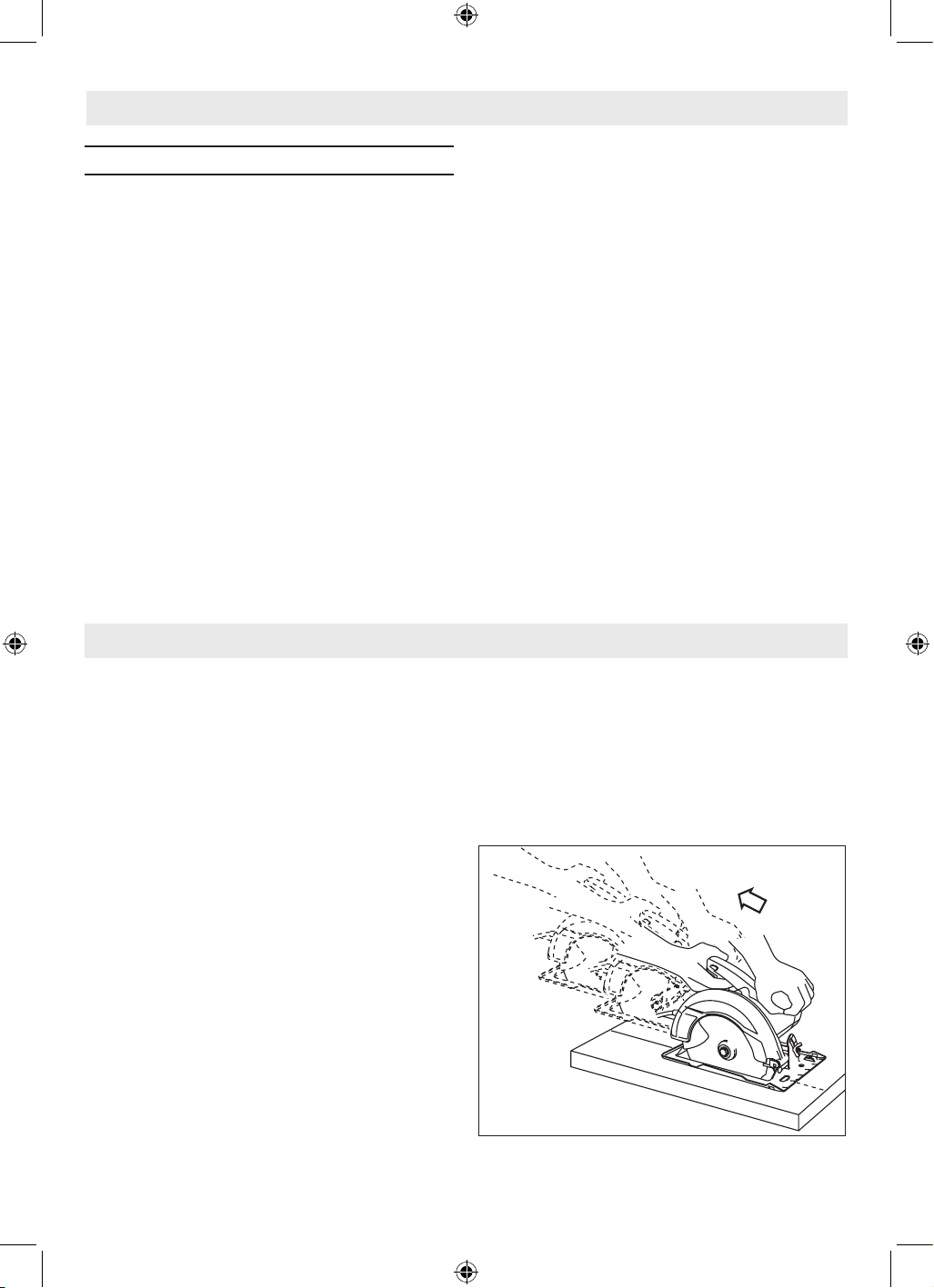

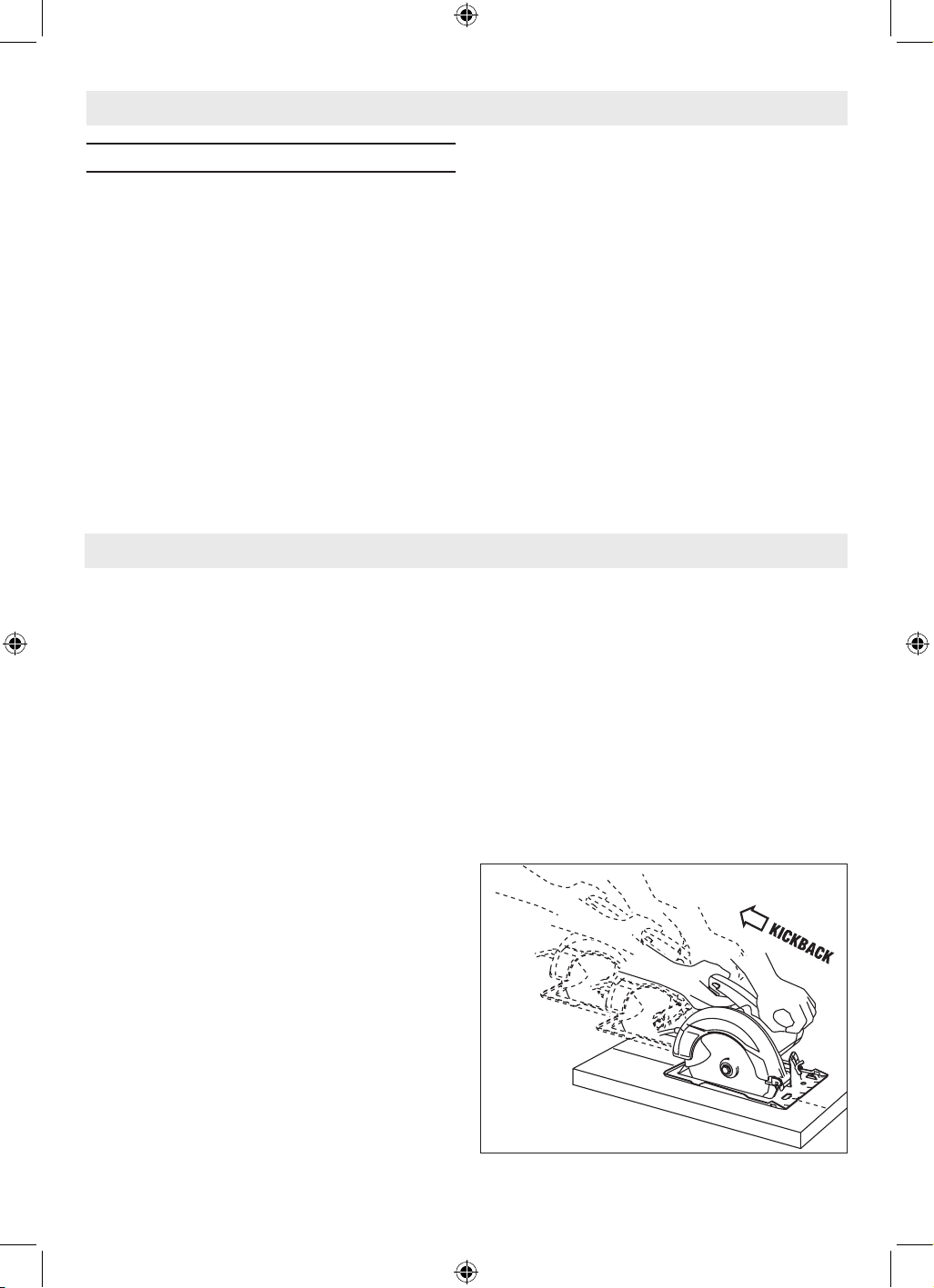

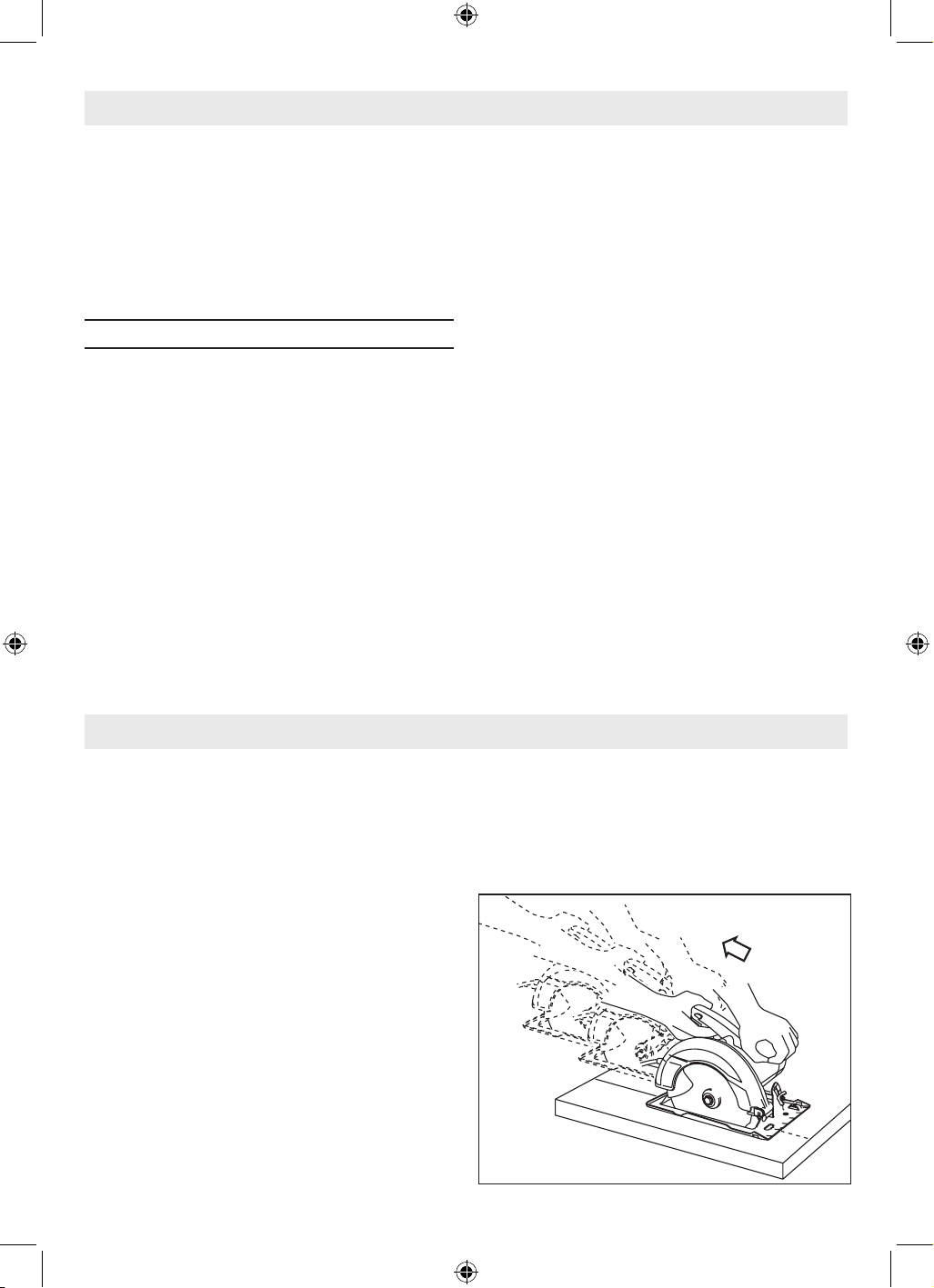

Kickback causes and related warnings
Kickback is a sudden reaction to a pinched, jammed or
misaligned saw blade, causing an uncontrolled saw to lift
up and out of the workpiece toward the operator.
When the blade is pinched or jammed tightly by the kerf
closing down, the blade stalls and the motor reaction
drives the unit rapidly back toward the operator.
If the blade becomes twisted or misaligned in the cut, the
teeth at the back edge of the blade can dig into the top
surface of the wood causing the blade to climb out of the
kerf and jump back toward the operator.
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be avoided
by taking proper precautions as given below:
a. Maintain a firm grip with both hands on the saw
and position your arms to resist kickback forces.
Position your body to either side of the blade, but
not in line with the blade. Kickback could cause the
saw to jump backwards, but kickback forces can be
controlled by the operator, if proper precautions are
taken.
b. When blade is binding, or when interrupting a
cut for any reason, release the trigger and hold
the saw motionless in the material until the
blade comes to a complete stop. Never attempt
to remove the saw from the work or pull the saw
backward while the blade is in motion or kickback
may occur. Investigate and take corrective action to
eliminate the cause of blade binding.
c. When restarting a saw in the workpiece, center
the saw blade in the kerf so that the saw teeth are
not engaged into the material. If a saw blade binds,
it may walk up or kickback from the workpiece as the
saw is restarted.

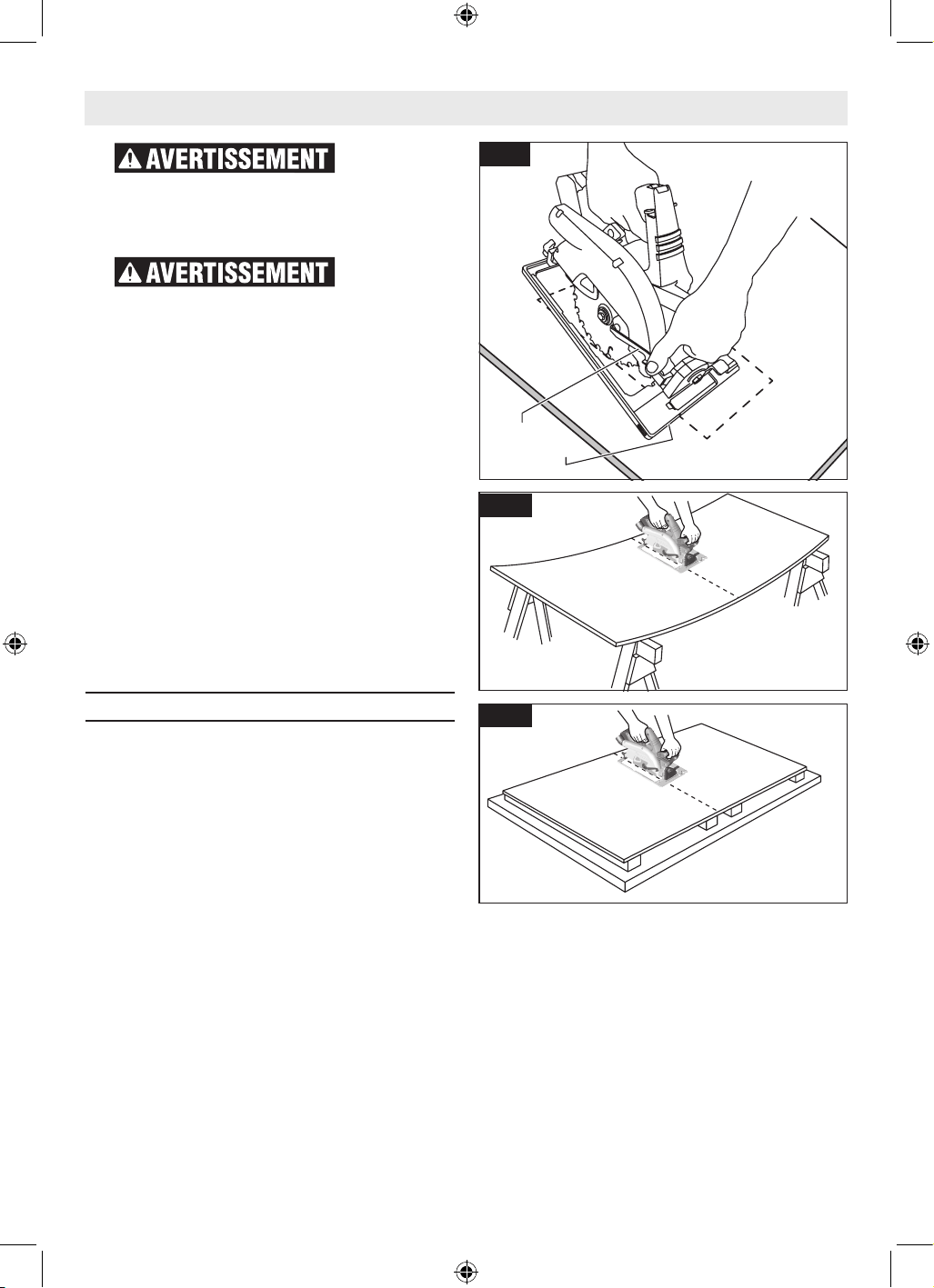

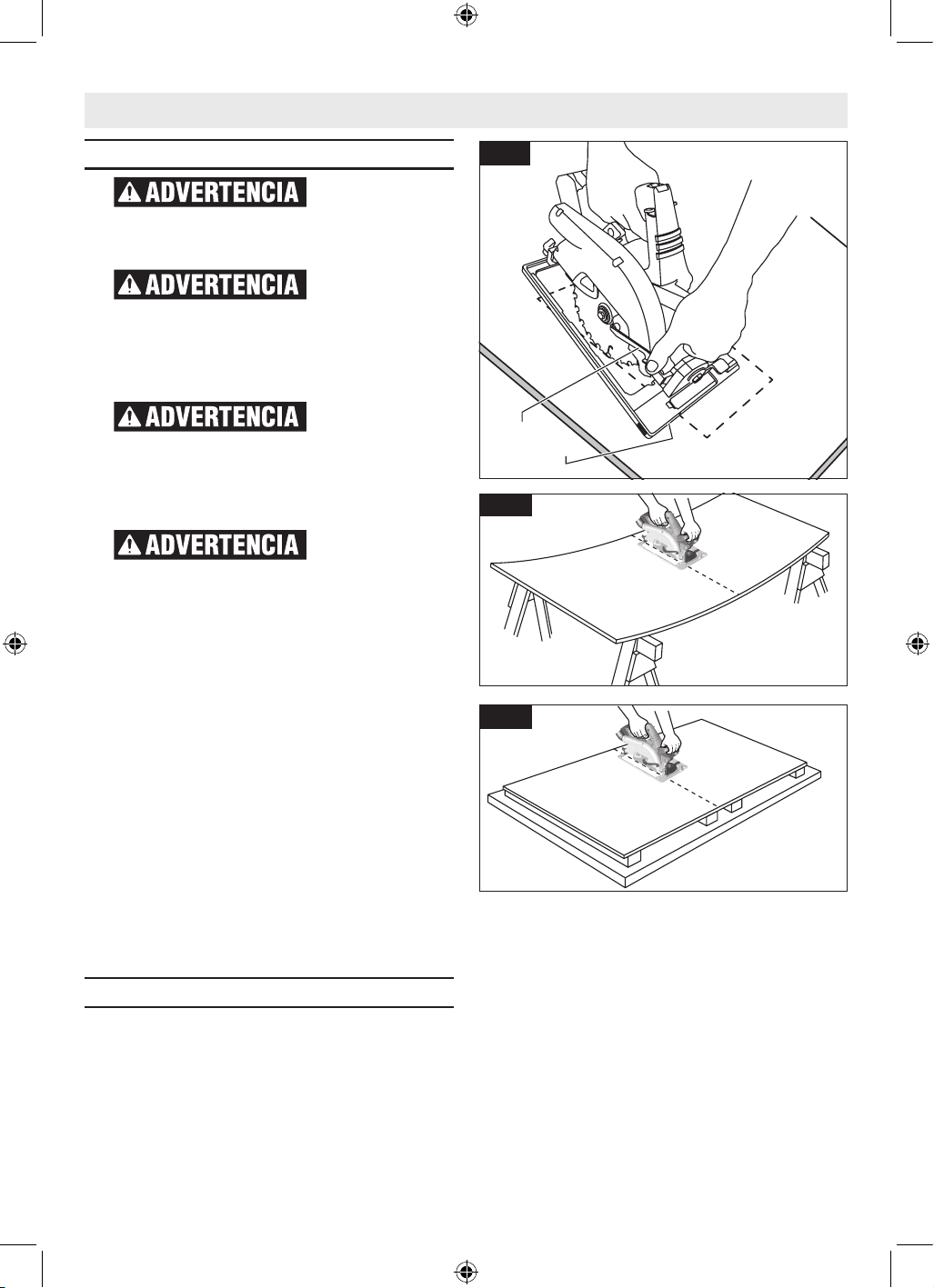

d. Support large panels to minimize the risk of blade
pinching and kickback. Large panels tend to sag
under their own weight. Supports must be placed
under the panel on both sides, near the line of cut
and near the edge of the panel.
e. Do not use dull or damaged blades. Unsharpened
or improperly set blades produce narrow kerf
causing excessive friction, blade binding and
kickback.
f. Blade depth and bevel adjusting locking levers
must be tight and secure before making cut. If
blade adjustment shifts while cutting, it may cause
binding and kickback.
g. Use extra caution when sawing into existing walls
or other blind areas. The protruding blade may cut
objects that can cause kickback.
Safety Instructions for Circular Saws
160992A9PY_GKS18V-25G_202405.indd 4160992A9PY_GKS18V-25G_202405.indd 4 14/05/2024 11:59:2714/05/2024 11:59:27
5
Lower Guard Function
a. Check the lower guard for proper closing before
each use. Do not operate the saw if the lower
guard does not move freely and close instantly.
Never clamp or tie the lower guard into the open
position. If the saw is accidentally dropped, the
lower guard may be bent. Raise the lower guard with
the retracting handle and make sure it moves freely
and does not touch the blade or any other part, in all
angles and depths of cut.
b. Check the operation of the lower guard spring.
If the guard and the spring are not operating
properly, they must be serviced before use. Lower
guard may operate sluggishly due to damaged parts,
gummy deposits, or a build-up of debris.
c. The lower guard may be retracted manually
only for special cuts such as “plunge cuts” and
“compound cuts”. Raise the lower guard by the
retracting handle and as soon as the blade enters
the material, the lower guard must be released.
For all other sawing, the lower guard should operate
automatically.
d. Always observe that the lower guard is covering
the blade before placing the saw down on bench
or floor. An unprotected, coasting blade will cause
the saw to walk backwards, cutting whatever is in its
path. Be aware of the time it takes for the blade to
stop after the switch is released.
a. Inspect the condition and quality of the wood and
remove all nails from lumber before cutting. Wet
lumber, green lumber or pressure treated lumber
require special attention during cutting operation to
prevent kickback.
b. Hold the saw firmly to prevent loss of control.
Figures in this manual illustrate typical hand support
of the saw.
c. Depending upon use, the switch may not last the
life of the saw. If the switch should fail in the
“OFF” position, the saw may not start. If it should
fail while the saw is running, the saw may not shut
off. If either occurs, remove the battery pack from
the saw immediately and do not use until repaired.
d. This circular saw should not be mounted to a table
and converted to a table saw. Circular saws are not
designed or intended to be used as table saws.
e. The blade washers and the bolt on your saw have
been designed to work as a clutch to reduce the
intensity of a kickback. Understand the operation
and settings of the VARI-TORQUE CLUTCH. The
proper setting of the clutch, combined with firm
handling of the saw will allow you to control kickback.
f. Never place your hand behind the saw blade.
Kickback could cause the saw to jump backwards
over your hand.
g. Do not use the saw with an excessive depth of
cut setting. Too much blade exposure increases
the likelihood of the blade twisting in the kerf and
increases the surface area of the blade available for
pinching that leads to kickback.
h. Do not run the tool while carrying it at your side.
Lower guard may be opened by a contact with
your clothing. Accidental contact with the spinning
saw blade could result in serious personal injury.
i. Periodically remove the blade, clean the upper,
lower guards and the hub area with kerosene and
wipe it dry. Preventive maintenance and properly
operating guard will reduce the probability of an
accident.
j. Ensure the switch is in the off position before
inserting battery pack. Inserting the battery pack
into power tools that have the switch on invites
accidents.
k. Avoid overheating saw blade tips.
Safety Instructions for Circular Saws
Additional Safety Instructions for Circular Saws
160992A9PY_GKS18V-25G_202405.indd 5160992A9PY_GKS18V-25G_202405.indd 5 14/05/2024 11:59:2814/05/2024 11:59:28
6
GFCI and personal protection devices like electrician’s
rubber gloves and footwear will further enhance your
personal safety.
Develop a periodic maintenance schedule for your tool.
When cleaning a tool be careful not to disassemble
any portion of the tool since internal wires may be
misplaced or pinched or safety guard return springs
may be improperly mounted. Certain cleaning agents
such as gasoline, carbon tetrachloride, ammonia, etc. may
damage plastic parts.
Some dust created by power
sanding, sawing, grinding,
drilling, and other construction activities contains
chemicals known to cause cancer, birth defects or other
reproductive harm. Some examples of these chemicals
are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement and other
masonry products, and
• Arsenic and chromium from chemically-treated
lumber.
Your risk from these exposures varies, depending on how
often you do this type of work. To reduce your exposure
to these chemicals: work in a well ventilated area, and
work with approved safety equipment, such as those dust
masks that are specially designed to filter out microscopic
particles.
Additional Safety Warnings
160992A9PY_GKS18V-25G_202405.indd 6160992A9PY_GKS18V-25G_202405.indd 6 14/05/2024 11:59:2814/05/2024 11:59:28
7
Symbols
Important: Some of the following symbols may be used on your tool. Please study them and learn their meaning.
Proper interpretation of these symbols will allow you to operate the tool better and safer.
Symbol Designation / Explanation
V Volts (voltage)
Ah Amp hour (measurement of battery capacity)
A Amperes (current)
Hz Hertz (frequency, cycles per second)
W Watt (power)
kg Kilograms (weight)
min Minutes (time)
s Seconds (time)
⌀
Diameter (size of drill bits, grinding wheels, etc.)
n
0
No load speed (rotational speed at no load)
n Rated speed (maximum attainable speed)
.../min Revolutions or reciprocation per minute (revolutions, strokes, surface speed, orbits etc. per minute)
0 Off position (zero speed, zero torque...)
1, 2, 3, ...
I, II, III,
Selector settings (speed, torque or position settings. Higher number means greater speed)
Infinitely variable selector with off (speed is increasing from 0 setting)
Arrow (action in the direction of arrow)
Alternating current (type or a characteristic of current)
Direct current (type or a characteristic of current)
Alternating or direct current (type or a characteristic of current)
Class II construction (designates double insulated construction tools)
Earthing terminal (grounding terminal)
160992A9PY_GKS18V-25G_202405.indd 7160992A9PY_GKS18V-25G_202405.indd 7 14/05/2024 11:59:3014/05/2024 11:59:30
8

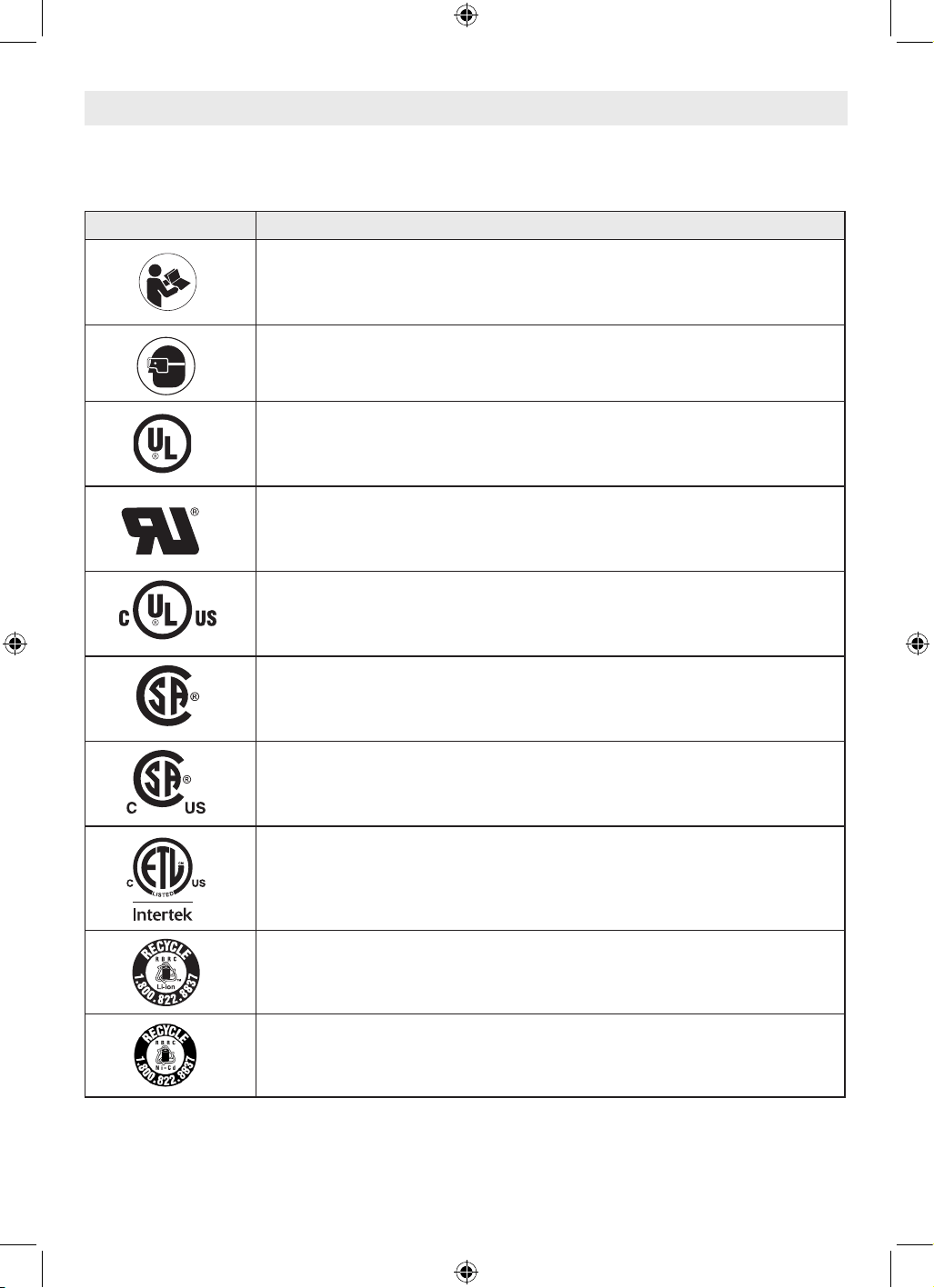

Important: Some of the following symbols may be used on your tool. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the tool better and safer.
Symbols
Symbol Designation / Explanation
Alerts user to read manual
Alerts user to wear eye protection
This symbol designates that this tool is listed by Underwriters Laboratories.
This symbol designates that this component is recognized by Underwriters Laboratories.
This symbol designates that this tool is listed by Underwriters Laboratories, to United States
and Canadian Standards.
This symbol designates that this tool is listed by the Canadian Standards Association.
This symbol designates that this tool is listed by the Canadian Standards Association, to United
States and Canadian Standards.
This symbol designates that this tool is listed by the Intertek Testing Services, to United States
and Canadian Standards.
Designates Li-ion battery recycling program
Designates Ni-Cad battery recycling program
160992A9PY_GKS18V-25G_202405.indd 8160992A9PY_GKS18V-25G_202405.indd 8 14/05/2024 11:59:3814/05/2024 11:59:38
9

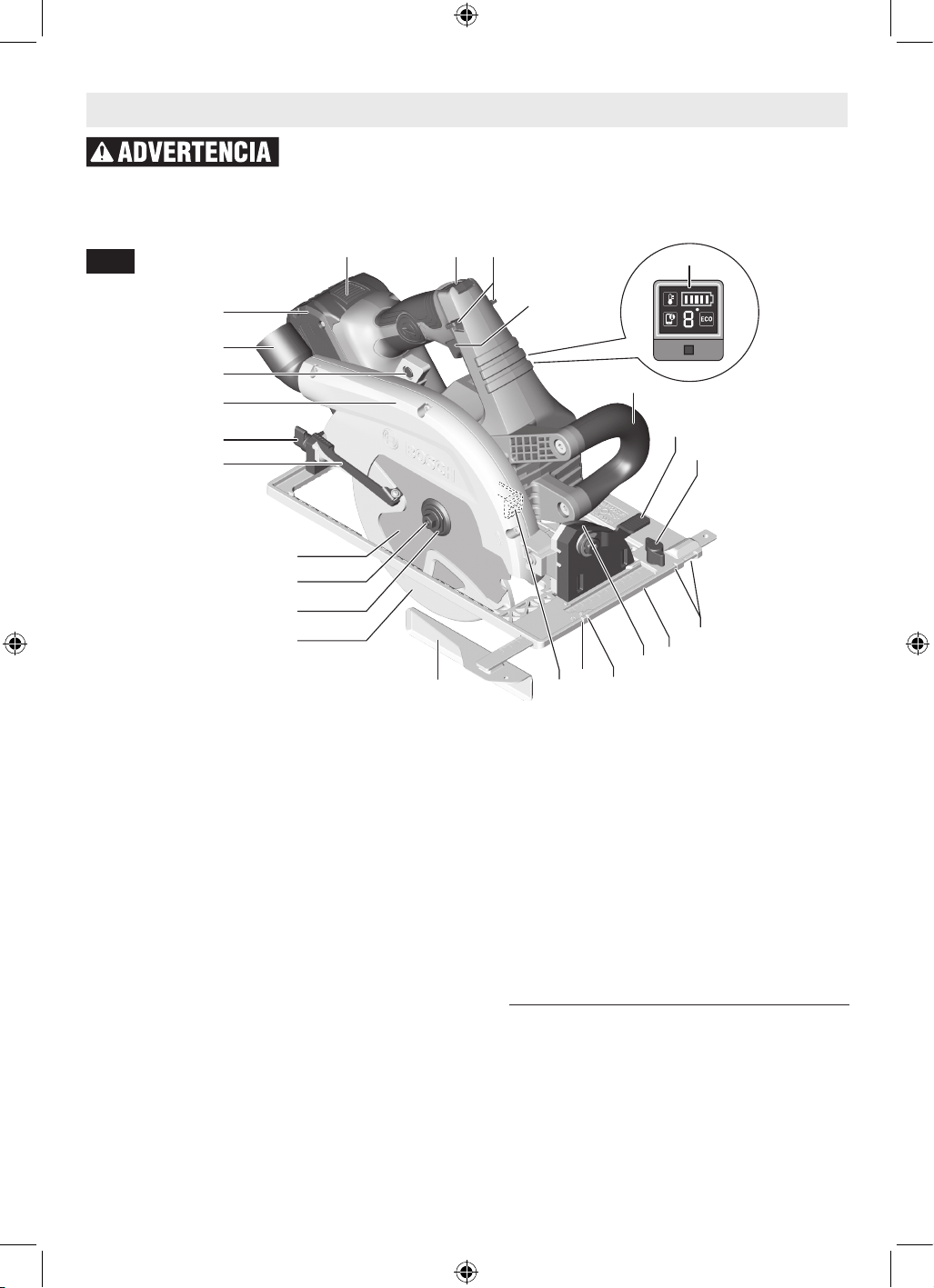

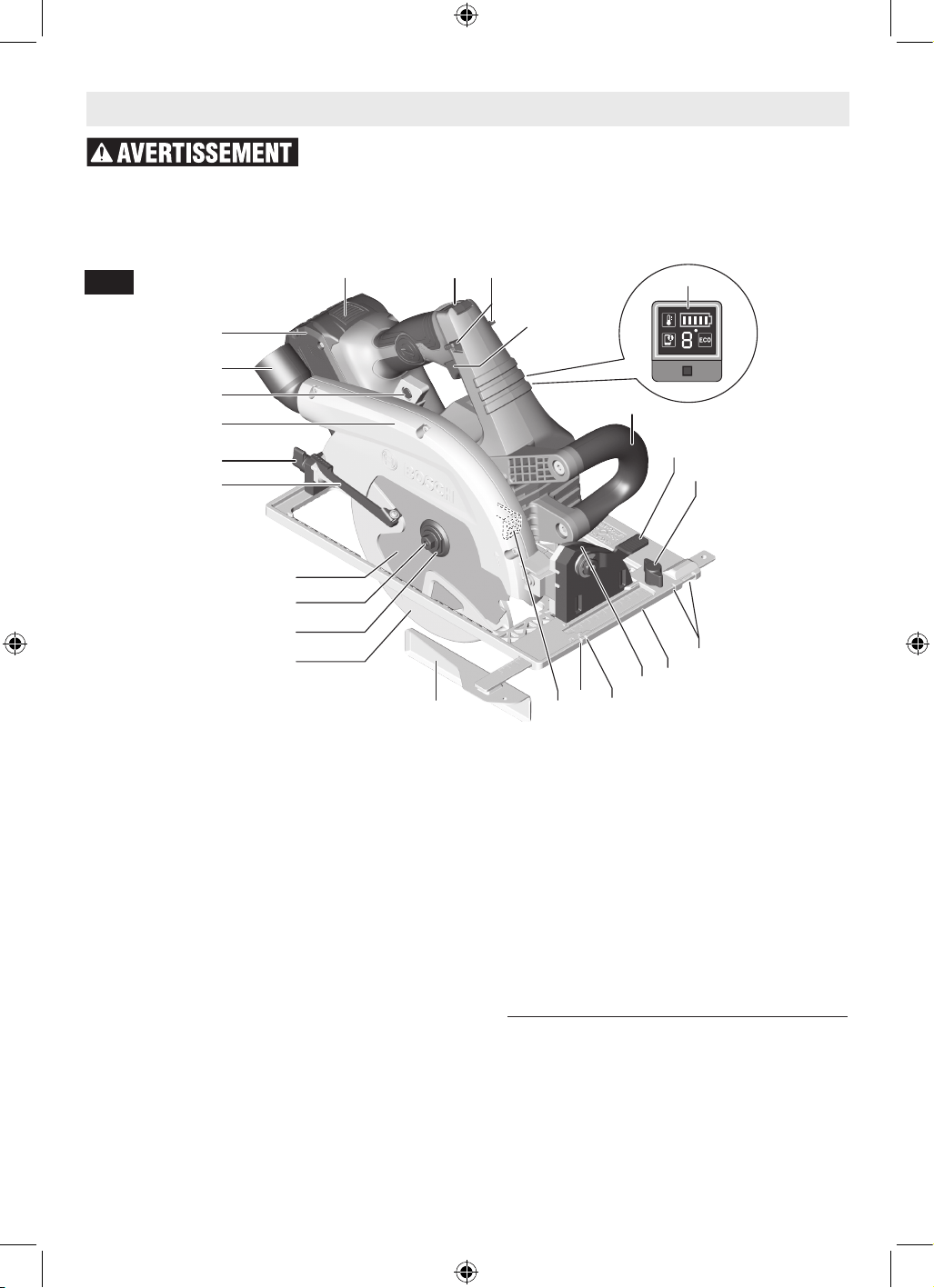

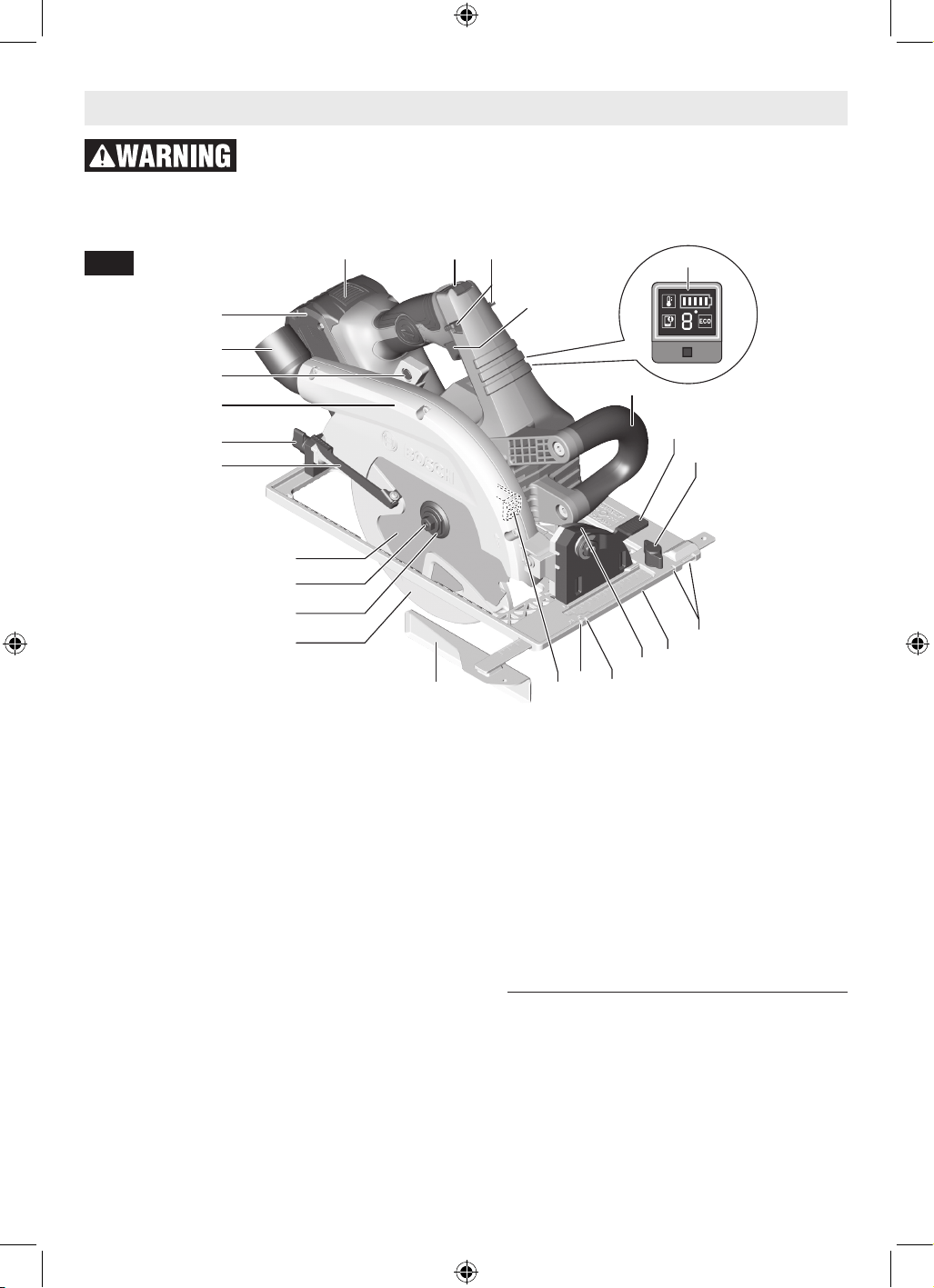

Getting to Know Your Saw
Disconnect battery pack from tool before making any assembly, adjustments or changing
accessories. Such preventive safety measures reduce the risk of starting the tool accidentally.
Cordless Circular Saw GKS18V-25G
26 21,22
2
1
4
3
5
6
7
8
13
28
9
10
11
23
25
24
12
14
15
17
18
19
16
1 Lock-off release buttons
2 Trigger switch

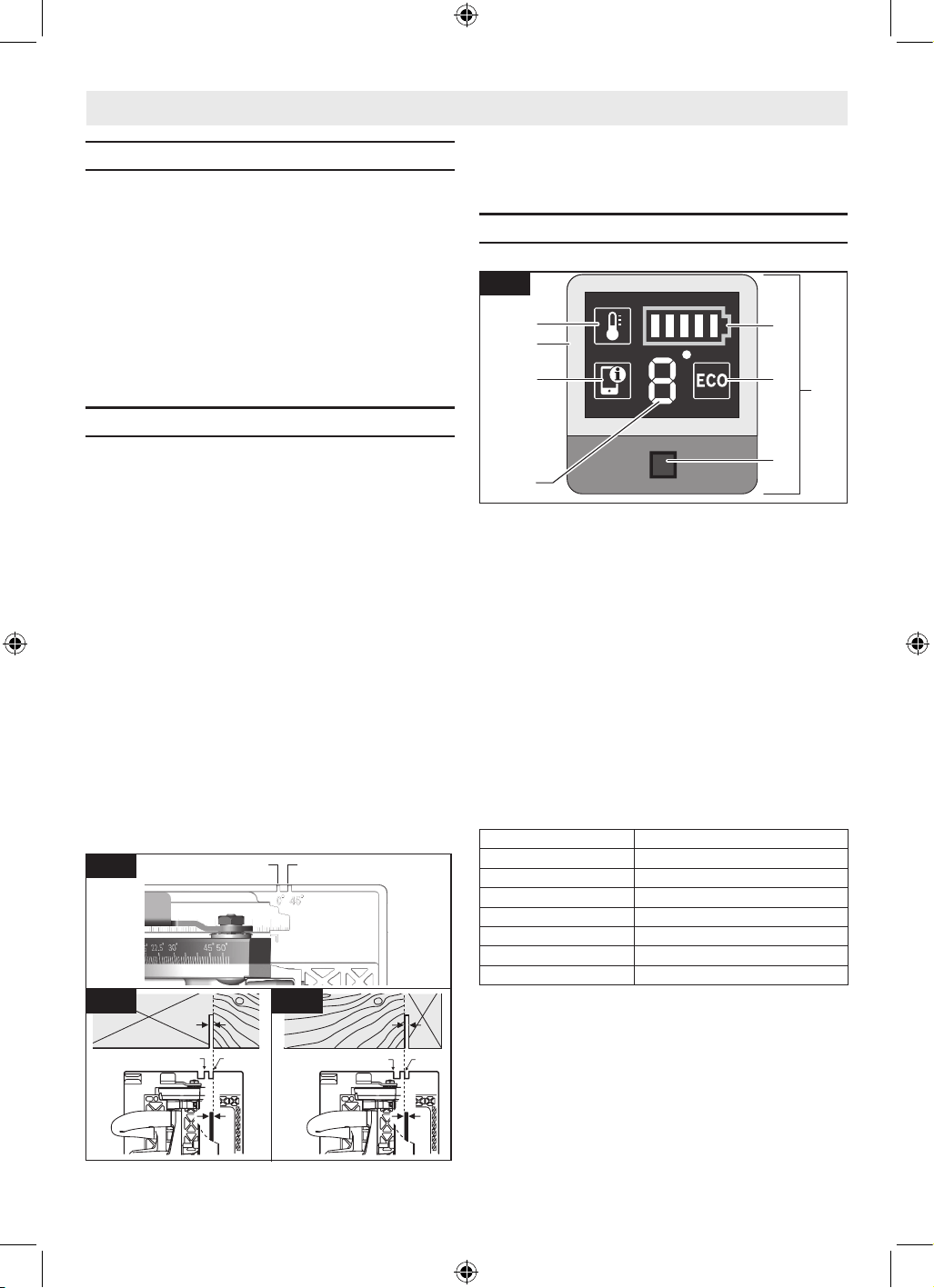

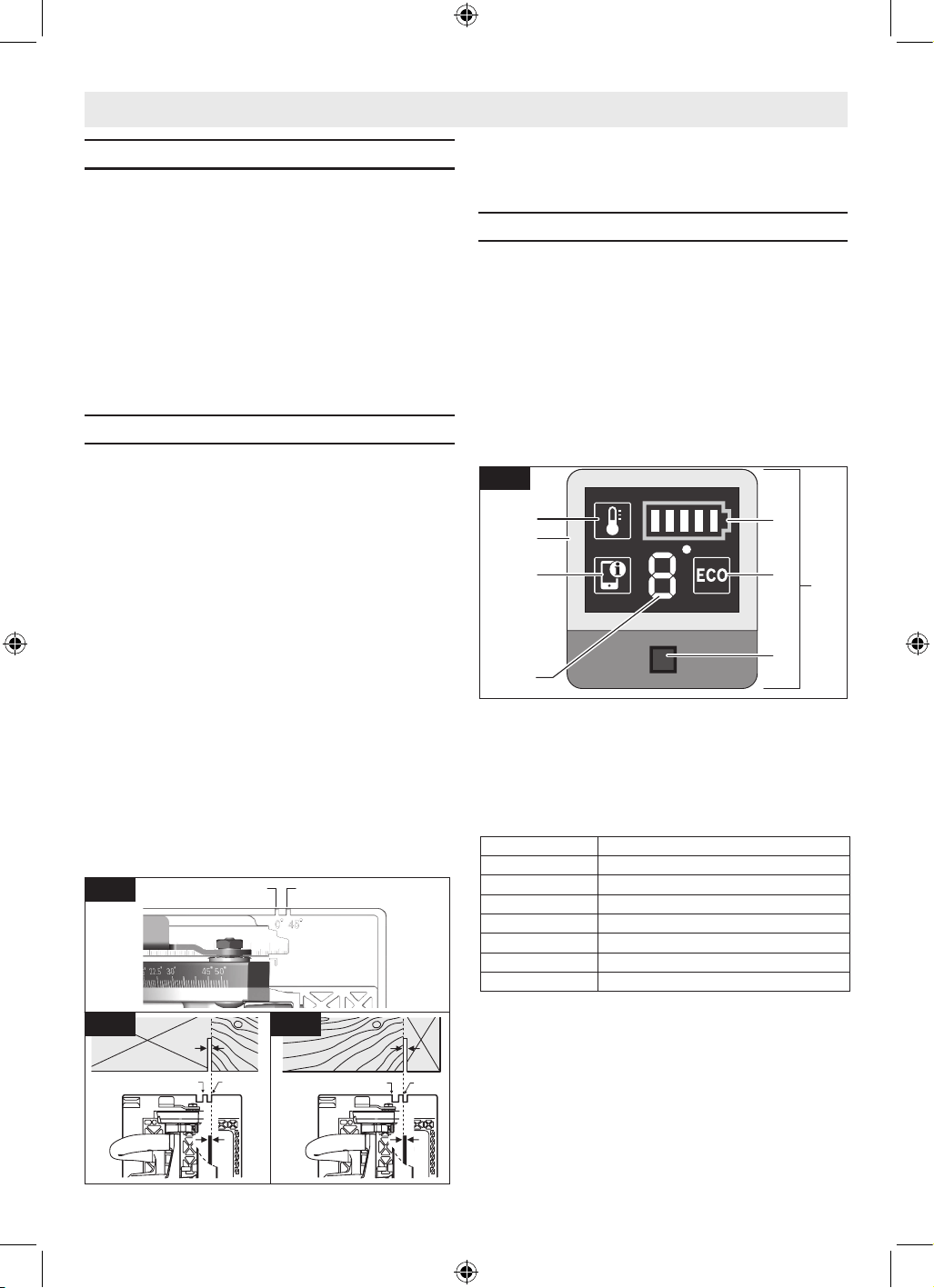

3 User interface
4 Auxiliary handle (insulated gripping surface)
5 Bevel adjustment lever
6 Wing nut (included with rip fence)
7 Bevel scale
8 Cutting line guide notch 0°
9 Cutting line guide notch 45°
10 Shaft lock button
11 Rip fence*
12 Lower guard
13 Foot
14 Lower guard lift lever (Retracting handle)
15 Bevel adjustment knob, rear
16 Upper guard
17 Cutting depth scale

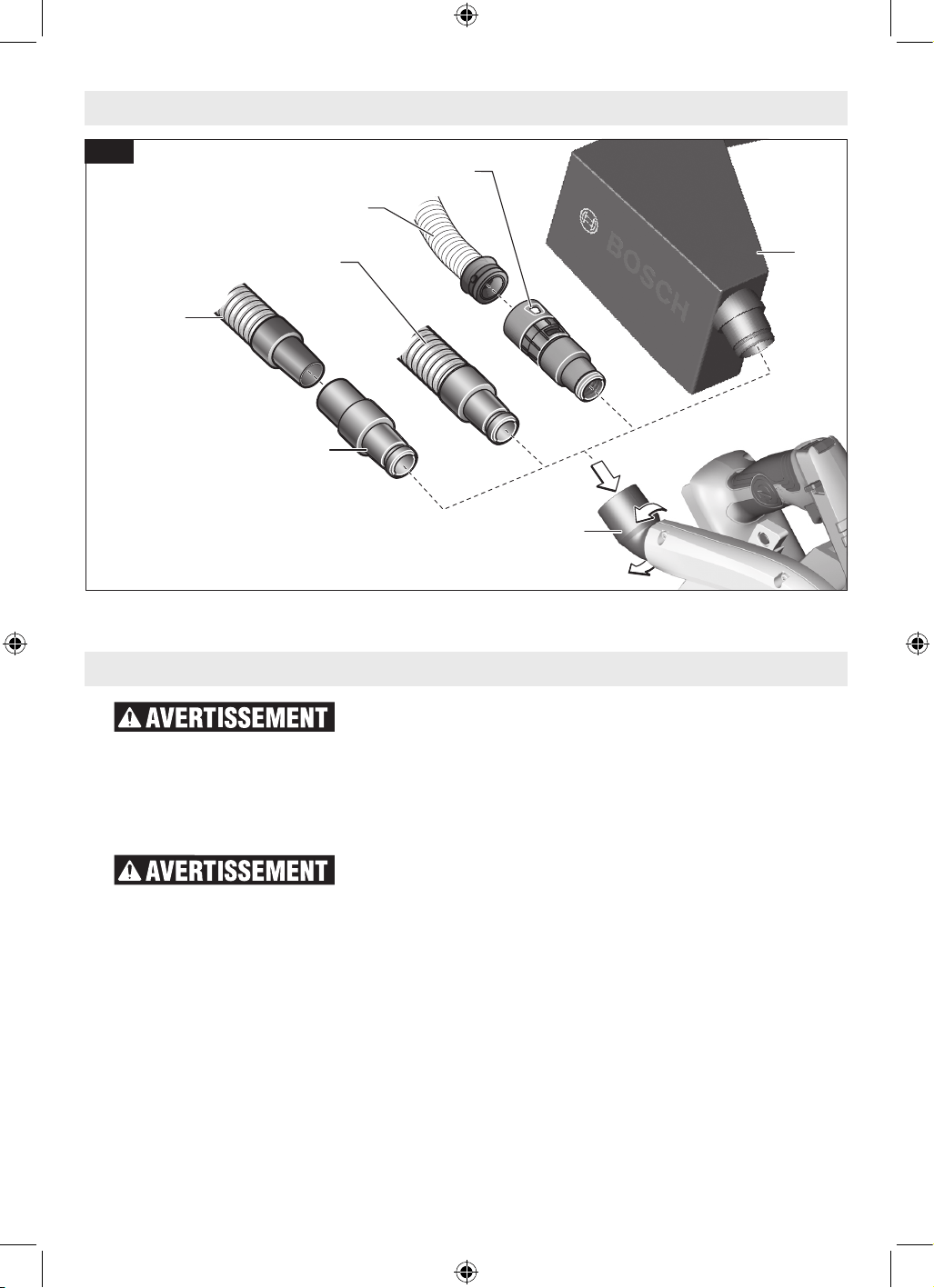

18 Dust port
19 Battery pack
21 Depth control release button
22 Depth control locking button
23 Blade
24 Outer washer
25 Blade stud
26 Battery pack release button
27 Handle (insulated gripping surface)
28 Track Slots
* Sold separately
Fig. 1

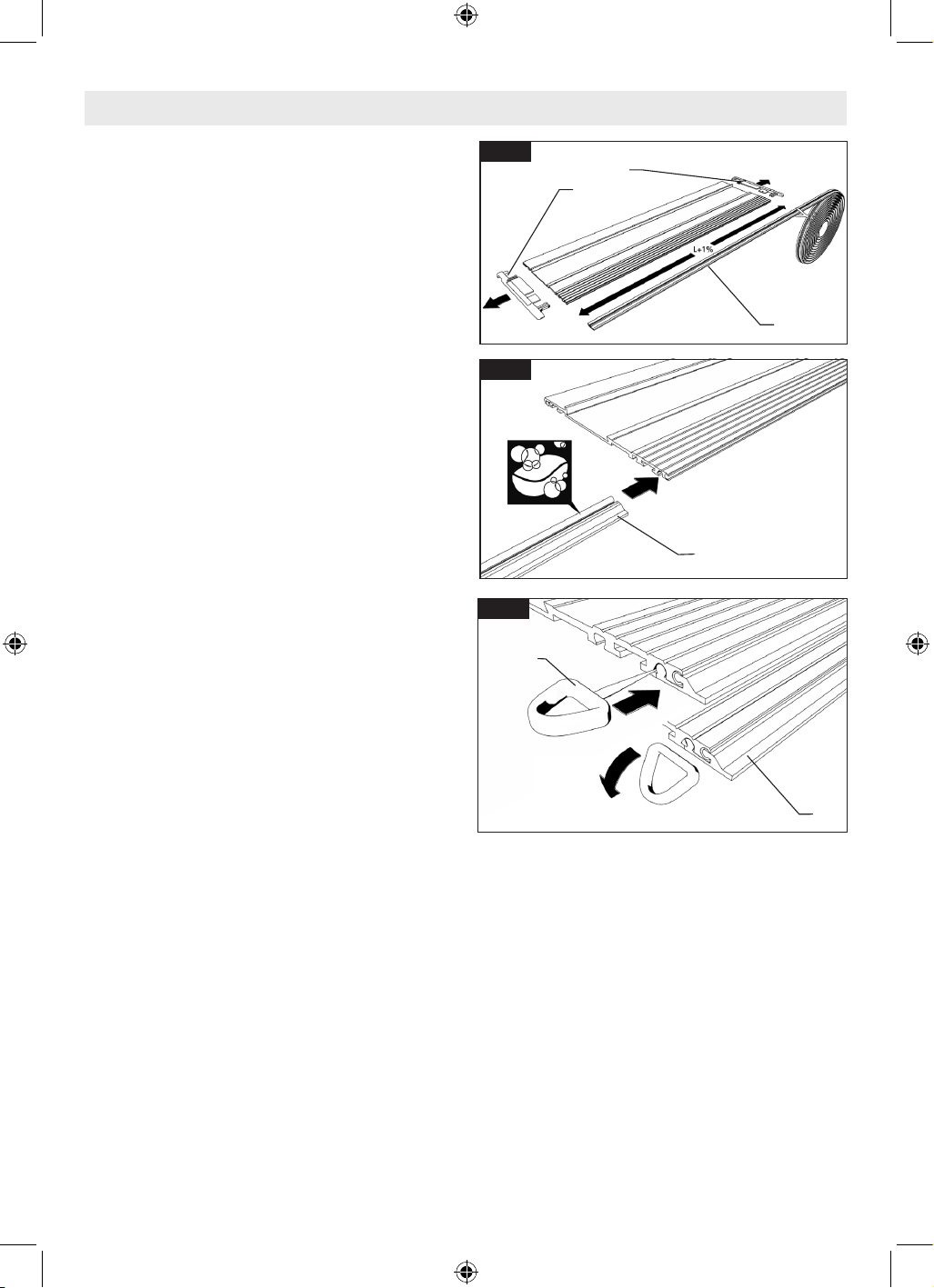

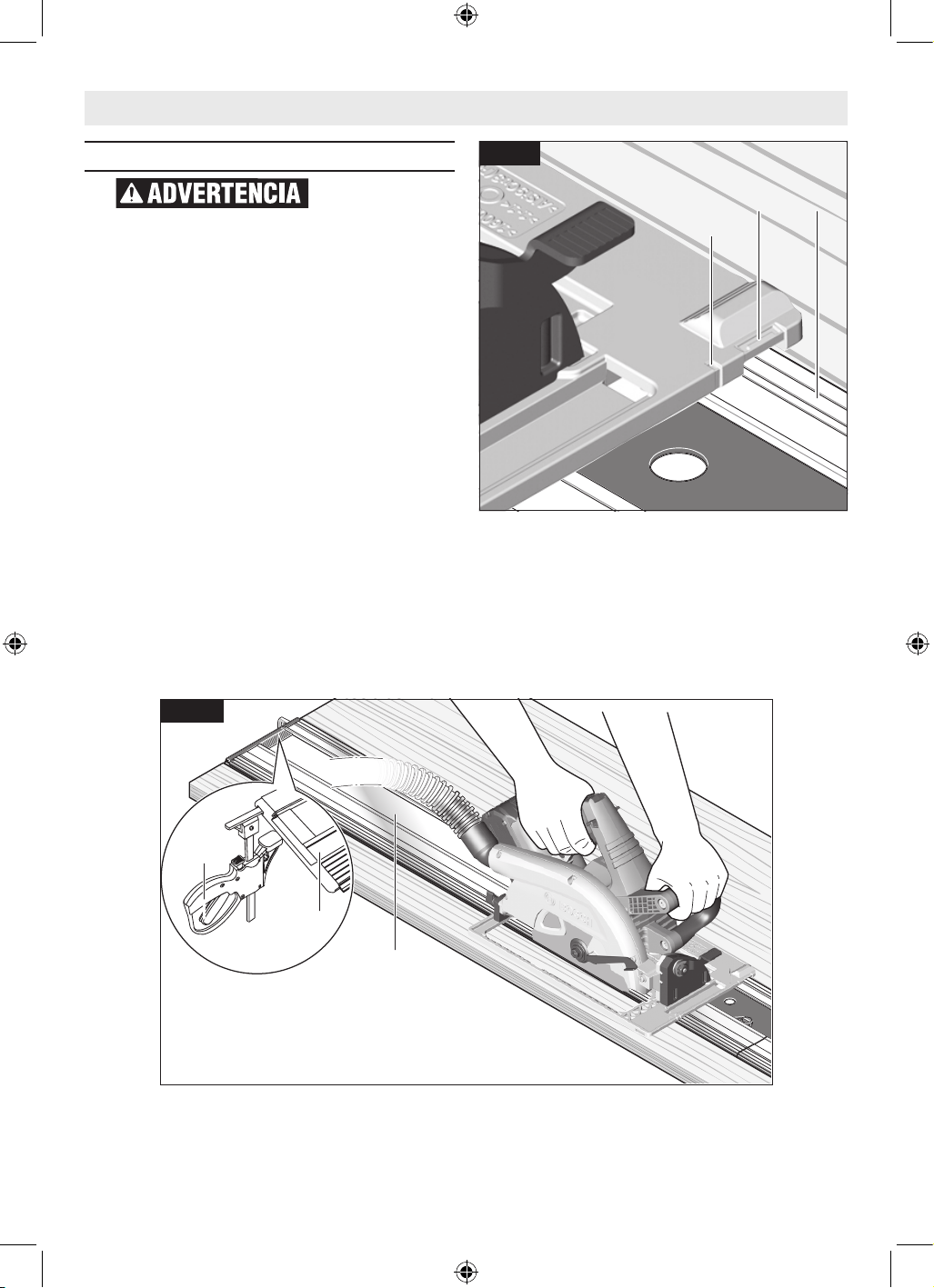

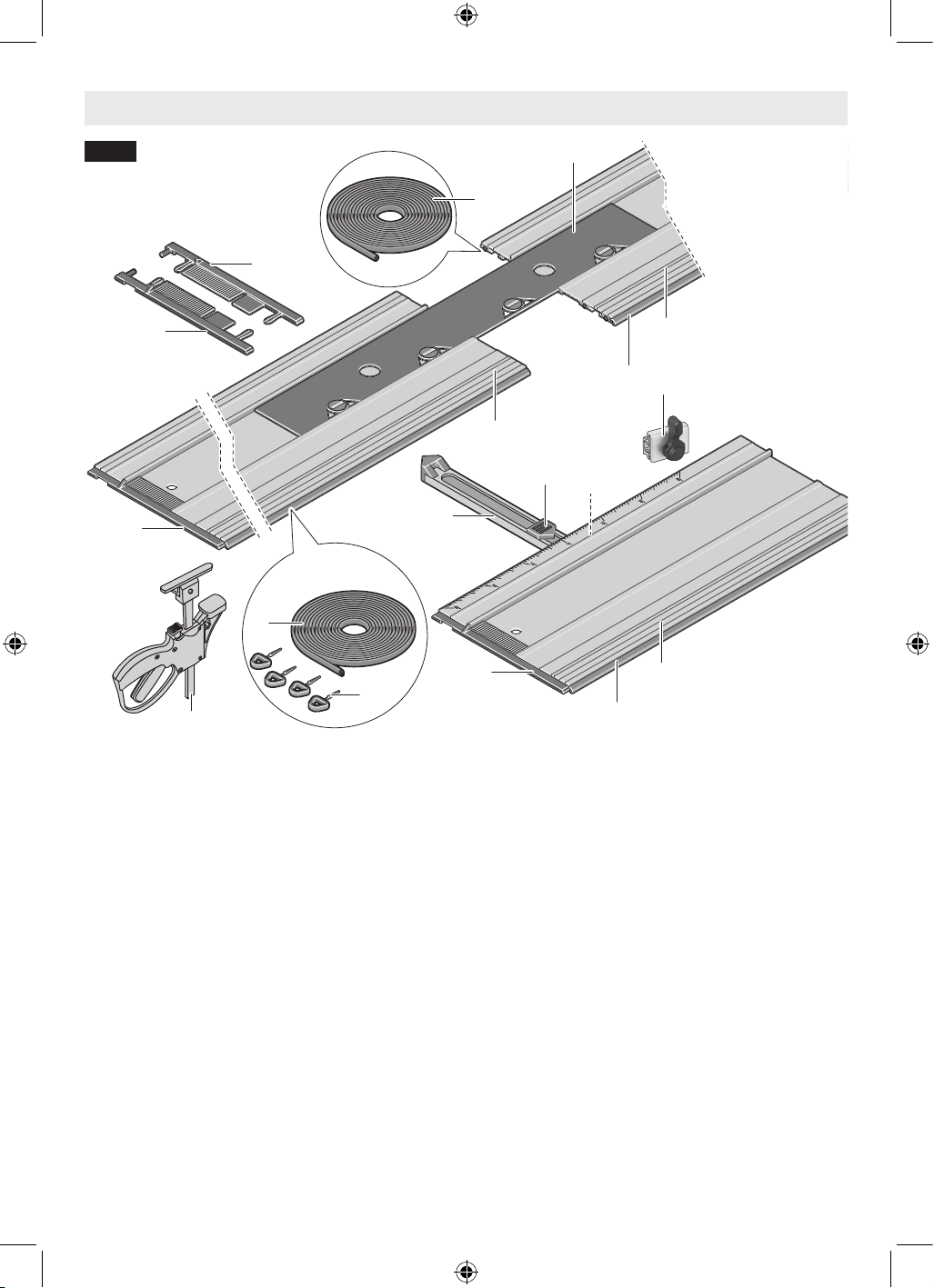

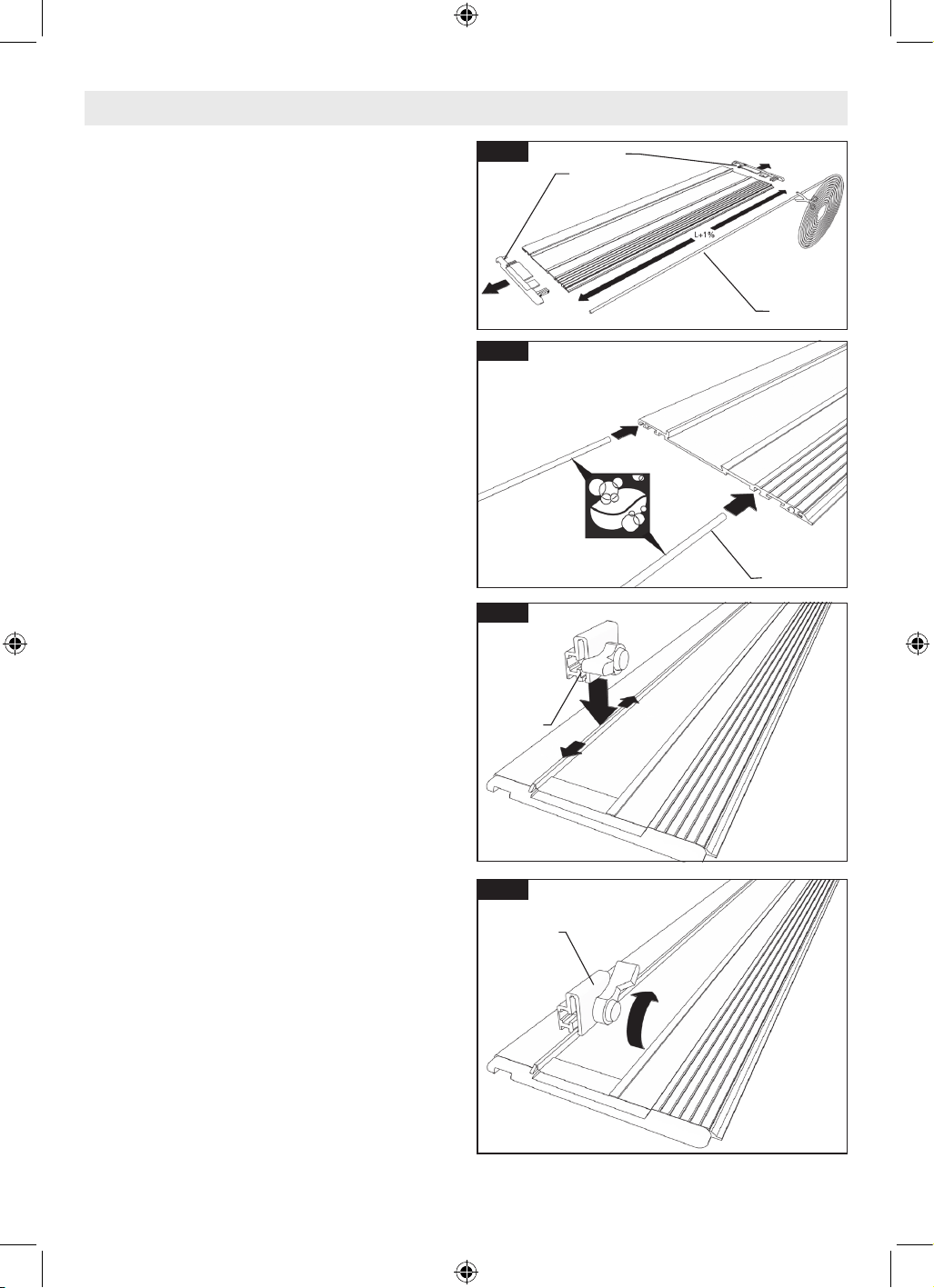

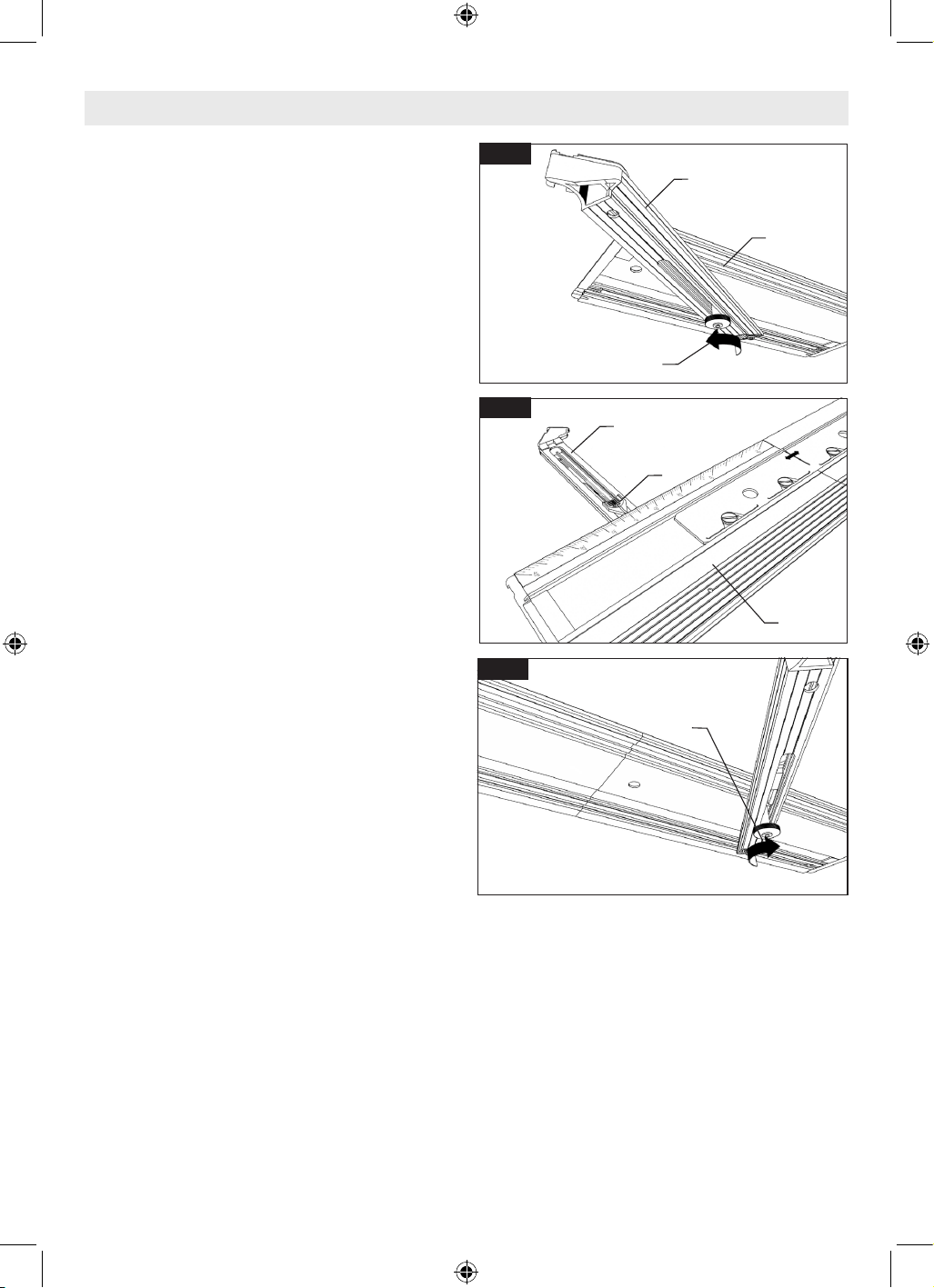

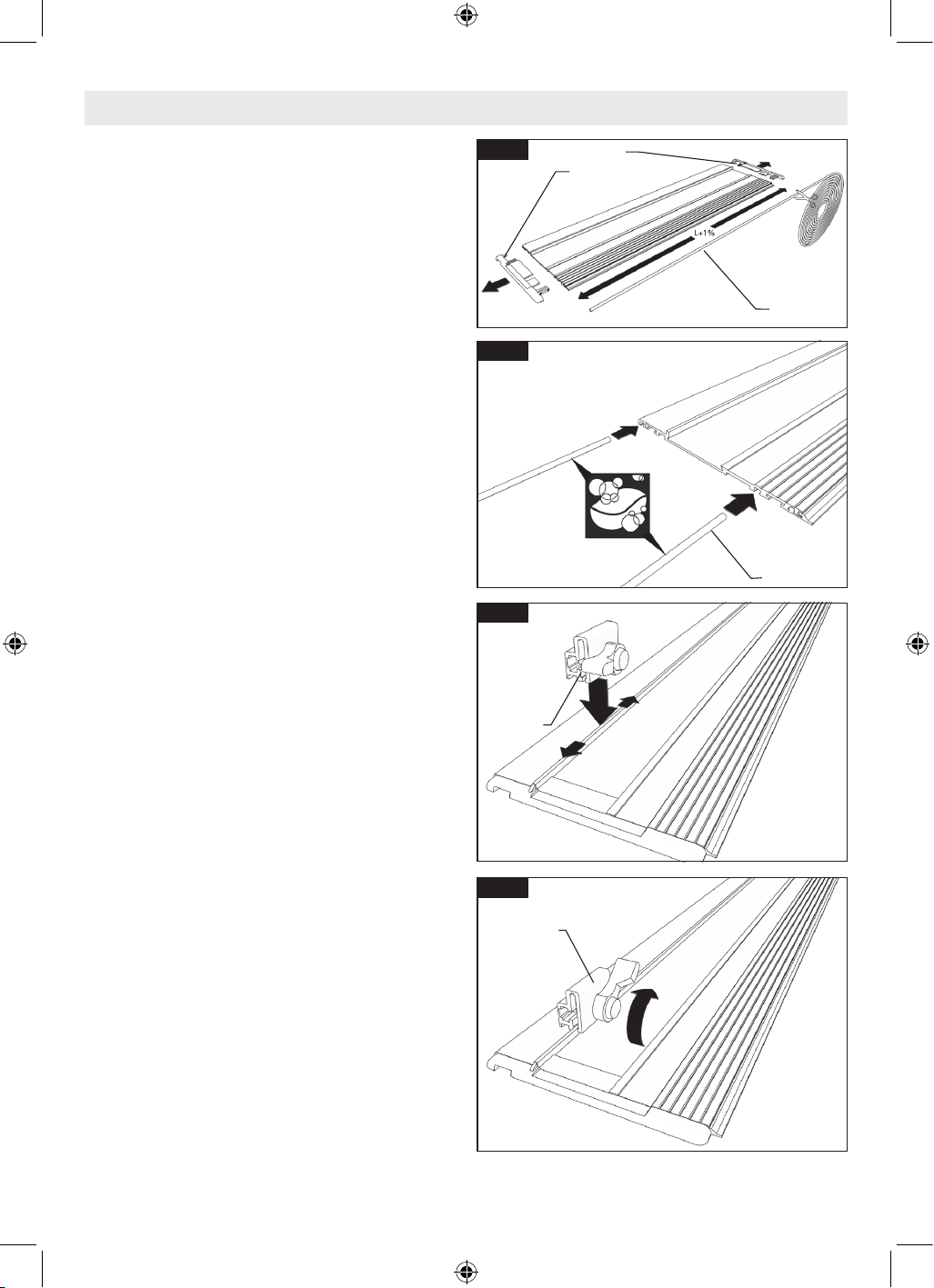

For track system refer to pages 22–27
160992A9PY_GKS18V-25G_202405.indd 9160992A9PY_GKS18V-25G_202405.indd 9 14/05/2024 11:59:4314/05/2024 11:59:43
10
* For replacement blades we recommend Bosch Cordless Circular saw blades. Their thin kerf and tooth design deliver
the superior speed, quality of cut, and reduce battery drain. Use of standard blades will substantially affect the
performance and reduce run-time.
Specifications
Model number GKS18V-25G
Voltage rating 18 V
No load speed n
0
2,500–5,000/min
Blade* 7-1/4"
Blade arbor hole 5/8" (16mm) Round
Blade tooth thickness
7/64" (2.6mm)*
*minimum 3/64" (1.0 mm)
Blade body thickness 0.079" (2.0mm) Maximum
Depth of cut at 0° 2-1/2" (63.5mm) Maximum
Depth of cut at 45° 1-13/16" (46mm) Maximum
Depth of cut at 50° 1-5/8" (41.3mm) Maximum
Allowed ambient temperature
– during charging
– during operation and storage
32...95 °F (0...+35 °C)
–4...122 °F (–20...+50 °C)
Battery Packs/Chargers
Please refer to the battery/charger list, included with your tool.
Intended Use
Use this saw only as intended.
Unintended use may result in
personal injury and property damage.
This product is intended to cut wood and wood-like
products only. Dust build up around the lower guard and
hub from other materials (plastic, masonry or metal) may
disable the lower guard operation.
Cutting Masonry/Metal
Do not cut metal or
masonry with this circular
saw. The dust from metal or masonry cutting will
cause the lower guard to become sluggish and may not
close fully and quickly after cutting these materials.
Do not use abrasive
wheels. This tool is not
intended for usage with metal or masonry cut-off
wheels.
Do not use Wet Diamond
cutting off wheel or water
feed devices with this circular saw. Masonry cutting
waste will enter the lower guard system, harden and
cause the guard to become inoperable. Use of water in
masonry cutting applications with an electric circular
saw will cause electric shock hazards.
This tool is not intended for usage with metal or
masonry cut-off wheels.
160992A9PY_GKS18V-25G_202405.indd 10160992A9PY_GKS18V-25G_202405.indd 10 14/05/2024 11:59:4314/05/2024 11:59:43
11

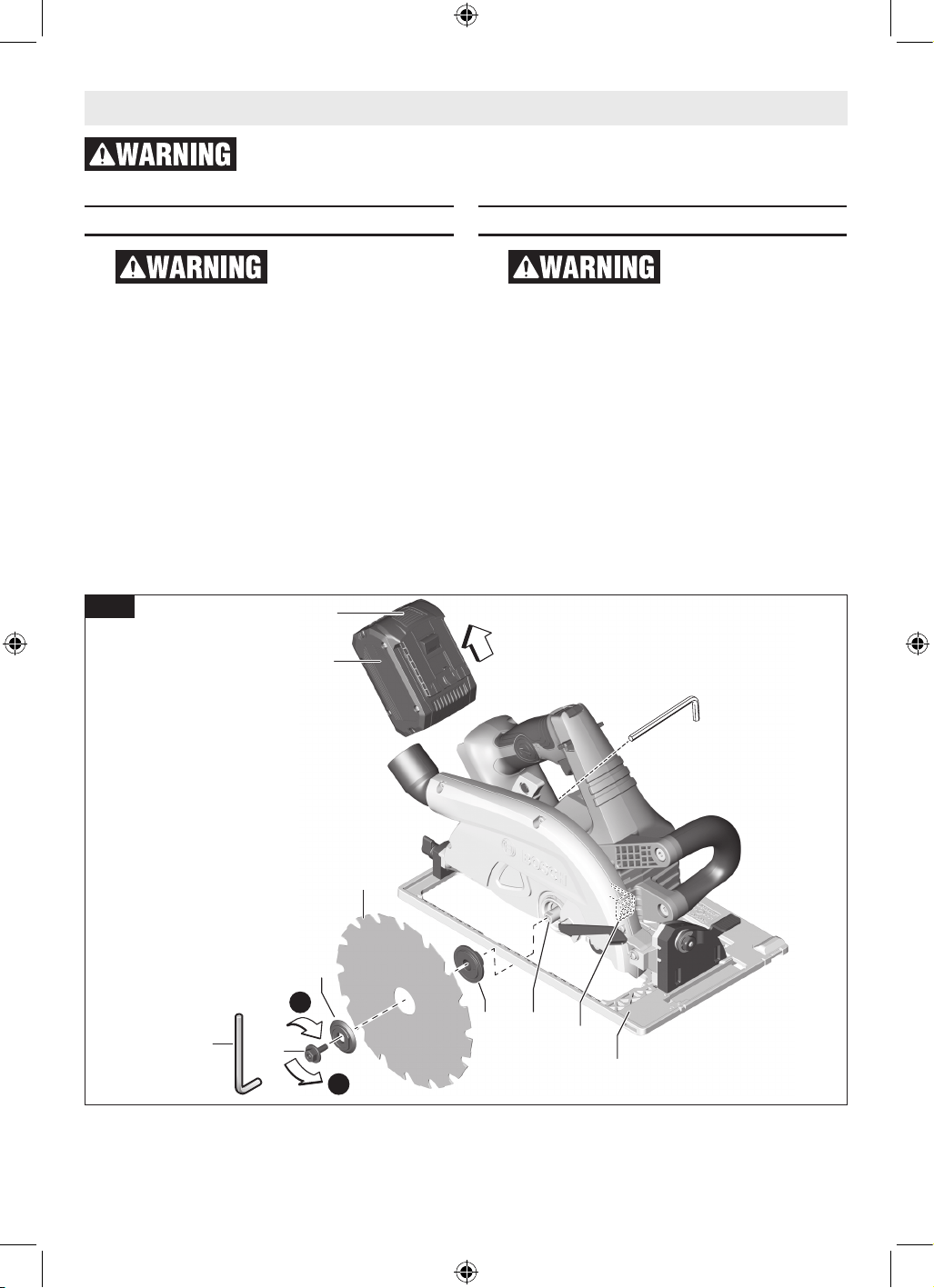

Saw Assembly
Inserting and Releasing Battery Pack
Use only Bosch or Ampshare
batteries recommended in
the battery/charger list, included with your tool. Using
other types of batteries may result in personal injury or
property damage.
Slide charged battery pack 19 into the housing until
the battery pack locks into position (Fig. 2).
Your tool is equipped with a secondary locking latch to
prevent the battery pack from completely falling out of
the handle, should it become loose due to vibration.
To remove the battery pack 19, press the battery pack
release button 26 and slide the battery pack forward.
Press the battery pack release button 26 again and
slide the battery pack completely out of tool housing
(Fig. 2).

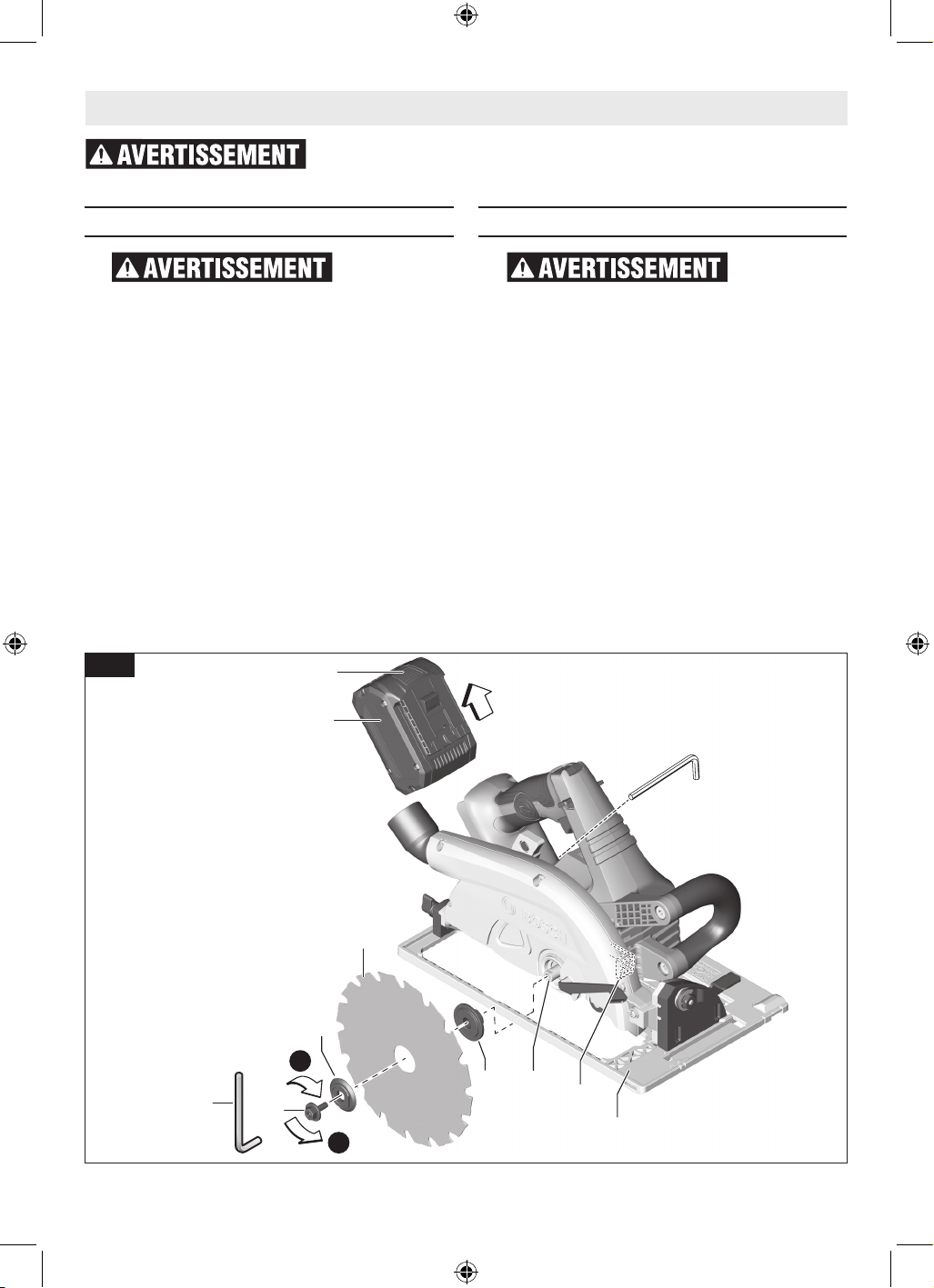

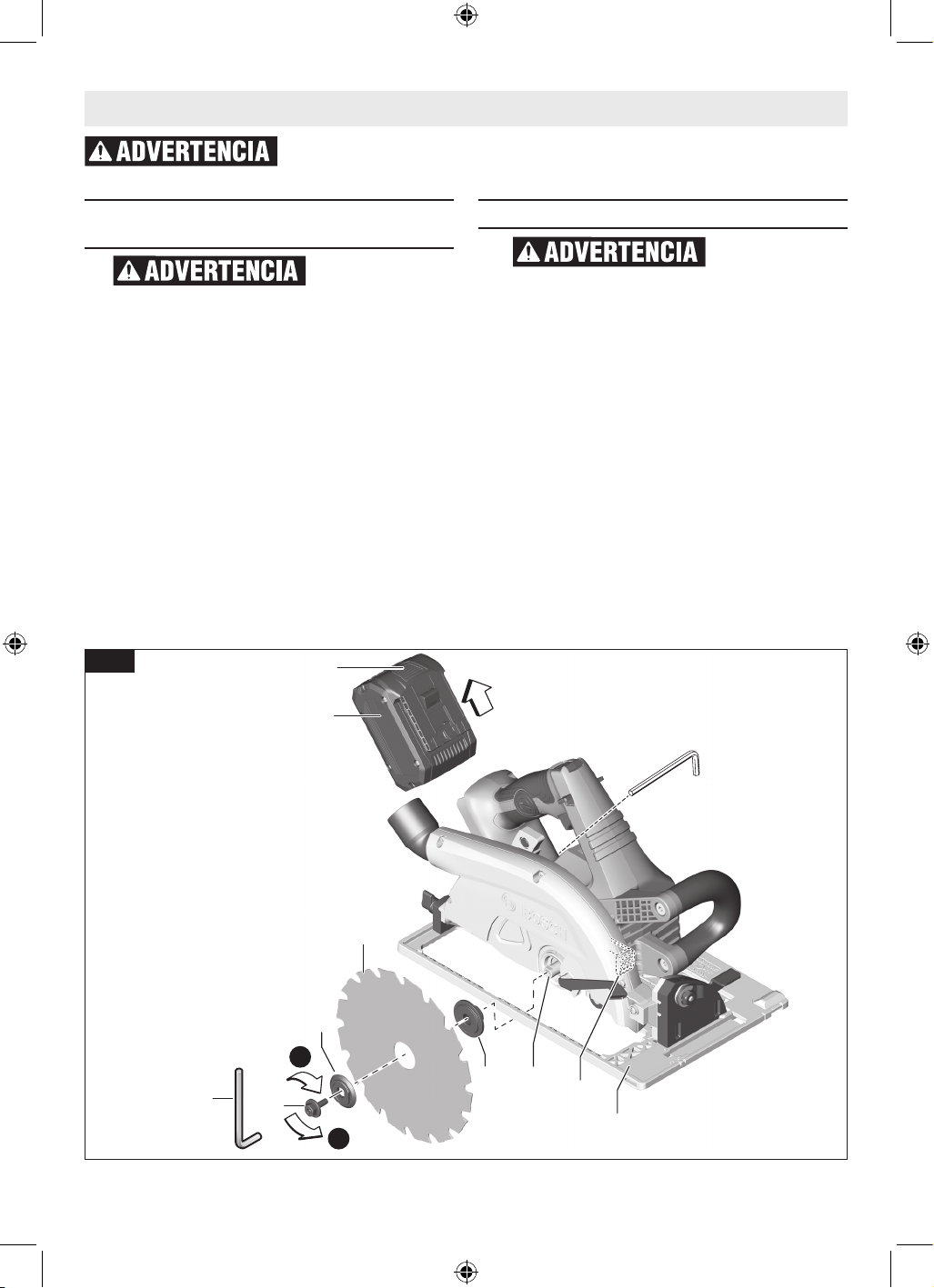

Attaching the Blade
Use only 7-1/4” (184mm)
blade. Use only blade
rated 5000/min (RPM) or greater. Using blade not
designed for the saw may result in serious personal
injury and property damage.
1. Press and hold the shaft lock button 10. Turn
blade stud 25 with provided wrench 31 in the
direction a and remove blade stud 25 and outer
washer 24. Note: the wrench is stored near the
battery compartment (Fig. 2).
2. Make sure the saw teeth and arrow on the blade
point in the same direction as the arrow on the
lower guard.
3. Retract the lower guard all the way up into the
upper guard. While retracting the lower guard,
check operation and condition of the LOWER
GUARD SPRING.
a
b
26
19
29
10
13
30
25
23
24
31
Fig. 2
Disconnect battery pack from tool before making any assembly, adjustments or changing
accessories. Such preventive safety measures reduce the risk of starting the tool accidentally.
160992A9PY_GKS18V-25G_202405.indd 11160992A9PY_GKS18V-25G_202405.indd 11 14/05/2024 11:59:4714/05/2024 11:59:47
12
32
18
VAC024
35mm HOSE
BOSCH VH-SERIES
HOSE
VX120
1-1/4" or
1-1/2" HOSE
Fig. 3
Saw Assembly
4. Slide blade 23 through slot in the foot 13 and
mount it against the inner washer 30 on the
shaft 29. Be sure the large diameter of the outer
washer 24 lays flush against the blade (Fig. 2).
5. Reinstall outer washer and tighten blade stud
25 finger tight in the direction b. Press and hold
lock button 10 to lock shaft and TIGHTEN BLADE
STUD COUNTER-CLOCKWISE 1/4 TURN WITH
THE WRENCH PROVIDED (Fig. 2).
Do not use wrenches with longer handles, since it may
lead to over tightening of the blade stud.
VARI-TORQUE CLUTCH
This clutching action is provided by the friction of the
outer washer 24 against the blade 23 and permits the
blade shaft to turn when the blade encounters excessive
resistance. When the blade stud 25 is properly tightened
(as described in No. 5 of Attaching The Blade), the blade
will slip when it encounters ex cessive resistance, thus
reducing saw’s tendency to KICKBACK.
One setting may not be sufficient for cutting all
materials. If ex cessive blade slippage occurs, tighten
the blade stud one mark more. OVERTIGHTENING THE
BLADE STUD NULLIFIES THE EFFECTIVENESS OF THE
CLUTCH.

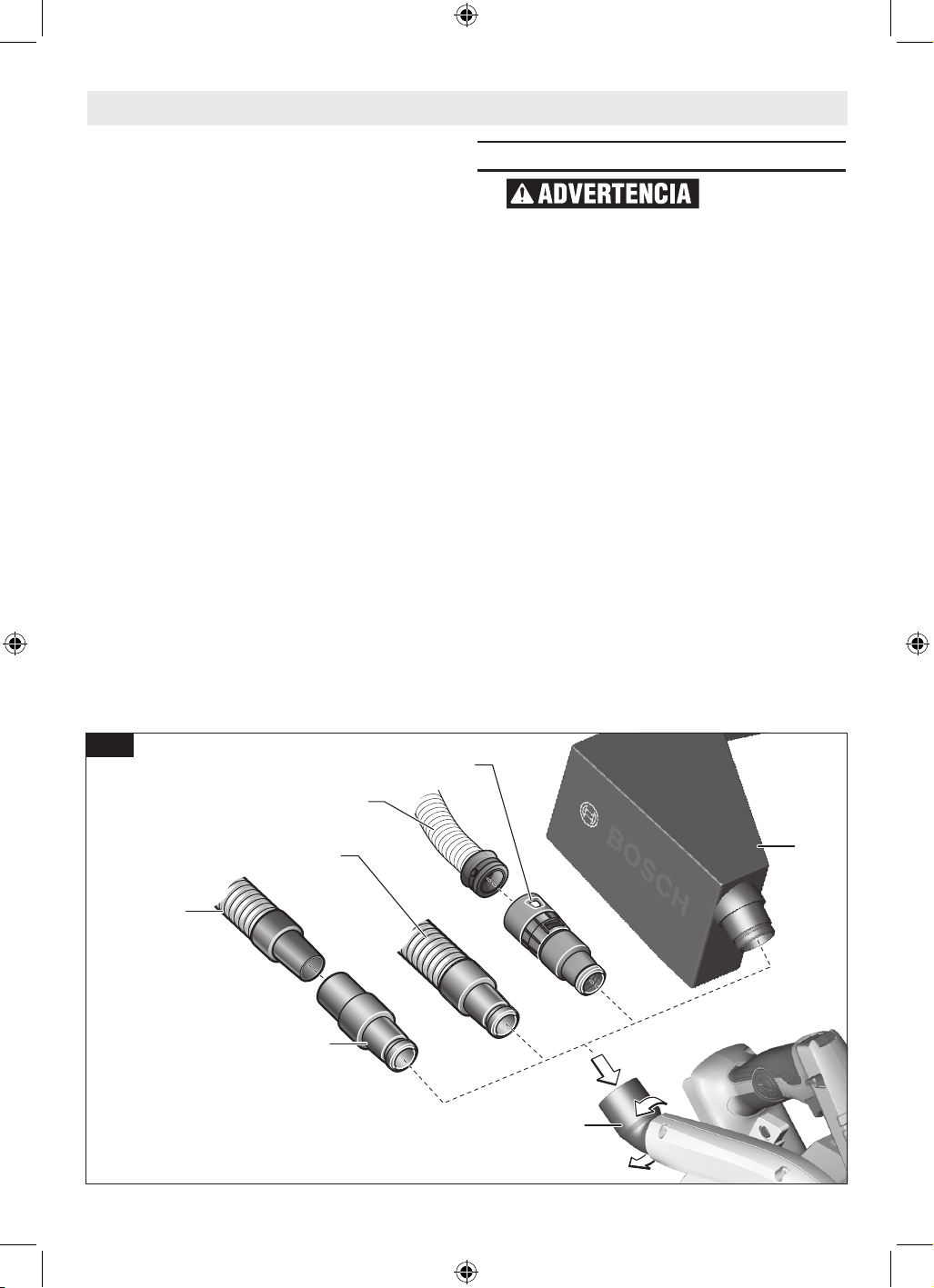

Dust Extraction
To reduce the risk of
injury, always position
dust port and vacuum hose so that they do not
interfere with the lower guard, or the cutting
operation at all settings.
DUST PORT
The dust port 18 swivels so that dust can be directed
in the desired direction (Fig. 3).
DUST BAG (sold separately)
Using Dust Bag – To attach the empty dust bag 32,
press-fit its coupler end into the saw's dust port 18
(Fig. 3).
Cleaning Dust Bag – After the dust bag is 2/3 to 3/4
full, remove it from the saw. Bring the bag to a proper
container and pull open the zipper located on the
bottom of the bag. Hold the bag by the coupler end
and shake it vigorously until all the dust and debris fall
from it. Close zipper and reattach the bag.
NOTE: Clean the bag at the end of the cutting session
and before transporting or storing the saw.
Be extremely careful
when disposing of dust.
Materials in fine particle form may be explosive.
Do not throw sawdust on an open fire. Spontaneous
combustion, in time, may result from the mixture of
oil or water with dust particles.
160992A9PY_GKS18V-25G_202405.indd 12160992A9PY_GKS18V-25G_202405.indd 12 14/05/2024 11:59:5014/05/2024 11:59:50
13
Saw Assembly
Brake Action
Let the saw blade come
to a complete stop before
setting the tool down. The brake action of this
circular saw is not intended as a safety feature.
Unintended contact with a rotating saw blade can
cause property damage and/or personal injury.
Know the charge state of
your battery. The electric
braking action is initiated ONLY by the release
of the trigger switch and in a tool that has power
available. When electrical power is lost due to a
discharged battery or other causes, the electric
brake will not operate and the motor will gradually
slow down. Unexpected run down time may cause
property damage and/or personal injury.
Your circular saw is equipped with an automatic
electric brake, which is designed to stop the saw
blade from spinning in approximately two (2)
seconds after you release the trigger switch. This
feature helps improve jobsite productivity.
Braking starts once the power is turned off. The
brake requires a charged battery to function.
Stopping time will vary depending on, among other
factors, saw blade used, and number of actuations.
The electric brake of your circular saw has been
designed for a high degree of reliability, but
unexpected circumstances such as contamination
or failure of the motor’s components can cause the
brake to not activate. If the tool operates but the
brake does not consistently stop the blade in about
2 seconds, DO NOT use the circular saw and have
it serviced by a Bosch Factory Service Center or
Bosch authorized service facility.
CONNECTION TO VACUUM CLEANER /
DUST EXTRACTOR
Connect the vacuum cleaner hose to the dust port
(Fig. 3).
- Bosch VH-series hoses - The VX120 hose adapter
is required (included with VH-series hoses).
- Other 35mm and 22mm hoses, such as the
Bosch VAC-series hoses - Connect hose directly
to the tool.
- Common 1¼" or 1½" hoses - The Bosch VAC024
adapter is required (sold separately).
Connect the vacuum hose to a vacuum cleaner.
The vacuum cleaner must be suitable for the
material being worked on.
When vacuuming dry dust that is especially
detrimental to health or carcinogenic, use a special
vacuum cleaner / dust extractor.
160992A9PY_GKS18V-25G_202405.indd 13160992A9PY_GKS18V-25G_202405.indd 13 14/05/2024 11:59:5014/05/2024 11:59:50
Disconnect battery
pack from tool before
making any assembly, adjustments or changing
accessories. Such preventive safety measures
reduce the risk of starting the tool accidentally.

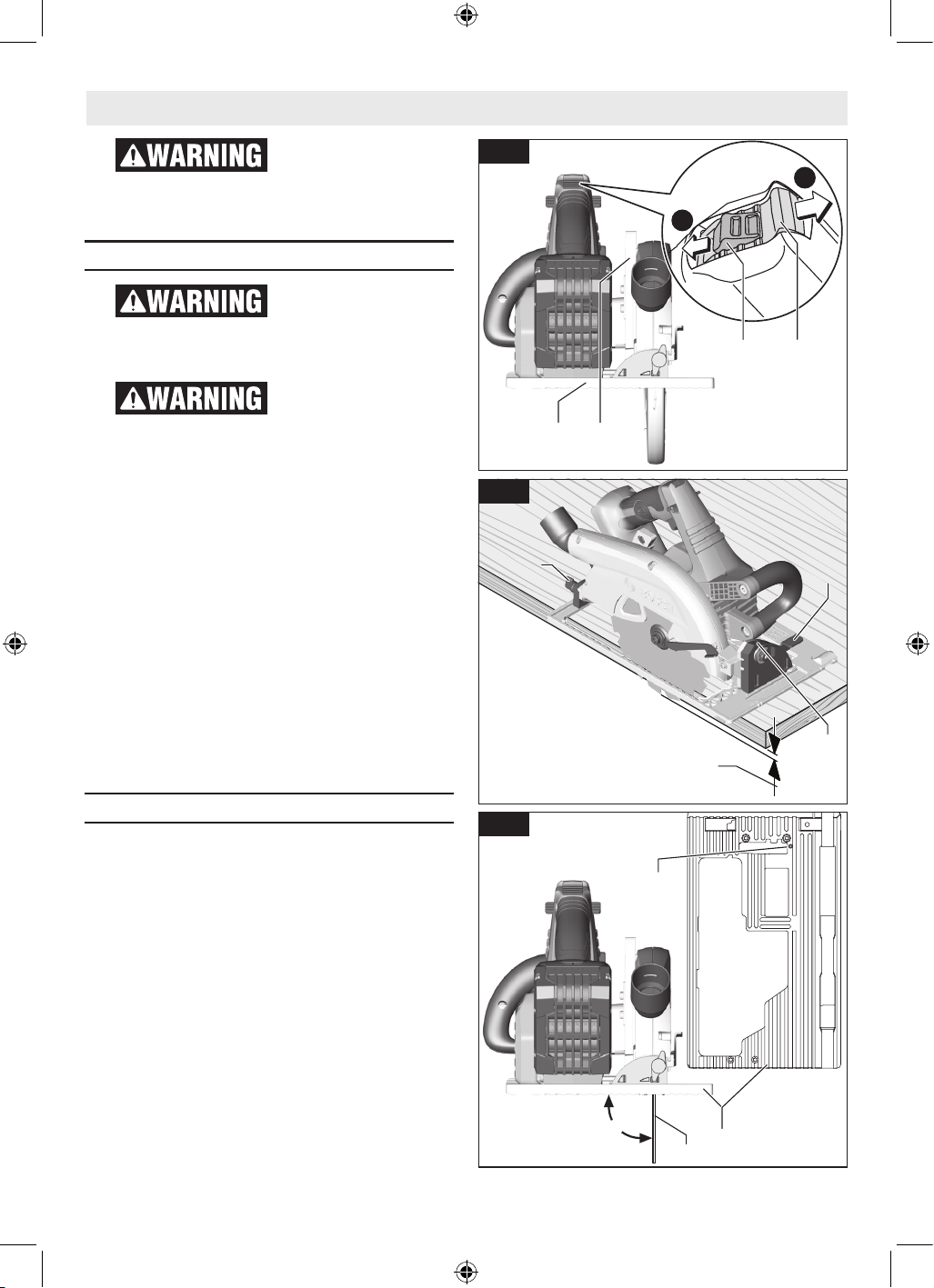

Depth Adjustment
Adjust the cutting depth
so that no more than one
tooth is visible below the work piece. Excessive
blade exposure below the workpiece could result in
personal injury and/or property damage.
The depth adjustment
system should be not used
to change the depth while the saw is in operation,
or for plunge cutting. If blade adjustment shifts
while cutting, it may cause binding and kickback.
To adjust the cutting depth follow these
instructions (Fig. 4):
A. Disconnect battery pack from tool.
B. Depressing the depth control locking button
22.
C. Slide the depth control release button 21
forward.
- For a smaller cutting depth, pull the saw
away from the foot 13;
- for a deeper cutting depth, push the saw
toward the foot 13. The cutting depth scale
17 has both inch and metric scales.
Note: Not more than one tooth length of the blade
should extend below the material to be cut, for
minimum splintering (Fig. 5).
90° Cutting Angle Check
A. Disconnect battery pack from tool.
B. Set foot to maximum depth of cut setting.
C. Loosen adjustment lever 5 and the rear bevel
adjustment knob 15, set to 0° on bevel scale
7, retighten lever 5 and knob 15 (Fig. 5).
D. Check for 90° angle between the blade and
bottom plane of foot 13 with a square (Fig. 6).
If necessary, make adjustments by turning the
small alignment screw 33 from bottom side
of foot 13 with a 2.5 mm allen wrench [not
included] (Fig. 6).
14
Operating Instructions
5
7
15
One tooth length should
penetrate wood for minimum
splintering
Fig. 5
13
33
23
90°
Fig. 6
17
2122
13
A
B
Fig. 4
160992A9PY_GKS18V-25G_202405.indd 14160992A9PY_GKS18V-25G_202405.indd 14 14/05/2024 11:59:5714/05/2024 11:59:57
15
Bevel Adjustment
A. Disconnect battery pack from tool.
B. Loosen the bevel adjustment lever 5 and the
rear bevel adjustment knob 15.
C. Align to desired angle on the bevel scale 7. The
foot can be adjusted up to 50°.
D. Tighten bevel adjustment knob 15 and lever 5
(Fig. 5).
Because of the increased amount of blade
engagement in the work and decreased stability of
the foot, blade binding may occur. Keep the saw
steady and the foot firmly on the workpiece.
Cutting Line Guide Notches
The marked notches 8 and 9 at the front of the
footplate indicate the approximate line of the cut
(Fig. 7).
When track is not being used:
• For a non-bevelled cut, use 0° notch 8.
• For 45° and 50° bevel cuts, use 45° notch 9.
When track is being used:
• For both beveled and non-beveled cuts use 0°
notch 8.
For all cuts:
• To ensure minimum splintering on the good
side of the material to be cut, face the good
side down.
• Make sample cuts in scrap lumber to verify
actual line of cut. This will be helpful because of
the variety of blade types and thicknesses that
are available.
• Use RIGHT side of notch when the part of the
workpiece that is to the left of the blade is the
scrap piece (Fig. 7a).
• Use LEFT side of notch when the part of the
workpiece that is to the right of the blade is the
scrap piece (Fig. 7b).

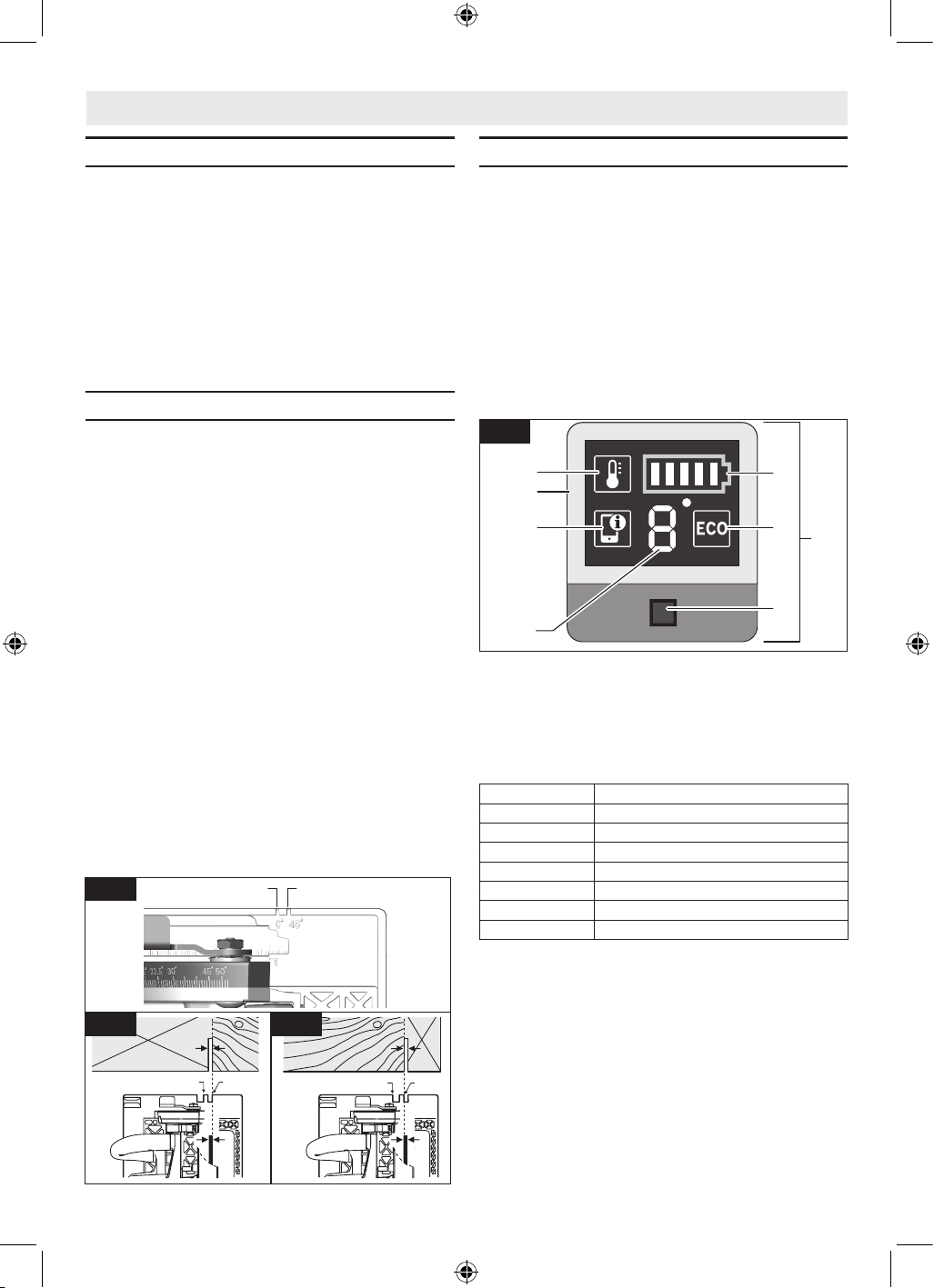

User Interface (Fig. 8)
The user interface 3 is used to select the preset
speed levels and to indicate the status of the power
tool and battery.
ECO MODE
When full power is not needed, the saw’s energy-
saving ECO mode can be used to reduce the saw’s
output power in order to extend the runtime.
If the ECO mode is active, the speed level/mode
indicator 3d displays the symbol “E” and “ECO” icon
3b lights up.
SPEED PRESETS
The speed settings and the ECO mode are
preprogrammed. The table below describes the
preset speeds and ECO mode speed.
Operating Instructions
3b
3
3a
3c
3d
3e
3f
3g
Fig. 8
Preset Speeds
Eco 3630/min
1 2500/min
2 3000/min
3 3500/min
4 4000/min
5 4500/min
6 5000/min
0°45°
0°45°
89
Fig. 7
Fig. 7a Fig. 7b
160992A9PY_GKS18V-25G_202405.indd 15160992A9PY_GKS18V-25G_202405.indd 15 14/05/2024 12:00:0014/05/2024 12:00:00
16
BATTERY CHARGE INDICATOR
When the battery charge indicator 3a is glowing
green, the battery is charged and the number of bars
shows the level of the charge.
Glowing yellow and only one bar indicates that the
battery needs to be charged or replaced soon.
Glowing red and only one bar means that the battery
charge is depleted.
TEMPERATURE INDICATOR
If the temperature indicator 3g is glowing yellow,
the critical temperature of the motor, electronics or
battery has been reached. Run the power tool at no
load and allow it to cool down.
If the temperature indicator is glowing red, power
tool is overheated and will switch off. Allow the
power tool to cool down.
POWER TOOL STATUS FRAME
Green light of the power tool status frame 3f means
everything is functioning properly.
Yellow light means that:
a. Critical temperature has been reached (the
temperature indicator 3g is also glowing yellow)
- run the tool at no load and allow it to cool
down, or
b. Battery is almost depleted (the battery charge
indicator 3a is also glowing yellow) - charge or
replace the battery soon.
Red light means that:
a. The tool is overheated (the temperature
indicator 3g is glowing red) – turn the tool off
and on again, or
b. Battery is depleted (the battery charge indicator
3a is also glowing red) - charge or replace the
battery.
Lock-off Release Buttons
The Lock-off release buttons are designed to prevent
accidental starts. To operate, press the release
button 1 with your thumb on either side of handle
to disengage the lock, then pull the trigger 2 (Fig. 1).
When the trigger is released the button will engage
the safety switch automatically, and the trigger will
no longer operate.
Switch
When starting the tool, hold it with both hands.
The torque from the motor can cause the tool to
twist.
To turn tool on, press the lock-off release button
1 with your thumb on either side of handle to
disengage the lock, then pull the trigger 2 (Fig. 1).
To turn the tool “OFF”, release the trigger switch,
which is spring loaded and will return to the off
position automatically.
Your saw should be running at full speed BEFORE
starting the cut, and turned off only AFTER
completing the cut. To increase switch life, do not
turn switch on and off while cutting.
All Cuts
Always be sure either
hand does not interfere
with the free movement of the lower guard.
After completing a cut
and the trigger has been
released, be aware of the nec es sary time it takes
for the blade to come to a com plete stop during
coast down. Do not allow the saw to brush against
your leg or side, since the lower guard is
retractable, it could catch on your clothing and
expose the blade. Be aware of the necessary
blade ex posures that exist in both the upper and
lower guard areas.
Always hold the saw handle with one hand and the
auxiliary handle or housing with the other.
Always make sure saw foot rests on portion of
work surface that does not drop off.
Maintain a firm grip and operate the switch with a
decisive action. Never force the saw. Use light and
continuous pressure.
When cutting is interrupted, to resume cutting:
squeeze the trigger and allow the blade to reach
full speed, re-enter the cut slowly and resume
cutting.
When cutting across the grain, the fibers of the
wood have a ten den cy to tear and lift. Advancing
the saw slowly minimizes this effect. For a finished
cut, a cross cut blade or miter blade is rec om-
mended.
Operating Instructions
160992A9PY_GKS18V-25G_202405.indd 16160992A9PY_GKS18V-25G_202405.indd 16 14/05/2024 12:00:0014/05/2024 12:00:00
17
Plunge Cuts
Adjust the cutting depth
to the thickness of the
workpiece. Less than a full tooth of the blade teeth
should be visible below the workpiece.
The depth adjustment
system should be not
used to change the depth while the saw is in
operation, or for plunge cutting. If blade
adjustment shifts while cutting, it may cause binding
and kickback.
As blade starts cutting
the ma terial, release the
lower guard immediately. When the foot rests flat
on the surface being cut, proceed cutting in forward
direction to end of cut.
Allow blade to come to a
complete stop before
lifting the saw from cut. Also, never pull the saw
backward since blade will climb out of the
material and KICKBACK will occur. Turn saw
around and finish the cut in the normal manner,
sawing forward. If corners of your pocket cut are not
completely cut through, use a jigsaw or hand saw to
finish the corners.
Disconnect battery pack from tool before making
adjustments. Set depth adjustment according to
material to be cut. Reattach battery pack to the saw.
Tilt saw forward with cutting guide notch lined up
with the line you’ve drawn. Raise the lower guard,
using lift lever 14 and hold the saw by the front and
rear handles (Fig. 10).
With the blade just clearing the material to be cut,
start the motor. Gradually lower the back end of saw
using the front end of the foot 13 as the hinge point.
Cutting Large Sheets
Large sheets and long boards sag or bend,
depending on support. If you attempt to cut
without leveling and properly supporting the piece,
the blade will tend to bind, causing KICK-BACK and
extra load on the motor (Fig. 11).
Support the panel or board close to the cut, as
shown in (Fig. 12). Be sure to set the depth of
the cut so that you cut through the sheet or board
only and not the table or work bench. The two-by-
fours used to raise and support the work should
be positioned so that the broadest sides support
the work and rest on the table or bench. Do not
support the work with the narrow sides as this is an
unsteady arrangement. If the sheet or board to be
cut is too large for a table or work bench, use the
supporting two-by-fours on the floor and secure.
Operating Instructions
14
13
Fig. 10
Fig. 12
RIGHT
Fig. 11
WRONG
160992A9PY_GKS18V-25G_202405.indd 17160992A9PY_GKS18V-25G_202405.indd 17 14/05/2024 12:00:0614/05/2024 12:00:06
18
Operating Instructions

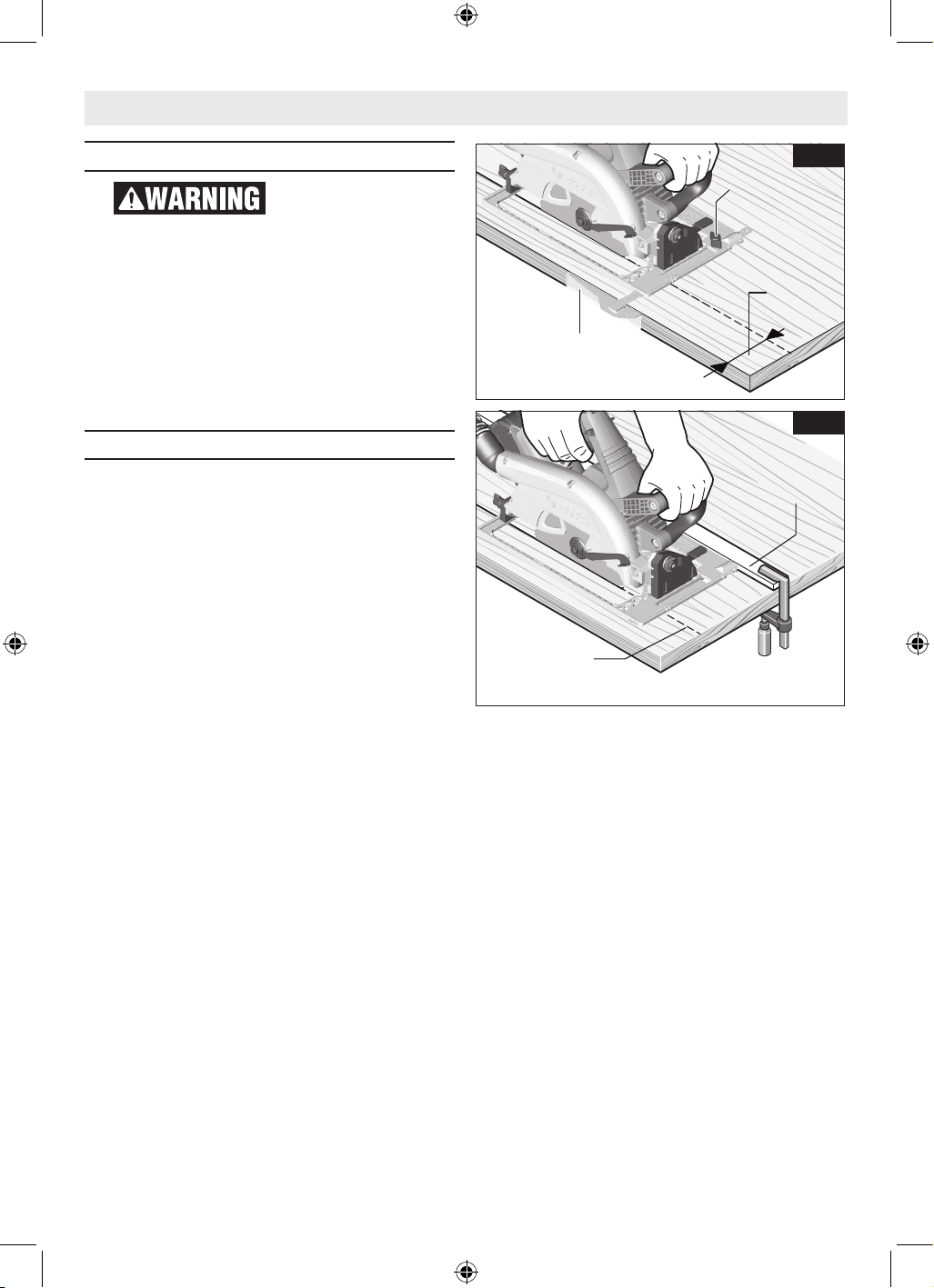

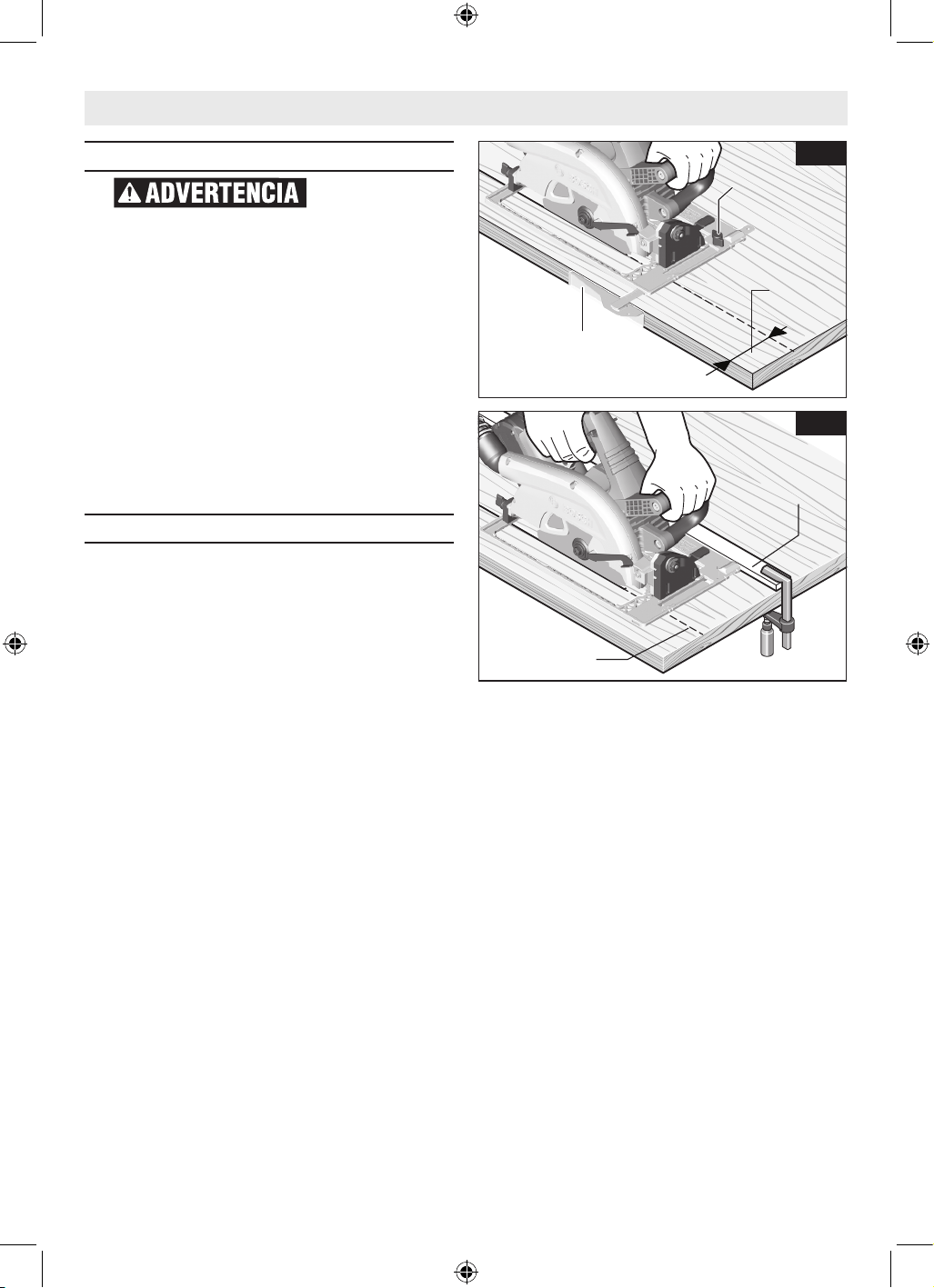

Rip Cuts
After attaching or
adjusting the rip fence,
be sure the rip fence does not touch or
interfere with the free movement of the lower
guard or contact the saw blade.
The combination blade provided with your saw is
for both cross cuts and rip cuts. Ripping is cutting
lengthwise with the grain of the wood. Narrow rip
cuts are easy to do with a rip fence (Fig. 13). To
attach optional rip fence 11, insert fence through
slots in foot to desired width as shown and secure
with the knob 6.
Rip Board Guide
When rip cutting large sheets, the rip fence may
not allow the desired width of cut. Clamp or nail a
straight piece of 1" (25 mm) lumber to the sheet
as a guide (Fig. 14). Use the left side of the foot
against the board guide.
The GKS18V-25G's auxiliary handle is designed
to allow lumber as thick as 2x ("2-by") to be used
as a guide.
Fig. 14
DESIRED
LINE
OF CUT
RIP
BOARD
GUIDE
11
6
Fig. 13
DESIRED
WIDTH
OF CUT
160992A9PY_GKS18V-25G_202405.indd 18160992A9PY_GKS18V-25G_202405.indd 18 14/05/2024 12:00:1214/05/2024 12:00:12
19
Operating Instructions

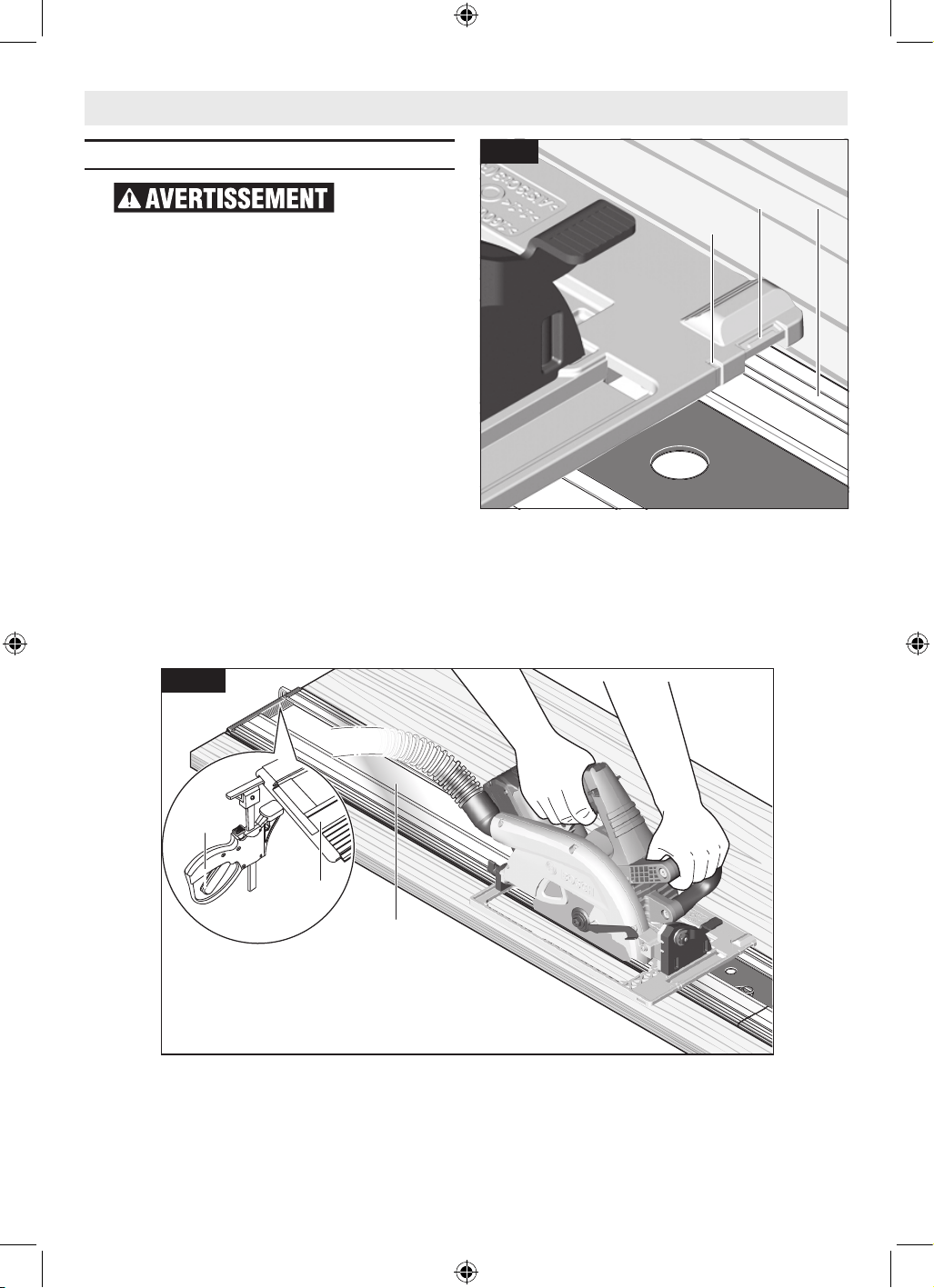

Precision Sawing With Track
The depth adjustment
system should be not
used to change the depth while the saw is in
operation, or for plunge cutting. If blade
adjustment shifts while cutting, it may cause
binding and kickback.
The GKS18V-25G can be used with the Bosch
track system to enhance the straightness of the
cut (Fig. 15b).
• Make sure that track 40 is prepared,
positioned and clamped as shown in
“Preparing Track” section on page 22.
• Make sure that the saw’s footplate is properly
placed on track. This is achieved when the
28a slot on the bottom of the saw is placed
over the raised ridge in the Bosch tracks
(Fig. 15a). (The 28b slot will fit over some
tracks from other manufacturers, but we
recommend that this saw be used only with
Bosch saw tracks.)
• Take extra care when placing saw on portion
of a track that extends beyond the leading or
ending edge of the workpiece.
• Prior to removing saw from track, raise saw
head and retract blade first and allow blade to
come to a complete stop.
40
50
40
Fig. 15b
28a
28b 40
Fig. 15a
160992A9PY_GKS18V-25G_202405.indd 19160992A9PY_GKS18V-25G_202405.indd 19 14/05/2024 12:00:2014/05/2024 12:00:20
20
Getting to Know Your Track System
41
49
40
42
40
42
51
42
43
45
46
52
48
44
44
44
50
47
40 Track
41 Track Connector
42 Anti-splinter edge
43 Miter guide
44 End cap, left
45 End cap, right
46 Miter angle indicator
47 Fence
48 Miter locking knob
49 Traction strip
50 Track Clamps (x2)
51 Spikes
52 Travel Stop
Fig. 16
The track system is sold separately
160992A9PY_GKS18V-25G_202405.indd 20160992A9PY_GKS18V-25G_202405.indd 20 14/05/2024 12:00:2314/05/2024 12:00:23
21
ADAPTING THE FOOT PLATE TO VARIOUS
TRACKS
The GKS18V-25G is designed specifically for
precision straight cutting while using a track for
guidance.
The Bosch tracks (sold separately) are available in
four sizes:
FSN800 31.5” (800 mm)
FSN1100 43.3” (1100 mm)
FSN1600 63” (1600 mm)
FSN2100 82.7” (2100 mm)

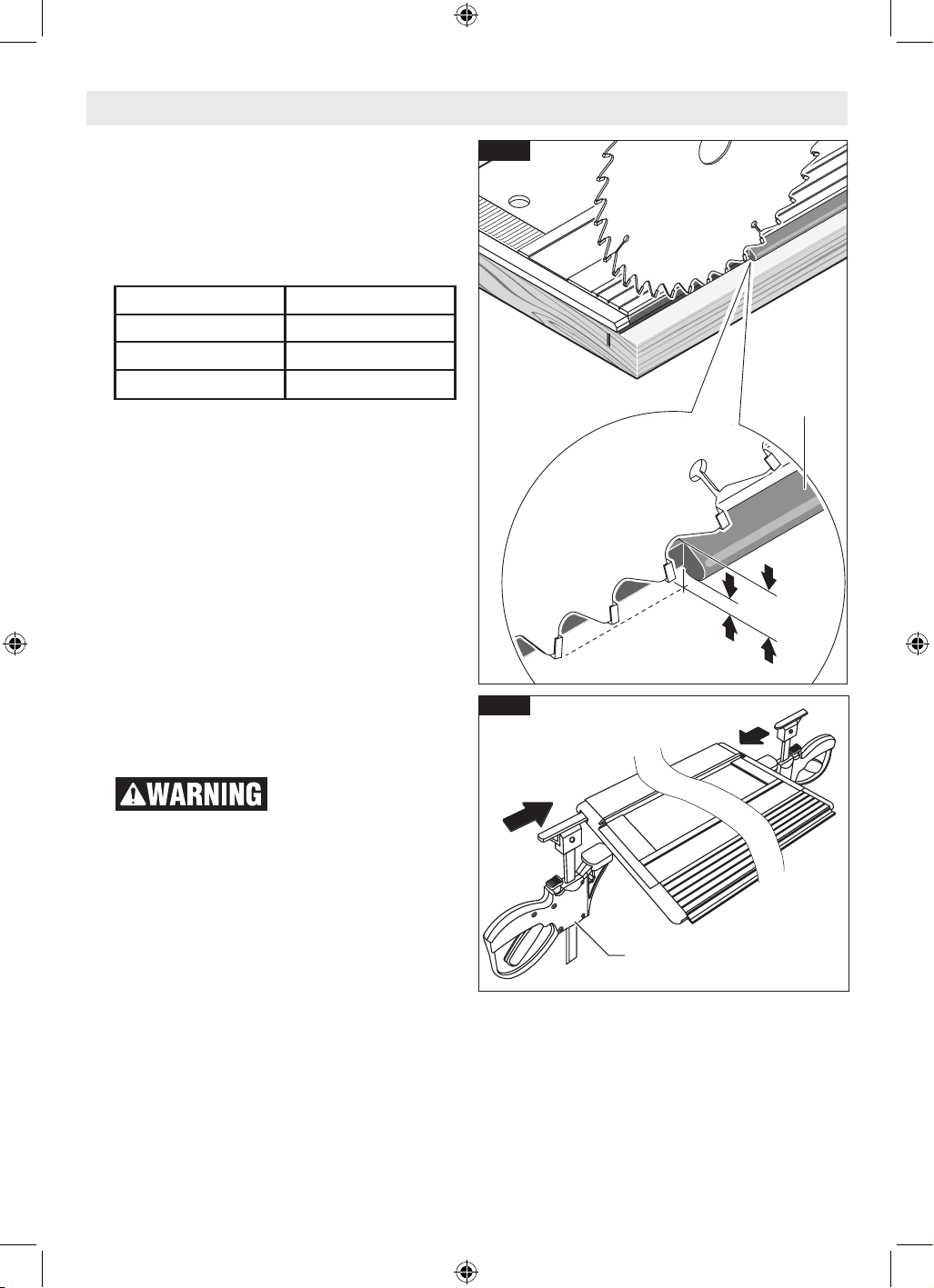

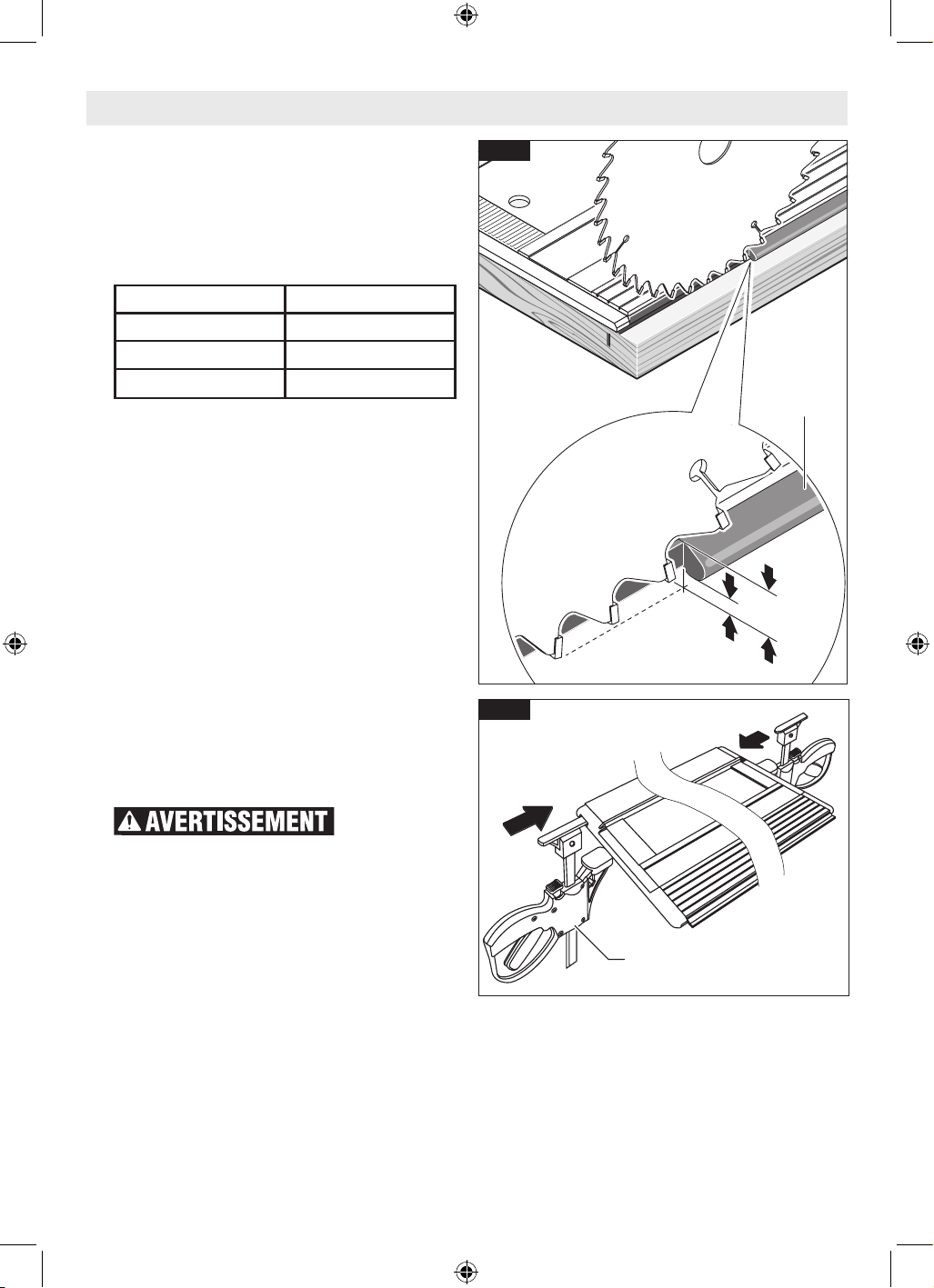

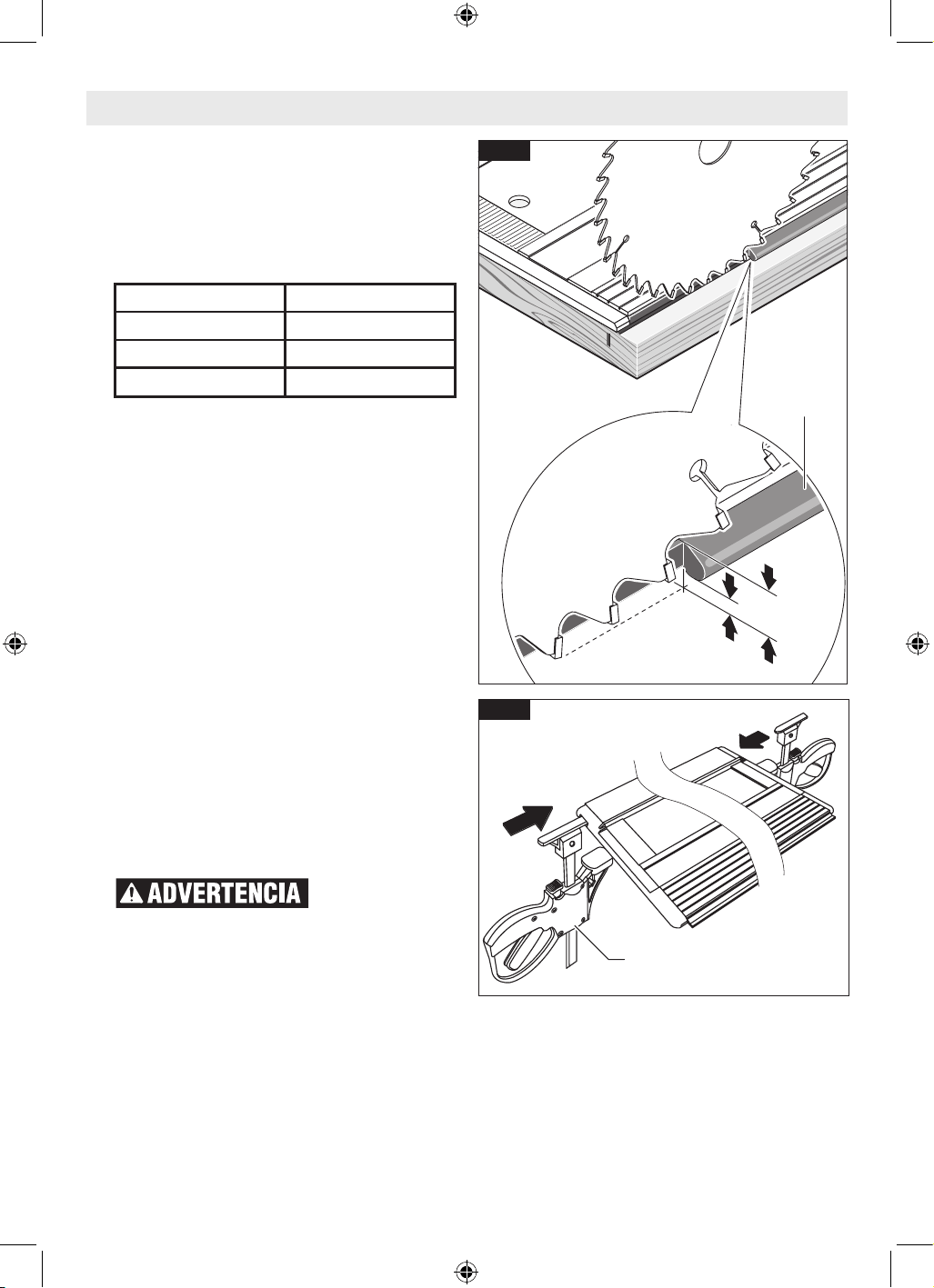

PREPARING TRACK
Prior to using a track for the first time, the track’s
rubber anti-splinter edge 42 must be adapted to the
specific saw and blade to be used.
A. Place the complete length of track onto a scrap
workpiece that is at least 3/4" (19mm) thick.
B. Secure the tracks as described in “SECURING
TRACKS” further.
C. Place the saw onto the tracks.
D. Adjust the saw’s cutting depth to approximately
3/8" (9 mm) and the bevel angle to 0°. This will
result in the blade extending 1/8" (3mm) below
the anti-splinter edge (Fig. 17).
E. Following the instructions in the “Switch”
section on page 17, switch on the saw and
guide it uniformly with a slow feed rate through
the end of the track.
SECURING TRACKS
To avoid the risk of injury and/or property
damage, only use the track clamps to secure the
track.
Once the track has been placed in the desired
position, insert a track clamp 50 in from each end
of the track, then tighten the clamps against the
workpiece (Fig. 18).
Track Assembly
1/8"
(3mm)
3/8"
(9mm)
42
Fig. 17
50
Fig. 18
160992A9PY_GKS18V-25G_202405.indd 21160992A9PY_GKS18V-25G_202405.indd 21 14/05/2024 12:00:2514/05/2024 12:00:25
22

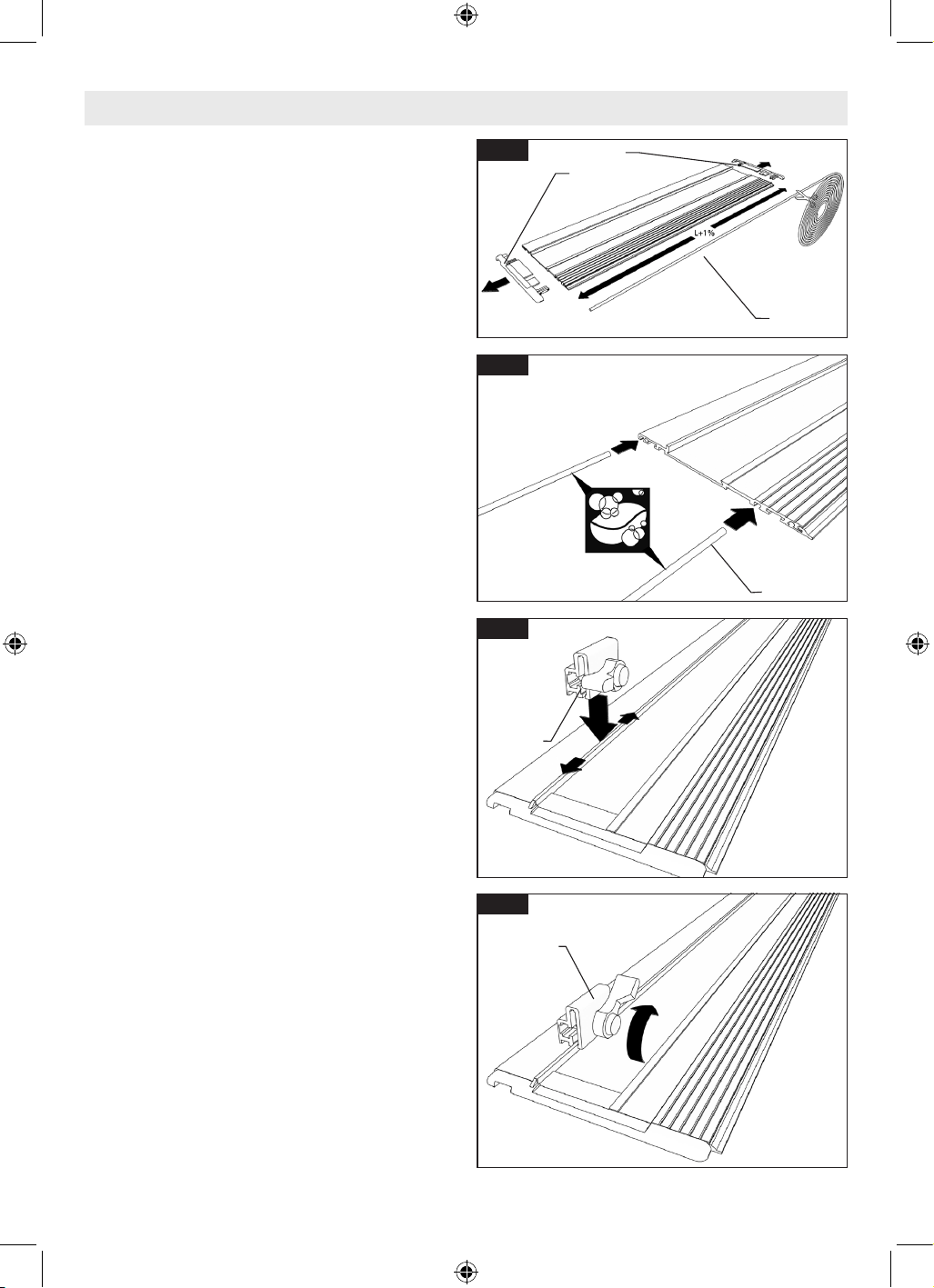

PROTECTIVE END CAPS
These caps help to protect the ends of the tracks
from damage, such as when dropped on their ends
(Fig. 19). The left 44 and right 45 caps are NOT
interchangeable. If one or both of the end caps
become damaged, they should simply be replaced.

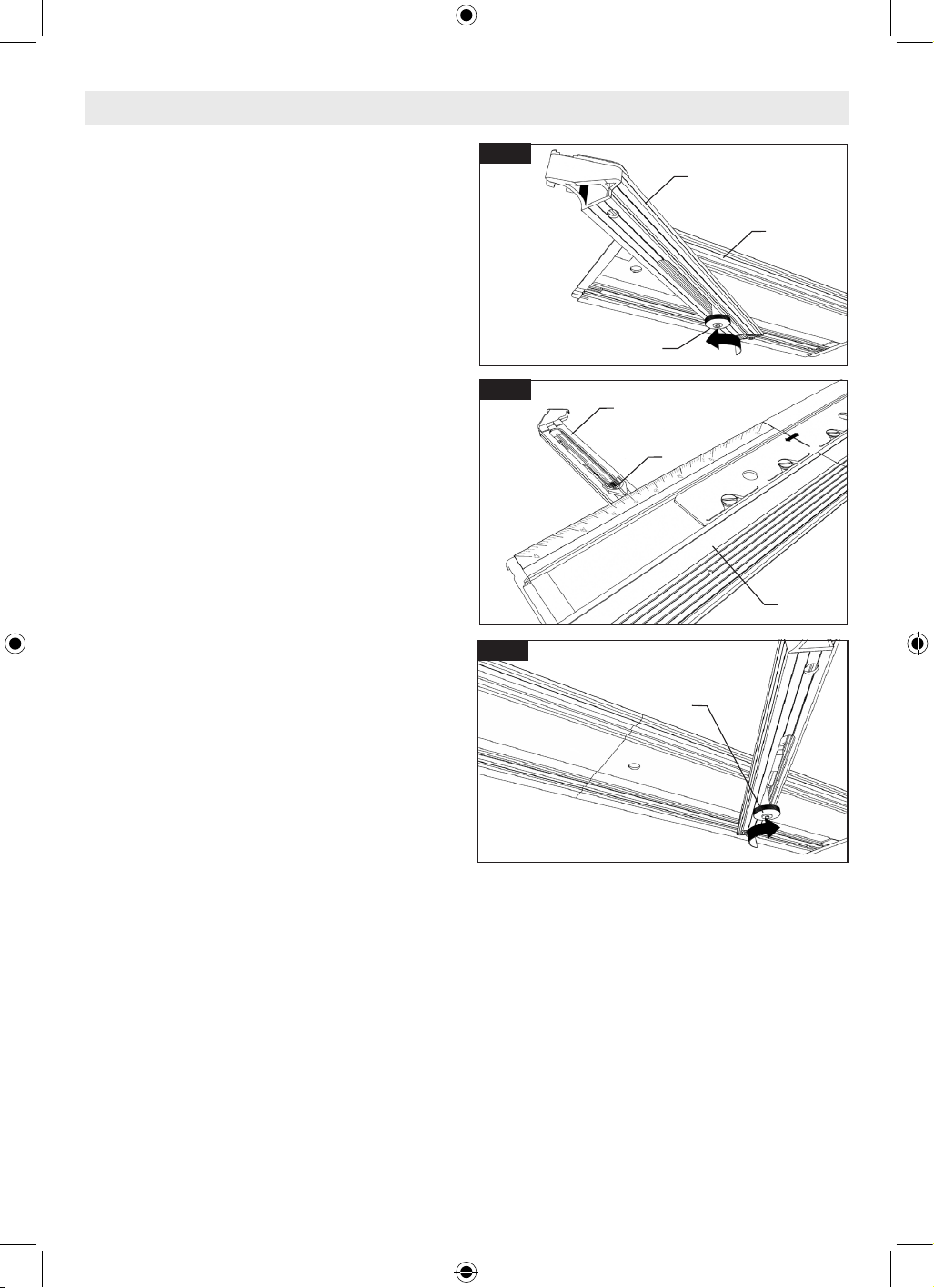

CONNECTING MULTIPLE TRACKS
A. Pull out the end caps 44 and 45 from facing
ends of the tracks 40 to be connected. Store
the end caps in a safe place (Fig. 19).
B. Insert the connector 41 into one of the tracks
40 as shown and then slide another track onto
the other end of the connector (Fig. 20).
C. Make sure that the tracks have no gap in
between them. Move the connector 41 so that
the center mark “⇐|⇐” is positioned at the joint
line. Turn all four locks with a screw driver or a
coin to secure the connection (Fig. 21).
Track Assembly
Fig. 19
44
45
40
40
Fig. 20
41
Fig. 21
160992A9PY_GKS18V-25G_202405.indd 22160992A9PY_GKS18V-25G_202405.indd 22 14/05/2024 12:00:3814/05/2024 12:00:38
23

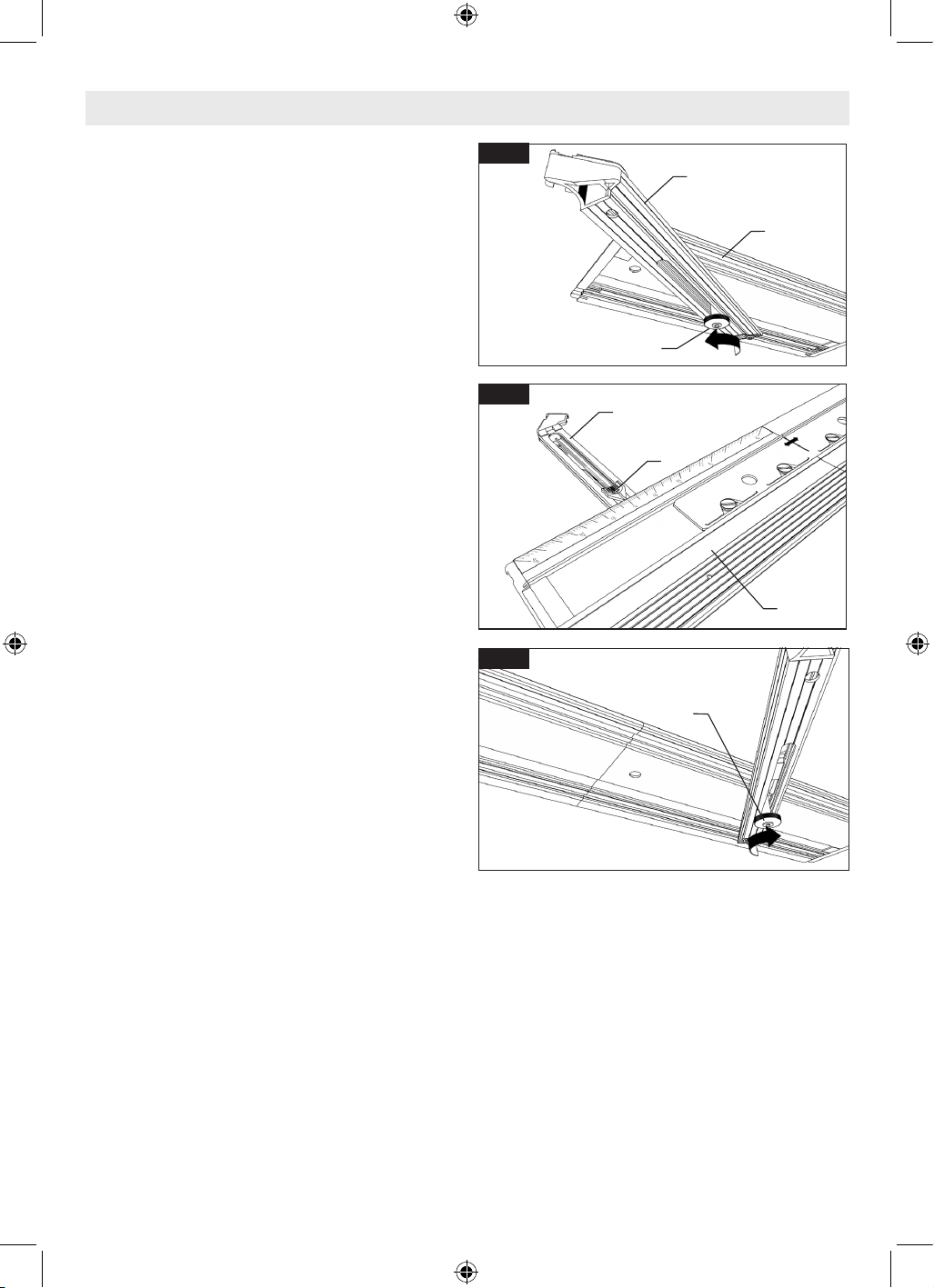

M
ITER GUIDE
The miter guide 43 (sold separately) can be used to
precisely position a track from 60° left to 45° right.
The miter guide must be positioned at the front end
of track.
A. Loosen the knob 48 on the bottom of the miter
guide (Fig. 22).
B. Follow instructions in “Connecting Multiple
Tracks” to attach the miter guide to the desired
track using connector 41.
C. Use the fence 47 to set the desired angle. As
the fence is moved, the indicator 46 shows the
angle (Fig. 23).
D. Once the desired angle is set, tighten the knob
48 on the bottom of the miter guide to hold it at
that angle (Fig. 24).
E. Position the fence and connected track such
that the fence rests against the workpiece.
F. Once the miter guide and connected track have
been positioned as desired, secure the miter
guide and connected track in place (refer to
“Securing Tracks”).
Track Assembly
Fig. 22
43
48
47
Fig. 23
43
47
46
Fig. 24
48
160992A9PY_GKS18V-25G_202405.indd 23160992A9PY_GKS18V-25G_202405.indd 23 14/05/2024 12:00:4914/05/2024 12:00:49
24
Track Assembly
TRACTION STRIPS
It is important that the two rubberlike strips on
the bottom of the tracks maintain their ability to
minimize the possibility of the track shifting during
a cut. If one or both of the strips become worn,
they should be replaced. The traction strip roll is
11 feet (3.35m) long.
A. Pull out both end caps 44 and 45 and remove
the worn out strips (Fig. 25).
B. Unroll and cut two lengths of traction strip
49 that are 1% longer than the length of the
track. E.g. for FSN800 the length of strip
should be 80.8cm/31.8” (Fig. 25).
C. Place a light coating of soap on the new strip
to make it easier to slide in the grooves on the
bottom side of tracks. Pull the strip though
the groove to the far end of the track. Cut off
the excess strips (Fig. 26).
D. Re-insert both end caps 44 and 45.
TRAVEL STOP FOR TRACK
The travel stop 52 (sold separately) can be used
to limit the saw’s range of travel (cutting distance)
on a track. The stop can be used to help set the
starting location of plunge cut or the end point of
the cut.
A. Align the track along the intended cut line and
clamp into place as described in “Securing
Tracks” on page 23.
B. Orient the stop on the track as shown (Fig.
27).
C. Determine the desired start point or end point
for the cut.
D. Position the saw such that it will sit in the
position where the plunge cut is supposed to
start or end.
E. Once the saw placed in the desired location,
tighten the stop 52 in place using its lever
(Fig. 28).
Move the saw forward to continue the cut until
the desired endpoint. When the desired end point
is reached, pull the saw’s head up, and it will
retract to the starting position, and the plunging
mechanism becomes locked again.
44
45
49
Fig. 25
49
Fig. 26
Fig. 27
52
Fig. 28
52
160992A9PY_GKS18V-25G_202405.indd 24160992A9PY_GKS18V-25G_202405.indd 24 14/05/2024 12:01:0214/05/2024 12:01:02
25
ANTI-SPLINTER EDGE
To minimize splintering of the workpiece, a worn
edge should be replaced. The anti-splinter edge
comes in a roll that is 11 feet (3.35m) long and can
be cut to size for any given track.
A. Pull out both end caps 44 and 45 and remove
the worn out anti-splinter edge. (Fig. 29).
B. Unroll and cut a length of anti-splinter edge 42
that is 1% longer than the length of the track.
E.g. for FSN800 the length of strip should be
80.8cm/31.8” (Fig. 29).
C. Place a light coating of soap on the new edge
to make it easier to slide in the grooves on the
bottom side of track (Fig. 30).
D. Pull the edge though the groove to the far
end of the track. Cut off the excess strips.
To help prevent the anti-splinter strip from
shifting, press one of the spikes 51 into the
track alongside the strip at each end. Bend the
spike’s handle down to break off the handle
(Fig. 31).
E. Re-insert the end caps 44 and 45.
F. See “Preparing Track” section on page 22
about adapting the anti-splinter edge to a given
saw and blade.
CARRY BAG
The rugged bag accepts two FSN1600 tracks (or
shorter) and has a pocket for a Connector and/or a
pair of the track quick clamps.
Track Assembly
Fig. 29
44
45
42
Fig. 30
42
Fig. 31
42
51
160992A9PY_GKS18V-25G_202405.indd 25160992A9PY_GKS18V-25G_202405.indd 25 14/05/2024 12:01:1314/05/2024 12:01:13
26
Maintenance
Service
NO USER SERVICE-
ABLE
PARTS INSIDE.
Preventive maintenance performed by un au-
thorized personnel may result in misplacing of
internal wires and components which could cause
serious hazard. We recom mend that all tool service
be performed by a Bosch Factory Service Center or
Authorized Bosch Service Station.
Batteries
Be alert for battery packs that are nearing
their end of life. If you notice decreased tool
performance or significantly shorter running time
between charges then it is time to replace the
battery pack. Failure to do so can cause the tool to
operate improperly or damage the charger.
Tool Lubrication
Your Bosch tool has been properly lubricated and is
ready for use.
D.C. Motors
The motor in your tool has been engineered for
many hours of dependable service. To maintain
peak efficiency of the motor, we recommend it be
examined every six months. Only a genuine Bosch
replacement motor specially designed for your tool
should be used.
Bearings
Bearings which become noisy (due to heavy load or
very abrasive material cutting) should be replaced at
once to avoid overheating and motor failure.
Cleaning
Certain cleaning agents
and solvents damage
plastic parts. Some of these are: gasoline, car-
bon tetrachloride, chlorinated cleaning solvents,
ammonia and household detergents that contain
ammonia.
Ventilation openings and switch levers must be kept
clean and free of foreign matter. Do not attempt to
clean by inserting pointed objects through opening.
Develop a periodic maintenance schedule for
your tool. When cleaning a tool be careful not
to disassemble any portion of the tool since
internal wires may be misplaced or pinched or
safety guard return springs may be improperly
mounted. Certain cleaning agents such as gasoline,
carbon tetrachloride, ammonia, etc. may damage
plastic parts.
Care of Blades
Blades become dull even from cutting regular
lumber. If you find yourself forcing the saw forward
to cut instead of just guiding it through the cut,
chances are the blade is dull or coated with wood
pitch.
When cleaning gum and wood pitch from blade,
remove the battery from the saw and remove the
blade. Remember, blades are designed to cut, so
handle carefully. Wipe the blade with kerosene
or similar solvent to remove the gum and pitch.
Unless you are experienced in sharpening blades,
we recommend you do not try.
To avoid accidents, always disconnect battery pack from tool before cleaning or
performing any maintenance.
160992A9PY_GKS18V-25G_202405.indd 26160992A9PY_GKS18V-25G_202405.indd 26 14/05/2024 12:01:1414/05/2024 12:01:14
27
Accessories and Attachments
The use of any other attachments or acces so ries not specified in this manual
may create a hazard.
Store accessories in a dry and temperate environment to avoid corrosion and deterioration.
Bosch No. Description Included Sold Separately
Accessories
CBCL724 7¼" (184mm) thin kerf 24 tooth carbide blade ● ●
Attachments
2610041761 Carry Bag ● ●
GKSRIP Rip fence – ●
160541101V Dust Bag – ●
Various Vacuum Hoses – ●
VAC024 Vacuum Hose Adapter for 1/14" and 1-1/2" Hoses – ●
FSN... Tracks
– ●
FSNKK Track Clamps
– ●
FSNVEL Track Connector
– ●
FSNWAN Track Miter Guide
– ●
FSNRS Track Travel Stop
– ●
FSNSS Anti-splinter Edge
– ●
FSNHB Traction Strip
– ●
FSNBAG Carry Bag
– ●
160992A9PY_GKS18V-25G_202405.indd 27160992A9PY_GKS18V-25G_202405.indd 27 14/05/2024 12:01:1414/05/2024 12:01:14
28
Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications
fournies avec cet outil électrique. Le non-respect de toutes les instructions figurant
ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES
DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à votre
outil alimenté par piles (sans fil).
1. Sécurité du lieu de travail
a. Maintenez le lieu de travail propre et bien éclairé.
Les risques d’accident sont plus élevés quand on
travaille dans un endroit encombré ou sombre.
b. N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple
en présence de gaz, de poussières ou de liquides
inflammables. Les outils électroportatifs produisent
des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.
c. Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une
perte de contrôle si on vous distrait.
2. Sécurité électrique
a. Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument
jamais modifier la fiche. N’utilisez pas d’adaptateur
de prise avec des outils électroportatifs munis
d’une fiche de terre. Le risque de choc électrique est
moindre si on utilise une fiche non modifiée sur une
prise qui lui correspond.
b. Évitez tout contact du corps avec des surfaces
reliées à la terre tels que tuyaux, radiateurs,
gazinières ou réfrigérateurs. Le risque de choc
électrique augmente si votre corps est relié à la terre.
c. N’exposez pas les outils électroportatifs à la pluie
ou à l’humidité. Si de l’eau pénètre dans un outil
électroportatif, le risque de choc électrique augmente.
d. Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour
le tirer ou pour le débrancher. Éloignez le cordon
de la chaleur, des huiles, des arêtes coupantes ou
des pièces mobiles. Les cordons abîmés ou emmêlés
augmentent les risques de choc électrique.
e. Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces
rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.
f. S'il est absolument nécessaire d'utiliser l'outil
électroportatif dans un endroit humide, utilisez une
alimentation protégée par un disjoncteur de fuite de
terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit
les risques de choc électrique.
Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le mode
d’emploi et lire la signification de ces symboles.
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir
de l’existence possible d’un danger de lésion corporelle. Obéissez à tous les
messages relatifs à la sécurité qui suivent ce symbole pour éviter tout risque de
blessure ou même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera la
mort d’une personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée,
pourrait causer la mort d’une personne ou une blessure grave.
MISE EN GARDE indique une situation dangereuse qui, si elle n'est pas évitée,
causera une blessure légère ou modérée.
Avertissements généraux concernant la sécurité des outils électroportatifs
160992A9PY_GKS18V-25G_202405.indd 28160992A9PY_GKS18V-25G_202405.indd 28 14/05/2024 12:01:1714/05/2024 12:01:17
29
3. Sécurité personnelle
a. Restez concentré, faites attention à ce que vous faites,
et servez-vous de votre bon sens lorsque vous utilisez
un outil électroportatif. N'employez pas d’outils
électroportatifs quand vous êtes fatigué ou sous
l’emprise de drogues, d’alcool ou de médicaments.
Quand on utilise des outils électroportatifs, il suffit
d’un moment d’inattention pour causer des blessures
corporelles graves.
b. Utilisez des équipements de sécurité personnelle.
Portez toujours une protection oculaire. Le port
d'équipements de sécurité tels que des masques
antipoussières, des chaussures de sécurité
antidérapantes, des casques de chantier et des
protecteurs d'oreilles dans des conditions appropriées
réduira le risque de blessure corporelle.
c. Évitez les démarrages intempestifs. Assurez-vous que
l'interrupteur est dans la position arrêt (Off) avant
de brancher l'outil dans une prise de courant et/ou
un bloc-piles, de le ramasser ou de le transporter.
Le transport d'un outil électroportatif avec le doigt
sur la gâchette ou le branchement de cet outil quand
l'interrupteur est en position de marche (ON) est une
invite aux accidents.
d. Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé sur
une pièce tournante de l’outil électroportatif, il y a risque
de blessure corporelle.
e. Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de
mieux maîtriser l’outil électroportatif dans des situations
inattendues.
f. Habillez-vous de manière appropriée. Ne portez
pas de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les
vêtements ou les gants des pièces en mouvement.
Les vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
g. Si l’outil est muni de dispositifs permettant le
raccordement d’un système d’aspiration et de collecte
des poussières, assurez-vous que ces dispositifs
sont raccordés et utilisés correctement. L'utilisation
d'un dépoussiéreur peut réduire les dangers associés à
l'accumulation de poussière.
h. Ne laissez pas la familiarité résultant de l'utilisation
fréquente des outils vous inciter à devenir
complaisant(e) et à ignorer les principes de sécurité
des outils. Une action négligente pourrait causer des
blessures graves en une fraction de seconde.
4. Utilisation et entretien des outils
électroportatifs
a. Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.
L’outil qui convient à la tâche fait un meilleur travail et est
plus sûr à la vitesse pour lequel il a été conçu.
b. Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas être
commandé par son interrupteur est dangereux et doit être
réparé.
c. Débranchez la fiche de la prise secteur et/ou retirez
le bloc-piles de l’outil électrique (s’il est amovible)
avant d’y apporter de quelconques modifications, de
changer d’accessoire ou de ranger l’outil électrique.
De telles mesures de sécurité préventive réduisent le
risque de démarrage intempestif de l’outil électroportatif.
d. Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil
électroportatif ou qui ignorent ces consignes de s’en
servir. Les outils électroportatifs sont dangereux dans les
mains d’utilisateurs inexpérimentés.
e. Entretenez de façon appropriée les outils électriques
et les accessoires. Assurez-vous que les pièces en
mouvement sont bien alignées et qu'elles ne se
coincent pas, qu’il n’y a pas de pièces cassées ou
qu’il n’existe aucune situation pouvant affecter le
fonctionnement de l’outil électrique. Si l’outil est
abîmé, faites-le réparer avant de l’utiliser. De
nombreux accidents sont causés par des outils
électroportatifs mal entretenus.
f. Maintenez les outils coupants affûtés et propres.
Les outils coupants entretenus correctement et dotés
de bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.
g. Utilisez l'outil électroportatif, les accessoires et les
embouts d'outil, etc. conformément à ces instructions,
en tenant compte des conditions de travail et des
travaux à réaliser. L'emploi d’outils électroportatifs pour
des tâches différentes de celles pour lesquelles ils ont été
prévus peut résulter en une situation dangereuse.
h. Gardez les poignées et les surfaces de préhension
propres, sèches et exemptes de toute trace d'huile ou
de graisse. Les poignées et les surfaces de préhension
glissantes ne permettent pas une manipulation et un
contrôle sûrs de l'outil dans des situations inattendues.
Avertissements généraux concernant la sécurité des outils électroportatifs
160992A9PY_GKS18V-25G_202405.indd 29160992A9PY_GKS18V-25G_202405.indd 29 14/05/2024 12:01:1714/05/2024 12:01:17
30
5. Utilisation et entretien des outils à
piles
a. Rechargez les piles uniquement avec le chargeur
spécifié par le fabriquant. Un chargeur qui convient à
un type de bloc-piles peut entraîner un risque d’incendie
quand il est utilisé avec un autre bloc-piles.
b. Utilisez des outils électroportatifs uniquement avec
les bloc-piles spécifiquement désignés pour eux.
L’utilisation de tout autre bloc-piles peut créer un risque de
blessures et d’incendie.
c. Lorsque le bloc-piles n’est pas utilisé, gardez-le à
distances d’autres objets métalliques tels que des
trombones, des pièces de monnaie, des clés, des
clous, des vis ou de tout autre objet métallique
pouvant faire une connexion entre une borne et une
autre. Court-circuiter les bornes des piles peut causer des
brûlures ou un incendie.
d. Dans des conditions abusives, du liquide peut
être éjecté de la pile ; dans un tel cas, évitez tout
contact avec ce liquide. Si un contact se produit
accidentellement, rincez avec de l’eau. Si le liquide
entre en contact avec les yeux, consultez un médecin.
Du liquide éjecté de la pile peut causer des irritations ou
des brûlures.
e. N’utilisez pas un bloc-piles ou un outil qui est
endommagé ou a été modifié. Des piles endommagées
ou modifiées peuvent se comporter de façon imprévisible
et causer un incendie ou une explosion, ou entraîner des
blessures.
f. N’exposez pas un bloc-piles ou un outil à un incendie
ou à une température excessive. L’exposition à un
incendie ou à une température supérieure à 265° F (130°
C) pourrait causer une explosion.
g. Suivez toutes les instructions relatives à la charge et
ne chargez pas le bloc-piles ou l’outil en dehors de la
plage de température indiquée dans les instructions.
Une charge dans des conditions appropriées ou à des
températures en dehors de la plage spécifiée pourrait
endommager les piles et augmenter le risque d’incendie.
6. Entretien
a. Faites réparer votre outil électroportatif par un
agent de service qualifié n’utilisant que des pièces
de rechange identiques. Ceci assure que la sécurité de
l’outil électroportatif est préservée.
b. Ne tentez jamais de réparer des blocs-piles
endommagés. La réparation de blocs-piles ne doit
être effectuée que par le fabricant ou un prestataire de
services agréé.
Avertissements généraux concernant la sécurité des outils électroportatifs
160992A9PY_GKS18V-25G_202405.indd 30160992A9PY_GKS18V-25G_202405.indd 30 14/05/2024 12:01:1714/05/2024 12:01:17
31
Procédures de coupe
a.
Tenez les mains à l'écart de
l'aire de coupe et de la lame.
Gardez votre deuxième main sur la poignée auxiliaire
ou le carter du moteur.
Quand les mains tiennent la
scie, elles ne peuvent pas être coupées par la lame.
b. N'introduisez pas la main sous la pièce à travailler.
Le garde ne peut pas vous protéger de la lame sous la
pièce à travailler.
c. Ajustez la profondeur de coupe en fonction de
l'épaisseur de la pièce à travailler. Il doit seulement
être possible de voir moins d'une dent complète des
dents de la lame au-dessous de la pièce à travailler.
d. Ne tenez jamais l’ouvrage dans vos mains ou sur
vos jambes pendant la coupe. Sécurisez l’ouvrage
sur une plateforme stable. Il importe de supporter
l'ouvrage adéquatement afin de minimiser l'exposition
corporelle, le grippage de lame ou la perte de contrôle.
e. Tenez l'outil électroportatif par les surfaces isolées
de préhension quand vous effectuez une opération
au cours de laquelle l'outil de coupe peut venir en
contact avec des fils dissimulés. Le contact avec un fil
sous tension rendra également les parties métalliques
exposées de l'outil sous tension et causera des chocs à
l'opérateur.
f. En refendant, utilisez toujours un guide de refente
ou une règle. Ceci améliore la précision de la coupe et
réduit le risque de coincement de la lame.
g. Utilisez toujours des lames avec trous d'arbre de la
dimension et de la forme appropriées (en diamant
par rapport à rondes). Les lames qui ne correspondent
pas au matériel de fixation de la scie se décentreront et
causeront une perte de contrôle.
h. N'utilisez jamais des rondelles ou boulon de lame
abîmés ou incorrects. Les rondelles et le boulon de
lame ont été conçus spécialement pour votre scie, pour
une performance optimale et pour un fonctionnement
des plus sûrs.
Causes des rebonds et
avertissements associés
Le rebond est une réaction soudaine à une lame de scie
pincée, coincée ou mal alignée, provoquant le soulèvement
et le retrait d'une scie qui n’est plus contrôlée depuis
l’ouvrage vers l'opérateur.
Lorsque la lame est pincée ou coincée étroitement dans
l’entaille créée par le trait de scie, la lame cale et la réaction
du moteur ramène rapidement l'instrument vers l'opérateur.
Si la lame devient tordue ou mal alignée dans la coupe, les
dents du bord arrière de la lame peuvent s'enfoncer dans la
surface supérieure du bois, amenant ainsi la lame à sortir du
trait de scie et à revenir vers l'opérateur.
Le rebond est le résultat d'une utilisation erronée de la scie
et/ou de méthodes ou de conditions de fonctionnement
incorrectes, et on peut l'éviter en prenant les précautions
appropriées, comme indiqué ci-après :
a. Maintenez une prise ferme avec les deux mains sur
la scie et positionnez vos bras de manière à résister
aux forces de rebond. Positionnez votre corps
d’un côté ou de l’autre de la lame, mais pas dans
la trajectoire de la lame. Le rebond peut faire que la
lame saute en arrière, mais l'opérateur peut contrôler
les forces de rebond en prenant les précautions
appropriées.
b. Lorsque la lame grippe ou lorsqu'une coupe est
interrompue pour quelque motif que ce soit,
relâchez la gâchette et tenez la scie sans bouger
dans l'ouvrage jusqu'à ce que la lame s'arrête
complètement. Ne tentez jamais de retirer la
scie de l'ouvrage ou de tirer la scie vers l'arrière
pendant que la lame est en mouvement, ce qui
pourrait provoquer un rebond. Recherchez la cause
du grippage de lame et prenez les mesures nécessaires
pour le corriger.
c. Lorsque vous remettez une scie dont la lame est
engagée dans un ouvrage en marche, centrez la
lame de la scie sur le trait de coupe de manière que
les dents de la scie ne soient pas engagées dans le
matériau. Si une lame de scie se coince, elle risque de
remonter ou de rebondir hors de l’ouvrage lorsque la
scie est remise en marche.
d. Supportez les gros panneaux pour minimiser le
risque de pincement de lame et de rebond. Les
gros panneaux ont tendance à s'affaisser sous leur
propre poids. Des supports doivent être placés sous le
panneau des deux côtés, près de la ligne de coupe et
près du bord du panneau.
e. N'utilisez pas une lame émoussée ou abîmée. Les
lames non affûtées ou réglées de façon inappropriée
produisent un trait de scie étroit, ce qui cause une
friction excessive, un grippage de lame et un rebond.
f. Les leviers de blocage de réglage de biseau et de
profondeur de lame doivent être serrés et fermes
avant de pratiquer la coupe. Un déplacement
du réglage de lame durant la coupe peut causer un
grippage et un rebond.
g. Les leviers de blocage de réglage de biseau et de
profondeur de lame doivent être serrés et fermes
avant de pratiquer la coupe. Un déplacement
du réglage de lame durant la coupe peut causer un
grippage et un rebond.
Consignes de sécurité pour les scies circulaires
160992A9PY_GKS18V-25G_202405.indd 31160992A9PY_GKS18V-25G_202405.indd 31 14/05/2024 12:01:1714/05/2024 12:01:17
32
a.
Inspectez la condition et la qualité du bois et si vous
trouvez des clous, retirez-les avant de couper. Le bois
mouillé, le bois vert ou le bois traité par pression nécessite
une attention spéciale durant la coupe pour prévenir le
rebond.
b.
Tenez la scie fermement pour prévenir une perte de
contrôle. Les figures de ce manuel illustrent le support
manuel typique de la scie.
c.
Suivant l'usage, l'interrupteur peut ne pas durer aussi
longtemps que la scie. Si l'interrupteur fait défaut
en position d'arrêt, la scie peut ne pas se mettre en
marche. S'il devient défectueux pendant que la scie
est en marche, la scie peut ne pas s'arrêter. Dans l'un ou
l'autre cas, retirez immédiatement le bloc-piles de la scie et
ne l'utilisez pas avant qu'il ne soit réparé.
d.
Cette scie circulaire ne doit pas être montée sur une
table et convertie en scie de table. Les scies circulaires
ne sont pas conçues ni destinées à être utilisées comme
scies de table.
e.
Les rondelles de lame et le boulon sur votre scie ont été
conçus de manière à travailler comme un embrayage
pour réduire l’intensité des rebonds. Comprenez le
fonctionnement et les réglages de l'EMBRAYAGE À
COUPLE VARIABLE. Le réglage approprié de l'embrayage,
combiné au maniement ferme de la scie, vous permettra de
contrôler le rebond.
f.
Ne placez jamais votre main derrière la lame de la scie.
Le rebond pourrait faire sauter la scie vers l'arrière par-
dessus votre main.
g.
N’utilisez pas la scie avec un réglage excessif de
profondeur de coupe. Une exposition excessive de la
lame accroît la possibilité de torsion de la lame dans le trait
de scie. Elle accroît également la surface de lame pouvant
être pincée, ce qui entraînerait un rebond.
Consignes de sécurité supplémentaires pour les scies circulaires
Fonction du garde inférieur
a.
Vérifiez le garde inférieur pour vous assurer qu'il ferme
adéquatement avant chaque usage. N'utilisez pas la
scie si le garde inférieur ne bouge pas librement et ne
ferme pas instantanément. N’immobilisez jamais (que
ce soit par une bride ou un fil quelconque) le garde
inférieur en position ouverte. Si vous avez laissé tomber
la scie accidentellement, il se peut que le garde inférieur
soit tordu. Soulevez le garde inférieur avec la poignée
rétractable et assurez-vous qu'il bouge librement et ne
touche pas la lame ou toute autre pièce, à tous les angles et
à toutes les profondeurs de la coupe.
b.
Vérifiez le fonctionnement du ressort du garde
inférieur. Si le garde et le ressort ne fonctionnent
pas correctement, ils doivent être réparés avant
toute nouvelle utilisation. Le garde inférieur risque de
fonctionner lentement à cause de pièces endommagées,
de dépôts de gomme ou d'une accumulation de débris.
c.
Le garde inférieur ne peut être rétracté manuellement
que pour des coupes spéciales telles que les « coupes
plongeantes » et les « coupes composées ». Soulevez le
garde inférieur par la poignée rétractable et, dès que
la lame pénètre dans le matériau, le garde inférieur
doit être relâché. Pour toutes les autres opérations
de sciage, le garde inférieur doit pouvoir fonctionner
automatiquement.
d.
Observez toujours que le garde inférieur recouvre la
lame avant de poser la scie sur un banc ou sur le sol.
Une lame en train de tourner librement sans protection
causera un mouvement vers l’arrière de la scie, qui coupera
tout ce qui est sur son chemin. Déterminez le temps
nécessaire pour que la lame s’arrête après avoir actionné
l’interrupteur, et tenez-en compte.
Consignes de sécurité pour les scies circulaires
REBOND
160992A9PY_GKS18V-25G_202405.indd 32160992A9PY_GKS18V-25G_202405.indd 32 14/05/2024 12:01:1714/05/2024 12:01:17
33
h.
Ne faites pas fonctionner l’outil quand vous le portez
sur votre hanche. Le garde inférieur peut s'ouvrir au
contact avec vos vêtements. Un contact accidentel
avec la lame de scie en rotation pourrait provoquer des
blessures graves.
i.
À intervalles périodiques, déposez la lame, nettoyez
les gardes supérieur et inférieur et la région du moyeu
à l'aide de kérosène et essuyez pour sécher. Une
maintenance préventive et une utilisation correcte du
garde réduiront la probabilité d’un accident.
j.
Veillez à ce que l’interrupteur soit dans la position de
fermeture avant d’insérer le bloc-piles. L’insertion d’un
bloc-piles dans un outil électroportatif dont l’interrupteur
est dans la position de marche est une invite aux accidents.
k. Évitez de causer la surchauffe des pointes de la lame
de la scie.
Consignes de sécurité supplémentaires pour les scies circulaires
Avertissements supplémentaires concernant la sécurité
L’emploi d’un GFCI et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien en
caoutchouc améliorent votre sécurité personnelle.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention de
n’en démonter aucune pièce car il est toujours possible
de mal remonter ou de pincer les fils internes ou de
remonter incorrectement les ressorts de rappel des
capots de protection. Certains agents de nettoyage tels
que l’essence, le tétrachlorure de carbone, l’ammoniaque,
etc. risquent d’abîmer les plastiques.
Les travaux à la
machine tel que
ponçage, sciage, meulage, perçage et autres travaux
du bâtiment peuvent créer des poussières contenant
des produits chimiques qui sont des causes reconnues
de cancer, de malformation congénitale ou d’autres
problèmes reproductifs. Ces produits chimiques sont,
par exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du ciment
et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités
chimiquement.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire l’exposition
à ces produits chimiques, il faut travailler dans un lieu bien
ventilé et porter un équipement de sécurité approprié tel
que certains masques à poussière conçus spécialement pour
filtrer les particules microscopiques.
160992A9PY_GKS18V-25G_202405.indd 33160992A9PY_GKS18V-25G_202405.indd 33 14/05/2024 12:01:1714/05/2024 12:01:17
34
Symboles
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus
sûre.
Symbole Désignation / Explication
V Volts (voltage)
Ah Ampères/heure (mesure de la capacité de la pile)
A Ampéres (courant)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
kg Kilogrammes (poids)
min Minutes (temps)
s Seconds (temps)
⌀
Diamétre (taille des mèches de perceuse, meules, etc.)
n
0
Vitesse à vide (vitesse de rotation, à vide)
n Vitesse nominale (vitesse maximum pouvant être atteinte)
.../min Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par minute)
0 Position d'arrêt (vitesse zéro, couple zéro ...)
1, 2, 3, ...
I, II, III,
Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie
une vitesse plus grande)
Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)
Flèche (action dans la direction de la flèche)
Courant alternatif (type ou caractéristique du courant)
Courant continu (type ou caractéristique du courant)
Courant alternatif ou continu (type ou caractéristique du courant)
Construction classe II (désigne des outils construits avec double isolation)
Borne de terre (borne de mise à la terre)
160992A9PY_GKS18V-25G_202405.indd 34160992A9PY_GKS18V-25G_202405.indd 34 14/05/2024 12:01:1714/05/2024 12:01:17
35
Symboles
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus
sûre.
Symbole Désignation / Explication
Alerte l’utilisateur pour lire le mode d’emploi
Alerte l’utilisateur pour porter des lunettes de sécurité
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.
Ce symbole indique que ce composant est reconnu par Underwriters Laboratories.
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les normes
des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation
selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon les normes
des États-Unis et du Canada
Désigne le programme de recyclage des piles Li-ion.
Désigne le programme de recyclage des piles Ni-Cad.
160992A9PY_GKS18V-25G_202405.indd 35160992A9PY_GKS18V-25G_202405.indd 35 14/05/2024 12:01:1914/05/2024 12:01:19
36
Familiarisez-vous avec votre scie
Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage, ou
de changer des accessoires. Ces mesures de sécurité préventives réduisent le risque
d'une mise en marche accidentelle de l'outil.
Scies circulaires sans fil GKS18V-25G
26 21,22
2
1
4
3
5
6
7
8
13
28
9
10
11
23
25
24
12
14
15
17
18
19
16
1 Boutons de relâchement du verrouillage à l’état d’arrêt
2 Gâchette
3 Interface utilisateur
4 Poignée auxiliaire (surface de préhension isolée)
5 Levier de réglage du biseau
6 Écrou à oreilles (inclus avec le guide de refente)
7 Secteur gradué de biseau
8 Encoche de guidage du trait de coupe 0°
9 Encoche de guidage du trait de coupe 45°
10 Bouton de verrouillage de l’arbre
11 Guide de refente*
12 Garde inférieur
13 Semelle
14 Levier de levage du garde inférieur (Poignee retractable)
15 Bouton de verrouillage du biseau, arrière
16 Garde supérieur
17 Échelle de profondeur de coupe
18 Orifice de dépoussiérage
19 Bloc-piles
21 Bouton de relâchement de la commande de profondeur
22 Bouton de verrouillage de la commande de profondeur
23 Lame
24 Rondelle extérieure
25 Goujon de fixation de la lame
26 Bouton de déclenchement du bloc-piles
27 Poignée (surface de préhension isolée)
28 Fentes pour le rails
* Vendu séparément
Fig. 1
Référez-vous aux pages 48–52 pour le système de rail.
160992A9PY_GKS18V-25G_202405.indd 36160992A9PY_GKS18V-25G_202405.indd 36 14/05/2024 12:01:1914/05/2024 12:01:19
37
* Pour des lames de
remplacement, nous
recommandons les
lames de scies circulai-
res sans fil de Bosch.
Grâce à la conception
de leurs dents et à leur
trait de coupe très fin,
elles fournissent une
coupe de qualité à une
vitesse supérieure, et
elles réduisent la vitesse
d’épuisement des piles.
L’utilisation de lames
standard affectera
substantiellement la
performance et réduira
l’autonomie de fonc-
tionnement.
Spécifications
Numéro de modèle GKS18V-25G
Tension nominale 18 V
Régime à vide n
0
2 500–5 000/min
Lame* 7-1/4" (184 mm)
Moyeu de lame 5/8" (16 mm) Rond
Épaisseur des dents de la lame
7/64 po (2.6 mm)*
*minimum 3/64 po (1,0 mm)
Épaisseur du corps de la lame 0.079 po (2,0 mm) Maximum
Profondeur de coupe à 0° 2-1/2 po (63,5 mm) Maximum
Profondeur de coupe à 45° 1-13/16 po (46 mm) Maximum
Profondeur de coupe à 50° 1-5/8" (41,3 mm) Maximum
Température ambiante autorisée
– pendant la charge
– pendant le fonctionnement et stockage
32...95 °F (0...+35 °C)
–4...122 °F (–20...+50 °C)
Bloc-piles/chargeurs
Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil.
Utilisation prévue
N’utilisez cette
scie que dans le
but pour lequel elle a été conçue. Une utilisation
non conforme pourrait causer des blessures et des
dommages matériels.
Ce produit est conçu pour scier du bois et produits
similaires. L’accumulation de bran de scie provenant
d’autres matériaux (plastique, maçonnerie ou métaux)
autour du garde inférieur et du moyeu risque d'entraver
le fonctionnement du garde inférieur.
Cutting Masonry/Metal
Ne coupez pas de
métaux ou de
matériaux de maçonnerie avec cette scie circulaire.
La poussière produite par le sciage de métaux ou de
matériaux de maçonnerie ralentira le mouvement de la
garde inférieure et il est possible que celle-ci ne puisse
pas se fermer rapidement et complètement après la
coupe de tels matériaux ou métaux.
N’utilisez pas de
meules abrasives
.
Cet outil n’est pas conçu pour un emploi avec des
meules de tronçonnage du métal ou de la maçonnerie.
N'utilisez pas
cette
scie
circulaire avec une meule à diamant humide ou
avec des dispositifs fonctionnant avec de l'eau.
Les déchets provenant de la coupe de matériaux de
maçonnerie pénétreront dans le système de garde
inférieur, le durciront et le rendront inutilisable.
L'utilisation d'eau dans des applications de coupe
de matériaux de maçonnerie avec une scie circulaire
entraînerait un risque de choc électrique.
Cet outil n’est pas conçu pour un emploi avec des
meules de tronçonnage du métal ou de la maçonnerie.
160992A9PY_GKS18V-25G_202405.indd 37160992A9PY_GKS18V-25G_202405.indd 37 14/05/2024 12:01:1914/05/2024 12:01:19
38
Montage de la scie
Insertion et retrait du bloc-piles
N’utilisez que des
piles Bosch ou
AMPShare recommandées sur la liste des chargeurs/
piles et incluses avec votre outil. L’utilisation d’autres
types de piles pourrait causer des blessures ou des
dommages matériels.
Faites glisser le bloc-piles chargé 19 dans le bâti jusqu’à
ce que le bloc-piles se bloque en position (Fig. 2).
Votre outil est muni d’un loquet de verrouillage
secondaire qui empêche le bloc-piles de se séparer
complètement de la poignée et de tomber au cas où il
viendrait à se décrocher à cause des vibrations.
Pour retirer le bloc-piles 19, appuyez sur le bouton de
déclenchement du bloc-piles 26 et faites glisser le bloc-
piles vers l’avant.
Appuyez une fois de plus sur le bouton de
déclenchement du bloc-piles 26 et faites glisser le
bloc-piles jusqu’à ce qu’il sorte complètement du bâti
de l’outil (Fig. 2).
Montage de la lame
Utilisez seulement
une lame
de
184 mm / 7-1/4 po. Utilisez seulement une lame
ayant une vitesse nominale d’au moins 5 000 tr/
min. L’utilisation d’une lame non conçue pour cette scie
pourrait causer de graves blessures et des dommages
matériels.
1. Appuyez sur le bouton de verrouillage de l'arbre 10.
Faites tourner la tige de la lame 25 au moyen de la
clé 31 fournie dans le sens a et retirez la tige de la
lame 25 et la rondelle extérieure 24. Remarque: la
clé se range près du compartiment des piles (Fig. 2).
2. Assurez-vous que les dents de la scie et la flèche
sur la lame sont dirigées dans le même sens que la
flèche figurant sur le garde inférieur de la lame.
a
b
26
19
29
10
13
30
25
23
24
31
Fig. 2
Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage,
ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le
risque d'une mise en marche accidentelle de l'outil.
160992A9PY_GKS18V-25G_202405.indd 38160992A9PY_GKS18V-25G_202405.indd 38 14/05/2024 12:01:1914/05/2024 12:01:19
39
Montage de la scie
3. Faites remonter le garde inférieur de la lame en le
laissant coulisser totalement à l’intérieur du capot.
Profitez-en pour vérifier l’état et le fonctionnement
du RESSORT DU GARDE INFÉRIEUR.
4. Glissez la lame 23 dans la fente de la semelle 13 et
placez-la contre la rondelle intérieure 30 de l’arbre
29. Assurez-vous que le plus grand côté de rondelle
extérieure 24 appuie carrément sur la lame (Fig. 2).
5. Réinstallez la rondelle extérieure et serrez la tige de
la lame 25 à la main dans le sens b. Appuyez sur le
bouton de verrouillage 10 et maintenez-le enfoncé
pour verrouiller l'arbre et SERREZ LA TIGE DE LA
LAME D’UN QUART DE TOUR AVEC LA CLÉ FOURNIE
(Fig. 2)
N’utilisez pas de clés plus longues car vous risqueriez de
trop serrer le goujon.
EMBRAYAGE « VARI-TORQUE »
L’embrayage est assuré par la friction de la rondelle
extérieure 24 sur la lame 23 et il permet à l’arbre de
continuer à tourner si la lame éprouve une résistance
excessive. Si le goujon de la lame 25 est correctement
serré (tel qu’il est expliqué à l’étape 5 du chapitre
intitulé montage de la lame), la lame glissera sur son
arbre quand elle éprouve une résistance excessive, ce
qui réduit le risque de REBOND.
Il est possible qu’un seul et même réglage ne convienne
pas pour couper tous les matériaux. Si la lame patine
trop, serrez le goujon de lame d’une graduation de
plus. LE SERRAGE EXCESSIF DU GOUJON DE LA LAME
REND LE DISPOSITIF DE DÉBRAYAGE ABSO LUMENT
INUTILE.
Extraction de poussière
Pour réduire le
risque de
blessure, positionnez toujours l’orifice de
dépoussiérage et le tuyau de l’aspirateur de telle
sorte qu’ils n’affectent pas le fonctionnement du
dispositif de protection inférieur ou l'opération de
coupe quel que soit le réglage choisi.
ORIFICE DE DÉPOUSSIÉRAGE
L’orifice de dépoussiérage 18 pivote pour permettre de
diriger la poussière dans le sens souhaité (Fig. 3).
SAC À POUSSIÈRE (vendu séparément)
Utilisation du sac à poussière – Pour attacher le
sac à poussière vide 32, appuyez pour enfoncer son
extrémité de couplage dans l’orifice de dépoussiérage
de la scie 18 (Fig. 3).
Nettoyage du sac à poussière – Quand le sac à
poussière est plein aux 2/3 ou aux 3/4, retirez-le de
la scie. Trouvez un contenant approprié et ouvrez la
fermeture à glissière située sur la partie inférieure du
sac. Tenez le sac par l’extrémité où se trouve le coupleur
et secouez le sac vigoureusement jusqu’à ce que toute la
poussière et tous les débris en soient sortis. Fermez la
fermeture à glissière et rattachez le sac.
REMARQUE : Nettoyez le sac après toute séance de
coupe et avant de transporter ou de ranger la scie.
Faites très
attention quand
vous vous débarrassez de la poussière. Les
matériaux, quand ils ont pris la forme de particules
fines, peuvent être explosifs. Ne jetez pas la sciure
de bois dans un feu. Une combustion pourrait se
produire, après un certain temps, en conséquence
du mélange d’huile ou d’eau avec des particules de
poussière.
RACCORDEMENT À UN ASPIRATEUR / EXTRACTEUR
DE POUSSIÈRE
Connectez le tuyau flexible de l’aspirateur à l’orifice de
dépoussiérage (Fig. 3).
- Tuyaux flexibles Bosch de la série VH - L’adaptateur
de tuyau flexible VX120 est requis (inclus avec les
tuyaux flexibles de la série VH).
- Autres tuyaux flexibles de 35 mm et de 22 mm, tels
que ceux de la série VAC de Bosch - Connectez le
tuyau flexible directement à l'outil.
- Tuyaux flexibles courants de 1-1/4 po ou de 1-1/2
po - L’adaptateur Bosch VAC024 est requis (vendu
séparément).
Connectez le tuyau flexible de l’aspirateur à un
aspirateur.
L’aspirateur doit être approprié pour le matériau sur
lequel vous devez travailler.
Lorsque vous aspirez de la poussière sèche qui
est particulièrement toxique pour la santé ou peut
même être cancérogène, utilisez un aspirateur /
extracteur de poussière conçu spécifiquement pour
une telle application.
160992A9PY_GKS18V-25G_202405.indd 39160992A9PY_GKS18V-25G_202405.indd 39 14/05/2024 12:01:1914/05/2024 12:01:19
40
Montage de la scie
Action de freinage
Attendez que
la scie cesse
complètement de tourner avant de poser l'outil.
L’action de freinage de cette scie circulaire n’est
pas conçue comme une fonctionnalité associée à la
sécurité. Tout contact imprévu avec une lame de scie
en rotation pourrait causer des blessures aux personnes
et/ou des dommages matériels.
Surveillez
régulière ment le
niveau de charge de vos piles. L’action de freinage
électrique n’est déclenchée QUE par le relâchement
de l'interrupteur à gâchette, et seulement dans un
outil ayant de l’énergie électrique disponible. En
cas de coupure de l’alimentation électrique causée
par la décharge de piles ou pour d’autres raisons, le
frein électrique ne fonctionnera pas et le moteur se
ralentira progressivement. Une interruption imprévue
du fonctionnement peut causer des dommages
matériels et/ou des blessures.
Votre scie circulaire est munie d'un frein électrique
automatique, qui est conçu pour arrêter la rotation
de la lame de la scie environ deux (2) secondes après
que vous aurez relâché l'interrupteur à gâchette. Cette
fonctionnalité contribue à améliorer la productivité sur
le lieu de travail.
Le freinage commence dès que l’alimentation électrique
est perdue. Le frein nécessite une pile chargée pour
fonctionner. Le temps d’arrêt variera en fonction,
entre autres facteurs, de la lame de scie utilisée et
du nombre d’actionnements. Le frein électrique de
votre scie circulaire a été conçu pour un degré élevé
de fiabilité, mais des circonstances inattendues telles
que la contamination ou la défaillance de composants
du moteur peuvent empêcher l’activation du frein.
Si l’outil fonctionne mais que le frein n’arrête pas
systématiquement la lame en 2 secondes environ,
N'UTILISEZ PAS la scie circulaire et faites-la réviser par
un centre de service d'usine de Bosch ou un centre de
service après-vente agréé de Bosch.
32
18
VAC024
TUYAU FLEXIBLE
DE 35mm
TUYAU FLEXIBLE BOSCH
DE LA SÉRIE VH
VX120
TUYAU
FLEXIBLE DE
1¼PO OU 1½
PO
Fig. 3
160992A9PY_GKS18V-25G_202405.indd 40160992A9PY_GKS18V-25G_202405.indd 40 14/05/2024 12:01:2014/05/2024 12:01:20
41
Débranchez le bloc-
piles de l'outil avant
d'effectuer tout assemblage ou réglage, ou de changer
des accessoires. Ces mesures de sécurité préventives
réduisent le risque d'une mise en marche accidentelle de
l'outil.
Réglage de la profondeur de coupe
Ajustez la
profondeur
de coupe de telle façon que seulement une dent
soit visible en dessous de l'ouvrage. Une exposition
excessive de la lame en dessous de l'ouvrage pourrait
causer des blessures et/ou des dommages matériels.
Le système de
réglage de la
profondeur ne doit pas être utilisé pour changer la
profondeur pendant que la scie est en marche ou
pour une coupe en plongée.
Si le réglage de la lame
change pendant la coupe, cela peut créer un risque de
coincement et de choc en retour.
Pour ajuster la profondeur de coupe, suivez ces
instructions (Fig. 4) :
A. Débranchez le bloc-piles de l'outil.
B. Appuyez sur le bouton de verrouillage de la
commande de profondeur 22.
C. Faites glisser vers l’avant le bouton de
relâchement de la commande de profondeur 21.
- Pour une profondeur de coupe réduite, tirez sur
la scie pour l’éloigner du pied 13.
- Pour une profondeur de coupe accrue, poussez
la scie en direction du pied 13. L’échelle de
profondeur de coupe est à la fois en pouces et
en unités métriques.
Remarque : Il ne faut pas que plus de la longueur d’une
dent de la lame dépasse en dessous du matériau à
couper pour réduire au minimum le risque d’éclatement
du bois (Fig. 5).
Vérification de l’angle de coupe 90°
A. Débranchez le bloc-piles de l'outil.
B. Réglez le pied sur le réglage de profondeur de
coupe maximum.
C. Desserrez le levier de réglage 5 et le bouton de
réglage du biseau arrière 15, réglez sur 0° sur
l’échelle de biseaux 7, resserrez le levier 5 et le
bouton 15 (Fig. 5).
D. Vérifiez l’angle de 90° entre la lame et le plan
inférieur du pied 13 à l’aide d’une équerre (Fig. 6).
Si nécessaire, effectuez les réglages en tournant la
petite vis d’alignement 33 depuis le côté inférieur du
pied 13 avec une clé Allen de 2,5 mm [non fournie]
(Fig. 6).
Consignes de fonctionnement
5
7
15
Pour éviter l’écaillage du bois, la
lame ne coit pas dépasser de plus
de la longueur d’une dent au dos de
la pièce
Fig. 5
13
33
23
90°
Fig. 6
17
2122
13
A
B
Fig. 4
160992A9PY_GKS18V-25G_202405.indd 41160992A9PY_GKS18V-25G_202405.indd 41 14/05/2024 12:01:2114/05/2024 12:01:21
42
Réglage de la coupe en biseau
A. Débranchez le bloc-piles de l'outil.
B. Desserrez le levier de réglage du biseau 5 et le
bouton de réglage du biseau arrière 15.
C. Alignez à l’angle désiré sur l’échelle de biseaux 7. Le
pied peut être ajusté jusqu’à 50°.
D. Serrez le bouton de réglage du biseau 15 et le levier
5 (Fig. 5).
En raison de l’engagement d’une plus grande surface de
la lame dans la pièce et la stabilité réduite de la semelle,
la lame risque de gripper. Suivez la ligne de coupe, la
semelle de la scie bien d’aplomb sur la pièce.
Encoches de guidage du trait de coupe
Les encoches marquées 8 et 9 à l’avant de la semelle
indiquent le trait de coupe approximatif (Fig. 7).
Lorsque le rail n’est pas utilisé :
• Pour une coupe sans biseau, utilisez l’encoche 8 à 0°.
• Pour des coupes à biseaux de 45° et de 50°, utilisez
l’encoche 9 à 45°.
Lorsque le rail n’est pas utilisé :
• Pour les coupes avec et sans biseau, utilisez
l’encoche 8 à 0°.
Pour toutes les coupes :
• Pour assurer le minimum d’éclatements sur le bon
côté du matériau à couper, orientez le bon côté vers
le bas.
• Effectuez des coupes de test dans des déchets de
bois pour vérifier le trait de coupe réel. Ceci sera
utile en raison de la variété de types et d’épaisseurs
de lames qui sont disponibles.
• Utilisez le côté DROIT de l’encoche lorsque la partie
de l'ouvrage qui est à gauche de la lame est le
morceau qui sera rebuté (Fig. 7a).
• Utilisez le côté GAUCHE de l’encoche lorsque la
partie de l'ouvrage qui est à droite de la lame est le
morceau qui sera rebuté (Fig. 7b).
Interface utilisateur (Fig. 8)
L’interface utilisateur 3 est utilisée pour sélectionner les
niveaux de vitesse présélectionnés et pour indiquer le
statut de l’outil électrique et des piles.
MODE ECO
Quand il n’est pas nécessaire d’utiliser la scie à sa
puissance maximale, son mode ECO pour réaliser des
économies de consommation d’énergie peut être utilisé
afin de réduire la puissance de la scie et de prolonge son
autonomie de fonctionnement.
Si le mode ECO est activé, l’indicateur de niveau de
vitesse/mode 3d affiche le symbole « E », et l’icône «
ECO » 3b s’allume.
PRÉSÉLECTION DE LA VITESSE
Les paramètres de réglage de la vitesse et le mode ECO
sont préprogrammés. Le tableau ci-dessous décrit les
vitesses présélectionnées et la vitesse dans le mode
ECO.
INDICATEUR DE CHARGE DE LA PILE
Quand l’indicateur de charge des piles 3a brille en vert,
cela signifie que les piles sont chargées, et le nombre de
barres montre le niveau de la charge.
S’il brille de façon continue en jaune et s’il n’y a qu’une
seule barre, cela signifie que la pile doit être chargée ou
remplacée très bientôt.
S’il brille de façon continue en rouge et s’il n’y a qu’une
seule barre, cela signifie que la pile est complètement
déchargée.
Consignes de fonctionnement
0°45°
0°45°
89
Fig. 7
Fig. 7a Fig. 7b
3b
3
3a
3c
3d
3e
3f
3g
Fig. 8
Vitesses présélectionnées
1 2500/min
2 3000/min
3 3500/min
4 4000/min
5 4500/min
6 5000/min
Eco 3630/min
160992A9PY_GKS18V-25G_202405.indd 42160992A9PY_GKS18V-25G_202405.indd 42 14/05/2024 12:01:2114/05/2024 12:01:21
43
INDICATEUR DE TEMPÉRATURE
Si l’indicateur de température 3g brille de façon
continue en jaune, cela signifie que la température
critique du moteur, de l’électronique ou de la pile a été
atteinte. Faites fonctionner l’outil électrique à vide et
laissez-le refroidir.
Si l’indicateur de température brille de façon continue
en rouge, cela signifie que l’outil électrique est en état
de surchauffe et qu’il s’éteindra. Attendez que l’outil
électrique ait suffisamment refroidi.
CADRE INDICATEUR DE L’ÉTAT DE
FONCTIONNEMENT DE L’OUTIL ÉLECTRIQUE
La lumière verte du cadre de statut de l’outil électrique
3f signifie que tout fonctionne correctement.
La lumière jaune signifie que :
a. Une température critique a été atteinte (le voyant de
température 3g brille également en jaune) – faites
fonctionner l’outil à vide et laissez-le refroidir, ou
b. Les piles sont presque complètement déchargées
(le voyant de charge des piles 3a brille également
en jaune) – chargez ou remplacez les piles dès que
possible.
La lumière rouge signifie que :
a. L’outil est surchauffé (le voyant de température 3g
brille en rouge) – éteignez l’outil et rallumez-le, ou
b. Les piles sont déchargées (le voyant de charge des
piles 3a brille également en rouge) – chargez ou
remplacez les piles.
Boutons de relâchement du
verrouillage à l’état d’arrêt
Les boutons de relâchement du verrouillage à l’état
d’arrêt sont conçus pour prévenir des mises en marche
accidentelles. Pour mettre l'outil en service, appuyez
sur le bouton de relâchement 1 avec votre pouce d'un
côté ou de l’autre de la poignée afin de désengager le
mécanisme de verrouillage, puis tirez sur l’interrupteur
à gâchette 2 (Fig. 1). Lorsque vous appuyez sur la
gâchette, le bouton engagera automatiquement
l'interrupteur de sécurité, et la gâchette sera désactivée.
Interrupteur
Tenez l’outil des deux mains lorsque vous le mettez
en marche. Le couple du moteur peut causer une
torsion de l’outil.
Pour mettre l'outil en service, appuyez sur le bouton
de relâchement 1 avec votre pouce d'un côté ou de
l’autre de la poignée afin de désengager le mécanisme
de verrouillage, puis tirez sur l’interrupteur à gâchette
2 (Fig. 1). Pour mettre l'outil à l'arrêt (« OFF »),
relâchez l’inter rupteur à gâchette (qui est à ressort) et
il retournera automatiquement dans la position « OFF ».
La scie devrait tourner à plein régime AVANT de
commencer à scier et elle ne devrait être arrêtée
qu’APRÈS avoir terminé la coupe. Pour prolonger la
durée utile de l’interrupteur, évitez de mettre le moteur
en marche et de l’arrêter en sciant.
Toutes les coupes
Assurez-vous
que
vos mains ne
gênent pas le mouvement de la
Après avoir
terminé une
coupe et relâché la gâchette, souvenez-vous que la
lame ralentit et qu’il lui faut un certain temps pour
s’arrêter complètement. Évitez que la scie ne vienne
frôler votre jambe ou votre côté car, étant donné
qu’il est rétractible, le garde inférieur de la lame
risquerait de s’agripper à vos vêtements et
d’exposer la lame. Sachez qu’une partie de la lame
est exposée en permanence à l’endroit où finis sent
le capot et le garde inférieur de la lame.
Tenez toujours la poignée de la scie d'une main et la
poignée auxiliaire ou le logement de l'autre main.
Assurez-vous que la semelle de la scie repose toujours
sur la portion de la surface de la pièce qui ne plonge
pas.
Serrez-la fermement et actionnez l’interrup teur
énergiquement. Ne forcez jamais la scie outre mesure.
Exercez une pression modérée et soutenue.
Pour recommencer à scier, suivant un arrêt, appuyez sur
la gâchette et attendez que la lame ait atteint son régime
maximal avant de rentrer lentement dans la pièce.
Lors de coupes en travers, les fibres du bois ont
tendance à se déchi queter et à se soulever. Vous pouvez
minimiser le problème en avançant lentement la scie.
Pour réaliser une coupe nette, il est recommandé
d’utiliser une lame pour coupe en travers ou à onglets.
Coupes en guichet
Ajustez la
profondeur de
coupe en fonction de l’épaisseur de l'ouvrage. Il faut
que moins de la longueur d'une dent de la lame soit
visible en dessous de l'ouvrage.
Le système de
réglage de la
profondeur ne doit pas être utilisé pour changer la
profondeur pendant que la scie est en marche ou
pour une coupe en plongée. Si le réglage de la lame
change pendant la coupe, cela peut créer un risque de
coincement et de choc en retour.
Consignes de fonctionnement
160992A9PY_GKS18V-25G_202405.indd 43160992A9PY_GKS18V-25G_202405.indd 43 14/05/2024 12:01:2114/05/2024 12:01:21
44
Aussitôt que la
lame commence
à trancher le matériau, relâchez le garde inférieur
immé diate ment. Dès que la semelle repose bien à plat
sur la surface que vous coupez, continuez la coupe en
poussant la scie vers l’avant jusqu’à la fin de la ligne.
Attendez l’arrêt
complet de la
lame avant de retirer la scie du trait que vous venez
de tailler dans le matériau. De même, ne ramenez
jamais la scie vers l’arrière, car la lame peut sortir du
matériau risquant de provoquer un REBOND.
Soulevez la scie et tournez-la en sens opposé pour
achever normalement la coupe dans l’autre sens. Si les
coins de votre coupe en guichet ne sont pas
complètement taillés, finissez-les à la scie sauteuse ou à
l’égoïne.
Débranchez le bloc-piles de l'outil avant de procéder
aux réglages. Réglez la lame à la profondeur
correspondant à l’épaisseur du matériau à tailler.
Rattachez le bloc-piles à la scie. Inclinez la scie vers
l’avant en alignant l’encoche-guide sur la ligne de coupe.
Relevez le garde inférieur de la lame, au moyen du levier
de levage 14, et tenez la scie par ses poignées avant et
arrière (Fig. 10).
La lame touchant presque à la pièce à tailler, mettez le
moteur en marche. Abaissez graduellement l’arrière de
la scie en utilisant l’extrémité avant de la semelle 13
comme point d’appui.
Coupe de grandes feuilles
Les grandes feuilles et les longs panneaux fléchissent
ou plient, selon la façon dont ils sont soutenus. Si vous
essayez de les couper sans les avoir mise au niveau et
soutenus par des supports au préalable, la lame aura
tendance à gripper provoquant des REBONDS et la
surcharge du moteur (Fig. 11).
Placez le panneau ou la planche sur des supports situés
à proximité de la ligne de coupe, comme l’indique la
(Fig. 12). Assurez-vous que la pro fon deur de coupe est
réglée de manière à ce que la lame ne traverse que la
feuille ou la planche à couper, sans faire d’entailles dans
la table de travail ou l’établi. Les deux-par-quatre utilisés
pour soulever et soutenir la pièce devraient reposer
à plat entre celle-ci et la table ou l’établi. Ne placez
jamais les deux-par-quatre sur leurs côtés plus étroits
car cet arrangement man que rait de stabilité. Si la feuille
ou le panneau est plus grand que la table ou l’établi,
placez-le sur des deux-par-quatre sur le plancher et
assujettissezle.
Consignes de fonctionnement
14
13
Fig. 10
Fig. 12
BONNE
MANIÈRE
Fig. 11
MAUVAISE
MANIÈRE
160992A9PY_GKS18V-25G_202405.indd 44160992A9PY_GKS18V-25G_202405.indd 44 14/05/2024 12:01:2214/05/2024 12:01:22
Consignes de fonctionnement
Coupes de refente
Après avoir
attaché ou ajusté
le guide de refente, assurez-vous que celui-ci
n'affecte pas la liberté de mouvement du garde
inférieur et ne fait pas obstacle à ce mouvement, et
qu'il n'entre pas en contact avec la lame de la scie.
La lame universelle fournie avec la scie convient tant
pour les coupes en travers que pour les coupes de
refente. La refente est la coupe en long, en sens du grain
du bois. Les coupes de refente sont facile à exécuter
avec un guide de refente (Fig. 13). Pour attacher le
guide de refente 11 en option, insérez le guide à travers
les fentes dans le pied jusqu’à la largeur désirée comme
illustré, et sécurisez à l’aide du bouton 6.
Utilisation d’une planche
comme guide de refente
Si vous devez exécuter une coupe de refente sur de
grandes feuilles, il est possible que le guide de refente
ne soit pas assez long pour permettre d’exécuter une
coupe à la largeur désirée. Dans ce cas, une planche
bien droite de 25 mm (1 po) d’épaisseur fixée à la
feuille au moyen de serres ou de clous peut servir de
guide (Fig. 14). Faites glisser le côté gauche de la
semelle contre la planche.
La poignée auxiliaire de GKS18V-25G est conçue pour
permettre d’utiliser du bois d'œuvre aussi épais que 2x
(« 2 par ») comme guide.
Fig. 14
LIGNE DE
COUPE
DÉSIRÉE
PLANCHE DE
BOIS EN TANT
QUE GUIDE DE
REFENTE
11
6
Fig. 13
LARGEUR
DE COUPE
DÉSIRÉE
160992A9PY_GKS18V-25G_202405.indd 45160992A9PY_GKS18V-25G_202405.indd 45 14/05/2024 12:01:2214/05/2024 12:01:22
Sciage de précision avec un rail
Le système de
réglage de la
profondeur ne doit pas être utilisé pour changer la
profondeur pendant que la scie est en marche ou
pour une coupe en plongée. Si le réglage de la lame
change pendant la coupe, cela peut créer un risque de
coincement et de choc en retour.
GKS18V-25G peut être utilisé avec le système de rail
Bosch pour améliorer la rectitude de la coupe (Fig.
15b).
• Assurez-vous que le rail 40 est préparé, positionné
et fixé en place comme indiqué sous la rubrique
« Préparation du rail » à la page 50.
• Assurez-vous que la plaque d’assise de la scie est
bien positionnée sur le rail. Ceci est réalisé lorsque
la fente 28a sur le côté inférieur de la scie est placée
au-dessus de la crête des rails Bosch (Fig. 15a). (La
fente 28b est compatible avec certains rails d’autres
fabricants, mais nous recommandons que cette scie
ne soit utilisée qu’avec des rails de scie Bosch.)
• Faites particulièrement attention quand vous placez
la scie sur la partie du rail qui s’étend au-delà du bord
d’attaque ou du bord de fuite de l’ouvrage.
• Avant de retirer la scie du rail, soulevez la tête de la
scie et rétractez la lame en premier, puis attendez
que la lame s’arrêt complètement de tourner.
46
Consignes de fonctionnement
28a
28b 40
Fig. 15a
40
50
40
Fig. 15b
160992A9PY_GKS18V-25G_202405.indd 46160992A9PY_GKS18V-25G_202405.indd 46 14/05/2024 12:01:2314/05/2024 12:01:23
47
Familiarisez-vous avec votre système de scie à rail de guidage
41
49
40
42
40
42
51
42
43
45
46
52
48
44
44
44
50
47
40 Rail
41 Connecteur de rail
42 Bord anti-éclats
43 Guide d’onglet
44 Capuchon d’extrémité, gauche
45 Capuchon d’extrémité, droit
46 Indicateur d’angle d’onglet
47 Guide
48 Bouton de verrouillage de l’angle d’onglet
49 Bande de traction
50 Brides de fixation du rail (x2)
51 Pointes
52 Butée d’arrêt de déplacement
Fig. 16
Le système de rail de guidage est vendu séparément.
160992A9PY_GKS18V-25G_202405.indd 47160992A9PY_GKS18V-25G_202405.indd 47 14/05/2024 12:01:2314/05/2024 12:01:23
48
ADAPTATION DE LA PLAQUE D’ASSISE AUX DIVERS
RAILS
Le modèle GKS18V-25G est conçu spécifiquement pour
effectuer des coupes droites précises tout en utilisant
un rail de guidage.
Les rails Bosch (vendus séparément) sont disponibles
en quatre tailles :
FSN800 31.5” (800 mm)
FSN1100 43.3” (1100 mm)
FSN1600 63” (1600 mm)
FSN2100 82.7” (2100 mm)
PRÉPARATION DES RAILS
Avant d'utiliser un rail pour la première fois, le bord anti-
éclats en caoutchouc du rail 42 doit être adapté à la scie
et à la lame spécifique à utiliser.
A. Placez toute la longueur du rail sur un morceau de
matériau à mettre au rebut ayant une épaisseur d’au
moins 19 mm (3/4 po).
B. Sécurisez les rails comme cela est décrit sous la
rubrique « SÉCURISATION DES RAILS » ci-dessous.
C. Placez la scie sur les rails .
D. Réglez la profondeur de coupe de la scie sur environ
9 mm (3/8 po) et l’angle de biseau sur 0°. Ceci aura
pour effet que la lame s’étendra à 3 mm (1/8 po) en
dessous du bord anti-éclats (Fig. 17).
E. En suivant les instructions de la section «
Interrupteur » à la page 46, mettez la scie sous
tension et guidez-la uniformément avec une vitesse
d'avance lente jusqu'au bout du rail de guidage.
SÉCURISATION DES RAILS
Pour éviter les
risques de
blessures et/ou de dommages matériels, utilisez
uniquement les brides de fixation de rails pour
sécuriser le rail.
Une fois que le rail aura été placé dans la position
souhaitée, insérez une bride de fixation 50 dans chaque
extrémité du rail, puis serrez les brides contre l’ouvrage
(Fig. 18).
CAPUCHONS D’EXTRÉMITÉ PROTECTEURS
Ces capuchons aident à protéger les extrémités des
rails contre les dommages, comme quand on fait
tomber les rails sur leurs extrémités (Fig. 19). Les
capuchons de gauche 44 et de droite 45 ne sont PAS
interchangeables. Si l’un des capuchons d'extrémité
ou les deux capuchons sont endommagées, ils doivent
simplement être remplacés.
Montage des rails
1/8"
(3mm)
3/8"
(9mm)
42
Fig. 17
50
Fig. 18
160992A9PY_GKS18V-25G_202405.indd 48160992A9PY_GKS18V-25G_202405.indd 48 14/05/2024 12:01:2414/05/2024 12:01:24
49
RACCORDEMENT DE PLUSIEURS RAILS
A. Tirez les capuchons d’extrémité 44 et 45 qui font
face aux extrémités des rails 40 afin de les raccorder
l’un à l’autre. Rangez les capuchons d’extrémité en
lieu sûr (Fig. 19).
B. Insérez le connecteur 41 dans l’un des rails 40
comme illustré, puis faites glisser un autre rail dans
l’autre extrémité du connecteur (Fig. 20).
C. Assurez-vous qu’il n’y a pas d’écart entre les
rails. Déplacez le connecteur 41 de façon que le
repère central « ⇐|⇐ » soit positionné sur la ligne de
raccordement.. Tournez les quatre verrous avec un
tournevis ou une pièce de monnaie pour sécuriser la
connexion (Fig. 21).
Montage des rails
Fig. 19
44
45
40
40
Fig. 20
41
Fig. 21
160992A9PY_GKS18V-25G_202405.indd 49160992A9PY_GKS18V-25G_202405.indd 49 14/05/2024 12:01:3614/05/2024 12:01:36
50
GUIDE D’ONGLET
Le guide d’onglet 43 vendu séparément) peut être
utilisé pour positionner un rail de façon précise entre
60° à gauche et 45° à droite.
Le guide d’onglet doit être positionné à l’extrémité avant
du rail.
A. Desserrez le bouton 48 au bas du guide d’onglet (Fig.
22).
B. Suivez les instructions de la rubrique «
Raccordement de plusieurs rails » pour attacher le
guide d’onglet au rail désiré en utilisant le connecteur
41.
C. Utilisez le guide 47 pour fixer l’angle désiré. Lorsque
le guide est déplacé, l’indicateur 46 montre l’angle
(Fig. 23).
D. Une fois que l’angle désiré aura été fixé, serrez le
bouton 48 au bas du guide d’onglet pour le maintenir
à cet angle (Fig. 24).
E. Positionnez le guide et le rail connecté de telle
façon que le guide repose contre l’ouvrage.
F. Une fois que le guide d'onglet et le rail connecté
auront été positionnés comme souhaité,
sécurisez le guide d'onglet et le rail connecté en
place (reportez-vous à la rubrique « Sécurisation
des rails »).
Montage des rails
Fig. 22
43
48
47
Fig. 23
43
47
46
Fig. 24
48
160992A9PY_GKS18V-25G_202405.indd 50160992A9PY_GKS18V-25G_202405.indd 50 14/05/2024 12:01:4614/05/2024 12:01:46
51
Montage des rails
BANDES DE TRACTION
Il est important que les deux bandes ressemblant à du
caoutchouc situées au bas des rails conservent leur
capacité à minimiser le risque que le rail se déplace
pendant une coupe. Si une bande ou les deux bandes
deviennent usées, il faut les remplacer. Le rouleau de
bande de traction mesure 3,35 m / 11 pi de long.
A. Tirez sur les deux capuchons d’extrémité 44 et 45
pour les faire sortir, puis retirez les bandes usées
(Fig. 25).
B. Déroulez et coupez deux longueurs de bande de
traction 49 qui sont plus longues de 1 % que la
longueur du rail. P. ex., pour le modèle FSN800, la
longueur de la bande devrait être de 80,8 cm / 31,8
po (Fig. 25).
C. Placez une légère couche de savon sur la nouvelle
bande pour faciliter son glissement dans les rainures
sur la partie inférieure des rails. Tirez la bande à
travers la rainure jusqu’à l'extrémité du rail. Coupez
la longueur excédentaire de bande (Fig. 26).
D. Réinsérez les deux capuchons d’extrémité 44 et 45.
BUTÉE DE FIN DE COURSE POUR LE RAIL
La butée de fin de course 52 (vendue séparément) peut
être utilisée pour limiter la plage de déplacement de la
scie (distance de coupe) sur un rail. La butée peut être
utilisée pour aider à fixer le point de départ d'une coupe
en plongée ou le point final de la coupe.
A. Alignez le rail le long de la ligne de coupe et fixez-le
en place tel que cela est décrit sous la rubrique
« Sécurisation des rails » à la page 51.
B. Orientez la butée sur le rail comme illustré (Fig. 27).
C. Déterminez le point de départ ou le point final désiré
pour la coupe.
D. Positionnez la scie de telle sorte qu’elle repose dans
la position dans laquelle la coupe en plongée est
censée commencer ou finir.
E. Une fois que la scie aura été placée à l'endroit désiré,
serrez la butée 52 en place au moyen de son levier
(Fig. 28).
Déplacez la scie vers l’avant pour continuer la coupe
jusqu’au point final désiré. Lorsque le point final désiré
est atteint, tirez la tête de la scie vers le haut, celle-ci
se rétractera jusque dans la position de départ et le
mécanisme plongeant se verrouillera à nouveau.
44
45
49
Fig. 25
49
Fig. 26
Fig. 27
52
Fig. 28
52
160992A9PY_GKS18V-25G_202405.indd 51160992A9PY_GKS18V-25G_202405.indd 51 14/05/2024 12:01:5814/05/2024 12:01:58
52
BORD ANTI-ÉCLATSPour réduire au minimum le risque
de causer des éclats sur l’ouvrage, un bord usé doit être
remplacé. Le bord anti-éclats est fourni dans un rouleau
de 3,35 m / 11 pi qui peut être coupé à la longueur
désirée en fonction du rail utilisé.
A. Tirez sur les deux capuchons d’extrémité 44 et 45
pour les faire sortir, puis retirez le bord anti-éclats
usé (Fig. 29).
B. Déroulez et coupez une longueur de bord anti-éclats
42 qui est plus longue de 1 % que la longueur du rail.
P. ex., pour le modèle FSN800, la longueur de la
bande devrait être de 80,8 cm / 31,8 po (Fig. 29).
C. Placez une légère couche de savon sur le nouveau
bord pour faciliter son glissement dans les rainures
sur la partie inférieure du rail (Fig. 30).
D. Tirez le bord à travers la rainure jusqu’à l'extrémité
distante du rail. Coupez la longueur de bande
excédentaire. Pour éviter que la bande anti-éclats ne
se déplace, appuyez l'une des pointes 51 contre le
rail à côté de la bande à chaque extrémité. Courbez
la poignée de la pointe vers le bas pour briser la
poignée (Fig. 31).
E. Réinsérez les deux capuchons d’extrémité 44 et 45.
F. Voir la rubrique « Préparation du rail » à la page 51
pour apprendre à adapter le bord anti-éclats à une
scie et à une lame données.
SAC DE TRANSPORT
Le sac robuste peut contenir deux rails FSN1600 (ou
plus courts), et il comprend une poche où il est possible
de placer un connecteur et/ou une paire de brides de
fixation rapide des rails.
Montage des rails
Fig. 29
44
45
42
Fig. 30
42
Fig. 31
42
51
160992A9PY_GKS18V-25G_202405.indd 52160992A9PY_GKS18V-25G_202405.indd 52 14/05/2024 12:02:0914/05/2024 12:02:09
53
Entretien
Service
IL N’EXISTE À
L’INTÉRIEUR
AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE TENUE
PAR L’UTILISATEUR. L’entretien préventif exécuté
par des personnes non autorisés peut entraîner un
positionnement erroné des composants et des fils
internes, ce qui peut présenter de graves dangers.
Nous recommandons de confier toute intervention
d’entretien sur l’outil à un centre de service-usine Bosch
ou à un centre de service après-vente Bosch agréé.
Piles
Faire attention aux blocs-piles qui approchent la
fin de leur vie. Si vous remarquez une diminution
dans les performances de votre outil ou une durée
de fonctionnement réduite de manière significative
entre charges, il est temps de remplacer le bloc-piles.
S’il n’est pas remplacé, il se peut qu’il endommage le
chargeur ou que l’outil fonctionne incorrectement.
Graissage de l’outil
Votre outil Bosch a été graissé de manière appropriée et
il est prêt à l’usage.
Moteurs C.C.
Le moteur de votre outil a été conçu pour de
nombreuses heures d’utilisation fiable. Pour maintenir
l’efficacité maximale du moteur, nous recommandons
de l’examiner tous les six mois. Seul un moteur de
remplacement Bosch authentique, conçu spécialement
pour votre outil, doit être utilisé.
Roulements
Les roulements qui deviennent bruyants (en raison
d’une charge importante ou de la coupe de matériaux
très abrasifs) doivent être remplacés im mé diatement
pour éviter la surchauffe et les défaillances du moteur.
Nettoyage
Certains agents de
nettoyage et certains
dissolvants abîment les pièces en plastique.
Parmi ceux-ci se trouvent: l’essence, le tétrachlorure
de carbone, les dissolvants de nettoyage chlorés,
l’ammoniaque ainsi que les détergents domestiques qui
en contiennent.
Gardez les prises d’air et les interrupteurs propres
et libres de débris. N’essayez pas de les nettoyer en
introduisant des objets pointus dans leurs ouvertures.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents
de nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.
Entretien des lames
Les lames finissent par s’émousser, même à couper des
pièces de bois régulières. Si vous constatez que vous
devez forcer la scie à avancer plutôt que de la guider
simplement vers la ligne de coupe, il est probable que la
lame est émoussée ou souillée de résine.
Lorsque vous nettoyez la gomme et la poix de bois
accumulées sur la lame, retirez la pile de la scie et
enlevez la lame. Souvenez-vous que les lames sont des
objets tranchants et qu’elles doivent être manipulées
avec soin. Essuyez la lame avec du kérosène ou un
dissolvant similaire pour enlever l’accumulation
de gomme et de résine. À moins que vous soyez
parfaitement familier avec l’affûtage des lames, nous
vous déconseillons de l’essayer.
Pour éviter le risque d’accidents, débranchez le bloc-piles de l’outil avant de procéder
au nettoyage ou à l’entretien.
160992A9PY_GKS18V-25G_202405.indd 53160992A9PY_GKS18V-25G_202405.indd 53 14/05/2024 12:02:0914/05/2024 12:02:09
54
Attachements et accessoires
L’utilisation d’autres accessoires ou attachements non spécifiés dans ce mode
d’emploi pourrait être dangereuse.
Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de corrosion et de détérioration.
Bosch No. Description Inclus
Vendu
séparément
Accessoires
Lame carbure de 7¼ po (184 mm) à 24 dents à voie étroite
– ●
Attachements
2610041761 Sac de transport ● ●
GKSRIP Guide de refente
– ●
160541101V Sac à poussière
– ●
Divers Tuyaux flexibles d'aspirateur – ●
VAC024
Adaptateur de tuyau flexible d’aspirateur pour des tuyaux flexibles de
1-1/4 po et de 1-1/2 po
– ●
FSN... Rails
– ●
FSNKK Brides de fixation des rails
– ●
FSNVEL Connecteur de rail
– ●
FSNWAN Guide d’onglet pour les rails
– ●
FSNRS Butée de fin de course pour le rail
– ●
FSNSS Bord anti-éclats
– ●
FSNHB Bande de traction
– ●
FSNBAG Sac de transport
– ●
160992A9PY_GKS18V-25G_202405.indd 54160992A9PY_GKS18V-25G_202405.indd 54 14/05/2024 12:02:0914/05/2024 12:02:09
55
Advertencias generales de seguridad para herramientas mecánicas
Lea todas las advertencias de seguridad, instrucciones, ilustraciones y
especificaciones suministradas con esta herramienta eléctrica. Si no se siguen
todas las instrucciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o
lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA
La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red eléctrica
(herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).
1. Seguridad del área de trabajo
a. Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.
b. No utilice herramientas mecánicas en atmósferas
explosivas, como por ejemplo en presencia de
líquidos, gases o polvos inflamables. Las herramientas
mecánicas generan chispas que pueden incendiar el polvo
o los vapores.
c. Mantenga alejados a los niños y a las personas
que estén presentes mientras esté utilizando una
herramienta mecánica. Las distracciones pueden
hacerle perder el control de la herramienta.
2. Seguridad eléctrica
a. Los enchufes de las herramientas mecánicas deben
coincidir con el tomacorriente. No modifique
nunca el enchufe de ningún modo. No use enchufes
adaptadores con herramientas mecánicas conectadas
a tierra (puestas a tierra). Los enchufes no modificados
y los tomacorrientes coincidentes reducirán el riesgo de
sacudidas eléctricas.
b. Evite el contacto del cuerpo con las superficies
conectadas o puestas a tierra, tales como tuberías,
radiadores, estufas y refrigeradores. Hay un aumento
del riesgo de sacudidas eléctricas si el cuerpo del
operador se conecta o pone a tierra.
c. No exponga las herramientas mecánicas a la lluvia
o a condiciones mojadas. La entrada de agua en una
herramienta mecánica aumentará el riesgo de que se
produzcan sacudidas eléctricas.
d. No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica,
tirar de ella o desenchufarla. Mantenga el cordón
alejado del calor, el aceite, los bordes afilados o las
piezas móviles. Los cordones dañados o enganchados
aumentan el riesgo de que se produzcan sacudidas
eléctricas.
e. Cuando utilice una herramienta mecánica en el
exterior, use un cordón de extensión adecuado
para uso a la intemperie. La utilización de un cordón
adecuado para uso a la intemperie reduce el riesgo de que
se produzcan sacudidas eléctricas.
f. Si es inevitable utilizar una herramienta mecánica
en un lugar húmedo, utilice una fuente de energía
protegida por un interruptor de circuito accionado por
corriente de pérdida a tierra (GFCI). El uso de un GFCI
reduce el riesgo de sacudidas eléctricas.
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad. Por
favor, lea el manual y preste atención a estos símbolos.
Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted
de posibles peligros de lesiones corporales. Obedezca todos los mensajes
de seguridad que sigan a este símbolo para evitar posibles lesiones o
muerte.
PELIGRO indica una situación peligrosa que, si no se evita, causará la
muerte o lesiones graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita, podría
causar la muerte o lesiones graves.
PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría
causar lesiones leves o moderadas.
160992A9PY_GKS18V-25G_202405.indd 55160992A9PY_GKS18V-25G_202405.indd 55 14/05/2024 12:02:1314/05/2024 12:02:13
56
3. Seguridad personal
a. Manténgase alerta, fíjese en lo que está haciendo
y use el sentido común cuando esté utilizando una
herramienta mecánica. No use una herramienta
mecánica cuando esté cansado o bajo la influencia
de drogas, alcohol o medicamentos. Un momento
de distracción mientras esté utilizando herramientas
mecánicas podría causar lesiones corporales graves.
b. Use equipo de protección personal. Use siempre
protección de los ojos. El equipo de protección, como
por ejemplo una máscara antipolvo, calzado de seguridad
antideslizante, casco o protección de oídos, utilizado
para las condiciones apropiadas, reducirá las lesiones
corporales.
c. Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
conectar la herramienta a la fuente de energía y /
o al paquete de batería, levantar la herramienta o
transportarla. Transportar herramientas mecánicas
con un dedo en el interruptor o encender herramientas
mecánicas que tengan el interruptor en la posición de
encendido invita a que se produzcan accidentes.
d. Quite todas las llaves de ajuste o de tuerca antes de
encender la herramienta mecánica. Una llave de tuerca
o de ajuste que se deje colocada en una pieza giratoria
de la herramienta mecánica podría causar lesiones
corporales.
e. No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio apropiados en todo
momento. Esto permite controlar mejor la herramienta
mecánica en situaciones inesperadas.
f. Vístase adecuadamente. No use ropa holgada
ni alhajas holgadas. Mantenga el pelo, la ropa y
los guantes alejados de las piezas móviles. La ropa
holgada, las alhajas holgadas o el pelo largo pueden
quedar atrapados en las piezas móviles.
g. Si se proporcionan dispositivos para la conexión
de instalaciones de extracción y recolección de
polvo, asegúrese de que dichas instalaciones estén
conectadas y se usen correctamente. El uso de
dispositivos de recolección de polvo puede reducir los
peligros relacionados con el polvo.
h. No deje que la familiaridad obtenida con el uso
frecuente de las herramientas le haga volverse
complaciente e ignorar los principios de seguridad de
las herramientas. Una acción descuidada puede causar
lesiones graves en una fracción de segundo.
4. Uso y cuidado de las herramientas
mecánicas
a. No fuerce la herramienta mecánica. Use la
herramienta mecánica correcta para la aplicación que
desee realizar. La herramienta mecánica correcta hará el
trabajo mejor y con más seguridad a la capacidad nominal
para la que fue diseñada.
b. No use la herramienta mecánica si el interruptor no la
enciende y apaga. Toda herramienta mecánica que no se
pueda controlar con el interruptor es peligrosa y debe ser
reparada.
c. Desconecte el enchufe de la fuente de alimentación
y/o retire el paquete de batería de la herramienta
eléctrica, si es extraíble, antes de hacer cualquier
ajuste, cambiar accesorios o almacenar herramientas
eléctricas. Dichas medidas preventivas de seguridad
reducen el riesgo de arrancar accidentalmente la
herramienta mecánica.
d. Guarde las herramientas que no esté usando fuera
del alcance de los niños y no deje que personas que
no estén familiarizadas con la herramienta mecánica
o con estas instrucciones utilicen la herramienta. Las
herramientas mecánicas son peligrosas en manos de
usuarios que no hayan recibido capacitación.
e. Mantenga las herramientas eléctricas y sus
accesorios. Compruebe si hay piezas móviles
desalineadas o atoradas, si hay piezas rotas y
cualquier otra situación que pueda afectar al
funcionamiento de la herramienta eléctrica. Si la
herramienta eléctrica está dañada, haga que sea
reparada antes de utilizarla. Muchos accidentes son
causados por herramientas mecánicas mantenidas
deficientemente.
f. Mantenga las herramientas de corte afiladas y
limpias. Es menos probable que las herramientas de
corte mantenidas apropiadamente, con bordes de corte
afilados, se atoren, y dichas herramientas son más fáciles
de controlar.
g. Utilice la herramienta mecánica, los accesorios, las
brocas de la herramienta, etc., de acuerdo con estas
instrucciones, teniendo en cuenta las condiciones
de trabajo y el trabajo que se vaya a realizar. El uso
de la herramienta mecánica para operaciones distintas
a aquéllas para las que fue diseñada podría causar una
situación peligrosa.
h. Mantenga secos, limpios y libres de aceite y grasa los
mangos y las superficies de agarre. Si están resbalosos,
los mangos y las superficies de agarre no permiten
un manejo y un control seguros de la herramienta en
situaciones inesperadas.
Advertencias generales de seguridad para herramientas mecánicas
160992A9PY_GKS18V-25G_202405.indd 56160992A9PY_GKS18V-25G_202405.indd 56 14/05/2024 12:02:1314/05/2024 12:02:13
57
5. Uso y cuidado de las herramientas
alimentadas por baterías
a. Recargue las baterías solamente con el cargador
especificado por el fabricante. Un cargador que es
adecuado para un tipo de paquete de batería puede crear
un riesgo de incendio cuando se utiliza con otro paquete
de batería.
b. Utilice las herramientas mecánicas solamente con
paquetes de batería designados específicamente. El
uso de cualquier otro paquete de batería puede crear un
riesgo de lesiones e incendio.
c. Cuando el paquete de batería no se esté usando,
manténgalo alejado de otros objetos metálicos, tales
como sujetapapeles, monedas, llaves, clavos, tornillos
u otros objetos metálicos pequeños que pueden hacer
una conexión de un terminal a otro. Si se cortocircuitan
los terminales de la batería uno con otro, se pueden
causar quemaduras o un incendio.
d. En condiciones abusivas, es posible que se eyecte
líquido de la batería. Evite el contacto. Si se produce
un contacto accidental, enjuáguese con agua. Si el
líquido entra en contacto con los ojos, obtenga además
ayuda médica. El líquido que salga eyectado de la batería
puede causar irritación o quemaduras.
e. No utilice un paquete de batería o una herramienta
que hayan sido dañados o modificados. Es posible
que las baterías dañadas o modificadas exhiban un
comportamiento impredecible que cause un incendio, una
explosión o riesgo de lesiones.
f. No exponga un paquete de batería o una herramienta a
un fuego o una temperatura excesiva. Es posible que la
exposición a un fuego o una temperatura superior a 265 °F
cause una explosión.
g. Siga todas las instrucciones de carga y no cargue
el paquete de batería ni la herramienta fuera del
intervalo de temperatura especificado en las
instrucciones. Es posible que realizar una carga
incorrectamente o a temperaturas que estén fuera del
intervalo especificado dañe la batería y aumente el riesgo
de incendio.
6. Servicio de ajustes y reparaciones
a. Haga que su herramienta mecánica reciba servicio
de un técnico de reparaciones calificado, utilizando
únicamente piezas de repuesto idénticas. Esto
asegurará que se mantenga la seguridad de la herramienta
mecánica.
b. No haga nunca servicio de ajustes y reparaciones de
paquetes de batería dañados. El servicio de ajustes
y reparaciones de los paquetes de batería deberá ser
realizado únicamente por el fabricante o por proveedores
de servicio autorizados.
Advertencias generales de seguridad para herramientas mecánicas
160992A9PY_GKS18V-25G_202405.indd 57160992A9PY_GKS18V-25G_202405.indd 57 14/05/2024 12:02:1314/05/2024 12:02:13
58
Procedimientos de corte
a. Mantenga las manos alejadas
del área de corte y de la hoja.
Mantenga la segunda mano en el mango auxiliar o en
la caja del motor. Si las manos están sujetando la
sierra, la hoja no puede cortarlas.
b. No ponga la mano debajo de la pieza de trabajo. El
protector no puede protegerle de la hoja debajo de la
pieza de trabajo.
c. Ajuste la profundidad de corte al grosor de la pieza
de trabajo. Menos de un diente completo de los dientes
de la hoja debería ser visible por debajo de la pieza de
trabajo.
d. No sostenga nunca la pieza de trabajo en las manos
ni sobre una pierna mientras esté cortando. Sujete
firmemente la pieza de trabajo a una plataforma
estable. Es importante apoyar la pieza de trabajo
adecuadamente para minimizar la exposición del
cuerpo, el atasco de la hoja y la pérdida de control.
e. Sujete la herramienta mecánica por las superficies
de agarre aisladas al realizar una operación en la que
la herramienta de corte pueda entrar en contacto
con cables ocultos. El contacto con un cablel con
corriente también hará que las partes metálicas al
descubierto de la herramienta lleven corriente y causará
descargas eléctricas al operador.
f. Al cortar al hilo, utilice siempre un tope-guía para
cortar al hilo o una guía de borde recto. Esto mejora
la precisión de corte y reduce la probabilidad de que la
hoja se atore.
g. Utilice siempre hojas con agujeros de eje
portaherramienta de tamaño y forma correctos
(diamante frente a redondo). Las hojas que no
coincidan con los herrajes de montaje de la sierra
girarán descentradas y con ello causarán pérdida de
control.
h. Nunca utilice arandelas o perno de hoja dañados
o incorrectos. Las arandelas y el perno de la hoja se
diseñaron especialmente para la sierra con objeto de
lograr un rendimiento óptimo y un funcionamiento con
seguridad.
Causas del retroceso y
advertencias relacionadas
El retroceso es una reacción repentina a una hoja de sierra
pellizcada, atorada o desalineada, que hace que una sierra
descontrolada se levante y se salga de la pieza de trabajo
hacia el operador.
Cuando la hoja resulte pellizcada o se atore fuertemente
debido a que la sección de corte se cierra, la hoja se detiene
y la reacción del motor impulsa rápidamente la unidad hacia
atrás, hacia el operador.
Si la hoja se tuerce o se desalinea en el corte, los dientes
del filo trasero de la hoja pueden penetrar en la superficie
superior de la madera, haciendo que la hoja se salga de
la separación de corte y salte hacia atrás en dirección al
operador.
El retroceso es el resultado del uso incorrecto de la sierra
y/o de procedimientos o condiciones de funcionamiento
incorrectos y se puede evitar tomando las precauciones
adecuadas que se indican a continuación:
a. Mantenga un agarre firme de la sierra con las dos
manos y sitúe los brazos para resistir las fuerzas
de retroceso. Sitúe el cuerpo en cualquiera de los
dos lados de la hoja, pero no en línea con la hoja. El
retroceso podría hacer que la sierra salte hacia atrás,
pero las fuerzas de retroceso pueden ser controladas
por el operador, si se toman las precauciones
adecuadas.
b. Cuando la hoja se atasque o cuando se interrumpa
un corte por cualquier razón, suelte el gatillo y
sujete la sierra en posición inmóvil en el material
hasta que la hoja se detenga por completo. Nunca
intente retirar la sierra de la pieza de trabajo ni
tirar de la sierra hacia atrás mientras la hoja está
en movimiento o de lo contrario se podrá producir
retroceso. Investigue y tome medidas correctoras para
eliminar la causa del atasco de la hoja.
c. Cuando rearranque una sierra en la pieza de trabajo,
centre la hoja de sierra en la sección de corte,
de manera que los dientes de la sierra no estén
acoplados en el material. Si una hoja de sierra se
atora, es posible que trepe o experimente retroceso de
la pieza de trabajo al rearrancar la sierra.
d. Soporte los paneles grandes para minimizar el
riesgo de que se produzcan pellizcamiento de la hoja
y retroceso. Los paneles grandes tienden a combarse
bajo su propio peso. Se deben colocar soportes bajo el
panel a ambos lados, cerca de la línea de corte y cerca
del borde del panel.
e. No utilice una hoja desafilada o dañada. Las hojas
desafiladas o ajustadas incorrectamente producen
una separación de corte estrecha, causando fricción
excesiva, atasco de la hoja y retroceso.
Instrucciones de seguridad para sierras circulares
160992A9PY_GKS18V-25G_202405.indd 58160992A9PY_GKS18V-25G_202405.indd 58 14/05/2024 12:02:1314/05/2024 12:02:13
59
Instrucciones de seguridad adicionales para sierras circulares
a. Inspeccione el estado y la calidad de la madera y
quítele todos los clavos antes de realizar el corte. La
madera mojada, la madera verde y la madera tratada
a presión requieren atención especial durante la
operación de corte para prevenir el retroceso.
b. Sujete la sierra firmemente para evitar la pérdida
de control. Las figuras que aparecen en este manual
ilustran la manera típica de sujetar la sierra con las
manos.
c. Según el uso, es posible que el interruptor no dure
toda la vida de la sierra. Si el interruptor falla en
la posición "OFF" (apagado), puede que la sierra
no arranque. Si falla mientras la sierra está en
marcha, puede que ésta no se pueda apagar. Si se
produce cualquiera de estas dos situaciones, retire
inmediatamente el paquete de batería de la sierra y no
utilice la sierra hasta que haya sido reparada.
d. Esta sierra circular no se debe montar en una mesa
para convertirla en una sierra de mesa. Las sierras
circulares no están diseñadas ni concebidas para usarse
como sierras de mesa.
e. Las arandelas y el perno de la hoja de la sierra se
han diseñado para funcionar como un embrague
para reducir la intensidad de un retroceso. Entienda
el funcionamiento y las posiciones del EMBRAGUE
DE PAR MOTOR VARIABLE. El ajuste apropiado del
embrague, combinado con un manejo firme de la sierra,
le permitirá controlar el retroceso.
f. Las palancas de fijación de profundidad de la hoja
y de ajuste de inclinación de la hoja deben estar
apretadas y fijas antes de hacer el corte. Si el ajuste
de la hoja cambia mientras se está haciendo un corte,
puede causar atasco y retroceso.
g. Tenga precaución especial al hacer un operaciones
de aserrado en paredes existentes o en otras áreas
ciegas. La hoja que sobresale puede cortar objetos que
pueden causar retroceso.
Función del protector inferior
a. Compruebe si el protector inferior cierra
correctamente antes de cada uso. No haga funcionar
la sierra si el protector inferior no se mueve
libremente y no se cierra instantáneamente. No
fije nunca con abrazaderas ni amarre el protector
inferior en la posición abierta. Si la sierra se cae
accidentalmente, es posible que el protector inferior se
doble. Suba el protector inferior con el mango retráctil
y asegúrese de que se mueva libremente y no toque
la hoja ni ninguna otra parte, en todos los ángulos y
profundidades de corte.
b. Compruebe el funcionamiento del resorte del
protector inferior. Si el protector y el resorte no
están funcionando correctamente, deben recibir
servicio de ajustes y reparaciones antes de
utilizarlos. Es posible que el protector inferior funcione
con dificultad debido a que haya piezas dañadas,
depósitos gomosos o una acumulación de residuos.
c. El protector inferior se puede retirar manualmente
solo para cortes especiales, tales como “cortes
por inmersión” y “cortes compuestos”. Suba el
protector inferior por el mango retráctil y en cuanto
la hoja entre en contacto con el material, el protector
inferior se debe soltar. Para todos los demás cortes
de aserrado, el protector inferior debería funcionar
automáticamente.
d. Observe siempre que el protector inferior esté
cubriendo la hoja antes de dejar la sierra en un
banco o en el piso. Una hoja desprotegida y que esté
desacelerando hará que la sierra se desvíe hacia atrás,
cortando todo aquello que esté en su trayectoria. Tenga
en cuenta el tiempo que se toma para que la hoja se
detenga después de soltar el interruptor.
Instrucciones de seguridad para sierras circulares
RETROCESO
160992A9PY_GKS18V-25G_202405.indd 59160992A9PY_GKS18V-25G_202405.indd 59 14/05/2024 12:02:1314/05/2024 12:02:13
60
Instrucciones de seguridad adicionales para sierras circulares
f. Nunca ponga la mano detrás de la hoja de sierra. El
retroceso podría hacer que la sierra salte hacia atrás
sobre la mano.
g. No utilice la sierra con un ajuste de la profundidad
de corte que sea excesivo. Si una parte demasiado
grande de la hoja queda al descubierto, se aumentan
las posibilidades de que la hoja se tuerza en la sección
de corte y se aumenta el área de superficie de la hoja
disponible para causar un pellizco que produzca
retroceso.
h. No tenga la herramienta en marcha mientras la lleva
a su lado. El protector inferior se puede abrir al
entrar en contacto con su ropa. El contacto accidental
con la hoja de sierra que gira podría ocasionar lesiones
personales graves.
i. Asegúrese de que el interruptor esté en la posición
de apagado antes de introducir el paquete de
batería. Si se introduce el paquete de batería en
herramientas mecánicas que tengan el interruptor en
la posición de encendido, se invita a que se produzcan
accidente.
j. Periódicamente quite la hoja, limpie con queroseno
los protectores superior e inferior y el área central
y séquelos con un trapo. El mantenimiento preventivo
y un protector que funcione correctamente reducirán la
probabilidad de que se produzca un accidente.
k. Evite sobrecalentar las puntas de la hoja de sierra.
Advertencias de seguridad adicionales
Un GFCI y los dispositivos de protección personal, como
guantes de goma y calzado de goma de electricista,
mejorarán más su seguridad personal.
Desarrolle un programa de mantenimiento periódico de
la herramienta. Cuando limpie una herramienta, tenga
cuidado de no desmontar ninguna de sus partes, ya que
los cables internos podrían reubicarse incorrectamente
o pellizcarse, o los resortes de retorno de los protectores
de seguridad podrían montarse incorrectamente. Ciertos
agentes de limpieza, tales como gasolina, tetracloruro
de carbono, amoníaco, etc., podrían dañar las piezas de
plástico.
Cierto polvo generado
por el lijado, aserrado,
amolado y taladrado mecánicos, y por otras actividades
de construcción, contiene agentes químicos que se
sabe que causan cáncer, defectos de nacimiento u otros
daños sobre la reproducción. Algunos ejemplos de estos
agentes químicos son:
• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros productos
de mampostería, y
• Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía,
dependiendo de con cuánta frecuencia realice este tipo de
trabajo. Para reducir su exposición a estos agentes químicos:
trabaje en un área bien ventilada y trabaje con equipo de
seguridad aprobado, como por ejemplo máscaras antipolvo
que estén diseñadas especialmente para impedir mediante
filtración el paso de partículas microscópicas.
160992A9PY_GKS18V-25G_202405.indd 60160992A9PY_GKS18V-25G_202405.indd 60 14/05/2024 12:02:1314/05/2024 12:02:13
61
Símbolos
Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda
su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
Símbolo Désignación / Explicación
V Volt (tensión)
Ah Amperios-hora (medición de la capacidad de la batería)
A Ampere (corriente)
Hz Hertz (frecuencia, ciclos por segundo)
W Watt (potencia)
kg Kilogramo (peso)
min Minuto (tiempo)
s Segundo (tiempo)
⌀ Diámetro (tamaño de las brocas taladradoras, muelas, etc)
n
0
Velocidad sin carga (velocidad rotacional sin carga)
n Velocidad nominal (máxima velocidad obtenible)
.../min
Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie, órbitas, etc., por
minuto)
0 Posición "off" (velocidad cero, par motor cero...)
1, 2, 3, ...
I, II, III,
Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número más alto
significa mayor velocidad)
Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)
Flecha (Acción en la dirección de la flecha)
Corriente alterna (tipo o una característica de corriente)
Corriente continua (tipo o una característica de corriente)
Corriente alterna o continua (tipo o una característica de corriente)
Construcción de clase II (designa las herramientas de construcción con aislamiento doble)
Terminal de toma de tierra (terminal de conexión a tierra)
160992A9PY_GKS18V-25G_202405.indd 61160992A9PY_GKS18V-25G_202405.indd 61 14/05/2024 12:02:1314/05/2024 12:02:13
62
Símbolo Désignación / Explicación
Alerta al usuario para que lea el manual.
Alerta al usuario para que use protección de los ojos.
Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories.
Este símbolo indica que este componente está reconocido por Underwriters Laboratories.
Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando
que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que esta herramienta está catalogada por la Canadian Standards
Association.
Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta indicando que
cumple con las normas estadounidenses y canadienses.
Designa el programa de reciclaje de baterías de Li-ion.
Designa el programa de reciclaje de baterías de Ni-Cd.
Símbolos
Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda
su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
160992A9PY_GKS18V-25G_202405.indd 62160992A9PY_GKS18V-25G_202405.indd 62 14/05/2024 12:02:1514/05/2024 12:02:15
63
Familiarización con la sierra
Desconecte el paquete de batería de la herramienta antes de realizar cualquier ensamblaje,
ajuste o cambio de accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de
arrancar la herramienta accidentalmente.
Sierras circulares sin cordón GKS18V-25G
26 21,22
2
1
4
3
5
6
7
8
13
28
9
10
11
23
25
24
12
14
15
17
18
19
16
1 Botón de liberación de fijación en apagado
2 Gatillo
3 Interfaz del usuario
4 Mango auxiliar (superficie de agarre con aislamiento)
5 Palanca de ajuste de bisel
6 Tuerca de mariposa (incluida con el tope-guía para cortar
al hilo)
7 Cuadrante de inclinacion calibrado
8 Muesca de guía de la línea de corte a 0°
9 Muesca de guía de la línea de corte a 45°
10 Botón del cierre del eje
11 Tope-guia para cortar al hilo*
12 Protector inferior
13 Base
14 Palanca de elevacion del protector inferior (Mango
retractil)
15 Pomo de fijación de bisel trasero
16 Protector superior
17 Escala de profundidad de corte
18 Orificio para polvo
19 Paquete de baterías
21 Botón de liberación del control de profundidad
22 Botón de fijación del control de profundidad
23 Hoja
24 Arandela exterior
25 Perno de la hoja
26 Botón de liberación del paquete de baterías
27 Mango (superficie de agarre con aislamiento)
28 Ranuras para carril guía
* Vendido por separado
Fig. 1
Para el sistema de carril guía, consulte las páginas 74–79
160992A9PY_GKS18V-25G_202405.indd 63160992A9PY_GKS18V-25G_202405.indd 63 14/05/2024 12:02:1514/05/2024 12:02:15
64
Especificaciones
Número de modelo GKS18V-25G
Tensión nominal 18 V
Capacidad sin carga n
0
2 500–5 000/min
Hoja* 7-1/4 pulg. (184 mm)
Agujero de eje porta-herramienta de la hoja 5/8 pulg. (16 mm) Redondo
Grosor de los dientes de la hoja
7/64 pulg. (2,6mm)*
*mínimo 3/64 pulg. (1,0 mm)
Grosor del cuerpo de la hoja 0.079 pulg. (2,0 mm) Máximo
Profundidad de corte a 0° 2-1/2 pulg. (63,5 mm) Máximo
Profundidad de corte a 45° 1-13/16 pulg. (46 mm) Máximo
Profundidad de corte a 50° 1-5/8 pulg. (41,3 mm) Máximo
Temperatura ambiente permitida
– durante el proceso de carga
– durante la utilización /almacenamiento
32...95 °F (0...+35 °C)
–4...122 °F (–20...+50 °C)
* Para hojas de repues-
to, recomendamos
hojas de sierra circular
inalámbrica Bosch. Su
diseño de sección de
corte delgada y dientes
delgados ofrece una
velocidad extraordi-
naria y gran calidad de
corte, y reduce el des-
gaste de la batería. El
uso de hojas estándar
afectará sustancial-
mente al rendimiento
y reducirá el tiempo de
funcionamiento.
Paquetes de batería/Cargadores de baterías:
Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.
Uso previsto
Utilice esta sierra
solo según lo
previsto. Es posible que un uso no previsto cause
lesiones corporales y daños materiales.
Este producto está diseñado para cortar madera y
productos tipo madera solamente. Es posible que la
acumulación de polvo alrededor del protector inferior
y el núcleo, procedente de otros materiales (plástico,
mampostería o metal), inutilice el protector inferior.
Corte de mampostería y metal
No corte metal ni
mam postería con
esta sierra circular. El polvo generado al cortar metal
o mampostería hará que el protector inferior funcione
con dificultad y es posible que no se cierre completa y
rápidamente después de cortar estos materiales.
No use ruedas
abrasivas. Esta
herramienta no está diseñada para utilizarse con discos
recortadores para metal o mampostería.
No utilice una
rueda abra siva de
diamante de corte en húmedo ni dispositivos de
alimentación de agua con esta sierra circular. Los
residuos de los cortes de mampostería entrarán en el
sistema del protector inferior, se endurecerán y harán
que el protector se vuelva inoperable. El uso de agua
en las aplicaciones de corte de mampostería con una
sierra circular eléctrica causará peligros de descargas
eléctricas.
Esta herramienta no está diseñada para utilizarse con
discos recortadores para metal o mampostería.
160992A9PY_GKS18V-25G_202405.indd 64160992A9PY_GKS18V-25G_202405.indd 64 14/05/2024 12:02:1514/05/2024 12:02:15
65
Ensamblaje de la sierra
Introducción y suelta del paquete de
baterías
Utilice únicamente
baterías Bosch o
AMPShare recomendadas en la lista de baterías/
cargadores incluida con su herramienta. Es posible
que el uso de otros tipos de baterías cause lesiones
corporales o daños materiales.
Deslice el paquete de baterías cargado 19 al interior de
la carcasa hasta que dicho paquete se acople en su sitio
(Fig. 2).
La herramienta está equipado con un pestillo de fijación
secundario para impedir que dicho paquete se caiga
y salga completamente del mango, en caso de que se
afloje debido a la vibración.
Para quitar el paquete de baterías 19, oprima el botón
de liberación del paquete de baterías 26 y deslice dicho
paquete hacia delante.
Oprima de nuevo el botón de liberación del paquete de
baterías 26 y deslice dicho paquete completamente
hacia afuera hasta sacarlo de la carcasa de la
herramienta (Fig. 2).
Colocación de la hoja
Utilice solo una hoja
de 7-1/4 pulgadas
(184 mm). Utilice solo una hoja que tenga una
capacidad nominal de 5000/min (RPM) o mayor.
La utilización de una hoja que no esté diseñada para la
sierra puede causar lesiones corporales graves y daños
materiales.
1. Presione y mantenga presionado el botón de fijación
del eje 10. Gire el perno de la hoja 25 con la llave
hexagonal suministrada 31 en el sentido a y retire
el perno de la hoja 25 y la arandela externa 24.
Nota: la llave hexagonal se almacena cerca del
compartimiento de la batería (Fig. 2).
2. Asegúrese de que los dientes de la sierra y la flecha
de la hoja están dirigidos en la misma dirección que
la flecha del protector inferior.
3. Retraiga el protector inferior por completo hasta el
interior del protector superior. Mientras que retrae
el protector inferior, revise el funcionamiento y el
estado del MUELLE DEL PROTECTOR INFERIOR.
Desconecte el paquete de batería de la herramienta antes de realizar cualquier
ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de seguridad
reducen el riesgo de arrancar la herramienta accidentalmente.
a
b
26
19
29
10
13
30
25
23
24
31
Fig. 2
160992A9PY_GKS18V-25G_202405.indd 65160992A9PY_GKS18V-25G_202405.indd 65 14/05/2024 12:02:1514/05/2024 12:02:15
66
Ensamblaje
4. Deslice la hoja 23 a través de la ranura de la base
13 y móntela junto a la arandela interior 30 en el
eje 29. Asegúrese de que no queda espacio entre el
diámetro grande de la arandela exterior 24 y la hoja
(Fig. 2).
5. Reinstale la arandela externa y apriete el perno de
la hoja 25 con los dedos en el sentido b. Presione y
mantenga presionado el botón de fijación 10 para
fijar el eje y APRIETE EL PERNO DE LA HOJA EN
SENTIDO CONTRARIO AL DE LAS AGUJAS DEL
RELOJ 1/4 DE VUELTA CON LA LLAVE HEXAGONAL
SUMINISTRADA (Fig. 2).
No utilice llaves con mangos más largos, ya que pueden
hacer que el perno de la hoja quede excesivamente
apretado.
EMBRAGUE DE PAR MOTOR VARIABLE
Esta acción de embrague es proporcionada por
la fricción de la arandela exterior 24 contra la hoja
23 y permite que el eje de la hoja gire cuando la hoja
encuentra una resistencia excesiva. Cuando el perno de
la hoja 25 esté apretado adecuadamente (tal como se
describe en el No. 5 de Colocación de la hoja), la hoja
patinará al encontrar una resistencia excesiva, por lo
que reducirá la tendencia de la sierra al RETROCESO.
Una posición de ajuste puede no ser suficiente
para cortar todos los materiales. Si la hoja patina
demasiado, apriete el perno de la hoja una marca más.
EL APRETAR EXCESIVAMENTE EL PERNO DE LA HOJA
ANULA LA EFICACIA DEL EMBRAGUE.
Extracción de polvo
Para reducir
el riesgo de
lesiones, posicione siempre el orificio para polvo
y la manguera de aspiración de manera que
no interfieran con el protector inferior ni con la
operación de corte en todas las configuraciones.
ORIFICIO PARA POLVO
El orificio para polvo 18 gira para que el polvo se pueda
dirigir en el sentido deseado (Fig. 3).
32
18
VAC024
MANGUERA DE 35 mm
MANGUERA BOSCH
SERIE VH
VX120
MANGUERA
DE 1¼ Ó 1½
PULGADAS
Fig. 3
160992A9PY_GKS18V-25G_202405.indd 66160992A9PY_GKS18V-25G_202405.indd 66 14/05/2024 12:02:1614/05/2024 12:02:16
67
Ensamblaje
BOLSA COLECTORA DE POLVO (vendida por
separado)
Utilización de una bolsa colectora de polvo: Para
instalar la bolsa colectora de polvo vacía 32, presione
el extremo de su acoplador para ajustarlo en el orificio
para polvo de la sierra 18 (Fig. 3).
Limpieza de la bolsa para polvo: Después de que la
bolsa para polvo esté llena de 2/3 a 3/4, retírela de la
sierra. Lleve la bolsa a un recipienteapropiado y abra
la cremallera ubicada en la parte de abajo de la bolsa.
Agarre la bolsa por el extremo donde está ubicado el
acoplador y sacúdala vigorosamente hasta que todo el
polvo y todos los residuos hayan caído de ella. Cierre la
cremallera y reinstale la bolsa.
NOTA: Limpie la bolsa al final de la sesión de corte y
antes de transportar o almacenar la sierra.
Tenga sumo cuidado
cuando deseche el
polvo. Los materiales en forma de partículas finas
pueden ser explosivos. No arroje aserrín a un fuego
al descubierto. Con el tiempo se puede producir una
combustión espontánea como resultado de la mezcla
de aceite o agua con las partículas de polvo.
CONEXIÓN A UNA ASPIRADORA / UN EXTRACTOR
DE POLVO
Conecte la manguera de la aspiradora al orificio para
polvo (Fig. 3).
- Mangueras Bosch serie VH: Se requiere el adaptador
de manguera VX120 (incluido con las mangueras
serie VH).
- Otras mangueras de 35 y 22 mm, tales como las
mangueras Bosch serie VAC: Conecte la manguera
directamente a la herramienta.
- Mangueras comunes de 1-1/4 o 1-1/2 pulgadas: Se
requiere el adaptador Bosch VAC024 (vendido por
separado).
Conecte la manguera de aspiración a una aspiradora.
La aspiradora debe ser adecuada para el material en
el cual se esté trabajando.
Cuando aspire polvo seco que sea especialmente
perjudicial para la salud o cancerígeno, utilice una
aspiradora o un extractor de polvo especial.
Acción de freno
Deje que la hoja de
la sierra se detenga
por completo antes de dejar la herramienta en algún
lugar. La acción de freno de esta sierra circular
no está diseñada como función de seguridad. Un
contacto accidental con una hoja de sierra que esté
rotando puede causar daños materiales y/o lesiones
corporales.
Conozca el estado de
carga de la batería.
La acción de frenado eléctrico es iniciada SOLO por
la liberación del interruptor gatillo y en una
herramienta que tanga alimentación eléctrica
disponible. Cuando se pierda la alimentación
eléctrica debido a que la batería se haya descargado
o a otras causas, el freno eléctrico no funcionará y el
motor reducirá su velocidad gradualmente. Es
posible que un tiempo inesperado de desaceleración
cause daños materiales y/o lesiones corporales.
Esta sierra circular está equipada con un freno eléctrico
automático, el cual está diseñado para hacer que la hoja
de sierra deje de girar en aproximadamente dos (2)
segundos después de que usted suelte el interruptor
gatillo. Esta función ayuda a mejorar la productividad en
el sitio de construcción.
La acción de frenado comienza una vez que se
apague la herramienta. Para que el freno funcione es
necesario que la batería esté cargada. El tiempo de
parada variará dependiendo, entre otros factores, de
la hoja de sierra que se esté utilizando y del número
de accionamientos. El freno eléctrico de esta sierra
circular ha sido diseñado para ofrecer un alto grado
de confiabilidad, pero las circunstancias inesperadas,
tales como la contaminación o una falla de los
componentes del motor, pueden hacer que el freno no
detenga uniformemente la hoja en aproximadamente 2
segundos. NO utilice la sierra circular y haga que reciba
servicio de ajustes y reparaciones por un Centro de
Servicio de Fábrica Bosch o por un centro de servicio
autorizado Bosch.
160992A9PY_GKS18V-25G_202405.indd 67160992A9PY_GKS18V-25G_202405.indd 67 14/05/2024 12:02:1614/05/2024 12:02:16
68
Instrucciones de funcionamiento
Desconecte el
paquete de batería
de la herramienta antes de realizar cualquier
ensamblaje, ajuste o cambio de accesorios. Dichas
medidas preventivas de seguridad reducen el riesgo de
arrancar la herramienta accidentalmente.
Ajuste de profundidad
Ajuste la profundidad
de corte de manera
que no más de un diente sea visible debajo de la
pieza de trabajo. Una exposición excesiva de la hoja
por debajo de la pieza de trabajo podría causar lesiones
corporales y/o daños materiales.
El sistema de ajuste
de profundidad
no se deberá utilizar para cambiar la profundidad
mientras la sierra esté en funcionamiento ni para
cortar por inmersión. Si el ajuste de la hoja cambia
mientras se realiza el corte, es posible que cause
atoramiento y retroceso.
Para ajustar la profundidad de corte, siga estas
instrucciones (Fig. 4):
A. Desconecte el paquete de batería de la herramienta.
B. Presione el botón de fijación del control de
profundidad 22.
C. Deslice el botón de liberación del control de
profundidad 21 hacia delante.
- Para obtener una profundidad de corte más
pequeña, jale la sierra alejándola del pie 13;
- Para obtener una profundidad de corte más
grande, empuje la sierra hacia el pie 13. La escala
de profundidad de corte 17 tiene unidades tanto
en pulgadas como métricas.
Nota: No más de la longitud de un diente de la hoja de
debería sobresalir por debajo del material que se vaya
a cortar, para que el astillamiento sea mínimo (Fig. 5).
Verificación del ángulo de corte de 90°
A. Desconecte el paquete de batería de la herramienta.
B. Ajuste el pie a la configuración de profundidad de
corte máxima.
C. Afloje la palanca de ajuste 5 y el pomo de ajuste de
bisel trasero 15, ajuste el ángulo a 0° en la escala
de bisel 7 y reapriete la palanca 5 y el pomo 15
(Fig. 5).
D. Compruebe si el ángulo es de 90° entre la hoja y el
plano inferior del pie 13 con una escuadra (Fig. 6).
Si es necesario, haga ajustes girando el tornillo de
alineación pequeño 33 ubicado en el lado inferior
del pie 13 con una llave Allen de 2,5 mm [no
incluida] (Fig. 6).
5
7
15
Un diente es la longitud que
debe penetrar en la madera
para un astillado minimo
Fig. 5
13
33
23
90°
Fig. 6
17
2122
13
A
B
Fig. 4
160992A9PY_GKS18V-25G_202405.indd 68160992A9PY_GKS18V-25G_202405.indd 68 14/05/2024 12:02:1714/05/2024 12:02:17
69
Ajuste de inclinación
A. Desconecte el paquete de batería de la herramienta.
B. Afloje la palanca de ajuste de bisel 5 y el pomo de
ajuste de bisel trasero 15.
C. Realice la alineación al ángulo deseado en la escala
de bisel 7. El pie se puede ajustar hasta 50°.
D. Apriete el pomo de ajuste de bisel 15 y la palanca 5
(Fig. 5).
Debido al aumento en la cantidad de acoplamiento de
la hoja en la pieza de trabajo y a la disminución en la
estabilidad de la base, se puede producir el atasco de la
hoja. Mantenga la sierra estable y la base firme sobre la
pieza de trabajo.
Muescas de guía de la línea de corte
Las muescas marcadas 8 y 9 ubicadas en la parte
delantera de la placa-base indican la línea de corte
aproximada (Fig. 7).
Cuando el carril guía no se esté utilizando:
• Para realizar un corte no biselado, utilice la muesca
de 0° 8.
• Para realizar cortes en bisel a 45° y 50°, utilice la
muesca de 45° 9.
Cuando se esté utilizando el carril guía:
• Tanto para cortes biselados como no biselados,
utilice la muesca de 0° 8.
Para todos los cortes:
• Para asegurarse de que el astillamiento sea mínimo
en el lado bueno del material que se vaya a cortar,
oriente el lado bueno hacia abajo.
• Haga cortes de muestra en madera de desecho para
verificar la línea de corte real. Esto será útil debido
a la variedad de tipos y grosores de hoja que están
disponibles.
• Utilice el lado DERECHO de la muesca cuando la
parte de la pieza de trabajo que está a la izquierda de
la hoja sea la pieza de desecho (Fig. 7a).
• Utilice el lado IZQUIERDO de la muesca cuando la
parte de la pieza de trabajo que está a la derecha de
la hoja sea la pieza de desecho (Fig. 7b).
Interfaz del usuario (Fig. 8)
La interfaz del usuario 3 se utiliza para seleccionar los
niveles de velocidad preestablecidos y para indicar el
estado de la herramienta eléctrica y la batería.
MODO ECO
Cuando no se necesite la potencia completa, el modo
Eco de ahorro de energía de la sierra se puede utilizar
para reducir la potencia de salida de la sierra con el fin
de prolongar el tiempo de funcionamiento.
Si el modo ECO está activo, el indicador de nivel/modo
de velocidad 3d mostrará el símbolo “E” y el ícono
“ECO” 3b se iluminará.
PREAJUSTES DE VELOCIDAD
Los ajustes de velocidad y el modo ECO están
preprogramados. La tabla que aparece a continuación
describe las velocidades preestablecidas y la velocidad
del modo ECO.
Velocidades preestablecidas
Eco 3630/min
1 2500/min
2 3000/min
3 3500/min
4 4000/min
5 4500/min
6 5000/min
INDICADOR DE CARGA DE LA BATERIA
Cuando el indicador de carga de la batería 3a se
encienda en verde, la batería estará cargada y el
número de barras mostrará el nivel de carga.
Si se enciende en amarillo y con solo una barra, indica
que es necesario reemplazar o cargar pronto la batería.
Si se enciende en rojo y con solo una barra, significa
que la carga de la batería se ha agotado.
Instrucciones de funcionamiento
3b
3
3a
3c
3d
3e
3f
3g
Fig. 8
0°45°
0°45°
89
Fig. 7
Fig. 7a Fig. 7b
160992A9PY_GKS18V-25G_202405.indd 69160992A9PY_GKS18V-25G_202405.indd 69 14/05/2024 12:02:1714/05/2024 12:02:17
70
INDICADOR DE TEMPERATURA
Si el indicador de temperatura 3g se enciende en
amarillo, se habrá alcanzado la temperatura crítica
del motor, los componentes electrónicos o la batería.
Tenga la herramienta en funcionamiento sin carga y
deje que se enfríe.
Si el indicador de temperatura se enciende en rojo,
la herramienta eléctrica está sobrecalentada y se
apagará. Deje que la herramienta eléctrica se enfríe.
MARCO DE ESTADO DE LA HERRAMIENTA
ELECTRICA
La luz verde del marco de estado de la herramienta
eléctrica 3f significa que todo está funcionando
correctamente.
La luz amarilla significa que:
a. Se ha alcanzado la temperatura crítica (el indicador
de temperatura 3g también se enciende en
amarillo). Tenga la herramienta en funcionamiento
sin carga y deje que se enfríe o
b. La batería está casi agotada (el indicador de carga
de la batería 3a también se enciende en amarillo).
Cargue o reemplace pronto la batería.
Una luz roja significa que:
a. La herramienta se ha sobrecalentado (el indicador
de temperatura 3g está se enciende en rojo).
Apague la herramienta y enciéndala de nuevo, o
b. La batería está agotada (el indicador de carga de la
batería 3a también se enciende en rojo). Cargue o
reemplace la batería.
Botones de liberación de fijación en
apagado
Los botones de liberación de fijación en apagado están
diseñados para prevenir los arranques accidentales.
Para utilizarlos, presione el botón de liberación 1 con
el dedo pulgar en cualquiera de los dos lados del asa
para desacoplar el cierre y luego apriete el gatillo 2
(Fig. 1). Cuando se suelte el gatillo, el botón acoplará
automáticamente el interruptor de seguridad y el gatillo
ya no funcionará.
Interruptor
Cuando arranque la herramienta, agárrela con las
dos manos. La fuerza de torsión producida por el motor
puede hacer que la herramienta se tuerza.
Para encender la herramienta, presione el botón
de liberación de fijación de apagado 1 con el dedo
pulgar en cualquiera de los dos lados del asa para
desacoplar el cierre y luego apriete el gatillo 2 (Fig. 1).
Para “APAGAR” la herramienta, suelte el interruptor
gatillo, que está accionado por resorte y regresará
automáticamente a la posición de apagado.
La sierra debe funcionar a toda velocidad ANTES
de comenzar el corte y se debe apagar únicamente
DESPUES que se haya terminado el corte. Para
aumentar la vida del interruptor, no apague y encienda
el interruptor mientras esté cortando.
Todos los cortes
Asegúrese siempre
de que las manos no
interfieran con el movimiento libre del protector
inferior.
Después de
completar un corte y
haber soltado el gatillo, tenga en cuenta el tiempo
que se necesita para que la hoja se detenga por
completo durante la desaceleración con movimiento
por inercia. No permita que la sierra le roce la pierna
o el lado, ya que como el protector inferior es
retráctil podría engancharse en la ropa y poner la
hoja al descubierto. Tenga en cuenta los sitios en
que la hoja está al descubierto por necesidad tanto
en las áreas del protector inferior como del superior.
Sujete siempre el mango de la sierra con una mano y el
mango auxiliar o la caja protectora con la otra.
Asegúrese siempre de que la base suave descanse
sobre la parte de la superficie de trabajo que no vaya a
caerse.
Agarre firmemente y accione el interruptor con una
acción decidida. Nunca fuerce la sierra. Utilice una
presión ligera y continua.
Cuando se interrumpe el corte, para seguir cortando:
apriete el gatillo y deje que la hoja se ponga a toda
velocidad, vuelva a entrar en el corte lentamente y siga
cortando.
Cuando se corta a contrahilo, las fibras de la madera
tienden a rasgarse y levantarse. El hacer que la sierra
avance lentamente minimiza este efecto. Para un corte
acabado se recomienda una hoja de corte transversal o
una hoja de cortar a inglete.
Instrucciones de funcionamiento
160992A9PY_GKS18V-25G_202405.indd 70160992A9PY_GKS18V-25G_202405.indd 70 14/05/2024 12:02:1714/05/2024 12:02:17
71
Cortes por penetración
Ajuste la profundidad
de corte al grosor de
la pieza de trabajo. Menos de un diente completo de
los dientes de la hoja debería ser visible debajo de la
pieza de trabajo.
El sistema de ajuste
de profundidad no se
deberá utilizar para cambiar la profundidad
mientras la sierra esté en funcionamiento ni para
cortar por inmersión. Si el ajuste de la hoja cambia
mientras se realiza el corte, es posible que cause
atoramiento y retroceso.
Cuando la hoja
comience a cortar el
material, suelte el protector inferior
inmediatamente. Cuando la base descanse horizon-
talmente sobre la superficie que se está cortando, siga
cortando en dirección hacia adelante hasta el final del
corte.
Deje que la hoja se
detenga por
completo antes de sacar la sierra del corte. Además,
nunca intente mover la sierra hacia atrás, ya que la
hoja se saldrá del material y se producirá
RETROCESO. De la vuelta a la sierra y termine el corte
de manera normal, aserrando hacia adelante. Si las
esquinas del corte de bolsillo no están completamente
cortadas, utilice una sierra de vaivén o una sierra de
mano para terminar las esquinas.
Desconecte el paquete de baterías de la herramienta
antes de realizar ajustes. Coloque el ajuste de
profundidad de acuerdo con el material que va a cortar.
Reinstale el paquete de baterías en la sierra. Incline la
sierra hacia adelante con la muesca de la guía de corte
alineada con la línea que usted ha trazado. Levante el
protector inferior utilizando la palanca de elevación
14 y sujete la sierra con los mangos frontal y posterior
(Fig. 10).
Con la hoja muy cerca del material que se va a cortar,
pero sin tocarlo, arranque el motor. Baje gradualmente
la parte posterior de la sierra utilizan do el extremo
frontal de la base 13 como punto de bisagra.
Corte de planchas grandes
Las planchas grandes y los tableros largos se comban
o se doblan según el apoyo. Si usted intenta cortar sin
nivelar y sin apoyar la pieza ade cuadamente, la hoja
tenderá a atascarse, produciendo RETROCESO y una
sobrecarga en el motor (Fig. 11).
Apoye el panel o el tablero cerca del corte, tal como
se muestra en la (Fig. 12). Asegúrese de ajustar la
profundidad de corte para cortar la plan cha o el tablero
solamente y no la mesa o el banco de trabajo. Las tablas de
dos por cuatro pulgadas utilizadas para elevar y apoyar la
pieza de trabajo deben colocarse de manera que los lados
más anchos soporten la pieza de trabajo y descansen en
la mesa o en el banco. No apoye la pieza de trabajo en los
lados estrechos, ya que esta disposición es inestable. Si
la plancha o el tablero a cortar es demasiado grande para
una mesa o un banco de trabajo, utilice los tablas de apoyo
de dos por cuatro pulgadas sobre el suelo y fije la pieza de
trabajo.
Instrucciones de funcionamiento
14
13
Fig. 10
Fig. 11
INCORRECTO
Fig. 12
CORRECTO
160992A9PY_GKS18V-25G_202405.indd 71160992A9PY_GKS18V-25G_202405.indd 71 14/05/2024 12:02:1814/05/2024 12:02:18
72
Cortes al hilo
Después de instalar o
ajustar el tope-guía
para cortar al hilo, asegúrese de que dicho tope-guía
no toque el protector inferior ni interfiera con el
movimiento libre de dicho protector, y asegúrese
también de que dicho tope-guía no entre en contacto
con la hoja de sierra.
La hoja combinada suministrada con la sierra sirve
tanto para cortes transversales como para cortes al hilo.
El corte al hilo consiste en cortar a lo largo siguiendo
la veta de la madera. Los cortes al hilo estrechos son
fáciles de hacer con un tope-guía para cortar al hilo
(Fig. 13). Para instalar el tope-guía para cortar al hilo
opcional 11, inserte dicho tope-guía a través de las
ranuras ubicadas en el pie hasta la anchura deseada, de
la manera que se muestra en la ilustración, y fíjelo con
el pomo 6.
Tablero-guía para cortar al hilo
Cuando se cortan al hilo planchas grandes, puede que
el tope-guía para cortar al hilo no permita el ancho
de corte deseado. Sujete o clave una pieza recta de
madera de 1" (25mm) a la plancha como guía (Fig. 14).
Utilice el lado izquierdo de la base apoyándolo en la
tablero-guía.
El mango auxiliar de la GKS18V-25G está diseñado
para permitir que se utilice como guía madera de
construcción tan gruesa como 2x ("2 por").
Instrucciones de funcionamiento
Fig. 14
LINEA DE CORTE
DESEADA
TABLERO-GUIA
PARA CORTAR
AL HILO
11
6
Fig. 13
ANCHO
DE CORTE
DESEADO
160992A9PY_GKS18V-25G_202405.indd 72160992A9PY_GKS18V-25G_202405.indd 72 14/05/2024 12:02:1814/05/2024 12:02:18
73
Instrucciones de funcionamiento
Aserrado de precisión con carril guía
El sistema de
ajuste de la
profundidad de corte no se deberá utilizar para
cambiar la profundidad mientras la sierra esté en
funcionamiento ni para cortar por inmersión. Si el
ajuste de la hoja cambia mientras se realiza el corte, es
posible que cause atoramiento y retroceso.
La GKS18V-25G se puede utilizar con el sistema de
carril guía Bosch para mejorar la rectitud del corte
(Fig. 15b).
• Asegúrese de que el carril guía 40 esté
preparado, posicionado y sujeto con abrazaderas
de la manera que se muestra en la sección
“Preparación del carril guía” que se encuentra en
la página 78.
• Asegúrese de que la placa-base de la sierra esté
colocada correctamente sobre el carril guía.
Esto se logra cuando la ranura 28a ubicada en
la parte inferior de la sierra se coloca sobre el
saliente elevado ubicado en los carriles guía
Bosch (Fig. 15a). (La ranura 28b encajará
sobre algunos carriles guía de otros fabricantes,
pero recomendamos que esta sierra se utilice
únicamente con carriles guía de sierra Bosch.)
• Tenga cuidado adicional cuando coloque la sierra
sobre la parte de un carril guía que sobresalga
del borde de entrada o de salida de la pieza de
trabajo.
• Antes de retirar la sierra del carril guía, suba el
cabezal de la sierra y retraiga la hoja primer
28a
28b 40
Fig. 15a
40
50
40
Fig. 15b
160992A9PY_GKS18V-25G_202405.indd 73160992A9PY_GKS18V-25G_202405.indd 73 14/05/2024 12:02:1914/05/2024 12:02:19
74
Familiarización con el sistema de carril guía
41
49
40
42
40
42
51
42
43
45
46
52
48
44
44
44
50
47
40 Carril guía
41 Conector para carril guía
42 Borde antiastillas
43 Guía de inglete
44 Tapa de extremo izquierda
45 Tapa de extremo derecha
46 Indicador de ángulo de inglete
47 Tope-guía
48 Pomo de fijación de inglete
49 Franja de tracción
50 Abrazaderas para carril guía (x2)
51 Espigas
52 Tope de recorrido
Fig. 16
El sistema de carril guía se vende por separado
160992A9PY_GKS18V-25G_202405.indd 74160992A9PY_GKS18V-25G_202405.indd 74 14/05/2024 12:02:1914/05/2024 12:02:19
75
ADAPTACIÓN DE LA PLACA-BASE A DIVERSOS
CARRILES GUÍA
La GKS18V-25G está diseñada específicamente para
realizar cortes de precisión rectos mientras se utiliza un
carril para guiarla.
Los carriles guía Bosch (vendidos por separado) están
disponibles en cuatro tamaños:
FSN800 31.5” (800 mm)
FSN1100 43.3” (1100 mm)
FSN1600 63” (1600 mm)
FSN2100 82.7” (2100 mm)
PREPARACIÓN DEL CARRIL GUÍA
Antes de utilizar un carril guía por primera vez, el borde
antiastillas de caucho 42 del carril guía se debe adaptar
a la sierra específica y la hoja específica que se vayan a
utilizar.
A. Coloque la longitud completa del carril guía sobre
una pieza de trabajo de desecho que tenga al menos
3/4 de pulgada (19 mm) de grosor.
B. Fije firmemente los carriles guía tal y como se
describe adicionalmente en “FIJACIÓN DE LOS
CARRILES GUÍA”.
C. Coloque la sierra sobre los carriles guía.
D. Ajuste la profundidad de corte de la sierra
aproximadamente a 3/8 pulgadas (9 mm) y el ángulo
de bisel a 0°. Esto hará que la hoja sobresalga 1/8
de pulgada (3 mm) por debajo del borde antiastillas
(Fig. 17).
E. Siguiendo las instrucciones de la sección
“Interruptor” que se encuentra en la página 75,
encienda la sierra y guíela uniformemente con una
velocidad de avance lenta hasta el final del carril
guía.
FIJACIÓN DE LOS CARRILES GUÍA
Para evitar el
riesgo de lesiones
y / o daños materiales, utilice únicamente las
abrazaderas para carril guía para sujetar firmemente
dicho carril.
Una vez que el carril guía haya sido colocado en la
posición deseada, inserte una abrazadera para carril
guía 50 desde cada extremo del carril guía y luego
apriete las abrazaderas contra la pieza de trabajo (Fig.
18).
TAPAS DE EXTREMO PROTECTORAS
Estas tapas ayudan a proteger los extremos de los
carriles guía contra los daños, por ejemplo cuando
se caen sobre sus extremos (Fig. 19). Las tapas
izquierda 44 y derecha 45 NO son intercambiables.
Si una o ambas tapas de extremo resultan dañadas,
simplemente deberán ser reemplazadas.
Ensamblaje del carril guía
1/8"
(3mm)
3/8"
(9mm)
42
Fig. 17
50
Fig. 18
160992A9PY_GKS18V-25G_202405.indd 75160992A9PY_GKS18V-25G_202405.indd 75 14/05/2024 12:02:2014/05/2024 12:02:20
76
CONEXIÓN DE MÚLTIPLES CARRILES GUÍA
A. Jale hacia fuera las tapas de extremo 44 y 45 desde
los extremos que se enfrentan de los carriles guía
40 que se vayan a conectar. Almacene las tapas de
extremo en un lugar seguro (Fig. 19).
B. Inserte el conector 41 en uno de los carriles guía 40
de la manera que se muestra en la ilustración y luego
deslice otro carril guía sobre el otro extremo del
conector (Fig. 20).
C. Asegúrese de que los carriles guía no tengan
holguras entre ellos. Mueva el conector 41 de
manera que la marca central “⇐|⇐” esté posicionada
en la línea de unión. Gire los cuatro cierres con un
destornillador o una moneda para fijar la conexión
(Fig. 21)
Ensamblaje del carril guía
Fig. 19
44
45
40
40
Fig. 20
41
Fig. 21
160992A9PY_GKS18V-25G_202405.indd 76160992A9PY_GKS18V-25G_202405.indd 76 14/05/2024 12:02:3114/05/2024 12:02:31
77
GUÍA DE INGLETE
La guía de inglete 43 (vendida por separado) se puede
utilizar para posicionar con precisión un carril guía
desde 60° a la izquierda hasta 45° a la derecha.
La guía de inglete se debe posicionar en el extremo
delantero del carril guía.
A. Afloje el pomo 48 ubicado en la parte inferior de la
guía de inglete (Fig. 22).
B. Siga las instrucciones indicadas en “Conexión de
múltiples carriles guía” para fijar la guía de inglete al
carril guía deseado utilizando el conector 41.
C. Utilice el tope-guía 47 para ajustar el ángulo
deseado. A medida que se mueve el tope-guía, el
indicador 46 muestra el ángulo (Fig. 23).
D. Una vez que se haya ajustado el ángulo, apriete el
pomo 48 ubicado en la parte inferior de la guía de
inglete para mantenerla en ese ángulo (Fig. 24).
E. Posicione el tope-guía y el carril guía conectado de
manera que el tope-guía descanse contra la pieza de
trabajo.
F. Una vez que la guía de inglete y el carril guía
conectado se hayan posicionado de la manera
deseada, fije en la posición correcta la guía de inglete
y el carril guía conectado (consulte “Fijación de los
carriles guía”).
Ensamblaje del carril guía
Fig. 22
43
48
47
Fig. 23
43
47
46
Fig. 24
48
160992A9PY_GKS18V-25G_202405.indd 77160992A9PY_GKS18V-25G_202405.indd 77 14/05/2024 12:02:4114/05/2024 12:02:41
78
Ensamblaje del carril guía
FRANJAS DE TRACCIÓN
Es importante que las dos franjas tipo caucho ubicadas
en la parte inferior de los carriles guía mantengan su
capacidad para minimizar la posibilidad de que dichos
carriles se muevan durante un corte. Si una o ambas
franjas se desgastan, deberán ser reemplazadas. El
rollo de franja de tracción mide 11 pies (3,35 m) de
largo.
A. Jale hacia fuera ambas tapas de extremo 44 y 45
retire las franjas desgastadas (Fig. 25).
B. Desenrolle y corte dos tramos de franja de tracción
49 que sean un 1% más largos que la longitud del
carril guía. P. ej., para el FSN800, la longitud del
carril guía deberá ser de 80,8 cm/31,8 pulgadas
(Fig. 25).
C. Ponga un ligero recubrimiento de jabón sobre la
franja nueva para hacer que se deslice más
fácilmente hacia el interior de las ranuras ubicadas
en el lado inferior de los carriles guía. Jale la franja a
través de la ranura hasta el extremo alejado del carril
guía. Corte y retire las franjas que sobren (Fig. 26).
D. Reinserte ambas tapas de extremo 44 y 45.
TOPE DE RECORRIDO PARA EL CARRIL GUÍA
El tope de recorrido 52 (vendido por separado) se
puede utilizar para limitar el intervalo de recorrido
(distancia de corte) de la sierra sobre un carril guía. El
tope se puede usar para ayudar a ajustar la ubicación de
inicio del corte por inmersión o el punto final del corte.
A. Alinee el carril guía a lo largo de la línea de corte
prevista y fíjelo con abrazaderas en la posición
correcta tal y como se describe en “Fijación de los
carriles guía” en la página 80.
B. Oriente el tope sobre el carril guía de la manera que
se muestra en la ilustración (Fig. 27).
C. Determine el punto de inicio o el punto final deseado
para el corte.
D. Posicione la sierra de manera que se asiente en la
posición correcta donde se supone que el corte por
inmersión empezará o acabará.
E. Una vez que la sierra esté colocada en la ubicación
deseada, apriete el tope 52 en la posición correcta
utilizando su palanca (Fig. 28).
Mueva la sierra hacia delante para continuar el corte
hasta el punto final deseado. Cuando se alcance el
punto final deseado, jale el cabezal de la sierra hacia
arriba y se retraerá hasta la posición de comienzo, y el
mecanismo de inmersión quedará bloqueado de nuevo.
44
45
49
Fig. 25
49
Fig. 26
Fig. 27
52
Fig. 28
52
160992A9PY_GKS18V-25G_202405.indd 78160992A9PY_GKS18V-25G_202405.indd 78 14/05/2024 12:02:5414/05/2024 12:02:54
79
BORDE ANTIASTILLAS
Para minimizar el astillamiento de la pieza de trabajo,
si un borde está desgastado deberá ser reemplazado.
El borde antiastillas viene en un rollo que mide 11 pies
(3,35 m) de largo y se puede cortar con el tamaño
deseado para cualquier carril guía dado.
A. Jale hacia fuera ambas tapas de extremo 44 y 45 y
retire el borde antiastillas desgastado (Fig. 29).
B. Desenrolle y corte un tramo del borde antiastillas 42
que sea un 1 % más largo que la longitud del carril
guía. P. ej., para el FSN800 la longitud de la franja
deberá ser de 80,8 cm/31,8 pulgadas (Fig. 29).
C. Ponga un ligero recubrimiento de jabón sobre la
franja nueva para hacer que se deslice más
fácilmente por el interior de las ranuras ubicadas en
el lado inferior del carril guía (Fig. 30).
D. Jale el borde a través de la ranura hasta el extremo
alejado del carril guía. Corte y retire las franjas que
sobren. Para ayudar a evitar que la franja antiastillas
se mueva, presione una de las espigas 51 hacia
el interior del carril guía junto a la franja en cada
extremo. Doble el mango de la espiga hacia abajo
para romper dicho mango (Fig. 31).
E. Reinserte las tapas de extremo 44 y 45.
F. Consulte la sección “Preparación del carril guía” en
la página 80 acerca de adaptar el borde antiastillas a
una sierra y una hoja dadas.
BOLSA DE TRANSPORTE
La robusta bolsa acepta dos carriles guía FSN1600 (o
más cortos) y tiene un bolsillo para un conector y/o un
par de abrazaderas rápidas para carril guía.
Ensamblaje del carril guía
Fig. 29
44
45
42
Fig. 30
42
Fig. 31
42
51
160992A9PY_GKS18V-25G_202405.indd 79160992A9PY_GKS18V-25G_202405.indd 79 14/05/2024 12:03:0914/05/2024 12:03:09
80
Mantenimiento
Servicio
NO HAY PIEZAS EN
EL INTERIOR QUE
PUEDAN SER AJUSTADAS O REPA RA DAS POR EL
USUARIO. El mantenimiento preventivo realizado
por personal no autorizado pude dar lugar a la
colocación inco rrec ta de cables y componentes
internos que podría constituir un peligro
serio. Recomendamos que todo el servicio de las
herramientas sea realizado en un Centro de servicio
de fábrica Bosch o en una Estación de servicio Bosch
autorizada.
BaterÍas
Esté alerta a los paquetes de baterías que estén
aproximándose al final de su vida útil. Si observa
una disminución del rendimiento de la herramienta o
un tiempo de funcionamiento significativamente más
corto entre cargas, entonces ha llegado el momento
de cambiar el paquete de baterías. Si no se hace esto,
el resultado puede ser que la herramienta funcione
incorrectamente o que el cargador se dañe.
Lubricacion de las herramientas
Su herramienta Bosch ha sido lubricada
adecuadamente y está lista para la utilización.
Motores “Corriente Directa”
El motor de la herramienta ha sido diseñado para
muchas horas de servicio fiable. Para mantener un
rendimiento óptimo del mo tor, recomendamos que
éste sea examinado cada seis me ses. Sólo se debe
usar un motor de repuesto Bosch genuino diseñado
especialmente para la herramienta.
Rodamientos
Los roda mientos que se vuelven ruidosos (debido a la
pesada carga o al corte de materiales muy abrasivos)
deben ser sustituidos inme diatamente para evitar el
sobrecalentamiento y el fallo del motor.
Limpieza
Ciertos agentes de
limpieza y disolventes
dañan las piezas de plástico. Algunos de es tos son:
gasolina, tetracloruro de carbono, disolventes de
limpie za clorados, amoníaco y detergentes domésticos
que contienen amoníaco.
Las aberturas de ventilación y las palancas de
interruptor deben mantenerse limpias y libres de
materias extrañas. No intente lim piar introduciendo
objetos puntiagudos a través de las aberturas.
Desarrolle un programa de mantenimiento periódico
de la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desmontar ninguna de
sus partes, ya que los cables internos podrían
reubicarse incorrectamente o pellizcarse, o los
resortes de retorno de los protectores de seguridad
podrían montarse incorrectamente. Ciertos agentes
de limpieza, tales como gasolina, tetracloruro de
carbono, amoníaco, etc., podrían dañar las piezas de
plástico.
Cuidado de las hojas
Las hojas se desafilan incluso al cortar madera normal.
Si usted tiene que forzar la sierra hacia adelante para
que corte, en vez de simplemente guiar la a través del
corte, lo más probable es que la hoja esté desafilada o
cubierta de resina de madera.
Cuando limpie la hoja para eliminar la goma y la resina
de madera, saque la batería de la sierra y retire la hoja.
Recuerde, las hojas están diseñadas para cortar, así
que manipúlelas cuidadosamente. Limpie la hoja con
queroseno o con un disolvente similar para eliminar la
goma y la resina. A menos que usted tenga experiencia
en afilar hojas, le recomendamos que no lo intente de
trabajo.
Para evitar accidentes desconecte el paquete de batería de la herramienta antes de la
limpieza o de la realización de cualquier mantenimiento.
160992A9PY_GKS18V-25G_202405.indd 80160992A9PY_GKS18V-25G_202405.indd 80 14/05/2024 12:03:1014/05/2024 12:03:10
81
Es posible que el uso de cualquier otro aditamento o accesorio no especificado en
este manual cree un peligro.
Almacene los accesorios en un ambiente seco y templado para evitar la corrosión y el deterioro.
Bosch No. Descripción Se incluye(n)
Se vende(n) por
separado
Accesorios
CBCL724
Hoja de carburo de 7-1/4 pulg. (184 mm) con 24 dientes para
separación de corte estrecha
● ●
Aditamentos
2610041761 Bolsa de transporte ● ●
GKSRIP Tope-guía para cortar al hilo – ●
160541101V Bolsa colectora de polvo – ●
Varios Mangueras de aspiración – ●
VAC024
Adaptador de manguera de aspiración para mangueras de
1-1/4 y 1-1/2 pulgadas
– ●
VAC020
Adaptador de manguera de aspiración para mangueras de
2-1/2 pulgadas
– ●
FSN... Carriles guía
– ●
FSNKK Abrazaderas para carril guía
– ●
FSNVEL Abrazaderas para carril guía
– ●
FSNWAN Guía de ingletes para carril guía
– ●
FSNRS Tope del recorrido para carril guía
– ●
FSNSS Borde antiastillas
– ●
FSNHB Franja de tracción
– ●
FSNBAG Bolsa de transporte
– ●
Aditamentos y accesorios
160992A9PY_GKS18V-25G_202405.indd 81160992A9PY_GKS18V-25G_202405.indd 81 14/05/2024 12:03:1014/05/2024 12:03:10
82
Notes:
Remarques :
Notas:
This page was intentionally left blank
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco
160992A9PY_GKS18V-25G_202405.indd 82160992A9PY_GKS18V-25G_202405.indd 82 14/05/2024 12:03:1014/05/2024 12:03:10
83
Notes:
Remarques :
Notas:
This page was intentionally left blank
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco
160992A9PY_GKS18V-25G_202405.indd 83160992A9PY_GKS18V-25G_202405.indd 83 14/05/2024 12:03:1014/05/2024 12:03:10
160992A9PY 05/2024
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
!160992A9PY!
LIMITED WARRANTY
For details on the terms of the limited warranty for this product, go to
https://rb-pt.io/PowerToolWarranty or call 1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous détails sur les conditions de la garantie limitée pour ce produit, allez sur le site
https://rb-pt.io/PowerToolWarranty ou téléphonez au 1-877-BOSCH99
GARANTÍA LIMITADA
Para obtener detalles sobre los términos de la garantía limitada de este producto,
visite https://rb-pt.io/PowerToolWarranty o llame al 1-877-BOSCH99
160992A9PY_GKS18V-25G_202405.indd 84160992A9PY_GKS18V-25G_202405.indd 84 14/05/2024 12:03:1014/05/2024 12:03:10
