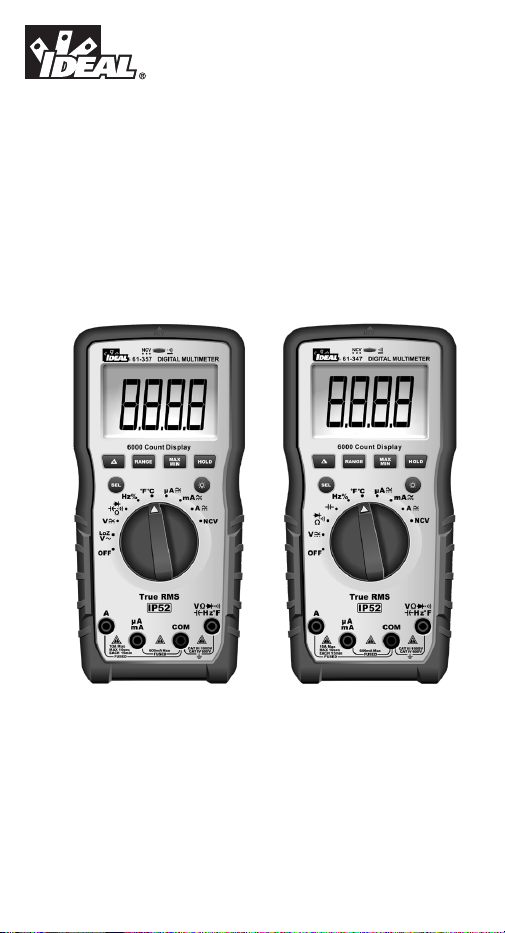

61-357 Multimeter
61-347 Multimeter
Operation and Safety Manual
IDEAL
®
Test and Measurement
Introduction ......................................................................3
Contacting IDEAL INDUSTRIES, INC .........................................3
Safety Information ..............................................................4
Warnings .................................................................................................. 4-5
Cautions .......................................................................................................5
Symbols ................................................................................................... 6-7
Operation.....................................................................8-25
Identification and description of operating controls and
functions ................................................................................................. 8-9
Operating Features ............................................................................... 10-11
Using Test Leads ........................................................................................12
Meter Operation ..................................................................................13-19

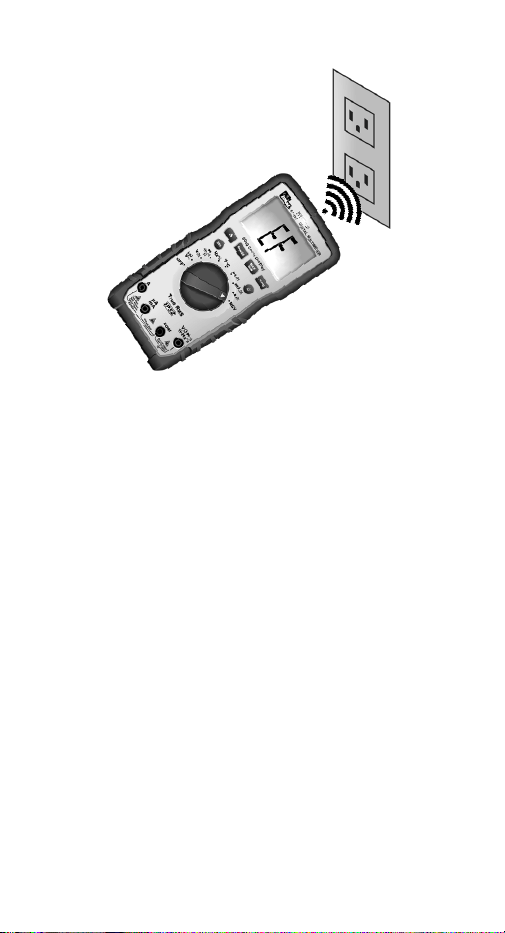

Non-Contact Voltage Testing..........................................................13

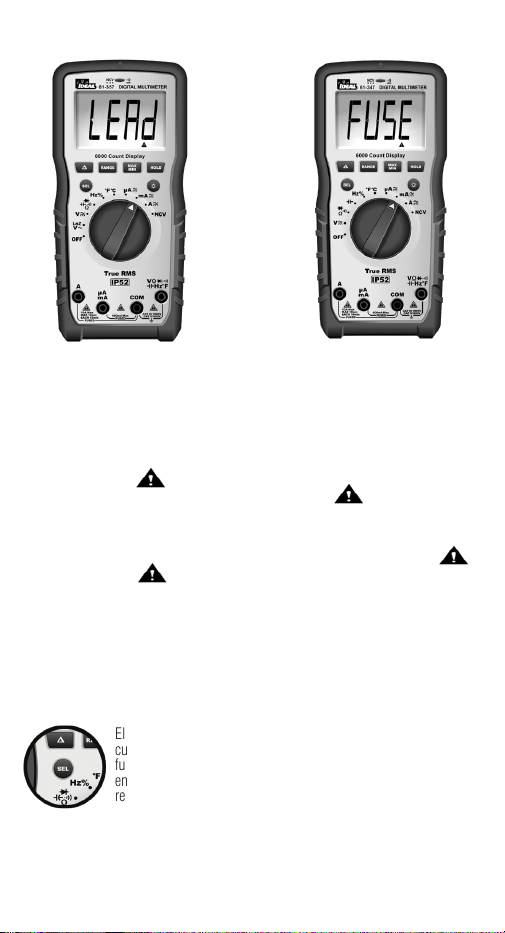

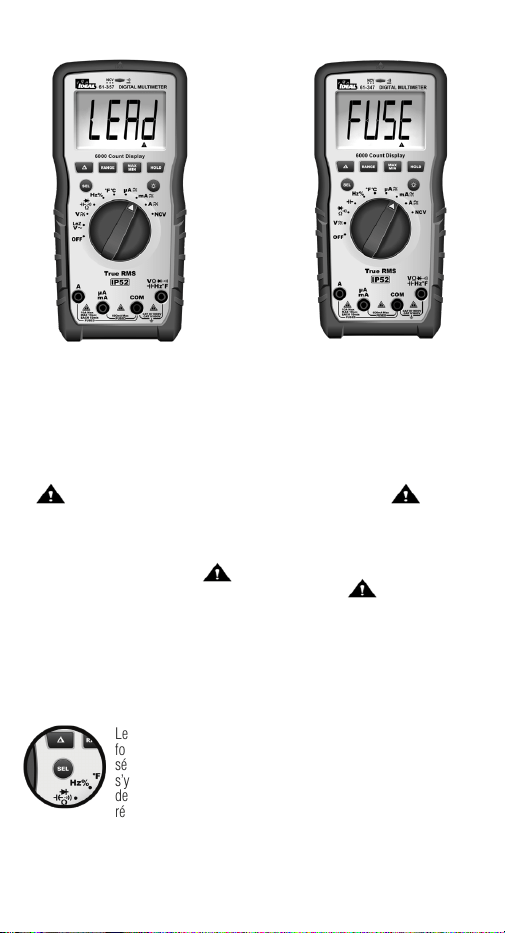

Lead Warning .................................................................................14
Fuse Warning .................................................................................14

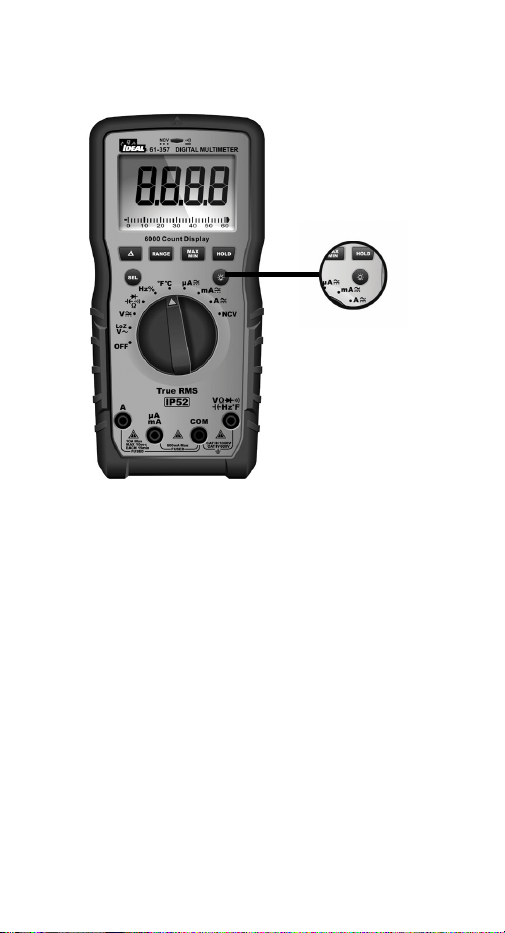

SEL Button .....................................................................................14

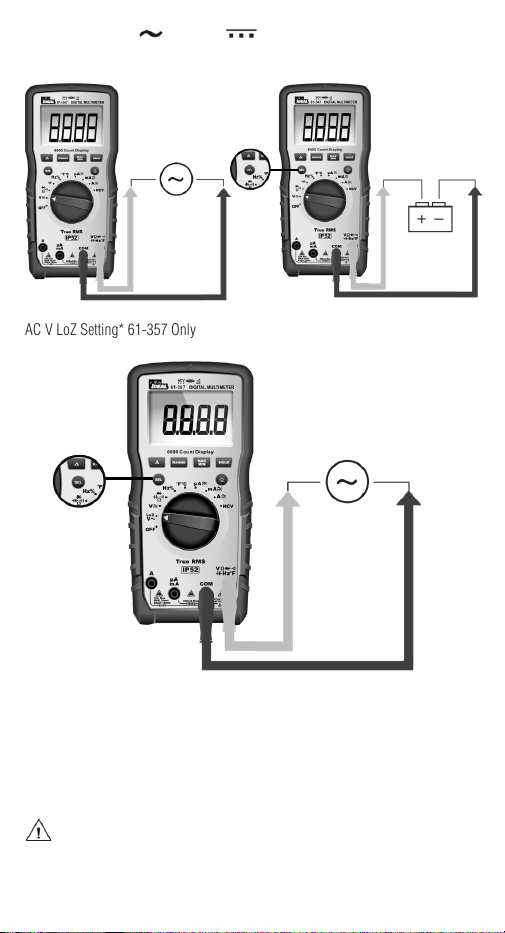

Measuring Voltage .........................................................................15

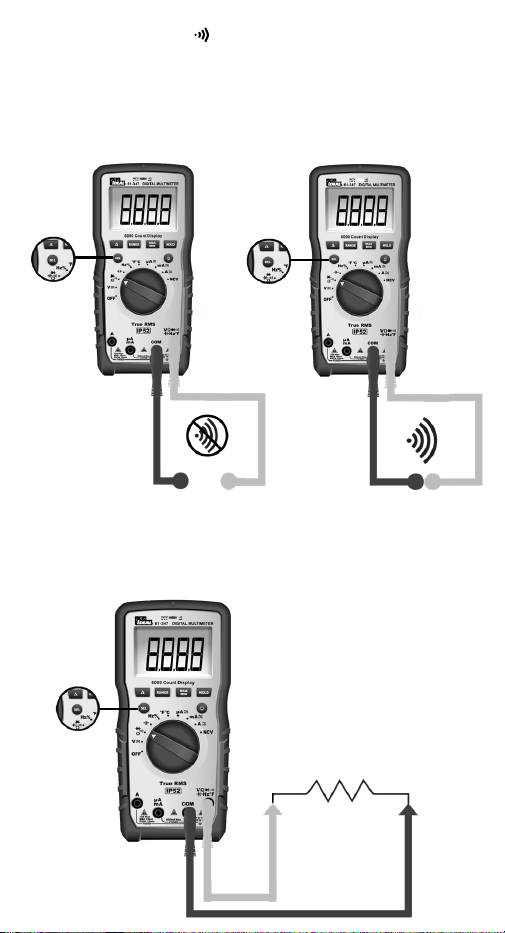

Measuring Continuity ....................................................................16
Measuring Resistance ....................................................................16

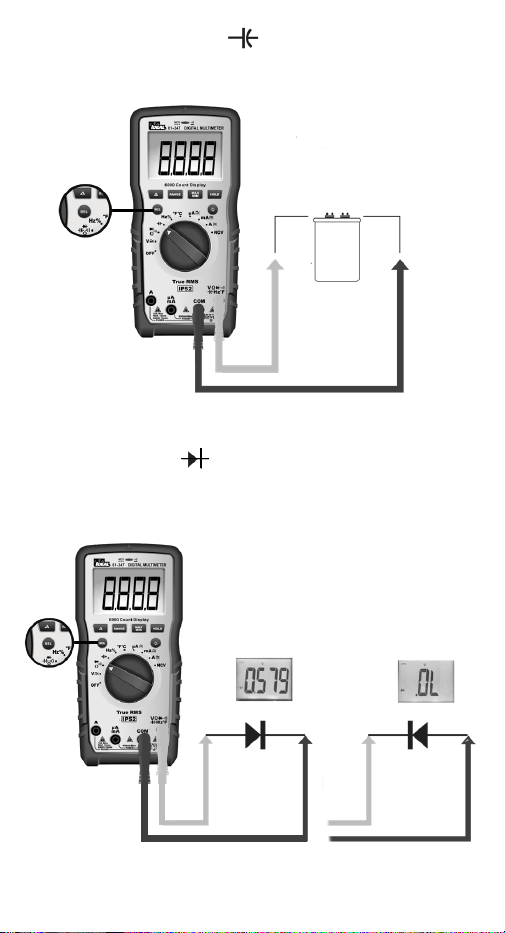

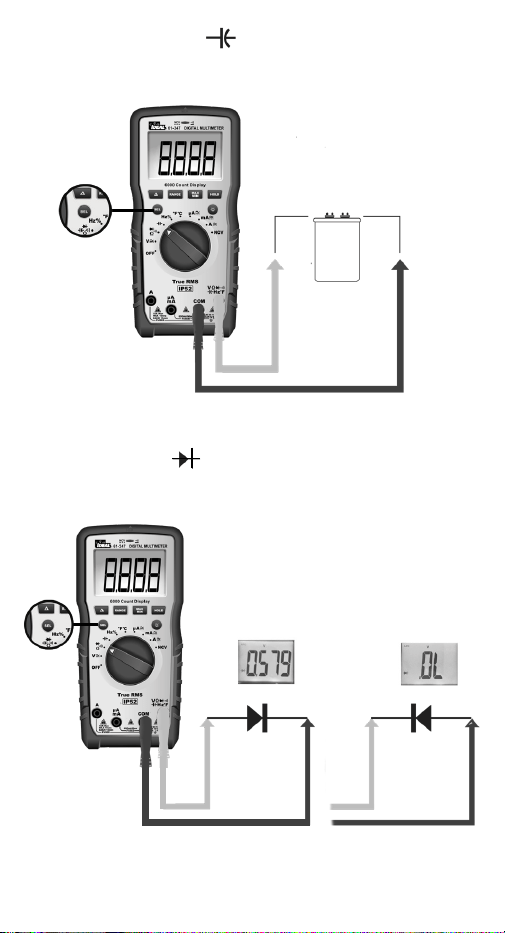

Measuring Capacitance ..................................................................17
Measuring Diodes ..........................................................................17

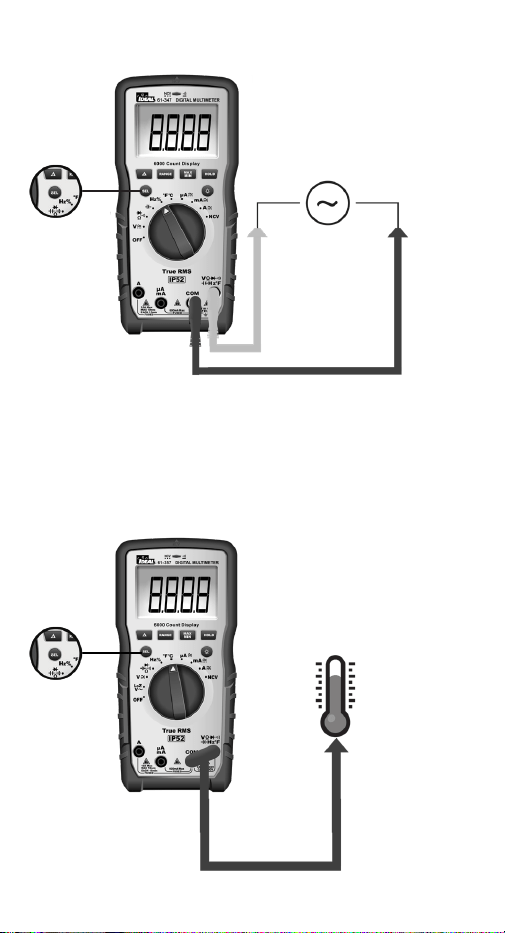

Measuring Frequency ....................................................................18
Measuring Temperature .................................................................18
Measuring Micro Amps .................................................................19
Measuring Milli Amps ...................................................................19
Measuring Amps ............................................................................19
Functions Operation Table ....................................................................20-21
Functions Indication Table ...................................................................22-23
Electrical Specifications .......................................................................24-25
Environmental Specifications ............................................... 26
Mechanical Specifications .................................................. 26
EMC / EMI ...................................................................... 26
FCC ........................................................................... 27
Safety ........................................................................... 27
Maintenance and Service ............................................... 27-28
Table of Contents
2
Introduction
The IDEAL
®
61-357 and 61-347 Digital Multimeters are auto ranging true root
mean square (TRMS) meters that measure AC and DC current (amps) in series via
test leads in the designated terminals, measures voltage, frequency, resistance,
continuity, capacitance, diodes via test-leads in the designated terminal and
measures temperature via a K-Type thermocouple. They also detect the presence
of voltage between 40V to 600V AC via a non-contact sensor in the top center of
the meter.
Contacting IDEAL INDUSTRIES, INC.
To contact IDEAL INDUSTRIES, INC., call one of the following telephone numbers:
IDEAL Industries USA Customer Service
• Phone Number: 800-435-0705
• Email: [email protected]
IDEAL Industries Canada Customer Service
• Phone Number: 905-683-3400
• Email: [email protected]
IDEAL Industries EMEA
• Phone Number: +44 (0)1925 444 446
• Email: eur[email protected]
IDEAL Industries Australia
• Phone Number: +61 3 9562 0175
• Email: [email protected]
Or visit the IDEAL Electrical Website at www.idealind.com
To register your product, find manuals, watch videos, simply scan this QR code.
3
Arc Flash and Shock Hazard, Proper PPE Required. Follow all safety procedures,
wear proper PPE in accordance to NFPA 70E. Read and fully understand the
instruction manual prior to using this product. Failure to comply can result in
serious injury or death.
Warning - Identifies conditions and actions that could result in
possible death or serious injury if the hazard is realized.
Caution - Identifies conditions and actions that could result in meter dam-
age, equipment under test damage or data loss if the hazard is realized.
WARNING
Safety Information
Arc Flash and Shock Hazard, Proper PPE Required. Follow all safety procedures,
wear proper PPE in accordance to NFPA 70E and follow the guidelines below and the
instructions in this manual when operating the meter. Failure to comply can result in
serious injury or death.
• Choking Hazard, Small Parts. Keep Away from Children. Sharp Objects
Hazard, This is not a toy. It is not for use or play by children. Keep Away from
Children. Failure to do so can result in serious injury.
• Only experienced or technically competent consumers should use this
equipment. When in doubt, call an experienced electrician to make any and all
necessary repairs or installations. At all times, perform any necessary work on
a de-energized circuit that has had its circuit breaker turned off and has been
locked out.
• Use the Meter only as specified in this manual or protection provided by the
Meter can be compromised.
• Before using or connecting the Meter, visually inspect it to ensure the cases
are not cracked and the back case is securely in place. Do not use if the Meter
appears damaged.
• Before using the test leads, inspect carefully for damaged insulation, exposed
metal or cracked probes. Check test leads for continuity. Do not use leads if they
appear damaged.
• Use only approved test leads. Do not use improvised connections that could
present a safety hazard.
• When using the probes, keep fingers behind the guard ring on the probes.
• Connect the common test lead before connecting the live test lead. When
disconnecting test leads, disconnect the live test lead first.
• This Meter is intended for use by qualified electricians. Follow NFPA 70E
Standards for Electrical Safety in the Workplace when using this Meter.
• Do not use without the batteries correctly in place and the battery door closed
and secured.
• Do not use Meter if it operates incorrectly as protection may be compromised.
When in doubt, have the Meter serviced.
• When servicing the Meter, use only specified replacement parts.
4
5
Arc Flash and Shock Hazard, Proper PPE Required. Follow all safety
procedures, wear proper PPE in accordance to NFPA 70E and follow
the guidelines below and the instructions in this manual when
operating the meter. Failure to comply can result in serious injury
or death.
• Have the Meter serviced only by qualified service personnel.
• Do not use the Meter around explosive gas, dust, or vapor, or during
electrical storms, or in wet environments.
• When measuring, keep fingers behind the Tactile Barrier. See “The Meter”
on pg. 8 and 9.
• Do not apply more than the rated voltage, as marked on the Meter, between
the terminals or between any terminal and earth ground.
• To avoid false readings that can lead to electrical shock and injury, replace
the batteries as soon as the low battery indicator ( ) appears.
• Remove the test leads from the circuit prior to removing the battery door.
• Voltages exceeding 30VAC or 60VDC pose a shock hazard so use caution.
• Always ensure that test leads are secured so that they cannot be accidentally
snagged or tripped over.
• Do not work alone so that assistance can be rendered in an emergency.
• Use extreme caution when working around bare conductors or bus bars.
Contact with the conductor could result in electric shock.
• Adhere to local and national safety codes. Individual protective equipment
must be used to prevent shock and arc blast injury where hazardous live
conductors are exposed.
• Disconnect circuit power and discharge all high-voltage capacitors before
you measure resistance, continuity, or capacitance.
• Never operate the Meter with the back cover removed or the case open.
• These meters are IP52 dust and water resistant. Following any contact with
water, thoroughly dry meter and test lead jacks prior to subsequent use.
• Cancer and Reproductive Harm - www.P65Warnings.ca.gov
Meter damage, equipment under test damage or data loss can occur
if the following guidelines are not adhered to.
• Use the proper terminals, function, and range for the measurement
application.
• Clean the case and accessories with a damp cloth and mild detergents only.
Do not use abrasives or solvents. Make sure the meter is completely dry
before use.
CAUTION
WARNING
Symbols & Descriptions
SYMBOL DESCRIPTION
Arc Flash and Shock Hazard
Shock Hazard
Warning or Caution
Choking Hazard
AC (Alternating Current)
DC (Direct Current)
Low Battery Indicator
Earth Ground
10 A Maximum Current Specification
CAT III
IEC Measurement Category III
CAT III has protection against transients in equipment in fixed-
equipment installations such as distribution panels feeders,
and short branch circuits. Also included are lighting systems in
larger buildings.
CAT IV
IEC Measurement Category IV
CAT IV has protection against transients from the primary
supply level such as a Meter or overhead or underground utility
service.
NCV
Non-Contact Voltage Sensing
NCV
Non-Contact Voltage Sensing Point
A
Amperage AC and DC
Hz
Frequency measured via the test leads
V
Voltage AC or DC
Hz%
Frequency displayed as % measured with AC Voltage
6
SYMBOL DESCRIPTION
Ω
Ohms
Continuity
Capacitance
Diode
°F °C Temperature Degrees Fahrenheit / Celsius
LCD Liquid Crystal Display
MAX/MIN Display MAX and MIN Measurement Variations
Range Auto or Manual Range Selection
∆
Delta (Relative)
Double Insulation
Do not dispose of this product as unsorted municipal waste.
It must be properly disposed of in accordance with local
regulations. Please see www.epa.gov or www.erecycle.org for
additional information.
Conforms to applicable North American Safety Standards
Conforms to applicable Australian Safety Standards
Conforms to European Directives
Symbols & Descriptions
NOTE: The Measurement Category (CAT) and voltage rating of any combination
of test probe, test probe accessory, current clamp accessory, and the Meter is the
LOWEST rating of any individual component.
7

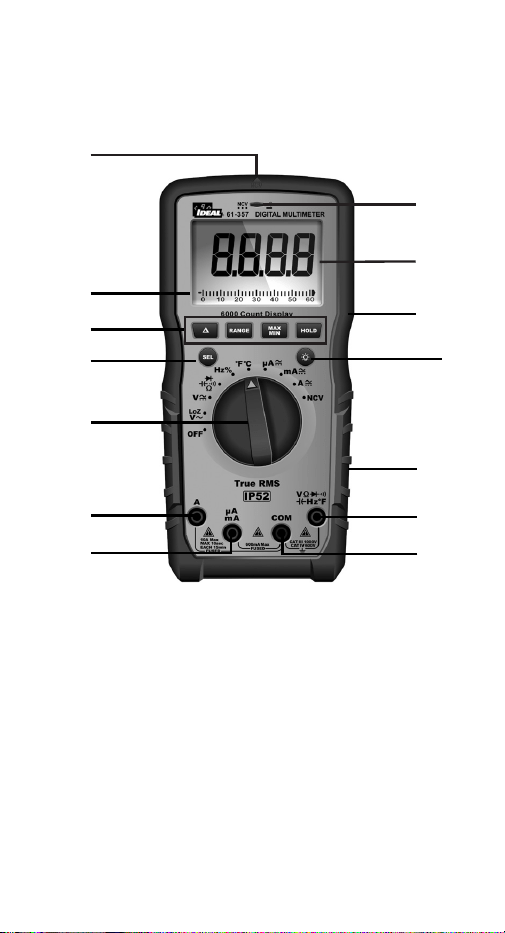

Identification and Description of Operating
Controls and Functions for the 61-347 and 61-357
Digital Multimeters:
1. HV, & Continuity LED
2. LCD Display
3. Tactile Barrier
4. Backlight Button
5. Rubber Boot
6. Volts/Ohms Input Terminal
7. Common (COM) Input Terminal
8. Mili Amps, Micro Amps Input Terminal
9. Amps Input Terminal
10. Measuring Functions Dial
11. Function Select Button
12. Function Buttons
13. NCV Sensing Point
14. Analog Bar Graph (61-357 only)
8
Operation
4
1
3
6
11
10
2
5
12
14
9
7
8
9
13
High Voltage Warning (HI-V)
The meter beeps once (for 1 second) and a red LED illuminates and remains on as
long as the voltage remains above 30V AC or DC, or when the meter’s voltage range
is exceeded.
NOTE: This feature does not work in the Ohm, capacitor, continuity or amperage
modes.
Data Hold Feature
Press the Hold button to toggle in and out of the data hold mode. “H” appears in the
upper left of the meter display when data hold is active. Use the data hold feature to
lock a measurement reading on the display. Press the Hold button again to unlock
the display and obtain a real-time reading.
MAX/MIN Feature
The MAX/MIN records the maximum and minimum measured value. Press the
MAX/MIN button to activate this feature and to toggle between MAX, and MIN
readings. The unit will continually capture MAX and MIN values over time.
Depressing the MAX/MIN button for >2 sec. exits the MAX/MIN mode.
NOTE: When the MAX/MIN function is activated, the Auto Power Off (APO) feature
will be disabled. When you exit the MAX/MIN function, Auto Power Off feature is
enabled.
REL Feature
A short press of the ‘
’ button will activate or deactivate the REL function.
Range
The meter is auto ranging, however the user may select a specific range by pressing
the range button repeatedly.
Auto Power Off (APO) Feature Disable
The meter automatically powers itself down after about 30 minutes of no use. Press
any button, and the meter will wake up and display the last reading taken before
power down. To Disable APO, press and hold the SEL button while turning the dial
to any desired function. When APO is defeated, the “APO” will be removed from the
display. Turning the meter off and back on will restore the APO default.
Analog Bar Graph
An analog scale representation of the digital readout values. (61-357 only)
10
Operating Features
11
Press the Backlight button on the meter to turn the backlight on and off. The white
backlight will remain lit for about 5 minutes before it automatically turns off to
conserve battery power. Or turn the backlight off by pressing the button again.
Backlight
Backlight is selectable
to be on in all
functions.
WARNING: Arc Flash and Shock Hazard, Proper PPE Required.
Follow all safety procedures, wear proper PPE in accordance to NFPA 70E and
assure that the Protective Caps are in place when operating a properly rated
electrical meter/tester using the TL-757 Test Leads in a CAT IV 600V or CAT III
1000V environment.
This meter is intended for use with the IDEAL TL-757 lead set (provided with this
product) or equivalent. The lead set must comply with requirements for Overvoltage
and Measurement Categories CAT IV 600V CAT III 1000V.
12
Using Test Leads
WARNING: Arc Flash and Shock Hazard, Proper PPE Required.
Follow all safety procedures, wear proper PPE in accordance to NFPA 70E and
follow the guidelines below and the instructions in this manual when operating
the meter with TL-757 Test Leads or equivalent. Test Leads must be rated for the
electrical environment the meter is being used in and have a voltage rating of at
least the voltage of the circuit to be measured. Failure to comply can result in
serious injury or death.
• Choking Hazard, Small Parts. Keep Away from .....
Children. Sharp Objects Hazard, This is not a toy. It is not for use or play by
children. Failure to do so can result in serious injury or death.
• Use only approved test leads. Do not use improvised connections that could
present a safety hazard.
• Ensure that the test leads are inserted into the correct input jacks when
measuring AC or DC current.
• Prior to using the test leads, inspect them carefully for damaged insulation,
exposed metal or bent probes. Check test leads for continuity. Do not use
leads if they appear damaged.
• When using the probes, keep fingers behind the guard rings on the probes.
• Connect the common test lead before connecting the live test lead. When
disconnecting test leads, disconnect the live test lead first.
• Always ensure that test leads are secured so that they cannot be accidentally
snagged or tripped over.
• These meters are IP52 dust and water resistant. Following any contact with
water, thoroughly dry meter and test lead jacks prior to subsequent use.
Protective Cap Guard Ring
CAT III 1000V, CAT IV 600V (with cap on)
WARNING: To prevent possible electrical shock or personal injury, the
protective caps must be in place when operating a properly rated electrical meter/
tester using the TL-757 Test Leads in a CAT IV 600V or CAT III 1000V environment.
Meter Operation
13
Non-Contact Voltage Sensing
First, rotate the function key to the NCV position. Place the sensing point marked
with NCV close to an AC outlet (or any AC conductor such as light switches or
power cords) and scan back and forth across the outlet. The meter beeps On/Off
continuously and the Red NCV LED above the display flashes if the sensing antenna
detects live voltage greater than 40V AC (50 -60 Hz). Voltages with frequencies
higher than 60Hz or electrostatic charges may also be detected by the NCV sensing
antenna. To differentiate between hot and neutral in an outlet, place the NCV tab
directly next to each slot in the outlet. The tone (buzzer) will sound over the slot
that is energized and not on the neutral slot. Either test lead can also be used to
differentiate between the hot and neutral. Plug the red or black test lead into the
V input jack on the meter. With the function switch in the NCV position, insert the
probe end of just one probe into the slots on the outlet. The meter will beep and the
Red LED will flash when a hot conductor is contacted.
NOTE: While the NCV is a helpful function, it is ALWAYS
RECOMMENDED that the operator verify that any electrical conductor is
completely de-energized and that no voltage is present by measuring
for voltage AND CONFIRMING THAT NO VOLTAGE IS PRESENT and that
all applicable PPE and lock out tag out procedures be followed before
attempting any work on ANY electrical distribution system.
14
SEL Button

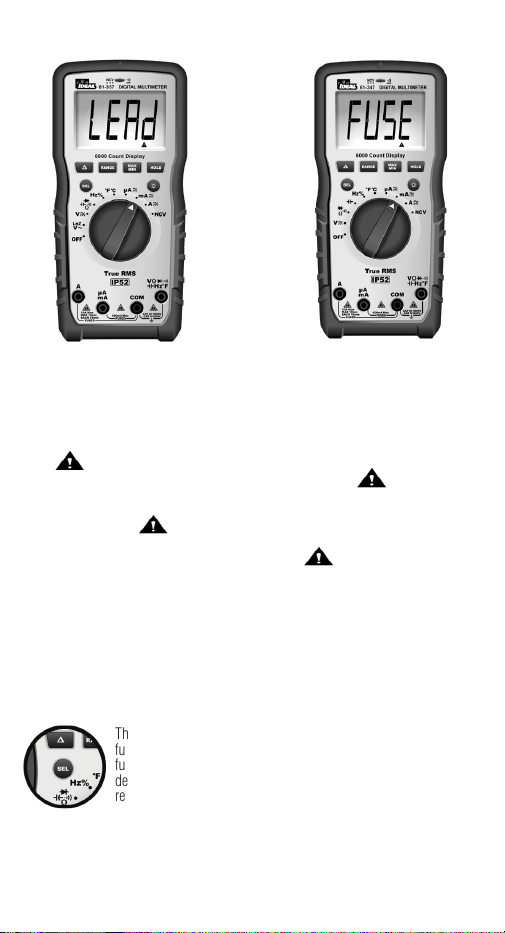

Lead Warning
Fuse Warning
Lead Warning: When inserting the test
lead into any amperage input terminal, but
the rotary function switch IS NOT set to the
correct relative amperage position, the meter
will beep at 3Hz, LCD will display ”LEAd“
and “ .”, flashes at 3Hz. If any amperage
function is selected first, but the test lead IS
NOT in the relative amperage input jack,the
meter will also beep at 3Hz and the LCD will
display “LEAd” and “ .”, flashes at 3Hz.
Fuse Notification: The test leads
CANNOT be short circuited or used for
measuring while testing the fuse.
1. If the 600mA/1000V fuse is blown,
setting the rotary switch to the “mA”
or “uA” setting, the LCD will display
“FUSE” and “ .”, and the buzzer
will beep continuously at the same time.
2. If the 10A/1000V fuse is blown,
setting the rotary switch to the “A”
setting, the LCD will display “FUSE”
and “ .”, and the buzzer will beep
continuously at the same time.
The SEL Button allows the user to toggle between multiple
functions when the function dial is used to select a specific
function. This can include but is not limited to toggling between
degrees F and C, AC and DC voltage or current, continuity,
resistance, capacitance and diode measurements.

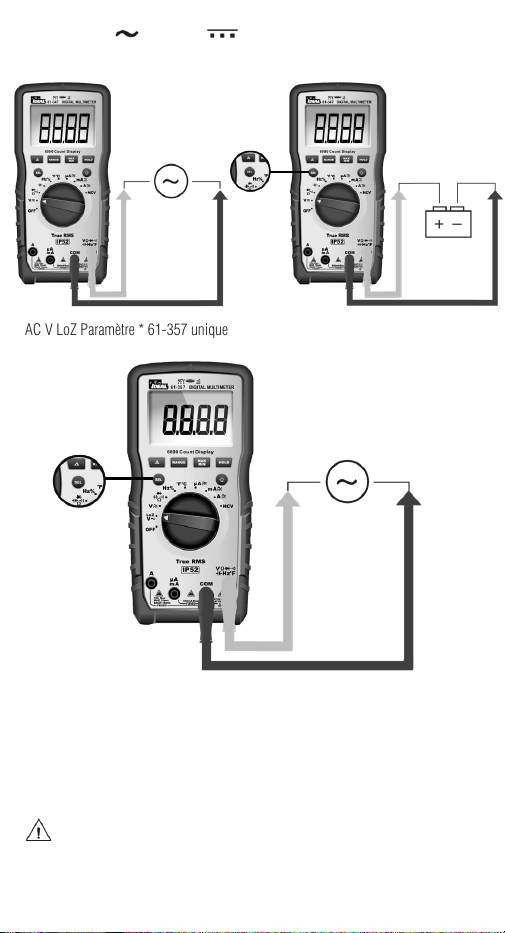

Measuring AC ( ) or DC ( ) Voltage
15
Lead Warning
*Note: When measuring AC voltage, Ghost or stray voltages (caused by
induced voltages coupling from one parallel conductor to the next as found when
measuring one conductor in multiple conductor circuits) may cause an incorrect
value. Selecting the Low impedance position (LoZ) on the dial, (see inset above)
while measuring voltage with the 61-357 will defeat the influence of Ghost or Stray
voltage.
AC V LoZ Setting* 61-357 Only
Caution - Use caution when using the LoZ function on equipment that may
be damaged by being connected to a low impedance source.
To assist with voltage readings, a bar graph will appear in the display.
16

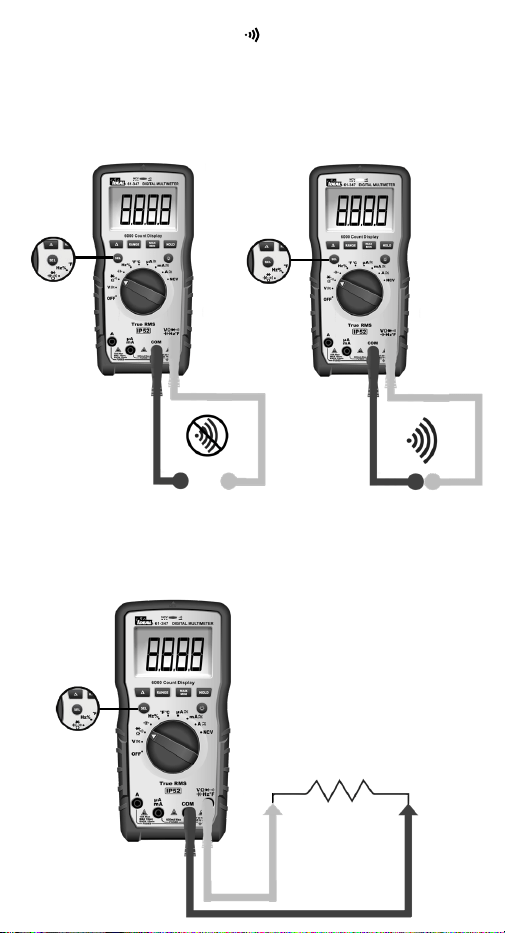

Verifying Continuity ( )
• Verify the circuit is de-energized.
• The meter will sense the level of resistance and beep if the resistance is less
than 10 Ω’s to confirm that continuity is present.
• The red LED will illuminate and the resistance value will be displayed.
• The default setting is Continuity
• To exit Resistance and enter the Capacitance mode, press the SEL button.
• Verify the circuit is de-energized to obtain accurate measurements.
• To exit Continuity and enter the Resistance mode, press the SEL button.
Measuring Resistance (Ohms / Ω)
17
Verifying Continuity ( )
• To exit Resistance and enter the Capacitance mode, press the SEL button.
• To exit Capacitance and enter the Diode Test mode, press the SEL button.
• Verify the circuit is de-energized to obtain accurate measurements.
• To exit Continuity and enter the Resistance mode, press the SEL button.
Measuring Resistance (Ohms / Ω)
Measuring Capacitance ( )
Measuring Diodes ( )
Measuring Frequency ( Hz )
Measuring Temperature ( °F °C )
Hz using Voltage
For % Duty Cycle Press the
SEL button
Press SEL to toggle
between F and C
18
Measuring Frequency ( Hz )
Measuring Temperature ( °F °C )

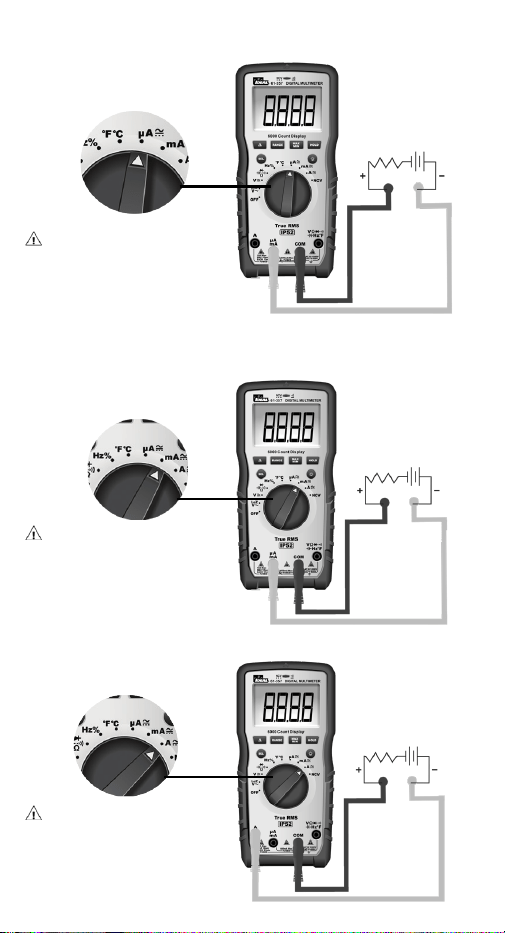

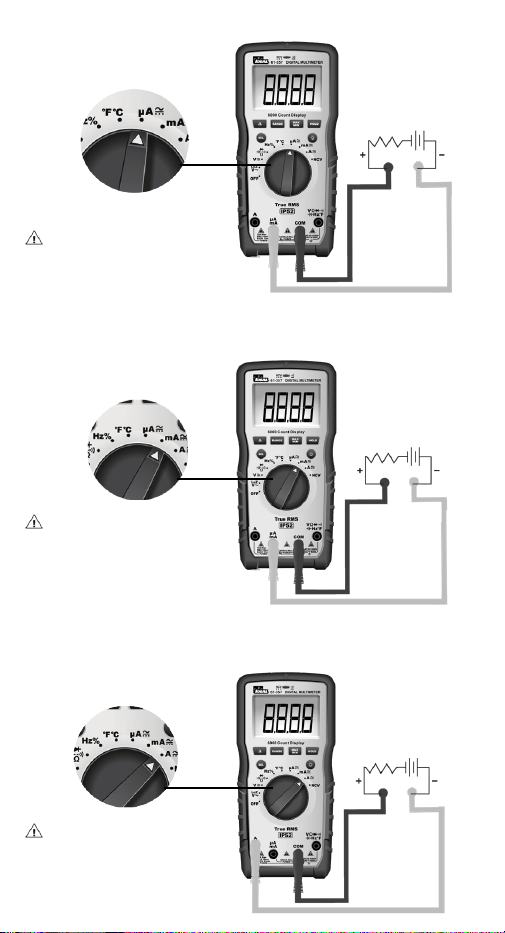

Measuring Micro Amps (μA)
Measuring Milli Amps (mA)
Measuring Amps (A)
19
CAUTION
Meter damage. Measure current in
Micro Amps for a maximum duration
of 10 minutes. Failure to comply can
result in meter damage.
CAUTION
Meter damage. Measure current in
Milliamps for a maximum duration
of 1 minute. Failure to comply can
result in meter damage.
CAUTION
Meter damage. Measure current in
Amps for a maximum duration of 10
seconds. Failure to comply can result
in meter damage.
Button Response Default Function Operation
HOLD
HOLD: All Functions Normal Measurement
Short Press: Circularly enter or exit the data hold mode, LCD will display “ “ after enter
HOLD function.
SEL /
ACA / DCA DCA
1) Short press: Circularly select the relative measurement function.
2) When in HOLD, RANGE, MAX/MIN, REL function, Short press the SEL key to quit current
function and circularly change relative Select function.
ACV/DCV ACV
Hz/% Hz
/
Ω / /
Continuity
°F/°C °F
RANGE ACV, DCV, ACA, DCA, Ω
Auto range (LCD display
“AUTO”)
1) Short press the RANGE key to enter manual range mode (LCD will not display “AUTO”), and
the current range, press again to enter cyclical selection range. Long press: exits manual range
and enters Auto range. Switching measurement setting or restarting the unit returns the unit to
the default setting.
2) In HOLD, MAX/MIN, REL function, Short press the RANGE key to exit the current function and
enter the relative range function.
MAX/MIN
ACV, DCV, ACA, DCA,
Ω, °F/°C
Normal Measurement
1) Short press: enter “MAX/MIN” statistics mode, continuously updates the data, and you can
circularly view the maximum value→ minimum value→ maximum value. Long press: exits
statistical mode and returns to the normal working mode. After pressing the REL key, and then
short pressing MAX/MIN, the unit will show the MAX/MIN after deducting the initial offset value.
2) When HOLD function is in use, MAX/MIN is invalid.
3) After entering the statistical mode, exit the automatic range at the same time and enter into
the current range, the APO will be disabled; exit the MAX/MIN function to restore the automatic
range and automatic shutdown.
4) In the statistical mode, a short press of the HOLD key will stop refreshing the statistical data.
At the same time, a short press of the MAX/MIN key can review the stored data of MAX/MIN, a
short press of the HOLD key exits HOLD to continue refreshing the statistical data.
: ACV, DCV, ACA, DCA,
CAP, Ω, °F/°C
Normal Measurement
1) Short press: Circularly enter or exit REL function (when entering REL function, LCD will
display “ ” symbol )
2) Entering the REL function, exits auto range and enters into the current range.
3) Entering the REL measurement mode does not change the actual measurable range of the
current range
4) When HOLD or MAX/MIN is in use, REL function is invalid.
Non-Contact Voltage Indication
Displays “EF” – Electromagnetic Field
Functions Operation Table
20
Button Response Default Function Operation
HOLD
HOLD: All Functions Normal Measurement
Short Press: Circularly enter or exit the data hold mode, LCD will display “ “ after enter
HOLD function.
SEL /
ACA / DCA DCA
1) Short press: Circularly select the relative measurement function.
2) When in HOLD, RANGE, MAX/MIN, REL function, Short press the SEL key to quit current
function and circularly change relative Select function.
ACV/DCV ACV
Hz/% Hz
/
Ω / /
Continuity
°F/°C °F
RANGE ACV, DCV, ACA, DCA, Ω
Auto range (LCD display
“AUTO”)
1) Short press the RANGE key to enter manual range mode (LCD will not display “AUTO”), and
the current range, press again to enter cyclical selection range. Long press: exits manual range
and enters Auto range. Switching measurement setting or restarting the unit returns the unit to
the default setting.
2) In HOLD, MAX/MIN, REL function, Short press the RANGE key to exit the current function and
enter the relative range function.
MAX/MIN
ACV, DCV, ACA, DCA,
Ω, °F/°C
Normal Measurement
1) Short press: enter “MAX/MIN” statistics mode, continuously updates the data, and you can
circularly view the maximum value→ minimum value→ maximum value. Long press: exits
statistical mode and returns to the normal working mode. After pressing the REL key, and then
short pressing MAX/MIN, the unit will show the MAX/MIN after deducting the initial offset value.
2) When HOLD function is in use, MAX/MIN is invalid.
3) After entering the statistical mode, exit the automatic range at the same time and enter into
the current range, the APO will be disabled; exit the MAX/MIN function to restore the automatic
range and automatic shutdown.
4) In the statistical mode, a short press of the HOLD key will stop refreshing the statistical data.
At the same time, a short press of the MAX/MIN key can review the stored data of MAX/MIN, a
short press of the HOLD key exits HOLD to continue refreshing the statistical data.
: ACV, DCV, ACA, DCA,
CAP, Ω, °F/°C
Normal Measurement
1) Short press: Circularly enter or exit REL function (when entering REL function, LCD will
display “ ” symbol )
2) Entering the REL function, exits auto range and enters into the current range.
3) Entering the REL measurement mode does not change the actual measurable range of the
current range
4) When HOLD or MAX/MIN is in use, REL function is invalid.
Non-Contact Voltage Indication
Displays “EF” – Electromagnetic Field
21
Functions Indication Table
Function Description
Auto Range Auto detects and displays most pertinent range for measured value.
LCD One LCD. Displays a “-” symbol for all negative readings, displays “AC”
for alternating current or “DC” for direct current and displays “Amps” for
current measurement.
LCD Backlight White backlight. The backlight will automatically power off after 5 minutes
of inactivated
High Voltage
Alarm
1) Only applicable to ACV / DCV
2) For ACV and DCV, when voltages in excess of 30V is measured or the
measured voltage is over limit, then the high voltage alarm symbol
“ .” appears on the screen display, simultaneously the LED remains
RED and beeping lasts for 1 second then becomes silent during
measurement.
Regular Prompt 1) When turning the dial switch to any setting position except OFF, the
buzzer will beep one time and the NCV LED flashes one time.
2) When the button selection is valid, the buzzer will beep one time; When
the button is invalid, the buzzer will beep twice.
3) About 1 minute before the automatic shutdown, the buzzer will beep 5
times continuously, and 1 long beep before the unit shuts down.
4) When the automatic shutdown function is canceled, the buzzer will
beep 5 times when it reaches the APO time setting.
Over Range
Indication
LCD displays “OL” when over range is encountered.
Lead Warning When inserting the test lead into any amperage input terminal, but the
rotary function switch IS NOT set to the relative amperage position, the
meter will beep at 3Hz, LCD will display ”LEAd“ and “ .”, flashes at
3Hz. If any amperage function is selected first, but the test lead IS NOT in
relative amperage input jack,the meter will also beep at 3Hz and the LCD
will display “LEAd” and “ .”, flashes at 3Hz.
22
Function Description
Auto Range Auto detects and displays most pertinent range for measured value.
LCD One LCD. Displays a “-” symbol for all negative readings, displays “AC”
for alternating current or “DC” for direct current and displays “Amps” for
current measurement.
LCD Backlight White backlight. The backlight will automatically power off after 5 minutes
of inactivated
High Voltage
Alarm
1) Only applicable to ACV / DCV
2) For ACV and DCV, when voltages in excess of 30V is measured or the
measured voltage is over limit, then the high voltage alarm symbol
“ .” appears on the screen display, simultaneously the LED remains
RED and beeping lasts for 1 second then becomes silent during
measurement.
Regular Prompt 1) When turning the dial switch to any setting position except OFF, the
buzzer will beep one time and the NCV LED flashes one time.
2) When the button selection is valid, the buzzer will beep one time; When
the button is invalid, the buzzer will beep twice.
3) About 1 minute before the automatic shutdown, the buzzer will beep 5
times continuously, and 1 long beep before the unit shuts down.
4) When the automatic shutdown function is canceled, the buzzer will
beep 5 times when it reaches the APO time setting.
Over Range
Indication
LCD displays “OL” when over range is encountered.
Lead Warning When inserting the test lead into any amperage input terminal, but the
rotary function switch IS NOT set to the relative amperage position, the
meter will beep at 3Hz, LCD will display ”LEAd“ and “ .”, flashes at
3Hz. If any amperage function is selected first, but the test lead IS NOT in
relative amperage input jack,the meter will also beep at 3Hz and the LCD
will display “LEAd” and “ .”, flashes at 3Hz.
Function Description
Fuse Notification
The test leads CANNOT be short circuited or used for measuring while
testing the fuse.
1. If the 600mA/1000V fuse is blown, setting the rotary switch to the
“mA” or “uA” setting, the LCD will display “FUSE” and “ ”, and
the buzzer will beep continuously at the same time.
2. If the 10A/1000V fuse is blown, setting the rotary switch to the “A”
setting, the LCD will display “FUSE” and “ .”, and the buzzer will
beep continuously at the same time.
Low Battery
Indication
When the battery voltage < 3.6 ±0.2V, the low battery indication ‘ ‘
is displayed on the screen and the meter will still work normally. When
the battery voltage drops to less than 3.1 ±0.2V, “bAtt” is displayed for
5 seconds then shuts off. When the battery voltage is less than 3.2V,
accuracy is no longer assured.
APO The unit will be automatically power off after 30 minutes of inactivity
and enter the low-power state. Current draw is approx. ≤50 micro A.
Restore APO All the buttons can wake up the unit, or rotate the dial switch to the OFF
setting and then turn the unit back on to wake it up.
Disable Auto
Power Off
Function
Pressing the “Select” key while turning on the unit on at the same time,
will cancel the auto shutdown function. Buzzer will beep 5 times and the
LCD will not display the “APO” symbol.
Mechanical
Housing
Single Injection Molding with rubber boot.
23
Electrical Specifications
Function Range
61-347 & 61-357
Resolution Accuracy
±(a%+b)
AC Voltage (V)
TRMS
(61-357 has LoZ)
600mV 0.1mV ±(1.5%+8)
6V 0.001V
±(1.3%+5)60.00V 0.01V
600.0V 0.1V
1000V 1V ±(1.5%+5)
AC Current (A)
TRMS
600.0μA 0.1μA
±(2%+5)
6000μA 1μA
60.00mA 0.01mA
600.0mA 0.1mA
6.000A 0.001A
±(2.5%+5)
10.00A 0.01A
DC Voltage (V)
600mV 0.1mV ±(1.5%+8)
6V 0.001V
±(1.3%+5)60.00V 0.01V
600.0V 0.1V
1000V 1V ±(1.5%+5)
DC Current (A)
600.0μA 0.1μA
±(2%+5)
6000μA 1μA
60.00mA 0.01mA
600.0mA 0.1mA
6.000A 0.001A
±(2.5%+5)
10.00A 0.01A
Resistance (Ω)
600.0Ω 0.1Ω
±(1.5%+5)6.000kΩ 0.001kΩ
60.00kΩ 0.01kΩ
600.0kΩ 0.1kΩ
±(2%+5)6.000MΩ 0.001MΩ
60.00MΩ 0.01MΩ
24
Electrical Specifications
Function Range
61-347 & 61-357
Resolution Accuracy
±(a%+b)
AC Voltage (V)
TRMS
(61-357 has LoZ)
600mV 0.1mV ±(1.5%+8)
6V 0.001V
±(1.3%+5)60.00V 0.01V
600.0V 0.1V
1000V 1V ±(1.5%+5)
AC Current (A)
TRMS
600.0μA 0.1μA
±(2%+5)
6000μA 1μA
60.00mA 0.01mA
600.0mA 0.1mA
6.000A 0.001A
±(2.5%+5)
10.00A 0.01A
DC Voltage (V)
600mV 0.1mV ±(1.5%+8)
6V 0.001V
±(1.3%+5)60.00V 0.01V
600.0V 0.1V
1000V 1V ±(1.5%+5)
DC Current (A)
600.0μA 0.1μA
±(2%+5)
6000μA 1μA
60.00mA 0.01mA
600.0mA 0.1mA
6.000A 0.001A
±(2.5%+5)
10.00A 0.01A
Resistance (Ω)
600.0Ω 0.1Ω
±(1.5%+5)6.000kΩ 0.001kΩ
60.00kΩ 0.01kΩ
600.0kΩ 0.1kΩ
±(2%+5)6.000MΩ 0.001MΩ
60.00MΩ 0.01MΩ
25
Function Range
61-347 & 61-357
Resolution Accuracy
±(a%+b)
Capacitance
600.0nF 0.1nF
±(5%+15)
6.000uF 0.001uF
60.00uF 0.01uF
600.0uF 0.1uF
6000uF 1uF ±10%
Frequency Hz 9.999Hz ~ 9.999KHz
0.001Hz ~
0.1KHz
±(0.5%+5)
Duty Cycle % 0.1%~99.9% 0.1%
Temp. °F -40~1832°F 1°F
±(2.0%+7)@-40~32°F
±(2.0%+6)@33~1832°F
Temp. °C -40~1000°C 1°C
±(2.0%+4)@-40~0°C
±(2.0%+3)@1~1000°C
Continuity 0.1 Ω
≤10Ω : Buzzer beeps
and red indicator LED
illuminates continuously
≥70Ω : No buzzer beep
Diode test 0.001V
Silicon PN joint with
forward voltage about
0.5V to 0.8V
NCV 40-600V
≥40V/(50~60Hz), with direct wire contact,
red indicator LED flashes at a frequency of
3Hz , and the buzzer beeps at a frequency
of 3Hz simultanously
1. Overload Protection: 1000VRMS MAX Fuses FF 0.6A 1000V and F 10 A 1000V
2. Accuracy a is % of reading and b is LSD (Least Significant Digit).
Environmental Specifications
Operating Temperature:
32ºF to 86ºF (0ºC to 30ºC) (80%RH)
86ºF to 140ºF (30ºC to 40ºC) (75%RH)
104ºF to 122ºF (40ºC to 50ºC) (45%RH)
Operating Altitude:
< 6500 ft (< 2000 m)
Storage Temperature:
14ºF to 140ºF (-10ºC to 60ºC) (<80%RH)
Mechanical Specifications
Dimensions (L x W x H): 7.83 in. x 3.74 in. x 2.24 in.
(199 mm. x 95 mm. x 57 mm.)
Weight: 1.147 LBS (0.52 KG)
Display: LCD
Display Count: 6000
Power Source: 3 x 1.5V AAA
Battery Life: 100 Hours Typical
Ingress Protection Rating: IP52 dust and water resistant
EMC/EMI
26
CISPR 22 3rd Edition. Class B Limits.
EN 55032
CISPR 32
CISPR 11
FCC 15. 107 with reference to Section 15.109 (g).
ICES-003
EN 61326-2-2 Sec 6.4.2.101
Intended for indoor use
Environmental Specifications
Operating Temperature:
32ºF to 86ºF (0ºC to 30ºC) (80%RH)
86ºF to 140ºF (30ºC to 40ºC) (75%RH)
104ºF to 122ºF (40ºC to 50ºC) (45%RH)
Operating Altitude:
< 6500 ft (< 2000 m)
Storage Temperature:
14ºF to 140ºF (-10ºC to 60ºC) (<80%RH)
Mechanical Specifications
EMC/EMI
USA (FCC)
47 CFR 15 subpart B. This product is considered an exempt device per clause
15.103.
Safety
Complies with the following:
UL 61010-1, 3rd Edition, May 11, 2012, Revised November 21 2018, CAN/
CSA-C22.2 No. 61010-1-12, 3rd Edition, Amendment 1:2018, Revision dated
November 21 2018,
IEC 61010-2-033: 2019
Overvoltage CAT IV 600V CAT III 1000V.
Any voltages exceeding the defined maximum voltage measurement categories
described above are outside the normal use of the equipment and protection cannot
be guaranteed.
Pollution Degree Class 2
27
CISPR 22 3rd Edition. Class B Limits.
EN 55032
CISPR 32
CISPR 11
FCC 15. 107 with reference to Section 15.109 (g).
ICES-003
EN 61326-2-2 Sec 6.4.2.101
Equipment Maintenance and Service
Meter Inspection
Do not use if meter appears damaged. Visually inspect the meter to ensure the case
is not cracked.
Test Lead Inspection
Inspect and replace test leads if insulation is damaged, metal is exposed, or probes
are cracked. Pay particular attention to the insulation surrounding the connectors.
Thermocouple Inspection
Inspect the thermocouple for signs of wear or breakage. Replace if necessary to
guarantee accuracy of readings.
Maintenance and Service
28

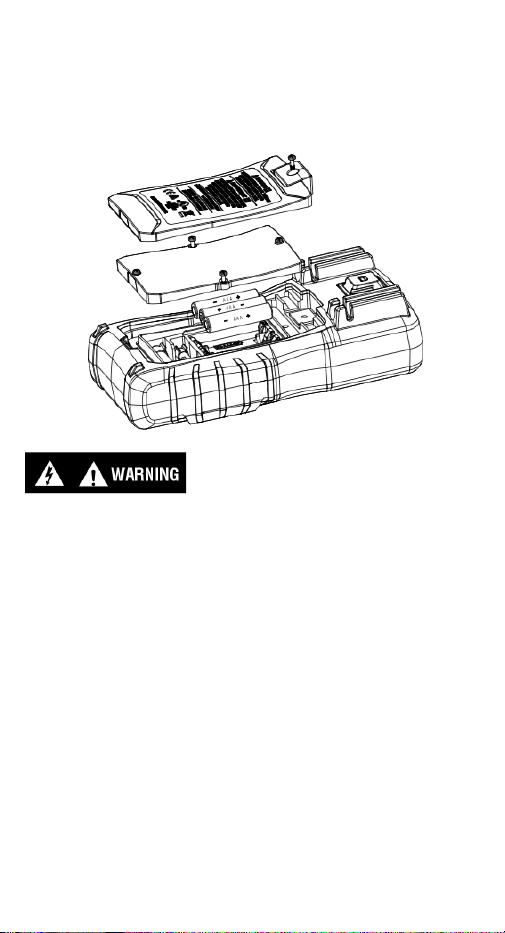

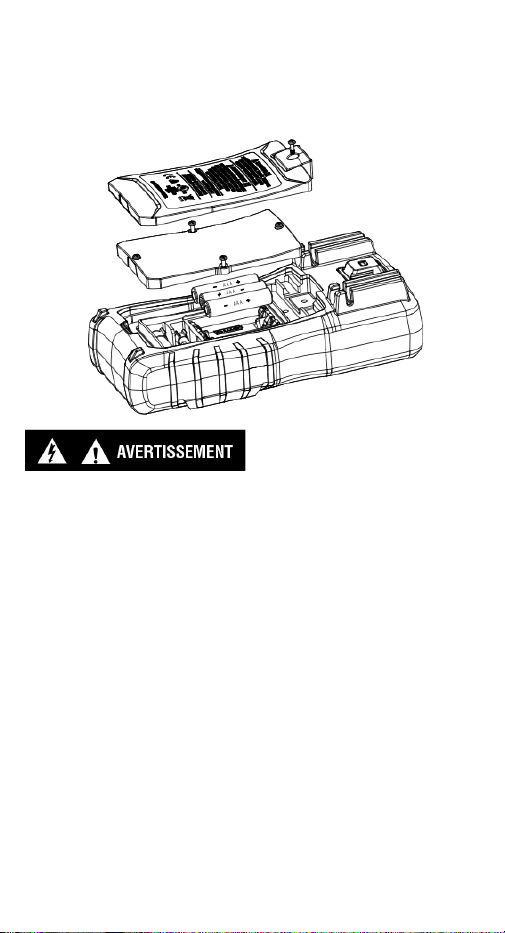

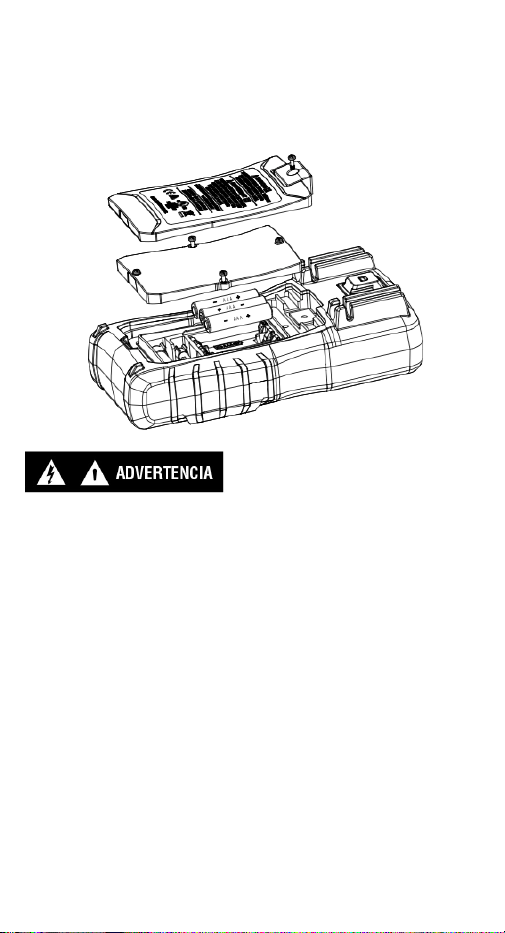

Battery Inspection/Replacement
Inspect the battery compartment monthly for any signs of degradation. Low battery
voltages will cause inaccuracies in readings. Remove the batteries for storage
or if the meter will not be used for longer than one month. Battery leakage will
compromise the safety of the meter and cause irreparable damage to internal
components.
Maintenance and Storage
Switch off and disconnect the meter completely before carrying out any
maintenance. Clean the case with a damp cloth and mild detergent. Do not use
abrasives or solvents. Keep away from liquids and ensure the meter is completely
dry before use.
Service and Replacement Parts
• For the 10 Amp Terminal – 11 Amp 1000V AC DC IR30kA Fast Acting Fuse,
10 x 38 mm Ceramic or equivalent
• For the 600 Milli Amp Terminal – 600 Milli Amp 1000V AC DC Fast Acting
Fuse, 6 x 32 mm Ceramic or equivalent
• To ensure the meter is in a safe state of operation, make sure the fuses are
properly seated and that the battery cover is secured to the back of the meter.
With the leads in the terminals but not connected to or touching any voltage
source, turn the function dial to the applicable Amperage setting and verify the
FUSE indicator is NOT displayed. This indicates that the replacement fuse in not
blown or popped. Use only specified replacement fuses.
Shock Hazard. Remove the test leads from the circuit prior to removing the battery
cover. Failure to comply can result in serious injury or death.
29
In order to preserve, protect and improve the quality of the environment, protect
human health and utilize natural resources prudently and rationally, the user should
return unserviceable product to relevant facilities in accordance with statutory
regulations. The crossed-out wheeled bin indicates the product needs to be
disposed separately and not as municipal waste.
Do not dispose of this product as unsorted municipal waste. It must be properly
disposed of in accordance with local regulations. Please see www.epa.gov or www.
erecycle.org for additional information.
The user is legally obliged to return used batteries and accumulators. Disposing
used batteries in household waste is prohibited! Batteries/accumulators containing
hazardous substances are marked with the crossed-out wheeled bin. The symbol
indicates that the product is forbidden to be disposed via domestic refuse. The
chemical symbols for the respective hazardous substances are Cd = Cadmium, Hg
= Mercury, Pb = Lead.
You can return used batteries/accumulators free of charge to any collecting point
of your local authority, our stores, or where batteries/accumulators are sold.
Consequently, you must comply with your legal obligations and contribute to
environmental protection.
Disposal of Waste, Electrical & Electronic Equipment
Disposal of Used Batteries/Accumulators
TWO YEAR LIMITED WARRANTY
This tester is warranted to the original purchaser against defects in material and
workmanship for a period of two (2) years from date of purchase. With proof of
purchase from an authorized IDEAL distributor, a defective tester will be repaired or
replaced with the same product or a functionally equivalent product, at the option
of IDEAL INDUSTRIES, INC. during the warranty period, subject to verification
of the defect or malfunction. Warranty does not cover consumables such as
fuses, batteries, and excludes defects caused by leakage from batteries, abuse,
mishandling, dropping, ordinary wear and tear, misuse, neglect, unauthorized
repair, improper use, alterations, accidents or any causes beyond IDEAL’s
reasonable control. Consequential or incidental damages are not recoverable under
this warranty. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may not apply to you.
This LIMITED WARRANTY gives you specific legal rights, which vary from state to
state. This warranty constitutes the sole and exclusive remedy of the purchaser and
the exclusive liability of IDEAL, and is in lieu of any and all other warranties, and
expressly disclaims all other warranties, implied, or statutory as to merchantability,
fitness for purpose sold, description, quality productiveness, or any other matter.
No agent, distributor or other supplier has the authority to modify or amend this
warranty or make other representations or warranties other than those contained
in this warranty without express written authorization from IDEAL. For warranty
service, call IDEAL customer service at 1-800-435-0705.
Made in China
IDEAL INDUSTRIES, INC. Sycamore, IL 60178, U.S.A. 800-435-0705 www.Idealind.com ND 9016-1
Scan the barcode on the right to see the new IDEAL T&M Product Line
Instrucciones en español adentro / Instructions en français à l’intérieur
Medidor 61-357
Medidor 61-347 Multimeter
Manual de Operación y Seguridad
IDEAL
®
Prueba y Medición
Introducción ................................................................... 33
Cómo contactar a IDEAL INDUSTRIES, INC. .............................. 33
Información de Seguridad ................................................... 34
Advertencias .........................................................................................34-35
Precauciones ..............................................................................................35
Símbolos ..............................................................................................36-37
Operación .................................................................. 38-55
Identificación y descripción de controles de operación y funciones .... 38-39
Funciones de Operación .......................................................................40-41
Uso de los Cables de Prueba .................................................................... 42
Operación del Medidor .........................................................................43-47
Prueba de Voltaje Sin Contacto ......................................................43
Advertencia de Cable .....................................................................44
Advertencia de Fusible ...................................................................44
Botón SEL ......................................................................................44
Medición de Voltaje .......................................................................45
Medición de Continuidad ...............................................................46
Medición de Resistencia ................................................................46
Medición de Capacitancia ..............................................................47
Medición de Diodos .......................................................................47
Medición de Frecuencia .................................................................48
Medición de Temperatura ...............................................................48
Medición de Micro Amperios (A) ..................................................49
Medición de Mili Amperios (mA) ...................................................49
Medición de Amperios (A) .............................................................49
Tabla de Operaciones de Funciones ..................................................... 50-51
Tabla de Indicación de Funciones ........................................................52-53
Especificaciones Eléctricas ...................................................................54-55
Especificaciones Ambientales .............................................. 56
Especificaciones Mecánicas ................................................ 56
EMC/EMI........................................................................ 56
FCC .............................................................................. 57
Seguridad ...................................................................... 57
Mantenimiento y Servicio ............................................... 57-58
Índice
32
Introducción
Los Medidores Digitales IDEAL® 61-357 y 61-347 son medidores con rango
automático de valor cuadrático medio verdadero (TRMS) que miden corriente CA y
CD (amperios) en serie a través de cables de prueba en las terminales designadas,
miden voltaje, frecuencia y resistencia, continuidad, capacitancia, diodos a través
de cables de prueba en las terminales designadas y miden la temperatura a través
de un termopar Tipo K. También detectan la presencia de voltaje entre 40V y 600V
CA a través de un sensor sin contacto en la parte superior central del medidor.
Cómo contactar a IDEAL INDUSTRIES, INC.
Para contactar a IDEAL INDUSTRIES, INC., Llame a uno de los siguientes números
de teléfono:
Servicio al cliente de IDEAL Industries USA
• Número de Teléfono: 800-435-0705
• Correo electrónico: [email protected]
Servicio al cliente de IDEAL Industries Canadá
• Número de Teléfono: 905-683-3400
• Correo electrónico: [email protected]
IDEAL Industries EMEA
• Número de Teléfono: +44 (0)1925 444 446
• Correo electrónico: eur[email protected]
IDEAL Industries Australia
• Número de Teléfono: +61 3 9562 0175
• Correo electrónico: [email protected]
O visite el sitio web de IDEAL Electrical en www.idealind.com para registrar su
producto, encontrar manuales, ver videos, simplemente escanee este código QR.
33
Peligro de Arco Eléctrico y Descarga Eléctrica, se Requiere el EPP Adecuado. Siga
todos los procedimientos de seguridad, use el EPP adecuado de acuerdo con NFPA
70E. Lea y comprenda completamente el manual de instrucciones antes de usar
este producto. El incumplimiento puede resultar en lesiones graves o la muerte.
Advertencia - Identifica condiciones y acciones que podrían
provocar la muerte o lesiones graves si se toma el riesgo.
Precaución - Identifica condiciones y acciones que podrían resultar en
daño al medidor, daño al equipo bajo prueba o pérdida de datos si se toma el
ADVERTENCIA
Información de Seguridad
Peligro de Arco Eléctrico y Descarga Eléctrica, se Requiere el EPP Adecuado. Siga
todos los procedimientos de seguridad, use el EPP adecuado de acuerdo con NFPA
70E y siga las pautas a continuación y las instrucciones de este manual cuando
opere el medidor. El incumplimiento puede resultar en lesiones graves o la muerte.
• Peligro de Asfixia, Partes Pequeñas. Mantener Fuera del Alcance de los
Niños. Peligro de Objetos Afilados, Esto no es un juguete. No es para uso o
juego de niños. Mantener Fuera del Alcance de los Niños. No hacerlo puede
resultar en lesiones graves.
• Solo los consumidores experimentados o técnicamente competentes deben
utilizar este equipo. En caso de duda, llame a un electricista experimentado
para que realice todas las reparaciones o instalaciones necesarias. En todo
momento, realice cualquier trabajo necesario en un circuito desenergizado
al que se le haya apagado el cortacircuitos y se haya bloqueado.
• Utilice el Medidor solo como se especifica en este manual o la protección
proporcionada por el Medidor puede verse comprometida.
• Antes de usar o conectar el Medidor, revíselo visualmente para asegurarse
de que las carcasas no estén agrietadas y que la carcasa posterior esté bien
colocada. No use el Medidor sí parece dañado.
• Antes de usar los cables de prueba, revíselos cuidadosamente para detectar
daños en el aislamiento, metal expuesto o sondas rajadas. Compruebe las
puntas de prueba para verificar si hay continuidad.
• No utilice los cables sí parecen dañados.
• Utilice solo cables de prueba aprobados. No utilice conexiones
improvisadas que puedan representar un peligro para la seguridad.
• Nunca mida corriente CA mientras los cables de prueba estén insertados en
las tomas de entrada.
• Cuando utilice las sondas, mantenga los dedos detrás de los protectores de
dedos en las sondas.
• Conecte el cable de prueba común antes de conectar el cable de prueba con
corriente. Al desconectar los cables de prueba, desconecte primero el cable
de prueba con corriente.
• Este Medidor está diseñado para ser usado por electricistas calificados.
Siga las Normas NFPA 70E para Seguridad Eléctrica en el lugar de trabajo
cuando utilice este Medidor.
• No lo utilice sin las baterías correctamente colocadas y la tapa de las
baterías cerrada y asegurada.
• No utilice el Medidor si funciona incorrectamente, ya que la protección
puede verse comprometida. En caso de duda, lleve el Medidor a que le
hagan servicio.
• Al realizar el servicio al Medidor, use solo los repuestos especificados.
34
35
Peligro de Arco Eléctrico y Descarga Eléctrica, se Requiere el EPP Adecuado. Siga
todos los procedimientos de seguridad, use el EPP adecuado de acuerdo con NFPA
70E y siga las pautas a continuación y las instrucciones de este manual cuando
opere el medidor. El incumplimiento puede resultar en lesiones graves o la muerte.
• Únicamente permita que el servicio del Medidor lo lleve a cabo personal de
servicio calificado.
• No utilice el Medidor cerca de gases, polvo o vapores explosivos, o durante
tormentas eléctricas o en entornos húmedos.
• Al medir, mantenga los dedos detrás de la Barrera Táctil. Consulte “El
Medidor” en la pág. 38 y 39.
• No aplique voltaje por encima del voltaje nominal, según lo indicado en el
Medidor, entre las terminales o entre cualquier terminal y conexión a tierra.
• Para evitar lecturas falsas que pueden provocar descargas eléctricas y
lesiones, reemplace las baterías tan pronto como aparezca el indicador de
baterías bajas ( ).
• Retire los cables de prueba del circuito antes de quitar la tapa de las baterías.
• Los voltajes que excedan los 30VCA o 60VCD representan un peligro de
descarga eléctrica, así que tenga cuidado.
• Asegúrese siempre de que los cables de prueba estén asegurados para que
no puedan ser enganchados accidentalment o causen tropiezos.
• No trabaje solo para que se pueda prestar asistencia en caso de emergencia.
• Tenga mucho cuidado al trabajar cerca de conductores pelados o barras
colectoras. El contacto con el conductor podría provocar una descarga
eléctrica.
• Cumpla con los códigos de seguridad locales y nacionales. Se debe utilizar
equipo de protección individual para evitar descargas eléctricas y lesiones
por explosión de arco cuando se exponen conductores activos peligrosos.
• Desconecte la alimentación del circuito y descargue todos los capacitores
de alto voltaje antes de medir la resistencia, la continuidad o la capacitancia.
• No mida corriente en circuitos que transporten más de 600V o 600A con la
Mordaza del Medidor.
• Nunca opere el Medidor con la cubierta trasera removida o la carcasa abierta.
• Estos medidores son resistentes al agua y al polvo IP52. Después de
cualquier contacto con el agua, seque completamente el medidor y los
conectores de cables de prueba antes de usarlos posteriormente.
• Cáncer y Daño Reproductivo - www.P65Warnings.ca.gov
Daño al Medidor, daño al equipo bajo prueba o la pérdida de los datos puede
ocurrir si no se siguen las siguientes pautas.
• Utilice las terminales, la función, y el rango apropiado para la aplicación de
la medida.
• Únicamente limpie la carcasa y los accesorios con un paño húmedo y
detergentes suaves. No utilice abrasivos o solventes. Asegúrese de que el
medidor esté totalmente seco antes de usar.
PRECAUCIÓN
ADVERTENCIA
Símbolos & Descripciones
SÍMBOLO DESCRIPCIÓN
Peligro de Arco Eléctrico y Descarga Eléctrica
Peligro de Descarga Eléctrica
Advertencia o Precaución
Peligro de Asfixia
CA (Corriente Alterna)
CD (Corriente Directa)
Indicador de Carga de la Batería
Tierra
10 A Especificación de Corriente Máxima
CAT III
Categoría de Medición IEC III
CAT III tiene protección contra transitorios en equipos en
instalaciones de equipos fijos como paneles de distribución,
alimentadores y circuitos derivados cortos. También se incluyen
sistemas de iluminación en edificios más grandes.
CAT IV
Categoría de Medición IEC IV
CAT IV tiene protección contra transitorios del nivel de
suministro primario, como un Contador o un servicio público
subterráneo o aéreo.
NCV
Detección de Voltaje Sin Contacto
NCV
Punto de Detección de Voltaje Sin Contacto
A
Amperaje CA y/o CD (depende del modelo)
Hz
Frecuencia medida a través del cabezal de la pinza
V
Voltaje CA o CD
Hz%
Frecuencia mostrada como % medido con Voltaje de CA
36
SÍMBOLO DESCRIPCIÓN
Ω
Ohmios
Continuidad
Capacitancia
Diodo
°F °C Grados de Temperatura Fahrenheit/Celsius
LCD Pantalla de Cristal Líquido
MAX/MIN Mostrar Variaciones de Medición MAX y MIN
Range Selección de Rango Automático o Manual
∆
Delta (Relativo)
Aislamiento Doble
No elimine este producto como residuo municipal sin clasificar.
Debe desecharse adecuadamente de acuerdo con las regula-
ciones locales. Por favor visite www.epa.gov o www.erecycle.org
para obtener información adicional.
Cumple con los Estándares de Seguridad Norteamericanos
aplicables
Cumple con los Estándares de Seguridad Australianos
aplicables
Cumple con las Directivas Europeas
Símbolos & Descripciones
NOTA: La Categoría de Medición (CAT) y la clasificación de voltaje de cualquier
combinación de sonda de prueba, accesorio de sonda de prueba, accesorio
de pinza de corriente y el Medidor es la clasificación MÁS BAJA de cualquier
componente individual.
37
Identificación y Descripción de Controles y
Funciones Operativos para los Medidores
Digitales 61-347 y 61-357:
1. HV y LED de Continuidad
2. Pantalla LCD
3. Barrera Táctil
4. Botón de Luz de Fondo
5. Bota de Goma
6. Terminal de Entrada de Voltios/Ohmios
7. Terminal de Entrada Común (COM)
8. Terminal de Entrada Mili Amps, Micro Amps
9. Terminal de Entrada, Amperios
10. Selector de Función de Medición
11. Botón de Selección de Función
12. Botones de función
13. Punto de detección de NCV
14. Gráfico de barras analógicas (61-357 solamente)
38
Operación
4
1
3
6
11
10
2
5
12
14
39
7
8
9
13
Advertencia de Alto Voltaje (HI-V)
El medidor emite un pitido (durante 1 segundo) y un LED rojo se ilumina y
permanece encendido mientras el voltaje permanezca por encima de 30V CA o CD,
o cuando se excede el rango de voltaje del medidor.
NOTA: Esta función no trabaja en los modos de ohmios, capacitor, continuidad o
de pinza. La indicación audible se puede desactivar manteniendo pulsado el botón
MAX/MIN mientras se mueve el Selector función de OFF a cualquier Función
deseada. Espere a que se muestre Hb y, a continuación, suelte el botón. Para
activarla, apague y vuelva a encender la unidad.
Función de Retención de Datos
Presione el botón Hold en el costado del medidor para alternar dentro y fuera del
modo de retención de datos. “HOLD” aparece en la parte superior izquierda de la
pantalla del medidor cuando la retención de datos está activa. Utilice la función
de retención de datos para fijar una lectura de medición en la pantalla. Presione el
botón Hold de nuevo para desbloquear la pantalla y obtener una lectura en tiempo
real.
Función MAX/MIN
MAX/MIN registra el valor máximo y mínimo medido. Presione el botón MAX/MIN
para activar esta función y alternar entre lecturas MAX y MIN. La unidad capturará
continuamente los valores MAX y MIN a lo largo del tiempo. Presionar el botón
MAX/MIN por > de 2 seg. sale del modo MAX/MIN.
NOTA: Para registrar valores MAX/MIN por un período de tiempo >30 min, la
función Apagado automático (APO) debe ser desactivada.
Gráfico de barras analógicas
Una representación de escala analógica de valores de lectura digital. (61-357
solamente)
40
Funciones de Operación
41
Presione el botón SEL en el medidor para encender y apagar la luz de fondo. La
luz de fondo blanca permanecerá encendida por unos 5 minutos antes de que se
apague automáticamente para conservar la energía de las baterías. O apague la luz
de fondo presionando y manteniendo presionado el botón de nuevo.
Luz de Fondo
La luz de fondo se
puede seleccionar
para estar activada en
todas las
ADVERTENCIA: Peligro de Arco Eléctrico y Descarga Eléctrica,
se Requiere el EPP Adecuado. Siga todos los procedimientos de seguridad, use un
EPP adecuado de acuerdo con NFPA 70E y asegúrese de que las tapas protectoras
estén en su lugar cuando utilice un medidor/probador eléctrico debidamente
clasificado utilizando los Cables de Prueba TL-757 en un entorno CAT IV 600V o
CAT III 1000V.
Este medidor está diseñado para usarse con el juego de cables IDEAL TL-757
(proporcionado con este producto) o equivalente. El juego de cables debe cumplir
con los requisitos de las categorías de Medida y Sobrevoltaje CAT IV 600V CAT III
1000V.
42
Uso de los Cables de Prueba
ADVERTENCIA: Peligro de Arco Eléctrico y Descarga Eléctrica,
se Requiere el EPP Adecuado. Siga todos los procedimientos de seguridad, use
el EPP adecuado de acuerdo con NFPA 70E y siga las pautas a continuación y las
instrucciones de este manual cuando opere el medidor con los Cables de Prueba
TL-575 o equivalentes. Los Cables de Prueba deben estar clasificados para el
entorno eléctrico en el que se utiliza el medidor y tener un voltaje nominal de al
menos el voltaje del circuito que se va a medir. El incumplimiento puede resultar en
lesiones graves o la muerte.
• Peligro de Asfixia, Partes Pequeñas. Mantener Fuera del Alcance de los
Niños. Peligro de Objetos Afilados, Esto no es un juguete. No es para uso o
juego de niños. No hacerlo puede resultar en lesiones graves o la muerte.
• Utilice solo cables de prueba aprobados. No utilice conexiones
improvisadas que puedan representar un peligro para la seguridad.
• Nunca mida corriente CA o CD mientras los cables de prueba estén
insertados en las tomas de entrada.
• Antes de usar los cables de prueba, revíselos cuidadosamente para detectar
daños en el aislamiento, metal expuesto o sondas dobladas. Compruebe las
puntas de prueba para verificar si hay continuidad. No utilice los cables sí
parecen dañados.
• Cuando utilice las sondas, mantenga los dedos detrás de los protectores de
dedos en las sondas.
• Conecte el cable de prueba común antes de conectar el cable de prueba
con corriente. Al desconectar los cables de prueba, desconecte primero el
cable de prueba con corriente.
• Asegúrese siempre de que los cables de prueba estén asegurados para que
no puedan ser enganchados o causen tropiezos.
• Estos medidores son resistentes al agua y al polvo IP52. Después de
cualquier contacto con el agua, seque completamente el medidor y los
conectores de cables de prueba antes de usarlos posteriormente.
Protective Cap Guard Ring
CAT III 1000V, CAT IV 600V (with cap on)
WARNING: To prevent possible electrical shock or personal injury, the
protective caps must be in place when operating a properly rated electrical meter/
tester using the TL-757 Test Leads in a CAT IV 600V or CAT III 1000V environment.
Cubierta Protectora Anillo Protector
CAT III 1000V, CAT IV 600V (con la cubierta puesta)
Operación del Medidor
43
Detección de Voltaje Sin Contacto
Primero, gire la tecla de función a la posición NCV. Coloque la punta de la
mordaza marcada con NCV cerca de una toma de CA (o cualquier conductor de
CA, como interruptores de luz o cables de alimentación) y escanee hacia adelante y
hacia atrás a través de la toma. El medidor emite un pitido de En/Apagado continuo
y el LED Rojo de NCV sobre la pantalla parpadea si la antena de detección detecta
un voltaje vivo superior a 40V CA (50-60 Hz). La antena de detección NCV también
puede detectar voltajes con frecuencias superiores a 60 Hz o cargas electrostáticas.
Para diferenciar entre caliente y neutro en un tomacorriente, coloque la pestaña
NCV directamente al lado de cada ranura del tomacorriente. El tono (zumbador)
sonará sobre la ranura que está energizada y no en la ranura neutral. Cualquiera
de los cables de prueba también se puede utilizar para diferenciar entre el caliente
y el neutro. Enchufe el cable de prueba rojo o negro en el enchufe de entrada V del
medidor. Con el selector de función en la posición NCV, inserte el extremo de la
sonda de una sola sonda en las ranuras de la salida. El medidor emitirá un pitido y
el LED rojo parpadeará cuando se contacte con un conductor caliente.
NOTA: Si bien el NCV es una función útil, SIEMPRE SE RECOMIENDA
que el operador verifique que cualquier conductor eléctrico esté
completamente desenergizado y que no haya voltaje presente
midiendo el voltaje Y CONFIRMANDO QUE NO HAY VOLTAJE PRESENTE
y que todos los EPP y los procedimientos de bloqueo y de etiquetado
aplicables se sigan antes de intentar cualquier trabajo en CUALQUIER
sistema de distribución eléctrica.
Notificación de Fusible: Los
Cables de Prueba NO PUEDEN estar
en cortocircuito o utilizarse para medir
mientras se prueba el fusible.
1. Si el fusible de 600mA/1000V está
quemado, colocar el selector giratorio
a “mA” o “uA”, el LCD mostrará
“FUSE” y “ ”, y el zumbador pitará
continuamente al mismo tiempo.
2. Si el fusible de 10A/1000V está
quemado, colocar el selector giratorio a
“A”, el LCD mostrará “FUSE” y “ ”,
el zumbador pitará continuamente al
mismo tiempo.
44
Botón SEL
Advertencia de Cable
Advertencia de Fusible
Advertencia de Cable de Prueba: Al
insertar el cable de prueba en cualquier
terminal de entrada de amperaje, pero el
selector de función giratorio NO ESTÁ
fijado a la posición de amperaje relativa
correcta, el metro pitará a 3Hz, el LCD
mostrará ”LEAd“ y ” “, parpadea a
3Hz. Si se selecciona primero cualquier
función de amperaje , pero el cable
de prueba NO ESTÁ en la terminal de
entrada de amperaje relativo, el medidor
también pitará a 3Hz y la pantalla LCD
mostrará “LEAd” y “ .”, parpadea
a 3Hz.
El botón SEL permite al usuario alternar entre varias funciones
cuando se utiliza el selector de función para seleccionar una
función específica. Esto puede incluir, pero no se limita a alternar
entre grados F y C, voltaje o corriente CA y CD, continuidad,
resistencia, capacitancia y mediciones de diodos.
Medición de CA ( ) o CD ( ) Voltaje
45
Advertencia de Cable
*Nota: Al medir voltaje de CA, los voltajes Fantasma o parásitos (causados
por el acoplamiento de voltajes inducidos de un conductor paralelo al siguiente,
como se encuentra al medir un conductor en circuitos de múltiples conductores)
pueden causar un valor incorrecto. Si selecciona la posición de baja impedancia
(LoZ) en el selector (consulte el recuadro de arriba) mientras mide el voltaje con el
61-357, anulará la influencia del voltaje Fantasma o Parásito.
Ajuste de V CA LoZ* Sólo 61-357
Precaución - tenga cuidado al utilizar la función LoZ en equipos que
puedan resultar dañados al conectarse a una fuente de baja impedancia.
Para ayudar con las lecturas de voltaje, aparecerá un gráfico de barras en la pantalla.
46
Verificar Continuidad ( )
• Verifique que el circuito esté desenergizado.
• El medidor detectará el nivel de resistencia y emitirá un pitido si la resistencia
es inferior a 10 Ω para confirmar que hay continuidad.
• El LED rojo se iluminará y se mostrará el valor de resistencia.
• La configuración predeterminada es Continuidad
Verifique que el circuito esté desenergizado para obtener mediciones precisas.
Para salir de Continuidad e ingresar al modo Resistencia, Presione el botón SEL
Medición de Resistencia (Ohmios/Ω)
47
Verificar Continuidad ( )
• Para salir de Resistencia e ingresar al modo Capacitancia, Presione el botón SEL
• Para salir de Capacitancia e ingresar al modo de Prueba de Diodo, Presione
el botón SEL
Verifique que el circuito esté desenergizado para obtener mediciones precisas.
Para salir de Continuidad e ingresar al modo Resistencia, Presione el botón SEL
Medición de Resistencia (Ohmios/Ω)
Medición de Capacitancia ( )
Medición de Diodos ( )
Medición de Frecuencia ( Hz )
Medición de Temperatura (°F °C)
Hz usando voltaje
Para % Ciclo de Trabajo
Presione el botón SEL
Presione SEL para
cambiar entre F y C
48
Medición de Frecuencia ( Hz )
Medición de Temperatura (°F °C)
Medición de Micro Amperios (A)
Medición de Mili Amperios (mA)
Medición de Amperios (A)
49
PRECAUCIÓN
Daño del medidor. Mida la corriente
en microamperios por una duración
máxima de 10 minutos. El incum-
plimiento puede resultar en daños
al medidor.
PRECAUCIÓN
Daño del medidor. Mida la corriente
en miliamperios por una duración
máxima de 1 minuto. El incum-
plimiento puede resultar en daños
al medidor.
PRECAUCIÓN
Daño del medidor. Mida la
corriente en amperios por una
duración máxima de 10 segundos.
El incumplimiento puede resultar en
daños al medidor.
PRECAUCIÓN
Botón Respuesta Función Predeterminada Operación
RETENCIÓN
RETENCIÓN: Todas las
Funciones
Medición Normal
Pulsación Corta: Entrar o salir circularmente del modo de retención de datos, LCD mostrará
“ ” después de entrar en la función de RETENCIÓN.
SEL /
ACA / ACD ACA
1) Pulsación corta: Seleccione circularmente la función de medición relativa.
2) Cuando esté en la función HOLD, RANGE, MAX/MIN, REL / ZERO, Pulsación corta de la tecla
SEL para salir de la función de corriente e intercambiar circularmente la función de Selección
relativa.
VCA/VCD VCA
Hz/% Hz
/
Ω / /
Continuidad
°F/°C °F
RANGO VCA, VCD, ACA, ACD, Ω
Rango automático (pantalla LCD “AUTO”)
1) Pulsación corta de la tecla RANGE para entrar en el modo de rango manual (LCD no mostrará
“AUTO”), y el rango actual, pulse de nuevo para entrar en el rango de selección cíclica. Pul-
sación larga: sale del rango manual y entra en el rango automático. Al cambiar la configuración
de medición o reiniciar la unidad, la unidad vuelve a la configuración predeterminada.
2) En la función RETENCIÓN/PICO, MAX/MIN, REL, pulsación corta de la tecla RANGE para
salir de la función actual y entrar a la función de rango relativo.
MAX/MIN VCA, VCD, ACA, ACD,
Ω,°F/°C
Medición Normal
1) Pulsación corta: ingresa al modo de estadísticas “MAX/MIN”, continuamente actualiza
los datos y podrá ver circularmente el valor máximo → el valor mínimo → el valor máximo.
Pulsación larga: sale del modo estadístico y vuelve al modo de trabajo normal. Después de
pulsar REL, y luego de una pulsación corta de MAX/MIN, la unidad mostrará el MAX/MIN
después de deducir el valor de desplazamiento inicial.
2) Cuando la función RETENCIÓN está en uso, MAX/MIN no es válido.
3) Después de entrar en el modo estadístico, salga del rango automático al mismo tiempo y
entre en el rango actual, el APO se desactivará; salga de la función MAX/MIN para restaurar el
rango automático y el apagado automático.
4) En el modo estadístico, una pulsación corta de la tecla HOLD dejará de actualizar los datos
estadísticos. Al mismo tiempo, una pulsación corta de la tecla MAX/MIN puede revisar los datos
almacenados de MAX/MIN, una pulsación corta de la tecla HOLD sale de RETENCIÓN para
continuar actualizando los datos estadísticos.
: VCA, VCD, ACA, ACD,
CAP, Ω,°F/°C
Medición Normal
1) Pulsación corta: Entrar o salir circularmente de la función REL (al entrar en la función REL,
LCD mostrará el símbolo “ “)
2) Entrar en la función REL, sale del rango automático y entra en el rango actual.
3) Entrar en el modo de medición REL no cambia el rango de medición actual del rango actual
4) Cuando la función RETENCIÓN o MAX/MIN está en uso la función REL no es válida.
Indicación de Voltaje Sin Contacto
Muestra “EF” – Campo Electromagnético
Tabla de Operaciones de Funciones
50
Botón Respuesta Función Predeterminada Operación
RETENCIÓN
RETENCIÓN: Todas las
Funciones
Medición Normal
Pulsación Corta: Entrar o salir circularmente del modo de retención de datos, LCD mostrará
“ ” después de entrar en la función de RETENCIÓN.
SEL /
ACA / ACD ACA
1) Pulsación corta: Seleccione circularmente la función de medición relativa.
2) Cuando esté en la función HOLD, RANGE, MAX/MIN, REL / ZERO, Pulsación corta de la tecla
SEL para salir de la función de corriente e intercambiar circularmente la función de Selección
relativa.
VCA/VCD VCA
Hz/% Hz
/
Ω / /
Continuidad
°F/°C °F
RANGO VCA, VCD, ACA, ACD, Ω
Rango automático (pantalla LCD “AUTO”)
1) Pulsación corta de la tecla RANGE para entrar en el modo de rango manual (LCD no mostrará
“AUTO”), y el rango actual, pulse de nuevo para entrar en el rango de selección cíclica. Pul-
sación larga: sale del rango manual y entra en el rango automático. Al cambiar la configuración
de medición o reiniciar la unidad, la unidad vuelve a la configuración predeterminada.
2) En la función RETENCIÓN/PICO, MAX/MIN, REL, pulsación corta de la tecla RANGE para
salir de la función actual y entrar a la función de rango relativo.
MAX/MIN VCA, VCD, ACA, ACD,
Ω,°F/°C
Medición Normal
1) Pulsación corta: ingresa al modo de estadísticas “MAX/MIN”, continuamente actualiza
los datos y podrá ver circularmente el valor máximo → el valor mínimo → el valor máximo.
Pulsación larga: sale del modo estadístico y vuelve al modo de trabajo normal. Después de
pulsar REL, y luego de una pulsación corta de MAX/MIN, la unidad mostrará el MAX/MIN
después de deducir el valor de desplazamiento inicial.
2) Cuando la función RETENCIÓN está en uso, MAX/MIN no es válido.
3) Después de entrar en el modo estadístico, salga del rango automático al mismo tiempo y
entre en el rango actual, el APO se desactivará; salga de la función MAX/MIN para restaurar el
rango automático y el apagado automático.
4) En el modo estadístico, una pulsación corta de la tecla HOLD dejará de actualizar los datos
estadísticos. Al mismo tiempo, una pulsación corta de la tecla MAX/MIN puede revisar los datos
almacenados de MAX/MIN, una pulsación corta de la tecla HOLD sale de RETENCIÓN para
continuar actualizando los datos estadísticos.
: VCA, VCD, ACA, ACD,
CAP, Ω,°F/°C
Medición Normal
1) Pulsación corta: Entrar o salir circularmente de la función REL (al entrar en la función REL,
LCD mostrará el símbolo “ “)
2) Entrar en la función REL, sale del rango automático y entra en el rango actual.
3) Entrar en el modo de medición REL no cambia el rango de medición actual del rango actual
4) Cuando la función RETENCIÓN o MAX/MIN está en uso la función REL no es válida.
Indicación de Voltaje Sin Contacto
Muestra “EF” – Campo Electromagnético
51
Tabla de Indicación de Funciones
Función Descripción
Auto Rango Auto detecta y muestra el rango más pertinente para el valor medido.
LCD Una LCD. Muestra un símbolo “-” para todas las lecturas negativas,
muestra “AC” para corriente alterna o “DC” para corriente directa y
muestra “Amps” para la medición de corriente.
LCD Luz de
Fondo
Luz de fondo blanca. La luz de fondo se apagará automáticamente
después de 5 minutos de inactividad
Alarma de Alto
Voltaje
1) Solo aplicable a VCA/VCD
2) Para VCA y VCD, cuando se miden voltajes superiores a 30V o el
voltaje medido está por encima del límite, entonces el símbolo de alarma
de alto voltaje “ “ aparece en la pantalla, simultáneamente el LED
permanece ROJO y el pitido dura 1 segundo y luego
se vuelve silencioso durante la medición.
Indicador
Regular
1) Al girar el selector a cualquier posición de ajuste excepto OFF, el
zumbador pitará una vez y el LED NCV parpadeará una vez.
2) Cuando la selección del botón es válida, el zumbador pitará una vez;
cuando el botón no es válido, el zumbador pitará dos veces
3) Aproximadamente 1 minuto antes del apagado automático, el zumbador
pitará 5 veces continuamente, y 1 pitido largo antes de que la unidad
se apague.
4) Cuando se cancela la función de apagado automático, el zumbador
pitará 5 veces cuando alcance el ajuste de tiempo de APO.
Indicación de
Sobre Rango
La pantalla LCD muestra “OL” cuando se encuentra un sobre rango.
Advertencia
de Cable de
Prueba
Al insertar el cable de prueba en cualquier terminal de entrada de
amperaje, pero el selector de función giratorio NO ESTÁ fijado a la
posición de amperaje relativa correcta, el metro pitará a 3Hz, el LCD
mostrará “LEAd” y “ .” parpadea a 3Hz. Si se selecciona primero
cualquier función de amperaje , pero el cable de prueba NO ESTÁ en la
terminal de entrada de amperaje relativo, el medidor también pitará a 3Hz
y la pantalla LCD mostrará “LEAd” y “ .”, parpadea a 3Hz.
52
Función Descripción
Auto Rango Auto detecta y muestra el rango más pertinente para el valor medido.
LCD Una LCD. Muestra un símbolo “-” para todas las lecturas negativas,
muestra “AC” para corriente alterna o “DC” para corriente directa y
muestra “Amps” para la medición de corriente.
LCD Luz de
Fondo
Luz de fondo blanca. La luz de fondo se apagará automáticamente
después de 5 minutos de inactividad
Alarma de Alto
Voltaje
1) Solo aplicable a VCA/VCD
2) Para VCA y VCD, cuando se miden voltajes superiores a 30V o el
voltaje medido está por encima del límite, entonces el símbolo de alarma
de alto voltaje “ “ aparece en la pantalla, simultáneamente el LED
permanece ROJO y el pitido dura 1 segundo y luego
se vuelve silencioso durante la medición.
Indicador
Regular
1) Al girar el selector a cualquier posición de ajuste excepto OFF, el
zumbador pitará una vez y el LED NCV parpadeará una vez.
2) Cuando la selección del botón es válida, el zumbador pitará una vez;
cuando el botón no es válido, el zumbador pitará dos veces
3) Aproximadamente 1 minuto antes del apagado automático, el zumbador
pitará 5 veces continuamente, y 1 pitido largo antes de que la unidad
se apague.
4) Cuando se cancela la función de apagado automático, el zumbador
pitará 5 veces cuando alcance el ajuste de tiempo de APO.
Indicación de
Sobre Rango
La pantalla LCD muestra “OL” cuando se encuentra un sobre rango.
Advertencia
de Cable de
Prueba
Al insertar el cable de prueba en cualquier terminal de entrada de
amperaje, pero el selector de función giratorio NO ESTÁ fijado a la
posición de amperaje relativa correcta, el metro pitará a 3Hz, el LCD
mostrará “LEAd” y “ .” parpadea a 3Hz. Si se selecciona primero
cualquier función de amperaje , pero el cable de prueba NO ESTÁ en la
terminal de entrada de amperaje relativo, el medidor también pitará a 3Hz
y la pantalla LCD mostrará “LEAd” y “ .”, parpadea a 3Hz.
Función Descripción
Notificación de
Fusible
Los Cables de Prueba NO PUEDEN estar en cortocircuito o utilizarse
para medir mientras se prueba el fusible.
1. Si el fusible de 600mA/1000V está quemado, colocar el selector gir-
atorio a “mA” o “uA”, el LCD mostrará “FUSE” y “ ”, y el zumbador
pitará continuamente al mismo tiempo.
2. Si el fusible de 10A/1000V está quemado, colocar el selector
giratorio al ajuste de “A”, a “A”, el LCD mostrará “FUSE” y “ ”, el
zumbador pitará continuamente al mismo tiempo.
Indicador de
Baterías Bajas
Cuando el voltaje de las baterías es < de 3.6±0.2 V, se muestra el
indicador de baterías bajas ‘ ‘ en la pantalla y el medidor seguirá
funcionando normalmente. Cuando el voltaje de las baterías cae a
menos de 3.1±0.2 V, se muestra “bAtt” por 5 segundos y luego se
apaga. Cuando el voltaje de la batería es inferior a 2.3V, la precisión ya
no está asegurada.
APO La unidad se apagará automáticamente después de 30 minutos de
inactividad y entrará en el estado de baja potencia. El consumo de
corriente es aprox. ≤ 50 micro A.
Restaurar APO Todos los botones pueden activar la unidad o gire el selector a OFF y
luego encienda la unidad para activarla.
Inhabilitar
la Función
de Apagado
Automático
Presionar el “Selector” mientras enciende la unidad al mismo tiempo,
cancelará la función de apagado automático. El zumbador pitará 5 veces
y la LCD no exhibirá el símbolo del “APO.”
Carcasa
Mecánica
Moldeo Singular por Inyección con Bota de Goma.
53
Especificaciones Eléctricas
Función Rango
61-347 & 61-357
Resolución Precisión
±(a%+b)
Voltaje Tensión de CA
(V) TRMS
600mV 0.1mV ±(1.5%+8)
6V 0.001V
±(1.3%+5)60.00V 0.01V
600.0V 0.1V
1000V 1V ±(1.5%+5)
Corriente CA (A)
TRMS
600.0μA 0.1μA
±(2%+5)
6000μA 1μA
60.00mA 0.01mA
600.0mA 0.1mA
6.000A 0.001A
±(2.5%+5)
10.00A 0.01A
Voltaje CD (V)
600mV 0.1mV ±(1.5%+8)
6V 0.001V
±(1.3%+5)60.00V 0.01V
600.0V 0.1V
1000V 1V ±(1.5%+5)
Corriente CD (A)
600.0μA 0.1μA
±(2%+5)
6000μA 1μA
60.00mA 0.01mA
600.0mA 0.1mA
6.000A 0.001A
±(2.5%+5)
10.00A 0.01A
Resistencia (Ω)
600.0Ω 0.1Ω
±(1.5%+5)6.000kΩ 0.001kΩ
60.00kΩ 0.01kΩ
600.0kΩ 0.1kΩ
±(2%+5)6.000MΩ 0.001MΩ
60.00MΩ 0.01MΩ
54
Especificaciones Eléctricas
Función Rango
61-347 & 61-357
Resolución Precisión
±(a%+b)
Voltaje Tensión de CA
(V) TRMS
600mV 0.1mV ±(1.5%+8)
6V 0.001V
±(1.3%+5)60.00V 0.01V
600.0V 0.1V
1000V 1V ±(1.5%+5)
Corriente CA (A)
TRMS
600.0μA 0.1μA
±(2%+5)
6000μA 1μA
60.00mA 0.01mA
600.0mA 0.1mA
6.000A 0.001A
±(2.5%+5)
10.00A 0.01A
Voltaje CD (V)
600mV 0.1mV ±(1.5%+8)
6V 0.001V
±(1.3%+5)60.00V 0.01V
600.0V 0.1V
1000V 1V ±(1.5%+5)
Corriente CD (A)
600.0μA 0.1μA
±(2%+5)
6000μA 1μA
60.00mA 0.01mA
600.0mA 0.1mA
6.000A 0.001A
±(2.5%+5)
10.00A 0.01A
Resistencia (Ω)
600.0Ω 0.1Ω
±(1.5%+5)6.000kΩ 0.001kΩ
60.00kΩ 0.01kΩ
600.0kΩ 0.1kΩ
±(2%+5)6.000MΩ 0.001MΩ
60.00MΩ 0.01MΩ
55
Función Rango
61-347 & 61-357
Resolución Precisión
±(a%+b)
Capacitancia
600.0nF 0.1nF
±(5%+15)
6.000uF 0.001uF
60.00uF 0.01uF
600.0uF 0.1uF
6000uF 1uF ±10%
Frecuencia Hz
9.999Hz ~
9.999KHz
0.001Hz ~
0.1KHz
±(0.5%+5)
Ciclo de Trabajo % 0.1%~99.9% 0.1%
Temp. °F -40~1832°F 1°F
±(2.0%+7)@-40~32°F
±(2.0%+6)@33~1832°F
Temp. °C -40~1000°C 1°C
±(2.0%+4)@-40~0°C
±(2.0%+3)@1~1000°C
Continuidad 0.1 Ω
≤10Ω: El zumbador pita y el
led indicador rojo se ilumina
continuamente
≥70Ω: Ningún pitido del
zumbador
Prueba de diodo 0.001V
Junta PN de silicio con voltaje
directo de aproximadamente
0.5V a 0.8V
NCV 40-600V
≥40V/(50~60Hz), con contacto directo con el
cable, el LED indicador rojo parpadea a una
frecuencia de 3Hz, y el zumbador suena a una
frecuencia de 3Hz simultáneamente
1. Protección de Sobrecarga: 1000VRMS MAX Fusibles FF 0.6A 1000V y F 10 A 1000V
2. La precisión a es un % de la lectura y b es el DMS (Dígito Menos Significativo).
Especificaciones Ambientales
Temperatura Operativa:
32ºF a 86ºF (0ºC a 30ºC) (80%RH)
86ºF a 140ºF (30ºC a 40ºC) (75%RH)
104ºF a 122ºF (40ºC a 50ºC) (45%RH)
Altitud Operativa:
< 6500 pies (< 2000 m)
Temperatura de Almacenamiento:
14ºF a 140ºF (-10ºC a 60ºC) (<80%RH)
Especificaciones Mecánicas
Dimensiones (L x An x Al): 7.83 pulg. x 3.74 pulg. x 2.24 in.
(199 mm. x 95 mm. x 57 mm.)
Peso: 1.147 LBS (0.52 KG)
Pantalla: LCD
Conteo de Pantalla: 61-357 y 61-347 6000
Fuente de Alimentación: 3 x 1.5V AAA
Vida Útil de las Baterías: 100 Horas Típico
Clasificación de protección de ingreso: IP 52 resistente al polvo y al agua
EMC/EMI
56
CISPR 22 3a Edición. Límites de Clase
B. EN 55032
CISPR 32
CISPR 11
FCC 15. 107 con referencia al artículo 15.109 (g).
ICES-003
EN 61326-2-2 Sec 6.4.2.101
Destinado para uso en interiores
Especificaciones Ambientales
Temperatura Operativa:
32ºF a 86ºF (0ºC a 30ºC) (80%RH)
86ºF a 140ºF (30ºC a 40ºC) (75%RH)
104ºF a 122ºF (40ºC a 50ºC) (45%RH)
Altitud Operativa:
< 6500 pies (< 2000 m)
Temperatura de Almacenamiento:
14ºF a 140ºF (-10ºC a 60ºC) (<80%RH)
Especificaciones Mecánicas
EMC/EMI
EE. UU. (FCC)
47 CFR 15 subparte B. Este producto se considera un dispositivo exento según la
cláusula 15.103.
Seguridad
Cumple con los siguientes:
UL 61010-1, 3ra edición, 11 de mayo de 2012, revisada el 21 de noviembre de
2018, CAN / CSA-C22.2 No. 61010-1-12, 3ra edición, enmienda 1: 2018, revisión
de fecha 21 de noviembre de 2018,
IEC 61010-2-033: 2019
Sobrevoltaje CAT IV 600V CAT III 1000V.
Cualquier voltaje que supere las categorías de medida de voltaje máximas definidas
descritas anteriormente está fuera del uso normal del equipo y no se puede
garantizar la protección.
Grado de Contaminación Clase 2
57
CISPR 22 3a Edición. Límites de Clase
B. EN 55032
CISPR 32
CISPR 11
FCC 15. 107 con referencia al artículo 15.109 (g).
ICES-003
EN 61326-2-2 Sec 6.4.2.101
Mantenimiento y Servicio de Equipos
Inspección del Medidor
No use el Medidor sí parece dañado. Inspeccione visualmente el medidor para
asegurarse de que la carcasa y las mordazas no estén agrietadas.
Inspección de Cable de Prueba
Inspeccione y reemplace los cables de prueba si el aislamiento está dañado, el
metal está expuesto o las sondas están agrietadas. Prestar atención particular al
aislamiento alrededor de los conectores.
Inspección de Termopares
Inspeccione el termopar por señas de desgaste o rotura. Reemplace si es necesario
para garantizar la precisión de las lecturas.
Mantenimiento y Servicio
58
Inspección/Reemplazo de las Baterías
Inspeccione el compartimiento de las baterías mensualmente por cualquier seña
de degradación. Los voltajes bajos de las baterías causarán imprecisiones en las
lecturas. Retire las baterías para su almacenamiento o si el medidor no se utilizará
por más de un mes. Fugas de las baterías comprometerán la seguridad del medidor
y causarán daños irreparables a los componentes internos.
Mantenimiento y Almacenamiento
Apague y desconecte el medidor por completo antes de realizar cualquier
mantenimiento. Limpie la carcasa con un paño húmedo y detergentes suaves. No
utilice abrasivos o solventes. Mantener alejado de líquidos y asegurarse de que el
medidor esté completamente seco antes de su uso.
Servicio y Partes Reemplazables
• Para la Terminal de 10 Amperios - Fusible Cerámico de Acción Rápida IR30kA
de 11 Amperios, 1000V CA CD, 10 x 38 mm o equivalente
• Para la Terminal de 600 Mili Amp - Fusible Cerámico de Acción Rápida de 600
Mili Amperios 1000V AC DC, 6 x 32 mm o equivalente
• Para asegurarse de que el medidor esté en un estado de funcionamiento seguro,
asegúrese de que los fusibles estén colocados correctamente y que la tapa de
la batería esté asegurada a la parte posterior del medidor. Con los cables en los
terminales pero sin conectar ni tocar ninguna fuente de voltaje, gire el selector
de función a la posición de amperaje correspondiente y verifique que NO se
muestre el indicador FUSIBLE. Esto indica que el fusible de repuesto no está
fundido o reventado. Sólo utilice fusibles de repuesto especificados.
Peligro de choque. Retire los cables de prueba del circuito antes de quitar la tapa
de la batería. El incumplimiento puede provocar lesiones graves o la muerte.
59
Afin de préserver, protéger et améliorer la qualité de l’environnement, protéger la
santé humaine et utiliser les ressources naturelles prudemment et rationnellement,
l’utilisateur devrait renvoyer tout produit non réparable aux installations adéquates
conformément aux règlements statutaires. La poubelle sur roues barrée indique
que le produit doit être évacué séparément et non comme un déchet municipal.
N’évacuez pas ce produit comme un déchet municipal non trié. Il doit être correcte
-
ment évacué en observant les règlements locaux. Veuillez voir www.epa.gov ou
www.erecycle.org pour de plus amples renseignements.
L’utilisateur est légalement obligé de renvoyer les piles et accumulateurs usés.
L’évacuation des piles usées dans les déchets ménagers est interdite! Les piles/
accumulateurs contenant des substances dangereuses sont identifiées par la
poubelle à roues barrée. Le symbole indique que l’évacuation du produit avec
les déchets ménagers est interdite. Les symboles chimiques pour les substances
dangereuses respectives sont Cd = cadmium, Hg = mercure, Pb = plomb.
Vous pouvez renvoyer les piles/accumulateurs usées gratuitement à n’importe quel
centre de collecte de votre autorité locale, nos magasins, ou dans les points de
vente de piles/accumulateurs. En conséquence, vous devez vous conformer à vos
engagements légaux et contribuer à la protection de l’environnement.
Élimination des déchets, des équipements électriques et
électroniques
Évacuation des piles/accumulateurs usées
GARANTIE LIMITÉE DE DEUX ANS.
Cet appareil de contrôle est garanti à l’acheteur original contre tout vice de matériau
ou de façon pendant une période de deux (2) ans à compter de la date d’achat.
Avec la preuve d’achat délivrée par un distributeur IDEAL agréé, un appareil de
contrôle défectueux sera, réparé ou remplacé avec le même produit ou un produit
fonctionnellement équivalent, au choix d’IDEAL INDUSTRIES, INC., pendant la période
de garantie dans la mesure ou le vice ou la défaillance aura été constaté. La garantie
ne couvre pas des consommables tels que les fusibles et les piles, et exclut les
défaillances causées par des fuites de piles, le mauvais usage, les mauvais traitements,
la chute, l’usure normale, l’utilisation à mauvais escient, la négligence, des réparations
non agréées, un mauvais usage, des modifications, des accidents ou toute cause
indépendante de la volonté raisonnable d’IDEAL. Les dommages consécutifs ou indirects
ne sont pas couverts par cette garantie. Certains états ne permettent pas l’exclusion
ou la limitation des dommages indirects ou consécutifs, il est donc possible que la
limitation ou l’exclusion ci-dessus ne s’applique pas à vous. Cette GARANTIE LIMITÉE
vous confère des droits juridiques spécifiques, qui varient en fonction de l’état. Cette
garantie en constitue le remède unique et exclusif de l’acheteur et la responsabilité
exclusive d’IDÉAL, et supplante toutes autres garanties, et dénie expressément toutes
autres garanties, implicites, ou statutaires quant à la valeur marchande ou l’adaptation
aux fins pour laquelle il est vendu, la description, la productivité de qualité ou toute
autre question. Aucun agent, distributeur ou autre fournisseur n’a autorité pour modifier
ou amender cette garantie ou pour faire, sans autorisation écrite expresse d’IDEAL,
d’autres déclarations ou offrir des garanties autres que celles faites ici. Pour le service de
garanties, appelez le service à la clientèle IDEAL au 1-800-435-0705.
Fabriqué en Chine
IDEAL INDUSTRIES, INC. Sycamore, IL 60178, U.S.A. 800-435-0705 www.Idealind.com ND 9016-1
Escanee el código de barras a la derecha para ver la nueva Línea de Productos IDEAL T&M
Instrucciones en español adentro / Instructions en français à l’intérieur
61-357 Multimètre
61-347 Multimètre
Manuel d’utilisation et de sécurité
du multimètre
Essai et mesure IDEAL
®
Introduction. ................................................................... 63
Entrer en contact avec IDEAL INDUSTRIES, INC. ........................ 63
Information sur la sécurité.
Avertissements, .................................................................................... 64-65
Précautions ................................................................................................65
Symboles. ............................................................................................ 66-67
Fonctionnement ........................................................... 68-85
Identification et description des commandes de fonctionnement
et Fonctions .........................................................................................68-69
Fonctionnalités de fonctionnement. ......................................................70-71
Utilisation des fils de test. ..........................................................................72
Fonctionnement du multimètre. ............................................................73-77
Test de tension sans contact. .........................................................73
Avertissement de test .....................................................................74
Avertissement de fusible ................................................................74
Bouton SEL ....................................................................................74
Mesure de la tension. .....................................................................75
Mesure de la continuité ..................................................................76
Mesure de la résistance. ................................................................76
Mesure de la capacitance. ..............................................................77
Mesure des diodes. ........................................................................77
Mesure de la fréquence ..................................................................78
Mesure de la température. ..............................................................78
Mesure de micro ampères (μA) ......................................................79
Mesure des milli ampères (mA) .....................................................79
Mesure d’ampères (A) ....................................................................79
Tableau de fonctionnement des fonctions. ............................................80-81
Tableau d’indication des fonctions. ......................................................82-83
Caractéristiques électriques. ................................................................84-85
Caractéristiques environnementales. ..................................... 86
Caractéristiques mécaniques. .............................................. 86
EMC/EMI........................................................................ 86
FCC. ............................................................................. 87
Sécurité ........................................................................ 87
Maintenance et service. ................................................. 87-88
Table des matières
62
Introduction
Les multimètres numériques IDEAL® 61-357 et 61-347 sont des mutimetre TRMS
(True Root Mean Square) à échelle automatique qui mesurent le courant alternatif
et continu (ampères) en série via des cordons de test dans les bornes désignées,
mesurent la tension, la fréquence, la résistance et la continuité, capacitance, diodes
via des cordons de test dans la borne désignée et mesure la température via un
thermocouple de type K. Il détecte la présence de tension entre 40V et 600 V AC via
un capteur sans contact situé en haut au centre du multimètre.
Entrer en contact avec IDEAL INDUSTRIES, INC.
Pour entrer en contact avec IDEAL INDUSTRIES, INC., appelez un des numéros de
téléphone suivants :
Service après-vente IDEAL Industries aux États-Unis
• Numéro de téléphone : 800-435-0705
• Email: [email protected]
Service après-vente IDEAL Industries au Canada
• Numéro de téléphone : 905-683-3400
• Email: [email protected]
IDEAL Industries EMEA
• Numéro de téléphone : +44 (0)1925 444 446
• Email: eur[email protected]
IDEAL Industries Australia
• Numéro de téléphone : +61 3 9562 0175
• Email: [email protected]
Ou visitez le site web IDEAL electrical à www.idealind.com pour enregistrer votre
produit, trouver des manuels, visionner des vidéos, scanner simplement ce code
QR.
63
Risque d’arc électrique et d’électrocution, matériel de protection individuelle
adéquat requis. Observez toutes les mesures de sécurité, portez le matériel de
protection individuelle conforme à la norme NFPA 70E. Lisez et assurez-vous
d’avoir bien compris la notice d’utilisation avant d’utiliser ce produit. Ne pas se
conformer peut entraîner des risques de graves lésions ou la mort.
Avertissement - identifie des conditions et des actions qui
pourraient entraîner la mort ou des lésions graves si le danger se manifestait.
Précaution - identifie les états et les actions qui pourraient entraîner
l’endommagement du multimètre ou du matériel testé ou une perte de données si le
danger se manifestait.
AVERTISSEMENT
Consignes de sécurité
Risque d’arc électrique et d’électrocution, matériel de protection individuelle adéquat
requis. Observez toutes les mesures de sûreté, portez le matériel de protection
individuelle adéquat conforme à la norme NFPA 70E et suivez les directives ci-dessous
et les instructions en ce manuel en actionnant le multimètre. Ne pas se conformer peut
entraîner des risques de graves lésions ou la mort.
• Risque d’étouffement, petites pièces. Conservez hors de portée des enfants.
Risque afférent aux d’objets pointus. Ceci n’est pas un jouet. Il n’est pas conçu
pour une utilisation par des enfants ou comme un jouet. Conservez hors de
portée des enfants. À défaut, cela pourra entraîner des lésions graves ou la mort.
• Seuls les consommateurs expérimentés ou techniquement compétents doivent
utiliser cet équipement. Dans le doute, appelez un électricien expérimenté pour
faire toutes les réparations ou installations nécessaires. À tout moment, effectuez
n’importe quel travail nécessaire sur un circuit désactivé qui a eu son disjoncteur
arrêté et a été verrouillé.
• Utilisez le compteur uniquement comme spécifié dans ce manuel ou la protection
fournie par le multimètre peut être compromise.
• Avant d’utiliser ou de connecter l’appareil, inspectez visuellement les boîtiers
pour vérifier qu’ils ne sont pas fissurés et le couvercle arrière est fermement en
place. N’utilisez pas si l’appareil paraît endommagé.
• Avant d’utiliser les fils de test, inspectez soigneusement pour vérifier que l’isolant
n’est pas endommagé, qu’il n’y a pas de métal exposé et que les sondes ne sont
pas fissurées. Examinez la continuité des fils de test. N’utilisez pas les fils s’ils
paraissent endommagés.
• Utilisez exclusivement les fils de test agréés. N’utilisez pas de raccordements
improvisés qui pourraient présenter un risque sécuritaire.
• Ne mesurez jamais de courant CA ou CC si les fils de test sont introduits dans
les prises d’entrée.
• Lorsque vous utilisez les sondes, gardez les doigts derrière l’anneau de
protection des sondes.
• Reliez le fil de test commun avant de relier le fil de test sous tension. Lors du
débranchement des fils de test, commencez par le fil de test sous tension.
• Cet appareil est conçu pour une utilisation pas des électriciens qualifiés.
Observez les normes de NFPA 70E pour la sécurité électrique sur le lieu de travail
lors de l’utilisation de ce multimètre.
• N’utilisez que si les piles sont correctement montées et avec le couvercle de piles
fermé et assujetti.
• N’utilisez pas l’appareil s’il ne fonctionne pas normalement, car la protection peut
être compromise. En cas de doute, faites réparer le multimètre.
• Lors de la réparation de l’appareil, utilisez seulement des pièces de rechange
spécifiées.
64
65
Risque d’arc électrique et d’électrocution, matériel de protection individuelle
adéquat requis. Observez toutes les mesures de sûreté, portez le matériel de
protection individuelle adéquat conforme à la norme NFPA 70E et suivez les
directives ci-dessous et les instructions en ce manuel en actionnant le multimètre.
Ne pas se conformer peut entraîner des risques de graves lésions ou la mort.
• Le multimètre ne doit être entretenu que par un personnel de service qualifié.
• N’utilisez pas l’équipement en présence de gaz, poussière ou vapeurs
explosifs, pendant des orages ou dans des environnements humides.
• Lors des opérations de mesure, maintenir les doigts derrière la barrière
tactile. Voyez « Le Meter » sur pg. 68 et 69.
• N’appliquez pas une tension supérieure à la tension nominale, indiquée sur
l’appareil, entre les bornes ou entre une borne quelconque et la terre.
• Pour éviter les fausses lectures qui peuvent provoquer électrocution et
blessures remplacent les piles dès que l’indicateur de batterie déchargée
( ) s’affichera.
• Retirez les fils de test du circuit avant de retirer le couvercle des piles.
• Les tensions de plus de 30 V CA ou 60 V C.C. posent un danger
d’électrocution, faites donc preuve de prudence.
• Assurez-vous toujours que des fils de test sont fixés de sorte à ne pas pouvoir
être accrochés accidentellement ou provoquer des chutes.
• Ne travaillez pas seul de sorte qu’on puisse vous porter assistance en cas
d’urgence.
• Faites très attention en travaillant aux alentours de conducteurs dénudés ou
de barres omnibus. Tout contact avec le conducteur pourrait entraîner une
électrocution.
• Observez les codes locaux et nationaux de sécurité. Le matériel de protection
individuelle doit être utilisé pour empêcher toute électrocution ou lésion par
arc électrique en présence de conducteurs sous tension dénudés.
• Déconnectez l’alimentation du circuit et décharger tous les condensateurs à
haute tension avant de mesurer la résistance, la continuité ou la capacitance.
• Ne mesurez pas le courant dans des circuits transportant plus de 600 V ou
600 A avec la fourchette.
• N’utilisez pas le multimètre avec le couvercle de derrière enlevé ou avec le
boîtier ouvert.
• Ces compteurs sont IP52 résistants à la poussière et à l’eau. Après tout
contact avec l’eau, séchez soigneusement le compteur et les prises des
cordons de test avant toute utilisation ultérieure.
• Cancer et dangers pour la reproduction - www.P65Warnings.ca.gov
L’endommagement de l’appareil ou du matériel testé ou une perte de donnés
peuvent se produire si l’on de se conforme pas aux directives suivantes.
• Utilisez les bornes, la fonction, et la plage adéquates pour l’application de
mesure.
• Nettoyez le boîtier et les accessoires avec un chiffon humide et des
détergents doux seulement. N’utilisez pas de produits abrasifs ou de
dissolvants. Assurez-vous que le mètre est complètement sec avant de
l’utiliser.
MISE EN GARDE
AVERTISSEMENT
Symboles et descriptions
SIGNIFICATION DESCRIPTION
Risque d’arc électrique et d’électrocution,
Décharge électrique
Avertissement ou mise en garde
Risque d’étouffement
CA (courant alternatif)
CC (courant continu)
Témoin de piles déchargées
Terre au sol
10 A Spécification de courant maximum
CAT III
Catégorie de mesure CEI III
CAT III offre une protection contre les transitoires dans les
équipements des installations fixes telles que les départs de
panneaux de distribution et les circuits de dérivation courts.
Sont également inclus les systèmes d’éclairage dans les
grands bâtiments.
CAT IV
Catégorie de mesure CEI IV
CAT IV a une protection contre les transitoires du niveau
d’alimentation primaire comme un multimètre ou un service
public aérien ou souterrain.
NCV
Détection de tension sans contact
NCV
Point de détection de tension sans contact
A
Ampérage AC et DC
Hz
Fréquence mesurée via les cordons de test
V
Tension AC ou DC
Hz%
Fréquence affichée en% mesurée avec la tension alternative
66
SIGNIFICATION DESCRIPTION
Ω
Ohms
Continuité
Capacitance
Diode
°F °C Degrés de température Fahrenheit/Celsius
LCD Affichage à cristaux liquides
MAX/MIN Afficher les variations de mesure MAX et MIN
Range Sélection de plage Automatique ou Manuel
∆
Delta (Relative)
Isolation à double paroi
N’évacuez pas ce produit comme un déchet municipal non
trié. Il doit être correctement évacué en observant les règle-
ments locaux. Veuillez voir www.epa.gov ou www.erecycle.
org pour de plus amples renseignements.
Conforme aux normes de sécurité nord-américaine
applicables
Conforme aux normes de sécurité australienne applicables
Conforme aux directives européennes
REMARQUE : La catégorie de mesure (CAT) et la tension nominale de toute
combinaison de sonde de test, d’accessoire de sonde de test, d’accessoire
de pince d’intensité et la valeur nominale la PLUS BASSE de n’importe quel
composant individuel.
67
Identification et description des commandes de
fonctionnement et des fonctions des multimètres
numériques 61-347 et 61-357 :
1. D.E.L. HV et Continuité
2. Affichage LCD
3. Barrière tactile
4. Bouton de rétroéclairage
5. Bottes en caoutchouc
6. Borne d’entrée Volts/Ohms
7. Borne d’entrée commune (COM)
8. Borne d’entrée Milliamps, Microamps
9. Ampères, borne d’entrée
10. Cadran des fonctions de mesure
11. Bouton de sélection de fonctions
12. Boutons de fonction
13. Point de détection NCV
14. Graphique à barres analogique (61-357 uniquement)
68
Fonctionnement
4
1
3
6
11
10
2
5
12
14
69
7
8
9
13
Avertissement haute tension (HI-V)
Le compteur émet un bip (pendant 1 seconde) et une DEL rouge s’allume et reste
allumée tant que la tension reste supérieure à 30 V CA ou CC, ou lorsque la plage
de tension du compteur est dépassée.
NOTE : Ce dispositif ne fonctionne pas sur les modes ohm, condensateur,
continuité ou pince. L’indication sonore peut être désactivée en appuyant sur le
bouton MAX/MIN et en le maintenant enfoncé tout en tournant le commutateur de
fonction de OFF à n’importe quelle fonction souhaitée. Attendez que Hb s’affiche,
puis relâchez le bouton. Pour l’activer, éteignez puis rallumez l’appareil.
Dispositif de maintien de données
Appuyez sur le bouton de maintien sur le côté du multimètre pour basculer dans
et hors du mode de maintien de données. Le mot « HOLD » s’affiche en haut à
gauche de l’affichage du multimètre quand le maintien de données est actif. Utilisez
le dispositif de maintien de données pour verrouiller une lecture de mesure sur
l’affichage. Appuyez à nouveau sur le bouton HOLD pour déverrouiller l’affichage et
obtenir une lecture en temps réel.
Dispositif MAXI/MINI
MAX/MIN enregistre la valeur mesurée maximum et minimum. Appuyez sur le
bouton de MAX/MIN pour activer ce dispositif et pour basculer entre les lectures
MAXI et MINI. L’unité capturera en continu les valeurs MAXI et MINI dans la durée.
Appuyer sur le bouton MAX/MIN pendant >2 s annule le mode de MAXI/MINI.
NOTE : Pour enregistrer les valeurs MAX/MIN sur une période> 30 min, la fonction
de mise hors tension automatique (APO) doit être désactivée.
Graphique à barres analogique
Une représentation à l’échelle analogique des valeurs de lecture numérique.
(61-357 uniquement)
70
Caractéristiques de fonctionnement
71
Appuyez sur bouton SEL du multimètre pour allumer et éteindre le rétroéclairage. Le
rétroéclairage restera allumé environ 5 minutes avant de s’éteindre automatique-
ment pour conserver la batterie. Ou éteignez le rétroéclairage en appuyant à
nouveau sur le bouton et en le maintenant enfoncé.
Rétroéclairage
Le rétroéclairage est
sélectionnable pour
être disponible dans
toutes les fonctions.
AVERTISSEMENT : Risque d’arc électrique et d’électrocution,
matériel de protection individuelle adéquat requis. Observez toutes les mesures de
sécurité, portez le matériel de protection individuel conformément à la norme NFPA
70E et assurez-vous que les capuchons de protection sont en place lorsque vous
utilisez un compteur électrique/ester correctement évalué à l’aide des cordons de
test TL-757 dans un environnement CAT IV 600V ou CAT III 1000 V.
Ce multimètre est conçu pour une utilisation avec le jeu de fils TL-757 IDÉAL
(fourni en ce produit) ou un équivalent. Le jeu de fils doit être conforme aux
conditions des catégories surtension et mesure CAT IV 600 V de II III1000V.
72
Utilisation des fils de test
AVERTISSEMENT : Risque d’arc électrique et d’électrocution,
matériel de protection individuelle adéquat requis. Observez toutes les mesures de
sûreté, portez le matériel de protection individuelle adéquat conforme à la norme
NFPA 70E et suivez les directives ci-dessous et les instructions en ce manuel
en actionnant le multimètre. Cordons de test ou équivalent. Les cordons de test
doivent être conçus pour l’environnement électrique dans lequel l’outil de mesure
est utilisé et avoir une tension nominale d’au moins la tension du circuit à mesurer.
Ne pas se conformer peut entraîner des risques de graves lésions ou la mort.
• Risque d’étouffement, petites pièces. Garder loin des Enfants. Risque
afférent aux d’objets pointus. Ceci n’est pas un jouet. Il n’est pas conçu
pour une utilisation par des enfants ou comme un jouet. Ne pas le faire peut
entraîner des blessures graves, voire mortelles.
• Utilisez exclusivement les fils de test agréés. N’utilisez pas de
raccordements improvisés qui pourraient présenter un risque sécuritaire.
• Ne mesurez jamais de courant CA ou CC si les fils de test sont introduits
dans les prises d’entrée.
• Avant d’utiliser les fils de test, inspectez-les soigneusement pour vérifier que
l’isolant n’est pas endommagé, qu’il n’y a pas de métal exposé et que les
sondes ne sont pas tordues. Examinez la continuité des fils de test. N’utilisez
pas les fils s’ils paraissent endommagés.
• Lorsque vous utilisez les sondes, gardez les doigts derrière l’anneau de
protection des sondes.
• Reliez le fil de test commun avant de relier le fil de test sous tension. Lors
du débranchement des fils de test, commencez par le fil de test sous tension.
• Assurez-vous toujours que des fils de test sont fixés de sorte à ne pas
pouvoir être accrochés accidentellement ou provoquer des chutes.
• Ces compteurs sont IP52 résistants à la poussière et à l’eau. Après tout contact
avec l’eau, séchez soigneusement le compteur et les prises des cordons de test
avant toute utilisation ultérieure.
Protective Cap Guard Ring
CAT III 1000V, CAT IV 600V (with cap on)
WARNING: To prevent possible electrical shock or personal injury, the
protective caps must be in place when operating a properly rated electrical meter/
tester using the TL-757 Test Leads in a CAT IV 600V or CAT III 1000V environment.
Anneau de protection du capuchon protecteur
CAT III 1000V, CAT IV 600V (avec capuchon)
Fonctionnement du multimètre
73
Détection de tension sans contact
Commencez par tourner la touche de fonction jusqu’à la position NCV. Placez le
bout de mâchoire identifié par NCV près d’une prise CA (ou de tout conducteur
à CA tel que les commutateurs d’éclairages ou les fils d’alimentation) et balayez
dans les deux sens sur la prise. Le compteur émet un bip Sur/De continu et la
DEL NCV rouge au-dessus de l’affichage clignote si l’antenne de détection détecte
une tension supérieure à 40 V CA (50 -60 Hz). Des tensions avec des fréquences
supérieures à 60 Hz ou des charges électrostatiques peuvent également être
détectées par l’antenne de détection NCV. Pour différencier les fils sous tension et
neutre d’une prise, placez l’onglet NCV directement à côté de chaque fente de la
prise. La tonalité (vibreur) retentira au-dessus de la fente excitée et non sur la fente
neutre. L’un ou l’autre des fils de test peut également être utilisé pour différencier
entre le fil sous tension et le neutre. Branchez le fil de test rouge ou noir sur la
prise d’entrée V du multimètre. Avec le commutateur de fonction sur la position
NCV, introduisez l’extrémité d’une seule sonde dans les fentes sur la prise. Le
multimètre émettra 1 bip et la D.E.L. rouge clignotera lors d’un contact avec un
conducteur sous tension.
REMARQUE : Bien que le NCV soit une fonction utile, il est TOUJOURS
RECOMMANDÉ à l’opérateur de tout conducteur électrique est
complètement désexcité et qu’aucune tension n’est présente en
mesurant pour la tension ET CONFIRMANT QU’AUCUNE TENSION
N’EST PRÉSENTE à l’aide d’un multimètre numérique et d’un jeu de
fils et en se conformant à toutes les recommandations en matière de
protection personnelle et de procédures de verrouillage avant toute
intervention sur TOUT système de distribution électrique.
74
Bouton SEL
Avertissement de test
Avertissement de fusible
Avertissement de test : Avertissement
de test : Lorsque vous insérez le cordon de
test dans une borne d’entrée d’ampérage,
mais que le commutateur de fonction rotatif
N’EST PAS réglé sur la position d’ampérage
relative correcte, le multimètre émet un bip
à 3 Hz, l’écran LCD affiche « LEAd » et
« », clignote à 3 Hz. Si une fonction
d’ampérage est sélectionnée en premier,
mais que le cordon de test N’EST PAS
dans la prise d’entrée d’ampérage relatif, le
multimètre émettra également un bip à 3 Hz et
l’écran LCD affichera « LEAd » et « »,
clignote à 3 Hz.
Notification de fusible : Les
cordons de test NE PEUVENT PAS
être court-circuités ou utilisés pour
mesurer pendant le test du fusible.
1. Si le fusible 600 mA/1000V est grillé,
en réglant le commutateur rotatif sur le
réglage « mA » ou « uA », l’écran LCD
affichera « FUSE » et « », et
l’avertisseur émettra un bip continu en
même temps.
2. Si le fusible 10A/1000V est grillé,
en réglant le commutateur rotatif sur
le réglage « A », l’écran LCD affichera
« FUSE » et « », et l’avertisseur
émettra un bip continu en même temps.
Le bouton SEL permet à l’utilisateur de basculer entre plusieurs
fonctions lorsque la molette de fonction est utilisée pour
sélectionner une fonction spécifique. Cela peut inclure, mais sans
s’y limiter, le basculement entre les décrets F et C, les mesures
de tension ou courant alternatif et continu, de continuité, de
résistance, de capacité et de diode.
Mesure CA ( ) ou CC ( ) Tension
75
Avertissement de test
*Remarque : Lors de la mesure de la tension alternative, les tensions
fantômes ou parasites (causées par le couplage de tensions induites d’un
conducteur parallèle au suivant comme trouvé lors de la mesure d’un conducteur
dans des circuits à plusieurs conducteurs) peuvent entraîner une valeur incorrecte.
La sélection de la position de basse impédance (LoZ) sur le cadran (voir encadré
ci-dessus) tout en mesurant la tension avec le 61-357 annulera l’influence de la
tension fantôme ou parasite.
AC V LoZ Paramètre * 61-357 uniquement
Attention - Soyez prudent lorsque vous utilisez la fonction LoZ sur un
équipement qui pourrait être endommagé en étant connecté à une source à faible
impédance.
Pour faciliter les lectures de tension, un graphique à barres apparaît à l’écran.
76
Vérification de la continuité ( )
• Vérifier que le circuit et désexcité.
• Le multimètre détectera le niveau de résistance et émettra un bip si la résistance
est inférieure à 10 Ω pour confirmer que la continuité est présente.
• La D.E.L. rouge s’allumera et la valeur de résistance sera affichée.
• Le mode par défaut est Continuité
Vérifiez que le circuit est désexcité pour obtenir des mesures précises.
Pour quitter Continuité et entrer sur le mode Résistance, appuyez sur le bouton SEL
Mesure de la résistance (Ohms/Ω)
77
Vérification de la continuité ( )
• Pour quitter Résistance et entrer sur le mode Capacitance,appuyez sur le
bouton SEL
• Pour quitter Résistance et entrer sur le mode Capacitance,appuyez sur le
bouton SEL
• Pour quitter Capacitance et entrer sur le mode Essai de diode,appuyez sur
le bouton SEL
Vérifiez que le circuit est désexcité pour obtenir des mesures précises.
Pour quitter Continuité et entrer sur le mode Résistance, appuyez sur le bouton SEL
Mesure de la résistance (Ohms/Ω)
Mesure de la capacitance ( )
Mesure des diodes ( )
Mesure de la fréquence ( Hz )
Mesure de la température ( °F °C )
Hz en utilisant la tension
Pour le % de rapport cyclique
Appuyez sur le bouton SEL
P*Appuyez sur SEL pour
basculer entre F et C
78
Mesure de la fréquence ( Hz )
Mesure de la température ( °F °C )
Mesure de micro ampères (μA)
Mesure des milli ampères (mA)
Mesure d’ampères (A)
79
MISE EN GARDE
Dommages au compteur. Mesurez le
courant en micro ampères pour une
durée maximale de 10 minutes. Le
non-respect de cette consigne peut
entraîner des dommages au compteur.
MISE EN GARDE
Dommages au compteur. Mesurez
le courant en milliampères pour une
durée maximale de 1 minute. Le
non-respect de cette consigne peut
entraîner des dommages au compteur.
MISE EN GARDE
Dommages au compteur. Mesurez le
courant en ampères pour une durée
maximale de 10 secondes. Le non-re-
spect de cette consigne peut entraîner
des dommages au compteur.
Bouton Réponse Fonction Implicite Fonctionnement
MAINTENIR
MAINTENIR : Toutes les
fonctions
Mesure normale
Appui court : Entrez ou quittez circulairement le mode de maintien des données, l’écran LCD
affichera « » après avoir entré la fonction HOLD.
SEL /
ACA / DCA ACA
1) Appui court : Sélectionnez de manière circulaire la fonction de mesure relative.
2) En mode HOLD, RANGE, MAX/MIN, REL/ZÉRO, appuyez brièvement sur la touche SEL pour
quitter la fonction actuelle et la fonction de sélection relative de l’échange de circulation.
ACV/DCV ACV
Hz/% Hz
/
Ω / /
Continuité
°F/°C °F
PLAGE ACV, DCV, ACI, DCI, Ω
Plage auto (affichage à cristaux liquides
« AUTO »)
1) Appuyez brièvement sur la touche RANGE pour entrer sur le mode de plage manuel (l’affi-
chage à cristaux liquides n’affichera pas la « AUTO »), et la plage courante, appuyez à nouveau
pour entrer sur la plage de sélection cyclique. Appuyer longuement : quitte la plage manuelle et
entre sur la plage Auto. Le changement de configuration de mesure ou la remise en marche de
l’appareil l’unité renvoie l’appareil à la configuration implicite.
2) Sur la fonction HOLD, MAX/MIN, REL, appuyez brièvement sur la touche RANGE pour quitter
la fonction actuelle et entrer dans la fonction de plage relative.
MAX/MIN
ACV, DCV, ACI, DCI, Ω,
°F/°C
Mesure normale
1) Appui court : entrez dans le mode statistique « MAX/MIN », met à jour continuellement les
données et vous pouvez afficher de manière circulaire la valeur maximale → valeur minimale →
valeur maximale. Appui long : quitte le mode statistique et revient au mode de fonctionnement
normal. Après avoir appuyé sur la touche REL, puis brièvement appuyé sur MAX/MIN, l’appareil
affichera MAX/MIN après avoir déduit la valeur de décalage initiale.
2) Lorsque la fonction HOLD est en cours d’utilisation, MAX/MIN n’est pas valide.
3) Après être entré dans le mode statistique, quittez la gamme automatique en même temps et
entrez dans la gamme actuelle, l’APO sera désactivé; quitter la fonction MAX/MIN pour restaurer
la plage automatique et l’arrêt automatique.
4) En mode statistique, un appui court sur la touche HOLD arrêtera de rafraîchir les données
statistiques. Dans le même temps, une courte pression sur la touche MAX/MIN peut consulter
les données stockées de MAX/MIN, une courte pression sur la touche HOLD quitte HOLD pour
continuer à actualiser les données statistiques.
: ACV, DCV, ACI, DCI, CAP,
Ω, °F/°C
Mesure normale
1) Appui court : Entrer ou quitter circulairement la fonction REL (lors de l’entrée de la fonction
REL, l’écran LCD affichera le symbole « »)
2) Entrer dans la fonction REL, quitte la gamme automatique et entre dans la gamme actuelle.
3) L’entrée en mode de mesure REL ne modifie pas la plage mesurable réelle de la plage actuelle
4) Lorsque HOLD ou MAX/MIN est utilisé, la fonction REL n’est pas valide.
Indication de tension sans contact
Affiche « EF » - Champ électromagnétique
Tableau d’utilisation des fonctions
80
Bouton Réponse Fonction Implicite Fonctionnement
MAINTENIR
MAINTENIR : Toutes les
fonctions
Mesure normale
Appui court : Entrez ou quittez circulairement le mode de maintien des données, l’écran LCD
affichera « » après avoir entré la fonction HOLD.
SEL /
ACA / DCA ACA
1) Appui court : Sélectionnez de manière circulaire la fonction de mesure relative.
2) En mode HOLD, RANGE, MAX/MIN, REL/ZÉRO, appuyez brièvement sur la touche SEL pour
quitter la fonction actuelle et la fonction de sélection relative de l’échange de circulation.
ACV/DCV ACV
Hz/% Hz
/
Ω / /
Continuité
°F/°C °F
PLAGE ACV, DCV, ACI, DCI, Ω
Plage auto (affichage à cristaux liquides
« AUTO »)
1) Appuyez brièvement sur la touche RANGE pour entrer sur le mode de plage manuel (l’affi-
chage à cristaux liquides n’affichera pas la « AUTO »), et la plage courante, appuyez à nouveau
pour entrer sur la plage de sélection cyclique. Appuyer longuement : quitte la plage manuelle et
entre sur la plage Auto. Le changement de configuration de mesure ou la remise en marche de
l’appareil l’unité renvoie l’appareil à la configuration implicite.
2) Sur la fonction HOLD, MAX/MIN, REL, appuyez brièvement sur la touche RANGE pour quitter
la fonction actuelle et entrer dans la fonction de plage relative.
MAX/MIN
ACV, DCV, ACI, DCI, Ω,
°F/°C
Mesure normale
1) Appui court : entrez dans le mode statistique « MAX/MIN », met à jour continuellement les
données et vous pouvez afficher de manière circulaire la valeur maximale → valeur minimale →
valeur maximale. Appui long : quitte le mode statistique et revient au mode de fonctionnement
normal. Après avoir appuyé sur la touche REL, puis brièvement appuyé sur MAX/MIN, l’appareil
affichera MAX/MIN après avoir déduit la valeur de décalage initiale.
2) Lorsque la fonction HOLD est en cours d’utilisation, MAX/MIN n’est pas valide.
3) Après être entré dans le mode statistique, quittez la gamme automatique en même temps et
entrez dans la gamme actuelle, l’APO sera désactivé; quitter la fonction MAX/MIN pour restaurer
la plage automatique et l’arrêt automatique.
4) En mode statistique, un appui court sur la touche HOLD arrêtera de rafraîchir les données
statistiques. Dans le même temps, une courte pression sur la touche MAX/MIN peut consulter
les données stockées de MAX/MIN, une courte pression sur la touche HOLD quitte HOLD pour
continuer à actualiser les données statistiques.
: ACV, DCV, ACI, DCI, CAP,
Ω, °F/°C
Mesure normale
1) Appui court : Entrer ou quitter circulairement la fonction REL (lors de l’entrée de la fonction
REL, l’écran LCD affichera le symbole « »)
2) Entrer dans la fonction REL, quitte la gamme automatique et entre dans la gamme actuelle.
3) L’entrée en mode de mesure REL ne modifie pas la plage mesurable réelle de la plage actuelle
4) Lorsque HOLD ou MAX/MIN est utilisé, la fonction REL n’est pas valide.
Indication de tension sans contact
Affiche « EF » - Champ électromagnétique
81
Tableau d’indication des fonctions.
Fonctions Description
Plage auto Détecte automatiquement et affiche la plage la plus pertinente pour la
valeur mesurée.
LCD Un LCD. Affiche un symbole « -» pour toutes les lectures négatives,
affiche « AC » pour le courant alternatif ou « DC » pour le courant continu
et affiche « Amps » pour la mesure du courant.
LCD
Rétroéclairage
Rétroéclairage blanc. Le rétroéclairage s’éteint automatiquement après 5
minutes d’inactivation
Alarme haute
tension
1) Uniquement applicable à ACV/DCV
2) Pour ACV et DCV, lorsque des tensions supérieures à 30V sont
mesurées ou que la tension mesurée est supérieure à la limite, le symbole
d’alarme haute tension « » apparaît sur l’affichage à l’écran,
simultanément la D.E.L. reste ROUGE et
le bip dure 1 seconde puis devient
silencieux pendant la mesure.
Invite régulière 1) Lorsque vous tournez le commutateur à cadran sur n’importe quelle
position de réglage sauf OFF, l’avertisseur émet un bip et la D.E.L. Le NCV
clignote une fois.
2) Lorsque la sélection du bouton est valide, l’avertisseur émet un bip;
Lorsque le bouton est invalide, l’avertisseur émettra deux bips
3) Environ 1 minute avant l’arrêt automatique, l’avertisseur émettra 5 bips
en continu et 1 bip long avant que l’unité ne s’éteigne.
4) Lorsque la fonction d’arrêt automatique est annulée, l’avertisseur émet
5 bips lorsqu’il atteint le réglage de l’heure APO.
Indication de
dépassement
de plage
L’écran LCD affiche « OL » en cas de dépassement de plage.
Avertissement
de test:
Lorsque vous insérez le cordon de test dans une borne d’entrée
d’ampérage, mais que le commutateur de fonction rotatif N’EST PAS réglé
sur la position d’ampérage relative correcte, le multimètre émet un bip à
3 Hz, l’écran LCD affiche « LEAd » et « », clignote à 3 Hz. Si une
fonction d’ampérage est sélectionnée en premier, mais que le cordon de
test N’EST PAS dans la prise d’entrée d’ampérage relatif, le multimètre
émettra également un bip à 3 Hz et l’écran LCD affichera « LEAd » et
« ».
82
Fonctions Description
Plage auto Détecte automatiquement et affiche la plage la plus pertinente pour la
valeur mesurée.
LCD Un LCD. Affiche un symbole « -» pour toutes les lectures négatives,
affiche « AC » pour le courant alternatif ou « DC » pour le courant continu
et affiche « Amps » pour la mesure du courant.
LCD
Rétroéclairage
Rétroéclairage blanc. Le rétroéclairage s’éteint automatiquement après 5
minutes d’inactivation
Alarme haute
tension
1) Uniquement applicable à ACV/DCV
2) Pour ACV et DCV, lorsque des tensions supérieures à 30V sont
mesurées ou que la tension mesurée est supérieure à la limite, le symbole
d’alarme haute tension « » apparaît sur l’affichage à l’écran,
simultanément la D.E.L. reste ROUGE et
le bip dure 1 seconde puis devient
silencieux pendant la mesure.
Invite régulière 1) Lorsque vous tournez le commutateur à cadran sur n’importe quelle
position de réglage sauf OFF, l’avertisseur émet un bip et la D.E.L. Le NCV
clignote une fois.
2) Lorsque la sélection du bouton est valide, l’avertisseur émet un bip;
Lorsque le bouton est invalide, l’avertisseur émettra deux bips
3) Environ 1 minute avant l’arrêt automatique, l’avertisseur émettra 5 bips
en continu et 1 bip long avant que l’unité ne s’éteigne.
4) Lorsque la fonction d’arrêt automatique est annulée, l’avertisseur émet
5 bips lorsqu’il atteint le réglage de l’heure APO.
Indication de
dépassement
de plage
L’écran LCD affiche « OL » en cas de dépassement de plage.
Avertissement
de test:
Lorsque vous insérez le cordon de test dans une borne d’entrée
d’ampérage, mais que le commutateur de fonction rotatif N’EST PAS réglé
sur la position d’ampérage relative correcte, le multimètre émet un bip à
3 Hz, l’écran LCD affiche « LEAd » et « », clignote à 3 Hz. Si une
fonction d’ampérage est sélectionnée en premier, mais que le cordon de
test N’EST PAS dans la prise d’entrée d’ampérage relatif, le multimètre
émettra également un bip à 3 Hz et l’écran LCD affichera « LEAd » et
« ».
Fonctions Description
Notification de
fusible
Les cordons de test NE PEUVENT PAS être court-circuités ou utilisés
pour mesurer pendant le test du fusible.
1. Si le fusible 600 mA/1000V est grillé, en réglant le commutateur
rotatif sur le réglage « mA » ou « uA », l’écran LCD
affichera « FUSE » et et l’avertisseur émettra un bip continu en
même temps.
2. Si le fusible 10A / 1000V est grillé, en réglant le commutateur rotatif
sur le réglage « A », l’écran LCD affichera « FUSE » et « », et
l’avertisseur émettra un bip continu en même temps.
Indication de
batterie faible
Indication de batterie faible Lorsque la tension de la batterie <3,6 ± 0,2
V, l’indication de batterie faible s’affiche à l’écran et le multimètre
fonctionne toujours normalement. Lorsque la tension de la batterie
chute à moins de 3,1 ± 0,2 V, « bAtt » s’affiche pendant 5 secondes
puis s’éteint. Lorsque la tension de la batterie est inférieure à 2,3 V, la
précision n’est plus assurée.
APO L’appareil s’éteindra automatiquement après 30 minutes d’inactivité et
entrera en état de faible consommation. ≤50 micro A.
Restaurer APO Tous les boutons peuvent réveiller l’appareil, ou faire tourner le
commutateur à cadran sur le réglage OFF, puis rallumer l’appareil pour
le réveiller.
Désactiver la
fonction de mise
hors tension
automatique
Appuyer sur la touche « Select » tout en allumant l’appareil en même
temps annulera la fonction d’arrêt automatique. L’avertisseur émettra 5
bips et l’écran LCD n’affichera pas le symbole « APO ».
Boîtier mécanique Moulage par injection simple avec botte en caoutchouc.
83
Spécifications électriques
Fonctions Plage
61-347 & 61-357
Résolution Précision
±(a%+b)
Tension CA (V) TRMS
(61-357 a LoZ)
600mV 0,1mV ±(1,5%+8)
6V 0,001V
±(1,3%+5)60,00V 0,01V
600,0V 0,1V
1000V 1V ±(1,5%+5)
Courrant CA (A) TRMS
600,0μA 0,1μA
±(2%+5)
6000μA 1μA
60,00mA 0,01mA
600,0mA 0,1mA
6,000A 0,001A
±(2,5%+5)
10,00A 0,01A
Tension CA (V)
600mV 0,1mV ±(1,5%+8)
6V 0,001V
±(1,3%+5)60,00V 0,01V
600,0V 0,1V
1000V 1V ±(1,5%+5)
Courant CC (A)
600,0μA 0,1μA
±(2%+5)
6000μA 1μA
60,00mA 0,01mA
600,0mA 0,1mA
6,000A 0,001A
±(2,5%+5)
10,00A 0,01A
Résistance (Ω)
600,0Ω 0,1Ω
±(1,5%+5)6,000kΩ 0,001kΩ
60,00kΩ 0,01kΩ
600,0kΩ 0,1kΩ
±(2%+5)6,000MΩ 0,001MΩ
60,00MΩ 0,01MΩ
84
Spécifications électriques
Fonctions Plage
61-347 & 61-357
Résolution Précision
±(a%+b)
Tension CA (V) TRMS
(61-357 a LoZ)
600mV 0,1mV ±(1,5%+8)
6V 0,001V
±(1,3%+5)60,00V 0,01V
600,0V 0,1V
1000V 1V ±(1,5%+5)
Courrant CA (A) TRMS
600,0μA 0,1μA
±(2%+5)
6000μA 1μA
60,00mA 0,01mA
600,0mA 0,1mA
6,000A 0,001A
±(2,5%+5)
10,00A 0,01A
Tension CA (V)
600mV 0,1mV ±(1,5%+8)
6V 0,001V
±(1,3%+5)60,00V 0,01V
600,0V 0,1V
1000V 1V ±(1,5%+5)
Courant CC (A)
600,0μA 0,1μA
±(2%+5)
6000μA 1μA
60,00mA 0,01mA
600,0mA 0,1mA
6,000A 0,001A
±(2,5%+5)
10,00A 0,01A
Résistance (Ω)
600,0Ω 0,1Ω
±(1,5%+5)6,000kΩ 0,001kΩ
60,00kΩ 0,01kΩ
600,0kΩ 0,1kΩ
±(2%+5)6,000MΩ 0,001MΩ
60,00MΩ 0,01MΩ
85
Fonctions Plage
61-347 & 61-357
Résolution Précision
±(a%+b)
Capacitance
600,0nF 0,1nF
±(5%+15)
6,000uF 0,001uF
60,00uF 0,01uF
600,0uF 0,1uF
6000uF 1uF ±10%
Fréquence Hz 9,999Hz ~ 9,999KHz
0,001Hz ~
0,1KHz
±(0,5%+5)
Cycle de service % 0,1%~99,9% 0,1%
Temp. °F -40~1832°F 1°F
±(2,0%+7)@-40~32°F
±(2,0%+6)@33~1832°F
Temp. °C -40~1000°C 1°C
±(2,0%+4)@-40~0°C
±(2,0%+3)@1~1000°C
Continuité 0,1 Ω
≤10Ω : L’avertisseur émet
un bip et le voyant rouge
s’allume en continu
≥70Ω : Pas de bip sonore
Test de diode 0.001V
Joint PN en silicium avec
tension directe d’environ
0,5 V à 0,8 V
NCV 40-600V
≥40V / (50 à 60Hz), avec contact filaire
direct, le voyant D.E.L. rouge clignote à
une fréquence de 3Hz et l’avertisseur émet
un bip à une fréquence de 3Hz
1. Protection de surcharge: Fusibles 1000VRMS MAX FF 0.6A 1000V et F
10 A 1000V
2. La précision correspond au % de la lecture et b au LSD (chiffre le moins
significatif).
Caractéristiques environnementales.
Température de fonctionnement
32ºF à 86ºF (0ºC à 30ºC) (80%RH)
86ºF à 140ºF (30ºC à 40ºC) (75%RH)
104ºF à 122ºF (40ºC à 50ºC) (45%RH)
Altitude de fonctionnement:
< 6500 pi (< 2000 m)
Température de stockage:
14ºF à 140ºF (-10ºC à 60ºC) (<80%RH)
Caractéristiques mécaniques.
Dimensions (L x P x H) 7.83 in. x 3.74 in. x 2.24 in.
(199 mm. x 95 mm. x 57 mm.)
Poids : 1.147 LBS (0.52 KG)
Affichage : LCD
Nombre d’affichage : 6000
Sources d’énergie : 3 x 1.5V AAA
Durée de service de la batterie: 100 heures typique
Indice de protection d’entrée : IP 52 résistant à la poussière et à l’eau
EMC/EMI
86
CISPR 22 3rd Edition. Class B Limits.
EN 55 032
CISPR 32
CISPR 11
FCC 15. 107 en référence à la section 15 109 (g).
ICES-003
EN 61326-2-2 Sec 6.4.2.101
Destiné à une utilisation en intérieur.
Caractéristiques environnementales.
Température de fonctionnement
32ºF à 86ºF (0ºC à 30ºC) (80%RH)
86ºF à 140ºF (30ºC à 40ºC) (75%RH)
104ºF à 122ºF (40ºC à 50ºC) (45%RH)
Altitude de fonctionnement:
< 6500 pi (< 2000 m)
Température de stockage:
14ºF à 140ºF (-10ºC à 60ºC) (<80%RH)
Caractéristiques mécaniques.
EMC/EMI
USA (FCC)
47 CFR 15 sous-partie B. Ce produit est considéré comme un appareil exempté
selon la clause 15 103.
Sécurité
Conforme à ce qui suit:
UL 61010-1, 3e édition, 11 mai 2012, révisée le 21 novembre 2018, CAN /
CSA-C22.2 n ° 61010-1-12, 3e édition, amendement 1: 2018, révision du 21
novembre 2018,
IEC 61010-2-033: 2019
Surtension CAT IV 600 V CAT III 1000 V.
Toutes les tensions dépassant les catégories de mesure de tension maximale
définies décrites ci-dessus sont en dehors de l’utilisation normale de l’équipement
et la protection ne peut être garantie.
Degré de pollution Classe 2
87
CISPR 22 3rd Edition. Class B Limits.
EN 55 032
CISPR 32
CISPR 11
FCC 15. 107 en référence à la section 15 109 (g).
ICES-003
EN 61326-2-2 Sec 6.4.2.101
Équipement Entretien et dépannage.
Inspection du multimètre
Ne pas utiliser si le multimètre semble endommagé. Inspectez visuellement le
multimètre pour vous assurer que le boîtier et les mâchoires ne sont pas fissurés.
Inspection des cordons de test
Inspectez et remplacez les cordons de test si l’isolation est endommagée, le
métal est exposé ou les sondes sont fissurées. Faites particulièrement attention à
l’isolation entourant les connecteurs.
Inspection de thermocouple
Inspectez le thermocouple pour des signes d’usure ou de rupture. Remplacez si
nécessaire pour garantir l’exactitude des lectures.
Entretien et dépannage
88
Inspection / remplacement de la batterie
Inspectez le compartiment des piles une fois par mois pour déceler tout signe de
dégradation. Des tensions de batterie faibles entraîneront des inexactitudes dans
les multimètres. Retirez les piles pour les ranger ou si le multimètre ne sera pas
utilisé pendant plus d’un mois. Une fuite de batterie compromettra la sécurité du
multimètre et causera des dommages irréparables aux composants internes.
Maintenance et stockage
Éteignez et déconnectez complètement le multimètre avant d’effectuer toute
opération de maintenance. Nettoyez le boîtier avec un chiffon humide et un
détergent doux. N’utilisez pas de produits abrasifs ou de dissolvants. Éloignez-
vous des liquides et assurez-vous que le multimètre est complètement sec avant
utilisation.
Pièces de rechange et remplaçables
• Pour la borne 10 Amp - 11 Amp 1000 V CA CC IR30kA Fusible à action rapide,
10 x 38 mm Céramique ou équivalent
• Pour la borne 600 Milli Amp - 600 Milli Amp 1000 V CA C Fusible à action
rapide, 6 x 32 mm Céramique ou équivalent
• Pour garantir le bon fonctionnement du compteur, assurez-vous que les fusibles
sont bien en place et que le couvercle de la pile est bien fixé à l’arrière du
compteur. Avec les fils dans les bornes, mais non connectés ou ne touchant
aucune source de tension, tournez le cadran de fonction sur le réglage
d’intensité applicable et vérifiez que l’indicateur FUSIBLE n’est PAS affiché. Cela
indique que le fusible de remplacement n’a pas fondu ou n’a pas sauté.
N’utilisez que les fusibles de remplacement spécifiés.
Risque de choc. Retirez les cordons de test du circuit avant de retirer le couvercle
de la batterie. Le non-respect de cette consigne peut entraîner des blessures
graves ou la mort.
89
Afin de préserver, protéger et améliorer la qualité de l’environnement, protéger la
santé humaine et utiliser les ressources naturelles prudemment et rationnellement,
l’utilisateur devrait renvoyer tout produit non réparable aux installations adéquates
conformément aux règlements statutaires. La poubelle sur roues barrée indique
que le produit doit être évacué séparément et non comme un déchet municipal.
N’évacuez pas ce produit comme un déchet municipal non trié. Il doit être correcte
-
ment évacué en observant les règlements locaux. Veuillez voir www.epa.gov ou
www.erecycle.org pour de plus amples renseignements.
L’utilisateur est légalement obligé de renvoyer les piles et accumulateurs usés.
L’évacuation des piles usées dans les déchets ménagers est interdite! Les piles/
accumulateurs contenant des substances dangereuses sont identifiées par la
poubelle à roues barrée. Le symbole indique que l’évacuation du produit avec
les déchets ménagers est interdite. Les symboles chimiques pour les substances
dangereuses respectives sont Cd = cadmium, Hg = mercure, Pb = plomb.
Vous pouvez renvoyer les piles/accumulateurs usées gratuitement à n’importe quel
centre de collecte de votre autorité locale, nos magasins, ou dans les points de
vente de piles/accumulateurs. En conséquence, vous devez vous conformer à vos
engagements légaux et contribuer à la protection de l’environnement.
Élimination des déchets, des équipements électriques et
électroniques
Évacuation des piles/accumulateurs usées
GARANTIE LIMITÉE DE DEUX ANS.
Cet appareil de contrôle est garanti à l’acheteur original contre tout vice de matériau
ou de façon pendant une période de deux (2) ans à compter de la date d’achat.
Avec la preuve d’achat délivrée par un distributeur IDEAL agréé, un appareil de
contrôle défectueux sera, réparé ou remplacé avec le même produit ou un produit
fonctionnellement équivalent, au choix d’IDEAL INDUSTRIES, INC., pendant la période
de garantie dans la mesure ou le vice ou la défaillance aura été constaté. La garantie
ne couvre pas des consommables tels que les fusibles et les piles, et exclut les
défaillances causées par des fuites de piles, le mauvais usage, les mauvais traitements,
la chute, l’usure normale, l’utilisation à mauvais escient, la négligence, des réparations
non agréées, un mauvais usage, des modifications, des accidents ou toute cause
indépendante de la volonté raisonnable d’IDEAL. Les dommages consécutifs ou indirects
ne sont pas couverts par cette garantie. Certains états ne permettent pas l’exclusion
ou la limitation des dommages indirects ou consécutifs, il est donc possible que la
limitation ou l’exclusion ci-dessus ne s’applique pas à vous. Cette GARANTIE LIMITÉE
vous confère des droits juridiques spécifiques, qui varient en fonction de l’état. Cette
garantie en constitue le remède unique et exclusif de l’acheteur et la responsabilité
exclusive d’IDÉAL, et supplante toutes autres garanties, et dénie expressément toutes
autres garanties, implicites, ou statutaires quant à la valeur marchande ou l’adaptation
aux fins pour laquelle il est vendu, la description, la productivité de qualité ou toute
autre question. Aucun agent, distributeur ou autre fournisseur n’a autorité pour modifier
ou amender cette garantie ou pour faire, sans autorisation écrite expresse d’IDEAL,
d’autres déclarations ou offrir des garanties autres que celles faites ici. Pour le service de
garanties, appelez le service à la clientèle IDEAL au 1-800-435-0705.
Fabriqué en Chine
IDEAL INDUSTRIES, INC. Sycamore, IL 60178, U.S.A. 800-435-0705 www.Idealind.com ND 9016-1
Scannez le code-barres à droite pour voir la nouvelle gamme de produits IDEAL T&M
