HINGE JIG
MODEL: SXRJL-2301
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
background
1
MODEL: SXRJL-2301
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
HINGE JIG
background
2
SAFETY INSTRUCTIONS
WARNING: Always follow basic safety precautions when using these devices.
These include:
1. This product contains small parts. If swallowed, it will pose a choking
hazard. Keep these small parts away from children !
2. Read, understand and follow your power tool manufacturer's instructions
for safety. Always wear safety glasses or eye shields before commencing
power tool operation. Always keep hands, face, hair, loose clothing, and body
at a safe distance from spindles and cutting tools. Always keep a firm grip on
tool handles when in operation. Always disconnect from power source
before adjusting power tools.
3. Do not operate the hinge tapper after fatigue or alcohol.
4. Please refer to the manual to install and use the jig.
5. Please always wear eye protection during use.
6. Keep hands and body clear of sharp edges and moving parts.
SAVE THESE INSTRUCTIONS
MODEL AND PARAMETERS
Model
Applicable Hinge Type
Material
Color
background
3
COMPONENTS
No.
Name
Qty
1
Main body
1
2
Cutter
1
3
2mm Drill bit
1
4
Wrench
1
5
Positioning rod
1
6
Bracket
1
7
Stop collar
1
8
26mm Accessories
2
9
C lock wrench
1
10
User Manual
1
1
2
3
4
5
6
10
9
7
8
background
4
OPERATION
Adjustable dials adjust hinge offset: Come with adjustable dials design,
limited to 3, 4, 5, and 6 millimeters to adjust the distance between the hole
and the plate, making drilling holes of cabinet hinges easy and accurate.
Multipurpose cabinet jig: This hinge hole drill guide is suitable for 35mm
hinges and is also available with 26mm hinges.
2 Distances available:3"/ 75mm and 4"/100mm
NOTE: The hinge jig can also work
for 26mm hinges, but you need to
install the 26mm accessories for it
which are in the package.
background
5

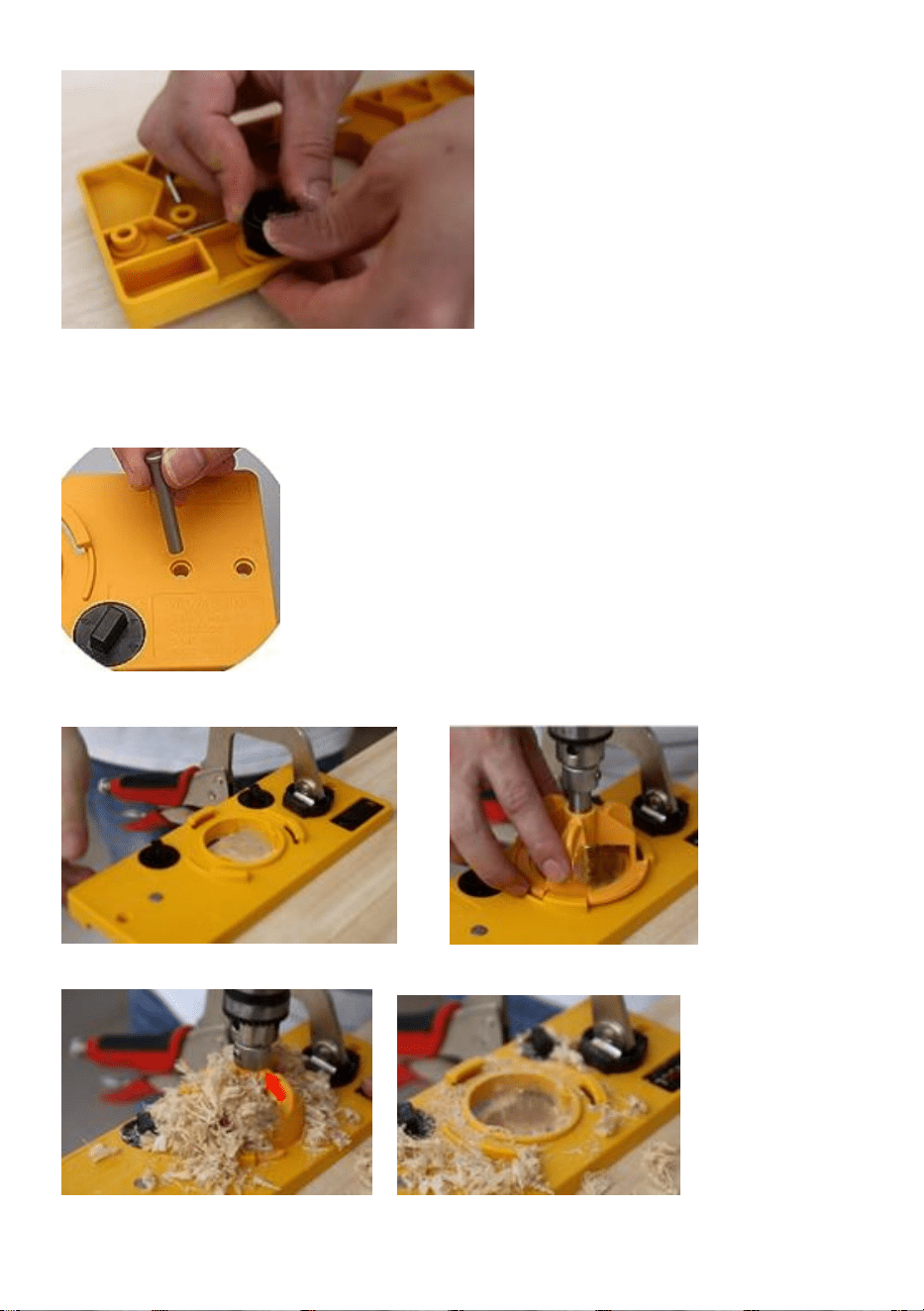

How to Use:

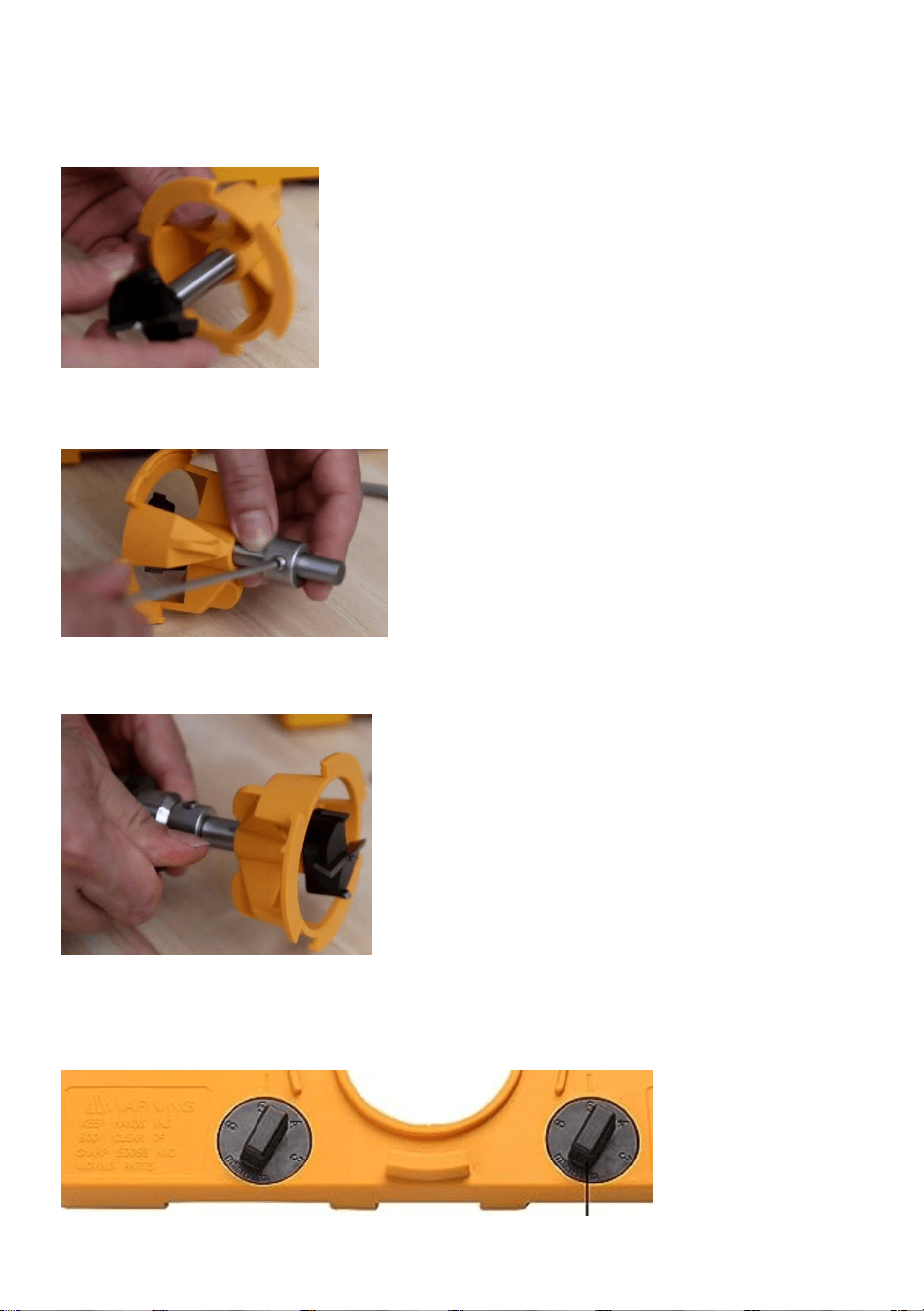

1. Insert the opening cutter into the bracket
2. Insert the limit ring into the block and use a wrench to screw it.
3. Install on the electric drill.
4. Adjustable dials limited to 3, 4, 5, and 6 millimeters ensure proper hinge
offset. (Recommended to choose the 5mm. )
background
6
NOTE: For drilling 26mm hinge holes, install 26mm auxiliary accessories on
the stop block on the back of the main body.
5. Place the positioning rod according to the edge distance needs .
6. Use the clamp to fasten the jig and install the cutter.
7. Drill the 35mm hole and take down the cutter.
NOTE: When the checking ring reaches the end of the bracket, stop drilling.
background
7

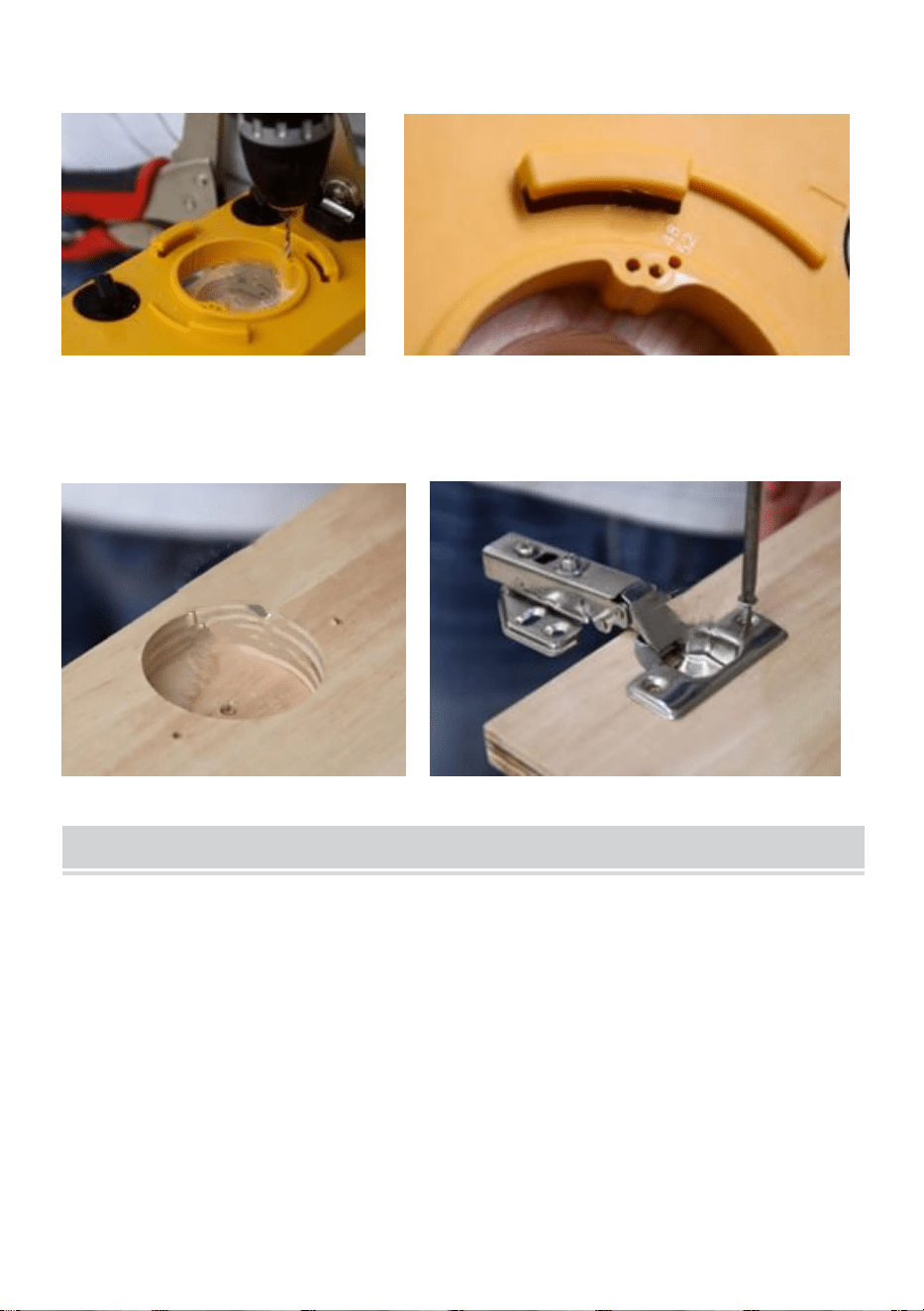

8. Use the small drill bit to drill side holes.
NOTE: The pivot holes are 46, 48 or 52mm distance to each other.
9. Clean the sawdust and install the hinge.
MAINTENANCE
1. After each use, please install it in time and keep it properly to avoid
losing parts .
2. Clean the surface after each use.
