Technical Support and E-Warranty Certificate www.vevor.com/support
TRUCK BED EXTENDER
MODEL:TZJ-01-01/TZJ-01-02
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and doses not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
1
MODEL:TZJ-01-01/TZJ-01-02
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
TRUCK BED EXTENDER
background
2
Warning-To reduce the risk of injury, users must read the
instructions manual carefully.
WARNING:
Read and understand this entire manual before assembling, installing,
operating, or servicing this product. Failure to follow these warnings and
instructions can cause death, personal injury or damage to valuable
property.
1. Adhere to all Department of Transportation(D.O.T.) require ments when using
this product.
2. Use common sense when working. Stay alert and concentrate when setting up
and using this product. Never work while under the influence of alcohol, drugs or
medications.
3. While assembling and using this product keep work area clean and well lighted.
Keep spectators and children out of the work area.
4. Dress appropriately. Never wear loose fitting clothing or jewelry when working.
Contain long hair, and keep hair, clothing and gloves away from moving parts.
5. Always keep this truck bed extender away from children
6. Check the truck bed extender is in good condition before using it.
SAVE THESE INSTRUCTION
PRODUCT PAREMETERS
Model
TZJ-01-01
TZJ-01-02
Range
51.6~64 in
55.5~68in
Material
Color
Fitment
Ridgeline,Tacoma,Gladia
tor,Colorado/Canyon,
Frontier,ranger
Ford SuperDuty,F150,
Dodge Ram 1500/2500/3500,
Toyota Tundra,Nissan Titan,
Chevrolet Silverado
background
3

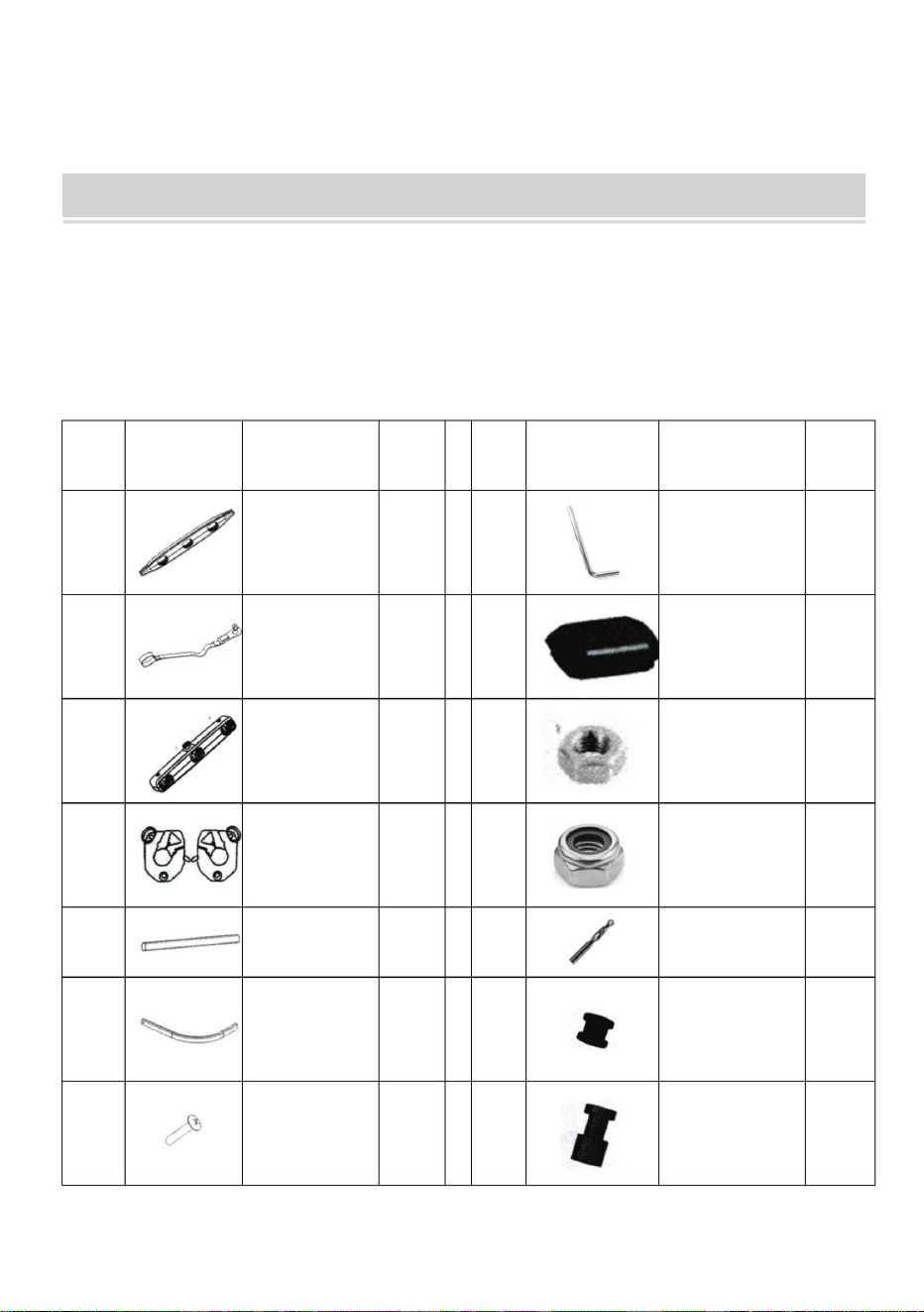

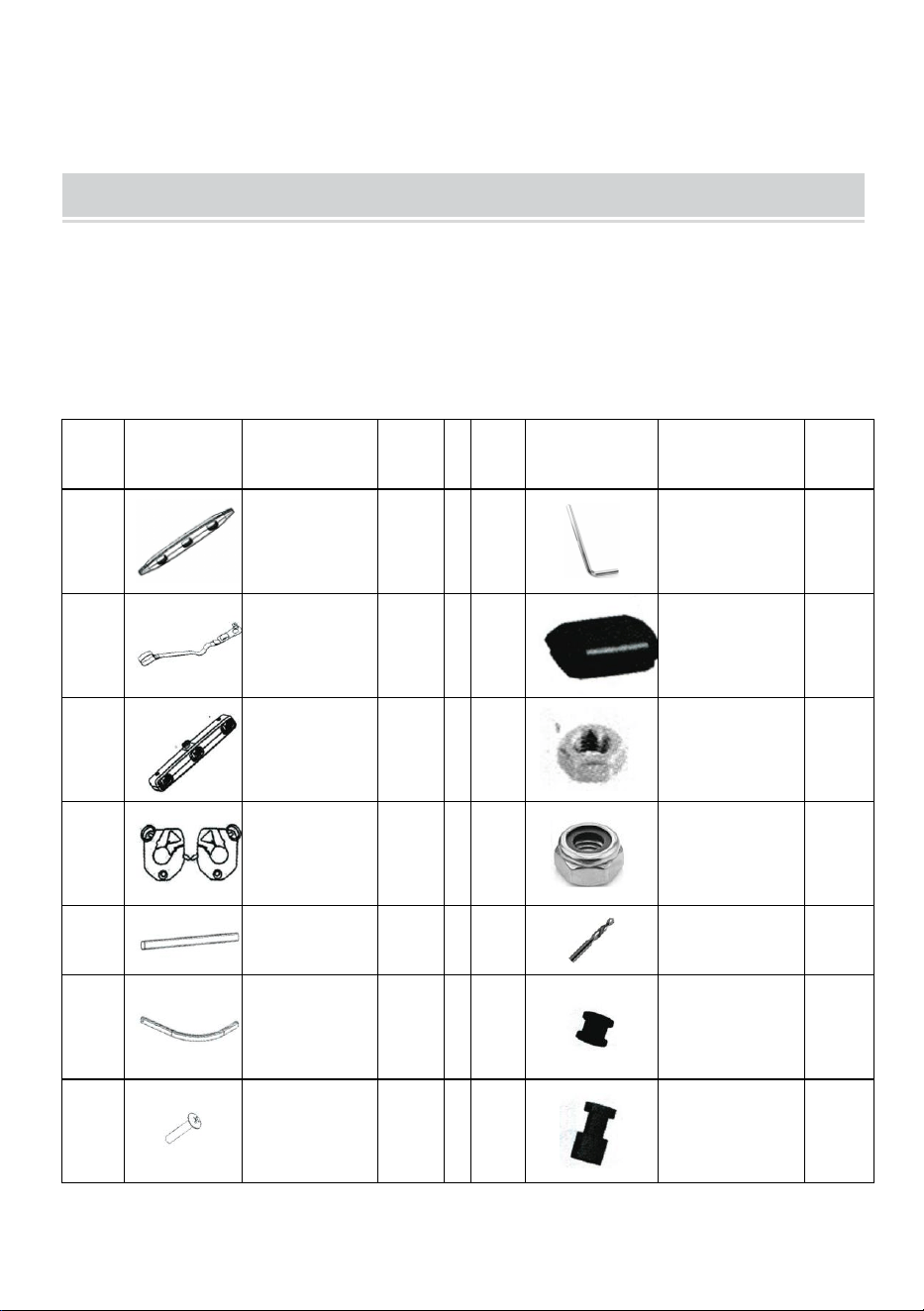

ASSEMBLY PREPARATION
When unpacking this product, check to make sure the parts listed below
are included and carefully inspect for any damage that may have occurred
during transit. If any part is missing or damaged, do not attempt to
assemble or use the product.
NO
PART
NUMBER
QTY
NO
PART
NUMBER
QTY
A
Bumper
Upright
Assembly
2
J
Hex key
1
B
Strap
Buckle
Assembly
2
K
Bumper
2
C
Pivot
Upright
Assembly
2
L
Hex Nut M6
2
D
Quick
Mount
Bracket set
2
M
Lock nut M5
8
E
Straight
Tube
3
N
Drill Bit φ4.1
1
F
Bent Tube
6
O
Strap Latch
Insert
φ15
2
G
Phillips
Head Screw
M5*20
8
P
Strap Latch
Insert
φ11
2
background
4
H
Phillips
Head
Self-tappin
g Screw
5*16
20
Q
Drilling
template
2
I
Hexagon
socket
head cap
screw
M6*40
2
R
Bracket
2

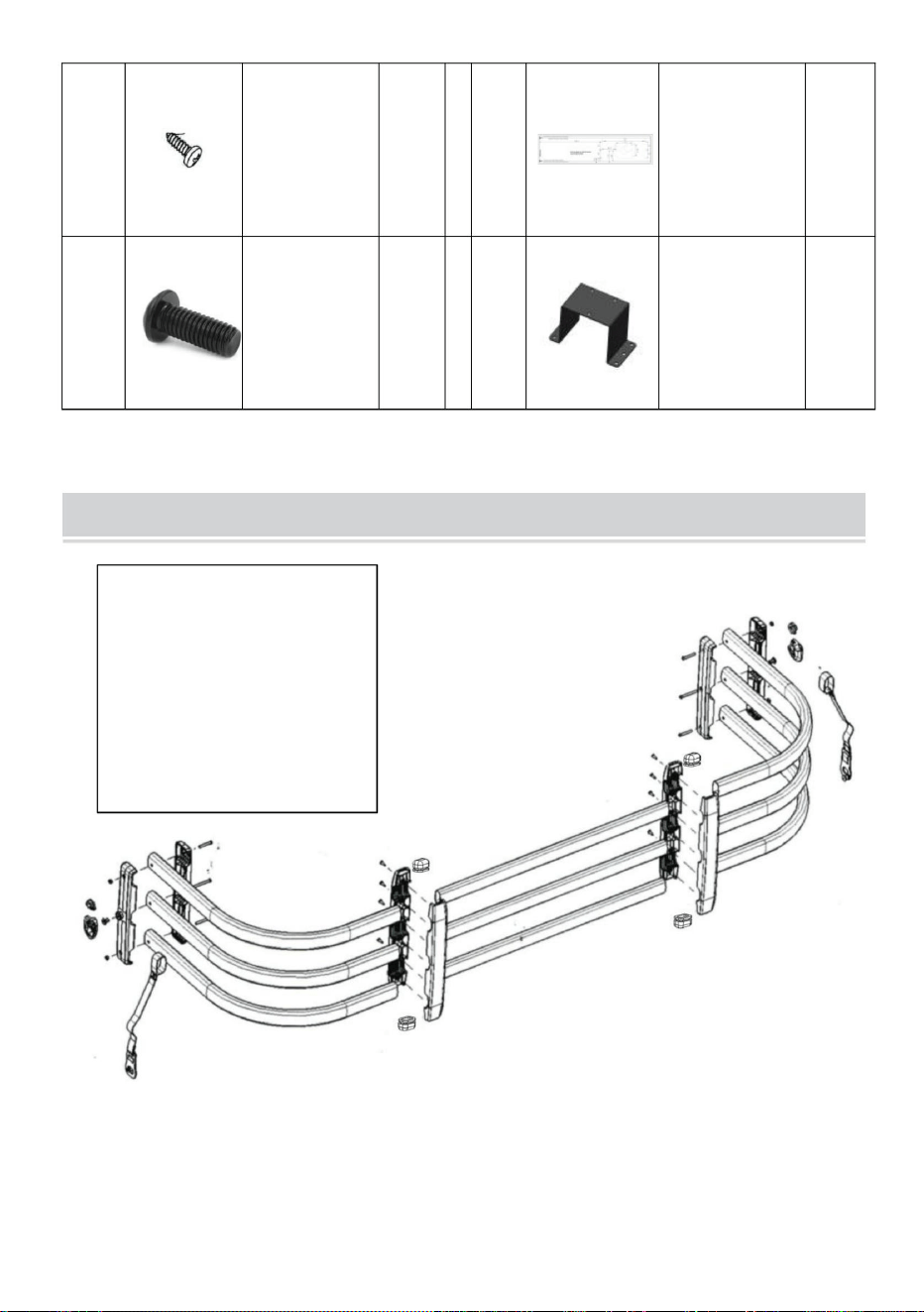

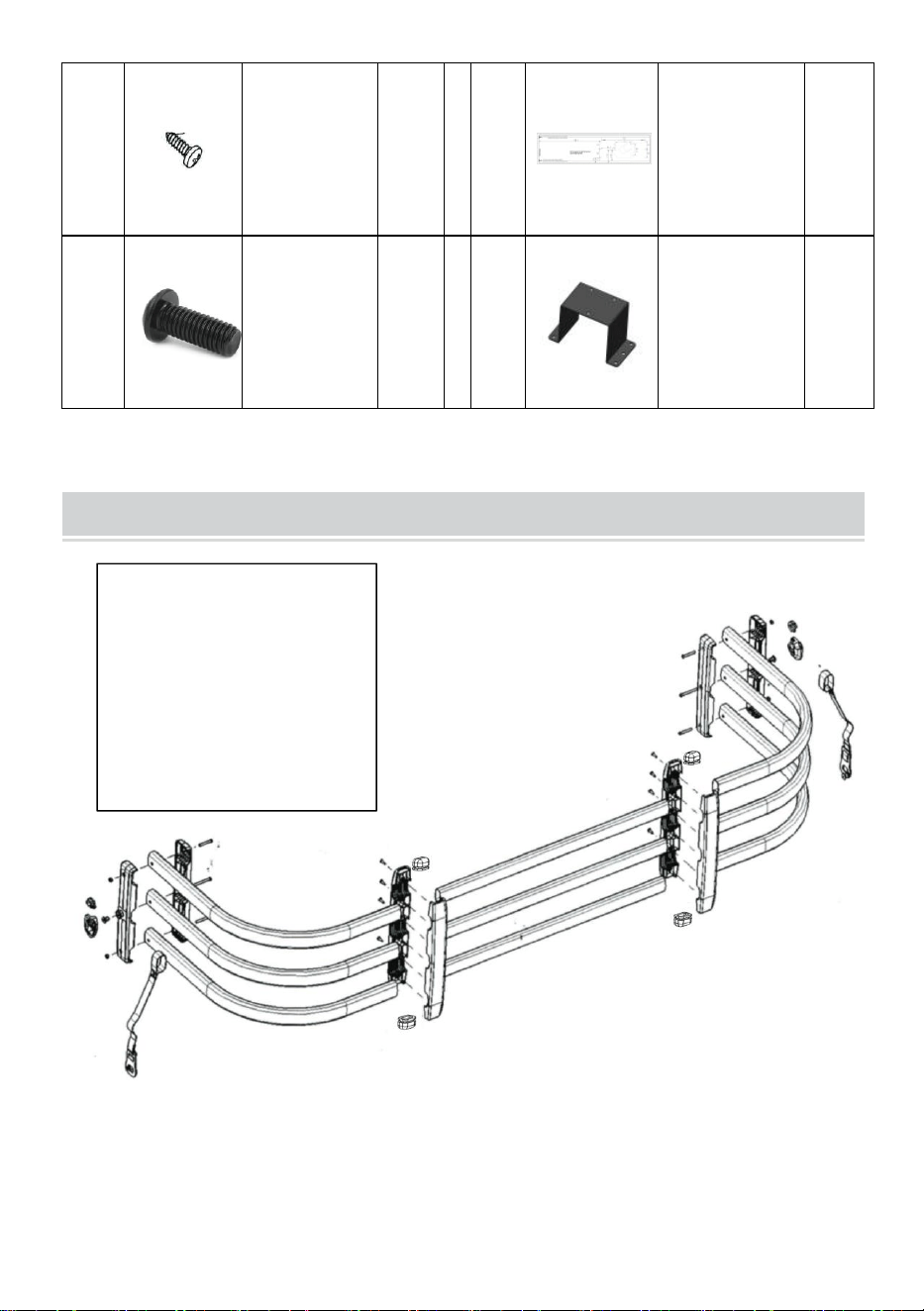

PRODUCT ASSEMBLY EXPLODED
TOOLS REQUIRED
Phillips Screwdriver
Torx T-25 Driver
Power Drill
φ4.1 Drill Bit
Center Punch
Supplied templates
Soapy Water
background
5

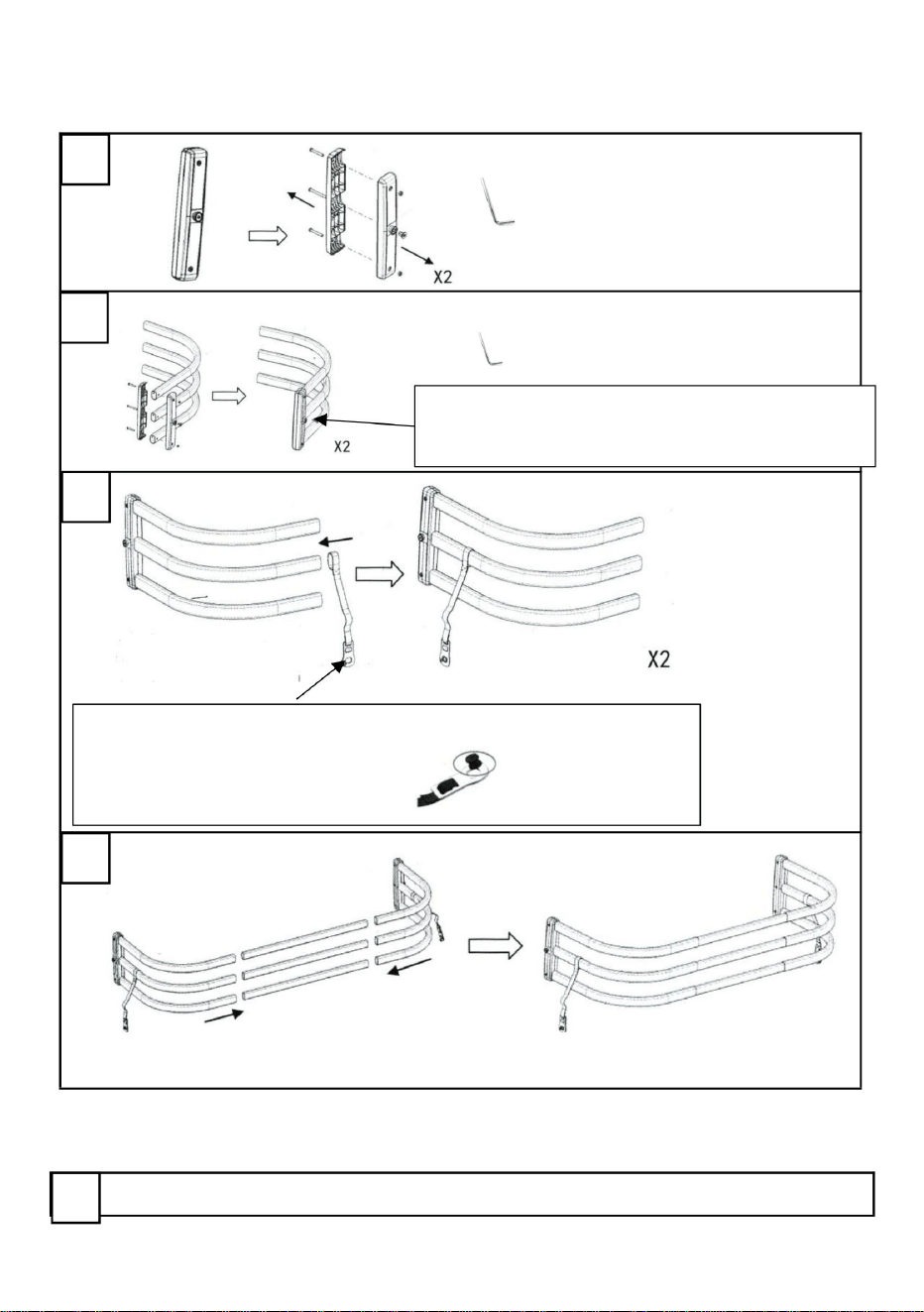

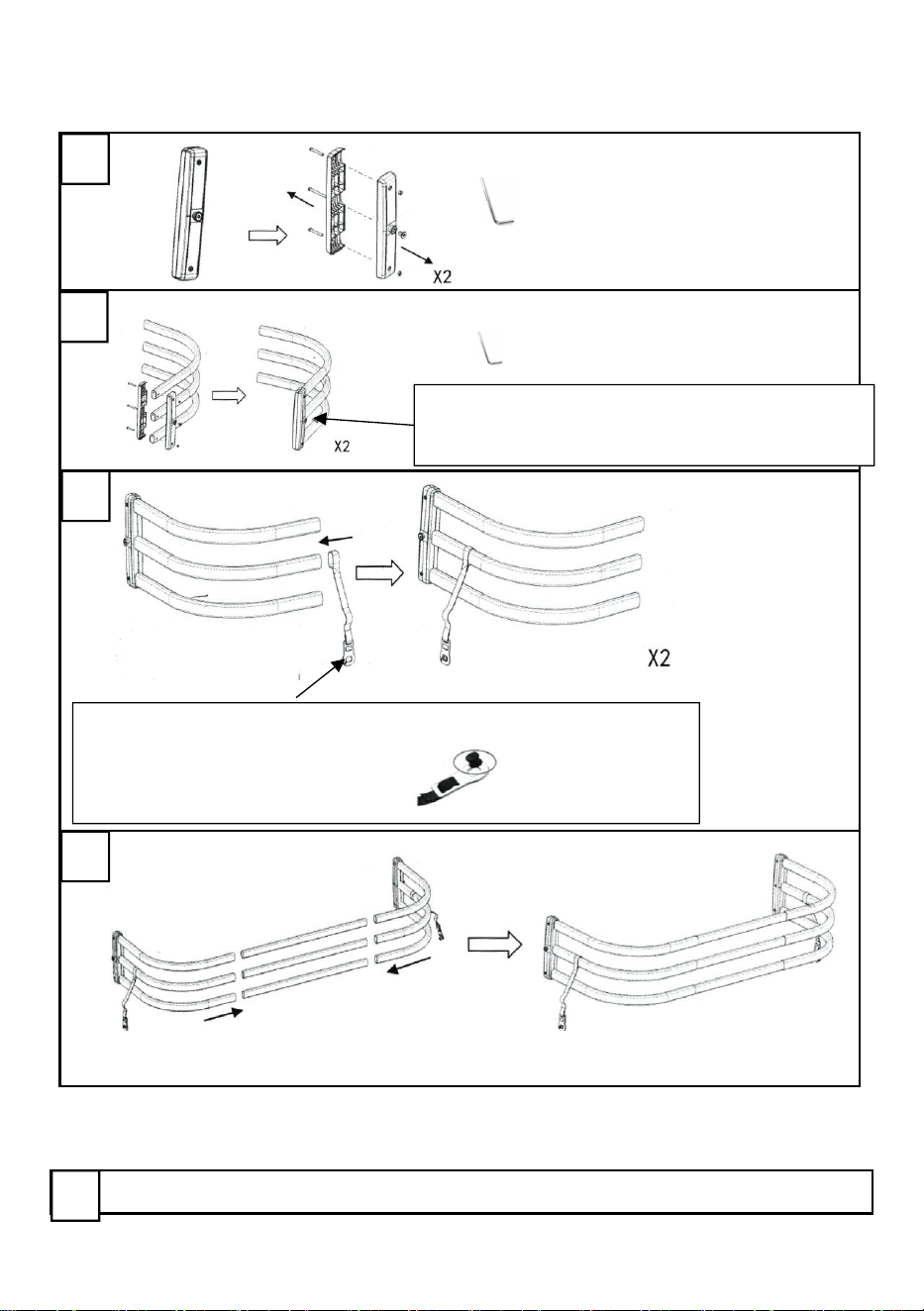

1.Assembly Procedures
2. Installation Procedures
NOTE: Make sure the Strap Latch Insert is towards the inside
after assembly as picture shown.
Apply straight tubes E to Part 2 of the assembly from Procedure-3.
1
Disassemble Part B with supplied Hex
Key “ ”
Assemble Part C and F with supplied Hex
Key “ ” tighten all screws.
NOTE: Make sure the pivot at the outside
after assembly as picture shown.
2
Put on Part 2 Strap
Buckle Assembly B
on the middle tube.
3
4
5
background
6

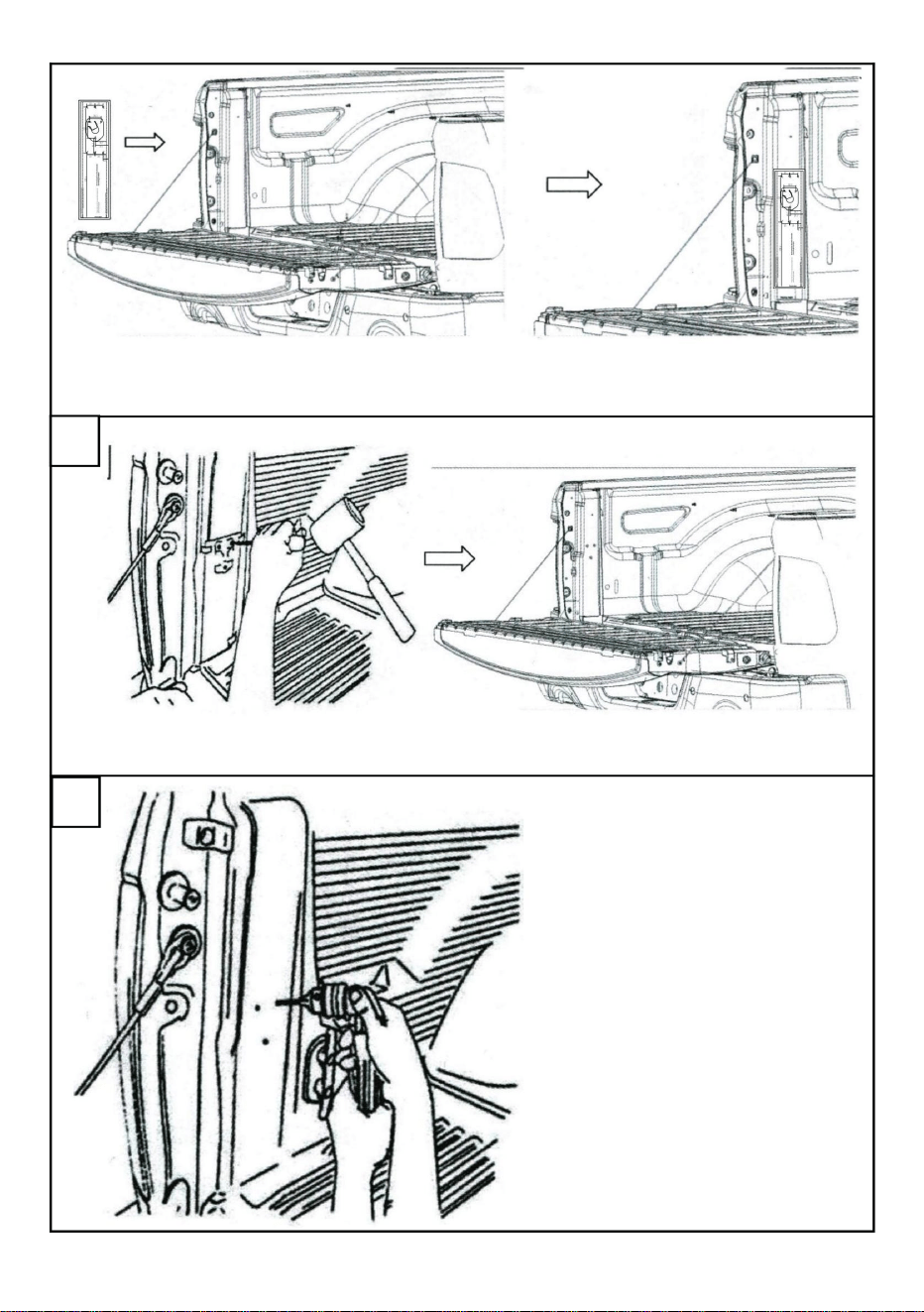

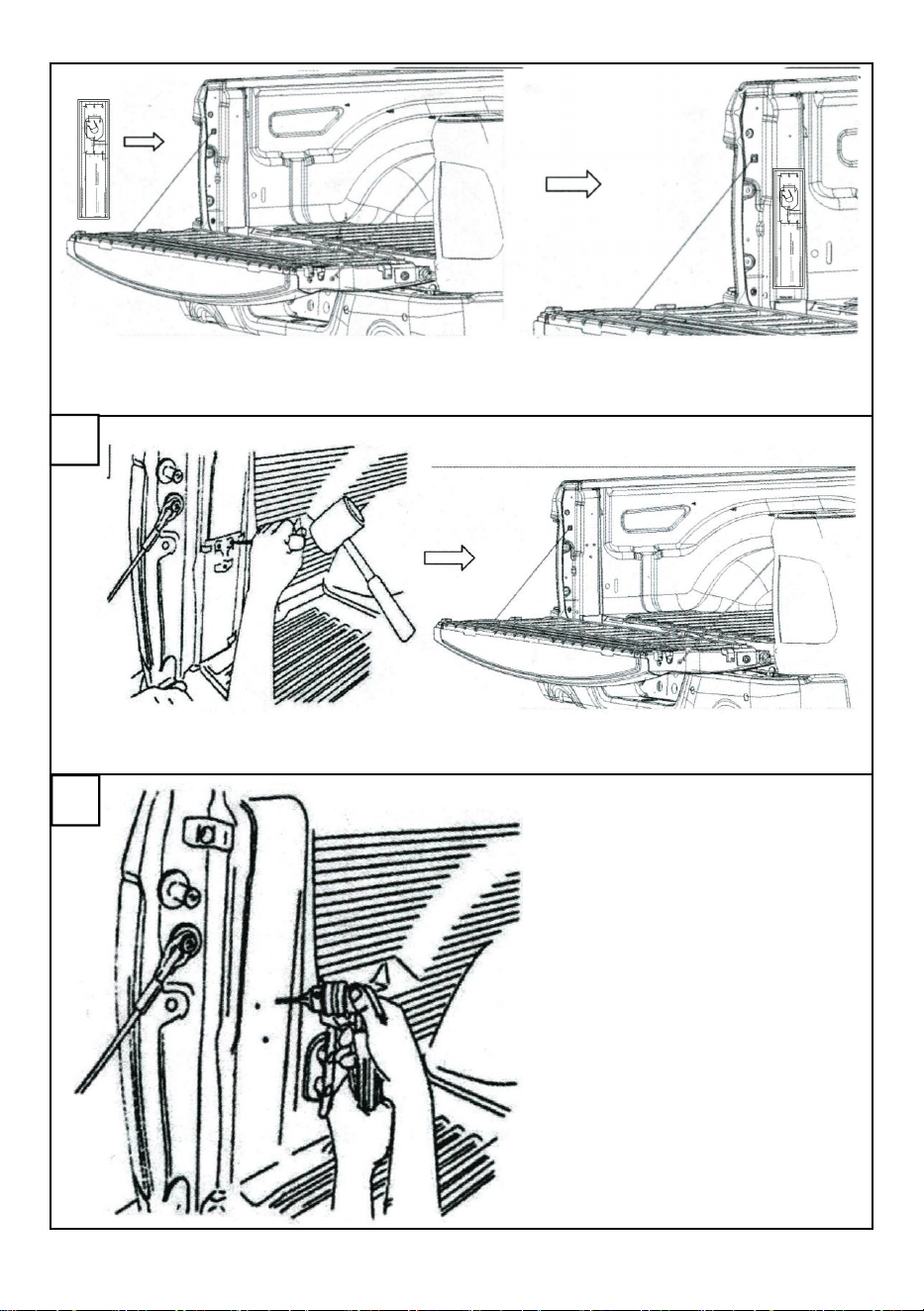

Adjust and place the drilling template Q at the tailgate D-pillar and mark the 3
screw holes with marker on both sides
Use the center punch to mark screw holes for preparation of drilling.
6
7
Use a power drill and
φ
4.1
drill bit to drill through the
sheet metal. If equipped
with a bed liner, drill
through the bed liner as
well.
background
7

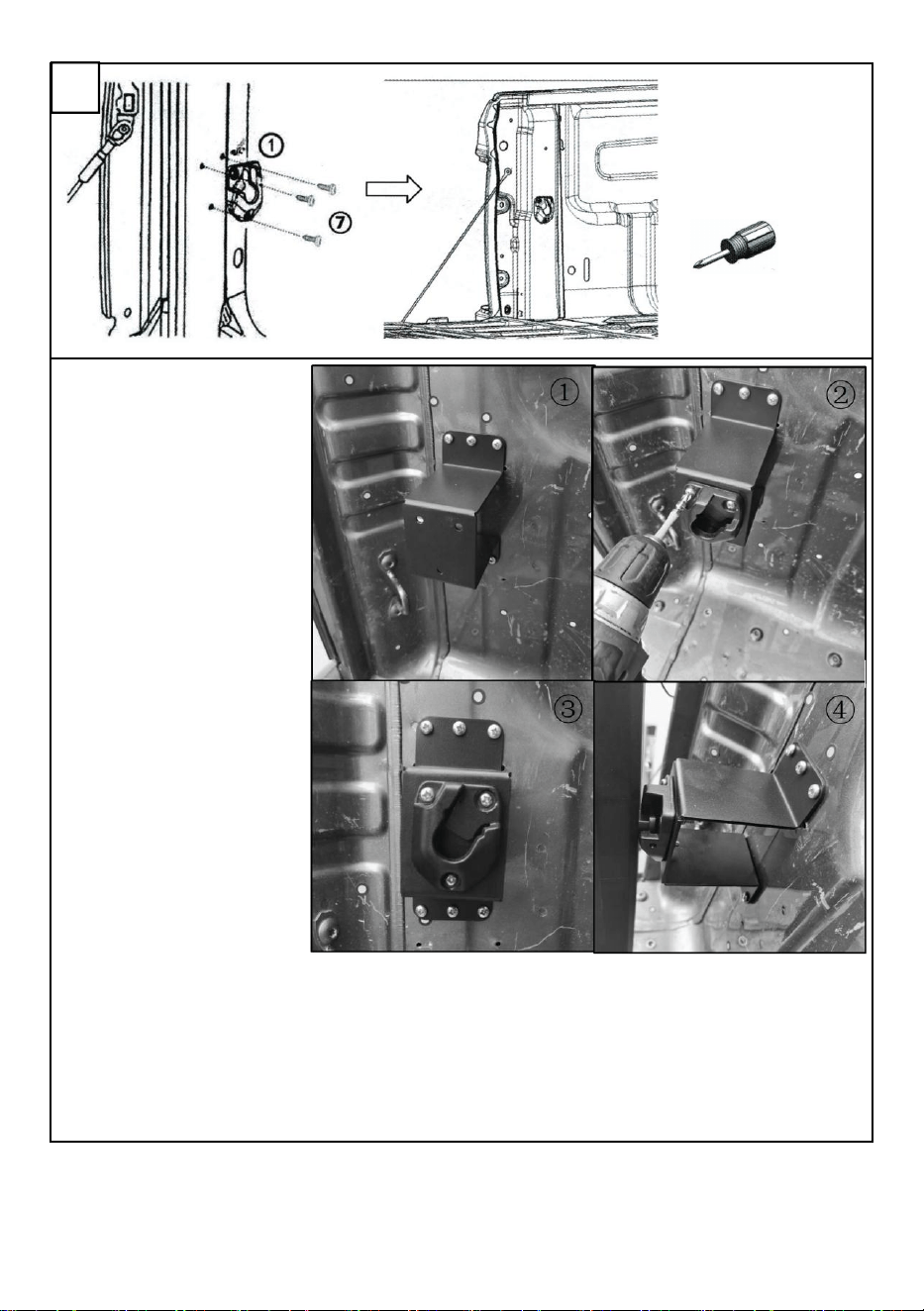

Tips: The black
U-shaped frame is an
optional accessory. If
the width of the
carriage is not on the
same horizontal line as
the tailgate, it needs to
be installed (as shown
in the figure). If the
width of the carriage is
on the same horizontal
line as the tailgate, it
does not need to be
installed.
Use a power drill and φ4.1 drill bit to drill through the sheet metal. If equipped
with a bed liner, drill through the bed liner as well.
Fasten Bracket R with Screw H by using a Phillips screw.
Fasten Bracket D with Screw G and nut M by using a Phillips screw.
Fasten Bracket D
with Screw H by
using a Phillips
screw
“ ”.
8
background
8

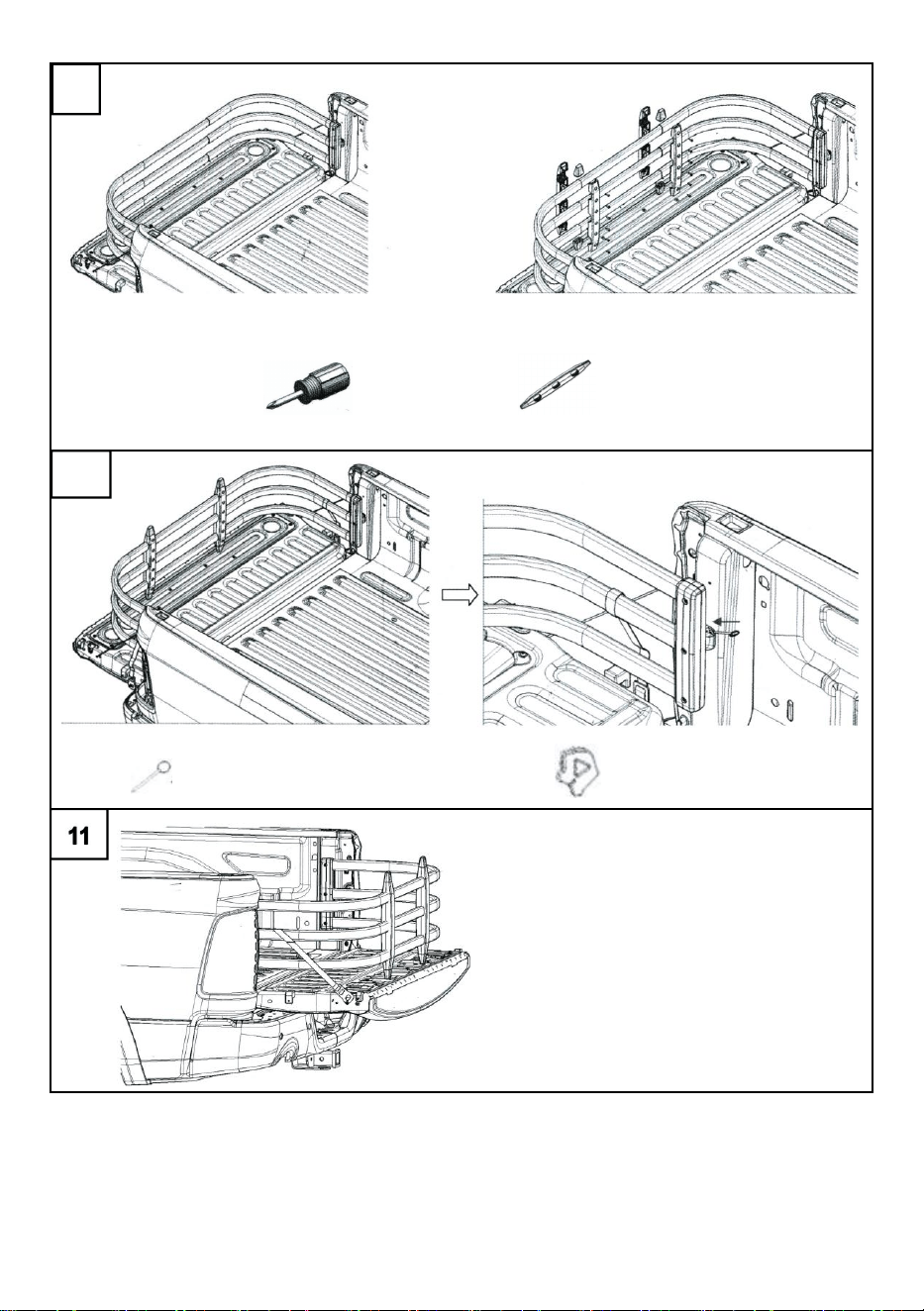

Adjust the width of the bed extender to fit preinstalled Quick Mount Bracket, Use a
Phillips screw driver“ ”to fasten Part A” ”.
Insert “ ”into the Quick Mount Bracket, and put” ”back on the brackets

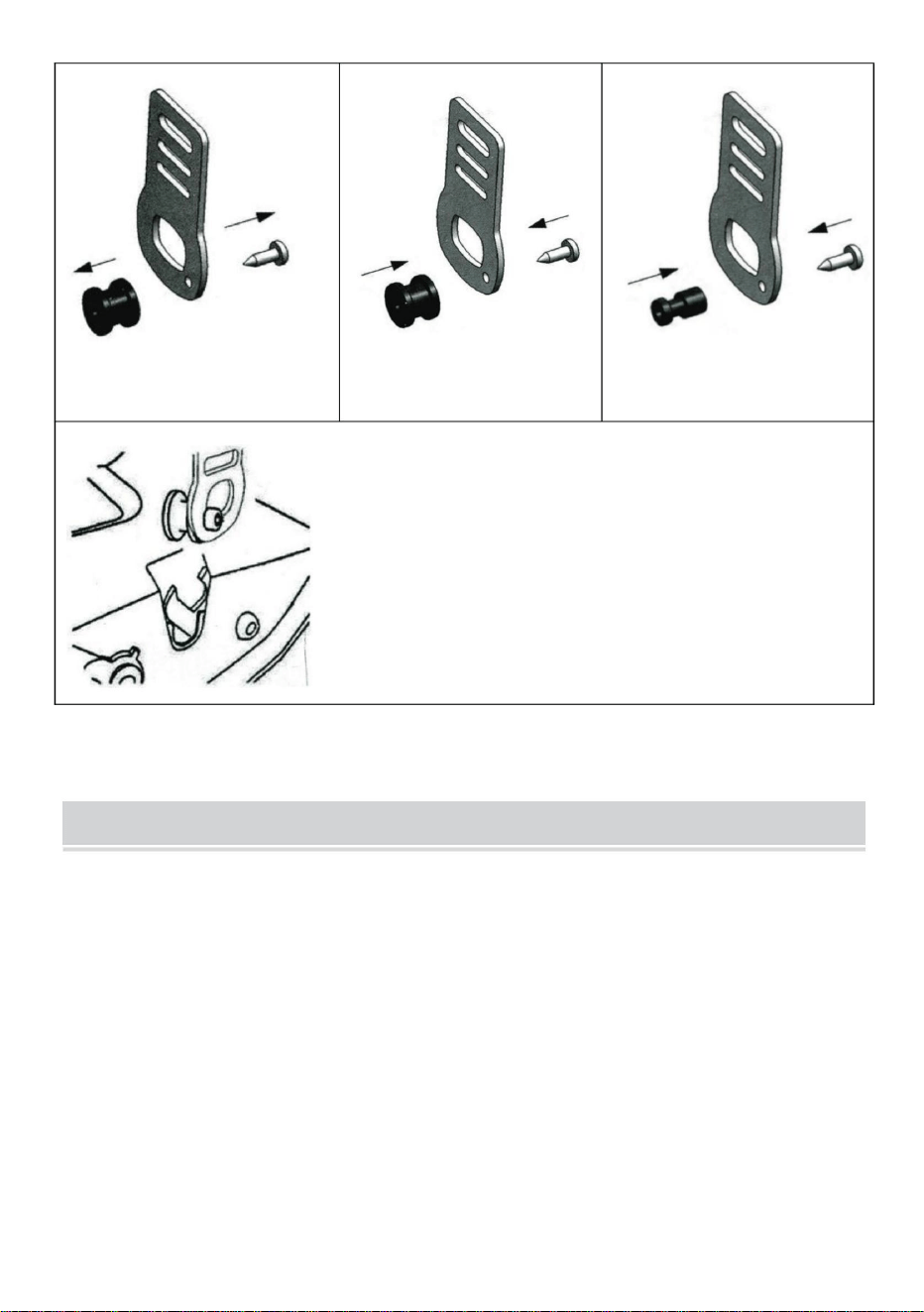

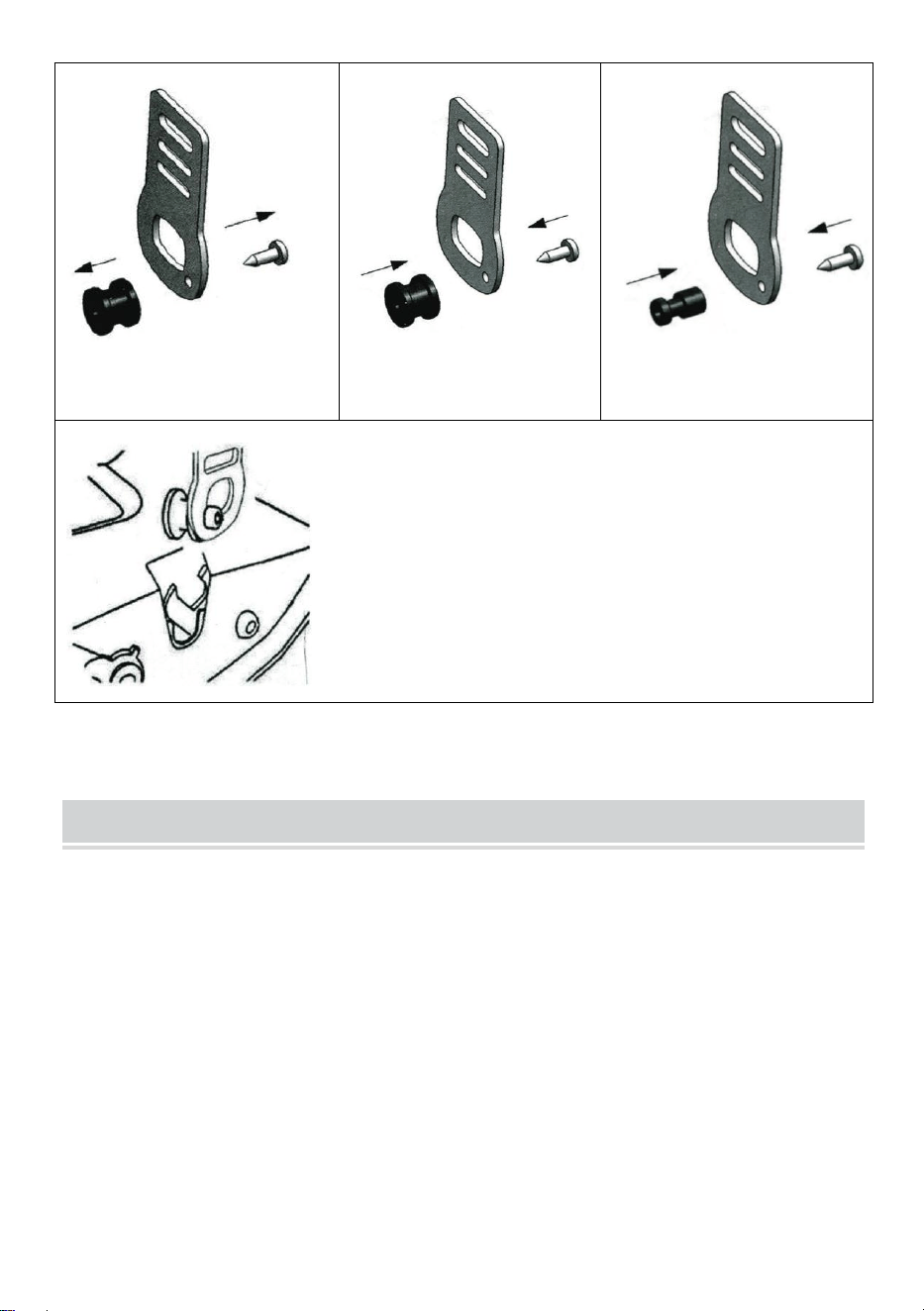

Tips:Strap Latch Insert is supplied in 2 diameter sizes, you can choose to properly
fit your tailgate latch.
9
10
Adjust Strap Buckles to lock
into the tailgate when Bed
Extender is deployed.
Your assembly is now
complete.
background
9
Remove the Screw with a
Philips Head driver.
BED EXTENDER OPERATION
With the tailgate open, place Bed Extender pivot pins into the left and right
mounting brackets. Rotate to 45 until it drops into place, then lower onto it the
open tailgate.
Flip Bed Extender out to contain cargo in the truck bed when the tailgate is
open. CAUTION: 200lb maximum load on the open tailgate. Always distribute
the cargo evenly and properly secure inside the bed. Do not secure cargo to
the Bed Extender or the tailgate.
Before driving, secure Bed Extender by locking the provided strap buckles
into the truck's tailgate latches. To release, pull the tailgate handle. NOTE:
Ensure that both buckles are properly locked into the latches by pulling up on
each strap.
When the Bed Extender is at the furthest rear
position. Push down on the the buckle to
insert it into tailgate latch. Tighten straps. To
release, pull the tailgate handle.
NOTE: Ensure that buckles are properly
inserted into latches by pulling on the straps
after both buckles have been inserted.
background
10
Flip Bed Extender forward and close the tailgate to keep smaller cargo safe
and organized.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
