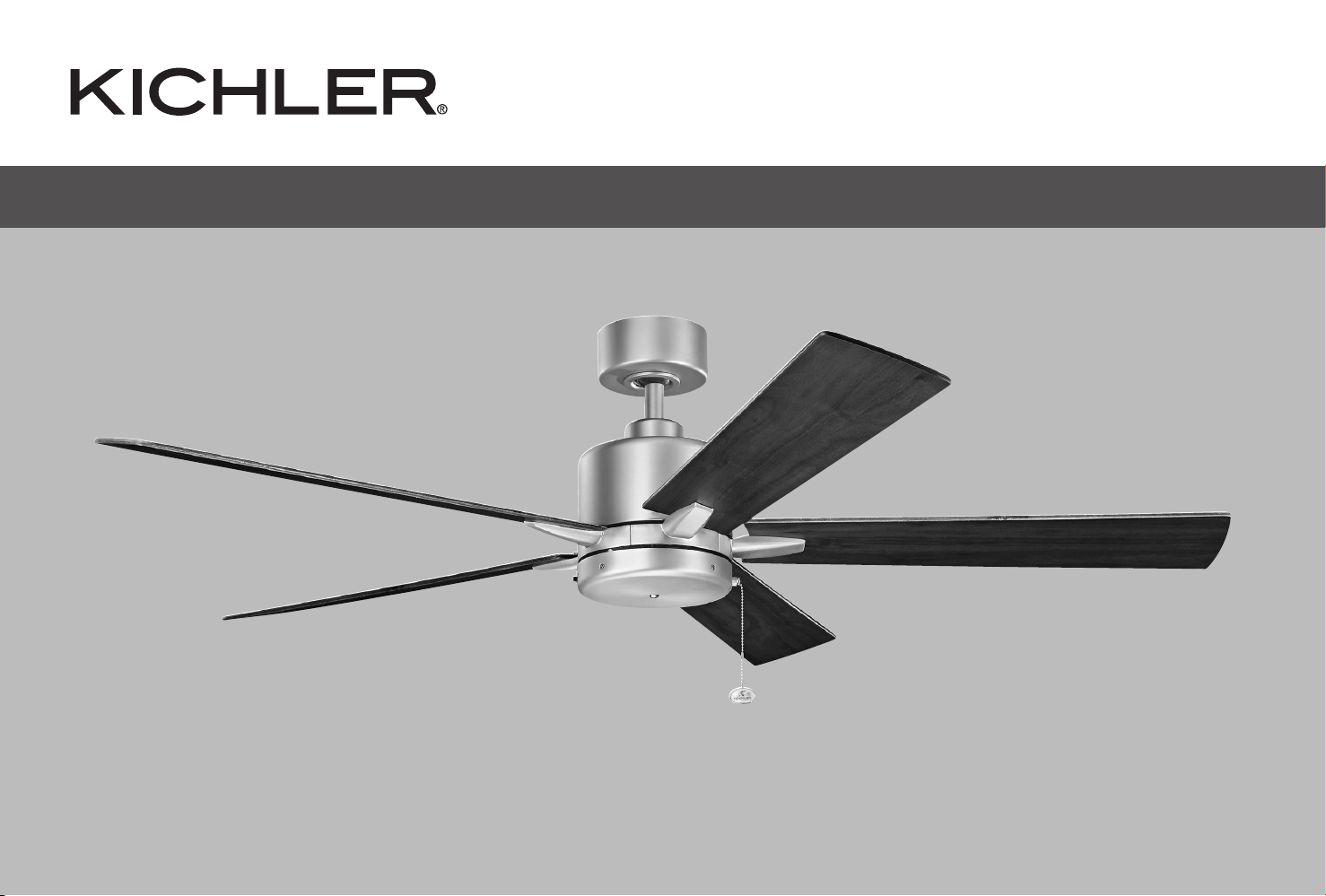

Product images may vary slightly from actual product.
42", 52" and 60" Lucian II
READ AND SAVE THESE INSTRUCTIONS
INSTRUCTION MANUAL
Model#: 330241, 330242, 330243
REV. 28-JULY-2022
TABLE OF CONTENTS
SAFETY RULES ..................................................................3
TOOLS REQUIRED ............................................................4
PACKAGE CONTENTS ....................................................4
MOUNTING OPTIONS .....................................................5
HANGING THE FAN ......................................................... 6
INSTALLATION OF SAFETY SUPPORT ................... 9
ELECTRICAL CONNECTIONS ................................. 10
FINISHING THE INSTALLATION................................11
ATTACHING THE FAN BLADES .................................12
INSTALLING THE MOUNTING PLATE .................... 12
INSTALLING THE SWITCH HOUSING ..................... 13
OPERATING INSTRUCTIONS ..................................... 14
TROUBLESHOOTING....................................................15
2 | KICHLER.COM
SAFETY RULES
1. CAUTION – RISK OF SHOCK – Disconnect Power at the main
circuit breaker panel or main fusebox before starting and during the
installation.
2. WARNING: All wiring must be in accordance with the National
Electrical Code “ANSI/NFPA 70” and local electrical codes.
Electrical installation should be performed by a qualified licensed
electrician.
3. WARNING: Not suitable for use with solid-state speed controls.
4. WARNING: To reduce the risk of fire, electric shock, or personal
injury, mount to outlet box marked “acceptable for fan support of
15.9 kg (35 lbs.) or less” and use mounting screws provided with the
outlet box. Most outlet boxes commonly used for the support of
light fixtures are not acceptable for fan support and may need to
be replaced. Due to the complexity of the installation of this fan, a
qualified licensed electrician is strongly recommended.
5. The outlet box and support structure must be securely mounted and
capable of reliably supporting a minimum of 15.9 kg (35 pounds). Use
only cULus Listed outlet boxes marked “Acceptable for Fan Support
of 15.9 kg (35 lbs) or less”.
6. The fan must be mounted with a minimum of 2.1 m (7 feet) clearance
from the trailing edge of the blades to the floor.
7. WARNING: Do not operate reversing switch while fan blades are in
motion. Fan must be turned o and blades stopped before reversing
blade direction.
8. Avoid placing objects in the path of the blades.
9. WARNING: make sure the power is disconnected before cleaning
your fan.
10. To avoid personal injury or damage to the fan and other items, be
cautious when working around or cleaning the fan.
11. Do not use water or detergents when cleaning the fan or fan
blades. A dry dust cloth or lightly dampened cloth will be suitable
for most cleaning.
12. After making electrical connections, spliced conductors should
be turned upward and pushed carefully up into outlet box. The
wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on one side of the outlet box and
the ungrounded conductor on the other side of the outlet box.
13. Electrical diagrams are reference only. Light kits that are not
packed with the fan must be cULus Listed and marked suitable for
use with the model fan you are installing. Switches must be cULus
General Use Switches. Refer to the Instructions packaged with the
light kits and switches for proper assembly.
14. All set screws must be checked, and retightened where necessary,
before installation.
WARNING: TO REDUCE THE RISK OF PERSONAL INJURY, DO
NOT BEND THE BLADE BRACKETS (ALSO REFERRED TO AS
FLANGES) DURING ASSEMBLY OR AFTER INSTALLATION.
DO NOT INSERT OBJECTS IN THE PATH OF THE BLADES.
N.W. 10 KGS (22 LBS) / G.W. 11 KGS (24.2 LBS) (42 in.)
N.W. 11.5 KGS (25.3 LBS) / G.W. 12.5 KGS (28 LBS) (52 in.)
N.W. 13 KGS (28.6 LBS) / G.W. 14 KGS (31 LBS) (60 in.)
42", 52" and 60" Lucian II | 3

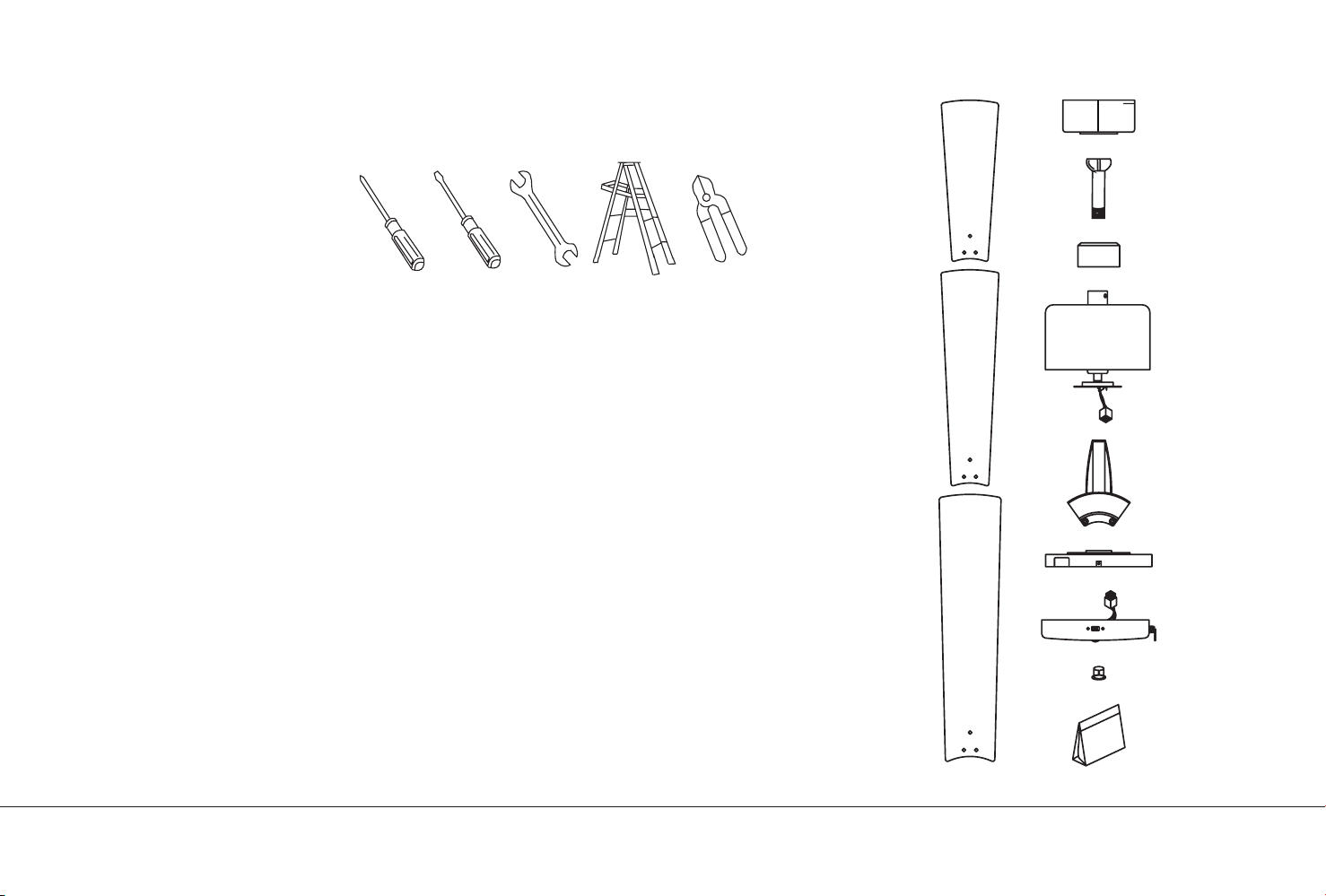

TOOLS REQUIRED
PACKAGE CONTENTS
Unpack your fan and check the contents . You should have the following items:
A-1. Fan Blades (5) (42 in.)
A-2. Fan Blades (5) (52 in.)
A-3. Fan Blades (5) (60 in.)
B. Canopy & Ceiling
Mounting Bracket
C. Ball/Downrod Assembly
D. Coupling Cover
E. Fan Motor Assembly
F. Set of 5 Blade Brackets
G. Mounting Plate
H. Switch Housing
I. Plastic Plug
J. Part Bag Contents
1) Mounting Hardware:
Wire Nuts (3)
2) Blade Attachment Hardware:
Screws (15), Fiber Washers (15)
3) Safety Cable Mounting Hardware:
Wood Screws, Lock Washer, Washer
4) Pull Chains and Fobs
• Phillips Screwdriver
• Blade Screwdriver
• 11 mm Wrench
• Step Ladder
• Wire Cutters
A-1
B
C
D
E
F
G
H
I
J
A-2
A-3
4 | KICHLER.COM
MOUNTING OPTIONS
If there isn’t an existing UL (cUL for Canadian Installation) listed
mounting box, then read the following instructions. Disconnect
the power by removing fuses or turning o circuit breakers.
Secure the outlet box directly to the building structure. Use
appropriate fasteners and building materials. The outlet box
and its support must be able to fully support the full weight
of the fan (up to 15.9 kg (35 pounds)). Do not use plastic outlet
boxes.

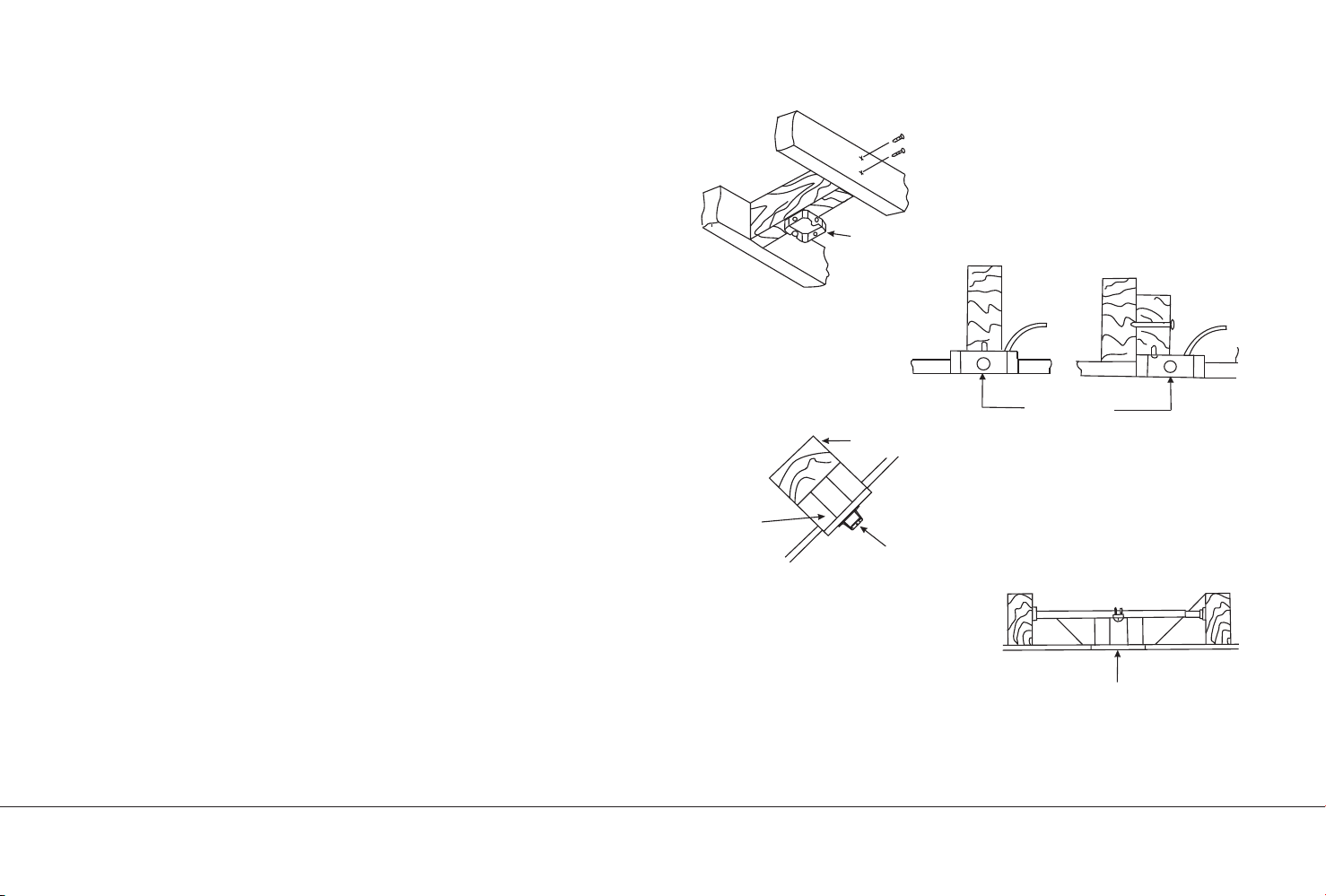

Figures 1, 2 and 3 are examples of dierent ways to mount the
outlet box.
NOTE: If you are installing the ceiling fan on a sloped (vaulted)
ceiling, you may need a longer downrod to maintain proper
clearance between the tip of the blade and the ceiling. A
minimum clearance of 12" is suggested for optimal operation.
NOTE: Depending on the location you have selected for
installation, you may need to purchase and install a “Joist
Hanger” for the support of the outlet box. Make sure the joist
hanger you purchase has been designed for use with ceiling
fans. (Fig. 4)
Fig. 1
Outlet box
Outlet box
Fig. 2
Fig. 3
Fig. 4
Outlet box
Recessed
outlet box ceiling
Ceiling
mounting
plane
Provide strong
support
ANGLED CEILING
MAXIMUM 30° ANGLE
42", 52" and 60" Lucian II | 5
HANGING THE FAN
WARNING: All set screws must be checked, and retightened where
necessary, before installation.
REMEMBER to turn o the power before you begin.
To properly install your ceiling fan, follow the steps below.
Step 1. Remove the decorative canopy bottom cover from the canopy by
turning the cover counter clockwise. (Fig. 5)
Step 2. Remove the ceiling mounting bracket from the canopy by removing
(and save one of the two screws. Loosen the remaining screw by a half turn.
(Fig. 5)
Step 3. Pass the 120 volt supply wires from the ceiling outlet box through the
center of the ceiling mounting bracket. (Fig. 6)
Step 4. Attach the ceiling mounting bracket to the outlet box using the
screws and washers included with the outlet box. (Fig.6)
Hanger Bracket
Fig. 5
Fig. 6
Ceiling
Canopy
Canopy
Cover
cULus Listed
Electrical
Box
120V Wires
Washers
Mounting Screws
(Supplied with Electrical Box)
Ceiling
Mounting
Bracket
6 | KICHLER.COM
HANGING THE FAN
(continued)
WARNING: All set screws must be checked, and retightened where
necessary, before installation.
Step 5. Remove the hanger ball from the downrod assembly by loosening the
set screw, unscrewing and removing removing the cross pin and unscrewing
the ball o the rod. (Fig. 7)
Step 6. Loosen the two set screws and remove the hitch pin and retaining clip
from the coupling on top of the motor assembly. (Fig. 8)
Step 7. Carefully feed the electrical lead wires and safety cable from the fan
up through the downrod. Thread the downrod into the coupling until the
Hitch pin holes are aligned.
Next, replace the hitch pin and retaining clip. Tighten both set screws. (Fig. 8)
Fig. 7
Fig. 8
Cross Pin
Hanger
Ball
Set Screw
Download
Supply Wires
Downrod
Set Screws
Set Screws
Hitch Pin
Retaining Clip
42", 52" and 60" Lucian II | 7
HANGING THE FAN (continued)
Step 8. Slip the coupling cover , canopy cover and canopy onto the downrod.
(Fig. 9)
Thread the hanger ball onto the downrod, insert the cross pin through the
downrod and tighten. Now tighten the set screw. (Fig. 9)
Step 9. Lift the motor assembly into position and place the hanger ball into
the ceiling mounting bracket.
Rotate the entire assembly until the “Check Tab” has dropped into the
“Registration Slot” and seats firmly. (Fig. 10)
The entire motor assembly should not rotate (left or right) when seated
properly.
WARNING: Failure to reattach the cross pin and seat the “Check Tab” can
cause the fan to fall from the ceiling during operation. Take special care to
make sure this pin is reattached.
Fig. 9
Fig. 10
Canopy
Coupling Cover
Downrod
Canopy Cover
Set Screws
Hitch Pin
Retaining
Clip
Registration
Slot
8 | KICHLER.COM
INSTALLATION OF SAFETY SUPPORT
(required for Canadian installation ONLY)
A safety support cable is provided to help prevent the ceiling fan from falling.
Step 1. Attach the wood screw and washers to the ceiling joist next to the
mounting bracket but do not tighten. (Fig. 11)
Step 2. Adjust the length of the safety cable to reach the screw and washers by
pulling the extra cable through the cable clamp until the overall length is correct,
put the end of the cable back through the cable clamp, forming a loop at the end
of the cable. Tighten the cable clamp securely. Now, put the loop in the end of
the safety cable over the wood screw and under the washer. Tighten the wood
screw securely.
NOTE: Although the safety support cable is required for Canadian installations
only. It's a good idea to make the attachment with any installation.
Fig. 11
Attach safety cable
to ceiling joist with
screw and washer
Ceiling mounting
bracket
42", 52" and 60" Lucian II | 9
ELECTRICAL CONNECTIONS
WARNING: To avoid possible electrical shock, be sure you have turned
o the power at the main circuit panel.
Follow the steps below to connect the fan to your household wiring. Use
the wire connecting nuts suppled with your fan. Secure the connectors
with electrical tape. Make sure there are no loose wire strands or
connections.
Step 1. Connect the fan supply (black) wire and light supply (blue) wire to
the black household supply wire as shown in Figure 12.
Step 2. Connect the neutral fan (white) wire to the neutral household
(white) wire.
Step 3. Connect the fan ground wire (green) to the household ground wire.
Step 4. After connecting the wires, spread them apart so that the green
and white wires are on one side of the outlet box and the black wires are
on the other side.
Step 5. Turn the connecting nuts upward and push the wiring into the
outlet box.
Fig. 12
Power Lines
120V
Green
Ground
Wiring
Box
Ground to Mounting
Bracket or Downrod
BLUE
BLACK
WHITE
GREEN
BLACK
WHITE
10 | KICHLER.COM
FINISHING THE INSTALLATION
Step 1. Tuck all the connections neatly into the ceiling outlet box.
Step 2. Slide the canopy up to the mounting bracket and place one of the
key hole slots over the mounting screw on the mounting bracket. Rotate
the canopy until the screw head locks in place at the narrow section of the
key hole. See figure 13.
Step 3. Align the remaining circular hole on the canopy with the remaining
hole on the Ceiling Mounting Bracket. Insert and tighten the mounting
screw you removed earlier and the mounting screw from Step 2 above.
Now, attach the canopy cover to the mounting screw heads by inserting
the screw heads into the bottom side of the canopy cover and rotating
the cover clockwise.
NOTE: Adjust the canopy screws as necessary until the canopy and
canopy cover are snug. (Fig. 13)
WARNING: Make sure the “Check Tab” at the bottom of the hanger
bracket is properly seated in the “Registration Slot” on the side of the
hanger ball before attaching the canopy to the bracket.
Fig. 13
Canopy
Screws
Screws
Ceiling
Mounting
Bracket
Canopy Cover
Outlet Box
42", 52" and 60" Lucian II | 11
ATTACHING THE FAN BLADES
CAUTION: To Reduce The Risk Of Electric Shock, Disconnect The
Electrical Supply Circuit To The Fan Before Installing Fan Blades.
CAUTION: Remove the five rubber shipping blocks attached to the face
of the motor. These blocks keep the motor from shifting during shipping
and MUST be removed during installation.
Step 1. Attach a blade to a blade bracket using the screws and fiber
washers provided. (Fig. 14)
Make sure the blade is straight when set on the blade bracket. Tighten
each mounting screw until the fiber washer is slightly compressed. Repeat
this procedure for each blade.
Step 2. Attach each blade assembly to the motor using the blade bracket
mounting screws. (Fig 14)
INSTALLING THE MOUNTING PLATE
Step 1. Loosen the two screws on the mounting ring attached to the motor
shaft and “remove” and save the third screw. (Fig. 15)
Step 2. Place the key holes on the mounting plate over the 2 screws
previously loosened from the mounting ring, turn mounting plate until it
locks in place at the narrow section of the key holes. Secure by tightening
the 2 screws previously loosened and the one previously removed. (Fig. 15)
Fig. 14
Fig. 15
Blades
Screws
Mounting
Ring
Screws
Mounting Plate
Blade
Brackets
Fiber Washers
Screws
12 | KICHLER.COM
INSTALLING THE SWITCH HOUSING
CAUTION: To Reduce The Risk Of Electric Shock, Disconnect The
Electrical Supply Circuit To The Fan Before Installing Switch Housing.
Step 1. While holding the switch housing under your ceiling fan, push the
square wire connectors together. One from the fan and one from the
switch housing. (Fig.16)
NOTE: These connectors are color coded and will ONLY engage when
the colored strips are matched (aligned).
Step 2. Carefully push all the wires into the switch housing.
Attach the switch housing to the mounting plate with the screws
provided. Make sure each screw is tight. (Fig. 16)
Switch Housing
Square Wire Connectors
Screws
Fig. 16
Mounting Plate
42", 52" and 60" Lucian II | 13
OPERATING INSTRUCTIONS
Turn the power on and check the operation of your ceiling fan.
The pull chain controls the 3 speeds of your ceiling fan.
1 pull = High, 2 pulls = Medium, 3 pulls = Low and the 4th pull turns the
motor o.
The Black Slide Switch on the side of the switch housing controls the
direction of the blades “Forward and Reverse”.
WARNING: Do not operate reversing switch while fan blades are in
motion. Fan must be turned o and blades stopped before reversing
blade direction.
Warm weather - Forward (counter clockwise) A downward airflow
creates a cooling eect as shown in Fig. 17. This allows you to set your air
conditioner on a warmer setting without aecting your comfort.
Cool weather - Reverse (clockwise) An upward airflow moves warm
air o the ceiling area as shown in Fig. 18. This allows you to set your
heating unit on a cooler setting without aecting your comfort.
Fig. 17
Fig. 18
14 | KICHLER.COM
TROUBLESHOOTING
Problem Solution
Fan will not start. 1. Check circuit fuses or breakers.
2. Check all electrical connections to ensure proper contact. CAUTION: Make sure the main
power is OFF when checking any electrical connection.
Fan sounds noisy. 1. Make sure all motor housing screws are snug.
2. Make sure the screws that attach the fan blade brackets to the motor are tight.
3. Make sure wire nut connections are not rubbing against each other or the interior wall of the
switch housing. CAUTION: Make sure main power is o.
4. Allow a 24-hour “breaking-in” period. Most noise associated with a new fan will disappear
during this time.
5. If using an optional light kit, make sure the screws securing the glassware are tight. Make sure
the light bulbs are not touching any other component.
6. Do not connect this fan to wall mounted variable speed control(s). They are not compatible
with ceiling fan motors or remote controls.
7. Make sure the upper canopy is a short distance from the ceiling. It should not touch the ceiling.
Fan wobble. 1. Check that all blade and blade arm screws are secure.
2. Most fan wobbling problems are caused when blade levels are unequal. Check this level by
selecting a point on the ceiling above the tip of one of the blades. Measure this distance. Rotate
the fan until the next blade is positioned for measurement. Repeat for each blade. The distance
deviation should be equal within 1/8".
3. If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can
redistribute the weight and possibly result in smoother operation.
42", 52" and 60" Lucian II | 15
www.kichler.com
KICHLER
®
LIGHTING LLC
30455 SOLON ROAD
SOLON, OHIO 44139
CUSTOMER SERVICE 866.558.5706
8:00 AM TO 5:00 PM EST, MONDAY - FRIDAY
© Kichler Lighting LLC. All Rights Reserved.
2022/07/28
Les images du produit peuvent varier légèrement par rapport au produit réel.
Lucian II de 42 po, 52 po et 60 po
LISEZ ET CONSERVEZ CES INSTRUCTIONS
MANUEL D’INSTRUCTIONS
Modèle nº : 330241, 330242, 330243
REV. 28-JUL-2022
TABLE DES MATIÈRES
RÈGLES DE SÉCURITÉ .............................................3
OUTILS NÉCESSAIRES .............................................4
CONTENU DU COLIS .................................................4
OPTIONS DE MONTAGE ...........................................5
SUSPENDRE LE VENTILATEUR .............................6
INSTALLATION DU SUPPORT DE SÉCURITÉ ...... 9
RACCORDEMENTS ÉLECTRIQUES .................... 10
FIN DE L’INSTALLATION .......................................... 11
FIXATION DES PALES DU VENTILATEUR ..........12
INSTALLATION DE LA PLAQUE DE MONTAGE .....12
INSTALLATION DU BOÎTIER DE COMMUTATEUR .....13
INSTRUCTIONS D’UTILISATION ........................... 14
DÉPANNAGE .............................................................15
2 | KICHLER.COM
RÈGLES DE SÉCURITÉ
1. ATTENTION : RISQUE DE CHOC : Débranchez l’alimentation au
panneau du disjoncteur principal ou à la boîte à fusibles principale
avant de démarrer et pendant l’installation.
2. AVERTISSEMENT : Tout le câblage doit être conforme au National
Electrical Code « ANSI/NFPA 70 » et aux codes électriques locaux.
L’installation électrique doit être eectuée par un électricien
qualifié et agréé.
3. AVERTISSEMENT : Ne convient pas à une utilisation avec des
commandes de vitesse à semi-conducteurs.
4. AVERTISSEMENT : Pour réduire le risque d’incendie, d’électrocution
ou de blessure corporelle, installez l’appareil sur une boîte de sortie
portant la mention « acceptable pour soutenir un ventilateur de
15,9 kg (35 lb) ou moins ». Utilisez les vis de montage livrées avec
la boîte de sortie. Il faudra probablement remplacer la boîte de
sortie, car la plupart des boîtes de sortie utilisées pour soutenir
des appareils d’éclairage ne sont pas acceptables pour soutenir
un ventilateur. En raison de la complexité de l’installation de ce
ventilateur, un électricien agréé qualifié est fortement recommandé.
5. La boîte de sortie et la structure de support doivent être solidement
montées et capables de supporter de manière fiable un minimum de
15,9 kg (35 lb). N’utilisez que des boîtes de sortie cULus portant la mention
« Acceptable pour soutenir un ventilateur de 15,9 kg (35 lb) ou moins ».
6. Le ventilateur doit être monté avec un dégagement minimum de
2,1 m (7 pieds) entre le bord de fuite des pales et le sol.
7. AVERTISSEMENT : N’actionnez pas l’inverseur lorsque les pales du
ventilateur sont en mouvement. Le ventilateur doit être éteint et les
pales arrêtées avant d’inverser le sens des pales.
8. Évitez de placer des objets sur la trajectoire des pales.
9. AVERTISSEMENT : assurez-vous que l’alimentation est coupée
avant de nettoyer votre ventilateur.
10. Pour éviter des blessures corporelles ou des dommages au
ventilateur et à d’autres éléments, soyez prudent lorsque vous
travaillez autour ou nettoyez le ventilateur.
11. N’utilisez pas d’eau ou de détergents pour nettoyer le ventilateur
ou les pales du ventilateur. Un chion sec à poussière ou un chion
légèrement humide conviendra pour la plupart des nettoyages.
12. Après avoir eectué les raccordements électriques, les
conducteurs raccordés doivent être tournés vers le haut et
poussés avec précaution dans le boîtier de sortie. Les fils doivent
être écartés avec le conducteur mis à la terre et le conducteur de
mise à la terre de l’équipement d’un côté de la boîte de sortie et le
conducteur non mis à la terre de l’autre côté de la boîte de sortie.
13. Les schémas électriques sont fournis à titre indicatif uniquement.
Les ensembles d’éclairage qui ne sont pas fournis avec le ventilateur
doivent être répertoriés et marqués cULus pour une utilisation
avec le modèle de ventilateur que vous installez. Les commutateurs
doivent être des commutateurs cULus à usage général. Reportez-
vous aux instructions fournies avec les ensembles d’éclairage et les
interrupteurs pour un assemblage correct.
14. Toutes les vis de réglage doivent être vérifiées et resserrées si
nécessaire avant l’installation.
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES DE BLESSURES
CORPORELLES, NE PLIEZ PAS LES PALES (ÉGALEMENT APPELÉS
BRIDES) PENDANT LE MONTAGE OU APRÈS L’INSTALLATION. NE
PAS INSÉRER D’OBJETS SUR LE PASSAGE DES PALES.
POIDS NET 10 KG (22 LB) / POIDS BRUT 11 KG (24,2 LB) (42 PO)
POIDS NET 11,5 KG (25,3 LB) / POIDS BRUT 12,5 KG (28 LB) (52 PO)
POIDS NET 13 KG (28,6 LB) / POIDS BRUT 14 KG (31 LB) (60 PO)
Lucian II de 42 po, 52 po et 60 po | 3
OUTILS NÉCESSAIRES
CONTENU DU COLIS
Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les
éléments suivants :
A-1. Pales de ventilateur (5) (42 po)
A-2. Pales de ventilateur (5) (52 po)
A-3. Pales de ventilateur (5) (60 po)
B. Support de montage au plafond
C. Ensemble boule/tige descendante
D. Couvercle d’accouplement
E. Ensemble moteur de ventilateur
F. Jeu de 5 supports de pale
G. Plaque de montage
H. Boîtier d’interrupteur
I. Bouchon en plastique
J. Contenu du sac de pièces
1) Matériel de montage :
Capuchons de connexion (3)
2) Matériel de fixation de pale :
Vis (15), rondelles de fibre (15)
3) Matériel de montage du câble de
sécurité :
Vis à bois, rondelle de blocage, rondelle
4) Chaînes de traction et télécommandes
• Tournevis cruciforme
• Tournevis à lame
• Clé de 11 mm
• Escabeau
• Pinces coupantes
A-1
B
C
D
E
F
G
H
I
J
A-2
A-3
4 | KICHLER.COM
OPTIONS DE MONTAGE
S’il n’y a pas de boîtier de montage homologué UL (cUL pour
installation canadienne), lisez les instructions suivantes.
Débranchez l’alimentation en retirant les fusibles ou en
désactivant les disjoncteurs.
Fixez le boîtier de sortie directement à la structure du
bâtiment. Utilisez des fixations et des matériaux de
construction appropriés. Le boîtier de sortie et son support
doivent pouvoir supporter entièrement le poids total du
ventilateur (jusqu’à 15,9 kg (35 lb)). N’utilisez pas de boîtiers de
sortie en plastique.
Les figures 1, 2 et 3 sont des exemples des diérentes manières
de monter le boîtier de sortie.
REMARQUE : Si vous installez le ventilateur de plafond sur
un plafond en pente (voûté), vous aurez peut-être besoin
d’une tige descendante plus longue pour maintenir un
dégagement approprié entre la pointe de la pale et le plafond.
Un dégagement minimum de 12 po est suggéré pour un
fonctionnement optimal.
REMARQUE : Selon l’endroit que vous avez choisi pour
l’installation, vous devrez peut-être acheter et installer une
« suspente de solive » pour soutenir le boîtier de sortie.
Assurez-vous que la suspente de solive que vous achetez a été
conçu pour être utilisé avec des ventilateurs de plafond. (Fig. 4)
Fig. 1
Boîtier de sortie
Boîtier de sortie
Fig. 2
Fig. 3
Fig. 4
Boîtier de sortie
Plafond du
boîtier de
sortie encastré
Plan de
montage
au plafond
Fournir un
support solide
ANGLE MAXIMUM DE 30°
AU PLAFOND EN ANGLE
Lucian II de 42 po, 52 po et 60 po | 5
SUSPENDRE LE VENTILATEUR
AVERTISSEMENT : Toutes les vis de réglage doivent être vérifiées et
resserrées si nécessaire avant l’installation.
RAPPELEZ-VOUS de couper l’alimentation avant de commencer l’installation.
Pour installer correctement votre ventilateur de plafond, suivez les étapes
ci-dessous.
Étape 1. Retirez le couvercle inférieur décoratif de l’auvent en le tournant
dans le sens inverse des aiguilles d’une montre. (Fig. 5)
Étape 2. Retirez le support de montage au plafond de l’auvent en retirant et
en conservant l’une des deux vis. Desserrez la vis restante d’un demi-tour.
(Fig. 5)
Étape 3. Faites passer les fils d’alimentation de 120 volts du boîtier de sortie
au plafond par le centre du support de montage au plafond. (Fig. 6)
Étape 4. Installez le support de montage sur le boîtier de sortie au plafond à
l’aide des vis et rondelles fournies avec le boîtier de sortie. (Fig. 6)
Support de suspension
Fig. 5
Fig. 6
Auvent de
plafond
Cache de
l’auvent
Boîte
électrique
cULus
Fils 120 V
Rondelles
Vis de montage
(fournies avec la boîte électrique)
Support de
montage au
plafond
6 | KICHLER.COM
SUSPENDRE LE VENTILATEUR
(suite)
AVERTISSEMENT : Toutes les vis de réglage doivent être vérifiées et
resserrées si nécessaire avant l’installation.
Étape 5. Retirez la boule de suspension de l’assemblage de la tige
descendante en desserrant les vis de réglage, en dévissant et retirant la
goupille transversale et en dévissant la boule hors de la tige. (Fig. 7)
Étape 6. Desserrez les deux vis de réglage et retirez la goupille d’attelage et le
clip de retenue de l’accouplement sur le dessus de l’ensemble moteur. (Fig. 8)
Étape 7. Faites passer avec précaution les fils électriques et le câble de
sécurité du ventilateur vers le haut à travers la tige descendante. Vissez la
tige descendante sur l’accouplement du moteur jusqu’à ce que les trous des
goupilles d’attelage soient alignés.
Remettez ensuite en place la goupille d’attelage et le clip de retenue. Serrez
les deux vis de réglage. (Fig. 8)
Fig. 7
Fig. 8
Broche croisée
Boule de
suspension
Vis de réglage
Télécharger
Fils d’alimentation
Tige descendante
Vis de réglage
Vis de réglage
Goupille
d’attelage
Clip de retenue
Lucian II de 42 po, 52 po et 60 po | 7
SUSPENDRE LE VENTILATEUR (Suite)
Étape 8. Glissez le couvercle du couplage, le cache de l’auvent et l’auvent sur
la tige descendante. (Fig. 9)
Enfilez la boule de suspension sur la tige descendante, insérez la tige
transversale à travers la tige descendante et serrez. Maintenant, serrez la vis
de réglage. (Fig. 9)
Étape 9. Soulevez maintenant l’assemblage moteur et placez la boule de
suspension dans le support de montage.
Faites pivoter l’ensemble jusqu’à ce que la « languette de contrôle » soit tombée
dans la « fente d’enregistrement » et soit fermement en place. (Fig. 10)
L’ensemble du moteur ne doit pas tourner (à gauche ou à droite) lorsqu’il est
correctement installé.
AVERTISSEMENT : Le fait de ne pas remettre en place la goupille
transversale et de placer la « languette de contrôle » peut entraîner la
chute du ventilateur du plafond pendant le fonctionnement. Veillez tout
particulièrement à ce que cette goupille soit remise en place.
Fig. 9
Fig. 10
Auvent
Couvercle d’accouplement
Tige descendante
Cache de l’auvent
Vis de réglage
Goupille d’attelage
Clip de retenue
Fente de
l’enregistrement
8 | KICHLER.COM
INSTALLATION DU SUPPORT DE SÉCURITÉ
(requis pour l’installation au Canada SEULEMENT)
Un câble de support de sécurité est fourni pour aider à empêcher le ventilateur
de plafond de tomber.
Étape 1. Fixez la vis à bois et les rondelles à la solive de plafond à côté du support
de montage, mais ne serrez pas. (Fig. 11)
Étape 2. Ajustez la longueur du câble de sécurité pour atteindre la vis et les
rondelles en tirant le câble supplémentaire à travers le serre-câble jusqu’à ce que
la longueur totale soit correcte, remettez l’extrémité du câble à travers le serre-
câble, formant une boucle à l’extrémité du câble. Serrez fermement le serre-
câble. Maintenant, placez la boucle à l’extrémité du câble de sécurité sur la vis à
bois et sous la rondelle. Serrez fermement la vis à bois.
REMARQUE : Bien que le câble de support de sécurité ne soit requis que pour
les installations canadiennes. C’est une bonne idée de faire la fixation avec
n’importe quelle installation.
Fig. 11
Fixez le câble de
sécurité à la solive du
plafond avec une vis
et une rondelle
Support de montage
au plafond
Lucian II de 42 po, 52 po et 60 po | 9
RACCORDEMENTS ÉLECTRIQUES
AVERTISSEMENT : Pour éviter tout risque d’électrocution, assurez-
vous d’avoir coupé l’alimentation au panneau de circuit principal avant
de procéder au câblage.
Suivez les étapes ci-dessous pour raccorder le ventilateur à votre câblage
domestique. Utilisez les écrous de raccords des fils fournis avec votre
ventilateur. Fixez les connecteurs avec du ruban isolant. Assurez-vous qu’il
n’y a pas de torons métalliques ou de raccordements desserrés.
Étape 1. Raccordez le fil d’alimentation du ventilateur (noir) et le fil
d’alimentation (bleu) du ventilateur au fil d’alimentation domestique noir
comme illustré à la Figure 12.
Étape 2. Raccordez le fil neutre du ventilateur (blanc) au fil neutre (blanc)
du foyer.
Étape 3. Raccordez le fil de terre du ventilateur (vert) au fil de terre de la
maison.
Étape 4. Après avoir raccordé les fils, écartez-les de manière à ce que les
fils vert et blanc soient d’un côté du boîtier de sortie et que les fils noirs
soient de l’autre côté.
Étape 5. Tournez les écrous de raccords vers le haut et poussez le câblage
dans la boîte de sortie.
Fig. 12
Lignes
électriques 120 V
Fil de
terre vert
Boîtier de
câblage
Mise à la terre vers le
support de montage ou
la tige descendante
BLEU
NOIR
BLANC
VERT
NOIR
BLANC
10 | KICHLER.COM
FIN DE L’INSTALLATION
Étape 1. Rentrez soigneusement toutes les connexions dans la boîte de
sortie au plafond.
Étape 2. Faites glisser l’auvent jusqu’au support de montage et placez
l’une des fentes du trou de serrure sur la vis de montage du support de
montage. Faites tourner l’auvent jusqu’à ce que la tête de la vis se bloque
en place au niveau de la partie étroite du trou de la clé. Voir la figure 13.
Étape 3. Alignez le trou circulaire restant sur l’auvent avec le trou restant sur
le support de montage au plafond. Insérez et serrez la vis de montage que
vous avez retirée précédemment et la vis de montage de l’étape 2 ci-dessus.
Maintenant, fixez le couvercle de l’auvent aux têtes de vis de montage en
insérant les têtes de vis dans le côté inférieur du couvercle de l’auvent et en
faisant tourner le couvercle dans le sens des aiguilles d’une montre.
REMARQUE : Ajustez les vis de l’auvent si nécessaire jusqu’à ce que
l’auvent et le couvercle de l’auvent soient bien ajustés. (Fig. 13)
AVERTISSEMENT : Assurez-vous que la « languette de contrôle »
située en bas du support de suspension est correctement placée dans
la « fente d’enregistrement » sur le côté de la boule de suspension
avant de fixer l’auvent au support.
Fig. 13
Auvent
Vis
Vis
Support de
montage au
plafond
Cache de l’auvent
Boîtier de sortie
Lucian II de 42 po, 52 po et 60 po | 11
FIXATION DES PALES DU VENTILATEUR
ATTENTION : Pour réduire le risque de choc électrique, débranchez le
circuit d'alimentation électrique du ventilateur avant d'installer les pales
du ventilateur.
ATTENTION : Retirez les cinq blocs d’expédition en caoutchouc fixés à la
face du moteur. Ces blocs empêchent le moteur de se déplacer pendant
l’expédition et DOIVENT être retirés pendant l’installation.
Étape 1. Fixez une pale à un support de pale à l’aide des vis et des rondelles
de fibre fournies. (Fig. 14)
Assurez-vous que la pale est droite lorsqu’elle est placée sur le support de
pale. Serrez chaque vis de montage jusqu’à ce que la rondelle de fibre soit
légèrement comprimée. Répétez cette procédure pour chaque pale.
Étape 2. Fixez chaque ensemble de pale au moteur à l’aide des vis de
montage du support de pale. (Fig. 14)
INSTALLATION DE LA PLAQUE DE MONTAGE
Étape 1. Desserrez les deux vis de la bague de montage fixée à l’arbre du
moteur et « enlevez » et conservez la troisième vis. (Fig. 15)
Étape 2. Placez les trous de serrure de la plaque de montage sur les 2 vis
précédemment desserrées de la bague de montage, tournez la plaque de
montage jusqu’à ce qu’elle se verrouille en place au niveau de la section
étroite des trous de serrure. Fixez en serrant les 2 vis précédemment
desserrées et celle précédemment retirée. (Fig. 15)
Fig. 14
Fig. 15
Pales
Vis
Bague de
montage
Vis
Plaque de montage
Supports
de pale
Rondelles de fibre
Vis
12 | KICHLER.COM
INSTALLATION DU BOÎTIER DE
COMMUTATEUR
ATTENTION : Pour réduire le risque de choc électrique, débranchez le
circuit d’alimentation électrique du ventilateur avant d’installer boîtier
d’interrupteur.
Étape 1. Tout en tenant le boîtier d’interrupteur sous votre ventilateur
de plafond, poussez les connecteurs carrés des fils ensemble. Un pour le
ventilateur et un pour le boîtier d’interrupteur. (Fig. 16)
REMARQUE : Ces connecteurs sont codés par couleur et s’enclenchent
UNIQUEMENT lorsque les bandes colorées sont appariées (alignées).
Étape 2. Poussez délicatement tous les fils dans le boîtier de
l’interrupteur.
Fixez le boîtier du commutateur à la plaque de montage à l’aide des vis
fournies. Assurez-vous que chaque vis est bien serrée. (Fig. 16)
Boîtier d’interrupteur
Connecteurs pour fils carrés
Vis
Fig. 16
Plaque de
montage
Lucian II de 42 po, 52 po et 60 po | 13
INSTRUCTIONS D’UTILISATION
Rétablissez le courant et vérifiez le fonctionnement de votre ventilateur
de plafond.
La chaîne de traction commande les 3 vitesses de votre ventilateur
de plafond.
Tirer 1 fois = Élevé, tirer 2 fois = Moyen, tirer 3 fois = Bas et tirer 4 fois
éteint le moteur.
L’interrupteur à glissière noir situé sur le côté du boîtier de l’interrupteur
commande le sens des pales « vers l’avant et vers l’arrière ».
AVERTISSEMENT : N’actionnez pas l’inverseur lorsque les pales du
ventilateur sont en mouvement. Le ventilateur doit être éteint et les
pales arrêtées avant d’inverser le sens des pales.
Par temps chaud – Vers l’avant (dans le sens inverse des aiguilles d’une
montre). Un flux d’air vers le bas crée un eet de refroidissement Fig. 17.
Cela vous permet de régler votre climatiseur sur un réglage plus chaud
sans aecter votre confort.
Par temps frais – Inverser (sens horaire) Un flux d’air ascendant évacue
l’air chaud des zones du plafond Fig. 18. Cela vous permet de régler votre
unité de chauage sur un réglage plus froid sans aecter votre confort.
Fig. 17
Fig. 18
14 | KICHLER.COM
DÉPANNAGE
Problème Solution
Le ventilateur ne
démarre pas.
1. Vérifiez les fusibles ou les disjoncteurs.
2. Vérifiez tous les raccordements électriques pour assurer un bon contact. ATTENTION :
Assurez-vous que l’alimentation principale est coupée lors de la vérification de tout
raccordement électrique.
Le ventilateur fait
du bruit.
1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.
2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.
3. Assurez-vous que les raccords des écrous métalliques ne frottent pas les uns contre les autres
ou contre la paroi intérieure du boîtier de l’interrupteur. ATTENTION : Assurez-vous que
l’alimentation principale est coupée.
4. Prévoyez une période de « rodage » de 24 heures. La plupart des bruits associés à un nouveau
ventilateur disparaîtront pendant ce temps.
5. Si vous utilisez un ensemble d’éclairage en option, assurez-vous que les vis fixant la verrerie
sont bien serrées. Assurez-vous que les ampoules ne touchent aucun autre composant.
6. Ne connectez pas ce ventilateur à une ou plusieurs commandes de vitesse variable fixées au mur.
Ils ne sont pas compatibles avec les moteurs de ventilateurs de plafond ou les télécommandes.
7. Assurez-vous que la verrière supérieure est à une courte distance du plafond. Elle ne doit pas
toucher le plafond.
Le ventilateur vacille. 1. Vérifiez que toutes les vis de la pale et du bras de pale sont bien fixées.
2. La plupart des problèmes d’oscillation du ventilateur sont causés lorsque les niveaux des pales sont
inégaux. Vérifiez ce niveau en sélectionnant un point sur le plafond au-dessus de la pointe de l’une
des pales. Mesurez cette distance. Faites tourner le ventilateur jusqu’à ce que la pale suivante soit
positionnée pour la mesure. Répétez pour chaque pale. L’écart de distance doit être égal à 1/8 po.
3. Si l’oscillation de la pale est toujours perceptible, interchanger deux pales adjacentes (côte à
côte) peut redistribuer le poids et éventuellement entraîner un fonctionnement plus fluide.
Lucian II de 42 po, 52 po et 60 po | 15
www.kichler.com
KICHLER
®
LIGHTING LLC
30455 SOLON ROAD
SOLON, OHIO 44139
SERVICE À LA CLIENTÈLE 866.558.5706
8 h à 17 h EST, DU LUNDI AU VENDREDI
© Kichler Lighting LLC. Tous droits réservés.
2022/07/28
Las imágenes del producto pueden diferir ligeramente del producto real.
Lucian II de 42 in, 52 in y 60 in
LEER Y GUARDAR ESTAS INSTRUCCIONES
MANUAL DE INSTRUCCIONES
Modelo n.°: 330241, 330242, 330243
REV. 28-JUL-2022
ÍNDICE
NORMAS DE SEGURIDAD........................................3
HERRAMIENTAS NECESARIAS ..............................4
CONTENIDO DEL PAQUETE....................................4
OPCIONES DE MONTAJE .........................................5
COLGAR EL VENTILADOR .......................................6
INSTALACIÓN DE SOPORTE DE SEGURIDAD
...9
CONEXIONES ELÉCTRICAS .................................10
FINALIZACIÓN DE LA INSTALACIÓN ...................11
COLOCACIÓN DE LAS ASPAS DEL VENTILADOR .... 12
INSTALACIÓN DE LA PLACA DE MONTAJE ...... 12
INSTALACIÓN DE LA CARCASA DEL INTERRUPTOR ... 13
INSTRUCCIONES DE FUNCIONAMIENTO ........14
RESOLUCIÓN DE PROBLEMAS ........................... 15
2 | KICHLER.COM
NORMAS DE SEGURIDAD
1. PRECAUCIÓN: RIESGO DE DESCARGA ELÉCTRICA. Desconecte
la energía en el panel del disyuntor principal o en la caja de fusibles
principal antes de comenzar y durante la instalación.
2. ADVERTENCIA: Todo el cableado debe instalarse de acuerdo con el
Código Eléctrico Nacional 70 del Instituto Nacional Estadounidense
de Estándares (American National Standards Institute, ANSI)/
la Asociación Nacional de Protección contra Incendios (National
Fire Protection Association) y los códigos eléctricos locales. La
instalación eléctrica debe ser realizada por un electricista calificado.
3. ADVERTENCIA: No apto para usar con controles de velocidad de
estado sólido.
4. ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica
u otras lesiones personales, monte el ventilador conectándolo a la
caja de salida marcada como “Apta para soporte de ventilador de
15,9 kg (35 lb) o menos” y use los tornillos de montaje proporcionados
con la caja de tomacorrientes. La mayoría de las cajas de salida
comúnmente usadas para sujetar apliques de luz no son aptas para
uso con ventiladores y deben reemplazarse. Debido a la complejidad
de la instalación de este ventilador, se recomienda enfáticamente la
intervención de un electricista certificado y calificado.
5. La caja de salida y la estructura de soporte deben estar montadas
de manera segura y ser capaces de soportar de manera confiable
un mínimo de 15,9 kg (35 libras). Use solo cajas de salida con
certificación cULus y marcadas como “Apta para soporte de
ventilador de 15,9 kg (35 lb) o menos”.
6. El ventilador debe montarse con un espacio libre mínimo de 2,1 m
(7 pies) desde el borde posterior de las aspas hasta el suelo.
7. ADVERTENCIA: No opere el interruptor de inversión mientras las aspas
del ventilador estén en movimiento. El ventilador debe estar apagado y
las aspas detenidas antes de invertir la dirección de las aspas.
8. Evite colocar objetos en el camino de las aspas.
9. ADVERTENCIA: asegúrese de que la corriente esté desconectada
antes de limpiar su ventilador.
10. Para evitar lesiones personales o daños al ventilador y otros elementos,
tenga cuidado cuando trabaje alrededor o limpie el ventilador.
11. No use agua ni detergentes para limpiar el ventilador ni las aspas
del ventilador. Un paño seco para el polvo o un paño ligeramente
humedecido será adecuado para la mayor parte de la limpieza.
12. Después de realizar las conexiones eléctricas, los conductores
empalmados deben girarse hacia arriba y empujarse con cuidado
hacia la caja de salida. Los cables deben separarse con el
conductor puesto a tierra, y el conductor de puesta a tierra del
equipo en un lado de la caja de salida, y el conductor sin puesta a
tierra en el otro lado de la caja de salida.
13. Los diagramas eléctricos son solo para fines de referencia. Los kits
de luz que no vengan empaquetados con el ventilador deben tener
la certificación cULus y estar marcados como aptos para usar con
el modelo de ventilador que está instalando. Los interruptores
deben ser interruptores de uso general con certificación cULus.
Consulte las instrucciones que vienen con los kits de luz e
interruptores para un montaje adecuado.
14. Todos los tornillos de fijación deben revisarse y volverse a apretar
cuando sea necesario antes de la instalación.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES
PERSONALES, NO DOBLE LOS SOPORTES DEL ASPA
(TAMBIÉN DENOMINADOS BRIDAS) DURANTE EL MONTAJE
O DESPUÉS DE LA INSTALACIÓN. NO INTRODUZCA
OBJETOS EN EL CAMINO DE LAS ASPAS.
N.W. 10 KG (22 LB) / G.W. 11 KG (24.2 LB) (42 in)
N.W. 11.5 KG (25.3 LB) / G.W. 12.5 KG (28 LB) (52 in)
N.W. 13 KG (28.6 LB) / G.W. 14 KG (31 LB) (60 in)
Lucian II de 42in, 52 in y 60 in | 3
HERRAMIENTAS NECESARIAS
CONTENIDO DEL PAQUETE
Desempaque su ventilador y verifique el contenido. Debería tener los
siguientes elementos:
A-1. Aspas del ventilador (5) (42 in)
A-2. Aspas del ventilador (5) (52 in)
A-3. Aspas del ventilador (5) (60 in)
B. Soporte de montaje de techo y
dosel
C. Conjunto de bola/varilla de
extensión
D. Cubierta de acoplamiento
E. Conjunto del motor del ventilador
F. Juego de 5 soportes para aspas
G. Placa de montaje
H. Caja del interruptor
I. Tapón de plástico
J. Contenido de la bolsa de piezas
1) Accesorios de montaje:
Tuercas para cables (3)
2) Accesorios de fijación del aspa:
Tornillos (15), Arandelas de fibra (15)
3) Hardware para montaje del cable
de seguridad:
Tornillos para madera, arandela
de seguridad, arandela
4) Cadenas de tracción y leontinas
• Destornillador Phillips
• Destornillador plano
• Llave de 11 mm
• Escalera de mano
• Cortadores de alambre
A-1
B
C
D
E
F
G
H
I
J
A-2
A-3
4 | KICHLER.COM
OPCIONES DE MONTAJE
Si no existe una caja de montaje con certificación UL (cUL para
la instalación canadiense), lea las siguientes instrucciones.
Desconecte la corriente quitando los fusibles o apagando los
disyuntores.
Fije la caja de salida directamente a la estructura del edificio.
Utilice sujetadores y materiales de construcción adecuados.
La caja de salida y su soporte deben poder soportar
completamente el peso total del ventilador (hasta 15,9 kg [35
libras]). No utilice cajas de salida de plástico.
Las figuras 1, 2 y 3 son ejemplos de diferentes formas de
montar la caja de salida.
NOTA: Si está instalando el ventilador de techo en un techo
inclinado (abovedado), es posible que necesite una varilla de
extensión más larga para mantener el espacio adecuado entre
la punta del aspa y el techo. Se sugiere un espacio libre mínimo
de 12" para un funcionamiento óptimo.
NOTA: Según la ubicación que haya seleccionado para
la instalación, es posible que deba comprar e instalar un
“colgador de viguetas” para el soporte de la caja de salida.
Asegúrese de que el colgador de viguetas que compre haya
sido diseñado para usarse con ventiladores de techo. (Figura 4)
Figura 1
Caja de salida
Caja de salida
Figura 2
Figura 3
Figura 4
Caja de salida
Techo con
caja de salida
empotrada
Plano de montaje
en techo
Brinde un
apoyo firme
TECHO CON ÁNGULO
MÁXIMO DE 30°
Lucian II de 42in, 52 in y 60 in | 5
COLGAR EL VENTILADOR
ADVERTENCIA: Todos los tornillos de fijación deben revisarse y volverse a
apretar cuando sea necesario antes de la instalación.
RECUERDE desconectar la corriente antes de comenzar la instalación.
Para instalar correctamente su ventilador de techo, siga los pasos a continuación.
Paso 1. Retire la cubierta inferior decorativa del dosel girando la cubierta en
sentido contrario a las agujas del reloj. (Figura 5)
Paso 2. Retire el soporte del montaje de techo del dosel (y guarde uno de los
dos tornillos). Afloje los tornillos restantes con un medio giro. (Fig. 5)
Paso 3. Pase los cables de suministro de 120 voltios desde la caja de salida del
techo a través del centro del soporte de montaje del techo. (Figura 6)
Paso 4. Fije el soporte de montaje del techo a la caja de salida usando los
tornillos y las arandelas incluidos con la caja de salida. (Figura 6)
Soporte para colgar
Figura 5
Figura 6
Dosel de
techo
Cubierta
del dosel
Caja eléctrica
con certificación
cULus
Cables de 120V
Arandelas
Tornillos de montaje
(Suministrado con caja eléctrica)
Soporte de
montaje del
techo
6 | KICHLER.COM
COLGAR EL VENTILADOR
(continuación)
ADVERTENCIA: Todos los tornillos de fijación deben revisarse y volverse a
apretar cuando sea necesario antes de la instalación.
Paso 5. Retire la bola de suspensión del conjunto de la varilla de extensión
aflojando el tornillo de fijación, desatornillando y quitando el pasador
transversal y desatornillando la bola para quitarla de la varilla. (Figura 7)
Paso 6. Afloje los dos tornillos de fijación y retire el pasador de enganche y
el clip de retención del acoplamiento en la parte superior del conjunto del
motor. (Figura 8)
Paso 7. Introduzca con cuidado los cables conductores eléctricos y el
cable de seguridad desde el ventilador hacia arriba, a través de la varilla de
extensión. .Enrosque la varilla de extensión en el acoplamiento hasta que los
orificios del pasador de enganche estén alineados.
A continuación, reemplace el pasador de enganche y el clip de retención.
Apriete ambos tornillos de fijación. (Figura 8)
Figura 7
Figura 8
Pasador cruzado
Bola de
suspensión
Tornillo de fijación
Descargar
Cable de suministro
Varilla de extensión
Tornillos de fijación
Tornillos de fijación
Pasador de
enganche
Clip de retención
Lucian II de 42in, 52 in y 60 in | 7
COLGAR EL VENTILADOR (continuación)
Paso 8. Deslice la cubierta del acoplamiento, la cubierta del dosel y el dosel
por la varilla de extensión. (Figura 9)
Enrosque la bola de suspensión en la varilla de extensión, inserte el pasador
transversal a través la varilla de extensión y apriete. Luego, apriete el tornillo
de fijación. (Figura 9)
Paso 9. Levante el conjunto del motor a su posición y coloque la bola de
suspensión en el soporte de montaje.
Gire todo el conjunto hasta que la “lengüeta de retención” haya caído en la
“ranura de registro” y se asiente firmemente. (Figura 10)
Todo el conjunto del motor no debe girar (hacia la izquierda o hacia la
derecha) cuando se asiente correctamente.
ADVERTENCIA: Si no vuelve a colocar el pasador transversal y asienta
la “lengüeta de retención”, el ventilador puede caerse del techo durante
el funcionamiento. Tenga especial cuidado para asegurarse de que este
pasador se vuelva a colocar.
Figura 9
Figura 10
Dosel
Cubierta de acoplamiento
Varilla de extensión
Cubierta del dosel
Tornillos de fijación
Pasador de
enganche
Clip de
retención
Ranura de
registro
8 | KICHLER.COM
INSTALACIÓN DE SOPORTE DE SEGURIDAD
(requerido para instalación canadiense
ÚNICAMENTE)
El cable de soporte de seguridad se proporciona para ayudar a evitar que el
ventilador de techo se caiga.
Paso 1. Fije el tornillo para madera y las arandelas a la viga del techo junto al
soporte de montaje, pero no los apriete. (Figura 11)
Paso 2. Ajuste la longitud del cable de seguridad para alcanzar el tornillo y las
arandelas tirando del cable adicional a través de la abrazadera del cable hasta
que la longitud total sea la correcta, vuelva a colocar el extremo del cable a
través de la abrazadera del cable, formando un bucle en el extremo del cable.
Apriete firmemente la abrazadera del cable. Ahora, coloque el lazo en el extremo
del cable de seguridad sobre el tornillo para madera y debajo de la arandela.
Apriete firmemente el tornillo de madera.
NOTA: Aunque el cable de soporte de seguridad es necesario solo para
instalaciones canadienses. Es una buena idea hacer el acoplamiento con
cualquier instalación.
Figura 11
Fije el cable de seguridad
a la viga del techo con
tornillo y arandela
Soporte de
montaje del techo
Lucian II de 42in, 52 in y 60 in | 9
CONEXIONES ELÉCTRICAS
ADVERTENCIA: Para evitar posibles descargas eléctricas, asegúrese de
haber desconectado la energía en el panel del circuito principal.
Siga los pasos a continuación para conectar el ventilador al cableado
doméstico. Utilice las tuercas para la conexión de cables suministradas con
el ventilador. Sujete los conectores con cinta aislante. Asegúrese de que no
haya conexiones ni tramos de cables sueltos.
Paso 1. Conecte el cable de suministro del ventilador (negro) y el cable de
suministro de luz (azul) al cable de suministro doméstico negro como se
muestra en la Figura 12.
Paso 2. Conecte el cable neutro del ventilador (blanco) al cable doméstico
neutro (blanco).
Paso 3. Conecte el cable de conexión a tierra del ventilador (verde) al cable
de conexión a tierra doméstico.
Paso 4. Después de conectar los cables, sepárelos de modo que los cables
verde y blanco estén en un lado de la caja de salida y los cables negros en el
otro lado.
Paso 5. Gire las tuercas de conexión hacia arriba y empuje el cableado
dentro de la caja de salida.
Figura 12
Líneas eléctricas
de 120V
Conexión a
tierra verde
Caja de
cableado
Conexión a tierra al
soporte de montaje y
varilla de extensión
AZUL
NEGRO
BLANCO
VERDE
NEGRO
BLANCO
10 | KICHLER.COM
FINALIZACIÓN DE LA INSTALACIÓN
Paso 1. Meta todas las conexiones cuidadosamente en la caja de salida
del techo.
Paso 2. Deslice el dosel hacia arriba hasta el soporte de montaje y coloque
una de las ranuras del orificio de la llave sobre el tornillo del soporte de
montaje. Gire el dosel hasta que la cabeza del tornillo se bloquee en su lugar
en la sección estrecha del orificio de la llave. Consulte la figura 13.
Paso 3. Alinee el orificio circular restante en el dosel con el orificio restante
en el soporte de montaje del techo. Inserte y apriete el tornillo de montaje
que retiró anteriormente y el tornillo de montaje del Paso 2 anterior.
Ahora, fije la cubierta del dosel a las cabezas de los tornillos de montaje
insertando las cabezas de los tornillos en el lado inferior de la cubierta del
dosel y girando la cubierta en el sentido de las agujas del reloj.
NOTA: Ajuste los tornillos del dosel según sea necesario hasta que el dosel
y la cubierta del florón estén ajustados. (Figura 13)
ADVERTENCIA: Asegúrese de que la “lengüeta de retención” en la
parte inferior del soporte colgante esté correctamente asentada en la
“Ranura de registro” en el lado de la bola del soporte antes de fijar el
dosel al soporte.
Figura 13
Dosel
Tornillos
Tornillos
Soporte de
montaje del
techo
Cubierta del dosel
Caja de salida
Lucian II de 42in, 52 in y 60 in | 11
COLOCACIÓN DE LAS ASPAS DEL VENTILADOR
PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, desconecte el
circuito de suministro eléctrico al ventilador antes de instalar las aspas.
PRECAUCIÓN: Retire los cinco bloques de goma de envío unidos a la
cara del motor. Estos bloques evitan que el motor se mueva durante el
envío y DEBEN retirarse durante la instalación.
Paso 1. Fije un aspa a un soporte de aspa usando los tornillos y las
arandelas de fibra proporcionadas. (Figura 14)
Asegúrese de que el aspa esté recta cuando esté colocada en el soporte de
aspas. Apriete cada tornillo de montaje hasta que la arandela de fibra esté
ligeramente comprimida. Repita este procedimiento para cada aspa.
Paso 2. Fije cada aspa al motor utilizando los tornillos para montaje del
soporte de aspas. (Figura 14)
INSTALACIÓN DE LA PLACA DE MONTAJE
Paso 1. Afloje los dos tornillos del anillo de montaje fijado al eje del motor y
“retire” y guarde el tercer tornillo. (Figura 15)
Paso 2. Coloque los orificios de la llave en la placa de montaje sobre los
dos tornillos previamente aflojados del anillo de montaje, gire la placa
de montaje hasta que se trabe en su lugar en la sección estrecha de los
orificios de la llave. Fije apretando los dos tornillos previamente aflojados y
el que quitó previamente. (Figura 15)
Figura 14
Figura 15
Aspas
Tornillos
Anillo de
montaje
Tornillos
Placa de montaje
Soporte
de aspa
Arandelas de fibra
Tornillos
12 | KICHLER.COM
INSTALACIÓN DE LA CARCASA DEL
INTERRUPTOR
PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica,
desconecte el circuito de suministro eléctrico al ventilador antes de
instalar la carcasa del interruptor.
Paso 1. Mientras sostiene la carcasa del interruptor debajo del ventilador
de techo, empuje los conectores de cable cuadrado juntos. Uno del
ventilador y otro de la carcasa del interruptor. (Figura 16)
NOTA: Estos conectores están codificados por color y SOLO se
activarán cuando los tramos de color coincidan (se alineen).
Paso 2. Empuje con cuidado todos los cables en el interior de la carcasa
del interruptor.
Fije la carcasa del interruptor a la placa de montaje con los tornillos
proporcionados. Asegúrese de que cada tornillo esté apretado. (Figura 16)
Caja del interruptor
Conectores de cable cuadrado
Tornillos
Figura 16
Placa de montaje
Lucian II de 42in, 52 in y 60 in | 13
INSTRUCCIONES DE FUNCIONAMIENTO
Encienda la corriente y verifique el funcionamiento del ventilador de techo.
Mediante la cadena de tracción se controlan las tres velocidades del
ventilador de techo.
1 tirón = alto, 2 tirones = medio, 3 tirones = bajo y el cuarto tirón apaga
el motor.
Mediante el interruptor deslizante negro en el lado de la carcasa del interruptor
se controla la dirección de las aspas en los modos de “avance y retroceso”.
ADVERTENCIA: No opere el interruptor de inversión mientras las aspas
del ventilador estén en movimiento. El ventilador debe estar apagado y
las aspas detenidas antes de invertir la dirección de las aspas.
Clima cálido: avance (sentido contrario a las agujas del reloj) Un flujo
de aire hacia abajo crea un efecto refrescante como se muestra en
la Figura 17. Esto le permite configurar su aire acondicionado en una
temperatura más cálida sin afectar su comodidad.
Clima frío: retroceso (en el sentido de las agujas del reloj) Un flujo de
aire ascendente remueve el aire caliente del techo como lo muestra la
Figura 18. Esto le permite configurar su unidad de calefacción en una
configuración más fría sin afectar su comodidad.
Figura 17
Figura 18
14 | KICHLER.COM
RESOLUCIÓN DE PROBLEMAS
Problema Solución
El ventilador
no arranca.
1. Verifique los fusibles o disyuntores del circuito.
2. Verifique todas las conexiones eléctricas para asegurar un contacto adecuado.
PRECAUCIÓN: Asegúrese de que la corriente principal esté APAGADA cuando verifique
cualquier conexión eléctrica.
El ventilador
suena ruidoso.
1. Asegúrese de que todos los tornillos de la carcasa del motor estén ajustados.
2. Asegúrese de que los tornillos que sujetan los soportes de las aspas del ventilador al motor
estén apretados.
3. Asegúrese de que las conexiones de tuercas para cables no se froten entre sí ni con la pared interior
de la caja del interruptor. PRECAUCIÓN: Asegúrese de que la energía principal esté apagada.
4. Permita un período de “rodaje” de 24 horas. La mayor parte del ruido asociado con un
ventilador nuevo desaparecerá durante este tiempo.
5. Si usa un kit de luz opcional, asegúrese de que los tornillos que sujetan la cristalería estén bien
apretados. Asegúrese de que las bombillas no toquen ningún otro componente.
6. No conecte este ventilador a controles de velocidad variable montados en la pared. No son
compatibles con motores de ventiladores de techo ni controles remotos.
7. Asegúrese de que el dosel superior esté a poca distancia del techo. No debe tocar el techo.
Oscilación del
ventilador.
1. Verifique que todos los tornillos de aspa y del brazo de aspa estén firmes.
2. La mayoría de los problemas de oscilación del ventilador se deben a que los niveles de las aspas
no son iguales. Compruebe este nivel seleccionando un punto en el techo por encima de la punta
de una de las aspas. Mida esta distancia. Gire el ventilador hasta que se coloque la siguiente aspa
para medir. Repita para cada aspa. La desviación de la distancia debe ser igual dentro de 1/8".
3. Si aún se nota la oscilación del aspa, intercambiar dos aspas adyacentes (una al lado de la otra)
puede redistribuir el peso y posiblemente dar como resultado un funcionamiento más fluido.
Lucian II de 42in, 52 in y 60 in | 15
www.kichler.com
KICHLER
®
LIGHTING LLC
30455 SOLON ROAD
SOLON, OHIO 44139
SERVICIO AL CLIENTE 866.558.5706
8:00 A. M. A 5:00 P. M. EST, DE LUNES A VIERNES
© Kichler Lighting LLC. Todos los derechos reservados.
28/07/2022
