Karcher 1.347-540.0 WD 7.800 eco!ogic User Manual

www.karcher.com

59643640 10/11

WD 7.800 eco!ogic

Δϳ

ΒήόϠ

150

Deutsch 5

English 10

Français 15

Italiano 20

Nederlands 25

Español 30

Português 35

Dansk 40

Norsk 45

Svenska 50

Suomi 55

Ελληνικά 60

Türkçe 66

Русский 71

Magyar 77

Čeština 82

Slovenščina 87

Polski 92

Româneşte 98

Slovenčina 103

Hrvatski 108

Srpski 113

Български 118

Eesti 124

Latviešu 129

Lietuviškai 134

Українська 139

– 1

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Das Gerät ist entsprechend der in dieser

Betriebsanleitung gegebenen Beschrei-

bungen und den Sicherheitshinweisen zur

Verwendung als Nass-/Trockensauger be-

stimmt.

Dieses Gerät wurde für den privaten Ge-

brauch entwickelt und ist nicht für die Bean-

spruchungen des gewerblichen Einsatzes

vorgesehen.

– Das Gerät vor Regen schützen. Nicht

im Außenbereich lagern.

– Achtung: Saugen von Asche und Ruß

nur mit Vorabscheider (Bestell-Nr.

2.863-139).

Den Nass-/Trockensauger nur benutzen

mit:

– Original-Filterbeutel.

– Original-Ersatzteilen, -Zubehör oder -

Sonderzubehör.

Der Hersteller haftet nicht für eventuelle

Schäden, die durch nicht bestimmungsge-

mäßen Gebrauch oder falsche Bedienung

verursacht werden.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll, sondern

führen Sie diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Filter und Filterbeutel sind aus umweltver-

träglichen Materialien hergestellt.

Sofern sie keine eingesaugten Substanzen

enthalten, die für den Hausmüll verboten

sind, können sie über den normalen Haus-

müll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

– Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kinder)

mit eingeschränkten physischen, sen-

sorischen oder geistigen Fähigkeiten

oder mangels Erfahrung und/oder man-

gels Wissen benutzt zu werden, es sei

denn, sie werden durch eine für ihre Si-

cherheit zuständige Person beaufsich-

tigt oder erhielten von ihr Anweisungen,

wie das Gerät zu benutzen ist. Kinder

sollten beaufsichtigt werden, um sicher-

zustellen, dass sie nicht mit dem Gerät

spielen.

– Verpackungsfolien von Kindern fernhal-

ten, es besteht Erstickungsgefahr!

– Gerät nach jedem Gebrauch und vor je-

der Reinigung/Wartung ausschalten.

– Brandgefahr. Keine brennenden oder

glimmenden Gegenstände aufsaugen.

– Der Betrieb in explosionsgefährdeten

Bereichen ist untersagt.

Inhaltsverzeichnis

Sicherheitshinweise . . . . . . DE . . .1

Gerätebeschreibung. . . . . . DE . . .2

Bedienung . . . . . . . . . . . . . DE . . .3

Pflege und Wartung . . . . . . DE . . .4

Hilfe bei Störungen. . . . . . . DE . . .4

Allgemeine Hinweise . . . . . DE . . .5

Technische Daten . . . . . . . DE . . .5

Bestimmungsgemäße Verwendung

Umweltschutz

Entsorgung von Filter und Filterbeutel

Sicherheitshinweise

5DE

– 2

몇 Elektrischer Anschluss

Das Gerät nur an Wechselstrom anschlie-

ßen. Die Spannung muss mit dem Typen-

schild des Gerätes übereinstimmen.

 Stromschlaggefahr

Netzkabel und Steckdose niemals mit

feuchten Händen anfassen.

Netzanschlussleitung nur am Netzstecker

anfassen, nicht an der Leitung aus Steck-

dosen ziehen.

Netzkabel mit Stecker vor jedem Betrieb

auf Schäden prüfen. Beschädigtes Netz-

kabel unverzüglich durch autorisierten

Kundendienst/Elektro-Fachkraft austau-

schen lassen.

Zur Vermeidung von Elektrounfällen emp-

fehlen wir, Steckdosen mit vorgeschalte-

tem Fehlerstrom-Schutzschalter (max.

30 mA Nennauslöse-Stromstärke) zu be-

nutzen.

몇 Achtung

Bestimmte Stoffe können durch die Verwir-

belung mit der Saugluft explosive Dämpfe

oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

– Explosive oder brennbare Gase, Flüs-

sigkeiten und Stäube (reaktive Stäube)

– Reaktive Metall-Stäube (z.B. Alumini-

um, Magnesium, Zink) in Verbindung

mit stark alkalischen und sauren Reini-

gungsmitteln

– Unverdünnte starke Säuren und Lau-

gen

– Organische Lösungsmittel (z.B. Benzin,

Farbverdünner, Aceton, Heizöl).

Zusätzlich können diese Stoffe die am Ge-

rät verwendeten Materialien angreifen.

Abbildungen siehe Aus-

klappseiten!

Prüfen Sie beim Auspacken den Pa-

ckungsinhalt auf fehlendes Zubehör oder

Beschädigungen. Benachrichtigen Sie bei

Transportschäden bitte Ihren Händler.

Zum Anschließen des Saugschlauches

beim Saugen.

Hinweis: Zum Entnehmen des Saug-

schlauches Raste mit Daumen drücken

und Saugschlauch herausziehen.

Saugschlauch in Blasanschluss einste-

cken, die Blasfunktion ist damit aktiviert.

Zum Tragen des Gerätes oder zum Abneh-

men des Gerätekopfs nach dem Entrie-

geln.

Diese Zubehöraufnahme ermöglicht die

Aufbewahrung von Saugschlauch, Saug-

düsen und Netzkabel.

 Stellung 0: Gerät ist ausgeschaltet.

Stellung 1 eco: Saugen oder Blasen

(reduzierte Saugleistung).

Stellung 2 eco: Saugen oder Blasen

(max. Saugleistung).

Zum Abstellen der Bodendüse bei Arbeits-

unterbrechungen.

Diese Zubehöraufnahme ermöglicht die

Aufbewahrung von Saugrohren oder sons-

tigem Zubehör.

Zum Öffnen nach außen ziehen, zum Ver-

riegeln nach innen drücken.

몇 Achtung

Filter und zugehöriger Rahmen müssen bei

der Anwendung immer eingesetzt sein.

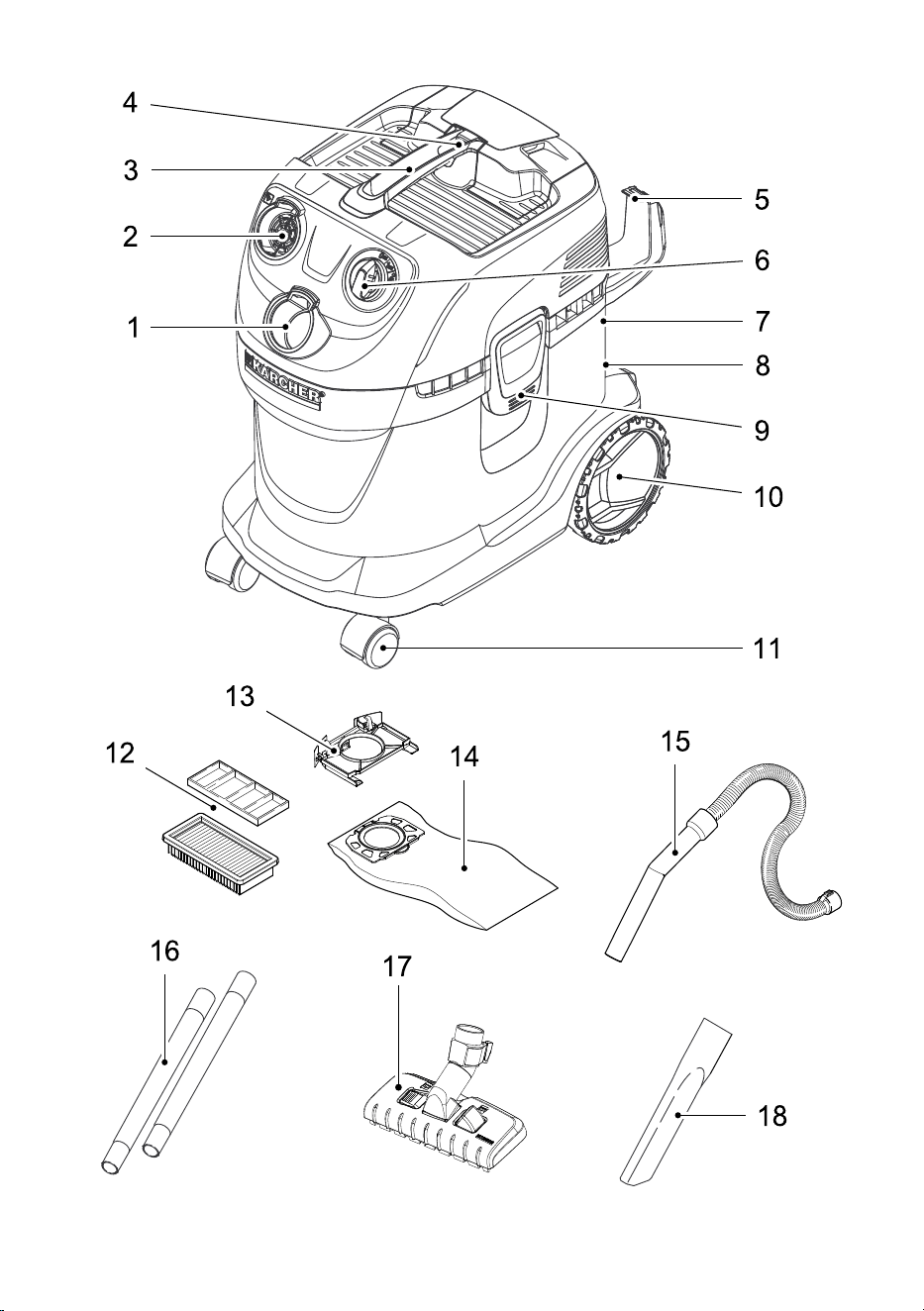

Gerätebeschreibung

1 Saugschlauchanschluss

2 Blasanschluss

3 Tragegriff

4 Entriegelungstaste Filterklappe

5 Zubehöraufnahme Haken

6 Drehschalter mit zwei

Eco-Leistungsstufen

7 Parkposition

8 Zubehöraufnahme Behälter

9 Behälterverschluss

10 Räder

11 Lenkrollen

12 Flachfaltenfilter mit Rahmen

(bereits im Gerät eingesetzt)

6 DE

– 3

몇 Achtung: Bitte nicht wegwerfen!

Wird im Innern des Behälters eingehängt,

dient zur Aufnahme des Filterbeutels.

Hinweis: Zum Nasssaugen darf kein Filter-

beutel eingesetzt werden!

Empfehlung: Zum Saugen von Feinstaub

den Filterbeutel einsetzen.

Zum Saugen von Hartflächen und Teppich-

böden:

Hebel auf Symbol für Teppichböden

Hebel auf Symbol für Hartflächen

 Für Kanten, Fugen, Heizkörper und

schwer zugängige Bereiche.

몇 Immer mit eingesetztem Flachfalten-

filter arbeiten, sowohl beim Nass- als

auch beim Trockensaugen!

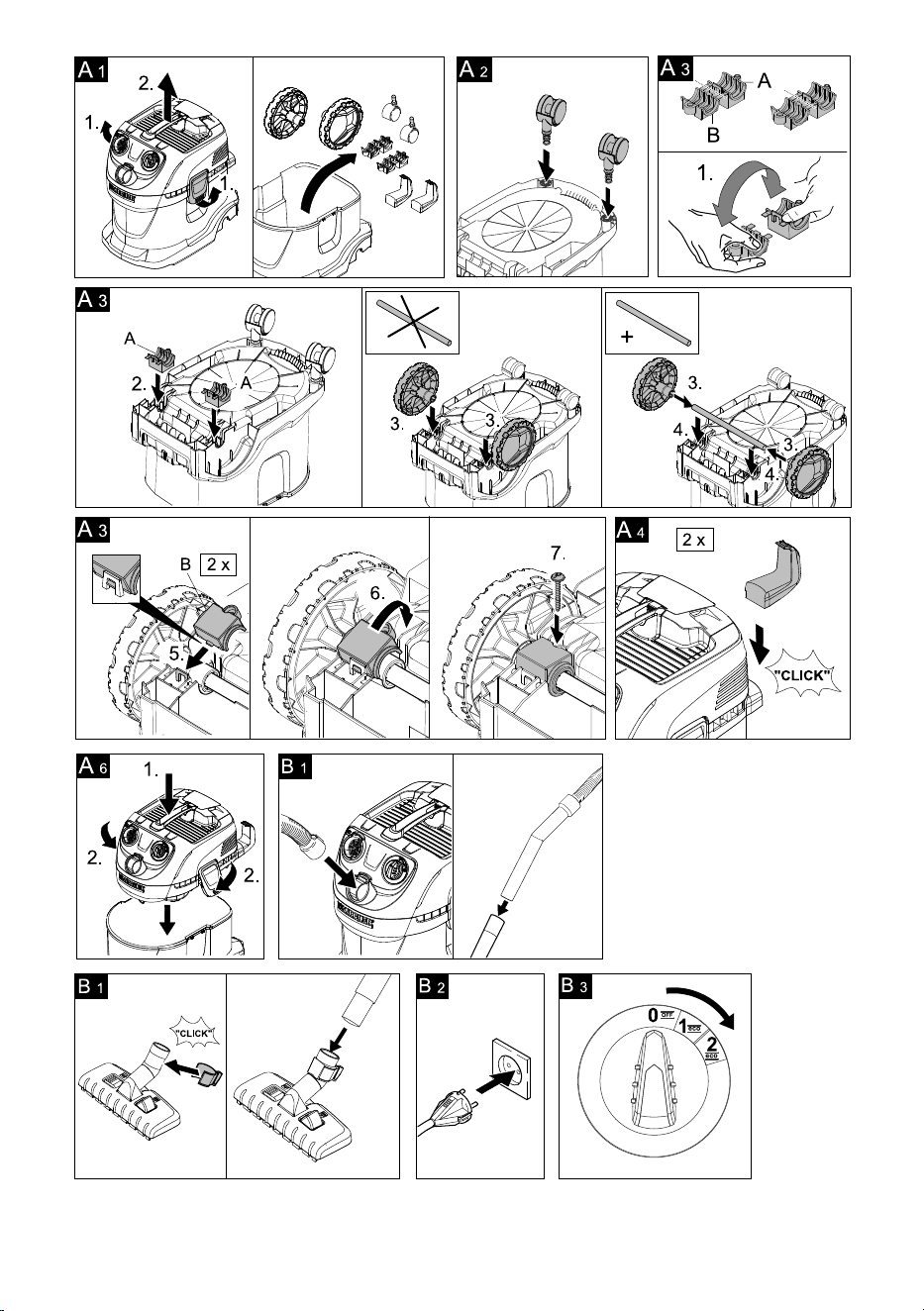

Abbildung

 Gerätekopf abnehmen, Inhalt aus dem

Behälter nehmen.

Abbildung

 Behälter umdrehen, Lenkrollen in die

Öffnungen am Behälterboden bis zum

Anschlag eindrücken.

Abbildung

 Hinterräder montieren: Lagerschalen

auseinanderbrechen und große Scha-

len in Radaufnahme eindrücken.

Bei Geräten ohne Achse: Räder in

Radaufnahme legen.

Bei Geräten mit Achse: Räder auf Achse

stecken und in Radaufnahme legen.

Abschließend kleine Schalen in große

Schalen einhängen und verschrauben.

Abbildung

 Haken montieren.

Abbildung

 Gerätekopf aufsetzen und verriegeln.

Abbildung

 Zubehör anschließen.

Abbildung

 Netzstecker einstecken.

Abbildung

 Gerät einschalten.

 Stellung 0: Gerät ist ausgeschaltet.

Stellung 1 eco: Saugen oder Blasen

(reduzierte Saugleistung).

Stellung 2 eco: Saugen oder Blasen

(max. Saugleistung).

몇 Nur mit trockenem Flachfaltenfilter

arbeiten!

Abbildung

Empfehlung: Zum Saugen von Feinstaub

den Filterbeutel einsetzen.

 Der Füllgrad des Filterbeutels ist abhän-

gig vom aufgesaugten Schmutz.

Zugesetzte Filterbeutel können platzen, des-

halb den Filterbeutel rechtzeitig wechseln!

Bei Feinstaub, Sand usw... sollte der Fil-

terbeutel häufiger ausgetauscht werden.

 Zum Aufsaugen von Feuchtigkeit bzw.

Nässe gewünschtes Zubehör auf Saug-

rohre bzw. direkt auf den Handgriff auf-

stecken.

몇 Achtung

Keinen Filterbeutel verwenden!

Bei Schaumbildung oder Flüssigkeitsaus-

tritt das Gerät sofort ausschalten!

Hinweis: Ist der Behälter voll, schließt ein

Schwimmer die Saugöffnung und das Ge-

rät läuft mit erhöhter Drehzahl. Gerät sofort

ausschalten und Behälter entleeren.

13 Filterbeutelaufnahme

14 Filterbeutel

15 Saugschlauch mit Handgriff

16 Saugrohre 2 x 0,5 m

17 Bodendüse

(mit Umschalthebel)

18 Fugendüse

Bedienung

Vor Inbetriebnahme

Inbetriebnahme

Trockensaugen

Nasssaugen

7DE

– 4

Reinigung von schwer erreichbaren Stellen

oder wo das Saugen nicht möglich ist, z.B

Laub aus dem Kiesbeet.

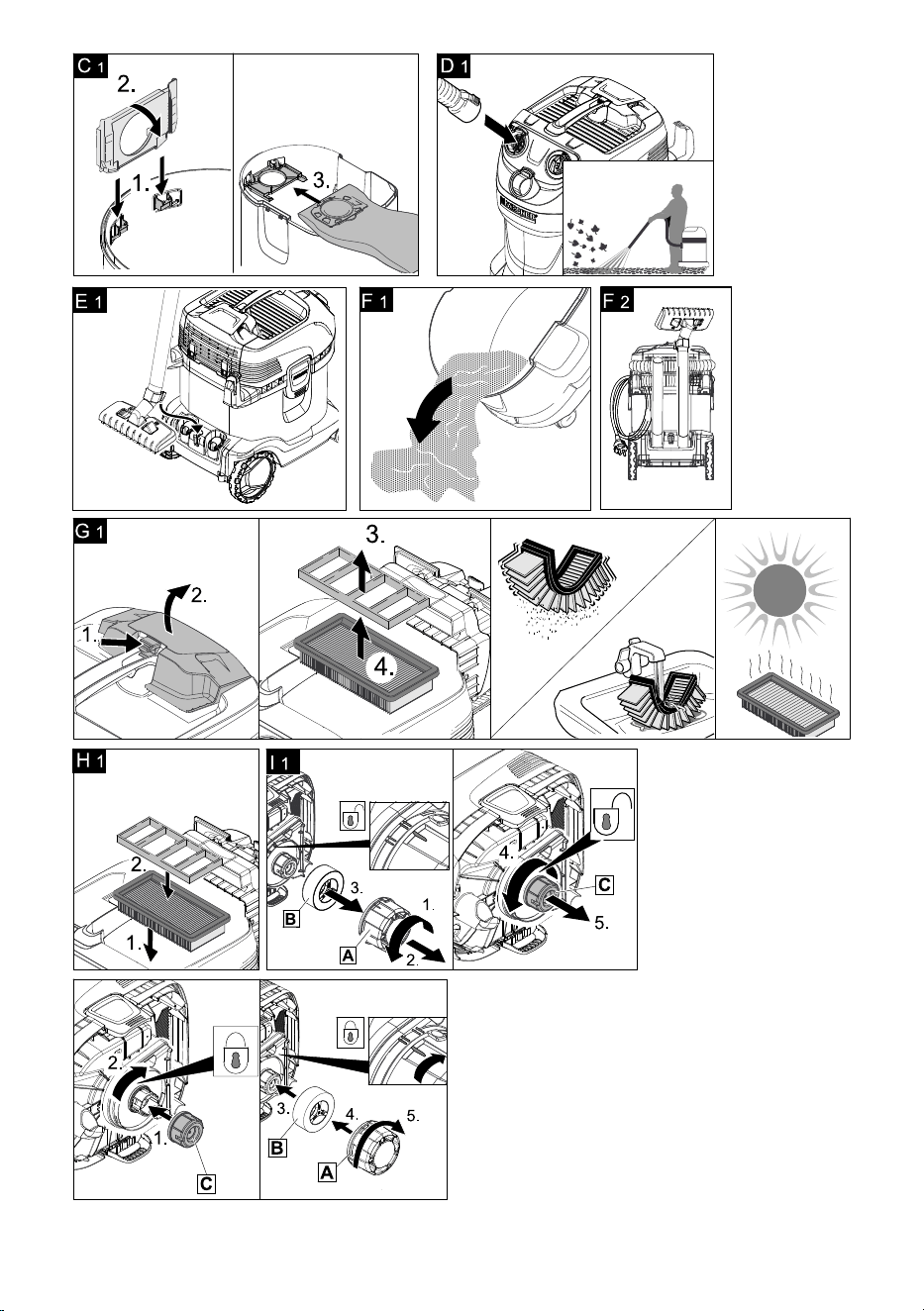

Abbildung

 Saugschlauch in Blasanschluss einste-

cken, die Blasfunktion ist damit akti-

viert.

 Gerät ausschalten.

Abbildung

 Bodendüse in die Parkposition einhän-

gen.

 Gerät ausschalten und Netzstecker zie-

hen.

Abbildung

 Gerätekopf abnehmen, mit Nass- oder

Trockenschmutz gefüllten Behälter ent-

leeren.

Abbildung

 Zubehör und Netzkabel am Gerät ver-

stauen und Gerät in trockenen Räumen

aufbewahren.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten

das Gerät ausschalten und den Netzste-

cker ziehen.

Reparaturarbeiten und Arbeiten an elektri-

schen Bauteilen dürfen nur vom autorisier-

ten Kundendienst durchgeführt werden.

몇 Achtung

Keine Scheuermittel, Glas- oder Allzweck-

reiniger verwenden! Gerät niemals in Was-

ser tauchen.

 Gerät und Zubehörteile aus Kunststoff

mit einem handelsüblichen Kunst-

stoffreiniger pflegen.

 Behälter und Zubehör bei Bedarf mit

Wasser ausspülen und vor der Weiter-

verwendung trocknen.

Abbildung

 Filterklappe entriegeln und öffnen. Rah-

men und Filter entnehmen und Filter

abklopfen. Bei Bedarf Filter unter flie-

ßendem Wasser reinigen. Filter nicht

abreiben oder abbürsten.

Vor dem Einbau vollständig trocknen

lassen.

Abbildung

 Anschließend zuerst Filter und danach

Rahmen wieder einsetzen.

 Gerät sofort ausschalten.

Abbildung

 Schwimmersystem reinigen:

Gerätekopf abnehmen, Schwimmer-

korb (A) in Pfeilrichtung aufdrehen und

abnehmen. Danach Schwimmer (B)

entnehmen und beides unter fließen-

dem Wasser reinigen.

Ggfs. auch Abdeckung für Schwimmer-

ventil (C) reinigen: Dazu Abdeckung

entriegeln und abnehmen. Nach der

Reinigung wieder aufsetzen und verrie-

geln (Markierung und Symbole beach-

ten).

Zur Montage zuerst Schwimmer einfüh-

ren, dann Schwimmerkorb aufsetzen

und verriegeln.

Blasfunktion

Betrieb unterbrechen

Betrieb beenden

Behälter entleeren

Gerät aufbewahren

Pflege und Wartung

Flachfaltenfilter reinigen

Hilfe bei Störungen

Wasser tritt aus

8 DE

– 5

Lässt die Saugleistung des Gerätes nach,

bitte folgende Punkte prüfen:

 Zubehör, Saugschlauch oder Saugroh-

re sind verstopft: Verstopfung entfer-

nen.

 Flachfaltenfilter ist verschmutzt:

Flachfaltenfilter ausbauen und reinigen

(siehe Kapitel „Flachfaltenfilter reini-

gen“).

Bei Bedarf Filter unter fließendem Was-

ser reinigen.

 Beschädigten Flachfaltenfilter austau-

schen.

 Filterbeutel ist voll: Neuen Filterbeutel

einsetzen (Bestell-Nr. siehe Ersatzteil-

liste am Ende dieser Anleitung).

몇 Achtung

Filterbeutelaufnahme nicht wegwerfen!

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

(Adresse siehe Rückseite)

Bei Fragen oder Störungen hilft Ihnen un-

sere KÄRCHER-Niederlassung gerne wei-

ter.

(Adresse siehe Rückseite)

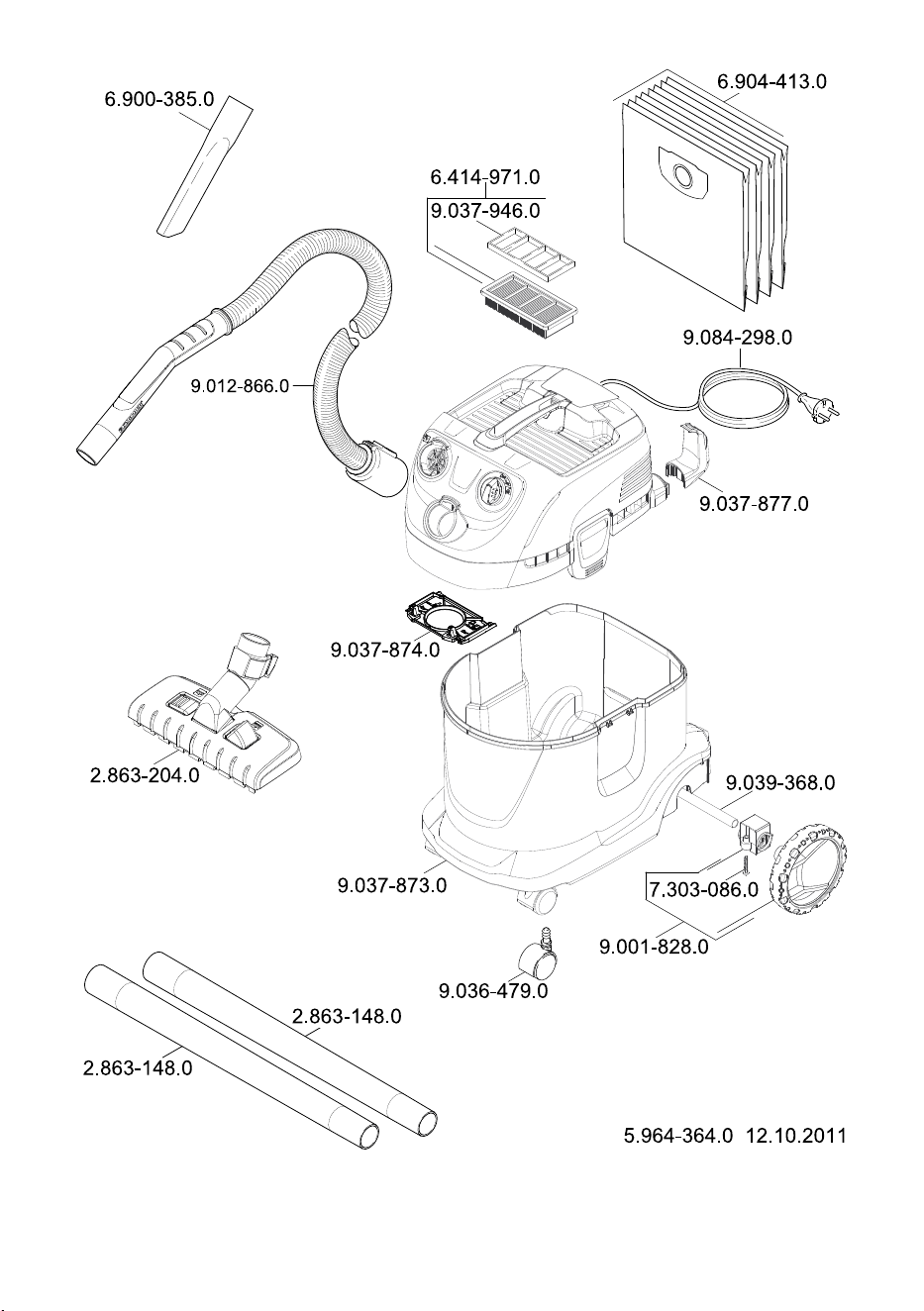

Eine Auswahl der am häufigsten benötig-

ten Ersatzteile finden Sie am Ende der Be-

triebsanleitung.

Ersatzteile und Zubehör erhalten Sie bei ih-

rem Händler oder bei ihrer KÄRCHER-Nie-

derlassung.

(Adresse siehe Rückseite)

Technische Änderungen vorbehalten!

Nachlassende Saugleistung

Allgemeine Hinweise

Garantie

Kundendienst

Bestellung von Ersatzteilen und

Sonderzubehör

Technische Daten

Spannung

1~50/60 Hz

220 -

240

Leistung P

nenn

900 W

Leistung P

max

1000 W

Netzabsicherung (träge) 10 A

Behältervolumen 25 l

Wasseraufnahme mit

Handgriff

16 l

Wasseraufnahme mit Bo-

dendüse

14 l

Netzkabel

H05BQ-F

2x0,75

Schalldruckpegel

(EN 60704-2-1)

70 dB(A)

Gewicht (ohne Zubehör) 9,0 kg

9DE

– 1

Dear Customer,

Please read and comply with these

original instructions prior to the initial

operation of your appliance and store them for

later use or subsequent owners.

The appliance is intended for use as a Mul-

ti-Purpose Vac corresponding to the de-

scriptions given in these operating

instructions and the safety notes.

This appliance has been designed for use

in private households and is not intended

for commercial use.

– Protect the unit from rain. Do not store

outside.

– Caution: Always use a pre-separator

while vacuuming ashes and soot (order

no. 2.863-139).

Use the Multi-Purpose Vac only with:

– Original filter bag.

– Original spare parts, accessories and

special accessories.

The manufacturer is not responsible for any

damages that may occur on account of im-

proper use or wrong operations.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable mate-

rials that can be recycled. Please ar-

range for the proper recycling of old

appliances. Please dispose your old appli-

ances using appropriate collection systems.

Filters and filter bags are made from envi-

ronment-friendly materials.

They can therefore be disposed off through

the normal household garbage provided

you have not sucked in substances that are

not permitted to be thrown into household

garbage.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

– This device is not intended for use by

persons (including children) with re-

duced physical, sensory or mental abil-

ities or lacking experience and/or

knowledge, unless they are supervised

by a person responsible for their safety

or are instructed by these persons on

the use of the device. Children should

be supervised, to ensure that they do

not play with the device.

– Keep packaging film away from children

- risk of suffocation!

– Switch the appliance off after every use

and prior to every cleaning/mainte-

nance procedure.

– Risk of fire. Do not vacuum up any burn-

ing or glowing objects.

– The appliance may not be used in areas

where a risk of explosion is present.

Contents

Safety instructions . . . . . . . EN . . .1

Description of the Appliance EN . . .2

Operation . . . . . . . . . . . . . . EN . . .3

Maintenance and care . . . . EN . . .4

Troubleshooting . . . . . . . . . EN . . .4

General notes. . . . . . . . . . . EN . . .5

Technical specifications . . . EN . . .5

Proper use

Environmental protection

Disposing the filters and filter bags

Safety instructions

10 EN

– 2

몇 Electrical connection

The appliance may only be connected to al-

ternating current. The voltage must corre-

spond with the type plate on the appliance.

 Risk of electric shock

Never touch the mains plug and the socket

with wet hands.

Always hold the plug rather than the cable

when disconnecting the power cord.

Check the power cord with mains plug for

damage before every use. If the power cord

is damaged, please arrange immediately

for the exchange by an authorised custom-

er service or a skilled electrician.

To avoid accidents due to electrical faults

we recommend the use of sockets with a

line-side current-limiting circuit breaker

(max. 30 mA nominal tripping current).

몇 Caution

Certain materials may produce explosive

vapours or mixtures when agitated by the

suction air!

Never vacuum up the following materials:

– Explosive or combustible gases, liquids

and dust particles (reactive dust particles)

– Reactive metal dust particles (such as

aluminium, magnesium, zinc) in combi-

nation with highly alkaline or acidic de-

tergents

– Undiluted, strong acids and alkalies

– Organic solvents (such as petrol, paint

thinners, acetone, heating oil).

In addition, these substances may cause

the appliance materials to corrode.

Illustrations on fold-out

pages!

When unpacking the product, make sure

that no accessories are missing and that

none of the package contents have been

damaged. If you detect any transport dam-

ages please contact your dealer.

To connect the suction hose during vacu-

uming.

Note: In order to disconnect it, push down

with your thumb and pull the suction hose out.

Connect the suction hose to the blower

connection, this will activate the blower

function.

To carry the appliance or to remove the ap-

pliance head after unlocking.

This accessory compartment allows the

storage of the suction hose, suction noz-

zles and the mains cable.

 Position 0: Appliance is switched off

Position 1 eco: Suction or blowing (re-

duced suction power).

Position 2 eco: Suction or blowing

(max. suction power).

To rest the floor nozzle during work inter-

ruptions.

This accessory compartment allows the

storage of the suction pipes or other acces-

sories.

Pull out to open, push in to lock.

몇 Caution

Filters and their frames must always be in-

serted during operation.

Description of the Appliance

1 Suction hose connection

2 Blowing connection

3 Carrying handle

4 Filter flap release button

5 Accessory compartment, hook

6 Rotary switch with two

Eco power levels

7 Parking position

8 Accessory storage container

9 Container closure

10 Wheels

11 Swivel casters

12 Flat fold filter with frame

(already installed in the appliance)

11EN

– 3

몇 Caution: Please do not dispose of!

Is hooked into the interior of the container,

is used to hold the filter bag.

Note: Do not use a filter bag for wet vacu-

uming!

Recommendation: To vacuum fine dust,

use the filter bag.

For vacuuming dust from hard surfaces and

carpets:

Lever on symbol for carpets

Lever on symbol for hard surfaces

 For edges, joints, heaters and hard to

reach locations.

몇 Always work with an inserted flat

fold filter - during wet as well as dry

vacuum cleaning!

Illustration

 Remove the appliance head and take

the contents out of the container.

Illustration

 Turn the container, press in the swivel

casters in the openings at the base of

the container till the end-point.

Illustration

 Install the rear wheels: Break the

bearing halves apart and press the

large halves into the wheel pickup.

For appliances without axle: Place

the wheels into the wheel intake.

For appliances with axle: Attach the

wheels to the axle and place into wheel

intake.

Finally, hook the smaller halves into the

larger ones and screw them in.

Illustration

 Install the hook.

Illustration

 Insert and lock the appliance head.

Illustration

 Connect accessories.

Illustration

 Plug in the main plug.

Illustration

 Turn on the machine.

 Position 0: Appliance is switched off

Position 1 eco: Suction or blowing (re-

duced suction power).

Position 2 eco: Suction or blowing

(max. suction power).

몇 Work only with a dry flat fold filter!

Illustration

Recommendation: To vacuum fine dust,

use the filter bag.

 The filling level of the filter bag depends

on the dirt that is sucked in.

Clogged filter bags can burst - therefore

make sure to replace the filter bag in a

timely manner!

The filter bag needs to be replaced

more frequently while sucking in fine

dust, sand, etc.

 Attach the accessories to vacuum mois-

ture or wetness to the suction pipes or

directly to the handle.

몇 Caution:

Do not use a filter bag!

Immediately switch the appliance off if foam

forms or liquids escape!

Note: If the container is full a float closes the

suction opening and the appliance works at

a higher speed. Switch off the appliance im-

mediately and empty the container.

13 Filter bag intake

14 Filter bag

15 Suction hose with handle

16 Suction tubes 2 x 0.5 m

17 Floor nozzle

(with switching lever)

18 Crevice nozzle

Operation

Before Startup

Start up

Dry vacuum cleaning

Wet vacuum cleaning

12 EN

– 4

Cleaning hard to reach locations or, where

vacuuming is not possible, like leaves from

a gravel bed.

Illustration

 Connect the suction hose to the blower

connection, this will activate the blower

function.

 Turn off the appliance.

Illustration

 Hook the floor nozzle into the parking

position.

 Turn off the appliance and disconnect

the mains plug.

Illustration

 Remove the appliance head and empty

the reservoir filled with wet or dry dirt.

Illustration

 Store the accessories and the mains

cable on the appliance and store the

appliance in dry rooms.

 Danger

Turn off the appliance and remove the

mains plug prior to any care and mainte-

nance work.

Repair works may only be performed by the

authorized customer service.

몇 Caution

Do not use abrasives, glass or universal

cleaners! Never immerse the appliance in

water.

 Clean the appliance and accessory

parts made of plastic with a commercial

plastic cleaner.

 If required, rinse the container and ac-

cessories with water properly and dry

them before reuse.

Illustration

 Release and open the filter flap. Re-

move the frame and filter and knock the

dirt out of the filter. Clean the filter under

running water if necessary. Do not rub

or brush the filter dry.

Let it dry completely prior to installation.

Illustration

 After that, insert the filter first and then

the frame.

 Turn off the appliance immediately.

Illustration

 Clean the floater system.

Remove the appliance head, unscrew

the floater basket (A) in the direction of

the arrow and remove it. Remove the

floater (B) and clean both under flowing

water.

If necessary, also clean the cover for

the floater valve (C): For this, release

and remove the cover. Reattach after

the cleaning process and lock it (ob-

serve the markings and symbols).

To install, first insert the floater, then

add the floater basket and lock it.

Blowing function

Interrupting operation

Finish operation

Empty the container

Storing the appliance

Maintenance and care

Clean flat fold filter

Troubleshooting

Water is leaking

13EN

– 5

If the suction power becomes less, check

the following points:

 Accessories, suction hose or suction

tubes are clogged, please remove the

obstruction.

 Flat fold filter contaminated:

Remove the flat fold filter and clean it (see

chapter "Cleaning the flat fold filter").

Clean the filter under running water if

necessary.

 Replace damaged flat folded filter.

 Filter bag is full: Insert new filter bag

(Order No. refer to spare parts list at the

end of this manual).

몇 Caution

Please do not dispose of the filter bag intake!

The terms of the guarantee applicable in

each country have been published by our

respective national distributors. We will re-

pair possible faults on your unit free of

charge within the warranty period, insofar

as the faults are caused by material defects

or defective workmanship. Guarantee

claims should be addressed to your dealer

or the nearest authorized customer service

centre, and supported by documentary evi-

dence of purchase.

(See address on the reverse)

Our KÄRCHER branch will be pleased to

help you further in the case of questions or

faults.

(See address on the reverse)

At the end of the operating instructions you

will find a selected list of spare parts that

are often required.

You can procure the spare parts and the at-

tachments from your dealer or your

KÄRCHER branch office.

(See address on the reverse)

Subject to technical modifications!

Decreasing cleaning power

General notes

Warranty

Customer Service

Ordering spare parts and special

attachments

Technical specifications

Voltage

1~50/60 Hz

220 -

240

Output P

nom

900 W

Output P

max

1000 W

Mains fuse (slow-blow) 10 A

Container capacity 25 l

Water intake with handle 16 l

Water intake with floor

nozzle

14 l

Power cord H05BQ-F

2x0.75

Sound pressure level

(EN 60704-2-1)

70 dB(A)

Weight (without accesso-

ries)

9,0 kg

14 EN

– 1

Cher client,

Lire cette notice originale avant

la première utilisation de votre

appareil, se comporter selon ce qu'elle re-

quièrt et la conserver pour une utilisation ul-

térieure ou pour le propriétaire futur.

Cet appareil est conçu pour l'aspiration de

liquides et de poussières, conformément

aux descriptions et consignes de sécurité

stipulées dans ce mode d'emploi.

Cet appareil ne doit être utilisé que pour un

usage domestique.

– Protéger l'appareil de la pluie. Ne pas

l'entreposer à extérieur.

– Attention : en cas d'aspiration de

cendre et de suie, utiliser le présépara-

teur (n° de commande 2.863-139).

N'utiliser l'aspirateur sec/humide qu'en as-

sociation avec :

– le sac de filtrage original.

– des pièces de rechange, accessoires

ou accessoires spéciaux originaux.

Le fabricant décline toute responsabilité en

cas de dommages dus à une utilisation non

conforme ou incorrecte de l'appareil.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison,

utilisez des systèmes de collecte adéquats

afin d'éliminer les appareils usés.

Le filtre et le sac du filtre sont fabriqués en

matériaux recyclables.

S'ils ne contiennent aucune substance as-

pirée dont l'élimination est interdite dans

les déchets ménagers, vous pouvez les je-

ter dans les déchets ordinaires.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

– Cet appareil n'est pas conçu pour être

utilisé par des personnes (y compris

des enfants) avec des capacités phy-

siques, sensorielles ou mentales limi-

tées ou manquant d'expérience et/ou

de connaissances, sauf si elles sont

surveillées par une personne respon-

sable de leur sécurité ou si elles en ob-

tiennent des instructions sur la manière

d'utiliser l'appareil. Les enfants doivent

être surveillés afin de s'assurer qu'ils ne

jouent pas avec l'appareil.

– Tenir les films plastiques d'emballages

hors de portée des enfants, risque

d'étouffement !

– Mettre l'appareil hors service après

chaque utilisation et avant chaque net-

toyage/entretien.

– Risque d'incendie. N’aspirer aucun objet

enflammé ou incandescent.

– Il est interdit d’utiliser l’appareil dans des

zones présentant des risques d’explosion.

몇 Raccordement électrique

L'appareil doit être raccordé uniquement au

courant alternatif. La tension doit être iden-

tique avec celle indiquée sur la plaque si-

gnalétique de l’appareil.

Table des matières

Consignes de sécurité . . . . FR . . .1

Description de l’appareil. . . FR . . .2

Utilisation . . . . . . . . . . . . . . FR . . .3

Entretien et maintenance . . FR . . .4

Assistance en cas de panne FR . . .4

Consignes générales . . . . . FR . . .5

Caractéristiques techniques FR . . .5

Utilisation conforme

Protection de l’environnement

Elimination du filtre et du sac du filtre

Consignes de sécurité

15FR

– 2

 Risque de choc électrique

Ne jamais saisir le connecteur secteur ni la

prise électrique avec des mains humides.

Ne pas tirer sur le câble mais uniquement au

niveau du connecteur pour débrancher l'ap-

pareil de la prise électrique.

Avant chaque utilisation, vérifier que le câble

d'alimentation et le connecteur ne sont pas

endommagés. Tout câble d?alimentation en-

dommagé doit être immédiatement remplacé

par le service après-vente ou un électricien

agréé.

Pour éviter des accidents électriques nous re-

commandons d’utiliser des prises de courant

avec un interrupteur de protection contre les

courants de fuite placé en amont (courant de

déclenchement nominal maximal de 30 mA).

몇 Attention

Des substances déterminées peuvent pro-

voquer la formation de vapeurs ou de mé-

langes explosifs par tourbillonnement avec

l’air aspiré.

Ne jamais aspirer les substances suivantes:

– Des gazes, liquides et poussières

(poussières réactives) explosifs ou in-

flammables

– Poussières réactives de métal (p.ex.

aluminium, magnésium, zinc) en rap-

port avec des détergents alcalins et

acides

– Acides forts et lessives non diluées

– Solvants organiques (p.ex. essence, di-

lutif de couleur, acétone, fuel).

Par ailleurs, elles peuvent s’avérer agressives

pour les matériaux utilisés sur l’appareil.

Pour les illustrations, voir

les pages dépliantes !

Contrôler le matériel lors du déballage pour

constater des accessoires manquants ou

des dommages. Si des dégâts dus au

transport sont constatés, il faut en informer

le revendeur.

Pour le raccord du tuyau d'aspiration lors

de l'aspiration.

Remarque : pour le retirer, presser le cran

d'arrêt du pouce et retirer le flexible d'aspi-

ration.

Insérer le flexible d'aspiration dans le rac-

cord de soufflage pour activer la fonction de

soufflage.

Pour porter l'appareil ou pour retirer la tête

de l'appareil après le déverrouillage.

Ce logement d'accessoires permet le ran-

gement du flexible d'aspiration, des buses

d'aspiration et du câble d'alimentation.

 Position 0: appareil hors circuit.

Position 1 éco : aspirer ou souffler

(puissance d'aspiration réduite).

Position 2 éco : aspirer ou souffler

(puissance d'aspiration maximale).

Pour déposer la buse de sol pendant les in-

terruptions de travail.

Ce logement d'accessoires permet le ran-

gement de tuyaux d'aspiration et d'autres

accessoires.

Description de l’appareil

1 Raccord du tuyau d'aspiration

2 Raccord de soufflerie

3 Poignée de transport

4 Touche de déverrouillage du volet

filtrant

5 Crochet de logement

d'accessoires

6 Interrupteur rotatif avec deux

niveaux de puissance éco

7 Position de stationnement

8 Réservoir de logement

d'accessoires

16 FR

– 3

Le tirer vers l'extérieur pour l'ouvrir et le

presser vers l'intérieur pour le verrouiller.

몇 Attention

Le filtre et le cadre correspondant doivent

toujours être utilisés lors de l'application.

몇 Attention : ne pas le jeter !

Il est accroché à l'intérieur du réservoir, sert

au logement du sac filtrant.

Remarque : pour l'aspiration humide, le

sac filtrant ne doit pas être mis en place !

Recommandation : Mettre le sac filtrant en

place pour aspirer les poussières fines.

Pour l'aspiration de sols durs et de

moquettes :

levier sur le symbole pour moquettes

levier sur le symbole pour sols durs

 Pour les arêtes, les joints, les radiateurs

et les zones difficilement accessibles.

몇 Toujours travailler avec le filtre à plis

plats mis en place, aussi bien pen-

dant l'aspiration humide que pen-

dant l'aspiration à sec !

Illustration

 Retirer la tête de l'appareil et ôter le

contenu du réservoir.

Illustration

 Vider la cuve, presser les roulettes pi-

votants dans l'ouverture au fond de la

cuve jusqu'à la butée.

Illustration

 Monter les roues arrière : Séparer les co-

quilles de palier et enfoncer les grosses co-

quilles dans le logement de roue.

Dans le cas des appareils sans

essieu : Placer les roues dans le loge-

ment de roue.

Dans le cas des appareils avec

essieu : insérer les roues sur l'essieu et

les poser dans le logement de roue.

Accrocher enfin les petites coquilles

dans les grosses coquilles et les visser.

Illustration

 Monter les crochets

Illustration

 Mettre la tête d'appareil en place et la

verrouiller.

Illustration

 Raccorder les accessoires.

Illustration

 Brancher la fiche secteur.

Illustration

 Allumer l’appareil.

 Position 0: appareil hors circuit.

Position 1 éco : aspirer ou souffler

(puissance d'aspiration réduite).

Position 2 éco : aspirer ou souffler

(puissance d'aspiration maximale).

몇 Travailler uniquement avec un filtre à

plis plats sec !

Illustration

Recommandation : Mettre le sac filtrant en

place pour aspirer les poussières fines.

 Le niveau de remplissage du sac à

poussière dépend de la saleté aspirée.

Les sac filtrants colmatés pouvant écla-

ter, remplacer le sac filtrant à temps !

En cas de poussière fine, sable etc... le

sac à poussière doit être changé plu-

sieurs fois.

9 Dispositif de verrouillage de la

cuve

10 Roues

11 Roulettes pivotantes

12 Filtre à plis plats avec cadre

(déjà mise en place dans l'appareil)

13 Logement du sac filtrant

14 Sac filtrant

15 Flexible d'aspiration avec poignée

16 Tubes d'aspiration 2 x 0,5 m

17 Buse de sol

(avec levier de commutation)

18 Suceur fente

Utilisation

Avant la mise en service

Mise en service

Aspiration de poussières

17FR

– 4

 Pour aspirer l'humidité, ou bien le

mouillé, brancher l'accessoire souhaité

sur le tube d'aspiration, ou bien directe-

ment sur la poignée.

몇 Attention :

Ne pas utiliser de sachet filtre !

Eteindre l'appareil immédiatement en cas

de formation de mousse ou de sortie de li-

quide!

Remarque : Dès que la cuve est pleine, un

flotteur obture l'ouverture d'aspiration et la

vitesse de rotation augmente. Arrêter im-

médiatement l'appareil et vider la cuve.

Nettoyage d'endroits difficilement acces-

sibles ou là ou l'aspiration s'avère impossible,

par exemple feuilles sur lit de cailloux.

Illustration

 Insérer le flexible d'aspiration dans le

raccord de soufflage pour activer la

fonction de soufflage.

 Mettre l’appareil hors tension.

Illustration

 Accrocher la buse de sol en position de

repos.

 Eteindre l'appareil et retirer la fiche du

secteur.

Illustration

 Retirer la tête d'appareil, vider le réser-

voir rempli de saletés humides ou

sèches.

Illustration

 Ranger les accessoires et le câble sec-

teur sur l'appareil et conserver ce der-

nier dans des pièces sèches.

 Danger

Avant tout travail d'entretien et de mainte-

nance, mettre l'appareil hors tension et dé-

brancher la fiche secteur.

Seul le service après-vente agréé est auto-

risé à effectuer des travaux de réparation

ou des travaux concernant les pièces élec-

triques de l'appareil.

몇 Attention

N'utiliser aucun produit moussant, pour

vitres ou multi-usage ! Ne jamais plonger

l'appareil dans l'eau.

 Entretenir l'appareil et les accessoires

plastique au moyen d'un nettoyant plas-

tique disponible dans le commerce.

 Rincer cuve et accessoires à l'eau si

nécessaire et les sécher avant toute

réutilisation.

Illustration

 Déverrouiller et ouvrir le volet de filtre.

Retirer le cadre et le filtre et tapoter sur

le filtre pour détacher les saletés. Si né-

cessaire, nettoyer le filtre à l'eau cou-

rante. Ne pas frotter ou brosser le filtre.

La faire complètement sécher avant le

montage.

Illustration

 Remettre ensuite tout d'abord le filtre

puis le cadre en place.

 Couper immédiatement l’appareil.

Illustration

 Nettoyer le système à flotteur :

retirer la tête de l'appareil, ouvrir le panier à

flotteur (A) dans le sens de la flèche et le re-

tirer. Retirer ensuite le flotteur (B) et net-

toyer les deux à l'eau courante.

Le cas échéant, nettoyer également la

protection pour la vanne à flotteur (C) :

Aspiration humide

Soufflage

Interrompre le fonctionnement

Fin de l'utilisation

Vider le réservoir

Ranger l’appareil

Entretien et maintenance

Nettoyage du filtre à plis plat

Assistance en cas de panne

L'eau s'écoule

18 FR

– 5

Déverrouiller et retirer pour cela le re-

couvrement. Le remettre en place et le

verrouiller après le nettoyage (faire at-

tention au marquage et aux symboles).

Pour le montage, introduire tout d'abord

le flotteur puis mettre en place le panier

à flotteur et le verrouiller.

Si la puissance d'aspiration baisse, veuillez

vérifier les points suivants :

 Accessoires, tuyaux ou tubes d'aspira-

tion colmatés, éliminer le colmatage.

 le filtre à plis plats est encrassé :

déposer et nettoyer le filtre à plis plats

(voir le chapitre « Nettoyage du filtre à

plis plats »).

Si nécessaire, nettoyer le filtre à l'eau

courante.

 Remplacer le filtre à plis plats endom-

magé.

 Le sac filtrant est plein : Mettre un nou-

veau sac filtrant en place (référence,

voir la nomenclature de pièces de re-

change à la fin de ce manuel).

몇 Attention

Ne pas jeter le logement du sac filtrant !

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Nous éliminons gratuitement d’éventuelles

pannes sur l’appareil au cours de la durée

de la garantie, dans la mesure où une er-

reur de matériau ou de fabrication en sont

la cause. En cas de recours en garantie, il

faut s'adresser avec le bon d’achat au re-

vendeur respectif ou au prochain service

après-vente.

(Adresse au dos)

Notre succursale Kärcher

se tient à votre

entière disposition pour d'éventuelles ques-

tions ou problèmes.

(Adresse au dos)

Une sélection des pièces de rechange utili-

sées le plus se trouve à la fin du mode

d'emploi.

Vous obtiendrez des pièces détachées et

des accessoires chez votre revendeur ou

auprès d'une filiale Kärcher

(Adresse au dos)

Sous réserve de modifications

techniques !

Faible puissance d'aspiration

Consignes générales

Garantie

Service après-vente

Commande de pièces détachées et

d'accessoires spécifiques

Caractéristiques techniques

Tension

1~50/60 Hz

220 -

240

Puissance P

nom

900 W

Puissance P

max

1000 W

Protection du réseau (à

action retardée)

10 A

Volume de la cuve 25 l

Arrivée d'eau avec poi-

gnée

16 l

Arrivée d'eau avec buse

de sol

14 l

Câble d’alimentation H05BQ-F

2x0,75

Niveau de pression acous-

tique (EN 60704-2-1)

70 dB(A)

Poids (sans accessoire) 9,0 kg

19FR

– 1

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

L'apparecchio, in relazione alle descrizioni

e norme di sicurezza esposte in questo ma-

nuale d'uso, è previsto per l'utilizzo come

aspiratore solidi liquidi.

Questo apparecchio è concepito per il solo

uso domestico e non deve essere adibito

ad uso commerciale o industriale.

– Proteggere l'apparecchio contro la

pioggia. Depositare l'apparecchio sol-

tanto in ambienti chiusi.

– Attenzione: Per l'aspirazione di cenere

e fuliggine, utilizzare un preseparatore

(N. d'ordine 2.863-139).

Usare l'aspiratore liquidi/solidi solo con:

– sacchetti filtro originali.

– Pezzi di ricambio, accessori e accessori

optional originali.

Il produttore non è responsabile per even-

tuali danni causati dall'uso improprio e/o

uso che non corrisponde a quello conforme

a destinazione.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dismessi mediante i sistemi di rac-

colta differenziata.

Il filtro e il sacchetto filtrante sono realizzati

in materiale ecologico.

Se non contengono sostanze aspirate vie-

tate per i rifiuti domestici, possono essere

smaltiti con i normali rifiuti domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

– Questo apparecchio non è destinato

all’uso da parte di persone (compresi

bambini) dalle facoltà fisiche, sensoriali

o intellettuali limitate o carenti di espe-

rienza e/o conoscenze, a meno che co-

storo non vengano sorvegliati da una

persona responsabile della loro sicu-

rezza o ricevano da questa istruzioni

sull’uso dell’apparecchio. Sorvegliare i

bambini per assicurarsi che non giochi-

no con l’apparecchio.

– Tenere le pellicole di imballaggio fuori

dalla portata dei bambini. Rischio di

asfissia!

– Disattivare l'apparecchio dopo ogni im-

piego e prima di ogni pulizia/manuten-

zione.

– Pericolo d'incendio. Non aspirare og-

getti brucianti o ardenti.

– E' vietato l'utilizzo in ambienti a rischio

di esplosione.

Indice

Norme di sicurezza . . . . . . IT . . .1

Descrizione dell’apparecchio IT . . .2

Uso. . . . . . . . . . . . . . . . . . . IT . . .3

Cura e manutenzione. . . . . IT . . .4

Guida alla risoluzione dei guasti IT . . .4

Avvertenze generali . . . . . . IT . . .5

Dati tecnici . . . . . . . . . . . . . IT . . .5

Uso conforme a destinazione

Protezione dell’ambiente

Smaltimento di filtro e sacchetto filtrante

Norme di sicurezza

20 IT

– 2

몇 Collegamento elettrico

Collegare l'apparecchio solo a corrente al-

ternata. La tensione deve corrispondere a

quella indicata sulla targhetta dell'apparec-

chio.

 Pericolo di scosse elettriche

Il cavo di alimentazione e la presa non de-

vono essere toccati con mani bagnate.

Per estrarre il cavo dalla presa prenderlo solo

dalla spina e non tirare dal cavo stesso.

Prima di ogni utilizzo controllare che il cavo

di alimentazione con spina non presentino

danni. Far sostituire immediatamente il

cavo di alimentazione danneggiato dal ser-

vizio clienti autorizzato/da un elettricista

specializzato.

Per evitare incidenti elettrici raccomandia-

mo di collegare l'apparecchio a prese elet-

triche dotate di interruttore differenziale

(con corrente differenziale nominale I dn

non superiore a 30 mA).

몇 Attenzione

Determinate sostanze possono formare In-

sieme all’aria di aspirazione vapori e misce-

le esplosivi.

Non aspirare mai le seguenti sostanze:

– gas esplosivi o infiammabili, liquidi e

polveri (polveri reattive)

– Polveri di metallo reattive (ad es. allumi-

nio, magnesio, zinco) insieme a deter-

genti fortemente alcalini ed acidi

– Acidi e soluzioni alcaline allo stato puro

– Soluzioni organiche (ad es. benzina, di-

luenti per vernici, acetone o gasolio).

Queste sostanze possono inoltre corrodere

i materiali dell’apparecchio.

Figure riportate sulle pagi-

ne pieghevoli!

Durante il disimballaggio controllare l'even-

tuale mancanza di accessori o la presenza

di danni del contenuto. Nel caso in cui si ri-

scontrino danni dovuti al trasporto, informa-

re immediatamente il proprio rivenditore.

Per il collegamento del tubo flessibile per

l'aspirazione.

Nota: Per la rimozione premere con il pollice

ed estrarre il tubo flessibile di aspirazione.

Inserire il tubo flessibile di aspirazione

nell'apposito attacco. In questo modo la

funzione di soffiaggio è attivata.

Per trasportare l'apparecchio o per rimuo-

vere la testa dell'apparecchio dopo lo

sblocco.

Questo alloggiamento per gli accessori

consente di conservare il tubo flessibile di

aspirazione, le bocchette di aspirazione ed

il cavo di allacciamento alla rete.

 Posizione 0: l'apparecchio è spento.

Posizione 1 eco: aspirazione o soffiag-

gio (portata di aspirazione ridotta).

Posizione 2 eco: aspirazione o soffiag-

gio (portata di aspirazione massima).

Per depositare la bocchetta per pavimenti

in caso di interruzioni di lavoro.

Questo alloggiamento per gli accessori

consente di conservare i tubi di aspirazione

o altri accessori.

Per aprire tirare verso l'esterno, per chiude-

re premere verso l'interno.

Descrizione dell’apparecchio

1 Raccordo tubo flessibile di

aspirazione

2 Raccordo di soffiatura

3 Maniglia di trasporto

4 Tasto di sblocco coperchio filtro

5 Alloggio accessori, gancio

6 Interruttore girevole con due

livelli di potenza Eco

7 Posizione parcheggio

8 Alloggio accessori, contenitore

9 Chiusura serbatoio

10 Ruote

11 Ruote pivottanti

12 Filtro plissettato piatto con telaio

(già montato nell'apparecchio)

21IT

– 3

몇 Attenzione

Il filtro ed il relativo telaio durante l'utilizzo

devono essere sempre inseriti.

몇 Attenzione: Non gettare!

Viene agganciato all'interno del serbatoio,

serve per alloggiare il sacchetto filtro.

Nota: Per l'aspirazione di liquidi non usare

alcun sacchetto filtro!

Suggerimento: Per l'aspirazione di polve-

re fine inserire il sacchetto filtro.

Per l'aspirazione di superfici dure e tappeti:

Leva su simbolo per tappeti

Leva su simbolo per superfici dure

 Per bordi, giunti, radiatori e zone difficil-

mente accessibili.

몇 Lavorare sempre con il filtro plisset-

tato piatto inserito sia durante l'aspi-

razione di liquidi che di solidi!

Figura

 Rimuovere la testa dell'apparecchio e

estrarre il contenuto dal serbatoio.

Figura

 Girare il serbatoio e spingere le ruote

pivottanti negli orifice sul fondo del ser-

batoio, fino alla battuta.

Figura

 Montare le ruote posteriori: Aprire il

rivestimento dei cuscinetti ed inserire i

grandi rivestimenti nell'alloggiamento

della ruota.

Per apparecchi senza asse: Inserire le

ruote nell'alloggiamento delle ruore.

Per apparecchi con asse: Inserire le

ruote nell'asse e nell'alloggiamento del-

le ruore.

Successivamente agganciare ed avvi-

tare i piccoli rivestimenti nei grandi rive-

stimenti.

Figura

 Montare il gancio.

Figura

 Posizionare la testa dell'apparecchio e

bloccarla.

Figura

 Montare gli accessori

Figura

 Inserire la spina di alimentazione.

Figura

 Accendere l'apparecchio.

 Posizione 0: l'apparecchio è spento.

Posizione 1 eco: aspirazione o soffiag-

gio (portata di aspirazione ridotta).

Posizione 2 eco: aspirazione o soffiag-

gio (portata di aspirazione massima).

몇 Lavorare solo con il filtro plissettato

piatto!

Figura

Suggerimento: Per l'aspirazione di polve-

re fine inserire il sacchetto filtro.

 Il livello di riempimento del sacchetto fil-

trante dipende dallo sporco che viene

aspirato.

Il sacchetto filtrante usurato può scop-

piare, pertanto va sostituito in tempo!

Nel caso di polveri fini, sabbia, ecc. so-

stituire spesso il sacchetto filtrante.

13 Alloggiamento sacchetto filtro

14 Sacchetto filtro

15 Tubo flessibile di aspirazione con

impugnatura

16 Tubi rigidi di aspirazione 2 x 0,5 m

17 Bocchetta pavimenti

(con leva di commutazione)

18 Bocchetta fessure

Uso

Prima della messa in funzione

Messa in funzione

Aspirazione a secco

22 IT

– 4

 Per aspirare l'umidità o liquidi montare

l'accessorio sul tubo di aspirazione o di-

rettamente sulla maniglia.

몇 Attenzione:

Non usare il sacchetto filtro!

In caso di formazione di schiuma o fuoriu-

scita di liquido, spegnere immediatamente

l'apparecchio!

Avviso: se il vano raccolta è pieno, un gal-

leggiante chiude l'apertura di aspirazione e

l'apparecchio gira ad una maggiore veloci-

tà. Spegnere immediatamente l'apparec-

chio e vuotare il vano raccolta.

Pulizia di punti difficilmente accessibili o in

cui l'aspirazione non è possibile, ad es. fo-

glie dal letto di ghiaia.

Figura

 Inserire il tubo flessibile di aspirazione

nell'apposito attacco. In questo modo la

funzione di soffiaggio è attivata.

 Spegnere l’apparecchio.

Figura

 Agganciare la bocchetta per pavimenti

nella posizione di parcheggio.

 Spegnere l'apparecchio e staccare la

spina.

Figura

 Rimuovere la testa dell'apparecchio e

svuotare il serbatoio pieno di sporco

umido o secco.

Figura

 Conservare gli accessori ed il cavo di

allacciamento alla rete nell’apparecchio

e conservare l'apparecchio in luoghi

asciutti.

 Pericolo

Prima di ogni intervento di cura e di manu-

tenzione, spegnere l'apparecchio e stacca-

re la spina.

Lavori di riparazione e lavori sugli impianti

elettrici possono essere effettuati solo dal

servizio clienti autorizzato.

몇 Attenzione

Non usare detergenti abrasivi, detergenti

per il vetro o detergenti universali! Non im-

mergere mai l'apparecchio in acqua.

 Pulire l'apparecchio e gli accessori in

plastica con un normale detergente per

materiale sintetico.

 Sciacquare all'occorrenza il contenitore

e gli accessori con dell'acqua ed asciu-

garli prima del loro riutilizzo.

Figura

 Sbloccare ed aprire il portello del filtro.

Estrarre il telaio ed il filtro e battere il fil-

tro. All'occorrenza pulire il filtro sotto ac-

qua corrente. Non sfregare o

spazzolare il filtro.

Asciugarlo completamente prima di in-

serirlo.

Figura

 Successivamente inserire prima il filtro

e successivamente il telaio.

 Spegnere subito l’apparecchio.

Figura

 Pulire il sistema a galleggiante:

Rimuovere la testa dell'apparecchio,

svitare e rimuovere il cesto a galleg-

giante (A). Quindi rimuovere il galleg-

giante (B) e pulire entrambi gli elementi

sotto acqua corrente.

Event. pulire anche la copertura della

valvola del galleggiante (C): A tal fine

Aspirazione liquidi

Funzione di soffiatura

Interrompere il funzionamento

Dopo l’uso

Svuotare il contenitore

Deposito dell’apparecchio

Cura e manutenzione

Pulire il filtro plissettato piatto

Guida alla risoluzione dei

guasti

Esce acqua

23IT

– 5

sbloccare e staccare la copertura. Dopo

la pulizia inserirla nuovamente e chiu-

dere (rispettare il contrassegno ed i

simboli).

Per il montaggio inserire prima il galleg-

giante e successivamente inserire e

bloccare il cesto a galleggiante.

Se la potenza di aspirazione dell'apparecchio

diminuisce, controllare i seguenti punti:

 Accessori, tubo flessibile di aspirazione

o tubo rigido di aspirazione otturati, si

prega di eliminare le otturazioni.

 Il filtro plissettato piatto è sporco:

Smontare e pulire il filtro plissettato

piatto (vedi capitolo "Pulire il filtro plis-

settato piatto").

All'occorrenza pulire il filtro sotto acqua

corrente.

 Sostituire i filtri plissettati piatti danneg-

giati.

 Il sacchetto filtrante è pieno: Inserire un

sacchetto filtro nuovo (N. d'ordine vedi

lista pezzi di ricambio alla fine delle pre-

senti istruzioni).

몇 Attenzione

Non gettare l'alloggiamento del sacchetto

filtro!

In tutti i paesi sono valide le condizioni di

garanzia pubblicate dalla nostra società di

vendita competente. Entro il termine di ga-

ranzia eliminiamo gratuitamente eventuali

guasti all’apparecchio, se causati da un di-

fetto di materiale o di produzione. Nei casi

previsti dalla garanzia si prega di rivolgersi

al proprio rivenditore, oppure al più vicino

centro di assistenza autorizzato, esibendo

lo scontrino di acquisto.

(Indirizzo vedi retro)

In caso di domande o anomalie la filiale

KÄRCHER è felice di poterla aiutare.

(Indirizzo vedi retro)

La lista dei pezzi di ricambio più comuni è

riportata alla fine del presente manuale

d'uso.

I ricambi e gli accessori sono reperibili

presso il rivenditore di fiducia o una filiale

KÄRCHER.

(Indirizzo vedi retro)

Con riserva di modifiche tecniche!

Diminuzione della potenza di

aspirazione

Avvertenze generali

Garanzia

Servizio assistenza

Ordinare ricambi e accessori

speciali

Dati tecnici

Tensione

1~50/60 Hz

220 -

240

Potenza P

nom

900 W

Potenza P

max

1000 W

Protezione rete (fusibile

ritardato)

10 A

Capacità vano raccolta 25 l

Assorbimento di acqua con

impugnatura

16 l

Assorbimento di acqua con

bocchetta per pavimenti

14 l

Cavo di alimentazione H05BQ-F

2x0,75

Pressione acustica (EN

60704-2-1)

70 dB(A)

Peso (senza accessori) 9,0 kg

24 IT

Nederlands

– 1

Beste klant,

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar deze voor later gebruik of voor

een latere eigenaar.

Het apparaat is volgens de in deze ge-

bruiksaanwijzing gegeven beschrijvingen

en de veiligheidsinstructies bestemd voor

het gebruik als droog-/natzuiger.

Dit apparaat is voor privé-gebruik ontwik-

keld en is niet bedoeld voor industrieel ge-

bruik.

– Het apparaat tegen regen beschermen.

Niet buiten opslaan.

– Let op: Het zuigen van as en roet alleen

met voorafscheider (Bestelnr. 2.863-139).

De nat-/droogzuiger alleen gebruiken met:

– originele filterzakken.

– originele onderdelen, -accessoires of

extra toebehoren

De fabrikant is niet aansprakelijk voor

eventuele schade die ontstaat wanneer het

apparaat niet volgens de voorschriften of

op een verkeerde manier wordt gebruikt.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Filters en filterzakken zijn gemaakt van mi-

lieuvriendelijk materiaal.

Voor zover ze geen opgezogen substanties be-

vatten die niet via het huishoudelijke afval ver-

wijderd mogen worden, mogen ze via het

normale huisafval afgevoerd worden.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

– Dit apparaat is niet geschikt om door

personen (inclusief kinderen) met be-

perkte fysieke, sensorische of geestelij-

ke vaardigheden of met gebrek aan

ervaring en/of kennis gebruikt te wor-

den, tenzij ze door een voor hun veilig-

heid verantwoordelijke persoon in de

gaten gehouden worden of van hem

aanwijzingen ontvingen hoe het appa-

raat gebruikt moet worden. Kinderen

dienen in de gaten gehouden te worden

om er zeker van te zijn dat ze niet met

het apparaat spelen.

– Verpakkingsfolie buiten het bereik van

kinderen houden, er bestaat verstik-

kingsgevaar!

– Apparaat na elk gebruik en voor elke

reiniging / elk onderhoud uitschakelen.

– brandgevaar. Geen brandende of glim-

mende voorwerpen opzuigen.

– U mag het apparaat niet in gebieden

met explosiegevaar gebruiken.

Inhoud

Veiligheidsinstructies . . . . . NL . . .1

Beschrijving apparaat. . . . . NL . . .2

Bediening . . . . . . . . . . . . . . NL . . .3

Onderhoud . . . . . . . . . . . . . NL . . .4

Hulp bij storingen . . . . . . . . NL . . .4

Algemene instructies . . . . . NL . . .5

Technische gegevens . . . . NL . . .5

Doelmatig gebruik

Zorg voor het milieu

Afvoer van filters en filterzakken

Veiligheidsinstructies

25NL

– 2

몇 Elektrische aansluiting

Gebruik uitsluitend wisselstroom voor het

apparaat. De spanning moet overeenko-

men met de vermelding op het typeplaatje

van het apparaat.

 Gevaar voor elektrische schokken

Netsnoer en stopcontact nooit met vochtige

handen aanraken.

Het netsnoer alleen aan de stekker vastne-

men en niet aan de kabel uit het stopcon-

tact trekken.

Vóór elk gebruik het netsnoer altijd contro-

leren op beschadigingen. Een beschadigd

netsnoer onmiddellijk laten vervangen door

een bevoegde medewerker van de techni-

sche dienst of een elektro-vakman.

We adviseren wandcontactdozen met

voorgeschakelde lekstroom-veiligheids-

schakelaar (maximaal 30 mA nominale ac-

tiverings-stroomsterkte) te gebruiken, ter

vermijding van elektrische ongelukken.

몇 Let op

Bepaalde stoffen kunnen door het opwaai-

en met de zuiglucht explosieve dampen of

mengsels vormen!

De volgende stoffen nooit opzuigen:

– Explosieve of brandbare gassen, vloei-

stoffen en stof (reactief stof)

– Reactief metaalstof (bijv. aluminium, mag-

nesium, zink) in verbinding met sterk alkali-

sche en zure reinigingsmiddelen

– Onverdunde sterke zuren en logen

– Organische oplosmiddelen (bijv. benzi-

ne, verfverdunner, aceton, stookolie).

Bovendien kunnen deze stoffen de bij het

apparaat gebruikte materialen aantasten.

Afbeeldingen zie uitklap-

pagina's!

Controleer bij het uitpakken de inhoud van

de verpakking op ontbrekende toebehoren,

of beschadigingen. Neem bij transport-

schades contact op met uw leverancier.

Voor het aansluiten van de zuigslang bij het

zuigen.

Aanwijzing: Om eruit te nemen met duim

op pal drukken en zuigslang eruit trekken.

Zuigslang in blaasaansluiting steken, de

blaasfunctie is zo geactiveerd.

Om het apparaat te dragen of om de kop na

het ontgrendelen te verwijderen.

In deze accessoirehouder kunnen zuig-

slang, zuigmonden en stroomkabels be-

waard worden.

 Stand 0: Apparaat is uitgeschakeld.

Stand 1 eco: zuigen of blazen (beperk-

te zuigcapaciteit).

Stand 2 eco: zuigen of blazen (max.

zuigcapaciteit).

Voor het afzetten van de vloerkop bij werk-

onderbrekingen.

Dit toebehorenbevestigingspunt maak het

opbergen van zuigbuizen of ander toebe-

horen mogelijk.

Naar buiten trekken om te openen, naar

binnen duwen om te vergrendelen.

몇 Let op

Filter en bijhorend kader moeten bij het ge-

bruik altijd aangebracht zijn.

Beschrijving apparaat

1 Zuigslangaansluiting

2 Blaasaansluiting

3 Handgreep

4 Ontgrendelingsknop filterklep

5 Toebehorenbevestigingspunt haak

6 Draaischakelaar met twee

Eco-vermogenstrappen

7 Opbergpositie

8 Toebehorenbevestigingspunt

reservoir

9 Sluiting reservoir

10 Wielen

11 Zwenkwielen

12 Vlakvouwfilter met kader

(al in het apparaat aangebracht)

26 NL

– 3

몇 Let op: Niet wegwerpen aub!

Wordt in het reservoir gehangen, dient ter

opanem van de filterzak.

Instructie: Voor natzuigen mag geen filter-

zak aangebracht worden!

Aanbeveling: Voor het zuigen van fijn stof

de filterzak aanbrengen.

Voor het zuigen van harde oppervlakken

en vaste vloerbedekkingen:

Hendel op symbool voor vaste vloer-

bedekkingen

Hendel op symbool voor harde opper-

vlakken

 Voor randen, voegen, radiatoren en

moeilijk toegankelijke plaatsen.

몇 Altijd werken met een gemonteerde

vlakvouwfilter, zowel bij nat als bij

droog zuigen!

Afbeelding

 Kop verwijderen, inhoud uit het reser-

voir halen.

Afbeelding

 Reservoir omdraaien, zwenkwielen tot

de aanslag in de openingen op de bo-

dem van het reservoir duwen.

Afbeelding

 Achterwielen monteren: Lagerscha-

len uiteen nemen en grote schalen in de

wielopname duwen.

Bij apparaten zonder as: Wielen in de

wielopname leggen.

Bij apparaten met as: Wielen op de as

steken en in de wielopname leggen.

Ten slotte kleine schalen in de grote

schalen hangen en vastschroeven.

Afbeelding

 Haak monteren.

Afbeelding

 Kop aanbrengen en vergrendelen.

Afbeelding

 Toebehoren aansluiten.

Afbeelding

 Steek de netstekker in de contactdoos.

Afbeelding

 Apparaat inschakelen.

 Stand 0: Apparaat is uitgeschakeld.

Stand 1 eco: zuigen of blazen (beperk-

te zuigcapaciteit).

Stand 2 eco: zuigen of blazen (max.

zuigcapaciteit).

몇 Alleen werken met een droge vlak-

vouwfilter!

Afbeelding

Aanbeveling: Voor het zuigen van fijn stof

de filterzak aanbrengen.

 Het vulpeil van de filterzak is afhankelijk

van het opgezogen vuil.

Volle filterzakken kunnen openbarsten,

daarom de filterzak op tijd vervangen!

Bij fijn stof, zand, enz. moet de filterzak

vaker vervangen worden.

 Om vochtigheid resp. nattigheid het ge-

wenste accessoire op zuigbuizen resp.

direct op de handgreep aanbrengen.

몇 Let op:

Geen filterzak gebruiken!

Bij schuimvorming of uitlopen van vloeistof

het apparaat direct uitschakelen!

Opmerking: Is het reservoir vol, dan sluit

een vlotter de zuigopening af en draait het

apparaat met verhoogd toerental. Schakel

het apparaat onmiddellijk uit en ledig het re-

servoir.

13 Filterzakhouder

14 Filterzak

15 Zuigslang met handgreep

16 Zuigbuis 2 x 0,5 m

17 Vloerkop

(met omschakelhendel)

18 Spleetmondstuk

Bediening

Voor ingebruikneming

Ingebruikneming

Droogzuigen

Natzuigen

27NL

– 4

Reinigen van moeilijk bereikbare plaatsen

of waar zuigen niet mogelijk is, bijv. blade-

ren uit het grindbed.

Afbeelding

 Zuigslang in blaasaansluiting steken,

de blaasfunctie is zo geactiveerd.

 Apparaat uitschakelen.

Afbeelding

 Vloerkop in de opbergpositie hangen.

 Apparaat uitschakelen en de stekker uit

de wandcontactdoos trekken.

Afbeelding

 Apparaatkop afnemen, met nat of droog

vuil gevuld reservoir ledigen.

Afbeelding

 Accessoires en stroomkabel aan het

apparaat opbergen en apparaat in een

droge ruimte bewaren.

 Gevaar

Bij alle reinigings- en onderhoudswerkzaamhe-

den altijd het apparaat uitschakelen en de stek-

ker uit het stopcontact trekken.

Reparaties en werkzaamheden aan elektri-

sche componenten mogen alleen door be-

voegde medewerkers van de technische

dienst worden uitgevoerd.

몇 Let op

Geen schuurmiddelen, glas of reinigings-

middelen gebruiken! Dompel het apparaat

nooit in water.

 Apparaat en kunststofaccessoires met

een in de winkel verkrijgbare kunststof-

reiniger verzorgen.

 Reservoir en accessoires indien nodig

met water uitspoelen en laten drogen

voor verder gebruik.

Afbeelding

 Filterklep ontgrendelen en openen. Ka-

der en filter wegnemen en filter afklop-

pen. Indien nodig filter onder stromend

water reinigen. Filter niet schoonwrijven

of afborstelen.

Voor de montage volledig laten drogen.

Afbeelding

 Vervolgens eerst de filter en daarna het

kader opnieuw aanbrengen.

 Apparaat onmiddellijk uitschakelen.

Afbeelding

 Vlottersysteem reinigen:

Kop van het apparaat verwijderen, vlot-

termand (A) in de richting van de pijl

opendraaien en verwijderen. Vervol-

gens de vlotter (B) wegnemen en beide

onder stromend water reinigen.

Indien nodig ook de afdekking van het

vlotterventiel (C) reinigen: Daartoe de

afdekking ontgrendelen en wegnemen.

Na de reiniging opnieuw aanbrengen

en vergrendelen (markering en symbo-

len in acht nemen).

Voor de montage eerst de vlotter in-

brengen, dan de vlottermand plaatsen

en vergrendelen.

Blaasfunctie

Werking onderbreken

De werkzaamheden beëindigen

Reservoir ledigen

Apparaat opbergen

Onderhoud

Vlakvouwfilter reinigen

Hulp bij storingen

Er ontsnapt water

28 NL

– 5

Indien de zuigkracht van het apparaat af-

neemt, moeten de volgende punten gecon-

troleerd worden:

 Accessoires, zuigslang of zuigbuizen

zijn verstopt, verstopping verwijderen.

 Vlakvouwfilter is verontreinigd:

Vlakvouwfilter demonteren en reinigen (zie

hoofdstuk „Vlakvouwfilter reinigen“).

Indien nodig filter onder stromend water

reinigen.

 Beschadigde vlakvouwfilter vervangen.

 Filterzak is vol: Nieuwe filterzak plaat-

sen (bestel-nr. zie onderdelenlijst ach-

teraan in de gebruiksaanwijzing).

몇 Let op

Filterzakopname niet wegwerpen!

In elk land gelden de door onze hiervoor

verantwoordelijke verkoopmaatschappij

uitgegeven garantievoorwaarden. Eventu-

ele storingen aan het apparaat verhelpen

wij zonder kosten binnen de garantieter-

mijn als een materiaal of fabrieksfout hier-

van de oorzaak is. Neem bij klachten

binnen de garantietermijn contact op met

uw leverancier of de dichtstbijzijnde klan-

tenservicewerkplaats en neem de acces-

soires en uw aankoopbewijs mee.

(adres zie achterzijde)

Bij vragen of storingen helpt onze KÄR-

CHER-filiaal u graag verder.

(adres zie achterzijde)

Een selectie van de meest frequent beno-

digde reserveonderdelen vindt u achteraan

in de gebruiksaanwijzing.

Reserveonderdelen en toebehoren zijn

verkrijgbaar bij uw handelaar of uw KÄR-

CHER-filiaal.

(adres zie achterzijde)

Technische veranderingen voorbehouden!

Te weinig zuigcapaciteit

Algemene instructies

Garantie

Klantenservice

Bestelling van reserveonderdelen

en bijzondere toebehoren

Technische gegevens

Spanning

1~50/60 Hz

220 -

240

Vermogen Pnom. 900 W

Vermogen Pmax. 1000 W

Netzekering (traag) 10 A

Reservoirvolume 25 l

Wateropneming met

handgreep

16 l

Wateropneming met

vloerkop

14 l

Netkabel H05BQ-F

2x0,75

Geluidsniveau (EN

60704-2-1)

70 dB(A)

Gewicht (excl. accessoires) 9,0 kg

29NL

– 1

Estimado cliente:

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

El aparato está previsto para el uso como

aspirador en húmedo/seco conforme a las

descripciones e instrucciones de seguridad

de este manual de instrucciones.

Este aparato ha sido diseñado para el uso

particular y no para los esfuerzos del uso

industrial.

– Proteger el aparato de la lluvia. No de-

positarlo a la intemperie.

– Atención: Utilizar un separador previo

cuando aspire cenizas y hollín (nº de

pedido 2.863-139).

Utilizar el aspirador para sólidos/líquidos

sólo con:

– bolsas filtrantes originales.

– Accesorios y piezas de repuesto o ac-

cesorios opcionales originales.

El fabricante no asume responsabilidad al-

guna por los daños que pudieran derivarse

de un uso inadecuado o incorrecto.

Los materiales de embalaje son reci-

clables. Po favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este moti-

vo, entregue los aparatos usados en los

puntos de recogida previstos para su reci-

claje.

El filtro y la bolsa filtrante están fabricados

con materiales biodegradables.

Si no aspira sustancias que no estén per-

mitidas en la basura convencional, los pue-

de eliminar con ella.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

– Este aparato no es apto para ser opera-

do por personas (incl. niños) con capa-

cidades físicas, sensoriales o

intelectuales limitadas, o con falta de

experiencia y/o conocimientos, a no ser

que sea supervisado por una persona

para responsable para su seguridad o

haya sido instruida para utilizar el apa-

rato. Mantener fuera del alcance de los

niños.

– Mantener alejado el plástico del emba-

laje de los niños, se pueden ahogar.

– Apagar el aparato después de cada uso

y antes de cada limpieza/mantenimiento.

– Peligro de incendio. No aspire objetos

incandescentes, con o sin llama.

– Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

Índice de contenidos

Indicaciones de seguridad . ES . . .1

Descripción del aparato . . . ES . . .2

Manejo . . . . . . . . . . . . . . . . ES . . .3

Cuidados y mantenimiento. ES . . .4

Ayuda en caso de avería . . ES . . .4

Indicaciones generales . . . ES . . .5

Datos técnicos . . . . . . . . . . ES . . .5

Uso previsto

Protección del medio ambiente

Eliminación de filtro y bolsa filtrante

Indicaciones de seguridad

30 ES

– 2

몇 Conexión eléctrica

Conecte el aparato únicamente a corriente

alterna. La tensión tiene que corresponder

a la indicada en la placa de características

del aparato.

 Peligro de descarga eléctrica

No toque nunca el cable de alimentación o

el enchufe con las manos mojadas.

Agarre el cable de conexión a la red sólo

por la clavija, no tire del cable para desen-

chufar el aparato.

Antes de cada puesta en servicio, com-

pruebe si el cable de alimentación con en-

chufe presenta daños. Si el cable de

alimentación estuviera deteriorado, debe

encargar sin demora a un electricista espe-

cializado del servicio de atención al cliente

autorizado que lo sustituya.

Para evitar accidentes de origen eléctrico,

recomendamos utilizar tomas de corriente

con un interruptor protector de corriente de

defecto preconectado (intensidad de co-

rriente de liberación nominal: máx. 30 mA).

몇 Atención:

Determinadas sustancias pueden mezclar-

se con el aire aspirado debido a las turbu-

lencias dando lugar a mezclas o vapores

explosivos.

No aspirar nunca las siguientes sustancias:

– Gases, líquidos y polvos explosivos o

inflamables, (polvos reactivos)

– Polvos de metal reactivos (p. ej. alumi-

nio, magnesio, zinc) en combinación

con detergentes muy alcalinos y ácidos

– Ácidos y lejías fuertes sin diluir

– Disolventes orgánicos (p.ej. gasolina,

diluyentes cromáticos, acetona, fuel).

Además, esas sustancias pueden afectar

negativamente a los materiales empleados

en el aparato.

Ilustraciones, véase las

contraportadas.

Cuando desempaque el contenido del pa-

quete, compruebe si faltan accesorios o si

el aparato presenta daños. Informe a su

distribuidor en caso de detectar daños oca-

sionados durante el transporte.

Para conectar la manguera de absorción al

aspirar.

Indicación: Para extraer, presionar la len-

güeta con el pulgar y extraer la manguera

de aspiración.

Insertar la manguera de aspiración en la

toma de aire para que se active la función

de soplado.

Para transportar el aparato o para extraer

el cabezal de aparato tras el desbloqueo.

El alojamiento de accesorios permite guar-

dar el tubo de aspiración, las boquillas de

aspiración y el cable de alimentación.

 Posición 0: El aprato está apagado.

Posición 1 eco: Aspirar o ventilar (po-

tencia de aspiración reducida):

Posición 2 eco: Aspirar o ventilar (po-

tencia máx. de aspiración).

Para colocar la boquilla de suelos cuando

se interrumpa el trabajo.

Este alojamiento de accesorios permite

guardar tuberías de aspiración u otros ac-

cesorios.

Descripción del aparato

1 Racor de empalme de la manguera

de aspiración

2 Conexión para soplado

3 Asa de transporte

4 Tecla de desbloqueo para tapa de

filtro

5 Alojamiento de accesorios gancho

6 Rosca con dos

niveles de potencia Eco

7 Posición de estacionamiento

8 Alojamiento de accesorio Reci-

piente

31ES

– 3

Tirar hacia fuera para afrir, presionar hacia

dentro para bloquear.

몇 Atención:

El filtro y el marco correspondiente tienen

que estar siempre colocados cuando se

use el aparato.

몇 Atención: ¡Por favor no tirar!

Si se coloca dentro del recipiente, sirve

para alojar la bolsa filtrante.

Indicación: Para aspirar líquidos no se

debe colocar una bolsa filtrante.

Recomendación: Colocar la bolsa filtrante

para aspirar polvo fino.

Para aspirar superficies duras y moquetas:

Palanca en el símbolo para moquetas

Palanca en el símbolo para superfi-

cies duras

 Para bordes, juntas, radiadores y zonas

de difícil acceso.

몇 ¡Trabajar siempre con filtro plano de

papel plegado, tanto para la aspira-

ción en húmedo como en seco!

Imagen

 Quite el cabezal del aparato y saque el

contenido del recipiente.

Imagen

 Girar el recipiente, introducir hasta el

tope las ruedas giratorias en los orifi-

cios de la parte de abajo del recipiente.

Imagen

 Montar las ruedas traseras: Separar

los cuencos de alojamiento y introducir

cuencos más grandes en el alojamiento

de la rueda.

En el caso de aparatos sin eje: Colo-

car las ruedas en el alojamiento de la

rueda.

En el caso de aparatos con eje: Intro-

ducir las ruedas en el eje y colocar en el

alojamiento de las ruedas.

Después colgar los cuencos pequeños

en cuencos grandes y atornillarlos.

Imagen

 Montar los ganchos.

Imagen

 Colocar y bloquear el cabezal del apa-

rato.

Imagen

 Conecte el accesorio.

Imagen

 Enchufe la clavija de red.

Imagen

 Conectar el aparato.

 Posición 0: El aprato está apagado.

Posición 1 eco: Aspirar o ventilar (po-

tencia de aspiración reducida):

Posición 2 eco: Aspirar o ventilar (po-

tencia máx. de aspiración).

몇 ¡Trabajar sólo con filtro plano de pa-

pel plegado seco!

Imagen

Recomendación: Colocar la bolsa filtrante

para aspirar polvo fino.

 Cuanto más suciedad de aspira más se

llena la bolsa filtrante.

Las bolsas filtrantes pueden explotar, por

eso es necesario cambiarla a tiempo.

9 Cierre del recipiente

10 Ruedas

11 Ruedas giratorias

12 Filtro plano de papel plegado con

marco

(ya colocado en el aparato)

13 Alojamiento de la bolsa filtrante

14 Bolsa del filtro

15 Manguera de aspiración con asa

16 Tubos de aspiración 2 x 0,5 m

17 Boquilla barredora de suelos

(con palanca de conmutación)

18 Boquilla para juntas

Manejo

Antes de la puesta en marcha

Puesta en marcha

Aspiración en seco

32 ES

– 4

En caso de aspirar polvo fino, arena

etc... se debe cambiar la bolsa filtrante

con más frecuencia.

 Para absorber la humedad o líquido, in-

sertar directamente el accesorio desea-

do en las tuberías de absorción o

directamente en el asa.

몇 Atención:

No use bolsa de filtro.

Si se produce espuma o se dan escapes de

líquido, desconecte el aparato de inmediato.

Indicación: Si el recipiente está lleno, un

flotador cierra el orificio de aspiración y el

aparato gira con un mayor número de revo-

luciones. Desconecte el aparato de inme-

diato y vacíe el recipiente.

Limpieza de zonas de difícil acceso o don-

de la aspiración no sea posible, p.ej. hojas

del lecho de gravilla.

Imagen

 Insertar la manguera de aspiración en

la toma de aire para que se active la

función de soplado.

 Desconexión del aparato

Imagen

 Colgar la boquilla para suelos en la po-

sición de aparcamiento.

 Apague el aparato y desenchufe la cla-

vija de red.

Imagen

 Extraer el cabezal del aparato, vaciar el

recipiente con suciedad húmeda o seca.

Imagen

 Guardar el accesorio y el cable de ali-

mentación en el aparato y éste en un lu-

gar seco.

 Peligro

Apague el aparato y desenchufe la clavija

de red antes de efectuar los trabajos de

cuidado y mantenimiento.

Los trabajos de reparación y trabajos en

componentes eléctricos sólo los puede

realizar el Servicio técnico autorizado.

몇 Atención:

No utilice detergentes abrasivos, ni deter-

gentes para cristales o multiuso. No sumer-

ja jamás el aparato en agua.

 Limpie el aparato y los accesorios de

plástico con un limpiador de materiales

sintéticos de los habituales en el mer-

cado.

 En caso necesario, aclarar el depósito y

los accesorios con agua y secar antes

de volverlos a utilizar.

Imagen

 Desbloquear la tapa filtrante y abrir. Qui-

tar el marco y el filtro y sacudir el filtro.

Limpiar con agua corriente el filtro si es

necesario. No frotar ni cepillar el filtro.

Antes del montaje dejar secar totalmente.

Imagen

 A continuación colocar primero el filtro y

después el marco.

 Desconectar inmediatamente el aparato.

Imagen

 Limpiar el sistema del flotador:

Extraer el cabezal del aparato, girar la

cesta del flotador (A) en la dirección de

la flecha y sacarlo. Después quitar el

flotador (B) y limpiar ambos con agua.

Si es necesario, limpiar también la cu-

bierta de la válvula del flotador (C):

Para ello, desbloquear y extraer la cu-

Aspiración de líquidos

Función de soplado

Interrupción del funcionamiento

Finalización del funcionamiento

Vacíe el depósito

Almacenamiento del aparato

Cuidados y mantenimiento

Limpiar el filtro plano de papel

plegado

Ayuda en caso de avería

Sale agua

33ES

– 5

bierta. Tras la limpieza, colocarlo de

nuevo y bloquear (tener en cuenta la

marca y los símbolos).

Para el montaje, introducir primero el

flotador, después colocar la cesta del

fotador y bloquear.

Si la potencia de absorción del aparato dis-

minuye, comprobar los siguientes puntos:

 Los accesorios, manguera de aspira-

ción o el tubo de aspiración están obs-

truidos. En este caso, elimine la

obstrucción.

 El filtro plano de papel plegado está sucio:

Desmontar el filtro de papel plano y lim-

piarlo (véase el capítulo "Limpiar filtro

de papel plano").

Limpiar con agua corriente el filtro si es

necesario.

 Sustituir los filtros planos de papel ple-

gado que estén dañados.

 La bolsa filtrante está llena: Colocar una

bolsa filtrante nueva (Consulte el número

de referencia en la lista de piezas de re-

puestos al final de este manual).

몇 Atención:

¡No tirar el alojamiento de la bolsa filtrante!

En todos los países rigen las condiciones

de garantía establecidas por nuestra socie-

dad distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del período de garantía, siempre que las

causas de las mismas se deban a defectos

de material o de fabricación. En un caso de

garantía, le rogamos que se dirija con el

comprobante de compra al distribuidor

donde adquirió el aparato o al Servicio al

cliente autorizado más próximo a su domi-

cilio.

(La dirección figura al dorso)

En caso de dudas o alteraciones, la sucur-

sal de KÄRCHER estará encantada de

ayudarle.

(La dirección figura al dorso)

Podrá encontrar una selección de las piezas de

repuesto usadas con más frecuencia al final de

las instrucciones de uso.

En su distribuidor o en la sucursal de KÄR-

CHER podrá adquirir piezas de repuesto y ac-

cesorios.

(La dirección figura al dorso)

Reservado el derecho a realizar modifi-

caciones técnicas.

Potencia de aspiración reducida

Indicaciones generales

Garantía

Servicio de atención al cliente

Pedido de piezas de repuesto y

accesorios especiales

Datos técnicos

Tensión

1~50/60 Hz

220 -

240

Potencia P

nom

900 W

Potencia P

máx

1000 W

Fusible de red (inerte) 10 A

Capacidad del depósito 25 l

Absorción de agua con el

asa

16 l

Absorción de agua con

boquilla para suelos

14 l

Cable de conexión a la red H05BQ-F

2x0,75

Nivel de presión acústica

(EN 60704-2-1)

70 dB(A)

Peso sin accesorios 9,0 kg

34 ES

– 1

Estimado cliente,

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

O aparelho foi concebido, de acordo com

as descrições constantes destas Instru-

ções de Serviço e com as indicações sobre

segurança, como aspirador de líquidos e

de detritos secos.

Este aparelho foi desenvolvido para o uso

privado e não foi concebido para suster as

necessidades de uma utilização industrial.

– Proteger o aparelho contra a chuva.

Não armazenar fora de casa.

– Atenção: aspirar cinza e fuligem ape-

nas com um separador prévio (n.º de

encomenda 2.863-139).

Utilizar o aspirador húmido/seco somente

com:

– Saco de filtro original.

– Peças sobressalentes e acessórios ori-

ginais e especiais.

O fabricante não se responsabiliza por

eventuais danos causados por uma utiliza-

ção indevida ou erros de manuseamento.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

O filtro e o saco de filtro são compostos por

materiais compatíveis com o meio-ambiente.

Desde que estes não contenham substân-

cias aspiradas que não se destinem ao lixo

doméstico, estes podem ser eliminados

juntamente com o lixo doméstico.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

– Este aparelho não foi concebido para

ser utilizado por pessoas (incluindo

crianças) com capacidades físicas,

sensoriais e psíquicas reduzidas ou por

pessoas com falta de experiência ou

conhecimentos, excepto se estas forem

supervisionadas por uma pessoa res-

ponsável pela sua segurança ou rece-

berem as necessárias instruções sobre

como utilizar o aparelho. As crianças

devem ser supervisionadas, de modo a

assegurar que não brinquem com o

aparelho.

– Manter as películas da embalagem fora

do alcance das crianças! Perigo de asfi-

xia!

– Desligar o aparelho após cada utilização

e antes de cada limpeza/manutenção.

– Perigo de incêndio. Não aspirar mate-

riais em combustão nem em brasa.

– É proibido pôr o aparelho em funcionamen-

to em áreas com perigo de explosão.

Índice

Avisos de segurança . . . . . PT . . .1

Descrição da máquina . . . . PT . . .2

Manuseamento . . . . . . . . . PT . . .3

Conservação e manutenção PT . . .4

Ajuda em caso de avarias . PT . . .5

Instruções gerais . . . . . . . . PT . . .5

Dados técnicos. . . . . . . . . . PT . . .5

Utilização conforme as disposições

Protecção do meio-ambiente

Eliminação do filtro e do saco de filtro

Avisos de segurança

35PT

– 2

몇 Ligação eléctrica

Ligar o aparelho só à corrente alternada. A

tensão deve corresponder à placa de tipo

do aparelho.

 Perigo de choque eléctrico

Nunca tocar no cabo de rede e na tomada

com as mãos molhadas.

Agarrar o cabo de rede sempre na ficha e não

retirar a ficha da tomada puxando o cabo.

Controlar o cabo de rede e a ficha, antes de

qualquer utilização do aparelho, relativa-

mente a danos. O cabo de rede danificado

tem que ser imediatamente substituído

pela assistência técnica ou por um electri-

cista autorizado.

Para evitar acidentes relacionados com a

electricidade, recomendamos utilizar toma-

das com disjuntor de corrente de defeito in-

tercalado (máx. 30 mA corrente de

activação nominal).

몇 Atenção

Determinadas substâncias podem, com o

ar aspirado, formar gáses explosivos ou

misturas por meio de turbulências!

Nunca aspire as seguintes substâncias:

– Gases, líquidos e pós (pó reactivo) ex-

plosivos ou inflamáveis

– Pós reactivos de metal (p. ex. alumínio,

magnésio, zinco) em combinação com

detergentes altamente alcalinos e ácidos

– Ácidos e soluções alcalinas fortes não

diluídas

– Solventes orgânicos (p. ex. gasolina,

diluente de tintas, acetona, óleo com-

bustível).

Além disso, estes materiais podem ter efei-

tos negativos sobre os materiais utilizados

no aparelho.

Ver figuras nas páginas

desdobráveis!

Verifique o conteúdo da embalagem a res-

peito de acessórios não incluídos ou da-

nos. No caso de danos provocados

durante o transporte, informe o seu reven-

dedor.

Para ligar a mangueira de aspiração para

os trabalhos de aspiração.

Aviso: para retirar basta premir a patilha (com

o polegar) e retirar o tubo de aspiração.

Conectar a mangueira de aspiração na li-

gação de sopro, a função de sopro é acti-

vada.

Para transportar o aparelho ou para retirar

a cabeça do aparelho após o desbloqueio.

Este suporte de acessórios permite guar-

dar o tubo de aspiração, bicos de aspiração

e o cabo de alimentação eléctrica.

 Posição 0: aparelho desligado.

Posição 1 eco: aspirar ou soprar (po-

tência de aspiração reduzida).

Posição 2 eco: aspirar ou soprar (po-

tência de aspiração máx.).

Para desligar o bocal de pavimentos du-

rante interrupções do trabalho.

Este suporte de acessório permite guardar os

tubos de aspiração ou outros acessórios.

Puxar para fora para abrir e pressionar

para dentro para fechar.

Descrição da máquina

1 Ligação do tubo flexível de aspiração

2 Ligação do sopro

3 Punho de transporte

4 Tecla de desbloqueio da portinhola

do filtro

5 Suporte de acessórios gancho

6 Interruptor rotativo com dois

níveis de potência Eco

7 Posição de estacionamento

8 Suporte de acessório recipiente

9 Fecho do recipiente

36 PT

– 3

몇 Atenção

O filtro e o respectivo quadro devem estar

sempre montados durante a utilização.

몇 Atenção: P. f. não deitar fora.

É engatado no interior do recipiente e des-

tina-se ao encaixe do saco de filtro.

Aviso: para a aspiração húmida não pode

ser utilizado nenhum saco de filtro!

Recomendação: montar o saco de filtro

para aspirar pó fino.

Para aspirar superfícies duras e carpetes:

Alavanca no símbolo para carpetes

Alavanca no símbolo para superfícies

duras

 Para cantos, juntas, radiadores e áreas

de difícil acesso.

몇 Trabalhar sempre com o filtro de pre-

gas plano encaixado, tanto durante

os trabalhos de aspirar a húmido

como na aspiração a seco!

Figura

 Retirar a cabeça do aparelho, retirar o

conteúdo do recipiente.

Figura

 Virar o recipiente e pressionar os rolos

de guia contra as aberturas no fundo do

recipiente até encaixarem.

Figura

 Montar as rodas traseiras: Separar as

buchas de mancal e pressionar as bu-

chas grandes para dentro do encaixe

da roda.

Nos aparelhos sem eixo: posicionar

as rodas no encaixe da roda.

Nos aparelhos com eixo: encaixar as

rodas no eixo e posicionar no encaixe

da roda.

Engatar de seguida as buchas peque-

nas nas buchas grandes e aparafusar.

Figura

 Montar o gancho.

Figura

 Montar e bloquear a cabeça do aparelho.

Figura

 Ligar os acessórios.

Figura

 Ligar a ficha de rede.

Figura

 Ligar o aparelho.

 Posição 0: aparelho desligado.

Posição 1 eco: aspirar ou soprar (po-

tência de aspiração reduzida).

Posição 2 eco: aspirar ou soprar (po-

tência de aspiração máx.).

10 Rodas

11 Rolos de guia

12 Filtro de pregas plano com quadro

(já incorporado no aparelho)

13 Encaixe do saco de filtro

14 Saco-filtro

15 Tubo flexível de aspiração com

manípulo

16 Tubos de aspiração 2 x 0,5 m

17 Bocal para pavimentos

(com alavanca de comutação)

18 Bocal para juntas

Manuseamento

Antes de colocar em

funcionamento

Colocação em funcionamento

37PT

– 4

몇 Trabalhar apenas com filtro de pre-

gas plano seco!

Figura

Recomendação: montar o saco de filtro

para aspirar pó fino.

 O nível de enchimento do saco de filtro

depende do tipo de sujidade aspirada.

Sacos de filtro cheios podem rebentar,

pelo que é necessário que estes sejam

substituídos atempadamente.

Para pó fino, areia, etc. é necessário

substituir o saco de filtro com maior fre-

quência.

 Para aspirar humidade ou líquidos, en-

caixar os acessórios desejados nos tu-

bos de aspiração ou directamente no

punho.

몇 Atenção:

Não utilize saco-filtro!

Se houver formação de espuma ou saída

de líquidos, desligue imediatamente o apa-

relho!

Aviso: Quando o recipiente estiver cheio,

o flutuador fecha a abertura de aspiração e

o aparelho funciona com uma rotação mais

elevada. Desligue imediatamente o apare-

lho e esvazie o recipiente.

Limpeza de locais de difícil acesso ou onde

não é possível aspirar (p. ex. folhagem so-

bre brita).

Figura

 Conectar a mangueira de aspiração na

ligação de sopro, a função de sopro é

activada.

 Desligar o aparelho.

Figura

 Engatar o bocal de pavimento na posi-

ção de estacionamento.

 Desligue o aparelho e retire a ficha de

rede.

Figura

 Retirar as cabeças do aparelho e esva-

ziar o recipiente repleto de sujidade hú-

mida ou seca.

Figura

 Guardar os acessórios e o cabo de

rede no aparelho e guardar o aparelho

num local seco.

 Perigo

Antes de efectuar trabalhos de conserva-

ção e de manutenção desligar o aparelho e

retirar a ficha de rede.

Os trabalhos de reparação e trabalhos em

componentes eléctricos só devem ser exe-

cutados pelo Serviço de Assistência Técni-

ca autorizado.

몇 Atenção

Não utilize produtos abrasivos, produtos

para a limpeza de vidros ou universais!

Nunca mergulhe o aparelho em água.

 Limpe o aparelho e os acessórios de

plástico com um produto para limpeza

de plásticos corrente.

 Lavar o recipiente e os acessórios com

água e secar antes de utilizar nova-

mente.

Figura

 destravar e abrir a portinhola do filtro. Re-

tirar o aro e o filtro e sacudir o filtro. Se ne-

cessário, lavar o filtro sob água corrente.

Não esfregar ou escovar o filtro.

Deixar secar totalmente antes de montar.

Figura

 De seguida posicionar primeiro o filtro e

depois voltar a montar o aro.

Aspirar a seco

Aspirar a húmido

Função de sopro

Interromper o funcionamento

Desligar o aparelho

Esvaziar o recipiente

Guardar a máquina

Conservação e manutenção

Limpar o filtro de pregas

38 PT

– 5

 Desligar imediatamente o aparelho.

Figura

 Limpar o sistema flutuador:

retirar a cabeça do aparelho, rodar o

cesto do flutuador (A) na direcção da

seta e retirar. Retirar o flutuador (B) e

limpar ambos sob água corrente.

Limpar event. também a cobertura da

válvula do flutuador (C): para isso deve-

se destravar e retirar a cobertura. Voltar

a posicionar e fixar após a limpeza (ter

atenção às marcas dos símbolos).

Para a montagem deve-se primeiro in-

serir o flutuador e depois posicionar o

cesto do flutuador e travar.

Verifique os seguintes pontos se o rendimento

de aspiração do seu aparelho diminuir:

 Os acessórios, os tubos de aspiração

estão entupidos, remova a obstrução.

 O filtro de pregas plano está sujo:

Desmontar o filtro de pregas plano e

limpar (ver capítulo "Limpar filtro de

pregas plano").

Se necessário, lavar o filtro sob água

corrente.

 Substituir um filtro de pregas plano da-

nificado.

 Saco de filtro cheio: Posicionar um

novo saco de filtro (ver n.º de encomen-

da na lista das peças sobressalentes

no fim destas instruções).

몇 Atenção

Não deitar fora o encaixe do saco do filtro!

Em cada país são válidas as condições de ga-

rantia emitidas pelas nossas Empresas de Co-

mercialização competentes. Eventuias avarias

no aparelho, durante o período de garantía, se-

rão reparadas sem encargos para o cliente,

desde que se trate de um defeito de material ou

de fabricação. Em caso de garantia, dirija-se ao

seu revendedor ou ao Serviço Técnico mais

próximo, com o aparelho e documento de com-

pra.

(Endereços no verso)

Em caso de dúvidas ou avarias, a nossa fi-

lial KÄRCHER local está à sua disposição.

(Endereços no verso)

No final das Instruções de Serviço encon-

tra uma lista das peças de substituição

mais necessárias.

As peças sobressalentes e acessórios po-

dem ser adquiridos junto do seu revende-

dor ou em cada filial da KÄRCHER.

(Endereços no verso)

Reservados os direitos a alterações téc-

nicas!

Ajuda em caso de avarias

Saída de água

Perda da potência de aspiração

Instruções gerais

Garantia

Serviço de assistência técnica

Encomenda de peças

sobressalentes e acessórios

especiais

Dados técnicos

Tensão

1~50/60 Hz

220 -

240

Potência P

nom

900 W

Potência P

máx

1000 W

Protecção de rede (de

acção lenta)

10 A

Volume do recipiente 25 l

Admissão de água com a

pega

16 l

Admissão de água com o

bocal de pavimento

14 l

Cabo de rede H05BQ-F

2x0,75

Nível de pressão acústi-

ca (EN 60704-2-1)

70 dB(A)

Peso (sem acessórios) 9,0 kg

39PT

– 1

Kære kunde

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Apparatet er i henhold til beskrivelserne i

denne brugsanvisning og sikkerhedsanvis-

ningerne beregnet til anvendelse som våd-

og tørsuger.

Denne maskine blev udviklet til privat brug og

er ikke beregnet til erhvervsmæssig brug.

– Beskyt damprenseren mod regn. Må

ikke opbevares udendørs.

– OBS: Brug en forudskiller (bestillingsnr.

2.863-139) ved opsugning af aske og sod.

Brug våd-/tørsugeren kun med:

– originale filterposer.

– Original reservedele, tilbehør eller eks-

tra tilbehør.

Producenten garanterer ikke for eventuelle

skader som blev forårsaget af ikke bestem-

melsesmæssigt brug eller ukorrekt betje-

ning af apparatet.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor

udtjente apparater på en genbrugsstation

eller lignende.

Filter og filterpose er produceret af miljø-

venligt materiale.

Såfremt de ikke har indsugede stoffer, som

ikke er forbudt som husholdningsaffald,

kan de bortskaffes med den normale affald.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

– Dette apparat er ikke beregnet til brug

af personer (inklusive børn) med ind-

skrænkede fysiske, sensoriske eller ån-

delige evner eller som ikke har

erfaringer med brugen og/eller kend-

skab til brugen, med mindre de er under

opsyn af en person som er ansvarligt

for deres sikkerhed eller blev anvist i

brugen af apparatet. Børn skal være

under opsyn for at sørge for, at de ikke

leger med apparatet.

– Emballagefolie skal holdes væk fra

børn p.gr.a. kvælningsfare!

– Efter hver brug og før hver rengøring/ved-

ligeholdelses skal maskinen slukkes.

– Brandfare. Opsug ikke brændende eller

glødende genstande.

– Det er forbudt at bruge højtryksrense-

ren i områder, hvor der er eksplosions-

fare.

Indholdsfortegnelse

Sikkerhedsanvisninger . . . . DA . . .1

Beskrivelse af apparatet. . . DA . . .2

Betjening . . . . . . . . . . . . . . DA . . .3

Pleje og vedligeholdelse . . DA . . .4

Hjælp ved fejl . . . . . . . . . . . DA . . .4

Generelle henvisninger . . . DA . . .5

Tekniske data. . . . . . . . . . . DA . . .5

Bestemmelsesmæssig anvendelse

Miljøbeskyttelse

Bortskaffelse af filter og filterpose

Sikkerhedsanvisninger

40 DA

– 2

몇 El-tilslutning

Højtryksrenseren må kun sluttes til veksel-

strøm. Spændingen skal svare til angivel-

sen på typeskiltet.

 Risiko for elektrisk stød

Rør aldrig ved netstik og stikkontakt med

fugtige hænder.

Træk netkablet ud ved at tage fat i kontak-

ten og ikke i ledningen.

Kontroller altid tilslutningsledningen og net-

stikket for skader, før hvert brug. En beska-

diget tilslutningsledning skal udskiftes af en

autoriseret kundeserviceafdeling/elektriker

med det samme.

For at undgå elektriske uheld anbefaler vi,

at man anvender stikkontakter med et for-

koblet fejlstrømsrelæ (maks. 30 mA nom.

udløse-strømstyrke).

몇 OBS

De kan danne eksplosive dampe eller blan-

dinger gennem ophvirvling med sugeluften!

Efterfølgende stoffer må aldrig suges op:

– Eksplosive eller tændelige gas, væsker

og støv (reaktive støv)

– Reaktive metalstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med

stærk alkaliske eller sure rengørings-

midler.

– Ufortyndede syrer og baser

– Organiske opløsningsmidler (f.eks. lak-

fortynder, benzin, acetone, fyringsolie).

Desuden kan disse stoffer angribe de ma-

terialer, støvsugeren er fremstillet af.

Se hertil figurerne på siderne!

Kontroller pakningens ind-

hold for manglende tilbehør eller beskadi-

gelser, når den pakkes ud. Kontakt Deres

forhandler i tilfælde af transportskader.

For tilslutning af sugeslangen under sug-

ningen.

Bemærk: For at fjerne sugeslangen skal lå-

setappen trykkes ind med tommelfingeren

og sugeslangen trækkes ud.

Sæt sugeslangen ind i blæsetilslutningen,

blæsefunktionen er så aktiveret.

Til transport af maskinen eller til at fjerne

maskinhovedet efter åbning af låsemeka-

nismen.

Med denne tilbehørsholder kan man opbe-

vare sugeslanger, strømledningen og su-

gedyser.

 Position 0: Maskinen er slukket.

Position 1 eco: Suge eller blæse (re-

duceret sugeeffekt).

Position 2 eco: Suge eller blæse (max.

sugeeffekt).

For at stille gulvdysen til side ved arbejds-

pauser.

Denne tilbehørsholder er beregnet til at hol-

de sugerør eller andet tilbehør.

Træk ud for at åbne, skub ind for at låse.

몇 OBS

Filter og tilhørende ramme skal altid være

isat under brugen.

몇 OBS: Kast venligst ikke bort!

Hæges ind i beholderen, bruges til at holde

filterposen.

Bemærk: Til vådsugningen må man ikke

isætte en filterpose!

Beskrivelse af apparatet

1 Sugeslangetilslutning

2 Blæsetilslutning

3 Bæregreb

4 Åbnetaste filterspjæld

5 Tilbehørsholder krog

6 Drejekontakt med to

Eco-effekttrin

7 Parkeringsposition

8 Tilbehørsholder beholder

9 Beholderlås

10 Hjul

11 Styrehjul

12 Flad foldefilter med ramme

(allerede sat ind i maskinen)

13 Filterposeholder

14 Filterpose

41DA

– 3

Anbefaling: Isæt filterposen til opsugning

af fint støv.

Til sugning af hårde overflader og gulvtæp-

per:

Håndtag på symbol til gulvtæpper

Håndtag på symbol til hårde overflader

 Til kanter, fuger, radiatorer og svært til-

gængelige områder.

몇 Såvel ved våd- og tørsugning skal

der altid arbejdes med et isat flad fol-

defilter!

Figur

 Tag maskinhovedet af og tag indholdet

ud af beholderen.

Figur

 Vend beholderen, tryk styrehjulene i åb-

ningerne på beholderens bund indtil

stoppositionen.

Figur

 Montere baghjulene: Bræk lejebøs-

ninger fra hinanden og tryk den store

bøsning ind i hjulholderen.

Ved maskiner uden aksel: Læg hjule-

ne ind i hjulholderen.

Ved maskiner med aksel: Sæt hjulene

på akslen og læg dem ind i hjulholderen.

Hæng afsluttende den lille bøsning ind i

den store bøsning og skru den fast.

Figur

 Monter hagen.

Figur

 Sæt maskinens hoved på og lås det fast.

Figur

 Tilslut tilbehøret.

Figur

 Sæt netstikket i.

Figur

 Tænd for maskinen.

 Position 0: Maskinen er slukket.

Position 1 eco: Suge eller blæse (re-

duceret sugeeffekt).

Position 2 eco: Suge eller blæse (max.

sugeeffekt).

몇 Arbejd kun med tør flad foldefilter!

Figur

Anbefaling: Isæt filterposen til opsugning

af fint støv.

 Filterposens påfyldningsgrad er afhæn-

gigt af den opsugede snavs.

Tilstoppede filterposer kan eksplodere,

derfor skal filterposen udskiftes i tide!

Ved fintstøv, sand osv. skal filterposen

udskiftes oftere.

 Sæt det ønskede tilbehør på sugerøre-

ne, hhv. direkte på håndgrebet for at

opsuge fugtighed eller væske.

몇 OBS:

Brug ikke filterpose!

Sluk straks for apparatet, hvis der dannes

skum eller trænger væske ud!

Bemærk: Hvis beholderen er fuld, lukker en

svømmerventil sugeåbningen, og apparatet

kører med forhøjet omdrejningstal. Sluk

straks for apparatet, og tøm beholderen.

Rengøring af svær tilgængelige steder eller

hvor opsugning ikke er muligt, f.eks. løv ud

af gruslag.

Figur

 Sæt sugeslangen ind i blæsetilslutnin-

gen, blæsefunktionen er så aktiveret.

15 Sugeslange med håndgreb

16 Sugerør 2 x 0,5 m

17 Gulvdyse

(med omstillingshåndtag)

18 Fugemundstykke

Betjening

Inden idrifttagning

Ibrugtagning

Tørsugning

Vådsugning

Blæsefunktion

42 DA

– 4

 Sluk for renseren

Figur

 Hæng gulvdysen ind i parkeringsholderen.

 Sluk for apparatet, og træk netstikket

ud.

Figur

 Fjern maskinhovedet, tøm beholderen

som er fyldt med våd eller tør snavs.

Figur

 Opbevar tilbehøret og netkablet på maski-

nen og opbevar maskinen i et tørt rum.

 Risiko

Før alle service- og vedligeholdelsesarbej-

der skal maskinen afbrydes og stikket træk-

kes ud.

Reparationsarbejder og arbejder på elektri-

ske komponenter skal altid udføres af auto-

riserede servicefolk.

몇 OBS

Undlad at bruge skuremidler, glas- eller

universalrengøringsmiddel! Nedsænk al-

drig apparatet i vand.

 Apparat og tilbehørsdele af plast skal

rengøres med et almindeligt plastren-

gøringsmiddel.

 Beholder og tilbehør spoles med vand

og tørres inden de bruges igen.

Figur

 Åbn filterklappen. Fjern filteret og ram-

men og bank filteret af. Efter behov ren-

ses filteret under flydende vand. Filteret

må ikke gnides af eller børstes af.

Inden det monteres skal det tørres.

Figur

 Derefter skal først filteret og så rammen

sættes tilbage.

 Sluk straks for maskinen.

Figur

 Rense svømmersystemet:

Fjern maskinhovedet, skru svømmer-

kurven (A) op i pilens retning og tag den

af. Fjern derefter svømmeren (B) og

rens begge under flydende vand.

Rens evt. også afskærmningen til

svømmerventilen (C): Tag hertil af-

skærmningen ud af indgreb og tag den

af. Sæt den tilbage efter rensningen og

lås den (observer mærkninger og sym-

boler).

Til montering skal svømmeren først

sættes i , derefter sættes svømmerkur-

ven på og låses.

Hvis maskinens sugekapacitet reduceres,

kontroller følgende punkter:

 Tilbehør, sugeslange eller sugerør er

tilstoppet, fjern tilstopningen.

 Det flade foldefilter er tilsmudset:

Afmonter og rens det flade foldefilteret (se

kapitel " Rense det flade foldefilter").

Efter behov renses filteret under flyden-

de vand.

 Beskadiget flad foldefilter skal udskiftes.

 Filterposen er fuld: Isæt en ny filterpose

(bestillingsnr. se reservedelliste i slut-

ningen af denne vejledning).

몇 OBS

Kast filterposens holder ikke bort!

Afbrydelse af driften

Efter brug

Tøm beholderen

Opbevaring af maskinen

Pleje og vedligeholdelse

Rengør det flade foldefilter

Hjælp ved fejl

Vand træder ud

Aftagende sugeeffekt

43DA

– 5

I de enkelte land gælder de garantibetingel-

ser, som er udgivet af vores respektive an-

svarlige forhandlere. Inden for

garantifristen afhjælper vi gratis eventuelle

fejl på Deres maskine, såfremt disse er for-

årsaget af materiale- eller produktionsfejl.

Hvis De vil gøre Deres garanti gældende,

bedes De henvende Dem til Deres forhand-

ler eller nærmeste autoriserede kundeser-

vice medbringende kvittering.

(Se adressen på bagsiden)

Vores KÄRCHER-afdeling hjælper gerne,

hvis De har spørgsmål, eller der er fejl på

støvsugeren.

(Se adressen på bagsiden)

Et udvalg over de reservedele som bruges

meget ofte finder De i slutningen af betje-

ningsvejledningen

Reservedele og tilbehør får du ved din for-

handler eller i den KÄRCHER-afdeling.

(Se adressen på bagsiden)

Forbehold for tekniske ændringer!

Generelle henvisninger

Garanti

Kundeservice

Bestilling af reservedele og

ekstratilbehør

Tekniske data

Spænding

1~50/60 Hz

220 -

240

Ydelse P

nom.

900 W

Ydelse P

maks.

1000 W

Netsikring (træg) 10 A

Beholdervolumen 25 l

Vandindtag med hånd-

greb

16 l

Vandindtag med gulvdyse 14 l

Netkabel H05BQ-F

2x0,75

Lydtryksniveau (EN

60704-2-1)

70 dB(A)

Vægt (uden tilbehør) 9,0 kg

44 DA

– 1

Kjære kunde,

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen , følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

Maskinen skal brukes iht. de beskrivelser

og sikkerhetsanvisninger som er gitt i den-

ne bruksanvisning for oppsuging av vått og

tørt smuss.

Dette apparatet er utviklet for privat bruk og

er ikke forberedt for kravene som stilles i

kommersiell bruk.

– Beskytt apparatet mot regn. Det må

ikke oppbevares utendørs.

– Advarsel: Ved suging av aske og sot

bruk forutskiller (bestillingsnr. 2.863-139).

Våt/tørr sugeren skal bare brukes med:

– Original-filterposer.

– Originale reserverdeler, originalt tilbe-

hør eller originalt ekstrautstyr

Produsenten er ikke ansvarlig for eventuel-

le skader forårsaket av ikke-tiltenkt eller feil

bruk.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til

resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Filter og filterpose er produsert av miljø-

vennlige materialer.

Dersom de ikke inneholder oppsugd mate-

riale som ikke er tillatt i husholdningsavfall,

kan alt kastes som normalt husholdnings-

avfall.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

– Dette apparatet er ikke egnet for bruk

av personer (inkludert barn) med redu-

serte fysiske, sensoriske eller sjelelige

evner. Det skal heller ikke benyttes der-

som brukeren mangler erfaring og/eller

kunnskap. Slike personer skal kun bru-

ke apparatet under oppsyn av en an-

svarlig person som skal sørge for

sikkerheten, eller som kan gi informa-

sjon om bruken. Barn skal holdes under

oppsyn ved bruk av apparatet, for å si-

kre at de ikke leker med det.

– Emballasjefolien holdes unna barn, fare

for kvelning!

– Slå av apparatet etter hver bruk og før

hver rengjøring/vedlikehold.

– Brannfare. Brennene eller glødende

gjenstander må ikke suges opp.

– Bruk i eksplosjonsfarlige områder er

forbudt.

Innholdsfortegnelse

Sikkerhetsanvisninger . . . . NO . . .1

Beskrivelse av apparatet . . NO . . .2

Betjening . . . . . . . . . . . . . . NO . . .3

Pleie og vedlikehold . . . . . . NO . . .4

Feilretting . . . . . . . . . . . . . . NO . . .4

Generelle merknader . . . . . NO . . .5

Tekniske data. . . . . . . . . . . NO . . .5

Forskriftsmessig bruk

Miljøvern

Deponering av filter og filterpose

Sikkerhetsanvisninger

45NO

– 2

몇 Elektrisk tilkobling

Høytrykksvaskeren må kun kobles til vek-

selstrøm. Spenningen må stemme overens

med høytrykksvaskerens typeskilt.

 Fare for elektrisk støt

Ta aldri i strømkabelen eller stikkontakten

med våte hender.

Ta direkte i støpselet og trekk ikke i ledningen

når støpselet skal tas ut av stikkontakten.

Kontroller strømledningen og støpselet for

skader hver gang apparatet skal brukes.

En skadet strømledning må skiftes ut umid-

delbart hos autorisert kundeservice eller

autorisert elektriker.

For å unngå el-ulykker anbefaler vi at du

bruker stikkontakter med forankoblede ver-

nebrytere for å beskytte mot feilstrøm

(maks. nominell utløsningsstrøm: 30 mA ).

몇 Forsiktig

Visse stoffer kan danne eksplosive damper

eller blandinger når de virvles opp med su-

geluften.

Sug aldri opp følgende stoffer:

– Eksplosive eller brennbare gasser,

væsker og støv (reaktivt støv)

– Reaktivt metallstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med sterkt

alkaliske og sure rengjøringsmidler.

– Ufortynnede sterke syrer og lut

– Organiske løsemidler (f.eks. bensin,

fargetynner, aceton, fyringsolje).

I tillegg kan disse stoffene angripe materia-

let som er brukt i støvsugeren.

Illustrasjoner se utfol-

dingssidene!

Kontroller ved utpakkingen at innholdet i

pakken er komplett og uskadd. Kontakt din

forhandler ved eventuelle transportskader.

For tilkobling av sugeslange ved suging.

Merk: For å ta av, trykk låsen med tomme-

len og trekk ut sugeslangen.

Sett sugeslangen i blåsetilkoblingen, der-

ved aktiveres blåsefunksjonen.

For å bære apparatet eller for at ta av appa-

rathodet etter opplåsing.

Denne tilbehørsholderen brukes for oppbe-

varing av sugeslange, strømkabel og suge-

dyser.

 Stilling 0: Apparatet er slått av.

Stilling 1 eco: Suge eller blåsen (redu-

sert sugeeffekt).

Stilling 2 eco: Suge eller blåsen (maks

sugeeffekt).

For parkering av gulvdysen ved ar-

beidspauser.

Denne tilbehørsholderen brukes for oppbe-

varing av sugerør og diverse tilbehør.

For åpning, trekk utover - for låsing, trykk

innover.

Beskrivelse av apparatet

1 Sugeslangetilkobling

2 Blåsetilkobling

3 Bærehåndtak

4 Låsetast filterklaff

5 Tilbehørsholder kroker

6 Dreiebryter med to

Eco-effekttrinn

7 Parkeringsposisjon

8 Tilbehørsholder beholder

9 Beholderlåsing

10 Hjul

11 Styrehjul

46 NO

– 3

몇 Forsiktig

Filter og tilhørende ramme skal alltid være

satt inn ved bruk.

몇 Advarsel: Skal ikke kastes!

Henges inne i beholderen, brukes som hol-

der for filterposen.

Merk: For våtsuging skal det ikke monteres

noen filterpose!

Anbefaling: For suging av fint støv skal det

settes inn filterpose.

For suging av harde flater og teppegulv.

Spak til symbol for teppegulv

Spak til symbol for harde flater

 For kanter, fuger, radiatorer og vanske-

lig tilgjengelige områder.

몇 Arbeid alltid med påsatt foldefilter,

både ved tørr og våt suging!

Figur

 Ta av apparathodet og ta innholdet ut

av beholderen.

Figur

 Snu beholderen, sett inn styrehjulene i

åpningene på bunnen av beholderen,

trykk inn til de går i lås.

Figur

 Montering av bakhjul: Bryt lagerskåle-

ne fra hverandre og trykk de store skå-

lene inn i hjulholderen.

Ved apparater uten aksling: Legg hju-

lene i hjulholderen.

Ved apparater med aksling: Sett hju-

lene inn på akslingen og legg i hjulhol-

deren.

Etterpå legges de små skålene i de sto-

re skålene og skrus fast.

Figur

 Monter krokene.

Figur

 Sett på apparathodet og lås det.

Figur

 Koble til tilbehør.

Figur

 Sett i støpselet.

Figur

 Slå apparatet på.

 Stilling 0: Apparatet er slått av.

Stilling 1 eco: Suge eller blåsen (redu-

sert sugeeffekt).

Stilling 2 eco: Suge eller blåsen (maks

sugeeffekt).

몇 Arbeid alltid kun med tørt foldefilter!

Figur

Anbefaling: For suging av fint støv skal det

settes inn filterpose.

 Fyllingsgraden av filterposen er avhen-

gig av hva slags smuss som suges opp.

Fulle filterposer kan sprekke, pass der-

for på å skifte filterpose til rett tid!

Ved fint støv, sand osv... må filterposen

skiftes oftere.

 For oppsuging av fuktighet hhv. væske,

stikk ønsket tilbehør på sugerøret hhv.

direkte på håndtaket.

몇 Forsiktig:

Ikke bruk filterpose!

Ved skumdannelse eller lekkasje av væske

må apparatet slås av umiddelbart!

Merk: Når beholderen er full, blir sugeåp-

ningen stengt av en flottør og apparatet går

med økt turtall. Slå av maskinen umiddel-

bart og tøm beholderen.

12 Foldefilter med ramme

(ferdig innebygget i apparatet)

13 Filterposeholder

14 Filterpose

15 Sugeslange med håndtak

16 Sugerør 2 x 0,5 m

17 Gulvmunnstykke

(med omkoblingsspak)

18 Fugemunnstykke

Betjening

Før igangsetting

Igangsetting

Støvsuging

Våtsuging

47NO

– 4

Rengjøring av vanskelig tilgjengelige ste-

der eller der det ikke er mulig med suging,

f. eks. løv fra takrenner.

Figur

 Sett sugeslangen i blåsetilkoblingen,

derved aktiveres blåsefunksjonen.

 Slå av maskinen.

Figur

 Sett gulvdysen i parkeringsholderen.

 Slå av apparatet og trekk ut støpselet.

Figur

 Ta av apparathodet, tøm beholderen for

smuss fra våt- eller tørrsuging.

Figur

 Lagre tilbehør og strømkabel på appa-

ratet og oppbevar det i et tørt rom.

 Fare

Slå av apparatet og ta ut strømstøpselet

innen service eller vedlikeholdsarbeider

påbegynnes.

Reparasjonsarbeid og arbeid på elektriske

komponenter må kun utføres av autorisert

kundeservice.

몇 Forsiktig

Ikke bruk skuremiddel, glass eller univer-

salrengjøringsmiddel! Dypp aldri apparatet

under vann.

 Bruk et alminnelig rengjøringsmiddel for

plast på apparatet, og tilbehørsdeler av

plast.

 Beholder og tilbehør skylles med vann

ved behov, og skal tørke før bruk.

Figur

 Lås filterklaffen og åpne. Ta av ramme

og filter, og bank ut filteret. Ved behov

rengjør filteret under rennende vann.

Ikke gni eller børst av filteret.

La tørke fullstendig før montering.

Figur

 Eterpå, sett først inn filter og deretter

rammen igjen.

 Slå straks av apparatet.

Figur

 Rengjøre flottørsystemet:

Ta av apparathodet, skru av flottørkurv

(A) i pilretningen og ta den av. Ta deret-

ter av flottøren (B) og rengjør begge un-

der rennende vann.

Rengjør eventuelt dekselet på flottør-

ventilen (C): Lås da opp og ta av dekse-

let. Etter rengjøring, set på igjen og lås

(pass på markeringer og symboler).

For montering, før først inn flottøren og

sett deretter på flottørkurven og lås.

Dersom sugeeffekten er dårlig, kontroller

følgende punkter:

 Tilbehør, sugeslange eller sugerørene

er tilstoppet. Fjern tilstoppingen.

 Foldefilter er tilsmusset:

Demonter og rengjør foldefilter (se ka-

pittel "Rengjøre foldefilter").

Ved behov rengjør filteret under ren-

nende vann.

 Skift skadet foldefilter.

 Filterpose er full: Sett inn ny filterpose

(bestillingsnr. se reservedelsliste på

slutten av denne bruksanvisningen).

몇 Forsiktig

Ikke kast filterposeholderen!

Blåsefunksjon

Opphold i arbeidet

Etter bruk

Tøm beholderen

Oppbevaring av apparatet

Pleie og vedlikehold

Rengjøring av foldefilter

Feilretting

Det kommer ut vann

Avtagende sugeeffekt

48 NO

– 5

De garantibestemmelser som er utgitt av

vår distribusjonsavdeling, gjelder i alle

land. Eventuelle feil på maskinen blir repa-

rert gratis i garantitiden, dersom disse kan

føres tilbake til material- eller produksjons-

feil. Ved behov for garantireparasjoner

henvender du deg til din forhandler eller

nærmeste autoriserte serviceforhandler.

(Se adresse på baksiden)

Våre KÄRCHER-avdelinger hjelper deg

gjerne ved feil eller om du har spørsmål.

(Se adresse på baksiden)

Et utvalg av de vanligste reservedelene fin-

ner du bak i denne bruksanvisningen.

Reservedeler og tilbehør får du hos din for-

handler eller ved en KÄRCHER-avdeling.

(Se adresse på baksiden)

Det tas forbehold om tekniske endringer!

Generelle merknader

Garanti

Kundetjeneste

Bestilling av reservedeler og

spesialtilbehør

Tekniske data

Spenning

1~50/60 Hz

220 -

240

Effekt P

nominell

900 W

Effekt P

maks

1000 W

Strømsikring (trege) 10 A

Beholder, volum 25 l

Vannopptak med håndtak 16 l

Vannopptak med gulvdyse 14 l

Nettledning H05BQ-F

2x0,75

Lydtrykksnivå (EN

60704-2-1)

70 dB(A)

Vekt (uten tilbehør) 9,0 kg

49NO

– 1

Bäste kund,

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Apparaten är avsedd att användas som

våt- och torrsug enligt beskrivningarna och

säkerhetsanvisningarna i denna bruksan-

visning.

Denna produkt har konstruerats för privat

användning och är ej avsedd för påfrestan-

de, industriell användning.

– Skydda maskinen från regn. Får inte

förvaras utomhus.

– Observera : Använd avskiljare (beställ

nr. 2.863-139) vid uppsugning av aska

och sot.

Använd våt/torrsugen endast med:

– Original filterpåse.

– Originalreservdelar, -tillbehör eller -

specialtillbehör.

Tillverkaren påtar sig inget ansvar för even-

tuella skador som uppkommer på grund av

felaktig användning eller felaktig hantering.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Filter och filterpåse är tillverkade i miljövän-

ligt material.

Så länge de inte innehåller uppsugna sub-

stanser, som inte får kastas i hushållsso-

porna, så kan de avyttras på detta sätt.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

– Denna apparat är ej avsedd att använ-

das av personer (även barn) med be-

gränsad fysisk, sensorisk eller mental

färdighet eller av personer som saknar

erfarenhet och/eller kunnande, såvida

de inte övervakas av en person ansva-

rig för deras säkerhet eller har fått in-

struktioner av en sådan person hur

apparaten ska användas. Barn ska hål-

las under uppsikt för att garantera att de

inte leker med apparaten.

– Håll förpackningsfolien borta från barn,

risk för kvävning!

– Stäng av maskinen efter varje använd-

ning och före all form av rengöring/un-

derhåll.

– Brandrisk. Sug inte upp brännande eller

glödande föremål.

– Användning av aggregatet i utrymmen

med explosionsrisk är förbjuden.

몇 Elanslutning

Aggregatet får endast anslutas till växel-

ström. Spänningen ska motsvara den

spänning som är angiven på aggregatets

typskylt.

Innehållsförteckning

Säkerhetsanvisningar. . . . . SV . . .1

Beskrivning av aggregatet . SV . . .2

Handhavande. . . . . . . . . . . SV . . .3

Skötsel och underhåll. . . . . SV . . .4

Åtgärder vid störningar. . . . SV . . .4

Allmänna hänvisningar. . . . SV . . .5

Tekniska data. . . . . . . . . . . SV . . .5

Ändamålsenlig användning

Miljöskydd

Hantera filter och filterpåse

Säkerhetsanvisningar

50 SV

– 2

 Risk för strömstötar!

Ta aldrig i sladd och eluttag med fuktiga

händer.

Håll alltid i kontakten när denna ska dras

bort från eluttaget, aldrig i sladden.

Kontrollera före varje användningstillfälle att

nätsladden och nätkontakten inte är skada-

de. Skadade sladdar ska genast bytas ut av

auktoriserad kundservice/elektriker.

För att undvika elolyckor rekommenderar vi

att endast använda nätuttag som är koppla-

de till en jordfelsbrytare (max. 30 mA nomi-

nella utlösningsströmstyrka).

몇 Observera

Vissa ämnen kan, genom uppvirvling med

sugluften, bilda explosiva ångor eller bland-

ningar!

Sug aldrig upp följande substanser:

– explosiva eller antändliga gaser, väts-

kor eller damm (reaktivt damm)

– reaktivt metalldamm (ex. aluminium,

magnesium, zink) tillsammans med starkt

alkaliska och sura rengöringsmedel

– outspädda starka syror och lut

– organiska lösningsmedel (ex. bensin,

färgförtunning, aceton, uppvärmnings-

olja).

Dessutom kan dessa ämnen angripa mate-

rialet i aggregatet.

Figurer och bilder finns på

kartongens utfällbara sidor!

Kontrollera vid uppackningen att inga tillbe-

hör saknas eller är skadade. Kontakta åter-

försäljaren om skador uppkommit vid

transporten.

För att ansluta sugslangen vid uppsugning.

Anvisning: Ta loss den genom att trycka på

spärren med tummen och dra ut slangen.

Stick in sugslangen i blåsanslutningen, där-

med är utblåsningsfunktionen aktiverad.

För att bära maskinen eller för att ta loss

maskinhuvudet efter att spärren lossats.

Med detta tillbehörsfäste kan sugslang,

sugmunstycken och nätkabel förvaras.

 Position 0: Aggregatet är avstängt.

Position 1 eco: Sugning eller blåsning

(reducerad sugeffekt)

Position 2 eco: Sugning eller blåsning

(max sugeffekt)

För avställning av golvmunstycket vid av-

brott i arbetet.

Med detta tillbehörsfäste kan sugrör och

övriga tillbehör förvaras.

För att öppna, dra utåt, tryck inåt för att

stänga.

몇 Observera

Filtret med tillhörande ram måste alltid vara

isatt vid användning.

몇 Observera: Får inte kastas!

Hängs in i behållarens inre och är till för att

hålla fast filterpåsen.

Anvisning: Ingen filterpåse får användas

vid våtuppsugning!

Rekommendation: Sätt i filterpåsen om

maskinen ska användas för uppsugning av

fint damm.

Beskrivning av aggregatet

1 Sugslangsanslutning

2 Blåsanslutning

3 Bärhandtag

4 Spärrknapp filterventil

5 Tillbehörsfäste krokar

6 Vridbrytare med två

Eco-effektsteg

7 Parkeringsposition

8 Tillbehörsfäste behållare

9 Förslutning behållare

10 Hjul

11 Styrrullar

12 Plattvecksfilter med ram

(sitter redan i maskinen)

13 Fäste för filterpåse

14 Filterbehållare

15 Sugslang med handtag

16 Sugrör 2 x 0,5 m

51SV

– 3

För uppsugning från hårda ytor och mattor:

Spak på symbolen till mattor

Spak på symbolen till hårda ytor

 för kanter, fogar, element och svåråt-

komliga ställen.

몇 Arbeta alltid med isatt plattvecksfilter,

både vid våt- och torruppsugning!


 Ta av maskinhuvudet och ta ut innehål-

let ur behållaren.


 Vänd behållaren, tryck in styrrullar i

öppningarna på botten av behållaren,

till anslag.


 Montera bakhjul: Bryt isär lagerskålar-

na och truck in den stora skålen i hjul-

upphängningen.

Hos maskiner utan axel: Lägg in hju-

len i hjulhuset.

Hos maskiner med axel: Trä på hjulen

på axeln och lägg in den i hjulupphäng-

ningen.

Häng sedan in de små skålarna i de sto-

ra skålarna och skruva fast dem.


 Montera krokar.


 Sätt på apparathuvudet och spärra.


 Anslut tillbehör.


 Stick i nätkontakten.


 Starta aggregatet.

 Position 0: Aggregatet är avstängt.

Position 1 eco: Sugning eller blåsning

(reducerad sugeffekt)

Position 2 eco: Sugning eller blåsning

(max sugeffekt)

몇 Arbeta endast med torrt plattvecks-

filter!


Rekommendation: Sätt i filterpåsen om

maskinen ska användas för uppsugning av

fint damm.

 Filterpåsens uppsamlingsförmåga styrs

av den smuts som sugs upp.

Tilltäppta filterpåsar kan spricka, byt

därför filterpåsen i god tid!

Vid fint damm, sand och liknande ...

måste filterpåsen bytas oftare.

 För att suga upp fuktighet eller vätska,

välj önskat tillbehör och sätt det på sug-

ledningen eller direkt på handgreppet

몇 Observera:

Använd inte filterbehållaren!

Stäng genast av apparaten om skum bildas

eller om vätska läcker ut!

Observera: Om behållaren är full stängs

sugöppningen av en flottör och sugturbinen

går med högre varvtal. Stäng genast av ap-

paraten och töm behållaren.

Rengöring av svåråtkomliga ställen eller på

platser där uppsugning inte kan utföras,

t.ex. löv i en grusbädd.


 Stick in sugslangen i blåsanslutningen,

därmed är utblåsningsfunktionen akti-

verad.

 Stäng av aggregatet.


 Häng i golvmunstycket i förvaringshål-

laren.

17 Golvmunstycke

(med omkopplingsspak)

18 Fogmunstycke

Handhavande

Före idrifttagandet

Idrifttagande

Torrsugning

Våtsugning

Blåsfunktion

Avbryta drift

52 SV

– 4

 Stäng av apparaten och dra ur nätan-

slutningen.


 Ta loss maskinhuvudet töm den med

våt eller torr smuts fyllda behållaren.


 Placera tillbehören och nätkabeln på

maskinen och förvara denna i ett torrt

utrymme.

 Fara

Stäng av aggregatet och dra ut nätkonta-

ken innan vård och skötselarbeten ska ut-

föras.

Reparationsarbeten och arbeten på elek-

triska komponenter får endast utföras av

auktoriserad kundservice.

몇 Varning

Använd inte skurmedel, glas- eller allrengö-

ringsmedel! Doppa aldrig ner apparaten i

vatten.

 Vårda apparaten och tillbehören med

ett vanligt i handeln förekommande

plastrengöringsmedel.

 Spola vid behov ur behållare och tillbe-

hör med vatten och torka före nästa an-

vändningstillfälle.


 Spärra upp filterluckan och öppna den.

Ta ur filtret och ramen och knacka ur

dem. Rengör vid behov filtret under rin-

nande vatten. Skrubba eller borsta inte

av filtret.

Låt det torka helt innan det sätts tillba-

ka.


 Sätt sedan först tillbaka filtret och däref-

ter ramen.

 Stäng omedelbart av maskinen.


 Rengör flottörsystem:

Ta loss maskinhuvudet, skruva upp flot-

törkorgen (A) i pilens riktning och ta loss

den. Ta sedan ur flottören (B) och rengör

båda delarna under rinnande vatten.

Rengör vid behov även skyddet till flot-

törventilen (C): Lossa skyddet och och

ta av det. Sätt efter rengöringen tillbaka

skyddet och spärra det (observera mar-

kering och symboler).

För vid monteringen först in flottören,

sätt sedan på flottörkorgen och spärra.

Om sugeffekten hos maskinen försämras,

kontrollera följande punkter.

 Tillbehör eller sugrör är igensatta. Ta

bort smutsen.

 Plattvecksfiltret är smutsigt:

Ta ur och rengör plattvecksfiltret (se ka-

pitel "Rengöra plattvecksfilter").

Rengör vid behov filtret under rinnande

vatten.

 Byt ut skadat plattvecksfilter.

 Filterpåsen är full: Sätt i en ny filterpåse

(beställningsnumret finns i slutet av

denna bruksanvisning).

몇 Observera

Kasta inte bort fästet till filterpåsen!

Avsluta driften

Töm behållaren

Förvaring av apparaten

Skötsel och underhåll

Rengöra plattvecksfilter

Åtgärder vid störningar

Det kommer ut vatten

Avtagande sugeffekt

53SV

– 5

I alla länder gäller de av vårt ansvariga för-

säljningsbolag utformade garantivillkor.

Eventuella fel på apparaten åtgärdas utan

kostnad under garantitiden, om det var ett

material- eller tillverkarfel som var orsaken.

Gäller det garantiärenden, ber vi er vända

er till försäljaren med köpbeviset eller

närmsta auktoriserade kundtjänst.

(Se baksidan för adress)

Vid frågor eller problem hjälper närmaste

KÄRCHER-filial gärna till.

(Se baksidan för adress)

I slutet av bruksanvisningen finns ett urval

av de reservdelar som oftast behövs.

Reservdelar och tillbehör finns att få på in-

köpsstället, eller från närmaste KÄRCHER-

filial.

(Se baksidan för adress)

Med reservation för tekniska ändringar!

Allmänna hänvisningar

Garanti

Kundservice

Beställning av reservdelar och

specialtillbehör

Tekniska data

Spänning

1~50/60 Hz

220 -

240

Effekt P

nominell

900 W

Effekt P

max

1000 W

Nätsäkring (trög) 10 A

Behållarvolym 25 l

Vattenupptagning med

handtag

16 l

Vattenupptagning med

golvmunstycke

14 l

Nätkabel H05BQ-F

2x0,75

Ljudtrycksnivå (EN

60704-2-1)

70 dB(A)

Vikt (utan tillbehör) 9,0 kg

54 SV

– 1

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myö-

hempää omistajaa varten.

Laite on tarkoitettu käytettäväksi märkä- ja

kuivaimurina tämän käyttöohjeen kuvaus-

ten ja turvaohjeiden mukaisesti.

Tämä laite on suunniteltu yksityiskäyttöön

eikä vastaa ammattikäyttöön tarkoituksia

vaatimuksia.

– Suojaa laite sateelta. Älä säilytä laitetta

ulkona.

– Huomio: Imuroi tuhkaa ja nokea vain

esierotinta käyttäen (tilausnro 2.863-

139).

Märkä-/kuivaimuria saa käyttää vain, jos se

on varustettu:

– alkuperäisillä pölypusseilla.

– alkuperäisillä varaosilla, sekä alkupe-

räisillä lisä- tai erikoistarvikkeilla.

Valmistaja ei vastaa mahdollisista vahin-

goista, jotka johtuvat ohjeidenvastaisesta

käytöstä.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden

kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräily-

laitoksiin.

Suodatin ja suodatinpussi on valmistettu

ympäristöystävällisestä materiaalista.

Mikäli niihin ei ole imuroitu aineita, joita ei

saa laittaa yleisiin jäteastioihin, ne voidaan

hävittää normaalin kotijätteen mukana.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

– Tämä laite ei ole tarkoitettu sellaisten

henkilöiden (lapset mukaan lukien) käy-

tettäväksi, joiden fyysiset kyvyt, aistit tai

henkiset ominaisuudet ovat rajoittuneet

tai, joilta puuttuu riittävä kokemus ja/tai

riittävä tietämys, paitsi, jos he ovat hei-

dän turvallisuudestaan vastaavan hen-

kilön valvonnassa tai ovat saaneet

häneltä ohjeistuksen koneen käyttämi-

seen. Lapsia pitäisi valvoa, jotta he ei-

vät leikkisi koneen kanssa.

– Pidä pakkausfoliot lasten ulottumatto-

missa, tukehtumisvaara!

– Laite kytketään pois päältä jokaisen

käytön jälkeen ja ennen jokaista puh-

distusta/huoltoa.

– Palovaara. Älä imuroi mitään palavia tai

hehkuvia kohteita.

– Käyttö räjähdysalttiilla alueilla on kielletty.

몇 Sähköliitäntä

Liitä laite vain vaihtovirtaan. Jännitteen on

oltava sama kuin laitteen tyyppikilvessä il-

moitettu jännite.

Sisällysluettelo

Turvaohjeet . . . . . . . . . . . . FI . . .1

Laitekuvaus . . . . . . . . . . . . FI . . .2

Käyttö . . . . . . . . . . . . . . . . . FI . . .3

Hoito ja huolto . . . . . . . . . . FI . . .4

Häiriöapu . . . . . . . . . . . . . . FI . . .4

Yleisiä ohjeita . . . . . . . . . . . FI . . .5

Tekniset tiedot . . . . . . . . . . FI . . .5

Tarkoituksenmukainen käyttö

Ympäristönsuojelu

Suodattimen ja suodatinpussin hävittä-

minen

Turvaohjeet

55FI

– 2

 Sähköiskuvaara

Älä koskaan tartu märillä käsillä liitosjoh-

toon ja pistorasiaan.

Kun irrotat verkkojohdon pistorasiasta,

vedä pistokkeesta, älä vedä kaapelista.

Tarkasta aina ennen käyttöä, että liitosjoh-

to ja virtapistoke ovat ehjät. Anna valtuute-

tun asiakaspalvelun/sähköalan

ammattilaisen välittömästi vaihtaa vaurioi-

tunut liitosjohto.

Sähkötapaturmien välttämiseksi suositte-

lemme käyttämään pistorasioita, joissa on

esikytketyt virhevirran turvakytkimet (maks.

30 mA nimellislaukaisuvirran voimakkuus).

몇 Huomio

Tietyt aineet voivat muodostaa räjähdys-

herkkiä höyryjä tai seoksia pyörrevirtauk-

sen seurauksena imuilman kanssa!

Älä koskaan imuroi seuraavia aineita:

– Räjähdysherkkiä tai palavia kaasuja,

nesteitä ja pölyjä (reagoivia pölyjä)

– Reagoivia metallipölyjä (esim. alumiini,

magnesium, sinkki) voimakkaasti al-

kaalisten ja happamien puhdistusainei-

den kanssa

– Laimentamattomia, voimakkaita happo-

ja ja lipeää

– Orgaanisia liuottimia (esim. bensiini,

värinohennusaineet, asetoni,polttoöljy).

Lisäksi nämä aineet voivat syövyttää lait-

teessa käytettyjä materiaaleja.

Katso kansisivuilla olevia

kuvia!

Tarkasta purkaessasi pakkauksesta, ovat-

ko kaikki varusteet olemassa ja ovatko osat

vaurioituneet Jos havaitset kuljetusvaurioi-

ta ota yhteyttä myyjäliikkeeseen.

Imuletkun liittämiseen imuroitaessa.

Huomautus: Irrota imuletku painamalla luki-

tusnuppia peukalolla ja vetämällä letku irti.

Pistä imuletku puhallusliitäntään, se aktivoi

puhallustoiminnan.

Laitteen kantamiseen tai laitepään nosta-

miseen pois paikaltaan lukituksen irrottami-

sen jälkeen.

Tämä varusteteline on tarkoitettu imuletkun,

imusuulakkeiden ja verkkoliitäntäjohdon säi-

lyttämiseen.

 Asento 0: Laite on kytketty pois päältä.

Asento 1 eco: Imu ja puhallus (pienen-

netty imuteho).

Asento 2 eco: Imu ja puhallus (maks.

imuteho).

Lattiasuulakkeen ripustamiseen työtauko-

jen ajaksi.

Varustekannatin on tarkoitettu imuputkille

ja muille varusteille.

Avaa vetämällä ulos, lukitse painamalla sisään.

몇 Huomio

Suodattimen ja kehyksen tulee aina olla

käytön aikana asetettuna paikalleen.

몇 Huomio: Älä heitä pois!

Ripustetaan säiliön sisälle, käytetään suo-

datinpussin kiinnittämiseen.

Huomautus: Suodatinpussia ei saa käyt-

tää märkäimuroitaessa!

Suositus: Käytä suodatinpussia hienopö-

lyä imuroitaessa.

Laitekuvaus

1 Imuletkuliitäntä

2 Puhallusliitäntä

3 Kantokahva

4 Suodatinluukun lukituksen

vapautuspainike

5 Varusteiden säilytyskoukku

6 Kiertokytkin kahdella

Eco-tehoportaalla

7 Pysäköintipidike

8 Varustekannatin säiliö

9 Säiliönlukitus

10 Pyörät

11 Ohjausrullat

12 Kehyksellinen poimusuodatin

(on jo paikoillaan laitteessa)

13 Suodatinpussikiinnitin

14 Suodatinpussi

56 FI

– 3

Kovien pintojen ja kokolattiamattojen imu-

rointiin:

Käännä vipu merkkiin kokolattiama-

toilla

Käännä vipu merkkiin kovilla pinnoilla

 Kulmien, rakojen, lämpöpattereiden ja

vaikeasti luoksepäästävien alueiden

imurointiin.

몇 Imuroi aina poimusuodatinta käyttä-

en, tämä koskee sekä märkä- että

kuivaimurointia!

Kuva

 Poista laitepää ja ota varusteet säiliöstä.

Kuva

 Käännä säiliö ylösalaisin ja paina sitten

ohjausrullat säiliön pohjassa oleviin rei-

kiin vasteeseen asti.

Kuva

 Takapyörien asentaminen: Irrota laa-

kerikuoret toisistaan ja paina suuret

kuoret pyöränripustimiin.

Laitteet ilman akselia: Aseta pyörät

pyöränripustimiin.

Laitteet akselilla: Laita pyörät akseliin

ja aseta pyöränripustimiin.

Laita sitten pienet kuoret suuriin kuoriin

ja ruuvaa kiinni.

Kuva

 Asenna koukut.

Kuva

 Aseta laitepää paikalleen ja lukitse se.

Kuva

 Liitä lisävaruste.

Kuva

 Työnnä virtapistoke pistorasiaan.

Kuva

 Kytke laite päälle.

 Asento 0: Laite on kytketty pois päältä.

Asento 1 eco: Imu ja puhallus (pienen-

netty imuteho).

Asento 2 eco: Imu ja puhallus (maks.

imuteho).

몇 Imuroi ainoastaan kuivaa poimusuo-

datinta käyttäen!

Kuva

Suositus: Käytä suodatinpussia hienopö-

lyä imuroitaessa.

 Suodatinpussin täyttyminen riippuu

imuroitavan lian laadusta.

Tukkeutunut suodatinpussi voi revetä, vaih-

da siksi suodatinpussi hyvissä ajoin!

Hienoa pölyä, hiekka yms. imuroitaessa on

suodatinpussi vaihdettava useammin.

 Kun imuroit kosteaa tai märkää likaa,

valitse haluamasi varuste ja pistä se

imuputkeen tai suoraan käsikahvaan.

몇 Huomio:

Älä käytä suodatinpussia!

Jos muodostuu vaahtoa, tai nestettä pää-

see ulos, kytke laite heti pois päältä!

Ohje: Jos säiliö on täynnä, uimuri sulkee

imuaukon ja laite käy kohonneella kierros-

luvulla. Kytke laite heti pois päältä ja tyhjen-

nä säiliö.

15 Käsikahvallinen imuletku

16 Imuputket 2 x 0,5 m

17 Lattiasuulake

(vaihtovivulla)

18 Rakosuutin

Käyttö

Ennen käyttöönottoa

Käyttöönotto

Kuivaimu

Märkä imurointi

57FI

– 4

Vaikeasti luoksepäästävien paikkojen puh-

distamiseen tai paikkoihin, joissa imurointi

ei ole mahdollista, esim. puun lehdet hiek-

ka-alustalla.

Kuva

 Pistä imuletku puhallusliitäntään, se ak-

tivoi puhallustoiminnan.

 Kytke laite pois päältä.

Kuva

 Ripusta lattiasuulake pysäköintipitimeen.

 Kytke laite pois päältä ja vedä virtapis-

toke irti.

Kuva

 Irrota laitepää ja tyhjennä märällä tai

kuivalla lialla täyttynyt säiliö.

Kuva

 Laita varusteet ja verkkokaapeli laittee-

seen ja säilytä laitetta kuivissa tiloissa.

 Vaara

Kytke laite pois päältä ennen kaikkia hoito-

ja huoltotöitä ja vedä virtapistoke irti pisto-

rasiasta.

Vain valtuutettu asiakaspalvelu saa suorit-

taa korjaustyöt ja sähköisiin rakenneosiin

kohdistuvat työt.

몇 Huomio

Älä käytä hankausaineita, lasia tai moni-

käyttöpuhdistusaineita! Älä koskaan upota

laitetta veteen.

 Hoida laite ja muoviset lisävarusteen

osat tavallisella muoville tarkoitetulla

puhdistusaineella.

 Huuhtele säiliö ja varusteet rarvittaessa ve-

dellä ja kuivaa ennen uudelleen käyttöä.

Kuva

 Avaa suodatinluukun lukitus ja avaa

suodatinluukku. Poista kehys ja suoda-

tin ja kopista suodatin puhtaaksi. Puh-

dista suodatin tarvittaessa virtaavassa

vedessä. Älä hankaa tai harjaa suoda-

tinta.

Anna suodattimen kuivua täysin ennen

sen takaisin paikalleen asettamista.

Kuva

 Aseta sen jälkeen ensin suodatin ja sit-

ten kehys takaisin paikalleen.

 Kytke laite heti pois päältä.

Kuva

 Uimurijärjestelmän puhdistaminen:

Poista laitepää, kierrä uimurikoria (A)

nuolen suuntaan ja irrota. Irrota senjäl-

keen uimuri (B) ja puhdista molemmat

virtaavassa vedessä.

Puhdista tarvittaessa myös uimurivent-

tiilin (C) peite: Vapauta peitteen lukitus

ja poista peite. Aseta ja lukitse osat

puhdistuksen jälkeen takaisin paikal-

leen (huomioi merkintä ja symbolit).

Aseta ensin uimuri paikalleen, aseta sit-

ten päälle uimurikori ja lukitse paikal-

leen.

Puhallustoiminto

Käytön keskeytys

Käytön lopetus

Säiliön tyhjennys

Laitteen säilytys

Hoito ja huolto

Poimusuodattimen puhdistus

Häiriöapu

Vettä valuu ulos

58 FI

– 5

Jos laitteen imuteho heikkenee, tarkasta

seuraavat seikat:

 Varuste, imuletku tai imuputket ovat

tukkeutuneet, poista tukos.

 Poimusuodatin on likaantunut:

Irrota ja puhdista poimusuodatin (katso

kohtaa "Poimusuodattimen puhdistami-

nen").

Puhdista suodatin tarvittaessa virtaa-

vassa vedessä.

 Vaihda vahingoittunut poimusuodatin

uuteen.

 Suodatinpussi on täynnä: Aseta tilalle

uusi suodatinpussi (Katso tilausnumero

tämän käyttöohjeen lopussa olevasta

varaosaluettelosta).

몇 Huomio

Älä heitä pois suodatinpussikiinnitintä!

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostostositteineen jälleenmyy-

jään tai lähimpään valtuutettuun asiakas-

palveluun.

(Osoite, katso takasivua)

KÄRCHER -edustustomme vastaa mielel-

lään kysymyksiisi ja auttaa mahdollisissa

häiriötilanteissa.

(Osoite, katso takasivua)

Tärkeimpien osien varaosaluettelo löytyy

tämän käyttöohjeen lopusta.

Varaosat ja erityisvarusteet saat kauppiaal-

tasi tai lähimmältä KÄRCHER tytäryhtiöltä.

(Osoite, katso takasivua)

Oikeus teknisiin muutoksiin pidätetään!

Vähenevä imuteho

Yleisiä ohjeita

Takuu

Asiakaspalvelu

Varaosien ja erityisvarusteiden

tilaaminen

Tekniset tiedot

Jännite

1~50/60 Hz

220 -

240

Teho P

nenn

900 W

Teho P

max

1000 W

Verkkosulake (hidas) 10 A

Astian tilavuus 25 l

Vedenotto käsikahvalla 16 l

Vedenotto lattiasuulak-

keella

14 l

Verkkokaapeli H05BQ-F

2x0,75

Äänen painetaso (stan-

dardi EN 60704-2-1)

70 dB(A)

Paino (ilman varusteita) 9,0 kg

59FI

– 1

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες

χρήσης, ενεργήστε σύμφωνα με αυτές και

κρατήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Η συσκευή προορίζεται για χρήση όπως

περιγράφεται στις παρούσες οδηγίες χρή-

σης και στις υποδείξεις ασφαλείας σαν

ηλε-

κτρική σκούπα (αναρροφητήρας) υγρών

και στεγνών ρύπων.

Η παρούσα συσκευή σχεδιάστηκε ειδικά

για ιδιωτική χρήση και δεν είναι σε θέση να

ανταποκριθεί στις καταπονήσεις που συνε-

πάγεται μία ενδεχόμενη επαγγελματική της

χρήση.

– Προστατέψτε τη συσκευή από τη βροχή.

Μην αποθηκεύετε τη συσκευή σε υπαί-

θριο χώρο.

– Προσοχή: Για την αναρρόφηση στάχτης

και σκουριάς, χρησιμοποιείτε μόνο το ει-

δικό εξάρτημα προδιαχωρισμού (Κωδ.

παραγγελίας 2.863-139).

Χρησιμοποιήστε την ηλεκτρική σκούπα

υγρής/ξηρής αναρρόφησης αποκλειστικά με:

– Αυθεντικές σακούλες φίλτρων.

– Αυθεντικά ανταλλακτικά, εξαρτήματα ή

ειδικό εξοπλισμό.

Ο κατασκευαστής δεν ευθύνεται για ενδε-

χόμενες ζημιές, που οφείλονται σε μη ενδε-

δειγμένη χρήση ή σε λάθος χειρισμό.

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά

, τα οποία θα πρέπει

να παραδίδονται προς επαναχρησι-

μοποίηση. Για το λόγο αυτό αποσύρετε τις

παλιές συσκευές με κατάλληλες διαδικασί-

ες συγκέντρωσης αποβλήτων.

Το φίλτρο και η σακούλα του κατασκευάζο-

νται από υλικά φιλικά προς το περιβάλλον.

Εάν δεν περιέχουν υλικά, τα οποία δεν επι-

τρέπεται να καταλήξουν στους κάδους

οικι-

ακών απορριμμάτων, μπορείτε να τα

διαθέσετε στο σύστημα οικιακών απορριμ-

μάτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

– Η συσκευή αυτή δεν πρέπει να χρησιμο-

ποιείται από άτομα (συμπεριλαμβανο-

μένων των παιδιών) με σωματικές,

διανοητικές και αισθητήριες ανεπάρκει-

ες ή άτομα που δεν έχουν την κατάλλη-

λη εμπειρία ή γνώση, εκτός εάν

επιτηρούνται από κατάλληλο για την

ασφάλειά τους άτομο ή έλαβαν προη-

γουμένως οδηγίες για την κατάλληλη

χρήση

της συσκευής.

– Τα παιδιά πρέπει να επιτηρούνται για να

διασφαλιστεί ότι δεν θα παίζουν με τη

συσκευή.

– Κρατάτε τα παιδιά μακριά από τα πλα-

στικά φύλλα συσκευασίας, υφίσταται

κίνδυνος ασφυξίας!

– Απενεργοποιείτε τη συσκευή έπειτα από

κάθε χρήση και πριν από τον καθαρι-

σμό/τη συντήρηση.

– Κίνδυνος πυρκαγιάς. Μην αναρροφάτε

καιγόμενα ή καυτά αντικείμενα.

– Απαγορεύεται η χρήση σε σημεία, όπου

υφίσταται κίνδυνος έκρηξης.

Πίνακας περιεχομένων

Υποδείξεις ασφαλείας . . . . EL . . .1

Περιγραφή συσκευής . . . . . EL . . .2

Χειρισμός . . . . . . . . . . . . . . EL . . .3

Φροντίδα και συντήρηση . . EL . . .4

Αντιμετώπιση βλαβών . . . . EL . . .5

Γενικές υποδείξεις . . . . . . . EL . . .5

Τεχνικά χαρακτηριστικά . . . EL . . .6

Αρμόζουσα χρήση

Προστασία περιβάλλοντος

Διάθεση φίλτρου και σακούλας φίλτρου

Υποδείξεις ασφαλείας

60 EL

– 2

몇 Ηλεκτρική σύνδεση

Συνδέετε τη συσκευή μόνο σε εναλλασσό-

μενο ρεύμα. Η τάση πρέπει να συμφωνεί με

την πινακίδα τύπου της συσκευής.

 Κίνδυνος ηλεκτροπληξίας

Μην αγγίζετε ποτέ με υγρά χέρια το καλώ-

διο και την πρίζα.

Πιάνετε πάντα το καλώδιο από το φις και

μην το τραβάτε ποτέ για να βγάλετε το φις

από την πρίζα.

Πριν από κάθε χρήση ελέγχετε το καλώδιο

ρεύματος και το φις για τυχόν βλάβες. Ανα-

θέτετε αμέσως

σε εξουσιοδοτημένη υπηρε

σία τεχνικής εξυπηρέτησης/εξειδικευμένο

ηλεκτρολόγο την αλλαγή του χαλασμένου

καλωδίου σύνδεσης στο δίκτυο παροχής

ρεύματος.

Για την αποφυγή ηλεκτρικών ατυχημάτων,

συνιστάται η χρήση πριζών με προεγκατε

στημένο προστατευτικό διακόπτη ρεύματος

διαρροής (μέγ. 30 mA ονομαστική ισχύς

ρεύματος απεμπλοκής).

몇 Προσοχή

Ορισμένες ουσίες, όταν αναμειχθούν με τον

αέρα αναρρόφησης, μπορεί να δημιουργή-

σουν εκρηκτικούς ατμούς ή μείγματα!

Μην αναρροφάτε ποτέ τα ακόλουθα υλικά:

– Εκρηκτικά ή καύσιμα αέρια, υγρά και

σκόνες (σκόνες που προκαλούν αντί-

δραση)

– Αντιδραστικές μεταλλικές σκόνες (π.χ.

αλουμίνιο, μαγνήσιο, ψευδάργυρος) σε

συνδυασμό με ισχυρά αλκαλικά και όξι

να απορρυπαντικά

– Συμπυκνωμένα ισχυρά οξέα και αλκαλι-

κά διαλύματα

– Οργανικά διαλυτικά μέσα (π.χ. βενζίνη,

διαλυτικά χρωμάτων, ακετόνη, πετρέ-

λαιο θέρμανσης).

Επιπλέον, οι ουσίες αυτές μπορεί να δια-

βρώσουν τα υλικά που χρησιμοποιούνται

στη συσκευή.

Εικόνες, βλ. αναδιπλούμε-

νες σελίδες!

Κατά τον άνοιγμα της συσκευασίας, ελέγξτε

το περιεχόμενο για τυχόν ελλείψεις σε

εξαρτήματα ή γιαβλάβες. Σε περίπτωση ζη-

μιών που

προκλήθηκαν από τη μεταφορά,

παρακαλείσθε να πληροφορήσετε αμέσως

το κατάστημα, από το οποίο αγοράσατε το

μηχάνημα.

Για τη σύνδεση του ελαστικού σωλήνα

αναρρόφησης κατά την αναρρόφηση.

Υπόδειξη: Για την αφαίρεση, πιέστε το κλικ

με τον αντίχειρα και τραβήξτε τον ελαστικό

σωλήνα αναρρόφησης.

Τοποθετήστε τον ελαστικό σωλήνα αναρ

ρόφησης στη σύνδεση εκφύσησης

, ώστε

να ενεργοποιηθεί η λειτουργία εκφύσησης.

Για τη μεταφορά της συσκευής ή για την αφαί-

ρεση της κεφαλής μετά την απασφάλιση.

Η υποδοχή εξαρτημάτων επιτρέπει τη φύ-

λαξη του ελαστικού σωλήνα αναρρόφησης,

των ακροφυσίων αναρρόφησης και του κα

λωδίου τροφοδοσίας.

 Θέση 0: Η συσκευή είναι απενεργοποι-

ημένη.

Θέση 1 eco: Αναρρόφηση ή

εκφύσηση

(μειωμένη αναρροφητική ισχύς).

Θέση 2 eco: Αναρρόφηση ή εκφύσηση

(μέγ. αναρροφητική ισχύς).

Για την απόθεση του ακροφυσίου δαπέδου

στα διαλείμματα από την εργασία.

Περιγραφή συσκευής

1 Σύνδεση εύκαμπτου σωλήνα

αναρρόφησης

2 Σύνδεση εμφύσησης αέρα

3 Λαβή μεταφοράς

4 Πλήκτρο απασφάλισης καπακιού

φίλτρου

5 Άγκιστρο υποδοχής εξαρτημάτων

6 Περιστροφικός διακόπτης με δύο

βαθμίδες απόδοσης

Eco

7 Θέση στάθμευσης

61EL

– 3

Η υποδοχή εξαρτημάτων επιτρέπει τη φύ-

λαξη των σωλήνων αναρρόφησης και του

λοιπού εξοπλισμού.

Για το άνοιγμα τραβήξτε προς τα έξω και

για το κλείδωμα πιέστε προς τα μέσα.

몇 Προσοχή

Το φίλτρο και το αντίστοιχο πλαίσιο πρέπει να

είναι πάντα τοποθετημένα κατά τη χρήση.

몇 Προσοχή: Να μην απορριφθεί!

Αναρτάται στο εσωτερικό του δοχείου, χρη-

σιμεύει ως υποδοχή για τη σακούλα φίλ-

τρου.

Υπόδειξη: Κατά την υγρή αναρρόφηση δεν

πρέπει να χρησιμοποιείται σακούλα φίλ-

τρου!

Σύσταση: Χρησιμοποιείτε τη σακούλα φίλ-

τρου για την αναρρόφηση λεπτής σκόνης.

Για αναρρόφηση σε σκληρές επιφάνειες και

μοκέτες:

Μοχλός στο σύμβολο

για μοκέτες

Μοχλός στο σύμβολο για σκληρές

επιφάνειες

 Για άκρα, αρμούς, καλοριφέρ και ση-

μεία με δύσκολη πρόσβαση.

몇 Χρησιμοποιείτε πάντα το επίπεδο

πτυχωτό φίλτρο τόσο κατά την υγρή

όσο και κατά την ξηρή αναρρόφηση!

Εικόνα

 Αφαιρέστε την κεφαλή της συσκευής κι

έπειτα αφαιρέστε το περιεχόμενο του

δοχείου.

Εικόνα

 Γυρίστε ανάποδα τον κάδο, πιέστε τους

τροχούς στα ανοίγματα του κάδου έως

το τέρμα.

Εικόνα

 Συναρμολόγηση οπίσθιων τροχών:

Σπάστε

τα χιτώνια των εδράνων και

ωθήστε τα μεγάλα χιτώνια μέσα στην

υποδοχή του τροχού.

Για συσκευές χωρίς άξονα: Τοποθε-

τήστε τους τροχούς στην αντίστοιχη

υποδοχή.

Για συσκευές με άξονα: Εισαγάγετε

τους τροχούς στον άξονα και τοποθετή

στε τους στην αντίστοιχη υποδοχή.

Έπειτα αναρτήστε τα μικρά χιτώνια

μέσα στα μεγάλα και βιδώστε

τα.

Εικόνα

 Συναρμολογήστε το άγκιστρο.

Εικόνα

 Τοποθετήστε και ασφαλίστε την κεφαλή

της συσκευής.

Εικόνα

 Σύνδεση εξαρτημάτων.

Εικόνα

 Συνδέστε το ρευματολήπτη στην πρίζα.

Εικόνα

 Ενεργοποιήστε το μηχάνημα.

 Θέση 0: Η συσκευή είναι απενεργοποι-

ημένη.

Θέση 1 eco: Αναρρόφηση ή εκφύσηση

(μειωμένη αναρροφητική ισχύς).

Θέση 2 eco: Αναρρόφηση ή εκφύσηση

(μέγ. αναρροφητική

ισχύς).

8 Υποδοχή εξαρτημάτων δοχείου

9 Καπάκι δοχείου

10 Τροχοί

11 Τροχοί οδήγησης

12 Επίπεδο πτυχωτό φίλτρο με πλαίσιο

(ήδη τοποθετημένο στη συσκευή)

13 Υποδοχή σακούλας φίλτρου

14 Σακούλα φίλτρου

15 Ελαστικός σωλήνας αναρρόφη-

σης με χειρολαβή

16 Σωλήνες αναρρόφησης 2 x 0,5 m

17 Ακροφύσιο δαπέδου

(με μοχλό μεταγωγής)

18 Ακροφύσιο αρμών

Χειρισμός

Πριν τη θέση σε λειτουργία

Ενεργοποίηση

62 EL

– 4

몇 Το επίπεδο πτυχωτό φίλτρο πρέπει

να είναι πάντα στεγνό κατά την εργα-

σία!

Εικόνα

Σύσταση: Χρησιμοποιείτε τη σακούλα φίλ-

τρου για την αναρρόφηση λεπτής σκόνης.

 Ο βαθμός πλήρωσης της σακούλας

φίλτρου εξαρτάται από τους ρύπους

που αναρροφώνται.

Όταν μια σακούλα φίλτρου γεμίσει

υπερβολικά, μπορεί να σπάσει. Γι' αυτό

αντικαθιστάτε έγκαιρα

τη σακούλα φίλ-

τρου.

Εάν πρόκειται για λεπτή σκόνη, άμμο

κτλ. ... η σακούλα φίλτρου πρέπει να

αντικαθίσταται συχνότερα.

 Για την αναρρόφηση υγρασίας και/ή

υγρών, εισάγετε το επιθυμητό εξάρτημα

στο σωλήνα αναρρόφησης και/ή απευ-

θείας στη χειρολαβή.

몇 Προσοχή:

Μην χρησιμοποιείτε σακούλα αναρρόφησης!

Σε περίπτωση που εξέρχεται αφρός ή υγρό

από τη συσκευή, αυτή πρέπει να τεθεί αμέ-

σως εκτός λειτουργίας!

Υπόδειξη: Σε περίπτωση που γεμίσει το

δοχείο, ένας πλωτήρας κλείνει το άνοιγμα

αναρρόφησης και η συσκευή λειτουργεί με

αυξημένο αριθμό στροφών. Θέστε τη συ-

σκευή αμέσως εκτός λειτουργίας

και αδειά-

στε το δοχείο.

Καθαρισμός δύσκολα προσβάσιμων σημεί-

ων ή σημείων όπου δεν είναι δυνατή η

αναρρόφηση, π.χ. φύλλα από χαλίκια.

Εικόνα

 Τοποθετήστε τον ελαστικό σωλήνα

αναρρόφησης στη σύνδεση εκφύση-

σης, ώστε να ενεργοποιηθεί η λειτουρ-

γία εκφύσησης.

 Απενεργοποιήστε τη συσκευή.

Εικόνα

 Αναρτήστε το ακροφύσιο δαπέδου στο

στήριγμα φύλαξης.

 Απενεργοποιήστε τη συσκευή και βγάλ-

τε το καλώδιο από την πρίζα.

Εικόνα

 Αφαιρέστε την κεφαλή και αδειάστε το

δοχείο από τους υγρούς ή τους ξηρούς

ρύπους.

Εικόνα

 Φυλάξτε τα εξαρτήματα και το καλώδιο

τροφοδοσίας στη συσκευή και αποθη-

κεύστε τη συσκευή σε ξηρό χώρο.

 Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίη-

σης και συντήρησης απενεργοποιήστε το

μηχάνημα και αποσυνδέστε το ρευματολή-

πτη από την πρίζα.

Οι εργασίες επισκευών και οι εργασίες στα

ηλεκτρικά εξαρτήματα πρέπει να διεξάγο-

νται μόνο από την εξουσιοδοτημένη υπηρε-

σία εξυπηρέτησης πελατών.

몇 Προσοχή

Μην χρησιμοποιείτε λειαντικά μέσα, γυαλί ή

καθαριστικά γενικής χρήσης! Ποτέ μην βυ-

θίζετε τη συσκευή μέσα σε νερό.

 Φροντίζετε τη συσκευή και τα πλαστικά

εξαρτήματα με ένα κοινό καθαριστικό

πλαστικών.

 Εάν είναι απαραίτητο ξεπλύνετε τον

κάδο και τα εξαρτήματα με νερό και στε-

γνώστε τα πριν τα χρησιμοποιήσετε ξα-

νά.

Ξηρή αναρρόφηση

Υγρή αναρρόφηση

Λειτουργία εμφύσησης αέρα

Διακοπή λειτουργίας

Τερματισμός λειτουργίας

Εκκένωση του δοχείου

Φύλαξη της συσκευής

Φροντίδα και συντήρηση

63EL

– 5

Εικόνα

 Απασφαλίστε και ανοίξτε το καπάκι του

φίλτρου. Αφαιρέστε το φίλτρο και το

πλαίσιο και χτυπήστε ελαφρά το φίλτρο.

Εάν είναι απαραίτητο, καθαρίστε το φίλ-

τρο με τρεχούμενο νερό. Μην τρίβετε

και μην βουρτσίζετε το φίλτρο.

Αφήστε το να στεγνώσει εντελώς, πριν

το τοποθετήσετε στη θέση του.

Εικόνα

 Στη

συνέχεια επανατοποθετήστε πρώ-

τα το φίλτρο κι έπειτα το πλαίσιο.

 Απενεργοποιήστε αμέσως τη συσκευή.

Εικόνα

 Καθαρισμός του συστήματος πλωτήρα:

Αφαιρέστε την κεφαλή της συσκευής,

ξεβιδώστε το καλάθι του φίλτρου (Α)

προς την κατεύθυνση του βέλους και

αφαιρέστε το. Έπειτα αφαιρέστε τον

πλωτήρα (Β) και καθαρίστε και τα δύο

με τρεχούμενο

νερό.

Εάν είναι αναγκαίο, καθαρίστε επίσης

το κάλυμμα της βαλβίδας του πλωτήρα

(C): Για το σκοπό αυτόν απασφαλίστε

και αφαιρέστε το κάλυμμα. Επανατοπο-

θετήστε και ασφαλίστε το μετά τον κα-

θαρισμό (λάβετε υπόψη τη σήμανση και

τα σύμβολα).

Για τη συναρμολόγηση τοποθετήστε

πρώτα τον πλωτήρα κι έπειτα τοποθε-

τήστε και ασφαλίστε

το καλάθι.

Εάν μειωθεί η αναρροφητική ισχύς της συ-

σκευής, ελέγξτε τα ακόλουθα:

 Τα εξαρτήματα ή οι ελαστικοί σωλήνες

αναρρόφησης ή οι σωλήνες αναρρόφη-

σης είναι φραγμένα, παρακαλούμε

αφαιρέστε το υλικό φραγής.

 Το επίπεδο πτυχωτό φίλτρο είναι λερω-

μένο:

Αφαιρέστε και καθαρίστε το επίπεδο

πτυχωτό φίλτρο (βλ. κεφάλαιο "Καθαρι-

σμός επίπεδου πτυχωτού φίλτρου").

Εάν είναι απαραίτητο, καθαρίστε το φίλ-

τρο με τρεχούμενο νερό.

 Αντικαταστήστε το ελαττωματικό επίπε-

δο πτυχωτό φίλτρο.

 Η σακούλα φίλτρου είναι γεμάτη: Τοπο-

θετήστε μια νέα σακούλα φίλτρου (για

τον κωδ. παραγγελίας βλ. λίστα ανταλ-

λακτικών στο τέλος των οδηγιών).

몇 Προσοχή

Μην πετάτε την υποδοχή της σακούλας φίλ-

τρου!

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια αντιπρο-

σωπεία μας. Εντός της προθεσμίας της πα-

ρεχόμενης εγγύησης αποκαθιστούμε

δωρεάν οποιαδήποτε βλάβη στη συσκευή

σας εφόσον έχει προκληθεί από σφάλμα

υλικού ή κατασκευής. Σε περίπτωση που

επιθυμείτε να

κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών μας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

Καθαρισμός του επίπεδου

πτυχωτού φίλτρου

Αντιμετώπιση βλαβών

Εκροή νερού

Ανεπαρκής ισχύς αναρρόφησης

Γενικές υποδείξεις

Εγγύηση

64 EL

– 6

Σε περίπτωση αποριών ή βλαβών μπορεί-

τε να απευθύνεστε στο πλησιέστερο υπο-

κατάστημα του Οίκου KÄRCHER, το οποίο

θα σας βοηθήσει ευχαρίστως.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

Μία επιλογή των ανταλλακτικών που χρειά-

ζονται συχνότερα θα βρείτε στο τέλος των

οδηγιών χρήσης.

Μπορείτε να προμηθευθείτε ανταλλακτικά

και εξαρτήματα από

τον αρμόδιο έμπορο ή

από το υποκατάστημα της KÄRCHER της

περιοχής σας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

Με την επιφύλαξη τεχνικών αλλαγών!

Υπηρεσία εξυπηρέτησης πελατών

Παραγγελία ανταλλακτικών και

ειδικών εξαρτημάτων

Τεχνικά χαρακτηριστικά

Τάση

1~50/60 Hz

220 -

240

Ισχύς P

ονομ

900 W

Ισχύς P

μέγ

1000 W

Ασφάλεια δικτύου (βρα-

δείας τήξης)

10 A

Χωρητικότητα κάδου 25 l

Υποδοχή νερού με χειρο-

λαβή

16 l

Υποδοχή νερού με ακρο-

φύσιο δαπέδου

14 l

Καλώδιο τροφοδοσίας H05BQ-F

2x0,75

Στάθμη ακουστικής πίε-

σης (EN 60704-2-1)

70 dB(A)

Βάρος (χωρίς παρελκό-

μενα)

9,0 kg

65EL

– 1

Sayın müşterimiz,

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Cihaz, bu kullanım kılavuzunda yer alan

açıklamalar ve kullanıma yönelik güvenlik

uyarılarına uygun şekilde ıslak ve kuru emi-

ci olarak belirlenmiştir.

Bu cihaz özel kullanım için geliştirilmiştir ve

cihazın ticari kullanım taleplerini karşılama-

sı öngörülmemiştir.

– Cihazı yağmurdan koruyun. Açık alan-

da saklamayın.

– Dikkat:: Kül ve kurumu sadece ön ayı-

rıcıyla süpürün (Sipariş No. 2.863-139).

Sulu/kuru süpürgeyi sadece aşağıdakilerle

birlikte kullanın:

– Orijinal filtre torbası.

– Orijinal yedek parçalar, aksesuarlar ya

da özel aksesuarlar.

Üretici, amacına uygun olmayan ya da ha-

talı kullanım sonucu oluşan hasarlar için

sorumluluk üstlenmez.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri aracılı-

ğıyla imha edin.

Filtre ve filtre torbası çevreye uyumlu mal-

zemelerden üretilmiştir.

Ev çöpü için yasak olan emilmiş maddeler

içermedikleri sürece, bu parçalar normal ev

çöpünde imha edilebilir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

– Bu cihaz, güvenlikleri için yetkili bir kişi

tarafından gözetim altında tutulmadık-

ları ya da cihazın nasıl kullanılacağına

yönelik gerekli talimatları almadıkları

sürece fiziksel, duyusal ya da ruhsal

açıdan kısıtlı yeteneklere sahip ya da

deneyimleri ve/veya bilgileri yetersiz ki-

şiler (çocuklar dahil) için üretilmemiştir.

Cihazla oynamadıklarından emin olmak

için çocuklar gözetim altında tutulmalı-

dır.

– Ambalaj folyolarını çocuklardan uzak

tutun, boğulma tehlikesi bulunmaktadır!

– Her kullanımdan sonra ve her temizlik/

bakımdan önce cihazı kapatın.

– Yangın tehlikesi. Yanan veya kor halin-

deki maddeleri temizlemeyin.

– Patlama tehlikesi olan bölgelerde ciha-

zın çalıştırılması yasaktır.

몇 Elektrik bağlantısı

Cihazı sadece alternatif akıma bağlayın.

Gerilim, cihazın tip plaketiyle aynı olmalıdır.

İçindekiler

Güvenlik uyarıları . . . . . . . . TR . . .1

Cihaz tanımı . . . . . . . . . . . . TR . . .2

Kullanımı . . . . . . . . . . . . . . TR . . .3

Koruma ve Bakım. . . . . . . . TR . . .4

Arızalarda yardım. . . . . . . . TR . . .4

Genel bilgiler . . . . . . . . . . . TR . . .5

Teknik Bilgiler. . . . . . . . . . . TR . . .5

Kurallara uygun kullanım

Çevre koruma

Filtre ve filtre torbasının imha edilmesi

Güvenlik uyarıları

66 TR

– 2

 Elektrik çarpma tehlikesi

Elektrik kablosu ve prizi kesinlikle ıslak

veya nemli elle tutmayın.

Elektrik kablosunu prizden çekerken kablo-

sundan değil, fişinden tutun.

Fişle birlikte elektrik kablosuna her kulla-

nımdan önce hasar kontrol yapın. Hasar

görmüş elektrik kablosunun derhal yetkili

müşteri hizmetleri/elektronik teknisyeni ta-

rafından değiştirilmesini sağlayın.

Elektronik kazalardan sakınmak için, önce-

den devreye sokulmuş eksik akım koruyu-

cu şalterini (maks. 30 mA nominal akım

seviyesi) kullanmanızı tavsiye ederiz.

몇 Dikkat

Belirli maddeler, emilen hava ile girdap

oluşması nedeniyle patlayıcı buharlar ve

karışımlar oluşturabilir!

Aşağıdaki maddeleri kesinlikle emmeyin:

– Patlayıcı ya da yanıcı gazlar, sıvılar ve

tozlar (reaktif tozlar)

– Aşırı alkali ve asidik temizlik maddeleri

ile bağlantılı olarak reaktif metal tozları

(Örn; Alüminyum, magnezyum, çinko)

– İnceldilmemiş güçlü asitler ve eriyikler

– Organik çözücü maddeler (Örn; Benzin,

tiner, aseton, sıcak yağ).

Bu maddeler, ek olarak cihazda kullanılan

malzemelere etki edebilir.

Şekiller Bkz. Katlanır say-

falar!

Ambalajı çıkartırken, ambalajın içinde bulu-

nan malzemelerde eksik aksesuar ya da

hasar olup olmadığını kontrol edin. Nakliye

hasarlarında yetkili satıcınızı bilgilendirin.

Süpürme sırasında süpürme hortumunun

bağlanması için.

Uyarı: Çıkartmak için mandalı baş parma-

ğınızla bastırın ve süpürme hortumunu dı-

şarı çekin.

Süpürme hortumunu üfleme bağlantısına

takın, üfleme fonksiyonu devreye sokulur.

Cihazı taşımak ve kilidi açtıktan sonra cihaz

kafasını çıkartmak için.

Bu aksesuar yuvası; süpürme hortumu, sü-

pürme memeleri ve elektrik kablosunun

saklanmasına olanak sağlar.

 Konum 0: Cihaz kapalı.

Konum 1 eco: Süpürme veya üfleme

(azalan süpürme kapasitesi).

Konum 2 eco: Süpürme veya üfleme

(maks. süpürme kapasitesi).

Çalışma molalarında taban memesini dur-

durmak için.

Bu aksesuar yuvası, süpürme borularının

ve diğer aksesuarların saklanmasına ola-

nak sağlar.

Açmak için dışarı çekin, kilitlemek için içeri

doğru bastırın.

몇 Dikkat

Filtre ve ait olan çerçeve uygulama sırasın-

da her zaman kullanılmalıdır.

몇 Dikkat: Lütfen atmayın!

Deponun iç tarafına asılır, filtre torbasının

yuvası olarak görev görür.

Cihaz tanımı

1 Emme hortumu bağlantısı

2 Püskürtme bağlantısı

3 Taşıma kolu

4 Filtre kapağı kilit açma düğmesi

5 Kanca aksesuar yuvası

6 İki Eco güç kademeli

döner düğme

7 Park pozisyonu

8 Depo aksesuar yuvası

9 Hazne kilidi

10 Tekerlekler

11 Döner tekerlekler

12 Çerçeveli yassı katlama filtresi

(daha önce cihaza takılmıştır)

13 Filtre torbası yuvası

67TR

– 3

Uyarı: Sulu süpürme için filtre torbası takıl-

mamalıdır!

Öneri: İnce tozları süpürmek için filtre tor-

basını takın.

Sert yüzeyler ve halı zeminleri süpürmek için:

Kol sembolün üstüne Halı zeminler için

Kol sembolün üstüne Sert yüzeyler için

 Köşeler, ek yerleri, kalorifer radyatörleri

ve zor ulaşılan bölgeler için.

몇 Hem sulu hem de kuru süpürme sıra-

sında, her zaman yassı katlama filtre-

si takılmış durumdayken çalışın!

Şekil

 Cihaz kafasını çıkartın ve içindekileri

depodan alın.

Şekil

 Kabı çevirin, döner tekerlekleri tahditle-

re kadar kabın tabanındaki deliklere

bastırın.

Şekil

 Arka tekerleklerin takılması: Yatak

kovanlarını ayırın ve büyük kovanları

tekerlek yuvasına bastırın.

Akssız cihazlarda: Tekerlekleri teker-

lek yuvasına yerleştirin.

Akslı cihazlarda: Tekerlekleri aksa ta-

kın ve tekerlek yuvasına yerleştirin.

Daha sonra küçük kovanları büyük ko-

vanların içine tak

ın ve vidalayın.

Şekil

 Kancayı takın.

Şekil

 Cihaz kafasını yerleştirin ve kilitleyin.

Şekil

 Aksesuarı bağlayınız.

Şekil

 Şebeke fişini takın.

Şekil

 Cihazı açın.

 Konum 0: Cihaz kapalı.

Konum 1 eco: Süpürme veya üfleme

(azalan süpürme kapasitesi).

Konum 2 eco: Süpürme veya üfleme

(maks. süpürme kapasitesi).

몇 Sadece kuru yassı katlama filtresiyle

çalışın!

Şekil

Öneri: İnce tozları süpürmek için filtre tor-

basını takın.

 Filtre torbasının doluluk derecesi emi-

len kire bağlıdır.

Dolan filtre torbaları patlayabilir, bu ne-

denle filtre torbasını zamanında değişti-

rin!

İnce toz, kumda, vb filtre torbası daha

sık değiştirilmelidir.

 Nem ya da suyu emmek için, istediğiniz

aksesuarı emme boruları ya da direkt

olarak tutamağa takın.

몇 Dikkat:

Filtre torbası kullanmayınız!

Köpük oluşması veya sıvı çıkması duru-

munda cihazı hemen kapatınız!

Uyarı: Cihazın alt kısmındaki hazne tama-

men dolduğunda, şamandıra cihazın emiş

ağzını otomatik olarak kapatır ve emmeyi

sağlayan cihaz yüksek devir sayısı ile çalış-

maya başlar. Cihazı derhal kapatınız ve

kabı boşaltınız.

14 Filtre torbası

15 Tutamaklı süpürme hortumu

16 Vakum boruları 2 x 0,5 m

17 Taban memesi

(değiştirme kollu)

18 Derz ucu

Kullanımı

Cihazı çalıştırmaya başlamadan

önce

İşletime alma

Kuru emme

Islak temizlik

68 TR

– 4

Zor ulaşılan veya süpürmenin imkansız ol-

duğu yerlerin temizlenmesi için, örn. kum

yatağındaki yapraklar.

Şekil

 Süpürme hortumunu üfleme bağlantısı-

na takın, üfleme fonksiyonu devreye so-

kulur.

 Cihazı kapatın.

Şekil

 Taban memesini park pozisyonuna

asın.

 Cihazı kapatınız ve fişi çıkartınız.

Şekil

 Cihaz kafasını çıkartın, ıslak ve kuru kir-

le dolu depoyu boşaltın.

Şekil

 Cihazdaki aksesuarları ve elektrik kab-

losunu istifleyin ve cihazı kuru mekan-

larda saklayın.

 Tehlike

Bütün bakım ve temizlik çalışmalarında ci-

haz kapatılmalı şebeke kablosu prizden çı-

kartılmalıdır.

Elektrik parçalardaki onarım çalışmaları ve

diğer çalışmalar sadece yetkili müşteri hiz-

meti tarafından uygulanmalıdır.

몇 Dikkat

Aşındırıcı maddeler, cam veya çok amaçlı

temizleyiciler kullanmayınız! Cihazı asla

suya daldırmayınız.

 Cihazı ve plastik aksesuarlarını piyasa-

dan temin edilen bir plastik temizleyici-

siyle temizleyiniz.

 İhtiyaç anında hazne ve aksesuarları

suyla yıkayın ve tekrar kullanmadan

önce kurutun.

Şekil

 Filtre kapağının kilidini açın ve kapağı

çıkartın. Çerçeveyi ve filtreyi çıkartın ve

vurarak filtreyi temizleyin. Gerekirse fil-

treyi akar su altında filtreyi temizleyin.

Filtreyi sürterek veya fırçalayarak te-

mizlemeyin.

Takmadan önce tamamen kurutun.

Şekil

 Daha sonra, ilk önce filtreyi ve ardından

çerçeveyi takın.

 Cihazı hemen kapatın.

Şekil

 Şamandı

ra sisteminin temizlenmesi:

Cihaz kafasını çıkartın, şamandıra se-

petini (A) ok yönünde yukarı döndürün

ve çıkartın. Daha sonra şamandırayı

(B) çıkartın ve her ikisini akar su altında

temizleyin.

Gerekirse şamandıra valfının (C) kapa-

ğını da temizleyin: Bu amaçla kapağın

kilidini açın ve kapağı çıkartın. Temizlik-

ten sonra yerine oturtun ve kilitleyin

(işarete ve sembollere dikkat edin).

Takmak için ilk önce şamandırayı içeri

sokun, daha sonra şamandıra sepetini

oturtun ve kilitleyin.

Püskürtme fonksiyonu

Çalışmayı yarıda kesme

Cihazın kapatılması

Kabı boşaltınız

Cihazın saklanması

Koruma ve Bakım

Yassı katlama filtresinin

temizlenmesi

Arızalarda yardım

Cihazdan dışarıya su çıkıyor

69TR

– 5

Cihazın süpürme kapasitesi azalırsa lütfen

aşağıdaki noktaları kontrol edin.

 Aksesuar, emme hortumu ya da emme

boruları tıkanmıştır, lütfen tıkanıklığı gi-

derin.

 Yassı katlama filtresi kirlenmiş:

Yassı katlama filtresini sökün ve temiz-

leyin (Bkz. "Yassı katlama filtresinin te-

mizlenmesi" bölümü).

Gerekirse filtreyi akar su altında filtreyi

temizleyin.

 Yassı katlama filtresini değiştirin.

 Filtre torbası dolu: Yeni filtre torbası ta-

kın (Sipariş No. için bu kılavuzun so-

nundaki yedek parça listesine bakın).

몇 Dikkat

Yassı katlama filtresini atmayın!

ılgili ülkede, genel distribitörümüzün belirle-

miş ve yayınlamış olduğu garanti koşulları

geçerlidir. Garanti süresi dahilinde cihazda,

malzeme ve üretim hatasından oluşabile-

cek arızaların giderilmesi tarafımızdan üc-

retsiz olarak yapılır. Garanti kapsamındaki

arızaların oluşması halinde, lütfen cihazı

tüm aksesuarları ve satış belgesi ile (fiş, fa-

tura) satın aldığınız yere yada en yakındaki

yetkili servise götürünüz. Cihazın kullanım

ömrü 10 yıldır.

(Adres için Bkz. Arka sayfa)

Sorularınız veya arızalar söz konusu olursa

KÄRCHER distribütörümüz size seve seve

yardımcı olacaktır.

(Adres için Bkz. Arka sayfa)

En sı

k kullanılan yedek parça çeşitlerini kul-

lanım kılavuzunun sonunda bulabilirsiniz.

Yedek parçalar ve aksesuarları yetkili satı-

cınız ya da KÄRCHER temsilciliğinden te-

min edebilirsiniz.

(Adres için Bkz. Arka sayfa)

Teknik değişiklik yapma hakkı saklıdır!

Emme gücünün azalması

Genel bilgiler

Garanti

Müşteri hizmeti

Yedek parça ve özel aksesuar

siparişi

Teknik Bilgiler

Gerilim

1~50/60 Hz

220 -

240

Güç P

NOMİNAL

900 W

Güç P

MAKS

1000 W

Şebeke sigortası (gecikmeli) 10 A

Kap hacmi 25 l

Tutamaklı su bölmesi 16 l

Taban memeli su bölmesi 14 l

Elektrik kablosu H05BQ-F

2x0,75

Ses şiddeti seviyesi (EN

60704-2-1)

70 dB(A)

Ağırlık (aksesuar hariç) 9,0 kg

70 TR

– 1

Уважаемый покупатель!

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу

атации, после этого действуйте соот-

ветственно и сохраните ее для дальней-

шего пользования или для следующего

владельца.

Прибор предназначен для использова-

ния в соответствии с описаниями, приве-

денными в данном руководстве по

эксплуатации, и указаниями по технике

безопасности

при работе с пылесосами

для мокрой и сухой чистки.

Данный прибор разработан для личного

использования и не расчитан на требова-

ния для профессионального применения.

– Защищайте прибор от попадания на

него дождя. Не хранить на открытом

воздухе.

– Внимание: При всасывании пепла и

сажи использовать только предвари-

тельный отсекатель (№ заказа 2.863-

139).

Использовать для влажной/сухой уборки

только с:

– оригинальным пылесборным мешком.

– оригинальными запчастями, стан-

дартными или специальными прина-

длежностями.

Изготовитель не несет ответственности за

повреждения, полученные в результате ис-

пользования не по назначению или непра-

вильного обращения с прибором.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с до-

машними отходами, а сдайте ее в один

из пунктов приема

вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому ути-

лизируйте старые приборы через соот-

ветствующие системы приемки отходов.

Фильтр и пылесборный мешок изготов-

лены из экологически безвредных мате

риалов.

Если они не содержат никаких веществ,

которые запрещены для утилизации до

машнего мусора, они

могут быть утили-

зированы с обычным домашним мусо-

ром.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

– Это устройство не предназначено

для использования людьми (в том

числе и детей) с ограниченными фи-

зическими, сенсорными или умс-

твенными способностями или

лицами с отсутствием опыта и/

или знаний, за исключением случаев,

если за обеспечением безопасности

их работы наблюдают специально

подготовленные лица или они полу-

чают от них указания, касающиеся

использования

устройства. Необ-

ходимо следит за детьми, не разре-

шать им играть с устройством.

– Упаковочную пленку держите по-

дальше от детей, существует

опасность удушения!

Оглавление

Указания по технике безопас-

ности . . . . . . . . . . . . . . . . . RU . . .1

Описание прибора . . . . . . RU . . .2

Управление. . . . . . . . . . . . RU . . .3

Уход и техническое обслужи-

вание . . . . . . . . . . . . . . . . . RU . . .5

Помощь в случае неполадок RU . . .5

Общие указания . . . . . . . . RU . . .6

Технические данные . . . . RU . . .6

Использование по назначению

Охрана окружающей среды

Утилизация фильтра и пылесборного

мешка

Указания по технике

безопасности

71RU

– 2

– Прибор следует отключать после

каждого применения и перед прове-

дением очистки/технического об-

служивания.

– Опасность пожара. Не допускать

всасывания горящих или тлеющих

предметов.

– Эксплуатация прибора во взрывоо-

пасных зонах запрещается.

몇 Подключение к сети питания

Прибор следует включать только в

сеть переменного тока. Напряжение

должно соответствовать указаниям в

заводской табличке прибора.

 Опасность поражения током

Ни в коем случае не прикасайтесь к сете-

вому шнуру и розетке мокрыми руками.

Сетевой кабель брать только за вил-

ку, нельзя выключать прибор, вытяги-

вая вилку из розетки за шнур.

Перед началом работы с прибором про-

верять сетевой шнур и штепсельную

вилку на предмет повреждений. Пов-

режденный

сетевой шнур должен быть

незамадлительно заменен уполномо

ченной службой сервисного обслужива

ния/специалистом-электриком.

Во избежание несчастных случаев, свя-

занных с электричеством, мы рекомен-

дуем использование розеток с

предвключенным устройством защиты

от тока повреждения (макс. номиналь-

ная сила тока срабатывания: 30 мА).

몇 Внимание

Некоторые вещества при смешении со

всасываемым воздухом могут образовы-

вать взрывоопасные пары или смеси!

Никогда не всасывать следующие ве-

щества:

– Взрывчатые или горючие газы, жид-

кости и пыль (реактивная пыль)

– Реактивная металлическая пыль

(например, алюминий, магний, цинк)

в соединении с сильными щелочны

ми и кислотными моющими средс

твами

– Неразбавленные сильные кислоты

и щелочи

– Органические растворители (на-

пример, бензин, растворитель, аце-

тон, мазут).

Кроме того эти вещества могут разъ-

едать использованные в приборе ма-

териалы.

Изображения см. на раз-

воротах!

При распаковке прибора проверьте его

комплектность, а также его целостность.

При обнаружении повреждений, полу-

ченных во время транспортировки, сле-

дует уведомить торговую организацию,

продавшую прибор

Для подсоединения всасывающего

шланга во время работы.

Указание: Для извлечения шланга сле-

дует нажать пальцами на стопор и выта-

щить всасывающий шланг.

Присоединить всасывающий шланг к

подключению для подачи воздуха. Тем

самым активируется функция продувки.

Для переноски устройства или удаления

крышки устройства после разблокировки.

Это место для хранения принадлежнос-

тей

предназначено для хранения всасы-

вающего шланга, всасывающих сопел и

сетевого кабеля.

Описание прибора

1 Элемент подключения

всасывающего шланга

2 Выход для подачи воздуха

3 Рукоятка для ношения прибора

4 Клавиша разблокировки крышки

фильтра

5 Место хранения

принадлежностей на крючке

72 RU

– 3

 Позиция 0: Устройство выключено.

Положение 1 eco: Всасывание или

нагнетание воздуха (ограниченная

мощность всасывания).

Положение 2 eco: Всасывание или

нагнетание воздуха (макс. мощность

всасывания).

Для выключения насадки для пола во

время перерыва в работе.

Это место для хранения принадлежнос-

тей предназначено для хранения всасы-

вающих трубок или прочих аксессуаров.

Вытянуть наружу для того,

чтобы от-

крыть и нажать внутрь, чтобы закрыть.

몇 Внимание

Фильтр и пренадлежащая к нему рама

должны всегда быть установлены при

использовании пылесоса.

몇 Внимание: Не выбрасывать!

Вешается внутри резервуара и предна-

значен для зажима пылесосного мешка.

Указание: Для чистки во влажном режи-

ме не следует применять мешок для

сбора пыли!

Рекомендация: Для всасывания мелкой

пыли следует применять мешок для сбо-

ра пыли.

Для чистки твердых и ковровых покры-

тий:

Рычаг на отметке для ковровых

покрытий

Рычаг на отметке для твердых пок-

рытий

 Для углов, стыков, радиаторов отоп-

ления и труднодоступных поверхнос-

тей.

몇 Работать всегда только с уста-

новленным складчатым филь-

тром как при влажной уборке, так

и при сухой чистке!

Рисунок

 Снять крышку устройства, вынуть

принадлежности из резервуара.

Рисунок

 Повернуть резервуар, вставить до

упора управляющие ролики в отверс-

тия на основании резервуара.

Рисунок

 Установить задние колеса: Отде-

лить друг от друга

кладыши подшип-

ника и вдавить большие вкладыши в

гнезда для колес.

В устройствах без оси: Установить

колеса в гнезда для колес.

Для устройств с осью: Одеть коле-

са на ось и установить в гнезда для

колес.

Затем вставить маленькие вклады-

ши в большие и завинтить.

Рисунок

 Установить крючки.

Рисунок

 Надеть

и зафиксировать головку

прибора.

6 Поворотный переключатель с

двумя

ступенями мощности Eco

7 Парковочное положение

8 Место хранения

принадлежностей на емкости

9 Крышка резервуара

10 Колеса

11 Управляющие ролики

12 Складчатый фильтр с рамой

(уже установлен в устройство)

13 Зажим пылесосного мешка

14 Фильтровальный мешок

15 Всасывающий шланг с ручкой

16 Всасывающие трубки 2 х 0,5 м

17 Насадка для пола

(с рычагом переключения)

18 Форсунка для чистки швов и

стыков

Управление

Перед началом работы

73RU

– 4

Рисунок

 Присоединить принадлежности

Рисунок

 Вставьте штепсельную вилку в элек-

тророзетку.

Рисунок

 Выключите прибор.

 Позиция 0: Устройство выключено.

Положение 1 eco: Всасывание или

нагнетание воздуха (ограниченная

мощность всасывания).

Положение 2 eco: Всасывание или

нагнетание воздуха (макс. мощность

всасывания).

몇 Работать только при сухом

складчатом фильтре!

Рисунок

Рекомендация: Для всасывания мелкой

пыли следует применять мешок для сбо-

ра пыли.

 Степень заполнения пылесборного

мешка зависит от всасываемой грязи.

Установленный мешок для сбора

пыли может лопнуть, поэтому его

следует своевременно заменить!

При мелкой пыли, песке итд. пылес-

борный мешок необходио менять ча-

ще.

 Для всасывания влаги или влажной

уборки надеть желаемые прина

длежности на всасывающие трубки

или прямо на ручку.

몇 Внимание:

использование фильтровального меш

ка не допускается!

При образовании пены или вытекании

жидкости прибор надлежит незамедли

тельно выключить!

Указание: при полном резервуаре вход-

ное отверстие закрывается поплав

ком, а прибор начинает работать с по-

вышенным числом оборотов. Прибор

следует незамедлительно выключить,

а из резервуара – удалить содержимое.

Очистка труднодоступных мест или

мест, где

всасывание не возможно, на-

пример, удаление листьев из гравия.

Рисунок

 Присоединить всасывающий шланг к

подключению для подачи воздуха.

Тем самым активируется функция

продувки.

 Выключите прибор.

Рисунок

 Установить насадку для пола в пар-

ковочное положение.

 Выключить прибор и вытащить сете-

вую вилку.

Рисунок

 Снять головку устройства, опорож-

нить резервуар

с влажной или сухой

грязью.

Рисунок

 Уложить принадлежности и сетевой

кабель в устройство и хранить его в

сухих помещениях.

Ввод в эксплуатацию

Сухая чистка

Чистка во влажном режиме

Функция подачи воздуха

Перерыв в работе

Окончание работы

Опорожнить резервуар

Хранение устройства

74 RU

– 5

 Опасность

При проведении любых работ по уходу

и техническому обслуживанию аппа-

рат следует выключить, а сетевой

шнур - вынуть из розетки.

Ремонтные работы и работы с элект-

рическими узлами могут производить-

ся только уполномоченной службой

сервисного обслуживания.

몇 Внимание

Не использовать чистящих паст, мою-

щих средств для стекла и универсаль-

ных моющих средств! Запрещается

погружать прибор в воду.

 Прибор и принадлежности из искус-

ственных материалов следует чис-

тить стандартными моющими

средствами для искусственных мате-

риалов.

 При необходимости бак и детали

прополоскать водой и высушить для

последующего использования.

Рисунок

 Разблокировать и открыть крышку

фильтра. Вынуть раму и фильтр, вы-

трусить фильтр. При необходимости

фильтр промыть под струей воды. Не

вытирать и не чистить фильтр щет-

кой.

Полностью высушить перед установ-

кой.

Рисунок

 Затем установить сначала фильтр, а

потом раму.

 Немедленно выключить устройство.

Рисунок

 Прочистить поплавковую систему:

Снять головку

устройства, открутить

корзину поплавка (А) в направлении,

узазанном стрелкой, и снять. После

удалить поплавок (B) и промыть обе

детали проточной водой.

При необходимости также промыть

крышку поплавкового клапана: Для

этого разблокировать и снять крыш-

ку. После чисти снова установить и

заблокировать (соблюдать марки-

ровку и символы).

Для монтажа сначала установить

поплавок,

после этого надеть и за-

блокировать корзину поплавка.

Если мощность всасывания устройства

снижается, пожалуйста, проверить сле-

дующие пункты:

 Засор принадлежностей, всасываю-

щего шланга или всасывающих тру

бок - удалить засор.

 Складчатый фильтр загрязнен:

Снять и очистить складчатый фильтр

(см. главу «Очистка складчатого

фильтра»).

При необходимости фильтр промыть

под струей воды.



Поврежденный складчатый фильтр

заменить.

 Пылесборный мешок заполнен: Уста-

новить новый пылесосный мешок (№

для заказа см. в списке запасных час-

тей, в конце этого руководства).

몇 Внимание

Не выбрасывать зажим пылесосного

мешка!

Уход и техническое

обслуживание

Чистка складчатого фильтра

Помощь в случае

неполадок

Вода выходит из устройства

Падающая мощность

всасывания

75RU

– 6

В каждой стране действуют соответс

твенно гарантийные условия, изданные

уполномоченной организацией сбыта

нашей продукции в данной стране. Воз-

можные неисправности прибора в тече

ние гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при

себе чек

о покупке, в торговую организацию, про-

давшую вам прибор или в ближайшую

уполномоченную службу сервисного об

служивания.

(Адрес указан на обороте)

В случае возникновения вопросов или

поломок наш филиал фирмы KÄRCHER

поможет вам разрешить их.

(Адрес указан на обороте)

Выбор наиболее часто необходимых за-

пчастей вы найдете в конце

инструкции

по эксплуатации.

Запасные части и принадлежности Вы

можете получить у Вашего дилера или в

филиале фирмы KÄRCHER.

(Адрес указан на обороте)

Изготовитель оставляет за собой

право внесения технических измене-

ний!

Общие указания

Гарантия

Сервисная служба

Заказ запасных частей и

специальных принадлежностей

Технические данные

Напряжение

1~50/60 Hz

220 -

240

Мощность Р

ном

900 Вт

Мощность Р

макс

1000 Вт

Сетевой предохрани-

тель (инертный)

10 A

Вместимость резервуара 25 л

Потребление воды ру-

кояткой

16 л

Потребление воды на-

садкой для пола

14 л

Сетевой шнур H05BQ-F

2x0,75

Уровень звукового дав-

ления (EN 60704-2-1)

70 дБ(А)

Вес без (принадлежнос-

тей)

9,0 кг

76 RU

– 1

Tisztelt Vásárló,

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a

következő tulajdonos számára.

A készülék jelen üzemeltetési útmutatóban

foglalt leírásoknak és a biztonsági utasítá-

soknak megfelelően nedves- és száraz

porszívózásra alkalmas.

Ezt a készüléket magán használatra fej-

lesztettük ki, és nem ipari használat igény-

bevételére terveztük.

– A készüléket védje az esőtől. Ne tárolja

kültéren.

– Figyelem: Hamu és korom felszívását

csak elő-porleválasztóval végezze

(Megrendelési szám 2.863-139).

A nedves-/ szárazporszívót csak ezekkel

használja:

– Eredeti porzsákkal.

– Eredeti alkatrészekkel, tartozékokkal

és külön tartozékokkal.

A gyártó nem vállal felelősséget esetleges

károkért, amelyek a nem rendeltetésszerű

használatból vagy hibás kezelésből szár-

maznak.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével

ártalmatlanítsa!

A szűrők és porzsákok környezetkímélő

anyagokból készlütek.

Amennyiben nem tartalmaznak olyan fel-

szívott anyagokat, amelyeket tilos a házi

szemétben elhelyezni, akkor a rendes házi

szemétbe lehet elhelyezni.

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

– Ez a készülék nem alkalmas arra, hogy

olyan korlátozott fizikai, érzékelő vagy

szellemi képességgel rendelkező sze-

mélyek (beleértve a gyerekeket)

– vagy tapasztalat és/vagy ismeret nélküli

személyek használják, kivéve ha őket

biztonságukért felelős személy felügyeli

– vagy ez a személy megtanította nekik,

hogy hogyan kell a készüléket használ-

ni. Gyerekeket felügyelni kell, annak

biztosításáért, hogy a készülékkel ne

játszanak.

– A csomagolófóliát tartsa gyermekektől

távol, fulladás veszélye áll fenn!

– A készüléket minden használat után, és

minden tisztítás/karbantartás előtt kap-

csolja ki.

– Égésveszély. Ne szívjon fel égő vagy

parázsló tárgyat.

– Tilos a tűzveszélyes helyiségekben tör-

ténő üzemeltetés.

Tartalomjegyzék

Biztonsági tanácsok . . . . . . HU . . .1

Készülék leírása. . . . . . . . . HU . . .2

Használat . . . . . . . . . . . . . . HU . . .3

Ápolás és karbantartás . . . HU . . .4

Segítség üzemzavar esetén HU . . .5

Általános megjegyzések . . HU . . .5

Műszaki adatok . . . . . . . . . HU . . .5

Rendeltetésszerű használat

Környezetvédelem

Szűrők és porzsákok hulladék kezelése

Biztonsági tanácsok

77HU

– 2

몇 Elektromos csatlakozás

A készüléket csak váltóárammal szabad

üzemeltetni. A feszültségnek meg kell

egyeznie a készülék típustábláján található

tápfeszültséggel.

 Áramütés veszély

A hálózati vezetéket és a dugaljat soha ne

fogja meg nedves kézzel.

A hálózati kábelt csak a dugónál fogja meg,

ne a vezetéknél fogva húzza ki a dugaljból.

Minden üzem előtt ellenőrizze, hogy nem

sérült-e a a hálózati vezeték a dugaljjal. A

sérült hálózati vezetéket azonnal cserél-

tesse ki felhatalmazott szerviz/villamos

szakemberrel.

Az elektromos balesetek elkerülése érdek-

ében javasoljuk, hogy a dugaljat előkap-

csolt FI védőkapcsolóval (max. 30 mA

névleges kioldó áramerősség) használják.

몇 Figyelem

Bizonyos anyagok a beszívott levegővel

robbanékony gőzöket vagy keverékeket al-

kothatnak!

A következő anyagokat soha ne szívja fel:

– Robbanékony vagy éghető gázok, fo-

lyadékok és por (reaktív por)

– Reaktív fémport (pl. alumínium, magné-

zium, cink) erős lúgos és savas tisztító-

szerekkel összekapcsolva.

– Hígítatlan erős savakat és lúgokat

– Organikus oldószereket (pl. benzin, hí-

gító, aceton, fűtőolaj).

Ezek az anyagok továbbá a készülékben

használt anyagokat is megtámadhatják.

Az ábrákat lásd a kihajtha-

tó oldalakon!

Ellenőrizze kicsomagoláskor a csomag tar-

talmának teljességét és sértetlenségét.

Szállítás közben keletkezett sérülés esetén

értesítse az eladót.

A szívócső csatlakoztatásához porszívó-

zás esetén.

Megjegyzés: Kivételnél nagyujjal nyomja

meg a rögzítőpecket, és húzza ki a szívó-

csövet.

Helyezze a szívótömlőt a fújócsatlakozás-

ba, ezzel aktiválja a fújás funkciót .

A készülék hordozásánál vagy a készülék-

fej levételekor a kioldás után.

Ez a tartozék tartó lehetővé teszi a szívó-

tömlők, szívófejek és a hálózati csatlakozó-

vezeték tárolását.

 0. állás: A készülék ki van kapcsolva.

1. eco állás: Szívás vagy fúvás (csök-

kentett szívás teljesítmény).

2. eco állás: Szívás vagy fúvás (max.

szívás teljesítmény).

A padlófej leállításához munka megszakí-

tása esetén.

Ez a tartozék tartó szívócsövek vagy egyéb

tartozékok tárolását teszi lehetővé.

Kinyitáshoz húzza ki, lezáráshoz tolja be.

Készülék leírása

1 Szívótömlő-csatlakozó

2 Kifúvás csatlakozója

3 Fogantyú

4 Szűrőfedél kioldógombja

5 Tartozéktartó kampó

6 Forgókapcsoló két

Eco teljesítmény fokozattal

7 Parkolóállás

8 Tartozék tartó tartály

9 Tartály zár

10 Kerekek

11 Beálló görgők

78 HU

– 3

몇 Figyelem

A szűrőt és a hozzátartozó keretet a hasz-

nálatkor mindig be kell helyezni.

몇 Figyelem: Kérem, ne dobja el!

Ha a tartály belsejébe akasztják, akkor a

porzsák tartójaként szolgál.

Megjegyzés: Nedves porszívózás esetén

nem szabad porzsákot behelyezni!

Ajánlás: Finom por felszívása esetén he-

lyezzen be porzsákot.

Kemény burkolatok és padlószőnyegek

szívásához:

A kart a szimbólumra állítani sző-

nyegpadlóhoz

a kart a szimbólumra állítani kemény

burkolatokhoz

 Sarkokhoz, fugákhoz, fűtőtestekhez és

nehezen elérhető területekhez.

몇 Mindig behelyezett összehajtható

szűrővel dolgozzon, csakúgy a ned-

ves, mint a száraz porszívózásnál!

Ábra

 Vegye le a készülékfejet, vegye ki a tar-

tályból a tartalmát.

Ábra

 Fordítsa meg a tartályt, ütközésig

nyomja be a kormánygörgőket a tartály

aljába.

Ábra

 Hátsó kerekek felszerelése: A csap-

ágytokot törje ketté és a nagyobbik to-

kot nyomja be a keréktartóba.

Tengellyel nem rendelkező készülé-

kek esetén: A kerekeket helyezz a ke-

réktartóba.

Tengellyel rendelkező készülékek

esetén: A kerekeket helyezze a ten-

gelyre és a keréktartóba.

Ezután akassza be a kis tokot és a nagy

tokot, majd csavarozza össze.

Ábra

 Kampót felszerelni.

Ábra

 Helyezze fel és biztosítsa a készülékfe-

jet.

Ábra

 Csatlakoztassa a tartozékot.

Ábra

 Dugja be a hálózati csatlakozót.

Ábra

 Kapcsolja be a készüléket.

 0. állás: A készülék ki van kapcsolva.

1. eco állás: Szívás vagy fúvás (csök-

kentett szívás teljesítmény).

2. eco állás: Szívás vagy fúvás (max.

szívás teljesítmény).

몇 Csak száraz összehajtható szűrővel

dolgozzon!

Ábra

Ajánlás: Finom por felszívása esetén he-

lyezzen be porzsákot.

 A porzsák töltési szintje a felszívandó

szennyeződéstől függ.

A behelyezett porzsákok kiszakadhat-

nak, ezért időben cserélje ki a porzsá-

kot!

Finom por, homok stb. esetén... a por-

zsákot gyakrabban ki kell cserélni.

12 Összehajtható szűrő kerettel

(már be van helyezve a készülékbe)

13 Porzsák tartó

14 Szűrőzsák

15 Szívótömlő fogantyúval

16 Szívócsövek 2 x 0,5 m

17 Padlófej

(átkapcsoló karral)

18 Réstisztító fej

Használat

Üzembevétel előtt

Üzembevétel

Száraz porszívózás

79HU

– 4

 Nedvesség felszívásához helyezze fel

a kívánt tartozékot a szívócsőre ill. köz-

vetlenül a kézi fogantyúra.

몇 Figyelem:

Ne használjon szűrőzsákot!

A készüléket hab képződése vagy folyadék

kifolyása esetén azonnal ki kell kapcsolni!

Tudnivaló: Ha a tartály megtelik, akkor az

úszó lezárja a szívónyílást és a készülék

megnövelt fordulatszámmal dolgozik. A ké-

szüléket azonnal ki kell kapcsolni és a tar-

tályt ki kell üríteni.

Nehezen hozzáférhető helyek tisztításá-

hoz, vagy olyan helyen, ahol nem lehet por-

szívózni, pl. lombot a kavicságyból.

Ábra

 Helyezze a szívótömlőt a fújócsatlako-

zásba, ezzel aktiválja a fújás funkciót .

 A készüléket ki kell kapcsolni.

Ábra

 A padlófejet a parkoló állásba beakasz-

tani.

 Kapcsolja ki a készüléket és húzza ki a

hálózati csatlakozó dugót.

Ábra

 Vegye le a készülékfejet, ürítse ki a

nedves- vagy száraz szennyeződéssel

megtelt tartályt.

Ábra

 A tartozékokat és a hálózati kábelt a ké-

szüléken elhelyezni és a készüléket

száraz helyiségben tárolni.

 Balesetveszély

Minden ápolási- és karbantartási munka

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Elektromos alkatrészeken történő javításo-

kat és munkákat csak jóváhagyott szerviz

szolgálat végezhet el.

몇 Figyelem

Ne használjon súrolószert, üveget vagy

univerzális tisztítószert! A készüléket tilos

vízbe meríteni.

 A műanyagból készült készüléket és

tartozékrészeket a kereskedelemben

kapható műanyagtisztítóval kell ápolni.

 A tartályt és a tartozékokat szükség

esetén vízzel öblítse ki és a további

használat előtt szárítsa meg.

Ábra

 Szűrőfedelet kioldani és kinyitni. A ke-

retet és a szűrőt kivenni és a szűrőt le-

kopogtatni. A szűrőt szükség esetén

folyóvíz alatt tisztítani. A szűrőt nem

szabad dörzsölni vagy lekefélni.

Behelyezés előtt hagyja teljesen meg-

száradni.

Ábra

 Ezután először a szűrőt, utána a keretet

ismét behelyezni.

Nedves szívás

Kifúvás funkció

A használat megszakítása

Az üzemeltetés befejezése

A tartályt ürítse ki

A készülék tárolása

Ápolás és karbantartás

A lapos harmonikaszűrő

megtisztítása

80 HU

– 5

 A készüléket azonnal kikapcsolni.

Ábra

 Az úszó-rendszer tisztítása:

A készülékfejet levenni, úszókosarat

(A) a nyíl irányába kinyitni és levenni.

Ezután az úszót (B) kivenni és mindket-

tőt folyóvíz alatt megtisztítani.

Adott esetben az úszószelep (C) fede-

lét megtisztítani: Ehhez oldja ki és ve-

gye le a borítást. A tisztítás után

helyezze ismét vissza és zárja le

(ügyeljen a jelölésekre és szimbólu-

mokra).

Összeszereléskor először az úszót he-

lyezze be, azután az úszókosarat he-

lyezze fel és zárja le.

Ha a készülék szívóteljesítménye alább-

hagy, akkor kérem ellenőrizze a következő

pontokat:

 A tartozék, a szívótömlő vagy a szívó-

csövek eldugultak, a dugulást okozó

tárgyat el kell távolítani.

 Az összehajtható szűrő szennyezett:

Az összehajtható szűrőt kivenni és

megtisztítani (lásd az "Összehajtható

szűrő tisztítása" fejezetet).

A szűrőt szükség esetén folyóvíz alatt

tisztítani.

 A megrongálódott összehajtható szűrőt

ki kell cserélni.

 A porzsák megtelt: Helyezzen be új por-

zsákot (a megrend. számot lásd a tarto-

zékok listájában ezen útmutató végén).

몇 Figyelem

A porzsák tartóját ne dobja ki!

Minden országban az illetékes forgalmazó

vállalat által kiadott szavatossági feltételek

érvényesek. A készülék esetleges hibáit a

garanciaidőn belül költségmentesen meg-

szüntetjük, ha azok anyag- vagy gyártási hi-

bára vezethetők vissza. Garanciális igény

esetén kérjük, a számlával együtt forduljon

kereskedőjéhez vagy a legközelebbi, ilyen

esetek intézésére jogosult vevőszolgálathoz.

(A címet lásd a hátoldalon)

Kérdések vagy üzemzavar esetén KÄR-

CHER-telephelyünk szívesen segít Önnek.

(A címet lásd a hátoldalon)

Az üzemeltetési útmutató végén talál egy

válogatást a legtöbbször szükséges alkat-

részekről.

Alkatrészeket és tartozékokat kereskedőjé-

nél vagy KÄRCHER-telephelyen kaphat.

(A címet lásd a hátoldalon)

A műszaki adatok módosításának jogát

fenntartjuk!

Segítség üzemzavar esetén

Víz folyik ki a készülékből

Csökkenő szívóteljesítmény

Általános megjegyzések

Garancia

Szerviz

Alkatrészek és különleges

tartozékok megrendelése

Műszaki adatok

Feszültség

1~50/60 Hz

220 -

240

Teljesítmény P

névl

900 W

Teljesítmény P

max

1000 W

Hálózati biztosító (lomha) 10 A

Tartály térfogata 25 l

Vízfelvétel fogantyúval 16 l

Vízfelvétel padlófejjel 14 l

Hálózati kábel H05BQ-F

2x0,75

Hangnyomás szint (EN

60704-2-1)

70 dB(A)

Tartozékok nélküli súly 9,0 kg

81HU

– 1

Vážený zákazníku,

Před prvním použitím svého

zařízení si přečtěte tento původ-

ní návod k používání, řiďte se jím a uložte

jej pro pozdější použití nebo pro dalšího

majitele.

Přístroj slouží jako vysavač za mokra i za

sucha a lze s ním pracovat pouze v souladu

s pokyny a bezpečnostními upozorněními

uvedenými v návodu na použití.

Tento přístroj byl navržen pro domácí

použití a není určen pro nároky profesionál-

ního používání.

– Přístroj chraňte před deštěm. Neskla-

dujte venku.

– Pozor: Při vysávání popelu a sazí

používejte pouze hrubý odlučovač (obj.

č. 2.863-139).

Mokrý a suchý vysavač používejte pouze s:

– originálním filtračním sáčkem.

– originálními náhradními díly, příslušen-

stvím nebo speciálním příslušenstvím.

Výrobce neručí za případné škody způso-

bené nesprávným používáním nebo

nesprávnou obsluhou.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Filtr i filtrační sáček jsou vyrobeny z ekolo-

gického materiálu.

Pokud neobsahují substance, které nesmí

přijít do domovního odpadu, můžete je

vyhodit do běžného domovního odpadu.

Informace o obsažených látkách

(REACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

– Toto zařízení není určeno k tomu, aby

je používaly osoby (včetně dětí) s ome-

zenými fyzickými, smyslovými nebo

duševními schopnostmi nebo s nedo-

statečnými zkušenostmi a/nebo zna-

lostmi, pokud ne ně nebude dohlížet

osoba odpovědná za jejich bezpečnost

a nepoučí je o tom, jak se má zařízení

používat. Na děti je třeba dohlížet, aby

bylo zajištěno, že si se zařízením nebu-

dou hrát.

– Balicí fólii udržujte mimo dosah dětí,

hrozí nebezpečí udušení!

– Po každém použití a vždy před čištěním

/ údržbou zařízení vypněte.

– Nebezpečí požáru. Nevysávejte hořící

či doutnající předměty.

– Nikdy nepracujte s vysokotlakým čisti-

čem v prostorách, ve kterých hrozí

nebezpečí exploze!

Obsah

Bezpečnostní pokyny . . . . . CS . . .1

Popis zařízení . . . . . . . . . . CS . . .2

Obsluha . . . . . . . . . . . . . . . CS . . .3

Ošetřování a údržba. . . . . . CS . . .4

Pomoc při poruchách . . . . . CS . . .4

Obecná upozornění . . . . . . CS . . .5

Technické údaje . . . . . . . . . CS . . .5

Správné používání přístroje

Ochrana životního prostředí

Likvidace filtru a filtračního sáčku

Bezpečnostní pokyny

82 CS

– 2

몇 Elektrické připojení

Přístroj zapojujte pouze na střídavý proud.

Napětí musí být shodné s údaji o napětí na

typovém štítku přístroje.

 Nebezpečí úrazu elektrickým prou-

dem

Nikdy se nedotýkejte síťového kabelu a

zásuvky vlhkýma rukama.

Síťový kabel uchopte jen u zástrčky, neta-

hejte kabel ze zástrčky.

Před každým použitím přístroje zkontrolujte

síťový kábel a zástrčku. Poškozený síťový

kábel je nutné nechat neprodleně vyměnit

autorizovanou servisní službou, resp.

odborníkem na elektrické přístroje.

Abyste zabránili úrazům vlivem el. proudu,

doporučujeme používat zásuvky s předřa-

zeným proudovým chráničem (jmenovitá

hodnota síly proudu vypínacího mechanis-

mu max. 30 mA).

몇 Pozor!

V kontaktu s nasávaným vzduchem může u

určitých látek dojít ke tvorbě explozivních

par či směsí.

Níže uvedené látky se nesmí nasávat:

– výbušné nebo hořlavé plyny, tekutiny a

prach (reaktivní prach)

– reaktivní kovový prach (např. hliník,

hořčík, zinek) ve spojení se silně alka-

lickými a kyselými čisticími prostředky

– nezředěné silné kyseliny a louhy

– organická rozpouštědla (např. benzin,

ředidla barev, aceton, topný olej).

Kromě toho mohou tyto látky způsobit

nežádoucí škody na materiálu přístroje.

Vyobrazení najdete na

výklopných záložkách!

Při vybalení zkontrolujte obsah zásilky, zda

nechybí příslušenství či zda dodaný přístroj

není poškozen. Při škodách způsobených

dopravou informujte laskavě Vašeho

obchodníka.

K připojení sací hadice při sátí.

Upozornění: Odpojení provedete tak, že

stlačíte západku palcem a sací hadici

vytáhnete.

Sací hadici nasaďte na ofukovací přípojku,

ofukovací funkce je tím aktivována.

K přenášení přístroje nebo k sejmutí pří-

strojové hlavy po odjištění.

Tento úchyt na příslušenství umožňuje

uskladnění sací hadice, síťového kabelu a

sacích trysek.

 Poloha 0: Přístroj je vypnutý.

Poloha 1 eco: Sání nebo foukání

(snížený sací výkon).

Poloha 2 eco: Sání nebo foukání (max.

sací výkon).

Vypnutí podlahové trubice při pracovních

přestávkách.

Tento úchyt na příslušenstí umožňuje

uskladnění sacího potrubí nebo jiného p

ří-

slušenství.

Otevřete tahem ven, uzamknutí provedete

stlačením dovnitř.

Popis zařízení

1 Koncovka sací hadice

2 Přípojka pro hadici k odfuku

proudem vzduchu

3 Držadlo

4 Uvolňovací tlačítko klapky filtru

5 Úchyt na příslušenství hák

6 Otočný spínač se dvěma

výkonostními stupni Eco

7 Parkovací poloha

8 Úchyt na příslušenství nádoby

9 Uzávěr nádrže

83CS

– 3

몇 Pozor!

Filtr a příslušný rám musí být při používání

vždy nasazeny.

몇 Pozor: Prosíme nevyhazujte!

Je zaháknut uvnitř nádoby a slouží k uchy-

cení filtračního sáčku.

Upozornění: Při mokrém sání nesmíte

používat filtrační sáček!

Doporučení: Při vysávání jemného prachu

nasaďte filtrační sáček.

Pro vysávání tvrdých podlah a koberců:

Páku na symbol pro koberec

Páku na symbol pro tvrdé podlahy

 Na čištění hran, štěrbin, topných těles a

těžko přístupných míst.

몇 Pracujte vždy s nasazeným plochý

skládaný filtrem, a to jak při mokrém

čištění tak při mokrém / suchém

sání!

ilustrace

 Sejměte hlavu přístroje a vyjměte

z nádoby její obsah.

ilustrace

 Nádobu otočte a kolečka úplně zasuňte

do otvorů v jejím dně.

Ilustrace

 Montáž zadních koleček: Rozevřete

ložiskové pánve a velké pánve zatlačte

do úchytu kola.

U zařízení bez osy: Vložte kola do

úchytu pro kola.

U zařízení s osou: Kola nasuňte na

osu a vložte do úchytu pro kola.

Dále zahákněte malé pánve do velkých

pánví a sešroubujte.

Ilustrace

 Montáž háků.

Ilustrace

 Nasaďte hlavu přístroje a zajistěte ji.

ilustrace

 Připojte příslušenství.

ilustrace

 Zasuňte sít'ovou zástrčku do zásuvky.

ilustrace

 Zapněte přístroj.



Poloha 0: Přístroj je vypnutý.

Poloha 1 eco: Sání nebo foukání

(snížený sací výkon).

Poloha 2 eco: Sání nebo foukání (max.

sací výkon).

몇 Při práci s vysavačem používejte

vždy plochý skládaný filtr!

ilustrace

Doporučení: Při vysávání jemného prachu

nasaďte filtrační sáček.

 Stupeň naplnění filtračního sáčku závisí

na nečistotách, které byly nasáty.

Přeplněné filtrační sáčky mohou prask-

nout, proto filtrační sáček včas vyměň-

te!

U jemného prachu, písku atd. se musí

filtrační sáček vyměňovat častěji.

10 Kola

11 Kolečka

12 Plochý skládaný filtr s rámem

(namontovaný v přístroji)

13 Úchyt filtračního sáčku

14 Filtrační sáček

15 Sací hadice s rukojeti

16 Sací trubice 2 x 0,5 m

17 Podlahová hubice

(s přepínací pákou)

18 Hubice na štěrbiny

Obsluha

Pokyny před uvedením přístroje do

provozu

Uvedení přístroje do provozu

Vysávání za sucha

84 CS

– 4

 K vysátí vlhkosti popř. mokra nasaďte

požadované příslušenství na sací trub-

ku popř. přímo na držadlo.

몇 Pozor:

Nepoužívejte papírový filtrační sáček!

Přístroj okamžitě vypněte, začne-li se tvořit

pěna či uniká-li z přístroje kapalina!

Upozornění: Je-li nádoba plná, uzavře se

sací otvor plovákem a vysavač běží při zvý-

šených otáčkách. Přístroj v tomto případě

okamžitě vypněte a sběrnou nádobu

vyprázdněte.

Na čištění těžce přístupných míst nebo v

místech, kde není možné vysávat, např. lis-

tí ze štěrkového podkladu.

ilustrace

 Sací hadici nasaďte na ofukovací pří-

pojku, ofukovací funkce je tím aktivová-

na.

 Vypněte přístroj.

ilustrace

 Podlahovou hubici zavěste do parkova-

cí pozice.

 Přístroj vypněte a síťovou zástrčku

vytáhn

ěte ze zásuvky.

ilustrace

 Sejměte hlavu přístroje, vyprázdněte

nádobu naplněnou mokrými nebo

suchými nečistotami.

ilustrace

 Příslušenství a síťový kabel uskladněte

na zařízení a zařízení uložte do

suchých prostor.

 Pozor!

Než začnete provádět jakoukoliv péči nebo

údržbu, zařízení vypněte a vytáhněte

zástrčku ze sítě.

Veškeré opravářské práce na elektrických

částech přístroje smí provádět pouze auto-

rizovaný zákaznický servis.

몇 Pozor!

Nepoužívejte abrazivní čisticí prostředky,

čističe na sklo nebo víceúčelové čističe!

Přístroj nikdy nesmíte ponořit do vody.

 Přístroj a díly příslušenství z plastu

ošetřujte běžnými čističi na plasty.

 Nádržku a příslušenství dle potřeby

vypláchněte vodou a před dalším použi-

tím osušte.

ilustrace

 Odjistěte klapku filtru a otevřete ji. Sej-

měte rám a filtr a filtr oklepejte. Je-li

potřeba očistěte filtr pod tekoucí vodou.

Filtr nedrhněte ani nekartáčujte.

Před zamontováním nechejte zcela

vyschnout.

ilustrace

 Nyní opět nasaďte filtr a poté rám.

 Přístroj okamžitě vypněte.

Ilustrace

 Vyčistěte plovákový systém:

Sejměte hlavu přístroje, koš plováku (A)

vytočte ve směru šipky a sejměte jej.

Pak sejměte plovák (B) a obě součást-

ky vyčistěte pod tekoucí vodou.

Příp. vyčistěte také kryt ventilu plováku

(C): a to tak, že kryt odjistíte a sundáte.

Po ukončení čištění jej opět nasaďte a

zajistěte (řiďte se značek a symbolů).

Při montáži nejprve zasuňte plovák, pak

nasaďte koš plováku a zajistěte jej.

Vysávání za mokra

Odfukování nečistot proudem

vzduchu

Přerušení provozu

Ukončení provozu

Nádobu vyprázdněte

Uložení přístroje

Ošetřování a údržba

Vyčistěte plochý skládaný filtr

Pomoc při poruchách

Vytéká voda

85CS

– 5

Pokud je sací výkon přístroje nižší, zkontro-

lujte následující body:

 Příslušenství, sací hadice nebo sací

trubka jsou ucpané, odstraňte ucpání.

 Plochý skládaný filtr je znečištěný:

Demontujte a vyčistěte plochý skládaný

filtr (viz kapitola „Čištění plochého sklá-

daného filtru“).

Je-li potřeba očistěte filtr pod tekoucí

vodou.

 Poškozený plochý skládaný filtr vyměň-

te.

 Filtrační sáček je plný: Nasaďte nový fil-

trační sáček (objednací č. viz seznam

náhradních dílů na konci tohoto návo-

du).

몇 Pozor!

Prosíme nevyhazujte úchyt filtračního sáč-

ku!

V každé zemi platí záruční podmínky vyda-

né naší příslušnou distribuční společností.

Eventuální poruchy vzniklé na přístroji

odstraníme během záruční doby bezplatně

v případě, je-li příčinou poruchy chyba

materiálu nebo výrobce. V případě záruky

se prosím obraťte i s příslušenstvím a pro-

dejním účtem na Vašeho obchodníka nebo

na nejbližší autorizovanou servisní službu.

(Adresy poboček najdete na zadní straně)

Budete-li mít otázky nebo v případě poru-

chy Vám naše zastoupení KÄRCHER rádo

pomůže.

(Adresy poboček najdete na zadní straně)

Výběr nejčastěji vyžadovaných náhradních

díků najdete na konci návodu k obsluze.

Náhradní díly a příslušenství dostanete u

Vašeho prodejce nebo na pobočce KÄR-

CHER.

(Adresy poboček najdete na zadní straně)

Technické změny vyhrazeny.

Snížení sacího výkonu

Obecná upozornění

Záruka

Oddělení služeb zákazníkům

Objednávka náhradních dílů a

zvláštního příslušenství

Technické údaje

Napětí

1~50/60 Hz

220 -

240

Výkon P

jmen

900 W

Výkon P

max

1000 W

Síťová pojistka (pomalá) 10 A

Objem sběrné nádoby 25 l

Nasávání vody pomocí

rukojeti

16 l

Nasávání vody pomocí

podlahové trysky

14 l

Sít'ový kabel H05BQ-F

2x0,75

Hladina akustického tla-

ku (EN 60704-2-1)

70 dB(A)

Hmotnost (bez příslušen-

ství)

9,0 kg

86 CS

– 1

Spoštovani kupec,

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Naprava je v skladu z opisom v tem navo-

dilu za uporabo in varnostnimi napotki na-

menjena za uporabo kot mokri in suhi

sesalnik.

Ta naprava je razvita za privatno uporabo

in ne izpolnjuje zahtev za uporabo v indu-

striji.

– Napravo zaščitite pred dežjem. Ne hra-

nite je na odprtem.

– Pozor: Sesanje pepela in saj le z ločil-

nikom (naroč. št. 2.863-139).

Mokri/Suhi sesalnik uporabljajte le z:

– originalno filtrsko vrečko.

– originalnimi nadomestnimi deli, original-

nim priborom ali specialnim priborom.

Proizvajalec ne odgovarja za morebitno

škodo, ki je nastala zaradi nenamenske

uporabe ali napačnega rokovanja.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih

sistemov.

Filtri in filtrske vrečke so izdelani iz okolju

prijaznih materialov.

V kolikor ne vsebujejo snovi, ki so v gospo-

dinjskih odpadkih prepovedane, jih lahko

odvržete v običajen gospodinjski odpad.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

– Ta naprava ni namenjena uporabi s

strani oseb (vključno z otroci) z omeje-

nimi fizičnimi, senzoričnimi ali umskimi

sposobnostmi ali pomanjkljivimi izku-

šnjami in/ali zaradi pomanjkanja potreb-

nega znanja, razen če so pod

nadzorom odgovorne osebe, ki skrbi za

njihovo varnost, ali jim le ta nudi potreb-

ne napotke o uporabi naprave. Otroci

morajo biti pod stalnim nadzorom, da

zagotovite, da se z napravo ne igrajo.

– Embalažne folije hranite proč od otrok,

obstaja nevarnost zadušitve!

– Napravo izklopite po vsaki uporabi ter

pred vsakim čiščenjem/vzdrževanjem.

– Nevarnost požara. Ne sesajte gorečih

ali tlilnih predmetov.

– Prepovedano je obratovanje v podro-

čjih, kjer obstaja nevarnost eksplozij.

몇 Električni priključek

Stroj priključujte samo na izmenični tok.

Napetost se mora ujemati s tipsko ploščico

stroja.

Vsebinsko kazalo

Varnostna navodila . . . . . . SL . . .1

Opis naprave . . . . . . . . . . . SL . . .2

Uporaba . . . . . . . . . . . . . . . SL . . .3

Nega in vzdrževanje. . . . . . SL . . .4

Pomoč pri motnjah . . . . . . . SL . . .4

Splošna navodila . . . . . . . . SL . . .5

Tehnični podatki . . . . . . . . . SL . . .5

Namenska uporaba

Varstvo okolja

Odstranitev filtrov in filtrskih vrečk

Varnostna navodila

87SL

– 2

 Nevarnost električnega udara

Omrežnega kabla in vtičnice nikoli ne prije-

majte z mokrimi rokami.

Omrežnega kabla ne vlecite iz vtičnic za

kabel, temveč ga prijemajte le za vtič.

Pred vsako uporabo preverite omrežni ka-

bel z vtičem glede poškodb. Poškodovan

omrežni kabel naj pooblaščen uporabniški

servis/elektro strokovnjak takoj zamenja.

Za izogibanje električnim nesrečam pripo-

ročamo, da uporabljate vtičnice s predvklo-

pljenim zaščitnim stikalom (maks. 30 mA

nazivne jakosti sprožilnega toka).

몇 Pozor

Določene snovi lahko pri vrtinčenju s sesal-

nim zrakom tvorijo eksplozivne pare ali me-

šanice!

Sledečih snovi nikoli ne vsesavajte:

– eksplozivne ali vnetljive pline, tekočine

in prah (reaktivni prah)

– reaktivni kovinski prah (npr. aluminij,

magnezij, cink) v povezavi z močno al-

kalnimi in kislimi čistilnimi sredstvi

– nerazredčene močne kisline in lug

– organska topila (npr. bencin, barvno

razredčilo, aceton, kurilno olje).

Te snovi lahko dodatno uničujejo materiale

uporabljene na stroju.

Slike glejte na razklopnih

straneh!

Pri razpakiranju preverite ali v vsebini pake-

ta manjka pribor oz. ali obstajajo poškodbe.

V primeru transportnih poškodb obvestite

svojega prodajalca.

Za priključitev gibke sesalne cevi pri sesanju.

Opozorilo: Za odstranitev stisnite zaskoč-

ko s palci in izvlecite sesalno cev.

Gibko sesalno cev vtaknite v priključek za

pihanje, s tem se aktivira funkcija izpihova-

nja.

Za nošenje naprave ali za snemanje glave

naprave po deblokadi.

Ta nastavek za pribor omogoča shranjeva-

nje gibke sesalne cevi, sesalnih šob in

omrežnega priključnega kabla.

 Položaj 0: Naprava je izklopljena.

Položaj 1 eco: Sesanje ali pihanje

(zmanjšana sesalna moč).

Položaj 2 eco: Sesanje ali pihanje

(max. sesalna moč).

Za odstavljanje talne šobe pri prekinitvah

dela.

Ta nastavek za pribor omogoča shranjeva-

nje sesalnih cevi ali drugega pribora.

Za odpiranje potegnite navzven, za zapira-

nje potisnite navznoter.

몇 Pozor

Filter in pripadajoči okvir morata biti med

uporabo vedno vstavljena.

몇 Pozor: Ne odvrzite!

Če se obesi v notranjosti posode, služi kot

nosilec filtrske vrečke.

Opozorilo: Za mokro sesanje se ne sme

uporabljati filtrske vrečke!

Priporočilo: Za sesanje finega prahu upo-

rabite filtrsko vrečko.

Opis naprave

1 Priključek sesalne cevi

2 Priključek za pihanje

3 Ročaj

4 Tipka za deblokado filtrskega

pokrova

5 Nosilec pribora za kljuko

6 Vrtljivo stikalo z dvemi

Eco stopnjami moči

7 Parkirni položaj

8 Nosilec pribora za posodo

9 Zapiralo posode

10 Kolesa

11 Vrtljiva kolesca

12 Ploski nagubani filter z okvirjem

(že vstavljen v napravo)

13 Nosilec filtrske vrečke

14 Filtrska vrečka

15 Gibka sesalna cev z ročajem

88 SL

– 3

Za sesanje trdih površin in tekstilnih talnih

oblog:

ročica na simbol za tekstilne talne

obloge

ročica na simbol za trde površine

 Za robove, fuge, radiatorje in težko do-

stopna področja.

몇 Vedno delajte z vstavljenim ploskim

nagubanim filtrom, tako pri mokrem

kot tudi pri suhem sesanju!

Slika

 Snemite glavo naprave, vsebino vzemi-

te iz posode.

Slika

 Obrnite posodo, vodilna kolesa potisni-

te do omejevalnika v odprtine na dnu

posode.

Slika

 Montiranje zadnjih koles: Razstavite

ležajne skodele in velike skodele priti-

snite v nosilec kolesa.

Pri napravah brez osi: Kolesa položite

v nosilec kolesa.

Pri napravah z osjo: Kolesa nataknite

na os in položite v nosilec kolesa.

Nato majhne skodele zataknite v velike

skodele in privijte.

Slika

 Montirajte kavelj.

Slika

 Namestite glavo naprave in jo blokiraj-

te.

Slika

 Priključevanje pribora

Slika

 Vtaknite omrežni vtič.

Slika

 Vklopite napravo.

 Položaj 0: Naprava je izklopljena.

Položaj 1 eco: Sesanje ali pihanje

(zmanjšana sesalna moč).

Položaj 2 eco: Sesanje ali pihanje

(max. sesalna moč).

몇 Delajte le s suhim ploskim naguba-

nim filtrom!

Slika

Priporočilo: Za sesanje finega prahu upo-

rabite filtrsko vrečko.

 Polnost filtrske vrečke je odvisna od

umazanije, ki se sesa.

Dodane filtrske vrečke lahko počijo,

zato filtrsko vrečko pravočasno zame-

njajte!

Pri drobnem prahu, pesku itd... se mora

filtrska vrečka pogosteje zamenjati.

 Za sesanje vlage oz. mokrote želeni pri-

bor nataknite na sesalno cev oz. nepo-

sredno na ročaj.

몇 Pozor:

Ne uporabljajte filtrske vrečke!

Pri penjenju ali iztekanju tekočine takoj iz-

klopite stroj!

Napotek: Če je posoda polna, zapre plo-

vec sesalno odprtino in naprava deluje s

povišanim številom vrtljajev. Nemudoma iz-

klopite napravo in izpraznite posodo.

16 Sesalni cevi 2 x 0,5 m

17 Talna šoba

(s preklopno ročico)

18 Šoba za fuge

Uporaba

Pred zagonom

Zagon

Suho sesanje

Mokro sesanje

89SL

– 4

Čiščenje težko dostopnih mest ali kjer se-

sanje ni mogoče, npr. listje iz peska.

Slika

 Gibko sesalno cev vtaknite v priključek

za pihanje, s tem se aktivira funkcija iz-

pihovanja.

 Izklopite napravo.

Slika

 Talno šobo obesite v parkirni položaj.

 Izklopite napravo in izvlecite električni

vtič iz omrežne vtičnice.

Slika

 Snemite glavo naprave, izpraznite po-

sodo, napolnjeno z mokro ali suho uma-

zanijo.

Slika

 Pribor in omrežni kabel spravite na na-

pravo in napravo shranite v suhih pro-

storih.

 Nevarnost

Pred vsemi čistilnimi in vzdrževalnimi deli

izklopite napravo in omrežni vtič izvlecite iz

vtičnice.

Popravila in posege na električnih sestav-

nih delih sme opravljati le pooblaščena ser-

visna služba.

몇 Opozorilo

Ne uporabljajte sredstev za poliranje, či-

ščenje stekla ali večnamenskih čistil! Na-

prave nikoli ne potapljajte pod vodno

gladino.

 Napravo in plastični pribor čistite z obi-

čajnim čistilom za plastiko.

 Posodo in pribor po potrebi splaknite z

vodo in pred nadaljnjo uporabo osušite.

Slika

 Deblokirajte in odprite filtrski pokrov.

Snemite okvir in filter in otepite filter. Po

potrebi filter očistite pod tekočo vodo.

Filtra ne drgnite ali krtačite.

Pred vgradnjo pustite, da se popolnoma

posuši.

Slika

 Nato najprej ponovno vstavite filter in

nato okvir.

 Takoj izklopite napravo.

Slika

 Čiščenje sistema plovca:

Snemite glavo naprave, odvijte košari-

co plovca (A) v smeri puščice in jo sne-

mite. Nato snemite plovec (B) in oboje

očistite pod tekočo vodo.

Po potrebi očistite tudi pokrov za ventil

plovca (C): V ta namen pokrov debloki-

rajte in snemite. Po čiščenju ponovno

namestite in zablokirajte (upoštevajte

oznako in simbole).

Za montažo najprej vstavite plovec,

nato namestite košarico plovca in za-

blokirajte.

Funkcija pihanja

Prekinitev obratovanja

Zaključek delovanja

Praznjenje posode

Shranjevanje naprave

Nega in vzdrževanje

Čiščenje ploščatega zgubanega

filtra

Pomoč pri motnjah

Izstopa voda

90 SL

– 5

Če se sesalna moč naprave zmanjša, pre-

verite naslednje točke:

 Pribor, gibke sesalne cevi ali sesalne cevi

so zamašene, odstranite zamašitev.

 Ploski nagubani filter je umazan:

Demontirajte in očistite ploski nagubani

filter (glej poglavje „Čiščenje ploskega

nagubanega filtra").

Po potrebi filter očistite pod tekočo vodo.

 Poškodovani ploski nagubani filter za-

menjajte.

 Filtrska vreèka je polna: Vstavite novo

filtrsko vrečko (za naročniško št. glejte

seznam nadomestnih delov na koncu

teh navodil).

몇 Pozor

Nosilca filtrske vrečke ne odvrzite!

V vseh deželah veljajo garantni pogoji, ki jih

definirajo pripadajoča predstavništva proi-

zvajalca. Morebitne nepravilnosti na napra-

vi, ki se pojavijo zaradi materialnih oziroma

proizvodnih napak, nadomestimo v garan-

tnem času brezplačno. V primeru, da se na-

prava pokvari, se z originalnim računom in

pripadajočim priborom oglasite pri prodajal-

cu oziroma pri najbližji pooblaščeni servisni

službi.

(naslov glejte na hrbtni strani)

V primeru vprašanj ali motenj se obrnite na

našo KÄRCHER podružnico.

(naslov glejte na hrbtni strani)

Izbor najpogosteje potrebnih nadomestnih

delov najdete na koncu navodila za obrato-

vanje.

Nadomestne dele in pribor dobite pri svo-

jem trgovcu ali pri podružnici podj. KÄR-

CHER.

(naslov glejte na hrbtni strani)

Pridržana pravica do tehničnih sprememb!

Upadajoča sesalna moč

Splošna navodila

Garancija

Uporabniški servis

Naročanje nadomestnih delov in

posebnega pribora

Tehnični podatki

Napetost

1~50/60 Hz

220 -

240

Moč P

nazivna

900 W

Moč P

maks.

1000 W

Omrežna varovalka (iner-

tna)

10 A

Prostornina posode 25 l

Pobiranje vode z ročajem 16 l

Pobiranje vode s talno

šobo

14 l

Omrežni kabel H05BQ-F

2x0,75

Nivo hrupa (EN 60704-2-1) 70 dB(A)

Teža (brez pribora) 9,0 kg

91SL

– 1

Szanowny Kliencie!

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do póź-

niejszego wykorzystania lub dla następne-

go użytkownika.

Zgodnie z opisami podanymi w instrukcji

obsługi i ze wskazówkami dotyczącymi

bezpieczeństwa urządzenie przeznaczone

jest do odkurzania na mokro i na sucho.

To urządzenie zostało opracowane do

użytku prywatnego i nie jest przeznaczone

do zastosowania przemysłowego.

– Chronić przed deszczem. Nie magazy-

nować na wolnym powietrzu.

– Uwaga: Przy odkurzaniu popiołu i sa-

dzy stosować separator wstępny (nr ka-

talogowy 2.863-139).

Odkurzacza do pracy na mokro/sucho uży-

wać wyłącznie z:

– oryginalnymi workami filtrującymi,

– oryginalnymi częściami zamiennymi,

osprzętem lub wyposażeniem specjal-

nym.

Producent nie ponosi odpowiedzialności za

ewentualne szkody powstałe w wyniku

użytkowania niezgodnego z przeznacze-

niem lub nieprawidłowej obsługi.

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne su-

rowce wtórne, które powinny być odda-

wane do utylizacji. Z tego powodu należy

usuwać zużyte urządzenia za pośrednictwem

odpowiednich systemów utylizacji.

Filtr i worek filtra wyprodukowane są z ma-

teriałów przyjaznych dla środowiska.

Jeśli zanieczyszczenia osadzone na wkła-

dzie filtracyjnym lub w worku filtracyjnym

nie są materiałami niebezpiecznymi dla

środowiska, to można je usuwać razem z

odpadami domowymi.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

– Niniejsze urządzenie nie jest przezna-

czone do użytku przez osoby (włącznie

z dziećmi) z ograniczonymi możliwoś-

ciami psychofizycznymi albo nie posia-

dające doświadczenia i/lub wiedzy,

chyba że są one nadzorowane przez

osobę odpowiedzialną za ich bezpie-

czeństwo albo otrzymały od niej wska-

zówki, w jaki sposób używać tego

urządzenia. Dzieci powinny być nadzo-

rowane, żeby uniknąć wykorzystywania

urządzenia do zabawy.

– Opakowania foliowe utrzymywać z dala

od dzieci; istnieje niebezpieczeństwo

uduszenia!

– Po każdym użyciu i przed każdym

czyszczeniem/konserwacją urządze-

nie należy wyłączyć.

– Ryzyko pożaru. Nie zasysać płonących

ani żarzących się przedmiotów.

– Eksploatacja urządzenia w miejscach za-

grożonych wybuchem jest zabroniona.

Spis treści

Wskazówki bezpieczeństwa PL . . .1

Opis urządzenia . . . . . . . . . PL . . .2

Obsługa . . . . . . . . . . . . . . . PL . . .3

Czyszczenie i konserwacja PL . . .4

Usuwanie usterek. . . . . . . . PL . . .5

Instrukcje ogólne . . . . . . . . PL . . .5

Dane techniczne . . . . . . . . PL . . .6

Użytkowanie zgodne z

przeznaczeniem

Ochrona środowiska

Utylizacja filtra i worka filtra

Wskazówki bezpieczeństwa

92 PL

– 2

몇 Podłączenie do sieci

Urządzenie podłączać jedynie do prądu

zmiennego. Napięcie musi być zgodne z

napięciem podanym na tabliczce znamio-

nowej urządzenia.

 Niebezpieczeństwo porażenia prądem

Kabla i gniazda nigdy nie należy obsługi-

wać mokrymi rękami.

Kabel sieciowy chwytać jedynie za wtycz-

kę, nie wyciągać go z gniazda sieciowego

ciągnąc za sam kabel.

Przed każdym użyciem sprawdzić kabel

sieciowy z wtyczką pod względem uszko-

dzeń. Uszkodzony kabel należy wymienić

korzystając z pomocy autoryzowanego

punktu obsługi klienta lub wyspecjalizowa-

nego elektryka.

W celu zapobiegania wypadkom spowodo-

wanym prądem elektrycznym zaleca się

stosowanie gniazdek z wyłącznikiem

ochronnym (prąd wyzwalający o mocy zna-

mionowej maks. 30 mA).

몇 Uwaga

Określone substancje w wyniku zawirowa-

nia z zasysanym powietrzem mogą tworzyć

wybuchowe opary i mieszanki!

Nigdy nie zasysać następujących substancji:

– Wybuchowe lub łatwopalne gazy, cie-

cze i pyły (reaktywne).

– Reaktywne pyły metali (np. aluminium,

magnez, cynk) w połączeniu z silnie al-

kalicznymi i kwasowymi środkami

czyszczącymi

– Nierozcieńczone silne kwasy i ługi

– Rozpuszczalniki organiczne (np. ben-

zyna, rozcieńczalniki do farb, aceton,

olej opałowy).

Substancje te mogą ponadto reagować z

materiałami zastosowanymi w urządzeniu.

Ilustracje, patrz strony roz-

kładane!

Podczas rozpakowywania urządzenia na-

leży sprawdzić, czy w opakowaniu znajdują

się wszystkie elementy i czy nic nie jest

uszkodzone. W przypadku stwierdzenia

uszkodzeń w transporcie należy zwrócić

się do dystrybutora.

Do podłączenia wężyka do zasysania.

Wskazówka: W celu jego wyjęcia nacisnąć za-

trzask kciukiem i wyjąć wężyk do zasysania.

Włożyć wężyk do zasysania do złącza na-

dmuchu; powoduje to aktywację funkcji wy-

dmuchiwania.

Do noszenia urządzenia wzgl. do zdjęcia

głowicy urządzenia po odryglowaniu.

Ten schowek na akcesoria umożliwia prze-

chowywanie wężyka do zasysania, dysz

ssących i przewodu zasilającego.

 Położ

enie 0: Sprzęt jest wyłączony.

Położenie 1 eco: Odkurzanie lub na-

dmuch (zmniejszona moc ssania).

Położenie 2 eco: Odkurzanie lub na-

dmuch (maks. wydajność ssania).

Do odstawiania dyszy do podłóg podczas

krótkich przerw w pracy.

Ten schowek na akcesoria umożliwia prze-

chowywanie rur ssących przy urządzeniu

lub innych akcesoriów.

W celu otwarcia, pociągnąć na zewnątrz, w

celu zaryglowania, docisnąć do wewnątrz.

Opis urządzenia

1 Przyłącze węża ssącego

2 Złącze nadmuchu

3 Uchwyt do noszenia przenoszenia

4 Przycisk odblokowujący klapę filtra

5 Schowek na akcesoria - Hak

6 Przełącznik obrotowy z dwoma

stopniami mocy Eco

7 Pozycja parkowania

8 Schowek na akcesoria - Zbiornik

9 Klamra pojemnika

93PL

– 3

몇 Uwaga

W trakcie użytkowania urządzenia filtr i

przynależną ramę należy zawsze założyć.

몇 Uwaga: Nie wyrzucać!

Zawiesza się wewnątrz zbiornika i służy do

przechowywania worka filtracyjnego.

Wskazówka: Do odkurzania na mokro nie

można używać worka filtracyjnego!

Zalecenie: Worek filtracyjny używany jest

do odkurzania drobnego pyłu.

Do odkurzania twardych nawierzchni i wy-

kładzin dywanowych:

Dźwignia na symbolu wykładzin dy-

wanowych

Dźwignia na symbolu twardych na-

wierzchni

 Do krawędzi, szczelin, grzejników i

ciężko dostępnych obszarów.

몇 Pracować zawsze z założonym pła-

skim filtrem falistym, zarówno pod-

czas odkurzania na mokro, jak i na

sucho!

Rysunek

 Zdjąć głowicę urządzenia i wyjąć za-

wartość ze zbiornika.

Rysunek

 Obrócić zbiornik, wcisnąć kołki kółek

skrętnych do otworów w dnie zbiornika

aż do oporu.

Rysunek

 Montaż tylnych kół: Rozerwać panew-

ki łożyska i wepchnąć wielkie panewki

do oprawy koła.

Przy urządzeniach bez osi: Włożyć

koła do oprawy.

Przy urządzeniach z osią: Nałożyć

kółka na oś i włożyć do oprawy.

Następnie zawiesić

małe panewki w du-

żych i poskręcać.

Rysunek

 Montaż haka.

Rysunek

 Nałożyć i zaryglować głowicę urządze-

nia.

Rysunek

 Podłączyć akcesoria.

Rysunek

 Podłączyć urządzenie do zasilania.

Rysunek

 Włączyć urządzenie.

 Położenie 0: Sprzęt jest wyłączony.

Położenie 1 eco: Odkurzanie lub na-

dmuch (zmniejszona moc ssania).

Położenie 2 eco: Odkurzanie lub na-

dmuch (maks. wydajność ssania).

10 Koła

11 Kółka skrętne

12 Płaski filtr falisty z ramą

(już znajduje się w urządzeniu)

13 Oprawa worka filtracyjnego

14 Worek filtracyjny

15 Wężyk do zasysania z uchwytem

16 Rury ssące 2 x 0,5 m

17 Ssawka podłogowa

(z dźwignią przełączającą)

18 Ssawka szczelinowa

Obsługa

Przed uruchomieniem

Uruchomienie

94 PL

– 4

몇 Pracować tylko przy użyciu suchego

płaskiego filtra falistego!

Rysunek

Zalecenie: Worek filtracyjny używany jest

do odkurzania drobnego pyłu.

 Stopień napełnienia worka filtracyjnego

zależy od rodzaju zasysanych śmieci.

Założone worki filtra mogą pęknąć, z

tego względu należy na czas wymienić

worek filtra!

W przypadku drobnego pyłu, piasku

itp., worek filtracyjny należy zmieniać

częściej.

 W celu odessania wilgoci założyć odpo-

wiednie akcesoria na rury ssące wzgl.

bezpośrednio na rękojeść.

몇 Uwaga:

Nie stosować worków filtrujących!

W przypadku wytworzenia piany lub wypływu

cieczy natychmiast wyłączyć urządzenie!

Wskazówka: Gdy zbiornik jest pełny, pły-

wak zamyka otwór ssący, a turbina ssąca

pracuje na zwiększonych obrotach. W tym

przypadku natychmiast wyłączyć urządze-

nie i opróżnić zbiornik.

Czyszczenie ciężko dostępnych miejsc

wzgl. miejsc, w których odkurzanie jest nie-

możliwe, np. listowie w warstwie żwiru.

Rysunek

 Włożyć wężyk do zasysania do złącza

nadmuchu; powoduje to aktywację

funkcji wydmuchiwania.

 Wyłączyć urządzenie.

Rysunek

 Zawiesić dyszę podłogową w pozycji

parkowania.

 Wyłączyć urządzenie i wyjąć wtyczkę

z gniazdka sieciowego.

Rysunek

 Zdjąć głowicę urządzenia i opróżnić

zbiornik wypełniony brudem z odkurza-

nia na mokro lub na sucho.

Rysunek

 Akcesoria i przewód sieciowy przecho-

wywać przy urządzeniu, a urządzenie w

suchych pomieszczeniach.

 Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac

pielęgnacyjnych i konserwacyjnych urzą-

dzenie wyłączyć i wyjąć wtyczkę z gniazd-

ka sieciowego.

Do wszelkich napraw i prac na podzespo-

łach elektrycznych uprawniony jest jedynie

autoryzowany serwis.

몇 Uwaga

Nie stosować mleczka do szorowania,

środka do czyszczenia szkła ani uniwersal-

nego środka czyszczącego! Nigdy nie za-

nurzać urządzenia w wodzie.

 Urządzenie i akcesoria z tworzywa

sztucznego należy czyścić zwykłym

środkiem do czyszczenia tworzyw

sztucznych.

 W razie potrzeby wypłukać zbiornik i

akcesoria wodą i osuszyć przed ponow-

nym użyciem.

Odkurzanie na sucho

Odkurzanie na mokro

Funkcja nadmuchu

Przerwanie pracy

Zakończenie pracy

Opróżnić zbiornik

Przechowywanie urządzenia

Czyszczenie i konserwacja

95PL

– 5

Rysunek

 Odryglować i otworzyć klapę filtra. Wy-

jąć ramę i filtr i wytrzepać filtr. W razie

potrzeby wyczyścić filtr pod wodą bie-

żącą. Nie ścierać ani nie szczotkować

filtra.

Całkowicie osuszyć przed zamontowa-

niem.

Rysunek

 Następnie najpierw założyć filtr, a po-

tem ramę.

 Natychmiast wyłączyć urządzenie.

Rysunek

 Czyszczenie systemu pływaka:

Zdjąć głowicę urządzenia, nakręcić

kosz pływaka (A) w kierunku strzałki i

zdjąć. Następnie wyjąć pływaka (B) i

obydwie części wypłukać

pod bieżącą

wodą.

W razie potrzeby wyczyścić też osłonę

zaworu pływakowego (C): W tym celu

odryglować i zdjąć osłonę. Po czysz-

czeniu ponownie je założyć i zaryglo-

wać (zwrócić uwagę na oznaczenia i

symbole).

W celu dokonania montażu należy naj-

pierw wprowadzić pływaka, potem zało-

żyć kosz pływaka i zaryglować.

Jeżeli spada moc ssania urządzenia, nale-

ży sprawdzić następujące funkcje.

 Akcesoria, wąż lub rury ssące są zatka-

ne; należy je udrożnić.

 Płaski filtr falisty jest zanieczyszczony:

Wymontować i wyczy

ścić płaski filtr fali-

sty (patrz rozdział „Czyszczenie pła-

skiego filtra falistego“).

W razie potrzeby wyczyścić filtr pod

wodą bieżącą.

 Wymienić uszkodzony płaski filtr falisty.

 Worek filtra jest pełen: Wstawić nowy wo-

rek filtra (nr katalogowy, patrz Lista części

zamiennych na końcu tej instrukcji).

몇 Uwaga

Nie wyrzucać opraw worków filtracyjnych!

W każdym kraju obowiązują warunki gwa-

rancji wydanej przez nasze przedstawiciel-

stwo handlowe w tym kraju. Ewentualne

usterki urządzenia usuwane są w okresie

gwarancji bezpłatnie, o ile spowodowane

są błędem materiałowym lub produkcyj-

nym. W przypadku roszczenia gwarancyj-

nego proszę zwrócić się z urządzeniem

wraz z wyposażeniem i dowodem kupna

do Waszego sprzedawcy lub do najbliższe-

go autoryzowanego punktu serwisowego.

(Adres znajduje się na odwrocie)

W przypadku pytań lub usterek prosimy

zwrócić się do najbliższego oddziału firmy

KÄRCHER.

(Adres znajduje się na odwrocie)

Czyszczenie płaskiego filtra

falistego

Usuwanie usterek

Wydostaje się woda

Spadek siły ssania

Instrukcje ogólne

Gwarancja

Serwis firmy

96 PL

– 6

Wybór najczęściej potrzebnych cześci za-

miennych znajduje się na końcu instrukcji

obsługi.

Części zamienne i akcesoria dostępne są u

sprzedawcy albo w oddziale firmy KÄRCHER.

(Adres znajduje się na odwrocie)

Zmiany techniczne zastrzeżone!

Zamawianie części zamiennych i

akcesoriów specjalnych

Dane techniczne

Napięcie

1~50/60 Hz

220 -

240

Moc P

znam.

900 W

Moc P

maks.

1000 W

Bezpiecznik sieciowy

(zwłoczny)

10 A

Pojemność zbiornika 25 l

Pochłanianie wody przy

użyciu rękojeści

16 l

Pochłanianie wody przy

użyciu dyszy do podłóg

14 l

Kabel sieciowy H05BQ-F

2x0,75

Poziom ciśnienia akustycz-

nego (EN 60704-2-1)

70 dB(A)

Ciężar (bez akcesoriów) 9,0 kg

97PL

– 1

Mult stimate client,

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţi-

uni original, respectaţi instrucţiunile

cuprinse în acesta şi păstraţi-l pentru între-

buinţarea ulterioară sau pentru următorii

posesori.

Aparatul este adecvat pentru utilizarea ca

aspirator umed şi uscat, în conformitate cu

descrierile cuprinse în acest manual şi cu

indicaţiile privind securitatea.

Acest aparat este prevăzut pentru uzul cas-

nic şi nu este conceput pentru solicitările

aferente utilizării în scop comercial.

– Feriţi aparatul de ploaie. Nu îl depozitaţi

în spaţii deschise.

– Atenţie: Când aspiraţi cenuşă şi funin-

gine, folosiţi un prefiltru (nr. de coman-

dă 2.863-139).

Utilizaţi aspiratorul umed/uscat numai cu:

– saci de filtrare originali;

– piese de schimb, accesorii sau acceso-

rii opţionale originale .

Producătorul nu răspunde pentru eventua-

lele daune rezultate în urma utilizării neco-

respunzătoare sau a manipulării incorecte.

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşe-

urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Filtrul si sacul de filtrare sunt fabricate din

materiale care nu dăunează mediului.

Dacă nu conţin substanţe care nu pot fi

aruncate în gunoiul menajer, atunci ei pot fi

aruncaţi la gunoi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

– Acest aparat nu este destinat pentru a fi

utilizat de către persoane (inclusiv co-

pii) cu capacităţi psihice, senzoriale sau

mintale limitate sau de către persoane-

le, care nu dispun de experienţa şi/sau

cunoştinţa necesară, cu excepţia acelor

cazuri, în care ele sunt supravegheate

de o persoană responsabilă de siguran-

ţa lorsau au fost instruite de către

aceasta în privinţa utilizării. Nu lăsaţi

copii nesupravegheaţi, pentru a vă asi-

gura, că nu se joacă cu aparatul.

– Ţineţi foliile de ambalaj departe de co-

pii, pentru a evita pericolul de sufocare!

– Opriţi aparatul după fiecare utilizare sau

înainte de curăţarea/întreţinerea aces-

tuia.

– Pericol de incendiu. Nu aspiraţi obiecte

aprinse sau incandescente.

– Este interzisă funcţionarea în zone cu

pericol de explozie.

Cuprins

Măsuri de siguranţă . . . . . . RO . . .1

Descrierea aparatului . . . . . RO . . .2

Utilizarea . . . . . . . . . . . . . . RO . . .3

Îngrijirea şi întreţinerea. . . . RO . . .4

Remedierea defecţiunilor . . RO . . .4

Observaţii generale . . . . . . RO . . .5

Date tehnice . . . . . . . . . . . . RO . . .5

Utilizarea corectă

Protecţia mediului înconjurător

Eliminarea filtrului şi a sacului de filtrare

Măsuri de siguranţă

98 RO

– 2

몇 Racordul electric

Aparatul se conectează numai la curent al-

ternativ. Tensiunea trebuie să corespundă

celei de pe plăcuţa aparatului.

 Pericol de electrocutare

Nu apucaţi niciodată cablul de alimentare şi

priza cu mâinile ude.

Cablul de alimentare se va apuca direct de

ştecher şi echipamentul nu se va scoate din

priză trăgând de cablu.

Înainte de fiecare utilizare, verificaţi cablul

de alimentare, pentru a constata dacă pre-

zintă deteriorări. Cablul de alimentare dete-

riorat trebuie înlocuit imediat la un atelier

electric / service autorizat.

Pentru evitarea accidentelor electrice reco-

mandăm utilizarea prizei cu întrerupător de

protecţie preconectat (max 30 mA intensi-

tate nominală curent de deconectare).

몇 Atenţie

Prin turbionare, anumite substanţe pot for-

ma, împreună cu aerul aspirat, aburi sau

amestecuri explozive!

Niciodată să nu aspiraţi următoarele sub-

stanţe:

– gaze, lichide şi pulberi explozive sau in-

flamabile (pulberi reactive)

– pulberi metalice reactive (ex. aluminiu,

magneziu, zinc) împreună cu soluţii de

curăţat puternic alcaline sau acide

– acizi sau soluţii alcaline puternice, nedi-

luate

– solvenţi organici (ex. benzină, diluant,

acetonă, păcură).

Suplimentar, aceste substanţe pot coroda

materialele utilizate în construcţia aparatului.

Pentru imagini vezi foaia

pliantă!

La despachetare verificaţi conţinutul pa-

chetului în privinţa existenţei tuturor acce-

soriilor sau a deteriorărilor. În cazul în care

constataţi deteriorări cauzate de un trans-

port necorespunzător, vă rugăm să anun-

ţaţi imediat comerciantul dvs.

Pentru conectarea furtunului de aspirare.

Indicaţie: Pentru a îndepărta furtunul apă-

saţi cu degetul elementul de prindere şi tra-

geţi-l afară.

Introduceţi furtunul de aspiraţie în racordul

pentru suflare, funcţia de suflare devine

astfel activă.

Pentru transportul aparatului sau pentru

scoaterea capacului aparatului după deblo-

care.

În suportul de accesorii pot fi depozitate fur-

tunul şi duzele de aspirare, cât şi cablul de

alimentare.

 Poziţia 0: aparatul este oprit.

Pozi

ţia 1 eco: aspirare sau suflare (pu-

tere de aspirare redusă)

Poziţia 2 eco: aspirare sau suflare (pu-

tere de aspirare max.)

Pentru oprirea duzei de podea în timpul pa-

uzelor de lucru.

În acest suport pentru accesorii puteţi păs-

tra furtunurile de aspiraţie şi alte accesorii.

Pentru deschidere trageţi în afară, iar pen-

tru închidere împingeţi înăuntru.

몇 Atenţie

Filtrul şi cadrul acestuia trebuie să fie întot-

deauna introduse în timpul utilizării.

Descrierea aparatului

1 Racord pentru aspirare

2 Racord pentru suflare

3 Mâner pentru transport

4 Buton de deblocare clapetă de filtru

5 Suport cârlig pentru accesorii

6 Comutator rotativ cu două

trepte eco

7 Poziţia de parcare

8 Suport accesorii rezervor

9 Închizătoare rezervor

10 Roţi

11 Role de ghidare

12 Filtru cu pliuri plate cu cadru

(montat deja în aparat)

99RO

– 3

몇 Atenţie: Vă rugăm să nu aruncaţi!

Se agaţă în interiorul rezervorului şi serveş-

te ca suport pentru sacul de filtrare.

Indicaţie: În cazul aspirării umede nu tre-

buie să folosiţi sacul de filtrare!

Recomandare: Pentru aspirarea prafului

fin introduceţi sacul de filtrare.

Pentru aspirarea suprafeţelor dure şi a mo-

chetelor:

Manetă pe simbol pentru mochete

Manetă pe simbol pentru suprafeţe

dure

 Pentru colţuri, rosturi, calorifere şi zone

greu accesibile.

몇 Asiguraţi-vă că filtrul cu pliuri plate

se foloseşte la toate lucrările, atât la

cele de aspirare umedă cât şi la cele

de aspirare uscată!

Figura

 Detaşaţi capacul aparatului şi conţinutul

rezervorului.

Figura

 Întoarceţi rezervorul şi introduceţi rolele

de ghidare în orificiile de pe fundul re-

zervorului, până intră în locaş.

Figură

 Montarea roţilor din spate: Despărţiţi

cuzinetele de lagăr şi introduceţi cuzi-

netele mari în piesa de preluare a roţii.

În cazul aparatelor fără axă: Introdu-

ceţi roţile în piesa de preluare.

În cazul aparatelor cu axă: Împingeţi

roţile pe axă şi introduceţi-le în piesa de

preluare.

Apoi agăţ

aţi cuzinetele mici în cele mari

şi înşurubaţi-le.

Figură

 Montaţi cârligul.

Figură

 Puneţi capacul aparatului la loc şi blo-

caţi-l.

Figura

 Montaţi accesoriile

Figura

 Introduceţi ştecherul în priză.

Figura

 Porniţi aparatul.

 Poziţia 0: aparatul este oprit.

Poziţia 1 eco: aspirare sau suflare (pu-

tere de aspirare redusă)

Poziţia 2 eco: aspirare sau suflare (pu-

tere de aspirare max.)

몇 Lucraţi numai cu filtrul cu pliuri plate

uscat!

Figura

Recomandare: Pentru aspirarea prafului

fin introduceţi sacul de filtrare.

 Gradul de umplere al sacului de filtrare

depinde de mizeria care se aspiră.

Sacii de filtrare pot plesni, de aceea în-

locuiţi-le întotdeauna în timp util!

În cazul pulberilor fine, al nisipului etc.,

sacul de filtrare trebuie înlocuit mai des.

 Pentru aspirarea murdăriei umede şi a

lichidelor montaţi accesoriul dorit pe

ţeava de aspirare sau direct pe mâner.

몇 Atenţie:

Nu utilizaţi sac filtrant !

Dacă se formează spumă sau se constată

scurgeri de lichid opriţi imediat aparatul !

Notă: Dacă rezervorul este plin, un plutitor

închide orificiul de aspiraţie, iar aparatul

13 Suport sac de filtrare

14 Sac filtrant

15 Furtun de absorbţie cu mâner

16 Ţeavă de aspirare 2 x 0,5 m

17 Duză pentru podea

(cu manetă de comutare)

18 Duză pentru rosturi

Utilizarea

Înainte de punerea în funcţiune

Punerea în funcţiune

Aspirarea uscată

Aspirarea umedă

100 RO

– 4

funcţionează cu turaţie mărită. Opriţi imedi-

at aparatul şi goliţi rezervorul.

Curăţarea locurilor greu accesibile sau

unde aspirarea este imposibilă, de ex. cu-

răţarea frunzişului de pe patul de pietriş.

Figura

 Introduceţi furtunul de aspiraţie în ra-

cordul pentru suflare, funcţia de suflare

devine astfel activă.

 Opriţi aparatul.

Figura

 Agăţaţi duza pentru podea în poziţia de

parcare.

 Opriţi aparatul şi scoateţi ştecărul de

alimentare din priză.

Figura

 Scoateţi capacul aparatului şi goliţi re-

zervorul umplut cu murdărie umedă sau

uscată.

Figura

 Depozitaţi accesoriile şi cablul de ali-

mentare împreună cu aparatul

şi păs-

traţi-l într-o încăpere uscată.

 Pericol

Înainte de orice lucrare de îngrijire şi între-

ţinere decuplaţi aparatul şi scoateţi fişa ca-

blului de alimentare din priză.

Efectuarea lucrărilor de reparaţii precum şi

a celor la ansamblurile electrice este permi-

să numai service-ului autorizat pentru cli-

enţi.

몇 Atenţie

Nu utilizaţi detergenţi pentru vase, pentru

sticle sau universali ! Nu scufundaţi nicio-

dată aparatul în apă.

 Curăţaţi aparatul şi accesoriile din ma-

terial plastic cu o substanţă din comerţ

pentru curăţarea suprafeţelor din mate-

rial plastic.

 Se recomandă spălarea după caz a re-

zervorului şi a accesoriilor cu apă şi us-

carea lor înainte de reutilizare.

Figura

 Deblocaţi clapeta filtrului şi deschideţi-

o. Scoateţi cadrul şi filtrul şi scuturaţi-l.

Spălaţi filtrul sub apă curentă, dacă

este nevoie. Nu frecaţi sau periaţi filtrul.

Înainte de montare lăsaţi-le să se usuce

în totalitate.

Figura

 Apoi introduceţi mai întâi filtrul, apoi ca-

drul.

 Opri

ţi aparatul imediat.

Figură

 Curăţarea sistemului de plutitor:

Scoateţi capacul aparatului, rotiţi coşul

plutitorului (A) în direcţia săgeţii şi scoa-

teţi-l. Apoi scoateţi plutitorul (B) şi spă-

laţi ambele componente sub apă

curentă.

Curăţaţi şi capacul supapei de la pluti-

tor, dacă este nevoie. Pentru acesta de-

blocaţi capacul şi îndepărtaţi-l. După

curăţare puneţi capacul la loc şi blocaţi-

l (ţinând cont de marcaje şi simboluri).

La montare introduceţi mai întâi plutito-

rul, apoi aplicaţi coşul şi blocaţi-l.

Funcţia de suflare

Întreruperea utilizării

Încheierea utilizării

Golirea rezervorului

Depozitarea aparatului

Îngrijirea şi întreţinerea

Curăţarea filtrului cu pliuri plate

Remedierea defecţiunilor

Apa iese afară

101RO

– 5

Dacă puterea de aspirare a aparatului sca-

de, verificaţi următoarele:

 Accesoriile, furtunul sau ţevile de aspi-

raţie sunt înfundate, în acest caz vă ru-

găm să le desfundaţi.

 Filtrul cu pliuri plate este murdar:

Scoateţi şi curăţaţi filtrul cu pliuri plate

(consultaţi capitolul „Curăţarea filtrului

cu pliuri plate”).

Spălaţi filtrul sub apă curentă, dacă

este nevoie.

 Înlocuiţi filtrul cu pliuri plate deteriorat.

 Sacul de filtrare este plin: Introduceţi

sacul de filtrare nou (pt. nr. de comandă

vezi lista pieselor de schimb de la sfâr-

şitul acestui manual).

몇 Atenţie

Nu aruncaţi cadrul sacului de filtrare!

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de reţeaua noastră de des-

facere. Eventuale defecţiuni ale aparatului

dumneavoastră, care survin în perioada de

garanţie şi care sunt cauzate de defecte de

fabricaţie sau de material, se repară în mod

gratuit. În cazul producerii unei defecţiuni

care se încadrează în garanţie, prezentaţi

aparatul, accesoriile şi chitanţa de cumpă-

rare la centrul de desfacere sau cea mai

apropiată unitate de reparaţii autorizată.

(Pentru adresă vedeţi pagina din spate)

Dacă aveţi întrebări sau în caz de defecţuni

reprezentanţa noastră KÄRCHER vă stă la

dispoziţie cu plăcere în continuare.

(Pentru adresă vedeţi pagina din spate)

O selecţie a pieselor de schimb utilizate cel

mai des se găseşte la sfâr

şitul instrucţiuni-

lor de utilizare.

Piese de schimb şi accesorii puteţi procura

de la comerciant sau de la filiala KÄR-

CHER.

(Pentru adresă vedeţi pagina din spate)

Ne rezervăm dreptul de a efectua modi-

ficări tehnice !

Puterea de aspirare redusă

Observaţii generale

Condiţii de garanţie

Service-ul autorizat

Comandarea pieselor de schimb şi

a accesoriilor speciale

Date tehnice

Tensiunea

1~50/60 Hz

220 -

240

Puterea P

nominal

900 W

Puterea P

max

1000 W

Siguranţă pentru reţea

(temporizată)

10 A

Volumul rezervorului 25 l

Consumul de apă cu mâner 16 l

Consumul de apă cu

duză de podea

14 l

Cablu de reţea H05BQ-F

2x0,75

Nivelul de zgomot (EN

60704-2-1)

70 dB(A)

Masa (fără accesorii) 9,0 kg

102 RO

– 1

Vážený zákazník,

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Prístroj je určený, zhodne s popismi a bez-

pečnostnými pokynmi na použitie uvedené

v tomto návode na obsluhu, ako prístroj na

vysávanie za mokra a za sucha.

Tento prístroj bol vyvinutý na súkromné

účely a nie je určený znášať nároky priemy-

selného používania.

– Prístroj chráňte pred dažďom. Neskla-

dujte ho vo vonkajších priestoroch.

– Pozor: Vysávanie popola a sadzí len s

predradeným odlučovačom (objedná-

vacie číslo 2.863-139).

Vysávač za vlhka alebo za sucha používaj-

te len s:

– Originálnym filtračným vreckom.

– Originálnymi náhradnými dielmi, príslu-

šenstvom alebo špeciálnym príslušen-

stvom.

Výrobca neručí za prípadné škody, ktoré

boli spôsobené nesprávnym používaním

alebo chybnou obsluhou.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Filter a filtračné vrecko sú vyrobené z ma-

teriálov, ktoré šetria životné prostredie.

Pokiaľ neobsahujú žiadne nasaté substan-

cie, ktoré sú zakázané likvidovať do domo-

vého odpadu, môžete ich zlikvidovať do

normálneho domového odpadu.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

– Toto zariadenie nie je určené na to, aby

ho používali osoby (vrátane detí) s ob-

medzenými fyzickými, zmysloými alebo

duševnými schopnosťami resp. nedos-

tatkom skúseností a znalostí, musia byť

pod dozorom osôb zodpovedných za

ich bezpečnosť alebo musia od nich ob-

držať pokyny, ako zariadenie používať.

Deti musia byť pod dozorom, aby sa za-

bezpečilo, že sa so zariadením nehrajú.

– Obalové fólie uchovávajte mimo dosahu

detí. Vzniká nebezpečenstvo udusenia!

– Prístroj po každom použití a pred kaž-

dým čistením alebo údržbou vypnite.

– Nebezpečie vzniku požiaru. Nevysávaj-

te horiace alebo tlejúce predmety.

– Používanie v priestoroch so zvýšením

nebezpečenstvom výbuchu je zakáza-

né.

몇 Elektrické pripojenie

Zariadenie pripájajte iba na striedavý prúd.

Napätie musí zodpovedať údajom na typo-

vom štítku zariadenia.

Obsah

Bezpečnostné pokyny . . . . SK . . .1

Popis prístroja . . . . . . . . . . SK . . .2

Obsluha . . . . . . . . . . . . . . . SK . . .3

Starostlivosť a údržba . . . . SK . . .4

Pomoc pri poruchách . . . . . SK . . .4

Všeobecné pokyny. . . . . . . SK . . .5

Technické údaje . . . . . . . . . SK . . .5

Používanie výrobku v súlade s jeho

určením

Ochrana životného prostredia

Likvidácia filtra a filtračného vrecka

Bezpečnostné pokyny

103SK

– 2

 Nebezpečenstvo úrazu elektrickým

prúdom

Nikdy sa nedotýkajte sieťovej zásuvky a

vidlice vlhkými rukami.

Sieťový kábel nikdy neťahajte zo zásuvky

za kábel ale za teleso vidlice.

Pred každým použitím skontrolujte, či nie je

poškodený prívodný kábel alebo sieťová

vidlica. Poškodený prívodný kábel dajte be-

zodkladne vymeniť autorizovanej servisnej

službe alebo kvalifikovanému elektrotech-

nikovi.

Na predchádzanie úrazom spôsobeným

elektrickým prúdom odporúčame používať

sieťové zásuvky s predradeným ochran-

ným ističom proti zvodovým prúdom (me-

novitý spínací prúd max. 30 mA).

몇 Pozor

Určité látky môžu v dôsledku rozvírenia na-

sávaného vzduchu vytvoriť výbušné pary

alebo zmesi!

Nikdy nevysávajte nasledovné látky:

– Výbušné alebo horľavé plyny, kvapaliny

a prach (reaktívny prach)

– Reaktívny kovový prach (naopr. hliník,

magnézium, zinok) v spojení so silne al-

kalickými a kyslými čistiacimi prostried-

kami

– Neriedené silné kyseliny a lúhy

– Organické rozpúšťadlá (napr. benzín, rie-

didlo na farbu, acetón, vykurovací olej).

Tieto látky môžu dodatočne naleptať mate-

riály použité vo vysávači.

Obrázky nájdete na vyklá-

pajúcich sa stranách!

Pri vybalení skontrolujte, či z obsahu obalu

nechýba príslušenstvo alebo či obsah nie

je poškodený. Akékoľvek poškodenia po-

čas prepravy láskavo oznámte predajcovi.

Pre pripojenie vysávacej hadice pri vysávaní.

Upozornenie: Pri odoberaní stlačte západ-

ku palcom a vysávaciu hadicu vytiahnite.

Do vyfukovacej prípojky zasuňte vysávaciu

hadicu. Tým sa aktivuje funkcia vyfukova-

nia.

Na prenášanie prístroja alebo odstránenie

hlavy prístroja po odblokovaní.

Tento priestor na uloženie príslušenstva

umožňuje uloženie vysávacej hadice, vysa-

vácích trysiek a sieťovej šnúry.

 Poloha 0: Prístroj je vypnutý.

Poloha 1 eco: Nasávanie alebo vyfuko-

vanie (znížený vysávací výkon).

Poloha 2 eco: Nasávanie alebo vyfuko-

vanie (max. vysávací výkon).

Pre odloženie trysky na podlahu pri preru-

šení práce.

Tento priestor na uloženie príslušenstva

umožňuje uloženie vysávacích rúrok a os-

tatného príslušenstva.

Pri otváraní potiahnite smerom von. Pri za-

tváraní stlačte smerom dovnútra.

몇 Pozor

Filter a príslušný rám sa musia vždy použiť

pri aplikácii.

몇 Pozor: Neodhadzovať!

Ak sa zavesí do vnútra nádoby, slúži na

upevnenie vrecka s filtrom.

Popis prístroja

1 Prípojka sacej hadice

2 Prípojka na ofukovanie

3 Rukoväť

4 Tlačidlo na odblokovanie klapky

filtra

5 Priestor na uloženie príslušenstva

háku

6 Otočný vypínač s dvomi

výkonnostnými stupňami Eco

7 Parkovacia poloha

8 Priestor na uloženie príslušenstva

nádrže

9 Uzáver nádrže

10 Kolesá

11 Otočné kolieska

12 Filter s plochými záhybmi s rámom

(už zabudovaný v prístroji)

13 Upevnenie filtračného vrecka

104 SK

– 3

Upozornenie: Pri mokrom vysávaní sa ne-

smie nasadiť filtračné vrecko!

Odporúčanie: Pri vysávaní jemného pra-

chu nasaďte filtračné vrecko.

Na vysávanie tvrdých podláh a kobercov:

páku na symbol na koberce

páku na symbol na tvrdé plochy

 Na hrany, špáry, vykurovacie telesá a

ťažko prístupné priestory.

몇 Pri vlhkom čistení ako aj suchom vy-

sávaní pracujte vždy s nasadeným

filtrom s plochými záhybmi!

Obrázok

 Odstráňte hlavu prístroja, vyberte ob-

sah z nádoby.

Obrázok

 Nádrž otočte, vodiace kolieska zatlačte

do otvorov v dne nádrže až po doraz.

Obrázok

 Montáž zadných koliesok: Roziahnite

misky ložísk a zatlačte veľké misky do

upevnenia koliesok.

U prístrojov bez osi: Vložte kolieska

do upevnenia na kolieska.

U prístrojov s osou: Nasuňte kolieska

na os a vložte do upevnenia na kolieska.

Potom zaveste malé misky do veľkých

misiek a zaskrutkujte ich.

Obrázok

 Montáž háku.

Obrázok

 Nasaďte a zablokujte hlavu prístroja.

Obrázok

 Pripojte príslušenstvo.

Obrázok

 Zastrčte siet'ovú zástrčku.

Obrázok

 Zapnite spotrebič.

 Poloha 0: Prístroj je vypnutý.

Poloha 1 eco: Nasávanie alebo vyfuko-

vanie (znížený vysávací výkon).

Poloha 2 eco: Nasávanie alebo vyfuko-

vanie (max. vysávací výkon).

몇 Pracujte len so suchým filtrom s plo-

chými záhybmi!

Obrázok

Odporúčanie: Pri vysávaní jemného pra-

chu nasaďte filtračné vrecko.

 Stupeň naplnenia filtračného vrecka je

závislý od nečistoty, ktorá sa vysáva.

Nasadené filtračné vrecko môže splas-

núť. Preto filtračné vrecko včas vymeňte!

Pri jemnom prachu, piesku atď. sa musí

filtračné vrecko častejšie vymieňať.

 Pri vysávaní kvapaliny resp. vlhkosti

nasaďte na vysávaciu rúrku resp. pria-

mo na ručný držiak požadované príslu-

šenstvo.

몇 Pozor:

Nepoužívajte vrecko s filtrom!

Ak sa začne tvoriť pena alebo vychádzať

tekutina, spotrebič okamžite vypnite!

Poznámka: Ak je nádrž plná, plavák uzat-

vorí sací otvor a spotrebič pracuje so zvý-

šenou rýchlosťou otáčania. Zariadenie

okamžite vypnite a vyprázdnite nádrž.

14 Filtračný vak

15 Nasávacia hadica s rukoväťou

16 Vysávacia rúrka 2 x 0,5 m

17 Tryska na podlahu

(s prepínacou pákou)

18 Hubica na škáry

Obsluha

Pred uvedením do prevádzky

Uvedenie do prevádzky

Suché vysávanie

Vlhké vysávanie

105SK

– 4

Čistenie ťažko prístupných miest alebo

tam, kde vysávanie nie je možné, napr. lís-

tie zo štrkového lôžka.

Obrázok

 Do vyfukovacej prípojky zasuňte vysá-

vaciu hadicu. Tým sa aktivuje funkcia

vyfukovania.

 Prístroj vypnite.

Obrázok

 Trysku na podlahu zaveste do parkova-

cej polohy.

 Spotrebič vypnite a vytiahnite sieťovú

vidlicu.

Obrázok

 Odoberte hlavu zariadenia, z nádoby

odstráňte vlhkú a suchú nečistotu.

Obrázok

 Príslušenstvo a sieťovú šnúru uložte v

prístroji a uschovajte prístroj v suchých

priestoroch.

 Nebezpečenstvo

Pred každým ošetrením a údržbou zariade-

nie vypnite a vytiahnite zástrčku.

Opravy a práce na elektrických konštrukč-

ných dielcoch môže vykonávať výhradne

autorizovaná servisná služba.

몇 Pozor

Nepoužívajte žiadne abrazívne pôsobiace

prípravky, prípravky na sklo ani univerzálne

čističe! Spotrebič nikdy neponárajte do vody.

 Spotrebič a diely príslušenstva vyrobe-

né z umelej hmoty ošetrujte použitím

bežne dostupných čistiacich prostried-

kov na plasty.

 Nádobu a príslušenstvo v prípade po-

treby vypláchnite vodou a pred opätov-

ným použitím nechajte vysušiť.

Obrázok

 Odblokujte a otvorte klapku filtra. Od-

stráňte rám a filter a vyklepte filter. Filter

v prípade potreby vyčistite pod tečúcou

vodou. Nečistite filter škriabaním alebo

kefovaním.

Pred nasadením ho nechajte úplne vy-

sušiť.

Obrázok

 Potom vložte späť najskôr filter a potom

rám.

 Vypnite okažite prístroj.

Obrázok

 Čistenie plavákového systému:

Odstráňte hlavu prístroja, kôš plaváka

(A) vyskrutkujte v smere šípky a od-

stráňte ho. Potom odstráňte plaváky (B)

a opláchnite ich pod tečúcou vodou.

V prípade potreby vyčistite tiež plaváko-

vý ventil (C): Uvoľnite k tomu kryt a vy-

berte ho. Po čistení nasaďte kryt späť a

zablokujte ho (rešpektujte značky a

symboly).

Najskôr namontujte filter, potom vložte

a zablokujte kôš plaváka.

Ofukovanie

Prerušenie prevádzky

Ukončenie práce

Vyprázdnenie nádoby

Uskladnenie prístroja

Starostlivosť a údržba

Vyčistite plochý skladaný filter

Pomoc pri poruchách

Uniká voda

106 SK

– 5

Ak sa zníži výkon vysávania prístroja, skon-

trolujte nasledovné body:

 Príslušenstvo, vysávacia hadica alebo

vysávacia rúrka sú upchaté. Upchatie

odstráňte.

 Filter s plochými záhybmi je znečistený:

Demontujte plochý skladací filter a vy-

čistite ho (pozri kapitolu "Čistenie plo-

chého skladacieho filtra").

Filter v prípade potreby vyčistite pod te-

čúcou vodou.

 Vymeňte poškodený filter s plochými

záhybmi.

 Filtračné vrecko je plné: Vložte nové fil-

tračné vrecko (Objednávacie číslo náj-

dete v zozname náhradných dielov na

konci tohto návodu).

몇 Pozor

Neodhadzujte upevnenie filtračného vrecka!

V každej krajine platia záručné podmienky

vydané našou príslušnou distribučnou or-

ganizáciou. Počas záručnej lehoty bezplat-

ne odstránime akékoľvek poruchy

zariadenia zapríčinené chybou materiálu

alebo výrobnou chybou. Pri uplatňovaní zá-

ruky sa láskavo obráťte spolu so zariade-

ním a dokladom o kúpe na svojho predajcu

alebo na najbližšie autorizované stredisko

servisnej služby.

(Adresu nájdete na zadnej strane)

V prípade otázok alebo porúch Vám rada

pomôže naša pobočka KÄRCHER.

(Adresu nájdete na zadnej strane)

Výber najčastejšie potrebných náhradnych

dielov nájdete na konci prevádzkového ná-

vodu.

Náhradné diely a príslušenstvo získate u pre-

dajcu alebo v pobočke firmy KÄRCHER.

(Adresu nájdete na zadnej strane)

Technické zmeny vyhradené!

Pokles sacieho výkonu

Všeobecné pokyny

Záruka

Servisná služba

Objednávka náhradných dielov a

špeciálneho príslušenstva

Technické údaje

Napätie

1~50/60 Hz

220 -

240

Výkon P

men

. 900 W

Výkon P

max

1000 W

Sieťový istič (pomalý) 10 A

Objem nádrže 25 l

Nádoba na vodu s ruko-

väťou

16 l

Nádoba na vodu s

tryskou na podlahu

14 l

Siet'ový kábel H05BQ-F

2x0,75

Hladina akustického tla-

ku (EN 60704-1)

70 dB(A)

Hmotnost' (bez príslu-

šenstva)

9,0 kg

107SK

– 1

Poštovani kupče,

Prije prve uporabe Vašeg uređa-

ja pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte

ih za kasniju uporabu ili za sljedećeg vlasni-

ka.

Uređaj se smije koristiti za mokro i suho

usisavanje uz poštivanje opisa i sigurno-

snih naputaka ovih radnih uputa.

Ovaj uređaj je konstruiran za privatnu upo-

rabu i nije predviđen za opterećenja profe-

sionalne primjene.

– Aparat zaštitite od kiše. Nekada ga ne

čuvajte na otvorenom.

– Pažnja: Usisavanje pepela i čađi samo

s predodvajačem (kataloški br. 2.863-

139).

Usisavač za mokro/suho usisavanje smije

se koristiti samo s:

– originalnom filtarskom vrećicom.

– originalnim pričuvnim dijelovima, pribo-

rom i posebnim priborom.

Proizvođač ne preuzima odgovornost za

eventualne štete nastale nenamjenskim

korištenjem ili pogrešnim opsluživanjem

aparata.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih su-

stava.

Filtar i filtarska vrećica su izrađeni od mate-

rijala koji ne štete okolišu.

Ako ne sadrže nikakve usisane tvari, koje

se ne smiju odlagati u kućanski otpad,

može ih se zbrinuti kao običan kućanski ot-

pad.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

– Ovaj uređaj nije predviđen da njime ru-

kuju osobe (uključujući i djecu) sa sma-

njenim tjelesnim, senzornim ili

mentalnim sposobnostima opažanja ili

s ograničenim iskustvom i znanjem,

osim ako ih osoba koja je za njih odgo-

vorna ne nadzire ili upućuje u rad s ure-

đajem. Djeca se moraju nadzirati kako

bi se spriječilo da se igraju s uređajem.

– Folije za pakiranje čuvajte van dosega

djece, jer postoji opasnost od gušenja!

– Uređaj isključite nakon svake primjene

te prije svakog čišćenja/održavanja.

– Opasnost od požara. Nemojte usisavati

zapaljene ili užarene predmete.

– Zabranjen je rad u područjima ugrože-

nim eksplozijom.

몇 Električni priključak

Uređaj priključujte samo na izmjeničnu

struju. Napon se mora podudarati s označ-

nom pločicom uređaja.

Pregled sadržaja

Sigurnosni napuci. . . . . . . . HR . . .1

Opis uređaja. . . . . . . . . . . . HR . . .2

Rukovanje . . . . . . . . . . . . . HR . . .3

Njega i održavanje . . . . . . . HR . . .4

Otklanjanje smetnji. . . . . . . HR . . .4

Opće napomene. . . . . . . . . HR . . .5

Tehnički podaci . . . . . . . . . HR . . .5

Namjensko korištenje

Zaštita okoliša

Zbrinjavanje filtra i filtarske vrećice

Sigurnosni napuci

108 HR

– 2

 Opasnost od strujnog udara

Strujni kabel i utičnicu nikada ne dodirujte

vlažnim rukama.

Primite kabel direktno na utikaču, ne vucite

za kabel kako biste ga izvadili iz utičnice.

Prije svake upotrebe provjerite ima li ošte-

ćenja na strujnom kablu s utikačem. Ošte-

ćen strujni kabel odmah dajte na zamjenu

ovlaštenoj servisnoj službi/električaru.

Za izbjegavanje električnih nezgoda prepo-

ručujemo uporabu utičnica s predspojenom

sklopkom za zaštitu od struje kvara (maks.

30 mA nazivne jačine okidne struje).

몇 Pažnja

Kovitlanjem i miješanjem određenih tvari s

usisnim zrakom mogu se formirati eksplo-

zivna isparenja i smjese!

Nikada nemojte usisavati sljedeće:

– Eksplozivne ili zapaljive plinove, tekući-

ne i prašinu (reaktivnu prašinu)

– Reaktivnu metalnu prašinu (od npr. alu-

minija, magnezija, cinka) u spoju s jako

alkalnim i kiselim sredstvima za čišćenje

– Nerazrijeđene jake kiseline i lužine

– Organska otapala (npr. benzin, razrjeđi-

vače za boje, aceton, lož ulje).

Ove tvari dodatno mogu nagristi materijale

od kojih je sačinjen uređaj.

Slike pogledajte na preklo-

pnim stranicama!

Kod vađenja iz ambalaže provjerite manjka

li u sadržaju paketa pribor i ima li oštećenja.

U slučaju transportnih oštećenja odmah se

obratite svome prodavaču.

Za priključivanje usisnog crijeva prilikom

usisavanja.

Napomena: Kako biste ga izvadili, rezu pri-

tisnite palčevima i izvucite usisno crijevo.

Utaknite usisno crijevo u priključak za pu-

hanje, čime će se aktivirati funkcija puha-

nja.

Za nošenje uređaja ili za skidanje bloka

uređaja nakon deblokiranja.

Ovaj odjeljak za odlaganje pribora omogu-

ćuje čuvanje usisnog crijeva, usisnih nasta-

vaka i strujnog kabela.

 Položaj 0: Uređaj je isključen.

Položaj 1 eco: Usisavanje ili puhanje

(smanjena usisna snaga).

Položaj 2 eco: Usisavanje ili puhanje

(maksimalna usisna snaga).

Za odlaganje podnog nastavka pri prekidi-

ma rada.

Ovaj odjeljak za odlaganje pribora omogu-

ćuje držanje usisnih cijevi ili drugog pribora.

Za otvaranje povucite prema van, a za za-

bravljivanje pritisnite prema unutra.

몇 Pažnja

Prilikom uporabe uvijek koristite filtar i pri-

padajući okvir.

몇 Pozor: Ne bacajte!

Kvači se unutar spremnika i služi za drža-

nje filtarske vrećice.

Napomena: Za mokro usisavanje ne smije

biti umetnuta filtarska vrećica!

Preporuka: Za usisavanje fine prašine

umetnite filtarsku vrećicu.

Opis uređaja

1 Priključak usisnog crijeva

2 Priključak za ispuhivanje

3 Ručka za nošenje

4 Tipka za deblokadu poklopca filtra

5 Odjeljak za odlaganje pribora, kuka

6 Okretni prekidač s dva

Eco stupnja snage

7 Položaj za odlaganje

8 Odjeljak za odlaganje pribora,

spremnik

9 Bravica spremnika

10 Kotači

11 Upravljački valjci

12 Plosnati naborani filtar s okvirom

(već postoji u uređaju)

13 Prihvatnik filtarske vrećice

14 Filtarska vrećica

15 Usisno crijevo s rukohvatom

109HR

– 3

Za usisavanje tvrdih površina i tekstilnih po-

dova:

Poluga na simbolu za tekstilne podove

Poluga na simbolu za tvrde površine

 Za rubove, fuge, radijatore i teško pri-

stupačna mjesta.

몇 Uvijek radite s umetnutim plosnatim

naboranim filtrom, kako pri mokrom

tako i pri suhom usisavanju!

Slika

 Skinite blok uređaja i izvadite sadržaj iz

spremnika.

Slika

 Okrenite spremnik i u otvore na njegovu

dnu ugurajte kotačiće do kraja.

Slika

 Montaža stražnjih kotača: Razdvojite

ležajne blazinice pa veću blazinicu uti-

snite u prihvatnik kotača.

Kod uređaja bez osovine: Položite ko-

tače u prihvatnik.

Kod uređaja s osovinom: Nataknite

kotače na osovinu pa ih položite u pri-

hvatnik.

Zatim okačite manju ležajnu blazinicu u

veću i pričvrstite vijcima.

Slika

 Montirajte kuku.

Slika

 Postavite i pričvrstite blok uređaja.

Slika

 Priključite pribor.

Slika

 Utaknite strujni utikač.

Slika

 Uključite uređaj.

 Položaj 0: Uređaj je isključen.

Položaj 1 eco: Usisavanje ili puhanje

(smanjena usisna snaga).

Položaj 2 eco: Usisavanje ili puhanje

(maksimalna usisna snaga).

몇 Radite samo sa suhim plosnatim na-

boranim filtrom!

Slika

Preporuka: Za usisavanje fine prašine

umetnite filtarsku vrećicu.

 Napunjenost filtarske vrećice ovisi o vr-

sti usisane prljavštine.

Začepljena filtarska vrećica može pući

pa je stoga pravovremeno zamijenite!

Kod fine prašine, pijeska i sličnog filtar-

ska se vrećica mora češće mijenjati.

 Za usisavanje vlage odnosno tekućina

nataknite željeni pribor na usisnu cijev

odnosno direktno na rukohvat.

몇 Pozor:

Nemojte rabiti filtarsku vrećicu!

Počne li se stvarati pjena ili tekućina počne

istjecati, odmah isključite uređaj!

Napomena: Kad se posuda napuni, plovak

će zatvoriti usisni otvor i uređaj će raditi uz

povećani broj okretaja. Odmah isključite

uređaj i ispraznite posudu.

16 Usisne cijevi 2 x 0,5 m

17 Podni nastavak

(s preklopnom polugom)

18 Mlaznica za fuge

Rukovanje

Prije stavljanja u pogon

Stavljanje u pogon

Suho usisavanje

Mokro usisavanje

110 HR

– 4

Čišćenje teško dostupnih mjesta ili tamo

gdje usisavanje nije moguće, npr. opalo li-

šće iz šljunkovitih površina.

Slika

 Utaknite usisno crijevo u priključak za

puhanje, čime će se aktivirati funkcija

puhanja.

 Isključite uređaj.

Slika

 Objesite podni nastavak u položaj za

odlaganje.

 Isključite uređaj i izvadite utikač.

Slika

 Skinite blok uređaja i ispraznite spre-

mnik napunjen mokrom ili suhom prljav-

štinom.

Slika

 Odložite pribor i strujni kabel uz uređaj,

a uređaj čuvajte u suhim prostorijama.

 Opasnost

Prije svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim sastav-

nim dijelovima smije izvoditi samo ovlašte-

na servisna služba.

몇 Pozor

Nemojte rabiti nagrizajuća sredstva, sred-

stva za čišćenje stakla ni univerzalna sred-

stva za čišćenje! Uređaj nikad ne uranjajte

u vodu.

 Uređaj i plastične dijelove pribora čistite

uobičajenim sredstvom za čišćenje pla-

stike.

 Spremnik i pribor po potrebi isperite vo-

dom i osušite prije ponovne uporabe.

Slika

 Otkvačite i otvorite poklopac filtra. Izva-

dite okvir i filtar pa isprašite filtar. Po po-

trebi filtar operite u tekućoj vodi.

Nemojte ga ribati niti četkati.

Prije ugradnje ostavite neka se potpuno

osuši.

Slika

 Zatim ponovo postavite najprije filtar, a

zatim i okvir.

 Smjesta isključite uređaj.

Slika

 Čišćenje sustava plovka:

Skinite blok uređaja, okrenite košaru

plovka (A) u smjeru strelice pa je skini-

te. Zatim skinite plovak (B) i oba dijela

operite u tekućoj vodi.

Prema potrebi očistite i poklopac ventila

plovka (C): U tu svrhu otkvačite i skinite

poklopac. Nakon čišćenja ponovo ih po-

stavite i zakvačite (pazite na oznake i

simbole).

Pri montaži najprije uvedite plovak, a

nakon toga postavite košaru plovka pa

zabravite.

Funkcija ispuhivanja

Prekid rada

Završetak rada

Pražnjenje spremnika

Čuvanje uređaja

Njega i održavanje

Čišćenje plosnatog naboranog filtra

Otklanjanje smetnji

Izlazi voda

111HR

– 5

Pri smanjenju usisne snage uređaja treba

provjeriti sljedeće:

 Pribor, usisno crijevo ili usisne cijevi su

začepljene, uklonite začepljenje.

 Plosnati naborani filtar je prljav:

Izvadite i očistite plosnati naborani filtar

(vidi poglavlje "Čišćenje plosnatog na-

boranog filtra").

Po potrebi filtar operite u tekućoj vodi.

 Oštećen plosnati naborani filtar zamije-

nite novim.

 Filtarska vrećica je puna: Postavite

novu filtarsku vrećicu (kataloški broj po-

tražite u popisu pričuvnih dijelova na

kraju ovih uputa).

몇 Pažnja

Prihvatnik filtarske vrećice nemojte bacati!

U svakoj zemlji vrijede uvjeti jamstva koje

je izdala naša zadužena udruga za marke-

ting. Sve smetnje nastale unutar jamstve-

nog roka otklanjamo besplatno ukoliko je

uzrok smetnje greška u materijalu ili se radi

o greški proizvođača. U slučaju jamstva s

priborom i računom se obratite svome pro-

davaču ili sljedećoj ovlaštenoj servisnoj

službi.

(Adresu ćete naći na poleđini)

U slučaju pitanja ili smetnji rado će Vam po-

moći naša podružnica KÄRCHER.

(Adresu ćete naći na poleđini)

Pregled najčešće potrebnih pričuvnih dije-

lova naći ćete na kraju ovih radnih uputa.

Pričuvne dijelove i pribor možete nabaviti

kod Vašeg prodavača ili u Vašoj KÄR-

CHER podružnici.

(Adresu ćete naći na poleđini)

Pridržavamo pravo na tehničke izmjene!

Smanjena usisna snaga

Opće napomene

Jamstvo

Servisna služba

Naručivanje pričuvnih dijelova i

posebnog pribora

Tehnički podaci

Napon

1~50/60 Hz

220 -

240

Snaga P

nazivna

900 W

Snaga P

maks

1000 W

Strujna zaštita (inertna) 10 A

Zapremina posude 25 l

Vodozahvat s rukohvatom 16 l

Vodozahvat s podnim na-

stavkom

14 l

Strujni kabel H05BQ-F

2x0,75

Razina zvučnog tlaka

(EN 60704-2-1)

70 dB(A)

Težina (bez pribora) 9,0 kg

112 HR

– 1

Poštovani kupče,

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Uređaj sme da se koristi za mokro i suvo

usisavanje uz uvažavanje opisa i

sigurnosnih napomena ovog radnog

uputstva.

Ovaj uređaj je konstruisan za privatnu

uptrebu i nije predviđen za opterećenja

profesionalne primene.

– Uređaj zaštitite od kiše. Nikada ga ne

čuvajte na otvorenom.

– Pažnja: Usisavanje pepela i čađi samo

sa predodvajačem (kataloški br. 2.863-

139).

Usisivač za mokro/suvo usisavanje sme da

se koristi samo sa:

– originalnom filterskom vrećicom.

– originalnim rezervnim delovima,

priborom i posebnim priborom.

Proizvođač ne preuzima odgovornost za

eventualne štete nastale nenamenskim

korišćenjem ili pogrešnim opsluživanjem

aparata.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Filter i filterska vrećica su izrađeni od

materijala koji ne štete čovekovoj okolini.

Ako ne sadrže nikakve usisane supstance

koje se ne smeju bacati u kućni otpad,

mogu se tretirati kao običan kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

– Ovaj uređaj nije predviđen da njime

rukuju osobe (uključujući i decu) sa

smanjenim fizičkim, senzornim ili

mentalnim mogućnostima opažanja ili s

ograničenim iskustvom i znanjem, osim

ukoliko ih lice koje je za njih odgovorno

ne nadgleda ili upućuje u rad sa

uređajem. Deca se moraju nadgledati

kako bi se sprečilo da se igraju s

uređajem.

– Ambalažne folije čuvajte van dohvata

dece, jer postoji opasnost od gušenja!

– Isključite uređaj posle svake upotrebe i

pre svakog čišćenja/održavanja.

– Opasnost od požara. Ne usisavajte

zapaljene ili užarene predmete.

– Zabranjen je rad u područjima

ugroženim eksplozijom.

몇 Električni priključak

Uređaj priključujte samo na izmeničnu

struju. Napon se mora podudarati sa

tipskom pločicom uređaja.

Pregled sadržaja

Sigurnosne napomene . . . . SR . . .1

Opis uređaja. . . . . . . . . . . . SR . . .2

Rukovanje . . . . . . . . . . . . . SR . . .3

Nega i održavanje . . . . . . . SR . . .4

Otklanjanje smetnji. . . . . . . SR . . .4

Opšte napomene . . . . . . . . SR . . .5

Tehnički podaci . . . . . . . . . SR . . .5

Namensko korišćenje

Zaštita čovekove okoline

Otklanjanje filtera i filterske vrećice u

otpad

Sigurnosne napomene

113SR

– 2

 Opasnost od strujnog udara

Strujni kabl i utičnicu nikada ne dodirujte

vlažnim rukama.

Kabl držite direktno za utikač i ne vucite za

kabl kako biste ga izvadili iz utičnice.

Pre svake upotrebe proverite da li na

strujnom kablu sa utikačem ima oštećenja.

Oštećen strujni kabl odmah dajte na

zamenu ovlašćenoj servisnoj službi/

električaru.

Za izbegavanje električnih nesreća

preporučujemo da upotrebljavate utičnice

sa prethodno spojenim nadstrujnim

zaštitnim prekidačem (maks. 30 mA

nazivne jačine okidne struje).

몇 Pažnja

Kovitlanjem i mešanjem izvesnih materija

sa usisnim vazduhom mogu se formirati

eksplozivna isparenja i smese!

Nikada nemojte usisavati sledeće:

– Eksplozivne ili zapaljive gasove,

tečnosti i prašinu (reaktivnu prašinu)

– Reaktivnu metalnu prašinu (od npr.

aluminijuma, magnezijuma, cinka) u

spoju sa jako alkalnim i kiselim

sredstvima za čišćenje

– Nerazređene jake kiseline i baze

– Organske rastvarače (npr. benzin,

razređivače za boje, aceton, lož ulje).

Ove supstance mogu takođe nagristi

materijale od kojih je sačinjen uređaj.

Slike pogledajte na

preklopnim stranicama!

Pre vađenja iz ambalaža proverite ima li u

sadržini paketa delova koji nedostaju ili

oštećenja. U slučaju transportnih oštećenja

obavestite Vašeg prodavca.

Za priključivanje usisnog creva prilikom

usisavanja.

Napomena: Kako biste ga izvadili, rezu

pritisnite palčevima i izvucite usisno crevo.

Utaknite usisno crevo u priključak za

duvanje, čime će se aktivirati funkcija

duvanja.

Za nošenje uređaja ili za skidanje bloka

uređaja nakon deblokiranja.

Ovaj odeljak za odlaganje pribora

omogućava čuvanje usisnog creva, usisnih

nastavaka i strujnog kabla.

 Položaj 0: Uređaj je isključen.

Položaj 1 eco: Usisavanje ili duvanje

(smanjena usisna snaga).

Položaj 2 eco: Usisavanje ili duvanje

(maksimalna usisna snaga).

Za odlaganje podnog nastavka pri

prekidima rada.

Ovaj odeljak za odlaganje pribora

omogućava čuvanje usisnih cevi ili drugog

pribora.

Za otvaranje povucite prema spolja, a za

zaključavanje pritisnite na unutra.

몇 Pažnja

Uvek koristite filter i pripadajući okvir.

몇 Pažnja: Ne bacajte!

Kači se unutar posude i služi za držanje

filterske vrećice.

Opis uređaja

1 Priključak usisnog creva

2 Priključak za izduvavanje

3 Ručka za nošenje

4 Taster za deblokadu poklopca

filtera

5 Odeljak za odlaganje pribora, kuka

6 Obrtni prekidač sa dva

Eco stepena snage

7 Položaj za odlaganje

8 Odeljak za odlaganje pribora,

posuda

9 Bravica posude

10 točkovi

11 Upravljački valjci

12 Pljosnati naborani filter sa okvirom

(već postoji u uređaju)

13 Prihvatnik filterske vrećice

114 SR

– 3

Napomena: Za mokro usisavanje se ne

sme koristiti filterska vrećica!

Preporuka: Za usisavanje fine prašine

koristite filtersku vrećicu.

Za usisavanje tvrdih površina i tekstilnih

podova:

Poluga na simbolu za tekstilne

podove

Poluga na simbolu za tvrde površine

 Za ivice, fuge, radijatore i teško

pristupačna mesta.

몇 Uvek radite sa umetnutim pljosnatim

naboranim filterom, kako pri

mokrom tako i pri suvom usisavanju!

Slika

 Skinite blok uređaja i izvadite sadržaj iz

posude.

Slika

 Okrenite posudu pa u otvore na njenom

dnu ugurajte točkiće do kraja.

Slika

 Montaža zadnjih točkova: Razdvojite

držač ležaja pa veći deo utisnite u

prihvatnik točka.

Kod uređaja bez osovine: Postavite

točkove u prihvatnik.

Kod uređaja sa osovinom: Nataknite

točkove na osovinu pa postavite u

prihvatnik.

Potom okačite manji deo držača ležaja

u veći i pričvrstite zavrtnjima.

Slika

 Namestite kuku.

Slika

 Postavite i pričvrstite blok uređaja.

Slika

 Priključite pribor.

Slika

 Utaknite strujni utikač.

Slika

 Uključite uređaj.

 Položaj 0: Uređaj je isključen.

Položaj 1 eco: Usisavanje ili duvanje

(smanjena usisna snaga).

Položaj 2 eco: Usisavanje ili duvanje

(maksimalna usisna snaga).

몇 Radite samo sa suvim pljosnatim

naboranim filterom!

Slika

Preporuka: Za usisavanje fine prašine

koristite filtersku vrećicu.

 Napunjenost filterske vrećice zavisi od

vrste usisane prljavštine.

Začepljena filterska vrećica može pući,

pa je stoga pravovremeno zamenite!

Kod fine prašine, peska i sličnog

filterska vrećica se mora češće menjati.

 Za usisavanje vlage odnosno tečnosti

nataknite željeni pribor na usisnu cev

odnosno direktno na dršku.

몇 Pažnja:

Nemojte da koristite filter-kesu!

Kod stvaranja pene ili izlaženja tečnosti

odmah isključite uređaj!

Uputa: Kad se spremnik napuni, plovak će

da zatvori usisni otvor i uređaj će da radi sa

povećanim brojem obrtaja. Odmah

isključite uređaj i ispraznite spremnik.

Čišćenje teško dostupnih mesta ili tamo

gde usisavanje nije moguće, npr. opalo

lišće iz šljunkovitih površina.

Slika

 Utaknite usisno crevo u priključak za

duvanje, čime će se aktivirati funkcija

duvanja.

14 Filter-kesa

15 Usisno crevo s drškom

16 Usisne cevi 2 x 0,5 m

17 Podni nastavak

(sa preklopnom polugom)

18 Mlaznica za fuge

Rukovanje

Pre upotrebe

Stavljanje u pogon

Suvo usisavanje

Mokro usisavanje

Funkcija izduvavanja

115SR

– 4

 Isključite uređaj.

Slika

 Obesite podni nastavak u položaj za

odlaganje.

 Isključite uređaj i izvadite utikač.

Slika

 Skinite blok uređaja i ispraznite posudu

napunjenu mokrom ili suvom

prljavštinom.

Slika

 Odložite pribor i strujni kabl uz uređaj, a

uređaj čuvajte u suvim prostorijama.

 Opasnost

Pre svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim

sastavnim delovima sme da izvodi samo

ovlašćena servisna služba.

몇 Pažnja

Nemojte da koristite nagrizajuća sredstva,

sredstva za čišćenje stakla ili univerzalna

sredstva za čišćenje! Uređaj nikada ne

uranjajte u vodu.

 Uređaj i plastične komade pribora

čistite normalnim sredstvom za čišćenje

plastike.

 Posudu i pribor po potrebi isperite

vodom i osušite pre ponovne upotrebe.

Slika

 Otkočite i otvorite poklopac filtera.

Izvadite okvir i filter, pa isprašite filter.

Po potrebi filter isperite pod mlazom

vode. Nemojte ga ribati niti četkati.

Pre ugradnje ostavite da se potpuno

osuši.

Slika

 Potom ponovo postavite najpre filter pa

onda i okvir.

 Odmah isključite uređaj.

Slika

 Čišćenje sistema plovka:

Skinite blok uređaja, okrenite korpu

plovka (A) u smeru strelice pa je skinite.

Potom skinite plovak (B) i oba isperite

pod mlazom vode.

Prema potrebi očistite i poklopac ventila

plovka (C): U tu svrhu odglavite i skinite

poklopac. Nakon čišćenja ponovo ih

postavite i zatvorite (imajte u vidu

oznake i simbole).

Pri montaži najpre uvedite plovak,

potom postavite korpu plovka, pa

zabravite.

Pri smanjenju usisne snage uređaja treba

proveriti sledeće:

 Pribor, usisno crevo ili usisne cevi su

začepljene, uklonite začepljenje.

 Pljosnati naborani filter je zaprljan:

Izvadite i očistite pljosnati naborani filter

(vidi poglavlje "Čišćenje pljosnatog

naboranog filtera").

Po potrebi filter isperite pod mlazom

vode.

 Ošte

ćen pljosnati naborani filter

zamenite novim.

 Filterska vrećica je puna: Postavite

novu filtersku vrećicu (kataloški broj

potražite u spisku rezervnih delova na

kraju ovog uputstva).

몇 Pažnja

Prihvatnik filterske vrećice nemojte bacati!

Prekid rada

Završetak rada

Pražnjenje posude

Skladištenje uređaja

Nega i održavanje

Čišćenje pljosnatog naboranog

filtera

Otklanjanje smetnji

Izlazi voda

Smanjivanje usisne snage

116 SR

– 5

U svakoj zemlji važe uslovi garancije koje je

objavila naša prodajna služba. U

garantnom roku besplatno otklanjamo sve

smetnje na uređaju ako se radi o grešci

materijala ili proizvodnim manama. U

slučaju ostvarivanja garantnih prava

obratite se svom prodavcu ili ovlašćenoj

servisnoj službi; priložite pribor i originalni

račun.

(Adresu ćete naći na poleđini)

U slučaju pitanja ili smetnji rado će Vam

pomoći naša podružnica KÄRCHER.

(Adresu ćete naći na poleđini)

Pregled najčešće potrebnih rezervnih

delova naći ćete na kraju ovog radnog

uputstva.

Rezervne delove i pribor možete nabaviti

kod Vašeg prodavca ili u Vašoj KÄRCHER

poslovnici.

(Adresu ćete naći na poleđini)

Zadržavamo pravo na tehničke

promene!

Opšte napomene

Garancija

Servisna služba

Naručivanje rezervnih delova i

posebnog pribora

Tehnički podaci

Napon

1~50/60 Hz

220 -

240

Snaga P

nominalna

900 W

Snaga P

maks

1000 W

Mrežni osigurač (inertan) 10 A

Volumen spremnika 25 l

Vodozahvat sa drškom 16 l

Vodozahvat sa podnim

nastavkom

14 l

Strujni kabal H05BQ-F

2x0,75

Nivo zvučnog pritiska

(EN 60704-2-1)

70 dB(A)

Težina (bez pribora) 9,0 kg

117SR

– 1

Уважаеми клиенти,

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя упътване за ра-

бота, действайте според него и го запа-

зете за по-късно използване или за

следващия притежател.

Настоящият уред е предназначен за

употреба като прахосмукачка за сухо и

мокро почистване съгласно цитираните

в настоящото упътване за

експлоатация

описания и изисквания за безопасност.

Този уред е разработен за частна упо-

треба и не е предвиден за натоварвани-

ята на промишлената употреба.

– Пазете уреда от дъжд. Не го съхра-

нявайте на открито.

– Внимание: Изсмукване на пепел и

сажди само с филтър за грубо пре-

чистване (№ за поръчка 2.863-139).

Прахосмукачката за мокро/ сухо почист-

ване да се използва само с:

– Оригинална филтърна торбичка.

– Оригинални резервни части, принад-

лежности или специални принадлеж-

ности.

Производителят не поема гаранция за

евентуални повреди, които са причине-

ни поради използване не по предназна-

чението или неправилно обслужване.

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна

употреба.

Старите уреди съдържат ценни ма-

териали, подлежащи на рецикли-

ране, които могат да бъдат

употребени повторно. Поради това моля

отстранявайте старите уреди, използ-

вайки подходящи за целта системи за

събиране.

Филтърът и филтърната торба са произ-

ведени от материали, които не са опас-

ни за околната среда.

Ако те

не съдържат засмукани субстанции,

които са забранени за домакинските отпа-

дъци, могат да бъдат отстранени заедно с

нормалните домакински отпадъци.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

– Този уред не е предназначен за упо-

треба от лица (включително деца)

с ограничени психически, сензорни и

умствени способности или с недос

татъчен опит и/или с недостатъч-

ни познания, освен ако не се контро-

лират от отговорно за тяхната

сигурност лице или са получили от

него инструкции, как да използват

уреда. Децата би трябвало да се

наблюдават, за да се гарантира, че

не си играят с уреда.

– Дръжте опаковъчното фолио дале-

че от деца, съществува опасност

от задушаване!

– Уредът да се изключва след всяко

използване или преди всяко почист-

ване/ поддръжка.

Съдържание

Указания за безопасност . BG . . .1

Описание на уреда. . . . . . BG . . .2

Обслужване . . . . . . . . . . . BG . . .3

Грижи и поддръжка . . . . . BG . . .4

Помощ при неизправности BG . . .5

Общи указания . . . . . . . . . BG . . .5

Технически данни. . . . . . . BG . . .6

Употреба по предназначение

Опазване на околната среда

Отстраняване като отпадък на филтъ-

ра и филтърната торба

Указания за безопасност

118 BG

– 2

– Опасност от пожар. Не засмуквай-

те горящи или тлеещи предмети.

– Забранена е работата във взривоо-

пасни помещения.

몇 Електрическо захранване

Свръзвайте уреда само към променлив

ток. Напрежението трябва да съот-

ветства на цитираното върху табел-

ката на уреда напрежение.

 Опасност от токов удар

Никога не докосвайте мрежовия кабел

и щепсела с влажни ръце.

Мрежовия кабел да се хваща само за

щепсела, да не се дърпа от контакта

за кабела.

Преди всяка употреба проверявайте

мрежовия кабел с щепсела за повреди.

Повреден мрежови кабел трябва неза-

бавно да се замени от оторизиран

сер-

виз/специалист – електротехник.

За да избегнете аварии с тока, Ви пре-

поръчваме да използвате контакти,

преди които е монтиран предпазител

(максимално 30 mA номинална сила на

тока за задействане).

몇 Внимание

При завихряне с въздуха за всмукване

определени вещества могат да обра-

зуват експлозивни пари или смеси!

Никога не изсмуквайте следните ве-

щества:

– Експлозивни или горими газове,

течности и прахове (реактивни

прахове)

– Реактивните метални прахови (на-

пр. алуминий, магнезий, цинк) във

връзка със силно активни и кисели

почистващи препарати

– Неразредени силни киселини и основи

– органични разтворители (напр.

бензин, разредители за бои, аце-

тон, нафта).

Освен това тези вещества могат да

повредят материалите, използвани

при изработката на уреда.

Вижте схемите на страни-

те на отваряне!

При разопаковане проверете дали в

опаковката липсват принадлежности от

окомплектовката или има повредени

елементи. При повреди при транспорта

уведомете търговеца, от

когото сте заку-

пили уреда.

За свързване на маркуча за засмукване

при изсмукване.

Указание: За сваляне натиснете фикса-

тора с палец и изтеглете всмукателния

маркуч.

Поставете смукателния маркуч в отвора

за издухване, така функцията на издух-

ване е активирана.

За носене на уреда или за сваляне на

главата на уреда

след деблокиране.

Това място за съхранение на принад-

лежностите позволява съхранението на

смукателния маркуч, всмукателните

дюзи и мрежовия кабел.

 Положение 0: Уредът е изключен.

Положение 1 eco: Изсмукване или

издухване (намалена мощност на

всмукване).

Положение 2 eco: Изсмукване или

издухване (макс. мощност на всмук-

ване).

За сваляне на подовата дюза при пре-

късване на

работа.

Описание на уреда

1 Връзка за всмукателния маркуч

2 Връзка за издухване

3 Дръжка за носене

4 Деблокиращ бутон клапа на

филтъра

5 Кука в мястото за съхранение на

принадлежности

6 Въртящ се прекъсвач с две

степени на мощността

Eco

7 Позиция за паркиране

119BG

– 3

Това място за съхранение на принад-

лежности позволява съхранение на

всмукателни тръби или други принад-

лежности.

За отваряне изтеглете навън, за блоки-

ране натиснете навътре.

몇 Внимание

Филтърът и принадлежащата рамка

трябва да се поставят винаги при из-

ползване.

몇 Внимание: Моля не изхвърляйте!

Ако се окачи във вътрешността на ре-

зервоара, служи за закрепване на фил-

търната торбичка.

Указание: За мокро изсмукване не бива

да се поставя филтърна торбичка!

Препоръка: За засмукване на фин прах

поставете филтърната торбичка.

За изсмукване на твърди повърхности и

подове с килими:

Лост на символа

за подове с килими

Лост на символа за твърди повърх-

ности

 За ръбове, фуги, радиатори и трудно

достъпни места.

몇 Работете винаги с поставения

плосък филтър, както при мокро,

така и при сухо изсмукване!

Фигура

 Свалете главата на уреда, извадете

съдържанието от резервоара.

Фигура

 Завъртете резервоара, водещите ко-

лела притиснете в отворите на пода

на резервоара до упор.

Фигура

 Монтаж на задните колела: Изваде-

те вложките на лагера една

от друга

и притиснете големите половинки в

поемането на колелата.

При уреди без ос: Поставете коле-

лата в поемането на колелата.

При уреди с ос: Пъхнете колелата в

оста и поставете в поемането на коле-

лата.

След това окачете малките половинки в

големите половинки и ги завинтете.

Фигура

 Монтирайте куката.

Фигура

 Поставете и блокирайте главата на

уреда.

Фигура

 Прикрепване на принадлежности

Фигура

 Включете щепсела в електрическата

мрежа.

Фигура

 Да се включи уреда.

 Положение 0: Уредът е изключен.

Положение 1 eco: Изсмукване или

издухване (намалена мощност на

всмукване).

Положение 2 eco: Изсмукване или

издухване (макс. мощност на всмук-

ване).

8 Място за съхранение на

принадлежности резервоар

9 Тапи на резервоара

10 Колела

11 Водещи колела за придвижване

12 Плосък филтър с рамка

(вече е поставена в уреда)

13 Закрепване на филтърната

торбичка

14 Филтърна торбичка

15 Всмукателен маркуч с ръкохватка

16 Всмукателни тръби 2 х 0,5 м

17 Подова дюза

(с лост за превключване)

18 Дюза за почистване на фуги

Обслужване

Преди пускане в експлоатация

Пускане в експлоатация

120 BG

– 4

몇 Работете само със сух плосък

филтър!

Фигура

Препоръка: За засмукване на фин прах

поставете филтърната торбичка.

 Степента на пълнене на филтърната

торбичка е зависима от мръсотията,

която се изсмуква.

Поставените допълнително филтър-

ни торбички могат да се спукат, пора-

ди това сменяйте своевременно

филтърната торбичка!

При фин прах, пясък и

т.н. ... филтър-

ната торбичка трябва да се сменя по-

често.

 За изсмукване на влага респ. мокри

места поставете желаните принад-

лежности на всмукателните тръби

респ. директно на дръжката.

몇 Внимание:

Не използвайте филтърна торбичка!

Ако се образува пяна или изтича теч-

ност, изключете уреда веднага!!

Забележка: Ако резервоарът е пълен,

поплавък затваря всмукателния отвор

и уредът работи с повишени обороти.

Веднага изключете уреда и изпразне-

те резервоара.

Почистване на трудно достъпни места и

там, където не е възможно изсмукване,

напр

. шума от алеята с баластра.

Фигура

 Поставете смукателния маркуч в от-

вора за издухване, така функцията

на издухване е активирана.

 Изключете уреда.

Фигура

 Закачете дюзата за под в позицията

за паркиране.

 Изключете уреда и изтеглете щепсе-

ла от контакта.

Фигура

 Свалете главата на уреда, изпразне-

те напълнения с

мокра или суха мръ-

сотия резервоар.

Фигура

 Приберете принадлежностите и мре-

жовия кабел на уреда и съхранявай-

те уреда в сухи помещения.

 Опасност

Преди всякакви работи по поддръжка-

та уредът да се изключва и щепселът

да се изважда от контакта.

Ремонтни работи и работи по елек-

трическите елементи могат да се из-

вършват само от оторизиран сервиз.

몇 Внимание

Не използвайте абразивни средства,

препарати за почистване на стъкло

или универсални почистващи препара-

ти! Никога не потапяйте уреда във во-

да.

 Поддържайте уреда и пирнадлеж-

ностите му от пластмаса с обичайни-

те, намиращи се в търговската

мрежа препарати за почистване на

пластмаса.

 резервоаро и принадлежностите при

необх. да се

изплакнат с вода и да се

подсушат преди да се употребят от-

ново.

Сухо изсмукване

Мокро изсмукване

Работа като духалка

Прекъсване на работа

Край на работата

Изпразване на резервоара

Съхранение на уреда

Грижи и поддръжка

121BG

– 5

Фигура

 Деблокирайте капака на филтъра и

го отворете. Свалете рамката и фил-

търа и изтупайте филтъра. При нуж-

да почистете филтъра под течаща

вода. Не търкайте филтъра и не го

четкайте.

Преди да го монтирате го оставете

да изсъхне напълно.

Фигура

 Накрая първо поставете филтъра и

след това рамката.

 Веднага изключете уреда.

Фигура

 Почистете системата на поплавъка:

Свалете главата на уреда, завъртете

кошничката на поплавъка (A) по по-

сока на стрелката и я свалете. След

това свалете поплавъка (B) и измий-

те и двете под течаща вода.

Почистете евент. и капака за вентила

на поплавъка (С): За целта деблоки-

райте капака

и го свалете. След по-

чистването отново го поставете и го

блокирайте ( спазвайте маркировката

и символите).

За монтажа първо вкарайте поплавъ-

ка, след това поставете кошничката

на поплавъка и я блокирайте.

Ако мощността на всмукване на уреда

се понижи, моля проверете следните

точки:

 Принадлежностите, всмукателният

маркуч или всмукателните тръби са

запушени, отстранете запушването.

 Плоският филтър е замърсен:

Демонтирайте и почистете плоския

филтър (вижте глава "Почистване на

плоския филтър“).

При нужда почистете филтъра под

течаща вода.

 Подменете повредения плосък фил-

тър.

 Филтърната торбичка е пълна: По-

ставете нова филтърна торбичка

(Номера за поръчки вижте от спи-

съка на резервни

части в края на

тази инструкция).

몇 Внимание

Не изхвърляйте филтърната торбичка!

Във всяка страна са валидни издадени-

те условия за гаранция от страна на

наше оторизирано дружество за раз-

пространение на продуктите ни. Евенту-

ални повреди в уреда в рамките на

срока на гаранцията се отстраняват без-

платно, ако причината за тях е в матери-

ала или

при производството. В случай

на използване на правото на гаранция

се обръщайте, моля, към Вашия търго-

вец или най-близкия оторизиран сервиз,

като представите борудването и доку-

мента за покупка.

(Адресите ще намерите на задната стра-

ница)

Почистване на плоския филтър

Помощ при неизправности

Излиза вода

Недостатъчен ефект от

изсмукването

Общи указания

Гаранция

122 BG

– 6

При въпроси и повреди Вашият дистри

бутор на KÄRCHER ще Ви помогне с

удоволствие.

(Адресите ще намерите на задната стра-

ница)

Списък на най-често необходимите ре-

зервни части ще намерите в края на

упътването за експлоатация.

Резервни части и принадлежности це

получите от Вашия търговец или във

филиала на KÄRCHER.

(Адресите

ще намерите на задната стра-

ница)

Запазваме си правото на техниче-

ски изменения!

Служба за работа с клиенти

Поръчка на резервни части и

специални принадлежности

Технически данни

Напрежение

1~50/60 Hz

220 -

240

Мощност Р

ном.

900 W

Мощност Р

макс.

1000 W

Предпазител (инертен)10A

Обем на резервоара 25 л

Поемане на вода с ръ-

кохватката

16 л

Поемане на вода с по-

довата дюза

14 л

Захранващ кабел H05BQ-F

2x0,75

Допустимо ниво на шум

(EN 60704-2-1)

70 dB(A)

Тегло (без принадлеж-

ности)

9,0 кг

123BG

– 1

Väga austatud klient,

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema kasutami-

se või uue omaniku tarbeks alles.

Seade on vastavalt käesolevas kasutusju-

hendis toodud kirjeldustele ja ohutusnõue-

tele ette nähtud kasutamiseks märg-/

kuivimurina.

See seade töötati välja erakasutuseks ega

ole ette nähtud professionaalse kasutami-

sega kaasnevaks koormuseks.

– Kaitske seadet vihma eest. Ärge ladus-

tage seadet väljas.

– Tähelepanu: Tuha ja nõe puhastamisel

kasutage alati eelseparaatorit (tell-nr.

2.863-139).

Kasutage märg-/kuivimurit ainult:

– originaalfiltrikotiga.

– originaal-varuosadega, -tarvikute või -

erivarustusega.

Tootja ei vastuta võimalike kahjude eest,

mis on tingitud seadme mittesihipärasest

kasutamisest või valest käitamisest.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vas-

tavate kogumissüsteemide kaudu.

Filter ja filtrikott on valmistatud keskkonna-

sõbralikest materjalidest.

Kui need ei sisalda sisseimetud aineid,

mida on keelatud panna majapidamisjäät-

mete hulka, võib need utiliseerida tavaliste

majapidamisjäätmetena.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

– Masinat ei tohi kasutada isikud (sh lap-

sed), kelle füüsilised, sensoorsed või

vaimsed võimed on piiratud või kellel

puuduvad vajalikud kogemused ja/või

teadmised, v.a. mõne nende turvlisuse

eest vastutava isiku järelvalve all või ju-

hul, kui see isik on neid masina kasuta-

mise osas juhendanud. Laste üle peab

olema järelvalve tagamaks, et nad ma-

sinaga ei mängi.

– Hoidke pakendikiled lastele kättesaa-

matuna - lämbumisoht!

– Lülitage masin pärast iga kasutamists

ja enne iga puhastamist/hooldust välja.

– Tuleoht. Ärge imege masinasse põle-

vaid ega hõõguvaid esemeid.

– Plahvatusohtlikes piirkondades kasuta-

mine on keelatud.

몇 Elektriühendus

Seadet tohib ühendada ainult vahelduv-

voolutoitega. Pinge peab vastama seadme

tüübisildil esitatud pingele.

Sisukord

Ohutusalased märkused . . ET . . .1

Seadme osad . . . . . . . . . . . ET . . .2

Käsitsemine . . . . . . . . . . . . ET . . .3

Korrashoid ja tehnohooldus ET . . .4

Abi häirete korral . . . . . . . . ET . . .4

Üldmärkusi . . . . . . . . . . . . . ET . . .5

Tehnilised andmed. . . . . . . ET . . .5

Sihipärane kasutamine

Keskkonnakaitse

Filtri ja filtrikoti utiliseerimine

Ohutusalased märkused

124 ET

– 2

 Elektrilöögi oht

Ärge kunagi puudutage toitekaablit ja pisti-

kupesa märgade kätega.

Võtke toitekaablist kinni ainult pistiku juu-

rest, ärge tõmmake kaablit sellest kinni hoi-

des pistikupesast välja.

Enne igakordset kasutamist tuleb toite-

kaablit ja pistikut vigastuste osas kontrolli-

da. Kahjustatud toitekaabel tuleb lasta

viivitamatult volitatud klienditeenindusel/

elektrikul välja vahetada.

Elektriõnnetuste vältimiseks soovitame ka-

sutada ettelülitatud rikkevoolu-kaitselülitiga

(max 30 mA rakendumise nimivoolutuge-

vusega) pistikupesi.

몇 NB!

Mõned ained võivad imiõhu keerises moo-

dustada plahvatusohtliku auru või gaasisegu!

Ärge kunagi kasutage imurit järgmiste aine-

te eemaldamiseks:

– Plahvatusohtlikud või kergestisüttivad

gaasid, vedelikud ja tolm (reaktiivne

tolm)

– Reaktiivne metallitolm (nt alumiinium,

magneesium, tsink) ühenduses tuge-

vasti leeliseliste ja happeliste puhastus-

vahenditega

– Lahjendamata kanged happed ja alused

– Orgaanilised lahused (nt bensiin, värvi-

lahustid, atsetoon, kütteõli).

Lisaks võivad need ained kahjustada sead-

me valmistamisel kasutatud materjale.

Jooniseid vt volditavatelt

lehekülgedelt!

Pakendi lahtipakkimisel kontrollida, kas

kõik osad on olemas ning kahjustamata.

Transportimisel tekkinud kahjustuste korral

palun teavitada toote müüjat.

Imivooliku ühendamiseks puhastamisel.

Märkus: Väljavõtmiseks vajutage pöidlaga

riivile ja tõmmake imivoolik välja.

Torgake imivoolik puhumisliitmikku. Selle-

ga aktiveeritakse puhumisfunktsioon.

Seadme kandmiseks või seadme pea ära-

võtmiseks pärast lukustusest vabastamist.

Selles tarvikute hoiukohas saab hoida imi-

voolikut, imiotsakuid ja toitekaablit.

 Positsioon 0: Masin on välja lülitatud.

Asend 1 eco: Imemine ilma puhumise-

ga (vähendatud imivõimsus).

Asend 2 eco: Imemine või puhumine

(maks. imivõimsus).

Põrandaotsaku toetamiseks töökatkestus-

te ajal.

Selles tarvikute hoiukohas saab hoida imi-

torusid või muid tarvikuid.

Avamiseks tõmmake välja, lukustamiseks

suruge sisse.

몇 NB!

Kasutamisel peavad filter ja juurdekuuluv

raam olema alati paigaldatud.

몇 Tähelepanu: Palun mitte ära visata!

Kinnitatakse mahuti sisemusse ja kasuta-

takse filtrikoti paigutamiseks.

Märkus: Märgpuhastuse korral ei tohi ka-

sutada filtrikotti!

Soovitus: Peentolmu imemiseks paigalda-

ge filtrikott.

Seadme osad

1 Imemisvooliku ühendus

2 Puhumisühendus

3 Kandekäepide

4 Filtriklapi vabastusklahv

5 Tarvikute hoiukoht konks

6 Pöördlüliti kahe

Eco-võimsusastmega

7 Parkimispositsioon

8 Tarvikute hoiukoht mahuti

9 Mahuti lukk

10 Rattad

11 Juhtrullid

12 Raamiga lamevoltfiter

(juba masinas)

13 Filtrikoti koht

14 Filterkott

125ET

– 3

Kõvade pindade ja vaipkatete puhastamiseks:

Hoob vaipkatete sümbolil

Hoob kõvade pindade sümbolil

 Servade, vuukide, küttekehade ja ras-

kesti ligipääsetavate kohtade jaoks.

몇 Töötades, nii märg- kui kuivpuhasta-

mise puhul, peab lamevoltfilter ole-

ma alati paigaldatud!

Joonis

 Võtke seadme pea ära ja eemaldage

sisu mahutist.

Joonis

 Keerake mahuti ümber, suruge juhtrulli-

kud lõpuni mahuti põhjas olevatesse

avadesse.

Joonis

 Tagumiste rataste paigaldamine:

Murdke laagrikausid lahti ja suruge suu-

red kausid rattapessa.

Ilma teljeta seadmete puhul: Pange

rattad rattapessa.

Teljega seadmete puhul: Torgake rat-

tad teljele ja pange rattapessa.

Seejärel kinnitakse väikesed kausid

suurtesse ja kruvige kokku.

Joonis

 Paigaldage konks.

Joonis

 Pange seadme pea peale ja lukustage

see.

Joonis

 Tarvikute ühendamine.

Joonis

 Ühendadage võrgupistik.

Joonis

 Lülitage seade sisse.

 Positsioon 0: Masin on välja lülitatud.

Asend 1 eco: Imemine ilma puhumise-

ga (vähendatud imivõimsus).

Asend 2 eco: Imemine või puhumine

(maks. imivõimsus).

몇 Töötage ainult kuiva lamevoltfiltriga!

Joonis

Soovitus: Peentolmu imemiseks paigalda-

ge filtrikott.

 Filtrikoti täituvus sõltub imetud mustu-

sest.

Liiga täis filtrikotid võivad lõhki minna.

Vahetage filtrikott õigeaegselt välja!

Peene tolmu, liiva jne puhul tuleb filtri-

kotti sagedamini vahetada.

 Niiskuse või vedeliku masinasse imemi-

seks ühendage vajalikud tarvikud imito-

rudele või otse käepidemele.

몇 Tähelepanu:

Mitte kasutada filterkotti!

Vahu tekkimisel või vedeliku väljumisel lüli-

tage seade koheselt välja!

Märkus: Kui anum saab täis, sulgeb ujuk

imemisava ja seade töötab kõrgematel

pööretel. Lülitage seade koheselt välja ja

tühjendage mahuti.

Raskesti ligipääsetavate kohtade või sellis-

te kohtade puhastamine, kus imemine ei

ole võimalik, nt lehed kruusapinnalt.

Joonis

 Torgake imivoolik puhumisliitmikku.

Sellega aktiveeritakse puhumisfunkt-

sioon.

15 Käepidemega imivoolik

16 Imemistorud 2 x 0,5 m

17 Põrandadüüs

(ümberlülitushoob)

18 Ühendusdüüs

Käsitsemine

Enne seadme kasutuselevõttu

Kasutuselevõtt

Kuivimemine

Märgimemine

Puhumisfunktsioon

126 ET

– 4

 Lülitage seade välja.

Joonis

 Riputage põrandaotsak parkimishoidi-

kusse.

 Lülitage seade välja ja tõmmake võrgu-

pistik välja.

Joonis

 Võtke seadme pea ära, tühjendage märja

või kuiva mustusega täidetud mahuti.

Joonis

 Paigutage tarvikud ja toitekaabel sead-

messe ja hoidke seadet kuivas ruumis.

 Oht

Lülitage enne kõiki hooldustöid masin välja

ja tõmmake võrgupistik välja.

Remonditöid ja töid elektriliste komponenti-

de juures tohib teha ainult volitatud hool-

dustöökoda.

몇 NB!

Ärge kasutage küürimisvahendeid ega

klaasi- või universaalpuhastusvahendeid!

Ärge sukeldage seadet kunagi vette.

 Puhastage seadet ja plastmassist tarvi-

kuid tavalise plastmassipuhastusva-

hendiga.

 Vajaduse korral loputage paaki ja tarvi-

kuid veega ja kuivatage enne uuesti ka-

sutuselevõtmist.

Joonis

 Vabastage filtri klapp ja tehke lahti. Ee-

maldage raam ja filter ning raputage fil-

ter puhtaks. Puhastage filtrit vajadusel

voolava vee all. Ärge hõõruge ega har-

jake filtrit.

Enne paigaldamist laske korralikult kui-

vada.

Joonis

 Seejärel pange uuesti kohale esmalt

filtr ja seejärel raam.

 Lülitage seade kohe välja.

Joonis

 Puhastage ujuki süsteemi:

Võtke seadme pea ära, keerake ujuki-

korv (A) noole suunas lahti ja võtke ära.

Seejärel eemaldage ujuk (B) ja puhas-

tage mõlemat voolava vee all.

Vajadusel puhastage ka ujukiveniili (C)

katet: Selleks avage kate lukustusest ja

võtke ära. Pärast puhastamist pange

tagasi ja lukustage (jälgige tähistust ja

sümboleid).

Paigaldamiseks sisestage kõigepealt

ujuk, seejärel pange peale ujukikorv ja

lukustage.

Kui seadme imivõimsus muutub nõrge-

maks, tuleb kontrollida järgmisi punkte:

 Tarvikud, imivoolik või imitorud on um-

mistunud, kõrvaldage ummistus.

 Lamevoltfilter on must:

Monteerige maha lamevoltfilter ja pu-

hastage seda (vt ptk „Lamevoltfiltri pu-

hastamine“).

Puhastage filtrit vajadusel voolava vee

all.

 Vahetage defektne lamevoltfilter välja.

 Filtrikott on täis: Pange kohale uus filtri-

kott (tell-nr vt selle kasutusjuhendi lõ-

pus olevast varuosade nimekirjast).

몇 NB!

Filtrikoti pesa mitte ära visata!

Töö katkestamine

Töö lõpetamine

Tühjendage paak

Seadme ladustamine

Korrashoid ja tehnohooldus

Madalvoltfiltri puhastamine

Abi häirete korral

Vett tuleb välja

Kahanev imemisvõimsus

127ET

– 5

Igas riigis kehtivad vastava volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad tõrked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või valmistusviga. Garantiijuhtumi kor-

ral palun pöörduda müüja või lähima

volitatud hooldustöökoja poole, esitades

ostu tõendava dokumendi.

(Aadressi vt tagaküljelt)

Küsimuste ja rikete korral aitab teid KÄRC-

HER’i filiaal.

(Aadressi vt tagaküljelt)

Valiku kõige sagedamini vajaminevatest

varuosadest leiate te kasutusjuhendi lõ-

pust.

Varuosi ja lisaseadmeid saate seadme

müüjalt või oma piirkonna KÄRCHERi fi-

liaalist.

(Aadressi vt tagaküljelt)

Tehniliste muudatuste õigused reser-

veeritud!

Üldmärkusi

Garantii

Klienditeenindus

Varuosade ja lisaseadmete

tellimine

Tehnilised andmed

Pinge

1~50/60 Hz

220 -

240

Võimsus P

nimi

900 W

Võimsus P

maks

1000 W

Võrgukaitse (inertne) 10 A

Mahuti maht 25 l

Käepidemega veevõtmine 16 l

Põrandaotsakuga vee-

võtmine

14 l

Võrgukaabel H05BQ-F

2x0,75

Helirõhupeel (EN 60704-

2-1)

70 dB(A)

Kaal (ilma tarvikuteta) 9,0 kg

128 ET

– 1

Godājamais klient,

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Atbilstoši šajā lietošanas instrukcijā dota-

jam aprakstam un drošības norādījumiem,

aparāts ir paredzēts izmantošanai kā mit-

rās un sausās putekļu sūkšanas putekļusū-

cējs.

Šis aparāts tika izstrādāts privātai lietoša-

nai un nav paredzēts profesionālās lietoša-

nas prasībām.

– Aizsargājiet ierīci no lietus iedarbības.

Neuzglabājiet ierīci ārpus telpām.

– Uzmanību: Pelnus un kvēpus sūciet ti-

kai ar separatoru (Pasūtījuma Nr.

2.863-139).

Lietot mitro/sauso putekļusūcēju tikai ar:

– oriģinālo filtra maisu.

– oriģinālajām rezerves daļām, piederu-

miem vai sevišķo aprīkojumu.

Ražotājs neatbild par iespējamiem bojāju-

miem, kas radušies noteikumiem neatbils-

tošas izmantošanas vai nepareizas

lietošanas rezultātā.

Iepakojuma materiālus ir iespējams at-

kārtoti pārstrādāt. Lūdzu, neizmetiet ie-

pakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā, kur

tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ierīces ar atbilstošu

savā

kšanas sistēmu starpniecību.

Filtri un to maisiņi ir izgatavoti no videi ne-

kaitīgām izejvielām.

Ja filtrā un tā maisiņā nav iesūktas vielas,

kuru klātbūtne mājsaimniecības atkritumos

ir aizliegta, tos var utilizēt kopā ar parasta-

jiem mājsaimniecības atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

– Šī ierīce nav paredzēta tam, lai to lietotu

personas (tai skaitā bērni) ar ierobežotām

fiziskām, sensoriskām vai garīgām spē-

jām vai ar nepietiekamu pieredzi un/vai

zināšanām, ja vien viņus uzrauga par

viņu drošību atbildīga persona vai viņi ir

saņēmuši instrukcijas par ierīces lietoša-

nu.Bērni ir jāpieskata, lai nodrošinātu, ka

viņi nespēlējas ar ierīci.

– Nelaidiet bērnus iepakojuma plēvju tu-

vumā, pastāv nosmakšanas risks!

– Izslēdziet aparātu pēc katras lietošanas

reizes un ikreiz pirms tīrīšanas/apkopes.

– Uzliesmošanas risks. Neuzsūciet dego-

šus vai kvēlojošus priekšmetus.

– Aparāta lietošana aizliegta sprādzien-

bīstamās zonās.

몇 Elektropadeve

Aparātu pieslēdziet tikai maiņstrāvai. Sprie-

gumam jāatbilst uz aparāta rūpnīcas plāk-

snītes norādītajam.

Satura rādītājs

Drošības norādījumi . . . . . . LV . . .1

Aparāta apraksts . . . . . . . . LV . . .2

Apkalpošana . . . . . . . . . . . LV . . .3

Kopšana un tehniskā apkope LV . . .4

Palīdzība darbības traucējumu

gadījumā . . . . . . . . . . . . . . LV . . .4

Vispārējas piezīmes . . . . . . LV . . .5

Tehniskie dati . . . . . . . . . . . LV . . .5

Noteikumiem atbilstoša lietošana

Vides aizsardzība

Filtru un filtra maisiņu utilizācija

Drošības norādījumi

129LV

– 2

 Strāvas triecienu bīstamība

Nekādā gadījumā neskarieties klāt tīkla ka-

belim un kontaktligzdai ar mitrām rokām.

Tīkla kabeli satveriet tikai aiz kon-

taktspraudņa, neatvienojiet ierīci no strā-

vas padeves, velkot kontaktspraudni aiz

kabeļa.

Pirms katras lietošanas reizes pārbaudiet,

vai nav bojāts tīkla kabelis un tā kon-

taktspraudnis. Bojātu tīkla kabeli nekavējo-

ties nododiet apmaiņai pret jaunu kabeli

pilnvarotā klientu apkalpošanas centrā/

elektrospeciālistam.

Lai izvairītos no elektrotraumām, mēs iesa-

kām kontaktligzdas aprīkot ar iepriekš ie-

slēdzamu noplūdes strāvas

drošinātājslēdzi (nominālais nostrādes

strāvas stiprums maks. 30 mA).

몇 Uzmanību

Sajaucoties ar iesūcamo gaisu, dažas vie-

las var veidot sprādzienbīstamus tvaikus

vai maisījumus!

Nekad neiesūkt sekojošas vielas:

– Sprādzienbīstamas vai viegli uzliesmo-

jošas gāzes, šķidrumus un putekļus (re-

aktīvie putekļi)

– Reaktīvie metāla putekļi (piemēram,

alumīnijs, magnijs, cinks) savienojumos

ar stipriem sārmainiem un skābiem

mazgāšanas līdzekļiem

– Neatšķaidītas stipras skābes un sārmi

– Organiskie atšķaidītāji (piemēram, benzīns,

krāsu atšķaidītājs, acetons, mazuts).

Bez tam, šīs vielas var saēst aparātā iz-

mantotos materiālus.

Attēlus skatīt atlokāmajās

lapās!

Izsaiņojot pārbaudiet, vai iesaiņojumā eso-

šais saturs ir pilnīgs un nebojāts. Pārvadā-

šanas laikā radušos bojājumu gadījumā

lūdzam par to informēt tirgotāju.

Lai sūkšanas gadījumā pieslēgtu sūkšanas

šļūteni.

Norāde: Lai to izņemtu, ar īkšķ

i nospiediet

fiksatoru un izvelciet sūkšanas šļūteni.

Levietojiet sūkšanas šļūteni pūšanas pie-

slēgumā, tādējādi aktivizējot pūšanas funk-

ciju.

Lai aparātu varētu pārnest vai lai pēc atbrī-

vošanas noņemtu aparāta augšdaļu.

Šī piederumu novietne ļauj uzglabāt sūkša-

nas šļūteni, sūkšanas sprauslas un elektrī-

bas vadu.

 Pozīcija 0: Aparāts ir izslēgts.

Pozīcija 1 eco: sūkšana vai pūšana

(samazināta sūkšanas jauda).

Pozīcija 2 eco: sūkšana vai pūšana

(maks. sūkšanas jauda).

Grīdas tī

rīšanas sprauslas novietošanai

darba pārtraukumos.

Šī piederumu novietne ļauj uzglabāt sūkša-

nas caurules vai citus piederumus.

Lai atvērtu, pavelciet uz āru, lai noslēgtu -

paspiediet uz iekšu.

Aparāta apraksts

1 Sūkšanas šļūtenes pieslēgums

2 Pūtes pieslēgums

3 Nešanas rokturis

4 Filtra vāciņa atbloķēšanas poga

5 Piederumu novietne-āķis

6 Grozāms slēdzis ar divām

Eco jaudas pakāpēm

7 Stāvēšanas pozīcija

8 Piederumu novietne-tvertne

9 Tvertnes aizspiedņi

130 LV

– 3

몇 Uzmanību

Izmantošanas gadījumā vienmēr jābūt ie-

liktam filtram un tam piederīgajam rāmim.

몇 Uzmanību: Lūdzu, neizmest!

To iekarina tvertnes iekšpusē un tas kalpo

filtra maisa nostiprināšanai.

Norāde: Lai veiktu mitro sūkšanu, nedrīkst

būt ievietots filtra maiss!

Ieteikums: Lai uzsūktu sīkus putekļus, ie-

vietojiet filtra maisu.

Cietu virsmu un paklāju sūkšanai:

Svira uz simbolu tīrot paklājus

Svira uz simbolu tīrot cietas virsmas

 Stūriem, salaiduma vietām, radiatoriem

un grūti aizsniedzamām vietām.

몇 Vienmēr strādājiet ar ievietotu plaka-

ni salocīto filtru, gan mitrās, gan sau-

sās sūkšanas laikā!

Attēls

 Noņemiet aparāta korpusu un izņemiet

no tvertnes tās saturu.

Attēls

 Apgrieziet tvertni, vadāmos skrituļus ie-

spiediet līdz galam atverēs, kas atrodas

tvertnes pamatnē.

Attēls

 Piemontējiet aizmugurējos riteņus:

atdaliet gultņa ieliktņus un lielos ielikt-

ņus iespiediet riteņu rumbā.

Aparātiem bez ass: ielieciet riteņus ri-

teņu rumbā.

Aparātiem ar asi: uzlieciet riteņus uz

ass un ielieciet riteņu rumbā.

Pēc tam mazos ieliktņus iekabiniet liela-

jos ielikt

ņos un saskrūvējiet.

Attēls

 Piemontējiet āķi.

Attēls

 Uzlieciet un nofiksējiet aparāta augšdaļu.

Attēls

 Pievienojiet piederumus.

Attēls

 Pievienojiet kontaktspraudni kontakt-

ligzdai.

Attēls

 Ieslēdziet ierīci.

 Pozīcija 0: Aparāts ir izslēgts.

Pozīcija 1 eco: sūkšana vai pūšana

(samazināta sūkšanas jauda).

Pozīcija 2 eco: sūkšana vai pūšana

(maks. sūkšanas jauda).

몇 Strādāt tikai ar sausu plakani salocī-

to filtru!

Attēls

Ieteikums: Lai uzsūktu sīkus putekļus, ie-

vietojiet filtra maisu.

 Filtra maisa uzpildes pakāpe ir atkarīga

no iesūcamiem netīrumiem.

Pārpildīti filtra maisi var pārplīst, tādēļ

laicīgi nomainiet filtra maisu!

Iesūcot smalkos putekļus, smiltis utt.,

filtra maiss jāmaina biežāk.

10 Ritentiņi

11 Vadāmie skrituļi

12 Plakani salocītais filtrs ar rāmi

(jau ievietots aparātā)

13 Filtra maisa turētājs

14 Filtra maisiņš

15 Sūkšanas šļūtene ar rokturi

16 Sūcējcaurules 2 x 0,5 m

17 Sprausla grīdas tīrīšanai

(ar pārslēgšanas sviru)

18 Saduru sprausla

Apkalpošana

Pirms ekspluatācijas sākšanas

Ekspluatācijas sākums

Sausā sūkšana

131LV

– 4

 Lai uzsūktu šķidrumu jeb mitrumu, uz-

lieciet vajadzīgos piederumus uz sūk-

šanas caurulēm jeb uzreiz uz roktura.

몇 Uzmanību:

Neizmantojiet filtra maisiņu!

Veidojoties putām vai izplūstot šķidrumam,

aparātu nekavējoties izslēdziet!

Norādījums: Ja tvertne ir pilna, pludiņš no-

slēdz iesūkšanas atveri un aparāts darbo-

jas ar palielinātu apgriezienu skaitu.

Aparātu nekavējoties izslēdziet un iztukšo-

jiet tvertni.

Grūti aizsniedzamu vietu vai tādu vietu tīrī-

šana, kurās nav iespējama sūkšana, piem.,

lapas no grants pamatnes.

Attēls

 Levietojiet sūkšanas šļūteni pūšanas

pieslēgumā, tādējādi aktivizējot pūša-

nas funkciju.

 Izslēdziet ierīci.

Attēls

 Iekabiniet gr

īdas tīrīšanas sprauslu stā-

vēšanas pozīcijā.

 Izslēdziet aparātu un izņemiet tīkla kon-

taktdakšu.

Attēls

 Noņemiet aparāta augšdaļu, iztukšojiet

ar mitriem vai sausiem putekļiem piepil-

dīto tvertni.

Attēls

 Novietojiet piederumus un elektrības

vadu pie aparāta un uzglabājiet aparātu

sausās telpās.

 Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu

veikšanas aparātu izslēdziet un atvienojiet

kontaktdakšu.

Jebkurus elektrisko sastāvdaļu remontus

drīkst veikt tikai pilnvarots klientu apkalpo-

šanas dienests.

몇 Uzmanību

Neizmantojiet tīrīšanas līdzekļus, stikla vai

universālus tīrīšanas līdzekļus! Aparātu ne-

kad neiegremdējiet ūdenī.

 Aparātu un piederumu daļas no plast-

masas kopjiet ar standarta plastmasas

tīrīšanas līdzekli.

 Tvertni un piederumus vajadzības gadī-

jumā izskalojiet ar ūdeni un pirms atkār-

totas lietošanas nožāvējiet.

Attēls

 Atbloķējiet un atveriet filtra vāciņu. Izņe-

miet rāmi ar filtru un izdauziet filtru. Va-

jadzības gadījumā izskalojiet filtru zem

ūdens strūklas. Filtru nedrīkst berzt vai

tīrīt ar suku.

Pirms montāžas ļ

aujiet tam pilnībā iz-

žūt.

Attēls

 Pēc tam vispirms ielieciet filtru un pēc

tam rāmi.

 Nekavējoties izslēdziet aparātu.

Attēls

 Iztīriet pludiņa sistēmu:

noņemiet aparāta korpusu, atgrieziet

pludiņa trauku (A) un noņemiet. Pēc

tam izņemiet pludiņu (B) un abus izska-

lojiet zem zem ūdens strūklas.

Vajadzības gadījumā notīriet arī pludiņa

vārsta (C) vāciņu. Šim nolūkam vāciņu

atbloķējiet un noņemiet. Pēc tīrīšanas

Mitrā sūkšana

Pūtes funkcija

Darba pārtraukšana

Darba beigšana

Tvertnes iztukšošana

Aparāta uzglabāšana

Kopšana un tehniskā apkope

Plakani salocītā filtra tīrīšana

Palīdzība darbības

traucējumu gadījumā

Iztek ūdens

132 LV

– 5

to uzlieciet atpakaļ un nofiksējiet (ņe-

miet vērā marķējumu un simbolus).

Veicot montāžu, vispirms ievietojiet plu-

diņu, tad uzlieciet un nofiksējiet pludiņa

trauku.

Ja aparāta sūkšanas jauda samazinās, jā-

pārbauda šādi punkti:

 Aizsērējuši piederumi, sūkšanas šļūte-

ne vai sūkšanas caurules, likvidējiet

aizsērējumus.

 Netīrs plakani salocītais filtrs:

Demontējiet un iztīriet plakani salocīto

filtru (skat. nodaļu "Plakani salocītā

filtra tīrīšana").

Vajadzības gadījumā izskalojiet filtru

zem ūdens strūklas.

 Nomainiet bojātu plakani saloc

īto filtru.

 Filtra maiss ir pilns Ievietojiet jaunu filtra

maisu (pasūt. Nr. skatīt rezerves daļu

sarakstā šīs instrukcijas beigās).

몇 Uzmanību

Neizmetiet filtra maisa turētāju!

Mūsu pilnvarotās tirdzniecības sabiedrības

izsniegtās garantijas saistības ir spēkā kat-

rā valstī. Garantijas perioda laikā mēs bez

maksas novērsīsim iespējamos darbības

traucējumus Jūsu aparātā, ja to cēlonis ir

materiāla vai ražošanas defekts. Ja nepie-

ciešams garantijas remonts, lūdzam grie-

zieties pie Jūsu pārdevēja vai tuvākajā

pilnvarotajā klientu apkalpošanas dienesta

iestādē, uzrādot pirkumu apliecinošu doku-

mentu.

(Adresi skatīt aizmugurē)

Jautājumu un aparāta darbības traucējumu

gadījumā Jums labpr

āt sniegs padomu fir-

mas KÄRCHER filiāles darbinieki.

(Adresi skatīt aizmugurē)

Visbiežāk pieprasīto rezerves daļu klāstu Jūs

atradīsiet lietošanas rokasgrāmatas galā.

Rezerves detaļas un piederumus Jūs varat ie-

gādāties pie sava tirdzniecības pārstāvja vai

savā firmas KÄRCHER filiālē.

(Adresi skatīt aizmugurē)

Rezervētas tiesības veikt tehniskas iz-

maiņas!

Vāja sūkšana

Vispārējas piezīmes

Garantija

Klientu apkalpošanas centrs

Rezerves detaļu un speciālo pie

derumu pasūtīšana

Tehniskie dati

Spriegums

1~50/60 Hz

220 -

240

Jauda P

nom

900 W

Jauda P

maks

1000 W

Tīkla drošinātājs (kūstošais) 10 A

Tvertnes tilpums 25 l

Ar rokturi uzņemamais

ūdens daudzums

16 l

Ar grīdas tīrīšanas

sprauslu uzņemamais

ūdens daudzums

14 l

Tīkla kabelis H05BQ-F

2x0,75

Skaņas spiediena līme-

nis (EN 60704-2-1)

70 dB(A)

Svars (bez pierīcēm) 9,0 kg

133LV

– 1

Gerbiamas kliente,

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų

naudotis vėliau arba perduoti naujam savi-

ninkui.

Remiantis šioje naudojimo instrukcijoje pa-

teiktais aprašymais ir saugumo nurodymais

prietaisas gali būti naudojamas kaip drėgno

ir sauso valymo siurblys.

Šis prietaisas skirtas naudoti namų ūkyje ir

nėra pritaikytas pramoniniam naudojimui.

– Saugokite prietaisą nuo lietaus. Nelai-

kykite jo lauke.

– Dėmesio: Siurbdami pelenus ir suo-

džius, naudokite atskyriklį (užsakymo

Nr. 2.863-139).

Drėgno ir sauso valymo siurblį naudokite tik

su:

– originaliais dulkių maišeliais;

– originaliais priedais, atsarginėmis dali-

mis ir specialiais priedais.

Gamintojas neprisiima atsakomybės už ga-

limą žalą, atsiradusią naudojant prietaisą

ne pagal paskirtį ar netinkamai jį valdant.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl naudo-

tus prietaisus šalinkite pagal atitinkamą an-

trinių žaliavų surinkimo sistemą.

Filtrai ir filtrų maišeliai pagaminti iš ekolo-

giškų medžiagų

Juos galite šalinti kartu su buitinėmis atlie-

komis, jei į juos nėra įsiurbti medžiagų, ku-

rias šalinti su buitinėmis atliekomis yra

draudžiama.

Nurodymai apie sudedamą

sias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

– Šis prietaisas nepritaikytas naudoti as-

menims (taip pat vaikams) su fizine,

sensorine arba dvasine negalia arba

asmenims, neturintiems pakankamai

reikiamos patirties ir (arba) žinių, ne-

bent prižiūrint už saugą atsakingam as-

meniui arba gavus šio asmens

nurodymus, kaip naudoti prietaisą. Pri-

žiūrėkite vaikus siekdami užtikrinti, kad

jie nežaistų su prietaisu.

– Saugokite pakuotės plėveles nuo vaikų,

galimas uždusimo pavojus!

– Išjunkite prietaisą prieš kiekvieną nau-

dojimą ir valymą/techninę priežiūrą.

– Gaisro pavojus. Nesiurbkite degančių

arba smilkstančių daiktų.

– Draudžiama naudoti prietaisą sprogioje

aplinkoje.

Turinys

Saugos reikalavimai . . . . . . LT . . .1

Prietaiso aprašymas. . . . . . LT . . .2

Valdymas . . . . . . . . . . . . . . LT . . .3

Priežiūra ir aptarnavimas . . LT . . .4

Pagalba gedimų atveju. . . . LT . . .4

Bendrieji nurodymai . . . . . . LT . . .5

Techniniai duomenys . . . . . LT . . .5

Naudojimas pagal paskirtį

Aplinkos apsauga

Filtrų ir filtrų maišelių atliekų tvarkymas

Saugos reikalavimai

134 LT

– 2

몇 Jungimas į elektros tinklą

Prietaisą galima jungti tik į kintamosios sro-

vės tinklą. Įtampa turi atitikti prietaiso sky-

delyje nurodytą įtampą.

 Elektros smūgio pavojus

Niekada nelieskite elektros laido ir tinklo liz-

do šlapiomis rankomis.

Laidą iš elektros tinklo lizdo visada traukite

tik už kištuko, o ne už paties laido.

Kiekvieną kartą prieš pradėdami naudoti

prietaisą patikrinkite, ar nepažeistas elek-

tros laidas ir tinklo kištukas. Pažeistą elek-

tros laidą nedelsdami pakeiskite oficialioje

klientų aptarnavimo tarnyboje (elektros

prietaisų remonto dirbtuvėse).

Kad išvengtumėte nelaimingų atsitikimų su

elektra, rekomenduojame naudoti rozetes

su jau įmontuotu apsauginiu laikinosios

srovės jungikliu (maks. 30 mA vardinis pra-

dinis srovės stiprumas).

몇 Dėmesio

Susimaišiusios su įtraukiamu oru tam tikros

medžiagos gali sudaryti sprogius garus

arba mišinius.

Jokiu būdu nesiurbkite šių medžiagų:

– Sprogių arba degių dujų, skysčių ir dul-

kių (reaktyvių dulkių)

– Reaktyvių metalo dulkių (pvz., aliumi-

nio, magnio, cinko) kartu su stipriai šar-

miniais arba rūgštiniais valikliais

– Neskiestų rūgščių ir šarmų

– Organinių tirpiklių (pvz., benzino, skie-

diklio, acetono, mazuto).

Be to, šios medžiagos gali pažeisti medžia-

gas, iš kurių pagamintas prietaisas.

Paveikslus rasite išlanks-

tomuose puslapiuose!

Išpakuodami prietaisą patikrinkite, ar ne-

trūksta priedų ir ar nėra pažeidimų. Jei prie-

taisas pažeistas gabenimo metu,

praneškite apie tai pardavėjui.

Siurbimo žarnai prijungti siurbiant.

Pastaba: norėdami išimti siurbimo žarną,

nykščiu paspauskite fiksatorių ir ištraukite

siurbimo žarną.

Įkiškite siurbimo žarną į pūtimo jungtį, taip

suaktyvindami pūtimo funkciją.

Prietaisui nešti arba prietaiso galvai nuimti

atfiksavus.

Ant šio laikiklio galima laikyti prietaiso siur-

bimo žarną, maitinimo laidą ir siurbimo ant-

galius.

 0 padėtis: prietaisas išjungtas.

Padėtis 1 eco: siurbimas arba pūtimas

(sumažinta siurbimo galia).

Padėtis 2 eco: siurbimas arba pūtimas

(maksimali siurbimo galia).

Antgaliui grindims pastatyti, nutraukiant

darbą.

Šiame laikiklyje galima laikyti siurbimo

vamzdžius arba kitus priedus.

Norėdami atidaryti, traukite į išorę, norėda-

mi užblokuoti, spauskite

į vidų.

Prietaiso aprašymas

1 Siurbimo žarnos prijungimas

2 Pūtimo funkcijos prijungimas

3 Rankena nešimui

4 Filtro sklendės atblokavimo myg-

tukas

5 Kablio formos laikiklis (priedas)

6 Sukamasis jungiklis su dviem

Eco galios pakopomis

7 Stovėjimo padėtis

8 Bako laikiklis (priedas)

9 Kameros fiksatorius

135LT

– 3

몇 Dėmesio

Naudojant filtras ir rėmas turi būti visada

įdėti.

몇 Dėmesio! Neišmeskite!

Įkabinamas talpykloje ir skirtas filtro maiše-

liui laikyti.

Pastaba: drėgnam valymui negalima nau-

doti filtro maišelių!

Patarimas:: smulkioms dulkėms siurbti

įdėkite filtro maišelį.

Kietiems paviršiams ir kiliminei dangai valyti:

svirtį nustatykite į padėtį su simboliu

kiliminėms dangoms

svirtį nustatykite į padėtį su simboliu

kietiems paviršiams

 Kraštams, siūlėms, radiatoriams ir sun-

kiai prieinamoms zonoms.

몇 Dirbkite tik su įdėtu plokščiuoju

klostuotu filtru, tiek drėgnam, tiek

sausam valymui!

Paveikslas

 Nuimkite prietaiso galvą ir talpyklos turi-

nį.

Paveikslas

 Apsukite kamerą, iki galo įsukite ratu-

kus į angas kameros apačioje.

Paveikslas

 Sumontuokite galinius ratus: Atskir-

kite guolių įdėklus ir didįjį įdėklą įspaus-

kite į rato laikiklį.

Prietaisuose be ašies: įstatykite ratus

į ratų laikiklį.

Prietaisuose su ašimi: užmaukite ra-

tus ant ašies ir įstatykite į laikiklį.

Po to įkabinkite mažuosius įdėklus į di-

džiuosius ir suveržkite.

Paveikslas

 Sumontuokite kablį.

Paveikslas

 Uždėkite ir užfiksuokite įrenginio galvą

Paveikslas

 Pritvirtinkite priedus.

Paveikslas

 Įkiškite elektros laido kištuką.

Paveikslas

 Įjunkite prietaisą.

 0 padėtis: prietaisas išjungtas.

Padėtis 1 eco: siurbimas arba pūtimas

(sumažinta siurbimo galia).

Padėtis 2 eco: siurbimas arba pūtimas

(maksimali siurbimo galia).

몇 Naudokite tik plokščiuoju klostuotu

filtru!

Paveikslas

Patarimas:: smulkioms dulkėms siurbti

įdėkite filtro maišelį.

 Filtro maišelio užpildymo lygis priklauso

nuo to, kokie nešvarumai siurbiami.

Užsikimšę filtro maišeliai gali sutrūkti,

todėl laiku keiskite filtro maišelį!

Siurbiant smulkias dulkes, smėlį ir pan.,

filtro maišelis turi būti keičiamas daž-

niau.

 Drėgnam arba skysčių siurbimui pagei-

daujamą priedą užmaukite ant siurbimo

vamzdžio arba tiesiai ant rankenos.

10 Ratukai

11 Varantieji ratai

12 Plokščiasis klostuotas filtras rėme

(jau sumontuotas prietaise)

13 Filtro maišelio laikiklis

14 Filtro maišelis

15 Siurbimo žarna su rankena

16 Siurbimo vamzdžiai - 2 vnt. x 0,5 m

17 Grindų antgalis

(su perjungimo svirtimi)

18 Siaurasis antgalis

Valdymas

Prieš pradedant naudoti

Naudojimo pradžia

Sausas valymas

Drėgnas valymas

136 LT

– 4

몇 Dėmesio:

Nenaudokite filtro maišelio!

Jei išsiskiria putos arba skystis, tuoj pat iš-

junkite prietaisą!

Patarimas: kai maišelis užsipildo, rodiklis

uždaro siurbimo angą, todėl padidėja vari-

klio sūkių skaičius. Prietaisą tuoj pat išjun-

kite ir ištuštinkite maišelį.

Sunkiai prieinamoms vietoms arba valyti

vietoms, kur siurbti neįmanoma, pvz., la-

pams iš žvyro šalinti.

Paveikslas

 Įkiškite siurbimo žarną į pūtimo jungtį,

taip suaktyvindami pūtimo funkciją.

 Išjunkite prietaisą.

Paveikslas

 Grindų antgalį pakabinkite į stovėjimo

padėtį.

 Prietaisą išjunkite ir ištraukite kištuką.

Paveikslas

 Nuimkite prietaiso galvą, ištuštinkite

baką su šlapiu ir sausu purvu užpildytą

baką.

Paveikslėlis

 Pritvirtinkite prie prietaiso priedus ir

maitinimo kabelį bei laikykite prietaisą

sausoje patalpoje.

 Pavojus

Prieš pradėdami įprastinės ir techninės

priežiūros darbus, išjunkite prietaisą ir iš-

traukite iš lizdo tinklo kištuką.

Remonto darbus ir elektros įrangos darbus

tinkamai atlikti gali tik įgaliota klientų aptar-

navimo tarnyba.

몇 Dėmesio!

Nenaudokite šveitiklių, stiklo ar universalių

valiklių! Prietaiso niekada nenardinkite į

vandenį.

 Prietaisą ir sintetines priedų dalis valy-

kite paprastu sintetikos valikliu.

 Jei reikia, kamerą ir priedus išplaukite

vandeniu ir prieš vėl naudodami išdžio-

vinkite.

Paveikslas

 atblokuokite ir atidarykite filtro sklendę.

Išimkite rėmą ir filtrą ir išpurtykite filtrą.

Filtrą, jei reikia, nuplaukite tekančiu

vandeniu. Filtro neskuskite ir nevalykite

šepečiu.

Prieš sumontuodami, palaukite, kol iš-

džius.

Paveikslas

 Tada sumontuokite filtrą, o po to – rė-

mą.

 Nedelsdami išjunkite prietaisą.

Paveikslas

 Išvalykite plūdės sistemą:

nuimkite prietaiso galvą, plūdės korpu-

są išsukite rodyklės kryptimi ir nuimkite.

Po to išimkite plūdę (B) ir išplaukite ją

bei korpusą tekanč

iu vandeniu.

Jei reikia, išvalykite ir plūdės vožtuvą

(C): tam atsklęskite ir nuimkite gaubtą.

Išvalę jį vėl uždėkite ir užsklęskite (va-

dovaukitės žymėmis ir simboliais).

Montuodami iš pradžių įstatykite plūdę,

o po to uždėkite ir užsklęskite plūdės

korpusą.

Pūtimo funkcija

Darbo nutraukimas

Darbo pabaiga

Ištuštinkite rezervuarą.

Prietaiso laikymas

Priežiūra ir aptarnavimas

Plokščiojo klostuotojo filtro

valymas

Pagalba gedimų atveju

Išbėga vanduo

137LT

– 5

Sumažėjus siurbiamajai galiai, patikrinkite

pagal šiuos punktus:

 Užsikišę priedai, siurblio žarna arba

vamzdžiai. Pašalinkite kamštį.

 Užsiteršęs plokščiasis klostuotas filtras:

išmontuokite ir išvalykite plokščiąjį klos-

tuotą filtrą (žr. skyrių „Plokščiojo klos-

tuoto filtro valymas“).

Filtrą, jei reikia, nuplaukite tekančiu

vandeniu.

 Jei plokščiasis klostuotas filtras pažeis-

tas, pakeiskite jį.

 Užsipildęs filtro maišelis: įdėkite naują

filtro maišelį (užsakymo Nr. žr. atsargi-

nių dalių sąrašą šios instrukcijos pabai-

goje).

몇 Dėmesio

Neišmeskite filtro maišelio laikiklio!

Kiekvienoje šalyje galioja tos garantijos są-

lygos, kurias nustato įgalioti pardavėjai.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinio gedimų pašalinimo kreipkitės į

pardavėją arba artimiausią klientų aptarna-

vimo tarnybą. Visuomet pateikite pirkimą

patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Iškilus klausimams arba prietaisui suge-

dus, Jums padės mūsų KÄRCHER filialo

darbuotojai.

(Adresą rasite kitoje pusėje)

Dažniausia naudojamų atsarginių dalių są-

rašas pateiktas naudojimo instrukcijos pa-

baigoje.

Atsargines dalis ir priedus gausite iš parda-

vėjo arba Jūsų KÄRCHER filiale.

(Adresą rasite kitoje pusėje)

Gamintojas pasilieka teisę keisti techni-

nius duomenis!

Sumažėjęs siurbimo galingumas

Bendrieji nurodymai

Garantija

Klientų aptarnavimo tarnyba

Atsarginių dalių ir specialių priedų

užsakymas

Techniniai duomenys

Įtampa

1~50/60 Hz

220 -

240

Galingumas, P

nenn

(nomi-

nalus)

900 W

Galingumas, P

max

(maksi-

malus)

1000 W

Elektros tinklo saugiklis

(inercinis)

10 A

Maišelio talpa 25 l

Vandens ėmimas su ran-

kena

16 l

Vandens ėmimas su ant-

galiu grindims.

14 l

Elektros laidas H05BQ-F

2x0,75

Triukšmo lygis (EN

60704-2-1)

70 dB(A)

Svoris (be priedų) 9,0 kg

138 LT

– 1

Шановний покупець!

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з

експлуатації, після цього дійте

відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

Пристрій придатний до використання як

пилосос для сухої та вологої очистки у

відповідності до даної інструкції з

експлуатації та вказівок щодо безпеки.

Цей пристрій призначається для

приватного використання і не

пристосований до навантажень

промислового використання.

– Необхідно захищати прилад від

дощу. Не зберігати поза

приміщенням.

– Увага: При всмоктуванні попелу та

сажі використовувати лише

попередній відсікач (№ замовлення

2.863-139).

Використовувати для вологого/сухого

прибирання тільки з:

– оригінальним фільтрувальним

мішком.

– Оригінальними запасними

частинами, аксесуарами та

додатковим обладнанням.

Виробник не несе відповідальності за

збитки, завдані невідповідним або

неправильним застосуванням пристрою.

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно.

Тому

, будь ласка, утилізуйте старі

пристрої за допомогою спеціальних

систем збору сміття.

Фільтр та фільтрувальний мішок

виготовлені з екологічно безпечних

матеріалів.

Якщо вони не містять речовин, що

заборонені для утилізації домашнього

сміття, Ви можете утилізувати їх зі

звичайним домашнім сміттям.

Інструкції із застосування

компонентів (REACH)

Актуальні відомості про компоненти

наведені на веб-

вузлі за адресою:

www.kaercher.com/REACH

– Цей пристрій не призначено для

використання людьми (у тому числі й

дітей) з обмеженими фізичними,

сенсорними або розумовими

здатностями або особами з

відсутністю досвіду й/або знань, за

винятком випадків, якщо за

забезпеченням безпеки їхньої роботи

спостерігають спеціально

підготовлені особи або вони

одержують від них вказівки, що

стосуються використання пристрою.

Необхідно

стежити за дітьми, не

дозволяти їм грати із пристроєм.

– Пакувальну плівку тримайте подалі

від дітей, існує небезпека

задушення!

Зміст

Правила безпеки . . . . . . . UK . . .1

Опис пристрою . . . . . . . . . UK . . .2

Експлуатація . . . . . . . . . . . UK . . .3

Догляд та технічне

обслуговування. . . . . . . . . UK . . .5

Допомога у випадку

неполадок . . . . . . . . . . . . . UK . . .5

Загальні вказівки. . . . . . . . UK . . .6

Технічні характеристики. . UK . . .6

Правильне застосування

Охорона довкілля

Утилізація фільтра та

фільтрувального мішка

Правила безпеки

139UK

– 2

– Пристрій слід відключати після

кожного використання і перед

проведенням очищення/технічного

обслуговування.

– Небезпека пожежі. Не допускати

всмоктування палаючих або

тліючих предметів.

– Робота у вибухонебезпечних умовах

не дозволяється.

몇 Електричне з’єднання

Пристрій слід вмикати лише до

змінного струму. Напруга повинна

відповідати вказаним на фірмовій

табличці пристрою даним щодо

напруги.

 Небезпека враження струмом

Заборонено доторкатися до

мережевого кабелю і розетки вологими

руками.

Мережевий кабель дозволяється

брати тільки за виделку, не можна

виключати прилад, витягаючи виделку

з розетки за шнур.

Мережевий кабель із виделкою перед

кожним уживанням слід перевіряти на

предмет пошкоджень. Ушкоджений

мережевий кабель має негайно бути

замінений професіоналами в

уповноваженому

сервісному центрі.

Щоб уникнути нещасних випадків під

час використання електроприладів, ми

рекомендуємо використовувати

розетки з попередньо увімкненим

автоматом захисту від току витоку

(макс. 30 мА сили току номінальної дії).

몇 Увага

Певні речовини можуть створювати

вибухонебезпечні гази або суміші,

змішуючись зі всмоктуваним повітрям.

Ніколи не всмоктувати пилососом

наступні речовини:

– Вибухонебезпечні або горючі гази,

рідини або пил (реактивний пил)

– Реактивний металевий пил

(наприклад, алюміній, магній, цинк) у

сполуці з сильнолужними та

кислотними засобами для чищення

– Нерозведені сильні кислоти та луги

– Органічні розчинники (наприклад,

бензин, розріджувач фарби, ацетон,

мазут).

До того ж, ці речовини можуть

пошодити матеріали, що

використовуються у пристрої.

Зображення див. на

розворотах!

При розпакуванні перевірте вміст

упаковки на наявність додаткового

обладнання чи пошкоджень. У випадку

пошкоджень при транспортуванні

повідомте про це своєму продавцю.

Для підключення всмоктувального

шлангу під час

роботи.

Примітка: Для витягання шлангу слід

натиснути пальцями на стопор і

витягнути всмоктувальний шланг.

Приєднати всмоктувальний шланг до

підключення для подачі повітря. Тим

самим активується функція продування.

Для перенесення пристрою або

видалення кришки пристрою після

розблокування.

Місце для зберігання приладдя

призначене для зберігання

всмоктувального шлангу,

всмоктувальних насадок та мережевого

кабелю.

Опис пристрою

1 Місце під'єднання шлангу

2 Місце під'єднання для роздуву

3 Ручка

4 Клавіша розблокування кришки

фільтру

5 Місце для додаткового

обладнання на гачку

140 UK

– 3

 Положення 0: Пристрій вимкнений.

Положення 1 eco: Всмоктування або

нагнітання повітря (обмежена

потужність всмоктування).

Положення 2 eco: Всмоктування або

нагнітання повітря (макс. потужність

всмоктування).

Для вимкнення насадки для підлоги під

час перерви в роботі.

Це місце для зберігання додаткового

обладнання призначене для зберігання

всмоктувальних трубок та іншого

додаткового обладнання.

Витягнути назовні для того,

щоб відкрити

та натиснути всередину, щоб закрити.

몇 Увага

Під час роботи завжди

використовувати фільтр і відповідну

рамку.

몇 Увага: Не викидати!

Підвішується у внутрішній частині

резервуару, служить для кріплення

фільтрувального мішка.

Примітка: Для чищення у вологому

режимі не слід застосовувати

фільтрувальний мішок.

Рекомендація: Для всмоктування

дрібного пилу слід застосовувати мішки

для збору пилу.

Для чищення твердих і килимових

покриттів:

Важіль на відмітці для килимових

покриттів

Важіль на відмітці для твердих

поверхонь

 Для кутів, стиків, радіаторів опалення

та важкодоступних поверхонь.

몇 Працювати завжди лише зі

встановленим складчастим

фільтром, як при вологому, так і

при сухому прибиранні.

Малюнок

 Зняти кришку пристрою та видалити

вміст з резервуару.

Малюнок

 Повернути резервуар, вставити до

упору поворотні коліщата в отвори на

підставі резервуара.

Малюнок

 Встановлення задніх коліс:

Розділити половинки вкладишів

підшипників і видавити великі

вкладиші

в маточини коліс.

В пристроях без осей: Розмістити

колеса в маточинах.

В пристроях з осями: Встановити

колеса на вісь і розмістити в

маточині.

Наприкінці вставити маленькі

вкладиші у великих і загвинтити.

Малюнок

 Встановити гачки.

Малюнок

 Встановіть та зафіксуйте голівку

приладу.

6 Поворотний перемикач з двома

рівнями потужності Eco

7 Паркувальнє положення

8 Місце для додаткового

обладнання на ємності

9 Замок бака

10 Колеса

11 Коліщата

12 Складчастий фільтр з рамкою

(вже встановлений в пристрій)

13 Приймальний пристрій для

фільтрувального мішка

14 Фільтрувальный мішок

15 Всмоктувальний шланг з ручкою

16 Всмоктуючі трубки 2 x 0,5 м

17 Насадка для підлоги

(з важелем перемикання)

18 Сопло для заповнення

Експлуатація

Перед введенням в експлуатацію

141UK

– 4

Малюнок

 Під'єднати аксесуари.

Малюнок

 Вставте штепсельну вилку.

Малюнок

 Включіть пристрій.

 Положення 0: Пристрій вимкнений.

Положення 1 eco: Всмоктування або

нагнітання повітря (обмежена

потужність всмоктування).

Положення 2 eco: Всмоктування або

нагнітання повітря (макс. потужність

всмоктування).

몇 Працювати тільки з сухим

складчастим фільтром!

Малюнок

Рекомендація: Для всмоктування

дрібного пилу слід застосовувати мішки

для збору пилу.

 Ступінь заповнення фільтрувального

мішку залежить від всмоктуваного

забруднення.

Встановленій мішок для збору пилу

може лопнути, тому його слід

своєчасно замініть.

При всмоктуванні пилу, піску та ін.

слід частіше змінювати

фільтрувальний мішок.

 Для

усмоктування вологи або

вологого прибирання надягти бажане

додаткове обладнання на

усмоктувальні трубки або прямо на

ручку.

몇 Увага:

Не використовуйте фільтрувальний

мішок!

Негайно вимкнути пристрій, якщо

з'явилася піна або проступає рідина!

Примітка: Якщо резервуар повний,

поплавок закриває отвір для

всмоктування і пристрій працює з

більшим числом обертів! Негайно

вимкнути пристрій та випорожнити

резервуар.

Очищення важкодоступних місць або

місць, де всмоктування не можливе,

наприклад, видалення листя з гравію

Малюнок

 Приєднати всмоктувальний шланг до

підключення для подачі повітря. Тим

самим активується функція

продування.

 Виключіть пристрій.

Малюнок

 Встановити насадку для підлоги в

паркувальнє положення.

 Вимкнути пристрій та витягнути

штекер.

Малюнок

 Зняти головку пристрою, спорожнити

резервуар з вологим або сухим

брудом.

Малюнок

 Покладіть додаткове обладнання і

мережний кабель

у пристрій та

зберігайте пилосос у сухому

приміщенні.

Введення в експлуатацію

Пилосос для сухої очистки

Вологе прибирання

Роздув

Переривання роботи

Закінчення роботи

Спорожнити резервуар

Зберігання пристрою

142 UK

– 5

 Обережно!

Під час проведення будь-яких робіт з

догляду та технічного обслуговування

апарат слід вимкнути, а мережевий

шнур - витягти з розетки.

Ремонтні роботи та роботи з

електричними вузлами може

виконувати тільки уповноважена

служба сервісного обслуговування.

몇 Увага

Не використовувати засоби для

чищення для скла або універсальні

засоби для чищення! Забороняється

занурювати пристрій у воду.

 Очищувати пристрій та аксесуари з

пластмаси за допомогою

стандартних засобів для чищення

виробів з пластмаси.

 Бак та приладдя в разі необхідності

промити водою та просушити перед

наступним використанням.

Малюнок

 Розблоковувати кришку фільтру

відкрити її. Витягнути рамку і фільтр,

витрусити з фільтру вміст. При

необхідності промити під струменем

води. Не витирати фільтр і не

чистити із застосуванням щітки.

Перед встановленням повністю

висушити.

Малюнок

 Знову вставити фільтр, а потім –

рамку.

 Негайно вимкнути пристрій.

Малюнок

 Очищення поплавцевої системи:

Зняти кришку пристрою, обернути за

годинниковою стрілкою корпус

поплавця (А) і зняти його. Після цього

витягнути поплавець (B) і промити

його разом з корпусом під проточною

водою.

Також при необхідності очистити

поплавцевий клапан (C): Для цього

слід розблоковувати і зняти кришку.

Після проведення очищення заново

встановити і заблокувати її

(звертаючи увагу на символи і

маркування).

При монтажі

спочатку слід вставити

поплавець, потім надіти і зафіксувати

корпус поплавця.

У випадку зниження сили всмоктування

перевірте наступне:

 Забруднені приналежності,

всмоктувальний шланг або

всмоктувальна труба - видалити

забруднення.

 Складчастий фільтр забруднений:

Зняти та очистити складчастий

фільтр (див. главу «Очищення

складчастого фільтру»).

При необхідності промити під

струменем води.

 Замінити пошкоджений складчастий

фільтр

 Фільтрувальний мішок заповнений:

Встановити новий фільтрувальний

мішок (номер замовлення див. у

переліку запасних частин у кінці цієї

інструкції)).

몇 Увага

Не викидати приймальний пристрій для

фільтрувального мішка!

Догляд та технічне

обслуговування

Прочистити плоский складчастий

фільтр

Допомога у випадку

неполадок

Виступає вода

Зниження сили всмоктування

143UK

– 6

У кожній країні діють умови гарантії,

видані нашими компетентними

товариствами зі збуту. Неполадки в

роботі пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи

помилками виготовлення. У

гарантійному випадку звертайтесь, будь

ласка, з обладнанням та документами,

що підтверджують покупку пристрою, до

Вашого торгового агента або

до

приведених нижче пунктів гарантійного

обслуговування клієнтів.

(Адреси див. на звороті)

З різних питань та в разі поломок Вам

допоможуть наші представники філіалу

KÄRCHER.

(Адреси див. на звороті)

Асортимент запасних частин, що часто

необхідні, можна знайти в кінці інструкції

по експлуатації.

Запасні частини та спеціальне

обладнання Ви зможете отримати у

Вашего

дилера або у філіалі фірми

KÄRCHER.

(Адреси див. на звороті)

Можливі зміни у конструкції

пристрою!

Загальні вказівки

Гарантія

Служба підтримки користувачів

Замовлення запасних частин та

спеціального обладнання

Технічні характеристики

напруга

1~50/60 Hz

220 -

240

Потужність P

номінальна

900 Вт

Потужність P

максимальна

1000 Вт

Запобіжник (інерційний)10A

Місткість резервуару 25 л

Вжиток води рукояткою 16 л

Вжиток води насадкою

для підлоги

14 л

Мережевий кабель H05BQ-F

2x0,75

Рівень звукового тиску

(EN 60704-2-1)

70 дБ(А)

вага (без обладнання) 9,0 кг

144 UK

ءﻼﻤﻌﻟا ﺔﻣﺪﺧ

ﺔﺴﺳﺆﻣ عﺮﻓ ﺮﺴﻳKÄRCHER ﻚﻟ مﺪﻘﻳ نأ

ﺎﺴﻤﻟا لﺎﻜﺷأ ﺔﻓﺎﻛ دﻮﺟو ﺔﻟﺎﺣ ﻲﻓ ةﺪﻋ

لﺎﻄﻋأ وأ تارﺎﺴﻔﺘﺳا.

)ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟا(

ﺔﻴﻓﺎﺿإ تﺎﻘﺤﻠﻣو رﺎﻴﻏ ﻊﻄﻗ ﺐﻠﻃ

ﻊﻄﻘﻟ جذﺎﻤﻧ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﺔﻳﺎﻬﻧ ﻲﻓ ﺪﺠﺘﺳ

ﺎﻣاﺪﺨﺘﺳا ﺮﺜﻛﻷا رﺎﻴﻐﻟا.

تﺎﻘﺤﻠﻤﻟاو رﺎﻴﻐﻟا ﻊﻄﻗ ﻰﻠﻋ لﻮﺼﺤﻟا ﻚﻨﻜﻤﻳ

ﺔﺴﺳﺆﻣ عﺮﻓ ﻦﻣ وأ عزﻮﻤﻟا ﻦﻣKÄRCHER.

)ﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟاﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼ(

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا

ﺪﻬﺠﻟا

1~50/60 Hz

220 - 240 V

ﺔﻴﻤﺳﻻا ةرﺪﻘﻟا

900 طاو

ﻰﺼﻗﻷا ﺪﺤﻟا

ةرﺪﻘﻠﻟ

1000 طاو

ﺔﻳﺬﻐﺘﻟا تاﺮﻬﺼﻨﻣ

ﺔﻴﺴﻴﺋﺮﻟا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

)ﻦﻛﺎﺴﻟا ﻊﺿﻮﻟا(

10 A

ناﺰﺨﻟا ﺔﻌﺳ 25 ﺮﺘﻟ

هﺎﻴﻤﻟا ﺐﺤﺳ

يوﺪﻴﻟا ﺾﺒﻘﻤﻟﺎﺑ

16 ﺮﺘﻟ

ﺤﺳ ﺔﻫﻮﻔﺑ هﺎﻴﻤﻟا ﺐ

ﺔﻴﺿرﻷا.

14 ﺮﺘﻟ

ﻲﺋﺎﺑﺮﻬﻛ ﻚﻠﺳ H05BQ-F

2x0,75

ﻂﻐﺿ ىﻮﺘﺴﻣ

تﻮﺼﻟا

)EN 60704-2-1(

70 ﻞﺒﻴﺴﻳد

)أ(

نزﻮﻟا) نوﺪﺑ

تﺎﻘﺤﻠﻤﻟا(

9,0 ﻢﺠﻛ

ﺔﻇﻮﻔﺤﻣ ﺔﻴﻨﻓ تﻼﻳﺪﻌﺗ لﺎﺧدإ قﻮﻘﺣ ﻊﻴﻤﺟ !

145AR

ﻪﻴﺒﻨﺗ :

ﻒﻈﻨﻣ وأ جﺎﺟز وأ ﺔﻄﺷﺎﻛ ةادأ ﺔﻳأ مﺪﺨﺘﺴﺗ ﻻ

ماﺪﺨﺘﺳﻻا دﺪﻌﺘﻣ . ءﺎﻤﻟا ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﻐﺗ ﻻ

ﴽﺪﺑأ.ﺎًﻘﻠﻄﻣ ءﺎﻤﻟا ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﻐﺗ ﻻ .

 تﺎﻘﺤﻠﻤﻟا ءاﺰﺟأو زﺎﻬﺠﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ

ﻚﻴﺘﺳﻼﺒﻟا ﻒﻈﻨﻣ ماﺪﺨﺘﺳﺎﺑ ﺔﻴﻜﻴﺘﺳﻼﺒﻟا

لواﺪﺘﻤﻟا.

 ﻦﻜﻤﻳ تﺎﻘﺤﻠﻤﻟاو تﺎﺧﺎﺴﺗﻻا ناﺰﺧ ﻞﺴﻏ

ﺎﻬﻔﻴﻔﺠﺗ ﻲﻐﺒﻨﻳ ﻪﻧأ ﻻإ ،ةروﺮﻀﻟا ﺪﻨﻋ ءﺎﻤﻟﺎﺑ

ماﺪﺨﺘﺳﻻا ةدﺎﻋإ ﻞﺒﻗ.

ﺢﻄﺴﻤﻟا يﻮﻄﻤﻟا ﺮﺘﻠﻔﻟا ﻒﻴﻈﻨﺗ

ةرﻮﺻ

 ﻪﺤﺘﻓو ﺮﺘﻠﻔﻟا ءﺎﻄﻏ ﺮﻳﺮﺤﺘﺑ ﻢﻗ . عﺰﻧا

ﻔﻟا ﻰﻠﻋ قﺮﻃاو ﺮﺘﻠﻔﻟاو تارﺎﻃﻹاﺮﺘﻠ . ﻢﻗ

ﺪﻨﻋ ﻖﻓﺪﺘﻤﻟا ءﺎﻤﻟا ﺖﺤﺗ ﺮﺘﻠﻔﻟا ﻒﻴﻈﻨﺘﺑ

ﺔﺟﺎﺤﻟا . ﻪﻔﻴﻈﻨﺗ وأ ﺮﺘﻠﻔﻟا ﻚﺤﺑ ﻢﻘﺗ ﻻ

ةﺎﺷﺮﻔﻟﺎﺑ.

ﺐﻴﻛﺮﺘﻟا ﻞﺒﻗ ﺎًﻣﺎﻤﺗ ﻒﺠﻳ ﻰﺘﺣ ﻪﻛﺮﺗ ﺐﺠﻳ.

ةرﻮﺻ

 ﺐﻴﻛﺮﺘﺑ ﻢﻗ ﻢﺛ ،ًﻻوأ ﺮﺘﻠﻔﻟا ﺐﻴﻛﺮﺘﺑ ﻢﻗ

ىﺮﺧأ ًةﺮﻣ تارﺎﻃﻹا.

لﺎﻄﻋأ ثوﺪﺣ ﺪﻨﻋ ةﺪﻋﺎﺴﻤﻟا

جرﺎﺨﻠﻟ بﺮﺴﺘﻳ ءﺎﻤﻟا

 اًرﻮﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ ﻢﻗ.

ةرﻮﺻ

 ﺔﻣاﻮﻌﻟا مﺎﻈﻧ ﻒﻴﻈﻨﺗ:

ﺔﻣاﻮﻌﻟا ﺔﻠﺳ ﻒﻟو زﺎﻬﺠﻟا سأر عﺰﻧا)A ( ﻲﻓ

ﺎﻬﻋﺰﻧاو ﻢﻬﺴﻟا هﺎﺠﺗا . ﺔﻣاﻮﻌﻟا عﺰﻧا ﻢﺛ)B (

ﻈﻨﺘﺑ ﻢﻗوﻖﻓﺪﺘﻤﻟا ءﺎﻤﻟا ﻞﻔﺳأ ﺎﻤﻬﻔﻴ.

ﺔﻣاﻮﻌﻟا مﺎﻤﺻ ءﺎﻄﻏ ﻒﻴﻈﻨﺘﺑ ﻢﻗ)C ( اذإ ﺎًﻀﻳأ

ﺮﻣﻷا مﺰﻟ : ءﺎﻄﻐﻟا ﺮﻳﺮﺤﺘﺑ ﻢﻗ ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو

ﻪﻌﻠﺧو . ﻢﻗ ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻌﺑ مﺎﻴﻘﻟا ﺪﻌﺑ

قﻼﻏﻹاو ﺐﻴﻛﺮﺘﻟا ةدﺎﻋﺈﺑ) ماﺰﺘﻟﻻا ﻰﺟﺮﻳ

زﻮﻣﺮﻟاو تﺎﻣﻼﻌﻟﺎﺑ.(

ﺐﻴﻛﺮﺘﺑ ﻢﻗ ﻢﺛ ًﻻوأ ﺔﻣاﻮﻌﻟا لﺎﺧدﺈﺑ ﻢﻗ ﺐﻴﻛﺮﺘﻠﻟ

ﻌﻟا ﺔﻠﺳمﺎﻜﺣﺈﺑ ﺎﻬﻗﻼﻏإ ﻢﻗو ﺔﻣاﻮ.

ﺔﻴﻟﺪﺘﻤﻟا ﻂﻔﺸﻟا ﺔﺑﻮﺒﻧأ

،زﺎﻬﺠﻟﺎﺑ ﺔﺻﺎﺨﻟا ﻂﻔﺸﻟا ةرﺪﻗ ﻞﻴﻠﻘﺘﺑ ﻢﻘﺗ ﻻ

ﺔﻴﻟﺎﺘﻟا طﺎﻘﻨﻟا ﻦﻣ ﻚﻠﻀﻓ ﻦﻣ ﺪﻛﺄﺗو.

 وأ تﺎﻘﺤﻠﻤﻟﺎﺑ داﺪﺴﻧا كﺎﻨﻫ نﻮﻜﻳ ﻻأ ﺐﺠﻳ

ﻂﻔﺸﻟا ةرﻮﺳﺎﻣ وأ ﻂﻔﺸﻟا مﻮﻃﺮﺧ :

داﺪﺴﻧﻻا ﻦﻣ ﺺﻠﺨﺗ.

 ﺦﺴﺘﻣ ﺢﻄﺴﻤﻟا يﻮﻄﻤﻟا ﺮﺘﻠﻔﻟا:

ﻄﻤﻟا ﺮﺘﻠﻔﻟا ﻒﻴﻈﻨﺗو ﻚﻓ ﺢﻄﺴﻤﻟا يﻮ) ﺮﻈﻧا

ﻞﺼﻓ"ﺢﻄﺴﻤﻟا يﻮﻄﻤﻟا ﺮﺘﻠﻔﻟا ﻒﻴﻈﻨﺗ.("

ﺪﻨﻋ ﻖﻓﺪﺘﻤﻟا ءﺎﻤﻟا ﺖﺤﺗ ﺮﺘﻠﻔﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ

ﺔﺟﺎﺤﻟا.

 ﺢﻄﺴﻤﻟا يﻮﻄﻤﻟا ﺮﺘﻠﻔﻟا لاﺪﺒﺘﺳﺎﺑ ﻢﻗ

ﻒﻟﺎﺘﻟا.

 ﺊﻠﺘﻤﻣ ﺮﺘﻠﻔﻟا ﺲﻴﻛ : ﺲﻴﻛ ماﺪﺨﺘﺳﺎﺑ ﻢﻗ

ﺪﻳﺪﺟ ﺮﺘﻠﻓ)

ﺐﻠﻄﻟا ﻢﻗر . ﻊﻄﻗ ﺔﻤﺋﺎﻗ ﺮﻈﻧا

ﻞﻴﻟﺪﻟا اﺬﻫ ﺔﻳﺎﻬﻧ ﻲﻓ رﺎﻴﻐﻟا

(

ﻪﺒﺘﻧا

ﺮﺘﻠﻔﻟا ﺲﻴﻛ ﻞﻣﺎﺣ ﻦﻣ ﺺﻠﺨﺘﺗ ﻻ !

ﺔﻣﺎﻋ تادﺎﺷرإ

نﺎﻤﻀﻟا

ﻲﺘﻟا نﺎﻤﻀﻟا طوﺮﺷ يﺮﺴﺗ ﺔﻟود ﻞﻛ ﻲﻓ

ﺎﻨﻟ ﺔﻌﺑﺎﺘﻟا ﺔﺼﺘﺨﻤﻟا ﻖﻳﻮﺴﺘﻟا ﺔﻛﺮﺷ ﺎﻬﻌﻀﺗ .

ﻰﻠﻋ أﺮﻄﺗ ﺪﻗ ﻲﺘﻟا لﺎﻄﻋﻷا جﻼﻋ ﻰﻟﻮﺘﻧ ﻦﺤﻧ

ﻟﺎﻃ نﺎﻤﻀﻟا ةﺮﺘﻓ لﻼﺧ ﻞﺑﺎﻘﻣ نوﺪﺑ كزﺎﻬﺟ ﺎﻤ

دﻮﺟو ﻦﻋ ﻢﺟﺎﻧ لﺎﻄﻋﻷا هﺬﻫ ﻲﻓ ﺐﺒﺴﻟا نأ

ﻊﻨﺼﻟا ﻲﻓ وأ داﻮﻤﻟا ﻲﻓ ﺐﻴﻋ . ﺔﻟﺎﺣ ﻲﻓ

ﺔﻤﻴﺴﻘﺑ ﻚﻠﻀﻓ ﻦﻣ ﻪﺟﻮﺗ ،نﺎﻤﻀﻟا قﺎﻘﺤﺘﺳا

ءﻼﻤﻋ ﺔﻣﺪﺧ ﺰﻛﺮﻣ وأ عزﻮﻣ بﺮﻗأ ﻰﻟإ ءاﺮﺸﻟا

ﺪﻤﺘﻌﻣ.

)ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟا(

146 AR

ةرﻮﺻ

 زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻗ.

 ﺮﻔﺻ ﻊﺿﻮﻟا :ﺘﻣ زﺎﻬﺠﻟاﻞﻤﻌﻟا ﻦﻋ ﻒﻗﻮ

ﻊﺿﻮﻟا1 eco : ﺦﻔﻨﻟا وأ ﻂﻔﺸﻟا) ﻂﻔﺸﻟا ةﻮﻗ

ﺔﻀﻔﺨﻨﻣ.(

ﻊﺿﻮﻟا2 eco : ﺦﻔﻨﻟا وأ ﻂﻔﺸﻟا) ةﻮﻗ ﻰﺼﻗأ

ﻂﻔﺸﻠﻟ.(

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

فﺎﺠﻟا ﻒﻴﻈﻨﺘﻟا

فﺎﺟ ﺢﻄﺴﻣ ٍﻮﻄﻣ ﺮﺘﻠﻓ ىﻮﺳ مﺪﺨﺘﺴﺗ ﻻ !

ةرﻮﺻ

تادﺎﺷرإ : ﺲﻴﻛ مﺪﺨﺘﺳا ،ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﻂﻔﺸﻟ

ﺮﺘﻠﻓ.

 تاروذﺎﻘﻟﺎﺑ ﺮﺘﻠﻔﻟا ﺲﻴﻛ ءﻞﻣ ﺔﺟرد ﻂﺒﺗﺮﺗ

ﺎﻬﻄﻔﺷ ﻢﺗ ﻲﺘﻟا.

ﻐﻠﻟ ﺔﺌﻠﺘﻤﻤﻟا ﺮﺘﻠﻔﻟا سﺎﻴﻛأ ﺮﺠﻔﻨﺗ ﺪﻘﻓ ،ﺔﻳﺎ

ﺖﻗﻮﻟا ﻲﻓ ﺮﺘﻠﻔﻟا ﺲﻴﻛ ﺮﻴﻴﻐﺗ ﺐﺠﻳ ،ﻲﻟﺎﺘﻟﺎﺑو

ﺐﺳﺎﻨﻤﻟا

،ﻚﻟذ ﻰﻟإ ﺎﻣو ﻞﻣﺮﻟاو ﻢﻋﺎﻨﻟا رﺎﺒﻐﻠﻟ ﺔﺒﺴﻨﻟﺎﺑ

ةرﺮﻜﺘﻣ ةرﻮﺼﺑ ﺮﺘﻠﻔﻟا ﺲﻴﻛ ﺮﻴﻴﻐﺗ ﺐﺠﻳ.

ءﺎﻤﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا

 ﺐﻴﻛﺮﺗ ﺐﺠﻳ ،ﻞﻠﺒﻟاو ﺔﺑﻮﻃﺮﻟا ﻂﻔﺸﻟ

وأ ﻂﻔﺸﻟا ﺔﺑﻮﺒﻧﺄﺑ ﺔﻣزﻼﻟا تﺎﻘﺤﻠﻤﻟا

ًةﺮﺷﺎﺒﻣ يوﺪﻴﻟا ﺾﺒﻘﻤﻟا.

ﻪﺒﺘﻧا :

ﺮﺘﻠﻓ ﺲﻴﻛ مﺪﺨﺘﺴﺗ ﻻ !

ﻦﻣ ﻞﺋﺎﺳ جوﺮﺧ ﺪﻨﻋ وأ ةﻮﻏر نﻮﻜﺗ ﺔﻟﺎﺣ ﻲﻓ

رﻮﻔﻟا ﻰﻠﻋ زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ ﻢﻗ ،زﺎﻬﺠﻟا .

ﺔﻇﻮﺤﻠﻣ : ﺔﻣاﻮﻋ مﻮﻘﺗ ،ناﺰﺨﻟا ءﻼﺘﻣا ﺔﻟﺎﺣ ﻲﻓ

زﺎﻬﺠﻟا ﺔﻋﺮﺳ ﺪﻳﺰﺗو ﻂﻔﺸﻟا ﺔﺤﺘﻓ قﻼﻏﺈﺑ .

ﺰﺨﻟا ﻎﻳﺮﻔﺗو زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ ﺐﺠﻳ نا

رﻮﻔﻟا ﻰﻠﻋ .

ﺦﻔﻨﻟا ﺔﻔﻴﻇو

وأ ﺎﻬﻴﻟإ لﻮﺻﻮﻟا ﺐﻌﺼﻳ ﻲﺘﻟا ﻦﻛﺎﻣﻷا ﻒﻴﻈﻨﺗ

ﻂﻔﺷ ﻞﺜﻣ ،ﺎﻬﺑ ﻂﻔﺸﻟا ﻦﻜﻤﻳ ﻻ ﻲﺘﻟا ﻦﻛﺎﻣﻷا

ﺔﻴﺿرأ ﻦﻣ ءاﺮﻀﺨﻟا تﺎﺗﺎﺒﻨﻟا وأ ﺮﺠﺸﻟا قاروأ

ﻰﺼﺤﻟا ﻦﻣ.

ةرﻮﺻ

 ﻠﺻو ﻲﻓ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﺧدأ ﺦﻔﻨﻟا ﺔ

ﺦﻔﻨﻟا ﺔﻔﻴﻇو ﻂﻴﺸﻨﺗ ﻰﻠﻋ ﻞﻤﻌﺗ ﻲﺘﻟا.

ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ

 زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ ﻢﻗ.

ةرﻮﺻ

 ﻊﺿو ﻲﻓ ﺔﻴﺿرﻷا ﺔﻫﻮﻓ ﻊﺿﻮﺑ ﻢﻗ

فﺎﻘﻳﻹا.

ﻞﻴﻐﺸﺘﻟا ءﺎﻬﻧإ

 ﺔﻜﺒﺸﻟا ﺲﺑﺎﻗ ﺐﺤﺳاو زﺎﻬﺠﻟا ﻒﻗوأ.

ناﺰﺨﻟا ﻎﻳﺮﻔﺗ

ةرﻮﺻ

 ناﺰﺨﻟا ﻎﻳﺮﻔﺘﺑ ﻢﻗو زﺎﻬﺠﻟا سأر ﺐﺤﺳا

ﺔﻓﺎﺠﻟا وأ ﺔﺒﻃﺮﻟا تاروذﺎﻘﻟﺎﺑ ﺊﻠﺘﻤﻤﻟا.

زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ

ةرﻮﺻ

 ﻞﻴﺻﻮﺘﻟا ﻚﻠﺳو تﺎﻘﺤﻠﻤﻟا ﻦﻳﺰﺨﺘﺑ ﻢﻗ

ا ﻲﻓ ﻲﺴﻴﺋﺮﻟا ﻲﻓ زﺎﻬﺠﻟا ﻆﻔﺣاو ،زﺎﻬﺠﻟ

فﺎﺟ نﺎﻜﻣ.

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا

ﺮﻄﺧ

ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا ﺐﺤﺳو زﺎﻬﺠﻟا ﻖﻠﻏ ﺐﺠﻳ

ﺔﻳﺎﻨﻌﻟا لﺎﻤﻋﺄﺑ مﺎﻴﻘﻟا ﻞﺒﻗ ةﺮﻣ ﻞﻛ ﻲﻓ

ﺔﻧﺎﻴﺼﻟاو .

ماﺪﺨﺘﺳاو تﺎﺣﻼﺻﻹا ءاﺮﺟﺈﺑ حﻮﻤﺴﻣ ﺮﻴﻏ

ﻴﺋﺎﺑﺮﻬﻜﻟا تﺎﻧﻮﻜﻤﻟا ﺔﻣﺪﺧ ﺰﻛﺮﻤﻟ ﻻإ زﺎﻬﺠﻟﺎﺑ ﺔ

ﺪﻤﺘﻌﻤﻟا ءﻼﻤﻌﻟا .

147AR

9 ناﺰﺨﻟا ةداﺪﺳ

ﻏﻺﻟو ،جرﺎﺨﻠﻟ ﺐﺤﺳا ﺢﺘﻔﻠﻟﻞﺧاﺪﻠﻟ ﻂﻐﺿا قﻼ.

10 تﻼﺠﻋ

11 ﻪﻴﺟﻮﺘﻟا تاﺮﻜﺑ

12 دوﺰﻤﻟا ﺢﻄﺴﻤﻟا يﻮﻄﻤﻟا ﺮﺘﻠﻔﻟا

تارﺎﻃﺈﺑ

)ﻞﻌﻔﻟﺎﺑ زﺎﻬﺠﻟﺎﺑ مﺪﺨﺘﺴﻣ(

ﻪﺒﺘﻧا

ﺔﺻﺎﺨﻟا تارﺎﻃﻹاو ﺮﺘﻠﻔﻟا ماﺪﺨﺘﺳا ﺎًﻤﺋاد ﺐﺠﻳ

زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﺪﻨﻋ ﻪﺑ .

13 ا ﺲﻴﻛ ﻞﻣﺎﺣﺮﺘﻠﻔﻟ

ﻪﻴﺒﻨﺗ :ﻪﻨﻣ ﺺﻠﺨﺘﻟا مﺪﻋ ﻰﺟﺮﻳ !

ﻞﻣﺎﺤﻛ مﺪﺨﺘﺴﻳ ناﺰﺨﻟا ﻞﺧاد ﻪﻘﻴﻠﻌﺗ ﺔﻟﺎﺣ ﻲﻓ

ﺮﺘﻠﻔﻟا ﺲﻴﻜﻟ.

14 ﺮﺘﻠﻔﻟا ﺲﻴﻛ

ﺔﻇﻮﺤﻠﻣ : ماﺪﺨﺘﺳﺎﺑ ﺢﻤﺴﻳ ﻻ ﺐﻃﺮﻟا ﻂﻔﺸﻠﻟ

ﺮﺘﻠﻓ ﺲﻴﻛ!

تادﺎﺷرإ : ﺲﻴﻛ مﺪﺨﺘﺳا ،ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﻂﻔﺸﻟ

ﺘﻠﻓﺮ.

15 يوﺪﻳ ﺾﺒﻘﻤﺑ ﻂﻔﺷ مﻮﻃﺮﺧ

16 ﻂﻔﺸﻟا ةرﻮﺳﺎﻣ2 × 0.5م

17 ﺔﻴﺿرﻷا ﺔﻫﻮﻓ

)ﺔﻴﻠﺧاد تاﺪﺣﻮﺑ(

تﺎﻴﺿرﻷاو ﺔﺒﻠﺼﻟا ﺢﻄﺳﻷا ﻦﻣ ﺔﺑﺮﺗﻷا ﻂﻔﺸﻟ

دﺎﺠﺴﻟﺎﺑ ةﺎﻄﻐﻤﻟا:

ﺰﻣﺮﻟا ﻰﻠﻋ عارﺬﻟا ﻂﺒﺿ

تﺎﻴﺿرﻸﻟ

دﺎﺠﺴﻟﺎﺑ ةﺎﻄﻐﻤﻟا

ﺿﺰﻣﺮﻟا ﻰﻠﻋ عارﺬﻟا ﻂﺒ

ﺔﺒﻠﺼﻟا ﺢﻄﺳﻸﻟ

18 قﻮﻘﺸﻟا ﺔﻫﻮﻓ

 ﻦﻴﺨﺴﺘﻟا ةﺰﻬﺟأو قﻮﻘﺸﻟاو ﺪﻘﻌﻠﻟ

ﺎﻬﻴﻟإ لﻮﺻﻮﻟا ﺐﻌﺼﻳ ﻲﺘﻟا ﻦﻛﺎﻣﻷاو.

ماﺪﺨﺘﺳﻻا

د صﺮﺣا يﻮﻄﻤﻟا ﺮﺘﻠﻔﻟاو ﻞﻤﻌﻟا ﻰﻠﻋ ﺎًﻤﺋا

ﻒﻴﻈﻨﺘﻟا ﺔﻟﺎﺣ ﻲﻓ ًءاﻮﺳ ،ﺐﻛﺮﻣ ﺢﻄﺴﻤﻟا

ﺐﻃﺮﻟا وأ فﺎﺠﻟا !

ﻞﻴﻐﺸﺘﻟا ءﺪﺑ ﻞﺒﻗ

ةرﻮﺻ

 ﻦﻣ تﺎﻳﻮﺘﺤﻤﻟا جﺮﺧأو زﺎﻬﺠﻟا سأر عﺰﻧا

ناﺰﺨﻟا.

ةرﻮﺻ

 ﻪﻴﺟﻮﺘﻟا تاﺮﻜﺑ ﻰﻠﻋ ﻂﻐﺿاو ناﺰﺨﻟا ﻒﻟ

ناﺰﺨﻟا ﺔﻴﺿرﺄﺑ ةدﻮﺟﻮﻤﻟا تﺎﺤﺘﻔﻟا ﻲﻓ

ﴼﻣﺎﻤﺗ ﻒﻗﻮﺘﺗ ﻰﺘﺣ.

ةرﻮﺻ

 ﺔﻴﻔﻠﺨﻟا تﻼﺠﻌﻟا ﺐﻴﻛﺮﺗ : ﺔﻔﻠﻏأ ﻚﻔﺑ ﻢﻗ

ﻲﻓ ةﺮﻴﺒﻜﻟا ﺔﻔﻠﻏﻷا ﻂﻐﺿاو ﻞﻤﺤﻤﻟا

ﺔﻠﺠﻌﻟا ﻞﻣﺎﺣ.

رﻮﺤﻤﺑ ةدوﺰﻤﻟا ﺮﻴﻏ ةﺰﻬﺟﻸﻟ ﺔﺒﺴﻨﻟﺎﺑ : ﻊﺿ

ﺔﻠﺠﻌﻟا ﻞﻣﺎﺣ ﻲﻓ تﻼﺠﻌﻟا.

رﻮﺤﻤﺑ ةدوﺰﻤﻟا ةﺰﻬﺟﻸﻟ ﺔﺒﺴﻨﻟﺎﺑ : ﺐﻴﻛﺮﺘﺑ ﻢﻗ

ﻞﻣﺎﺣ ﻲﻓ ﺎﻬﻌﺿو رﻮﺤﻤﻟﺎﺑ تﻼﺠﻌﻟا

تﻼﺠﻌﻟا.

ﺔﻔﻠﻏﻷا ﻲﻓ ةﺮﻴﻐﺼﻟا ﺔﻔﻠﻏﻷا ﻖﻴﻠﻌﺘﺑ ﻢﻗ ﻢﺛ

ﺑراو ةﺮﻴﺒﻜﻟامﺎﻜﺣﺈﺑ ﺎﻬﻄ.

ةرﻮﺻ

 تﺎﻓﺎﻄﺨﻟا ﺐﻴﻛﺮﺘﺑ ﻢﻗ.

ةرﻮﺻ

 ﺎﻬﻠﻔﻗ ﻦﻴﻣﺄﺗو زﺎﻬﺠﻟا سأر ﺐﻴﻛﺮﺘﺑ ﻢﻗ.

ﻞﻴﻐﺸﺘﻟا

ةرﻮﺻ

 تﺎﻘﺤﻠﻤﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ.

ةرﻮﺻ

 ءﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻗ ﻞﻴﺻﻮﺘﺑ ﻢﻗ.

148 AR

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻠﺻﻮﻟا

ددﺮﺘﻣ ﻲﺋﺎﺑﺮﻬﻛ رﺎﻴﺘﺑ زﺎﻬﺠﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ .

ﺪﻬﺠﻟا ﻊﻣ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺪﻬﺠﻟا ﻖﻓاﻮﺘﻳ نأ ﺐﺠﻳ

زﺎﻬﺠﻟا ﻰﻠﻋ دﻮﺟﻮﻤﻟا ﻖﺼﻠﻤﻟا ﻰﻠﻋ رﻮﻛﺬﻤﻟا .

ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺻ ثوﺪﺣ ﺮﻄﺧ

ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا ﻚﻠﺴﺑ كﺎﺴﻣﻹا ﻢﺘﻳ ﻻأ ﺐﺠﻳ

ﴼﻴﺋﺎﻬﻧ ﺔﻠﺘﺒﻣ يﺪﻳﺄﺑ ﺲﺒﻘﻤﻟاو .

ﺪﻨﻋ ﻦﻣ ﻻإ ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا ﻚﻠﺳ ﻚﺴﻤﺗ ﻻ

ﺲﺒﻘﻤﻟا ﻦﻣ ﻪﺒﺤﺴﺗ ﻻو ﺲﺑﺎﻘﻟا .

ﻚﻠﺴﺑ تﺎﻴﻔﻠﺗ دﻮﺟو مﺪﻋ ﻦﻣ ﻖﻘﺤﺘﻟا ﺐﺠﻳ

ﺑ دوﺰﻤﻟا ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا ﻞﺒﻗ ﻚﻟذو ﺲﺑﺎﻘ

ةﺮﻣ ﻞﻛ ﻲﻓ ﻞﻴﻐﺸﺘﻟا . ﻚﻠﺳ لاﺪﺒﺘﺳا ﺐﺠﻳ

ﻖﻳﺮﻃ ﻦﻋ اًرﻮﻓ ﻒﻟﺎﺘﻟا ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا

ةﺪﻤﺘﻌﻤﻟا ءﻼﻤﻌﻟا ﺔﻣﺪﺧ/ﺺﺘﺨﻣ ﻲﺋﺎﺑﺮﻬﻛ .

ماﺪﺨﺘﺳﺎﺑ ﺢﺼﻨﻧ ﺔﻴﺋﺎﺑﺮﻬﻛ ثداﻮﺣ عﻮﻗﻮﻟ ﺎﺒﻨﺠﺗ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺮﺋاﺪﻟا ﻊﻄﻗ ﺢﻴﺗﺎﻔﻣ تاذ ﺲﺑﺎﻘﻣ

رﺎﻴﺘﻠﻟ ةدﺎﻀﻣ ﻞﻠﺨﻟا رﺎﻴﺘﻟ) ﻰﺼﻗﻷا ﺪﺤﻟا30

ﺮﻴﺒﻣأ ﻲﻠﻠﻣﻲﻤﺳﻻا ﺮﻳﺮﺤﺘﻟا رﺎﻴﺗ ةﺪﺸﻟ .(

ﻪﺒﺘﻧا

ﻂﻴﻠﺧ وأ ةﺮﺨﺑأ نﻮﻜُﺗ نأ ﻦﻜﻤﻳ داﻮﻤﻟا ﺾﻌﺑ

ءاﻮﻬﻟا ﻊﻣ ﺎﻫدﺎﺤﺗا ﺪﻨﻋ رﺎﺠﻔﻧﻼﻟ ﻞﺑﺎﻗ

ﺺﺘﻤﻤﻟا !

ﺎًﻘﻠﻄﻣ ﺔﻴﻟﺎﺘﻟا ءﺎﻴﺷﻷا ﻂﻔﺸﺑ ﻢﻘﺗ ﻻ :



،قاﺮﺘﺣﻻا وأ رﺎﺠﻔﻧﻼﻟ ﺔﻠﺑﺎﻘﻟا تازﺎﻐﻟا

ﻟا ﺔﺑﺮﺗﻷاو ﻞﺋاﻮﺴ)ﺔﻴﻠﻋﺎﻔﺘﻟا ﺔﺑﺮﺗﻷا (



ﻞﻋﺎﻔﺘﻠﻟ ﻞﺑﺎﻘﻟا ندﺎﻌﻤﻟا رﺎﺒﻏ) ﻞﺜﻣ

ﻚﻧﺰﻟاو ،مﻮﻴﺴﻨﻏﺎﻤﻟاو ،مﻮﻴﻧﻮﻣﻮﻟﻷا ( ﺪﻨﻋ

ﺔﻳﻮﻠﻘﻟا ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺳو ﻊﻣ ﺎﻫدﺎﺤﺗا

ﺔﻳﻮﻘﻟا ﺔﻴﻀﻤﺤﻟاو .



ةﺰﻛﺮﻤﻟاو ﺔﻳﻮﻘﻟا ﺮﺻﺎﻨﻌﻟاو ضﺎﻤﺣﻷا



ﺔﺒﻳﺬﻤﻟا ﺔﻳﻮﻀﻌﻟا داﻮﻤﻟا) ،ﻦﻳﺰﻨﺒﻟا ﻞﺜﻣ

و ،نﻮﺘﻴﺳﻵاو ،ناﻮﻟﻷا ﻞﻳﺰﻣو ﺖﻳﺰﻟا

ﻦﺧﺎﺴﻟا .(

داﻮﻤﻟا هﺬﻫ يدﺆﺗ نأ ﻦﻜﻤﻳ ﻚﻟذ ﻰﻟإ ﺔﻓﺎﺿﻹﺎﺑ

ﻊﻨﺻ ﻲﻓ ﺔﻣﺪﺨﺘﺴﻤﻟا تﺎﻣﺎﺨﻟا ﻞﻛﺂﺗ ﻰﻟإ

زﺎﻬﺠﻟا .

زﺎﻬﺠﻟا ﻒﺻو

ﺔﻳﻮﻄﻤﻟا ﺔﺤﻔﺼﻟا ﺮﻈﻧا ،رﻮﺼﻟا !

ﻢﻗ ةﻮﺒﻌﻟا تﺎﻳﻮﺘﺤﻣ ﺾﻓ ﺪﻨﻋ

دﻮﺟو وأ تﺎﻘﺤﻠﻣ يأ ﺺﻘﻧ مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻟﺎﺑ

راﺮﺿأ . ضﺮﻌﺗ ﺪﻨﻋ عزﻮﻤﻟا رﺎﻄﺧإ ءﺎﺟﺮﺑ

اﺮﺿﻷ زﺎﻬﺠﻟاﻞﻘﻨﻟا ﺐﺒﺴﺑ ر.

ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﺔﻠﻴﺻﻮﺗ

ﺔﻴﻠﻤﻌﺑ مﺎﻴﻘﻟا ﺪﻨﻋ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﻴﺻﻮﺘﻟ

ﻂﻔﺸﻟا.

ﺔﻇﻮﺤﻠﻣ : ﻰﻠﻋ ﻂﻐﺿا ،ﺐﺤﺴﻟا ﺔﻴﻠﻤﻌﺑ مﺎﻴﻘﻠﻟ

مﻮﻃﺮﺧ ﺐﺤﺳاو مﺎﻬﺑﻹا ﻊﺒﺻﺈﺑ ﺔﻃﺎﻘﺴﻟا

جرﺎﺨﻟا ﻮﺤﻧ ﻂﻔﺸﻟا.

2 ﺦﻔﻨﻠﻟ ﺔﻠﺻو

ﻲﺘﻟا ﺦﻔﻨﻟا ﺔﻠﺻو ﻲﻓ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﺧدأ

ﺦﻔﻨﻟا ﺔﻔﻴﻇو ﻂﻴﺸﻨﺗ ﻰﻠﻋ ﻞﻤﻌﺗ.

3 ﺾﺒﻘﻣ

ﻪﻜﻓ ﺪﻌﺑ زﺎﻬﺠﻟا سأر ﺐﺤﺴﻟ وأ زﺎﻬﺠﻟا ﻞﻤﺤﻟ.

4 ﺮﺘﻠﻔﻟا ءﺎﻄﻏ ﺮﻳﺮﺤﺗ رز

5 تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ-فﺎﻄﺧ

مﻮﻃﺮﺧ ﻦﻳﺰﺨﺘﺑ هﺬﻫ تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ ﺢﻤﺴﺗ

ﻞﻴﺻﻮﺘﻟا ﻚﻠﺳو ﻂﻔﺸﻟا تﺎﻫﻮﻓو ﻂﻔﺸﻟا

ﻲﺴﻴﺋﺮﻟا.

6 ﻪﺑ راّود حﺎﺘﻔﻣ ةﻮﻗ ﻲﺘﺟردEco

 ﺮﻔﺻ ﻊﺿﻮﻟا :ﻞﻤﻌﻟا ﻦﻋ ﻒﻗﻮﺘﻣ زﺎﻬﺠﻟا

ﻊﺿﻮﻟا1 eco :ﻟا وأ ﻂﻔﺸﻟا ﺦﻔﻨ) ﻂﻔﺸﻟا ةﻮﻗ

ﺔﻀﻔﺨﻨﻣ.(

ﻊﺿﻮﻟا2 eco : ﺦﻔﻨﻟا وأ ﻂﻔﺸﻟا) ةﻮﻗ ﻰﺼﻗأ

ﻂﻔﺸﻠﻟ.(

7 فﺎﻘﻳﻹا ﻊﺿو

ﻒﻗﻮﺗ ﺪﻨﻋ ﺔﻴﺿرﻷا ﺔﻫﻮﻓ ﻞﻴﻐﺸﺗ فﺎﻘﻳﻹ

ﻞﻤﻌﻟا.

8 تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ-ناﺰﺨﻟا

ﺐﻴﺑﺎﻧأ ﻦﻳﺰﺨﺘﺑ هﺬﻫ تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ ﺢﻤﺴﺗ

ىﺮﺧﻷا تﺎﻘﺤﻠﻤﻟا وأ ﻂﻔﺸﻟا.

149AR

ﻞﻴﻤﻌﻟا يﺰﻳﺰﻋ

ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ةءاﺮﻗ ءﺎﺟﺮﺑ

ماﺪﺨﺘﺳا لوأ ﻞﺒﻗ اﺬﻫ ﻲﻠﺻﻷا

ﴼﻘﻓو زﺎﻬﺠﻟا ﻊﻣ ﻞﻣﺎﻌﺘﻟا ﻢﺛ ،ﻢﻛزﺎﻬﺠﻟ

ﻞﻴﻟﺪﻟا اﺬﻬﺑ ةدراﻮﻟا تﺎﻤﻴﻠﻌﺘﻠﻟ . ﻰﺟﺮﻳ ﺎﻤﻛ

تﺎﻣاﺪﺨﺘﺳا يﻷ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟﺪﺑ ظﺎﻔﺘﺣﻻا

زﺎﻬﺠﻟا ﻢﻴﻠﺴﺗ ﺔﻟﺎﺣ ﻲﻓ وأ ﺪﻌﺑ ﺎﻤﻴﻓ ىﺮﺧأ

ﻦﻳﺮﺧآ ﻦﻴﻣﺪﺨﺘﺴﻤﻟ.

ﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳﻻا تﺎﻤﻴﻠﻌﺘﻠ

ﻲﻓ ةدراﻮﻟا تﺎﻔﺻاﻮﻤﻠﻟ ﴼﻘﻓو زﺎﻬﺠﻟا ﻢﻴﻤﺼﺗ ﻢﺗ

ﺔﺻﺎﺨﻟا ﺔﻣﻼﺴﻟا تادﺎﺷرﻹو اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد

ﺔﺒﻃﺮﻟا تﺎﻴﺿرﻸﻟ ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﺴﻨﻜﻤﻛ ﻪﻣاﺪﺨﺘﺳﺎﺑ

ﺔﻓﺎﺠﻟاو.

ماﺪﺨﺘﺳﻻا ﻞﺟأ ﻦﻣ زﺎﻬﺠﻟا اﺬﻫ ﺮﻳﻮﻄﺗ ﻢﺗ

تﺎﺒﻠﻄﺘﻣ ﺔﻴﺒﻠﺘﻟ ﻢﻤﺼﻣ ﺮﻴﻏ ﻪﻧأ ﺎﻤﻛ ﻲﺼﺨﺸﻟا

يرﺎﺠﺘﻟا ماﺪﺨﺘﺳﻻا.

 ﻬﺠﻟا ﺔﻳﺎﻤﺣ ﺐﺠﻳرﺎﻄﻣﻷا ﻦﻣ زﺎ . زﻮﺠﻳ ﻻ

ﺔﺣﻮﺘﻔﻤﻟا ﺔﻴﺟرﺎﺨﻟا ﻦﻛﺎﻣﻷا ﻲﻓ ﻪﻨﻳﺰﺨﺗ.

 ﻪﺒﺘﻧا : ﺐﺠﻳ ،مﺎﺨﺴﻟاو دﺎﻣﺮﻟا ﻂﻔﺸﻟ

ﻂﻘﻓ ﻲﻟوأ ﺮﺘﻠﻓ ماﺪﺨﺘﺳا)ﺐﻠﻄﻟا ﻢﻗر :

2.863139.(

تﺎﻴﺿرﻸﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﺴﻨﻜﻤﻟا ماﺪﺨﺘﺳا زﻮﺠﻳ ﻻ

ﺔﻴﻟﺎﺘﻟا تﺎﻧﻮﻜﻤﻟا ﻊﻣ ﻻإ ﺔﺒﻃﺮﻟاو ﺔﻓﺎﺠﻟا:

 ﻲﻠﺻﻷا ﺮﺘﻠﻔﻟا ﺲﻴﻛ.

 ﺻﻷا رﺎﻴﻐﻟا ﻊﻄﻗ وأ ﺔﻴﻠﺻﻷا تﺎﻘﺤﻠﻤﻟا وأ ﺔﻴﻠ

ﺔﻴﻠﺻﻷا ﺔﻴﻓﺎﺿﻹا تﺎﻘﺤﻠﻤﻟا.

راﺮﺿأ ﺔﻳأ ﺔﻴﻟﻮﺌﺴﻣ ﺔﺠﺘﻨﻤﻟا ﺔﻛﺮﺸﻟا ﻞﻤﺤﺘﺗ ﻦﻟ

ﺮﻴﻏ ماﺪﺨﺘﺳﻼﻟ ﺔﺠﻴﺘﻧ ثﺪﺤﺗ ﺪﻗ ﺔﻠﻤﺘﺤﻣ

ﺊﻃﺎﺨﻟا ﻞﻴﻐﺸﺘﻟا وأ تﺎﻔﺻاﻮﻤﻠﻟ ﻖﺑﺎﻄﻤﻟا.

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ

ةدﺎﻋإو ﺮﻳوﺪﺘﻠﻟ ﺔﻠﺑﺎﻗ ﻒﻴﻠﻐﺘﻟا داﻮﻣ

ماﺪﺨﺘﺳﻻا . ﻦﻣ ﺺﻠﺨﺘﻟا مﺪﻋ ءﺎﺟﺮﺑ

ﻮﺒﻌﻟا ﻦﻜﻟو ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا ﺔﻠﺳ ﻲﻓ ة

ﺮﻳوﺪﺗ ةدﺎﻋﺈﺑ ﺔﺼﺘﺨﻤﻟا تﺎﻬﺠﻠﻟ ﺎﻬﻤﻳﺪﻘﺘﺑ ﻚﻴﻠﻋ

ﺔﻣﺎﻤﻘﻟا.

ﺔﻤﻴﻗ داﻮﻣ ﻰﻠﻋ ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟﻷا يﻮﺘﺤﺗ

ﻲﺘﻟاو ماﺪﺨﺘﺳﻻاو ﺮﻳوﺪﺘﻟا ةدﺎﻋﻹ ﺔﻠﺑﺎﻗ

ﺎﻬﻨﻣ ةدﺎﻔﺘﺳﻻا ﺐﺠﻳ . ﻦﻣ ﺺﻠﺨﺘﻟﺎﺑ ﻢﻗ ،اﺬﻟ

ﻊﻴﻤﺠﺘﻟا ﻢﻈﻧ ﻊﻣ ﻖﻓاﻮﺘﻳ ﺎﻤﺑ ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟﻷا

ﺔﺒﺳﺎﻨﻤﻟا.

ﺺﻠﺨﺘﻟاﺮﺘﻠﻔﻟا ﺲﻴﻛو ﺮﺘﻠﻔﻟا ﻦﻣ

ﺔﻘﻳﺪﺻ داﻮﻣ ﻦﻣ ﺮﺘﻠﻔﻟا ﺲﻴﻛو ﺮﺘﻠﻔﻟا ﻊﻴﻨﺼﺗ ﻢﺘﻳ

ﺔﺌﻴﺒﻠﻟ.

ﺔﻠﺑﺎﻗ داﻮﻣ ﺔﻳأ ﻰﻠﻋ يﻮﺘﺤﺗ ﻻ ﺎﻬﻧأ ﺎﻤﻟﺎﻃ

ﺔﻠﺳ ﻲﻓ ﺎﻬﺋﺎﻘﻟإ ﺮﻈﺤﻳ ﻲﺘﻟاو صﺎﺼﺘﻣﻼﻟ

ﺔﻠﺳ ﻲﻓ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا ﻚﻨﻜﻤﻳ ،ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا

ﺔﻳدﺎﻌﻟا ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا.

ﺔﻣﻼﺴﻟا تادﺎﺷرإ



اﺬﻫ ماﺪﺨﺘﺳا زﻮﺠﻳ ﻻ يأ ﻞﺒﻗ ﻦﻣ زﺎﻬﺠﻟا

صﺎﺨﺷأ)لﺎﻔﻃﻷا ﻚﻟذ ﻲﻓ ﺎﻤﺑ ( نﻮﻧﺎﻌﻳ

وأ ﺔﻴﻨﻫذ وأ ﺔﻴﺴﺣ وأ ﺔﻴﻧﺪﺑ تﺎﻗﺎﻋإ ﺔﻳأ ﻦﻣ

ﻻإ ،ﺎﻤﻬﻴﻠﻛ وأ ﺔﻓﺮﻌﻤﻟا وأ ةﺮﺒﺨﻟا ﻢﻫزﻮﻌﺗ

ﺺﺨﺸﻟا ﻞﺒﻗ ﻦﻣ ﻢﻬﻴﻠﻋ فاﺮﺷﻹا ﻢﺗ اذإ

ﻰﻠﻋ اﻮﻠﺼﺣ اذإ ﻻإ وأ ﻢﻬﺘﻣﻼﺴﺑ ﺺﺘﺨﻤﻟا

ﺔﻴﻔﻴﻛ نﺄﺸﺑ ﺺﺨﺸﻟا اﺬﻫ ﻦﻣ تﺎﻤﻴﻠﻌﺗ

زﺎﻬﺠﻟا اﺬﻫ ماﺪﺨﺘﺳا .ﻓ ،ﻚﻟذ ﻦﻋ ًﻼﻀ

مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻠﻟ لﺎﻔﻃﻷا ﺔﺒﻗاﺮﻣ ﻦﻴﻌﺘﻳ

زﺎﻬﺠﻟﺎﺑ ﻢﻬﺜﺒﻋ .



ﺔﺻﺎﺨﻟا ﺮﻳﺪﺼﻘﻟا قرو ﺔﻓﺎﻔﻟ ﻆﻔﺤﺗ

ﺚﻴﺣ ،لﺎﻔﻃﻷا لوﺎﻨﺘﻣ ﻦﻋ ﴽﺪﻴﻌﺑ ﻒﻴﻠﻐﺘﻟﺎﺑ

قﺎﻨﺘﺧﻻا ﺮﻄﺧ ﻦﻤﻜﻳ !



ﻞﻛ ﺪﻌﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ ﻦﻴﻌﺘﻳ

وأ ﻒﻴﻈﻨﺗ ﺔﻴﻠﻤﻋ ﻞﻜﺑ مﺎﻴﻘﻟا ﻞﺒﻗو ماﺪﺨﺘﺳا

ﺔﻧﺎﻴﺻ .



ﻖﻳﺮﺤﻟا ﺮﻄﺧ ﺎﻨﻫ ﻦﻤﻜﻳ .ﻻ ﺔﻳأ ﻂﻔﺷ ﺐﺠﻳ

ﺔﺠﻫﻮﺘﻣ وأ ﺔﻠﻌﺘﺸﻣ ءﺎﻴﺷأ .



ﻦﻛﺎﻣأ ﻲﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﴼﻣﺎﻤﺗ ﺮﻈﺤﻳ

رﺎﺠﻔﻧﻻا ﺮﻄﺨﻟ ﺔﺿﺮﻌﻣ .

150 AR

Alfred Kärcher Ges.m.b.H.

Lichtblaustraße 7

1220 Wien

(01) 250 600

☎

AUS

Kärcher Pty. Ltd.

40 Koornang Road

Scoresby VIC 3179

(03) 9765 - 2300

☎

B / LUX

Kärcher N.V.

Industrieweg 12

2320 Hoogstraten

☎

B: 0900 10027

LUX: 0032 900 10027

Kärcher Indústria e Comércio Ltda.

Av. Prof. Benedicto Montenegro 419

CEP 13.140-000 - Paulínia - SP

0800 176 111

☎

CDN

Kärcher Canada Inc.

6975 Creditview Road Unit #2

Mississauga, Ontario L5N 8E9

1-800-465-4980

☎

Kärcher AG

Industriestraße 16

8108 Dällikon

0844 850 863

☎

Kärcher spol s r.o.

Modletice č.p. 141

251 01 Říčany u Prahy

0323 606 014

☎

Alfred Kärcher GmbH & Co. KG

Service-Center Gissigheim

Im Gewerbegebiet 2

97953 Königheim-Gissigheim

(07195) 903 2065

☎

Kärcher Rengøringssystemer A/S

Gejlhavegård 5

6000 Kolding

70 206 667

☎

Kärcher S.A.

Pol. Industrial Font del Radium

Calle Doctor Trueta 6-7

08400 Granollers (Barcelona)

902 170 068

☎

Kärcher S.A.S.

5 Avenue des Coquelicots

Z.A. des Petits Carreaux

94865 Bonneuil-sur-Marne

(01) 43 996 770

☎

FIN

Kärcher OY

Yrittäjäntie 17

01800 Klaukkala

0207 413 600

☎

Kärcher(UK) Limited

Kärcher House

Beaumont Road

Banbury

Oxon, OX16 1TB

01295 752 200

☎

Kärcher Cleaning Systems A.E.

31-33, Nikitara str. &

Konstantinoupoleos str.

13671 Acharnes

210 - 2316 153

☎

Kärcher Hungária Kft

Tormásrét ut 2.

2051 Biatorbágy

(023) 530 640

☎

Kärcher Limited

Unit 10, 17/F.

APEC Plaza

49 Hoi Yuen Road

Kwun Tong, Kowloon

(02) 357-5863

☎

Kärcher S.p.A.

Via A.Vespucci 19

21013 Gallarate (VA)

848 - 99 88 77

☎

IRL

Karcher Limited

12 Willow Business Park

Nangor Road

Clondalkin Dublin 12

(01) 409 77 77

☎

KOR

Karcher (Korea) Co. Ltd.

162 Gukhoe-daero

(872-2 Sinjeong-Dong)

Seoul, Korea

02-322-6588, A/S.1544-6577

☎

MAL

Karcher Cleaning Systems Sdn. Bhd.

No. 8, Jalan Serindit 2

Bandar Puchong Jaya

47100 Puchong, Selangor

(03) 5882 1148

☎

MEX

Karcher México, SA de CV

Av. Gustavo Baz No. 29-C

Col. Naucalpan Centro

Naucalpan, Edo. de México

C.P. 53000 México

01 800 024 13 13

☎

Kärcher AS

Stanseveien 31

0976 Oslo

24 17 77 00

☎

Kärcher BV

Postbus 474

4870 AL Etten-Leur

0900-33 444 33

☎

Karcher Limited

12 Ron Driver Place

East Tamaki, Auckland

(09) 274-4603

☎

NEOPARTS II - Equipamentos, S.A.

Av. Infante D. Henrique, Lote 35

1800-218 Lisboa

21 8558300

☎

Kärcher Sp. z o.o.

Ul. Stawowa 140

31-346 Kraków

(012) 6397-222

☎

PRC

Kärcher Cleaning Systems Co., Ltd.

Part B, Building 30,

No. 390 Ai Du Road

Shanghai Waigaoquiao 200131

(021) 5046-3579

☎

Karcher Romania s.r.l.

Sos. Odaii Nr. 439

013606 Bucureşti

0372 709 001

☎

RUS

OOO«epxep»,y.

epoaoca,.27,

cp.2,107023Moca

(495) 228 39 45

☎

Kärcher AB

Tagenevägen 31

42502 Hisings-Kärra

(031) 577-300

☎

SGP

Karcher Asia Pacific Pte. Ltd.

5 Toh Guan Road East

#01-00 Freight Links

Express Distripark

Singapore 608831

6897-1811

☎

Kärcher Slovakia, s.r.o.

Beniakova 2

94901 Nitra

037 6555 798

☎

Kärcher Servis Ticaret A.S.

9 Eylül Mahallesi

307 Sokak No. 6

Gaziemir / Izmir

(0232) 252-0708

☎

TWN

Karcher Limited

5F/6. No.7

Wu-Chuan 1st Rd

Wu-Ku Industrial Zone

Taipei County

(02) 2299-9626

☎

Kärcher Ukraine

Kilzeva doroga, 9

03191, Kyiv

(044) 594 75 75

☎

UAE

Karcher FZE

Jebel Ali Free Zone

RA 8, XB 1, Jebel Ali, Dubai

(04) 8836-776

☎

USA

Alfred Karcher, Inc

2170 Satellite Blvd

Suite 350

Duluth, GA 30097

678-935-4545; 877-527-2437

☎

Kärcher (Pty.) Limited

144 Kuschke Street

Meadowdale

Edenvale 1614

(011) 574-5360

☎

09/2011

Karcher 1.347-540.0 WD 7.800 eco!ogic

Product's Documents

Bedienungsanleitung

Specifications

Karcher 1.347-540.0 Questions and Answers
