TROPIC PALM
DAMP CEILING FAN
ITEM #5660221/5508783
HARBOR BREEZE and logo design are
trademarks or registered trademarks of LF,
LLC. All rights reserved.
Purchase Date
Serial Number
SG25392
Thank you for purchasing this HARBOR BREEZE product.
Questions, problems or missing parts?
Before returning, contact us on:
888-251-1003, 8 a.m. - 8 p.m., EST, Monday - Sunday or [email protected].
1
MODEL #AR21-54MBK/AR21-54MWH
Español p. 19
2
TABLE OF CONTENTS
Package Contents ...............................................................................................................................
Hardware Contents .............................................................................................................................
Safety Information ...............................................................................................................................
Preparation ..........................................................................................................................................
Initial Installation ..................................................................................................................................
Fan Installation ....................................................................................................................................
Wiring ..................................................................................................................................................
Final Installation...................................................................................................................................
Operating Instructions..........................................................................................................................
Care and Maintenance .......................................................................................................................
Troubleshooting ...................................................................................................................................
Limited Lifetime Warranty ...................................................................................................................
Replacement Parts List .......................................................................................................................
3
4
4
6
7
8
11
13
15
16
16
17
18
3

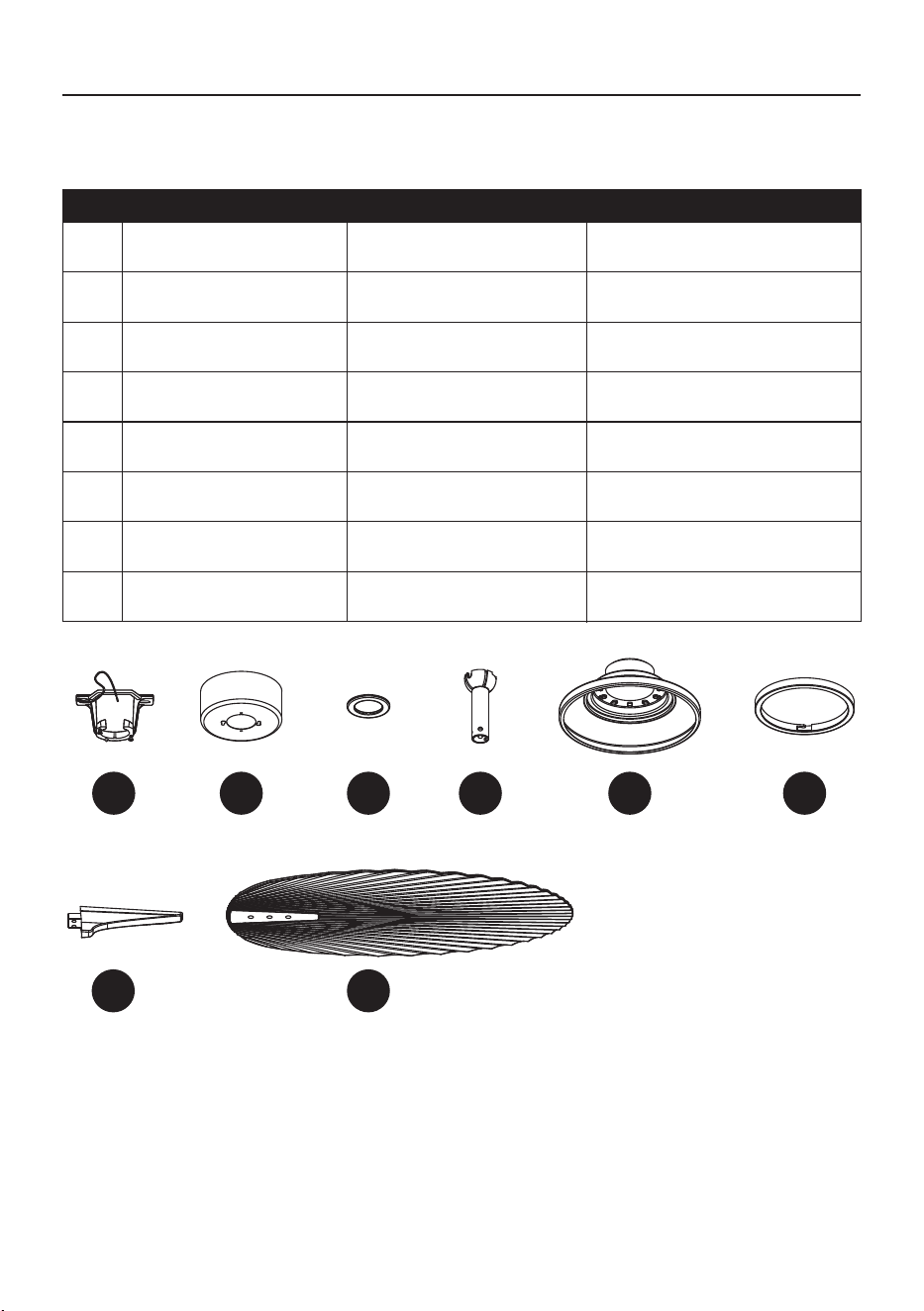

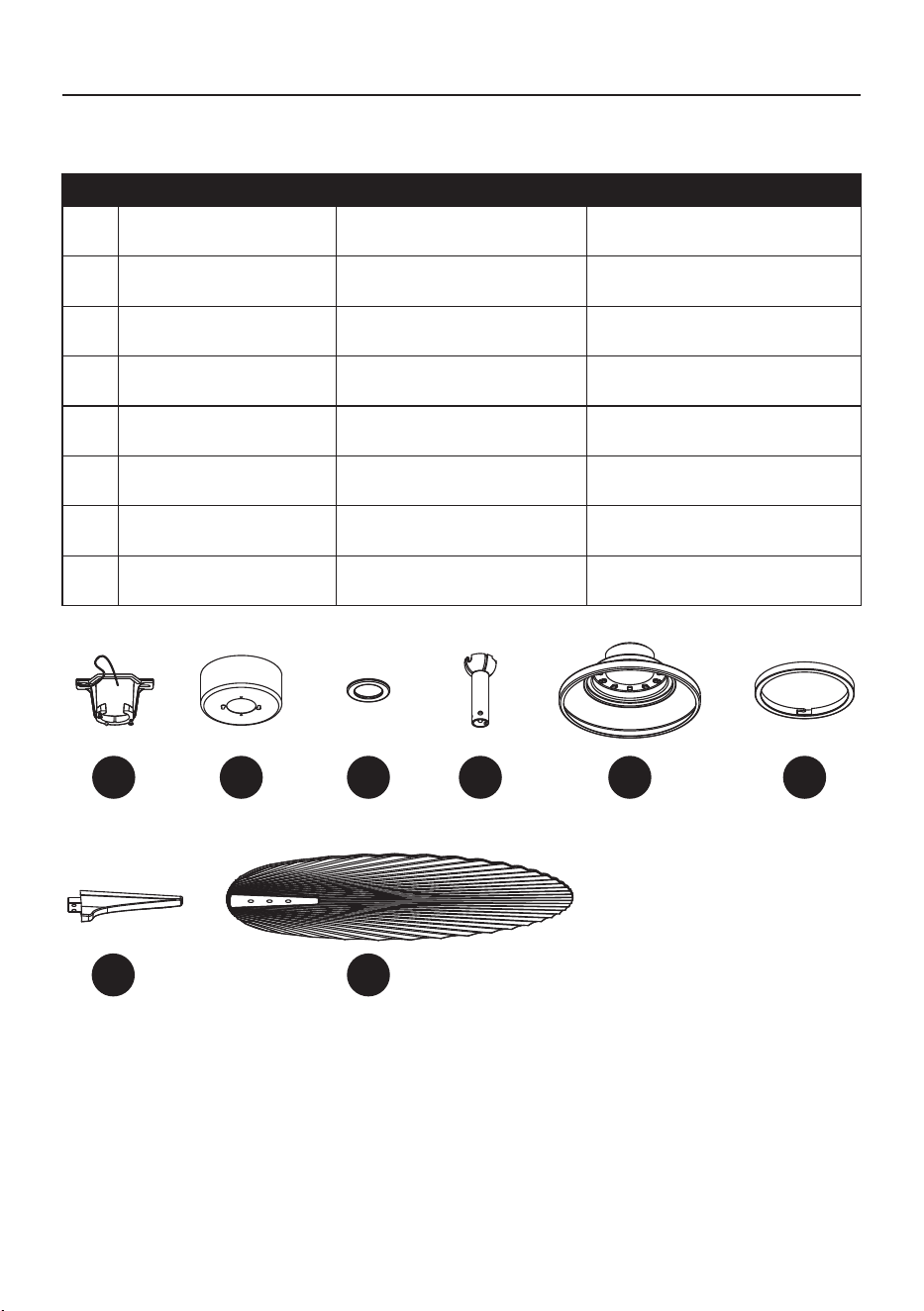

PACKAGE CONTENTS
A
E
F
I
J
B
C
D
H
G
K
IMPORTANT REMINDER: You must use
the parts provided with this fan for proper
installation and safety.
B Canopy
D Downrod
1
A Mounting Bracket 1
C Canopy Bottom Cover 1
E Coupling Cover
1
1
F Fan motor Assembly 1
G
H
3
3
DESCRIPTIONPART QUANTITY
1I Switch Housing
Blade Arm
Blade
K
J Decorative Ring 1
Pull Chain and Fob 1
DESCRIPTIONPART QUANTITY
4

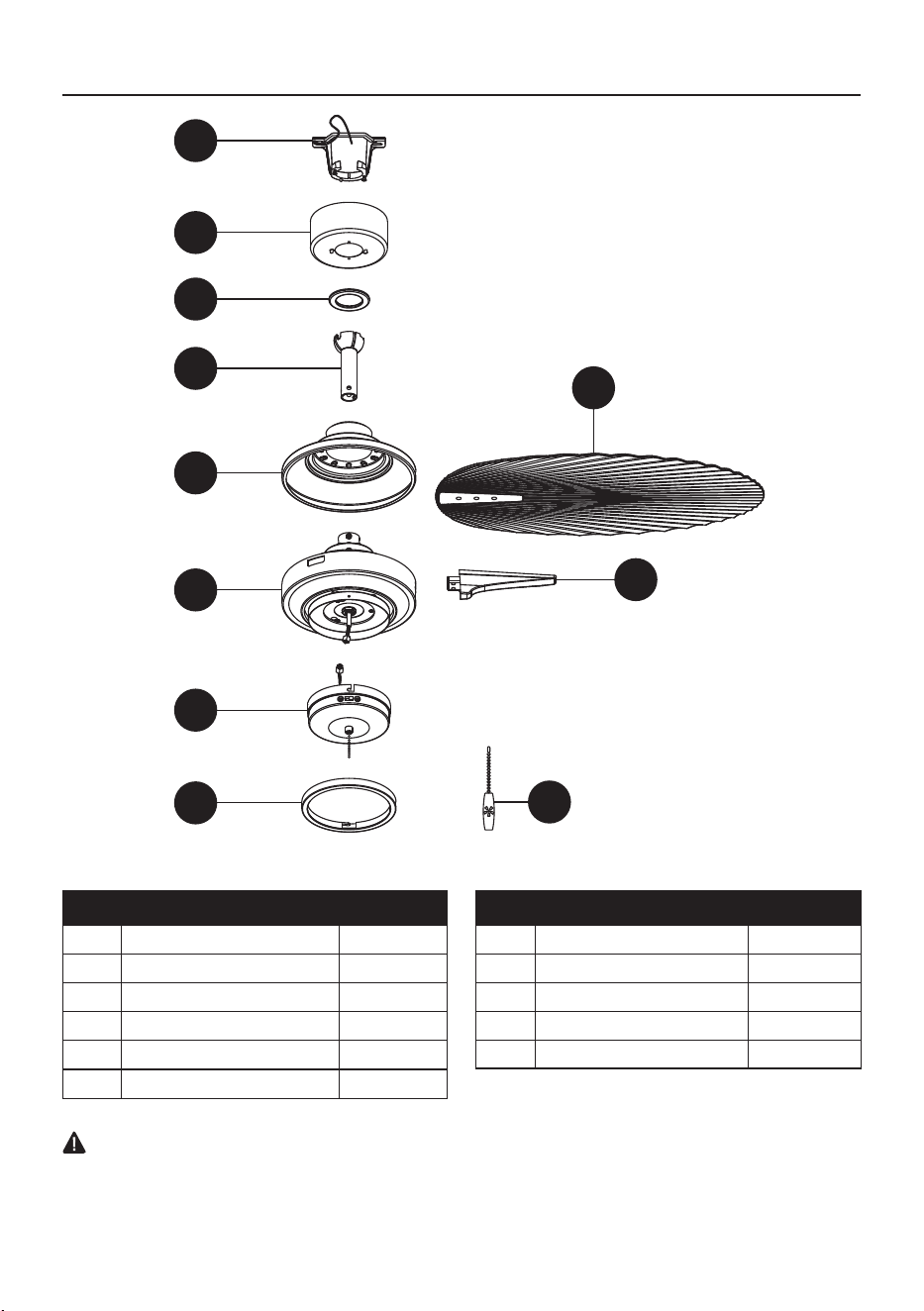

HARDWARE CONTENTS
Blade Arm
Screw
Qty. 6
+ 1 extra
Blade
Screw
Qty. 9
+ 1 extra
Rubber
Blade
Washer
Qty. 9
+ 1 extra
Wire Nut
Qty. 4
AA
BB
CC
DD
READ AND SAVE THESE INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, install or operate the
product.
• Do not discard fan carton or foam inserts. Should this fan need to be returned to the factory for
repairs, it must be shipped in its original packaging to ensure proper protection against damage that
might exceed the initial cause for return.
• Make sure all electrical connections comply with local codes, ordinances, the National Electrical
Code and ANSI/NFPA 70. Hire a qualified electrician or consult a do-it-yourself wiring handbook if
you are unfamiliar with installing electrical wiring.
• Make sure the installation site you choose allows a minimum clearance of 7 ft. from the blades to the
floor and at least 30 in. from the end of the blades to any obstruction.
• After you install the fan, make sure all connections are secure to prevent the fan from falling.
• The net weight of this fan is: 16.53 lbs.
SAFETY INFORMATION
5
WARNING
To reduce the risk of fire, electrical shock or personal injury, mount to an outlet box
UL-Listed acceptable for fan support of 35 lb. (15.9 kg) or less and use mounting
screws provided with the outlet box. Most outlet boxes commonly used for the support
of lighting fixtures are not acceptable for fan support and may need to be replaced.
Consult a qualified electrician if in doubt.
To reduce the risk of fire, electric shock or personal injury, mount the fan to the outlet box marked
acceptable for fan support with the screws provided with the outlet box.
NEED HELP? In the event you have broken glass or are missing parts, call 888-251-1003. Do
not return the ceiling fan to the place of purchase. Be sure to have available the owner's manual,
item or model number, finish, color, type of glass, etc.
Attention Statement needs to read this way.
ATTENTION: The use of a fan brace with all ceiling fans is recommended. Application style
vary. Braces are sold separately in the lighting or electrical department.
ATTENTION: Do not use an extension cord with this fan.
To reduce the risk of personal injury, use only parts provided with this fan. The use of parts
OTHER than those provided with this fan will void the warranty.
Before proceeding, be sure to shut off electricity at main switch or circuit breaker in order to
avoid electrical shock.
Risk of Fire and Electric Shock: Do not repair or service this light kit. The light source is designed
for this specific application and can overheat if serviced by untrained personnel. If any servicing
is required, call our customer service department (at 888-251-1003) for return authorization and
shipping instructions.
CAUTION
To reduce the risk of personal injury, use only the screws provided with the outlet box.
Be sure outlet box is properly grounded and that a ground wire (green or bare) is present.
Before beginning installation, carefully check all screws, bolts and nuts on fan motor assembly to
ensure that they are secured.
6
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble
the product.
Estimated Assembly Time: 120 minutes.
Tools Required for Assembly (not included): Electrical Tape, Phillips Screwdriver, Pliers, Safety
Glasses, Stepladder and Wire Strippers.
Helpful Tools (not included): AC Tester Light, Tape Measure, Do-It-Yourself Wiring Handbook and
Wire Cutters.
DANGER: When using an existing outlet box, make sure the outlet box is securely attached to the
building structure and can support the full weight of the fan. Failure to do this can result in serious
injury or death. The stability of the outlet box is essential in minimizing wobble and noise in the fan
after installation is complete.
CAUTION: Be sure outlet box is properly grounded and a ground wire (green or bare) is present.
After opening top of carton, remove mounting hardware package from foam inserts. Remove motor
from packing and place on carpet or on foam to avoid damage to finish.
CAUTION: Carefully check all screws, bolts and nuts on fan motor assembly to ensure they are
secured.
PREPARATION
7
INITIAL INSTALLATION

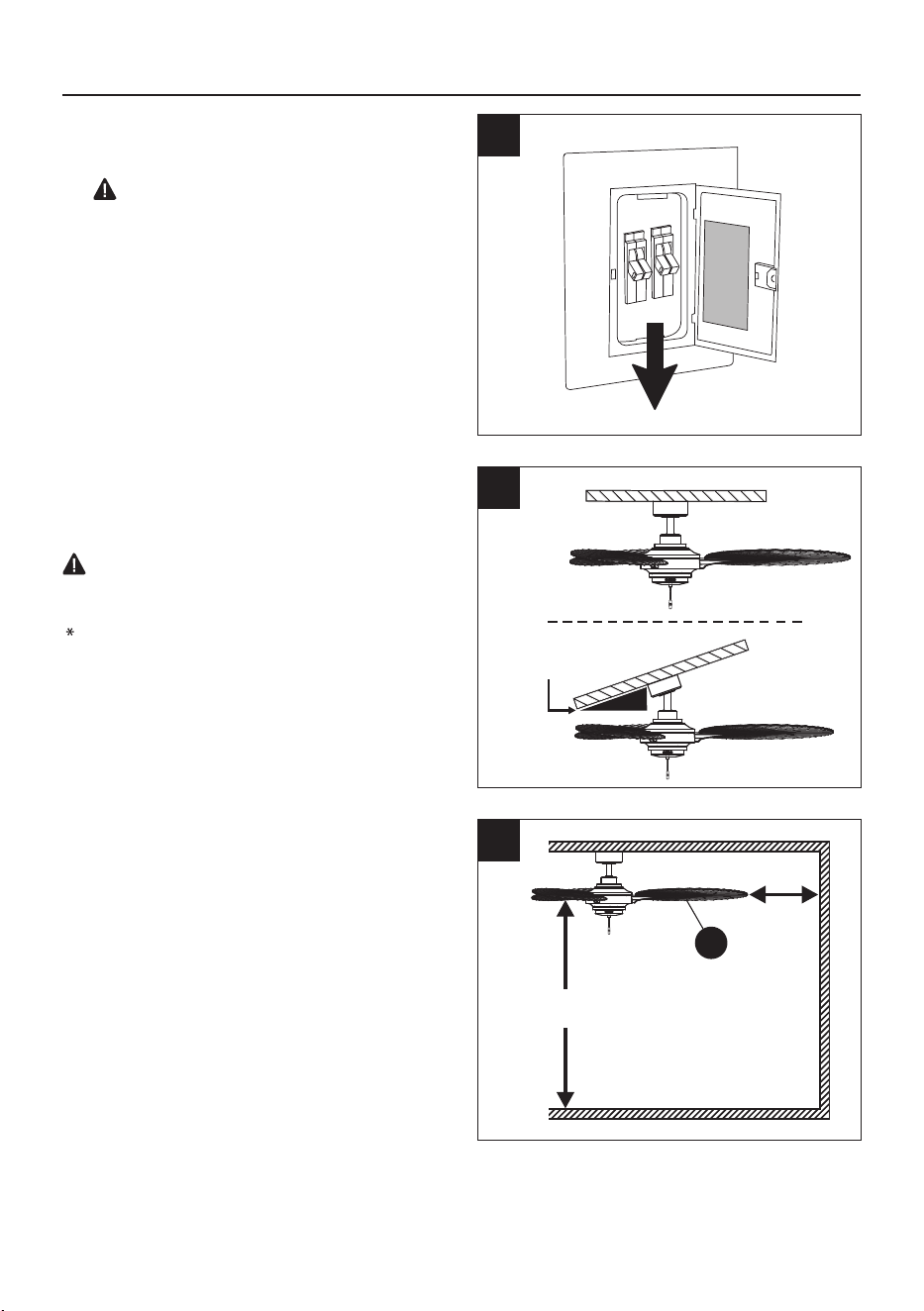

1. Turn off circuit breakers and wall switch to the
fan supply line leads.
3. Check to make sure blades (G) will be at
least 30 in. from any obstruction and at least
7 ft. above the floor.
DANGER: Failure to disconnect power
supply prior to installation may result in
serious injury or death.
1
3
2
ON
OFF
ON
OFF
19° max.
A
B
2. Determine mounting method to use.
A. Standard mount
B. Angle mount
IMPORTANT: If using the angle mount, ensure
the ceiling angle is not steeper than 19°.
Helpful Hint: Standard mounting is best suited
for ceilings 7 ft. high or higher. For taller ceilings
you may want to use a longer downrod (not
included). Angle mounting is best suited for angled
or vaulted ceilings. A longer downrod is sometimes
necessary to ensure proper blade clearance.
G
6
7 ft.
min.
30 in.
min.
8
FAN INSTALLATION
Canopy
Mounting
Screw
Canopy
Mounting
Screw
Clevis
Pin
Cotter Pin
Set Screw
Collar
Set Screw

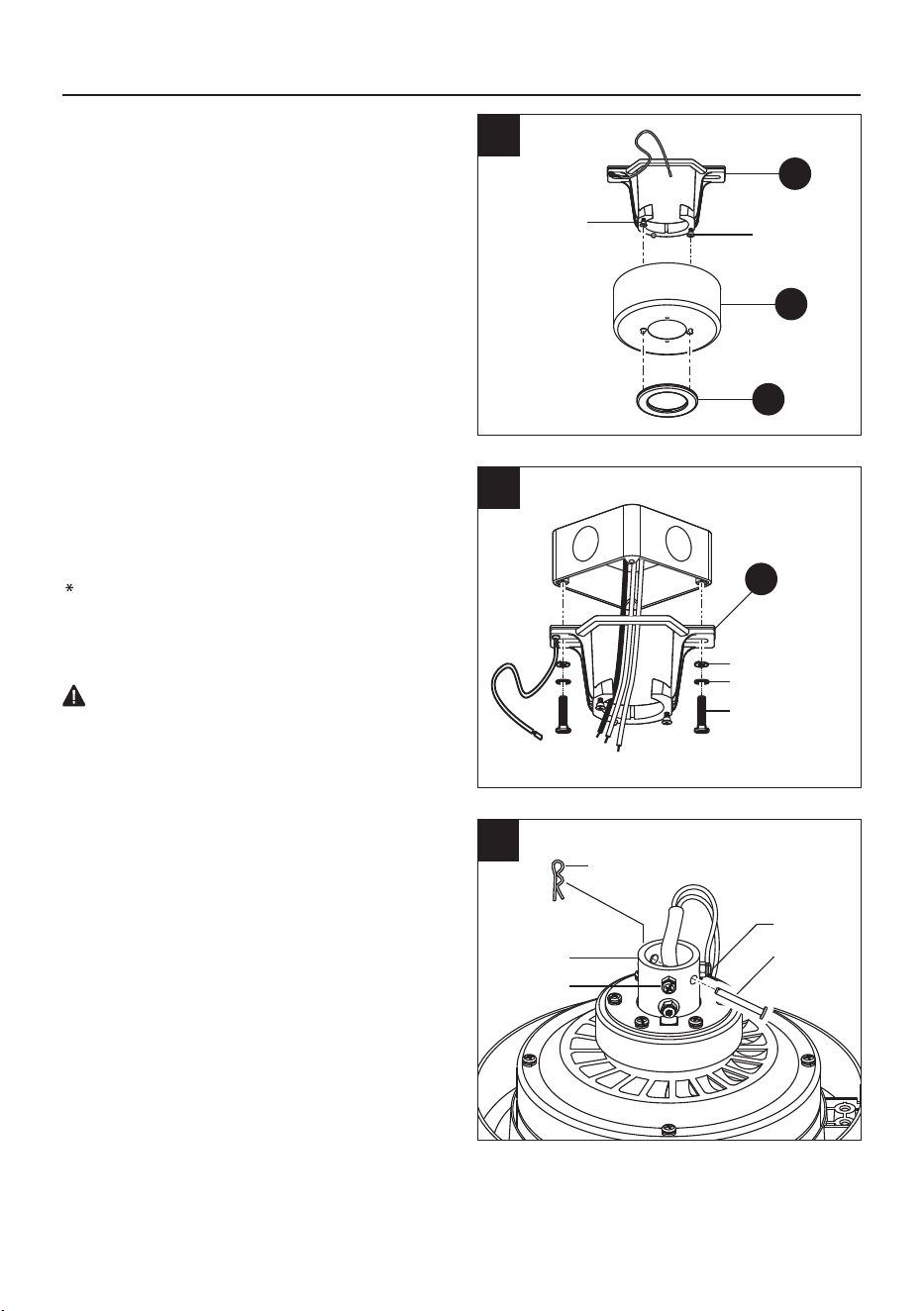

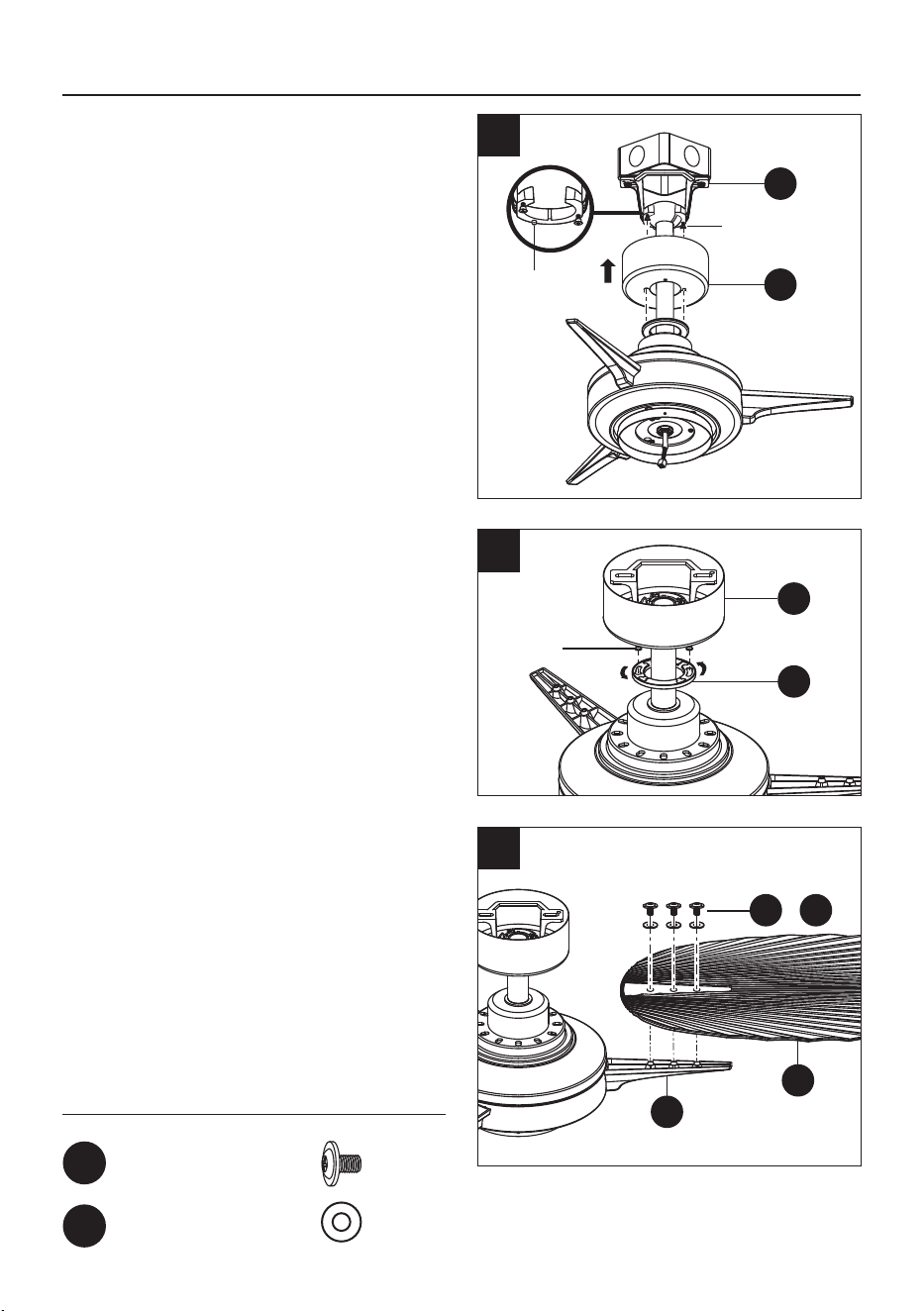

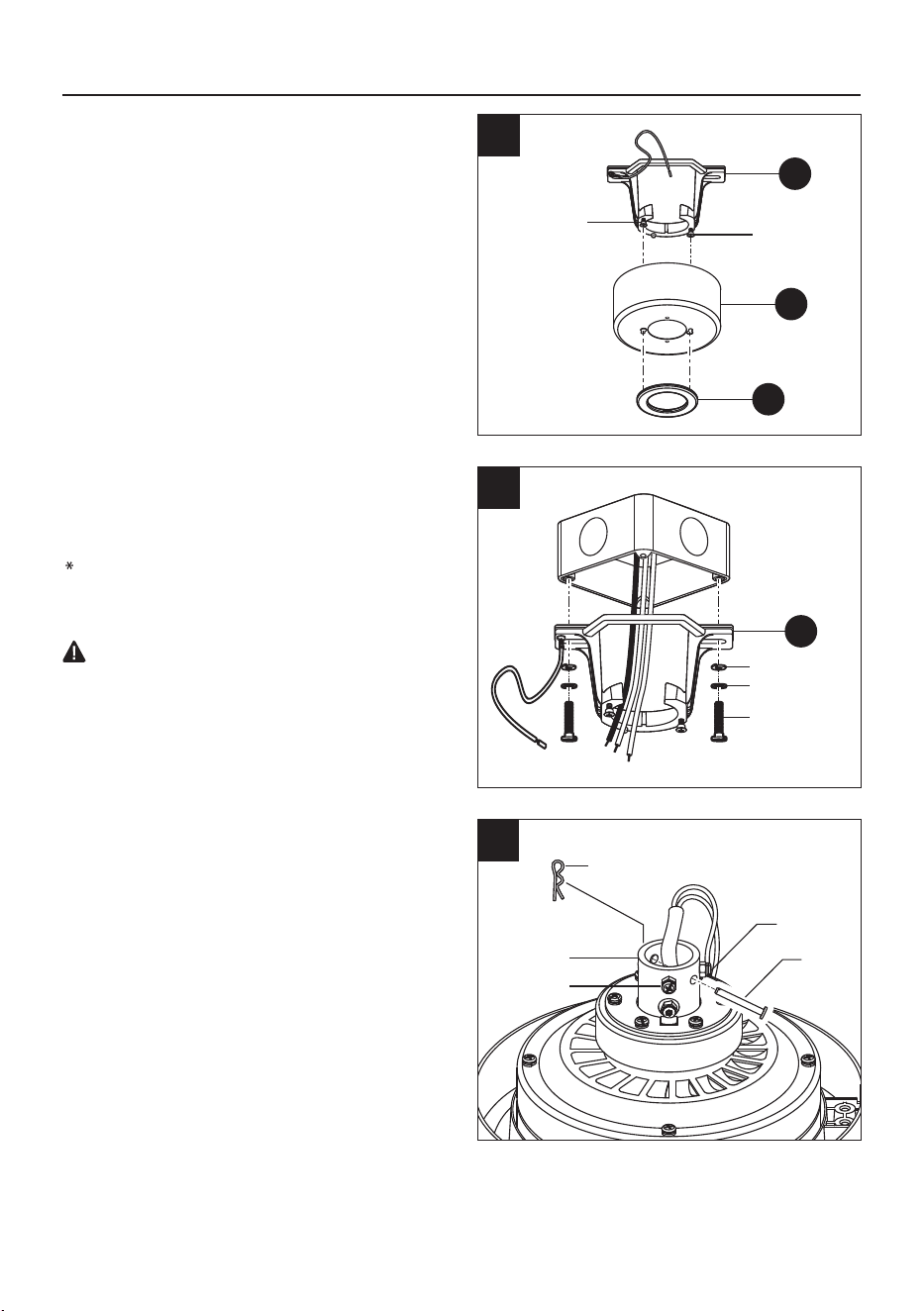

1. Remove the canopy bottom cover (C) from
the canopy (B) by turning the canopy bottom
cover (C) counterclockwise.
Remove the mounting bracket (A) from the
canopy (B) by loosening canopy mounting
screws a half turn from the screw head.
Next, turn the canopy (B) counterclockwise
to remove the mounting bracket (A) from the
canopy (B).
3. Remove the cotter pin and clevis pin , and
loosen the two collar set screws from the
fan motor assembly collar.
1
3
A
B
C
2. Secure mounting bracket (A) to outlet box
(not included) using screws, lock washers
and flat washers provided with the outlet box.
NOTE: It is very important you use the proper
hardware when installing the mounting bracket (A)
as this will support the fan.
IMPORTANT: If using the angle mount, make
sure open end of mounting bracket (A) is installed
facing the higher point of the ceiling.
2
A
Flat Washers
Outlet Box
Screws
Lock Washers
9
H
F
D
B
F
C
E
D
Slot
DD
FAN INSTALLATION
4
5
6

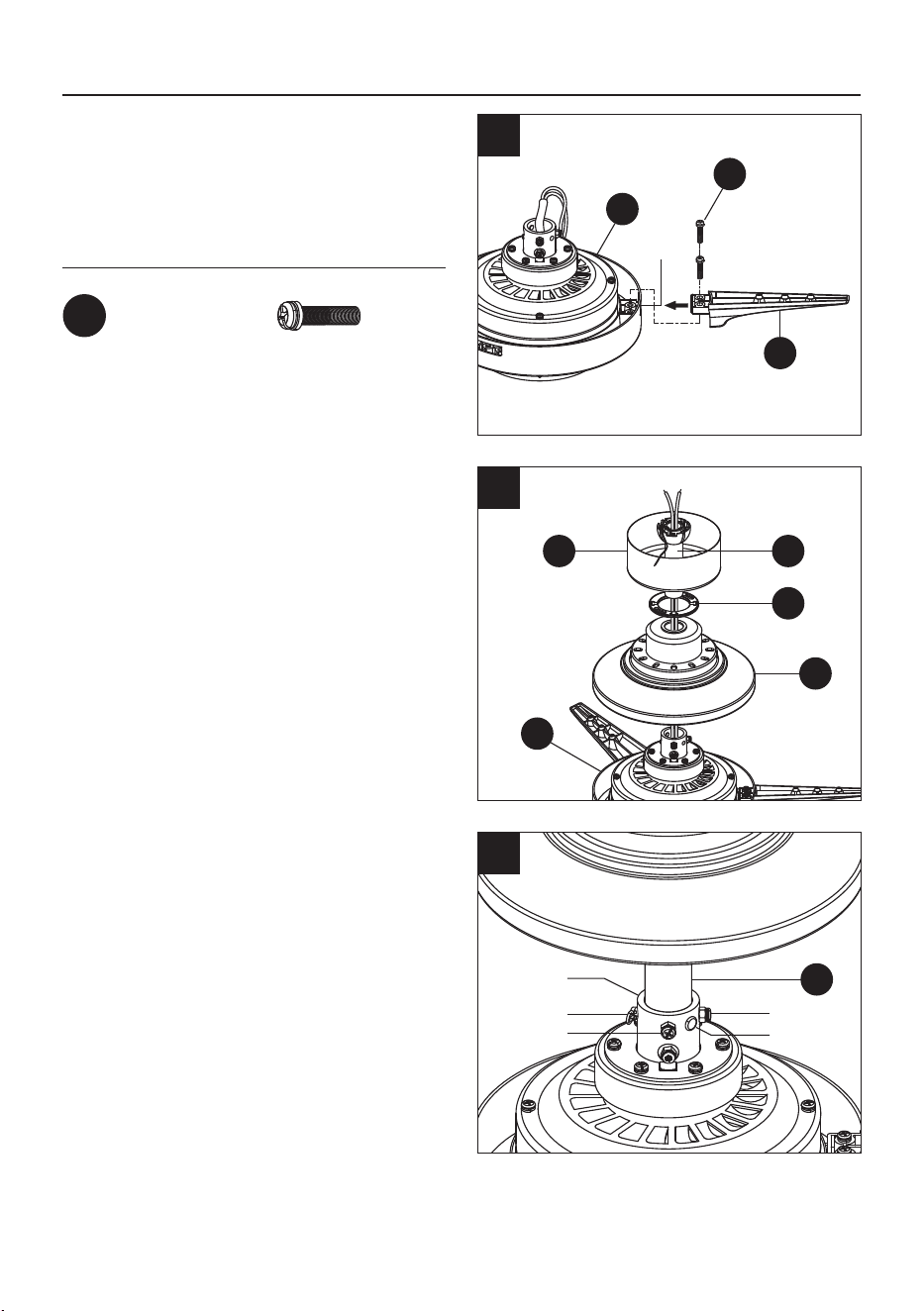

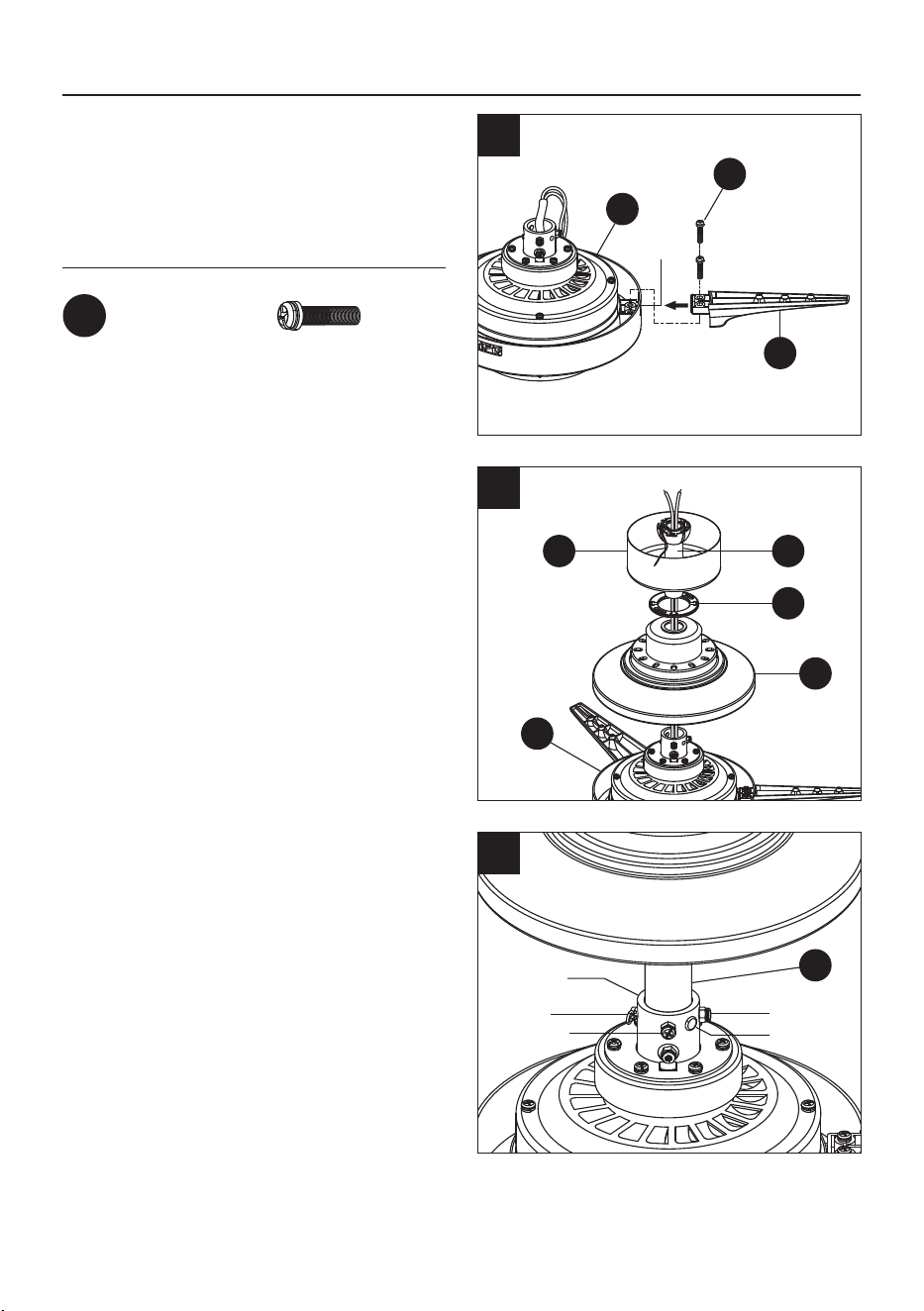

4. Insert blade arm (H) through the slot it on the
fan motor assembly (F) than align holes and
tighten each blade arm screw (DD). Repeat
these steps for the remaining blade arms (H).
5. Insert downrod (D) through canopy (B), canopy
bottom cover (C) and coupling cover (E).
Thread wires from fan motor assembly (F)
up through downrod (D).
6. Slip downrod (D) into collar, align holes and
re-install clevis pin and cotter pin. Tighten
two set screws in collar.
Hardware Used
Blade Arm Screw x 6
DD
Cotter Pin
Clevis Pin
Set Screw
Set Screw
Collar
10

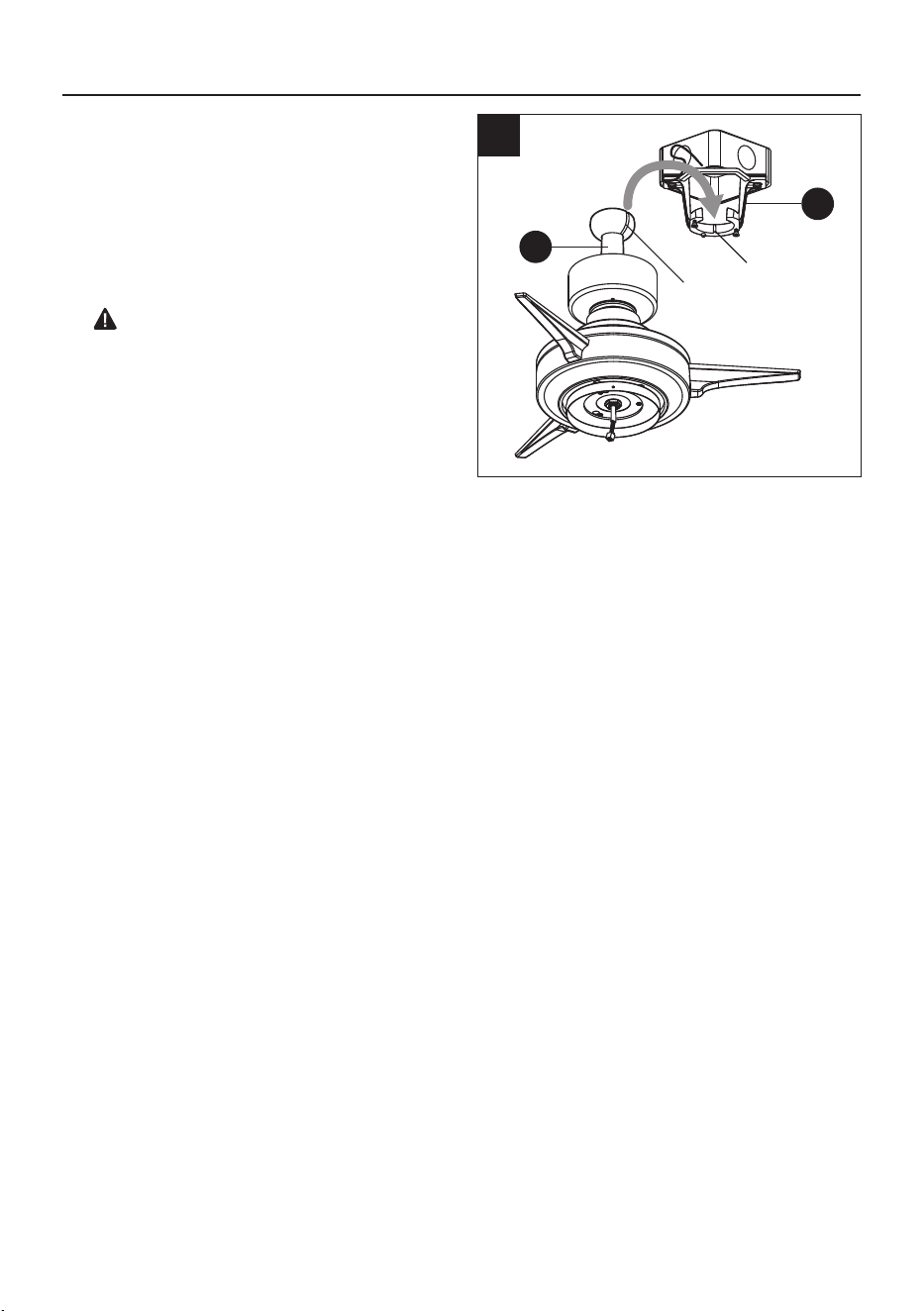

7. Carefully lift the fan motor assembly (F) up
to the mounting bracket (A) and seat the
downrod (D) in the mounting bracket (A)
socket. Make sure the tab on the mounting
bracket (A) socket is properly seated in the
groove in the downrod (D). This will help to
balance the ceiling fan.
DANGER: Failure to align slot in ball
with tab may cause the fan to wobble or fall,
which could result in serious injury or death.
A
D
FAN INSTALLATION
7
Groove
Tab
11
WIRING
WARNING: To reduce the risk of fire, electrical shock or personal injury, wire connectors provided
with this fan are designed to accept only one 12-gauge house wire and two lead wires from the fan.
If your house wire is larger than 12-gauge or there is more than one house wire to connect to the two
fan lead wires, consult an electrician for the proper size wire connectors to use.
CAUTION: Be sure outlet box is properly grounded and a ground (green or bare) wire is present.
WARNING: If house wires are different colors than referred to in the following steps, stop immediately.
A professional electrician is recommended to determine wiring.

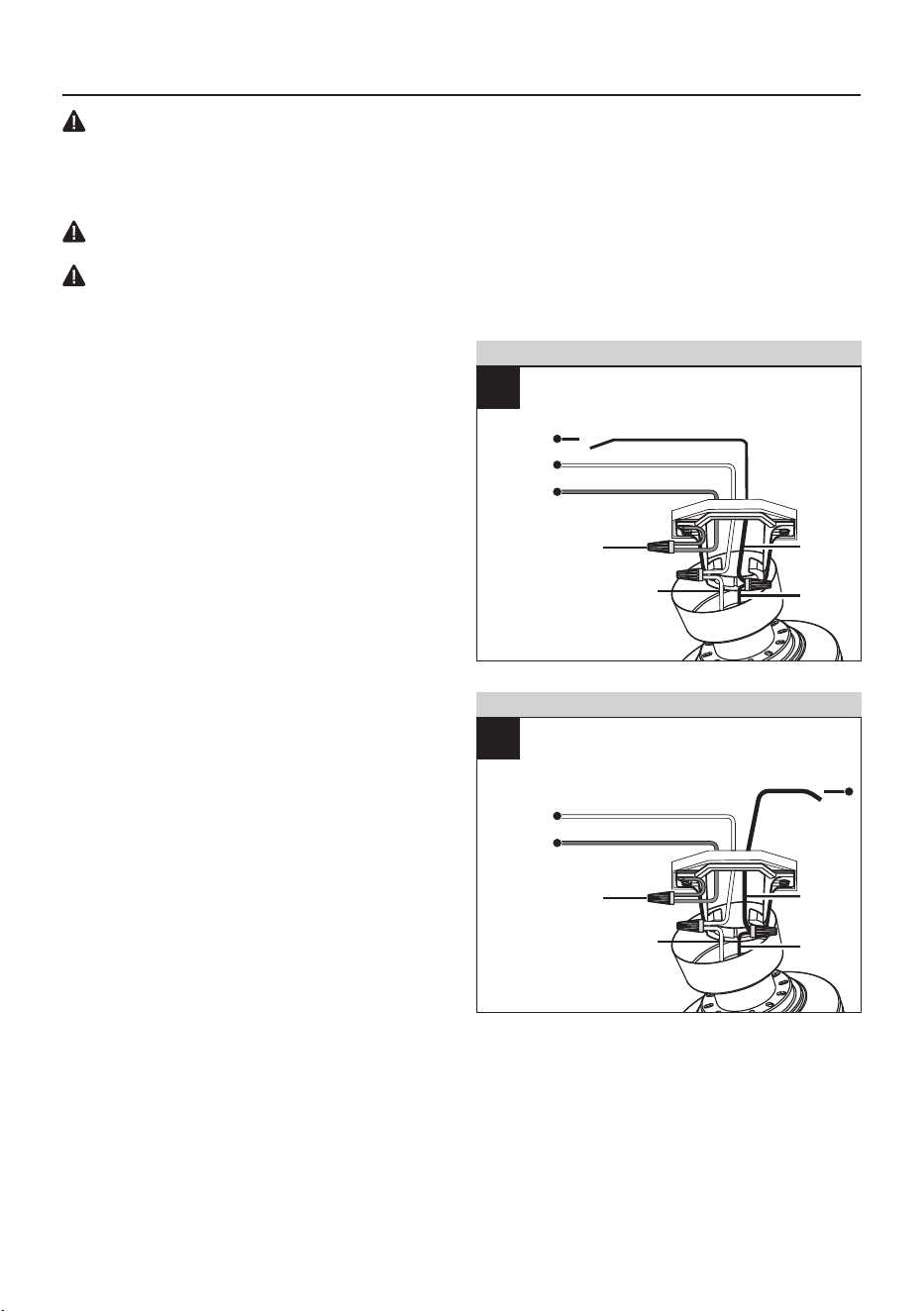

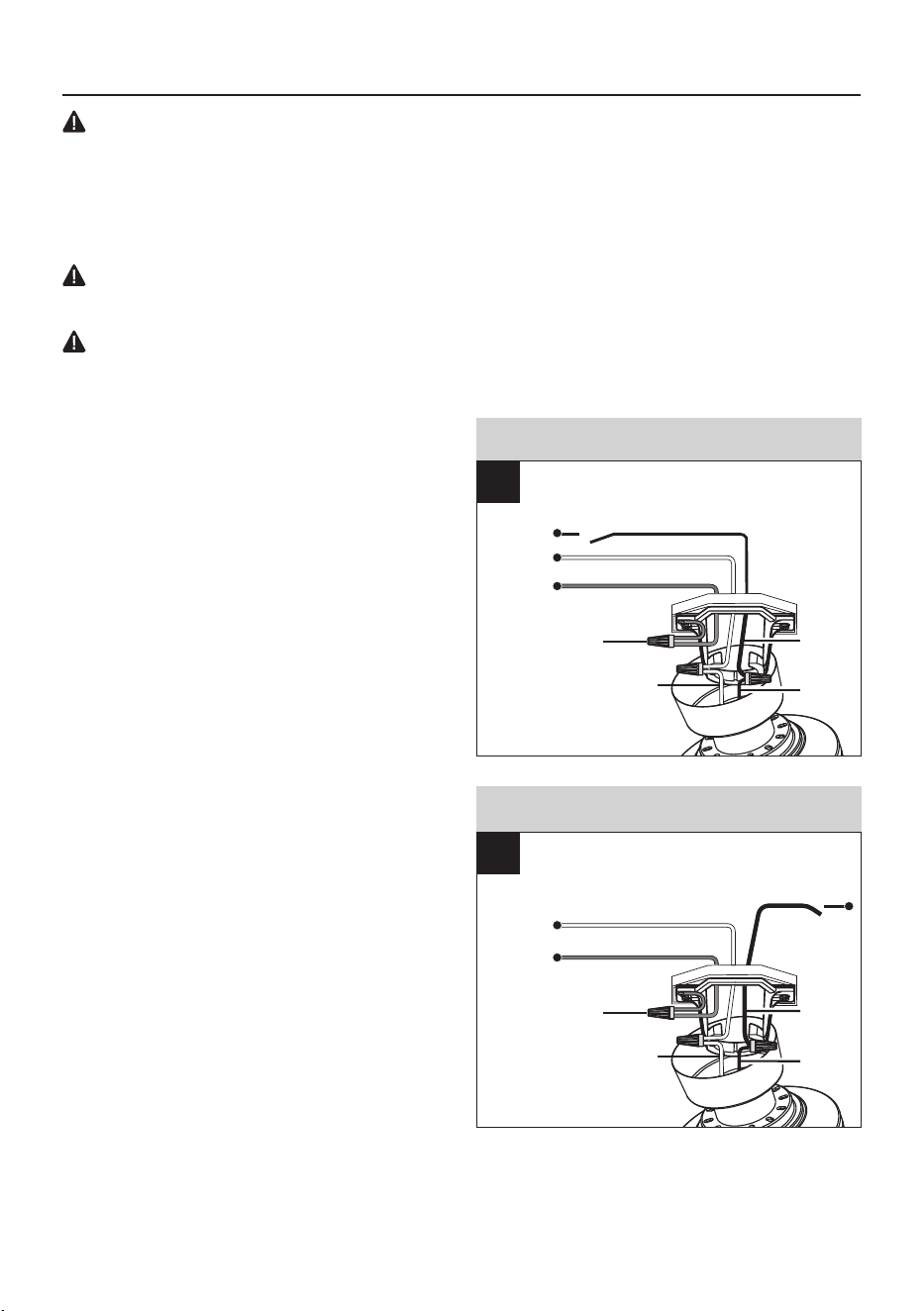

1. Choose wiring diagram (Fig. 1A, Fig. 1B)
that fits your situation and make appropriate
wiring connections as follows:
[IMPORTANT: For each wire connection
below, use one of the wire nuts (AA), making
sure to screw wire nut (AA) on in a clockwise
direction.]
1A. FAN CONTROLLED BY PULL CHAINS:
Connect BLACK wire from fan to BLACK
wire from ceiling. Connect WHITE wire from
fan to WHITE wire from ceiling. Connect all
GROUND (GREEN) wires together from fan
(on downrod (D) and mounting bracket (A))
to BARE/GREEN wire from ceiling.
1B. FAN CONTROLLED BY WALL SWITCH:
If you intend to control the fan with a separate
wall switch, connect BLACK wire from fan to
BLACK wire from the independent wall switch.
Connect WHITE wire from fan to WHITE wire
from ceiling. Connect all GROUND (GREEN)
wires together from fan (on downrod (D) and
mounting bracket (A)) to BARE/GREEN wire
from ceiling.
NOTE: BLACK wire is hot power for fan.
WHITE wire is common for fan. BARE/ GREEN
wire is ground.
BLACK
(WALL
SWITCH)
FAN CONTROLLED BY WALL SWITCH
1B
WHITE (NEUTRAL)
BLACK
BLACK
GROUND/GREEN (BARE)
WHITE
120V POWER
FROM CEILING
GREEN
FAN AND LIGHT CONTROLLED BY TWO WALL SWITCHES
FAN CONTROLLED BY PULL CHAINS
1A
BLACK (POWER)
WHITE (NEUTRAL)
BLACK
GROUND/GREEN (BARE)
WHITE
120V POWER
FROM CEILING
BLACK
GREEN
12
WIRING

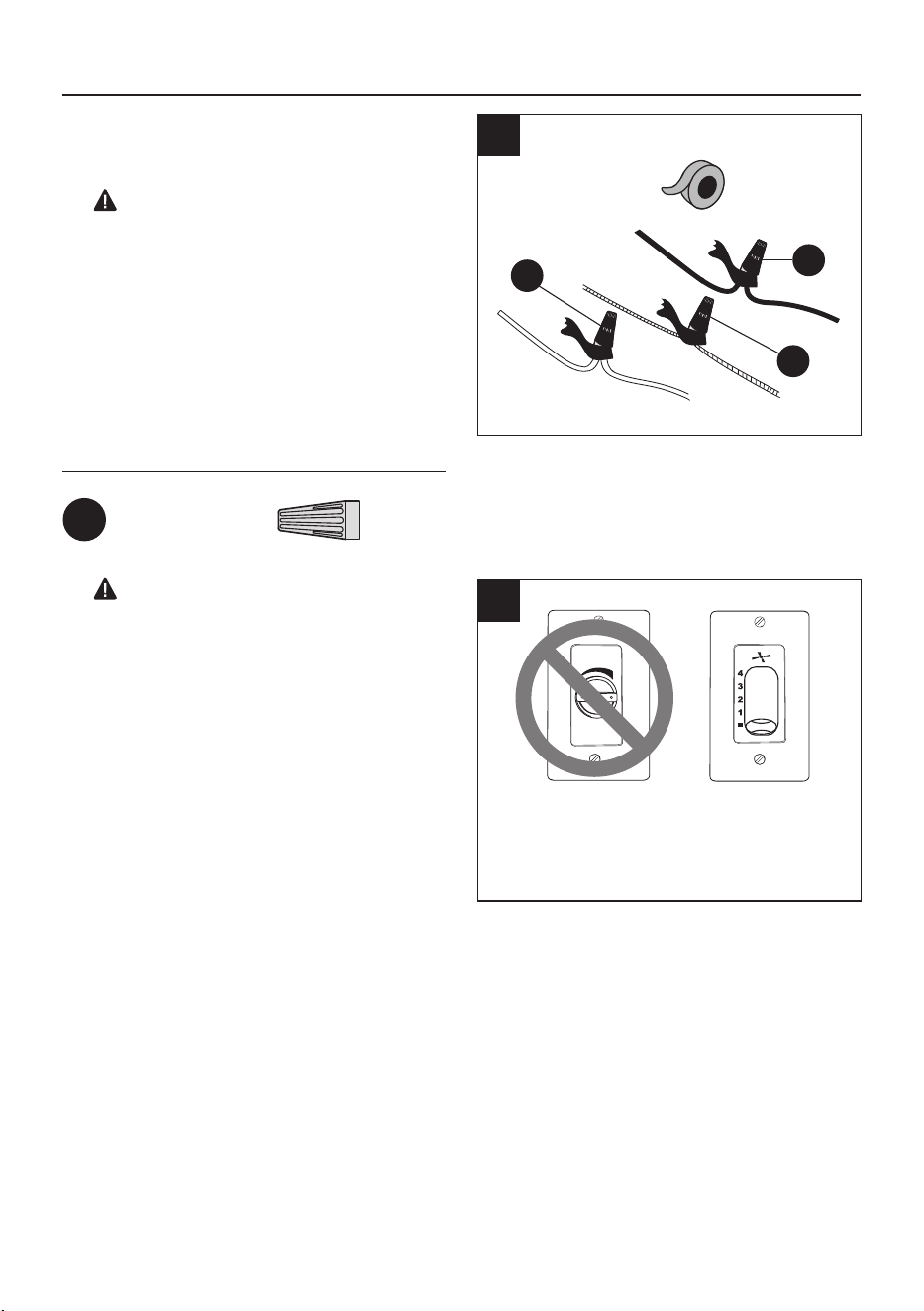

2. Wrap electrical tape (not included) around
each individual wire nuts (AA) down to the
wire.
WARNING: Make sure no bare wire or
wire strands are visible after making
connections. Place GREEN and WHITE
connections on opposite side of box from the
BLACK connections.
Turn spliced/taped wires upward and gently
push wires and wire nuts (AA) into outlet box.
3. IMPORTANT: Using a full range dimmer
switch (not included) to control fan speed
will cause a loud humming noise from fan.
To reduce the risk of fire or electrical shock,
do NOT use a full range dimmer switch to
control fan speed.
2
3
AA
AA
AA
Hardware Used
Wire Nut x 3
AA
Dimmer
Switch
Speed
Switch
For illustrative purposes only--not
ntended to cover all types of controls
13
Canopy
Mounting
Screw
FINAL INSTALLATION
1. Make sure connections are neatly tucked
into the ceiling outlet box.
Slide the canopy (B) up to the mounting
bracket (A) and place the key holes on the
canopy (B) over the loose canopy mounting
screws on the mounting bracket (A). Turn the
canopy (B) clockwise until it locks in place
at the narrow section of the key holes. Make
sure the positioning pin on the mounting
bracket falls into one of two holes on the
canopy (B), and then tighten the two canopy
mounting screws.
2. Attach the canopy bottom cover (C) to the
canopy (B) by inserting the screw heads into
the key slots in the canopy bottom cover (C)
and rotating it clockwise.
NOTE: Adjust the canopy mounting screws
as necessary until the canopy (B) and
canopy bottom cover (C) are snug.
3. Attach the blades (G) to the blade arms (H)
using the three blade attachment screws
(BB) and rubber blade washers (CC). Insert
a blade attachment screw (BB) and rubber
blade washer (CC) into the blade arm (H),
but do not tighten. Repeat for the two remaining
screws (BB) and rubber blade washers (CC).
Tighten each screw securely starting with the
center screw. Make sure the blade (G) is
straight. Repeat these steps for the remaining
blades.
1
2
Canopy Mounting
Screw
Positioning
Pin
A
B
B
C
3
BB
CC
+
H
G
Hardware Used
Blade Screw x 9
BB
Rubber Blade Washer x 9
CC
14
Switch
Housing
Mounting
Screws
Switch
Housing
Mounting
Plate
I
FINAL INSTALLATION
4
5

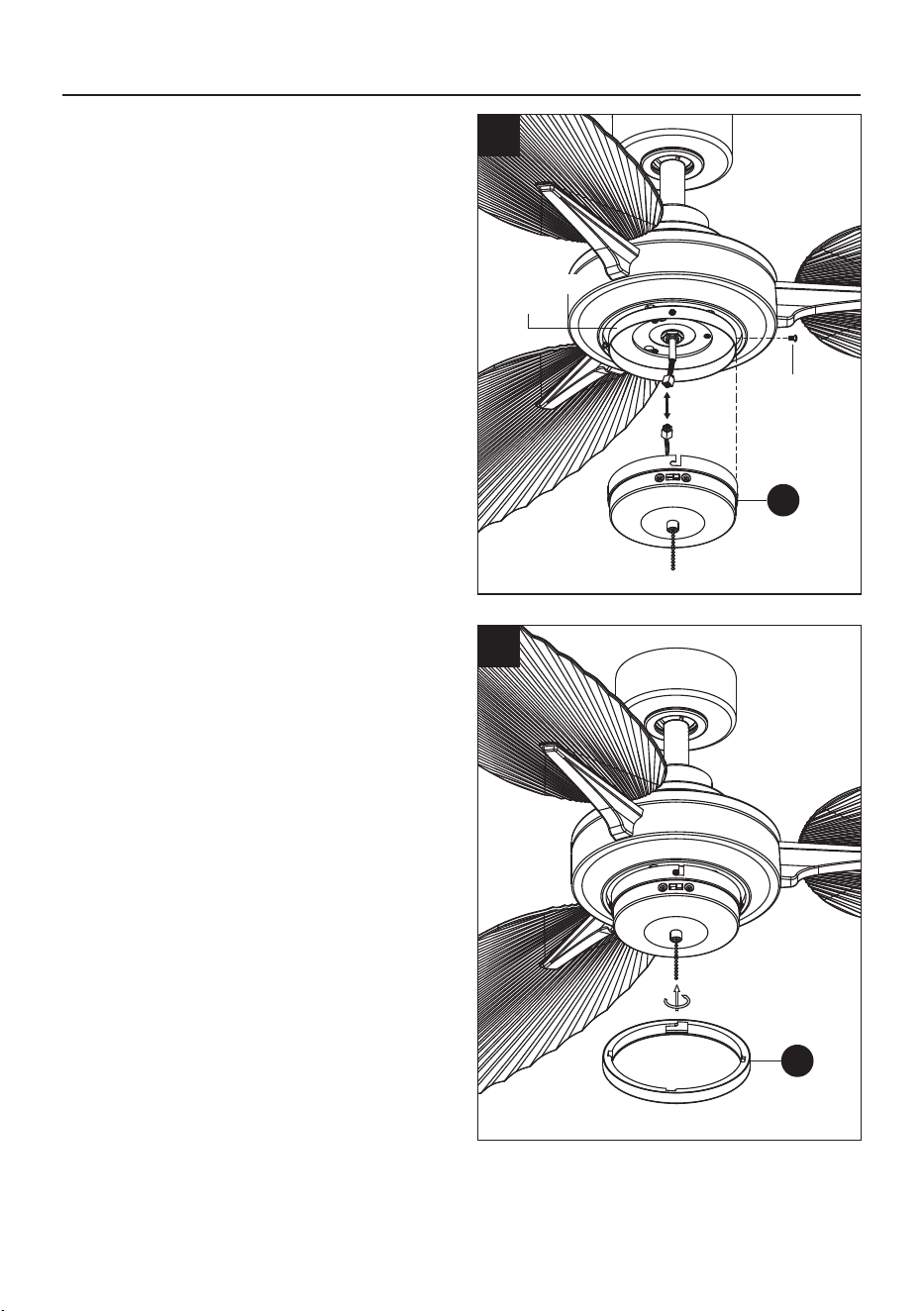

4. Remove one of the four switch housing
mounting screws from the switch housing
mounting plate and loosen the other three
screws. (Do not remove.)
While holding the switch housing (I) under
the fan motor assembly (F), snap together
the wire connection plug with the 9-pin plug
from the switch housing (I).
Place the key holes on the switch housing (I)
over the three screws previously loosened
from the mounting plate. Turn the switch
housing (I) until the switch housing (I) locks
in place at the narrow section of the key holes.
Secure by tightening the three mounting screws
previously loosened and the one previously
removed.
5. Make sure the slot openings of the decorative
ring (J) are on top. Raise up the decorative
ring (J) and line up the four grooves with the
four screw heads on the switch housing (I).
Once lined up, slide the decorative ring (J)
and secure it to the switch housing (I) until
snug.
J
15
K
OPERATING INSTRUCTIONS

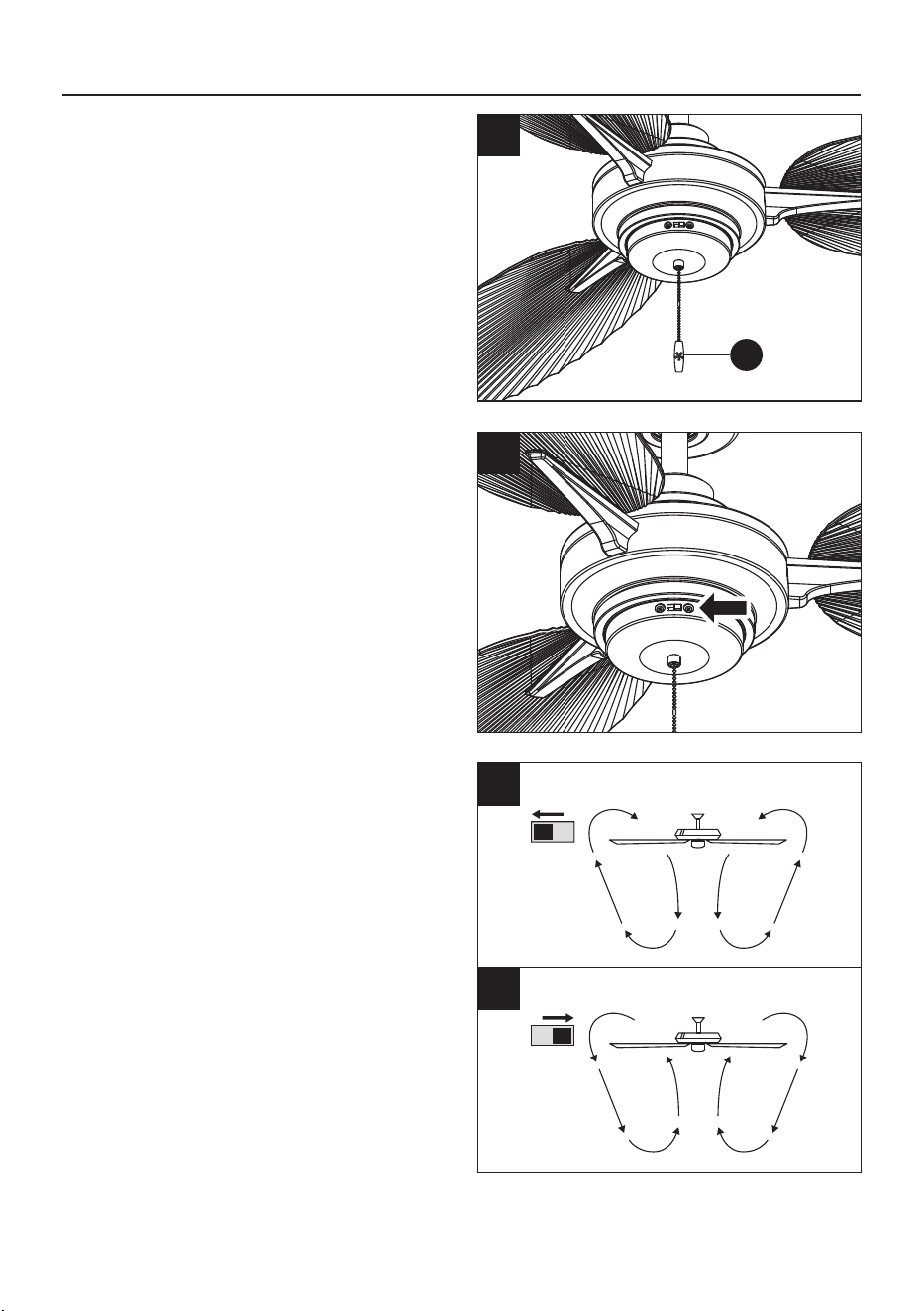

1. Install pull chain and fob (K) onto the pull
chain located in the switch housing (I).
The pull chain controls the fan speed as
follows: 1 pull - High, 2 pulls - Medium,
3 pulls - Low, 4 pulls - Off.
2. The reverse switch is located on the surface
of the switch housing. Slide the switch to the
left for warm weather operation. Slide the
switch to the right for cool weather operation.
NOTE: Wait for the fan to stop before reversing
the direction of the blade rotation.
2A. Warm weather - (Counter-clockwise
Direction) A downward air flow creates a
cooling effect. This allows you to set your air
conditioner on a warmer setting without
affecting your comfort.
2B. Cool weather - (Clockwise Direction)
An upward air flow moves warm air off the
ceiling. This allows you to set your heating
unit on a cooler setting without affecting
your comfort.
1
2
2A
2B
16
CARE AND MAINTENANCE
TROUBLESHOOTING
NOTE: A small amount of "wobble" is normal and should not be considered a defect.
WARNING: Before beginning work, shut off the power supply to avoid electrical shock.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Fan does not move. 1. Reverse switch not engaged.
2. Power is off or fuse is blown.
3. Faulty wire connection.
4. Plugs not connected properly.
1. Push switch firmly either left or right.
2. Turn power on or check fuse.
3. Turn power off. Loosen canopy and
check all connections.
4. Check that male and female plugs
in switch housing are connected
properly according to instructions
on page 14.
Noisy operation. 1. Blades are loose.
2. Cracked blade.
3. Full range dimmer switch.
4. Fan is new.
1. Blades are loose.
2. Blade arms incorrectly attached.
3. Unbalanced blades.
4. Fan not securely mounted.
5. Fan too close to vaulted ceiling.
6. Set screw(s) on motor housing
yoke is (are) not tightened properly.
7. Set screw on hanging ball is not
tightened properly.
1. Tighten all blade screws.
2. Replace blade.
3. Replace with an approved speed
control device.
4. Allow fan a “break in” period of a
few days, especially when running
the fan at Medium and High
speeds.
Excessive wobbling. 1. Tighten all blade screws.
2. Re-install blade arms.
3. Switch one blade with a blade from
the opposite side. Or balance the
fan using a blade balancing kit
(sold separately).
4. Turn power off. Carefully loosen
canopy and verify that mounting
bracket is secure.
5. Use a longer downrod or move fan
to another location.
6. Tighten yoke set screw(s) securely.
7. Carefully loosen and lower canopy
and verify that set screw on hanging
ball is tightened securely.
Check the support connections, brackets, and blade attachments twice a year. Make sure they are
secure. Because of the fan’s natural movement, some connections may become loose over time. It is
not necessary to remove the fan from the ceiling. Clean your fan periodically. Use only a soft brush or
lint-free cloth to avoid scratching the finish. The plating is sealed with a lacquer to minimize discoloration
or tarnishing.
IMPORTANT: Shut off main power supply before beginning any maintenance. Do not use water or
a damp cloth to clean the ceiling fan.
17
LIMITED LIFETIME WARRANTY
The distributor warrants this fan to be free from defects in workmanship and materials present at time
of shipment from the factory for Lifetime limited from the date of purchase. This warranty applies only
to the original purchaser. The distributor agrees to correct any defect at no charge or, at our option,
replace the ceiling fan with a comparable or superior model.
To obtain warranty service, present a copy of your sales receipt as proof of purchase. All cost of removal
and reinstallation are the express responsibility of the purchaser. Any damage to the ceiling fan by
accident, misuse or improper installation, or by using parts not produced by the manufacturer of this fan
or affixing accessories not produced by the manufacturer of this fan, are the purchaser's own responsibility.
The distributor assumes no responsibility whatsoever for fan installation during the limited lifetime warranty.
Any service performed by an unauthorized person will render the warranty invalid.
Due to varying climatic conditions, this warranty does not cover changes in brass finish, rusting, pitting,
tarnishing, corroding or peeling. Brass finish fans maintain their beauty when protected from varying
weather conditions. Any glass provided with this fan is not covered by the warranty.
Any replacement of defective parts for the ceiling fan must be reported within the first year from the date
of purchase. For the balance of the warranty, call our customer service department (at 888-251-1003)
for return authorization and shipping instructions so that we may repair or replace the ceiling fan. Any
fan or parts returned improperly packaged is/are the sole responsibility of the purchaser. There is no
further express warranty. The distributor disclaims any and all implied warranties. The duration of any
implied warranty which cannot be disclaimed is limited to the limited lifetime period as specified in our
warranty. The distributor shall not be liable for incidental, consequential or special damages arising at
or in connection with product use or performance except as may otherwise be accorded by law. This
warranty gives you specific legal rights and you may also have other rights which vary from state to
state. This warranty supersedes all prior warranties.
18
REPLACEMENT PARTS LIST
Printed in China
For replacement parts, call our customer service department at 888-251-1003, 8 a.m. - 8 p.m., EST,
Monday - Sunday. You could also contact us at [email protected].
PART DESCRIPTION PARTS #
Mounting Bracket
A
B
C
D
E
G
Canopy
Canopy Bottom Cover
Downrod
Coupling Cover
Blade
5660221-A 5508783-A
5660221-B 5508783-B
5660221-C 5508783-C
5660221-D 5508783-D
5660221-E 5508783-E
5660221-G 5508783-G
H
Blade Arm 5660221-H 5508783-H
J Decorative Ring 5660221-J 5508783-J
A
B
C
D
E
J
G
H
COVERED UNDER WARRANTY
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
NO
YES/ONE YEAR
YES/ONE YEAR
VENTILADOR DE TECHO
HÚMEDO TROPIC PALM
ARTÍCULO #5660221/5508783
SG25392
19
MODELO #AR21-54MBK/AR21-54MWH
HARBOR BREEZE y el diseño del
logotipo son marcas comerciales o
marcas registradas de LF, LLC.
Todos los derechos reservados.
Fecha de compra
Número de serie
Gracias por comprar este producto HARBOR BREEZE.
¿Preguntas, problemas o piezas faltantes?
Antes de volver a la tienda, póngase en contacto:
al teléfono 888-251-1003, de lunes a domingo, de 8 a.m. a 8 p.m., hora estándar
del Este, o al correo electrónico [email protected].
20
ÍNDICE
Contenido del paquete ........................................................................................................................
Aditamentos .......................................................................................................................................
Información de seguridad ...................................................................................................................
Preparación .........................................................................................................................................
Instalación inicial .................................................................................................................................
Instalación del ventilador .....................................................................................................................
Cableado .............................................................................................................................................
Instalación final ...................................................................................................................................
Instrucciones de funcionamiento .........................................................................................................
Cuidado y mantenimiento ...................................................................................................................
Solución de problemas ...........................................................................................................................
Garantía limitada de por vida .............................................................................................................
Lista de piezas de repuesto ................................................................................................................
21
22
22
24
25
26
29
31
33
34
34
35
36
21
CONTENIDO DEL PAQUETE
A
E
F
I
J
B
C
D
H
G
K
B Base
D Varilla
1
A Soporte de montaje 1
C Cubierta inferior de la base 1
E Cubierta del acoplador
1
1
F
Ensamble del motor del
ventilador
1
G
H
3
3
DESCRIPCIÓNPIEZA CANTIDAD
1I Carcasa del interruptor
Brazo del aspa
Aspa
K
J Aro decorativo 1
Cadena y cadenilla para
jalar
1
DESCRIPCIÓNPIEZA CANTIDAD
RECORDATORIO IMPORTANTE: debe
utilizar las piezas que se incluyen con este
ventilador para la instalación adecuada y por
seguridad.
22
ADITAMENTOS
Tornillo
del brazo de
las aspas
Cant. 6
+ 1 adicional
Tornillo
para aspas
Cant. 9
+ 1 adicional
Arandela
para aspa
de goma
Cant. 9
+ 1 adicional
Empalme
plástico
Cant. 4
AA
BB
CC
DD
LEA Y GUARDE ESTAS INSTRUCCIONES.
Lea y comprenda completamente este manual antes de intentar ensamblar, instalar o usar el producto.
• No deseche la caja del ventilador ni los accesorios de espuma. En caso de que deba devolverse este
ventilador a la fábrica para realizarle reparaciones, debe enviarse en su empaque original para
asegurar una protección adecuada contra daños que puedan agravar la causa inicial de la
devolución.
• Asegúrese de que todas las conexiones eléctricas cumplan con los códigos locales, las ordenanzas,
el Código Eléctrico Nacional y la ANSI/NFPA 70. Contrate a un electricista calificado o consulte un
manual de cableado para hacerlo usted mismo si no está familiarizado con la instalación de
cableado eléctrico.
• Asegúrese de que en el lugar de instalación que elija se pueda establecer una distancia mínima de
2.13 m desde las aspas hasta el piso y al menos 76.20 cm desde los extremos de las aspas hasta
cualquier obstáculo.
• Una vez instalado el ventilador, asegúrese de que todas las conexiones sean seguras a fin de evitar
que se caiga.
• El peso neto de este ventilador es de 7.5 kg.
INFORMACIÓN DE SEGURIDAD
23
ADVERTENCIA
Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte
en una caja de salida de clasificación UL apta para sostener ventiladores de 15,90 kg
(35 lb), o menos, y use los tornillos de montaje provistos con la caja de salida. La
mayoría de las cajas de salida que se utilizan comúnmente para sostener las lámparas
no son aptas para sostener un ventilador y puede ser necesario reemplazarlas. Si tiene alguna
duda, consulte con un electricista calificado.
Para reducir los riesgos de incendios, descargas eléctricas o lesiones personales, utilice para el
montaje una caja de salida clasificada como aceptables para soportar de ventiladores y utilice
los tornillos incluidos en la caja de salida.
¿NECESITA AYUDA? En caso de que el vidrio esté roto o haya piezas faltantes, llame al
888-251-1003. No devuelva el ventilador de techo al lugar donde lo compró. Asegúrese de tener
a mano el manual del propietario, el número de artículo o de modelo, el acabado, el color, el tipo
de vidrio, etc.
La declaración de atención debe leerse de esta manera.
ATENCIÓN: se recomienda la utilización de un soporte de ventilador con todos los ventiladores de
techo. El estilo de aplicación varía. Los soportes se venden por separado en el Departamento de
Iluminación o de Electricidad.
ATENCIÓN: no utilice una extensión eléctrica con este ventilador.
Para reducir el riesgo de lesiones personales, use solo las piezas que se incluyen con este
ventilador. El uso de piezas DISTINTAS de aquellas que se proporcionan con este ventilador
anulará la garantía.
Antes de proceder, asegúrese de cortar la alimentación eléctrica de la caja principal de fusibles
o interruptor de circuito a fin de evitar descargas eléctricas.
Riesgo de incendio y descarga eléctrica: no repare ni realice mantenimiento a este kit de luces.
La fuente de luz está diseñada para esta aplicación específica y puede sobrecalentarse si
personal sin capacitación le realiza mantenimiento. Si requiere mantenimiento, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para enviarle una autorización de
devolución y las instrucciones de envío.
PRECAUCIÓN
Para reducir el riesgo de lesiones personales, use solo los tornillos que se incluyen con esta caja
de salida.
Asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya un conductor
(verde o desnudo) de puesta a tierra.
Antes de comenzar la instalación, revise cuidadosamente todos los tornillos, pernos y tuercas del
ensamble del motor del ventilador para comprobar que estén asegurados.
24
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas
con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si
falta alguna pieza o si alguna está dañada.
Tiempo estimado de ensamblaje: 120 minutos.
Herramientas necesarias para el ensamblaje (no se incluyen): cinta aislante, destornillador Phillips,
pinzas, gafas de seguridad, escalera de tijera y pelacables.
Herramientas útiles (no se incluyen): luz de prueba de CA, cinta métrica, manual de cableado Hágalo
usted mismo y pinzas de corte.
PELIGRO: si utiliza una caja de salida existente, asegúrese de que esté bien sujeta a la estructura
de construcción y que pueda sostener todo el peso del ventilador. El incumplimiento de dicho paso
podría provocar lesiones graves o la muerte. La estabilidad de la caja de salida es fundamental para
minimizar el balanceo y el ruido en el ventilador una vez que la instalación esté completa.
PRECAUCIÓN: asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya
un conductor (verde o desnudo) de puesta a tierra.
Después de abrir la parte superior de la caja, retire el paquete de aditamentos de montaje de los
accesorios de espuma. Retire el motor del empaque y ubíquelo sobre una alfombra o espuma para
evitar daños en el acabado.
PRECAUCIÓN: revise cuidadosamente todos los tornillos, las tuercas y los pernos del ensamble
del motor del ventilador para comprobar que estén seguros.
PREPARACIÓN
25
INSTALACIÓN INICIAL
1. Interrumpa la línea de entrada del ventilador al
apagar los interruptores de circuito y el
interruptor de pared.
3. Compruebe que las aspas (H) estén al menos
a 76.20 cm de cualquier obstáculo y al menos
a 2.13 m sobre el piso.
PELIGRO: si no desconecta el suministro
de electricidad antes de realizar la instalación,
se pueden producir lesiones graves o la
muerte.
1
3
2
ON
OFF
ON
OFF
19° máx.
A
B
2. Determine el método de instalación que
utilizará.
A. Montaje estándar
B. Montaje en ángulo
IMPORTANTE: si realiza el montaje en ángulo,
verifique que el ángulo del techo no tenga una
inclinación superior a los 19°.
Consejo útil: el montaje estándar es mejor para
los techos de 2.13 m de alto o más. Para los techos
más altos, se recomienda utilizar una varilla más
larga (no incluida). El montaje en ángulo es mejor
para los techos en ángulo o de bóveda. En
ocasiones, es necesaria una varilla más larga para
asegurar una adecuada separación de las aspas.
G
6
2,13 m
mín.
76.20 cm
mín.
26
INSTALACIÓN DEL VENTILADOR
Tornillo de
montaje de
la base
Tornillo de
montaje de
la base
Pasador
de horquilla
Pasador de chaveta
Tornillo de
fijación
Anillo
Tornillo de
fijación
1. Retire la cubierta inferior de la base (C) de la
base (B) girándola (C) en dirección contraria
a las manecillas del reloj.
Afloje media vuelta los tornillos de montaje
de la base, desde la cabeza del tornillo, para
retirar el soporte de montaje (A) de la base
(B). Después, gire la base (B) en dirección
contraria a las manecillas del reloj para retirar
el soporte de montaje (A) de la base (B).
3. Retire el pasador de chaveta y el pasador de
horquilla, y afloje los dos tornillos de fijación
del anillo del ensamblaje del motor del
ventilador.
1
3
A
B
C
2. Asegure el soporte de montaje (A) a la caja
de salida (no se incluye) con los tornillos, las
arandelas de seguridad y las arandelas planas
que incluye la caja de salida.
NOTA: es muy importante que use los
aditamentos adecuados para instalar el soporte
de montaje (A), ya que este soportará el
ventilador.
IMPORTANTE: si realiza el montaje en ángulo,
asegúrese de que el extremo abierto del soporte
de montaje (A) esté instalado en dirección hacia
el punto más alto del techo.
2
Arandelas planas
Tornillos para la
caja de salida
Arandelas de
seguridad
A
27
H
F
D
B
F
C
E
D
Ranura
DD
INSTALACIÓN DEL VENTILADOR
4
5
6
4. Inserte el brazo del aspa (H) a través de la
ranura en el conjunto del motor del ventilador
(F), luego alinee los orificios y apriete cada
tornillo del brazo del aspa (DD). Repita estos
pasos para los demás brazos de las aspas (H).
5. Inserte la varilla (D) a través de la base (B), la
cubierta inferior de la base (C) y la cubierta
del acoplador (E). Pase los cables desde el
ensamble del motor de ventilador (F) a través
de la varilla (D).
6. Inserte la varilla (D) en el anillo, alinee los
orificios y vuelva a instalar el pasador de
horquilla y el pasador de chaveta. Apriete
los dos tornillos de fijación en el anillo.
Aditamentos utilizados
Tornillo del brazo
de las aspas
x 6
DD
Pasador de
chaveta
Pasador de
horquilla
Tornillo de
fijación
Tornillo de
fijación
Anillo
28
7. Levante con cuidado el ensamble del motor
del ventilador (F) hasta el soporte de montaje
(A) y asiente la varilla (D) en el portalámparas
del soporte de montaje (A). Asegúrese de que
la lengüeta del portalámparas del soporte de
montaje (A) esté bien asentada en la ranura
de la varilla (D). Esto ayudará a equilibrar el
ventilador de techo.
PELIGRO: la alineación incorrecta de la
ranura de la bola con la pestaña puede
provocar que el ventilador se balancee o se
caiga, lo que podría causar lesiones graves
o la muerte
A
D
INSTALACIÓN DEL VENTILADOR
7
Ranura
Lengüeta
29
CABLEADO
ADVERTENCIA: para reducir el riego de incendios, descargas eléctricas o lesiones personales,
los conectores de alambres proporcionados con este ventilador están diseñados para soportar solo
un cable de la casa de calibre 12 y dos cables conductores del ventilador. Si el cable de la casa es de
un calibre superior a 12 o hay más de un cable de la casa para conectar a los dos cables conductores
del ventilador, pregúntele a un electricista cuál es el tamaño adecuado de los conectores de cables
que debe utilizar.
PRECAUCIÓN: asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya
un conductor (verde o desnudo) de puesta a tierra.
ADVERTENCIA: si los conductores de la casa no tienen los mismos colores que se mencionan
en los pasos siguientes, deténgase de inmediato. Se recomienda que un electricista profesional
determine el cableado adecuado.
1. Elija el diagrama de cableado (Fig. 1A o Fig.
1B) que se adapte a su situación y realice
las conexiones de cableado apropiadas de
la siguiente manera:
[IMPORTANTE: para cada conexión de
cables a continuación, utilice uno de los
empalmes plásticos (AA), asegurándose de
atornillarlos (AA) en dirección de las
manecillas del reloj]
1A. VENTILADOR CONTROLADO POR
CADENAS PARA JALAR: conecte el cable
NEGRO del ventilador al cable NEGRO del
techo. Conecte el cable BLANCO del ventilador
al cable BLANCO del techo. Conecte todos
los cables de PUESTA A TIERRA (VERDES)
juntos desde el ventilador (en la varilla [D] y
el soporte de montaje [A]) con el cable
DESNUDO o VERDE del techo.
1B. VENTILADOR CONTROLADO POR
INTERRUPTOR DE PARED: si desea
controlar el ventilador con un interruptor de
pared separado, conecte el cable NEGRO del
ventilador al cable NEGRO del interruptor de
pared independiente. Conecte el cable
BLANCO del ventilador al cable BLANCO
del techo. Conecte todos los cables de
PUESTA A TIERRA (VERDES) juntos desde
el ventilador (en la varilla [D] y el soporte de
montaje [A]) con el cable DESNUDO o
VERDE del techo.
NOTA: el cable NEGRO es el que proporciona
alimentación al ventilador. El cable BLANCO
es el conductor común para el ventilador. El
cable DESNUDO/VERDE es la puesta a
tierra.
FAN AND LIGHT CONTROLLED BY TWO WALL SWITCHES
VENTILADOR CONTROLADO POR CADENAS PARA
JALAR
1A
NEGRO (ALIMENTACIÓN)
BLANCO (NEUTRO)
NEGRO
PUESTA A TIERRA/VERDE
(DESNUDO)
BLANCO
ALIMENTACIÓN DE 120 V
DESDE EL TECHO
NEGRO
VERDE
NEGRO
(INTERRUPTOR
DE PARED)
VENTILADOR CONTROLADO POR INTERRUPTOR
DE PARED
1B
BLANCO (NEUTRO)
NEGRO
NEGRO
PUESTA A TIERRA/VERDE
(DESNUDO)
BLANCO
ALIMENTACIÓN DE 120 V
DESDE EL TECHO
VERDE
30
CABLEADO
2. Cubra con cinta aislante (no se incluye) cada
empalme plástico (AA) individual hacia abajo
del cable.
ADVERTENCIA: asegúrese de que no
haya cables desnudos ni filamentos de cables
visibles después de hacer las conexiones.
Coloque las conexiones VERDES y
BLANCAS en el lado opuesto de la caja
donde se ubican las conexiones NEGRAS.
Gire los cables empalmados o cubiertos con
cinta hacia arriba y empuje suavemente los
cables y los empalmes plásticos (AA) hacia
dentro de la caja de salida.
3. IMPORTANTE: el uso de un regulador de
intensidad de rango completo (no se incluye)
para controlar la velocidad del ventilador
provocará un zumbido intenso del ventilador.
Para reducir el riesgo de incendios o descargas
eléctricas, NO use un regulador de intensidad
de rango completo para controlar la velocidad
del ventilador.
2
3
AA
AA
AA
Aditamentos utilizados
Empalme plástico x 3
AA
Regulador de
intensidad
Regulador de
velocidad
Solo con fines ilustrativos. No pretende
cubrir todos los tipos de controles.
31
Tornillo de
montaje de
la base
INSTALACIÓN FINAL
1. Asegúrese de que los cables estén bien
colocados en la caja de salida del techo.
Desplace la base (B) hasta el soporte de
montaje (A) y ubique los orificios principales
en la base (B) sobre los tornillos de montaje
de la base flojos en el soporte de montaje (A).
Gire la base (B) en dirección de las manecillas
del reloj hasta que esta se ubique en su
lugar en la sección estrecha de los orificios
principales. Asegúrese de que el pasador de
posicionamiento en el soporte de montaje
caiga en uno de los dos orificios de la base
(B) y luego apriete los dos tornillos de montaje
de la base.
2. Fije la cubierta inferior de la base (C) a la
base (B) insertando las cabezas de los
tornillos en las ranuras principales en la
cubierta inferior de la base (C) y girándola
en dirección de las manecillas del reloj.
NOTA: ajuste los tornillos de montaje de la
base como sea necesario hasta que la base
(B) y su cubierta de la parte inferior (C) estén
ajustadas.
3. Ajuste las aspas (G) a los brazos de estas (H)
usando los tres tornillos de fijación de las
aspas (BB) y las arandelas para aspas de
caucho (CC). Coloque un tornillo de fijación
del aspa (BB) y una arandela para aspas de
caucho (CC) en el brazo del aspa (H), pero
no los ajuste. Repítalo con los dos tornillos
restantes (BB) y las arandelas para aspas de
caucho (CC). Apriete con firmeza cada tornillo
empezando por el del centro. Asegúrese de
que el aspa (G) esté derecha. Repita estos
pasos para las aspas restantes.
1
2
Tornillo de montaje
de la base
Pasador de
posicionamiento
A
B
B
C
3
BB
CC
+
H
G
Aditamentos utilizados
Tornillo para aspas x 9
BB
Arandela para aspa
de goma
x 9
CC
32
Tornillos de
montaje de
la carcasa
del interruptor
I
INSTALACIÓN FINAL
4
5
4. Retire uno de los cuatro tornillos de montaje
de la carcasa del interruptor de la placa de
montaje de la carcasa del interruptor y afloje
los otros tres tornillos. (No los retire).
Mientras sostiene la carcasa del interruptor (I)
debajo del ensamble del motor del ventilador
(F), ensamble el enchufe de las conexiones
de cableado con el enchufe de 9 clavijas de
la carcasa del interruptor (I).
Coloque los orificios principales en la carcasa
del interruptor (I) sobre los tres tornillos
aflojados anteriormente de la placa de montaje.
Gire la carcasa del interruptor (I) hasta que
su seguro se fije en su lugar en la sección
estrecha de los orificios principales. Asegure
los tres tornillos de montaje que aflojó y el
que quitó anteriormente apretándolos.
5. Asegúrese de que las aberturas de las ranuras
del anillo decorativo (J) estén en la parte
superior. Levante el anillo decorativo (J) y
alinee las cuatro ranuras con las cuatro cabezas
de tornillos en la carcasa del interruptor (I).
Una vez alineado, deslice el anillo decorativo
(J) y asegúrelo a la caja del interruptor (I)
hasta que quede ajustado.
J
Placa de
montaje de
la carcasa del
interruptor
33
K
INSTRUCCIONES DE FUNCIONAMIENTO
1. Instale la cadena y la cadenilla para jalar (K)
en aquella ubicada en la carcasa del
interruptor (I).
La cadena de tiro controla la velocidad del
ventilador de la siguiente forma: al tirar 1
vez, alta; al tirar 2 veces, media; al tirar 3
veces, baja; al tirar 4 veces, se apaga.
2. El interruptor de reversa está ubicado en la
superficie de la carcasa del interruptor.
Deslice el interruptor hacia la izquierda para
que funcione en climas cálidos. Deslice el
interruptor hacia la derecha para que funcione
en climas fríos.
NOTA: espere a que el ventilador se detenga
antes de invertir la dirección de rotación de
las aspas.
2A. Clima cálido (en dirección contraria a
las manecillas del reloj) Un flujo de aire
descendente crea un efecto de enfriamiento.
Esto permite establecer el aire acondicionado
en un ajuste más cálido sin afectar la
comodidad.
2B. Clima frío (en dirección de las manecillas
del reloj) Un flujo de aire ascendente mueve
el aire cálido fuera del techo. Esto permite
establecer la unidad de calefacción en un
ajuste de temperatura más frío sin afectar la
comodidad.
1
2
2A
2B
34
CUIDADO Y MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS
ADVERTENCIA: antes de comenzar cualquier trabajo, desconecte el suministro de electricidad
para evitar descargas eléctricas.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El ventilador no se
mueve.
1. El interruptor de reversa no está
activado.
2. No hay alimentación eléctrica o hay
un fusible quemado.
3. La conexión de los conductores es
incorrecta.
4. Los enchufes no están conectados
adecuadamente.
1. Mueva firmemente el interruptor
hacia la izquierda o hacia la derecha.
2. Conecte la alimentación eléctrica o
revise el fusible.
3. Desconecte la alimentación. Afloje la
base y revise todas las conexiones.
4. Verifique que los enchufes macho y
hembra en la carcasa del interruptor
estén bien conectados de acuerdo
con las instrucciones de la página 14.
El funcionamiento
es ruidoso.
1. Las aspas están flojas.
2. Hay un aspa partida.
3. Se está utilizando un regulador de
intensidad de rango completo.
4. El ventilador es nuevo.
1. Las aspas están flojas.
2. Los brazos de las aspas no están
ajustados correctamente.
3. Las aspas no están equilibradas.
4. El ventilador no está colocado
firmemente.
5. El ventilador está demasiado
cerca del techo de bóveda.
6. Los tornillos de fijación en la
horquilla de la carcasa del motor
no están bien apretados.
7. El tornillo de fijación en la bola
para colgar no está bien apretado.
1. Apriete todos los tornillos de las
aspas.
2. Reemplace el aspa.
3. Reemplace por un dispositivo de
control de velocidad autorizado.
4. Permita que el ventilador tenga un
período de asentamiento de un par
de días, especialmente al encender
el ventilador a velocidades media
y alta.
Balanceo excesivo.
1. Apriete todos los tornillos de las
aspas.
2. Vuelva a instalar los brazos de las
aspas.
3. Intercambie un aspa con otra del
lado opuesto. O bien, equilibre el
ventilador mediante el kit de
equilibrio del aspa (se vende por
separado).
4. Desconecte la alimentación. Afloje
cuidadosamente la base y verifique
que el soporte de montaje esté firme.
5. Utilice una varilla más larga o
mueva el ventilador a otra ubicación.
6. Apriete firmemente los tornillos de
fijación de la horquilla.
Compruebe las conexiones de soporte, los soportes y las fijaciones de las aspas dos veces al año.
Cerciórese de que estén aseguradas. Debido al movimiento natural del ventilador, algunas conexiones
pueden soltarse con el tiempo. No es necesario retirar el ventilador del techo. Limpie el ventilador
periódicamente. Use solo un cepillo suave o un paño sin pelusas para evitar rayar el acabado. El
enchapado está sellado con una laca que reduce al mínimo la decoloración o el deslustre.
IMPORTANTE: antes de realizar cualquier trabajo de mantenimiento, desconecte el suministro
principal de electricidad. No utilice agua ni un paño húmedo para limpiar el ventilador de techo.
35
NOTA: cierto "balanceo" es normal y no se debe considerar como un defecto.
GARANTÍA LIMITADA DE POR VIDA
El distribuidor garantiza que este ventilador no presenta defectos en la mano de obra ni en los materiales
presentes al momento del envío desde la fábrica durante un período limitado de por vida a partir de la
fecha de compra. Esta garantía es válida solo para el comprador original. El distribuidor acepta reparar
cualquier defecto sin cargo o, según nuestro criterio, remplazar el ventilador de techo por un modelo
comparable o superior.
Para obtener el servicio de garantía, presente una copia del recibo de venta como comprobante de la
compra. Todos los costos de extracción y reinstalación son responsabilidad absoluta del comprador.
Cualquier daño al ventilador de techo producido por accidente, uso indebido o instalación incorrecta,
o por el uso de piezas no producidas por el fabricante de este ventilador o accesorios de fijación que
no son del fabricante de este ventilador, será responsabilidad del comprador. El distribuidor no asume
ningún tipo de responsabilidad por la instalación del ventilador durante la garantía limitada de por vida.
Cualquier servicio realizado por una persona no autorizada invalidará la garantía.
Debido a las condiciones climáticas cambiantes, esta garantía no cubre cambios en el acabado de
latón, el óxido, las picaduras, el deslustre, la corrosión o el descascarado. Los ventiladores con acabado
de latón mantienen su belleza cuando se los protege de las condiciones climáticas cambiantes. La
garantía no cubre los vidrios incluidos con este ventilador.
Cualquier reemplazo de piezas defectuosas para el ventilador de techo debe informarse dentro del
primer año a partir de la fecha de compra. Para conocer el saldo de la garantía, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para obtener la autorización para la devolución
y las instrucciones de envío, de modo que podamos reparar o reemplazar el ventilador de techo. Un
ventilador o piezas devueltas con un embalaje incorrecto son de responsabilidad única del comprador.
No existe otro tipo de garantía explícita. El distribuidor rechaza cualquiera y todas las garantías implícitas.
La duración de cualquier garantía implícita que no pueda rechazarse se limita al período de garantía
limitada de por vida especificado en nuestra garantía. El distribuidor no se hará responsable por daños
accidentales, resultantes ni especiales que surjan en relación con el uso o el funcionamiento del
producto, excepto que la ley indique lo contrario. Esta garantía le otorga derechos legales específicos,
pero podría tener también otros derechos que varían según el estado. Esta garantía sustituye cualquier
garantía previa.
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
7. Afloje y baje cuidadosamente la
base y verifique que el tornillo de
fijación de la bola para colgar esté
bien apretado.
36
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 888-251-1003,
de lunes a domingo, de 8 a.m. a 8 p.m., hora estándar del Este. También puede ponerse en contacto
con nosotros a través de [email protected].
PIEZA DESCRIPCIÓN PIEZAS #
Soporte de montaje
A
B
C
D
E
G
Base
Cubierta inferior de la base
Varilla
Cubierta del acoplador
Aspa
5660221-A 5508783-A
5660221-B 5508783-B
5660221-C 5508783-C
5660221-D 5508783-D
5660221-E 5508783-E
5660221-G 5508783-G
H
Brazo del aspa 5660221-H 5508783-H
J Aro decorativo 5660221-J 5508783-J
A
B
C
D
E
J
G
H
Impreso en China
CUBIERTO POR LA GARANTÍA
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
NO
SÍ/UN AÑO
SÍ/UN AÑO
